Vevor QYZDGYSHGJV Pro Flash Dryer 19 x 21 inch Upgrade User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

DRYER

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:QYZDGYSHGJV1/QYZDGYSHGJV2/QYZDGYSHGJV3

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

DRYER

- 2 -

Symbol

Symbol Description

Warning: To reduce the risk of injury, the user must read the

instructions manual carefully.

This symbol, placed before a safety comment, indicates a kind of

precaution, warning, or danger. Ignoring this warning may lead to

an accident. To reduce the risk of injury, fire, or electrocution,

please always follow the recommendation shown below.

Indoor Use Only

CORRECT DISPOSAL:

This product is subject to the provision of European

Directive

2012/ 19/EC. The symbol showing a wheelie bin crossed

through indicates that the product requires separate refuse

collection in the European Union. This applies to the product

and all accessories marked with this symbol. Products marked

as such may not be discarded with normal domestic waste,

but must be taken to a collection point for recycling electrical

and electronic devices.

IMPORTANT SAFEGUARDS

Before using, please read this manual and always comply with basic precautions

when using it. Once the product is used, you acknowledge that you have carefully

read and accepted the following safety instructions.

Warning: The following instructions apply to the equipment, all tools and

accessories, and any power and supply devices that may be used.

01. Please install and use this equipment in strict accordance with the instructions,

and observe basic safety and common sense when using it.

02. If the equipment does not work properly due to dropping, hitting, damaging,

placing outdoors or water,please do not use it and contact after-sales service.

- 3 -

03. Please do not dismantle the equipment,please contact the after-sales service

for handling.

04. Do not place the equipment outdoors or on wet ground, or allow the equipment

to come into contact with or enter water,

The equipment is not allowed to soak in water or rinse directly.

05. Unplug the power supply when not in use for a long period of time,

maintenance or repair.

06.This appliance can be used by children aged from 8 years and above and

persons with reduced physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given supervision or instruction

concerning use of the appliance in a safe way and understand the hazards

involved. Children shall not play with the appliance. Cleaning and user

maintenance shall not be made by children without supervision.

07.Ensure that the power cable is properly positioned so that it cannot be stepped

on, tripped over or damaged or pressed.

08. It is forbidden to stack objects on the top and to keep the inside and outside

clean and dry.

09. This equipment must use the rated voltage/frequency in accordance with the

requirements.

10. Only use matching or compliant power cords. Otherwise it may cause serious

consequences.

11.Please do not place this equipment near heat sources or other high

temperature environments.

12.Please do not disassemble, modify or repair this equipment by yourself,

otherwise you will lose all warranty and service rights.

13.If the supply cord is damaged, it must be replaced by the manufacturer, its

service agent or similarly qualified persons in order to avoid a hazard.

14. For additional protection, the installation of a residual current device (RCD)

having a rated residual operating current not exceeding 30 mA is advisable in the

electrical circuit supplying . Ask your installer for advice.

15. In order to better enjoy the after-sales service we recommend that keep the

outer packaging for more than 7 days.

16. If you have any questions during use, please contact the after-sales service in

time.

- 4 -

17. WARNING: Do not use this appliance near bathtubs, showers, basins or other

vessels containing water.

INDOOR USE ONLY, This product is HOUSHOLD USE ONLY.

SAVE THESE INSTRUCTIONS

FCC INFORMATION

CA UTIO N : Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject

to the following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including

interference that may cause undesired operation.

WARNI NG: Changes or modifications to this product not expressly

approved by the party responsible for compliance could void the user's

authority to operate the product.

No t e : This product has been tested and found to comply with the limits

for a Class B digital device pursuant to Part 15 of the FCC Rules. These

limits are designed to provide reasonable protection against harmful

interference in a residential installation.

This product generates, uses and can radiate radio frequency energy, and

if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications. However, there is no

guarantee that interference will not occur in a particular installation. If this

product does cause harmful interference to radio or television

reception,which can be determined by turning the product off and on, the

user is encouraged to try to correct the interference by one or more of the

following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which

the receiver is connected.

- 5 -

· Consult the dealer or an experienced radio/TV technician for assistance.

PACKING LIST

Main engine

Telescopic tube

base

mobile casters

Nut

Wrench

Hexagon wrench

Fixed expansion pipe screws

screw

cross screwdriver

shim

Rectifier bridge

heater

User manual

- 6 -

TECHNICAL DATA

Model

QYZDGYSHGJV1

QYZDGYSHGJV2

QYZDGYSHGJV3

Rated

voltage

220-240V~ 60Hz

For US

220-240V~ 50Hz For EU or AU

Power

6000W

INSTALLATION DIAGRAM

：

Installation of mobile casters and lower attachment bracket

：

Insert the heater into the slot inside the machine and connect the

heater wires to the ceramic end.

- 7 -

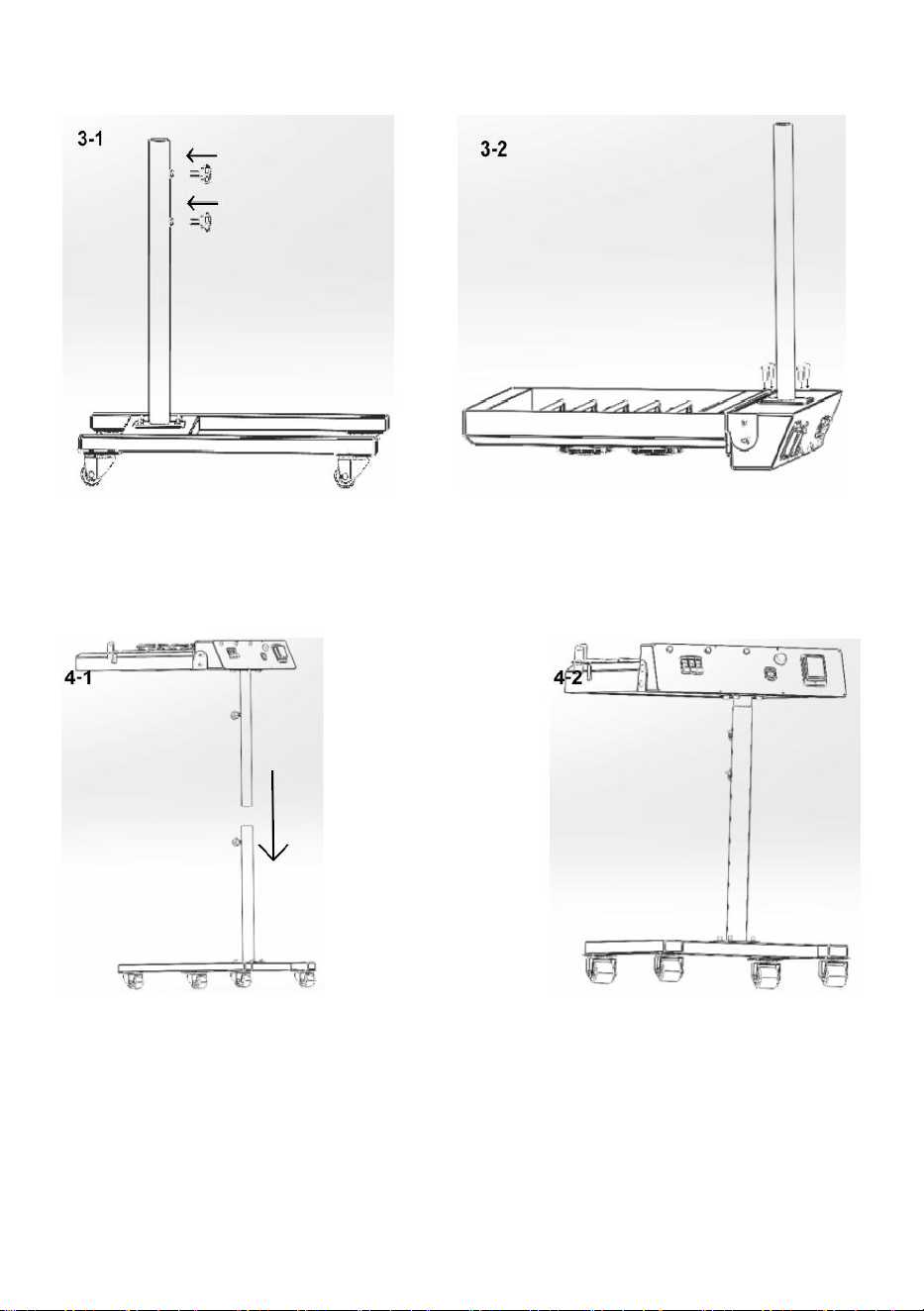

3：Connect and secure the tube to the main unit

4：Place the main unit into the lower support bracket, adjust

the desired height and secure it with two screws.

- 8 -

PANEL INTRODUCTION

Switch:power switch

LED:Heater indicator light

Voltage indicator light:Work indicator light

Breaker disconnecting switch:Overcurrent protection

Induction probe:

OPERATION PROCESS

1、TURN ON POWER SWITCH

2、Open the circuit breaker

3、Set drying time

4、Move the object under the sensor probe

5、WORKING

6、TURN OFF POWER

- 9 -

ABNORMAL OPERATION INSTRUCTIONS

problems

causes

solutions

Heating tube

does not heat

or does not

glow

Poor contact between heater

connection wire and ceramic

terminal

Check and secure the

connecting wires

Machine not

working

The installation position of

the induction probe is

incorrect

Adjusting the height position

of the induction probe

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House,

London Road, Staines-upon-Thames, Surrey, TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support
