Version 1.1 Maj 2001
Kort vejledning
DANSK

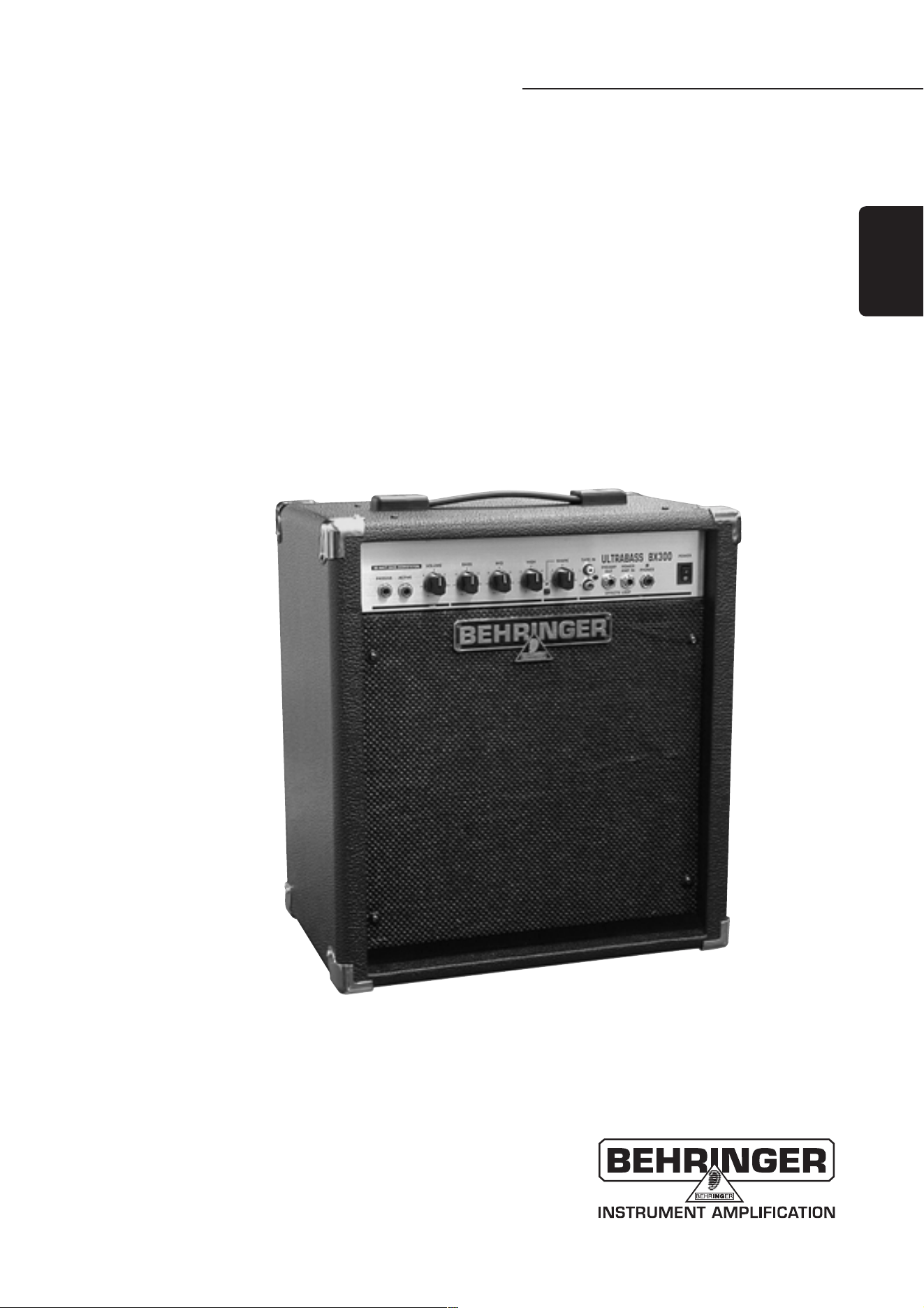

ULTRABASS BX300
SIKKERHEDSINSTRUKTIONER
FORSIGTIG: For at mindske risikoen for elektrisk stød må dæskeler
(eller bagbeklædningen) ikke fjernes. Der findes ingen
dele indeni, der kan vedligeholdes eller udskiftes af
brugeren. Lad alt servicearbejde foretage af kvalificeret
personale.
ADVÆRSEL: For at midske risikoen for ild eller elektrisk stød må dette
apparat ikke udsættes for regn eller fugtighed.
UDFØRLIGE SIKKERHEDSINSTRUKTIONER:
Alle sikkerheds- og betjeningsanvisninger bør læses, inden apparatet tages i brug.
Gem brugervejledningen
Sikkerheds- og betjeningsvejledningen bør gemmes, så man kan slå op i den senere.
Læg mærke til advarslerne:
Læg mærke til alle advarsler på apparatet og i sikkerhedsinstruktionerne.
Følg instruktionerne:
Følg alle sikkerheds- og betjeningsanvisninger.
Vand og fugt:
Apparatet bør ikke anvendes i nærheden af vand (f.eks. nær badekar, håndvask, køkkenvask, vaskebalje, i en våd
kælder eller nær et svømmebassin etc.).
Ventilation:
Apparatet bør anbringes således, at dets placering ikke hindrer korrekt ventilation. For eksempel bør apparatet ikke
anbringes på en seng, et tæppe eller en lignende overflade, der eventuelt kan blokere apparatets ventilationshuller,
ligesom det ikke må placeres i en indbygget installation, som f.eks. en bogreol eller et skab, der kan hindre den frie
luftcirkulation gennem ventilationsåbningerne.
Varme:
Apparatet bør anbringes i sikker afstand fra varmekilder såsom radiatorer, varmespjæld, ovne eller andre apparater
(herunder forstærkere), der producerer varme.
Strømforsyning:
Apparatet må kun tilsluttes en strømforsyning af den type, der er beskrevet i betjeningsvejledningen eller anført på
apparatet.
Jording eller polarisering:
Man bør træffe forholdsregler, således at virkningen af de foranstaltninger, der er truffet til jording eller polarisering af
apparatet ikke ophæves.
Beskyttelse af elkablet:
Elkabler bør lægges således, at de ikke trædes på eller kommer i klemme ved, at der stilles noget oven på dem eller
ind imod dem. Man bør tage særligt hensyn til ledninger, stik, stikdåser og de steder, hvor ledningen kommer ud af
apparatet.
Rengøring:
Apparatet bør kun rengøres, som anbefalet af producenten.
Når apparatet ikke er i brug igennem længere tid:
Når apparatet ikke er i brug igennem længere tid, bør stikket tages ud af stikkontakten.
Fremmedlegemer eller indtrængen af væske:
Man skal sørge for, at der ikke falder genstande eller trænger væske ind i apparatet igennem dettes åbninger.
Beskadigelser, der kræver service:
Apparatet bør repareres og vedligeholdes af kvalificeret personale, når:
- Elkablet eller stikket er beskadiget, eller
- Væske eller genstande er kommet ind i apparatet, eller
- Apparatet har været udsat for regn, eller
- Apparatet ikke synes at fungere normalt, eller præstationerne er stærkt ændrede, eller
- Apparatet har været tabt eller kabinettet er beskadiget.
Reparation og vedligeholdelse:
Brugeren bør ikke selv forsøge at reparere eller vedligeholde apparatet ud over, hvad der er beskrevet i
Brugervejledningen. Al anden reparation og vedligeholdelse skal henvises til kvalificeret servicepersonale.
Dette symbol, hvor det måtte blive vist,
advarer om tilstedeværelsen af uisoleret
farlig spænding indvendig i apparatet -
spænding der kan være tilstrækkelig stor
til at forårsage risiko for elektrisk stød.
Dette symbol, hvor det måtte blive vist, gør
opmærksom på vigtige betjenings- og
vedligeholdelsesvejledninger i den
medfølgende litteratur. Læs håndbogen.
Denne vejledning er ophavsretsligt beskyttet. Enhver mangfoldiggørelse, hhv. ethvert eftertryk, også i uddrag, samt enhver gengivelse af illustrationer, også i ændret tilstand, er kun tilladt
med skriftlig godkendelse fra firmaet BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER og VIRTUALIZER er registrerede varemærker.
© 2001 BEHRINGER Spezielle Studiotechnik GmbH.
BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str. 36-38, D-47877 Willich-Münchheide II, Tyskland
Tel. +49 (0) 21 54 / 92 06-0, Fax +49 (0) 21 54 / 92 06-30
3
ULTRABASS BX300
1. INDLEDNING
Mange tak for den tillid, De har vist os gennem køb af ULTRABASS BX300. Med BX300 har De købt en
revolutionær basforstærker, der skaber nye dimensioner. Under udviklingen prioriteredes det meget højt at
kreere en bass-amp med et enestående tilbehør samt omfattende tilslutnings- og udvidelsesmuligheder. Det er
lykkedes for os: ULTRABASS er en forstærker, der vil begejstre Dem, en workstation af rang.
+ Informationer vedrørende de omfattende tilslutningsmuligheder for Deres BX300 samt specielle
grafiske illustrationer fremgår af den engelske og tyske komplette version af manualen for
Deres ULTRABASS.
+ Vi gør opmærksom på, at høje lydstyrer kan skade hørelsen og/eller Deres hovedtelefoner.
Drej alle LEVEL-knapper helt mod venstre, inden De tænder for Deres apparat. Anvend altid
en hensigtsmæssig lydstyrke.
1.1 Før De starter
På fabrikken blev BX300 pakket omhyggeligt ind for at garantere en sikker transport. Skulle emballagen alligevel
være beskadiget, skal apparatet omgående kontrolleres for ydre skader.
+ I tilfælde af eventuelle skader skal apparatet IKKE returneres til os. De bedes først kontakte
forhandler og spedition, da alle erstatningskrav i modsat fald kan bortfalde.
Sørg for en tilstrækkelig lufttilførsel, og stil ikke ULTRABASS i nærheden af varmekilder. Derved undgås en
overophedning af apparatet.
+ Inden De tilslutter ULTRABASS til strømforsyningen, bedes De kontrollere omhyggeligt, at
Deres apparat er indstillet i overensstemmelse med den rigtige forsyningsspænding.
Sikringsholderen på nettilslutningsbøsningen viser 3 trekantede markeringer. To af disse trekanter er anbragt
over for hinanden. ULTRABASS er indstillet på den driftsspænding, der står ved siden af disse markeringer, og
kan omstilles ved at dreje sikringsholderen 180°. OBS! Dette gælder ikke for eksportmodeller, der f.eks.
kun er konstrueret til en netspænding på 115 V!
Netforbindelsen etableres via det medleverede specialstrømkabel. Dette opfylder de nødvendige
sikkerhedsbestemmelser.
+ Vær opmærksom på, at alle apparater skal være jordet. Af hensyn til Deres egen sikkerhed bør
De under ingen omstændigheder fjerne apparaternes eller strømkablernes jordforbindelse
eller sætte denne ud af funktion.
Yderligere informationer finder De i kapitel 3 INSTALLATION.
1. INDLEDNING
4
ULTRABASS BX300
1.2 Betjeningselementer
1.2.1 Forside

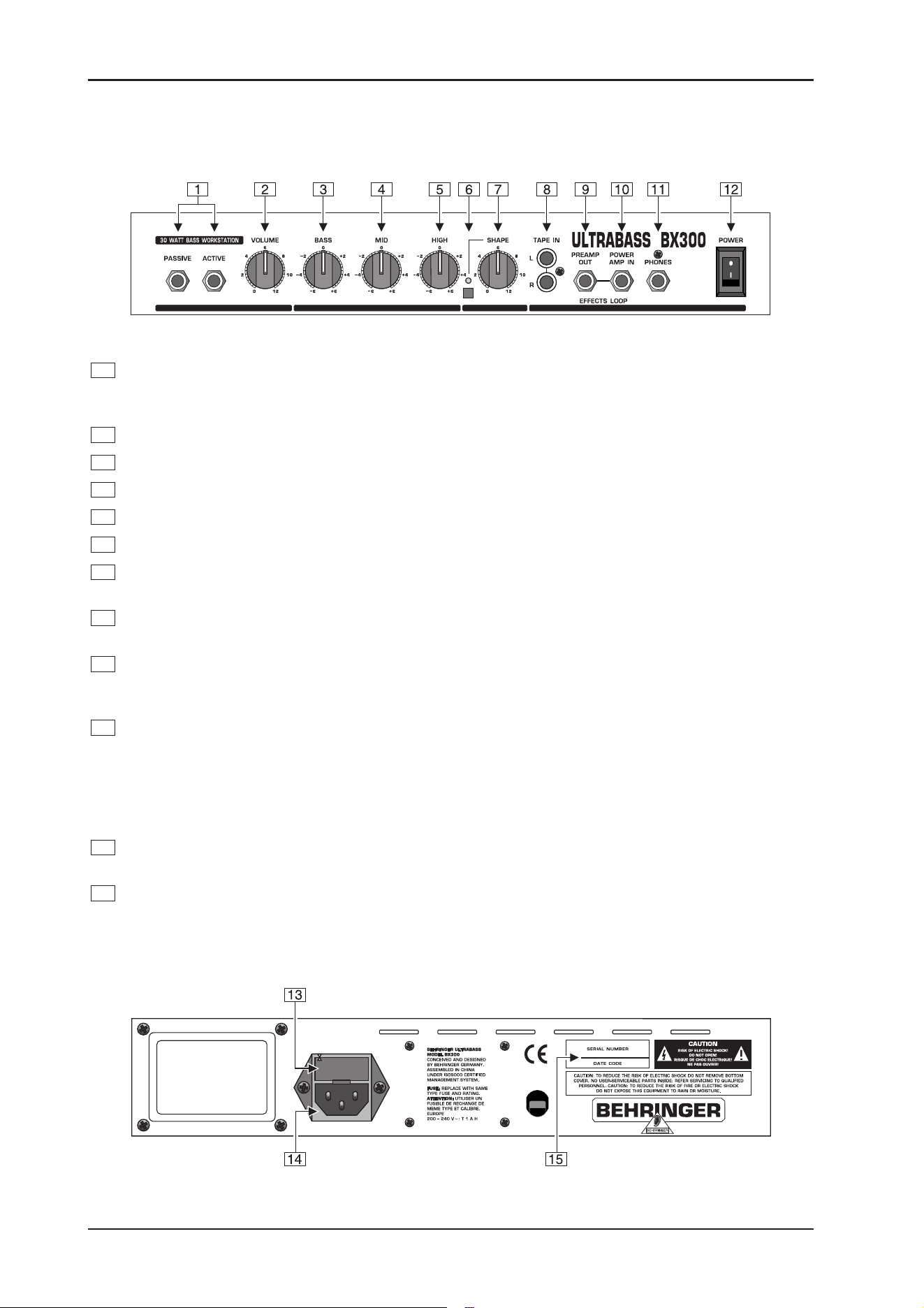

Fig. 1.1: Betjeningselementer på forsiden
1
Dette er indgangene på BX300, hvor De kan tilslutte Deres e-bass. PASSIVE-jackbøsningen er velegnet
til passive e-basser med en lav udgangsstyrke, mens ACTIVE-jackbøsningen er beregnet til aktive
instrumenter.
2
Med VOLUME-reguleringen fastlægger De BX300's samlede lydstyrke.
3
BASS-reguleringen på EQ-sektionen gør det muligt at hæve eller sænke basfrekvenserne.
4
Med MID-reguleringen kan De hæve eller sænke de mellemste frekvenser på BX300.
5
HIGH-reguleringen kontrollerer de øverste frekvenser.
6
Med denne taste aktiverer De SHAPE-filterfunktionen: LED over tasten lyser.
7
Med SHAPE-reguleringen kan filterets indstilling ændres. Derved er en effektiv klangudformning af bas-
sounden mulig.
8
TAPE IN-cinchindgangen gør det muligt at tilslutte et eksternt signal. Dermed kan De spille til f.eks. en
drum computer eller playback.
9
PREAMP OUT-jackudgangen bruges til styring af en ekstern basforstærker.
+ De kan også anvende PREAMP OUT-tilslutningen til at tilslutte en lydkilde.
10
Via POWER AMP IN-jackindgangen kan der tilføres et udgangssignal fra en anden basforstærker.
+ PREAMP OUT- og POWER AMP IN-tilslutningerne kan også anvendes til at tilføre BX300 et
eksternt effektapparat som f.eks. BEHRINGER VIRTUALIZER PRO DSP1024P. Til dette forbindes
PREAMP OUT-udgangen med indgangen og POWER AMP IN-indgangen med udgangen på
Deres effektapparat.
11
Via 6,3 mm stereo-jackbøsningen tilslutter De Deres hovedtelefoner. Så snart PHONES-bøsningen
anvendes, er den interne basboks dæmpet.
12
Med POWER-kontakten tager De BX300 i drift: LED lyser.
1.2.2 Bagside
Fig. 1.2: Bagsiden på BX300
1. INDLEDNING
5
ULTRABASS BX300
13
SIKRINGSHOLDER / VALG AF FORSYNINGSPÆNDING. Inden De tilslutter apparatet til nettet, bedes
De kontrollere, om spændingen svarer til den lokale forsyningsspænding. Ved skift af sikring er det
vigtigt at anvende samme type. På mange apparater kan sikringsholderen indsættes i to positioner for at
skifte mellem 230 V og 115 V. OBS: Skal et apparat anvendes med 115 V uden for Europa, skal der
sættes en større sikring i (jf. kapitel 3 INSTALLATION).
14
Nettilslutningen sker via en IEC-SPECIALBØSNING. Et passende strømkabel er vedlagt.
15
SERIENUMMER. De bedes tilsende os det udfyldte garantibevis senest 14 dage efter købsdato. I modsat
fald bortfalder Deres udvidede garantidækning. Alternativt står vor onlineregistrering (www.behringer.com)
til Deres rådighed.
2. SETUP MED MASTER-/SLAVE-DRIFT
2.1 ULTRABASS BX300 som master
Anvend PREAMP OUT-bøsningen til at forstærke BX300 via en supplerende effektforstærker. Som forbindelse
benyttes et normalt instrumentkabel med mono-jackstik. PREAMP OUT-bøsningen forbindes med
indgangsbøsningen på den supplerende effektforstærker.
2.2 ULTRABASS BX300 som slave, styret fra ekstern amp/preamp
For at kunne anvende ULTRABASS'ens effektforstærker med en ekstern forstærker eller en forforstærker
forbindes den eksterne forstærkers line-udgang med POWER AMP IN-bøsningen på BX300.
3. INSTALLATION
3.1 Audioforbindelser
Jackind- og udgangene på BEHRINGER ULTRABASS er med undtagelse af hovedtelefonudgangen mono-
jackbøsninger. Tape-indgangen foreligger som cinch-tilslutning.
+ OBS! Installation og betjening må kun udføres af sagkyndige personer. Under og efter
installationen er det altid vigtigt at sørge for en tilstrækkelig jordforbindelse for personer, der
arbejder med apparatet, da elektrostatiske udladninger i modsat fald kan føre til en
indskrænkning af driftsegenskaberne.

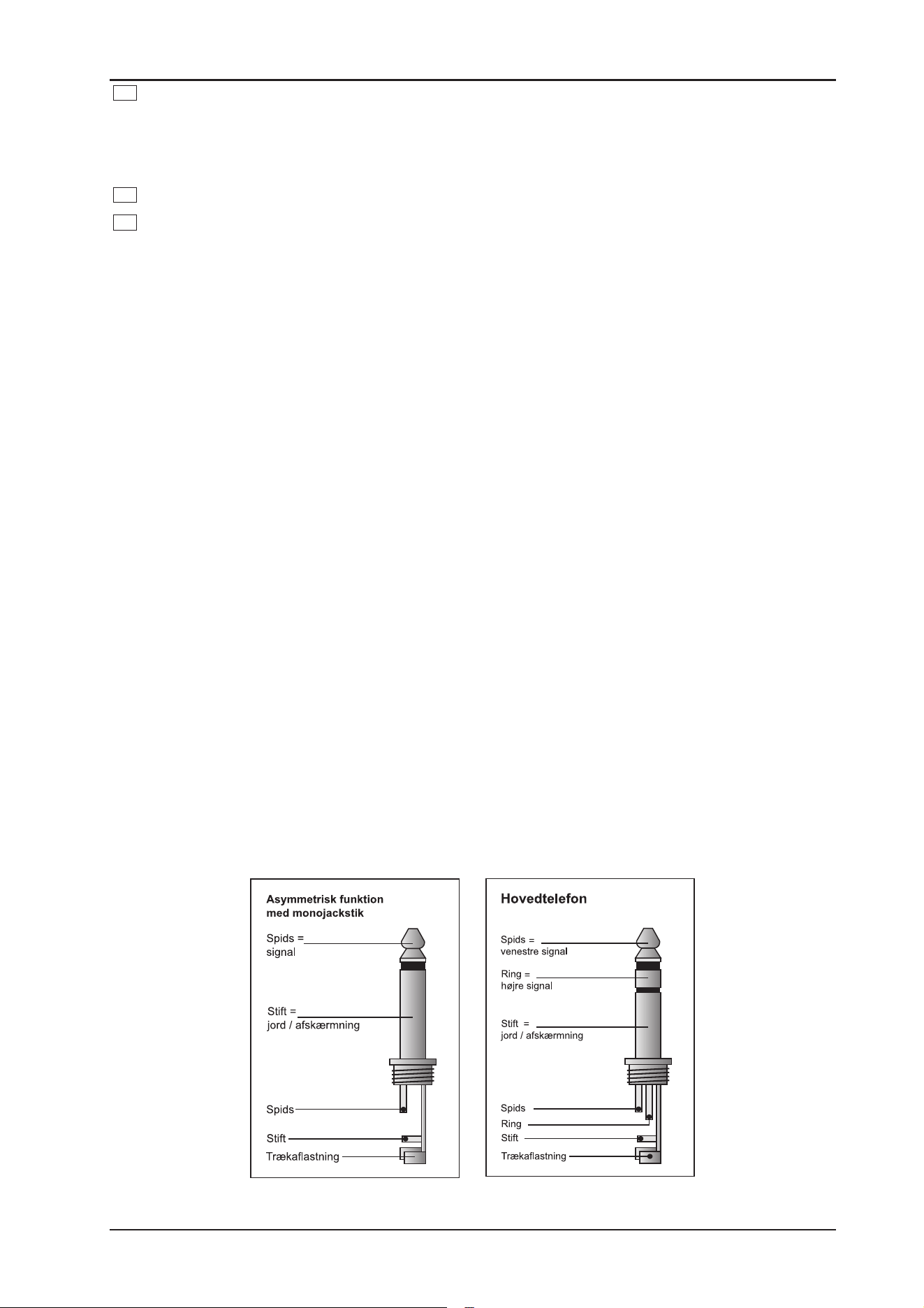

Fig. 3.1: Ledningsføring for et mono-jack- resp. stereo-hovedtelefonjackstik
3. INSTALLATION
6
ULTRABASS BX300
4. TEKNISKE DATA
4. TEKNISKE DATA
AUDIOINDGANGE
E-bass-indgang Passive 6,3 mm mono-jackbøsning usymmetrisk
Indgangsimpedans ca. 1 MW
E-bass-indgang Active 6,3 mm mono-jackbøsning usymmetrisk
Indgangsimpedans ca. 130 kW
Power Amp In-indgang 6,3 mm mono-jackbøsning usymmetrisk
Indgangsimpedans ca. 25 kW
Tape In-indgang cinch-tilslutning usymmetrisk
Indgangsimpedans ca. 68 kW
AUDIOUDGANGE
Hovedtelefontilslutning 6,3 mm stereo-jacktilslutning
Preamp Out-udgang 6,3 mm mono-jacktilslutning usymmetrisk
Udgangsimpedans ca. 1 kW
SYSTEMDATA
Ydelse effektforstærker 30 Watt i 8 W
HØJTALERE
Type 10B35A8
Impedans 8 W
Belastbarhed 35 W RMS
STRØMFORSYNING
Netspænding USA/Canada 120 V ~, 60 Hz
U.K./Australien 240 V ~, 50 Hz
Europa 230 V ~, 50 Hz
Eksport model generelt 100 - 120 V ~, 200 - 240 V ~, 50 - 60 Hz
Strømforbrug 73 W
Sikring 100 - 120 V ~: T 2 A H
200 - 240 V ~: T 1 A H
Nettilslutning Standardtilslutning
DIMENSIONER/VÆGT
Dimensioner (H * B * D) ca. 17 1/4" (440 mm) * 15 3/4" (398 mm) * 10 1/8" (256 mm)
Vægt ca. 13,5 kg
Firmaet Behringer er altid bestræbt på at sikre den højeste kvalitetsstandard. Nødvendige modifikationer foretages uden forudgående
meddelelse. De tekniske data og apparatets udseende kan derfor afvige fra de ovennævnte informationer og billeder.
