ULTRABASS BX3000T
1. INDLEDNING
1. INDLEDNING
Mange tak for den tillid, De har vist os gennem køb af
ULTRABASS BX3000T. Med BX3000T har De erhvervet en absolut
professionel forstærker fra vor BX-basforstærkerserie. Denne
revolutionære basforstærker-top-del er udstyret med mange
features fra vor succesrige BX1200. Dens udstyr er blevet hilst
velkommen med begejstring af musikere fra hele verden, og det
ønsker vi derfor heller ikke at snyde Dem for. De råder derfor
med BX3000T over en bas-top med et anseligt udstyr samt
omfangsrige tilslutnings- og udvidelsesmuligheder. Med denne
forstærker sørger De på alle områder for opmærksomhed.
+ Informationer vedrørende de omfattende
tilslutningsmuligheder for Deres BX3000T samt
specielle grafiske illustrationer fremgår af den
engelske og tyske komplette version af manualen
for Deres BX3000T.
+ Vi gør opmærksom på, at høje lydstyrer kan skade
hørelsen og/eller Deres hovedtelefoner. Drej alle
LEVEL-knapper helt mod venstre, inden De tænder
for Deres apparat. Anvend altid en hensigtsmæssig
lydstyrke.
1.1 Før De starter
På fabrikken blev BX3000T pakket omhyggeligt ind for at
garantere en sikker transport. Skulle emballagen alligevel være
beskadiget, skal apparatet omgående kontrolleres for ydre skader.
+ I tilfælde af eventuelle skader skal apparatet IKKE
returneres til os. De bedes først kontakte
forhandler og spedition, da alle erstatningskrav i
modsat fald kan bortfalde.
Sørg for en tilstrækkelig lufttilførsel, og stil ikke ULTRABASS i
nærheden af varmekilder. Derved undgås en overophedning af
apparatet.
+ Inden De tilslutter ULTRABASS til strømforsyningen,
bedes De kontrollere omhyggeligt, at Deres apparat
er indstillet i overensstemmelse med den rigtige
forsyningsspænding:
Sikringsholderen på nettilslutningsbøsningen viser 3 trekantede
markeringer. To af disse trekanter er anbragt over for hinanden.
ULTRABASS er indstillet på den driftsspænding, der står ved
siden af disse markeringer, og kan omstilles ved at dreje
sikringsholderen 180°. OBS! Dette gælder ikke for
eksportmodeller, der f.eks. kun er konstrueret til en
netspænding på 120 V!
Netforbindelsen etableres via det medleverede
specialstrømkabel. Dette opfylder de nødvendige
sikkerhedsbestemmelser.
+ Vær opmærksom på, at alle apparater absolut skal
være jordforbundet. For din egen sikkerhed bør du
aldrig fjerne apparaternes eller netkablernes
jordforbindelse eller gøre den virkningsløs.
1.2 Serienummer
På bagsiden af BX3000T finder du serienummeret. Du bedes
tilsende os det udfyldte garantibevis senest 14 dage efter
købsdato, for at bevare din udvidede garantidækning. Alternativt
kan vores online-registrering (www.behringer.com) benyttes.
2. BETJENINGSELEMENTER

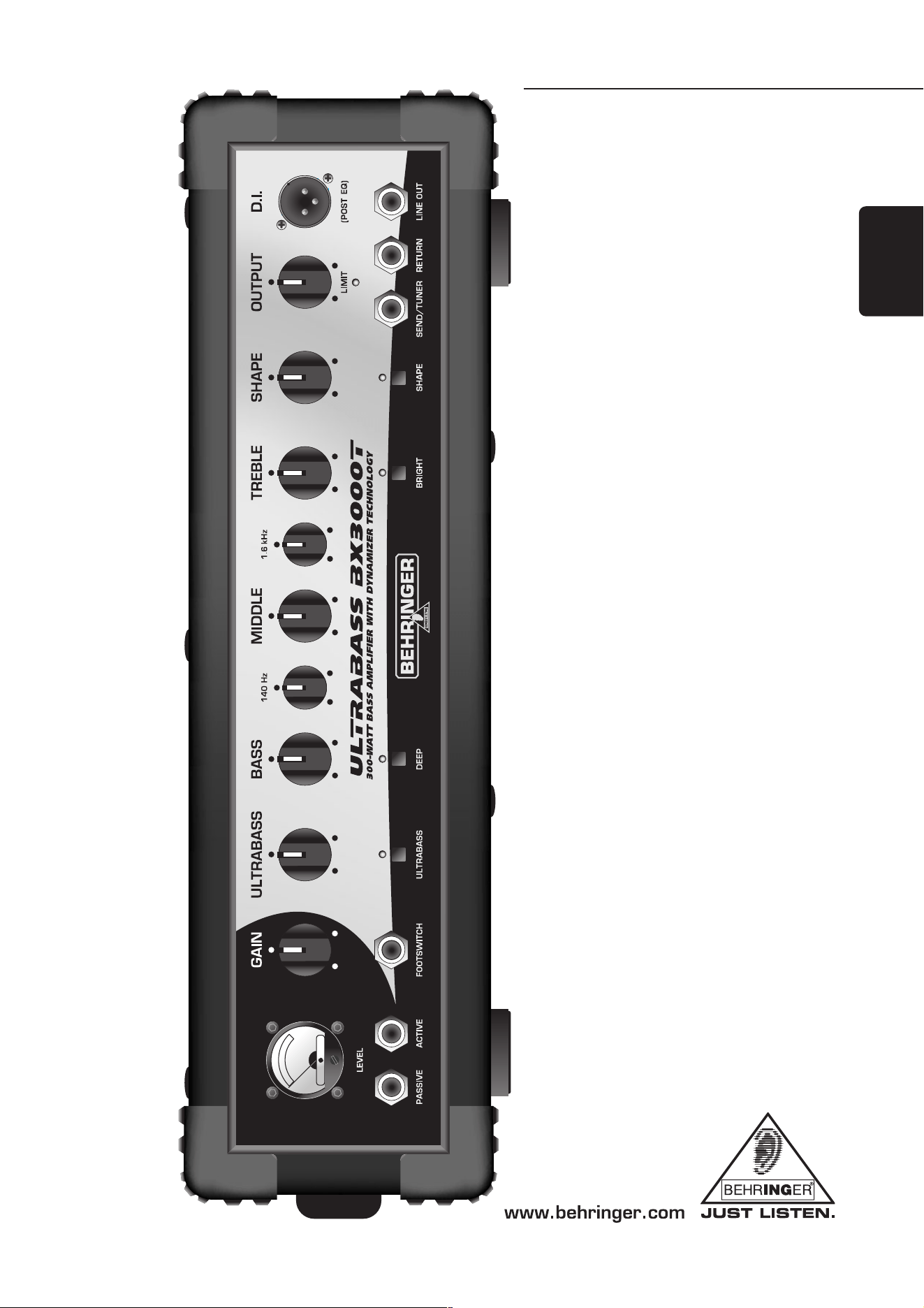

2.1 Forside

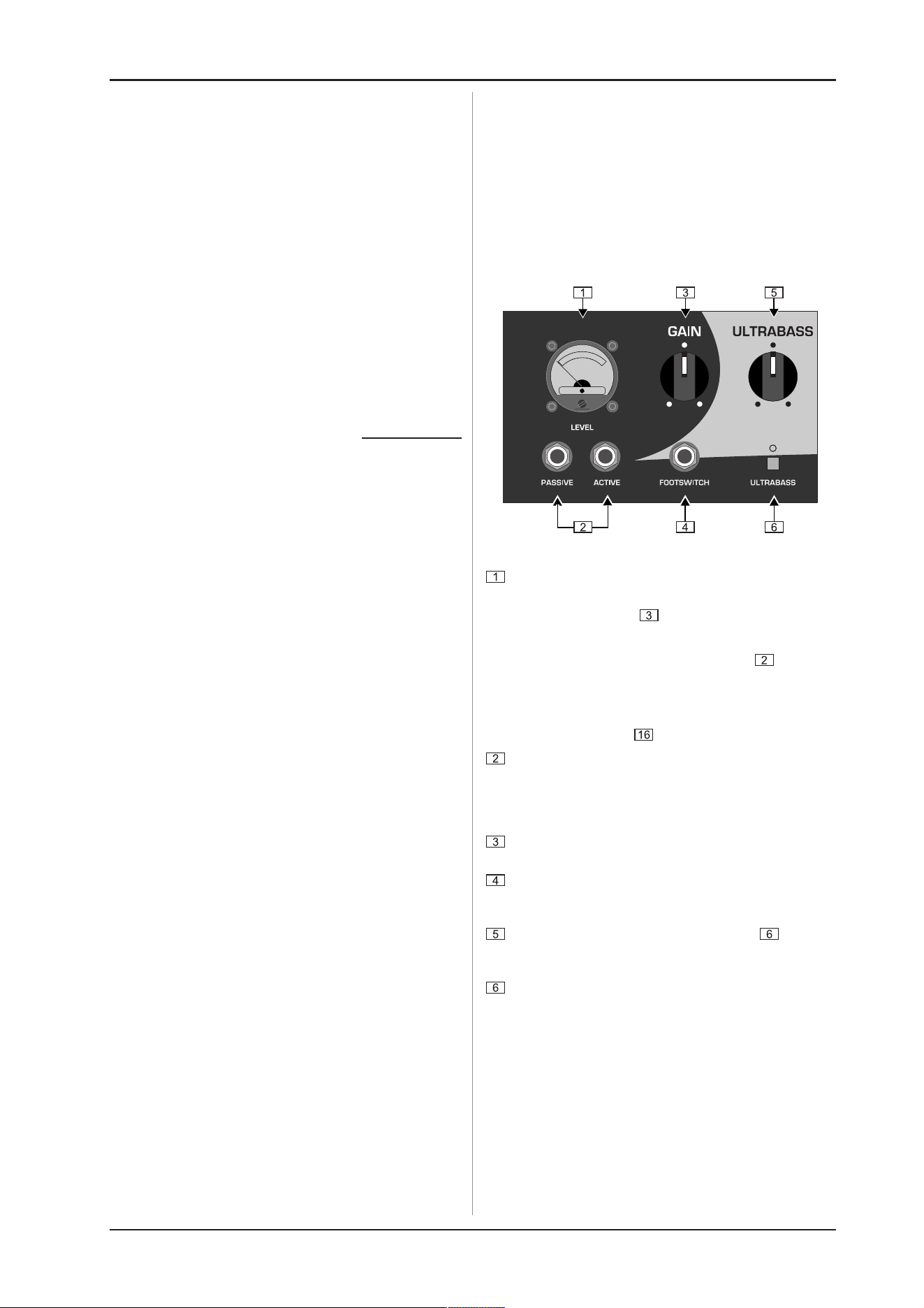

Fig. 2.1: Betjeningselementer på forsiden (udsnit 1)
Dette LEVEL-VU-meter viser den signalstyrke, der ligger
ved BX3000Ts mellemtrin.
+ Når GAIN-regulator drejes helt til venstre, viser
VU-meteret kun indgangsniveauet. Hvis niveauet
her allerede synes at være for højt (i højre tredjedel
af visningen), bør du skifte fra Passive- til Active-
indgangen. Så kan GAIN-regulatoren drejes op og
forstærkerens udstyring indstilles således, at
visningen bevæger sig rundt om midterpositionen.
De totale lydstyrkeniveauer bestemmes så med
OUTPUT-regulator .
Dette er BX3000Ts indgange, hvor De kan tilslutte Deres
el-bas. PASSIVE-jackbøsningen er velegnet til passive el-
basser. ACTIVE-jackbøsningen er udlagt til aktive
instrumenter med højt udgangsniveau og har en 10 dB
lavere forstærkning.
Med GAIN-reguleringen bestemmer De BX3000Ts
indgangsforstærkning.
Fodpedalen tilsluttes FOOTSWITCH-bøsningen. Den
anvendes til at koble Deres subharmonic-processor og
SHAPE-filter til eller fra.
Er subharmonic-processoren koblet til (jf. ), kan De
ved drejning af ULTRABASS-reguleringen tilføje ultradybe
basser til Deres sound.
Ved tryk på ULTRABASS-tasten kobler De subharmonic-
processoren til: LED oven over tasten lyser.
4
ULTRABASS BX3000T
2. BETJENINGSELEMENTER

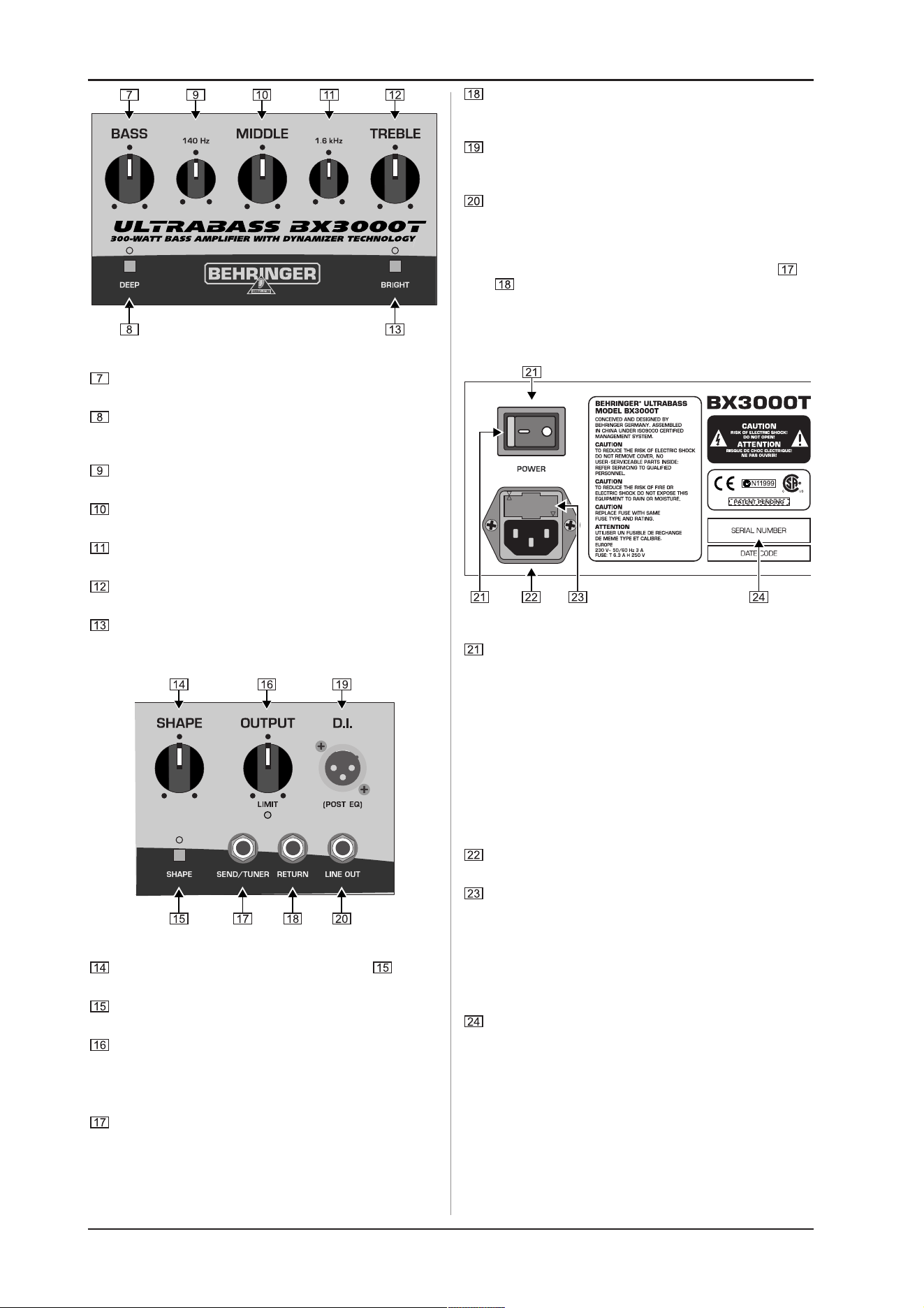

Fig. 2.2: Betjeningselementer på forsiden (udsnit 2)
EQ-sektionens BASS-regulering gør en hævning eller
sænkning af de dybe basfrekvenser mulig.
Ved tryk på DEEP-tasten tilføjer de yderligere dybe basser
til bassounden. Ved tilkoblet DEEP-funktion lyser LED oven
over tasten.
Med denne regulering kontrollerer De de øverste
basfrekvenser.
MIDDLE-reguleringen gør en hævning eller sænkning af
de dybe midtertoner mulig.
Med denne regulering kan De hæve eller sænke det øverste
midterområde.
TREBLE-reguleringen kontrollerer BX3000Ts øverste
frekvensområde.
Med denne taste kan BRIGHT-effekten kobles til og fra.
Den sørger for en supplerende hævning af diskanterne.
Ved aktiveret BRIGHT-funktion lyser den tilhørende LED.
Fig. 2.3: Betjeningselementer på forsiden (udsnit 3)
Er SHAPE-filterfunktionen koblet til med taste , kan De
med SHAPE-reguleringen ændre filterets sound.
Med SHAPE-kontakten aktiverer De SHAPE-filterfunktionen:
Ved tilkoblet filter lyser LED oven over tasten.
Med OUTPUT-reguleringen bestemmer De BX3000Ts
samlede lydstyrke.
+ Ved indsats af den integrerede Limiter lyser LED
under OUTPUT-reguleringen.
SEND/TUNER-udgangen forbindes med indgangen på
Deres effektapparat. Til dette er vor gennemtestede
multieffektprocessor BEHRINGER VIRTUALIZER PRO
DSP2024P velegnet. Til denne udgang kan der desuden
tilsluttes et stemmeapparat.
RETURN-tilslutningen forbindes med effektapparatets
udgang. Da BX3000Ts effektvej er seriel, skal
miksningsforholdet indstilles på effektapparatet.
Over den symmetriske D.I.-XLR-udgang kan De forbinde
ULTRABASS's audiosignal med indgangen på en mikserpult.
D.I.-signalet udtages efter EQ.
Benyt LINE/OUT-jackudgangen til tilslutning af BX3000T til
en mikserpult, såfremt denne ikke har symmetriske indgange
og De desuden ønsker at være uafhængig af indstillingerne
på apparatet.
+ LINE OUT-udgangen udtages efter effektvej &
og kan også anvendes til at føre BX3000Ts
udgangssignal til en ekstern Bass-Amp.
2.2 Bagside
Fig. 2.4: BX3000Ts bagside (udsnit 1)
Med POWER-knappen tænder du for BX3000T. POWER-
knappen bør være i position fra, når forbindelsen til
strømnettet etableres.
For at adskille apparatet fra nettet, træk venligst stikket ud
af stikkontakten. Når du tænder for apparatet skal du sikre
dig, at netstikket er let tilgængelig. Hvis apparatet monteres
i et racksystem, skal man sikre sig, at det er let at afbryde
strømmen via et stik eller en flerpolet afbryder.
+ OBS: POWER-kanppen adskiller apparatet ved
frakobling ikke fuldstændig fra strømnettet. Træk
derfor kablet ud af stikdåsen, når apparatet ikke
benyttes i længere tid.
Nettilslutningen sker via en IEC-SPECIALBØSNING. Et
passende strømkabel er vedlagt.
SIKRINGSHOLDER / VALG AF FORSYNINGSPÆNDING.
Inden De tilslutter apparatet til nettet, bedes De kontrollere,
om spændingen svarer til den lokale forsyningsspænding.
Ved skift af sikring er det vigtigt at anvende samme type.
På mange apparater kan sikringsholderen indsættes i to
positioner for at skifte mellem 230 V og 120 V. OBS: Skal et
apparat anvendes med 120 V uden for Europa, skal der
sættes en større sikring i.
SERIENNUMMER. De bedes tilsende os det udfyldte
garantibevis senest 14 dage efter købsdato. I modsat fald
bortfalder Deres udvidede garantidækning. Alternativt står
vor onlineregistrering (www.behringer.com) til Deres
rådighed.
5
ULTRABASS BX3000T
7. INSTALLATION
Fig. 2.5: BX3000Ts bagside (udsnit 2)

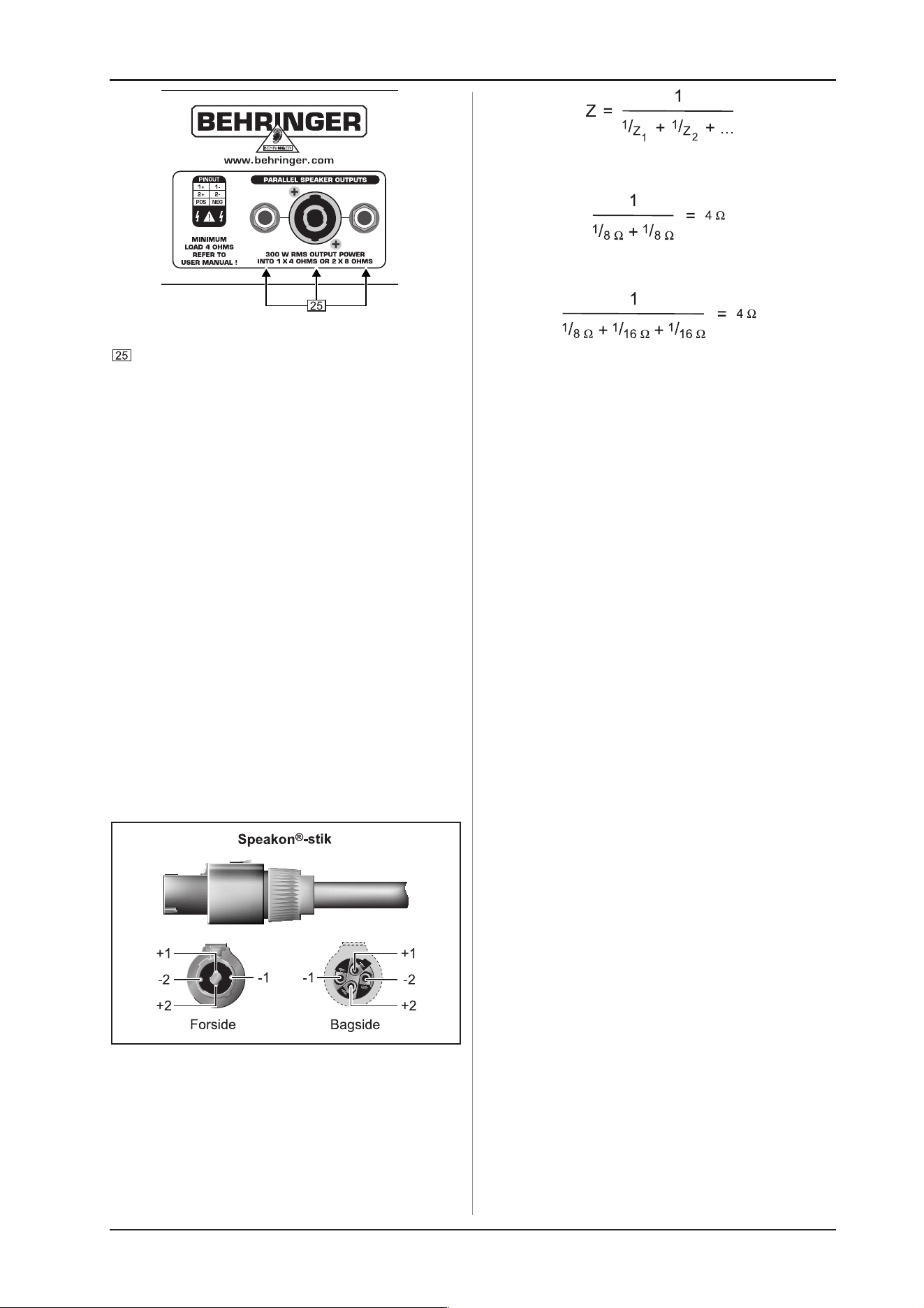

Via SPEAKER-udgangene kan De tilslutte Deres basbokse.
Udgangene foreligger i dobbelt jackudførelse og som
SPEAKON
®
-tilslutning og er koblet parallelt.
+ Eksterne basbokse bør have en passende effekt
(>300 W) og så vidt muligt en samlet impedans på
4 W. I modsat fald kan højttalerne beskadiges.
Højere belastningsimpedanser fører til en lavere
effekt hos effektforstærkeren!
+ For vigtige oplysninger vedr. korrekt tilslutning af
højttalerne se kap. 3!
3. HØJTTALERTILSLUTNINGER
Der kan i alt tilsluttes tre højtalere til BX3000T.
+ Hvis jack-udgangene skal forbindes med højtalerne,
skal apparatet først frakobles. Tænd først igen for
BX3000T når forbindelsen til højtalerne er etableret.
Benyt SPEAKON
®
-tilslutningen, hvis der kun skal tilsluttes et
baskabinet. For at sikre forstærkerens optimale effekt, bør der
anvendes en 4 Ω- eller to 8 Ω-højtalere.
BX3000T har en kvalitativ højværdig NEUTRIK NL4MP
SPEAKON
®
-tilslutning, som sikrer en problemløs funktion.
SPEAKON
®
-stikket er specielt udviklet til højtalere med stor effekt.
Sættes den ind i den tilhørende bøsning, låses den og kan ikke
løsnes utilsigtet. Den beskytter mod elektrisk chock og sikrer at
den er polet korrekt.
Fig. 3.1: SPEAKON
®
-stik
3.1 Beregning af den samlede impedans når
der tilsluttes flere baskabinetter
Når der parallelt tilsluttes flere højtalerkabinetter, beregnes den
samlede impedans, som belaster sluttrinet på følgende måde:
Tilladt er fx. to 8 Ω-kabinetter ...
... eller fx 1 x 8 Ω og 2 x 16 Ω:
+ Vær venligst opmærksom på, at højtalerkabinetter
med forskellige impedanser også drives med
forskellige effekter!
4. SETUP MED MASTER-/SLAVE-DRIFT
4.1 ULTRABASS BX3000T som Master
På LINE OUT-bøsningen kan der fx tilsluttes ekstra sluttrin.
Signalet er lig med det, som ligger på D.I.-bøsningen, altså ligeledes
uafhængig af OUTPUT-regulatoren.
4.2 ULTRABASS BX3000T som Slave, styret af
en ekstern Amp/Preamp
For at kunne anvende ULTRABASSens effektforstærker med
en ekstern forstærker eller en forforstærker forbindes den
eksterne forstærkers line-udgang med BX3000Ts RETURN-
bøsning. Det tilførte signal ligger så også på D.I.-udgangen.
Lydstyrkeniveauet kan justeres med OUTPUT-regulatoren.
5. SHAPE-FUNKTION
BX3000Ts SHAPE-funktion er et revolutionært filter, som De
kan ændre Deres bassound komplet med. Den sørger for en
kreativ sound-shaping i dag en nødvendighed for bassister.
Ekstreme indstillinger af filteret giver Deres bassound mere
gennemslagskraft. Indstil ved frakoblet SHAPE-funktion en solid
basis-sound og benyt derefter SHAPE-filteret til at kreere en
prægnant solosound med. Med fodkontakten kobler De bekvemt
om.
6. ULTRABASS-FUNKTION
Med BX3000Ts ULTRABASS-processor har De slet og ret den
feature til at kreere en efterspurgt sound. De vil være overrasket
over, hvor ultradybe BX3000Ts basser lyder med en aktiv
ULTRABASS-funktion. Ekstreme indstillinger af processoren kan
være særligt tiltrækkende til at krydre Deres sound med i de
høje toner. Desuden: Lad os antage, at De anvender SHAPE-
filteret ved en lav indsatsfrekvens hvilket er velegnet til at
danne en knurrende klang og mangler den dybe basandel, kan
dette problem løses med subharmonic-processoren: lyden bliver
ved med at være knurrende, men får klart mere dybde.
7. INSTALLATION
Til montering af apparatet i rack benyt venligst M6 maskinskruer
og møtrikker.
6
ULTRABASS BX3000T
8. TEKNISKE DATA
7.1 Netforbindelse
Netforbindelsen etableres via et netkabel med en
specialtilslutning, der opfylder de nødvendige
sikkerhedsbestemmelser.
+ Vær opmærksom på, at alle apparater skal være
jordet. Af hensyn til Deres egen sikkerhed, bør De
under ingen omstændigheder fjerne apparaternes
eller strømkablernes jordforbindelse eller sætte
denne ud af funktion.
7.2 Audioforbindelser
Jackind- og udgangene på BEHRINGER ULTRABASS er
konstrueret som mono-jackbøsninger. D.I.-udgangen foreligger
som symmetrisk XLR-u1dgang. Højttalertilslutningerne foreligger
som jack- og SPEAKON
®
-tilslutninger.
+ OBS! Installation og betjening må kun udføres af
sagkyndige personer. Under og efter installationen
er det altid vigtigt at sørge for en tilstrækkelig
jordforbindelse for personer, der arbejder med
apparatet, da elektrostatiske udladninger i modsat
fald kan føre til en indskrænkning af
driftsegenskaberne.

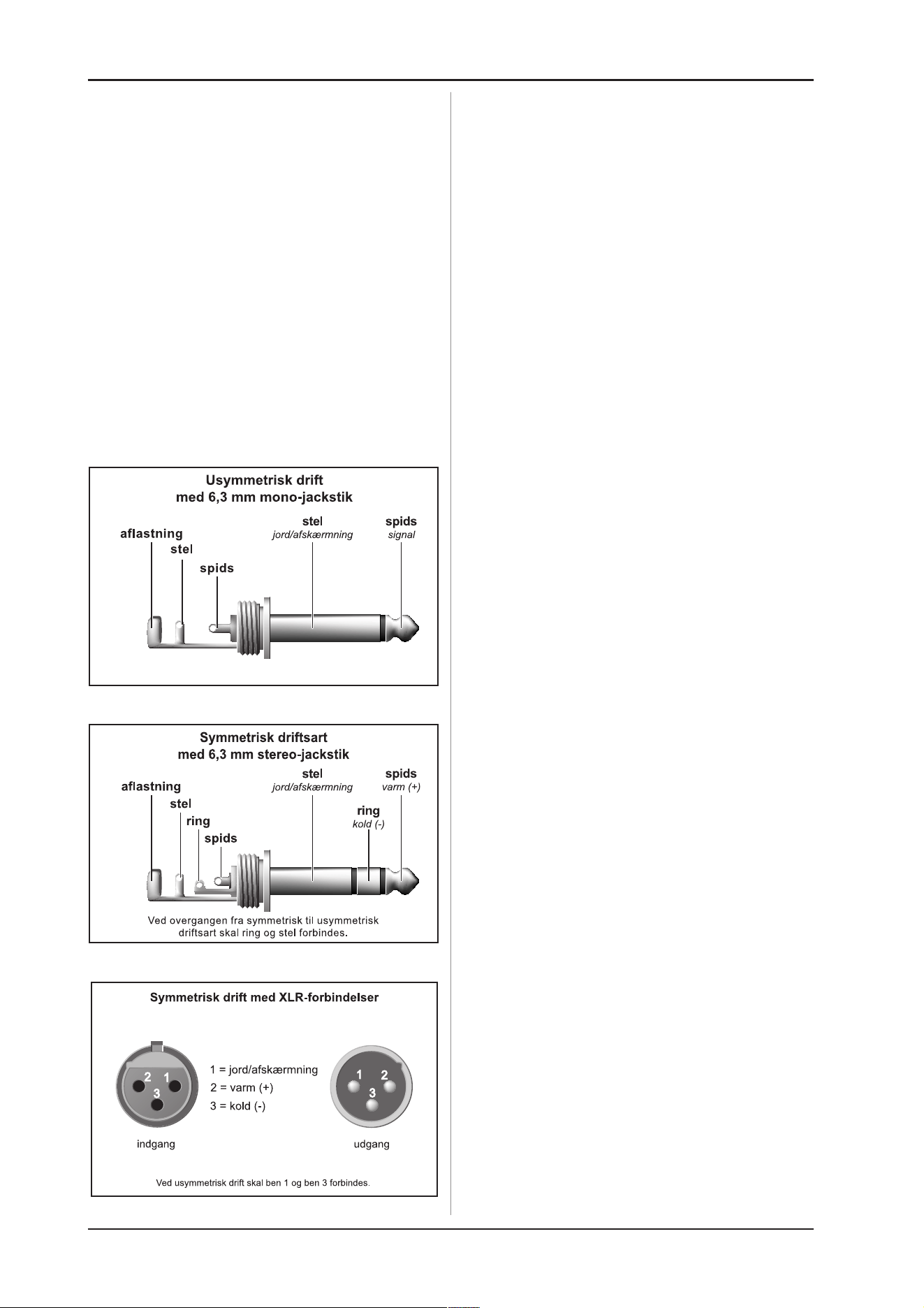

Fig. 7.1: 6,3-mm-mono-jackstik
Fig. 7.2: 6,3-mm-stereo-jackstik
Fig. 7.3: XLR-forbindelser
8. TEKNISKE DATA
AUDIOINDGANGE
El-bas-indgang Active 6,3 mm mono-jackbøsning
Indgangsimpedans ca. 220 k
Ω usymmetrisk
El-bas-indgang Passive 6,3 mm mono-jackbøsning
Indgangsimpedans ca. 750 kΩ usymmetrisk
Return-indgang 6,3 mm mono-jackbøsning
Indgangsimpedans ca. 10 kΩ usymmetrisk
AUDIOUDGANGE
Send/Tuner-tilslutning 6,3 mm mono-jackbøsning
Udgangsimpedans min. 2,2 k
Ω usymmetrisk
Line-udgang 6,3 mm mono-jackbøsning
Udgangsimpedans ca. 100 Ω usymmetrisk
Udgangsniveau maks. +4 dBu
D.I.-tilslutning XLR-tilslutning, servo-
symmetreret
Udgangsimpedans ca. 100 Ω symmetrisk
Udgangsniveau maks. -10 dBu
Højttalertilslutninger 6,3 mm mono-jackbøsning
SPEAKON
®
-tilslutning
Lastimpedans min. 4 Ω
SYSTEMDATA
Effekt effektforstærker 300 Watt RMS til 4
Ω
STRØMFORSYNING
Netspænding USA/Canada
120 V~, 60 Hz
Europa/U.K./Australien
230 V~, 50 Hz
Japan
100 V~, 50 - 60 Hz
Eksport model generelt
100/230 V~, 50 - 60 Hz
Strømforbrug maks. 490 W
Sikring 100 - 120 V ~: T 12,6 A H
200 - 240 V ~: T 6,3 A H
Nettilslutning Standardtilslutning
DIMENSIONER/VÆGT
Dimensioner (H x B x D) ca. 5 3/4" (144,6 mm) x 19 1/8"
(486 mm) x 12" (305 mm)
Vægt ca. 14 kg
Firmaet BEHRINGER er altid bestræbt på at sikre den højeste kvalitetsstandard.
Nødvendige modifikationer foretages uden forudgående meddelelse. De tekniske data og
apparatets udseende kan derfor afvige fra de ovennævnte informationer og billeder.
