使用说明书
ULTRABASS
BVT5500H/BVT4500H
Classic 550/450-Watt Bass Amplier Head with
VTC Tube Modeling and Voicing Selector
2 ULTRABASS BVT5500H/BVT4500H 使用说明书
目录
重要的安全须知................................................................................... 3
法律声明................................................................................................ 3
保修条款................................................................................................ 3
1...引论................................................................................................... 5
1.1 设计理念 ...........................................................................................5
1.2 在你开始以前 .................................................................................5
1.2.1 供货 ..............................................................................................5
1.2.2 首次使用 ....................................................................................5
1.2.3 网上登记 ....................................................................................5
2...面板..................................................................................................6
3...背板.................................................................................................. 7
4...关于扬声器阻抗............................................................................. 8
5...设置举例.......................................................................................... 9
6...信号线路..........................................................................................9
6.1 INPUT ................................................................................................ 9
6.2 TUNER...............................................................................................9
6.3 LINE OUTPUT ................................................................................ 9
6.3.1 PRE ...............................................................................................9
6.3.2 POST ........................................................................................... 9
6.4 EFFECTS LOOP ...........................................................................10
6.4.1 SEND 和 RETURN ...............................................................10
6.4.2 仅 SEND (仅在 BVT5500H) ............................................10
6.4.3 仅 RETURN ............................................................................10
6.5 INSERT CHANNEL .....................................................................10
6.5.1 PREAMP OUTPUT ..............................................................10
6.5.2 POWER AMP IN ...................................................................10
7...音频连接........................................................................................10

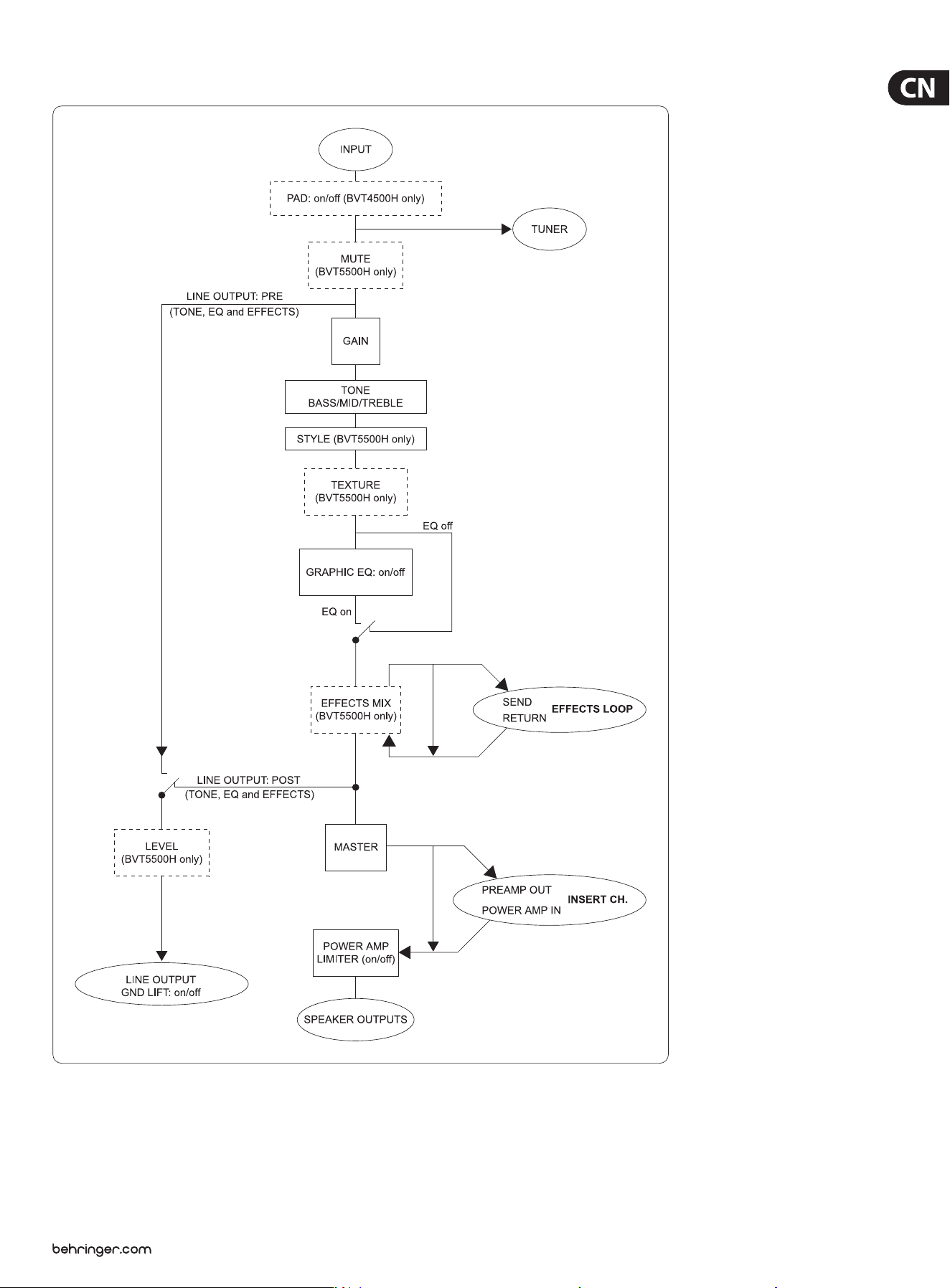

8...系统框图........................................................................................11
9...技术参数........................................................................................12
3 ULTRABASS BVT5500H/BVT4500H 使用说明书

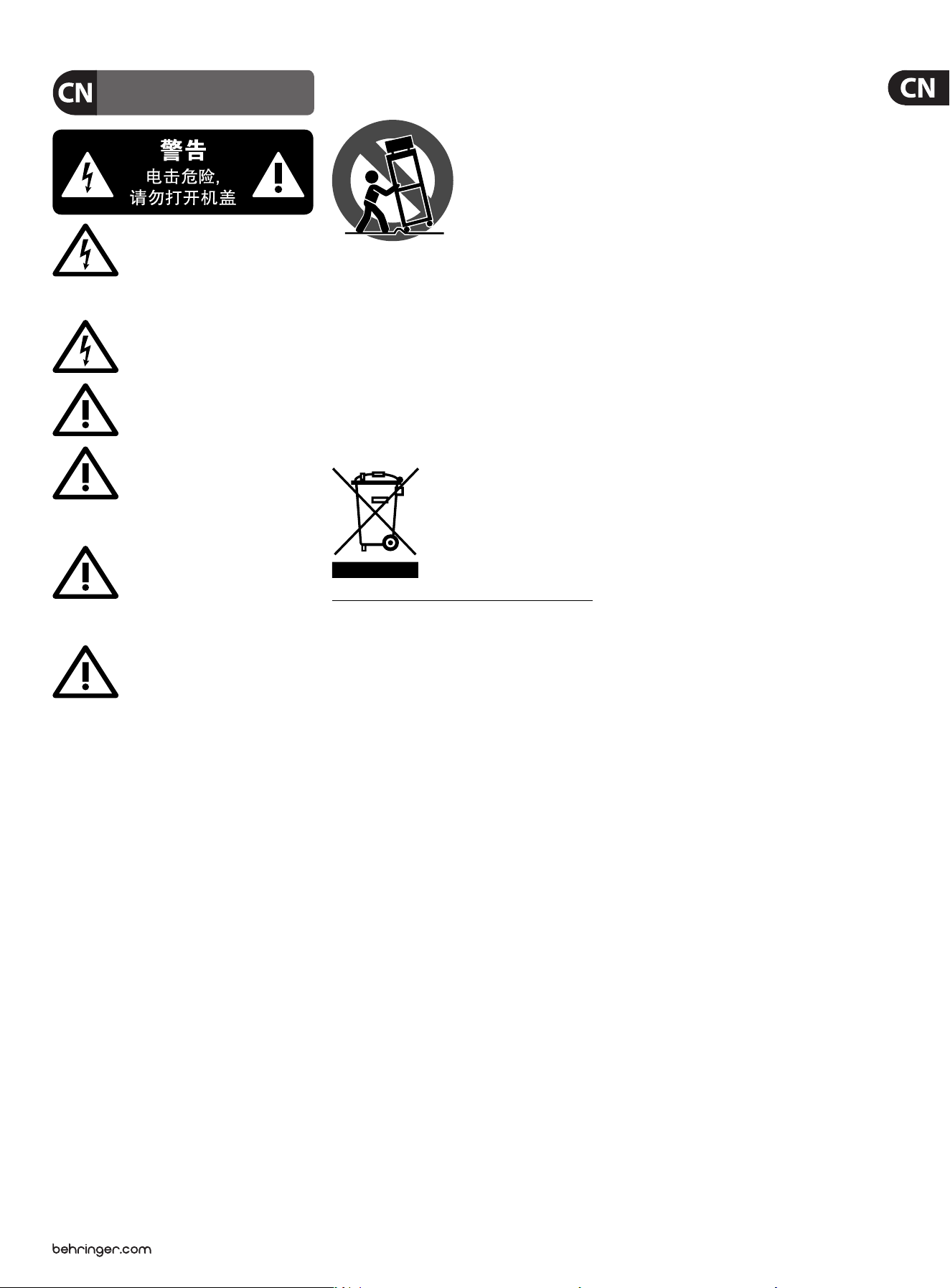

带有此标志的终端设备具有强
大的电流, 存在触电危险。 仅限
使用带有
¼ '' TS 或扭锁式插头
的高品质专业扬声器线。 所有的安装或调
整均须由合格的专业人员进行。
此标志提醒您, 产品内存在未
绝缘的危险电压, 有触电危险。
此标志提醒您查阅所附的重要
的使用及维修说明。 请阅读有
关手册。
小心
为避免触电危险, 请勿打开机
顶盖 (或背面挡板)。 设备内没
有可供用户维修使用的部件。 请将维修事
项交由合格的专业人员进行。
小心
为避免着火或触电危险, 请勿
将此设备置于雨淋或潮湿中。
此设备也不可受液体滴溅, 盛有液体的容
器也不可置于其上, 如花瓶等。
小心
维修说明仅是给合格的专业维
修人员使用的。 为避免触电危
险, 除了使用说明书提到的以外, 请勿进行
任何其它维修。 所有维修均须由合格的专
业人员进行。
1. 请阅读这些说明。
2. 请妥善保存这些说明。
3. 请注意所有的警示。
4. 请遵守所有的说明。
5. 请勿在靠近水的地方使用本产品。
6. 请用干布清洁本产品。
7. 请勿堵塞通风口。 安装本产品时请遵
照厂家的说明。
8. 请勿将本产品安装在热源附近,
如 暖 气 片, 炉子或其它产生热量的设备
( 包 括功放器)。
9. 请勿移除极性插头或接地插头的安全
装置。 接地插头是由两个插塞接点及一个
接地头构成。 若随货提供的插头不适合您
的插座, 请找电工更换一个合适的插座。
10. 妥善保护电源线, 使其不被践踏或刺
破, 尤其注意电源插头、多用途插座及设备
连接处。
11.
请只使用厂家指定的附属设备和
配 件。
12. 请只使用厂家
指定的或随货销
售的手推车, 架子,
三 角架, 支架和桌
子。 若使用手推车
来搬运设备, 请注
意安全放置设备,
以 避免手推车和设
备倾倒而受伤。
13. 遇闪电雷鸣或长期不使用本设备时,
请 拔出电源插头。
14. 所有维修均须由合格的维修人员进
行。 设备受损时需进行维修, 例如电源线或
电源插头受损, 液体流入或异物落入设备
内, 设备遭雨淋或受潮, 设备不能正常运作
或被摔坏。
15. 本设备连接电源时一定要有接地
保 护。
16. 若电源插头或器具
耦合器用作断电装置, 应
当保证它们处于随时可方
便操作状态。
技术数据和外观如有变更, 恕不另行通
知, 且准确性与实际产品可能有细微差异。
BEHRINGER 是 MUSIC GROUP (MUSIC-GROUP.COM)
的旗下品牌。 所有的商标均归各自所有人
所有。 MUSICGROUP 对任何人因使用本手册
包含的全部或部分描述、图片或陈述而遭
受的任何损失不承担责任。 颜色及规格
可能与产品略有差异。
MUSICGROUP 产品只
通过授权销售商进行销售。 销售商不是
MUSICGROUP 的代表, 无权以明确或隐含的
理解或表示约束 MUSICGROUP。 本手册具有
版权。 未经 MUSICGROUPIPLTD. 的书面同意,
本手册的任何部分均不得为了任何目的,
以任何形式或任何方式进行重新制作或转
载, 其中包括复制或录制。
版权所有, 侵权必究。
© 2011 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay, P.O. Box 146,
Road Town, Tortola, British Virgin Islands
§ 1 保修
(1) 本保修条款仅对从所在国家的
MUSICGroup 授权销售商处购买的 BEHRINGER
产品有效。 授权经销售商名单可在
BEHRINGER 的网站 behringer. com 上的 Where to
Buy 栏下找到。 也可与您邻近的 MUSICGroup
营业处联系。
(2) MUSICGroup* 对按使用说明正常使用的
产品的机械和电子部件提供 1 年的保修期,
从购买之日起计算, 除非当地法律强制规定
更长的保修期。 若产品在保修期内出现故障
且不属于本保修条款第 §
4 条规定的情形,
MUSICGroup 将自行决定为用户维修或更换
产品。 若需要更换整个产品, 则该更换产品
的保修期为原购买产品剩余的保修期, 即 从
原产品购买之日起计算 1 年 (或其它适用的
保修期)。
(3) 若产品属保修范围内, 维修后的产品或
更换产品将交还给用户, 运费由
MUSICGroup
支付。
(4) 不符合上述规定情况的, 不在保修范
围内。
请保留好购物小票以作保修凭证。 若无法
出示该凭证, 您将无法享受保修服 务。
§ 2 网上登记
(5) 请务必在购买 BEHRINGER 产品后立即在
我们的网站 behringer. com 的 Support 栏下进行
登记, 并仔细阅读产品保修条款。 网 上登记
您所购买的产品有助于我们更快更有效地
为您提供产品维修服务。 谢谢您的合作!
§ 3 返修物料许可
(1) 如需保修服务, 请联系出售产品的销售
商。 若您邻近地区没有 MUSICGroup 销售商,
请直接联系您所在国家的 MUSICGroup 销售
商, 他们的名单列于我们的网站 behringer. com
的 Support 栏下。 若您所在国家的销售商
未列出, 请查看产品故障是否可借助于我
们的
OnlineSupport 解决, 它设于我们的网站
behringer. com 的 Support 栏下。 或者, 在退回
您的产品之前在 behringer. com 网站上发送
您的网上维修申请。 任何查询均需附上故障
描述及产品序列号。 经验证确认产品保修
有效的, MUSICGroup 将给予一个返修物料许
可 (
RMA)。
(2) 随后, 您须将产品装在原包装箱内, 并
注明返修许可号, 发往
MUSICGroup 指定的
地址。
(3) 您退还返修产品时须预付运费, 否则
MUSICGroup 将不予接受。
重要的安全须知
法律声明
保修条款
4 ULTRABASS BVT5500H/BVT4500H 使用说明书
§ 4 以下情形不予保修
(1) 易消耗的配件不在保修范围内, 包括但
不限于保险丝和电池。 产品中使用的电子管
及仪表可享受
90 天的保修期 （在正常使用
情况下）, 从购买之日开始计算。
(2) 若产品在电子或机械方面曾被改动,
则 不享有保修服务。 若产品并非为某一国家
开发制造, 但是需要进行修改/改装以便符
合该国家或地方的技术或安全标准, 则该修
改/改装不属质量问题。 此类修改/改装无论
是否妥当, 均不享有保修服务。 根据本保修
条款,
MUSICGroup 不对因此类修改/改装而导
致的费用负责。
(3) 本保修服务只包括产品的硬件, 不包
括任何对硬件或软件使用方法的技术支
持, 也不包括产品中的任何软件。 软件均照
原样提供, 除非在所附软件保修条款中另
有规定。
(4) 若产品序列号被涂改或去除, 则该产品
不享有保修服务。
(5) 保修服务不包含免费的检查和保养/
维修工作, 尤其是因用户使用不当而引起的
故障。 产品的自然损耗, 尤其是推子、 交叉
推子、 电位计、 按键/按钮、 吉它弦、 指示灯
及其它类似部件的自然损耗也不在保修范
围内。
(6) 下列情况引起的损坏/故障不在保修范
围内:
• 操作不当, 未按 BEHRINGER 用户手册或服
务手册操作引起的故障;
• 未按当地国家的技术或安全规定进行
使用而引起的故障;
• 因自然灾害 (意外事故, 火灾, 洪水等)
或其他任何不在 MUSICGroup 控制范围
之内的因素引起的损坏/故障。
(7) 产品经非 MUSICGroup 授权的个人
( 包 括 用户) 维修过或拆开过。
(8) 若经 MUSICGroup 检验后确定该故障不
在保修范围内, 则该检验费需由用户支付。
(9) 不符合本保修条款的待修产品的维修
费用均由用户支付,
MUSICGroup 或其授权服
务机构将发给用户相应的通知。 若用户在收
到通知的 6 周之内没有书面要求 MUSICGroup
维修, 则 MUSICGroup 将把产品退还给用户,
所需运费及包装费由用户承担。 若用户已书
面要求维修, 运费及包装费将在维修费用
外另计。
(10) MUSICGroup 产品的授权销售商不会在网
上以拍卖方式销售新产品。 通过网上拍卖
购买产品, 买家自担风险。 网上拍卖产品的
确认或销售单据均不作为保修服务的依据,
MUSICGroup 将不予维修或更换任何通过网
上拍卖购买的产品。
§ 5 保修服务转让
本保修服务只对最初的买家 (即授权销售
商的顾客) 有效, 不可转让给二手购买此
产品的人。 任何人 (包括销售商等) 均无权
以 MUSICGroup 的名义承诺对此类产品给予
保修服务。
§ 6 索赔
除非相关法律另有规定, MUSICGroup 对用
户遭受的任何直接或间接损失不承担责
任。
MUSICGroup 在任何情况下均不接受超
过产品本身价值或不符合相关法律规定
的索赔。
§ 7 责任限制
本保修条款是您 (用户) 与 MUSICGroup 之间
的完整而唯一的担保。 其他任何书面或口头
的交流与此不一致的均无效。
MUSICGroup 不
对本产品提供其他任何担保。
§ 8 其它保修权利及国家法律
(1) 本保修条款并不排除或限制买家作为
消费者所享有的法定权利。
(2) 只要不违反当地国家的相关法律, 本 保
修条款均适用于本产品。
(3) 本保修条款并不影响卖方对于产品
不一致及任何隐匿的产品缺陷所需承担的
义 务。
§ 9 修改
本保修条款若有修改, 恕不另行通知。 关于
MUSICGroup 的最新保修条款及其它相关信
息, 敬 请登录我们的网站 behringer. com 查询。
* MUSICGroup 是指百灵达澳门离岸商业服务有限公司
（ 地 址: Rue de Pequim No. 202-A, Macau Finance Centre 9/J, Macau）
包括所有 MUSICGroup 公司
5 ULTRABASS BVT5500H/BVT4500H 使用说明书
1. 引论
BVT4500H/5500H 是本公司 ULTRABASS 系列的专业级放大器。 该经典
贝司放大器提供一个不打折扣的 “切透” 的音色和众多的声音整
形功能。
1.1 设计理念
在过去的几年中, 灵活性变得越来越重要。 贝司手必须提供范围
很广的音色, 并在不同场合演奏: 家庭录音室、 专业录音室和现场
音乐会。 此外, 电贝司演奏领域也发生了变化。 新型的效果器和五
弦或六弦贝司不断地出现。 另外还有创造一个自己的、 “独一无二”
的音色的渴望, 这必需采用创新型的放大器才能实现。
作为对这一双重需求 (灵活性和个体性) 的回答, BVT4500H/5500H
提供给你:
• 音色和图形均衡功能——用于声音的整形和加工。
• VTC (虚拟电子管电路)—给声音添加经典电子管电路的暖色。
• 用来将 BVT4500H/5500H 与效果处理器、 调音台 / 录音机、 其他
前置放大器和其他功率放大器连接的插孔。
• 2 种类型的扬声器插孔: ¼" TS 接口和 Neutrik Speakon 兼容接口。
1.2 在你开始以前
1.2.1 供货
你的产品在厂内进行了仔细的包装, 以确保安全可靠的运输。 如果
发现包装箱还是有损坏, 请立即检查机器表面有无损坏。
◊ 若发现有损坏时请不要将机器寄回给我们，.请务必首先通知
销售商和运输公司，.否则索赔权可能会失效。
◊ 为确保你的机器在使用或运输中得到最佳保护，.我们建议使
用箱子。
◊ 请始终使用原样包装，.以避免存放或邮寄时发生损坏。
◊ 请务必避免小孩在无人看管的情况下玩耍机器或包装材料。
◊ 请按照环境保护规定清除所有包装材料。
1.2.2 首次使用
请保持充分的空气流通, 不要将机器放置在取暖器附近, 以避免
机器过热。
在将机器同电源连接前、 请仔细检查机器是否已调节到正确的供
应电压上!
注 意: 以下所述仅适用于可在 120 V 和 230 V 之间切换的 BVT 类型:
电源连接插孔上的保险丝座上有三个三角形标记。 其中两个三
角面对面。 这些标记旁的数值是你的机器所调节到的运行电压、
通过 180° 旋转保险丝座可进行转换。
◊ 请注意，.如果用.120 V.运行设备，.必须采用较高值的保险丝。.
保险丝烧坏时，.务必用数值正确的保险丝更换!
◊ 如果你将机器调节到另外的电源电压、.则必须使用其他的保
险丝。.你可在.“技术数据”.一章中找到正确的数值。
◊ 保险丝烧坏时，.务必用数值正确的保险丝更换!.正确的数值可
在.“技术数据”.一章中找到。
注意!
◊ 在更换保险丝前，.请关闭设备并拔出插头，.以避免触电或损坏
设备。
电源连接请使用随同供货的电源线, 它符合必需的安全规定。
◊ 请注意所有机器必须接地。.为了你自己的安全，.请千万不要去
除机器或电源线的接地或取消其作用。.设备在有电源的时候，.
一定要有接地功能。
安装重要提示
◊ 在强大的广播电台和高频源范围内，.音频质量可能会降低。.
请加大发射器和设备之间的距离并使用有屏蔽的连接线材。
1.2.3 网上登记
在购买 BEHRINGER 产品之后, 请您尽可能立即在网站
http://behringer.com 进行登记, 并仔细阅读产品质量担保服务规定。
所购买的 BEHRINGER 产品一旦出现故障或损坏, 本公司承诺为您提
供及时的产品维修服务。 请直接与您的 BEHRINGER 特许经销商联
系。 若 BEHRINGER 特许经销商不在附近, 您也可直接与本公司的分
公司联系。 在产品包装里放有联系地址 (全球联系信息 / 欧洲联
系信息)。 如您所在的国家没有本公司所设的联系处, 可与离您最
近的批发商联系。 您可在我们的网页上 (http://behringer.com) 的技术
支持处, 得到批发商的联系地址。
请在登记时, 务必写明您购买产品的日期, 以便本公司能更快更有
效地为您提供产品质量的担保服务。
衷心感谢您的合作!
6 ULTRABASS BVT5500H/BVT4500H 使用说明书
2. 面板
(3)
(4) (9) (19) (14)
(8) (11) (12) (13) (18) (15)(20) (2) (1)

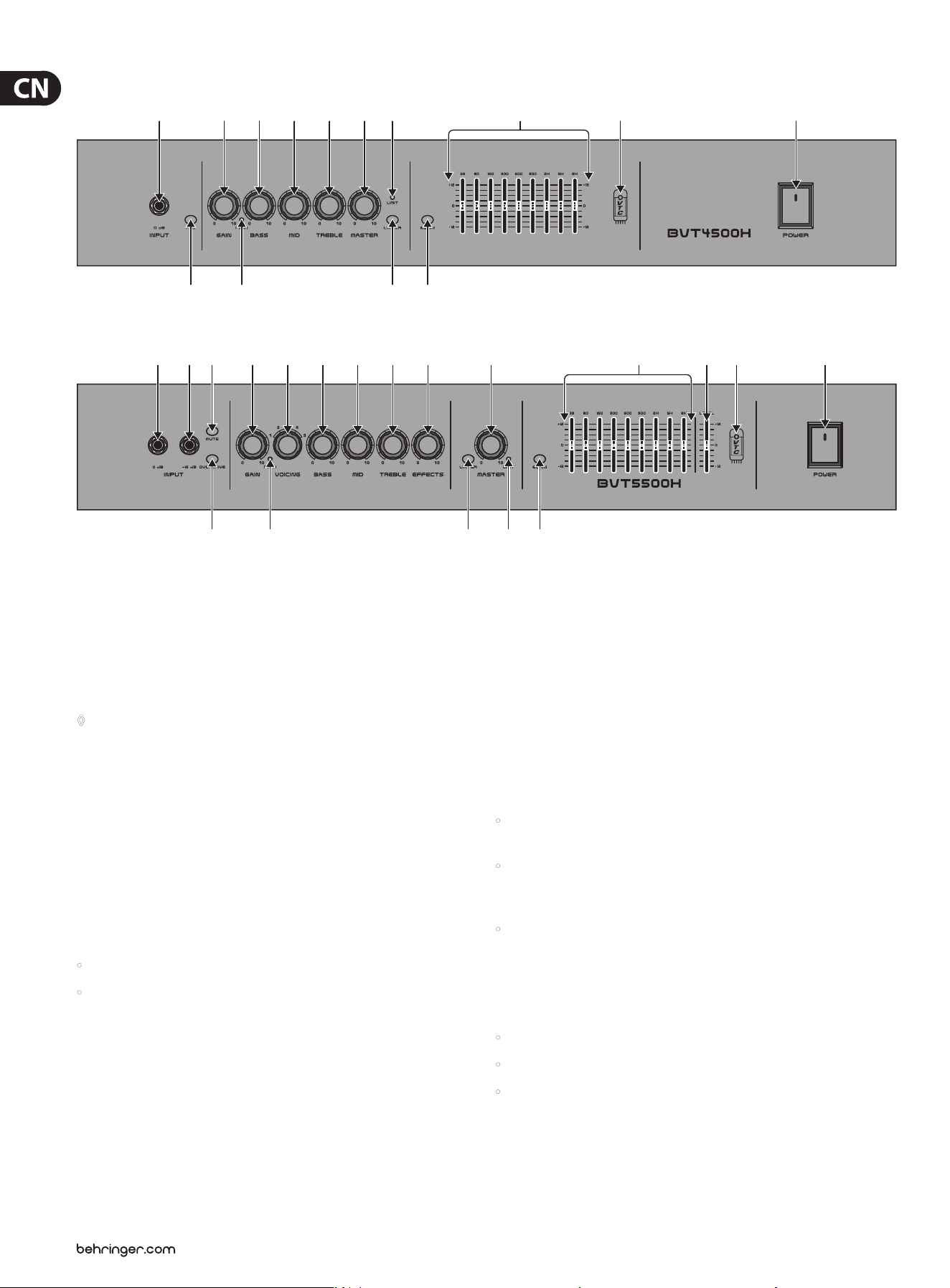

图 2.1: BVT4500H 面板
(3)
(7) (9) (19) (20) (14)
(5) (6) (8) (10) (11) (12) (13) (17) (18) (16) (2) (1)(15)
图 2.2: BVT5500H 面板
本章介绍如何使用上一页插图和上图所示的 BVT4500H 和 BVT5500H
的面板。
(1) POWER 开关: POWER 开关用来接通 BVT4500H/5500H。 当你要
将设备与插座连接或断开时, POWER 开关应始终位于 “关”
的位置。
◊ 起动噪音会损伤你的听觉和你的扬声器。.请在与电源连接前
确证.BVT.已关闭。
(2) VTC LED: 当 BVT 关闭时, 该 LED 指示灯不发亮。 接通时, 该 LED
指示灯发亮, 指示放大器已启用。 VTC 是 BEHRINGER 的模仿经典
电子管电路暖色的模拟技术。
INPUT.功能
要将一个音频信号输入给 BVT, 请如下使用 (3) - (7) 的功能:
(3) 0 dB 插孔: 要将一把电贝司与 BVT 连接, 请使用此” 单声道插孔
(不平衡式)。 带有源拾音器的贝司产生高电平信号。
如果你的贝司配备一个有源拾音器, 当你使用:
• BVT4500H 时, 请用 PAD 按钮 (4) 来减小输入音频信号。
• BVT5500H 时, 请使用 -15 dB 插孔 (5), 而不使用 0 dB 插孔。
(4) PAD 按钮 (仅在 BVT4500H): 如果 PEAK LED (9) 持续发亮, 并且
GAIN 调节钮 (8) 设置到了 0 (零), 则音频信号的输入电平太高。
这种情况时, 请按此按钮来激活衰减功能。 衰减器将输入灵
敏度减小 15 dB。
(5) -15 dB 插孔 (仅在 BVT5500H): 要将一把有源贝司与 BVT5500H
连接, 请使用此” 单声道插孔 (不平衡式)。 采用此插孔可获得
与 0 dB 插孔相比较低的输入灵敏度。
(6) MUTE 按钮 (仅在 BVT5500H): 如果你要给贝司调音, 而不想听
到乐音的话, 请使用该按钮。 此功能使主信号线路无声, 但对
TUNER 输出端不起作用。
(7) OVERDRIVE 按钮 (仅在 BVT5500H): 此按钮用来给音频信号加上
一个失真的特征。 此功能使 BVT5500H 前置放大器 “过载”。
(8) GAIN 调节钮: 此调节钮用来增强或减弱输入信号的电平。
(9) PEAK LED: BVT 在信号线路的不同点上监视音频信号的电平。
当电平过高时, PEAK LED 指示灯警告可能发生信号截断。
如果 LED 指示灯:
• 偶尔发亮, BVT 只截断音频信号中的一些峰值部分。 偶尔的信号
截断不影响声音质量, 表示信号具备足够的强度。
• 从不发亮, BVT 不截断音频信号中的任何信号峰值。 音频信号
可能太弱, 无法利用全部的动态范围。 提高 GAIN (8) 设置, 直到
PEAK LED 指示灯在最强的信号峰值时偶尔发亮。
• 持续发亮, BVT 截断音频信号的很大一部分, 你可听到一个失
真。 请降低 GAIN 设置并检查极端的推杆或调节钮设置。
音色功能
“音色” 指的是一个音频信号的这些频段的呈现和质量:
• 低音: 从 30 到 200 Hz
• 中音: 从 200 到 2 000 Hz
• 高音: 从 2 000 Hz 到 20 kHz
BVT 配备调节钮, 通过增强或减弱特定的频段来有效地按需调整
声音。 要调节音色, 请如下使用 (10) - (13) 功能:
(10) VOICING 调节钮 (仅在 BVT5500H): 要选择你需要的音色, 请将该
调节钮转到以下预置的其中之一上。
7 ULTRABASS BVT5500H/BVT4500H 使用说明书
BVT5500H 为你均衡音频信号。
• 1: 凸出的低音和高音音色 (凹进的中音)。
• 2: 流畅和温暖的高音音色 (被动音色)。
• 3: 平坦和自然的低音音色 (无均衡)。
• 4: 明亮的高音音色。
• 5: 平坦、 自然、 不混浊的低音音色 (低音滚降)。
(11) - (13) BASS-, MID 和 TREBLE 调节钮: 对每一个可加强或去加强的
音色 (低音、 中音和高音), BVT 均提供一个音色调节钮。
要加强音色, 可将相关的调节钮朝 10 (最大增强度) 转动。 也可
考虑通过降低相邻频段来达到加强目的。 要去加强音色, 可将
相关的调节钮朝 0 (最大减弱度) 转动。
◊ 如果你选择减弱而不是增强一个音频信号，.可避免音频设备
遭受高信号电平.(信号截断).并保护宝贵的动态余量。
图形均衡功能
通过上述的音色调节钮 ((10) - (13)), 你可加强和去加强三个相当宽
广的频段。 而用图形均衡功能, 你可加强和去加强 9 个更窄的频
段。 这样你便可加工你用音色调节钮制作的声音。 图形均衡功能包
括 (14) - (16):
(14) EQ ON 按钮: 要激活图形均衡和电平功能, 请按此按钮。
(15) 均衡推杆: 如果激活了频段推杆 (14), 你可使用每个推杆来加强
和去加强一个特定的频段。 每个频段的中心频率直接显示在
相关的推杆上方。
要加强 (增强) 一个频段, 请将相关推杆朝上推。 也可将周围频
段的推杆朝下推。
要去加强 (减弱) 一个频段, 请将相关推杆朝下推。 也可将周围
频段的推杆朝上推。
◊ 减弱而不是增强一个频段可使音频设备避免遭受高信号电平.
(信号截断).并保护宝贵的动态余量。
(16) LEVEL 推杆 (仅在 BVT5500H): 要补偿可能发生的均衡后信号的
电平变化, 请将此调节钮在 +12 和 -12 之间滑动。 在 “0” 电平
时, BVT5500H 既不增强也不减弱均衡了的信号。
(17) EFFECTS MIX 调节钮 (仅在 BVT5500H): 如果你制作了一个效果循
环, 请用此调节钮来调节干湿混合比例。
如果将该调节钮朝:
• 0 (零) 转, 你将听到更多的干信号 (不带效果)。 在零时, 你只听
到干信号。
• 10 转, 你将听到更多的湿信号 (效果)。 在 10 时, 你只听到湿
信号。
有关制作效果循环的详细说明, 请见 3. 背板 ((29) - (30))。
MASTER.功能
(18) MASTER 调节钮: 要调节扬声器音量和前置放大器输出端的
电平, 请将此调节钮朝 0 (无音量 / 电平) 或朝 10 (最大音量 /
电平) 转动。
(19) LIMITER 按钮: 限制器只减小可能使功率放大器超载和音频信
号失真的信号峰值。 限制器用来防止 BVT4500H/5500H 截断这些
信号峰。 要激活或取消限制器, 请按此按钮。
◊ 由于高信号峰值会损坏扬声器，.推荐激活限制器，.并不要长时
间不戴护耳器开足音量。
(20) LIMIT LED: 当限制器被激活时, 该 LED 指示灯发亮。
3. 背板
(21) (26) (32)
(23)(22) (24) (27) (28) (29) (30) (35)(31) (33) (34)(25)

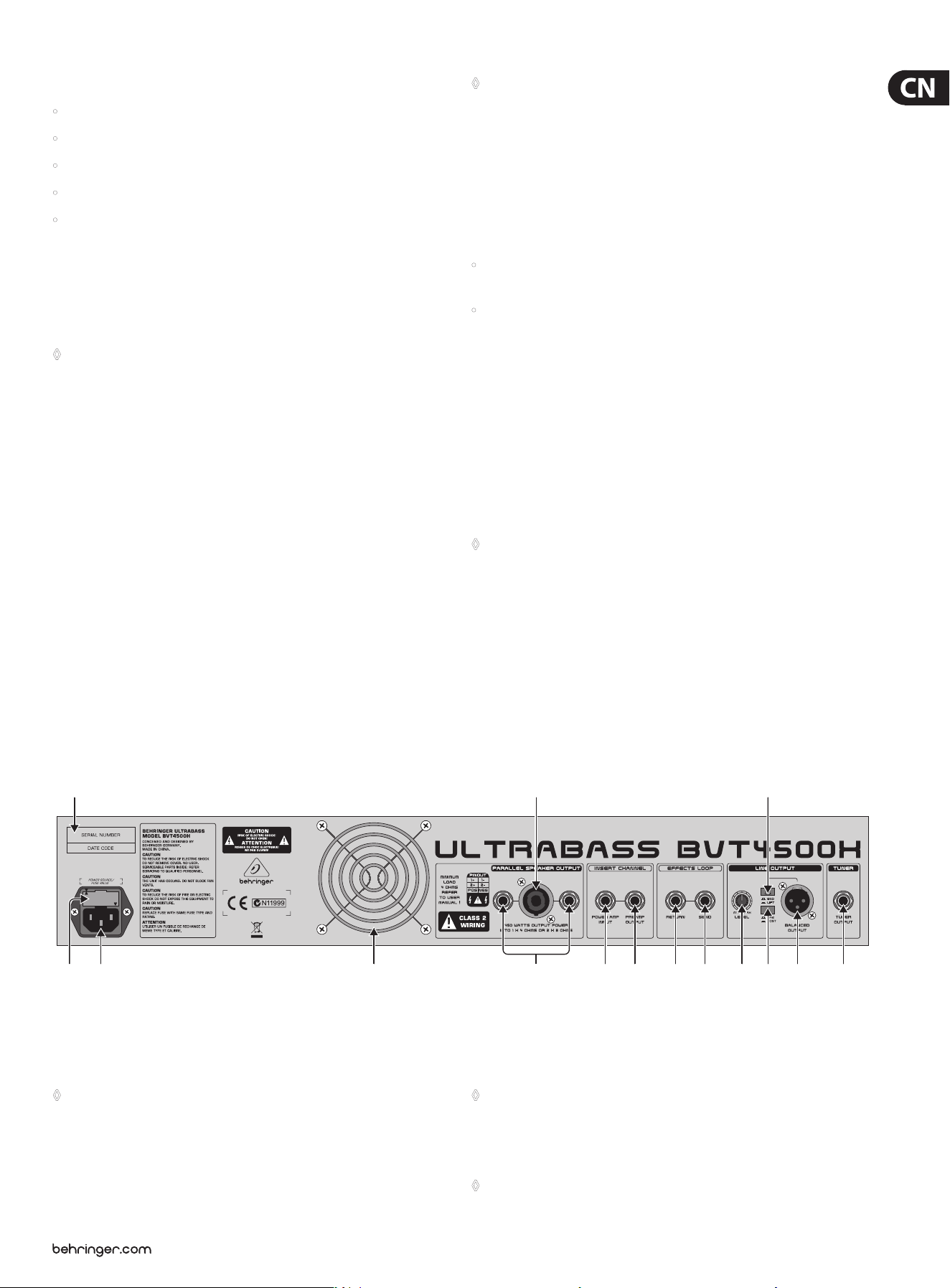

图 3.1: BVT4500H/BVT5500H 背板
本章节描述如何使用功能相同的 BVT4500H 和 BVT5500H 的背板。
图 3.1 显示了这些功能。
◊ 要有效地使用背板上的插孔，.你需了解.BVT.的信号线路。.详细
信息请参见.“信号线路”.一章。
(21) 产品序号: 注册产品时, 需要此唯一识别号。
(22)
保险丝盒: 有关合适的保险丝类型的详情, 请参见 “技术参数”。
也请参见第 1.1.2 章。 更换保险丝时请使用适合你所在国家的保
险丝。
(23) 电源接口: 要接通 BVT4500H/5500H 的电源, 请将电源线插入此
AC 接口中。 电源线随 BVT 一起提供。
◊ 请您注意:.POWER.开关在关闭时，.并不完全将设备同电源网分
离。.需将设备同电源分离时，.请您拔下电源或设备插头。.较长
时间不使用设备时，.请您将电源线拔出插座。
(24) 风机: 该风机用来防止 BVT4500H/5500H 过热。
◊ 请不要堵塞风机的通风口。
8 ULTRABASS BVT5500H/BVT4500H 使用说明书
PARALLEL SPEAKER OUTPUT.(并联扬声器输出端)
通过以下插孔, 你可同时将 3 个扬声器直接与 BVT 连接:
(25) 两个 ¼" TS (单声道, 不平衡式) 插孔。
(26) 一个单个 Neutrik Speakon 兼容插孔, 用于高功率的扬声器。 扬声
器的 pin 标识是 1+ pin 和 1- pin。 详细信息请参见 “音频连接”
一章。
如果你使用单部扬声器或一部高功率扬声器, 请将该扬声器与
Neutrik Speakon 兼容插孔连接。 为防止触电和确保正确的极性,
此插孔锁定一个音频插头。
◊ 在将扬声器与.BVT4500H/5500H.连接前，.请关闭它。
◊ 你的扬声器音箱应具备充分的功率.(BVT4500H: > 450 W,
BVT5500H: > 550 W)，.总阻抗最好为.4.或更高。.过高时一个负荷
阻抗将减小功率级的输出功率。.详细信息请参见.“关于扬声
器阻抗”.一章。
(27) POWER AMP INPUT (功放输入端): 要将一部外接前置放大器与
BVT 连接, 请使用此 ¼" TS 插孔。
(28) PREAMP OUTPUT (前置功放输出端): 要将一部外接功率放大器
与 BVT 连接, 请使用此 ¼" TS 插孔。
EFFECTS LOOP.(效果循环).插孔
要将 BVT4500H/5500H 与一部效果处理器连接, 你可使用这些插孔
中的一个或两个 ((29) - (30))。 请记住 BVT4500H 和 BVT5500H 处理效果
的方式不同。 详情请见 “信号线路”。
(29) RETURN 插孔: 要将一个音频信号从一部效果处理器传送给
BVT, 请使用此 ¼" TS 插孔。
(30) SEND 插孔: 要将一个音频信号从 BVT 传送给一部效果处理器,
请使用此 ¼" TS 插孔。
LINE OUTPUT.(线路输出端).功能
要将一个音频信号从 BVT 传送给一部调音台或录音机, 请如下使
用线路输出端功能 ((31) - (34)):
(31) LEVEL 调节钮: 要调节任何线路输出端的电平, 请将此调节钮朝
最小 (无电平) 方向或朝最大方向转动。
最大设置的值取决于你用 PRE/POST 按钮 (33) 所作的选择。 如果你
选择了:
• PRE: 最大为 ~ 0 dB。
• POST: 最大为 ~ 10 dB。
(32) GND LIFT 按钮: 用此按钮控制 BVT 和一部调音台 / 录音机之间
的接地连接。
当此按键:
• 推出时, 保持一个接地连接, 以防止静电电荷干扰音频信号。
• 推入时, 断开接地连接。 只在接地回路哼声干扰音频信号时才
这样做。
(33) PRE/POST 按钮: 用此按钮来选择你要传送给一部调音台 / 录
音机的信号类型。
当此按键:
• 推出时 (前置均衡和效果), BVT 对音频信号不施加任何前置放
大功能 (音色 / 均衡 / 效果)。
• 推入时 (后置均衡和效果), BVT 对音频信号施加所有的前置放
大功能。
详情请见 “信号线路”。
(34) BALANCED OUTPUT (平衡式输出端): 要将 BVT 与一部调音台或录
音机上的麦克风输入端连接, 请使用此 XLR 插孔 (平衡式)。
◊ 在将.BVT4500H/5500H.与调音台的麦克风输入端连接之前，.
请在调音台的有关通道上关闭幻象电源。
(35) TUNER OUT 插孔: 要将 BVT4500H/5500H 与一部电子调音器连接,
请使用此 ¼" TS 插孔。
要在并联扬声器输出端静音时进行调音, 请按如下之一做。 如果
你使用:
• BVT4500H, 请将 MASTER 调节钮转到 0 (最小设置)。
或者, 你也可使用调音器的静音功能: 将 EFFECTS SEND (30) 与调
音器输入端连接, 将 EFFECTS RETURN (29) 与调音器输出端连接。
当你:
• 激活调音器上的静音功能时, 调音器不将音频信号传送给
RETURN 插孔。
• 取消调音器上的静音功能时, 调音器将音频信号传送给
RETURN 插孔。 音频信号跟随信号线路到并联扬声器输
出端。
• BVT5500H, 请激活静音功能 (6)。
4. 关于扬声器阻抗
连接到 BVT 的扬声器的总阻抗影响 BVT 的功率输出。 最小扬声器
阻抗为 4。 当总负荷为 4 时, BVT 提供最佳功率。
如何计算扬声器阻抗
当使用一部以上的扬声器, 并且每部扬声器连接到不同的 BVT 扬声
器插孔上时, 扬声器为并联。 请使用以下公式来计算扬声器的总
阻抗—
—其中 Z1、 Z2 等分别是每部扬声器的阻抗, Ztotal 是得到的所用扬声
器的总阻抗。
两部扬声器 (Z1 和 Z2) 时, 公式读作:
total
Z
=
Z
1
+ Z
2
Z
1
• Z
2
按照该公式, 以下情形可得到 4 的负荷:
• 一部 4 扬声器
• 两部 8 扬声器
• 一部 8 扬声器和两部 16 扬声器
◊ 当扬声器阻抗减小时，.BVT.的输出功率提高。.过高的输出功率
可能损坏你的扬声器。.当扬声器阻抗增大时，.BVT.的输出功率
降低。
9 ULTRABASS BVT5500H/BVT4500H 使用说明书
5. 设置举例
以下插图显示了如何设置 BVT5500H 的一个例子。
Bass Guitar
ULTRABASS
BA810
XENYX 1832FX
RACKTUNER BTR2000
ULTRABASS BVT5500H front panel
ULTRABASS BVT5500H
rear panel
High power
amplied signal
Line level
signal
Line level
signal
图 5.1: BVT5500H 设置举例
在以上例子中,
• 一部扬声器 (ULTRABASS BA810),
• 一部调音台 (XENYX 1832FX),
• 以及一部调音器 (RACKTUNER BTR2000)
同时与 BVT5500H 连接。
但你可不调节扬声器音量而进行调音。 详细信息请见 “面板”
(MUTE 按钮 (8)) 和 “背板” (TUNER 插孔 (35))。
ULTRABASS BA810 和 XENYX 1832FX 从 BVT5500H 接收的音频信号是不
同的:
• ULTRABASS BA810 接收一个完全放大的信号。
• XENYX 1832FX 接收一个前置放大的 (线路电平) 信号。
你可选择 BVT5500H 传送的前置放大信号的类型 (前置或后置音色
/ 均衡 / 效果)。 详情请见 “信号线路”。
6. 信号线路
本章向你介绍如何有效地使用 BVT 的操作元件和连接插孔。
“系统框图” 一章中的插图提供了你的信号可能形成的线路的
概览。
BVT 的信号线路大体可分为两个阶段:
1) 前置放大, 在 INPUT 插孔 ((3), (5)) 开始, 在 PREAMP OUTPUT 插孔
(28) 立即结束。
2) 功率放大, 在 POWER AMP IN 插孔 (27) 开始, 在 PARALLELSPEAKER
OUTPUT 插孔 ((25), (26)) 结束。
请注意只有并联扬声器输出端传输完全放大的信号, 其他输出插
孔都传输线路电平信号。
本章的其余部分介绍所有的 BVT 插孔以及将你的设备与它们连接
的方法。
6.1 INPUT
用途: 将一个音频信号从一部电贝司传送到 BVT。
结果: 信号线路在 INPUT 插孔开始。
6.2 TUNER
用途: 将一个音频信号的复制信号从 BVT 传送到一部电调音器上。
结果: 主信号线路不受影响。
如果你使用:
• BVT4500H, 你可减小并联扬声器输出端的音量或使用调音器上
的静音功能。 详情请见 TUNER 插孔 (35)。
• BVT5500H, 你可将并联扬声器输出端和线路输出端调为无声。
详情请见 MUTE 按钮 (6)。
6.3 LINE OUTPUT
线路输出端插孔上的信号特性取决于 PRE/POST 开关的状态。
6.3.1 PRE
用途: 用来将一个音频信号的复制信号传送给一部调音台或一部
录音机, 不带任何前置放大设置 (音色、 均衡、 效果)。 也请见第
6.3.2 章。
结果: 主信号线路不受影响。
6.3.2 POST
用途: 用所有的 BVT 前置放大功能 (音色、 均衡、 效果) 加工一个
音频信号, 然后将前置放大了的信号传送给一部调音台或一部录
音机。
请注意线路输出端插孔 (带 POST) 在 MASTER 调节钮前获得信号。
这意味着该插孔的输出电平独立于放大器的实际音量。
请记住你可激活和取消均衡区段。 此外, BVT4500H 和 BVT5500H
处理外部效果的方式不同。 详情请见 “效果循环” 一章。
结果: 主信号线路不受影响。
10 ULTRABASS BVT5500H/BVT4500H 使用说明书
6.4 EFFECTS LOOP
可用三种方式使用效果循环区段:
6.4.1 SEND.和.RETURN
用途: 用来生成一个效果循环, 即将外部效果加到信号上。
结果: 如果你使用:
• BVT4500H, 仅仅经过 RETURN 插孔进入的音频信号继续跟随
BVT4500H 信号线路。 效果的电平必须在外接设备上调节。
• BVT5500H, 主音频信号和经过 RETURN 插孔进入的音频信号都跟
随 BVT5500H 信号线路。 要调节干湿混合比例, 请使用 EFFECTSMIX
调节钮。
6.4.2 仅.SEND.(仅在.BVT5500H)
用途: 将一个音频信号从 BVT5500H 传送给一部效果处理器。
结果: 主信号线路不受影响。
6.4.3 仅.RETURN
用途: 将一个音频信号从一部外接前置放大器传送给
BVT4500H/5500H, 即仅将 BVT 作为一部功率放大器使用。
结果: 如果你使用:
• BVT4500H, INPUT 插孔处于未激活状态。 信号线路在 RETURN
插孔开始。
• BVT4500H, INPUT 插孔保持激活。 例如你可将两部贝司与 BVT
连接, 一部连接到 INPUT 上, 另一部连接到 RETURN 上。 要调节
两部贝司之间的平衡, 请使用 EFFECTS MIX 调节钮。
6.5 INSERT CHANNEL
6.5.1 PREAMP OUTPUT
用途: 用所有的 BVT 前置放大功能 (音色、 均衡、 效果) 加工一个音
频信号, 然后将音频信号传送给一部外接功率放大器。 BVT 设置影
响外接放大器上的音量。
结果: 主信号线路不受影响。
6.5.2 POWER AMP IN
用途: 用一部外接前置放大器加工一个音频信号, 然后将音频信号
传送给 BVT4500H/5500H 功率放大器。
结果: 信号线路在 POWER AMP IN 插孔开始。 信号独立于 MASTER
调节钮。
◊ 在将一部外接前置放大器与.POWER AMP IN.连接前，.请关闭
设备。
7. 音频连接
本章介绍 BVT 插孔所需要的音频插头。 有关大部分 BVT 插孔的详
情请见 “背板” 一章。 有关 INPUT 插孔的详情请见 “面板” 一章。
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
图 7.1: 6.3 毫米插头
1-
2-
2+
1+
1-
2-
2+
1+
front view rear view
Professional speaker connector
(compatible with Neutrik Speakon connectors)
图 7.2: 用于 Neutrik Speakon 兼容插孔的插头
For unbalanced use, pin 1 and pin 3 have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
output
1
2
3
图 7.3: 卡侬接插件
11 ULTRABASS BVT5500H/BVT4500H 使用说明书
8. 系统框图
图 8.1: BVT4500/5500H 框图 (*长方形代表操作元件, 椭圆形代表插孔。)
12 ULTRABASS BVT5500H/BVT4500H 使用说明书
9. 技术参数
音频输入端
BVT5500H
输入端 2 x ¼" 单声道插孔, 不平衡式
(0 分贝 / -15 分贝)
输入阻抗 大约 1 M 欧姆, 不平衡式 /
82 千欧姆, 不平衡式
Return ¼" 单声道插孔, 不平衡式
输入阻抗 大约 100 千欧姆, 不平衡式
Power amp input ¼" 单声道插孔, 不平衡式
输入阻抗 大约 100 千欧姆, 不平衡式
BVT4500H
输入端 ¼" 单声道插孔, 不平衡式
(0 分贝)
输入阻抗 大约 1 M 欧姆, 不平衡式
(Pad 82 千欧姆, 不平衡式)
Return ¼" 单声道插孔, 不平衡式
输入阻抗 大约 100 千欧姆, 不平衡式
Power amp input ¼" 单声道插孔, 不平衡式
输入阻抗 大约 100 千欧姆, 不平衡式
音频输出端
扬声器接口 2 x 6.3 毫米单声道插孔,
1 x 专业扬声器接口
(与 Neutrik Speakon 接口兼容)
负荷阻抗 最小 4 欧姆
系统数据
BVT5500H
输出功率
峰值负荷能力 550 W
音色调节范围
Bass ±12 分贝 @ 50 赫兹
中频 +7 分贝 @ 800 赫兹 /
-7 分贝 @ 400 赫兹
Treble ±18 分贝 @ 5 千赫兹
图形均衡范围
33 赫兹 ±15 分贝
80 赫兹 ±10 分贝
150 赫兹 ±8 分贝
300 赫兹 ±8 分贝
600 赫兹 ±8 分贝
900 赫兹 ±8 分贝
2 千赫兹 ±8 分贝
5 千赫兹 ±10 分贝
8 千赫兹 ±12 分贝
BVT4500H
输出功率
峰值负荷能力 450 W
音色调节范围
Bass ±12 分贝 @ 50 赫兹
中频 ±7 分贝 @ 700 赫兹
Treble ±18 分贝 @ 5 千赫兹
图形均衡范围
33 赫兹 ±15 分贝
80 赫兹 ±10 分贝
150 赫兹 ±8 分贝
300 赫兹 ±8 分贝
600 赫兹 ±8 分贝
900 赫兹 ±8 分贝
2 千赫兹 ±8 分贝
5 千赫兹 ±10 分贝
8 千赫兹 ±12 分贝
13 ULTRABASS BVT5500H/BVT4500H 使用说明书
电源
BVT5500H
功率消耗 最大 550 W
电源电压 / 保险丝
100/120 伏交流电 T 8 A H 250 伏
(50/60 赫兹)
220/230 伏交流电 T 4 A H 250 伏
(50/60 赫兹)
电源连接 标准 IEC 接口
BVT4500H
功率消耗 100 伏~ 50/60 赫兹: 6 A;
120 伏~ 60 赫兹: 5 A;
220 伏~ 50/60 赫兹: 3 A;
230 伏~ 50/60 赫兹: 3 A
电源电压 / 保险丝
100/120 伏交流电 T 10 A H 250 伏
(50/60 赫兹)
220/230 伏交流电 T 6.3 A H 250 伏
(50/60 赫兹)
电源连接 标准 IEC 接口
尺寸./.重量
BVT5500H
尺寸 (高 x 宽 x 深) 大约 680 x 408 x 348 毫米
重量 大约 19 公斤
BVT4500H
尺寸 (高 x 宽 x 深) 大约 680 x 408 x 348 毫米
重量 大约 20.3 公斤
BEHRINGER 公司始终尽力确保最高的质量水平。 必要的修改将不预先通知予
以实行。 因此机器的技术数据和外观可能与所述说明或插图有所不同。
We Hear You
