Kompressor
Bedienungs- und
Sicherheitshinweise
Compressore
Indicazioni per l’uso e
per la sicurezza
Compressor
Operation and Safety
Notes
Kompresor
Pokyny pro obsluhu a
bezpečnostní pokyny
Compresseur
Instructions d‘utilisation
et consignes de sécurité
Kompresor
Pokyny pre obsluhu a
bezpečnostné pokyny
Kompressor
KD 7.0
97136
97136_AEG_Kompressor_Cover_EU.indd 2 05.11.10 09:21
Downloaded from www.ManualsFile.com manuals search engine
D Bedienungs- und Sicherheitshinweise Seite 5
GB Operation and Safety Notes Page 11
FR Instructions d‘utilisation et consignes de sécurité Page 17
IT Indicazioni per l’uso e per la sicurezza Pagina 23
CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 29
SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 35
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich
anschließend mit allen Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all
functions of the device.
Avant de lire le mode d‘emploi, ouvrez la page contenant les illustrations et familiarisez-
vous ensuite avec toutes les fonctions de l‘appareil.
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse
funzioni dell’apparecchio.
Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.
Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami
prístroja.
97136_AEG_Kompressor_Cover_EU.indd 3 05.11.10 09:21
Downloaded from www.ManualsFile.com manuals search engine
5 D
Inhaltsverzeichnis
Einleitung
Bestimmungsgemäßer Gebrauch ................................................................................................................Seite 6
Lieferumfang .....................................................................................................................................................Seite 6
Teilebeschreibung ............................................................................................................................................ Seite 6
Technische Daten .............................................................................................................................................Seite 6
Sicherheit
Allgemeine Sicherheitshinweise ..................................................................................................................Seite 7
Spezielle Hinweise ........................................................................................................................................... Seite 7
Bedienung
Kompressor ein / ausschalten ........................................................................................................................ Seite 8
Licht ein / ausschalten ..................................................................................................................................... Seite 8
Druckeinheit (PSI, Bar oder kPa) einstellen .............................................................................................Seite 8
Reifendruck prüfen ......................................................................................................................................... Seite 8
Reifendruck erhöhen / vermindern ............................................................................................................. Seite 8
Mitgelieferte Ventile verwenden ................................................................................................................ Seite 9
Sicherung am 12 V KFZ-Anschluss auswechseln ....................................................................................Seite 9
Fehlersuche ......................................................................................................................................................Seite 9
Wartung und Pflege ................................................................................................................................ Seite 9
Service ..................................................................................................................................................................Seite 10
Garantie ..............................................................................................................................................................Seite 10
Entsorgung .......................................................................................................................................................Seite 10
97136_AEG_Kompressor_Content_EU.indd 5 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
6 D
Kompressor KD 7.0
Einleitung
Machen Sie sich vor der ersten Inbe-
triebnahme mit allen Funktionen des
Gerätes vertraut und informieren Sie
sich über den richtigen Umgang mit dem Gerät.
Lesen Sie hierzu die nachfolgende Bedienungs-
anleitung sorgfältig. Bewahren Sie diese Anleitung
gut auf. Händigen Sie alle Unterlagen bei Wei-
tergabe des Gerätes an Dritte ebenfalls aus.
Bestimmungsgemäßer Gebrauch
Das Gerät ist zum Aufpumpen von intakten PKW-
Zweirad-, Spielzeugreifen und -schläuchen sowie
aufblasbaren Spiel-, Sport- und Freizeitartikeln
geeignet. Es ist ausschließlich für den privaten
Gebrauch zugelassen. Jede andere Verwendung
oder Veränderung des Gerätes gilt als nicht be-
stimmungsgemäß und birgt erhebliche Gefahren.
Für Schäden, die aus bestimmungswidriger
Verwendung entstanden sind, übernimmt der
Hersteller keine Haftung.
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken
den Lieferumfang. Prüfen Sie das Gerät sowie
alle Teile auf Beschädigungen. Nehmen Sie ein
defektes Gerät oder Teile nicht in Betrieb.
1 Kompressor KD 7.0
1 Rennrad-Ventil (Presta-Ventil)
1 Ventil für Sportbälle
1 Ventil für aufblasbares Spielzeug
1 Bedienungsanleitung

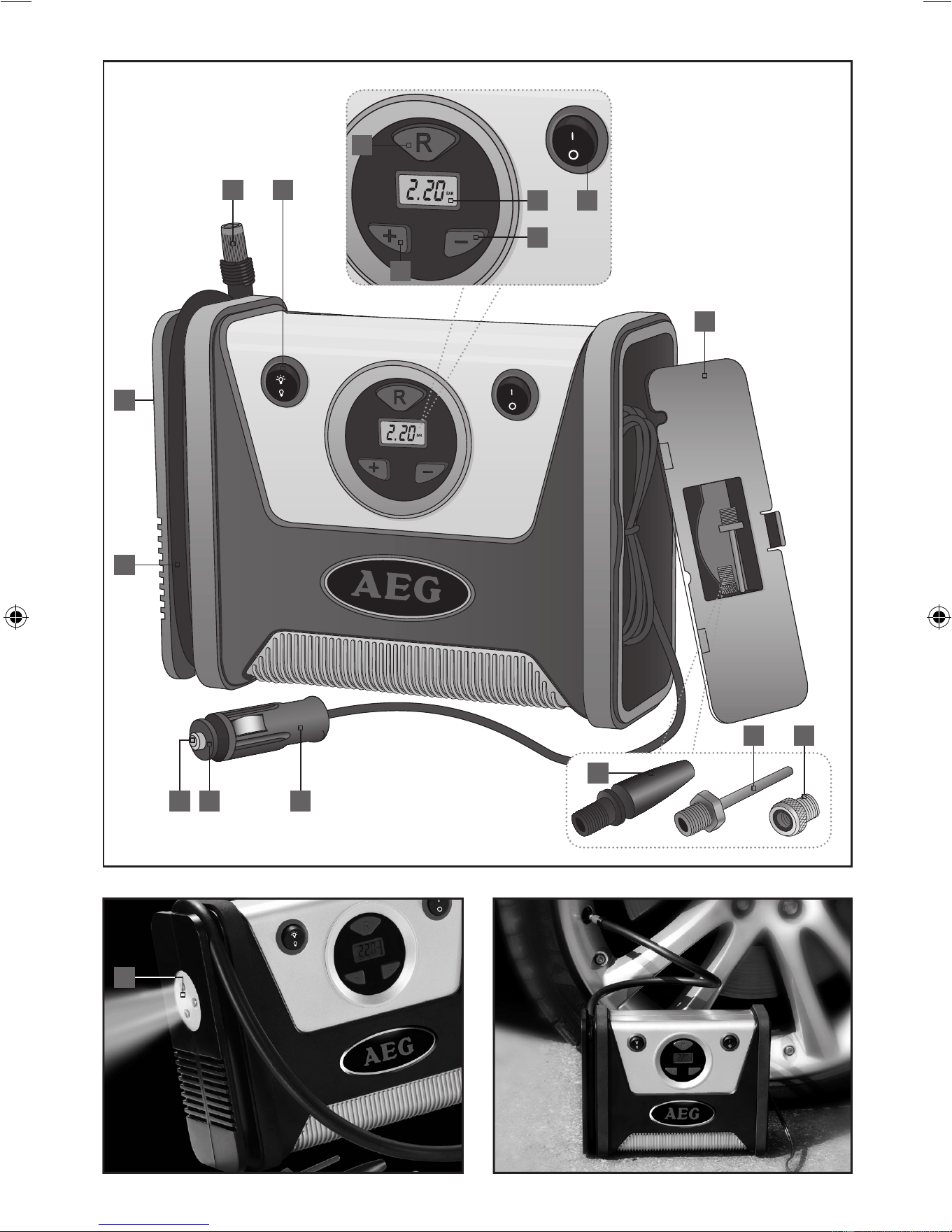

Teilebeschreibung
1
Taste Druckeinheit „R“ (PSI, Bar oder kPa) wählen
2
Manometer-Anzeige (Digital Display)
3
EIN-/AUS-Schalter Kompressor
4
Taste Voreinstellung „–“
5
Taste Voreinstellung „+“
6
Staufachdeckel
7
Rennrad-Ventil (Presta-Ventil)
8
Ventil für Sportbälle
9
Ventil für aufblasbares Spielzeug
10
Netzkabel mit 12 V KFZ-Anschluss
und POWER-LED
11
Rändelring (12 V KFZ-Anschluss)
12
Sicherung
13
Hochdruckschlauch
14
Licht (3 LED)
15
Ventil-Anschluss
16
EIN-/AUS-Schalter Licht
Technische Daten
Artikel-Nr.: 97136
Betriebsspannung: 12 V
Leistung: max. 7 bar / 100 PSI
Genauigkeit: 0,1 bar bei < 3,4 bar
Betriebsart: periodischer Aussetzbetrieb,
15 min. (manuell)
Licht: 3 x LED, können nicht
ausgetauscht werden
Gewicht: 1 kg
Maße: ca. 21,5 x 16,5 x 7 cm (B x H x T)
Schalldruck: 000 dB (A)
Vibration: 0,0 m/s
2
Einleitung
In dieser Bedienungsanleitung / am Gerät werden folgende Piktogramme verwendet:
Bedienungsanleitung lesen!
Lebens- und Unfallgefahr für
Kleinkinder und Kinder!
Warn- und Sicherheitshinweise
beachten!
Entsorgen Sie Verpackung und
Gerät umweltgerecht!
97136_AEG_Kompressor_Content_EU.indd 6 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
7 D
Sicherheit
Sicherheit
Allgemeine
Sicherheitshinweise
Warnung!
Lesen Sie alle Sicherheitshin-
weise und Anweisungen. Versäumnisse bei der
Einhaltung der Sicherheitshinweise und Anwei-
sungen können elektrischen Schlag, Brand und /
oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
J
LEBEnS- unD unFaLLgEFaHr
FÜr KLEInKInDEr unD KIn-
DEr! Lassen Sie Kinder niemals
unbeaufsichtigt mit dem Verpackungsmaterial.
Es besteht Erstickungsgefahr.
J Dieses Gerät ist nicht dafür bestimmt, durch
Personen (einschließlich Kinder) mit einge-
schränkten physischen, sensorischen oder
geistigen Fähigkeiten oder mangels Erfahrung
und / oder mangels Wissen benutzt zu werden,
es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das
Gerät zu benutzen ist. Kinder sollten beauf-
sichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
J Es darf keine Flüssigkeit, gleich welcher Art,
in das Gerät eindringen. Andernfalls besteht
Lebensgefahr durch elektrischen Schlag und
Gefahr der Sachbeschädigung.
J Lassen Sie den Kompressor bei der Benut-
zung nicht unbeobachtet.
J acHtung VErBrEnnungSgEFaHr! Der
Hochdruckschlauch
13
wird während des Be-
triebs heiß. Lassen Sie ihn daher abkühlen
bevor Sie ihn anfassen und wieder aufwi-
ckeln.
J Der Kompressor darf mittels des KFZ-Adapters
nur am Bordnetz eines stehenden Fahrzeugs
mit abgestelltem Motor betrieben werden.
Der Betrieb während der Fahrt ist unzulässig.
J Kontrollieren Sie gegebenenfalls den Luft-
druck mit Hilfe eines Luftdruckmessers nach.
J Setzen Sie das Gerät keinen hohen Tempera-
turen, starken Vibrationen oder hoher
Feuchtigkeit aus.
J Beschädigte Geräte dürfen nicht mehr be-
nutzt werden. Lassen Sie sie von einer Fach-
kraft reparieren.
J Benutzen Sie den Kompressor nicht länger
als 15 Minuten. Lassen Sie ihn danach ca.
15 Minuten abkühlen. Andernfalls kann es
zu Überhitzung und zu bleibenden Beschädi-
gungen kommen.
J Der Kompressor ist nicht zum Aufpumpen
von LKW, Traktorreifen, großen PKW-Reifen
(Reifenbreite >225 mm) oder anderer groß-
volumiger Gegenstände, wie Schlauchboote
etc., vorgesehen.
Spezielle Hinweise
J Pumpen Sie Gegenstände nicht über den
vorgesehenen bzw. angegebenen Druck auf.
J Pumpen Sie niemals größere Gegenstände
wie etwa LKW-, Traktorreifen, Luftmatratzen
oder Schlauchboote auf. Dies überschreitet
die Pumpleistung und somit die Laufzeit des
Kompressors.
J Die Druckangaben des Manometers sind An-
haltswerte. Kontrollieren Sie den Druck mit
Hilfe eines geeichten Luftdruckmessers nach.
J Der max. Druck von 100 PSI (7 bar) wird nur
erreicht, wenn das Pumpvolumen nicht
größer als 0,5 l ist.
unverbindliche Druckangaben (richtwerte)
Autoreifen 1,65 - 2,5 Bar
Fahrradreifen 2,4 - 2,8 Bar
Fußball 0,9 Bar
Basketball 0,6 Bar
Volleyball 0,34 Bar
97136_AEG_Kompressor_Content_EU.indd 7 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
8 D
Bedienung
Kompressor ein / ausschalten
j Öffnen Sie das Staufach mit Staufachdeckel
6
und entnehmen Sie das Netzkabel mit
12 V KFZ-Anschluss
10
.
j Wickeln Sie das Netzkabel mit 12 V KFZ-
Anschluss
10
vollständig ab.
j Stecken Sie den 12 V KFZ-Anschluss
10
in
die 12 V-Buchse des Fahrzeugs.
j Warten Sie einige Sekunden, bis die Mano-
meter-Anzeige
2
0.0 anzeigt.
j Führen Sie die gewünschten Arbeitsschritte
wie in nachfolgenden Kapiteln beschrieben
durch.
j Schalten Sie den Kompressor ein, indem Sie den
EIN-/AUS-Schalter
3
in die Position drü-
cken.
j Schalten Sie den Kompressor aus, indem Sie
den EIN-/AUS-Schalter
3
in die Position
drücken.
j Ziehen Sie den 12 V KFZ-Anschluss
10
aus
der 12 V-Buchse des Fahrzeugs.
Licht ein / ausschalten
Die Lichtquelle des Kompressors ist vorgesehen,
um die Arbeitsstelle (Ventil) besser auszuleuchten.
j Drücken Sie den EIN-/AUS-Schalter Licht
16
in die Position
, um die 3 LED
14
einzu-
schalten.
j Drücken Sie den EIN-/AUS-Schalter Licht
16
in die Position
, um die 3 LED
14
auszu-
schalten.
Druckeinheit (PSI, Bar oder kPa)
einstellen
j Drücken Sie die Taste Druckeinheit
„R“
1
so
oft, bis die gewünschte Druckeinheit in der
Manometer-Anzeige
2
erscheint.
Reifendruck prüfen
j Wickeln Sie den Hochdruckschlauch
13
voll-
ständig ab.
Hinweis: Achten Sie darauf, dass die POWER-
LED am 12 V KFZ-Anschluss
10
leuchtet. Die
Manometer-Anzeige
2
muss vor Beginn der
Messung 0.0 anzeigen.
j Fixieren Sie den Ventil-Anschluss
15
auf
dem Ventil des Fahrzeugs.
Ist der Ventil-Anschluss
15
korrekt mit dem
Fahrzeug-Ventil verbunden, zeigt die Mano-
meter-Anzeige
2
den aktuellen Reifendruck
an.
j Entspricht dieser Wert dem für das Fahrzeug
empfohlenen Reifendruck, können Sie den
Ventil-Anschluss
15
wieder entfernen.
Reifendruck erhöhen / vermindern
Liegt der angezeigte Wert unter oder über dem
empfohlenen Reifendruck für das Fahrzeug, ge-
hen Sie zur Anpassung wie folgt vor:
j Drücken Sie die Taste Voreinstellung „+“
5
bzw. Taste Voreinstellung „–“
4
bis der vor-
eingestellten Wert der Manometer-Anzeige
2
dem richtigen Reifendruck entspricht.
j Schalten Sie den Kompressor ein, indem Sie
den EIN-/AUS-Schalter
3
in die Position
drücken. Das Gerät erhöht bzw. vermindert
den Reifendruck entsprechend dem vorein-
gestellten Wert und schaltet automatisch ab.
j Entfernen Sie den Ventil-Anschluss
15
vor-
sichtig.
Wichtig:
j Drücken Sie während des Pumpvorgangs kei-
ne der Tasten
4
oder
5
.
j Wenn Sie das Gerät an der 12 V-Versorgung
eines Fahrzeugs angeschlossen haben aber
keinen Pumpvorgang starten, schaltet die
Manometer-Anzeige
2
nach einigen Minu-
ten ab. Sie aktivieren sie wieder, indem Sie
die Taste Druckeinheit
„R“
1
drücken.
Bedienung
97136_AEG_Kompressor_Content_EU.indd 8 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
9 D
Mitgelieferte Ventile verwenden
Im Staufachdeckel
6
des Kompressors befinden
sich 3 gängige Ventiladapter.
Beachten Sie unbedingt immer die Anleitung des
aufzublasenden Objekts.
· Rennrad-Ventil (Presta-Ventil)
7
· Ventil für Sportbälle
8
· Ventil für aufblasbares Spielzeug
9
j Schrauben Sie das gewünschte Ventil auf
den Ventil-Anschluss
15
. Beachten Sie den
entsprechenden Maximaldruck des aufzubla-
senden Objektes und lesen Sie die betreffen-
de Bedienungsanleitung.
Sicherung am 12 V KFZ-Anschluss
auswechseln
j Lösen (und entfernen) Sie den Rändelring
11
,
indem Sie ihn gegen den Uhrzeigersinn dre-
hen.
j Entfernen Sie die defekte Sicherung und
ersetzen Sie sie gegen eine neue, max.
10 Ampere Sicherung.
j Schrauben Sie den Rändelring
11
wieder
fest, indem Sie ihn im Uhrzeigersinn drehen.
Fehlersuche
Die Manometer-anzeige
2
leuchtet
nicht.
Überprüfen Sie, ob der 12 V KFZ-Anschluss
10
vollständig und korrekt eingesteckt ist und
Spannung anliegt. (POWER-LED am 12 V
KFZ-Anschluss
10
leuchtet).
Überprüfen Sie, ob die POWER-LED am 12 V
KFZ-Anschluss
10
leuchtet. Falls nicht, über-
prüfen Sie sowohl die Sicherung des 12 V
KFZ-Anschlusses
10
als auch die Sicherung
der 12 V-Buchse des Fahrzeugs.
trotz eingeschaltetem EIn- / auS-Schal-
ter
3
(in Position ) startet das gerät
nicht den Pumpvorgang.
Bringen Sie den Zündschlüssel / Zündung in
die erste Position (nicht den Motor starten).
Das gerät beendet den voreingestellten
Pumpvorgang nicht automatisch.
Stellen Sie sicher, dass Sie die Bedienhinweise
korrekt befolgt haben.
Stellen Sie sicher, dass Sie den korrekten
Wert voreingestellt haben.
Das netzkabel und / oder der 12 V
KFZ-anschluss werden heiß.
Kurzschlussgefahr - Trennen Sie das Gerät
sofort vom Bordnetz.
Die Manometer-anzeige
2
zeigt Wert
falsch oder unlesbar an.
Stellen Sie sicher, dass das Gerät zunächst
Ihren aktuellen Reifendruck gemessen hat‚
(siehe Kapitel „Reifendruck prüfen“).
Ziehen Sie den 12 V KFZ-Anschluss
10
für
mindestens 5 Sekunden aus der 12 V-Buchse
des Fahrzeugs und entfernen Sie den Ventil-
Anschluss
15
vom Fahrzeug. Warten Sie, bis
die Manometer-Anzeige
2
wieder 0.0 an-
zeigt. Starten Sie den Vorgang erneut.
Der Pumpvorgang des gerätes läuft, aber
der reifen pumpt sich nicht auf.
Stellen Sie sicher, dass der Ventil-Anschluss
15
korrekt auf dem Ventil des Fahrzeugs
fixiert ist.
Stellen Sie sicher, dass der Reifen nicht
undicht ist.
Wartung und Pflege
Das Gerät ist wartungsfrei.
Warnung!
Trennen Sie elektrische Geräte
immer vom Netzstrom, bevor Sie Arbeiten zur
Pflege etc. durchführen.
Bedienung / Fehlersuche / Wartung und Pflege
97136_AEG_Kompressor_Content_EU.indd 9 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
10 D
Wartung und Pflege / Service / Garantie / Entsorgung / Konformität
j Schalten Sie das Gerät aus.
j Ziehen Sie den 12 V KFZ-Anschluss
10
aus
der 12 V-Buchse Ihres Fahrzeugs.
j Reinigen Sie das Gerät mit einem trockenen
Tuch. Verwenden Sie keinesfalls Lösungsmit-
tel oder andere aggressive Reiniger.
Service
Warnung!
Lassen Sie das gerät nur
von qualifiziertem Fachpersonal reparie-
ren. Damit wird die Sicherheit des Gerätes
sichergestellt und bleibt erhalten.
Warnung!
Lassen Sie den austausch
des Steckers oder der anschlussleitung
immer von qualifiziertem Fachpersonal
ausführen. Damit wird die Sicherheit des
Gerätes sichergestellt und bleibt erhalten.
garantie
Die allgemeinen Garantiebedingungen beziehen
sich auf Produktions- und Materialdefekte.
Falls das Gerät fehlerhaft ist, bringen Sie es
zu Ihrem Fachhändler bzw. der betreffenden
Verkaufsstelle zurück. Um die Garantie- und
Reparaturarbeiten am Gerät zu beschleunigen,
brauchen Sie Folgendes:
- Eine Kopie des Kassenzettels (Lieferschein,
Kassenbon) mit dem Erwerbsdatum.
- Grund für die Beschwerde oder Beschrei-
bung des Fehlers.
Entsorgung
Die Verpackung besteht aus umweltfreundlichen
Materialien, die Sie über d
ie örtlichen Recycling-
stellen entsorge
n können.
Werfen Sie Elektrogeräte nicht in
den Hausmüll!
Gemäß Europäischer Richtlinie 2002 / 96 / EC
über Elektro- und Elektronik-Altgeräte und Um-
setzung in nationales Recht müssen verbrauchte
Elektrogeräte getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt
werden.
Über Entsorgungsmöglichkeiten für ausgediente
Elektrogeräte informieren Sie sich bitte bei Ihrer
Gemeinde- oder Stadtverwaltung.
Abbildungen können geringfügig vom Produkt
abweichen. Änderungen, die dem technischen
Fortschritt dienen, vorbehalten. Dekoration nicht
enthalten.
97136_AEG_Kompressor_Content_EU.indd 10 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
11 GB
Table of Contents
Introduction
Intended use ......................................................................................................................................................Page 12
Scope of delivery .............................................................................................................................................Page 12
Part description ................................................................................................................................................Page 12
Technical data ...................................................................................................................................................Page 12
Security
General safety guidelines ..............................................................................................................................Page 13
Special Instructions .........................................................................................................................................Page 13
Operation
Compressor Switch ON/OFF ..........................................................................................................................Page 13
Light switch ON / OFF ...................................................................................................................................... Page 14
Set the unit of pressure (psi, bar or kPa) .................................................................................................Page 14
Tire pressure check .......................................................................................................................................... Page 14
Tire pressure increase / decrease ................................................................................................................. Page 14
Use delivered valves ........................................................................................................................................Page 14
Exchange fuse on the 12 V vehicle-connection .....................................................................................Page 15
Error tracing ...................................................................................................................................................Page 15
Maintenance and care ...........................................................................................................................Page 15
Service ..................................................................................................................................................................Page 15
Warranty ............................................................................................................................................................Page 15
Disposal ............................................................................................................................................................... Page 16
97136_AEG_Kompressor_Content_EU.indd 11 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
12 GB
compressor KD 7.0
Introduction
Make yourself familiar with all func-
tions before first start-up of the equip-
ment and gain inform you about correct
handling the device. Read for this the following
operating manual carefully. Store this manual
carefully. Pass on all documents also when pass-
ing on the device to third parties.
Intended use
The device is suitable for inflating intact passen-
ger vehicles, bicycles, toy tires and – inner tubes
as well as inflatable play, sport and leisure arti-
cles. It is exclusively certified for the private use.
All other use or change to the device is considered
as not intended and bears substantial dangers.
The manufacturer does not take over any liability
for damages arising from unintended use.
Scope of delivery
After unpacking immediately check the scope of
delivery. Examine the device and all parts for
damages. Do not take a defective device or part
into operation.
1 compressor KD 7.0
1 racing cycle valve (Presta valve)
1 valve for sport balls
1 valve for inflatable toy
1 operating manual
Part description
1
Button to select unit of pressure „R“
(psi, bar or kPa)
2
Manometer display (digital display)
3
ON-/ OFF switch compressor
4
Button pre-setting „-“
5
Button pre-setting „+“
6
Stowage box cover
7
Racing cycle valve (Presta valve)
8
Valve for sport balls
9
Valve for inflatable toy
10
Power cable with 12 V vehicle connection
and power LED
11
Knurled ring (12 V vehicle connection)
12
Fuse
13
High-pressure hose
14
Light (3 LED)
15
Valve connection
16
ON-/ OFF switch light
Technical data
Article no.: 97136
Operating voltage: 12 V
Capacity: max. 7 bars / 100 psi
Accuracy: 0,1 bar with < 3.4 bar
Mode of operation: periodic intermittent opera-
tion, 15 min. (manual)
Light: 3 x LED, cannot be
exchanged
Weight: 1 kg
Dimension: approx. 21.5 x 16.5 x 7 cm
(W x H x D)
Sound pressure: 000 dB (A)
Vibration: 0.0 m/s
2
Introduction
In this operating manual / this device the following pictogram’s are used:
Read operating manual!
Danger to life and danger of
accident for children!
Observe warning- and safety
guidelines!
Dispose the packaging
environmentally friendly!
97136_AEG_Kompressor_Content_EU.indd 12 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
13 GB
Security / Operation
Security
General safety
guidelines
WarnIng!
Read all safety guidelines and
instructions. Omissions regarding the compliance
to safety guidelines and instructions can cause
electrical shock, fire and/or serious injuries.
Keep all safety guidelines and instructions for
future reference.
J
DangEr OF accIDEnt anD LIFE
FOr InFantS anD cHILDrEn!
Never leave children unsupervised
with the packing material. There is danger of
suffocation.
J This device is not intended for use by persons
(including children) with reduced physical,
sensory or mental abilities or lack of experi-
ence and/or lack of knowledge unless they
are supervised by a person responsible for
their security or received instructions from
this person, how the equipment is to be
used. Children should be supervised, in order
to guarantee that they do not play with the
device.
J Liquid of any kind shall never penetrate the
device. Mortal danger exists by electrical
shock otherwise and danger of the damage.
J Never leave the compressor unobserved
when in use.
J attEntIOn DangEr OF BurnS! The
high-pressure hose
13
becomes hot during
the operation. Let it cool before you touch
and roll it up again.
J The compressor may be operated by means
of the vehicle adapter only in the electrical
system of a standing vehicle with turned off
engine. The operation while driving is not
allowed.
J Control the air pressure after with the help
of an air pressure gauge if necessary.
J Do not expose the device to high tempera-
tures, strong vibrations or high humidity.
J Damaged devices may not be used. Let a
specialist do the repair.
J Do not use the compressor longer than
15 minutes. Leave it to cool for approx.
15 minutes. Otherwise it can lead to over-
heating and to lasting damages.
J The compressor is not intended for inflating
truck, tractor tires, large passenger car tyre
(tyre width >225 mm) or other large volume
articles, like life boats etc.
Special Instructions
J Do not pump up articles above the intended
and/or indicated pressure.
J Never pump up larger articles like truck,
tractor tires, air beds or inflatable rafts. This
exceeds the pumping capacity and thus the
lifetime time of the compressor.
J The pressure indications of the manometer
are reference values. Check the pressure with
the help of a calibrated air pressure gauge.
J The max. pressure of 100 psi (7 bar) is
reached only if the pumping volume is not
higher than 0.5 l
noncommittal pressure indications
(approximate values)
Motor-car tire 1.65 - 2.5 bar
Bicycle tire 2.4 - 2.8 bar
Football 0.9 bar
Basketball 0.6 bar
Volleyball 0.34 bar
Operation
Compressor Switch ON/OFF
j Open the stowage box with stowage box
cover
6
and take the power cable with 12 V
vehicle connection
10
.
j Unwind the power cable with 12 V vehicle
connection
10
completely.
j Place the 12 V vehicle connection
10
into
the 12 V-socket of the vehicle.
j Wait a few seconds until the manometer
display
2
indicates 0,0.
97136_AEG_Kompressor_Content_EU.indd 13 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
14 GB
j Carry out the desired work procedures as
described in following chapters.
j Switch on the compressor by pressing the
ON-/ OFF switch
3
into the position .
j Switch off the compressor by pressing the
ON-/ OFF switch
3
into the position .
j Pull the 12 V vehicle connection
10
from the
12 V-socket of the vehicle.
Light switch ON / OFF
The light source on the compressor is intended
to better illuminate the working area (valve)
j Press the ON-/OFF –switch Light
16
into
position
, to switch on the 3 LED
14
.
j Press the ON-/OFF –switch Light
16
into
position
, to switch off the 3 LED
14
.
Set the unit of pressure
(psi, bar or kPa)
j Press the button Pressure unit „R“
1
until
the desired pressure unit is shown on the
manometer display
2
.
Tire pressure check
j Unwind the high-pressure hose
13
com-
pletely.
note: Make sure that the power LED at the
12 V vehicle connection
10
lights up. The
manometer display
2
must indicate 0,0
before beginning of the measurement.
j Fix the valve connection
15
on the valve of
the vehicle.
If the valve connection
15
is correctly connect-
ed with the vehicle valve, the manometer
display
2
shows the current tire pressure.
j If this value corresponds to the recommend-
ed tire pressure for the vehicle, you can
remove the valve connection
15
again.
Tire pressure increase / decrease
If the indicated value lies under or over the rec-
ommended tire pressure for the vehicle, proceed
for adjustment as follows:
j Press the button pre-setting „+ “
5
respec-
tively the button pre-setting „- “
4
until the
pre-set value of the manometer display
2
corresponds to the correct tire pressure.
j Switch on the compressor by pressing the
ON- /OFF- switch into position
. The device
increases respectively decreases the tire
pressure according to the pre-set value and
switches off automatically.
j Remove the valve connection
15
carefully.
Important:
j During the pumping procedure do not press
the buttons
4
or
5
.
j If you connect the device to the 12 V-supply
of a vehicle but do not start the pumping
procedure, the manometer display
2
switches off after some minutes. You acti-
vate it again, by pressing the button unit of
pressure „R “
1
.
Use delivered valves
In the stowage box cover
6
of the compressor
there are 3 typical valve adapters.
Always consider the manual of the object which
is to be pumped up.
· Racing cycle valve (Presta valve)
7
· Valve for sport balls
8
· Valve for inflatable toy
9
j Screw the desired valve on the valve con-
nection
15
. Consider the corresponding
maximum pressure of the object which is to
be pumped up and read the respective
operating manual.
Operation
97136_AEG_Kompressor_Content_EU.indd 14 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
15 GB
Exchange fuse on the 12 V
vehicle-connection
j Release (and remove) the knurled ring
11
, by
turning it against the clockwise direction.
j Remove the defective fuse and replace it
with a new one, max. 10 amps.
j Screws the knurled ring
11
again firmly, by
turning it in the clockwise direction
Error tracing
the manometer display
2
does not shine.
Check, if the12 V vehicle- connection
10
is
inserted completely and correct and voltage
is on. (POWER-LED on 12 V vehicle-connec-
tion
10
shines).
Check, if the POWER-LED on 12 V vehicle-
connection
10
shines. If not, check the fuse
of the 12 V vehicle-connection
10
as well as
the fuse on the 12 V-socket of the vehicle.
Despite switched on On- / OFF-switch
3
(in position
) the device does not start
the pumping procedure.
Turn the ignition key / ignition into the first
position (do not start the engine)
the device does not finish the pre-set
pump procedure automatically.
Ensure that you have followed the operating
instructions correctly.
Ensure that you have pre-set the correct
value.
the power cable and / or the 12 V vehicle-
connection gets hot.
Danger of short circuit - Disconnect the
device immediately from the circuit.
the manometer-display
2
shows the
wrong value or is not readable.
Ensure that the device has measured the ac-
tual tyre pressure, (see chapter „Tyre pressure
check“).
Pull off the 12 V vehicle- connection
10
for
at least 5 seconds from the 12 V-socket of the
vehicle and remove the valve connection
15
from the vehicle. Wait until the manometer-
display
2
shows 0,0 again. Re-start the
procedure again.
the pump procedure is running, but the
tyre does not inflate.
Ensure that the valve-connection
15
is fixed
correctly on the valve of the vehicle.
Ensure that the tyre does not have a puncture.
Maintenance and care
The device is maintenance-free.
WarnIng!
Always separate electrical de-
vices from the power supply, before you carry
out service etc.
j Switch off the device .
j Pull of the 12 V vehicle connection
10
from
the 12 V-socket of your vehicle.
j Clean the device with a dry cloth. Do not use
solvents or other aggressive detergents
under any circumstances.
Service
WarnIng!
Leave the repair of the
device to qualified technical personnel to
repair. Thus the safety of the device is guaran-
teed and maintained.
WarnIng!
Leave the exchange of the
plug or the connecting cable always to quali-
fied technical personnel. Thus the security of
the equipment is guaranteed and maintained.
Warranty
The general guarantee conditions refer to
production and material defects.
Operation / Error tracing / Maintenance and care / Service / Warranty
97136_AEG_Kompressor_Content_EU.indd 15 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
16 GB
Warranty / Disposal
If the device is faulty, bring it to your specialist
dealer respectively back to the sales office. In
order to accelerate the warranty and repair work
on the device, you need the following:
- A copy of the receipt (delivery note, bill)
with the acquisition date.
- Reason for the complaint or description of
the error.
Disposal
The packing consists of pollution free materials,
which can dispose of you over the local recy-
cling stations.
Do not throw electrical appliances
into the domestic waste!
In accordance with European guideline
2002 / 96 / EC for electrical and old electronic
devices and conversion to national law, used
electrical appliances must be collected separate-
ly and brought to a environmental fair recycling.
For disposal possibilities for retired electrical
appliances please inform yourself at your
community or city administration.
Illustrations may vary slightly from the product
itself. We reserve the right to administer chang-
es due to technical progress. Decoration not
included.
97136_AEG_Kompressor_Content_EU.indd 16 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
17 FR
Table des matières
Introduction
Utilisation selon les prescriptions ...............................................................................................................Page 18
Volume de livraison .........................................................................................................................................Page 18
Description des pièces ....................................................................................................................................Page 18
Fiche technique ................................................................................................................................................ Page 18
Sécurité
Instructions générales de sécurité ..............................................................................................................Page 19
Indications spéciales ....................................................................................................................................... Page 19
Utilisation
Commuter / décommuter le compresseur ................................................................................................. Page 20
Commuter / décommuter la lumière .......................................................................................................... Page 20
Régler l’unité de pression (PSL, Bar ou kPa) ............................................................................................Page 20
Vérifier la pression des pneus ......................................................................................................................Page 20
Augmenter / Diminuer la pression des pneus .......................................................................................... Page 20
Utilisez les valves livrées avec. .....................................................................................................................Page 21
Remplacer le fusible dans le connecteur de 12 V pour voiture .........................................................Page 21
Recherche d’erreurs ................................................................................................................................. Page 21
Entretien et soins .......................................................................................................................................Page 22
Service ..................................................................................................................................................................Page 22
Garantie ..............................................................................................................................................................Page 22
Élimination .......................................................................................................................................................Page 22
97136_AEG_Kompressor_Content_EU.indd 17 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
18 FR
compresseur KD 7.0
Introduction
Familiarisez-vous avec toutes les fonc-
tions de l‘appareil avant la première
mise en marche et renseignez-vous
sur la manipulation correcte de l‘appareil. Lisez
pour cela soigneusement le guide d‘utilisation
suivant. Gardez ce manuel dans un lieu sûr.
Remettez tous les documents lors du transfert
de l‘appareil à un nouveau propriétaire.
Utilisation selon les prescriptions
L‘appareil est adapté pour le pompage de pneus
et tuyaux de voitures, motocycles et jouets, ainsi
que des articles gonflables de jeu, de sport et de
loisir. Il est homologué uniquement pour l‘utili-
sation dans le domaine privé. Toute utilisation ou
modification de l‘appareil doit être considérée
comme non conforme et entraînerait de graves
dangers. Pour les dommages qui ont surgi en rai-
son d‘une utilisation non conforme, le fabricant
n‘assumera aucune responsabilité.
Volume de livraison
Contrôlez immédiatement après le déballage le
volume de livraison. Vérifiez si l’appareil et ses
composants présentent des dommages. Ne réalisez
pas la mise en marche d‘un appareil défectueux
ou avec des parties défectueuses.
1 compresseur KD 7.0
1 valve de vélo de course (valve Presta)
1 valve pour des ballons de sport
1 valve pour un jouet gonflable
1 manuel d‘utilisation
Description des pièces
1
Touche de l‘unité de pression „R“
(sélectionner PSI, Bar ou kPa)
2
Affichage du manomètre (display digital)
3
Commutateur ON/OFF du compresseur
4
Touche de préréglage „–“
5
Touche de préréglage „+“
6
Couvercle du tiroir de rangement
7
Valve de vélo de course (valve Presta)
8
Valve pour des ballons de sport
9
Valve pour un jouet gonflable
10
Câble du réseau avec un connecteur de 12 V
de voiture et POWER-LED
11
Bagues rainurée (connexion de 12 V pour
voiture)
12
Fusible
13
Tuyau de haute pression
14
Luminaire (3 LED)
15
Raccordement valve
16
Commutateur ON/OFF de la lumière
Fiche technique
No. article : 97136
Tension de service : 12 V
Puissance : max. 7 bar / 100 PSI
Précision : 0,1 bar avec < 3,4 bar
Introduction
Dans ce manuel d’utilisation / dans l’appareil on utilise les pictogrammes suivants :
Lire le manuel d’utilisation !
Danger de mort de d’accident pour
les tous petits et les enfants !
Respectez les instructions d’alerte
et de sécurité !
Éliminez l’emballage et l’appareil
de manière respectueuse de
l’environnement !
97136_AEG_Kompressor_Content_EU.indd 18 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
19 FR
Introduction / Sécurité
Mode de
fonctionnement : Fonctionnement de dé-
clenchement périodique,
15 min (manuel)
Lumière : 3 x LED, ne peuvent pas
être remplacés
Poids : 1 kg
Dimensions : env. 21,5 x 16,5 x 2,5 cm
(L x H x P)
Pression acoustique
(niveau de bruit) : 000 dB (A)
Vibration : 0,0 m/s
2
Sécurité
Instructions générales
de sécurité
aVErtISSEMEnt
Lisez toutes les indications
de sécurité et instructions. Les manquements
dans le respect des indications de sécurité et ins-
tructions peuvent provoquer un choc électrique,
des brulures et/ou des blessures graves.
Conservez toutes les indications de sécurité et
instructions pour une utilisation future.
J
DangEr DE MOrt DE D’accI-
DEnt POur LES tOuS PEtItS
Et LES EnFantS ! Ne laissez
jamais les enfants sans surveillance avec le
matériel d’emballage. Il y a danger d’asphyxie.
J Cet appareil n’est pas destiné à être utilisé
par des personnes (incluant des enfants)
avec des capacités physiques, sensorielles ou
psychiques limitées ou avec un manque
d’expérience et/ou un manque de savoir-faire,
à moins qu’elles soient surveillées par une
personne responsable de leur sécurité ou
qu’elles reçoivent des instructions sur com-
ment utiliser cet appareil. Les enfants devront
être surveillés, afin de vérifier qu’ils ne
jouent pas avec l’appareil.
J Aucun liquide, de n’importe quelle nature,
ne devra pénétrer dans l’appareil. En cas
contraire il y aura danger de mort par choc
électrique et danger de dommages matériels.
J Ne laisser pas le compresseur lors de son
utilisation sans surveillance.
J attEntIOn ! DangEr DE BruLurE ! Le
tuyau de haute pression
13
sera chaud pen-
dant leur fonctionnement. Laissez-le refroidir
donc avant de le toucher et/ou emballer.
J Le compresseur pourra être utilisé avec un
adaptateur pour la voiture uniquement dans
le réseau de bord d’une voiture arrêtée avec
un moteur éteint. Le fonctionnement pendant
le déplacement de la voiture est interdit.
J Contrôlez éventuellement la pression de l’air
à l’aide d’un dispositif de mesure de la pres-
sion de l’air.
J Ne soumettez pas l’appareil à des hautes
températures, à des vibrations fortes ou à
une humidité élevée.
J Les appareils endommagés ne doivent pas
être utilisés. Faites les réparer par des pro-
fessionnels spécialisés.
J N’utilisez pas le compresseur plus de 15 mi-
nutes. Laisser le refroidir après pendant
environ 15 minutes. En cas contraire vous
pourriez provoquer une surchauffe et des
dommages permanents.
J Le compresseur n’est pas prévu pour le gon-
flage de pneus de camion, de grands pneus
de voitures (largeur des pneus >225 mm) ou
d’autres objets de grand volume, comme des
bateaux gonflables, etc.
Indications spéciales
J Ne gonflez pas des objets au-dessus de la
pression prévue ou indiquée.
J Ne gonflez jamais des objets plus volumineux
tels que des pneus de camion, tracteur, des
matelas gonflables ou des bateaux gonflables.
Cela dépasse la puissance de pompage et, en
conséquence, le temps d’utilisation du com-
presseur.
J Les données sur la pression du manomètre
sont des valeurs de référence.
J Contrôlez éventuellement la pression de
l’air à l’aide d’un dispositif de mesure de la
pression de l’air calibré.
97136_AEG_Kompressor_Content_EU.indd 19 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
20 FR
J La pression max. de 100 PSI (7 bar) sera at-
teint uniquement si le volume de pompage
n’est pas supérieur à 0,5 l.
Indications sans engagement sur la pression
(valeurs orientatives)
Pneus de voitures 1,65 - 2,5 Bar
Pneus de vélos 2,4 - 2,8 Bar
Football 0,9 Bar
Basketball 0,6 Bar
Volleyball 0,34 Bar
utilisation
Commuter / décommuter
le compresseur
j Ouvrez le compartiment de rangement avec
couvercle
6
et retirez le câble de réseau
avec connecteur de 12 V pour voiture
10
.
j Déroulez complètement le câble de réseau
avec connecteur de 12 V pour voiture
10
.
j Introduisez le connecteur de 12 V pour voiture
10
dans la prise femelle de 12 V du véhicule.
j Attendez quelques secondes jusqu’à ce que
l’affichage du manomètre
2
affiche 0.0.
j Réalisez les étapes de travail souhaitées comme
on le décrit dans les chapitres suivants.
j Commutez le compresseur en appuyant sur le
commutateur ON/OFF
3
dans sa position .
j Décommutez le compresseur en appuyant
sur le commutateur ON/OFF
3
dans sa
position
.
j Tirez du connecteur de 12 V pour voiture
10
en le sortant de la prise femelle de 12 V du
véhicule.
Commuter / décommuter la lumière
La source lumineuse du compresseur est prévue
afin de mieux éclairer la zone de travail (valve).
j Appuyez sur le commutateur ON-/OFF de la
lumière
16
dans la position , afin que les
3 LEDs
14
soit commutées.
j Appuyez sur le commutateur ON-/OFF de la
lumière
16
dans la position , afin que les
3 LEDs
14
soit décommutées.
Régler l’unité de pression
(PSL, Bar ou kPa)
j Appuyez sur la touche de l’unité de pression
„R“
1
jusqu’à ce que l’unité de pression
souhaitée apparaisse dans l’affichage du
manomètre
2
.
Vérifier la pression des pneus
j Déroulez complètement le tuyau de haute
pression
13
.
note : Observez que le LED de POWER dans
le connecteur de 12 V pour voiture
10
brille.
L’affichage du manomètre
2
doit afficher
avant de commencer avec la mesure la
valeur 0.0.
j Fixez le raccord de la valve
15
avec la valve
du véhicule.
S le raccord de la valve
15
est bien raccordé
à la valve du véhicule, l’affichage du mano-
mètre
2
montrera la pression des pneus
actuelle.
j Si cette valeur correspond à la pression de
pneu recommandée, vous pourrez enlever le
raccord de la valve
15
à nouveau.
Augmenter / Diminuer la
pression des pneus
Si la valeur affichée est située au-dessous ou
au-dessus de la pression des pneus recommandé,
procédez comme suit :
j Appuyez sur la touche de préréglage „+“
5
ou sur la touche de préréglage „–“
4
jusqu’à ce que la valeur préréglée de l’affi-
chage du manomètre
2
corresponde à la
pression correcte du pneu.
j Commutez le compresseur en appuyant sur le
commutateur ON/OFF
3
dans sa position .
Sécurité / Utilisation
97136_AEG_Kompressor_Content_EU.indd 20 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
21 FR
L’appareil augmente ou bien diminue la
pression du pneu selon la valeur préréglée et
décommute automatiquement.
j Enlevez avec soin le raccord de la valve
15
.
Important :
j N’appuyez, pendant le processus de pom-
page, sur aucune des touches
4
ou
5
.
j Si vous avez commuté l’appareil à l’alimen-
tation de 12 V d’un véhicule, mais vous ne
démarrez aucun processus de pompage, l’af-
fichage du manomètre
2
s’éteindra au bout
de quelques minutes. Vous l’activerez à nou-
veau en appuyant sur la touche d’unité de
pression «R»
1
.
Utilisez les valves livrées avec
Dans le couvercle
6
du compartiment du com-
presseur vous trouverez 3 adaptateurs courants.
Observez toujours les instructions du manuel de
l’objet à gonfler.
· Valve de vélo de course (valve Presta)
7
· Valve pour des ballons de sport
8
· Valve pour un jouet gonflable
9
j Vissez la valve souhaitée sur le raccord de
la valve
15
. Tenez en compte la pression
maximale correspondante à l’objet qu’on
veut gonfler et lisez le manuel d’utilisation
correspondant.
Remplacer le fusible dans le
connecteur de 12 V pour voiture
j Desserrez (et retirez) la bague de fixation
11
en tournant la rainure dans le sens antiho-
raire.
j Enlevez le fusible défectueux et remplacez-le
par un nouveau fusible de maximum 10 am-
pères.
j Vissez à nouveau la bague en la tournant
dans le sens horaire.
recherche d’erreurs
L’affichage du manomètre
2
ne brille pas.
Vérifiez si le connecteur de 12 V pour voiture
10
est complet et correctement raccordé et
s’il y a de la tension électrique. (POWER-LED
dans le connecteur de 12 V pour voiture
10
brille).
Vérifiez si le témoin LED de POWER dans le
connecteur de 12 V pour voiture
10
brille. En
cas négatif, vérifiez, tant le fusible du raccor-
dement de 12 V pour voiture
10
, comme le
fusible de la prise femelle de 12 V du véhicule.
Malgré l’interrupteur On - / OFF
3
commuté (en position
) l’appareil ne dé-
marre pas le processus de pompage.
Mettez la clé d’allumage/contact dans sa
première position (ne pas démarrer le moteur).
L’appareil ne met pas fin automatique-
ment au processus de pompage.
Vérifiez si vous avez suivi correctement les
instructions d’utilisation.
Vérifiez si vous avez préréglé correctement
la valeur de pression.
Le câble de réseau et / ou le connecteur
de 12 V pour voiture réchauffe.
Danger de court-circuit- Séparez l’appareil
immédiatement du réseau de bord.
L’affichage du manomètre
2
affiche une
valeur fausse ou illisible.
Assurez-vous que l’appareil mesure d’abord
la pression des pneus (voir chapitre «vérifier
la pression des pneus“).
Débranchez le connecteur de 12 V pour voi-
ture
10
pendant au moins 5 secondes de la
prise femelle de 12 V du véhicule et enlevez
e raccord de la valve
15
du véhicule. Attendez
jusqu’à ce que l’affichage du manomètre
2
affiche à nouveau 0.0. Recommencez avec le
processus.
Utilisation / Recherche d’erreurs
97136_AEG_Kompressor_Content_EU.indd 21 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
22 FR
Recherche d’erreurs / Entretien et soins / Service / Garantie / Élimination
Le processus de pompage fonctionne,
mais le pneu ne gonfle pas.
Vérifiez que le raccord de la valve
15
soit
correctement fixée au véhicule.
Vérifier que les pneus n’ait pas de fuites.
Entretien et soins
L’appareil ne nécessite aucun entretien.
aVErtISSEMEnt
Débranchez les appareils
électriques toujours du courant électrique avant
de réaliser les travaux d’entretien, etc.
j Décommutez l’appareil.
j Tirez du connecteur de 12 V pour voiture
10
en le sortant de la prise femelle de 12 V de
votre véhicule.
j Nettoyez l’appareil avec un chiffon sec.
N’utilisez en aucun cas des solvants ou
autres produits nettoyants agressifs.
Service
aVErtISSEMEnt
Faites réparer l’appa-
reil uniquement par du personnel qualifié.
De cette manière vous assurez et conservez la
sécurité de l’appareil.
aVErtISSEMEnt
Faites remplacer le
connecteur ou le câble de connexion toujours
par du personnel qualifié spécialisé. De cette
manière vous assurez et conservez la sécurité de
l’appareil.
garantie
Les conditions générales de garantie font référence
à des défauts de fabrication et des matériaux.
Si l’appareil est défaillant, portez-le à votre dis-
tributeur spécialisé ou bien au poste de vente
correspondant. Afin d’accélérer les travaux de
garantie et de réparation dans l’appareil, vous
aurez besoin des éléments suivants :
- Une copie de la pièce de vente (bon de
livraison, facture de caisse) avec la date
d’achat.
- Motifs pour la réclamation ou descriptions
de la défaillance.
Élimination
L’emballage est composé de matériaux respec-
tueux de l’environnement que vous pourrez
éliminer dans les points de recyclages locaux
qu’y sont prévus.
ne jetez pas les appareils électriques
dans votre poubelle domestique !
Selon la directive européenne 2002 / 96 / EC
concernant les vieux appareils électriques et
électroniques et son application dans le droit
national, vous devez collecter les appareils sépa-
rément et les éliminer de manière respectueuse
de l’environnement utilisant les postes de recy-
clage spéciaux.
Vous pouvez vous renseigner sur les possibilités
d’élimination pour les appareils électriques aussi
dans votre commune ou administration locale.
Les images peuvent différer légèrement du produit.
On se réserve des changements dans l’intérêt du
progrès technique. Décoration pas incluse.
97136_AEG_Kompressor_Content_EU.indd 22 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
23 IT
Indice
Introduzione
Utilizzo secondo la destinazione d’uso .................................................................................................Pagina 24
Contenuto ......................................................................................................................................................Pagina 24
Descrizione dei pezzi ...................................................................................................................................Pagina 24
Dati tecnici .....................................................................................................................................................Pagina 24
Sicurezza
Indicazioni di sicurezza generali .............................................................................................................Pagina 25
Indicazioni speciali ......................................................................................................................................Pagina 25
Funzionamento
Accendere / spegnere il compressore ........................................................................................................Pagina 26
Accendere / spegnere la luce ..................................................................................................................... Pagina 26
Regolare l’unità di pressione (PSI, Bar o kPa) .....................................................................................Pagina 26
Verificare la pressione delle ruote ..........................................................................................................Pagina 26
Aumentare / ridurre la pressione delle ruote .......................................................................................Pagina 26
Utilizzo delle valvole fornite ....................................................................................................................Pagina 27
Sostituzione del fusibile del cavo da 12 V del veicolo......................................................................Pagina 27
Risoluzione dei problemi ..................................................................................................................Pagina 27
Manutenzione e cura ..........................................................................................................................Pagina 27
Assistenza ......................................................................................................................................................Pagina 28
Garanzia .........................................................................................................................................................Pagina 28
Smaltimento ...............................................................................................................................................Pagina 28
97136_AEG_Kompressor_Content_EU.indd 23 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
24 IT
compressore KD 7.0
Introduzione
Familiarizzate con tutte le funzioni
dell’apparecchio prima del primo
utilizzo ed informatevi sulla gestione
dell’apparecchio. Leggete attentamente le seguenti
istruzioni per l’uso. Conservate bene queste
istruzioni. Recapitate tutto il kit nel caso della
cessione dell’attrezzo a terzi.
Utilizzo secondo la
destinazione d’uso
L’apparecchio è adatto per gonfiare ruote e ca-
mere d’aria intatte di autovetture, veicoli a due
ruote nonché giocattoli, articoli sportivi e per il
tempo libero gonfiabili. E’ omologato esclusiva-
mente per l’uso privato. Ogni altro utilizzo o
modifica dell’apparecchio non è conforme alla
destinazione d’uso e presenta pericoli rilevanti.
Per quanto riguarda danneggiamenti che derivino
da un utilizzo diverso dalla sua destinazione, il
produttore non si assume responsabilità.
Contenuto
Controllate il contenuto subito dopo aver aperto
la confezione. Provate l’apparecchio e tutti i
pezzi per verificare danni. Non mettete in fun-
zionare apparecchi o pezzi difettosi.
1 Compressore KD 7.0
1 Valvola per ruota da corsa (valvola Presta)
1 Valvola per palloni sportivi
1 Valvola per giocattoli gonfiabili
1 Istruzioni per l‘uso
Descrizione dei pezzi
1
Scegliere il tasto per l’unità di pressione “R“
(PSI, Bar oppure kPa)
2
Indicatore del manometro (display digitale)
3
Interruttore ON/OFF del compressore
4
Tasto preimpostazione “–“
5
Tasto preimpostazione “+“
6
Coperchio del vano capote
7
Valvola per ruota da bicicletta (valvola Presta)
8
Valvola per palloni sportivi
9
Valvola per giocattoli gonfiabili
10
Cavo di rete con collegamento da 12 V
per automobile e POWER LED
11
Anello zigrinato (collegamento da 12 V
per automobile)
12
Protezione
13
Fusibile ad alta pressione
14
Luce (3 LED)
15
Collegamento per valvola
16
Luce interruttore ON/OFF
Dati tecnici
Nr. articolo.: 97136
Tensione: 12 V
Potenza: max. 7 bar / 100 PSI
Precisione: 0,1 bar per < 3,4 bar
Tipo di funzionamento: funzionamento alternato
periodico, 15 min.
(manuale)
Luce: 3 x LED, non possono
essere sostituiti
Peso: 1 kg
Introduzione
In queste istruzioni per l‘uso / sull’apparecchio vengono utilizzati i seguenti pittogrammi
Leggere le istruzioni per l‘uso
Pericolo di morte e di incidenti
per i bambini
Osservare le avvertenze e le indicazioni
di sicurezza
Smaltite la confezione e l’apparec-
chio in modo ecocompatibile
97136_AEG_Kompressor_Content_EU.indd 24 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
25 IT
Introduzione / Sicurezza
Dimensioni: ca. 21,5 x 16,5 x 7 cm
(L x A x P)
Pressione acustica: 000 dB (A)
Vibrazione: 0,0 m/s
2
Sicurezza
Indicazioni di
sicurezza generali
aVVISO!
Leggete tutte le indicazioni di si-
curezza e le istruzioni. Omissioni nell’osservanza
delle indicazioni di sicurezza e delle istruzioni
possono provocare scosse elettriche, ustioni e/o
forti lesioni.
Conservate per il futuro tutte le indicazioni di
sicurezza e le istruzioni.
J
PErIcOLO DI VIta E DI IncI-
DEntI PEr I BaMBInI PIccOLI!
Non lasciate mai i bambini incu-
stoditi con il materiale contenuto nella confe-
zione. Ciò comporta pericolo di soffocamento.
J Questo dispositivo non è destinato ad essere
utilizzato da persone (compresi i bambini)
con capacità fisiche, psichiche, sensoriali e in-
tellettuali limitate, oppure senza esperienza
e/o senza conoscenze adeguate, a meno che
essi non siano sotto il controllo di una persona
competente oppure ricevano da essa indica-
zioni su come utilizzare il dispositivo. I bam-
bini dovrebbero essere sorvegliati per essere
sicuri che non giochino con il dispositivo.
J Non deve essere introdotto alcun liquido nel
dispositivo. Altrimenti sussiste pericolo di
morte tramite scossa elettrica e pericolo di
danneggiamento.
J Non lasciate il compressore incustodito in
caso di non utilizzo.
J attEnZIOnE, PErIcOLO DI uStIOnI! Il
flessibile ad alta pressione
13
diventa bol-
lente durante il funzionamento. Farlo quindi
raffreddare prima di afferrarlo e riavvolgerlo.
J Il compressore deve essere azionato per
mezzo dell’adattatore per auto solo alla rete
di bordo di un veicolo fermo con motore
spento. Non è ammesso il funzionamento
durante la guida.
J Controllate la pressione dell’aria con l’aiuto
di un misuratore di pressione d’aria.
J Non esponete il dispositivo ad elevate tem-
perature, forti vibrazioni o elevata umidità.
J I dispositivi danneggiati non devono essere
più utilizzati. Fateli riparare da uno specialista.
J Non utilizzate il compressore per più di 15 mi-
nuti. Fatelo poi raffreddare per ca. 15 minuti.
Altrimenti può surriscaldarsi e riportare
danni duraturi.
J Il compressore non è destinato per gonfiare
ruote di camion, trattori, autovetture grandi
(larghezza delle ruote >225 mm) o altri og-
getti molto voluminosi come canotti, ecc.
Indicazioni speciali
J Non gonfiate oggetti al di sopra della
pressione prevista o riportata.
J Non gonfiate mai grandi oggetti come ruote
di camion, trattori, materassi ad aria o ca-
notti. Ciò eccede le prestazioni della pompa
e il tempo di utilizzo del compressore.
J Le indicazioni di pressione del manometro
sono valori di riferimento. Controllate la
pressione con l’aiuto di un misuratore per la
pressione d’aria tarato.
J La pressione max. di 100 PSI (7 bar) viene
raggiunta solo se i volumi di pompaggio non
superano 0,5 l.
Indicazioni di pressione consigliati
(valori indicativi)
Ruote per auto 1,65 - 2,5 Bar
Ruote per bicicletta 2,4 - 2,8 Bar
Palloni da calcio 0,9 Bar
Palloni da basket 0,6 Bar
Pallone da pallavolo 0,34 Bar
97136_AEG_Kompressor_Content_EU.indd 25 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
26 IT
Funzionamento
Accendere / spegnere il compressore
j Aprite lo scomparto con il coperchio
6
e
prelevate il cavo di rete con il collegamento
da 12 V per auto
10
.
j Srotolate completamente il cavo di rete con
il collegamento da 12 V per auto
10
.
j Infilate il collegamento da 12 V per auto
10
nella presa da 12 V del veicolo.
j Aspettate qualche secondo, finché l’indica-
tore del manometro
2
indica 0.0.
j Eseguite le fasi di lavoro desiderate, secondo
la descrizione del seguente capitolo.
j Accendete il compressore premendo il
pulsante ON/OFF
3
in posizione .
j Spegnete il compressore premendo il
pulsante ON/OFF
3
in posizione .
j Estraete il collegamento da 12 V per auto
10
dalla presa da 12 V del veicolo.
Accendere / spegnere la luce
La fonte di luce del compressore è destinata ad
illuminare meglio il luogo di lavoro (valvola).
j Premete il pulsante ON/OFF della luce
16
alla posizione
, per accendere i 3 LED
14
.
j Premete il pulsante ON/OFF della luce
16
alla posizione
, per spegnere i 3 LED
14
.
Regolare l’unità di pressione
(PSI, Bar o kPa)
j Premete il tasto per l’unità di pressione “R“
1
tante volte, fino a quando appare l’unità di
pressione desiderata sull’indicatore del
manometro.
Verificare la pressione delle ruote
j Srotolate il fusibile ad alta pressione
13
completamente.
Indicazione: Fate attenzione che si accenda
il LED POWER sul collegamento da 12 V per
auto
10
. L’indicatore del manometro
2
deve indicare 0.0 prima dell’inizio della
misurazione.
j Fissate il collegamento per la valvola
15
sulla valvola dell‘auto.
Se il collegamento per la valvola
15
è mon-
tato correttamente con la valvola dell’auto,
l’indicatore del manometro
2
segna l’attuale
pressione delle ruote.
j Se questo valor corrisponde alla pressione
della ruota consigliata per il veicolo, potete
rimuovere nuovamente il collegamento per
la valvola
15
.
Aumentare / ridurre la
pressione delle ruote
Nel caso in cui il valore mostrato sia superiore o
inferiore alla pressione delle gomme raccoman-
data per il veicolo, seguire le seguenti istruzioni:
j Premete il tasto impostazioni “+“
5
o “–“
4
fino a quando il valore mostrato sull’indica-
tore del manometro
2
sia uguale a quello
della pressione delle ruote.
j Accendete il compressore, posizionando l’in-
terruttore ON-/OFF-
3
su . Il dispositivo
alza e/o abbassa la pressione delle ruote a
seconda del valore inserito e si spegne auto-
maticamente.
j Staccate il cavo della valvola
15
con molta
attenzione.
Importante:
j Durante il pompaggio non premete alcun
tasto
4
o
5
.
j Nel caso in cui il dispositivo sia collegato alla
presa da 12 V del veicolo ma il pompaggio non
parta, spegnete l’indicatore del manometro
2
dopo qualche minuto. Riaccendetelo premen-
do il tasto per l’unità di pressione “R“
1
.
Funzionamento
97136_AEG_Kompressor_Content_EU.indd 26 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
27 IT
Utilizzo delle valvole fornite
Nello scomparto del compressore si trovano
3 adattatori per valvola di uso comune.
Rispettate sempre le indicazioni relative all’og-
getto da gonfiare.
· Valvola per ruota da bicicletta (valvola
Presta)
7
· Valvola per palloni sportivi
8
· Valvola per giocattoli gonfiabili
9
j Avvitate la valvola desiderata sul cavo della
valvola
15
. Tenete presente la pressione
massima dell’oggetto da gonfiare e le relative
istruzioni d’uso.
Sostituzione del fusibile del
cavo da 12 V del veicolo
j Svitate (e staccare) l’anello zigrinato
11
ruotando in senso antiorario.
j Togliete il fusibile danneggiato e sostituitelo
con uno nuovo di max. 10 Ampere.
j Riavvitate fermamente l’anello zigrinato
11
,
ruotando in senso orario.
risoluzione dei problemi
L’indicatore del manometro
2
non si
accende.
Assicuratevi che il cavo da 12 V del veicolo
10
sia inserito correttamente e ci sia passaggio
di corrente (il LED POWER del cavo da 12 V
del veicolo
10
è illuminato).
Assicuratevi che il LED POWER del cavo a
12 V del veicolo
10
sia illuminato. In caso
contrario, controllate sia il fusibile del cavo a
12 V del veicolo
10
, sia il fusibile della presa
del veicolo.
nonostante l’interruttore On- / OFF
3
sia acceso (in posizione
), il dispositivo
non inizia a pompare.
Accendete il quadro (senza mettere in moto).
Il dispositivo non termina automatica-
mente il programma di pompaggio.
Assicuratevi che le istruzioni per l’uso siano
state seguite correttamente.
Assicuratevi che sia stato inserito il valore
corretto.
Il cavo di rete e/o la presa a 12 V si
surriscaldano.
Pericolo di corto circuito – Staccate imme-
diatamente il dispositivo dalla rete.
L’indicatore del manometro
2
mostra
valori sbagliati o illegibili.
Assicuratevi che il dispositivo abbia misurato
la pressione effettiva delle ruote (cfr. Il capi-
tolo “controllo della pressione delle ruote“).
Staccate il cavo da 12 V
10
per almeno 5 se-
condi dalla presa da 12 V del veicolo e allon-
tanate il cavo della valvola
15
dal veicolo.
Attendete che l’indicatore del manometro
2
mostri di nuovo 0.0. Ricominciate con la
procedura.
Il dispositivo pompa, ma la ruota non si
gonfia.
Assicuratevi che il cavo della valvola
15
sia
fissato correttamente sulla valvola del veicolo.
Assicuratevi che la ruota non sia sgonfia.
Manutenzione e cura
Il dispositivo non necessita di alcuna manutenzione.
aVVISO!
Staccate la corrente dai dispositivi
elettrici prima di effettuare la pulizia.
j Spegnete il dispositivo.
j Staccate il cavo da 12 V dalla presa a 12 V
del veicolo.
j Pulite il dispositivo con un panno asciutto.
Non utilizzate soluzioni pulenti o altri
detergenti aggressivi.
Funzionamento / Risoluzione dei problemi / Manutenzione e cura
97136_AEG_Kompressor_Content_EU.indd 27 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
28 IT
Assistenza / Garanzia / Smaltimento
assistenza
aVVISO!
Fate riparare il dispositivo solo
da personale qualificato, in modo da man-
tenere integra la sicurezza del dispositivo.
aVVISO!
Fate sostituire la spina o il
cavo di collegamento solo da personale
qualificato, in modo da mantenere integra
la sicurezza del dispositivo.
garanzia
Le condizioni di garanzia si riferiscono ai difetti
legati alla produzione e ai materiali. In caso di
apparecchio difettato, riportatelo al rivenditore
specializzato, o al punto vendita dove è stato
acquistato. Per usufruire della garanzia e delle
riparazioni sono necessari:
- Una copia dello scontrino (ricevuta di conse-
gna o ricevuta d’acquisto) con la data di
consegna.
- Motivo del reclamo o descrizione del guasto.
Smaltimento
la confezione è composta da materiali a basso
impatto ambientale, riciclabili negli appositi siti
di raccolta.
non buttate i dispositivi elettrici
nei rifiuti domestici!
Secondo la direttiva europea 2002 / 96 / EC sui
vecchi apparecchi elettrici ed elettronici e la
recezione nel diritto nazionale, gli apparecchi
elettrici usati devono essere raccolti separata-
mente per provvedere al riciclaggio in modo
ecologico.
Per informazioni sullo smaltimento degli
apparecchi elettrici usati, consultate l’ammini-
strazione cittadina.
Le illustrazioni possono leggermente differire dal
prodotto. Ci si riserva il diritto a modifiche che
siano funzionali al miglioramento tecnico.
Decorazione non compresa.
97136_AEG_Kompressor_Content_EU.indd 28 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
29 CZ
Seznam obsahu
Úvod
Používání k určenému účelu ....................................................................................................................Strana 30
Obsah dodávky .............................................................................................................................................Strana 30
Popis kompresoru a dílů ............................................................................................................................Strana 30
Technické údaje ............................................................................................................................................Strana 30
Bezpečnost
Všeobecná bezpečnostní upozornění ....................................................................................................Strana 31
Zvláštní pokyny.............................................................................................................................................Strana 31
Obsluha
Zapnutí a vypnutí kompresoru ................................................................................................................Strana 31
Zapnutí a vypnutí světla ............................................................................................................................Strana 32
Nastavení jednotky tlaku (PSI, bar nebo kPa) .....................................................................................Strana 32
Zkoušení tlaku v pneumatikách ..............................................................................................................Strana 32
Zvýšení nebo snížení tlaku v pneumatikách .......................................................................................Strana 32
Použití dodaných ventilů ..........................................................................................................................Strana 32
Výměna pojistky na zástrčce kompresoru ............................................................................................Strana 33
Hledání závad ............................................................................................................................................Strana 33
Údržba a ošetřování .............................................................................................................................Strana 33
Servis .................................................................................................................................................................Strana 33
Záruka ..............................................................................................................................................................Strana 33
Odstranění do odpadu .......................................................................................................................Strana 34
97136_AEG_Kompressor_Content_EU.indd 29 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
30 CZ
Kompresor KD 7.0
Úvod
Před uvedením do provozu se seznamte
s funkcemi přístroje a informujte se o
správném zacházení . K tomu si přečtěte
důkladně následující návod k obsluze. Tento
návod si dobře uschovejte. Předávejte tyto pod-
klady spolu s přístrojem.
Používání k určenému účelu
Přístroj je vhodný k napumpování pneumatik a
duší osobních vozidel, kol, motocyklů, hraček a
sportovních artiklů. Je připuštěný jen k privátnímu
použití. Každé jiné použití nebo pozměnění pří-
stroje platí jako používání k jinému, než určenému
účelu a přináší sebou značná nebezpečí. Výrobce
neručí za škody vzniklé použitím k jinému než k
určenému účelu.
Obsah dodávky
Zkontrolujte ihned po vybalení obsah dodávky.
Zkontrolujte, jestli není přístroj poškozený. Neu-
vádějte vadný přístroj nebo jeho díly do provozu.
1 kompresor KD 7.0
1 závodní ventilek (ventil Presta)
1 ventilek pro nafukování sportovních míčů
1 ventilek pro nafukování hraček
1 návod k obsluze
Popis kompresoru a dílů
1
Tlačítko „R“ na volení jednotky tlaku (PSI,
Bar nebo kPa)
2
Displej manometru (Digital Display)
3
Vypínač kompresoru (ON/OFF)
4
Tlačítko pro přednastavení „–“
5
Tlačítko pro přednastavení „+“
6
Víko přihrádky
7
Závodní ventilek (ventil Presta)
8
Ventilek pro nafukování sportovních míčů
9
Ventilek pro nafukovací hračky
10
Kabel se zástrčkou pro připojení na 12 V a
kontrolka POWER-LED
11
Ozubený kroužek (přípoj na 12 V v autě)
12
Pojistka
13
Vysokotlaká hadička
14
Světlo (3 LED)
15
Koncovka pro připojení na ventil
16
Vypínač světla ON/OFF
Technické údaje
Artikl č.: 97136
Provozní napětí: 12 V
Výkon: maximálně 7 bar / 100 PSI
Přesnost: 0,1 bar při < 3,4 bar
Druh provozu: periodický, přerušovaný
provoz, 15 minut (manuálně)
Světlo: 3 x LED, výměna není možná
Váha: 1 kg
Rozměry: cca 21,5 x 16,5 x 7 cm
(Š x V x H)
Hladina zvuku: 000 dB (A)
Vibrace: 0,0 m/s
2
Úvod
V tomto návodu k obsluze a na přístroji budou použité následující piktogramy:
Přečíst návod k obsluze!
Nebezpečí zranění a ohrožení
života dětí!
Dbát na varovná a bezpečnostní
upozornění!
Přístroj a obalový materiál
odstraňujte do odpadu ekologicky!
97136_AEG_Kompressor_Content_EU.indd 30 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
31 CZ
Bezpečnost / Obsluha
Bezpečnost
Všeobecná bezpečnostní
upozornění
VAROVÁNÍ
Přečtěte si všechna bezpečnostní
upozornění a pokyny. Nedbání na bezpečnostních
upozornění a pokyny může vést k zásahu elektric-
kým proudem, požáru nebo k těžkým zraněním.
Uschovejte si všechna bezpečnostní upozornění
a pokyny pro budoucí použití.
J
NEBEZPEČÍ ZRANĚNÍ A OHRO-
ŽENÍ ŽIVOTA MALÝCH DĚTÍ!
Nenechávejte děti nikdy bez do-
hledu s obalovým materiálem. Hrozí nebez-
pečí udušení.
J Přístroj nemají obsluhovat osoby (včetně
dětí) s omezenými fyzickými, senzorickými
nebo duševními schopnostmi nebo bez zku-
šeností, ledaže jsou poučené o používání pří-
stroje v zájmu vlastní bezpečnosti a pod do-
zorem příslušné osoby. Děti mají zůstat pod
dohledem, aby si nehráli s přístrojem.
J Do přístroje nesmí vniknout žádná tekutina.
V opačném případě hrozí nebezpečí věcných
škod, zásahu elektrickým proudem a ohrože-
ní života.
J Nenechávejte kompresor při používání bez
dohledu.
J POZOR NEBEZPEČÍ POPÁLENÍ! Vysokotlaká
hadička
13
je za provozu horká. Proto ji
nechte nejdříve vychladnout, než se jí před
navíjením znovu dotknete.
J Kompresor se smí používat, připojený a na-
pájený napětím 12 V jen u stojícího vozidla a
s vypnutým motorem. Používání během jízdy
není dovolené.
J V případě potřeby ještě kontrolujte tlak
vzduchu pomocí manometru.
J Nevystavujte přístroj vysokým teplotám,
silným vibracím nebo vysoké vlhkosti.
J Poškozené přístroje se nesmí dále používat.
Nechte je opravit odborníkem.
J Nepoužívejte kompresor déle než 15 minut.
Potom ho nechte cca 15 minut vychladnout.
V opačném případě může dojít k přehřátí a
trvalému poškození.
J Kompresor není určený k pumpování pneu-
matik nákladních vozů, traktorů, velkých
pneumatik osobních vozů (šířka pneumatiky
>225 mm) nebo velkoobjemových předmětů,
jako jsou nafukovací čluny, atd..
Zvláštní pokyny
J Nepumpujte předměty na větší tlak než je
předepsáno.
J Nepumpujte nikdy velké předměty jako jsou
třeba pneumatiky nákladních vozů, traktorů,
nafukovací matrace nebo čluny Toto přesa-
huje výkon přístroje a zároveň jeho schopnost
provozu spolu s životností.
J Údaje tlaku na displeji přístroje jsou orien-
tační hodnoty. Kontrolujte tlak kalibrovaným
manometrem.
J Maximální tlak 100 PSI (7 bar) je možné
dosáhnout jen při pumpovaném objemu do
0,5 litru.
Nezávazné údaje pro tlaky (orientační
hodnoty)
Automobilové pneumatiky 1,65 - 2,5 bar
Pneumatiky jízdních kol 2,4 - 2,8 bar
Fotbalový míč 0,9 bar
Basketbalový míč 0,6 bar
Volejbalový míč 0,34 bar
Obsluha
Zapnutí a vypnutí kompresoru
j Otevřete víko
6
přihrádky a vyjměte kabel
se zástrčkou
10
pro napájení přes přípojku
12 V v autě.
j Rozviňte úplně připojovací kabel pro 12 V.
j Zastrčte zástrčku kabelu
10
do zásuvky v
autě s napětím 12 V.
j Vyčkejte několik vteřin, až ukáže manometr
2
hodnotu 0.0.
97136_AEG_Kompressor_Content_EU.indd 31 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
32 CZ
j Proveďte požadované úkony, jak je popsáno
v následujících kapitolách.
j Zapněte kompresor stisknutím tlačítka
3
(ON/OFF) do polohy
.
j Vypněte kompresor stisknutím tlačítka
3
(ON/OFF) do polohy
.
j Vytáhněte zástrčku
10
ze zásuvky s napětím
12 V v autě.
Zapnutí a vypnutí světla
Světlo je určené na lepší osvětlení pracoviště
(ventilu).
j Zapněte světlo se 3 LED
14
stisknutím
tlačítka ON/OFF
16
do polohy .
j Vypněte světlo se 3 LED
14
stisknutím
tlačítka ON/OFF
16
do polohy .
Nastavení jednotky tlaku
(PSI, bar nebo kPa)
j Stiskněte tlačítko „R“
1
na volbu jednotky
tlaku tolikrát, až se objeví žádaná jednotka
tlaku na manometru.
Zkoušení tlaku v pneumatikách
j Rozviňte úplně vysokotlakou hadičku
13
.
Upozornění: Dbejte na to, aby svítila kont-
rolka POWER-LED na zástrčce
10
. Před za-
čátkem měření musí manometr
2
ukazovat
hodnotu 0.0.
j Zafixujte koncovku hadice
15
na ventil vozidla.
Při správném připojení koncovky
15
na ventil
vozidla ukazuje manometr
2
aktuální tlak v
pneumatice.
j Jestliže odpovídá tato hodnota doporučenému
tlaku pro pneumatiku, můžete koncovku
15
zase sejmout.
Zvýšení nebo snížení tlaku
v pneumatikách
Jestliže je naměřený tlak vyšší nebo nižší než
doporučený tlak, pak postupjte nasledujícím
způsobem:
j Stiskněte tlačítko přednastavení „+“
5
resp.
tlačítko přednastavení „–“
4
tolikrát až na-
stavíte na manometru hodnotu odpovídající
doporučenému tlaku pro pneumatiku.
j Zapněte kompresor stisknutím tlačítka ON/
OFF
3
do polohy . Přístroj nyní zvýší resp.
sníží tlak v pneumatice na přednastavenou
hodnoty a automaticky se vypne.
j Sejměte opatrně koncovku
15
.
Důležité:
j Během pumpování nepoužívejte tlačítka
4
nebo
5
.
j Jestliže jste připojili kompresor na napětí 12 V
ve vozidle a nezapnuli pumpování, vypíná se
po několika minutách automaticky ukazatel
manometru
2
. Novou aktivaci můžete pro-
vést tlačítkem „R“
1
pro nastavení jednotky
tlaku.
Použití dodaných ventilů
Ve víku
6
přihrádky kompresoru se nachází
3 běžné ventilové adaptéry.
Dbejte vždy na doporučení v návodu pro před-
mět, který nafukujete.
· Závodní ventil (ventil Presta)
7
· Ventil pro sportovní míče
8
· Ventil pro nafukování hraček
9
j Našroubujte potřebný ventil na koncovku
15
.
Dodržujte doporučený maximální tlak pro
nafukovaný předmět a čtěte návod k jeho
obsluze.
Obsluha
97136_AEG_Kompressor_Content_EU.indd 32 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
33 CZ
Výměna pojistky na
zástrčce kompresoru
j Povolte a sejměte kroužek
11
otáčením proti
směru otáčení hodinových ručiček.
j Vyměňte poškozenou pojistku za novou,
maximálně s 10 A.
j Našroubujte znovu kroužek
11
zpět otáčením
ve směru otáčení hodinových ručiček.
Hledání závad
Ukazatel manometru
2
nesvítí.
Přezkoušejte zástrčku
10
pro 12 V, jestli je
správně zastrčená a pod napětím.
Zkontrolujte, jestli svítí kontrolka POWER-LED
na zástrčce pro 12 V
10
. V případě, že kontrol-
ka nesvítí zkontrolujte pojistku v zástrčce
10
a také pojistku pro zásuvku na 12 V ve vozidle.
Přístroj nestartuje pumpování, přestože
je vypínač
3
v poloze .
Otočte klíček zapalování do první polohy –
bez nastartování motoru.
Kompresor neukončí automaticky před-
nastavené pumpování.
Kontrolujte, jestli jste postupovali podle
pokynů k obsluze.
Kontrolujte, jestli jste přednastavili správnou
hodnotu doporučeného tlaku.
Přívodní kabel nebo zástrčka kompresoru
pro 12 V jsou horké.
Nebezpečí zkratu –odpojte ihned kompresor
od napájení z vozidla.
Manometr
2
ukazuje nesprávnou nebo
nečitelnou hodnotu.
Zajistěte, aby přístroj změřil nejdříve aktuální
tlak v pneumatice (viz. kapitola „Měření
tlaku v pneumatikách“).
Vytáhněte na nejméně 15 vteřin zástrčku
10
ze zásuvky na 12 V ve vozidle a sejměte
koncovku
15
z ventilu. Počkejte až ukáže
manometr
2
zase hodnotu 0.0. Opakujte
postup od začátku.
Kompresor běží, ale pneumatika se neplní
vzduchem.
Zkontrolujte jestli je správně zafixovaná
koncovka
15
na ventilu vozidla.
Kontrolujte, jestli není pneumatika netěsná.
Údržba a ošetřování
Přístroj nevyžaduje žádnou údržbu.
VAROVÁNÍ
Před ošetřováním odpojte elek-
trické přístroje od přívodu elektrického proudu.
j Vypněte přístroj.
j Vytáhněte zástrčku
10
ze zásuvky pro 12 V
ve Vašem vozidle.
j Čistěte přístroj suchým hadrem. Nepoužívej-
te na čistění v žádném případě rozpouštědla
nebo agresivní čistící prostředky.
Servis
VAROVÁNÍ
Nechávejte přístroj opravovat
jen kvalifikovanými pracovníky. Tím zůstane
zajištěná bezpečnost přístroje.
VAROVÁNÍ
Výměnu zástrčka nebo
přívodního kabel nechávejte provádět jen
kvalifikovaným odborníkem. Tím zůstane
zajištěná bezpečnost přístroje.
Záruka
Všeobecné podmínky záruky se vztahují jen na
vady materiálu nebo chyby při výrobě.
Závadný přístroj odevzdejte u Vašeho odborného
prodejce. V zájmu urychlení záručních a opravář-
ských prací potřebujeme následující doklady:
- Kopii pokladní poukázky (dodací list,
účtenku) s datem zakoupení.
- Důvod reklamace nebo popis závady.
Obsluha / Hledání závad / Údržba a ošetřování / Servis / Záruka
97136_AEG_Kompressor_Content_EU.indd 33 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
34 CZ
Odstranění do odpadu
Odstranění do odpadu
Balení je vyrobené z ekologických materiálů,
které můžete odstranit do odpadu u místních
sběren recyklovatelných materiálů.
Neodhazujte elektrické přístroje do
domácího odpadu!
Podle evropské směrnice 2002/96/EC, týkající se
starých elektrických a elektronických přístrojů a
realizace národního práva, se musí nepotřebné
elektrické přístroje sbírat odděleně a odevzdávat
k ekologickému, opětovnému zhodnocení.
Informujte se o možnostech odstranění elektric-
kých přístrojů do odpadu u Vaší obce nebo
správy města.
Zobrazení se mohou nepatrne lišit od vzhledu
výrobku. Zmeny v popisu provedené z duvodu
technického vývoje výrobku jsou vyhrazeny.
Dekorace není v obsahu.
97136_AEG_Kompressor_Content_EU.indd 34 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
35 SK
Obsah
Úvod
Použitie podľa predpisov ...........................................................................................................................Strana 36
Obsah ...............................................................................................................................................................Strana 36
Popis častí ......................................................................................................................................................Strana 36
Technické údaje ............................................................................................................................................Strana 36
Bezpečnosť
Všeobecné bezpečnostné predpisy .........................................................................................................Strana 37
Špeciálne pokyny .........................................................................................................................................Strana 37
Obsluha
Zapnutie / vypnutie kompresora ..............................................................................................................Strana 38
Zapnutie / vypnutie svetla..........................................................................................................................Strana 38
Nastavenie jednotky tlaku (PSI, bar alebo kPa)..................................................................................Strana 38
Kontrola tlaku v pneumatike ...................................................................................................................Strana 38
Zvýšenie / zníženie tlaku v pneumatike .................................................................................................Strana 38
Použitie ďalších ventilov ............................................................................................................................Strana 38
Výmena poistky na 12 V automobilovej prípojke ...............................................................................Strana 39
Vyhľadávanie chýb .................................................................................................................................Strana 39
Údržba a ošetrovanie ..........................................................................................................................Strana 39
Servis .................................................................................................................................................................Strana 39
Záruka ..............................................................................................................................................................Strana 40
Likvidácia .......................................................................................................................................................Strana 40
97136_AEG_Kompressor_Content_EU.indd 35 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
36 SK
Kompresor KD 7.0
Úvod
Pred prvým uvedením prístroja do
činnosti sa oboznámte so všetkými
funkciami prístroja azabezpečte si
informácie ohľadom správneho používania prí-
stroja. Dôsledne si prečítajte nasledujúci návod
na obsluhu. Tento návod si odložte. Ak prístroj
odovzdáte tretej osobe, taktiež jej priložte všetky
podklady.
Použitie podľa predpisov
Prístroj je vhodný na hustenie neporušených
pneumatík pre osobné motorové vozidlá, dvojko-
lesové dopravné prostriedky, detských dopravných
prostriedkov aduší, ako aj na hustenie nafuko-
vacích hračiek, športových artiklov aartiklov na
voľný čas. Prístroj je určený výlučne na súkromné
použitie. Ak sa prístroj použije na akýkoľvek iný
účel, alebo sa na ňom vykonajú zmeny, takéto
použitie sa nepovažuje za štandardné askrýva
vsebe značné riziká. Výrobca neručí za škody
vzniknuté vdôsledku nesprávneho používania
prístroja.
Obsah
Po vybalení prístroja ihneď skontrolujte obsah
balenia. Prístroj avšetky ostatné diely skontro-
lujte, či nie sú poškodené. Poškodený prístroj
alebo iné diely nepoužite.
1 kompresor KD 7.0
1 galuskový ventil (ventil Presta)
1 ventil na lopty
1 ventil na nafukovacie hračky
1 návod na obsluhu
Popis častí
1
Tlačidlo voľby jednotky tlaku „R“ (PSI, bar
alebo kPa)
2
Displej manometra (digitálny displej)
3
Vypínač kompresora ZAP/VYP
4
Tlačidlo pre nastavenie „–“
5
Tlačidlo pre nastavenie „+“
6
Uzáver príručnej skrinky
7
Galuskový ventil (ventil Presta)
8
Ventil na lopty
9
Ventil na nafukovacie hračky
10
Sieťový kábel s 12 V automobilovou prípojkou
avýkonná LED dióda
11
Ryhovaný krúžok (12 Vautomobilová prípojka)
12
Poistka
13
Vysokotlaková hadica
14
Osvetlenie (3 LED diódy)
15
Prípojka ventilu
16
Vypínač svetla ZAP/VYP
Technické údaje
Číslo artikla: 97136
Prevádzkové napätie: 12 V
Výkon: max. 7 barov / 100 PSI
Presnosť: 0,1 baru pri < 3,4 baru
Pracovný režim: periodický prerušovaný
režim, 15 min. (manuálny)
Osvetlenie: 3 x LED diódy, nie sú
vymeniteľné
Úvod
Vtomto návode na obsluhu / na prístroji sú použité nasledovné piktogramy:
Prečítajte si návod na obsluhu!
Nebezpečenstvo ohrozenia života
azranenia malých detí adetí!
Rešpektujte výstražné abezpečnostné
pokyny!
Obal aprístroj zlikvidujte
ekologickým spôsobom!
97136_AEG_Kompressor_Content_EU.indd 36 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
37 SK
Úvod / Bezpečnosť
Hmotnosť: 1 kg
Rozmery: cca 21,5 x 16,5 x 7 cm
(Š x V x H)
Akustický tlak: 000 dB (A)
Vibrácie: 0,0 m/s
2
Bezpečnosť
Všeobecné bezpečnostné
predpisy
VAROVANIE! Prečítajte si bezpečnostné
pokyny a poučenie. Nerešpektovaním bezpečnos-
tných pokynov apoučení sa vystavujete nebez-
pečenstvu zasiahnutia elektrickým prúdom,
vzniku požiaru a / alebo ťažkým zraneniam.
Všetky bezpečnostné pokyny apoučenia si odložte.
J
NEBEZPEČENSTVO OHROZENIA
ŽIVOTA AZRANENIA MALÝCH
DETÍ A DETÍ! Deti nenechajte
nikdy bez dozoru vblízkosti obalového
materiálu. Hrozí nebezpečenstvo ohrozenia
života udusením.
J Tento prístroj nesmú používať osoby (vrátane
detí) sobmedzenými fyzickými, senzorickými
alebo duševnými schopnosťami, alebo osoby
snedostatkom skúseností a / alebo vedomostí,
iba ak by mali zabezpečený osobný dozor
aboli poučení oobsluhe prístroja. Deti by
mali mať zabezpečený dozor, aby sa sprí-
strojom nehrali.
J Do prístroja sa nesmie dostať žiadna kvapalina.
Vopačnom prípade hrozí nebezpečenstvo
ohrozenia života zasiahnutím elektrického
prúdu ariziko vzniku vecných škôd.
J Kompresor nenechávajte počas používania
bez dozoru.
J POZOR NEBEZPEČENSTVO POPÁLENIA!
Vysokotlaková hadica
13
sa počas prevádzky
zohreje. Hadice sa nedotýkajte, ani ju nena-
víjajte, pokiaľ nevychladne.
J Kompresor sa smie pomocou automobilového
adaptéra pripojiť (spustiť) len na palubnú
sieť stojaceho vozidla svypnutým motorom.
Je neprípustné kompresor používať počas jazdy.
J Tlak vzduchu eventuálne ešte skontrolujte
pomocou manometra.
J Prístroj nevystavujte vysokým teplotám,
silným vibráciam ani vysokej vlhkosti.
J Poškodený prístroj vžiadnom prípade nepou-
žite. Zabezpečte jeho opravu odborníkom.
J Kompresor nepoužívajte dlhšie ako 15 minút,
potom ho nechajte na cca 15 minút vychlad-
núť. Kompresor sa môže vopačnom prípade
prehriať atrvale poškodiť.
J Kompresor nie je dimenzovaný na hustenie
pneumatík pre nákladné automobily, traktory,
veľkých pneumatík pre osobné automobily
(šírka pneumatiky >225 mm) alebo iných
objemných predmetov, ako sú nafukovacie
člny atď.
Špeciálne pokyny
J Pri hustení predmetov neprekročte predpo-
kladaný príp. udaný tlak.
J Nikdy nehustite väčšie predmety ako sú pri-
bližne pneumatiky nákladných automobilov
alebo traktorov, nafukovacie matrace alebo
nafukovacie člny. Takto by bol prekročený
výkon kompresora ajeho doba chodu.
J Údaje otlaku indikované manometrom sú len
orientačné, tlak ešte skontrolujte pomocou
kalibrovaného manometra.
J Maximálny tlak 100 PSI (7 barov) sa dosiahne
len vtedy, keď čerpací objem nepresiahne 0,5 l.
Nezáväzné údaje o tlakoch (smerné hodnoty)
Automobilové pneumatiky 1,65 - 2,5 baru
Bicyklové pneumatiky 2,4 - 2,8 baru
Lopta 0,9 baru
Basketbalová lopta 0,6 baru
Volejbalová lopta 0,34 baru
97136_AEG_Kompressor_Content_EU.indd 37 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
38 SK
Obsluha
Zapnutie / vypnutie kompresora
j Otvorte uzáver príručnej skrinky
6
avyberte
sieťový kábel s 12 V automobilovou prípoj-
kou
10
.
j Sieťový kábel s 12 V automobilovou prípoj-
kou
10
úplne odviňte.
j Sieťový kábel s 12 V automobilovou prípoj-
kou
10
vsuňte do 12 V automobilovej zásuvky.
j Počkajte niekoľko sekúnd, pokiaľ sa na disp-
leji manometra
2
nezobrazí 0.0.
j Postupujte podľa pokynov uvedených
vnasledovných kapitolách.
j Kompresor zapnite stlačením vypínača
ZAP/VYP
3
do polohy .
j Kompresor vypnite stlačením vypínača
ZAP/VYP
3
do polohy .
j 12 V automobilovú prípojku
10
vytiahnite z
12 V automobilovej zásuvky.
Zapnutie / vypnutie svetla
Svetlo kompresora slúži na osvetlenie manipu-
lačnej zóny (ventil).
j Vypínač svetla ZAP/VYP
16
prepnite do
polohy
, tým zapnete 3 LED diódy
14
.
j Vypínač svetla ZAP/VYP
16
prepnite do
polohy
, tým vypnete 3 LED diódy
14
.
Nastavenie jednotky tlaku
(PSI, bar alebo kPa)
j Tlačidlo voľby jednotky tlaku „R“
1
stláčajte
dovtedy, pokiaľ sa na displeji manometra
2
neobjaví želaná jednotka tlaku.
Kontrola tlaku v pneumatike
j Vysokotlakovú hadicu
13
úplne odviňte.
Poznámka: LED dióda na 12 V automobilovej
prípojke
10
musí svietiť. Na displeji mano-
metra
2
sa musí pred začiatkom merania
zobraziť 0.0.
j Prípojku ventilu
15
upevnite na ventil vozidla.
Ak je prípojka ventilu
15
na ventile automo-
bilu upevnená korektne, na displeji manomet-
ra
2
sa zobrazí aktuálny tlak v pneumatike.
j Ak tento tlak zodpovedá odporučenému tla-
ku pre daný typ vozidla, prípojku ventilu
15
môžete odstrániť.
Zvýšenie / zníženie tlaku
v pneumatike
Ak je nameraná hodnota tlaku vyššia alebo nižšia
ako je odporučená hodnota tlaku vpneumatike
pre daný typ vozidla, túto hodnotu prispôsobte
nasledovne:
j Stlačte tlačidlo pre nastavenie „+“
5
príp.
„–“
4
aprednastavenú hodnotu tlaku na
displeji manometra
2
prispôsobte správne-
mu tlaku.
j Stlačením vypínača ZAP/VYP
3
do polohy
zapnite kompresor. Prístroj tlak vpneumati-
ke zvýši príp. zníži vzávislosti od prednasta-
venej hodnoty aautomaticky sa vypne.
j Prípojku ventilu
15
opatrne odstráňte.
Dôležité upozornenie:
j Počas hustenia pneumatiky nestlačte žiadne
ztlačidiel
4
alebo
5
.
j Keď po pripojení prístroja do12 V automobi-
lovej prípojky nezapnete kompresor, displej
manometra
2
sa po niekoľkých minútach
vypne. Displej môžete znova aktivovať stla-
čením tlačidla pre jednotku tlaku „R“
1
.
Použitie ďalších ventilov
Vuzávere príručnej skrinky
6
kompresora sa
nachádzajú 3 bežné ventilové adaptéry.
Vždy rešpektujte pokyny uvedené vnávode pre
objekt, ktorý budete nafukovať.
Obsluha
97136_AEG_Kompressor_Content_EU.indd 38 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
39 SK
· Galuskový ventil (ventil Presta)
7
· Ventil na lopty
8
· Ventil na nafukovacie hračky
9
j Želaný ventil naskrutkujte na koncovku
ventilu
15
. Dodržte stanovený maximálny
tlak objektu, ktorý nafukujete aprečítajte si
príslušný návod na obsluhu.
Výmena poistky na 12 V
automobilovej prípojke
j Uvoľnite (a odstráňte) ryhovaný krúžok
11
,
krúžok vyskrutkujte otáčaním proti smeru
pohybu hodinových ručičiek.
j Znehodnotenú poistku vyberte anahraďte ju
novou, max. 10 Apoistkou.
j Ryhovaný krúžok
11
opäť priskrutkujte, teraz
ním otáčajte vsmere pohybu hodinových
ručičiek.
Vyhľadávanie chýb
Displej manometra
2
nesvieti.
Skontrolujte, či je 12 Vautomobilová prípoj-
ka
10
úplne akorektne zasunutá ači je
vytvorený kontakt (LED dióda 12 V automo-
bilovej prípojky
10
svieti).
Skontrolujte, či LED dióda 12 V automobilo-
vej prípojky
10
svieti. Ak nesvieti, skontro-
lujte poistku 12 V automobilovej prípojky
10
atiež poistku 12 V zásuvky v automobile.
Prístroj aj napriek zapnutému vypínaču
ZAP / VYP
3
(v polohe ) nefunguje.
Kľúč zapaľovania / zapaľovanie prepnite do
prvej polohy (motor neštartujte).
Prístroj nevypína automaticky.
Presvedčte sa, či ste obsluhu zvládli korektne.
Presvedčte sa, či ste nastavili korektnú
hodnotu.
Sieťový kábel a / alebo 12 Vautomobilová
prípojka sa zohrievajú.
Nebezpečenstvo vzniku skratu – prístroj
okamžite odpojte od elektrickej siete vozidla.
Displej manometra
2
zobrazuje hodnotu
nesprávne alebo nečitateľne.
Presvedčte sa, či prístroj najskôr zmeral Váš
aktuálny tlak v pneumatike (pozri kapitolu
„Kontrola tlaku v pneumatike“).
12 V automobilovú prípojku
10
vytiahnite
aspoň na 5 sekúnd z 12 V zásuvky automobi-
lu azvozidla odstráňte prípojku ventilu
15
.
Počkajte, pokiaľ sa na displeji manometra
2
opäť neobjaví 0.0. Postup zopakujte.
Prístroj je v činnosti, tlak vpneumatike
sa však nezvyšuje.
Presvedčte sa, či je prípojka ventilu
15
korektne upevnená ne ventile vozidla.
Skontrolujte tesnosť pneumatiky.
Údržba a ošetrovanie
Prístroj si nevyžaduje údržbu.
VAROVANIE! Elektrické prístroje musia byť
počas ich ošetrovania odpojené zo siete.
j Prístroj vypnite.
j Vytiahnite 12 V automobilovú prípojku
10
z
12 V zásuvky Vášho vozidla.
j Prístroj vyčistite suchou handričkou. Vžiad-
nom prípade nepoužívajte rozpúšťadlá alebo
iné agresívne čistiace prostriedky.
Servis
VAROVANIE! Opravu prístroja zverte len
kvalifikovanému odborníkovi. Tak bude garan-
tovaná stála bezpečnosť prístroja.
VAROVANIE! Konektor akábel smie vy-
meniť len kvalifikovaný odborník. Tak bude
garantovaná stála bezpečnosť prístroja.
Obsluha / Vyhľadávanie chýb / Údržba a ošetrovanie / Servis
97136_AEG_Kompressor_Content_EU.indd 39 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
40 SK
Záruka / Likvidácia
Záruka
Všeobecné záručné podmienky sa vzťahujú na
výrobné amateriálové chyby.
Ak je prístroj chybný, vráťte ho vpríslušnej
predajni. Na rýchle vybavenie záručných plnení
aopráv budete potrebovať nasledovné doklady:
- Kópiu pokladničného lístka (dodací list,
pokladničný lístok) sdátumom kúpy.
- Dôvod reklamácie alebo popis chyby.
Likvidácia
Obal je zložený zekologických materiálov, tento
môžete zlikvidovať prostredníctvom miestnych
recyklačných zberní.
Elektrospotrebiče nelikvidujte
spolu sdomácim odpadom!
Na základe Európskej smernice 2002 / 96 / EC
oelektrických aelektronických použitých spot-
rebičoch arealizácii do národného práva musia
byť elektrospotrebiče zhromažďované separátne
adodávané do zariadení na ekologickú recykláciu.
Omožnostiach likvidácie použitých elektrospot-
rebičov sa informujte na správe Vašej obce alebo
mesta.
Obrázky nemusia celkom korešpondovat s origi-
nálnym produktom. Zmeny súvisiace s technic-
kým rozvojom vyhradené. Dekorácia nie je
súcastou dodávky.
97136_AEG_Kompressor_Content_EU.indd 40 05.11.10 13:50
Downloaded from www.ManualsFile.com manuals search engine
SystemPartnerAutoteile GmbH & Co. KG
Greschbachstr. 1 76229 Karlsruhe
SystemPartnerAutoteile GmbH & CO.
Industrie Str. 31 CH-8112 Otelfingen
SPA Systems s.r.o. Pod Visnovkou 1661/37
140 00 Praha 4 - Krc - CZ
www.aeg-automotive.com
AEG is a registered trademark used under license from AB Electrolux (publ)
Stand der Informationen: 11 / 2010 • Ident.-No.: 97136112010
97136_AEG_Kompressor_Cover_EU.indd 1 05.11.10 09:21
Downloaded from www.ManualsFile.com manuals search engine
