MECHANICAL KEYLESS DOOR LOCK

USER MANUAL

MODEL:OL601HD2-B-01

OL601HD2-B-03

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:OL601HD2-B-01/OL601HD2-B-03

(The picture is for reference only; please refer to the actual object)

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

MECHANICAL KEYLESS

DOOR LOCK

- 2 -

SAFETY INSTRUCTION AND PRECAUTIONS

WARNING:

Read this material before using this product. Failure to do so can result in

serious injury.

Assembly precautions:

1)Assemble only according to these instructions. Improper assembly can

create hazards.

2)Wear ANSI-approved safety goggles and heavy-duty work gloves during

assembly.

3)Keep assembly area clean and well lit.

4)Keep bystanders out of the area during assembly.

NOTE:

1.Recommended password length is 4-6 digits.

2.Press the C key to reset before entering your password.

3.The password does not need to be entered in sequence.

4.Changing the password requires disassembly and replacement.

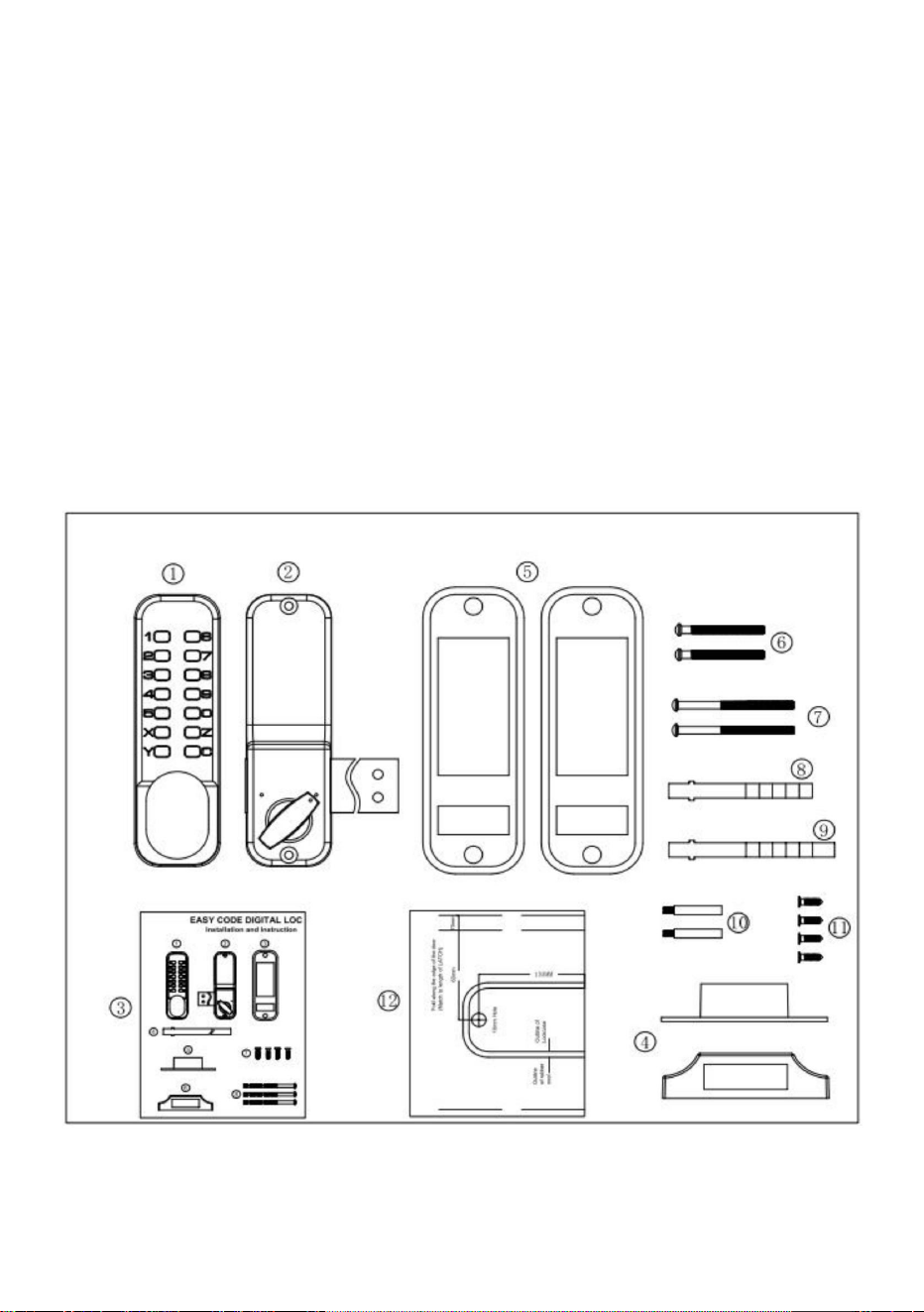

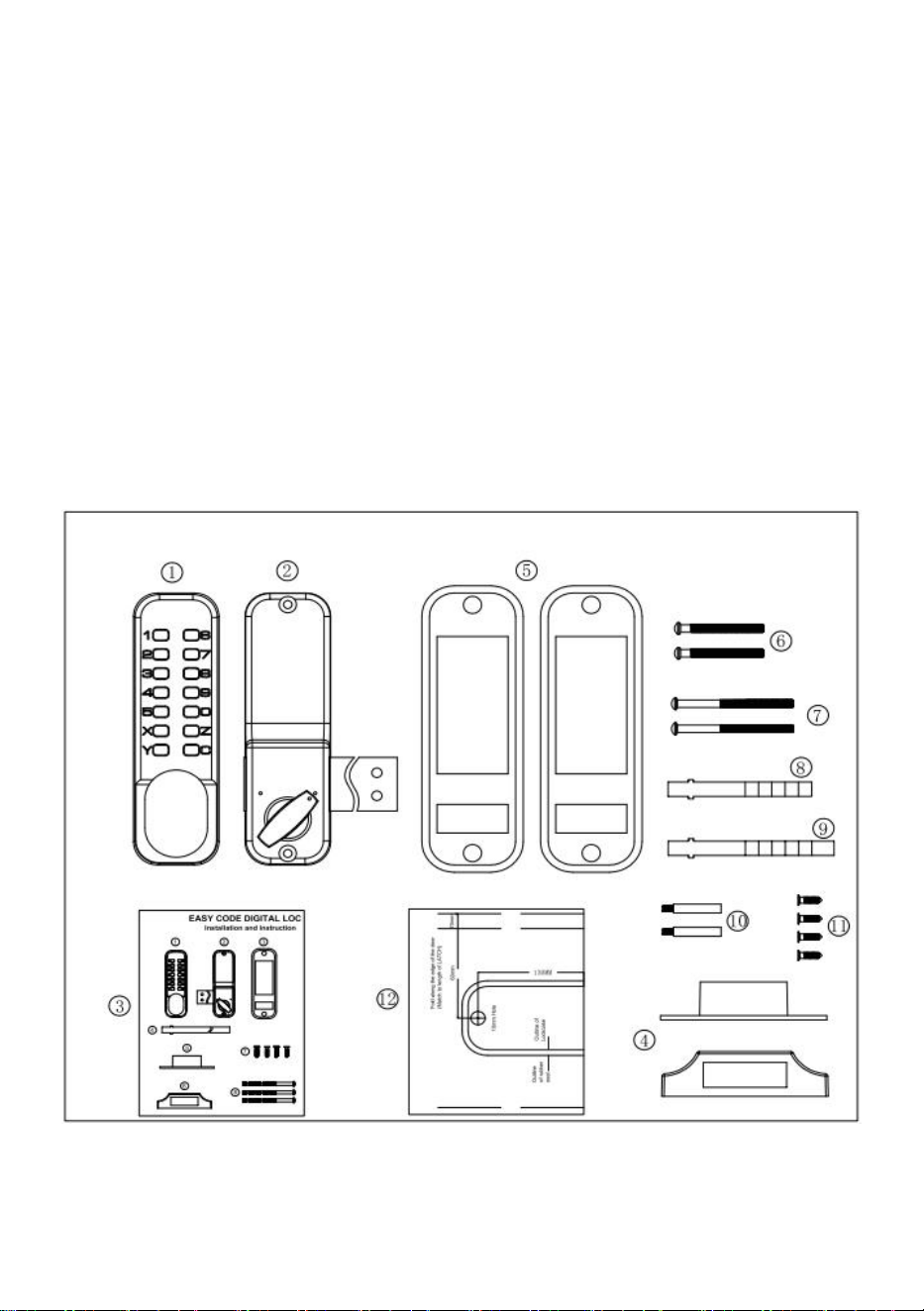

List of Parts

、

Front panel x 1

、

Rear panel x 1

、

Manual x1

、

Door fastening plate x 1 set

、

Widened protection rubber mat(160x65mm)x2 pieces

、

Mounting screws M4x40mm x2pcs.

- 3 -

、

Mounting screws M4x50mmx2 pcs.

、

Mounting flat bar 80mmx 1pc

，

Mounting flat bar 95mm x 1pc

、

Solid stud (M5xM4x40mm)x2 pcs.

、

Cross-slot flat head self-tapping screws (wood screws) x 4

、

Assisted installation drilling sticker x 1

MODEL:OL601HD2-B-01/OL601HD2-B-03

Installation Process:

1、Check to make sure all parts are working properly.

- 4 -

2、Follow the instructions in "Setting a Password" to set a password.

It is recommended that you set a password of 4 to 6 digits in any order.

3、According to the opening direction of the door, check whether it is

necessary to change the locking direction of the front lock and the

left/right direction of the lock bolt of the back lock. lf you need to

change,follow the instructions.

4、Using the back lock as a reference, work with the opening template

to open the holes in the door.

5、Install the locks and check that the front and rear locks switch locks

properly.

BEFORE INSTALLATION PLEASE:

1) Make sure all parts are working properly

2) Set or change the password "Setting/Changing Passwords".The passwords set

are in no order and cannot be repeated.Setting a 4-digit code is the most secure.

3) Ensure that the door lock can be used normally after setting the code

Insert the square stem into the square hole of the lock cylinder and turn

the square stem.

The latch can be normally extended and retracted.

Setting/Changing Passwords

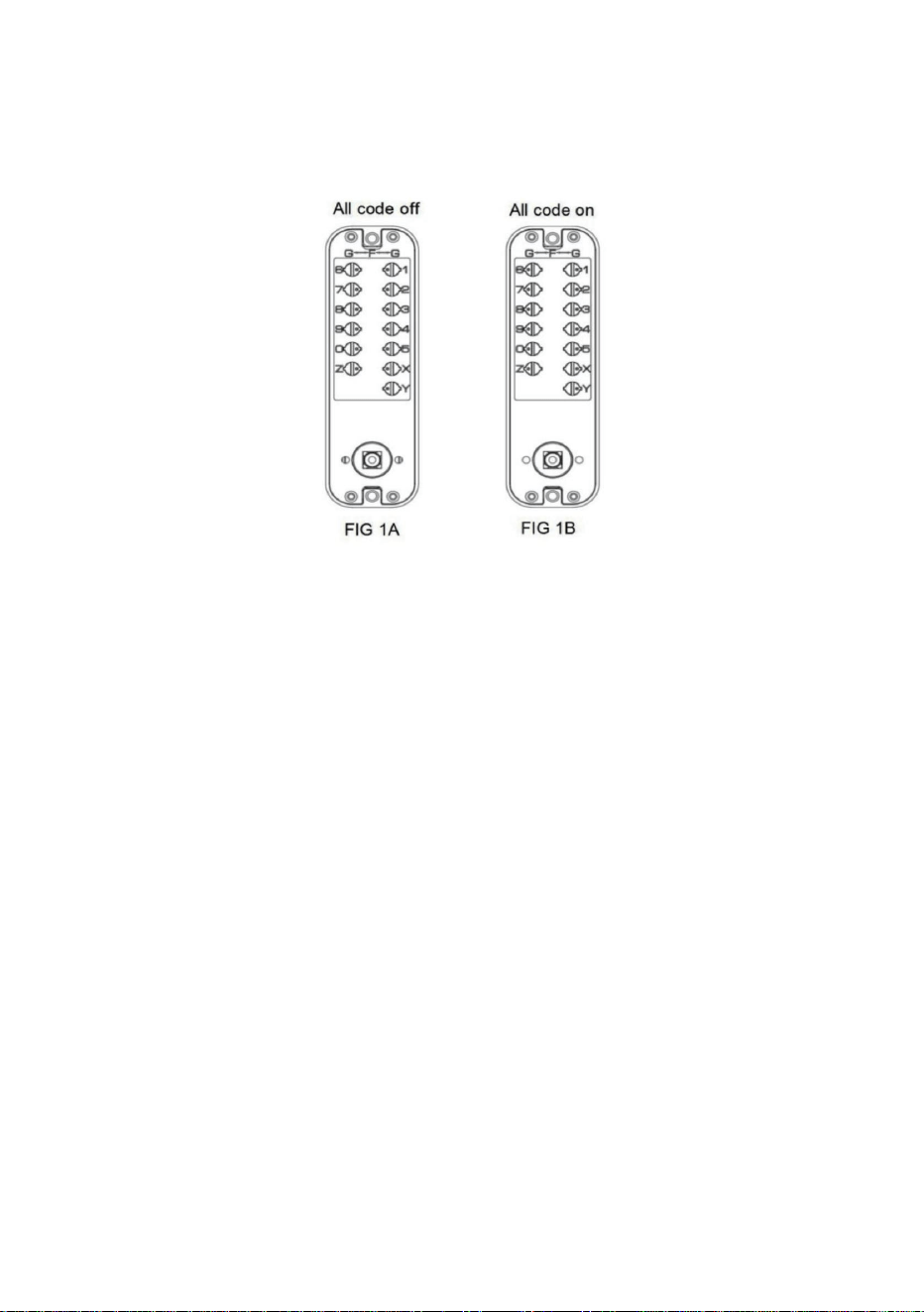

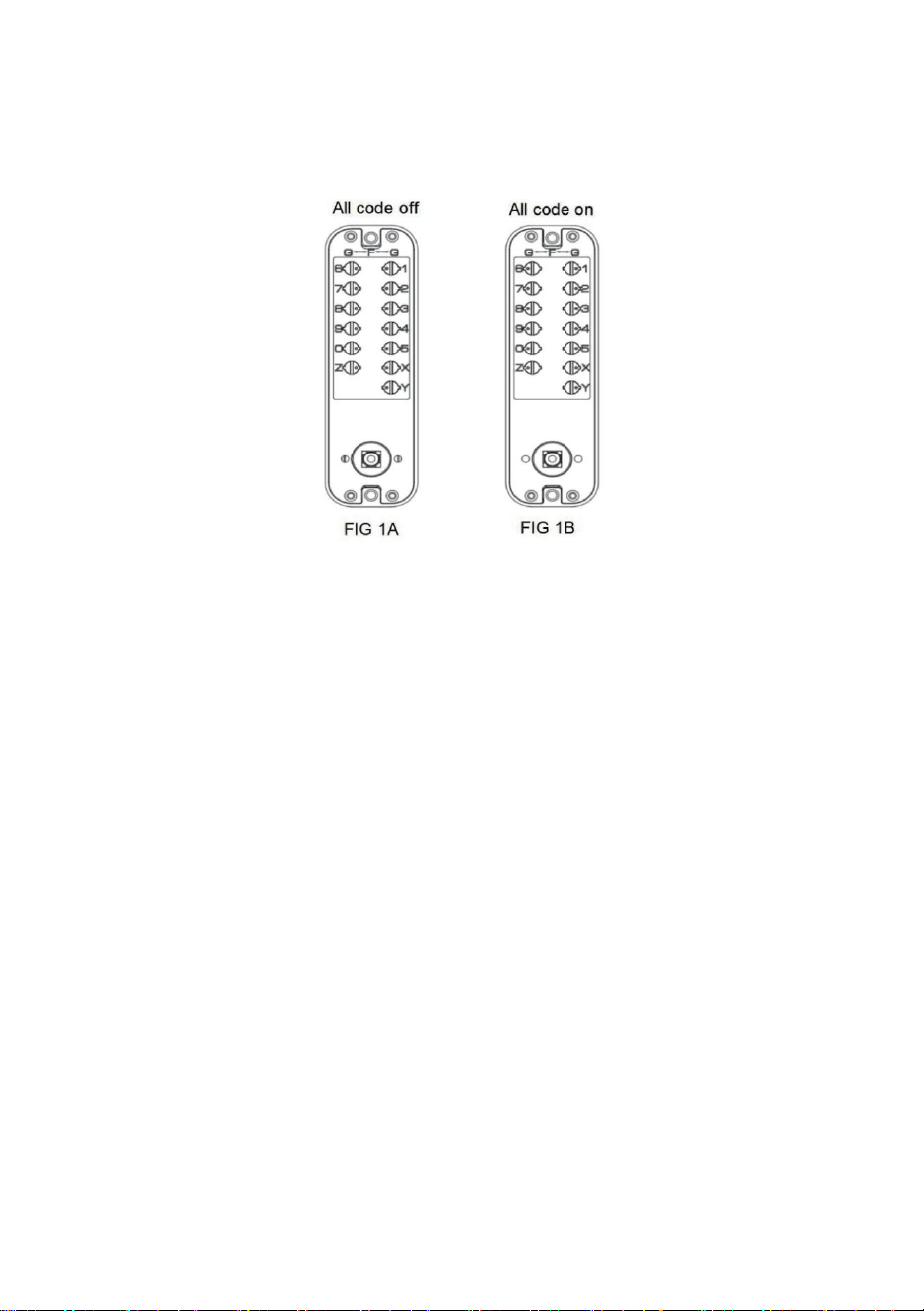

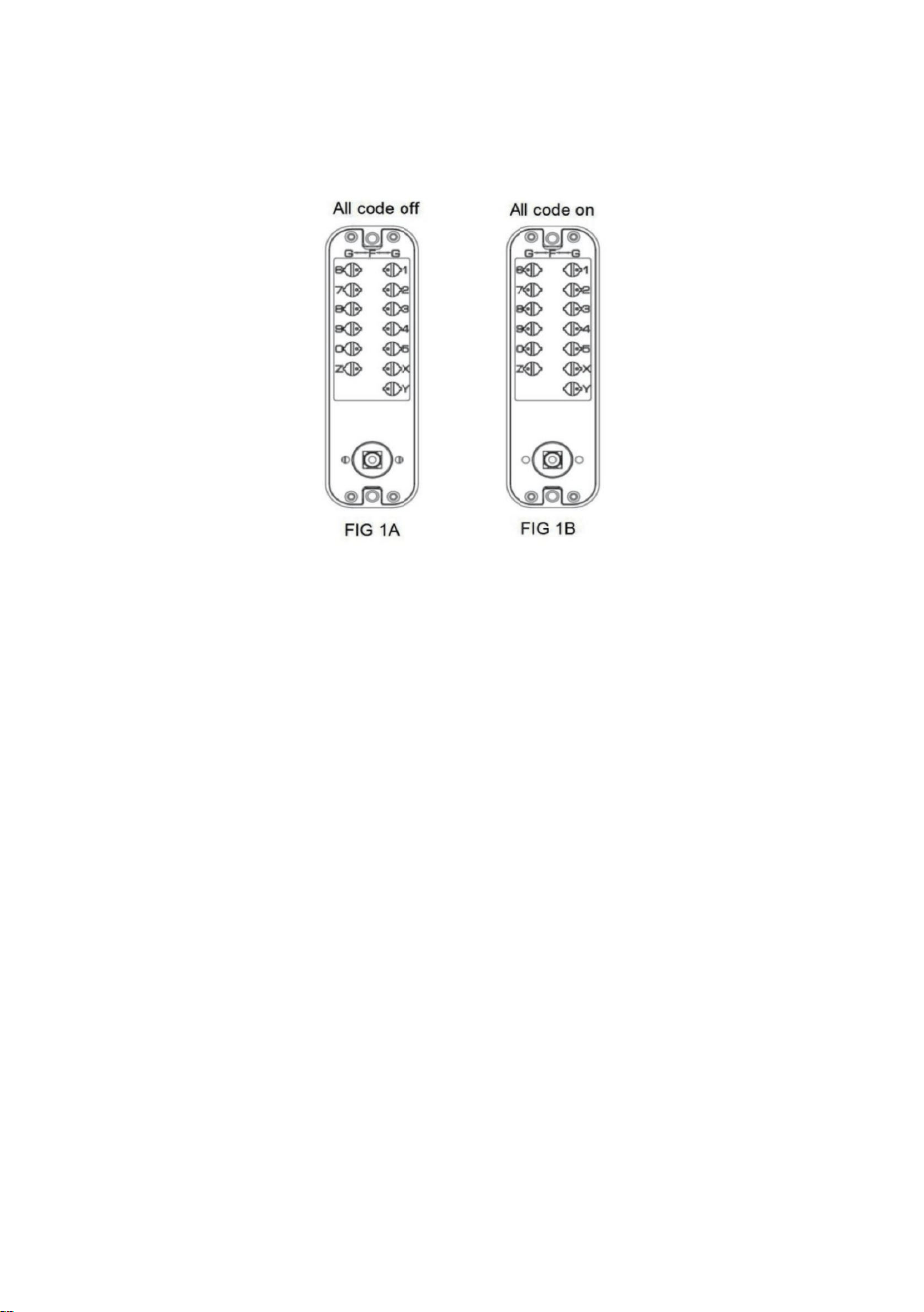

1) On the back of the lock body with numeric buttons, you will see the

knob with slots, the point direction towards the center

This position is no password status.(See figure 1A)

2) lf you want to set a button as the password, gently push down the button with a

slotted screwdriver and rotate it 180 degrees so that the dot aligns with a number.

This button will then become the password.The dot should point outward towards

'G' (see figure 1B)

- 5 -

3) To cancel a password, gently push down the button with a slotted screwdriver

and rotate it 180 degrees so that the dot faces the center of the lock body(pointing

towards 'F').

Before installing the door, remember the password you have set.

To set the password:

Insert a slotted screwdriver into the slot of the button, push it into the lock a little bit,

and then turn it 180 degrees so that the dot on the button is close to the number or

letter. This number or letter will be the password. There is no order for the

password. The C key is used to clear or reset the password, and all other numbers

and letters are used as password keys.

To remove the password:

Rotate the button so that the dot on the button moves away from the number or

letter.

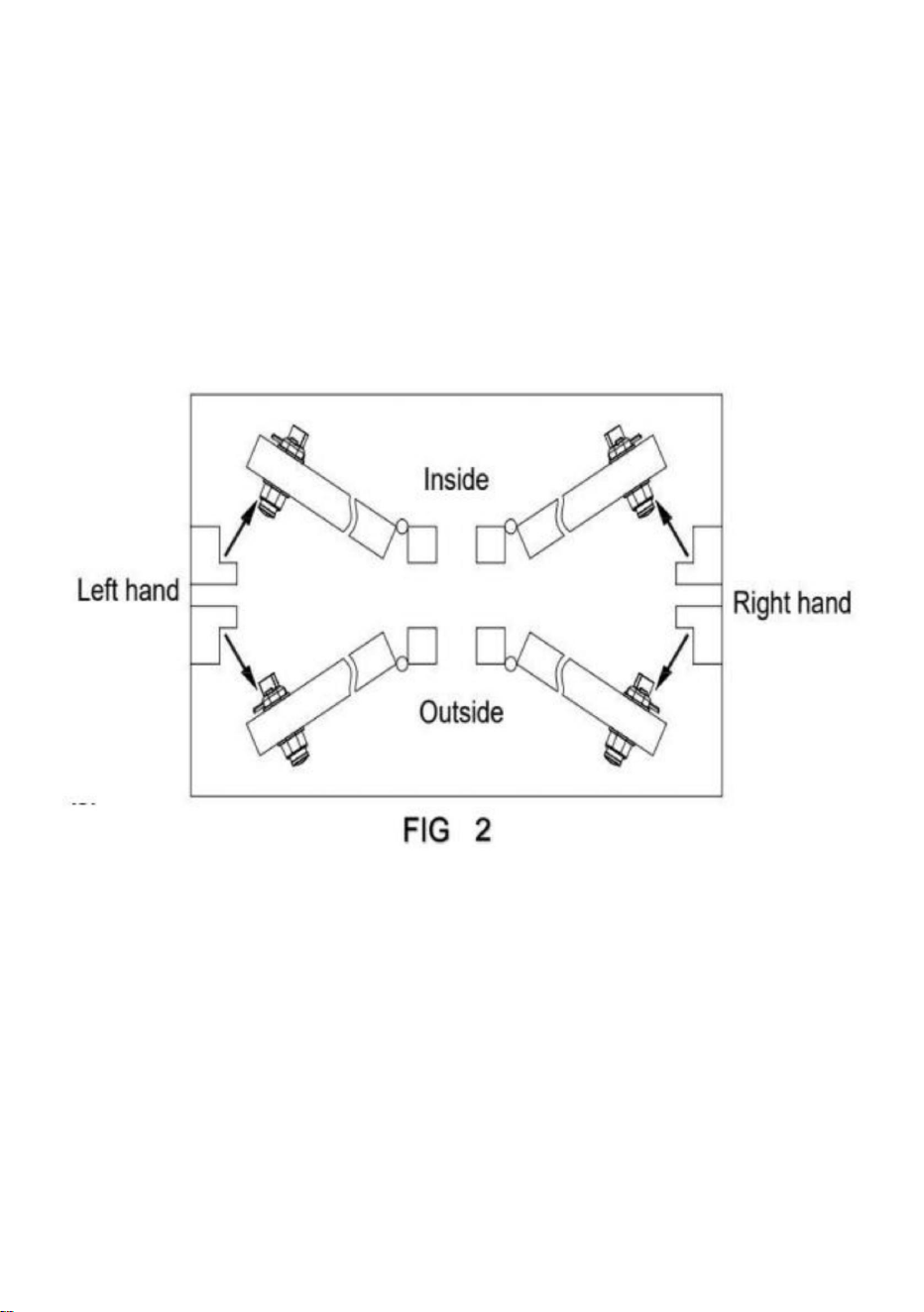

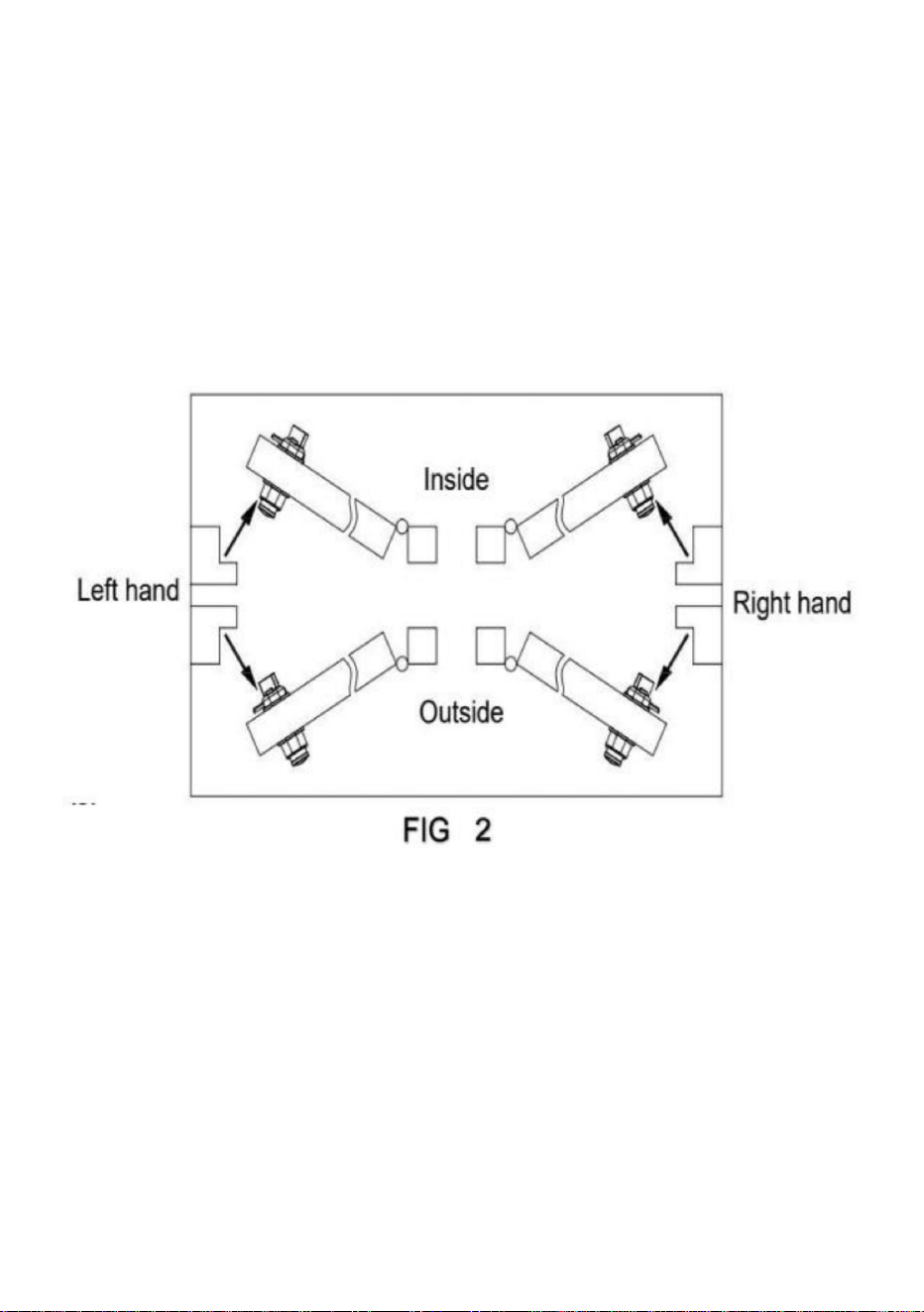

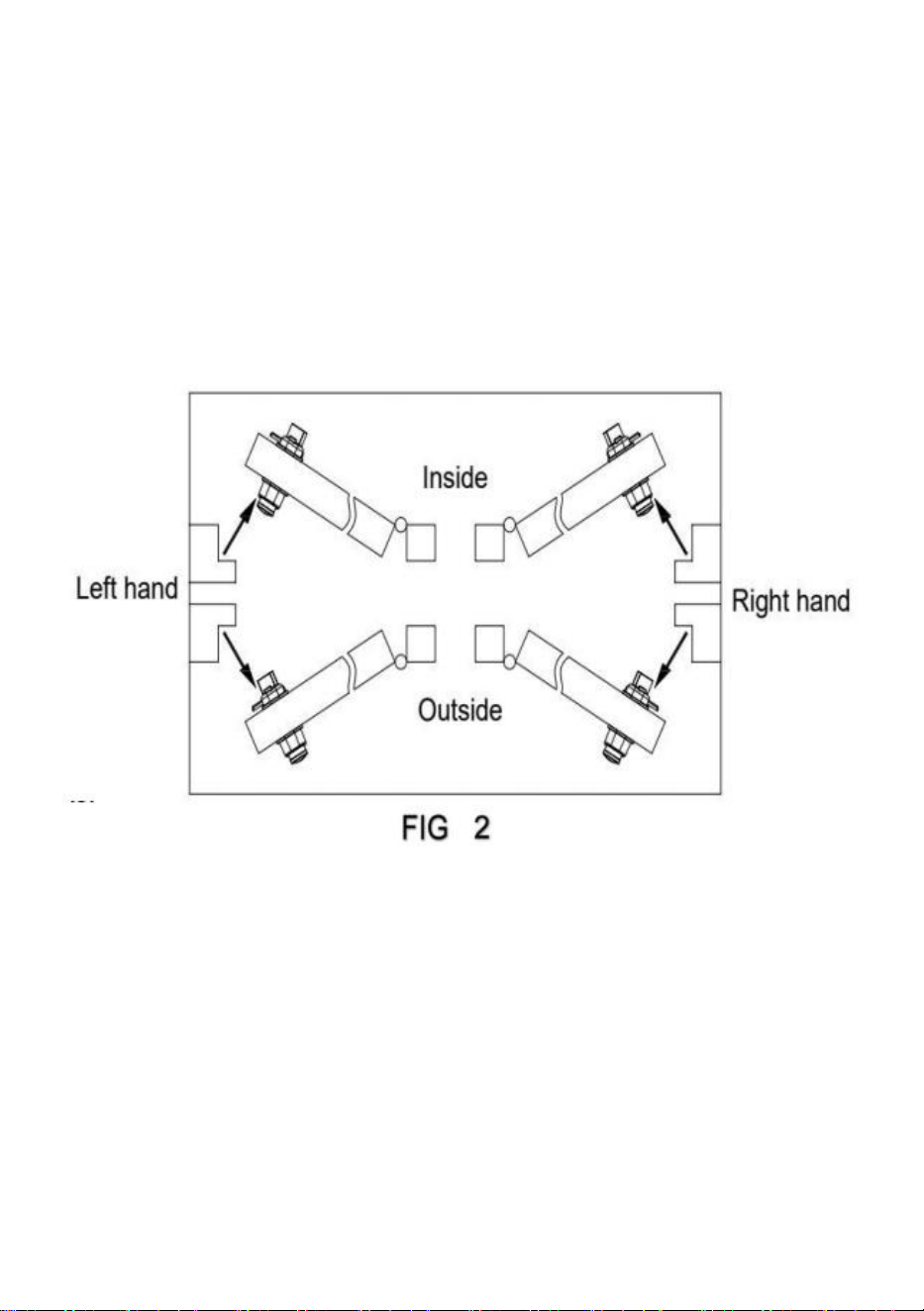

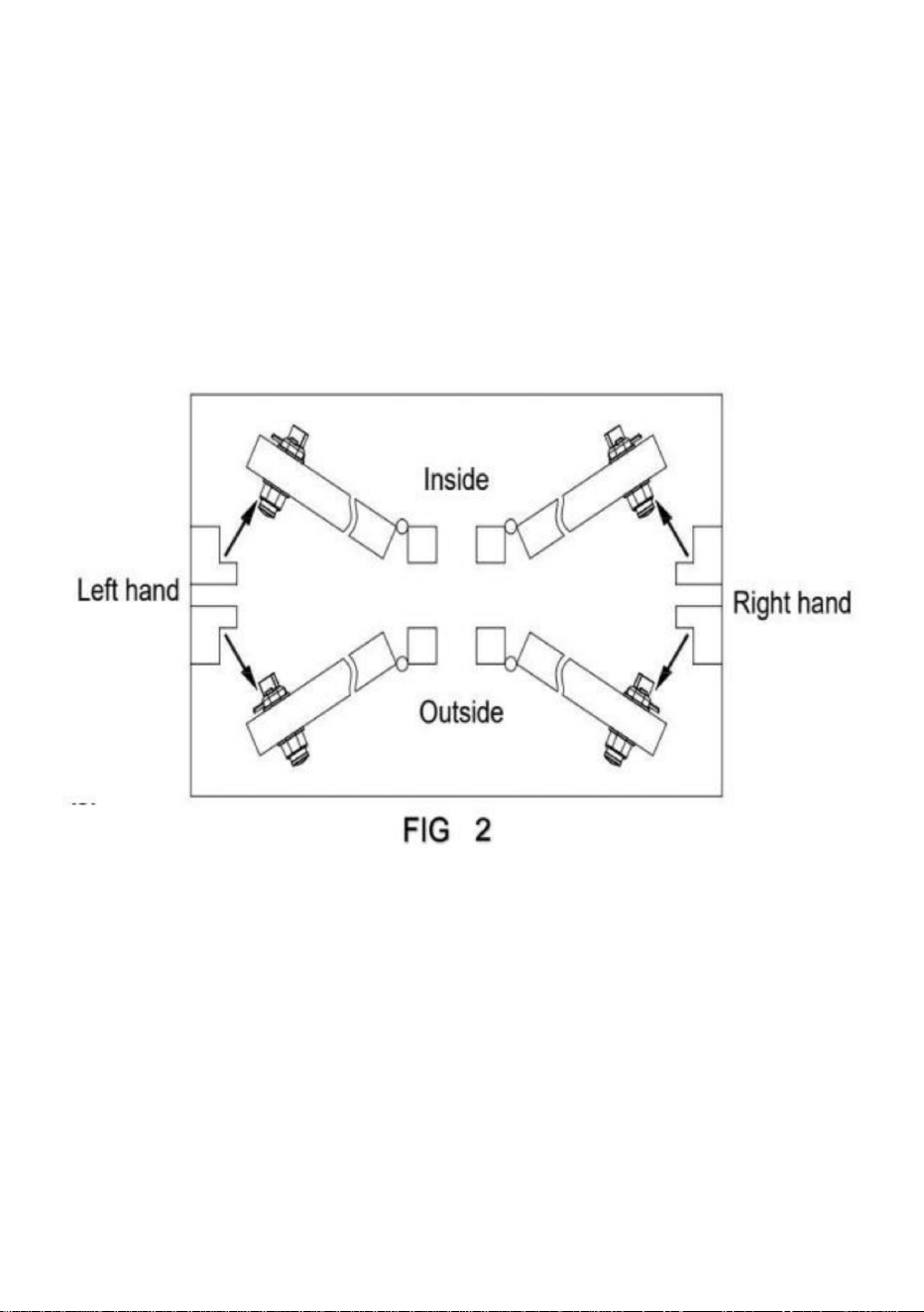

Door Opening Direction

Confirm the opening direction

To confirm the door opening direction, refer to the diagram on the

right, which can help determine whether the door swings inward or

outward.

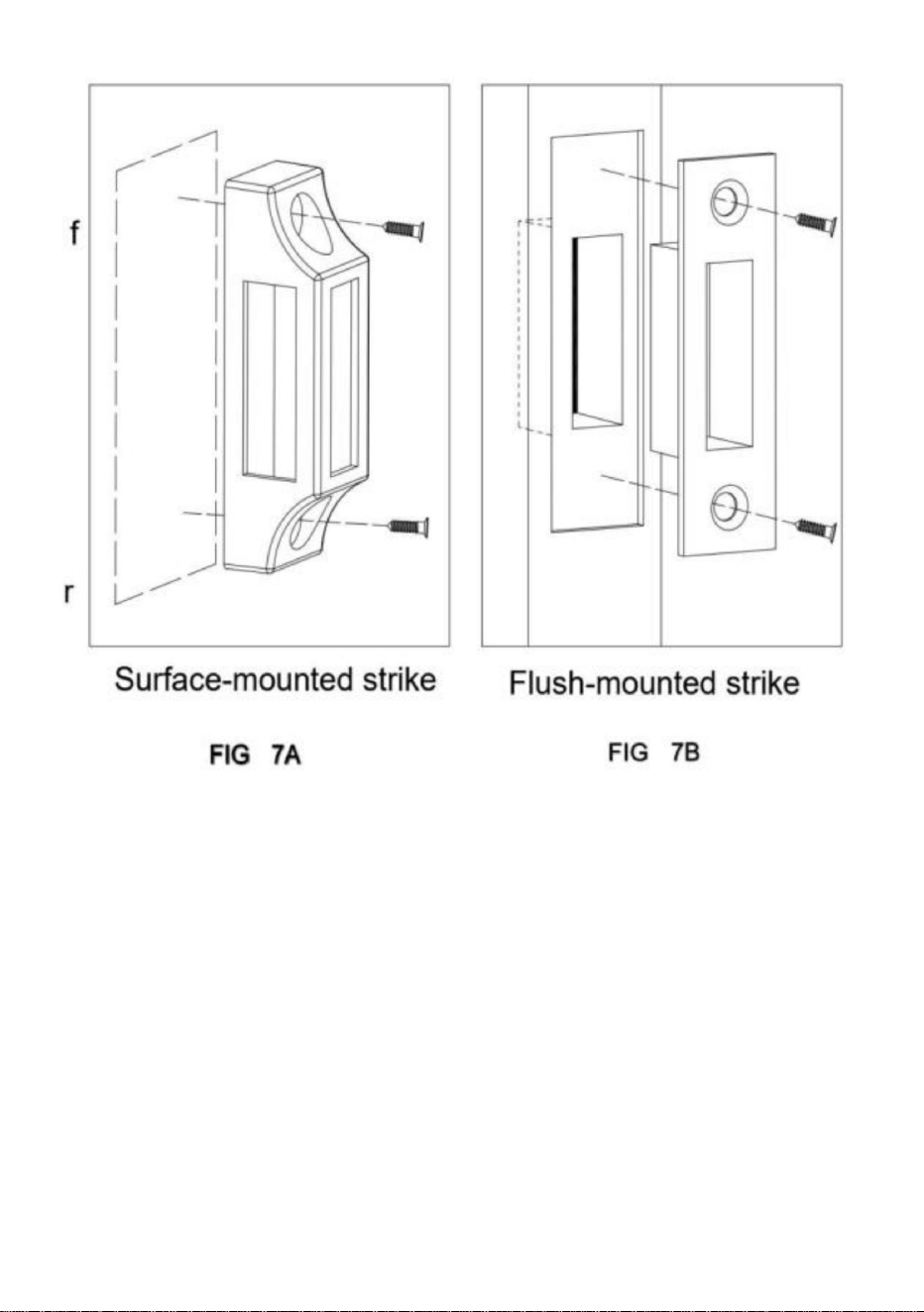

For doors that swing inward, use the surface-mounted latch plate for

installation.

For doors that swing outward, use the side-mounted strike box for

installation.

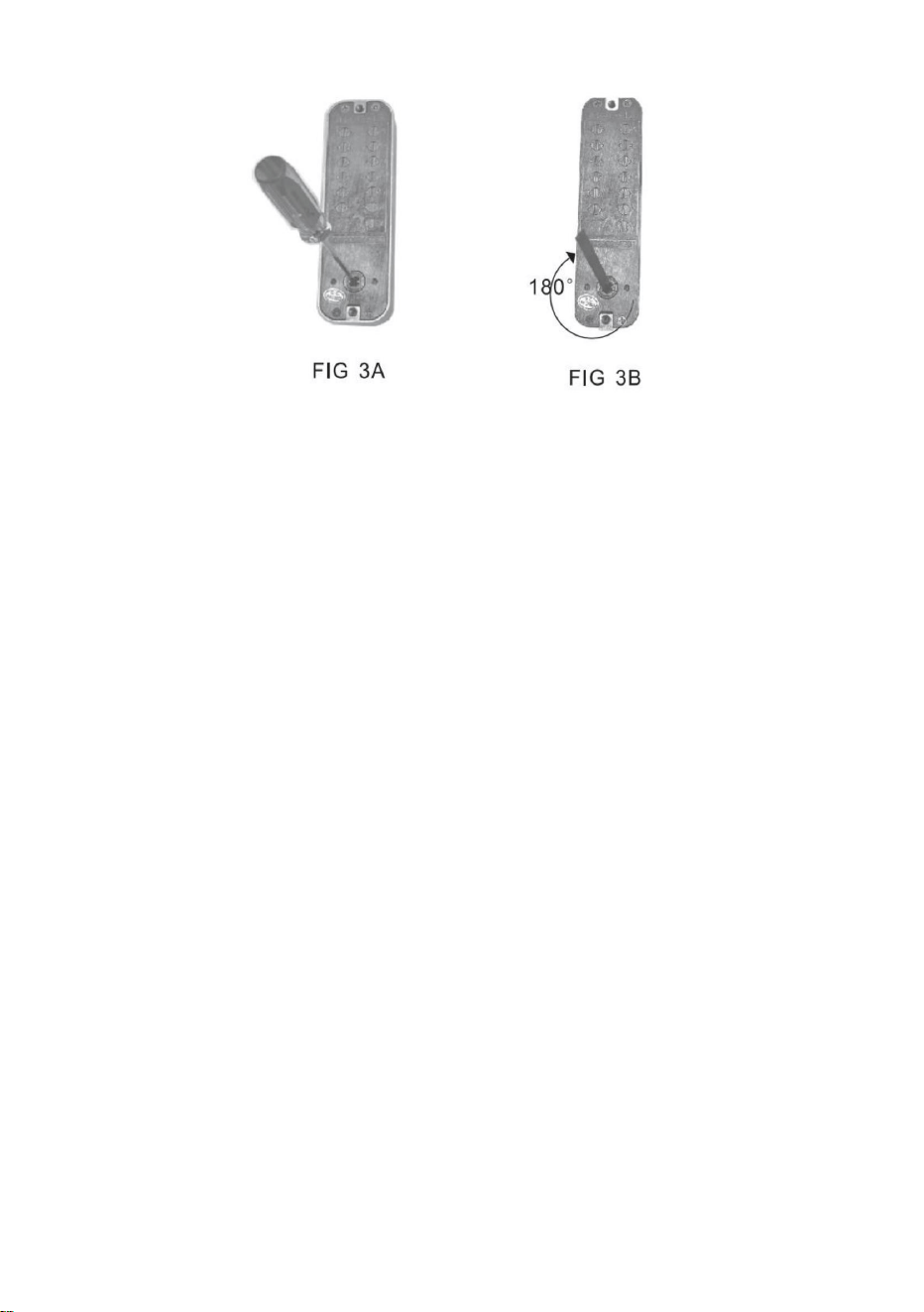

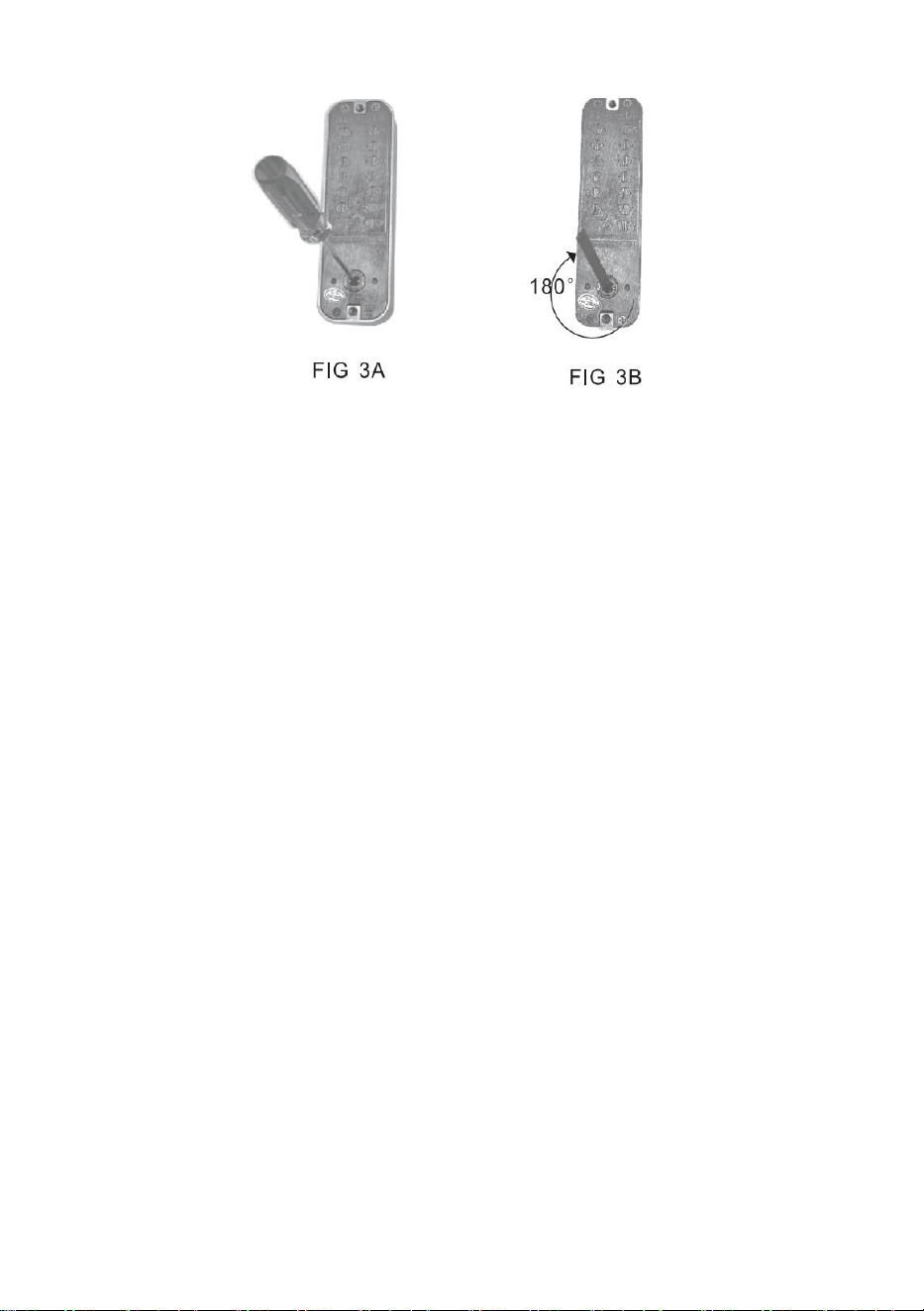

Change the unlocking direction of the lock

The default direction for the front door lock of the password lock is set to open on

the right at the factory. If you want to adjust it to open on the left, you need to

switch the unlocking direction of the lock. The steps are as follows:Use a small

cross-head screwdriver to completely loosen the screw in the drive shaft hole on

the back of the lock-be sure not to use an electric screwdriver or a large

screwdriver. Insert the drive shaft into the drive shaft hole and turn it clockwise

until the drive shaft hole component is rotated 180 degrees. Then, use the

screwdriver to tighten the screws inside. The direction of the lock will then be

successfully changed.

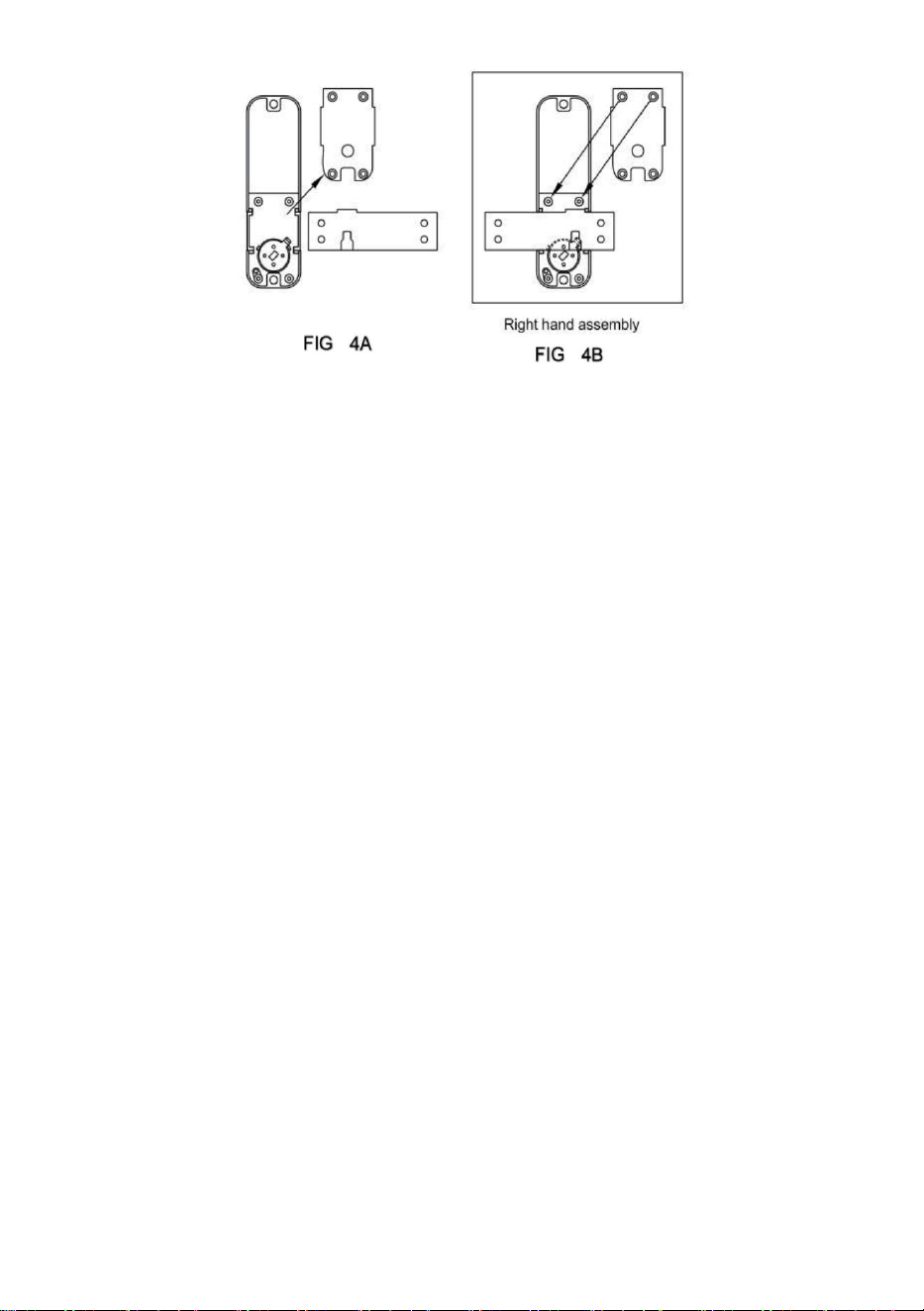

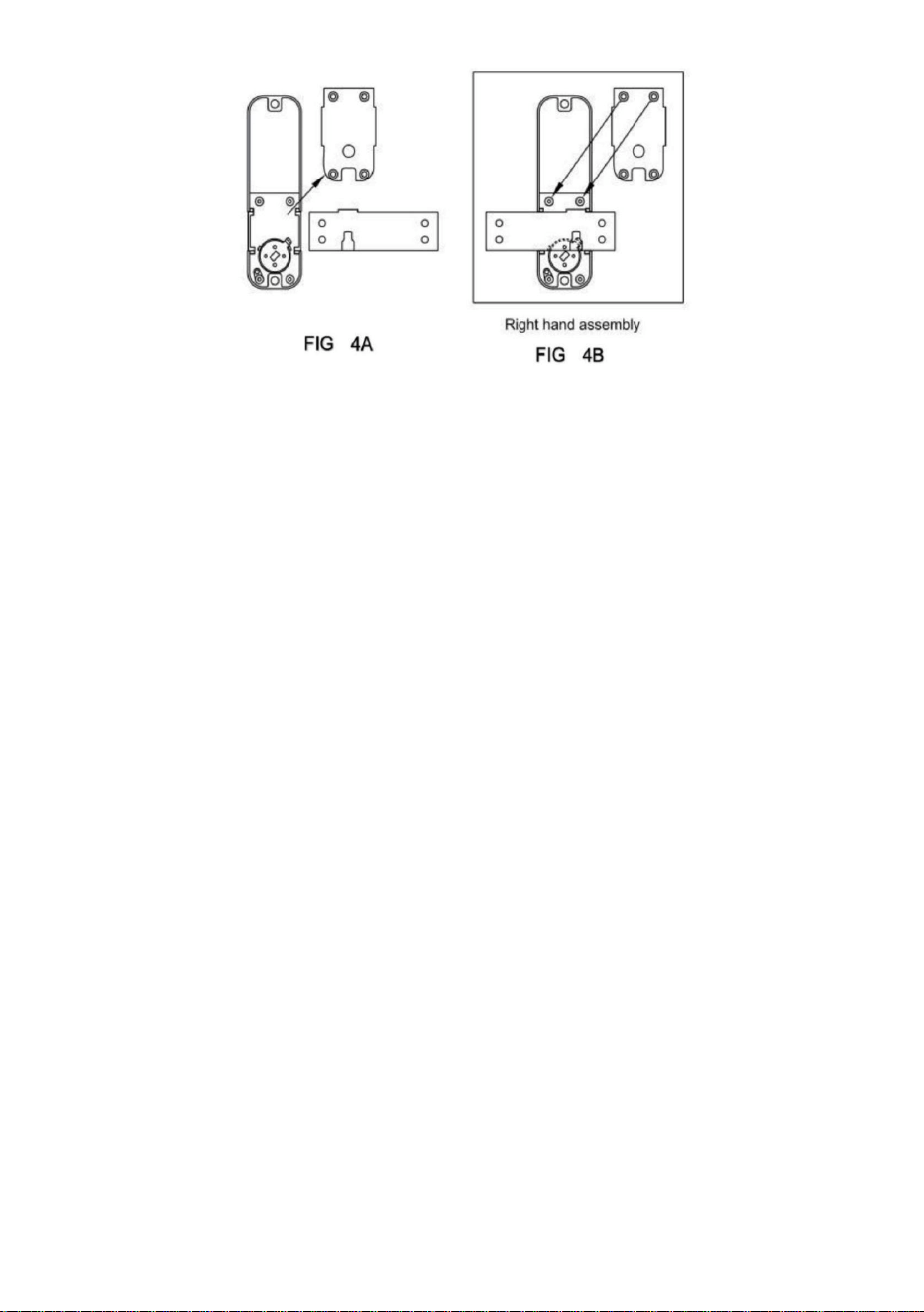

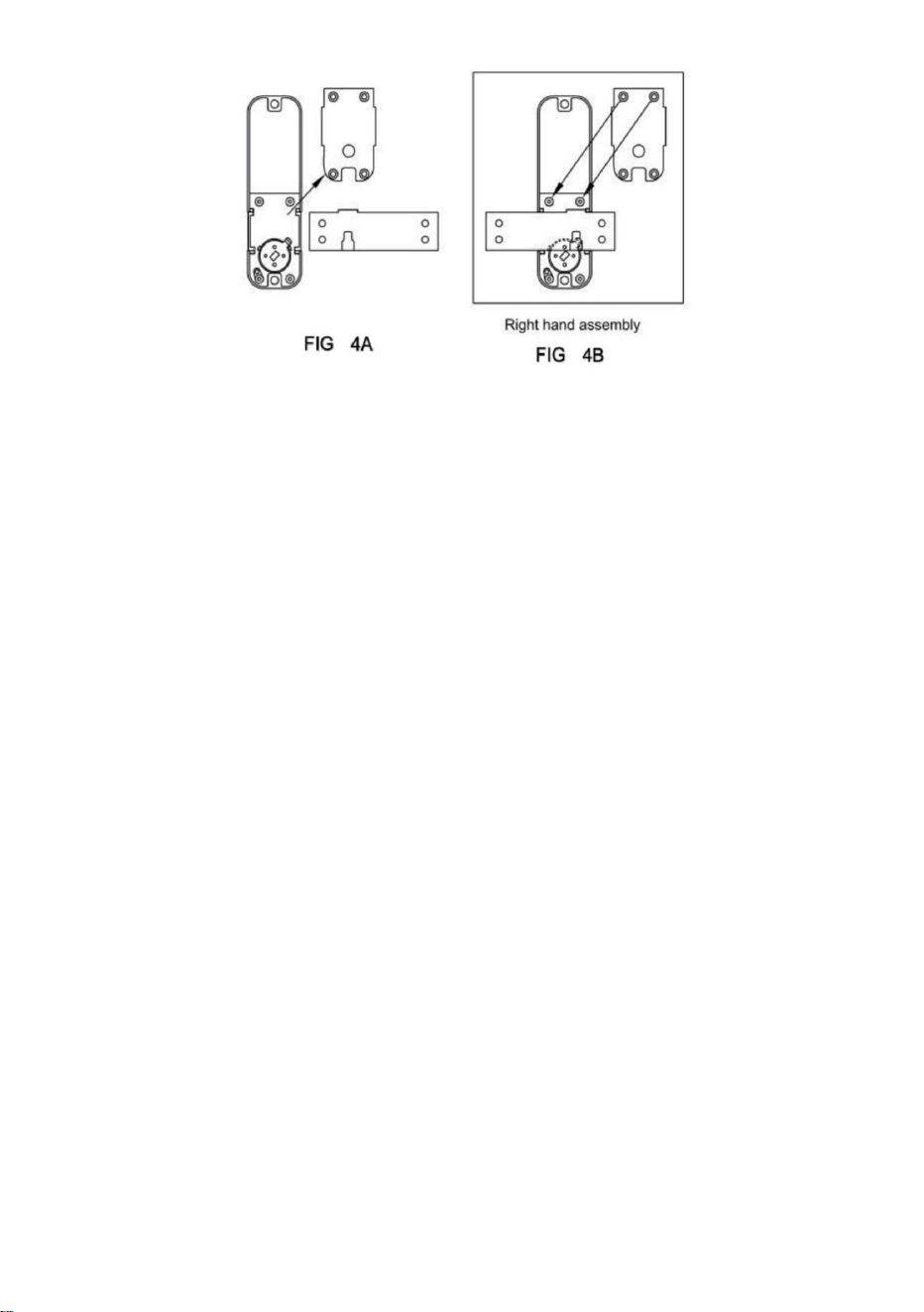

Change the direction of the locking bolt:

The password lock is initially set to open on the right by default.If you need to

adjust it to open on the left, follow these steps:

1.Remove the 4 screws and cover plate on the back of the internal lock.

2.Disassemble the locking bolt and flip it (on the left or right with the drive slot

facing downward).

3.Secure the cover plate with screws, turn the knob, and check if the locking bolt

retracts and extends normally.

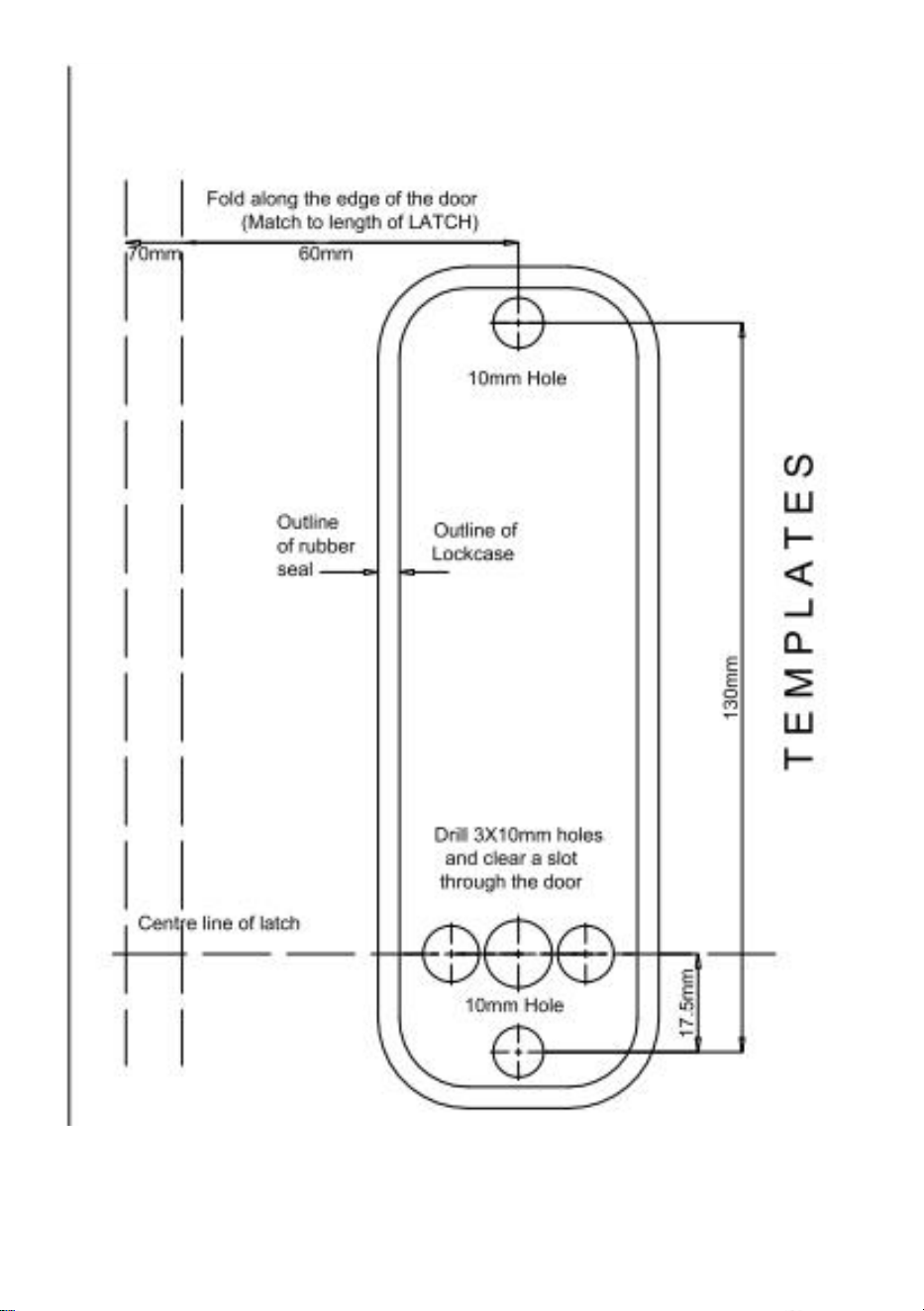

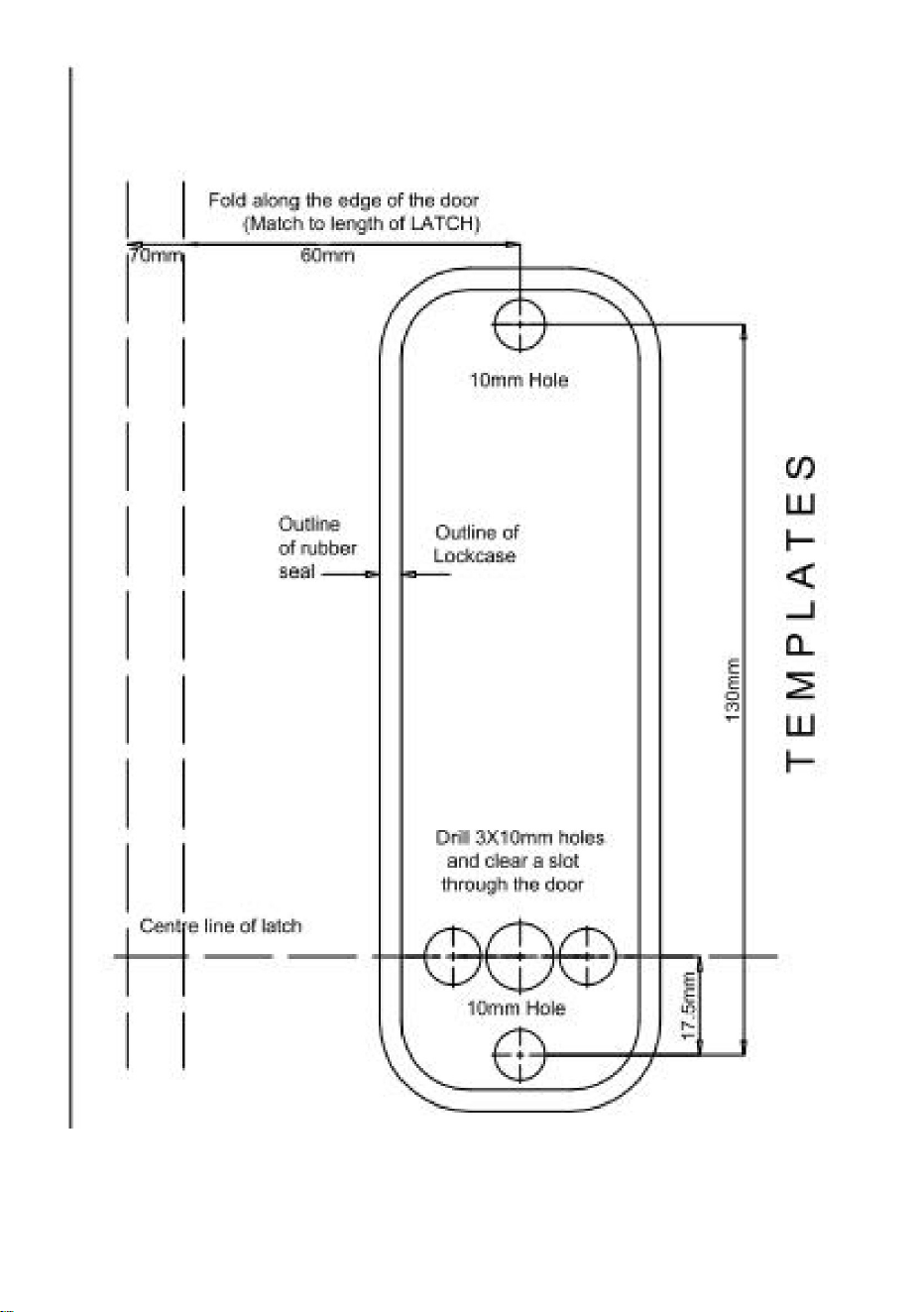

Positioning drilling

1.Press the back of the lock vertically against the door, aligning one end of the

locking bolt with the edge of the door.

2.Make the corresponding markings for the lock's position.

3.Use the hole drilling template to align with the marked positions,indicating the

screw holes and drive shaft hole locations.

4.Drill 10mm holes for the screw holes and 10mm hole for the drive shaft hole.

5.If there is a larger gap between the door and the frame, you can position the lock

in a way that allows the end face of the locking bolt to extend beyond the side of

the door, ensuring a tighter fit when the lock engages with the striker plate.

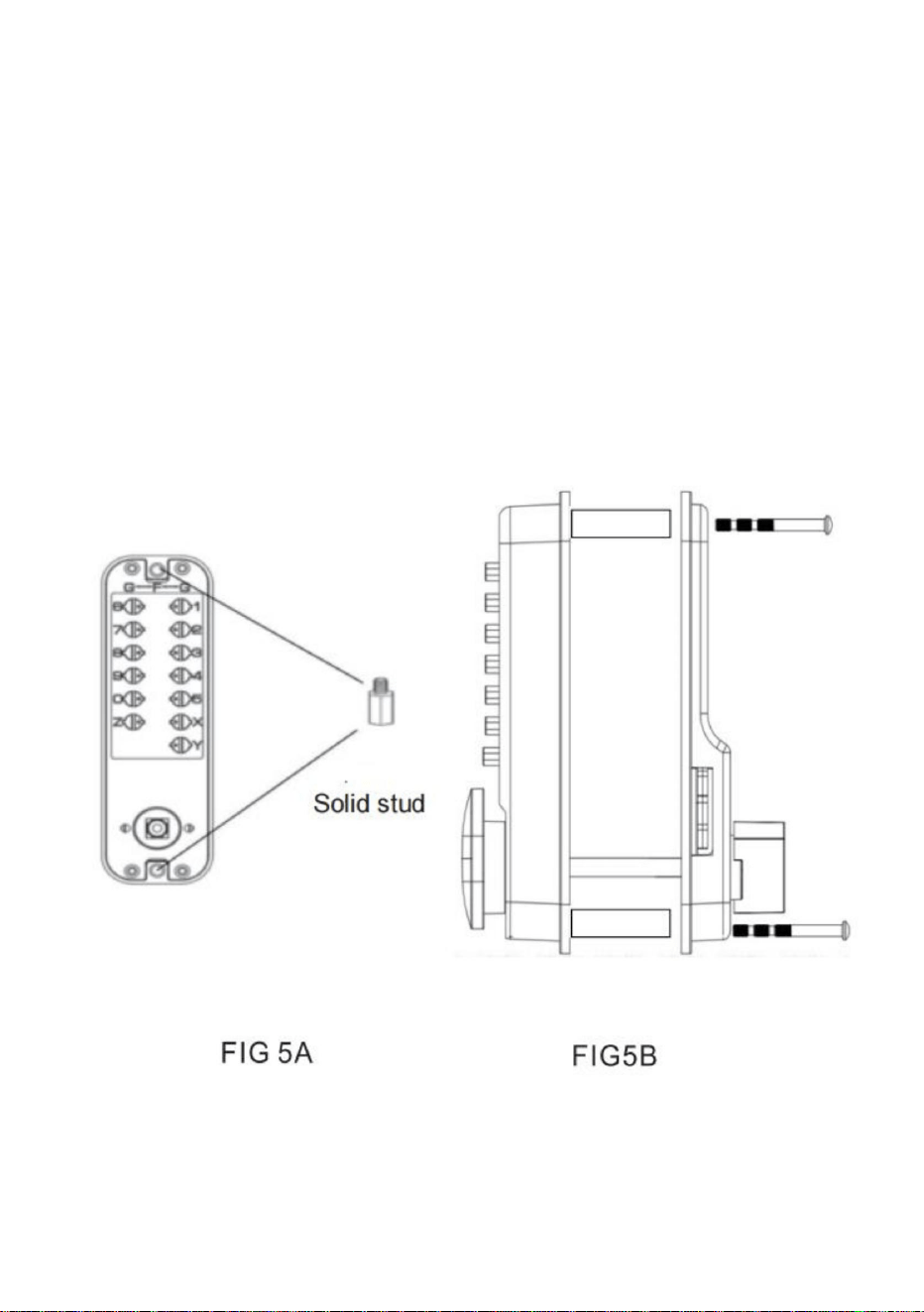

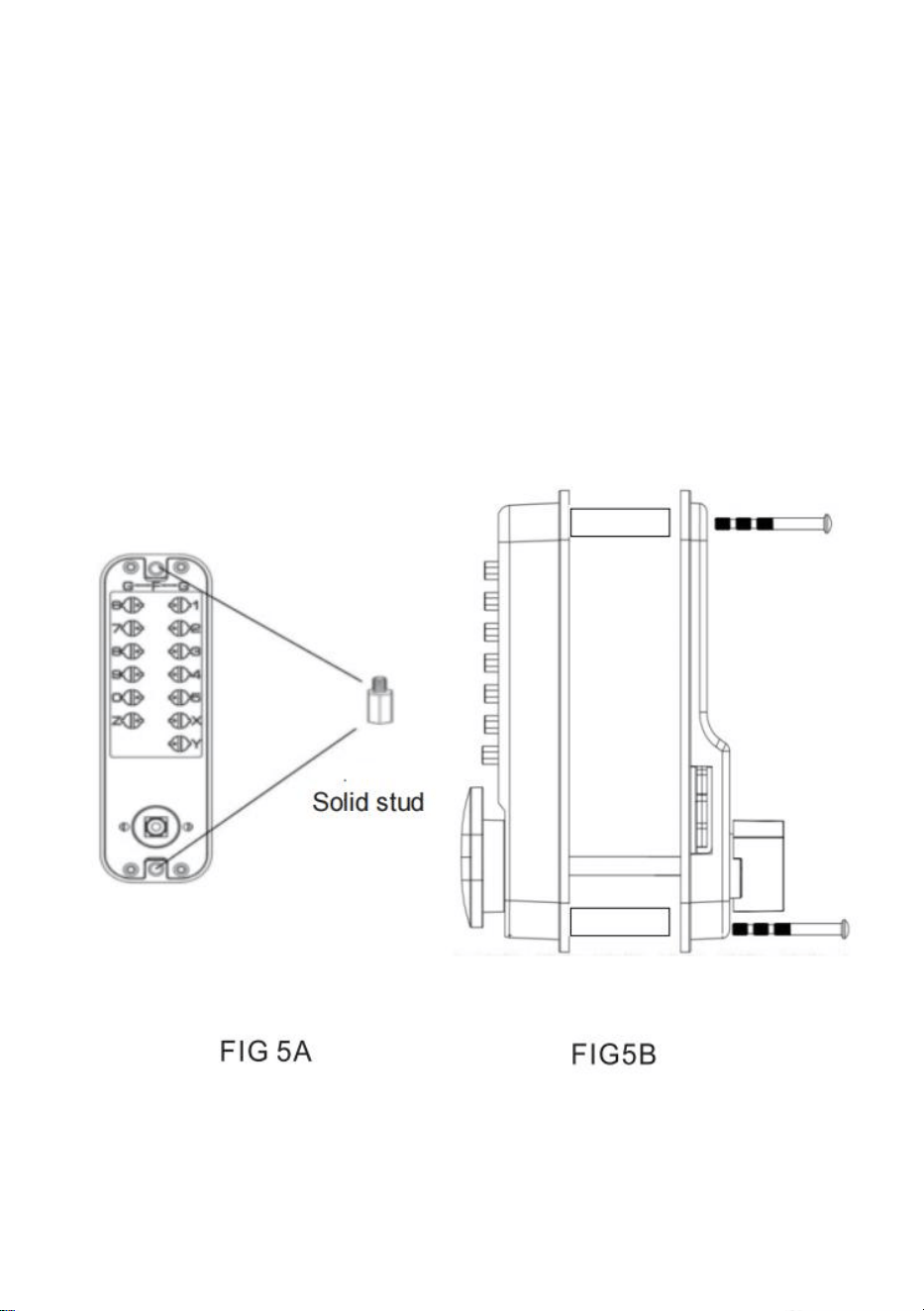

Installation and Debugging

1. First, screw the hollow screw into the corresponding screw hole of the front

password lock, and then select the appropriate size of the drive shaft and

installation screws according to the thickness of the door, and install them with the

rubber gasket.

2.Do not close the door until it is confirmed that the lock can be opened normally

using the password. The drive shaft is designed for doors with a thickness of

100mm or less,

3.After the lock is installed, check whether the front and rear locks can be opened

and closed normally. When closing the lock, there is no need to enter the

password. When opening the lock, press the "C* key to reset before entering the

correct password to unlock.

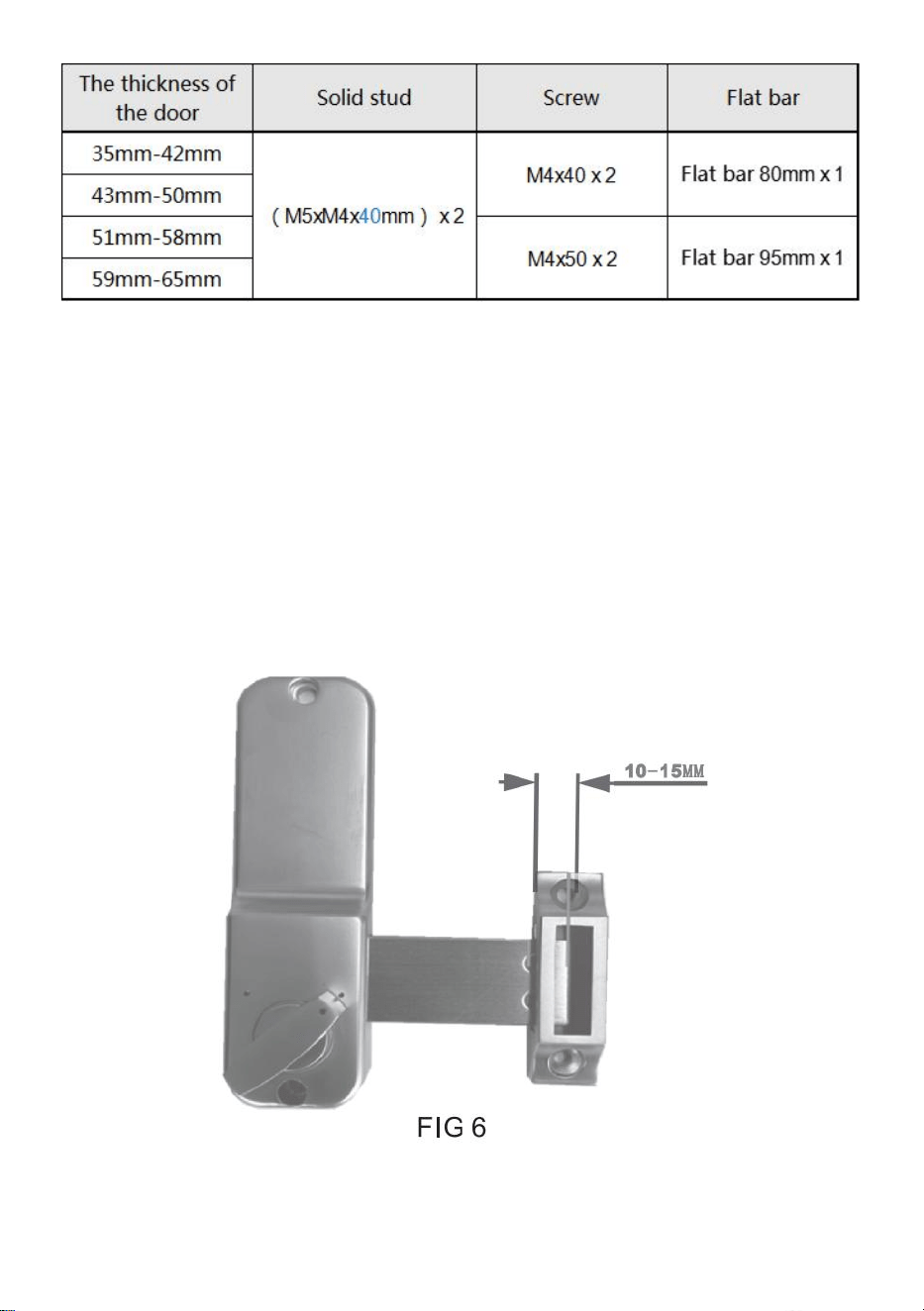

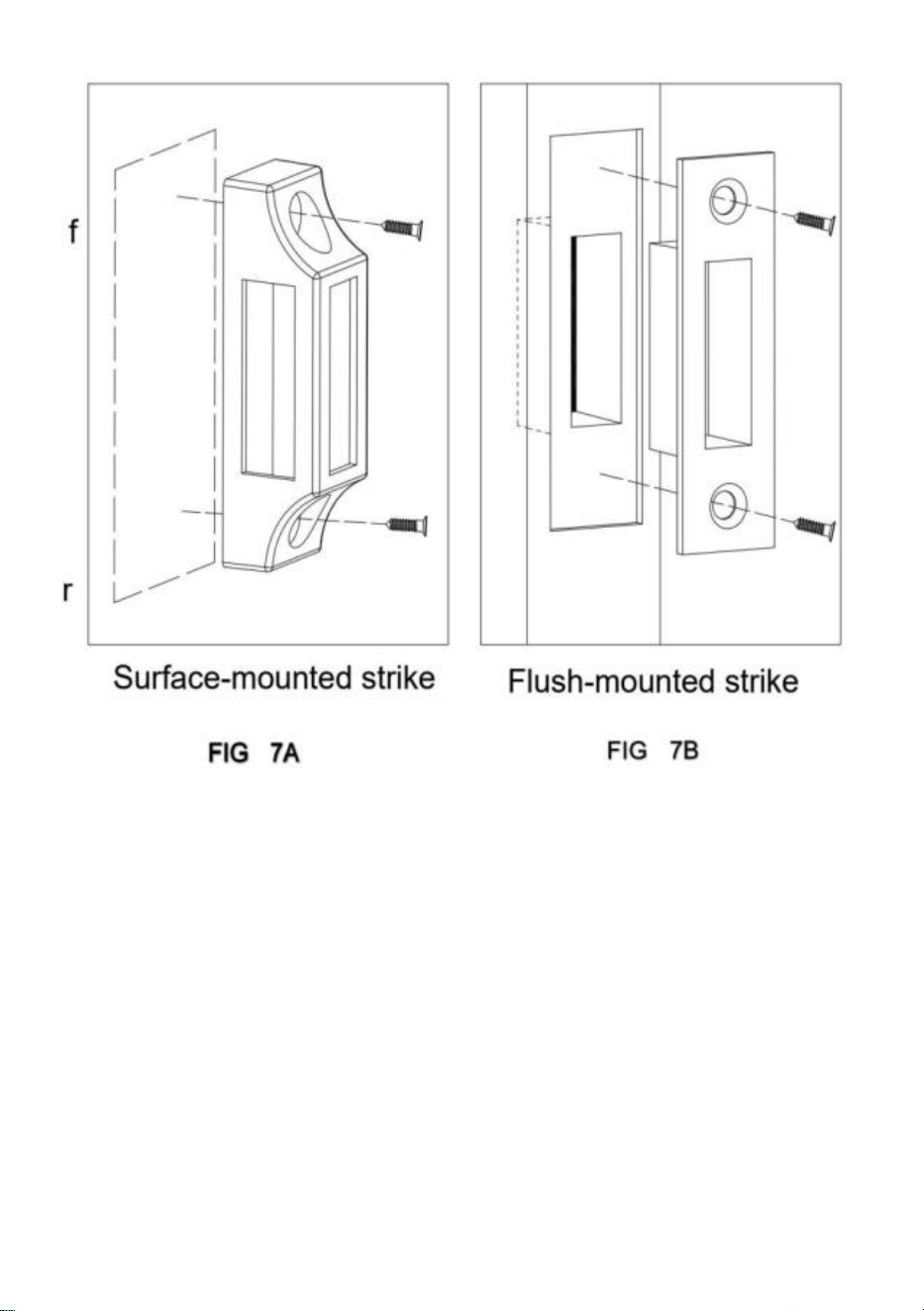

Installing the Door Latch

The bolt should be within the size range of 10mm-15mm for the latch box and latch

plate. The positioning of the door latch must allow the bolt to combine with the

latch when it is locked. Once the correct installation position is determined, outline

it and install it flush with the door frame.

Ensure that the bolt can fully extend when locked to ensure the anti-theft function

of the door lock.

Start by fixing the door latch with one screw and check if the bolt extends and

retracts properly. If there are any issues, adjustments can be made. Then, tighten

with two screws.

Unlock and lock

Tips:C key is clear and reset key. The default button direction to unlock the door is

clockwise, if you change the lock to left-handed , the button direction to unlock the

door is counterclockwise.

1)Press the correct password, and then turn the button to the opening door's

direction to unlock the lock. When you press the password, you are unable to turn

the button, check that the password settings whether are correct or not,and that

you have pressed the C key before pressing the key.

2)And turn the button in the other direction to re-lock the door.

3)Only from outside, code is necessary to turn the knob for opening. From inside,

the bolt go in and out freely with the internal button.

Setting or cancelling the always-open mode

(After setting the always-open

mode, the door can be opened directly by turning the handle without entering a

password)

First,enter the correct password, press down the handle and hold down the Y key

at the same time, release the handle first and then release the Y key, and the

always-open mode is set.

Cancel always-open mode:

Hold down the C key, press down on the handle,

and the always-open mode will be canceled.
