Vevor OL-601HD2-B-03 Mechanical Keyless Entry Door Lock User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

MECHANICAL KEYLESS DOOR LOCK

USER MANUAL

MODEL:OL601HD2-B-01

OL601HD2-B-03

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:OL601HD2-B-01/OL601HD2-B-03

(The picture is for reference only; please refer to the actual object)

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

MECHANICAL KEYLESS

DOOR LOCK

- 2 -

SAFETY INSTRUCTION AND PRECAUTIONS

WARNING:

Read this material before using this product. Failure to do so can result in

serious injury.

Assembly precautions:

1)Assemble only according to these instructions. Improper assembly can

create hazards.

2)Wear ANSI-approved safety goggles and heavy-duty work gloves during

assembly.

3)Keep assembly area clean and well lit.

4)Keep bystanders out of the area during assembly.

NOTE:

1.Recommended password length is 4-6 digits.

2.Press the C key to reset before entering your password.

3.The password does not need to be entered in sequence.

4.Changing the password requires disassembly and replacement.

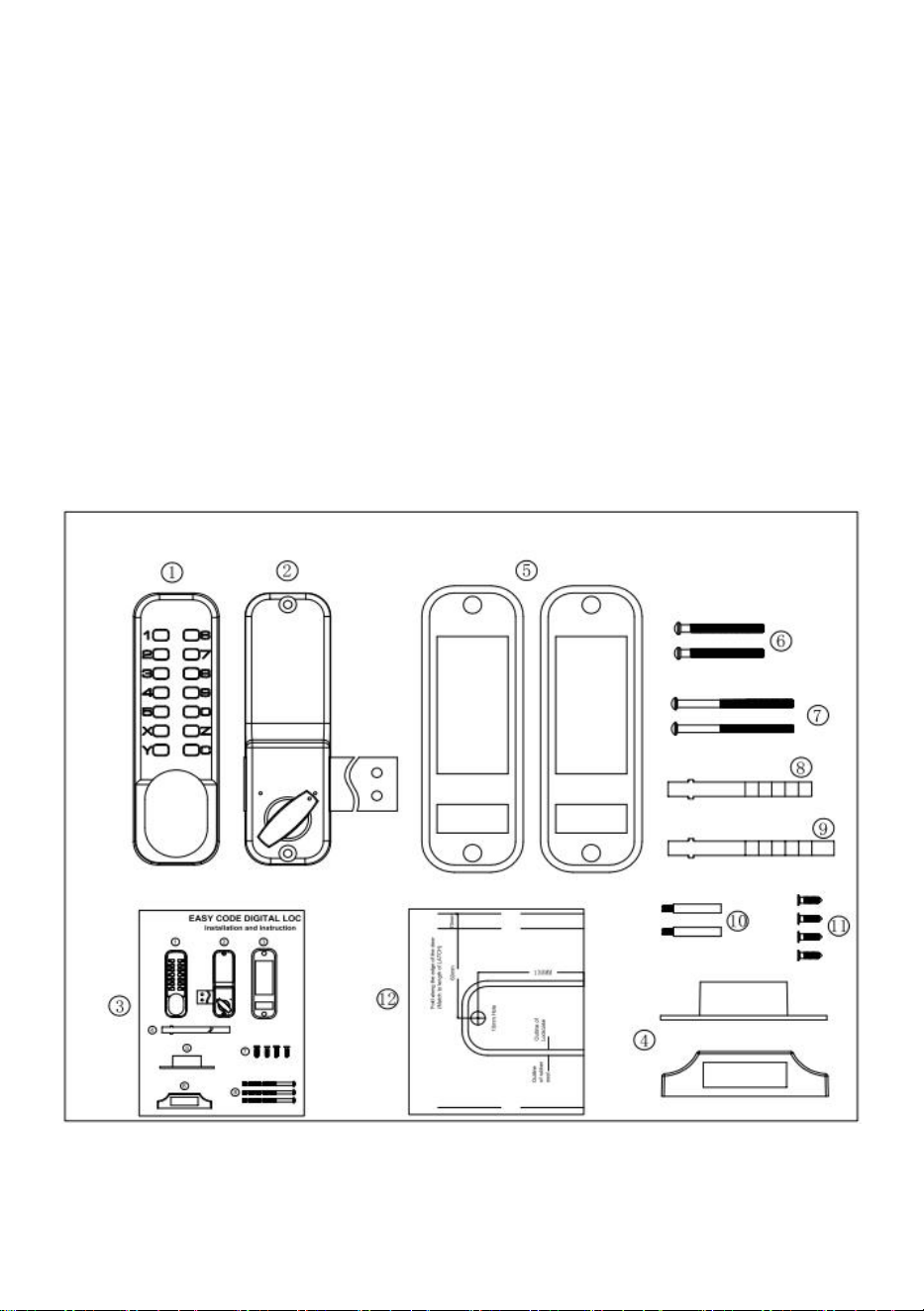

List of Parts

、

Front panel x 1

、

Rear panel x 1

、

Manual x1

、

Door fastening plate x 1 set

、

Widened protection rubber mat(160x65mm)x2 pieces

、

Mounting screws M4x40mm x2pcs.

- 3 -

、

Mounting screws M4x50mmx2 pcs.

、

Mounting flat bar 80mmx 1pc

，

Mounting flat bar 95mm x 1pc

、

Solid stud (M5xM4x40mm)x2 pcs.

、

Cross-slot flat head self-tapping screws (wood screws) x 4

、

Assisted installation drilling sticker x 1

MODEL:OL601HD2-B-01/OL601HD2-B-03

Installation Process:

1、Check to make sure all parts are working properly.

- 4 -

2、Follow the instructions in "Setting a Password" to set a password.

It is recommended that you set a password of 4 to 6 digits in any order.

3、According to the opening direction of the door, check whether it is

necessary to change the locking direction of the front lock and the

left/right direction of the lock bolt of the back lock. lf you need to

change,follow the instructions.

4、Using the back lock as a reference, work with the opening template

to open the holes in the door.

5、Install the locks and check that the front and rear locks switch locks

properly.

BEFORE INSTALLATION PLEASE:

1) Make sure all parts are working properly

2) Set or change the password "Setting/Changing Passwords".The passwords set

are in no order and cannot be repeated.Setting a 4-digit code is the most secure.

3) Ensure that the door lock can be used normally after setting the code

Insert the square stem into the square hole of the lock cylinder and turn

the square stem.

The latch can be normally extended and retracted.

Setting/Changing Passwords

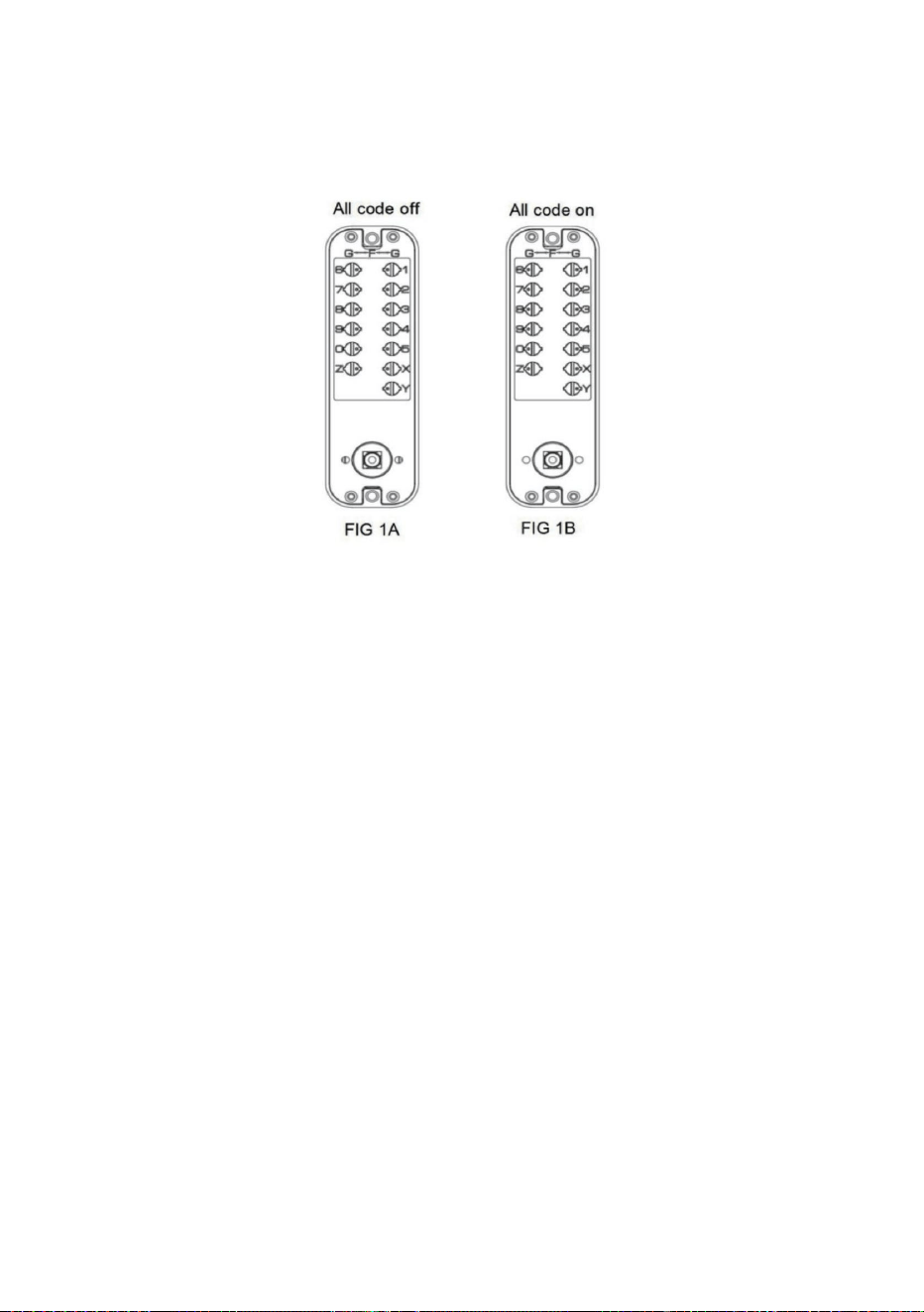

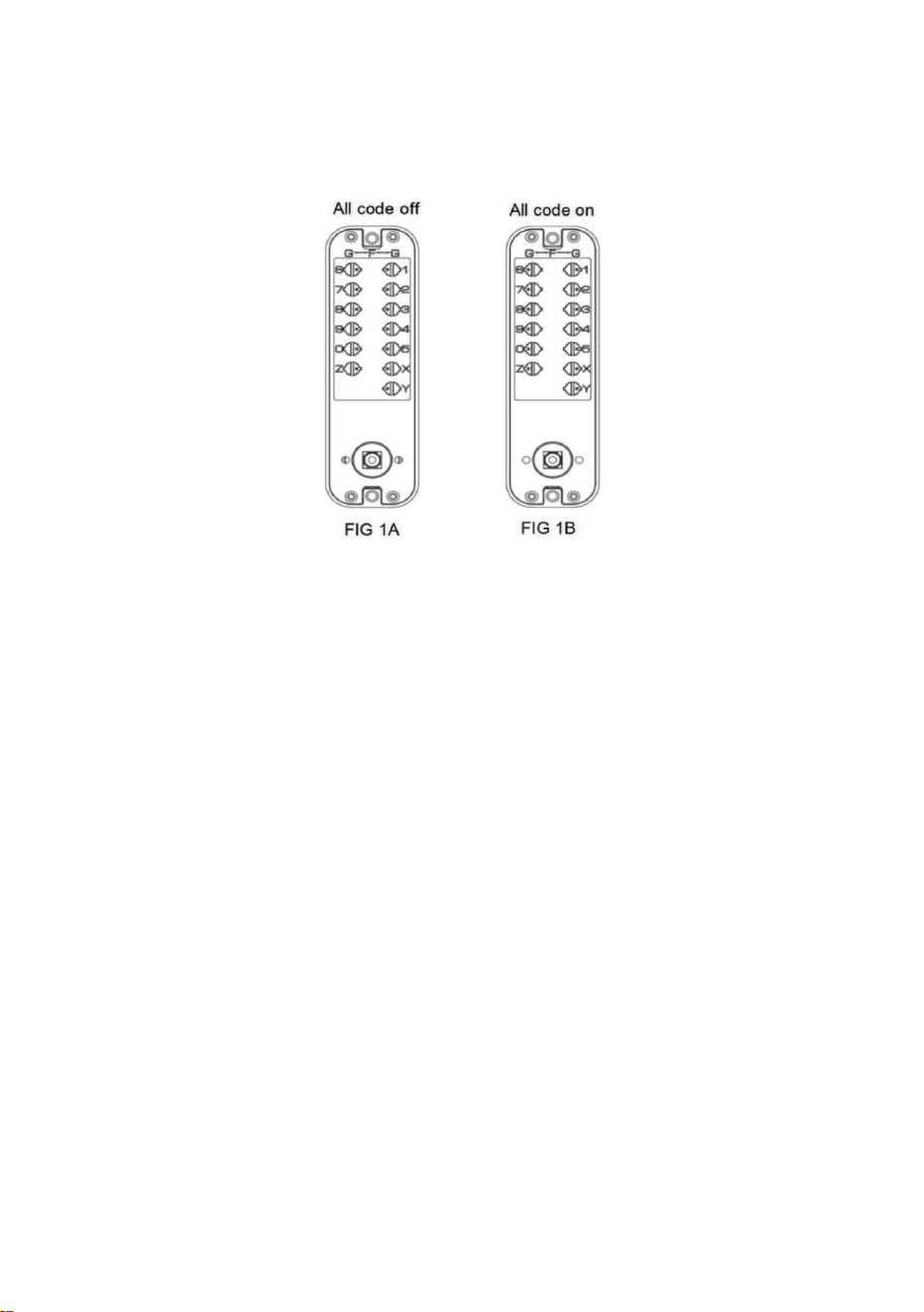

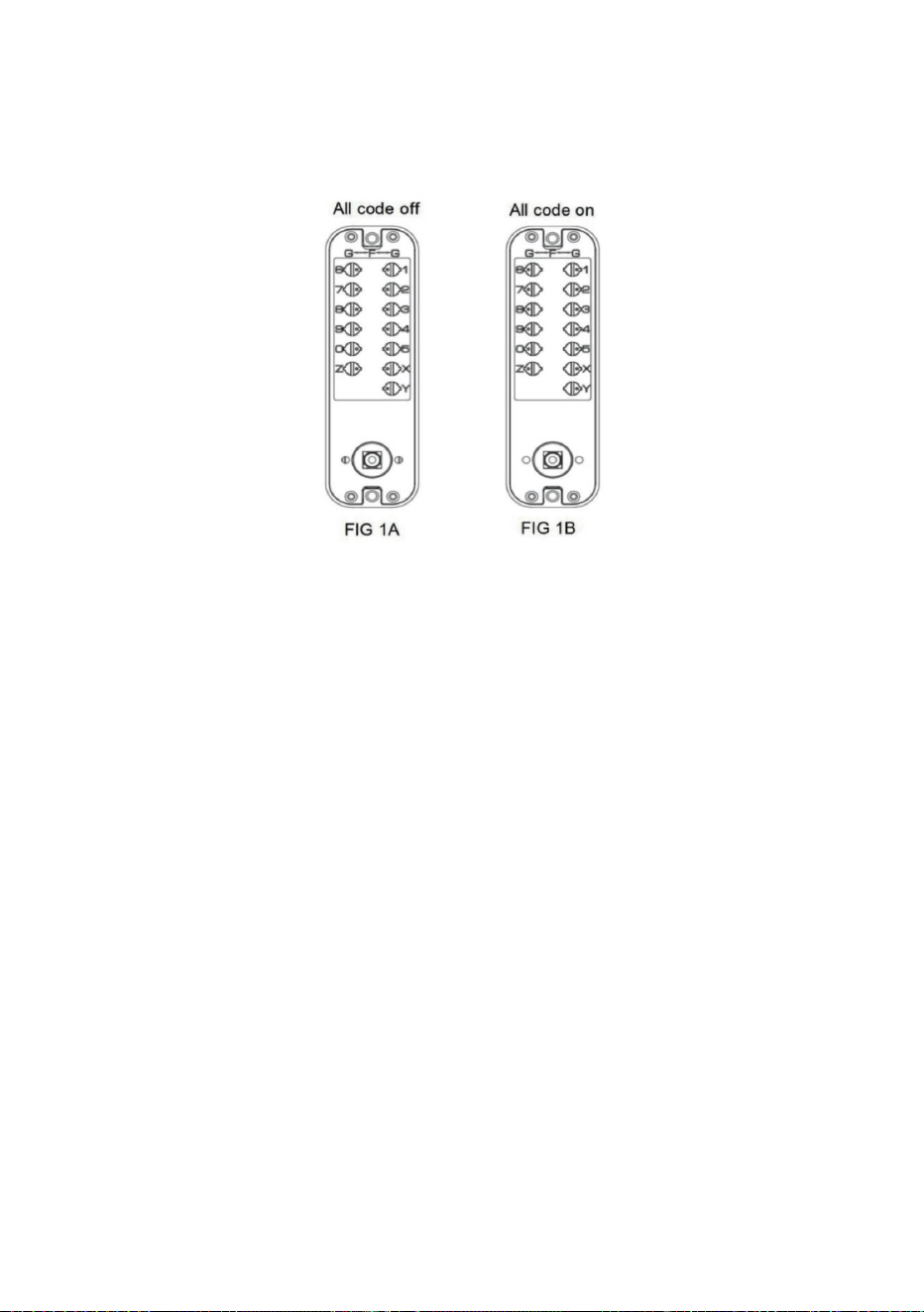

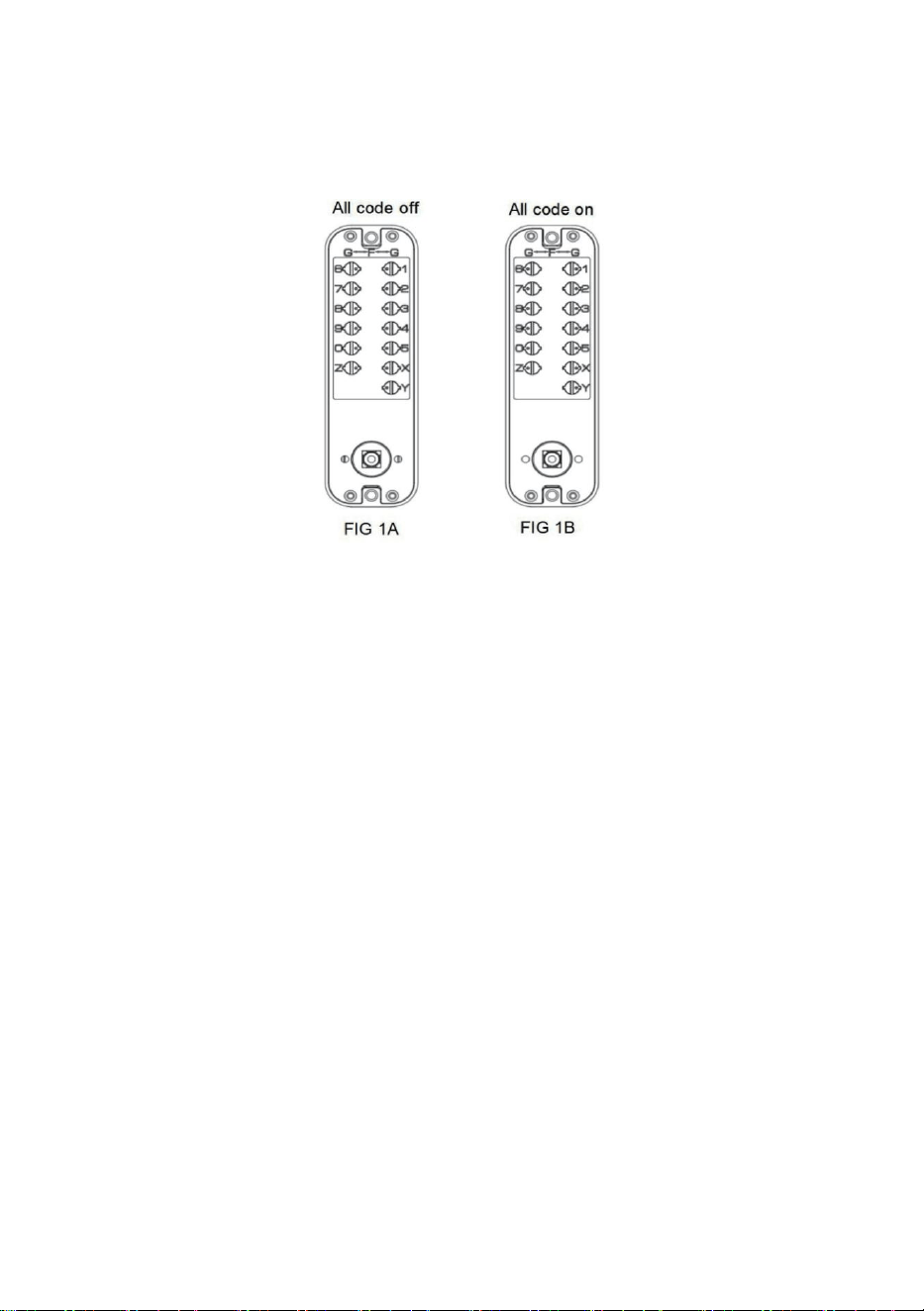

1) On the back of the lock body with numeric buttons, you will see the

knob with slots, the point direction towards the center

This position is no password status.(See figure 1A)

2) lf you want to set a button as the password, gently push down the button with a

slotted screwdriver and rotate it 180 degrees so that the dot aligns with a number.

This button will then become the password.The dot should point outward towards

'G' (see figure 1B)

- 5 -

3) To cancel a password, gently push down the button with a slotted screwdriver

and rotate it 180 degrees so that the dot faces the center of the lock body(pointing

towards 'F').

Before installing the door, remember the password you have set.

- 6 -

To set the password:

Insert a slotted screwdriver into the slot of the button, push it into the lock a little bit,

and then turn it 180 degrees so that the dot on the button is close to the number or

letter. This number or letter will be the password. There is no order for the

password. The C key is used to clear or reset the password, and all other numbers

and letters are used as password keys.

To remove the password:

Rotate the button so that the dot on the button moves away from the number or

letter.

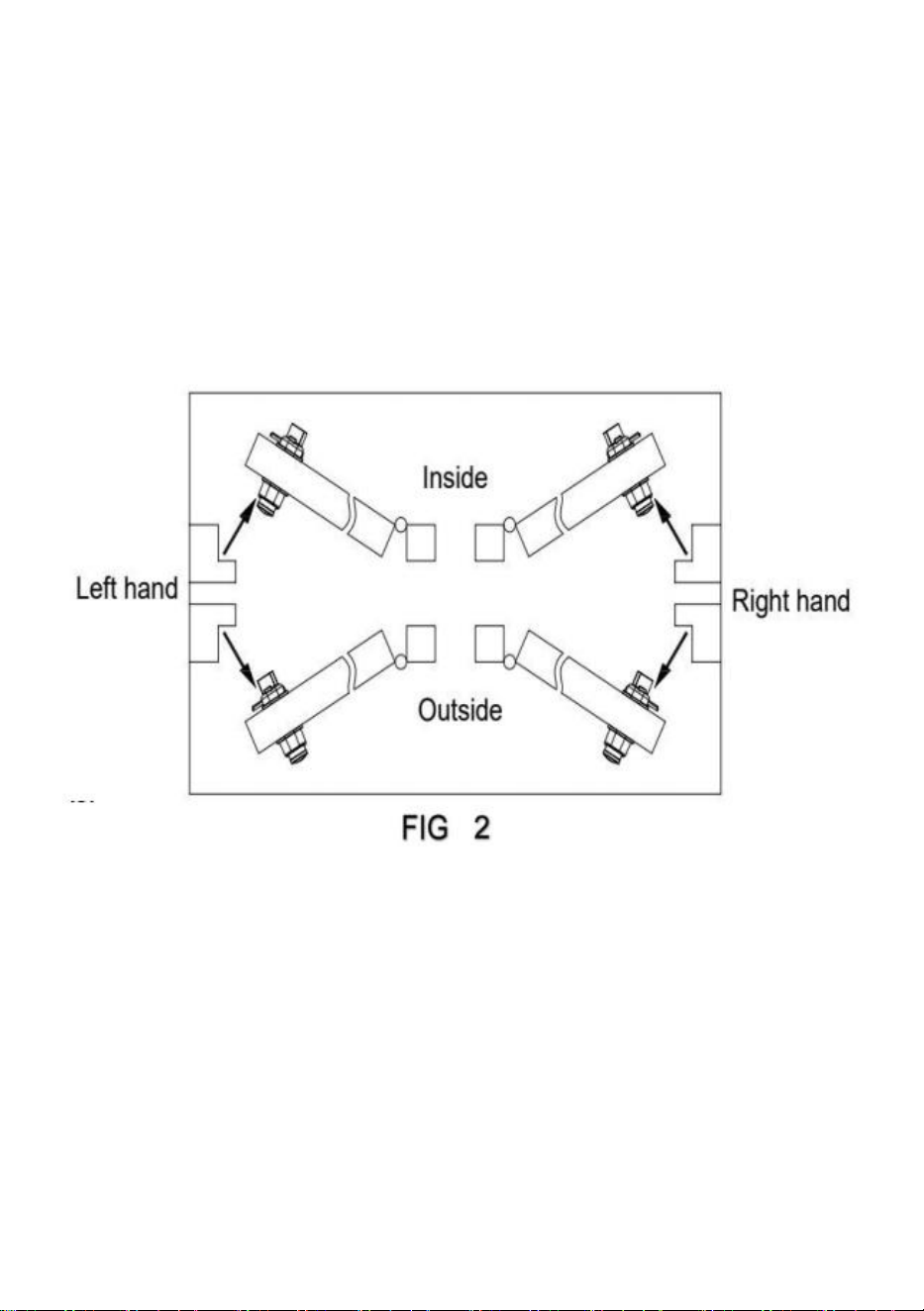

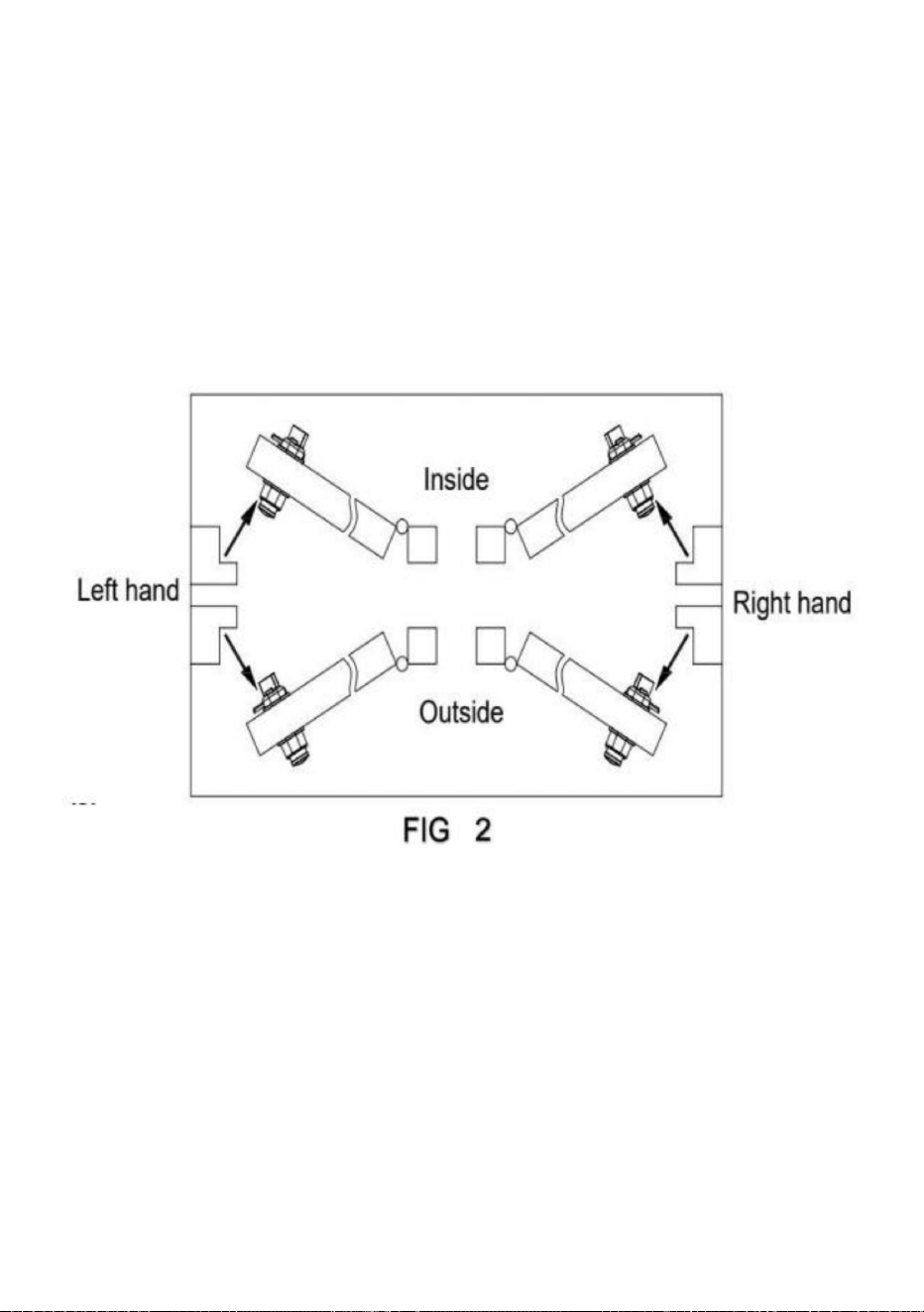

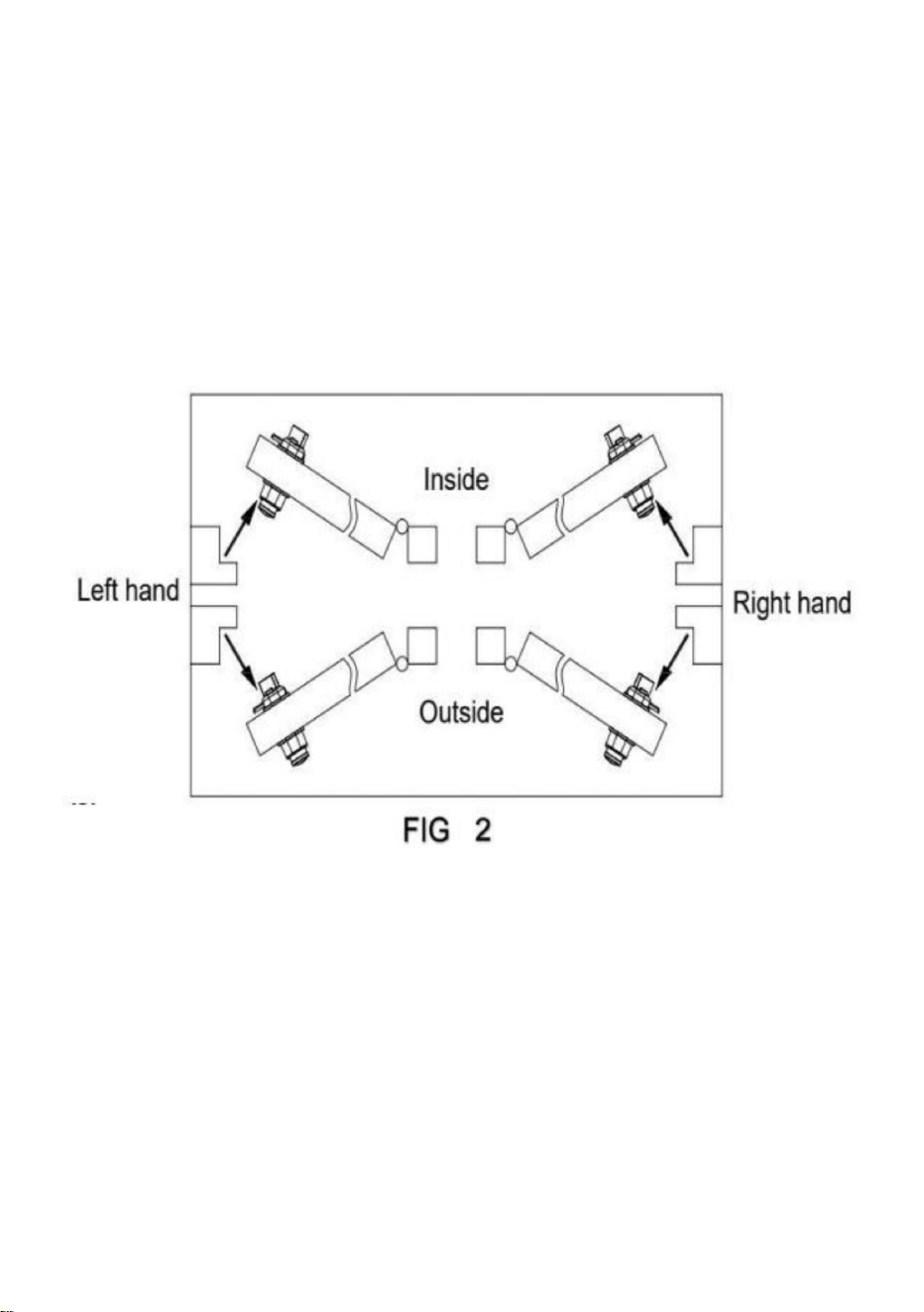

Door Opening Direction

Confirm the opening direction

To confirm the door opening direction, refer to the diagram on the

right, which can help determine whether the door swings inward or

outward.

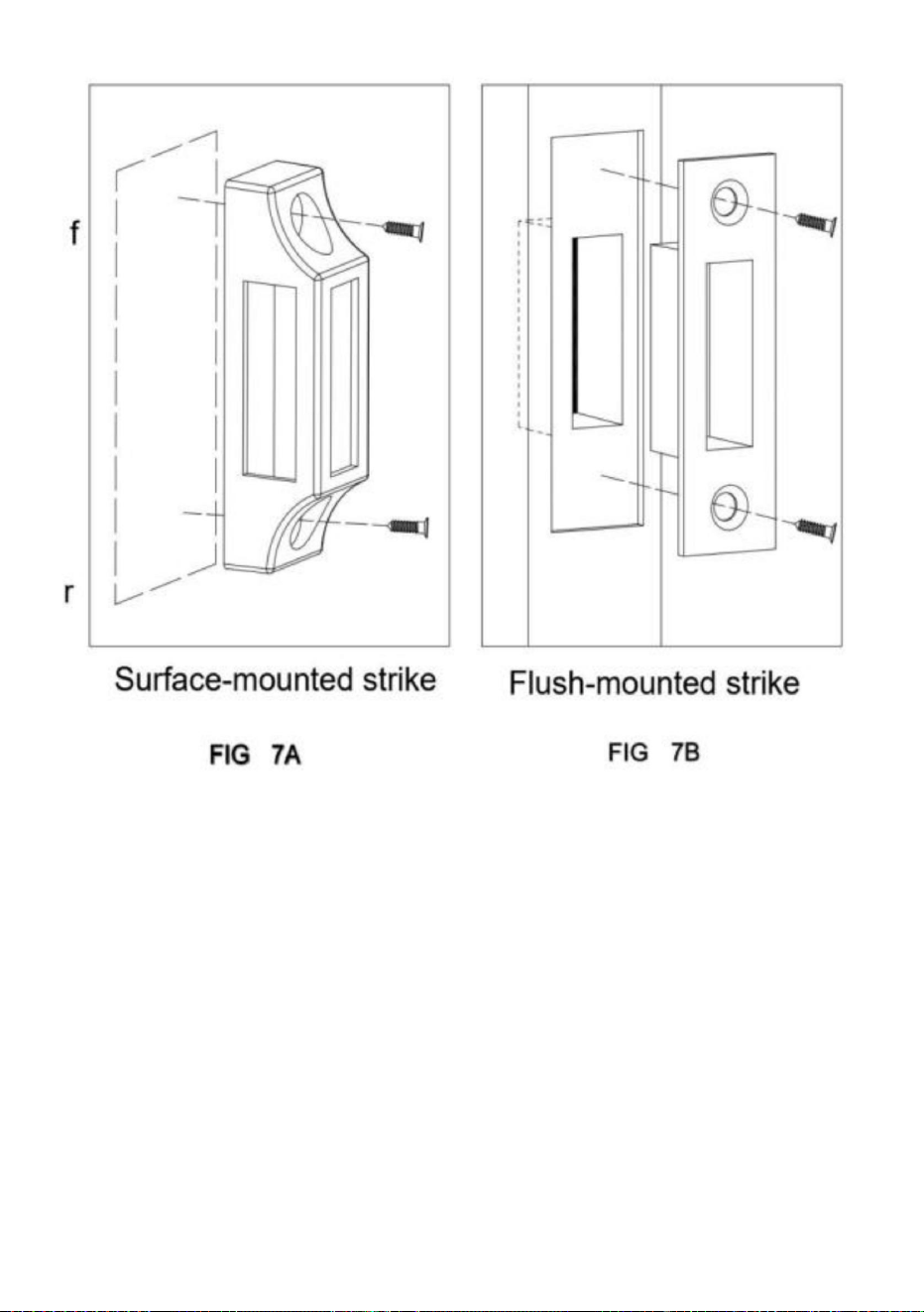

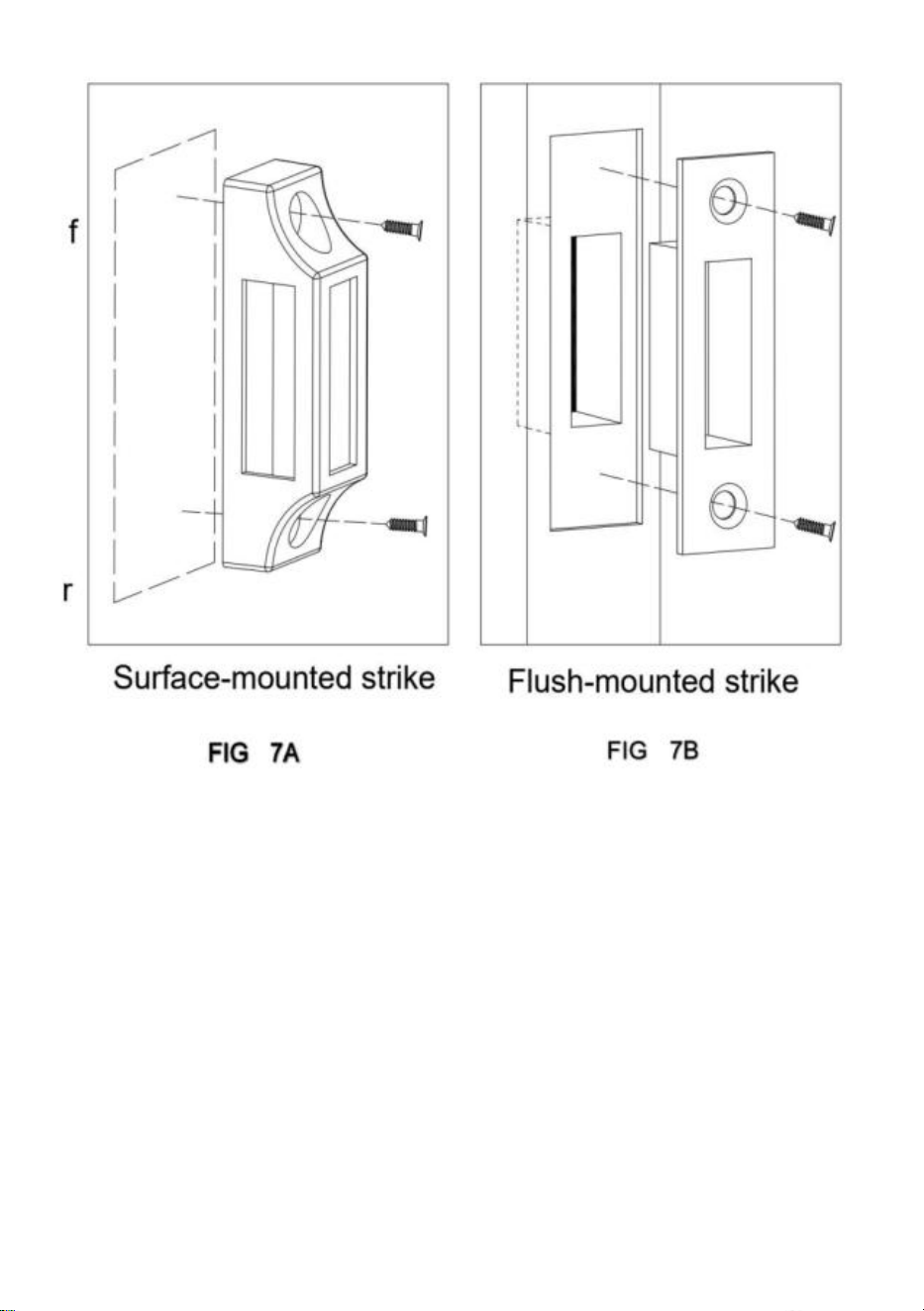

For doors that swing inward, use the surface-mounted latch plate for

installation.

For doors that swing outward, use the side-mounted strike box for

installation.

- 7 -

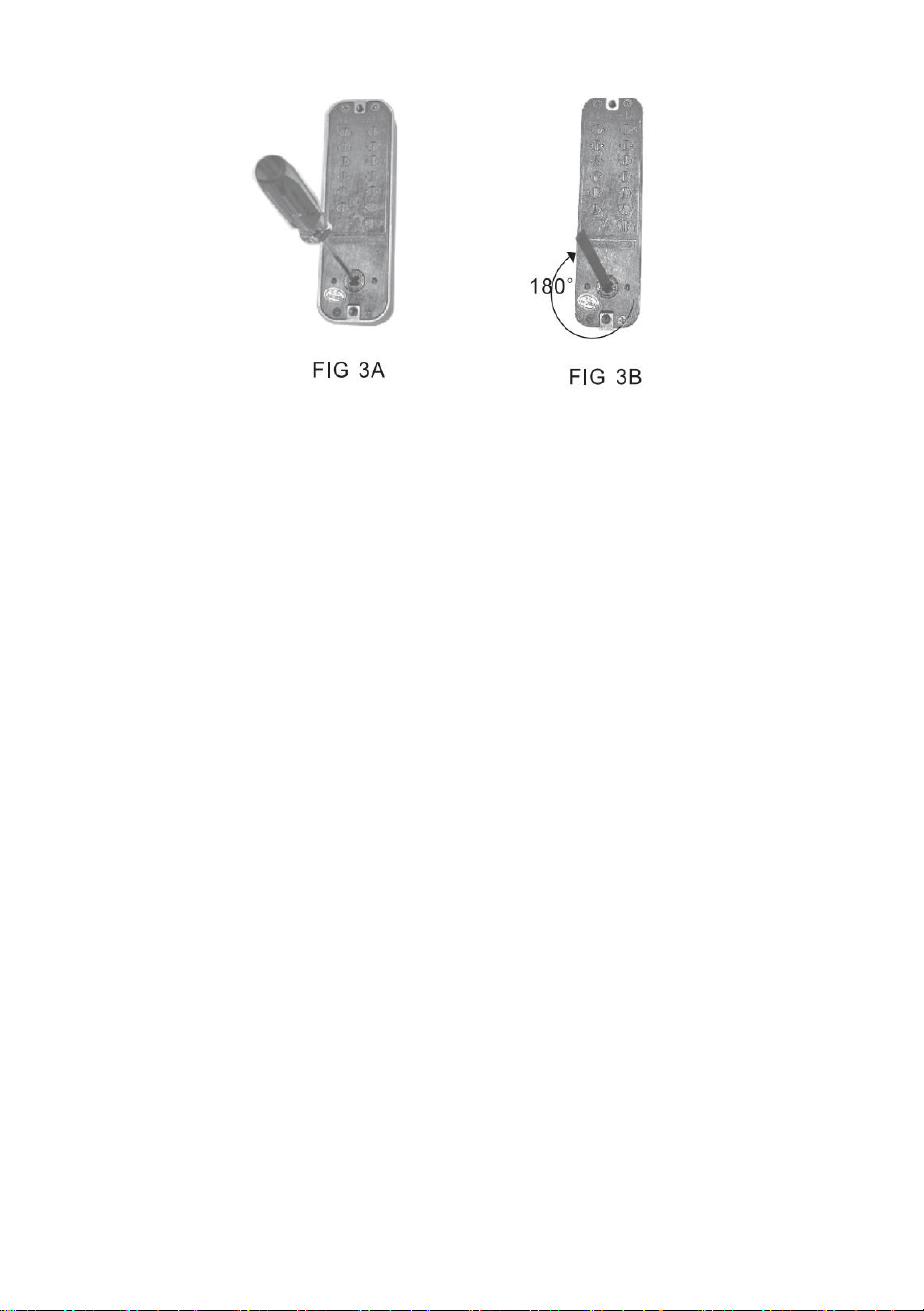

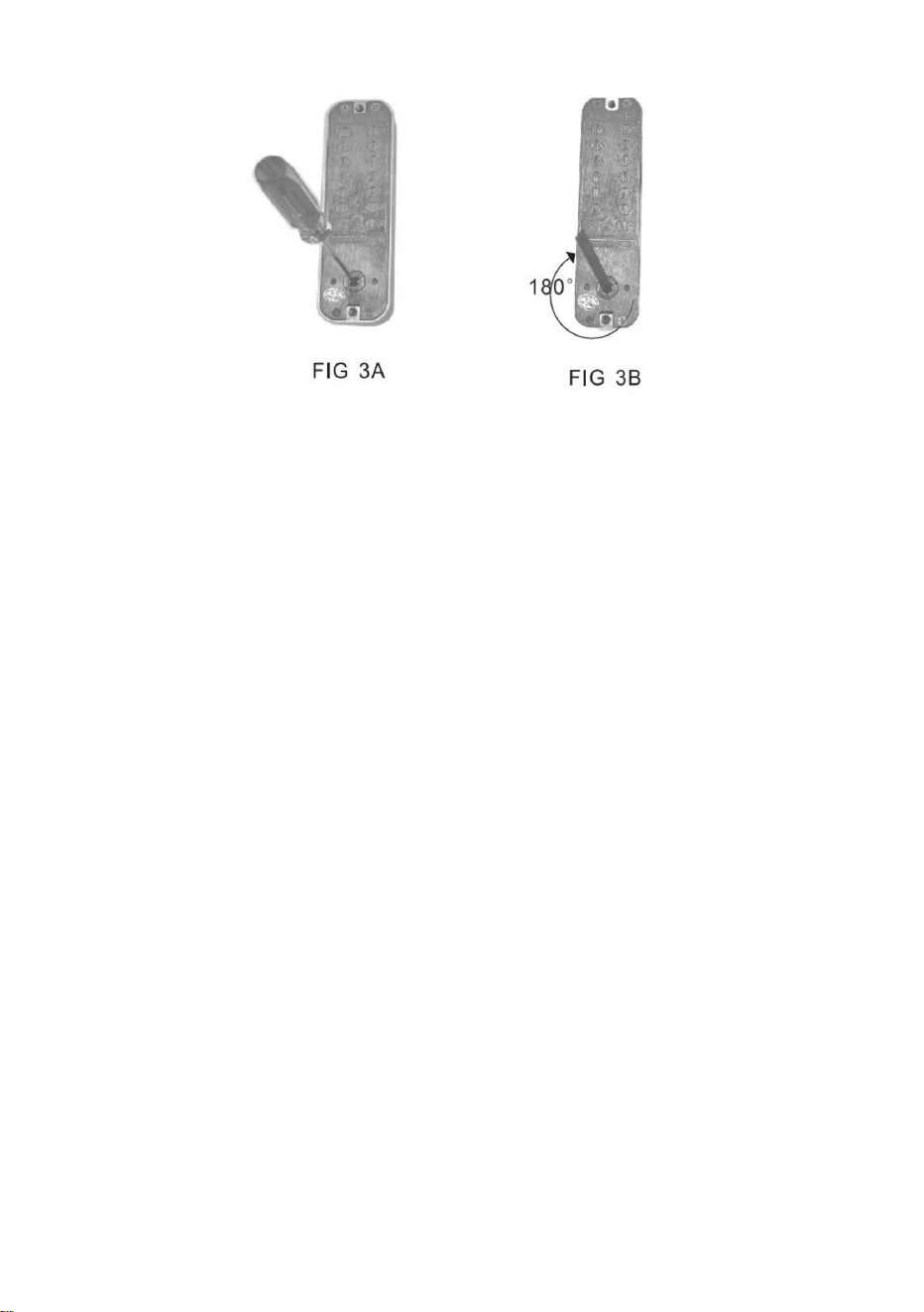

Change the unlocking direction of the lock

The default direction for the front door lock of the password lock is set to open on

the right at the factory. If you want to adjust it to open on the left, you need to

switch the unlocking direction of the lock. The steps are as follows:Use a small

cross-head screwdriver to completely loosen the screw in the drive shaft hole on

the back of the lock-be sure not to use an electric screwdriver or a large

screwdriver. Insert the drive shaft into the drive shaft hole and turn it clockwise

until the drive shaft hole component is rotated 180 degrees. Then, use the

screwdriver to tighten the screws inside. The direction of the lock will then be

successfully changed.

- 8 -

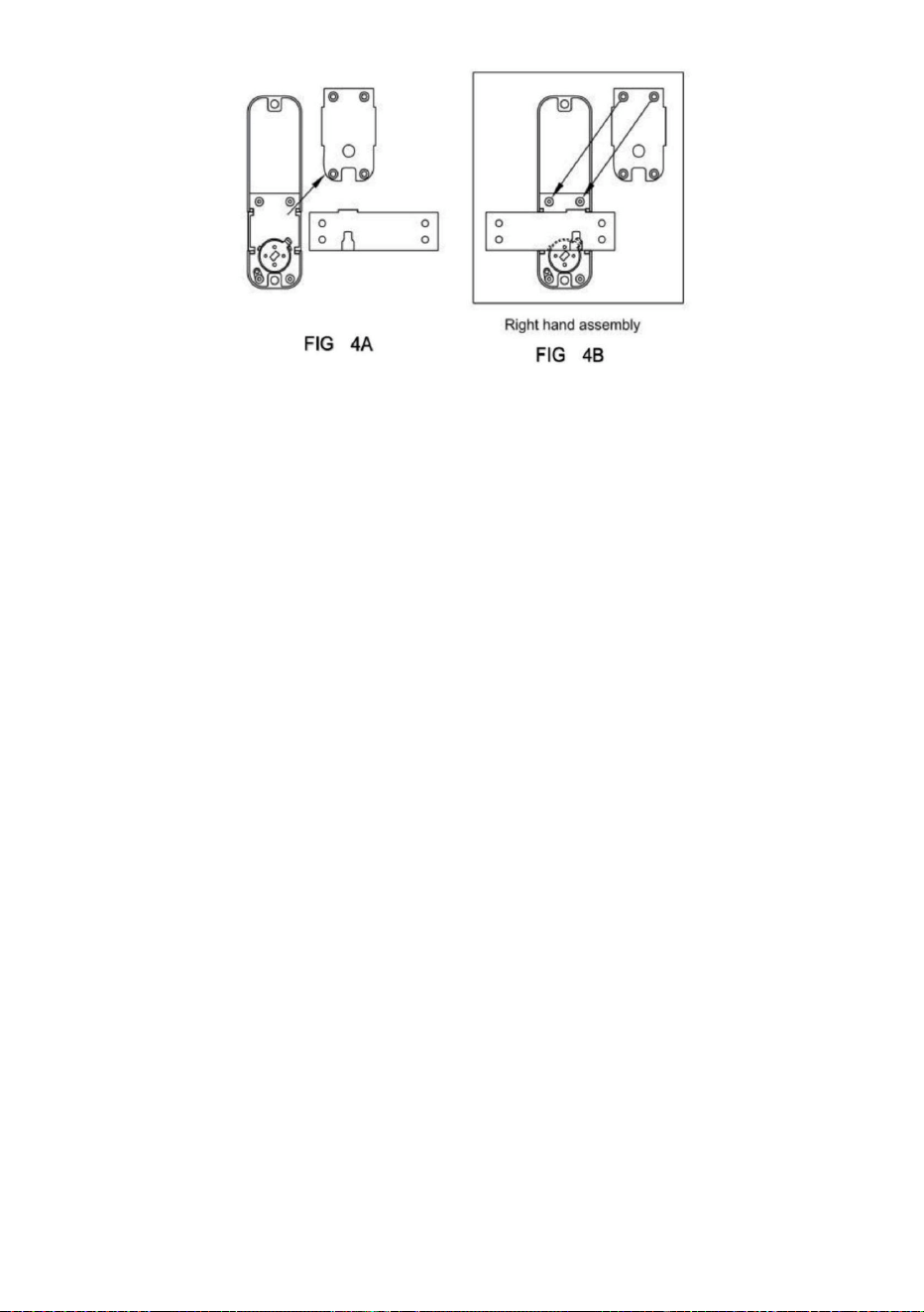

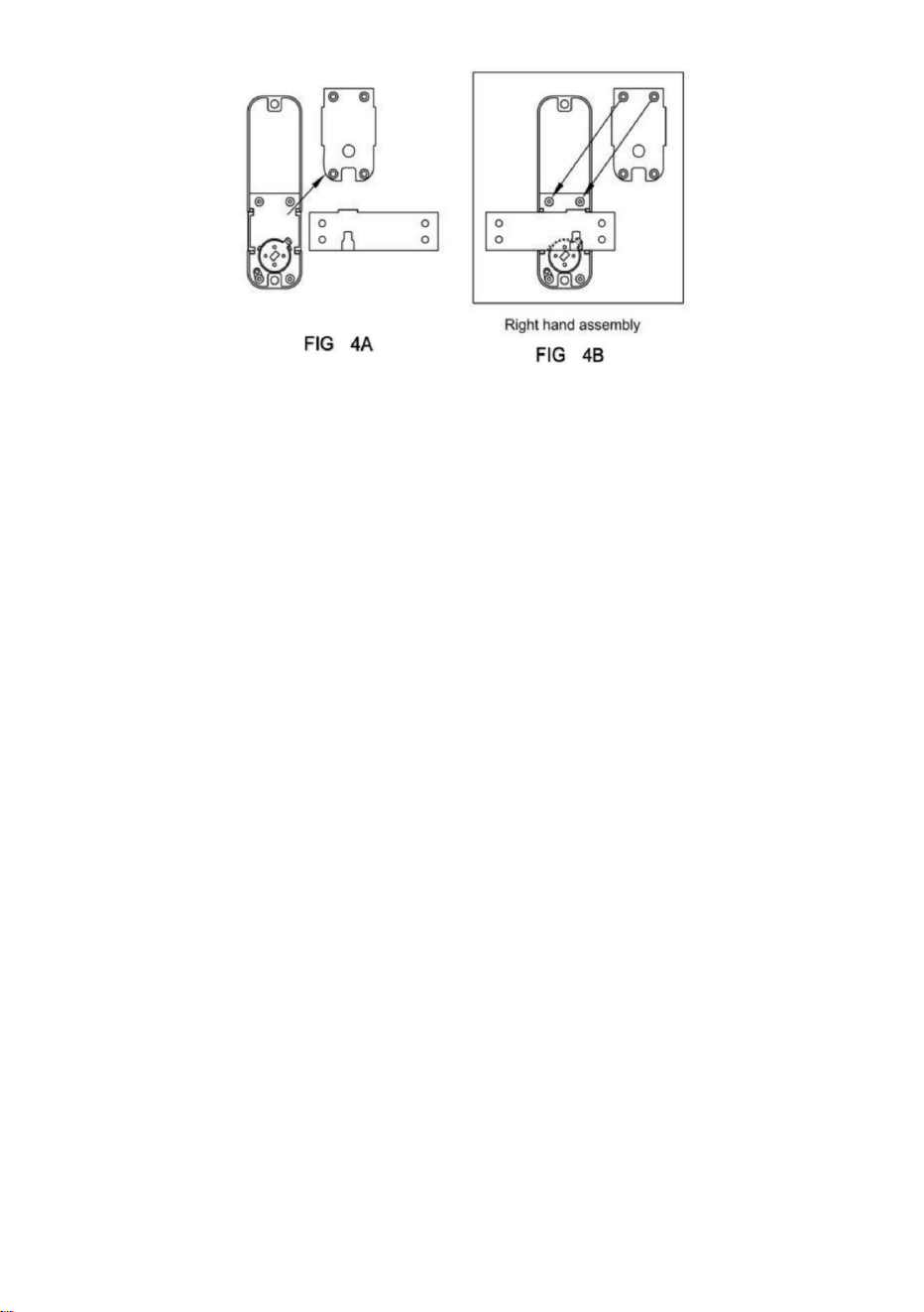

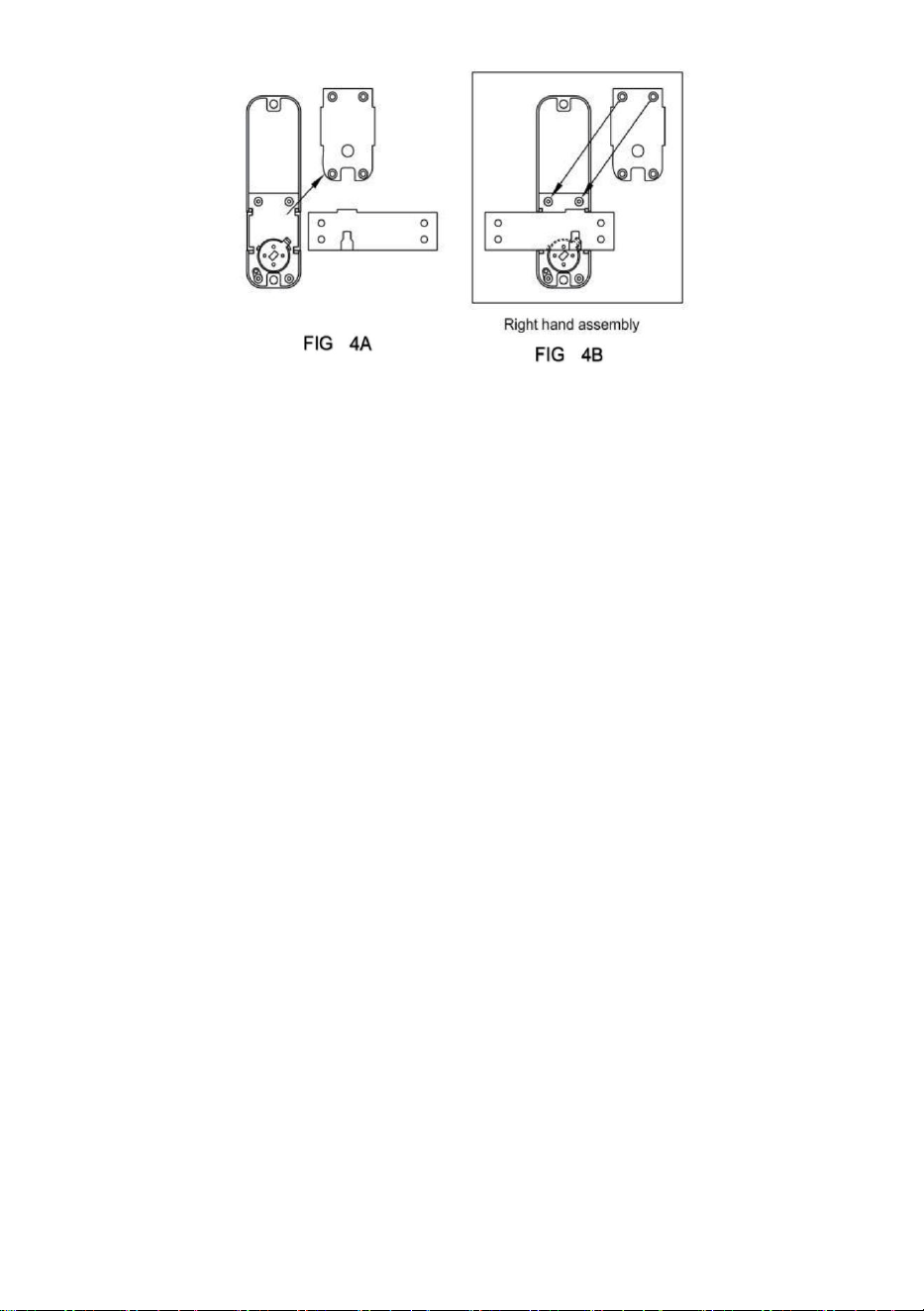

Change the direction of the locking bolt:

The password lock is initially set to open on the right by default.If you need to

adjust it to open on the left, follow these steps:

1.Remove the 4 screws and cover plate on the back of the internal lock.

2.Disassemble the locking bolt and flip it (on the left or right with the drive slot

facing downward).

3.Secure the cover plate with screws, turn the knob, and check if the locking bolt

retracts and extends normally.

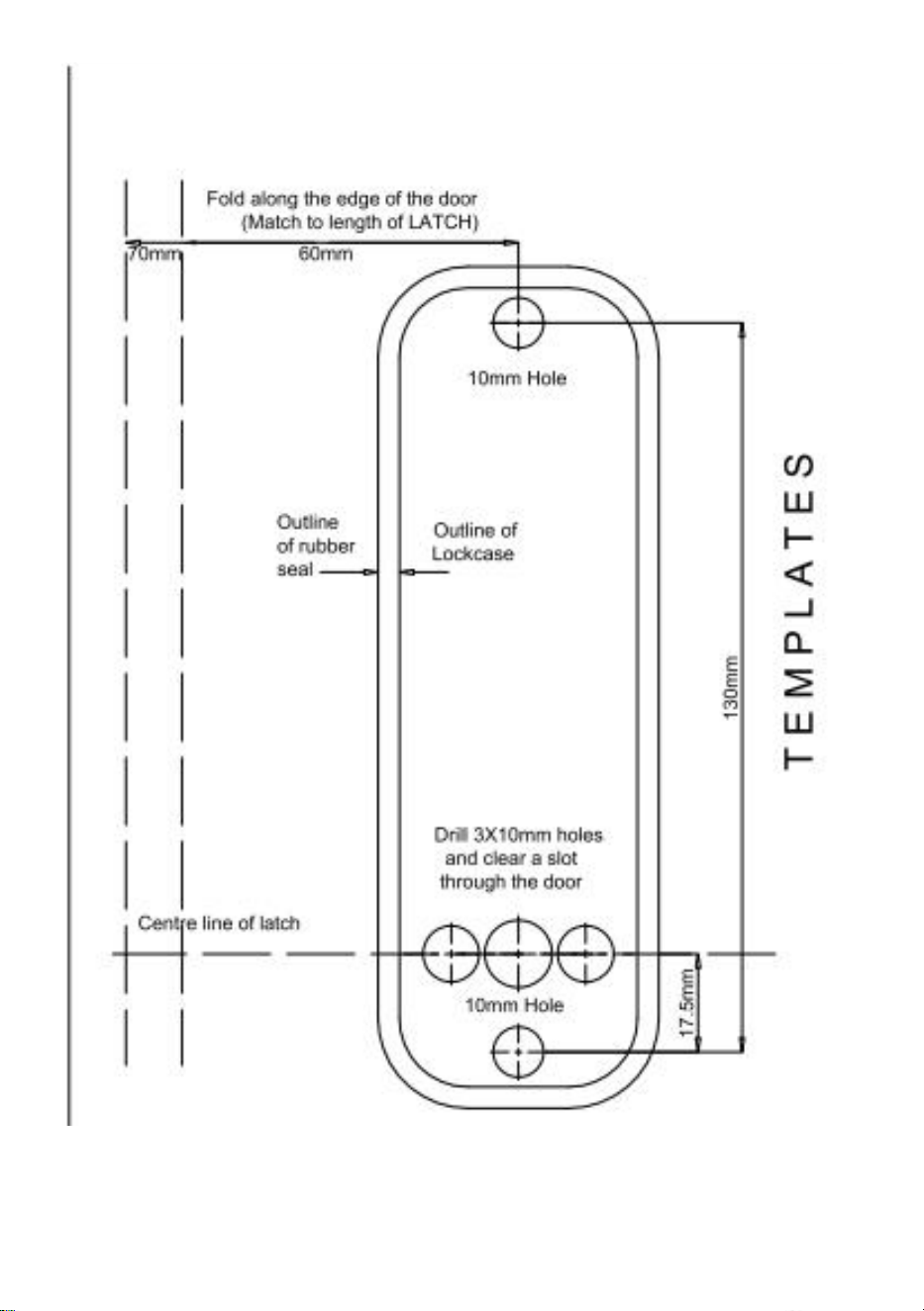

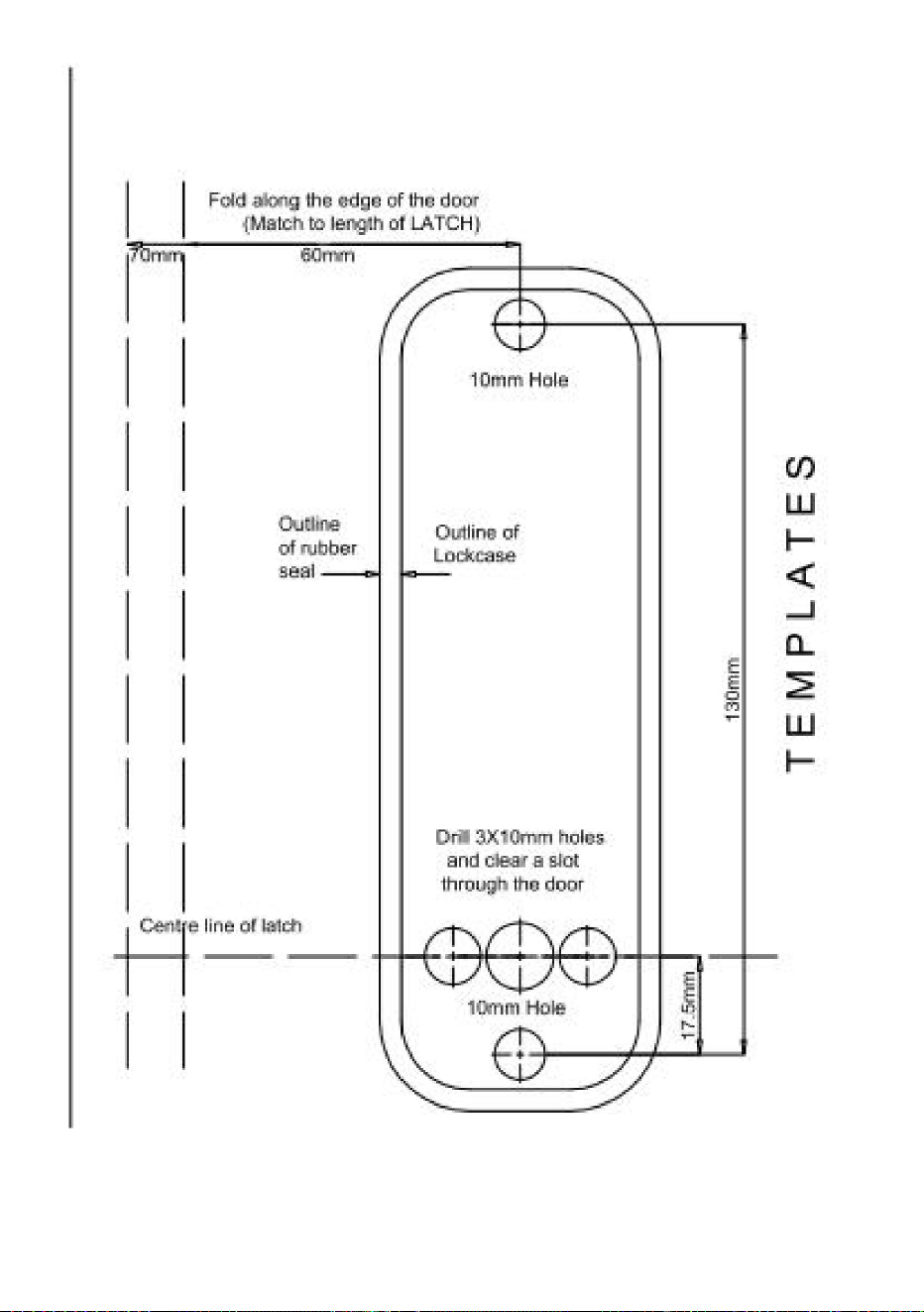

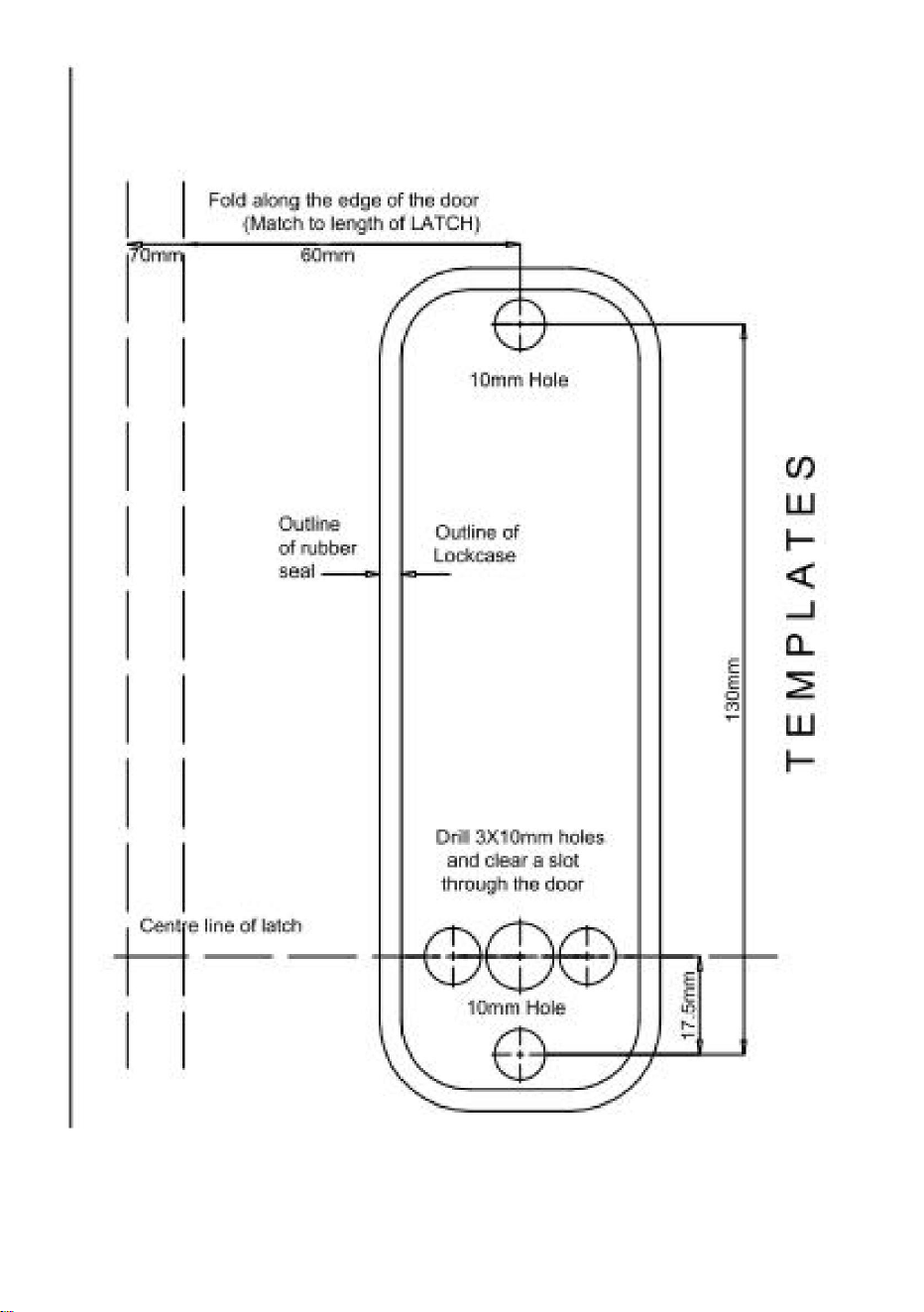

Positioning drilling

1.Press the back of the lock vertically against the door, aligning one end of the

locking bolt with the edge of the door.

2.Make the corresponding markings for the lock's position.

3.Use the hole drilling template to align with the marked positions,indicating the

screw holes and drive shaft hole locations.

4.Drill 10mm holes for the screw holes and 10mm hole for the drive shaft hole.

5.If there is a larger gap between the door and the frame, you can position the lock

in a way that allows the end face of the locking bolt to extend beyond the side of

the door, ensuring a tighter fit when the lock engages with the striker plate.

- 9 -

- 10 -

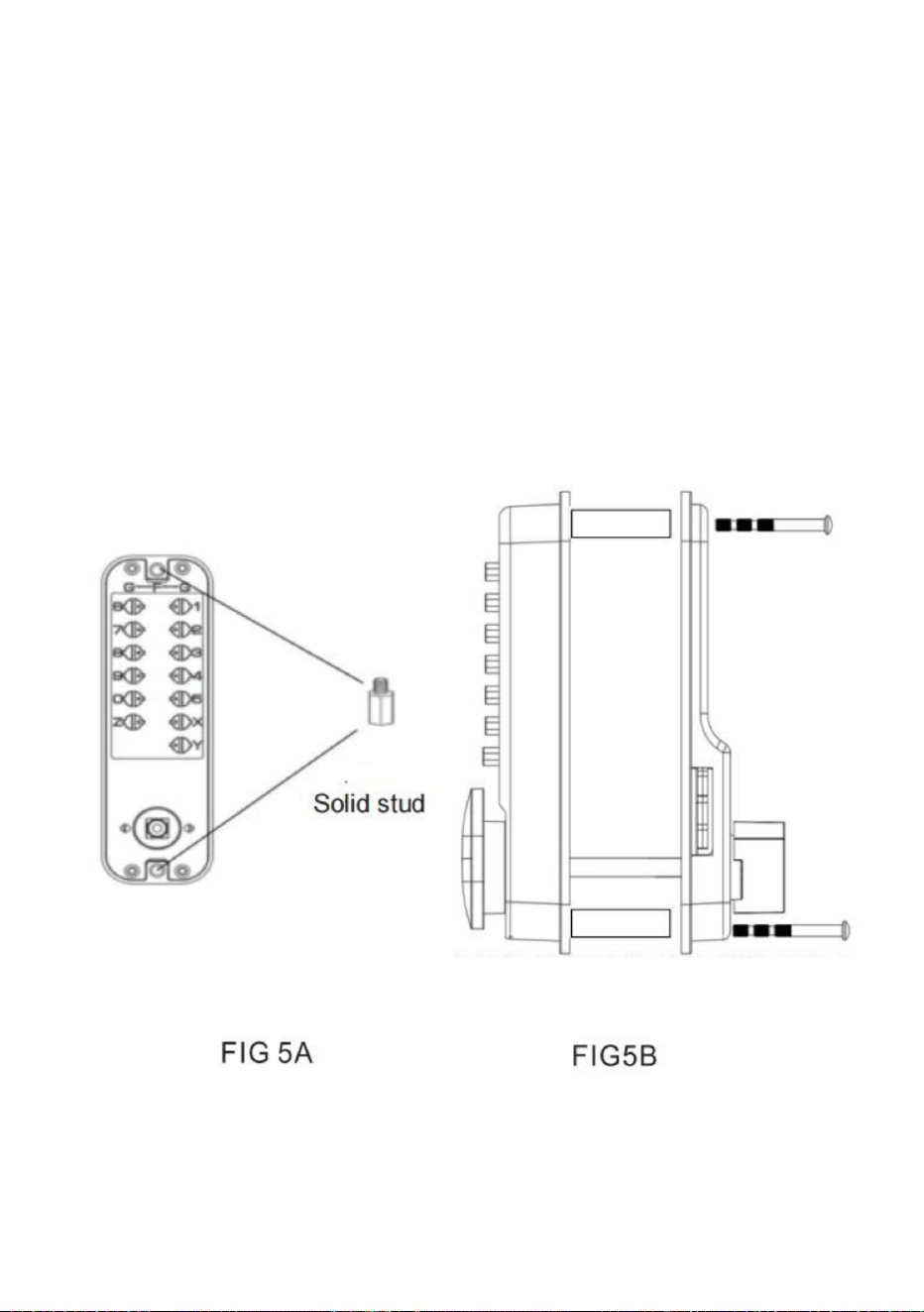

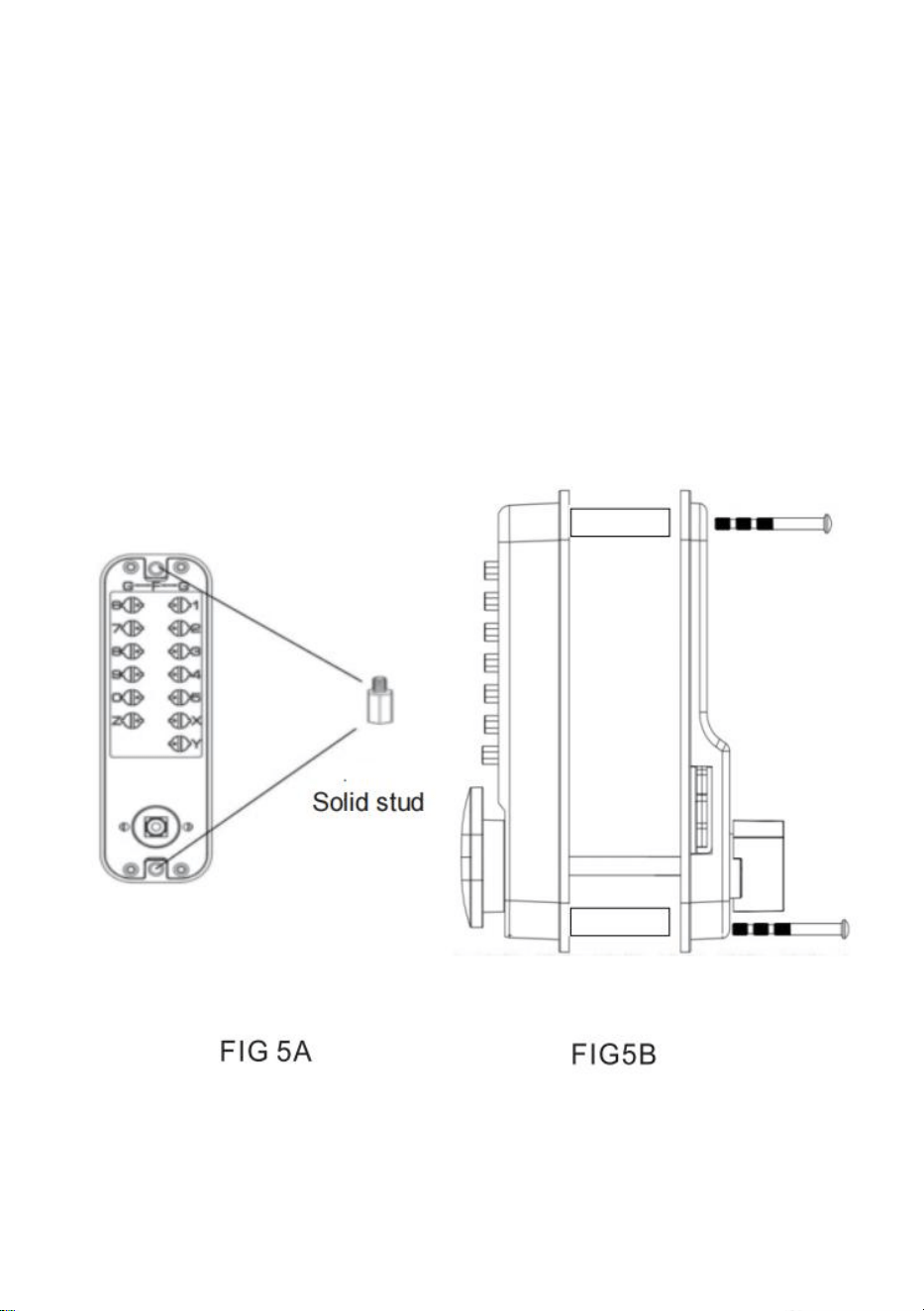

Installation and Debugging

1. First, screw the hollow screw into the corresponding screw hole of the front

password lock, and then select the appropriate size of the drive shaft and

installation screws according to the thickness of the door, and install them with the

rubber gasket.

2.Do not close the door until it is confirmed that the lock can be opened normally

using the password. The drive shaft is designed for doors with a thickness of

100mm or less,

3.After the lock is installed, check whether the front and rear locks can be opened

and closed normally. When closing the lock, there is no need to enter the

password. When opening the lock, press the "C* key to reset before entering the

correct password to unlock.

- 11 -

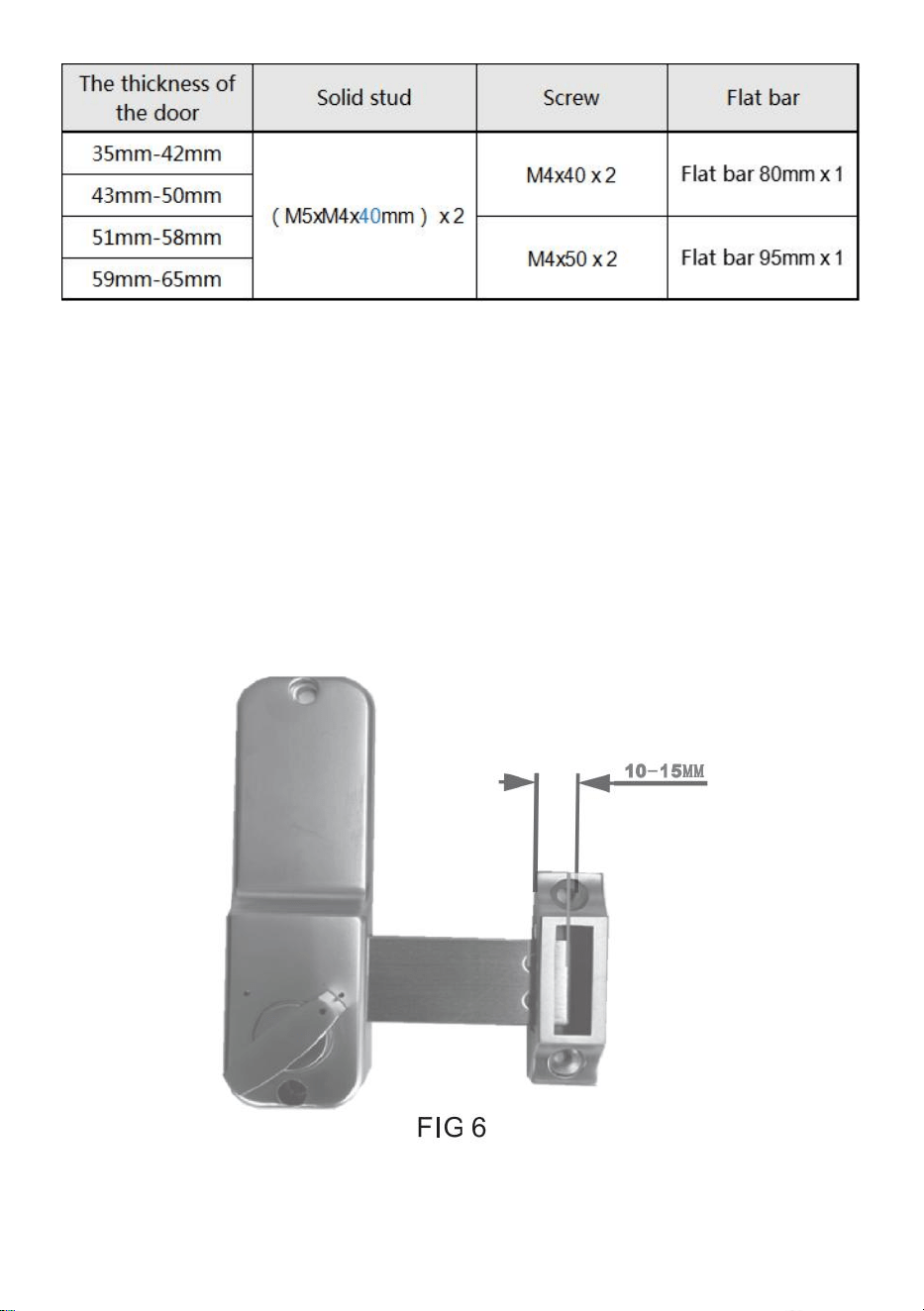

Installing the Door Latch

The bolt should be within the size range of 10mm-15mm for the latch box and latch

plate. The positioning of the door latch must allow the bolt to combine with the

latch when it is locked. Once the correct installation position is determined, outline

it and install it flush with the door frame.

Ensure that the bolt can fully extend when locked to ensure the anti-theft function

of the door lock.

Start by fixing the door latch with one screw and check if the bolt extends and

retracts properly. If there are any issues, adjustments can be made. Then, tighten

with two screws.

- 12 -

Unlock and lock

Tips:C key is clear and reset key. The default button direction to unlock the door is

clockwise, if you change the lock to left-handed , the button direction to unlock the

door is counterclockwise.

1)Press the correct password, and then turn the button to the opening door's

direction to unlock the lock. When you press the password, you are unable to turn

the button, check that the password settings whether are correct or not,and that

you have pressed the C key before pressing the key.

2)And turn the button in the other direction to re-lock the door.

3)Only from outside, code is necessary to turn the knob for opening. From inside,

the bolt go in and out freely with the internal button.

- 13 -

Setting or cancelling the always-open mode

(After setting the always-open

mode, the door can be opened directly by turning the handle without entering a

password)

First,enter the correct password, press down the handle and hold down the Y key

at the same time, release the handle first and then release the Y key, and the

always-open mode is set.

Cancel always-open mode:

Hold down the C key, press down on the handle,

and the always-open mode will be canceled.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

EC REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP: YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Imported to AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Technical Support and E-Warranty Certificate

www.vevor.com/support

OL601HD2-B-03

MODEL:OL601HD2-B-01

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas

zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

INSTRUKCJA OBSŁUGI

MECHANICZNY BEZKLUCZYKOWY ZAMEK DRZWI

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

(Zdjęcie ma charakter poglądowy, proszę odnieść się do rzeczywistego obiektu)

MODEL:OL601HD2-B-01/OL601HD2-B-03

Wsparcie techniczne i certyfikat gwarancji elektronicznej

www.vevor.com/support

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

ZAMEK DRZWI

MECHANICZNY BEZKLUCZYKOWY

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

Machine Translated by Google

3) Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.

poważny uraz.

1. Zalecana długość hasła wynosi 4-6 cyfr.

5Rozszerzona gumowa mata ochronna (160x65mm) x 2 sztuki

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może skutkować

4Płytka mocująca drzwi x 1 zestaw

1)Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może

3. Hasło nie musi być wpisywane w kolejności.

2. Naciśnij klawisz C, aby zresetować, zanim wpiszesz hasło.

6Śruby montażowe M4x40mm x2szt.

2) Podczas pracy należy nosić okulary ochronne i wytrzymałe rękawice robocze zgodne z normą ANSI.

Lista części

4. Zmiana hasła wymaga rozmontowania i ponownego zamontowania.

stwarzać zagrożenia.

2Panel tylny x 1

4) Nie dopuszczać osób postronnych na teren montażu podczas jego trwania.

montaż.

1. Panel przedni x 1

3Instrukcja x1

NOTATKA:

Środki ostrożności podczas montażu:

OSTRZEŻENIE:

INSTRUKCJA BEZPIECZEŃSTWA I ŚRODKI OSTROŻNOŚCI

- 2 -

Machine Translated by Google

Proces instalacji:

MODEL:OL601HD2-B-01/OL601HD2-B-03

1. Sprawdź, czy wszystkie części działają prawidłowo.

9. Płaskownik montażowy 95mm x 1 szt.

12 Naklejka z instrukcją wiercenia instalacji x 1

8Płaskownik montażowy 80mm x 1 szt.

7Śruby montażowe M4x50mmx2 szt.

10Szpilka pełna (M5xM4x40mm) x 2 szt.

11Wkręty samogwintujące z łbem płaskim i rowkiem krzyżowym (wkręty do drewna) x 4

- 3 -

Machine Translated by Google

- 4 -

5Zamontuj zamki i sprawdź, czy zamki przednie i tylne przełączają zamki

konieczna jest zmiana kierunku blokowania zamka przedniego i

2) Ustaw lub zmień hasło „Ustawianie/Zmiana haseł”. Ustawione hasła

Zatrzask można normalnie wysuwać i chować.

1) Upewnij się, że wszystkie części działają prawidłowo

3Według kierunku otwierania drzwi sprawdź, czy jest

pokrętło z rowkami, ostrze skierowane do środka

Pozycja ta nie jest objęta żadnym hasłem. (Zobacz rysunek 1A)

śrubokręt płaski i obróć go o 180 stopni, tak aby kropka pokrywała się z liczbą.

Aby dokonać zmiany, postępuj zgodnie z instrukcjami.

3) Upewnij się, że po ustawieniu kodu można normalnie korzystać z zamka drzwi

nie mają określonej kolejności i nie mogą się powtarzać. Ustawienie 4-cyfrowego kodu jest najbezpieczniejsze.

kierunek lewy/prawy rygla zamka tylnego. Jeśli jest to konieczne

2) Jeśli chcesz ustawić przycisk jako hasło, delikatnie naciśnij przycisk za pomocą

trzon kwadratowy.

aby otworzyć otwory w drzwiach.

„G” (patrz rysunek 1B)

4. Używając zamka tylnego jako odniesienia, pracuj z szablonem otwierania

Włóż kwadratowy trzpień do kwadratowego otworu cylindra zamka i przekręć

Zaleca się ustawienie hasła składającego się z 4–6 cyfr w dowolnej kolejności.

PRZED INSTALACJĄ:

1) Na tylnej stronie korpusu zamka z przyciskami numerycznymi zobaczysz

Ustawianie/zmiana haseł

2. Aby ustawić hasło, postępuj zgodnie z instrukcjami podanymi w części „Ustawianie hasła”.

odpowiednio.

Ten przycisk stanie się hasłem. Kropka powinna być skierowana na zewnątrz

Machine Translated by Google

- 5 -

Przed montażem drzwi zapamiętaj ustawione hasło.

3) Aby anulować hasło, delikatnie naciśnij przycisk śrubokrętem płaskim i obróć go

o 180 stopni, tak aby kropka była skierowana w stronę środka korpusu zamka (w

stronę litery „F”).

Machine Translated by Google

hasło. Klawisz C służy do czyszczenia lub resetowania hasła, a wszystkie inne cyfry

zewnętrzny.

po prawej, co może pomóc określić, czy drzwi otwierają się do wewnątrz, czy

litera. Ta liczba lub litera będzie hasłem. Nie ma żadnego zamówienia dla

Aby usunąć hasło:

instalacja.

W przypadku drzwi otwieranych do wewnątrz należy zastosować płytkę zatrzaskową montowaną na powierzchni.

a litery są używane jako klucze do haseł.

instalacja.

list.

Obróć przycisk tak, aby kropka na przycisku przesunęła się od liczby lub

W przypadku drzwi otwieranych na zewnątrz należy stosować skrzynkę uderzeniową montowaną z boku.

Włóż śrubokręt płaski do szczeliny przycisku, lekko wciśnij go w zamek, a następnie obróć o 180 stopni tak,

aby kropka na przycisku znalazła się blisko numeru lub

Aby potwierdzić kierunek otwierania drzwi, zapoznaj się ze schematem na

Potwierdź kierunek otwierania

Kierunek otwierania drzwi

Aby ustawić hasło:

- 6 -

Machine Translated by Google

aż element otworu wału napędowego zostanie obrócony o 180 stopni.

Następnie użyj śrubokręta, aby dokręcić śruby wewnątrz. Kierunek blokady

zostanie wtedy pomyślnie zmieniony.

Zmień kierunek odblokowania zamka Domyślny kierunek

zamka przednich drzwi zamka hasłowego jest ustawiony fabrycznie na otwieranie po prawej stronie.

Jeśli chcesz go dostosować, aby otwierał się po lewej stronie, musisz zmienić kierunek odblokowania

zamka. Kroki są następujące: Użyj małego śrubokręta krzyżakowego, aby całkowicie poluzować śrubę

w otworze wału napędowego z tyłu zamka — pamiętaj, aby nie używać śrubokręta elektrycznego ani

dużego śrubokręta. Włóż wał napędowy do otworu wału napędowego i obróć go zgodnie z

ruchem wskazówek zegara

- 7 -

Machine Translated by Google

drzwi, zapewniając ściślejsze dopasowanie zamka po zatrzaśnięciu go w blaszce zaczepowej.

3. Użyj szablonu do wiercenia otworów, aby wyrównać je z zaznaczonymi pozycjami, wskazując

1. Odkręć 4 śruby i zdejmij płytkę osłonową z tyłu wewnętrznego zamka.

2. Wykonaj odpowiednie oznaczenia określające położenie zamka.

aby otworzyć ją po lewej stronie, wykonaj następujące kroki:

skierowany w dół).

4. Wywierć otwory o średnicy 10 mm pod otwory na śruby i otwór o średnicy 10 mm pod otwór na wał napędowy.

otwory na śruby i lokalizację otworów na wał napędowy.

2. Zdemontuj śrubę blokującą i obróć ją (w lewo lub w prawo, zgodnie z gniazdem napędowym)

w sposób umożliwiający wystawanie czoła rygla blokującego poza bok

chowa się i wysuwa normalnie.

3. Zabezpiecz płytę osłonową śrubami, przekręć pokrętło i sprawdź, czy blokada działa

5. Jeżeli między drzwiami a ramą jest większa szczelina, można umieścić zamek

Blokada hasłem jest początkowo ustawiona tak, aby otwierała się domyślnie po prawej stronie. Jeśli potrzebujesz

rygiel blokujący z krawędzią drzwi.

1. Naciśnij tylną część zamka pionowo w kierunku drzwi, wyrównując jeden koniec zamka

Pozycjonowanie wiercenia

Zmień kierunek rygla blokującego:

- 8 -

Machine Translated by Google

- 9 -

Machine Translated by Google

2. Nie zamykaj drzwi, dopóki nie zostanie potwierdzone, że zamek można otworzyć

normalnie za pomocą hasła. Wał napędowy jest przeznaczony do drzwi o grubości

100 mm lub

mniejszej. 3. Po zainstalowaniu zamka sprawdź, czy zamki przedni i tylny można normalnie

otwierać i zamykać. Podczas zamykania zamka nie ma potrzeby wprowadzania

hasła. Podczas otwierania zamka naciśnij klawisz „C*, aby zresetować, zanim wprowadzisz

prawidłowe hasło, aby odblokować.

Instalacja i debugowanie 1.

Najpierw wkręć śrubę drążoną w odpowiedni otwór śrubowy przedniego zamka

hasłowego, a następnie wybierz odpowiedni rozmiar wału napędowego i

śrub montażowych zgodnie z grubością drzwi i zamontuj je wraz z gumową uszczelką.

- 10 -

Machine Translated by Google

Zacznij od zamocowania zatrzasku drzwi jedną śrubą i sprawdź, czy śruba wysuwa się i chowa prawidłowo.

Jeśli są jakieś problemy, można dokonać regulacji. Następnie dokręć dwiema śrubami.

Upewnij się, że rygiel można całkowicie wysunąć po zablokowaniu, aby zagwarantować działanie funkcji

antykradzieżowej zamka drzwi.

Montaż zamka drzwi Śruba powinna

mieścić się w zakresie rozmiarów 10 mm-15 mm dla skrzynki zatrzaskowej i płytki zatrzaskowej. Pozycjonowanie zamka

drzwi musi umożliwiać połączenie zamka z zatrzaskiem po jego zablokowaniu. Po ustaleniu prawidłowej pozycji

montażowej należy ją obrysować i zamontować równo z ramą drzwi.

- 11 -

Machine Translated by Google

1) Wprowadź prawidłowe hasło, a następnie przekręć przycisk w stronę otwierania drzwi.

kierunek odblokowania zamka. Po naciśnięciu hasła nie można się obrócić

drzwi są w kierunku przeciwnym do ruchu wskazówek zegara.

3) Tylko z zewnątrz, kod jest konieczny do przekręcenia gałki w celu otwarcia. Od wewnątrz,

przycisk kierunku, aby odblokować

zgodnie z ruchem wskazówek zegara, jeśli zmienisz blokadę na lewostronną

Wskazówki: Klawisz C to wyczyść i zresetuj. Domyślny kierunek przycisku do odblokowania drzwi to

nacisnąłeś klawisz C przed naciśnięciem klawisza.

Rygiel można swobodnie wsuwać i wysuwać za pomocą wewnętrznego przycisku.

przycisk, sprawdź czy ustawienia hasła są poprawne i czy

2) Następnie przekręć przycisk w drugą stronę, aby ponownie zablokować drzwi.

Odblokuj i zablokuj

- 12 -

Machine Translated by Google

C/O YH Consulting Limited Biuro 147, Centurion House, London Road, Staines-upon-

Thames, Surrey, TW18 4AX

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

Importowane do AUS: SIHAO PTY LTD.

Apartament 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Przedstawiciel KE: E-CrossStu GmbH.

ODPOWIEDZIALNOŚĆ W WIELKIEJ BRYTANII: YH CONSULTING LIMITED.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

Importowane do USA: Sanven Technology Ltd.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

- 13 -

Najpierw wprowadź prawidłowe hasło, naciśnij uchwyt i przytrzymaj klawisz Y

jednocześnie najpierw zwolnij uchwyt, a następnie zwolnij klawisz Y i

hasło)

tryb, drzwi można otworzyć bezpośrednio poprzez przekręcenie klamki, bez wchodzenia do środka

ustawiony jest tryb zawsze otwarty.

Anulowanie trybu zawsze otwartego: Przytrzymaj klawisz C, naciśnij klamkę, a tryb zawsze

otwarty zostanie anulowany.

Ustawianie lub anulowanie trybu zawsze otwartego (Po ustawieniu trybu zawsze otwartego

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

Modello OL601HD2-B-03

MODELLO:OL601HD2-B-01

SERRATURA MECCANICA SENZA CHIAVE

MANUALE D'USO

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai

principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi

offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

HAI BISOGNO DI AIUTO? CONTATTACI!

(L'immagine è solo a scopo illustrativo; fare riferimento all'oggetto reale)

MODELLO:OL601HD2-B-01/OL601HD2-B-03

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del

manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale

utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul

nostro prodotto.

SERRATURA DELLA PORTA

CHIAVE MECCANICA

- 1 -

Machine Translated by Google

2ÿPannello posteriore x 1

4ÿPiastra di fissaggio porta x 1 set

4)Tenere gli astanti lontani dall'area durante l'assemblea.

assemblaggio.

1ÿPannello frontale x 1

3ÿManuale x1

3) Mantenere l'area di assemblaggio pulita e ben illuminata.

2) Indossare occhiali di sicurezza approvati ANSI e guanti da lavoro resistenti durante

Elenco delle parti

creare pericoli.

4. Per cambiare la password è necessario smontare e sostituire il dispositivo.

1) Assemblare solo secondo queste istruzioni. Un assemblaggio improprio può

3. Non è necessario immettere la password in sequenza.

2.Premere il tasto C per reimpostare prima di immettere la password.

6. Viti di montaggio M4x40mm x2pz.

lesioni gravi.

1. La lunghezza consigliata per la password è di 4-6 cifre.

5ÿTappetino di protezione in gomma allargato (160x65mm) x2 pezzi

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa norma può comportare

AVVERTIMENTO:

ISTRUZIONI DI SICUREZZA E PRECAUZIONI

- 2 -

NOTA:

Precauzioni di montaggio:

Machine Translated by Google

- 3 -

9, Barra piatta di montaggio 95mm x 1pz

10. Perno pieno (M5xM4x40mm) x 2 pz.

8ÿBarra piatta di montaggio 80mmx 1pz

7ÿViti di montaggio M4x50mmx2 pz.

11ÿViti autofilettanti a testa piatta con intaglio a croce (viti per legno) x 4

12ÿ Adesivo per foratura con installazione assistita x 1

Procedura di installazione:

MODELLO:OL601HD2-B-01/OL601HD2-B-03

1. Controllare che tutte le parti funzionino correttamente.

Machine Translated by Google

1) Assicurarsi che tutte le parti funzionino correttamente

Impostazione/modifica delle password

manopola con fessure, la direzione della punta verso il centro

Si consiglia di impostare una password composta da 4 a 6 cifre, in qualsiasi ordine.

PRIMA DELL'INSTALLAZIONE PER FAVORE:

5ÿInstallare le serrature e verificare che le serrature anteriore e posteriore si blocchino

Normalmente il fermo può essere esteso e retratto.

2. Per impostare una password, seguire le istruzioni in "Impostazione di una password".

per aprire i buchi nella porta.

correttamente.

lo stelo quadrato.

1) Sul retro del corpo della serratura con i pulsanti numerici, vedrai il

'G' (vedi figura 1B)

4. Utilizzando il blocco posteriore come riferimento, lavorare con il modello di apertura

Inserire lo stelo quadrato nel foro quadrato del cilindro della serratura e girare

Questo pulsante diventerà quindi la password. Il punto dovrebbe puntare verso l'esterno verso

cambiare, seguire le istruzioni.

3) Assicurarsi che la serratura della porta possa essere utilizzata normalmente dopo aver impostato il codice

cacciavite a taglio e ruotarlo di 180 gradi in modo che il punto si allinei con un numero.

direzione sinistra/destra del chiavistello di bloccaggio della serratura posteriore. Se necessario

non sono in alcun ordine e non possono essere ripetuti. L'impostazione di un codice a 4 cifre è la soluzione più sicura.

2) Se si desidera impostare un pulsante come password, premere delicatamente il pulsante con un

necessario modificare la direzione di bloccaggio del blocco anteriore e del

2) Impostare o modificare la password "Impostazione/Modifica password". Le password impostate

Questa posizione non è uno stato di password. (Vedi figura 1A)

3. In base alla direzione di apertura della porta, verificare se è

- 4 -

Machine Translated by Google

Prima di installare la porta, ricorda la password che hai impostato.

3) Per annullare una password, premere delicatamente il pulsante con un cacciavite a taglio e

ruotarlo di 180 gradi in modo che il punto sia rivolto verso il centro del corpo della serratura

(puntando verso la "F").

- 5 -

Machine Translated by Google

- 6 -

Direzione di apertura della porta

Per impostare la password:

giusto, che può aiutare a determinare se la porta si apre verso l'interno o

Inserire un cacciavite a taglio nella fessura del pulsante, spingerlo leggermente nella serratura e quindi ruotarlo di 180 gradi

in modo che il punto sul pulsante sia vicino al numero o

Per confermare la direzione di apertura della porta, fare riferimento allo schema sulla

Confermare la direzione di apertura

lettera.

installazione.

Ruotare il pulsante in modo che il punto sul pulsante si allontani dal numero o

Per le porte che si aprono verso l'esterno, utilizzare la scatola di riscontro montata lateralmente per

Per rimuovere la password:

installazione.

e le lettere vengono utilizzate come chiavi della password.

Per le porte che si aprono verso l'interno, utilizzare la piastra di chiusura montata in superficie per

password. Il tasto C viene utilizzato per cancellare o reimpostare la password e tutti gli altri numeri

verso l'esterno.

lettera. Questo numero o lettera sarà la password. Non c'è ordine per la

Machine Translated by Google

- 7 -

Cambia la direzione di sblocco della serratura La direzione

predefinita per la serratura della porta anteriore della serratura con password è impostata in fabbrica

per aprire a destra. Se vuoi regolarla per aprirla a sinistra, devi cambiare la direzione di sblocco

della serratura. I passaggi sono i seguenti: Usa un piccolo cacciavite a croce per allentare

completamente la vite nel foro dell'albero motore sul retro della serratura, assicurati di non usare un

cacciavite elettrico o un cacciavite grande. Inserisci l'albero motore nel foro dell'albero

motore e ruotalo in senso orario

finché il componente del foro dell'albero motore non viene ruotato di 180 gradi. Quindi,

utilizzare il cacciavite per stringere le viti all'interno. La direzione del blocco verrà quindi

modificata correttamente.

Machine Translated by Google

- 8 -

Posizionamento della perforazione

Cambiare la direzione del bullone di bloccaggio:

2. Tracciare i segni corrispondenti per la posizione della serratura.

Il blocco password è inizialmente impostato per aprirsi a destra per impostazione predefinita. Se è necessario

catenaccio con il bordo della porta.

la porta, garantendo una tenuta più salda quando la serratura si innesta nella piastra di battuta.

1. Premere la parte posteriore della serratura verticalmente contro la porta, allineando un'estremità della

si ritrae e si estende normalmente.

in un modo che consenta alla superficie terminale del bullone di bloccaggio di estendersi oltre il lato di

3. Fissare la piastra di copertura con le viti, girare la manopola e controllare se il bullone di bloccaggio

5.Se c'è uno spazio maggiore tra la porta e il telaio, è possibile posizionare la serratura

rivolto verso il basso).

4. Praticare dei fori da 10 mm per le viti e un foro da 10 mm per l'albero di trasmissione.

2.Smontare il bullone di bloccaggio e capovolgerlo (a sinistra o a destra con la fessura di azionamento

fori per le viti e posizioni dei fori dell'albero di trasmissione.

3. Utilizzare il modello di foratura per allineare con le posizioni contrassegnate, indicando il

1.Rimuovere le 4 viti e la piastra di copertura sul retro della serratura interna.

per regolarlo in modo che si apra a sinistra, segui questi passaggi:

Machine Translated by Google

- 9 -

Machine Translated by Google

2. Non chiudere la porta finché non si conferma che la serratura può essere aperta normalmente

utilizzando la password. L'albero motore è progettato per porte con uno spessore di 100 mm

o inferiore, 3.

Dopo aver installato la serratura, verificare se le serrature anteriore e posteriore possono essere

aperte e chiuse normalmente. Quando si chiude la serratura, non è necessario immettere

la password. Quando si apre la serratura, premere il tasto "C* per reimpostare prima di immettere

la password corretta per sbloccare.

Installazione e debug 1. Per

prima cosa, avvitare la vite cava nel foro corrispondente della serratura con

password anteriore, quindi selezionare la dimensione appropriata dell'albero

di trasmissione e delle viti di installazione in base allo spessore della porta e installarli

con la guarnizione in gomma.

- 10 -

Machine Translated by Google

Per garantire la funzione antifurto della serratura della porta, assicurarsi che il chiavistello possa estendersi

completamente quando è bloccato.

Inizia fissando il chiavistello della porta con una vite e controlla se il bullone si estende e si ritrae correttamente.

Se ci sono problemi, è possibile apportare delle regolazioni. Quindi, serra con due viti.

Installazione del chiavistello della

porta Il chiavistello deve avere dimensioni comprese tra 10 mm e 15 mm per la scatola del chiavistello e

la piastra del chiavistello. Il posizionamento del chiavistello della porta deve consentire al chiavistello

di combinarsi con il chiavistello quando è bloccato. Una volta determinata la posizione di installazione

corretta, delinearla e installarla a filo con il telaio della porta.

- 11 -

Machine Translated by Google

direzione per sbloccare la serratura. Quando si preme la password, non è possibile girare

1)Premere la password corretta, quindi ruotare il pulsante verso la porta di apertura

il bullone entra ed esce liberamente grazie al pulsante interno.

la direzione del pulsante per sbloccare il

la porta è in senso antiorario.

in senso orario, se si cambia la serratura in sinistra

Suggerimenti: il tasto C è il tasto di cancellazione e reset. La direzione predefinita del pulsante per sbloccare la porta è

3)Solo dall'esterno, è necessario il codice per girare la manopola per l'apertura. Dall'interno,

2) Girare il pulsante nell'altra direzione per bloccare nuovamente la porta.

hai premuto il tasto C prima di premere il tasto .

il pulsante, controlla che le impostazioni della password siano corrette o meno e che

Sbloccare e bloccare

- 12 -

Machine Translated by Google

C/O YH Consulting Limited Ufficio 147, Centurion House, London Road, Staines-

upon-Thames, Surrey, TW18 4AX

Importato in AUS: SIHAO PTY LTD.

RAPPRESENTANTE DEL REGNO UNITO: YH CONSULTING LIMITED.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

RAPPRESENTANTE CE: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Francoforte sul Meno.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Produttore: Shanghaimuxinmuyeyouxiangongsi

1 ROKEVA STREET EASTWOOD NSW 2122 Australia

Importato negli USA: Sanven Technology Ltd.

- 13 -

password)

è impostata la modalità sempre aperta.

Per prima cosa inserisci la password corretta, premi la maniglia e tieni premuto il tasto Y

modalità, la porta può essere aperta direttamente girando la maniglia senza entrare in

contemporaneamente, rilasciare prima la maniglia e poi rilasciare il tasto Y, e il

Annullare la modalità sempre aperta: tenere premuto il tasto C, premere sulla maniglia e la modalità

sempre aperta verrà annullata.

Impostazione o annullamento della modalità sempre aperta (dopo aver impostato la modalità sempre aperta

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:OL601HD2B01

OL601HD2B03

MANUALDELUSUARIO

CERRADURADEPUERTAMECÁNICASINLLAVE

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Machine Translated by Google

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

MODELO:OL601HD2B01/OL601HD2B03

(Laimagenessolodereferencia;consulteelobjetoreal)

¿NECESITAAYUDA?¡CONTÁCTENOS!

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

CERRADURADEPUERTA

MECÁNICOSINLLAVE

1

Machine Translated by Google

crearpeligros

4.Cambiarlacontraseñarequieredesmontajeyreemplazo.

2)UsegafasdeseguridadaprobadasporANSIyguantesdetrabajoresistentesdurante

Listadepiezas

asamblea.

1Panelfrontalx1

3)Mantengaeláreadereuniónlimpiaybieniluminada.

2Paneltraserox1

4)Mantengaalostranseúntesfueradeláreaduranteelmontaje.

3Manualx1

Leaestematerialantesdeutilizaresteproducto.Elnohacerlopuedeprovocar

4.Placadefijacióndelapuertax1juego

lesióngrave

1.Lalongitudrecomendadadelacontraseñaesde4a6dígitos.

5.Alfombrilladegomaprotectoraensanchada(160x65mm)x2piezas

2.PresionelateclaCpararestablecerantesdeingresarsucontraseña.

6TornillosdemontajeM4x40mmx2piezas.

1)Realiceelmontajeúnicamentedeacuerdoconestasinstrucciones.Unmontajeincorrectopuede

3.Noesnecesarioingresarlacontraseñaensecuencia.

2

ADVERTENCIA:

INSTRUCCIONESDESEGURIDADYPRECAUCIONES

NOTA:

Precaucionesdemontaje:

Machine Translated by Google

3

9,barraplanademontajede95mmx1pieza

10,pernossólidos(M5xM4x40mm)x2piezas.

8Barraplanademontajede80mmx1pieza

7TornillosdemontajeM4x50mmx2piezas.

11,tornillosautorroscantesdecabezaplanaconranuraencruz(tornillosparamadera)x4

12Adhesivodeperforaciónparainstalaciónasistidax1

Procesodeinstalación:

MODELO:OL601HD2B01/OL601HD2B03

1Verifiquequetodaslaspiezasfuncionencorrectamente.

Machine Translated by Google

destornilladordepuntaranuradaygírelo180gradosparaqueelpuntosealineeconunnúmero.

4Utilizandolacerraduratraseracomoreferencia,trabajeconlaplantilladeapertura

Inserteelvástagocuadradoenelorificiocuadradodelcilindrodelacerraduraygire

Estebotónseconvertiráentoncesenlacontraseña.Elpuntodebeapuntarhaciaafuera.

paraabrirlosagujerosdelapuerta.

Eltallocuadrado.

'G'(verfigura1B)

5Instalelascerradurasyverifiquequelosinterruptoresdelascerradurasdelanteraytraseraesténbloqueados.

Elpestillosepuedeextenderyretraernormalmente.

2Sigalasinstruccionesen"Configurarunacontraseña"paraconfigurarunacontraseña.

adecuadamente.

Configuración/cambiodecontraseñas

ANTESDELAINSTALACIÓNPORFAVOR:

Serecomiendaqueestablezcaunacontraseñade4a6dígitosencualquierorden.

1)Enlaparteposteriordelcuerpodelacerraduraconbotonesnuméricos,veráel

3Deacuerdoconladireccióndeaperturadelapuerta,verifiquesiestá

1)Asegúresedequetodaslaspiezasfuncionencorrectamente.

Perillaconranuras,ladireccióndelapuntahaciaelcentro

Esnecesariocambiarladireccióndebloqueodelacerradurafrontalyla

2)Establecerocambiarlacontraseña"Configuración/Cambiodecontraseñas".Lascontraseñasestablecidas

Estaposiciónnotieneestadodecontraseña.(Verfigura1A)

direcciónizquierda/derechadelpernodebloqueodelacerraduratrasera.Sinecesita

noestánenningúnordenynosepuedenrepetir.Estableceruncódigode4dígitoseslomásseguro.

2)Sideseaestablecerunbotóncomocontraseña,presionesuavementeelbotónconun

cambiar,seguirlasinstrucciones.

3)Asegúresedequelacerraduradelapuertasepuedautilizarnormalmentedespuésdeconfigurarelcódigo.

4

Machine Translated by Google

Antesdeinstalarlapuerta,recuerdelacontraseñaquehaconfigurado.

3)Paracancelarunacontraseña,presionesuavementeelbotónconundestornilladordepunta

ranuradaygírelo180gradosparaqueelpuntomirehaciaelcentrodelcuerpodelacerradura

(apuntandohacia"F").

5

Machine Translated by Google

6

Direccióndeaperturadelapuerta

Paraestablecerlacontraseña:

Gireelbotónparaqueelpuntodelbotónsealejedelnúmeroo

Parapuertasqueseabrenhaciaafuera,utilicelacajadecierremontadalateralmente.

carta.

instalación.

Confirmarladireccióndeapertura

Inserteundestornilladordepuntaplanaenlaranuradelbotón,empújelounpocoenlacerradurayluego

gírelo180gradosparaqueelpuntodelbotónestécercadelnúmeroo

Paraconfirmarladireccióndeaperturadelapuerta,consulteeldiagramaenla

letra.Estenúmerooletraserálacontraseña.Nohayordenparala

derecha,loquepuedeayudaradeterminarsilapuertaseabrehaciaadentroohaciaafuera.

exterior.

contraseña.LateclaCseutilizaparaborrarorestablecerlacontraseñaytodoslosdemásnúmeros

ylasletrasseutilizancomoclavesdecontraseña.

Parapuertasqueseabrenhaciaadentro,utilicelaplacadepestillomontadaenlasuperficie.

Paraeliminarlacontraseña:

instalación.

Machine Translated by Google

7

CambiarladireccióndedesbloqueodelacerraduraLadirección

predeterminadaparalacerraduradelapuertadelanteradelacerraduraconcontraseñaseestablecepara

abrirhacialaderechaenlafábrica.Sideseaajustarlaparaqueseabrahacialaizquierda,debe

cambiarladireccióndedesbloqueodelacerradura.Lospasossonlossiguientes:Useundestornillador

pequeñodeestrellaparaaflojarcompletamenteeltornilloenelorificiodelejedetransmisiónenlaparte

posteriordelacerradura;asegúresedenousarundestornilladoreléctricooundestornillador

grande.Inserteelejedetransmisiónenelorificiodelejedetransmisiónygíreloenelsentidodelasagujasdelreloj.

hastaqueelcomponentedelorificiodelejedetransmisióngire180grados.Luego,

useeldestornilladorparaapretarlostornillosenelinterior.Ladireccióndelacerradura

secambiaráconéxito.

Machine Translated by Google

8

Cambiarladireccióndelpernodebloqueo:

Perforacióndeposicionamiento

3.Asegurelaplacadecubiertacontornillos,girelaperillayverifiquesielpernodebloqueo

5.Sihayunespaciomásgrandeentrelapuertayelmarco,puedecolocarlacerradura

Seretraeyseextiendenormalmente.

demaneraquepermitaquelacarafinaldelpernodebloqueoseextiendamásalládelcostadode

lapuerta,asegurandounajustemásfirmecuandolacerraduraseacoplaalaplacadecierre.

1.Presionelaparteposteriordelacerraduraverticalmentecontralapuerta,alineandounextremodela

Elbloqueodecontraseñaestáconfiguradoinicialmenteparaabrirsealaderechademanerapredeterminada.Sinecesita

pernodebloqueoconelbordedelapuerta.

Ajustaloparaqueabrahacialaizquierda,sigueestospasos:

2.Realicelasmarcascorrespondientesparalaposicióndelacerradura.

1.Retirelos4tornillosylaplacadecubiertaenlaparteposteriordelacerradurainterna.

3.Utilicelaplantilladeperforacióndeorificiosparaalinearconlasposicionesmarcadas,loqueindicala

2.Desmonteelpernodebloqueoygírelo(hacialaizquierdaohacialaderechaconlaranuradeaccionamiento).

Orificiosparatornillosyubicacionesdelosorificiosdelejedetransmisión.

mirandohaciaabajo).

4.Taladreorificiosde10mmparalostornillosyunorificiode10mmparaelejedetransmisión.

Machine Translated by Google

9

Machine Translated by Google

2.Nocierrelapuertahastaqueseconfirmequelacerradurasepuedeabrirnormalmente

usandolacontraseña.Elejedetransmisiónestádiseñadoparapuertasconungrosor

de100mmo

menos.3.Despuésdeinstalarlacerradura,verifiquesilascerradurasdelanteraytraserase

puedenabrirycerrarnormalmente.Alcerrarlacerradura,noesnecesarioingresar

lacontraseña.Alabrirlacerradura,presionelatecla"C*parareiniciarantesdeingresarla

contraseñacorrectaparadesbloquear.

Instalaciónydepuración1.

Primero,atornilleeltornillohuecoenelorificiocorrespondientedelbloqueode

contraseñafrontal,yluegoseleccioneeltamañoapropiadodelejede

transmisiónylostornillosdeinstalacióndeacuerdoconelgrosordelapuerta,e

instálelosconlajuntadegoma.

10

Machine Translated by Google

Comiencefijandoelpestillodelapuertaconuntornilloyverifiquesielpernoseextiendeyseretraecorrectamente.Si

hayalgúnproblema,sepuedenrealizarajustes.Luego,ajustecondostornillos.

Asegúresedequeelpernopuedaextendersecompletamentecuandoestébloqueadoparagarantizarlafunciónantirrobode

lacerraduradelapuerta.

Instalacióndelpestillodelapuerta

Eltamañodelpernodebeestarentre10mmy15mmparalacajadelpestilloylaplacadelpestillo.La

posicióndelpestillodelapuertadebepermitirqueelpernosecombineconelpestillocuando

estébloqueado.Unavezquesedeterminelaposicióndeinstalacióncorrecta,delineelaposicióne

instálelaarasdelmarcodelapuerta.

11

Machine Translated by Google

Lapuertagiraensentidoantihorario.

1)Presionelacontraseñacorrectayluegogireelbotónhacialapuertadeapertura.

direcciónparadesbloquearlacerradura.Cuandopresionalacontraseña,nopuedegirar

elbotón,verifiquequelaconfiguracióndelacontraseñaseacorrectaono,yque

ladireccióndelbotónparadesbloquearel

Enelsentidodelasagujasdelreloj,sicambialacerraduraaizquierda

Consejos:LateclaCeslatecladeborradoyreinicio.Ladirecciónpredeterminadadelbotónparadesbloquearlapuertaes

HaspresionadolateclaCantesdepresionarlatecla.

2)Ygireelbotónenlaotradirecciónparavolverabloquearlapuerta.

Elpernoentraysalelibrementeconelbotóninterno.

3)Solodesdeelexterior,esnecesarioelcódigoparagirarelpomodeapertura.Desdeelinterior,

Desbloquearybloquear

12

Machine Translated by Google

C/OYHConsultingLimitedOficina147,CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

REPRESENTANTEDELREINOUNIDO:YHCONSULTINGLIMITED.

ImportadoaAUS:SIHAOPTYLTD.

1ROKEVASTREETEASTWOODNSW2122Australia

REPRESENTANTECE:ECrossStuGmbH.

MainzerLandstr.69,60329FráncfortdelMeno.

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,

shanghai200000CN.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

ImportadoaEE.UU.:SanvenTechnologyLtd.

contraseña)

Almismotiempo,suelteprimeroelmangoyluegosueltelateclaY,yel

Primero,ingreselacontraseñacorrecta,presioneelcontroladorymantengapresionadalateclaY

Modo,lapuertasepuedeabrirdirectamentegirandolamanijasinentrarenuna

Elmodosiempreabiertoestáconfigurado.

Cancelarelmodosiempreabierto:mantengapresionadalateclaC,presioneelmangoysecancelará

elmodosiempreabierto.

Configuraciónocancelacióndelmodosiempreabierto(Despuésdeconfigurarelmodosiempreabierto

13

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODELL: OL601HD2-B-01

OL601HD2-B-03

ANVÄNDARMANUAL

MEKANISK NYCKELFRITT DÖRRLÅS

Teknisk support och e-garanticertifikat

www.vevor.com/support

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Machine Translated by Google

BEHÖVER HJÄLP? KONTAKTA OSS!

Teknisk support och e-garanticertifikat

www.vevor.com/support

MODELL: OL601HD2-B-01/OL601HD2-B-03

(Bilden är endast för referens; vänligen hänvisa till det faktiska objektet)

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

DÖRRLÅS

MEKANISK NYCKELFRI

- 1 -

Machine Translated by Google

VARNING:

3. Lösenordet behöver inte anges i följd.

skapa faror.

4. Att ändra lösenordet kräver demontering och byte.

Lista över delar

2) Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar under

3) Håll monteringsområdet rent och väl upplyst.

montering.

4) Håll åskådare borta från området under monteringen.

1ÿFrontpanel x 1

3ÿ Manuell x1

2ÿBakpanel x 1

4ÿDörrfästplatta x 1 set

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i

5ÿBredd skyddsgummimatta (160x65mm)x2 stycken

allvarlig skada.

1. Rekommenderad lösenordslängd är 4-6 siffror.

2.Tryck på C-tangenten för att återställa innan du anger ditt lösenord.

6, Monteringsskruvar M4x40mm x2st.

1) Montera endast enligt dessa instruktioner. Felaktig montering kan

SÄKERHETSINSTRUKTIONER OCH FÖRSIKTIGHETSÅTGÄRDER

- 2 -

NOTERA:

Försiktighetsåtgärder vid montering:

Machine Translated by Google

- 3 -

9, Monteringsplatta 95 mm x 1 st

10ÿSolid dubb (M5xM4x40mm)x2 st.

8ÿMontering av plattstång 80mmx 1st

7ÿMonteringsskruvar M4x50mmx2 st.

12ÿ Assisterad installation borrningsdekal x 1

11, självgängande skruvar med platt huvud (träskruvar) x 4

Installationsprocess:

MODELL: OL601HD2-B-01/OL601HD2-B-03

1ÿKontrollera att alla delar fungerar korrekt.

Machine Translated by Google

3) Se till att dörrlåset kan användas normalt efter inställning av koden

4ÿAnvänd baklåset som referens och arbeta med öppningsmallen

Sätt in den fyrkantiga skaftet i det fyrkantiga hålet på låscylindern och vrid

Den här knappen blir då lösenordet. Punkten ska peka utåt mot

den fyrkantiga stammen.

för att öppna hålen i dörren.

2ÿFölj instruktionerna i "Ställa in ett lösenord" för att ställa in ett lösenord.

ordentligt.

'G' (se figur 1B)

5ÿInstallera låsen och kontrollera att de främre och bakre låsomkopplarna låser

Det rekommenderas att du ställer in ett lösenord på 4 till 6 siffror i valfri ordning.

FÖRE INSTALLATION VÄNLIGEN:

Spärren kan normalt förlängas och dras in.

Ställa in/ändra lösenord

1) Se till att alla delar fungerar korrekt

3ÿKontrollera om det är dörrens öppningsriktning

1) På baksidan av låskroppen med numeriska knappar ser du

vredet med spår, punktriktningen mot mitten

Denna position har ingen lösenordsstatus.(Se figur 1A)

nödvändigt för att ändra låsriktningen för det främre låset och

2) Ställ in eller ändra lösenordet "Ställa in/Ändra lösenord". Lösenorden ställts in

finns i ingen ordning och kan inte upprepas. Att ställa in en 4-siffrig kod är det säkraste.

vänster/höger riktning på baklåsets låsbult. Om du behöver

2) Om du vill ställa in en knapp som lösenord, tryck försiktigt ned knappen med a

skruvmejsel och rotera den 180 grader så att punkten är i linje med ett nummer.

ändra, följ instruktionerna.

- 4 -

Machine Translated by Google

- 5 -

Innan du installerar dörren, kom ihåg lösenordet du har angett.

3) För att avbryta ett lösenord, tryck försiktigt ned knappen med en skruvmejsel och

vrid den 180 grader så att pricken är vänd mot mitten av låskroppen (pekar mot "F").

Machine Translated by Google

installation.

Vrid knappen så att pricken på knappen flyttas bort från siffran eller

För dörrar som svänger utåt, använd den sidomonterade slutblecket för

installation.

brev.

Bekräfta öppningsriktningen

Sätt in en spårskruvmejsel i knappens skåra, tryck in den en liten bit i låset och vrid den sedan

180 grader så att pricken på knappen är nära siffran eller

För att bekräfta dörröppningsriktningen, se diagrammet på

höger, vilket kan hjälpa till att avgöra om dörren svänger inåt eller

brev. Denna siffra eller bokstav kommer att vara lösenordet. Det finns ingen ordning för

utåt.

lösenord. C-tangenten används för att radera eller återställa lösenordet och alla andra nummer

För dörrar som svänger inåt, använd den utanpåliggande låsplattan för

och bokstäver används som lösenordsnycklar.

Så här tar du bort lösenordet:

Så här ställer du in lösenordet:

Dörröppningsriktning

- 6 -

Machine Translated by Google

tills drivaxelns hålkomponent vrids 180 grader. Använd sedan skruvmejseln

för att dra åt skruvarna inuti. Låsets riktning kommer då att ändras framgångsrikt.

Ändra låsets upplåsningsriktning Standardriktningen för framdörrlåset

på lösenordslåset är inställd på att öppnas till höger på fabriken. Om du vill justera den så att den öppnas till vänster

måste du ändra låsets upplåsningsriktning. Stegen är följande: Använd en liten tvärskruvmejsel för att helt lossa

skruven i drivaxelns hål på baksidan av låset - se till att inte använda en elektrisk skruvmejsel eller en stor skruvmejsel.

Sätt in drivaxeln i drivaxelns hål och vrid den medurs

- 7 -

Machine Translated by Google

4. Borra 10 mm hål för skruvhålen och 10 mm hål för drivaxelns hål.

3. Säkra täckplattan med skruvar, vrid på vredet och kontrollera om låsbulten

5.Om det finns ett större mellanrum mellan dörren och karmen kan du placera låset

på ett sätt som gör att ändytan på låsbulten kan sträcka sig utanför sidan av

dras in och skjuts ut normalt.

1. Pressa baksidan av låset vertikalt mot dörren, rikta in ena änden av låset

dörren, vilket säkerställer en tätare passform när låset griper in i slutplåten.

Lösenordslåset är initialt inställt på att öppnas till höger som standard. Om du behöver

låsbult med dörrkant.

2. Gör motsvarande markeringar för låsets position.

justera den så att den öppnas till vänster, följ dessa steg:

3.Använd hålborrmallen för att justera med de markerade positionerna, vilket indikerar

1.Ta bort de 4 skruvarna och täckplåten på baksidan av det interna låset.

skruvhål och placering av drivaxelhål.

2. Ta isär låsbulten och vänd den (till vänster eller höger med drivspåret

vänd nedåt).

Ändra riktningen på låsbulten:

Positioneringsborrning

- 8 -

Machine Translated by Google

- 9 -

Machine Translated by Google

- 10 -

Installation och felsökning 1.

Skruva först in den ihåliga skruven i motsvarande skruvhål på det främre

lösenordslåset och välj sedan lämplig storlek på drivaxeln och

installationsskruvarna enligt dörrens tjocklek, och installera dem med gummipackningen .

2. Stäng inte dörren förrän det har bekräftats att låset kan öppnas normalt med hjälp av

lösenordet. Drivaxeln är utformad för dörrar med en tjocklek på 100 mm eller mindre.

3. Efter att låset

har installerats, kontrollera om de främre och bakre låsen kan öppnas och stängas normalt.

När du stänger låset behöver du inte ange lösenordet. När du öppnar låset, tryck

på "C*-tangenten för att återställa innan du anger rätt lösenord för att låsa upp.

Machine Translated by Google

- 11 -

Installation av dörrspärren Bulten

ska vara inom storleksintervallet 10 mm-15 mm för spärrlådan och spärrplattan. Placeringen av dörrspärren

måste tillåta att regeln kombineras med spärren när den är låst. När rätt monteringsposition har

bestämts, skissera den och installera den i jämnhöjd med dörrkarmen.

Se till att regeln kan sträckas ut helt när den är låst för att säkerställa stöldskyddsfunktionen hos dörrlåset.

Börja med att fästa dörrspärren med en skruv och kontrollera om bulten skjuts ut och in ordentligt. Om

det finns några problem kan justeringar göras. Dra sedan åt med två skruvar.

Machine Translated by Google

- 12 -

Lås upp och lås

1)Tryck på rätt lösenord och vrid sedan knappen till öppningsdörrens

riktning för att låsa upp låset. När du trycker på lösenordet kan du inte vända

knappen, kontrollera att lösenordsinställningarna är korrekta eller inte, och det

knappens riktning för att låsa upp

dörren är moturs.

medurs, om du ändrar låset till vänsterhänt

Tips: C-nyckeln är ren och återställ-nyckel. Standardknappriktningen för att låsa upp dörren är

du har tryckt på C-tangenten innan du tryckte på knappen.

2) Och vrid knappen åt andra hållet för att låsa dörren igen.

bulten går fritt in och ut med den interna knappen.

3) Endast från utsidan, kod krävs för att vrida vredet för öppning. Inifrån,

Machine Translated by Google

Ange först rätt lösenord, tryck ner handtaget och håll ner Y-tangenten

alltid öppet läge är inställt.

lösenord)

läge, dörren kan öppnas direkt genom att vrida på handtaget utan att gå in i en

släpp samtidigt handtaget först och släpp sedan Y-tangenten, och

C/O YH Consulting Limited Office 147, Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Importerad till AUS: SIHAO PTY LTD.

UK REP: YH CONSULTING LIMITED.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Mainzer Landstr.69, 60329 Frankfurt am Main.

EC REP: E-CrossStu GmbH.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Importerad till USA: Sanven Technology Ltd.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Avbryt alltid öppet läge: Håll ned C-tangenten, tryck ner handtaget så avbryts

alltid öppet läge.

Ställa in eller avbryta alltid öppet läge (Efter inställning av alltid öppet

- 13 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

OL601HD2-B-03

MODEL:OL601HD2-B-01

GEBRUIKERSHANDLEIDING

MECHANISCH SLEUTELLOOS DEURSLOT

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de

besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken

en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij

herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

Machine Translated by Google

(De afbeelding is alleen ter referentie; raadpleeg het daadwerkelijke object)

MODEL:OL601HD2-B-01/OL601HD2-B-03

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

HULP NODIG? NEEM CONTACT MET ONS OP!

DEURSLOT

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons

dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust

contact met ons op:

MECHANISCH SLEUTELLOOS

- 1 -

Machine Translated by Google

WAARSCHUWING:

- 2 -

2. Druk op de C-toets om te resetten voordat u uw wachtwoord invoert.

6ÿMontageschroeven M4x40mm x2st.

1) Monteer alleen volgens deze instructies. Onjuiste montage kan

3. Het wachtwoord hoeft niet in een bepaalde volgorde te worden ingevoerd.

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot

4ÿDeurbevestigingsplaat x 1 set

ernstig letsel.

1. De aanbevolen lengte voor een wachtwoord is 4-6 cijfers.

montage.

1ÿVoorpaneel x 1

5ÿVerbrede beschermingsrubbermat (160x65mm)x2 stuks

3) Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.

2ÿAchterpaneel x 1

4) Houd omstanders uit de buurt tijdens de montage.

3ÿHandleiding x1

gevaren creëren.

4. Om het wachtwoord te wijzigen, moet u het apparaat demonteren en vervangen.

2) Draag tijdens het werk een door de ANSI goedgekeurde veiligheidsbril en stevige werkhandschoenen.

Lijst met onderdelen

VEILIGHEIDSINSTRUCTIES EN VOORZORGSMAATREGELEN

OPMERKING:

Voorzorgsmaatregelen bij de montage:

Machine Translated by Google

Installatieproces:

MODEL:OL601HD2-B-01/OL601HD2-B-03

1. Controleer of alle onderdelen goed werken.

9ÿMontage vlakke staaf 95mm x 1st

10ÿMassieve stud (M5xM4x40mm)x2 st.

8ÿMontage vlakke staaf 80mmx 1st

7ÿMontageschroeven M4x50mmx2 st.

12ÿ Geassisteerde installatie boorsticker x 1

11ÿKruiskopschroeven met platte kop (houtschroeven) x 4

- 3 -

Machine Translated by Google

- 4 -

'G' (zie figuur 1B)

links/rechts richting van de grendel van het achterslot. Als u moet

staan in willekeurige volgorde en kunnen niet worden herhaald. Het instellen van een 4-cijferige code is het veiligst.

2) Als u een knop als wachtwoord wilt instellen, drukt u de knop voorzichtig in met een

wijzigen,volg de instructies.

3) Zorg ervoor dat het deurslot normaal gebruikt kan worden nadat de code is ingesteld

sleufschroevendraaier en draai deze 180 graden, zodat de stip op één lijn staat met een getal.

3. Controleer of de deur goed open is, afhankelijk van de openingsrichting.

1) Zorg ervoor dat alle onderdelen goed werken

knop met sleuven, de puntrichting naar het midden

noodzakelijk om de vergrendelingsrichting van het voorste slot te veranderen en de

2) Stel het wachtwoord in of wijzig het "Wachtwoorden instellen/wijzigen". De ingestelde wachtwoorden

5. Installeer de sloten en controleer of de voor- en achtersloten van slot wisselen.

De grendel kan normaal gesproken worden uitgeschoven en ingetrokken.

Deze positie heeft geen wachtwoordstatus. (Zie afbeelding 1A)

2. Volg de instructies in 'Een wachtwoord instellen' om een wachtwoord in te stellen.

op de juiste manier.

Wachtwoorden instellen/wijzigen

VOOR DE INSTALLATIE:

Wij raden u aan een wachtwoord in te stellen van 4 tot 6 cijfers in willekeurige volgorde.

4. Gebruik de achtervergrendeling als referentie en werk met de openingssjabloon

Steek de vierkante steel in het vierkante gat van de slotcilinder en draai

1) Op de achterkant van het slotlichaam met numerieke knoppen ziet u de

om de gaten in de deur te openen.

de vierkante stam.

Deze knop wordt dan het wachtwoord. De punt moet naar buiten wijzen in de richting van

Machine Translated by Google

- 5 -

Onthoud het wachtwoord dat u hebt ingesteld voordat u de deur monteert.

3) Om een wachtwoord te annuleren, drukt u voorzichtig op de knop met een platte

schroevendraaier en draait u deze 180 graden, zodat de stip naar het midden van het

slot wijst (richting 'F').

Machine Translated by Google

en letters worden gebruikt als wachtwoordsleutels.

Voor naar binnen draaiende deuren gebruikt u de opbouwgrendelplaat voor

Om het wachtwoord te verwijderen:

installatie.

letter. Dit nummer of deze letter zal het wachtwoord zijn. Er is geen volgorde voor de

rechts, wat kan helpen bepalen of de deur naar binnen of naar buiten zwaait

wachtwoord. De C-toets wordt gebruikt om het wachtwoord te wissen of opnieuw in te stellen, en alle andere nummers

naar buiten.

Bevestig de openingsrichting

Steek een platte schroevendraaier in de gleuf van de knop, duw hem een beetje in het slot en draai hem

vervolgens 180 graden zodat de stip op de knop zich dicht bij het nummer of

Om de openingsrichting van de deur te bevestigen, raadpleegt u het diagram op de

Draai de knop zodat de stip op de knop van het nummer af beweegt of

Voor naar buiten draaiende deuren gebruikt u de zijdelings gemonteerde sluitkast voor

brief.

installatie.

Deur openingsrichting

Om het wachtwoord in te stellen:

- 6 -

Machine Translated by Google

totdat het aandrijfasgatcomponent 180 graden is gedraaid. Gebruik vervolgens de

schroevendraaier om de schroeven binnenin vast te draaien. De richting van het slot

wordt dan succesvol gewijzigd.

Verander de ontgrendelingsrichting van het slot De

standaardrichting voor het voordeurslot van het wachtwoordslot is in de fabriek ingesteld om rechts te

openen. Als u het wilt aanpassen om links te openen, moet u de ontgrendelingsrichting van het

slot veranderen. De stappen zijn als volgt: Gebruik een kleine kruiskopschroevendraaier om de

schroef in het aandrijfasgat aan de achterkant van het slot volledig los te draaien - zorg ervoor dat u

geen elektrische schroevendraaier of een grote schroevendraaier gebruikt. Steek de

aandrijfas in het aandrijfasgat en draai deze met de klok mee

- 7 -

Machine Translated by Google

- 8 -

Positionering boren

Verander de richting van de vergrendelingsbout:

2. Demonteer de vergrendelingsbout en draai deze om (links of rechts met de aandrijfgleuf)

locaties van schroefgaten en aandrijfasgaten.

naar beneden gericht).

4. Boor gaten van 10 mm voor de schroefgaten en een gat van 10 mm voor het gat voor de aandrijfas.

Om het aan te passen zodat het links opent, volgt u deze stappen:

2. Maak de bijbehorende markeringen voor de positie van het slot.

1. Verwijder de 4 schroeven en de afdekplaat aan de achterkant van het interne slot.

3. Gebruik de boormal om de gaten uit te lijnen met de gemarkeerde posities, waarbij u de

de deur, waardoor een betere pasvorm ontstaat wanneer het slot in de sluitplaat grijpt.

1. Druk de achterkant van het slot verticaal tegen de deur, waarbij u één uiteinde van het slot uitlijnt

De wachtwoordvergrendeling is standaard ingesteld om rechts te openen. Als u

sluitbout met de rand van de deur.

3. Bevestig de afdekplaat met schroeven, draai aan de knop en controleer of de vergrendelingsbout

5. Als er een grotere opening is tussen de deur en het kozijn, kunt u het slot op een andere plaats zetten

trekt zich normaal in en uit.

op een manier die het mogelijk maakt dat het uiteinde van de vergrendelingsbout verder uitsteekt dan de zijkant van

Machine Translated by Google

- 9 -

Machine Translated by Google

2. Sluit de deur niet voordat is bevestigd dat het slot normaal kan worden geopend met

het wachtwoord. De aandrijfas is ontworpen voor deuren met een dikte van 100 mm

of minder. 3.

Controleer na installatie van het slot of de voor- en achtersloten normaal kunnen worden

geopend en gesloten. Bij het sluiten van het slot hoeft u het wachtwoord niet in te

voeren. Druk bij het openen van het slot op de toets "C* om te resetten voordat u het juiste

wachtwoord invoert om te ontgrendelen.

Installatie en foutopsporing

1. Schroef eerst de holle schroef in het overeenkomstige schroefgat van het

voorste wachtwoordslot en selecteer vervolgens de juiste maat aandrijfas

en installatieschroeven op basis van de dikte van de deur en installeer ze met de

rubberen pakking.

- 10 -

Machine Translated by Google

Zorg ervoor dat de grendel volledig kan worden uitgeschoven wanneer deze is vergrendeld, om de antidiefstalfunctie van

het deurslot te garanderen.

Begin met het vastzetten van de deurgrendel met één schroef en controleer of de grendel goed uitschuift en intrekt.

Als er problemen zijn, kunnen er aanpassingen worden gedaan. Draai vervolgens vast met twee schroeven.

De deurgrendel installeren De

grendel moet binnen het bereik van 10 mm-15 mm zijn voor de grendelkast en de grendelplaat. De

positionering van de deurgrendel moet het mogelijk maken dat de grendel samengaat met de

grendel wanneer deze is vergrendeld. Zodra de juiste installatiepositie is bepaald, schetst u deze en

installeert u deze gelijk met het deurkozijn.

- 11 -

Machine Translated by Google

deur draait tegen de klok in.

1) Druk op het juiste wachtwoord en draai vervolgens de knop naar de openingsdeur

richting om het slot te ontgrendelen. Wanneer u het wachtwoord indrukt, kunt u niet draaien

de knop, controleer of de wachtwoordinstellingen correct zijn of niet, en dat

de knoprichting om de

met de klok mee, als u het slot verandert in linksdraaiend

Tips: C-toets is duidelijk en reset-toets. De standaardknoprichting om de deur te ontgrendelen is

U hebt op de C-toets gedrukt voordat u op de toets drukte.

2) Draai de knop de andere kant op om de deur weer te vergrendelen.

De bout kan gemakkelijk in en uit worden gedraaid met de interne knop.

3) Alleen van buitenaf is de code nodig om de knop te draaien voor het openen. Van binnenuit,

Ontgrendelen en vergrendelen

- 12 -

Machine Translated by Google

C/O YH Consulting Limited Kantoor 147, Centurion House, London Road, Staines-upon-

Thames, Surrey, TW18 4AX

VK VERTEGENWOORDIGING: YH CONSULTING LIMITED.

Geïmporteerd naar AUS: SIHAO PTY LTD.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EG-REP: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000

CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Geïmporteerd naar de VS: Sanven Technology Ltd.

1 ROKEVA STRAAT EASTWOOD NSW 2122 Australië

wachtwoord)

Laat tegelijkertijd eerst de hendel los en laat vervolgens de Y-toets los, en de

Voer eerst het juiste wachtwoord in, druk op de hendel en houd de Y-toets ingedrukt

modus kan de deur direct worden geopend door de hendel te draaien zonder een

altijd-open-modus is ingesteld.

Altijd-open-modus annuleren: Houd de C-toets ingedrukt en druk op de hendel. De altijd-

open-modus wordt geannuleerd.

Instellen of annuleren van de altijd-open -modus (Na het instellen van de altijd-open-modus

- 13 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

OL601HD2B03

MODÈLE:OL601HD2B01

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.

Nousvousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

SERRUREDEPORTEMÉCANIQUESANSCLÉ

MANUELD'UTILISATION

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

BESOIND'AIDE?CONTACTEZNOUS!

1

(L'imageestàtitreindicatifuniquement;veuillezvousréféreràl'objetréel)

MODÈLE:OL601HD2B01/OL601HD2B03

Assistancetechniqueetcertificatdegarantieélectronique

www.vevor.com/support

SERRUREDEPORTE

Vousavezdesquestionssurlesproduits?Vousavezbesoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

MÉCANIQUESANSCLÉ

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdu

manuelavantdel'utiliser.VEVORseréserveledroitd'interpréterclairementnotremanueld'utilisation.

L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousnevous

informeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

Machine Translated by Google

1.Panneauavantx1

5.Tapisdeprotectionencaoutchoucélargi(160x65mm)x2pièces

blessuregrave.

1.Lalongueurdemotdepasserecommandéeestde4à6chiffres.

4Plaquedefixationdeportex1jeu

Lisezcedocumentavantd'utiliserceproduit.Lenonrespectdecetteconsignepeutentraîner

1)Assemblezuniquementseloncesinstructions.Unassemblageincorrectpeut

3.Lemotdepassen'apasbesoind'êtresaisidansl'ordre.

2.AppuyezsurlatoucheCpourréinitialiseravantdesaisirvotremotdepasse.

Listedespièces

2)Portezdeslunettesdesécuritéapprouvéesparl'ANSIetdesgantsdetravailrobustespendant

6.VisdemontageM4x40mmx2pcs.

créerdesdangers.

4.Lechangementdumotdepassenécessiteundémontageetunremplacement.

2.Panneauarrièrex1

4)Gardezlesspectateurshorsdelazonependantlemontage.

3Manuelx1

assemblée.

3)Gardezlazonedemontagepropreetbienéclairée.

NOTE:

Précautionsdemontage:

AVERTISSEMENT:

CONSIGNESDESÉCURITÉETPRÉCAUTIONS

2

Machine Translated by Google

1.Vérifiezquetouteslespiècesfonctionnentcorrectement.

MODÈLE:OL601HD2B01/OL601HD2B03

Processusd'installation:

9.Barreplatedemontage95mmx1pièce

12Autocollantdeperçaged'installationassistéex1

8Barreplatedemontage80mmx1pièce

7.VisdemontageM4x50mmx2pcs.

10Goujonsolide(M5xM4x40mm)x2pcs.

11.Visautotaraudeusesàtêteplateàfentecruciforme(visàbois)x4

3

Machine Translated by Google

4

correctement.

Leloquetpeutêtrenormalementétenduetrétracté.

Cettepositionn'apasdemotdepasse.(Voirfigure1A)

nécessairedechangerlesensdeverrouillagedelaserrureavantetdela

2)Définiroumodifierlemotdepasse«Définition/modificationdesmotsdepasse».Lesmotsdepassedéfinis

1)Assurezvousquetouteslespiècesfonctionnentcorrectement

3Selonlesensd'ouverturedelaporte,vérifiezsielleest

changer,suivrelesinstructions.

3)Assurezvousquelaserruredelaportepeutêtreutiliséenormalementaprèsavoirdéfinilecode

boutonavecfentes,ladirectiondelapointeverslecentre

tournevisplatetfaiteslepivoterde180degréspourquelepoints'aligneavecunnuméro.

directiongauche/droitedupênedeverrouillagedelaserrurearrière.Sivousavezbesoinde

nesontpasclassésparordreetnepeuventpasêtrerépétés.Ladéfinitiond'uncodeà4chiffresestlaplussûre.

latigecarrée.

pourouvrirlestrousdanslaporte.

2)Sivoussouhaitezdéfinirunboutoncommemotdepasse,appuyezdoucementsurleboutonavecun

«G»(voirfigure1B)

4Enutilisantleverrouarrièrecommeréférence,travaillezaveclemodèled'ouverture

Insérezlatigecarréedansletroucarréducylindredeserrureettournez

Ceboutondeviendraalorslemotdepasse.Lepointdoitpointerversl'extérieurendirectionde

Définition/modificationdesmotsdepasse

Ilestrecommandédedéfinirunmotdepassede4à6chiffresdansn'importequelordre.

AVANTL'INSTALLATIONVEUILLEZ:

1)Audosducorpsdelaserrureaveclesboutonsnumériques,vousverrezle

5.Installezlesserruresetvérifiezquelesserruresavantetarrièrecommutentlesserrures

2.Suivezlesinstructionsde«Définirunmotdepasse»pourdéfinirunmotdepasse.

Machine Translated by Google

5

Avantd’installerlaporte,mémorisezlemotdepassequevousavezdéfini.

3)Pourannulerunmotdepasse,appuyezdoucementsurleboutonavecuntournevisplatet

faiteslepivoterde180degrésdesortequelepointsoitfaceaucentreducorpsduverrou

(pointantvers«F»).

Machine Translated by Google

Confirmerlesensd'ouverture

motdepasse.LatoucheCestutiliséepoureffacerouréinitialiserlemotdepasse,ainsiquetouslesautreschiffres

versl'extérieur.

lettre.Cenumérooucettelettreseralemotdepasse.Iln'yapasd'ordrepourle

àdroite,cequipeutaideràdéterminersilaportes'ouvreversl'intérieurou

Poursupprimerlemotdepasse:

installation.

etleslettressontutiliséescommeclésdemotdepasse.

Pourlesportesquis'ouvrentversl'intérieur,utilisezlaplaquedeverrouillagemontéeensurfacepour

lettre.

installation.

Faitespivoterleboutondesortequelepointsurleboutons'éloignedunuméroou

Pourlesportesquis'ouvrentversl'extérieur,utilisezlagâchelatéralepour

Insérezuntournevisplatdanslafentedubouton,poussezlelégèrementdanslaserrure,puistournezlede180degrés

desortequelepointsurleboutonsoitprochedunuméroou

Pourconfirmerlesensd'ouverturedelaporte,reportezvousauschémasurle

Sensd'ouverturedelaporte

Pourdéfinirlemotdepasse:

6

Machine Translated by Google

jusqu'àcequelecomposantdutroudel'arbredetransmissionsoittournéde180

degrés.Ensuite,utilisezletournevispourserrerlesvisàl'intérieur.Ladirectionduverrou

seraalorsmodifiéeavecsuccès.

ModifierlesensdedéverrouillagedelaserrureLadirection

pardéfautduverroudelaporteavantduverrouàmotdepasseestrégléepours'ouvriràdroiteen

usine.Sivoussouhaitezleréglerpourl'ouvriràgauche,vousdevezchangerlesensde

déverrouillagedelaserrure.Lesétapessontlessuivantes:Utilisezunpetittourneviscruciforme

pourdesserrercomplètementlavisdansletroudel'arbred'entraînementàl'arrièredelaserrure

veillezànepasutiliserdetournevisélectriqueoudegrostournevis.Insérezl'arbre

d'entraînementdansletroudel'arbred'entraînementettournezledanslesensdesaiguillesd'unemontre

7

Machine Translated by Google

1.Appuyezl'arrièredelaserrureverticalementcontrelaporte,enalignantuneextrémitédela

1.Retirezles4visetlaplaquederecouvrementàl'arrièredelaserrureinterne.

3.Utilisezlegabaritdeperçagepouralignerlespositionsmarquées,enindiquantle

ajustezlepourl'ouvriràgauche,suivezcesétapes:

2.Effectuezlesmarquagescorrespondantàlapositionduverrou.

(faceverslebas).

4.Percezdestrousde10mmpourlestrousdevisetuntroude10mmpourletroudel'arbredetransmission.

2.Démontezleboulondeverrouillageetretournezle(àgaucheouàdroiteaveclafentedulecteur)

trousdevisetemplacementsdestrousdel'arbredetransmission.

serétracteets'étendnormalement.

d'unemanièrequipermetàlafaced'extrémitéduboulondeverrouillagedes'étendreaudelàducôtéde

3.Fixezlaplaquederecouvrementavecdesvis,tournezleboutonetvérifiezsileboulondeverrouillage

5.S'ilyaunespaceplusgrandentrelaporteetlecadre,vouspouvezpositionnerlaserrure

Leverrouillageparmotdepasseestinitialementconfigurépours'ouvriràdroitepardéfaut.Sivousenavezbesoin

pênedeverrouillageavecleborddelaporte.

laporte,assurantunajustementplusserrélorsquelaserrures'engageaveclagâche.

Foragedepositionnement

Changerladirectionduboulondeverrouillage:

8

Machine Translated by Google

9

Machine Translated by Google

2.Nefermezpaslaportetantquevousn'avezpasconfirméquelaserrurepeutêtreouverte

normalementàl'aidedumotdepasse.L'arbred'entraînementestconçupourlesportesd'une

épaisseurde100

mmoumoins.3.Unefoislaserrureinstallée,vérifiezsilesserruresavantetarrièrepeuventêtreouvertes

etferméesnormalement.Lorsdelafermeturedelaserrure,iln'estpasnécessairedesaisir

lemotdepasse.Lorsdel'ouverturedelaserrure,appuyezsurlatouche«C*»pourréinitialiseravant

desaisirlemotdepassecorrectpourdéverrouiller.

Installationetdébogage1.Tout

d'abord,vissezlaviscreusedansletroudeviscorrespondantduverroudemot

depasseavant,puissélectionnezlatailleappropriéedel'arbred'entraînement

etdesvisd'installationenfonctiondel'épaisseurdelaporte,etinstallezlesavecle

jointencaoutchouc.

10

Machine Translated by Google

Assurezvousqueleboulonpeuts'étendrecomplètementlorsqu'ilestverrouillépourgarantirlafonctionantivol

delaserruredeporte.

Commencezparfixerleloquetdelaporteavecunevisetvérifiezsilepênesedéploieetserétracte

correctement.Encasdeproblème,desajustementspeuventêtreeffectués.Ensuite,serrezavecdeuxvis.

InstallationduloquetdeporteLe

pênedoitavoirunetaillecompriseentre10et15mmpourleboîtieretlaplaquedeverrouillage.Le

positionnementduloquetdeportedoitpermettreaupênedesecombineravecleloquetlorsqu'il

estverrouillé.Unefoislapositiond'installationcorrectedéterminée,tracezlaetinstallezlaaurasdu

cadredelaporte.

11

Machine Translated by Google

laporteestdanslesensinversedesaiguillesd'unemontre.

1)Appuyezsurlemotdepassecorrect,puistournezleboutonpourouvrirlaporte.

directionpourdéverrouillerlaserrure.Lorsquevousappuyezsurlemotdepasse,vousnepouvezpastourner

lebouton,vérifiezquelesparamètresdumotdepassesontcorrectsounon,etque

ladirectionduboutonpourdéverrouillerle

danslesensdesaiguillesd'unemontre,sivouschangezlaserrurepourlagaucher

Conseils:latoucheCestlatouched'effacementetderéinitialisation.Ladirectionpardéfautduboutonpourdéverrouillerlaporteest

vousavezappuyésurlatoucheCavantd'appuyersurlatouche.

2)Ettournezleboutondansl’autresenspourreverrouillerlaporte.

3)Uniquementdel'extérieur,uncodeestnécessairepourtournerleboutond'ouverture.Del'intérieur,

leboulonentreetsortlibrementavecleboutoninterne.

Déverrouilleretverrouiller

12

Machine Translated by Google

MainzerLandstr.69,60329FrancfortsurleMain.

A/SYHConsultingLimitedBureau147,CenturionHouse,LondonRoad,Staines

uponThames,Surrey,TW184AX

ImportéenAUS:SIHAOPTYLTD.

Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

200000CN.

REPRÉSENTANTAUROYAUMEUNI:YHCONSULTINGLIMITED.

CEREP:ECrossStuGmbH.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

ImportéauxÉtatsUnis:SanvenTechnologyLtd.

1ROKEVASTREETEASTWOODNSW2122Australie

13

motdepasse)

enmêmetemps,relâchezd'abordlapoignée,puisrelâchezlatoucheY,etla

Toutd'abord,entrezlemotdepassecorrect,appuyezsurlapoignéeetmaintenezlatoucheYenfoncée

mode,laportepeutêtreouvertedirectemententournantlapoignéesansentrerdansun

lemodetoujoursouvertestdéfini.

Annulerlemodetoujoursouvert:maintenezlatoucheCenfoncée,appuyezsurlapoignée

etlemodetoujoursouvertseraannulé.

Réglageouannulationdumodetoujoursouvert(Aprèsavoirréglélemodetoujoursouvert

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL:OL601HD2-B-01

OL601HD2-B-03

BENUTZERHANDBUCH

MECHANISCHES SCHLÜSSELLOSES TÜRSCHLOSS

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

(Das Bild dient nur als Referenz. Bitte beziehen Sie sich auf das tatsächliche Objekt.)

MODELL:OL601HD2-B-01/OL601HD2-B-03

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

TÜRSCHLOSS

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das

Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das

Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen

Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt

gibt.

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns

gerne:

MECHANISCHES SCHLÜSSELLOSES

- 1 -

Machine Translated by Google

Gefahren schaffen.

4. Das Ändern des Passworts erfordert eine Demontage und einen Austausch.

2) Tragen Sie ANSI-zugelassene Schutzbrillen und schwere Arbeitshandschuhe während

Teileliste

Montage.

1, Frontplatte x 1

3) Halten Sie den Versammlungsbereich sauber und gut beleuchtet.

2, Rückseite x 1

4) Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.

3. Manuell x1

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu

4 ÿ Türbefestigungsplatte x 1 Satz

schwere Verletzungen.

1. Die empfohlene Passwortlänge beträgt 4–6 Ziffern.

5. Verbreiterte Gummischutzmatte (160 x 65 mm) x 2 Stück

2.Drücken Sie vor der Eingabe Ihres Passworts die Taste C zum Zurücksetzen.

6. Befestigungsschrauben M4 x 40 mm x 2 Stück.

1)Montieren Sie das Gerät nur gemäß dieser Anleitung. Eine unsachgemäße Montage kann

3.Das Passwort muss nicht der Reihe nach eingegeben werden.

- 2 -

WARNUNG:

SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN

NOTIZ:

Vorsichtsmaßnahmen bei der Montage:

Machine Translated by Google

- 3 -

9, Montageflachstange 95 mm x 1 Stück

10, Massiver Bolzen (M5 x M4 x 40 mm) x 2 Stk.

8, Montage Flachstange 80mm x 1Stk

7. Befestigungsschrauben M4x50mmx2 Stk.

12. Unterstützte Installation, Bohraufkleber x 1

11, Kreuzschlitz-Blechschrauben mit flachem Kopf (Holzschrauben) x 4

Installationsprozess:

MODELL:OL601HD2-B-01/OL601HD2-B-03

1. Überprüfen Sie, ob alle Teile ordnungsgemäß funktionieren.

Machine Translated by Google

Schlitzschraubendreher und drehen Sie ihn um 180 Grad, sodass der Punkt mit einer Zahl übereinstimmt.

4. Arbeiten Sie mit der Öffnungsvorlage, indem Sie das hintere Schloss als Referenz verwenden

Den Vierkantstift in die Vierkantbohrung des Schließzylinders stecken und drehen

Diese Schaltfläche wird dann zum Passwort. Der Punkt sollte nach außen zeigen in Richtung

um die Löcher in der Tür zu öffnen.

der quadratische Stiel.

„G“ (siehe Abbildung 1B)

5. Installieren Sie die Schlösser und überprüfen Sie, ob die vorderen und hinteren Schlösser Schalter Schlösser

Der Riegel lässt sich normal ausfahren und einfahren.

2. Befolgen Sie die Anweisungen unter „Festlegen eines Kennworts“, um ein Kennwort festzulegen.

richtig.

Festlegen/Ändern von Passwörtern

Es wird empfohlen, ein Passwort mit 4 bis 6 Ziffern in beliebiger Reihenfolge festzulegen.

BITTE VOR DER INSTALLATION:

1) Auf der Rückseite des Schlosskörpers mit Zifferntasten finden Sie die

3. Überprüfen Sie anhand der Öffnungsrichtung der Tür, ob sie

1) Stellen Sie sicher, dass alle Teile ordnungsgemäß funktionieren

Knopf mit Schlitzen, die Spitze zeigt zur Mitte

notwendig, die Schließrichtung des vorderen Schlosses zu ändern und die

2) Setzen oder ändern Sie das Passwort "Passwörter setzen/ändern".Die gesetzten Passwörter

In dieser Position gilt kein Kennwortstatus. (Siehe Abbildung 1A)

Links-/Rechtsrichtung des Schlossriegels des hinteren Schlosses. Wenn Sie

sind in keiner Reihenfolge und können nicht wiederholt werden. Am sichersten ist die Festlegung eines 4-stelligen Codes.

2) Wenn Sie eine Taste als Passwort festlegen möchten, drücken Sie die Taste vorsichtig mit einem

ändern, den Anweisungen folgen.

3) Stellen Sie sicher, dass das Türschloss nach dem Einstellen des Codes normal verwendet werden kann

- 4 -

Machine Translated by Google

Merken Sie sich vor dem Einbau der Tür das von Ihnen festgelegte Passwort.

3) Um ein Passwort zu löschen, drücken Sie den Knopf mit einem Schlitzschraubendreher leicht nach

unten und drehen Sie ihn um 180 Grad, sodass der Punkt zur Mitte des Schlosskörpers zeigt (in

Richtung „F“ zeigend).

- 5 -

Machine Translated by Google

- 6 -

Türöffnungsrichtung

So legen Sie das Kennwort fest:

Drehen Sie den Knopf so, dass der Punkt auf dem Knopf von der Zahl weg wandert oder

Für nach außen öffnende Türen verwenden Sie den seitlichen Gegenkasten für

Brief.

Installation.

Bestätigen Sie die Öffnungsrichtung

Führen Sie einen Schlitzschraubendreher in den Schlitz des Knopfes ein, drücken Sie ihn ein wenig in das Schloss und

drehen Sie ihn dann um 180 Grad, so dass der Punkt auf dem Knopf in der Nähe der Zahl ist oder

Zur Bestätigung der Türöffnungsrichtung beachten Sie bitte das Diagramm auf der

Buchstabe. Diese Zahl oder dieser Buchstabe ist das Passwort. Es gibt keine Reihenfolge für die

rechts, wodurch festgestellt werden kann, ob die Tür nach innen schwingt oder

Passwort. Mit der Taste C wird das Passwort gelöscht oder zurückgesetzt, alle anderen Zahlen

nach außen.

und Buchstaben werden als Passwortschlüssel verwendet.

Bei Türen, die nach innen aufschlagen, verwenden Sie die aufgesetzte Schließplatte für

So entfernen Sie das Kennwort:

Installation.

Machine Translated by Google

- 7 -

Öffnungsrichtung des Schlosses ändern Die Standardrichtung des

Vordertürschlosses des Passwortschlosses ist werkseitig auf Öffnen nach rechts eingestellt. Wenn Sie es auf Öffnen

nach links einstellen möchten, müssen Sie die Öffnungsrichtung des Schlosses ändern. Die Schritte sind wie folgt:

Verwenden Sie einen kleinen Kreuzschlitzschraubendreher, um die Schraube im Antriebswellenloch auf der Rückseite

des Schlosses vollständig zu lösen. Verwenden Sie auf keinen Fall einen Akkuschrauber oder einen großen

Schraubendreher. Führen Sie die Antriebswelle in das Antriebswellenloch ein und drehen Sie sie im

Uhrzeigersinn

bis das Antriebswellenlochteil um 180 Grad gedreht ist. Ziehen Sie dann die

Schrauben innen mit dem Schraubendreher fest. Die Richtung des Schlosses wird

dann erfolgreich geändert.

Machine Translated by Google

3.Befestigen Sie die Abdeckplatte mit Schrauben, drehen Sie den Knopf und prüfen Sie, ob der Verriegelungsbolzen

5.Wenn zwischen Tür und Rahmen ein größerer Spalt vorhanden ist, können Sie das Schloss positionieren

fährt normal ein und aus.

so dass die Stirnseite des Verriegelungsbolzens über die Seite des

die Tür und sorgt für einen festeren Sitz, wenn das Schloss in die Schließplatte einrastet.

1.Drücken Sie die Rückseite des Schlosses senkrecht gegen die Tür, wobei Sie ein Ende des

Die Passwortsperre ist standardmäßig so eingestellt, dass sie sich rechts öffnet.

Verriegelungsbolzen mit der Türkante.

Passen Sie es so an, dass es sich nach links öffnet. Gehen Sie dazu folgendermaßen vor:

2. Machen Sie die entsprechenden Markierungen für die Position des Schlosses.

1. Entfernen Sie die 4 Schrauben und die Abdeckplatte auf der Rückseite des Innenschlosses.

3.Verwenden Sie die Bohrschablone, um die markierten Positionen auszurichten, und geben Sie die

2.Den Verriegelungsbolzen demontieren und umdrehen (links oder rechts mit dem Antriebsschlitz

Positionen der Schraubenlöcher und Antriebswellenlöcher.

nach unten zeigend).

4. Bohren Sie 10-mm-Löcher für die Schraubenlöcher und ein 10-mm-Loch für das Antriebswellenloch.

Richtung des Verriegelungsbolzens ändern:

Positionierbohrungen

- 8 -

Machine Translated by Google

- 9 -

Machine Translated by Google

- 10 -

Installation und Fehlerbehebung

1. Schrauben Sie zuerst die Hohlschraube in das entsprechende Schraubenloch des

vorderen Passwortschlosses, wählen Sie dann entsprechend der Dicke der Tür die

entsprechende Größe der Antriebswelle und der Installationsschrauben aus und installieren Sie

sie mit der Gummidichtung.

2. Schließen Sie die Tür erst, wenn bestätigt ist, dass das Schloss mit dem Passwort normal geöffnet

werden kann. Die Antriebswelle ist für Türen mit einer Dicke von 100 mm oder weniger ausgelegt.

3. Überprüfen Sie

nach der Installation des Schlosses, ob sich die vorderen und hinteren Schlösser normal öffnen und

schließen lassen. Beim Schließen des Schlosses muss das Passwort nicht eingegeben

werden. Drücken Sie beim Öffnen des Schlosses die Taste „C*“, um es zurückzusetzen, bevor Sie zum

Entsperren das richtige Passwort eingeben.

Machine Translated by Google

- 11 -

Einbau des Türriegels Der Riegel

sollte für den Riegelkasten und die Riegelplatte im Größenbereich von 10–15 mm liegen. Die

Positionierung des Türriegels muss es ermöglichen, dass der Riegel beim Verriegeln mit dem

Riegel verbunden wird. Sobald die richtige Einbauposition bestimmt ist, zeichnen Sie diese auf und

bauen Sie sie bündig mit dem Türrahmen ein.

Befestigen Sie zunächst den Türriegel mit einer Schraube und prüfen Sie, ob sich der Riegel richtig aus- und einfahren lässt.

Bei Problemen können Anpassungen vorgenommen werden. Ziehen Sie ihn dann mit zwei Schrauben fest.

Achten Sie darauf, dass der Riegel im verriegelten Zustand vollständig ausfahren kann, um die Diebstahlschutzfunktion des

Türschlosses zu gewährleisten.

Machine Translated by Google

- 12 -

Entriegeln und Verriegeln

Tür ist gegen den Uhrzeigersinn.

Richtung, um das Schloss zu öffnen. Wenn Sie das Passwort eingeben, können Sie es nicht mehr einschalten.

Der Riegel lässt sich mit dem inneren Knopf frei ein- und ausfahren.

die Taste Richtung zum Entsperren der

1)Drücken Sie das richtige Passwort und drehen Sie dann den Knopf zur Öffnung der Tür.

im Uhrzeigersinn, wenn Sie das Schloss auf Linksanschlag umstellen

Tipps: Die C-Taste ist eine Lösch- und Reset-Taste. Die Standard-Tastenrichtung zum Entriegeln der Tür ist

3)Nur von außen ist ein Code erforderlich, um den Knopf zum Öffnen zu drehen. Von innen

2) Und drehen Sie den Knopf in die andere Richtung, um die Tür wieder zu verriegeln.

Klicken Sie auf die Schaltfläche, überprüfen Sie, ob die Kennworteinstellungen korrekt sind oder nicht, und dass

Sie haben vor dem Drücken der Taste die Taste C gedrückt.

Machine Translated by Google

Passwort)

Lassen Sie gleichzeitig zuerst den Griff los und dann die Y-Taste.

Geben Sie zunächst das richtige Passwort ein, drücken Sie den Hebel nach unten und halten Sie die Y-Taste gedrückt

Im Modus „Tür öffnen“ kann die Tür direkt durch Drehen des Griffs geöffnet werden, ohne

Der Immer-Offen-Modus ist eingestellt.

C/O YH Consulting Limited Office 147, Centurion House, London Road, Staines-upon-

Thames, Surrey, TW18 4AX

UK-VERTRETER: YH CONSULTING LIMITED.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

EG-Vertreter: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

In die USA importiert: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Immer-auf-Modus abbrechen: Taste C gedrückt halten, Griff nach unten drücken, dann wird der

Immer-auf-Modus abgebrochen.

Einstellen oder Aufheben des Immer-Offen- Modus(Nach dem Einstellen des Immer-Offen-Modus

- 13 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Vevor OL-601HD2-B-03 Mechanical Keyless Entry Door Lock

Product's Documents

User Manual

Specifications

Vevor OL-601HD2-B-03 Questions and Answers
