MECHANICAL KEYLESS DOOR LOCK
USER MANUAL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.

- 1 -
MODEL:OL-700D2-BC-03
(The picture is for reference only; please refer to the actual object)
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
MECHANICAL KEYLESS
DOOR LOCK

- 2 -
SAFETY INSTRUCTION AND PRECAUTIONS
WARNING:
Read this material before using this product. Failure to do so can result in
serious injury.
Assembly precautions:
1)Assemble only according to these instructions. Improper assembly can
create hazards.
2)Wear ANSI-approved safety goggles and heavy-duty work gloves during
assembly.
3)Keep assembly area clean and well lit.
4)Keep bystanders out of the area during assembly.
NOTE:
1.Recommended password length is 4-6 digits.
2.Press the C key to reset before entering your password.
3.The password does not need to be entered in sequence.
4.Changing the password requires disassembly and replacement.

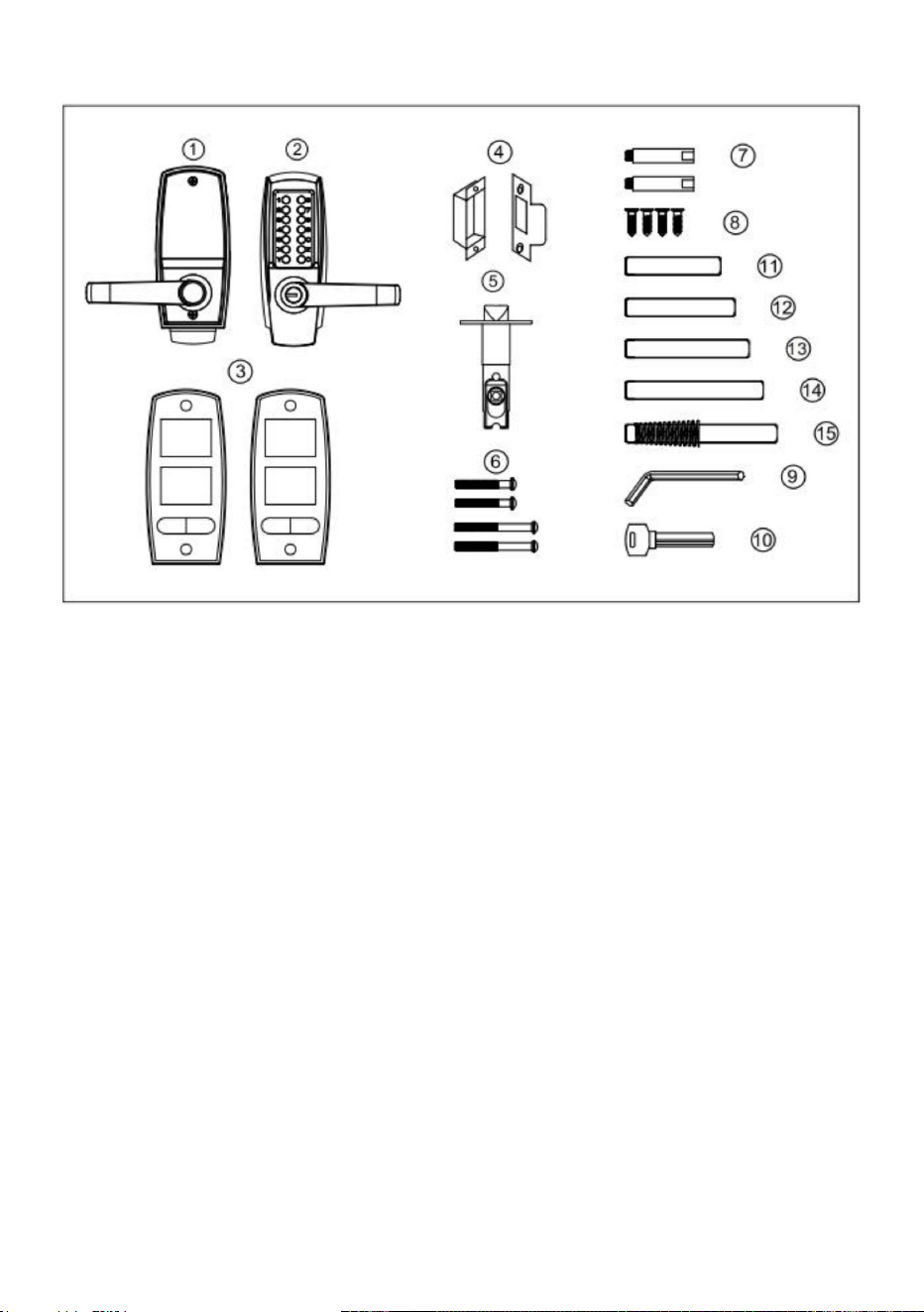

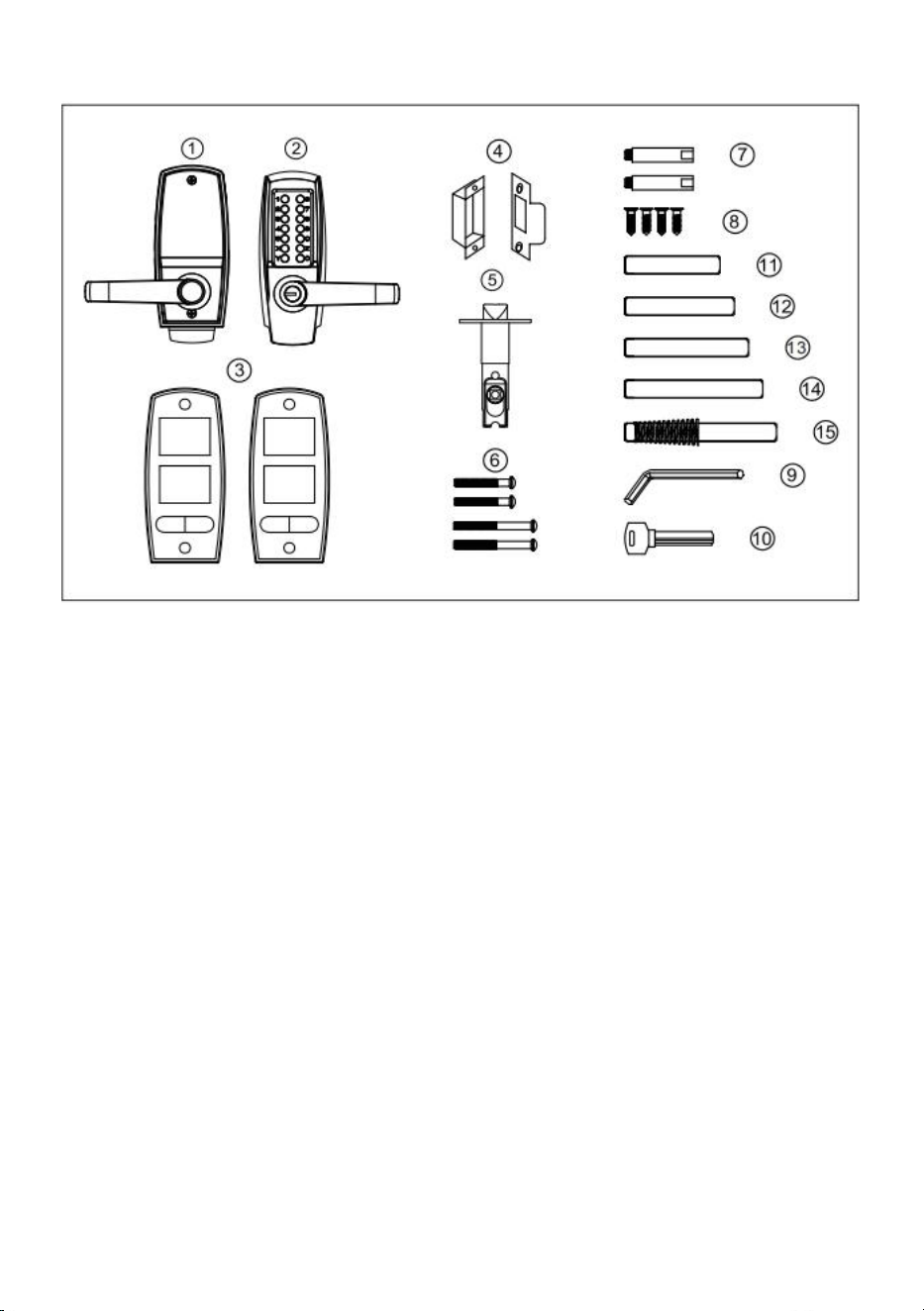

List of Parts
1-Interior door
2-Mechanical push button lock body
3-Rubber sealing gasket x2
4-Door Frame Strike Plate and Box
5-Adjustable lock cylinder
6-Installation screws x4
7-Install connecting rod x2
8-Lock cylinder installation screw x4
9-Hex key wrench
10-key
11- 15 Square spindle 8x8

- 3 -
MODEL:OL-700D2-BC-03
BEFORE INSTALLATION PLEASE:
1) Ensure all parts work properly
2) Check and Ensure the supplied Code works. If you wish to change the code
follow the instructions under " Changing the code" and confirm that it works.
3) Ensure that both knob handles of the Digital Lock can be moved freely.
Check that the hold-back function can be engaged and keeps the latch retracted
and handle pressed. Also check that the latch moves freely by pressing the end by
turning with the spindle.

- 4 -
NOTICE BEFORE INSTALLATION

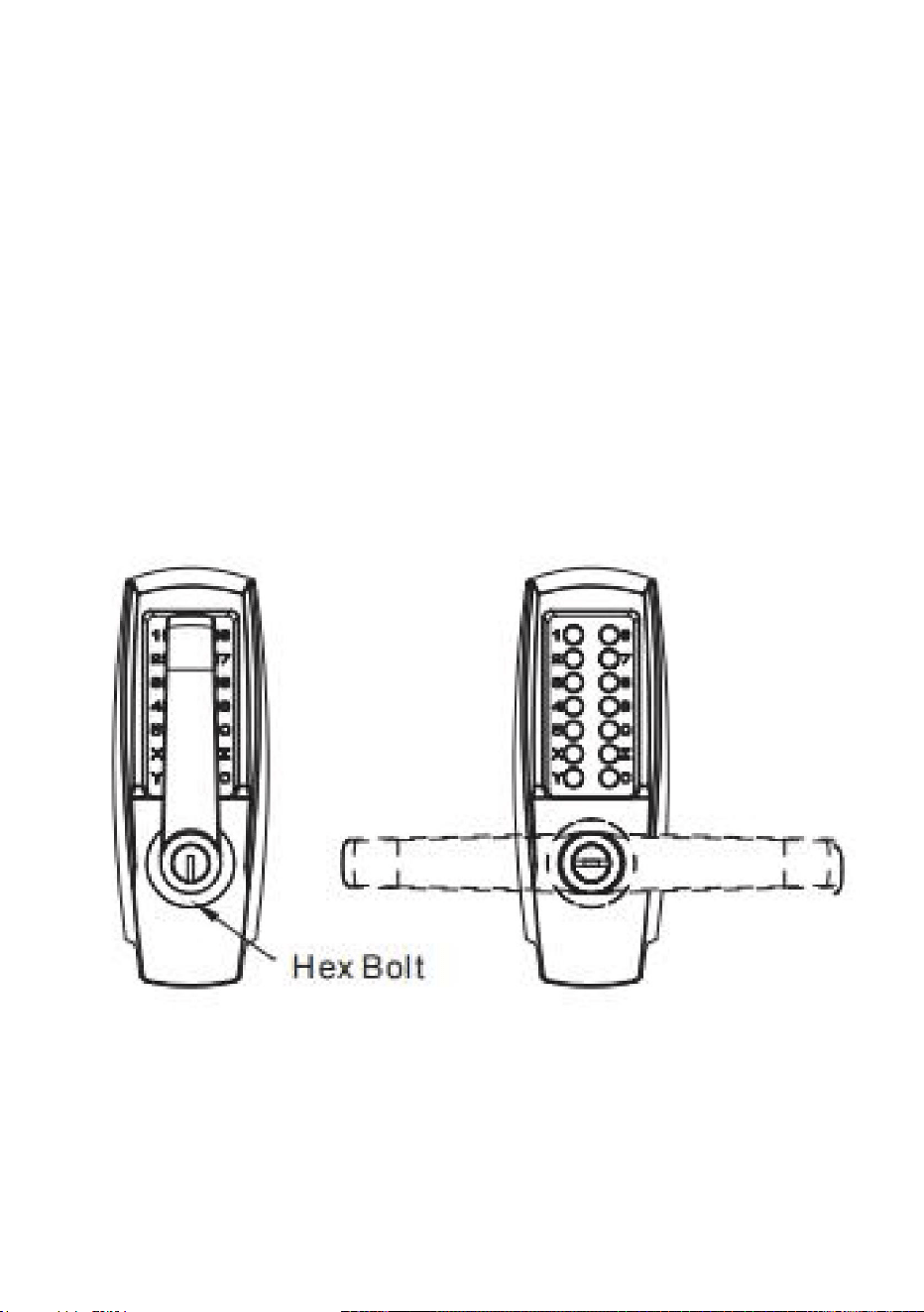

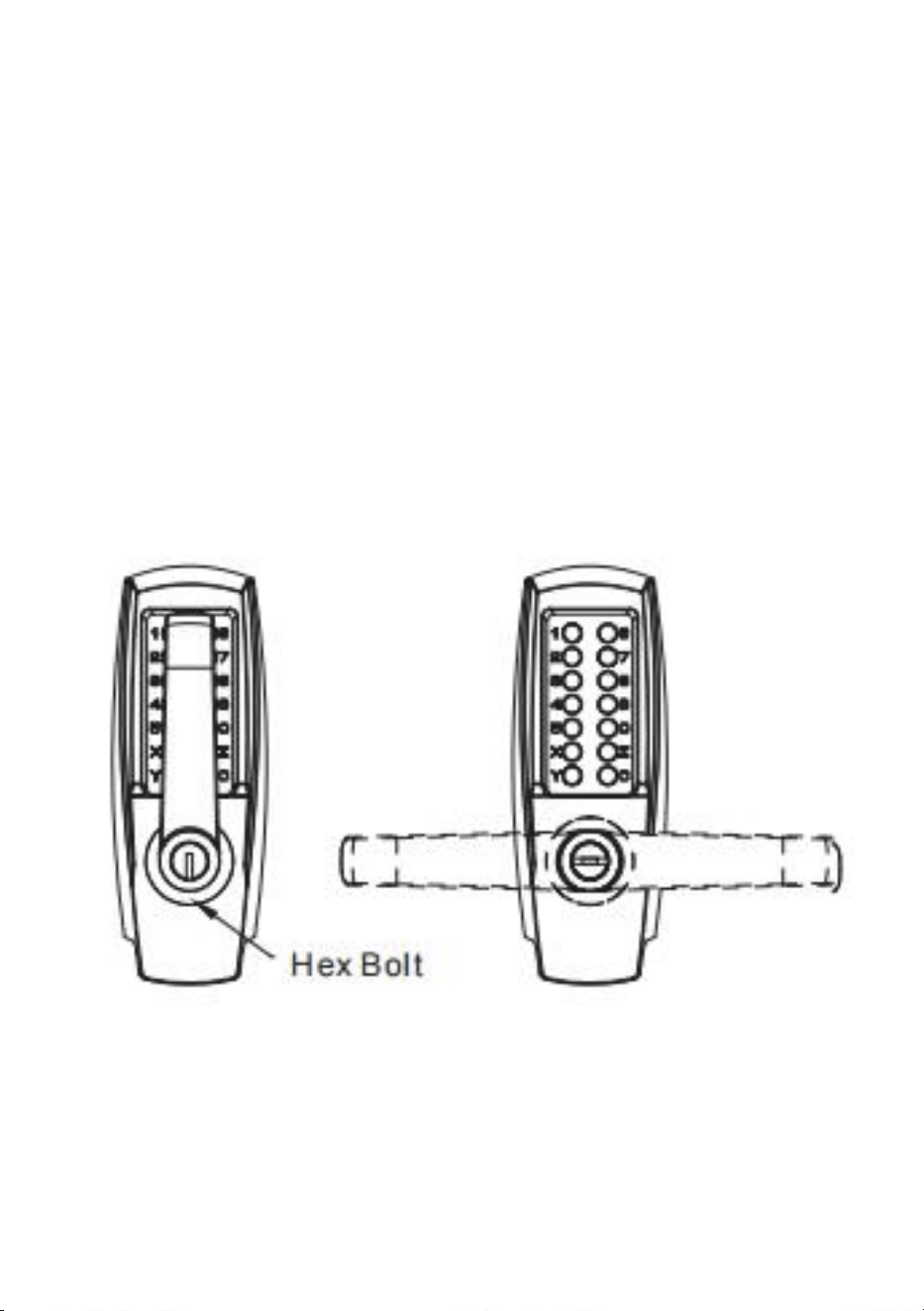

The 700 Mechanical Push Button Lock is manufactured with the handle
oriented upwards (for packaging convenience ) and is capable of moving left
and right. An M5 set screw on the handle is used to secure the handle
direction.
Before installation, please confirm the desired door opening direction (right or
left).Special notice: Do not lock the handle before determining the installation
direction.After completing the password lock installation, use the small hex key
wrench from the spare parts pack to lock the front and back handles according
to the door opening direction.
Once the handle is locked, the direction cannot be changed.

- 5 -

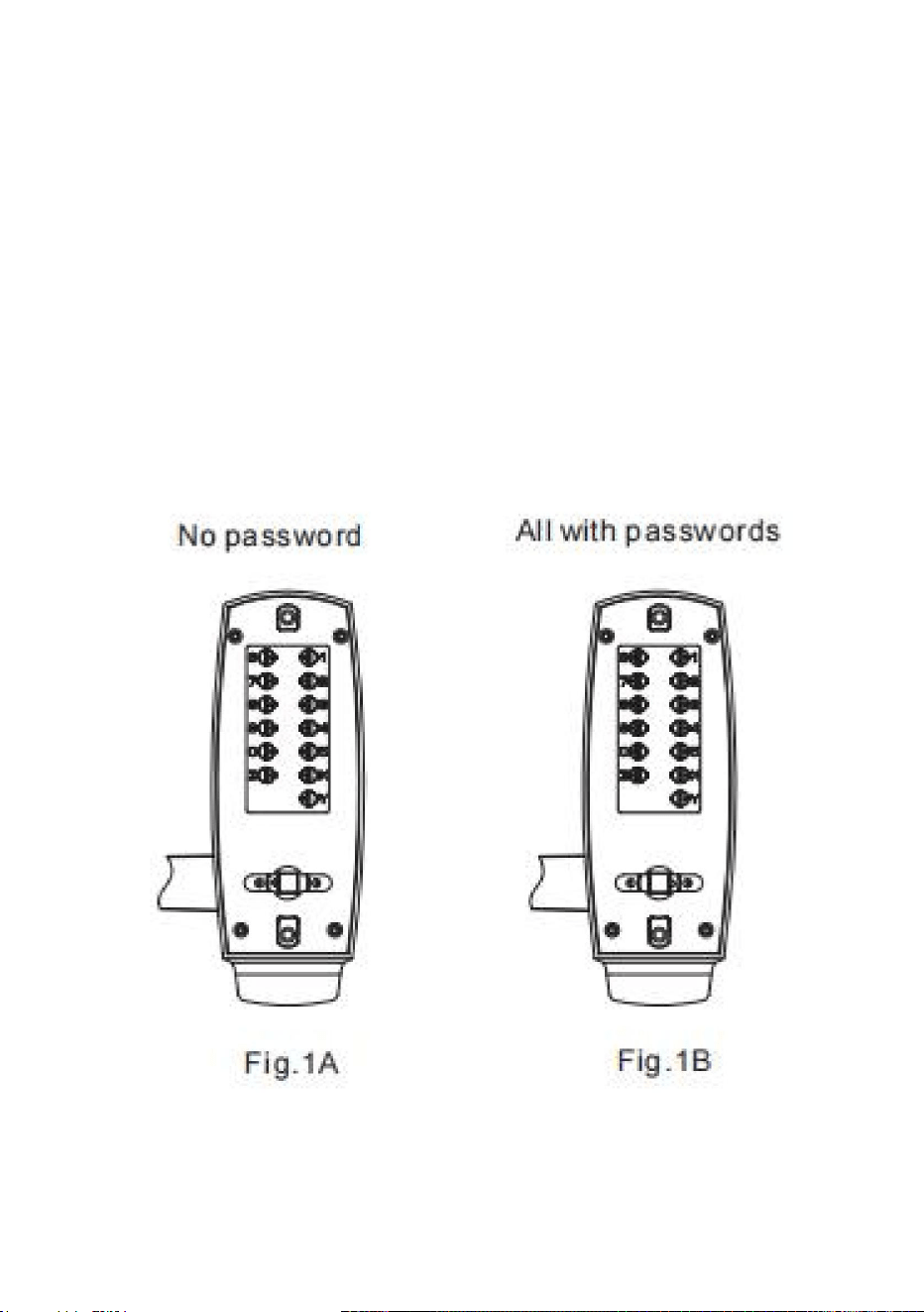

SET/CHANGE PASSWORDS

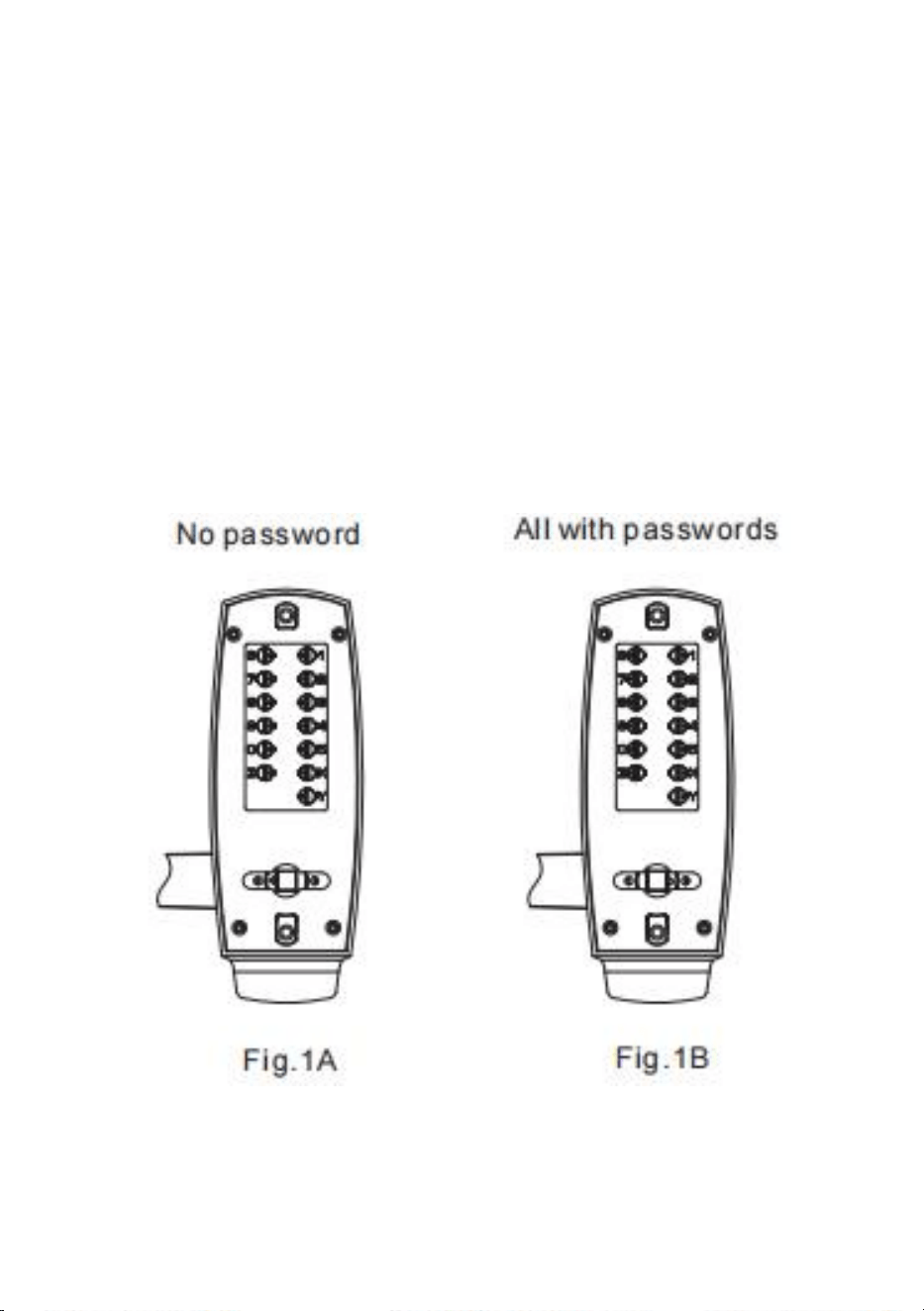

On the back of the mechanical push button lock body, you will find slotted
buttons with a dot pointing towards the center. This position indicates a status
of no password, as shown in Fig.1A.
To set a button as a password, gently press down on the button with a flathead
screwdriver and rotate it 180 degrees so that the dot aligns with the number.
This orientation of the dot pointing outward signifies that the button is a
password.
To remove a password, gently press down on the button with a flathead
screwdriver and rotate it 180 degrees so that the dot toward s the center of the
lock body.
Remember your password before installing the lock.

- 6 -

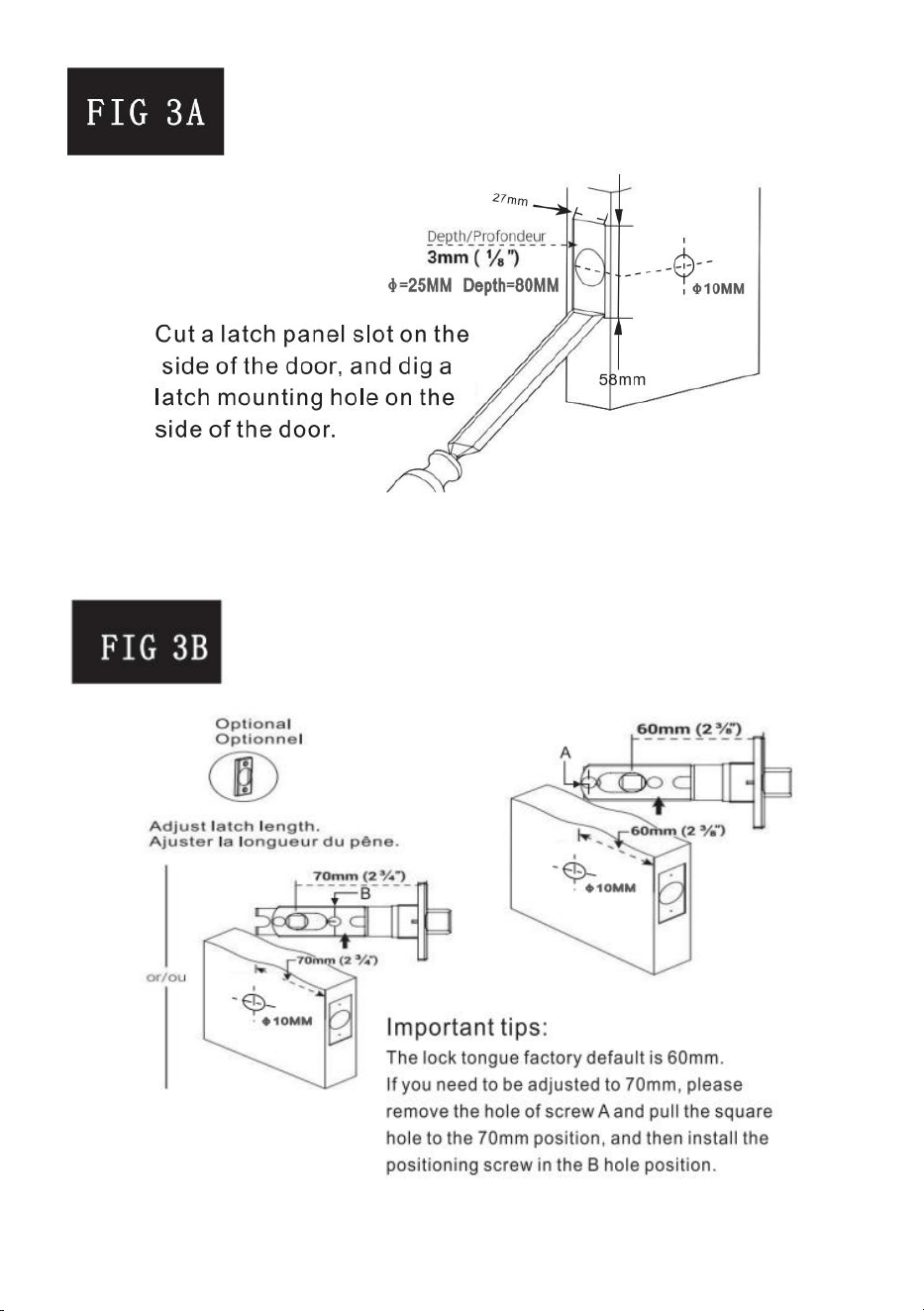

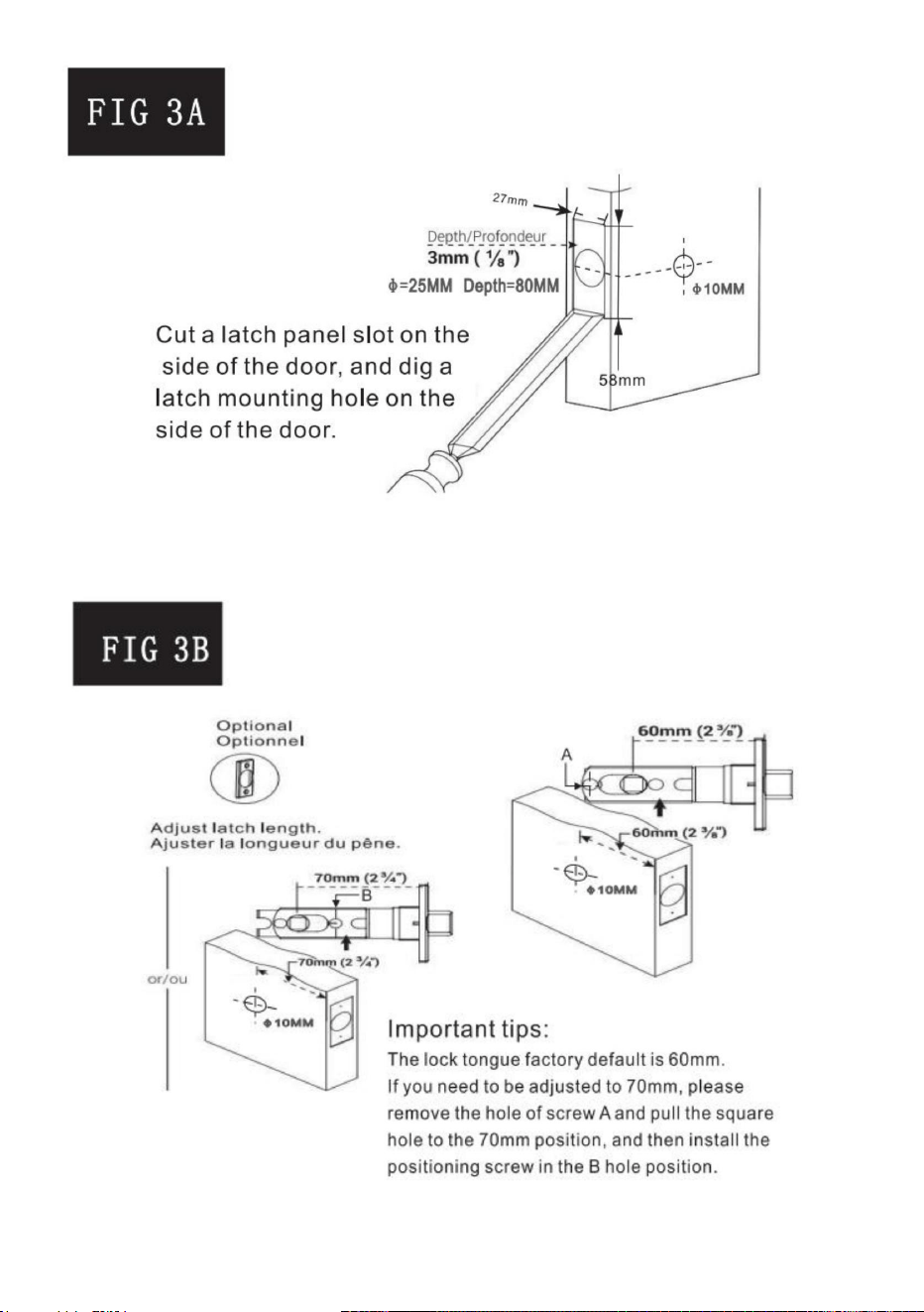

INSTALLATION

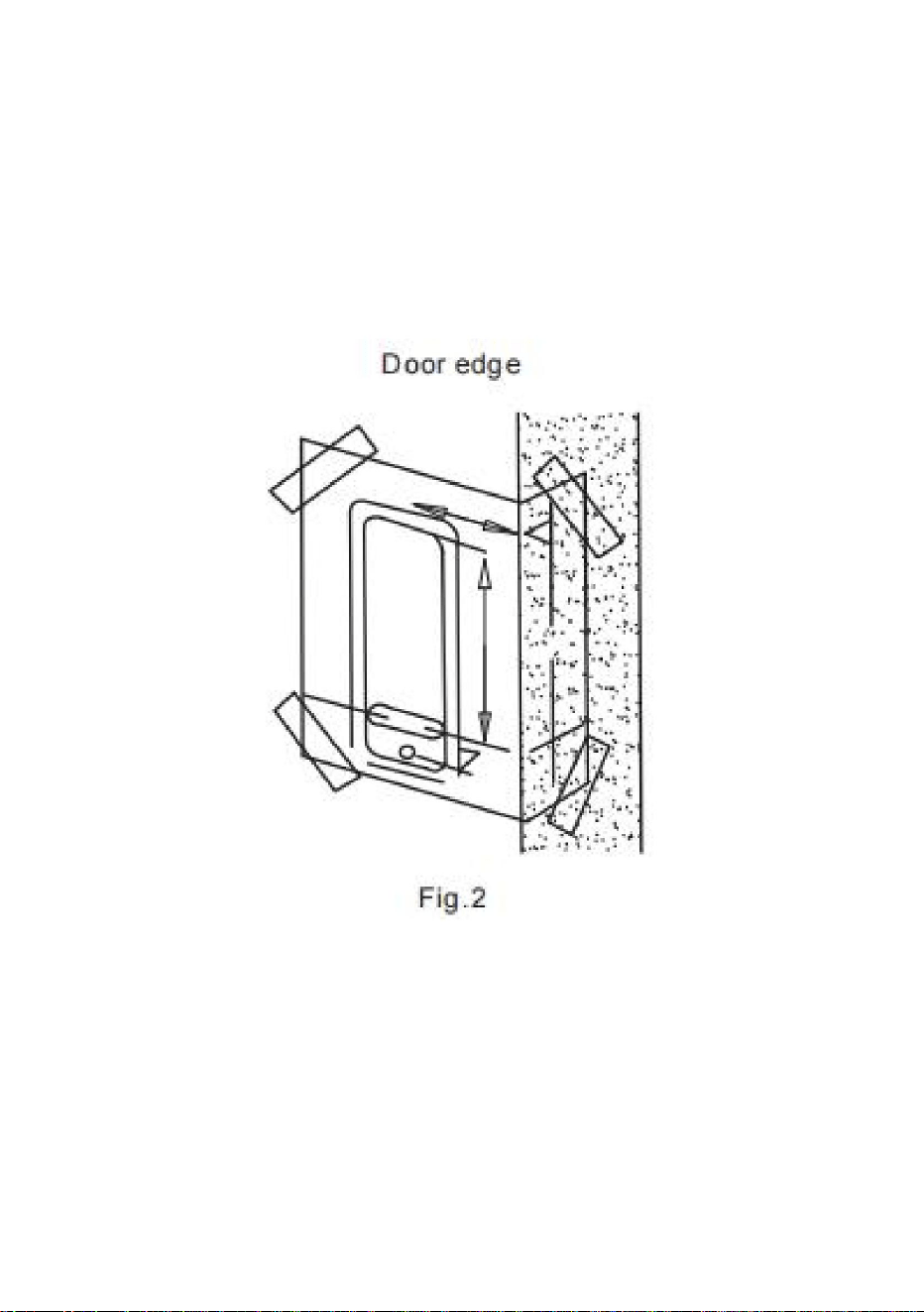

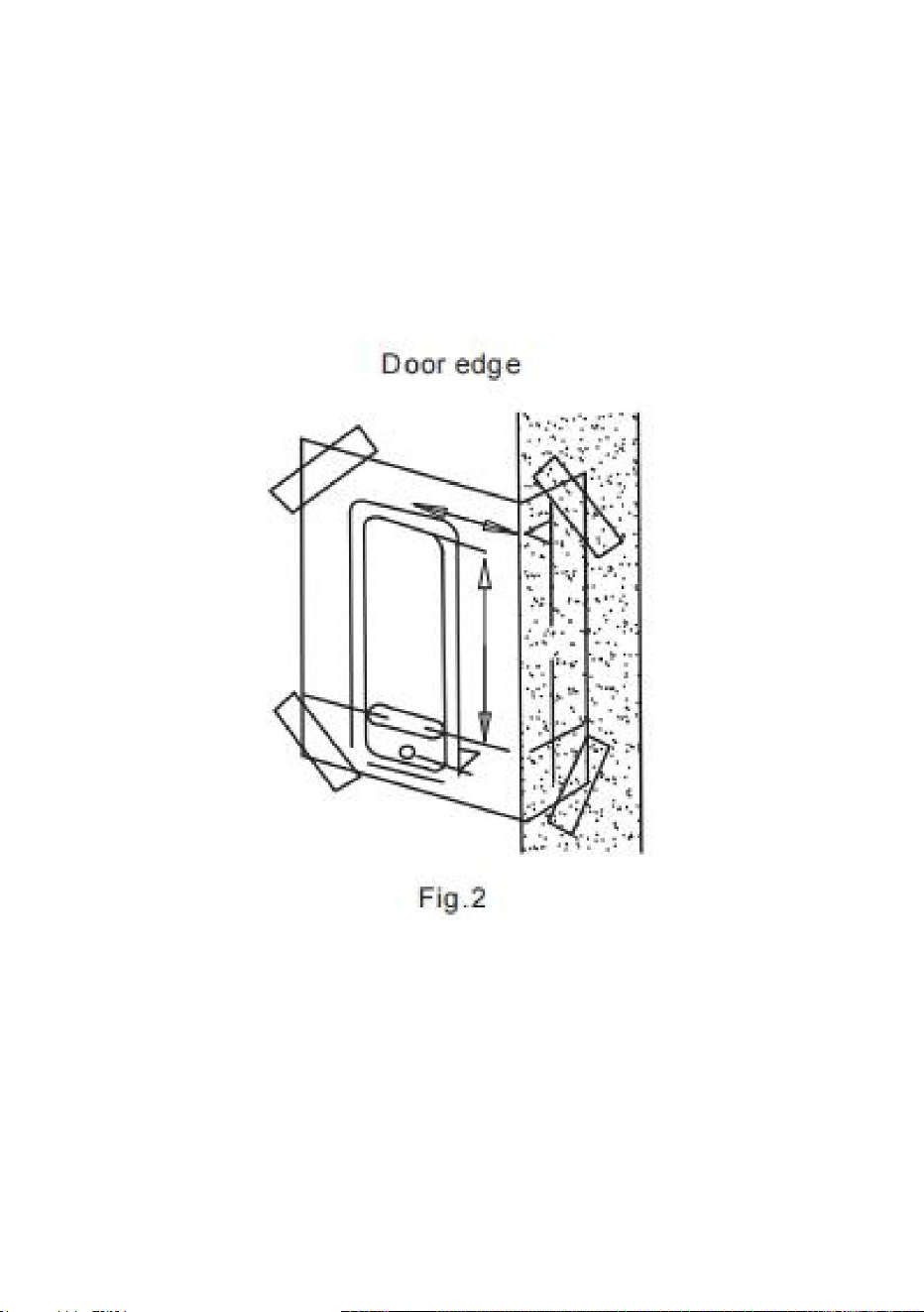

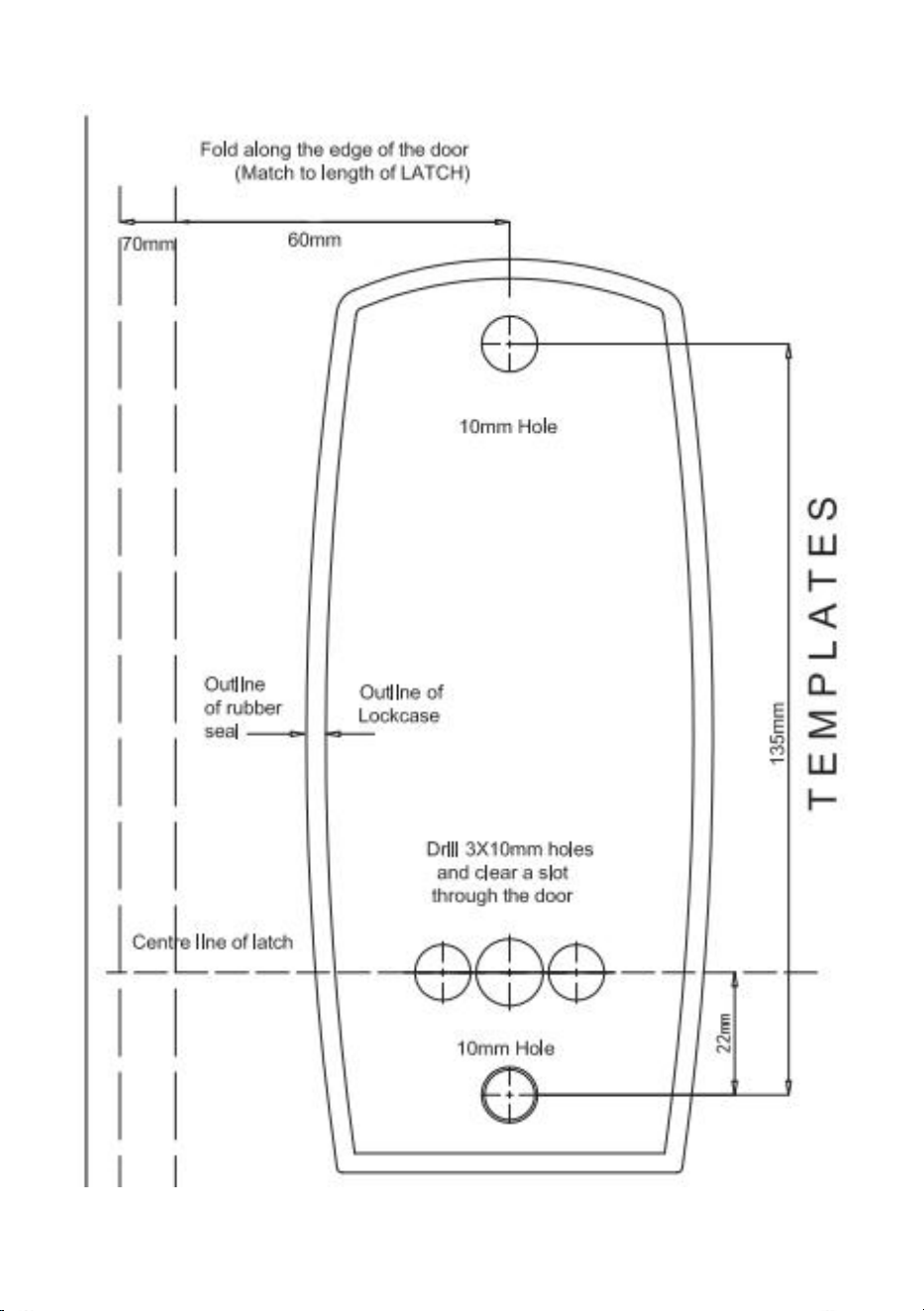

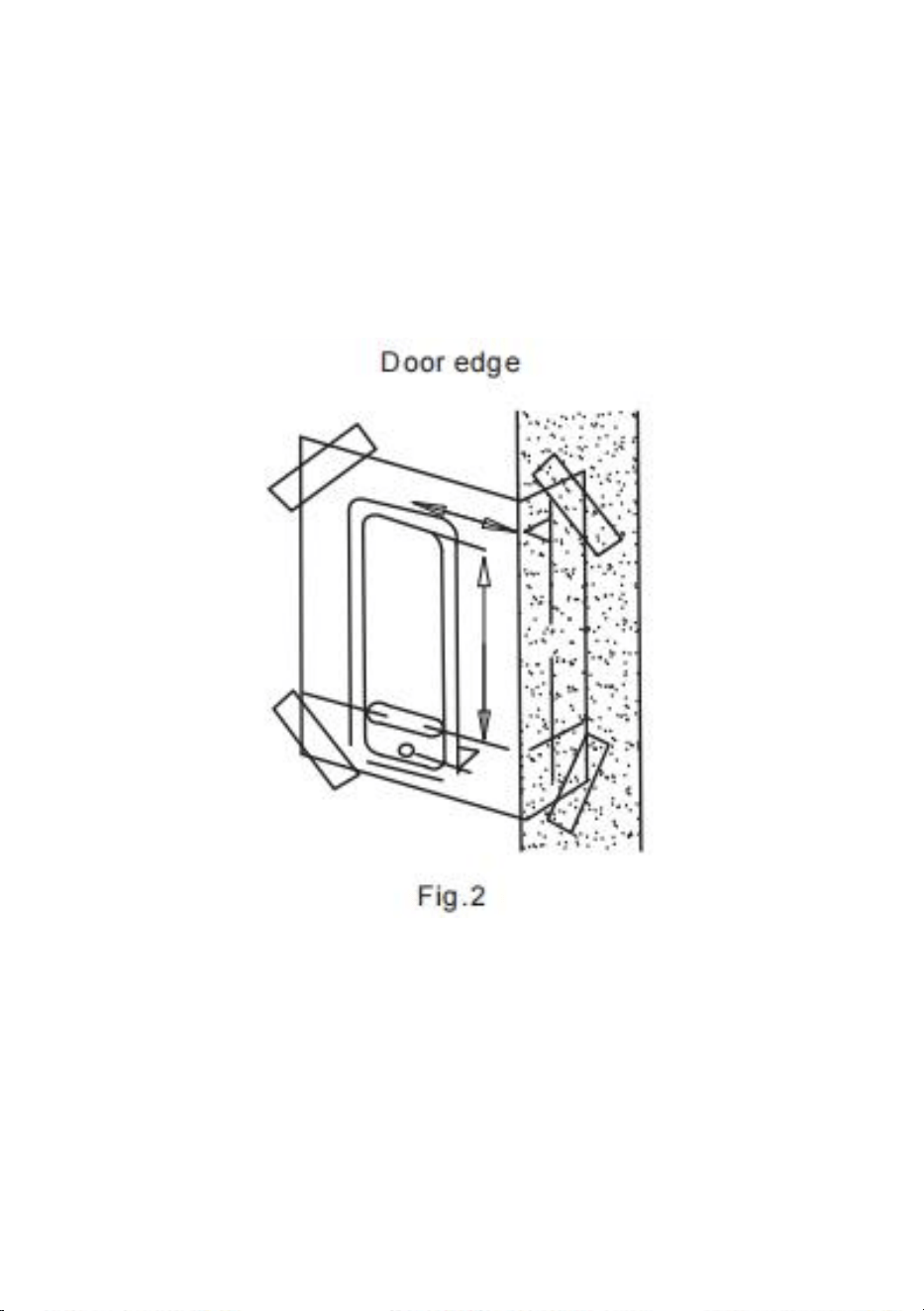

1)Accurately position and adhere the template to the inner surface of the door,
ensuring alignment with the door edge and the template's height from the floor.
Then mark a 10MM diameter hole for the square spindle's main shaft.Two
holes with a diameter of 7MM are for the bolts that secure the front and back
panels.
2)According to the installation,mark a 6MM diameter hole for the limit bolt.
3) Drill all the marked holes.

- 7 -

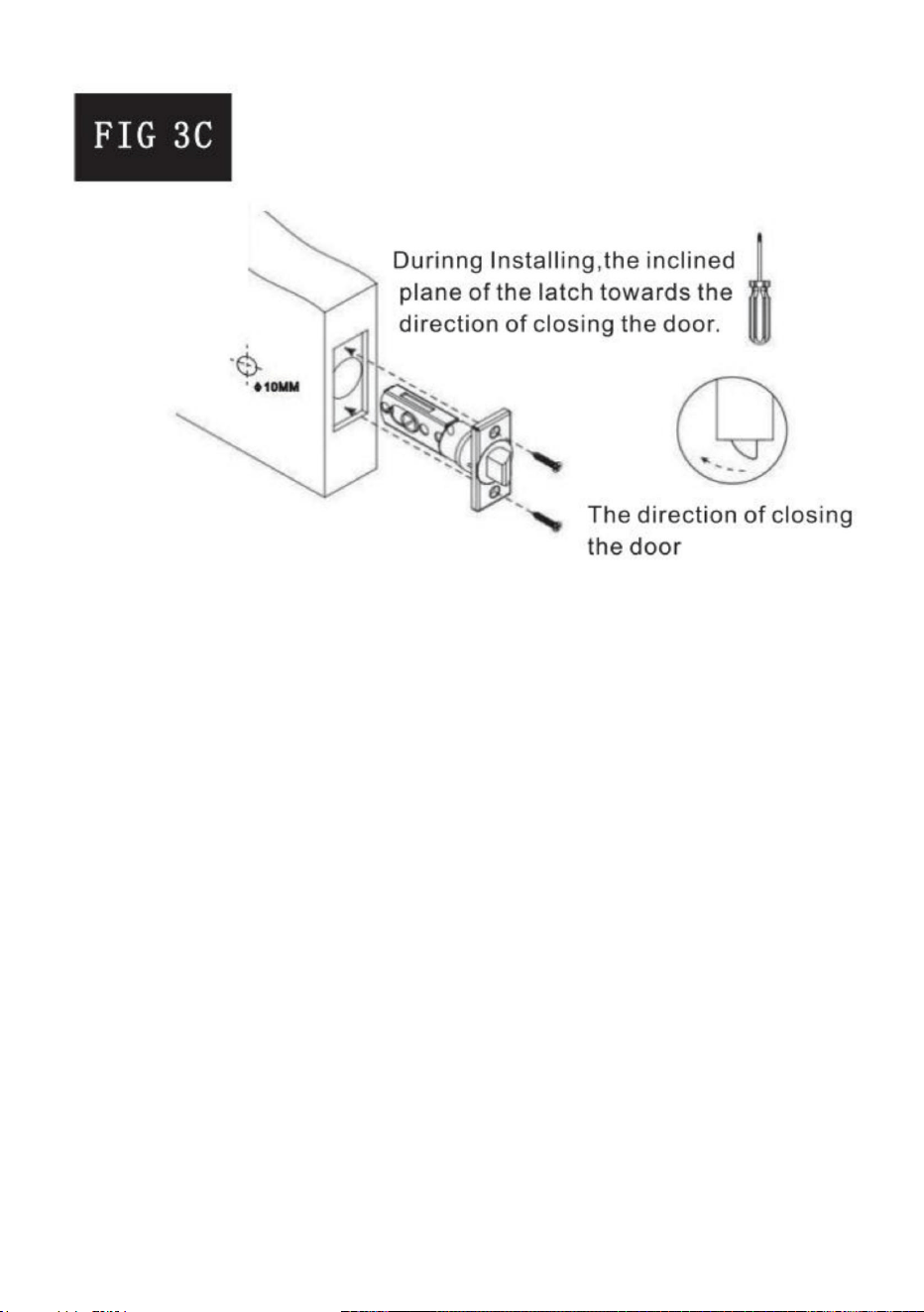

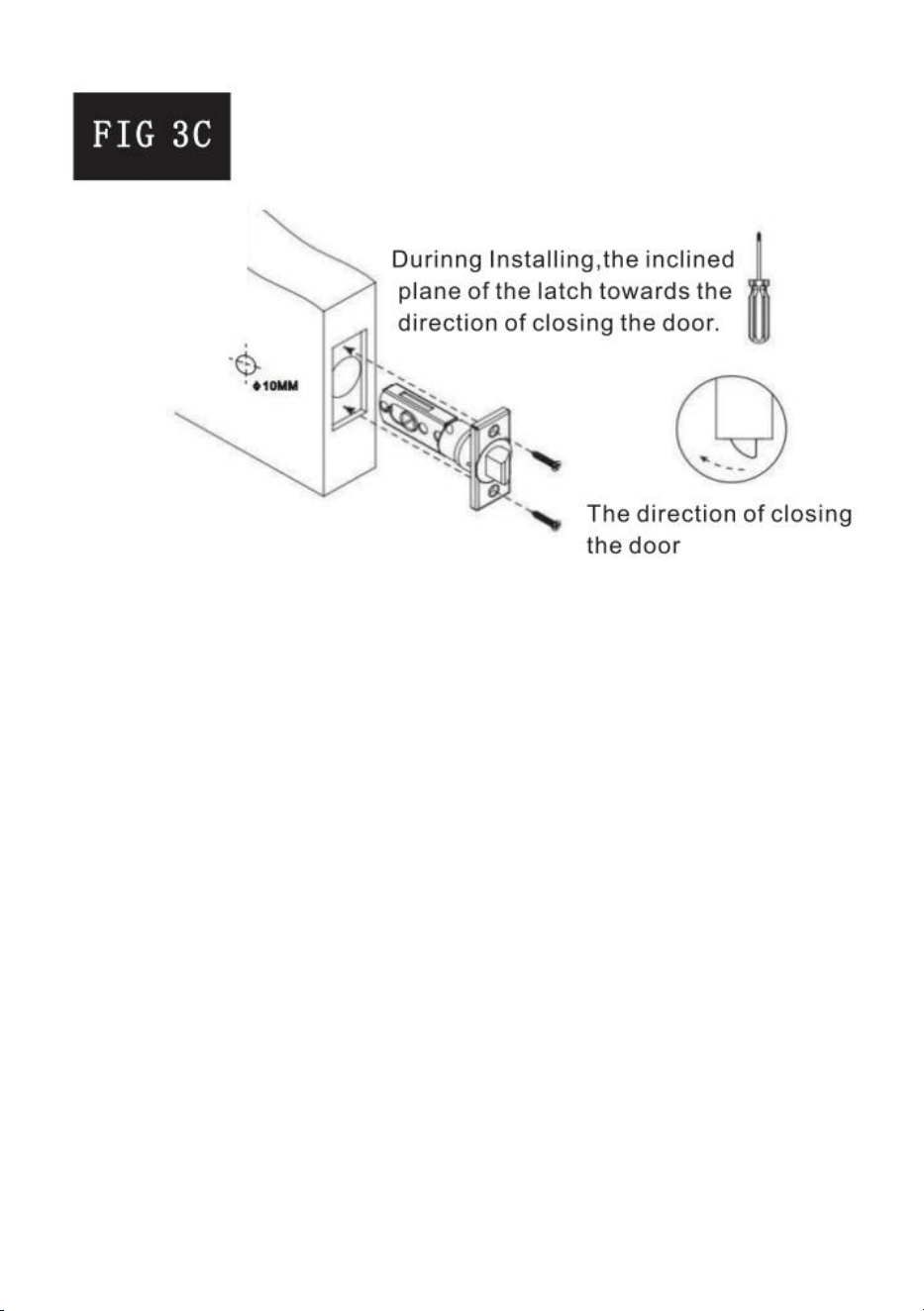

- 8 -

- 9 -

- 10 -
CONNECTING ROD INSTALLATION
Screw two q6X40 connecting rods into the upper and lower M5 threaded holes
on the front panel.
PANEL INSTALLATION

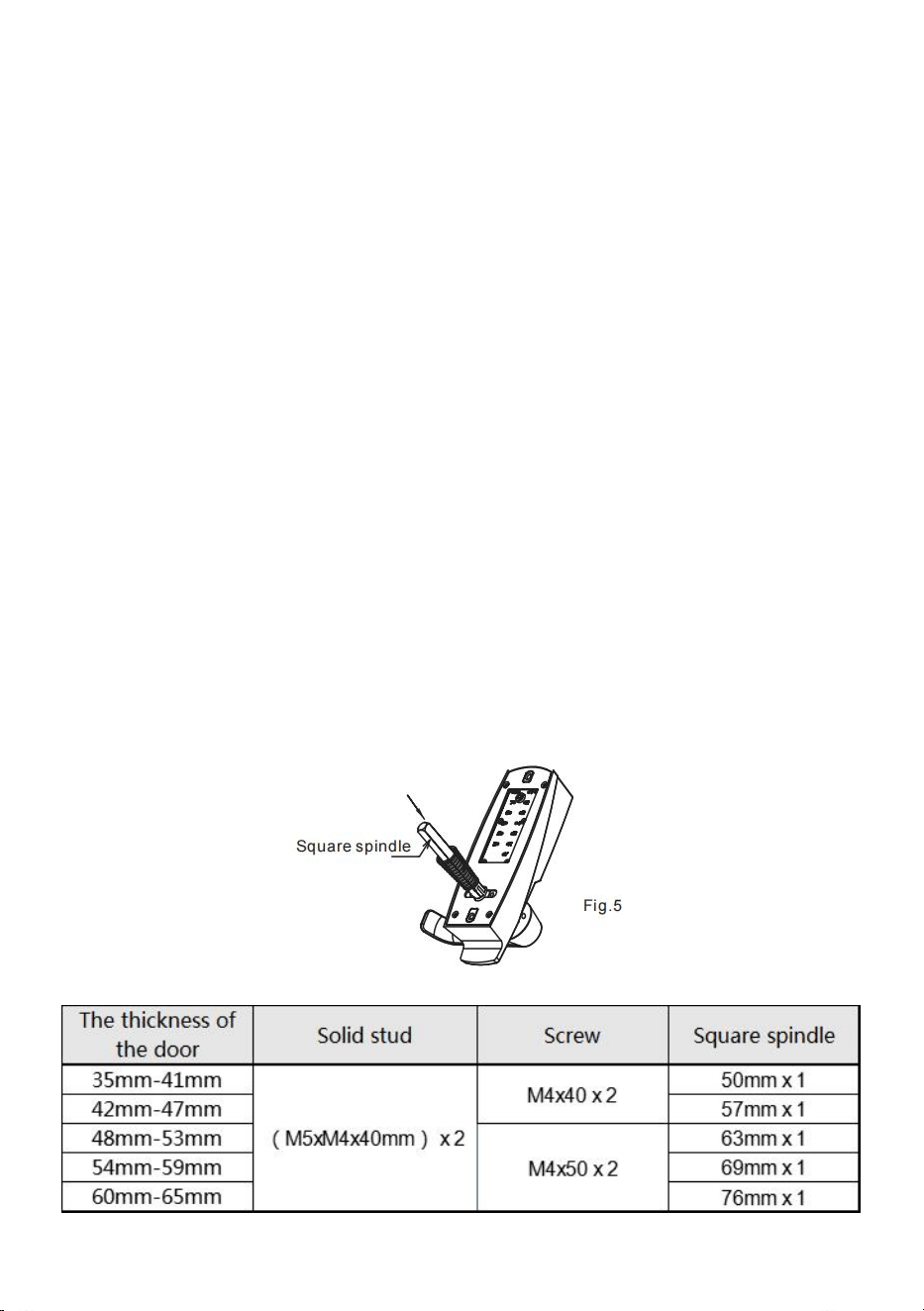

1. First, cut the square spindle to the appropriate length based on the door
thickness and the depth of the square holes in the front and rear panels.The
rear panel square hole is about 7mm deep, and the front panel square hole is
8mm deep, so the length of the square spindle should be the door thickness
plus the depth of the front and rear panel square holes. (For example, if the
door is 50mm thick, the spindle should be 65mm long).
2.After cutting the square spindle to size, insert it into the square hole of the
installed lock cylinder, ensuring that the end with the spring fixed point faces
the front panel direction.
3.After inserting the gasket into the bottom of the front and rear panels, make
sure that the triangular arrow at the square hole must be installed towards the
handle direction.
4. Fix the front and rear panels to the door with M5 screws, adjusting the
height and lateral position of the panels to ensure symmetry and balance for
smooth locking and unlocking.Avoid over-tightening the door lock and seals to
prevent damage to the internal mechanisms
.

- 11 -

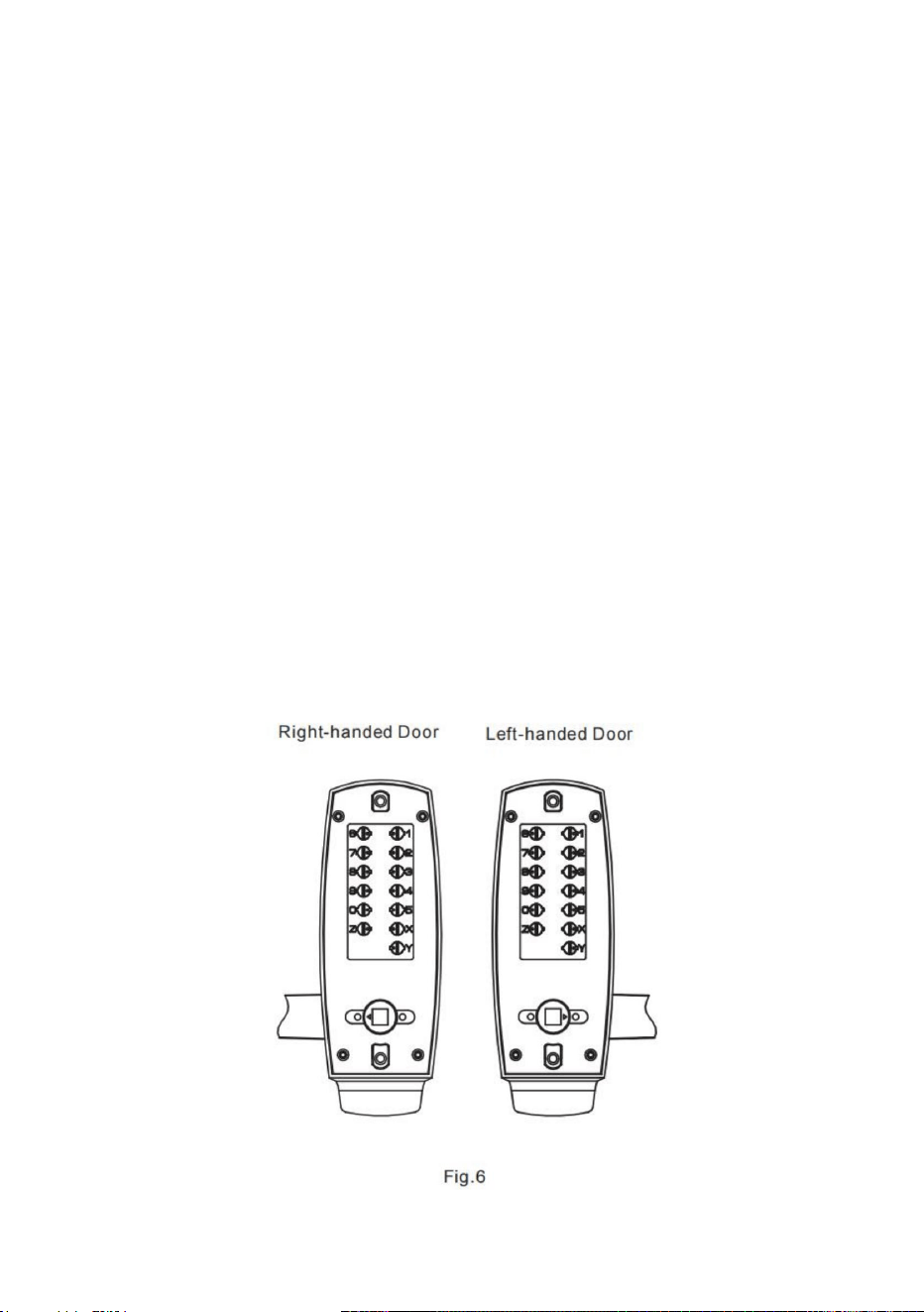

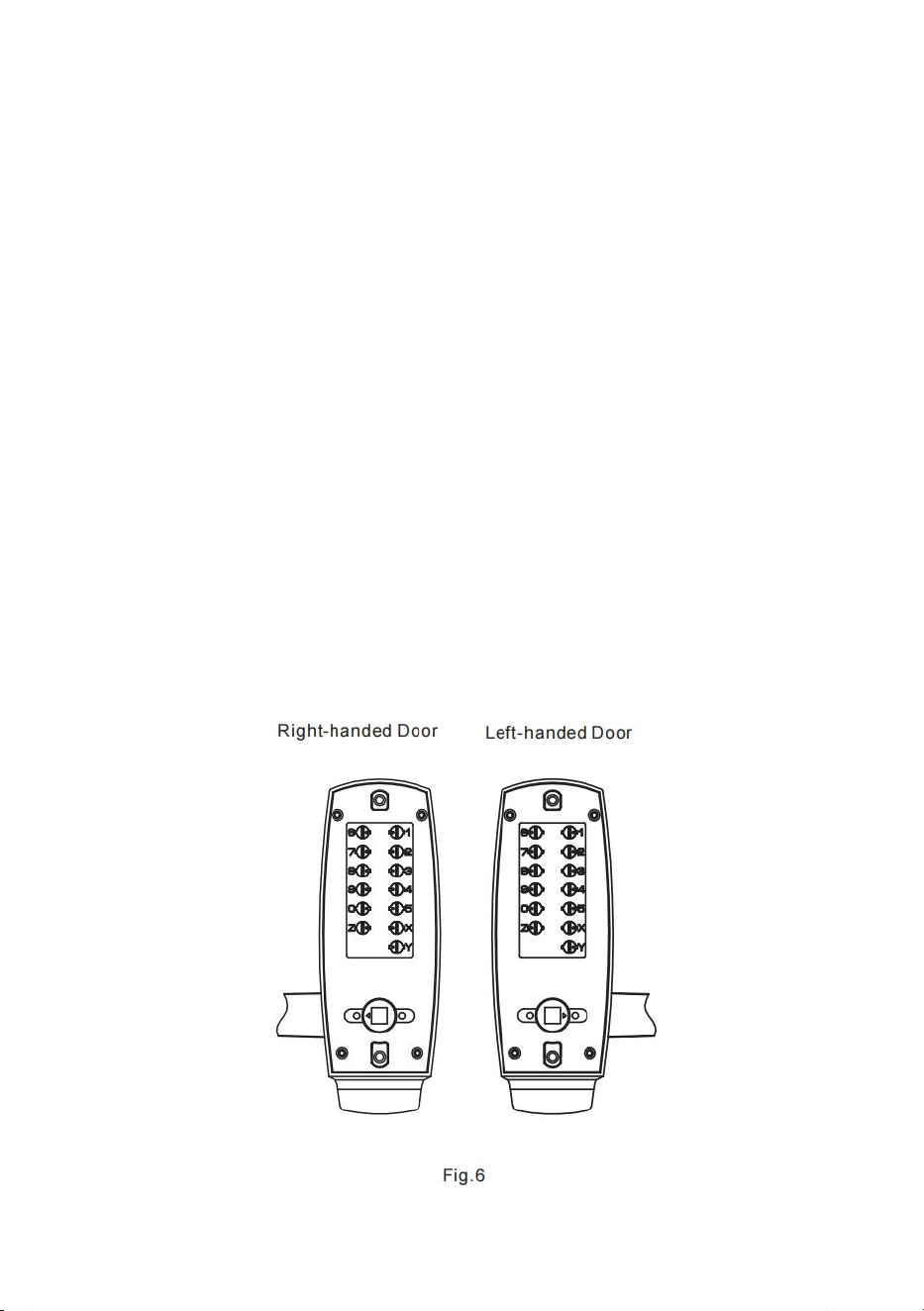

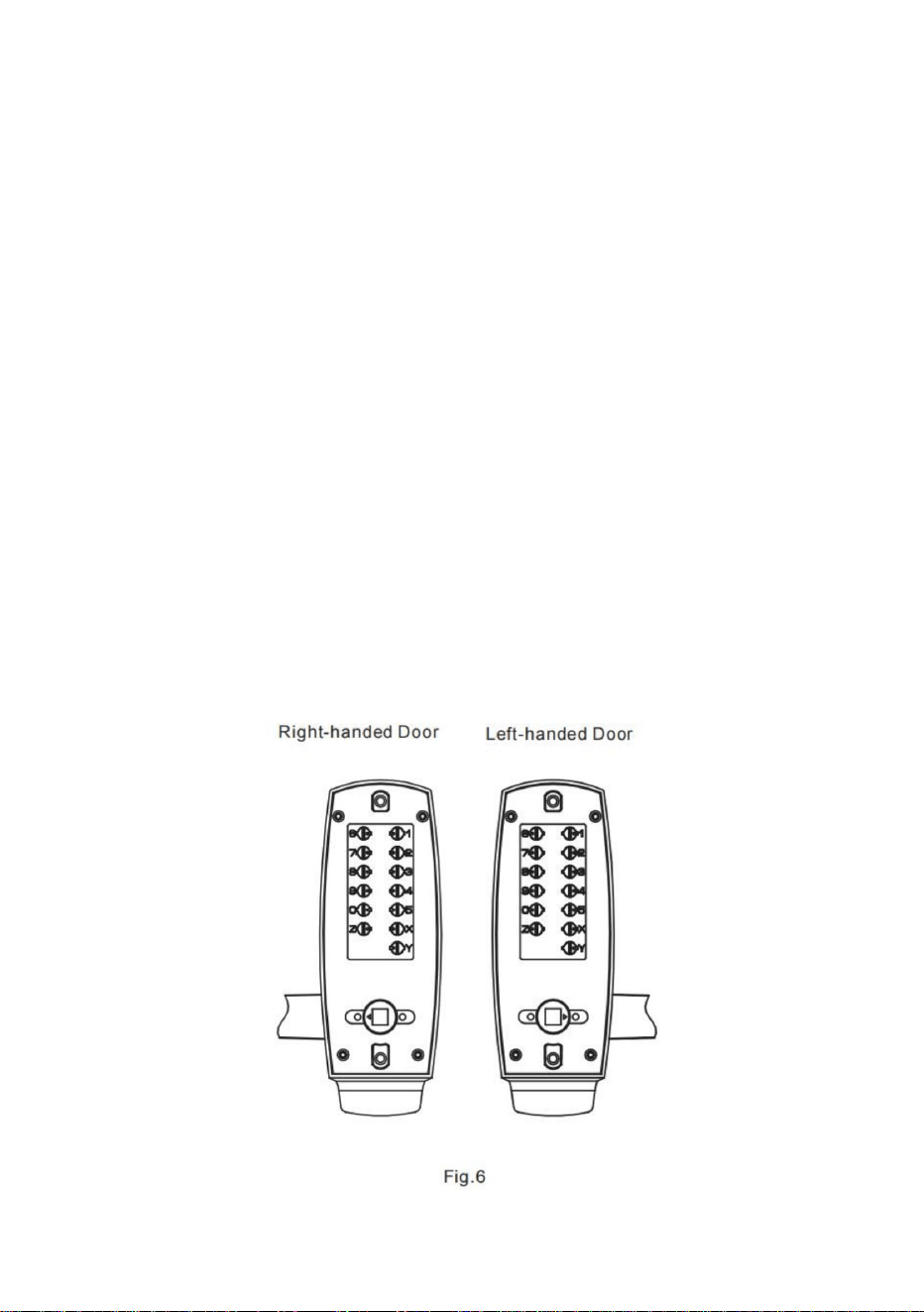

SETTING FOR LEFT-HANDED/RIGHT-HANDED OPENING
Insert the square spindle about 5mm deep into the square hole on the back of
the lock body and rotate the direction wheel's triangular arrow to face the
handle direction.The adjustment method for the front and rear door directions
is the same.(Fig.6)
TESTING
1.After panel installation, perform password and key unlocking tests. Do not
close the door before confirming the password and lock function properly.
2. Password unlocking: First press the C button on the front panel for a reset,
then enter the previously set correct password and repeat the unlocking
several times to test password unlocking.
3. Key unlocking: After inserting the key, rotate it 90 degrees towards the
handle direction, then the lock is in a constant open state, allowing the door to
be opened without a password.Rotating the key 90 degrees in the opposite
direction requires entering the correct password to unlock.
4. Finally, make sure that both the password and key can properly lock and
unlock, then use the small hex key to lock the front and rear handles, the
installation is complete .

- 12 -

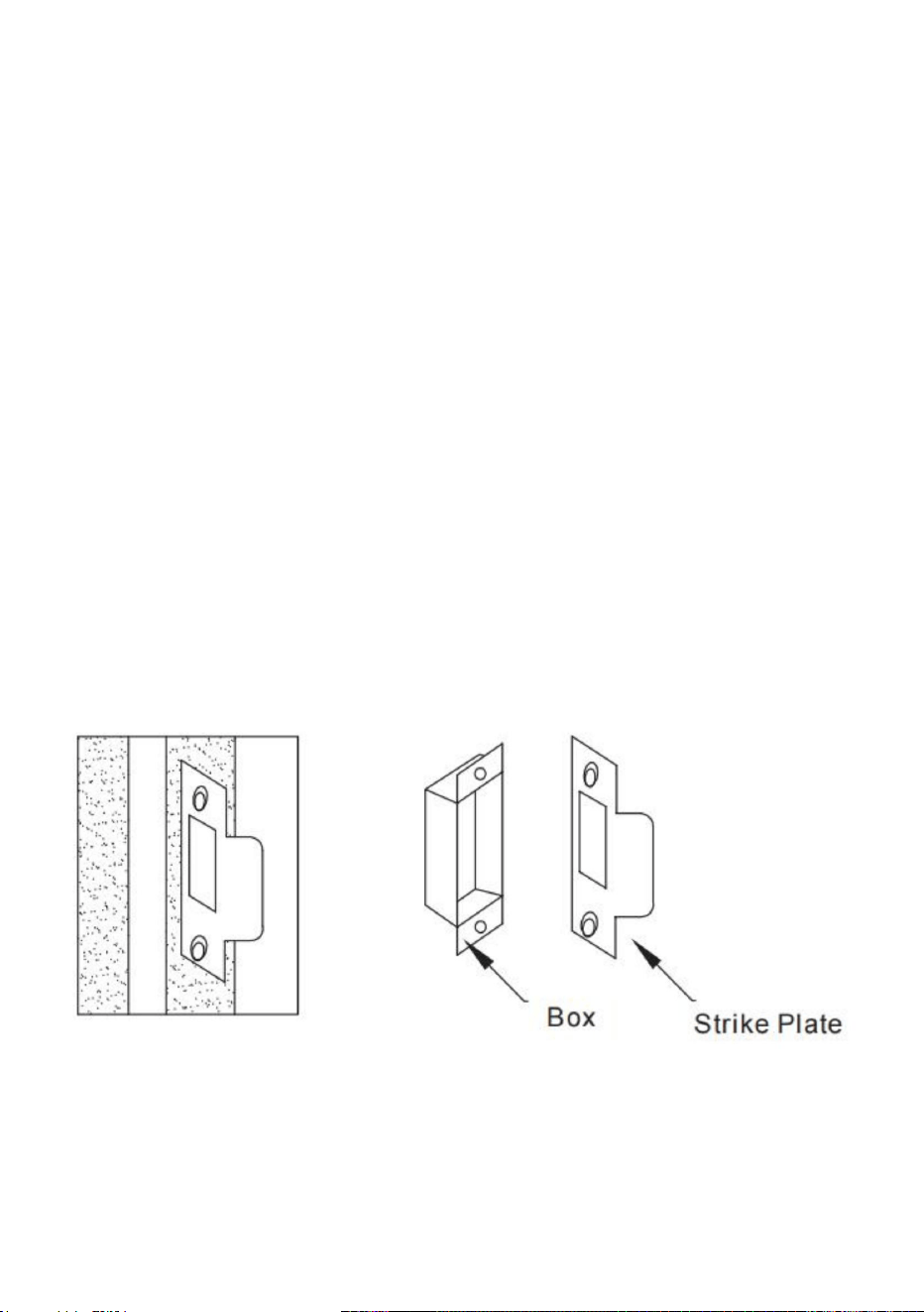

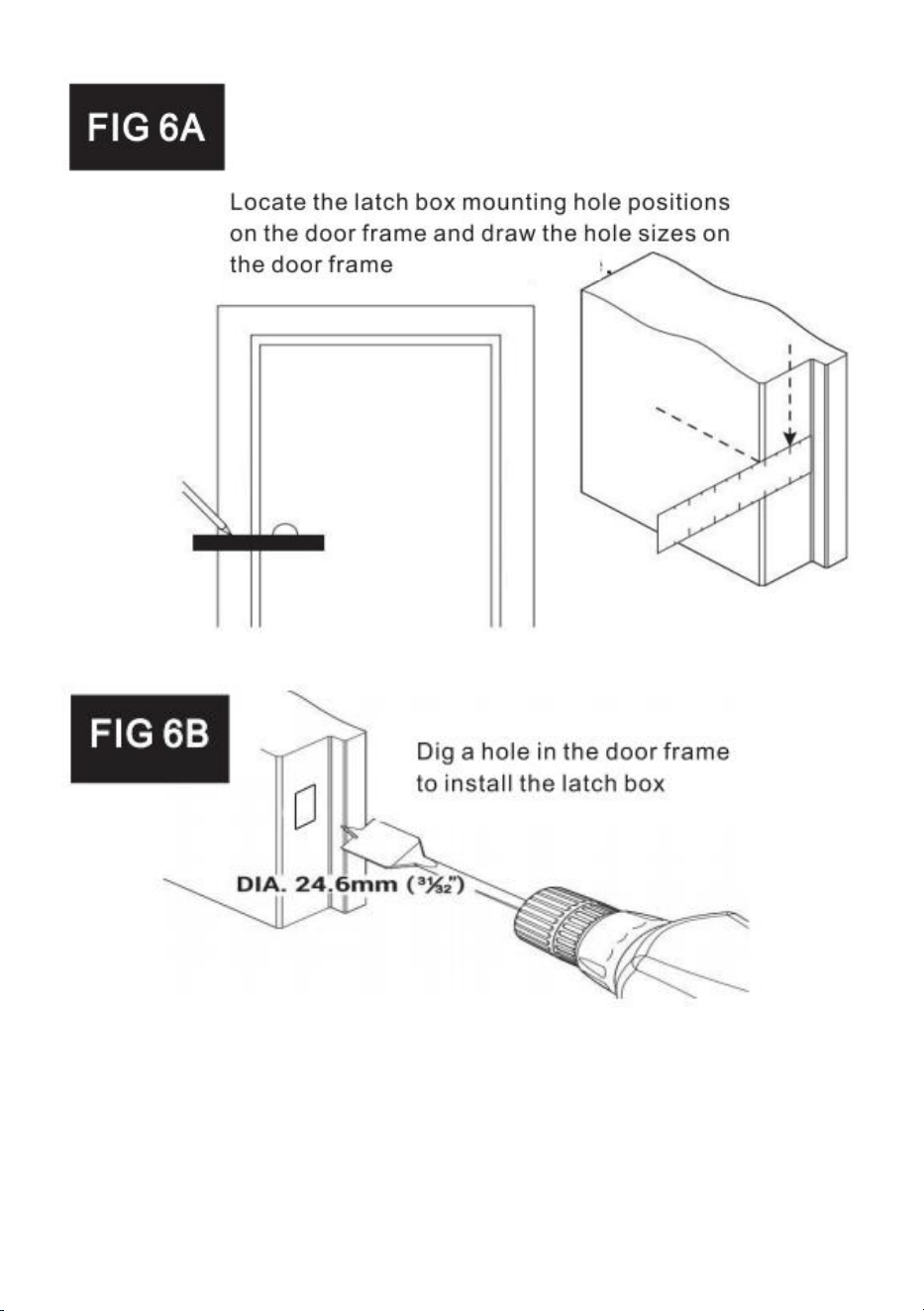

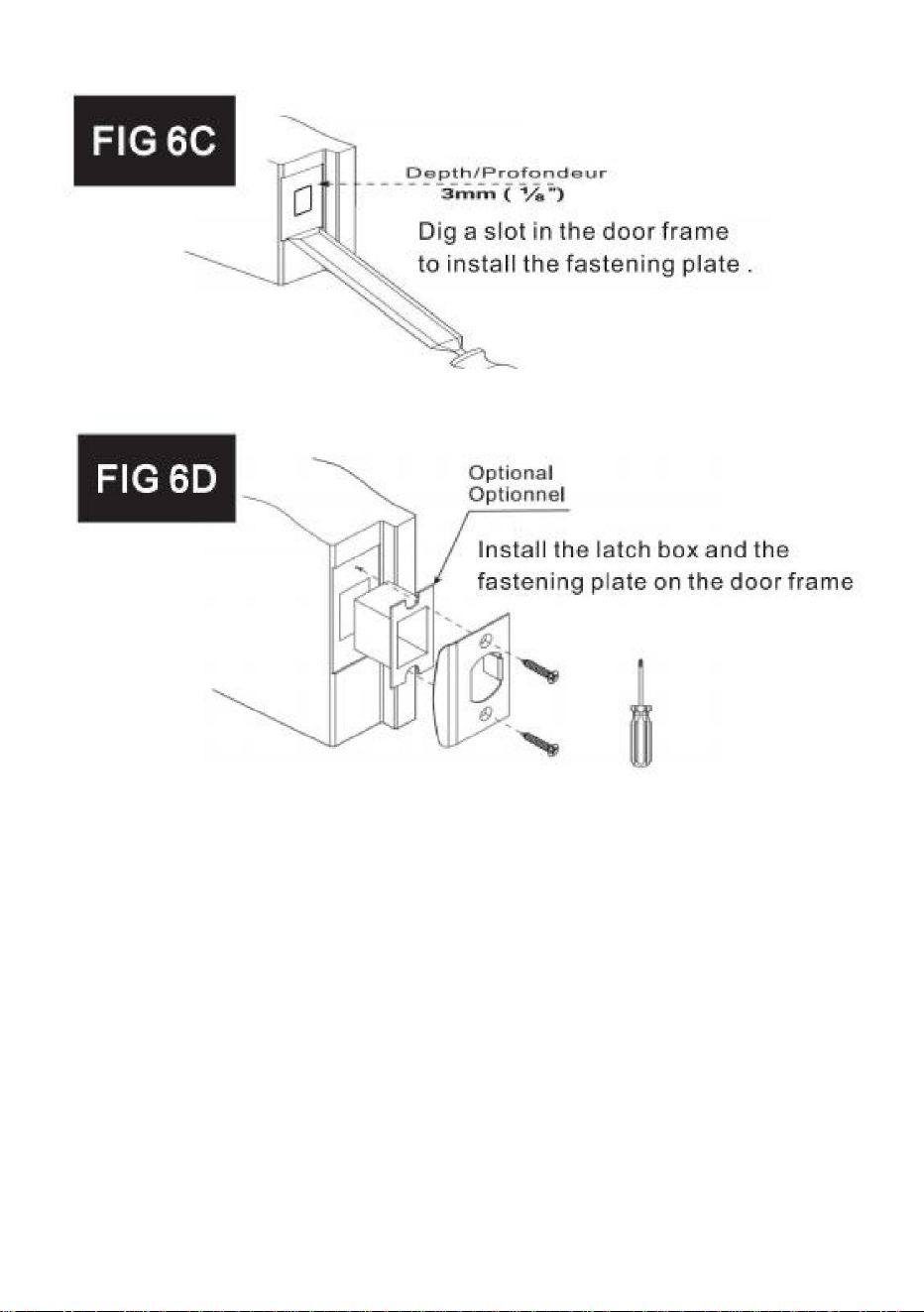

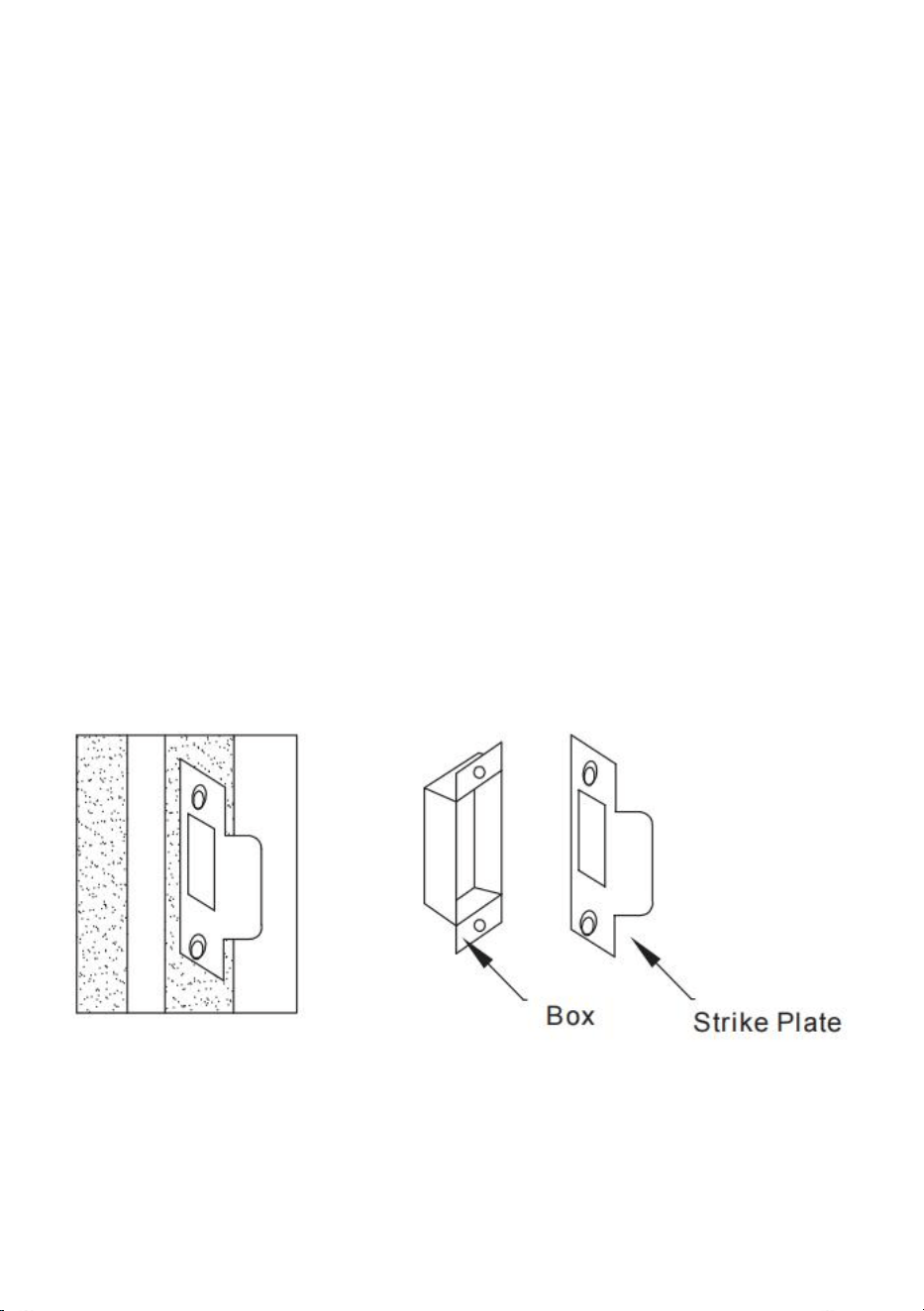

DOOR FRAME STRIKE PLATE AND BOX INSTALLATION
1.Important tip: The strike plate must be positioned accurately to allow the lock
cylinder to enter the hole smoothly, at the same time, the safety bolt of cylinder
shouldn't be inserted into the hole of the strike plate.
2.Considering the above, please correctly position the door frame
3. Once the correct position is determined, draw lines around the strike plate
and mark the two mounting hole positions;
4. Remove the strike plate, align the two holes of the box with the marked
holes, draw lines around the holes, and then remove the box.

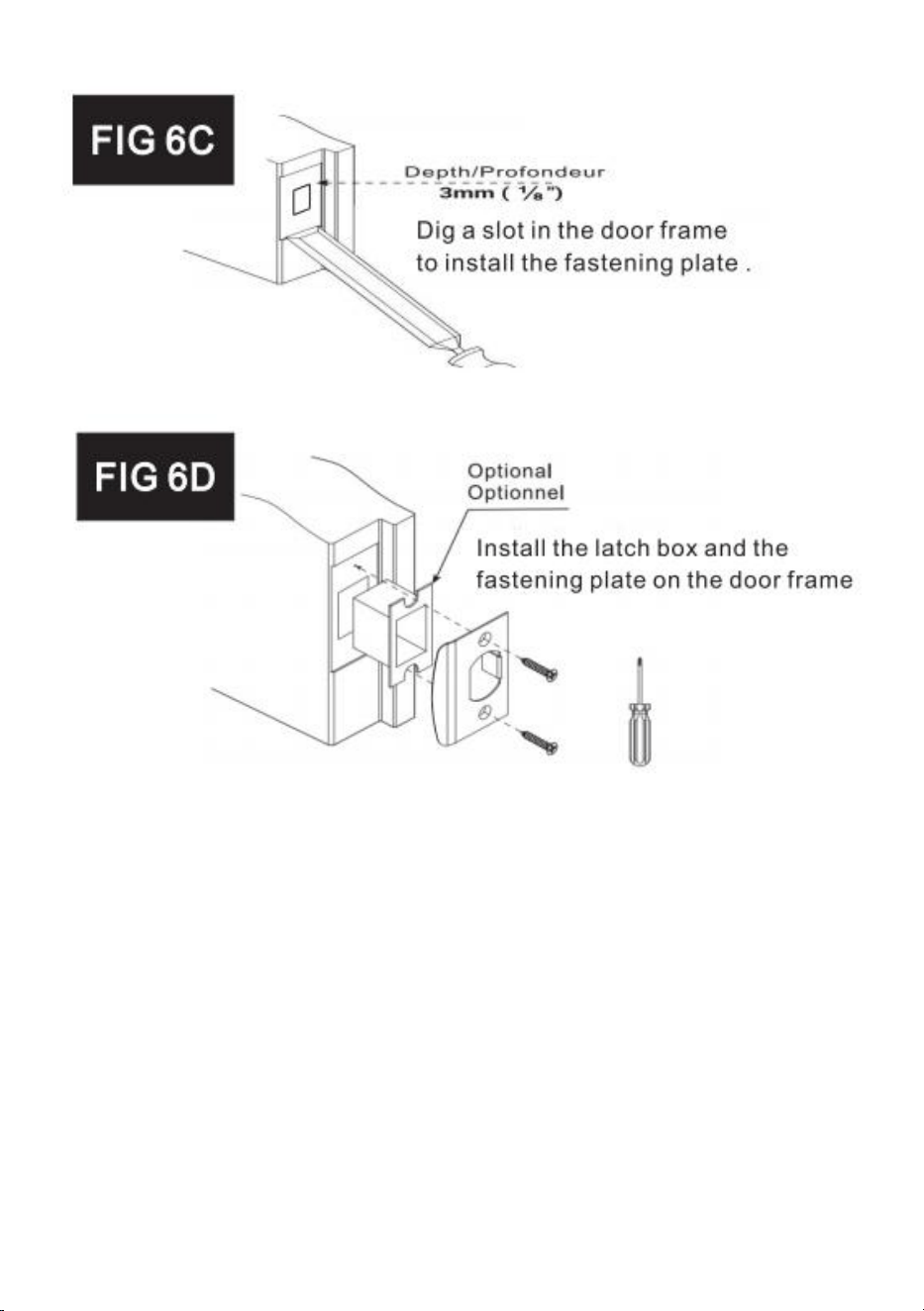

5. Mortise a square hole with the same size of the box, about 12MM deep, to
easily fit the box, and mortise a 1MM deep square groove to allow the strike
plate to sit flush within the door frame.

- 13 -

- 14 -
SETTING AND CANCELING CONSTANT OPEN MODE
First enter the correct password, press down the handle while holding the Y
button, then release the handle before releasing the Y button to complete the
constant open mode setting.Canceling Constant Open Mode: press and hold
the C button while pressing down the handle to complete the cancellation
of the constant open mode.

- 15 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
EC REP: E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Frankfurt am Main.
UK REP: YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
Imported to AUS: SIHAO PTY LTD.
1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Imported to USA: Sanven Technology Ltd.
Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
