Vevor OL-209S2-BB-C-03 Mechanical Keyless Entry Door Lock User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

MECHANICAL KEYLESS DOOR LOCK

USER MANUAL

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:OL-209D2-BY-B-01/OL-209S2-BY-C-01/OL-209D2-BB-C-03/

OL-209S2-BY-C-07/OL-209S2-BB-C-03

(The picture is for reference only; please refer to the actual object)

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

MECHANICAL KEYLESS

DOOR LOCK

- 2 -

SAFETY INSTRUCTION AND PRECAUTIONS

WARNING:

Read this material before using this product. Failure to do so can result in

serious injury.

Assembly precautions:

1)Assemble only according to these instructions. Improper assembly can

create hazards.

2)Wear ANSI-approved safety goggles and heavy-duty work gloves during

assembly.

3)Keep assembly area clean and well lit.

4)Keep bystanders out of the area during assembly.

NOTE:

1.Recommended password length is 4-6 digits.

2.Press the C key to reset before entering your password.

3.The password does not need to be entered in sequence.

4.Changing the password requires disassembly and replacement.

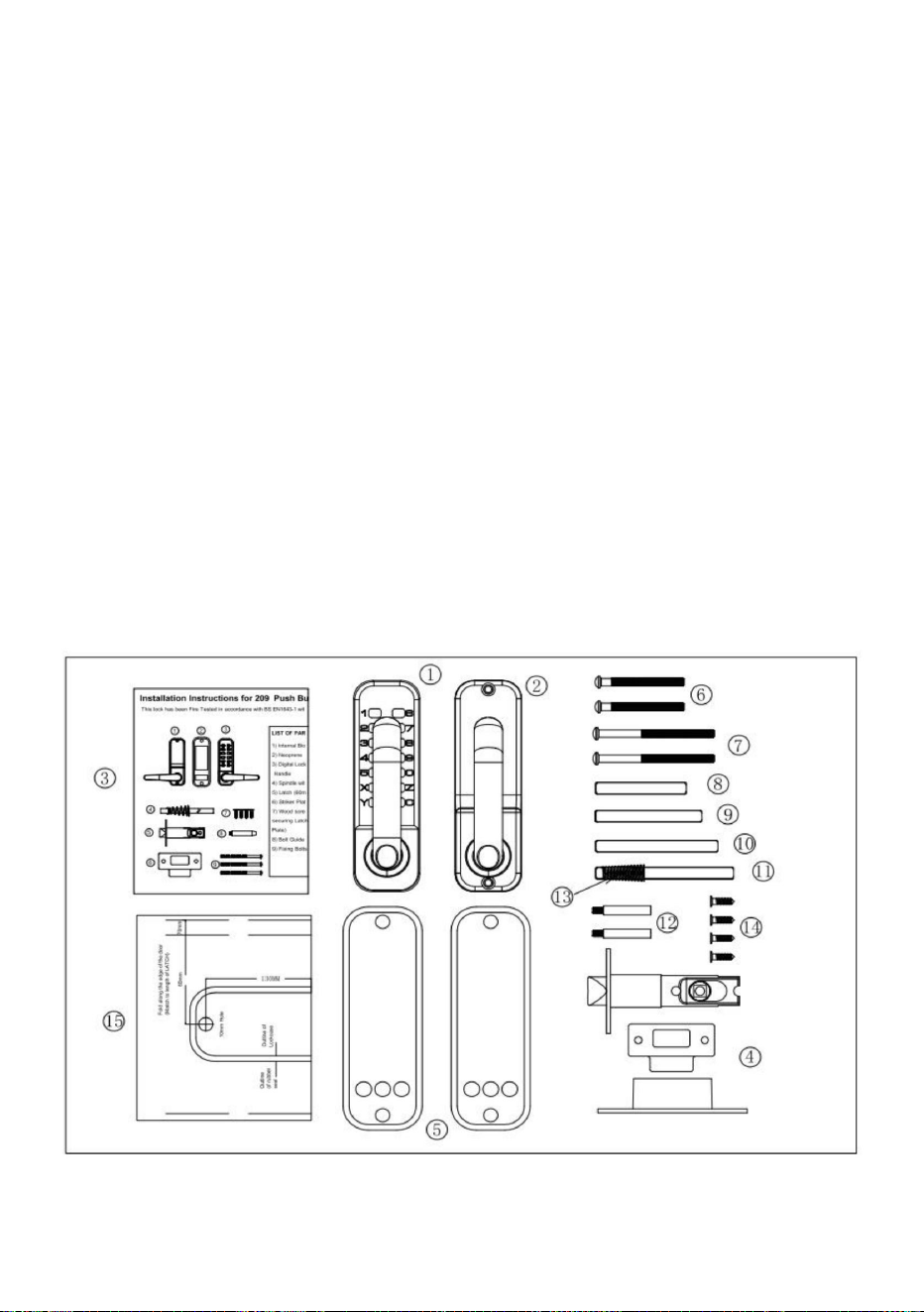

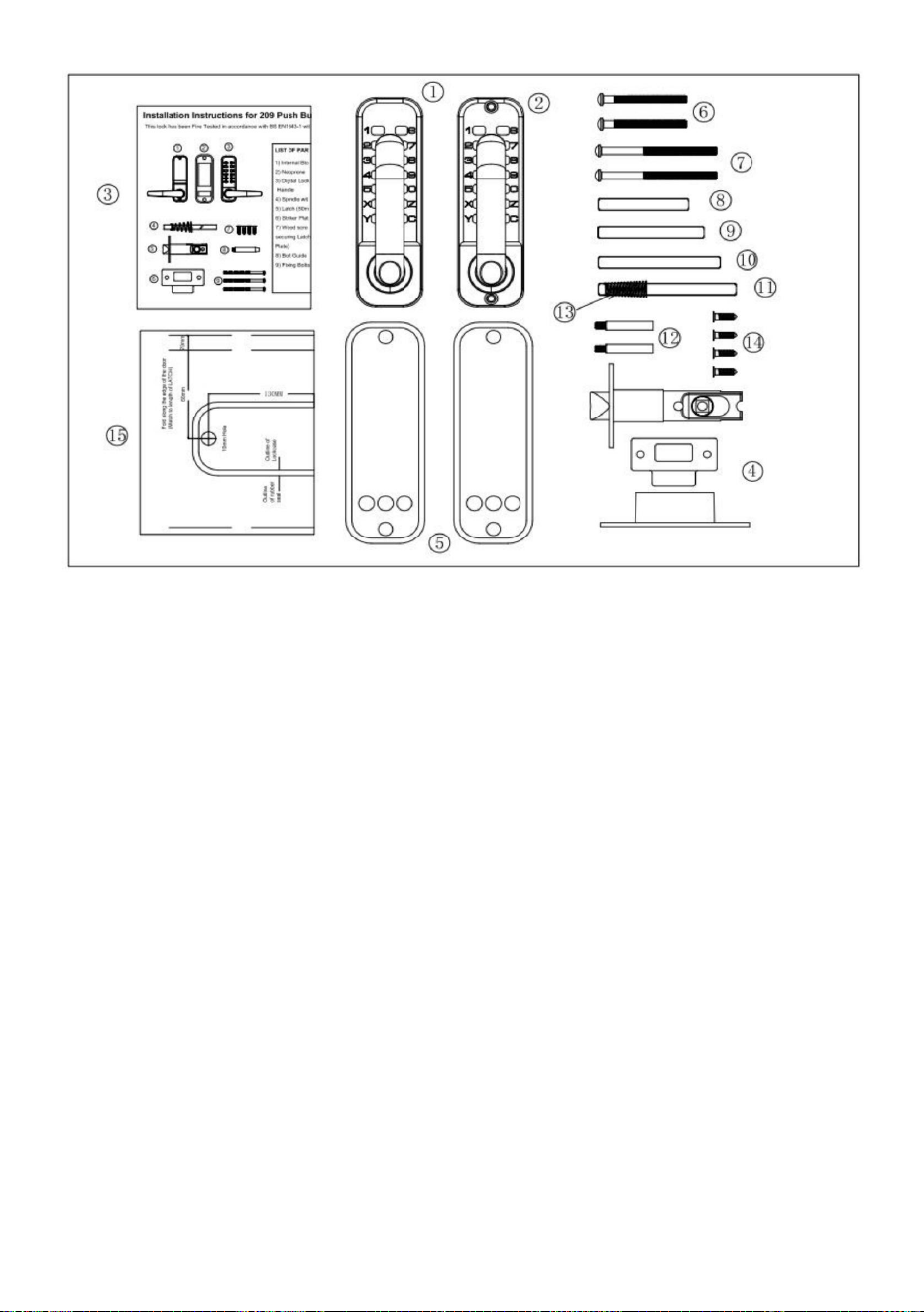

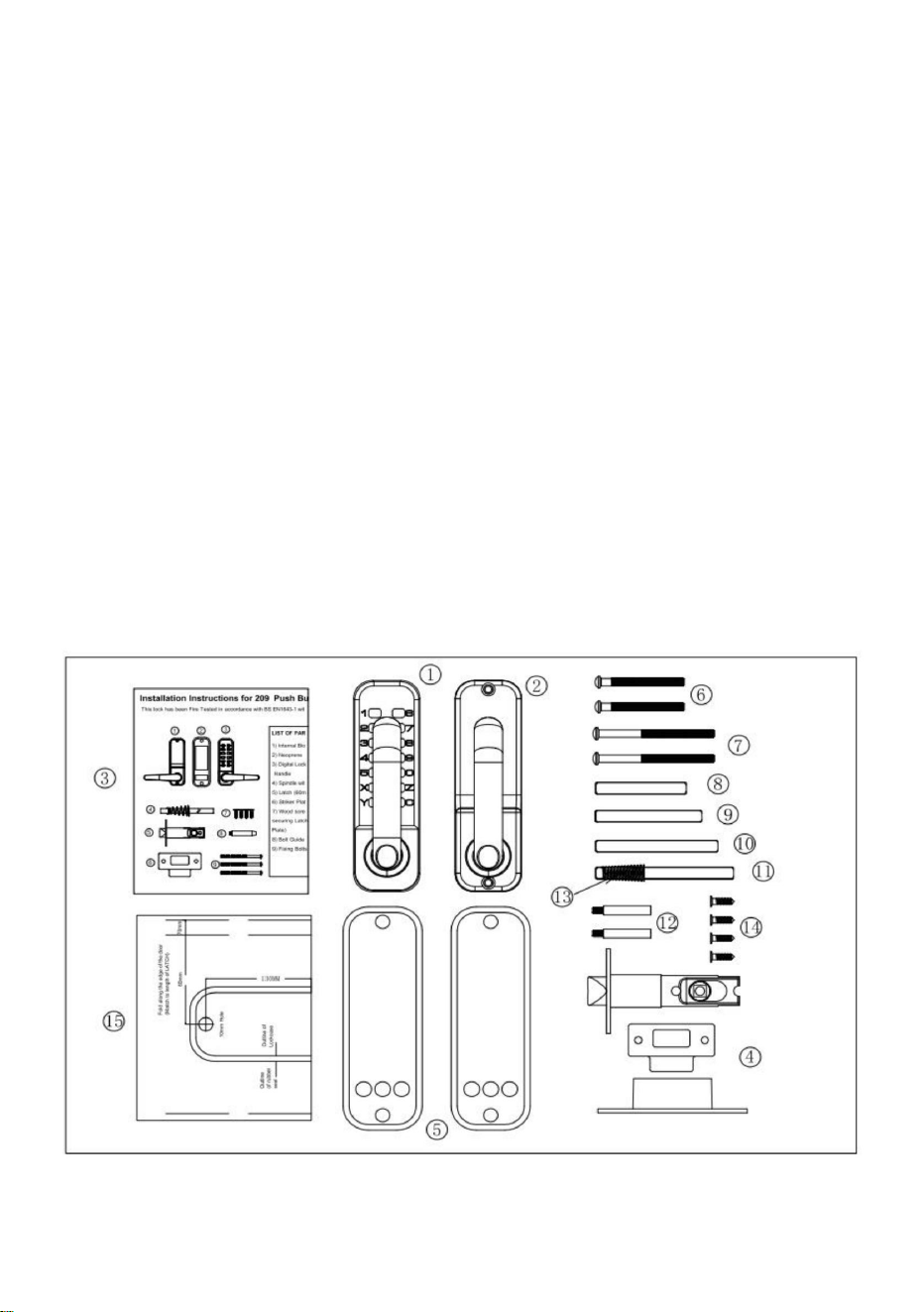

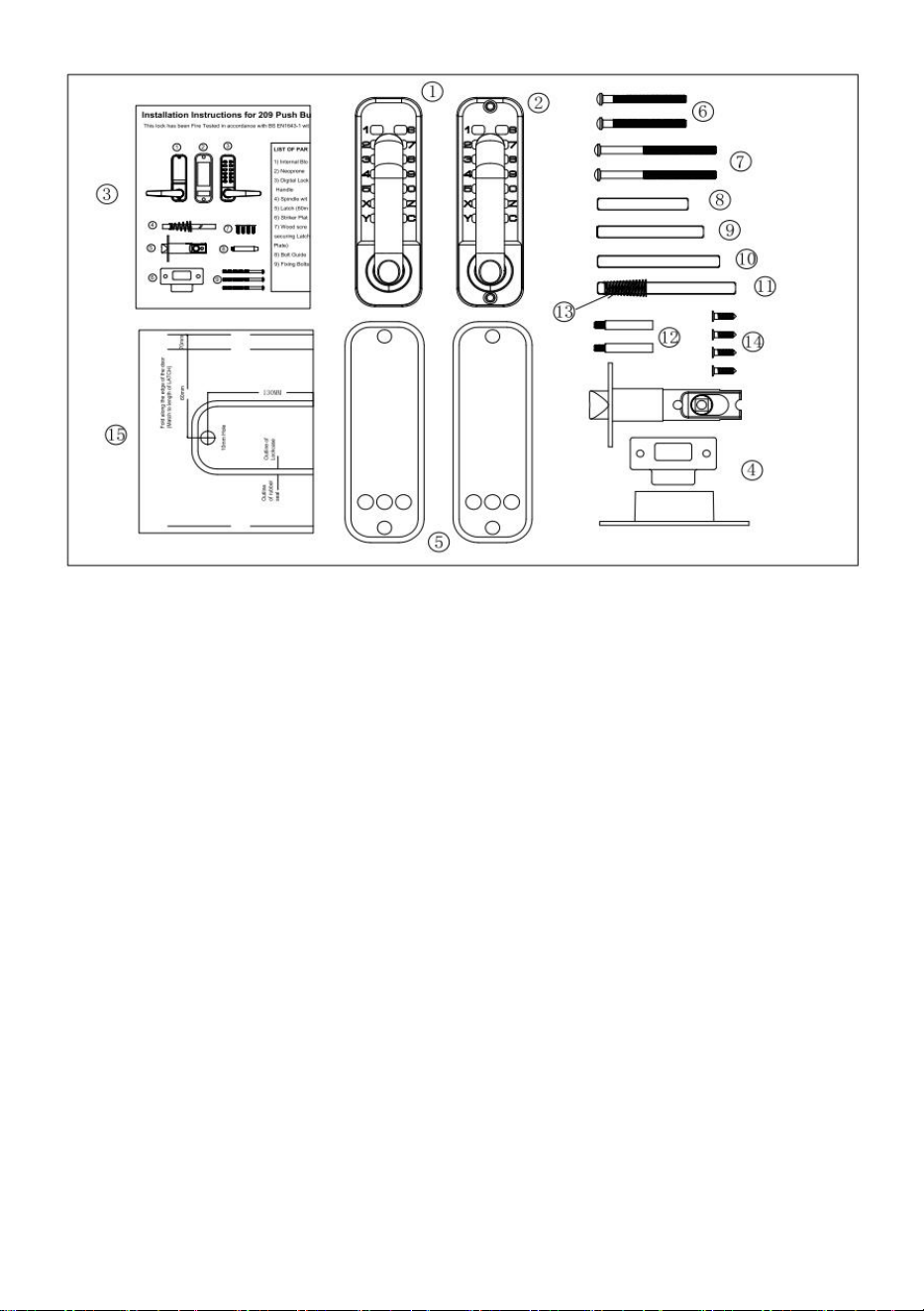

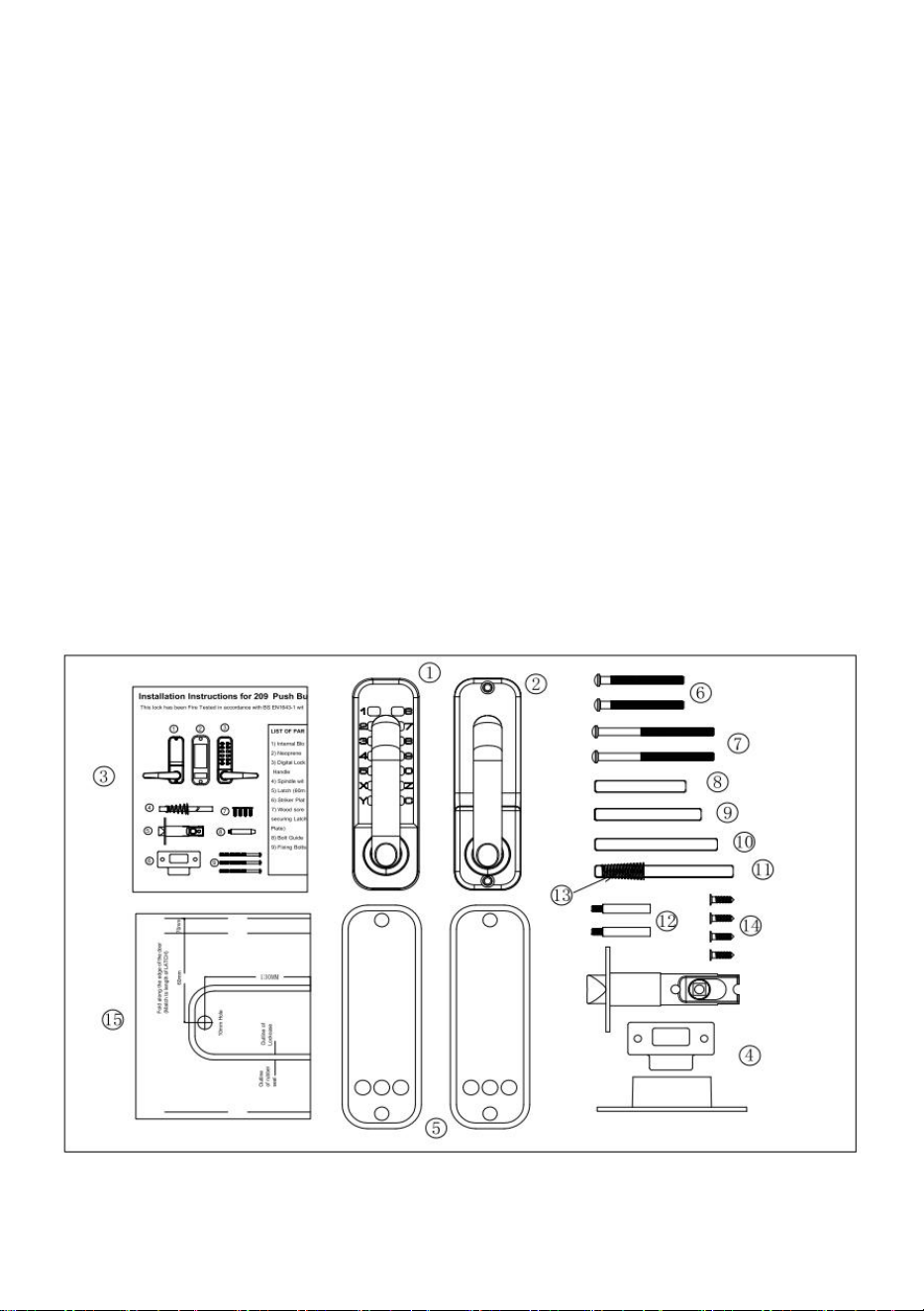

List of Parts

、

Front panelx1

、

Rear panel x 1

、

Manual x1

、

Door fastening plate x 1 set

、

Widened protection rubber mat (160x65mm) x2 pieces

、

Mounting screws M4x40mm x2 pcs.

、

Mounting screws M4x50mmx2 pcs.

- 3 -

、

Mounting spindle (square root) 55mm x 1 pc.

、

Mounting spindle (square root) 63mmx 1pc

、

Mounting spindle (square root) 71mm x 1 pc.

、

Mounting spindle (square root) 79mmx 1 pc.

、

Solid stud (M5xM4x40mm)x2 pcs.

、

Spring x 1

、

Cross-slot flat head self-tapping screws (Phillips wood screws) x4

、

Assisted installation drilling sticker x 1

MODEL:OL-209D2-BY-B-01/OL-209D2-BB-C-03

MODEL:OL-209S2-BY-C-01/OL-209S2-BY-C-07/OL-209S2-BB-C-03

- 4 -

BEFORE INSTALLATION PLEASE:

1) Ensure all parts work properly

2)Set or change the password

"Setting/Changing Passwords"

The passwords set are in no order and cannot be repeated.Setting a 4-digit code

is the most secure.

3) Ensure that the door lock can be used normally after setting the code Insert the

square stem into the square hole of the lock cylinder and turn the square stem.

The latch can be normally extended and retracted.

Setting/Changing Passwords

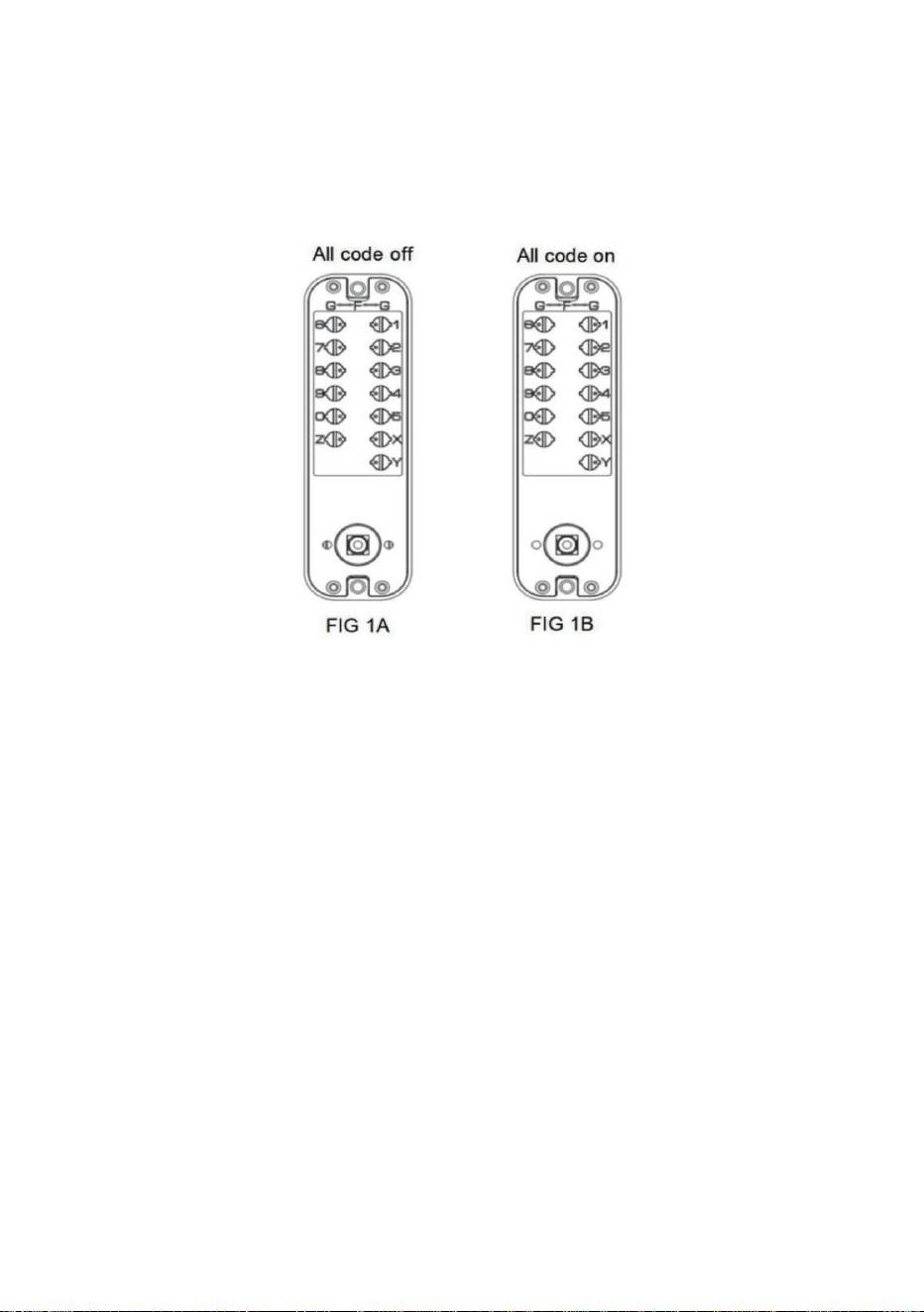

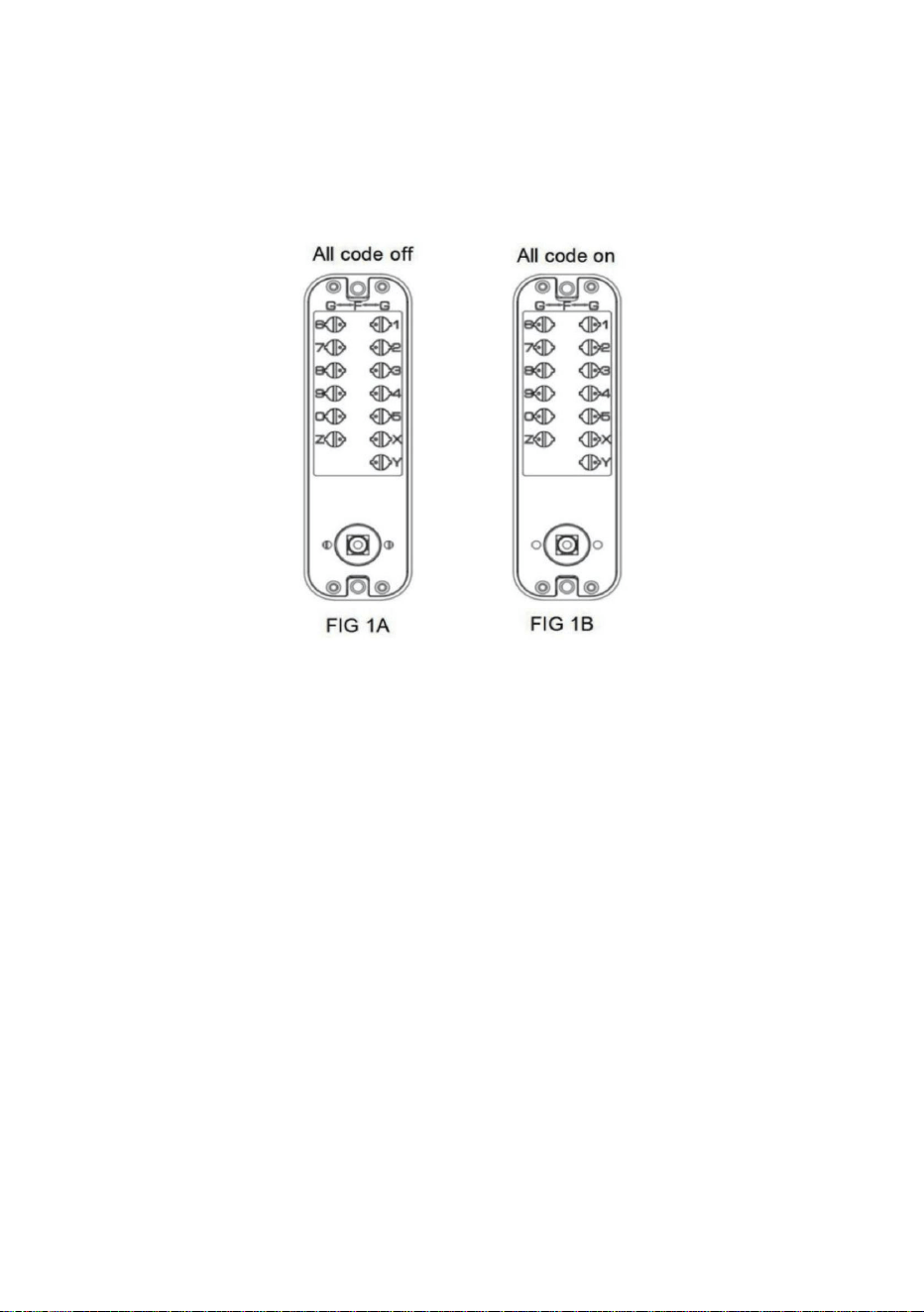

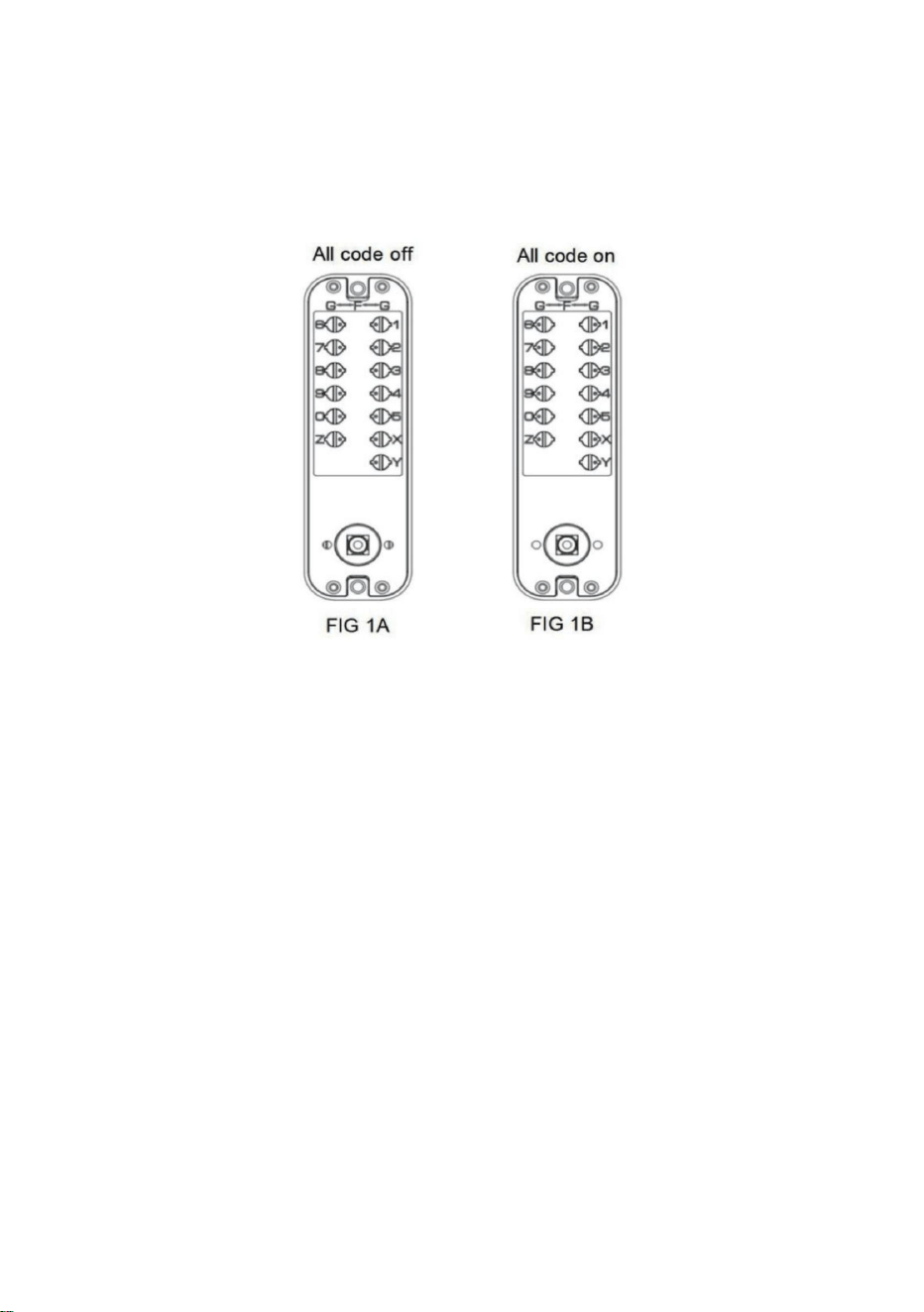

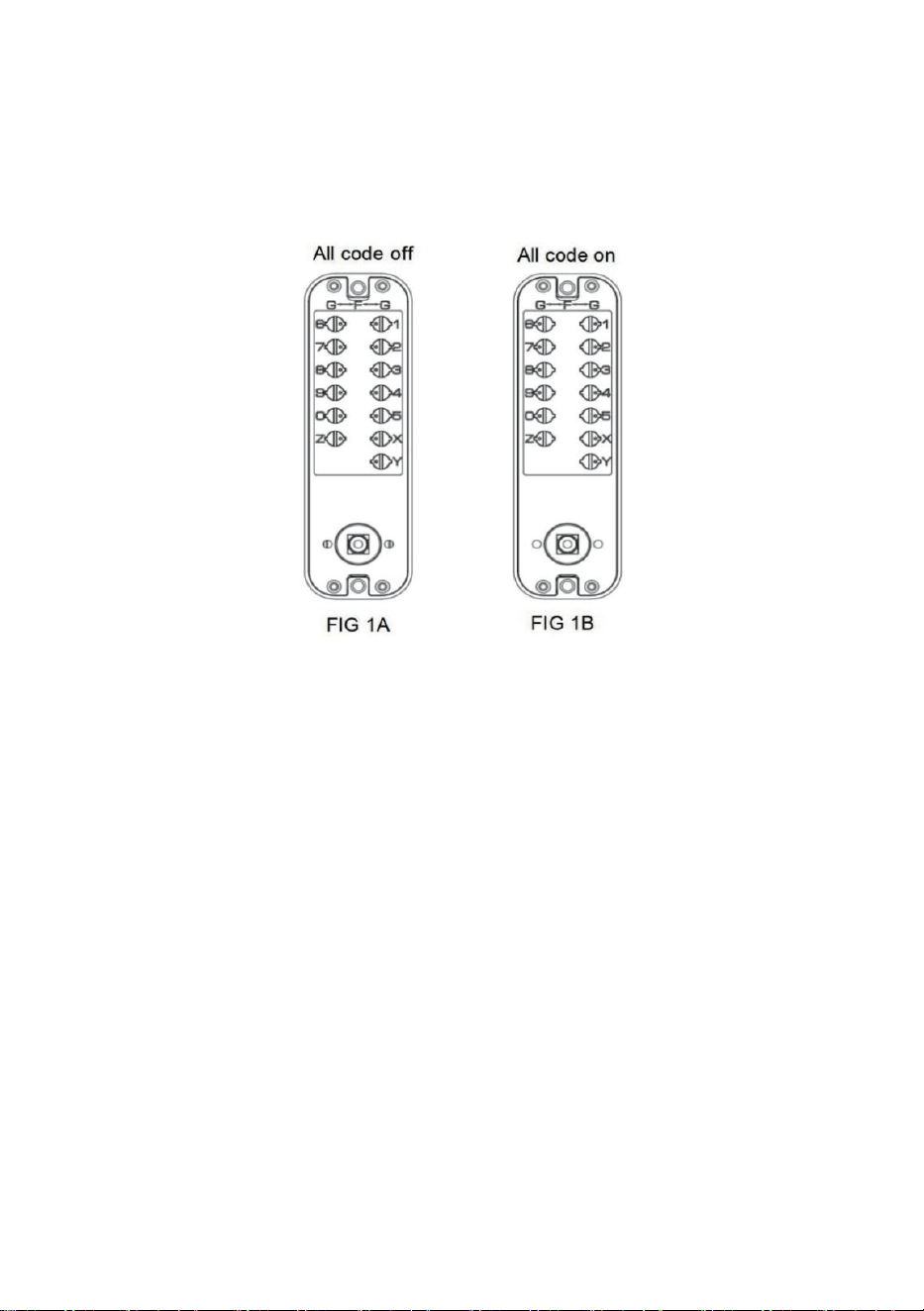

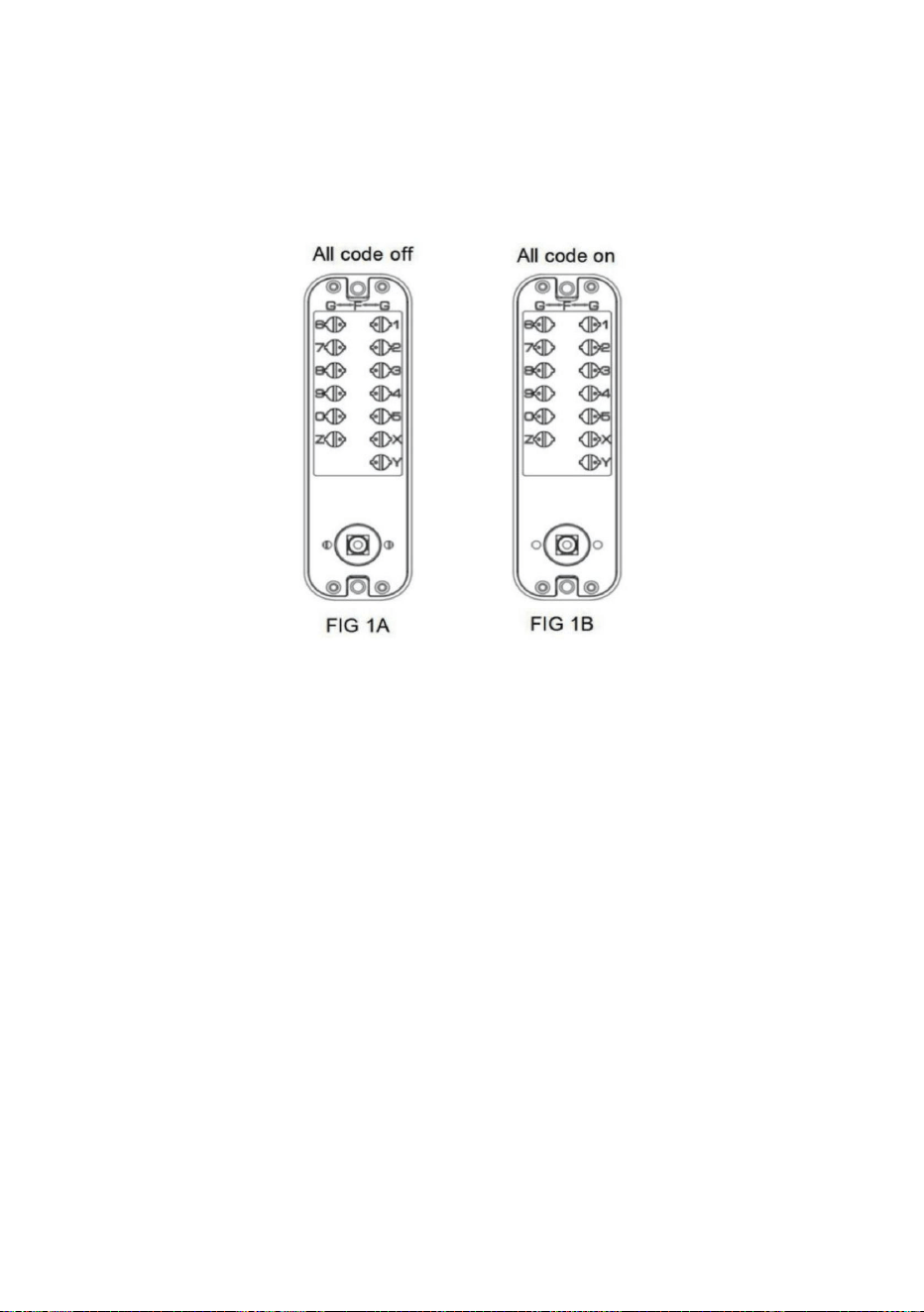

1) On the back of the lock body with numeric buttons, you will see the knob with

slots, the point direction towards the

center

This position is no password status. (See figure 1A)

2)"If you want to set a button as the password, gently push down the button with a

slotted screwdriver and rotate it 180 degrees so that the dot aligns with a number.

This button will then become the password.

- 5 -

The dot should point outward towards 'G' (see figure 1B)

3)"To cancel a password, gently push down the button with a slotted screwdriver

and rotate it 180 degrees so that the dot faces the center of the lock body(pointing

towards 'F').

Before installing in the door, remember the password you have set.

- 6 -

Installation

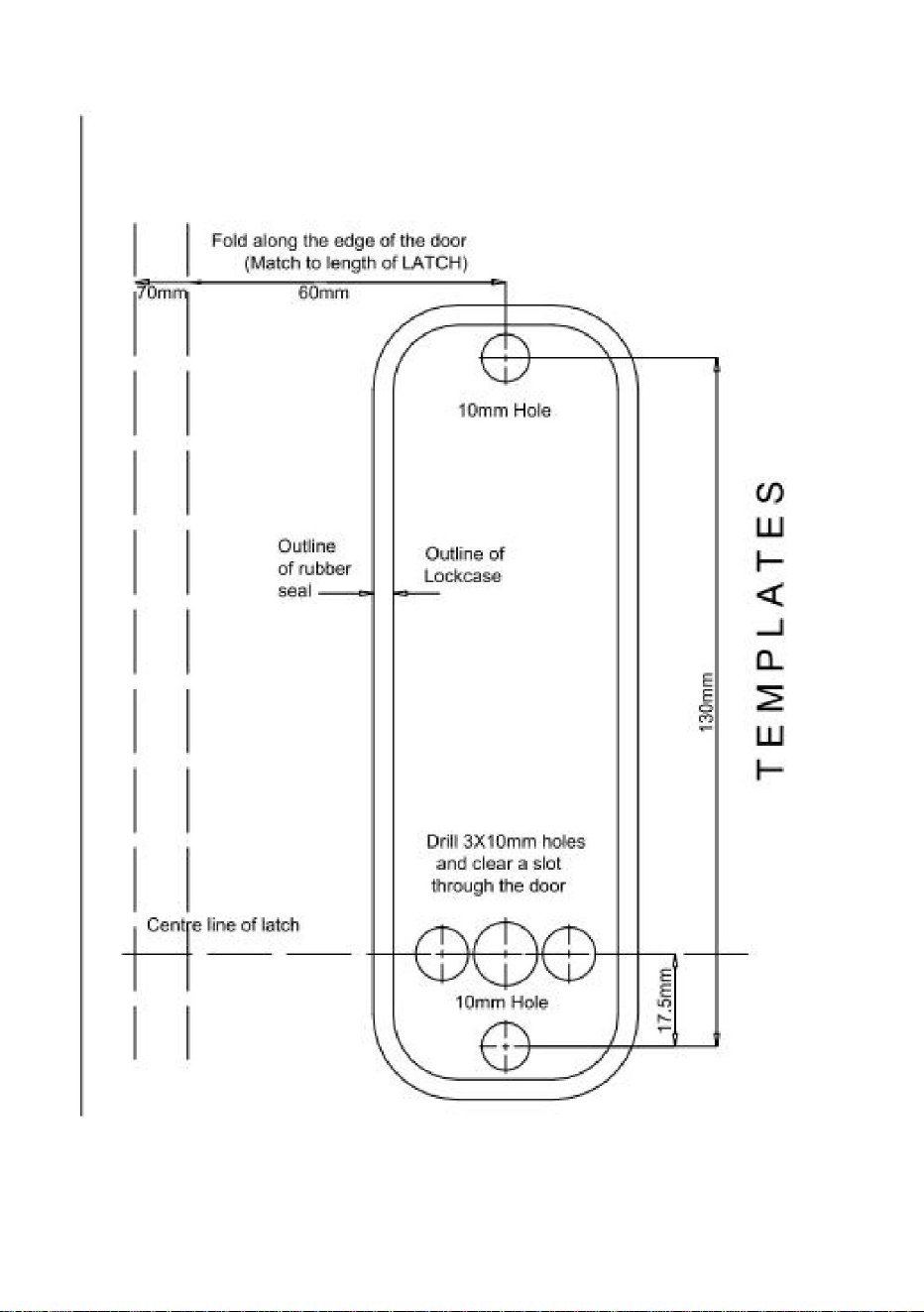

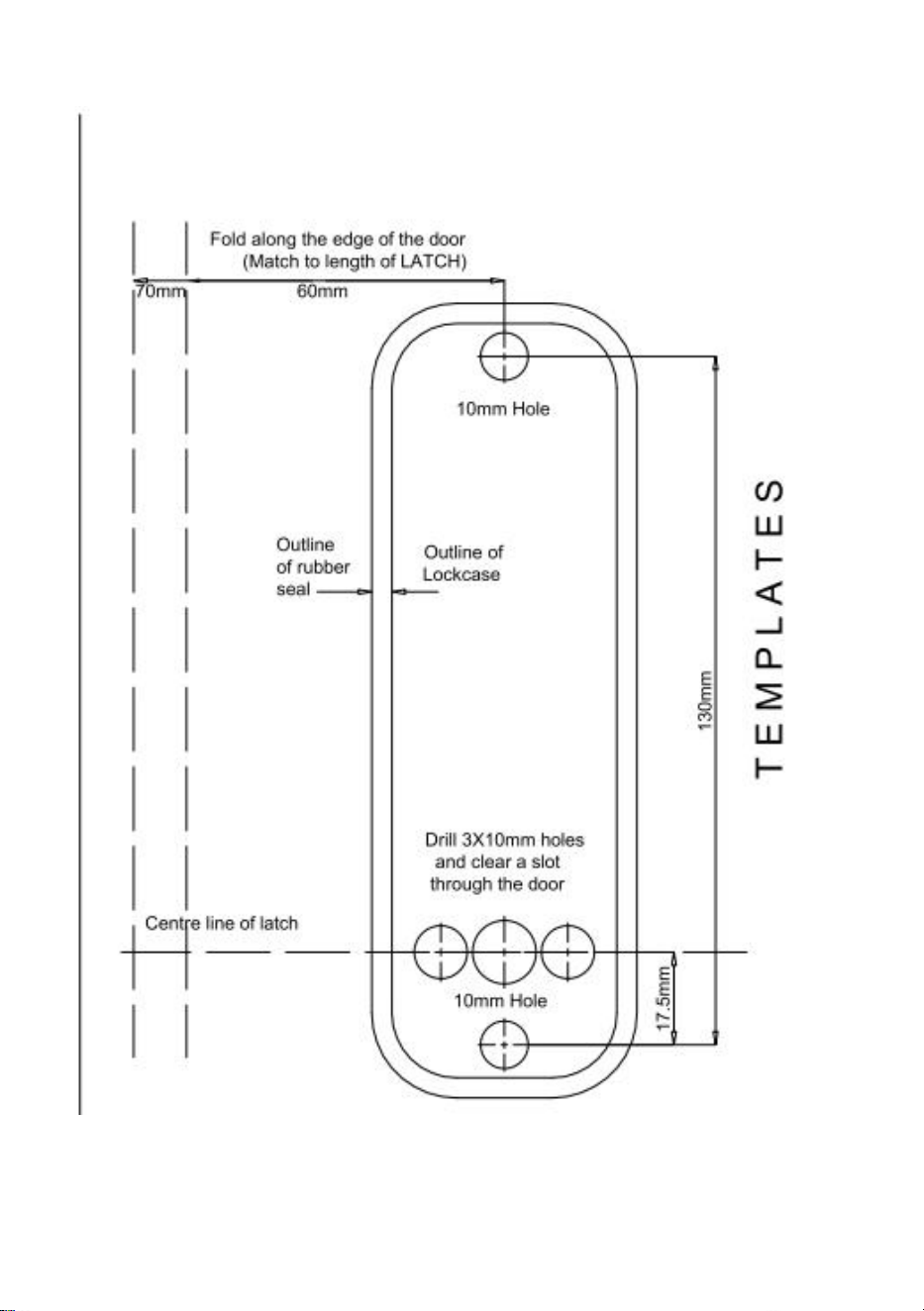

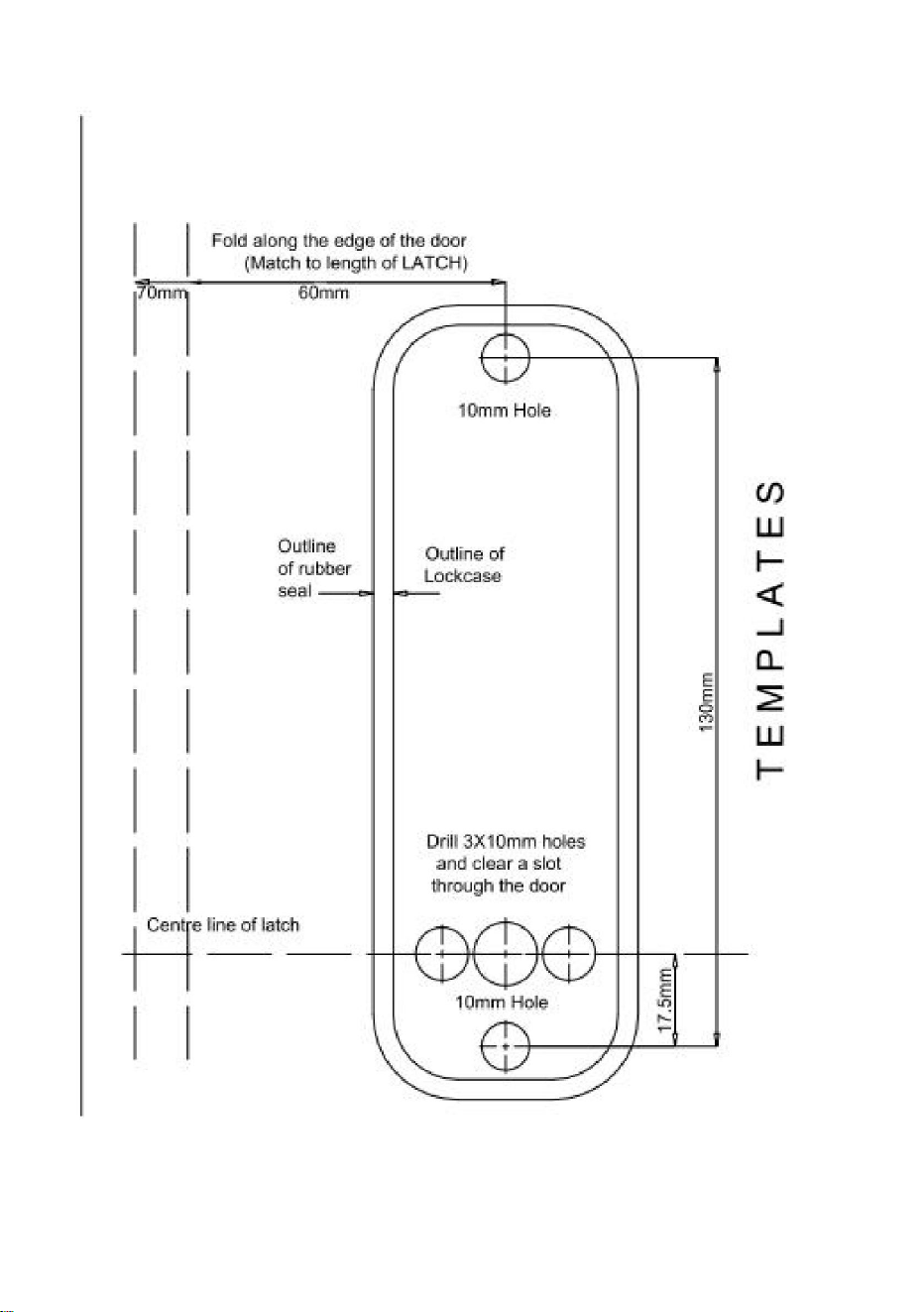

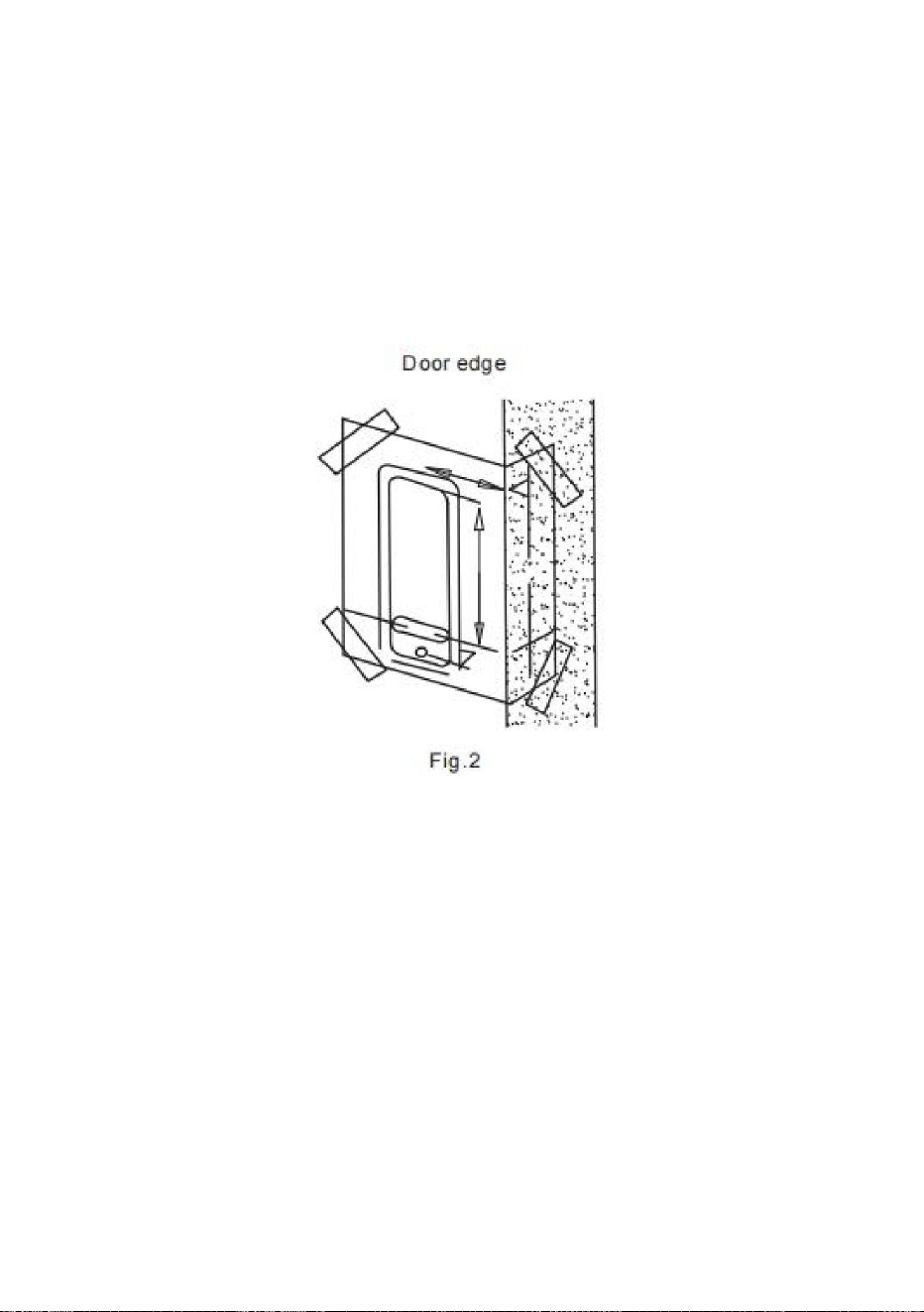

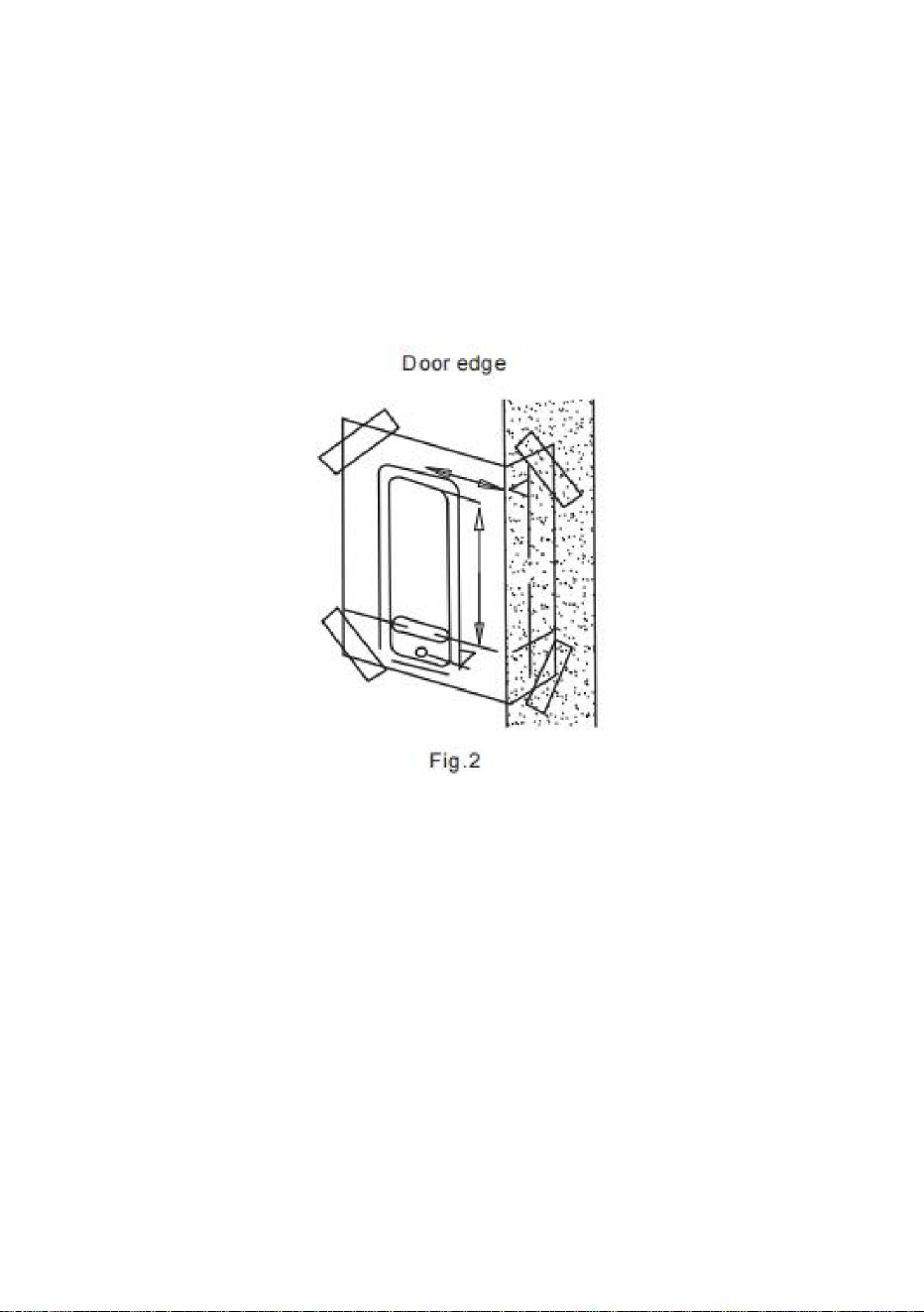

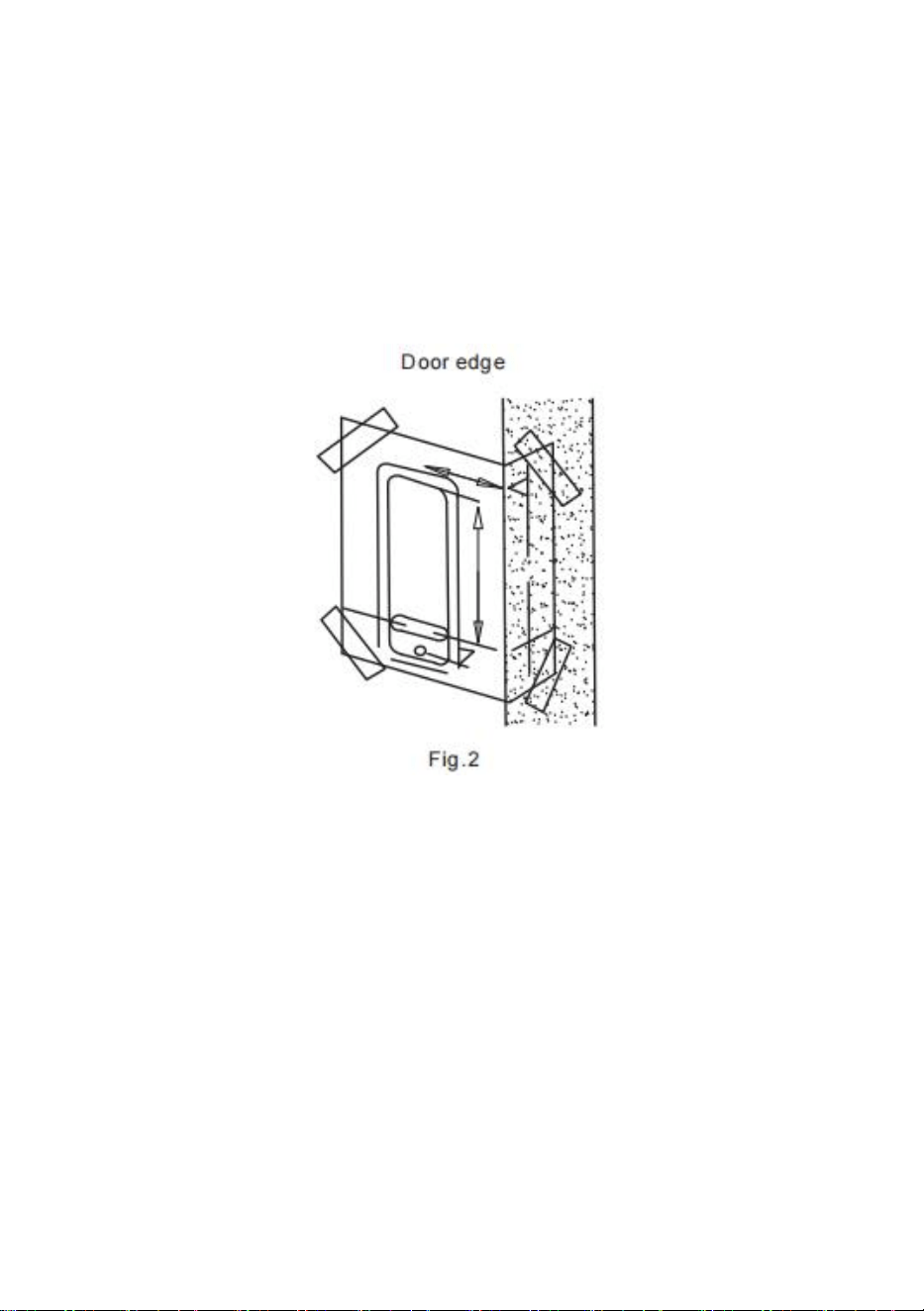

1)Correctly position and affix the template (Model 209 product template) to

the surface of the internal door Required height off the floor. Ensure that the

relevant, marked, door edge alignment template should be properly aligned

with the actual door edge. (see figure 2)

2) The 10mm diameter holes in the product template are for the square stem

spindle holes and the two 7mm diameter holes are for the bolt holes that

secure the front and rear panels.

Lock Core Installation:

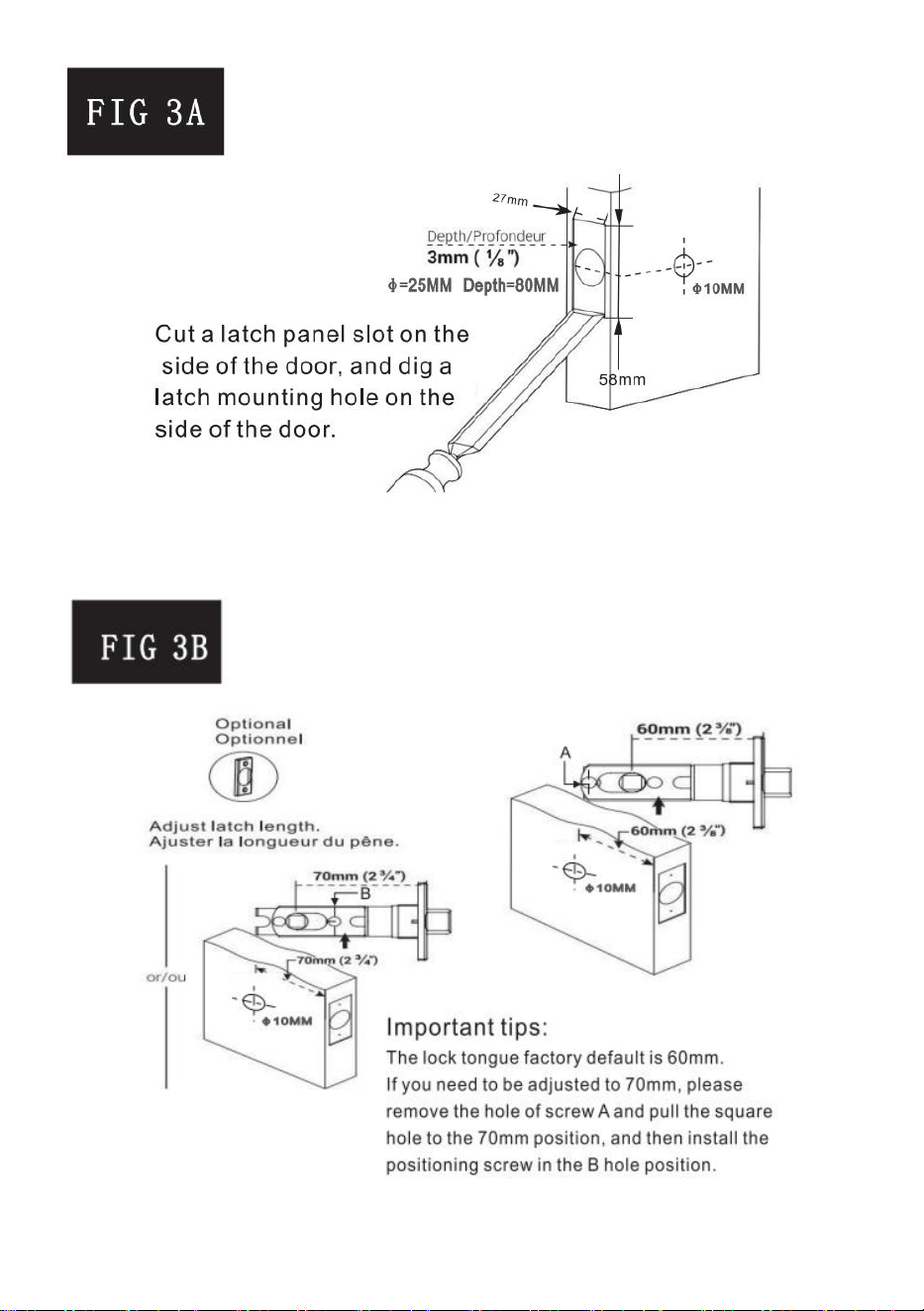

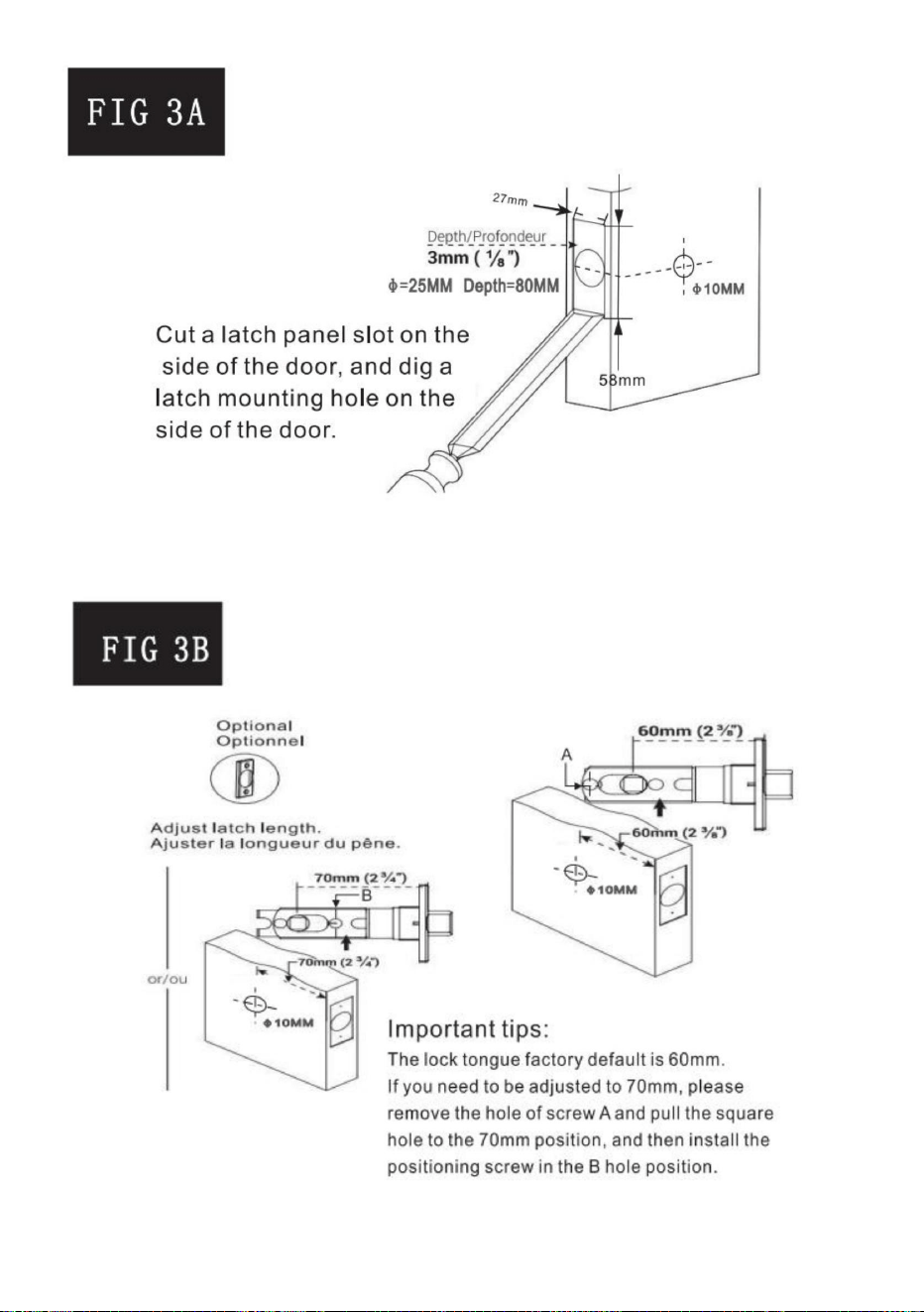

1)Mark a center point on the "Latch Center Line".(see figure 3)

2) Drill a hole 25 mm in diameter and 80 mm deep at the marked location.

3) Insert the lock core into the drilled hole, then insert the square spindle into

the square hole of the lock core and tighten it.

4) Drill two small holes, 3mm in diameter, on the lock core installation hole.

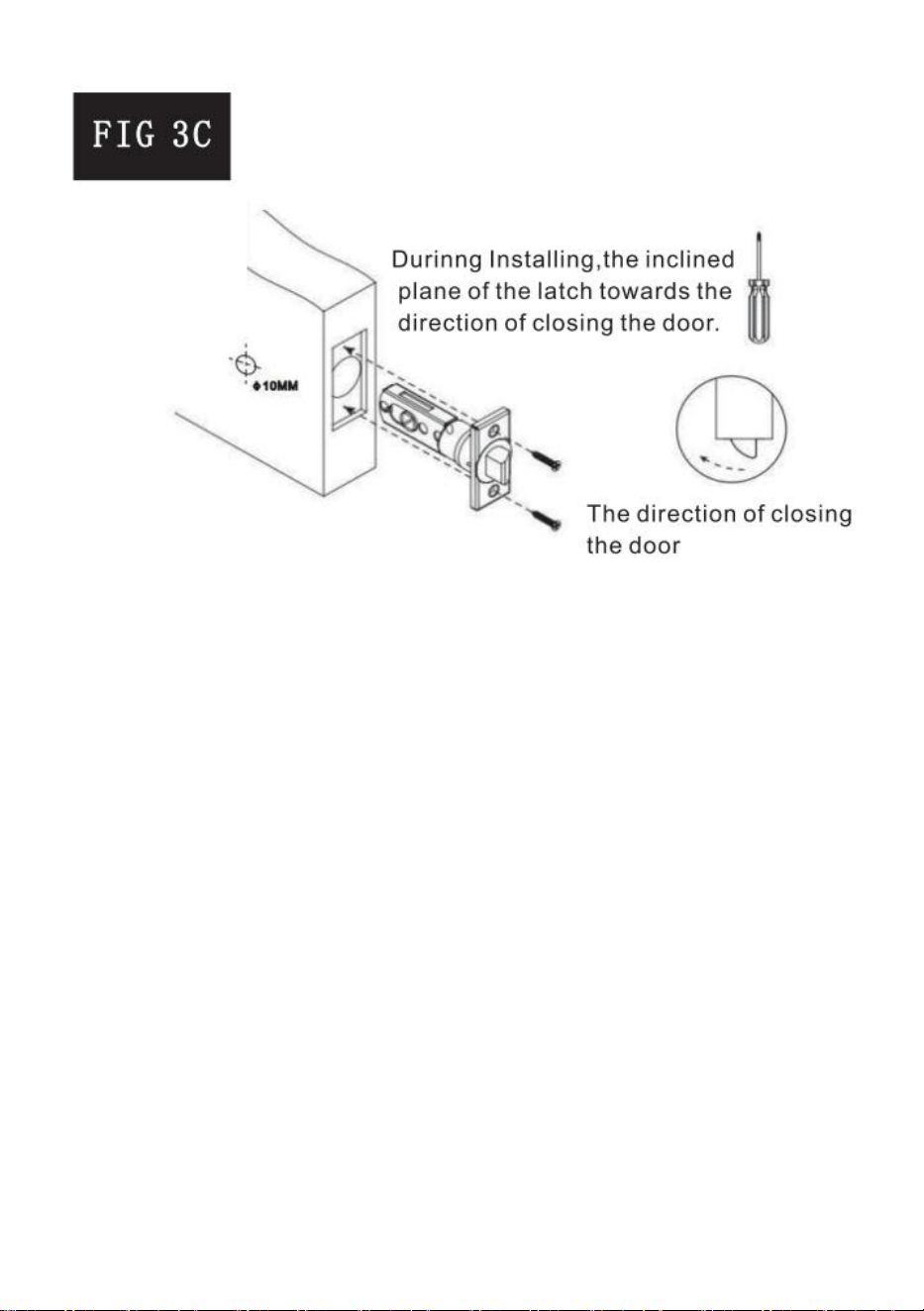

5) Secure the latch with phillips wood screws to ensure correct positioning.

6) Refer to the values on the top of the lock cylinder in Figure 4 to adjust the

size,60mm for the front push, 70mm for the back pull.

- 7 -

- 8 -

- 9 -

- 10 -

Handle Adjustment

1)After opening the packaging, locate the handles above the lock body. When

adjusting the handle direction, first confirm whether the door opens to the left

or right.

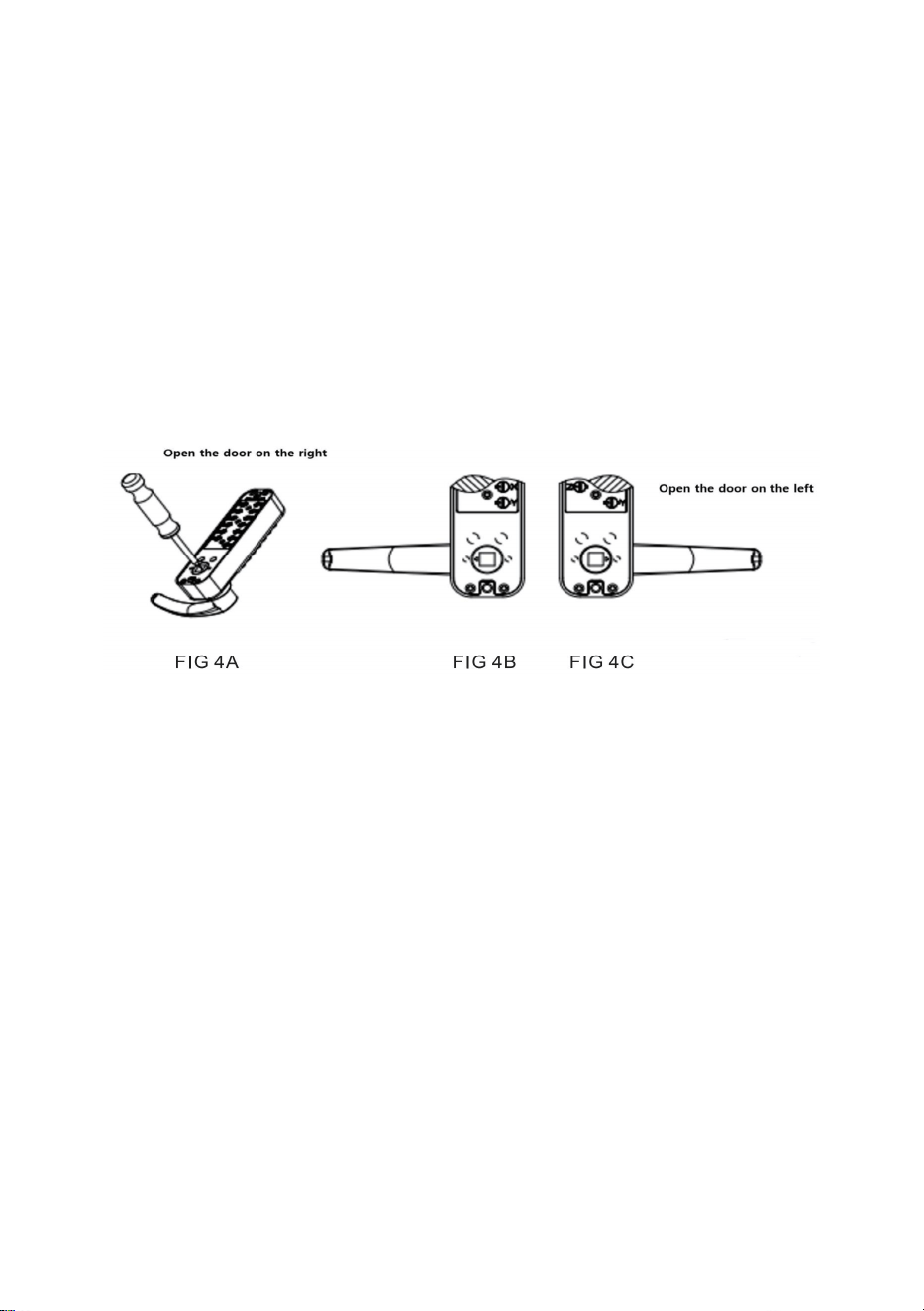

2) Loosen the lock body bolts with a pjillips screwdriver (see figure 4A) to remove

the handle from the lock body.

3) Adjust the handle to the desired direction for door usage (left or right

opening)(see figure 4B/C), then tighten the bolts.

4)Insert the square spindle into the square spindle hole and turn the square

spindle so that the triangular arrow on the spindle sleeve faces toward the

handle.

Installation and debugging

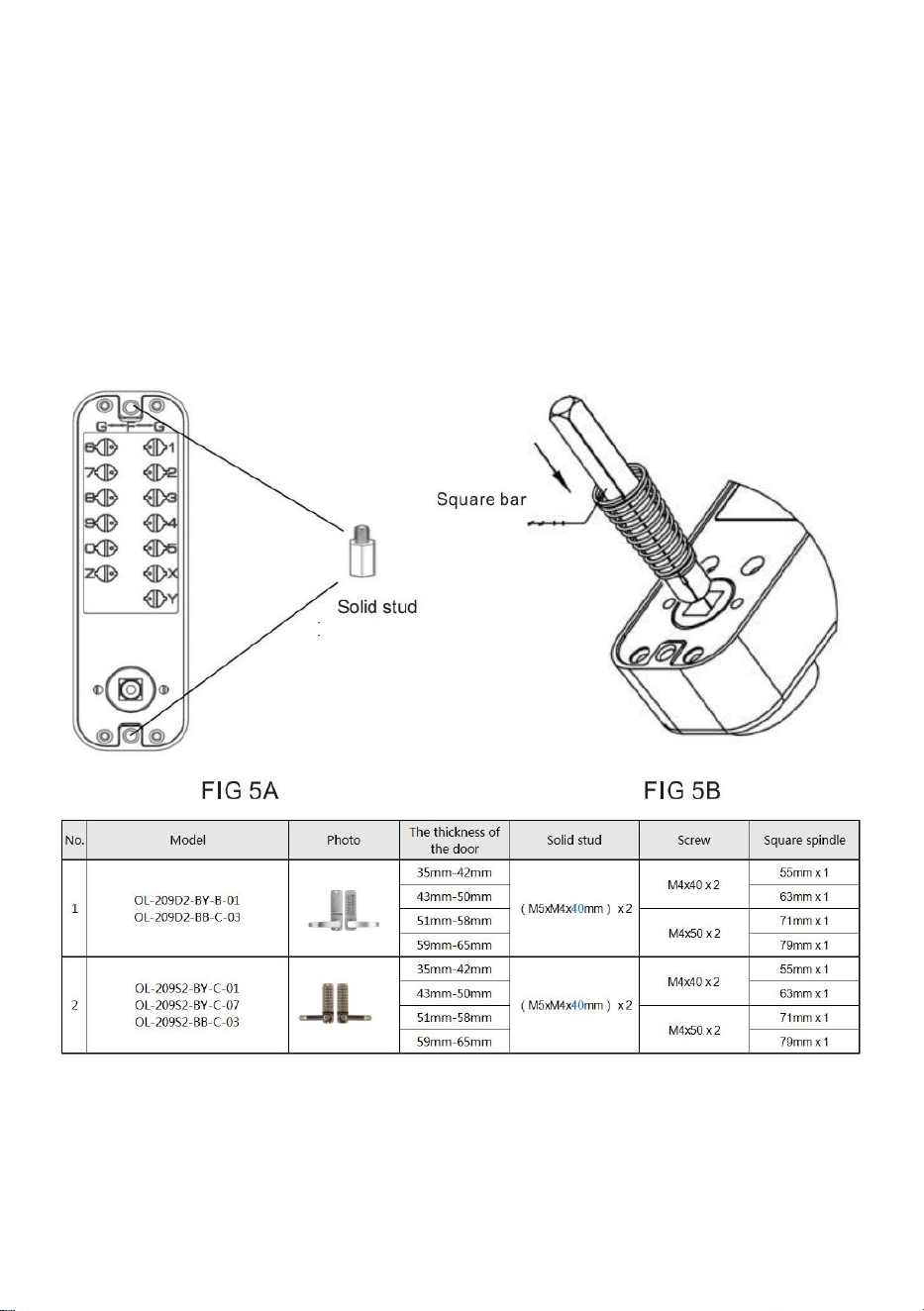

1)First, screw the installation screws into the screw holes of the front password

lock.Then, choose the corresponding size of the drive shaft and install the fixing

screws based on the thickness of the door.

2) The default size of the drive shaft (8x8) is designed for door thicknesses ranging

from 35mm to 65mm. If necessary, trim the drive shaft or adjust the length of the

installation screws to fit the door thickness.

3)Insert one end of the drive shaft with a spring into the square hole of the front

door lock (as shown in figure 5), and insert the other end into the square hole of

the back door lock. Use the included gasket and installation screws for installation.

4) Before tightening the installation screws, ensure that the lock is vertical and test

the unlocking function to ensure proper operation. Then, tighten the fixing screws

to complete the installation.

5)Important note: Do not close the door until you have confirmed that the

password and lock are functioning properly. Avoid overtightening the door lock

and seals to prevent damage to the mechanism.

- 11 -

6)If necessary, shorten the screw length according to the thickness of the door

7)When shortening the screw, allow at least 4-5 threads to screw into the lock

body.

8)Place the rubber pad behind the mechanical lock and fix the top and bottom of

the lock with fixing screws.

9)Before tightening the screws, ensure that the mechanical lock panel is vertical,

and test the unlocking function to ensure that it can open and close normally.

10)Do not tighten the fixing screws too tightly to avoid damaging the internal

mechanism and affecting the operation of the lock.

- 12 -

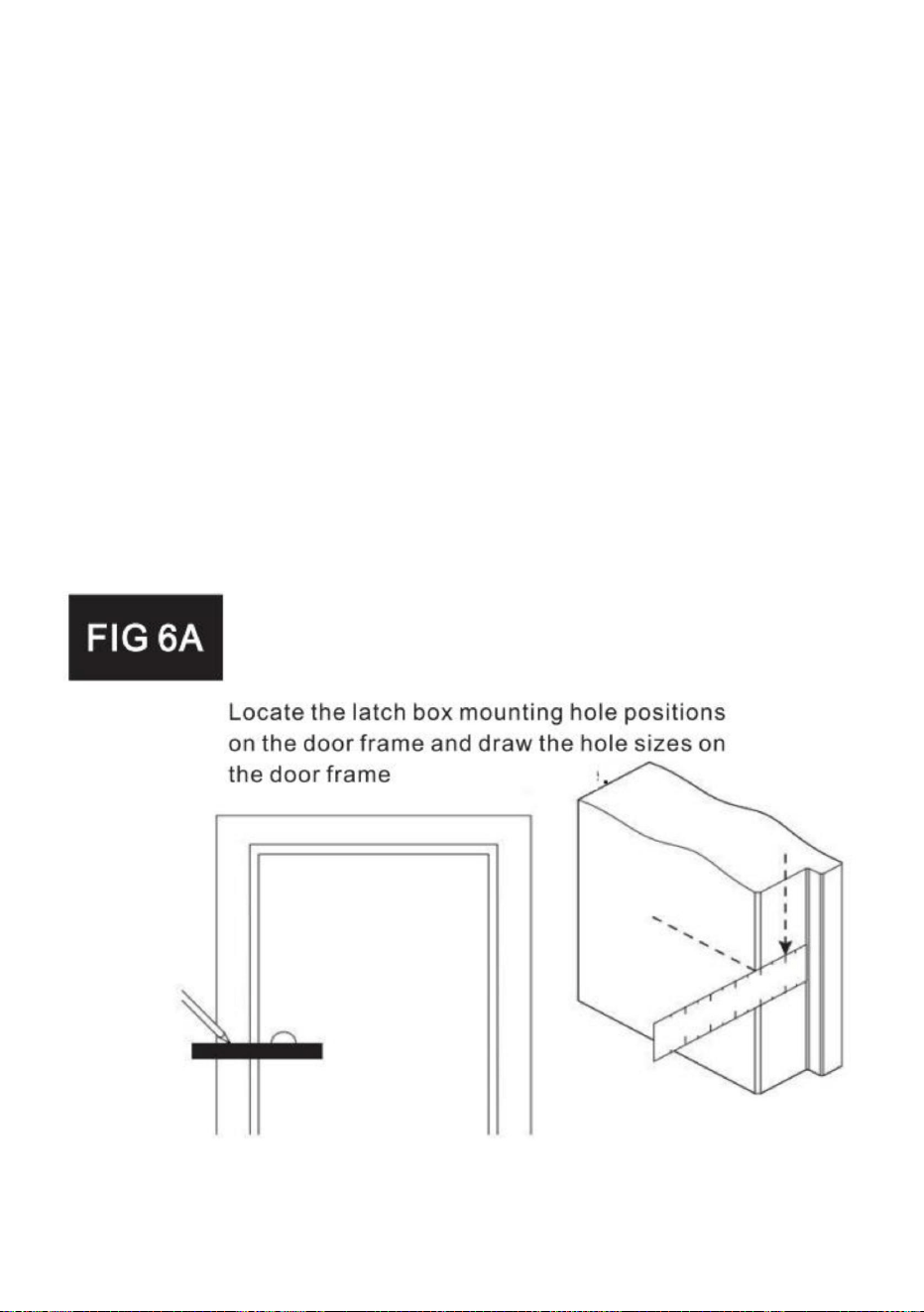

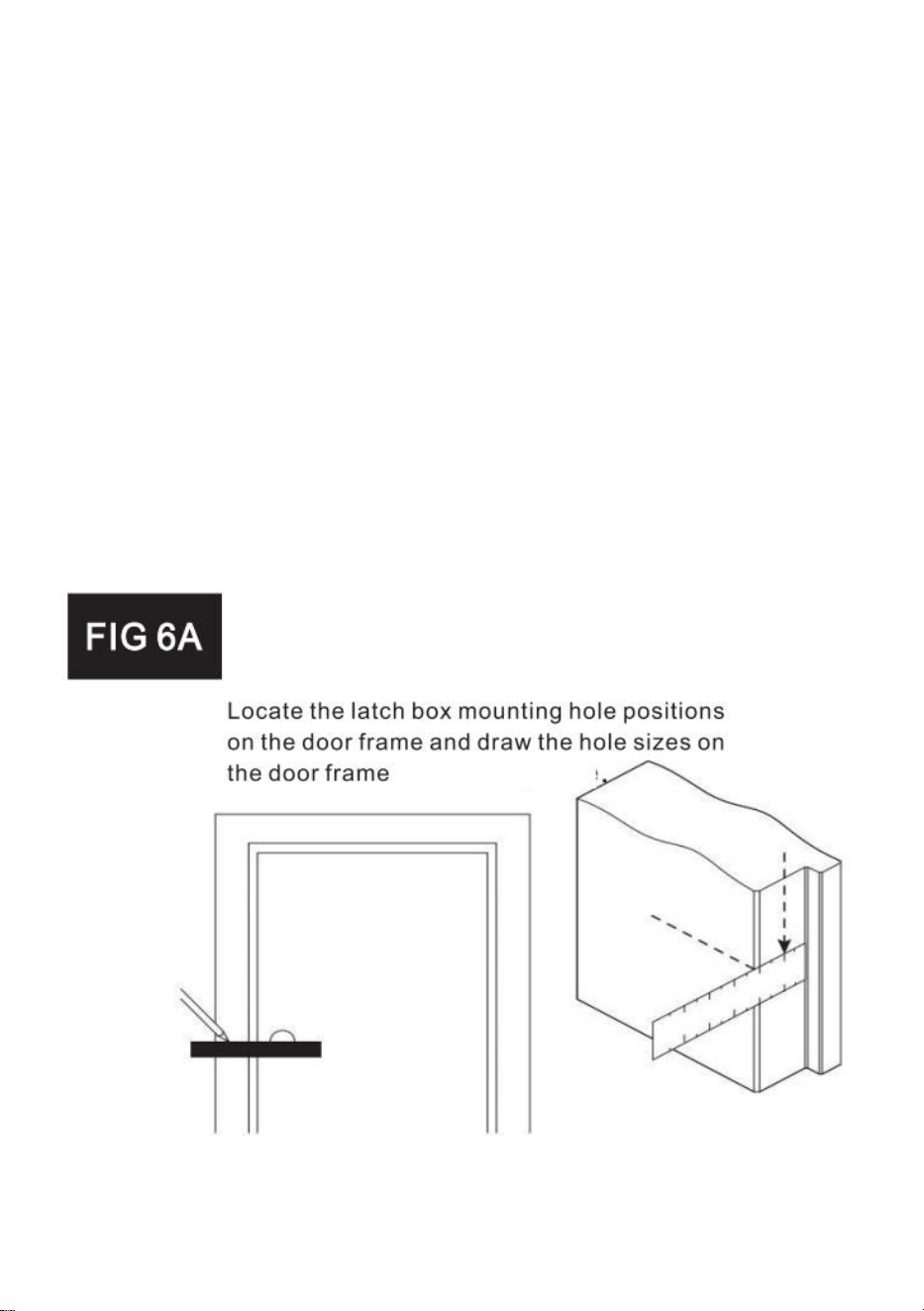

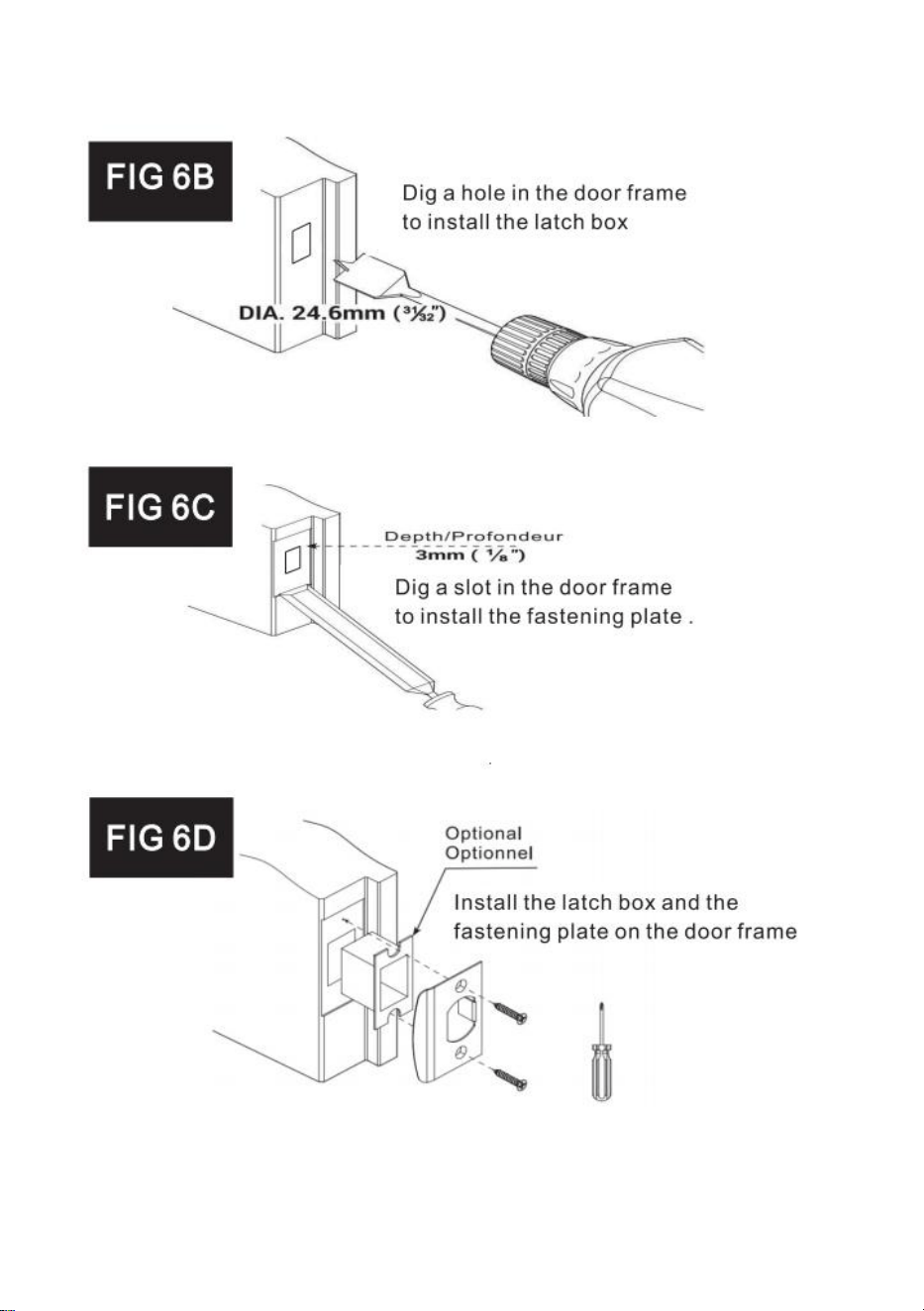

Door frame fastening plate, box, fixing

1) Important Note: The installed fastening plate must be positioned so that the lock

core can enter the hole.

2)Taking the above into account, the door frame fastening plate must be correctly

placed.

3) Once the correct position has been determined, draw lines around the fastening

plate and around the two hole positions to mark them.

4)Remove the fastening plate, align the two hole locations of the box with the two

hole locations where the marks were left, and draw marked lines along the

perimeter of the box.

Remove the box.

5)Make a square hole along the line about the size of the box, about 12mm deep,

so that the box can be put down easily. Open a square hole about 1mm deep.

6) The square holes for the fasteners will allow the front fasteners to sit flush in the

door frame.

- 13 -

- 14 -

SETTING AND CANCELING CONSTANT OPEN MODE

First enter the correct password, press down the handle while holding the Y

button, then release the handle before releasing the Y button to complete the

constant open mode setting.Canceling Constant Open Mode: press and hold

the C button while pressing down the handle to complete the cancellation

of the constant open mode.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

EC REP: E-CrossStu GmbH.Mainzer Landstr.69, 60329 Frankfurt am

Main.

UK REP: YH CONSULTING LIMITED.C/O YH Consulting Limited Office

147, Centurion House, London Road, Staines-upon-Thames, Surrey,

TW18 4AX

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd.Suite 250, 9166 Anaheim Place,

Rancho Cucamonga, CA 91730

Technical Support and E-Warranty Certificate

www.vevor.com/support
