Icon Legend..................................................4
Warnings & Notices......................................5

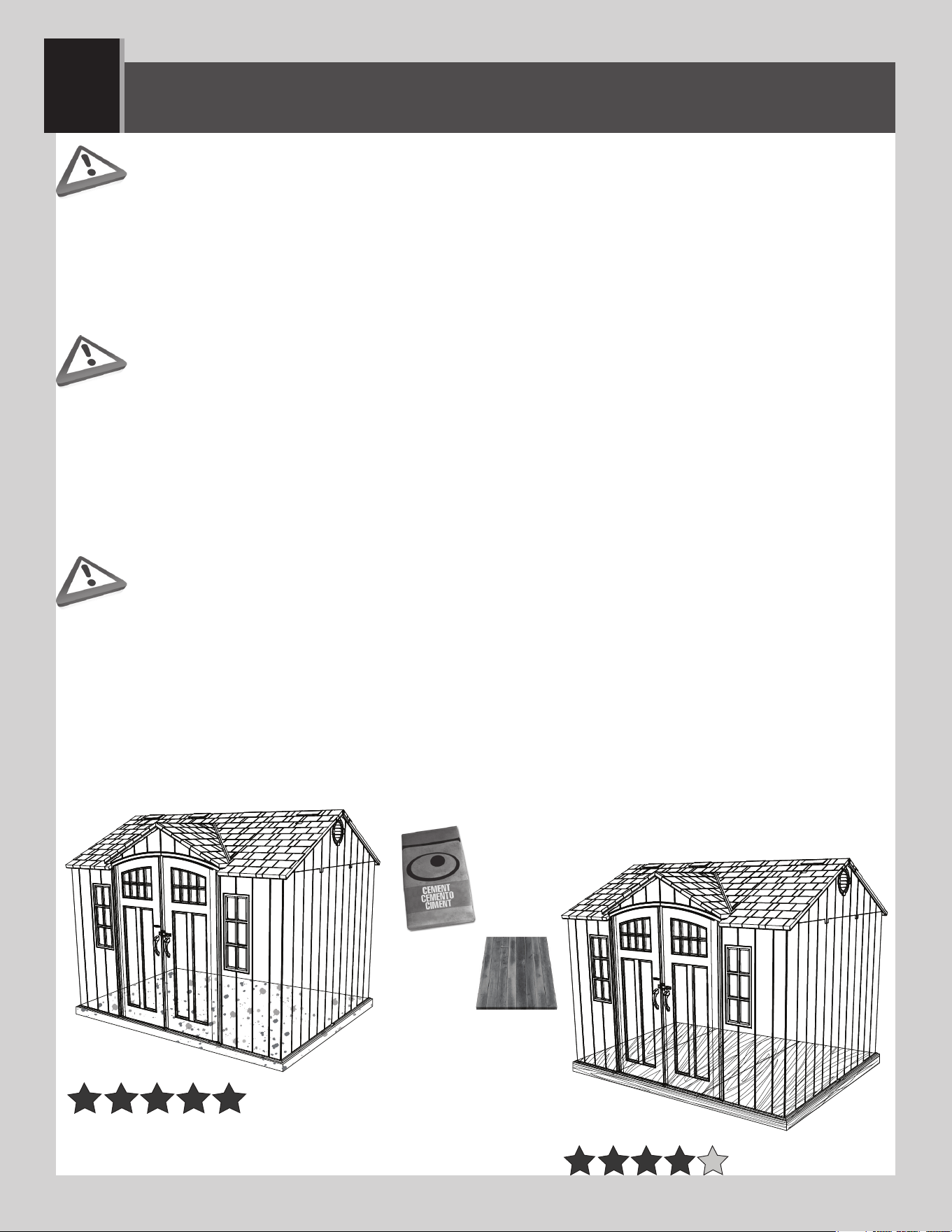

Platform Construction..................................6

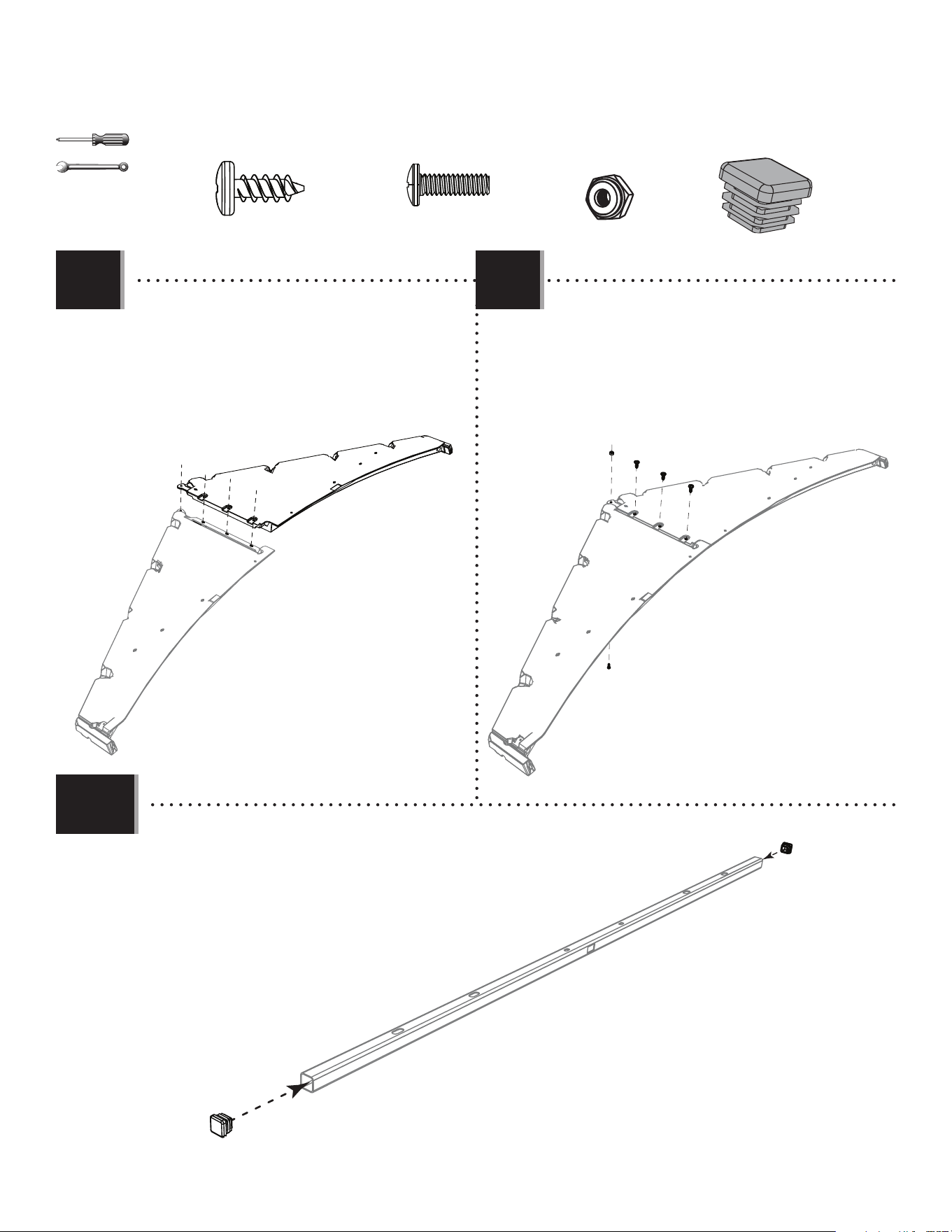

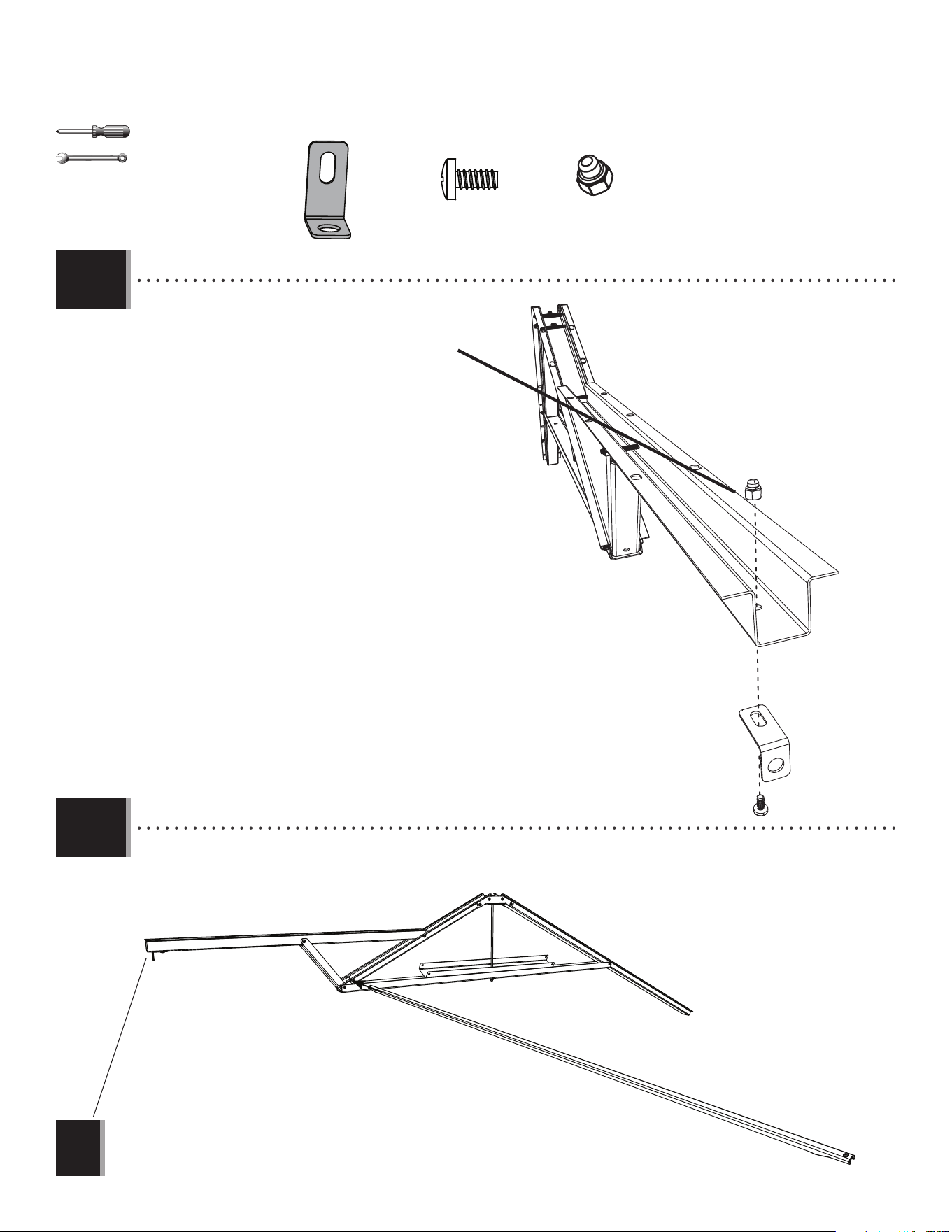

Truss Assembly...........................................11

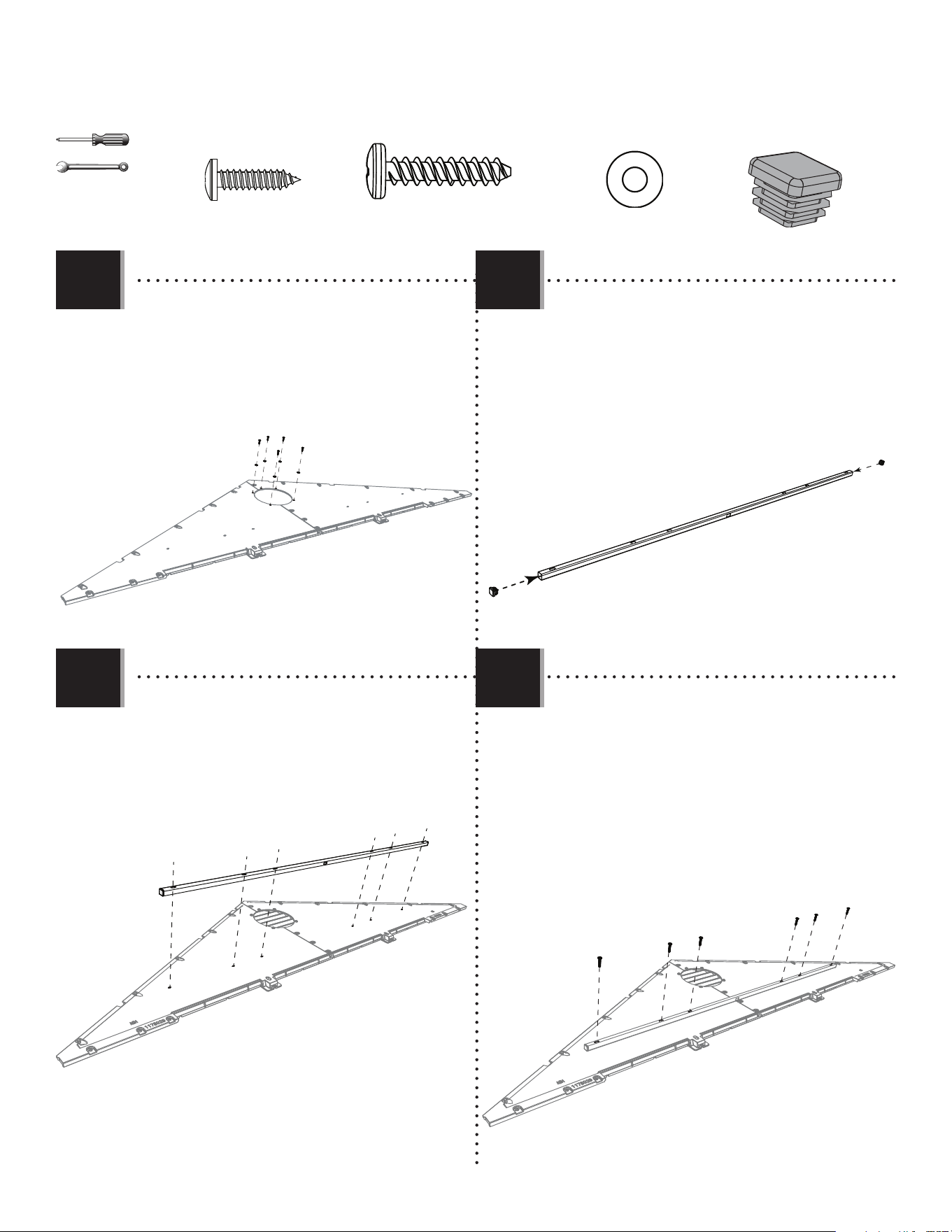

Gable Assembly..........................................21
Door Assembly............................................26
Floor Assembly............................................39

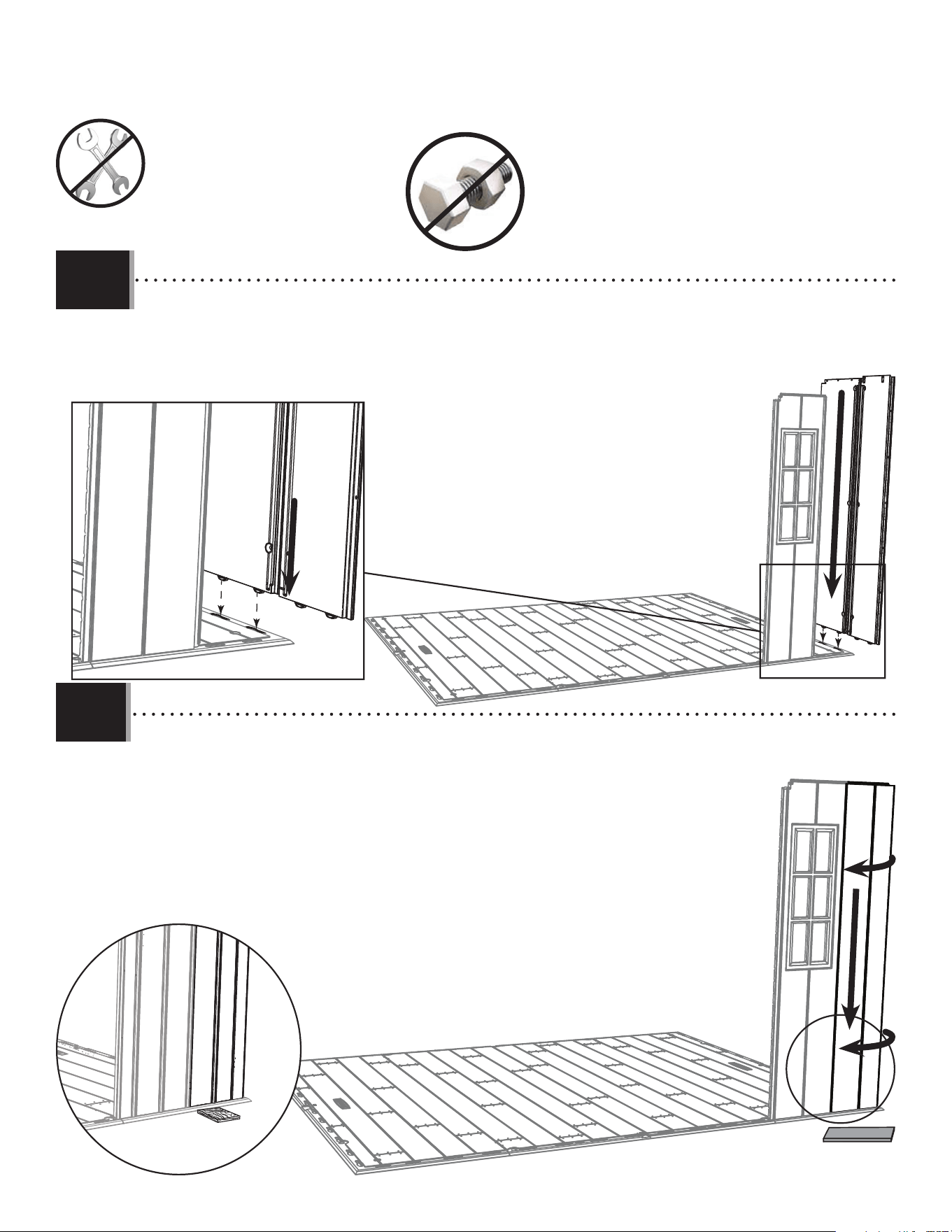

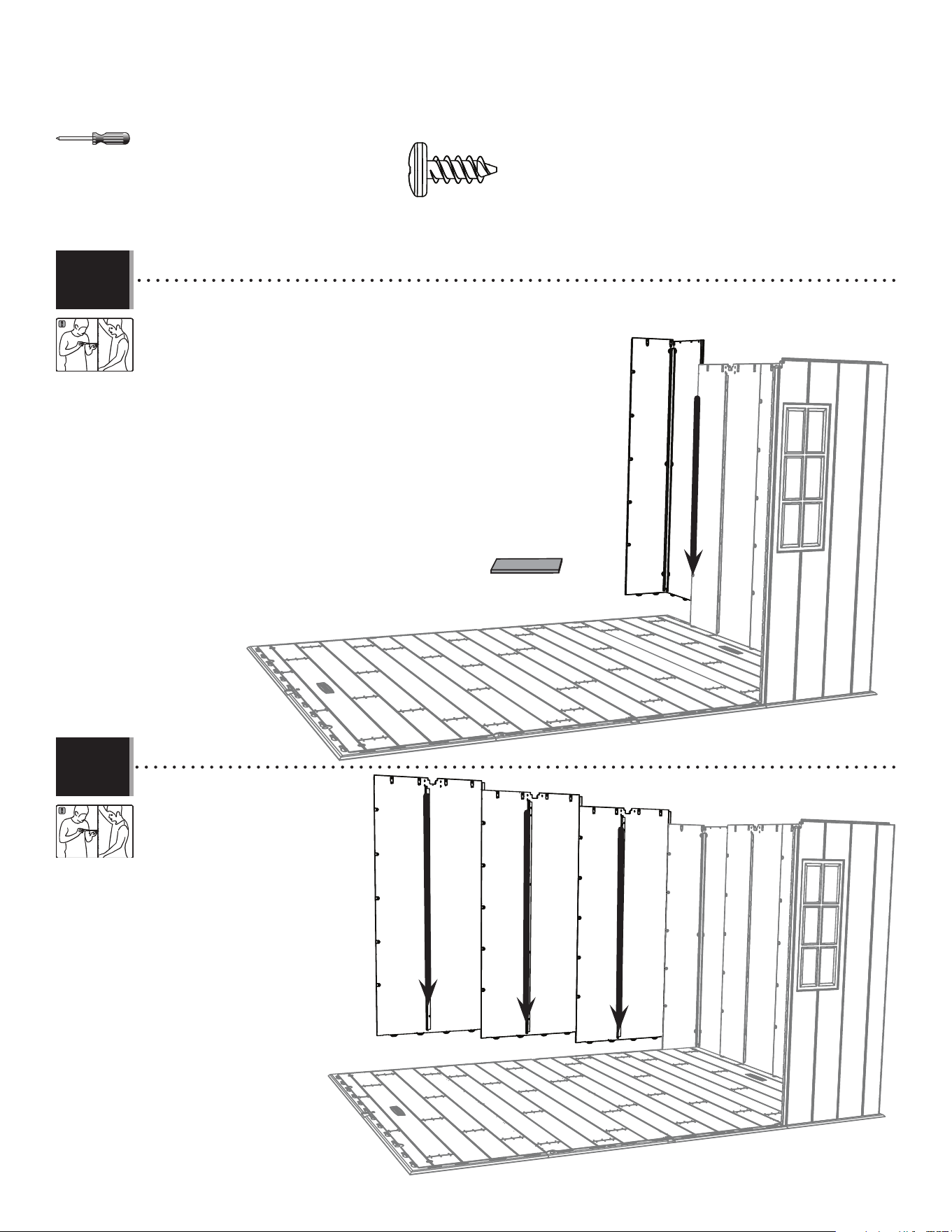

Wall Assembly.............................................44

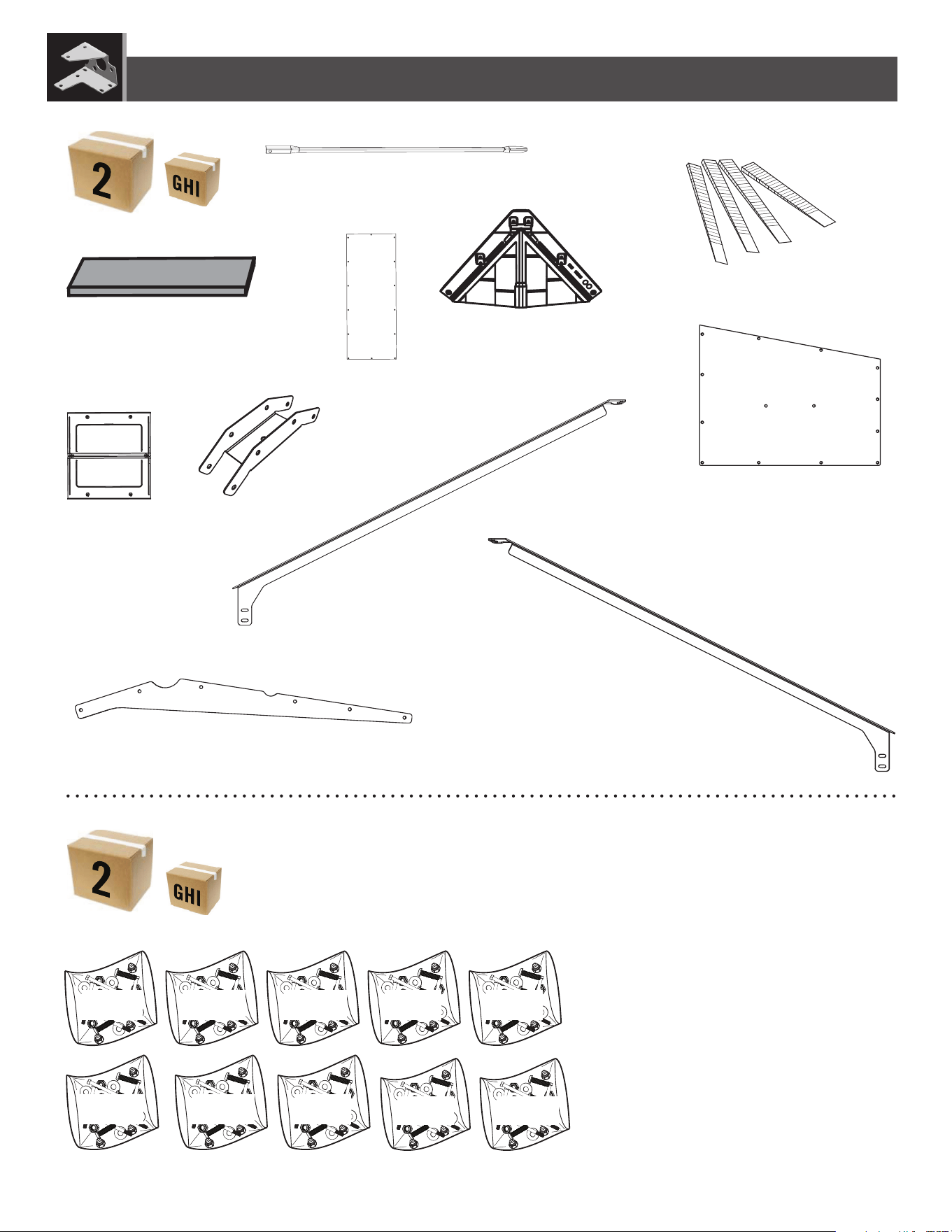

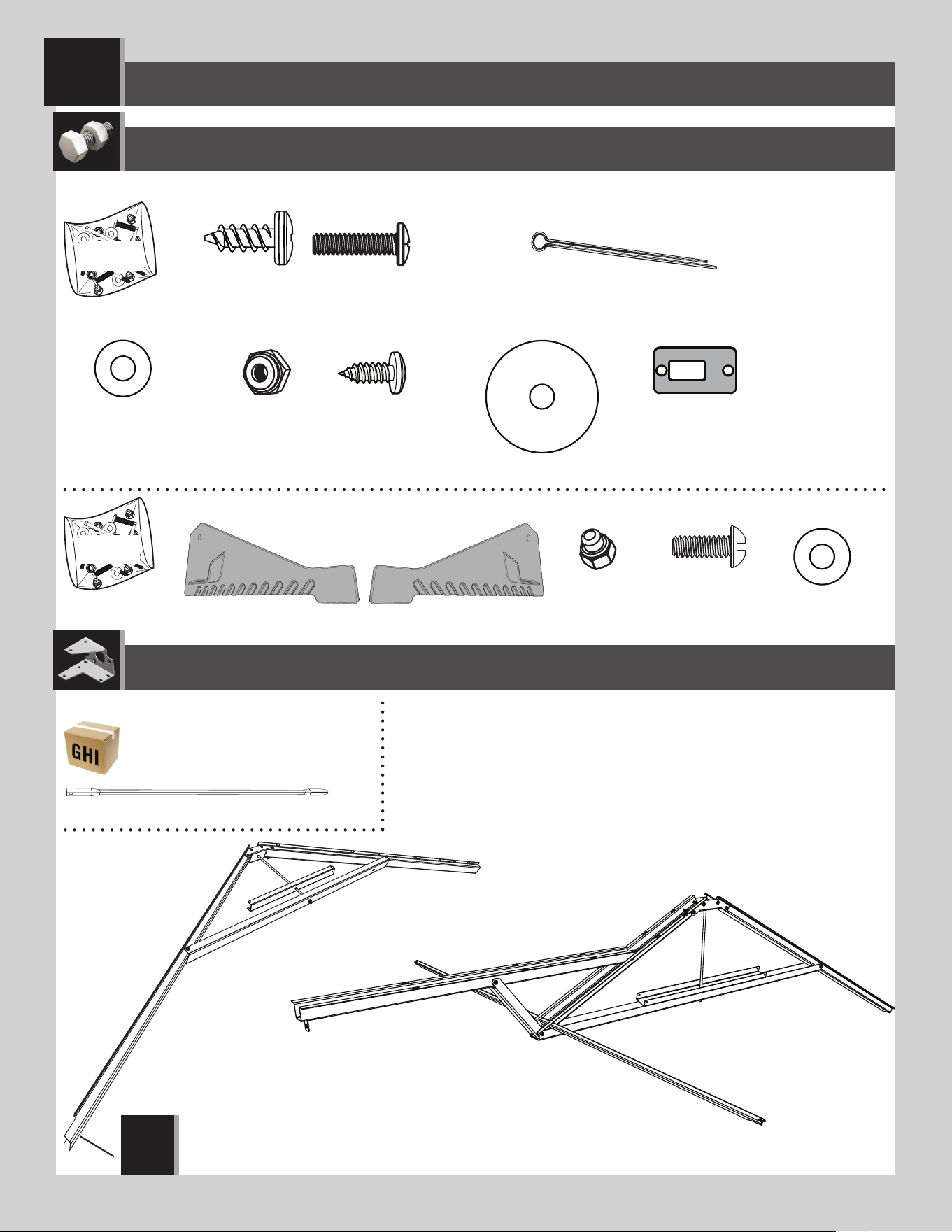

Parts Identifi er............................................51
Shelving Installation...................................59

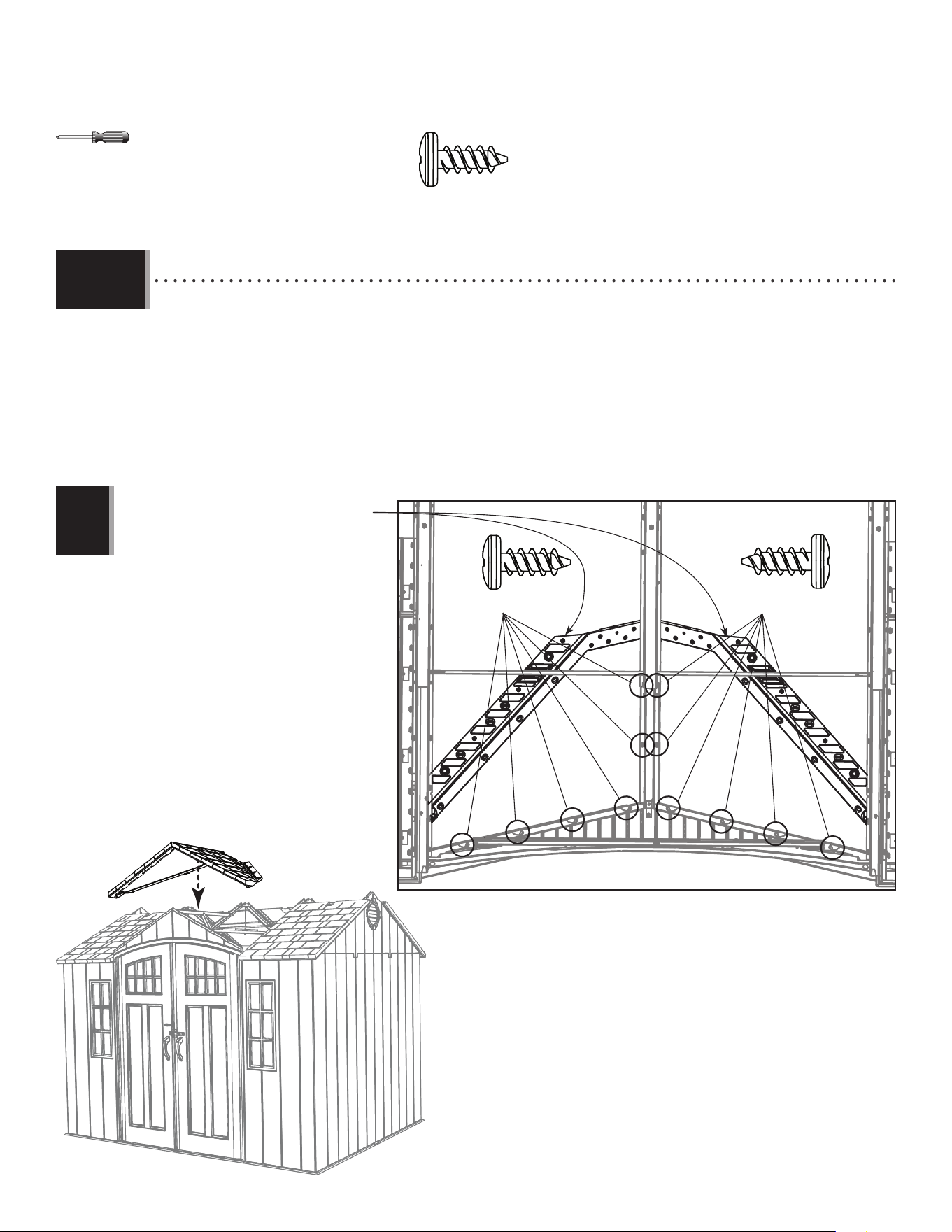

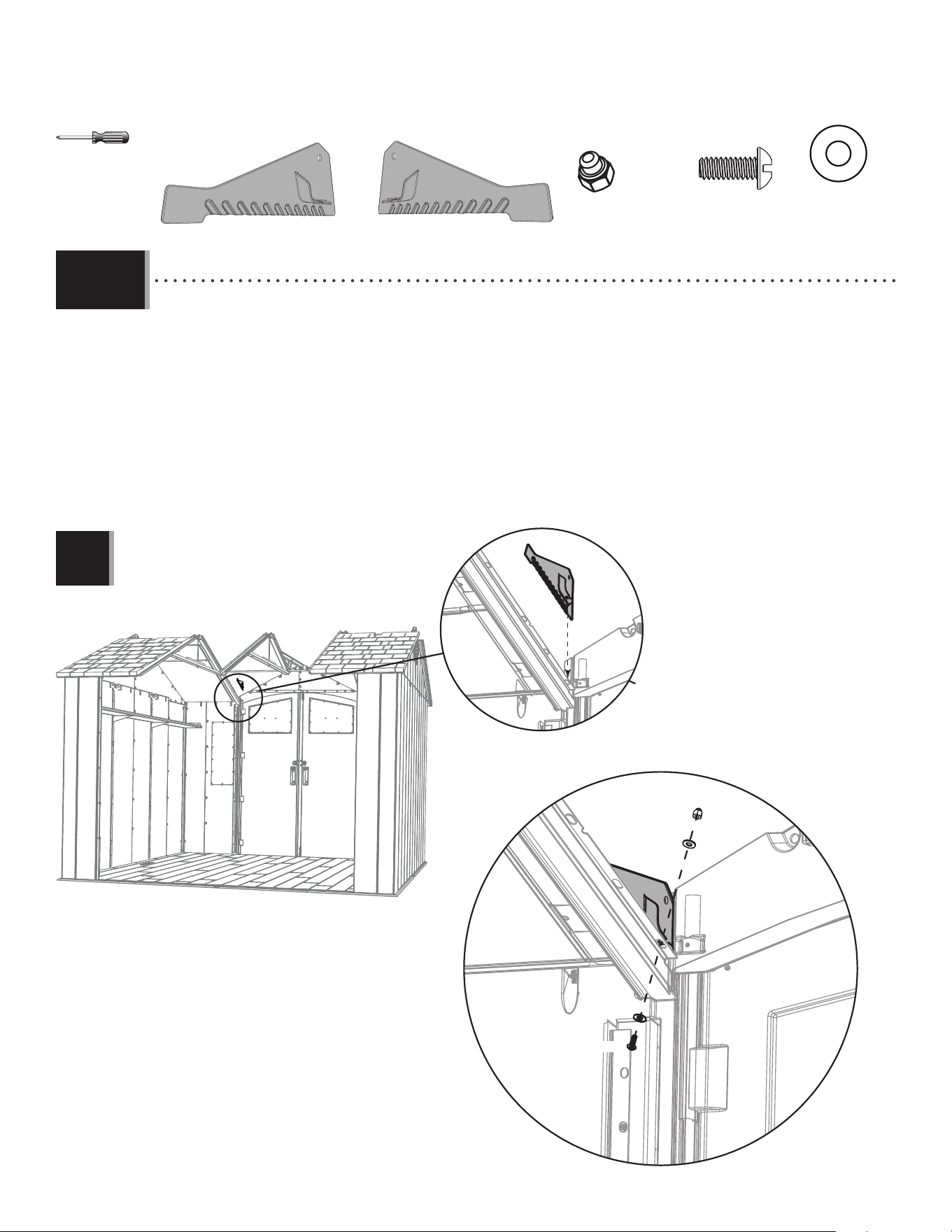

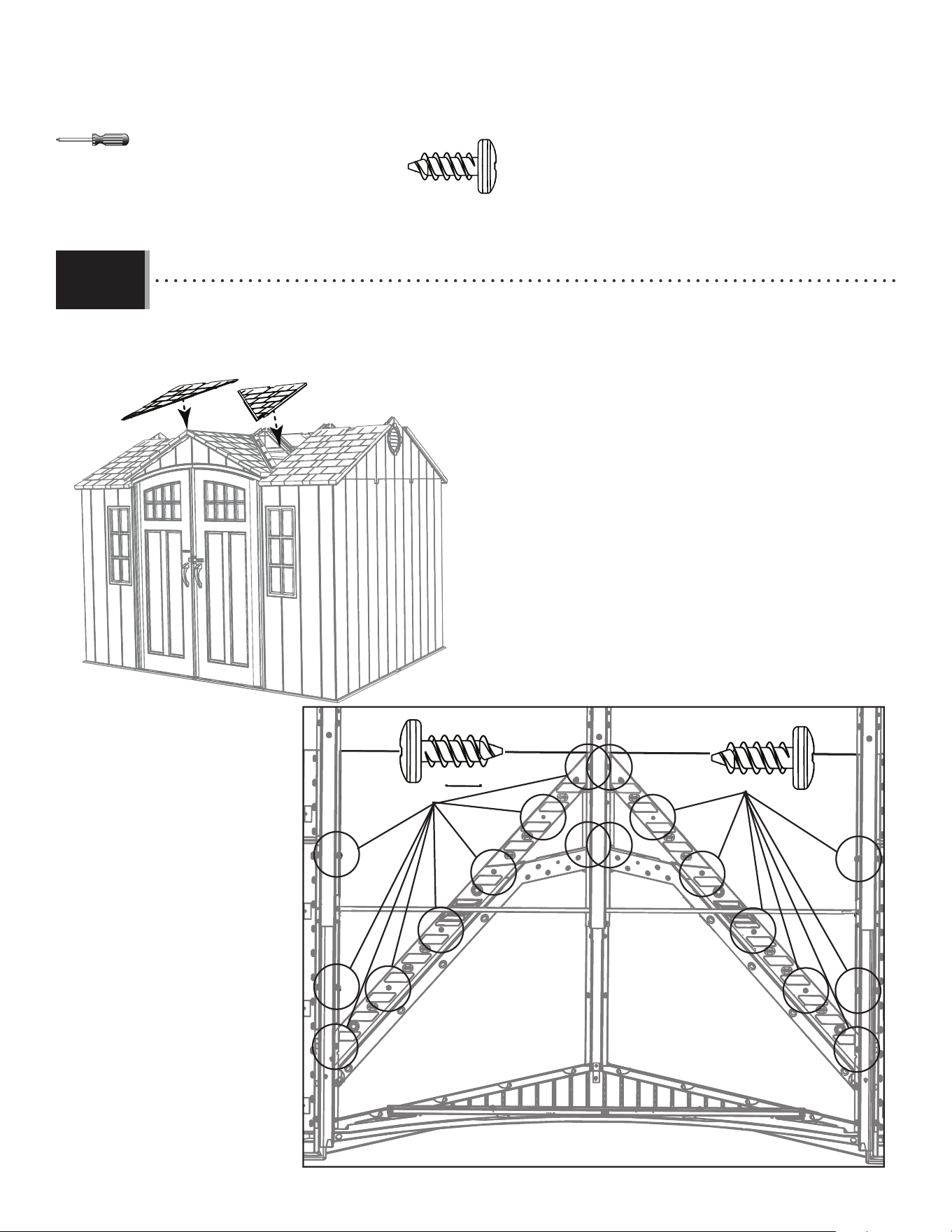

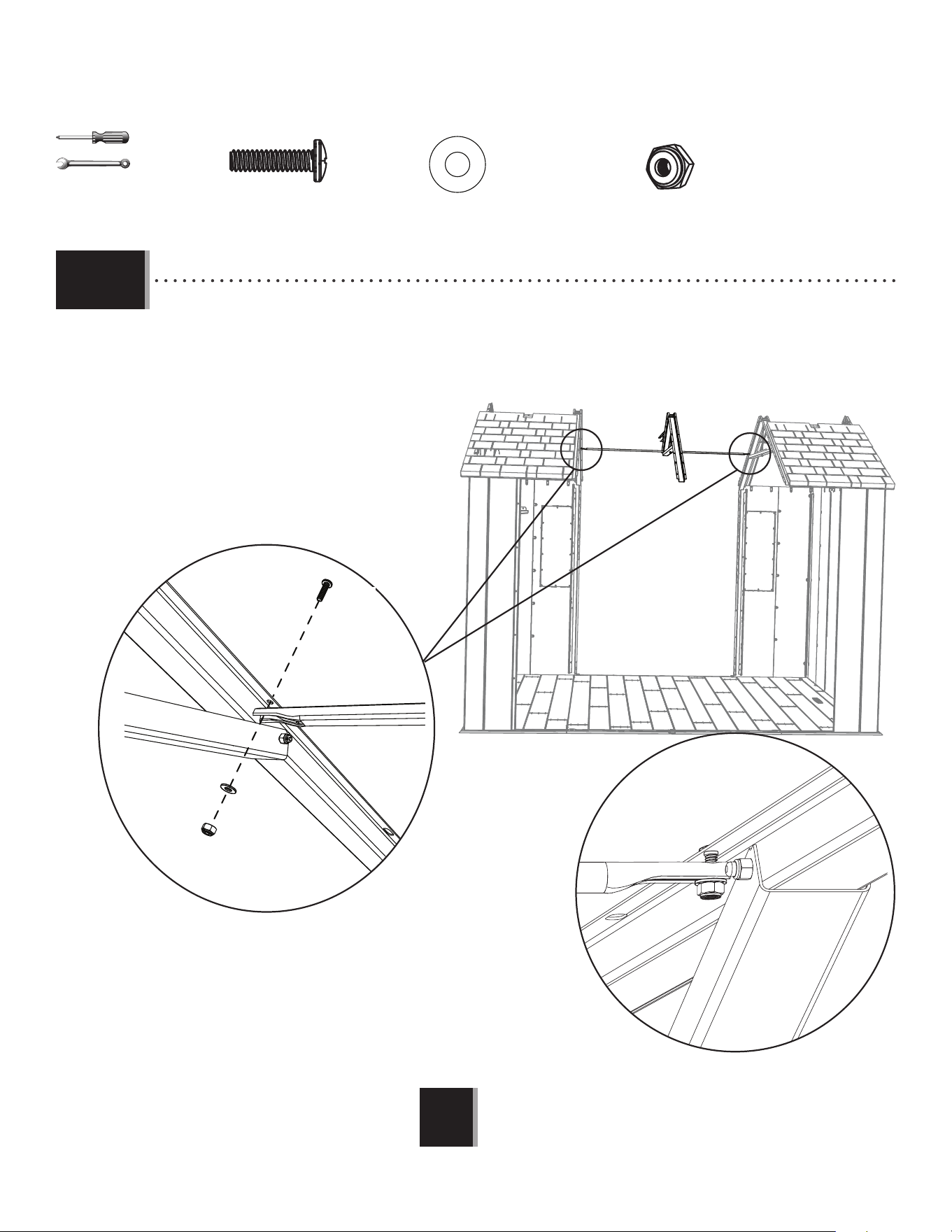

Roof Assembly.............................................62

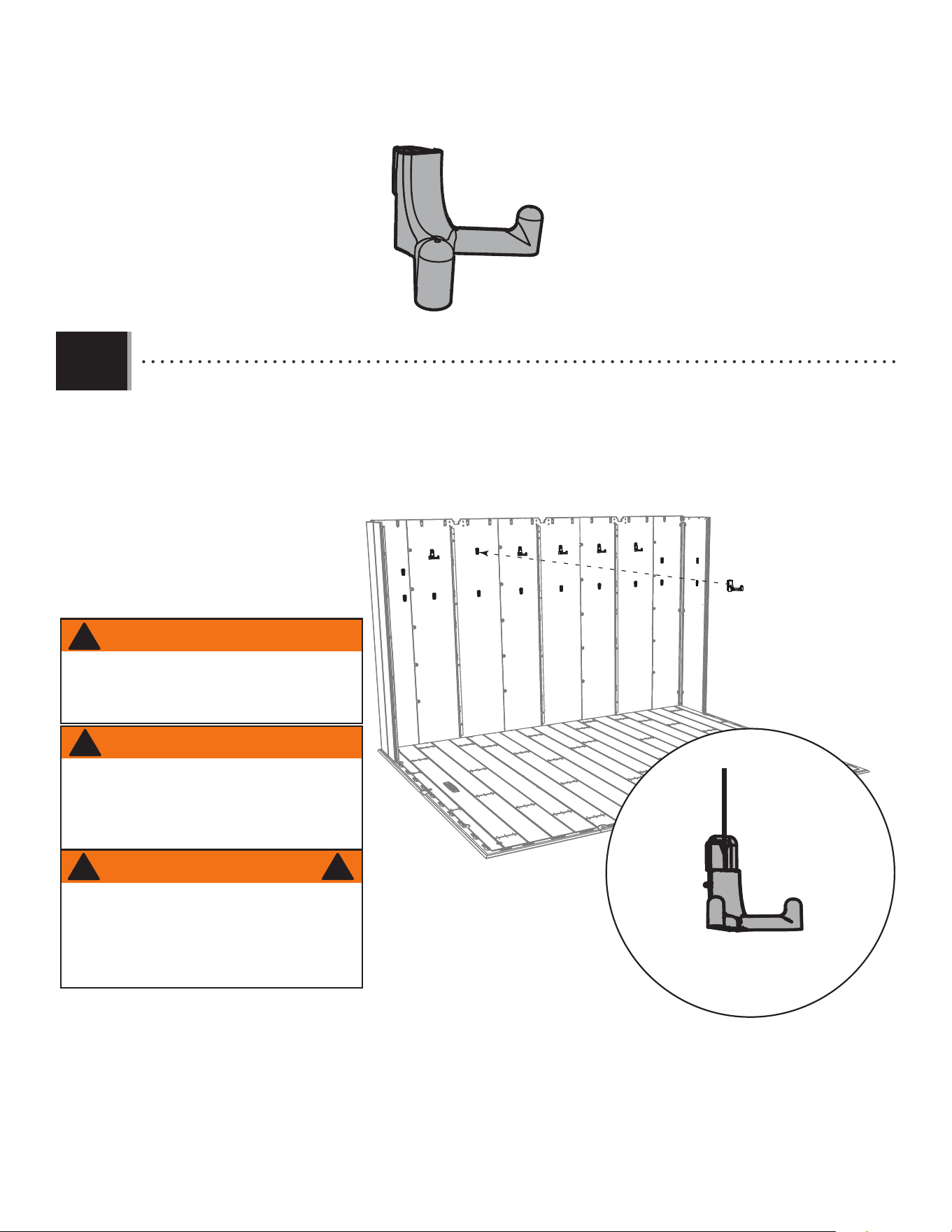

Wall Hook Installation.................................81

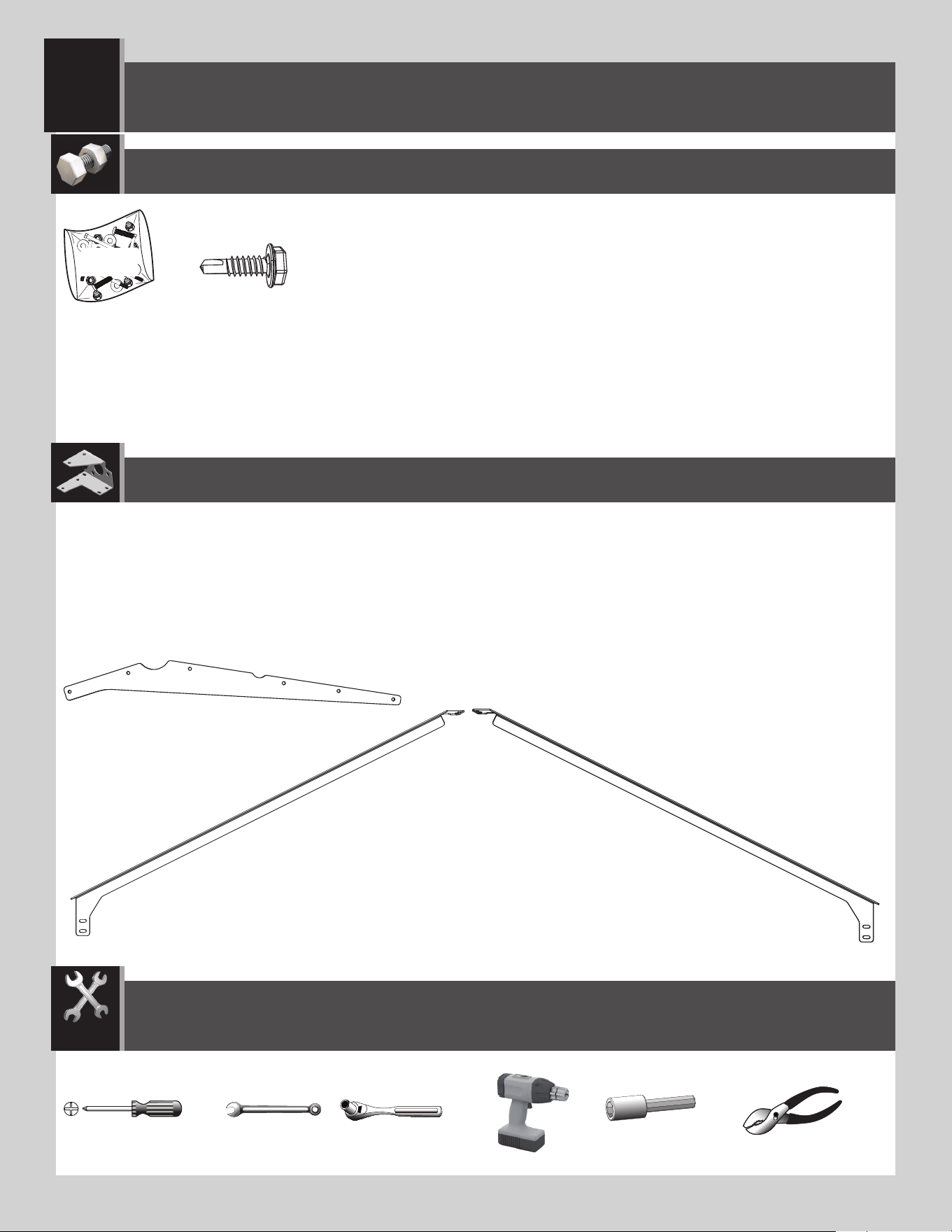

Snow Load Kit Installation.........................83

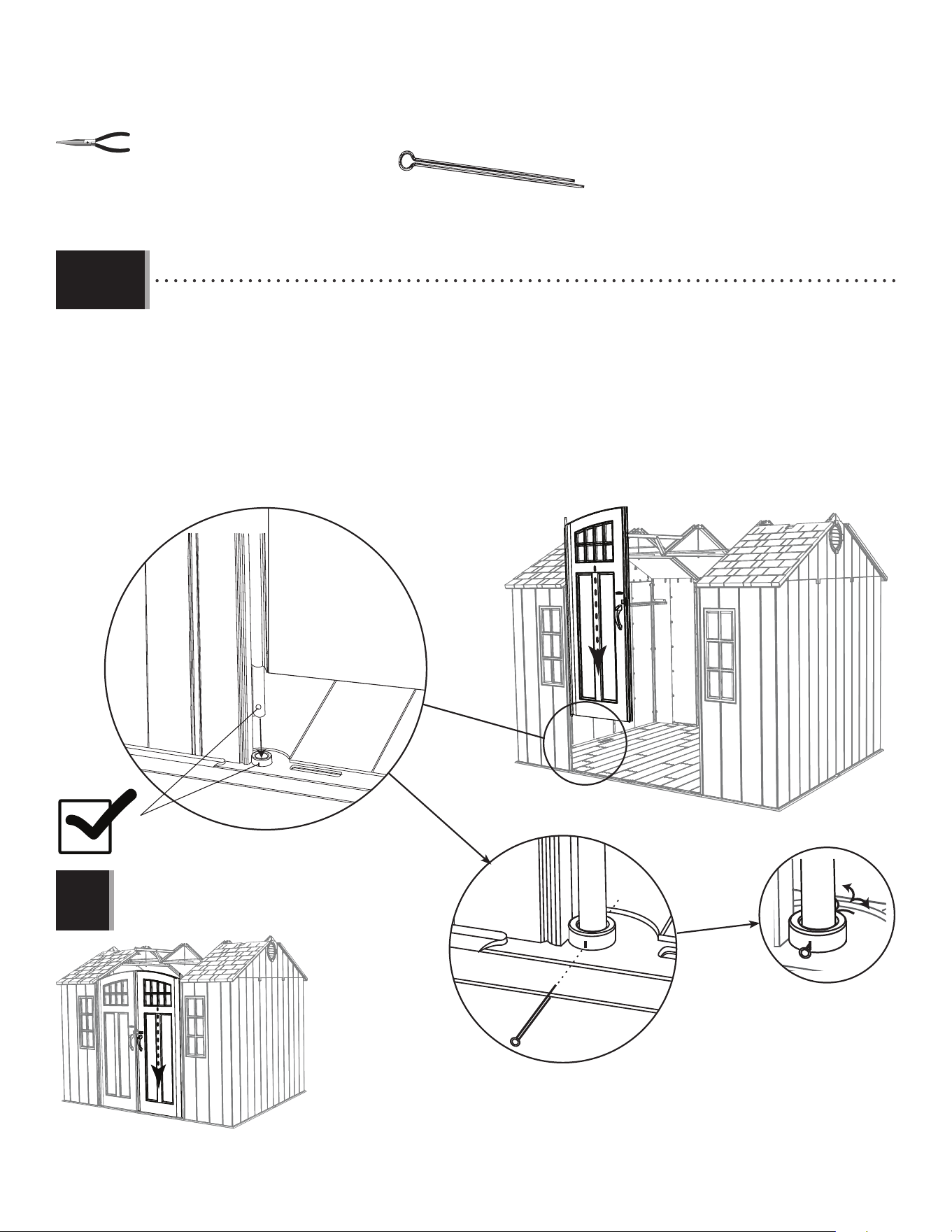

Door Alignment...........................................89

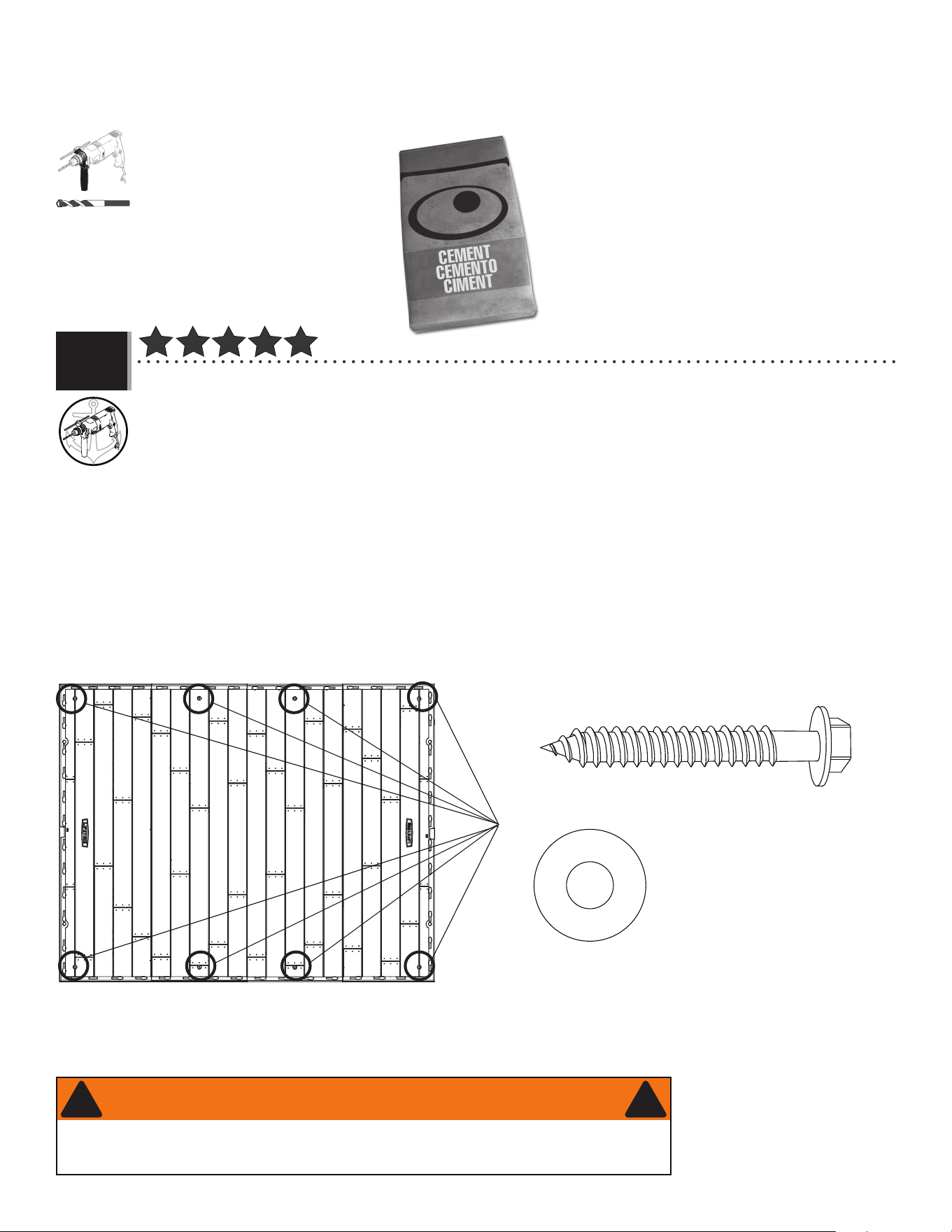

Anchoring...............................................92
Cleaning & Care.........................................98
Registration..............................................99
Warranty...................................................100
TOOLS REQUIRED (NOT INCLUDED—UNLESS INDICATED OTHERWISE) TABLE OF CONTENTS
7/16 in (≈11 mm)
3/8 in (≈10 mm)
5/16 in (≈8 mm) Wood Drill Bit
5/16 in (≈8 mm) Masonry Drill Bit
BEFORE ASSEMBLY:
• Assemble on a level platform
• At least 3 adults recommended for setup
• Inspect all parts and hardware. Ensure all are included using
the
Parts Identifier
in the middle of these instructions. The
Parts Identifier
, in yellow, can be removed from the instructions
for quick reference
ITM./ART. 1902292
Pour le français, voir la page 2. Para el español, ver la página 3.
ASSEMBLY INSTRUCTIONS
OUTDOOR
STORAGE SHED
MODEL 60334
QUESTIONS?
For Customer Service in mainland
Europe and the United Kingdom:
E-mail: [email protected]
CONTACT LIFETIME CUSTOMER SERVICE:
Call: 1-800-225-3865
(English, French, Spanish)
Live Chat:
www.lifetime.com/customerservice/home
(click on "LIVE CHAT" tab)
Model Number: 60334
Product ID:
THIS ITEM IS INTENDED FOR DOMESTIC OUTDOOR USE ONLY! NOT FOR
COMMERCIAL USE.
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.
Léegende des icônes....................................4
Avertissements et avis.................................5
Assemblage de la plate-forme.....................6
Assemblage des fermes.............................11
Assemblage des pignons...........................21
Assemblage des portes..............................26
Assemblage du plancher............................39
Assemblage des murs...............................44
Identifi cateur des pièces...........................51
Installation du rayonnage..........................59
Assemblage du toit....................................62
Installation des crochets muraux..............81
Installation de l’ensemble de la charge
de neige.......................................................83
Alignement des portes...............................89
Ancrage de l’abri......................................92
Nettoyage et entretien................................98
Enregistrement........................................99
Garantie....................................................101
AVANT L’ASSEMBLAGE :
• Assembler sur une plate-forme nivelée
• Nous recommandons, au moins, 3 adultes pour l’assemblage
• Examiner toutes les pieces et quincaillerie. Vérifi er qu’elles sont incluses en
utilisant l’
Identifi cateur de pièces
au milieu de ces instructions. Il est posssible
enlever l’
Identifi cateur de pièces
, en jaune, des instructions pour référence rapide
For English, see page 1. Para el español, ver la página 3.
INSTRUCTIONS D’ASSEMBLAGE
REMISE
EXTÉRIEURE
MODÈLE n° 60334
OUTILS REQUIS (NON INCLUS — SAUF INDICATION CONTRAIRE)
SOMMAIRE
ITM./ART. 1902292
7/16 po (≈11 mm)
3/8 po (≈10 mm)
5/16 po (≈8 mm) Foret à boit
5/16 po (≈8 mm) Foret à maçonnerie
KONTAKTIEREN SIE DEN KUNDENDIENST VON LIFETIME:
Telefon: 1-800-225-3865
FRAGEN?
Modellnummer: 60334
Produkt-ID:
Live-Chat:
www.lifetime.com/customerservice/home
.OLFNHQ6LHDXIGLH6FKDOWÀlFKH³/,9(&+$7´
E-Mail Kundendienst europäisches
Festland und Vereinigtes Königreich:
CET ARTICLE EST DESTINÉ À UN USEAGE DOMESTIQUE EXTÉRIEUR
UNIQUEMENT. NON CONÇU POUR UNE UTILISATION COMMERCIALE.
IMPORTANT, CONSERVER POUR RÉFÉRENCE : LIRE AVEC ATTENTION!
Leyenda de íconos.......................................4
Advertencias y avisos..................................5
Ensamblaje de la plataforma.......................6
Ensamblaje de las cerchas.........................11
Ensamblaje de las fachadas......................21
Ensamblaje de las puertas.........................26
Ensamblaje del piso...................................39
Ensamblaje de los muros...........................44
Identifi cador de piezas...............................51
Instalación de los estantes........................59
Ensamblaje del tejado................................62
Instalación de los accesorios.......................81
Instalación del kit de la carga de nieve...83
Alineación de las puertas..........................89
Anclaje de la caseta..................................92
Limpieza y cuidado.....................................98
Registro.....................................................99
Garantía....................................................102
ANTES DE ENSAMBLAR:
• Ensamblar sobre una plataforma nivelada
• Recomendamos, al menos, 3 adultos para el ensamblaje
• Inspeccionar todas las piezas y el herraje. Verificar que todos están
incluidos usando el
Identificador de piezas
en el medio de las
instrucciones. Se puede quitar el
Identificador de piezas
, en amarillo, de
las instrucciones para referencia rápida
For English, see page 1. Pour le français, voir la page 2.
INSTRUCCIONES DE ENSAMBLAJE
CASETA
ALMACENADORA
MODELO n° 60334
INSTRUMENTAL REQUERIDO (NO INCLUIDO, SALVO INDICACIÓN CONTRARIA) ÍNDICE
ITM./ART. 1902292
7/16 in. (≈11 mm)
3/8 in. (≈10 mm)
5/16 in. (≈8 mm) Broca para madera
5/16 in. (≈8 mm) Broca de albañilería
PONERSE EN CONTACTO CON LOS SERVICIOS DE CLIENTES LIFETIME
®
:
Llamar : 1-800-225-3865
(inglés, francés, español)
¿PREGUNTAS?
Número de pieza: 60334
ID del producto:
Chat en vivo:
www.lifetime.com/customerservice/home
(cliquear en la lengüeta «LIVE CHAT»)
Para el servicio a clientes en el
continente europeo: Correo electrónico:
¡ESTE ARTÍCULO ES PARA USO DOMÉSTICO EN EXTERIORES SOLAMENTE. NO ES
PARA USO COMERCIAL!
¡IMPORTANTE, GUARDAR PARA FUTURA REFERENCIA: LEER CUIDADOSAMENTE!

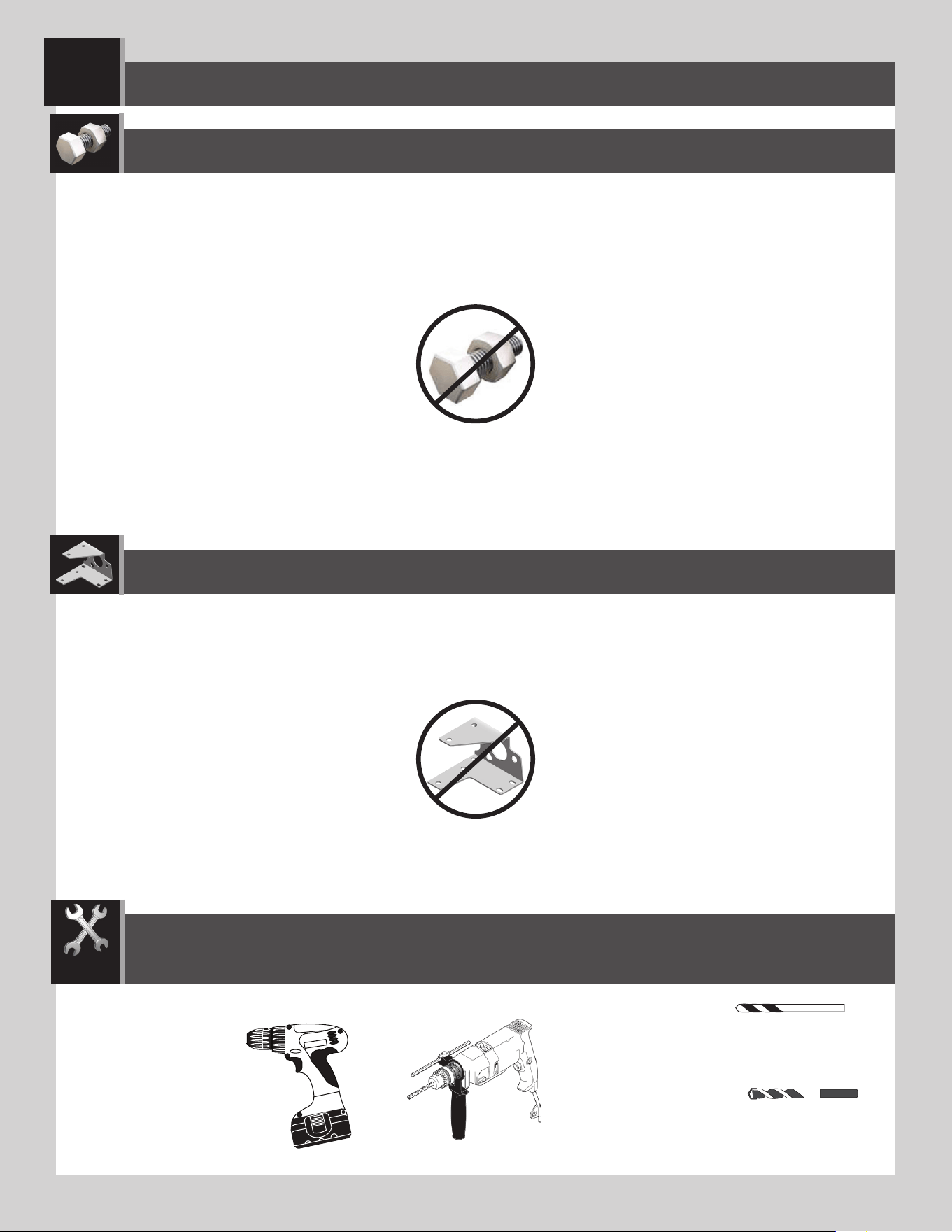

44
• Indicates the parts/no parts required for a section.
• Indique les pièces à utiliser/qu’aucone pièce n’est requise pour une section.
• Indica las piezas que se usarán/que no necesitan en una sección.
• Indicates special heed should be taken when reading.
• Indique qu’une attention spéciale doit être portée à la lecture.
• Indica que uno debe prestar atención al leer.
• Indicates the hardware to be used for a section.
• Indique la quincaillerie à utiliser pour une section.
• Indica los artículos de ferretería que se usarán para una sección.
• Indicates the tools to be used for a section.
• Indique les outils à utiliser pour une section.
• Indica las herramientas que se utilizarán para una sección.
• Indicates the number of adults required to perform a specifi c step, e.g., 2, 3, 4, etc.
• Indique le nombre d’adultes requis pour e ectuer une étape spécifi que, p. ex., 2, 3, 4, etc.
• Indica el número de adultos requeridos para realizar un paso específi co, p.ej., 2, 3, 4, etc.
• Indicates no hardware required for a specifi c page or section.
• Indique qu’aucun matériel n’est requis pour une page précise.
• Indica que no se necesitan los artículos de ferretería para una página específi ca.
• Indicates to use/not use an electric drill for a specifi c step.
• Indique quand utiliser une/que ne pas utiliser de perceuse électrique pour une étape précise.
• Indica la utilización de/que no utilizar un taladro eléctrico para un paso específi co.
ICON LEGEND / LÉGENDE DES ICÔNES / SIGNIFICADO DE LOS ÍCONOS

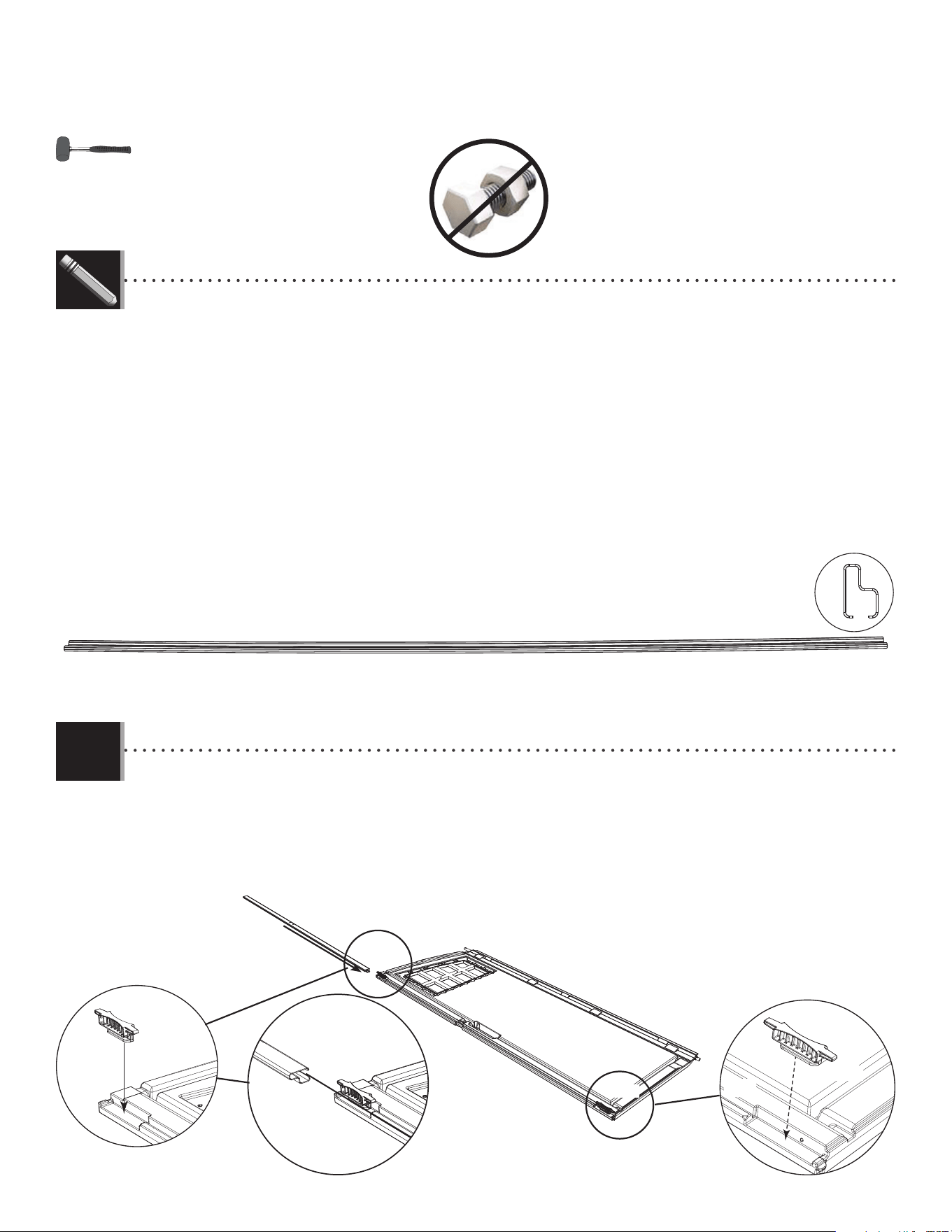

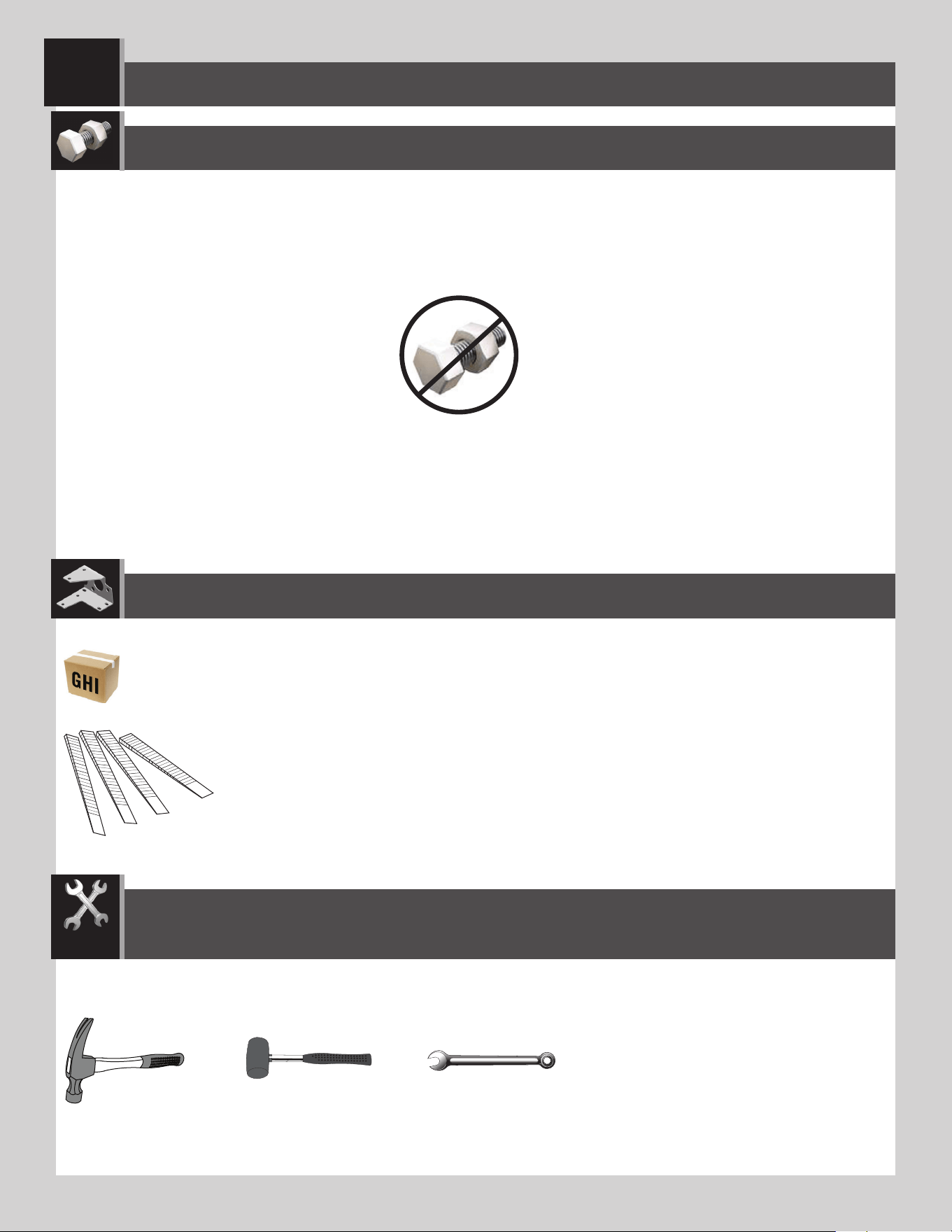

• These nuts are centerlock nuts. They are designed to be tight; therefore, they will be harder to tighten. Tighten until fl ush with the metal or plastic.
• Ces écrous sont des écrous de blocage central. Ils sont conçus pour être serrés; de ce fait, ils seront plus di ciles à resserrer. Serrer jusqu’à ce qu’ils
soient au ras du métal ou du plastique.
• Estas tuercas son tuercas de bloqueo central. Están diseñadas para estar apretadas; por lo tanto, serán más difíciles de apretar. Apriételas hasta que
estén al ras del metal o plástico.
55
English:
• Failure to follow these warnings may result in serious injury or property damage and will void warranty.
• To ensure safety, do not attempt to assemble this product without following the instructions carefully.
• Consult all local building codes to verify if the shed requires a building permit.
• Verify the foundation is completely level before assembling the shed.
• Be aware that plastic pieces can be damaged by overtightening the screws. To avoid damage, we strongly recommend the use of a drill
with a low torque setting. A #2 Phillips screwdriver may also be used.
• Three capable adults are required for assembly.
• All who participate in the assembly process should wear safety glasses throughout the assembly.
• If using a ladder during assembly, use extreme caution.
• In heavy snowfall areas, we recommend removing snow from the roof. Remove the snow from the roof when the depth of snow
equals the length of your hand.
• Do not use or store hot objects near the product.
• Proper and complete assembly are essential to reduce the risk of accident or injury.
• When drilling through metal, beware of burrs, shavings and other sharp edges.
• During and after assembly, do not slide or lift the shed by pushing up on the roof. Move the shed by pushing on the corner panels only.
•
Failure to anchor the shed may result in property damage and/or personal injury. The last section, Shed Anchoring, in this manual shows the
hardware you will need to complete the anchoring. You can fi nd the hardware at your local hardware store.
• Most injuries are caused by misuse and/or not following instructions. Use caution when using this product.
Français :
• Ne pas suivre ces avertissements peut entraîner des blessures graves ou des dommages à la propriété et annulera la garantie.
• Afi n d’assurer la sécurité, ne pas tenter d’assembler ce produit sans suivre attentivement les instructions.
• Consulter tous les codes du bâtiment afi n de vérifi er si l’abri nécessite un permis de construire.
• Vérifi er que la fondation est complètement à niveau avant l’assemblage de l’abri.
• Ne pas oublier que les pièces de plastique peuvent être endommagées en serrant trop les vis. Afi n d’éviter les dommages, nous
recommandons fortement l’utilisation d’une perceuse à faible couple. Un tournevis cruciforme nº 2 peut aussi être utilisé.
• Trois adultes en bonne condition physique sont nécessaires pour l’assemblage.
• Tout ceux qui participent au processus de l’assemblage doivent porter des lunettes de sécurité tout au long de l’assemblage.
• Si une échelle est utilisée pour l’assemblage, il faut être extrêmement prudent.
• Dans les zones de fortes tombées de neige, il est recommandé de dégager le toit. Enlever la neige du toit quand la profondeur est égale
à la longueur de la main.
• Ne pas utiliser ou entreposer des objets très chauds près de ce produit.
• Un bon assemblage complet est nécessaire pour réduire le risque d’accident ou de blessure.
• En perçant le métal, faire attention aux bavures, copeaux et autre bords aiguisés.
• Pendant et après l’assemblage, ne pas faire glisser ou soulever l’abri en poussant le toit vers le haut. Déplacer l’abri en poussant les
panneaux muraux angulaires seulement.
• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter. La dernière section, Ancrage de l’abri, de
ce manuel indique les matériaux nécessaires pour l’ancrage. Les matériaux se trouvent dans la quincaillerie locale.
• La majorité des blessures sont causées par une mauvaise utilisation et/ou le non suivi des instructions. Étre prudent en utilisant ce produit.
Español:
• No seguir estas advertencias puede resultar en lesiones graves o daños a la propiedad y anulará la garantía.
• A fi n de garantizar la seguridad, no intentar ensamblar este producto sin seguir cuidadosamente las instrucciones.
• Consultar todos los códigos de construcción locales para verifi car si el cobertizoo requiere un permiso de construcción.
• Verifi car que el concreto esté nivelado completamente antes de ensamblar el cobertizo.
• Tener en cuenta que las piezas de plástico pueden dañarse si los tornillos se aprietan de más. A fi n de evitar daños, lo exhortamos a que
use un taladro con función de torque bajo. También puede usarse un desatornillador Phillips no. 2.
• Se necesitan tres adultos para el ensamble.
• Todos los que participen en el proceso de ensamble debe usar anteojos de seguridad durante todo el ensamble.
• Si se usa una escalera durante el ensamblado, es preciso tener cuidado.
• En áreas de nevadas fuertes, recomendamos retirar la nieve del techo. Quitar la nieve del tejado cuando la profundidad de ella es igual
a la longitud de la mano.
• No usar ni guardar objetos calientes cerca del producto.
• El ensamblaje correcto y completo son esenciales para reducir el riesgo de accidente o lesión.
• Al perforar metal, tenga cuidado las rebabas, virutas y otros bordes afi lados.
• Durante y después del ensamblaje, no deslizar ni levantar el cobertizo para empujar en el tejado. Mover el cobertizo para empujar los
paneles murales angulares solamente.
• No anclar el cobertizo puede resultar en daños a la propiedad y/o en lesiones personales. La última sección, Anclaje de el cobertizo, en este
manual muestra el herraje necesaria para terminar el anclaje. Se encuentra el herraje en la ferretería local.
• La mayoría de las lesiones suceden a causa del mal uso y/o por no seguir las instrucciones. Tener precaución al usar este producto.
WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS
66
PLATFORM CONSTRUCTION (MATERIALS NOT INCLUDED) / CONSTRUCTION DE LA PLATE-FORME (LES PIÈCES
NE SONT PAS INCLUSES) / CONSTRUCCIÓN DE LA PLATAFORMA (LOS MATERIALES NO SON INCLUIDOS)
1
• You must provide a platform on which to assemble your shed. Proper building permit documentation may be
required in your neighborhood. Consult all local building codes prior to assembling the shed. Before beginning
assembly, you must pour or construct a platform. There are two types:
• Concrete
• Wood Frame
Select the type, but know the surface must be leveled before installation. If the surface is not properly leveled, the shed
will not assemble correctly. Proper surface leveling will save you time in the long run, so please do not ignore this step. We
recommend a Concrete platform. It will be the most durable and long-lasting choice. The platform you choose must be built above ground in
order to avoid water pooling inside the shed. All lumber must be rated for outdoor use!
• Il faut construire une plate-forme sur laquelle vous devez assembler votre abri. Il est possible que votre quartier
exige une documentation visant les permis de construire. Consulter tous les codes du bâtiment locaux, ainsi
que les décrets des villes et comtés, pour vérifi er que la construction de l’abri extérieur n’exige pas un permis de
construire. Avant de commencer le montage, il faut couler ou construire une plate-forme. Il y à deux styles :
• Béton
• Cadre à bois
Sélectionner le style, mais savoir que la surface d’installation doit être de niveau. Si la surface n’est pas
correctement de niveau, l’assemblage de l’abri ne se fera pas correctement. On gagnera du temps sur le long terme grâce à
une surface bien de niveau. Ne pas négliger cette étape. Nous recommandons une plate-forme en béton. Ce choix sera le plus durable.
La plate-forme choisie doit être construite au-dessus du sol afi n d’éviter l’accumulation d’eau à l’intérieur de l’abri. Tous le bois d’oeuvre doit
être approuvé pour l’usage à l’extérieur !
• Es preciso construir una plataforma sobre la cual usted debe ensamblar su caseta. Puede suceder que en el
vecindario se requiera la documentación apropiada de un permiso de construcción. Consultar todos los códigos
locales de construcción y los reglamentos de la ciudad y el municipio para asegurarse de que la construcción de
la caseta no requiere un permiso de construcción. Antes de comenzar el ensamble, es necesario verter o construir
una plataforma. Hay dos clases:
• Concreto
• Armazón de madera
Seleccionar la clase, mas saber que la superfi cie debe estar nivelada antes de comenzar el ensamble. Si la superfi cie no está
nivelada de manera adecuada, la caseta no podrá ensamblarse correctamente. La nivelación de la superfi cie ahorrará tiempo
de trabajo, por lo tanto, no ignorar este paso. Recomendamos una plataforma hecho de concreto. Será la elección más perdurable. La
plataforma debe ser construida arriba del suelo para evitar el afl ujo de agua dentro de la caseta. ¡Toda la madera debe estar clasifi cada para el
uso externo!
7
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
119,6 in/po (≈304 cm)
95,7 in/po (≈243 cm)
94 in/po (≈238,8 cm)
118 in/po (≈299,7 cm)
1 yd
3
(≈0,77 m
3
)
!

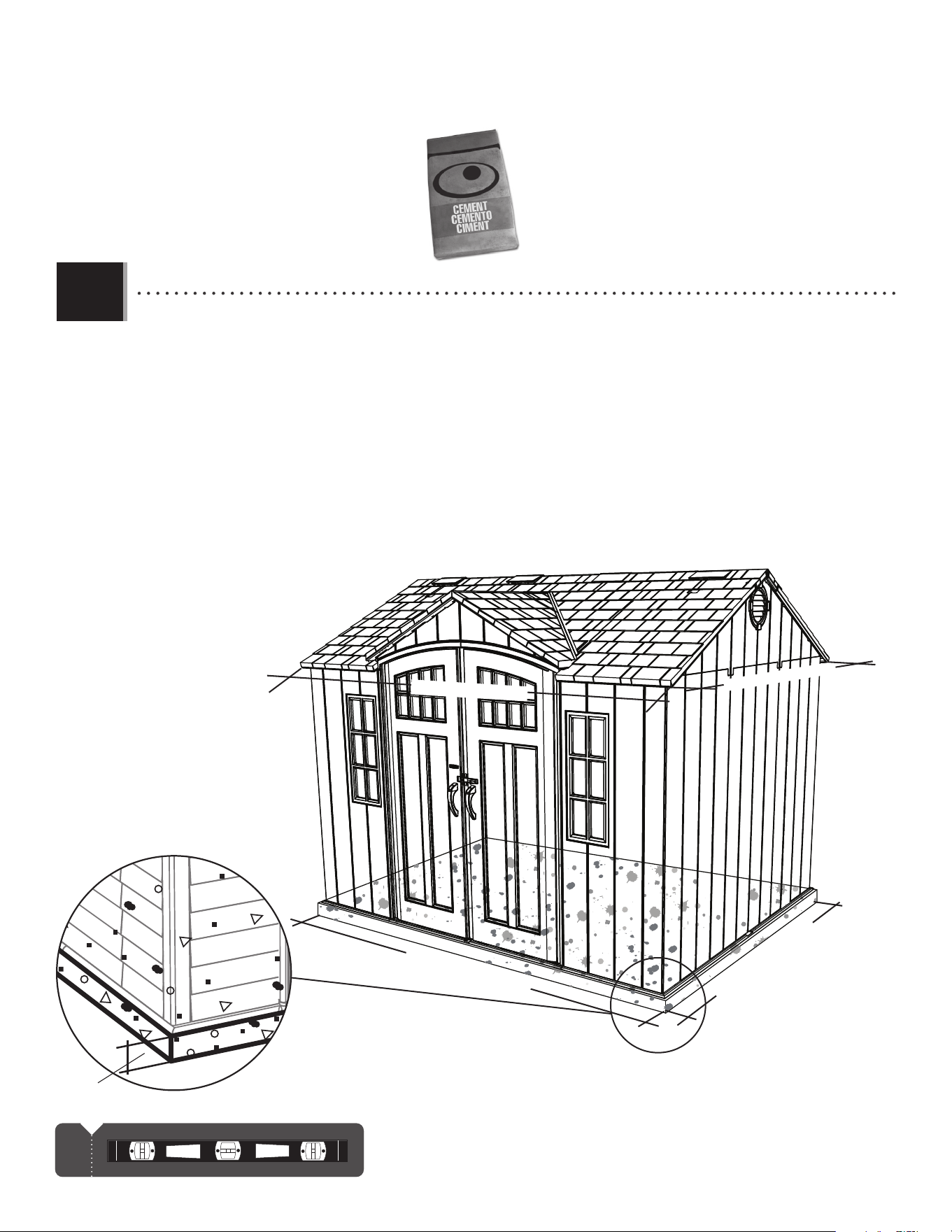

CONCRETE PLATFORM / PLATE-FORME EN BÉTON / PLATAFORMA DE CONCRETO
CONCRETE REQUIRED / BÉTON REQUIS / CONCRETO REQUERIDO
1.1
• The concrete should be approximately 4 in (≈10,2 cm) thick. The actual dimensions of the shed, at its widest and
longest points, are 95.7" x 119.6" (≈243 cm x ≈304 cm). Ensure you select a site that will accommodate these
measurements. The fl oor dimensions are a bit smaller than those of the roof; therefore, you will need to build a level platform of, at
least, 94" x 118" (≈238.8 cm x ≈299.7 cm). These are the measurements of the platform—not the fl oor.
• Le béton doit être un épaisseur de ≈10,2 cm (4 po). Les dimensions réelles de l’abri, aux points les plus large
et long, sont ≈243 cm x ≈304 cm (95.7 po x 119.6 po). Veiller à sélectionner un site qui accommodera ces
dimensions. Les dimensions du plancher de votre abri sont plus petites que le toit; ensuite, il faut créer une surface nivelée d’au
moins ≈238,8 cm x ≈299,7 cm (94 po x 118 po). Ces mesures sont de la plate-forme — non le plancher.
• El concreto debe tener, por lo menos, ≈10,2 cm (4 in) de espesor. Las dimensiones reales de la caseta, a sus
puntos más ancho y largo, son ≈243 cm x ≈304 cm (95.7 in x 119.6 in). Asegurarse de seleccionar un sitio que
acomodará estas medidas. Las dimensiones del piso de la caseta son más pequeñas que el tejado; por lo tanto, se necesita crear
una superfi cie nivelada mínimo de ≈238,8 cm x ≈299,7 cm (94 in x 118 in). Estas medidas son las de la plataforma, no el piso.
!
4 in/po (≈10 cm)
8
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

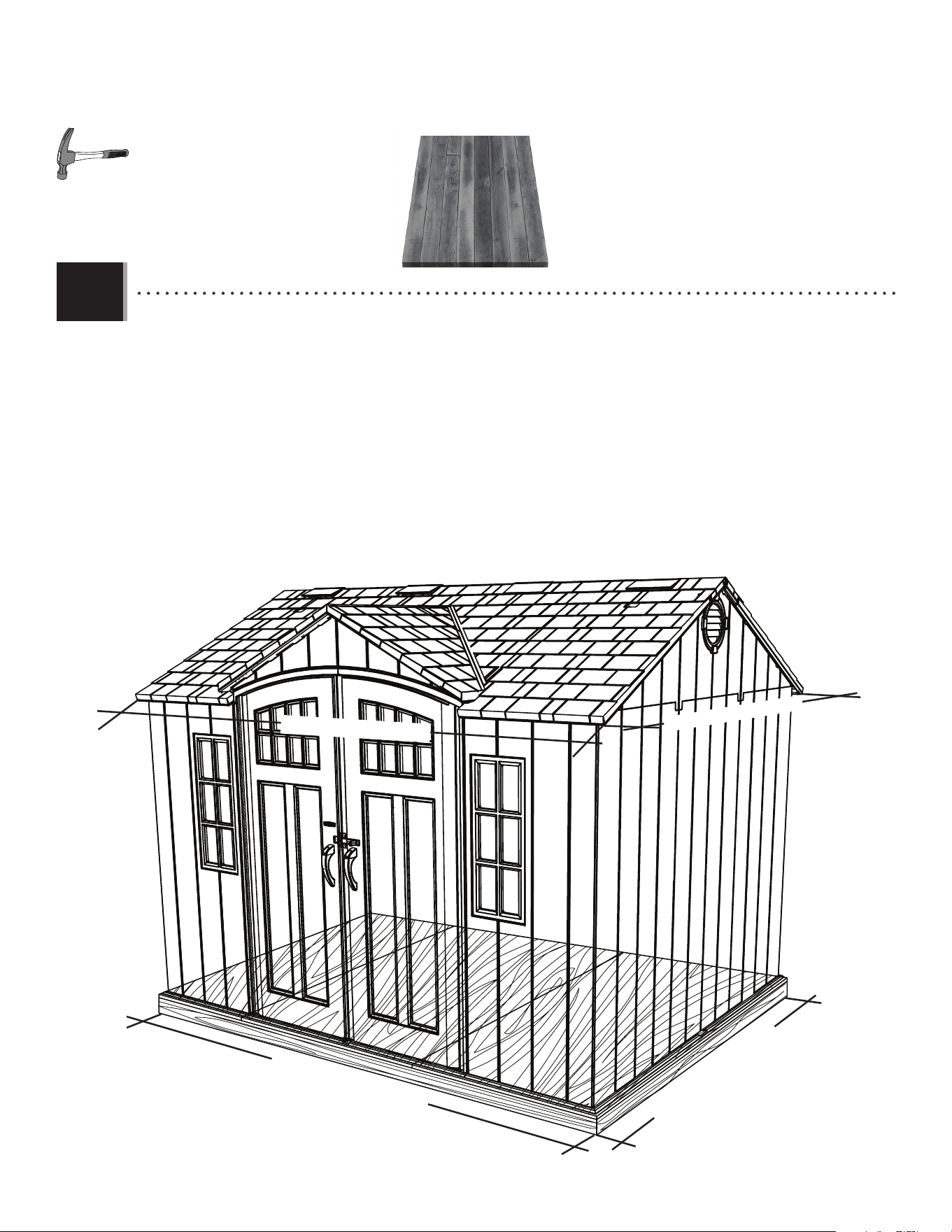

WOOD PLATFORM / PLATE-FORME EN BOIS / PLATAFORMA DE MADERA
1.2
WOOD REQUIRED / BOIS REQUIS / MADERA REQUERIDA
119.6 in/po (≈304 cm)
95.7 in/po (≈243 cm)
94 in/po (≈238,8 cm)
118 in/po (≈299,7 cm)
• All lumber must be rated for outdoor use! The actual dimensions of the shed, at its widest and longest points, are 95.7"
x 119.6" (≈243 cm x ≈304 cm). Ensure you select a site that will accommodate these measurements. The fl oor
dimensions are a bit smaller than those of the roof; therefore, you will need to build a level platform of, at least, 94" x 118" (≈238.8 cm x
≈299.7 cm). These are the measurements of the platform—not the fl oor.
• Tous le bois d’oeuvre doit être approuvé pour l’usage à l’extérieur ! Les dimensions réelles de l’abri, aux points les plus
large et long, sont ≈243 cm x ≈304 cm (95.7 po x 119.6 po). Veiller à sélectionner un site qui accommodera ces
dimensions. Les dimensions du plancher de votre abri sont plus petites que le toit; ensuite, il faut créer une surface nivelée d’au
moins ≈238,8 cm x ≈299,7 cm (94 po x 118 po). Ces mesures sont de la plate-forme — non le plancher.
• ¡Toda la madera debe estar clasifi cada para el uso externo! Las dimensiones reales de la caseta, a sus puntos más ancho
y largo, son ≈243 cm x ≈304 cm (95.7 in x 119.6 in). Asegúrese de seleccionar un sitio que acomodará estas
medidas. Las dimensiones del piso de la caseta son más pequeñas que el tejado; por lo tanto, se necesita crear una superfi cie nivelada
mínimo de ≈238,8 cm x ≈299,7 cm (94 in x 118 in). Estas medidas son las de la plataforma, no el piso.
9
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
2 in/po x 4 in/po x 91 in/po (≈5 cm x ≈10 cm x ≈231,2 cm) (x9)
2 in/po x 4 in/po x 118 in/po (≈5 cm x ≈10 cm x ≈299,7 cm) (x2)
16d 3 1/2 in/po (16 mm dia. x ≈8,89 cm) (x36)
• To ensure studs are in the correct location for nailing plywood in the next step, start measuring from the
corner 16" (≈40,6 cm), and then measure from center to center.
• Pour être sûr d’avoir assez de montant pour clouer le contreplaqué dans le prochaine étape, commencer à
mesurer à partir de cette montant ≈40,6 cm (16 po) vers le centre du deuxième montant. Ensuite, mesurer
de centre à centre pour les montants restants.
• Para asegurarse que los montantes están en las ubicaciones correctas para el contrachapado en el paso
siguiente, comenzar a medir desde el borde del montante hasta el centro del próximo montante ≈40,6 cm
(16 in). Luego, tomar la medida de centro a centro en los montantes restantes.
118 in/po (≈299,7 cm)
94 in/po (≈238,8 cm)
91 in/po (≈231,2 cm)
x8
x28
!
16 in/po (40,6 cm)
118 in/po (≈299,7 cm)
94 in/po (≈238,8 cm)
91 in/po (≈231,2 cm)
16 in
(40,6 cm)
16 in
(40,6 cm)
16 in
(40,6 cm)
16 in
(40,6 cm)
16 in
(40,6 cm)
16 in
(40,6 cm)
16 in
(40,6 cm)
• Ensure all lumber is treated and approved for outdoor use. Build frame to 94" x 118"
• (≈238,8 cm x ≈299,7 cm) (outside dimensions).
• Vérifi er que votre bois d’œuvre à été traité et approuvé pour l’utilisation à l’extérieur. Construire un cadre de
≈238,8 cm x ≈299,7 cm (94 po x 118 po) (dimensions extérieures).
• Asegurar que use madera tratada y aprobada para el uso externo. Construir el armazón a ≈238,8 cm x ≈299,7
cm (94 in x 118 in) (dimensiones exteriores).
1.2.1
1.2.2
TOOLS AND PARTS REQUIRED / OUTILS ET PIÈCES REQUIS / INSTRUMENTAL Y PIEZAS REQUERIDOS
10
X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)
8 mm dia. 2 1/2 in/po (8d ≈6,35 cm) (x66)
48 in/po x 94 in/po x 0.75 in/po
(≈121,9 cm x ≈238,8 cm x ≈19,1 mm) (x2)
22 in/po x 94 in/po x 0.75 in/po
(≈55,9 cm x ≈238,8 cm x ≈19,1 mm) (x1)
22 in/po x 94 in/po x 0.75 in/po
(≈55,9 cm x ≈238,8 cm x ≈19,1 mm)
48 in/po x 94 in/po x 0.75 in/po
(≈121,9 cm x ≈238,8 cm x ≈19,1 mm)
x66
!
A = B
!
!
A
B
x24!
• Drainage holes
• Trous de drainage
• Agujeros para canalización

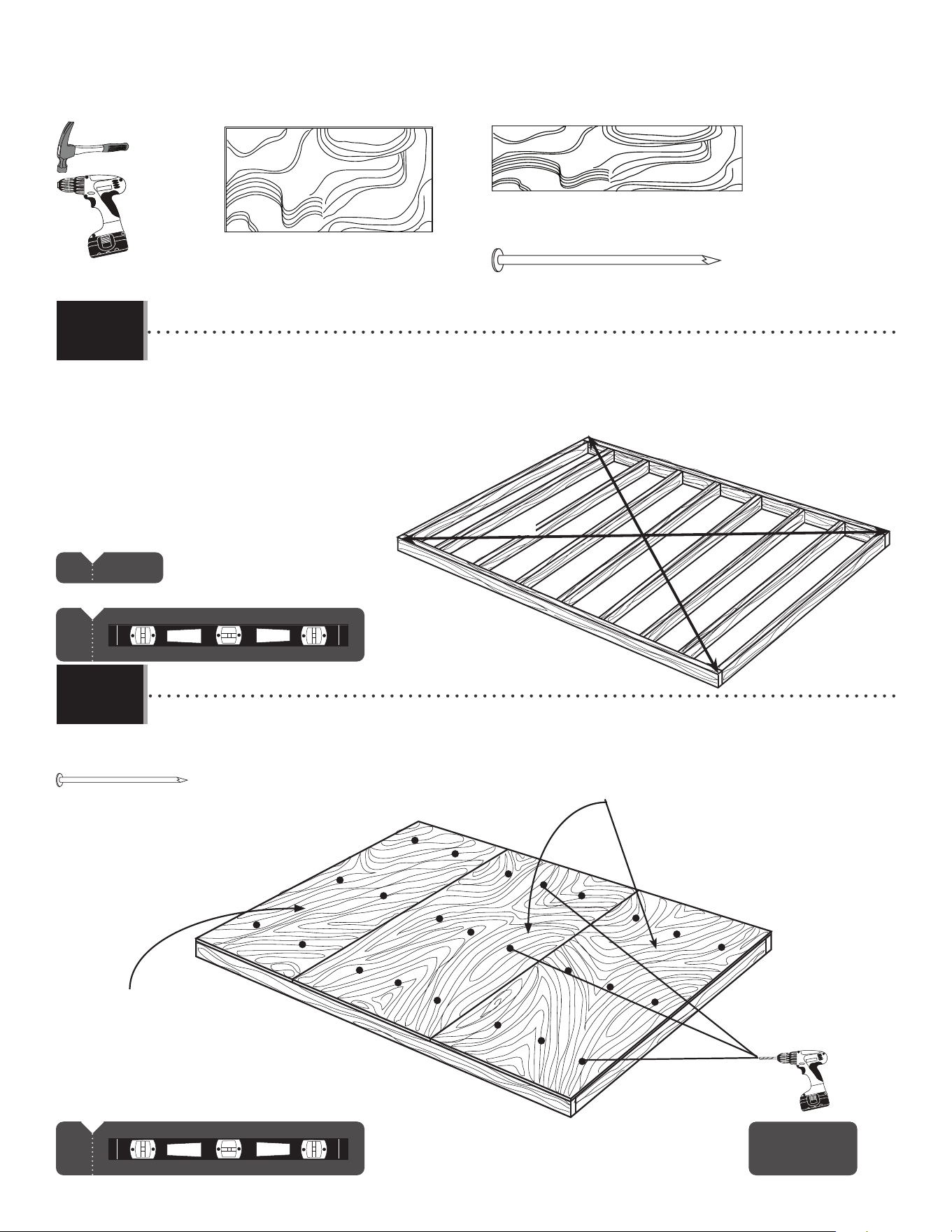

• Square the frame measuring from corner to corner.
• Carrer le cadre en mesurant d’angle à angle.
• Cuadrar el armazón midiendo de esquina a esquina.
• Using nails, fasten the plywood to the frame. Then, drill holes for drainage.
• En utilisant des clous, fi xer bien le contreplaqué au cadre. Ensuite, percer des trous de drainage.
• Usando unos clavos, fi jar el contrachapado al armazón. Entonces, taladrar agujeros para el drenaje.
1.2.3
1.2.4
TOOLS AND PARTS REQUIRED / OUTILS ET PIÈCES REQUIS / INSTRUMENTAL Y PIEZAS REQUERIDOS

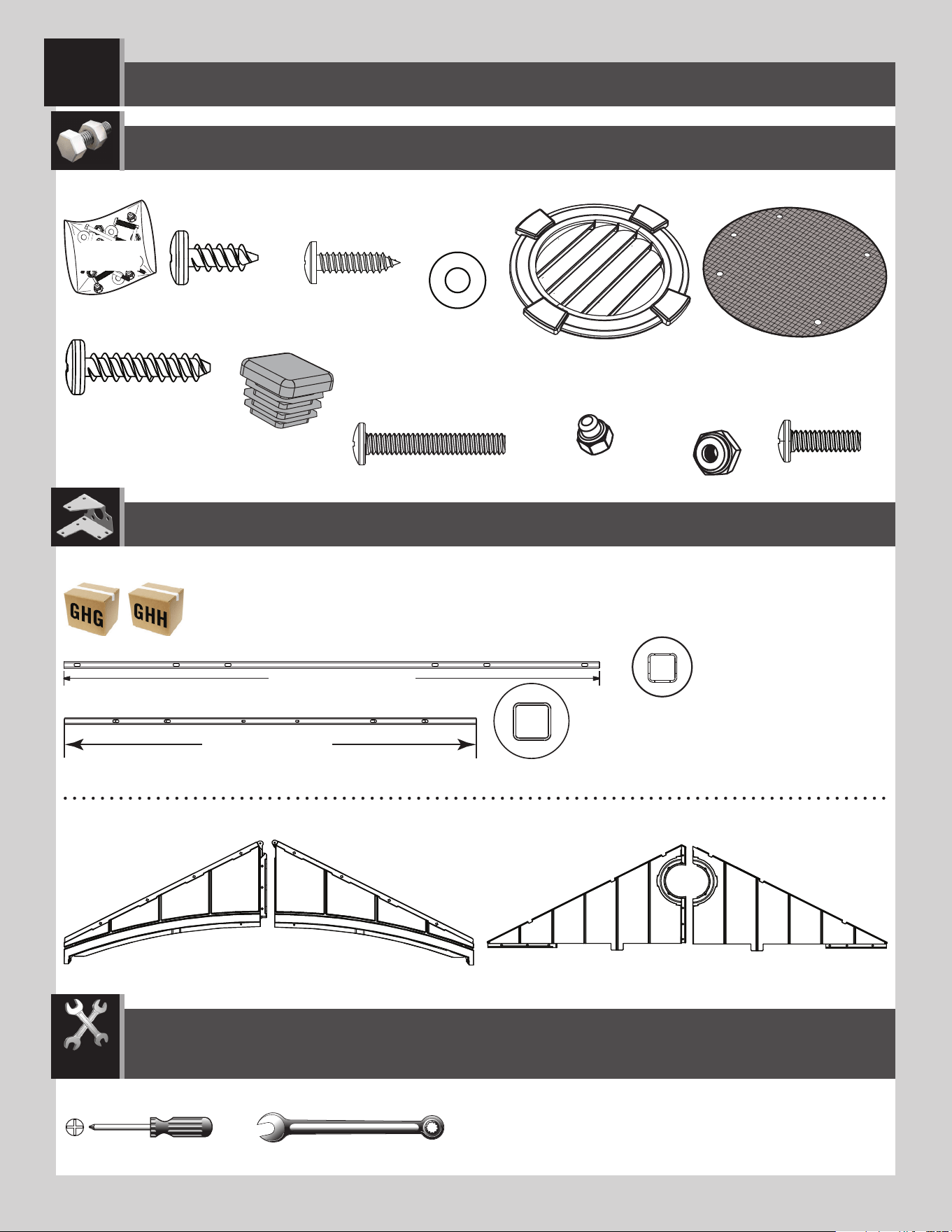

1111

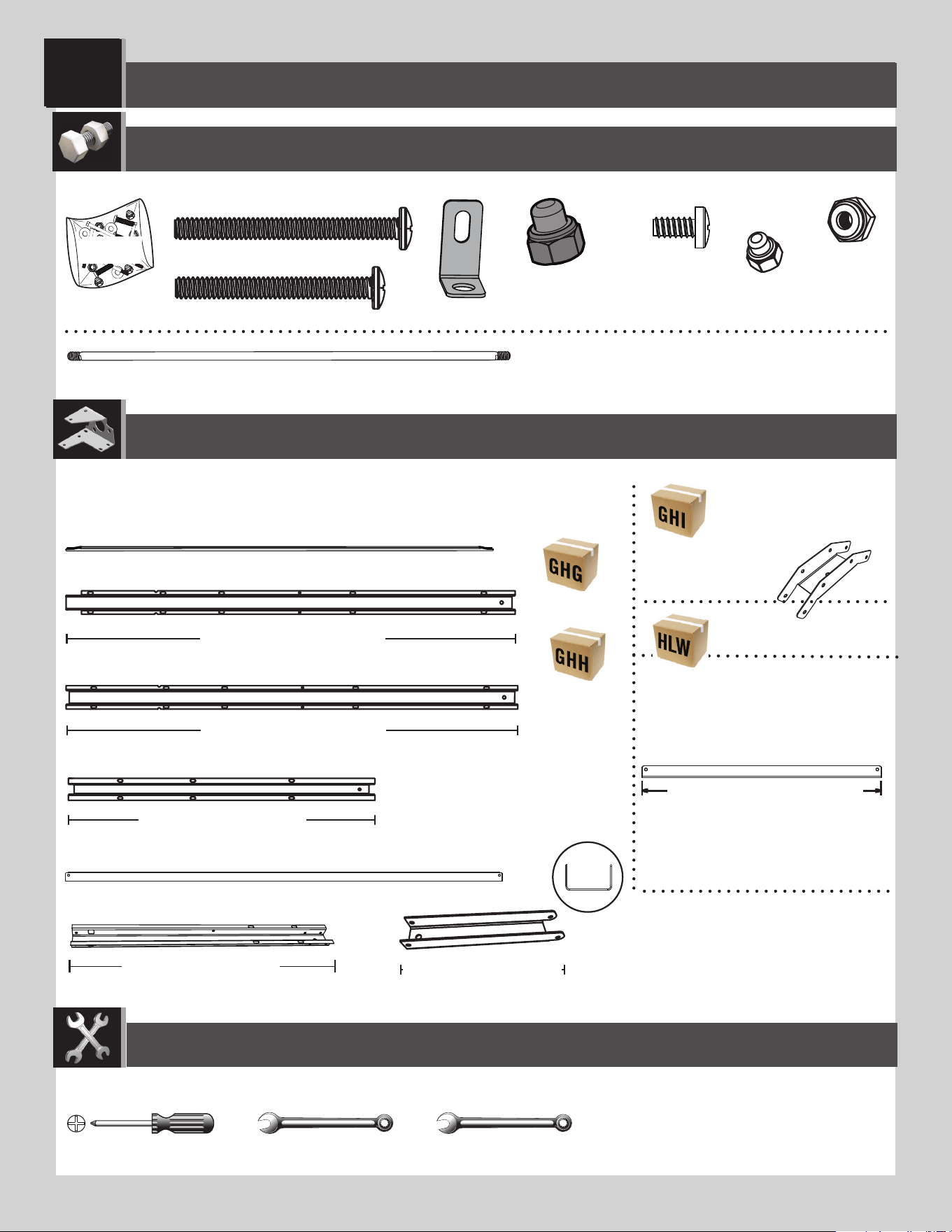

TRUSS ASSEMBLY / ASSEMBLAGE DES FERMES / ENSAMBLAJE DE LAS CERCHAS
2
ADH (x3)
DSR (x3)
AFG (x3)
DSO (x1)
DSM (x1)
DSN (x1)
DSQ (x2)
DSP (x1)
ADY (x11)
ADK (x24)
ADJ (6)
AIP (x3)
8 7/16 in/po (≈21,4 cm)
34 1/8 in/po (≈86,7 cm)
DTK (x14)
DTJ (x1)
CXK (x2)
AHT (x1)
7/16 in/po (≈11 mm) (x2) 3/8 in/po (≈10 mm) (x2)
EWN
Metal Parts / Pièces en métal / Piezas de metal
TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
50 9/16 in/po (≈1,28 m)
50 9/16 in/po (≈1,28 m)
BRD (x3)
19 3/4 in/po (≈50,2 cm)
25 7/8 in/po (≈65,7 cm)
(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contratia*)
12
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

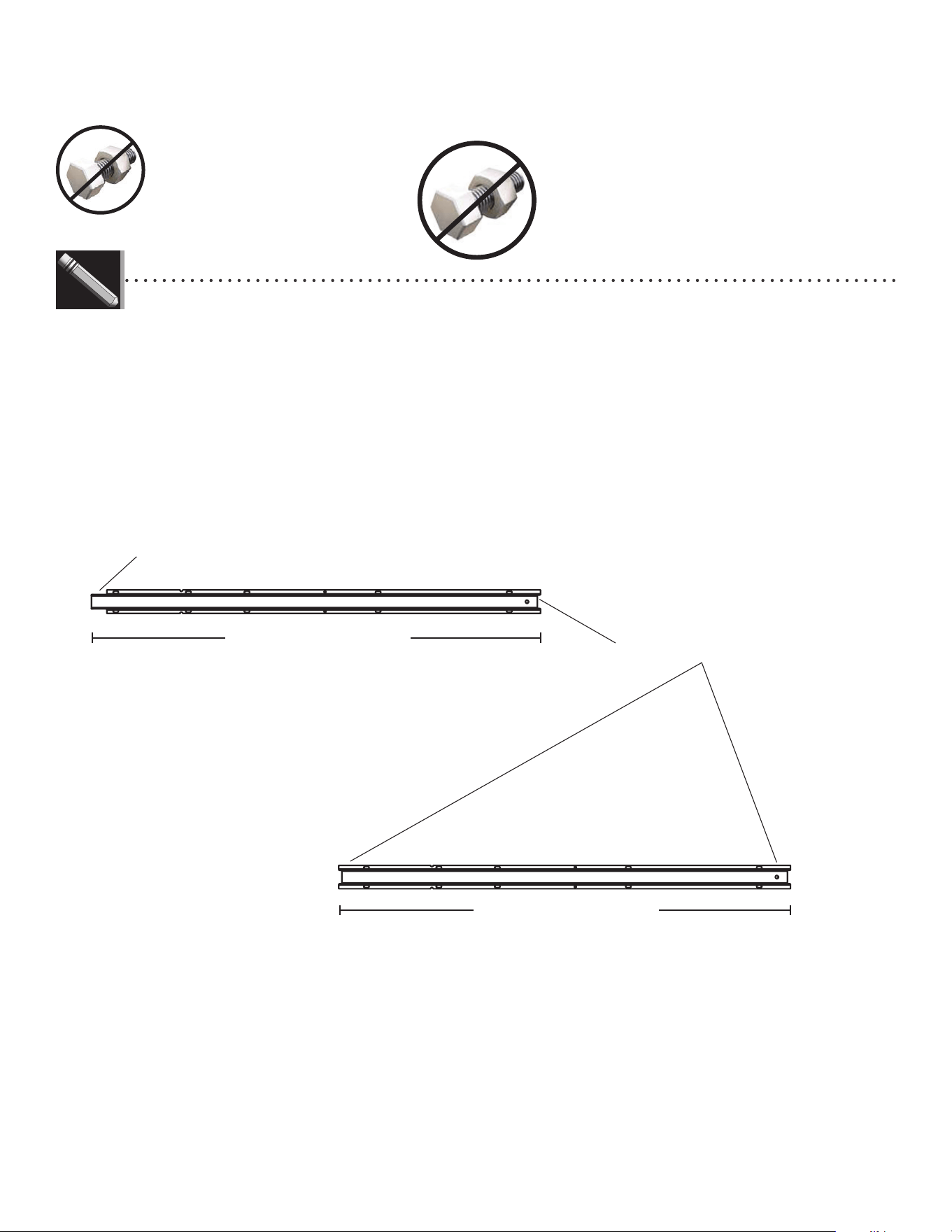

• There are two types of long gutter channels: DSQ and DSR. One end of channel DSQ is notched. Channel DSR has no notches at either end. This is
important to know when assembling the two side trusses; they take one of each. The center truss uses the remaining channel DSR.
• Il y a deux types de canaux de gouttière longs : DSQ et DSR. Une extrémité du canal DSQ est encochée. Le canal DSR n’a pas d’encoches à l’une ou
l’autre des extrémités. Il importe de sovoir que chaque ferme latérale s’assemble à l’aide de chacun de ces deux canaux. La ferme centrale s’assemble en
utilisant le canal DSR restant.
• Hay dos tipos de canaletas largas: DSQ y DSR. Un extremo de la canaleta DSQ ha sido muescado. El canal DSR no tiene muescas en cualquiera de las dos
extremos. Es importante entender esto al ensamblar las dos cerchas laterales; se utiliza cada uno de los dos. Se ensembla la cercha central usando el
canal DSR restante.
LIFETIME
©
DSR (x3)
DSQ (x2)
Notch / Encoche / Muesca
No Notch / Sans encoche / Sin muesca
50 9/16 in/po (≈1,28 m)
50 9/16 in/po (≈1,28 m)
13
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
2.1
AIP
DSR
DSQ
• Attach a connector (AIP) to the end of two truss gutter channels (DSQ & DSR) as shown.
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSQ et DSR) comme indiqué.
• Sujetar un conector (AIP) a los extremos de los canalones de la cercha (DSQ y DRS) como se muestra.
• Notch
• Encoche
• Muesca
• No notch
• Sans encoche
• Sin muesca
SIDE TRUSSES (x2) / FERMES LATÉRLES (x2) / CERCHAS LATERALES (x2)
• Channel (DSR) has no notch at the end.
• Le canal (DSR) n’a pas d’encoche à l’extrémité.
• El canalón (DSR) no tiene una muesca al extremo.
!
ADK (x4)
DTK (x4)
• Attach a connector (AIP) to the end of the truss gutter channels (DSQ & DSR) as shown.
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSQ et DSR) comme indiqué.
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSQ y DSR) como se muestra.
2.2
ADK (x4)
DTK (x4)
3/8 in/po
(≈10 mm)
14
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADY (x4)
ADY
ADK (x4)
ADY (x2)
ADY (x2)
AFG
ADK
ADK
ADK
ADK
ADK
2.3
2.4
3/8 in/po
(≈10 mm)

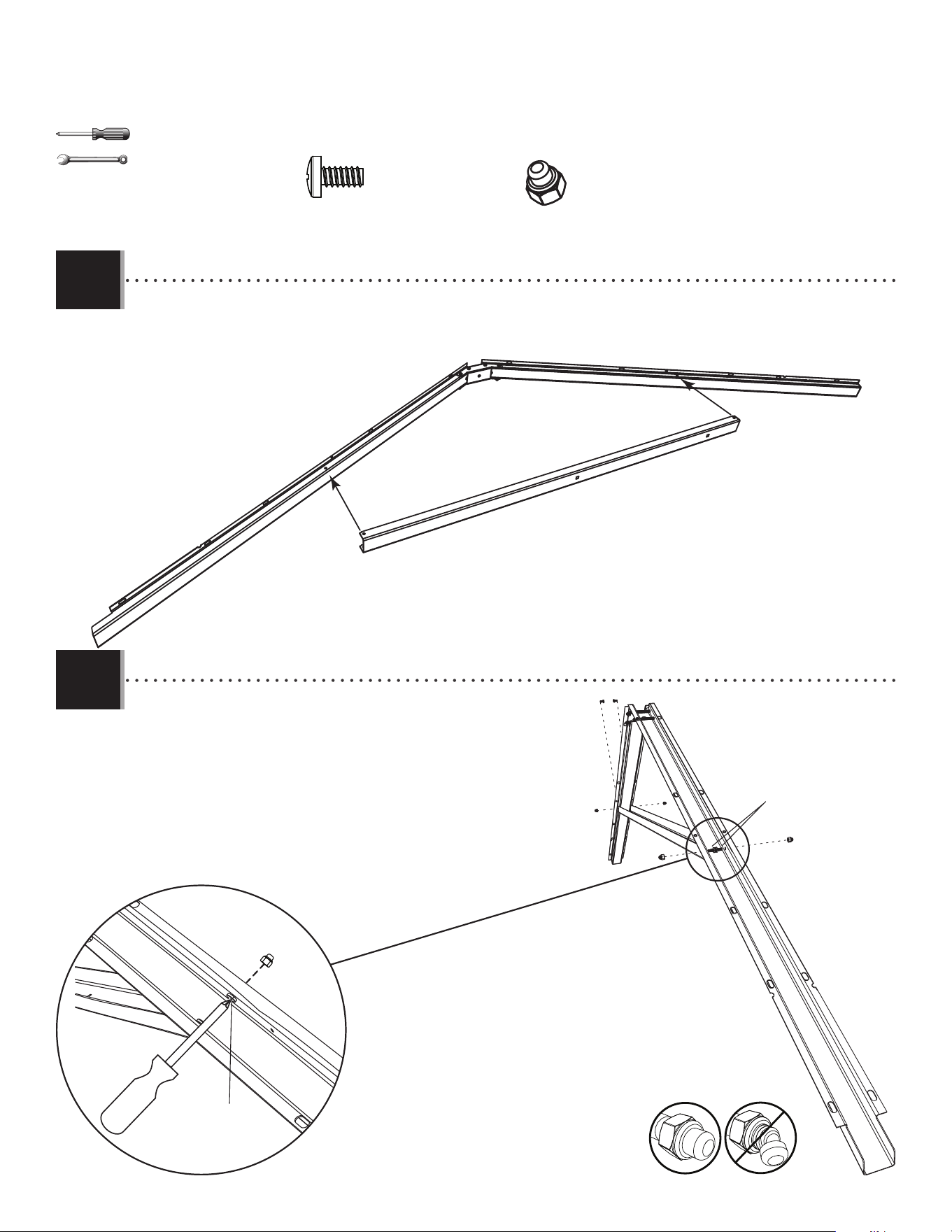

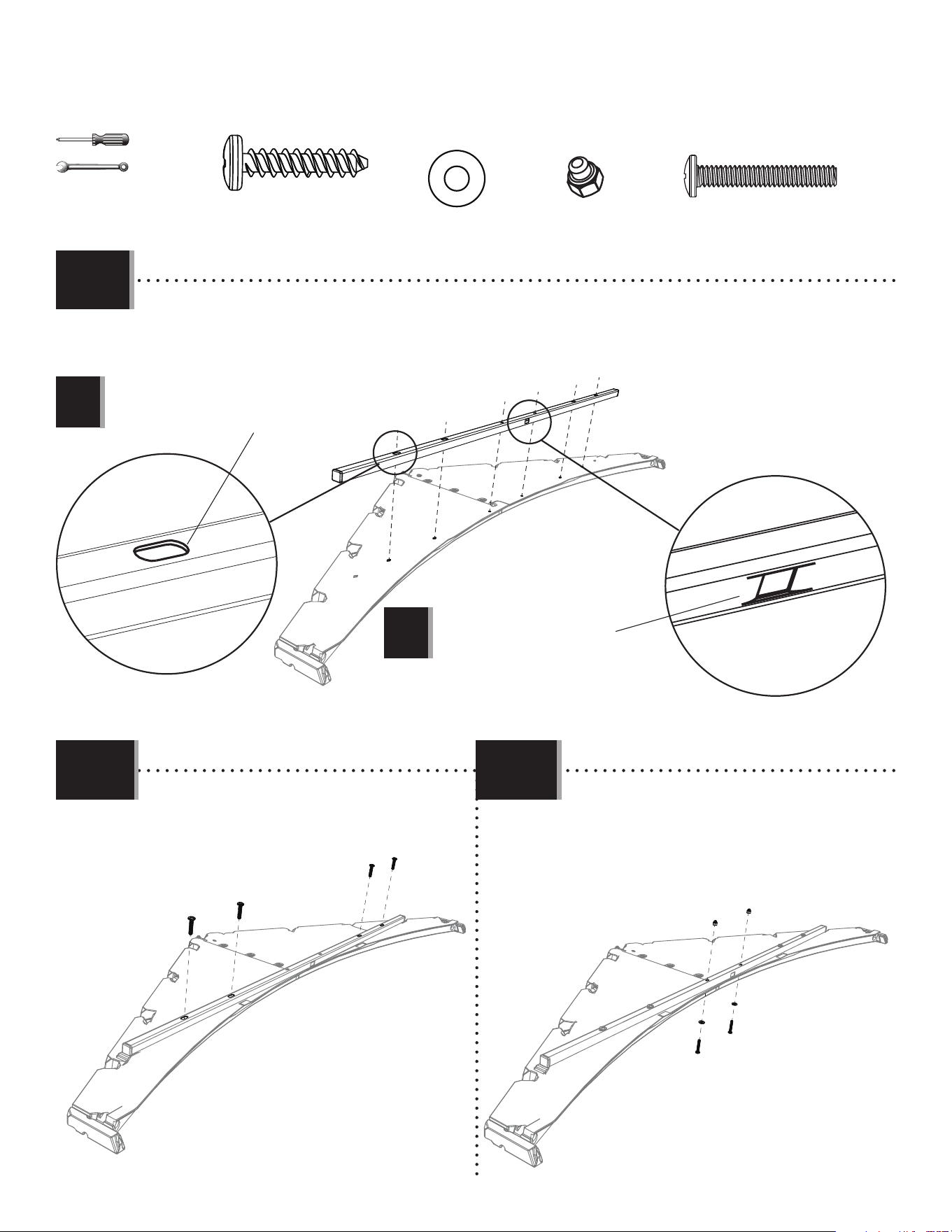

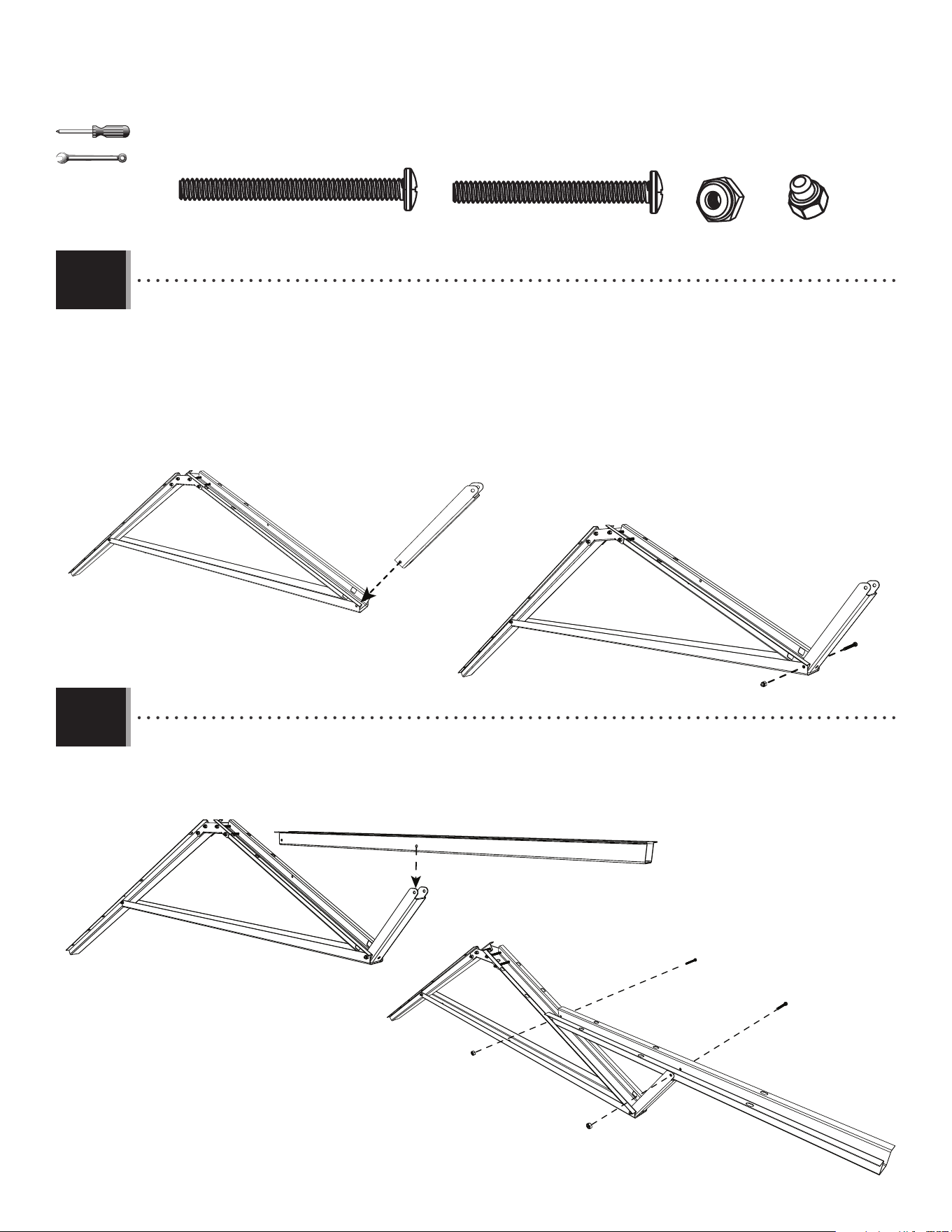

• Slide a truss brace (AFG) onto the truss gutter channels as shown.
• Faire glisser un support de la ferme (AFG) sur les canaux de gouttière comme indiqué.
• Deslizar un soporte de la cercha (AFG) sobre los canalones de la cercha como se muestra.
• Attatch the truss brace using the hardware provided. Do not overtighten.
• Attacher le support de la ferme à l’aide de la quincaillerie incluse. Ne
pas serrer excessivement.
• Sujetar el soporte de la cercha usando el herraje incluido. No apretar
demasiado.
15
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADJ (x4)
ADJ
ADJ
ADH (x2)
ADH
!
2.5
7/16 in/po (x2)
(≈11 mm)
• This notched end will face the front of the shed.
• Cette extrémité encochée fera face à la partie avant de l’abri.
• Este extremo muescado dará a la parte delantera de la caseta.

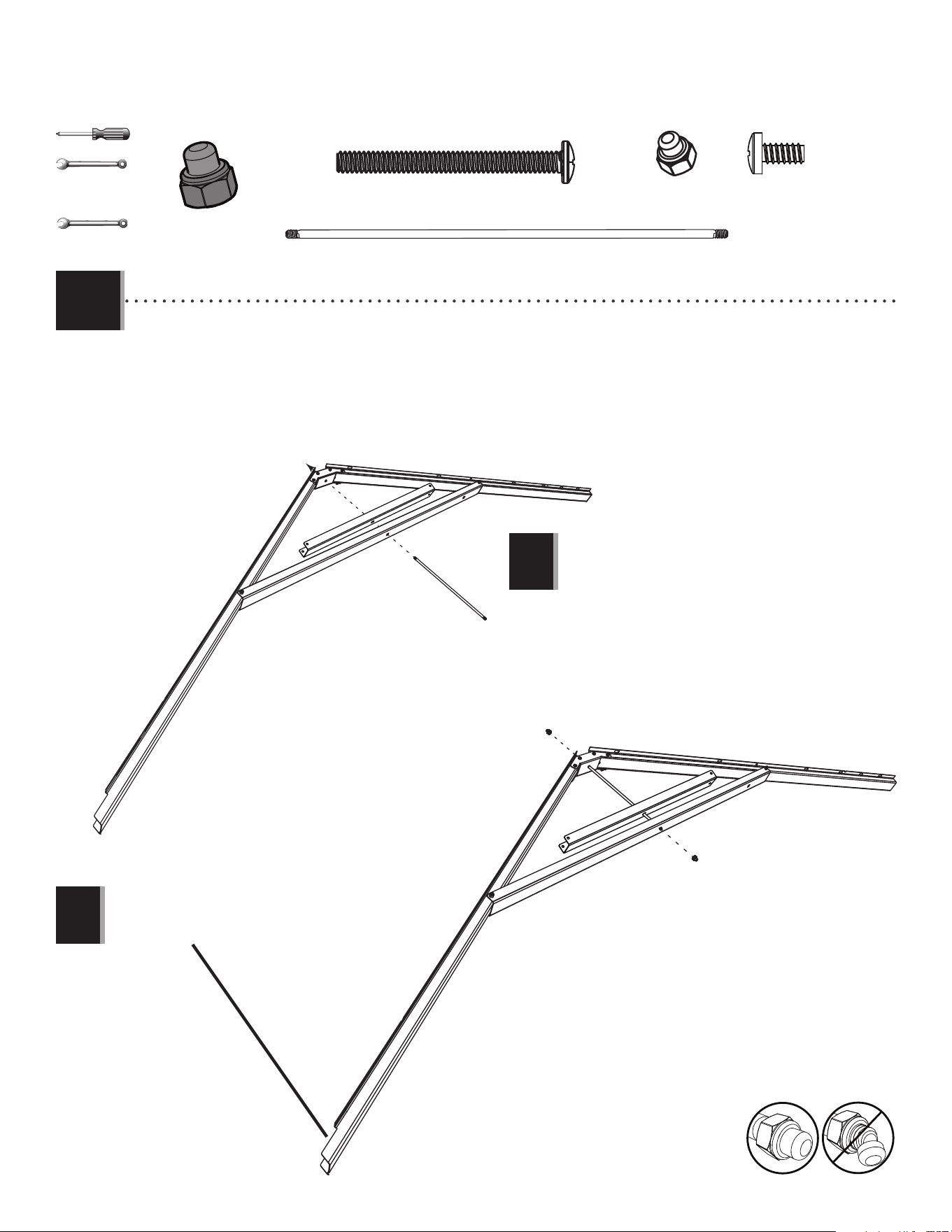

• Slide a truss rod (ADH) through the holes in the large truss brace, small truss brace (BRD), and connector. Secure with
two cap nuts (ADJ). Repeat the previous steps for a second side truss.
• Glissez une Tige (ADH) à travers les trous dans le Grand Support, le Petit Support (BRD), et le Raccord. Attachez-la
bien à l’aide de deux Écrous à chape (ADJ). Répéter les étapes précédentes pour une deuxième ferme latérale.
• Deslice una Varilla (ADH) a través de los agujeros en el Soporte grande, el Soporte pequeño (BRD), y el Conector.
Sujétela con dos Tuercas ciegas (ADJ). Repetir los pasos anteriores para una segunda cercha lateral.
BRD
BRD
ADK (x8)
DTK (x4)
ADY (x4)
3/8 in/po
(≈10 mm)
!
• The small truss brace will be installed in a later step.
• La petite entretoise de la ferme s’installera dans une étape future
• Se instalará la abrazadera pequeña de la cercha en un paso futuro.
16
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
AIP
DSR
DSM
DTK (x4)
ADK (x4)
ADK (x4)
DTK (x4)
!
2.6
2.7
3/8 in/po (x2)
(≈10 mm)
• Attach a connector (AIP) to the end of two truss gutter channels (DSM & DSR) as shown.
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSM et DSR) comme indiqué.
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSM y DRS) como se muestra.
• Attach a connector (AIP) to the end of two truss gutter channels (DSR & DSM) using the hardware provided. Do not
overtighten the cap nuts (ADK).
• Attacher un raccord (AIP) à l’extrémité des canaux de gouttière (DSR & DSM) à l’aide de la quincaillerie incluse. Ne pas
trop serrer les écrous borgnes (ADK).
• Sujetar un connector (AIP) a los extremos de los canalones de la cercha (DSR & DSM) usando el herraje incluido. No
apretar demasiado las tuercas ciegas (ADK).
CENTER TRUSS (x1) / CERCHA CENTRAL (x1) / FERME CENTRALE (x1)
• Channel (DSR) has no notch at the end.
• Le canal (DSR) n’a pas d’encoche à l’extrémité.
• El canalón (DSR) no tiene una muesca al extremo.
17
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADY (x2)
ADK (x2)
ADK
ADK
3/8 in/po
(≈10 mm)
AFG
ADY (x2)
2.8
2.9
• Slide a truss brace (AFG) onto the truss gutter channels as shown.
• Faire glisser un support de la ferme (AFG) sur les canaux de gouttière comme indiqué.
• Deslice un soporte de la cercha (AFG) sobre los canalones de la cercha como se muestra.
• Attatch the truss brace using the hardware provided. Do not overtighten.
• Attacher le support de la ferme à l’aide de la quincaillerie incluse. Ne pas serrer excessivement.
• Sujetar el soporte de la cercha usando el herraje incluido. No apretar demasiado.
18
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
DSN
DTK
ADK
ADK (x1)
DTK (x2)
CXK (x2)
DTJ (x1)
DSO
DTJ
DTK
CXK
CXK
2.10
2.11
3/8 in/po
(≈10 mm)
• Attach the vertical truss brace (DSN) to the truss. Only fi nger tighten this nut (ADK) for now.
• Attacher le support vertical (DSN) à la ferme. Serrer l’écrou (ADK) à la main en ce moment.
• Fijar el soporte vertical (DSN) a la cercha. Apretar la tuerca (ADK) a mano por el momento.
• Secure the horizontal truss brace (DSO) to the truss with the hardware shown. Now, tighten the nut from Step 2.10.
• Attacher le support horizontal (DSO) à la ferme à l’aide de la quincaillerie incluse. Maintenant, serrer l’écrou de l’étape 2.10.
• Sujetar el soporte horizontal (DSO) a la cercha usando el herraje indicado. Ahora, apretar la tuerca del paso 2.10.
19
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
ADH
ADH (x1)
ADJ
ADJ
ADJ (x2)
7/16 in/po (x2)
(≈11 mm)
!
2.12
• Slide a truss rod (ADH) through the holes in the large truss brace, small truss brace (BRD), and connector. Secure with
two cap nuts (ADJ).
• Faire glisser une tige (ADH) à travers les trous dans le Grand Support, le Petit Support (BRD). Bien l’attacher bien à
l’aide de deux écrous borgnes (ADJ).
• Deslizar una varilla (ADH) a través de los agujeros en el Soporte grande, el Soporte pequeño (BRD), y el Conector.
Sujetarla con dos tuercas ciegas (ADJ).
• Do not overtighten the cap nuts (ADJ).
• Ne pas trop serrer les écrous borgnes (ADJ).
• No apretar demasiado las tuercas ciegas (ADJ).
BRD
BRD
20
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)
DSP
ADY
ADK
AHT
ADY (x1)
ADK (x1)
AHT (x1)
!
2.13
2.14
3/8 in/po
(≈10 mm)
• Only tighten the nut (ADK) by hand in this step.
• Ne serrer l’écrou (ADK) qu’à la main dans cette étape.
• Sólo apretar la tuerca (ADK) a mano en este paso.
• Slide the support tube (DSP) through the hole in the front truss channel and center it.
• Faire glisser le tube de support (DSP) à travers le trou dans le canal de gouttière avant et le centrer.
• Deslizar le tubo de soporte (DSP) a través del agujero en el canalón de la cercha delantero y centrarlo.
• This end will face the front of the shed.
• Cette extrémité fera face à la partie avant de l’abri.
• Este extremo dará a la parte delantera de la caseta.
2121

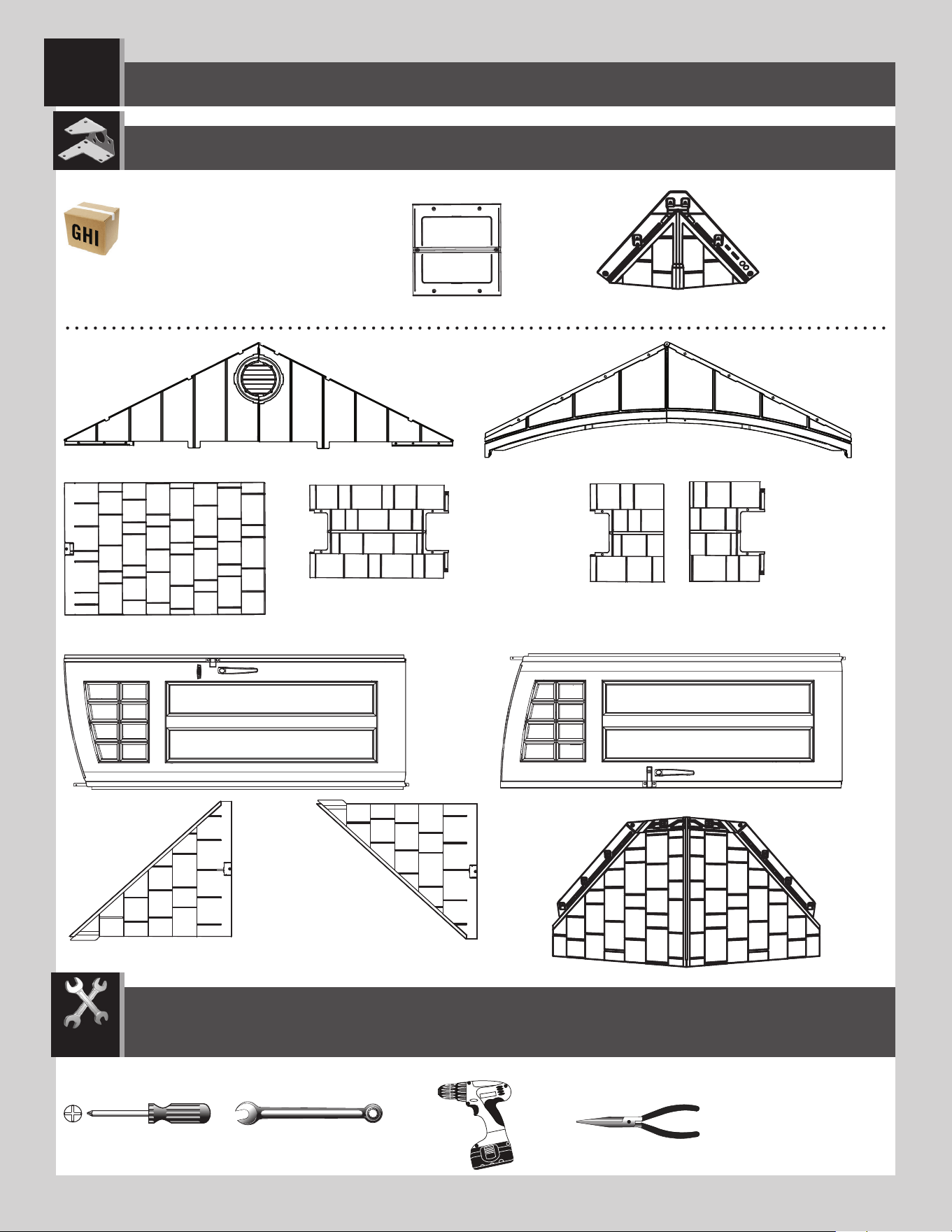

GABLE ASSEMBLY / ASSEMBLAGE DES PIGNONS / ENSAMBLAJE DE LAS FACHADAS
3
46 in/po (≈1,17 m)
FTW (x1)
AFE (x2)
ADV (x16)
AHS (x6)
10 mm
ADW (x10)
AEE (x12)
ENH (x2) AIQ (x2)
ADZ (x12)
GHN
Metal Part / Pièce en métal / Pieza de metal
Plastic Parts / Pièces en plastique / Piezas de plástico
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
ADK (x2)
EYR (x2)
EYQ (x1)
CXK (x1)
FTM (x1)
FTN (x1)
AGH (x2)
AGI (x2)
TOOLS REQUIRED (NOT INCLUDED) / OUTILS REQUIS (NON INCLUS) / INSTRUMENTAL REQUERIDO
(NO INCLUIDO)
59 1/2 in/po (≈1,51 m)
22
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
ADZ (x8)
AGH
AGI
ADZ
ADZ
AIQ
ENH

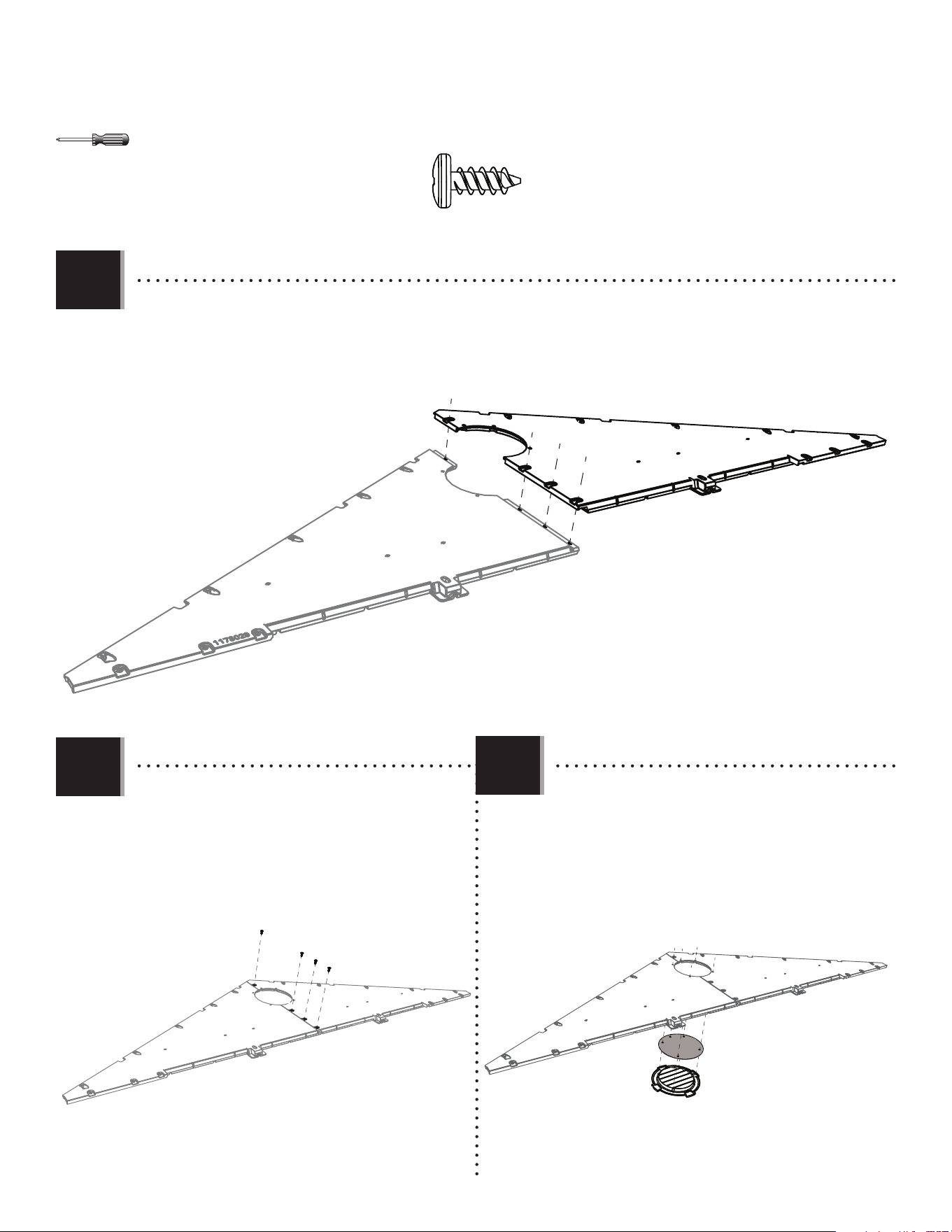

• Align the holes in the side gable halves (AGH and AGI).
• Aligner les trous dans les pignons latéraux (AGH et AGI).
• Alinear los agujeros en las fachadas laterales (AGH y AGI).

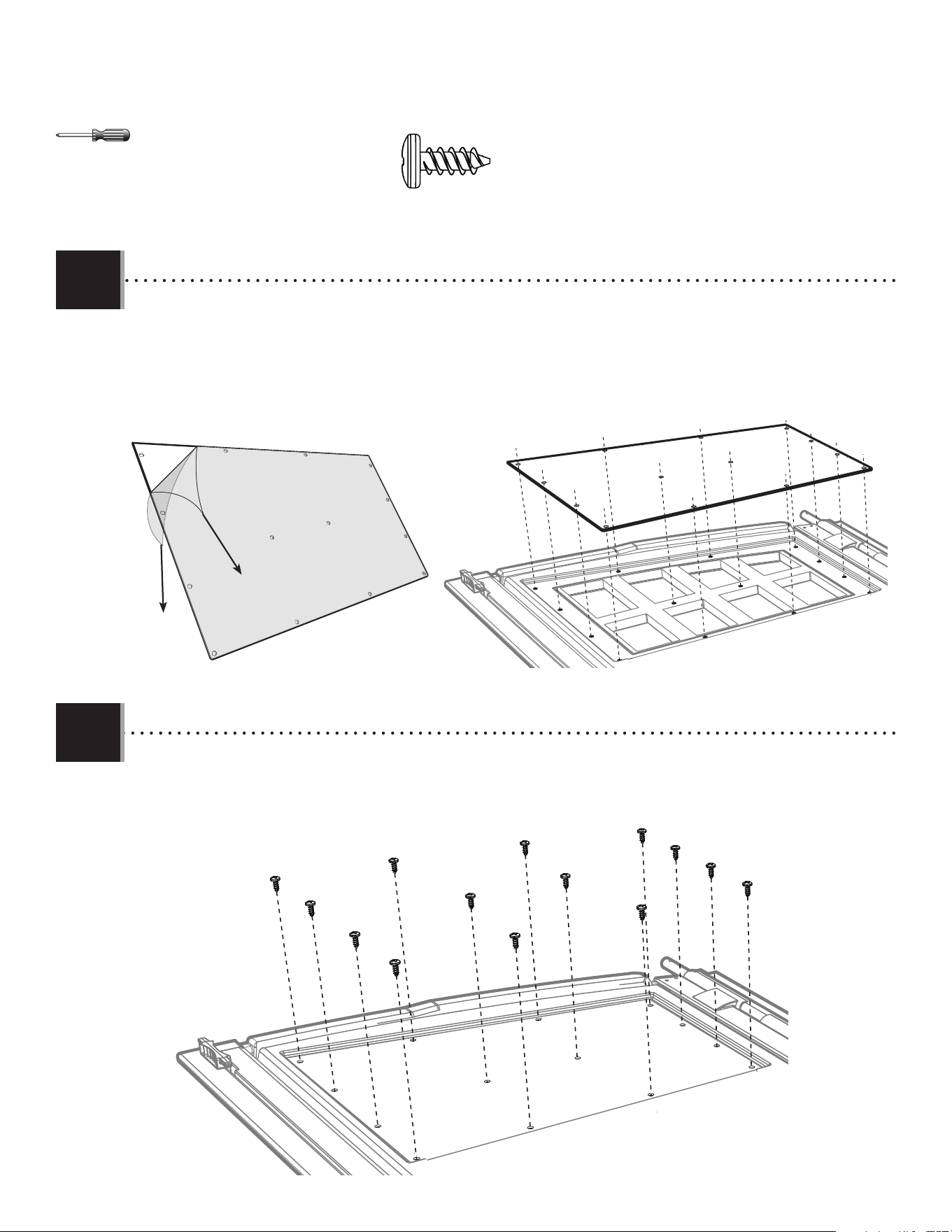

• Place the screen (AIQ) over the vent (ENH) and align
the fi ve holes in the vent with those in the gable.
• Mettre la moustiquaire (AIQ) sur l’évent (ENH), et
aligner les cinq trous dans l’évent avec ceux du
pignon.
• Colocar el mosquitero (AIQ) sobre la rejilla de
ventilación (ENH) y alinear los agujeros en la rejilla
con los de la fachada.
• Secure the two gable halves with four (4) screws (ADZ).
• Attacher l’un à l’autre à l’aide de quatre (4) vis (ADZ).
• Sujetar el uno al otro usando cuatro (4) tornillos (ADZ).
3.1
3.2
3.3
23
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
ADW
AEE
AHS (x4)
• Secure with the hardware provided.
• Fixer les uns aux autres en utilisant la quincaillerie
incluse.
• Fijar los unos a los otros usando el herraje incluido.
ADW (x10)
AEE (x10)
3.4
3.5
3.6 3.7
10 mm
• Insert an end cap (AHS) into each end of the square
tube (AFE).
• Insérer un caphuchon (AHS) dans chaque extrémité
de tube carré (AFE).
• Insertar un tapon (AHS) en cada extremo del tubo
cuadrado (AFE).
AHS
AHS
AFE
• Align the holes in the tube with those in the gable.
• Aligner les trous dans le tube avec ceux du pignon.
• Alinear los agujeros en el tubo con ellos en la fachada.
• Secure with the hardware provided. Repeat the previous
steps for the second side gable.
• Fixer les uns aux autres en utilisant la quincaillerie
incluse. Répéter les étapes précédentes pour le deuxième pignon
latéral.
• Fijar los unos a los otros usando el herraje incluido.
Repetir los pasos anteriores para la segunda fachada lateral.
ADV
ADV
ADV
ADV
ADV
ADV
ADV (x12)
24
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
3.8
3.10
3.9
FTN
FTM
• Align the holes in the left (FTM) and right (FTN) rear
gable halves.
• Aligner les trous dans les pignons gauche (FTM) et
droite (FTN).
• Alinear los agujeros en las fachadas traseras
izquierda (FTM) y derecha (FTN).
• Secure the two gable halves with three (3) screws (ADZ)
and one screw (EYQ) and nut (CXK).
• Attacher l’un à l’autre à l’aide de trois (3) vis (ADZ) et
une vis (EYQ) et une écrou (CXK).
• Sujetar el uno al otro usando tres (3) tornillos (ADZ) y un
tornillo (EYQ) y una tuerca (CXK).
EYQ
ADZ
ADZ
ADZ
CXK
AHS
AHS
FTW
• Insert an end cap (AHS) into each end of the header (FTW).
• Insérer un capuchon (AHS) dans chaque extrémité du linteau (FTW).
• Insertar un tapón (AHS) en los dos extremos del dintel (FTW).
AHS (x2)
EYQ (x1)
CXK (x1)
ADZ (x3)
10 mm
25
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)
3.11
• Secure with four screws (ADV).
• Fixer avec quatre vis (ADV).
• Fijar con cuatro tornillos (ADV).
• Secure with two screws (EYR), two washers (AEE),
and two nuts (ADK).
• Fixer avec deux vis (EYR), deux rondelles (AEE), et
deux écrous (ADK).
• Fijar con dos tornillos (EYR), dos rondanas (AEE), y
dos tuercas (ADK).
• Align the holes in the header with those in the entry gable.
• Aligner les trous dans le linteau avec ceux du pignon d’entrée.
• Alinear los agujeros en el dintel con ellos en la fachada de entrada.
ADV
ADV
• The fl at holes face away from the gable.
• Les trous plats doivent être face à l’écart du pignon.
• Los agujeros planos dan hacia afuera.
• The dented hole faces downward.
• Orienter le trou fendu vers le bas.
• Orientar el agujero abollado hacia abajo.
!
!
3.12
3.13
ADV (x4)
AEE (x2)
ADK (x2)
EYR (x2)
AEE
AEE
EYR
EYR
ADK
ADK
10 mm
2626
LEFT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE GAUCHE / ENSAMBLAJE DE LA PUERTA IZQUIERDA
4
BLH (x1)
AHM (x2)
BDJ (x1)
AEE (x3)
ADW (x1)
CRE (x1)
74 1/2 in/po (≈1,89 m)
GHK
Metal Parts / Pièces en métal / Piezas de metal
Plastic Parts / Pièces en plastique / Piezas de plástico
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
BYS (x1)
BYR (x1)
BYZ (x2)
7/16 in/po (≈11 mm)
ADJ (x2)
ACH (x2)
AEB (x2)
ECY (x1)
ECW (x1)
ADZ (x14)
DHL
DHN (x1)
EPH (x1)
TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO
(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contratia*)
Parts / Pièces / Piezas
27
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
CRE
BDJ

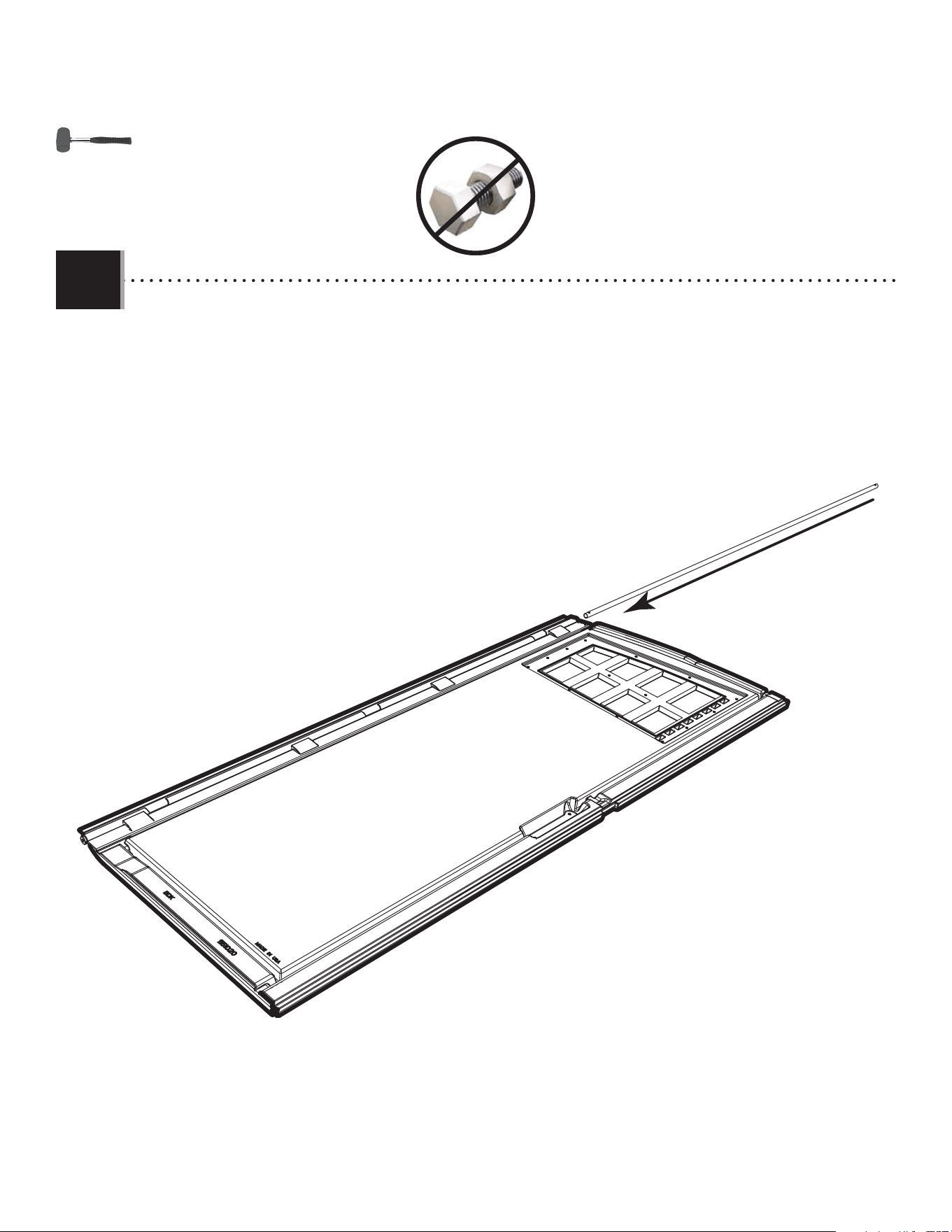

• Slide a hinge Ttbe (CRE) down into the hole at the top of the left door (BDJ).
• Faire glisser le tube d’articulation (CRE) dans le trou au bord supérieur de la porte gauche (BDJ).
• Deslizar el tubo de articulación (CRE) en el agujero a la parte superior de la puerta izquierda (BDJ).
4.1
28
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
BLH
BLH
BLH
BLH
AHM
AHM
BDJ
AHM
AHM
• Set the deadbolts (AHM) down into the recesses at the top and bottom of the door. Then, slide the door end channel (BLH)
over the edge of the door and the bottom of the deadbolts as shown.
• Mettre les loquets à pêne dormant (AHM) dans les espaces vides aux parties supérieure et inférieure de la porte. Ensuite,
faire glisser le canal de la porte (BLH) sur le bord de la porte et les parties inférieures des loquets à pêne dormant
comme illustré.
• Poner los cerrojos (AHM) en los huecos a las partes superior e inferior de la puerta. Entonces, deslizar el canal para el borde
de la puerta (BLH) sobre el borde de la puerta y las partes inferiores de los cerrojos come se muestra.
AHM
4.2
• Door channels (BLH) are specifi cally designed to bow. This ensures a tight fi t when they are closed and latched, making your shed more
secure. These channels are formed with a slight bend to the adjoining door edge—like parentheses facing each other: ( ). When the door
handle is gently closed and latched, there should be a slight pressure sealing the doors and eliminating any gaps. Be sure to read the step-
by-step instructions carefully to successfully install the door channels.
• Les canaux pour le bord des portes (BLH) sont conçus spécifi quement avec une courbe. Cette courbe s’assure un ajustage lorsque les
portes se ferment, en faisant l’abri plus sûre. Ces canaux sont fabriqués avec une légère courbe au bord de la porte adjacent — comme les
parenthèses qui font face l’une l’autre : ( ). Lorsque la poignée se ferme, il devrait un légère pression en rebouchant les portes et en éliminant
des ouvertures. Veiller à lire avec soin les instructions étape par étape pour pouvoir installer avec succès les canaux pour le bord des portes.
• Los canales para el borde de las puertas (BLH) son diseñados específi camente con una curva. Esta curva asegure un ajuste fi jo cuando las
puertas estén cerrados con pestillo, haciendo la caseta más segura. Estos canales están formados con una curva ligera al borde de la puerta
adyacente, como los paréntesis uno enfrente al otro: ( ). Cuando el picoporte esté ligeramente cerrado con pestillo, debería tener una presión
ligera sellando las puertas y eliminando los espacios. Asegurarse de leer detenidamente las instrucciones paso a paso para poder instalar
exitosamente los canales para el borde de las puertas.
LIFETIME
©
29
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
ADW (x1)
BYZ (x2)
AEE (x3)
BYS
BYR

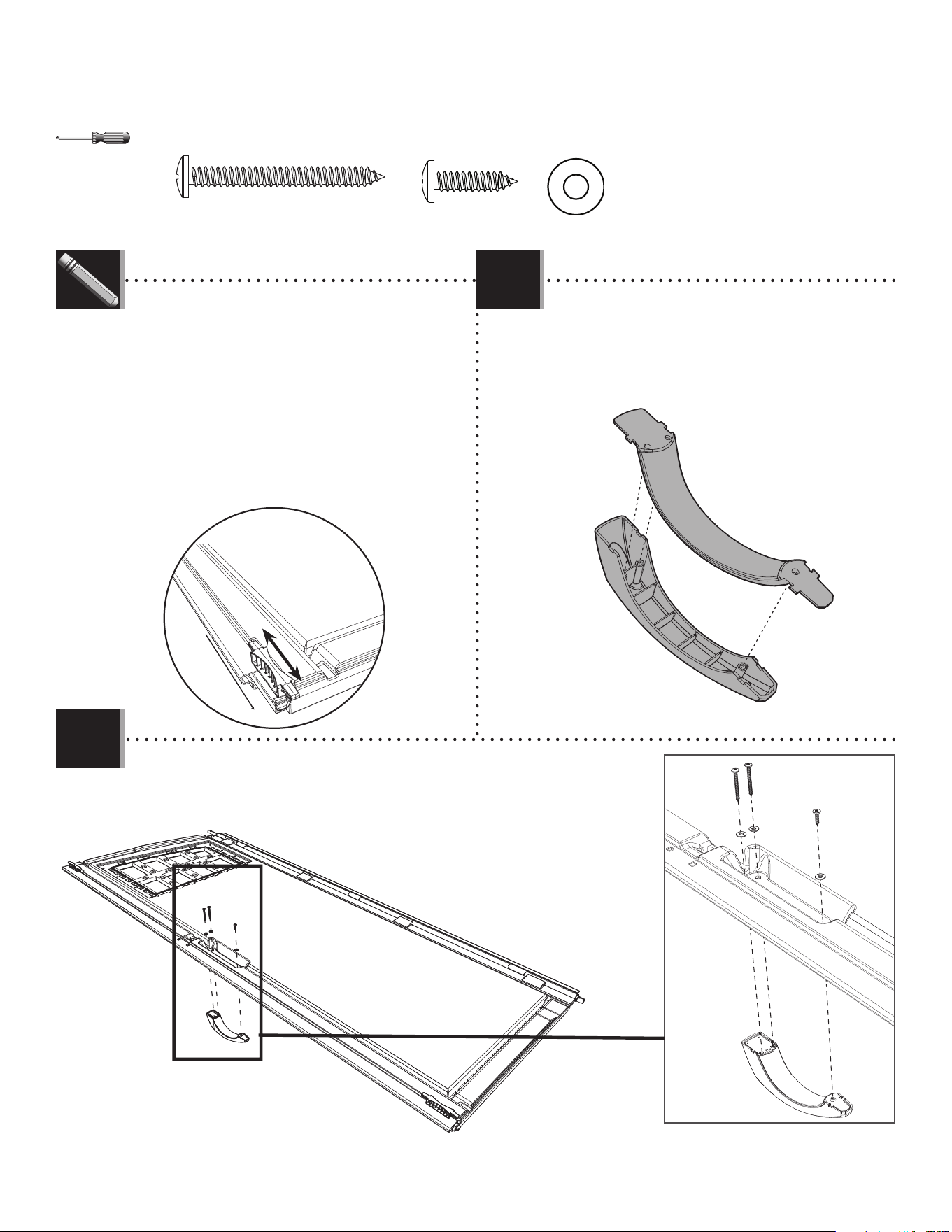

• Attach the two handle pieces (BYR & BYS) together as
shown.
• Attacher les deux pièces de la poignée (BYR et BYS)
comme illustré.
• Conectar las dos piezas del picaporte (BYR y BYS) como
se muestra.
• Attach the handle to the door using the hardware provided. Do not overtighten.
• Attacher la poignée à la porte à l’aide de la quincaillerie incluse. Ne pas trop serrer.
• Sujetar el picaporte a la puerta usando el herraje incluido. No apretar demasiado.
4.4
4.3
BYZ
BYZ
ADW
AEE
AEE
AEE
• Note: The Deadbolts are used for locking the door. They may not
move freely at fi rst. You may need to tap them up and down a few
times with a rubber mallet to work them in.
• Remarque : On utilise les loquets pour fermer la porte. Au debut, il
se peut que les loquets ne se déplaceraient librement. Vous devrez
peut-être les taper légèrement à l’aide d’un maillet en caoutchouc
pour les desserrer.
• Nota: Se usan los cerrojos para cerrar la puerta. Al principio, pu-
eden que no se desplacen libremente. Puede que necesite darlos
unos golpecitos con un mazo de goma para afl ojarlos.
LIFETIME
©
30
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
4.5
ADJ (x2)
ADJ
ADJ
ACH (x2)
ACH
ACH
AEB (x2)
AEB
AEB
ECY
ECW

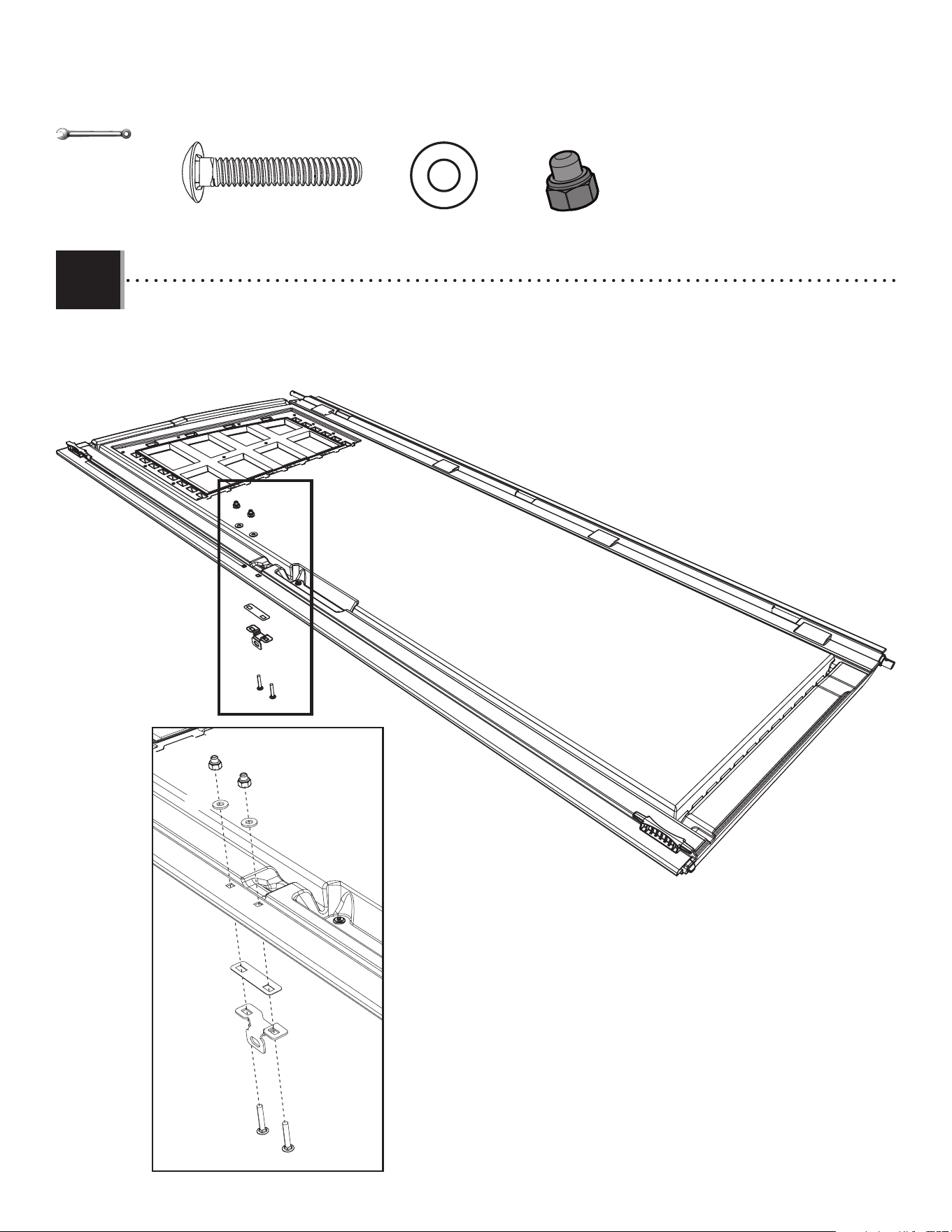

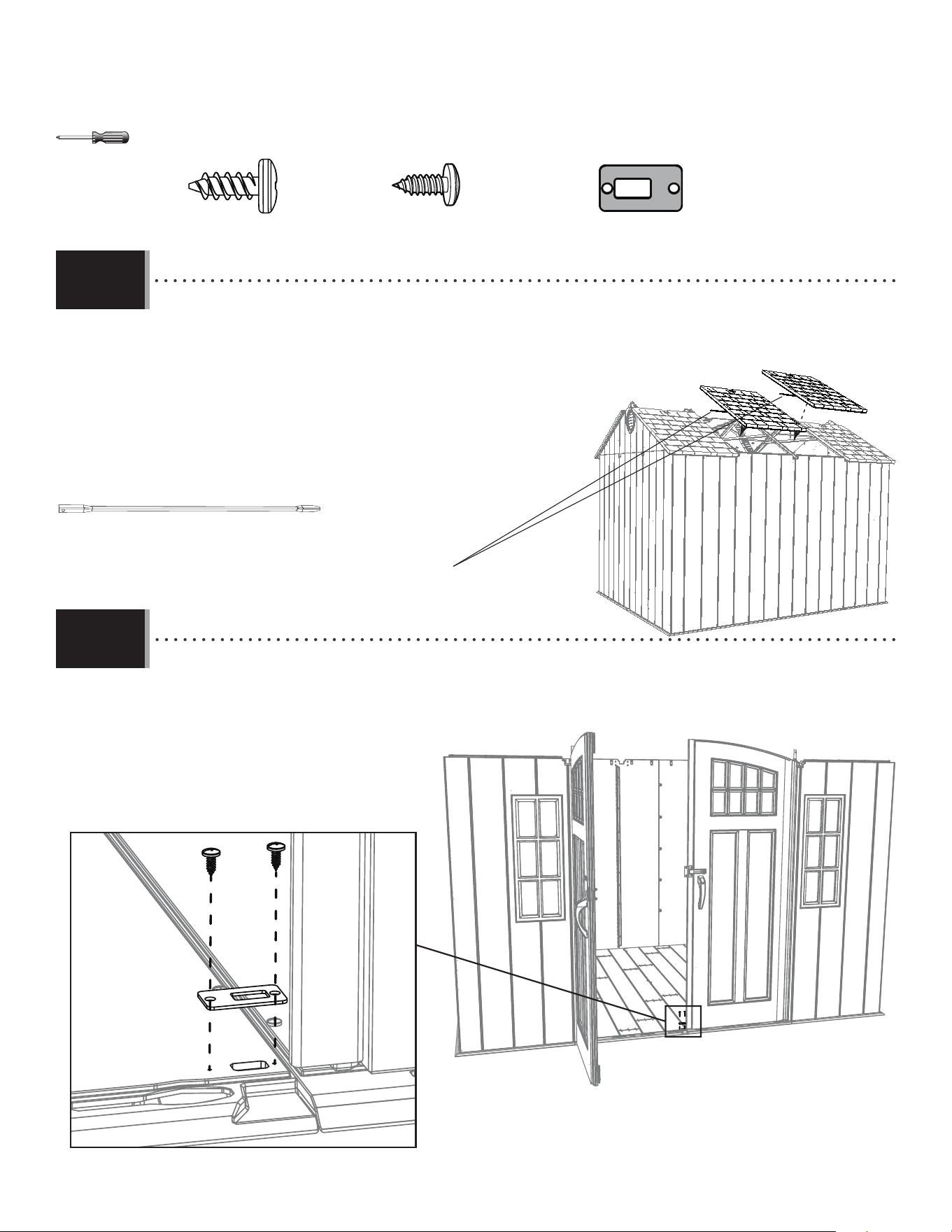

• Attach the strike plate (ECW) and lock racket (ECY) to the channel as shown. Only hand-tighten the hardware for now.
• Attacher la gâche (ECW) y la plaque de verrouillage (ECY) au canal comme illustré. Serrer la quincaillerie à la main seulement en ce moment.
• Sujetar la placa de impacto (ECW) y la placa de cierre (ECY) al canal como se muestra. Apretar el herraje sólo a mano en este momento.
7/16 in/po
(≈11 mm)
31
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

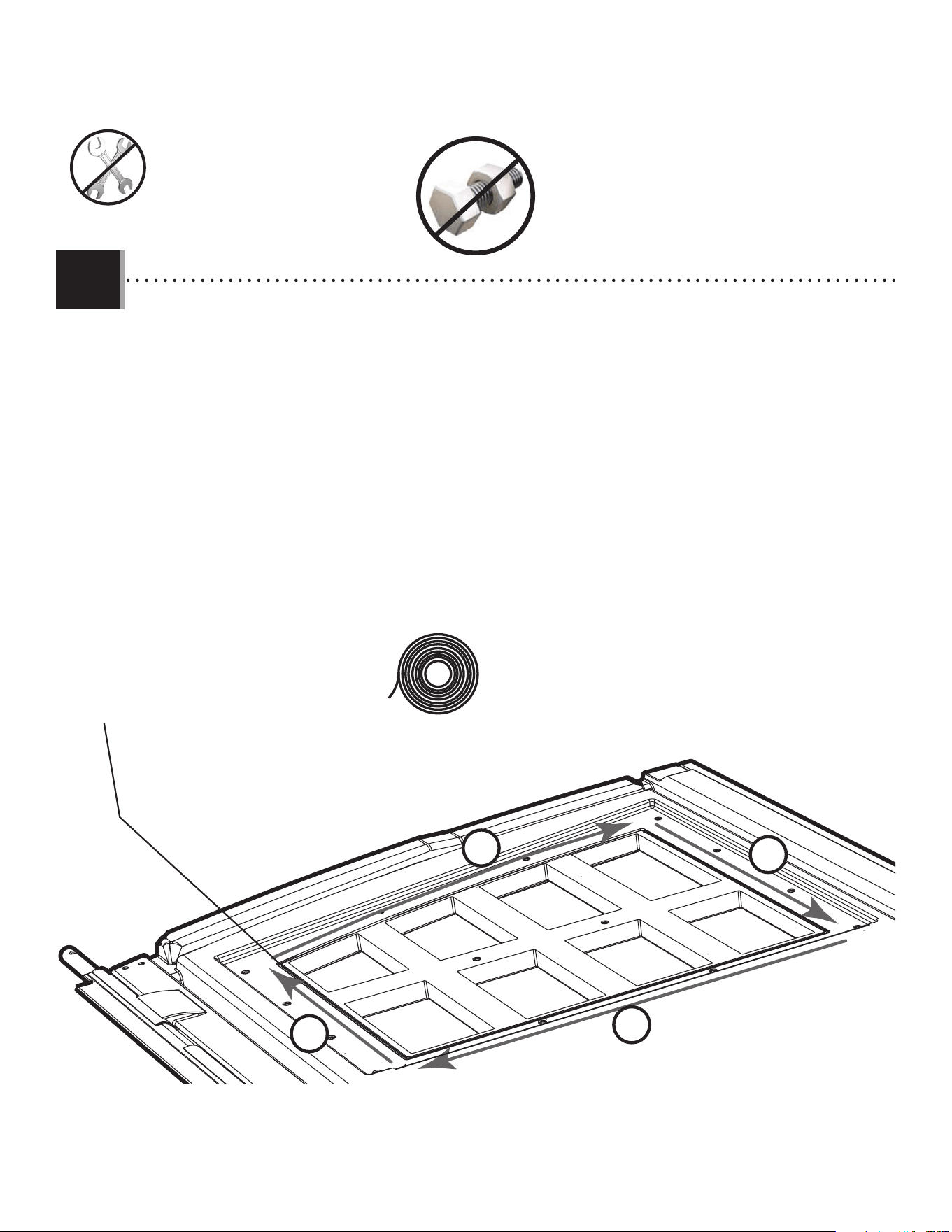

• There is a narrow groove (illustrated in black) running along the outside of the window on the back of each Door.
Starting at the top, left corner of the groove in the Left Door, lay the 1/8” (3,2 mm) bead of Butyl Tape (EPH) into the
groove. Do not worry about getting the bead completely into the groove just yet—simply lay the bead over the groove. Do not press the bead into the groove.
Work your way downward (1), and curve to go along the bottom (2) of the window. Curve your way upward (3) and
then along the top (4) of the window until you’re back where you started. Clip o the excess.
• Une rainure étroite (illustrée en noir) se trouve le long de l’extérieur de la fenêtre à l’arrière de chaque porte.
Partant du coin supérieur gauche de la rainure de la porte gauche, étendre une goutte de 1/8 po (3,2 mm)
de ruban de caoutchouc butyl (EPH) dans la rainure. Ne pas s’inquiéter si la goutte n’est pas complètement dans la rainure en ce moment, ne faire
que déposer la goutte sur la rainure. Ne pas pousser la goutte dans la rainure. Travailler vers le bas (1), et courber pour
atteindre le bas (2) de la fenêtre. Courber vers le haut (3), puis le long du haut (4) de la fenêtre jusqu’à revenir au
point de départ. Couper l’excédent.
• Hay una ranura angosta (ilustrada en negro) bordeando la ventana en la superfi cie posterior de cada puerta.
Comenzando desde arriba, en la esquina izquierda de la ranura en la puerta izquierda, aplicar una línea de 3
mm (1/8 in) de cinta butílica (EPH) en de la ranura. Ne preocuparse por poner la cinta, mas solamente ponta la cinta sobre la ranura. No presionar la
cinta dentro de la ranura. Seguir hacia abajo (1), y curvearla a lo largo del borde inferior (2) de la ventana. Curvearla hacia
arriba (3) y, entonces, a lo largo del borde superior (4) de la ventana hasta estar al punto de partida. Cortar el exceso.
Groove / Rainure / Ranura
EPH (x1)
1
2
3
4
4.6
32
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)
ADZ (x14)
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ

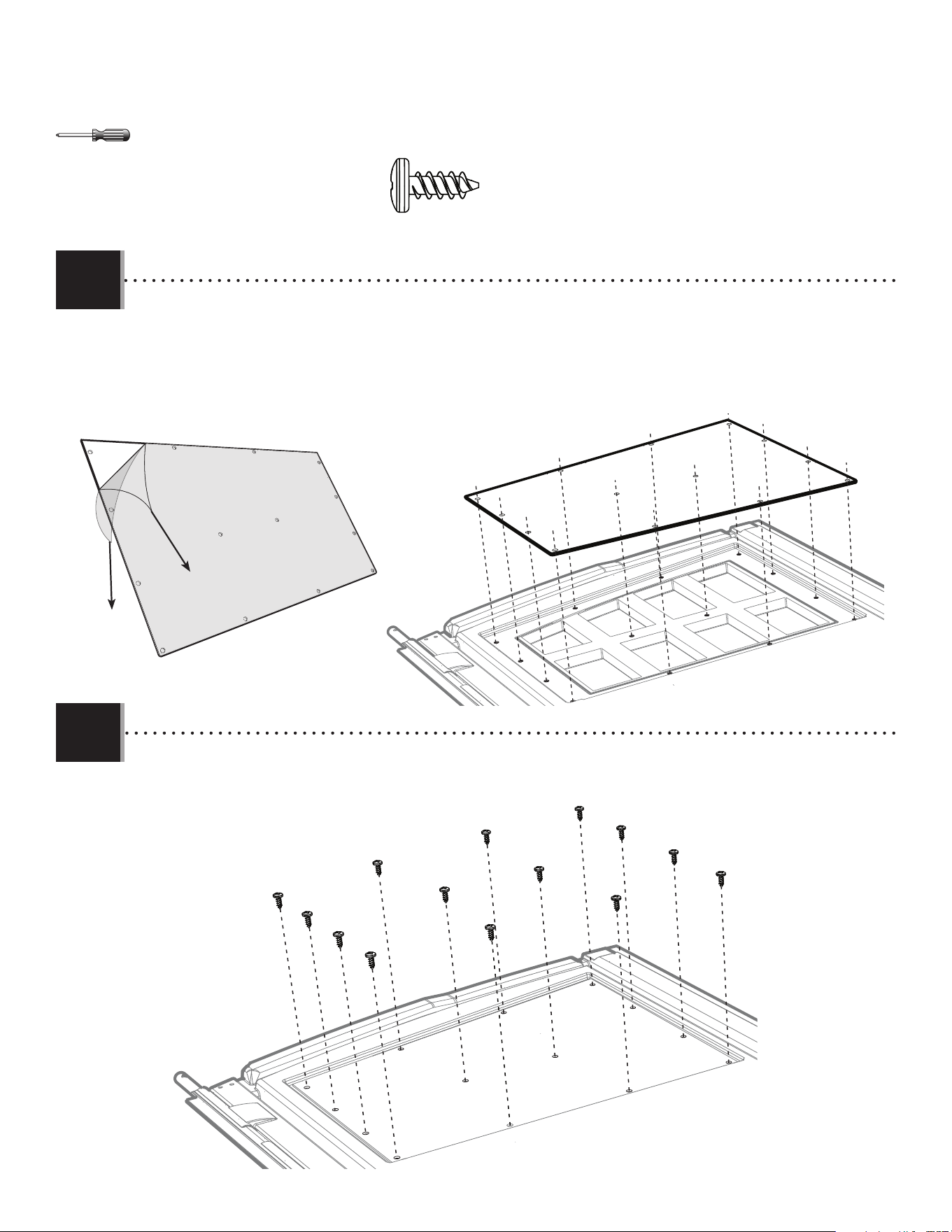

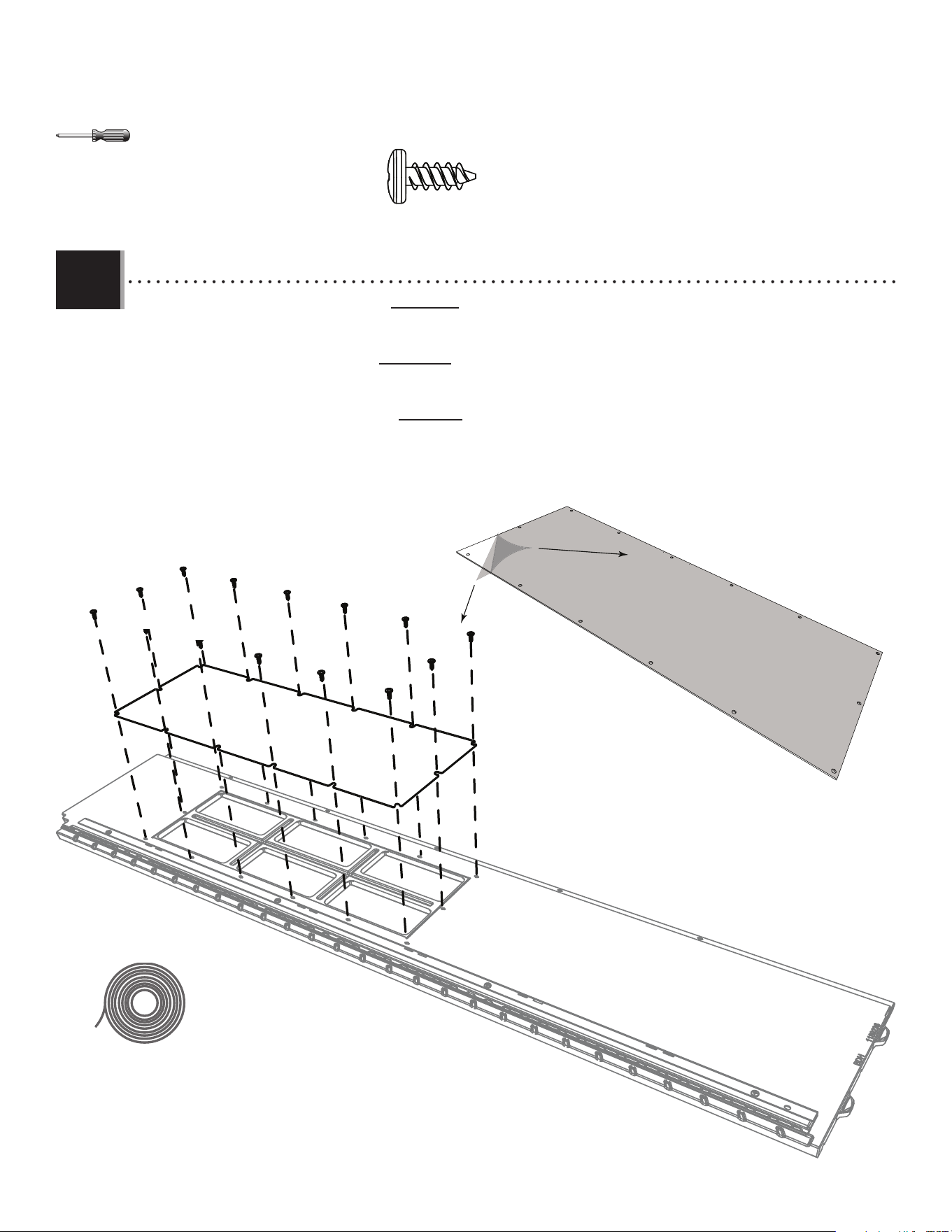

• Secure the Pane to the Door using fourteen (14) Screws (ADZ).
• Fixer le carreau à la porte en utilisant quatorze (14) vis (ADZ).
• Fijar la hoja a la puerta usando catorce (14) tornillos (ADZ).
4.7
4.8
• Peel o the protective backing from both sides of window pane (DHN). Align the holes in the pane with those in the
door, and gently set a window pane down onto the door.
• Retirer la pellicule protectrice des deux côtés du carreau (DHN). Aligner les trous dans le carreau avec ceux de la
porte, et, avec douceur, mettre le carreau sur la porte.
• Retirar el protector de plástico de las dos caras de una hoja (DHN). Alinear los agujeros en la hoja con los de la
puerta, y colocar ligeramente la hoja de ventana en la puerta.
DHN
3333
RIGHT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE DROITE / ENSAMBLE DE LA PUERTA DERECHA
5
BDK (x1)
BLH (x1)
7/16 in/po (≈11 mm)
CRE (x1)
74 1/2 in/po (≈1,89 m)
GHL

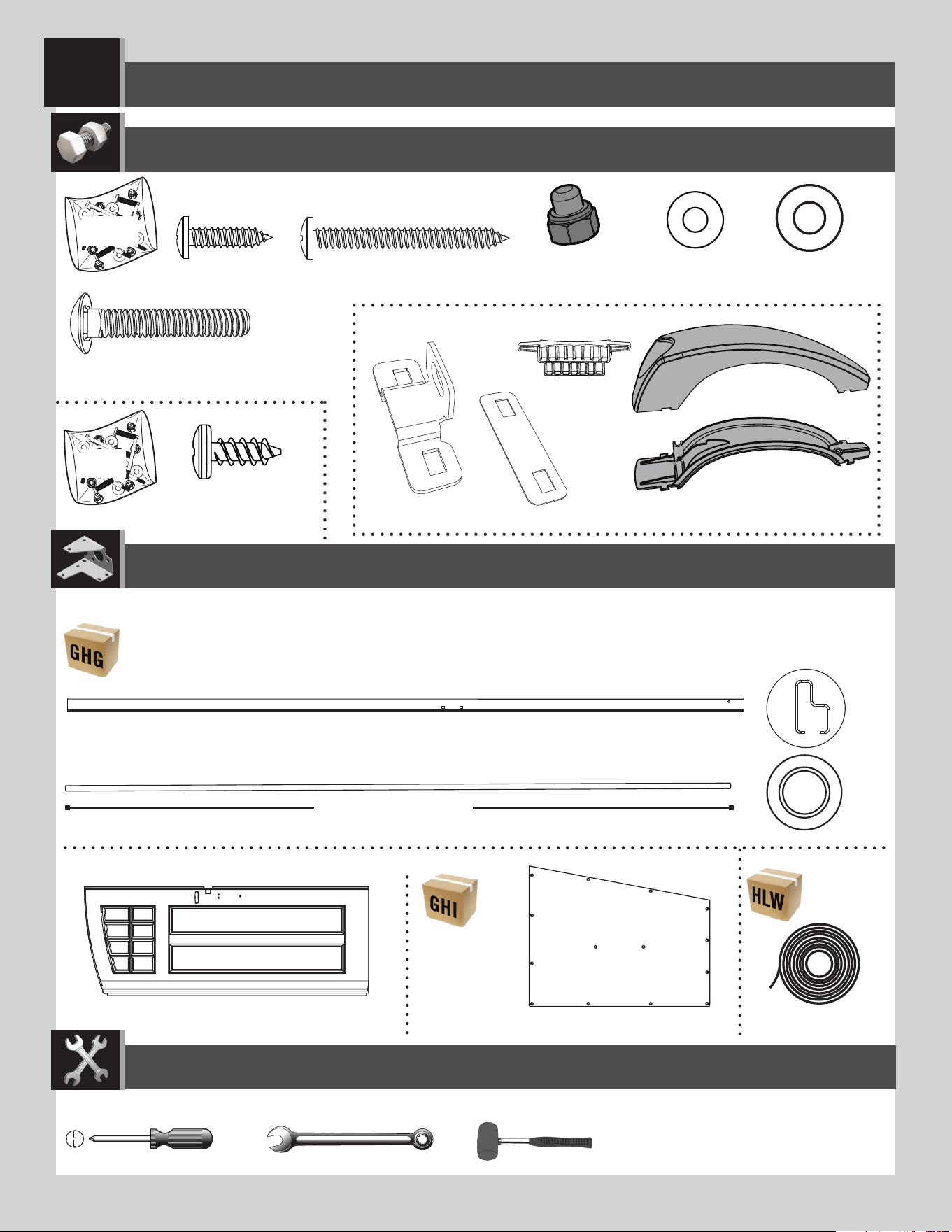

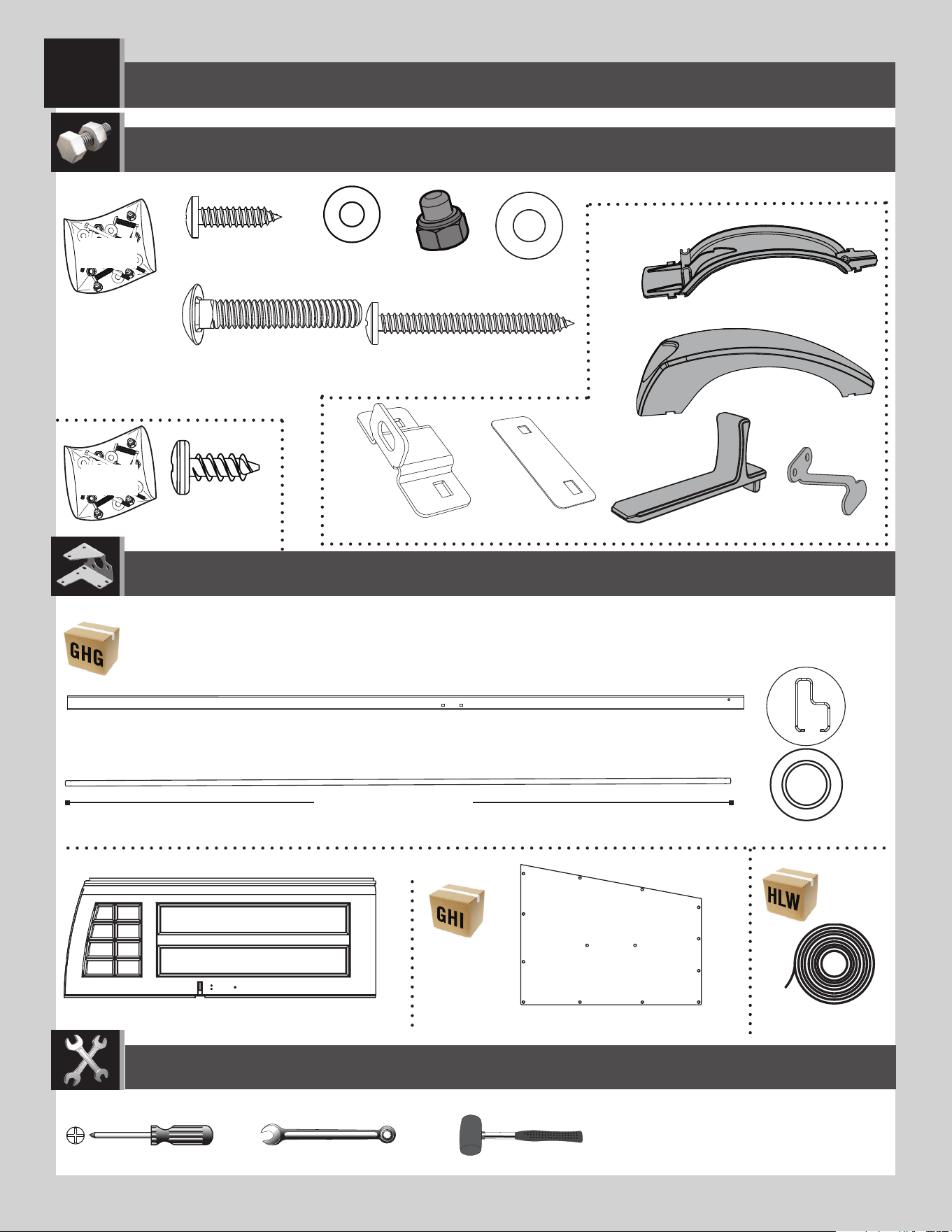

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
Metal Parts / Pièces en métal / Piezas de metal
Plastic Parts / Pièces en plastique / Piezas de plástico
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
AEE (x3)*
ADW (x1)
BBI (x1)
BYS (x1)
BYR (x1)
ECX (x1)
ECZ (x1)
EOZ (x1)
BYZ (x2)ACH (x2)
AEB (x2)
ADJ (x2)
ADZ (x14)
DHL
DHN (x1)
EPH (x1)
TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO
(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contratia*)
Parts / Pièces / Piezas
* Not all hardware will be used in the section.
* La quincaillerie n’est pas utilisée au complet dans la section.
* No se utilizará todo el herraje en la sección.
34
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
CRE
BDK

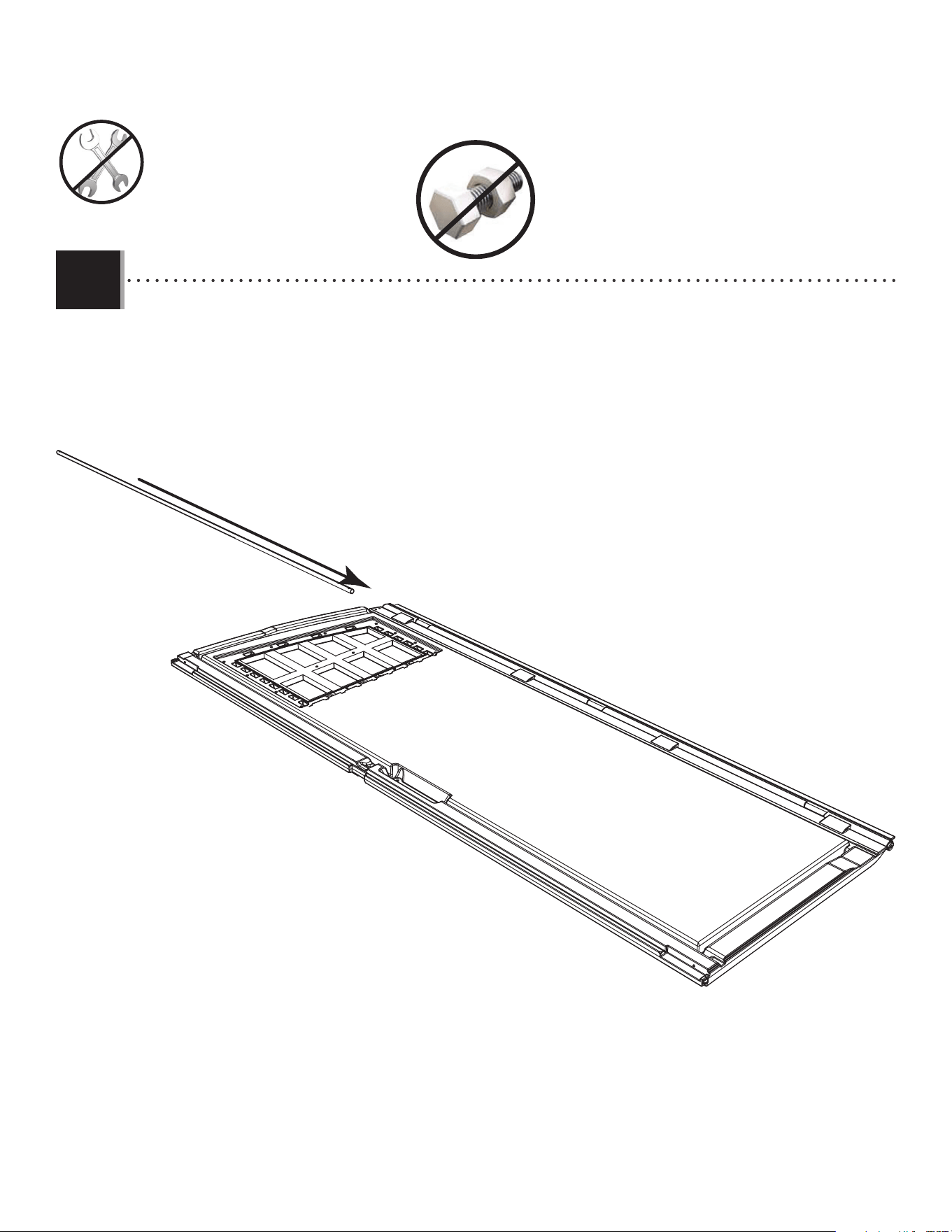

• Slide a hinge tube (CRE) down into the hole at the top of the right door (BDK).
• Faire glisser le tube d’articulation (CRE) dans le trou au bord supérieur de la porte droite (BDK).
• Deslizar el tubo de articulación (CRE) en el agujero a la parte superior de la puerta derecha (BDK).
5.1
35
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
5.2
5.3

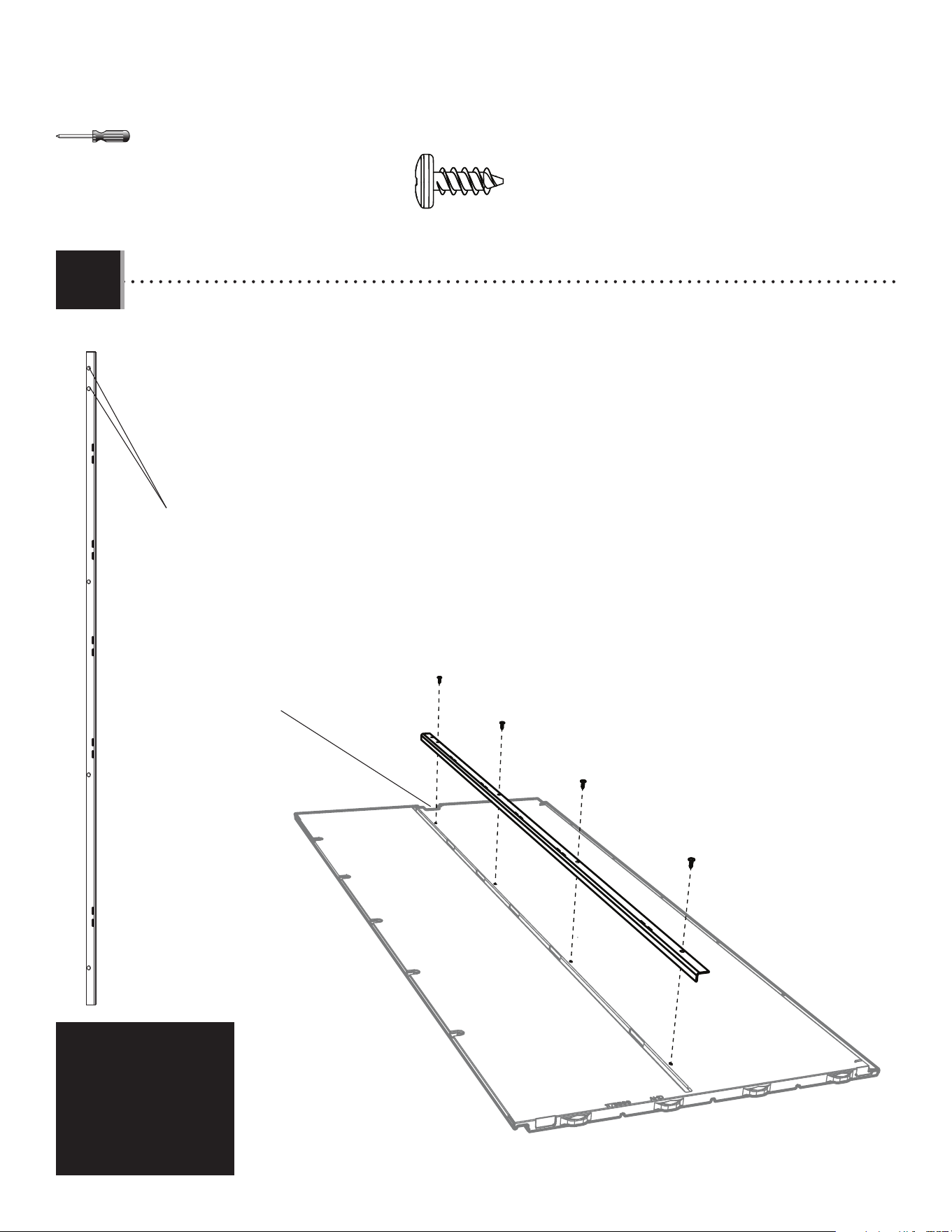

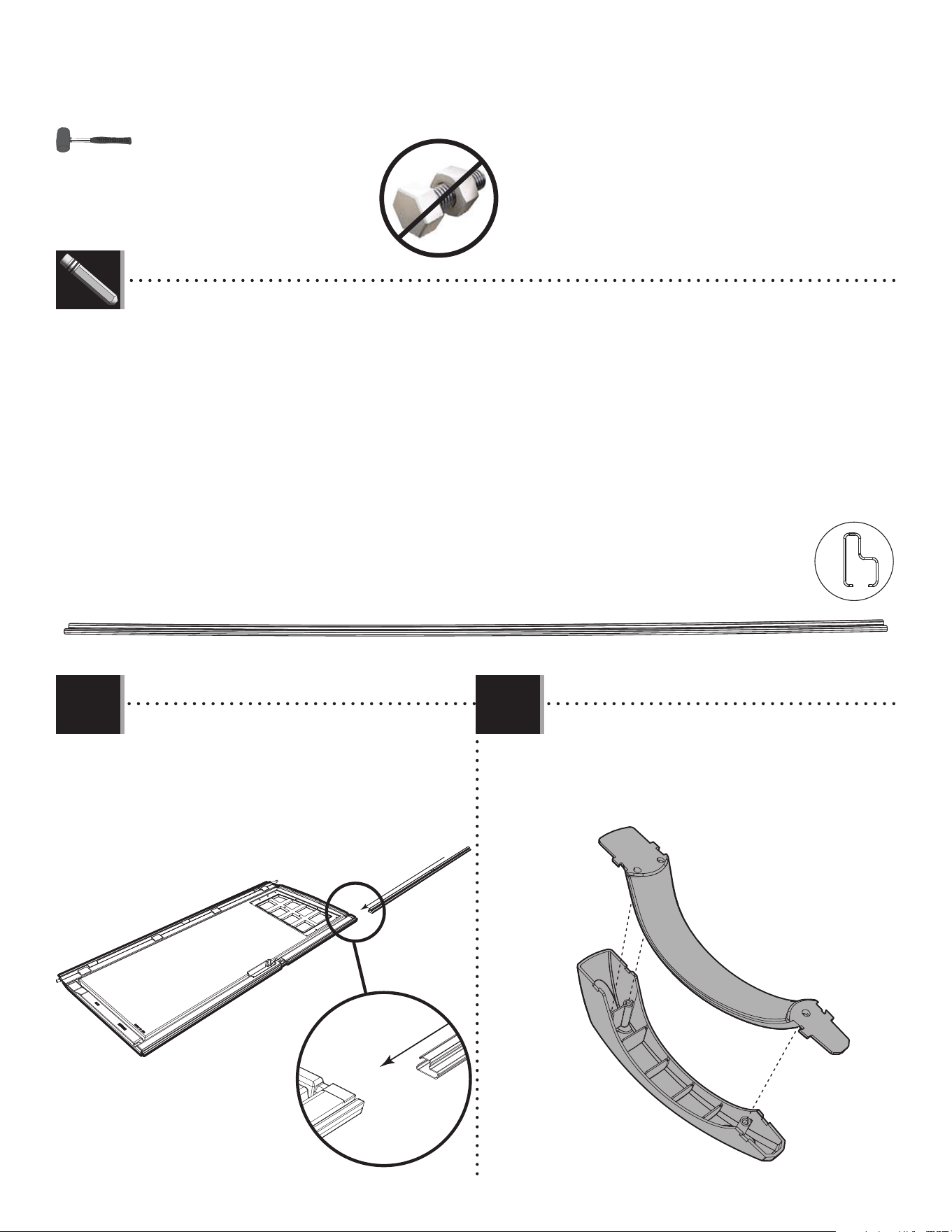

• Slide the door end channel (BLH) over the edge of the
door as shown.
• Faire glisser le canal de la porte (BLH) sur le bord de la
porte comme illustré.
• Deslizar el canal para el borde de la puerta (BLH) sobre el
borde de la puerta como se muestra.
BLH
BLH
BLH
• Door Channels (BLH) are specifi cally designed to bow. This ensures a tight fi t when they are closed and latched, making your shed more
secure. These channels are formed with a slight bend to the adjoining door edge—like parentheses facing each other: ( ). When the door
handle is gently closed and latched, there should be a slight pressure sealing the doors and eliminating any gaps. Be sure to read the step-
by-step instructions carefully to successfully install the door channels.
• Les canaux pour le bord des portes (BLH) sont conçus spécifi quement avec une courbe. Cette courbe s’assure un ajustage lorsque les
portes se ferment, en faisant l’abri plus sûre. Ces canaux sont fabriqués avec une légère courbe au bord de la porte adjacent — comme
les parenthèses qui font face l’une l’autre : ( ). Lorsque la poignée se ferme, il devrait un légère pression en rebouchant les portes et en
éliminant des ouvertures. Veiller à lire avec soin les instructions étape par étape pour pouvoir installer avec succès les canaux pour le bord
des portes.
• Los canales para el borde de las puertas (BLH) son diseñados específi camente con una curva. Esta curva asegure un ajuste fi jo cuando las
puertas estén cerrados con pestillo, haciendo la caseta más segura. Estos canales están formados con una curva ligera al borde de la puerta
adyacente, como los paréntesis uno enfrente al otro: ( ). Cuando el picoporte esté ligeramente cerrado con pestillo, debería tener una
presión ligera sellando las puertas y eliminando los espacios. Asegurarse de leer detenidamente las instrucciones paso a paso para poder
instalar exitosamente los canales para el borde de las puertas.
LIFETIME
©
BYS
BYR
• Attach the two handle pieces (BYR & BYS) together as
shown.
• Attacher les deux pièces de la poignée (BYR et BYS)
comme illustré.
• Conectar las dos piezas del picaporte (BYR y BYS) como
se muestra.
36
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
7/16 in/po
(≈11 mm)

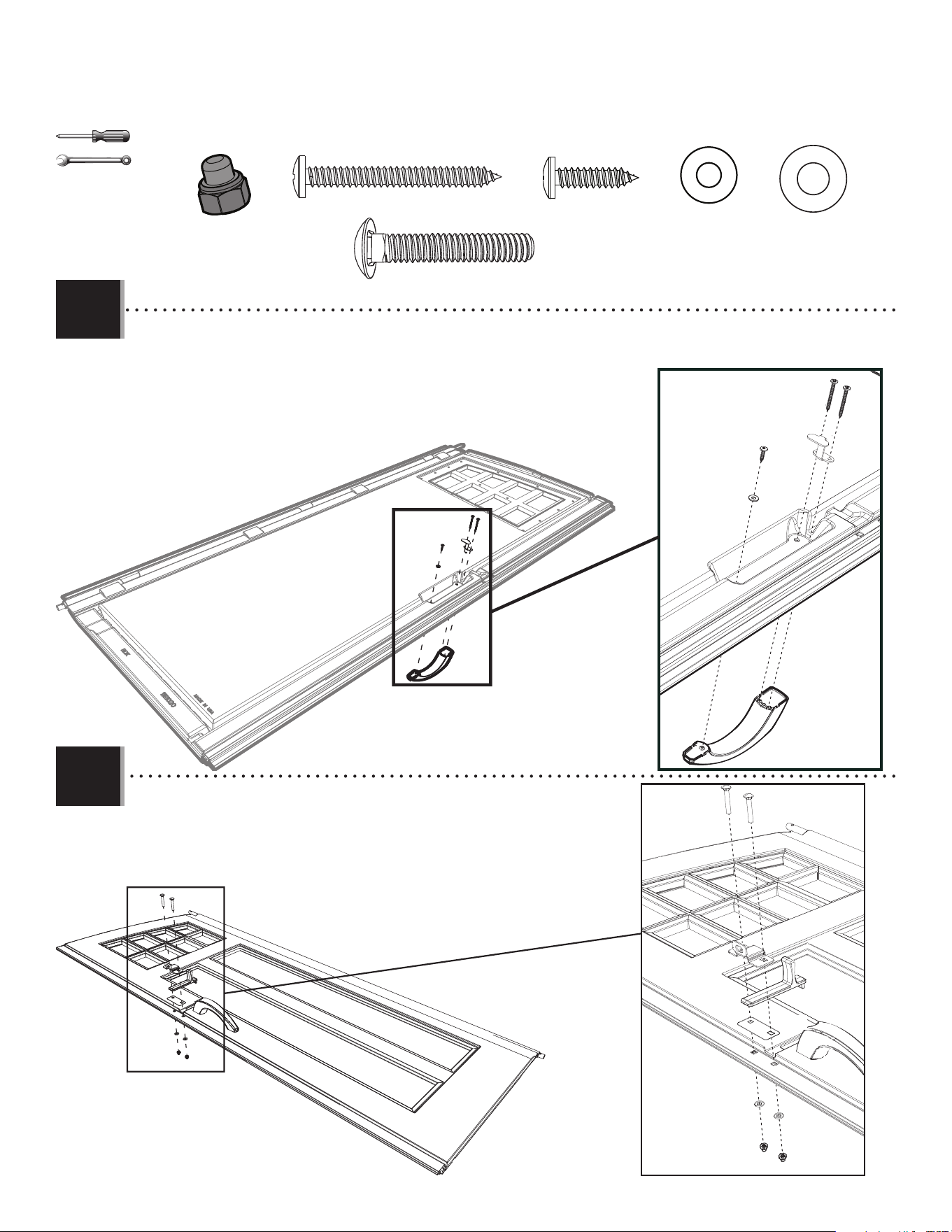

• Attach this locking hardware and tighten securely.
• Attacher bien cette quincaillerie de verrouillage.
• Sujetar bien este herraje de cierre.
• Attach the handle using the hardware provided.
• Attacher la poignée à l’aide de la quincaillerie incluse.
• Sujetar el picaporte usando el herraje incluido.
5.4
5.5
AEE (x1)
ADW (x1)
BYZ (x2)
BYZ
BYZ
ADW
AEE
BBI
ECX
EOZ
ECZ
ADJ
ADJ
AEB
AEB
ACH ACH
ACH (x2)
ADJ (x2)
AEB (x2)
37
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
5.6

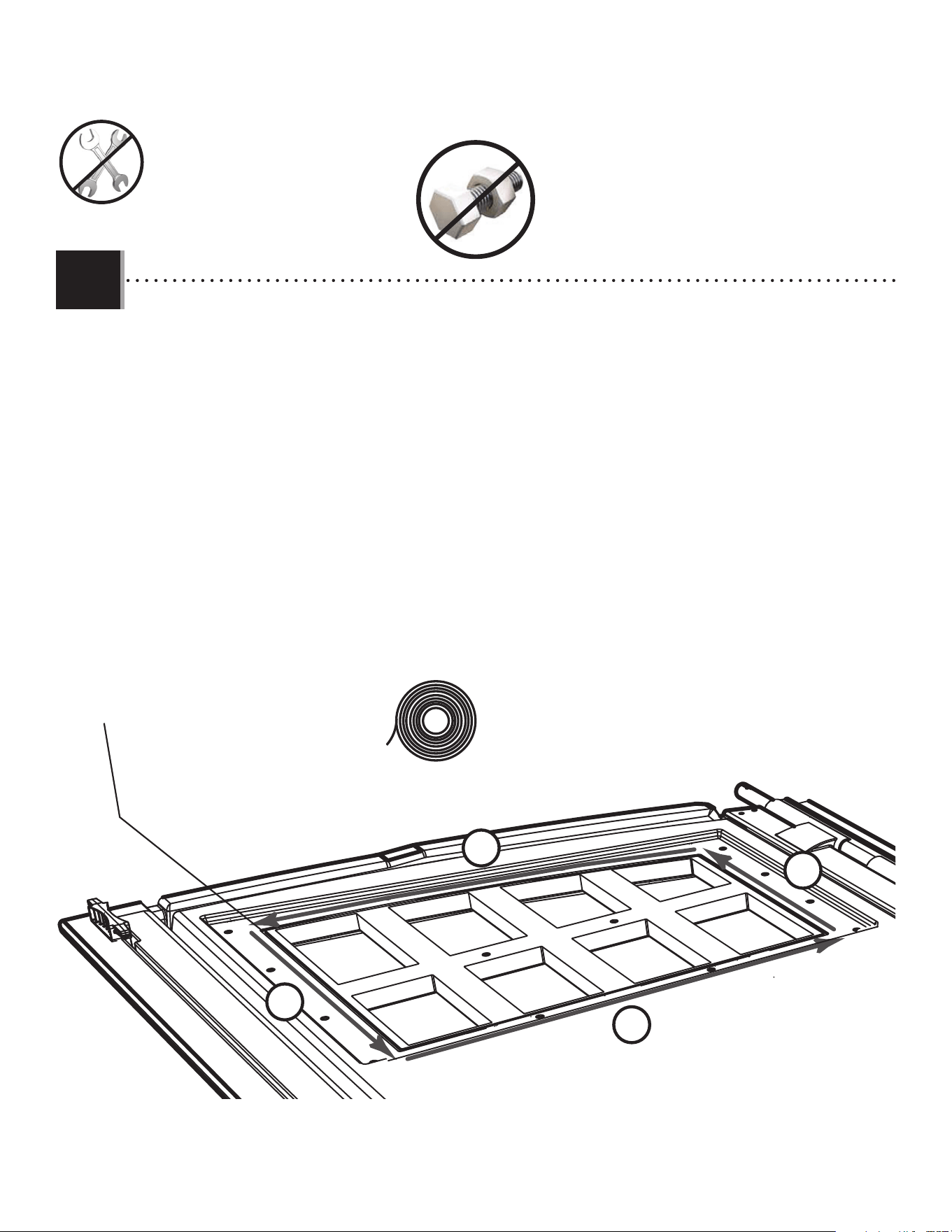

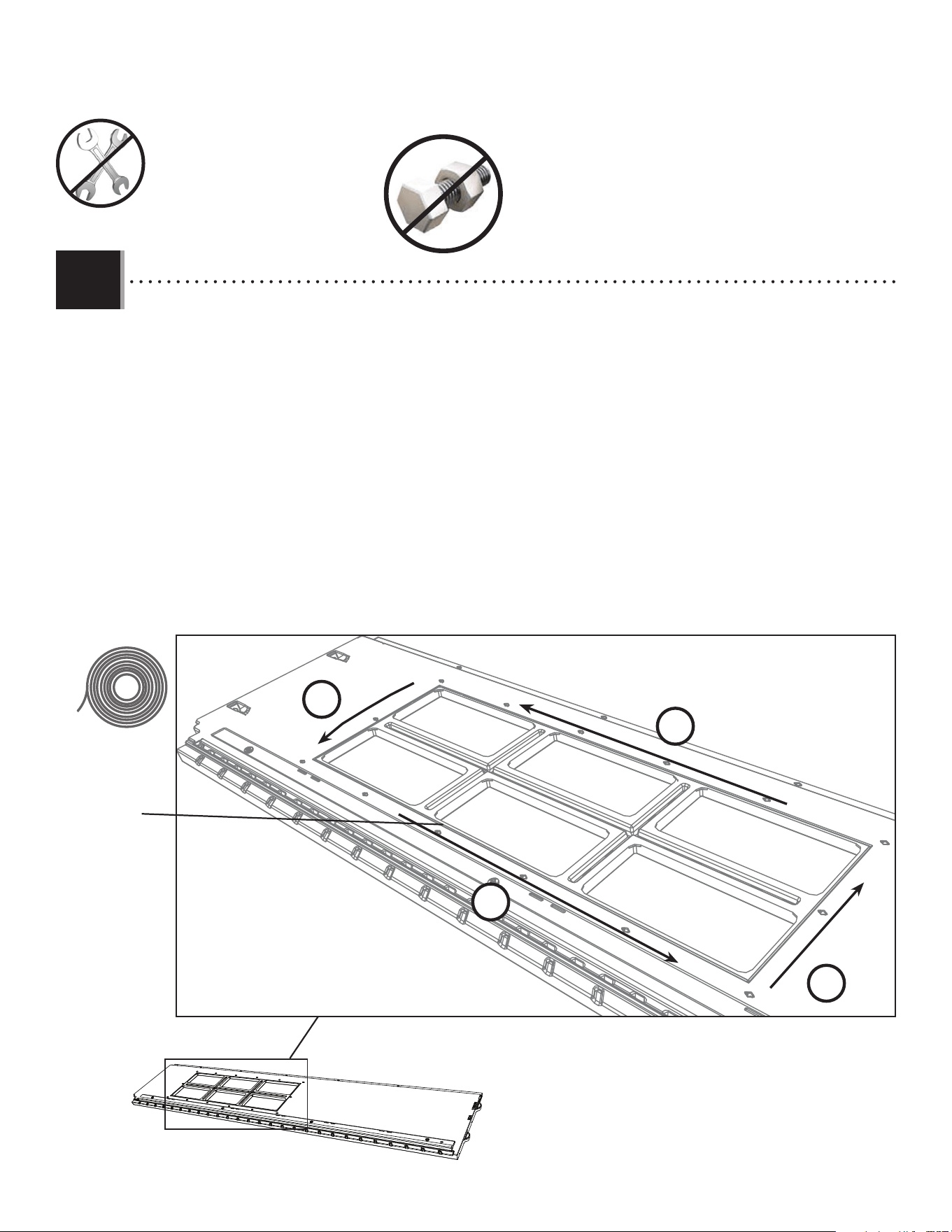

• There is a narrow groove (illustrated in black) running along the outside of the window on the back of each door.
Starting at the top, right corner of the groove in the Right Door, lay the 1/8" (3,2 mm) of Butyl Tape (EPH) into the
groove. Do not worry about getting the tape completely into the groove just yet—simply lay the tape over the groove. Do not press the tape into the groove.
Work your way downward (1), and curve to go along the bottom (2) of the window. Curve your way upward (3) and
then along the top (4) of the window until you’re back where you started. Clip o the excess.
• Une rainure étroite (illustrée en noir) se trouve le long de l’extérieur de la fenêtre à l’arrière de chaque porte.
Partant du coin supérieur droit de la rainure de la porte droite, étendre une goutte de 1/8 po (3,2 mm) de ruban
de caoutchouc butyl (EPH) dans la rainure. Ne pas s’inquiéter si la goutte n’est pas complètement dans la rainure en ce moment, ne faire que déposer la
goutte sur la rainure. Ne pas pousser la goutte dans la rainure. Travailler vers le bas (1), et courber pour atteindre le bas
(2) de la fenêtre. Courber vers le haut (3), puis le long du haut (4) de la fenêtre jusqu’à revenir au point de départ.
Couper l’excédent.
• Hay una ranura angosta (ilustrada en negro) bordeando la ventana en la superfi cie posterior de cada puerta.
Comenzando desde arriba, en la esquina derecha de la ranura en la puerta derecha, aplicar una línea de 3,2
mm (1/8 in) de Cinta butílica (EPH) en de la ranura. Ne preocuparse por poner la cinta, mas solamente ponta la cinta sobre la ranura. No presionar la
cinta dentro de la ranura. Seguir hacia abajo (1), y curvearla a lo largo del borde inferior (2) de la ventana. Curvearla hacia
arriba (3) y, entonces, a lo largo del borde superior (4) de la ventana hasta estar al punto de partida. Cortar el exceso.
Groove / Rainure / Ranura
EPH (x1)
1
2
3
4
38
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)
ADZ (x14)
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
• Secure the Pane to the Door using fourteen (14) Screws (ADZ).
• Fixer le carreau à la porte en utilisant quatorze (14) vis (ADZ).
• Fijar la hoja a la puerta usando catorce (14) tornillos (ADZ).
5.7
5.8
• Peel o the protective backing from both sides of window pane (DHN). Align the holes in the pane with those in the
door, and gently set a window pane down onto the door.
• Retirer la pellicule protectrice des deux côtés du carreau (DHN). Aligner les trous dans le carreau avec ceux de la
porte, et, avec douceur, mettre le carreau sur la porte.
• Retirar el protector de plástico de las dos caras de una hoja (DHN). Alinear los agujeros en la hoja con los de la
puerta, y colocar ligeramente la hoja de ventana en la puerta.
DHN
3939

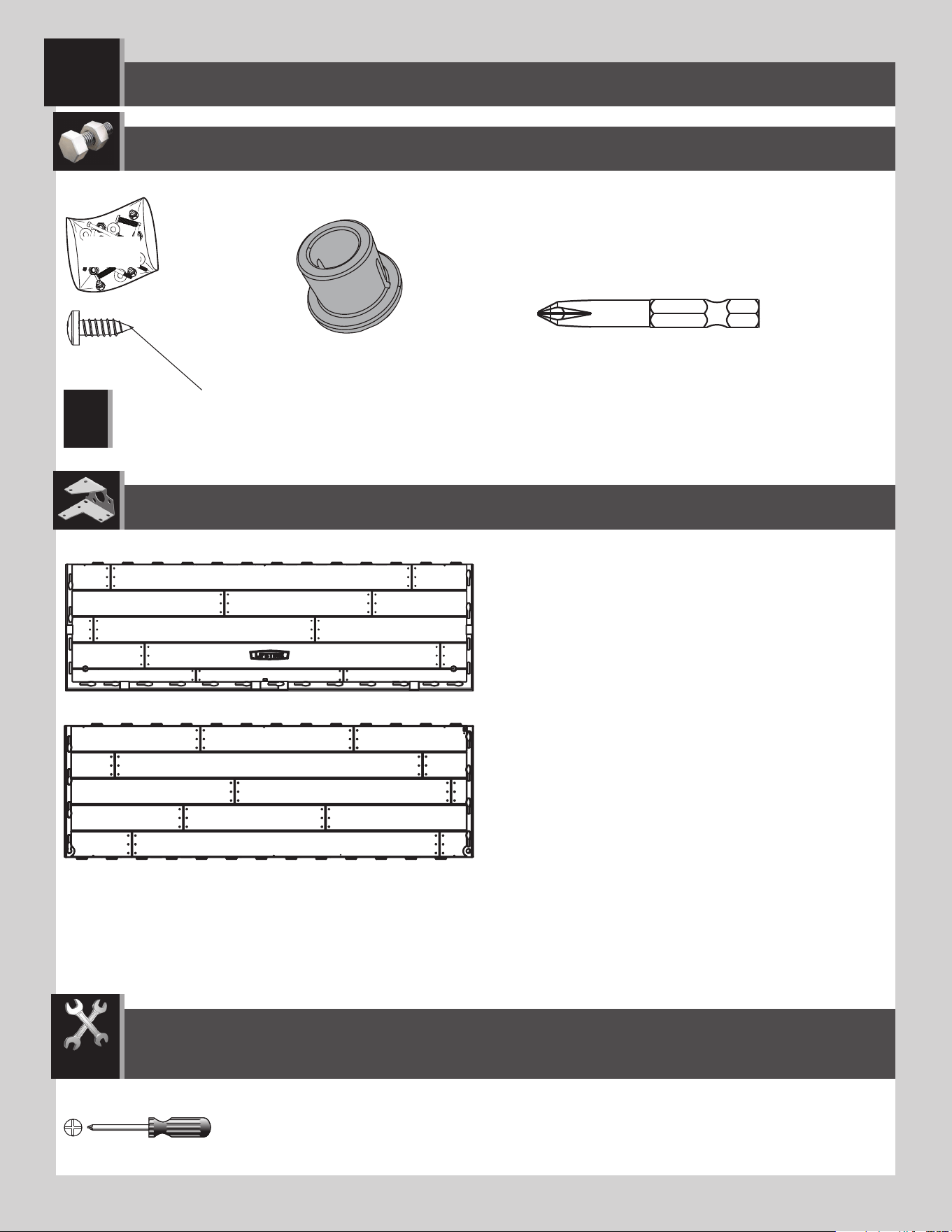

FLOOR ASSEMBLY / ASSEMBLAGE DU PLANCHER / ENSAMBLE DEL PISO
6
ADC (x1)
CUD (x2)
AHO (x2)
BQH
BQC (x20)
CUW (x2)
Plastic Parts / Pièces en plastique / Piezas de plástico
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

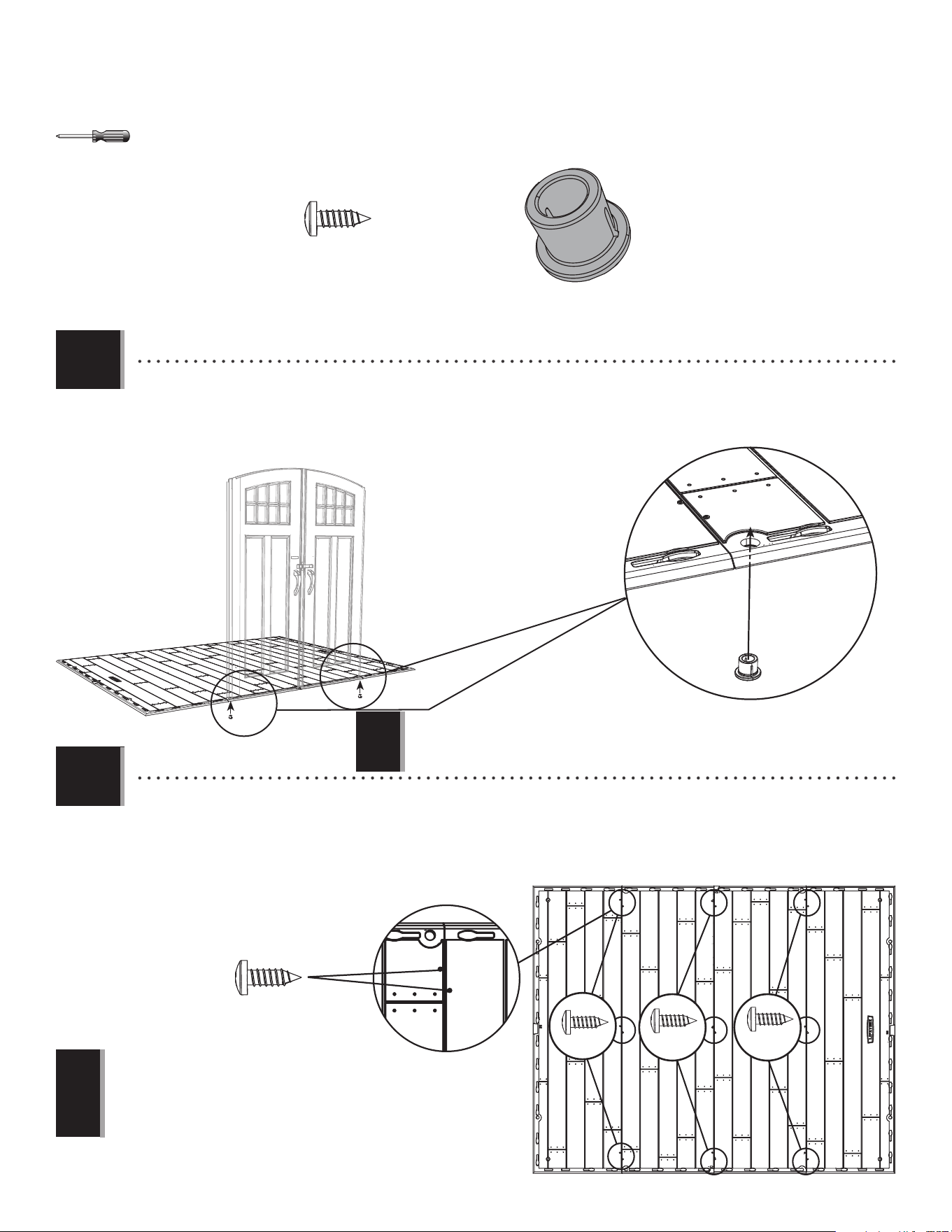

Note: These Screws do not anchor the Floor; they only hold the Panels together.
Remarque : Ces vis n’ancrent pas le plancher; ils ne servent que pour attacher les panneaux les uns avec les autres.
Nota: Estos tornillos no anclan el piso; sirven sólo para sujetar los paneles los unos con los otros.
!
TOOLS REQUIRED (NOT INCLUDED) / OUTILS REQUIS (NON INCLUS) / INSTRUMENTAL REQUERIDO
(NO INCLUIDO)
40
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)
Hole / Trou / Agujero
• There is one type of Inner Floor Panel CUD. This Panel has two holes that look different but serve the same purpose. They receive the
bushings that hold the bottom of the Door Hinge Tubes in place.
• Il y a un type de panneau de plancher intern CUD. Ce panneau a deux trous qui semblent différents, bien qu’ils servent le même objectif.
Ils tiennent les bagues qui maintiennent les extrémités inférieures des tubes de charnière en place.
• Hay un tipo de panel de piso interno CUD. Este panel tiene dos agujeros que parecen diferentes mas sirven el mismo propósito. Ellos
reciben los cosquillos que sostienen los extremos inferiores de los tubos de bisagra.
LIFETIME
©
CUD
Hole / Trou / Agujero
41
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)
LIFETIME
©

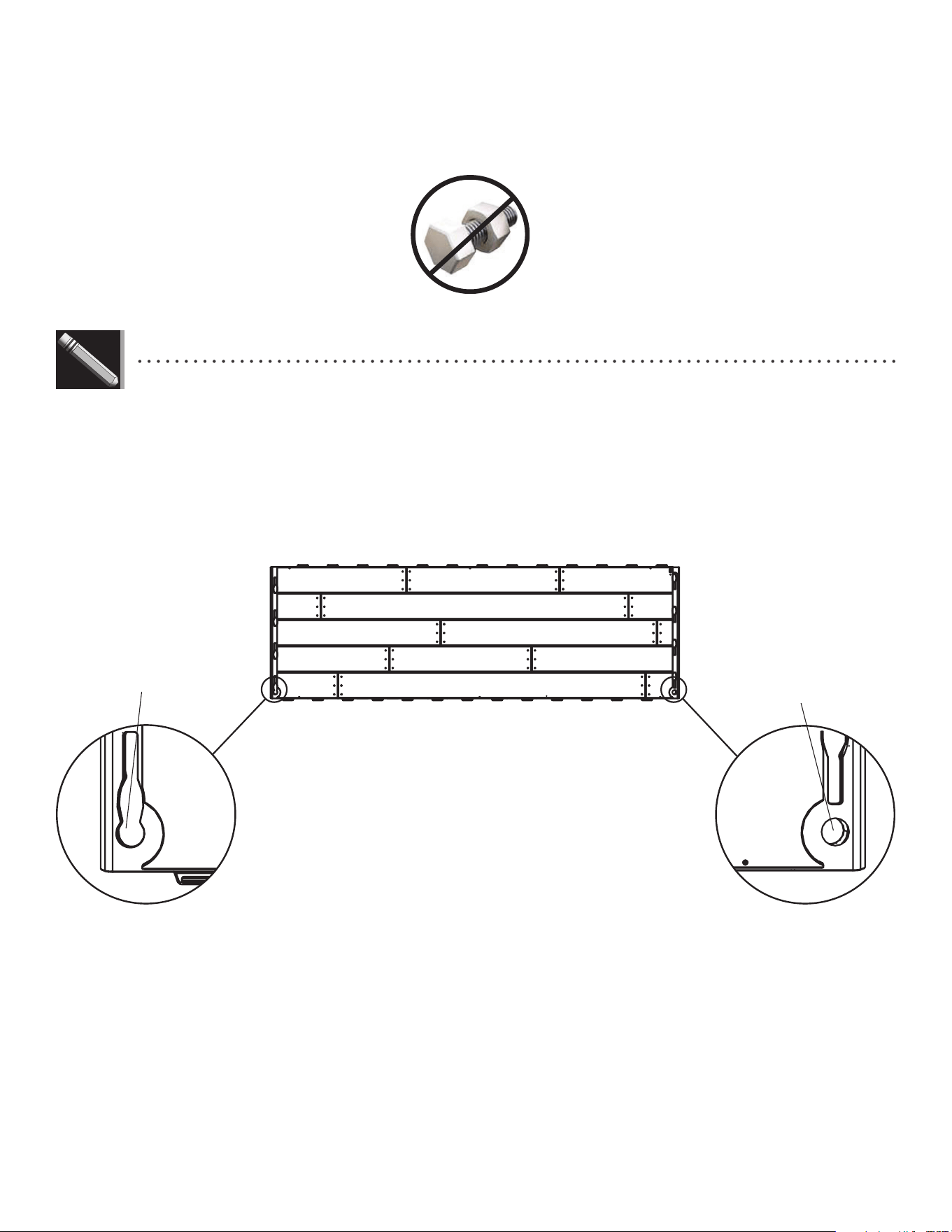

• When the two Inner Floor Panels (CUD) are attached to each other, one of each of these holes should be on the same edge as shown below.
This edge will be the side of the shed where the Doors are installed.
• En attachant les deux panneaux de plancher interns (CUD), un de chaque trou doit être sur le même bord comme indiqué ci-dessous. Les
deux portes s’installent le long de ce bord.
• Al ensamblar los dos paneles de piso internos (CUD), uno de cada agujero debe restar en el mismo borde como se meustra abajo. Se
instalarán las dos puertas a lo largo de este borde.
Hole / Trou / AgujeroHole / Trou / Agujero
12
6.1

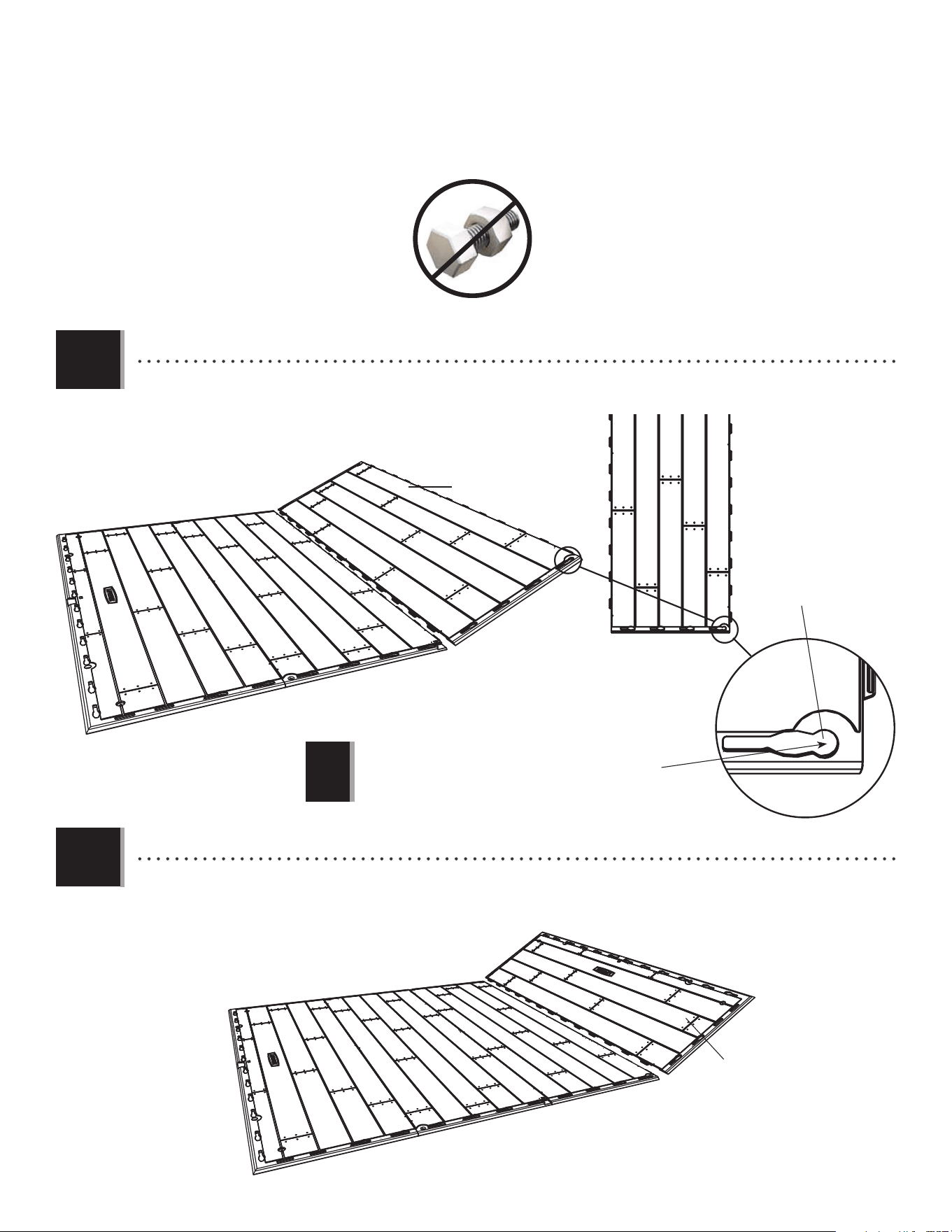

• Hold an Inner Floor Panel (CUD) at an angle and slide the tabs along the edge underneath an Outer Floor Panel (CUW).
The tabs interlock. Lay Panel down fl at.
• Poser un panneau de plancher intérieur (CUD) à un angle et glissez les languettes le long du bord au-dessus du
panneau de plancher extérieur (CUW). Les languettes s’enclenchent les uns les autres. Étendre-le par terre.
• Colocar un panel de piso interior (CUD) a un ángulo y deslice las lenguetas a lo largo del borde debajo el panel de piso
exterior (CUW). Las lengüetas se entrelazan las unas con las otras. Aplanarlo.
CUD
CUW
Hole / Trou / Agujero
Note: If this hole is not at this corner, turn the Panel 180°.
Remarque : Si ce trou n’est pas ici, tourner le panneau 180°.
Nota: Si este agujero no está aquí, girar el panel 180°.
!
42
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)
CUW
• Attach an Outer Floor Panel (CUW) to the Inner Floor Panel.
• Attacher un autre panneau de plancher intérieur (CUW) au panneau de plancher intérieur.
• Fijar otro panel de piso exterior (CUW) al panel de piso interior.
CUD
Note: If this hole is not at this corner, turn the Panel 180°.
Remarque : Si ce trou n’est pas ici, tourner le panneau 180°.
Nota: Si este agujero no está aquí, girar el panel 180°.
• Repeat the previous step.
• Répéter l’étape précédente.
• Repetir el paso anterior.
!
6.2
6.3
Hole / Trou / Agujero
43
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)
AHO
BQC (x18)
BQC
• Insert the Screws (BQC) through the divots in the Floor Panels and into the tabs of the adjacent Floor Panels. (The
divots are near the seams of the Floor Panels.)
• Insérer les vis (BQC) à travers les marques dans les panneaux de plancher et dans les languettes du panneaux de
plancher contigu. (Les marques se trouvent près des jonctions des panneaux de plancher.)
• Insertar los tornillos (BQC) a través de las marcas en los paneles de piso y dentro de las lengüetas des los paneles de
piso adyacentes. (Se encuentran las marcas cerca de las
junturas de los paneles de piso.)
AHO
• Insert Bushings (AHO) through the holes in the Floor. The Doors will be installed here later.
• Insérer les bagues (AHO) à travers les trous dans le plancher. Les portes seront installés ici plus tard.
• Insertar los casquillos (AHO) a través de los agujeros en el piso. Se instalarán las puertas aquí más tarde.
AHO
AHO (x2)
Note: The slit in the Bushing should face away from the Floor.
Remarque : La fente dans la bague ne doit pas faire face au plancher.
Nota: La rendija en el casquillo debe quedar en posición opuesta del piso.
Note: These Screws do not anchor the Floor; they only hold the Panels together.
Remarque : Ces vis n’ancrent pas le plancher; ils ne servent que pour attacher les
panneaux les uns avec les autres.
Nota: Estos tornillos no anclan el piso; sirven sólo para sujetar los paneles los unos
con los otros.
!
!
BQC (x6) BQC (x6) BQC (x6)
6.4
6.5
4444

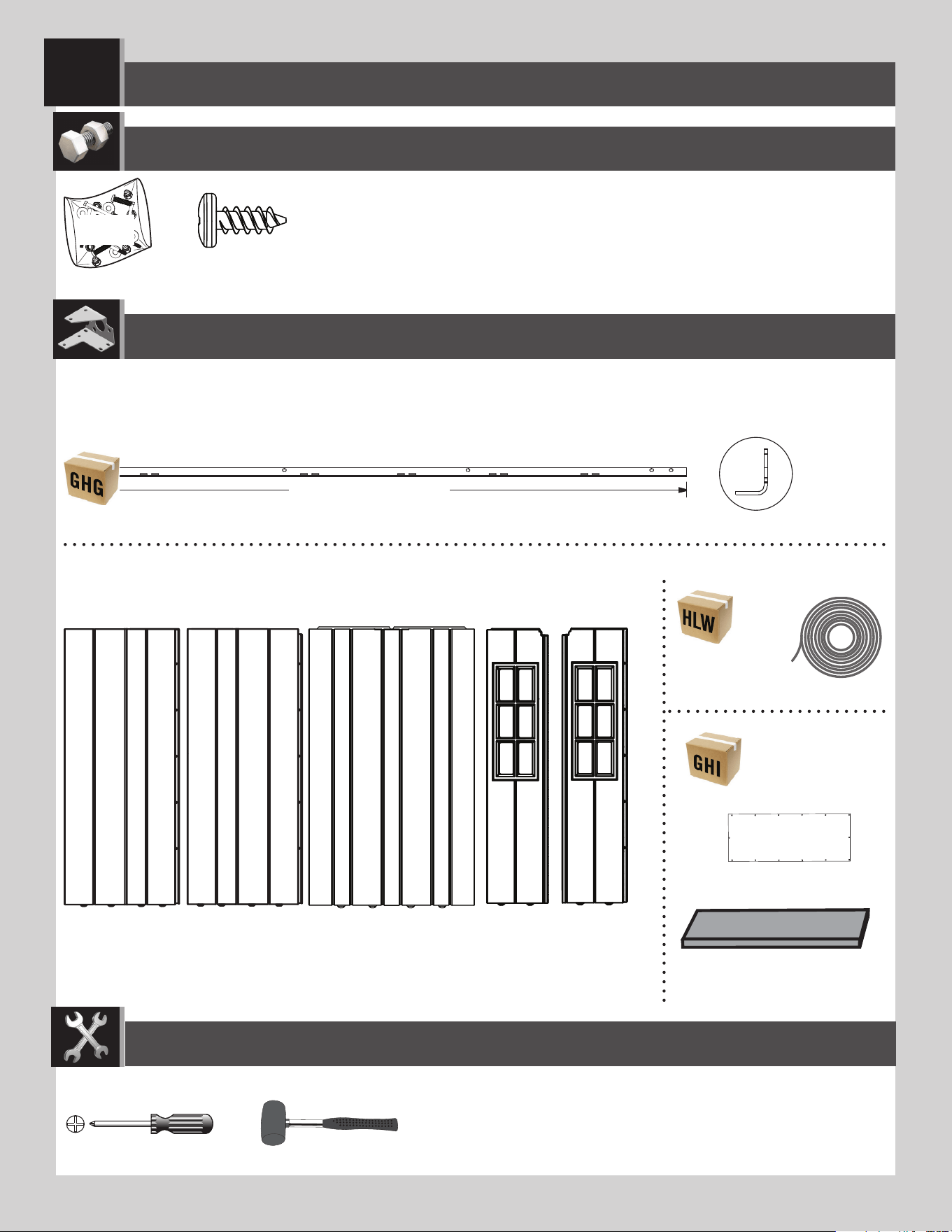

WALL ASSEMBLY / ASSEMBLAGE DES MURS / ENSAMBLE DE LOS MUROS
7
67 3/4 in/po (≈1,72 m)
AFM (x9)
ADZ (x130)
AIW (x1)
EDN
Metal Parts / Pièces en métal / Piezas de metal
Plastic Parts / Pièces en plastique / Piezas de plástico
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
BDV (x2)
EPI (x2)
AHD (x7)
AGL (x2)
AGW (x2)
BDH (x1)
BDI (x1)
TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO
(Not included—unless otherwise indicated*) / (Non inclus — sauf indication contraire*) / (No incluido, salvo indicación contratia*)
45
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
7.1
x7
AFM
AFM
AHD
ADZ
ADZ
ADZ
ADZ
• The two holes go at the top.
• Les deux trous vont en haut.
• Los dos agujeros van hacia arriba.

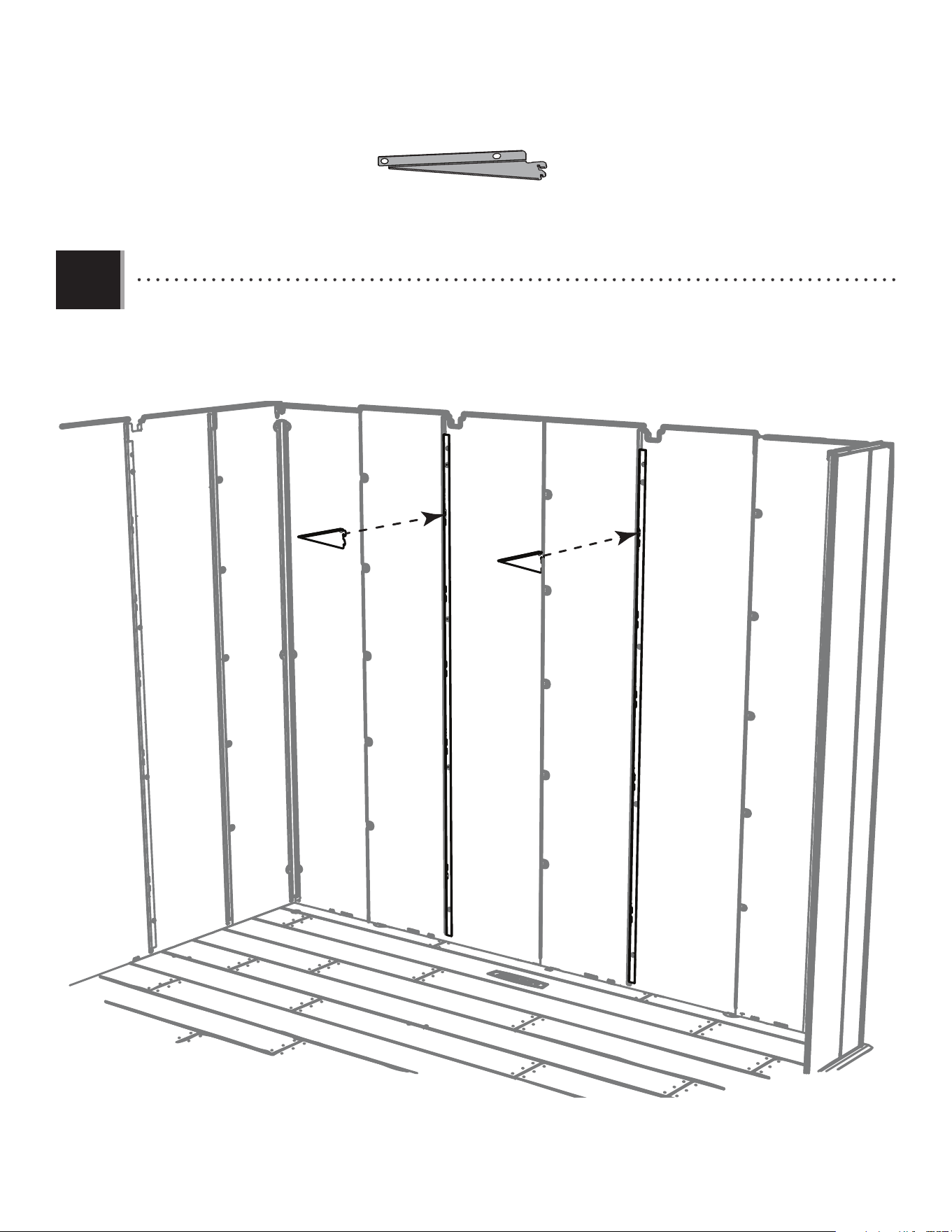

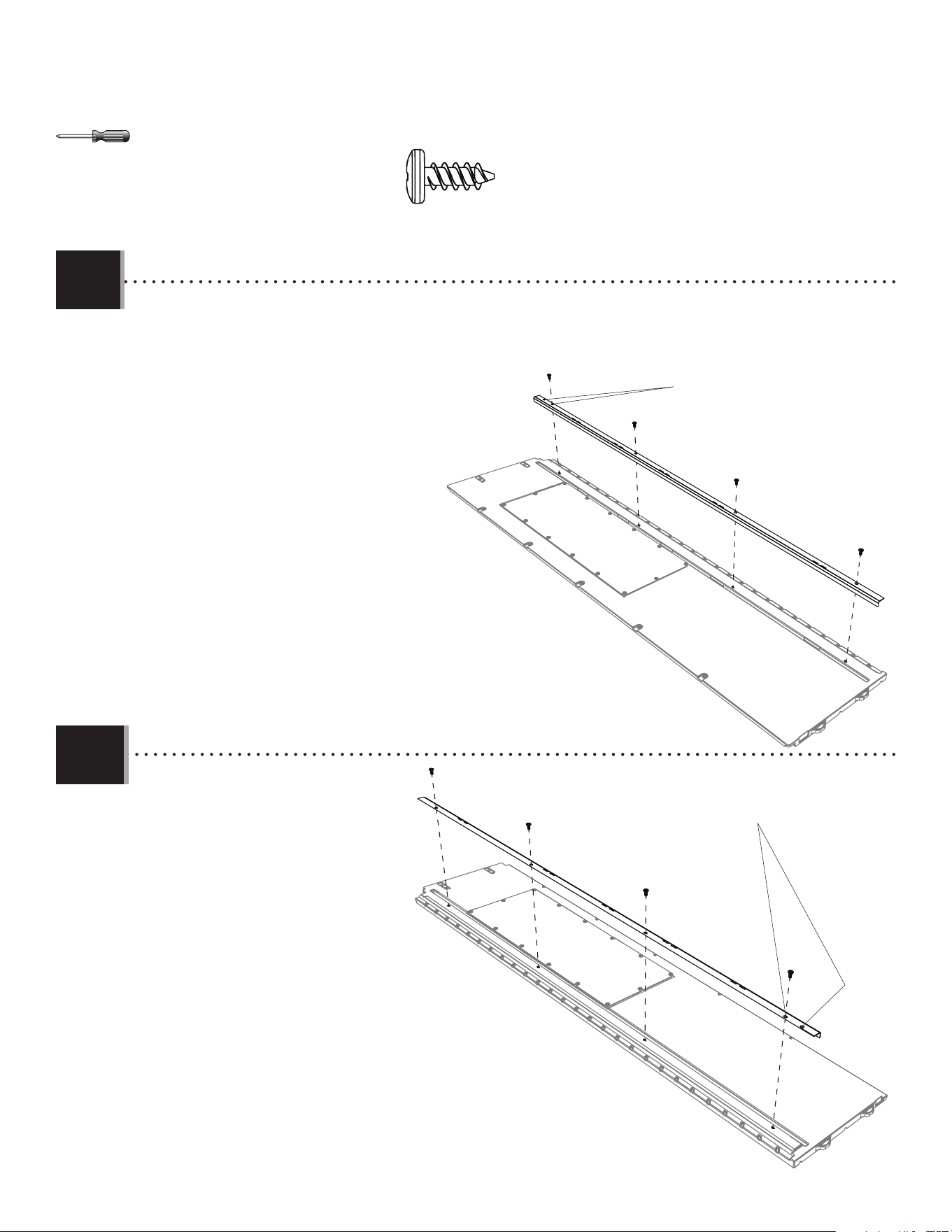

• Insert a wall channel (AFM) into the groove just to the left notch of the seven (7) wall panels (AHD) as shown. Secure with four
(4) screws (ADZ) for each one. The top hole is for manufacturing purposes only.
• Insérer un support mural (AFM) dans la rainure juste à gauche de l’encoche dans les sept (7) panneaux muraux (AHD) comme
illustré. Les fi xer à l’aide de quatre (4) vis (ADZ) chacun. Le trou supérieur est pour les fi ns de fabrication seulement.
• Insertar un soporte mural (AFM) en la ranura apenas a la izquierda de la muesca en los siete (7) paneles murales (AHD) como
se muestra. Fijarlos usando cuatro (4) tornillos (ADZ) cada uno. El agujero superior sirve sólo para los fi nes de fabricación.
• Notch
• Encoche
• Muesca
ADZ (x28)
46
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
• Insert a wall channel (AFM) into the fi rst groove
on the back of the right window wall panel (BDI) as
shown. Secure with four (4) screws (ADZ).
• Insérer un support mural (AFM) dans la première
rainure du panneau mural droit à fenêtre (BDI) comme
illustré. Fixer-le à l’aide de quatre (4) vis (ADZ).
• Insertar un soporte mural (AFM) en la primera
ranura del panel mural derecho para la ventana (BDI)
como se muestra. Fijarlo usando cuatro (4)
tornillos (ADZ).
• Insert a wall channel (AFM) into the fi rst
groove on the back of the left window wall
panel (BDH) as shown. Secure with four
(4) screws (ADZ).
• Insérer un support mural (AFM) dans la
première rainure du panneau mural gauche
à fenêtre (BDH) comme illustré. Fixer-le à
l’aide de quatre (4) vis (ADZ).
• Insertar un soporte mural (AFM) en la
primera ranura del panel mural izquierdo
para la ventana (BDH) como se muestra.
Fijarlo usando cuatro (4) tornillos (ADZ).
7.2
AFM
AFM
BDH
• The two holes go at the top.
• Les deux trous vont en haut.
• Los dos agujeros van hacia arriba.
ADZ (x8)
ADZ
ADZ
ADZ
ADZ
7.3
• The two holes go at the bottom.
• Les deux trous vont en bas.
• Los dos agujeros van hacia abajo.
BDI
ADZ
ADZ
ADZ
ADZ
47
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
7.4
EPI (x1)
• There is a narrow groove (illustrated in black) running along the outside of the window on the back of each narrow
window wall panel (BDH & BDI). Starting at the top, left corner of the groove in one of the narrow window wall panels, lay a
1/8" (3,2 mm) strip of the tan butyl tape (EPI) into the groove. Do not worry about getting the tape completely into the groove just yet—simply
lay the tape over the groove. Do not press the tape into the groove. Work your way downward (1), and curve to go along the bottom
(2) of the window. Curve your way upward (3) and then along the top (4) of the window until you’re back where you
started. Clip o the excess.
• Une rainure étroite (illustrée en noir) se trouve le long de l’extérieur de la fenêtre à l’arrière de chaque panneau
mural étroit. Partant du coin supérieur gauche de la rainure dans un panneau mural étroit avec fenêtre, étender
une goutte de 1/8 po (3,2 mm) de ruban de caoutchouc butyl couleur sable (EPI) dans la rainure. Ne pas s’inquiéter si la goutte n’est
pas complètement dans la rainure en ce moment, ne faire que déposer la goutte sur la rainure. Ne pas pousser la goutte dans la rainure.
Travailler vers le bas (1), et courber pour atteindre le bas (2) de la fenêtre. Courber vers le haut (3), puis le long du
haut (4) de la fenêtre jusqu’à revenir au point de départ. Couper l’excédent.
• Hay una ranura angosta (ilustrada en negro) bordeando la ventana en la superfi cie posterior de cada panel mural
angosto con ventana. Comenzando desde arriba, en la esquina izquierda de la ranura en un panel, aplicar una
línea de 3,2 mm (1/8 in) de cinta butílica de color cuero (EPI) en la ranura. No preocuparse por poner la cinta, mas solamente ponga la cinta
sobre la ranura. No presionar la cinta dentro de la ranura. Seguir hacia abajo (1), y curvearla a lo largo del borde inferior (2) de la
ventana. Curvearla hacia arriba (3) y, entonces, a lo largo del borde superior (4) de la ventana hasta estar al punto
de partida. Cortar el exceso.
Groove
Rainure
Ranura
1
2
3
4
48
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
7.5
• Peel o the protective backing from both sides of window pane (BDV). Align the holes in the pane with those in the
panel, and gently set a window pane down onto the panel. Secure the pane to the panel using fourteen (14) screws
(ADZ). Repeat steps 7.2–7.3 for the second narrow window wall panel.
• Retirer la pellicule protectrice des deux côtés du carreau (BDV). Aligner les trous dans le carreau avec ceux de la
porte, et, avec douceur, mettre le carreau sur la porte. Fixer le carreau à la porte en utilisant quatorze (14) vis (ADZ).
Répéter les étapes 7.2 – 7.3 pour le deuxième panneau mural étroit avec fenêtre.
• Retirar el protector de plástico de las dos caras de una hoja (BDV). Alinear los agujeros en la hoja con los de la
puerta, y colocar ligeramente la hoja de ventana en la puerta. Fijar la hoja a la puerta usando catorce (14) tornillos
(ADZ). Repetir los pasos 7.2–7.3 para la segunda panel mural angosto con ventana.
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
ADZ
BDV
ADZ (x28)
EPI (x1)
49
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
AIW (x1)
BDI
BDI

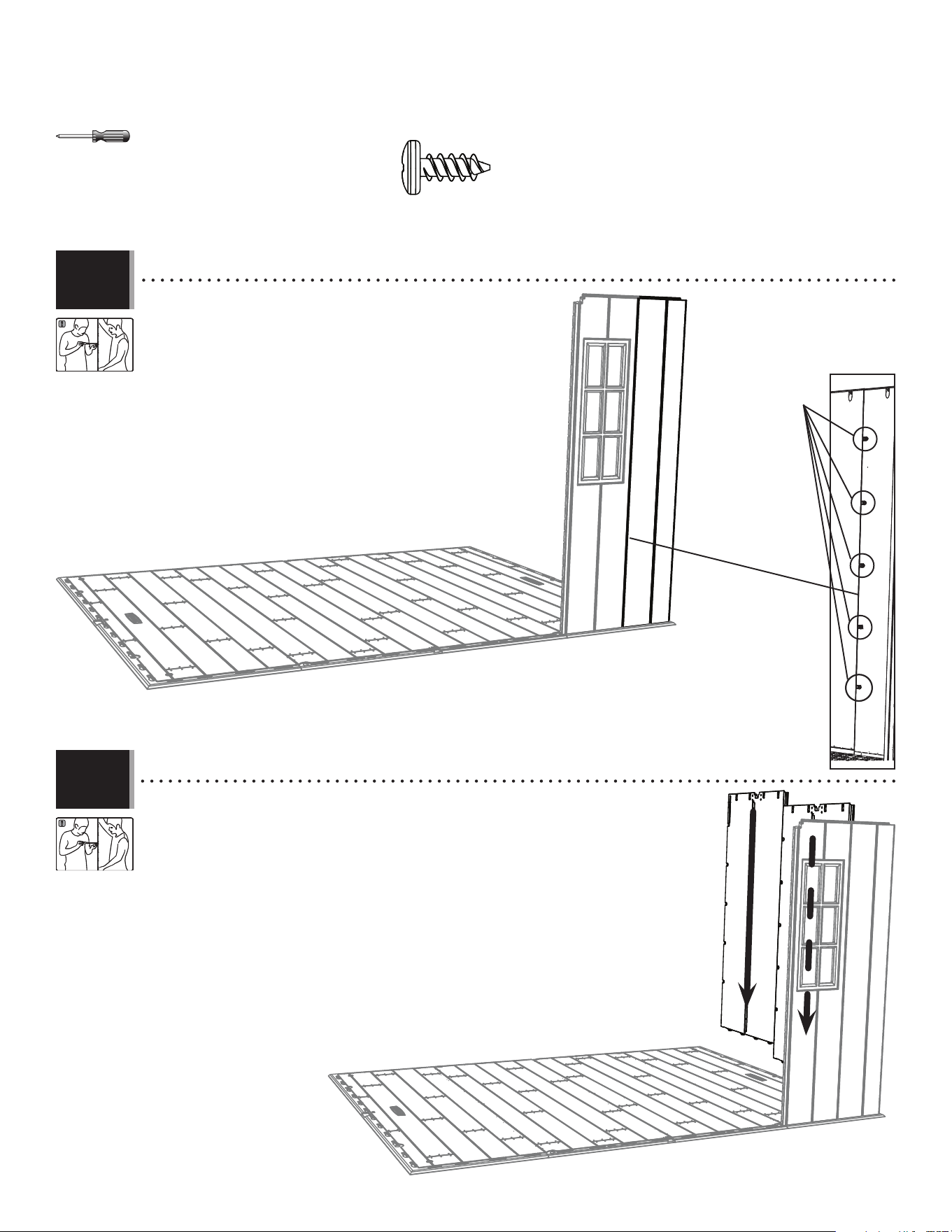

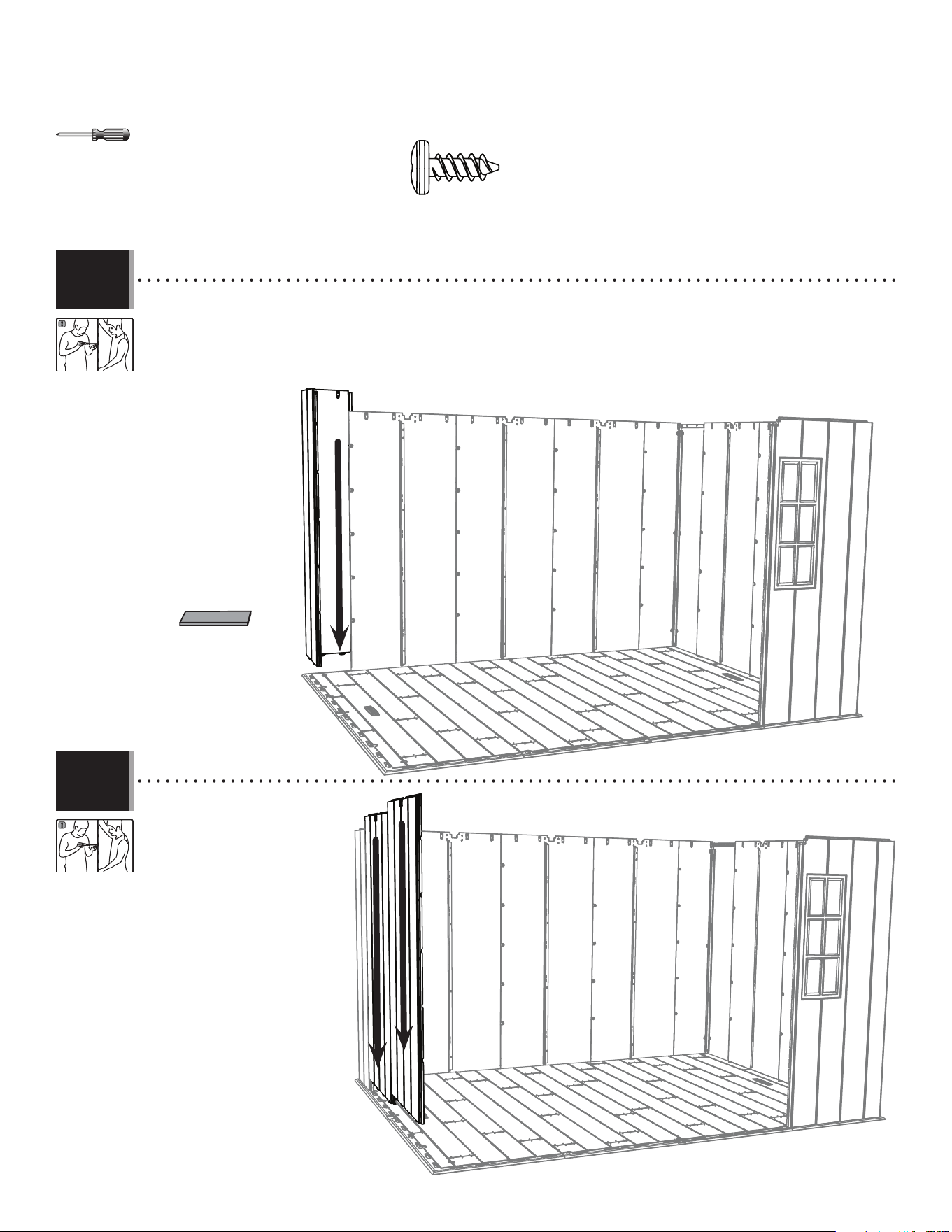

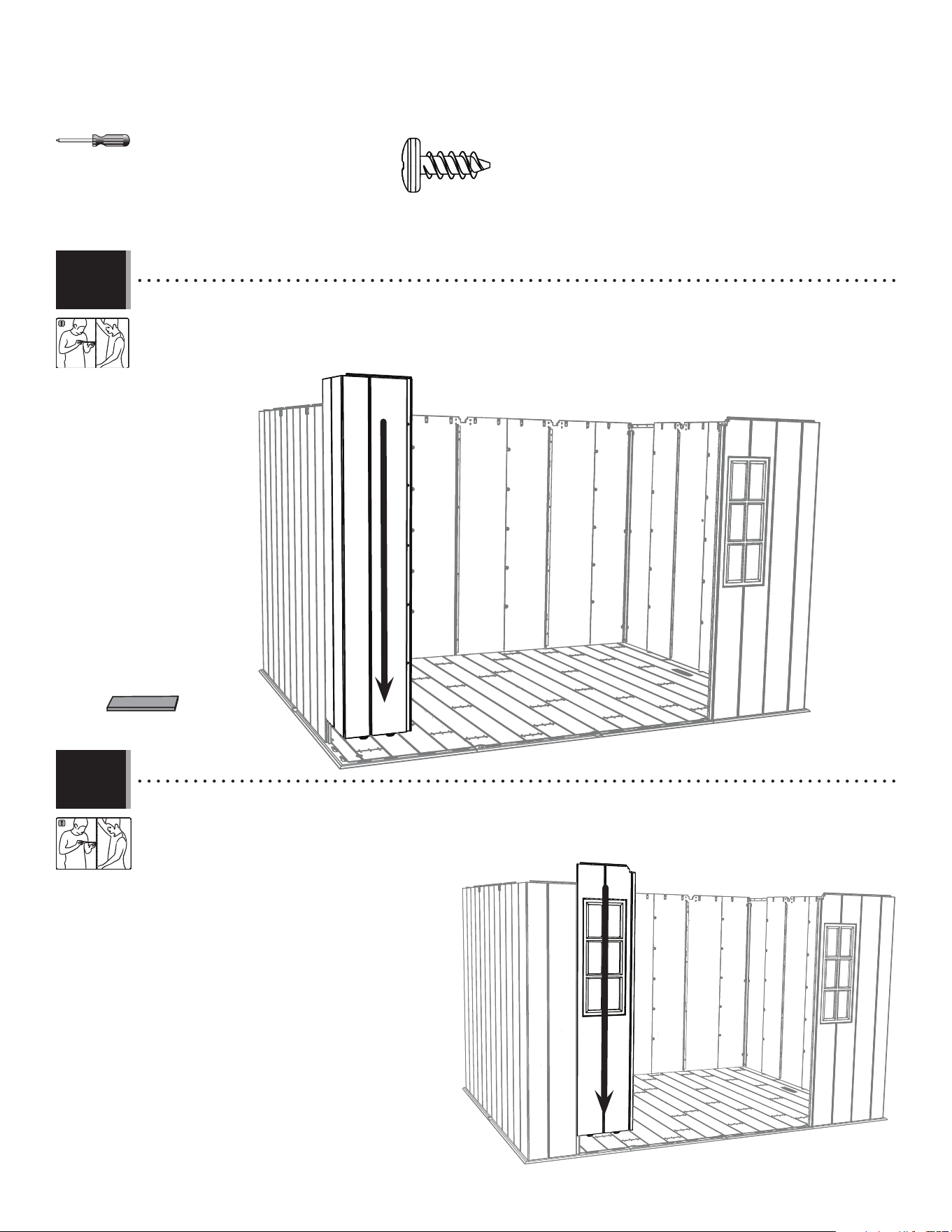

• Insert tabs at the bottom of the Right Window Wall Panel (BDI) into the third and fourth slots from the front, right corner of
the Floor.
• Insérer les languettes au bord inférieur du panneau mural droit pour la fenêtre (BDI) dans les troisième et quatrième rainures
du coin droit du plancher.
• Insertar las lengüetas al borde inferior del panel mural derecho para la ventana (BDI) en las tercera y quarta ranuras de la
esquina derecha del piso.
• Slide the panel to the left.
• Faire glisser le panneau à gauche.
• Deslizar el panel a la izquierda.
• You may need to use a rubber mallet and the fl at side of the plastic block (AIW) to gently
tap the wall panel into place.
• Si besoin, utiliser un maillet en caoutchouc et le côté plat du bloc en plastique (AIW) pour
couper doucement en place le panneau mural.
• Si es necesario, usar un mazo de goma y el lado plano del bloque de plástico (AIW) para
golpear suavemente en su lugar el panel mural.
!
7.6
7.7
50
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
AIW (x1)
• Insert tabs at the bottom of the corner panel (AGW) into the fi rst two slots along the right edge of
the fl oor, and slide the panel toward the front of the fl oor.
• Insérer les languettes au bord inférieur du panneau angulaire (AGW) dans les premières rainures le
long du bord droit du plancher, et faire glisser le panneau vers la partie avant de l’abri.
• Insertar las lengüetas al borde inferior del panel angular (AGW) en las primeras dos ranuras a lo
largo del borde derecho del piso, y deslizar el panel hacia la parte delantera de la caseta.
• Bend the corner panel as shown, and pull down to snap the tabs into the fi rst two slots from the
right corner of the fl oor. Place the plastic block (AIW) underneath the fl oor and directly underneath
the tab being inserted to help with insertion.
• Plier le panneau angulaire comme indiqué, tirer le panneau vers le bas, et insérer les
languettes dans les premières deux encoches du coin vant doir. Pour aider avec l’insertion,
mettre le bloc en plastique (AIW) sous le plancher et directement sous la languette à insérer.
• Desplegar el panel angular como se muestra, tirar para abajo el panel, e insertar las lengüetas
en las dos primeras muescas de la esquina delantera derecha. Para ayudar con la inserción,
colocar el bloque de plástico (AIW) debajo el piso y directamente debajo de la lengüeta a insertar.
AGW
7.9
AIW
7.8
51
BDK (x1)
AGH (x2)
AGI (x2)
BDJ (x1)
AGQ (x6)
BDS (x1)
BDR (x1)
AFV (x2)
DRA (x1)
CUW (x2)
CUD (x2)

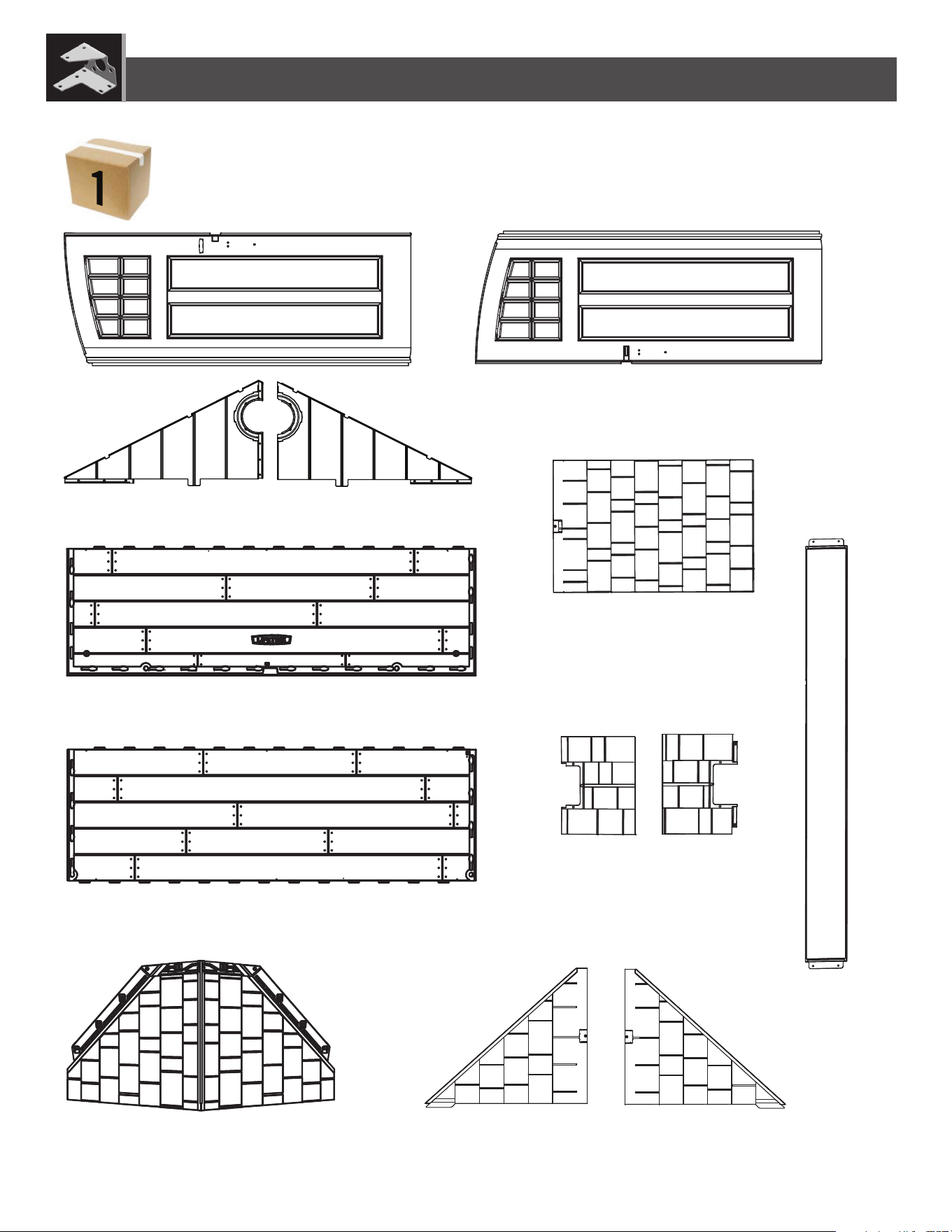

CONTENTS OF BOX 1 / CONTENU DE LA BOITE 1 / CONTENIDO DE LA CAJA 1
PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS
Remove this section for quick reference / Enlever cette section pour référence rapide / Retirar esta sección para referencia rápaida
AFW (116) (x1) AGG (115) (x1)
52
AFG (x3)
74 1/2 in/po (≈1,89 m)
CRE (x2)
DSR (x3)
DSM (x1)
DSQ (x2)
50 9/16 in/po (≈1,28 m)
50 9/16 in/po (≈1,28 m)

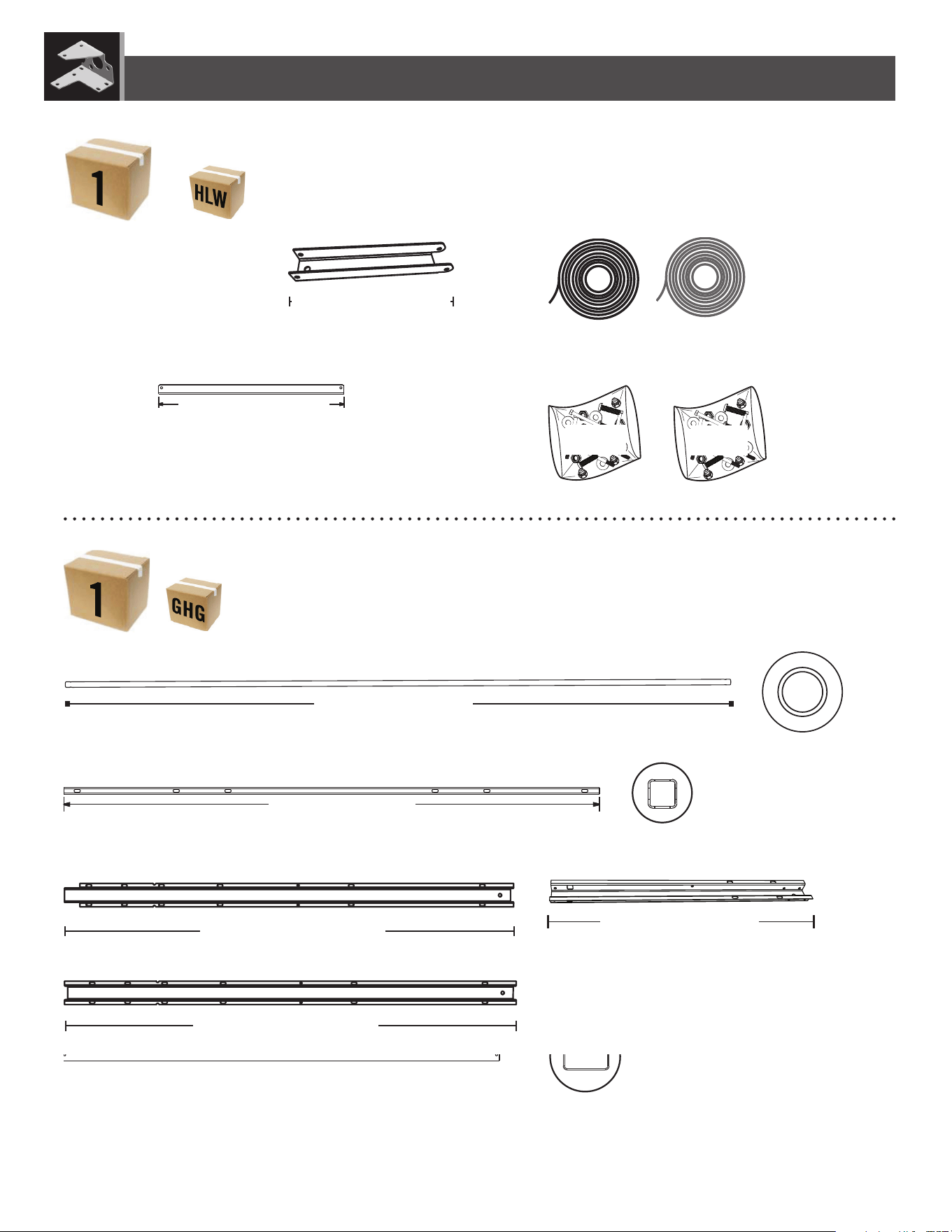

METAL PARTS KIT 1 / TROUSSE DE PIÈCES EN MÉTAL 1 / KIT DE PIEZAS DE METAL 1
PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS
Remove this section for quick reference / Enlever cette section pour référence rapide / Retirar esta sección para referencia rápaida
59 1/2 in/po (≈1,51 m)
AFE (x2)
25 7/8 in/po (≈65,7 cm)
DSN (x1)
8 7/16 in/po (≈21,4 cm)
EPH (x2)
EPI (x2)
BRD (x3)
19 3/4 in/po (≈50,2 cm)
EDN
GHT
CONTENTS OF SMALL PARTS KIT / CONTENU DE LA TROUSSE DE PETITES PIÈCES / CONTENIDO DEL KIT DE PIEZAS PEQUEÑAS
HARDWARE BAGS / SACS DE QUINCAILLERIE / BOLSAS DE HERRAJE
53
CONTENTS OF BOX 2 / CONTENU DE LA BOITE 2 / CONTENIDO DE LA CAJA 2
PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS
AHD (x7)
AGL (x2)
AGW (x2)
BDH (x1)
BDI (x1)
Remove this section for quick reference / Enlever cette section pour référence rapide / Retirar esta sección para referencia rápaida
AFY (117) (x3)
FTM (x1)
FTN (x1)
67 3/4 in/po (≈1,72 m)
AFM (x9)
DSO (x1)
DSP (x1)
34 1/8 in/po (≈86,7 cm)

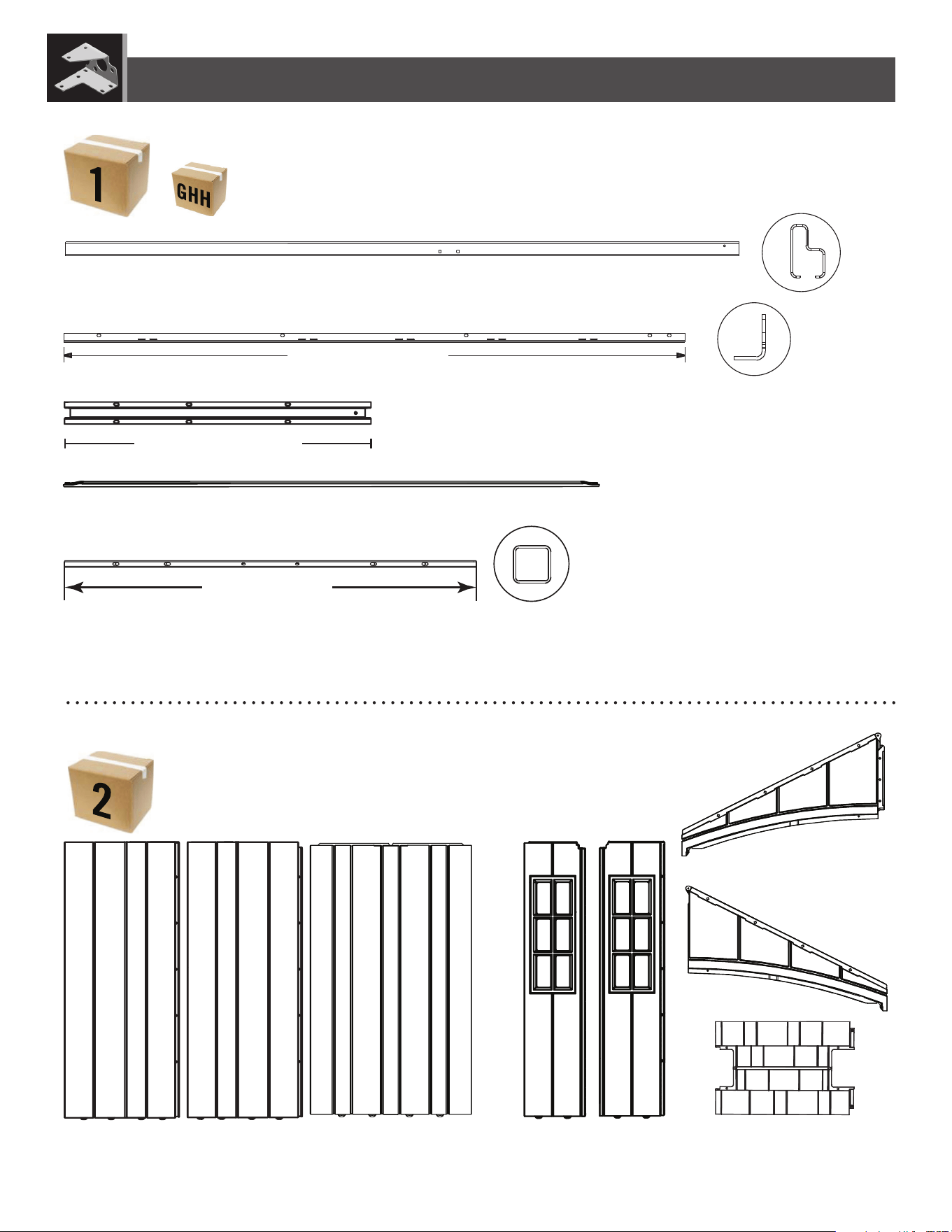

METAL PARTS KIT 2 / TROUSSE DE PIÈCES EN MÉTAL 2 / KIT DE PIEZAS DE METAL 2
BLH (x2)
FTW (x1)
46 in/po (≈1,17 m)
54
EWO ECT
DHL
GHN
EDH
BQH
GHK GHL
HARDWARE BAGS / SACS DE QUINCAILLERIE / BOLSAS DE HERRAJE
PARTS IDENTIFIER / IDENTIFICATEUR DE PIÈCES / IDENTIFICADOR DE PIEZAS
CONTENTS OF BOX 2 / CONTENU DE LA BOITE 2 / CONTENIDO DE LA CAJA 2
Remove this section for quick reference / Enlever cette section pour référence rapide / Retirar esta sección para referencia rápaida
EGT EWN
BDV (x2)
AFL (x6)
AHC (x4)
AIP (x3)
AIW (x1)
AIX (x4)
DRB (x1)
CONTENTS OF SMALL PARTS KIT / CONTENU DE LA TROUSSE DE PETITES PIÈCES / CONTENIDO DEL KIT DE PIEZAS PEQUEÑAS
DHN (x2)
EGQ (x10)
EGS (x1)
EGR (x1)
55
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
ADZ (x15)
ADZ
• Secure the two Panels using fi ve (5) Screws (ADZ). The attachment
points may have a thin membrane that the screws will puncture.
• Fixer bien les deux panneaux à l’aide de cinq (5) vis (ADZ). Les
points de fi xation peuvent avoir une fi ne membrane que les vis perceront.
• Fijar los dos paneles usando cinco (5) tornillos (ADZ). Los puntos
de fi jación pueden tener una membrana delgada que los tornillos perforarán.
• Insert two (2) Wall Panels (AHD), and secure using fi ve (5) Screws (ADZ) each.
• Insérer deux (2) panneaux muraux (AHD), et attacher-les l’un à l’autre à l’aide de cinq (5)
vis (ADZ) chacun.
• Insertar dos (2) Paneles de pared (AHD), y sujetarlos usando cinco (5) tornillos (ADZ) cada
uno.
AHD
AHD
7.11
7.10
56
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
AHD
AHD
AHD
ADZ (x20)
AIW (x1)
AGL
• For the right, rear corner panel (AGL), repeat the step done for the right,
front corner panel.
• Pour le panneau angulaire (AGL) arrière droit, répéter les étapes réalisées
pour le panneau angulaire avant droit.
• Para el panel angular (AGL) trasero derecho, repetir los pasos efectuados
para el panel angular delantero derecho.
• Insert three (3) Wall Panels (AHD)
along the rear edge of the
Floor, and secure using fi ve
(5) Screws (ADZ) each.
• Insérer trois (3) panneaux muraux
(AHD) le long du bord arrière
du plancher, et les fi xer l’un à
l’autre à l’aide de cinq (5) vis
(ADZ) chacun.
• Insertar tres (3) paneles de pared
(AHD) a lo largo del borde
trasero del piso, y sujetarlos
usando cinco (5) tornillos (ADZ)
cada uno.
7.12
7.13
57
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
• For the left, rear corner panel (AGW), repeat the step you did for the right, front corner panel.
• Pour le panneau angulaire (AGW) arrière gauche, répéter les étapes réalisées pour le panneau angulaire avant droit.
• Para el panel angular (AGW) trasero izquierdo, repetir los pasos efectuados para el panel angular delantero derecho.
ADZ (x15)
AGW
AHD
AHD
AIW (x1)
• Insert two (2) wall panels (AHD), and
secure using fi ve (5) screws (ADZ)
each.
• Insérer deux (2) panneaux muraux
(AHD), et les fi xer l’un à l’autre
à l’aide de cinq (5) vis (ADZ)
chacun.
• Insertar dos (2) paneles de pared
(AHD), y fi jarlos usando cinco (5)
tornillos (ADZ) cada uno.
7.14
7.15
58
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)
ADZ (x10)
AIW (x1)
AGL
• For the left, front Corner Panel (AGL), repeat the step you did for the right, front Corner Panel.
• Pour le panneau angulaire (AGL) avant gauche, répéter les étapes réalisées pour le panneau angulaire avant droit.
• Para el panel angular (AGL) delantero izquierdo, repetir los pasos que se efectuados para el panel angular delantero
derecho.
BDH
• Insert tabs at the bottom of the Left Window Wall Panel (BDH) into the third and fourth slots from the front, right corner of
the Floor. Slide the Panel to the left. Secure the two Panels using fi ve (5) Screws (ADZ).
• Insérer les languettes au bord inférieur du panneau mural gauche pour la fenêtre (BDH) dans les troisième et quatrième
rainures du coin droit du plancher. Faire
glisser le panneau à gauche. Fixer bien les
deux panneaux à l’aide de cinq (5) vis (ADZ).
• Insertar las lengüetas al borde inferior del panel
mural izquierdo para la ventana (BDH) en las tercera y
quarta ranuras de la esquina derecha del piso.
Deslizar el panel a la izquierda. Fijar los dos
paneles usando cinco (5) tornillos (ADZ).
7.16
7.17
5959
SHELVING INSTALLATION / INSTALLATION DU RAYONNAGE / INSTALACIÓN DE LA ESTANTERÍA
8
ADZ (x28)
AIY (x4)
AFV (x2)
DSW
Plastic Parts / Pièces en plastique / Piezas de plástico
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
TOOLS REQUIRED (NOT INCLUDED) / OUTILS REQUIS (NON INCLUS) / INSTRUMENTAL REQUERIDO
(NO INCLUIDO)
EWO
60
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)
8.1

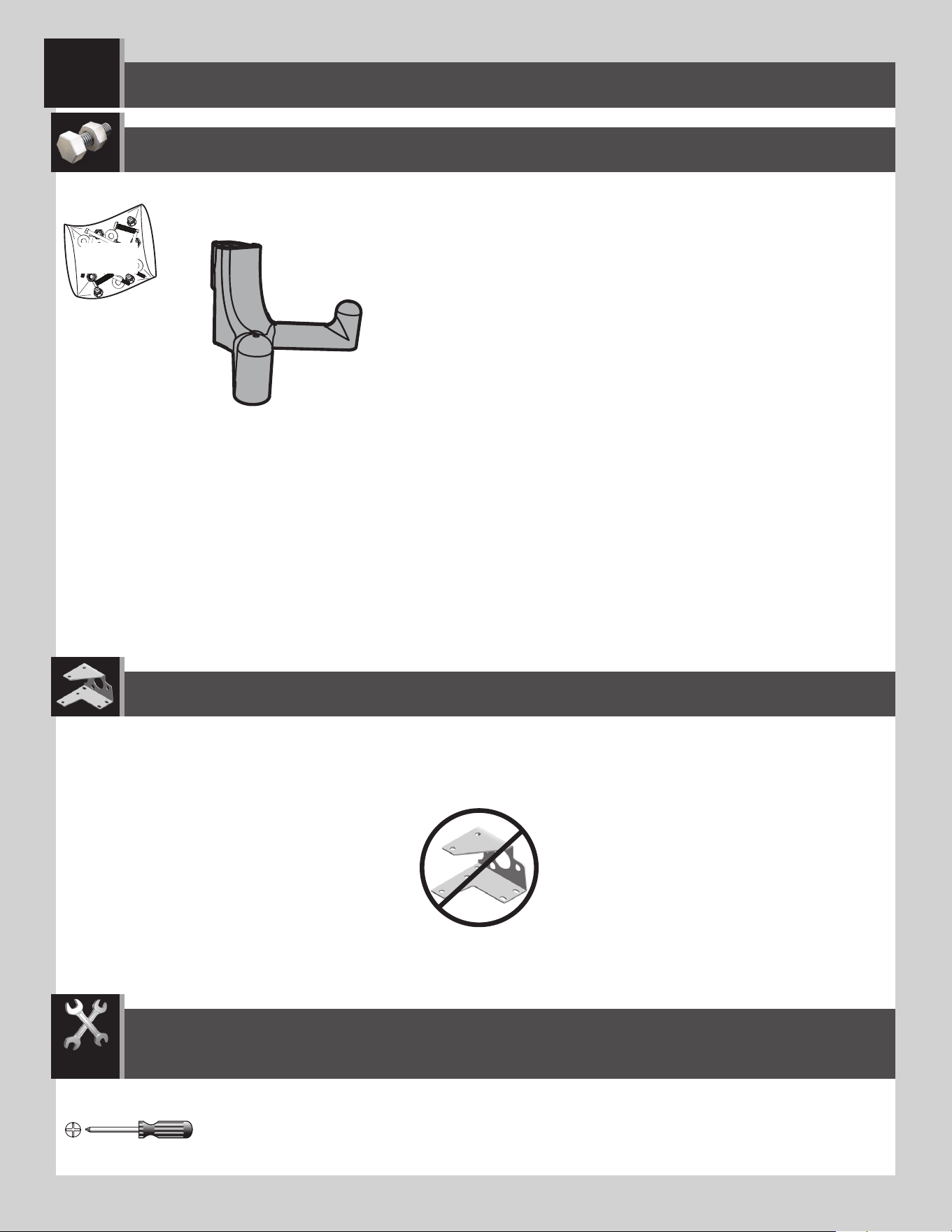

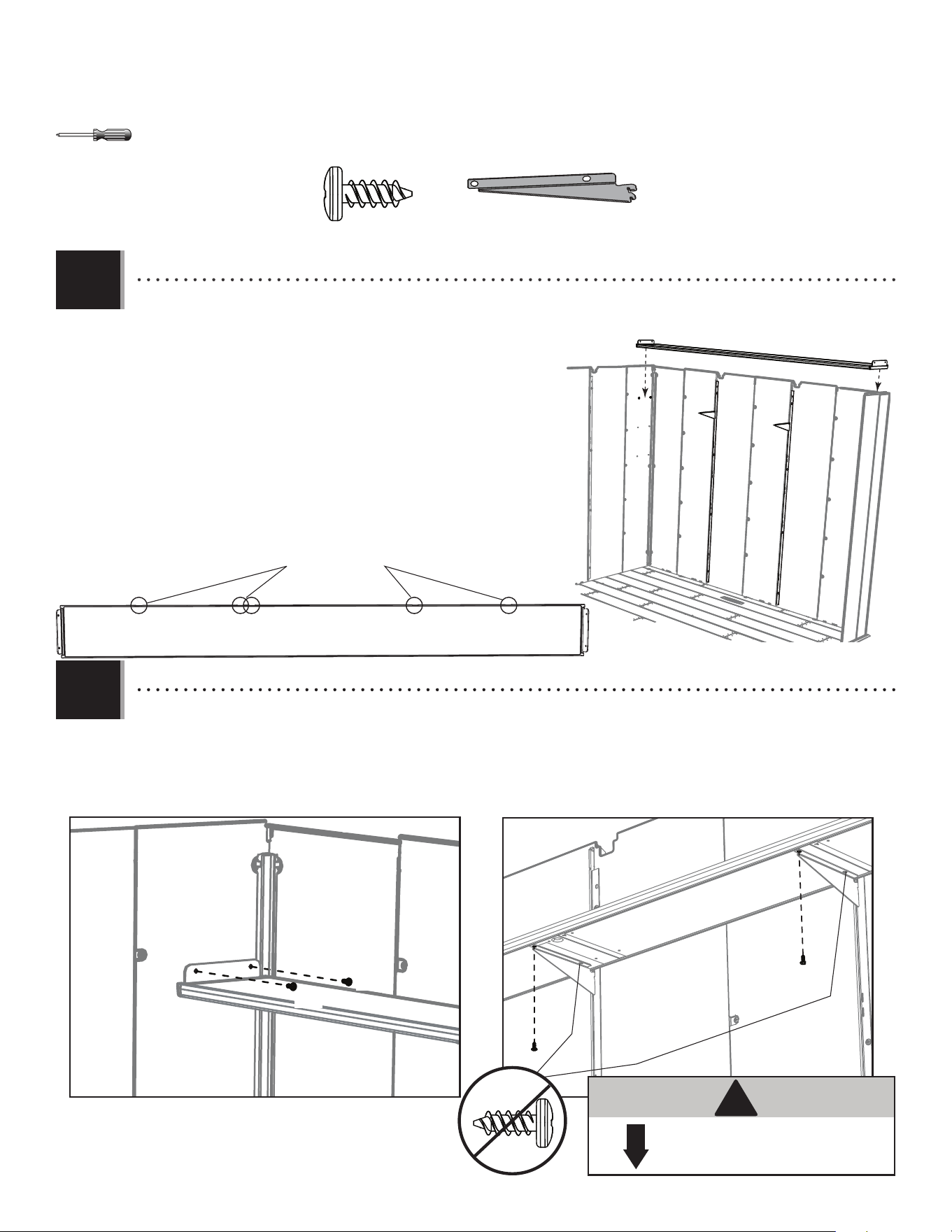

• Insert the Shelf Brackets (AIY) into the slots in the Wall Support Channels. The Brackets must be at the same height.
• Insérer les équerres (AIY) dans les fentes dans les canaux de support muraux. Les équerres doivent être de la même hauteur.
• Insertar las escuadras (AIY) dentro de las ranuras en los canales de soporte murales. Las escuadras deben estar a la misma altura.
AIY
AIY
AIY (x2)
61
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)
ADZ (x12)
AFV
AFV
≈23 kg (50 lb)
!
• Attach the Shelf (AFV) to the Corner Wall Panels and Shelf Brackets using six (6) Screws (ADZ). Repeat this section for the
other side of the shed.
• Attacher l’étagère (AFV) vers les panneaux muraux de coin et canaux de support muraux en utilisant six (6) vis (ADZ).
Répéter cette section pour l’autre côté de l’abri.
• Sujetar el estante (AFV) a los paneles murales de esquina y las escuadras usando seis (6) tornillos (ADZ). Repetir esta
sección para el otro lado de la caseta.
• Fold the fl aps on the ends of the Shelf (AFV) up, and set the
Shelf onto the Brackets. The notches along the long edge should be
against the rear wall.
• Plier les volets sur les extrémités de l’étagère (AFV) vers le
haut, et placer la tablette sur les supports. Les fentes le long de
l’extrémité longue devraient être contre le mur arrière.
• Doblar las aletas del estante (AFV) hacia arriba, y colocar el
estante en las escuadras. Las muescas a lo largo del borde largo
debe quedarse contra el muro trasero.
Notches / Fentes / Muescas
8.2
8.3
ADZ
ADZ
ADZ
ADZ
AIY (x2)
6262
9
ROOF ASSEMBLY / ASSEMBLAGE DU TOIT / ENSAMBLE DEL TEJADO
AHP (x2)
ADZ (x160)
AHL (x1)
DTV (x2)
CXK (x2)
AEE (x2)
(x2)
(x1)
AFL (x6)
GHT
Metal Parts / Pièces en métal / Piezas de metal
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
Note: This notched end goes towards the front of the shed.
Remarque : Cette extrémité encochée va vers la partie avant de l’abri.
Nota: Este extremo muescado va hacia la parte delantera de la caseta.
!
ECT
ECS (x1)
ADK (x2)
BZA (x2)
AEE (x4)
ECR (x1)
ADX (x26)
AED (x24)
6363
9
ROOF ASSEMBLY / ASSEMBLAGE DU TOIT / ENSAMBLE DEL TEJADO
(x2)
(x1)
AGQ (x6)
(x1) (x1)
BDS (x1)
DRA (x1)
DRB (x1)
AHC (x4)
BDR (x1)
3/8 in/po (≈10 mm)
Plastic Parts / Pièces en plastique / Piezas de plástico
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
AFY (117) (x3)
AFW (116) (x1) AGG (115) (x1)
TOOLS REQUIRED (NOT INCLUDED) / OUTILS REQUIS (NON INCLUS) / INSTRUMENTAL REQUERIDO
(NO INCLUIDO)
64

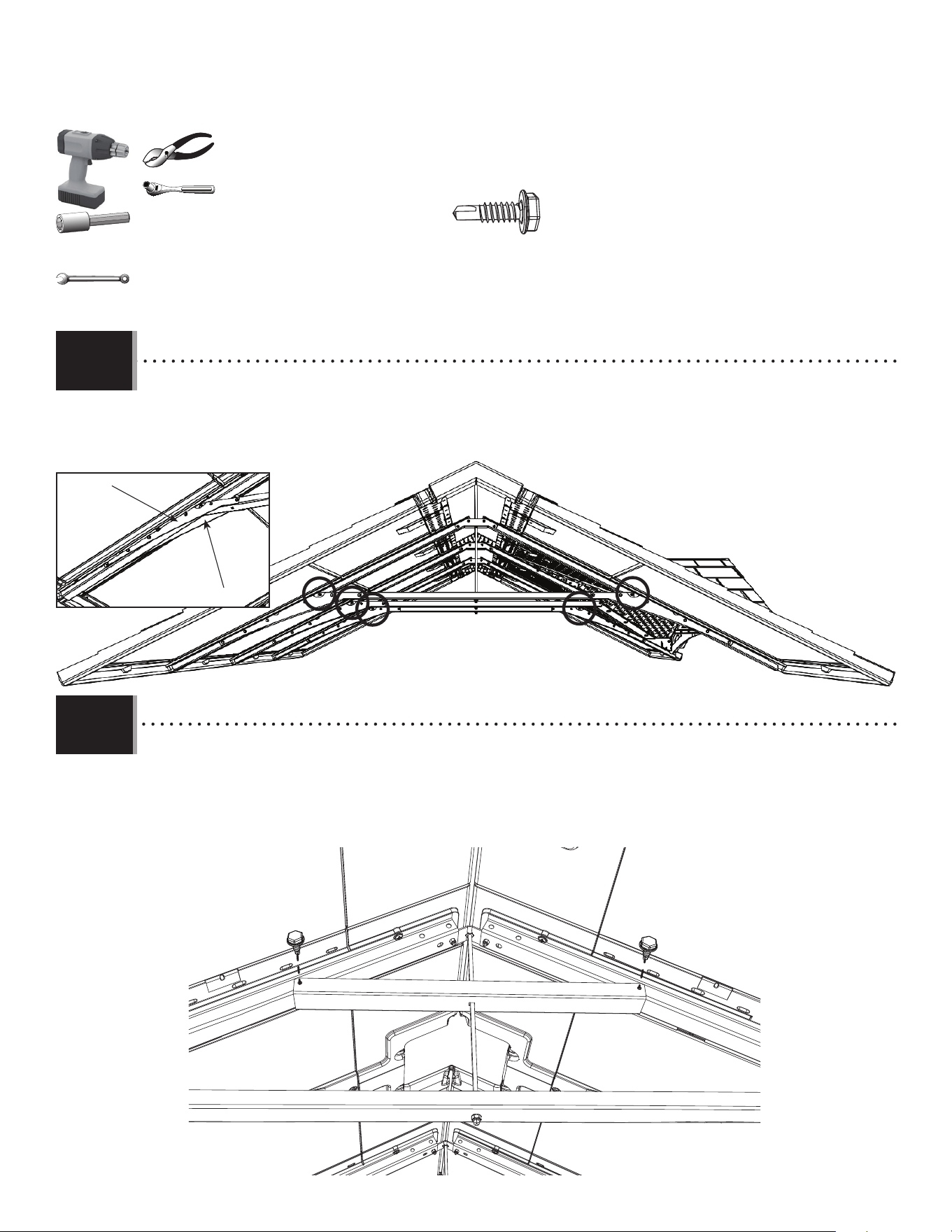

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
ADZ (x14)
ADZ
ADZ

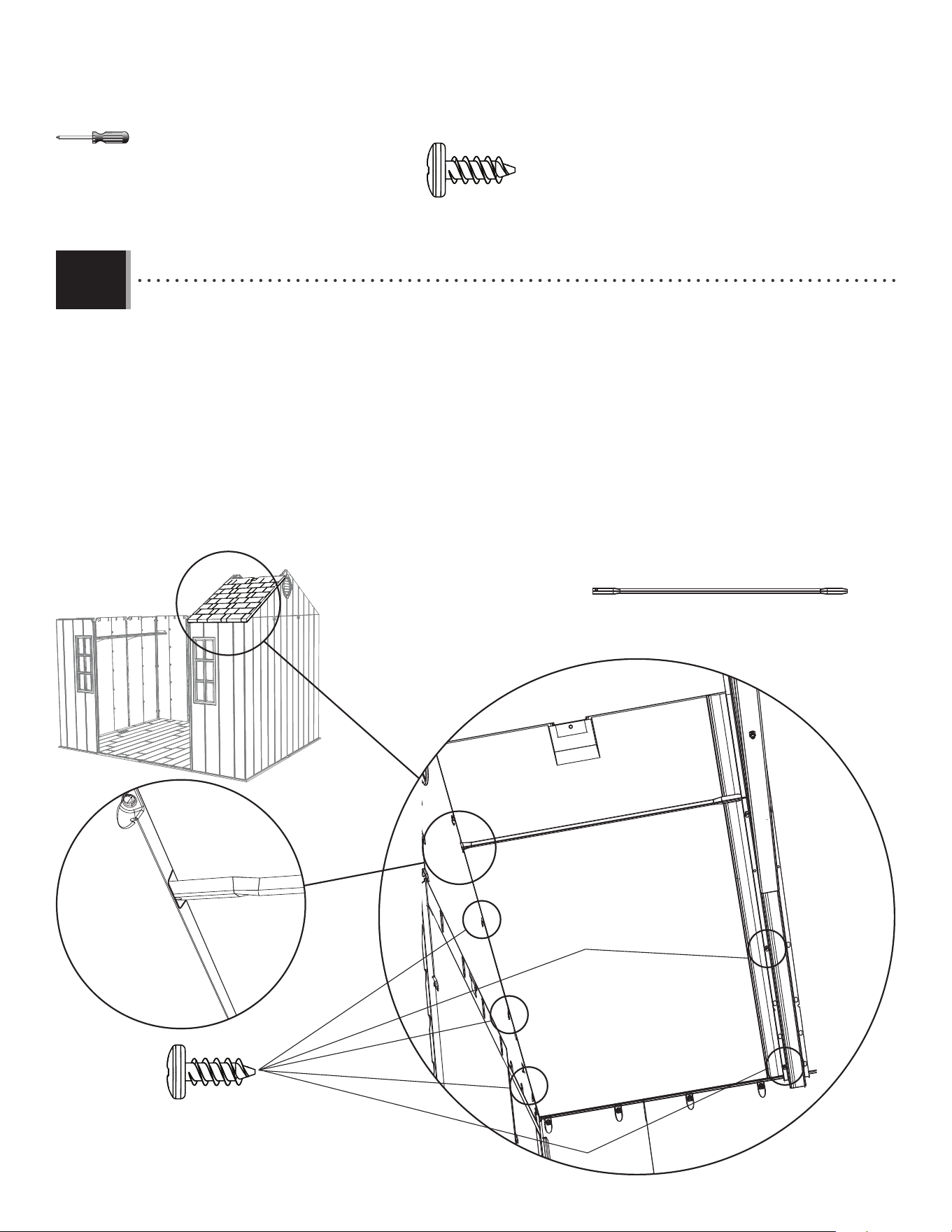

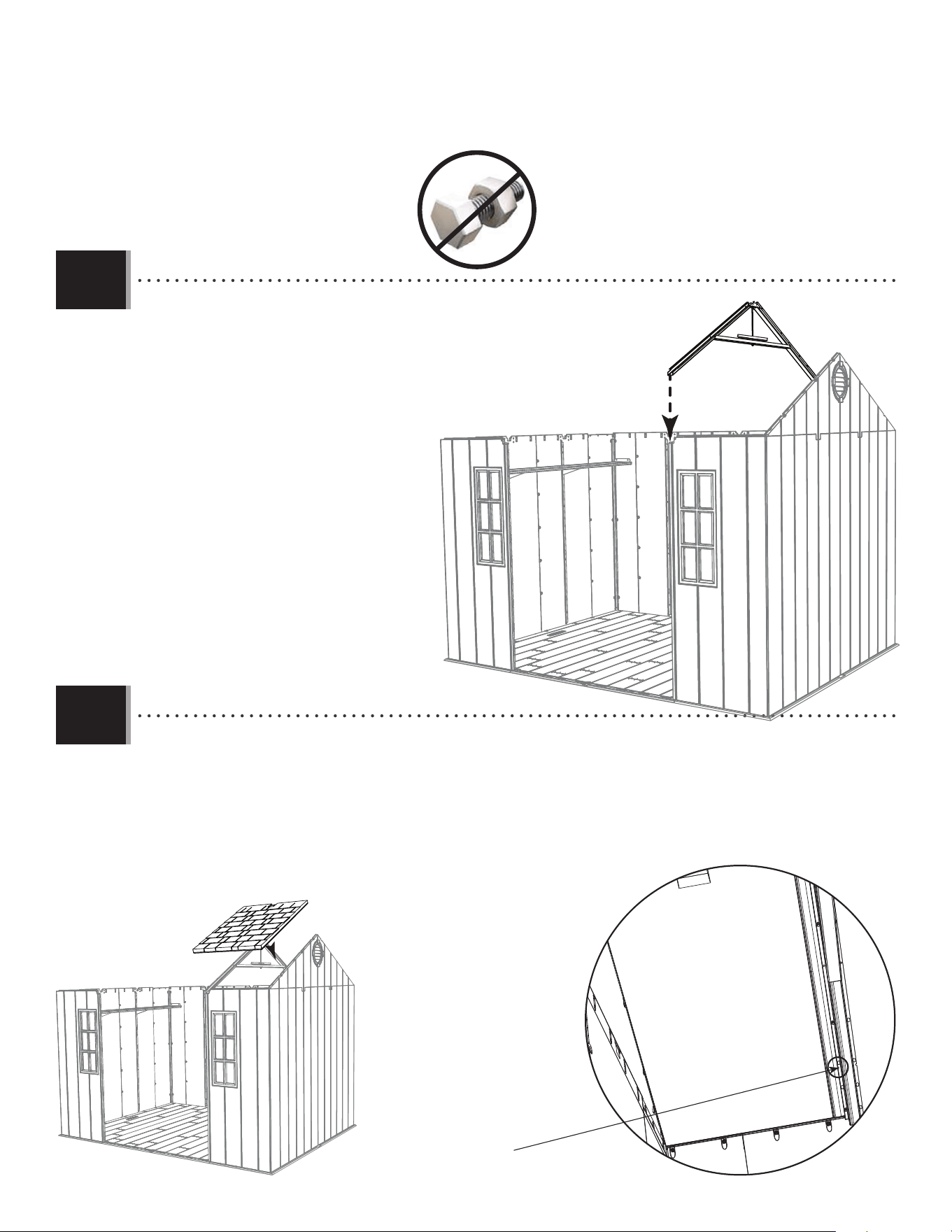

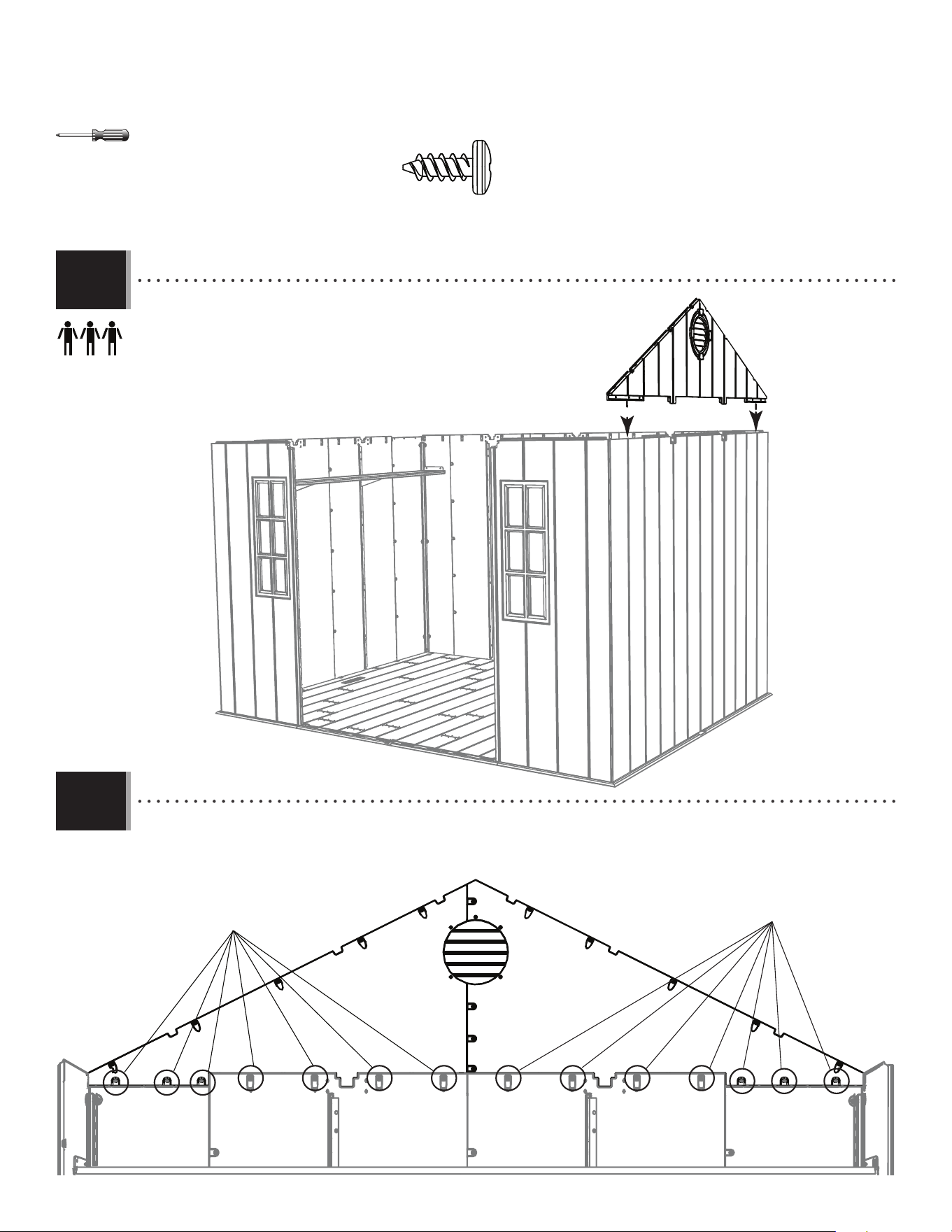

• Set a Side Gable down onto the right side of the shed.
• Mettre un pignon latéral sur le côté droit de l’abri.
• Meter una fachada lateral en el lado derecho de la caseta.
• Secure a Side Gable to the Shed using fourteen (14) Screws (ADZ).
• Fixer un pignon latéral à l’abri à l’aide de quatorze (14) vis (ADZ).
• Fijar una fachada lateral a la caseta usando catorce (14) tornillos (ADZ).
9.1
9.2
65
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
AGQ
Alignment nub
Petite bosse d’alignement
Bulto de alineamiento

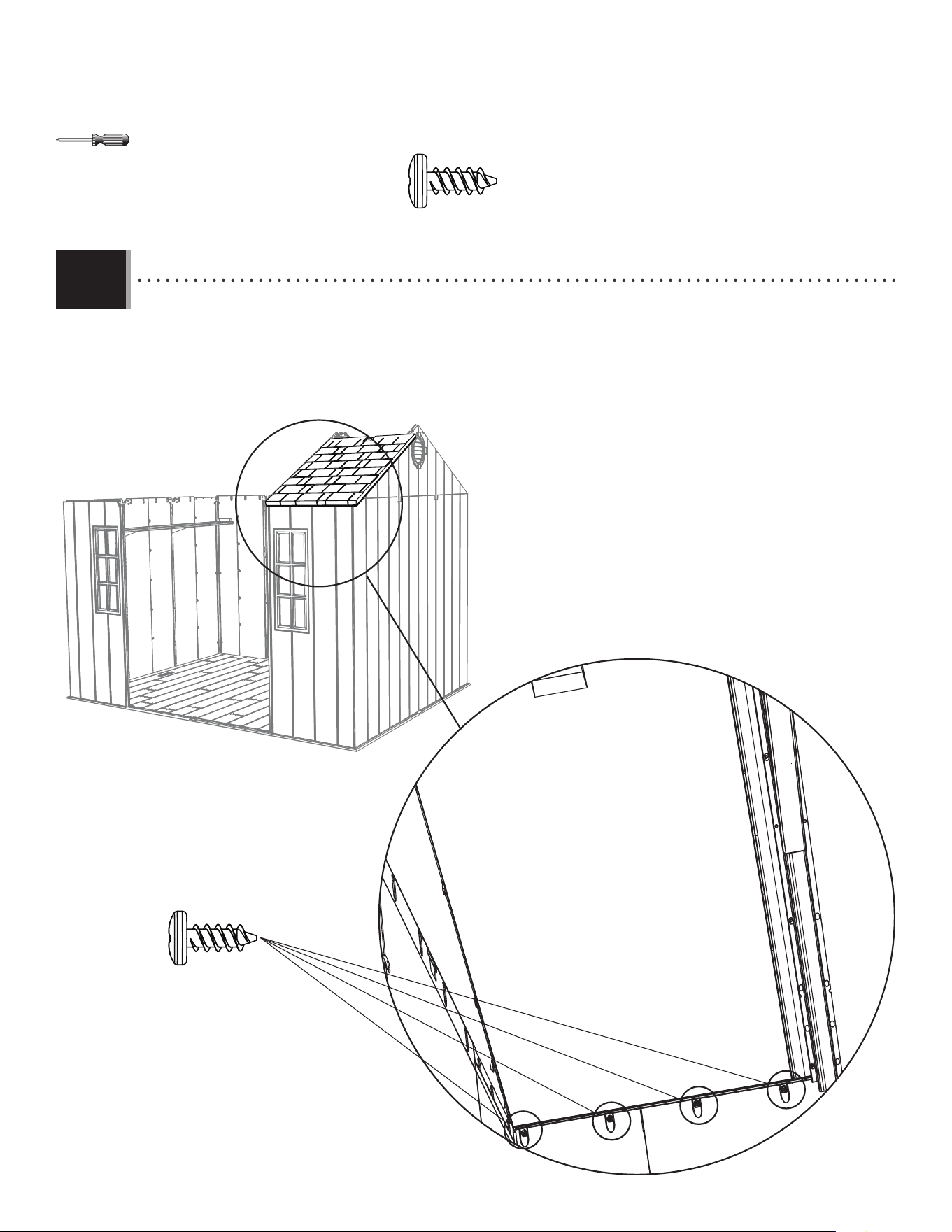

• Set the Roof Panel (AGQ) down onto the Wall Panel, Gable, and Truss. The groove at the bottom of the Roof Panel
sets over the top of the Wall Panel. Ensure the alignment nub fi ts into the notch in the Truss.
• Mettre le panneau de toit (AGQ) dans le panneau mural, le pignon, et la ferme. Mettre la rainure au bord inférieur du
panneau de toit sur la partie supérieure du panneau mural. Mettre la petite bosse d’alignement dans l’encoche de
la ferme.
• Meter el panel de tejado (AGQ) en el panel de pared, la fachada, y la cercha. Colocar la ranura a lo largo del borde
inferior del panel de tejado sobre la parte superior del panel de pared. Encajar el bulto de alineamiento en la mu-
esca en la cercha.
9.3
9.4
• Place a Side Truss into the notches on
the rear Wall Panel and Right Front Window
Wall Panel. While another adult holds this in
place, continue to the next step.
• Mettre une ferme latérale dans les en-
coches sur le panneau mural arrière et le
panneau mural avant droit pour la fenêtre.
Pendant qu’un autre adulte soutient la ferme
en place, continuer à la prochaine étape.
• Meter una cercha lateral en las muescas
en el panel mural trasero y el panel mural
delantero derecho para la ventana. Mientras
que otro adulto mantenga la cercha en su
lugar, seguir al próximo paso.
66
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
ADZ (x4)

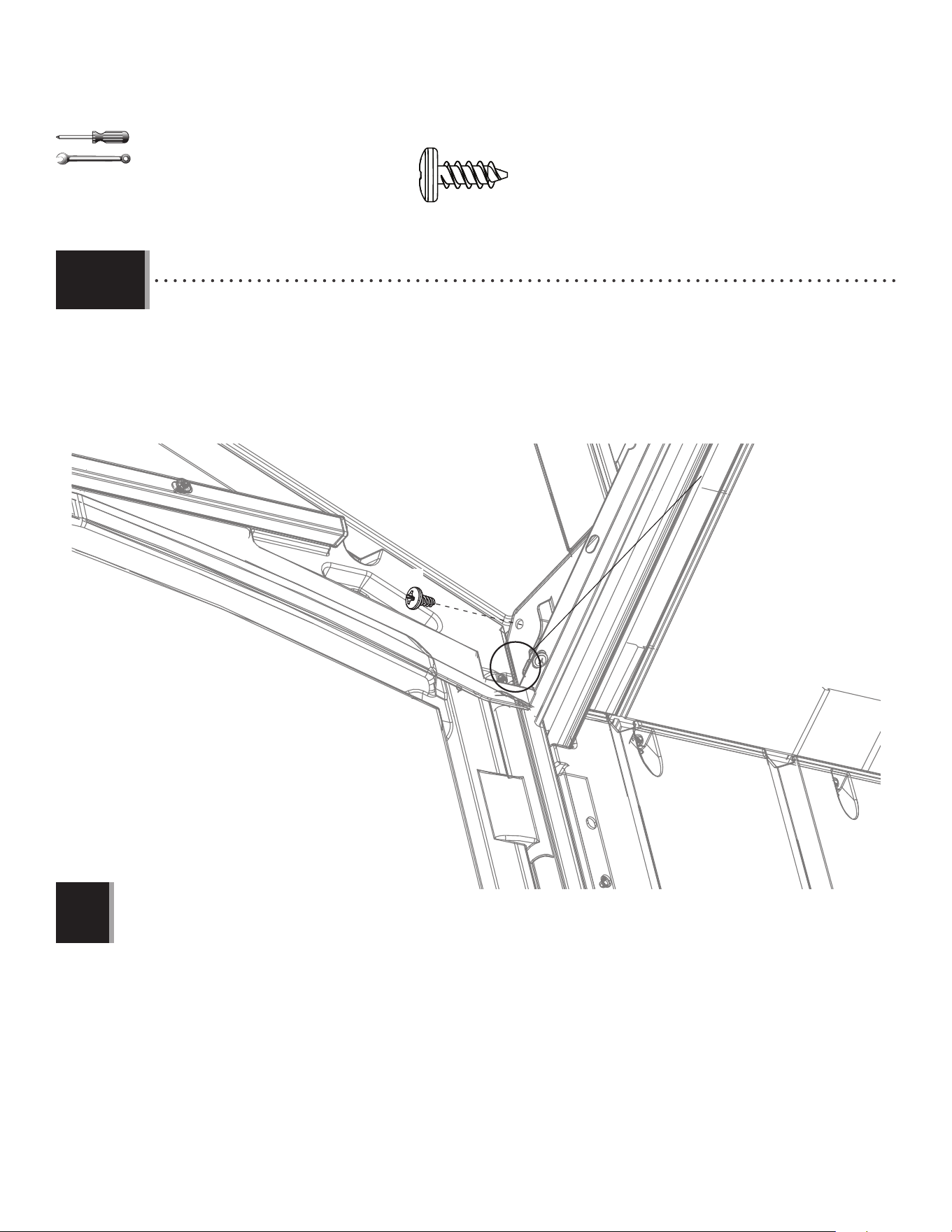

• Align the four holes in the Wall Panel with those at the bottom of the Roof Panel, and insert four (4) Screws (ADZ) to
secure the Panel in place.
• Aligner les quatre trous dans le panneau mural avec ceux au bord inférieur du panneau de toit, et insérer quatre
(4) vis (ADZ) pour attacher le panneau en place.
• Alinear los cuatro agujeros en el panel de pared con los al borde inferior del panel de tejado, e insertar cuatro (4)
tornillos (ADZ) para sujetarlo en su lugar.
ADZ (x4)
9.5
67
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
ADZ (x5)
ADZ (x5)
AFL
AFL

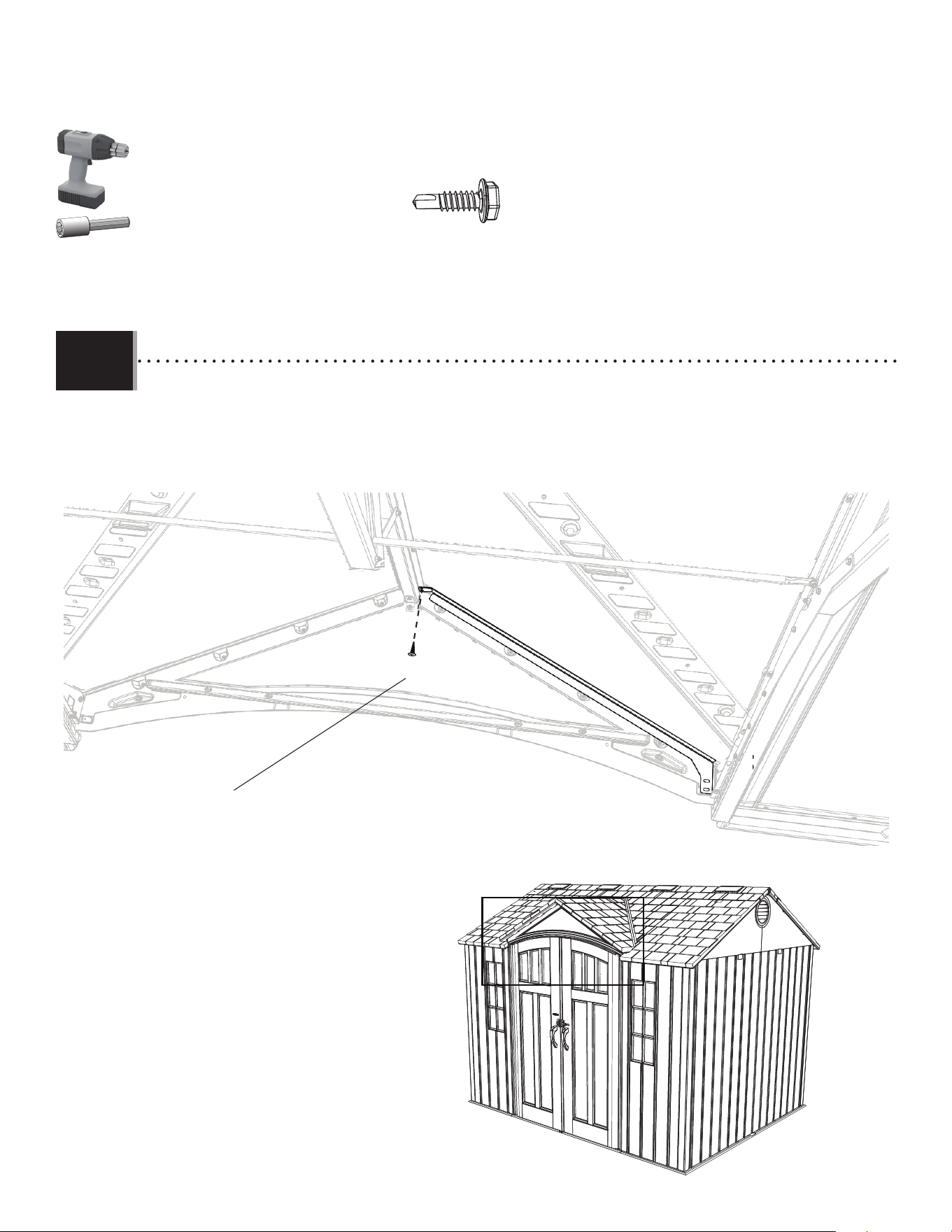

• Insert the fi rst three Screws (ADZ) through the Gable and into the Roof Panel and the fi rst two Screws (ADZ) through
the Truss and into the Roof Panel at the locations shown. Then, insert the Roof Support (AFL) into the notches in the
Gable and between the Truss and the Roof Panel.
• Insérer les premières trois vis (ADZ) à travers le pignon et dans le panneau de toit avec lucarne et les premières
deux vis (ADZ) à travers la ferme et dans le panneau de toit aux emplacements indiqués. Ensuite, mettre le support de
toit (AFL) dans les encoches dans le pignon et entre le panneau de toit et la ferme.
• Insertar los primeros tres tornillos (ADZ) por la fachada y dentro del panel de tejado con tragaluz y los primeros dos
tornillos (ADZ) por la cercha y dentro del panel de tejado a las ubicaciones indicadas. Entonces, insertar el soporte de
tejado (AFL) en las muescas en la fachada y entre la cercha y el panel de tejado.
AFL (x1)
9.6
68
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
ADZ (x13)
AFL (1)
AGQ

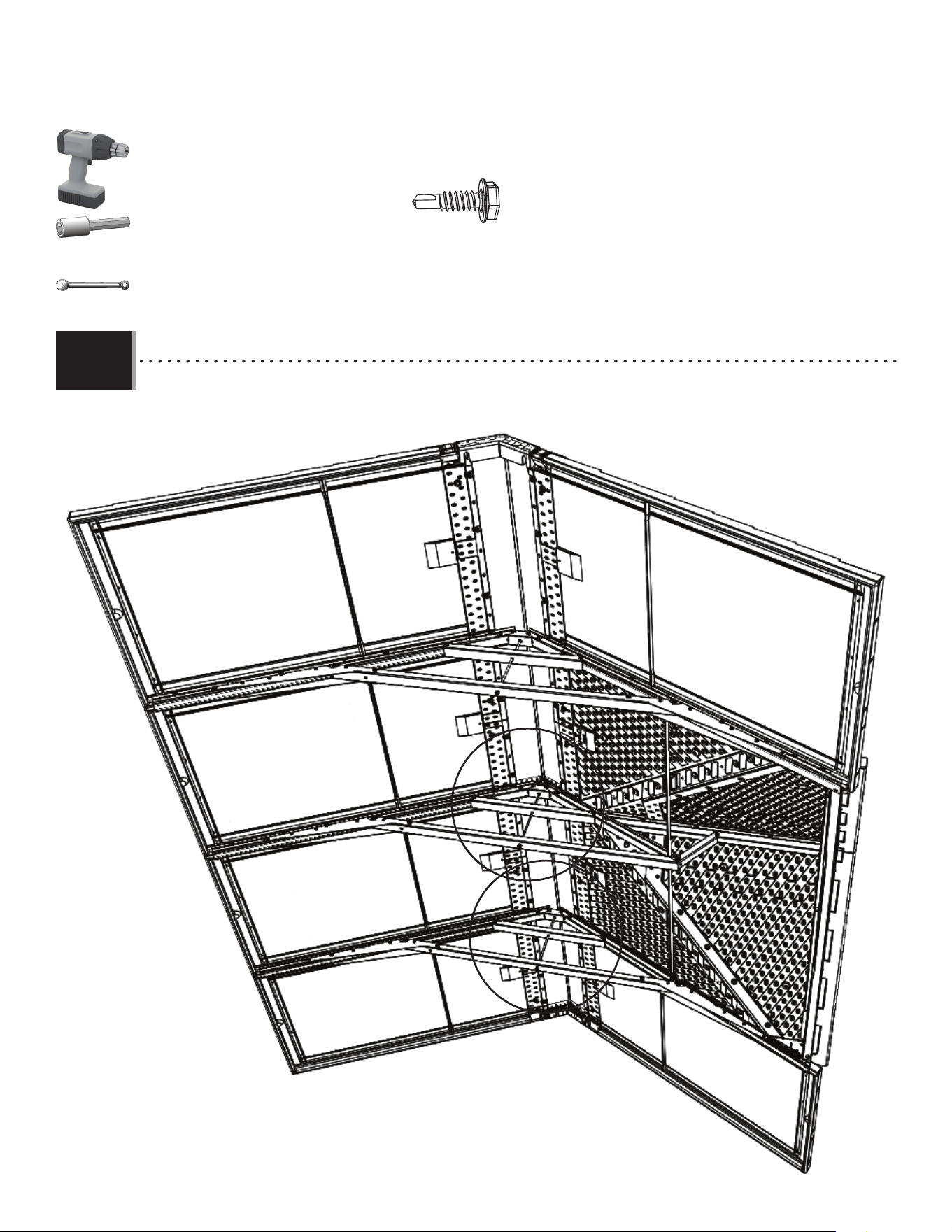

• Insert one Screw (ADZ) through the Gable and into the Roof Panel and one Screw (ADZ) through the Truss and into
the Roof Panel at the locations shown. Repeat the previous steps for the rear corner Roof Panel (AGQ).
• Insérer une vis (ADZ) à travers le pignon et dans le panneau de toit et une vis (ADZ) à travers la ferme et dans le
panneau de toit aux emplacements illustrés. Répéter les étapes précédentes pour le panneau de toit (AGQ) arrière droit.
• Insertar un tornillo (ADZ) por la fachada y dentro del panel de tejado y un tornillo (ADZ) por la cercha y dentro del
panel de tejado a las ubicaciones indicadas. Repetir los pasos anteriores para el panel de tejado (AGQ) trasero derecho.
AFL (x1)
9.7
AFL
69
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
ADZ (x36)
AGQ
AGQ
AFL (x2)

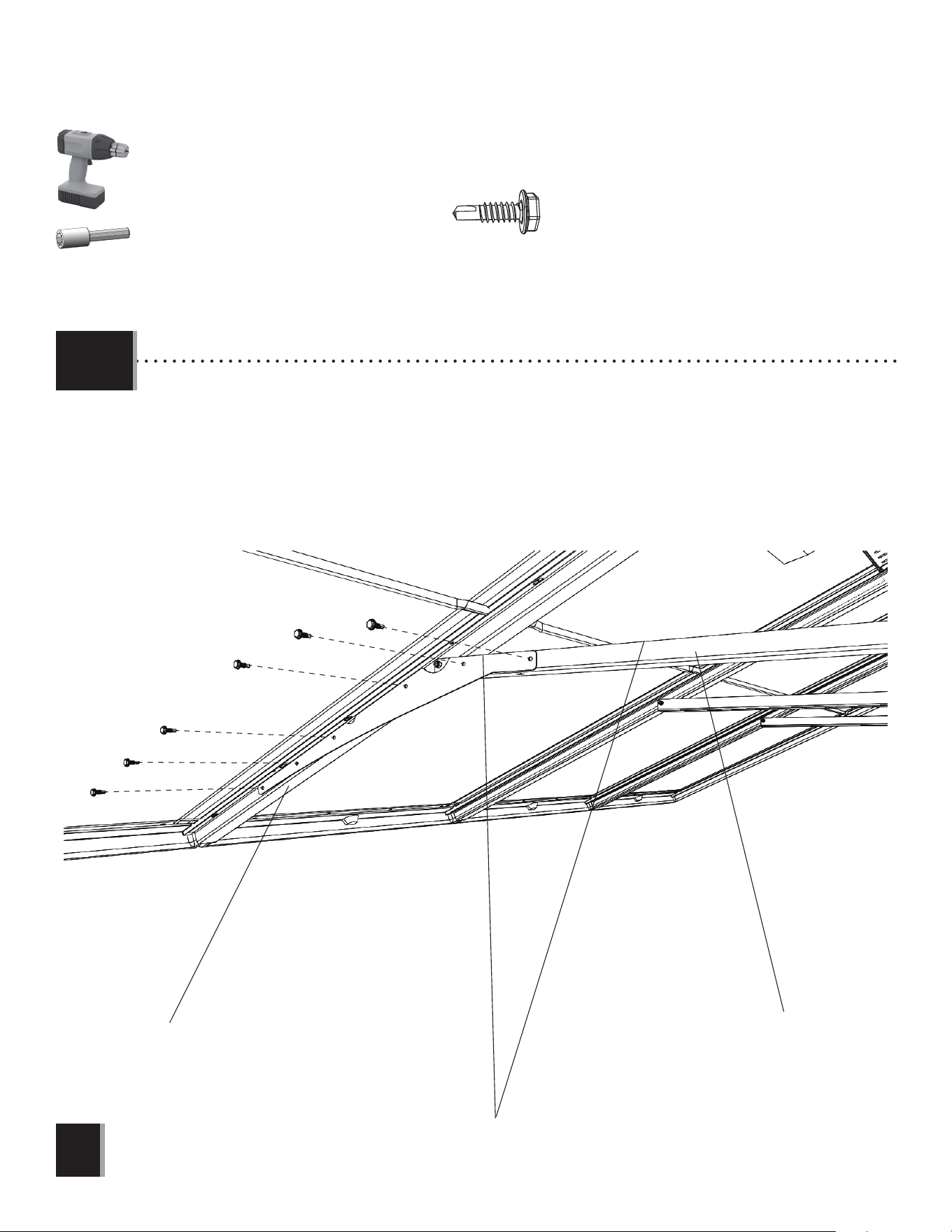

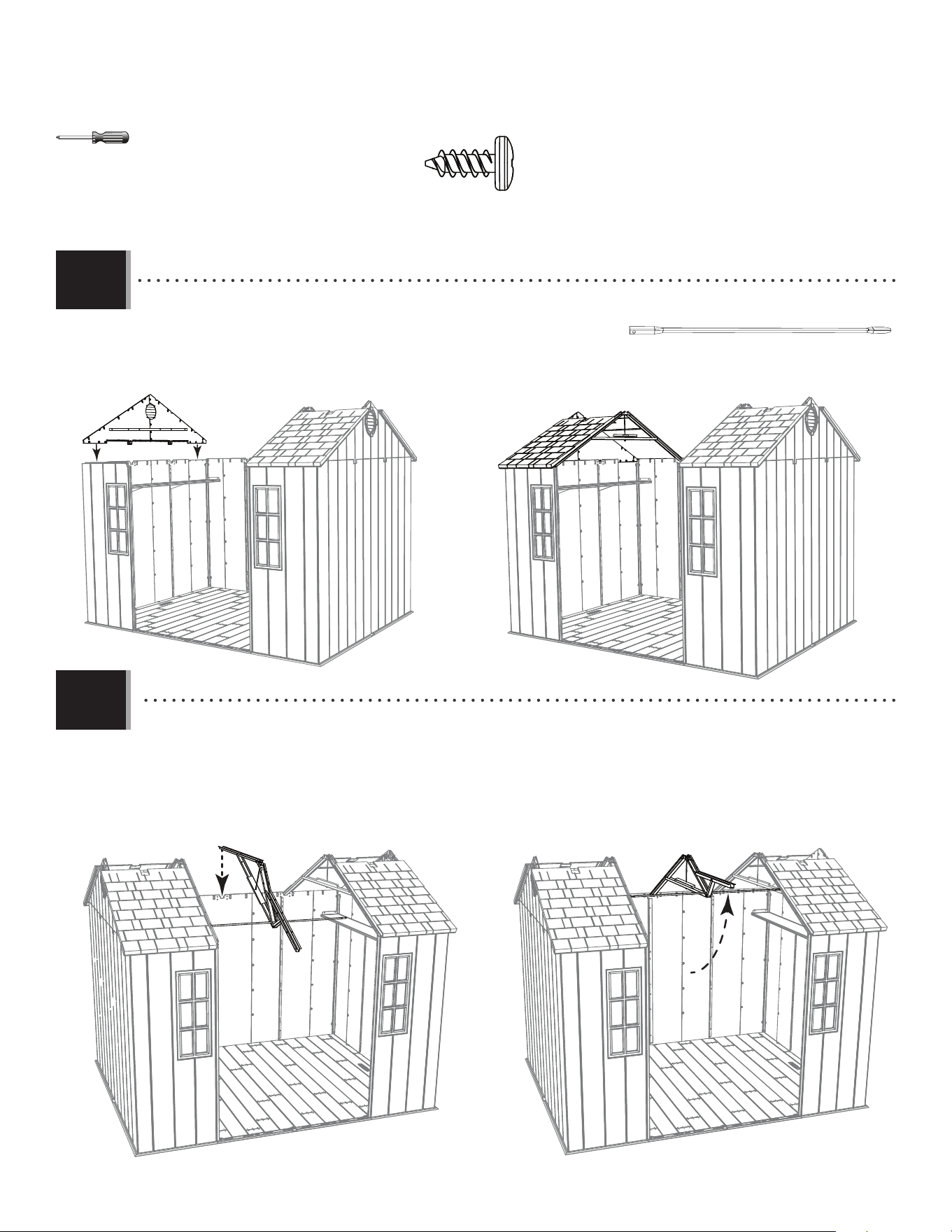

• Place the back of the Center Truss into the notch on the center rear Wall Panel. Then, lift the front of the Truss
up so the ends of the Roof Support Tube touch the Side Trusses.
• Mettre l’extrémité arrière de la ferme centrale dans l’encoche sur le panneau mural arrière central. Ensuite,
soulever l’extrémité avant de la ferme pour que les extrémités du tube de support touchent les fermes latéraux.
• Meter el extremo trasero de la cercha central en la muesca en el panel de tejado central trasero. Entonces,
levantar el extremo delantero de la cercha para arriba para que los extremos del tubo de soporte hagan contacto
con las cerchas laterales.
• Repeat steps 9.1–9.7 for the left side of the shed.
• Répéter les étapes 9.1 – 9.7 pour le côté droit de l’abri.
• Repetir los pasos 9.1–9.7 para el lado izquierdo de la caseta.
9.8
9.9
70
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
3/8 in/po
(≈10 mm)
DTV (x2)
CXK (x2)
AEE (x2)

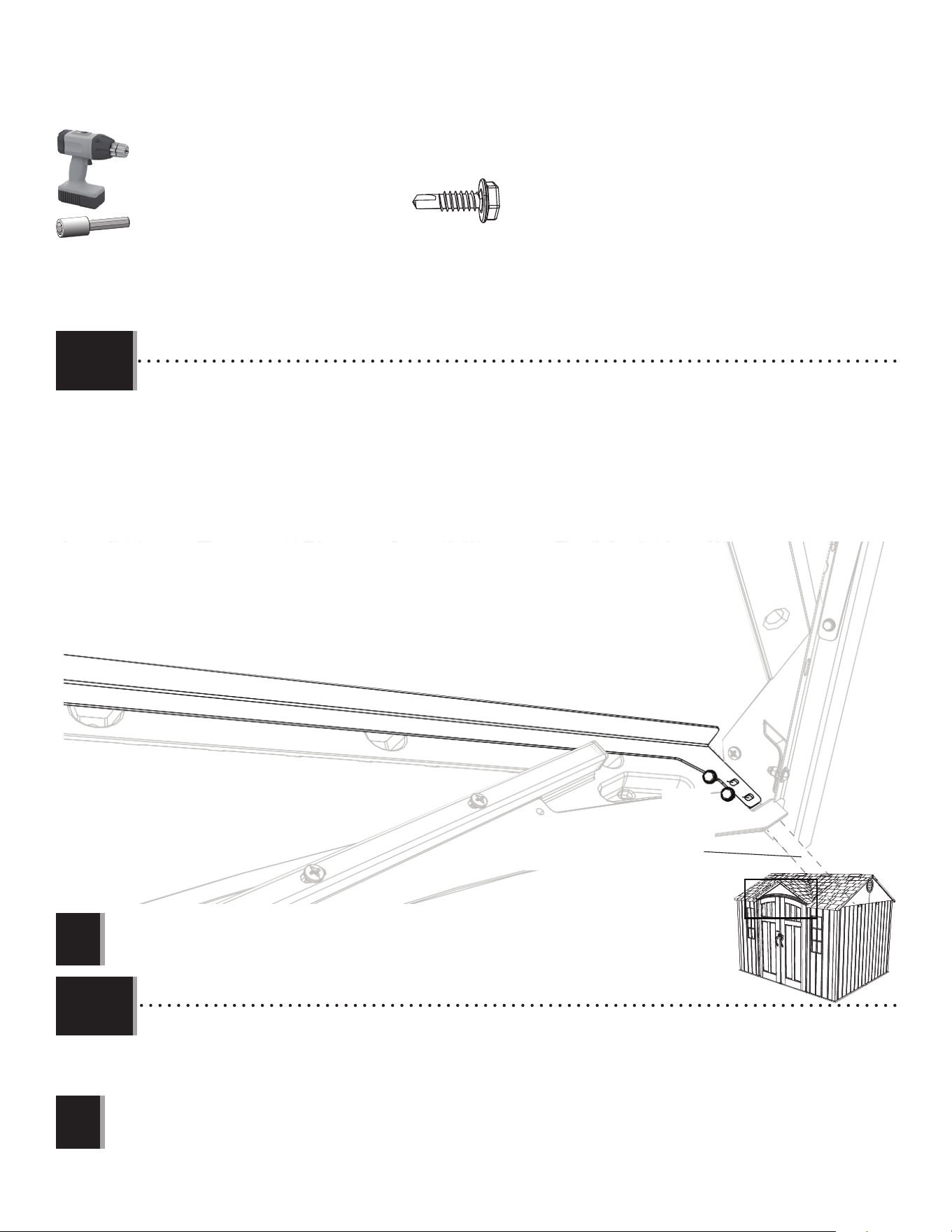

• Secure the ends of the Support Tube to the Side Truss Channels using the hardware provided.
• Fixer bien les extrémités du tube de support aux fermes latéraux à l’aide de la quincaillerie incluse.
• Fijar los extremos del tubo de soporte a las cerchas laterales usando el herraje incluido.
9.10
DTV
AEE
CXK
Note: The Support Tube goes underneath the Lateral Truss.
Remarque : Attacher bien le tube de support en dessous de la ferme latérale.
Nota : Se sujete el tubo de soporte debajo la cercha lateral.
!
71
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
AHP (x2)
AHP
• Pull the Hinge Tube down out of the Left Door (the Door without the notched corner) about six inches. Align
the hole at the bottom of the Hinge Tube with the slit in the Bushing, and insert the Tube. Insert a Cotter Pin (AHP)
and bend the ends.
• Étender le tube d’articulation à peu près quinze centimètres du bord inférieur de la porte (la porte sans
encoche). Aligner le trou dans la partie inférieure du tube avec la fente dans la bague, et insérer le tube. Insérer
une clavette (AHP) et pliez les extrémités.
• Extender el tubo de articulación unos qunice centimetros del borde inferior de la puerta (la puerta sin la
muesca). Alinear el agujero en la parte inferior del tubo con la rendija en el casquillo, e insertar el tubo. Insertar
una clavija (AHP) y doble los extremos.
9.11
Note: Repeat this step for the Right Door.
Remarque : Répéter cette étape pour la porte droite.
Nota: Repetir este paso para la puerta derecha.
!
72
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

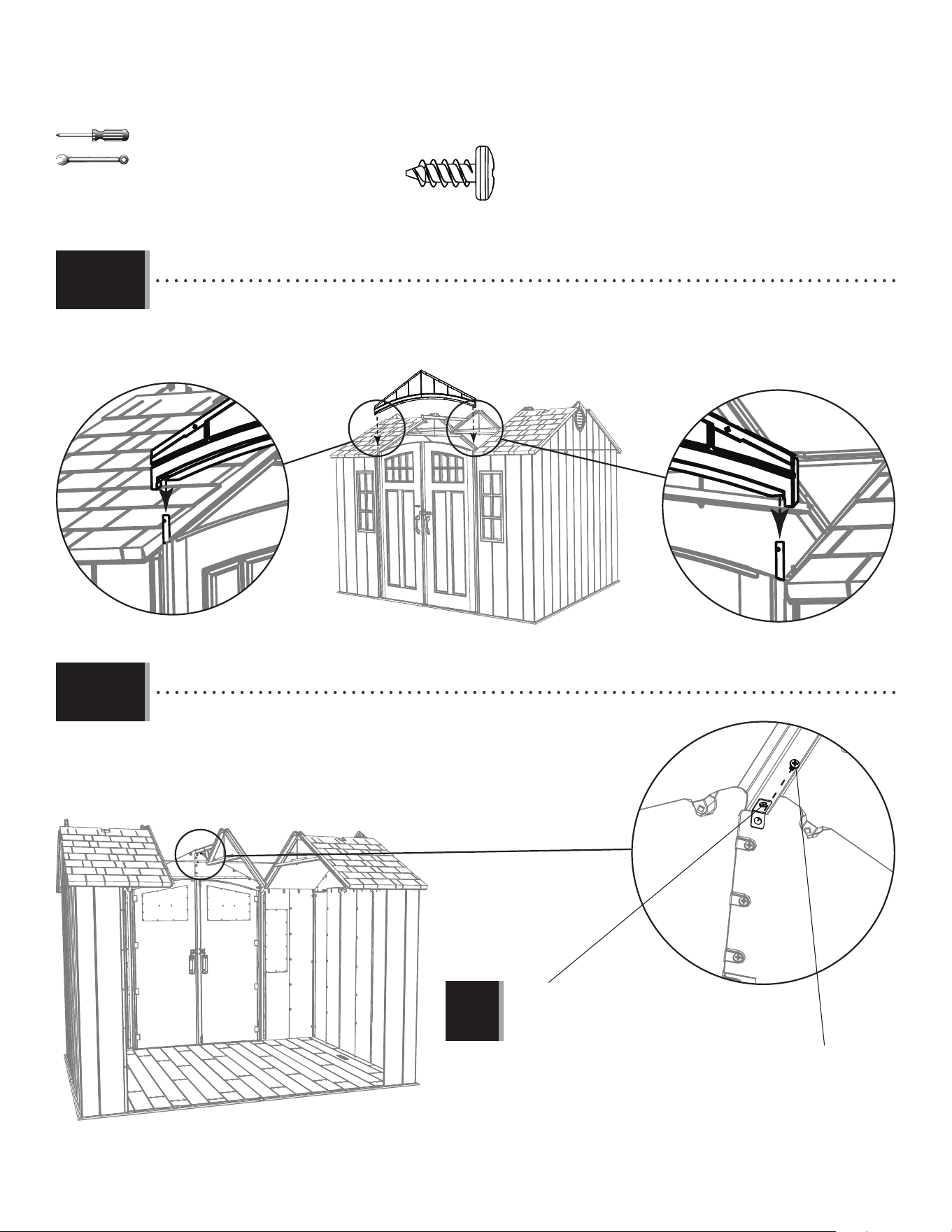

• Set the end of the Center Truss onto the notch in the Front Gable Panel as shown, and secure with one (1)
Screw (ADZ).
• Mettre l’extrémité de la ferme centrale dans l’encoche dans la pignon
avant comme illustré, et fi xer-la à l’aide d’une vis (ADZ).
• Meter el extremo de la cercha central en la muesca en la fachada
delantera como se muestra, y fi jarla avec un tornillo (ADZ).
ADZ (x1)
3/8 in/po
(≈10 mm)
• Slide the holes in the Entry Gable down over the two Hinge Tubes. The ends of the Gable go in the Trusses.
• Faire glisser les trous dans le pignon d’entrée sur les deux tubes. Les extrémités du pignon vont dans les fermes.
• Deslizar los agujeros en la fachada de entrada sobre los dos tubos. Los extremos de la fachada van dentro de las cerchas.
9.12
9.13
Note: Tighten this Nut and Bolt now.
Remarque : Serrer ce boulon et l’écrou maintenant.
Nota: Apretar este perno y la tuerca ahora.
!
ADZ
73
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
ADZ (x20)
AGQ
AGQ
• Attach the two center, rear Roof Panels using only one Roof
Support per Panel.
• Fixer les deux panneaux de toit arrières centraux en utilisant un
seul support de toit pour chaque panneau.
• Fijar los dos paneles de tejado traseros centrales usando sólo un
Soporte de tejado por panel.
• Attach the Left Door Strike Plate (AHL) to the Floor as shown. Do not overtighten.
• Fixer la gâche pour la porte gauche (AHL) au plancher comme indiqué. Ne pas trop serrer.
• Fijar la placa de impacto para la puerta izquierda (AHL) al piso como se muestra. No apretar demasiado.
AFL (x2)
AFL
9.14
9.15
AHL (x1)
ADX (x2)
ADX
ADX
AHL
74
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
9.16
• Insert the Right Drainage Plate (ECS) into the Right Lateral Truss, and align the notch in the Plate with the fi rst hole
in the Truss as shown. Secure with the hardware provided. Only tighten by hand for now.
• Insérer la plaque de drainage droite (ECS) dans la ferme latérale droite, et aligner l’encoche dans la plaque avec la
premier trous dans la ferme comme indiqué. Bien la fi xer à la ferme à l’aide de la quincaillerie incluse. Ne serrer
qu’à la main en ce moment.
• Insertar la placa derecha para el drenaje (ECS) dentro de la cercha lateral derecho, y alinear la muesca en la placa
con el primer agujero en la cercha. Fijarla a la cercha usando el herraje incluido. Apretar sólo a mano en este
momento.
ECS
ADK
AEE
AEE
Note: Repeat this step for the Left Drainage Plate (ECR).
Remarque : Répéter cette étape pour la plaque de drainage gauche (ECR).
Nota: Repetir este paso para la placa izquierda para el drenaje (ECR).
!
BZA
ECS (x1)
ECR (x1)
ADK (x2)
BZA (x2)
AEE (x4)
75
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
DRA
ADZ (x6)ADZ (x6)

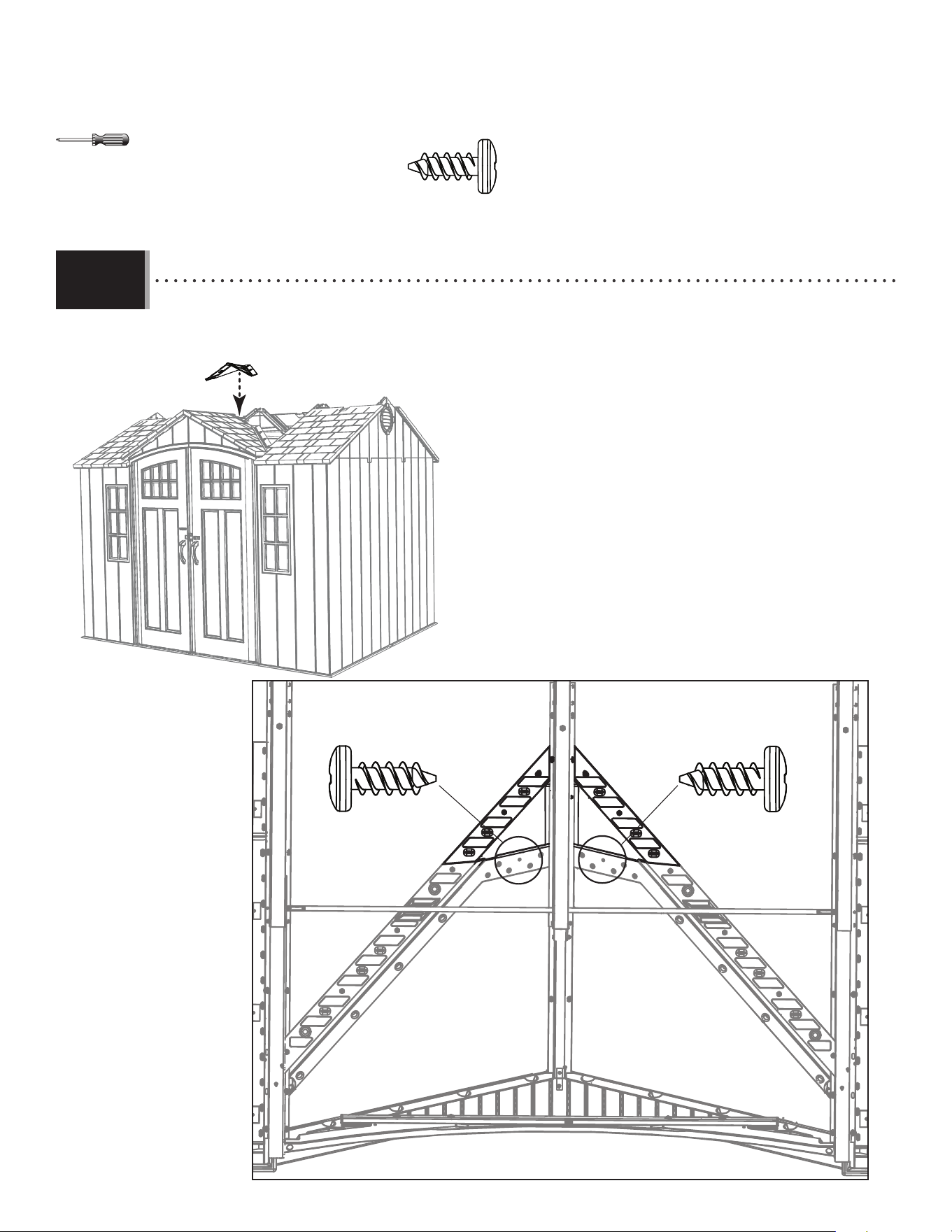

• Fold the ends of the Large Angled Roof Panel (DRA), and set it down onto the shed as shown. Secure the Panel to
the Entry Gable and Center Truss with twelve (12) Screws (ADZ) at the locations shown.
• Plier les extrémités du panneau de toit angulaire grand (DRA), et le mettre sur l’abri comme indiqué. Bien le fi xer au
pignon et à la ferme centrale à l’aide de douze (12) vis (ADZ) aux endroits indiqués.
• Doblar los extremos del panel de tejado angular grande (DRA), y colocarlo en la caseta como se muestra. Fijarlo a la
fachada y la cercha central usando doce (12) tornillos (ADZ) a las ubicaciones indicadas.
Note: Fold these ends upward before installing.
Note : Plier ces rabats en haut avant d’installer.
Nota: Doblar estas solapas hacia arriba antes de
instalar.
!
ADZ (x12)
9.17
76
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
• Secure the Drainiage Plates from step 9.16 to the Roof at the location shown. Tighten the Nut on the Drainage
Plate now.
• Fixer les plaques de drainage des étapes 9.16 au toit à l’endroit indiqué. Serrer l’écrou dans la plaque de
drainage.
• Fijar las placas de drenaje de los pasos 9.16 al tejado a la ubicación indicada. Apretar la tuerca en la placa de
drenaje ahora.
ADZ
9.18
Note: Repeat this step for the other Drainage Plate.
Remarque : Répéter cette étape pour l’autre plaque de drainage.
Nota: Repetir este paso para la otra placa de drenaje.
!
3/8 in/po
(≈10 mm)
ADZ (x2)
77
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
• An adult must apply a downward pressure on Panel (DRB) during the insertion of the Screws (ADZ).
• Une adulte doit appliquer pression sur le panneau (DRB) pendant l’insertion des vis (ADZ).
• Un adulto debe aplicar una presión de arriba en el panel (DRB) durante la inserción de los tornillos (ADZ).
ADZ (x2)
ADZ (x1)
ADZ (x1)
9.19
DRB
78
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
9.20
BDR
BDS
ADZ (x9)
ADZ (x9)
• An adult must apply a downward pressure on Panels (BDS & BDR) during the insertion of the Screws (ADZ).
• Une adulte doit appliquer pression sur les panneaux (BDS et BDR) pendant l’insertion des vis (ADZ).
• Un adulto debe aplicar una presión de arriba en los paneles (BDS y BDR) durante la inserción de los tornillos (ADZ).
ADZ (x18)
79
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

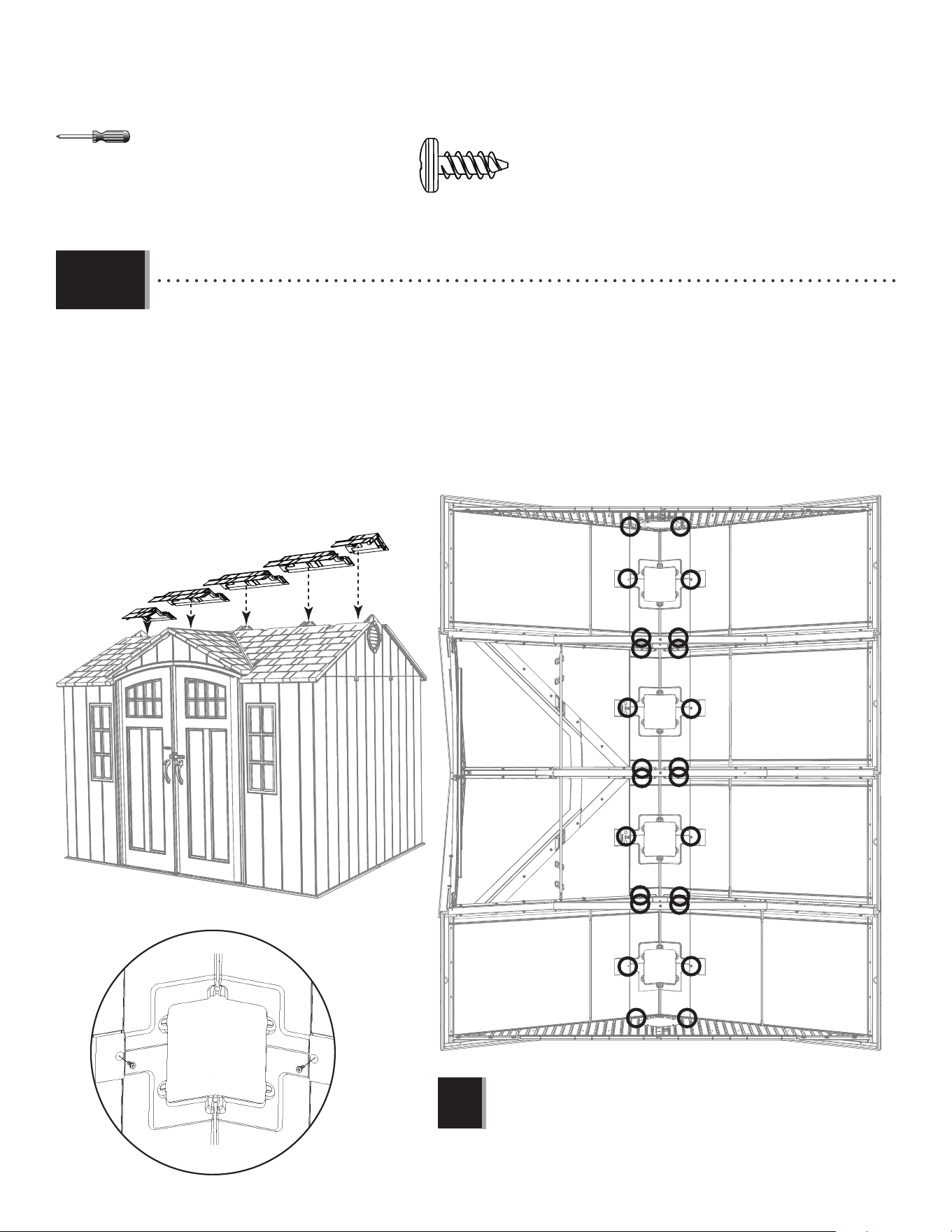

• Starting at the left, secure the Roof Caps (AGG (115), AFY (117), and AFW (116)) to the Gables, Roof Panels and each
other, and to the Trusses using the hardware included.
• En commençant au côté gauche, fi xer les chapeaux (AGG (115), AFY (117), et AFW (116)) aux pignons, panneaux de
toit et les uns aux autres, et aux fermes en utilisant la quincaillerie incluse.
• Empezando a la izquierda, fi jar las cumbreras (AGG (115), AFY (117), y AFW (116)) a las fachadas, los paneles de
techo y las unas a las otras, y las cerchas usando el herraje incluido.
9.21
ADZ (x24)
AGG (115)
AFW (116)
AFY (117)
AFY (117)
AFY (117)
ADZ
ADZ
Note: The ends of the Roof Caps overlap one another.
Note : Les extrémités des chapeaux se chevauchent.
Nota: Los extremos de las cumbreras se solapan.
!
80
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)
AHC
AHC
AHC
AHC
AHC
ADX
ADX
ADX
ADX
ADX
ADX
AED
AED
AED
AED AED
AED
ADX (x24)
AED (x24)

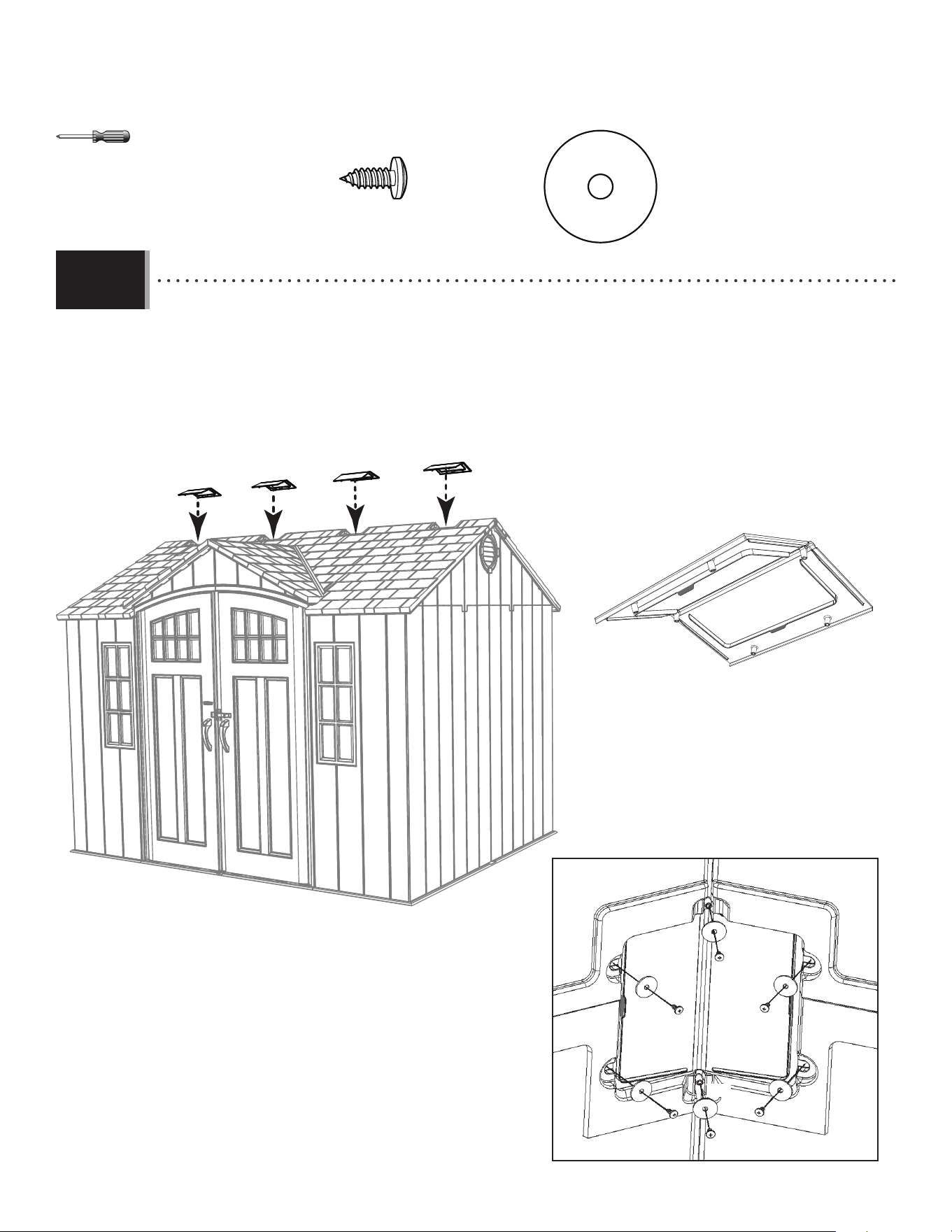

• Fold the Skylights (AHC), and attach them to the Roof using six (6) Screws (ADX) and Washers (AED) for each Skylight.
• Plier les lucarnes (AHC), et fi xer-les au toit à l’aide de six (6) vis (ADX) et rondelles (AED) pour chaque lucarne.
• Doblar los tragaluces (AHC), y fi jarlos al tejado usando seis (6) tornillos (ADX) y rondanas (AED) para cada tragaluz.
9.22
8181
WALL HOOK INSTALLATION / INSTALLATION DES CROCHETS MURAUX / INSTALACIÓN DE LOS GANCHOS MURALES
10
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
EDH
EDL (x6)
TOOLS REQUIRED (NOT INCLUDED) / OUTILS REQUIS (NON INCLUS) / INSTRUMENTAL REQUERIDO
(NO INCLUIDO)
82
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)
• Insert the six (6) Wall Hooks (EDL) into any of the notches in the Wall Panels (along the rear Wall). Then push
downward to lock them in place.
• Insérer les six (6) crochets muraux (EDL) dans les encoches dans les panneaux muraux (le long du mur arrière).
Ensuite, les pousser vers le bas pour bien les attacher en place.
• Insertar los seis (6) ganchos murales (EDL) en las muescas en los paneles murales (a lo largo del muro trasero).
Entonces, empujarlos hacia abajo para fi jarlos bien en su lugar.
10.1
EDL (x6)
EDL
WARNING
The total weight on a wall hook should not exceed
≈3.2 kg (7 lb) nor more than ≈14 kg (30 lb) on a
wall panel. Failure to follow this warning could result
in property damage and/or personal injury.
!
ADVERTENCIA
El peso total en un gancho mural no debe
exceder de 7 lb (3.2 kg) ni más de 30 lb
(14 kg) en un panel mural. El no seguir esta
advertencia puede resultar en daños a la
propiedad y/o en lesiones graves personales.
!
!
AVERTISSEMENT
Le poids total sur un crochet mural ne devrait
pas excéder ≈3,2 kg (7 lb) ou plus de ≈14 kg (30
lb) sur un panneau mural. Le non-respect de cet
avertissement peut entrainer des dommages à la
propriété et/ou des blessures graves.
!
EDL
8383
BRK (x80)
EGQ (x10)
7/16 in/po (≈11 mm) 7/16 in/po (≈11 mm)
5/16" (≈8 mm)
EGT
Metal Parts / Pièces en métal / Piezas de metal
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
SNOWLOAD KIT INSTALLATION / INSTALLATION DE L’ENSEMBLE DE LA CHARGE DE NEIGE /
INSTALACIÓN DEL KIT DE LA CARGA DE NIEVE
11
EGS (x1)
EGR (x1)
TOOLS REQUIRED (NOT INCLUDED) / OUTILS REQUIS (NON INCLUS) / INSTRUMENTAL REQUERIDO
(NO INCLUIDO)
84
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 11 (CONTINUED) / SECTION 11 (SUITE) / SECCIÓN 11 (CONTINUACIÓN)
• Abut the Gussett (EGQ) against the Truss Gutter Channel so the top, horizontal border of the Gusset is parallel with
the Truss Brace. Attach the Gusset to the Truss Gutter Channel and Truss Brace using six (6) Self-Tapping Screws
(BRK) as indicated.
• Mettre le gousset (EGQ) contre le canal de gouttière de sorte que le bord horizontal supérieur du gousset soit
parallèle au support de ferme. Attacher ce gousset au canal de gouttière et le support de ferme à l’aide de six (6)
vis autotaraudeuses (BRK) comme indiqué.
• Lindar la placa de refuerzo (EGQ) con el canalón de cercha para que el borde horizontal superior de la placa esté
paralelo con el soporte de cercha. Sujetar la placa al canalón y al soporte usando seis (6) tornillos autoroscantes
(BRK) como se muestra.
Truss Gutter Channel
Canal de gouttière
Canalón de cercha
EGQ
BRK
BRK
BRK
BRK
BRK
BRK
Truss Brace
Support de ferme
Soporte de cercha
BRK (x6)
11.1
Note: Ensure the border of the Gusset is level and parallel with the Truss Brace.
Remarque : Veiller à ce que le bord horizontal supérieur du gousset soit parallèle au support de ferme.
Nota: Assurer que el borde horizontal superior de la placa de refuerzo esté paralelo con el soporte de cercha.
!
5/16 in/po
(≈8 mm)
85
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 11 (CONTINUED) / SECTION 11 (SUITE) / SECCIÓN 11 (CONTINUACIÓN)
• Repeat the last step for both sides and both ends of each Truss except for the front end of the Center Truss.
• Répéter cette étape pour les deux côtés et les deux extrémités de chaque ferme à l’exception de la partie avant de la ferme centrale.
• Repetir el paso anterior para los dos lados y los dos extremos de cada cercha con excepción de la parte delantera de la cercha central.
BRK (x58)
7/16 in/po
(≈11 mm)
7/16 in/po
(11 mm)
5/16 in/po
(≈8 mm)
11.2
BRK
BRK
• Ensure the Short Truss Brace is horizontal and up against the Truss Gutter Channel as shown. Secure the Short
Truss Brace to the Truss Assembly using four (4) Self-Tapping Screws (BRK)—two (2) on both sides.
• Veiller à que le support court de ferme est horizontal et contre le canal de gouttière comme illustré. Ensuite,
attacher le support court à la ferme à l’aide de quatre (4) vis autotaraudeuses (BRK) — deux (2) dans les deux côtés.
• Asegurarse que el soporte corto de cercha es horizontal y contra el canalón de cercha como se muestra.
Entonces, sujetar el soporte corto a la cercha usando cuatro (4) tornillos autoroscantes (BRK), dos (2) en ambos
lados.
11.3
86
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 11 (CONTINUED) / SECTION 11 (SUITE) / SECCIÓN 11 (CONTINUACIÓN)
BRK (x8)
• Repeat step 11.3 for the remaining two Truss Assemblies. Tighten the Cap Nuts.
• Répéter l’étape 11.3 pour les deux ensembles de ferme restants. Serrer les écrous borgnes.
• Repetir paso 11.3 para los dos ensambles de cercha restantes. Apretar las tuercas ciegas.
7/16 in/po (x2)
(≈11 mm) (x2)
5/16 in/po
(≈8 mm)
11.4
87
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 11 (CONTINUED) / SECTION 11 (SUITE) / SECCIÓN 11 (CONTINUACIÓN)
BRK (x2)
• Place the Left Gable Support (EGR) up fl ush against the Entry Gable and Roof as shown. Secure with two (2) Self-
Tapping Screws (BRK) to the Center Truss.
• Placer le support gauche du pignon (EGR) de sorte qu’il soit au ras du pignon d’entrée et le toit comme illustré.
Attacher-le à l’aide de deux (2) vis autotaraudeuses (BRK) à la ferme centrale.
• Colocar el soporte izquierdo de la fachada (EGR) para que quede a ras de la fachada de entrada y el tejado como se
muestra. Sujetarlo con dos (2) tornillos autoroscantes (BRK) a la cercha central.
• Insert these Screws fi rst.
• Insérer ces vis en premier.
• Insertar estos tornillos primero.
BRK (x2)
5/16 in/po
(≈8 mm)
11.5
EGR
88
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 11 (CONTINUED) / SECTION 11 (SUITE) / SECCIÓN 11 (CONTINUACIÓN)
• Repeat steps 11.5–11.6 for the Right Gable Support (EGS).
• Répéter les étapes 11.5 – 11.6 pour le support droit du pignon (EGS).
• Repetir los pasos 11.5–11.6 para el soporte derecho de la fachada (EGS).
BRK (x6)
Note: The Screws must go into the Door Hinge Tube.
Remarque : Il faut insérer les vis dans le tube de charnière à porte.
Nota: Es preciso que los tornillos se inserten en el tubo de bisagra para la puerta.
Note: The Screws must go into the Door Hinge Tube.
Remarque : Il faut insérer les vis dans le tube de charnière à porte.
Nota: Es preciso que los tornillos se inserten en el tubo de bisagra para la puerta.
!
!
Door Hinge Tube / Tube de charnière à porte /
Tubo de bisagra para la puerta
BRK (x2)
• Insert two (2) Self-Tapping Screws (BRK) through the Gable and into the Door Hinge Tube. The holes are oval shaped in
case it’s easier to insert the Screws into the Hinge Tube at an angle. The Door Hinge Tube is inside each Door and goes up into the
Gable.
• Insérer deux (2) vis autotaraudeuses (BRK) à travers le pignon et dans le tube de charnière à porte. Les trous sont
de forme ovale s’il est plus facile insérer les vis dans le tube de charnière à un angle. Le tube de charnière à porte se trouve dans
chaque porte et va dans le pignon.
• Insertar dos (2) tornillos autoroscantes (BRK) por la fachada de entrada y dentro del tubo de bisagra para la puerta.
Los agujeros son de forma ovalada por si es más fácil insertar los tornillos dentro del tubo de bisagra a un ángulo. Se encuentra el
tubo de bisagra para la puerta dentro de cada puerta, y va dentro de la fachada.
5/16 in/po
(≈8 mm)
11.6
11.7
EGR
8989
DOOR ALIGNMENT / ALIGNEMENT DES PORTES / ALINEACIÓN DE LAS PUERTAS
12
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
Plastic Parts / Pièces en plastique / Piezas de plástico
7/16 in/po
(≈11 mm)
AIX (x4)
TOOLS REQUIRED (NOT INCLUDED) / OUTILS REQUIS (NON INCLUS) / INSTRUMENTAL REQUERIDO
(NO INCLUIDO)
90
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 12 (CONTINUED) / SECTION 12 (SUITE) / SECCIÓN 12 (CONTINUACIÓN)
AIX
1
2
3

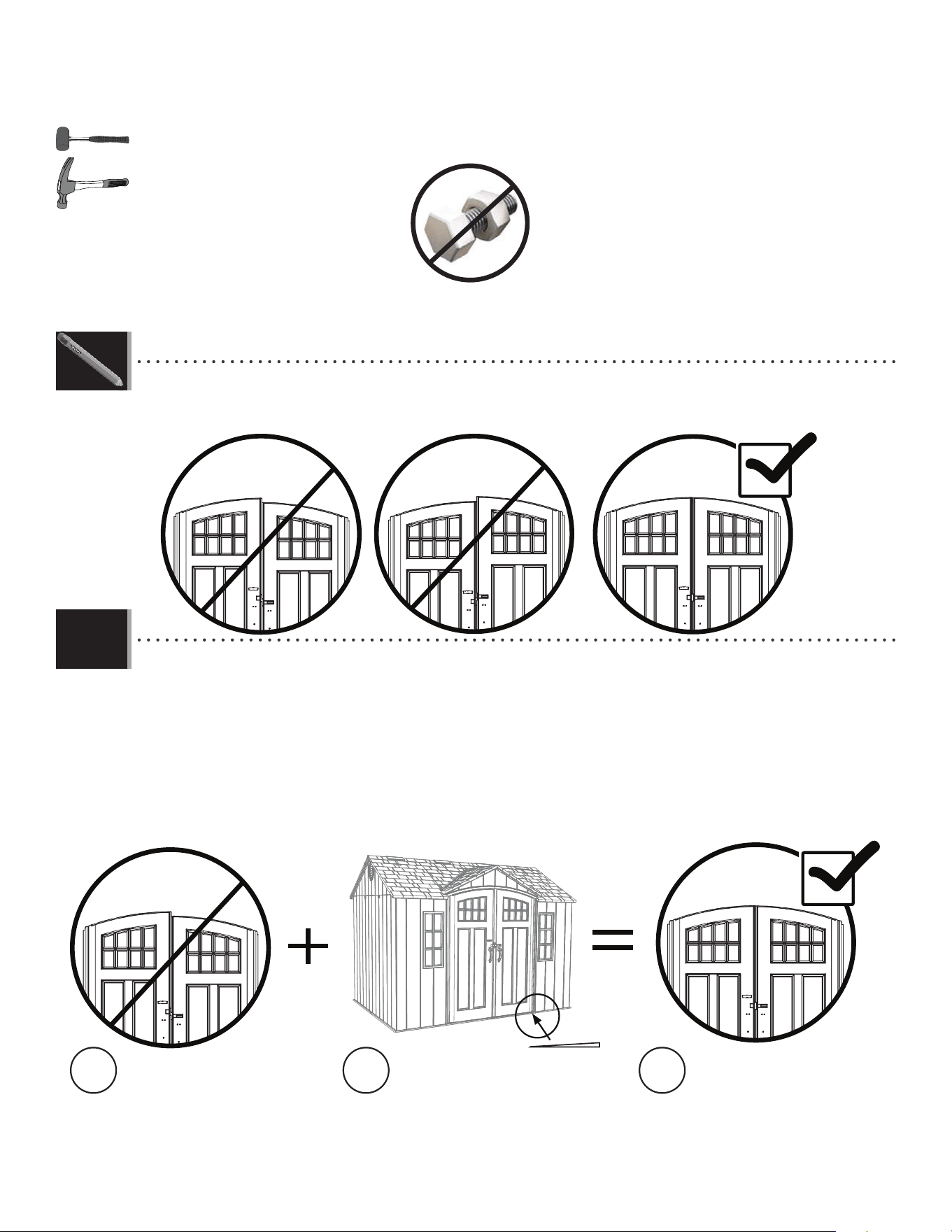

• If the Doors are not level, follow the steps on this page or the next to even them out.
• Si les portes ne sont pas niveaux l’une avec l’autre, suivre les étapes dans cette page ou la suivante pour les niveler.
• Si las puertas no están niveladas, seguir los pasos en esta página o la siguiente para nivelarlas.
• If the Left Door is higher, insert a Shim (AIX) underneath the Floor underneath the Right Door until the Doors are the
same height. If the Right Door is higher, insert a Shim underneath the Floor underneath the Left Door. Break off any
excess Shim.
• Si la porte gauche est plus haute, insérer une cale (AIX) sous le plancher sous la porte droite jusqu’à ce que les portes
restent à la même hauteur. Si la porte droite est plus haute, insérer une cale sous le plancher sous la porte gauche.
Détacher de l’excès des cales.
• Si la puerta izquierda es más alta, insertar una cuña (AIX) debajo el piso debajo la puerta derecha hasta que las puertas
queden a la misma altura. Si la puerta derecha es más alta, insertar una cuña (EUG) debajo el piso debajo la puerta
izquierda. Quebrantar cualquier exceso de las cuñas.
12.1
91
TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS
X SECTION 12 (CONTINUED) / SECTION 12 (SUITE) / SECCIÓN 12 (CONTINUACIÓN)

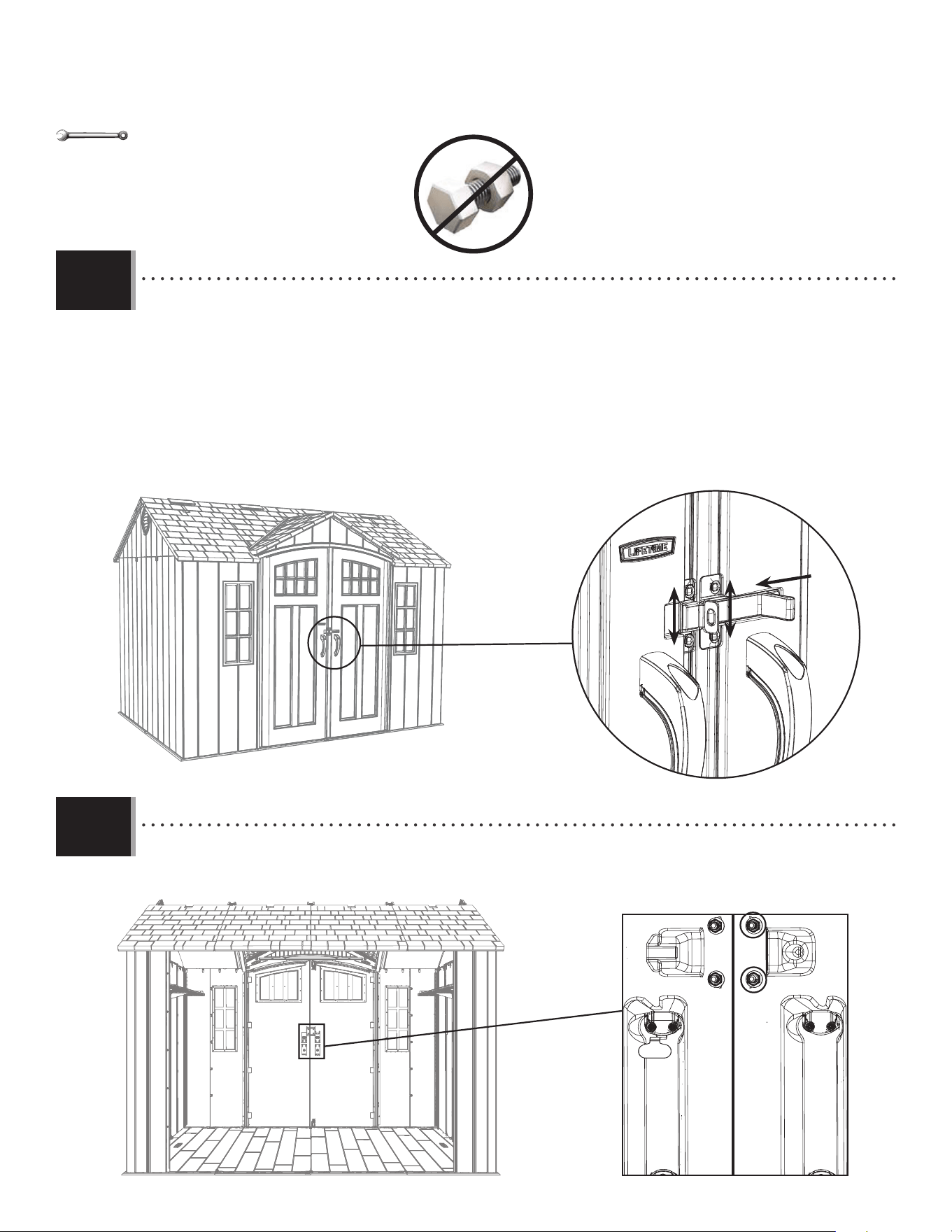

• Once the Doors are the same height, have one adult with the tools stand inside the shed. Close the Doors and
lock them. Center the Dead Bolt by adjusting the Lock Brackets and Strike Plates.
• Une fois que les portes soient à la même hauteur, un adulte avec les outils doit attendre dans l’abri. Un autre
adulte à l’extérieur de l’abri doit fermer les portes et les verrouiller. Centrer les gâches et les plaques de verrouillage
par les ajuster.
• Una vez que las puertas estén a la misma altura, un adulto debe quedarse con las herramientas en mano dentro
de la caseta. Otro adulto afuera de la caseta debe cerrar las puertas y cerrarlas con pestillo. Centrar el pestillo por
ajustar las placas de cierre y las Placas de impacto.
7/16 in/po
(≈11 mm)
• Tighten the two Cap Nuts to secure the locking hardware in place.
• Serrer les deux écrous borgnes pour fi xer bien la quincaillerie de verrouillage en place.
• Apretar las dos tuercas ciegas para fi jar el herraje de cierre en su lugar.
12.2
12.3
9292
SHED ANCHORING / ANCRAGE DE L’ABRI / ANCLAJE DE LA CASETA
PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS
HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO
13
5/16” (8 mm) Wood Drill Bit
Foret à boit de 8 mm
Broca para madera de 8 mm
5/16” (8 mm) Masonry Drill Bit
Foret à maçonnerie de 8 mm
Broca para albañilería de 8 mm
TOOLS REQUIRED (NOT INCLUDED) / OUTILS REQUIS (NON INCLUS) / INSTRUMENTAL REQUERIDO
(NO INCLUIDO)
93
(x8)
(x8)
5/16 in/po
(8 mm)
(Not included) (No incluidos) (Pas incluses)
(Not included) (Pas incluses) (No incluidas)
• To anchor your shed, you must purchase the correct anchoring hardware. For a concrete platform, we recommend
using a hammer drill, 5/16" (8 mm) masonry bit, eight (8) 3/8" x 2" (10 mm x 5 cm) Concrete Screws and eight
(8) 3/8" x 1" (10 mm x (2,5 cm) Fender Washers. Do not exceed a 3/8" diameter screw. Refer to your local hardware store
for this hardware.
• Pour ancrer l’abri, il faut acheter la quincaillerie d’ancrage correcte. Pour une plate-forme en béton, nous
recommandons l’utilisation d’une perceuse de percussion, un foret à maçonnerie de 8 mm, huit (8) vis d’ancrage
à béton de 10 mm x 5 cm (3/8 po x 2 po) et huit (8) rondelles de protection de 10 mm x 2,5 cm (3/8 po x 1 po).
Ne pas dépasser de diamètre de 10 mm (3/8 po). La quincaillerie locale aura ces accessoires.
• Para anclar la caseta, es necesario comprar el herraje de anclaje correcto. Para una plataforma de concreto,
recomendamos el uso un martillo perforador, broca de albañilería de 8 mm, ocho (8) tornillos de anclaje para
concreto de 10 mm x 5 cm (3/8 in x 2 in) y ocho (8) rondanas de protección de 10 mm x 2,5 cm (3/8 in x 1 in).
No exceder un diámetro de 10 mm (3/8 in). Referirse a la ferretería local para obtener este herraje.
13.1
X SECTION 13 (CONTINUED) / SECCIÓN 13 (CONTINUACIÓN) / SECTION 13 (SUITE)
FOR CONCRETE PLATFORMS / POUR LES PLATE-FORMES EN BÉTON / PARA PLATAFORMAS DE CONCRETO
• Failure to anchor the shed may result in property damage and/or personal injury.
• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter.
• No anclar la caseta puede resultar en daños a la propiedad y/o en lesiones personales.
WARNING / AVERTISSEMENT / ADVERTENCIA
! !
94
(x8)
(x8)
(Not included) (No incluidos) (Pas incluses)
(Not included) (Pas incluses) (No incluidas)
• To anchor your shed, you must purchase the correct anchoring hardware. For a wood-framed platform, we
recommend using a drill, 5/16" (8 mm) drill bit, eight (8) 3/8" x 1 1/2" (10 mm x 4 cm) Lag Screws and eight (8)
3/8" x 1" (10 mm x 2,5 cm) Fender Washers. Do not exceed a 3/8" diameter screw. Refer to your local hardware store for this
hardware.
• Pour ancrer l’abri, il faut acheter la quincaillerie d’ancrage correcte. Pour une plate-forme en bois, nous
recommandons l’utilisation d’une perceuse électrique, un foret de 8 mm, huit (8) vis de retard de 10 mm x 4 cm
(3/8 po x 1 1/2 po), et huit (8) rondelles de protection de 10 mm x 2,5cm (3/8 po x 1 po). Ne pas dépasser de diamètre
de 10 mm (3/8 po). La quincaillerie locale aura ces accessoires.
• Para anclar la caseta, es necesario comprar el herraje de anclaje correcto. Para una plataforma hecho de hecho de
madera, recomendamos el uso de un taladro eléctrico, una broca de 8 mm, ocho (8) tornillos para madera de 10
mm x 4 cm (3/8 in x 1 1/2 in) y ocho (8) rondanas de protección de 10 mm x 2,5 cm (3/8 in x 1 in). No exceda un
diámetro de 10 mm (3/8 in). Refi érase a su ferretería local para obtener este herraje.
13.1
X SECTION 13 (CONTINUED) / SECCIÓN 13 (CONTINUACIÓN) / SECTION 13 (SUITE)
FOR WOOD PLATFORMS / POUR LES PLATE-FORMES EN BOIS / PARA PLATAFORMAS DE MADERA
5/16 in/po
(8 mm)
• Failure to anchor the shed may result in property damage and/or personal injury.
• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter.
• No anclar la caseta puede resultar en daños a la propiedad y/o en lesiones personales.
WARNING / AVERTISSEMENT / ADVERTENCIA
! !
9595
NOTES / REMARQUES / NOTAS
9696
NOTES / REMARQUES / NOTAS
9797
NOTES / REMARQUES / NOTAS
9898
Congratulations on your Lifetime
®
product purchase. By following the instructions below, your new Lifetime product should provide you with years of service and enjoyment.
The polyethylene panels are stain and solvent resistant. Most stains can be removed using a mild soap and a soft-bristled
brush. Abrasive cleaning materials may scratch the plastic and are not recommended. Repair scratches or rust spots on the
metal by sanding the a ected area lightly; using a rust preventative spray primer; and fi nally, spraying with a high-gloss spray
enamel paint. Avoid placing a direct heat source on or near surfaces unless using a heat barrier.
Nous vous félicitons d’avoir acheté ce produit Lifetime
®
. En suivant les instructions ci-dessous, votre nouveau produit Lifetime devrait vous fournir des années de service et de plaisir.
Les murs et les étagères en polyéthylène sont résistants aux taches et solvants de nettoyage. Pour les nettoyer, se servir
d’un savon doux et d’une brosse douce. Les produits abrasifs de nettoyage risquent d’égratigner le plastique et ne sont pas
recommandés. Pour réparer les égratignures ou taches de rouille sur le métal, frotter légèrement l’endroit a ecté au papier de
verre, puis passer une couche de produit vaporisant préventif, et, enfi n, vaporiser une peinture émail ultrabrillante. Éviter de
placer une source de chaleur directe sur ou près des surfaces, ou les protéger à l’aide d’une protection contre la chaleur.
CLEANING & CARE
NETTOYAGE ET ENTRETIEN
Felicidades por la compra de su producto Lifetime
®
. Al seguir las siguientes instrucciones, su nuevo producto Lifetime le brindará años de servicio y satisfacción.
Los paneles de polietileno son resistentes a las manchas y solventes. La mayoría de las manchas puede removerse usando un
jabón suave y un cepillo de cerdas suaves. Los materiales abrasivos para limpieza pueden rayar el plástico y no se recomien-
dan. Reparar rayones o manchas de óxido en el metal, lijando suavemente la parte afectada; usando un aerosol preventivo de
óxido y fi nalmente, rociando con una pintura de esmalte brillante. Evitar poner una fuente de calor directa en o cerca de las
superfi cies sin usar una barrera de calor.
LIMPIEZA Y CUIDADO
9999
LIFETIME’S PROMISE TO YOU:
We invite you to read our privacy policy at www.lifetime.com
REGISTER today!
At Lifetime
®
, we are committed to providing innovative and quality products. While registering, you will have the opportunity to give us your feedback. Your input is valuable to us.
• You can also opt in to receive new product notifi cations or promotions.
• In the unlikely event of a product recall or safety modifi cation, your registration provides the information we need to notify you directly.
• Registration is fast, easy, and completely voluntary.
Maintaining your privacy is our long-standing policy at Lifetime
®
. And you can rest assured that Lifetime
®
will not sell or provide your personal data to other third parties, or
allow them to use your personal data for their own purposes.
REGISTER YOUR PRODUCT ONLINE AT WWW.LIFETIME.COM
LA PROMESA DE LIFETIME
®
PARA USTED:
Lo invitamos a leer nuestra política de privacidad en www.lifetime.com (sólo en inglés)
¡REGISTRARSE hoy mismo!
En Lifetime
®
, estamos comprometidos a ofrecer productos innovadores y de calidad. Al registrarse, usted tendrá la oportunidad de darnos su retroalimentación. Su información es valiosa para nosotros.
• También puede optar por recibir nuestras notifi caciones o promociones.
• En el caso improbable de que el producto deba ser retirado del mercado o que sufra alguna modifi cación, su registro provee la
información que necesitamos para notifi carle directamente.
• El registro es rápido, fácil y completamente voluntario.
Mantener privacidad es nuestra política permanente en Lifetime
®
. Y puede estar seguro que Lifetime
®
no venderá ni dará datos personales a terceros, ni les permitirá usar
datos personales para sus propios fi nes.
REGISTRAR EL PRODUCTO EN LÍNEA EN WWW.LIFETIME.COM
LA PROMESSE DE LIFETIME :
Nous vous invitons à lire notre politique de confi dentialité à www.lifetime.com (en anglais seulement)
ENREGISTRER CE PRODUIT aujourd’hui!
Chez Lifetime
®
, nous nous engageons à fournir des produits innovateurs de qualité. Lors de votre inscription, vous aurez l’occasion de nous faire parvenir vos commentaires. Votre opinion est importante
pour nous.
• On peut également choisir de recevoir des avis ou des promotions dans le cadre de nouveaux produits.
• Dans l’éventualité improbable d’un rappel ou d’un avis de sécurité, l’inscription fournit les renseignements nécessaires nous
permettant de communiquer avec vous.
• L’inscription est rapide, facile et complètement volontaire.
Conserver votre confi dentialité est notre politique de longue date chez Lifetime
®
. Vous pouvez donc être rassuré par le fait que Lifetime
®
ne vendra pas ou ne fournira pas vos
données personnelles à des tiers, et ne leur permettra pas d’utiliser vos données personnelles à leurs propres fi ns.
ENREGISTRER CE PRODUIT EN LIGNE À WWW.LIFETIME.COM
100100
THE MANUFACTURER RESERVES THE RIGHT TO MAKE SUBSTITUTIONS TO WARRANTY CLAIMS IF PARTS ARE UNAVAILABLE OR OBSOLETE.
1. Lifetime outdoor sheds are warranted to the original purchaser to be free from defects in material or workmanship for
a period of ten years from the date of original retail purchase. The word “defects” is defi ned as imperfections that impair
the use of the product. Defects resulting from misuse, abuse or negligence will void this warranty. This warranty does
not cover defects due to improper installation, alteration or accident. This warranty does not cover damage caused by
vandalism, rusting, “acts of nature” or any other event beyond the control of the manufacturer.
2. This warranty is nontransferable and is expressly limited to the repair or replacement of defective product. If the
product is defective within the terms of this warranty, Lifetime Products, Inc. will repair or replace defective parts at
no cost to the purchaser. Shipping charges to and from the factory or distribution center are not covered and are the
responsibility of the purchaser. Labor charges and related expenses for removal, installation or replacement of the shed
or its components are not covered under this warranty.
3. This warranty does not cover scratching or scu ng of the product that may result from normal usage. In addition,
defects resulting from intentional damage, negligence, unreasonable use or hanging from the truss will void this warranty.
4. Liability for incidental or consequential damages is excluded to the extent permitted by law. While every attempt is made
to embody the highest degree of safety in all equipment, freedom from injury cannot be guaranteed. The user assumes
all risk of injury resulting from the use of this product. All merchandise is sold on this condition, and no representative
of the company may waive or change this policy.
5. This product is not intended for institutional or commercial use; Lifetime Products, Inc. does not assume any liability for
such use. Institutional or commercial use will void the warranty.
6. Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a
replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage.
You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure
does not amount to a major failure.
7. This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of merchantability
or fi tness for use to extent permitted by Federal and state law. Neither Lifetime Products, Inc., nor any representative
assumes any other liability in connection with this product. This warranty gives you specifi c legal rights, and you may
also have other rights which vary from state to state
(or province to province, as applicable in Canada).
www.lifetime.com
PLEASE INCLUDE YOUR DATED SALES RECEIPT AND PHOTOGRAPHS OF DAMAGED PARTS.
REPORT PRODUCT DEFECTS IN WRITING TO:
Lifetime Products, Inc., PO Box 160010 Clearfi eld, UT 84016-0010
or call 1-800-225-3865
REGISTER YOUR PRODUCT FOR QUICKER CUSTOMER SERVICE.
Visit www.lifetime.com or call 1-800-225-3865 to register your product today.
FOR INTERNATIONAL WARRANTY CLAIMS:
All warranty claims must be accompanied by a sales receipt. Report all warranty claims in writing to your regional sales
support representative. Please include your dated sales receipt and photographs of damaged parts.
To Identify the representative for your region, please visit: www.lifetime.com/international
10-YEAR LIMITED FACTORY WARRANTY
W
A
R
R
A
N
T
Y
W
A
R
R
A
N
T
Y
WARRANTY
101101
LE FABRICANT SE RÉSERVE LE DROIT DE FAIRE DES SUBSTITUTIONS EN CAS DE RECOURS EN GARANTIE SI LES PIÈCES NE SONT PAS
DISPONIBLES OU SONT OBSOLÈTES.
1. Les abris extérieurs Lifetime
©
sont garantis à l’acheteur d’origine contre tous défauts de matériau ou de fabrication pendant
une durée de dix (10) ans à partir de la date d’achat d’origine. Le mot « défauts » signifi e des défectuosités qui empêchent
l’utilisation du produit. Les défauts résultant de mauvais usage, d’abus ou de négligence annulent cette garantie. Cette garantie
ne couvre pas les dommages causés par le vandalisme, la rouille, « les catastrophes naturelles » ou tout autre événement en
dehors du contrôle du fabricant.
2. Cette garantie n’est pas transférable et est expressément limitée à la réparation ou au remplacement du produit défectueux.
Si le produit est déclaré défectueux selon les termes de cette garantie, Lifetime
©
Products, Inc. réparera ou remplacera les
parties défectueuses gratuitement pour l’acheteur. Les frais d’expédition aller et retour de l’usine ne sont pas couverts et sont à
la charge de l’acheteur. Les frais de main-d’œuvre et frais associés à l’enlèvement, au montage ou au remplacement de l’abri
ou de ses composants ne sont pas couverts par cette garantie.
3. Cette garantie ne couvre pas les égratignures ou érafl ures du produit résultant d’une utilisation normale. Par ailleurs, les
défectuosités résultant de dommages intentionnels, négligence, utilisation abusive ou suspension à partir de l’entretoise annulent
cette garantie.
4. Toute responsabilité pour dommages incidents ou conséquents est exclue dans la mesure permise par la loi. Bien que toutes
les mesures aient été prises pour intégrer le plus haut degré de sécurité dans l’ensemble du matériel, l’impossibilité de blessure
ne peut pas être garantie. L’utilisateur assume tous les risques de blessure résultant de l’utilisation de ce produit. L’ensemble
de la marchandise est vendu en vertu de cette condition et aucune personne représentant la société ne peut déroger à cette
politique, ni la modifi er.
5. Ce produit n’est pas prévu pour l’usage institutionnel ou commercial; Lifetime
©
Products, Inc. n’assume aucune responsabilité
pour un tel usage. L’utilisation institutionnelle ou commerciale annulera cette garantie.
6. Nos articles sont offerts avec des garanties qui ne peuvent connaître d’exclusions en vertu de la loi australienne sur la protection
des consommateurs. Vous avez droit au remplacement ou au remboursement en cas de défaillance majeure de votre article ainsi
qu’à une compensation en cas de perte ou de dommage prévisible. Vous avez aussi droit à la réparation ou au remplacement
de l’article s’il n’est pas d’une qualité acceptable et que la défaillance n’est pas majeure.
7. Cette garantie remplace expressément toutes les autres garanties, expresses ou tacites, y compris les garanties de
commercialisation ou d’adaptation à un but particulier dans la mesure permise par les lois fédérales et des états. Ni Lifetime
©
Products, Inc. ni aucun de ses représentants n’assure d’autre responsabilité concernant ce produit. Cette garantie vous accorde
des droits particuliers, et vous aurez peut-être d’autres droits qui varient d’un état à l’autre (ou d’une province à l’autre, selon
le cas au Canada).
www.lifetime.com
TOUS LES RECOURS EN GARANTIE DOIVENT ÊTRE ACCOMPAGNÉS DU REÇU DE VENTE.
FAIRE PARVENIR PAR ÉCRIT UN RAPPORT PAR ÉCRIT DE DÉFECTUOSITÉ DU PRODUIT À :
Lifetime Products, Inc., PO Box 160010 Clearfi eld, UT 84016-0010
ou composer 1-800-225-3865
ENREGISTRER VOTRE ARTICLE À :
www.lifetime.com, ou composer 1-800-225-3865 pour enregistrer votre article aujourd’hui.
POUR RECOURS EN GARANTIE INTERNATIONAUX :
Tous les recours en garantie doivent être accompagnés du reçu de vente. Faire parvenir par écrit un rapport par écrit de
défectuosité du produit au représentant régional de ventes. Veiller inclure votre reçu de vente daté et les photographies des
pièces endommagées. Pour identifi er le représentant régional, visiter www.lifetime.com/international
GARANTIE DE FABRICATION LIMITÉE DE 10 ANS
G
A
R
A
N
T
I
E
G
A
R
A
N
T
I
E
GARANTIE
102102
EL FABRICANTE SE RESERVA EL DERECHO DE HACER SUSTITUCIONES EN LOS ELEMENTOS REEMPLAZADOS BAJO GARANTÍA SI LAS PIEZAS
NO ESTÁN DISPONIBLES O SON OBSOLETAS.
1. El comprador original recibe la garantía de que las casetas Lifetime estarán libres de defectos de material o de mano de obra
por un período de 10 años a contar desde la fecha de la compra original. La palabra “defectos” se defi ne como imperfecciones
que perjudican el uso del producto. Los defectos emergentes de un mal uso, abuso o negligencia invalidarán esta garantía. Esta
garantía no cubre defectos debidos a una instalación o alteración incorrecta o a un accidente. Esta garantía no cubre daños
causados por vandalismo, oxidación, “actos de la naturaleza” u otros eventos que estén más allá del control del fabricante.
2. Esta garantía es intransferible, y queda expresamente limitada a la reparación o reemplazo de los productos defectuosos. Si
el producto se encuentra defectuoso dentro de los términos de esta garantía, Lifetime Products, Inc. reparará o reemplazará
las piezas defectuosas sin costo alguno para el comprador. Los gastos de envío hacia y desde la fábrica no están cubiertos, y
quedan bajo la responsabilidad del comprador.
3. Esta garantía no cubre raspaduras ni marcas en el producto que pueden resultar de su uso normal. Además, los defectos
causados por daños intencionales, negligencia, uso irrazonable o por colgarse de las cabriadas invalidarán esta garantía.
4. La responsabilidad por daños incidentales o consecuentes queda excluida hasta el punto en que lo permita la ley. Si bien se
hace el mayor esfuerzo posible para lograr el más alto grado de seguridad en todos nuestros equipos, no puede garantizarse la
libertad de cualquier tipo de lesión. El usuario asume todos los riesgos de lesiones emergentes del uso de este producto. Toda
nuestra mercadería se vende bajo esta condición, y ningún representante de la compañía puede anular ni cambiar esta política.
5. Este producto no está pensado para el uso institucional ni comercial; Lifetime Products, Inc. no asume ninguna otra
responsabilidad en conexión con este producto. El uso institucional o comercial invalidará la garantía.
6. Nuestros productos vienen con garantías que no se pueden excluir bajo la Ley del consumidor de Australia. Ustedes están
autorizados para reemplazarlos u otorgar una devolución o reembolso en caso de falla mayor yen compensación por cualquier
otra falla o daño previsibles. También, están autorizados para hacer reparar los productos o reemplazarlos si éstos no cumplen
con una calidad aceptable y si la falla no es motivo de una defi ciencia mayor.
7. Esta garantía se otorga en reemplazo expreso de toda otra garantía, expresa o implícita, incluidas las garantías de
comercialización o adaptación para el uso en la medida permitida por las leyes federales y estatales. Ni Lifetime Products, Inc.,
ni ninguno de sus representantes asume ninguna otra responsabilidad en conexión con este producto. Esta garantía le otorga
derechos legales específi cos, y usted puede tener otros derechos que varían de estado a estado (o de una provincia a otra,
según corresponda en Canadá).
www.lifetime.com
TODOS LOS RECLAMOS DE GARANTÍA DEBEN ESTAR ACOMPAÑADOS POR UN RECIBO DE COMPRA
INFORME POR ESCRITO LOS DEFECTOS EN EL PRODUCTO A:
Por favor, incluir el recibo de compra fechado y fotografías de las piezas dañadas.
Lifetime Products, Inc., PO Box 160010 Clearfi eld, UT 84016-0010,
o marcar al 1.800.225.3865
REGISTRAR SU PRODUCTO
Visitar nuestra página en Internet www.lifetime.com, o marcar al 1.800.225.3865 para registrar el producto hoy.
PARA RECLAMOS DE GARANTÍA INTERNACIONALES:
Todos los reclamos de garantía deben estar acompañados por un recibo de compra. Informar por escrito todos los
reclamos de garantía a su representante regional de ventas. Favor de incluir el recibo de compra fechado y fotografías de
las piezas dañadas.
Para identifi car el representante regional, visitar www.lifetime.com/international
NINGUNA GARANTÍA OFRECIDA POR EL FABRICANTE ES VÁLIDA EN MÉXICO
GARANTÍA DE FÁBRICA LIMITADA POR 10 AÑOS
G
A
R
A
N
T
Í
A
G
A
R
A
N
T
Í
A
GARANTÍA
103103
IMPORT INFORMATION / IMPORTATIONS / INFORMACIÓN DE IMPORTACIONES
Distributed by:
Costco Wholesale Corporation
P.O. Box 34535
Seattle, WA 98124-1535
USA
1-800-774-2678
www.costco.com
Costco Wholesale Canada Ltd.*
415 W. Hunt Club Road
