FOLDABLE DRONE
X200
8
+1 718-312-0558(US) +44 (0)7723708421(UK) +4933545519201(DE)
[email protected](US) [email protected](EU)
https://www.symatoys.com https://www.symatoys.com.cn
User manual V1.0
DE
Contents
1-21
EN
ENGLISH INTRODUCE
23-43
DEUTSCH EINFÜHRUNG
Contents
1.0 Important Notices and Safety Guidelines
2.0 Product Description
2.1 Specifications
2.2 Take Out the Drone
2.3 Drone Diagram
2.4 Remote Control Diagram
3.0 Product Assembly
3.1 Folding the Drone
3.2 Propeller Installation
3.3 Drone Battery Charging
3.4 Battery Installation
4.0 Flight Guide
4.1 Flight Preparation and Turning the Drone On/Off
4.2 Flight Control
4.3 Flight Mode
4.4 Smart Flight Feature
4.5 Protection Mechanism
6.0 Contact Us
5.0 Troubleshooting
7.0 Product Accessories
2
4
7
10
4
5
5
5
6
6
8
8
8
11
13
14
15
16

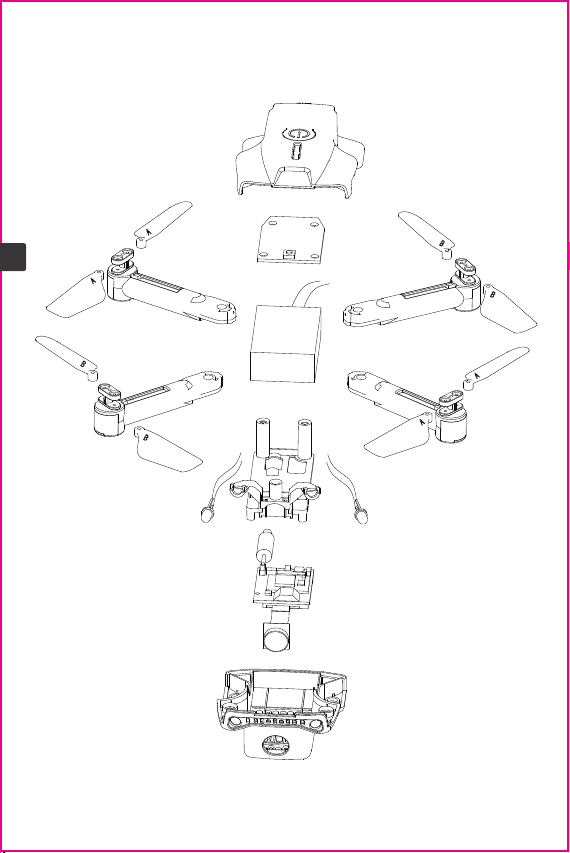

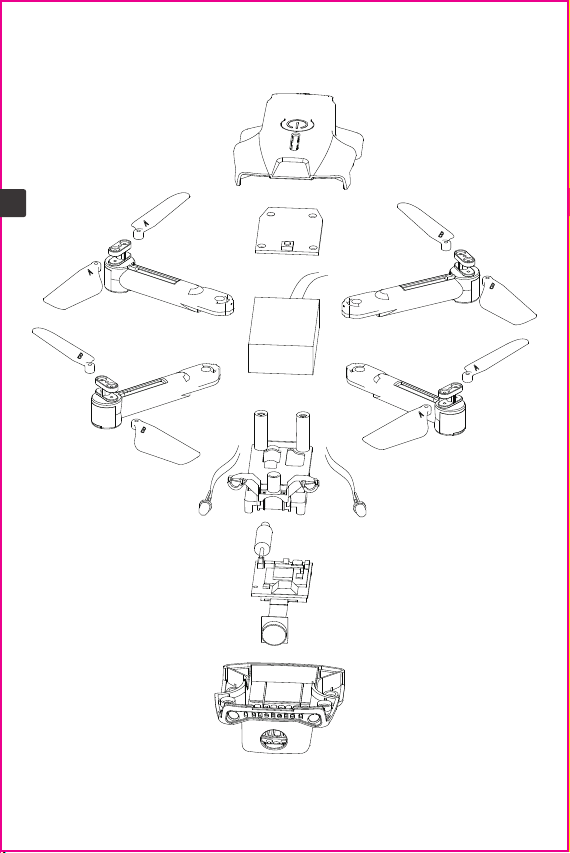

8.0 Exploded View 17
9.0 Warranty
19
16
6
1
EN
2
EN
1.0 Important Notices
Safety Guidelines
1. Please store the smaller-sized drone accessories in places that are out of reach of
children.
2. For all first-time flights, the left joystick must be slowly pushed up in order to prevent
the drone from ascending too fast in case of unnecessary collision and possible damage
and injury.
3. When the flight is ended, first turn off the power of the remote control. Then turn off the
power of the drone.
4. Avoid placing the batteries in places with high temperatures and exposure to heat.
5. Take extra precautions to ensure that the drone is at a minimum distance of 15 feet
from the pilot, other people, and animals in order to prevent physical injury during flight
operations. A minimum separation distance of 20 cm must be maintained between the
user's body and the device under normal use conditions.
6. Children under the age of 8 must be instructed with the correct and safe operation of
the drone by an adult.
7. Children must be under adult supervision when using this drone.
8. Non-rechargeable batteries are not to be recharged; Batteries are to be inserted with
the correct polarity; Different types of batteries or new and used batteries must not be
mixed.
9. The supply terminals can not be short-circuited.
10. Discharge the battery to 40%-50% (On a full charge, fly for half of the total flight time)
if it will not be used for 10 days or more, this can greatly extend the battery life.
11. Please keep a safe distance from the spinning propellers to avoid injury.
1. Please read this manual carefully so as to protect your legitimate rights and interests
and to make sure the drone is used correctly.
2. When using this product, please strictly observe and perform the requirements which
include but are not limited to the instructions and safety guidelines. The user shall bear
the related responsibilities and losses for any personal injury, accidents, property loss,
legal dispute or any other adverse events causing a conflict of interest resulting from the
use of the product or any irresistible factors that violate the safety instructions. Syma will
not take any responsibility.
3. Once you start using the product. you are deemed to have read, understood, and
accepted the terms and contents of the instructions (including disclaimers, safety
instructions, warning instructions, etc) included with this product.
4. In case you are having challenges on any aspect of the product, may it be operation or
maintenance, please contact our customer service directly.
3
EN
Repair and Maintenance
12. To ensure the electromagnetic environment requirement of the aviation radio
(station), using remote controls in the zone, which is in a radius of about 5000m zones
from the circle center of the airport runway, is forbidden. All users also should abide by
the regulation of the radio set forth by government and regulatory agencies including the
duration and area.
13. Only use the recommended transformer for the model, and the transformer is not a
toy. Check the cord, plug, enclosure, and other parts of the transformer regularly. If any
damages have been discovered, please immediately stop using it until it was completely
repaired.
14. Never look steadily at the laser beam since the laser radiation.
15. NOTE: Assemble the drone under adult supervision.
16. The pilot is responsible for the safe operation, safe distance from uninvolved persons
and property on the ground, and from other airspace users and shall never fly the drone
above crowds (> 12 persons).
17. The packing has to be kept since it contains important information.
18. It is strongly recommended to fly in areas without airflow. Do not fly in areas with an
air conditioner/electric fan or table lamp, or other electrical equipment which may be
easily damaged.
19. Use only the supplied charging cable.
20. Chargers used with the drone should be examined regularly, such as the cord, plug,
enclosures, and other parts. If any damages are found, please stop using it unless it is
repaired or replaced.
21. Do not touch the rotating rotor, avoiding loose clothing or hair being caught in the
rotor, and do not fly near the face.
1. Use a dry and soft cloth to clean the product.
2. Do not expose the product to extreme heat or direct sunlight.
3. Do not immerse the product in water as this may damage the electrical components.
4. Please check the blades, motors, and batteries regularly. If any damage is found, please
stop using it unless it is repaired or replaced.
2.0 Product Description
2.1 Specifications
Drone
Drone weight about 35g
Drone Size 156x142x30 mm
Brand name SYMA
Model/ITEM NO. X200
Range about 35m
Altitude about 10m
Remote control
Operating frequency 2.4 GHz
Remote control battery 2X1.5V"AAA"(Not included)
Package contents
Drone 1
Remote control 1
USB charging cable 1
Clockwise/counterclockwise propellers 2 (A/B)
Screwdriver 1
Instructions 1
Flight time about 15 minutes
Motor ø6
Battery capacity(built-in) 3.7V 400mAh
Charging time about 90 minutes
4
EN
2.2 Take Out the Drone
2.4 Remote Control Diagram
2.3 Drone Diagram
Remote control
container
Open the Box Take out the drone
① Propeller
Power switch
Charging port
Arms
②
③
④
①
②
③
④
Power switch
Left joystick
Trim button
(Press and hold the
button, push the right
joystick to complete
the corresponding
trimming)
360°flip
(Press and hold the button,
push the right joystick to
complete the corresponding flip)
Right joystick
One key take off/
land
Drone compartment
Speed switch
Headless mode
5
EN
3.1 Folding the Drone
3.2 Propeller Installation
3.0 Product Assembly
Note:
!
1. Please make sure that the propellers are installed in the correct position. If the
installation is incorrect, the drone will not be able to fly normally.
2. Since the propellers are thin, please be careful when installing them in case of
accidental scratches.
3. Please use the propellers provided by our manufacturer.
4. The propellers are consumables, if necessary, please purchase additional accessories.
1. Unfold the arms in the direction
of the arrow
Remove the screws and the holder in the
direction of the arrow, and then detach
the propellers.
Place the propellers on the arm of the
drone in the direction of the arrow,
place the holder then tighten the screws.
2. Fold the arms in the direction of the arrow
Detaching the propellers
Installing the propellers
6
EN
3
2
1
1
3
2
Referring to the figure below, install
the label "A" propeller and label "B"
propeller in the corresponding
positions, and use a screwdriver to
tighten the screws.
A
A
B
B
3.3 Drone Battery Charging
* Charge the drone with the USB charging cable that came with the product.
* The battery will take longer to charge when you use an adapter with a smaller rated
current.
Important: Battery Charging Information
1. Rechargeable batteries should only be charged under adult supervision.
2. Caution: Improper battery use may result in an explosion. Please dispose of the
batteries according to the instructions.
3. Don't use or place batteries near heat sources such as fires or heaters.
4. After flying, it is necessary to wait until the battery completely cools down before
charging it as the battery's getting too hot may cause a fire.
5. Don't hit or drop the battery when charging to avoid an internal short circuit.
6. Only use the supplied charging cable for charging. If the battery is aging, please replace
it with a new battery in time.
7. After fully charged, please remove it from the adapter in time, otherwise the battery
will be discharged and recharged, which will shorten the battery life.
8. The toy is only to be connected to Class II equipment bearing the symbol:
7
EN
USB
1
2 3
5V/1A adapter(Not included)
USB charging cable
The indicator light is red
when charging and will
turn off when the battery is
fully charged.
Note:
!
3.4 Battery Installation
Note:
!
1. When installing the battery, please make sure that the polarity of the battery matches the
polarity of the battery box.
2. Do not use new and old batteries together.
3. Do not use different types of batteries together.
4. Do not use rechargeable batteries.
Note:
!
After you switch on the remote control, the indicator will flash quickly, which means that the
remote control is waiting to be paired with the drone.
Pair the remote control with the drone
4.0 Flight Guide
4.1 Flight Preparation and Turning the Drone On/Off
⑤ Both indicator lights turn solid
when the pairing is successful.
② Switch on the drone, drone indicator light
flashes from rapidly to slowly
2
① Switch on the remote control, remote
control indicator light flashes slowly.
③ Push the left
throttle up.
④ Pull the throttle
down and reset
it to the center.
Remote control battery installation: Open the battery cover on the back of the remote
control, and install 2*AAA batteries correctly according to the electrode instructions of the
battery box(battery needs to be purchased separately)
8
EN
2x1.5V“AAA”batteries
3
4
1
9
EN
Turning the drone on
Note:
!
1. If the drone is flying out of range from the remote control, the drone indicator light will
start flashing and the drone will land slowly.
2. If the remote control suddenly turns off or runs out of power during the flight, the drone
will automatically descend and come to a stop. To re-control the drone, the remote control
needs to be turned on again and the pairing also needs to be done.
Push the left joystick fully up
and return to the center.
Push the left and right joysticks
downward in a V shape for 2 seconds.
Press the one key
take off/landing button
Method one Method two Method three
2
1
Level calibration
Place the drone on a flat surface and move the left and right joysticks to the lower right
corner for approximately 3 seconds. The indicator will flash rapidly and then turn solid,
which means that the calibration process is complete.
The drone cannot be calibrated if the angle of inclination is greater than 10 degrees.
10
EN
Ascend
Descend
Forward
Backward
4.2 Flight Control
Note:
!
The drone will switch off automatically if its angle of inclination exceeds 90 degrees.
Method one Method two Method three
Push the left joystick downward
for 2-3 seconds.
Push the left and right joysticks
downward in a V shape for 2 seconds.
Press the one key t
akeoff/landing button
Turning the drone off
11
EN
Rotate right
Front
Rotate left
Rear
Go left
Go right
Front
Rear
4.3 Flight Mode
Push the right joystick on the remote control to fly forward, and the drone will
always fly in the direction indicated by the nose when it takes off, even if the
direction of the nose is changed during the flight.
Headless mode
12
EN
1. Define the Front
When you turn on the power for the first time and start the drone, the direction of
the nose of the drone is straight ahead.
2. Enter and Exit Headless Mode
① After the pairing is completed, press the "Headless Mode" button, and the
remote control will emit a "beep beep.." sound, the indicator light on the drone
will flash slowly, indicating that it has entered the headless mode. Press the
"Headless Mode" button again. When you hear a long beep sound, the drone exit
the headless mode.
② In the headless mode, the operator does not need to identify the position of the
nose of the drone but only needs to control the drone according to the direction of
the joystick of the remote control.
Trimming
When the drone is hovering in the air and drifting forward or backward automatically, you
can press and hold the trim button and push the right joystick in the backward or forward
direction to adjust until the drone is stable and then release it.
When the drone is hovering in the air and drifting automatically to the left or right, you can
press and hold the trim button and push the right joystick to the right or left direction to
adjust until the drone is stable and then you can release the trim button.
Trimming forward and backward
Trimming left and right
13
EN
4.4 Smart Flight Feature
Press the speed switch button to switch between high speed and low speed.
1. The default speed is low speed when the power is on.
2. The remote control emits two beeps for high speed and one beep for low speed.
High/low speed mode
360°Flip
When you are familiar with the basic functions of the drone, you can try out the
exciting flip stunts. After flying the drone to a height of more than 2 meters, press
and hold the 360°flip button on the remote control, and push the right joystick
forward / backward or left / right at the same time, the drone will flip in the
corresponding direction.
2m
14
EN
4.5 Protection Mechanism
Undervoltage protection
Overcurrent protection
When the two indicators on the nose of the drone begin to flash, it
means that the power of the drone is low. At this time, please
control the drone to return.
If the drone's blades collide with another object or become stuck,
the drone will engage the overcurrent protection mechanism.
One key take off/land
Altitude hold
1. When the drone is in standby mode, press the one key take off/land button, the
drone will automatically take off and hover at a height of 1.5 meters.
2. When the drone is in flight, press the one key take off/land button and the drone
will automatically land on the ground.
When releasing the left joystick (throttle) after controlling the aircraft to
ascend/descend, the drone will continue to hover at the current height.
5.0 Troubleshooting
Problem
Aircraft fails to take
off and the indicator
light keeps flashing
rapidly
Cause Solution
1. The aircraft and the remote
control are not paired
2. The aircraft enters low
voltage protection
1. The drone is not level
calibrated
2. Unstable air pressure in bad
weather conditions
3. Cluttered gyroscope data due
to a violent collision
Check the motor for foreign
objects (eg: hair, sand)
The drone is not level
calibrated
1. Correctly pair the remote
control with the drone. The
indicator light will stay on
when the pairing is successful.
ccessful frequency bind.
2. The battery voltage of the is
too low, please fully charge the
battery
Re-do the level calibration, place
the aircraft on a horizontal
surface, and push both left and
right joysticks to the lower right
corner for about 3 seconds. The
indicator light on the aircraft
flashes quickly and then turns
solid, indicating that the
calibration is successful.
1. Re-do the level calibration,
place the drone on a
horizontal surface, and push
both the left and right
joysticks to the lower right
corner for about 3 seconds.
The indicator light on the
aircraft flashesquickly and
then turns solid indicating
that the calibration is
successful.
2. Try to avoid flying in a bad
weather and fly it in a
windless environment
3. Re-do the level calibration
and operate according to
point 1
Regular inspection and cleaning
Fly sideways when
hovering
Unstable hovering
Motor does not work
1. Beyond the remote control
distance
2. Low battery of the remote
control
1. Within the controllable flight
range
2. Replace the remote control
battery and install it with
correct polarity.
Remote control does
not work
Check whether the blade is
installed correctly or the
blade is damaged
If the blade is deformed, replace
the blade
and install the clockwise and
counterclockwise blades
correctly.
The aircraft vibrates
violently
Check the battery of the
drone and remote control
Charge the drone battery, or
replace the
battery of the remote control
with the correct installation
Unable to pair the
drone with the remote
control
15
EN
7.0 Product Accessories
Please do not hesitate to contact us if you need further support.
+1 718-312-0558(US) +44 (0)7723708421(UK) +4933545519201(DE)
6.0 Contact Us
For online support, please scan this code with Facebook Messenger
16
EN
Arm A Arm B
Propellers
Remote control
USB charging cable
Battery
(With forward motor) (With reverse motor)
8.0 Exploded View
17
EN
Warning: Changes or modifications to this unit not expressly approved by the party
responsible for compliance could void the user’s authority to operate the
equipment.
FCC Notice.
Any Changes or modifications not expressly approved by the party responsible for
compliance could void the user's authority to operate the equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference,and
2. This device must accept any interference received, including interference that
may cause undesired operation.
NOTE: This equipment has been tested and found to comply with the limits for a
Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to
try to correct the interference by one or more of the following measures:
●Reorient or relocate the receiving antenna.
●Increase the separation between the equipment and receiver.
●Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
●Consult the dealer or an experienced radio/TV technician for help.
“This device complies with FCC radiation exposure limits set forth for general
population (uncontrolled exposure).This device must not be collocated or operating
in conjunction with any other antenna or transmitter.”
RF frequency band: 16.97dBm(Max)
Transmitter power: 2412MHz
Product name: DRONE
Decoration of Conformity Inserts: Hereby, GuangDong SYMA Model Aircraft
Industrial Co., Ltd. declares that the radio equipment type drone is in compliance
with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet
address:
http://www.symatoys.com/down/declaration-of-conformity.html
18
EN
WARRANTY:
LIMITED 2-YEAR WARRANTY AND FREE LIMITED REPLACEMENT PARTS FOR 2-YEARS
Symatoys.com.cn warrants to the original buyer only that its products will be free
from defects in material and workmanship for 2 years from the date upon which
the product is shipped, either directly from symatoys.com.cn or from an Authorized
Re-seller's location, to the buyer.
The following conditions must be eligible for warranty coverage:
1. During the warranty period product is used as intended by the manufacturer.
2. The Product has not been disassembled or modified.
3. The labels and serial numbers show no signs of tampering or altering.
4. Buyer has a warranty code obtained by registering their product online prior to
making a claim.
EXCEPTIONS: THE LIMITED WARRANTY SHALL NOT APPLY TO:
• Damage caused by normal wear and tear
• Accident, negligence, abuse, misuse, misapplication or willful damage by buyer
(or its agents), or acts of nature
• Crash or burning caused by non-manufacturing factors
• Damage caused by authorized modification or disassembly not authorized by the
instruction manual
• Damage caused by incorrect use or operation
• Damage caused by mismatch or misuse of battery or charger
• Failure of the operator to follow the operating instructions or use outside the
products operating parameters
• Damage caused by operating the product in or around electromagnetic
interference (i.e., radio transmitting tower, high-voltage wire, substation, etc.)
• Damage caused by operating the product where there may be interference caused
by other wireless devices
• Operating the product with load capacity in excess of the sale weight listed in the
manual
• Operating the product with aged, damaged or unauthenticated third-party
components
• Operating the product with a defective battery
WARRANTY
PROCEDURE: Any claims for breach of the foregoing limited warranty shall only be
valid if buyer makes such claim in writing within 2 year of the date of shipment of
the product to which the claim. To make a warranty claim, please email
[email protected] with your full name, address, phone number, order
number, vehicle type, part type, purchase date and product issue.
W
A
R
R
A
N
T
Y
W
A
R
R
A
N
T
Y
2 YEAR
19
EN
LIMITED REMEDY:
Symatoys.com.cn's sole liability, and buyer's sole remedy for any breach of the
foregoing warranty shall be at Symatoys.com.cn's option to exchange the product
with a new product or a refurbished product that is functionally equivalent to the
original product, or issue a credit or refund to the purchased product.
Any replaced products shall be warranted as set forth herein, provided that the
period within which buyer may make further claims shall be limited to the
remainder of the original period. for the applicable product or 2 years, whichever is
longer (although the warranty period shall be suspended during any period of
replacement)
DISCLAIMER:
Haftungsausschluss:
THE WARRANTY AND REMEDIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER
WARRANTIES.
AND Symatyos.com.cn DISCLAIMS ALL OTHER WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING WITHOUT LIMITATION THE IMPLIED WARRANTIES OF MERCHANTABILI-
TY AND FITNESS FOR A PARTICULAR PURPOSE, NON-INFRINGEMENT AND ANY
WARRANTIES ARISING OUT OF COURSE OF DEALING, COURSE OF PERFORMANCE
AND TRADE USAGE.
Symatoys.com.cn IS NOT RESPONSIBLE FOR DIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES RESULTING FROM ANY BREACH OF WARRANTY OR
CONDITION, OR UNDER ANY OTHER LEGAL THEORY. INCLUDING BUT NOT UMITED
TO COSS OF USE; LOSS OF REVENUE; LOSS OF ACTUAL ANTICIPATED PROFITS
(INCLUDING LOSS OF PROFITS ON CONTRACTS); LOSS OF THE USE OF MONEY,
LOSS OF ANTICIPATED SAVINGS; LOSS OF BUSINESS COSS OF OPPORTUNITY; LOSS
OF GOODWILL, LOSS OF EPUTATION; LOSS OF DAMAGE TO COMPROMISE OR
CORRUPTION OF DATA; OR ANY INDIRECT OR CONSEQUENTIAL LOSS OR DAMAGE
HOWSOEVER CAUSED INCLUDING THE REPLACEMENT OF EQUIPMENT AND
PROPERTY.
ANY COSTS OF RECOVERING OR REPRODUCING ANY DATA STORED IN OR USED
WITH THE PRODUCT OR ANY FAILURE TO MAINTAIN THE CONFIDENTIALITY OF
INFORMATION STORED THE PRODUCT.
Some states do not allow the exclusion or limitation of incidental or consequential
damages. so the above limitation or exclusion may not apply to you. In addition,
some states do not allow limitations on how long an implied warranty lasts so the
above limitation may not apply to you.
FREE REPLACEMENT PARTS FOR 2 YEARS: Symatoys.com.cn shall also make
available any spare part needed for registered vehicles free of charge for 2 years
from the date of purchase, with the exception of batteries, motors. circuit boards
and transmitters. Shipping charges may apply Limit one part type request per
registered vehicle (e.g., registrants are entitled to one extra set of batteries per
registered vehicle}. To request spare parts. please email warranty@sy-
matoys.com.cn with your warranty code, vehicle name/model, current shipping
address, purchase date and part type
GET YOUR WARRANTY CODE AT symatoys.com.cn/pages/warranty-signup
HAVE YOUR ORDER NUMBER AND/OR VEHICLE UPC READY
20
EN
European Representative：
CET PRODUCT SERVICE LTD.
Osterholzallee 144
71636 Ludwigsburg Germany
Phone：+4971416432236
Email：[email protected]
British Representative：
CET PRODUCT SERVICE LTD.
Beacon House Stokenchurch Business Park,
Ibstone Rd, Stokenchurch
High Wycombe HP14 3FE UK
Tel： +447419325266
E-mail：[email protected]
The company has the right of final interpretation of this user manual.
SYMA is a trademark of Guangdong Syma Model Aircraft Industrial Co., Ltd.
registered in the United States and/or other countries.
United States Representative：
Duvin Trade Inc 5800 Wood Sorrel Dr，Littleton，Co, 80123， United States
Phone: 718-312-0558
E-mail: [email protected]
Manufacturer: GUANGDONG SYMA MODEL AIRCRAFT INDUSTRIAL CO., LTD
Address: NO.2 WEST XINGYE ROAD LAIMEI INDUSTRIAL AREA CHENG HAI , Shantou,
China
Postal Code: 515800
+1 718-312-0558 (US) +44(0)7723708421 (UK) +49 335-4551-9201(DE)
[email protected](US) [email protected](EU)
https://www.symatoys.com https://www.symatoys.com.cn
Made in China
21
EN
DE
Contents
23-43
DEUTSCH EINFÜHRUNG
22
DE
Inhalt
1.0 Wichtige Hinweise und Sicherheitsrichtlinien
2.0 Über dieses Produkt
2.1 Spezifikationen
2.2 Herausnehmen
3.0 Zusammenbau des Produkts
3.1 Zusammenklappen der Drohne
3.2 Installieren der Propeller
3.3 Aufladen des Akkus der Drohne
4.0 Flugführung
4.1 Flugvorbereitung und Ein-/Ausschalten der Drohne
4.2 Flugkontrolle
4.3 Flugmodus
4.4 Intelligente Flugfunktionen
4.5 Produktmerkmale
5.0 Streitigkeiten lösen
6.0 Uns kontaktieren
23
25
29
36
37
25
26
2.3 Drohne-Diagramm
2.4 Fernbedienung
26
26
27
27
28
3.4 Anleitung der Fernbedienung
29
29
31
32
34
35
7.0 Produktangebot
37
8.0 Explosionsansichten
38
9.0 Gewährleistung
40
27
23
DE
1.0 Wichtige Hinweise
Sicherheitsrichtlinien
Vielen Dank für den Kauf dieses SYMA-Produkts. Um sicherzustellen, dass Sie die Drohne
richtig und bequem bedienen, lesen Sie bitte diese Anleitung vor dem ersten Gebrauch
sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort
auf.
1. Bitte bewahren Sie das kleinere Drohnenzubehör an Orten auf, die für Kinder
unerreichbar sind.
2. Bei allen Erstflügen muss der linke Joystick langsam nach oben gedrückt werden, um zu
verhindern, dass die Drohne zu schnell aufsteigt, um unnötige Kollisionen und mögliche
Schäden und Verletzungen zu vermeiden.
3. Wenn der Flug beendet ist, schalten Sie zuerst die Fernsteuerung aus. Schalten Sie dann
die Stromversorgung der Drohne aus.
4. Vermeiden Sie es, die Batterien an Orten mit hohen Temperaturen und Hitzeeinwirkung
zu platzieren.
5. Treffen Sie besondere Vorkehrungen, um sicherzustellen, dass die Drohne einen
Mindestabstand von 15 Fuß zum Piloten, anderen Personen und Tieren hat, um
Körperverletzungen während des Flugbetriebs zu vermeiden. Zwischen dem Körper des
Benutzers und dem Gerät muss unter normalen Einsatzbedingungen ein Mindestabstand
von 20 cm eingehalten werden.
6. Kinder unter 8 Jahren müssen von einem Erwachsenen in die korrekte und sichere
Bedienung der Drohne eingewiesen werden.
7. Kinder müssen bei der Verwendung dieser Drohne von einem Erwachsenen
beaufsichtigt werden.
8. Nicht wiederaufladbare Batterien dürfen nicht wieder aufgeladen werden; Batterien
müssen mit der richtigen Polarität eingesetzt werden; verschiedene Batterietypen oder
neue und gebrauchte Batterien dürfen nicht gemischt werden.
9. Die Versorgungsklemmen dürfen nicht kurzgeschlossen werden.
1. Um die legitimen Rechte und Interessen der Benutzer zu schützen, lesen Sie den Inhalt
dieses Handbuchs bitte sorgfältig durch, bevor Sie dieses Produkt verwenden.
2. Wenn Sie dieses Produkt verwenden, achten Sie bitte darauf, die Anforderungen strikt
zu beachten und auszuführen, einschließlich, aber nicht beschränkt auf die Anweisungen
und Sicherheitsrichtlinien. Für Personenschäden, Unfälle, Sachschäden,
Rechtsstreitigkeiten oder andere nachteilige Ereignisse, die einen Interessenkonflikt
verursachen, die sich aus der Verwendung des Produkts oder unwiderstehlichen Faktoren
ergeben, die gegen die Sicherheitshinweise verstoßen, trägt der Benutzer die
entsprechende Verantwortung und Verluste. Syma übernimmt keine Verantwortung.
3. Sobald Sie mit der Verwendung des Produkts beginnen. Es wird davon ausgegangen,
dass Sie die Bedingungen und den Inhalt der Anweisungen (einschließlich
Haftungsausschlüsse, Sicherheitshinweise, Warnhinweise usw.), die diesem Produkt
beiliegen, gelesen, verstanden, empfohlen und
akzeptiert haben.
4. Falls Sie Probleme mit irgendeinem Aspekt des Produkts haben, sei es Betrieb oder
Wartung, wenden Sie sich bitte direkt an unseren Kundendienst.
24
DE
Reparatur und Wartung
10. Entladen Sie den Akku auf 40%-50% (mit einer vollen Ladung die Hälfte der gesamten
Flugzeit fliegen), wenn er 10 Tage oder länger nicht benutzt wird; dies kann die
Lebensdauer des Akkus erheblich verlängern.
11. Bitte halten Sie einen sicheren Abstand zu den sich drehenden Propellern, um
Verletzungen zu vermeiden.
12. Um die elektromagnetische Umweltanforderung des Flugfunks (Station) zu
gewährleisten, ist die Verwendung von Fernbedienungen in der Zone, die in einem Radius
von etwa 5000m Zonen vom Kreiszentrum der Flughafenpiste liegt, verboten. Alle
Benutzer sollten sich auch an die von der Regierung und den Aufsichtsbehörden
erlassenen Funkvorschriften halten, einschließlich der Dauer und des Bereichs.
13. Verwenden Sie nur den empfohlenen Transformator für das Modell, und der Transfor-
mator ist kein Spielzeug. Überprüfen Sie regelmäßig das Kabel, den Stecker, das Gehäuse
und andere Teile des Transformators. Sollten Schäden entdeckt werden, stellen Sie bitte
sofort den Betrieb ein, bis das Gerät vollständig repariert wurde.
14. Schauen Sie niemals direkt in den Laserstrahl, da die Laserstrahlung.
15. HINWEIS: Bauen Sie die Drohne unter Aufsicht von Erwachsenen zusammen.
16. Der Pilot ist für den sicheren Betrieb und den Sicherheitsabstand zu unbeteiligten
Personen und Sachen am Boden und zu anderen Luftraumnutzern verantwortlich und
darf die Drohne niemals über Menschenmengen (> 12 Personen) fliegen.
17. Die Verpackung muss aufbewahrt werden, da sie wichtige Informationen enthält.
18. Es wird dringend empfohlen, in Bereichen ohne Luftströmung zu fliegen. Fliegen Sie
nicht in Bereichen mit Klimaanlagen/elektrischen Ventilatoren oder Tischlampen oder
anderen elektrischen Geräten, die leicht beschädigt werden können.
19. Verwenden Sie nur das mitgelieferte Ladekabel.
20. Die mit der Drohne verwendeten Ladegeräte sollten regelmäßig überprüft werden, z.
B. Kabel, Stecker, Gehäuse und andere Teile. Sollten Schäden festgestellt werden,
verwenden Sie es bitte nicht mehr, bis es repariert oder ersetzt ist.
21. Berühren Sie nicht den rotierenden Rotor, vermeiden Sie lose Kleidung oder Haare, die
sich im Rotor verfangen könnten, und fliegen Sie nicht in der Nähe des Gesichts.
1. Verwenden Sie ein trockenes und weiches Tuch, um das Produkt zu reinigen.
2. Setzen Sie das Produkt keiner extremen Hitze oder direkter Sonneneinstrahlung aus.
3. Tauchen Sie das Produkt nicht in Wasser, da dies die elektrischen Komponenten
beschädigen kann.
4. Bitte überprüfen Sie regelmäßig die Klingen, Motoren und Batterien. Falls ein Schaden
festgestellt wird, verwenden Sie es bitte nicht mehr, es sei denn, es wird repariert oder
ersetzt.
2.0 Über dieses Produkt
2.1 Spezifikationen
Drohne
Drohnengewicht Approx. 35g
Drohnengröße 156x142x30 mm
Markenname SYMA
Modell/ARTIKEL-NR. X200
Bereich Approx. 35m
Höhe Approx. 10m
Fernbedienung
Arbeitsfrequenz 2.4 GHz
Batterie 2x1.5V"AAA"(Nicht enthalten)
Inhalt der Verpackung
Drohne 1
Fernbedienung 1
USB-Ladekabel 1
Propeller im/gegen den Uhrzeigersinn 2 (A/B)
Schraubendreher 1
Benutzerhandbuch 1
Flugzeit Approx. 15 mins
Motor ø6
Batterie(eingebaut) 3.7V 400mAh
Ladezeit Approx.90 minutes
25
DE
2.2 Herausnehmen
2.4 Fernbedienung
2.3 Drohne-Diagramm
Container für
Fernsteuerung
Öffnen Sie den Kasten Nehmen Sie sie heraus
① Propellerblätter
Netzschalter
Aufladestation
Arme
②
③
④
①
②
③
④
Netzschalter
Linker
Steuerknüppel
Trimmtaste
(Halten Sie die Taste
gedrückt und drücken
Sie den rechten Joystick,
um den entsprechenden
Trimmvorgang
abzuschließen)
360°-Flip (Halten Sie
die Taste gedrückt und drücken
Sie den rechten Joystick, um den
entsprechenden Flip auszuführen)
Rechter Joystick
Start/Landung
mit einer Taste
Drohnenfach
Geschwindigkeitsschalter
Kopfloser Modus
26
DE
27
DE
3.1 Zusammenklappen der Drohne
3.2 Installieren der Propeller
3.0 Zusammenbau des Produkts
Achtung:
!
1. Bitte stellen Sie sicher, dass die Vorwärts- und Rückwärtspropeller in der richtigen
Position installiert sind. Wenn die Installation nicht korrekt ist, kann die Drohne nicht
normal fliegen.
2. Da die Propeller dünn sind, seien Sie bitte vorsichtig, wenn Sie sie installieren, um
versehentliche Kratzer zu vermeiden.
3. Bitte verwenden Sie die von unserem Hersteller gelieferten Propeller.
4. Die Propeller sind Verbrauchsmaterial, wenn nötig, kaufen Sie bitte zusätzliches
Zubehör.
1. Klappen Sie die Arme in Pfeilrichtung
auseinander
2. Falten Sie die Arme in Pfeilrichtung, bis
der Quadcopter vollständig gefaltet ist.
Lösen der Propeller
Wiedereinbau der Propeller
3
2
1
1
3
2
Siehe Abbildung unten, installieren Sie
die mit "A" und "B" markierten Lüfter in
den entsprechenden Positionen und
verwenden Sie einen Schraubendreher,
um die Schrauben der Lüfterflügel
festzuziehen.
A
A
B
B
Setzen Sie die Propeller in Pfeilrichtung
auf den Arm der Drohne, bringen Sie die
Halterung an und ziehen Sie die
chrauben fest.
Entfernen Sie die Schrauben und die
Halterung in Pfeilrichtung, und nehmen
Sie dann die Propeller ab.
28
DE
Achtung:
!
Attaching the phone holder
3.3 Aufladen des Akkus der Drohne
* Laden Sie die Drohne mit dem mitgelieferten USB-Ladekabel auf.
* Der Akku braucht länger zum Laden, wenn Sie einen Adapter mit einem kleineren
Nennstrom verwenden.
Wichtig: Informationen zum Laden des Akkus
1. Wiederaufladbare Batterien sollten nur unter Aufsicht von Erwachsenen geladen
werden.
2. Achtung: Explosionsgefahr, wenn die Batterie durch eine falsche ersetzt wird. Bitte
entsorgen Sie die Batterien gemäß den Anweisungen.
3. Verwenden oder lassen Sie den Akku nicht in der Nähe von Wärmequellen wie Feuer
oder Heizgeräten.
4. Laden Sie die Batterien nach dem Fliegen nicht sofort auf, um zu vermeiden, dass die
Batterien zu heiß werden, um Feuer zu verursachen. Stellen Sie sicher, dass sie vor dem
Laden abkühlen.
5. Batterien beim Laden nicht schlagen oder fallen lassen, um einen inneren Kurzschluss
zu vermeiden.
6. Verwenden Sie zum Aufladen nur den mitgelieferten Adapter. Wenn der Akku altert,
ersetzen Sie ihn bitte rechtzeitig durch einen neuen Akku.
7. Entfernen Sie nach dem vollständigen Aufladen den Adapter rechtzeitig, da sonst der
Akku entladen und wieder aufgeladen wird, was die Lebensdauer des Akkus verkürzt.
8. Das Spielzeug darf nur an Geräte der Klasse II angeschlossen werden, die das Symbol
tragen:
USB
1
2 3
5V/1A-Adapter (nicht enthalten)
USB-Ladekabel
Während des Ladevorgangs
leuchtet die rote Anzeige.
Wenn das Gerät vollständig
geladen ist, erlischt die rote
Anzeige.
29
DE
1. Beim Batterieeinbau ist darauf zu achten, dass die Polarität der Batterien mit der des
Batteriekastens übereinstimmt. Es darf keine Batterie mit entgegengesetzter Polarität
eingebaut werden.
2. Bitte verwenden Sie keine neuen und alten Batterien zusammen.
3. Bitte verwenden Sie keine unterschiedlichen Batterietypen zusammen.
4. Verwenden Sie keine wiederaufladbaren Batterien.
Nachdem Sie die Fernbedienung eingeschaltet haben, blinkt die Anzeige schnell, um
anzuzeigen, dass die Fernbedienung darauf wartet, mit der Drohne gekoppelt zu werden.
Koppeln der Fernbedienung mit der Drohne
4.0 Flugführung
4.1 Flugvorbereitung und Ein-/Ausschalten der Drohne
⑤ Beide Anzeigeleuchten leuchten,
wenn die Kopplung abgeschlossen ist.
② Schalten Sie die Drohne ein Die
Anzeigeleuchte der Drohne blinkt
schnell bis langsam
2
① Die Kontrollleuchte der Fernbedienung
blinkt langsam.
③ Drücken Sie das
linke Gaspedal
nach oben.
④ Öffnen Sie das Gas
und setzen Sie es
in die Mitte zurück.
Achtung:
!
Achtung:
!
Batterieinstallation in der Fernbedienung: Öffnen Sie zum Einlegen der
Controller-Batterien die Batterieabdeckung auf der Rückseite der Fernbedienung und
legen Sie 2x AAA-Alkalibatterien ein, achten Sie dabei auf die Polaritätsmarkierungen
(Batterien sind nicht im Lieferumfang enthalten und müssen separat erworben
werden).
3.4 Anleitung der Fernbedienung
2x1.5V“AAA”Batterie
3
4
1
30
DE
Achtung:
!
Einschalten der Drohne
Drücken Sie zum höchsten Punkt
und kehren Sie zur Mitte zurück.
Ziehen Sie die Joysticks in
einer V-Form
Drücken Sie die Auf-/Abstiegstaste.
1. Wenn die Drohne außerhalb der Reichweite der Fernbedienung geflogen wird, beginnt die
Drohnenanzeige zu blinken und die Drohne landet langsam.
2. Wenn sich die Fernbedienung während des Flugs plötzlich ausschaltet oder der Strom
ausgeht, landet die Drohne automatisch und stoppt. Wenn die Fernbedienung während
dieses Vorgangs wieder eingeschaltet wird, können Sie die Drohne wieder steuern.
Methode eins Methode zwei Methode drei
2
1
Horizontale Kalibrierfunktion
Stellen Sie die Drohne auf eine ebene Fläche und bewegen Sie den linken und rechten
Joystick etwa 3 Sekunden lang in die untere rechte Ecke. Die Anzeige blinkt schnell und
bleibt dann konstant, um anzuzeigen, dass der Kalibrierungsprozess abgeschlossen ist.
Die Drohne kann nicht kalibriert werden, wenn der Neigungswinkel größer als 10 Grad ist.
31
DE
Achtung:
!
Aufsteigen
Absteigen
vorwärts
rückwärts
4.2 Flugkontrolle
Methode eins Methode zwei Methode drei
Wenn der Drohnenkörper um mehr als 90 Grad geneigt wird, schaltet sich die Drohne von
selbst ab.
2-3 Sekunden nach unten
drücken.
Ziehen Sie die Joysticks in einer
V-Form
Drücken Sie die Auf-/
Abstiegstaste
Ausschalten der Drohne
32
DE
Nach rechts
drehen
Vorderseite
Nach links drehen
Rückseite
nach links
neigen
nach rechts
neigen
Vorderseite
Rückseite
4.3 Flugmodus
Drücken Sie im Kopflos-Modus den rechten Joystick der Fernbedienung, um
vorwärts zu fliegen. Die Drohne fliegt beim Abheben immer in die von der Nase
angezeigte Richtung, auch wenn die Richtung der Nase während des Flugs
geändert wird
Kopflos-Modus
33
DE
1. Definiere die Front
Wenn Sie das Gerät zum ersten Mal einschalten und die Drohne starten, ist die
ichtung der Nase der Drohne geradeaus.
2. Ein- und Ausstieg aus dem Kopflos-Modus
① Nachdem das Pairing abgeschlossen ist, drücken Sie kurz die "Headless
Mode"-Taste, und die Fernbedienung gibt einen "Beep Beep..."-Ton aus, die
Anzeigeleuchte an der Drohne blinkt langsam, was anzeigt, dass sie in den
Headless-Modus gegangen ist; drücken Sie die "Headless Mode"-Taste erneut
kurz. Wenn Sie einen langen Piepton hören, verlässt die Drohne den Headless-Mo-
dus.
② Im kopflosen Zustand muss der Bediener die Position der Nase des Flugzeugs
nicht identifizieren, sondern muss das Flugzeug nur entsprechend der Richtung
des Joysticks der Fernsteuerung steuern.
Trimmen
Wenn die Drohne in der Luft schwebt, wenn sie automatisch vorwärts / rückwärts fliegt,
können Sie die linke Feinabstimmungstaste gedrückt halten und den rechten Joystick in
die Rückwärts- / Vorwärtsrichtung drücken, um sie einzustellen, bis die Drohne stabil ist,
und dann loslassen es.
Wenn die Drohne in der Luft schwebt, wenn sie automatisch nach links/rechts fliegt,
können Sie die untere Trimmtaste gedrückt halten und den rechten Joystick nach
rechts/links drücken, um sie anzupassen, bis die Drohne stabil ist, können Sie loslassen die
Trimmtaste.
vorwärts und rückwärts trimmen
links und rechts trimmen
34
DE
4.4 Intelligente Flugfunktionen
Schnell-/langsam-Modus
360°Flip
Wenn die Grundbewegungen geübt sind, können Sie einige Stunts spielen.
Nachdem Sie die Drohne auf eine Höhe von mehr als 2 Metern geflogen haben,
halten Sie die Scroll-Taste auf der Fernbedienung gedrückt und drücken Sie
gleichzeitig den rechten Joystick nach vorne / hinten / links / rechts. Am höchsten
Punkt kann das Fluggerät vorwärts rollen /rückwärts/links/rechts.
Drücken Sie kurz die Schnell- und Langsam-Taste, um den Schnell-/Langsam-
Modus umzuschalten.
1. Die Standardeinstellung ist der langsame Modus beim Einschalten.
2. Die Fernbedienung gibt zwei Pieptöne für den schnellen Modus und einen
Piepton für den langsamen Modus aus.
2m
35
DE
4.5 Produktmerkmale
Unterspannungsschutz
Überstromschutz
Wenn die beiden Anzeigen an der Nase der Drohne zu blinken
beginnen, bedeutet dies, dass die Leistung der Drohne niedrig ist.
Steuern Sie zu diesem Zeitpunkt bitte die Drohne, um
zurückzukehren.
Wenn die Rotorblätter der Drohne mit einem anderen Objekt
kollidieren oder stecken bleiben, aktiviert der Schaltkreis der
Drohne den
Überstromschutzmechanismus.
One-Touch-Start/Landung
Höhe halten
1. Wenn sich die Drohne im Standby-Modus befindet, drücken Sie die Starttaste,
damit die Drohne automatisch abhebt und in einer Höhe von 1,5 m schwebt.
2. Wenn sich die Drohne in der Luft befindet, drücken Sie die
One-Touch-Start-/Landetaste, damit die Drohne automatisch landet.
Wenn Sie den linken Joystick (Gas) nach dem Auf-/Abstieg loslassen, schwebt die
Drohne weiterhin auf der aktuellen Höhe.
36
DE
5.0 Streitigkeiten lösen
Problem
Flugzeug konnte
nicht starten, die
Kontrollleuchte
blinkt schnell
Ursache Lösung
1. Das Fluggerät und die
Fernsteuerung sind nicht
gekoppelt
2. Das Flugzeug tritt in den
Niederspannungsschutz
ein
1. Die Drohne ist nicht
horizontal kalibriert
2. Instabiler Luftdruck bei
schlechten
Wetterbedingungen
3. Überladene Gyroskopdaten
aufgrund einer heftigen
Kollision
Prüfen Sie den Motor auf
Fremdkörper (zB: Haare,
Sand)
Die Drohne ist nicht
waagerecht ausgerichtet
1. Koppeln Sie die Frequenz zwischen
Fluggerät und Fernsteuerung
korrekt. Die Kontrollleuchte
leuchtet weiter, wenn die Kopplung
erfolgreich war.
2. Die Batteriespannung des Flugzeugs
ist zu niedrig, bitte laden Sie die
Batterie vollständig auf.
Führen Sie die Nivellierkalibrierung
erneut durch, stellen Sie das Fluggerät
auf eine horizontale Oberfläche und
drücken Sie den linken und rechten
Joystick etwa 3 Sekunden lang in die
untere rechte Ecke. Die
Kontrollleuchte am Fluggerät blinkt
schnell und leuchtet dann dauerhaft,
was anzeigt, dass die Kalibrierung
erfolgreich war.
1. Führen Sie die Höhenkalibrierung
erneut durch, stellen Sie die Drohne
auf eine horizontale Oberfläche und
drücken Sie sowohl den linken als
auch den rechten Joystick für etwa
3 Sekunden in die untere rechte
Ecke. Die Kontrollleuchte am
Fluggerät blinkt schnell und
leuchtet dann dauerhaft, was
anzeigt, dass die Kalibrierung
erfolgreich war.
2. Vermeiden Sie das Fliegen bei
schlechtem Wetter und fliegen Sie
es in einer windstillen Umgebung.
3. Füllstandskalibrierung wiederholen
und nach Punkt 1 vorgehen.
Regelmäßige Kontrolle und
Reinigung
Beim Schweben
seitwärts fliegen
Instabiles Schweben
Motor funktioniert
nicht
1. Außerhalb der Reichweite
der Fernbedienung
2. Schwache Batterie der
Fernbedienung
1. Innerhalb des kontrollierbaren
Flugbereichs.
2. Ersetzen Sie die Batterie der
Fernbedienung und legen Sie sie
mit der richtigen Polarität ein.
Fernbedienung
funktioniert nicht
Überprüfen Sie, ob das
Messer richtig installiert ist
oder ob das Messer
beschädigt ist.
Wenn die Klinge verformt ist, ersetzen
Sie die Klinge und installieren Sie die
Klingen im Uhrzeigersinn und gegen
den Uhrzeigersinn richtig.
Das Flugzeug vibriert
heftig
Überprüfen Sie den Akku
der Drohne und der
Fernbedienung.
Laden Sie den Drohnenakku auf oder
ersetzen Sie den Akku der
Fernbedienung durch die richtige
Installation.
Die Drohne kann nicht
mitder Fernbedienung
gekoppelt werden
37
DE
7.0 Produktangebot
Bitte zögern Sie nicht, uns zu kontaktieren, wenn Sie weitere Unterstützung benötigen.
+1 718-312-0558(US) +44 (0)7723708421(UK) +4933545519201(DE)
6.0 Uns kontaktieren
For online support, please scan this code with Facebook Messenger
Arm A Arm B
Propellerblätter
Fernbedienung
USB-Ladekabel
Batterie
(Mit Vorwärtsmotor) (Mit Vorwärtsmotor)
38
DE
8.0 Explosionsansichten
39
DE
Warnung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrück-
lich von der für die Konformität verantwortlichen Partei genehmigt wurden,
können die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen.
FCC-Hinweis.
Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die
Konformität
verantwortlichen Partei genehmigt wurden, können die Berechtigung des
Benutzers zum Betrieb des Geräts aufheben.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen.
Der Betrieb unterliegt den folgenden zwei Bedingungen:
1. Dieses Gerät darf keine schädlichen Störungen verursachen und
2. Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich
Störungen, die einen unerwünschten Betrieb verursachen können.
HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein
digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese
Grenzwerte sollen einen angemessenen Schutz vor schädlichen Interferenzen bei
einer Installation in Wohngebieten bieten. Dieses Gerät erzeugt, verwendet und
kann Hochfrequenzenergie ausstrahlen und kann, wenn es nicht gemäß den
Anweisungen installiert und verwendet wird, schädliche Störungen des
Funkverkehrs verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer
bestimmten Installation keine Interferenzen auftreten. Wenn dieses Gerät
schädliche Interferenzen beim Radio- oder Fernsehempfang verursacht, was durch
Ein- und Ausschalten des Geräts festgestellt werden kann, wird dem Benutzer
empfohlen, zu versuchen, die Interferenz durch eine oder mehrere der folgenden
Maßnahmen zu beheben:
● Richten Sie die Empfangsantenne neu aus oder verschieben Sie sie.
● Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
● Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem
an, an den der Empfänger angeschlossen ist.
●Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker,
um Hilfe zu erhalten.
Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für die
allgemeine
Bevölkerung festgelegt wurden (unkontrollierte Exposition).
Dieses Gerät darf nicht zusammen mit anderen Antennen oder Sendern aufgestellt
oder betrieben werden.
RF-Frequenzband: 16.97dBm(Max)
Sendeleistung: 2412MHz
Produktbezeichnung: DROHNE
Hiermit erklärt [GUANGDONG SYMA MODEL AIRCRAFT INDUSTRIAL CO., LTD], dass
diese
[DROHNE] der Richtlinie 2014/53/EU entspricht. Der vollständige Test der
EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar:
http://www.symatoys.com/down/-declaration-of-conformity.html
40
DE
Garantie
BEFRISTETE GARANTIE VON 2 Jährige UND KOSTENLOSE BEGRENZTE ERSATZTEILE
FÜR 2 Jahre
Symatoys.com.cn garantiert dem ursprünglichen Käufer, wenn Produkte neunzig 2
Jahr ab dem Datum des Versands an den Käufer Material- und Verarbeitungsfehlern
haben, kann der Käufer einen kostenfreien Ersatz erhalten, entweder direkt von
symatoys.com.cn oder von einem autorisierten Wiederverkäufer Standort.
Die folgenden Voraussetzungen müssen für die Gewährleistung erfüllt sein:
1. Während der Garantiezeit wird das Produkt wie vom Hersteller vorgesehen
verwendet.
2. Das Produkt wurde nicht zerlegt oder modifiziert.
3. Die Etiketten und Seriennummern zeigen keine Anzeichen von Manipulationen
oder Veränderungen.
4. Der Käufer verfügt über einen Garantiecode, den er erhalten hat, indem er sein
Produkt online registriert, bevor er einen Anspruch geltend macht.
AUSNAHMEN: DIE BEGRENZTE GARANTIE GILT NICHT FÜR:
• Schäden durch normalen Verschleiß
• Unfall, Fahrlässigkeit, Missbrauch, fehlerhafte Anwendung oder vorsätzliche
Beschädigung durch den Käufer (oder seine Vertreter) oder höhere Gewalt
• Absturz oder Verbrennung durch nicht herstellungsbedingte Faktoren
• Schäden, die durch autorisierte Änderungen oder Demontagen verursacht
wurden, die nicht durch die Bedienungsanleitung autorisiert wurden
• Schäden durch unsachgemäße Verwendung oder Bedienung
•Schäden durch Nichtübereinstimmung oder Missbrauch des Akkus oder Ladegeräts
•Nichtbeachtung der Bedienungsanleitung durch den Bediener zur Verwendung
außerhalb der Betriebsparameter des Produkts
•Das sind Schäden, die durch den Betrieb des Produkts in oder um elektromag-
netische Störungen (d.h. Funkübertragungsturm, Hochspannungskabel,
Umspannwerk usw.) verursacht werden.
• Das sind Schäden, die durch den Betrieb des Produkts verursacht werden, wenn
Störungen durch andere drahtlose Geräte auftreten können
•Betrieb des Produkts mit einer Tragfähigkeit, die über das im Handbuch
angegebenen Verkaufsgewicht ist.
•Betrieb des Produkts mit gealterten, beschädigten oder nicht authentifizierten
Komponenten von Drittanbietern
•Betrieb des Produkts mit defekter Batterie
GARANTIE
VERFAHREN: Ansprüche wegen Verletzung der vorstehenden begrenzten Garantie
sind nur gültig, wenn der Käufer diesen Anspruch innerhalb von Jahre ab dem
Datum des Versands des Produkts, an das der Anspruch geltend gemacht wird,
schriftlich geltend macht. Um einen Garantieanspruch geltend zu machen, senden
Sie bitte eine E-Mail an warranty @ symatoys.com.cn mit Ihrem vollständigen
Namen, Adresse, Telefonnummer, Bestellnummer, Fahrzeugtyp, Teiletyp und
Kaufdatum sowie Produktausgabe.
G
e
w
ä
h
r
l
e
i
s
t
u
n
g
G
e
w
ä
h
r
l
e
i
s
t
u
n
g
2-jährige
41
DE
BEGRENZTE ABHILFE:
Die alleinige Haftung von Symatoys.com.cn und das alleinige Rechtsmittel des
Käufers bei Verstößen gegen die vorstehende Garantie liegt in der Option von
Symatoys.com.cn, das Produkt gegen ein neues Produkt oder ein generalüberholtes
Produkt auszutauschen, und funktional dem Originalprodukt entspricht, oder eine
Gutschrift oder Rückerstattung auf den Kaufpreis des Produkts auszustellen.
Für alle ersetzten Produkte wird eine Garantie gemäß den hierin festgelegten
Bestimmungen gewährt, sofern die Frist, innerhalb derer der Käufer weitere
Ansprüche geltend machen kann, auf den Rest der ursprünglichen Frist für das
betreffende Produkt oder auf 2 Jährige begrenzt ist, je nachdem, welcher Zeitraum
länger ist (Die Gewährleistungsfrist wird jedoch während jeder Austauschzeit
ausgesetzt)
Haftungsausschluss:
DIE GARANTIE UND DIE RECHTSMITTEL SIND AUSSCHLIESSLICH UND ERSETZEN
ALLE ANDEREN GARANTIEN.
UND Symatoys.com.cn SCHLIESST ALLE ANDEREN AUSDRÜCKLICHEN ODER
STILLSCHWEIGENDEN GEWÄHRLEISTUNGEN AUS, EINSCHLIESSLICH, ABER NICHT
BESCHRÄNKT AUF DEN STILLSCHWEIGENDEN GEWÄHRLEISTUNGEN FÜR
MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, NICHTVER-
LETZUNG UND JEGLICHE GEWÄHRLEISTUNGEN, DIE AUS DEM HANDELSKURS, DEM
LEISTUNGSKURS UND DER NUTZUNG DES HANDELS ENTSTEHEN.
Symatoys com.cn ÜBERNIMMT KEINE VERANTWORTUNG FÜR DIREKTE, BESONDERE,
NEBEN- ODER FOLGESCHÄDEN, DIE WEGEN VERSTOß GEGEN EINE GEWÄHRLEIS-
TUNG ODER EINE BEDINGUNGEN ODER UNTER ANDEREN RECHTLICHEN THEORIEN
ENTSTEHEN. EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF; VERLUST DES
NUTZENS; UMSATZVERLUST; VERLUST VON TATSÄCHLICHEN ERWARTETEN
GEWINNEN (EINSCHLIESSLICH VERLUST VON GEWINNEN AUS VERTRÄGEN);
VERLUST DER VERWENDUNG VON GELD, VERLUST VON VORAUSSICHTLICHEN
EINSPARUNGEN; VERLUST VON GESCHÄFTSKOSTEN DER GELEGENHEIT; VERLUST
DES GUTEN WILLENS, VERLUST DER EPUTATION; VERLUST VON SCHÄDEN DURCH
KOMPROMISSION ODER KORRUPTION VON DATEN; ODER JEGLICHE INDIREKTE
ODER FOLGENDE VERLUSTE ODER SCHÄDEN, DIE JEDOCH VERURSACHT WURDEN,
EINSCHLIESSLICH DES AUSTAUSCHS VON AUSRÜSTUNG UND EIGENTUM.
JEGLICHE KOSTEN FÜR DIE WIEDERHERSTELLUNG ODER WIEDERHERSTELLUNG
VON DATEN, DIE IN DEM PRODUKT GESPEICHERT ODER VERWENDET WERDEN, ODER
JEGLICHE NICHTBEHALTUNG DER VERTRAULICHKEIT VON INFORMATIONEN, DIE
DAS PRODUKT LAGERT.
Einige Staaten erlauben nicht den Ausschluss oder die Beschränkung von Neben-
oder Folgeschäden. Daher gilt die oben genannte Einschränkung oder der oben
genannte Ausschluss möglicherweise nicht für Sie. Darüber hinaus erlauben einige
Staaten keine Einschränkungen hinsichtlich der Dauer einer impliziten Garantie.
Daher gilt die oben genannte Einschränkung möglicherweise nicht für Sie.
42
DE
KOSTENLOSER AUSTAUSCH VON TEILEN FÜR 2 Jahr:
Symatoys.com.cn stellt alle Ersatzteile, die für registrierte Fahrzeuge benötigt
werden, 2 Jährige ab Kaufdatum kostenlos zur Verfügung, mit Ausnahme von
Batterien und Motoren, Leiterplatten und Fernbedienug. Es können Versandkosten
anfallen. Beschränken Sie die Anforderung eines Teiletyps pro registriertem
Fahrzeug (z. B. Registranten haben Anspruch auf einen zusätzlichen Satz Batterien
pro registriertem Fahrzeug). Um Ersatzteile anzufordern, senden Sie bitte eine
E-Mail an [email protected] mit Ihrem Garantiecode, Fahrzeugnamen /
Modell , aktuelle Lieferadresse, Kaufdatum und Teiletyp
ERHALTEN SIE IHREN GARANTIECODE UNTER
symatoys.com.cn/pages/warranty-signup
HABEN SIE IHRE BESTELLNUMMER UND / ODER
DAS FAHRZEUG UPC BEREIT
43
DE
Europäischer Vertreter:
CET PRODUCT SERVICE LTD.
Osterholzallee 144
71636 Ludwigsburg Germany
Telefon: +4971416432236
E-Mail: [email protected]
Britischer Vertreter:
CET PRODUCT SERVICE LTD.
Beacon House Stokenchurch Business Park,
Ibstone Rd, Stokenchurch
High Wycombe HP14 3FE UK
Telefon: +447419325266
E-Mail: [email protected]
United States Representative：
Duvin Trade Inc 5800 Wood Sorrel Dr，Littleton，Co, 80123， United States
Phone: 718-312-0558
E-mail: [email protected]
Hersteller: GUANGDONG SYMA MODEL AIRCRAFT INDUSTRIAL CO.,LTD
Adresse: NO.2 WEST XINGYE ROAD LAIMEI INDUSTRIAL AREA CHENG HAI , Shantou,
China
Postleitzahl: 515800
Das Unternehmen hat das Recht auf endgültige Interpretation dieser
Bedienungsanleitung.
In China hergestellt
+1 718-312-0558 (US) +44(0)7723708421 (UK) +49 335-4551-9201(DE)
[email protected](US) [email protected](EU)
https://www.symatoys.com https://www.symatoys.com.cn
One-key
take off/landing
Flip Stunts
6 Axis
Gyroscope
Flashing
LED Lights
2.4Ghz
Frequency
Hover
Function
Indoor Flight
