FOLDING DRONE
X200W
8
+1 718-312-0558(US) +44 (0)7723708421(UK) +4933545519201(DE)
[email protected](US) [email protected](EU)
https://www.symatoys.com https://www.symatoys.com.cn
User manual V1.0
DE
Contents
1-21
EN
ENGLISH INTRODUCE
23-43
DEUTSCH EINFÜHRUNG
Contents
1.0 Important Notices and Safety Guidelines
2.0 Product Description
2.1 Specifications
2.2 Download SYMA FLY APP
2.3 Drone diagram
2.4 Remote Control diagram
3.0 Product Assembly
3.1 Folding the Drone
3.2 Propeller Installation
3.3 Drone Battery Charging
3.4 Mobile Phone Clip Installation
3.5 Battery Installation
4.0 Flight Guide
4.1 Flight Preparation and Turning the Drone On/Off
4.2 Flight Control
4.3 Flight Mode
4.4 Smart Flight Feature
4.5 Protection Mechanism
6.0 Contact Us
5.0 Troubleshooting
7.0 Product Accessories
2
4
7
10
4
5
5
5
6
6
7
8
8
8
11
13
14
15
16

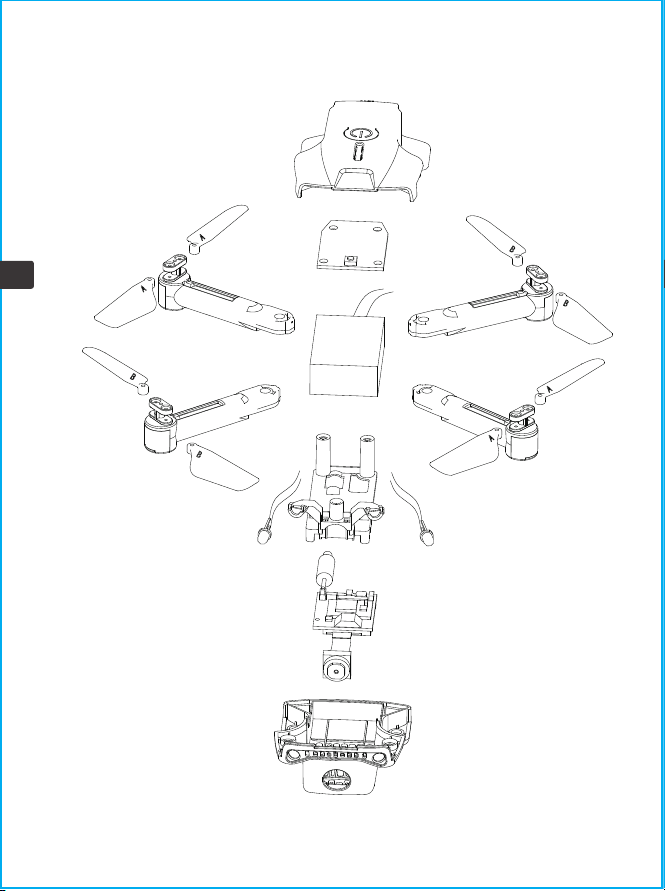

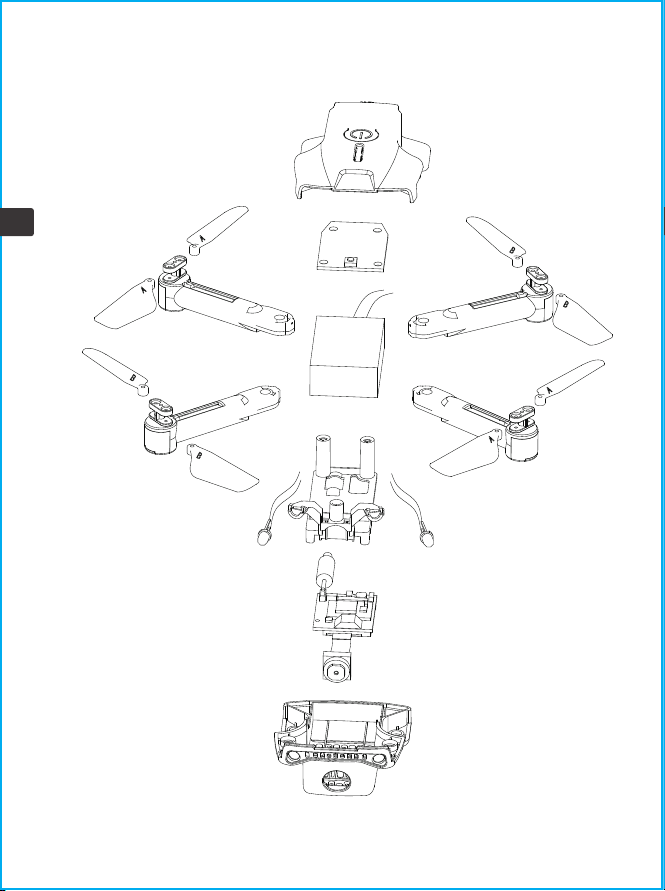

8.0 Exploded View 17
9.0 Warranty
19
16
6
1
EN
2
EN
1.0 Important Notices
Safety Guidelines
1. Please store the smaller-sized drone accessories in places that are out of reach of children.
2. For all first-time flights, the left joystick must be slowly pushed up in order to prevent the drone
from ascending too fast in case of unnecessary collision and possible damage and injury.
3. When the flight is ended, first turn off the power of the remote control. Then turn off the power
of the drone.
4. Avoid placing the batteries in places with high temperatures and exposure to heat.
5. Take extra precautions to ensure that the drone is at a minimum distance of 15 feet from the
pilot, other people, and animals in order to prevent physical injury during flight operations. A
minimum separation distance of 20 cm must be maintained between the user's body and the
device under normal use conditions.
6. Children under the age of 8 must be instructed with the correct and safe operation of the drone
by an adult.
7. Children must be under adult supervision when using this drone.
8. Non-rechargeable batteries are not to be recharged; Batteries are to be inserted with the
correct polarity; Different types of batteries or new and used batteries must not be mixed.
9. The supply terminals can not be short-circuited.
10. Discharge the battery to 40%-50% (On a full charge, fly for half of the total flight time) if it will
not be used for 10 days or more, this can greatly extend the battery life.
11. Please keep a safe distance from the spinning propellers to avoid injury.
1. Please read this manual carefully so as to protect your legitimate rights and interests and to
make sure the drone is used correctly.
2. When using this product, please strictly observe and perform the requirements which include
but are not limited to the instructions and safety guidelines. The user shall bear the related
responsibilities and losses for any personal injury, accidents, property loss, legal dispute or any
other adverse events causing a conflict of interest resulting from the use of the product or any
irresistible factors that violate the safety instructions. Syma will not take any responsibility.
3. Once you start using the product. you are deemed to have read, understood, and accepted the
terms and contents of the instructions (including disclaimers, safety instructions, warning
instructions, etc) included with this product.
4. In case you are having challenges on any aspect of the product, may it be operation or
maintenance, please contact our customer service directly.
3
EN
12. To ensure the electromagnetic environment requirement of the aviation radio (station), using
remote controls in the zone, which is in a radius of about 5000m zones from the circle center of
the airport runway, is forbidden. All users also should abide by the regulation of the radio set
forth by government and regulatory agencies including the duration and area.
13. Only use the recommended transformer for the model, and the transformer is not a toy.
Check the cord, plug, enclosure, and other parts of the transformer regularly. If any damages
have been discovered, please immediately stop using it until it was completely repaired.
14. Never look steadily at the laser beam since the laser radiation.
15. NOTE: Assemble the drone under adult supervision.
16. The pilot is responsible for the safe operation, safe distance from uninvolved persons and
property on the ground, and from other airspace users and shall never fly the drone above
crowds (> 12 persons).
17. The packing has to be kept since it contains important information.
18. It is strongly recommended to fly in areas without airflow. Do not fly in areas with an air
conditioner/electric fan or table lamp, or other electrical equipment which may be easily
damaged.
19. Use only the supplied charging cable.
20. Chargers used with the drone should be examined regularly, such as the cord, plug,
enclosures, and other parts. If any damages are found, please stop using it unless it is repaired or
replaced.
21. Do not touch the rotating rotor, avoiding loose clothing or hair being caught in the rotor, and
do not fly near the face.
1. Use a dry and soft cloth to clean the product.
2. Do not expose the product to extreme heat or direct sunlight.
3. Do not immerse the product in water as this may damage the electrical components.
4. Please check the blades, motors, and batteries regularly. If any damage is found, please
stop using it unless it is repaired or replaced.
Repair and Maintenance
2.0 Product Description
2.1 Specifications
Drone
Drone weight about 38g
Drone Size 156x142x38 mm
Brand Name SYMA
Model/ITEM NO. X200W
Range about 30 m
Altitude about 10 m
Remote control
Operating Frequency 2.4 GHz
Battery 4X1.5V"AA"(Not included)
Package contents
Drone 1
Remote control 1
USB charging cable 1
Clockwise/anticlockwise propellers 2 (A/B)
Screwdriver 1
Phone holder 1
User manual 1
2.2 Download SYMA Fly APP
1. Scan the QR code with your mobile device or download the app from your app store.
AndroidiOS
*For better results, this application requires iOS 8.0/Android 5.0 or later.
Note:
Flight time about 15 mins
Motor ø6
Battery capacity(built-in) 3.7V 400mAh
Charging time about 90 minutes
4
EN

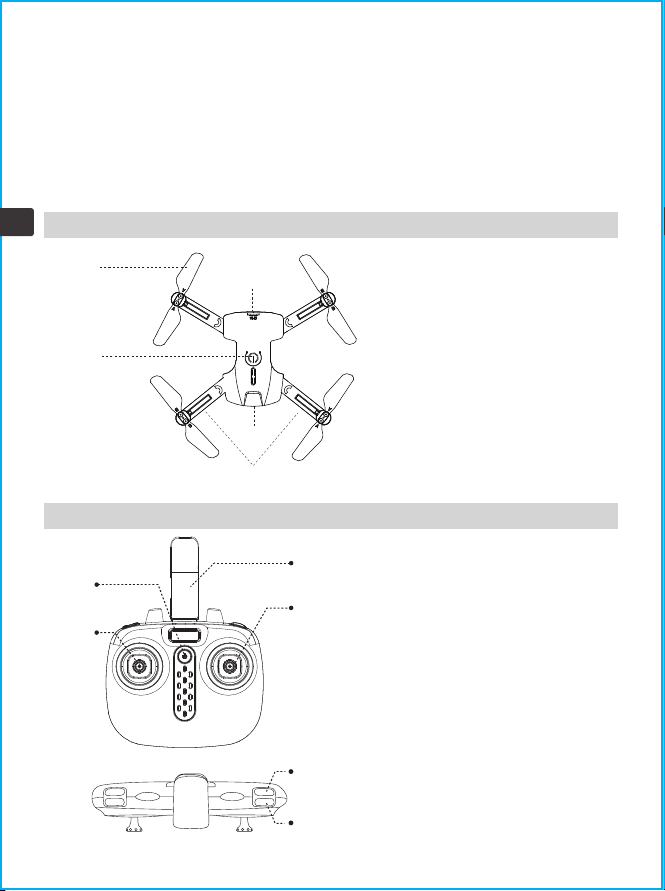

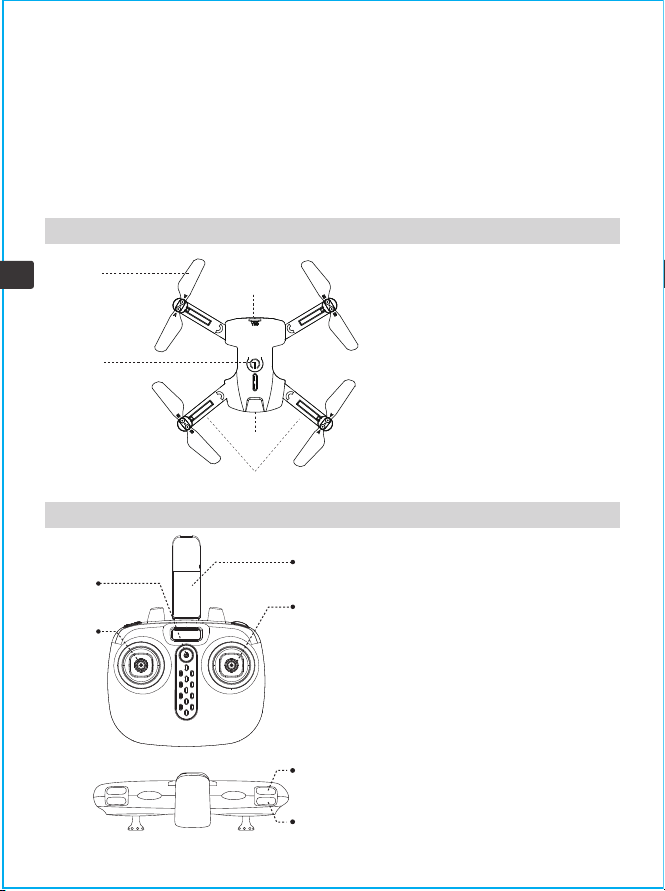

2.4 Remote Control Diagram
2.3 Drone Diagram
①
②
③
④
⑤
⑥
① Power switch
② Left joystick
(Press and hold the button, push the
right joystick to complete the
corresponding trimming)
③ Phone holder
④ Right joystick
(short press to toggle between
high and low speed mode)
⑤ 360°flip (Press and hold the button,
push the right joystick to complete
the corresponding flip)
⑥ One key take off/land
5
EN
① Propeller
② Power switch
③ Charging port
④ Arms
①
②
③
④
⑤
⑤
Camera
2. WIFIConnection Operation
① Download SMYA FLY APP on your phone.
② First pair the drone with the remote control, then turn on the WiFi settings of the mobile
device and select "FPV_WIFI_****" from the WIFI list.
③ Wait until your smartphone connects to the drone's WIFI network.
④ Open SYMA FLY APP, select the model, and then click START the camera image will display
on the screen, indicating that the connection is successful.

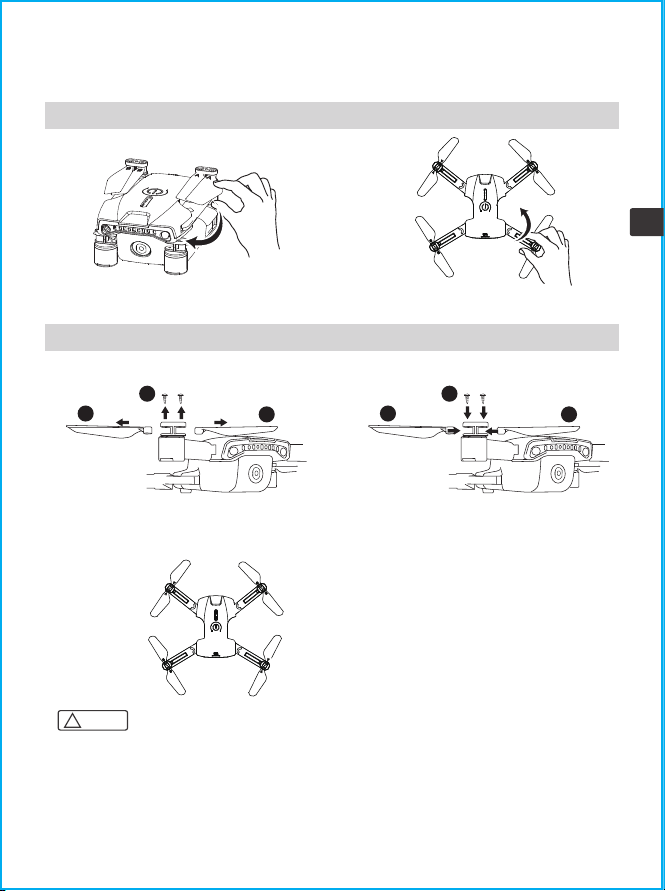

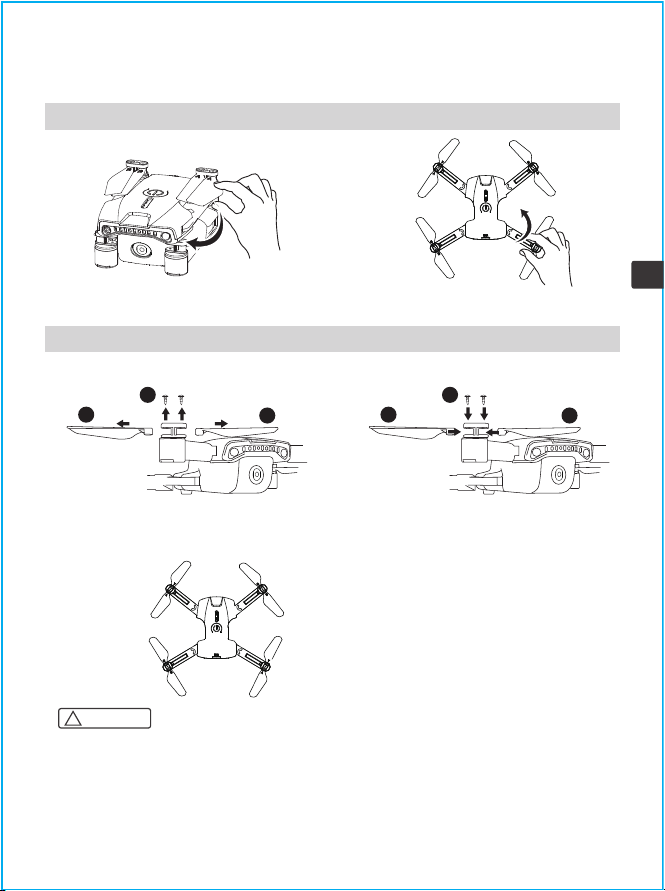

3.1 Folding the drone
3.2 Propeller Installation
3.0 Product Assembly
Note:
!
1. Please make sure that the propellers are installed in the correct position. If the installation is incorrect,
the drone will not be able to fly normally.
2. Since the propellers are thin, please be careful when installing them in case of accidental scratches.
3. Please use the propellers provided by our manufacturer.
4. The propellers are consumables, if necessary, please purchase additional accessories.
1. Unfold the arms in the direction of the arrow
Remove the screws and the holder in the
direction of the arrow, and then detach
the propellers.
Place the propellers on the arm of the drone
in the direction of the arrow, place the holder
then tighten the screws.
2. Fold the arms in the direction of the arrow
Detaching the propellers
Re-installing the propellers
6
EN
3
2
1
1
3
2
Referring to the figure below, install the
label "A" propeller and label "B" propeller
in the corresponding positions, and use a
screwdriver to tighten the screws.
A
A
B
B
Attaching the phone holder

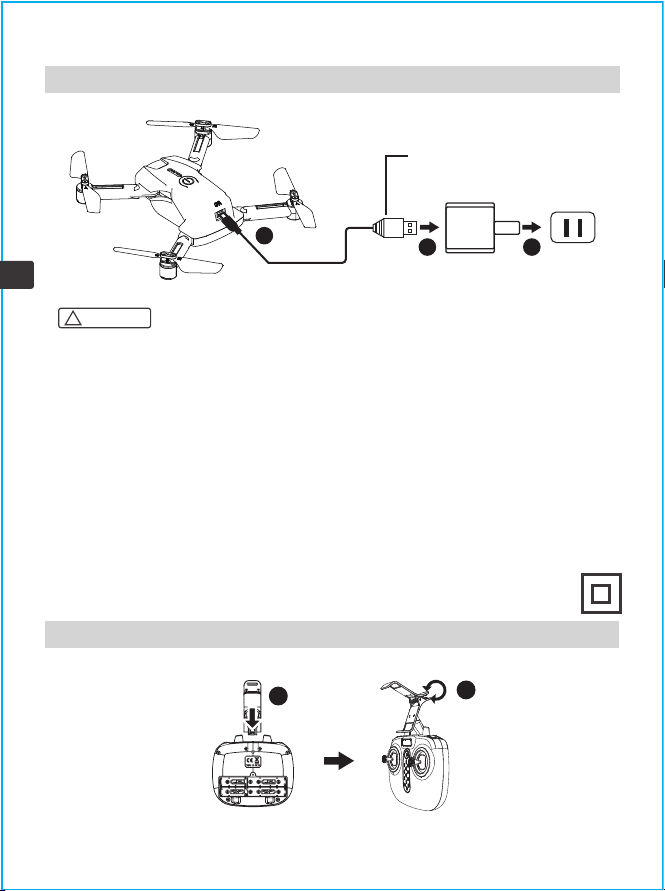

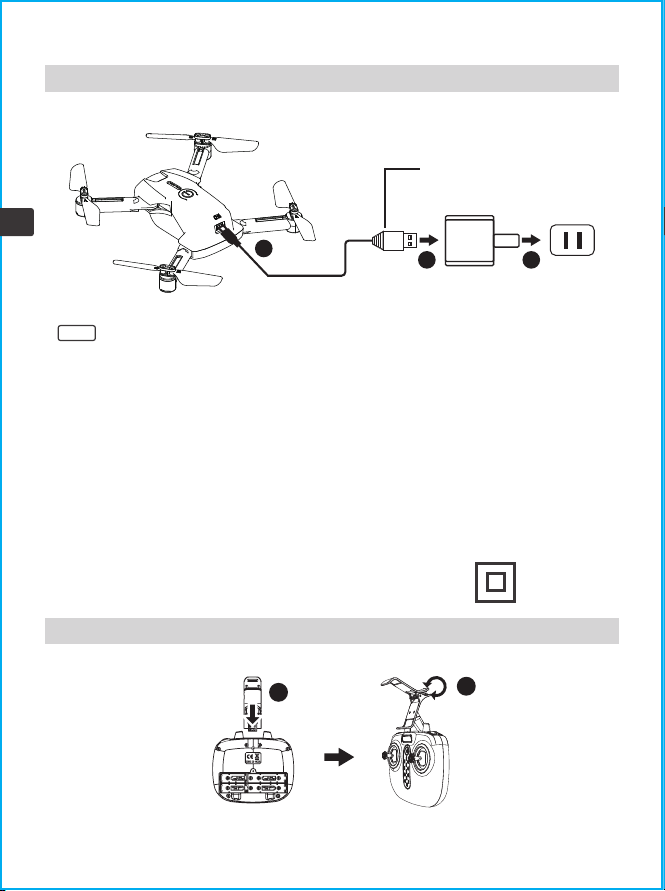

3.3 Drone Battery Charging
3.4 Mobile Phone Holder Installation
Note:
* Charge the drone with the USB charging cable that came with the product.
* The battery will take longer to charge when you use an adapter with a smaller rated current.
1. Rechargeable batteries should only be charged under adult supervision.
2. Caution: Improper battery use may result in an explosion. Please dispose of the batteries according
to the instructions.
3. Don't use or place batteries near heat sources such as fires or heaters.
4. After flying, it is necessary to wait until the battery completely cools down before charging it as
the battery's getting too hot may cause a fire.
5. Don't hit or drop the battery when charging to avoid an internal short circuit.
6. Only use the supplied charging cable for charging. If the battery is aging, please replace it with a new
battery in time.
7. After fully charged, please remove it from the adapter in time, otherwise the battery will be
discharged and recharged, which will shorten the battery life.
8. The toy is only to be connected to Class II equipment bearing the symbol:
Insert the mobile phone
holder into the hole on
the top of the remote
control
Press the spring to
adjust the size of
the phone holder.
Important: Battery Charging Information
1
2
7
EN
USB
1
2 3
5V/1A adapter(Not included)
USB charging cable
The indicator light is red when
charging and will turn off when
the battery is fully charged.

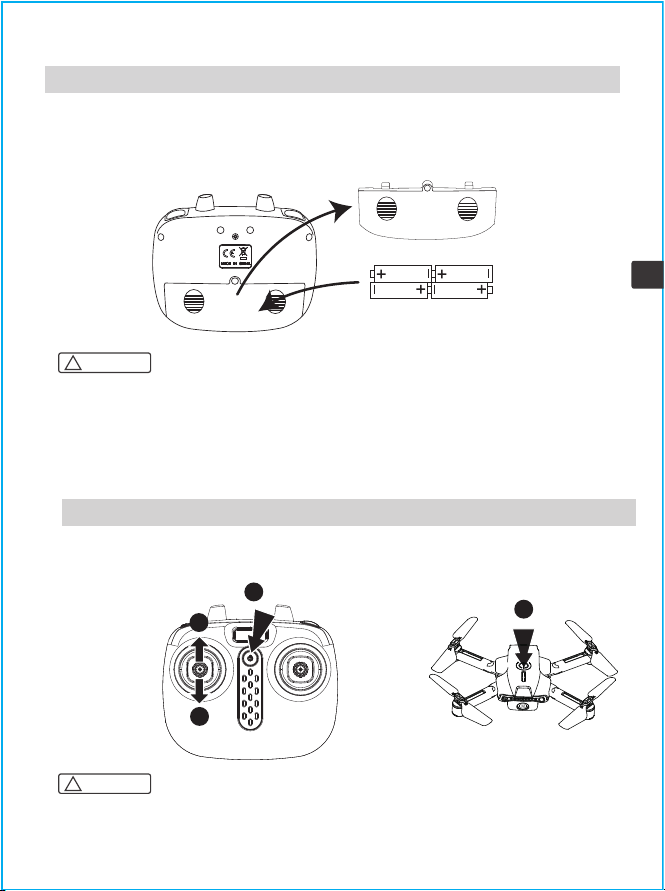

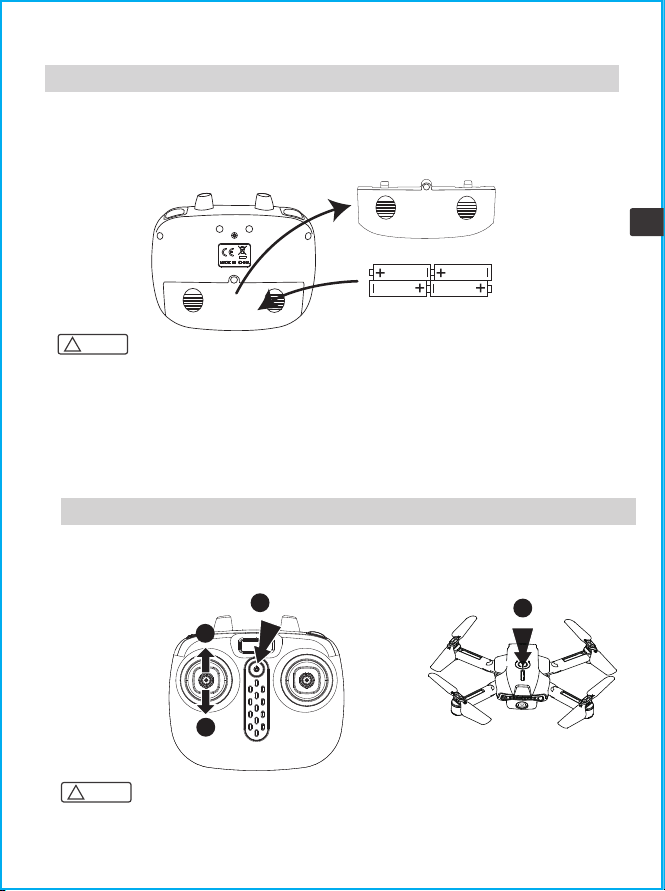

Remote control battery installation
Note:
!
1. When installing the battery, please make sure that the polarity of the battery matches the polarity of
the battery box.
2. Do not use new and old batteries together.
3. Do not use different types of batteries together.
4. Do not use rechargeable batteries.
Note:
!
After you switch on the remote control, the indicator will flash quickly, which means that the remote
control is waiting to be paired with the drone.
Pairing the remote control with the drone
4.0 Flight Guide
4.1 Flight Preparation and Turning the Drone On/Off
⑤ Both indicator lights turn solid
when the pairing is successful.
② Switch on the drone, drone indicator
light flashes from rapidly to slowly
2
① Switch on the remote control, remote control
indicator light flashes slowly.
③ Push the left
throttle up.
④ Pull the throttle
down and reset
it to the center.
3
4
1
Remote control battery installation: Open the battery cover on the back of the remote control, and
install 4*AA batteries correctly according to the electrode instructions of the battery box(battery needs
to be purchased separately)
3.5 Battery Installation
Battery cover
4x AA batteries
8
EN
9
EN
Turning the drone on
Push the left joystick fully up and
return to the center.
Push the left and right joysticks
downward in a V shape for 2 seconds.
Press the one key take off/landing
button
Note:
!
1. If the drone is flying out of range from the remote control, the drone indicator light will start flashing
and the drone will land slowly.
2. If the remote control suddenly turns off or runs out of power during flight, the drone will
automatically land and come to a stop.To re-control the drone, the remote control needs to be
turned on again and the pairing also needs to be done.
Method one Method two Method three
2
1

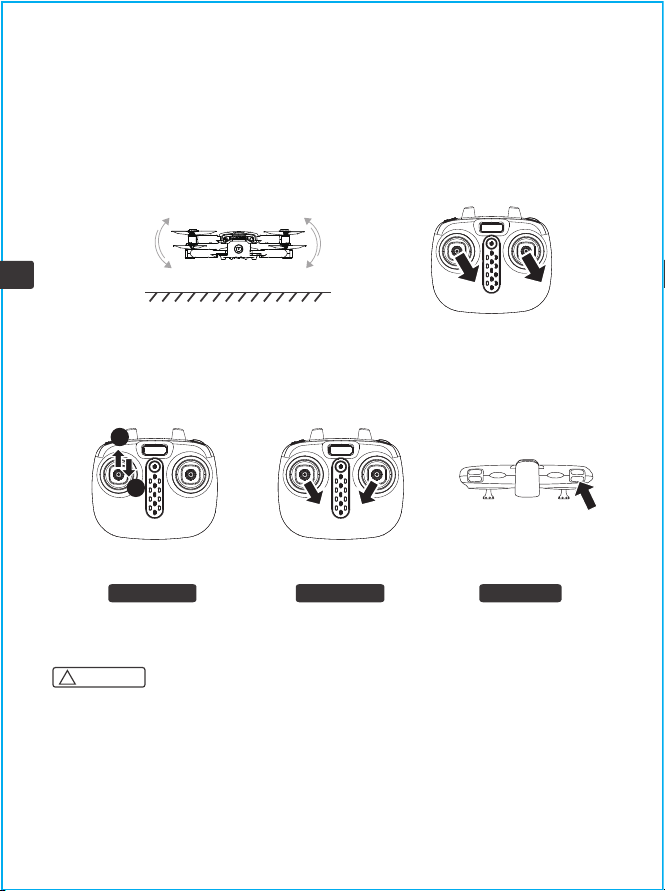

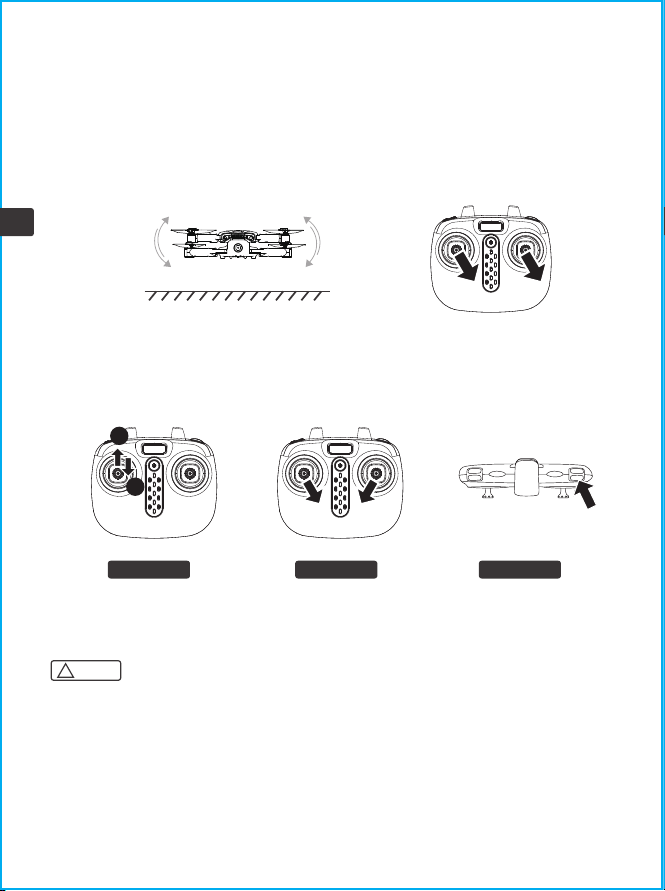

Level calibration
Place the drone on a flat surface and move the left and right joysticks to the lower right corner for
approximately 3 seconds. The indicator will flash rapidly and then turn solid, which means that the
calibration process is complete.
The drone cannot be calibrated if the angle of inclination is greater than 10 degrees.
10
EN
Note:
!
The drone will switch off automatically if its angle of inclination exceeds 90 degrees.

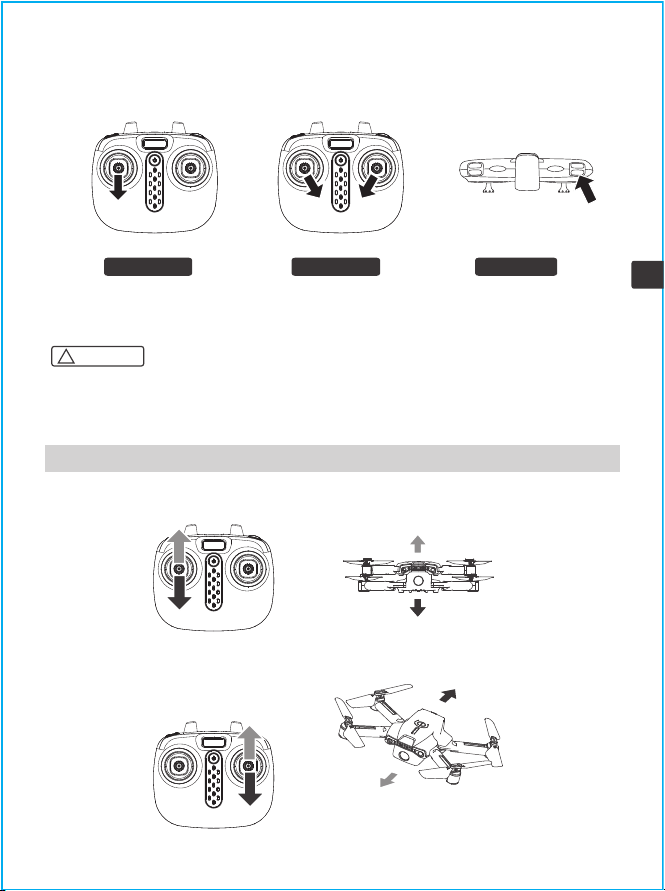

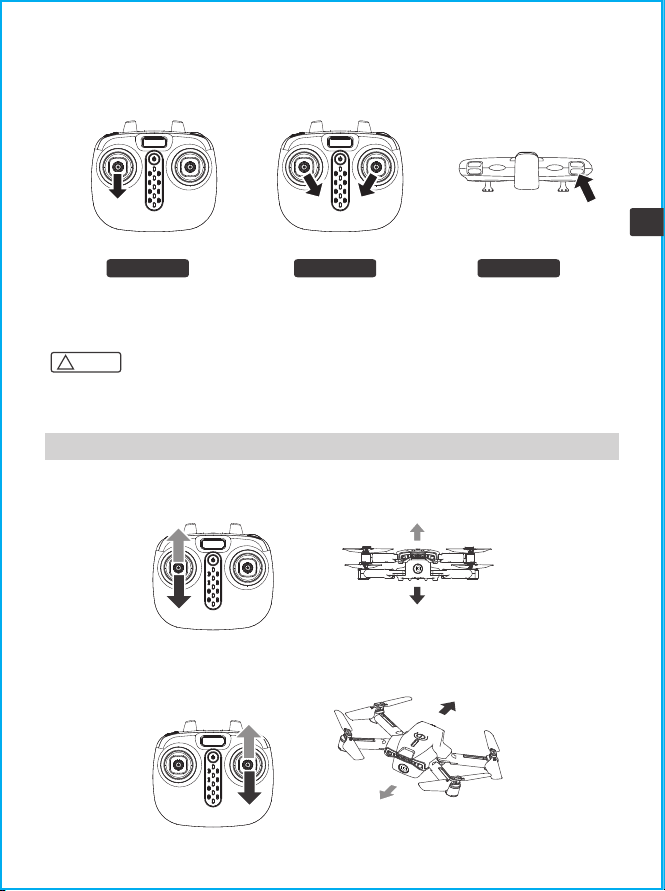

Method one Method two Method three
Push the left joystick downward
for 2-3 seconds.
Push the left and right joysticks
downward in a V shape for 2 seconds.
Press the one key take off/landing
button
Turning the drone off

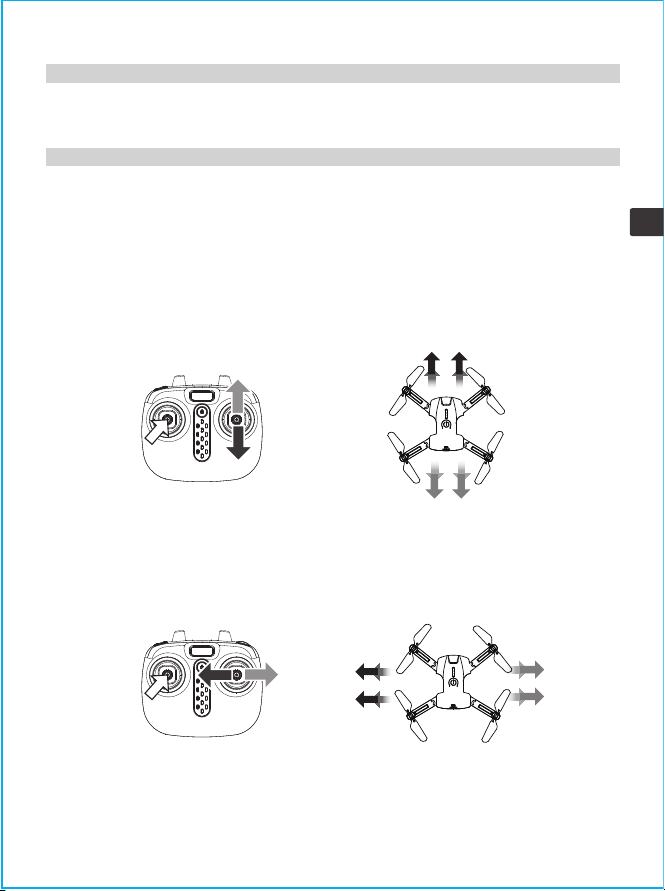

Ascend
Descend
Forward
Backward
4.2 Flight Control
11
EN

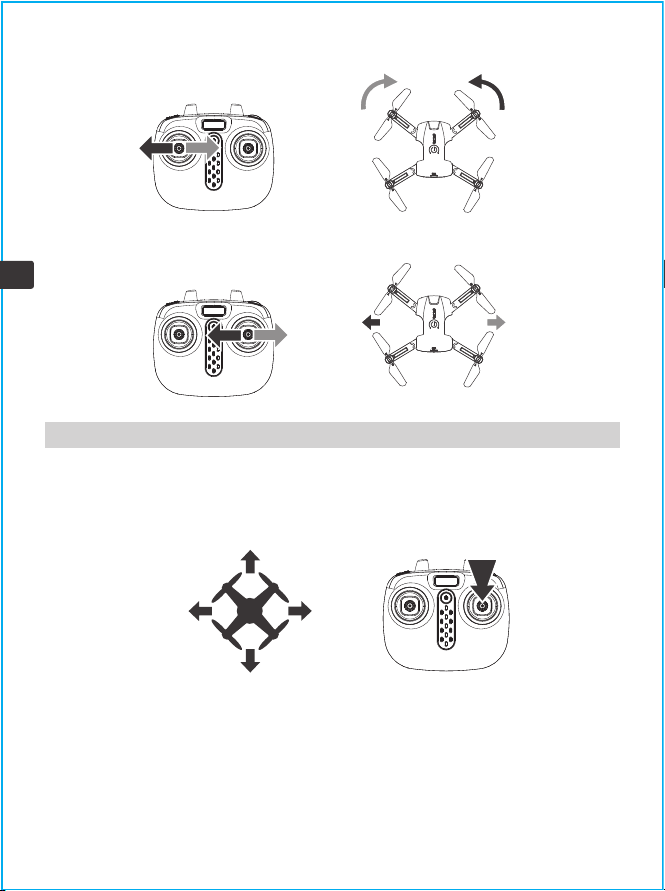

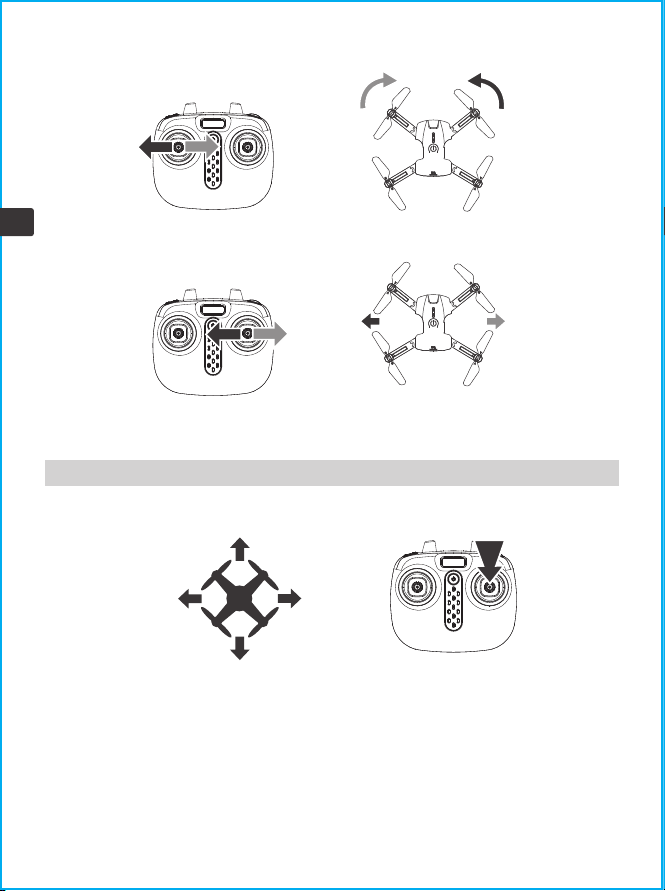

Rotate right
Front
Rotate left
Rear
Go left
Go right
Front
Rear

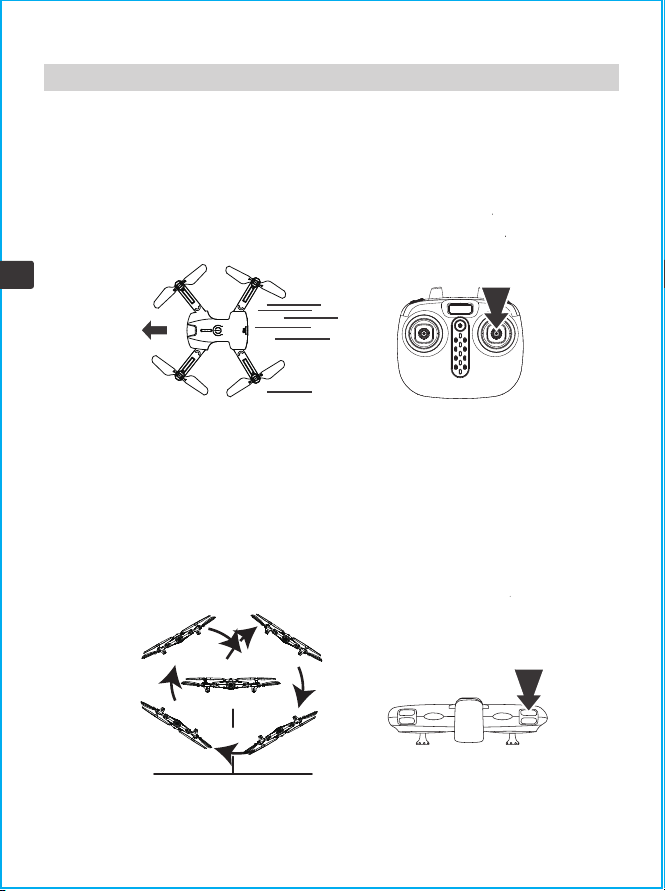

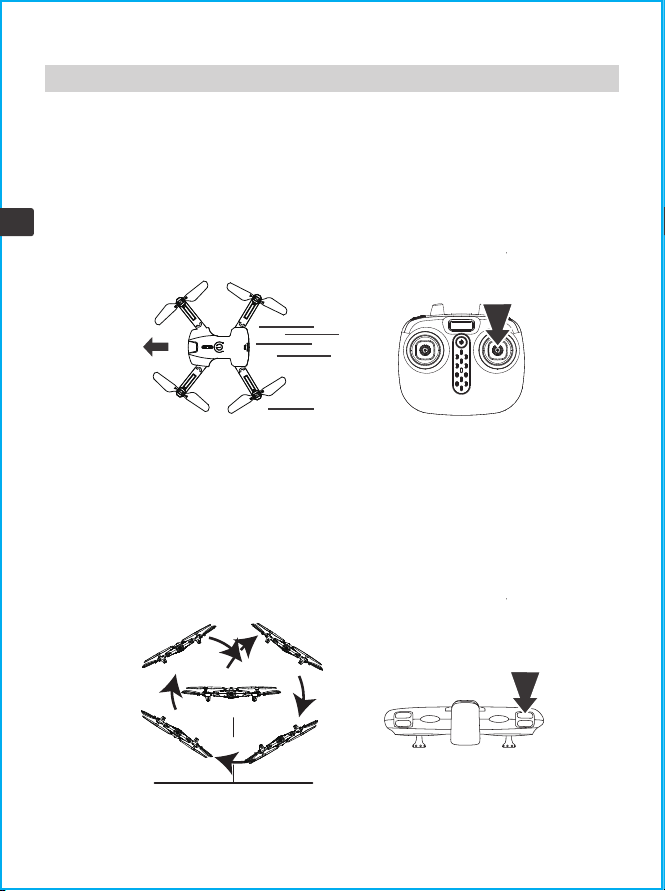

4.3 Flight Mode
Push the right joystick of the remote control to fly forward, the drone will always fly in the
direction indicated by the nose when it takes off, even if the direction of the nose is
changed during the flight.
Headless mode
12
EN

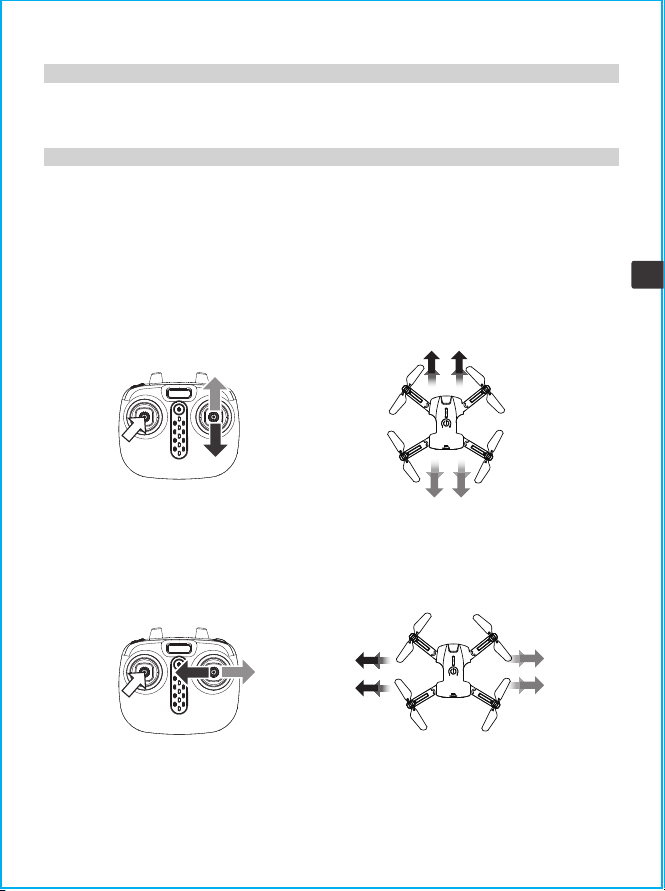

Trimming
When the drone is hovering in the air and drifting forward or backward automatically, you can press
and hold the trim button and push the right joystick in the backward or forward direction to adjust
until the drone is stable and then release it.
When the drone is hovering in the air and automatically drifting to the left or right, you can press and
hold the trim button and push the right joystick to the right or left direction to adjust until the drone
is stable and then you can release the trim button.
Trimming forward and backward
Trimming left and right
1. Define the Front
When you turn on the power for the first time and start the drone, the direction of the nose of
the drone is straight ahead.
2. Enter and Exit of Headless Mode
① After the pairing is completed, press the "Headless Mode" button, and the remote
control will emit a "beep beep.." sound, the indicator light on the drone will flash slowly,
indicating that it has entered the headless mode. Press the "Headless Mode" button
again. When you hear a long beep sound, the drone exit the headless mode.
② In the headless mode, the operator does not need to identify the position of the nose of
the drone but only needs to control the drone according to the direction of the joystick of
the remote control.
13
EN
4.4 Smart Flight Feature
Press the speed switch button to switch between high speed and low speed.
1. The default speed is low speed when the power is on.
2. The remote control emits two beeps for high speed and one beep for low speed.
High/low speed mode
360°Flip
When you are familiar with the basic functions of the drone, you can try out the exciting flip
stunts. After flying the drone to a height of more than 2 meters, press and hold the 360°flip
button on the remote control, and push the right joystick forward / backward or left / right at
the same time, the drone will flip in the corresponding direction.
2m
14
EN

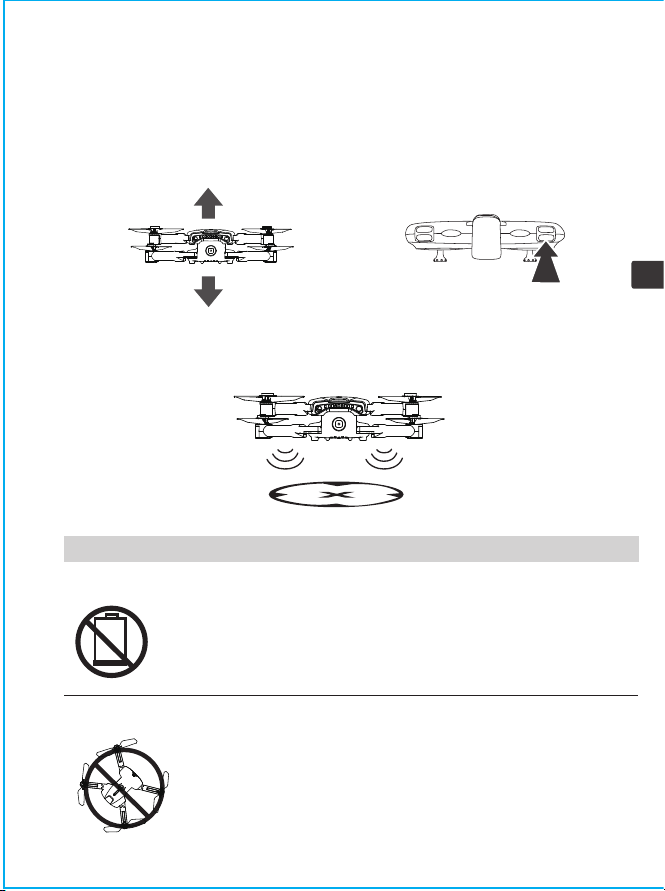

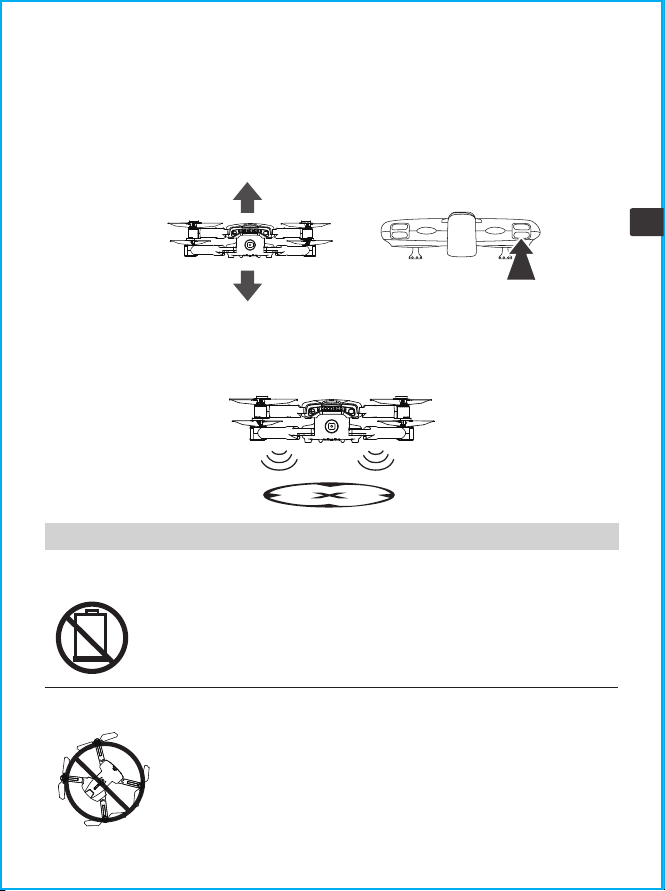

4.5 Protection Mechanism
Undervoltage protection
Overcurrent protection
When the two indicators on the nose of the drone begin to flash, it means that
the power of the drone is low. At this time, please control the drone to return.
If the drone's blades collide with another object or become stuck, the drone will
engage the overcurrent protection mechanism.
One key take off/land
Altitude hold
1. When the drone is in standby mode, press the one key take off/land button, the drone will
automatically take off and hover at a height of 1.5 meters.
2. When the drone is in flight, press the one key take off/land button and the drone will
automatically land on the ground.
When you release the left joystick (throttle) after ascending/descending, the drone will
continue to hover at the current height.
5.0 Drone status and maintenance
Problem
Reason Solution
1. The aircraft and the remote
control are not paired
2. The aircraft enters low voltage
protection
Aircraft fails to take off
and the indicator light
keeps flashing rapidly
1. Correctly pair the remote control with
the drone. The indicator light will stay
on when the pairing is successful.
2. The battery voltage of the is too low,
please fully charge the battery
1. The drone is not level calibrated
2. Unstable air pressure in bad
weather conditions
3. Cluttered gyroscope data due
to a violent collision
Unstable hovering
1. Re-do the level calibration, place the
drone on a horizontal surface, and push
both the left and right joysticks to the
lower right corner for about 3 seconds.
The indicator light on the aircraft flashes
quickly and then turns solid indicating
that the calibration is successful.
2. Try to avoid flying in a bad weather and
fly it in a windless environment.
3. Re-do the level calibration and operate
according to point 1.
The drone is not level calibratedFly sideways when
hovering
Re-do the level calibration, place the
aircraft on a horizontal surface, and push
both left and right joysticks to the lower
right corner for about 3 seconds. The
indicator light on the aircraft flashes
quickly and then turns solid, indicating
that the calibration is successful.
1. Low phone configuration
2. Abnormal network during the
installation process
Unable to connect APP
1. Make sure the device is running the
latest operating system to support the
app or use another smartphone to
connect the drone
2. Uninstall and reinstall the app
Check the motor for foreign
objects (eg: hair, sand)
Motor does not work
Regular inspection and cleaning
1. Out of transmission range
2. Low phone configuration or the
small cache
3. Environmental disturbances
APP and mobile image
transmission are
unstable
1. Within the controllable transmission
range
2. Update your phone or clear the cache
3. Change to an open environment
1. Beyond the remote control
distance
2. Low battery of the remote
control
Remote control does
not work
1. Within the controllable flight range
2. Replace the remote control battery and
install it with correct polarity.
Check the battery of the drone
and remote control
Unable to pair the
drone with the remote
control
Charge the drone battery, or replace the
battery of the remote control with the
correct installation
Check whether the blade is
installed correctly or the blade is
damaged
The aircraft vibrates
violently
If the blade is deformed, replace the blade
and install the clockwise and
counterclockwise blades correctly.
15
EN
7.0 Product Accessories
Please do not hesitate to contact us if you need further support.
+1 718-312-0558(US) +44 (0)7723708421(UK) +4933545519201(DE)
6.0 Contact Us
For online support, please scan this code with Facebook Messenger
16
EN
Arm A Arm B
Propeller blades
Remote control Phone holder
USB charging cable
Battery
(With forward motor) (With reverse motor)
8.0 Exploded View
17
EN
Warning: Changes or modifications to this unit not expressly approved by the party
responsible for compliance could void the user’s authority to operate the equipment.
FCC Notice.
Any Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1. This device may not cause harmful interference,and
2. This device must accept any interference received, including interference that may cause
undesired operation.
NOTE: This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
●Reorient or relocate the receiving antenna.
●Increase the separation between the equipment and receiver.
●Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
●Consult the dealer or an experienced radio/TV technician for help.
“This device complies with FCC radiation exposure limits set forth for general population
(uncontrolled exposure).This device must not be collocated or operating in conjunction with
any other antenna or transmitter.”
RF frequency band: 16.97dBm(Max)
Transmitter power: 2412MHz
Product name: DRONE
Decoration of Conformity Inserts: Hereby, GuangDong SYMA Model Aircraft Industrial Co., Ltd.
declares that the radio equipment type drone is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following internet address:
http://www.symatoys.com/down/declaration-of-conformity.html
18
EN
WARRANTY:
LIMITED 2-YEAR WARRANTY AND FREE LIMITED REPLACEMENT PARTS FOR 2-YEARS
Symatoys.com.cn warrants to the original buyer only that its products will be free from
defects in material and workmanship for 2 years from the date upon which the product is
shipped, either directly from symatoys.com.cn or from an Authorized Re-seller's location, to
the buyer.
The following conditions must be eligible for warranty coverage:
1. During the warranty period product is used as intended by the manufacturer.
2. The Product has not been disassembled or modified.
3. The labels and serial numbers show no signs of tampering or altering.
4. Buyer has a warranty code obtained by registering their product online prior to making a
claim.
EXCEPTIONS: THE LIMITED WARRANTY SHALL NOT APPLY TO:
• Damage caused by normal wear and tear
• Accident, negligence, abuse, misuse, misapplication or willful damage by buyer (or its
agents), or acts of nature
• Crash or burning caused by non-manufacturing factors
• Damage caused by authorized modification or disassembly not authorized by the instruction
manual
• Damage caused by incorrect use or operation
• Damage caused by mismatch or misuse of battery or charger
• Failure of the operator to follow the operating instructions or use outside the products
operating parameters
• Damage caused by operating the product in or around electromagnetic interference (i.e.,
radio transmitting tower, high-voltage wire, substation, etc.)
• Damage caused by operating the product where there may be interference caused by other
wireless devices
• Operating the product with load capacity in excess of the sale weight listed in the manual
• Operating the product with aged, damaged or unauthenticated third-party components
• Operating the product with a defective battery
WARRANTY
PROCEDURE: Any claims for breach of the foregoing limited warranty shall only be valid if
buyer makes such claim in writing within 2 year of the date of shipment of the product to
which the claim. To make a warranty claim, please email [email protected] with
your full name, address, phone number, order number, vehicle type, part type, purchase date
and product issue.
W
A
R
R
A
N
T
Y
W
A
R
R
A
N
T
Y
2 YEAR
19
EN
LIMITED REMEDY:
Symatoys.com.cn's sole liability, and buyer's sole remedy for any breach of the foregoing
warranty shall be at Symatoys.com.cn's option to exchange the product with a new product or
a refurbished product that is functionally equivalent to the original product, or issue a credit
or refund to the purchased product.
Any replaced products shall be warranted as set forth herein, provided that the period within
which buyer may make further claims shall be limited to the remainder of the original period.
for the applicable product or 2 years, whichever is longer (although the warranty period shall
be suspended during any period of replacement)
DISCLAIMER:
Haftungsausschluss:
THE WARRANTY AND REMEDIES ARE EXCLUSIVE AND IN LIEU OF ALL OTHER WARRANTIES.
AND Symatyos.com.cn DISCLAIMS ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING
WITHOUT LIMITATION THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE, NON-INFRINGEMENT AND ANY WARRANTIES ARISING OUT OF COURSE
OF DEALING, COURSE OF PERFORMANCE AND TRADE USAGE.
Symatoys.com.cn IS NOT RESPONSIBLE FOR DIRECT, SPECIAL, INCIDENTAL OR CONSEQUEN-
TIAL DAMAGES RESULTING FROM ANY BREACH OF WARRANTY OR CONDITION, OR UNDER ANY
OTHER LEGAL THEORY. INCLUDING BUT NOT UMITED TO COSS OF USE; LOSS OF REVENUE;
LOSS OF ACTUAL ANTICIPATED PROFITS (INCLUDING LOSS OF PROFITS ON CONTRACTS);
LOSS OF THE USE OF MONEY, LOSS OF ANTICIPATED SAVINGS; LOSS OF BUSINESS COSS OF
OPPORTUNITY; LOSS OF GOODWILL, LOSS OF EPUTATION; LOSS OF DAMAGE TO COMPRO-
MISE OR CORRUPTION OF DATA; OR ANY INDIRECT OR CONSEQUENTIAL LOSS OR DAMAGE
HOWSOEVER CAUSED INCLUDING THE REPLACEMENT OF EQUIPMENT AND PROPERTY.
ANY COSTS OF RECOVERING OR REPRODUCING ANY DATA STORED IN OR USED WITH THE
PRODUCT OR ANY FAILURE TO MAINTAIN THE CONFIDENTIALITY OF INFORMATION STORED
THE PRODUCT.
Some states do not allow the exclusion or limitation of incidental or consequential damages.
so the above limitation or exclusion may not apply to you. In addition, some states do not
allow limitations on how long an implied warranty lasts so the above limitation may not apply
to you.
FREE REPLACEMENT PARTS FOR 2 YEARS: Symatoys.com.cn shall also make available any
spare part needed for registered vehicles free of charge for 2 years from the date of purchase,
with the exception of batteries, motors. circuit boards and transmitters. Shipping charges may
apply Limit one part type request per registered vehicle (e.g., registrants are entitled to one
extra set of batteries per registered vehicle}. To request spare parts. please email
[email protected] with your warranty code, vehicle name/model, current shipping
address, purchase date and part type
GET YOUR WARRANTY CODE AT symatoys.com.cn/pages/warranty-signup
HAVE YOUR ORDER NUMBER AND/OR VEHICLE UPC READY
20
EN
European Representative：
CET PRODUCT SERVICE LTD.
Osterholzallee 144
71636 Ludwigsburg Germany
Phone：+4971416432236
Email：[email protected]
British Representative：
CET PRODUCT SERVICE LTD.
Beacon House Stokenchurch Business Park,
Ibstone Rd, Stokenchurch
High Wycombe HP14 3FE UK
Tel： +447419325266
E-mail：[email protected]
The company has the right of
final interpretation of this user manual.
SYMA is a trademark of Guangdong Syma Model Aircraft Industrial Co., Ltd. registered in
the United States and/or other countries.
United States Representative：
Duvin Trade Inc 5800 Wood Sorrel Dr，Littleton，Co, 80123， United States
Phone: 718-312-0558
E-mail: [email protected]
Manufacturer: GUANGDONG SYMA MODEL AIRCRAFT INDUSTRIAL CO., LTD
Address: NO.2 WEST XINGYE ROAD LAIMEI INDUSTRIAL AREA CHENG HAI , Shantou, China
Postal Code: 515800
+1 718-312-0558 (US) +44(0)7723708421 (UK) +49 335-4551-9201(DE)
[email protected](US) [email protected](EU)
https://www.symatoys.com https://www.symatoys.com.cn
Made in China
21
EN
DE
Contents
23-43
DEUTSCH EINFÜHRUNG
Inhalt
1.0 Wichtige Hinweise und Sicherheitsrichtlinien
2.0 Über dieses Produkt
2.1 Spezifikationen
2.2 Installieren Sie die SYMA FLY-APP
3.0 Zusammenbau des Produkts
3.1 Zusammenklappen der Drohne
3.2 Installieren der Propeller
3.3 Aufladen des Akkus der Drohne
4.0 Flugführung
4.1 Flugvorbereitung und Ein-/Ausschalten der Drohne
4.2 Flugkontrolle
4.3 Flugmodus
4.4 Intelligente Flugfunktionen
4.5 Produktmerkmale
5.0 Streitigkeiten lösen
6.0 Uns kontaktieren
23
25
29
36
37
25
26
2.3 Drohne-Diagramm
2.4 Fernbedienung
26
26
27
27
28
3.4 Installation des Handyclips
28
3.5 Anleitung der Fernbedienung
29
29
31
32
34
35
7.0 Produktangebot
37
8.0 Explosionsansichten
38
9.0 Gewährleistung
40
27
22
DE
23
DE

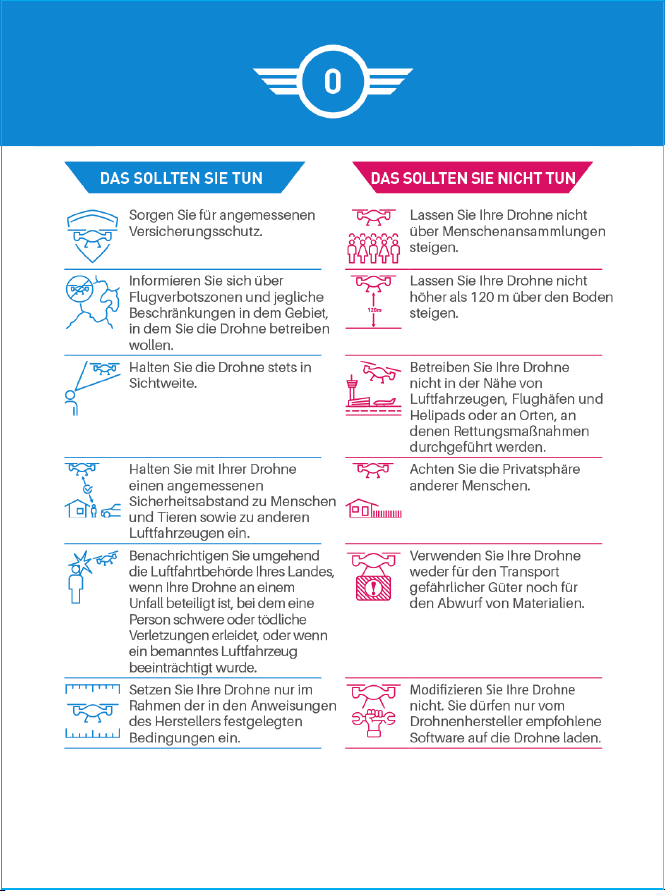

1.0 Wichtige Hinweise
Sicherheitsrichtlinien
Vielen Dank für den Kauf dieses SYMA-Produkts. Um sicherzustellen, dass Sie die Drohne richtig und
bequem bedienen, lesen Sie bitte diese Anleitung vor dem ersten Gebrauch sorgfältig durch und
bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf.
1. Bitte bewahren Sie das kleinere Drohnenzubehör an Orten auf, die für Kinder unerreichbar sind.
2. Bei allen Erstflügen muss der linke Joystick langsam nach oben gedrückt werden, um zu verhindern,
dass die Drohne zu schnell aufsteigt, um unnötige Kollisionen und mögliche Schäden und Verletzun-
gen zu vermeiden.
3. Wenn der Flug beendet ist, schalten Sie zuerst die Fernsteuerung aus. Schalten Sie dann die
Stromversorgung der Drohne aus.
4. Vermeiden Sie es, die Batterien an Orten mit hohen Temperaturen und Hitzeeinwirkung zu
platzieren.
5. Treffen Sie besondere Vorkehrungen, um sicherzustellen, dass die Drohne einen Mindestabstand
von 15 Fuß zum Piloten, anderen Personen und Tieren hat, um Körperverletzungen während des
Flugbetriebs zu vermeiden. Zwischen dem Körper des Benutzers und dem Gerät muss unter normalen
Einsatzbedingungen ein Mindestabstand von 20 cm eingehalten werden.
6. Kinder unter 8 Jahren müssen von einem Erwachsenen in die korrekte und sichere Bedienung der
Drohne eingewiesen werden.
7. Kinder müssen bei der Verwendung dieser Drohne von einem Erwachsenen beaufsichtigt werden.
8. Nicht wiederaufladbare Batterien dürfen nicht wieder aufgeladen werden; Batterien müssen mit
der richtigen Polarität eingesetzt werden; verschiedene Batterietypen oder neue und gebrauchte
Batterien dürfen nicht gemischt werden.
9. Die Versorgungsklemmen dürfen nicht kurzgeschlossen werden.
1. Um die legitimen Rechte und Interessen der Benutzer zu schützen, lesen Sie den Inhalt dieses
Handbuchs bitte sorgfältig durch, bevor Sie dieses Produkt verwenden.
2. Wenn Sie dieses Produkt verwenden, achten Sie bitte darauf, die Anforderungen strikt zu beachten
und auszuführen, einschließlich, aber nicht beschränkt auf die Anweisungen und Sicherheitsricht-
linien. Für Personenschäden, Unfälle, Sachschäden, Rechtsstreitigkeiten oder andere nachteilige
Ereignisse, die einen Interessenkonflikt verursachen, die sich aus der Verwendung des Produkts oder
unwiderstehlichen Faktoren ergeben, die gegen die Sicherheitshinweise verstoßen, trägt der Benutzer
die entsprechende Verantwortung und Verluste. Syma übernimmt keine Verantwortung.
3. Sobald Sie mit der Verwendung des Produkts beginnen. Es wird davon ausgegangen, dass Sie die
Bedingungen und den Inhalt der Anweisungen (einschließlich Haftungsausschlüsse, Sicherheitshin-
weise, Warnhinweise usw.), die diesem Produkt beiliegen, gelesen, verstanden, empfohlen und
akzeptiert haben.
4. Falls Sie Probleme mit irgendeinem Aspekt des Produkts haben, sei es Betrieb oder Wartung,
wenden Sie sich bitte direkt an unseren Kundendienst.
Reparatur und Wartung
10. Entladen Sie den Akku auf 40%-50% (mit einer vollen Ladung die Hälfte der gesamten Flugzeit
fliegen), wenn er 10 Tage oder länger nicht benutzt wird; dies kann die Lebensdauer des Akkus
erheblich verlängern.
11. Bitte halten Sie einen sicheren Abstand zu den sich drehenden Propellern, um Verletzungen zu
vermeiden.
12. Um die elektromagnetische Umweltanforderung des Flugfunks (Station) zu gewährleisten, ist die
Verwendung von Fernbedienungen in der Zone, die in einem Radius von etwa 5000m Zonen vom
Kreiszentrum der Flughafenpiste liegt, verboten. Alle Benutzer sollten sich auch an die von der
Regierung und den Aufsichtsbehörden erlassenen Funkvorschriften halten, einschließlich der Dauer
und des Bereichs.
13. Verwenden Sie nur den empfohlenen Transformator für das Modell, und der Transformator ist kein
Spielzeug. Überprüfen Sie regelmäßig das Kabel, den Stecker, das Gehäuse und andere Teile des
Transformators. Sollten Schäden entdeckt werden, stellen Sie bitte sofort den Betrieb ein, bis das
Gerät vollständig repariert wurde.
14. Schauen Sie niemals direkt in den Laserstrahl, da die Laserstrahlung.
15. HINWEIS: Bauen Sie die Drohne unter Aufsicht von Erwachsenen zusammen.
16. Der Pilot ist für den sicheren Betrieb und den Sicherheitsabstand zu unbeteiligten Personen und
Sachen am Boden und zu anderen Luftraumnutzern verantwortlich und darf die Drohne niemals über
Menschenmengen (> 12 Personen) fliegen.
17. Die Verpackung muss aufbewahrt werden, da sie wichtige Informationen enthält.
18. Es wird dringend empfohlen, in Bereichen ohne Luftströmung zu fliegen. Fliegen Sie nicht in
Bereichen mit Klimaanlagen/elektrischen Ventilatoren oder Tischlampen oder anderen elektrischen
Geräten, die leicht beschädigt werden können.
19. Verwenden Sie nur das mitgelieferte Ladekabel.
20. Die mit der Drohne verwendeten Ladegeräte sollten regelmäßig überprüft werden, z. B. Kabel,
Stecker, Gehäuse und andere Teile. Sollten Schäden festgestellt werden, verwenden Sie es bitte nicht
mehr, bis es repariert oder ersetzt ist.
21. Berühren Sie nicht den rotierenden Rotor, vermeiden Sie lose Kleidung oder Haare, die sich im
Rotor verfangen könnten, und fliegen Sie nicht in der Nähe des Gesichts.
1. Verwenden Sie ein trockenes und weiches Tuch, um das Produkt zu reinigen.
2. Setzen Sie das Produkt keiner extremen Hitze oder direkter Sonneneinstrahlung aus.
3. Tauchen Sie das Produkt nicht in Wasser, da dies die elektrischen Komponenten beschädigen kann.
4. Bitte überprüfen Sie regelmäßig die Klingen, Motoren und Batterien. Falls ein Schaden festgestellt
wird, verwenden Sie es bitte nicht mehr, es sei denn, es wird repariert oder ersetzt.
24
DE
2.0 Über dieses Produkt
2.1 Spezifikationen
Drohne
Drohnengewicht Approx. 38g
Drohnengröße 156x142x38 mm
Markenname SYMA
Modell/ARTIKEL-NR. X200W
Bereich Approx. 30 m
Höhe Approx. 10m
Fernbedienung
Arbeitsfrequen 2.4 GHz
Batterie 4X1.5V"AAA"(Nicht enthalten)
Inhalt der Verpackung
Drohne 1
Fernbedienung 1
USB-Ladekabel 1
Propeller im/gegen den Uhrzeigersinn 2 (A/B)
Schraubendreher 1
Telefonständer 1
Benutzerhandbuch 1
2.2 Installieren Sie die SYMA FLY-APP
1.Scannen Sie den QR-Code mit Ihrem Mobilgerät oder laden Sie die App aus Ihrem App Store
herunter.
AndroidiOS
*Verwenden Sie für beste Ergebnisse ein Gerät mit iOS 8.0/Android 5.0 oder höher.
Achtung
:
Flugzeit Approx. 15 mins
Motor ø6
Batterie(eingebaut) 3.7V 400mAh
Ladezeit Approx.90 minutes
25
DE
2.4 Fernbedienung
2.3 Drohne-Diagramm
①
②
③
④
⑤
⑥
① Netzschalter
② Linker Steuerknüppel
(Halten Sie die Taste gedrückt und
drücken Sie den rechten Joystick,
um den entsprechenden Trimmvorgang
③ Telefonständer
④ Rechter Joystick
(Durch Drücken der Kurztaste können
Sie zwischen den Fenstern wechseln.)
(Hochgeschwindigkeits-und
Tieffrequenzmodus)
⑤ 360°-Flip (Halten Sie
die Taste gedrückt und drücken
Sie den rechten Joystick, um den
entsprechenden Flip auszuführen)
⑥ Start/Landung mit einer Taste
① Propellerblätter
② Netzschalter
③ Aufladestation
④ Arme
①
②
③
④
⑤
⑤
Kamera
26
DE
2. Betrieb der SYMA FLY-App-Verbindung
① Installieren Sie die SMYA FLY-App auf Ihrem Telefon. Hinweis: Scannen Sie den QR-Code mit
Ihrem Mobilgerät oder laden Sie ihn aus dem App Store herunter.
② Koppeln Sie zuerst die Drohne mit der Fernbedienung, schalten Sie dann die WLAN-Einstel-
lungen des Mobilgeräts ein und wählen Sie FPV_WIFI_**** aus der WLAN-Liste aus.
③ Warten Sie einige Sekunden, bis sich Ihr Smartphone mit dem WLAN-Netzwerk der Drohne
verbindet.
④ Öffnen Sie die Syma Fly-Anwendung, wählen Sie das entsprechende Modell aus und klicken
Sie dann auf Start. Das Kamerabild wird auf dem Bildschirm angezeigt und zeigt an, dass die
Verbindung erfolgreich ist.
3
2
1
1
3
2
A
A
B
B
3.1 Zusammenklappen der Drohne
3.2 Installieren der Propeller
3.0 Zusammenbau des Produkts
Achtung:
!
1. Bitte stellen Sie sicher, dass die Vorwärts- und Rückwärtspropeller in der richtigen Position installiert
sind. Wenn die Installation nicht korrekt ist, kann die Drohne nicht normal fliegen.
2. Da die Propeller dünn sind, seien Sie bitte vorsichtig, wenn Sie sie installieren, um versehentliche
Kratzer zu vermeiden.
3. Bitte verwenden Sie die von unserem Hersteller gelieferten Propeller.
4. Die Propeller sind Verbrauchsmaterial, wenn nötig, kaufen Sie bitte zusätzliches Zubehör.
1. Klappen Sie die Arme in Pfeilrichtung auseinander
Entfernen Sie die Schrauben und die Halterung
in Pfeilrichtung, und nehmen Sie dann die
Propeller ab.
Setzen Sie die Propeller in Pfeilrichtung auf
den Arm der Drohne, bringen Sie die Halterung
an und ziehen Sie die Schrauben fest.
2. Falten Sie die Arme in Pfeilrichtung, bis der
Quadcopter vollständig gefaltet ist.
Lösen der Propeller
Wiedereinbau der Propeller
Siehe Abbildung unten, installieren Sie die
mit "A" und "B" markierten Lüfter in den
entsprechenden Positionen und verwenden
Sie einen Schraubendreher, um die
Schrauben der Lüfterflügel festzuziehen.
27
DE
3.4 Installation des Handyclips
Setzen Sie den
Telefonhalter in die
Öffnung an der
Fernbedienung ein.
Drücken Sie auf die
Feder, um die Größe
des Telefonh
1
2
Achtung:
!
Attaching the phone holder
3.3 Aufladen des Akkus der Drohne
* Laden Sie die Drohne mit dem mitgelieferten USB-Ladekabel auf.
* Der Akku braucht länger zum Laden, wenn Sie einen Adapter mit einem kleineren Nennstrom
verwenden.
Wichtig: Informationen zum Laden des Akkus
1. Wiederaufladbare Batterien sollten nur unter Aufsicht von Erwachsenen geladen werden.
2. Achtung: Explosionsgefahr, wenn die Batterie durch eine falsche ersetzt wird. Bitte entsorgen Sie die
Batterien gemäß den Anweisungen.
3. Verwenden oder lassen Sie den Akku nicht in der Nähe von Wärmequellen wie Feuer oder
Heizgeräten.
4. Laden Sie die Batterien nach dem Fliegen nicht sofort auf, um zu vermeiden, dass die Batterien zu
heiß werden, um Feuer zu verursachen. Stellen Sie sicher, dass sie vor dem Laden abkühlen.
5. Batterien beim Laden nicht schlagen oder fallen lassen, um einen inneren Kurzschluss zu vermeiden.
6. Verwenden Sie zum Aufladen nur den mitgelieferten Adapter. Wenn der Akku altert, ersetzen Sie ihn
bitte rechtzeitig durch einen neuen Akku.
7. Entfernen Sie nach dem vollständigen Aufladen den Adapter rechtzeitig, da sonst der Akku entladen
und wieder aufgeladen wird, was die Lebensdauer des Akkus verkürzt.
8. Das Spielzeug darf nur an Geräte der Klasse II angeschlossen werden, die das Symbol tragen:
USB
1
2 3
5V/1A-Adapter (nicht enthalten)
USB-Ladekabel
Während des Ladevorgangs leuchtet
die rote Anzeige.
Wenn das Gerät vollständig geladen
ist, erlischt die rote Anzeige.
28
DE
2
3
4
1
Battery cover
4x AA batteries
1. Beim Batterieeinbau ist darauf zu achten, dass die Polarität der Batterien mit der des Batteriekas-
tens übereinstimmt. Es darf keine Batterie mit entgegengesetzter Polarität eingebaut werden.
2. Bitte verwenden Sie keine neuen und alten Batterien zusammen.
3. Bitte verwenden Sie keine unterschiedlichen Batterietypen zusammen.
4. Verwenden Sie keine wiederaufladbaren Batterien.
Nachdem Sie die Fernbedienung eingeschaltet haben, blinkt die Anzeige schnell, um anzuzeigen, dass
die Fernbedienung darauf wartet, mit der Drohne gekoppelt zu werden.
Koppeln der Fernbedienung mit der Drohne
4.0 Flugführung
4.1 Flugvorbereitung und Ein-/Ausschalten der Drohne
⑤ Beide Anzeigeleuchten leuchten,
wenn die Kopplung abgeschlossen ist.
② Schalten Sie die Drohne ein Die
Anzeigeleuchte der Drohne blinkt
schnell bis langsam
① Die Kontrollleuchte der Fernbedienung
blinkt langsam.
③ Drücken Sie das
linke Gaspedal
nach oben.
④ Öffnen Sie das
Gas und setzen
Sie es in die
Mitte zurück.
Achtung:
!
Achtung:
!
Batterieinstallation in der Fernbedienung: Öffnen Sie zum Einlegen der Controller-Batterien die
Batterieabdeckung auf der Rückseite der Fernbedienung und legen Sie 4x AA-Alkalibatterien ein,
achten Sie dabei auf die Polaritätsmarkierungen (Batterien sind nicht im Lieferumfang enthalten und
müssen separat erworben werden).
3.5 Anleitung der Fernbedienung
29
DE
2
1
Achtung:
!
Einschalten der Drohne
Drücken Sie zum höchsten Punkt
und kehren Sie zur Mitte zurück.
Ziehen Sie die Joysticks in
einer V-Form
Drücken Sie die Auf-/Abstiegstaste.
1. Wenn die Drohne außerhalb der Reichweite der Fernbedienung geflogen wird, beginnt die
Drohnenanzeige zu blinken und die Drohne landet langsam.
2. Wenn sich die Fernbedienung während des Flugs plötzlich ausschaltet oder der Strom ausgeht,
landet die Drohne automatisch und stoppt. Wenn die Fernbedienung während dieses Vorgangs wieder
eingeschaltet wird, können Sie die Drohne wieder steuern.
Methode eins Methode zwei Methode drei
Horizontale Kalibrierfunktion
Stellen Sie die Drohne auf eine ebene Fläche und bewegen Sie den linken und rechten Joystick etwa 3
Sekunden lang in die untere rechte Ecke. Die Anzeige blinkt schnell und bleibt dann konstant, um
anzuzeigen, dass der Kalibrierungsprozess abgeschlossen ist.
Die Drohne kann nicht kalibriert werden, wenn der Neigungswinkel größer als 10 Grad ist.
30
DE
Achtung:
!
Aufsteigen
Absteigen
vorwärts
rückwärts
4.2 Flugkontrolle
Methode eins Methode zwei Methode drei
Wenn der Drohnenkörper um mehr als 90 Grad geneigt wird, schaltet sich die Drohne von selbst ab.
2-3 Sekunden nach unten drücken. Ziehen Sie die Joysticks in einer
V-Form
Drücken Sie die Auf-/Abstiegstaste
Ausschalten der Drohne
31
DE
Nach rechts
drehen
Vorderseite
Nach links drehen
Rückseite
nach links
neigen
nach rechts
neigen
Vorderseite
Rückseite
4.3 Flugmodus
Drücken Sie im Kopflos-Modus den rechten Joystick der Fernbedienung, um vorwärts zu
fliegen. Die Drohne fliegt beim Abheben immer in die von der Nase angezeigte Richtung,
auch wenn die Richtung der Nase während des Flugs geändert wird
Kopflos-Modus
32
DE
1. Definiere die Front
Wenn Sie das Gerät zum ersten Mal einschalten und die Drohne starten, ist die Richtung der
Nase der Drohne geradeaus.
2. Ein- und Ausstieg aus dem Kopflos-Modus
① Nachdem das Pairing abgeschlossen ist, drücken Sie kurz die "Headless Mode"-Taste, und
die Fernbedienung gibt einen "Beep Beep..."-Ton aus, die Anzeigeleuchte an der Drohne blinkt
langsam, was anzeigt, dass sie in den Headless-Modus gegangen ist; drücken Sie die
"Headless Mode"-Taste erneut kurz. Wenn Sie einen langen Piepton hören, verlässt die
Drohne den Headless-Modus.
② Im kopflosen Zustand muss der Bediener die Position der Nase des Flugzeugs nicht
identifizieren, sondern muss das Flugzeug nur entsprechend der Richtung des Joysticks der
Fernsteuerung steuern.
Trimmen
Wenn die Drohne in der Luft schwebt, wenn sie automatisch vorwärts / rückwärts fliegt, können Sie
die linke Feinabstimmungstaste gedrückt halten und den rechten Joystick in die Rückwärts- /
Vorwärtsrichtung drücken, um sie einzustellen, bis die Drohne stabil ist, und dann loslassen es.
Wenn die Drohne in der Luft schwebt, wenn sie automatisch nach links/rechts fliegt, können Sie die
untere Trimmtaste gedrückt halten und den rechten Joystick nach rechts/links drücken, um sie
anzupassen, bis die Drohne stabil ist, können Sie loslassen die Trimmtaste.
vorwärts und rückwärts trimmen
links und rechts trimmen
33
DE
4.4 Intelligente Flugfunktionen
Drücken Sie kurz die Schnell- und Langsam-Taste, um den Schnell-/Langsam-Modus
umzuschalten.
1. Die Standardeinstellung ist der langsame Modus beim Einschalten.
2. Die Fernbedienung gibt zwei Pieptöne für den schnellen Modus und einen Piepton für den
langsamen Modus aus.
Schnell-/langsam-Modus
360°Flip
Wenn die Grundbewegungen geübt sind, können Sie einige Stunts spielen. Nachdem Sie die
Drohne auf eine Höhe von mehr als 2 Metern geflogen haben, halten Sie die Scroll-Taste auf
der Fernbedienung gedrückt und drücken Sie gleichzeitig den rechten Joystick nach vorne /
hinten / links / rechts. Am höchsten Punkt kann das Fluggerät vorwärts rollen
/rückwärts/links/rechts.
2m
34
DE
4.5 Produktmerkmale
Unterspannungsschutz
Überstromschutz
Wenn die beiden Anzeigen an der Nase der Drohne zu blinken beginnen,
bedeutet dies, dass die Leistung der Drohne niedrig ist. Steuern Sie zu diesem
Zeitpunkt bitte die Drohne, um zurückzukehren.
Wenn die Rotorblätter der Drohne mit einem anderen Objekt kollidieren oder
stecken bleiben, aktiviert der Schaltkreis der Drohne den
Überstromschutzmechanismus.
One-Touch-Start/Landung
Höhe halten
1. Wenn sich die Drohne im Standby-Modus befindet, drücken Sie die Starttaste, damit die
Drohne automatisch abhebt und in einer Höhe von 1,5 m schwebt.
2. Wenn sich die Drohne in der Luft befindet, drücken Sie die One-Touch-Start-/Landetaste,
damit die Drohne automatisch landet.
Wenn Sie den linken Joystick (Gas) nach dem Auf-/Abstieg loslassen, schwebt die Drohne
weiterhin auf der aktuellen Höhe.
35
DE
5.0 Streitigkeiten lösen
Problem
Flugzeug konnte nicht
starten, die
Kontrollleuchte blinkt
schnell
Ursache Lösung
1. Das Fluggerät und die
Fernsteuerung sind nicht
gekoppelt
2. Das Flugzeug tritt in den
Niederspannungsschutz ein
1. Die Drohne ist nicht horizontal
kalibriert
2. Instabiler Luftdruck bei
schlechten Wetterbedingungen
3. Überladene Gyroskopdaten
aufgrund einer heftigen Kollision
Prüfen Sie den Motor auf
Fremdkörper (zB: Haare, Sand)
Die Drohne ist nicht waagerecht
ausgerichtet
1. Koppeln Sie die Frequenz zwischen
Fluggerät und Fernsteuerung korrekt.
Die Kontrollleuchte leuchtet weiter,
wenn die Kopplung erfolgreich war.
2. Die Batteriespannung des Flugzeugs ist
zu niedrig, bitte laden Sie die Batterie
vollständig auf.
Führen Sie die Nivellierkalibrierung erneut
durch, stellen Sie das Fluggerät auf eine
horizontale Oberfläche und drücken Sie
den linken und rechten Joystick etwa 3
Sekunden lang in die untere rechte Ecke.
Die Kontrollleuchte am Fluggerät blinkt
schnell und leuchtet dann dauerhaft, was
anzeigt, dass die Kalibrierung erfolgreich
war.
1. Führen Sie die Höhenkalibrierung erneut
durch, stellen Sie die Drohne auf eine
horizontale Oberfläche und drücken Sie
sowohl den linken als auch den rechten
Joystick für etwa 3 Sekunden in die
untere rechte Ecke. Die Kontrollleuchte
am Fluggerät blinkt schnell und leuchtet
dann dauerhaft, was anzeigt, dass die
Kalibrierung erfolgreich war.
2. Vermeiden Sie das Fliegen bei
schlechtem Wetter und fliegen Sie es in
einer windstillen Umgebung.
3. Füllstandskalibrierung wiederholen und
nach Punkt 1 vorgehen.
Regelmäßige Kontrolle und Reinigung
Beim Schweben
seitwärts fliegen
Instabiles Schweben
Motor funktioniert
nicht
1. Niedrige Telefonkonfigura-
tion/system
2. Abnormales Netzwerk während
des Installationsvorgangs
1. Stellen Sie sicher, dass auf dem Gerät das
neueste
Betriebssystem ausgeführt wird, um die
App zu unterstützen, oder verwenden Sie
ein anderes Smartphone, um die Drohne zu
verbinden.
2. Deinstallieren Sie die App und
installieren Sie sie erneut.
1. Außerhalb des Sendebereichs
2. Niedrige Telefonkonfiguration
oder kleiner Cache
3. Umgebungsstörungen
1. Innerhalb des kontrollierbaren
Sendebereichs.
2. Aktualisieren Sie Ihr Telefon oder leeren
Sie den Cache.
3. Wechseln Sie in eine offene Umgebung.
APP kann nicht
verbunden werden
APP und mobile
Bildübertragung sind
instabil
1. Außerhalb der Reichweite der
Fernbedienung
2. Schwache Batterie der
Fernbedienung
1. Innerhalb des kontrollierbaren
Flugbereichs.
2. Ersetzen Sie die Batterie der
Fernbedienung und legen Sie sie mit der
richtigen Polarität ein.
Fernbedienung
funktioniert nicht
Überprüfen Sie, ob das Messer
richtig installiert ist oder ob das
Messer beschädigt ist.
Wenn die Klinge verformt ist, ersetzen Sie
die Klinge und installieren Sie die Klingen
im Uhrzeigersinn und gegen den
Uhrzeigersinn richtig.
Das Flugzeug vibriert
heftig
Überprüfen Sie den Akku der
Drohne und der Fernbedienung.
Laden Sie den Drohnenakku auf oder
ersetzen Sie den Akku der Fernbedienung
durch die richtige Installation.
Die Drohne kann nicht
mitder Fernbedienung
gekoppelt werden
36
DE
7.0 Produktangebot
Bitte zögern Sie nicht, uns zu kontaktieren, wenn Sie weitere Unterstützung benötigen.
+1 718-312-0558(US) +44 (0)7723708421(UK) +4933545519201(DE)
6.0 Uns kontaktieren
For online support, please scan this code with Facebook Messenger
Arm A Arm B
Propellerblätter
Fernbedienung Telefonständer
USB-Ladekabel
Batterie
(Mit Vorwärtsmotor) (Mit Vorwärtsmotor)
37
DE
8.0 Explosionsansichten
38
DE
39
DE
Warnung: Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der
für die Konformität verantwortlichen Partei genehmigt wurden, können die Berechtigung des
Benutzers zum Betrieb des Geräts erlöschen lassen.
FCC-Hinweis.
Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität
verantwortlichen Partei genehmigt wurden, können die Berechtigung des Benutzers zum
Betrieb des Geräts aufheben.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen.
Der Betrieb unterliegt den folgenden zwei Bedingungen:
1. Dieses Gerät darf keine schädlichen Störungen verursachen und
2. Dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die
einen unerwünschten Betrieb verursachen können.
HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät
der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen
angemessenen Schutz vor schädlichen Interferenzen bei einer Installation in Wohngebieten
bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen und
kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, schädliche
Störungen des Funkverkehrs verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer
bestimmten Installation keine Interferenzen auftreten. Wenn dieses Gerät schädliche
Interferenzen beim Radio- oder Fernsehempfang verursacht, was durch Ein- und Ausschalten
des Geräts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die
Interferenz durch eine oder mehrere der folgenden Maßnahmen zu beheben:
● Richten Sie die Empfangsantenne neu aus oder verschieben Sie sie.
● Vergrößern Sie den Abstand zwischen Gerät und Empfänger.
● Schließen Sie das Gerät an eine Steckdose in einem anderen Stromkreis als dem an, an den
der Empfänger angeschlossen ist.
●Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe
zu erhalten.
Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für die allgemeine
Bevölkerung festgelegt wurden (unkontrollierte Exposition).
Dieses Gerät darf nicht zusammen mit anderen Antennen oder Sendern aufgestellt oder
betrieben werden.
RF-Frequenzband: 16.97dBm(Max)
Sendeleistung: 2412MHz
Produktbezeichnung: DROHNE
Hiermit erklärt [GUANGDONG SYMA MODEL AIRCRAFT INDUSTRIAL CO., LTD], dass diese
[DROHNE] der Richtlinie 2014/53/EU entspricht. Der vollständige Test der
EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar:
http://www.symatoys.com/down/-declaration-of-conformity.html
40
DE
Garantie
BEFRISTETE GARANTIE VON 2 Jährige UND KOSTENLOSE BEGRENZTE ERSATZTEILE FÜR 2
Jahre
Symatoys.com.cn garantiert dem ursprünglichen Käufer, wenn Produkte neunzig 2 Jahr ab
dem Datum des Versands an den Käufer Material- und Verarbeitungsfehlern haben, kann der
Käufer einen kostenfreien Ersatz erhalten, entweder direkt von symatoys.com.cn oder von
einem autorisierten Wiederverkäufer Standort.
Die folgenden Voraussetzungen müssen für die Gewährleistung erfüllt sein:
1. Während der Garantiezeit wird das Produkt wie vom Hersteller vorgesehen verwendet.
2. Das Produkt wurde nicht zerlegt oder modifiziert.
3. Die Etiketten und Seriennummern zeigen keine Anzeichen von Manipulationen oder
Veränderungen.
4. Der Käufer verfügt über einen Garantiecode, den er erhalten hat, indem er sein Produkt
online registriert, bevor er einen Anspruch geltend macht.
AUSNAHMEN: DIE BEGRENZTE GARANTIE GILT NICHT FÜR:
• Schäden durch normalen Verschleiß
• Unfall, Fahrlässigkeit, Missbrauch, fehlerhafte Anwendung oder vorsätzliche Beschädigung
durch den Käufer (oder seine Vertreter) oder höhere Gewalt
• Absturz oder Verbrennung durch nicht herstellungsbedingte Faktoren
• Schäden, die durch autorisierte Änderungen oder Demontagen verursacht wurden, die nicht
durch die Bedienungsanleitung autorisiert wurden
• Schäden durch unsachgemäße Verwendung oder Bedienung
•Schäden durch Nichtübereinstimmung oder Missbrauch des Akkus oder Ladegeräts
•Nichtbeachtung der Bedienungsanleitung durch den Bediener zur Verwendung außerhalb der
Betriebsparameter des Produkts
•Das sind Schäden, die durch den Betrieb des Produkts in oder um elektromagnetische
Störungen (d.h. Funkübertragungsturm, Hochspannungskabel, Umspannwerk usw.)
verursacht werden.
• Das sind Schäden, die durch den Betrieb des Produkts verursacht werden, wenn Störungen
durch andere drahtlose Geräte auftreten können
•Betrieb des Produkts mit einer Tragfähigkeit, die über das im Handbuch angegebenen
Verkaufsgewicht ist.
•Betrieb des Produkts mit gealterten, beschädigten oder nicht authentifizierten Komponenten
von Drittanbietern
•Betrieb des Produkts mit defekter Batterie
GARANTIE
VERFAHREN: Ansprüche wegen Verletzung der vorstehenden begrenzten Garantie sind nur
gültig, wenn der Käufer diesen Anspruch innerhalb von Jahre ab dem Datum des Versands des
Produkts, an das der Anspruch geltend gemacht wird, schriftlich geltend macht. Um einen
Garantieanspruch geltend zu machen, senden Sie bitte eine E-Mail an warranty @
symatoys.com.cn mit Ihrem vollständigen Namen, Adresse, Telefonnummer, Bestellnummer,
Fahrzeugtyp, Teiletyp und Kaufdatum sowie Produktausgabe.
G
e
w
ä
h
r
l
e
i
s
t
u
n
g
G
e
w
ä
h
r
l
e
i
s
t
u
n
g
2-jährige
41
DE
BEGRENZTE ABHILFE:
Die alleinige Haftung von Symatoys.com.cn und das alleinige Rechtsmittel des Käufers bei
Verstößen gegen die vorstehende Garantie liegt in der Option von Symatoys.com.cn, das
Produkt gegen ein neues Produkt oder ein generalüberholtes Produkt auszutauschen, und
funktional dem Originalprodukt entspricht, oder eine Gutschrift oder Rückerstattung auf den
Kaufpreis des Produkts auszustellen.
Für alle ersetzten Produkte wird eine Garantie gemäß den hierin festgelegten Bestimmungen
gewährt, sofern die Frist, innerhalb derer der Käufer weitere Ansprüche geltend machen kann,
auf den Rest der ursprünglichen Frist für das betreffende Produkt oder auf 2 Jährige begrenzt
ist, je nachdem, welcher Zeitraum länger ist (Die Gewährleistungsfrist wird jedoch während
jeder Austauschzeit ausgesetzt)
Haftungsausschluss:
DIE GARANTIE UND DIE RECHTSMITTEL SIND AUSSCHLIESSLICH UND ERSETZEN ALLE
ANDEREN GARANTIEN.
UND Symatoys.com.cn SCHLIESST ALLE ANDEREN AUSDRÜCKLICHEN ODER STILLSCHWEI-
GENDEN GEWÄHRLEISTUNGEN AUS, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF DEN
STILLSCHWEIGENDEN GEWÄHRLEISTUNGEN FÜR MARKTGÄNGIGKEIT UND EIGNUNG FÜR
EINEN BESTIMMTEN ZWECK, NICHTVERLETZUNG UND JEGLICHE GEWÄHRLEISTUNGEN, DIE
AUS DEM HANDELSKURS, DEM LEISTUNGSKURS UND DER NUTZUNG DES HANDELS
ENTSTEHEN.
Symatoys com.cn ÜBERNIMMT KEINE VERANTWORTUNG FÜR DIREKTE, BESONDERE, NEBEN-
ODER FOLGESCHÄDEN, DIE WEGEN VERSTOß GEGEN EINE GEWÄHRLEISTUNG ODER EINE
BEDINGUNGEN ODER UNTER ANDEREN RECHTLICHEN THEORIEN ENTSTEHEN.
EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF; VERLUST DES NUTZENS; UMSATZVER-
LUST; VERLUST VON TATSÄCHLICHEN ERWARTETEN GEWINNEN (EINSCHLIESSLICH VERLUST
VON GEWINNEN AUS VERTRÄGEN); VERLUST DER VERWENDUNG VON GELD, VERLUST VON
VORAUSSICHTLICHEN EINSPARUNGEN; VERLUST VON GESCHÄFTSKOSTEN DER GELEGEN-
HEIT; VERLUST DES GUTEN WILLENS, VERLUST DER EPUTATION; VERLUST VON SCHÄDEN
DURCH KOMPROMISSION ODER KORRUPTION VON DATEN; ODER JEGLICHE INDIREKTE ODER
FOLGENDE VERLUSTE ODER SCHÄDEN, DIE JEDOCH VERURSACHT WURDEN,
EINSCHLIESSLICH DES AUSTAUSCHS VON AUSRÜSTUNG UND EIGENTUM.
JEGLICHE KOSTEN FÜR DIE WIEDERHERSTELLUNG ODER WIEDERHERSTELLUNG VON DATEN,
DIE IN DEM PRODUKT GESPEICHERT ODER VERWENDET WERDEN, ODER JEGLICHE
NICHTBEHALTUNG DER VERTRAULICHKEIT VON INFORMATIONEN, DIE DAS PRODUKT LAGERT.
Einige Staaten erlauben nicht den Ausschluss oder die Beschränkung von Neben- oder
Folgeschäden. Daher gilt die oben genannte Einschränkung oder der oben genannte
Ausschluss möglicherweise nicht für Sie. Darüber hinaus erlauben einige Staaten keine
Einschränkungen hinsichtlich der Dauer einer impliziten Garantie. Daher gilt die oben
genannte Einschränkung möglicherweise nicht für Sie.
42
DE
KOSTENLOSER AUSTAUSCH VON TEILEN FÜR 2 Jahr:
Symatoys.com.cn stellt alle Ersatzteile, die für registrierte Fahrzeuge benötigt werden, 2
Jährige ab Kaufdatum kostenlos zur Verfügung, mit Ausnahme von Batterien und Motoren,
Leiterplatten und Fernbedienug. Es können Versandkosten anfallen. Beschränken Sie die
Anforderung eines Teiletyps pro registriertem Fahrzeug (z. B. Registranten haben Anspruch
auf einen zusätzlichen Satz Batterien pro registriertem Fahrzeug). Um Ersatzteile anzufordern,
senden Sie bitte eine E-Mail an [email protected] mit Ihrem Garantiecode,
Fahrzeugnamen / Modell , aktuelle Lieferadresse, Kaufdatum und Teiletyp
ERHALTEN SIE IHREN GARANTIECODE UNTER
symatoys.com.cn/pages/warranty-signup
HABEN SIE IHRE BESTELLNUMMER UND / ODER DAS
FAHRZEUG UPC BEREIT
43
DE
Europäischer Vertreter:
CET PRODUCT SERVICE LTD.
Osterholzallee 144
71636 Ludwigsburg Germany
Telefon: +4971416432236
E-Mail: [email protected]
Britischer Vertreter:
CET PRODUCT SERVICE LTD.
Beacon House Stokenchurch Business Park,
Ibstone Rd, Stokenchurch
High Wycombe HP14 3FE UK
Telefon: +447419325266
E-Mail: [email protected]
United States Representative：
Duvin Trade Inc 5800 Wood Sorrel Dr，Littleton，Co, 80123， United States
Phone: 718-312-0558
E-mail: [email protected]
Hersteller: GUANGDONG SYMA MODEL AIRCRAFT INDUSTRIAL CO.,LTD
Adresse: NO.2 WEST XINGYE ROAD LAIMEI INDUSTRIAL AREA CHENG HAI , Shantou, China
Postleitzahl: 515800
Das Unternehmen hat das Recht auf endgültige Interpretation dieser Bedienungsanleitung.
In China hergestellt
+1 718-312-0558 (US) +44(0)7723708421 (UK) +49 335-4551-9201(DE)
[email protected](US) [email protected](EU)
https://www.symatoys.com https://www.symatoys.com.cn
One-key
take off/landing
Flip Stunts
6 Axis
Gyroscope
Flashing
LED Lights
2.4Ghz
Frequency
Hover
Function
APP Control FPV
Flight Plan
Camera Wireless Image
Transmission
Indoor Flight
