SAFETY INSTRUCTIONS

WARNING:

Read this material before using this product. Failure to do so may result in serious injury.

Assembly precautions

1. Assemble only according to these instructions. Improper assembly may create hazards.

2. Wear ANSI-approved safety goggles and heavy-duty work gloves during assembly.

3. Keep the assembly area clean and well-lit.

4. Keep bystanders out of the area during assembly.

5. Do not assemble if tired or when under the influence of alcohol, drugs or medicat

ion.

6. The product capabilities apply to properly and completely assembled products only.

7. Assemble on a flat, level, hard and smooth surface capable of safely supporting the Suction Pool Cleaner.

8. For additional information regarding the parts listed in the following pages, please refer to the Assembly

Diagram of this manual. Unwrap and separate all parts in a clean work area.

Use precautions

1. DO NOT SIT OR STAND ON THIS ITEM.

2. This product is not a toy. Do not allow c

hildren to play with or near this item.

3. Do not exceed specified weight capacities.

4. Use only on a flat, level, hard, and smooth surface that can safely support a fully loaded Suction Pool

Cleaner.

5. Use as intended only.

6. Inspect before every use; do not use if parts are loose or damaged.

SAVE THIS MANUAL

- 3 -

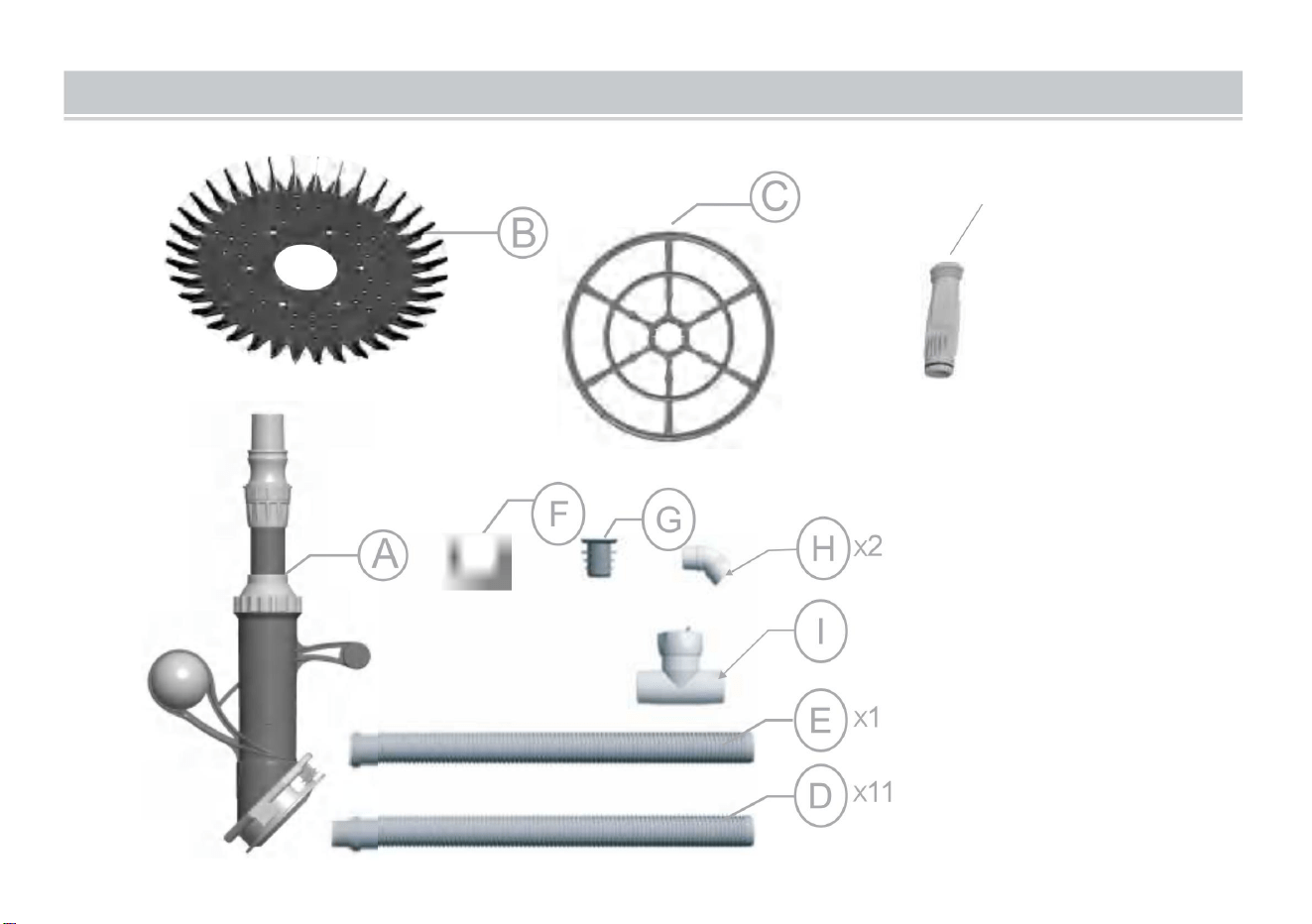

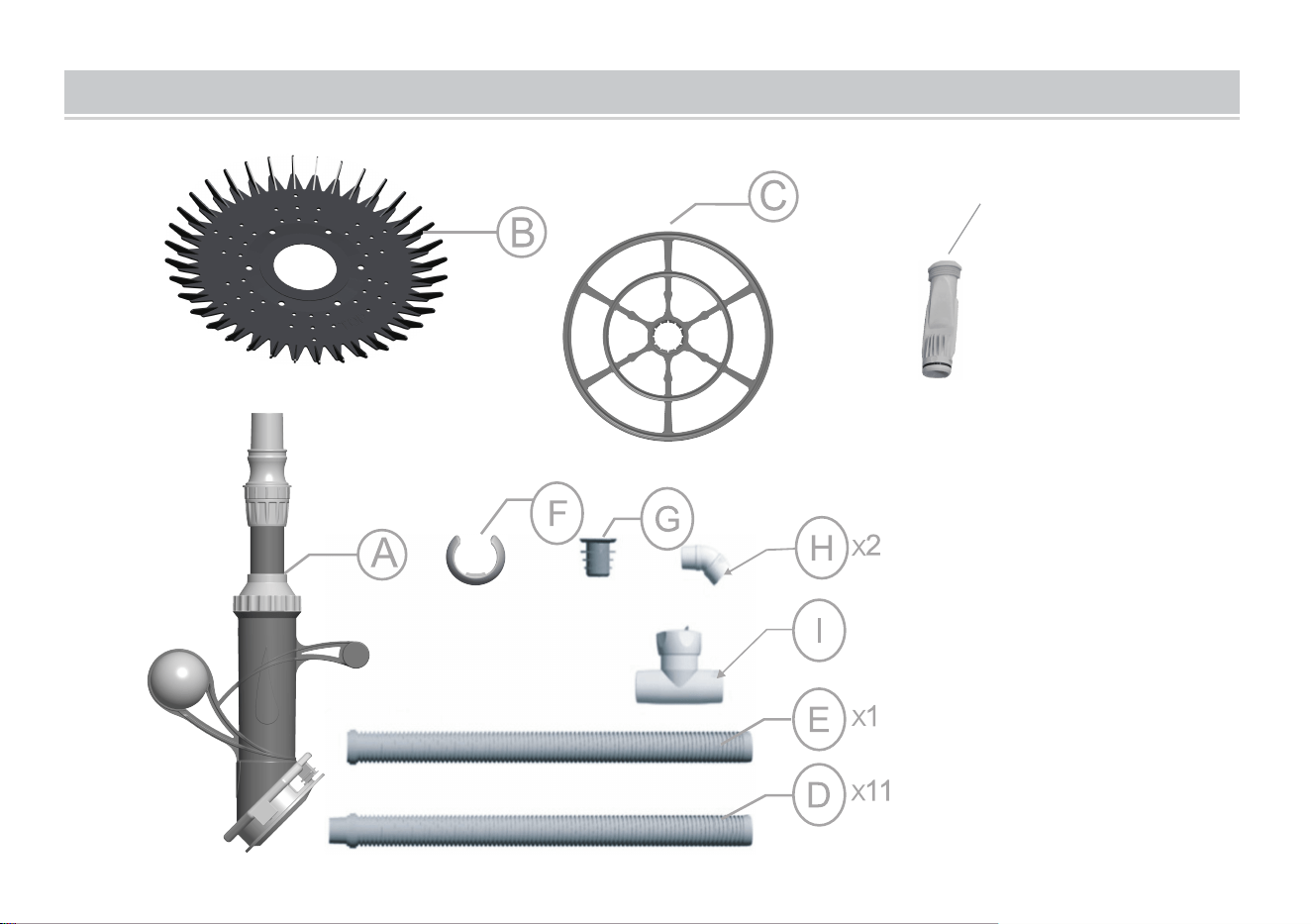

PARTS LIST

Diaphragm ×1

（Free gift）

- 4 -

ASSEMBLY STEP

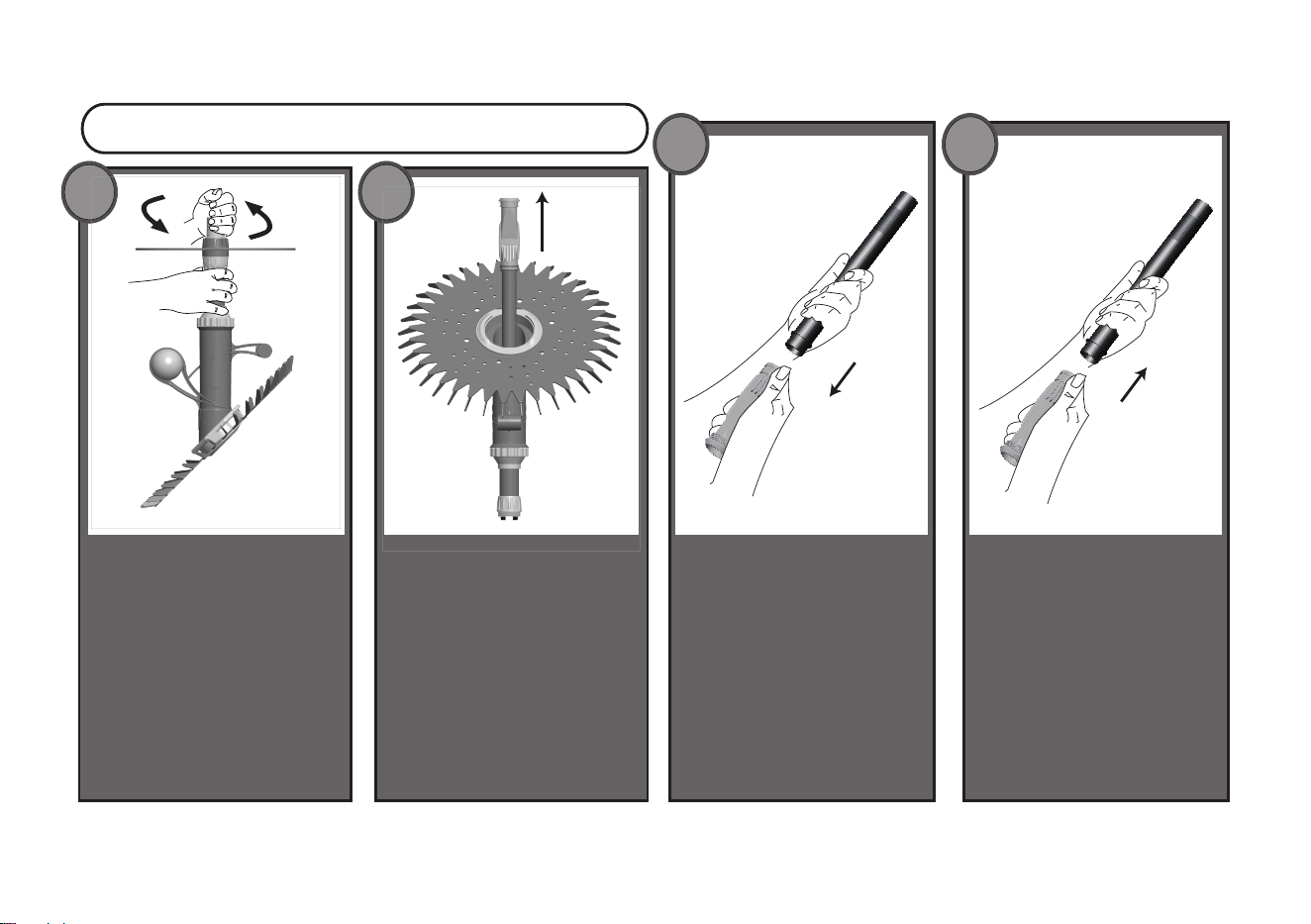

Guidelines for replacing

diaphragm

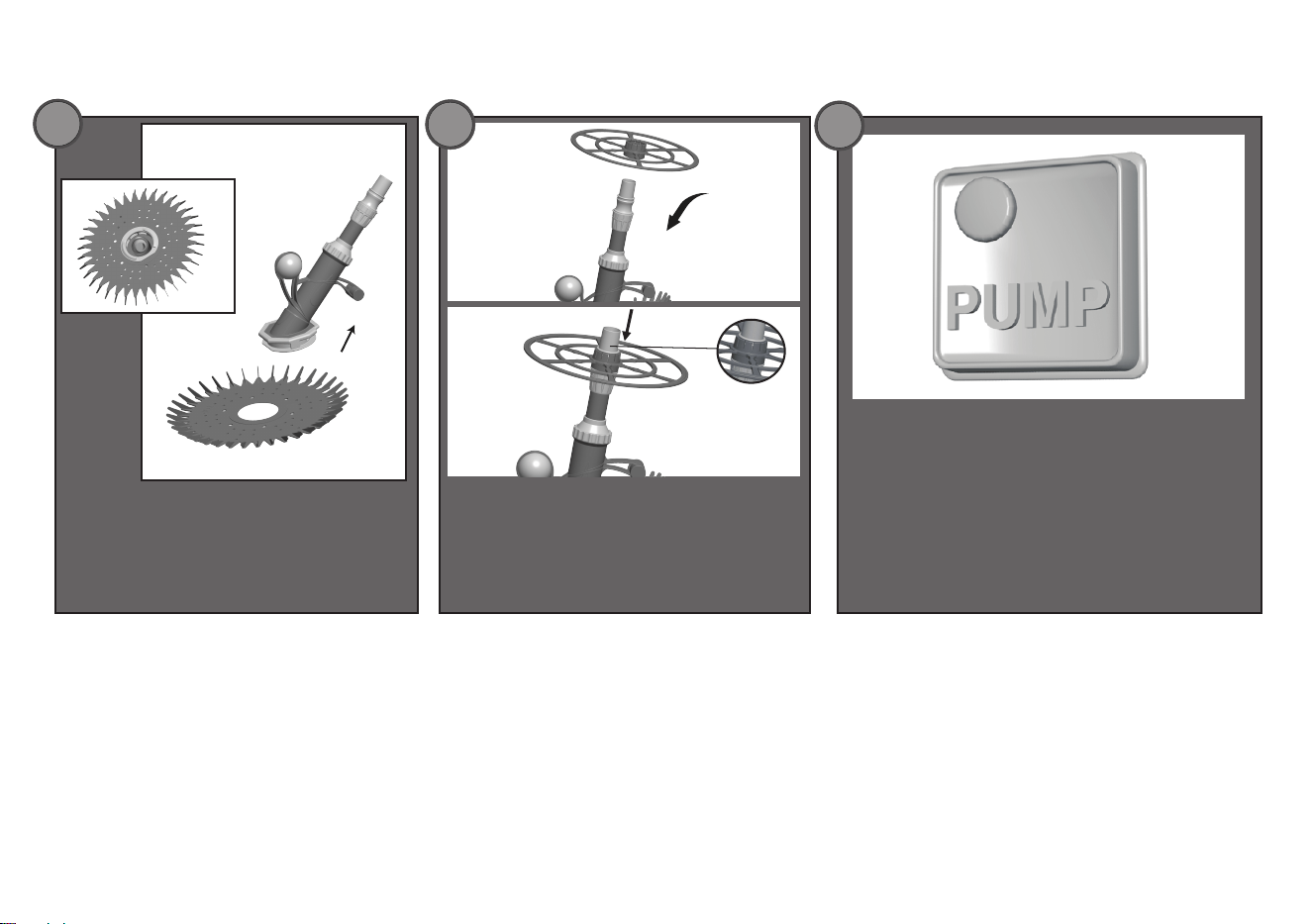

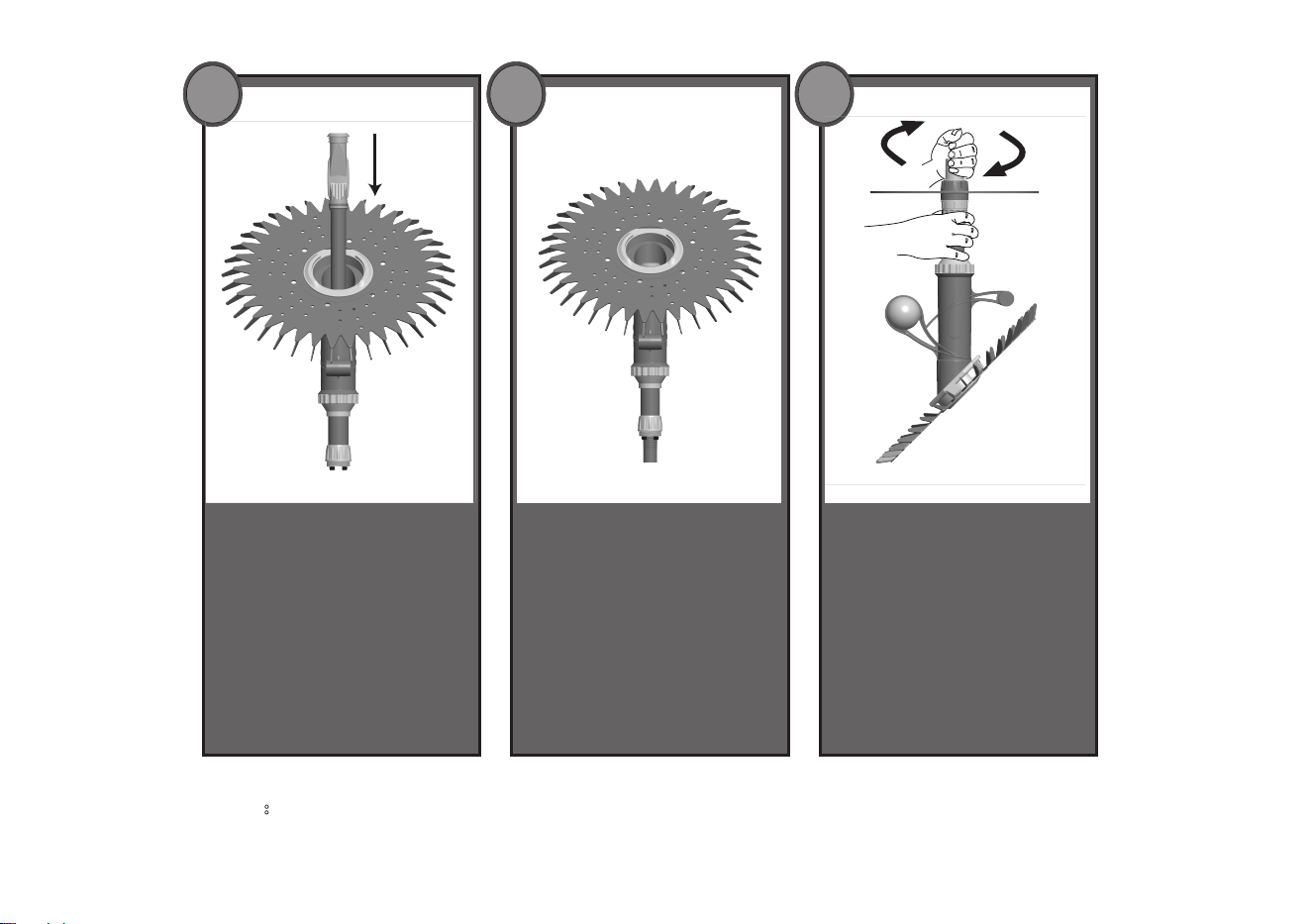

Assembly steps of suction

pool cleaner

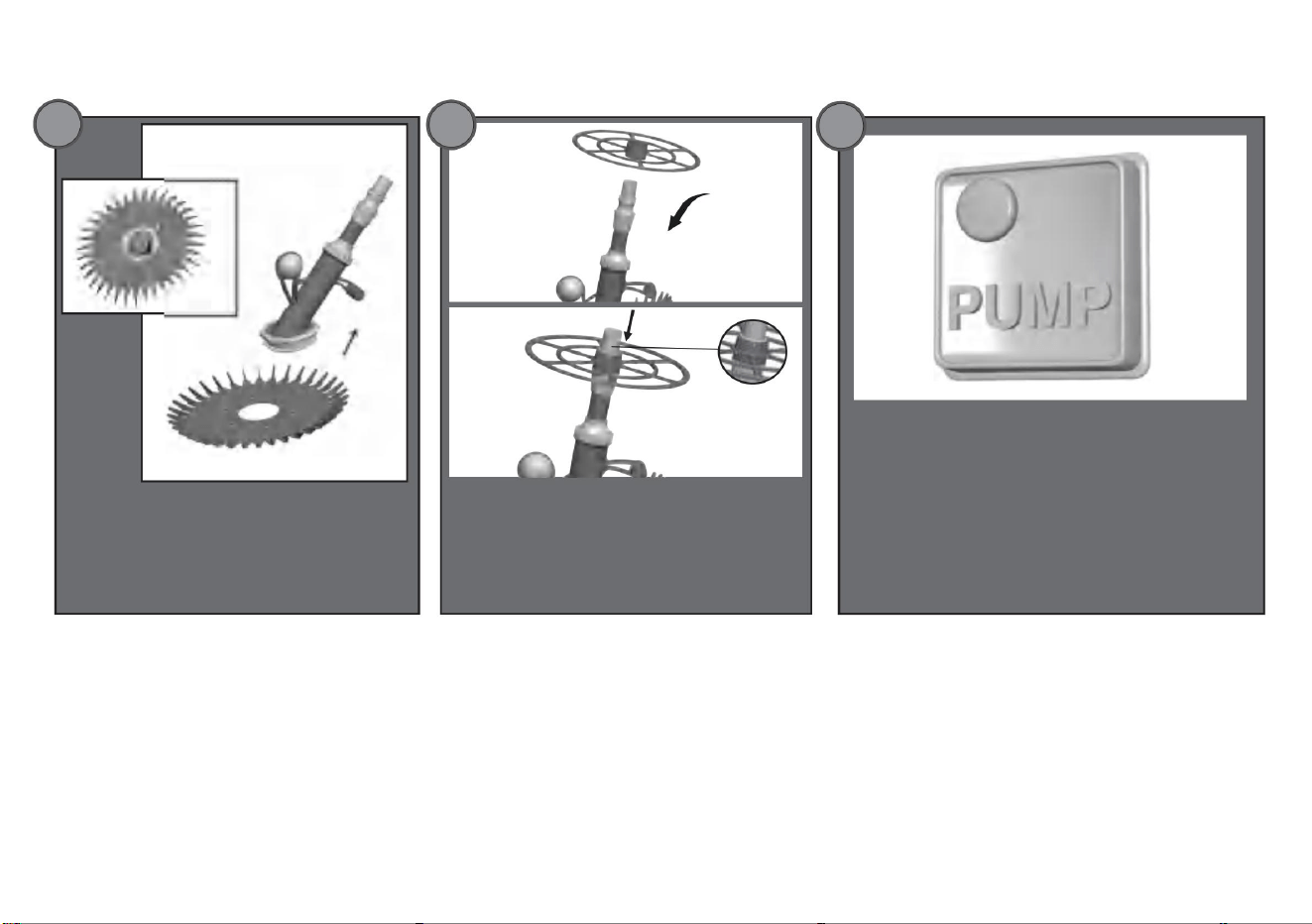

Assemble the suction pool

cleaner’s head

Attach part “B” to the part “A”

Attach part “C” to the part “A”, make

sure the wheel "C" could rotate freely.

Turn Off the pump of your pool. If your pool is

equipped with avacuum plug, follow the

instruction # 5. If not, go directly to theinstruction

# 6.

- 5 -

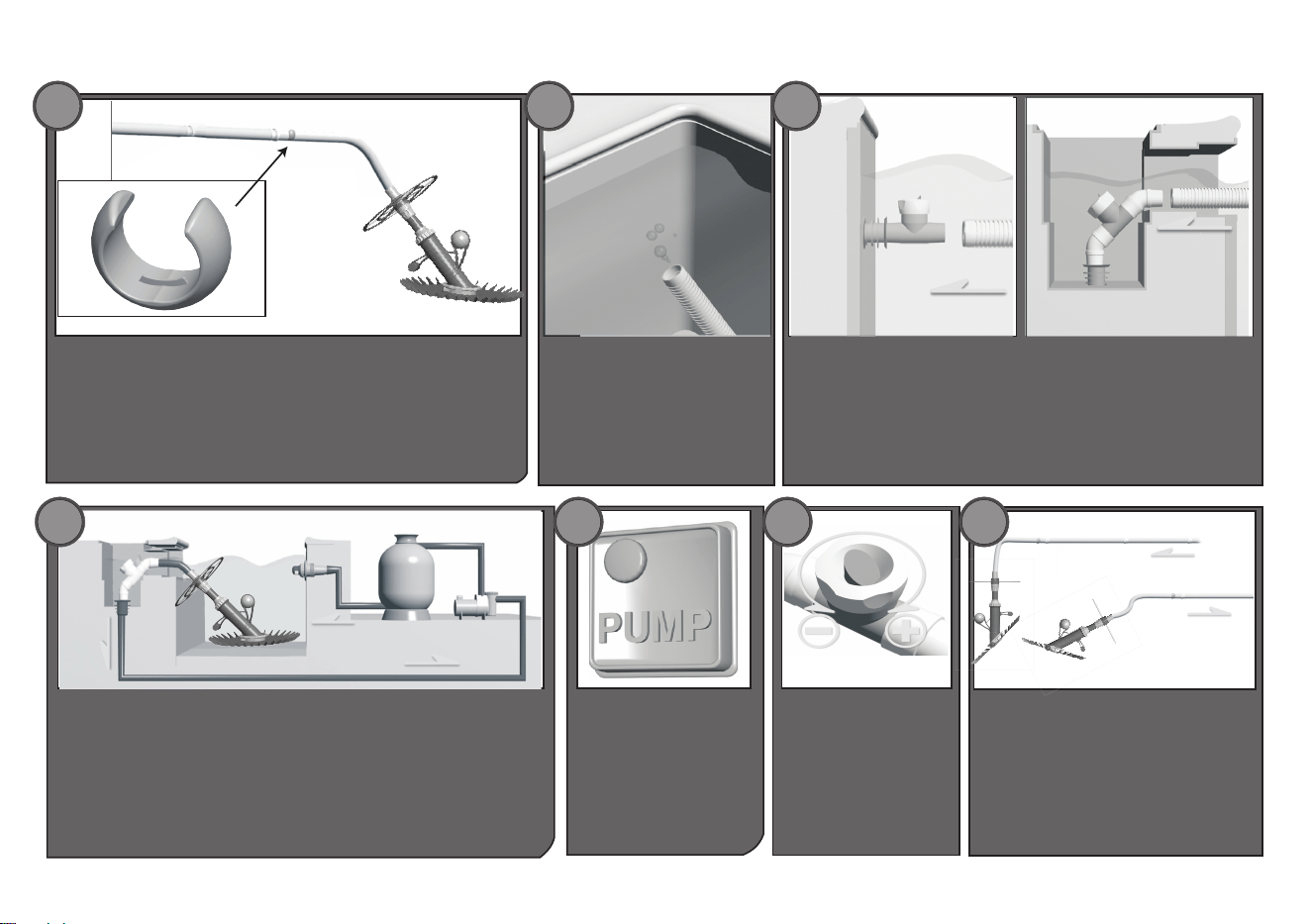

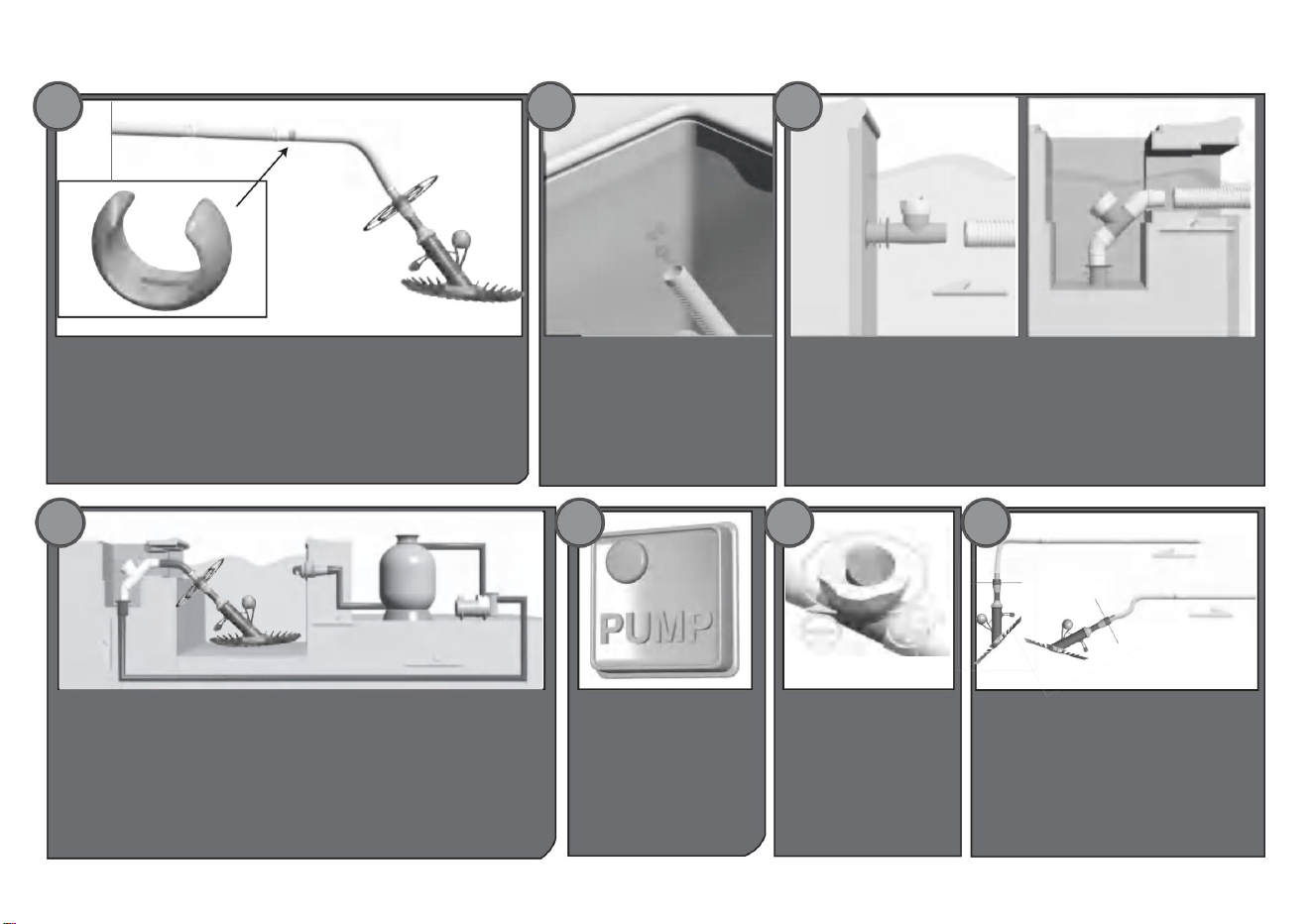

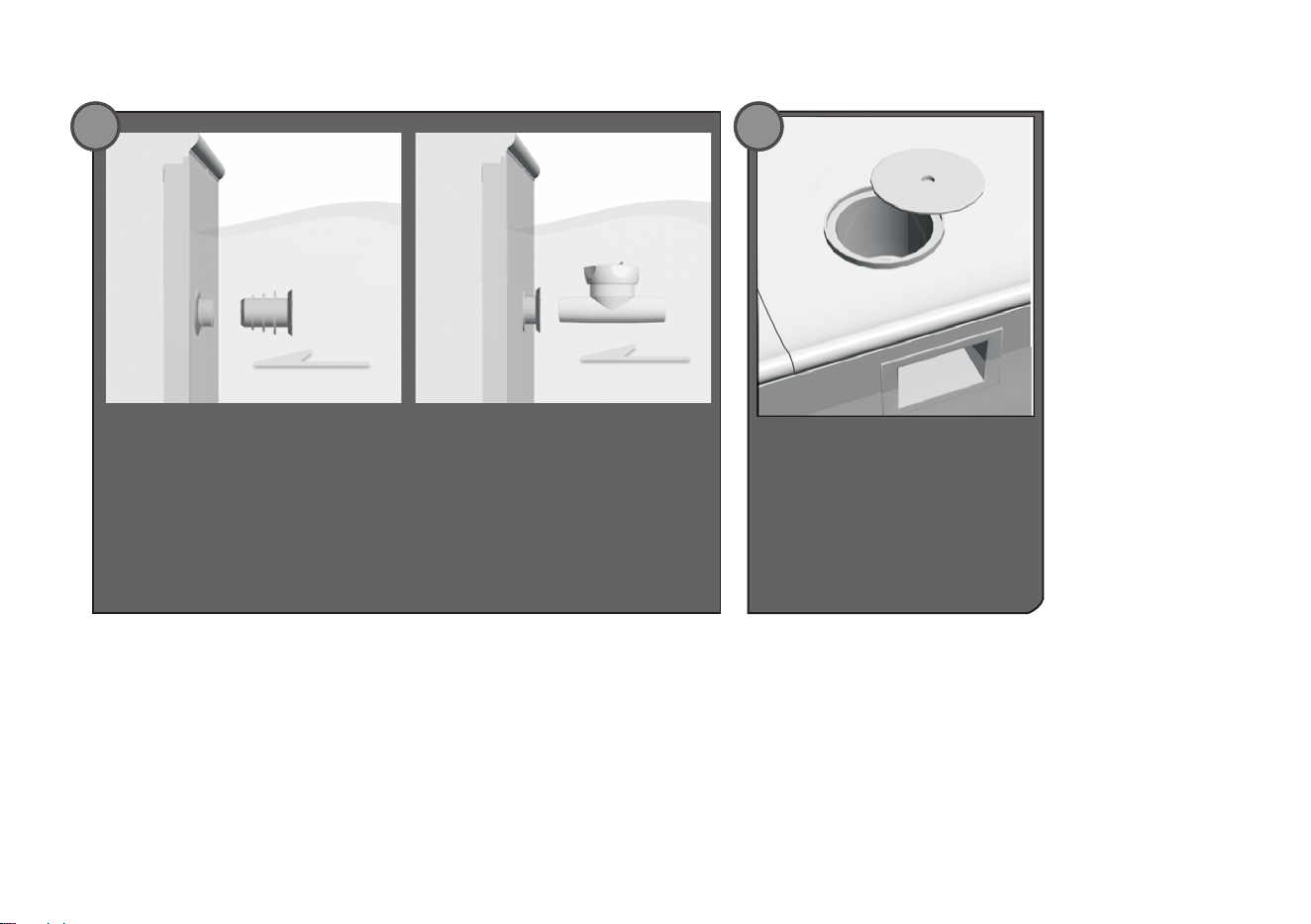

Connect the part “G” into your Vac plug. Connect the regulator “I” into the

part “G”. Make sure that the arrow under the regulator is pointed towards

the vac plug. GO now directly to the instruction # 8.

Remove the top lid and the basket

of your wall skimmer.

- 6 -

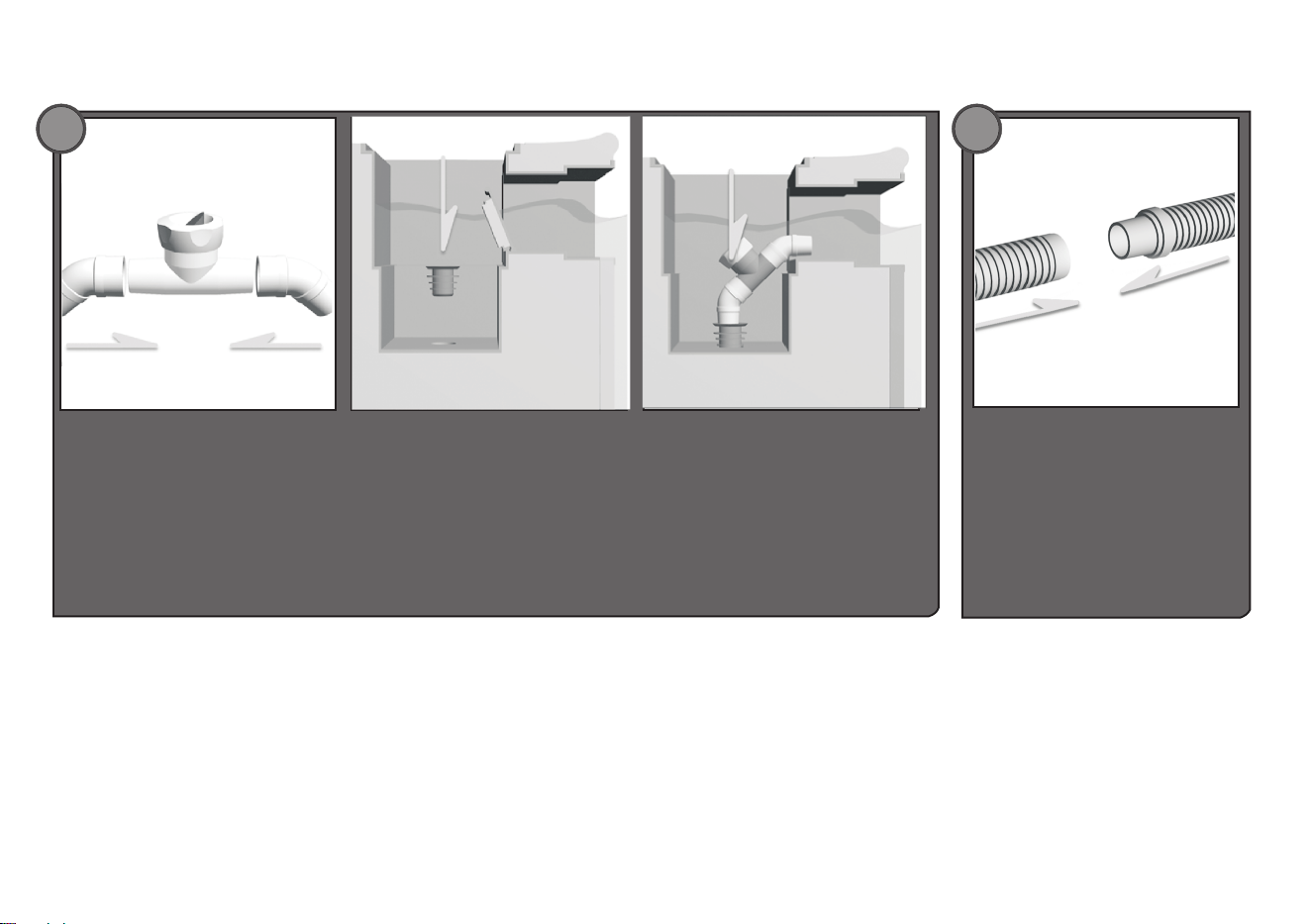

Connect together the tube

sections “D” and finish by

section “E”.

Assemble the two elbow connectors “H” to the regulator “I”. Insert the attachment “G” facing downward

and then the regulator. Make sure that the arrow under the regulator is pointing towards the skimmer.

- 7 -

- 8 -

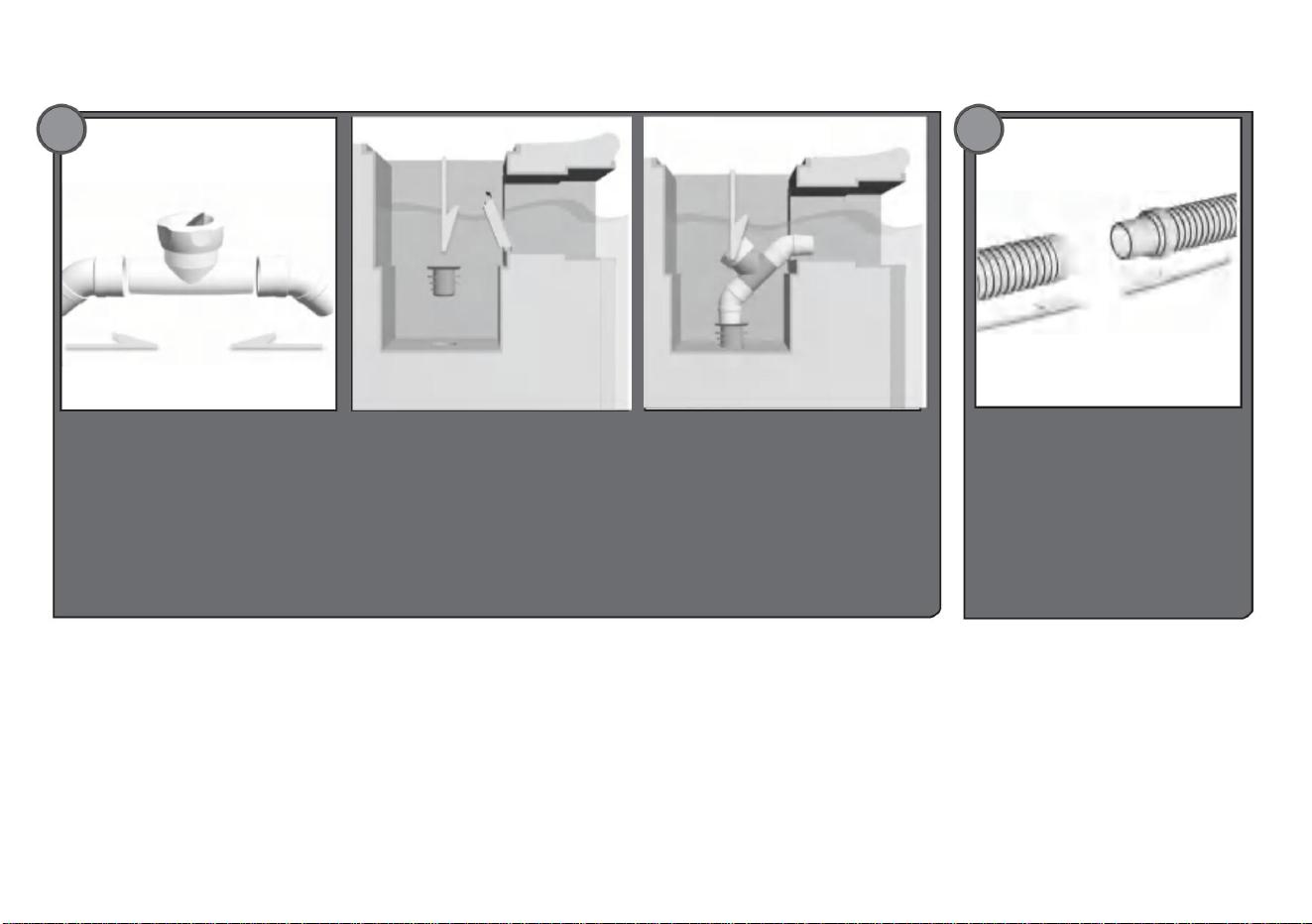

Fill the tube sections with

water to eliminate the air

pockets.

If your regulator is connected to a wall skimmer, pass the

hose through the front of your skimmer and connect it to

the elbow connector.

Place the weight "F" at the end of the first tube section,

and connect the tube assembly to the cleaner.

Adjust your filtration system to the vacuum setting. A pump

of at least 3/4 horsepower (6.5 m³/h) is required. Water flow

don’t be larger than 12 m³/h.

You can adjust the

power of your cleaner

by turning the knob of

the regulator “I” as

shown.

Turn on the pump and

relax as your cleaner

cleans your pool.

13 14

If the cleaner leans too far forward

or backwards during operation, this

can be corrected by moving the

weight “F” along the tube section

as shown in the drawing.

9 10

- 9 -

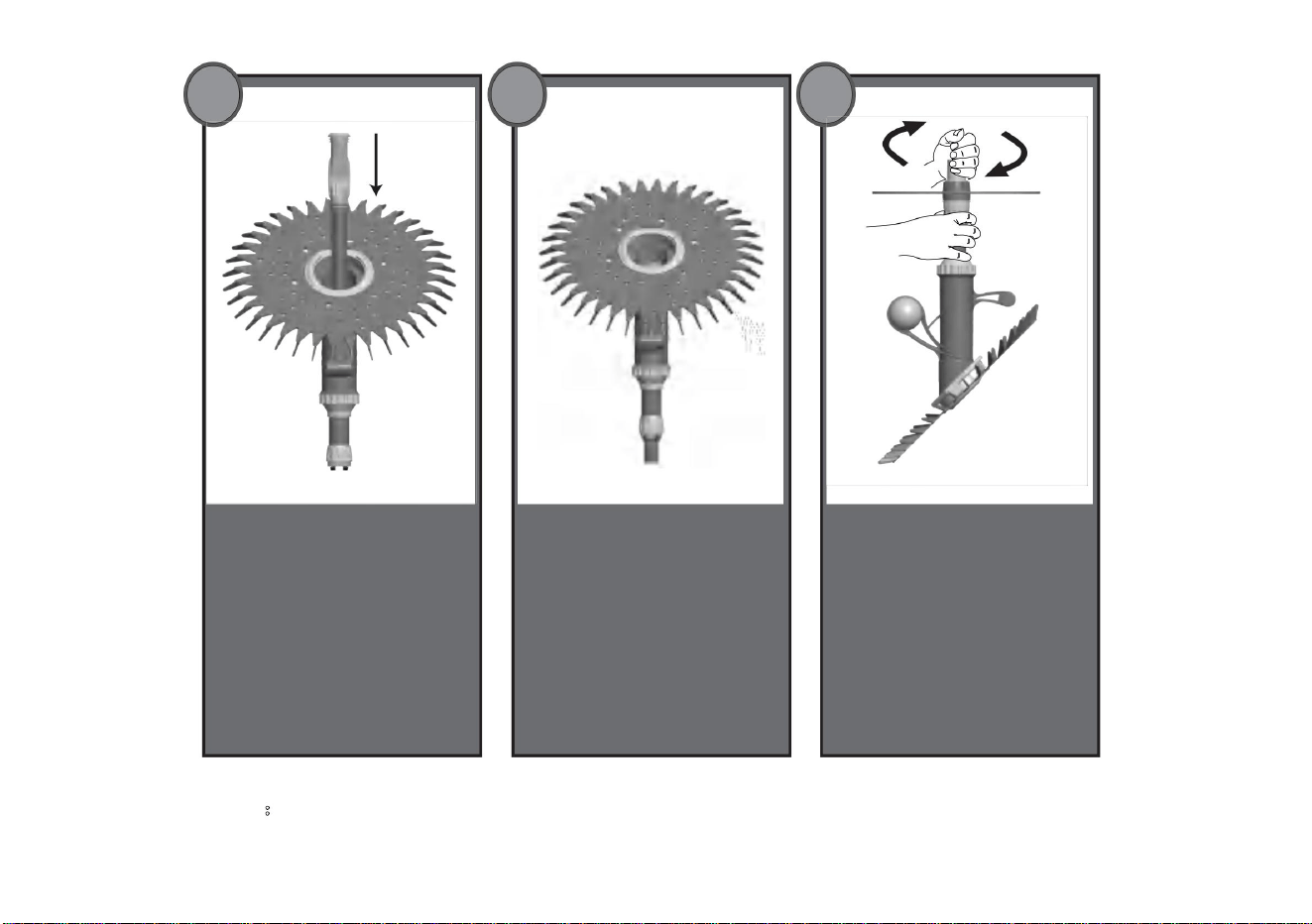

STEP1:

Unscrew the cover pole with

the wheel from the body.

STEP2:

Pull the diaphragm and inner

pole from the body.

DIAPHRAGM ASSEMBLY

STEP3:

Pull the diaphragm from the

inner pole.

STEP4:

Then push the new diaphragm

onto the inner pole.

- 10 -

NOTE：

PLS replace the diaphragm in a timely manner When use 200 hours.

STEP5:

Insert the diaphragm with inner

pole back to the body.

STEP6:

The diaphragm should be

installed as figure STEP6.

STEP7:

Screw back the cover pole

with the wheel.

5 6 7

- 11 -

TROUBLE SHOOTING

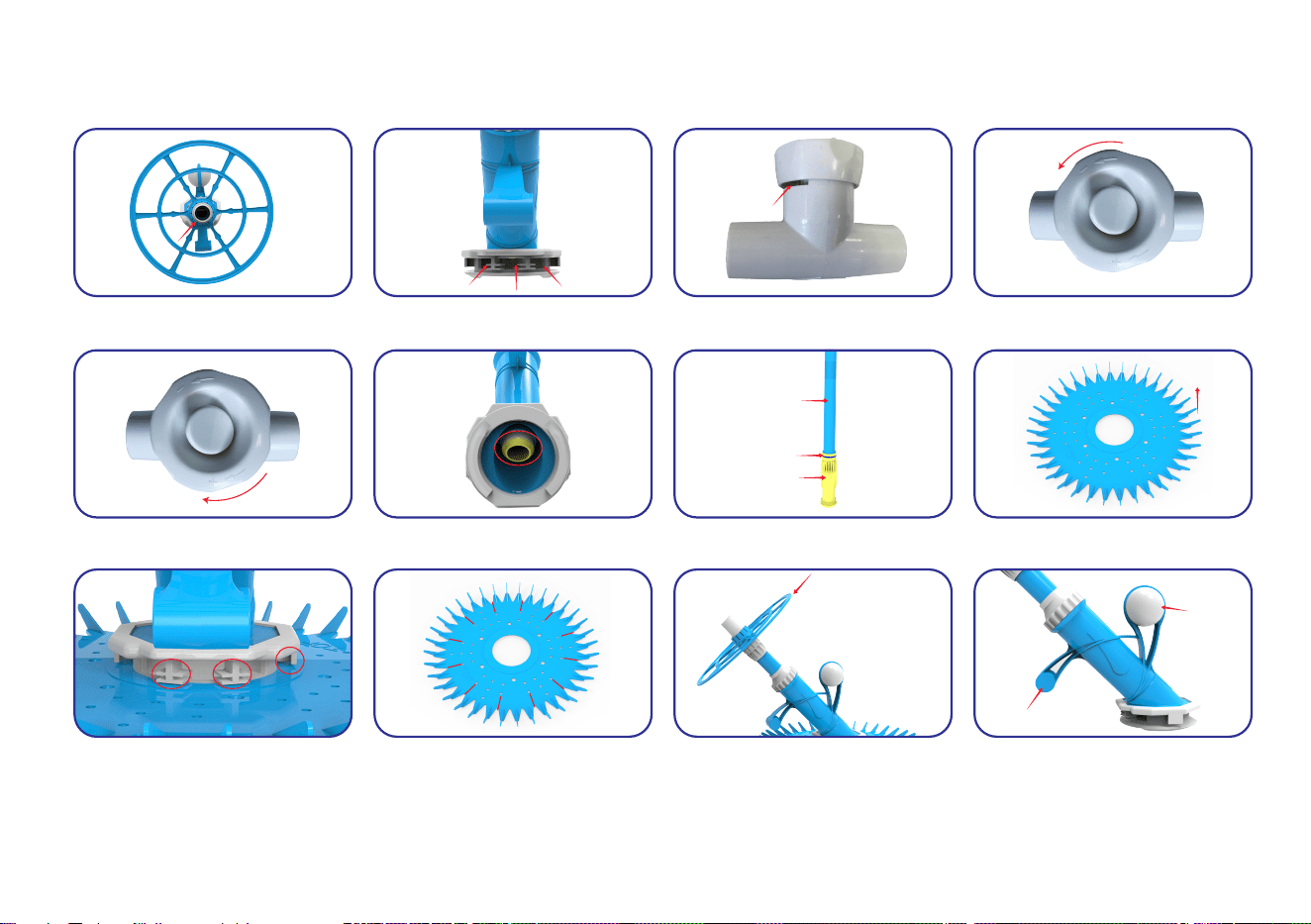

1.Problem: Cleaner don't move at very beginning but the hoses are trembling.

Solution:

● Clean and empty the pump basket and the empty skimmer/weir basket.

● Ensure the filtration system is thoroughly cleaned. Clean sand/cartridge filters on your pool pump as per

manufacturer specifications.

● Check the Cleaner head for blockages.(See Figure 1)

● Check the outlet holes on foot pad for blockages.(See Figure 2)

● Inspect the regulator valve and flush away any debris build-

up. (See Figure 3)

● Check if the pump power is too big; try decreasing the flow to your cleaner via the regulator, and adjust the

regulator by turning the knob to the "-" direction slowly until the cleaner runs well. (See Figure 4a)

● Check the cleaner diaphragm is not blocked or damaged, or loosened from the inner pole, or the inner pole is

damaged. (See Figure 5 and Figure 6) Please note that the snap ring should be fixed on the diaphragm. If you

need to check the diaphragm and inner p

ole status, please check the DIAPHRAGM ASSEMBLY process in the

instruction to disassemble this part from the body.

● Make sure the curved tips of the Mat are facing upwards. You will find “TOP” on the top side. (See Figure 7)

● Make sure the mat is assembled in right place on foot pad as picture show and can move freely around the

foot pad. (See Figure 8)

● Check if the hoses are blockage or leaking. For leaking you could check with your hand on the surface of the

hoses in the water while t

he pump is running; you will feel suction when your hand is on the leaking surface.

● Check if the pump has air inside and causes less suction power.

● Consult a pool shop in your area.

- 12 -

2.Problem: Cleaner is sluggish.

Solution:

● Clean and empty the pump basket and the skimmer/weir basket.

● Ensure the filtration system is thoroughly cleaned. Clean sand/cartridge filters on your pool pump as per

manufacturer specifications.

● Check the Cleaner head for blockages.(See Figure 1)

● Check the outlet holes on the foot pad for blockages.(See Figure 2)

● Inspect the regulator valve and flush away any debris build-up. (See Figure 3)

● Check if the regulator knob

is turning to the “-“ direction too much, causing less power to cleaner. Turn to the

“+” direction until the cleaner runs well. (See Figure 4b)

● Check if the regulator is out of water with air running inside.

● Check the cleaner diaphragm is not blocked or damaged,loosened from the inner pole, or the inner pole is

damaged. (See Figure 5 and Figure 6) Please note that the snap ring should be fixed on the diaphragm. If you

need to check the diaphragm and the inner pole status, please ch

eck the DIAPHRAGM ASSEMBLY process in

the instruction to disassemble this part from the body.

● Check if the diaphragm reaches its lifespan. Change the diaphragm.

● Make sure the mat is assembled in the right place on the foot pad, as the picture shows and can move freely

around the foot pad. (See Figure 8)

● Check if the hoses are blockage or leaking. For leaking, you could check with your hand on the surface of the

hoses in the water while the pump is running, you will feel suction wh

en your hand is on the leaking surface.

● Check the mat for wear. Please note that if the mat is torn in these positions, operating is okay.(See Figure 9)

● Check if the pump has air inside and causes less suction power.

● Consult a pool shop in your area.

- 13 -

3.Problem: Cleaner gets stuck on steps.

Solution:

● Adjust the return jets toward the problem area to guide the cleaner away from the steps.

● Verify proper hose length.

● Ensure the cleaner sits flush with the pool floor. Adjust the position of the hose weight if necessary. This

should be done at the deepest part of the pool.

● Increase or decrease the flow to your cleaner via the regulator.

● Check the mat for wear. Please note that if the mat is torn in these positions, operating i

s okay. (See Figure 9)

4.Problem: Cleaner travels in a repetitive pattern.

Solution:

● Adjust return jets downwards.

● Verify proper hose length.

● Ensure cleaner sits flush with the pool floor. Adjust the position of hose weight if necessary.

● This should be done at the deepest part of the pool.

● Remove or add one hose section.

● Inspect the Regulator Valve and flush away any debris build-up.

● Check that the hose sections are straight; if not, lay the hose in a straight line in t

he sun to relax the memory.

● Twist each hose section a half-turn at each connection point.

● Ensure the wheel at the top of the Cleaner head is rotating freely.

- 14 -

5.Problem: Cleaner climbs out of the pool and draws in air.

Solution:

● Ensure there is a valve installed in the skimmer/weir.

● Inspect the Regulator Valve and flush away any debris build-up.

● Verify proper hose length.

● Ensure cleaner sits flush with the pool floor. Adjust the position of the hose weight if necessary. This should be

done at the deepest part of the pool.

6.Problem: Cleaner hose is tangling.

Solution:

● Ensure the wheel on top of the Cleaner body is rotating fre

ely and is screwed on securely.

● Check that the hose sections are straight; if not, lay the hose in a straight line in the sun to relax the memory.

● There may be too many hose sections for your pool. Try removing a section.

● Inspect the Regulator Valve and flush away any debris build-up.

7.Problem: Cleaner won't leave the edge or rim of the pool.

Solution:

● Utilize return jets to move cleaner.

● Adjust hose weight.

● Try decreasing the flow to your cleaner via the regulator. Less su

ction will allow the cleaner to move more

freely.

- 15 -

8.Problem: Cleaner leaves patches.

Solution:

● Ensure the wheel on top of the Cleaner body is rotating freely and is screwed on securely.

● Adjust return jets downwards.

● Verify proper hose length.

● Ensure the cleaner sits flush with the pool floor. Adjust the position of the hose weight if necessary. This

should be done at the deepest part of the pool.

● Check that the hose sections are straight; if not, lay the hose in a straight line in the sun to relax the memory.

9.Problem: Cl

eaner sticks on walls and floors.

Solution:

● Ensure there is a valve installed in the skimmer/weir.

● Inspect the Regulator Valve and flush away any debris build-up.

● Check the Mat for wear. Please note that if the mat is torn in these positions, operating is okay. (See Figure 9)

● Try increasing or decreasing the flow to your cleaner via the regulator.

10.Problem: Cleaner is not sitting flat on the bottom.

Solution:

● Ensure there is a valve installed in the skimmer/weir.

● Ins

pect the Regulator Valve and flush away any debris build-up.

● Ensure the wheel on top of the Cleaner body is rotating freely and is screwed on securely.

● Adjust return jets downwards.

● Verify proper hose length.

- 16 -

● Ensure the cleaner sits flush with the pool floor. Adjust the position of the hose weight if necessary. This

should be done at the deepest part of the pool.

11.Problem: Air bubbles are noticeable in the return jets.

Solution:

● Ensure the cleaner hose is assembled tightly.

● Ensure the cleaner head is not removed from the water while the pump is running.

● Ensure the hoses are not damaged.

● Ensure the regulator valve is under water.

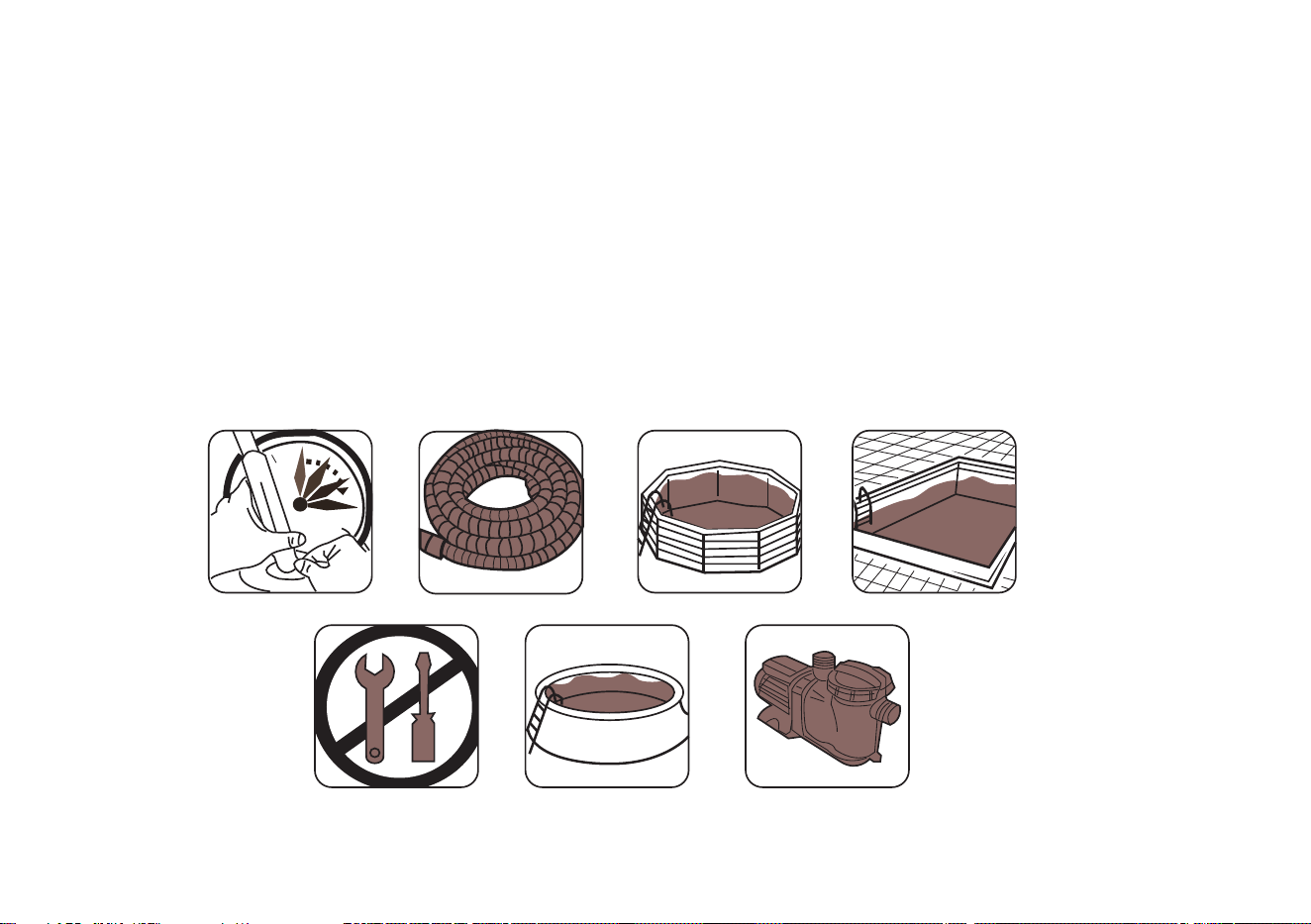

12X80CM

1700gal/h or 6.5m³/h

(MIN 0.75HP)

- 17 -

Inner Pole

Snap ring

Diaphragm

Figure 1 Figure 2 Figure 3 Figure 4a

Figure 4b Figure 5 Figure 6 Figure 7

Figure 8 Figure 9

Figure 10 Figure 11

Weight

Float

- 18 -

PRODUCT PARAMETER

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Model PAC11

Swimming Pool Pump Power ≥550W

Colour Blue and White

Product Size 525*453.5*430mm

REPEC

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

REPUK

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147, Centurion

House, London Road, Staines-upon-Thames, Surrey,

TW18 4AX

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:PAC11

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséepar

nousnereprésentequ'uneestimationdeséconomiesquevouspourriezréaliserenachetant

certainsoutilscheznousparrapportauxgrandesmarquesetnecouvrepasnécessairementtoutes

lescatégoriesd'outilsquenousproposons.Nousvousrappelonsdebienvouloirvérifier

soigneusementlorsquevouspassezunecommandecheznoussivous

économisezréellementlamoitiéparrapportauxgrandesmarques.

MANUELD'UTILISATION

ASPIRATEURDEPISCINEÀASPIRATION

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

Vousavezdesquestionssurnosproduits?Vousavezbesoind'assistancetechnique?N'hésitezpasànous

contacter:Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

MODÈLE:PAC11

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtouteslesinstructionsdumanuelavantdel'utiliser.VEVORseréserveledroit

d'interpréterclairementnotremanueld'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuilleznousexcuser,nousne

vousinformeronsplusencasdemiseàjourtechnologiqueoulogicielledenotreproduit.

BESOIND'AIDE?CONTACTEZNOUS!

ASPIRATEURDEPISCINEÀASPIRATION

1

Machine Translated by Google

5.Utiliseruniquementcommeprévu.

5.Nemontezpassivousêtesfatiguéousousl'influencedel'alcool,dedroguesoudemédicaments.

4.Gardezlesspectateurshorsdelazonependantlemontage.

Nettoyeur.

AVERTISSEMENT:

8.Pourplusd'informationssurlespiècesrépertoriéesdanslespagessuivantes,reportezvousauschémad'assemblagedecemanuel.Déballezetséparez

touteslespiècesdansunespacedetravailpropre.

CONSERVERCEMANUEL

7.Assemblezl'appareilsurunesurfaceplane,dureetlissecapabledesupporterentoutesécuritélenettoyeurdepiscineàaspiration.

6.Lescapacitésduproduits'appliquentuniquementauxproduitscorrectementetcomplètementassemblés.

6.Inspectezavantchaqueutilisation;nepasutilisersidespiècessontdesserréesouendommagées.

Précautionsd'assemblage1.

Assembleruniquementseloncesinstructions.Unassemblageincorrectpeutcréerdesdangers.

2.Ceproduitn'estpasunjouet.Nelaissezpaslesenfantsjoueravecouàproximitédecetarticle.

Précautionsd'utilisation

1.NEPASS'ASSEOIROUSETENIRDEBOUTSURCETARTICLE.

Lisezcedocumentavantd'utiliserceproduit.Lenonrespectdecesinstructionspeutentraînerdesblessuresgraves.

3.Gardezlazonedemontagepropreetbienéclairée.

4.Utiliseruniquementsurunesurfaceplane,nivelée,dureetlissepouvantsupporterentoutesécuritéunepiscined'aspirationentièrementchargée.

3.Nepasdépasserlescapacitésdepoidsspécifiées.

2.PortezdeslunettesdesécuritéapprouvéesANSIetdesgantsdetravailrobustespendantl'assemblage.

CONSIGNESDESÉCURITÉ

2

Machine Translated by Google

Diaphragme×1

(Cadeaugratuit)

LISTEDESPIÈCES

3

Machine Translated by Google

têtedenettoyeur

Étapesd'assemblagedunettoyeurde

piscineàaspiration

Assemblerlapiscined'aspiration

Directivespourleremplacement

dudiaphragme

ÉTAPED'ASSEMBLAGE

4

Machine Translated by Google

Éteignezlapompedevotrepiscine.Sivotrepiscineestéquipée

d'uneprised'aspiration,suivezl'instruction#5.Sinon,

passezdirectementàl'instruction#6.

Fixezlapièce«C»àlapièce«A»,assurez

vousquelaroue«C»puissetournerlibrement.

Fixezlapartie«B»àlapartie«A»

5

Machine Translated by Google

Retirezlecouverclesupérieuretlepanier

devotreécumoiremurale.

6

Connectezlapartie«G»àvotreprised’aspirateur.Connectezlerégulateur«I»à

lapartie«G».Assurezvousquelaflèchesouslerégulateurpointeverslaprise

d’aspirateur.Passezmaintenantdirectementàl’instructionn°8.

Machine Translated by Google

Reliezensemblelessections

detube«D»etterminezpar

lasection«E».

7

Assemblerlesdeuxraccordscoudés«H»aurégulateur«I».Insérerl’accessoire«G»orienté

verslebaspuislerégulateur.Veilleràcequelaflèchesouslerégulateurpointeversl’écumeur.

Machine Translated by Google

Vouspouvezréglerla

puissancedevotre

nettoyeurentournantle

boutondurégulateur

«I»commeindiqué.

Silenettoyeursepenchetropenavant

ouversl'arrièrependantlefonctionnement,

cecipeutêtrecorrigéendéplaçantle

poids«F»lelongdelasectiondutube

commeindiquésurledessin.

Allumezlapompeetdétendez

vouspendantquevotre

nettoyeurnettoievotrepiscine.

poches.

Remplissezlessectionsdutube

avecdel'eaupouréliminerl'air

Placezlepoids«F»àl’extrémitédelapremièresectiondutube

etconnectezl’ensembledutubeaunettoyeur.

Réglezvotresystèmedefiltrationenfonctionduvide.Unepompe

d'aumoins3/4decheval(6,5m³/h)estnécessaire.Ledébitd'eaune

doitpasdépasser12m³/h.

8

Sivotrerégulateurestconnectéàunécumeurmural,passezle

tuyauparl'avantdevotreécumeuretconnectezleauconnecteur

coudé.

109

Machine Translated by Google

ÉTAPE3:

ÉTAPE4:ÉTAPE2:ÉTAPE1:

9

Retirezlediaphragmedupôle

intérieur.

Dévisserlecouvercledupoteau

aveclarouedelacarrosserie.

ASSEMBLAGEDEDIAPHRAGME

Poussezensuitelenouveau

diaphragmesurlepôleintérieur.

Retirezlediaphragmeetle

pôleintérieurducorps.

Machine Translated by Google

Insérezlediaphragmeavecle

pôleintérieurdanslecorps.

Revissezlecouvercledupoteau

aveclaroue.

Lediaphragmedoitêtreinstallé

commeindiquésurlafigureÉTAPE6.

10

ÉTAPE6:ÉTAPE5: ÉTAPE7:

REMARQUE:veuillezremplacerlediaphragmeentempsopportunaprès200heuresd'utilisation.

Machine Translated by Google

11

DÉPANNAGE

Solution:

1.Problème:lenettoyeurnebougepasautoutdébutmaislestuyauxtremblent.

•Nettoyezetvidezlepanierdelapompeetlepaniervidedel'écumoire/dudéversoir.•

Assurezvousquelesystèmedefiltrationestsoigneusementnettoyé.Nettoyezlesfiltresàsable/cartouchedevotrepompede

piscineconformémentaux

spécificationsdufabricant.•Vérifiezquelatêtedunettoyeurn'est

pasobstruée(voirlafigure1).•Vérifiezquelesorificesdesortiedureposepied

nesontpasobstrués(voirlafigure2).•Inspectezlavannedurégulateuretélimineztoute

accumulationdedébris(voirlafigure3).•Vérifiezsilapuissancedelapompeesttropimportante;essayezdediminuerledébitde

votrenettoyeurvialerégulateuretajustezlerégulateurentournantlentementleboutondanslesens«»jusqu'àceque

lenettoyeurfonctionnebien(voirlafigure4a).•Vérifiezquelediaphragmedunettoyeurn'estpasobstruéouendommagé,qu'iln'estpas

desserrédupoteauintérieurouquelepoteauintérieurn'estpasendommagé(voirlesfigures5et6).Veuilleznoterquel'anneauélastique

doitêtrefixésurlediaphragme.Sivousdevezvérifierl'étatdudiaphragmeetdupôleintérieur,veuillezvérifierleprocessus

d'ASSEMBLAGEDUDIAPHRAGMEdanslesinstructions

pourdémontercettepièceducorps.•Assurezvousquelesextrémitésincurvéesdutapissontorientéesverslehaut.Voustrouverez

«TOP»surlecôtésupérieur.(VoirFigure7)•Assurezvousqueletapisestassembléaubonendroitsurlereposepiedscommele

montrel'imageetpeutse

déplacerlibrementautourdureposepieds.(VoirFigure8)•Vérifiezsilestuyauxsontobstruésoufuient.Pourlesfuites,vouspouvez

vérifieravecvotremainsurlasurfacedestuyauxdansl'eaupendantquelapompefonctionne;voussentirezuneaspirationlorsque

votremainestsurlasurfacequifuit.•Vérifiezsilapompecontientdel'airà

l'intérieuretprovoquemoinsdepuissanced'aspiration.•Consultezunmagasindepiscinesdansvotrerégion.

Machine Translated by Google

•Nettoyezetvidezlepanierdelapompeetlepanierdel'écumoire/dudéversoir.•

piscineconformémentaux

spécificationsdufabricant.•Vérifiezquelatêtedunettoyeurn'est

pasobstruée(voirlafigure1).•Vérifiezquelesorificesdesortiedureposepiedne

sontpasobstrués(voirlafigure2).•Inspectezlavannedurégulateuretélimineztoute

accumulationdedébris(voirlafigure3).•Vérifiezsileboutondurégulateurtournetropdanslesens«»,cequiréduitlapuissance

dunettoyeur.Tournezledanslesens«+»jusqu'àcequele

nettoyeurfonctionnebien(voirlafigure4b).•Vérifiezsilerégulateurest

horsd'eauetquedel'aircirculeàl'intérieur.•Vérifiezquelediaphragmedunettoyeurn'estpasobstruéouendommagé,qu'iln'est

pasdesserrédupôleintérieurouquelepôleintérieurn'estpasendommagé(voirlesfigures5et6).Veuilleznoterquel'anneau

élastiquedoitêtrefixésurlediaphragme.FrançaisSivousdevezvérifierl'étatdudiaphragmeetdupôleintérieur,veuillezvérifierle

processusd'ASSEMBLAGEDUDIAPHRAGMEdansles

instructionspourdémontercettepièceducorps.•Vérifiezsilediaphragmeatteintsa

duréedevie.Changezlediaphragme.•Assurezvousqueletapisestassembléaubonendroitsurlereposepied,commelemontre

l'imageetpeutsedéplacerlibrement

autourdureposepied.(VoirFigure8)•Vérifiezsilestuyauxsontobstruésoufuient.Pourlesfuites,vouspouvezvérifieravecvotre

mainsurlasurfacedestuyauxdansl'eaupendantquelapompefonctionne,voussentirezuneaspirationlorsquevotremainest

surlasurfacequifuit.•Vérifiezl'usuredutapis.Veuilleznoterquesiletapisestdéchirédanscespositions,lefonctionnementest

correct.(VoirFigure9)•Vérifiezsilapompecontientdel'airàl'intérieuret

provoquemoinsdepuissanced'aspiration.•Consultezunmagasindepiscinesdansvotrerégion.

2.Problème:lenettoyeurestlent.

Solution:

12

Machine Translated by Google

•Réglezlesjetsderetourverslazoneproblématiquepourguiderlenettoyeurloindesmarches.•Vérifiezquelalongueur

dutuyauestappropriée.•Assurez

vousquelenettoyeurestbienaurasdufonddelapiscine.Ajustezlapositiondupoidsdutuyausinécessaire.Cetteopérationdoitêtreeffectuée

danslapartielaplusprofondedelapiscine.•Augmentezou

diminuezledébitdevotrenettoyeurvialerégulateur.•Vérifiezl'usuredutapis.Veuillez

noterquesiletapisestdéchirédanscespositions,lefonctionnementestcorrect.(VoirFigure9)

Solution:

3.Problème:l'aspirateurrestecoincésurlesmarches.

•Inspectezlavannederégulationetélimineztouteaccumulationdedébris.•Vérifiezque

lessectionsdutuyausontdroites;sicen'estpaslecas,posezletuyauenlignedroiteausoleilpourdétendrelamémoire.•Tournezchaquesectionde

tuyaud'undemitouràchaquepointdeconnexion.•Assurezvousquelarouesituée

enhautdelatêtedenettoyagetournelibrement.

•Réglezlesjetsderetourverslebas.•

Vérifiezquelalongueurdutuyauest

correcte.•Assurezvousquelenettoyeurestbienaurasdufonddelapiscine.Ajustezlapositiondupoidsdutuyausi

nécessaire.•Cetteopérationdoitêtreeffectuéedanslapartielaplus

profondedelapiscine.•Retirezouajoutezunesectiondetuyau.

4.Problème:lenettoyeursedéplaceselonunschémarépétitif.

13

Machine Translated by Google

14

•Assurezvousquelarouesituéesurledessusducorpsdunettoyeurtournelibrementetqu'elleestbienvissée.•Vérifiez

quelessectionsdutuyausontdroites;sicen'estpaslecas,posezletuyauenlignedroiteausoleilpourdétendrelamémoire.•Ilsepeutqu'ilyait

tropdesectionsdetuyaupourvotrepiscine.Essayezderetirerunesection.•Inspectezlavannede

régulationetrinceztouteaccumulationdedébris.

Solution:

•Inspectezlavannederégulationetélimineztouteaccumulationdedébris.•Vérifiezque

lalongueurdutuyauestappropriée.

•Assurezvousquelenettoyeurestbienaurasdufonddelapiscine.Ajustezlapositiondupoidsdutuyausinécessaire.Cetteopérationdoitêtre

effectuéedanslapartielaplusprofondedelapiscine.

7.Problème:lenettoyeurnequittepaslebordoulereborddelapiscine.

•Assurezvousqu’unevanneestinstalléedansl’écumoire/lebarrage.

6.Problème:letuyaudunettoyeurs'emmêle.

Solution:

5.Problème:Lenettoyeursortdelapiscineetaspiredel'air.

Solution:

•Utilisezlesjetsderetourpourdéplacer

l'aspirateur.•Ajustezle

poidsdutuyau.•Essayezdediminuerledébitdevotreaspirateurvialerégulateur.Uneaspirationplusfaiblepermettraàl'aspirateurdese

déplacerpluslibrement.

Machine Translated by Google

15

•Inspectezlavannederégulationetélimineztouteaccumulationdedébris.•Vérifiez

l'usuredutapis.Veuilleznoterquesiletapisestdéchirédanscespositions,lefonctionnementestcorrect.(VoirFigure9)•Essayez

d'augmenteroudediminuerledébitdevotrenettoyeurvialerégulateur.

•Assurezvousqu’unevanneestinstalléedansl’écumoire/lebarrage.

9.Problème:lenettoyantcolleauxmursetauxsols.

10.Problème:lenettoyeurnereposepasàplatsurlefond.

•Assurezvousquelarouesituéeaudessusducorpsdunettoyeurtournelibrementetestbienvissée.•Réglezles

jetsderetourverslebas.•Vérifiezque

lalongueurdutuyauestappropriée.

opérationdoitêtreeffectuéedanslapartielaplusprofonde

delapiscine.•Vérifiezquelessectionsdutuyausontdroites;sicen'estpaslecas,posezletuyauenlignedroiteausoleilpourdétendrelamémoire.

Solution:

8.Problème:lenettoyantlaissedestaches.

Solution:

•Inspectezlavannederégulationetélimineztouteaccumulationdedébris.•

Assurezvousquelarouesituéeaudessusducorpsdel'aspirateurtournelibrementetestbienvissée.•Réglezles

jetsderetourverslebas.•Vérifiezque

lalongueurdutuyauestcorrecte.

•Assurezvousqu’unevanneestinstalléedansl’écumoire/lebarrage.

Machine Translated by Google

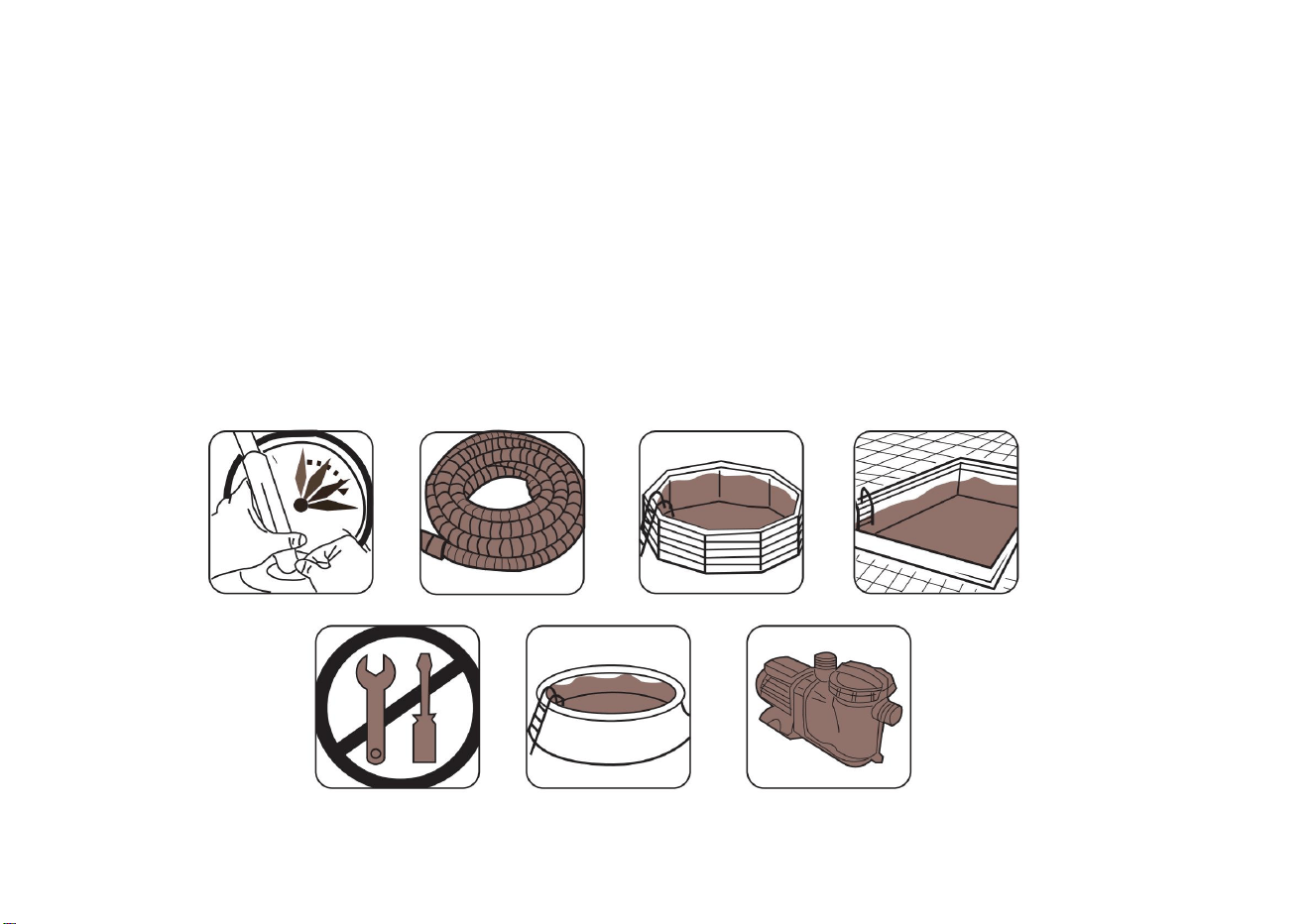

1700gal/hou6,5m³/h

12X80CM

(MIN0,75CV)

11.Problème:Desbullesd’airsontvisiblesdanslesjetsderetour.

doitêtreeffectuéedanslapartielaplusprofondedelapiscine.

Solution:•

Assurezvousqueletuyaudunettoyeurestbienserré.•

Assurezvousquelatêtedunettoyeurn'estpasretiréedel'eaupendantquelapompefonctionne.•Assurez

vousquelestuyauxnesontpasendommagés.•

Assurezvousquelavannederégulationestsousl'eau.

16

Machine Translated by Google

Diaphragme

Flotter

Anneauélastique

Pôleintérieur

Poids

Figure4b Figure6

Figure4a

Figure7

Figure3

Figure5

Figure2Figure1

Figure8 Figure9

Figure10 Figure11

17

Machine Translated by Google

REPRÉSENTANTDUROYAUMEUNI

REPRÉSENTANTDELACE

18

Tailleduproduit

Bleuetblanc

Maison,LondonRoad,StainesuponThames,Surrey,

≥550W

A/SYHConsultingLimitedBureau147,Centurion

Modèle

ImportéenAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122AustralieImportéauxUSA:

SanvenTechnologyLtd.Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

Fabricant:ShanghaimuxinmuyeyouxiangongsiAdresse:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

525*453,5*430mm

TW184AX

Couleur

Puissancedelapompedepiscine

ECrossStuGmbH

PAC11

MainzerLandstr.69,60329FrancfortsurleMain.

YHCONSULTINGLIMITÉE.

PARAMÈTREDUPRODUIT

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL: PAC11

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden,

stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns

im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns

angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

BENUTZERHANDBUCH

Poolreiniger mit Saugfunktion

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

MODELL: PAC11

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält

sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das

Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für

unser Produkt gibt.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Poolreiniger mit Saugfunktion

- 1 -

Machine Translated by Google

WARNUNG:

8. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen Sie alle Teile in einem

sauberen Arbeitsbereich aus und trennen Sie sie.

BEWAHREN SIE DIESES HANDBUCH AUF

7. Auf einer flachen, ebenen, harten und glatten Oberfläche montieren, die den Pool-Saugreiniger sicher tragen kann.

6. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.

6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose oder beschädigt sind.

5. Nur bestimmungsgemäß verwenden.

5. Nicht zusammenbauen, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.

Reiniger.

3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.

4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die einen voll beladenen Saugpool sicher tragen kann

3. Überschreiten Sie nicht die angegebene Gewichtskapazität.

2. Tragen Sie während der Montage eine ANSI-geprüfte Schutzbrille und strapazierfähige Arbeitshandschuhe.

Vorsichtsmaßnahmen bei der

Montage 1. Führen Sie die Montage nur gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.

2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder sich in seiner Nähe aufzuhalten.

Vorsichtsmaßnahmen

treffen 1. NICHT AUF DIESEM GEGENSTAND SITZEN ODER STEHEN.

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

SICHERHEITSHINWEISE

- 2 -

Machine Translated by Google

- 3 -

TEILELISTE

ÿGratisgeschenkÿ

Membran ×1

Machine Translated by Google

- 4 -

MONTAGESTRITT

Reinigungskopf

Montageschritte des

Saugpoolreinigers

Den Saugpool zusammenbauen

Richtlinien zum Ersetzen

der Membran

Machine Translated by Google

Befestigen Sie Teil „C“ an Teil „A“ und stellen

Sie sicher, dass sich das Rad „C“ frei drehen kann.

Befestigen Sie Teil „B“ an Teil „A“

- 5 -

Schalten Sie die Pumpe Ihres Pools aus. Wenn Ihr Pool mit einem

Vakuumstopfen ausgestattet ist, befolgen Sie die

Anweisungen Nr. 5. Wenn nicht, fahren Sie direkt mit den Anweisungen

Nr. 6 fort.

Machine Translated by Google

Schließen Sie das Teil „G“ an Ihren Vakuumstecker an. Schließen Sie den Regler

„I“ an das Teil „G“ an. Achten Sie darauf, dass der Pfeil unter dem Regler auf den

Vakuumstecker zeigt. Gehen Sie jetzt direkt zu Anleitung Nr. 8.

- 6 -

Entfernen Sie den oberen Deckel und den

Korb Ihres Wandskimmers.

Machine Translated by Google

Montieren Sie die beiden Winkelstücke „H“ an den Regler „I“. Stecken Sie den Aufsatz „G“ nach

unten zeigend auf den Regler. Achten Sie darauf, dass der Pfeil unter dem Regler zum Skimmer zeigt.

- 7 -

Verbinden Sie die Rohrabschnitte

„D“ miteinander und beenden Sie

mit Abschnitt „E“.

Machine Translated by Google

Sie können die Leistung

Ihres Reinigers regulieren,

indem Sie den Knopf des

Reglers „I“ wie gezeigt

drehen.

Wenn während des Betriebs die Neigung des Rohres

nach hinten oder oben abnimmt, kann dies durch

Verschieben des Gewichts „F“ entlang des Rohrabschnitts

korrigiert werden, wie in der Zeichnung gezeigt.

Wenn der Reiniger zu weit nach vorne geneigt ist

109

Wenn Ihr Regler an einen Wandskimmer angeschlossen ist, führen Sie

den Schlauch durch die Vorderseite Ihres Skimmers und schließen Sie

ihn an den Winkelanschluss an.

Taschen.

Füllen Sie die Rohrabschnitte mit

Wasser, um die Luft zu entfernen

Platzieren Sie das Gewicht „F“ am Ende des ersten Rohrabschnitts

und verbinden Sie die Rohrbaugruppe mit dem Reiniger.

Passen Sie Ihr Filtersystem an die Vakuumeinstellung an. Es ist eine

Pumpe mit mindestens 3/4 PS (6,5 m³/h) erforderlich. Der Wasserdurchfluss

darf 12 m³/h nicht überschreiten.

- 8 -

Schalten Sie die Pumpe ein und

entspannen Sie sich, während

Ihr Reiniger Ihren Pool reinigt.

Machine Translated by Google

SCHRITT 3:

SCHRITT 4:SCHRITT 2:SCHRITT 1:

Die Abdeckstange mit dem Rad

vom Korpus abschrauben.

Ziehen Sie die Membran vom

Innenpol ab.

- 9 -

MEMBRANMONTAGE

Ziehen Sie die Membran und den

Innenpol vom Körper ab.

Anschließend die neue Membrane

auf den Innenpol schieben.

Machine Translated by Google

Setzen Sie die Membran mit dem

Innenpol wieder in den Körper ein.

- 10 -

Die Membran sollte wie in Abbildung

SCHRITT 6 gezeigt installiert werden.

Schrauben Sie die Abdeckstange mit

dem Rad wieder fest.

SCHRITT 6:SCHRITT 5: SCHRITT 7:

HINWEIS: Bitte ersetzen Sie die Membran rechtzeitig nach 200 Betriebsstunden.

Machine Translated by Google

- 11 -

FEHLERBEHEBUNG

Lösung:

1. Problem: Der Reiniger bewegt sich zunächst nicht, aber die Schläuche zittern.

• Reinigen und leeren Sie den Pumpenkorb und den leeren Skimmer/Wehrkorb. • Stellen

Sie sicher, dass das Filtersystem gründlich gereinigt ist. Reinigen Sie die Sand-/Kartuschenfilter Ihrer Poolpumpe gemäß den

Herstellerangaben. • Prüfen Sie

den Reinigungskopf auf Verstopfungen (siehe Abbildung 1). • Prüfen

Sie die Auslasslöcher am Fußpolster auf Verstopfungen (siehe Abbildung 2). •

Prüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg (siehe Abbildung

3). • Prüfen Sie, ob die Pumpenleistung zu groß ist. Versuchen Sie, den Durchfluss zu Ihrem Reiniger über den Regler zu verringern,

und stellen Sie den Regler ein, indem Sie den Knopf langsam in Richtung „-“ drehen, bis der Reiniger gut läuft (siehe

Abbildung 4a). • Prüfen Sie, ob die Reinigermembran blockiert oder beschädigt ist oder sich vom Innenpol gelöst hat oder ob der Innenpol

beschädigt ist (siehe Abbildung 5 und Abbildung 6). Bitte beachten Sie, dass der Sprengring an der Membran befestigt sein muss. Wenn

Sie den Zustand der Membran und des Innenpols prüfen müssen, lesen Sie bitte den Abschnitt MEMBRANMONTAGE in der Anleitung

zum Abnehmen dieses Teils vom Körper. • Achten Sie darauf,

dass die gebogenen Enden der Matte nach oben zeigen. Auf der Oberseite finden Sie „TOP“. (Siehe Abbildung 7) • Achten Sie darauf,

dass die Matte wie in der Abbildung gezeigt an der richtigen Stelle auf dem Fußpolster montiert ist und sich frei auf dem Fußpolster

bewegen kann. (Siehe

Abbildung 8) • Prüfen Sie, ob die Schläuche verstopft oder undicht sind. Auf Undichtigkeiten können Sie mit Ihrer Hand auf der Oberfläche

der Schläuche im Wasser prüfen, während die Pumpe läuft; Sie werden einen Sog spüren, wenn Ihre Hand auf der undichten

Oberfläche liegt. • Prüfen Sie, ob sich Luft im Inneren der Pumpe befindet und

diese weniger Saugkraft hat. • Wenden Sie sich an ein Poolgeschäft in Ihrer Nähe.

Machine Translated by Google

• Reinigen und leeren Sie den Pumpenkorb und den Skimmer-/Wehrkorb. • Stellen

Sie sicher, dass das Filtersystem gründlich gereinigt ist. Reinigen Sie die Sand-/Kartuschenfilter Ihrer Poolpumpe gemäß den

Herstellerangaben. • Prüfen Sie

den Reinigungskopf auf Verstopfungen (siehe Abbildung 1). • Prüfen

Sie die Auslasslöcher auf der Fußplatte auf Verstopfungen (siehe Abbildung 2). •

Prüfen Sie das Regelventil und spülen Sie eventuelle Schmutzansammlungen weg (siehe Abbildung

3). • Prüfen Sie, ob sich der Reglerknopf zu weit in Richtung „-“ dreht, wodurch der Reiniger weniger Leistung erhält. Drehen Sie in Richtung

„+“, bis der Reiniger gut läuft (siehe Abbildung 4b). • Prüfen Sie, ob

sich der Regler außerhalb des Wassers befindet und Luft hineinströmt. •

Prüfen Sie, ob die Reinigungsmembran nicht blockiert oder beschädigt ist, sich von der Innenstange gelöst hat oder die Innenstange

beschädigt ist (siehe Abbildung 5 und Abbildung 6). Bitte beachten Sie, dass der Sprengring an der Membran befestigt sein muss Wenn

Sie den Zustand der Membran und des Innenpols prüfen müssen, lesen Sie bitte den Abschnitt MEMBRANMONTAGE in der Anleitung

zum Abnehmen dieses Teils vom Körper. • Prüfen Sie, ob die

Membran das Ende ihrer Lebensdauer erreicht hat. Wechseln Sie die Membran. •

Vergewissern Sie sich, dass die Matte an der richtigen Stelle auf dem Fußpolster montiert ist, wie in der Abbildung gezeigt, und sich frei

um das Fußpolster bewegen kann. (Siehe

Abbildung 8) • Prüfen Sie, ob die Schläuche verstopft oder undicht sind. Auf Undichtigkeiten können Sie mit Ihrer Hand auf der Oberfläche

der Schläuche im Wasser prüfen, während die Pumpe läuft. Sie werden einen Sog spüren, wenn Ihre Hand auf der undichten Oberfläche

liegt. • Prüfen Sie die Matte auf Verschleiß. Bitte beachten Sie, dass der Betrieb einwandfrei ist, wenn die Matte an diesen Stellen gerissen

ist. (Siehe Abbildung 9) • Prüfen Sie, ob sich Luft im Inneren der Pumpe befindet

und diese weniger Saugleistung hat. • Wenden Sie sich an ein Poolgeschäft in Ihrer Nähe.

2. Problem: Der Reiniger ist träge.

Lösung:

- 12 -

Machine Translated by Google

• Richten Sie die Rücklaufdüsen auf den Problembereich aus, um den Reiniger von den Stufen wegzuleiten. • Überprüfen

Sie die richtige Schlauchlänge. •

Stellen Sie sicher, dass der Reiniger bündig mit dem Poolboden abschließt. Passen Sie bei Bedarf die Position des Schlauchgewichts an.

Dies sollte am tiefsten Teil des Pools erfolgen. • Erhöhen oder

verringern Sie den Durchfluss zu Ihrem Reiniger über den Regler. • Überprüfen Sie die

Matte auf Verschleiß. Bitte beachten Sie, dass der Betrieb einwandfrei ist, wenn die Matte an diesen Stellen gerissen ist. (Siehe Abbildung 9)

4. Problem: Der Reiniger bewegt sich in einem sich wiederholenden Muster.

Lösung:

3. Problem: Der Reiniger bleibt auf Stufen hängen.

Lösung:

• Stellen Sie die Rücklaufdüsen nach unten ein.

• Überprüfen Sie die richtige Schlauchlänge.

• Stellen Sie sicher, dass der Reiniger bündig mit dem Poolboden abschließt. Passen Sie bei Bedarf die Position des Schlauchgewichts an. •

Dies sollte am tiefsten Teil des Pools erfolgen. • Entfernen oder fügen Sie einen

Schlauchabschnitt hinzu.

• Überprüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg. •

Prüfen Sie, ob die Schlauchabschnitte gerade sind. Wenn nicht, legen Sie den Schlauch in einer geraden Linie in die Sonne, um das Memory zu

entspannen. • Drehen Sie jeden Schlauchabschnitt an jedem Verbindungspunkt

eine halbe Umdrehung. • Stellen Sie sicher, dass sich das Rad oben am Reinigungskopf frei dreht.

- 13 -

Machine Translated by Google

- 14 -

6. Problem: Der Reinigungsschlauch verheddert sich.

Lösung:

• Stellen Sie sicher, dass sich das Rad oben auf dem Reinigergehäuse frei dreht und fest angeschraubt ist. • Überprüfen Sie,

ob die Schlauchabschnitte gerade sind. Wenn nicht, legen Sie den Schlauch in einer geraden Linie in die Sonne, um das Memory zu entspannen. •

Möglicherweise sind zu viele Schlauchabschnitte für Ihren Pool vorhanden. Versuchen Sie, einen Abschnitt

zu entfernen. • Überprüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg.

Lösung:

• Überprüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg.

• Überprüfen Sie die richtige

Schlauchlänge. • Stellen Sie sicher, dass der Reiniger bündig mit dem Poolboden abschließt. Passen Sie bei Bedarf die Position des

Schlauchgewichts an. Dies sollte am tiefsten Teil des Pools erfolgen.

• Stellen Sie sicher, dass im Skimmer/Wehr ein Ventil installiert ist.

5.Problem: Reiniger steigt aus dem Pool und saugt Luft an.

Lösung:

7. Problem: Der Reiniger verlässt den Rand oder die Kante des Pools nicht.

• Verwenden Sie Rücklaufdüsen, um den Reiniger

zu bewegen. • Passen Sie das

Schlauchgewicht an. • Versuchen Sie, den Durchfluss zu Ihrem Reiniger über den Regler zu verringern. Bei geringerer Saugkraft kann sich der Reiniger freier

bewegen.

Machine Translated by Google

- 15 -

Lösung:

• Stellen Sie sicher, dass im Skimmer/Wehr ein Ventil installiert ist.

• Überprüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg. •

Überprüfen Sie die Matte auf Verschleiß. Beachten Sie, dass der Betrieb einwandfrei ist, wenn die Matte an diesen Stellen gerissen ist. (Siehe Abbildung

9) • Versuchen Sie, den Durchfluss zu Ihrem Reiniger über den Regler zu erhöhen oder zu verringern.

10.Problem: Der Reiniger liegt nicht flach auf dem Boden.

• Stellen Sie sicher, dass sich das Rad oben auf dem Reinigergehäuse frei dreht und fest angeschraubt ist. • Stellen Sie

die Rücklaufdüsen nach unten ein. •

Überprüfen Sie die richtige

Schlauchlänge. • Stellen Sie sicher, dass der Reiniger bündig mit dem Poolboden abschließt. Passen Sie bei Bedarf die Position des

Schlauchgewichts an. Dies sollte am tiefsten Teil des Pools

erfolgen. • Überprüfen Sie, ob die Schlauchabschnitte gerade sind. Wenn nicht, legen Sie den Schlauch in einer geraden Linie in die Sonne, um das Memory zu entspannen.

9.Problem: Reiniger bleibt an Wänden und Böden kleben.

Lösung:

8.Problem: Reiniger hinterlässt Flecken.

Lösung:

• Überprüfen Sie das Regelventil und spülen Sie etwaige Schmutzablagerungen weg.

• Stellen Sie sicher, dass sich das Rad oben auf dem Reinigergehäuse frei dreht und fest angeschraubt ist. • Stellen Sie

die Rücklaufdüsen nach unten ein. •

Überprüfen Sie die richtige Schlauchlänge.

• Stellen Sie sicher, dass im Skimmer/Wehr ein Ventil installiert ist.

Machine Translated by Google

1700 Gallonen/h oder 6,5 m³/h

12X80CM

(MIN. 0,75 PS)

11.Problem: In den Rücklaufdüsen sind Luftblasen erkennbar.

• Stellen Sie sicher, dass der Reiniger bündig mit dem Poolboden abschließt. Passen Sie bei Bedarf die Position des Schlauchgewichts

an. Dies sollte an der tiefsten Stelle des Pools erfolgen.

Lösung: •

Stellen Sie sicher, dass der Reinigungsschlauch fest montiert ist. •

Stellen Sie sicher, dass der Reinigungskopf bei laufender Pumpe nicht aus dem Wasser genommen wird. • Stellen Sie

sicher, dass die Schläuche nicht beschädigt sind. •

Stellen Sie sicher, dass sich das Regelventil unter Wasser befindet.

- 16 -

Machine Translated by Google

- 17 -

Abbildung 5Abbildung 4b Abbildung 6

Abbildung 10

Abbildung 3 Abbildung 4aAbbildung 2Abbildung 1

Abbildung 11

Abbildung 8 Abbildung 9

Abbildung 7

Membran

Schweben

Sicherungsring

Innenpol

Gewicht

Machine Translated by Google

Modell

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importiert nach

USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

525 x 453,5 x 430 mm

TW18 4AX

Haus, London Road, Staines-upon-Thames, Surrey,

Blau und Weiß

ÿ550 W

C/O YH Consulting Limited Office 147, Centurion

PAC11

YH CONSULTING LIMITED.

Mainzer Landstr.69, 60329 Frankfurt am Main.

Produktgröße

Farbe

E-CrossStu GmbH

Leistung der Schwimmbadpumpe

- 18 -

Vertreter der EG

UK REP

PRODUKTPARAMETER

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: PAC11

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi

utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando

determinati utensili con noi rispetto ai principali marchi principali e non significa

necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo

gentilmente di verificare attentamente quando effettui un ordine con noi

se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

MANUALE D'USO

PULITORE PER PISCINA AD ASPIRAZIONE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica

www.vevor.com/support

MODELLO: PAC11

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva

una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di

perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

HAI BISOGNO DI AIUTO? CONTATTACI!

PULITORE PER PISCINA AD ASPIRAZIONE

- 1 -

Machine Translated by Google

Precauzioni di montaggio 1.

Montare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.

2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo articolo.

6. Ispezionare prima di ogni utilizzo; non utilizzare se alcune parti sono allentate o danneggiate.

Leggere questo materiale prima di utilizzare questo prodotto. La mancata osservanza di questa precauzione può causare gravi lesioni.

Usare precauzioni 1.

NON SEDERSI O STARE IN PIEDI SU QUESTO ARTICOLO.

3. Mantenere l'area di assemblaggio pulita e ben illuminata.

3. Non superare le capacità di peso specificate.

4. Utilizzare solo su una superficie piana, livellata, dura e liscia che possa supportare in modo sicuro una piscina di aspirazione completamente carica

2. Durante il montaggio, indossare occhiali di sicurezza omologati ANSI e guanti da lavoro resistenti.

5. Non presentarsi se si è stanchi o sotto l'effetto di alcol, droghe o farmaci.

5. Utilizzare solo come previsto.

4. Tenere gli astanti fuori dall'area durante l'assemblea.

Più pulito.

AVVERTIMENTO:

8. Per ulteriori informazioni sulle parti elencate nelle pagine seguenti, fare riferimento allo schema di montaggio di questo manuale. Disimballare e

separare tutte le parti in un'area di lavoro pulita.

SALVA QUESTO MANUALE

7. Montare su una superficie piana, livellata, dura e liscia in grado di sostenere in modo sicuro il pulitore per piscine ad aspirazione.

6. Le capacità del prodotto si applicano solo ai prodotti correttamente e completamente assemblati.

ISTRUZIONI DI SICUREZZA

- 2 -

Machine Translated by Google

- 3 -

ELENCO DELLE PARTI

(Regalo gratuito)

Diaframma ×1

Machine Translated by Google

- 4 -

FASE DI MONTAGGIO

testa del pulitore

Fasi di montaggio del pulitore per

piscina ad aspirazione

Montare la piscina di aspirazione

Linee guida per la sostituzione

del diaframma

Machine Translated by Google

Fissare la parte “C” alla parte “A”,

accertandosi che la ruota “C” possa ruotare liberamente.

Attaccare la parte “B” alla parte “A”

- 5 -

Spegnere la pompa della piscina. Se la piscina è dotata

di un tappo di aspirazione, seguire le istruzioni

n. 5. In caso contrario, passare direttamente alle istruzioni

n. 6.

Machine Translated by Google

Collega la parte “G” alla spina Vac. Collega il regolatore “I” alla parte

“G”. Assicurati che la freccia sotto il regolatore sia rivolta verso la

spina vac. Vai ora direttamente alle istruzioni n. 8.

- 6 -

Togliere il coperchio superiore e il

cestello dello skimmer a parete.

Machine Translated by Google

Collegare tra loro le sezioni del

tubo “D” e terminare con la

sezione “E”.

- 7 -

Montare i due connettori a gomito “H” al regolatore “I”. Inserire l’attacco “G” rivolto verso il basso e

poi il regolatore. Assicurarsi che la freccia sotto il regolatore sia rivolta verso lo skimmer.

Machine Translated by Google

È possibile regolare la

potenza del pulitore ruotando

la manopola del regolatore “I”

come mostrato in figura.

o all'indietro durante il funzionamento,

questo può essere corretto spostando

il peso "F" lungo la sezione del tubo

come mostrato nel disegno.

Se il pulitore si inclina troppo in avanti

Accendi la pompa e

rilassati mentre il tuo

pulitore pulisce la tua piscina.

109

Se il regolatore è collegato a uno skimmer a parete, far passare il

tubo attraverso la parte anteriore dello skimmer e collegarlo al

connettore a gomito.

tasche.

Riempire le sezioni del tubo

con acqua per eliminare l'aria

Posizionare il peso "F" all'estremità della prima sezione del tubo e

collegare il gruppo tubo al pulitore.

Regola il tuo sistema di filtraggio sull'impostazione del vuoto. È

richiesta una pompa di almeno 3/4 cavalli (6,5 m³/h). Il flusso d'acqua

non deve essere superiore a 12 m³/h.

- 8 -

Machine Translated by Google

Svitare il palo di copertura

con la ruota dal corpo.

Estrarre il diaframma dal

polo interno.

- 9 -

PASSO 3:

PASSO 4:PASSO 2:PASSO 1:

MONTAGGIO DEL DIAFRAMMA

Estrarre il diaframma e il

polo interno dal corpo.

Quindi spingere il nuovo

diaframma sul polo interno.

Machine Translated by Google

Reinserire il diaframma con il

polo interno nel corpo.

- 10 -

Il diaframma deve essere

installato come nella figura STEP6.

Riavvitare il palo di copertura con

la ruota.

PASSO 6:PASSO5: PASSO 7:

NOTA: sostituire tempestivamente il diaframma dopo 200 ore di utilizzo.

Machine Translated by Google

- 11 -

RISOLUZIONE DEI PROBLEMI

Soluzione:

1. Problema: l'aspirapolvere non si muove all'inizio ma i tubi tremano.

• Pulisci e svuota il cestello della pompa e il cestello vuoto dello skimmer/sfioro. •

Assicurati che il sistema di filtraggio sia pulito a fondo. Pulisci i filtri a sabbia/cartuccia sulla pompa della piscina secondo le

specifiche del produttore. •

Controlla la testa del pulitore per eventuali ostruzioni. (Vedi Figura

1) • Controlla i fori di uscita sul cuscinetto del piede per eventuali ostruzioni.

(Vedi Figura 2) • Ispeziona la valvola del regolatore e risciacqua via eventuali accumuli di

detriti. (Vedi Figura 3) • Controlla se la potenza della pompa è eccessiva; prova a diminuire il flusso al pulitore tramite il regolatore

e regola il regolatore ruotando lentamente la manopola nella direzione "-" finché il pulitore non funziona bene. (Vedi

Figura 4a) • Controlla che il diaframma del pulitore non sia bloccato o danneggiato, o allentato dal polo interno, o che il polo interno

sia danneggiato. (Vedi Figura 5 e Figura 6) Nota che l'anello elastico deve essere fissato sul diaframma. Se è necessario

controllare lo stato del diaframma e del polo interno, controllare il processo di ASSEMBLAGGIO DEL DIAFRAMMENTE nelle

istruzioni per smontare questa parte dal corpo. • Assicurarsi

che le punte curve del tappetino siano rivolte verso l'alto. Troverete "TOP" sul lato superiore. (Vedere Figura 7) • Assicurarsi che

il tappetino sia assemblato nel punto giusto sul cuscinetto del piede come mostrato nell'immagine e possa muoversi liberamente

attorno al cuscinetto del

piede. (Vedere Figura 8) • Controllare se i tubi sono bloccati o perdono. Per le perdite, è possibile controllare con la mano sulla

superficie dei tubi nell'acqua mentre la pompa è in funzione; si sentirà un'aspirazione quando la mano è sulla superficie che

perde. • Controllare se la pompa ha aria all'interno e provoca una minore

potenza di aspirazione. • Consultare un negozio di piscine nella propria zona.

Machine Translated by Google

Soluzione:

2. Problema: il pulitore è lento.

• Pulisci e svuota il cestello della pompa e il cestello dello skimmer/sfioro. •

Assicurati che il sistema di filtraggio sia pulito a fondo. Pulisci i filtri a sabbia/cartuccia sulla pompa della piscina secondo le

specifiche del produttore. •

Controlla la testa del pulitore per eventuali ostruzioni. (Vedi Figura

1) • Controlla i fori di uscita sul cuscinetto del piede per eventuali ostruzioni. (Vedi

Figura 2) • Ispeziona la valvola del regolatore e risciacqua via eventuali accumuli di detriti.

(Vedi Figura 3) • Controlla se la manopola del regolatore gira troppo nella direzione "-", riducendo la potenza del pulitore. Gira

nella direzione "+" finché il pulitore non funziona bene. (Vedi

Figura 4b) • Controlla se il regolatore è fuori dall'acqua con aria che

scorre all'interno. • Controlla che il diaframma del pulitore non sia bloccato o danneggiato, allentato dal polo interno o che il polo

interno sia danneggiato. (Vedi Figura 5 e Figura 6) Si prega di notare che l'anello elastico deve essere fissato sul diaframma. Se

è necessario controllare il diaframma e lo stato del polo interno, controllare il processo di ASSEMBLAGGIO DEL DIAFRAMMENTE

nelle istruzioni per smontare questa parte dal corpo. •

Controllare se il diaframma ha raggiunto la sua durata utile. Sostituire il diaframma.

• Assicurarsi che il tappetino sia montato nel punto giusto sul cuscinetto del piede, come mostrato nell'immagine e che possa

muoversi liberamente attorno al cuscinetto

del piede. (Vedere Figura 8) • Controllare se i tubi sono bloccati o perdono. Per le perdite, è possibile controllare con la mano sulla

superficie dei tubi nell'acqua mentre la pompa è in funzione, si sentirà un'aspirazione quando la mano è sulla superficie che

perde. • Controllare l'usura del tappetino. Si noti che se il tappetino è strappato in queste posizioni, il funzionamento è corretto.

(Vedere Figura 9) • Controllare se la pompa ha aria all'interno e provoca una

minore potenza di aspirazione. • Consultare un negozio di piscine nella propria zona.

- 12 -

Machine Translated by Google

• Regolare i getti di ritorno verso l'area problematica per guidare il pulitore lontano dai gradini. • Verificare la lunghezza

corretta del tubo. • Assicurarsi che il

pulitore sia a filo con il fondo della piscina. Regolare la posizione del peso del tubo, se necessario. Questo dovrebbe essere fatto nella parte

più profonda della piscina. • Aumentare o diminuire il flusso al

pulitore tramite il regolatore. • Controllare l'usura del tappetino. Si noti che se il

tappetino è strappato in queste posizioni, il funzionamento è corretto. (Vedere Figura 9)

4. Problema: il pulitore segue uno schema ripetitivo.

Soluzione:

3. Problema: l'aspirapolvere rimane incastrato sui gradini.

Soluzione:

• Regolare i getti di ritorno verso il basso.

• Verificare la lunghezza corretta del

tubo. • Assicurarsi che il pulitore sia a filo con il fondo della piscina. Regolare la posizione del peso del tubo, se necessario.

• Questo dovrebbe essere fatto nella parte più profonda della piscina. •

Rimuovere o aggiungere una sezione del tubo.

• Ispezionare la valvola del regolatore e rimuovere eventuali accumuli di detriti. •

Controllare che le sezioni del tubo siano dritte; in caso contrario, disporre il tubo in linea retta al sole per attenuare la memoria. • Ruotare ciascuna

sezione del tubo di mezzo giro in ogni punto di collegamento. • Assicurarsi che la

ruota nella parte superiore della testina di pulizia ruoti liberamente.

- 13 -

Machine Translated by Google

- 14 -

6. Problema: il tubo flessibile dell'aspirapolvere si è aggrovigliato.

Soluzione:

• Assicurarsi che la ruota sulla parte superiore del corpo del pulitore ruoti liberamente e sia avvitata saldamente. •

Controllare che le sezioni del tubo siano dritte; in caso contrario, disporre il tubo in linea retta al sole per rilassare la memoria. • Potrebbero

esserci troppe sezioni del tubo per la piscina. Provare a rimuovere una sezione. • Ispezionare la

valvola del regolatore e lavare via eventuali accumuli di detriti.

Soluzione:

• Assicurarsi che sia installata una valvola nello skimmer/sfioro.

• Ispezionare la valvola del regolatore e lavare via eventuali accumuli di detriti. •

Verificare la lunghezza corretta del

tubo. • Assicurarsi che il pulitore sia a filo con il fondo della piscina. Regolare la posizione del peso del tubo, se necessario. Questo dovrebbe

essere fatto nella parte più profonda della piscina.

Soluzione:

5. Problema: il pulitore esce dalla piscina e aspira aria.

• Utilizzare getti di ritorno per spostare il

pulitore. • Regolare il peso

del tubo. • Provare a ridurre il flusso al pulitore tramite il regolatore. Una minore aspirazione consentirà al pulitore di muoversi più

liberamente.

7. Problema: il pulitore non esce dal bordo della piscina.

Machine Translated by Google

- 15 -

Soluzione:

• Assicurarsi che sia installata una valvola nello skimmer/sfioro.

• Ispezionare la valvola del regolatore e lavare via eventuali accumuli di detriti. •

Controllare l'usura del tappetino. Si noti che se il tappetino è strappato in queste posizioni, il funzionamento è corretto. (Vedere Figura 9) •

Provare ad aumentare o diminuire il flusso al pulitore tramite il regolatore.

10. Problema: il pulitore non è appoggiato completamente sul fondo.

• Assicurarsi che la ruota sulla parte superiore del corpo del pulitore ruoti liberamente e sia avvitata saldamente. •

Regolare i getti di ritorno verso il basso.

• Verificare la lunghezza corretta

del tubo. • Assicurarsi che il pulitore sia a filo con il fondo della piscina. Regolare la posizione del peso del tubo, se necessario. Questo

dovrebbe essere fatto nella parte più profonda della piscina.

• Controllare che le sezioni del tubo siano dritte; in caso contrario, stendere il tubo in linea retta al sole per rilassare la memoria.

9. Problema: il detergente si attacca a pareti e pavimenti.

Soluzione:

8. Problema: il detergente lascia delle macchie.

Soluzione:

• Assicurarsi che sia installata una valvola nello skimmer/sfioro.

• Ispezionare la valvola del regolatore e rimuovere eventuali accumuli di detriti. •

Assicurarsi che la ruota sulla parte superiore del corpo del pulitore ruoti liberamente e sia avvitata saldamente. •

Regolare i getti di ritorno verso il basso.

• Verificare la lunghezza corretta del tubo.

Machine Translated by Google

1700gal/h o 6,5m³/h

Dimensioni: 12X80CM

(MIN 0,75 CV)

Soluzione:

• Assicurarsi che il tubo flessibile del pulitore sia assemblato

saldamente. • Assicurarsi che la testina del pulitore non venga rimossa dall'acqua mentre la pompa è in funzione.

• Assicurarsi che i tubi flessibili non siano

danneggiati. • Assicurarsi che la valvola del regolatore sia sott'acqua.

• Assicurarsi che il pulitore sia a filo con il fondo della piscina. Regolare la posizione del peso del tubo flessibile, se necessario. Questo

dovrebbe essere fatto nella parte più profonda della piscina.

11.Problema: si notano bolle d'aria nei getti di ritorno.

- 16 -

Machine Translated by Google

Diaframma

Galleggiante

Anello elastico

Polo interno

Peso

Figura 5Figura 4b Figura 6

Figura 9

Figura 3 Figura 4aFigura 2Figura 1

Figura 8

Figura 10 Figura 11

Figura 7

- 17 -

Machine Translated by Google

RAPPRESENTANZA DEL REGNO UNITO

Rappresentante della CE

- 18 -

Colore

TW184AX

Potenza della pompa della piscina

E-CrossStu GmbH

PAC11

Mainzer Landstr.69, 60329 Francoforte sul Meno.

CONSULENZA YH LIMITATA.

Dimensioni del prodotto

Blu e bianco

Casa, London Road, Staines-upon-Thames, Surrey,

ÿ550W

C/O YH Consulting Limited Ufficio 147, Centurion

Modello

Importato in AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importato negli USA:

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

525*453.5*430mm

PARAMETRO PRODOTTO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:PAC11

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemos

solorepresentaunaestimacióndelahorroquepodríaobteneralcomprarciertas

herramientasconnosotrosencomparaciónconlasprincipalesmarcasynonecesariamente

significaquecubratodaslascategoríasdeherramientasqueofrecemos.Lerecordamos

que,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

MANUALDELUSUARIO

LIMPIAPARABRISASPORSUCCIÓN

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontactocon

nosotros:Asistenciatécnicaycertificadodegarantía

electrónicawww.vevor.com/support

MODELO:PAC11

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanualantesdeutilizarelproducto.VEVORsereservauna

interpretaciónclaradenuestromanualdeusuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

LIMPIAPARABRISASPORSUCCIÓN

¿NECESITAAYUDA?¡CONTÁCTENOS!

1

Machine Translated by Google

5.Utilíceloúnicamentesegúnloprevisto.

5.Nosereúnasiestácansadoobajolainfluenciadelalcohol,drogasomedicamentos.

4.Mantengaalostranseúntesfueradeláreaduranteelmontaje.

Limpiador.

ADVERTENCIA:

8.Paraobtenerinformaciónadicionalsobrelaspiezasqueseenumeranenlaspáginassiguientes,consulteeldiagramadeensamblajedeestemanual.

Desembaleyseparetodaslaspiezasenunáreadetrabajolimpia.

GUARDEESTEMANUAL

7.Montesobreunasuperficieplana,nivelada,duraylisacapazdesoportardeformaseguraellimpiadordepiscinasporsucción.

6.Lascapacidadesdelproductoseaplicanúnicamenteaproductosensambladosdeformacorrectaycompleta.

6.Inspeccioneantesdecadauso;noutilicesilaspiezasestánsueltasodañadas.

Precaucionesdemontaje1.Realice

elmontajeúnicamentedeacuerdoconestasinstrucciones.Unmontajeinadecuadopuedegenerarpeligros.

2.Esteproductonoesunjuguete.Nopermitaquelosniñosjueguenconesteartículonicercadeél.

Precaucionesdeuso1.

NOSESIENTANISEPARESOBREESTEARTÍCULO.

Leaestematerialantesdeutilizaresteproducto.Delocontrario,podríasufrirlesionesgraves.

3.Mantengaeláreadereuniónlimpiaybieniluminada.

4.Úseloúnicamentesobreunasuperficieplana,nivelada,duraylisaquepuedasoportardemaneraseguraunapiscinadesuccióncompletamentecargada.

3.Noexcedalascapacidadesdepesoespecificadas.

2.UsegafasdeseguridadaprobadasporANSIyguantesdetrabajoresistentesduranteelmontaje.

INSTRUCCIONESDESEGURIDAD

2

Machine Translated by Google

(Regalogratis)

Diafragma×1

LISTADEPIEZAS

3

Machine Translated by Google

Montarlapiscinadesucción

Pasosdemontajedellimpiafondos

desucción

cabezadelimpiador

Pautasparalasustitucióndel

diafragma

PASODEMONTAJE

4

Machine Translated by Google

Apaguelabombadesupiscina.Sisupiscinaestá

equipadaconuntapóndeaspiración,sigala

instrucciónn.°5.Sinoesasí,vayadirectamenteala

instrucciónn.°6.

Conectelaparte“C”alaparte“A”,

asegúresedequelarueda“C”puedagirarlibremente.

Fijelaparte“B”alaparte“A”

5

Machine Translated by Google

Retirelatapasuperiorylacesta

delskimmerdepared.

6

Conectelaparte“G”alenchufedesuaspiradora.Conecteelregulador“I”alaparte

“G”.Asegúresedequelaflechadebajodelreguladorestéapuntandohaciaelenchufe

delaaspiradora.PASEahoradirectamentealainstrucciónn.°8.

Machine Translated by Google

Ensamblelosdosconectoresacodados“H”alregulador“I”.Inserteelaccesorio“G”mirandohaciaabajo

yluegoelregulador.Asegúresedequelaflechadebajodelreguladorestéapuntandohaciaelskimmer.

7

Unirentresílasseccionesde

tubo“D”yfinalizarconla

sección“E”.

Machine Translated by Google

Puedeajustarla

potenciadesulimpiador

girandolaperilladel

regulador“I”como

semuestra.

Siellimpiadorseinclinademasiadohaciaadelante

ohaciaatrásduranteelfuncionamiento,estose

puedecorregirmoviendoelpeso“F”alolargo

delaseccióndeltubocomosemuestraenel

dibujo.

Llenelasseccionesdeltubo

conaguaparaeliminarelaire.

bolsillos.

Coloqueelpeso"F"alfinaldelaprimeraseccióndeltuboyconecte

elconjuntodeltuboallimpiador.

Ajusteelsistemadefiltraciónalaconfiguracióndevacío.Serequiere

unabombadealmenos3/4caballosdefuerza(6,5m³/h).Elcaudalde

aguanodebesersuperiora12m³/h.

8

Sisureguladorestáconectadoaunskimmerdepared,pasela

mangueraporelfrentedesuskimmeryconéctelaalconectordel

codo.

Enciendalabombay

relájesemientrasel

limpiadorlimpiasupiscina.

Machine Translated by Google

PASO3:

PASO4:PASO2:PASO1:

9

Tiredeldiafragmadesdeel

polointerior.

Desatornillelacubiertadel

posteconlaruedadelcuerpo.

CONJUNTODEDIAFRAGMA

Retireeldiafragmayelpolo

interiordelcuerpo.

Acontinuación,empujeelnuevo

diafragmasobreelpolointerior.

Machine Translated by Google

Inserteeldiafragmaconelpolointerior

nuevamentehaciaelcuerpo.

Atornillenuevamentelacubierta

delposteconlarueda.

Eldiafragmadebeinstalarsecomo

semuestraenlafiguraPASO6.

10

PASO6:PASO5: PASO7:

NOTA:reemplaceeldiafragmademaneraoportunadespuésdeusarlodurante200horas.

Machine Translated by Google

•Limpieyvacíelacanastadelabombaylacanastavacíadelskimmer/vertedero.•

Asegúresedequeelsistemadefiltraciónestécompletamentelimpio.Limpielosfiltrosdearena/cartuchoensubombadepiscina

segúnlasespecificacionesdel

fabricante.•Verifiquequeelcabezaldellimpiadornotenga

obstrucciones.(VealaFigura1)•Verifiquequelosorificiosdesalidaenla

almohadilladelpienotenganobstrucciones.(VealaFigura2)•Inspeccionelaválvulareguladoray

eliminecualquieracumulaciónderesiduos.(VealaFigura3)•Verifiquesilapotenciadelabombaesdemasiadogrande;intentedisminuir

elflujoasulimpiadoratravésdelreguladoryajusteelreguladorgirandolaperillaenladirección""lentamentehastaque

ellimpiadorfuncionebien.(VealaFigura4a)•Verifiquequeeldiafragmadellimpiadornoestébloqueadoodañado,oaflojadodelpolo

interior,oqueelpolointeriorestédañado.(VealaFigura5ylaFigura6)Tengaencuentaqueelanilloderetencióndebeestarfijadoenel

diafragma.Sinecesitaverificarelestadodeldiafragmaydelposteinterno,verifiqueelprocesodeENSAMBLAJEDELDIAFRAGMAenlas

instruccionesparadesmontarestapartedelcuerpo.•

Asegúresedequelaspuntascurvasdelaalfombrillaesténorientadashaciaarriba.Encontrará"TOP"enelladosuperior.(VerFigura7)•

Asegúresedequelaalfombrillaestéensambladaenellugarcorrectoenlaalmohadillaparalospiescomosemuestraenlaimageny

quepuedamoverselibremente

alrededordelaalmohadillaparalospies.(VerFigura8)•Verifiquesilasmanguerasestánbloqueadasotienenfugas.Paraversihay

fugas,puedeverificarconlamanoenlasuperficiedelasmanguerasenelaguamientraslabombaestáfuncionando;sentirásucción

cuandosumanoestéenlasuperficieconfugas.•Verifiquesilabombatieneaire

enelinteriorycausamenospotenciadesucción.•Consulteconunatiendadepiscinasensuárea.

1.Problema:Ellimpiadornosemuevealprincipio,perolasmanguerastiemblan.

Solución:

SOLUCIÓNDEPROBLEMAS

11

Machine Translated by Google

12

Solución:

2.Problema:Ellimpiadoreslento.

•Limpieyvacíelacanastadelabombaylacanastadelskimmer/vertedero.•

segúnlasespecificacionesdel

fabricante.•Verifiquequeelcabezaldellimpiadornotenga

obstrucciones.(VealaFigura1)•Verifiquequelosorificiosdesalidaenlaalmohadilla

delpienotenganobstrucciones.(VealaFigura2)•Inspeccionelaválvulareguladorayelimine

cualquieracumulaciónderesiduos.(VealaFigura3)•Verifiquesilaperilladelreguladorestágirandodemasiadoenladirección"",lo

quehacequeellimpiadortengamenospotencia.Gireenladirección

"+"hastaqueellimpiadorfuncionebien.(VealaFigura4b)•Verifiquesiel

reguladorestáfueradelaguaconairecorriendoenelinterior.•Verifiquequeeldiafragmadellimpiadornoestébloqueadoodañado,

aflojadodelpolointerioroqueelpolointeriorestédañado.(VealaFigura5ylaFigura6)Tengaencuentaqueelanilloderetención

debeestarfijadoeneldiafragma.Sinecesitaverificarelestadodeldiafragmaydelpolointerior,consulteelprocesodeENSAMBLAJE

DELDIAFRAGMAenlasinstruccionesparadesmontarestaparte

delcuerpo.•Verifiquesieldiafragmaalcanzasuvidaútil.Cambieeldiafragma.•

Asegúresedequelaalfombrillaestémontadaenellugarcorrectoenlaalmohadilladelpie,comosemuestraenlaimagenyquepueda

moverselibrementealrededordela

almohadilladelpie.(VerFigura8)•Verifiquesilasmanguerasestánbloqueadasotienenfugas.Paradetectarfugas,puedeverificarcon

lamanoenlasuperficiedelasmanguerasenelaguamientraslabombaestáfuncionando,sentirásuccióncuandosumanoestéen

lasuperficieconfugas.•Verifiqueeldesgastedelaalfombrilla.Tengaencuentaquesilaalfombrillaestárotaenestasposiciones,el

funcionamientoestábien.(VerFigura9)•Verifiquesilabombatieneaireenel

interiorycausamenospotenciadesucción.•Consulteconunatiendadepiscinasensuárea.

Machine Translated by Google

13

Solución:

•Ajusteloschorrosderetornohaciaeláreaproblemáticaparaalejarellimpiadordelosescalones.•Verifiquequelalongituddela

manguerasealaadecuada.•Asegúrese

dequeellimpiadorestéalrasdelpisodelapiscina.Ajustelaposicióndelpesodelamanguerasiesnecesario.Estodebehacerseenlapartemás

profundadelapiscina.•Aumenteodisminuyaelflujohaciael

limpiadoratravésdelregulador.•Verifiquesilaesteraestádesgastada.Tengaencuentaque

silaesteraestárotaenestasposiciones,elfuncionamientoescorrecto.(VerFigura9)

3.Problema:Ellimpiadorsequedaatascadoenlosescalones.

•Inspeccionelaválvulareguladorayeliminecualquieracumulaciónderesiduos.•Verifiqueque

lasseccionesdelamangueraesténrectas;sinoesasí,coloquelamangueraenlínearectaalsolpararelajarlamemoria.•Girecadaseccióndelamanguera

mediavueltaencadapuntodeconexión.•Asegúresedequelaruedaenlapartesuperior

delcabezaldellimpiadorgirelibremente.

•Ajusteloschorrosderetornohaciaabajo.•

Verifiquequelalongituddelamanguera

sealaadecuada.•Asegúresedequeellimpiadorquedealrasdelpisodelapiscina.Ajustelaposicióndelpesodelamanguerasies

necesario.•Estodebehacerseenlapartemásprofundadelapiscina.•Retire

oagregueunaseccióndemanguera.

4.Problema:Ellimpiadorsedesplazasiguiendounpatrónrepetitivo.

Machine Translated by Google

14

•Asegúresedequelaruedaenlapartesuperiordelcuerpodellimpiadorgirelibrementeyestébienatornillada.•Verifique

quelasseccionesdelamangueraesténrectas;sinoesasí,coloquelamangueraenlínearectaalsolpararelajarlamemoria.•Esposiblequehaya

demasiadasseccionesdemangueraparasupiscina.Intentequitarunasección.•Inspeccionelaválvula

reguladorayeliminecualquieracumulaciónderesiduos.

Solución:

•Inspeccionelaválvulareguladorayeliminecualquieracumulaciónderesiduos.•

Verifiquequelalongituddela

manguerasealaadecuada.•Asegúresedequeellimpiadorquedealrasdelpisodelapiscina.Ajustelaposicióndelpesodelamanguerasies

necesario.Estodebehacerseenlapartemásprofundadelapiscina.

Solución:

•Asegúresedequehayaunaválvulainstaladaenelskimmer/vertedero.

6.Problema:Lamangueradellimpiadorestáenredada.

Solución:

5.Problema:Ellimpiadorsaledelapiscinayaspiraaire.

•Utiliceloschorrosderetornoparamoverel

limpiador.•Ajusteelpeso

delamanguera.•Intentedisminuirelflujohaciaellimpiadoratravésdelregulador.Unamenorsucciónpermitiráqueellimpiadorsemuevacon

mayorlibertad.

7.Problema:Ellimpiadornosaledelbordenidelbordedelapiscina.

Machine Translated by Google

15

•Inspeccionelaválvulareguladorayeliminecualquieracumulaciónderesiduos.•Verifique

quelaesteranoestédesgastada.Tengaencuentaquesilaesteraestárotaenestasposiciones,elfuncionamientoescorrecto.(VealaFigura9)•Intente

aumentarodisminuirelflujohaciasulimpiadoratravésdelregulador.

•Asegúresedequehayaunaválvulainstaladaenelskimmer/vertedero.

9.Problema:Ellimpiadorsepegaenlasparedesypisos.

•Inspeccionelaválvulareguladorayeliminecualquieracumulaciónderesiduos.•Asegúrese

dequelaruedaenlapartesuperiordelcuerpodellimpiadorgirelibrementeyestéatornilladadeformasegura.•Ajustelos

chorrosderetornohaciaabajo.•Verifique

quelalongituddelamangueraseaadecuada.

•Asegúresedequelaruedaenlapartesuperiordelcuerpodellimpiadorgirelibrementeyestébienatornillada.•Ajustelos

chorrosderetornohaciaabajo.•Verifique

quelalongituddelamangueraseala

adecuada.•Asegúresedequeellimpiadorestéalrasdelpisodelapiscina.Ajustelaposicióndelpesodelamanguerasiesnecesario.Estodebe

hacerseenlapartemásprofundadelapiscina.•Verifiquequelas

seccionesdelamangueraesténrectas;sinoloestán,coloquelamangueraenlínearectaalsolpararelajarlamemoria.

Solución:

8.Problema:Ellimpiadordejamanchas.

Solución:

•Asegúresedequehayaunaválvulainstaladaenelskimmer/vertedero.

10.Problema:Ellimpiadornoquedaplanosobrelaparteinferior.

Machine Translated by Google

(MÍNIMO0,75CV)

12x80cm

1700gal/ho6,5m³/h

11.Problema:Seobservanburbujasdeaireenloschorrosderetorno.

•Asegúresedequeellimpiadorquedealrasdelsuelodelapiscina.Ajustelaposicióndelpesodelamanguerasiesnecesario.Estodebe

hacerseenlapartemásprofundadelapiscina.

Solución:•

Asegúresedequelamangueradellimpiadorestébien

ensamblada.•Asegúresedequeelcabezaldellimpiadornoseretiredelaguamientraslabombaesté

funcionando.•Asegúresedequelasmangueras

noesténdañadas.•Asegúresedequelaválvulareguladoraestédebajodelagua.

16

Machine Translated by Google

Diafragma

Flotar

Anillodepresión

Polointerior

Peso

Figura4b Figura6

Figura4a

Figura7

Figura2

Figura5

Figura3Figura1

Figura8 Figura9

Figura10 Figura11

17

Machine Translated by Google

REPRESENTANTEDELREINOUNIDO

REPRESENTANTECE

18

Tamañodelproducto

Azulyblanco

Casa,LondonRoad,StainesuponThames,Surrey,

≥550W

C/OYHConsultingLimitedOficina147,Centurion

ImportadoaAUS:SIHAOPTYLTD.1ROKEVASTREETEASTWOODNSW2122AustraliaImportadoaEE.UU.:

SanvenTechnologyLtd.Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

Modelo

Fabricante:ShanghaimuxinmuyeyouxiangongsiDirección:

Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai200000CN.

525*453,5*430mm

TW184AX

Color

Potenciadelabombadelapiscina

ECrossStuGmbH

PAC11

MainzerLandstr.69,60329FráncfortdelMeno.

YHCONSULTINGLIMITADA.

PARÁMETRODELPRODUCTO

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: PAC11

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane

przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując

u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one

objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy,

aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie

oszczędzasz połowę w porównaniu z głównymi markami.

INSTRUKCJA OBSŁUGI

ODKURZACZ DO BASENÓW SSĄCY

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

- 1 -

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

ODKURZACZ DO BASENÓW SSĄCY

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami: Wsparcie techniczne i certyfikat E-Gwarancji

www.vevor.com/support

MODEL: PAC11

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną

interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o

wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne

lub oprogramowania.

Machine Translated by Google

- 2 -

INSTRUKCJE BEZPIECZEŃSTWA

Środki ostrożności dotyczące montażu

1. Montaż należy wykonywać wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stwarzać zagrożenia.

2. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani przebywać w jego pobliżu.

6. Przed każdym użyciem należy przeprowadzić kontrolę. Nie należy używać produktu, jeśli jakieś części są luźne lub uszkodzone.

Przeczytaj ten materiał przed użyciem tego produktu. Nieprzestrzeganie tego może spowodować poważne obrażenia.

Zachowaj środki

ostrożności 1. NIE SIADAJ ANI NIE STÓJ NA TYM PRZEDMIOCIE.

3. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.

3. Nie przekraczać określonego limitu obciążenia.

4. Używać wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać w pełni załadowany basen ssący.

2. Podczas montażu należy nosić okulary ochronne z atestem ANSI oraz wytrzymałe rękawice robocze.

5. Nie przychodź na miejsce zdarzenia, jeśli jesteś zmęczony lub znajdujesz się pod wpływem alkoholu, narkotyków lub leków.

5. Używać wyłącznie zgodnie z przeznaczeniem.

4. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.

Odkurzacz.

OSTRZEŻENIE:

8. Aby uzyskać dodatkowe informacje dotyczące części wymienionych na kolejnych stronach, zapoznaj się ze schematem montażu w tym podręczniku. Rozpakuj i oddziel

wszystkie części w czystym miejscu pracy.

ZAPISZ TĘ INSTRUKCJĘ

7. Zamontuj na płaskiej, równej, twardej i gładkiej powierzchni, która będzie w stanie bezpiecznie utrzymać odkurzacz basenowy.

6. Możliwości produktu odnoszą się wyłącznie do produktów prawidłowo i kompletnie zmontowanych.

Machine Translated by Google

- 3 -

LISTA CZĘŚCI

Membrana ×1

Darmowy prezent

Machine Translated by Google

- 4 -

KROK MONTAŻU

Złóż basen ssący

Etapy montażu odkurzacza

basenowego

głowa sprzątacza

Wytyczne dotyczące wymiany

przepony

Machine Translated by Google

Przymocuj część „C” do części „A” i upewnij

się, że koło „C” może się swobodnie obracać.

Przymocuj część „B” do części „A”

- 5 -

Wyłącz pompę basenu. Jeśli basen jest wyposażony w

korek próżniowy, postępuj zgodnie z instrukcją

nr 5. Jeśli nie, przejdź bezpośrednio do instrukcji nr 6.

Machine Translated by Google

Podłącz część „G” do wtyczki Vac. Podłącz regulator „I” do części „G”.

Upewnij się, że strzałka pod regulatorem jest skierowana w stronę

wtyczki Vac. Przejdź teraz bezpośrednio do instrukcji nr 8.

- 6 -

Zdejmij górną pokrywę i koszyk

skimmera ściennego.

Machine Translated by Google

Złóż dwa złącza łokciowe „H” z regulatorem „I”. Włóż nasadkę „G” skierowaną w dół, a następnie

regulator. Upewnij się, że strzałka pod regulatorem wskazuje na skimmer.

- 7 -

Połącz ze sobą sekcje rury „D” i

zakończ sekcją „E”.

Machine Translated by Google

Moc odkurzacza

można regulować poprzez

przekręcanie pokrętła

regulatora „I”, jak

pokazano na rysunku.

Jeżeli odkurzacz pochyli się zbyt mocno do przodu

lub do tyłu podczas pracy, można to skorygować

przesuwając ciężarek „F” wzdłuż odcinka

rury, jak pokazano na rysunku.

Włącz pompę i zrelaksuj się,

podczas gdy urządzenie

czyszczące będzie czyścić Twój basen.

109

Jeżeli regulator jest podłączony do skimmera ściennego,

przeprowadź wąż przez przód skimmera i podłącz go do złącza

kolankowego.

kieszenie.

Napełnij sekcje rur wodą, aby

usunąć powietrze

Umieść ciężarek „F” na końcu pierwszego odcinka rury i

podłącz zespół rur do odkurzacza.

Dostosuj swój system filtracji do ustawienia podciśnienia. Wymagana jest

pompa o mocy co najmniej 3/4 koni mechanicznych (6,5 m³/h). Przepływ

wody nie powinien być większy niż 12 m³/h.

- 8 -

Machine Translated by Google

KROK 3:

KROK 4:KROK 2:KROK 1:

Odkręcić drążek pokrywy z

kołem od korpusu.

Wyciągnij przeponę z

wewnętrznego bieguna.

- 9 -

ZESTAW MEMBRANY

Wyciągnij przeponę i wewnętrzny

biegun z korpusu.

Następnie nasuń nową membranę

na wewnętrzny biegun.

Machine Translated by Google

KROK 7:KROK 5: KROK 6:

Przykręć z powrotem drążek

pokrywy wraz z kółkiem.

Membranę należy zamontować

zgodnie z rysunkiem KROK 6.

- 10 -

Włóż membranę z powrotem do korpusu, tak aby jej

wewnętrzny biegun był skierowany w dół.

UWAGA: Prosimy o terminową wymianę membrany po 200 godzinach użytkowania.

Machine Translated by Google

• Wyczyść i opróżnij kosz pompy i pusty kosz skimmera/przelewu. • Upewnij się, że

system filtracji jest dokładnie wyczyszczony. Wyczyść filtry piaskowe/wkładowe w pompie basenowej zgodnie ze specyfikacją

producenta. • Sprawdź głowicę

odkurzacza pod kątem zatorów. (Patrz rysunek 1) • Sprawdź otwory

wylotowe na podkładce podnóżka pod kątem zatorów. (Patrz rysunek 2) •

Sprawdź zawór regulatora i przepłucz wszelkie nagromadzone zanieczyszczenia. (Patrz rysunek

3) • Sprawdź, czy moc pompy nie jest zbyt duża; spróbuj zmniejszyć przepływ do odkurzacza za pomocą regulatora i wyreguluj

regulator, obracając pokrętło w kierunku „-”, powoli, aż odkurzacz będzie działał prawidłowo. (Patrz rysunek 4a) •

Sprawdź, czy membrana odkurzacza nie jest zablokowana lub uszkodzona, lub czy nie jest poluzowana od wewnętrznego drążka, lub

czy wewnętrzny drążek nie jest uszkodzony. (Patrz rysunek 5 i rysunek 6) Należy pamiętać, że pierścień zatrzaskowy powinien być

zamocowany na membranie. Jeśli musisz sprawdzić stan membrany i wewnętrznego bieguna, sprawdź proces MONTAŻU MEMBRANY

w instrukcji demontażu tej części z korpusu. • Upewnij się,

że zakrzywione końcówki maty są skierowane do góry. Na górnej stronie znajdziesz napis „TOP”. (Zobacz rysunek 7) • Upewnij się,

że mata jest złożona w odpowiednim miejscu na podkładce pod stopy, jak pokazano na zdjęciu, i może się swobodnie poruszać

wokół podkładki pod stopy.

(Zobacz rysunek 8) • Sprawdź, czy węże nie są zatkane lub nie przeciekają. W przypadku przecieku możesz sprawdzić, dotykając

dłonią powierzchni węży w wodzie, podczas gdy pompa pracuje; poczujesz ssanie, gdy dłoń znajdzie się na przeciekającej

powierzchni. • Sprawdź, czy pompa ma powietrze w środku i czy powoduje

mniejszą siłę ssania. • Skonsultuj się ze sklepem basenowym w swojej okolicy.

1. Problem: Odkurzacz początkowo nie porusza się, a węże drżą.

Rozwiązanie:

ROZWIĄZYWANIE PROBLEMÓW

- 11 -

Machine Translated by Google

- 12 -

Rozwiązanie:

2. Problem: Odkurzacz działa powoli.

• Wyczyść i opróżnij kosz pompy i kosz skimmera/przelewu. • Upewnij się, że system

filtracji jest dokładnie wyczyszczony. Wyczyść filtry piaskowe/wkładowe w pompie basenowej zgodnie ze specyfikacją producenta. •

Sprawdź głowicę czyszczącą pod

kątem zatorów. (Patrz rysunek 1) • Sprawdź otwory wylotowe na

podkładce podnóżka pod kątem zatorów. (Patrz rysunek 2) • Sprawdź zawór regulatora i

usuń wszelkie nagromadzone zanieczyszczenia. (Patrz rysunek 3) • Sprawdź, czy pokrętło regulatora nie

obraca się zbyt mocno w kierunku „-”, co powoduje mniejszą moc czyszczącego. Przekręć w kierunku „+”, aż czyszczący zacznie działać

prawidłowo. (Patrz rysunek 4b) • Sprawdź, czy regulator nie jest

pozbawiony wody i czy w środku nie ma powietrza. • Sprawdź, czy membrana

czyszcząca nie jest zablokowana lub uszkodzona, poluzowana od wewnętrznego drążka lub czy wewnętrzny drążek nie jest uszkodzony.

(Patrz rysunek 5 i rysunek 6) Należy pamiętać, że pierścień zatrzaskowy powinien być zamocowany na membranie. Jeśli musisz sprawdzić stan

membrany i wewnętrznego bieguna, sprawdź proces MONTAŻU MEMBRANY w instrukcji, aby zdemontować tę część z korpusu. • Sprawdź, czy

membrana osiągnęła swój okres eksploatacji. Wymień membranę. •

Upewnij się, że mata jest zmontowana we właściwym miejscu na podkładce pod stopy,

jak pokazano na zdjęciu, i może się swobodnie poruszać wokół podkładki pod stopy. (Zobacz rysunek 8) • Sprawdź, czy węże nie są zatkane lub

nie przeciekają. W przypadku przecieku

możesz sprawdzić, dotykając dłonią powierzchni węży w wodzie, podczas gdy pompa pracuje, poczujesz ssanie, gdy dłoń znajdzie się na

przeciekającej powierzchni. • Sprawdź matę pod kątem zużycia. Należy pamiętać, że jeśli mata jest rozdarta w tych pozycjach, działanie jest

w porządku. (Zobacz rysunek 9) • Sprawdź, czy pompa ma powietrze w środku i powoduje mniejszą moc ssania. • Skonsultuj się ze sklepem

basenowym w swojej okolicy.

Machine Translated by Google

- 13 -

Rozwiązanie:

4. Problem: Środek czyszczący porusza się w powtarzalny sposób.

• Dostosuj dysze powrotne w kierunku obszaru problemowego, aby odsunąć odkurzacz od schodów. • Sprawdź, czy

długość węża jest prawidłowa. •

Upewnij się, że odkurzacz przylega do dna basenu. W razie potrzeby dostosuj położenie ciężaru węża. Należy to zrobić w najgłębszej

części basenu. • Zwiększ lub zmniejsz przepływ do odkurzacza

za pomocą regulatora. • Sprawdź matę pod kątem zużycia. Należy pamiętać, że

jeśli mata jest rozdarta w tych pozycjach, działanie jest prawidłowe. (Zobacz rysunek 9)

3. Problem: Odkurzacz blokuje się na schodach.

Rozwiązanie:

• Wyreguluj dysze powrotne w dół. •

Sprawdź, czy długość węża jest

prawidłowa. • Upewnij się, że odkurzacz przylega do dna basenu. W razie potrzeby dostosuj położenie ciężaru węża. •

Należy to zrobić w najgłębszej części basenu. • Usuń lub dodaj jedną

sekcję węża.

• Sprawdź zawór regulatora i usuń wszelkie nagromadzone zanieczyszczenia. •

Sprawdź, czy odcinki węża są proste; jeśli nie, połóż wąż w linii prostej na słońcu, aby rozluźnić pamięć. • Przekręć każdy odcinek węża o pół

obrotu w każdym punkcie połączenia. • Upewnij się, że kółko na górze głowicy

odkurzacza obraca się swobodnie.

Machine Translated by Google

6. Problem: Wąż odkurzacza jest zaplątany.

Rozwiązanie:

• Upewnij się, że koło na górze korpusu odkurzacza obraca się swobodnie i jest dobrze przykręcone. • Sprawdź, czy sekcje

węża są proste; jeśli nie, połóż wąż w linii prostej na słońcu, aby rozluźnić pamięć. • Może być za dużo sekcji węża w stosunku do Twojego

basenu. Spróbuj wyjąć sekcję. • Sprawdź zawór regulatora i usuń wszelkie nagromadzone

zanieczyszczenia.

Rozwiązanie:

• Sprawdź zawór regulatora i usuń wszelkie nagromadzone zanieczyszczenia. •

Sprawdź, czy długość węża jest

prawidłowa. • Upewnij się, że odkurzacz przylega do dna basenu. W razie potrzeby dostosuj położenie ciężaru węża. Należy to zrobić w

najgłębszej części basenu.

• Upewnij się, że w skimmerze/jazie zamontowany jest zawór.

5. Problem: Odkurzacz wychodzi z basenu i zasysa powietrze.

7. Problem: Odkurzacz nie odchodzi od krawędzi ani obrzeża basenu.

Rozwiązanie:

• Użyj dysz powrotnych, aby przesunąć

odkurzacz. • Dostosuj ciężar

węża. • Spróbuj zmniejszyć przepływ do odkurzacza za pomocą regulatora. Mniejsze ssanie pozwoli odkurzaczowi poruszać się swobodniej.

- 14 -

Machine Translated by Google

Rozwiązanie:

• Upewnij się, że w skimmerze/jazie zamontowany jest zawór.

• Sprawdź zawór regulatora i usuń wszelkie nagromadzone zanieczyszczenia. • Sprawdź

matę pod kątem zużycia. Należy pamiętać, że jeśli mata jest rozdarta w tych miejscach, działanie jest w porządku. (Zobacz rysunek 9) • Spróbuj

zwiększyć lub zmniejszyć przepływ do odkurzacza za pomocą regulatora.

10. Problem: Odkurzacz nie leży płasko na spodzie.

• Upewnij się, że koło na górze korpusu odkurzacza obraca się swobodnie i jest dobrze przykręcone. • Wyreguluj dysze

powrotne w dół. • Sprawdź, czy długość

węża jest prawidłowa. • Upewnij

się, że odkurzacz przylega do dna basenu. W razie potrzeby dostosuj położenie ciężaru węża. Należy to zrobić w najgłębszej części

basenu. • Sprawdź, czy odcinki węża są proste; jeśli nie,

połóż wąż w linii prostej na słońcu, aby rozluźnić pamięć.

9. Problem: Środek czyszczący przywiera do ścian i podłóg.

Rozwiązanie:

8. Problem: Środek czyszczący pozostawia plamy.

• Sprawdź zawór regulatora i usuń wszelkie nagromadzone zanieczyszczenia. • Upewnij

się, że kółko na górze obudowy odkurzacza obraca się swobodnie i jest dobrze przykręcone. • Wyreguluj dysze powrotne,

kierując je w dół. • Sprawdź, czy długość

węża jest prawidłowa.

Rozwiązanie:

• Upewnij się, że w skimmerze/jazie zamontowany jest zawór.

- 15 -

Machine Translated by Google

- 16 -

11. Problem: W dyszach powrotnych widoczne są pęcherzyki powietrza.

• Upewnij się, że odkurzacz przylega do dna basenu. W razie potrzeby dostosuj położenie ciężaru węża. Należy to zrobić w

najgłębszej części basenu.

Rozwiązanie:

• Upewnij się, że wąż odkurzacza jest szczelnie zamocowany.

• Upewnij się, że głowica odkurzacza nie jest wyjęta z wody podczas pracy pompy. • Upewnij się, że węże

nie są uszkodzone. • Upewnij się, że zawór

regulatora jest pod wodą.

1700 gal/h lub 6,5 m³/h

12X80CM

(MIN. 0,75 KM)

Machine Translated by Google

Membrana

Platforma

Pierścień zatrzaskowy

Biegun wewnętrzny

Waga

Rysunek 5Rysunek 4b Rysunek 6

Rysunek 11

Rysunek 2 Rysunek 4aRysunek 3Rysunek 1

Rysunek 7

Rysunek 10

Rysunek 9Rysunek 8

- 17 -

Machine Translated by Google

Przedstawiciel UE

REP WIELKIEJ BRYTANII

- 18 -

Kolor

TW18 4AX

Moc pompy basenowej

E-CrossStu GmbH

PAC11

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

YH CONSULTING LIMITED.

Rozmiar produktu

Niebieski i biały

Dom, London Road, Staines-upon-Thames, Surrey,

550 W

C/O YH Consulting Limited Biuro 147, Centurion

Model

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importowane do

USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Wymiary: 525*453,5*430 mm

PARAMETR PRODUKTU

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

ZUIGREINIGER MET ZUIGZWEMBAD

GEBRUIKERSHANDLEIDING

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen

een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons

te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën

gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te

controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote

topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

MODEL: PAC11

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke

interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen.

Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

MODEL: PAC11

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact

met ons op: Technische ondersteuning en E-

garantiecertificaat www.vevor.com/support

HULP NODIG? NEEM CONTACT MET ONS OP!

ZUIGREINIGER MET ZUIGZWEMBAD

- 1 -

Machine Translated by Google

3. Overschrijd het aangegeven draagvermogen niet.

5. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicijnen.

5. Gebruik het product alleen zoals bedoeld.

4. Houd omstanders uit de buurt tijdens de montage.

Schoner.

BEWAAR DEZE HANDLEIDING

WAARSCHUWING:

8. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, raadpleegt u het montageschema van deze handleiding.

Pak alle onderdelen uit en scheid ze in een schone werkruimte.

6. De producteigenschappen gelden uitsluitend voor correct en volledig gemonteerde producten.

7. Monteer het apparaat op een vlak, egaal, hard en glad oppervlak dat de Suction Pool Cleaner veilig kan dragen.

6. Controleer het apparaat voor elk gebruik. Gebruik het niet als er onderdelen loszitten of beschadigd zijn.

Voorzorgsmaatregelen bij

montage 1. Monteer alleen volgens deze instructies. Onjuiste montage kan gevaren opleveren.

2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit item spelen.

Neem

voorzorgsmaatregelen 1. GA NIET OP DIT ITEM ZITTEN OF STAAN.

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

3. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.

4. Gebruik het alleen op een vlak, egaal, hard en glad oppervlak dat een volledig gevuld zuigzwembad veilig kan dragen

2. Draag tijdens de montage een ANSI-goedgekeurde veiligheidsbril en stevige werkhandschoenen.

VEILIGHEIDSINSTRUCTIES

- 2 -

Machine Translated by Google

(Gratis geschenk)

Diafragma ×1

ONDERDELENLIJST

- 3 -

Machine Translated by Google

hoofd van de schoonmaker

Montagestappen van de

zuigzwembadreiniger

Monteer het zuigbad

Richtlijnen voor het vervangen

van het membraan

MONTAGESTAP

- 4 -

Machine Translated by Google

Zet de pomp van uw zwembad uit. Als uw zwembad is

uitgerust met een vacuümplug, volg dan

instructie # 5. Als dat niet het geval is, ga dan direct naar

instructie # 6.

Bevestig onderdeel “C” aan onderdeel “A”, zorg

ervoor dat wiel “C” vrij kan draaien.

Bevestig onderdeel “B” aan onderdeel “A”

- 5 -

Machine Translated by Google

Verwijder het bovendeksel en het

mandje van uw wandskimmer.

- 6 -

Sluit het onderdeel “G” aan op uw Vac-stekker. Sluit de regelaar “I” aan

op het onderdeel “G”. Zorg ervoor dat de pijl onder de regelaar naar de

vac-stekker wijst. GA nu direct naar instructie # 8.

Machine Translated by Google

Verbind de buisdelen “D” met

elkaar en eindig met deel “E”.

- 7 -

Monteer de twee elleboogconnectoren “H” op de regelaar “I”. Plaats de bevestiging “G” naar beneden

gericht en vervolgens de regelaar. Zorg ervoor dat de pijl onder de regelaar naar de skimmer wijst.

Machine Translated by Google

U kunt het vermogen

van uw reiniger aanpassen

door aan de knop van de

regelaar “I” te draaien

zoals afgebeeld.

Als de reiniger te ver naar voren leunt

of achteruit tijdens de werking, dit kan

worden gecorrigeerd door het gewicht

"F" langs het buisgedeelte te verplaatsen

zoals aangegeven in de tekening.

Zet de pomp aan en ontspan

terwijl uw zwembadreiniger

uw zwembad schoonmaakt.

Vul de buisdelen met water om

de lucht te verwijderen

- 8 -

zakken.

Plaats het gewicht "F" aan het uiteinde van het eerste

buisgedeelte en sluit de buisconstructie aan op de stofzuiger.

Stel uw filtratiesysteem in op de vacuüminstelling. Een pomp van

ten minste 3/4 pk (6,5 m³/u) is vereist. De waterstroom mag niet

groter zijn dan 12 m³/u.

Als uw regelaar is aangesloten op een wandskimmer, leidt u de

slang door de voorkant van uw skimmer en sluit u deze aan op de

elleboogconnector.

109

Machine Translated by Google

STAP 3:

STAP 4:STAP 2:STAP 1:

Schroef de afdekstang met het

wiel los van de behuizing.

Trek het membraan van de

binnenste pool.

- 9 -

MEMBRAAN MONTAGE

Trek het membraan en de

binnenste pool uit het lichaam.

Duw vervolgens het nieuwe

membraan op de binnenste pool.

Machine Translated by Google

Plaats het membraan met de

binnenpool terug in het lichaam.

- 10 -

Het membraan moet worden

geïnstalleerd zoals afgebeeld in figuur STAP 6.

Schroef de afdekpaal met het wiel

terug.

STAP 7:STAP5: STAP 6:

5 6

OPMERKING: Vervang het membraan tijdig wanneer het apparaat 200 uur is gebruikt.

Machine Translated by Google

Oplossing:

1. Probleem: De reiniger beweegt in het begin niet, maar de slangen trillen.

• Reinig en leeg de pompmand en de lege skimmer/stuwmand. • Zorg ervoor dat het

filtratiesysteem grondig wordt gereinigd. Reinig zand-/patroonfilters op uw zwembadpomp volgens de specificaties van de fabrikant. •

Controleer de reinigingskop op

verstoppingen. (Zie afbeelding 1) • Controleer de uitlaatgaten op de

voetplaat op verstoppingen. (Zie afbeelding 2) • Inspecteer de regelklep en spoel

eventuele ophopingen van vuil weg. (Zie afbeelding 3) • Controleer of het pompvermogen te groot is;

probeer de stroom naar uw reiniger via de regelaar te verminderen en pas de regelaar aan door de knop langzaam naar de "-" richting te

draaien totdat de reiniger goed werkt. (Zie afbeelding 4a) • Controleer of het membraan van de reiniger niet is geblokkeerd

of beschadigd, of los is geraakt van de binnenste paal, of dat de binnenste paal is beschadigd. (Zie afbeelding 5 en afbeelding 6) Let op dat

de borgring op het membraan moet worden bevestigd. Als u de status van het membraan en de binnenste paal moet controleren, controleer

dan het DIAPHRAGM ASSEMBLY-proces in de instructie om dit onderdeel van het lichaam te demonteren. • Zorg ervoor dat de gebogen

uiteinden van de mat naar boven wijzen. U vindt "TOP" aan de

bovenkant. (Zie afbeelding 7) • Zorg ervoor dat de mat op de juiste plaats op de voetplaat is gemonteerd zoals op de afbeelding te zien is en

dat deze vrij rond de voetplaat kan bewegen. (Zie afbeelding 8) • Controleer of de slangen verstopt zijn of lekken. Voor lekkage kunt u met

uw hand op het oppervlak van

de slangen in het water controleren terwijl de pomp draait; u zult zuiging voelen wanneer uw hand op het lekkende oppervlak ligt. • Controleer

of er lucht in de pomp zit en of deze minder zuigkracht veroorzaakt. • Raadpleeg een zwembadwinkel in uw omgeving.

PROBLEMEN OPLOSSEN

- 11 -

Machine Translated by Google

- 12 -

Oplossing:

2. Probleem: De reiniger is traag.

• Reinig en leeg de pompmand en de skimmer/stuwmand. • Zorg ervoor dat het

filtratiesysteem grondig wordt gereinigd. Reinig zand-/patroonfilters op uw zwembadpomp volgens de specificaties van de fabrikant. •

Controleer de reinigingskop op

verstoppingen. (Zie afbeelding 1) • Controleer de uitlaatgaten op de

voetplaat op verstoppingen. (Zie afbeelding 2) • Inspecteer de regelklep en spoel

eventuele ophopingen van vuil weg. (Zie afbeelding 3) • Controleer of de regelknop te ver naar de "-"

richting draait, waardoor de reiniger minder vermogen krijgt. Draai naar de "+" richting totdat de reiniger goed werkt. (Zie afbeelding 4b) •

Controleer of de regelaar geen water meer bevat met lucht erin. •

Controleer of het membraan van de reiniger niet is geblokkeerd of beschadigd,

los is van de binnenste paal of dat de binnenste paal is beschadigd. (Zie afbeelding 5 en afbeelding 6) Let op dat de borgring op het

membraan moet worden bevestigd. Als u het membraan en de status van de binnenste pool moet controleren, controleer dan het DIAPHRAGM

ASSEMBLY-proces in de instructie om dit onderdeel van de behuizing te demonteren. • Controleer of het membraan zijn levensduur heeft

bereikt. Vervang het membraan. • Zorg ervoor dat de mat op de

juiste plaats op de voetplaat is gemonteerd, zoals de afbeelding laat zien en vrij rond de

voetplaat kan bewegen. (Zie afbeelding 8) • Controleer of de slangen verstopt zijn of lekken. Voor lekkage kunt u met uw hand op het

oppervlak van de slangen in het water

controleren terwijl de pomp draait, u zult zuiging voelen wanneer uw hand op het lekkende oppervlak ligt. • Controleer de mat op slijtage. Houd

er rekening mee dat als de mat in deze posities is gescheurd, de werking in orde is. (Zie afbeelding 9) • Controleer of er lucht in de pomp

zit en minder zuigkracht veroorzaakt. • Raadpleeg een zwembadwinkel in uw omgeving.

Machine Translated by Google

- 13 -

• Pas de retourstralen aan naar het probleemgebied om de reiniger weg te leiden van de treden. • Controleer de

juiste slanglengte. • Zorg ervoor dat

de reiniger gelijk ligt met de bodem van het zwembad. Pas indien nodig de positie van het slanggewicht aan. Dit moet worden gedaan op

het diepste punt van het zwembad. • Verhoog of verlaag de

stroom naar uw reiniger via de regelaar. • Controleer de mat op slijtage. Houd er

rekening mee dat als de mat in deze posities is gescheurd, de werking in orde is. (Zie afbeelding 9)

• Controleer de regelklep en spoel eventuele opgehoopte vuilresten weg. • Controleer

of de slangdelen recht zijn. Als dat niet het geval is, leg de slang dan in een rechte lijn in de zon om het geheugen te ontspannen. • Draai elk

slangdeel een halve slag bij elk aansluitpunt. • Zorg ervoor dat het wiel bovenop

de reinigingskop vrij kan draaien.

Oplossing:

3. Probleem: De reiniger blijft vastzitten op de treden.

Oplossing:

4. Probleem: De schoonmaakster reist in een repetitief patroon.

• Stel de retourjets naar beneden bij. •

Controleer de juiste slanglengte. •

Zorg ervoor dat de reiniger gelijk ligt met de bodem van het zwembad. Pas indien nodig de positie van het slanggewicht

aan. • Dit moet worden gedaan op het diepste punt van het zwembad.

• Verwijder of voeg een slangsectie toe.

Machine Translated by Google

- 14 -

6. Probleem: De slang van de stofzuiger zit in de knoop.

• Controleer de regelklep en spoel alle opgehoopt vuil weg. • Controleer de juiste slanglengte.

• Zorg ervoor dat de reiniger gelijk ligt

met de bodem van het zwembad. Pas indien nodig de positie van het slanggewicht aan. Dit moet worden gedaan op het diepste punt van het zwembad.

Oplossing:

7. Probleem: De reiniger komt niet van de rand van het zwembad af.

• Zorg ervoor dat er een klep in de skimmer/stuw is geïnstalleerd.

• Zorg ervoor dat het wiel bovenop de Cleaner body vrij draait en stevig is vastgeschroefd. • Controleer of de slangdelen recht zijn;

als dat niet het geval is, leg de slang dan in een rechte lijn in de zon om het geheugen te ontspannen. • Er zijn mogelijk te veel slangdelen voor uw zwembad.

Probeer een deel te verwijderen. • Inspecteer de regelklep en spoel eventuele ophopingen van vuil weg.

Oplossing:

5. Probleem: De reiniger klimt uit het zwembad en zuigt lucht aan.

• Gebruik retourstralen om de reiniger te verplaatsen.

• Pas het gewicht van de slang

aan. • Probeer de stroom naar uw reiniger via de regelaar te verminderen. Minder zuigkracht zorgt ervoor dat de reiniger vrijer kan bewegen.

Oplossing:

Machine Translated by Google

- 15 -

Oplossing:

9. Probleem: Schoonmaakmiddel blijft aan muren en vloeren plakken.

• Zorg ervoor dat er een klep in de skimmer/stuw is geïnstalleerd.

10.Probleem: De reiniger staat niet plat op de bodem.

Oplossing:

• Controleer de regelklep en spoel alle opgehoopt vuil weg. • Controleer de mat op slijtage.

Let op: als de mat in deze posities gescheurd is, is de werking in orde. (Zie afbeelding 9) • Probeer de stroom naar uw reiniger via de regelaar te verhogen

of te verlagen.

• Zorg ervoor dat het wiel bovenop de Cleaner body vrij draait en stevig is vastgeschroefd. • Stel de retourjets naar beneden af. •

Controleer de juiste slanglengte. • Zorg

ervoor dat de cleaner gelijk ligt met de

bodem van het zwembad. Pas indien nodig de positie van het slanggewicht aan. Dit moet worden gedaan op het diepste punt van het zwembad. •

Controleer of de slangdelen recht zijn; als dat niet het geval is,

leg de slang dan in een rechte lijn in de zon om de herinnering te ontspannen.

8. Probleem: De reiniger laat vlekken achter.

Oplossing:

• Controleer de regelklep en spoel eventuele opgehoopte vuilresten weg. • Zorg ervoor dat

het wiel bovenop de reinigingsbehuizing vrij kan draaien en stevig is vastgeschroefd. • Stel de retourstralen naar beneden af. •

Controleer of de slang de juiste lengte heeft.

• Zorg ervoor dat er een klep in de skimmer/stuw is geïnstalleerd.

Machine Translated by Google

(MIN 0,75 pk)

12X80CM

1700 gal/u of 6,5 m³/u

11. Probleem: Er zijn luchtbellen zichtbaar in de retourjets.

• Zorg ervoor dat de reiniger gelijk ligt met de bodem van het zwembad. Pas indien nodig de positie van het slanggewicht aan. Dit moet

worden gedaan op het diepste punt van het zwembad.

Oplossing:

• Zorg ervoor dat de reinigingsslang goed vastzit. • Zorg

ervoor dat de reinigingskop niet uit het water wordt gehaald terwijl de pomp draait. • Zorg ervoor dat de

slangen niet beschadigd zijn. • Zorg ervoor dat

de regelklep onder water staat.

- 16 -

Machine Translated by Google

Diafragma

Vlot

Borgring

Binnenste pool

Gewicht

Figuur 5

Figuur 4a

Figuur 6

Figuur 11

Figuur 3

Figuur 4b

Figuur 2Figuur 1

Figuur 7

Figuur 10

Figuur 9Figuur 8

- 17 -

Machine Translated by Google

VK REP

EC-REP

- 18 -

Mainzer Landstr.69, 60329 Frankfurt am Main.

Blauw en Wit

Huis, London Road, Staines-upon-Thames, Surrey,

ÿ550W

C/O YH Consulting Limited Kantoor 147, Centurion

Model

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië Geïmporteerd

naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

525*453,5*430mm

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

TW18 4AX

Kleur

E-CrossStu GmbH

Vermogen zwembadpomp

PAC11

YH CONSULTING LIMITED.

Productgrootte

PRODUCTPARAMETER

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: PAC11

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss

representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa

verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka

alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera

när du gör en beställning hos oss om du verkligen sparar hälften i

jämförelse med de främsta varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

SUGBAGSRENARE

ANVÄNDARMANUAL

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en

tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte

kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

MODELL: PAC11

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support

och e-garanticertifikat www.vevor.com/support

BEHÖVER HJÄLP? KONTAKTA OSS!

SUGBAGSRENARE

- 1 -

Machine Translated by Google

Försiktighetsåtgärder vid

montering 1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.

2. Denna produkt är inte en leksak. Låt inte barn leka med eller nära detta föremål.

6. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan leda till allvarliga skador.

Använd

försiktighetsåtgärder 1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.

3. Håll monteringsområdet rent och väl upplyst.

3. Överskrid inte specificerade viktkapaciteter.

4. Använd endast på en plan, jämn, hård och slät yta som säkert kan stödja en fulladd sugpool

2. Bär ANSI-godkända skyddsglasögon och kraftiga arbetshandskar vid montering.

5. Sätt dig inte ihop om du är trött eller påverkad av alkohol, droger eller medicin.

5. Använd endast på avsett sätt.

4. Håll åskådare borta från området under monteringen.

Rengöringsmedel.

VARNING:

8. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och

separera alla delar på ett rent arbetsområde.

SPARA DENNA MANUAL

7. Montera på en plan, jämn, hård och slät yta som säkert kan stödja Suction Pool Cleaner.

6. Produktens funktioner gäller endast för korrekt och färdigmonterade produkter.

SÄKERHETSINSTRUKTIONER

- 2 -

Machine Translated by Google

(Gratis gåva)

Diafragma ×1

DELLISTA

- 3 -

Machine Translated by Google

städarens huvud

Monteringssteg av

sugpoolrengörare

Montera sugpoolen

Riktlinjer för byte av

diafragma

MONTERINGSTEG

- 4 -

Machine Translated by Google

Stäng av pumpen till din pool. Om din pool är utrustad

med en vakuumplugg, följ instruktion # 5. Om

inte, gå direkt till instruktion # 6.

Fäst del "C" till del "A", se till att

hjulet "C" kan rotera fritt.

Fäst del "B" till del "A"

- 5 -

Machine Translated by Google

Ta bort det övre locket och korgen

på din väggskimmer.

- 6 -

Anslut delen "G" till din Vac-kontakt. Anslut regulatorn "I" till delen "G". Se till att pilen

under regulatorn pekar mot sugpluggen. GÅ nu direkt till instruktion #8.

Machine Translated by Google

Koppla ihop rörsektionerna “D”

och avsluta med avsnitt “E”.

- 7 -

Montera de två vinkelanslutningarna "H" till regulatorn "I". Sätt i fästet "G" nedåt och sedan regulatorn.

Se till att pilen under regulatorn pekar mot skummaren.

Machine Translated by Google

Du kan justera

effekten på din

dammsugare genom att

vrida på knappen på

regulatorn "I" enligt bilden.

Om städaren lutar för långt framåt

eller bakåt under drift, detta kan korrigeras

genom att flytta vikten "F" längs

rörsektionen enligt ritningen.

Slå på pumpen och

slappna av medan din

städare rengör din pool.

109

Om din regulator är ansluten till en väggskimmer, för slangen genom

framsidan av din skimmer och anslut den till armbågsanslutningen.

fickor.

Fyll rörsektionerna med vatten

för att eliminera luften

Placera vikten "F" i änden av den första slangsektionen

och anslut slangenheten till dammsugaren.

Justera ditt filtreringssystem till vakuuminställningen. En

pump på minst 3/4 hästkrafter (6,5 m³/h) krävs. Vattenflödet

får inte vara större än 12 m³/h.

- 8 -

Machine Translated by Google

STEG 3:

STEG4:STEG 2:STEG1:

Skruva loss täckstången med

hjulet från karossen.

Dra membranet från den inre

stolpen.

- 9 -

MEMBRANMONTERING

Dra membranet och

innerstången från kroppen.

Tryck sedan på det nya membranet

på den inre stolpen.

Machine Translated by Google

Sätt tillbaka membranet med

innerstången mot kroppen.

- 10 -

Membranet ska installeras som

figur STEG6.

Skruva tillbaka täckstången med

hjulet.

STEG 6:STEG 5: STEG 7:

OBSERVERA: PLS byt ut membranet i tid. Vid användning 200 timmar.

Machine Translated by Google

Lösning:

1.Problem: Rengöringen rör sig inte i början men slangarna darrar.

• Rengör och töm pumpkorgen och den tomma skummaren/korgkorgen. • Se till att

filtreringssystemet är noggrant rengjort. Rengör sand/patronfilter på din poolpump enligt tillverkarens specifikationer. • Kontrollera

rengöringshuvudet för blockeringar.

(Se figur 1) • Kontrollera utloppshålen på fotplattan för blockeringar.

(Se figur 2) • Inspektera regulatorventilen och spola bort skräp som ansamlats.

(Se figur 3) • Kontrollera om pumpeffekten är för stor; försök att minska flödet till din dammsugare

via regulatorn och justera regulatorn genom att vrida vredet till "-"-riktningen långsamt tills dammsugaren går bra. (Se figur 4a) •

Kontrollera att rengöringsmembranet inte är blockerat eller skadat, eller lossnat från innerstolpen eller att innerstolpen är

skadad. (Se figur 5 och figur 6) Observera att låsringen ska fästas på membranet. Om du behöver kontrollera membranet och den inre

polens status, vänligen kontrollera processen för att montera membranet i instruktionen för att demontera denna del från kroppen. • Se till

att de böjda spetsarna på mattan är vända uppåt. Du hittar "TOPP" på ovansidan. (Se figur 7) • Se till att mattan är monterad på rätt plats

på trampdynan som bilden visar och att den kan röra sig fritt

runt trampdynan. (Se bild 8) • Kontrollera om slangarna är blockerade eller läcker. För läckage kan du kontrollera med handen på ytan av

slangarna i vattnet medan pumpen är igång; du kommer att känna ett sug när din hand ligger på den läckande ytan. • Kontrollera om

pumpen har luft inuti och ger

mindre sugkraft. • Rådfråga en poolbutik i ditt område.

FELSÖKNING

- 11 -

Machine Translated by Google

- 12 -

Lösning:

2.Problem: Cleaner är trögt.

• Rengör och töm pumpkorgen och skummaren/korgkorgen. • Se till att

filtreringssystemet är noggrant rengjort. Rengör sand/patronfilter på din poolpump enligt tillverkarens specifikationer. • Kontrollera

rengöringshuvudet för blockeringar.

(Se figur 1) • Kontrollera utloppshålen på trampdynan för blockering.

(Se figur 2) • Inspektera regulatorventilen och spola bort skräp som ansamlats. (Se

figur 3) • Kontrollera om regulatorn vrider sig för mycket till "-" riktningen, vilket gör att strömmen till

rengöringen blir mindre. Vrid till "+"-riktningen tills dammsugaren går bra. (Se figur 4b) • Kontrollera om regulatorn är utan vatten med luft

som rinner inuti. • Kontrollera att rengöringsmembranet inte är

blockerat eller skadat, lossnat från innerstolpen eller att innerstolpen är

skadad. (Se figur 5 och figur 6) Observera att låsringen ska fästas på membranet. Om du behöver kontrollera membranet och den inre

polens status, vänligen kontrollera processen för att montera membranet i instruktionen för att demontera denna del från kroppen. •

Kontrollera om membranet når sin livslängd. Byt membran. • Se till att mattan är monterad på rätt plats på trampdynan, som bilden visar

och kan röra sig fritt runt trampdynan. (Se bild 8) • Kontrollera om

slangarna är blockerade eller läcker. För läckage kan du kontrollera med handen på

ytan av slangarna i vattnet medan pumpen är igång, du kommer att känna ett sug när handen är på den läckande ytan. • Kontrollera mattan

för slitage. Observera att om mattan slits

sönder i dessa lägen är driften okej. (Se figur 9) • Kontrollera om pumpen har luft inuti och orsakar mindre sugkraft. • Rådfråga en poolbutik

i ditt område.

Machine Translated by Google

- 13 -

• Justera returstrålarna mot problemområdet för att leda rengöringen bort från stegen. • Kontrollera att slangen är korrekt

längd. • Se till att rengöringsmedlet

ligger i jämnhöjd med poolgolvet. Justera slangens vikt vid behov. Detta bör göras vid den djupaste delen av poolen. • Öka eller minska

flödet till din dammsugare via regulatorn. • Kontrollera mattan

för slitage. Observera att om mattan slits sönder i dessa lägen är driften okej. (Se bild

4.Problem: Städare färdas i ett repetitivt mönster.

Lösning:

3.Problem: Städare fastnar på trappor.

Lösning:

• Justera returstrålarna nedåt. • Kontrollera

att slangen är korrekt längd. • Se till

att rengöringsmedlet ligger jäms med poolgolvet. Justera slangens vikt vid behov. • Detta bör göras vid den djupaste delen

av poolen. • Ta bort eller lägg till en slangsektion.

• Inspektera regulatorventilen och spola bort allt skräp som ansamlats. • Kontrollera att

slangsektionerna är raka; Om inte, lägg slangen i en rak linje i solen för att slappna av minnet. • Vrid varje slangsektion ett halvt varv vid varje

anslutningspunkt. • Se till att hjulet på toppen av rengöringshuvudet roterar fritt.

Machine Translated by Google

6. Problem: Rengöringsslangen trasslar ihop sig.

Lösning:

• Se till att hjulet på toppen av Cleaner-kroppen roterar fritt och är ordentligt fastskruvat. • Kontrollera att

slangsektionerna är raka; Om inte, lägg slangen i en rak linje i solen för att slappna av minnet. • Det kan finnas för många slangsektioner

för din pool. Försök att ta bort ett avsnitt. • Inspektera regulatorventilen och spola bort allt skräp

som ansamlats.

7. Problem: Rengöringsmedel lämnar inte poolkanten eller kanten.

• Se till att det finns en ventil installerad i skummaren/dämmaren.

• Inspektera regulatorventilen och spola bort allt skräp som ansamlats. • Kontrollera

att slangen är korrekt längd. • Se

till att rengöringsmedlet ligger jäms med poolgolvet. Justera slangens vikt vid behov. Detta bör göras vid den djupaste delen av poolen.

Lösning:

5.Problem: Renare klättrar upp ur poolen och drar in luft.

• Använd returstrålar för att flytta renare. •

Justera slangens vikt. •

Försök att minska flödet till din dammsugare via regulatorn. Mindre sug gör att dammsugaren kan röra sig mer fritt.

Lösning:

- 14 -

Machine Translated by Google

- 15 -

Lösning:

• Se till att det finns en ventil installerad i skummaren/dämmaren.

• Inspektera regulatorventilen och spola bort allt skräp som ansamlats. • Kontrollera

mattan för slitage. Observera att om mattan slits sönder i dessa lägen är driften okej. (Se bild 9) • Försök att öka eller minska flödet till din

dammsugare via regulatorn.

Lösning:

• Se till att hjulet på toppen av Cleaner-kroppen roterar fritt och är ordentligt fastskruvat. • Justera returstrålarna nedåt. •

Kontrollera att slangen är korrekt längd.

• Se till att rengöringsmedlet ligger i

jämnhöjd med poolgolvet. Justera slangens vikt vid behov. Detta bör göras vid den djupaste delen av poolen. • Kontrollera att

slangsektionerna är raka; Om inte, lägg slangen i en rak linje

i solen för att slappna av minnet.

9.Problem: Rengöring fastnar på väggar och golv.

Lösning:

8.Problem: Rengöringsmedel lämnar fläckar.

• Se till att det finns en ventil installerad i skummaren/dämmaren.

• Inspektera regulatorventilen och spola bort allt skräp som ansamlats. • Se till att

hjulet på toppen av Cleaner-kroppen roterar fritt och är ordentligt fastskruvat. • Justera returstrålarna nedåt. • Kontrollera

att slangen är korrekt längd.

10.Problem: Rengöringsmaskinen sitter inte platt på botten.

Machine Translated by Google

(MIN 0,75 hk)

12x80cm

1700 gal/h eller 6,5 m³/h

Lösning: •

Se till att rengöringsslangen är tätt monterad. • Se till att

rengöringshuvudet inte tas bort från vattnet medan pumpen är igång. • Se till att slangarna inte är skadade. •

Se till att regulatorventilen är under vatten.

• Se till att rengöringsmedlet ligger i jämnhöjd med poolgolvet. Justera slangens vikt vid behov. Detta bör

göras vid den djupaste delen av poolen.

11.Problem: Luftbubblor märks i returstrålarna.

- 16 -

Machine Translated by Google

Membran

Flyta

Snäppring

Inre pol

Vikt

Bild 5Figur 4b Bild 6 Bild 7

Figur 2 Figur 4aFigur 3Figur 1

Bild 8 Bild 9

Bild 10 Bild 11

- 17 -

Machine Translated by Google

UK REP

EC REP

- 18 -

Färg

TW18 4AX

Pool Pump Power

E-CrossStu GmbH

PAC11

Mainzer Landstr.69, 60329 Frankfurt am Main.

YH CONSULTING LIMITED.

Produktstorlek

Blått och vitt

House, London Road, Staines-upon-Thames, Surrey,

ÿ550W

C/O YH Consulting Limited Office 147, Centurion

Modell

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importerad till

USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

525*453,5*430 mm

PRODUKTPARAMETER

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor PAC11 Automatic Pool Vacuum Cleaner Suction Side Technology and 12 Hoses for In-ground and Above-Ground Pools

Product's Documents

User Manual

Specifications

Vevor PAC11 Questions and Answers
