Vevor LH50 Wood Burning Kit Adjustable Temperature, Dual User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

PYROGRAPH MACHINE

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and doses not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL:LH50

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

PYROGRAPH MACHINE

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

FCC STATEMENT

This device complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions:(1)This device may not cause

harmful interference, and (2)this device must accept any interference

received, including interference that may cause undesired operation.

CORRECT DISPOSAL

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories

marked with this symbol. Products marked as such may not be

discarded with normal domestic waste, but must be taken to a

collection point for recycling electrical and electronic devices

This symbol, placed before a safety comment, indicates a kind of

precaution, warning, or danger.Ignoring this warning may lead to an

accident. Please always follow the recommendation below to reduce

the risk of injury, fire, or electrocution.

This product is of protection class II. That means it is equipped with

enhanced or double insulation.

- 3 -

IMPORTANT SAFEGUARDS

WARNING:

1.Warnings must be followed carefully to avoid body injury. improper use may

result in electric shock, fire,personal injury, and other damage:

1) Keep unplugged when moving the machine.

2) Keep unplugged when installing accessories.

3) Place on a flat and stable platform and operate under ventilated conditions.

4) Wear special protective equipment when operating the machine.

5) Do not use this machine in a hazardous location.

6) Only use it when the machine is working correctly.

Do not disassemble and repair this machine.

8) Do not use an unsuitable AC outlet.

9) Do not touch the heating plate when the machine heating.

10) Do not use in humid environments or in contact with water. Also, do not

infiltrate liquid in the machine to prevent fire or electric shock caused by a short

circuit.

11) Do not use the power supply that does not meet the rated voltage. The power

supply that does not meet the specified voltage may cause fire or electric shock.

12) Ensure that the machine is grounded so as not to cause harm to body.

13) Do not touch the rotating rod or bearing part with your fingers during use in

case of injuries.

14) If the machine is not in use for a long time, please unplug the power cord from

the socket.

15) Do not use the machine during thunderstorms or lighting to avoid damage to

the machine.

16) Place the machine smoothly on the flame-retardant table and keep away from

flammable and explosive items.

17) Please stop using it if the machine smokes, emits a peculiar smell, or becomes

noisy and in other abnormal conditions.

18)This appliance can be used by children aged 8 years and above and persons

with reduced

physical,sensory or mental capabilities or lack of experience and

knowledge if they have been given supervision or instruction concerning use of the

appliance in a safe way and understand the hazards involved. Children shall not play with

- 4 -

the appliance.

Cleaning and user maintenance shall not be made by children without

supervision.

Type Y attachment:

If the supply cord is damaged, it must be replaced by the

manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.

3. In order to avoid a hazard due to inadvertent resetting of the thermal cutout, this

appliance must not be supplied through an external switching device, such as a timer, or

connected to a circuit that is regularly switched on and off by the utility.

4. In the process of temperature adjustment, there will be a slight delay in the digital display

temperature, which is a normal phenomenon, please wait a moment.

SAVE THESE INSTRUCTIONS

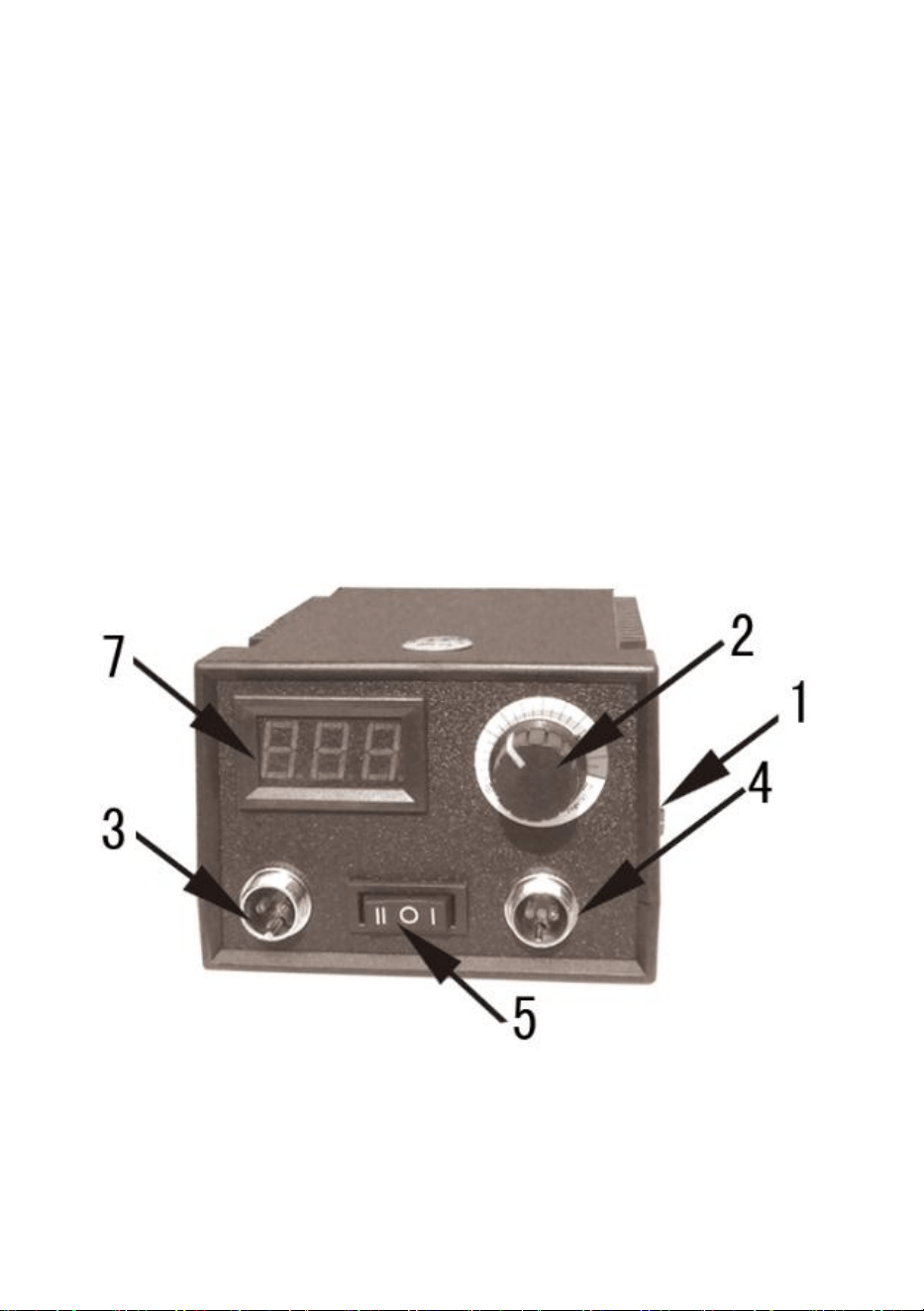

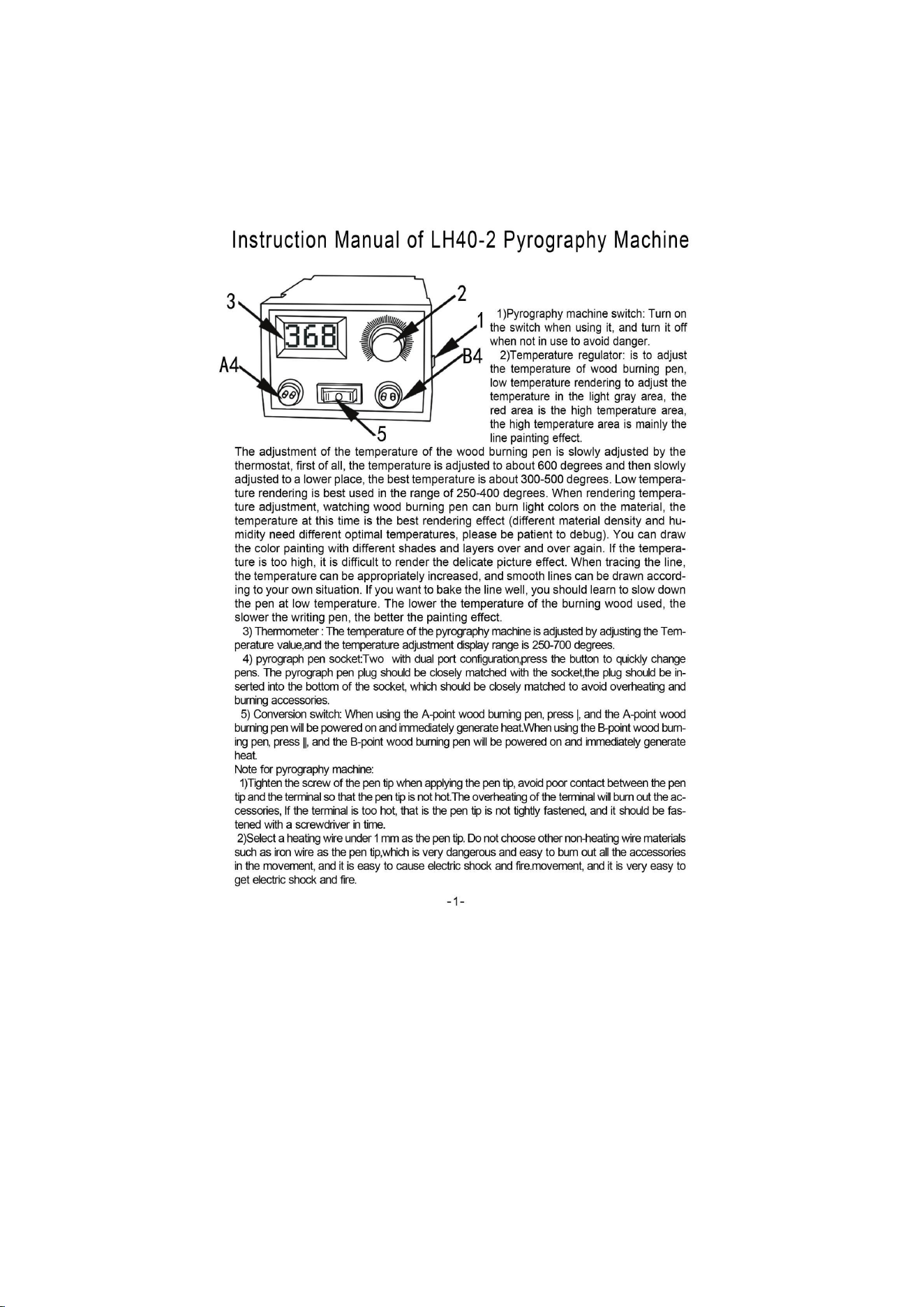

Instruction Manual of LPyrograph Machine

1) Pyrograph machine switch: Turn on the switch when using it, and turn it off

when not in use to avoid danger.

2）Thermostat：It is used to adjust the temperature of the pyrograph pen. The light

gray part is the normal adjustment of the rendering temperature, and the red part

is the high temperature area. The temperature adjustment of the electrical heating

- 5 -

wire pen is to slowly adjust the temperature through the temperature regulator. If it

is temperature display，adjust the temperature to 700 degrees and then slowly

lower it, it would be best the temperature is around 350-600 degrees and the low

temperature rendering is about 350-450 degrees.When adjusting the temperature,

adjust the tip of the electrical heating wire pen from a little grayish orange to not

red.Don’t be too red, too high temperature will make the pen soft and unable to

draw normally, the performance will drop sharply, and the line drawn will be burnt.

3) pyrograph pen socket: The pyrograph pen plug should be closely matched

with the socket,the plug should be inserted into the bottom of the socket, which

should be closely matched to avoid overheating and burning accessories

Thermometer : The temperature of the pyrography machine is adjusted by

adjusting the Temperature value,and the temperature adjustment display range is

300-700 degrees.

Precautions for pyrograph machine:

1) Tighten the screw of the pen tip when applying the pen tip, avoid poor contact

between the pen tip and the terminal so that the pen tip is not hot.The overheating

of the terminal will burn out the accessories, If the terminal is too hot, that is the

pen tip is not tightly fastened, and it should be fastened with a screwdriver in time.

2) Select a heating wire under 1 mm as the pen tip.Do not choose other

non-heating wire materials such as iron wire as the pen tip,which is very

dangerous and easy to burn out all the accessories in the movement, and it is easy

to cause electric shock and fire.

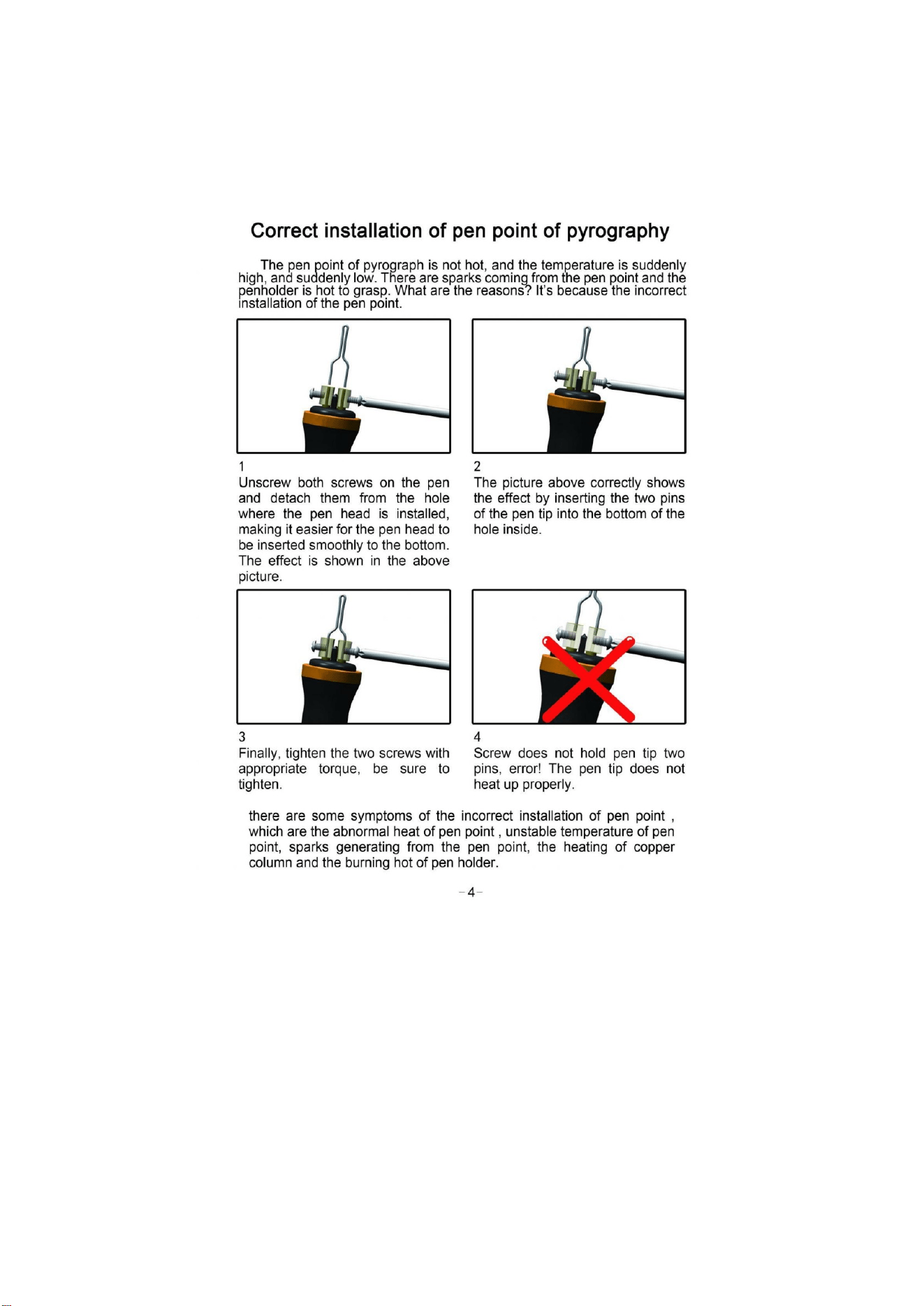

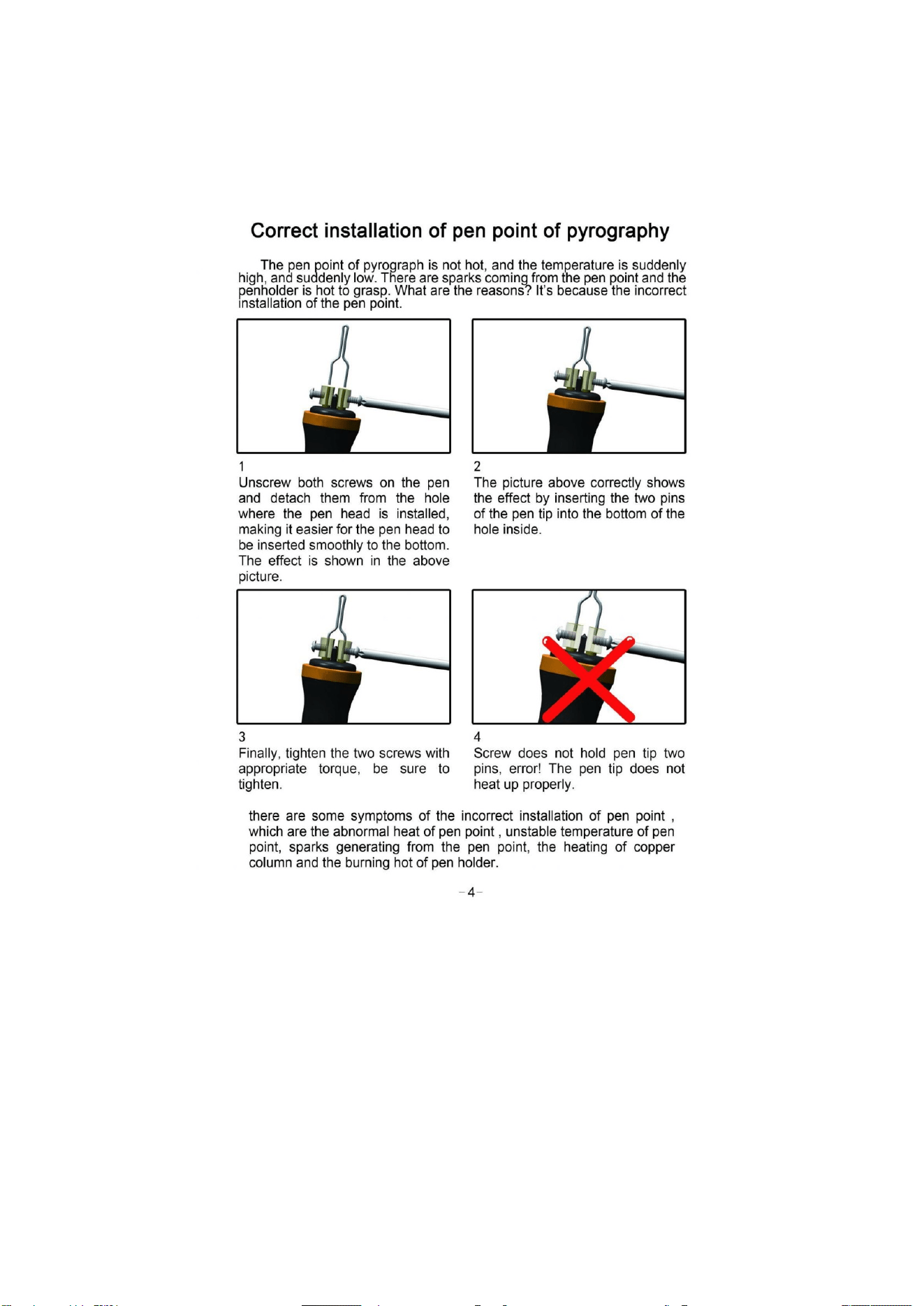

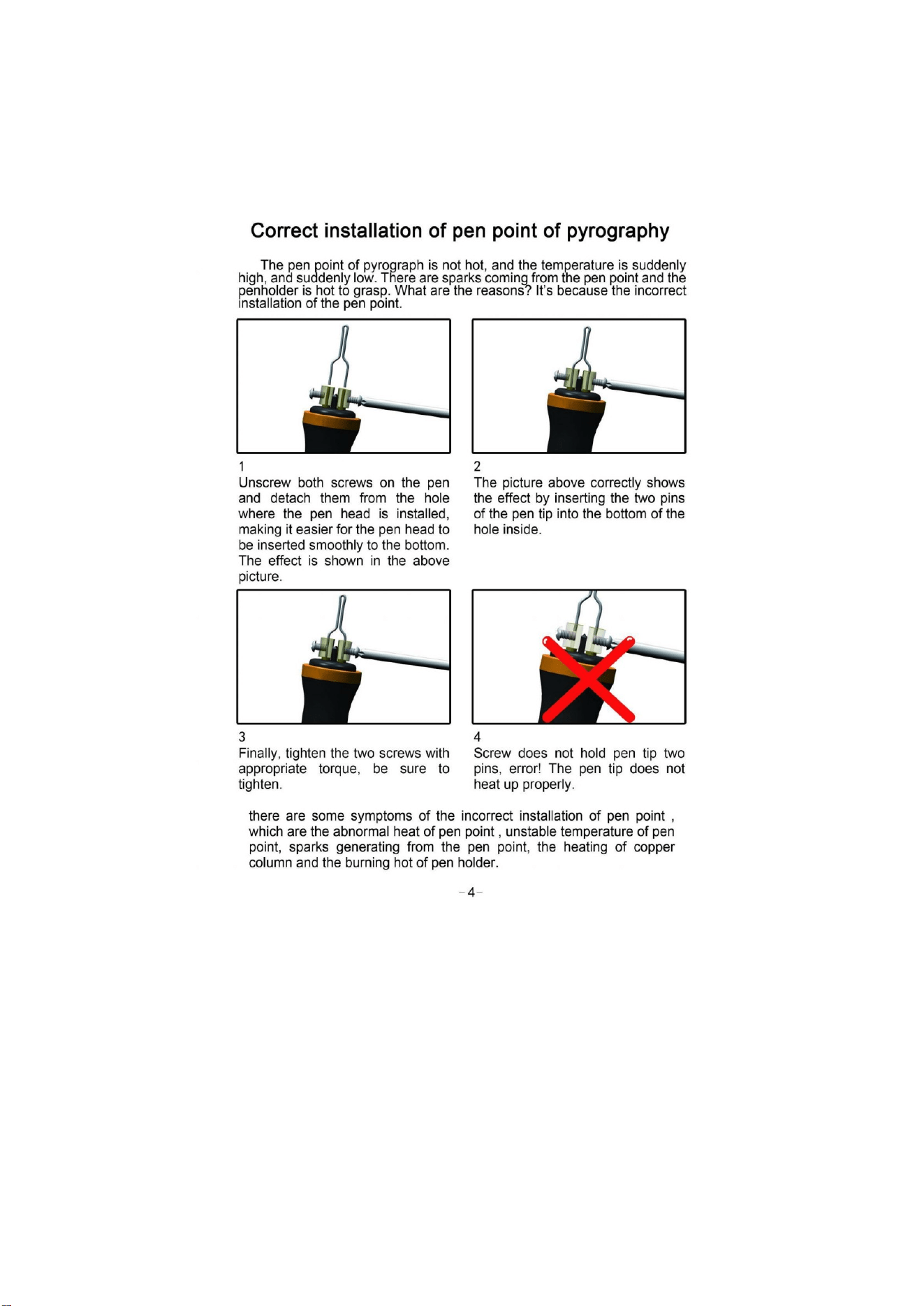

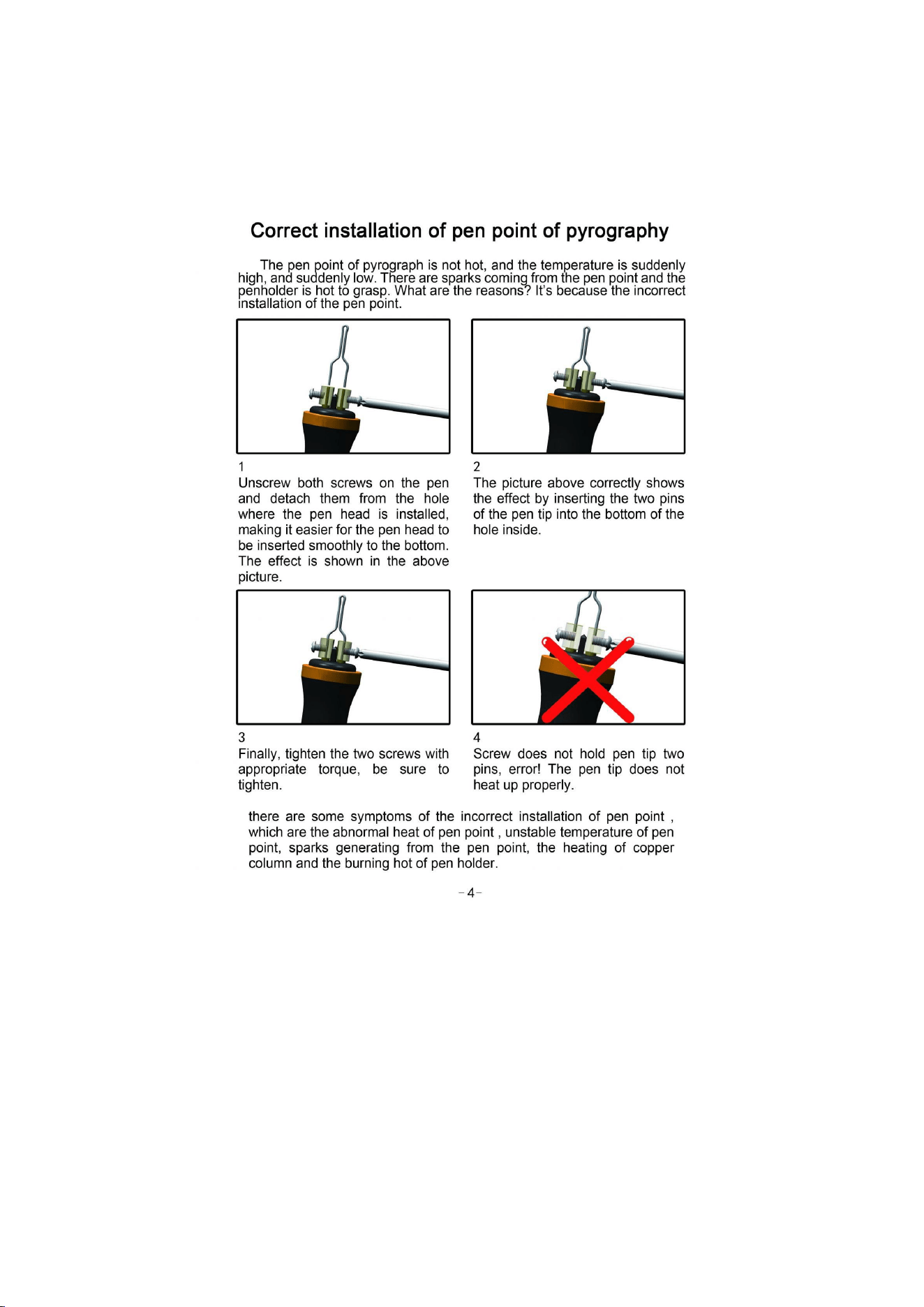

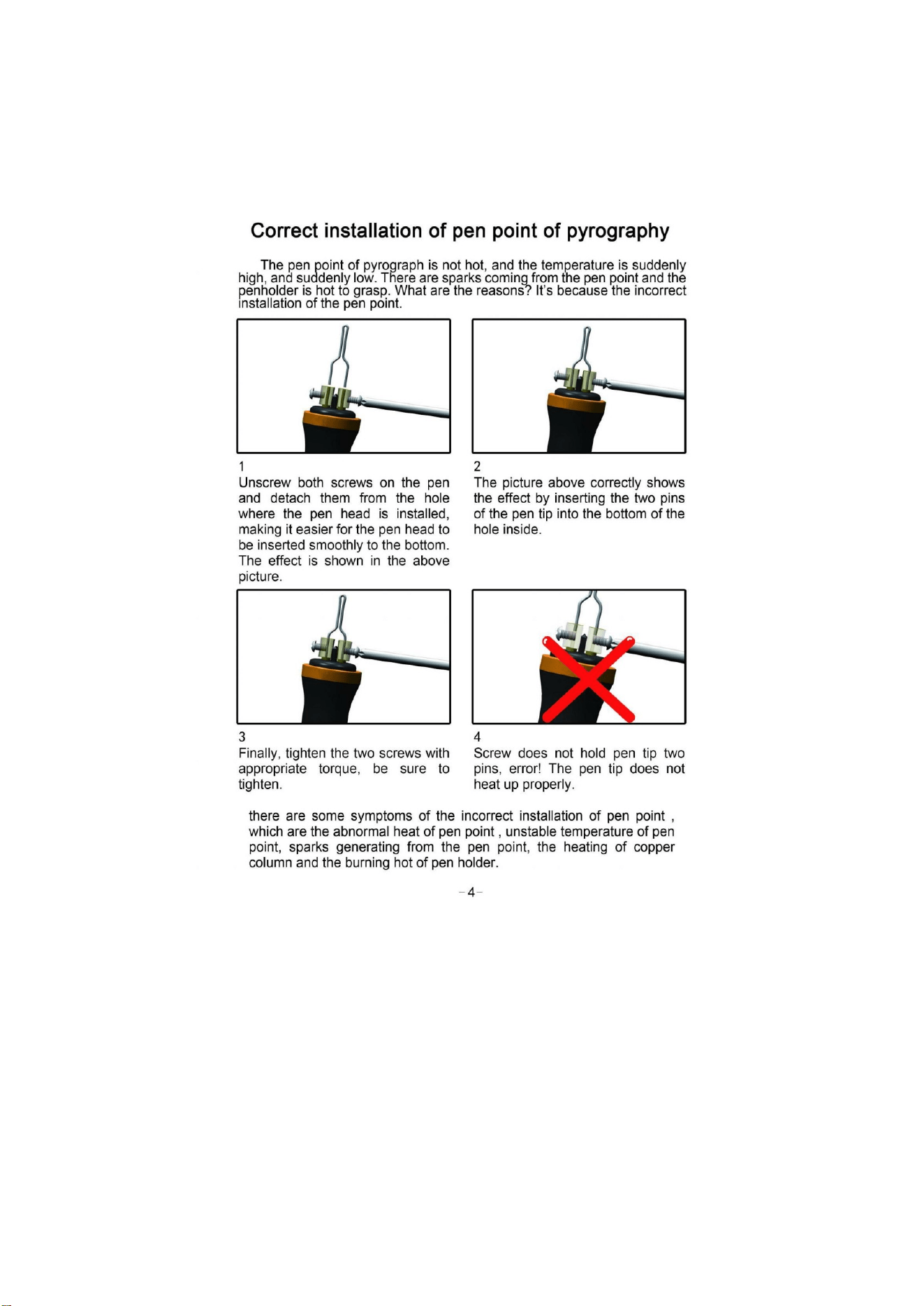

Correct installation of pen point of pyrograph

The pen point of pyrograph is not hot, and the temperature is suddenly high, and

suddenly low. There are sparks coming from the pen point and the penholder is

hot to grasp. What are the reasons? It’s because the incorrect installation of the

pen point.

- 6 -

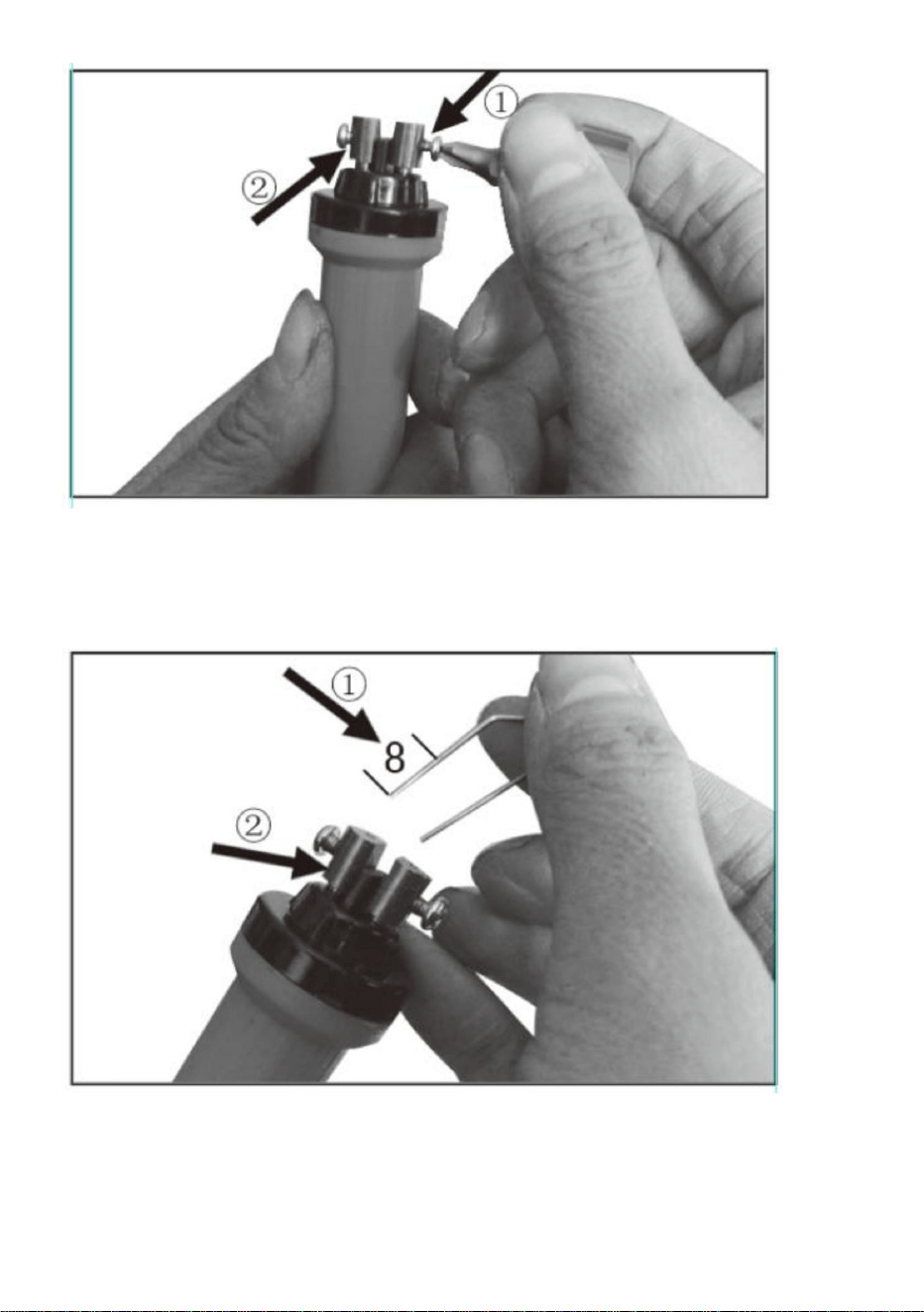

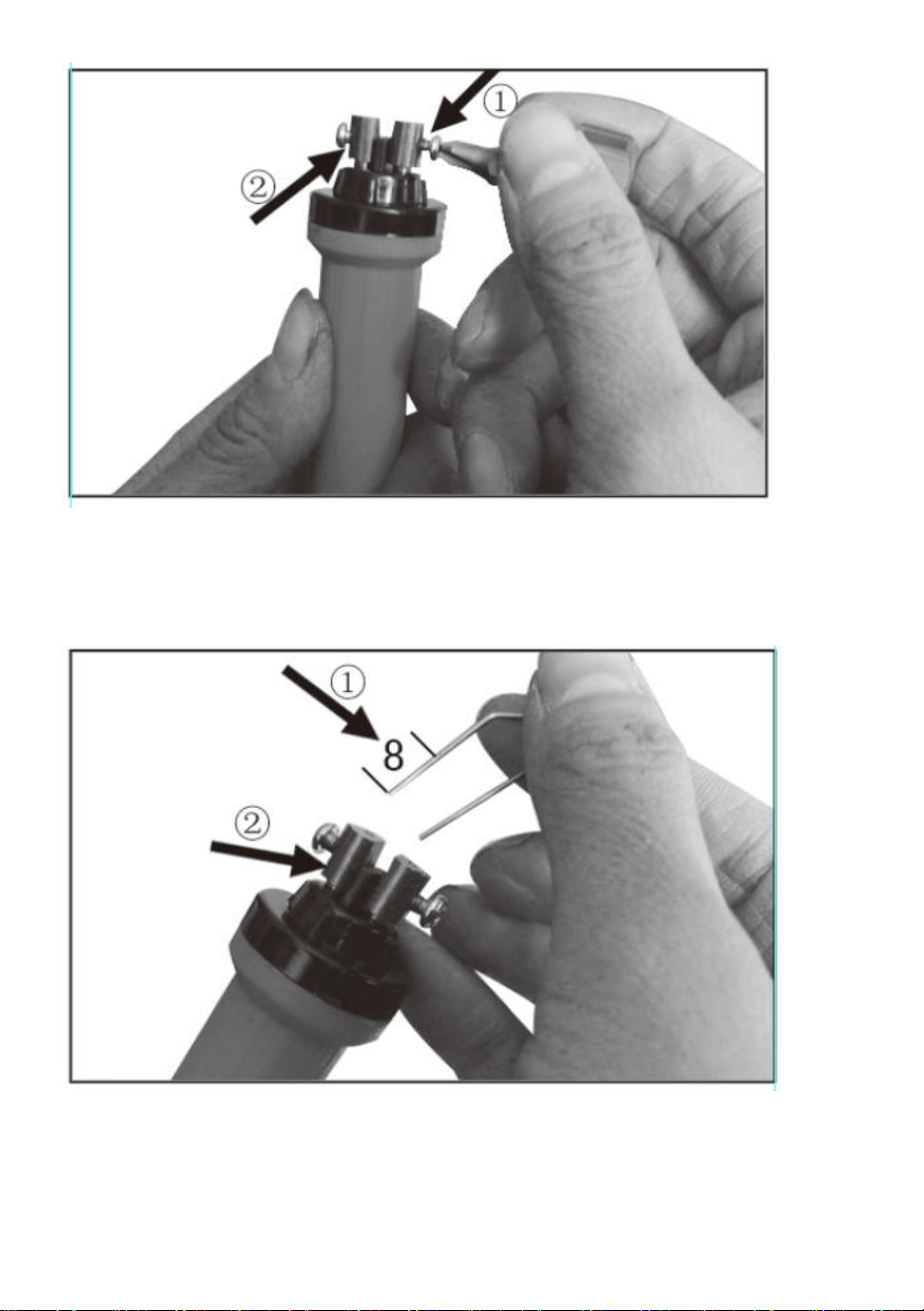

①Here the top screw needs to exit more than 4 mm, and the screw needs to exit

this distance and inserts into the pen point.

②It’s wrong for screw to insert into the pen point at this distance.

①The feet of the pen point shall be inserted into the copper binding post for more

than 8 mm.

②The pen point copper binding post

- 7 -

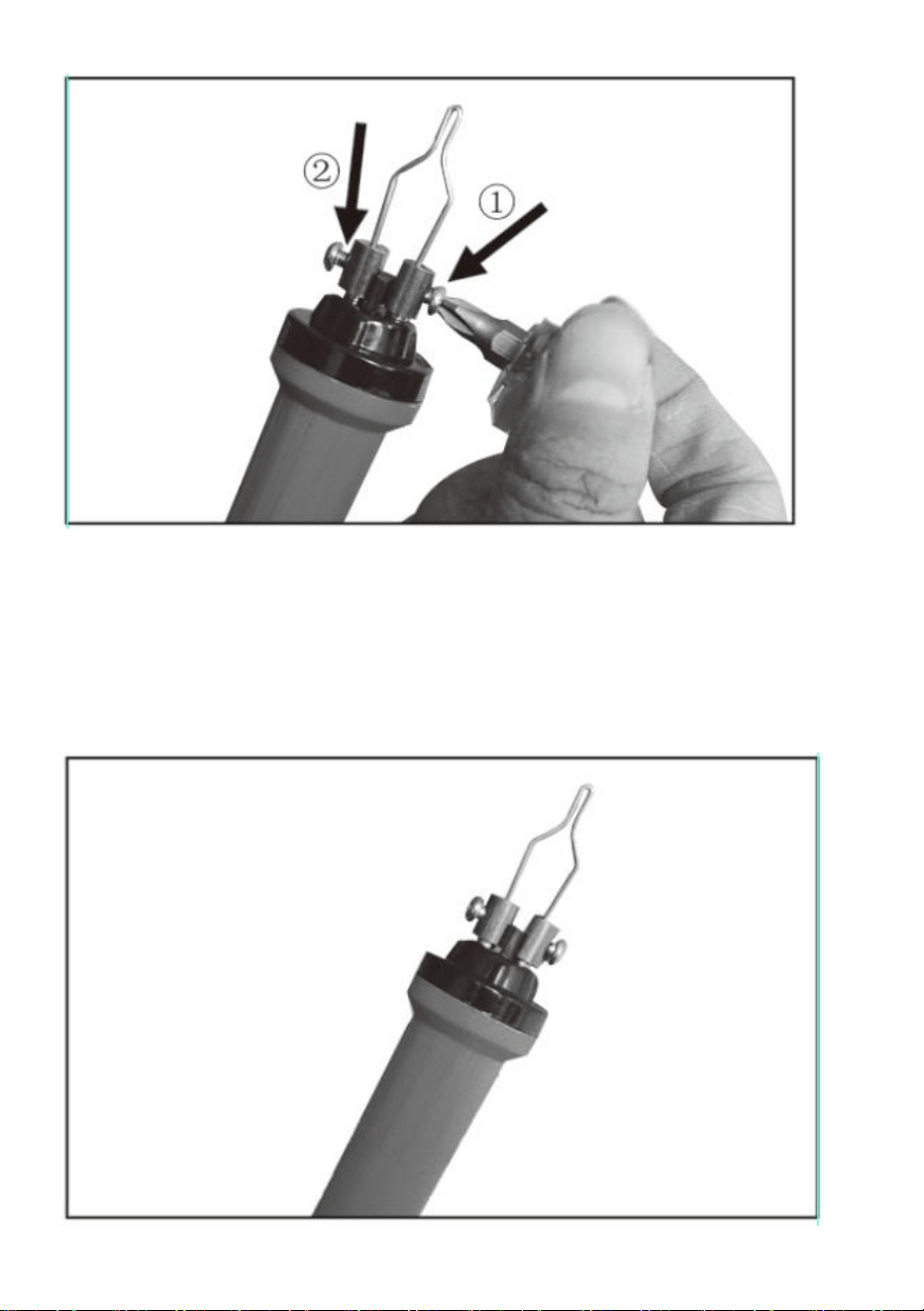

①Tighten the screw with the screwdriver and tighten the feet of the pen point! It

must be tightly closed; otherwise, the pen point won't be heated or its heating is

abnormal or even sparks.

②The screw leaks outside too much , and it’s sure the feet pf pen point is not

tightened which is wrong .

- 8 -

It’s the essential to install the pen point correctly.

there are some symptoms of the incorrect installation of pen point , which are the

abnormal heat of pen point , unstable temperature of pen point, sparks generating

from the pen point, the heating of copper column and the burning hot of pen

holder.

Technical data

Made In China

Model

LH50

Rated voltage 120V~ 60Hz For US

Powe

220-240V~ 50Hz For EU or AU

r 20W
