* Recommended hours of use per day of this product is under 16 hours. If the product is used for longer than 16 hours a
day, the warranty may be void.
* The colour and the appearance may differ depending on the product, and the content in the manual is subject to change
without prior notice to improve the performance.
* Download the user manual from the following Samsung Electronic Website for further details.
http://www.samsung.com/displaysolutions
* Il est recommandé d'utiliser ce produit moins de 16 heures par jour. L'utilisation quotidienne du produit pendant une
durée supérieure à 16 heures peut entraîner l'annulation de la garantie.
* La couleur et l’aspect du produit peuvent varier en fonction du modèle, et le contenu dans le manuel peut être modifié
sans préavis pour des raisons d’amélioration des performances.
* Téléchargez le mode d'emploi du site Web de Samsung Electronics pour de plus amples informations.
The terms HDMI and HDMI High-Definition Multimedia
Interface, and the HDMI Logo are trademarks or registered
trademarks of HDMI Licensing Administrator, Inc. in the
United States and other countries.
-00

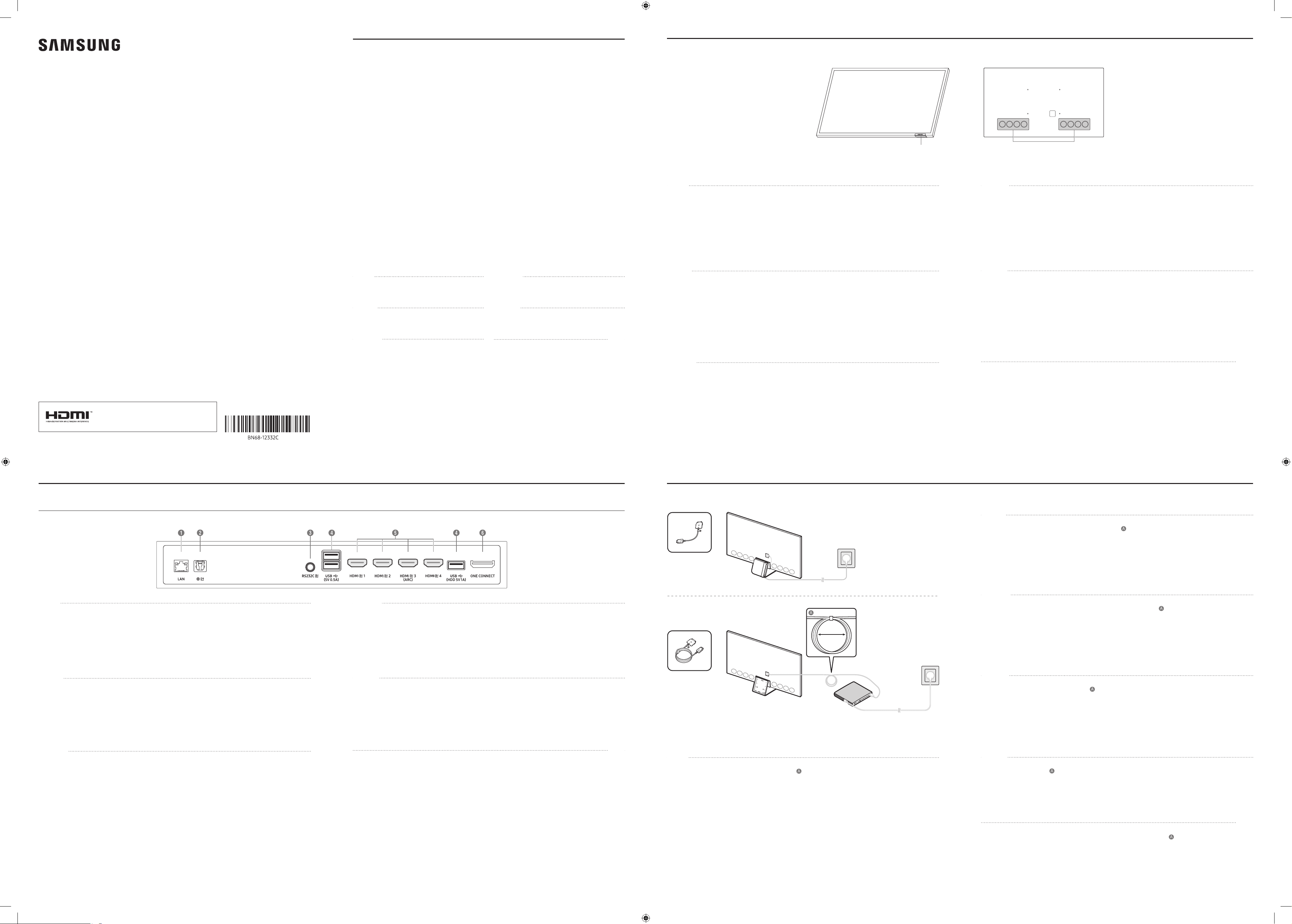

Quick Setup Guide
Guide de configuration rapide
Warranty card
(Not available in some locations)
Carte de garantie
(Non disponible dans certains pays)
Regulatory guide
Guide réglementaire
Batteries (AAA x 2)
(Not available in some locations)
Batteries (AAA x 2)
(Non disponible dans certains pays)
Remote Control
Télécommande
RS232C adapter
Adaptateur RS232C
HOLDER-BOLT x 3
SUPPORT-BOULON x 3
HOLDER-WALL RING x 4
SUPPORT MURAL-ANNEAU DE MAINTIEN x 4
One Connect
One Connect
One Connect Cable x 2
(Supported models: QP65A-8K,
QP75A-8K, QP85A-8K)
One Connect Cable
(Supported model: QP85A-8KN)
Câble One Connect x 2
(Modèle pris en charge: QP65A-8K,
QP75A-8K, QP85A-8K)
Câble One Connect
(Modèle pris en charge: QP85A-8KN)
Power Cable (Supported models: QP65A-
8K, QP75A-8K,
QP85A-8K)
Câble d'alimentation (Modèle pris en charge:
QP65A-8K, QP75A-8K,
QP85A-8K)
English
Contact the vendor where you purchased the product if
any components are missing.
Components may differ in different locations.
Français
S’il manque le moindre composant, contactez le revendeur
auprès duquel vous avez acheté le produit.
Les composants peuvent être différents suivant la région.
Português
Contacte o vendedor onde adquiriu o produto caso haja
componentes em falta.
Os componentes podem variar em locais diferentes.
Tiếng Việt
Liên hệ với nhà cung cấp nơi bạn mua sản phẩm nếu có
thành phần nào bị thiếu.
Các thành phần có thể khác nhau tại các địa điểm khác nhau.
繁體中文
如有任何元件遺漏，請聯絡您購買產品的供應商。
不同位置的零部件可能略有差异。
ةيبرعلا
.تانوكم يأ دوجو مدع ةلاح يف جتنملا هنم تيرتشا يذلا عئابلاب لصتا
.عقاوملا فتخاب تانوكملا فلتخت دق
Checking the Components
Verification des composants
Français
Connectez le produit et One Connect en vous reportant à l’image.
* Lorsque vous fixez le câble restant, reportez-vous à la figure
pour connaître la disposition correcte.
PRODUIT CONTENANT UN LASER DE CLASSE1 (One Invisible Connection)
ꞏ Attention - Rayonnement laser invisible en cas d’ouverture. Ne fixez pas le faisceau du regard.
- Ne pliez pas le câble One Invisible Connection de façon excessive. Ne coupez pas le câble.
- Ne placez pas d’objets lourds sur le câble.
- Ne démontez aucun des connecteurs de câbles.
ꞏ Attention - Le non-respect des commandes, réglages ou performances (procédures) mentionnés dans le présent
document peut entraîner une exposition dangereuse aux radiations.
Quick Setup Guide
Guide de conguration rapide
QP65A-8K QP75A-8K QP85A-8K QP85A-8KN
(Singapore only : SOC8101A / SOC8102A / SOC8103A)
Connecting the product to the One Connect
Connexion du produit au One Connect
English
Connect the product and One Connect referring to the image.
* When arranging the remaining cable, refer to the figure for the correct arrangement.
CLASS 1 LASER PRODUCT (One Invisible Connection)
ꞏ Caution - Invisible laser radiation when open. Do not stare into beam.
- Do not bend the One Invisible Connection cable excessively. Do not cut the cable.
- Do not place heavy objects on the cable.
- Do not disassemble either of the cable connectors.
ꞏ Caution - Use of controls, adjustments, or the performance of procedures other than those specified herein may result
in hazardous radiation exposure.
繁體中文
參考圖片連接產品和 One Connect。
*
整理其他纜線時，請參照圖
以正確整理。
1 類雷射產品 (One Invisible Connection)
ꞏ
注意 - 開啟時會有看不見的雷射輻射線。切勿直視光束。
-
切勿過度彎折One Invisible Connection線纜。切勿切割纜線。
-
切勿將重物壓在線纜上。
-
切勿拆解任何纜線的接頭。
ꞏ
注意 - 進行此處所述以外的控制、調整或程序，可能導致暴露於危險的輻射當中。
ةيبرعلا
.روصلا إ عوجرلاب One Connect زاهجب جتنملا لصوأ
.حيحصلا بيترتلا ةفرعمل
لكشلا إ عجرا ،يقبتملا لبكلا بيترت دنع
)One Invisible Connection( وا ةجردلا نم رزيل جتنم
ꞏ .عاعشلا إ رظنلا ليطت .ليغشتلا دنع يئرم ريغ رزيل عاعش ثعبني - هيبنت
- .لبكلا عطقت .ةدشب One Invisible Connection لبك ينثب مقت
- .لبكلا ع ةليقث ءايشأ عضت
- .لبكلا تصوم نم يأ كفب مقت
ꞏ .عاعشل ريطخلا ضرعتلا ليلدلا اذه يف ةروكذملا كلت فخب تاءارجإ يأب مايقلا وأ تيدعت ءارجإ وأ مكحتلا ةزهجأ مادختسا نع جتني دق - هيبنت
Tiếng Việt
Xem hình ảnh để kết nối sản phẩm với One Connect.
* Khi cuộn phần cáp còn lại, hãy tham khảo hình để biết cách cuộn cáp đúng.
SẢN PHẨM LASER LOẠI 1 (One Invisible Connection)
ꞏ Thn trng - Bức xạ laser vô hình khi mở. Không nhìn chằm chằm vào chùm tia.
- Không uốn cong cáp One Invisible Connection quá mức. Không cắt dây cáp.
- Không đặt vt nặng lên dây cáp.
- Không tháo rời các đầu nối cáp.
ꞏ Thn trng - Việc điều khiển, điều chỉnh hoặc thực hiện các quy trình khác ngoài các quy trình trong tài liệu này có thể
dẫn tới việc tiếp xúc với bức xạ độc hại.
Português
Ligue o produto e o One Connect, consultando a imagem.
* Ao organizar o restante cabo, siga a organização correta ilustrada na imagem
.
PRODUTO LASER DE CLASSE 1 (One Invisible Connection)
ꞏ Cuidado - Radiação laser invisível ao abrir. Não olhe diretamente para o feixe.
- Não dobre excessivamente o cabo da One Invisible Connection. Não corte o cabo.
- Não coloque objetos pesados sobre o cabo.
- Não desmonte nenhum dos conectores do cabo.
ꞏ Cuidado - A utilização de controlos, ajustes ou a realização de procedimentos que não estejam aqui especificados pode
resultar em exposição a radiação perigosa.
Ports
Ports
繁體中文
1
ꞏ
使用 LAN 纜線連接至網路。(10/100 Mbps)
ꞏ
使用 LAN 纜線連接至 MDC。
2
使用光纖 （數位） 纜線連接至音訊裝置。
3
使用 RS232C 轉接器連接至 MDC。
4
連接至 USB 記憶裝置。
5
使用 HDMI 纜線或 HDMI-DVI 纜線連接至訊號源裝置。
6
使用提供的 One Invisible Connection 連接產品和 One Connect。
ةيبرعلا
1 )ةيناثلا يف تياباجيم 10/100( .LAN لبك مادختساب ةكبشب لاصتا
ꞏ
.LAN لبك مادختساب MDC ذفنمب ليصوتلا ꞏ
2 .)يمقرلا( يئوضلا لباكلا مادختساب توص زاهجب ليصوتلاب موقي
3 .RS232C ل
ّ
وحم مادختساب MDC جمانربب ليصوتلا
4 .USB ةركاذ زاهجب ليصوتلا
5 .HDMI-DVI لباك وأ HDMI لباك مادختساب ردصم زاهجب ليصوتلل
6 .One Connectو جتنملا ليصوتل ةحاتملا One Invisible Connection مدختسا
Tiếng Việt
1
ꞏ Kết nối với mạng bằng cáp LAN. (10/100 Mbps)
ꞏ Kết nối với MDC bằng cáp LAN.
2
Kết nối với thiết bị âm thanh bằng cáp quang(kỹ thut số).
3
Kết nối với MDC bằng cách sử dụng bộ điều hợp RS232C.
4
Kết nối với thiết bị nhớ USB.
5
Kết nối với thiết bị nguồn tín hiệu bằng cách sử dụng cáp HDMI hoặc cáp HDMI-DVI.
6
Sử dụng cáp One Invisible Connection đi kèm để kết nối sản phẩm với One Connect.
Português
1
ꞏ Ligue a uma rede através de um cabo LAN. (10/100 Mbps)
ꞏ Ligue ao MDC através de um cabo LAN.
2
Liga a um dispositivo áudio com o cabo ótico (digital).
3
Liga-se a um MDC utilizando um adaptador RS232C.
4
Ligue a um dispositivo de memória USB.
5
Liga-se a um dispositivo de entrada utilizando um cabo HDMI ou HDMI-DVI.
6
Use a One Invisible Connection fornecida para ligar o produto e o One Connect.
Français
1
ꞏ Permet la connexion à un réseau via le câble LAN. (10/100 Mbit/s)
ꞏ Permet de se connecter au MDC à l'aide d'un câble LAN.
2
Permet la connexion à un périphérique audio à l'aide du câble optique (numérique).
3
Connexion au MDC grâce à un adaptateur RS232C.
4
Permet de se connecter à un périphérique de mémoire USB.
5
Connexion à un périphérique source à l'aide d'un câble HDMI ou HDMI-DVI.
6
Utilisez le One Invisible Connection fourni pour connecter le produit et One Connect.
English
1
ꞏ Connect to a network using the LAN cable. (10/100 Mbps)
ꞏ Connect to MDC using the LAN cable.
2
Connects to a audio device using the optical(digital) cable.
3
Connects to MDC using an RS232C adapter.
4
Connect to a USB memory device.
5
Connects to a source device using a HDMI cable or HDMI-DVI cable.
6
Use the provided One Invisible Connection to connect the product and One Connect.
English
1
Controller button
You can turn on the product with the Controller button at the bottom of the product, and then use the Control menu.
The Control menu appears when the Controller button is pressed while the product is On.
* The screen may dim if the protective film on the SAMSUNG logo or the
bottom of the product is not detached.
Please remove the protective film.
2
Remote sensor
Press a button on the remote control pointing at the bottom of the product face to perform the function. The remote
control sensor is located on the bottom of the product.
* Using other display devices in the same space as the remote control of this product can cause the other display
devices to be inadvertently controlled.
Parts
Pièces
Français
1
Bouton de commande
Vous pouvez allumer le produit à l'aide du bouton de commande en bas du produit, puis utiliser le menu de
commande. Le menu de commande apparaît lorsque vous appuyez sur le bouton de commande et que le produit est
allumé.
* L'écran peut s'assombrir si le film protecteur du logo SAMSUNG ou le fond du produit n'est pas retiré. Veuillez retirer
le film de protection.
2
Capteur de la télécommande
Appuyez sur un bouton de la télécommande tout en pointant la base de la face du produit pour exécuter la fonction.
Le capteur de télécommande se trouve à la base du produit.
* Si vous utilisez la télécommande de ce produit dans le même espace que d’autres périphériques d’affichage, il se
peut que ces derniers soient commandés par mégarde.
Português
1
Botão de controlo
Pode ligar o produto utilizando o botão de controlo na parte inferior do mesmo e, em seguida, utilizar o Menu de
controlo. O Menu de controlo aparece quando carregar no botão de controlo com o produto ligado.
* Se a película protetora no logótipo SAMSUNG ou na parte inferior do produto não for removida, o ecrã poderá ficar
escurecido. Remova a película protetora.
2
Sensor do telecomando
Prima um botão do telecomando apontando para a parte inferior da frente do produto para executar a função. O
sensor do telecomando está situado na parte inferior do produto.
* Se utilizar outros dispositivos de visualização no mesmo espaço do telecomando deste produto poderá vir a
controlar estes outros dispositivos acidentalmente.
Tiếng Việt
1
Nút bộ điều khiển
Bạn có thể bt sản phẩm bằng nút Bộ điều khiển ở phía dưới sản phẩm rồi sử dụng menu Điều khiển. Menu Điều
khiển xuất hiện khi nhấn nút Bộ điều khiển trong khi sản phẩm đang Bt.
* Màn hình có thể bị mờ đi nếu không bóc màng bảo vệ trên logo SAMSUNG hoặc phía dưới cùng của sản phẩm. Hãy
bóc màng bảo vệ này.
2
Cảm biến từ xa
Nhấn nút trên điều khiển từ xa trỏ vào phía dưới của mặt trước sản phẩm để thực hiện chức năng. Cảm biến điều
khiển từ xa nằm ở phía dưới của sản phẩm.
* Sử dụng các thiết bị màn hình khác trong cùng một không gian như điều khiển từ xa của sản phẩm này có thể làm
cho thiết bị màn hình vô tình bị điều khiển.
繁體中文
1
控制器按鈕
您可以使用本產品底部的控制器按鈕來開啟產品，然後使用 [控制] 功能表。在產品開啟時，按下控制器按鈕即會
出現 [控制] 功能表。
* 若未將 SAMSUNG 標誌上或本產品底部的保護膜撕下，螢幕可能會變暗。請撕下保護膜。
2
遙控感測器
對著產品正面的底部按下遙控器上的按鈕，執行相應功能。遙控器感測器位於產品的底部。
* 在相同地點與本產品的遙控器一併使用其他顯示裝置，可能會導致其他顯示裝置發生未能如預期受控制。
ةيبرعلا
1 مكحتلا ةدحو رز
دنع مكحتلا ةمئاق رهظت .مكحتلا ةمئاق مادختسا مث ،جتنملا نم يلفسلا ءزجلا يف دوجوملا مكحتلا ةدحو رز مادختساب جتنملا ليغشت كنكمي
.جتنملا ليغشت ءانثأ مكحتلا ةدحو رز ع طغضلا
ةقبطلا ةلازإ ىجر
ُ
ي اذل .جتنملا نم يلفسلا ءزجلاب وأ SAMSUNG راعش ع ةدوجوملا ةيقاولا ةقبطلا ةلازإ مدع ةلاح يف ةشاشلا متعت دق
.ةيقاولا
2 دع
ُ
ب نع مكحتلا ةدحو رعشتسم
.جتنملا لفسأ يف دع
ُ
ب نع مكحتلا زاهج رعشتسم عقي .ةفيظولا ءارج جتنملا ةهجاو لفسأ إ ههيجوت عم دع
ُ
ب نع مكحتلا زاهج يف رز ع طغضا
.دصق نود ةزهجا هذه يف مكحتلا إ يدؤي دق جتنملا اذهب ةصاخلا دع
ُ
ب نع مكحتلا ةدحو ةحاسم سفن يف ىرخا ضرعلا ةزهجأ مادختسا
One Connect
Speaker
Haut-parleur
1,2
15 cm

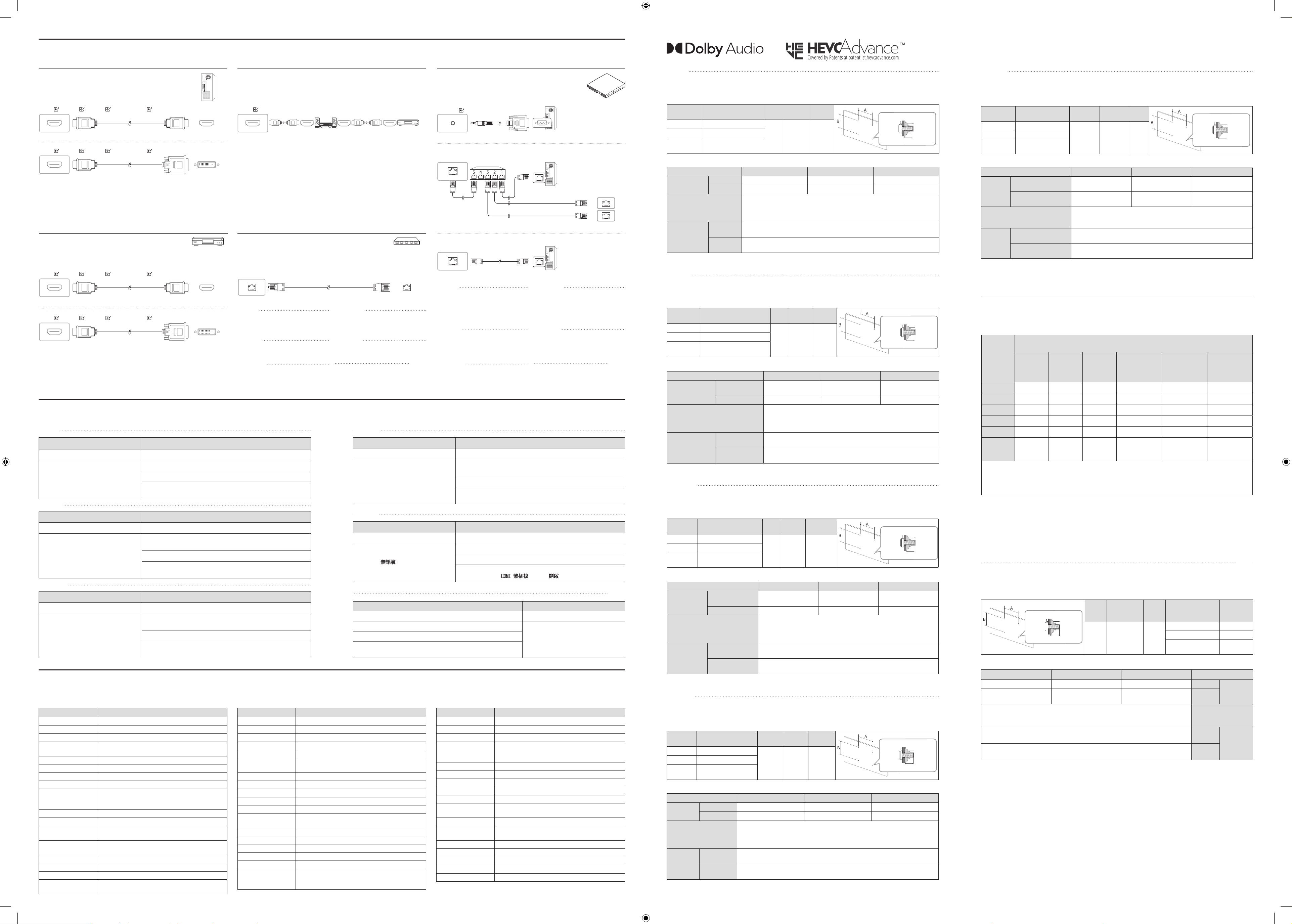

Connecting and Using a Source Device
Connexion et utilisation d'un périphérique source
Français
Spécifications du kit de montage mural (VESA)
Lors de l'installation d'un kit de montage mural, nous vous recommandons de fixer les quatre vis VESA.
Si vous souhaitez installer un kit de montage mural qui se fixe au mur au moyen de deux vis supérieures uniquement, veillez à utiliser un kit de montage mural
Samsung compatible avec ce type d'installation. (Il se peut que ce type de kit de montage mural ne soit pas disponible à l'achat dans certaines régions.)
Nom du
modèle
Spécifications des trous de vis
VESA (A * B) en millimètres
C
(mm)
Vis
standard
Quantité
Support de fixation murale
C
Produit
QP65A-8K 400 x 300
5-6 M8 4
QP75A-8K 400 x 400
QP85A-8K /
QP85A-8KN
600 x 400
Caractéristiques technique
s
Nom du modèle
QP65A-8K QP75A-8K
QP85A-8K / QP85A-8KN
Panneau
Taille
Classe 65 (64,5 pouces /
163,9 cm)
Classe 75 (74,5 pouces /
189,3 cm)
Classe 85 (84,5 pouces /
214,7 cm)
Surface d'affichage
1428,48 mm (H) x 803,52 mm (V)
1650,12 mm (H) x 928,2 mm (V)
1872 mm (H) x 1053 mm (V)
Alimentation
AC100-240V~ 50/60Hz
* Reportez-vous à l'étiquette apposée au dos du produit, car la tension
standard peut varier en fonction du pays.
* Sur les modèles One Connect, l’étiquette est attachée sous le One Connect.
Considérations
environnementales
Fonctionnement
Température: 0 °C – 40 °C (32 °F – 104 °F)
Humidité: 10% à 80 %, sans condensation
Stockage
Température: -20 °C – 45 °C (-4 °F – 113 °F)
Humidité: 5% à 95%, sans condensation
* Ce périphérique est un appareil numérique de ClasseB.
* Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung Electronics.
Português
Especificações do kit de montagem na parede (VESA)
Quando instalar um kit de montagem na parede recomendamos que aperte os quatros parafusos VESA.
Se quiser instalar um kit de montagem que se fixa à parede apenas com dois parafusos na parte superior, utilize um kit de montagem na parede
Samsung que suporta este tipo de instalação. (Poderá não conseguir adquirir este tipo de kit de montagem na parede, dependendo da região geográfica).
Nome do
modelo
Especificações para os orifícios para
parafuso VESA (A * B) em milímetros
C
(mm)
Parafuso
padrão
Quantidade
Suporte para montagem na parede
C
Produto
QP65A-8K 400 x 300
5-6 M8 4
QP75A-8K 400 x 400
QP85A-8K /
QP85A-8KN
600 x 400
Características té
cnicas
Nome do modelo
QP65A-8K QP75A-8K
QP85A-8K / QP85A-8KN
Painel
Tamanho
Classe 65 (64,5
polegadas
/ 163,9 cm)
Classe 75 (74,5
polegadas
/ 189,3 cm)
Classe 85 (84,5
polegadas
/ 214,7 cm)
Área de visualização
1428,48 mm (H) x 803,52 mm (V)
1650,12 mm (H) x 928,2 mm (V)
1872 mm (H) x 1053 mm (V)
Fonte de alimentação
AC100-240V~ 50/60Hz
* Consulte a etiqueta na parte posterior do produto pois a tensão padrão pode
variar em países diferentes.
* Nos modelos do One Connect, a etiqueta encontra-se na parte inferior do One Connect.
Características
ambientais
Funcionamento
Temperatura: 0 °C - 40 °C (32 °F - 104 °F)
Humidade: 10% - 80%, sem condensação
Armazenamento
Temperatura: -20 °C - 45 °C (-4 °F - 113 °F)
Humidade: 5% - 95%, sem condensação
* Este dispositivo é um aparelho digital de Classe B.
* Para obter mais informações sobre as especificações do dispositivo, visite o website da Samsung Electronics.
Tiếng Việt
Thông s k thut ca b gi treo tưng (VESA)
Khi lắp đặt bộ giá treo tường, chúng tôi khuyên bạn nên siết chặt cả bốn đinh vít VESA.
Nếu bạn muốn lắp đặt bộ giá treo tường chỉ sử dụng hai đinh vít phía trên, hãy chắc chắn là sử dụng bộ giá treo tường
Samsung hỗ trợ lắp đặt kiểu này. (Bạn có thể không mua được bộ giá treo tường kiểu này, tùy thuộc vào khu vực địa lý.)
Tên môđen
Thông số lỗ vít VESA
(A * B) tính bằng milimet
C (mm)
Vít
chuẩn
Số lượng
Giá treo tường
C
Sản phẩm
QP65A-8K 400 x 300
5-6 M8 4
QP75A-8K 400 x 400
QP85A-8K /
QP85A-8KN
600 x 400
Cc thông s k thut
Tên môđen
QP65A-8K QP75A-8K
QP85A-8K / QP85A-8KN
Màn hình
Kích thước Loại 65 (64,5 inch / 163,9 cm) Loại 75 (74,5 inch / 189,3 cm) Loại 85 (84,5 inch / 214,7 cm)
Vùng hiển thị
1428,48 mm (H) x 803,52 mm (V)
1650,12 mm (H) x 928,2 mm (V)
1872 mm (H) x 1053 mm (V)
Nguồn điện
AC100-240V~ 50/60Hz
* Hãy tham khảo nhãn ở phía sau sản phẩm vì điện áp tiêu chuẩn có thể khác nhau ở các
quốc gia khác nhau.
* Trên bộ thu One Connect, nhãn sẽ nằm ở mặt dưới của One Connect.
Các yếu tố
môi trường
Vn hành
Nhiệt độ: 0 °C – 40 °C (32 °F – 104 °F)
Độ ẩm: 10% – 80%, không ngưng tụ
Lưu tr
Nhiệt độ: -20 °C – 45 °C (-4 °F – 113 °F)
Độ ẩm: 5% – 95%, không ngưng tụ
* Đây là thiết bị kỹ thut số Nhóm B.
* Để xem thông số kỹ thut chi tiết của thiết bị, hãy truy cp trang web của Samsung Electronics.
繁體中文
掛牆套件規格 (VESA)
安裝壁掛架組時，建議將四個 VESA 螺絲鎖緊。
如果您只要使用兩個上方螺絲安裝壁掛架組，請務必使用支援此類安裝的 Samsung 壁掛架組 （依地理位置而定，您可能無
法購買此型的壁掛架組）。
型號名稱
VESA 螺絲孔規格
(A * B)（公釐）
C （公釐） 標準螺絲 數量
掛牆托架
C
產品
QP65A-8K 400 x 300
5-6 M8 4
QP75A-8K 400 x 400
QP85A-8K /
QP85A-8KN
600 x 400
規格
型號名稱 QP65A-8K QP75A-8K QP85A-8K / QP85A-8KN
面板
大小
(
需沿屏幕表面测量对角
)
64.5 英吋 (163.9 公分) 74.5 英吋 (189.3 公分) 84.5 英吋 (214.7 公分)
可視面積
(
需沿屏幕表面测量
)
1428.48 公釐 (水平) x
803.52 公釐 (垂直)
1650.12 公釐 (水平) x
928.2 公釐 (垂直)
1872 公釐 (水平) x
1053 公釐 (垂直)
電源
AC100-240V~ 50/60Hz
*
請參閱產品後方的標籤，不同國家地區的標準電壓不盡相同。
*
在 One Connect 型號上，標籤貼在 One Connect 的底部。
環境因素
工作
溫度: 0 °C - 40 °C (32 °F - 104 °F)
濕度: 10% - 80%，無冷凝
存放
溫度: -20 °C - 45 °C (-4 °F - 113 °F)
濕度: 5% - 95%，無冷凝
*
此裝置為 B 類數位設備。
*
如需詳細的裝置規格，請造訪三星電子網站。
*
QP65A-8K / QP75A-8K：耗電量 (額定)：
370 W
QP85A-8K / QP85A-8KN：耗電量 (額定)：445 W
ةيبرعلا
(VESA) طئاحلاب تيبثتلا مقط تافصاوم
.ةعبرا VESA يغارب عيمج تيبثتب يصون ،طئاحلاب تيبثتلا مقط بيكرت دنع
يذلا Samsung نم طئاحلاب تيبثت مقط مادختساف ،طقف نييولع نييغرب مادختساب رادجلا ع هتيبثت متي يذلا طئاحلاب تيبثت مقط بيكرت ديرت تنك اذإ
).ةيفارغجلا ةقطنملا بسح طئاحلاب تيبثتلا مقط نم عونلا اذه ءارش نم نكمتت دق( .بيكرتلا نم عونلا اذه معدي
ليدوملا مسا
رامسم ةحتف تافصاوم
)A B ( VESA لماحلا
رتم يللملاب
)مم( Cيسايقلا رامسملاةيمكلا
طئاحلا يف تيبثتلا ةماعد
C
جتنملا
QP65A-8K400 x 300
5-6
M84
QP75A-8K 400 x 400
QP85A-8K /
QP85A-8KN
600 x 400
تافصاوملا
QP85A-8K / QP85A-8KN
QP75A-8K
QP65A-8K ليدوملا مسا
)مس 214.7 / ةصوب 84.5( 85 ةئفلا )مس 189.3 / ةصوب 74.5( 75 ةئفلا )مس 163.9 / ةصوب 64.5( 65 ةئفلا مجحلا
ةحول
مم 1053 x )يقفأ( مم 1872
)يسأر(
مم 928.2 x )يقفأ( مم 1650.12
)يسأر(
803.52 x )يقفأ( مم 1428.48
)يسأر( مم
ةقطنم
ضرعلا
AC100-240V~ 50/60Hz
.لودلا فتخاب ةيسايقلا ةيتلوفلا فلتخت دق ثيح ،جتنملا نم يفلخلا بناجلاب دوجوملا قصلملا ع عل
ّ
طا
.One Connect لفسأ One Connect زر
ُ
ط يف قصلملا قافرإ متي
ةقاطلا دادمإ ردصم
)تياهنرهف ةجرد 104 إ 32( ةيوئم ةجرد 40 إ 0 :ةرارحلا ةجرد
فثاكت نود ،% 80 - % 10 :ةبوطرلا
ءانثأ
ليغشتلا
تارابتعا
ةيئيبلا
)تياهنرهف ةجرد 113 إ -4( ةيوئم ةجرد 45 إ -20 :ةرارحلا ةجرد
فثاكت نود ،% 95 - % 5 :ةبوطرلا
نيزختلا
.ب ةجردلا نم
ً
ايمقر
ً
ازاهج وه زاهجلا اذه
.Samsung Electronics ةكرشل ينورتكلا عقوملا ةرايز ىجر
ُ
ي ،ليصافتلاب زاهجلا تافصاوم ع عطل
English
Wall Mount Kit Specifications (VESA)
When installing a wall mount kit, we recommend you fasten all four VESA screws.
If you want to install a wall mount kit that attaches to the wall using two top screws only, be sure to use a Samsung wall mount kit that
supports this type of installation. (You may not be able to purchase this type of wall mount kit, depending on the geographical region.)
Model Name
VESA screw hole specs
(A * B) in millimeters
C
(mm)
Standard
Screw
Quantity
Wall mount bracket
C
Product
QP65A-8K 400 x 300
5-6 M8 4
QP75A-8K 400 x 400
QP85A-8K /
QP85A-8KN
600 x 400
Specifications
Model Name
QP65A-8K QP75A-8K QP85A-8K / QP85A-8KN
Panel
Size 163.9 cm 189.3 cm 214.7 cm
Display area
1428.48 mm (H) x 803.52 mm (V)
1650.12 mm (H) x 928.2 mm (V)
1872 mm (H) x 1053 mm (V)
Power Supply
AC100-240V~ 50/60Hz
* Refer to the label at the back of the product as the standard voltage can vary in
different countries.
* On One Connect models, the label is attached to the bottom of the One Connect.
Environmental
considerations
Operating
Temperature: 0 °C – 40 °C (32 °F – 104 °F)
Humidity: 10% – 80%, non-condensing
Storage
Temperature: -20 °C – 45 °C (-4 °F – 113 °F)
Humidity: 5% – 95%, non-condensing
* This device is a Class B digital apparatus.
* For detailed device specifications, visit the Samsung Electronics website.
Tiếng Việt
Cc vn đ Gii php
Màn hình liên tục bật và tắt. Kiểm tra xem cáp gia sản phẩm và PC có được kết nối chính xác không.
No Signal đưc hin th trên màn hình.
Kim tra xem sn phẩm )bao gồm thiết b nguồn( đã đưc kết nối với dây
cp đúng cch hay chưa.
Kim tra xem thiết b nguồn kết nối với sn phẩm có bật không.
Tùy vào loại thiết bị ngoại vi, có thể màn hình sẽ không hiển thị đúng cách.
Trong trường hợp này, kết nối thiết bị với chức năng HDMI Hot Plug đang On.
Troubleshooting Guide
Guide de depannage
Français
Problèmes Solutions
L’écran s’allume et s’éteint continuellement. Vérifiez que le câble entre le produit et le PC est connecté correctement.
Aucun signal s’affiche à l’écran.
Vérifiez que les produits (y compris l'appareil source) sont correctement
connectés à l'aide d'un câble.
Assurez-vous que le périphérique source connecté au produit est sous tension.
Selon le type de périphérique externe, l'écran peut ne pas s'afficher correctement.
Dans ce cas, connectez-le avec la fonction Connexion HDMI mise sur Activé.
English
Issues Solutions
The screen keeps switching on and off.
Check that the cable between the product and the PC is connected correctly.
No Signal is displayed on the screen.
Check that products (including source device) are connected correctly with a cable.
Check that the source device connected to the product is powered on.
Depending on the type of external device, the screen may not display
properly. In this case, connect it with the HDMI Hot Plug function turned On.
繁體中文
問題 解決方案
螢幕不斷開啟和關閉。 檢查產品與電腦之間的纜線是否正確連接。
螢幕上顯示
無訊號
。
檢查產品 (包括來源裝置) 使用纜線正確連接。
檢查連接至產品的來源裝置是否已經開啟電源。
根據外部裝置類型，螢幕可能無法正常顯示。
在此情況下，請於
HDMI 熱插拔
功能為
開啟
時進行連接。
Português
Problemas Soluções
O ecrã está continuamente a ligar e a desligar.
Verifique se o cabo entre o produto e o PC está ligado corretamente.
A mensagem Sem sinal é exibida no ecrã.
Verifique se os produtos (incluindo o dispositivo fonte) estão
corretamente ligados com um cabo.
Verifique se o dispositivo fonte ligado ao produto está ligado.
Consoante o tipo de dispositivo externo, o ecrã pode não ser apresentado corretamente.
Neste caso, ligue-o com a função Lig.Instantânea HDMI definida como Ligado.
ةيبرعلا
لولحلا لكاشملا
.حيحص لكشب يصخشلا رتويبمكلاو جتنملا نيب لباكلا ليصوت نم ققحت .رركتم لكشب اهليغشت فاقيإ مث ةشاشلا ليغشت متي
.ةحيحص ةقيرطب لبكب ةلصتم )ردصملا زاهجلا كلذ يف امب( تاجتنملا نأ نم ققحت
.ةشاشلا ع ةراشإ دجوت ضرع متي
.جتنملاب لصتملا ردصملا زاهجلا ليغشت نم دكأت
مق ،ةلاحلا هذه يف .حيحص لكشب ةشاشلا ضرع متي دق ،يجراخلا زاهجلا عونل ا
ً
قفو
.ليغشت ليغشتلا عضو ع عيرس HDMI لصوم ةفيظو طبض عم اهليصوتب
Connecting to a PC
Connexion à un PC
Connecting to a Video Device
Connexion à un appareil vidéo
Connecting to MDC
Connexion à MDC
English
For details on how to use the MDC programme,
refer to Help after installing the programme.
The MDC programme is available on the
website.
http://www.samsung.com/displaysolutions
Français
Pour obtenir des détails sur la manière
d'utiliser le programme MDC, reportez-vous à
l'Aide après avoir installé le programme.
Le programme MDC est disponible sur le site Web.
Português
Para obter detalhes sobre como usar o programa MDC,
consulte a Ajuda depois de instalar o programa.
O programa MDC está disponível no site.
Tiếng Việt
Để biết chi tiết về cách sử dụng chương
trình MDC, hãy tham khảo Trợ giúp sau khi
cài đặt chương trình.
Chương trình MDC có sẵn trên trang web.
繁體中文
關於如何使用 MDC 程式的詳細資訊，請在
安裝該程式後參見說明。
MDC 程式可在網站上取得。
ةيبرعلا
جمانرب
مادختسا ةيفيك لوح ليصافت ع لوصحلل
.جمانربلا تيبثت دعب "تاميلعت" عجار ،MDC
.بيولا عقوم ع MDC جمانرب رفوتي
DP IN
DVI/MAGICINFO IN
DVI/HDMI AUDIO IN
DVI/HDMI AUDIO IN
DVI/HDMI AUDIO IN
HDMI 1, HDMI 2, HDMI 3 (ARC), HDMI 4
HDMI 1, HDMI 2, HDMI 3 (ARC), HDMI 4
HDMI 1, HDMI 2, HDMI 3 (ARC), HDMI 4
DP IN
DVI/MAGICINFO IN
DVI/HDMI AUDIO IN
DVI/HDMI AUDIO IN
DVI/HDMI AUDIO IN
HDMI 1, HDMI 2, HDMI 3 (ARC), HDMI 4
HDMI 1, HDMI 2, HDMI 3 (ARC), HDMI 4
HDMI 1, HDMI 2, HDMI 3 (ARC), HDMI 4
DP IN
DVI/MAGICINFO IN
DVI/HDMI AUDIO IN
DVI/HDMI AUDIO IN
DVI/HDMI AUDIO IN
HDMI 1, HDMI 2, HDMI 3 (ARC), HDMI 4
HDMI 1, HDMI 2, HDMI 3 (ARC), HDMI 4
HDMI 1, HDMI 2, HDMI 3 (ARC), HDMI 4
DVI/HDMI AUDIO IN
AUDIO OUT
HDMI 1, HDMI 2, HDMI 3 (ARC), HDMI 4
RS232C OUT
LAN
RS232C IN
RS232C OUT
LAN
HUB
RS232C OUT
LAN
RS232C IN
RS232C OUT
LAN
HUB
Connecting HDMI to Sound system and Video device
Connexion HDMI au dispositif vidéo et Sound System
Connecting the LAN Cable
Connexion du câble LAN
English
Use Cat7(*STP Type) cable for the
connection. (10/100 Mbps)
*Shielded Twist Pair
Français
Utilisez le câble Cat 7(type *STP) pour la
connexion. (10/100 Mbit/s)
Português
Utilize um cabo Cat 7 (*tipo STP) para a
ligação. (10/100 Mbps)
Tiếng Việt
Sử dụng cáp Cat 7(loại *STP) để kết nối.
(10/100 Mbps)
繁體中文
使用 Cat 7（*STP 類型）纜線進行連接。
(10/100 Mbps)
ةيبرعلا
.ليصوتلل ) STP عون نم( Cat 7 لبك مدختسا
)ةيناثلا يف تياباجيم 10/100(
LAN
設備名稱：彩色顯示器
Equipment name
型號（型式）：
QP65A-8K / QP75A-8K / QP85A-8K / QP85A-8KN
Type designation (Type)
單元
Unit
限用物質及其化學符號
Restricted substances and its chemical symbols
鉛
Lead
(Pb)
汞
Mercury
(Hg)
鎘
Cadmium
(Cd)
六價鉻
Hexavalent
chromium
(Cr
+6
)
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
電路板
—
○ ○ ○ ○ ○
外殼
○ ○ ○ ○ ○ ○
金屬零件
—
○ ○ ○ ○ ○
液晶面板
—
○ ○ ○ ○ ○
揚聲器
○ ○ ○ ○ ○ ○
配件
(例：線材,
遙控器)
—
○ ○ ○ ○ ○
備考1.〝
○
〞係指該項限用物質之百分比含量未超出百分比含量基準值。
Note 1: “
○
” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value
of presence.
備考2.〝
－
〞係指該項限用物質為排除項目。
N
ote 2: The “
－
” indicates that the restricted substance corresponds to the exemption.
RoHS
Web site: http://www.samsung.com
Contact SAMSUNG WORLD WIDE
Comment contacter Samsung dans le monde
One Connect
RS232C OUT
LAN
RS232C
RS232C OUT
LAN
HUB
HDMI 3 (ARC)
取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及
功能。
低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼
續使用。
前述合法通信，指依電信管理法規定作業之無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射
性電機設備之干擾。
應避免影響附近雷達系統之操作。
Country/Area Customer Care Centre
ALGERIA 3004
AUSTRALIA 1300 362 603
BAHRAIN 8000-GSAM (8000-4726)
BANGLADESH
08000-300-300 (Toll free)
09612-300-300
CAMBODIA 1800-20-3232 (Toll free)
CAMEROON 67095 0077
COTE D’ IVOIRE 8000 0077
DRC 499 999
EGYPT
08000-7267864
16580
WhatsApp 010 000 16580
GHANA 0800 100 077
HONG KONG 3698 4698
INDIA
1800 40 SAMSUNG (1800 40 7267864) (Toll-Free)
1800 5 SAMSUNG (1800 5 7267864) (Toll-Free)
INDONESIA
021-5699-7777
0800-112-8888 (Toll Free)
IRAN 021-8255
IRAQ 80010080
ISRAEL *6963
JORDAN
0800-22273
06 5777444
Country/Area Customer Care Centre
KENYA 0800 545 545
KUWAIT 183-CALL (183-2255)
LAOS +856-214-17333
LEBANON 1598
MACAU 0800 333
MALAYSIA
1800-88-9999
+603-7713 7420 (Overseas contact)
MAURITIUS 800 5050
MOROCCO 080 100 22 55
MOZAMBIQUE 84 726 7864
MYANMAR +95-1-2399-888
NAMIBIA 08 197 267 864
NEPAL
16600172667 (Toll Free for NTC Only)
9801572667 (Toll Free for Ncell users)
NEW ZEALAND 0800 726 786
NIGERIA 0800 726 7864
OMAN 800-SAM CS (800-72627)
PAKISTAN 0800-Samsung (7267864)
PALESTINE +970-2-2792447
PHILIPPINES
1-800-10-726-7864 [PLDT Toll Free]
1-800-8-726-7864 [Globe Landline and Mobile]
02-8-422-2111 [Standard Landline]
Country/Area Customer Care Centre
QATAR 800-CALL (800-2255)
REUNION 0262 50 88 80
RWANDA 9999
SAUDI ARABIA
8002474357 (800 24/7 HELP) From Inside Saudi Arabia
+966112974690 From outside Saudi Arabia (May Call
Charges will be applied)
SENEGAL 800 00 0077
SINGAPORE 1800 7267864 | 1800-SAMSUNG
SOUTH AFRICA 0860 SAMSUNG (726 7864)
SRI LANKA 011 SAMSUNG (011 7267864)
SUDAN 1969
TAIWAN
0800-32-9999
0809-00-5237 (B2B / Dealer)
TANZANIA 0800 780 089
THAILAND
Hotline no : 1282
1800-29-3232 (Toll free for all product)
TUNISIA 80 100 012
U.A.E 800-SAMSUNG (800 - 726 7864)
UGANDA 0800 300 300
VIETNAM 1800 588 889 (All Product)
ZAMBIA 3434
