Version 1.2 september 2002
Kort vejledning
DANSK
V-AMP
SIKKERHEDSINSTRUKTIONER
FORSIGTIG: For at mindske risikoen for elektrisk stød må dæskeler
(eller bagbeklædningen) ikke fjernes. Der findes ingen
dele indeni, der kan vedligeholdes eller udskiftes af
brugeren. Lad alt servicearbejde foretage af kvalificeret
personale.
ADVÆRSEL: For at midske risikoen for ild eller elektrisk stød må dette
apparat ikke udsættes for regn eller fugtighed.
UDFØRLIGE SIKKERHEDSINSTRUKTIONER:
Alle sikkerheds- og betjeningsanvisninger bør læses, inden apparatet tages i brug.
Gem brugervejledningen
Sikkerheds- og betjeningsvejledningen bør gemmes, så man kan slå op i den senere.
Læg mærke til advarslerne:
Læg mærke til alle advarsler på apparatet og i sikkerhedsinstruktionerne.
Følg instruktionerne:
Følg alle sikkerheds- og betjeningsanvisninger.
Vand og fugt:
Apparatet bør ikke anvendes i nærheden af vand (f.eks. nær badekar, håndvask, køkkenvask, vaskebalje, i en våd
kælder eller nær et svømmebassin etc.).
Ventilation:
Apparatet bør anbringes således, at dets placering ikke hindrer korrekt ventilation. For eksempel bør apparatet ikke
anbringes på en seng, et tæppe eller en lignende overflade, der eventuelt kan blokere apparatets ventilationshuller,
ligesom det ikke må placeres i en indbygget installation, som f.eks. en bogreol eller et skab, der kan hindre den frie
luftcirkulation gennem ventilationsåbningerne.
Varme:
Apparatet bør anbringes i sikker afstand fra varmekilder såsom radiatorer, varmespjæld, ovne eller andre apparater
(herunder forstærkere), der producerer varme.
Strømforsyning:
Apparatet må kun tilsluttes en strømforsyning af den type, der er beskrevet i betjeningsvejledningen eller anført på
apparatet.
Jording eller polarisering:
Man bør træffe forholdsregler, således at virkningen af de foranstaltninger, der er truffet til jording eller polarisering af
apparatet ikke ophæves.
Beskyttelse af elkablet:
Elkabler bør lægges således, at de ikke trædes på eller kommer i klemme ved, at der stilles noget oven på dem eller
ind imod dem. Man bør tage særligt hensyn til ledninger, stik, stikdåser og de steder, hvor ledningen kommer ud af
apparatet.
Rengøring:
Apparatet bør kun rengøres, som anbefalet af producenten.
Når apparatet ikke er i brug igennem længere tid:
Når apparatet ikke er i brug igennem længere tid, bør stikket tages ud af stikkontakten.
Fremmedlegemer eller indtrængen af væske:
Man skal sørge for, at der ikke falder genstande eller trænger væske ind i apparatet igennem dettes åbninger.
Beskadigelser, der kræver service:
Apparatet bør repareres og vedligeholdes af kvalificeret personale, når:
- Elkablet eller stikket er beskadiget, eller
- Væske eller genstande er kommet ind i apparatet, eller
- Apparatet har været udsat for regn, eller
- Apparatet ikke synes at fungere normalt, eller præstationerne er stærkt ændrede, eller
- Apparatet har været tabt eller kabinettet er beskadiget.
Reparation og vedligeholdelse:
Brugeren bør ikke selv forsøge at reparere eller vedligeholde apparatet ud over, hvad der er beskrevet i
Brugervejledningen. Al anden reparation og vedligeholdelse skal henvises til kvalificeret servicepersonale.
Dette symbol, hvor det måtte blive vist,
advarer om tilstedeværelsen af uisoleret
farlig spænding indvendig i apparatet -
spænding der kan være tilstrækkelig stor
til at forårsage risiko for elektrisk stød.
Dette symbol, hvor det måtte blive vist, gør
opmærksom på vigtige betjenings- og
vedligeholdelsesvejledninger i den
medfølgende litteratur. Læs håndbogen.
Denne vejledning er ophavsretsligt beskyttet. Enhver mangfoldiggørelse, hhv. ethvert eftertryk, også i uddrag, samt enhver gengivelse af illustrationer, også i ændret tilstand, er kun tilladt
med skriftlig godkendelse fra firmaet BEHRINGER Spezielle Studiotechnik GmbH. BEHRINGER, V-AMP samt BLUE DEVIL er registrerede varemærker.
Alle i denne betjeningsvejledning opførte varemærker, navne af musikere og musikgrupper ejes af de pågældende ejere og står ikke sammenhæng med BEHRINGER.
BEHRINGER Instrument Amplification is a Division of BEHRINGER. © 2002 BEHRINGER Spezielle Studiotechnik GmbH.
BEHRINGER Spezielle Studiotechnik GmbH, Hanns-Martin-Schleyer-Str. 36-38, D-47877 Willich-Münchheide II, Tyskland
Tel. +49 (0) 21 54 / 92 06-0, Fax +49 (0) 21 54 / 92 06-30
3
V-AMP 2
1. INDLEDNING
Hjertelig tillykke! Med V-AMP 2 ejer du en bearbejdet version af V-AMP en moderne virtuel guitarforstærksom
allerede satte en ny standard, da den blev lanceret. Under udviklingen prioriteredes det meget højt at producere
den autentiske forstærkersound fra klassiske forstærkere ved hjælp af Physical Modelling, og samtidig at
kombinere dette med de nyeste DSP-effekter. V-AMP 2 kan anvendes universelt og byder på 32 autentiske
forstærker-, ja endda specielle højttalersounds - og det uden at der opstår transportproblemer! Desuden er den
udstyret med alle de muligheder, den moderne multi-effektprocessorteknologi kan byde på.
1.1 Inden De starter
På fabrikken blev V-AMP 2 pakket omhyggeligt ind for at garantere en sikker transport. Skulle emballagen
alligevel være beskadiget, skal apparatet omgående kontrolleres for ydre skader.
+ I tilfælde af eventuelle skader skal apparatet IKKE returneres til os. De bedes først kontakte
forhandleren og speditionen, da alle erstatningskrav i modsat fald kan bortfalde.
Netforbindelsen etableres via den medfølgende netdel. Den opfylder de fastlagte sikkerhedsbestemmelser.
Forbindes V-AMP 2 med strømkredsen via netdelen, er apparatet automatisk koblet til.
+ Tilslut aldrig V-AMP 2 til netdelen, når netdelen allerede er tilsluttet nettet! Forbind først
V-AMP 2 med netdelen, og etabler derefter netforbindelsen.
1.1.1 Serienummer
På bagsiden af V-AMP 2 finder De serienummeret. De bedes tilsende os det udfyldte garantibevis senest 14
dage efter købsdato. I modsat fald bortfalder Deres udvidede garantidækning. Alternativt står vor onlineregistrering
(www.behringer.com) til Deres rådighed.
1.2 Betjeningselementer
1.2.1 Overflade

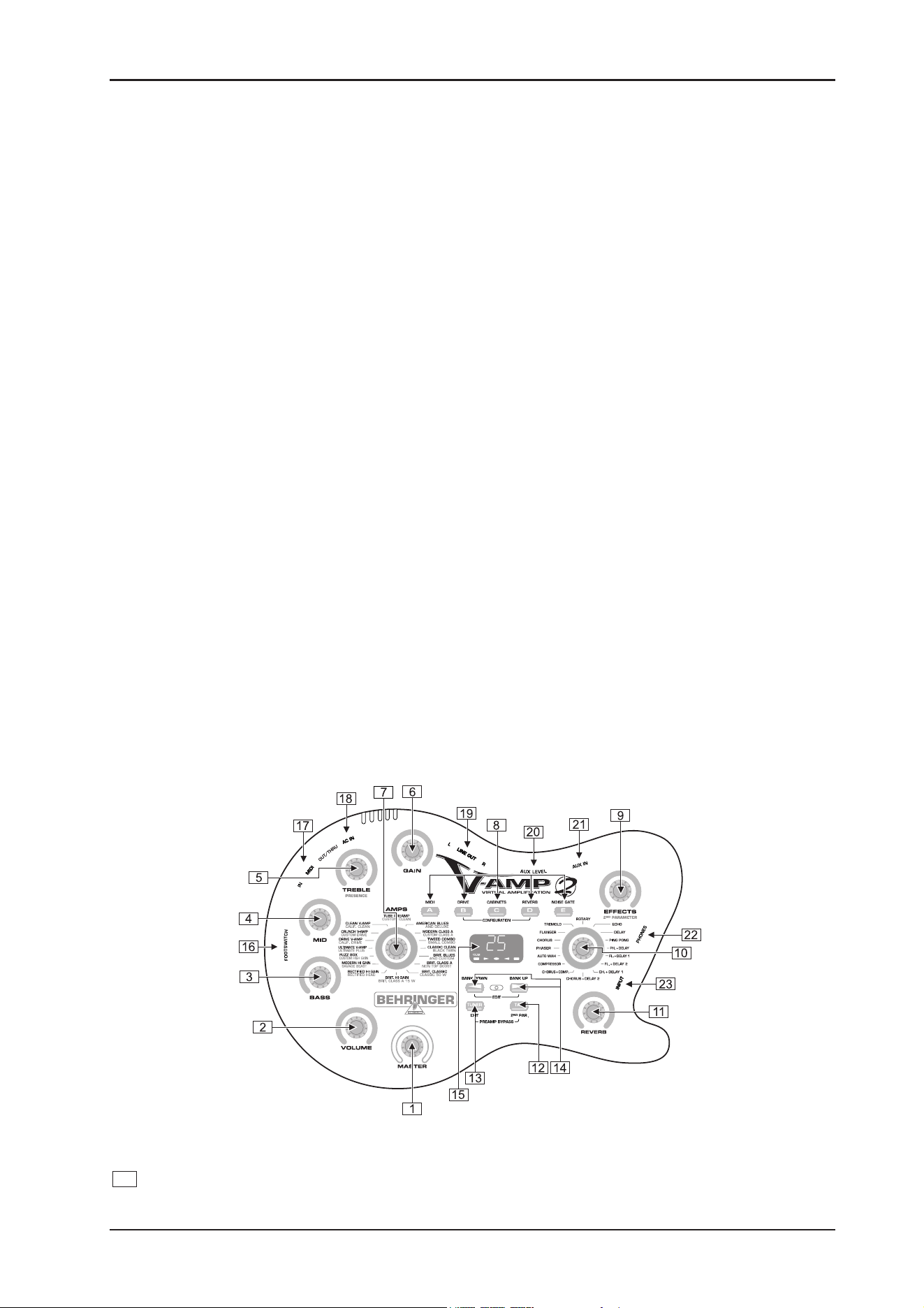

Fig. 1.1: Betjeningselementer på overfladen
1
Med MASTER-reguleringen fastlægges V-AMP 2s samlede lydstyrke.
1. INDLEDNING
4
V-AMP 2
+ Det er foruden AUX LEVEL-reguleringen V-AMP 2s eneste konventionelle regulering.
Alle andre reguleringer er drejereguleringer.
2
VOLUME-reguleringen kontrollerer den valgte presets lydstyrke.
3
EQ-sektionens BASS-regulering gør det muligt at hæve eller sænke basfrekvenserne.
4
Med MID-reguleringen kan De hæve eller sænke mellemfrekvenserne.
5
TREBLE-reguleringen kontrollerer det øverste frekvensområde i de aktiverede presets. Ved nedtrykt
TAP-tast bliver denne regulering til PRESENCE-reguleringen. Dette gør det muligt at løfte/sænke et
på det pågældende amp-model afstemt filter i det øvre frekvensområde.
6
Med GAIN-reguleringen bestemmer De forvrængningsgraden.
7
AMPS-reguleringen anvendes til valg af en af 32 forstærkersimuleringer. Omkring reguleringen er der en
LED-krans med 16 LEDer. Altid to forstærkertyper er tilordnet en LED.Drej AMPS-reguleringen, for at
vælge en af de første 16 simuleringer (markering på kabinettet: hvid). Til valg af forstærkersimuleringerne
17 - 32 (markering på kabinettet: grå) hold TAP-tasten nedtrykt og vælg først derefter simuleringen via
AMPS-reguleringen. LEDerne 17 - 32 i nedre venstre hjørne af displayet viser at der er blevet valgt en
af forstærker-simuleringerne 17 - 32. Desuden er det muligt at aktivere en PREAMP BYPASS via tast-
kombinationen TAP og TUNER. Hvis PREAMP BYPASS er valgt, lyser ingen LED på AMPS-reguleringen.
8
Med disse fem taster vælges presettene (A - E) i en bank.
II EDIT-modus (aktiveres ved at trykke piletasterne samtidigt. Disse er beskrevet under ) svarer
tasternes funktion til angivelserne, der er trykt umiddelbart over dem:
s A: Aktiverer MIDI-funktionen. Ved hjælp af piletasterne indstilles MIDI-kanalen, der skal sendes og
modtages på (1 til 16).
Hvis du i EDIT-modus via tast A har valgt MIDI-funktionen og så trykker TAP-tasten, omskiftes MIDI Out-
bøsningen til MIDI Thru. I denne indstilling sender V-AMP 2 ikke nogen egne MIDI-informationer,
men viderefører kun de signaler, der ligger på MIDI In.
s B: Til- og frakobler DRIVE-funktionen. Derved øges forvrængningen tydeligt. DRIVE-funktionen er koblet
foran GAIN-reguleringen.Ved tilkoblet DRIVE-funktion kan gennem drejning af EFFECTS-reguleringen
også wah-wahen indstilles. De LEDer, der løber omkring EFFECTS-reguleringen, viser pedalens position.
Er der ingen LEDer, der lyser, er wah-wahen ikke aktiveret.
s C: Med denne tast aktiveres CABINETS-modus. Med piletasterne vælger De en højtalertype resp.
en kombination af flere højtalere. Det er også muligt at koble højtalersimulationen helt fra (-).
s D: Med denne tast vælges funktionen REVERB. Via piletasterne kan der nu foruden effectprocessoren
hentes en af ni rumklangtyper. Jf. hertil kapitel 5.
s
E: Her aktiveres NOISE GATE-funktionen. Med piletasterne ændres støjreduktionens intensitet.
9
Når der med er valgt en effekt, kan dennes andel af den samlede sound indstilles med denne
EFFECTS-regulering. Når effekten Compressor er valgt, regulerer EFFECTS-reguleringen
kompressionsintensiteten. Drejes reguleringen så langt mod venstre, at der ikke er nogen LED, der
lyser, iblandes der ingen effekt. Dette kaldes også effekt-bypass.
+ Ved nedtrykt TAP-tast kan der med EFFECTS-reguleringen indstilles en anden effektparameter
(jf. kap. 5).
10
Med denne regulering kan der vælges en effekt eller en kombination af effekter. Også omkring denne
drejeregulering løber der en LED-krans med 16 LEDs. Til hver effekt hører en LED.
11
Med REVERB-reguleringen kan De tilføje den ønskede rumklangandel til Deres samlede lyd. Drejer
man reguleringen så langt mod venstre, at der ikke er nogen LED, der lyser, deaktiveres rumklangen.
Når den sidste LED lyser efter en drejning mod højre, blændes originalsignalet komplet ud.
+ LED-kransene omkring reguleringerne VOLUME, BASS, MID, TREBLE, GAIN, EFFECTS og
REVERB har hhv. ni LEDs. På hver krans lyser enten én LED alene eller to LEDs ved siden af
hinanden. Dette sker, når reguleringen befinder sig i en mellemposition.
12
TAP-tasten har 5 funktioner:
s Tap: Tip i rytmen af et musikstykke på TAP-tasten og den valgte effekt indstilles automatisk på den
tilsvarende hastighed.
1. INDLEDNING
5
V-AMP 2
s Presence: Ved nedtrykt TAP-tast kan du med TREBLE-reguleringen forandre PRESENCE-indstilllingen
af den valgte forstærkersimulation.
s 2
nd
parameter: Også med den anden, med EFFECTS-reguleringen indstillelige effektparameter,
opnår du ved at holde TAP-tasten nedtrykt (se tab. 5.1).
s Forstærkersimulationerne 17 - 32: Hold TAP-tasten nedtrykt og vælg først derefter simulationen via
AMPS-regulatoren.
s MIDI Thru: Hvis du i EDIT-modus via tast A har valgt MIDI-funktionen og så trykker TAP-tasten,
omskiftes MIDI Out-bøsningen til MIDI Thru.
13
TUNER-tasten anvendes til tilkobling af stemmeapparatet. EDIT-modusen kan også forlades med denne
taste.
14
Med begge piletaster vælger De den næste bank. (BANK DOWN og BANK UP). Et langt tryk gør det
muligt at springe hurtigt igennem bankerne. Trykkes begge taster samtidig, tilkobles EDIT-modus.
Trykkes der så på en af tasterne A - E ( ) , benyttes piletasterne til at indstille den pågældende
parameter.
15
DISPLAY viser dig den udvalgte effektbank og giver dig oplysninger om de ændringer du har gennemført
under editering. I TUNER-modus viser DISPLAY det tilsluttede instruments stemning. Ved valg af
forstærkersimuleringerne 17 - 32 lyser LEDen i displayets nedre venstre hjørne.
1.2.2 Tilslutninger på siden af V-AMP 2
Fig. 1.2: Tilslutninger på V-AMP 2 siden
16
Til FOOTSWITCH-bøsningen tilslutter De stereo-jackstikket på Deres fodpedal FS112V. Derved har De
i en bank mulighed for at skifte presets. Holdes DOWN-tasten på fodpedalen ned i mere end to sekunder,
kobler tuneren sig til. Via samme taste kan De også udkoble tuneren igen.
17
V-AMP 2 råder over MIDI-ind- og udgange. Her kan der tilsluttes en MIDI-fodpedal, f.eks. BEHRINGER
MIDI FOOT CONTROLLER FCB1010. MIDI OUT-bøsningen kan omskiftes på THRU (se A).
+ Vær venligst opmærksom på, at MIDI THRU-funktionen skal være frakoblet, når du vil
betjene V-AMP 2 via PC Editor V-AMP Design.
18
Via AC IN-tilslutningen tilslutter du den medfølgende netmodtager
19
Ved LINE OUT-jackudgangene kan De udtage V-AMP 2s audiosignal i stereo, for f.eks. at optage det.

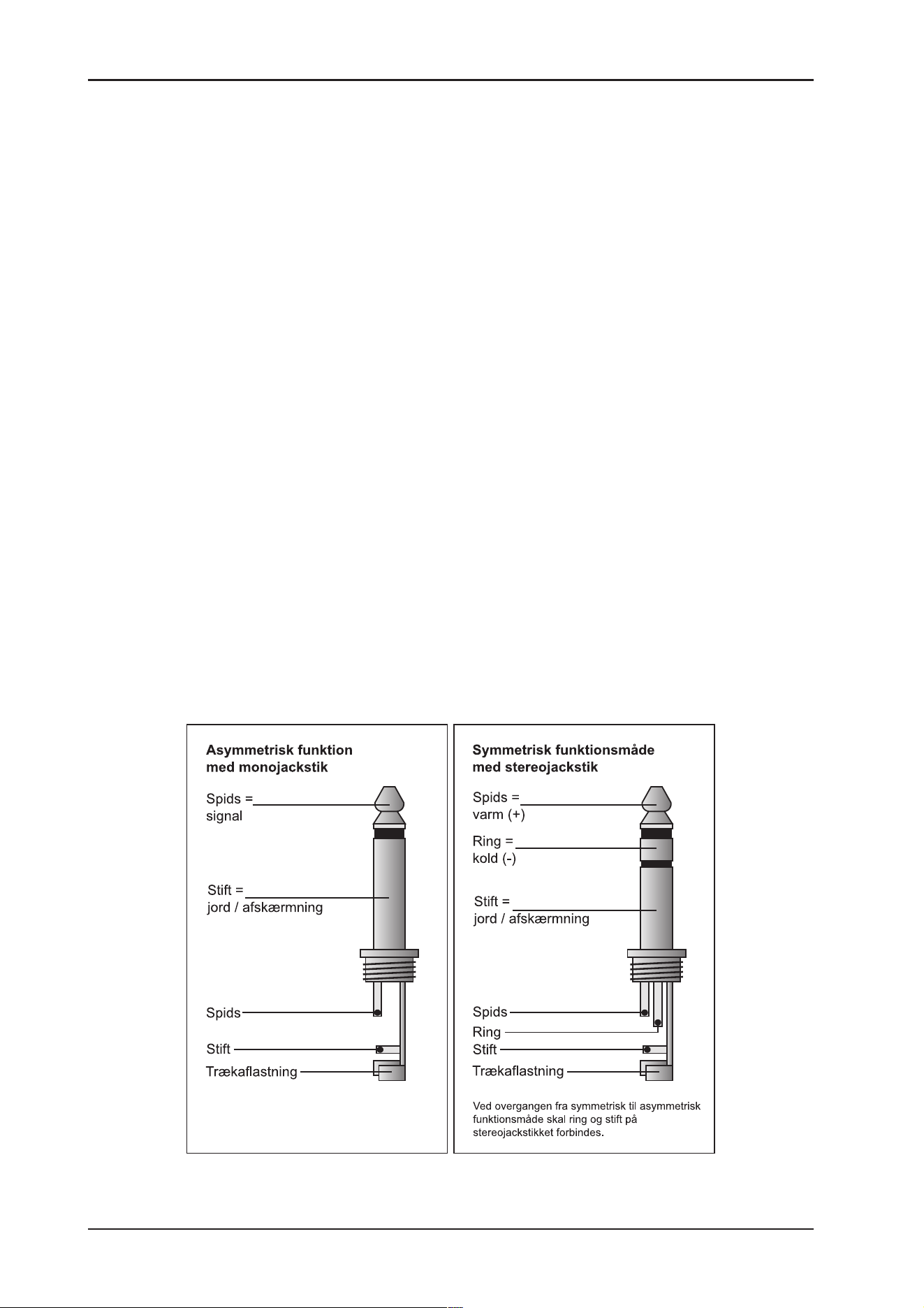

+ De kan forbinde LINE OUT-udgangene med såvel symmetriske som usymmetriske jackstik.
Benyt den venstre line-udgang på V-AMP 2 til tilslutning af audiosignalet til en guitarforstærker
med monoindgang. Sørg imidlertid for, at multi-effektprocessorens signal så ikke udtages i
stereo.
20
Med AUX LEVEL-reguleringen bestemmer du lydstyrken på signalet, der er indgivet via AUX IN-indgangen.
21
AUX IN-jackindgangen gør det muligt at indgive et stereosignal mere i V-AMP 2. På den måde kan De
f.eks. spille til en drum computer eller et playback.
1. INDLEDNING
6
V-AMP 2
22

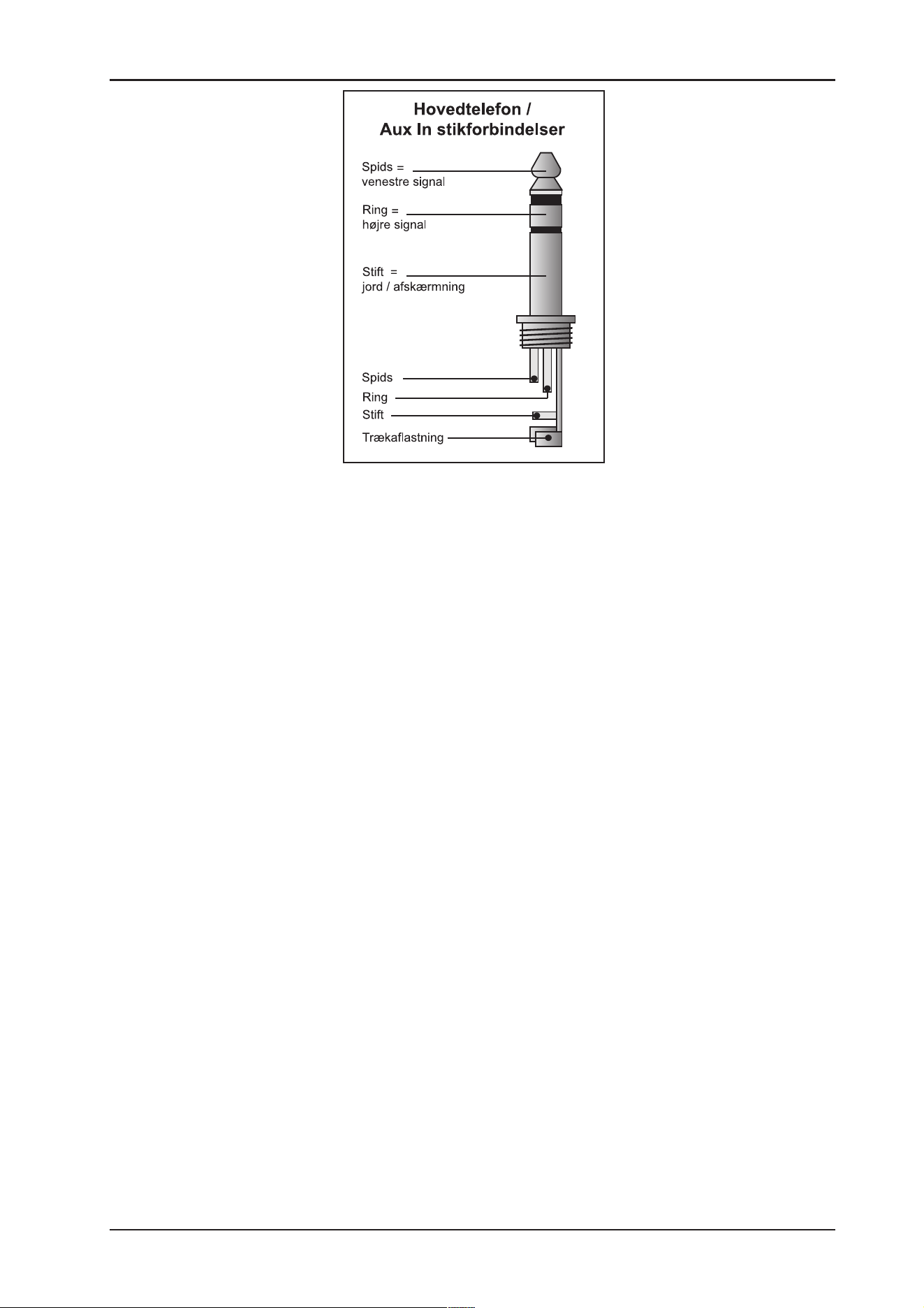

Via PHONES-bøsningen kan du høre audiosignalet med almindelige hovedtelefoner.
+ V-AMP 2 aktiverer automatisk Studio-Mode 1 (S1), når en hovedtelefon tilsluttes. Gives der ved
anvendelse af hovedtelefoner afkald på valg af en højtalertype, vælger V-AMP 2 også automatisk
et højttalersimulation.
23
Bøsningen, der betegnes med INPUT, er V-AMP 2s 6,3 mm jackindgang, til hvilken De kan tilslutte
Deres guitar. Dertil benyttes et almindeligt 6,3 mm mono-jackkabel.
2. ANVENDELSESEKSEMPLER / DRIFTSMODI (CONFIGURATION)
For at tilpasse V-AMP 2 optimalt til forskellige studie- og live-situationer, er det muligt at vælge mellem 5
driftsmodi (CONFIGURATION). Disse driftsmodi bestemmer uafhængig af de indstillinger, der er blevet foretaget
på apparatet, hvordan V-AMP 2 udgangssignal udtages. Herved kan venstre og højre udgangssignal benyttes
på forskellig måde. Et blik på den efterfølgende tabel tydeliggør, at du kan udtage signalet efter eget valg enten
med eller uden Speaker-simulation hhv. klangfarveregulering på V-AMP 2s udgang.Desuden behøver effektsignalet,
der ligger på udgangen ikke nødvendigvis være identisk for begge sider:
/,1(287/ /,1(287
5
Studio 1 (S1)
V
V-AMP 2 som øvelsesforstærker, fx ved hovedtelefondrift.
V
Recording-situation (V-AMP 2 forbindes med mikserens
Stereo-Line-kanal).
Studio 2 (S2)
9HQVWUH
(tørt signal, kun med
Compressor og Auto
Wah).
+¡MUH
(med Modulations-,
Delay- og Reverb-
effekter).
V
Recording-situation, hvor den venstre udgang forbindes
med optagelsesmediet. Den venstre udgang fungerer kun
til at lytte (med effekt). Fordel: der skal ikke allerede ved
optagelsen lægges fast, hvilken effekt der anvendes ved
mikset, selv om der indspilles med effekter.
Live 1 (L1)
V
V-AMP 2 i forbindelse med en guitarforstærker med
stereo-indgang. Via ekstra EQ (BASS-, MID- & TREBLE-
regulering) er det muligt at tilpasse klangfarven optimalt til
forstærkeren. Klangfarveindstillingen af presettene er
uafhængig af ekstra EQen.
Live 2 (L2)
V
Også her kan V-AMP 2 i forbindelse med en guitar-
forstærker med stereoindgang.Via ekstra EQ (BASS-,
MID- & TREBLE-regulering) er det muligt at tilpasse
klangfarven optimalt til forstærkeren. Men da der her ikke
er aktiveret Cabinet-simulering, bestemmer guitar-
forstærkeren, hvilken højttalersound der anvendes.
Live 3 (L3)
9HQVWUH
+ ekstra. 3-bånds-EQ
med Modulations-,
Delay- og Reverb-
effekter, men uden
Cabinet-simulering.
+¡MUH
PHG
Cabinet og
PHG
Modulations-, Delay- og
Reverb-effekter, men
XGHQ
ekstra 3-bånds-EQ.
V
V-AMP 2 som sceneforstærker, hvorved den venstre
udgang er forbundet med monitorforstærkerens Line-
indgang. Via ekstra EQ (BASS-, MID- & TREBLE-
regulering) er det muligt at tilpasse klangfarven optimalt til
monitorforstærkeren. Højre udgang forbindes som DI Out
med miksene resp. stageboxen og anvendes til sal- resp.
F.O.H.-miks.
'U LIWVPRGXV
(JHQVNDE
$QYHQGHOVHVHNVHPSOHU
6WHUHRGULIW
med de valgte
effekter og
højttalersimuleringer.
6WHUHRGULIW
+ ekstra 3-bånds-EQ
(kan indstilles i
CONFIGURATION-modus).
6WHUHRGULIW
+ ekstra 3-bånds-EQ,
men
XGHQ
Cabinet-simulering.
Tab. 2.1: V-AMP 2 driftsmodi med anvendelseseksempler
+ Ved driftsmodus L1, L2 og L3 indstilles den ekstra 3-bånds-EQ via BASS-, MID- og TREBLE
reguleringen. Da denne EQ arbejder global påvirker den ikke en ved en preset-programmering
foretaget indstilling af de tre reguleringer.
+ Ved tilsluttet hovedtelefon stiller V-AMP 2 automatisk om på driftsmodus S1.
2.1 Valg af en driftsmodus i CONFIGURATION-modus
Deres V-AMP 2 er fabriksindstillet på driftsmodus Studio 1 (S1). For at skifte diftsmodus, skal du skifte til
CONFIGURATION-modus. Tryk hertil venligst samtidig tasterne B og D. Ved hjælp af piletasterne omkobler du
mellem de forskellige driftsmodi. Gennem tryk på TUNER forlades denne modus igen.
2. ANVENDELSESEKSEMPLER / DRIFTSMODI (CONFIGURATION)
7
V-AMP 2
+ Specielle grafiske illustrationer med tilslutningsmulighederne på V-AMP 2 finder du i den
engelske og tyske kompletversion af betjeningsvejledningen.
3. V-AMP 2S PRESETS
V-AMP 2 råder over 125 overskrivelige presets fordelt på 25 banker. Der står altså 5 presets pr. bank til
rådighed. Hver preset er sammensat af maks. 5 ingredienser:
s en forstærker-simulering,
s den indstillede forstærker-grundsound (afhænger af positionen af reguleringerne til ),
s editering i EDIT-modus (drive-funktion, speaker-simulation, reverb, noise gate),
s valg af en effekt og
s (kan kun styres via MIDI): wah-wah-effekten.
En oversigt over alle presets på V-AMP 2 er vedlagt denne betjeningsvejledning.
3.1 Hente presets
Når apparatet kobles til, indlæses det sidst benyttede preset automatisk. Ved tryk på tasterne A - E kan De
hente et andet preset i samme bank. Med piletasterne (BANK UP og BANK DOWN) er det muligt at skifte
bank. V-AMP 2s display viser altid den valgte bank. Preset kaldes efter skift af bank først ved hjælp af tasterne
A - E. På de lysende taster-LEDer kan du se, hvilket preset af den pågældende bank lige nu er aktiv.
3.2 Editering af presets
Presets kan nemt og enkelt editeres på V-AMP 2. Efter at du har hentet et preset, kan du starte at editere det.
Bedst er det, først at vælge en vilkårlig amp-model, idet du drejer på AMPS-drejereguleringen. Preset-tastens
LED blinker (fx D) og signalerer, at du har foretaget forandringer.
Du kan nu ændre indstillingerne af reguleringerne VOLUME, BASS, MID, TREBLE og GAIN helt efter dine
egne forestillinger. Når du vælger den effekt, du ønsker, kan dennes andel af den samlede sound indstilles med
EFFECTS-reguleringen. Derefter skifter du til EDIT-modus ved at trykke piletasterne samtidig. Når du aktiverer
hhv. DRIVE-, CABINET-, REVERB- og NOISE GATE-funktionen via B - E-tasterne og derefter editerer disse
med piletasterne, vises værdien af de pågældende parametre på displayet. Gennem et kort tryk på TAP- eller
TUNER-tasten forlader du igen EDIT-modus.
Hvis du med nedtrykt TAP-tast drejer på TREBLE-reguleringen, kan du hæve hhv. sænke et ekstra filter i det
øvre frekvensområde (PRESENCE). Herved simuleres den frekvensafhængige tilbagekobling af rørforstærkere.
+ På nær Compressor og Auto wah er parametrene for alle interne effekter hastighedsbaserede.
Lad os antage, at De ønsker at indstille den pågældende effekt efter tempoet på Deres playback:
Tryk to gange i takt på TAP-tasten, derefter tilpasser effektens tempo sig efter tempoet på
Deres musikmateriale.
3.3 Lagre presets
Til lagring af Deres editering holder De den ønskede preset-taste trykket ned i ca. to sekunder og preset
overskrives (taste-LED lyser igen konstant).
+ Du behøver selvfølgelig ikke at lagre din editering på den oprindelig valgte presets lagerplads.
Skal der vælges en anden lagerplads, skal den pågældende preset-bank vælges via
piletasterne (BANK UP og BANK DOWN). Derefter kan dine ændringer lagres ved at holde
den ønskede preset-taste trykket ned i ca. to sekunder. Således er det fx muligt, at editere et
preset, der oprindelig kom fra bank fem og lagerplads D og bagefter lagre det på bank seks
og lagerplads A.
3. V-AMP 2S PRESETS
8
V-AMP 2
3.4 Kassere en editering / Rekonstruktion af et enkelt fabrik-preset
Hvis du har foretaget ændringer på et preset og så opdager, at du ikke kan lide denne editering, kan du
selvfølgelig kassere den. Lad os fx antage, at du har valgt preset C og derefter har editeret det (tast-LEDen
blinker), men vil alligevel vende tilbage til den tidligere lagrede konfiguration: Vælg ganske enkelt kort en anden
preset. Ved næste kald af preset er de temporære editeringer slettet. Hvis du imidlertid holder begge piletaster
trykket efter editering, indtil der viser sig et Pr på displayet, henter du den oprindelige preset tilbage, der
tidligere lå på denne lagerplads. Den skal imidlertid lagres påny, idet De holder den pågældende preset-taste
trykket i ca. to sekunder.
3.5 Rekonstruktion af alle fabriks-preset
Alle oprindelige presets fra fabrikkens side kan reetableres som følger: Hold tasterne D og E trykket og kobl
først derefter V-AMP 2 til. På displayet vises der et CL. Slip nu begge taster og tryk begge piletaster samtidig.
Dermed overskrives alle udførte lagringer og de oprindelige presets fra fabrikkens side reetableres.
4. AMP-/SPEAKER-SIMULATION
Et absolut highlight på din V-AMP 2 er dens Amp-/Speaker-simulering. De 32 simuleringsmodeller kan gøre
arbejdet i Homerecording-studiet meget nemmere, fordi man på denne måde undgår at en forstærker skal
optages med en mikrofon. Desuden kan du frit vælge at indstille klangfarven af den pågældende amp helt efter
dine egne forestillinger og tilslutte den virtuelt ved at vælge en af 15 speaker-simuleringer (Cabinets). Og
desuden kan du også vælge en digital effekt samt en rumklangtype til din virtuelle amp.
Hvis du tænder for V-AMP 2 indlæses automatisk det sidst valgte preset.LED-ringen på AMPS-drejereguleringen
viser, hvilken amp der er blevet valgt: Den pågældende LED lyser. Ved at dreje på reguleringen vælges en
anden amp. Benyt reguleringerne VOLUME, BASS, MID, TREBLE og GAIN, til at forandre forstærkernes
grundsound. Ved trykt TAP-tast kan der gennem drejning af TREBLE-reguleringen løftes hhv. sænkes et
ekstra PRESENCE-filter i det øvre frekvensområde (se ).
+ Når du vælger en amp-simulering, aktiveres automatisk en hertil passende speaker-simulering.
Ellers ville klangens autencitet påvirkes negativt af et ikke passende cabinet især, hvis du
benytter hovedtelefoner. Alt efter egen smag, kan du selvfølgelig også tilordne amp-
simuleringen til andre cabinets eller slukke helt for højttalersimuleringen (-).
$PSV
KYLG
&DELQHWVLPXOHULQJ
IRULQGVWLOOLQJ
$PSV
JUn
&DELQHWVLPXOHULQJ
IRULQGVWLOOLQJ
AMERICAN BLUES
[9,17$*(%$66
AND DELUXE
[9 ,1 7$*(%$66
MODERN CLASS A
[86&/ $66$
CUSTOM CLASS A
[86&/$ 66$
TWEED COMBO
[9,17$*(7:(('
SMALL COMBO
[9,17$*(7:(('
CLASSIC CLEAN
[7: ,1&20%2
BLACK TWIN
[7:,1& 20%2
BRIT. BLUES
[9,17$*(
AND CUSTOM
[9,17$*(
BRIT. CLASS A
[%5,7
NON TOP BOOST
[% 5 ,7
BRIT. CLASSIC
[9,17$*(
CLASSIC 50 W
[6 7$1'$5'
BRIT. HI GAIN
[9,17$*(
BRIT. CLASS A 15 W
[%5,7
RECTIFIED HI GAIN
[9$03&86720
RECTIFIED HEAD
[9$03&86720
MODERN HI GAIN
[9$03&86720
SAVAGE BEAST
[6 7$1'$5'
FUZZ BOX
[2))$;,6
CUSTOM HI GAIN
[9$03&86720
ULTIMATE V-AMP
[9$03&86720
ULTIMATE PLUS
[9$03&86720
DRIVE V-AMP
[9$03&86720
CALIF. DRIVE
[0,'&20%2
CRUNCH V-AMP
[9$03&86720
CUSTOM DRIVE
[%/$&.)$&(
CLEAN V-AMP
[9$03&86720
CALIF. CLEAN
[0,'&20%2
TUBE PREAMP
,QJHQ&DELQHWVLPXOHULQJWLO
EUXJVRPVDQJIRUVWUNHU
CUSTOM CLEAN
[%/$&.)$&(
Tab. 4.1: Sammenspil af amps og cabinets
4. AMP-/SPEAKER-SIMULATION
9
V-AMP 2
5. EFFEKTPROCESSOR / REVERB-EFFEKTER
())(&76
UHJXOHULQJ
YHGQHGWU\NW
7$3WDVW
1 ECHO Mix Feedback Delay Time
2 DELAY Mix Feedback Delay Time
3 PING PONG Mix Feedback Delay Time
4 PHASER/DELAY Delay Mix Mod. Mix Delay Time
5 FLANGER/DELAY 1 Delay Mix Mod. Mix Delay Time
6 FLANGER/DELAY 2 Delay Mix Mod. Mix Delay Time
7 CHORUS/DELAY 1 Delay Mix Mod. Mix Delay Time
8 CHORUS/DELAY 2 Delay Mix Mod. Mix Delay Time
9 CHORUS/COMPRESSOR Sense Mod. Mix Modulation Speed
10 COMPRESSOR Sense Attack -
11 AUTO WAH Depth Speed -
12 PHASER Mix Feedback Modulation Speed
13 CHORUS Mix Depth Modulation Speed
14 FLANGER Mix Feedback Modulation Speed
15 TREMOLO Mix - Modulation Speed
16 ROTARY Mix Depth Modulation Speed
(IIHNW1U
(IIHNW
())(&76
UHJXOHULQJ
7$3WDVW
Tab. 5.1: V-AMP 2s effekter
V-AMP 2s effekter kan forandres i tre parametre: Ved at dreje EFFECTS-reguleringen, ved at dreje EFFECTS-
reguleringen med nedtrykt TAP-tast og ved kun at trykkeTAP-tasten i takten med musikken. V-AMP 2s reverb-
effekt kan mikses i uafhængig af multi-effektprocessoren. Til dette aktiveres REVERB-funktionen i EDIT-modus
ved tryk på taste D, og der vælges en rumklangtype ved hjælp af begge piletasterne. Der står i alt ni forskellige
rumklangtyper til rådighed:
1 Tiny Room
2 Small Room
3 Medium Room
4 Large Room
6 Small Spring
7 Medium Spring
8 Short Ambience
9 Long Ambience
5HYHUEQU
5HYHUEW\SH (JHQVNDE
Klassiske rumsimulationer i forskellige
størrelser (fra badeværelse til katedral).
Ambience-effekten simulerer de første
klange fra et rum uden efterklang.
5 Ultra Room
Specialeffekt, der af guitarsignaler danner
rigtige sfæriske klange.
Simulationer af de typiske
fjederrumklangspiraler.
Tab. 5.2: V-AMPs forskellige reverb-effekter
6. TUNER
Den kromatiske tuner kan erkende frekvensen af de normale guitargrundtoner. For A-strengen betyder det en
frekvens på 220 Hz. Hvis du spiller en tom streng på din guitar, vises tonen på displayet. Tuneren kan også
erkende halvtoner. Disse vises med et b på displayet. Hvis en tone afviger lidt fra idealtonen, vises dette ved
at der lyser mindst en af de fire pile-LEDer på diplayets nedre rand. Dette sker altid, når den spillede tone ligger
mellem de afvigelser, der vises af de enkelte LEDs. Lyser de helt runde, mellemste tuner-LEDs, er den spillede
tone stemt.
6. TUNER
10
V-AMP 2
8. AUDIOFORBINDELSER
Referencetonen a er på V-AMP 2 fabriksindstillet på 440 Hz. Lad os antage, at du vil lave musik sammen med
et stort orkester, som stemmer kammertonen a på 444 Hz, så har du brug for en funktion til at forandre
referencetonen a. Denne funktion aktiveres på følgende måde: Kobl tuneren til i PLAY-modus ved at trykke
TUNER-tasten ind. Skift derefter til EDIT-modus ved at trykke begge piletaster samtidigt: På displayet
fremkommer 40, der betyder 440 Hz. Ved at trykke piletasterne kan referencetonen a nu justeres op eller
ned hhv. med op til 15 Hz. Forlad EDIT-modus, idet du enten trykker TUNER- eller TAP-tasten.
7. MODTAGE/SENDE MIDI-SYSEX-DATA
MIDI IN: anvendes til modtagelse af MIDI-styringsdata. Modtagelseskanalen indstilles i EDIT-modus ved tryk
på A-tasten og efterfølgende aktivering af piletasterne. MIDI OUT/THRU: Via MIDI OUT kan der sendes data til
en tilsluttet computer eller til andre apparater. Der overføres preset-data samt parameterændringer. (MIDI
THRU): I denne indstilling sender V-AMP 2 ikke nogen egne MIDI-informationer, men viderefører kun de signaler,
der ligger på MIDI IN.
V-AMP 2 kan modtage en SysEx-dump fra andre MIDI-apparater, når MIDI-funktionen (taste A) er aktiveret i
EDIT-modus. Men derved overskrives alle V-AMP 2s presets automatisk. Fra V-AMP 2 kan du også sende
MIDI-data til andre apparater (Total Dump), idet du holder MIDI-tasten trykket i EDIT-modus, indtil der viser sig
et d på displayet. Ved en Total Dump kan fx det komplette lagerinhold fra V-AMP 2 overføres til en MIDI-
Sequencer og lagres på den. Men du kan også sende et valgt preset til et andet apparat: Til dette formål skiftes
der til EDIT-modus ved at trykke begge piletaster samtidig. Aktiver MIDI-funktionen og tip kort på MIDI-tasten.
Preset-informationer ligger først i Temp Buffer og kan så via lagringsfunktionen lægges på en vilkårlig preset.
8. AUDIOFORBINDELSER
+ Vær opmærksom på, at installation og betjening af mixeren kun må foretages af sagkyndige
personer. Under og efter installationen skal man altid være opmærksom på en tilstrækkelig
jordforbindelse af de personer, der håndterer med den, da elektrostatiske udladninger el.
lign. ellers kan medføre en ugunstig påvirkning af driftsegenskaberne.
Fig. 8.1: En sammenligning af de forskellige stikforbindelser
11
V-AMP 2
Fig. 8.2: Kabelføring ved et stereo-hovedtelefon-jackstik / Aux In
9. TEKNISKE DATA
AUDIOINDGANGE
Guitarindgang 6,3 mm monojackbøsning usymmetrisk
Indgangsimpedans ca. 1 MΩ
Aux In-indgange 6,3 mm stereojacktilslutning symmetrisk
Indgangsimpedans ca. 50 kΩ
AUDIOUDGANGE
Line Out-udgange 6,3 mm stereojacktilslutning symmetrisk
Udgangsimpedans ca. 2 kΩ
Støjafstand 90 dB @ preamp bypass
Hovedtelefontilslutning 6,3 mm stereojacktilslutning
MIDI-INTERFACE
Type 5-pol. DIN-bøsning IN / OUT
DIGITAL FORARBEJDNING
Transducer 24-Bit Sigma-Delta, 64/128 oversampling
Aftastningsfrekvens 31,250 kHz
DSP 100 Mips
Delay Time maks. 1933 ms
DISPLAY
Type 2-cifret, numerisk LED-display
STRØMFORSYNING
Strømforbrug 13 W
DIMENSIONER/VÆGT
Dimensioner (H x B x D) ca. 2 1/2" (63 mm) x 9 1/4" (236 mm) x 7 1/8" (180 mm)
Vægt ca. 1,2 kg
Firmaet Behringer er altid bestræbt på at sikre den højeste kvalitetsstandard. Nødvendige modifikationer foretages uden forudgående
meddelelse. De tekniske data og apparatets udseende kan derfor afvige fra de ovennævnte informationer og billeder.
9. TEKNISKE DATA
