Craftsman CMCCS630B 20V Brushless RP 12" Chainsaw User Manual

final page size: 8.5 x 5.5 in

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

CMCCS630

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCCIONES

20V Brushless RP 12" Chainsaw

Scie à chaîne 20 V sans balais RP 12 po

Sierra de cadena de 12” RP sin escobillas 20V

English (original instructions) 6

Français (traduction de la notice d’instructions originale) 19

Español (traducido de las instrucciones originales) 34

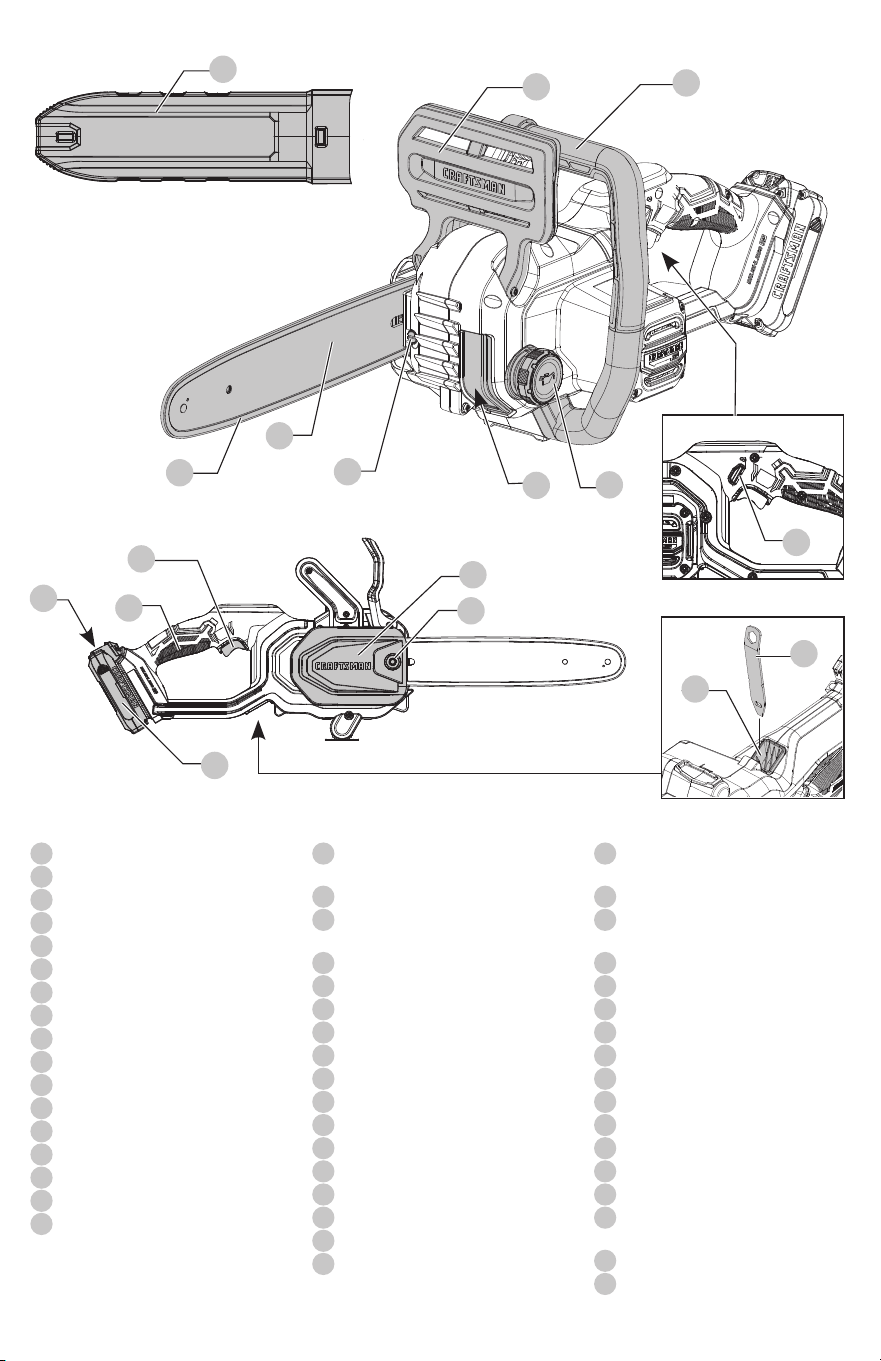

Fig. A

Interrupteur à gâchette

marche/arrêt

Levier de verrouillage

Frein de chaîne / protège-main

avant

Guide-chaîne

Tronçonneuse

Capot du pignon

Écrou de blocage du guide-chaîne

Vis de tension de la chaîne

Capuchon de l’huile

Indicateur du niveau d’huile

Étui du guide-chaîne

Poignée arrière

Poignée avant

Bloc-piles

Bouton de libération du bloc-piles

Clé hexagonale

Rangement de la clé hexagonale

ON/OFF trigger switch

Lock-off lever

Chain brake / front hand guard

Guide bar

Saw chain

Sprocket cover

Bar lock nut

Chain tensioning screw

Oil cap

Oil level indicator

Guide bar scabbard

Rear handle

Front handle

Battery pack

Battery pack release button

Hex wrench

Hex wrench storage

Interruptor de gatillo ON/OFF

(Encendido/Apagado)

Palanca de bloqueo de apagado

Freno de cadena/protección de

mano delantera

Barra guía

Cadena de sierra

Cubierta de rueda dentada

Tuerca de bloqueo de barra

Tornillo de tensión de cadena

Tapa de aceite

Indicador de nivel de aceite

Protección de barra guía

Manija trasera

Manija delantera

Paquete de batería

Botón de liberación de paquete

de batería

Llave hexagonal

Almacenamiento de llave

hexagonal

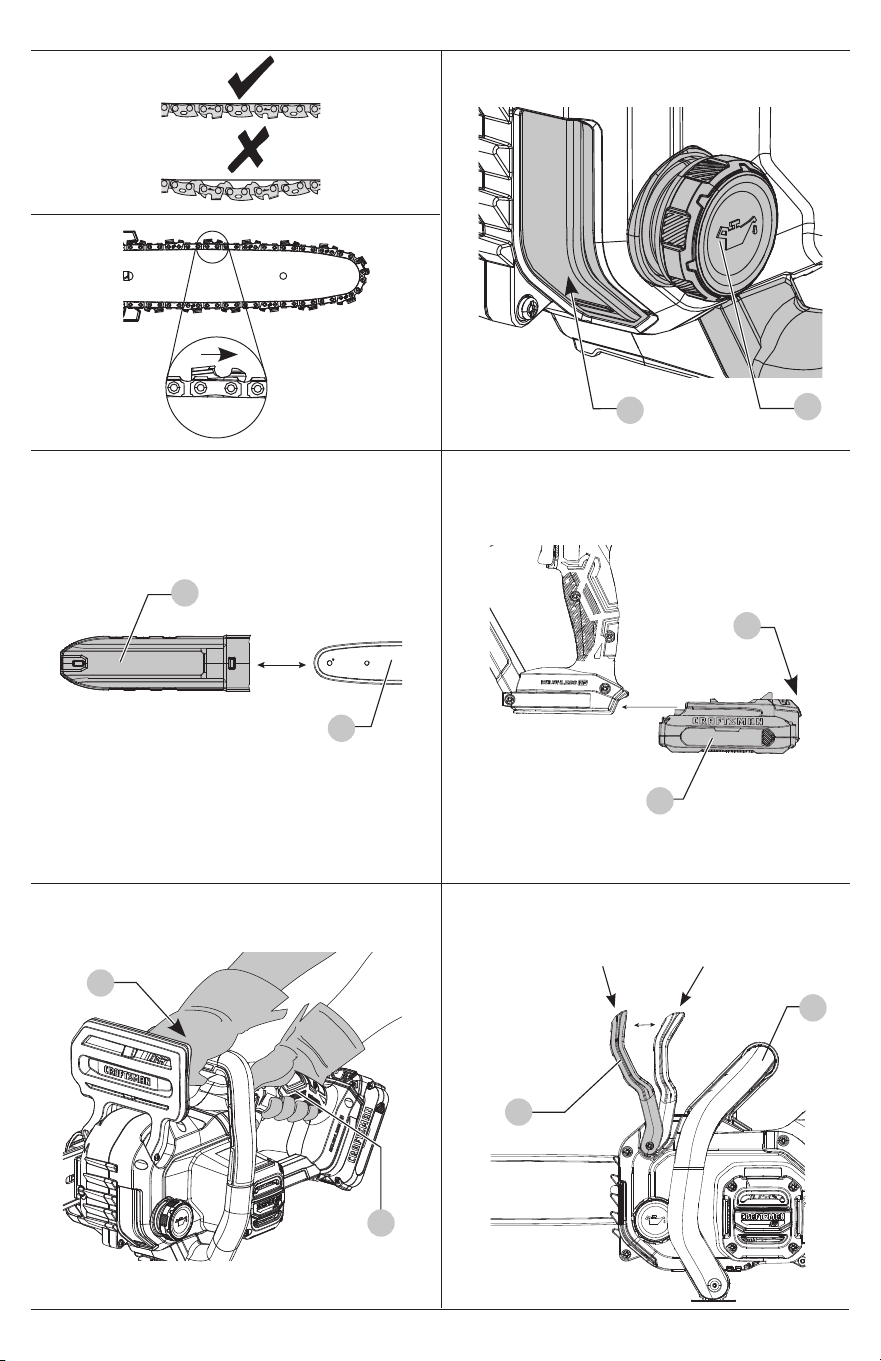

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

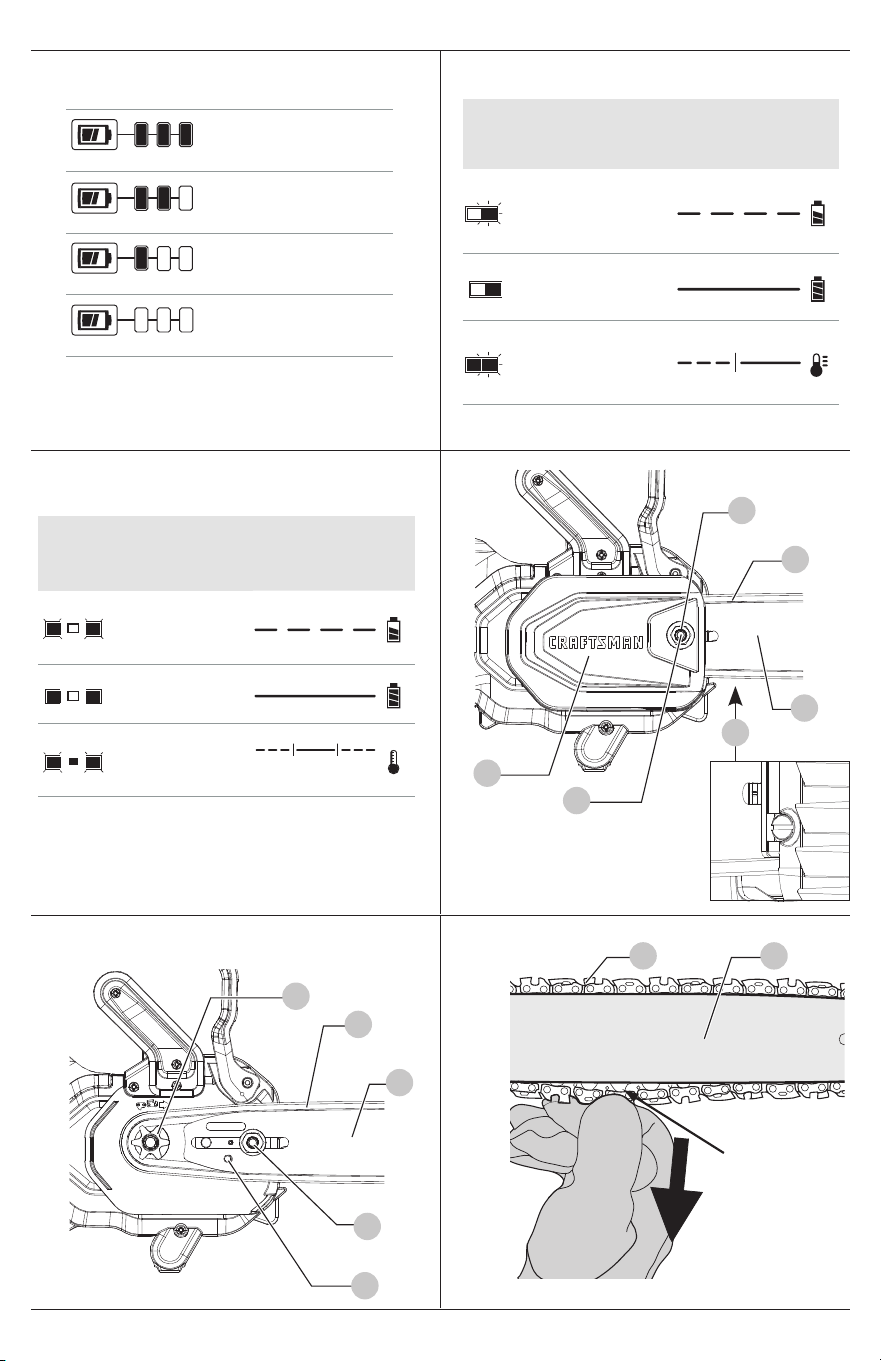

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

Indicators for all chargers except CMCB101

Voyants pour tous les chargeurs sauf CMCB101

Indicadores para todos los cargadores excepto CMCB101

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/Fría

Only CMCB101 Charger Indicators

Seulement les voyants de chargeur CMCB101

Indicadores únicamente para cargador CMCB101

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/Fría

3mm (1/8”)

Fig.H

Fig.I

Fig.J

Fig.K Fig.L

Fig.M Fig.N

Break Position

Position de pause

Posición de freno

Set/Ready Position

Position de réglage/prêt

Posición de ajuste/listo

Fig.O Fig.P

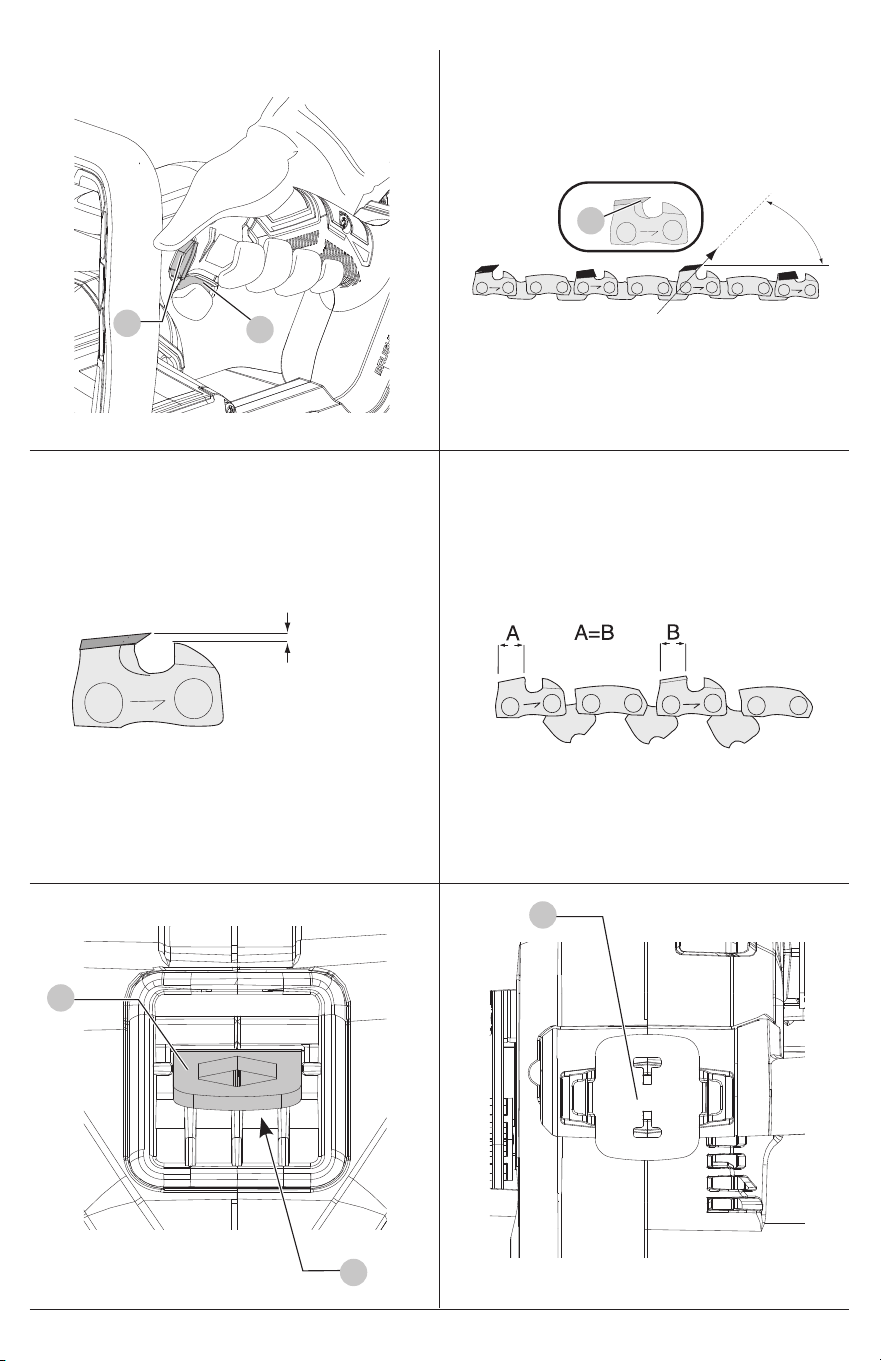

Fig.Q

.025"

(0.635mm)

60°

Fig.R

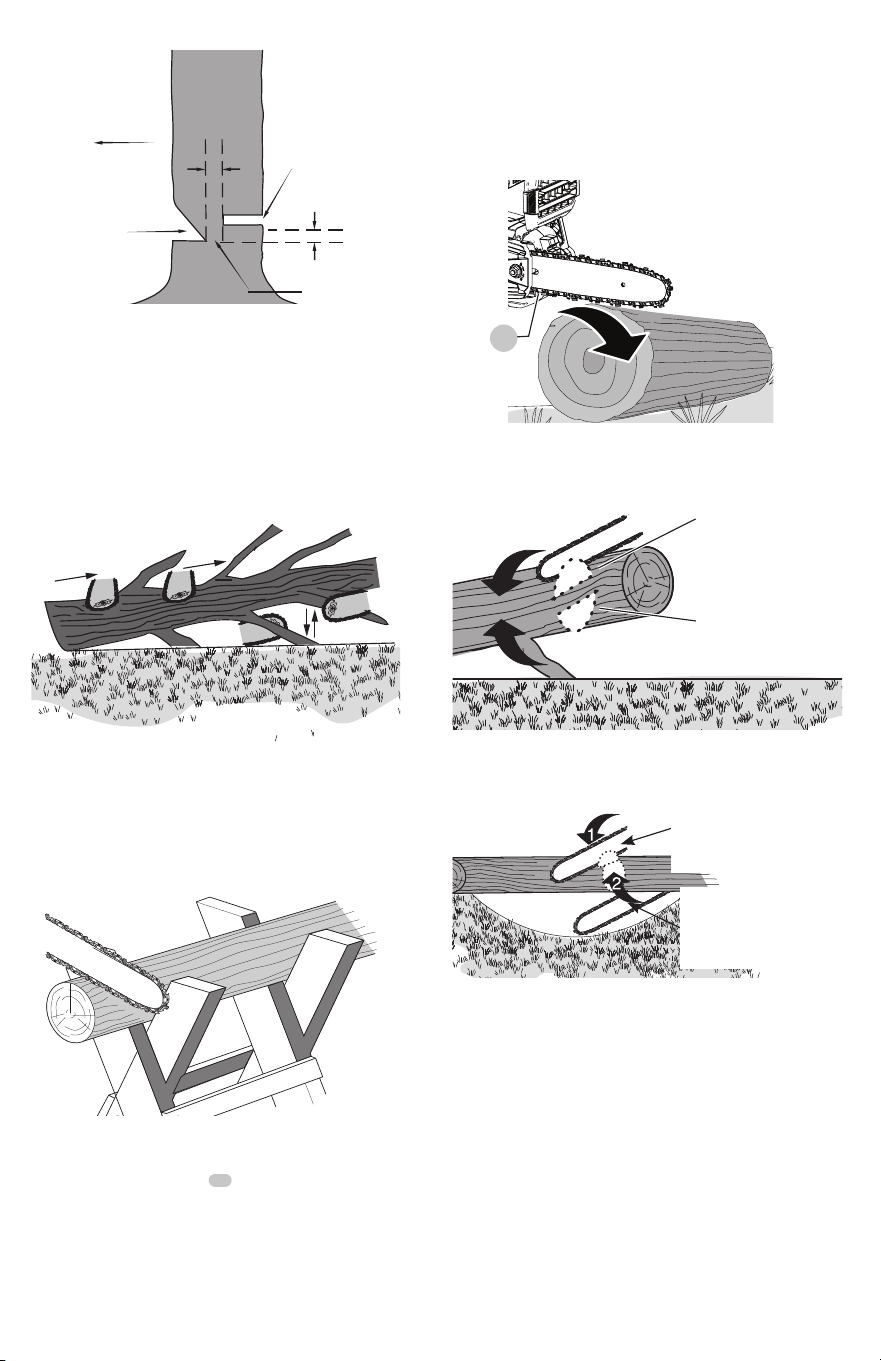

Fig.S Fig.T

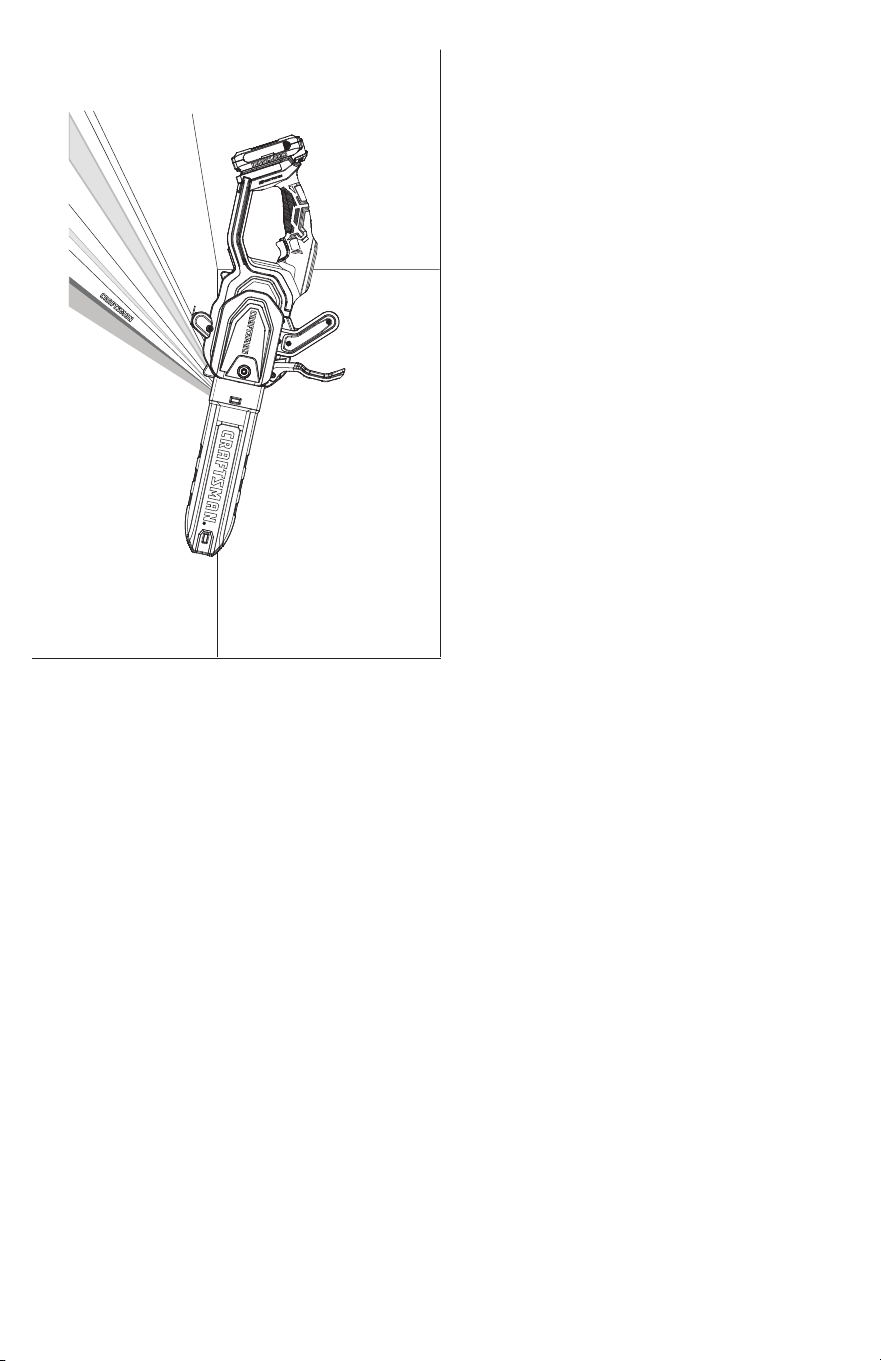

Fig.U

English

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

Intended Use

This chainsaw is designed for pruning applications, felling

trees and cutting logs up to 10" (254 mm) indiameter.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

This chainsaw is a professional powertool.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

(Used without word) Indicates a safety

relatedmessage.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

sAVE All WARnings AnD insTRUCTiOns

FORFUTUREREFEREnCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

English

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

General Chain Saw Safety Warnings



WARNING: Additional safety warnings

forchainsaws.

a ) Keep all parts of the body away from the saw

chain when the chain saw is operating. Before

you start the chain saw, make sure the saw chain

is not contacting anything. A moment of inattention

while operating chain saws may cause entanglement

of your clothing or body with the sawchain.

b ) Always hold the chain saw with your right hand

on the rear handle and your left hand on the front

handle. Holding the chain saw with a reversed hand

configuration increases the risk of personal injury and

should never bedone.

c ) Hold the chain saw by insulated gripping surfaces

only, because the saw chain may contact hidden

wiring. Saw chains contacting a "live" wire may make

exposed metal parts of the chain saw "live" and could

give the operator an electricshock.

d ) Wear eye protection. Further protective

equipment for hearing, head, hands, legs and feet

is recommended. Adequate protective equipment will

reduce personal injury from flying debris or accidental

contact with the sawchain.

e ) Do not operate a chain saw on a ladder, from

a rooftop, or any unstable support. Operation

of a chain saw in this manner could result in serious

personalinjury.

English

f ) Always keep proper footing and operate the chain

saw only when standing on ﬁxed, secure and level

surface. Slippery or unstable surfaces may cause a loss

of balance or control of the chainsaw.

g ) When cutting a limb that is under tension, be

alert for spring back. When the tension in the wood

ﬁbers is released, the spring loaded limb may strike the

operator and/or throw the chain saw out ofcontrol.

h ) Use extreme caution when cutting brush and

saplings. The slender material may catch the

saw chain and be whipped toward you or pull you

offbalance.

i ) Carry the chain saw by the front handle with

the chain saw switched off and away from your

body. When transporting or storing the chain saw

always ﬁt the guide bar scabbard. Proper handling

of the chain saw will reduce the likelihood of accidental

contact with the moving sawchain.

j ) Follow instructions for lubricating, chain

tensioning and changing the bar and chain.

Improperly tensioned or lubricated chain may either

break or increase the chance forkickback.

k ) Cut wood only. Do not use chain saw for purposes

not intended. For example: do not use chain

saw for cutting plastic, masonry or non‑wood

building materials. Use of the chain saw for

operations different than intended could result in a

hazardoussituation.

l ) Do not attempt to fell a tree until you have an

understanding of the risks and how to avoid

them. Serious injury could occur to the operator or

bystanders while felling atree.

m ) Follow all instructions when clearing jammed

material, storing or servicing the chain saw.

Make sure the switch is off and the battery pack

is removed. Unexpected actuation of the chain saw

while clearing the jammed material or servicing may

result in serious personal injury.

n ) Do not operate a chain saw in a tree unless you

have been specifically trained to do so. Operation

of a chain saw in a tree without proper training could

increase the risk of serious personal injury.

Causes and Operator Prevention

ofKickback:

Kickback may occur when the nose or tip of the guide bar

touches an object, or when the wood closes in and pinches

the saw chain in thecut.

Tip contact in some cases may cause a sudden reverse

reaction, kicking the guide bar up and back towards

theoperator.

Pinching the saw chain along the top of the guide bar may

push the guide bar rapidly back towards theoperator.

Either of these reactions may cause you to lose control of the

saw which could result in serious personal injury. Do not rely

exclusively upon the safety devices built into your saw. As a

chain saw user, you should take several steps to keep your

cutting jobs free from accident orinjury.

Kickback is the result of tool misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as given below:

a ) Maintain a firm grip, with thumbs and ﬁngers

encircling the chain saw handles, with both hands

on the saw and position your body and arm to

allow you to resist kickback forces. Kickback

forces can be controlled by the operator, if

proper precautions are taken. Do not let go of the

chainsaw.

b ) Do not overreach and do not cut above shoulder

height. This helps prevent unintended tip contact

and enables better control of the chain saw in

unexpectedsituations.

c ) Only use replacement bars and chains speciﬁed

by the manufacturer. Incorrect replacement bars and

chains may cause chain breakage and/orkickback.

d ) Follow the manufacturer’s sharpening and

maintenance instructions for the saw chain.

Decreasing the depth gauge height can lead to

increasedkickback.

The Following Precautions Should Be

Followed to Minimize Kickback:

1 . Grip saw firmly. Hold the chain saw firmly with both

hands when the motor is running. Use a firm grip

with thumbs and fingers encircling the chain saw

handles. Chain saw will pull forward when cutting on the

bottom edge of the bar, and push backward when cutting

along the top edge of thebar.

2 . Do not overreach.

3 . Keep proper footing and balance at alltimes.

4 . Don’t let the nose of the guide bar contact a log,

branch, ground or otherobstruction.

5 . Don’t cut above shoulderheight.

6 . Use devices such as low kickback chain and reduced

kickback guide bars that reduce the risks associated

withkickback.

7 . Only use replacement bars and chains specified by

the manufacturer or theequivalent.

8 . Never let the moving chain contact any object at the

tip of the guidebar.

9 . Keep the working area free from obstructions such

as other trees, branches, rocks, fences, stumps, etc.

Eliminate or avoid any obstruction that your saw chain

could hit while you are cutting through a particular log

orbranch.

10 . Keep your saw chain sharp and properly tensioned.

A loose or dull chain can increase the chance of

kickback. Check tension at regular intervals with the

motor stopped and tool unplugged, never with the

motorrunning.

11 . Begin and continue cutting only with the chain

moving at full speed. If the chain is moving at a slower

speed, there is a greater chance for kickback tooccur.

12 . Cut one log at atime.

English

13 . Use extreme caution when re‑entering a previous

cut. Engage ribbed bumpers into wood and allow chain to

reach full speed before proceeding withcut.

14 . Do not attempt plunge cuts or borecuts.

15 . Watch for shifting logs or other forces that could

close a cut and pinch or fall intochain.

Kickback Safety Features



WARNING: The following features are included

on your saw to help reduce the hazard of kickback;

however such features will not totally eliminate this

dangerous reaction. As a chain saw user do not rely

only on safety devices. You must follow all safety

precautions, instructions, and maintenance in this

manual to help avoid kickback and other forces which

can result in seriousinjury.

• Reduced‑Kickback Guide Bar, designed with a small radius

tip which reduces the size of the kickback danger zone on

bar tip. A reduced ‑ kickback guide bar is one which has

been demonstrated to significantly reduce the number and

seriousness of kickbacks when tested in accordance with

safety requirements for electric chainsaws.

• Low‑Kickback Chain, designed with a contoured depth

gauge and guard link which deflect kickback force

and allow wood to gradually ride into the cutter. A

low‑kickback chain is a chain which has met kickback

performance requirements of ANSI B175.1–2012.

• Do not operate chain saw while in a tree, on a ladder, on a

scaffold, or from any unstablesurface.

• Hold tool by insulated gripping surfaces when performing

an operation where the cutting tool may contact hidden

wiring. Contact with a “live” wire will make exposed metal

parts of the tool “live” and shock theoperator.

• Do not attempt operations beyond your capacity or

experience. Read thoroughly and understand completely all

instructions in thismanual.

• Before you start chain saw, make sure saw chain is not

contacting anyobject.

• Do not operate a chain saw with one hand! Serious injury

to the operator, helpers, or bystanders may result from one‑

handed operation. A chain saw is intended for two‑handed

useonly.

• Keep the handles dry, clean, and free of oil orgrease.

• Do not allow dirt, debris, or sawdust to build up on the

motor or outside airvents.

• Stop the chain saw before setting itdown.

• Do not cut vines and/or small underbrush.

• Use extreme caution when cutting small size brush and

saplings because slender material may catch the saw chain

and be whipped toward you or pull you offbalance.

• Chain Saw Powerhead ‑ A chain saw without the saw

chain and guidebar.

• Drive Sprocket or Sprocket ‑ The toothed part that drives

the sawchain.

• Felling ‑

The process of cutting down atree.

• Felling Back Cut ‑

The final cut in a tree felling operation

made on the opposite side of the tree from the notchingcut.

• Front Handle ‑ The support handle located at or toward

the front of the chainsaw.

• Front Hand Guard ‑ A structural barrier between the front

handle of a chain saw and the guide bar, typically located

close to the hand position on the fronthandle.

• Guide Bar ‑ A solid railed structure that supports and

guides the sawchain.

• Scabbard/Guide Bar Cover ‑ Enclosure fitted over guide

bar to help prevent tooth contact when saw is not inuse.

• Kickback ‑ The backward or upward motion, or both of

the guide bar occurring when the saw chain near the nose

of the top area of the guide bar contacts any object such

as a log or branch, or when the wood closes in and pinches

the saw chain in thecut.

• Kickback, Pinch ‑

The rapid pushback of the saw which

can occur when the wood closes in and pinches the moving

saw chain in the cut along the top of the guidebar.

• Kickback, Rotational ‑ The rapid upward and backward

motion of the saw which can occur when the moving saw

chain near the upper portion of the tip of the guide bar

contacts an object, such as a log orbranch.

• Limbing ‑ Removing the branches from a fallentree.

• Low‑Kickback Chain ‑ A chain that complies with the

kickback performance requirements of ANSI B175.1–2012

(when tested on a representative sample of chain saws).

• Normal Cutting Position ‑ Those positions assumed in

performing the bucking and fellingcuts.

• Notching Undercut ‑ A notch cut in a tree that directs the

tree’sfall.

• Rear Handle ‑ The support handle located at or toward

the rear of thesaw.

• Reduced Kickback Guide Bar ‑ A guide bar which has

been demonstrated to reduce kickbacksignificantly.

• Replacement Saw Chain ‑ A chain that complies with

kickback performance requirements of ANSI B175.1–2012

when tested with specific chain saws. It may not meet

the ANSI performance requirements when used with

othersaws.

• Saw Chain ‑ A loop of chain having cutting teeth, that cut

the wood, and that is driven by the motor and is supported

by the guidebar.

• Ribbed Bumper ‑ The ribs used when felling or bucking to

pivot the saw and maintain position whilesawing.

• Switch ‑ A device that when operated will complete or

interrupt an electrical power circuit to the motor of the

chainsaw.

• Switch Linkage ‑ The mechanism that transmits motion

from a trigger to theswitch.

• Switch Lockout ‑ A movable stop that prevents the

unintentional operation of the switch until manuallyactuated.

Chain Saw Names and Terms

• Bucking ‑ The process of cross cutting a felled tree or log

intolengths.

• Motor Brake (if equipped) ‑ A device used to stop the

saw chain when the trigger isreleased.

English

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or dust

mask if operation is dusty. ALWAYS WEAR CERTIFIED

SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING: Some dust contains chemicals known

to State of California to cause cancer, birth defects

or other reproductive harm. Some examples of these

chemicals are:

• compounds in fertilizers,

• compounds in insecticides, herbicides andpesticides,

• arsenic and chromium from chemically treatedlumber.

To reduce your exposure to these chemicals, wear

approved safety equipment such as dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lie on the skin may

promote absorption of harmfulchemicals.



WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury.

Always use

NIOSH/OSHA approved respiratory protection.



WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration of use,

noise from this product may contribute to hearing loss.



CAUTION:

When not in use, place tool on its side on

a stable surface where it will not cause a tripping

or falling hazard. Some tools with a large battery pack

will stand upright but may be easily knocked over.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in moving parts.

n ................. rated speed

m/s ............ meters per second

............. earthing terminal

.............safety alert symbol

.............Visible radiation

............. Wear respiratory

protection

............. Wear eye protection

............. Wear hearing protection

............. Read all documentation

CSPM .......... Cut strokes per minute

............. Do not leave in rain

............ Tip contact can cause

the guide bar to move

suddenly upward and

backward, which can

cause serious injury

............ Contact of the guide

bar tip with any object

should be avoided

........... Rotational direction of

the saw chain

...... Always use two hands

when operating the

chainsaw

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II

Construction

(double insulated)

.......................no load speed

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart at the

end of this manual for compatibility of batteries andchargers.

• Charge the battery packs only in

CRAFTSMANchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

English

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range specified in the instructions. Charging improperly or

at temperatures outside of the specified range may damage

the battery and increase the risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non-metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig.B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end-userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit.

NOTE: Li‑ion battery packs should not be put

in checked baggage on airplanes and must be

properly protected from short circuits if they are in

carry‑onbaggage.

The RBRC® Seal

Please take your spent battery packs to an

authorized CRAFTSMAN service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org or call the toll-free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery packs are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable battery

packs. Charging other types of battery packs may cause

them to overheat and burst, resulting in personal injury,

property damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

English

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig.C, D)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack

14

. Charging light(s)

will continuously blink whilecharging.

3. Charging is complete when the green charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger orremoved.



WARNING:

Only charge batteries in air temperature over

40° F (4.5° C) and below 104° F (40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

nOTE: Refer to label near charging light(s) on charger for

blinkpatterns.

nOTE: To remove the battery pack, some chargers

require the battery pack release button

15

bepressed.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the green

light(s) continuing to blink but with the red light

continuously ON. Once the battery pack has reached an

appropriate temperature, the red light will turn OFF and the

charger will resume the chargingprocedure.

Electronic Protection System

Li-ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 65° F – 75° F (18° C– 24° C). DO NOT charge

when the battery pack is below 40° F (4.5° C), or above

104° F (40° C). This is important and will prevent serious

damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

thelights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

Wall Mounting

Some CRAFTSMAN chargers are designed to be wall

mountable or to sit upright on a table or work surface.If wall

mounting, locate the charger within reach of an electrical

outlet, and away from a corner or other obstructions which

may impede air flow. Use the back of the charger as a

template for the location of the mounting screws on the wall.

Mount the charger securely using drywall screws (purchased

English

5. Ensure the chain is properly set in the slot around the

entire guidebar.

6. Place the saw chain around the sprocket

18

. While

lining up the slot on the guide bar with chain tensioning

pin

19

, and the bolt

20

, on the base of the tool as

shown in Fig.F.

7. Once in place, hold the bar still, replace sprocket

cover

6

. Install the rear of the sprocket cover first, rotate

it down and make sure the bolt hole on the cover lines

up with the bolt

20

, on the mainhousing.

8. Install the bar lock nut

7

and rotate clockwise with the

hex wrench

16

provided

until snug

, then loosen nut one

full turn, so that the saw chain can be properlytensioned.

9. Rotate the chain tensioning screw

8

clockwise to

increase tension as shown in Fig.E. Make sure the saw

chain

5

is snug around the guide bar

4

. Tighten the bar

lock nut

7

untilsnug

10. Follow the instructions in the section Adjusting

ChainTension.

Adjusting Chain Tension (Fig. A, E–H)



WARNING: Incorrect saw chain tension can cause the

saw chain to come off of the guide bar and could cause

serious injury or death.

nOTE: Saw chain tension should be adjusted regularly

before eachuse.

1. With the saw still on a firm surface check the saw

chain

5

tension. The tension is correct when the saw

chain snaps back after being pulled 1/8" (3 mm) away

from the guide bar

4

with light force from the middle

finger and thumb as shown in Fig.G. There should be no

“sag” between the guide bar and the saw chain on the

underside as shown in Fig.H.

2. To adjust saw chain tension, loosen bar lock nut

7

3. Rotate the chain tensioning screw

8

in the front of

the housing using the flat screwdriver end of the

hex wrench

16

4. Check saw chain tension, adjust ifneeded.

5. Do not over-tension the saw chain as this will lead to

excessive wear and will reduce the life of the guide bar

and saw chain. Overtensioning also reduces the amount

of cuts you will get per batterycharge.

6. Once saw chain tension is correct, tighten bar lock nut

7

untilsnug

. Torque the bar lock nut

7

to 6 ft-lbs (8 Nm).

7. A new chain stretches slightly during the first few hours

of use. It is important to check the tension frequently

(after disconnecting battery remove the battery pack)

during the first twohours ofuse.

Installing the Guide Bar and Saw Chain

(Fig. A, E–I)



CAUTION: Sharp chain. Always wear protective gloves

when handling the chain. The chain is sharp and can

cut you when it is notrunning.



WARNING: Sharp moving chain. To prevent accidental

operation, ensure that battery is removed from the tool

before performing the following operations. Failure to

do this could result in serious personalinjury.

If the saw chain

5

and guide bar

4

are packed separately in

the carton, the chain has to be attached to the bar, and both

must be attached to the body of thetool.

1. Place the saw on a flat, firmsurface.

2. Rotate the bar lock nut

7

counterclockwise with the hex

wrench

16

provided.

3. Remove sprocket cover

6

, and bar lock nut

7

4. Wearing protective gloves, grasp the saw chain

5

and

wrap it around the guide bar

4

, ensuring the teeth are

facing the correct direction (Fig.I).

Replacing the Saw Chain (Fig.E, I)



WARNING: Sharp moving chain. To prevent accidental

operation, ensure that battery is removed from the tool

before performing the following operations. Failure to

do this could result in serious personalinjury.



CAUTION: Sharp chain. Always wear protective gloves

when handling the chain. The chain is sharp and can

cut you when it is notrunning.



CAUTION: The chain speed of this product is 8.6 m/s.

Only use chains that are rated at greater than 8.6 m/s.

separately) at least 1” (25.4mm) long, with a screw head

diameter of 0.28–0.35” (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32” (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

nOTE: Do not attempt to mount CMCB101 charger under a

bench ortable.

nOTE: Only mount CMCB101 charger with the charging

lights pointed upward toward theceiling.

VersaTrack™



WARNING: Do not charge batteries while charger is

hung onTrackwall.

CRAFTSMAN chargers, except the CMCB101, can

be stored on CRAFTSMAN VersaTrack™ Trackwall.

Hooks and accessories are sold separately. Please

refer to the VersaTrack™ Trackwall accessory sheet for

furtherinformation.

nOTE: The CMCB101 charger is not CRAFTSMAN VersaTrack™

Trackwallcompatible.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An accidental

start‑up can causeinjury.

Hex Wrench Storage (Fig.A, S)

When not in use the hex wrench

should be stored in the

hex wrench storage

area located under the tool.

1. Pull the hexwrench from the hex wrench storage area

to remove it.

2. Push the hex wrench into the hex wrench storage area

to store it.

English

1. Place the saw on a flat, firmsurface.

2. Remove sprocket cover

6

as described in Installing the

Guide Bar and Saw Chainsection.

3. To remove the saw chain

5

, rotate the chain tensioning

screw

8

in the front of the housing using the flat

screwdriver end of the wrench. Turning the screw

counterclockwise allows the guide bar

4

to recede

and reduces the tension on the chain so that it may

beremoved.

4. Wearing protective gloves, grasp the saw chain and lift

the worn saw chain out of the groove in the guidebar.

5. Flip guide bar over every time you replace the chain to

ensure evenwear.

6. Place the new chain in the slot of the guide bar, making

sure the saw teeth are facing the correct direction by

matching the arrow and graphic of the saw chain on the

sprocket cover

6

shown in Fig.I.

7. Follow instructions for Installing the Guide Bar and

SawChain.

Replacement chain and bar are available from your

nearest authorized servicecenter.

• This chainsaw requires replacement 12" (304mm) chain

CMZCSC12. Replacement 12" (304mm) barCMZCSB12.

Saw Chain and Guide Bar Oiling (Fig.A, I)

Auto Oiling System

This chain saw is equipped with an auto oiling system that

keeps the saw chain and guide bar constantly lubricated.

1. The oil level indicator

10

shows the level of the oil in the

chain saw. If the oil level is less than a quarter full, remove

the battery from the chain saw and refill the oil tank with

the correct type of oil.

2. Always empty oil tank when finishedcutting.

3. Always empty oil tank before storing this unit.

nOTE: Do not operate this chain saw without oil.

nOTE: Always use a high-quality, biodegradable bar

and chain oil for proper saw chain and bar lubrication.

When pruning trees, vegetable-based bar and chain oil is

recommended, as mineral-based oils may harm living trees.

Never use dirty, used, or contaminated oil. Doing so may

damage the tool.

Filling the Oil Reservoir

1. Unscrew counterclockwise and then remove the oil

cap

9

. Fill the reservoir with the recommended bar and

chain oil until the oil level has reached the top of the oil

level indicator

10

2. Refit the oil cap and tightenclockwise.

3. Periodically switch the chain saw off and check the oil

level indicator to ensure the bar and chain are being

properlyoiled.

Transporting Chainsaw (Fig.K)

• Always turn unit off, remove the battery and cover the

guide bar

4

with the guide bar scabbard

11

when

transporting thesaw.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Installing and Removing the Battery Pack

(Fig.L)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

nOTE: For best results, make sure your battery pack is

fullycharged.

1. To install the battery pack

14

into the tool handle, align

the battery pack with the rails inside the tool’s handle

and slide it into the handle until the battery pack is firmly

seated in the tool and ensure that it does notdisengage.

2. To remove the battery pack from the tool, press the

battery pack release button

15

and firmly pull the

battery pack out of the tool handle. Insert it into

the charger as described in the charger section of

thismanual.

Proper Hand Position (Fig.M)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires the left hand on the front

handle

13

, with the right hand on the rear handle

12

Operating the Chain Saw (Fig.A, M)



WARNING: Read and understand all instructions.

Failure to follow all instructions listed below may result

in electric shock, fire and/or serious personalinjury.

• Guard Against Kickback which can result in

severe injury or death. See general Power Tool

safety Warnings and general Chain saw

safety Warnings, and Causes and Operator

Prevention of Kickback and Kickback safety

Features, to avoid the risk ofkickback.

• Do not overreach. Do not cut above chest height.

Make sure your footing is firm. Keep feet apart.

Divide your weight evenly on bothfeet.

• Use a firm grip with your left hand on the front

handle

13

and your right hand on the rear

handle

12

so that your body is to the left of the

guidebar

4

• Do not hold chain saw by chain brake/front hand

guard

3

. Keep elbow of left arm locked so that left

arm is straight to withstand akickback.



WARNING: Never use a cross‑handed grip (left hand

on the rear handle and right hand on the fronthandle).



WARNING: Never allow any part of your body to be in

line with the guide bar when operating the chain saw.

English

• Never operate while in a tree, in any awkward

position or on a ladder or other unstable surface.

You may lose control of saw causing severeinjury.

• Keep the chain saw running at full speed the entire

time you arecutting.

• Allow the saw chain to cut for you. Exert only light

pressure. Do not put pressure on chain saw at end

ofcut.



WARNING: When not in use always have the chain

brake engaged and batteryremoved.

Setting the Chain Brake (Fig.A, M, N)

Your chain saw is equipped with a chain braking system

which will stop the chain quickly in case ofkickback.

1. Ensure the chain brake/front hand guard

3

is in the

forward position.

2. Insert the battery pack

14

into the tool.

3. Pull the chain brake/front hand guard

3

towards the

front handle

13

into the “set/ready” position as shown

in Fig.N.

4. The tool is now ready to use.

5. After use, return the chain brake/front hand guard to the

forward position.

6. Remove the battery.

nOTE: In the event of kickback, your left hand will come in

contact with the front guard, pushing it forward, toward the

workpiece. This will stop thetool.

Testing the Chain Brake (Fig.A, N)

Test the chain brake before every use to make sure it

operatescorrectly.

1. Place the tool on a flat, firm surface. Make sure the saw

chain

5

is clear of theground.

2. Grip the tool firmly with both hands and turn the chain

sawon.

3. Rotate your left hand forward around the front

handle

13

so the back of your hand comes in contact

with the chain brake/front hand guard

3

and push it

forward, toward the workpiece. The saw chain should

stopimmediately.

nOTE: If saw does not stop immediately, stop use of tool and

bring it to an authorized service center nearestyou.



WARNING: Make sure to set chain brake

beforecutting.

ON/OFF Switch (Fig.O)

Always be sure of your footing and grip the chain saw firmly

with both hands with the thumb and fingers encircling

bothhandles.

1. To turn the unit on, push the lock-off lever

2

in, shown

in Fig.O, and squeeze the trigger switch

1

. Once the

unit is running, you may release the lock-offlever.

2. In order to keep the unit running you must continue

to squeeze the trigger. To turn the unit off, release

thetrigger.

Common Cutting Techniques

Felling

The process of cutting down a tree. Do not fell trees in high

windconditions.



WARNING: Felling can result in injury. It should only

be performed by a trainedperson.

• A retreat path should be planned and cleared as

necessary before cuts are started. The retreat path should

extend back and diagonally to the rear of the expected

line of fall as shownbelow.

DIRECTION

FALL

RETREAT

45°

TREE

45°

RETREAT

• Before felling is started, consider the natural lean of

the tree, the location of larger branches and the wind

direction to judge which way the tree will fall. Have

wedges (wood, plastic or aluminum) and a heavy mallet

handy. Remove dirt, stones, loose bark, nails, staples, and

wire from the tree where the felling cuts are to bemade.

• notching Undercut - Make the notch 1/3 of the

diameter of the tree, perpendicular to the direction of

the fall. Make the lower horizontal notching cut first. This

will help to avoid pinching of either the saw chain or the

guide bar when the second notch cut is being made as

shownbelow.

• Felling Back Cut - Make the felling back cut at least 2"

(51mm) higher than the horizontal notching cut. Keep

the felling back cut parallel to the horizontal notching

cut. Make the felling back cut so enough wood is left

to act as a hinge. The hinge wood keeps the tree from

twisting and falling in the wrong direction. Do not cut

through the hinge as shownbelow.

• As the felling cut gets close to the hinge the tree should

begin to fall. If there is any chance that the tree may

not fall in the desired direction or it may rock back and

bind the saw chain, stop cutting before the felling cut

is complete and use wedges to open the cut and drop

the tree along the desired line of fall. When the tree

begins to fall remove the chainsaw from the cut, stop the

motor, put the chainsaw down, then use the retreat path

planned. Be alert for overhead limbs falling and watch

yourfooting.

nOTE: If too much force is applied while making a cut the

saw will turn off. To restart saw, you must release the trigger

switch

1

before the saw will restart. Begin your cut again

this time with less force. Allow the saw to cut at its ownpace.



WARNING: Never attempt to lock a switch in the

ONposition.

English

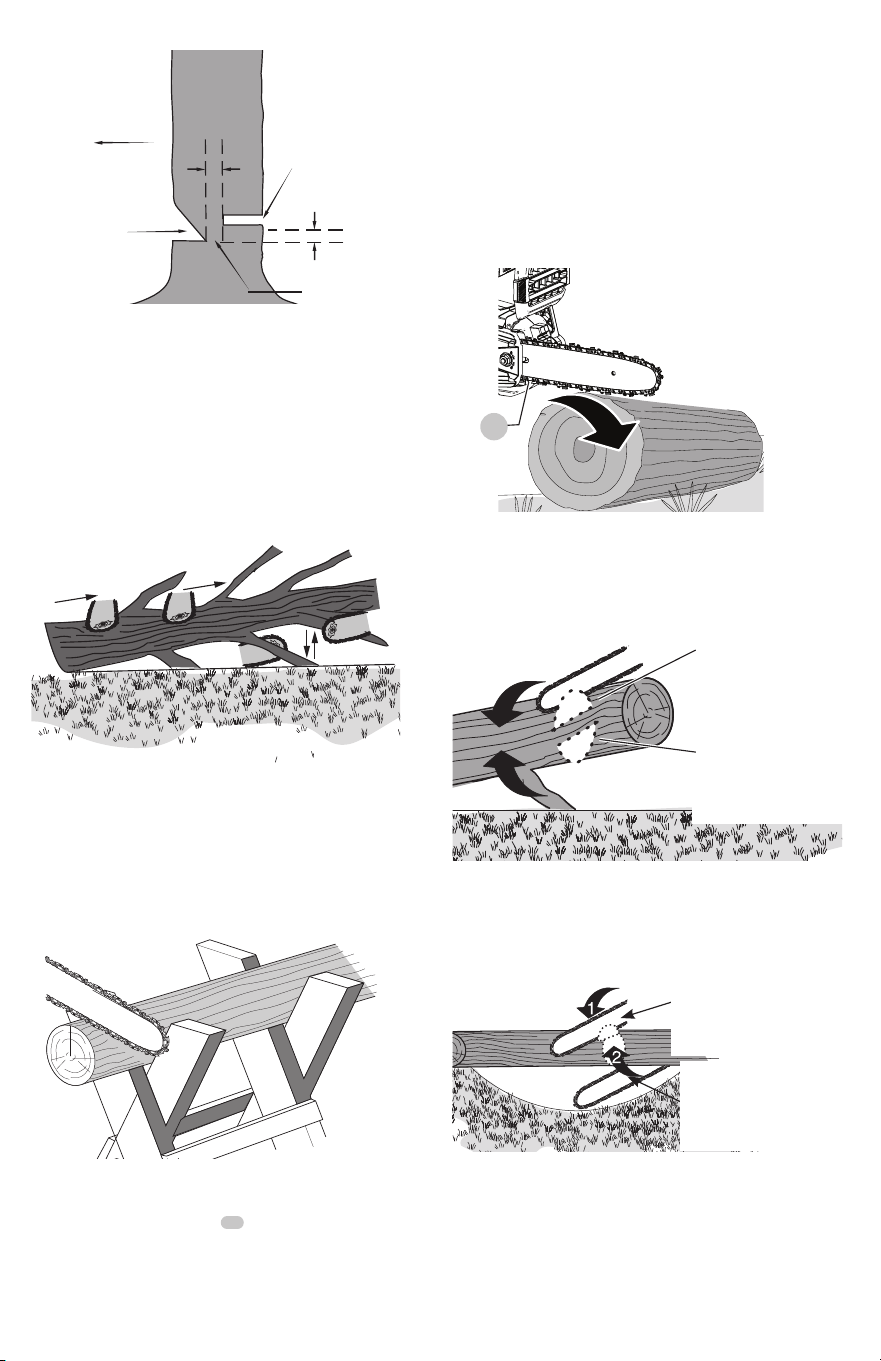

2" (51 mm)

DIRECTION OF FALL

2" (51 mm)

HINGE

NOTCH

FELLING BACK CUT

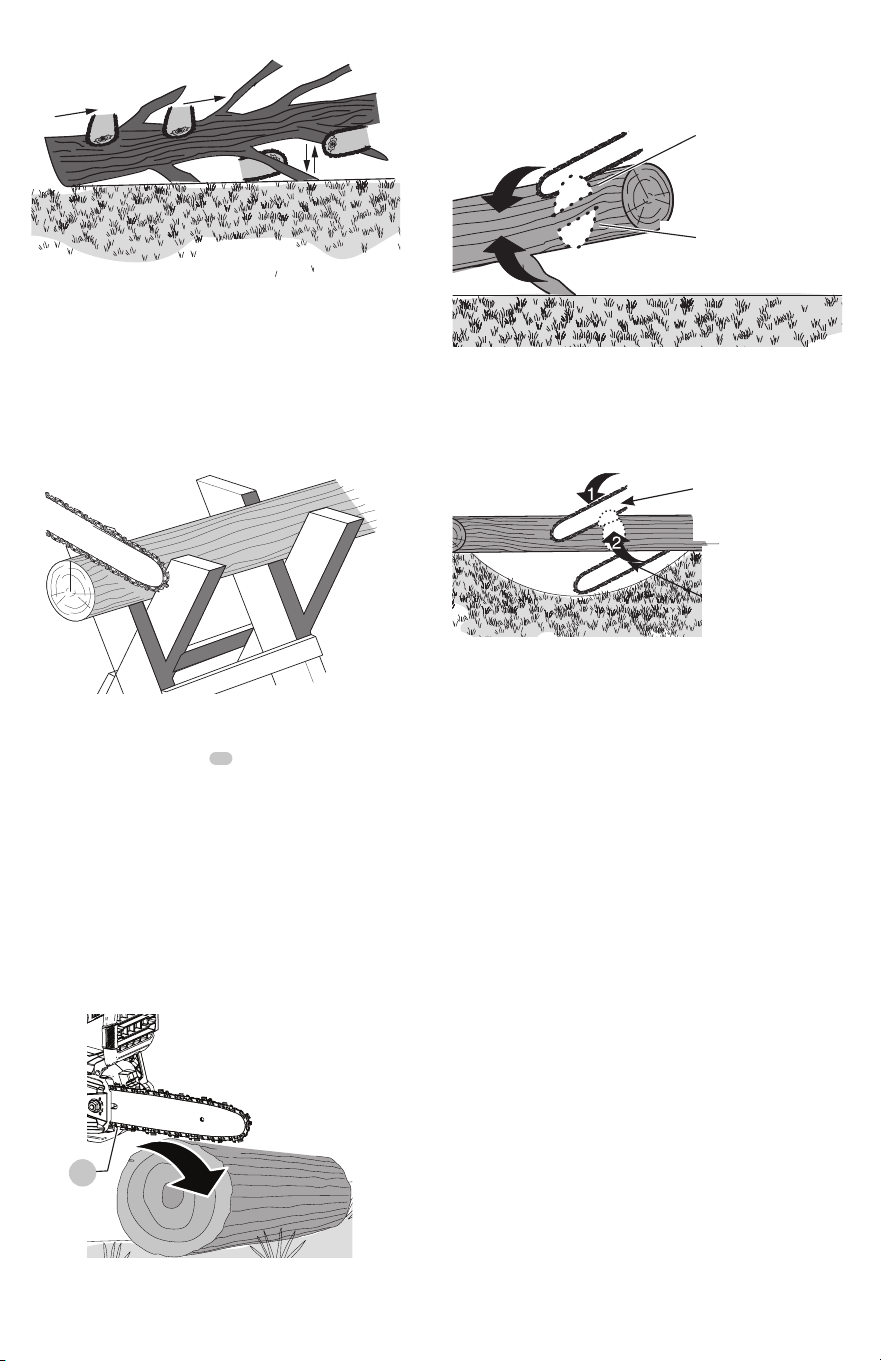

Limbing

Removing the branches from a fallen tree. When limbing,

leave larger lower limbs to support the log off the ground.

Remove the small limbs in one cut. Branches under tension

should be cut from the bottom of the branch towards the

top to avoid binding the chainsaw as shown below. Trim

limbs from opposite side keeping tree stem between you

and saw. Never make cuts with saw between your legs or

straddle the limb to becut.

Bucking



WARNING: Recommend that first‑time users should

practice cutting on a sawhorse.

Cutting a felled tree or log into lengths. How you should

cut depends on how the log is supported. Use a saw horse

wheneverpossible as shownbelow.

1. Always start a cut with the saw chain running at

fullspeed.

2. Place the bottom spike

21

of the chainsaw behind the

area of the initial cut as shownbelow.

3. Turn the chainsaw on then rotate the saw chain and bar

down into the tree, using the spike as ahinge.

4. Once the chainsaw gets to a 45° angle, level the

chainsaw again and repeat steps until you cut

fullythrough.

5. When the tree is supported along its entire length, make

a cut from the top (overbuck), but avoid cutting the earth

as this will dull your sawquickly.

CUT FROM TOP (OVERBUCK)

AVOID CUTTING EARTH

• When supported at one end first, cut 1/3 the diameter

from the underside (underbuck). Then make the finishing

cut by overbucking to meet the firstcut as shownbelow.

2nd CUT OVERBUCK

(2/3 DIAMETER)

TO MEET 1st CUT

(TO AVOID PINCHING)

1st CUT UNDERBUCK

(1/3 DIAMETER)

AVOID SPLINTERING

• When supported at bothends. First, cut 1/3 down from the

top overbuck. Then make the finished cut by underbucking

the lower 2/3 to meet the firstcut as shownbelow.

2nd CUT UNDERBUCK

(2/3 DIAMETER)

TO MEET 1st CUT

(TO AVOID PINCHING)

1st CUT OVERBUCK

(1/3 DIAMETER)

TO AVOID SPLINTERING

• When on a slope always stand on the uphill side of the

log. When “cutting through”, to maintain complete

control reduce the cutting pressure near the end of the

cut without relaxing your grip on the chain saw handles.

Don’t let the chain contact the ground. After completing

the cut, wait for the saw chain to stop before you move

the chain saw. Always stop the motor before moving

from cut tocut.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

English

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

Saw Chain and Guide Bar

After every few hours of use, remove the sprocket cover,

guide bar and chain and clean thoroughly using a soft bristle

brush. Ensure oiling hole on bar is clear of debris. When

replacing dull chains with sharp chains it is good practice to

flip the chain bar from bottom totop.

Accessories



WARNING:

Since accessories, other than those

offered by

CRAFTSMAN

, have not been tested with

this product, use of such accessories with this product

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN

recommended accessories should be used

with thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN. Call 1-888-331-4569.

Your CRAFTSMAN power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

Sprocket and Sprocket Cover (Fig.A, E, F)



CAUTION: Sharp chain. Always wear protective gloves

when handling the chain. The chain is sharp and can

cut you when it is notrunning.



WARNING: Sharp moving chain. To prevent accidental

operation, ensure the battery is removed from the tool

before performing the following operations. Failure to

do this could result in serious personalinjury.

1. Place the saw on a flat, firmsurface.

2. Remove sprocket cover

6

as described in Installing the

Guide Bar and Saw Chainsection.

3. Wearing protective gloves, use a clean, soft bristle brush

to wipe away any saw dust, sticks, vines or other debris

that may have collected inside the sprocket cover

6

and

around the saw chain

5

or sprocket

18

4. Rotate the chain tensioning screw

8

using the flat

screwdriver end of thehex wrench

16

. Turning the

screw counterclockwise allows the guide bar

4

to recede

and reduces the tension on the chain so that it may

beremoved.

5. Wearing protective gloves, grasp the saw chain and

guidebar and lift them away from the tool.

6. Wearing protective gloves, use a clean, soft bristle brush

to wipe away any saw dust or other debris that may

have collected on the guide bar

4

and around the saw

chain

5

7. Install the chain, guide bar and sprocket cover

6

as described in Installing the Guide Bar and Saw

Chain, Replacing the Saw Chainsections and adjust

chain tension properly before use as described in

theAdjustingChain Tensionsection.

VersaTrack™ (Fig. K, T, U)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.



WARNING: To reduce the risk of serious personal

injury, do not use a damaged VersaTrack™ integral

hang hook or VersaTrack™ Trackwall. A damaged

VersaTrack™ integral hang hook or VersaTrack™

Trackwall will not support the weight of thetool.



WARNING: To reduce the risk of serious personal

injury, DO NOT suspend tool overhead or suspend

objects from the integral hang hook. ONLY suspend

tool on the VersaTrack™ Trackwall using the integral

hanghook.



WARNING: The VersaTrack™ integral hang hook

is intended to mount the tool onto a VersaTrack™

Trackwall rail. Do not use the integral hang hook to

mount the tool to any othersurface.



WARNING: The VersaTrack™ integral hang hook is not

a belthook.



WARNING: When hanging objects on a VersaTrack™

Trackwall rail, adequately space the tools in order to

not exceed 75lb (35 kg) per linearfoot.



WARNING: Before using the tool make sure that the

VersaTrack™ integral hang hook is returned to its

originalposition.

iMPORTAnT: VersaTrack™ accessories mount compatible

tools securely to the VersaTrack™ Trackwallsystem.

1. Turn tool off, remove the battery pack and

removeaccessories.

2. Install guide bar scabbard

11

onto the guide bar

4



CAUTION: Any product with exposed cutting teeth

must have them covered securely if it is to be on

theVersaTrack™Trackwall.

3. Mount the integral hang hook

23

to the

VersaTrack™Trackwall as shown in Fig.T, U. It clicks when

locked intoposition.

nOTE: VersaTrack™ accessories for use with your tool are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN, call 1-888-331-4569.

English

Saw Chain Sharpening (Fig.P–R)



CAUTION: Sharp chain. Always wear protective gloves

when handling the chain. The chain is sharp and can

cut you when it is notrunning.



WARNING: Sharp moving chain. To prevent accidental

operation, ensure that battery is removed from the tool

before performing the following operations. Failure to

do this could result in serious personalinjury.

nOTE: The cutters will dull immediately if they touch the

ground or a nail whilecutting.

To get the best possible performance from your chainsaw it

is important to keep the teeth of the saw chain sharp. Follow

these helpful tips for proper saw chain sharpening:

1. For best results use a 4.5mm file and a file holder or filing

guide to sharpen your saw chain. This will ensure you

always get the correct sharpeningangles.

2. Place the file holder flat on the top plate and depth

gauge of thecutter.

3. Keep the correct top plate

22

filing angle line of 30° on

your file guide parallel with your chain (file at 60° from

chain viewed from the side) as shown.

4. Sharpen cutters on one side of the chain first. File from

the inside of each cutter to the outside. Then turn your

saw around and repeat the processes (2, 3, 4) for cutters

on the other side of thechain.

nOTE: Use a flat file to file the tops of the rakers (portion

of chain link in front of the cutter) so they are about

0.025" (0.635 mm) below the tips of the cutters as

shownbelow.

5. Keep all cutter lengthsequal as shown in Fig. Q.

6. If damage is present on the chrome surface of the

top plates or side plates, file back until such damage

isremoved.



CAUTION: After filing, the cutter will be sharp, use

extra caution during thisprocess.

nOTE: Each time the chain is sharpened, it loses some of the

low kickback qualities and extra caution should be used. It is

recommended that a saw chain be sharpened no more than

fourtimes.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including

brush inspection and replacement, when applicable)

should be performed by a factory service center or

an authorized service center. Always use identical

replacementparts.

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.craftsman.com/support.

Three‑Year Limited Warranty

For warranty terms, go to https://www.craftsman.com/

support/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at CRAFTSMAN, 701East Joppa Road,

Towson, MD 21286or call 1-888-331-4569.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country-specific warranty information contained in

the packaging, call the local company, or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-888-331-4569

for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will help

you obtain more efficient warranty service in case there is

a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

FRAnçAis

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant

àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis

àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est

utilisé. Ne pas utiliser d’outil électrique en cas de

fatigue ou sous l’influence de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions: symboles et mentions d'alerte

de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les

situations dangereuses et les risques de blessures ou de

dégâtsmatériels.



DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas évitée,

la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

(Utilisé sans mention) Indique un message lié à lasécurité.

Utilisation prévue

Cette scie à chaîne est conçue pour l’élagage, l’abattage

d’arbres et la coupe de bûches jusqu’à 10 po (254 mm) de

diamètre.

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou de gaz inflammables.

Cette scie à chaîne est un outil électrique professionnel.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRAnçAis

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il

aétéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRAnçAis

g ) Lorsque vous coupez une branche qui est tendue,

faites attention à l’effet de ressort. Lorsque la

tension dans les fibres de bois est relâchée, l’effet de

ressort de la branche peut frapper l’utilisateur et/ou

jeter la scie à chaîne hors decontrôle.

h ) Soyez très prudent lorsque vous coupez des

broussailles et des arbrisseaux. Les matières fines

peuvent être attrapées par la scie à chaîne et projetées

vers vous ou vous faire perdrel’équilibre.

i ) Portez la scie à chaîne éteinte par la poignée

avant et à l’écart de votre corps. Lorsque vous

transportez ou entreposez la scie à chaîne,

mettez toujours le fourreau du guide‑chaîne. Une

manipulation appropriée de la scie à chaîne réduit

le risque de contact accidentel avec la scie à chaîne

enmouvement.

j ) Suivez les instructions de lubrification, de tension

de la chaîne et de remplacement du guide‑chaîne

et de la chaîne. Une chaîne tendue ou lubrifiée de

façon inappropriée peut se briser ou accroître les

possibilités derebonds.

k ) Coupez seulement du bois. N’utilisez pas la scie

à chaîne à des fins non prévues. Par exemple

: n’utilisez pas la scie à chaîne pour couper du

plastique, de la maçonnerie ou des matériaux

de construction qui ne sont pas en bois. Utiliser

la scie à chaîne pour des travaux différents de ceux

pour lesquels elle est conçue peut provoquer une

situationdangereuse.

l ) Ne tenez pas d’abattre un arbre sans en

comprendre les risques et comment les éviter.

L’opérateur ou des passants peuvent subir des

accidents grave lors de l’abattage d’unarbre.

m ) Suivez toutes les instructions pour dégager les

matières coincées, entreposer ou entretenir la scie

à chaîne. Vérifiez que l’interrupteur est arrêté et

que le bloc‑piles est retiré. L’activation inattendue

de la tronçonneuse pendant que vous dégagez des

matières coincées ou que vous l’entretenez peut

entraîner une blessure corporellegrave.

n ) N’utilisez pas de scie à chaîne dans un arbre si

vous n’avez pas été spécifiquement formé pour le

faire. L’utilisation d’une tronçonneuse dans un arbre

sans formation adéquate peut augmenter le risque de

blessuresgraves.

Causes et prévention du rebond par

l’utilisateur :

Le rebond peut se produire lorsque le nez ou l’extrémité du

guide-chaîne touche un objet ou lorsque le bois se resserre

et pince la scie à chaîne dans lacoupe.

Le contact avec l’extrémité peut parfois causer une réaction

inverse soudaine, éjectant le guide-chaîne en haut et en

arrière versl’utilisateur.

Le pincement de la scie à chaîne le long du haut du

guide-chaîne peut la repousser rapidement versl’utilisateur.

Avertissements de sécurité généraux pour

la scie à chaîne



AVERTISSEMENT: avertissements de sécurité

supplémentaires concernant lestronçonneuses.

a ) Tenez toutes les parties de votre corps à l’écart de

la scie à chaîne lorsqu’elle fonctionne. Avant de

démarrer la scie à chaîne, vérifiez qu’elle n’est pas

en contact avec un objet quelconque. Un moment

d’inattention en utilisant une scie à chaîne peut

emmêler vos vêtements ou une partie de votre corps

avec la scie àchaîne.

b ) Tenez toujours la scie à chaîne avec votre main

droite sur la poignée arrière et votre main gauche

sur la poignée avant. Tenir la scie à chaîne en posant

les mains dans l’ordre inverse augmente le risque de

blessure corporelle et doit êtreprohibé.

c ) Tenez la scie à chaîne seulement par les surfaces

de préhension isolées, car elle peut entrer en

contact avec des câbles dissimulés. Les scies

à chaîne entrant un contact avec un câble «sous

tension» peuvent exposer les pièces métalliques de

la scie à chaîne «sous tension» et causer un choc

électrique àl’utilisateur.

d ) Portez une protection oculaire. Un équipement de

protection supplémentaire, auditif et pour la tête,

les mains, les jambes et les pieds est recommandé.

Des vêtements de protection appropriés réduisent les

blessures corporelles causées par les débris projetés ou

le contact accidentel avec la scie àchaîne.

e ) Ne pas utiliser la scie à chaîne sur une échelle,

sur un échafaudage ou sur une surface instable.

L’utilisation d’une tronçonneuse de cette manière peut

entraîner une blessure corporellegrave.

f ) Maintenez toujours vos pieds bien d’aplomb et

utilisez la scie à chaîne seulement lorsque vous

êtes debout sur une surface fixe, sécuritaire et

plane. Les surfaces glissantes et instables comme les

échelles peuvent causer une perte d’équilibre ou de

contrôle de la scie àchaîne.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis

9 . Gardez l’aire de travail libre de débris comme d’autres

arbres, des branches, des pierres, des clôtures, des

souches, etc. Éliminez ou évitez toute obstruction que

votre scie à chaîne peut frapper pendant que vous sciez une

bûche ou une brancheparticulière.

10 . Gardez la chaîne de la scie aiguisée et bien tendue.

Une chaîne lâche ou émoussée augmente le risque de

rebond. Vérifiez régulièrement la tension avec le moteur

arrêté et la pile retirée, jamais avec le moteur enmarche.

11 . Commencez et continuez la coupe seulement avec

la chaîne se déplaçant à pleine vitesse. Si la chaîne se

déplace à une vitesse lente, il y a un risque plus élevé qu’un

rebond seproduise.

12 . Coupez une seule bûche à lafois.

13 . Redoublez de prudence lors de la réinsertion de

la lame dans une fente de coupe. Insérez les butoirs

nervurés dans le bois et laissez la chaîne atteindre son plein

régime avant d’effectuer unecoupe.

14 . Ne pas tenter de scier en plongée ou depercer.

15 . Faites attention au déplacement des bûches ou toute

autre force qui pourrait fermer une coupe et pincer ou

se retrouver dans lachaîne.

Caractéristiques de sécurité liées aux

rebonds



AVERTISSEMENT: votre scie comporte les

caractéristiques suivantes pour aider à réduire le risque

de rebond; cependant, ces caractéristiques n’éliminent

pas totalement cette réaction dangereuse. En tant

qu’utilisateur de la scie, ne vous fiez pas aux dispositifs

de sécurité. Vous devez suivre toutes les consignes de

sécurité, les instructions et l’entretien de ce manuel

pour aider à éviter le rebond et les autres forces qui

peuvent entraîner une blessuregrave.

• Guide‑chaîne à rebond réduit, conçu avec une extrémité

de faible rayon qui réduit la taille de la zone à risque de

rebond sur le guide‑chaîne. Un guide‑chaîne à rebonds

réduits dont il a été démontré qu’il réduit considérablement

le nombre et la gravité des rebonds lorsqu’il est testé

conformément aux exigences de sécurité pour les scie à

chaîneélectriques.

• Chaîne à faible rebond, conçue avec un limiteur de

profondeur profilé et le maillon du protecteur qui dévie

la force des rebonds et permet au bois de pénétrer

graduellement dans la gouge. Une chaîne à faible rebond

respecte les exigences de performance des rebonds de la

norme ANSI B175.1–2012.

• N’utilisez pas la tronçonneuse si vous êtes dans un

arbre, sur une échelle, sur un échafaud ou sur une

surfaceinstable.

• Tenez l’outil par les surfaces de préhension isolées lorsque

vous effectuez une tâche où l’outil de coupe peut entrer en

contact avec le câblage dissimulé. Entrer en contact avec

un câble «sous tension» met aussi les pièces métalliques

de l’outil «sous tension» et peut causer un choc électrique

àl’utilisateur.

L’un ou l’autre de ces réactions peut faire en sorte que

perdiez le contrôle de la scie ce qui pourrait entraîner une

blessure corporelle grave. Ne vous fiez pas exclusivement aux

dispositifs de sécurité intégrés à votre scie à chaîne. Comme

utilisateur de scie à chaîne, vous devez prendre un certain

nombre de mesures pour éviter les accidents ou les blessures

lors de voscoupes.

Le rebond est le résultat d’une mauvaise utilisation de l’outil

et/ou de procédures ou de conditions de fonctionnement

incorrectes et il peut être évité prenant les précautions

appropriées définies ci-dessous :

a ) Tenez fermement l’outil, avec les pouces et les

doigts entourant les poignées de la scie à chaîne,

les deux mains sur la scie à chaîne et placez votre

corps et votre bras de sorte à vous permettre

de résister aux forces de rebond. Les forces des

rebond peuvent être contrôlées par l’utilisateur si

des précautions appropriées sont prises. Ne lâchez

pas la scie àchaîne.

b ) Ne vous étirez pas trop et ne coupez pas

au‑dessus de la hauteur des épaules. Cela aide

à prévenir le contact accidentel avec l’extrémité et

permet un meilleur contrôle de la scie à chaîne dans

des situationsimprévues.

c ) Utilisez seulement les guides et les chaînes de

remplacement indiquées par le fabricant. De

mauvais guides et chaînes de remplacement peuvent

causer la rupture et/ou le rebond de lachaîne.

d ) Suivez les instructions d’aiguisage et d’entretien

du fabricant pour la scie à chaîne. Réduire la

hauteur du limiteur de profondeur peut mener à un

rebondaugmenté.

Les précautions suivantes doivent être

suivies pour minimiser le rebond:

1 . Saisissez fermement la scie à chaîne. Tenez

fermement la scie à chaîne avec les deux mains

lorsque le moteur fonctionne. Saisissez‑la fermement

avec les pouces et les doigts en encerclant les

poignées de la scie à chaîne. La scie à chaîne tire en

avant en coupant avec le bord inférieur du guide et pousse

en l’arrière en coupant le long du bord supérieur duguide.

2 . Ne vous étirez pastrop.

3 . Maintenez vos pieds bien d’aplomb sur le sol et un

bon équilibre en touttemps.

4 . Ne laissez pas le nez du guide‑chaîne entrer en

contact avec une bûche, une branche, le sol ou une

autreobstruction.

5 . Ne coupez pas au‑dessus de la hauteur desépaules.

6 . Utilisez des dispositifs une chaîne à faible rebond et

des guide‑chaîne à rebond réduit, qui diminuent les

risques associés auxrebonds.

7 . Utilisez seulement les guides et les chaînes

de remplacement indiquées par le fabricant

oul’équivalent.

8 . Ne jamais laisser la chaîne en mouvement entrer en

contact avec tout objet au bout du guide‑chaîne.

FRAnçAis

Renseignements de sécurité supplémentaires



AVERTISSEMENT: ne modifiez jamais l’outil

électrique ou toute pièce de celui‑ci. Cela pourrait

entraîner des dommages matériels ou des blessures

corporelles.



AVERTISSEMENT: portez TOUJOURS des lunettes

de sécurité. Les lunettes ordinaires NE SONT PAS des

lunettes de sécurité. Utilisez également un masque

facial si l’opération est poussiéreuse. PORTEZ

TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT: certaines poussières contiennent

des produits chimiques reconnus dans l’État de la

Californie pour causer le cancer et des anomalies

congénitales ou autres effets nuisibles sur la

• Rebond, rotatif ‑ Mouvement rapide vers le haut et

l'arrière de la tronçonneuse, qui peut se produire lorsque

la chaîne en mouvement près de la partie supérieure de

l'extrémité du guide‑chaîne entre en contact avec un objet,

comme une bûche ou unebranche.

• Ébranchage ‑ Retrait des branches d’un arbreabattu.

• Chaîne à faible rebond ‑ chaîne conforme aux

exigences de performance de rebond de la norme ANSI

B175.1–2012 (testée sur un échantillonnage représentatif

de tronçonneuses.)

• Position de coupe normale ‑ Positions supposées lors du

tronçonnage et des coupesd’abattage.

• Entaille par dessous ‑ Entaille dans un arbre qui oriente

sachute.

• Poignée arrière ‑ Poignée de soutien située à l’arrière ou

vers l’arrière de latronçonneuse.

• Guide‑chaîne à rebonds réduits : un guide‑chaîne dont

il a été démontré qu'il réduit considérablement lesrebonds.

• Chaîne de scie de remplacement: une chaîne qui est

conforme aux exigences de performance de rebond de la

norme ANSI B175.1‑2012 lorsqu’elle a été testée avec des

tronçonneuses spécifiques. Elle est susceptible de ne pas

répondre aux exigences de performance de la norme ANSI

lorsqu’elle est utilisée avec d’autrestronçonneuses.

• Chaîne de scie ‑ Boucle de chaîne dotée de dents

tranchantes pour couper le bois, entraînée par le moteur et

soutenue par le guide‑chaîne.

• Butoir nervuré ‑ Nervures utilisées lors de l’abattage ou

du tronçonnage pour faire pivoter la scie et maintenir la

position pendant lesciage.

• Bouton ‑ Dispositif qui met en marche ou éteint le circuit

d’alimentation électrique du moteur de la tronçonneuse

lorsqu'il estactionné.

• Tringlerie du bouton ‑ Mécanisme qui transmet le

mouvement de la gâchette aubouton.

• Bouton de verrouillage : un arrêt mobile qui empêche

l’utilisation non intentionnelle de la gâchette jusqu’à ce

qu’elle soit activéemanuellement.

Noms et termes de la tronçonneuse

• Tronçonnage: le processus de sciage transversal d’un

arbre abattu ou de bûches en longueurs.

• Frein moteur (le cas échéant) ‑ Dispositif utilisé pour

arrêter la chaîne de la tronçonneuse lorsque la gâchette

estrelâchée.

• Partie moteur de la tronçonneuse ‑ tronçonneuse sans

chaîne ni guide‑chaîne.

• Pignon d'entraînement ou dent de pignon : la pièce

munie de dents qui entraîne latronçonneuse.

• Abattage ‑

Processus de coupe d’unarbre.

• Trait d’abattage ‑

Coupe finale lors de l’abattage d’un

arbre effectué du côté opposé de l’entaille del'arbre.

• Poignée avant ‑ Poignée de soutien située à l’avant ou

vers l’avant de latronçonneuse.

• Protecteur de poignée avant ‑ Barrière structurelle entre

la poignée avant de la tronçonneuse et le guide‑chaîne,

généralement située près de la position de la main sur la

poignéeavant.

• Guide‑chaîne : structure à glissière solide qui soutient et

guide la chaîne de lascie.

• Fourreau/capot du guide‑chaîne ‑ Gaine fixée sur le

guide‑chaîne pour empêcher le contact avec les dents

lorsque la tronçonneuse n’est pasutilisée.

• Rebond: le mouvement vers l'arrière ou le haut ou les deux

du guide‑chaîne lorsque la tronçonneuse qui se produit

près du nez de la zone supérieure du guide qui entre en

contact avec tout objet comme une bûche ou une branche,

ou lorsque le bois se resserre et pince la tronçonneuse dans

lacoupe.

• Rebond, pincement ‑

Poussée rapide de la tronçonneuse

qui se produit lorsque le bois se resserre et pince la chaîne

de la scie en mouvement dans la coupe, le long de la partie

supérieure du guide‑chaîne.

• Ne pas tenter des opérations au‑delà de votre capacité ou

votre expérience. Lisez soigneusement et comprenez toutes

les instructions décrites dans ceguide.

• Avant de démarrer la scie à chaîne, assurez‑vous que la

chaîne n’est pas en contact avec unobjet.

• Ne faites jamais fonctionner la scie à chaîne en la tenant

d’une seule main! Le travail d’une seule main peut causer

des blessures graves à l’opérateur ou aux passants. Les

scies à chaîne sont conçues pour être tenues à deux

mainsseulement.

• Gardez les poignées sèches, propres et exemptes d’huile ou

degraisse.

• Ne laissez pas la saleté, les débris et la sciure s’accumuler

sur le moteur ou les éventsextérieurs.

• Arrêtez la scie à chaîne avant de laposer.

• Ne coupez pas de vignes et/ou de petitesbroussailles.

• Faites preuve d’une extrême prudence lorsque vous coupez

des broussailles et des arbrisseaux de petite taille, la matière

fine risque se prendre dans la chaîne de la scie et être

projetée vers vous ou vousdéséquilibrer.

FRAnçAis

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs‑piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement dansCRAFTSMAN.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

PILES ET CHARGEURS

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs-piles de remplacement,

assurez-vous d’inclure le numéro du catalogue et latension.

.....................

Portez une protection

respiratoire

..................... Portez une

protection oculaire

..................... Portez une

protection auditive

..................... Lisez toute la

documentation

CSPM .................. Course de travail

par minute

..................... Ne pas laisser sous

la pluie

.....................

Le contact avec

l’extrémité peut avoir

pour effet que le

guide-chaîne se

déplace soudainement

vers le haut et

l’arrière, ce qui peut

causer une blessure

grave

...................... Le contact de

l’extrémité du guide-

chaîne avec tout

objet doit être évité

................... Sens de rotation de

la scie à chaîne

..............

Utilisez toujours les deux

mains lorsque vous

utilisez la scie à chaîne

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

V ......................... volts

Hz .......................hertz

min .....................minutes

ou CC .....courant continu

...................... Structure de classe I

(mise à la terre)

…/min .............. par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

Tr/min ................ tours par minute

plpm ................... pieds linéaires

par minute

CPM ....................coups par minute

A .........................ampères

W ........................ watts

ou CA .......... courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Structure

de classe II

(doublement isolé)

.....................vitesse à vide

n .........................vitesse nominale

m/s ..................... mètres par seconde

......................borne de terre

.....................symbole d’alertes

de sécurité

.....................Rayonnement

visible

reproduction. Certains exemples de ces produits

chimiques sont:

• des composants de fertilisants,

• des composants d’insecticides, d’herbicides et de

pesticides,

• l’arsenic et le chrome provenant du bois de

construction traité chimiquement.

Pour réduire votre exposition à ces produits chimiques,

porter un équipement de sécurité approuvé, comme

un masque cache‑poussière spécialement conçu pour

filtrer les particules microscopiques.

• Évitez le contact prolongé avec la poussière

provenant du ponçage mécanique, du sciage, de

l’aiguisage, du perçage et d’autres activités de

construction. Portez des vêtements protecteurs et

lavez vos zones exposées avec du savon et de l’eau.

Permettre à la poussière d’entrer dans votre bouche, vos

yeux ou la laisser sur la peau peut favoriser l’absorption des

produits chimiques dangereux.



AVERTISSEMENT: l’utilisation de cet outil peut

générer et/ou disperser de la poussière qui peut causer

des lésions respiratoires graves et permanentes ou

d’autres blessures. Utilisez toujours une protection

respiratoire approuvée par NIOSH/OSHA appropriée

pour l’exposition à la poussière. Dirigez les particules

loin du visage et du corps.



AVERTISSEMENT: portez toujours une protection

auditive personnelle appropriée conforme à ANSI

S12.6 (S3.19) durant l’utilisation. Dans certaines

conditions et selon la durée d’utilisation, le bruit

provenant de ce produit peut contribuer à la perte

del’audition.



ATTENTION:

lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou de

chute. Certains outils avec de gros blocs‑piles tiennent

debout, mais ils peuvent facilement être renversés.

• Les évents couvrent souvent des pièces qui se déplacent

et doivent être évités. Des vêtements amples, les bijoux ou les

cheveux longs peuvent se coincer dans des pièces qui déplacent.

FRAnçAis

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur CRAFTSMAN.

Les chargeurs et les blocs‑piles CRAFTSMAN sont

spécifiquement conçus pour fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables CRAFTSMAN. Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

Le sceau RBRC

Veuillez apporter vos blocs-piles usagés à

un centre de service agréé CRAFTSMAN ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs-piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc-piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceauRBRC®.

RBRC® est une marque de commerce déposée de Call

2Recycle,Inc.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C

(265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc‑piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc-piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc‑piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc-piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs-piles incluent une jauge de carburant. Lorsque

vous appuyez et maintenez, les voyants DEL indiqueront le

niveau approximatif de charge restante. Cela n’indique pas

la fonctionnalité de l’outil et peut varier selon les accessoires

utilisés, la température et l'utilisation de l’utilisateurfinal.

FRAnçAis

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig.C, D)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles

14

. Vert

clignotera(ont) de façon continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s)

de chargement vert demeure(nt) allumé(s) de façon

continue. Le bloc-piles peut être laissé dans le chargeur

ouretiré.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc-piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

bloc-piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles declignotement.

REMARQUE: pour retirer le bloc-piles, on doit

appuyer sur le bouton de libération du bloc-piles



15

sur certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc-piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc-piles. Cette fonction assure

une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente

qu’un bloc-pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) vert continuant à clignoter, mais avec

le voyant rouge allumé de façon continue. Lorsque le

bloc-piles a atteint une température appropriée, le voyant

rouge s’éteindra et le chargeur reprendra la procédure

dechargement.

Système de protection électronique

Les outils Li-Ion sont conçus avec un système de protection

électronique qui protégera le bloc-piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteint automatiquement et le bloc-piles doit

êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F). NE

PAS charger lorsque le bloc-piles est en dessous de 4,5°C

(40°F) ou au-dessus de 40°C (104°F). C’est important

pour prévenir tout dommage sérieux au bloc-piles.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWg (American Wire gauge ou

calibrage américain normalisé des fils)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

FRAnçAis

Installer le guide‑chaîne et la chaîne de la

scie (Fig.A, E–I)



ATTENTION: chaîne tranchante. Portez toujours des

gants protecteurs lorsque vous manipulez la chaîne. La

chaîne est aiguisée et peut vous couper lorsqu’elle ne

fonctionnepas.



AVERTISSEMENT: chaîne tranchante en mouvement.

Afin de prévenir le fonctionnement accidentel,

assurez‑vous que la pile est retirée de l’outil avant

d’effectuer les opérations suivantes. Ne pas le faire

pourrait entraîner des blessures corporellesgraves.

Si la chaîne de scie

5

et le guide-chaîne

4

sont emballés

séparément dans la boîte, la chaîne doit être fixée au guide

et les deux doivent être fixés au corps del’outil.

1. Placez la scie sur une surface fermeplane.

2. Tournez l’écrou de blocage du guide-chaîne

7

sans

le sens inverse des aiguilles d’une montre avec la clé

hexagonale

16

fournie.

3. Retirez le capot du pignon

6

et l’écrou de blocage du

guide-chaîne

7

4. En portant des gants protecteurs, saisissez la chaîne de

scie

5

et enroulez-la autour du guide-chaîne

4

, en

vous assurant que les dents sont placées dans la bonne

direction (Fig.I).

5. Assurez-vous que la chaîne est placée correctement dans

la fente autour de tout le guide-chaîne.

6. Placez la chaîne de scie autour du pignon

18

. En

alignant l’encoche sur le guide-chaîne avec la broche de

tension du guide-chaîne

19

et le boulon

20

, sur la base

de l’outil comme illustré à la Fig.F.

7. Une fois en place, tenez le guide-chaîne immobile,

replacez le capot du pignon

6

. Installez l’arrière du

pignon en premier, tournez-le vers le bas et, tournez-le

vers le bas et assurez-vous que le trou du boulon

sur le capot est aligné avec le boulon

20

, sur le

boîtierprincipal.

8. Installez l’écrou de blocage du guide-chaîne

7

tournez dans le sens des aiguilles d’une montre avec

la clé hexagonale

16

fournie

jusqu’à bien l’ajuster

Rangement de la clé hexagonale (Fig.A, S)

Lorsqu’elle n’est pas utilisée, la clé hexagonale

doit être

rangée dans la zone de rangement de la clé hexagonale

située sous l’outil.

1. Tirez la clé hexagonale de la zone de rangement de la clé

hexagonale pour la retirer.

2. Poussez la clé hexagonale dans la zone de rangement de

la clé hexagonale pour la ranger.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil

et retirez le bloc‑piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires, lorsque vous remplacez ou avant

de nettoyer. Un démarrage accidentel peut causer

desblessures.

Montage mural

Certains chargeurs CRAFTSMAN sont conçus pour pouvoir

être installés au mur ou être placés verticalement sur une

table ou une surface de travail.Pour la fixation au mur,

placez le chargeur près d’une prise de courant et loin

d’un coin ou d’autres obstructions qui peuvent nuire à la

circulation de l’air. Utilisez la base du chargeur comme

modèle pour l’emplacement des vis de montage sur le mur.

Fixez solidement le chargeur à l’aide de vis pour cloison

sèche (achetées séparément) d’au moins 25,4mm (1po)

de longueur avec tête de diamètre de 7mm à 9mm (0,28

à 0,35po) vissées dans du bois à une profondeur optimale

en laissant exposée une partie de vis d’environ 5,5mm

(7/32po). Alignez les fentes au dos du chargeur avec les vis

exposées et insérez-les entièrement dans lesfentes.

REMARQUE: ne pas tenter de monter le chargeur CMCB101

sous un banc ou une table.

REMARQUE: montez seulement le chargeur CMCB101 avec

les voyants de chargement pointés vers le plafond.

VersaTrack



AVERTISSEMENT: ne pas charger les piles pendant

que le chargeur est suspendu au rail mural.

Les chargeurs CRAFTSMAN, sauf CMCB101, peuvent être

rangés sur le rail mural VersaTrack

de Craftsman. Les

crochets et les accessoires sont vendus séparément. Veuillez

consulter la feuille d’accessoires des fixations VersaTrack

pour de plus amples renseignements.

REMARQUE: le chargeur CMCB101 n’est pas compatible

avec le rail mural VersaTrack

de CRAFTSMAN.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

2. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc-piles après l’utilisation,

évitez de placer le chargeur ou le bloc-piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc-piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc-piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

FRAnçAis

Huilage de la tronçonneuse et du

guide‑chaîne (Fig.A, I)

Système de huilage automatique

Cette scie à chaîne est munie d’un système de

huilage automatique qui garde la scie à chaîne et le

guide-chaînelubrifiés.

1. L’indicateur du niveau d’huile

10

indique le niveau

d’huile dans la scie à chaîne. Si le niveau d’huile est

moins d’un quart plein, retirer la pile de la scie à

chaîneet remplissez le réservoir d’huile avec le type

d’huileapproprié.

2. Videz toujours le réservoir d’huile lorsque vous avez

terminé lacoupe.

3. Videz toujours le réservoir d’huile avant de ranger l’outil.

REMARQUE: ne pas utiliser cette scie à chaîne sanshuile.

REMARQUE: utilisez toujours une huile de haute qualité,

biodégradable, pour lubrifier correctement la chaîne et le

guide-chaîne de la scie. Lors du tronçonnage des arbres, il

est recommandé d’utiliser une huile végétale pour le guide

et la chaîne, car les huiles minérales peuvent endommager

les arbres vivants. N’utilisez jamais d’huile sale, usagée ou

contaminée. Cela pourrait endommagerl’outil.

Remplir le réservoir d’huile

1. Dévissez dans le sens contraire des aiguilles d’une

montre et retirez le capuchon de l’huile

9

. Remplissez

le réservoir avec l’huile à chaîne et guide recommandée

jusqu’à ce que le niveau de l’huile atteigne le haut de

l’indicateur du niveau d’huile

10

la chaîne et le guide de remplacement sont disponibles

au centre de services le plus proche.

• Cette scie à chaîne nécessite une chaîne de remplacement

CMZCSC12 de 304mm (12po). Guide-chaîne de

remplacement 304mm (12po)CMZCSB12.



ATTENTION: la vitesse de la chaîne de ce produit

est de 8,6m/s. Utilisez seulement des chaînes d’une

capacité supérieure à 8,6m/s.

1. Placez la scie sur une surface fermeplane.

2. Retirez le capot du pignon

6

comme indiqué dans la

section Installation du guide‑chaîne et de lachaîne.

3. Pour retirer la chaîne de scie

5

, tournez la vis de tension

de la chaîne

8

à l’avant du boîtier avec le côté tournevis

plat de la clé. Tourner la vis dans le sens contraire des

aiguilles d’une montre permet au guide-chaîne

4

reculer et de réduire la tension de la chaîne afin qu’elle

puisse êtreretirée.

4. En portant des gants protecteurs, saisissez la chaîne

de scie et soulevez la chaîne usée de la rainure du

guide-chaîne.

5. Retournez le guide-chaîne à chaque changement de

chaîne pour assurer une usurerégulière.

6. Placez la nouvelle chaîne dans la fente sur le

guide-chaîne en vous assurant que les dents de la

scie sont placées dans la bonne direction en faisant

correspondre la flèche sur la chaîne avec le graphique sur

le capot du pignon

6

illustré à la Fig.I.

7. Suivez les instructions de la section Installation du

guide‑chaîne et de la chaîne descie.

Réglage de la tension de la chaîne

(Fig.A, E–H)



AVERTISSEMENT: Une tension incorrecte de la

chaîne de scie peut entraîner le détachement de la

chaîne du guide‑chaîne et provoquer des blessures

graves, voiremortelles.

REMARQUE: la tension de la chaîne de scie doit être

régulièrementajustée.

1. Avec la scie toujours sur une surface ferme et plane,

vérifiez la tension de la chaîne de scie

5

. La tension est

bonne lorsque la chaîne se rétablit d’elle-même après

avoir été tirée à 1/8po (3mm) du guide-chaîne

4

avec

une légère force de l’index et du pouce comme illustré à

la Fig.G. Il doit n’y avoir aucun «affaissement» entre le

guide et la chaîne sur la partie inférieure comme illustré

à la Fig. H.

2. Pour ajuster la tension de la chaîne, desserrez l’écrou de

blocage du guide-chaîne

7

3. Tournez la vis de tension de la chaîne

8

à l’avant du

boîtier à l’aide de l’extrémité tournevis plat de la clé

hexagonale

16

4. Vérifiez la tension de la chaîne et réglez-la sinécessaire.

5. Ne pas trop tendre la chaîne de la scie puisque cela

peut mener à une usure excessive et réduira la vie

du guide-chaîne et de la chaîne de la scie. Trop de

tension réduit aussi la quantité de coupes obtenues par

chargement de lapile.

6. Une fois la tension de la chaîne correcte, serrez l’écran de

blocage du guide-chaîne

7

jusqu’à bien l’ajuster

. Serrez

l’écrou de blocage de la barre

7

à 6pi-lb (8Nm).

7. Une chaîne neuve s’étire légèrement au cours des

premières heures d’utilisation. Il est important de vérifier

fréquemment la tension (après avoir débranché la

pile retiré le bloc‑piles) pendant les deux premières

heuresd’utilisation.

puis desserrez d’écrou d’un tour complet pour tendre

correctement lachaîne.

9. Tournez la vis de tension de la chaîne

8

dans le sens

des aiguilles d’une montre pour augmenter la tension,

comme illustré à la Fig.E. Assurez-vous que la chaîne

de la scie

5

est bien serrée contre le guide-chaîne

4

Serrez l’écrou de blocage du guide-chaîne

7

jusqu’à

bienl’ajuster

10. Suivez les instructions dans la section Ajuster la tension

de lachaîne.

Remplacement de la chaîne de scie (Fig.E, I)



AVERTISSEMENT: chaîne tranchante en mouvement.

Afin de prévenir le fonctionnement accidentel,

assurez‑vous que la pile est retirée de l’outil avant

d’effectuer les opérations suivantes. Ne pas le faire

pourrait entraîner des blessures corporellesgraves.



ATTENTION: chaîne tranchante. Portez toujours des

gants protecteurs lorsque vous manipulez la chaîne. La

chaîne est aiguisée et peut vous couper lorsqu’elle ne

fonctionnepas.

FRAnçAis

et Caractéristiques de sécurité contre les

rebonds, pour éviter le risque derebond.

• Ne pas trop vous étirer. Ne pas couper au‑dessus

de la hauteur de la poitrine. Assurez‑vous que

vos pieds sont bien d’aplomb. Gardez les pieds

écartés. Répartissez votre poids également sur les

deuxpieds.

• Tenez solidement la poignée avant

13

avec votre

main gauche et la poignée arrière

12

avec votre

main droite afin que votre corps soit à gauche du

guide‑chaîne

4

• Ne pas tenir la tronçonneuse par la protection de la

poignée avant

3

. Gardez le coude du bras gauche

bloqué afin que votre bras gauche soit droit pour

supporter unrebond.



AVERTISSEMENT: ne jamais tenir avec les mains

croisées (la main gauche sur la poignée arrière et la

main droite sur la poignéeavant).



AVERTISSEMENT: ne jamais laisser toute partie de

votre corps être en ligne avec le guide‑chaîne lorsque

vous utilisez la scie àchaîne.

• Ne jamais l’utiliser lorsque vous êtes dans un

arbre, dans une position incommode ou sur une

échelle ou une autre surface instable. Vous pouvez

perdre le contrôle de la scie à chaîne causant une

blessuregrave.

• Faites fonctionner la scie à chaîne à pleine vitesse

pendant tout le temps que vouscoupez.

• Laissez la scie à chaîne couper pour vous. Exercez

seulement une pression légère. Ne pas mettre de

pression sur la scie à chaîne à la fin de lacoupe.



AVERTISSEMENT: lorsque l’outil n’est pas utilisé,

laissez toujours le frein de la chaîne enclenché et

la pileretirée.

Régler le frein de la chaîne (Fig.A, M, N)

Votre tronçonneuse est munie d’un système de freinage du

moteur qui arrêtera rapidement la chaîne en cas derebond.

1. Assurez-vous que le frein de chaîne/la protection de la

poignée avant

3

est en positionavant.

2. Insérez le bloc-piles

14

dansl’outil.

3. Tirez le frein de la chaîne / la protection de la poignée

avant

3

vers la poignée avant

13

en position «réglage/

prêt» comme illustré dans la Fig.N.

4. L’outil est maintenant prêt à être utilisé.

5. Après utilisation, remettez le frein de chaîne/la protection

de la poignée avant en positionavant.

6. Retirer le bloc-piles.

REMARQUE: en cas de rebond, votre main gauche entrera

en contact avec le protecteur avant, le poussant vers l’avant,

vers la pièce de travail. Cela arrêteral’outil.

Tester le frein de la chaîne (Fig.A, N)

Testez le frein de la chaîne avant chaque utilisation afin de

vous assurer qu’il fonctionnecorrectement.

1. Placez l’outil sur une surface ferme plane. Assurez-vous

que la chaîne de la scie

5

est exempte deterre.

La position correcte des mains nécessite que la main gauche

soit sur la poignée avant

13

et que la main droite soit sur la

poignée arrière

12

Position appropriée des mains (Fig.M)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS solidement en prévision d’une

rétroactionsoudaine.

Installation et retrait du bloc‑piles (Fig.L)



AVERTISSEMENT : s'assurerquel’outil/appareil est en

position « Off » avant d'insérer le bloc‑piles.

REMARQUE: pour une meilleure performance, assurez-vous

que le bloc-piles est complètementchargé.

1. Pour installer le bloc-piles

14

dans l’outil, alignez le

bloc-piles avec les glissières à l’intérieur de la poignée

de l’outil et glissez-le dans la poignée jusqu’à ce que le

bloc-piles soit bien placé dans l’outil et assurez-vous qu’il

estenclenché.

2. Pour retirer le bloc-piles de l’outil, appuyez sur le

bouton de libération

15

et tirez-le fermement hors

de la poignée de l’outil. Insérez-le dans le chargeur

comme indiqué dans la section relative au chargeur du

présentmanuel.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez

le bloc‑piles avant de transporter, d’effectuer

tout ajustement, de nettoyer, de réparer ou de

retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Transporter la scie à chaîne (Fig.K)

• Toujours l’éteindre, retirer la batterie et couvrez le

guide-chaîne

4

avec l’étui de guide-chaîne

11

pour

transporter la scie.

2. Remettez le capuchon de l’huile et serrez dans le sens

des aiguilles d’unemontre.

3. Arrêtez périodiquement la scie à chaîne et vérifiez

l'indicateur de niveau d'huile pour vous assurer que le

guide et la chaîne sont correctementhuilés.

Utilisation de la scie à chaîne (Fig.A, M)



AVERTISSEMENT: lisez et comprenez toutes les

instructions. Ne pas suivre toutes les instructions

indiquées ci‑dessous peut conduire à un choc

électrique, un incendie et/ou une blessure

corporellegrave.

• Protégez‑vous contre les rebonds qui peuvent

entraîner une blessure grave ou la mort. Consultez

les sections Avertissements généraux

sur la sécurité des outils électriques et

Avertissements généraux sur la sécurité

des scies à chaîne, ainsi que Causes et

prévention par l’opérateur des rebonds

FRAnçAis

• Avant de commencer l'abattage, examinez l’inclinaison

naturelle de l’arbre, l’endroit où les branches sont les plus

grosses et la direction du vent pour évaluer de quelle

façon l'arbre tombera. Ayez un coin (en bois, plastique ou

aluminium) et un maillet lourd à portée de main. Retirez

la saleté, les pierres, l’écorce détachée, les clous, les

agrafes et les câbles de l’arbre où les coupes d’abattage

doivent êtreeffectuées.

• Entaille par en dessous : faites une entaille de 1/3 du

diamètre de l'arbre, perpendiculaire à la direction de la

chute. Faites d'abord l’entaille horizontale inférieure. Cela

contribuera à éviter le pincement de la tronçonneuse

ou du guide-chaîne lorsque la deuxième entaille est

effectuée comme illustré ci-dessous.

• Trait d'abattage : faites le trait d'abattage à au moins

51mm (2po) en haut de l’entaille horizontale. Gardez

le trait d'abattage parallèle avec l’entaille horizontale.

Faites le trait d’abattage pour qu’il y ait assez de bois

pour agir comme une charnière. La charnière dans le bois

empêche l’arbre de se tordre et tomber dans la mauvaise

direction. Ne pas couper à travers la charnière comme

illustré ci-dessous.

• Au fur et à mesure que le trait d’abattage s’approche

de la charnière, l’arbre devrait commencer à tomber.

S’il y a une possibilité que l’arbre puisse ne pas tomber

dans la direction désirée ou qu’il puisse basculer et

coincer la tronçonneuse, arrêtez la coupe avant que le

trait d’abattage soit terminé et utilisez les coins pour

ouvrir le trait et laisser tomber l’arbre le long de la ligne

de chute désirée. Lorsque l'arbre commence à tomber,

retirez la tronçonneuse du trait, arrêtez le moteur,

déposez la tronçonneuse, puis utilisez la trajectoire de

retrait planifiée. Faites attention aux branches tombant

au-dessus de votre tête et surveillez votreaplomb.

51 mm

(2 po)

SENS DE LA CHUTE

2 po

(51 mm)

CHARNIÈRE

ENTAILLE

TRAIT D’ABATTAGE

Ébranchage

Retirer les branches d’un arbre tombé. Lorsque vous

ébranchez, laissez les plus grosses branches inférieures

pour soutenir la bûche au-dessus du sol. Retirez les petites

branches en une seule coupe. Les branches tendues doivent

être coupées par le bas de la branche vers le haut pour éviter

de contraindre la tronçonneuse comme illustré ci-dessous.

Coupez les branches du côté opposé en gardant le tronc entre

vous et la tronçonneuse. Ne jamais effectuer les coupes avec la

scie entre vos jambes ou enjamber la branche àcouper.

Techniques de coupe courantes

Abattage

Processus de coupe d’un arbre. Ne pas abattre les arbres

lorsqu’il y a des ventsviolents.



AVERTISSEMENT: l’abattage peut causer une

blessure. Il doit seulement être effectué par une

personneformée.

• Une trajectoire de retrait doit être planifiée et dégagée

au besoin avant de commencer à couper. La trajectoire

de retrait doit s’étendre à l’arrière et en diagonale vers

l'arrière de la ligne prévue de la chute, comme illustré

ci-dessous.

SENS

LA CHUTE

RETRAIT

45°

ARBRE

45°

RETRAIT

2. Saisissez fermement l’outil avec les deux mains et mettez

la scie à chaîne enmarche.

3. Tournez votre main gauche autour de la poignée

avant

13

afin que l’arrière de votre main entre en

contact avec le frein de la chaîne / le protecteur

de la poignée avant

3

et poussez-le vers l’avant,

vers la pièce de travail. La chaîne de la scie devrait

s’arrêterimmédiatement.

REMARQUE: si la scie ne s’arrête pas immédiatement,

cessez d’utiliser l’outil et apportez-le au centre de services

autorité le plus près de chezvous.



AVERTISSEMENT: assurez‑vous de régler le frein

de la chaîne avant decouper.

Bouton MARCHE/ARRÊT (Fig.O)

Gardez toujours vos pieds bien d’aplomb et saisissez

fermement l’outil des deux mains avec les pouces et les

doigts encerclant les deuxpoignées.

1. Pour mettre l’appareil en marche, poussez le levier de

verrouillage

2

vers l’intérieur, indiqué dans la Fig.O,

et appuyez sur l’interrupteur à gâchette

1

. Le levier

de verrouillage peut être relâché une fois la chaîne

enmouvement.

2. Pour garder l’outil en marche, la gâchette doit être

maintenue enfoncée. Pour arrêter l’outil, relâchez

lagâchette.

REMARQUE: la scie s’arrête si une force trop importante lui

est appliquée lors d’une coupe. Pour redémarrer la scie, vous

devrez relâcher la gâchette

1

avant de redémarrer la scie.

Poursuivez la coupe en appuyant moins fortement sur l’outil.

Laissez la scie couper à sonrythme.



AVERTISSEMENT: ne jamais tenter de verrouiller

la gâchette lorsque l’outil est enmarche.

FRAnçAis

en dessous). Effectuez ensuite la coupe de finition en

tronçonnant au-dessus afin de rejoindre la première

coupe comme illustré ci-dessous.

2e COUPE PAR-DESSUS

(2/3 DU DIAMÈTRE)

POUR REJOINDRE LA

1ère COUPE (POUR

ÉVITER LE PINCEMENT)

1ère COUPE

PAR-DESSOUS

(1/3 DU DIAMÈTRE)

ÉVITER L’ÉCLATEMENT

• Lorsqu’il est soutenu aux deux extrémités. D'abord,

coupez 1/3 vers le bas à partir du dessus à tronçonner.

Effectuez ensuite la coupe de finition en tronçonnant en

dessous les 2/3 inférieurs afin de rejoindre la première

coupe comme illustré ci-dessous.

2e COUPE

PAR-DESSOUS (2/3

DU DIAMÈTRE) POUR

REJOINDRE LA 1ère

COUPE (POUR ÉVITER

LE PINCEMENT)

1ère COUPE

PAR-DESSUS (1/3 DU

DIAMÈTRE) POUR

ÉVITER L’ÉCLATEMENT

• Lorsque vous êtes sur une pente, restez toujours

sur le côté élevé de la bûche. Lorsque vous coupez

à travers, afin de maintenir un contrôle complet,

réduisez la pression de coupe près de l’extrémité de la

coupe sans relâcher votre prise sur les poignées de la

tronçonneuse. Ne pas laisser la chaîne entrer en contact

avec le sol. Après avoir effectué la coupe, attendez que

la tronçonneuse s’arrête avant de la déplacer. Arrêtez

toujours le moteur avant de déplacer de coupe encoupe.

Tronçonnage



AVERTISSEMENT: il est recommandé que les

personnes qui utilisent la scie pour la première fois

pratiquent la coupe sur un chevalet desciage.

Couper un arbre abattu ou une bûche en longueurs. La

façon dont vous devez couper dépend de la façon dont la

bûche est soutenue. Utilisez des tréteaux dans la mesure du

possible, comme illustré ci-dessous.

1. Utilisez toujours une coupe avec la chaîne de la scie

fonctionnant à pleinevitesse.

2. Placez le picot inférieur

21

de la tronçonneuse derrière

la zone de coupe initiale comme illustré ci-dessous.

3. Mettez la tronçonneuse, puis tournez la chaîne de la scie

et le guide vers le bas dans l’arbre, en utilisant le picot

comme unecharnière.

4. Lorsque la tronçonneuse atteint un angle de 45°,

redressez-la et répétez les étapes jusqu’à ce que la coupe

soitcomplète.

5. Lorsque l'arbre est soutenu sur toute sa longueur,

effectuez une coupe à partir du dessus (tronçonnez

au-dessus), mais évitez de couper la terre puisque cela

émoussera rapidement votrescie.

COUPE PAR LE HAUT

(PAR-DESSUS) POUR ÉVITER

DE COUPER DANS LA TERRE

• Lorsqu’il est soutenu à une extrémité en premier, coupez

1/3 du diamètre de la partie inférieure (tronçonnez

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et , retirez le blocs‑piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Votre chariot CRAFTSMAN a été conçu pour fonctionner

sur une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSIZ87.1lors

dunettoyage.

FRAnçAis

VersaTrack

(Fig.K, T, U)



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, éteignez l’appareil

et retirez le blocs‑piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.



AVERTISSEMENT: pour réduire le risque de

blessures graves, ne pas se servir d'un crochet de

suspension intégré VersaTrack

ou d’un rail mural

VersaTrack

endommagé. Un crochet de suspension

intégré VersaTrack

ou un rail mural VersaTrack

endommagé ne supportera pas le poids del'outil.



AVERTISSEMENT: pour réduire le risque de blessures

graves, NE PAS suspendre l'outil au‑dessus du niveau

de la tête ou suspendre d'autres objets au crochet

de suspension intégré. Suspendez SEULEMENT l’outil

sur le rail mural VersaTrack

à l’aide du crochet de

suspensionintégré.



AVERTISSEMENT: le crochet de suspension intégré

VersaTrack

est conçu pour installer l’outil sur le

rail mural VersaTrack

. Ne pas utiliser le crochet

de suspension intégré pour installer l’outil sur toute

autresurface.



AVERTISSEMENT: le crochet de suspension intégré

VersaTtrack

n’est pas un crochet pourcourroie.



AVERTISSEMENT: lorsque vous suspendez des

objets sur un rail mural VersaTrack

, distancez

adéquatement les outils de sorte à ne pas excéder 75lb

(35 kg) par piedlinéaire.



AVERTISSEMENT: avant d'utiliser l’outil, assurez‑vous

que le crochet de suspension intégré VersaTrack

est

revenu à sa positionoriginale.

iMPORTAnT: les accessoires VersaTrack

permettent

d’installer des outils compatibles de façon sécuritaire sur le

système de rail mural VersaTrack

1. Éteignez l’outil, retirez le bloc-pile et lesaccessoires.

2. Installez l’étui du guide-chaîne

11

sur le

guide-chaîne

4



ATTENTION: tout produit avec dents coupantes

exposées doit être couvert de façon sécuritaire s’il doit

être mis sur le rail mural VersaTrack

3. Montez le crochet de suspension intégré

23

sur le rail

mural VersaTrack

comme indiqué dans FigT, U. Il

clique lorsqu’il est verrouillé enplace.

Accessoires



AVERTISSEMENT: les accessoires autres que

CRAFTSMAN n’ayant pas été testés avec ce produit,

leur utilisation avec cet outil peut s’avérer dangereuse.

Pour réduire le risque de blessure, seuls les accessoires

recommandés par CRAFTSMAN doivent être utilisés

avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

CRAFTSMAN. Appelez au 1-888-331-4569.

Pignon et capot de pignon (Fig.A, E, F)



ATTENTION: chaîne tranchante. Portez toujours des

gants protecteurs lorsque vous manipulez la chaîne. La

chaîne est aiguisée et peut vous couper lorsqu’elle ne

fonctionnepas.



AVERTISSEMENT: chaîne tranchante en mouvement.

Afin de prévenir le fonctionnement accidentel,

assurez‑vous que la pile est retirée de l’outil est

débranchée avant d’effectuer les opérations suivantes.

Ne pas le faire pourrait entraîner des blessures

corporellesgraves.

1. Placez la scie sur une surface fermeplane.

2. Retirez le capot du pignon

6

comme indiqué dans la

section Installation du guide‑chaîne et de lachaîne.

3. En portant des gants de protection, utilisez une brosse

douce propre pour éliminer la poussière de sciage, les

bâtons, treilles ou autres débris susceptibles de s’être

accumulés dans le capot du pignon

6

et autour de la

chaîne de scie

5

ou du pignon

18

4. Tournez la vis de tension de la chaîne

8

à l’aide de

l’extrémité tournevis plat de la clé hexagonale

16

Tourner la vis dans le sens contraire des aiguilles

d’une montre permet au guide-chaîne

4

de reculer

et de réduire la tension de la chaîne afin qu’elle puisse

êtreretirée.

5. En portant des gants de protection, saisissez la chaîne de

scie et le guide-chaîne et soulevez-les de l’outil.

6. En portant des gants de protection, utilisez une brosse

douce propre pour éliminer la poussière de sciage ou

autres débris susceptibles de s’être accumulés sur le

guide-chaîne

4

et autour de la chaîne de scie

5

7. Installez la chaîne, le guide-chaîne et le capot du

pignon

6

comme indiqué dans les sections Installation

du guide‑chaîne et chaîne de scie, Remplacement

de la chaîne de scie et réglez la tension de la chaîne

correctement avant utilisation, comme indiqué dans la

section Réglage de la tension de lachaîne.

Chaîne de la scie et guide‑chaîne

Après quelques heures d’utilisation, retirez le capot

du pignon, le guide-chaîne et la chaîne et nettoyez

en profondeur à l’aide d’une brosse de soies douce.

Assurez-vous que le trou pour l’huile sur le guide est exempt

de débris. Lorsque vous remplacez des chaînes émoussées

par des chaînes aiguisées, il est recommandé de retourner le

guide-chaîne de bas enhaut.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

FRAnçAis

Garantie limitée de trois ans

Pour les conditions de la garantie, consultez le site https://

www.craftsman.com/support/warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez: service à la clientèle chez CRAFTSMAN,

701East Joppa Road, Towson, MD 21286ou appelez le

1-888-331-4569.

AMÉRiQUE lATinE: la présente garantie ne s’applique pas

aux produits vendus en Amérique Latine. Pour les produits

vendus en Amérique Latine, consultez les renseignements

sur la garantie particulière au pays comprise dans

l’emballage, appelez l’entreprise locale ou consultez le site

Web pour les renseignements complets sur lagarantie.

REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT

gRATUiT: si vos étiquettes d’avertissement deviennent

illisibles ou sont manquantes, appelez au 1-888-331-4569

pour un remplacementgratuit.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées

aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez‑vous en ligne sur

www.craftsman.com

support.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.Le

chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT: pour assurerla SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et le

réglage (y compris l'inspection et le remplacement des

balais, le cas échéant) doivent être effectués par un

centre de service d'usine ou un centre de service agréé.

Toujours utiliser des pièces de rechangeidentiques.

Aiguisage de la scie à chaîne (Fig. P–R)



ATTENTION: chaîne tranchante. Portez toujours des

gants protecteurs lorsque vous manipulez la chaîne. La

chaîne est aiguisée et peut vous couper lorsqu’elle ne

fonctionne pas.



AVERTISSEMENT: chaîne tranchante en mouvement.

Afin de prévenir le fonctionnement accidentel, assurez‑

vous que la pile est retirée de l’outil avant d’effectuer les

opérations suivantes. Ne pas le faire pourrait entraîner

des blessures corporelles graves.

REMARQUE: les gouges s’émousseront immédiatement s’ils

touchent le sol ou un clou durant la coupe.

Pour obtenir la meilleure performance possible de votre

scie à chaîne, il est important de garder les dents de la scie

à chaîne aiguisées. Suivez ces conseils pratiques pour un

aiguisage approprié de la chaîne de la scie:

1. Pour les meilleurs résultats, utilisez une lime de 4,5 mm

et un porte-lime ou un guide de limage pour aiguiser

la chaîne de votre scie. Cela assurera que vous obteniez

toujours les bons angles d’aiguisage.

2. Placez le porte-lime à plat sur la plaque supérieure et le

limiteur de profondeur de la gouge.

3. Gardez la bonne ligne de l’angle de limage de la plaque

supérieure

22

à 30° sur votre guide de lime parallèle

avec votre chaîne (lime à 60° de la chaîne vue de côté).

4. Aiguisez d’abord les gouges sur un côté de la chaîne.

Limez de l’intérieur de chaque gouge vers l’extérieur.

Tournez ensuite votre scie et répétez les processus (2, 3,

4) pour les gouges de l’autre côté de la chaîne.

REMARQUE: utilisez une lime plate pour limer le

dessus des maillons (partie de la chaîne liée à l’avant

de la gouge) afin qu’ils soient d’environ 0,025 po (0,635

mm) sous les extrémités des gouges comme illustré

ci-dessous.

5. Maintenez toutes les longueurs de gouge égales comme

illustré à la Fig. Q.

6. Si des dommages sont présents sur la surface en chrome

des plaques supérieures ou latérales, limez jusqu’à ce que

les dommages soient retirés.



ATTENTION: après le limage, la gouge sera aiguisée,

soyez très prudent durant ce processus.

REMARQUE: chaque fois que la chaîne est aiguisée, elle

perd certaines des qualités de rebonds réduits et vous devez

redoubler de prudence. Il est recommandé qu’une chaîne de

scie soit aiguisée pas plus que quatre fois.

REMARQUE: les accessoires Versatrack

pour utilisation

avec cet outil sont disponibles à un coût supplémentaire

chez votre détaillant local ou dans un centre de services

autorisé. Si vous avez besoin d’aide pour trouver un

accessoire, veuillez contacter CRAFTSMAN, appelez au

1888331-4569.

EsPAñOl

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro inminente

que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar

en daños a lapropiedad.

(Utilizado sin palabras) Indica un mensaje de

seguridadrelacionado.

Uso pretendido

Esta sierra de cadena es ideal para aplicaciones de poda,

derribo de árboles y corte de troncos de hasta 10" (254 mm)

de diámetro.

nO use bajo condiciones húmedas o en presencia de

líquidos o gases inflamables.

Esta cadena de sierra es una herramienta eléctrica

profesional.

nO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen esta herramienta.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

EsPAñOl

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta. Las

herramientas eléctricas son peligrosas si son operadas

por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

EsPAñOl

soporte inestable. La operación de la sierra de

cadena de esta manera podría resultar en lesiones

personales serias.

f ) Siempre mantenga una posición de los pies

adecuada y opere la sierra de cadena sólo cuando

esté sobre una superficie fija, segura y nivelada.

Las superficies resbaladizas o inestables pueden

provocar la pérdida de equilibrio o el control de la sierra

de cadena.

g ) Al cortar una rama que está bajo tensión, esté

alerta respecto al retroceso. Cuando se libera la

tensión en las fibras de madera, la rama cargada por

resorte puede golpear al operador y/o arrojar la sierra

de cadena fuera de control.

h ) Tenga extrema precaución al cortar arbustos y

retoños. El material delgado puede atrapar la cadena

de la sierra y ser lanzado hacia usted o desequilibrarlo.

i ) Lleve la sierra de cadena por la manija delantera

con la sierra de cadena desconectada y lejos de su

cuerpo. Cuando transporte o almacene la sierra

de cadena siempre ajuste la vaina de la barra

de guía. El manejo adecuado de la sierra de cadena

reducirá la probabilidad de contacto accidental con la

cadena de la sierra en movimiento.

j ) Siga las instrucciones para lubricar, tensar la

cadena y cambiar la barra y la cadena. La cadena

tensada o lubricada incorrectamente puede romper o

aumentar la posibilidad de retroceso.

k ) Corte madera únicamente. No use sierras de

cadena para fines no pretendidos. Por ejemplo:

no use sierras de cadena para cortar plástico,

mampostería o materiales de construcción que

no sean de madera. El uso de la sierra de cadena

para operaciones diferentes a las pretendidas podría

ocasionar una situación peligrosa.

l ) No intente derribar un árbol hasta que tenga

la comprensión de los riesgos y cómo evitarlos.

Podrían ocurrir lesiones serias al operador o

transeúntes mientras derriba un árbol.

m ) Siga todas las instrucciones al retirar material

atascado, almacenar o reparar la sierra de

cadena. Asegúrese que el interruptor esté

apagado y que la batería esté extraída. La

activación inesperada de la sierra de cadena mientras

retira material atascado o da servicio puede dar lugar a

lesiones personales serias.

n ) No opere una sierra de cadena en un árbol a

menos que se haya capacitado específicamente

para hacerlo. La operación de una sierra de cadena

en un árbol sin la capacitación adecuada podría

incrementar el riesgo de una lesión personal seria.

Causas y prevención del operador de

retroceso:

El retroceso puede ocurrir cuando la punta o punta de la

barra guía toca un objeto, o cuando la madera se cierra y

atrapa la cadena de la sierra en el corte.

Advertencias generales de seguridad de

sierra de cadena



ADVERTENCIA: Advertencias de seguridad

adicionales para sierras de cadena.

a ) Mantenga todas las partes del cuerpo alejadas de

la cadena de la sierra cuando la sierra de cadena

esté funcionando. Antes de encender la sierra de

cadena, asegúrese que la cadena de la sierra no

esté en contacto con nada. Un momento de falta

de atención mientras opera sierras de cadena puede

enredar su ropa o cuerpo con la cadena de la sierra.

b ) Siempre sostenga la sierra de cadena con su

mano derecha en la manija trasera y su mano

izquierda en la manija delantera. Sostener la sierra

de cadena con una configuración de mano invertida

aumenta el riesgo de lesiones personales y nunca

debehacerse.

c ) Sostenga la sierra de cadena por las superficies

de sujeción aisladas únicamente, debido a que

la cadena de sierra puede hacer contacto con

cableado oculto. Las cadenas de sierra que hagan

contacto con cable "vivo" pueden tener partes de metal

expuestas de la sierra de cadena "viva" y podrían dar al

operador una descarga eléctrica.

d ) Use protección para los ojos. Se recomienda

equipo de protección adicional para los oídos,

la cabeza, las manos, las piernas y los pies. El

equipo de protección adecuado reducirá las lesiones

personales por desechos arrojados o el contacto

accidental con la cadena de la sierra.

e ) No opere una sierra de cadena mientras esté en

una escalera, desde un techo, o desde cualquier

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo delesiones.

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar unaexplosión.

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

EsPAñOl

7 . Utilice únicamente barras y cadenas de repuesto

especificadas por el fabricante o equivalentes.

8 . Nunca permita que la cadena en movimiento haga

contacto con ningún objeto en la punta de la barra

guía.

9 . Mantenga el área de trabajo libre de obstrucciones,

como otros árboles, ramas, rocas, vallas, tocones,

etc. Elimine o evite cualquier obstrucción que pueda sufrir

la cadena de la sierra mientras corta un tronco o rama en

particular.

10 . Mantenga su cadena de sierra afilada y tensada

adecuadamente. Una cadena floja o sin filo puede

incrementar la posibilidad de retroceso. Revise la

tensión en intervalos regulares con el motor detenido y

la herramienta desconectada, nunca con el motor en

operación.

11 . Comience y continúe cortando sólo con la cadena

moviéndose en velocidad completa. Si la cadena

se mueve en una velocidad menor, existe una mayor

probabilidad que ocurra retroceso.

12 . Corte un tronco a la vez.

13 . Tenga mucha precaución cuando vuelva a entrar al

corte anterior. Coloque topes con costillas en la madera y

permita que la cadena alcance la velocidad competa antes

de continuar con el corte.

14 . No intente cortes de caída o cortes de barreno.

15 . Observe respecto a troncos que cambien de posición

u otras fuerzas que pudieran cerrar un corte y atrapar

o caer en la cadena.

Características de seguridad de retroceso



ADVERTENCIA: Las siguientes características están

incluidas en su sierra para ayudar a reducir el riesgo

de retroceso; sin embargo, tales características no

eliminarán por completo esta peligrosa reacción.

Como usuario de una sierra de cadena, no confíe

sólo en dispositivos de seguridad. Debe seguir todas

las precauciones de seguridad, instrucciones y

mantenimiento en este manual para ayudar a evitar el

retroceso y otras fuerzas que pueden provocar lesiones

graves.

• Barra guía de retroceso reducido, diseñada con una

punta de radio pequeño que reduce el tamaño de la zona

de peligro de retroceso en la punta de la barra. Se ha

demostrado que una barra guía de retroceso reducido

reduce significativamente el número y la gravedad de los

retrocesos cuando se prueba de acuerdo con los requisitos

de seguridad para las sierras eléctricas de cadena.

• Cadena de retroceso bajo, diseñada con un calibre de

profundidad contorneado y un eslabón de protección

que desvía la fuerza de retroceso y permite que la madera

ingrese gradualmente en el cortador. Una cadena de bajo

retroceso es una cadena que cumple con los requisitos de

desempeño de retroceso de ANSI B175.1‑2012.

• No opere la sierra de cadena mientras esté en un árbol,

en una escalera, en un andamio, o desde una superficie

inestable.

El contacto de la punta en algunos casos puede causar una

reacción inversa repentina, pateando la barra guía hacia

arriba y hacia atrás hacia el operador.

Si atrapa la cadena de la sierra a lo largo de la parte superior

de la barra guía, puede empujar la barra guía rápidamente

hacia atrás hacia el operador.

Cualquiera de estas reacciones puede hacer que pierda

el control de la sierra, lo que podría ocasionar lesiones

personales graves. No confíe exclusivamente en los

dispositivos de seguridad integrados en su sierra. Como

usuario de una sierra de cadena, debe realizar varios pasos

para evitar accidentes o lesiones en sus trabajos de corte.

El retroceso es el resultado de un mal uso de la herramienta

y/o procedimientos o condiciones de operación incorrectos y

se puede evitar tomando las precauciones adecuadas que se

detallan a continuación:

a ) Mantenga un agarre firme, con los pulgares y

los dedos alrededor de las manijas de la sierra

de cadena, con ambas manos sobre la sierra y

coloque su cuerpo y brazo para que pueda resistir

las fuerzas de retroceso. Las fuerzas de retroceso

pueden ser controladas por el operador, si se

toman las precauciones adecuadas. No suelte la

sierra de cadena.

b ) No se estire demasiado ni corte por encima de la

altura del hombro. Esto ayuda a prevenir el contacto

no intencional con la punta y permite un mejor control

de la sierra de cadena en situaciones inesperadas.

c ) Utilice únicamente barras y cadenas de repuesto

especificadas por el fabricante. Las barras y

cadenas de reemplazo incorrectas pueden causar

rotura de la cadena y/o retroceso.

d ) Siga las instrucciones de afilado y mantenimiento

del fabricante para la cadena de la sierra.

Disminuir la altura del calibre de profundidad puede

llevar a un mayor retroceso.

Se deben seguir las siguientes

precauciones para minimizar el retroceso:

1 . Sujete la sierra firmemente. Sostenga la sierra de

cadena firmemente con ambas manos cuando el

motor esté funcionando. Use un agarre firme con los

pulgares y dedos encerrando las manijas de la sierra

de cadena. La sierra de cadena jalará hacia el frente

cuando corte en el borde inferior de la barra, y empuja

hacia atrás cuando corta a lo largo del borde superior de

la barra.

2 . No se estire demasiado.

3 . Mantenga una base de apoyo y equilibrio adecuados

en todo momento.

4 . No permita que la punta de la barra guía haga

contacto con un tronco, rama, el suelo u otra

obstrucción.

5 . No corte por encima de la altura del hombro.

6 . Use dispositivos tales como cadena de bajo retroceso

y barras guía de retroceso reducido que reduzcan los

riesgos relacionados con el retroceso.

EsPAñOl

Información de seguridad adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesiones personales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación produce polvo. SIEMPRE USE EQUIPO DE

SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo contiene químicos

conocidos por el Estado de California que causan

• Retroceso, pellizco ‑

El retroceso rápido de la sierra que

puede ocurrir cuando la madera se cierra y aprieta la

cadena de la sierra en movimiento en el corte a lo largo de

la parte superior de la barraguía.

• Retroceso, rotacional ‑ El movimiento rápido hacia

arriba y hacia atrás de la sierra que puede ocurrir cuando la

cadena de sierra en movimiento cerca de la parte superior

de la punta de la barra guía entra en contacto con un

objeto, como un tronco o unarama.

• Corte de ramas ‑ Retirar las ramas de un árbolcaído.

• Cadena de retroceso bajo ‑ Una cadena que cumple

con los requisitos de desempeño de retroceso de ANSI

B175.1‑2012 (cuando se prueba en una muestra

representativa de sierras decadena).

• Posición de corte normal ‑ Las posiciones asumidas al

realizar los cortes de derribo ytala.

• Corte de muescas ‑ Corte de muesca en un árbol que

dirige la caída delárbol.

• Manija posterior ‑ La manija de soporte ubicada en la

parte posterior de la sierra o haciaella.

• Barra guía de retroceso reducido ‑ Una barra guía que

ha demostrado reducir significativamente elretroceso.

• Reemplazo de cadena de sierra ‑ Una cadena que

cumple con los requisitos de desempeño de retroceso de

ANSI B175.1‑2012 cuando se prueba con sierras de cadena

específicas. Es posible que no cumpla con los requisitos de

desempeño ANSI cuando se usa con otrassierras.

• Cadena de sierra ‑ Un bucle de cadena que tiene dientes

de corte, que corta la madera, y que es accionado por el

motor y es soportado por la barraguía.

• Retén acanalado ‑ Las costillas que se utilizan al cortar o

derribar para girar la sierra y mantener la posición durante

elcorte.

• Interruptor ‑ Un dispositivo que cuando se opera

completará o interrumpirá un circuito de alimentación

eléctrica al motor de la sierra decadena.

• Unión de interruptor ‑ El mecanismo que transmite el

movimiento desde un gatillo alinterruptor.

• Interruptor de bloqueo ‑ Un tope móvil que evita el

funcionamiento involuntario del interruptor hasta que se

accionamanualmente.

Nombres y Términos de Sierra de Cadena

• Derribo ‑ El proceso de cortar transversalmente un árbol

talado o tronco en longitudes.

• Freno de motor (si está equipado) ‑ Un dispositivo

utilizado para detener la cadena de la sierra cuando se

suelta elgatillo.

• Cabeza de potencia de sierra de cadena ‑ Una sierra de

cadena sin la cadena de la sierra ni la barraguía.

• Rueda dentada de transmisión o rueda dentada ‑ La

parte dentada que impulsa la cadena de lasierra.

• Tala ‑

El proceso de talar unárbol.

• Tala de corte posterior ‑

El corte final en una operación de

tala de árboles realizada en el lado opuesto del árbol desde el

corte demuesca.

• Manija delantera ‑ La manija de soporte ubicada en la

parte delantera de la sierra de cadena o haciaella.

• Protección de mano frontal ‑ Una barrera estructural

entre la manija delantera de una sierra de cadena y la

barra guía, ubicada típicamente cerca de la posición de la

mano en la manijadelantera.

• Barra guía ‑ Una estructura sólida con rieles que soporta y

guía la cadena de lasierra.

• Vaina/Cubierta de barra guía ‑ Encerramiento instalado

sobre la barra guía para ayudar a evitar el contacto de los

dientes cuando la sierra no está enuso.

• Retroceso ‑ El movimiento hacia atrás o hacia arriba, o

ambos, que ocurre cuando la cadena de la sierra cerca

de la punta del área superior de la barra guía entra en

contacto con cualquier objeto como un tronco o rama, o

cuando la madera se cierra y atrapa la cadena de sierra

en elcorte.

• Sostenga la herramienta por las superficies de sujeción

aisladas cuando realice una operación en la que la

herramienta de corte pueda tener contacto con cableado

oculto. El contacto con un cable “vivo” hará que las partes

de metal expuestas de la herramienta estén “vivas” y dará

una descargaeléctrica al operador.

• No intente operaciones mayores a su capacidad o

experiencia. Lea minuciosamente y entienda por completo

todas las instrucciones de estemanual.

• Antes de encender la sierra de cadena, asegúrese que la

cadena de la sierra no esté en contacto con ningún objeto.

• ¡No opere una sierra de cadena con una mano! Lesiones

serias al operador, asistentes, o transeúntes pueden resultar

a partir de la operación de una mano. Una sierra de cadena

está diseñada para uso con las dos manos únicamente.

• Mantenga las manijas secas, limpias y sin aceite o grasa.

• No permita que la suciedad, desechos, o aserrín se

acumulen sobre el motor o las ventilas de aire exteriores.

• Detenga la sierra de cadena antes de bajarla.

• No corte vides y/o arbustos pequeños.

• Tenga precaución extrema cuando corte arbustos

pequeños y retoños debido a que el material más delgado

se puede atorar en la cadena de sierra y latiguear hacia

usted o sacarlo de equilibrio.

EsPAñOl

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias. Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo enCRAFTSMAN.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para obtener

la mejor vida útil, guarde los paquetes de baterías en un

lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente agotada.

El paquete de batería pueden explotar en el fuego. Se

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

..................... Lea toda la

documentación

CSPM .................. Carreras de corte

por minuto

.....................

No la deje en la lluvia

.....................

El contacto de la

punta puede hacer

que la barra guía se

mueva

repentinamente hacia

arriba y hacia atrás, lo

que puede causar

lesiones graves

..................... Debe evitarse el

contacto de la punta

de la barra guía con

cualquier objeto

................... Dirección de

rotación de la

cadena de la sierra

..............

Siempre use las dos

manos cuando opere

la sierra de cadena

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min .....................minutos

o CD ....... corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min .............. por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM ....................carreras por minuto

A .........................ampéres

W ........................ watts

o CA ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento doble)

.......................velocidad sin carga

n .........................velocidad nominal

m/s ..................... metros por

............................segundo

......................terminal de tierra

.....................símbolo de alerta

de seguridad

.....................Radiación visible

.....................

Use protección

respiratoria

..................... Use protección para

los ojos

..................... Use protección

auditiva

cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• compuestos en fertilizantes,

• compuestos en insecticidas, herbicidas y pesticidas,

• arsénico y cromo a partir de madera tratada

químicamente.

Para reducir su exposición a estos químicos, use equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículas microscópicas.

• Evite el contacto prolongado con el polvo a partir de

lijado, aserrado, pulido, perforación eléctricos y otras

actividades de construcción. Use ropa de protección

y lave las áreas expuestas con agua y jabón. Permitir

que el polvo entre en su boca, ojos, o que quede sobre la

piel puede promover la absorción de químicos peligrosos.



ADVERTENCIA: El uso de esta herramienta puede

generar y/o dispersar polvo, que puede causar

lesiones respiratorias serías y permanentes u

otras lesiones. Siempre use protección respiratoria

aprobada por NIOSH/OSHA apropiada para la

exposición de polvo. Dirija las partículas lejos de la cara

y el cuerpo.



ADVERTENCIA: Siempre use protección auditiva

personal adecuada que cumpla con ANSI S12.6

(S3.19) durante el uso. Bajo algunas condiciones

y duración de uso, el ruido de este producto puede

contribuir con la pérdida auditiva.



PRECAUCIÓN:

Cuando no estéenuso, coloque

la herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con un paquete de batería

grande pueden quedar verticales pero se pueden voltear

fácilmente.

• Las ventilas de aire a menudo cubren las partes móviles y

se deben evitar. La ropa suelta, joyería, o cabello largo podrían

quedar atrapados en las partes móviles.

EsPAñOl

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador CRAFTSMAN.

Los cargadores y paquetes de batería CRAFTSMAN están

diseñados específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería CRAFTSMAN

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

El Sello RBRC®

Lleve sus paquetes de batería agotados

a un centro de servicio autorizado

CRAFTSMAN o a su minorista local para

reciclarlas. En algunas áreas, es ilegal

colocar paquetes de batería gastados en la basura. También

puede comunicarse con su centro de reciclaje local para

obtener información sobre dónde dejar el paquete de batería

agotado. No las coloque en el reciclaje de la acera. Para

información adicional visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

Transporte



ADVERTENCIA: Riesgo de incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

crean humos y materiales tóxicos cuando se queman los

paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación

del usuariofinal.

EsPAñOl

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig.C, D)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de

batería

14

. Verde rojas parpadearán continuamente

mientrascarga.

3. La carga está completa cuando las luces de carga verde

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador oretirarse.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a 40°C

(104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

nOTA: Consulte la etiqueta cerca de las luces de carga

en el cargador respecto a los patrones deparpadeo.

nOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería

15

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el procedimiento decarga.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F). NO

cargue cuando el paquete de batería esté debajo de 4,5

°C (40 °F), o arriba de 40°C (104 °F). Esto es importante y

evitará causar daños graves a labatería.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida de

energía y sobrecalentamiento. La siguiente tabla muestra

el tamaño correcto a usar dependiendo de la longitud total

de todos los cables de extensión juntos, y la clasificación de

amperes de la placa de identificación. Si tiene duda, use el

calibre más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

longitud total de cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

EsPAñOl

Instalación de barra guía y cadena de sierra

(Fig.A, E–I)



ATENCIÓN: Cadena filosa. Siempre use guantes de

protección cuando maneje la cadena. La cadena está

afilada y puede cortarlo cuando no estáfuncionando.



ADVERTENCIA: Cadena móvil filosa. Para evitar

una operación accidental, asegúrese que la batería se

retire de la herramienta antes de realizar las siguientes

operaciones. Si no lo hace, podría ocasionar lesiones

personalesgraves.

Si la cadena de sierra

5

y la barra guía

4

están empacadas

por separado en la caja de cartón, la cadena se tiene que

conectar a la barra, y ambas se deben conectar al cuerpo de

laherramienta.

1. Coloque la sierra sobre una superficie plana yfirme.

2. Gire la tuerca de bloqueo de la barra

7

en sentido

contrario a las manecillas del reloj con la llave

hexagonal

16

incluida.

3. Retire la cubierta de la rueda dentada

6

, y la tuerca de

bloqueo de la barra

7

4. Con guantes de protección, sujete la cadena de la

sierra

5

y envuélvala alrededor de la barra guía

4

asegurándose que los dientes estén orientados en la

dirección correcta (Fig. I).

5. Asegúrese que la cadena esté correctamente colocada

en la ranura alrededor de toda la barraguía.

6. Coloque la cadena de sierra alrededor de la rueda

dentada

18

. Mientras alinea la ranura sobre la barra guía

con el pasador de tensión de cadena

19

, y el perno

20

sobre la base de la herramienta como se muestra en la

Fig.F.

7. Una vez en su lugar, mantenga la barra inmóvil, vuelva a

colocar la cubierta del piñón

6

. Instale la parte trasera de

la cubierta de rueda dentada primero, gírela hacia abajo

y asegúrese que el orificio del perno sobre la cubierta se

alinee con el perno

20

, sobre el alojamientoprincipal.

8. Instale la tuerca de bloqueo de la barra

7

y gire

en sentido de las manecillas del reloj con la llave

Almacenamiento de llave hexagonal

(Fig.A, S)

Cuando no esté en uso, la llave hexagonal

debe

almacenarse en el área de almacenamiento de la llave

hexagonal

ubicada debajo de la herramienta.

1. Jale la llave hexagonal del área de almacenamiento de

llave hexagonal para retirarla.

2. Empuje la llave hexagonal en el área de almacenamiento

de la llave hexagonal para guardarla.

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o

retirar/instalar conexiones o accesorios, cuando

reemplace la línea, o antes de la limpieza. Un

arranque accidental puede causarlesiones.

Montaje en Pared

Algunos cargadores CRAFTSMAN están diseñados para

poderse montar en pared o colocarse vertical sobre una

mesa o superficie de trabajo. Si se monta en pared, localice

el cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para tablaroca (adquiridos por separado) por lo

menos de 25,4mm (1") de largo, con un diámetro de cabeza

de tornillo de 7–9mm (0,28–0,35"), atornillados en madera

a una profundidad óptima dejando aproximadamente

5,5mm (7/32") de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

nOTA: No intente montar el cargador CMCB101 debajo de

un banco omesa.

nOTA: Sólo instale el cargador CMCB101 con las luces de

carga apuntadas hacia arriba hacia eltecho.

VersaTrack™



ADVERTENCIA: No cargue las baterías mientras el

cargador esté colgado enTrackwall.

Los cargadores CRAFTSMAN, excepto el CMCB101, se pueden

almacenar en el VersaTrack™ Trackwall de CRAFTSMAN.

Los ganchos y accesorios se venden por separado. Consulte

la hoja de accesorios VersaTrack™ Trackwall para obtener

másinformación.

nOTA: El cargador CMCB101 no es compatible con

VersaTrack™ Trackwall deCRAFTSMAN.

CONSERVE ESTAS INSTRUCCIONES

PARA USO FUTURO

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

EsPAñOl

Cadena de sierra y lubricación de la barra

guía (Fig. A, I)

Sistema de lubricación automática

Esta La sierra de cadena está equipada con un sistema de

lubricación automática que mantiene la cadena de la sierra y

la barra guía constantemente lubricadas.

1. El indicador de nivel de aceite

muestra el nivel de

aceite en la sierra de cadena. Si el nivel de aceite está a

menos de un cuarto de su capacidad, retire la batería de

la sierra de cadena y vuelva a llenar el tanque de aceite

con el tipo correcto de aceite.

2. Siempre vacíe el tanque de aceite cuando termine

decortar.

3. Siempre vacíe el tanque de aceite antes de almacenar

esta unidad.

nOTA: No opere esta sierra de cadena sin aceite.

nOTA: Siempre use una barra biodegradable de alta calidad

y aceite de cadena para una lubricación adecuada de la

cadena de la sierra y la barra. Al podar árboles, se recomienda

usar aceite vegetal para barras y cadenas, ya que los aceites

minerales pueden dañar los árboles vivos. Nunca use

aceite sucio, usado o contaminado. Si lo hace, podría dañar

laherramienta.

la cadena y la barra de repuesto están disponibles en

su centro de servicio autorizado más cercano.

• Esta sierra de cadena requiere una cadena CMZCSC12 de 12"

(304mm) de reemplazo. BarraCMZCSB12 de 12” (304 mm)

de reemplazo.



ATENCIÓN: La velocidad de la cadena de este

producto es de 8,6 m/s. Sólo use cadenas clasificadas

para más de 8,6 m/s.

1. Coloque la sierra sobre una superficie plana y firme.

2. Retire la cubierta de la rueda dentada

como se

describe en la sección Instalación de barra guía y

cadena de la sierra.

3. Para retirar la cadena de la sierra

, gire el tornillo

de tensión de la cadena

en la parte delantera del

alojamiento con el destornillador plano de la llave. Girar

el tornillo en sentido contrario a las manecillas del reloj

permite que la barra guía

retroceda y reduzca la

tensión en la cadena para que se pueda retirar.

4. Usando guantes de protección, sujete la cadena de

sierra y levante la cadena de sierra desgastada fuera de la

ranura en la barra guía.

5. Voltee la barra guía cada vez que reemplace la cadena

para asegurar el desgaste uniforme.

6. Coloque la nueva cadena en la ranura de la barra guía,

asegurándose que los dientes de la sierra estén en

la dirección correcta haciendo coincidir la flecha y la

gráfica de la cadena de la sierra en la cubierta de la rueda

dentada

que se muestra en la Fig. I.

7. Siga las instrucciones para Instalación de barra guía y la

cadena de sierra.

Reemplazo de cadena de la sierra (Fig.E, I)



ADVERTENCIA: Cadena móvil filosa. Para evitar

una operación accidental, asegúrese que la batería se

retire de la herramienta antes de realizar las siguientes

operaciones. Si no lo hace, podría ocasionar lesiones

personales graves.



ATENCIÓN: Cadena filosa. Siempre use guantes de

protección cuando maneje la cadena. La cadena está

afilada y puede cortarlo cuando no está funcionando.

Ajuste de tensión de la cadena (Fig. A, E–H)



ADVERTENCIA: La tensión incorrecta de la cadena

de la sierra puede hacer que la cadena de la sierra se

salga de la barra guía y podría causar lesiones graves

o la muerte.

nOTA: La tensión de la cadena de sierra debe ajustarse

regularmente antes de cada uso.

1. Con la sierra todavía sobre una superficie firme, verifique

la tensión de la cadena de la sierra

5

. La tensión es

correcta cuando la cadena de la sierra regresa a su

posición después de jalarse 1/8" (3 mm) desde la barra

guía

con fuerza ligera del dedo medio y el pulgar

como se muestra en la Fig. G. No debe haber “holgura”

entre la barra guía y la cadena de la sierra en la parte

inferior como se muestra en la Fig. H.

2. Para ajustar la tensión de la cadena de sierra, afloje las

tuercas de bloqueo de la barra

7

3. Gire el tornillo de tensión de la cadena

en la parte

delantera del alojamiento usando el extremo de

destornillador plano de la llave hexagonal

4. Revise la tensión de la cadena de la sierra, ajuste si es

necesario.

5. No tense demasiado la cadena de sierra ya que esto

provocará un desgaste excesivo y reducirá la vida útil de

la barra guía y la cadena de sierra. El exceso de tensión

también reduce la cantidad de cortes que obtendrá por

carga de la batería.

6. Una vez que la tensión de la cadena de la sierra sea

correcta, apriete la tuerca de bloqueo de la barra

7

hasta que esté apretada

. Apriete la tuerca de bloqueo de

barra

7

a 6ft-lbs (8 Nm).

7. Una cadena nueva se estira ligeramente durante las

primeras horas de uso. Es importante revisar la tensión

con frecuenta (después de desconectar la batería retirar

el paquete de la batería) durante las primeras dos horas

de uso.

hexagonal

16

incluida

hasta que esté apretada

, después

afloje la tuerca una vuelta completa, de forma que la

cadena de sierra se pueda tensaradecuadamente.

9. Gire el tornillo de tensión de cadena

8

en sentido de las

manecillas del reloj para incrementar la tensión como se

muestra en la Fig.E. Asegúrese que la cadena de sierra

5

esté apretada alrededor de la barra guía

4

. Apriete la

tuerca de bloqueo de barra

7

hasta que estéapretada

10. Siga las instrucciones en la sección Ajuste de tensión

decadena.

EsPAñOl

Operación de sierra de cadena (Fig.A, M)



ADVERTENCIA: Lea y entienda todas las

instrucciones. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesiones personalesserias.

• Proteja contra retrocesos que pueden

provocar lesiones graves o la muerte. Consulte

Advertencias generales de seguridad para

herramientas eléctricas y Advertencias

generales de seguridad para motosierras,

y Causas y prevención del operador de

contragolpes y Características de seguridad

de contragolpes, para evitar el riesgo

decontragolpes.

• No se estire. No corte por encima de la altura

del pecho. Asegúrese que su equilibrio sea firme.

Mantenga los pies separados. Divida su peso de

manera uniforme en ambospies.

• Utilice un agarre firme con su mano izquierda en

la manija delantera

13

y su mano derecha en la

manija trasera

12

para que su cuerpo quede a la

izquierda de la barra guía

4

• No sostenga la sierra de cadena por el freno

de cadena/protección de mano delantera

3

Mantenga el codo del brazo izquierdo apoyado

de forma que el brazo izquierdo quede recto para

resistir unretroceso.



ADVERTENCIA: Nunca use un agarre con la mano

cruzada (la mano izquierda en la manija trasera y la

mano derecha en la manijadelantera).



ADVERTENCIA: Nunca permita que ninguna parte de

su cuerpo esté en línea con la barra guía cuando opere

la sierra decadena.

• Nunca opere mientras está en un árbol, en una

posición incómoda o en una escalera u otra

superficie inestable. Puede perder el control de la

sierra y causar lesionesgraves.

• Mantenga la sierra de cadena funcionando

a toda velocidad durante todo el tiempo que

estécortando.

• Permita que la cadena de sierra corte por usted.

Ejerza sólo una ligera presión. No presione la sierra

de cadena al final delcorte.



ADVERTENCIA: Cuando no esté en uso, siempre

tenga el freno de cadena conectado y la

bateríaretirada.

Ajuste de freno de cadena (Fig.A, M, N)

Su sierra de cadena está equipada con un sistema de frenado

de cadena que detendrá la cadena rápidamente en caso

deretroceso.

1. Asegúrese que el freno de cadena/protección de mano

delantera

3

esté en la posiciónfrontal.

2. Inserte el paquete de batería

14

en laherramienta.

3. Jale el freno de cadena/protección de mano delantera

3

hacia la manija delantera

13

en la posición “set/ready”

como se muestra en la Fig.N.

La posición adecuada de las manos requiere la mano

izquierda sobre la manija delantera

13

, con la mano derecha

en la manija trasera

12

Colocación Adecuada de Manos (Fig.M)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

Instalación y Desinstalación de Paquete de

Batería (Fig.L)



ADVERTENCIA: Asegúrese que la herramienta/

aparato esté en la posición de apagado antes de

insertar el paquete debatería.

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

1. Para instalar el paquete de batería

14

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la

manija hasta que el paquete de batería esté asentado

firmemente en la herramienta y asegúrese que no

sedesconecte.

2. Para retirar el paquete de batería de la herramienta,

presione el botón de liberación

15

y jale firmemente el

paquete de batería fuera de la manija de la herramienta.

Insértelo en el cargador como se describe en la sección

de cargador de estemanual.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Transporte de la sierra de cadena (Fig.K)

• Siempre apague la unidad, retire la batería y cubra la

barra guía

4

con la funda de la barra guía

11

cuando

transporte la sierra.

Llenado del depósito de aceite

1. Desatornille en sentido contrario a las manecillas del

reloj y luego quite la tapa de aceite

. Llene el depósito

con la barra recomendada y aceite de cadena hasta que

el nivel de aceite haya alcanzado la parte superior del

indicador de nivel de aceite

2. Vuelva a colocar la tapa del aceite y apriétela en el

sentido de las manecillas del reloj.

3. Apague periódicamente la sierra de cadena y verifique el

indicador de nivel de aceite para asegurarse que la barra

y la cadena estén bien engrasadas.

EsPAñOl

• Se debe planear y despejar una ruta de escape según sea

necesario antes de comenzar los cortes. La trayectoria de

escape debe extenderse hacia atrás y en diagonal hacia

la parte posterior de la línea de caída prevista como se

muestra acontinuación.

DIRECCIÓN

CAÍDA

RETIRO

45°

ÁRBOL

45°

RETIRO

• Antes de comenzar la tala, considere la inclinación

natural del árbol, la ubicación de las ramas más grandes y

la dirección del viento para determinar en qué dirección

caerá el árbol. Tenga a mano cuñas (madera, plástico

o aluminio) y un mazo pesado. Elimine la suciedad, las

piedras, la corteza suelta, clavos, grapas y alambres del

árbol donde se van a realizar loscortes.

• Corte de muescas - Realice la muesca 1/3 del diámetro

del árbol, perpendicular a la dirección de la caída. Realice

primero el corte de muesca horizontal inferior. Esto

ayudará a evitar pellizcar la cadena de la sierra o la barra

guía cuando se realice el segundo corte de muesca como

se muestra acontinuación.

• Tala de corte hacia atrás - Realice el corte hacia atrás

por lo menos 51 mm (2") más alto que el corte de

muesca horizontal. Mantenga el corte de tala paralelo al

corte de muesca horizontal. Realice el corte de tala hacia

atrás de forma que quede suficiente madera para actuar

como bisagra. La madera de la bisagra evita que el árbol

se tuerza y caiga en la dirección incorrecta. No corte a

través de la bisagra como se muestra acontinuación.

• A medida que el corte de tala se acerca a la bisagra, el

árbol debería comenzar a caer. Si existe la posibilidad

de que el árbol no caiga en la dirección deseada o se

balancee y adhiera a la cadena de la sierra, detenga el

corte antes de que se complete el corte y use cuñas para

abrir el corte y tirar el árbol a lo largo de la línea deseada

de caída. Cuando el árbol comience a caer, retire la sierra

de cadena del corte, pare el motor, baje la sierra de

cadena, y use el camino de escape planificado. Esté alerta

respecto a las ramas que caigan y observe suequilibrio.

Técnicas Comunes de Corte

Tala

El proceso de talar un árbol. No tale árboles en condiciones

de muchoviento.



ADVERTENCIA: La tala puede provocar lesiones. Sólo

se debe realizar por una personacapacitada.

4. La herramienta ya está lista para usar.

5. Después del uso, regrese el freno de cadena/protección

de mano delantera a la posiciónfrontal.

6. Retire labatería.

nOTA: En el caso de retroceso, su mano izquierda estará

en contacto con la protección delantera, empujándola

hacia adelante, hacia la pieza de trabajo. Esto detendrá

laherramienta.

Prueba de Freno de cadena (Fig.A, N)

Pruebe el freno de cadena antes de cada uso para asegurarse

que operecorrectamente.

1. Coloque la herramienta sobre una superficie plana y

firme. Asegúrese que la cadena de sierra

5

esté fuera

delsuelo.

2. Sujete la herramienta firmemente con ambas manos y

encienda la sierra decadena.

3. Gire su mano izquierda hacia adelante alrededor de la

manija delantera

13

de forma que la parte trasera de

su mano entre en contacto con el freno de cadena/

protección de mano delantera

3

y empújela hacia

adelante, hacia la pieza de trabajo. La cadena de sierra se

debe detener deinmediato.

nOTA: Si la sierra no se detiene de inmediato, detenga el uso

de la herramienta y llévela a un centro de servicio autorizado

máscercano.



ADVERTENCIA: Asegúrese de colocar el freno de

cadena antes decortar.

INTERRUPTOR DE encendido/apagado

(Fig.O)

Siempre asegure la posición de sus pies y sujete la sierra de

cadena firmemente con ambas manos con el pulgar y los

dedos rodeando ambasmanijas.

1. Para encender la unidad, presione la palanca de bloqueo

de apagado

2

, mostrada en la Fig. O, y apriete el

interruptor de gatillo

1

. Una vez que la unidad esté

en operación, puede liberar la palanca de bloqueo

deapagado.

2. Para mantener la unidad en operación, debe continuar

oprimiendo el gatillo. Para apagar la unidad, libere

elgatillo.

nOTA: Si se aplica demasiada fuerza mientras realiza un

corte, la sierra se apagará. Para volver a arrancar la sierra,

debe liberar el interruptor de gatillo

1

antes que vuelva a

arrancar la sierra. Comience su corte de nuevo, esta vez con

menos fuerza. Permita que la sierra corte a su propioritmo.



ADVERTENCIA: Nunca intente bloquear un

interruptor en la posiciónON.

EsPAñOl

3. Encienda la sierra de cadena, luego gire la cadena de

sierra y la barra hacia abajo en el árbol, utilizando la

punta como unabisagra.

4. Una vez que la sierra de cadena alcanza un ángulo de

45°, nivele la sierra de cadena nuevamente y repita los

pasos hasta que lo cortecompletamente.

5. Cuando el árbol esté apoyado a lo largo de toda su

longitud, haga un corte desde la parte superior (sobre

derribo), pero evite cortar la tierra ya que esto eliminará

el filo de su sierrarápidamente.

CORTE DESDE PARTE SUPERIOR

(SOBRE DERRIBO) PARA EVITAR

CORTAR LA TIERRA

• Cuando se soporte en un extremo primero, corte 1/3

del diámetro de la parte inferior (debajo del derribo).

Después realice el corte de acabado sobre el derribo

para terminar con el primer corte como se muestra

acontinuación.

2do CORTE SOBRE EL

DERRIBO

(2/3 DE DIÁMETRO)

PARA LLEGAR AL 1er

CORTE (PARA EVITAR

ATRAPAMIENTO)

1Er CORTE DEBAJO DEL

DERRIBO

(1/3 DE DIÁMETRO)

EVITAR ASTILLAMIENTO

• Cuando se soporta en ambos extremos. Primero, corte

1/3 hacia abajo desde el borde superior. Luego realice

el corte final debajo del derribo de los 2/3 inferiores

para terminar con el primer corte como se muestra

acontinuación.

2do CORTE DEBAJO

DEL DERRIBO (2/3 DE

DIÁMETRO) PARA LLEGAR

AL 1er CORTE (PARA

EVITAR ATRAPAMIENTO)

1er CORTE SOBRE

EL DERRIBO (1/3 DE

DIÁMETRO) PARA EVITAR

ASTILLAMIENTO

• Cuando esté en una pendiente, siempre párese en el

lado cuesta arriba del tronco. Al "cortar a través", para

mantener un control completo, reduzca la presión de

corte cerca del final del corte sin relajar el agarre de las

manijas de la sierra de cadena. No permita que la cadena

toque el suelo. Después de completar el corte, espere

que la cadena de sierra se detenga antes de mover la

51 mm (2")

DIRECCIÓN DE

CAIDA

2" (51 mm)

BISAGRA

MUESCA

TALLA DE CORTE

HACIA ATRÁS

Corte de ramas

Retirar las ramas de un árbol caído. Al podar, deje las

extremidades inferiores más grandes para soportar el tronco

fuera del suelo. Retire las ramas pequeñas en un corte. Las

ramas bajo tensión se deben cortar desde la parte inferior

de la rama hacia la parte superior para evitar atascar la sierra

de cadena como se muestra a continuación. Corte las ramas

desde el lado opuesto manteniendo el tallo del árbol entre

usted y la sierra. Nunca realice cortes con la sierra entre las

piernas o sobre la extremidad acortar.

Derribo



ADVERTENCIA: Recomiende que los usuarios

primerizos practiquen el corte en un caballo deaserrar.

Cortando un árbol derribado o tronco en longitudes. Cómo

debe cortar depende de cómo se soporta el tronco. Use un

caballete de sierra siempre que sea posible como se muestra

acontinuación.

1. Siempre comience un corte con la cadena de sierra

funcionando a todavelocidad.

2. Coloque la punta inferior

21

de la sierra de cadena

detrás del área del corte inicial como se muestra

acontinuación.

EsPAñOl

VersaTrack™ (Fig. K, T, U)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidentalpuede causar lesiones.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, no use un gancho para colgar

integral VersaTrack™ o Trackwall de VersaTrack™

dañados. Un gancho para colgar integral VersaTrack™

o Trackwall de VersaTrack™ dañados no soportarán el

peso de la herramienta.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, NO suspenda la herramienta

por encima ni cuelgue objetos del gancho integral.

SÓLO suspenda la herramienta en el Trackwall de

VersaTrack™ con el gancho para colgar integral.



ADVERTENCIA: El gancho integral para colgar

VersaTrack™ está diseñado para montar la

herramienta en un riel Trackwall de VersaTrack™.

No use el gancho de colgar integral para montar la

herramienta en ninguna otra superficie.



ADVERTENCIA: El gancho de colgar integral

VersaTrack™ no es un gancho de cinturón.



ADVERTENCIA: Cuando cuelgue objetos en el riel

Trackwall de VersaTrack™, espacie adecuadamente

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a

los ofrecidos por CRAFTSMAN, no han sido probados

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por CRAFTSMAN con esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, póngase en

contacto con CRAFTSMAN. Llame al 1-888-331-4569.

4. Gire el tornillo de tensión de la cadena

8

con el extremo

de destornillador plano de la llave hexagonal

16

. Girar

el tornillo en sentido contrario a las manecillas del reloj

permite que la barra guía

4

retroceda y reduzca la

tensión en la cadena para que se pueda retirar.

5. Utilizando guantes de protección, sujete la cadena de

sierra y la barra guía y levántelas de la herramienta.

6. Utilizando guantes de protección, use un cepillo de

cerdas suaves limpio para limpiar cualquier aserrín u

otros desechos que se pueda haber recolectado sobre la

barra guía

4

y alrededor de la cadena de sierra

5

7. Instale la cadena, barra guía y cubierta de rueda

dentada

6

como se describe en las secciones

Instalación de barra guía y cadena de sierra,

Reemplazo de cadena de sierray ajuste la tensión de la

cadena adecuadamente antes del uso como se describe

en lasección Ajuste de tensión decadena.

Rueda dentada y cubierta de rueda

dentada (Fig.A, E, F)



ATENCIÓN: Cadena filosa. Siempre use guantes de

protección cuando maneje la cadena. La cadena está

afilada y puede cortarlo cuando no estáfuncionando.



ADVERTENCIA: Cadena móvil filosa. Para evitar la

operación accidental, asegúrese que la batería se retire

de la herramienta se desconecte antes de realizar las

siguientes operaciones. Si no lo hace, podría ocasionar

lesiones personalesgraves.

1. Coloque la sierra sobre una superficie plana yfirme.

2. Retire la cubierta de la rueda dentada

6

como se

describe en la sección Instalación de barra guía y

cadena de lasierra.

3. Utilizando guantes de protección, use un cepillo de

cerdas suaves limpio para limpiar cualquier aserrín,

varas, enredaderas o cualquier otro desecho que se

pueda haber recolectado dentro de la cubierta de la

rueda dentada

6

y alrededor de la cadena

5

o la rueda

dentada

18

Cadena de Sierra y Barra Guía

Después de cada pocas horas de uso, retire la tapa de

la rueda dentada, la barra guía y la cadena y límpielas

completamente con un cepillo de cerdas suaves. Asegúrese

que el orificio de aceitado en la barra esté limpio de

desechos. Al reemplazar cadenas sin filo con cadenas

afiladas, es una buena práctica voltear la barra de la cadena

de abajo haciaarriba.

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Su CRAFTSMAN ha sido diseñada para funcionar durante un

largo período de tiempo con un mínimo de mantenimiento.

La operación satisfactoria continua depende del cuidado

adecuado de la herramienta y la limpiezaregular.

sierra de cadena. Siempre detenga el motor antes de

pasar de un corte aotro.

EsPAñOl

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados por un centro de servicio de fábrica o un

centro de servicio autorizado.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 3125111

de las puntas de los cortadores, como se muestra a

continuación.

5. Mantenga todas las longitudes del cortador iguales como

se muestra en la Fig. Q.

6. Si hay daños en la superficie cromada de las placas

superiores o placas laterales, lime hasta que se elimine

dicho daño.



PRECAUCIÓN: Después de limar, la cuchilla estará

afilada, tenga especial cuidado durante este proceso.

nOTA: Cada vez que se afila la cadena, pierde algunas de

las cualidades de retroceso bajo y se debe tener especial

precaución. Se recomienda afilar una cadena de sierra no

más de cuatro veces.

Afilado de cadena de sierra (Fig. P–R)



ATENCIÓN: Cadena filosa. Siempre use guantes de

protección cuando maneje la cadena. La cadena está

afilada y puede cortarlo cuando no está funcionando.



ADVERTENCIA: Cadena móvil filosa. Para evitar

una operación accidental, asegúrese que la batería se

retire de la herramienta antes de realizar las siguientes

operaciones. Si no lo hace, podría ocasionar lesiones

personales graves.

nOTA: Los cortadores perderán filo inmediatamente si tocan

el suelo o un clavo durante el corte.

Para obtener el mejor rendimiento posible de su sierra de

cadena, es importante mantener afilados los dientes de la

cadena de sierra. Siga estos consejos útiles para el afilado

adecuado de la cadena de sierra:

1. Para obtener los mejores resultados, use una lima de

4,5mm y un soporte de lima o guía de lima para afilar su

cadena de sierra. Esto garantizará que siempre obtenga

los ángulos de afilado correctos.

2. Coloque el soporte de lima plano sobre la placa superior

y el calibrador de profundidad del cortador.

3. Mantenga la línea correcta del ángulo de afilado de 30°

de la placa superior

en su guía de afilado paralela

a su cadena (afile a 60° de la cadena vista desde el

costado) como se muestra a continuación.

4. Afile los cortadores en un lado de la cadena primero.

Lime desde el interior de cada cortador hacia el exterior.

Luego gire la sierra y repita los procesos (2, 3, 4) para los

cortadores en el otro lado de la cadena.

nOTA: Use una lima plana para afilar las partes

superiores de los rastrillos (parte del eslabón de la

cadena en frente del cortador) para que estén a

aproximadamente a 0,025“ (0,635 mm) por debajo

las herramientas para no exceder 75 lbs (35 kg) por

pie lineal.



ADVERTENCIA: Antes de usar la herramienta,

asegúrese que el gancho de colgar integral

VersaTrack™ vuelva a su posición original.

iMPORTAnTE: Los accesorios VersaTrack™ se instalan en

herramientas compatibles de forma segura en el sistema

Trackwall de VersaTrack™.

1. Apague la herramienta, retire el paquete de batería y

retire los accesorios.

2. Instale la vaina de la barra guía

11

sobre la barra guía

4



PRECAUCIÓN: Cualquier producto con dientes de

corte expuestos debe tenerlos cubiertos de forma

segura si va a estar en el Trackwall de VersaTrack™.

3. Monte el gancho para colgar integral

23

al Trackwall de

VersaTrack™.como se muestra en la Fig.T, U. Hace clic

cuando está bloqueado en su posición.

nOTA: Los accesorios VersaTrack™ para uso con su

herramienta están disponibles por un costo adicional a partir

de su distribuidor local o centro de servicio autorizado. Si

necesita ayuda para localizar cualquier accesorio, póngase en

contacto con CRAFTSMAN, llame al 1-888- 331- 4569.

EsPAñOl

Garantía Limitada de Tres Años

Para los términos de garantía, visite https://

www.craftsman.com/support/warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al cliente en CRAFTSMAN,

701East Joppa Road, Towson, MD 21286o llame al

1-888-331-4569.

AMÉRiCA lATinA: Esta garantía no aplica a productos

vendidos en América Latina. Para productos vendidos

en América Latina, consulte la información de garantía

específica contenida en el empaque, llame a la compañía

local o consulte la página de Internet respecto a la

información degarantía.

REEMPlAZO gRATUiTO DE ETiQUETA DE gARAnTÍA:

Si sus etiquetas de advertencia se vuelven ilegibles o faltan,

llame al 1-888-331-4569 para reemplazogratuito.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá

obtener un servicio en garantía más eficiente, en caso de

que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en

www.craftsman.com

/support

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55) 53267100

si se encuentra en U.s., por favor llame al

1-888-331-4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: CRAFTSMAN S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

NA273104 06/23

CRAFTSMAN 701East Joppa Road, Towson, MD 21286

Compatible battery packs and chargers / Blocs-piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li-ion

Battery Packs

Blocs-piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB209, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

* Maximum initial battery voltage (measured without a workload) is 20volts. Nominal voltage is18.

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20voltios. El voltaje nominal es de18.



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Craftsman CMCCS630B 20V Brushless RP 12" Chainsaw

Product's Documents

User Manual

Specifications

Craftsman CMCCS630B Questions and Answers
