Craftsman 358360871 chainsaw User Manual

Instruction Manual

2.6 cu. in./42cc 2-Cycle

GASOLINE CHAIN SAW

Model No.

358.360871 - 18 in. Bar

• Safety

• Assembly

• Operation

• Maintenance

• Parts List

• Espahol

For Occasional Use Only

WARNING:

Read and follow all Safety Rules and Operating

Instructions before first use of this product.

_1_ For answers to your questions about this product:

Call 7 am-7 pm, Mon-Sat; Sun, 10 am-7 pm

• 1-800-235-5878 (Hours listed are Central Time)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

530163307 9]6]02

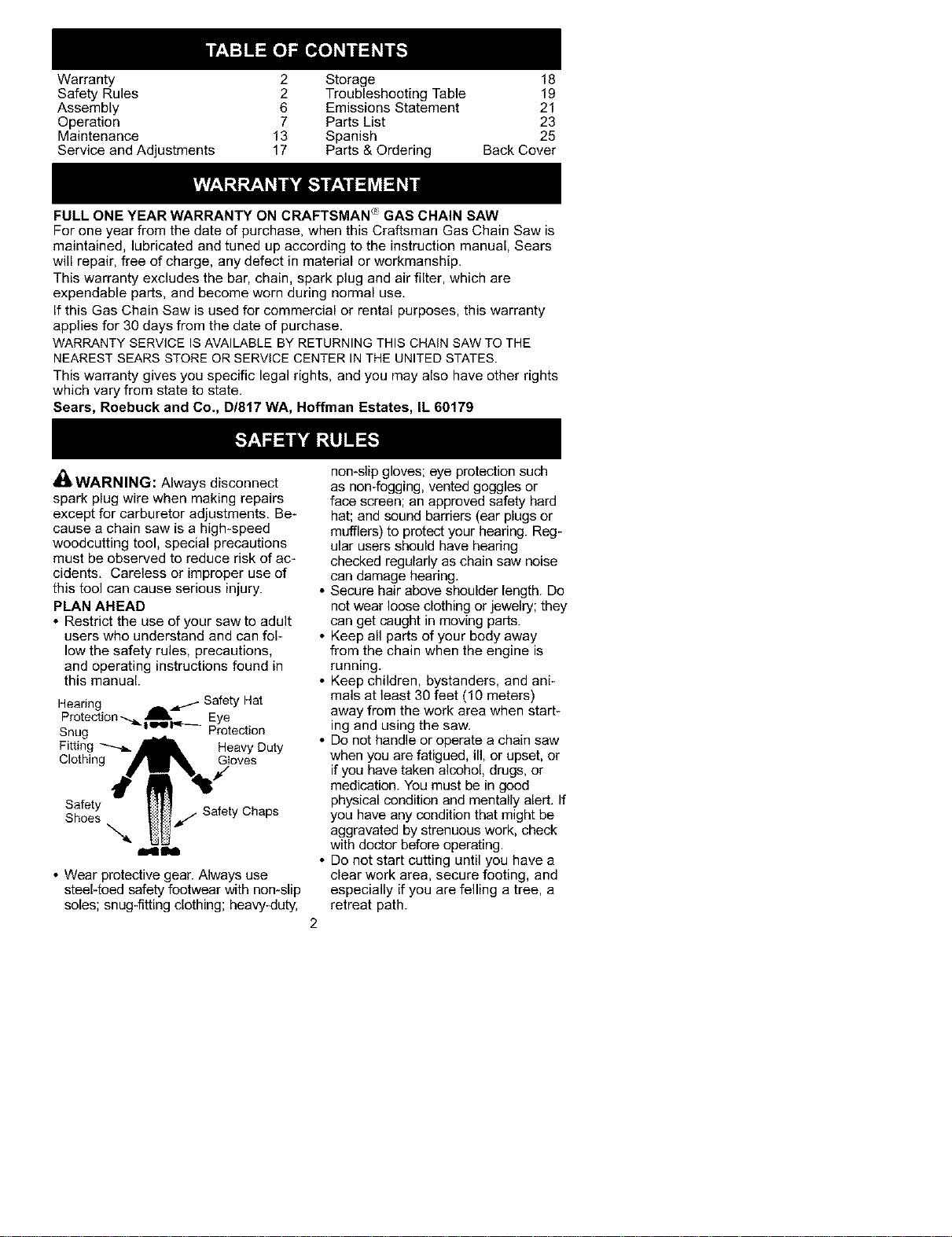

Warranty 2 Storage 18

Safety Rules 2 Troubleshooting Table 19

Assembly 6 Emissions Statement 21

Operation 7 Parts List 23

Maintenance 13 Spanish 25

Service and Adjustments 17 Parts & Ordering Back Cover

FULL ONE YEAR WARRANTY ON CRAFTSMAN ® GAS CHAIN SAW

For one year from the date of purchase, when this Craftsman Gas Chain Saw is

maintained, lubricated and tuned up according to the instruction manual, Sears

will repair, free of charge, any defect in material or workmanship.

This warranty excludes the bar, chain, spark plug and air filter, which are

expendable parts, and become worn during normal use.

If this Gas Chain Saw is used for commercial or rental purposes, this warranty

applies for 30 days from the date of purchase.

WARRANTY SERVICE ISAVAILABLE BY RETURNING THIS CHAIN SAW TO THE

NEAREST SEARS STORE OR SERVICE CENTER IN THE UNITED STATES.

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

_IWARNING: Always disconnect

spark plug wire when making repairs

except for carburetor adjustments. Be-

cause a chain saw is a high-speed

woodcutting tool, special precautions

must be observed to reduce risk of ac-

cidents. Careless or improper use of

this tool can cause serious injury.

PLAN AHEAD

• Restrict the use of your saw to adult

users who understand and can fol-

low the safety rules, precautions,

and operating instructions found in

this manual.

Hearing ,_L _._- Safety Hat

Protection _ _' Eye

Snug ll_i_ Protection

Flittoitl,igng-_'_, H_oaVYsDutY

Safety 4 _ %_'/

Shoes _._:': J Safety Chaps

14N

• Wear protective gear. Always use

steel4oed safety footwear with non-slip

soles; snug4itting clothing; heavy-duty,

non-slip gloves; eye protection such

as non4ogging, vented goggles or

face screen; an approved safety hard

hat; and sound barriers (ear plugs or

mufflers) to protect your hearing. Reg-

ular users should have hearing

checked regularly as chain saw noise

can damage hearing.

• Secure hair above shoulder length. Do

not wear loose clothing or jewelry; they

can get caught in moving parts.

• Keep all parts of your body away

from the chain when the engine is

running.

• Keep children, bystanders, and ani-

mals at least 30 feet (10 meters)

away from the work area when start-

ing and using the saw.

• Do not handle or operate a chain saw

when you are fatigued, ill, or upset, or

if you have taken alcohol, drugs, or

medication. You must be in good

physical condition and mentally alert. If

you have any condition that might be

aggravated by strenuous work, check

with doctor before operating.

• Do not start cutting until you have a

clear work area, secure footing, and

especially if you are felling a tree, a

retreat path.

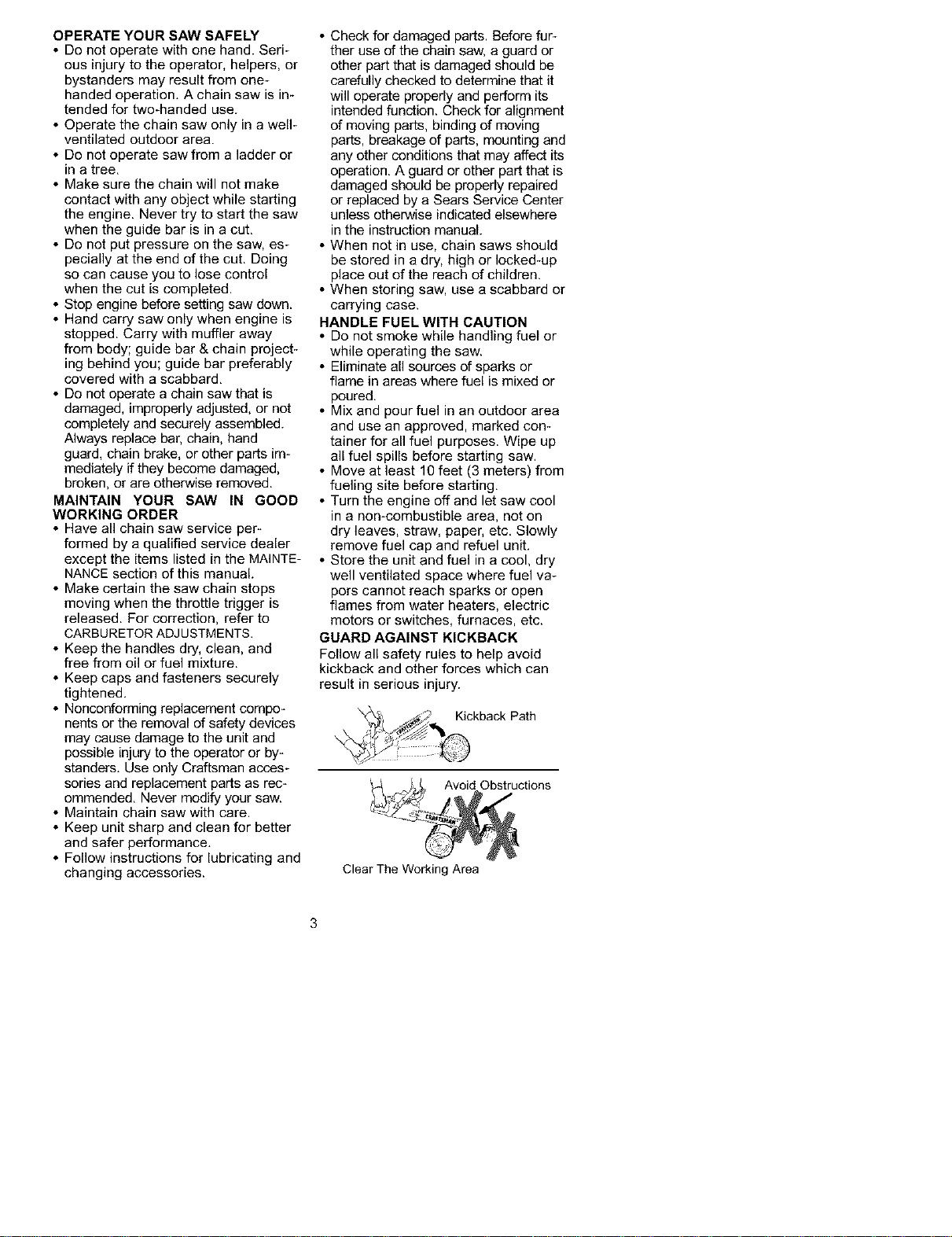

OPERATE YOUR SAW SAFELY

• Do not operate with one hand. Seri-

ous injury to the operator, helpers, or

bystanders may result from one-

handed operation, A chain saw is in-

tended for two-handed use.

• Operate the chain saw only in a well-

ventilated outdoor area.

• Do not operate saw from a ladder or

in a tree,

• Make sure the chain will not make

contact with any object while starting

the engine. Never try to start the saw

when the guide bar is in a cut,

• Do not put pressure on the saw, es-

pecially at the end of the cut. Doing

so can cause you to lose control

when the cut is completed.

• Stop engine before setting saw down.

• Hand carry saw only when engine is

stopped. Carry with muffler away

from body; guide bar & chain project-

ing behind you; guide bar preferably

covered with a scabbard,

• Do not operate a chain saw that is

damaged, improperly adjusted, or not

completely and securely assembled.

Always replace bar, chain, hand

guard, chain brake, or other parts im-

mediately if they become damaged,

broken, or are otherwise removed.

MAINTAIN YOUR SAW IN GOOD

WORKING ORDER

• Have all chain saw service per-

formed by a qualified service dealer

except the items listed in the MAINTE-

NANCE section of this manual.

• Make certain the saw chain stops

moving when the throttle trigger is

released. For correction, refer to

CARBURETOR ADJUSTMENTS.

• Keep the handles dry, clean, and

free from oil or fuel mixture.

• Keep caps and fasteners securely

tightened.

• Nonconforming replacement compo-

nents or the removal of safety devices

may cause damage to the unit and

possible injury to the operator or by-

standers. Use only Craftsman acces-

sories and replacement parts as rec-

ommended. Never modify your saw.

• Maintain chain saw with care.

• Keep unit sharp and clean for better

and safer performance.

• Follow instructions for lubricating and

changing accessories.

• Check for damaged parts. Before fur-

ther use of the chain saw, a guard or

other part that is damaged should be

carefully checked to determine that it

will operate properly and perform its

intended function. Check for alignment

of moving parts, binding of moving

parts, breakage of parts, mounting and

any other conditions that may affect its

operation. A guard or other part that is

damaged should be properly repaired

or replaced by a Sears Service Center

unless otherwise indicated elsewhere

in the instruction manual.

• When not in use, chain saws should

be stored in a dry, high or locked-up

place out of the reach of children.

• When storing saw, use a scabbard or

carrying case.

HANDLE FUEL WITH CAUTION

• Do not smoke while handling fuel or

while operating the saw.

• Eliminate all sources of sparks or

flame in areas where fuel is mixed or

poured.

• Mix and pour fuel in an outdoor area

and use an approved, marked con-

tainer for all fuel purposes. Wipe up

all fuel spills before starting saw.

• Move at least 10 feet (3 meters) from

fueling site before starting.

• Turn the engine off and let saw cool

in a non-combustible area, not on

dry leaves, straw, paper, etc. Slowly

remove fuel cap and refuel unit.

• Store the unit and fuel in a cool, dry

well ventilated space where fuel va-

pors cannot reach sparks or open

flames from water heaters, electric

motors or switches, furnaces, etc.

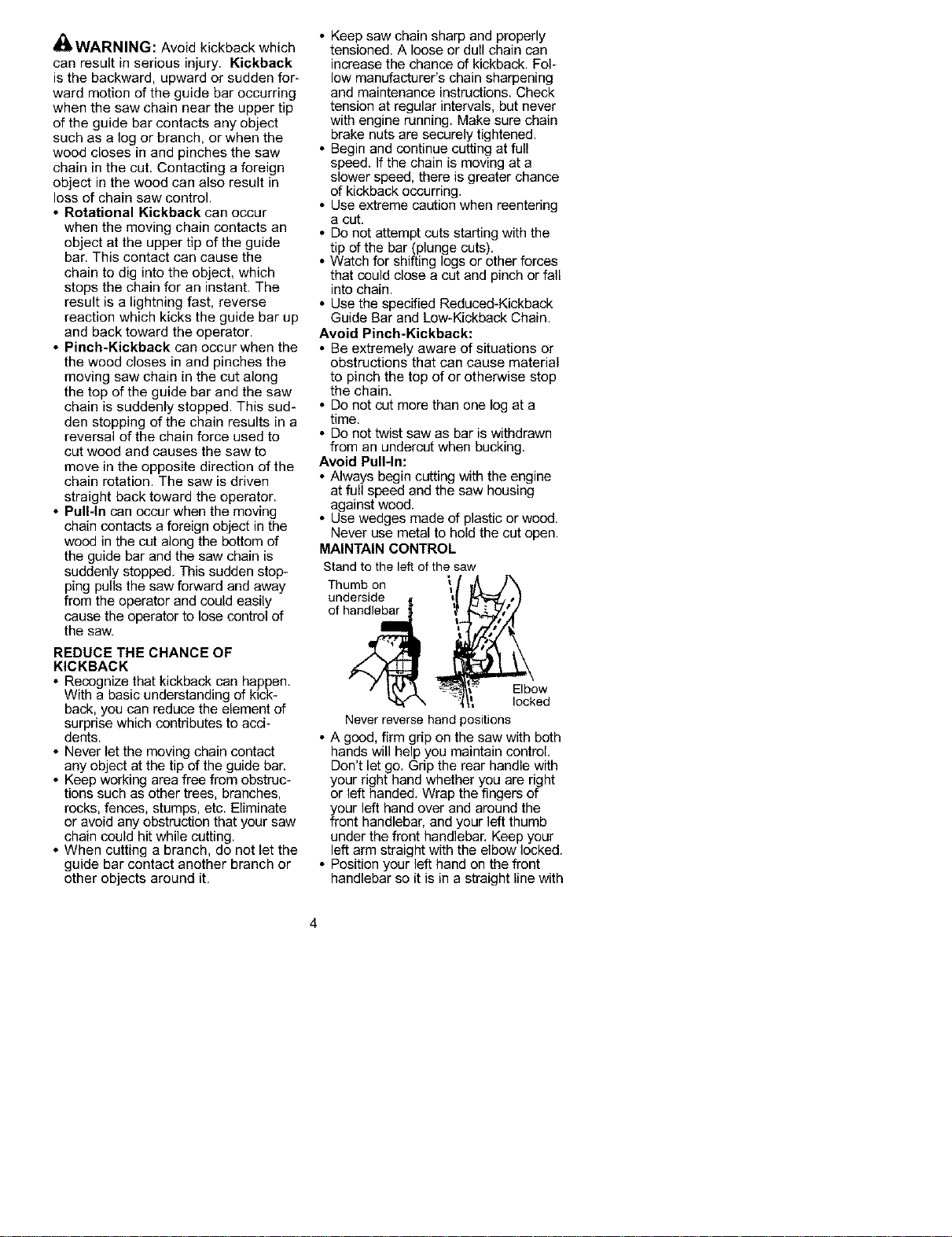

GUARD AGAINST KICKBACK

Follow all safety rules to help avoid

kickback and other forces which can

result in serious injury.

Clear The Working Area

4_WARNING: Avoid kickback which

can result in serious injury. Kickback

is the backward, upward or sudden for-

ward motion of the guide bar occurring

when the saw chain near the upper tip

of the guide bar contacts any object

such as a log or branch, or when the

wood closes in and pinches the saw

chain in the cut. Contacting a foreign

object in the wood can also result in

loss of chain saw control.

• Rotational Kickback can occur

when the moving chain contacts an

object at the upper tip of the guide

bar. This contact can cause the

chain to dig into the object, which

stops the chain for an instant. The

result is a lightning fast, reverse

reaction which kicks the guide bar up

and back toward the operator.

• Pinch-Kickback can occur when the

the wood closes in and pinches the

moving saw chain in the cut along

the top of the guide bar and the saw

chain is suddenly stopped. This sud-

den stopping of the chain results in a

reversal of the chain force used to

cut wood and causes the saw to

move in the opposite direction of the

chain rotation. The saw is driven

straight back toward the operator.

• Pull-In can occur when the moving

chain contacts a foreign object in the

wood in the cut along the bottom of

the guide bar and the saw chain is

suddenly stopped. This sudden stop-

ping pulls the saw forward and away

from the operator and could easily

cause the operator to lose control of

the saw.

REDUCE THE CHANCE OF

KICKBACK

• Recognize that kickback can happen.

With a basic understanding of kick-

back, you can reduce the element of

surprise which contributes to acci-

dents,

• Never let the moving chain contact

any object at the tip of the guide bar.

• Keep working area free from obstruc-

tions such as other trees, branches,

rocks, fences, stumps, etc. Eliminate

or avoid any obstruction that your saw

chain could hit while cutting,

• When cutting a branch, do not let the

guide bar contact another branch or

other objects around it.

• Keep saw chain sharp and properly

tensioned. A loose or dull chain can

increase the chance of kickback. Fol-

low manufacturer's chain sharpening

and maintenance instructions. Check

tension at regular intervals, but never

with engine running. Make sure chain

brake nuts are securely tightened.

• Begin and continue cutting at full

speed. If the chain is moving at a

slower speed, there is greater chance

of kickback occurring.

• Use extreme caution when reentering

a cut.

• Do not attempt cuts starting with the

tip of the bar (plunge cuts).

• Watch for shifting logs or other forces

that could close a cut and pinch or fall

into chain.

• Use the specified Reduced-Kickback

Guide Bar and Low-Kickback Chain.

Avoid Pinch-Kickback:

• Be extremely aware of situations or

obstructions that can cause material

to pinch the top of or otherwise stop

the chain.

• Do not cut more than one log at a

time.

• Do not twist saw as bar is withdrawn

from an undercut when bucking.

Avoid Pull-In:

• Always begin cutting with the engine

at full speed and the saw housing

against wood.

• Use wedges made of plastic or wood.

Never use metal to hold the cut open.

MAINTAIN CONTROL

Stand to the left of the saw

Thumb on 'il

underside

_" #l °

Elbow

locked

Never reverse hand 3ositions

• A good, firm grip on the saw with both

hands will help you maintain control,

Don't let go, Grip the rear handle with

your right hand whether you are right

or left handed. Wrap the fingers of

your left hand over and around the

front handlebar, and your left thumb

under the front handlebar, Keep your

left arm straight with the elbow locked.

• Position your left hand on the front

handlebar so it is in a straight line with

yourrighthandontherearhandle

whenmakingbuckingcuts.Stand

slightlytotheleftsideofthesawto

keepyourbodyfrombeinginadirect

linewiththecuttingchain.

• Standwithyourweightevenlybal-

ancedonbothfeet.

• Donotoverreach.Youcouldbedrawn

orthrownoffbalanceandlosecontrol.

• Donotcutaboveshoulderheight.Itis

difficulttomaintaincontrolofsaw

aboveshoulderheight.

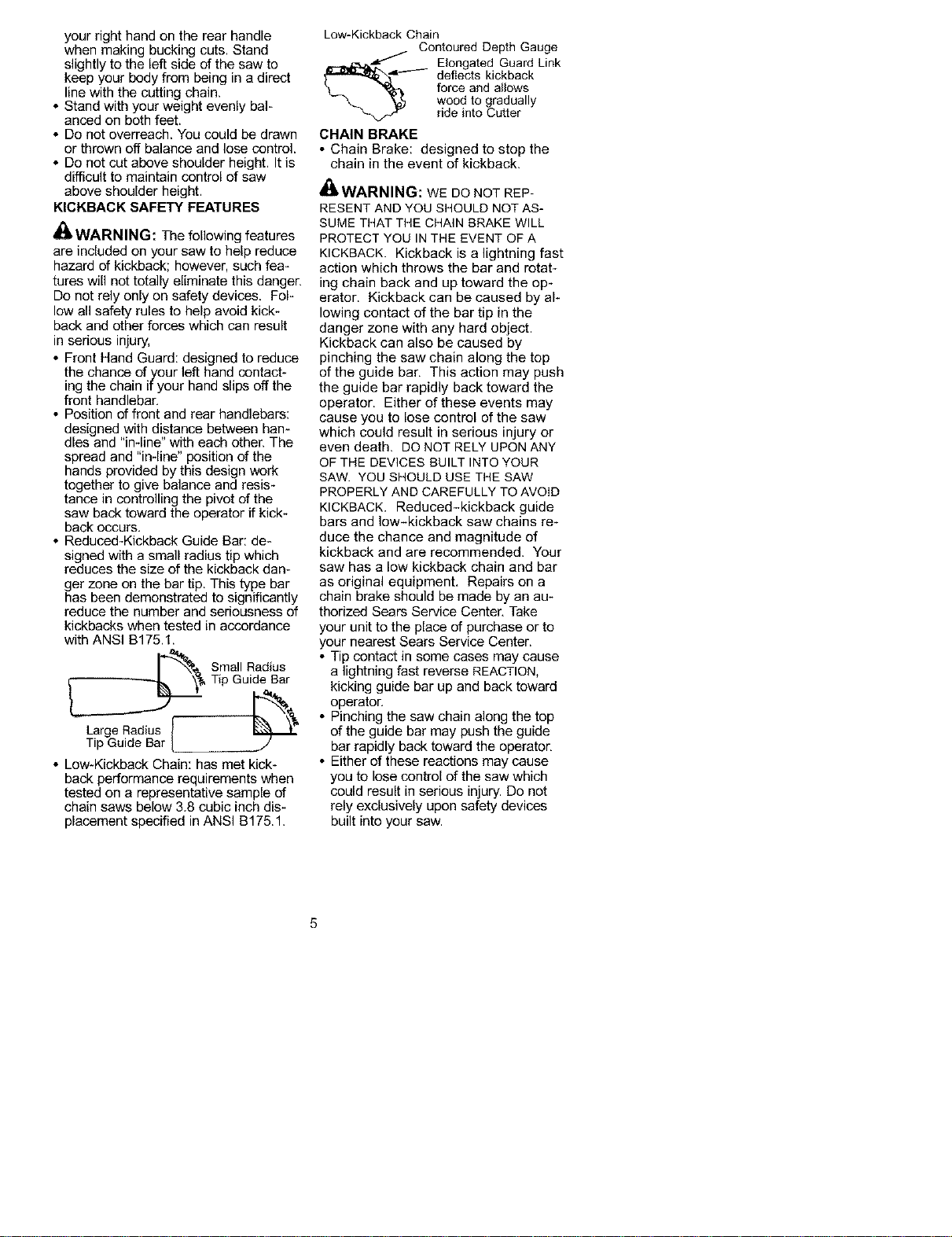

KICKBACK SAFETY FEATURES

_IbWARNING: The following features

are included on your saw to help reduce

hazard of kickback; however, such fea-

tures will not totally eliminate this danger.

Do not rely only on safety devices. Fol-

low all safety rules to help avoid kick-

back and other forces which can result

in senous injury,

• Front Hand Guard: designed to reduce

the chance ofyour left hand contact-

ing the chain if your hand slips off the

front handlebar.

• Position of front and rear handlebars:

designed with distance between han-

dles and "in-line" with each other. The

spread and "in-line" position of the

hands provided by this design work

together to give balance and resis-

tance in controlling the pivot of the

saw back toward the operator if kick-

back occurs.

• Reduced-Kickback Guide Bar: de-

signed with a small radius tip which

reduces the size of the kickback dan-

ger zone on the bar tip. This type bar

has been demonstrated to significantly

reduce the number and seriousness of

kickbacks when tested in accordance

with ANSI B175.1.

• Low*Kickback Chain: has met kick-

back performance requirements when

tested on a representative sample of

chain saws below 3.8 cubic inch dis-

placement specified in ANSI B175.1.

Low-Kickback Chain

Contoured Depth Gauge

__ longated Guard Link

deflects kickback

force and allows

wood to gradually

ride into Cutter

CHAIN BRAKE

• Chain Brake: designed to stop the

chain in the event of kickback.

dubWARNING: WE DO NOT REP-

RESENTAND YOU SHOULD NOTAS-

SUME THAT THE CHAIN BRAKE WILL

PROTECT YOU INTHE EVENT OF A

KICKBACK. Kickback is a lightning fast

action which throws the bar and rotat-

ing chain back and up toward the op-

erator. Kickback can be caused by al-

lowing contact of the bar tip in the

danger zone with any hard object.

Kickback can also be caused by

pinching the saw chain along the top

of the guide bar. This action may push

the guide bar rapidly back toward the

operator. Either of these events may

cause you to lose control of the saw

which could result in serious injury or

even death. DO NOT RELY UPONANY

OF THE DEVICES BUILT INTO YOUR

SAW. YOU SHOULD USE THE SAW

PROPERLYAND CAREFULLY TO AVOID

KICKBACK. Reduced-kickback guide

bars and low-kickback saw chains re-

duce the chance and magnitude of

kickback and are recommended. Your

saw has a low kickback chain and bar

as original equipment. Repairs on a

chain brake should be made by an au-

thorized Sears Service Center. Take

your unit to the place of purchase or to

your nearest Sears Service Center.

• Tip contact in some cases may cause

a lightning fast reverse REACTION,

kicking guide bar up and back toward

operator.

• Pinching the saw chain along the top

of the guide bar may push the guide

bar rapidly back toward the operator.

• Either of these reactions may cause

you to lose control of the saw which

could result in serious injury. Do not

rely exclusively upon safety devices

built into your saw.

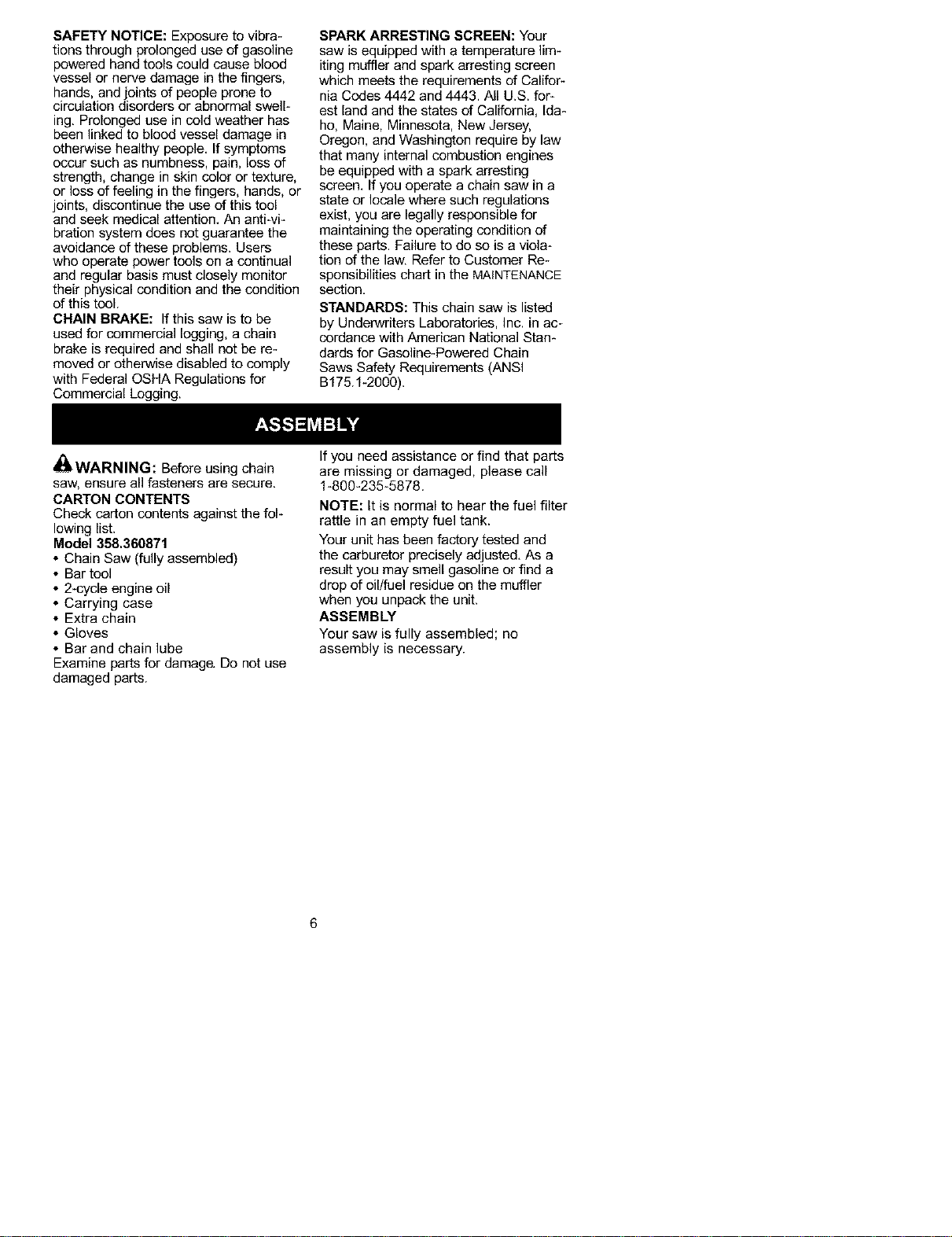

SAFETY NOTICE: Exposure to vibra-

tions through prolonged use of gasoline

powered hand tools could cause blood

vessel or nerve damage in the fingers,

hands, and joints of people prone to

circulation disorders or abnormal swell-

ing. Prolonged use in cold weather has

been linked to blood vessel damage in

otherwise healthy people. If symptoms

occur such as numbness, pain, loss of

strength, change in skin color or texture,

or loss of feeling in the fingers, hands, or

joints, discontinue the use of this tool

and seek medical attention. An anti-vi-

bration system does not guarantee the

avoidance of these problems. Users

who operate power tools on a continual

and regular basis must closely monitor

their physical condition and the condition

of this tool.

CHAIN BRAKE: If this saw is to be

used for commercial logging, a chain

brake is required and shall net be re-

moved or otherwise disabled to comply

with Federal OSHA Regulations for

Commercial Logging.

SPARK ARRESTING SCREEN: Your

saw isequipped with a temperature lim-

iting muffler and spark arresting screen

which meets the requirements of Califor-

nia Codes 4442 and 4443. All U.S. for-

est land and the states of California, Ida-

ho, Maine, Minnesota, New Jersey,

Oregon, and Washington require by law

that many internal combustion engines

be equipped with a spark arresting

screen. If you operate a chain saw in a

state or locale where such regulations

exist, you are legally responsible for

maintaining the operating condition of

these parts. Failure to do so is a viola-

tion of the law. Refer to Customer Re-

sponsibilities chart in the MAINTENANCE

section.

STANDARDS: This chain saw is listed

by Underwriters Laboratories, Inc. in ac-

cordance with American National Stan-

dards for Gasoline-Powered Chain

Saws Safety Requirements (ANSI

B175.1-2000).

_IbWARNING: Before using chain

saw, ensure all fasteners are secure.

CARTON CONTENTS

Check carton contents against the fol-

lowing list.

Model 358.360871

Chain Saw (fully assembled)

Bar tool

2-cycle engine oil

Carrying case

Extra chain

Gloves

Bar and chain lube

Examine parts for damage. Do not use

damaged parts.

If you need assistance or find that parts

are missing or damaged, please call

1-800-235-5878.

NOTE: It is normal to hear the fuel filter

rattle in an empty fuel tank.

Your unit has been factory tested and

the carburetor precisely adjusted. As a

result you may smell gasoline or find a

drop of oil/fuel residue on the muffler

when you unpack the unit.

ASSEMBLY

Your saw is fully assembled; no

assembly is necessary.

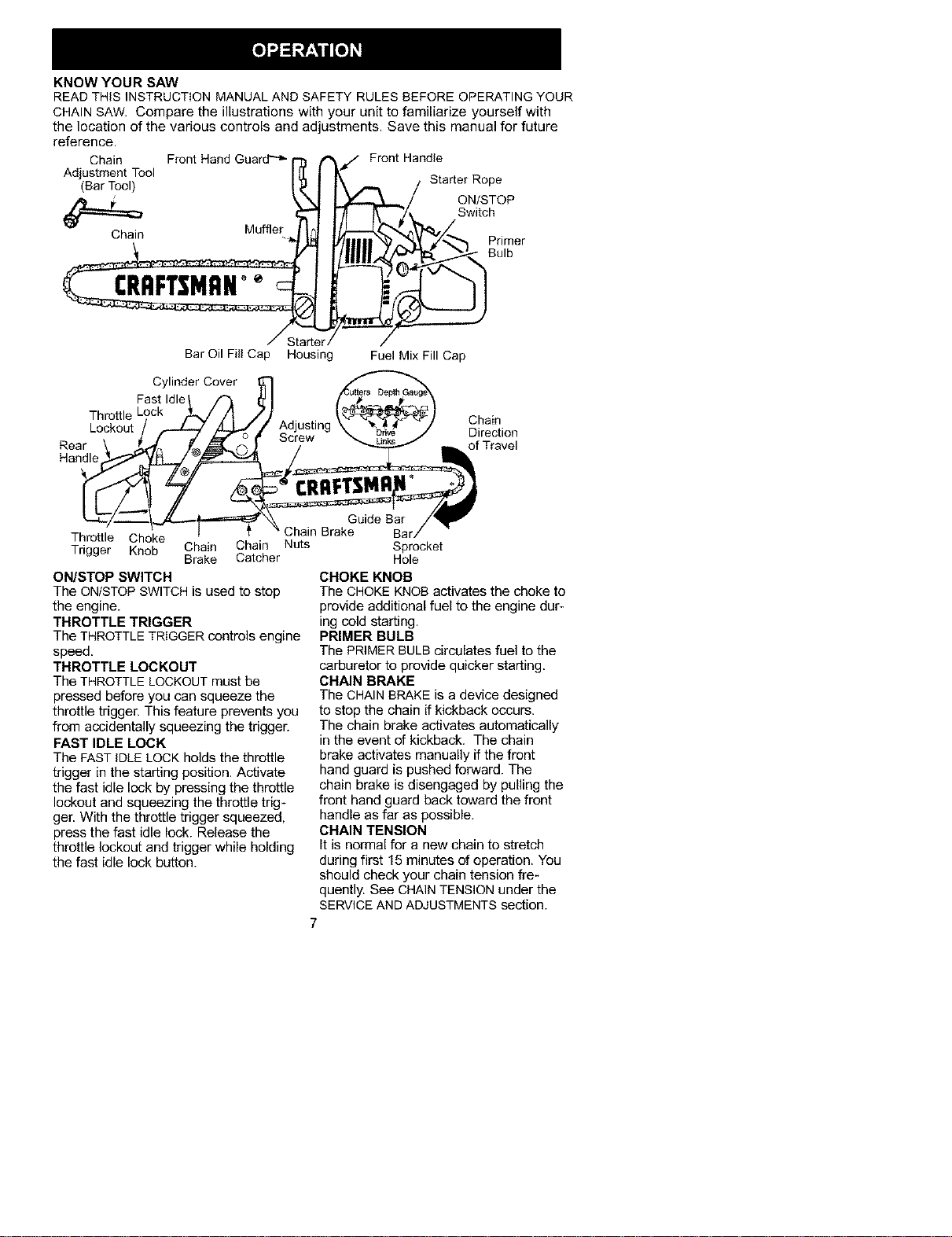

KNOW YOUR SAW

READ THIS INSTRUCTION MANUAL AND SAFETY RULES BEFORE OPERATING YOUR

CHAIN SAW. Compare the illustrations with your unit to familiarize yourself with

the location of the various controls and adjustments. Save this manual for future

reference.

Front Hand Guard ''_

Chain

Adjustment Tool

(Bar Tool)

Chain Muffler

Bar Oil Fill Cap

ront Hindie

Starter Rope

o STOP

Housing Fuel Mix Fill Cap

Cylinder Cover

Fast Idle

Rear

Handle

Adjusting

Chain

Direction

of Travel

Throttle Choke _'

Trigger Knob Chain Chain Nuts

Brake Catcher

ON/STOP SWITCH

The ON/STOPSWITCH is used to stop

the engine.

THROTTLE TRIGGER

The THROTTLE TRIGGERcontrols engine

speed.

THROTTLE LOCKOUT

The THROTTLE LOCKOUTmust be

pressed before you can squeeze the

throttle trigger. This feature prevents you

from accidentally squeezing the trigger.

FAST IDLE LOCK

The FAST IDLELOCK holds the throttle

trigger in the starting position. Activate

the fast idle lock by pressing the throttle

lockout and squeezing the throttle trig-

ger. With the throttle trigger squeezed,

press the fast idle lock. Release the

throttle lockout and trigger while holding

the fast idle lock button.

Brake

Sprocket

Hole

CHOKE KNOB

The CHOKEKNOB activates the choke to

provide additional fuel to the engine dur-

ing cold starting.

PRIMER BULB

The PRIMER BULB circulates fuel to the

carburetor to provide quicker starting.

CHAIN BRAKE

The CHAINBRAKE isa device designed

to stop the chain if kickback occurs.

The chain brake activates automatically

in the event of kickback. The chain

brake activates manually if the front

hand guard is pushed forward. The

chain brake is disengaged by pulling the

front hand guard back toward the front

handle as far as possible.

CHAIN TENSION

It is normal for a new chain to stretch

during first 15 minutes of operation. You

should check your chain tension fre-

quently. See CHAINTENSIONunder the

SERVICEAND ADJUSTMENTSsection.

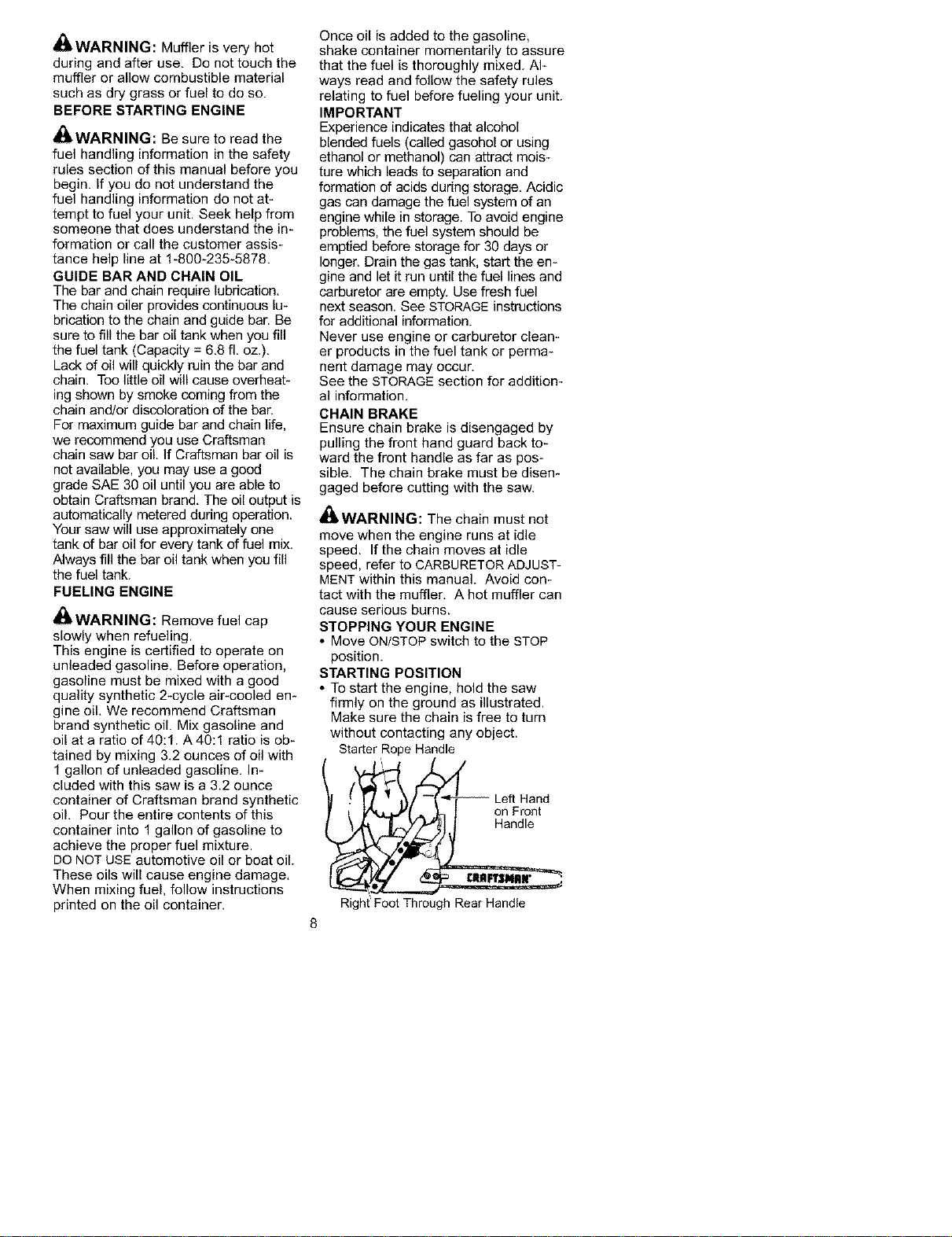

41_,WARNING: Muffler is very hot

during and after use. Do not touch the

muffler or allow combustible material

such as dry grass or fuel to do so.

BEFORE STARTING ENGINE

zl, _____.H_

d_LWARNING: Be sure to read the

fuel handling information in the safety

rules section of this manual before you

begin. If you do not understand the

fuel handling information do not at-

tempt to fuel your unit. Seek help from

someone that does understand the in-

formation or call the customer assis-

tance help line at 1-800-235-5878.

GUIDE BAR AND CHAIN OIL

The bar and chain require lubrication,

The chain oiler provides continuous lu-

brication to the chain and guide bar. Be

sure to fill the bar oil tank when you fill

the fuel tank (Capacity = 6,8 fi, oz.),

Lack of oil will quickly ruin the bar and

chain. Too little oil will cause overheat*

ing shown by smoke coming from the

chain and/or discoloration of the bar.

For maximum guide bar and chain life,

we recommend you use Craftsman

chain saw bar oil. If Craftsman bar oil is

not available, you may use a good

grade SAE 30 oil until you are able to

obtain Craftsman brand, The oil output is

automatically metered during operation.

Your saw will use approximately one

tank of bar oil for every tank of fuel mix.

Always fill the bar oil tank when you fill

the fuel tank.

FUELING ENGINE

•IIb,WARNING: Remove fuel cap

slowly when refueling.

This engine is certified to operate on

unleaded gasoline. Before operation,

gasoline must be mixed with a good

quality synthetic 2-cycle air-cooled em

gine oil. We recommend Craftsman

brand synthetic oil. Mix gasoline and

oil at a ratio of 40:1. A 40:1 ratio is ob-

tained by mixing 3.2 ounces of oil with

1 gallon of unleaded gasoline. In-

cluded with this saw is a 3.2 ounce

container of Craftsman brand synthetic

oil. Pour the entire contents of this

container into 1 gallon of gasoline to

achieve the proper fuel mixture.

DO NOT USE automotive oil or boat oil.

These oils will cause engine damage.

When mixing fuel, follow instructions

printed on the oil container.

Once oil is added to the gasoline,

shake container momentarily to assure

that the fuel is thoroughly mixed. Al-

ways read and fellow the safety rules

relating to fuel before fueling your unit.

IMPORTANT

Experience indicates that alcohol

blended fuels (called gasohol or using

ethanol or methanol) can attract mois-

ture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage. To avoid engine

problems, the fuel system should be

emptied before storage for 30 days or

longer. Drain the gas tank, start the em

gine and let it run until the fuel lines and

carburetor are empty. Use fresh fuel

next season. See STORAGE instructions

for additional information.

Never use engine or carburetor clean-

er products in the fuel tank or perma*

nent damage may occur.

See the STORAGE section for addition-

al information.

CHAIN BRAKE

Ensure chain brake is disengaged by

pulling the front hand guard back to-

ward the front handle as far as pos-

sible. The chain brake must be disem

gaged before cutting with the saw.

zl, _____.__

8_b.WARNING: The chain must not

move when the engine runs at idle

speed. If the chain moves at idle

speed, refer to CARBURETOR ADJUST-

MENT within this manual. Avoid con-

tact with the muffler. A hot muffler can

cause serious burns.

STOPPING YOUR ENGINE

• Move ON/STOP switch to the STOP

position.

STARTING POSITION

• To start the engine, hold the saw

firmly on the ground as illustrated.

Make sure the chain is free to turn

without contacting any object.

Starter Rope Handle

Right Foot Throu(

h RearHandle

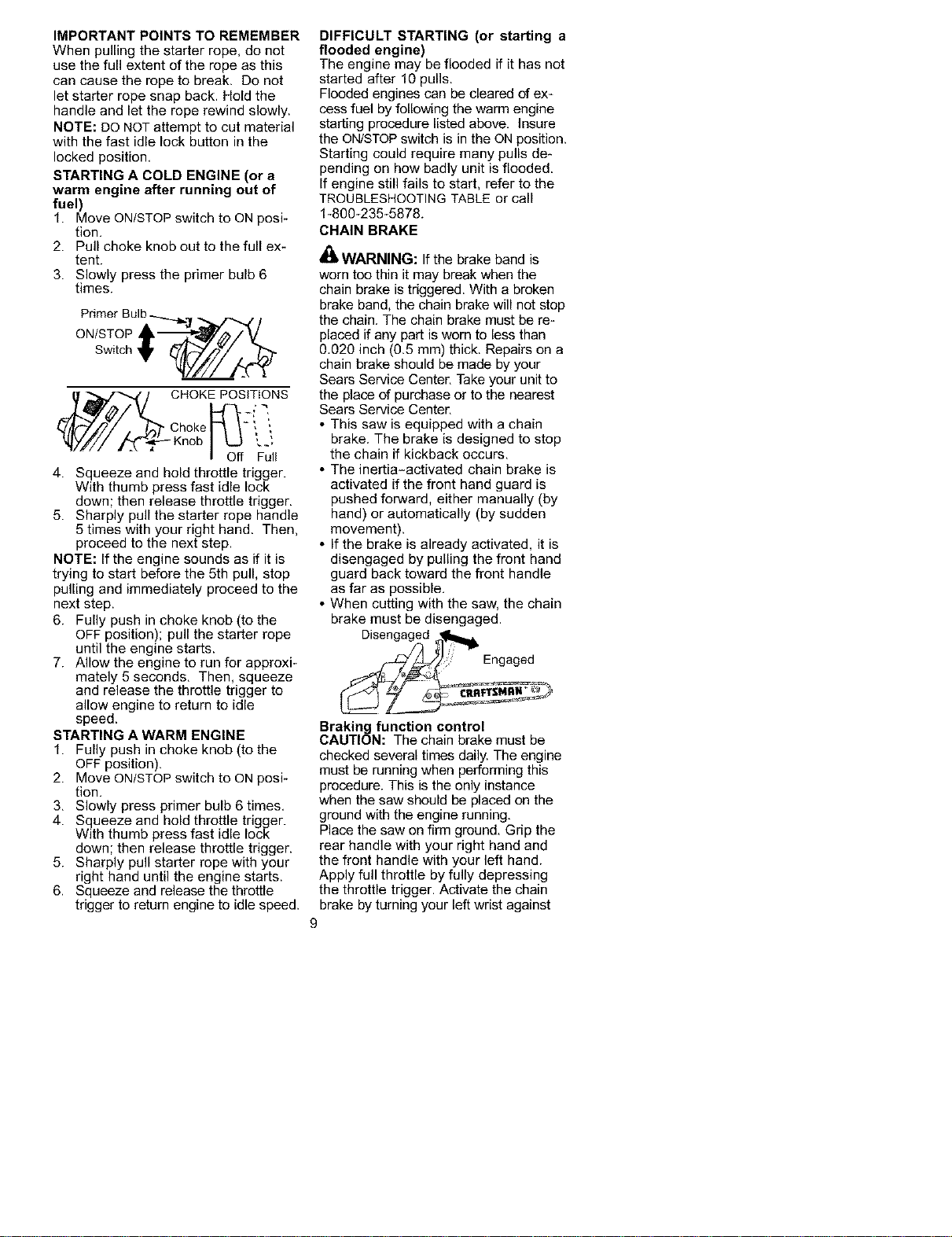

IMPORTANTPOINTS TO REMEMBER

When pulling the starter rope, de not

use the full extent of the rope as this

can cause the rope to break. Do net

let starter rope snap back. Hold the

handle and let the rope rewind slowly.

NOTE: DO NOT attempt to cut material

with the fast idle lock button in the

locked position.

STARTING A COLD ENGINE (or a

warm engine after running out of

fuel)

1. Move ON/STOP switch to ON posi-

tion.

2. Pull choke knob out to the full ex-

tent.

3. Slowly press the primer bulb 6

times.

Primer Bulb

ON/STOP

sw,,ch,

CNOKEPOS?ONS

_//_Choke -t ,Knob L__

I Off Full

4. Squeeze and hold throttle trigger.

With thumb press fast idle lock

down; then release throttle trigger.

5. Sharply pull the starter rope handle

5 times with your right hand. Then,

proceed to the next step.

NOTE: If the engine sounds as if it is

trying to start before the 5th pull, stop

pulling and immediately proceed to the

next step.

6. Fully push in choke knob (to the

OFF position); pull the starter rope

until the engine starts.

7. Allow the engine to run for approxi-

mately 5 seconds. Then, squeeze

and release the throttle trigger to

allow engine to return to idle

speed.

STARTING A WARM ENGINE

1. Fully push in choke knob (to the

OFF position).

2. Move ON/STOP switch to ON posi-

tion.

3. Slowly press primer bulb 6 times.

4. Squeeze and hold throttle trigger.

With thumb press fast idle lock

down; then release throttle trigger.

5. Sharply pull starter rope with your

right hand until the engine starts.

6. Squeeze and release the throttle

trigger to return engine to idle speed.

DIFFICULT STARTING (or starting a

flooded engine)

The engine may be flooded if it has not

started after 10 pulls.

Flooded engines can be cleared of ex-

cess fuel by following the warm engine

starting procedure listed above. Insure

the ON/STOPswitch is in the ON position.

Starting could require many pulls de-

pending on how badly unit is flooded.

If engine still fails to start, refer to the

TROUBLESHOOTING TABLE or call

1-800-235-5878.

CHAIN BRAKE

iIIWARNING: If the brake band is

worn too thin it may break when the

chain brake is triggered. With a broken

brake band, the chain brake will not stop

the chain. The chain brake must be re-

placed if any part is worn to less than

0.020 inch (0.5 mm) thick. Repairs on a

chain brake should be made by your

Sears Service Center. Take your unit to

the place of purchase or to the nearest

Sears Service Center.

• This saw is equipped with a chain

brake. The brake is designed to stop

the chain if kickback occurs.

• The inertia-activated chain brake is

activated if the front hand guard is

pushed forward, either manually (by

hand) or automatically (by sudden

movement).

• If the brake is already activated, it is

disengaged by pulling the front hand

guard back toward the front handle

as far as possible.

• When cutting with the saw, the chain

brake must be disengaged.

Disengaged

_i/_ _P Engaged

CRRFTSMRN _r'_

Braking function control

CAUTION: The chain brake must be

checked several times daily. The engine

must be running when performing this

procedure. This is the only instance

when the saw should be placed on the

ground with the engine running.

Place the saw on firm ground. Grip the

rear handle with your right hand and

the front handle with your left hand.

Apply full throttle by fully depressing

the throttle trigger. Activate the chain

brake by turning your left wrist against

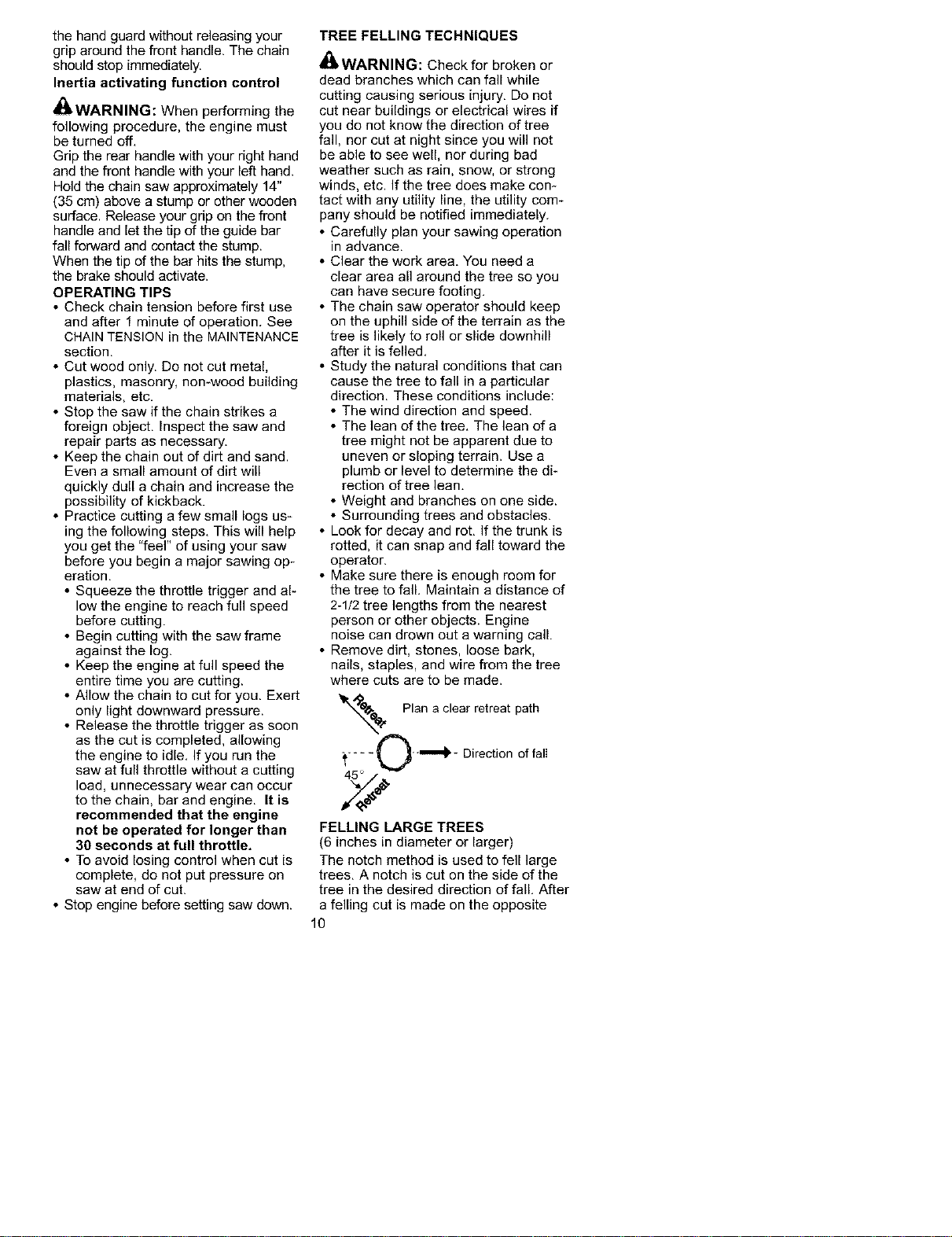

the hand guard without releasing your

grip around the front handle. The chain

should stop immediately.

Inertia activating function control

_LWARNING: When performing the

following procedure, the engine must

be turned off.

Grip the rear handle with your right hand

and the front handle with your left hand.

Hold the chain saw approximately 14"

(35 cm) above a stump or other wooden

surface. Release your grip on the front

handle and let the tip of the guide bar

fall forward and contact the stump.

When the tip of the bar hits the stump,

the brake should activate.

OPERATING TIPS

• Check chain tension before first use

and after 1 minute of operation. See

CHAIN TENSION in the MAINTENANCE

section.

• Cut wood only. De not cut metal,

plastics, masonry, nomweed building

materials, etc.

• Stop the saw if the chain strikes a

foreign object. Inspect the saw and

repair parts as necessary.

• Keep the chain out of dirt and sand.

Even a small amount of dirt will

quickly dull a chain and increase the

possibility of kickback.

• Practice cutting a few small logs us-

ing the following steps. This will help

you get the "feel" of using your saw

before you begin a major sawing op-

eration.

• Squeeze the throttle trigger and al-

low the engine to reach full speed

before cutting.

• Begin cutting with the saw frame

against the log.

• Keep the engine at full speed the

entire time you are cutting.

• Allow the chain to cut for you. Exert

only light downward pressure.

• Release the throttle trigger as soon

as the cut is completed, allowing

the engine to idle. If you run the

saw at full throttle without a cutting

load, unnecessary wear can occur

to the chain, bar and engine. It is

recommended that the engine

not be operated for longer than

30 seconds at full throttle.

• To avoid losing control when cut is

complete, do not put pressure on

saw at end of cut.

• Stop engine before setting saw down.

TREE FELLING TECHNIQUES

_Ib,WARNING: Check for broken or

dead branches which can fall while

cutting causing serious injury. Do not

cut near buildings or electrical wires if

you do not know the direction of tree

fall, nor cut at night since you will not

be able to see well, nor during bad

weather such as rain, snow, or strong

winds, etc. If the tree does make con-

tact with any utility line, the utility com-

pany should be notified immediately.

• Carefully plan your sawing operation

in advance.

• Clear the work area. You need a

clear area all around the tree so you

can have secure footing.

• The chain saw operator should keep

on the uphill side of the terrain as the

tree is likely to roll or slide downhill

after it is felled.

• Study the natural conditions that can

cause the tree to fall in a particular

direction. These conditions include:

• The wind direction and speed.

• The lean of the tree. The lean of a

tree might not be apparent due to

uneven or sloping terrain. Use a

plumb or level to determine the di-

rection of tree lean.

• Weight and branches on one side.

• Surrounding trees and obstacles.

• Look for decay and rot. If the trunk is

rotted, it can snap and fall toward the

operator.

• Make sure there is enough room for

the tree to fall. Maintain a distance of

2-1/2 tree lengths from the nearest

person or other objects. Engine

noise can drown out a warning call.

• Remove dirt, stones, loose bark,

nails, staples, and wire from the tree

where cuts are to be made.

Plan a clear retreat path

-( _"="""_- Direction of fa]I

FELLING LARGE TREES

(6 inches in diameter or larger)

The notch method is used to fell large

trees. A notch is cut on the side of the

tree in the desired direction of fall. After

a felling cut is made on the opposite

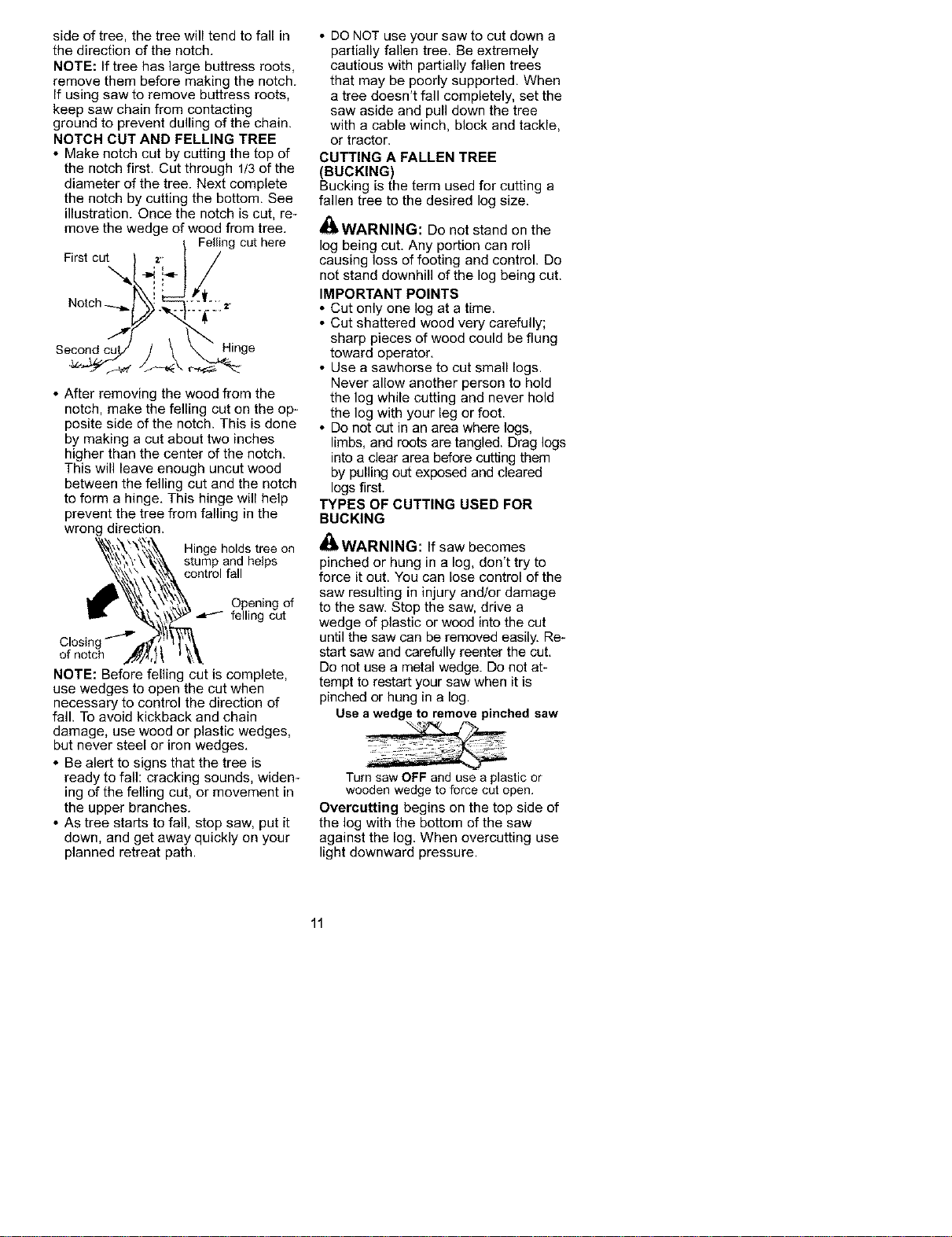

sideoftree,thetreewilltendtofallin

thedirectionofthenotch.

NOTE:Iftreehaslargebuttressroots,

removethembeforemakingthenotch.

Ifusingsawtoremovebuttressroots,

keepsawchainfromcontacting

groundtopreventdullingofthechain.

NOTCH CUT AND FELLING TREE

• Make notch cut by cutting the top of

the notch first. Cut through 1/3 of the

diameter of the tree. Next complete

the notch by cutting the bottom. See

illustration. Once the notch is cut, re-

move the wedge of wood from tree.

Felling cut here

First cuXL_'_'_z'i_-

Notch _._,._ .__.

• After removing the wood from the

notch, make the felling cut on the op-

posite side of the notch. This is done

by making a cut about two inches

higher than the center of the notch.

This will leave enough uncut wood

between the felling cut and the notch

to form a hinge. This hinge will help

prevent the tree from falling in the

wrong direction.

Hinge holds tree on

stump and helps

control fall

Opening of

felling cut

Closing

of notch

NOTE: Before felling cut is complete,

use wedges to open the cut when

necessary to control the direction of

fall. To avoid kickback and chain

damage, use wood or plastic wedges,

but never steel or iron wedges.

• Be alert to signs that the tree is

ready to fall: cracking sounds, widen-

ing of the felling cut, or movement in

the upper branches.

• As tree starts to fall, stop saw, put it

down, and get away quickly on your

planned retreat path.

• DO NOT use your saw to cut down a

partially fallen tree. Be extremely

cautious with partially fallen trees

that may be poorly supported. When

a tree doesn't fall completely, set the

saw aside and pull down the tree

with a cable winch, block and tackle,

or tractor.

CUTTING A FALLEN TREE

(BUCKING)

Bucking is the term used for cutting a

fallen tree to the desired log size.

_!IIWARNING: Do not stand on the

log being cut, Any portion can roll

causing loss of footing and control. Do

not stand downhill of the log being cut.

IMPORTANT POINTS

• Cut only one log at a time.

• Cut shattered wood very carefully;

sharp pieces of wood could be flung

toward operator,

• Use a sawhorse to cut small logs.

Never allow another person to hold

the log while cutting and never hold

the log with your leg or foot.

• Do not cut in an area where logs,

limbs, and roots are tangled. Drag logs

into a clear area before cutting them

by pulling out exposed and cleared

logs first.

TYPES OF CUTTING USED FOR

BUCKING

_IllWARNING: If saw becomes

pinched or hung in a log, don't try to

force it out. You can lose control of the

saw resulting in injury and/or damage

to the saw. Stop the saw, drive a

wedge of plastic or wood into the cut

until the saw can be removed easily, Re-

start saw and carefully reenter the cut,

De not use a metal wedge. De not at-

tempt to restart your saw when it is

pinched or hung in a log.

Use a wedge to remove pinched saw

Turn saw OFF and use a plastic or

wooden wedge to force cut open.

Overcutting begins on the top side of

the log with the bottom of the saw

against the leg. When evercutting use

light downward pressure.

Undercuttinginvolves cutting on the

underside of the log with top of saw

against the log. When undercutting

use light upward pressure, Hold saw

firmly and maintain control The saw

will tend to push back toward you.

_IkWARNING: Never turn saw up-

side down to undercut. The saw can-

not be controlled in this position.

Always make your first cut on the com-

pression side of the log. The compres-

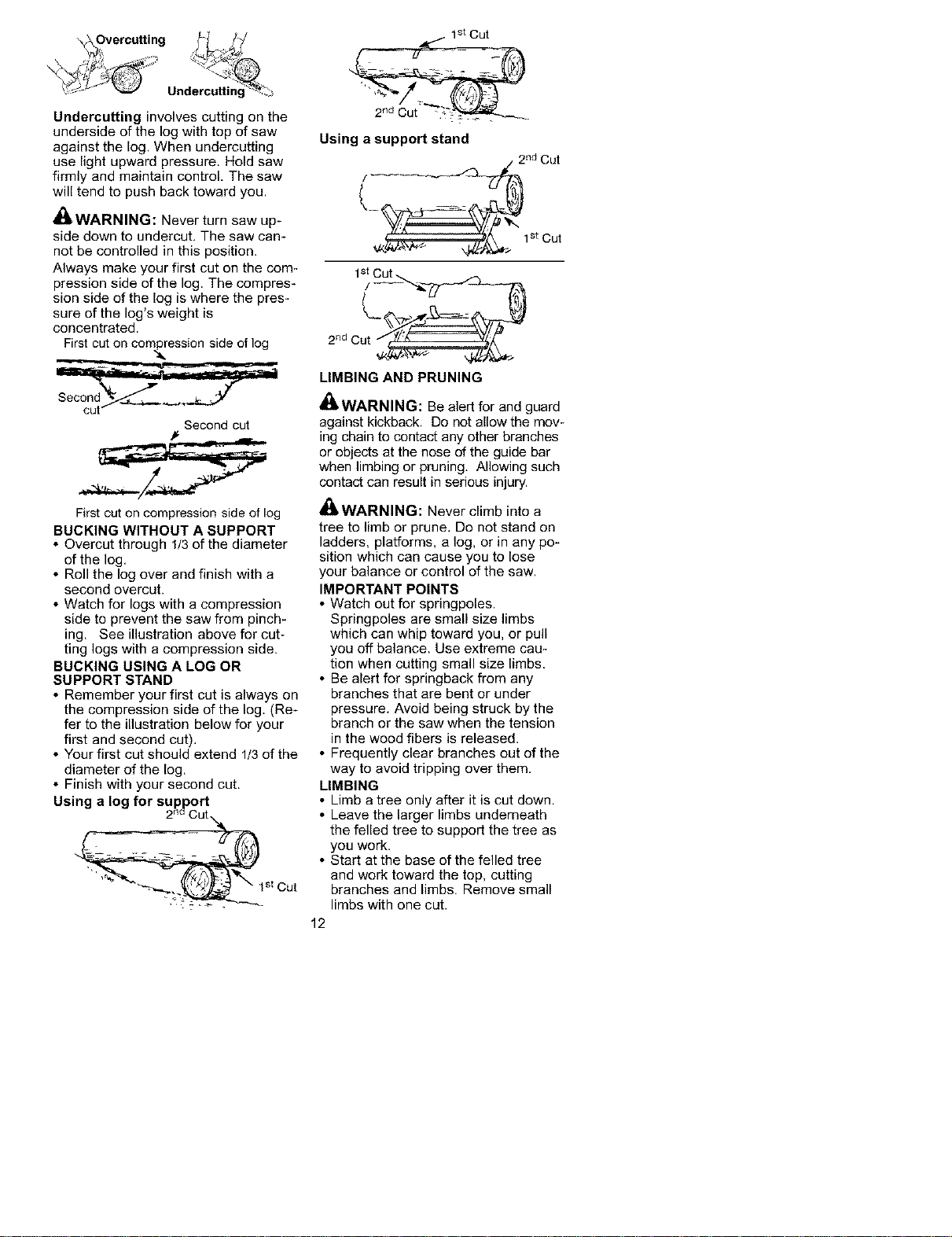

sion side of the leg is where the pres-

sure of the log's weight is

concentrated.

First cut on compression side of log

Second cut

Firstcut oncompression side of log

BUCKING WITHOUT A SUPPORT

• Overcut through I/3 of the diameter

of the log.

• Roll the log over and finish with a

second overcLlt.

• Watch for logs with a compression

side to prevent the saw from pinch*

ing. See illustration above for cut-

ting legs with a compression side.

BUCKING USING A LOG OR

SUPPORT STAND

• Remember your first cut is always on

the compression side of the log. (Re-

fer to the illustration below for your

first and second cut).

• Your first cut should extend 1/3 ofthe

diameter of the log.

• Finish with your second cut.

Using a log for support

2_aCut

'_ stCut

1st Cut

Using a support stand

2rid Cut ___7

LIMBING AND PRUNING

WARNING: Be alert for and guard

against kickback. De not allow the mov-

ing chain to contact any other branches

or objects at the nose of the guide bar

when _imbing or _uning. Allowing such

contact can result in serious injury.

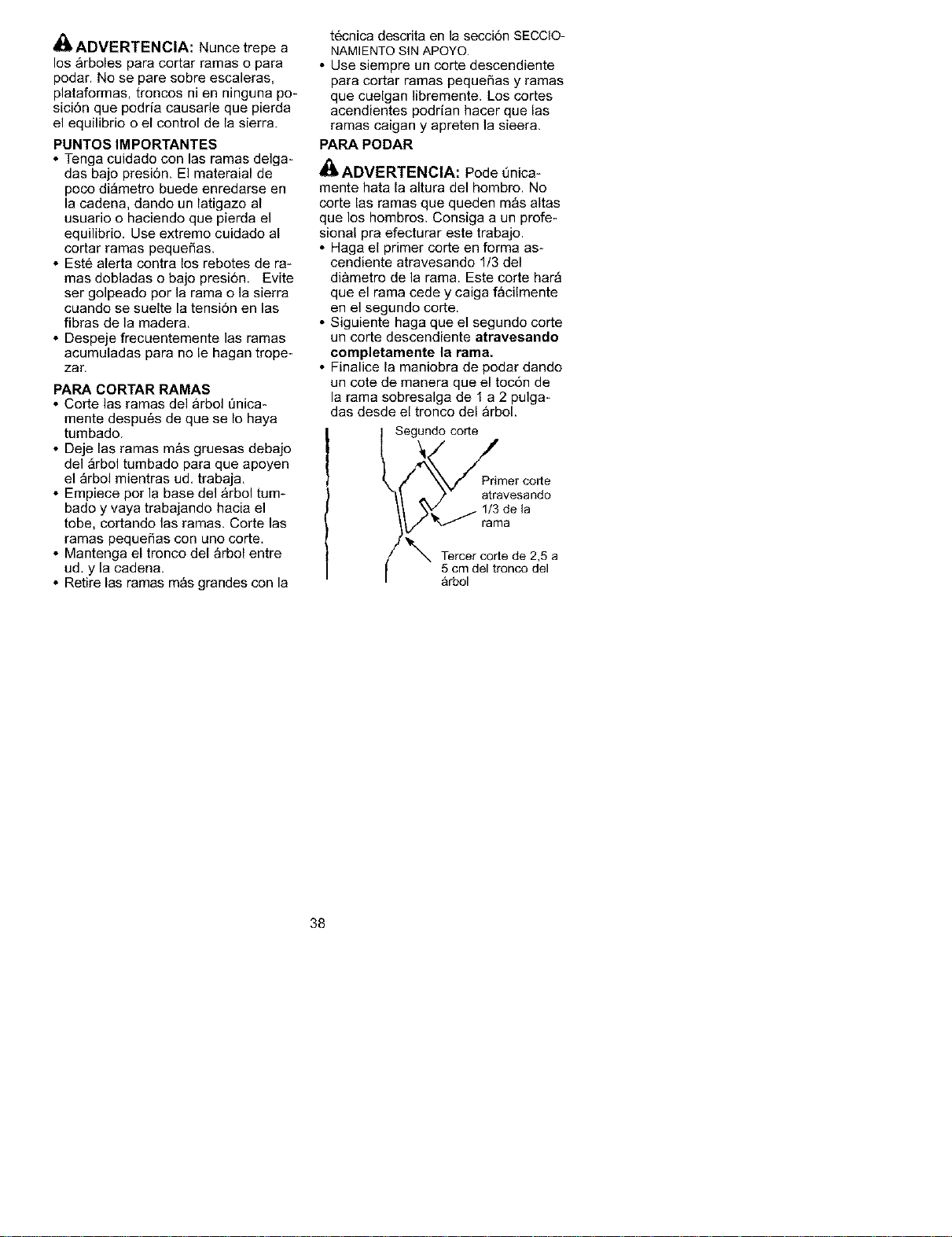

_!$WARNING: Never climb into a

tree to limb or prune. Do not stand on

ladders, platforms, a log, or in any po-

sition which can cause you to lose

your balance or control of the saw.

IMPORTANT POINTS

• Watch out for springpoles.

Springpoles are small size limbs

which can whip toward you, or pull

you off balance. Use extreme cau-

tion when cutting small size limbs.

• Be alert for springback from any

branches that are bent or under

pressure. Avoid being struck by the

branch or the saw when the tension

in the wood fibers is released.

• Frequently clear branches out of the

way to avoid tripping over them.

LIMBING

• Limb a tree only after it is cut down.

• Leave the larger limbs underneath

the felled tree to support the tree as

you work.

• Start at the base of the felled tree

and work toward the top, cutting

branches and limbs. Remove small

limbs with one cut.

• Keepthetreebetweenyouandthe

chain.

• Removelargerbrancheswiththe

cuttingtechniquesdescribedin

BUCKINGWITHOUTASUPPORT.

• Alwaysuseanovercuttocutsmall

andfreelyhanginglimbs.Undercut-

tingcouldcauselimbstofalland

pinchthesaw.

PRUNING

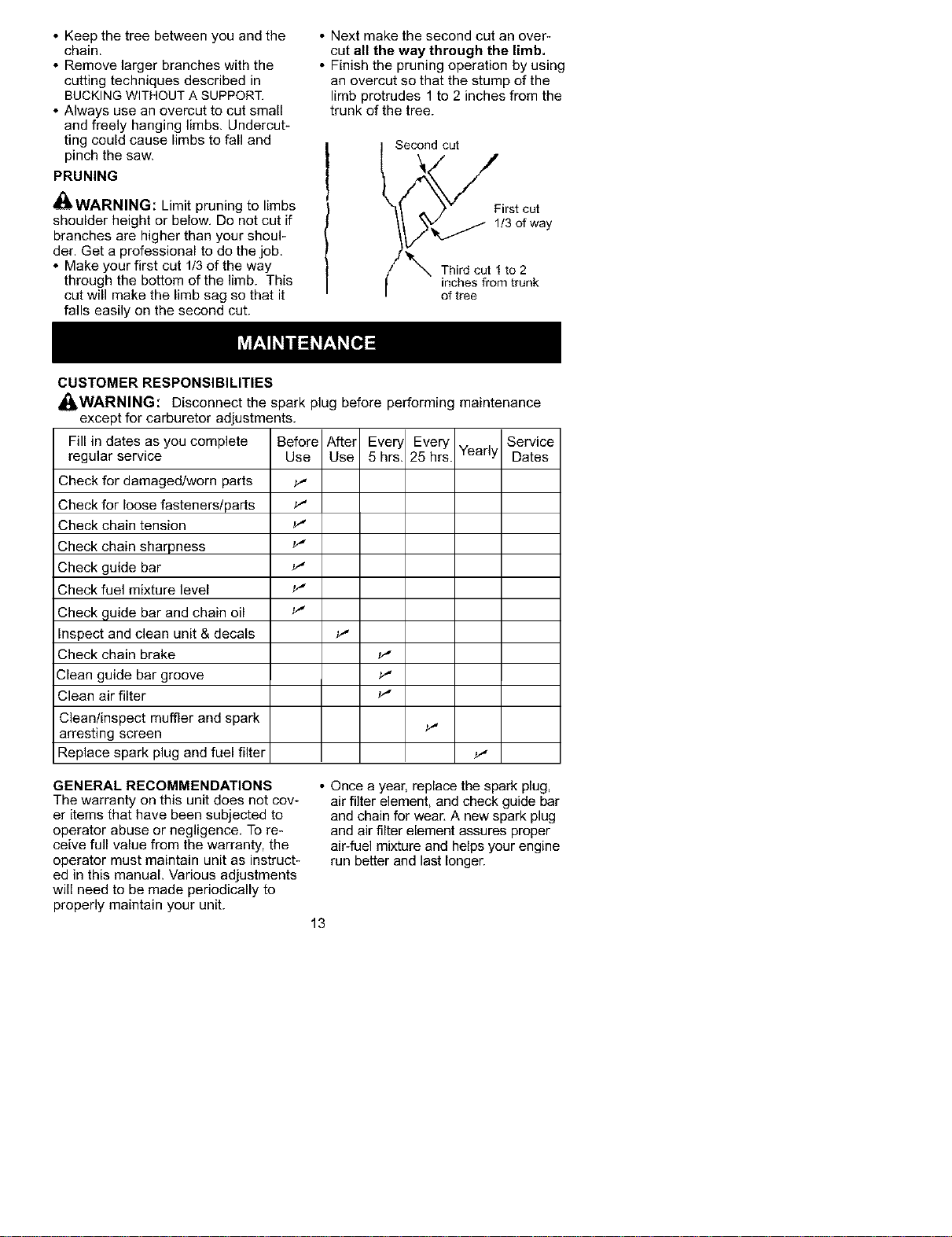

liWARNING: Limit pruning to limbs

shoulder height or below, Do not cut if

branches are higher than your shoul-

der. Get a professional to do the job.

• Make your first cut 1/3 of the way

through the bottom of the limb. This

cut will make the limb sag so that it

falls easily on the second cut.

• Next make the second cut an over-

cut all the way through the limb.

• Finish the pruning operation by using

an overcut so that the stump of the

limb protrudes 1to 2 inches from the

trunk of the tree.

Second cut

__IFI ;Sto__a y

Third cut 1 to 2

inches from trunk

of tree

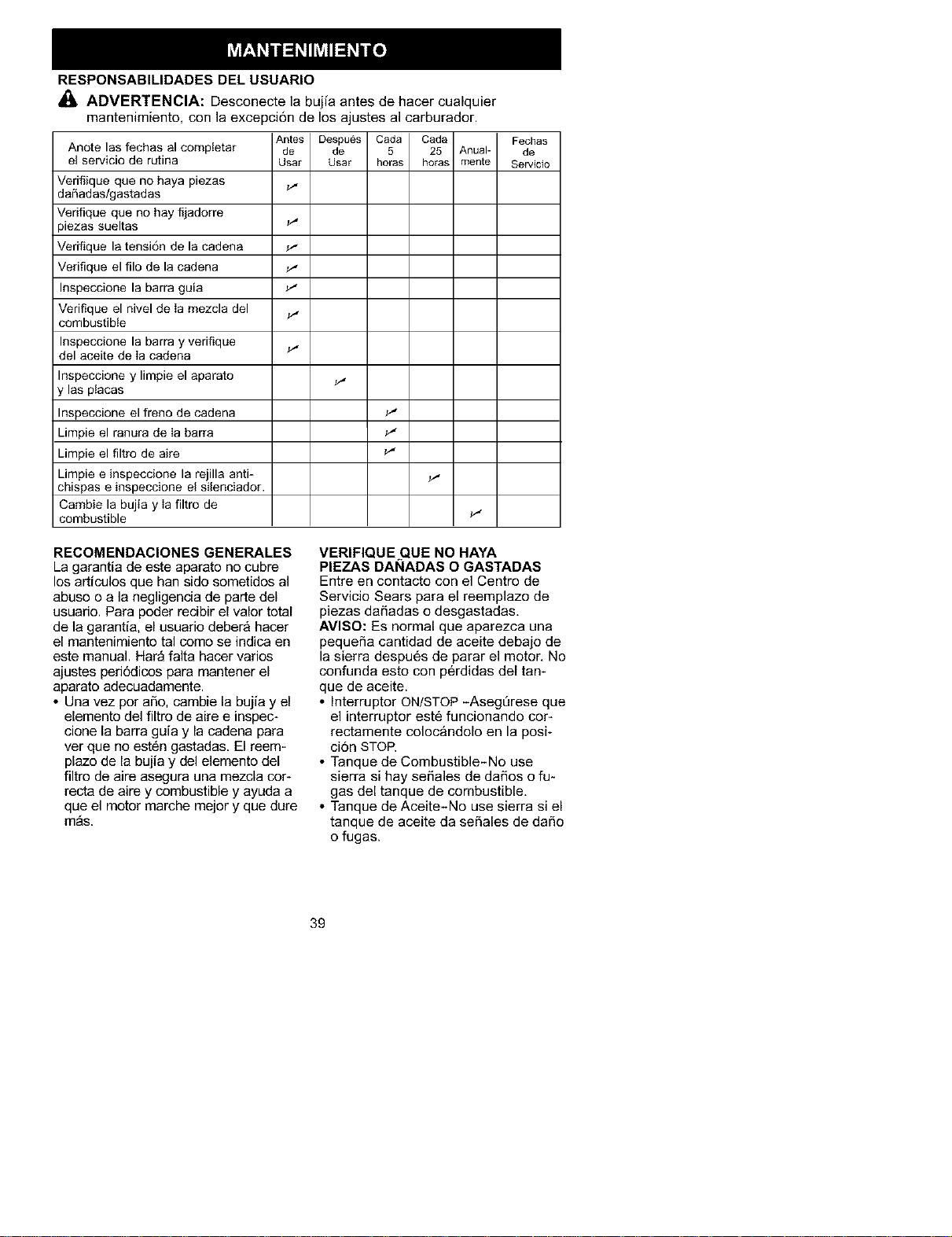

CUSTOMER RESPONSIBILITIES

_IiWARNING: Disconnect the spark plug before performing maintenance

except for carburetor adjustments.

Fill in dates as you complete Before After Every Every Service

regular service Use Use 5 hrs. 25 hrs. Yearly Dates

Check for damaged/worn parts

Check for loose fasteners/parts

Check chain tension _"

Check chain sharpness _'

Check guide bar _'

Check fuel mixture level _'

Check guide bar and chain oil _'

Inspect and clean unit & decals _'

Check chain brake P"

Clean guide bar groove _"

Clean air filter _'

Clean/inspect muffler and spark s/

arresting screen

Replace spark plug and fuel filter _'

GENERAL RECOMMENDATIONS

The warranty on this unit does not cov-

er items that have been subjected to

operator abuse or negligence, To re-

ceive full value from the warranty, the

operator must maintain unit as instruct-

ed in this manual. Various adjustments

will need to be made periodically to

properly maintain your unit.

• Once a year, replace the spark plug,

air filter element, and check guide bar

and chain for wear, A new spark plug

and air filter element assures proper

air4uel mixture and helps your engine

run better and last Iongen

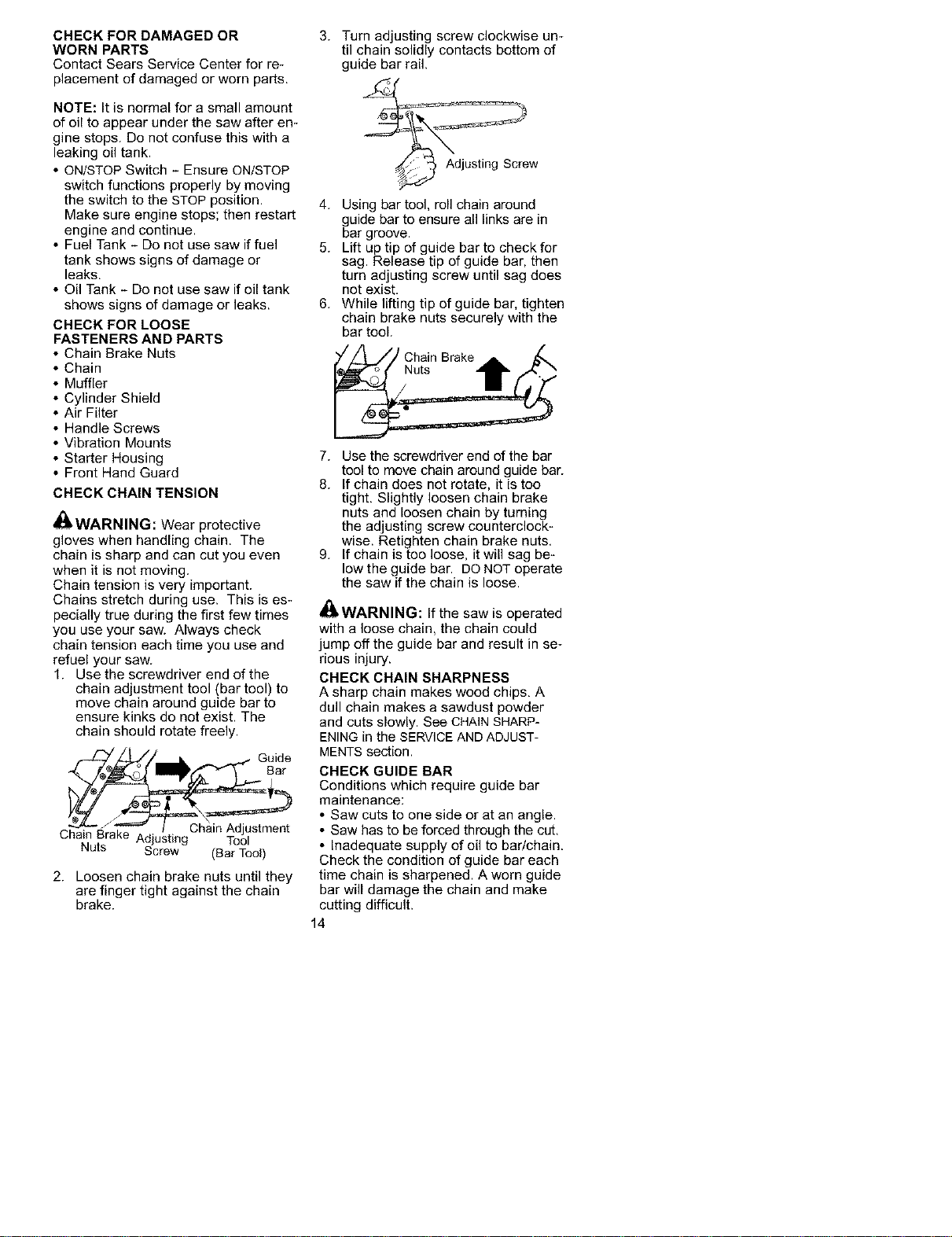

CHECKFOR DAMAGED OR

WORN PARTS

Contact Sears Service Center for re-

placement of damaged or worn parts.

NOTE: It is normal for a small amount

of oil to appear under the saw after en-

gine stops. Do not confuse this with a

leaking oil tank.

• ON/STOP Switch - Ensure ON/STOP

switch functions properly by moving

the switch to the STOP position.

Make sure engine stops; then restart

engine and continue.

• Fuel Tank - Do not use saw if fuel

tank shows signs of damage or

leaks.

• Oil Tank - Do not use saw if oil tank

shows signs of damage or leaks.

CHECK FOR LOOSE

FASTENERS AND PARTS

Chain Brake Nuts

Chain

Muffler

Cylinder Shield

Air Filter

Handle Screws

Vibration Mounts

Starter Housing

Front Hand Guard

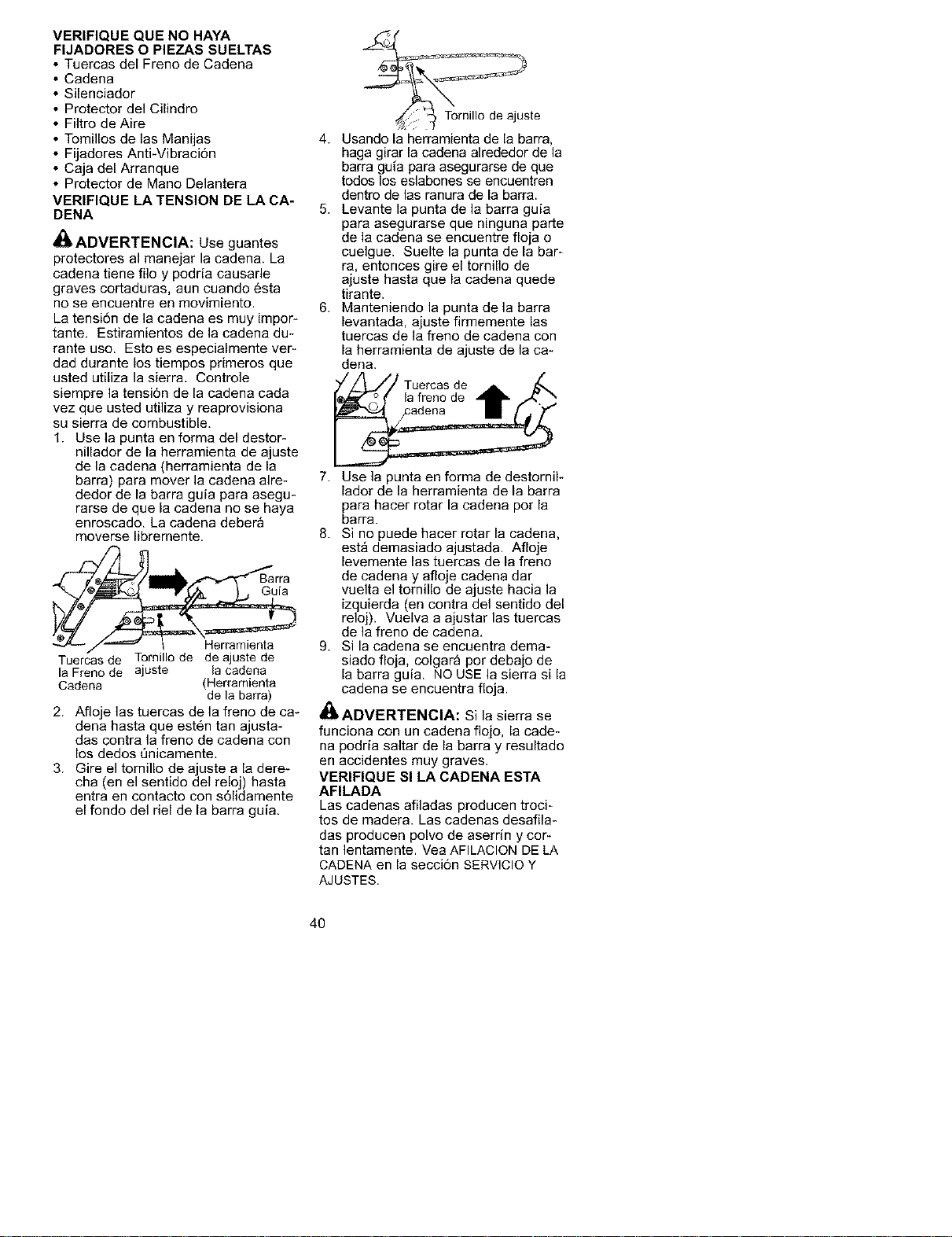

CHECK CHAIN TENSION

_I_WARNING: Wear protective

gloves when handling chain. The

chain is sharp and can cut you even

when it is not moving.

Chain tension is very important.

Chains stretch during use. This is es-

pecially true during the first few times

you use your saw. Always check

chain tension each time you use and

refuel your saw.

1. Use the screwdriver end of the

chain adjustment tool (bar tool) to

move chain around guide bar to

ensure kinks do not exist. The

chain should rotate freely.

u,deBar

Chain Brake Adjusting Tool

Nuts Screw (Bar Tool)

2. Loosen chain brake nuts until they

are finger tight against the chain

brake.

3. Turn adjusting screw clockwise un-

til chain solidly contacts bottom of

guide bar rail.

c _

!_ Adjusting Screw

4. Using bar tool, roll chain around

guide bar to ensure all links are in

bar groove.

5. Lift up tip of guide bar to check for

sag. Release tip of guide bar, then

turn adjusting screw until sag does

not exist.

6. While lifting tip of guide bar, tighten

chain brake nuts securely with the

bar tool.

Chain Brake

o Nuts

7. Use the screwdriver end of the bar

tool to move chain around guide bar.

8. If chain does not rotate, it is too

tight. Slightly loosen chain brake

nuts and loosen chain by turning

the adjusting screw counterclock-

wise. Retighten chain brake nuts.

9. If chain is too loose, it will sag be-

low the guide bar. DO NOT operate

the saw if the chain is loose.

zl, _

_WARNING: If the saw is operated

with a loose chain, the chain could

jump off the guide bar and result in se-

rious injury.

CHECK CHAIN SHARPNESS

A sharp chain makes wood chips, A

dull chain makes a sawdust powder

and cuts slowly. See CHAIN SHARP-

ENINGin the SERVICEAND ADJUST-

MENTSsection.

CHECK GUIDE BAR

Conditions which require guide bar

maintenance:

• Saw cuts to one side or at an angle.

• Saw has to be forced through the cut,

• Inadequate supply of oil to bar/chain,

Check the condition of guide bar each

time chain is sharpened. A worn guide

bar will damage the chain and make

cutting difficult.

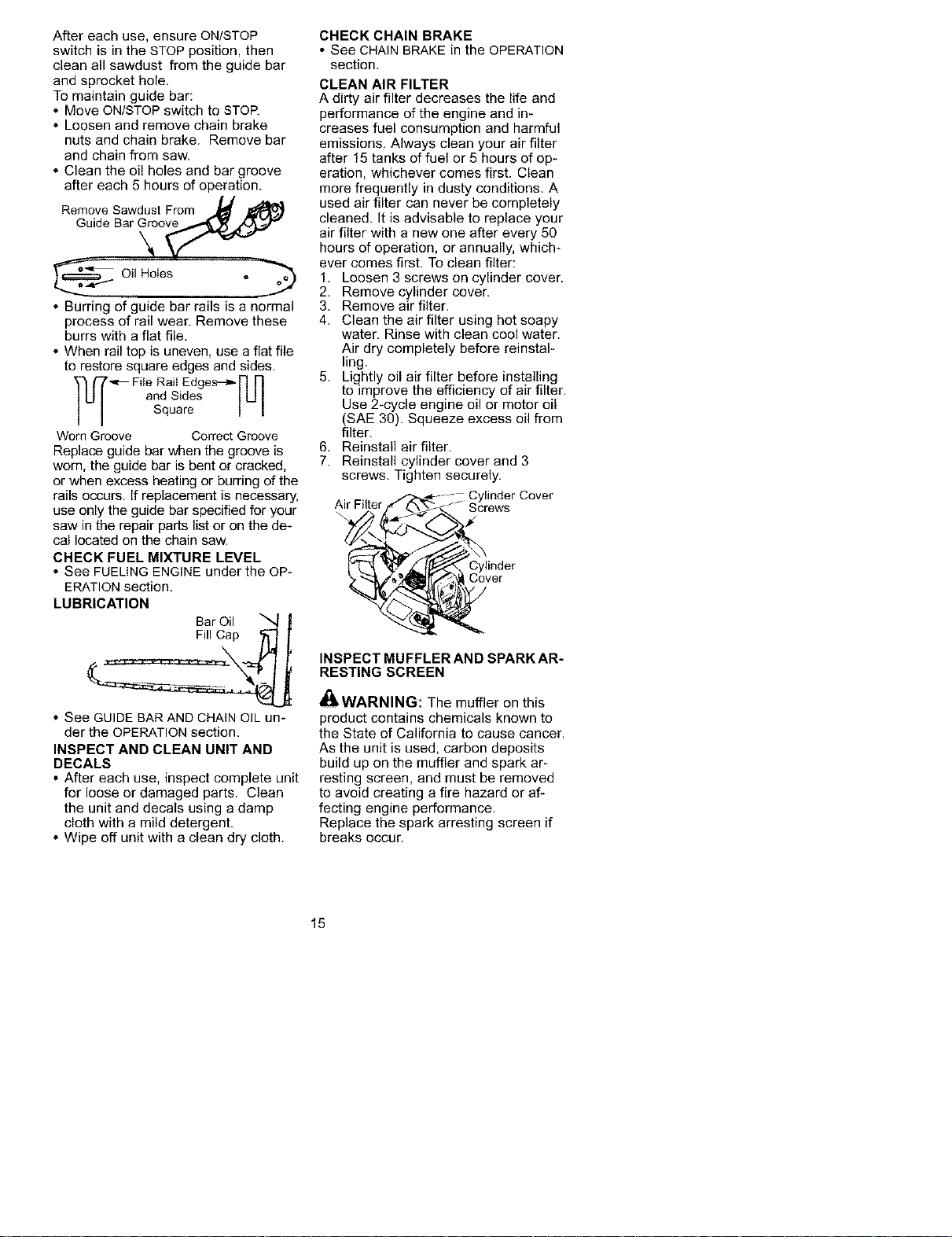

Aftereachuse,ensureON/STOP

switchisintheSTOPposition,then

cleanallsawdustfromtheguidebar

andsprockethole.

Tomaintainguidebar:

• MoveON/STOPswitchtoSTOP.

• Loosenandremovechainbrake

nutsandchainbrake.Removebar

andchainfromsaw.

• Cleantheoilholesandbargroove

aftereach5hoursofoperation.

eo,

_ Oil Holes o _oO

• Burring of guide bar rails is a normal

process of rail wear. Remove these

burrs with a flat file.

• When rail top is uneven, use aflat file

to restore square edges and sides.

._._ File Rail Edges--_rl [1

I"I

Worn Groove Correct Groove

Replace guide bar when the groove is

worn, the guide bar is bent or cracked,

or when excess heating or burring of the

rails occurs. If replacement is necessary,

use only the guide bar specified for your

saw in the repair parts list or on the de-

cal located on the chain saw.

CHECK FUEL MIXTURE LEVEL

• See FUELING ENGINE under the OP-

ERATIONsection.

LUBRICATION

• See GUIDE BAR AND CHAIN OIL un*

der the OPERATION section.

INSPECT AND CLEAN UNIT AND

DECALS

• After each use, inspect complete unit

for loose or damaged parts. Clean

the unit and decals using a damp

cloth with a mild detergent.

• Wipe off unit with a clean dry cloth.

CHECK CHAIN BRAKE

• See CHAIN BRAKE in the OPERATION

section.

CLEAN AIR FILTER

A dirty air filter decreases the life and

performance of the engine and in-

creases fuel consumption and harmful

emissions, Always clean your air filter

after 15 tanks of fuel or 5 hours of op-

eration, whichever comes first. Clean

more frequently in dusty conditions. A

used air filter can never be completely

cleaned. It is advisable to replace your

air filter with a new one after every 50

hours of operation, or annually, which-

ever comes first. To clean filter:

1, Loosen 3 screws on cylinder cover.

2. Remove cylinder cover.

3, Remove air filter.

4. Clean the air filter using hot soapy

water, Rinse with clean cool water.

Air dry completely before reinstal-

ling.

5. Lightly oil air filter before installing

to improve the efficiency of air filter.

Use 2-cycle engine oil or motor oil

(SAE 30). Squeeze excess oil from

filter,

6, Reinstall air filter,

7. Reinstall cylinder cover and 3

screws. Tighten securely,

linder Cover

Air Filter Screws

Cylinder

Cover

INSPECT MUFFLERAND SPARK AR-

RESTING SCREEN

zt _____.__

4_WARNING: The muffler on this

product contains chemicals known to

the State of California to cause cancer.

As the unit is used, carbon deposits

build up on the muffler and spark ar-

resting screen, and must be removed

to avoid creating a fire hazard or af-

fecting engine performance.

Replace the spark arresting screen if

breaks occur.

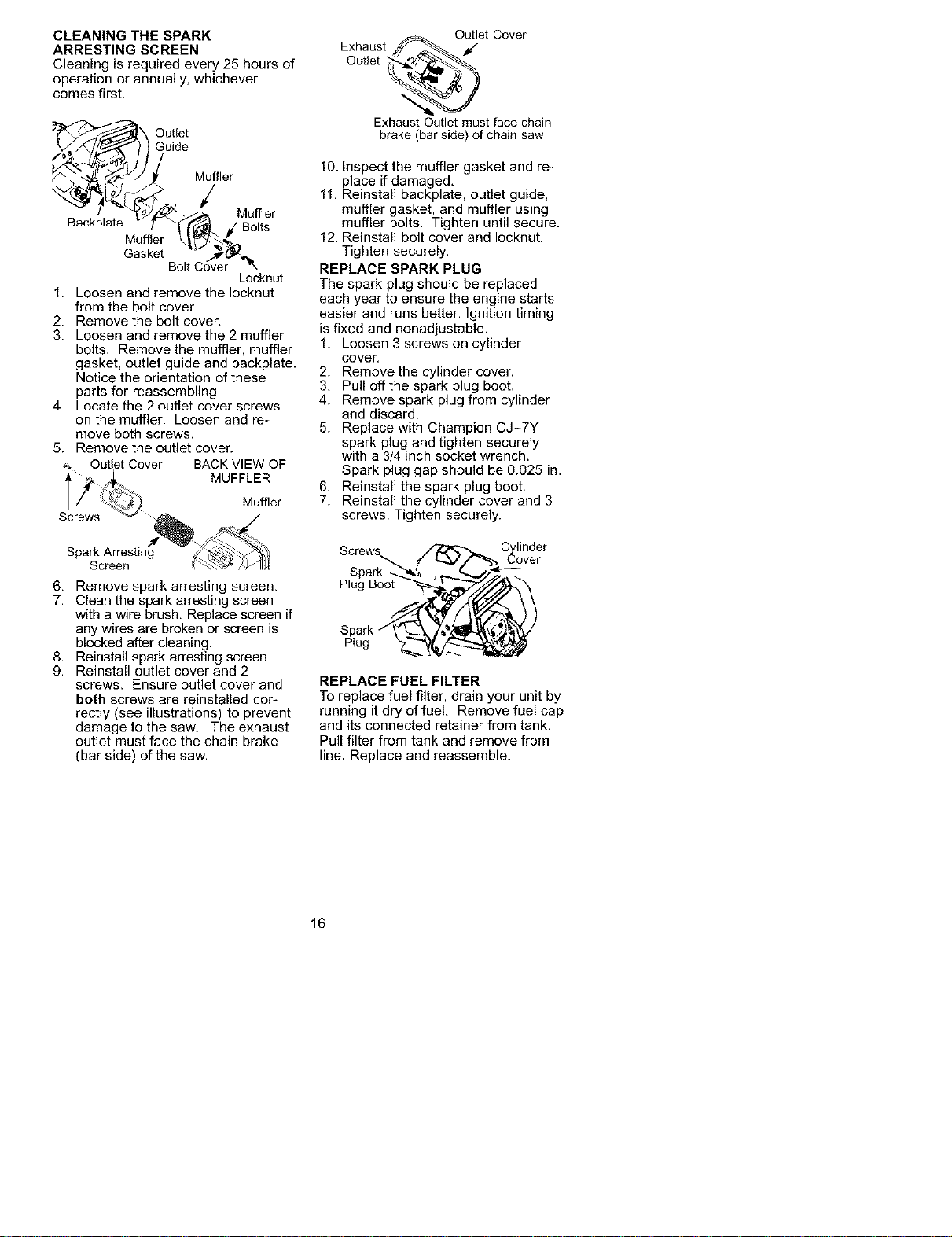

CLEANINGTHE SPARK

ARRESTING SCREEN

Cleaning is required every 25 hours of

operation or annually, whichever

comes first.

• Outlet

Guide

Muffler

/ Muff,er

Backp,ate Bo,ts

Muffler -,._

Gasket _)r_.

Bolt Cover "_,

kocknut

1. Loosen and remove the Iocknut

from the bolt cover.

2. Remove the bolt cover,

3. Loosen and remove the 2 muffler

bolts. Remove the muffler, muffler

gasket, outlet guide and backplate.

Notice the orientation of these

parts for reassembling.

4. Locate the 2 outlet cover screws

on the muffler. Loosen and re-

move both screws.

5. Remove the outlet cover.

_, Outlet Cover BACK VIEW OF

MUFFLER

Muffler

Screws

Spark Arresting

Screen

6. Remove spark arresting screen.

7. Clean the spark arresting screen

with a wire brush. Replace screen if

any wires are broken or screen is

blocked after cleaning.

8. Reinstall spark arresting screen.

9. Reinstall outlet coverand 2

screws. Ensure outlet cover and

both screws are reinstalled cor-

rectly (see illustrations) to prevent

damage to the saw. The exhaust

outlet must face the chain brake

(bar side) of the saw.

Outlet Cover

Exhaust _._jg"

Outlet _

Exhaust Outlet must face chain

brake (bar side) of chain saw

10. Inspect the muffler gasket and re-

place if damaged.

11. Reinstall backplate, outlet guide,

muffler gasket, and muffler using

muffler bolts. Tighten until secure.

12. Reinstall bolt cover and Iocknut.

Tighten securely.

REPLACE SPARK PLUG

The spark plug should be replaced

each year to ensure the engine starts

easier and runs better. Ignition timing

is fixed and nonadjustable.

1. Loosen 3 screws on cylinder

cover,

2. Remove the cylinder cover.

3, Pull off the spark plug boot.

4. Remove spark plug from cylinder

and discard,

5. Replace with Champion CJ-7Y

spark plug and tighten securely

with a 3/4 inch socket wrench.

Spark plug gap should be 0.025 in.

6, Reinstall the spark plug boot,

7. Reinstall the cylinder cover and 3

screws. Tighten securely.

ScreWrk_ _, _ Cylinder

Spa _-,/_ver

Plug Boot _ _7_'J_._"x_

Sppagk-_

REPLACE FUEL FILTER

To replace fuel filter, drain your unit by

running it dry of fuel, Remove fuel cap

and its connected retainer from tank,

Pull filter from tank and remove from

line. Replace and reassemble.

i'l _

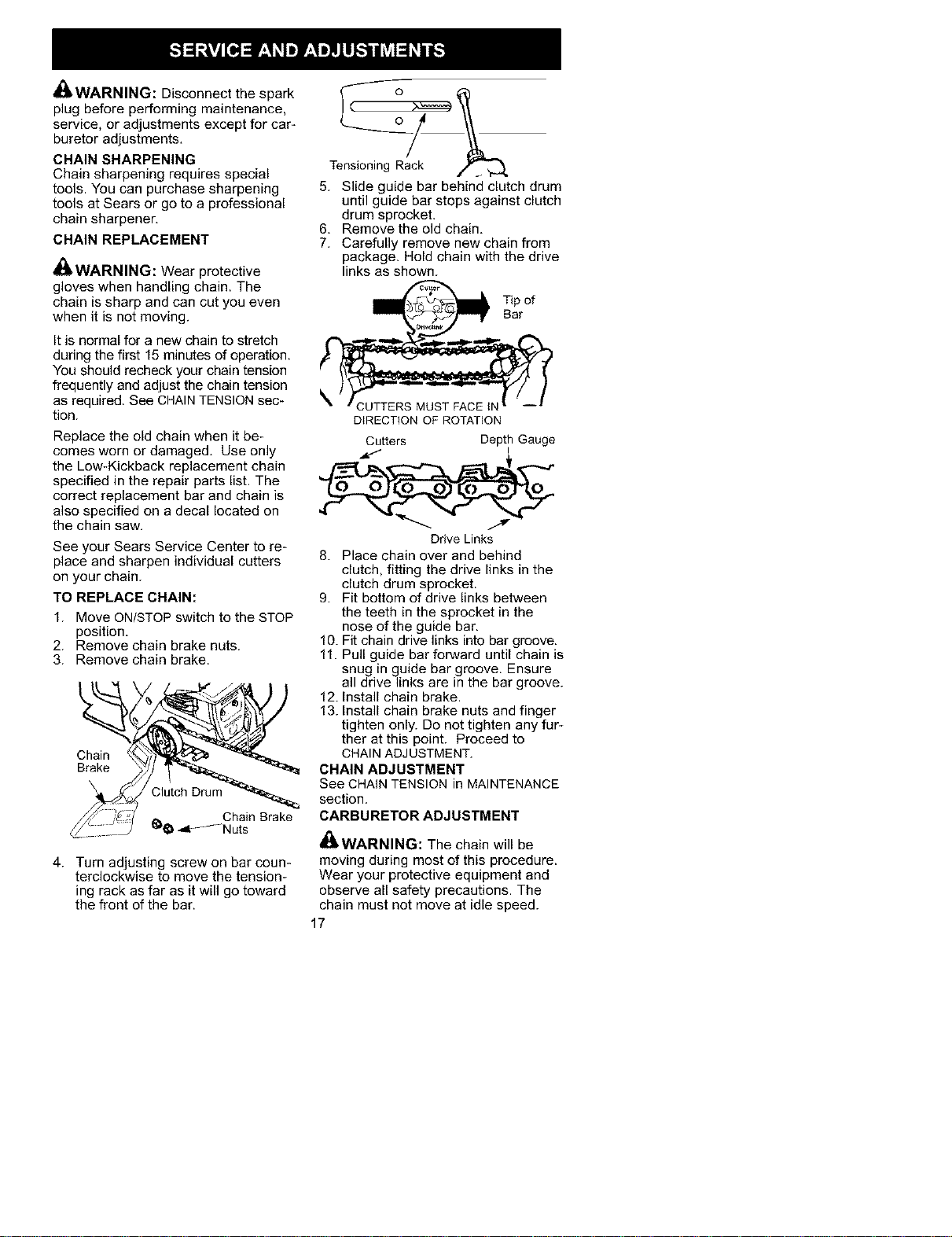

liWARNING:Disconnectthespark

plugbeforeperformingmaintenance,

service,oradjustmentsexceptforcar-

buretoradjustments.

CHAIN SHARPENING

Chain sharpening requires special

tools. You can purchase sharpening

tools at Sears or go to a professional

chain sharpener.

CHAIN REPLACEMENT

II_WARNING: Wear protective

gloves when handling chain. The

chain is sharp and can cut you even

when it is not moving.

It is normal for a new chain to stretch

during the first 15 minutes of operation.

You should recheck your chain tension

frequently and adjust the chain tension

as required. See CHAINTENSIONsec-

tion.

Replace the old chain when it be-

comes worn or damaged. Use only

the Low-Kickback replacement chain

specified in the repair parts list. The

correct replacement bar and chain is

also specified on a decal located on

the chain saw.

See your Sears Service Center to re-

place and sharpen individual cutters

on your chain.

TO REPLACE CHAIN:

1. Move ON/STOP switch to the STOP

position.

2. Remove chain brake nuts.

3. Remove chain brake.

Chain

Brake

Clutch Drum

4. Turn adjusting screw on bar coun-

terclockwise to move the tension-

ing rack as far as it will go toward

the front of the bar.

[ o

Tensioning Rack Zf" _',_,

5. Slide guide bar behind clutch drum

until guide bar stops against clutch

drum sprocket.

6. Remove the old chain.

7. Carefully remove new chain from

package. Hold chain with the drive

links as shown.

TiDo'

DIRECTION OF ROTATION

Cutters Depth Gauge

Drive Links

8. Place chain over and behind

clutch, fitting the drive links in the

clutch drum sprocket.

9. Fit bottom of drive links between

the teeth in the sprocket in the

nose of the guide bar.

10. Fit chain drive links into bar groove.

11. Pull guide bar forward until chain is

snug in guide bar groove. Ensure

all drive links are in the bar groove.

12. Install chain brake.

13. Install chain brake nuts and finger

tighten only. Do not tighten any fur-

ther at this point. Proceed to

CHAIN ADJUSTMENT.

CHAIN ADJUSTMENT

See CHAIN TENSION in MAINTENANCE

section.

CARBURETOR ADJUSTMENT

IliiWARNING: The chain will be

moving during most of this procedure.

Wear your protective equipment and

observe all safety precautions. The

chain must not move at idle speed.

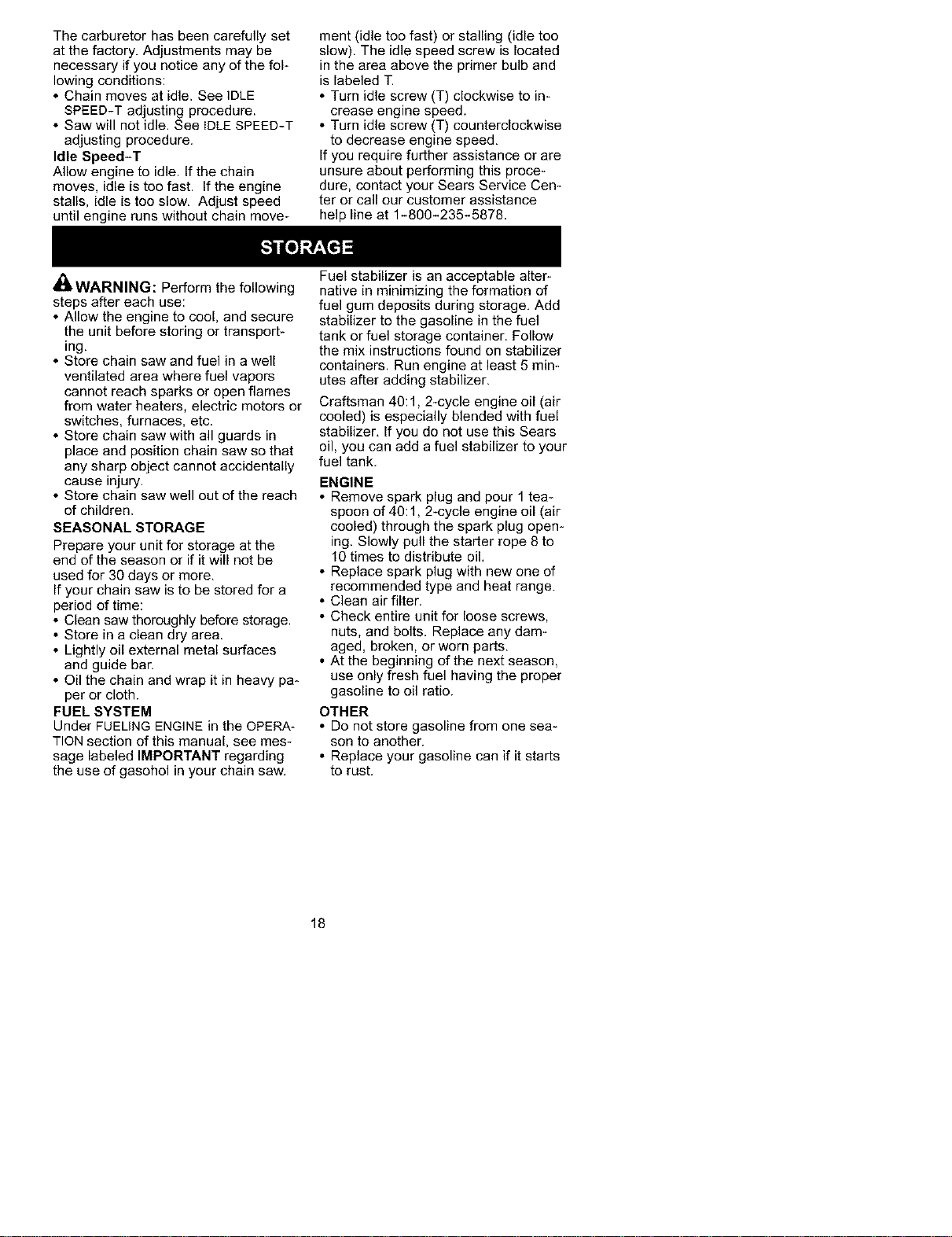

Thecarburetorhasbeencarefullyset

atthefactory.Adjustmentsmaybe

necessaryifyounoticeanyofthefol-

lowingconditions:

• Chainmovesatidle.SeeIDLE

SPEED-Tadjustingprocedure.

• Sawwillnotidle.SeeiDLESPEED-T

adjustingprocedure.

Idle Speed-T

Allow engine to idle. If the chain

moves, idle is too fast. If the engine

stalls, idle is too slow, Adjust speed

until engine runs without chain move-

ment (idle too fast) or stalling (idle too

slow), The idle speed screw is located

in the area above the primer bulb and

is labeled T.

• Turn idle screw (T) clockwise to in-

crease engine speed.

• Turn idle screw (T) counterclockwise

to decrease engine speed.

If you require further assistance or are

unsure about performing this proce_

dure, contact your Sears Service Cen-

ter or call our customer assistance

help line at 1-800-235-5878.

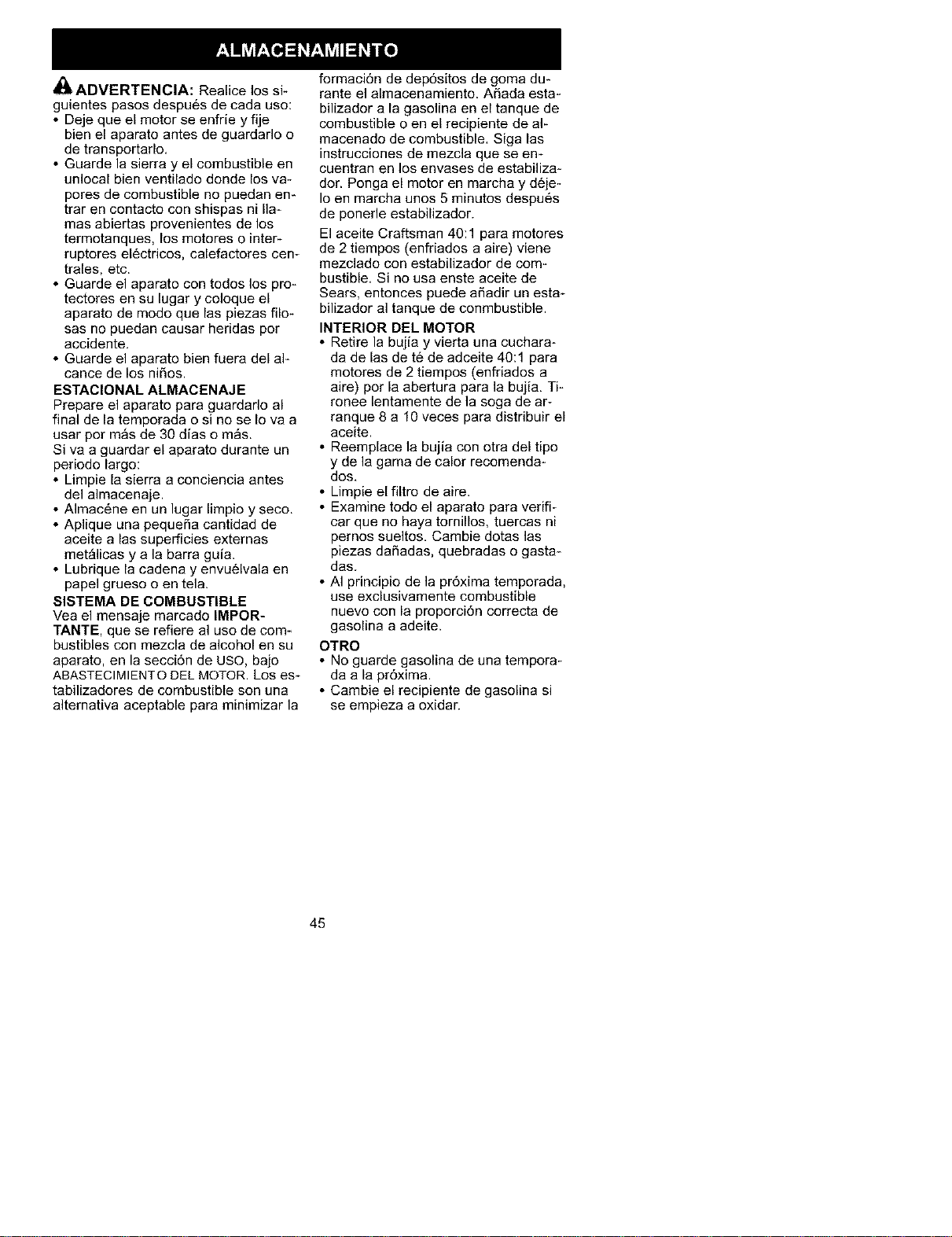

aI_,WARNING: Perform the following

steps after each use:

• Allow the engine to cool, and secure

the unit before storing or transport-

ing,

• Store chain saw and fuel in a well

ventilated area where fuel vapors

cannot reach sparks or open flames

from water heaters, electric motors or

switches, furnaces, etc.

• Store chain saw with all guards in

place and position chain saw so that

any sharp object cannot accidentally

cause injury.

• Store chain saw well out of the reach

of children.

SEASONAL STORAGE

Prepare your unit for storage at the

end of the season or if it will not be

used for 30 days or more,

If your chain saw is to be stored for a

period of time:

• Clean saw thoroughly before storage.

• Store in a clean dry area.

• Lightly oil external metal surfaces

and guide bar.

• Oil the chain and wrap it in heavy pa-

per or cloth.

FUEL SYSTEM

Under FUELING ENGINE in the OPERA-

TION section of this manual, see mes-

sage labeled IMPORTANT regarding

the use of gasohol in your chain saw.

Fuel stabilizer is an acceptable alter-

native in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to the gasoline in the fuel

tank or fuel storage container. Follow

the mix instructions found on stabilizer

containers. Run engine at least 5 min-

utes after adding stabilizer.

Craftsman 40:1, 2-cycle engine oil (air

cooled) is especially blended with fuel

stabilizer, If you do not use this Sears

oil, you can add a fuel stabilizer to your

fuel tank.

ENGINE

• Remove spark plug and pour 1 tea-

spoon of 40:1, 2-cycle engine oil (air

cooled) through the spark plug open-

ing. Slowly pull the starter rope 8 to

10 times to distribute oil,

• Replace spark plug with new one of

recommended type and heat range.

• Clean air filter.

• Check entire unit for loose screws,

nuts, and bolts, Replace any dam-

aged, broken, or worn parts,

• At the beginning of the next season,

use only fresh fuel having the proper

gasoline to oil ratio.

OTHER

• Do not store gasoline from one sea-

sen to another.

• Replace your gasoline can if it starts

to rust.

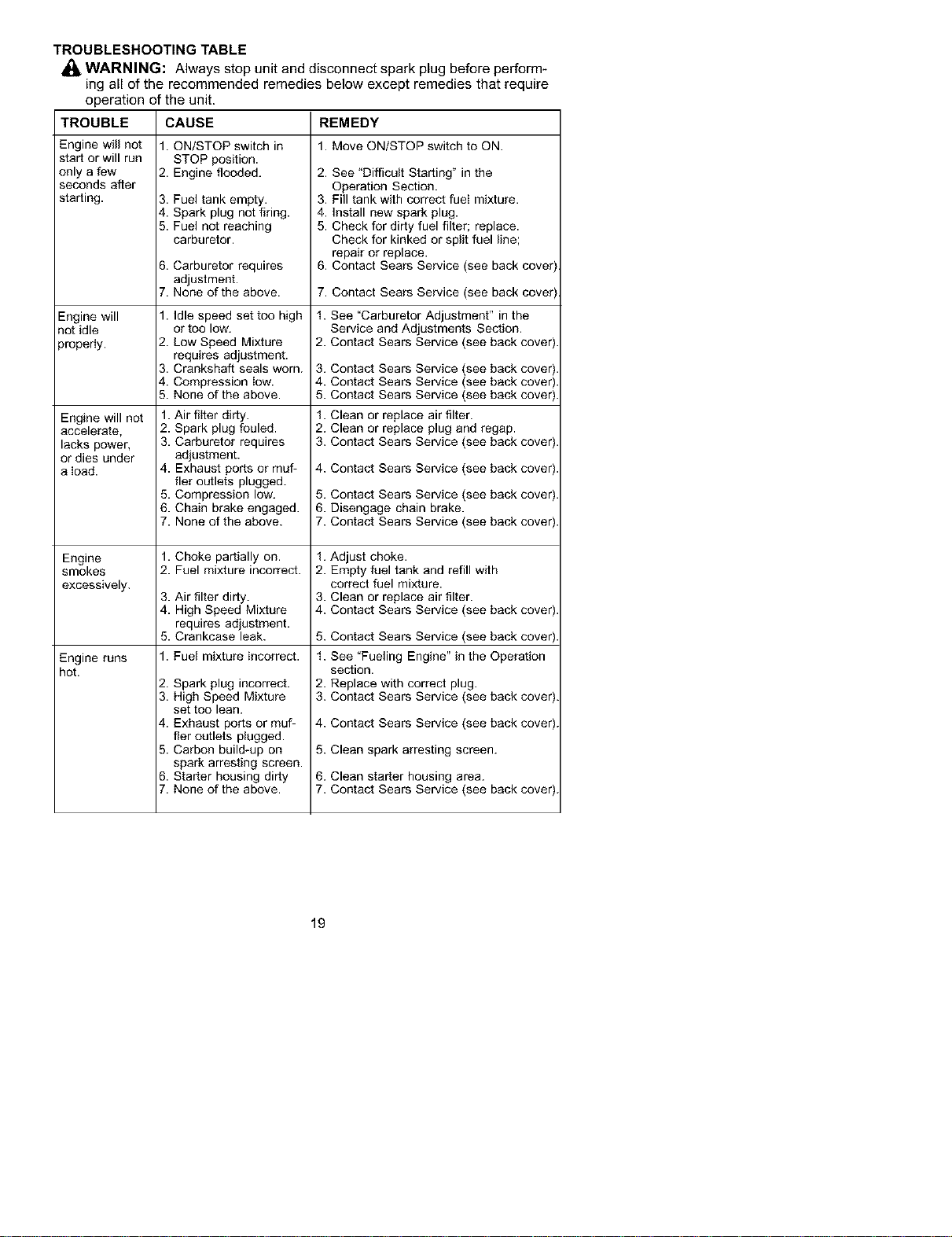

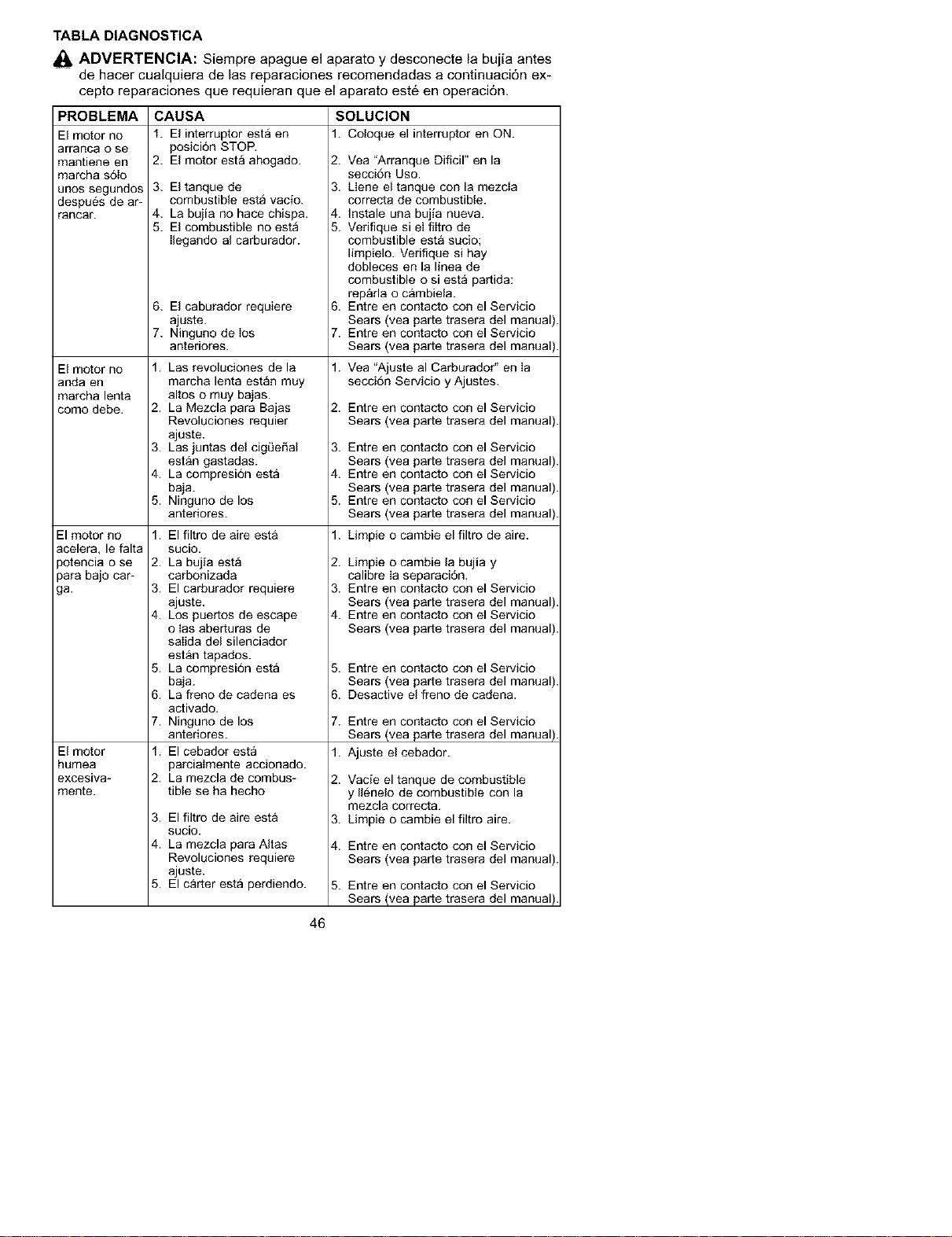

TROUBLESHOOTING TABLE

WARNING: Always stop unit and disconnect spark plug before perform-

ing all of the recommended remedies below except remedies that require

operation of the unit.

TROUBLE CAUSE REMEDY

1. Move ON/STOP switch to ON.Engine will not

start or will run

only a few

seconds after

starting.

Engine will

not idle

oropedy.

Engine will not

accelerate,

lacks power,

or dies under

a load.

Engine

smokes

excessively.

Engine runs

hot.

1. ON/STOP switch in

STOP position.

2. Engine flooded.

3. Fuel tank empty.

4. Spark plug not firing.

5. Fuel not reaching

carburetor.

6. Carburetor requires

adjustment.

7. None of the above.

1. Idle speed set too high

or too low.

2. Low Speed Mixture

requires adjustment.

3. Crankshaft seals worn.

4. Compression low.

5. None of the above.

1. Air filter dirty.

2. Spark plug fouled.

3. Carburetor requires

adjustment.

4. Exhaust ports or muf-

fler outlets plugged.

5. Compression low.

6. Chain brake engaged.

7. None of the above.

1. Choke partially on.

2. Fuel mixture incorrect.

3. Air filter dirty.

4. High Speed Mixture

requires adjustment.

5. Crankcase leak.

1. Fuel mixture incorrect.

2. Spark plug incorrect.

3. High Speed Mixture

set too lean.

4. Exhaust ports or muf-

fler outlets plugged.

5. Carbon build-up on

spark arresting screen.

6. Starter housing dirty

7. None of the above.

2. See "Difficult Starting" in the

Operation Section.

3. Fill tank with correct fuel mixture.

4. Install new spark plug.

5. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

6. Contact Sears Service (see back cover

Contact Sears Service (see back cover

See "Carburetor Adjustment" in the

Service and Adjustments Section.

Contact Sears Service (see back cover)

Clean or replace air filter.

Clean or replace plug and regap.

Contact Sears Service (see back cover)

4. Contact Sears Service (see back cover)

5. Contact Sears Service (see back cover)

6. Disengage chain brake.

7. Contact Sears Service (see back cover)

1. Adjust choke.

2. Empty fuel tank and refill with

correct fuel mixture.

3. Clean or replace air filter.

4. Contact Sears Service (see back cover)

5. Contact Sears Service (see back cover)

1. See "Fueling Engine" in the Operation

section.

2. Replace with correct plug.

3. Contact Sears Service (see back cover)

4. Contact Sears Service (see back cover)

5. Clean spark arresting screen.

6. Clean starter housing area.

7. Contact Sears Service (see back cover)

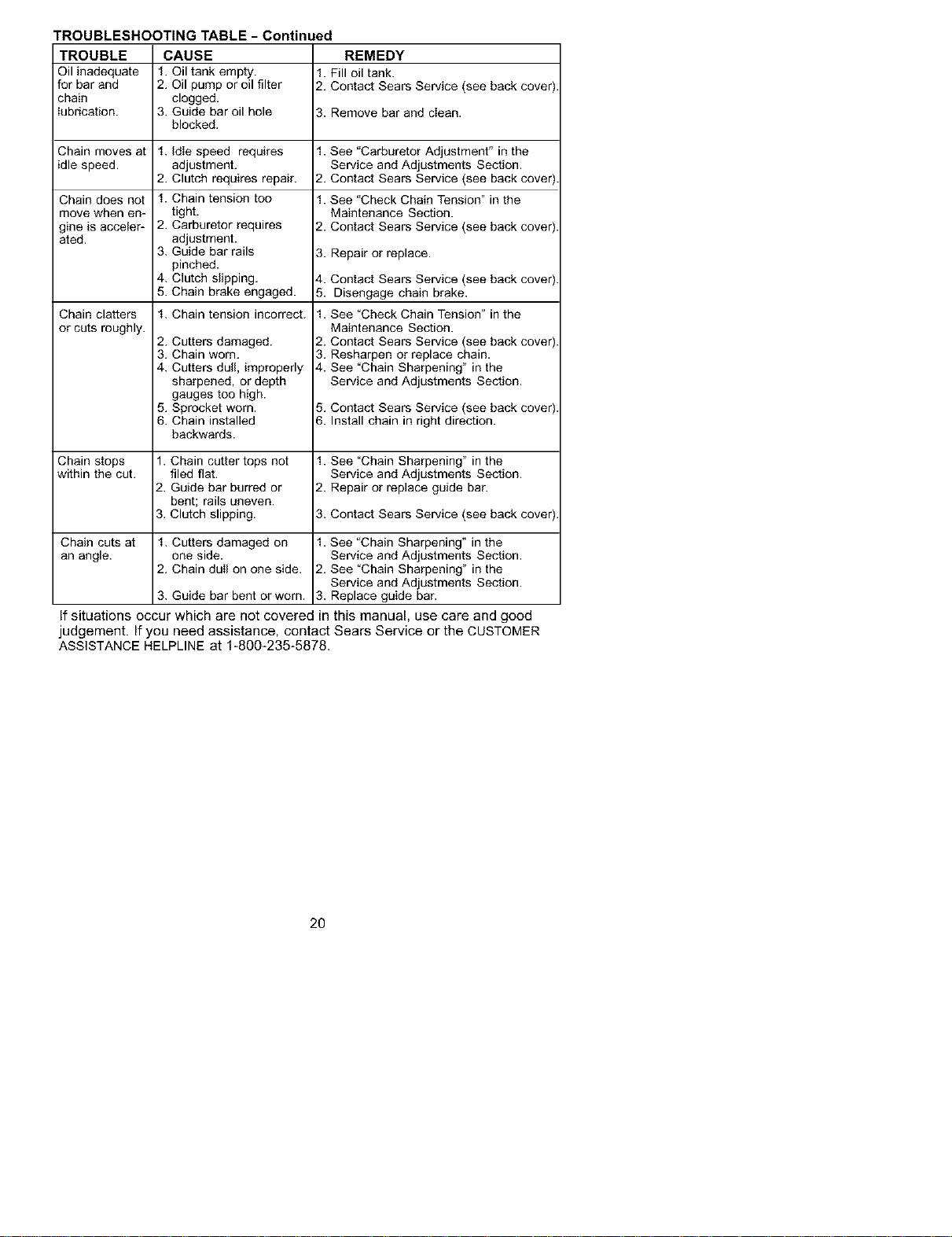

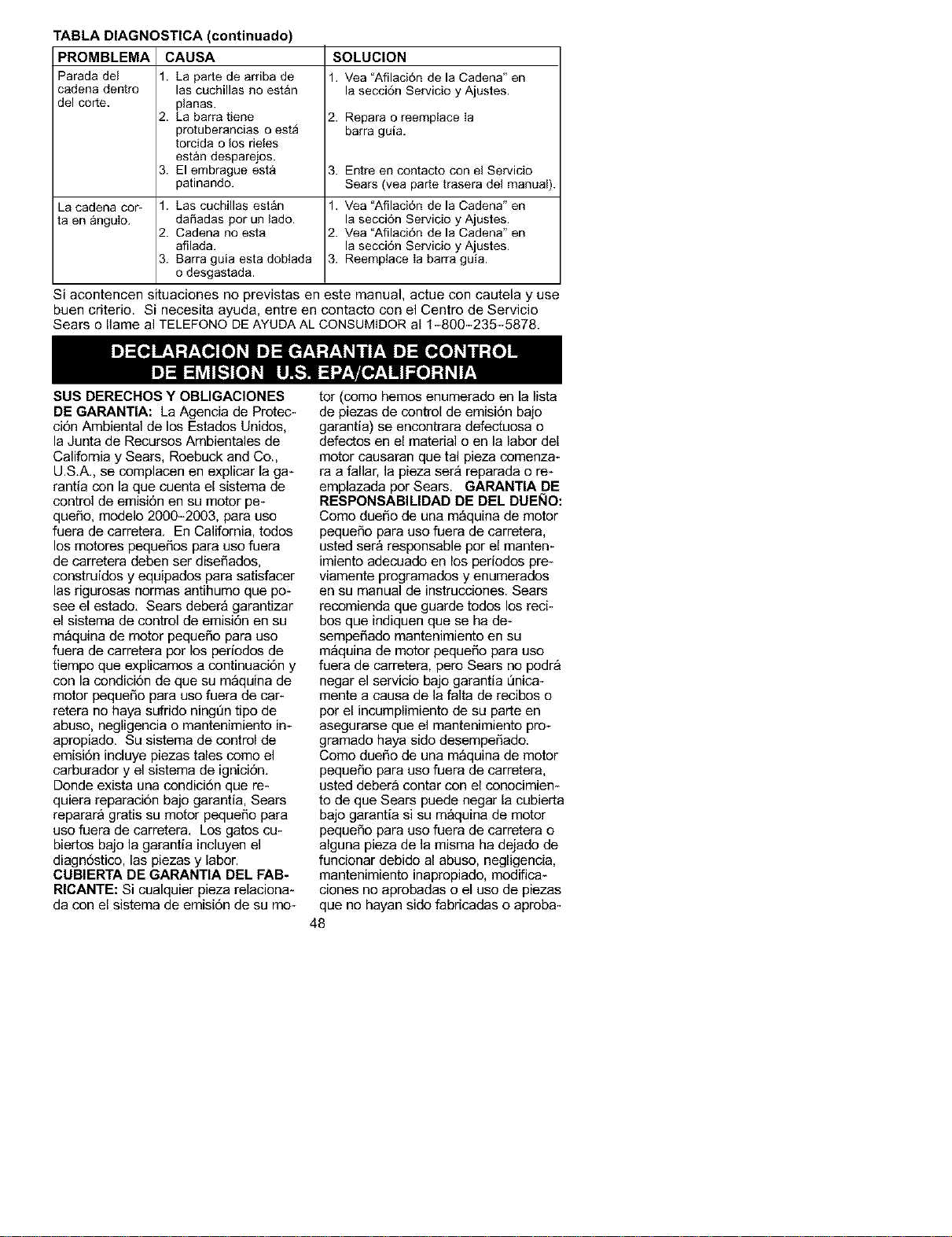

TROUBLESHOOTING TABLE - Continued

TROUBLE

Oil inadequate

for bar and

chain

iubrication.

CAUSE

1. Oil tank empty.

2. Oil pump or oil filter

clogged.

3. Guide bar oil hole

blocked.

REMEDY

1. Fill oil tank.

2. Contact Sears Service (see back cover)

3. Remove bar and clean.

Chain moves at 1. Idie speed requires 1. See "Carburetor Adjustment" in the

idle speed, adjustment. Service and Adjustments Section.

2. Clutch requires repair. 2. Contact Sears Service (see back cover)

Chain does not 1. Chain tension too 1. See "Check Chain Tension" in the

move when en- tight. Maintenance Section.

gine is acceler- 2. Carburetor requires 2. Contact Sears Service (see back cover)

ated. adjustment.

3. Guide bar rails 3. Repair or replace.

pinched.

4. Clutch slipping. ¢. Contact Sears Service (see back cover)

5. Chain brake engaged. 5. Disengage chain brake.

Chain clatters 1. Chain tension incorrect.

or cuts roughly.

2. Cutters damaged.

3. Chain worn.

4. Cutters dull, improperly

sharpened, or depth

gauges too high.

5. Sprocket worn.

6. Chain installed

backwards.

1. See "Check Chain Tension" in the

Maintenance Section.

2. Contact Sears Service (see back cover)

3. Resharpen or replace chain.

¢. See "Chain Sharpening" in the

Service and Adjustments Section.

5. Contact Sears Service (see back cover)

a. Install chain in right direction.

Chain stops 1. Chain cutter tops not 1. See "Chain Sharpening" in the

within the cut. filed flat. Service and Adjustments Section.

2. Guide bar burred or 2. Repair or replace guide bar.

bent; rails uneven.

3. Clutch slipping. 3. Contact Sears Service (see back cover)

Chain cuts at 1. Cutters damaged on 1. See "Chain Sharpening" in the

an angle, one side. Service and Adjustments Section.

2. Chain dulI on one side. 2. See "Chain Sharpening" in the

Service and Adjustments Section.

3. Guide bar bent or worn. 3. Replace guide bar.

If situations occur which are not covered in this manual, use care and good

judgement. If you need assistance, contact Sears Service or the CUSTOMER

ASSISTANCE HELPLINE at 1-800-235-5878.

YOUR WARRANTY RIGHTS AND OB-

LIGATIONS: The U.S. Environmental

Protection Agency/California Air Re-

sources Board and Sears, Roebuck and

Co., U.S.A., are pleased to explain the

emissions control system warranty on

your year 2000-2003 small off-road en-

gine. In California, all new small off-road

engines must be designed, built, and

equipped to meet the State's stringent

anti-smog standards. Sears must war-

rant the emission control system on your

small off-road engine for the periods of

time listed below provided there has

been no abuse, neglect, or improper

maintenance of your small off-road en-

gine engine. Your emission control sys-

tem includes parts such as the carbure-

tor and the ignition system. Where a

warrantable condition exists, Sears will

repair your small off-road engine engine

at no cost to you. Expenses covered un-

der warranty include diagnosis, parts

and labor. MANUFACTURER'S WAR-

RANTY COVERAGE: If any emissions

related part on your engine (as listed un-

der Emissions Control Warranty Parts

List) is defective or a defect in the mate-

rials or workmanship of the engine

causes the failure of such an emission

related part, the part will be repaired or

replaced by Sears. OWNER'S WAR-

RANTY RESPONSIBILITIES: As the

small off-road engine engine owner, you

are responsible for the performance of

the required maintenance listed in your

instruction manual. Sears recommends

that you retain all receipts covering

maintenance on your small off-road en-

gine, but Sears cannot deny warranty

solely for the lack of receipts or for your

failure to ensure the performance of all

scheduled maintenance. As the small

off-road engine engine owner, you

should be aware that Sears may deny

you warranty coverage if your small off-

road engine engine or a part of it has

failed due to abuse, neglect, improper

maintenance, unapproved modifications,

or the use of parts net made or ap-

proved by the original equipment

manufacturer. You are responsible for

presenting your small off-road engine to

a Sears authorized repair center as

soon as a problem exists. Warranty re-

pairs should be completed in a reason-

able amount of time, not to exceed 30

days. If you have any questions regard-

ing your warranty rights and responsibili-

ties, you should contact your nearest

authorized service center or call Sears

at 1-800-469-4663. WARRANTY COM-

MENCEMENT DATE: The warranty pe-

riod begins on the date the small off-

road engine is purchased. LENGTH OF

COVERAGE: This warranty shall be for

a period of two years from the initial date

of purchase, WHAT IS COVERED: RE-

PAIR OR REPLACEMENT OF PARTS.

Repair or replacement of any warranted

part will be performed at no charge to

the owner at an approved Sears Service

Center, Ifyou have any questions re-

garding your warranty rights and respon-

sibilities, you should contact your near-

est authorized service center or call

Sears at 1_800-469-4663. WARRANTY

PERIOD: Any warranted part which is

not scheduled for replacement as re-

quired maintenance, or which is sched-

uled only for regular inspection to the

effect of "repair or replace as necessary"

shall be warranted for 2 years. Any war-

ranted part which is scheduled for re-

placement as required maintenance

shall be warranted for the period of time

up to the first scheduled replacement

point for that part. DIAGNOSIS: The

owner shall not be charged for diagnos-

tic labor which leads to the determina-

tion that a warranted part is defective if

the diagnostic work is performed at an

approved Sears Service Center. CON-

SEQUENTIAL DAMAGES: Sears may

be liable for damages to other engine

components caused by the failure of a

warranted part still under warranty.

WHAT IS NOT COVERED: All failures

caused by abuse, neglect, or improper

maintenance are not covered. ADD-ON

OR MODIFIED PARTS: The use of

add-on or modified parts can be

grounds for disallowing a warranty claim.

Sears is not liable to cover failures of

warranted parts caused by the use of

add-on or modified parts. HOW TO

FILE A CLAIM: If you have any ques-

tions regarding your warranty rights and

responsibilities, you should contact your

nearest authorized service center or call

Searsat1-800_469_4663.WHERE TO

GET WARRANTY SERVICE: Warranty

services or repairs shall be provided at

all Sears Service Centers. Call

1-8004694663. MAINTENANCE, RE-

PLACEMENT AND REPAIR OF EMIS-

SION RELATED PARTS: Any Sears ap-

proved replacement part used in the

performance of any warranty mainte-

nance or repair on emission related

parts will be provided without charge to

the owner if the part is under warranty.

EMISSION CONTROL WARRANTY

PARTS LIST: Carburetor, Ignition Sys-

tem: Spark Plug (covered up to mainte-

nance schedule), Ignition Module, Muf-

tier including catalyst. MAINTENANCE

STATEMENT: The owner is responsible

for the performance of all required main-

tenance as defined in the instruction

manual.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

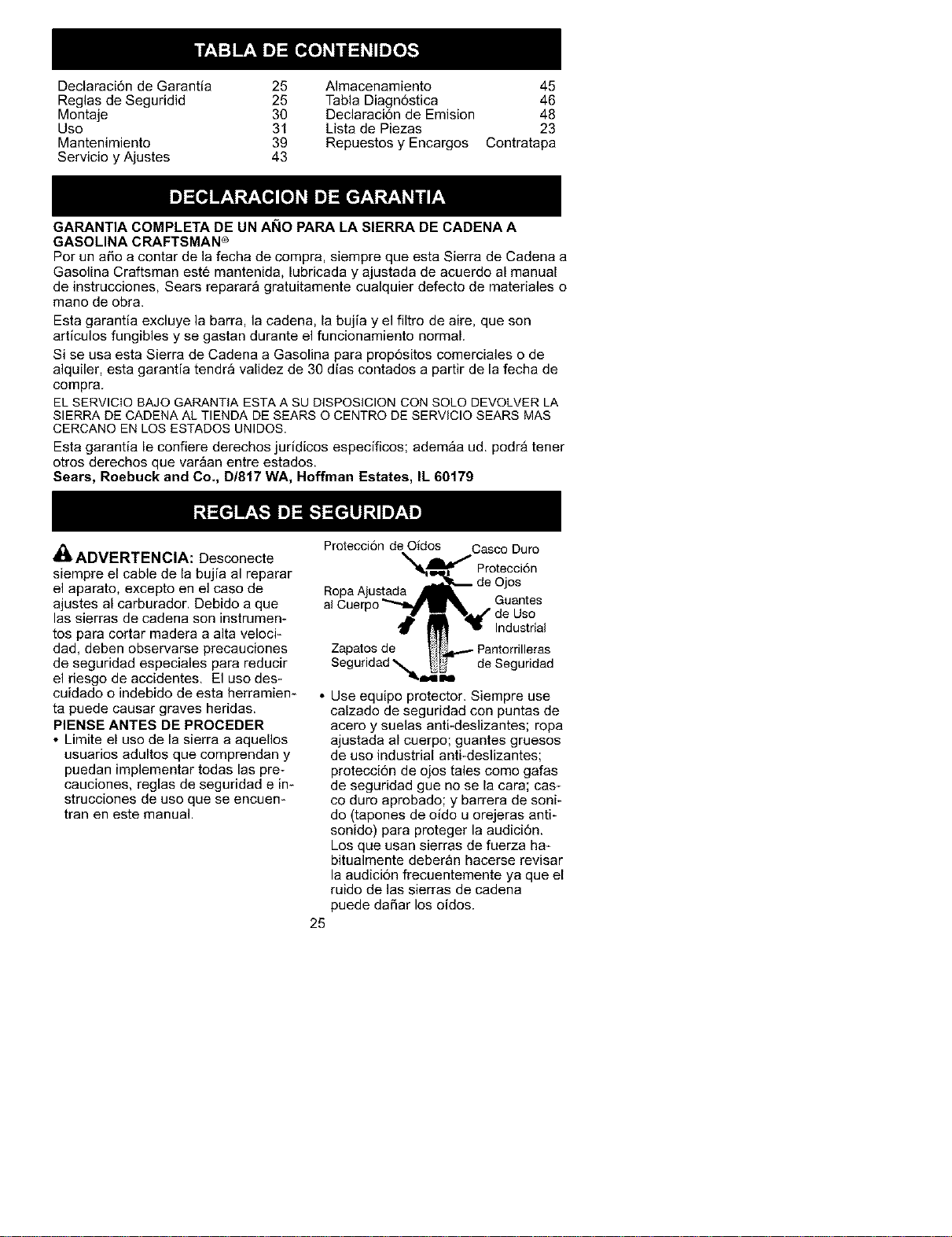

Declaraci6ndeGarantia 25 Almacenamiento 45

ReglasdeSeguridid 25 TablaDiagn6stica 46

Montaje 30 Declaraci6ndeEmision 48

Uso 31 ListadePiezas 23

Mantenimiento 39 RepuestosyEncargosContratapa

ServicioyAjustes 43

GARANTIA COMPLETA DE UN ANO PARA LA SIERRA DE CADENA A

GASOLINA CRAFTSMAN ®

Per un aSo a contar de la fecha de compra, siempre que esta Sierra de Cadena a

Gasolina Craftsman est6 mantenida, lubricada y ajustada de acuerdo al manual

de instrucciones, Sears reparar_ gratuitamente cualquier defecto de materiales o

mano de obra.

Esta garantia excluye la barra, la cadena, la bujia y el flltro de aire, que son

articulos fungibles y se gastan durante el funcionamiento normal.

Si se usa esta Sierra de Cadena a Gasolina para prop6sitos comerciales o de

alquiler, esta garantia tendra validez de 30 dias contados a partir de la fecha de

compra.

EL SERVlCIO BAJO GARANTIA ESTA A SU DISPOSIClON CON SOLO DEVOLVER LA

SIERRA DE CADENA AL TIENDA DE SEARS O CENTRO DE SERVIClO SEARS MAS

CERCANO EN LOS ESTADQS UNIDOS.

Esta garantia le confiere derechos juridicos especificos; adem_a ud. podr_ tener

otros derechos que vargan entre estados.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, IL 60179

_lk ADVERTENCIA: Desconecte

siempre el cable de la bujia al reparar

el aparato, excepto en el caso de

ajustes al carburador. Debido a que

las sierras de cadena son instrumen-

tos para cortar madera a alta veloci-

dad, deben observarse precauciones

de seguridad especiales para reducir

el riesgo de accidentes, El uso des_

cuidado o indebido de esta herramien-

ta puede causar graves heridas.

PIENSE ANTES DE PROCEDER

• Limite el uso de la sierra a aquellos

usuarios adultos que comprendan y

puedan implementar todas las pre-

cauciones, reglas de seguridad e in-

strucciones de uso que se encuen-

tran en este manual.

Proteccion de Oidos Casco Duro

Protecci6n

Ropa Ajustada Guantes

• de Uso

Industrial

Zapatos de

Seguridad _ de Seguridad

Use equipo protector. Siempre use

calzado de seguridad con puntas de

acero y suelas anti-deslizantes; ropa

ajustada al cuerpo; guantes gruesos

de uso industrial anti-deslizantes;

protecci6n de ojos tales como gafas

de seguridad gue no se la cara; cas-

co duro aprobado; y barrera de soni-

do (tapones de oido u orejeras anti-

sonido) para proteger la audici6n.

Los que usan sierras de fuerza ha-

bitualmente deber_n hacerse revisar

la audici6n frecuentemente ya que el

ruido de ]as sierras de cadena

puede daSar los oidos.

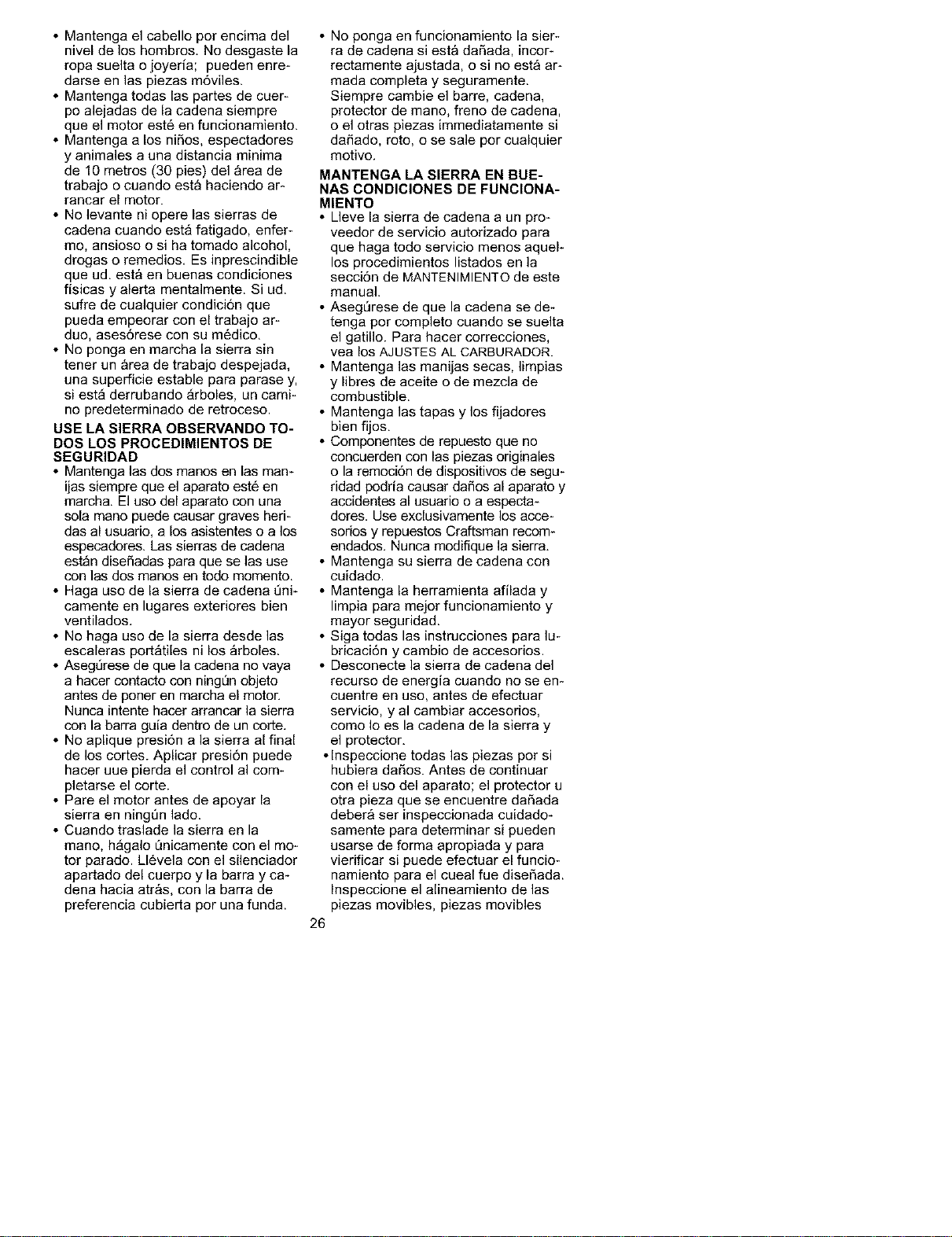

• Mantenga el cabello por encima del

nivel de los hombros. No desgaste la

ropa suelta ojoyerfa; pueden enre-

darse en las piezas m6viles.

• Mantenga todas las partes de cuer-

po alejadas de la cadena siempre

que el motor est6 en funcionamiento.

• Mantenga a los niSos, espectadores

y animales a una distancia minima

de 10 metros (30 pies) del &rea de

trabajo o cuando est& haciendo ar-

rancar el motor.

• No levante ni opere las sierras de

cadena cuando est9 fatigado, enfer-

me, ansioso o si ha tomado alcohol,

drogas o remedios. Es inprescindible

que ud. est& en buenas condiciones

fisicas y alerta mentalmente. Si ud.

sufre de cualquier condici6n que

pueda empeorar con el trabajo at-

duo, ases6rese con su m6dico.

• No ponga en marcha la sierra sin

tener un &rea de trabajo despejada,

una superficie estable para parase y,

si est_ derrubando _rboles, un cami-

no predeterminado de retroceso.

USE LA SIERRA OBSERVANDO TO-

DOS LOS PROCEDIMIENTOS DE

SEGURIDAD

• Mantenga las dos manos en las man-

ijas siempre que el aparato est6 en

march& El uso del aparato con una

sola mano puede causar graves heri-

das al usuario, a los asistentes o a los

especadores. Las sierras de cadena

est_n diseSadas para que se las use

con las dos manos en todo momento.

• Haga uso de la sierra de cadena t_ni-

camente en lugares exteriores bien

ventilados.

• No haga uso de la sierra desde las

escaleras port,tiles ni los _rboles.

• Asegt_rese de que la cadena no vaya

a hacer contacto con ning_n objeto

antes de poner en marcha el motor.

Nunca intente hacer arrancar la sierra

con la barra guia dentro de un core.

• No aplique presi6n a la sierra al final

de los cortes. Aplicar presi6n puede

hacer uue pierda el control al com-

pletarse el corte.

• Pare el motor antes de apoyar la

sierra en ningt_n lado.

• Cuando traslade la sierra en la

mane, h_galo _nicamente con el mo-

tor parado. LI6vela con el silenciador

apartado del cuerpo y la barra y ca-

dena hacia atr&s, con la barra de

preferencia cubierta por una funda.

• No ponga en funcionamiento la sier-

ra de cadena si esta daSada, incor-

rectamente ajustada, o si no est& ar-

mada completa y seguramente.

Siempre cambie el barre, cadena,

protector de mano, freno de cadena,

o el otras piezas immediatamente si

daSado, roto, o se sale por cualquier

motivo.

MANTENGA LA SIERRA EN BUE-

NAS CONDICIONES DE FUNCIONA-

MIENTO

• Lleve la sierra de cadena a un pro-

veedor de servicio autorizado para

que haga todo servicio menos aquel-

los procedimientos listados en la

secci6n de MANTENIMIENTO de este

manual.

• AsegQrese de que la cadena se de-

tenga por completo cuando se suelta

el gatillo. Para hacer correcciones,

vea los AJUSTES AL CARBURADOR.

• Mantenga las manijas secas, limpias

y libres de aceite o de mezcla de

combustible.

• Mantenga las tapas y los fijadores

bien fijos.

• Componentes de repuesto que no

concuerden con las piezas originales

o la remoci6n de dispositivos de segu-

ridad podria causar daSos al aparato y

accidentes al usuario o a especta-

dores. Use exclusivamente los acce-

sorios y repuestos Craftsman recom-

endados. Nunca modifique la sierra.

• Mantenga su sierra de cadena con

cuidado.

• Mantenga la herramienta afilada y

limpia para mejor funcionamiento y

mayor seguridad.

• Siga todas las instrucciones para lu-

bricaci6n y cambio de accesorios.

• Desconecte la sierra de cadena del

recurso de energia cuando no se em

cuentre en uso, antes de efectuar

servicio, y al cambiar accesorios,

como Io es la cadena de la sierra y

el protector.

• Inspeccione todas las piezas por si

hubiera daSos. Antes de continuar

con el uso del aparato; el protector u

otra pieza que se encuentre daSada

deber& ser inspeccionada cuidado-

samente para determinar si pueden

usarse de forma apropiada y para

vierificar si puede efectuar el funcio-

namiento para el cueal fue diseSada.

Inspeccione el alineamiento de las

piezas movibles, piezas movibles

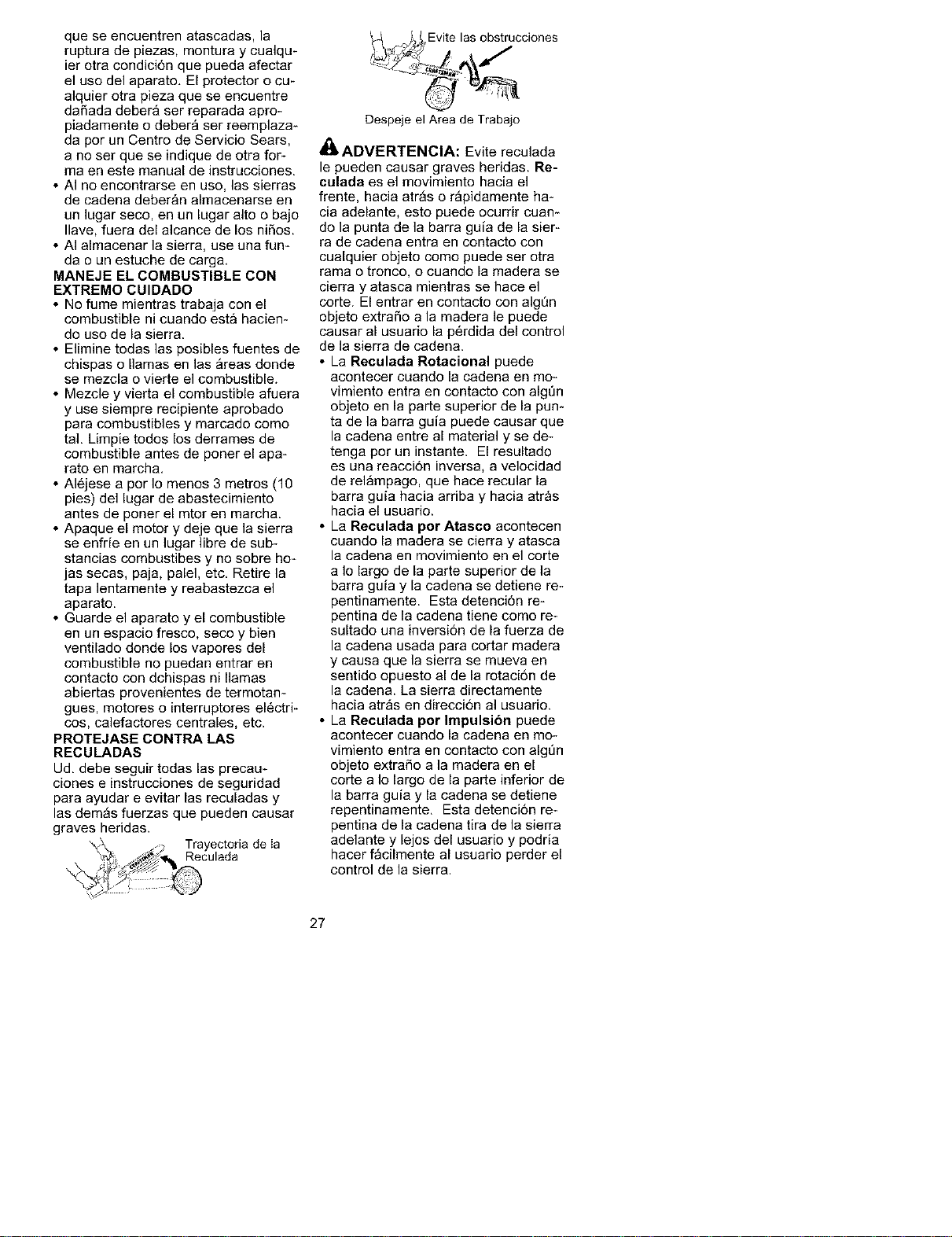

queseencuentrenatascadas,la

rupturadepiezas,monturaycualqu-

ierotracondici6nquepuedaafectar

elusodelaparato.Elprotectorocu-

alquierotrapiezaqueseencuentre

dafiadadeber9serreparadaapro-

piadamenteodeber9serreemplaza*

daporunCentrodeServicioSears,

anoserqueseindiquedeotrafor-

maenestemanualdeinstrucciones.

• AInoencontrarseenuso,lassierras

decadenadeber&nalmacenarseen

unlugarseco,enunlugaraltoobajo

Ilave,fueradelalcancedelosniSos.

• AIalmacenarlasierra,useunafun-

daounestuchedecarga.

MANEJEELCOMBUSTIBLECON

EXTREMO CUIDADO

• No fume mientras trabaja con el

combustible ni cuando est& haciem

do uso de la sierra.

• Elimine todas las posibles fuentes de

chispas o llamas en las _reas donde

se mezcla o vierte el combustible.

• Mezcle y vierta el combustible afuera

y use siempre recipiente aprobado

para combustibles y marcado como

tal. Limpie todos los derrames de

combustible antes de poner el apa-

rato en march&

• AI6jese a por Io menos 3 metros (10

pies) del lugar de abastecimiento

antes de poner el mtor en march&

• Apaque el motor y deje que la sierra

se enfrie en un lugar libre de sub-

stancias combustibes y no sobre ho-

jas secas, paja, palel, etc. Retire la

tapa lentamente y reabastezca el

aparato.

• Guarde el aparato y el combustible

en un espacio fresco, seco y bien

ventilado donde los vapores del

combustible no puedan entrar en

contacto con dchispas ni llamas

abiertas provenientes de termotam

gues, motores o interruptores el6ctri-

cos, calefactores centrales, etc.

PROTEJASE CONTRA LAS

RECULADAS

Ud. debe seguir todas las precau-

clones e instrucciones de seguridad

para ayudar e evitar las reculadas y

las demgs fuerzas que pueden causar

graves heridas.

,Evite las obstrucciones

Despeje el Area de Trabajo

_kADVERTENCIA: Evite reculada

le pueden causar graves heridas. Re-

culada es el movimiento hacia el

frente, hacia atrgs o r_pidamente ha*

cia adelante, esto puede ocurrir cuam

do la punta de la barra guia de la sier_

ra de cadena entra en contacto con

cualquier objeto como puede ser otra

rama o tronco, o cuando la madera se

cierra y atasca mientras se hace el

corte. El entrar en contacto con algQn

objeto extrafio a la madera le puede

causar al usuario la p6rdida del control

de la sierra de cadena.

• La Reculada Rotacional puede

acontecer cuando la cadena en mo_

vimiento entra en contacto con algt]n

objeto en la parte superior de la pun*

ta de la barra guia puede causar que

la cadena entre al material y se de-

tenga por un instante. El resultado

es una reacci6n inversa, a velocidad

de rel_mpago, que hace recular la

barra guia hacia arriba y hacia atr&s

hacia el usuario.

• La Reculada por Atasco acontecen

cuando la madera se cierra y atasca

la cadena en movimiento en el corte

a Io largo de la parte superior de la

barra guia y la cadena se detiene re-

pentinamente. Esta detenci6n re-

pentina de la cadena tiene coma re-

sultado una inversi6n de la fuerza de

la cadena usada para cortar madera

y causa que la sierra se mueva en

sentido opuesto al de la rotaci6n de

la cadena. La sierra directamente

hacia atrAs en direcci6n al usuario.

• La Reculada por Impulsibn puede

acontecer cuando la cadena en mo-

vimiento entra en contacto con algt]n

objeto extrafio a la madera en el

corte a Io largo de la parte inferior de

la barra guia y la cadena se detiene

repentinamente. Esta detenci6n re-

pentina de la cadena tira de la sierra

adelante y lejos del usuario y podria

hacer fgcilmente al usuario perder el

control de la sierra.

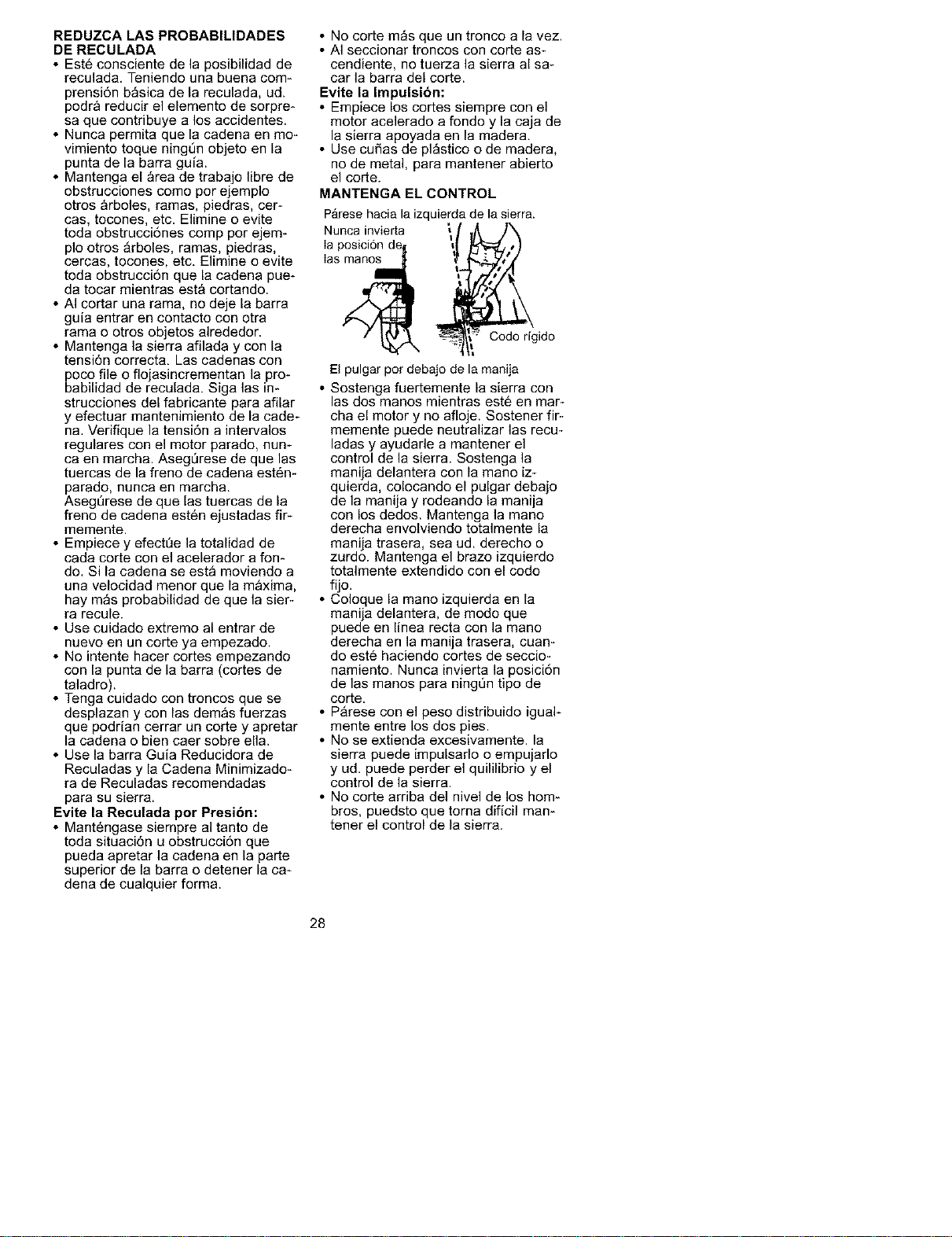

REDUZCA I.AS PROBABILIDADES

DE RECULADA

• Est6 consciente de la posibilidad de

reculada, Teniendo una buena corn*

prensi6n b_sica de la reculad& ud.

podr& reducir el elemento de sorpre*

sa que contribuye a los accidentes.

• Nunca permita que la cadena en me-

vimiento toque ningt]n objeto en la

punta de la barra guia.

• Mantenga el &rea de trabajo libre de

obstrucciones come per ejemplo

otros _rboles, ramas, piedras, cer-

cas, tocones, etc. Elimine o evite

toda obstrucci6nes comp por ejem-

plo otros _rboles, ramas, piedras,

cercas, tocones, etc. Elimine o evite

toda obstrucci6n que la cadena pue-

da tocar mientras est& cortando.

• AI cortar una ram& no deje la barra

guia entrar en contacto con otra

rama o otros objetos alrededor.

• Mantenga la sierra afilada y con la

tensi6n correct& Las cadenas con

poco file o flojasincrementan la pro-

babilidad de reculada. Siga las im

strucciones del fabricante para afilar

y efectuar mantenimiento de la cade-

na. Verifique la tensi6n a intervalos

regulares con el motor parado, nun-

ca en marcha. AsegQrese de que las

tuercas de la freno de cadena est6n-

parado, nunca en marcha.

Aseg0rese de que las tuercas de la

freno de cadena est6n ejustadas fir-

memente.

• Empiece y efect0e la totalidad de

cada corte con el acelerador a fore

do. Si la cadena se esta moviendo a

una velocidad menor que la maxima,

hay m_s probabilidad de que la sier-

ra recule.

• Use cuidado extremo al entrar de

nuevo en un corte ya empezado.

• No intente hacer cortes empezando

con la punta de la barra (cortes de

taladro).

• Tenga cuidado con troncos que se

desplazan y con las demas fuerzas

que podrian cerrar un corte y apretar

la cadena o bien caer sobre ella.

• Use la barra Guia Reducidora de

Reculadas y la Cadena Minimizado-

ra de Reculadas recomendadas

para su sierra.

Evite la Reculada por Presibn:

• Mant6ngase siempre al tanto de

toda situaci6n u obstrucci6n que

pueda apretar la cadena en la parte

superior de la barra o detener la ca-

dena de cualquier forma.

• No corte m_s que un tronco a la vez.

• AI seccionar troncos con corte as-

cendiente, no tuerza la sierra al sa-

car la barra del corte.

Evite la Impulsion:

• Empiece los cortes siempre con el

motor acelerado a fondo y la caja de

la sierra apoyada en la madera.

• Use cutlas de pl_stico o de madera,

no de metal, para mantener abierto

el corte.

MANTENGA EL CONTROL

Parese hacia la izquierda de la sierra.

Nunca invierta

Ia posici6n d_

Ias manos

Codo rigido

El pulgar pot debajo de la manija

• Sostenga fuertemente la sierra con

las dos manos mientras est6 en mar-

cha el motor y no afloje. Sostener fir-

memente puede neutralizar las recu-

ladas y ayudarle a mantener el

control de la sierra. Sostenga la

manija delantera con la mano iz-

quierda, colocando el pulgar debajo

de la manija y rodeando la manija

con los dedos. Mantenga la mano

derecha envolviendo totalmente la

manija trasera, sea ud. derecho o

zurdo. Mantenga el brazo izquierdo

totalmente extendido con el codo

fijo.

• Coloque la mano izquierda en la

manija delantera, de modo que

puede en linea recta con la mano

derecha en la manija trasera, cuan-

do est6 haciendo cortes de seccio-

namiento. Nunca invierta la posici6n

de las manos para ningt]n tipo de

corte.

• Pgrese con el peso distribuido iguaF

mente entre los dos pies.

• No se extienda excesivamente, la

sierra puede impulsarlo o empujarlo

y ud. puede perder el quililibrio y el

control de la sierra.

• No corte arriba del nivel de los hom-

bros, puedsto que torna dificil man*

tener el control de la sierra.

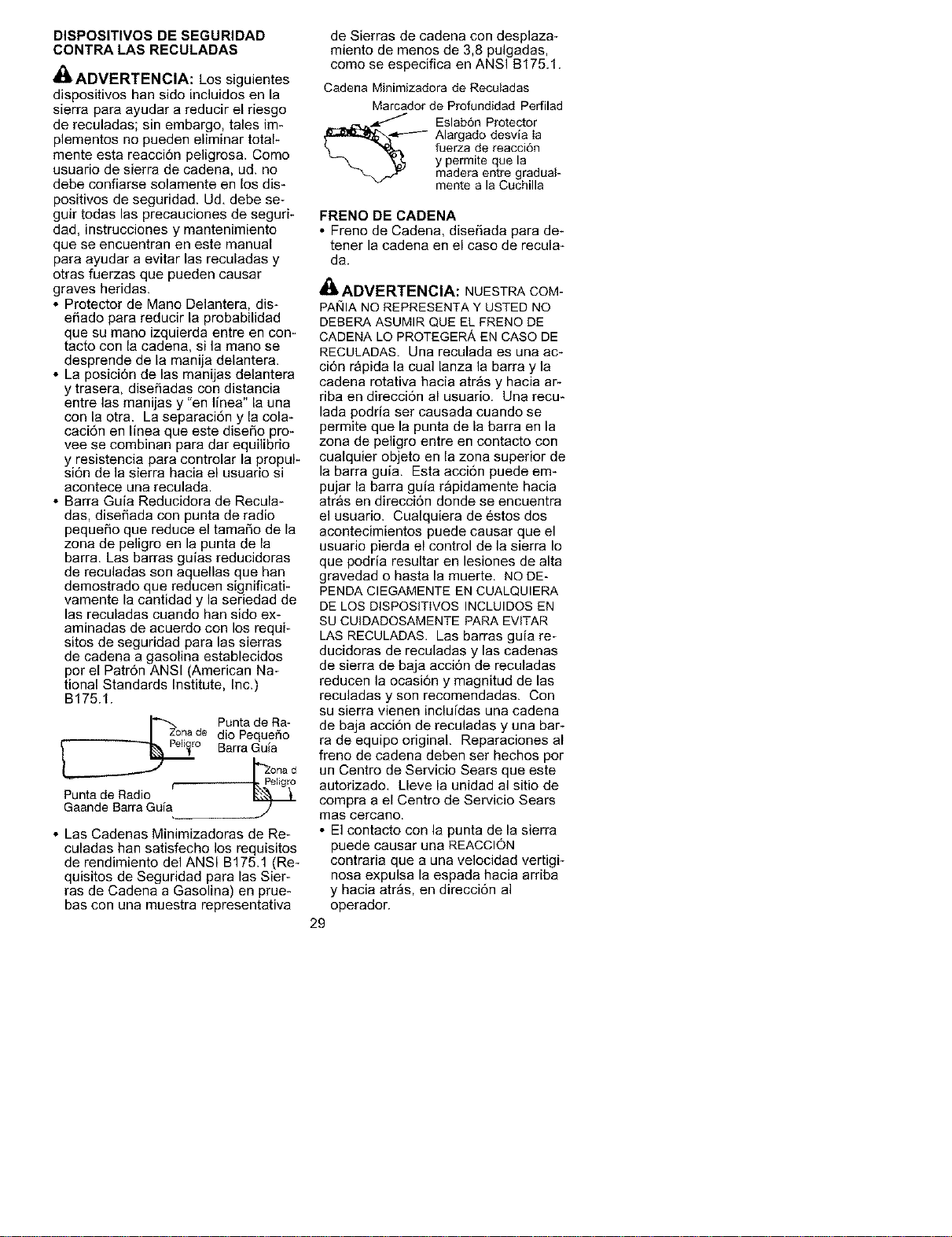

DISPOSITIVOS DE SEGURIDAD

CONTRA LAS RECULADAS

,_ADVERTENCIA: Los siguientes

dispositivos han sido incluidos en la

sierra para ayudar a reducir el riesgo

de reculadas; sin embargo, tales im*

plementos no pueden eliminar total-

mente esta reacci6n peligrosa. Como

usuario de sierra de cadena, ud. no

debe confiarse solamente en los dis-

positivos de seguridad. Ud, debe se-

guir todas las precauciones de seguri-

dad, instrucciones y mantenimiento

que se encuentran en este manual

para ayudar a evitar las reculadas y

otras fuerzas que pueden causar

graves heridas.

• Protector de Mano Delantera, dis-

efiado para reducir la probabilidad

que su mano izquierda entre en con-

tacto con la cadena, si la mano se

desprende de la manija delantera.

• La posici6n de las manijas delantera

y trasera, disefiadas con distancia

entre las manijas y "en lined' la una

con la otra. La separaci6n y la cola-

caci6n en linea que este disefio pro-

vee se combinan para dar equilibrio

y resistencia para controlar la propul-

si6n de la sierra hacia el usuario si

acontece una reculada.

• Barra Guia Reducidora de Recula*

das, disefiada con punta de radio

pequefio que reduce el tamaSo de la

zona de peligro en la punta de la

barra, Las barras guias reducidoras

de reculadas son aquellas que han

demostrado que reducen significati-

vamente la cantidad y la seriedad de

las reculadas cuando han sido ex-

aminadas de acuerdo con los requi-

sitos de seguridad para las sierras

de cadena a gasolina establecidos

por el Patron ANSI (American Na-

tional Standards Institute, Inc.)

B175.1.

r_zo Punta de Ra-

?a de dio Peque_o

o BarraGui_

Zona d

Punta de Radio

Gaande Barra Guia

• Las Cadenas Minimizadoras de Re-

culadas ban satisfecho los requisitos

de rendimiento del ANSI B175.1 (Re-

quisitos de Seguridad para las Sier-

ras de Cadena a Gasolina) en prue-

bas con una muestra representativa

de Sierras de cadena con desplaza-

miento de menos de 3,8 pulgadas,

como se especifica en ANSI B175.1.

Cadena Minimizadora de Reculadas

Marcador de Profundidad Perfilad

_.______ slab6n Protector

Alargado desvia Ia

fuerza de reacci6n

y permite que la

madera entre gradual-

mente a la Cuchilla

FRENO DE CADENA

• Freno de Cadena, dise_ada para de-

tener la cadena en el caso de recula-

da.

_IkADVERTENCIA: NUESTRA COM-

PAi_IIANO REPRESENTA Y USTED NO

DEBERA ASUMIR QUE EL FRENO DE

CADENA LO PROTEGERA EN CASO DE

RECULADAS. Una reculada es una ac-

ci6n rapida la cual lanza la barra y la

cadena rotativa hacia atrgs y hacia ar-

riba en direcci6n al usuario. Una recu-

lada podria ser causada cuando se

permite que la punta de la barra en la

zona de peligro entre en contacto con

cualquier objeto en la zona superior de

la barra guia, Esta acci6n puede em-

pujar la barra guia rapidamente hacia

arras en direcci6n donde se encuentra

el usuario. Cualquiera de estos dos

acontecimientos puede causar que el

usuario pierda el control de la sierra Io

que podria resultar en lesiones de alta

gravedad o hasta la muerte, NO DE-

PENDA ClEGAMENTE EN CUALQUIERA

DE LOS DISPOSITIVOS INCLUIDQS EN

SU CUIDADOSAMENTE PARA EVlTAR

LAS RECULADAS. Las barras guia re-

ducidoras de reculadas y las cadenas

de sierra de baja acci6n de reculadas

reducen la ocasi6n y magnitud de las

reculadas y son recomendadas. Con

su sierra vienen incluidas una cadena

de baja acci6n de reculadas y una bar-

ra de equipo original, Reparaciones al

freno de cadena deben ser hechos por

un Centro de Servicio Sears que este

autorizado, Lleve la unidad al sitio de

compra a el Centro de Servicio Sears

mas ceroano.

• El contacto con la punta de la sierra

puede causar una REACClON

contraria que a una velocidad vertigi-

nosa expulsa la espada hacia arriba

y hacia atrgs, en direcci6n al

operador.

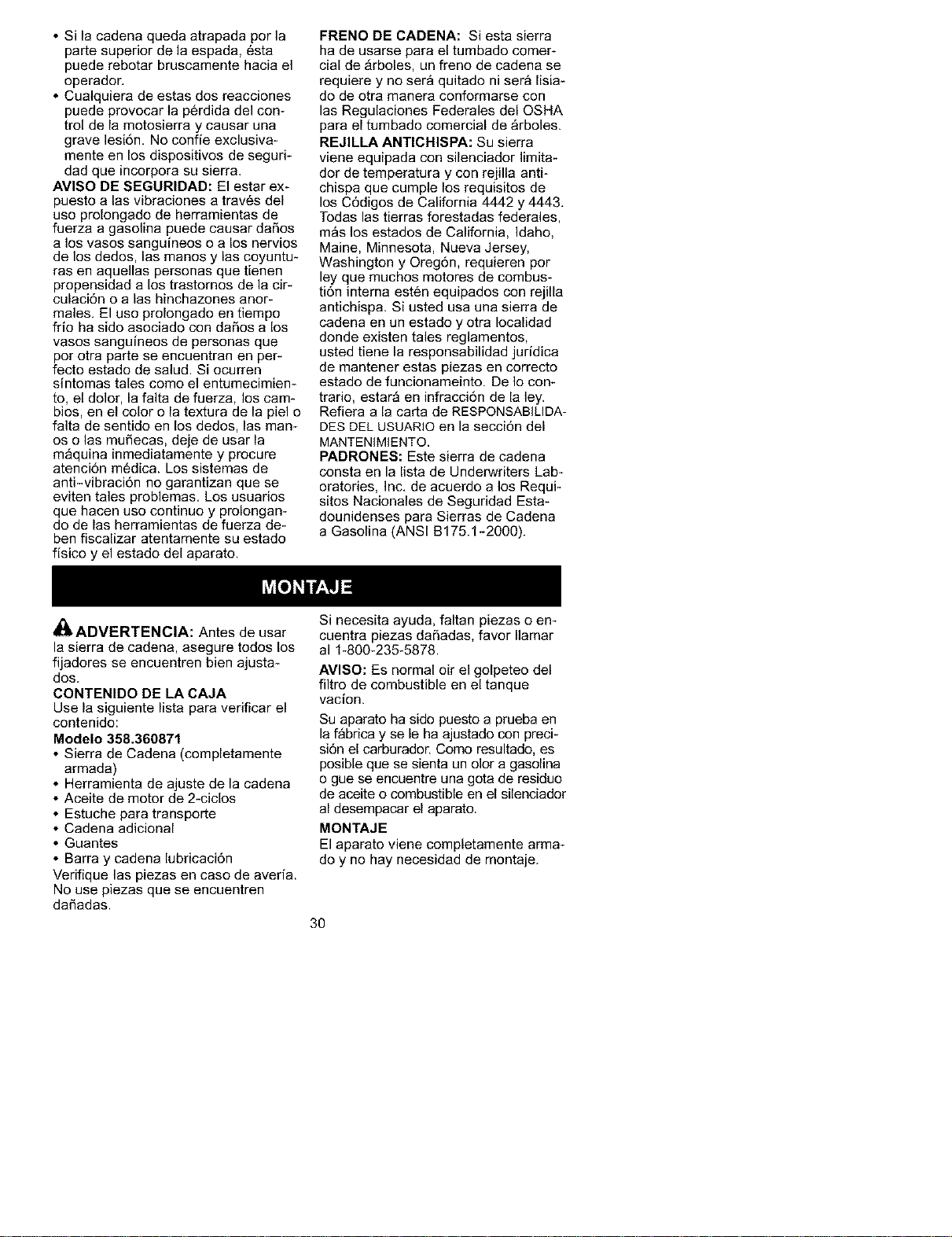

• Silacadenaquedaatrapadaporla

partesuperiordela espada, 6sta

puede rebotar bruscamente hacia el

operador,

• Cualquiera de estas dos reacciones

puede provocar la p6rdida del con-

trol de la motosierra y causar una

grave lesi6n, No confie exclusiva-

mente en los dispositivos de seguri-

dad que incorpora su sierra.

AVISO DE SEGURIDAD: El estar ex-

puesto alas vibraciones a trav6s del

uso prolongado de herramientas de

fuerza a gasolina puede causar daSos

a los vasos sanguineos o a los nervios

de los dedos, las manos y las coyuntu-

ras en aquellas personas que tienen

propensidad a los trastornos de la cir-

culaci6n o alas hinchazones anor-

males, El uso prolongado en tiempo

frio ha sido asociado con da5os a los

vasos sanguineos de personas que

por otra parte se encuentran en per-

fecto estado de salud, Si ocurren

sintomas tales como el entumecimiem

to, el dolor, la falta de fuerza, los cam-

bias, en el color o la textura de la piel o

falta de sentido en los dedos, las man-

as o las mu_ecas, deje de usar la

m_quina inmediatamente y procure

atenci6n medica. Los sistemas de

anti-vibraci6n no garantizan que se

eviten tales problemas, Los usuarios

que hacen uso continuo y prolongan-

do de las herramientas de fuerza de-

ben fiscalizar atentamente su estado

fisico y el estado del aparato,

FRENO DE CADENA: Siesta sierra

ha de usarse para el tumbado comer-

cial de _rboles, un freno de cadena se

requiere y no ser9 quitado ni ser& lisia-

do de otra manera conformarse con

las Regulaciones Federales del OSHA

para el tumbado comercial de &rboles.

REJILLA ANTICHISPA: Su sierra

viene equipada con silenciador limita-

dor de temperatura y con rejilla anti-

chispa que cumple los requisitos de

los C6digos de California 4442 y 4443,

Todas las tierras forestadas federales,

mgs los estados de California, Idaho,

Maine, Minnesota, Nueva Jersey,

Washington y Oreg6n, requieren por

ley que muchos motores de combus-

ti6n interna est6n equipados con rejilla

antichispa. Si usted usa una sierra de

cadena en un estado y otra Iocalidad

donde existen tales reglamentes,

usted tiene la responsabilidad juridica

de mantener estas piezas en correcto

estado de funcionameinto. De Io con-

trario, estar9 en infracci6n de la ley.

Refiera a la carta de RESPONSABILIDA-

DES DEL USUARIO en la secci6n del

MANTENIMIENTO.

PADRONES: Este sierra de cadena

consta en la lista de Underwriters Lab-

oratories, Inc, de acuerdo a los Requi-

sitos Nacionales de Seguridad Esta-

dounidenses para Sierras de Cadena

a Gasolina (ANSI B175.1-2000).

41r_ADVERTENClA: Antes de usar

la sierra de cadena, asegure todos los

fljadores se encuentren bien ajusta-

dos.

CONTENIDO DE LA CAJA

Use la siguiente lista para verificar el

contenido:

Modelo 358.360871

• Sierra de Cadena (completamente

armada)

Herramienta de ajuste de la cadena

Aceite de motor de 2-ciclos

Estuche para transporte

Cadena adicional

Guantes

Barra y cadena lubricaci6n

Verifique las piezas en caso de averia.

No use piezas que se encuentren

daSadas.

Si necesita ayuda, faltan piezas o en-

cuentra piezas da5adas, favor Ilamar

al 1_800-235-5878,

AVlSO: Es normal oir el golpeteo del

filtro de combustible en el tanque

vacion.

Su aparato ha sido puesto a prueba en

la f_brica y se le ha ajustado con preci-

siSn el carburador, Como resultado, es

posible que se sienta un olor a gasolina

o gue se encuentre una gota de residuo

de aceite o combustible en el silenciador

al desempacar el aparato,

MONTAJE

El aparato viene completamente arma-

do y no hay necesidad de montaje.

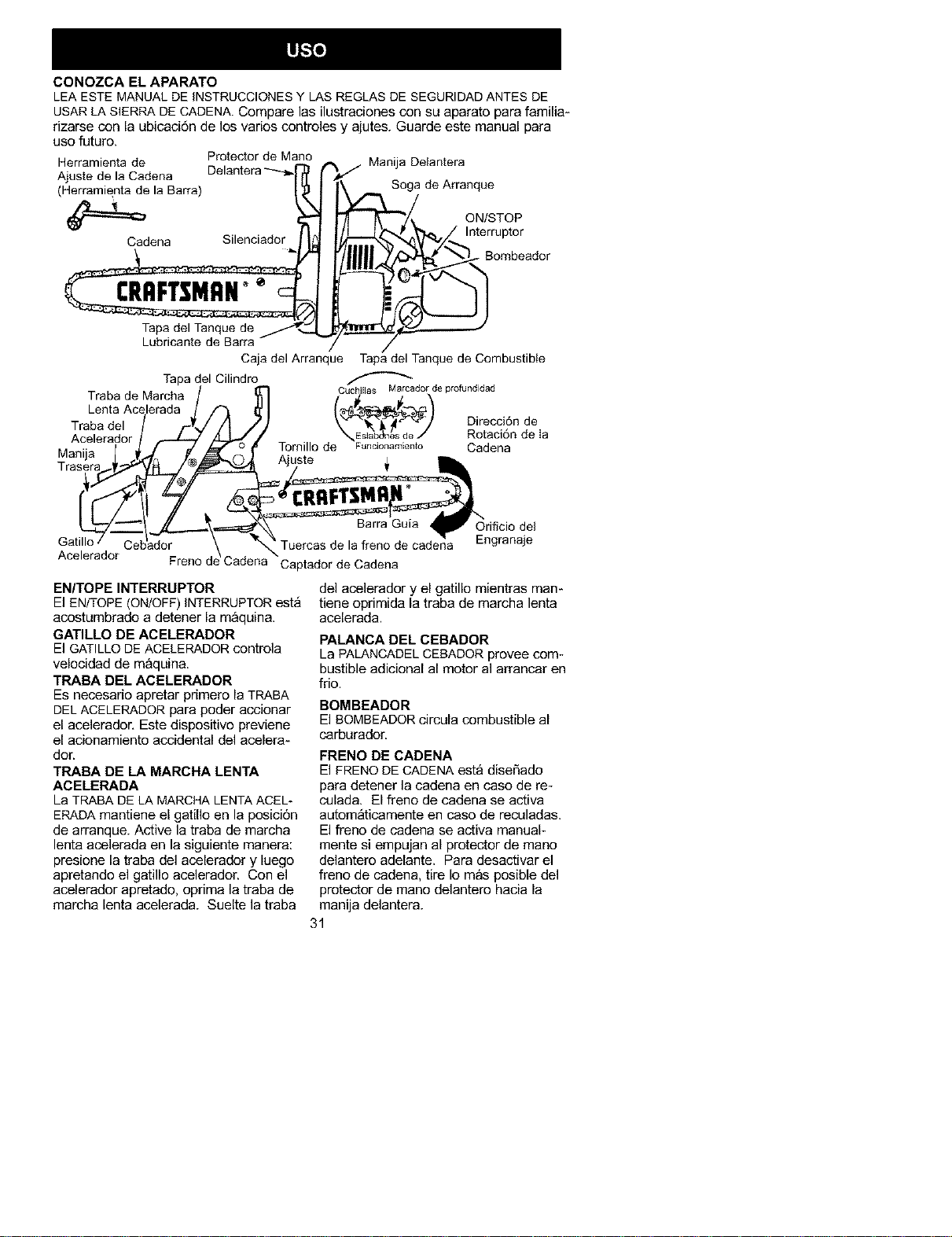

CONOZCAEL APARATO

LEA ESTE MANUALDE INSTRUCCIONESY LAS REGLASDE SEGURIDADANTES DE

USARLA SIERRA DE CADENA.Compare las ilustraciones con su aparato para familia*

rizarse con la ubicaci6n de los varios controles y ajutes. Guarde este manual para

uso futuro.

Herramienta de Protector de Mano Manija Delantera

Ajuste de la Cadena Delantera

(Herramienta de la Barra) Soga de Arranque

Cadena Silenciador

Tapa del Tanque de

Lubricante de Barra "

Caja del Arranque

Tapa del Cilindro

Traba de Marcha

Lenta Acelerada

Traba del

Acelerador

Manija

Trasera

ON/STOP

Bombeador

Tapa del Tanque de Combustible

Cuchillas Marcador de profundidad

__)'_ Direcci6n de

_Esla'b_n_s de/" Rotaci6n de Ia

Tomillo de Funcionamiento Cadena

uste ,f

Acelerador

Barra Guia

Tuercas de la freno de cadena

Captador de Cadena

Engranaje

ENITOPE INTERRUPTOR

El EN/TOPE(ON/OFF)INTERRUPTORestg_

acostumbrado a detener la maquina.

GATILLO DE ACELERADOR

El GATILLODEACELERADOR controla

velocidad de maquina.

TRABA DEL ACELERADOR

Es necesario apretar primero la TRABA

DELACELERADORpara poder accionar

el acelerador, Este dispositivo previene

el acionamiento accidental del acelera*

dor.

TRABA DE LA MARCHA LENTA

ACELERADA

La TRABA DE LA MARCHALENTAACEL_

ERADAmantiene el gatillo en la posici6n

de arranque. Active la traba de marcha

lenta acelerada en la siguiente manera:

presiene la traba del acelerador y luego

apretando el gatillo acelerador. Con el

ecelerador apretado, oprima la traba de

marcha lenta acelerada. Suelte la traba

del acelerador y el gatillo mientras man*

tiene oprimida la traba de marcha lenta

acelerada.

PALANCA DEL CEBADOR

La PALANCADELCEBADOR provee com-

bustible adicional al motor al arrancar en

frio.

BOMBEADOR

El BOMBEADORcircula combustible al

carburador.

FRENO DE CADENA

El FRENO DECADENA esta dise_ado

para detener la cadena en caso de re-

culada. El freno de cadena se activa

automgticamente en caso de reculadas.

El freno de cadena se activa manual-

mente si empujan al protector de mano

delantere adelante. Para desactivar el

freno de cadena, tire Io mas posible del

protector de mano delantero hecia la

manija delantera.

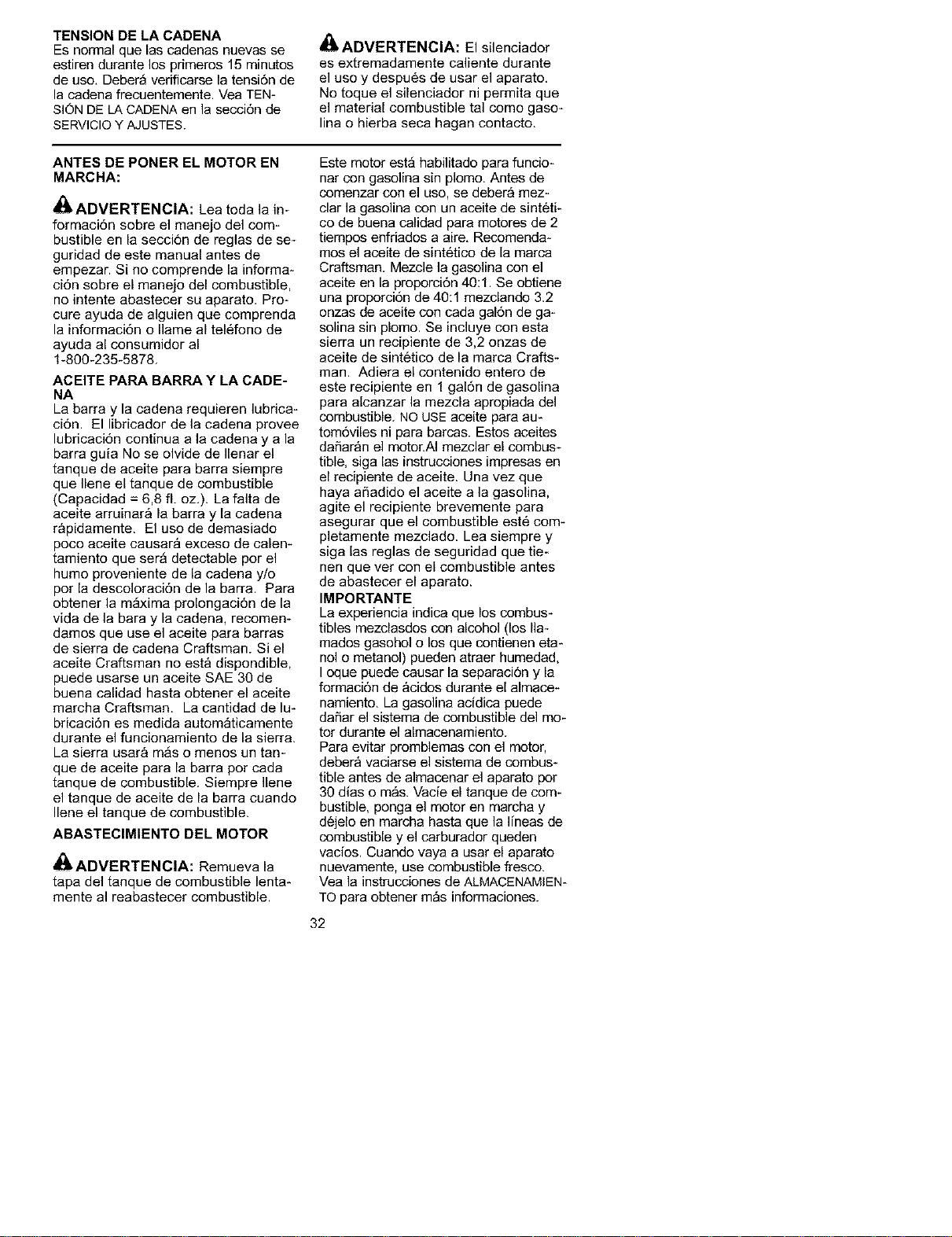

TENSION DE LA CADENA

Es normal que las cadenas nuevas se

estiren durante los primeros 15 minutes

de use. Deber9 verificarse la tensi6n de

la cadena frecuentemente. Yea TEN-

SION DE LA CADENAen la secci6n de

SERVlCIO YAJUSTES.

_IbADVERTENCIA: El silenciador

es extremadamente caliente durante

el use y despu6s de usar el aparato.

No toque el silenciador ni permita que

el material combustible ta] come gaso-

lina o hierba seca hagan contacto.

ANTES DE PONER EL MOTOR EN

MARCHA:

_I_ADVERTENCIA: Lea toda la in-

formaci6n sobre el manejo del com-

bustible en la secci6n de reglas de se-

guridad de este manual antes de

empezar. Si no comprende la informa-

ci6n sobre el manejo del combustible,

no intente abastecer su aparato. Pro-

cure ayuda de alguien que comprenda

la informaci6n o flame al tel6fono de

ayuda al consumidor al

1-800-235-5878.

ACEITE PAPA BARRA Y LA CADE-

La barra y la cadena requieren lubrica-

ci6n. El libricador de la cadena provee

lubricaci6n continua a la cadena y a la

barra guia No se olvide de Ilenar el

tanque de aceite para barra siempre

que Ilene el tanque de combustible

(Capacidad = 6,8 fl. oz.). La falta de

aceite arruinara la barra y la cadena

r&pidamente. El use de demasiado

poco aceite causar_ exceso de calen-

tamiento que ser_ detectable per el

humo proveniente de la cadena y/o

por la descoloraci6n de la barra. Para

obtener la mgxima prolongaci6n de la

vida de la bara y la cadena, recomen-

dames que use el aceite para barras

de sierra de cadena Craftsman. Si el

aceite Craftsman no est_ dispondible,

puede usarse un aceite SAE 30 de

buena calidad hasta obtener el aceite

marcha Craftsman. La cantidad de lu-

bricaci6n es medida autom_ticamente

durante el funcionamiento de la sierra.

La sierra usar& m_s o menos un tan*

que de aceite para la barra por cada

tanque de combustible. Siempre Ilene

el tanque de aceite de la barra cuando

Ilene el tanque de combustible.

ABASTECIMIENTO DEL MOTOR

_IkADVERTENCIA: Remueva la

tapa del tanque de combustible lenta*

mente al reabastecer combustible.

Este motor est_ habilitado para funcio-

nar con gasolina sin plomo. Antes de

comenzar con el uso, se debera mez-

clar la gasolina con un aceite de sinteti-

co de buena calidad para motores de 2

tiempos enfriados a aire. Recomenda*

mos el aceite de sint6tico de la marca

Craftsman. Mezcle la gasolina con el

aceite en la proporci6n 40:1. Se obtiene

una proporci6n de 40:1 mezclando 3.2

onzas de aceite con cada gal6n de ga-

solina sin plomo. Se incluye con esta

sierra un recipiente de 3,2 onzas de

aceite de sintetico de la marca Crafts-

man. Adiera el contenido entero de

este recipiente en 1gal6n de gasolina

para alcanzar la mezcla apropiada del

combustible. NO USEaceite para au*

tom6viles ni para barcas. Estos aceites

dafiar&n el motor.AI mezclar el combus-

tible, siga las instrucciones impresas en

el recipiente de aceite. Una vez que

haya aSadido el aceite a la gasolina,

agite el recipiente brevemente para

asegurar que el combustible est6 com-

pletamente mezclado. Lea siempre y

siga las reglas de seguridad que tie*

nen que ver con el combustible antes

de abastecer el aparato.

IMPORTANTE

La experiencia indica que los combus-

tibles mezclasdos con alcohol (los Ila-

mados gasohol o los que contienen eta*

col o metanol) pueden atraer humedad,

I oque puede causar la separaci6n y la

formaci6n de &cidos durante el almace-

namiento. La gasolina acidica puede

dafiar el sistema de combustible del mo-

tor durante el almacenamiento.

Para evitar promblemas con el motor,

deber& vaciarse el sistema de combus-

tible antes de almacenar el aparato por

30 dias o mas. Vacie el tanque de com-

bustible, ponga el motor en marcha y

dejelo en marcha hasta que la lineas de

combustible y el carburador queden

vacios. Cuando vaya a usar el aparato

nuevamente, use combustible fresco.

Vea la instrucciones de ALMACENAMIEN-

TO para obtener m_s informaciones.

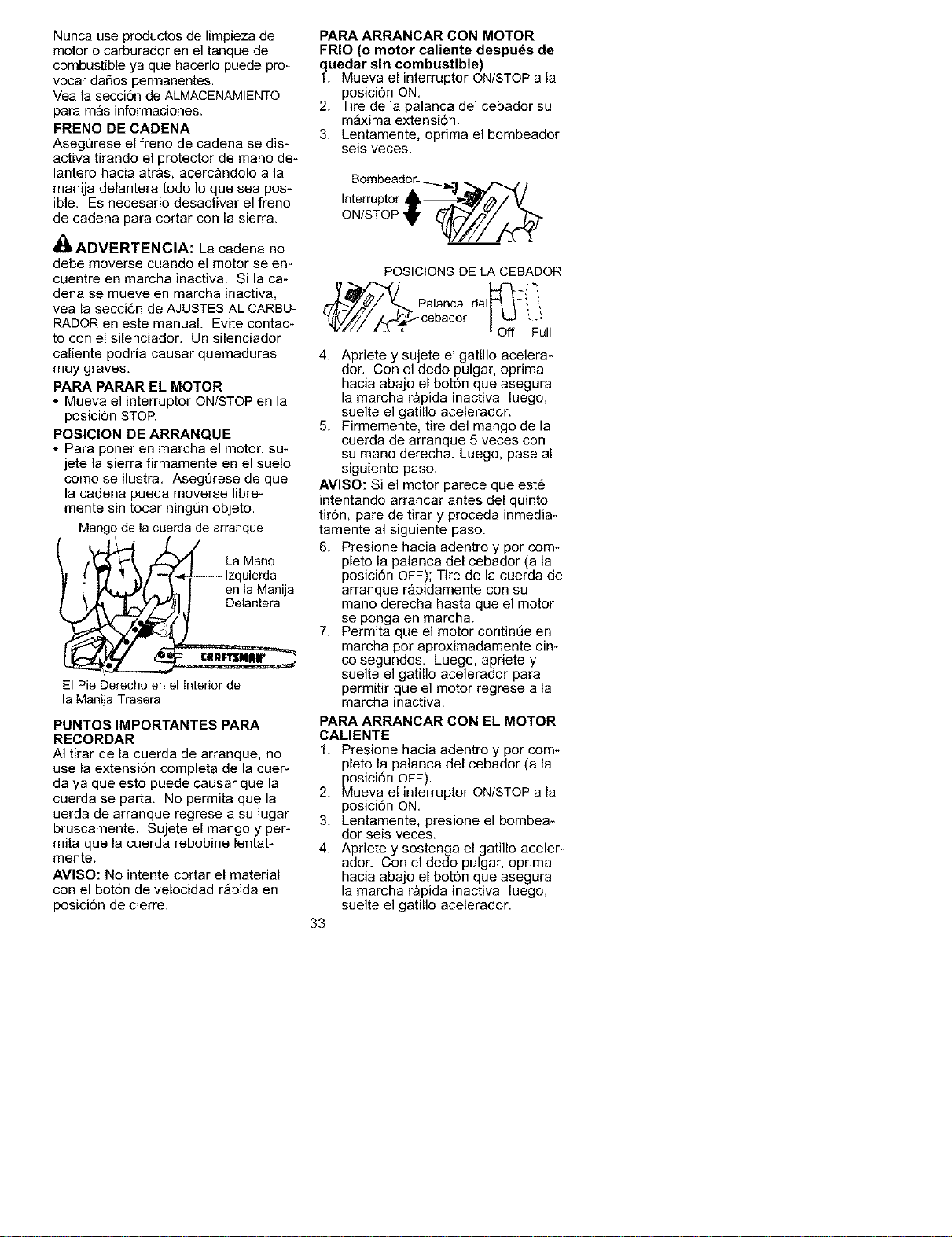

Nuncauseproductosdelimpiezade

motorocarburadoreneltanquede

combustibleyaquehacerlopuedepro-

vocardaSospermanentes.

Vealasecci6ndeALMACENAMIENTO

param&sinformaciones.

FRENO DE CADENA

AsegQrese el freno de cadena se dis-

activa tirando el protector de mano de-

lantero hacia atr&s, acerc&ndolo a la

manija delantera todo Io que sea pos-

ible. Es necesario desactivar el freno

de cadena para cortar con la sierra.

41_ADVERTENCIA: La cadena no

debe moverse cuando el motor se en-

cuentre en marcha inactiva. Si la ca-

dena se mueve en marcha inactiva,

vea la secci6n de AJUSTES AL CARBU-

RADOR en este manual. Evite contac-

to con el silenciador. Un silenciador

caliente podria causar quemaduras

muy graves.

PARA PARAR EL MOTOR

• Mueva el interruptor ON/STOP en la

posici6n STOR

POSICION DE ARRANQUE

• Para poner en marcha el motor, su-

jete la sierra firmamente en el suelo

como se ilustra. Asegt]rese de que

la cadena pueda moverse libre-

mente sin tocar ningt]n objeto.

Mango de Ia cuerda de arranque

El Pie Derecho en el Interior de

la Manija Trasera

PUNTOS IMPORTANTES PARA

RECORDAR

AI tirar de la cuerda de arranque, no

use la extensi6n completa de la cuer*

da ya que esto puede causar que la

cuerda se part& No permita que la

uerda de arranque regrese a su lugar

bruscamente. Sujete el mango y per-

mita que la cuerda rebobine lentat-

mente.

AVISO: No intente cortar el material

con el boron de velocidad r_pida en

posici6n de cierre.

PARA ARRANCAR CON MOTOR

FRIO (o motor caliente despu_s de

quedar sin combustible)

1. Mueva el interruptor ON/STOP a la

posici6n ON,

2. Tire de la palanca del cebador su

m_xima extensi6n.

3. Lentamente, oprima el bombeador

seis veces.

Bombeador_:

,o,errop,or* l/

ON/STOPt

POSICIONS DE LA CEBADOR

Palanca

del __ _,,

cebador

4. Apriete y sujete el gatillo acelera*

dor. Con el dedo pulgar, oprima

hacia abajo el boton que asegura

la marcha rgpida inactiva; luego,

suelte el gatillo acelerador.

5. Firmemente, tire del mango de la

cuerda de arranque 5 veces con

su mano derecha. Luego, pase al

siguiente paso.

AVISO: Si el motor parece que est6

intentando arrancar antes del quinto

tir6n, pare de tirar y proceda inmedia-

tamente al siguiente paso.

6. Presione hacia adentro y por com-

pleto la palanca del cebador (a la

posici6n OFF); Tire de la cuerda de

arranque rgpidamente con su

mano derecha hasta que el motor

se ponga en marcha.

7. Permita que el motor contint3e en

marcha par aproximadamente cin-

co segundos. Luego, apriete y

suelte el gatillo acelerador para

permitir que el motor regrese a la

marcha inactiva.

PARA ARRANCAR CON EL MOTOR

CALIENTE

1. Presione hacia adentro y por com-

pleto la palanca del cebador (a la

posici6n OFF).

2. Mueva el interruptor ON/STOP a la

posici6n ON.

3. Lentamente, presione el bombea*

dor seis veces.

4. Apriete y sostenga el gatillo aceler_

ador. Con el dedo pulgar, oprima

hacia abajo el boron que asegura

la marcha rgpida inactiva; luego,

suelte el gatillo acelerador.

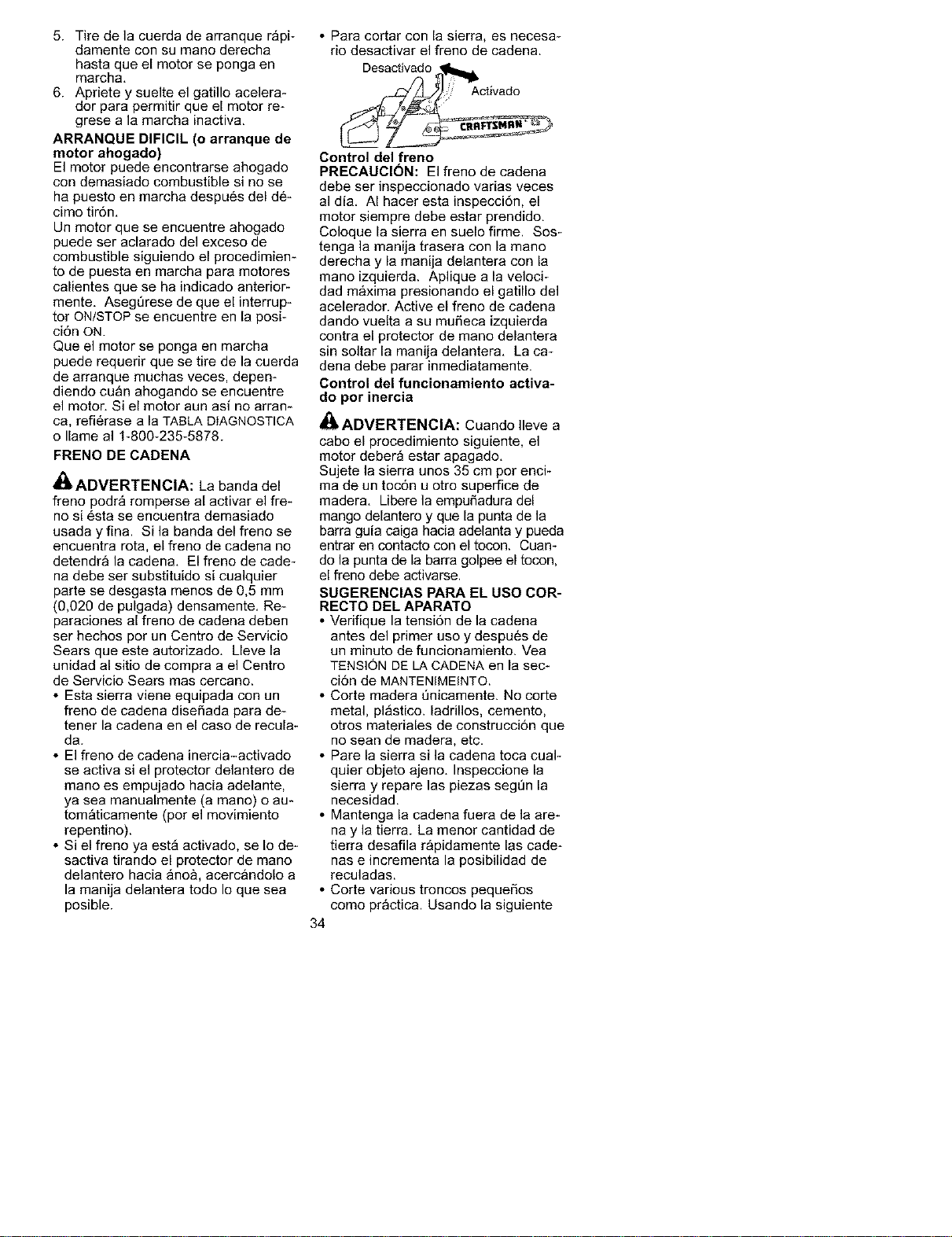

5. Tiredelacuerdadearranquer_pi-

damenteconsumanoderecha

hastaqueelmotorsepongaen

march&

6. Aprieteysuelteelgatilloacelera*

dorparapermitirqueelmotorre-

gresealamarchainactiva,

ARRANQUE DIFICIL (o arranque de

motor ahogado)

El motor puede encontrarse ahogado

con demasiado combustible si no se

ha puesto en marcha despu6s del d6-

c:imo tiron,

Un motor que se encuentre ahogado

puede ser aclarado del exceso de

combustible siguiendo el procedimiem

to de puesta en marcha para motores

calientes que se ha indicado anterior-

mente, Asegt]rese de que el interrup-

tor ON/STOP se encuentre en la posi-

ci6n ON.

Que el motor se ponga en marcha

puede requerir que se tire de la cuerda

de arranque muchas veces, depen-

diendo cu&n ahogando se encuentre

el motor, Si el motor aun asi no arran*

ca, refi6rase a la TABLA DIAGNQSTICA

o Ilame al 1-800-235-5878.

FRENO DE CADENA

4€IbADVERTENCIA: La banda del

freno podr_ romperse al activar el fie-

no si 6sta se encuentra demasiado

usada y fina. Si la banda del freno se

encuentra rot& el freno de cadena no

detendr& la cadena, El freno de cade-

na debe ser substituido si cualquier

parte se desgasta menos de 0,5 mm

(0,020 de pulgada) densamente, Re*

paraciones al freno de cadena deben

ser hechos por un Centro de Servicio

Sears que este autorizado, Lleve la

unidad al sitio de compra a el Centro

de Servicio Sears mas cercano.

• Esta sierra viene equipada con un

freno de cadena disefiada para de*

tener la cadena en el caso de recula-

da.

• El freno de cadena inercia-activado

se activa si el protector delantero de

mano es empujado hacia adelante,

ya sea manualmente (a mano) o au*

tomgticamente (por el movimiento

repentino).

• Si el freno ya est9 activado, se Io de-

sactiva tirando el protector de mano

delantero hacia _no&, acerc&ndolo a

la manija delantera todo Io que sea

posibie.

• ParR cortar con la sierra, es necesa-

rio desactivar el freno de cadena.

Desactivado _

Activado

Control del freno

PRECAUCION: El freno de cadena

debe ser inspeccionado varias veces

al dia. AI hacer esta inspecci6n, el

motor siempre debe estar prendido.

Coloque la sierra en suelo firme. Sos-

tenga la manija trasera con la mano

derecha y ia manija delantera con la

mano izquierda. Aplique a la veloci-

dad maxima presionando el gatiilo del

acelerador. Active el freno de cadena

dando vuelta a su mufieca izquierda

contra el protector de mane deiantera

sin soltar la manija delantera. La ca-

dena debe parar inmediatamente.

Control del funcionamiento activa-

do por inercia

_ADVERTENCIA: Cuando Ileve a

cabo el procedimiento siguiente, el

motor deber9 estar apagado.

Sujete la sierra unos 35 cm por enci_

ma de un toc6n u otro superfice de

madera. Libere la empufiadura del

mango delantero y que la punta de la

barra guia caiga hacia adelanta y pueda

entrar en contacto con el tocon. Cuan-

do la punta de la barra goipee el tocon,

el freno debe activarse.

SUGERENClAS PARA EL USO COR-

RECTO DEL APARATO

• Verifique la tensi6n de la cadena

antes del primer uso y despu6s de

un miRuto de funcionamiento. Vea

TENSION DE LA CADENA en la sec-

ci6n de MANTENIMEINTO.

• Corte madera t_nicamente. No corte

metal, pl_stico, ladrillos, cemento,

otros materiales de construcci6n que

no seaR de madera, eta

• Pare la sierra si la cadena toca cual_

quier objeto ajeno. Inspeccione la

sierra y repare las piezas segt]n ia

necesidad.

• Mantenga la cadena fuera de la are-

na y la tierra. La menor cantidad de

tierra desafila r&pidamente las cade-

has e incrementa la posibilidad de

reculadas.

• Corte various troncos pequefios

come practica. Usando la siguiente

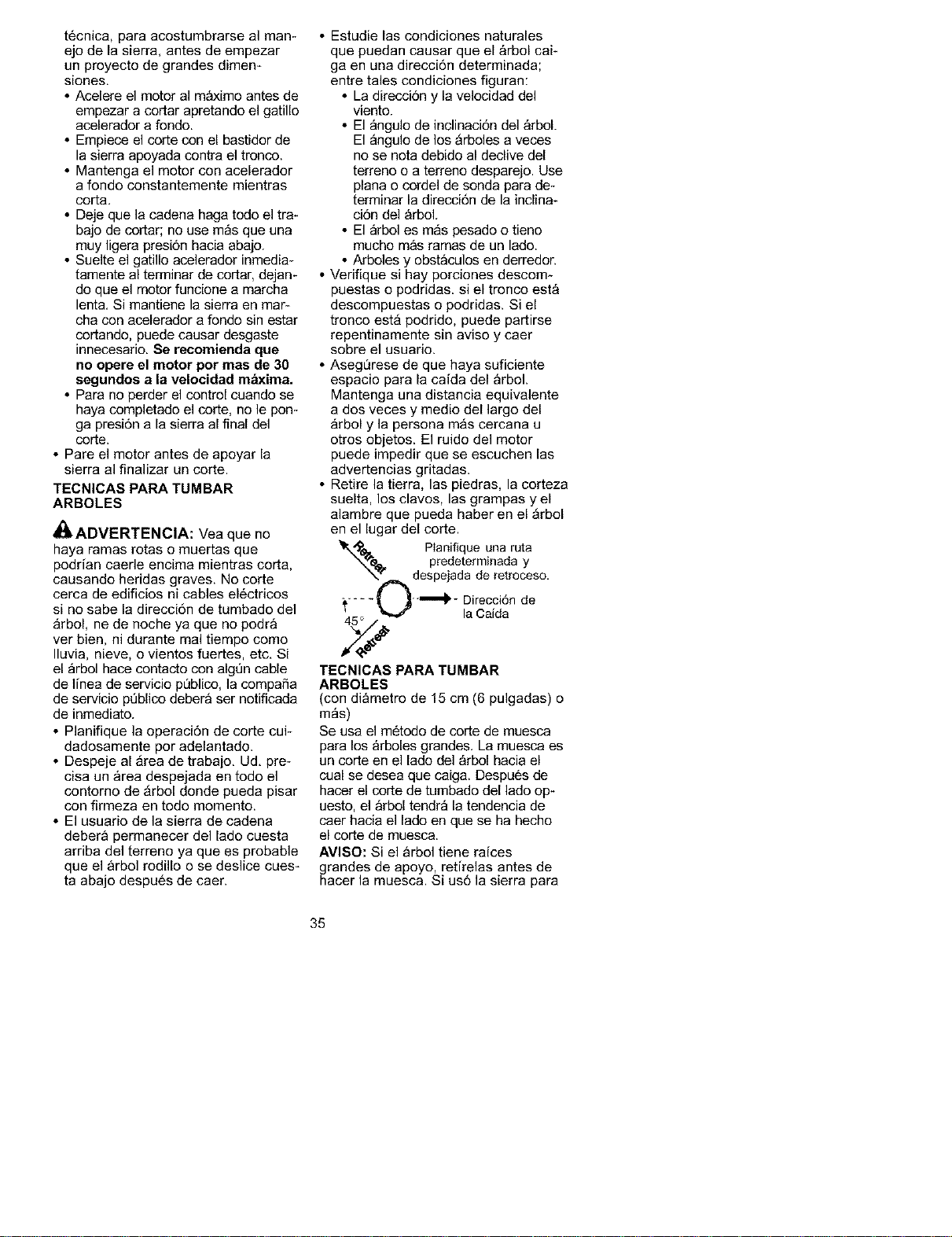

t6cnica,paraacostumbrarsea]man-

ejodelasierra,antesdeempezar

unproyectodegrandesdimen-

siones,

•Acelereelmotoral maximo antes de

empezar a cortar apretando el gatillo

acelerador a fondo.

• Empiece el corte con el bastidor de

la sierra apoyada contra el tronco.

• Mantenga el motor con acelerador

a fondo constantemente mientras

corta.

• Deje que la cadena haga todo el tra-

bajo de cortar; no use m_s que una

muy ligera presi6n hacia abajo.

• Suelte el gatillo acelerador inmedia-

tamente al terminar de cortar, dejan-

do que el motor funcione a marcha

lenta. Si mantiene la sierra en mar-

cha con acelerador a fondo sin estar

cortando, puede causar desgaste

innecesario. Se recomienda que

no opere el motor per mas de 30

segundos a la velocidad miixima.

• Para no perder el control cuando se

haya completado el core, no le pon-

ga presi6n a la sierra al final del

corte.

• Pare el motor antes de apoyar la

sierra al finalizar un corte.

TECNICAS PARA TUMBAR

ARBOLES

_kADVERTENCIA: Yea que no

haya ramas rotas o muertas que

podrian caerle encima mientras corta,

causando heridas graves. No corte

cerca de edificios ni cables el6ctricos

si no sabe la direcci6n de tumbado del

_rbol, ne de noche ya que no podr&

ver bien, ni durante real tiempo como

Iluvia, nieve, o vientos fuertes, etc. Si

el _rbol hace contacto con algt]n cable

de linea de servicio p0blico, la compafia

de servicio pQblico deber& ser notificada

de inmediato.

• Planifique la operaci6n de corte cup

dadosamente por adelantado.

• Despeje al _rea de trabajo. Ud. pre-

cisa un &rea despejada en todo el

contorno de _rbol donde pueda pisar

con firmeza en todo momento.

• El usuario de la sierra de cadena

deber& permanecer del lado cuesta

arriba del terreno ya que es probable

que el &rbol rodillo o se deslice cues-

ta abajo despu6s de caer.

• Estudie las condiciones naturales

que puedan causar que el &rbol cai-

ga en una direcci6n determinada;

entre tales condiciones figuran:

• La direcci6n y la velocidad del

viento.

• El _ngulo de inclinaci6n del &rboL

El _ngulo de los Arboles a veces

no se nota debido al declive del

terreno o a terreno desparejo. Use

plana o cordel de sonda para de-

terminar la direcci6n de la inclina-

ci6n del arbol.

• El _rbol es m_s pesado o tieno

mucho mas ramas de un lado.

• Arboles y obstaculos en derredor.

• Verifique si hay porciones descom-

puestas o podridas, si el tronco est&

descompuestas o podridas. Si el

tronco est9 podrido, puede partirse

repentinamente sin aviso y caer

sobre el usuario.

• Aseg0rese de que haya suficiente

espacio para la caida del &rbol.

Mantenga una distancia equivalente

a dos veces y medio del largo del

Arbol y la persona rags cercana u

otros objetos. El ruido del motor

puede impedir que se escuchen las

advertencias gritadas.

• Retire la tierra, las piedras, la corteza

suelta, los clavos, las grampas y el

alambre que pueda haber en el _rbol

en el lugar del corte.

PIanifique una ruta

predeterminada y

despejada de retroceso.

;_.... { _''''_- Direccion de

" _ la Caida

TECNICAS PARA TUMBAR

ARBOLES

(con di_metro de 15 cm (6 pulgadas) o

m_s)

Se usa el metodo de corte de muesca

para los &rboles grandes, La muesca es

un corte en el lade dei &rbel hacia el

cual se desea que caiga. Despu6s de

hacer el certe de tumbado del lado op-

ueste, el &rbel tendr_ la tendencia de

caer hacia el lade en que se ha hecho

el corte de muesca.

AVlSO: Si el &rbol tiene raices

grandes de apoyo, retirelas antes de

hacer la muesca. Si us6 la sierra para

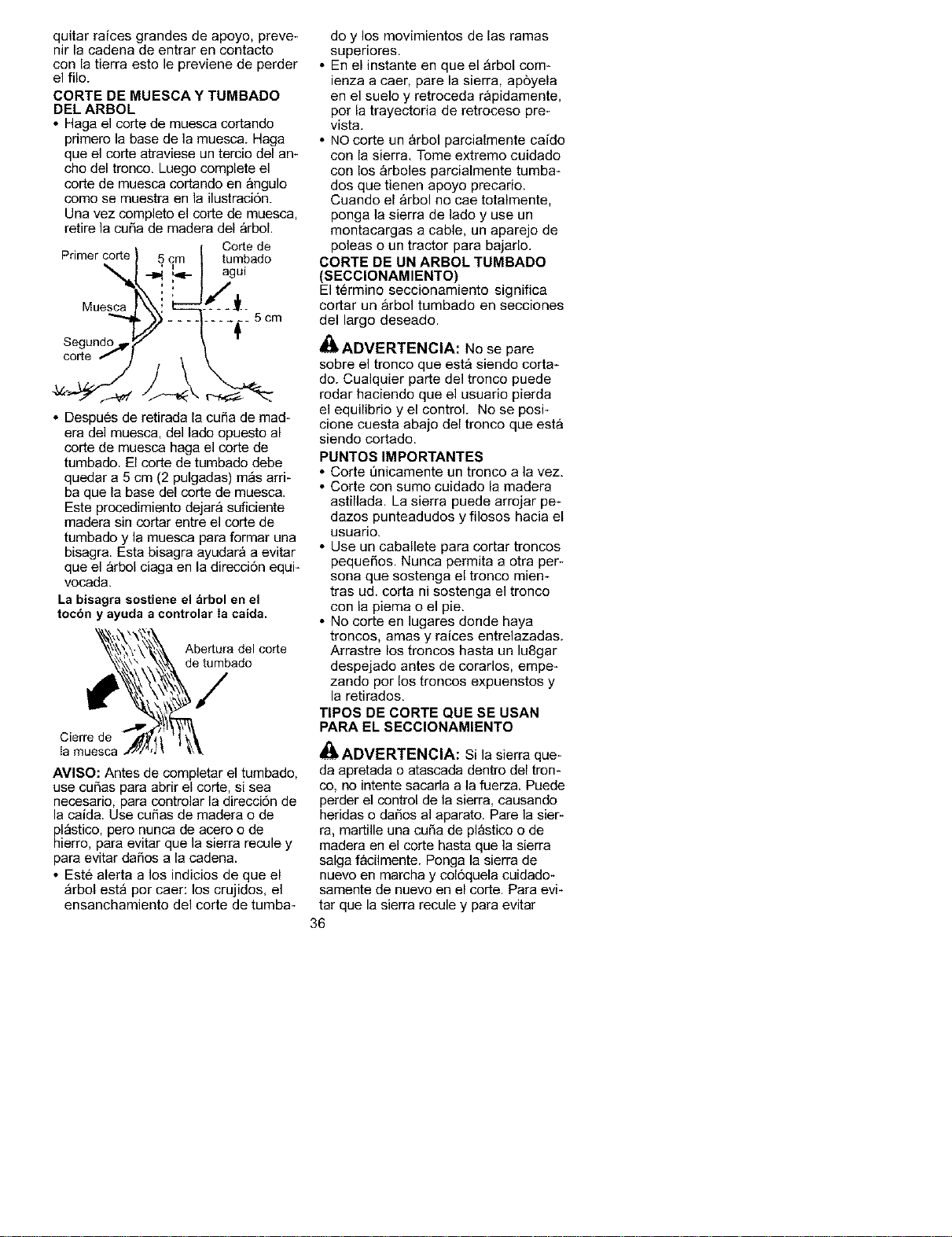

quitarraicesgrandesdeapoyo,preve-

nitlacadenadeentrarencontacto

conlatierraestoleprevienedeperder

elfilo.

CORTEDEMUESCA Y TUMBADO

DEL ARBOL

• Haga el corte de muesca cortando

primero la base de la muesca. Haga

que el corte atraviese un tercio del an+

cho del tronco, Luego complete el

corte de muesca cortando en &ngulo

como se muestra en la ilustraci6n.

Una vez completo el corte de muesca,

retire la cuSa de madera del &rbol.

Primer corte !

Uuesc,.._a

Segun_

corte

+oreI S%eSe

[,11- agui

• Despues de retirada la cuSa de mad-

era del muesca, del lado opuesto al

corte de muesca haga el corte de

tumbado. El corte de tumbado debe

quedar a 5 cm (2 pulgadas) mAs arri-

ba que la base del corte de muesca.

Este procedimiento dejar& suficiente

madera sin cortar entre el corte de

tumbado y la muesca para formar una

bisagra. Esta bisagra ayudara a evitar

que el &rbol ciaga en la direcci6n equi-

vocada.

La bisagra sostiene el arbol en el

toc6n y ayuda a controlar Ia caida.

Abedura del code

de tumbado

Cien_de

Ia muesca

AVlSO: Antes de completar el tumbado,

use cuSas para abrir el corte, si sea

necesario, para contrelar la direcci6n de

la caida. Use cuSas de madera o de

plgstico, pero nunca de acero o de

hierro, para evitar que la sierra recule y

para evitar dafios a la cadena.

• Est6 alerta a los indicios de que el

_rbol est9 por caer: los crujidos, el

ensanchamiento del corte de tumba+

do y los movimientos de las ramas

superiores.

• En el instante en que el Arbol com-

ienza a caer, pare la sierra, ap6yela

en el suelo y retroceda rapidamente,

por la trayectoria de retroceso pre-

vista.

• NO corte un &rbol parcialmente caido

con la sierra. Tome extremo cuidado

con los &rboles parcialmente tumba+

dos que tienen apoyo precario.

Cuando el &rbol no cae totalmente,

ponga la sierra de lado y use un

montacargas a cable, un aparejo de

poleas o un tractor para bajarlo.

CORTE DE UN ARBOL TUMBADO

(SECCIONAMIENTO)

El termino seccionamiento significa

cortar un &rbol tumbado en secciones

del largo deseado.

_I_ADVERTENCIA: No se pare

sobre el tronco que est& siendo corta+

do. Cualquier parte del tronco puede

rodar haciendo que el usuario pierda

el equilibrio y el control. No se posi+

clone cuesta abajo del tronco que est&

siendo cortado.

PUNTOS IMPORTANTES

• Corte t]nicamente un tronco a la vez,

• Corte con sumo cuidado la madera

astillada. La sierra puede arrojar pe+

dazos punteadudos y fllosos hacia el

usuario.

• Use un caballete para cortar troncos

pequefios. Nunca permita a otra per-

sona que sostenga el tronco mien-

tras ud. corta ni sostenga el tronco

con la piema o el pie.

• No corte en lugares donde haya

troncos, amas y raices entrelazadas.

Arrastre los troncos hasta un lu8gar

despejado antes de corarlos, empe+

zando por los troncos expuenstos y

la retirados.

TIPOS DE CORTE QUE SE USAN

PARA EL SECCIONAMIENTO

,tt _

_I).ADVERTENCIA: Si la sierra que-

da apretada o atascada dentro del trom

co, no intente sacarla a la fuerza. Puede

perder el control de la sierra, causando

heridas o daSos al aparato. Pare la sier-

ra, martille una cuSa de pl&stico o de

madera en el corte hasta que la sierra

salga f&cilmente. Ponga la sierra de

nuevo en marcha y col6quela cuidado-

samente de nuevo en el corte. Para evi-

tar que la sierra recule y para evitar

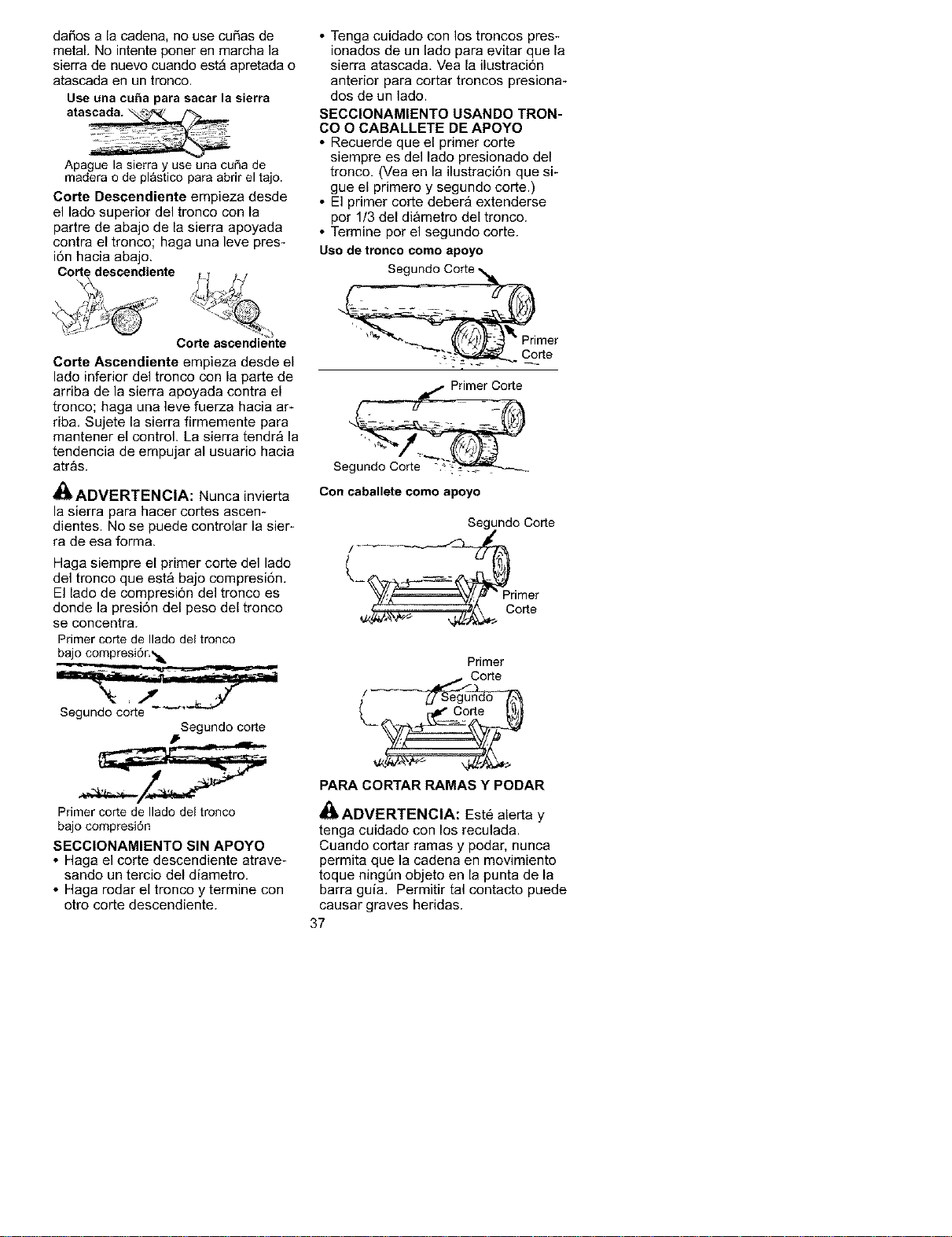

dafiosalacadena,nousecuSasde

metal.Nointenteponerenmarchala

sierradenuevocuandoest9 apretada o

atascada en un tronco.

Use una cuSa para sacar la sierra

Apague la sierra y use una cuSa de

madera o de plastico para abrir el tajo.

Corte Descendiente empieza desde

el lado superior del tronco con la

partre de abajo de la sierra apoyada

contra el tronco; haga una leve pres-

i6n hacia abajo.

• Tenga cuidado con los troncos pres-

ionados de un lado para evitar que la

sierra atascada, Vea la ilustraci6n

anterior para cortar troncos presiona-

dos de un lado.

SECClONAMIENTO USANDO TRON-

CO O CABALLETE DE APOYO

• Recuerde que el primer corte

siempre es del lado presionado del

tronco. (Vea en la ilustraci6n que si-

gue el primero y segundo corte.)

• El primer corte deber9 extenderse

por 1/3 del di&metro del tronco.

• Termine por el segundo corte.

Use de tronce come apeyo

Segundo

Corte ascendiente

Corte Ascendiente empieza desde el

lado inferior del tronco con la parte de

arriba de la sierra apoyada contra el

tronco; haga una leve fuerza hacia ar-

rib& Sujete la sierra firmemente para

mantener el control. La sierra tendr& la

tendencia de empujar al usuario hacia

atr&s.

,tt

dB_ADVERTENCIA: Nunca invierta

la sierra para hacer cortes ascen-

dientes. No se puede controlar la sier-

ra de esa forma.

Haga siempre el primer corte del lado

del tronco que est& bajo compresi6n,

El lado de compresi6n del tronco es

donde la presi6n del peso del tronco

se concentra.

Primer corte de Ilado del tronco

bajo compresi6r,_

Segundo co_e

Primer

:;" Co_e

Se_. ' '% Primer Corte

Con caballete come apoyo

Segundo Co_e

"imer

Co_e

Primer

Primer corte de Ilado del tronco

bajo compresi6n

SECCIONAMIENTO SIN APOYO

• Haga el corte descendiente atrave-

sando un tercio del diametro.

• Haga rodar el tronco y termine con

otro corte descendiente.

PAPA CORTAR RAMAS Y PODAR

_ADVERTENCIA: Est6 alerta y

tenga cuidado con los reculada.

Cuando cortar ramas y podar, nunca

permita que la cadena en movimiento

toque ning_n objeto en la punta de la

barra guia, Permitir tal contacto puede

causar graves heridas.

_ADVERTENClA:Nuncetrepea

losarbolesparacortarramasopara

podar.Noseparesobreescaleras,

plataformas, troncos ni en ninguna po-

siciSn que podria causarle que pierda

el equilibrio o el control de la sierra.

PUNTOS IMPORTANTES

• Tenga cuidado con las ramas delga-

das bajo presi6n, El materaial de

poco digmetro buede enredarse en

la cadena, dando un latigazo al

usuario o haciendo que pierda el

equilibrio, Use extremo cuidado al

cortar ramas pequefias,

• Este alerta contra los rebotes de ra-

mas dobladas o bajo presi6n, Evite

ser golpeado por la rama o la sierra

cuando se suelte la tensi6n en las

fibras de la madera,

• Despeje frecuentemente las ramas

acumuladas para no le hagan trope-

zar,

PARA CORTAR RAMAS

• Corte las ramas del &rbol t_nica-

mente despu6s de que se Io haya

tumbado.

• Deje las ramas m&s gruesas debajo

del 9rbol tumbado para que apoyen

el 9rbol mientras ud, trabaja,

• Empiece por la base del &rbol tum-

bado y vaya trabajando hacia el

tobe, cortando las ramas. Corte las

ramas pequefias con uno corte,

• Mantenga el tronco del &rbol entre

ud, y la cadena.

• Retire las ramas mas grandes con la

t6cnica descrita en la secci6n SECCIO-

NAMIENTOSIN APOYO.

• Use siempre un corte descendiente

para cortar ramas pequefias y ramas

que cuelgan libremente, Los cortes

acendientes podrian hacer que las

ramas caigan y apreten la sieera,

PARA PODAR

_I_ADVERTENCIA: Pode t_nica-

mente hata la altura del hombro. No

corte las ramas que queden m&s altas

que los hombros. Consiga a un profe-

sional pra efecturar este trabajo.

• Haga el primer corte en forma as-

cendiente atravesando 1/3 del

all&metro de la rama. Este corte har_

que el rama cede y caiga facilmente

en el segundo corte.

• Siguiente haga que el segundo corte

un corte descendiente atravesando

completamente la rama.

• Finalice la maniobra de podar dando

un cote de manera que el toc6n de

la rama sobresalga de 1 a 2 pulga-

das desde el tronco del &rbol.

Segundo corte

_ Tercer certe de 2,5 a

5 cm del tmnco del

arbol

RESPONSABILIDADES DEL USUARIO

_k ADVERTENCIA: Desconecte la bujfa antes de hacer cualquier

mantenimiento, con la excepci6n de los ajustes al carburador.

Antes Despu_s Cada Cada Fechas

Anote las fechas al comptetar de de 5 25 Anual- de

el servicio de rutina Usar Usar horas horas mente Servicio

Verifiique que no haya piezas

da_adas/gastadas

Verifique que no hay fijadorre

3iezas sueltas _"

Verifique la tensi6n de la cadena ,I

Verifique el filo de la cadena ,I

Inspeccione la barra guia _"

Verifique el nivel de Ia mezcla del

combustible

Inspeccione la barra y verifique ,I

del aceite de ia cadena

Inspeccione y limpie el aparato _,

y las ptacas

Inspeccione el freno de cadena _"

Limpie el ranura de Ia barra

Limpie el flltro de aire

Limpie e inspeccione la rejilla anti- _,

chispas e inspeccione el silenciador.

Cambie la bujia y Ia filtro de

combustible 'I

RECOMENDACIONES GENERALES

La garantia de este aparato no cubre

los articulos que han sido sometidos al

abuse o a la negligencia de parte del

usuario. Para poder recibir el valor total

de la garantia, el usuario debera hacer

el mantenimiento tal como se indica en

este manual. Har9 falta hacer varios

ajustes periSdicos para mantener el

aparato adecuadamente.

• Una vez por a_o, cambie la bujia y el

elemento del filtro de aire e inspec-

cione la barra guia y la cadena para

ver que no est6n gastadas. El reem-

plazo de la bujfa y del elemento del

filtro de aire asegura una mezcla cor-

recta de aire y combustible y ayuda a

que el motor marche mejor y que dure

m_s.

VERIFIQUE.QUE NO HAYA

PIEZA$ DANADAS O GASTADAS

Entre en contacto con el Centro de

Servicio Sears para el reemplazo de

piezas da_adas o desgastadas.

AVlSO: Es normal que aparezca una

pequefia cantidad de aceite debajo de

la sierra despues de parar el motor. No

confunda esto con p6rdidas del tan-

que de aceite.

• Interruptor ON/STOP -AsegQrese que

el interruptor est6 funcionando cor-

rectamente coloc&ndolo en la posi-

ci6n STOE

• Tanque de Combustible-No use

sierra si hay sefiales de da_os o fu*

gas del tanque de combustible.

• Tanque de Aceite-No use sierra si el

tanque de aceite da se_ales de da_o

o fugas.

VERIFIQUE QUE NO HAYA

FIJADORES O PIEZAS SUELTAS

Tuercas del Freno de Cadena

Cadena

Silenciador

Protector del Cilindro

Filtro de Aire

Tomillos de las Manijas

Fijadores AntiWibraci6n

Caja del Arranque

Protector de Mano Delantera

VERIFIQUE LA TENSION DE LA CA-

DENA

,_IkADVERTENCIA: Use guantes

protectores al manejar la cadena. La

cadena tiene filo y podria causarle

graves cortaduras, aun cuando 6sta

no se encuentre en movimiento.

La tensi6n de la cadena es muy impor*

tante. Estiramientos de la cadena du-

rante uso. Esto es especialmente ver_

dad durante los tiempos primeros que

usted utiliza la sierra. Controle

siempre la tensi6n de la cadena cada

vez que usted utiliza y reaprovisiona

su sierra de combustible.

1. Use la punta en forma del destor*

nillador de la herramienta de ajuste

de la cadena (herramienta de la

barra) para mover la cadena alre-

dedor de la barra guia para asegu-

rarse de que la cadena no se haya

enroscado. La cadena deber&

moverse libremente.

Barra

Guia

Herramienta

Tuercas de Tomillo de de ajuste de

la Freno de ajuste la cadena

Cadena (Herramienta

de la barra)

2. Afloje las tuercas de la freno de ca-

dena hasta que est6n tan ajusta-

das contra la freno de cadena con

los dedos t]nicamente.

3. Gire el tornillo de ajuste a la dere-

cha (en el sentido del reloj) hasta

entra en contacto con s61idamente

el fondo del riel de la barra guia.

Usando la herramienta de la barra,

haga girar la cadena alrededor de la

barra guia para asegurarse de que

todos los eslabones se encuentren

dentro de las ranura de la barra.

Levante la punta de la barra guia

para asegurarse que ninguna parte

de la cadena se encuentre floja o

cuelgue. Suelte la punta de la bar-

ra, entonces gire el tornillo de

ajuste hasta que la cadena quede

tirante.

Manteniendo la punta de la barra

levantada, ajuste firmemente las

tuercas de la freno de cadena con

la herramienta de ajuste de la ca-

dena.

Tuercas de

° la freno de

7. Use la punta en forma de destornil-

lador de la herramienta de la barra

para hacer rotar la cadena por la

barra.

8. Si no puede hacer rotar la cadena,

est9 demasiado ajustada. Afloje

levemente las tuercas de la freno

de cadena y afloje cadena dar

vuelta el tornillo de ajuste hacia la

izquierda (en contra del sentido del

reloj). Vuelva a ajustar las tuercas

de la freno de cadena,

9. Si la cadena se encuentra dema-

siado floja, colgar& por debajo de

la barra guia, NO USE la sierra si la

cadena se encuentra floja.

_I!_ADVERTENCIA: Si la sierra se

funciona con un cadena flojo, la cade-

na podria saltar de la barra y resultado

en accidentes muy graves.

VERIFIQUE Sl LA CADENA ESTA

AFILADA

Las cadenas afiladas producen troci-

tos de madera. Las cadenas desafila*

das producen polvo de aserrin y cor_

tan lentamente. Vea AFILAClQN DE LA

CADENA en la secci6n SERVlClO Y

AJUSTES.

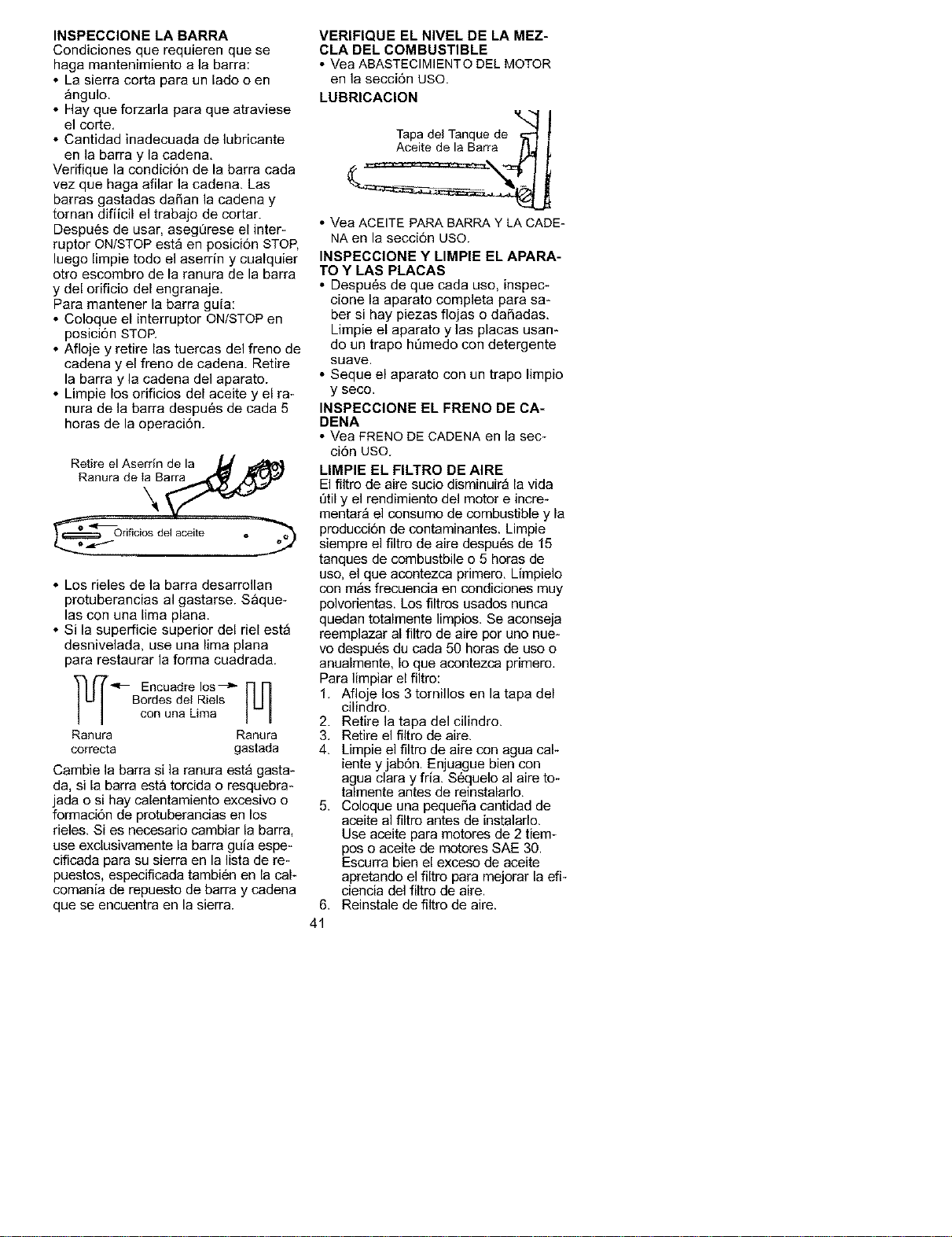

INSPECCIONE LA BARRA

Condiciones que requieren que se

haga mantenimiente a la barra:

• La sierra corta para un lade e en

_ngulo.

• Hay que forzarla para que atraviese

el corte,

• Cantidad inadecuada de lubricante

en la barra y la cadena.

Verifique la cendici6n de la barra cada

vez que haga afilar la cadena. Las

barras gastadas daSan la cadena y

tornan difiicil el trabaje de certar.

Despu6s de usar, asegQrese el inter-

rupter ON/STOP est9 en posici6n STOP,

luego limpie todo el aserrin y cualquier

otre escombro de la ranura de la barra

y del oriflcio del engranaje.

Para mantener la barra guia:

• Coleque el interruptor ON/STOP en

posici6n STOP.

• Afleje y retire las tuercas del freno de

cadena y el frene de cadena. Retire

la barra y la cadena del aparato.

• Limpie los erificies del aceite y el ra-

nura de la barra despu6s de cada 5

horas de la eperaci6n.

Retire el Aserrin de la

Ranura__de Ia__Barra

Orificios del aceite o o

• Los deles de la barra desarrollan

protuberancias al gastarse. S_que-

las con una lima plana.

• Si la superficie superior del riel est_

desnivelada, use una lima plana

para restaurar la ferma cuadrada.

_h_ "_- Encuadre los--_" _j_

Bordesdel Riels

con una Lima

Ranura Ranura

correcta gastada

Cambie la barra si la ranura est_ gasta-

da, si la barra esta torcida o resquebra-

jada o si hay calentamiento excesivo o

formaci6n de protuberancias en los

deles. Si es necesario cambiar la barra,

use exclusivamente la barra guia espe -

cificada para su sierra en la lista de re-

puestos, especificada tambi6n en la cal-

comania de repuesto de barra y cadena

que se encuentra en la sierra.

VERIFIQUE EL NIVEL DE LA MEZ-

CLA DEL COMBUSTIBLE

• Vea ABASTECIMIENTO DEL MOTOR

en la secci6n USO.

LUBRICACION

TacPeated_'e_aanqaUerade _ !

• Yea ACEITE PARA BARRA Y LA CADE-

NA en la secci6n USO.

INSPECCIONE Y LIMPIE EL APARA-

TO Y LAS PLACAS

• Despu6s de que cada use, inspec-

clone la aparate cempleta para sa-

ber si hay piezas flejas e daSadas.

Limpie el aparate y ]as placas usam

do un trapo ht]medo con detergente

suave.

• Seque el aparate con un trapo limpio

y seco.

INSPECClONE EL FRENO DE CA-

DENA

• Vea FRENO DE CADENA en la sec-

ci6n USO.

LIMPIE EL FILTRO DE AIRE

El filtro de aire sucio disminuir9 la vida

t]til y el rendimiente del motor e incre-

mentar9 el consume de combustible y la

preducci6n de contaminantes. Limpie

siempre el filtre de aire despu6s de 15

tanques de combustbile o 5 horas de

use, el que acentezca primere. Limpiele

con m_s frecuencia en cendicienes muy

polvorientas. Los filtres usados nunca

quedan totalmente limpios. Se aconseja

reemplazar al filtre de aire por uno nue-

vo despu6s du cada 50 heras de use e

anualmente, Io que acontezca primere.

Para limpiar el flltro:

1. Afloje los 3tornilles en la tapa del

cilindre.

2. Retire la tapa del cilindre.

3. Retire el filtro de aire.

4. Limpie el filtre de aire con agua cap

iente y jab6n. Enjuague bien con

agua clara y fria. S6quelo a] aire te-

talmente antes de reinstalarlo.

5. Coleque una pequefia cantidad de

aceite al filtre antes de instalarlo.

Use aceite para motores de 2 tiem-

pose aceite de meteres SAE 30.

Escurra bien el exceso de aceite

apretando el filtre para mejerar la eft-

ciencia del filtro de aire.

6. Reinstale de filtro de aire.

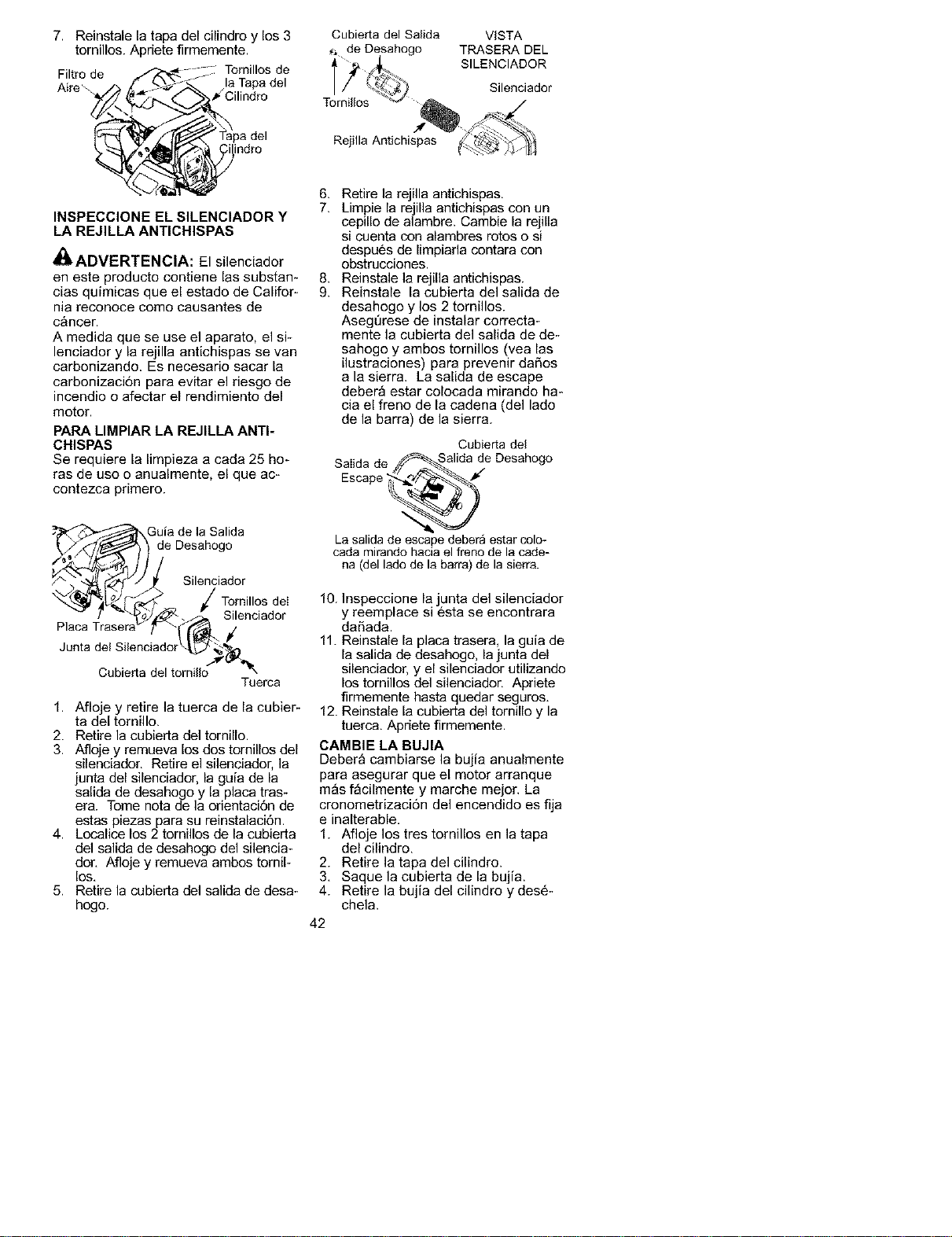

7. Reinstalelatapadelcilindroylos3

tornillos.Aprietefirmemente.

Filtrode Tomillosde

Aire"-.

Cubierta del Salida

** de Desahogo

Tornillos

VISTA

TRASERA DEL

SILENCIADOR

Silenciador

ndro Rejilla Antichispas

INSPECCIONE EL SILENCIADOR Y

LA REJILLA ANTICHISPAS

_J_ADVERTENCIA: El silenciador

en este producto contiene las substam

cias quimicas que el estado de Califor-

nia reconoce como causantes de

c&ncer.

A medida que se use el aparato, el sk

lenciador y la rejilla antichispas se van

carbonizando. Es necesario sacar la

carbonizaci6n para evitar el riesgo de

incendio o afectar el rendimiento del

motor.

PAPA LIMPIAR LA REJILLA ANTI-

CHISPAS

Se requiere la limpieza a cada 25 ho_

ras de uso o anualmente, el que ac_

contezca primero.

._3uia de la Salida

de Desahogo

Si,enci or

/ Tomillos deI

_.L_"_. _. Sllenclador

Placa Trasera_ _ _'-_.

Junta del Silenciador'\f_. )_;g-_rJ

..._uJ--

Cubierta del tornillo

Tuerca

1. Afloje y retire la tuerca de la cubier_

ta del tornillo.

2. Retire la cubierta del tornillo.

3. Afloje y remueva los dos tornillos del

silenciador. Retire el silenciador, la

junta del silenciador, la guia de la

salida de desahogo y la placa tras_

era. Tome nota de la orientaci6n de

estas piezas para su reinstalaci6n.

4. Localice los 2 tornillos de la cubierta

del salida de desahogo del silencia-

dor. Afloje y remueva ambos tomik

los.

5. Retire la cubierta del salida de desa-

hogo.

Retire la rejilla antichispas.

Limpie la rejilla antichispas con un

cepillo de alambre. Cambie la rejilla

si cuenta con alambres rotos o si

despu6s de limpiarla contara con

obstrucciones.

Reinstale la rejilla antichispas.

Reinstale la cubierta del salida de

desahogo y los 2 tornillos.

Asegt]rese de instalar correcta-

mente la cubierta del salida de de_

sahogo y ambos tornillos (vea las

ilustraciones) para prevenir da_os

a la sierra. La salida de escape

deber9 estar colocada mirando ha*

cia el freno de la cadena (del lado

de la barra) de la sierra.

Cubierta del

SaIida de _ida

Desahogo

Escape_'_

La salida de escape debera estar colo-

cada mirando hacia el freno de la cacle-

na (del lado de la barra) de la sierra.

10. Inspeccione la junta del silenciador

y reemplace si 6sta se encontrara

daSada.

11. Reinstale la placa trasera, la guia de

la salida de desahogo, la junta del

silenciador, y el silenciador utilizando

los tornillos del silenciador. Apriete

firmemente hasta quedar seguros.

12. Reinstale la cubierta del tornillo y la

tuerca. Apriete firmemente.

CAMBIE LA BUJIA

Deber& cambiarse la bujia anualmente

para asegurar que el motor arranque

rags fgcilmente y marche mejor. La

cronometrizaci6n del encendido es fija

e inalterable.

1. Afloje los tres tornillos en la tapa

del cilindro.

2. Retire la tapa del cilindro.

3. Saque la cubierta de la bujia.

4. Retire la bujia del cilindro ydes6-

chela.

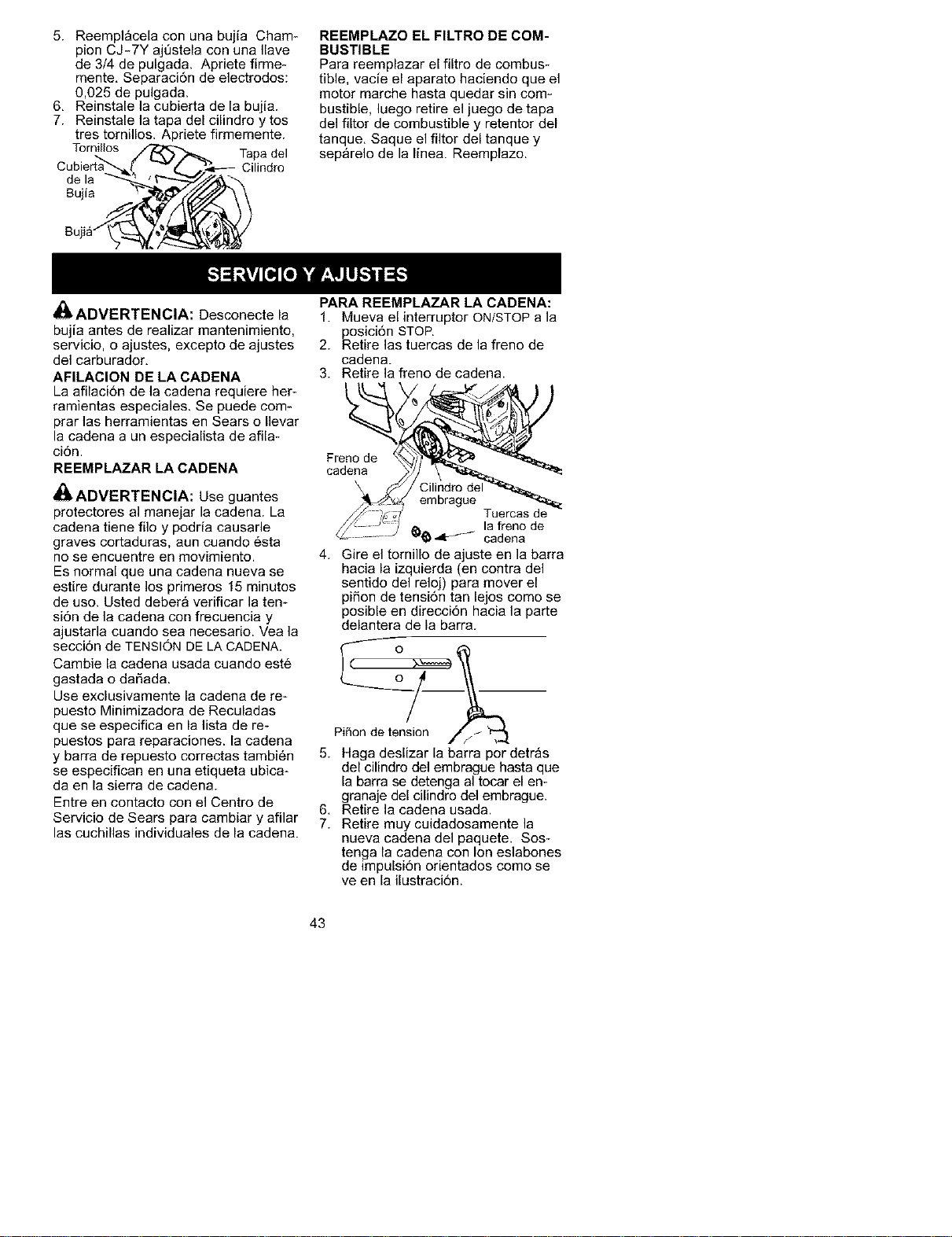

5. ReemplgcelaconunabujiaCham-

pionCJ-7Yaj0stelaconunaIlave

de3/4depulgada.Aprietefirme-

mente,Separaci6ndeelectrodos:

0,025depulgada.

6, Reinstalelacubiertadelabujia.

7. Reinstalelatapadelcilindroytos

trestornillos.Aprietefirmemente.

Tornillos Tapadel

Cilindro

dela

Bujia

REEMPLAZO EL FILTRO DE COM-

BUSTIBLE

Para reemplazar el filtro de combus-

tible, vacie el aparato haciendo que el

motor marche hasta quedar sin com-

bustible, luego retire el juego de tapa

del filtor de combustible y retentor del

tanque. Saque el filtor del tanque y

sep_relo de la line& Reemplazo.

ADVERTENClA: Desconecte la

bujia antes de realizar mantenimiento,

servicio, o ajustes, excepto de ajustes

del carburador.

AFILAClON DE LA CADENA

La afilaci6n de la cadena requiere her-

ramientas especiales. Se puede com-

prar las herramientas en Sears o Ilevar

la cadena aun especialista de aflla-

ci6n.

REEMPLAZAR LA CADENA

_!_ADVERTENCIA: Use guantes

protectores al manejar la cadena. La

cadena tiene filo y podria causarle

graves cortaduras, aun cuando 6sta

no se encuentre en movimiento.

Es normal que una cadena nueva se

estire durante los primeros 15 minutos

de uso. Usted deber& veriflcar la ten-

si6n de la cadena con frecuencia y

ajustarla cuando sea necesario. Vea la

secci6n de TENSION DE LA CADENA.

Cambie la cadena usada cuando est6

gastada o dafiada.

Use exclusivamente la cadena de re-

puesto Minimizadora de Reculadas

que se especifica en la lista de re-

puestos para reparaciones, la cadena

y barra de repuesto correctas tambi6n

se especifican en una etiqueta ubica-

da en la sierra de cadena.

Entre en contacto con el Centro de

Servicio de Sears para cambiar y afllar

las cuchillas individuales de la cadena.

PAR& REEMPLAZAR LA CADENA:

1. Mueva el interruptor ON/STOP a la

posici6n STOP.

2. Retire las tuercas de la freno de

cadena.

3. Retire la freno de cadena.

Freno de

cadena

\ eCr__r_gud_

Tuercas de

la freno de

t_ _-_ cadena

4. Gire el tornillo de ajuste en la barra

hacia la izquierda (en contra del

sentido del reloj) para mover el

pifion de tensi6n tan lejos come se

posible en direcci6n hacia la parte

delantera de la barra.

.b°;Jo;h

5. Haga deslizar la barra por detrgs

del cilindro del embrague hasta que

la barra se detenga al tocar el en-

granaje del cilindro del embrague.

6, Retire la cadena usada.

7. Retire muy cuidadosamente la

nueva cadena del paquete. Sos-

tenga la cadena con Ion eslabones

de impulsi6n orientados como se

ve en la ilustraci6n.

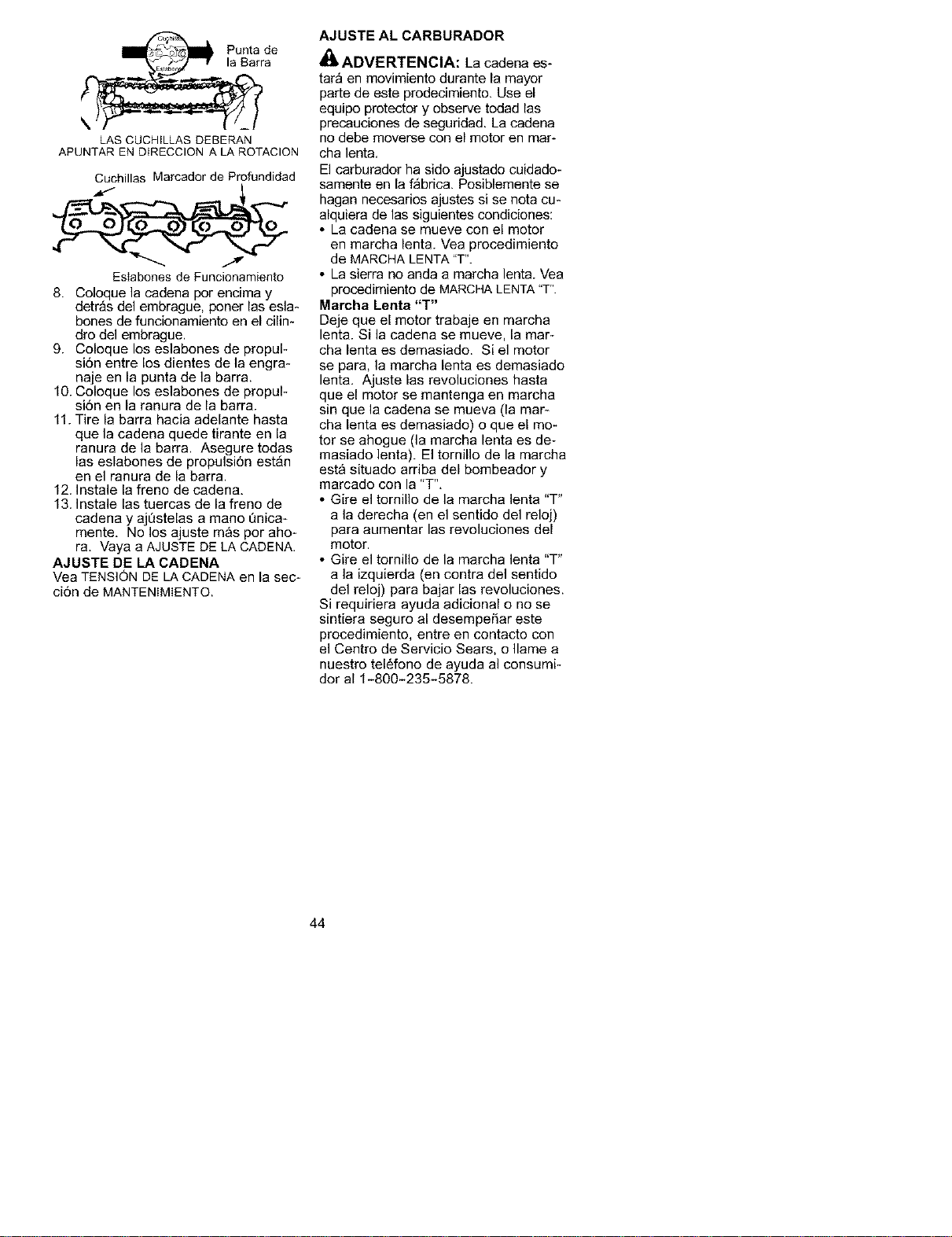

LAS CUCHILLAS DEBERAN

APUNTAR EN DtRECCION A LA ROTACION

Cuchillas Marcador de Profundidad

EsIabones de Funcionamiento

8. Coloque la cadena por encima y

detr_s del embrague, porter las esla*

bones de funcionamiento en el cilim

dro del embrague.

9. Coloque los eslabones de propul-

si6n entre los dientes de la engra*

naje en la punta de la barra.

10. Coloque los eslabones de propul-

si6n en la ranura de la barra.

11. Tire la barra hacia adelante hasta

que la cadena quede tirante en la

ranura de la barra. Asegure todas

las eslabones de propulsi6n estgn

en el ranura de la barra.

12. Instale la freno de cadena,

13. Instale las tuercas de la freno de

cadena y ajQstelas a mano Qnica_

mente, No los ajuste mas por aho-

ra, Vaya a AJUSTE DE LA CADENA.

AJUSTE DE LA CADENA

Vea TENSION DE LACADENA en la sec-

ci6n de MANTENIMIENTO,

AJUSTE AL CARBURADOR

_ADVERTENCIA: La cadena es-

tar_ en movimiento durante la mayor

parte de este prodecimiento. Use el

equipo protector y observe todad las

precauciones de seguridad. La cadena

no debe moverse con el motor en mar-

cha lenta,

El carburador ha sido ajustado cuidado-

samente en la fgbrica. Posiblemente se

hagan necesarios ajustes si se nota cu*

alquiera de las siguientes condiciones:

• La cadena se mueve con el motor

en marcha lenta. Vea procedimiento

de MARCHA LENTA 'T'.

• La sierra no anda a marcha lenta. Vea

procedimiento de MARCHALENTA"T".

Marcha Lenta "T"

Deje que el motor trabaje en marcha

lenta. Si la cadena se mueve, la mar-

cha lenta es demasiado. Si el motor

se para, la marcha lenta es demasiado

lenta, Ajuste las revoluciones hasta

que el motor se mantenga en marcha

sin que la cadena se mueva (la mar*

cha lenta es demasiado) o que el me-

tor se ahogue (la marcha lenta es de-

masiado lenta). El tornillo de la marcha

est& situado arriba del bombeador y

marcado con la "T',

• Gire el tornillo de la marcha lenta "T"

a la derecha (en el sentido del reloj)

para aumentar las revoluciones del

motor.

• Gire el tornillo de la marcha lenta "T"

a la izquierda (en contra del sentido

del reloj) para bajar las revoluciones.

Si requiriera ayuda adicional o no se

sintiera seguro al desempeSar este

procedimiento, entre en contacto con

el Centro de Servicio Sears, o Ilame a

nuestro tel6fono de ayuda al consumi-

dor al 1-800-235-5878.

,li

IIIADVERTENClA:Realicelossi-

guientespasosdespu6sdecadauso:

• Dejequeelmotorseenfrfeyfije

bienelaparatoantesdeguardarloo

detransportarlo.

• Guardelasierrayelcombustibleen

unlocal bien ventilado donde los va-

pores de combustible no puedan em

trar en contacto con shispas ni lla-

mas abiertas provenientes de los

termotanques, los motores o inter-

ruptores el6ctricos, calefactores cen-

trales, etc.

• Guarde el aparato con todos los pro-

tectores en su lugar y coloque el

aparato de mode que las piezas filo-

sas no puedan causar heridas por

accidente.

• Guarde el aparato bien fuera del al-

cance de los nifios.

ESTAClONAL ALMACENAJE

Prepare el aparato para guardarlo al

final de la temporada o si no se Io va a

usar por m_s de 30 dias o m_s.

Siva a guardar el aparato durante un

periodo largo:

• Limpie la sierra a conciencia antes

del almacenaje.

• Almac6ne en un lugar limpio y seco.

• Aplique una pequefia cantidad de

aceite alas superficies externas

met_licas y a la barra guia.

• Lubrique la cadena y envu61vala en

papel grueso o en tela.

SlSTEMA DE COMBUSTIBLE

Vea el mensaje marcado IMPOR-

TANTE, que se reflere al uso de com-

bustibles con mezcla de alcohol en su

aparato, en la secci6n de USO, bajo

ABASTECIMIENTO DEL MOTOR. Los es-

tabilizadores de combustible son una

alternativa aceptable para minimizar la

formaci6n de dep6sitos de goma du-

rante el almacenamiento. ASada esta*

bilizador a la gasolina en el tanque de

combustible o en el recipiente de al-

macenado de combustible, Siga las

instrucciones de mezcla que se en-

cuentran en los envases de estabiliza-

dor. Ponga el motor en marcha y d6je-

Io en marcha unos 5 minutos despu6s

de ponerle estabilizador.

El aceite Craftsman 40:1 para motores

de 2 tiempos (enfriados a aire) viene

mezclado con estabilizador de com-

bustible, Si no usa enste aceite de

Sears, entonces puede afiadir un esta-

bilizador al tanque de conmbustible.

INTERIOR DEL MOTOR

• Retire la bujia y vierta una cuchara-

da de las de t6 de adceite 40:1 para

motores de 2 tiempos (enfriados a

aire) por la abertura para la bujia, Ti-

ronee lentamente de la soga de ar-

ranque 8 a 10 veces para distribuir el

aceite.

• Reemplace la bujia con otra del tipo

y de la gama de calor recomenda-

dos,

• Limpie el filtro de aire.

• Examine todo el aparato para verifi-

car que no haya tornillos, tuercas ni

pernos sueltos, Cambie dotas las

piezas dafiadas, quebradas o gasta-

das.

• AI principio de la proxima temporada,

use exclusivamente combustible

nuevo con la proporci6n correcta de

gasolina a adeite.

OTRO

• No guarde gasolina de una tempora-

da a la pr6xima.

• Cambie el recipiente de gasolina si

se empieza a oxidar.

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes

de hacer cualquiera de las reparaciones recomendadas a continuaci6n ex-

cepto reparaciones que requieran que el aparato est6 en operaci6n.

PROBLEMA

El motor no

arranca o se

mantiene en

ma_ha s6Io

unos segundos

despu6s de aM

rancar.

El motor no

anda en

marcha lenta

como debe.

El motor no

acelera, le falta

potencia o se

para bajo car-

ga.

El motor

humea

excesiva-

mente.

CAUSA

1. El interruptor esta en

posicidn STOP.

2. El motor esta ahogado.

3. El tanque de

combustible esta vacio.

4. La bujia no hace chispa.

5. El combustible no esta

Ilegando al carburador.

6. El caburador requiere

ajuste.

7. Ninguno de los

anteriores.

1. Las revoluciones de la

marcha lenta estan muy

altos o muy bajas.

2. La Mezcla para Bajas

Revoluciones requier

ajuste.

3. Las juntas del cigt3eSal

estan gastadas.

4. La compresion esta

baja.

5. Ninguno de los

anteriores.

1. El filtro de aire esta

sucio.

2. La bujia esta

carbonizada

3. El carburador requiere

ajuste.

4. Los puertos de escape

o Ias aberturas de

salida del silenciador

est&n tapados.

5. La compresion esta

baja.

6. La freno de cadena es

activado.

7. Ninguno de los

anteriores.

1. El cebador esta

parciaImente accionado.

2. La mezcla de combus-

tible se ha hecho

3. El filtro de aire esta

sucio.

4. La mezcla para AItas

Revoluciones requiere

ajuste.

5. El carter esta perdiendo.

SOLUCION

1. Coloque el interruptor en ON.

2. Vea "Arranque Dificil" en la

secci6n Uso.

3. LIene el tanque con la mezcIa

correcta de combustible.

4. Instale una bujia nueva.

5. Verifique si eI fiItro de

combustible esta sucio;

limpielo. Verifique si hay

dobleces en la IJnea de

combustible o si esta partida:

reparla o cambiela.

6. Entre en contacto con el Servicio

Sears (vea parte trasera del manual)

7. Entre en contacto con el Servicio

Sears (yea parte trasera del manual)

1. Vea "Ajuste al Carburador" en Ia

secci6n Servicio y Ajustes.

2. Entre en contacto con el Servicio

Sears (yea parte trasera del manual)

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual)

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual)

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual)

1. Limpie o cambie el filtro de aire.

2. Limpie o cambie la bujia y

calibre Ia separacion.

3. Entre en contacto con el Servicio

Sears (vea parte trasera del manual)

4. Entre en contacto con el Servicio

Sears (yea parte trasera del manual)

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual)

6. Desactive el freno de cadena.

7. Entre en contacto con el Servicio

Sears (vea parte trasera del manual)

1. Ajuste el cebador.

2. Vacie el tanque de combustible

y 116nelode combustible con la

mezcla correcta.

3. Limpie o cambie el filtro aire.

4. Entre en contacto con el Servicio

Sears (vea parte trasera del manual)

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual)

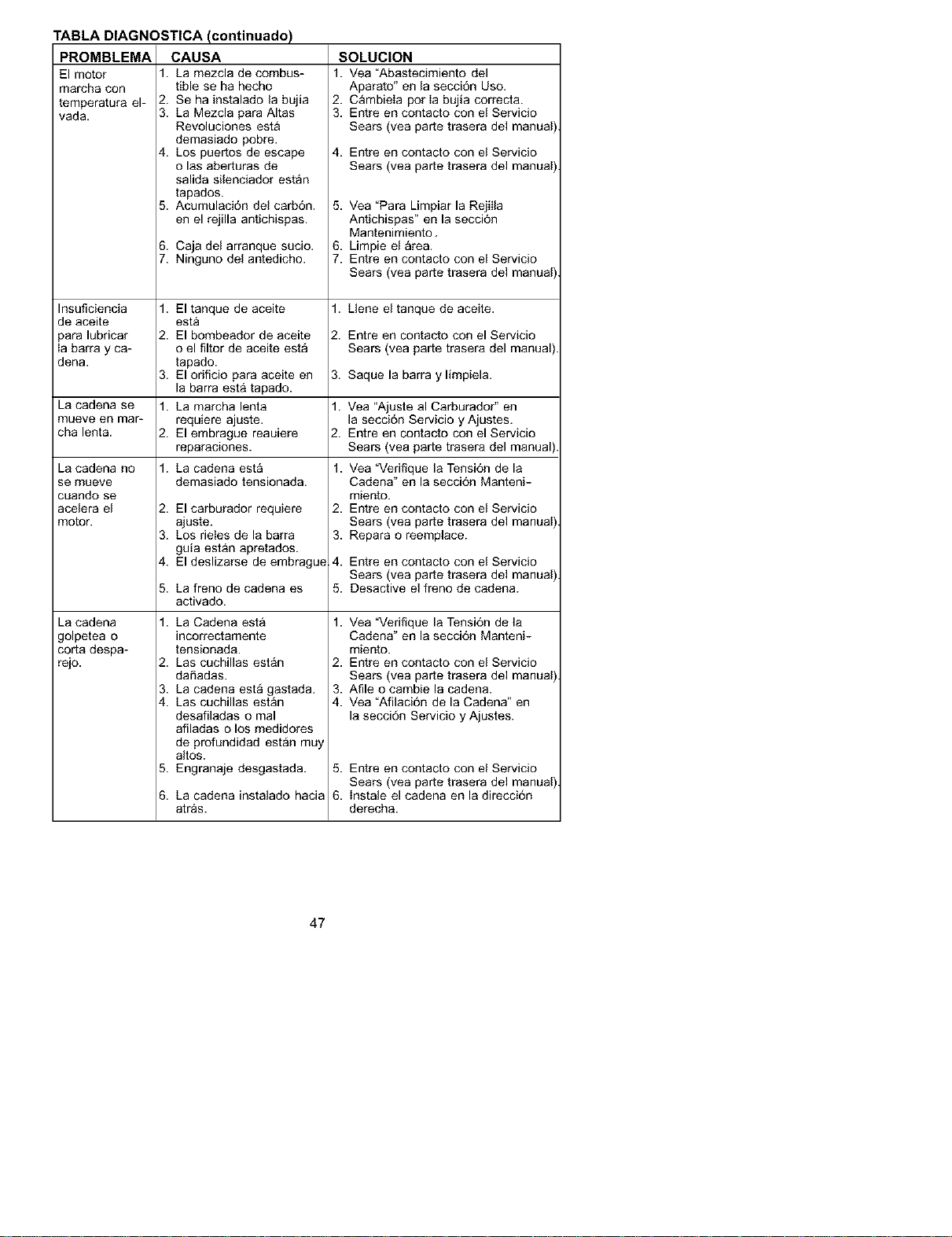

PROMBLEMA

El motor

marcha con

temperatura el-

vada.

TABLA DIAGNOSTICA (continuado)

CAUSA

1. La mezcla de combus-

tible se ha hecho

2. Se ha instalado la bujia

3. La Mezcla para Altas

Revoluciones esta

demasiado pobre.

4. Los puertos de escape

o las aberturas de

salida silenciador estan

tapados.

5. Acumulaci6n del carbon.

en el rejilla antichispas.

6. Caja del arranque sucio.

7. Ninguno del antedicho.

SOLUCION

1. Vea "Abastecimiento del

Aparato" en la seccion Uso.

2. CarnbieIa pot Ia bujia correcta.

3. Entre en contacto con el Servicio

Sears (yea parte trasera del manual

4. Entre en contacto con el Servicio

Sears (yea parte trasera del manual

5. Vea "Para Limpiar la RejiIla

Antichispas" en la secci6n

Mantenimiento,

6. Limpie el area.

7. Entre en contacto con el Servicio

Sears (yea parte trasera del manual

Insuficiencia 1. El tanque de aceite 1. Llene el tanque de aceite.

de aceite esta

para lubricar 2. El bombeador de aceite 2. Entre en contacto con el Servicio

Ia barra y ca- o el filtor de aceite esta Sears (vea parte trasera del manual)

dena. tapado.

3. El orificio para aceite en 3. Saque la barra y limpiela.

la barra esta tapado.

La cadena se 1. La marcha lenta 1. Vea "Ajuste al Carburador" en

mueve en mar- requiere ajuste, la secciSn Servicio y Ajustes.

cha lenta. 2. El embrague reauiere 2. Entre en contacto con el Servicio

reparaciones. Sears (vea parte trasera del manual)

1. La cadena esta

demasiado tensionada.

2. El carburador requiere

ajuste.

3. Los rieles de la barra

guia estan apretados.

4. El deslizarse de embrague

5. La freno de cadena es

activado.

1. La Cadena esta

incorrectamente

tensionada.

2. Las cuchillas estan

daSadas.

3. La cadena esta gastada.

4. Las cuchillas estan

desafiladas o mal

afiladas o los medidores

de profundidad estan muy

altos.

5. Engranaje desgastada.

La cadena no

semueve

cuando se

acelera el

motor.

La cadena

golpetea o

corta despa-

rejo.

6. La cadena instalado hacia

atras.

1. Vea "Verifique la Tensi6n de la

Cadena" en la secci6n Manteni-

miento.

2. Entre en contacto con el Servicio

Sears (yea parte trasera del manual

3. Repara o reemplace.

4. Entre en contacto con el Servicio

Sears (yea parte trasera del manual

5. Desactive el freno de cadena.

1. Vea "Verifique la Tensi6n de la

Cadena" en la secci6n Manteni-

miento.

2. Entre en contacto con el Servicio

Sears (yea parte trasera del manual

3. Afile o cambie la cadena.

4. Vea "Afilaci6n de la Cadena" en

la secci6n Servicio y Ajustes.

5. Entre en contacto con el Servicio

Sears (vea parte trasera del manual

6. instale el cadena en la direcci6n

derecha.

TABLA DIAGNOSTICA (continuado)

CAUSAPROMBLEMA

Parada del

cadena dentro

del core.

La cadena co_

ta en angulo.

1. La parte de arriba de

las cuchillas no estan

planas.

2. La barra tiene

protuberancias o esta

torcida o los rieles

estan desparejos.

3. El embrague esta 3.

patinando.

1. Las cuchillas estan 1.

dafiadas por un lado.

2. Cadena no esta 2.

afilada.

3. Barra guia esta dobtada 3.

o desgastada.

SOLUCION

1. Vea "Afilaci6n de la Cadena" en

la secci6n Servicio y Ajustes.

2. Repara o reemptace Ia

barra guia.

Entre en contacto con el Servicio

Sears (yea parte trasera del manual).

Vea "Afilaci6n de la Cadena" en

la secci6n Servicio y Ajustes.

Vea "Afilaci6n de la Cadena" en

la secci6n Servicio y Ajustes.

Reemptace Ia barra guia.

Si acontencen situaciones no previstas en este manual, actue con cautela y use

buen criterio. Si necesita ayuda, entre en contacto con el Centro de Servicio

Sears o Ilame a] TELEFONO DE AYUDA AL CONSUMiDOR al 1-800-235-5878.

SUS DERECHOS Y OBLIGACIONES

DE GARANTIA: La Agenda de Protec-

ci6n Ambiental de los Estados Unidos,

la Junta de Recursos Ambientales de

California y Sears, Roebuck and Co.,

U.S,A,, se complacen en explicar la ga-

rantia con la que cuenta el sistema de

control de emisi6n en su motor pe-

quefio, modelo 2000-2003, para uso

fuera de carretera, En California, todos

los motores pequefios para uso fuera

de carretera deben ser disefiados,

construidos y equipados para satisfacer

las rigurosas normas antihumo que po-

see el estado, Sears deber_ garantizar

el sistema de control de emisiSn en su

m_quina de motor pequefio para use

fuera de carretera por los periodos de

tiempo que explicamos a continuaci6n y

con la condici6n de que su maquina de

motor pequefio para uso fuera de car-

retera no haya sufrido ningt_n tipo de

abuso, negligencia o mantenimiento im

apropiado, Su sistema de control de

emisi6n incluye piezas tales como el

carburador y el sistema de ignici6n,

Donde exista una condici6n que re*

quiera reparaci6n bajo garantia, Sears

reparara gratis su motor pequefio para

uso fuera de carretera, Los gatos cu-

biertos bajo la garantia incluyen el

diagn6stico, las piezas y labor.

CUBIERTA DE GARANTIA DEL FAB-

RICANTE: Si cualquier pieza relaciona*

da con el sistema de emisi6n de su mo-

tor (come hemos enumerado en la lista

de piezas de control de emisi6n bajo

garantia) se encontrara defectuosa o

defectos en el material o en la labor del

motor causaran que tal pieza comenza-

ra a fallar, la pieza ser_ reparada o re-

emplazada por Sears. GARANTIA BE

RESPONSABILIDAD DE DEL DUEI_IO:

Come duefio de una maquina de motor

pequefio para uso fuera de carretera,

usted sera responsable por el mantem

imiento adecuado en los periodos pre*

viamente programados y enumerados

en su manual de instrucciones. Sears

recomienda que guarde todos los reck

bos que indiquen que se ha de*

sempefiado mantenimiento en su

m_quina de motor pequefio para uso

fuera de carretera, pero Sears no podr&

negar el servicio bajo garantia _nica-

mente a causa de la falta de recibos o

por el incumplimiento de su parte en

asegurarse que el mantenimiento pro_

gramado haya sido desempefiado.

Como duefio de una maquina de motor

pequefio para uso fuera de carretera,

usted debera contar con el conocimiem

to de que Sears puede negar la cubierta

bajo garantia si su maquina de motor

pequefio para uso fuera de carretera o

alguna pieza de la misma ha dejado de

funcionar debido al abuso, negligencia,

mantenimiento inapropiado, modifica*

ciones no aprobadas o el use de piezas

que no hayan sido fabricadas o aproba-

dasporelfabricanteoriginaldelequipo.

EsresponsabilidadsuyaelIlevarsu

m_quinademotorpequeboparauso

fueradecarreteraauncentroderepa-

raci6nautorizadoSearstonpronto

comosepresenteelproblem&Lasre-

paracionesbajogarantiadeber_nser

completadasenunperiododetiempo

razonable,quenoexcedalos30dias.

Sicuentaustedconalgunapreguntaen

relaci6nasusderechosyresponsabili-

dadesdegarantia,usteddeber9com-

unicarseconsucentrodeservicioauto-

rizado mas cercano o Ilamar a Sears al

1-800-469-4663. FECHA DEL COM-

IENZA DE LA GARANTIA: El periodo

de garantia comienza en la fecha de

compra de la maquina de motor pe-

quefio para uso fuera de carretera. DU-

RAClON DE LA GARANTIA: Esta ga-

rantia cuenta con un periodo de

duraci6n de dos aSos comenzando en

la fecha inicial de compra. QUE

CUBRE LA GARANTIA: REPARA-

CION O REEMPLAZO DE PIEZAS. La

reparaci6n o el reemplazo de cualquier

pieza garantizada seran desempe_ados

y ofrecidos al duefio sin costo alguno en

un Centro de Servicio Sears, Si cuenta

usted con alguna pregunta en relaci6n a

sus derechos y responsabilidades de

garantia, usted debera comunicarse con

su centro de servicio autorizado mas

cercano o Ilamar a Sears al

1-800-469-4663. PERIODO DE GA-

RANTIA: Cualquier pieza garantizada

que no est6 programada para set reem-

plazada como parte del mantenimiento

requerido, o que este programada _ni-

camente para inspecci6n regular para

efectos de "reparaci6n o reemplazo si

fuera necesario" deber_ garantizarse

por un periodo de dos aSos. Cualquier

pieza garantizada que est6 programada

para ser reemplazada como parte del

mantenimiento requerido debera estar

garantizada pot el periodo de tiempo

que comienza en la fecha de compra

inicial hasta lafecha del primer reempla-

zo programado para dicha pieza. DIAG-

NOSTICO: No se deber_ cobrar al

duefio ning_n tipo de cargos por la labor

de diagn6stico la cual determine que

una pieza garantizada se encuentra de-

fectuosa si el trabajo de diagn6stico ha

sido desempeSado por un Centro de

Servicio Sears. DANOS POR CON-

SECUEClA: Sears podra ser respons-

able de daSos ocurridos a otras piezas

del motor causados por la falla de una

pieza garantizada que se encuentre

bajo el periodo de garantia. QUE NO

CUBRE LA GARANTIA: Todas las fal-

las causadas por el abuso, negligencia

o mantenimiento inapropiado no estgn

cubiertas. PIEZAS ANADIDAS O MO-

DIFICADAS: El uso de piezas aSadidas

o la modificaci6n de piezas podr_n ser-

vir como base para que se anule la re-

clamaci6n de garantia. La garantia de

Sears no se responsabiliza por el real

funcionamiento debido al uso de piezas

aSadidas o de piezas modificadas.

COMO ENTABLAR UNA RECLAMA-

CION: Si cuenta usted con alguna pre-

gunta relacionada con sus derechos y

responsabilidades de garantia, usted

debera entrar en contacto con su centro

de servicio autorizado m_s cercano o

Ilamar a Sears al 1-800-469-4663.

DONDE OBTENER SERVICIO DE GA-

RANTIA: Servicio o reparaciones bajo

garantia deber_n ser provistas en todos

los Centros de Servicio Sears. Por fa-

vor comuniquese al 1-800-469-4663.

MANTENIMIENTO, REEMPLAZO Y

REPARAClON DE PIEZ.AS RELA-

ClONADAS CON LA EMISlON: Cual-

quiet pieza de repuesto Sears aprobada

y utilizada en el desempeSo de cualqui-

er servicio de mantenimiento o servicio

de reparaci6n bajo garantia de piezas

relacionadas con la emisi6n ser_ provis-

to sin costo alguno al dueSo si la pieza

se encuentra bajo garantia. LISTA SE

PIEZAS DE CONTROL DE EMISION

GARANTIZADAS: Carburador, Sistema

de Ignici6n: Bujia (cubierta hasta la fe-

cha de mantenimiento programada),

M6dulo de Ignici6n, Silenciador in-

cluyendo el Catalizador. DECLARA-

CION DE MANTENIMIENTO: El duefio

es responsable de adquirir todo el man-

tenimiento requerido como Io define en

el manual de instrucciones.

Secertificaestemotorparasatisfacerlosrequisitosdeemisi6nparalosuso

siguientes:

[] Moderado(50horas)

[] Intermedio(125horas)

[] Extendido(300horas)

Craftsman 358360871 chainsaw

Product's Documents

User Manual

Specifications

Craftsman 358360871 Questions and Answers
