Vevor JY150 Electric Concrete Vibrator 1500W 16000 VPM User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

CONCRETE VIBRATOR

USER MANUAL

MODEL: JY-150

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and doses not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1

MODEL: IMN1000-UL

JY-150

Have product questions? Need technical support? Please feel free to

CustomerService@vevor.com

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

CONCRETE VIBRATOR

JY-150

- 2

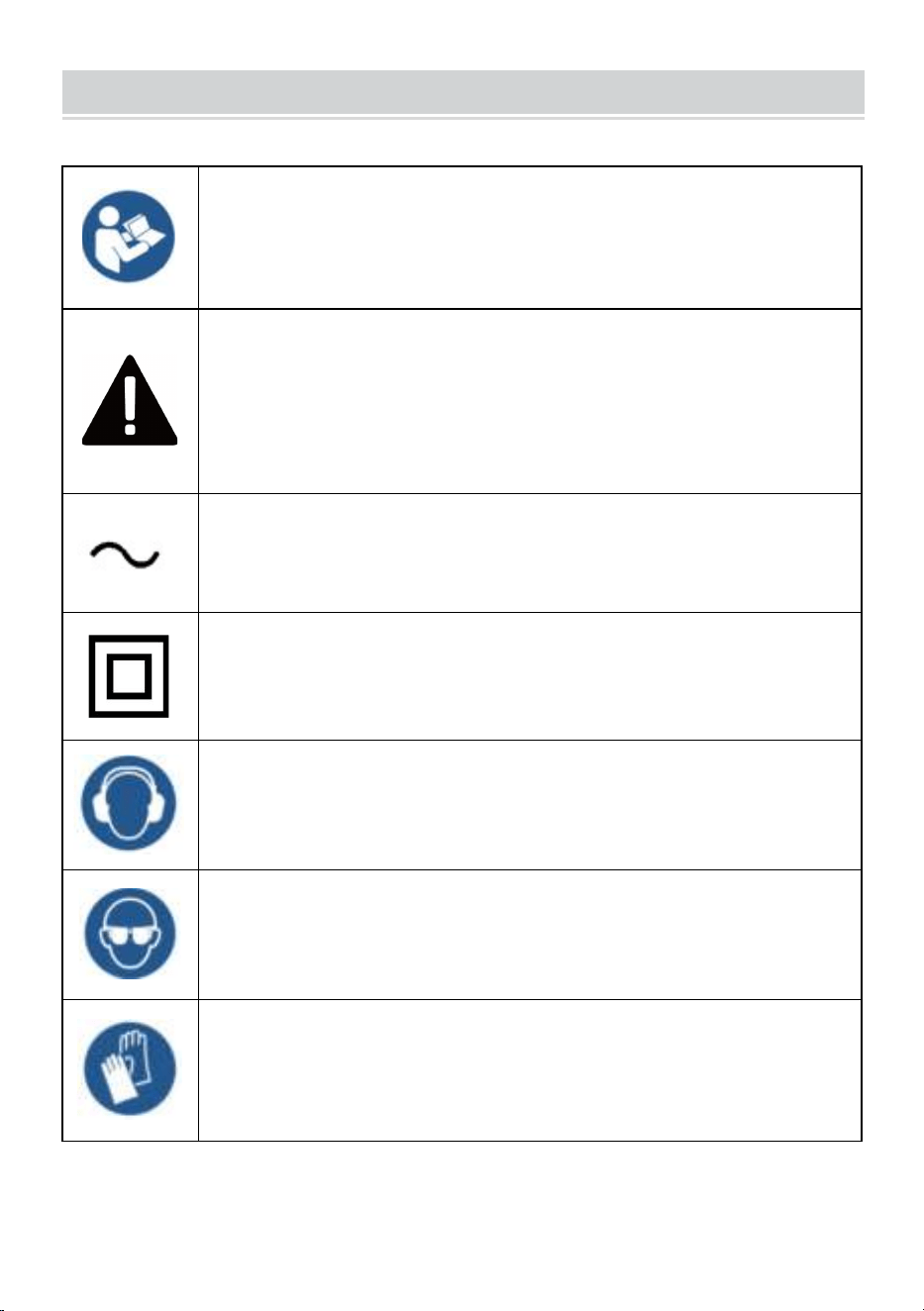

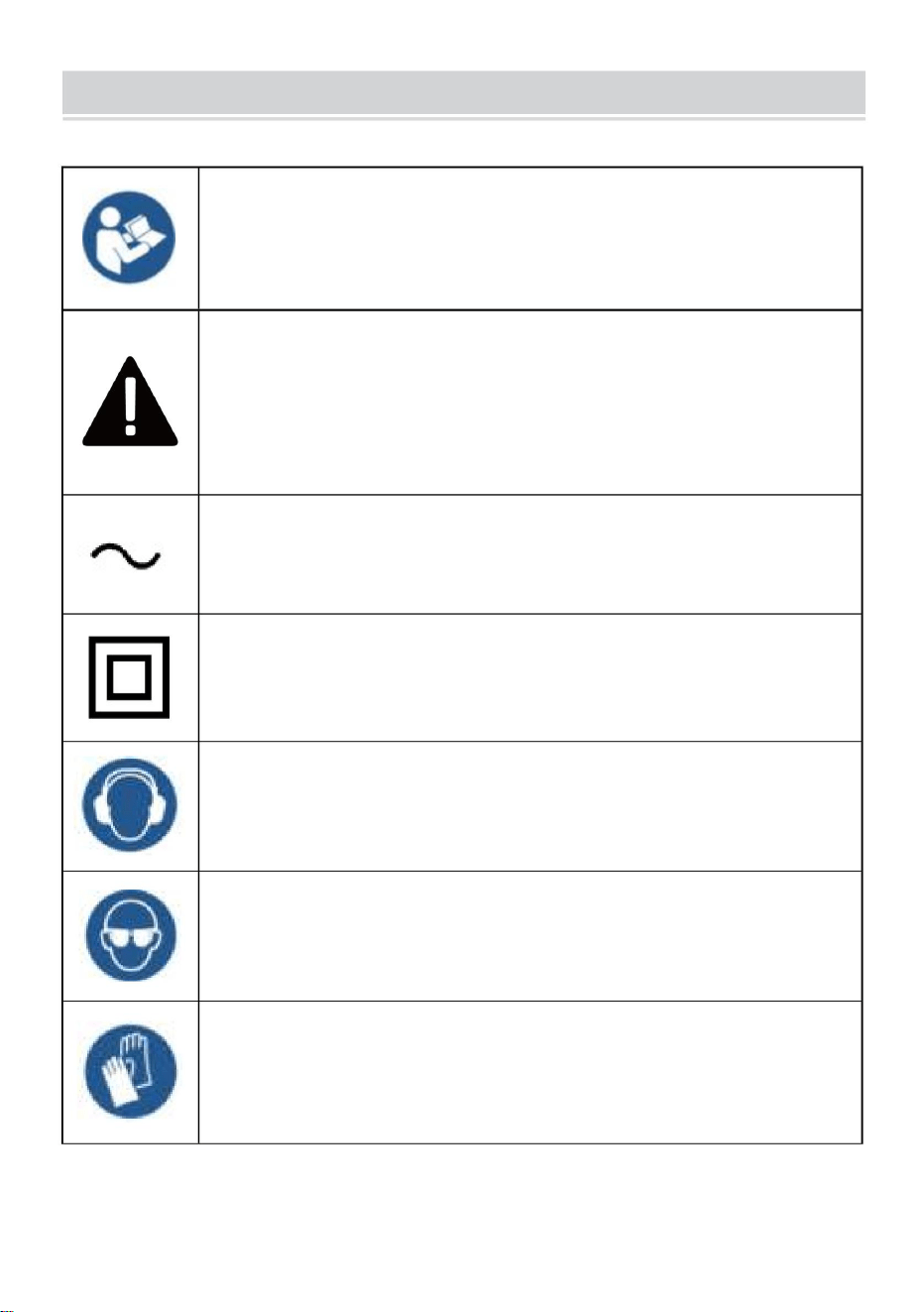

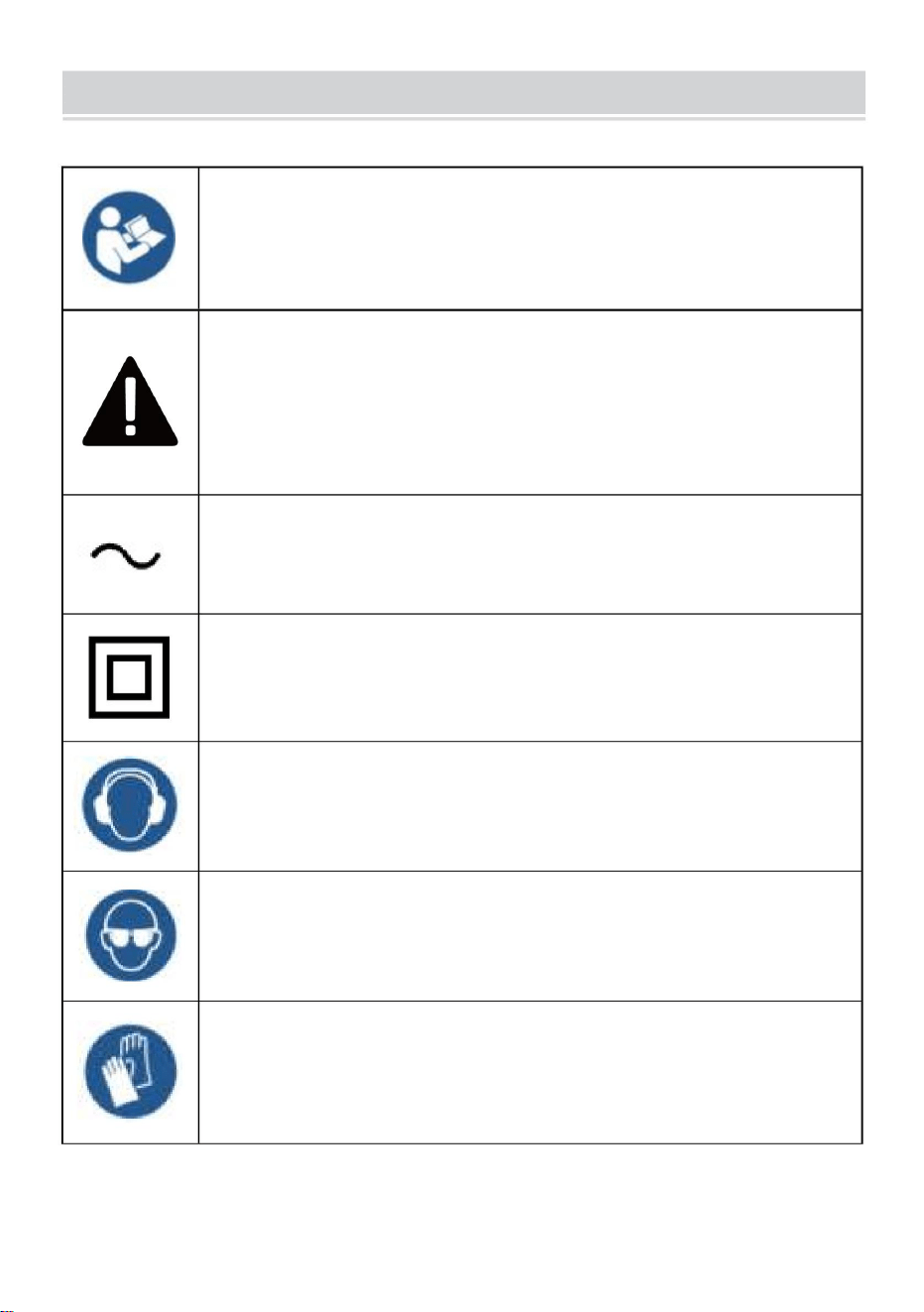

IMPORTANT SAFEGUARDS

Warning - To reduce the risk of injury, users must read instructions

manual carefully.

This symbol, placed before a safety comment, indicates a kind of

precaution, warning, or danger. Ignoring this warning may lead to

an accident. To reduce the risk of injury, fire, or electrocution,

please always follow the recommendation shown below.

Alternating current

This product is of protection class II. That means it is equipped

with enhanced or double insulation.

Warning- Be sure to wear ear protectors when using this product.

Warning- Be sure to wear eye protectors when using this product.

Warning- Be sure to wear gloves when using this product.

- 3

WARNING: Read all safety warnings, instructions, illustrations and

specifications provided with this CONCRETEVIBRATOR. Failure to follow all

instructions listed below may result in electric shock, fire and/or serious injury

(Note: In the following, the word "power tool" refers to "CONCRETE VIBRATOR").

Work Area Safety

a) Keep work area clean and well lit. Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive atmospheres, such as in the presence

of flammable liquids, gases or dust. Power tools create sparks which may ignite

the dust or fumes.

c) Keep children and bystanders away while operating a power tool. Distractions

can cause you to lose control.

Electrical Safety

a) Power tool plugs must match the outlet. Never modify the plug in any way. Do

not use any adapter plugs with earthed (grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of electric shock.

b) Avoid body contact with earthed or grounded surfaces, such as pipes, radiators,

ranges and refrigerators. There is an increased risk of electric shock if your body is

earthed or grounded.

c) Do not expose power tools to rain or wet conditions. Water entering a power tool

will increase the risk of electric shock.

d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging

the power tool. Keep cord away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric shock.

e) When operating a power tool outdoors, use an extension cord suitable for

outdoor use. Using a cord suitable for outdoor use reduces the risk of electric

shock.

f) If operating a power tool in a damp location is unavoidable, use a residual

current device (RCD) protected supply. Use of an RCD reduces the risk of electric

- 4

shock.

Personal Safety

a) Stay alert, watch what you are doing and use common sense when operating a

power tool. Do not use a power tool while you are tired or under the influence of

drugs, alcohol or medication. A moment of inattention while operating power tools

may result in serious personal injury.

b)Use personal protective equipment. Always wear eye protection. Protective

equipment such as a dust mask, non-skid safety shoes, hard hat or hearing

protection for appropriate conditions will reduce personal injuries.

c) Prevent unintentional starting. Ensure the switch is in the off-position before

connecting to power source and/or battery pack, picking up or carrying the tool.

Holding power tools with your finger on the button or energizing power tools with

the switch on invites accidents.

d) Remove any adjusting key or wrench before turning the power tool on. A wrench

or a key left attached to a rotating part of the power tool may result in personal

injury.

e) Refrain from overreaching. Keep proper footing and balance at all times. This

enables better control of the power tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or jewelery. Keep your hair and

clothing away from moving parts. Loose clothes,jewelery or long hair can be

caught in moving parts.

g) If devices are provided for connecting dust extraction and collection facilities,

ensure these are connected and properly used. Use of dust collection can reduce

dust-related hazards.

h) Do not let familiarity gained from frequent use of tools make you to become

complacent and ignore tool safety principles. A careless action can cause severe

injury within a fraction of a second.

Power Tool Use And Care

a) Do not force the power tool. Use the correct power tool for your application. The

- 5

correct power tool will do the job better and safer at the rate for which it was

designed.

b) Do not use the power tool if the switch does not turn it on and off. Any power tool

that cannot be controlled with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or remove the battery pack, if

detachable, from the power tool before making any adjustments, changing

accessories, or storing power tools. Such preventive safety measures reduce the

risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children and only allow persons

familiar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e) Maintain power tools and accessories. Check for misalignment or binding of

moving parts, breakage of parts and any other condition that may affect the power

tools operation. If damaged, have the power tool repaired before use. Many

accidents are caused by poorly maintained power tools.

f) Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc. in accordance with these

instructions, taking into account the working conditions and the work to be

performed. Use of the power tool for operations different from those intended could

result in a hazardous situation.

h) Keep handles and grasping surfaces dry, clean and free from oil and grease.

Slippery handles and grasping surfaces do not allow for safe handling and control

of the tool in unexpected situations.

Service

Have your power tool serviced by a qualified repair person using only identical

replacement parts. This will ensure that the safety of the power tool is maintained.

Other Basic Safety

1. Read all instructions.

- 6

2. To protect against fire, electric shock and injury to persons, do not immerse cord,

plugs or machine in water or other liquid.

3. Close supervision is necessary when any appliance is used by or near children.

4. This power tool can be used by children aged from 8 years and above and

persons with reduced physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given supervision or instruction

concerning use of the appliance in a safe way and understand the hazards

involved. Children shall not make cleaning and user maintenance without

supervision).

5. Unplug from outlet when not in use, before putting on or taking off parts, and

before cleaning. To unplug, grasp plug and pull from electrical outlet. Never pull

cord.

6. Avoid contact with moving parts.

SAVE THESE INSTRUCTIONS

Main Technical Data

Model Power Motor power

JY-150 110V~60Hz 1500W

Operation and Maintenance

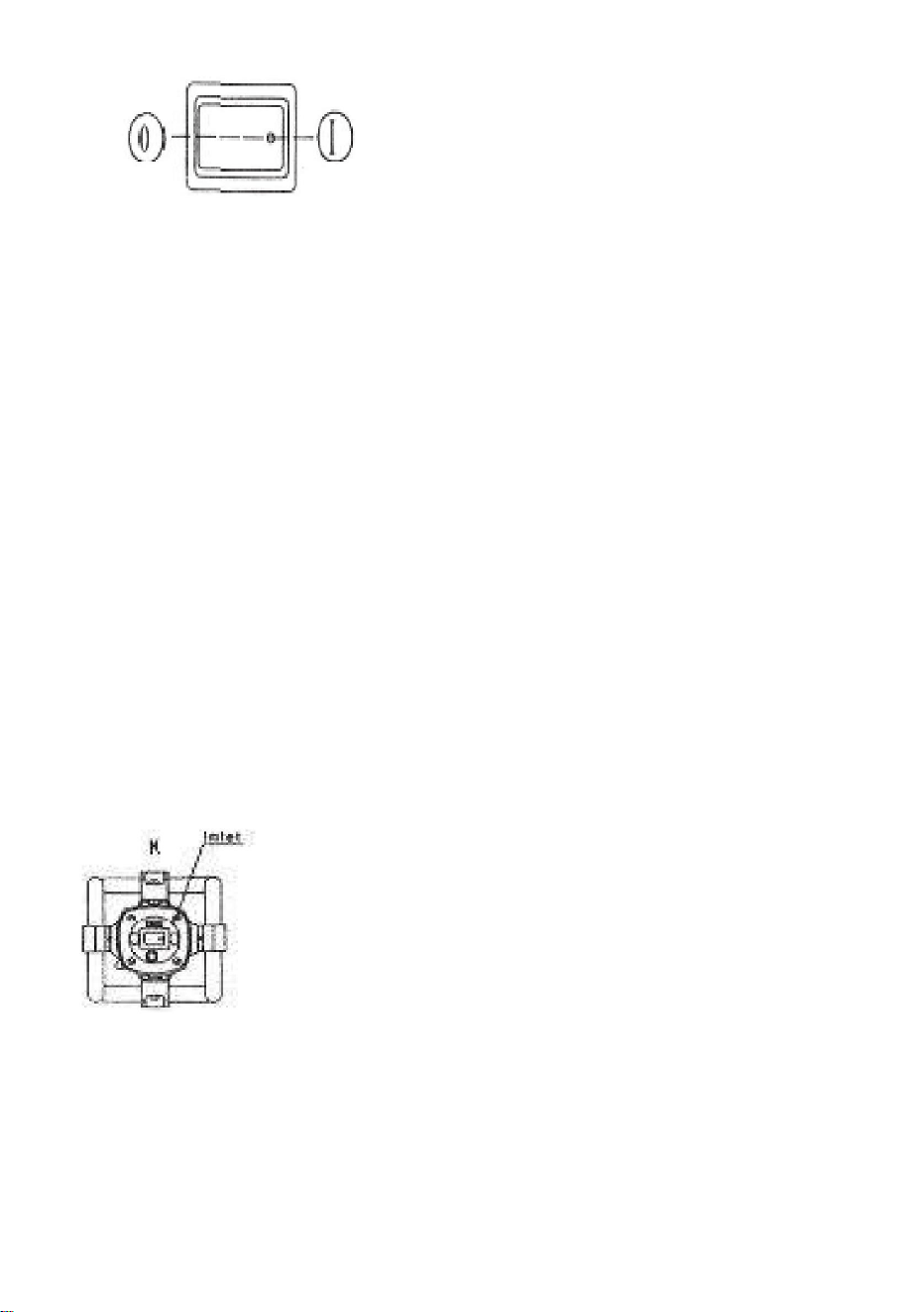

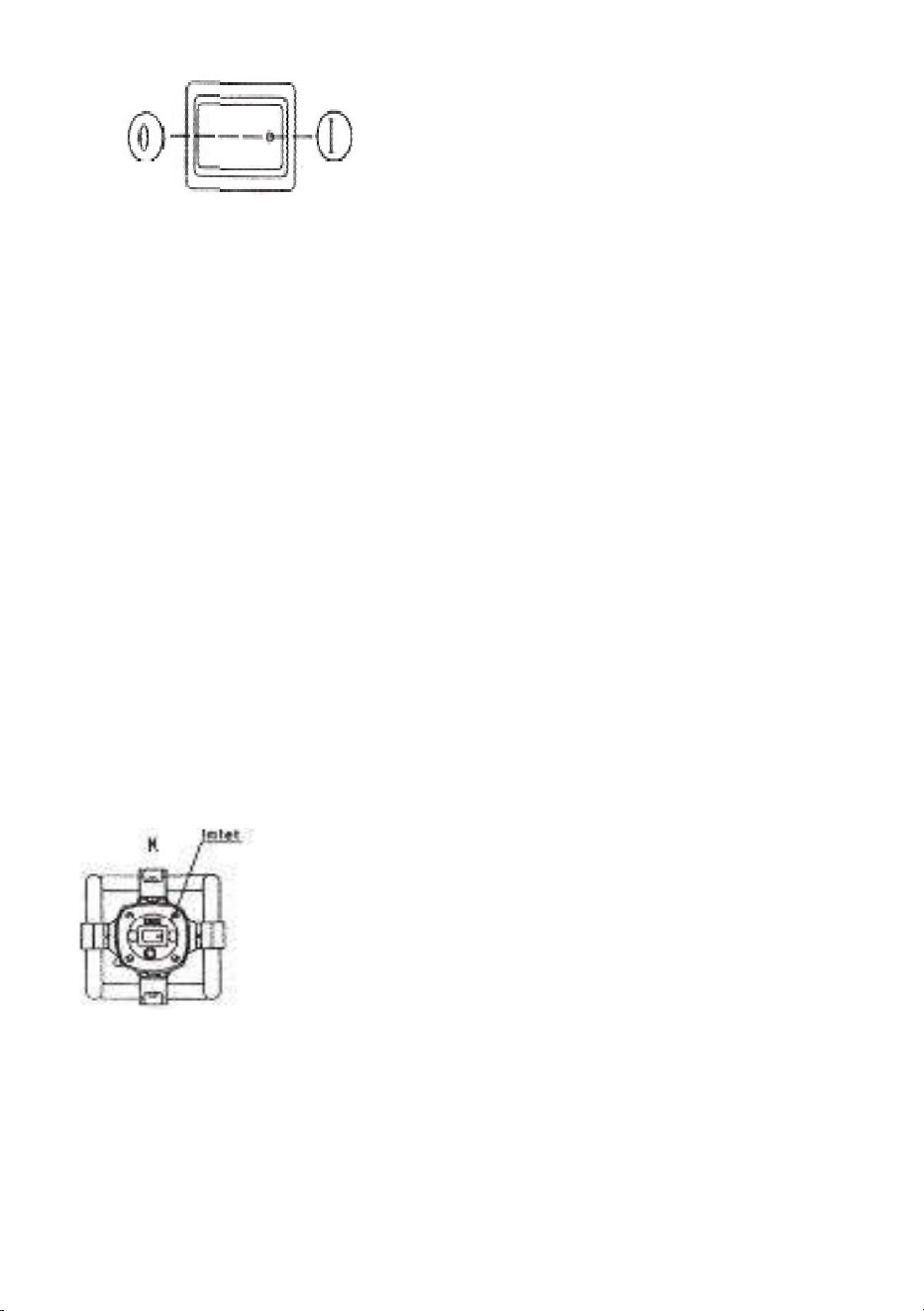

1.The switch is at the end of the motor. When you press down the place with a

white point of the switch(be the place marked “I” on the tailood), the motor starts.

And the motor is stopped when press down the place which is not marked of the

switch (be the place which is marked “0”on the tail- hood). (as fig.1).

- 7

fig.1

2.After the vibrator motor is started, if the vibrating head does not start vibra- tion,

it-is should be knocked until ex- citing. Then the head can be used.

3.During operation, never carry the motor by pulling the ca- ble. The cable should

be in a loose situation to prevent it from damaging for voliding personal safety

accident caused by the leakage of electricity.

4.During operation, never get water, concrete, or other impurities into it to prolong

the motor's service life.

5.If abnormal noise or peculiar smells appear during the operation , top the

operation and pull out the power plug immediately. The motor can be used again

after the troubles have been detected and well repaired.

6.When every shift operates, he outside of the motor should be cleaned whenever

necessary. Especially the motor's inlet and exhaust ventilation passage must

always be kept clear. (as fig.2)

fig.2

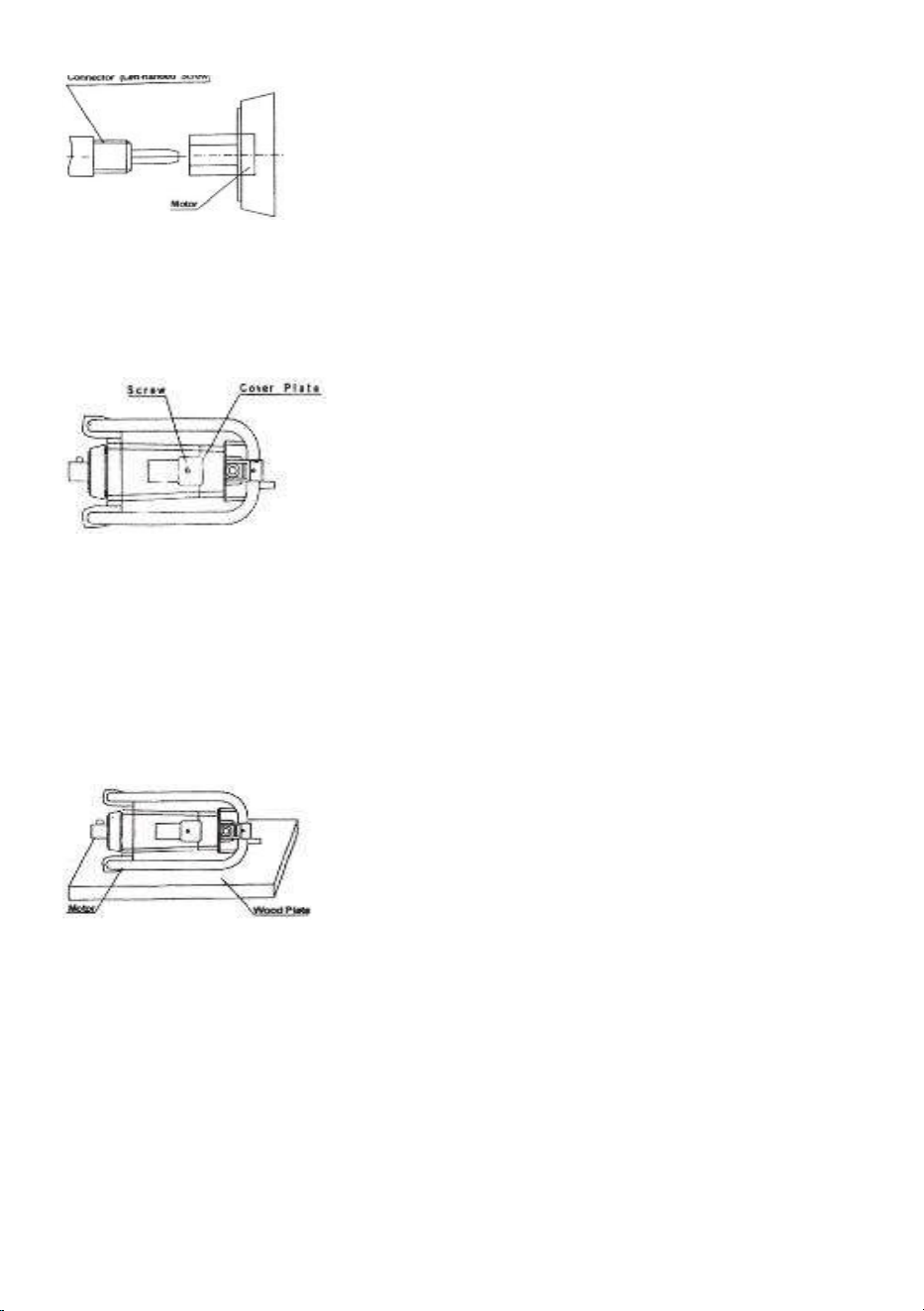

7.Let them be at a suitable place when the motor is connected to the vibrating

head. Screw the connector of the vibrating head on the motor

(as fig.3).

- 8

fig.3

8.During the operation, care should be taken to observe the wear of the brushes.

The brushes should be replaced to keep the motor away from damage.(After

working for almost 200 hours)

fig.4

9.The motor should be hung on a scaffold or lain flat or hard surface during

operation. Never let it on the concrete, which has yet to be set to use. A wood plate

that is more than 30cmx30cm can be unconsolidated

—

concrete for the need of

the construction site. Then the motor is put on the wood plate and fixed to prevent

the engine from sticking in the unconsoled concrete.(as fig 5)

fig.5

10. When every shift has finished, check if any connecting crews are loose. First,

the place where the vibrating head connects with the vibrator motor should be

cleaned up. Then the connector of the vibrating head is covered with a protective

sheath.

- 9

NOTE

：

1. This machine has over current protection function. When the main circuit

current exceeds 10A, the machine will activate over current protection;

2. Manual reset is required after protection;

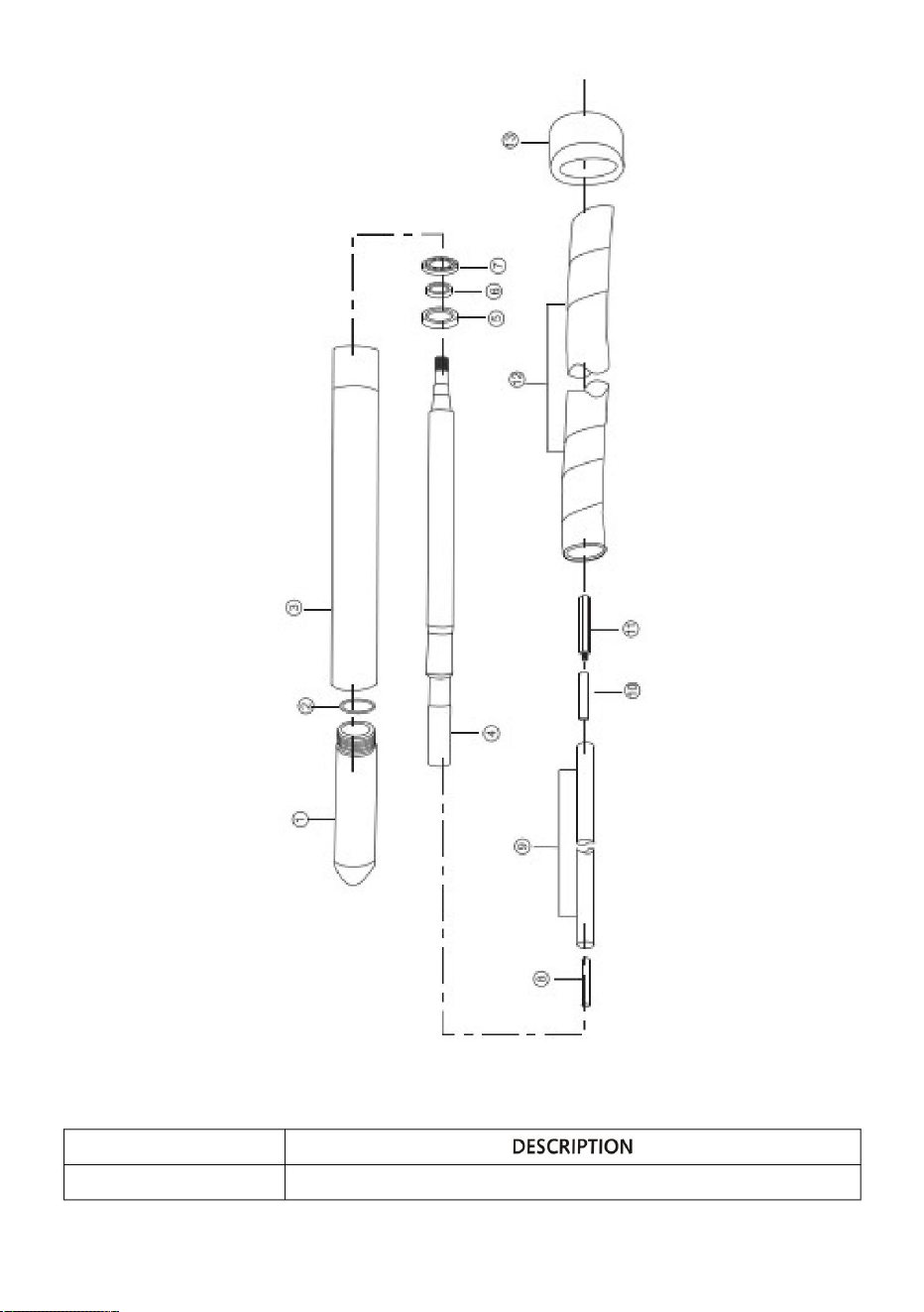

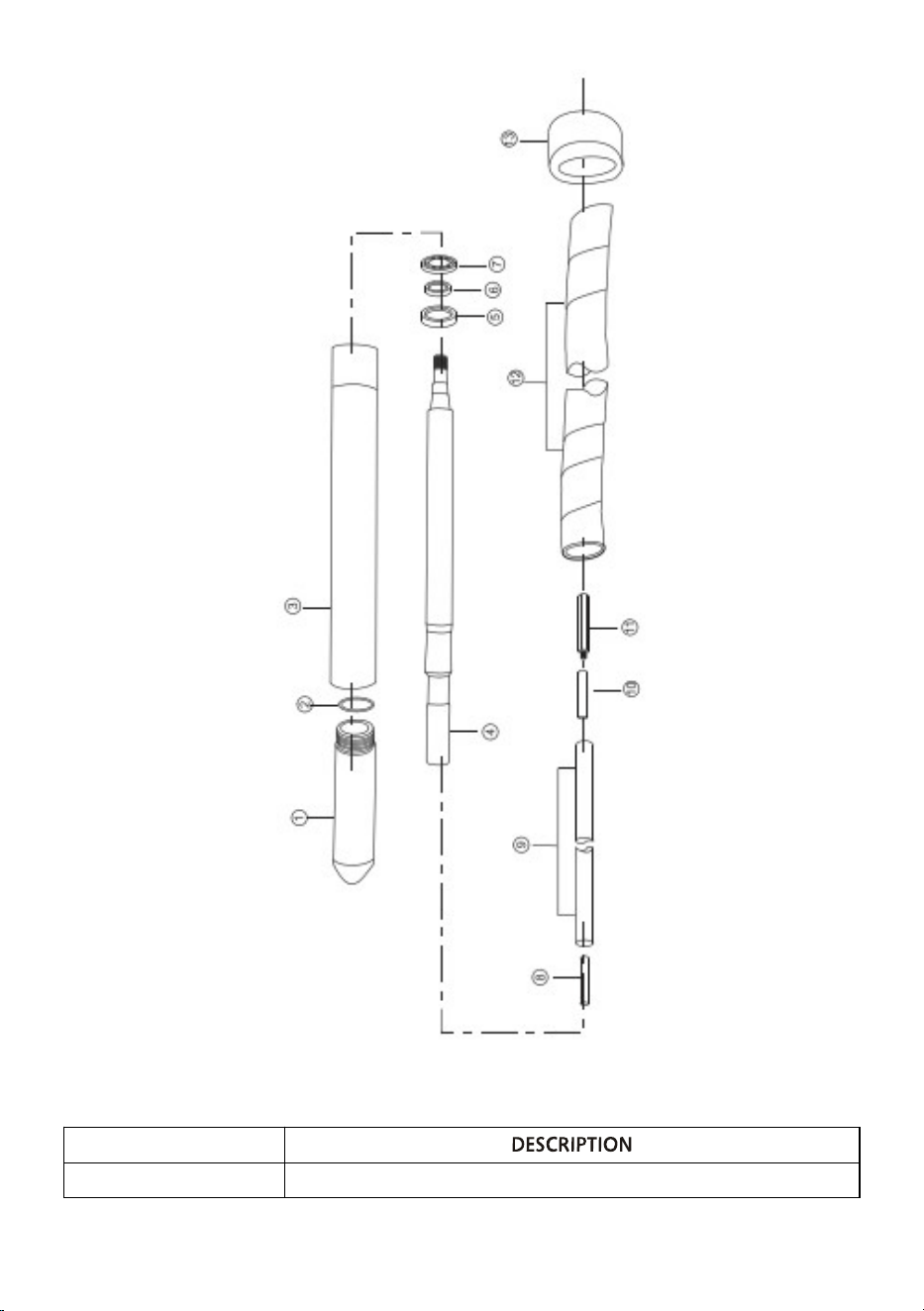

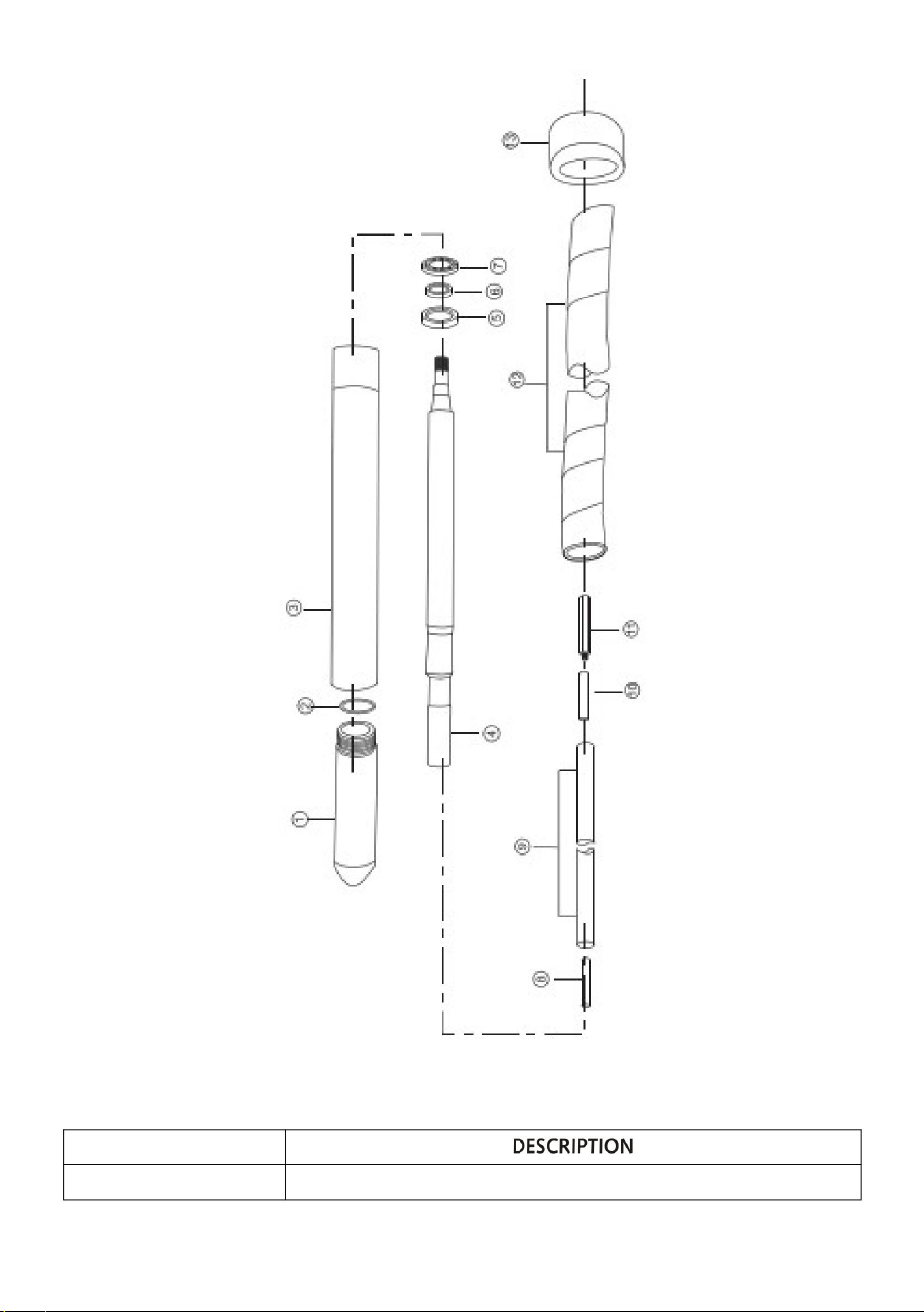

INSTALLATION

- 10 -

NO.

1 CAP HEAD

- 11 -

2 O-RING

3 CASE

4 ROTARY SHAFT

5 COUNTER OIL SEAL

6 OIL SEAL

7 BEARING

8 SHAFT JOINT

9 FLEXILE SHAFT

10 SHAFT JOINT

11 HEX SHAFT JOINT

12 FLEXILE HOSE

13 LOCKING NUT

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:JY150

«Économisezlamoitié»,«Moitiéprix»outouteautreexpressionsimilaireutiliséeparnousnereprésente

qu'uneestimationdeséconomiesquevouspourriezréaliserenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnecouvrepasnécessairementtouteslescatégoriesd'outilsquenousproposons.Nous

vousrappelonsdebienvouloirvérifiersoigneusementlorsquevouspassezunecommandecheznous

sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

MANUELD'UTILISATION

VIBRATEURÀBÉTON

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

1

JY150

VIBRATEURÀBÉTON

BESOIND'AIDE?CONTACTEZNOUS!

JY150

Vousavezdesquestionssurlesproduits?Vousavezbesoind'uneassistancetechnique?N'hésitezpasà

nouscontacter:

MODÈLE:IMN1000UL

Ils'agitdelanoticed'utilisationd'origine.Veuillezlireattentivementtoutesles

instructionsdumanuelavantdel'utiliser.VEVORseréserveledroitd'interpréter

clairementnotremanueld'utilisation.L'apparenceduproduitdépendduproduit

quevousavezreçu.Veuilleznousexcuser,nousnevousinformeronsplusencasde

miseàjourtechnologiqueoulogicielledenotreproduit.

[email protected]

Machine Translated by Google

2

MESURESDESÉCURITÉIMPORTANTES

avecisolationrenforcéeoudouble.

Avertissement–Assurezvousdeporterdeslunettesdeprotectionlorsquevousutilisezceproduit.

CeproduitestdeclassedeprotectionII.Celasignifiequ'ilestéquipé

Courantalternatif

Avertissement–Assurezvousdeporterdesprotectionsauditiveslorsquevousutilisezceproduit.

Cesymbole,placéavantuncommentairedesécurité,indiqueuntypedeprécaution,

d'avertissementoudedanger.Ignorercetavertissementpeutentraînerunaccident.Pourréduire

lerisquedeblessure,d'incendieoud'électrocution,veuilleztoujourssuivrela

recommandationcidessous.

AvertissementPourréduirelerisquedeblessure,lesutilisateursdoiventlireattentivementle

manueld'instructions.

Avertissement–Assurezvousdeporterdesgantslorsquevousutilisezceproduit.

Machine Translated by Google

3

augmenteralerisquedechocélectrique.

d)Nepasmalmenerlecordon.Nejamaisutiliserlecordonpourtransporter,tireroudébrancherl'outilélectrique.

Garderlecordonàl'écartdelachaleur,del'huile,desbordstranchantsoudespiècesmobiles.

Sécuritéélectriquea)

Lesfichesdesoutilsélectriquesdoiventcorrespondreàlaprise.Nemodifiezjamaislafichedequelquefaçon

quecesoit.N'utilisezpasd'adaptateuravecdesoutilsélectriquesreliésàlaterre.Desfichesnonmodifiéesetdes

prisesadaptéesréduirontlerisquedechocélectrique.b)Éviteztoutcontact

ducorpsavecdessurfacesreliéesàlaterre,tellesquedestuyaux,desradiateurs,descuisinièresetdes

réfrigérateurs.Lerisquedechocélectriqueestaccrusivotrecorpsestreliéàlaterre.c)N'exposezpaslesoutils

électriquesàlapluieouà

l'humidité.L'eaupénètredansunoutilélectrique

Lescordonsendommagésouemmêlésaugmententlerisquededéchargeélectrique.e)

Lorsquevousutilisezunoutilélectriqueàl'extérieur,utilisezunerallongeadaptéeàuneutilisationen

extérieur.L'utilisationd'uncordonadaptéàuneutilisationenextérieurréduitlerisquededéchargeélectrique.

Sécuritédelazonede

travaila)Gardezlazonedetravailpropreetbienéclairée.Leszonesencombréesousombresfavorisent

lesaccidents.b)N'utilisezpasd'outilsélectriquesdansdesatmosphèresexplosives,parexempleenprésencede

liquides,degazoudepoussièresinflammables.Lesoutilsélectriquescréentdesétincellesquipeuvent

enflammerlapoussièreoulesfumées.

c)Tenezlesenfantsetlespersonnesprésentesàdistancelorsquevousutilisezunoutilélectrique.Les

distractionspeuventvousfaireperdrelecontrôle.

LesspécificationsfourniesavecceVIBRATEURÀBÉTON.Lenonrespectdetouteslesinstructionsci

dessouspeutentraînerunchocélectrique,unincendieet/oudesblessuresgraves(Remarque:danscequi

suit,leterme«outilélectrique»faitréférenceau«VIBRATEURÀBÉTON»).

AVERTISSEMENT:Liseztouslesavertissementsdesécurité,instructions,illustrationset

choc.

f)Sivousnepouvezpaséviterd'utiliserunoutilélectriquedansunendroithumide,utilisezunealimentation

protégéeparundispositifàcourantrésiduel(RCD).L'utilisationd'unRCDréduitlerisqued'électrocution.

Machine Translated by Google

dangersliésàlapoussière.

h)Nelaissezpaslafamiliaritéacquisegrâceàl'utilisationfréquentedesoutilsvousinciteràdevenir

complaisantetàignorerlesprincipesdesécuritédesoutils.Uneactionimprudentepeutentraînerdes

blessuresgravesenunefractiondeseconde.

d)Retireztoutecléderéglageoudeserrageavantdemettrel'outilélectriqueenmarche.Unecléouun

serragelaisséattachéàunepiècerotativedel'outilélectriquepeutentraînerdesblessurescorporelles.

e)

Évitezdetropvouspencher.Gardeztoujoursunebonnepositionetunbonéquilibre.Celapermetun

meilleurcontrôledel'outilélectriquedansdessituationsinattendues.f)Habillezvous

correctement.Neportezpasdevêtementsamplesnidebijoux.Gardezvoscheveuxetvos

vêtementséloignésdespiècesmobiles.Desvêtementsamples,desbijouxoudescheveuxlongs

peuventêtrehappésparles

piècesmobiles.g)Sidesdispositifssontfournispourconnecterdesinstallationsd'extractionetde

collectedepoussière,assurezvousqu'ilssontconnectésetutiliséscorrectement.L'utilisationdelacollectedepoussièrepeutréduire

Utilisationetentretiendesoutilsélectriques

Sécuritépersonnelle

a)Restezvigilant,surveillezcequevousfaitesetfaitespreuvedebonsenslorsquevousutilisezunoutil

électrique.N'utilisezpasunoutilélectriquelorsquevousêtesfatiguéousousl'influencededrogues,

d'alcooloudemédicaments.Unmomentd'inattentionpendantl'utilisationd'outilsélectriquespeutentraîner

desblessuresgraves.b)Utilisezunéquipement

deprotectionindividuelle.Porteztoujoursuneprotectionpourlesyeux.Unéquipementdeprotection

telqu'unmasqueantipoussière,deschaussuresdesécuritéantidérapantes,uncasquedesécurité

ouuneprotectionauditivepourlesconditionsappropriéesréduiralesblessures

corporelles.c)Éviteztoutdémarrageinvolontaire.Assurezvousquel'interrupteurestenposition

d'arrêtavantdeconnecterl'outilàlasourced'alimentationet/ouàlabatterie,deleramasseroudeletransporter.

l'allumageinviteauxaccidents.

Tenirlesoutilsélectriquesavecledoigtsurleboutonoumettrelesoutilsélectriquessoustensionavec

choc.

a)Neforcezpasl'outilélectrique.Utilisezl'outilélectriqueadaptéàvotreapplication.

4

Machine Translated by Google

5

Service

Faitesentretenirvotreoutilélectriqueparunréparateurqualifiéutilisantuniquementdespiècesde

rechangeidentiques.Celagarantitlasécuritédel'outilélectrique.

Lespoignéesetsurfacesdepréhensionglissantesnepermettentpasunemanipulationetuncontrôlesûrs

del'outildansdessituationsinattendues.

Autresconsignesdesécuritédebase

entraînerunesituationdangereuse.

h)Gardezlespoignéesetlessurfacesdepréhensionsèches,propresetexemptesd’huileetdegraisse.

Lesoutilsélectriquessontdangereuxentrelesmainsd'utilisateursnonformés.

e)Entretenezlesoutilsélectriquesetlesaccessoires.Vérifiezquelespiècesmobilesnesontpasmal

alignéesoubloquées,quelespiècesnesontpascasséesetqu'iln'yapasd'autreconditionquipourrait

affecterlefonctionnementdesoutilsélectriques.Encasdedommage,faitesréparerl'outilélectrique

avantdel'utiliser.Denombreuxaccidentssontcauséspardesoutils

électriquesmalentretenus.f)Gardezlesoutilsdecoupebienaiguisésetpropres.Desoutilsdecoupebien

entretenusavecdesbordstranchantssontmoinssusceptiblesdesecoinceret

sontplusfacilesàcontrôler.g)Utilisezl'outilélectrique,lesaccessoiresetlesemboutsd'outils,etc.

conformémentàcesinstructions,entenantcomptedesconditionsdetravailetdutravailà

effectuer.L'utilisationdel'outilélectriquepourdesopérationsdifférentesdecellesprévuespeutentraînerdesblessuresgraves.

b)N'utilisezpasl'outilélectriquesil'interrupteurnepermetpasdel'allumeroudel'éteindre.Tout

outil

électriquequinepeutpasêtrecontrôléàl'aidedel'interrupteurestdangereuxetdoitêtreréparé.c)

Débranchezlafichedelasourced'alimentationet/ouretirezlabatterie,sielleestamovible,del'outil

électriqueavantd'effectuerdesréglages,dechangerdesaccessoiresouderangerlesoutilsélectriques.

Cesmesuresdesécuritépréventivesréduisentlerisquededémarrageaccidenteldel'outil

électrique.d)Rangezlesoutilsélectriquesinutiliséshorsdeportéedesenfantsetnepermettezqu'àdes

personnesfamiliariséesavecl'outilélectriqueouces

instructionsdel'utiliser.

1.Liseztouteslesinstructions.

Machine Translated by Google

Exploitationetmaintenance

Donnéestechniquesprincipales

CONSERVEZCESINSTRUCTIONS

Modèle

6.Éviteztoutcontactaveclespiècesmobiles.

Pouvoir

3.Unesurveillanceétroiteestnécessairelorsqu’unappareilestutiliséparouàproximitéd’enfants.

5.Débranchezl'appareildelaprisesecteurlorsquevousnel'utilisezpas,avantd'ajouterouderetirerdespièces

etavantdelenettoyer.Pourledébrancher,saisissezlaficheetretirezladelapriseélectrique.Netirezjamaissur

lecordon.

4.Cetoutilélectriquepeutêtreutilisépardesenfantsâgésde8ansetplusetpardespersonnes

ayantdescapacitésphysiques,sensoriellesoumentalesréduitesoumanquantd'expérience

etdeconnaissancess'ilssontsoussurveillanceouontreçudesinstructionsconcernantl'utilisation

del'appareildemanièresûreets'ilscomprennentlesrisquesencourus.Lesenfantsnedoivent

paseffectuerlenettoyageetl'entretiendel'appareilsanssurveillance.

2.Pourévitertoutrisqued’incendie,dechocélectriqueoudeblessure,neplongezpaslecordon,laficheou

lamachinedansl’eauoutoutautreliquide.

Puissancedumoteur

JY150 110Và60Hz 1500W

1.L'interrupteursetrouveàl'extrémitédumoteur.Lorsquevousappuyezsurl'endroitoùsetrouvele

pointblancdel'interrupteur(l'endroitmarqué«I»surl'extrémité),lemoteurdémarre.

Etlemoteurs'arrêtelorsquel'onappuiesurl'endroitquin'estpasmarquésurl'interrupteur(soitl'endroit

marqué«0»surlecapotarrière).(commefig.1).

6

Machine Translated by Google

7

6.Achaquechangementdeposte,l'extérieurdumoteurdoitêtrenettoyéchaquefoisquenécessaire.En

particulier,lesconduitsd'admissionetd'évacuationdumoteurdoiventtoujoursêtredégagés(voirfig.

2).

fig.2

5.Sidesbruitsanormauxoudesodeursparticulièresapparaissentpendantlefonctionnement,

arrêtezl'opérationetdébranchezimmédiatementlaprised'alimentation.Lemoteurpeutêtreréutiliséune

foislesproblèmesdétectésetcorrectementréparés.

3.Pendantlefonctionnement,netransportezjamaislemoteurentirantsurlecâble.Lecâbledoitêtre

desserrépourévitertoutdommageettoutaccidentcorporeldûàunefuited'électricité.

4.Pendantlefonctionnement,nelaissezjamaisentrerdel'eau,dubétonoud'autresimpuretésafinde

prolongerladuréedeviedumoteur.

2.Unefoislemoteurduvibrateurdémarré,silatêtevibrantenecommencepasàvibrer,ilfautlatapoter

jusqu'àcequ'elles'excite.Latêtepeutalorsêtreutilisée.

fig.1

7.Lesplaceràunendroitappropriélorsquelemoteurestconnectéàlatêtevibrante.Visserleconnecteur

delatêtevibrantesurlemoteur(commefig.3).

Machine Translated by Google

8

fig.4

9.Lemoteurdoitêtresuspendusurunéchafaudageouposéàplatousurunesurfacedure

pendantlefonctionnement.Nelelaissezjamaissurdubétonquin'apasencoreétémisenservice.Une

plaquedeboisdeplusde30cmx30cmpeutêtrenonconsolidéebétonpourlesbesoinsde

Lesbalaisdoiventêtreremplacéspourévitertoutdommageaumoteur.(Aprèsavoirtravaillé

pendantprèsde200heures)

fig.3

8.Pendantl'opération,ilfautveilleràobserverl'usuredesbalais.

fig.5

10.Unefoischaquequartdetravailterminé,vérifiezsilesvisdeconnexionsontdesserrées.Tout

d'abord,l'endroitoùlatêtevibranteseconnecteaumoteurduvibrateurdoitêtrenettoyé.Ensuite,le

connecteurdelatêtevibranteestrecouvertd'unegainedeprotection.

lechantier.Ensuite,lemoteurestplacésurlaplaquedeboisetfixépouréviterquelemoteurnese

coincedanslebétonnonconsolidé.(commesurlafigure5)

Machine Translated by Google

INSTALLATION

1.Cettemachineestdotéed'unefonctiondeprotectioncontrelessurintensités.Lorsquelecourant

ducircuitprincipaldépasse10A,lamachineactivelaprotectioncontrelessurintensités.2.

Uneréinitialisationmanuelleestnécessaireaprèslaprotection.

NOTE:

9

Machine Translated by Google

NON.

TÊTEDECASQUETTE

10

Machine Translated by Google

JOINTTORIQUE

PALIER

JOINTD'HUILEDECONTREBORD

JOINTD'ARBRE

ARBREFLEXIBLE

JOINTD'HUILE

CAS

ARBREROTATIF

TUYAUSOUPLE

ÉCROUDEBLOCAGE

JOINTD'ARBRE

JOINTD'ARBREHEXAGONAL

11

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

BENUTZERHANDBUCH

Betonrüttler

MODELL: JY-150

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen

nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu

den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen

Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei

uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann

kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig

durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare

Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des

Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie

uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

JY-150

MODELL: IMN1000-UL

[email protected]

JY-150

Betonrüttler

Brauchen Sie Hilfe? Kontaktieren Sie uns!

- 1 -

Machine Translated by Google

Dieses Produkt ist in Schutzklasse II. Das heißt, es ist ausgestattet

Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Gehörschutz.

Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.

Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

Wechselstrom

mit verstärkter oder doppelter Isolierung.

Dieses Symbol vor einem Sicherheitshinweis weist auf eine Vorsichtsmaßnahme,

Warnung oder Gefahr hin. Das Ignorieren dieser Warnung kann zu einem Unfall führen.

Um das Risiko von Verletzungen, Bränden oder Stromschlägen zu verringern,

befolgen Sie bitte immer die unten aufgeführte Empfehlung.

Warnung – Um das Verletzungsrisiko zu verringern, müssen Benutzer die

Bedienungsanleitung sorgfältig lesen.

WICHTIGE SICHERHEITSHINWEISE

- 2 -

Machine Translated by Google

Elektrische Sicherheit a)

Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals in irgendeiner

Weise. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen Schlags. b) Vermeiden

Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein

erhöhtes Risiko eines elektrischen Schlags, wenn Ihr Körper geerdet ist. c) Setzen Sie Elektrowerkzeuge nicht Regen

oder Nässe aus. Wasser, das

in ein Elektrowerkzeug eindringt,

erhöht das Risiko eines Stromschlags.

d) Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken

des Elektrowerkzeugs. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen.

Sicherheit am Arbeitsplatz

a) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung oder dunkle Bereiche können zu

Unfällen führen. b) Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, in denen sich

brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die

Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle verlieren.

Spezifikationen, die mit diesem BETONRÜTTELER mitgeliefert werden. Die Nichtbeachtung aller unten

aufgeführten Anweisungen kann zu Stromschlag, Brand und/oder schweren Verletzungen führen (Hinweis: Im

Folgenden bezieht sich das Wort „Elektrowerkzeug“ auf „BETONRÜTTELER“).

WARNUNG: Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags. e)

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie ein für den Außenbereich geeignetes

Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert das Risiko eines elektrischen Schlags.

Schock.

f) Wenn der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidbar ist, verwenden Sie eine

Stromversorgung mit Fehlerstromschutzschalter (RCD). Die Verwendung eines RCD verringert das Risiko eines elektrischen

- 3 -

Machine Translated by Google

d) Entfernen Sie Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein

Schraubenschlüssel oder Schlüssel, der in einem rotierenden Teil des Elektrowerkzeugs steckt, kann zu

Verletzungen führen. e) Vermeiden Sie Überdehnungen. Sorgen Sie stets für einen sicheren Stand und

halten Sie das Gleichgewicht. So können Sie das Elektrowerkzeug in unerwarteten

Situationen besser kontrollieren. f) Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung

oder Schmuck. Halten Sie Haare und Kleidung von beweglichen Teilen fern. Weite Kleidung, Schmuck

oder lange Haare können in

beweglichen Teilen hängen bleiben. g) Wenn Vorrichtungen zum Anschluss von Staubabsaug- und

-auffangeinrichtungen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß verwendet werden. Die Verwendung einer Staubabsaugung kann die Staubbelastung verringern.

Gefahren durch Staub.

h) Lassen Sie sich nicht dazu verleiten, trotz häufiger Verwendung von Werkzeugen nachlässig zu

werden und die Sicherheitsgrundsätze für Werkzeuge zu ignorieren. Eine unachtsame Handlung kann

innerhalb von Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Pflege von Elektrowerkzeugen

Halten Sie das Elektrowerkzeug mit dem Finger auf der Taste oder schalten Sie das Elektrowerkzeug mit

Das Einschalten führt zu Unfällen.

Persönliche Sicherheit

a) Bleiben Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit gesundem Menschenverstand

an die Arbeit mit einem Elektrowerkzeug heran. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind

oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Umgang mit Elektrowerkzeugen kann zu

ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung. Tragen Sie immer eine

Schutzbrille. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz für entsprechende Bedingungen verringert Verletzungen. c) Vermeiden

Sie unbeabsichtigte Starts. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor

Sie das Werkzeug an die Stromquelle und/oder den Akku anschließen, es aufnehmen oder tragen.

Schock.

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Anwendung das richtige Elektrowerkzeug.

- 4 -

Machine Translated by Google

Rutschige Griffe und Greifflächen ermöglichen keine sichere Handhabung und Kontrolle des

Werkzeugs in unerwarteten Situationen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-

Ersatzteilen reparieren. Damit bleibt die Sicherheit des Elektrowerkzeugs erhalten.

Weitere grundlegende Sicherheit

zu einer gefährlichen Situation führen.

h) Halten Sie Griffe und Greifflächen trocken, sauber und frei von Öl und Fett.

Elektrowerkzeuge sind in den Händen von unerfahrenen Benutzern

gefährlich. e) Pflegen Sie Elektrowerkzeuge und Zubehör. Überprüfen Sie, ob bewegliche Teile

ungenau ausgerichtet sind oder klemmen, ob Teile gebrochen sind oder ob andere Schäden die

Funktion des Elektrowerkzeugs beeinträchtigen können. Lassen Sie beschädigte Teile vor

dem erneuten Einsatz reparieren. Viele Unfälle haben ihre Ursache

in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gewartete Schneidwerkzeuge mit scharfen Schneidkanten

klemmen weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör,

Werkzeugaufsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende Arbeit. Der Einsatz des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu Verletzungen oder Verletzungen führen.

Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer im Rahmen der dafür

vorgesehenen Leistung. b) Verwenden Sie kein Elektrowerkzeug, dessen Schalter sich nicht ein-

oder ausschalten lässt. Ein Elektrowerkzeug, das sich nicht mit dem Schalter bedienen lässt,

ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Stromquelle und/oder

entfernen Sie den Akku (falls abnehmbar) vom Elektrowerkzeug, bevor Sie Einstellungen

vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des

Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite

von Kindern auf. Lassen Sie das Elektrowerkzeug nur von Personen benutzen, die mit diesem Elektrowerkzeug vertraut sind oder diese Anweisungen gelesen haben.

1. Lesen Sie alle Anweisungen.

- 5 -

Machine Translated by Google

- 6 -

6. Kontakt mit beweglichen Teilen vermeiden.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Modell Leistung

4. Dieses Elektrowerkzeug kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten

physischen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen

verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts

erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen das Gerät nicht ohne

Aufsicht reinigen oder warten.

5. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht verwenden, bevor Sie Teile anbringen oder abnehmen

und bevor Sie es reinigen. Um den Stecker zu ziehen, fassen Sie den Stecker und ziehen Sie ihn aus der Steckdose. Ziehen

Sie niemals am Kabel.

3. Bei der Benutzung von Geräten durch Kinder oder in deren Nähe ist eine genaue Aufsicht erforderlich.

2. Tauchen Sie Kabel, Stecker oder Maschine zum Schutz vor Feuer, Stromschlag und Verletzungen nicht in Wasser

oder andere Flüssigkeiten.

Motorleistung

JY-150

1. Der Schalter befindet sich am Ende des Motors. Wenn Sie die Stelle mit dem weißen Punkt des Schalters

(die mit „I“ markierte Stelle auf der Rückseite) nach unten drücken, startet der Motor.

110 V bis 60 Hz

Und der Motor wird gestoppt, wenn die Stelle des Schalters gedrückt wird, die nicht markiert ist (das ist die

Stelle mit der Markierung „0“ auf der Heckhaube) (siehe Abb. 1).

1500 W

Wichtigste technische Daten

Betrieb und Wartung

Machine Translated by Google

- 7 -

5.Wenn während des Betriebs ungewöhnliche Geräusche oder eigenartige Gerüche auftreten,

brechen Sie den Betrieb sofort ab und ziehen Sie den Netzstecker. Der Motor kann wieder verwendet

werden, nachdem die Probleme erkannt und behoben wurden.

6. Bei jedem Schichtbetrieb muss die Außenseite des Motors bei Bedarf gereinigt werden. Insbesondere die

Einlass- und Auslassöffnungen des Motors müssen immer freigehalten werden. (siehe Abb. 2)

Abb.2

7. Lassen Sie sie an einer geeigneten Stelle liegen, wenn der Motor mit dem Vibrationskopf verbunden

ist. Schrauben Sie den Anschluss des Vibrationskopfes an den Motor (siehe Abb. 3).

3. Während des Betriebs den Motor niemals am Kabel ziehen. Das Kabel sollte locker sein, um Schäden

durch Stromlecks zu vermeiden, die die persönliche Sicherheit gefährden können.

4. Um die Lebensdauer des Motors zu verlängern, achten Sie darauf, dass während des Betriebs kein Wasser, Beton

oder andere Verunreinigungen eindringen.

2. Wenn der Vibrationskopf nach dem Starten des Vibrationsmotors nicht zu vibrieren beginnt, sollte er

angeklopft werden, bis er erregt wird. Dann kann der Kopf verwendet werden.

Abb.1

Machine Translated by Google

- 8 -

Abb.4

9.Der Motor sollte während des Betriebs auf einem Gerüst aufgehängt oder flach oder auf einer

harten Oberfläche abgelegt werden. Lassen Sie ihn niemals auf dem Beton stehen, der noch nicht

verwendet wurde. Eine Holzplatte, die größer als 30 cm x 30 cm ist, kann nicht verfestigt werden – Beton für die Notwendigkeit von

Um Schäden am Motor zu vermeiden, sollten die Bürsten ausgetauscht werden. (Nach fast 200

Betriebsstunden)

Abb.

3 8. Während des Betriebs sollte auf den Verschleiß der Bürsten geachtet werden.

der Baustelle. Anschließend wird der Motor auf die Holzplatte gelegt und fixiert, um zu verhindern, dass

der Motor im ungeschützten Beton feststeckt. (siehe Abb. 5)

Abb.5

10. Überprüfen Sie nach jeder Schicht, ob Verbindungsschrauben locker sind. Zuerst sollte die Stelle gereinigt

werden, an der der Vibrationskopf mit dem Vibrationsmotor verbunden ist. Anschließend wird der Anschluss

des Vibrationskopfes mit einer Schutzhülle abgedeckt.

Machine Translated by Google

INSTALLATION

1. Diese Maschine verfügt über eine Überstromschutzfunktion. Wenn der

Hauptstromkreisstrom 10 A überschreitet, aktiviert die Maschine den Überstromschutz.

2. Nach dem Schutz ist ein manuelles Zurücksetzen erforderlich.

NOTIZ:

- 9 -

Machine Translated by Google

KAPPE KOPF

NEIN.

- 10 -

Machine Translated by Google

WELLENGELENK

FLEXILE SHAFT

WELLENGELENK

O-RING

SECHSKANTWELLENVERBINDUNG

FALL

FLEXIBLER SCHLAUCH

Sicherungsmutter

DREHWELLE

Gegenöldichtung

ÖLDICHTUNG

LAGER

- 11 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

VIBRATORE PER CALCESTRUZZO

MANUALE D'USO

MODELLO: JY-150

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata

rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili

con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le

categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente

quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Questa è l'istruzione originale, si prega di leggere attentamente

tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una

chiara interpretazione del nostro manuale utente. L'aspetto del

prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se

non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

JY-150

MODELLO: IMN1000-UL

Servizio [email protected]

JY-150

VIBRATORE PER CALCESTRUZZO

HAI BISOGNO DI AIUTO? CONTATTACI!

- 1 -

Machine Translated by Google

- 2 -

IMPORTANTI MISURE DI SICUREZZA

Questo prodotto è di classe di protezione II. Ciò significa che è dotato

Attenzione: assicurarsi di indossare protezioni acustiche quando si utilizza questo prodotto.

Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto.

Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto.

Corrente alternata

con isolamento migliorato o doppio.

Questo simbolo, posto prima di un commento sulla sicurezza, indica un tipo di

precauzione, avviso o pericolo. Ignorare questo avviso può causare un incidente. Per

ridurre il rischio di lesioni, incendi o folgorazione, seguire sempre la

raccomandazione mostrata di seguito.

Attenzione - Per ridurre il rischio di lesioni, gli utenti devono leggere attentamente il

manuale di istruzioni.

Machine Translated by Google

- 3 -

Sicurezza elettrica

a) Le spine degli utensili elettrici devono essere adatte alla presa. Non modificare mai la spina

in alcun modo. Non utilizzare adattatori con utensili elettrici con messa a terra (messa a terra).

Le spine non modificate e le prese adatte ridurranno il rischio

di scosse elettriche. b) Evitare il contatto del corpo con superfici messe a terra o collegate a

terra, come tubi, radiatori, cucine e frigoriferi. Il rischio di scosse elettriche aumenta se il corpo è

collegato a terra o a

massa. c) Non esporre gli utensili elettrici alla pioggia o a condizioni di bagnato. L'acqua che entra in un utensile elettrico

aumenterà il rischio di scosse elettriche.

d) Non abusare del cavo. Non utilizzare mai il cavo per trasportare, tirare o scollegare

l'elettroutensile. Tenere il cavo lontano da calore, olio, bordi taglienti o parti in movimento.

Sicurezza dell'area di

lavoro a) Mantenere l'area di lavoro pulita e ben illuminata. Aree disordinate o buie

favoriscono gli incidenti. b) Non utilizzare utensili elettrici in atmosfere esplosive, come in

presenza di liquidi, gas o polvere infiammabili. Gli utensili elettrici creano scintille che possono

incendiare la polvere o i fumi.

c) Tenere lontani i bambini e gli astanti mentre si utilizza un elettroutensile. Le distrazioni

possono causare la perdita del controllo.

specifiche fornite con questo CONCRETEVIBRATOR. La mancata osservanza di tutte le

istruzioni elencate di seguito può causare scosse elettriche, incendi e/o lesioni gravi (Nota:

di seguito, il termine "utensile elettrico" si riferisce a "CONCRETE VIBRATOR").

ATTENZIONE: leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e

shock.

I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.

e) Quando si utilizza un elettroutensile all'aperto, utilizzare una prolunga adatta all'uso

all'esterno. L'utilizzo di un cavo adatto all'uso all'esterno riduce il rischio di scosse elettriche.

f) Se è inevitabile utilizzare un elettroutensile in un luogo umido, utilizzare un alimentatore

protetto da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche.

Machine Translated by Google

- 4 -

d) Rimuovere qualsiasi chiave di regolazione o chiave inglese prima di accendere l'utensile elettrico.

Una chiave inglese o una chiave lasciata attaccata a una parte rotante dell'utensile elettrico può

causare

lesioni personali. e) Evitare di sporgersi troppo. Mantenere sempre una posizione e un equilibrio

adeguati. Ciò consente un migliore controllo dell'utensile elettrico in situazioni

impreviste. f) Vestirsi in modo appropriato. Non indossare abiti larghi o gioielli. Tenere i capelli

e gli abiti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono rimanere

impigliati nelle parti in

movimento. g) Se sono forniti dispositivi per collegare impianti di aspirazione e raccolta della

polvere, assicurarsi che siano collegati e utilizzati correttamente. L'uso di un sistema di raccolta della polvere può ridurre

pericoli legati alla polvere.

h) Non lasciare che la familiarità acquisita con l'uso frequente degli utensili ti faccia diventare

compiacente e ignori i principi di sicurezza degli utensili. Un'azione negligente può causare gravi

lesioni in una frazione di secondo.

Uso e cura degli utensili elettrici

Tenere gli utensili elettrici con il dito sul pulsante o alimentare gli utensili elettrici con

l'interruttore acceso favorisce gli incidenti.

Sicurezza personale

a) Rimani vigile, fai attenzione a ciò che fai e usa il buon senso quando usi un elettroutensile. Non

usare un elettroutensile quando sei stanco o sotto l'effetto di droghe, alcol o farmaci. Un momento

di disattenzione durante l'uso di elettroutensili può causare gravi lesioni personali. b) Usa dispositivi

di protezione individuale. Indossa sempre

protezioni per gli occhi. Dispositivi di protezione come una maschera antipolvere, scarpe di

sicurezza antiscivolo, un casco o protezioni per l'udito in condizioni appropriate ridurranno le

lesioni personali. c) Previeni l'avvio involontario. Assicurati che l'interruttore sia

in posizione di spegnimento prima di collegare l'alimentazione e/o il pacco batteria, di raccogliere

o trasportare l'utensile.

shock.

a) Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico corretto per la propria applicazione.

Machine Translated by Google

- 5 -

Le impugnature e le superfici di presa scivolose non consentono una manipolazione e un

controllo sicuri dell'utensile in situazioni impreviste.

Servizio

Fate riparare il vostro elettroutensile da un riparatore qualificato utilizzando solo parti di

ricambio identiche. Ciò garantirà che la sicurezza dell'elettroutensile sia mantenuta.

provocare una situazione pericolosa.

h) Mantenere le maniglie e le superfici di presa asciutte, pulite e prive di olio e grasso.

Gli utensili elettrici sono pericolosi nelle mani di utenti non addestrati.

e) Manutenere utensili elettrici e accessori. Controllare eventuali disallineamenti o

inceppamenti delle parti mobili, rotture di parti e qualsiasi altra condizione che possa influire sul

funzionamento degli utensili elettrici. Se danneggiato, far riparare l'utensile elettrico

prima dell'uso. Molti incidenti sono causati da utensili elettrici

mal mantenuti. f) Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio

adeguatamente mantenuti con bordi taglienti affilati hanno meno

probabilità di incepparsi e sono più facili da controllare. g) Utilizzare l'utensile elettrico, gli

accessori e le punte degli utensili ecc. in conformità con queste istruzioni, tenendo

conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe

un elettroutensile corretto svolgerà il lavoro meglio e in modo più sicuro alla velocità per

cui è stato

progettato. b) Non utilizzare l'elettroutensile se l'interruttore non lo accende e spegne. Qualsiasi

elettroutensile che non possa essere controllato con l'interruttore è pericoloso e deve

essere riparato. c) Scollegare la spina dalla fonte di alimentazione e/o rimuovere il pacco

batteria, se staccabile, dall'elettroutensile prima di effettuare qualsiasi regolazione,

cambiare accessori o riporre gli elettroutensili. Tali misure di sicurezza preventive riducono il

rischio di avvio accidentale dell'elettroutensile.

d) Riporre gli elettroutensili inutilizzati fuori dalla portata dei bambini e consentire solo a

persone che hanno familiarità con l'elettroutensile o con queste istruzioni di utilizzarlo.

1. Leggere tutte le istruzioni.

Altre misure di sicurezza di base

Machine Translated by Google

Dati tecnici principali

Funzionamento e manutenzione

6. Evitare il contatto con le parti in movimento.

SALVA QUESTE ISTRUZIONI

Modello Energia

3. È necessaria un'attenta supervisione quando un apparecchio viene utilizzato da bambini o nelle loro vicinanze.

5. Scollegare dalla presa quando non è in uso, prima di montare o smontare parti e prima di

pulire. Per scollegare, afferrare la spina e tirare dalla presa elettrica. Non tirare mai il cavo.

4. Questo elettroutensile può essere utilizzato da bambini di età pari o superiore a 8 anni e da

persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza,

se sono state supervisionate o hanno ricevuto istruzioni sull'uso sicuro dell'apparecchio e ne

comprendono i pericoli. I bambini non devono effettuare operazioni di pulizia e manutenzione

da parte dell'utente senza supervisione).

2. Per proteggersi da incendi, scosse elettriche e lesioni alle persone, non immergere il cavo, le spine o la

macchina in acqua o altri liquidi.

Potenza del motore

JY-150 1500W

1. L'interruttore si trova all'estremità del motore. Quando si preme il punto con un punto bianco

dell'interruttore (il punto contrassegnato con "I" sul tailood), il motore si avvia.

110V~60Hz

Il motore si ferma quando si preme il punto non contrassegnato dell'interruttore (il punto contrassegnato

con "0" sul cofano posteriore) (come nella figura 1).

- 6 -

Machine Translated by Google

5. Se durante il funzionamento si verificano rumori anomali o odori particolari,

interrompere immediatamente l'operazione e staccare la spina di alimentazione. Il motore può

essere riutilizzato dopo che i problemi sono stati rilevati e riparati correttamente.

6. Quando si lavora a ogni turno, l'esterno del motore deve essere pulito ogni volta che è

necessario. In particolare, il passaggio di ventilazione di ingresso e di scarico del motore

deve essere sempre mantenuto libero. (come fig. 2)

figura2

3. Durante il funzionamento, non trasportare mai il motore tirando il cavo. Il cavo deve essere in

una posizione allentata per evitare che si danneggi e provochi incidenti per la sicurezza

personale causati dalla perdita di elettricità.

4. Durante il funzionamento, non far entrare mai acqua, cemento o altre impurità nel motore per

prolungarne la durata utile.

2. Dopo l'avvio del motore del vibratore, se la testa vibrante non inizia a vibrare, deve essere

battuta fino a eccitarla. Quindi la testa può essere utilizzata.

figura1

7. Lasciarli in un luogo adatto quando il motore è collegato alla testa vibrante. Avvitare il

connettore della testa vibrante sul motore (come in fig. 3).

- 7 -

Machine Translated by Google

figura4

9. Il motore deve essere appeso a un'impalcatura o adagiato su una superficie piana o dura

durante il funzionamento. Non lasciarlo mai sul cemento, che deve ancora essere impostato per

l'uso. Una piastra di legno di dimensioni superiori a 30 cm x 30 cm può essere non consolidata, cemento per la necessità di

Le spazzole devono essere sostituite per evitare danni al motore. (Dopo aver funzionato per

quasi 200 ore)

fig.3

8.Durante l'operazione, occorre prestare attenzione all'usura delle spazzole.

il cantiere. Quindi il motore viene messo sulla piastra di legno e fissato per evitare che il motore si

incastri nel calcestruzzo non cementato. (come fig. 5)

figura 5

10. Quando ogni turno è terminato, controllare se ci sono delle squadre di collegamento allentate.

Per prima cosa, il punto in cui la testa vibrante si collega al motore del vibratore deve essere

pulito. Quindi il connettore della testa vibrante viene coperto con una guaina protettiva.

- 8 -

Machine Translated by Google

- 9 -

1. Questa macchina ha una funzione di protezione da sovracorrente. Quando la corrente del

circuito principale supera i 10 A, la macchina attiverà la protezione da sovracorrente;

2. È richiesto un ripristino manuale dopo la protezione;

NOTA:

INSTALLAZIONE

Machine Translated by Google

- 10 -

NO.

TESTA DEL CAPPELLO

Machine Translated by Google

- 11 -

GIUNTO DELL'ALBERO

ALBERO FLESSIBILE

GIUNTO DELL'ALBERO

ANELLO DI TENUTA

GIUNTO ALBERO ESAGONALE

CASO

TUBO FLESSIBILE

DADO DI BLOCCAGGIO

ALBERO ROTANTE

PARAOLIO CONTRO

PARAOLIO

CUSCINETTO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

VIBRADORDEHORMIGÓN

MANUALDELUSUARIO

MODELO:JY150

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorrelamitad","mitaddeprecio"ocualquierotraexpresiónsimilarqueutilicemossolorepresenta

unaestimacióndelahorroquepodríaobteneralcomprarciertasherramientasconnosotrosencomparación

conlasprincipalesmarcasynonecesariamentesignificaquecubratodaslascategoríasdeherramientas

queofrecemos.Lerecordamosque,alrealizarunpedidoconnosotros,verifiquecuidadosamentesi

realmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosabrindarleherramientasaprecioscompetitivos.

Machine Translated by Google

JY150

Estassonlasinstruccionesoriginales,leaatentamentetodaslasinstruccionesdelmanual

antesdeutilizarelproducto.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdónenosporno

informarlenuevamentesihayactualizacionesdetecnologíaosoftwareennuestroproducto.

¿Tienepreguntassobreelproducto?¿Necesitaasistenciatécnica?Nodudeenponerseencontacto

connosotros:

MODELO:IMN1000UL

Serviciodeatenciónal[email protected]

JY150

VIBRADORDEHORMIGÓN

¿NECESITAAYUDA?¡CONTÁCTENOS!

1

Machine Translated by Google

EsteproductoesdeclasedeprotecciónII,esdecir,estáequipado

Advertencia:Asegúresedeusarprotectoresauditivosalutilizaresteproducto.

Advertencia:Asegúresedeusarprotectoresparalosojoscuandoutiliceesteproducto.

Advertencia:Asegúresedeusarguantesalutilizaresteproducto.

Corrientealterna

conaislamientomejoradoodoble.

Estesímbolo,colocadoantesdeuncomentariodeseguridad,indicauntipode

precaución,advertenciaopeligro.Ignorarestaadvertenciapuedeprovocarunaccidente.

Parareducirelriesgodelesiones,incendiosoelectrocución,sigasiemprelas

recomendacionesquesemuestranacontinuación.

Advertencia:Parareducirelriesgodelesiones,losusuariosdebenleeratentamenteel

manualdeinstrucciones.

MEDIDASDESEGURIDADIMPORTANTES

2

Machine Translated by Google

3

Seguridadeléctricaa)

Losenchufesdelasherramientaseléctricasdebencoincidirconlatomadecorriente.Nuncamodifiqueelenchufede

ningunamanera.Noutiliceningúnenchufeadaptadorconherramientaseléctricasconectadasatierra.Losenchufessin

modificarylastomasdecorrientecompatiblesreduciránelriesgodedescarga

eléctrica.b)Eviteelcontactodelcuerpoconsuperficiesconectadasatierra,comotuberías,radiadores,estufasy

refrigeradores.Existeunmayorriesgodedescargaeléctricasisucuerpoestáconectadoatierra.c)Noexpongalas

herramientaseléctricasala

lluvianiacondicioneshúmedas.Elaguaqueingresaaunaherramientaeléctrica

aumentaráelriesgodedescargaeléctrica.

d)Nomaltrateelcable.Nuncaloutiliceparatransportar,tirarodesenchufarlaherramientaeléctrica.Mantengael

cablealejadodelcalor,elaceite,losbordesafiladosolaspiezasmóviles.

Loscablesdañadosoenredadosaumentanelriesgodedescargaeléctrica.e)Cuandoutilice

unaherramientaeléctricaalairelibre,utiliceuncabledeextensiónadecuadoparausoenexteriores.Elusode

uncableadecuadoparausoenexterioresreduceelriesgodedescargaeléctrica.

Seguridadeneláreade

trabajoa)Mantengaeláreadetrabajolimpiaybieniluminada.Lasáreasdesordenadasuoscurassonuna

invitaciónalosaccidentes.b)Noutiliceherramientaseléctricasenatmósferasexplosivas,comoenpresenciade

líquidos,gasesopolvosinflamables.Lasherramientaseléctricasgeneranchispasquepuedenencenderelpolvoo

losvapores.

c)Mantengaalosniñosyalaspersonasqueseencuentrencercamientrasutilizaunaherramientaeléctrica.Las

distraccionespuedenhacerquepierdaelcontrol.

EspecificacionesproporcionadasconesteVIBRADORDEHORMIGÓN.Sinosesiguentodaslasinstrucciones

queseindicanacontinuación,sepuedenproducirdescargaseléctricas,incendiosolesionesgraves(Nota:Enlo

sucesivo,lapalabra"herramientaeléctrica"serefierea"VIBRADORDEHORMIGÓN").

ADVERTENCIA:Leatodaslasadvertenciasdeseguridad,instrucciones,ilustracionesy

choque.

f)Siesinevitableutilizarunaherramientaeléctricaenunlugarhúmedo,utiliceunafuentedealimentación

protegidaconundispositivodecorrienteresidual(RCD).ElusodeunRCDreduceelriesgodedescargaeléctrica.

Machine Translated by Google

4

d)Retirecualquierllavedeajusteollaveinglesaantesdeencenderlaherramientaeléctrica.Unallaveinglesaounallavequesedeje

colocadaenunapartegiratoriadelaherramientaeléctricapuedeprovocarlesionespersonales.e)Eviteextendersedemasiado.

Mantenga

unaposiciónadecuadayunequilibrioadecuadoentodomomento.Estopermiteunmejorcontroldelaherramientaeléctricaen

situacionesinesperadas.f)Vístaseadecuadamente.Nouseropasueltanijoyas.Mantengasucabelloy

ropaalejadosdelaspiezasmóviles.Laropasuelta,lasjoyasoelcabellolargopuedenquedaratrapadosenlaspiezas

móviles.g)Siseproporcionandispositivosparaconectarinstalacionesdeextracciónyrecoleccióndepolvo,asegúresede

queesténconectadosyseutilicen

correctamente.Elusoderecoleccióndepolvopuedereducirlaposibilidaddelesiones.

Peligrosrelacionadosconelpolvo.

h)Nopermitaquelafamiliaridadadquiridaconelusofrecuentedeherramientaslehagavolversecomplacienteeignorarlos

principiosdeseguridaddelasherramientas.Unaaccióndescuidadapuedecausarlesionesgravesenunafraccióndesegundo.

Usoycuidadodeherramientaseléctricas

Sostenerherramientaseléctricasconeldedoenelbotónoenergizarherramientaseléctricascon

Elinterruptordeencendidoinvitaalosaccidentes.

Seguridadpersonala)

Manténgasealerta,presteatenciónaloqueestáhaciendoyutiliceelsentidocomúnaloperarunaherramientaeléctrica.Noutilice

unaherramientaeléctricasiestácansadoobajolainfluenciadedrogas,alcoholomedicamentos.Unmomentodedistracción

mientrasoperaherramientaseléctricaspuedeprovocarlesionespersonalesgraves.b)Utiliceequipodeprotecciónpersonal.Utilice

siempreprotecciónparalosojos.Elequipodeprotección,

comounamáscaraantipolvo,zapatosdeseguridadantideslizantes,cascooprotecciónauditivaparalascondiciones

adecuadas,reducirálaslesionespersonales.c)Eviteelarranqueinvoluntario.Asegúresedequeelinterruptorestéenla

posicióndeapagadoantesdeconectarlaherramientaalafuentedealimentaciónoalabatería,levantarla

otransportarla.

choque.

a)Nofuercelaherramientaeléctrica.Utilicelaherramientaeléctricacorrectaparasuaplicación.

Machine Translated by Google

5

Losmangosresbaladizosylassuperficiesdeagarrenopermitenunamanipulaciónycontrolsegurosdela

herramientaensituacionesinesperadas.

Servicio

Hagaqueuntécnicocalificadorealiceelmantenimientodesuherramientaeléctricayutiliceúnicamente

piezasderepuestoidénticas.Estogarantizaráquesemantengalaseguridaddelaherramientaeléctrica.

Otrasmedidasbásicasdeseguridad

darlugaraunasituaciónpeligrosa.

h)Mantenerlosmangosysuperficiesdeagarresecos,limpiosylibresdeaceiteygrasa.

Lasherramientaseléctricassonpeligrosasenmanosdeusuariosnocapacitados.

e)Realiceelmantenimientodelasherramientaseléctricasysusaccesorios.Compruebesihaypiezas

móvilesdesalineadasoatascadas,piezasrotasocualquierotracondiciónquepuedaafectarelfuncionamiento

delasherramientaseléctricas.Siestádañada,hagarepararlaherramientaeléctricaantesdeusarla.

Muchosaccidentessoncausadosporherramientaseléctricasmal

mantenidas.f)Mantengalasherramientasdecorteafiladasylimpias.Lasherramientasdecortemantenidas

adecuadamenteconbordescortantesafiladostienenmenosprobabilidadesde

atascarseysonmásfácilesdecontrolar.g)Utilicelaherramientaeléctrica,losaccesoriosylasbrocas

delaherramienta,etc.deacuerdoconestasinstrucciones,teniendoencuentalascondicionesde

trabajoyeltrabajoarealizar.Elusodelaherramientaeléctricaparaoperacionesdiferentesalasprevistaspodríaprovocardaños.

b)Noutilicelaherramientaeléctricasielinterruptornolaenciendenilaapaga.Cualquierherramienta

eléctricaque

nopuedacontrolarseconelinterruptorespeligrosaydeberepararse.c)Desconecteelenchufedelafuente

dealimentacióny/oretirelabatería,siesdesmontable,delaherramientaeléctricaantesderealizar

cualquierajuste,cambiaraccesoriosoguardarherramientaseléctricas.Estasmedidasdeseguridad

preventivasreducenelriesgodeponerenmarchalaherramientaeléctricaaccidentalmente.d)

Guardelasherramientaseléctricasquenoesténenusofueradelalcancedelosniñosypermitaquelautilicen

únicamentepersonasfamiliarizadasconlaherramienta

eléctricaoconestasinstrucciones.

1.Leatodaslasinstrucciones.

Machine Translated by Google

Operaciónymantenimiento

Datostécnicosprincipales

6.Eviteelcontactoconpiezasmóviles.

GUARDEESTASINSTRUCCIONES

Modelo

1500W

3.Esnecesariaunaestrechasupervisióncuandocualquieraparatoseautilizadoporniñosocercadeellos.

5.Desenchufeelaparatodeltomacorrientecuandonoloutilice,antesdecolocaroquitarpiezasy

antesdelimpiarlo.Paradesenchufarlo,sujeteelenchufeytiredeltomacorriente.Nuncatiredelcable.

4.Estaherramientaeléctricapuedeserutilizadaporniñosmayoresde8añosypersonasconcapacidades

físicas,sensorialesomentalesreducidasoconfaltadeexperienciayconocimientos,siempreque

esténbajosupervisiónohayanrecibidoinstruccionessobreelusosegurodelaparatoycomprendanlos

peligrosqueconlleva.Losniñosnodebenrealizartareasdelimpiezaymantenimientosinsupervisión.

2.Paraprotegersecontraincendios,descargaseléctricasylesionesapersonas,nosumerjaelcable,losenchufes

nilamáquinaenaguanienningúnotrolíquido.

110V~60HzJY150

Yelmotorsedetienecuandosepresionaellugarquenoestámarcadoenelinterruptor(esdecir,ellugarque

estámarcadoconun“0”enelcapótrasero).(comoenlafigura1).

1.Elinterruptorseencuentraenelextremodelmotor.Cuandopresionaselpuntoblancodelinterruptor(el

puntomarcadoconuna“I”enelcable),elmotorarranca.

Potenciadelmotor

Fuerza

6

Machine Translated by Google

5.Siduranteelfuncionamientoseproducenruidosanormalesosepercibenoloresextraños,

detengaelfuncionamientoydesconecteelenchufedeinmediato.Elmotorsepuedevolverautilizar

despuésdequesehayandetectadolosproblemasysehayanreparadocorrectamente.

6.Cuandosetrabajaencadaturno,sedebelimpiarelexteriordelmotorsiemprequeseanecesario.En

particular,sedebenmantenersiemprelimpioslosconductosdeventilacióndeentradaysalidadel

motor(comosemuestraenlafigura2).

Figura2

2.Despuésdeponerenmarchaelmotorvibrador,sielcabezalvibradornoempiezaavibrar,sedebe

golpearhastaqueseexcite.Luegosepuedeutilizarelcabezal.

4.Duranteelfuncionamiento,nuncapermitaqueentreagua,concretouotrasimpurezasenelmotorpara

prolongarsuvidaútil.

3.Duranteelfuncionamiento,nuncatiredelcableparatransportarelmotor.Elcabledebeestarsueltopara

evitarquesedañeyprovoqueaccidentespersonalesacausadeunafugadeelectricidad.

Figura1

7.Colóquelosenunlugaradecuadocuandoelmotorestéconectadoalcabezalvibratorio.Atornilleel

conectordelcabezalvibratorioalmotor(comosemuestraenlafigura3).

7

Machine Translated by Google

Figura4

9.Elmotordebecolgarsedeunandamioocolocarsesobreunasuperficieplanaoduradurante

sufuncionamiento.Nuncalodejesobrehormigón,queaúnnosehafraguadoparasuuso.Unaplacade

maderademásde30cmx30cmpuedenoestarconsolidada;hormigónparalanecesidadde

Sedebenreemplazarlasescobillasparaevitarqueelmotorsufradaños.(Despuésdetrabajar

durantecasi200horas)

fig.3

8.Durantelaoperaciónsedebetenercuidadodeobservareldesgastedelasescobillas.

Elsitiodeconstrucción.Luego,elmotorsecolocasobrelaplacademaderaysefijaparaevitarquese

quedeatascadoenelhormigónnosolidificado(comosemuestraenlafigura5).

Figura5

10.Alfinalizarcadaturno,verifiquequenohayatornillosdeconexiónsueltos.Primero,sedebelimpiar

ellugardondeelcabezalvibratorioseconectaconelmotorvibrador.Luego,secubreelconector

delcabezalvibratorioconunafundaprotectora.

8

Machine Translated by Google

9

1.Estamáquinatieneunafuncióndeproteccióncontrasobrecorriente.Cuandolacorrientedel

circuitoprincipalsuperalos10A,lamáquinaactivarálaproteccióncontrasobrecorriente.

2.Serequiereunreiniciomanualdespuésdelaprotección.

NOTA:

INSTALACIÓN

Machine Translated by Google

10

NO.

CABEZADEGORRA

Machine Translated by Google

11

JUNTADELEJE

EJEFLEXIBLE

JUNTADELEJE

ANILLOTÓRICO

JUNTADEEJEHEXAGONAL

CASO

MANGUERAFLEXIBLE

TUERCADEBLOQUEO

EJEGIRATORIO

SELLODEACEITECONTRARIO

SELLODEACEITE

COJINETE

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: JY-150

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią

jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w

porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi

oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u

nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

INSTRUKCJA OBSŁUGI

WIBRATOR DO BETONU

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z

nami:

JY-150

MODEL: IMN1000-UL

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie

instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd

produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie

poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje

technologiczne lub oprogramowania.

Obsługa [email protected]

JY-150

WIBRATOR DO BETONU

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

- 1 -

Machine Translated by Google

z ulepszoną lub podwójną izolacją.

Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.

Ten produkt jest klasy ochrony II. Oznacza to, że jest wyposażony

Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

Prąd przemienny

Ostrzeżenie: Podczas stosowania tego produktu należy używać ochronników słuchu.

Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, wskazuje

na rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego

ostrzeżenia może doprowadzić do wypadku. Aby zmniejszyć ryzyko obrażeń,

pożaru lub porażenia prądem, zawsze postępuj zgodnie z poniższymi zaleceniami.

Ostrzeżenie – Aby zminimalizować ryzyko obrażeń, użytkownicy powinni uważnie

przeczytać instrukcję obsługi.

WAŻNE ZABEZPIECZENIA

- 2 -

Machine Translated by Google

zwiększa ryzyko porażenia prądem.

d) Nie nadużywaj przewodu. Nigdy nie używaj przewodu do przenoszenia, ciągnięcia lub odłączania elektronarzędzia.

Trzymaj przewód z dala od ciepła, oleju, ostrych krawędzi lub ruchomych części.

Bezpieczeństwo

elektryczne a) Wtyczki elektronarzędzi muszą pasować do gniazdka. Nigdy nie modyfikuj wtyczki w żaden sposób.

Nie używaj żadnych adapterów z uziemionymi elektronarzędziami. Niemodyfikowane wtyczki i pasujące gniazdka

zmniejszają ryzyko porażenia prądem. b) Unikaj kontaktu ciała z uziemionymi

powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli Twoje

ciało jest uziemione. c) Nie wystawiaj elektronarzędzi na deszcz lub wilgoć. Woda dostająca się do elektronarzędzia

zaszokować.

Bezpieczeństwo w miejscu

pracy a) Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Zagracone lub ciemne obszary sprzyjają

wypadkom. b) Nie używaj elektronarzędzi w atmosferach wybuchowych, takich jak obecność łatwopalnych cieczy,

gazów lub pyłów. Elektronarzędzia wytwarzają iskry, które mogą zapalić pył lub opary.

c) Trzymaj dzieci i osoby postronne z dala od siebie podczas obsługi elektronarzędzia. Rozproszenie uwagi może

spowodować utratę kontroli.

specyfikacje dostarczone z tym CONCRETEVIBRATOR. Nieprzestrzeganie wszystkich instrukcji wymienionych

poniżej może skutkować porażeniem prądem, pożarem i/lub poważnymi obrażeniami (Uwaga: W dalszej części

słowo „elektronarzędzie” odnosi się do „CONCRETE VIBRATOR”).

OSTRZEŻENIE: Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i

f) Jeśli nie można uniknąć używania elektronarzędzia w wilgotnym miejscu, należy użyć zasilania

zabezpieczonego wyłącznikiem różnicowoprądowym (RCD). Użycie wyłącznika RCD zmniejsza ryzyko porażenia prądem elektrycznym.

Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem. e) Podczas używania

elektronarzędzia na zewnątrz należy używać przedłużacza przeznaczonego do użytku na zewnątrz. Używanie

przewodu przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.

- 3 -

Machine Translated by Google

- 4 -

zagrożenia związane z pyłem.

h) Nie pozwól, aby znajomość zdobyta dzięki częstemu używaniu narzędzi sprawiła, że staniesz się zadowolony z siebie i

zignorujesz zasady bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne obrażenia w ułamku sekundy.

d) Usuń klucz regulacyjny lub klucz francuski przed włączeniem elektronarzędzia. Klucz francuski lub francuski pozostawiony na

obracającej się części elektronarzędzia może spowodować obrażenia ciała. e) Unikaj nadmiernego wychylenia. Zawsze

zachowaj

odpowiednią równowagę i równowagę. Umożliwia to lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach. f)

Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii. Trzymaj włosy i ubranie z dala od

ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części. g) Jeśli

zapewniono urządzenia do podłączania urządzeń do odsysania i zbierania pyłu, upewnij się, że są one podłączone i

prawidłowo używane. Korzystanie z

odsysania pyłu może zmniejszyć

Użytkowanie i konserwacja elektronarzędzi

Trzymanie elektronarzędzi z palcem na przycisku lub zasilanie elektronarzędzi za pomocą

włączanie powoduje wypadki.

Bezpieczeństwo osobiste

a) Zachowaj czujność, uważaj, co robisz i kieruj się zdrowym rozsądkiem podczas obsługi elektronarzędzia. Nie używaj

elektronarzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi

elektronarzędzi może skutkować poważnymi obrażeniami ciała. b) Używaj osobistego sprzętu ochronnego. Zawsze noś okulary

ochronne. Sprzęt ochronny, taki jak maska przeciwpyłowa,

antypoślizgowe obuwie robocze, kask lub ochrona słuchu w odpowiednich warunkach zmniejszy ryzyko obrażeń ciała. c)

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem

do źródła zasilania i/lub akumulatora, podniesieniem lub przenoszeniem narzędzia.

zaszokować.

a) Nie używaj narzędzia elektrycznego na siłę. Używaj właściwego narzędzia elektrycznego do swojego zastosowania.

Machine Translated by Google

- 5 -

Praca

Oddaj swoje elektronarzędzie do serwisu przez wykwalifikowanego pracownika, używającego wyłącznie

identycznych części zamiennych. Zapewni to bezpieczeństwo elektronarzędzia.

Śliskie uchwyty i powierzchnie chwytne utrudniają bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych

sytuacjach.

Inne podstawowe zasady bezpieczeństwa

doprowadzić do niebezpiecznej sytuacji.

h) Utrzymuj uchwyty i powierzchnie chwytne w stanie suchym, czystym i wolnym od oleju i smaru.

Narzędzia elektryczne są niebezpieczne w rękach nieprzeszkolonych użytkowników.

e) Konserwuj narzędzia elektryczne i akcesoria. Sprawdź, czy ruchome części nie są źle ustawione lub

zablokowane, czy nie ma pęknięć części i innych warunków, które mogą mieć wpływ na działanie narzędzia

elektrycznego. W przypadku uszkodzenia należy naprawić narzędzie elektryczne przed użyciem. Wiele

wypadków jest spowodowanych przez źle konserwowane narzędzia

elektryczne. f) Utrzymuj narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące z ostrymi

krawędziami tnącymi rzadziej się blokują i są łatwiejsze do kontrolowania. g) Używaj

narzędzia elektrycznego, akcesoriów i końcówek narzędziowych itp. zgodnie z niniejszą instrukcją, biorąc

pod uwagę warunki pracy i pracę, która ma być wykonana. Używanie narzędzia elektrycznego do

operacji innych niż zamierzone może

właściwe elektronarzędzie wykona zadanie lepiej i bezpieczniej w tempie, do którego zostało

zaprojektowane. b) Nie używaj elektronarzędzia, jeśli przełącznik nie włącza go i nie wyłącza. Każde elektronarzędzie,

którego nie można kontrolować za pomocą przełącznika, jest niebezpieczne i musi zostać naprawione. c)

Odłącz wtyczkę od źródła zasilania i/lub wyjmij akumulator, jeśli jest odłączalny, z elektronarzędzia przed

dokonaniem jakichkolwiek regulacji, wymianą akcesoriów lub przechowywaniem elektronarzędzi. Takie

zapobiegawcze środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia. d)

Przechowuj nieużywane elektronarzędzia w miejscu

niedostępnym dla dzieci i zezwalaj na obsługę elektronarzędzia tylko osobom zaznajomionym z

elektronarzędziem lub niniejszą instrukcją.

1. Przeczytaj wszystkie instrukcje.

Machine Translated by Google

Eksploatacja i konserwacja

Główne dane techniczne

ZAPISZ TE INSTRUKCJE

Model

6. Unikaj kontaktu z ruchomymi częściami.

1500 W

4. To elektronarzędzie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby

o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub

nieposiadające doświadczenia i wiedzy, jeśli znajdują się pod nadzorem lub zostały

poinstruowane w zakresie bezpiecznego korzystania z urządzenia i rozumieją związane

z tym zagrożenia. Dzieci nie mogą czyścić ani konserwować urządzenia bez nadzoru).

5. Odłączaj od gniazdka, gdy nie jest używane, przed zakładaniem lub zdejmowaniem części oraz przed

czyszczeniem. Aby odłączyć, chwyć wtyczkę i wyciągnij z gniazdka elektrycznego. Nigdy nie ciągnij za

przewód.

3. W przypadku korzystania z urządzenia przez dzieci lub w ich pobliżu konieczny jest ścisły nadzór.

2. Aby zapobiec pożarowi, porażeniu prądem elektrycznym i obrażeniom ciała, nie zanurzaj przewodu,

wtyczek ani urządzenia w wodzie lub innym płynie.

110 V~60 HzJY-150

Silnik zatrzymuje się po naciśnięciu miejsca, które nie jest oznaczone na wyłączniku (miejsce

oznaczone „0” na masce tylnej) (patrz rys. 1).

1. Przełącznik znajduje się na końcu silnika. Gdy naciśniesz miejsce z białym punktem

przełącznika (miejsce oznaczone „I” na ogonie), silnik się uruchomi.

Moc silnika

Moc

- 6 -

Machine Translated by Google

- 7 -

6. Podczas każdej zmiany roboczej należy czyścić zewnętrzną część silnika, jeśli jest to

konieczne. Szczególnie wlot i wylot powietrza silnika muszą być zawsze czyste. (jak

na rys. 2)

rys.2

5. Jeśli podczas pracy pojawi się nietypowy hałas lub dziwne zapachy, natychmiast

zakończ pracę i odłącz wtyczkę zasilania. Silnik może być ponownie używany po wykryciu

usterek i ich naprawie.

7.Powinny znajdować się w odpowiednim miejscu, gdy silnik jest podłączony do

głowicy wibracyjnej. Przykręć złącze głowicy wibracyjnej do silnika (jak na rys.3).

3. Podczas pracy nigdy nie przenoś silnika ciągnąc za kabel. Kabel powinien być luźny,

aby zapobiec jego uszkodzeniu w wyniku wypadku zagrażającego bezpieczeństwu

osobistemu spowodowanego wyciekiem prądu.

4. Podczas pracy silnika nigdy nie należy dopuścić do jego działania, np. wlewania wody, betonu lub innych zanieczyszczeń.

Pozwoli to wydłużyć żywotność silnika.

2. Po uruchomieniu silnika wibratora, jeśli głowica wibracyjna nie zacznie wibrować,

należy ją uderzać, aż do wzbudzenia. Następnie można używać głowicy.

rys.1

Machine Translated by Google

- 8 -

rys.4

9. Silnik powinien być zawieszony na rusztowaniu lub położony płasko lub na twardej powierzchni

podczas pracy. Nigdy nie pozostawiaj go na betonie, który nie jest jeszcze gotowy do użycia. Płyta drewniana

o wymiarach większych niż 30 cm x 30 cm może być nieskonsolidowana — beton na potrzeby

Szczotki należy wymienić, aby uchronić silnik przed uszkodzeniem. (Po prawie 200 godzinach pracy)

rys.3

8.Podczas pracy należy zwracać uwagę na zużycie szczotek.

rys.5

10. Po zakończeniu każdej zmiany należy sprawdzić, czy którykolwiek z łączników nie jest luźny. Najpierw

należy oczyścić miejsce, w którym głowica wibracyjna łączy się z silnikiem wibratora. Następnie złącze

głowicy wibracyjnej należy przykryć osłoną ochronną.

plac budowy. Następnie silnik jest umieszczany na płycie drewnianej i mocowany, aby zapobiec

zakleszczeniu się silnika w nieutwardzonym betonie. (jak na rys. 5)

Machine Translated by Google

INSTALACJA

1. Ta maszyna ma funkcję zabezpieczenia nadprądowego. Gdy prąd obwodu głównego przekroczy 10 A, maszyna

aktywuje zabezpieczenie nadprądowe; 2. Po zabezpieczeniu wymagany jest ręczny reset;

NOTATKA:

- 9 -

Machine Translated by Google

- 10 -

NIE.

GŁOWA CZAPKI

Machine Translated by Google

- 11 -

USZCZELKA O-RINGOWA

ŁOŻYSKO

USZCZELKA OLEJOWA PRZECIWPOŻAROWA

STAW WAŁU

ELASTYCZNY WAŁEK

USZCZELKA OLEJOWA

SPRAWA

WAŁ OBROTOWY

WĄŻ ELASTYCZNY

NAKRĘTKA BLOKUJĄCA

STAW WAŁU

Złącze wału sześciokątnego

Machine Translated by Google

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Machine Translated by Google

MODEL: JY-150

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een

schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking

met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen

dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de

helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

GEBRUIKERSHANDLEIDING

BETONVIBRATOR

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan

gerust contact met ons op:

[email protected]

JY-150

MODEL: IMN1000-UL

Dit is de originele instructie, lees alle handleidingen zorgvuldig door

voordat u het product gebruikt. VEVOR behoudt zich een duidelijke

interpretatie van onze gebruikershandleiding voor. Het uiterlijk van

het product is afhankelijk van het product dat u hebt ontvangen. Vergeef

ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

HULP NODIG? NEEM CONTACT MET ONS OP!

BETONVIBRATOR

JY-150

- 1 -

Machine Translated by Google

Waarschuwing: draag altijd gehoorbescherming wanneer u dit product gebruikt.

Waarschuwing: draag altijd een oogbescherming wanneer u dit product gebruikt.

met verbeterde of dubbele isolatie.

Waarschuwing: draag handschoenen wanneer u dit product gebruikt.

Wisselstroom

Dit product is van beschermingsklasse II. Dat wil zeggen dat het is uitgerust

Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort

voorzorgsmaatregel, waarschuwing of gevaar aan. Het negeren van deze

waarschuwing kan leiden tot een ongeluk. Om het risico op letsel, brand of

elektrocutie te verminderen, dient u altijd de onderstaande aanbeveling op te volgen.

Waarschuwing - Om het risico op letsel te verkleinen, moeten gebruikers de

gebruiksaanwijzing zorgvuldig lezen.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

- 2 -

Machine Translated by Google

- 3 -

Elektrische veiligheid a)

Stekkers van elektrisch gereedschap moeten passen bij het stopcontact. Wijzig de stekker nooit op enigerlei

wijze. Gebruik geen adapterstekkers met geaard elektrisch gereedschap. Ongewijzigde stekkers en bijpassende

stopcontacten verminderen het risico op een elektrische schok. b) Vermijd

lichaamscontact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een

verhoogd risico op een elektrische schok als uw lichaam geaard is. c) Stel elektrisch gereedschap niet bloot aan

regen of natte omstandigheden.

Water dat in een elektrisch gereedschap komt

c) Houd kinderen en omstanders uit de buurt tijdens het bedienen van een elektrisch gereedschap. Afleidingen

kunnen ervoor zorgen dat u de controle verliest.

vergroot het risico op een elektrische schok.

Beschadigde of verstrengelde snoeren vergroten het risico op een elektrische schok. e)

Gebruik bij het gebruik van een elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor

gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.

Veiligheid op de werkplek

a) Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.

b) Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare

vloeistoffen, gassen of stof. Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen ontsteken.

d) Misbruik het snoer niet. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los

te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen.

specificaties die bij deze BETONVIBRATOR worden geleverd. Het niet opvolgen van alle hieronder vermelde

instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel (Opmerking: In het volgende

verwijst het woord "elektrisch gereedschap" naar "BETONVIBRATOR").

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en

f) Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan

een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op elektrische

schok.

Machine Translated by Google

- 4 -

d) Verwijder alle afstelsleutels of moersleutels voordat u het elektrische gereedschap inschakelt. Een

moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap blijft zitten,

kan

leiden tot persoonlijk letsel. e) Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht.

Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte

situaties. f) Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de

buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in

bewegende delen. g) Als er

apparaten zijn voorzien voor het aansluiten van stofafzuig- en opvangvoorzieningen, zorg er dan voor

dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan

de schakelaar aan vraagt om ongelukken.

stofgerelateerde gevaren.

Gebruik en onderhoud van elektrisch gereedschap

Houd elektrisch gereedschap vast met uw vinger op de knop of activeer elektrisch gereedschap met

h) Laat de vertrouwdheid die u opdoet door het frequente gebruik van gereedschap u niet

zelfgenoegzaam maken en de principes van gereedschapsveiligheid negeren. Een onvoorzichtige

handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Persoonlijke veiligheid

a) Blijf alert, kijk wat u doet en gebruik uw gezonde verstand bij het bedienen van een elektrisch

gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs, alcohol

of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan

leiden tot ernstig persoonlijk letsel. b) Gebruik

persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende middelen zoals

een stofmasker, antislip veiligheidsschoenen, een helm of gehoorbescherming voor geschikte

omstandigheden verminderen persoonlijk letsel. c) Voorkom onbedoeld starten.

Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stroombron en/of accu aansluit, het

gereedschap oppakt of draagt.

schok.

a) Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing.

Machine Translated by Google

- 5 -

Gladde handgrepen en grijpvlakken zorgen ervoor dat u het gereedschap in onverwachte situaties

niet veilig kunt hanteren en beheersen.

h) Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet.

Dienst

1. Lees alle instructies.

resulteren in een gevaarlijke situatie.

Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend

identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde

gebruikers. e) Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde

uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden

die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch

gereedschap repareren als het beschadigd is voordat u het gebruikt.

Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd

snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap

met scherpe snijkanten loopt minder kans om vast te lopen en is gemakkelijker te controleren.

g) Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits etc. in

overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrisch gereedschap voor andere handelingen dan waarvoor het bedoeld is, kan

correct elektrisch gereedschap zal de klus beter en veiliger klaren op het tempo waarvoor het

is ontworpen.

b) Gebruik het elektrisch gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch

gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden

gerepareerd. c) Haal de stekker uit het stopcontact en/of verwijder de accu, indien afneembaar, uit

het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of

elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verkleinen het risico

dat het elektrisch gereedschap per ongeluk wordt

gestart. d) Berg elektrisch gereedschap dat niet wordt gebruikt op buiten het bereik van

kinderen en laat alleen personen die bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap bedienen.

Andere basisveiligheid

Machine Translated by Google

Bediening en onderhoud

Belangrijkste technische gegevens

6. Vermijd contact met bewegende delen.

5. Haal de stekker uit het stopcontact wanneer u het niet gebruikt, voordat u onderdelen aanbrengt of verwijdert en

voordat u het schoonmaakt. Om de stekker eruit te halen, pakt u de stekker vast en trekt u deze uit het stopcontact.

Trek nooit aan het snoer.

BEWAAR DEZE INSTRUCTIES

Stroom

3. Wanneer een apparaat door of in de buurt van kinderen wordt gebruikt, is nauwlettend toezicht noodzakelijk.

Model

4. Dit elektrisch gereedschap kan worden gebruikt door kinderen van 8 jaar en ouder en personen

met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en

kennis als ze toezicht of instructies hebben gekregen over het gebruik van het apparaat op een

veilige manier en de betrokken gevaren begrijpen. Kinderen mogen geen reiniging en

gebruikersonderhoud uitvoeren zonder toezicht.

2. Om brand, elektrische schokken en letsel te voorkomen, mag u het snoer, de stekker of het apparaat

niet onderdompelen in water of een andere vloeistof.

Motorvermogen

JY-150 110V~60Hz

1. De schakelaar zit aan het einde van de motor. Wanneer je op de plek met een witte punt van de

schakelaar drukt (de plek gemarkeerd met "I" op de tailood), start de motor.

1500W

En de motor stopt wanneer u op de plaats drukt die niet is gemarkeerd op de schakelaar (de plaats

die is gemarkeerd met “0” op de achterkap). (zoals in fig. 1).

- 6 -

Machine Translated by Google

- 7 -

5. Als er tijdens de werking abnormale geluiden of vreemde geuren optreden, stop dan de werking en

trek onmiddellijk de stekker uit het stopcontact. De motor kan opnieuw worden gebruikt nadat de problemen zijn

gedetecteerd en goed zijn gerepareerd.

4. Zorg ervoor dat er tijdens het gebruik nooit water, beton of andere onzuiverheden in de motor terechtkomen,

om de levensduur van de motor te verlengen.

6.Wanneer elke shift werkt, moet de buitenkant van de motor worden schoongemaakt wanneer dat nodig is. Vooral

de inlaat- en uitlaatventilatiedoorgang van de motor moet altijd vrij worden gehouden. (zoals fig. 2)

7. Laat ze op een geschikte plaats liggen wanneer de motor is aangesloten op de trilkop. Schroef de

connector van de trilkop op de motor (zoals fig.3).

3.Tijdens de werking, draag de motor nooit door aan de kabel te trekken. De kabel moet los zitten om te voorkomen

dat deze schade aanricht en persoonlijke veiligheid veroorzaakt door lekkage van elektriciteit.

figuur 2

2. Nadat de trilmotor is gestart, als de trilkop niet begint te trillen, moet deze worden geklopt totdat deze

opwindend is. Dan kan de kop worden gebruikt.

figuur 1

Machine Translated by Google

figuur 4

10. Controleer na afloop van elke shift of er geen verbindingsstukken los zitten. Eerst moet de

plek waar de trilkop met de trilmotor is verbonden, worden schoongemaakt. Vervolgens wordt

de connector van de trilkop afgedekt met een beschermhuls.

De borstels moeten vervangen worden om schade aan de motor te voorkomen. (Na bijna 200

uur gebruik)

fig.3

8. Tijdens de werking moet er op gelet worden dat de borstels niet slijten.

de bouwplaats. Vervolgens wordt de motor op de houten plaat gezet en vastgezet om te voorkomen

dat de motor in het ongecontroleerde beton blijft steken. (zoals fig. 5)

9. De motor moet tijdens gebruik aan een steiger worden gehangen of plat of op een hard

oppervlak worden gelegd. Laat hem nooit op het beton liggen, dat nog niet is ingesteld voor

gebruik. Een houten plaat die groter is dan 30 cm x 30 cm kan niet worden geconsolideerd - beton voor de behoefte van

figuur 5

- 8 -

Machine Translated by Google

- 9 -

1. Deze machine heeft een overstroombeveiligingsfunctie. Wanneer de hoofdstroom 10A overschrijdt,

activeert de machine de overstroombeveiliging; 2. Na de beveiliging is een handmatige reset

vereist;

OPMERKING:

INSTALLATIE

Machine Translated by Google

- 10 -

NEE.

KAP HOOFD

Machine Translated by Google

- 11 -

GEVAL

OLIEKEERRING

FLEXIBELE SLANG

TEGEN OLIEKEERRING

ASVERBINDING

FLEXIEKE SCHACHT

HANDELSWIJZE

ZESKANTIGE ASVERBINDING

O-RING

ROTERENDE AS

ASVERBINDING

BORGMOER

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: JY-150

"Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört

med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av

verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör

en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

ANVÄNDARMANUAL

BETONGVIBRATOR

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[email protected]

JY-150

MODELL: IMN1000-UL

Detta är den ursprungliga instruktionen, läs alla instruktioner

noggrant innan du använder den. VEVOR reserverar sig för en tydlig

tolkning av vår användarmanual. Utseendet på produkten är

beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

JY-150

BETONGVIBRATOR

BEHÖVER HJÄLP? KONTAKTA OSS!

- 1 -

Machine Translated by Google

Varning- Var noga med att bära hörselskydd när du använder denna produkt.

Varning- Var noga med att bära ögonskydd när du använder denna produkt.

med förstärkt eller dubbel isolering.

Varning- Var noga med att bära handskar när du använder denna produkt.

Växelström

Denna produkt är av skyddsklass II. Det betyder att den är utrustad

Denna symbol, placerad före en säkerhetskommentar, indikerar en

slags försiktighetsåtgärd, varning eller fara. Att ignorera denna varning

kan leda till en olycka. För att minska risken för skada, brand eller

elstöt, följ alltid rekommendationen nedan.

Varning - För att minska risken för skada måste användarna läsa

bruksanvisningen noggrant.

VIKTIGA SÄKERHETSÅTGÄRDER

- 2 -

Machine Translated by Google

Elektrisk säkerhet a)

Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte

några adapterkontakter med jordade (jordade) elverktyg. Omodifierade kontakter och matchande

uttag minskar risken för elektriska stötar. b) Undvik kroppskontakt

med jordade eller jordade ytor, såsom rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för

elektriska stötar om din kropp är jordad eller jordad. c) Utsätt inte elverktyg för regn eller våta

förhållanden. Vatten

kommer in i ett elverktyg

c) Håll barn och åskådare borta när du använder ett elverktyg. Distraktioner kan få dig att tappa

kontrollen.

ökar risken för elektriska stötar.

chock.

Säkerhet på

arbetsområdet a) Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden leder

till olyckor. b) Använd inte elverktyg i explosionsfarlig atmosfär, såsom i närvaro av brandfarliga

vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.

d) Missbruk inte sladden. Använd aldrig sladden för att bära, dra eller koppla ur elverktyget. Håll

sladden borta från värme, olja, vassa kanter eller rörliga delar.

specifikationer som tillhandahålls med denna CONCRETEVIBRATOR. Underlåtenhet att följa

alla instruktioner som anges nedan kan resultera i elektriska stötar, brand och/eller allvarliga

skador (Obs: I det följande hänvisar ordet "elverktyg" till "BETONGVIBRATOR").

VARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och

f) Om det är oundvikligt att använda ett elverktyg på en fuktig plats, använd en jordfelsbrytare

(RCD) skyddad. Användning av en jordfelsbrytare minskar risken för el

Skadade eller trasslade sladdar ökar risken för elektriska stötar. e) När du

använder ett elverktyg utomhus, använd en förlängningssladd som är lämplig för

utomhusbruk. Att använda en sladd som är lämplig för utomhusbruk minskar risken för el

- 3 -

Machine Translated by Google

- 4 -

d) Ta bort eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En

skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan leda till

personskada. e) Avstå från att överdriva. Håll alltid rätt fotfäste och balans. Detta möjliggör

bättre kontroll över elverktyget i oväntade situationer. f) Klä dig ordentligt.

Bär inte löst sittande kläder eller smycken. Håll ditt hår och kläder borta från rörliga delar.

Lösa kläder, smycken eller långt hår kan fastna i rörliga delar. g) Om enheter tillhandahålls

för anslutning av

dammutsug och uppsamlingsanläggningar, se till att dessa är anslutna och används på rätt

sätt. Användning av dammuppsamling kan minska

strömbrytaren inbjuder till olyckor.

dammrelaterade faror.

Användning och skötsel av elverktyg

Håll elverktyg med fingret på knappen eller aktivera elverktyg med

h) Låt inte förtrogenhet från frekvent användning av verktyg få dig att bli självbelåten och

ignorera verktygssäkerhetsprinciperna. En vårdslös handling kan orsaka allvarlig skada inom

en bråkdel av en sekund.

Personlig säkerhet

a) Var uppmärksam, titta på vad du gör och använd sunt förnuft när du använder ett elverktyg.

Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicin. Ett

ögonblick av ouppmärksamhet när du använder elverktyg kan leda till allvarliga personskador.

b)Använd personlig skyddsutrustning.

Använd alltid ögonskydd. Skyddsutrustning som en dammmask, halkfria skyddsskor,

hjälm eller hörselskydd för lämpliga förhållanden kommer att minska personskador. c)

Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan

du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget.

chock.

a) Tvinga inte elverktyget. Använd rätt elverktyg för din applikation. De

Machine Translated by Google

- 5 -

Halta handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade

situationer.

h) Håll handtag och greppytor torra, rena och fria från olja och fett.

Service

Annan grundläggande säkerhet

resultera i en farlig situation.

Låt en kvalificerad reparatör serva ditt elverktyg med endast identiska reservdelar. Detta

säkerställer att elverktygets säkerhet upprätthålls.

Elverktyg är farliga i händerna på outbildade användare. e) Underhåll

elverktyg och tillbehör. Kontrollera om rörliga delar är felinriktade eller fastnar, delar som går

sönder och andra tillstånd som kan påverka elverktygets funktion. Om det är skadat, låt det

elverktyg repareras före användning. Många olyckor orsakas av dåligt underhållna

elverktyg. f) Håll skärverktyg vassa och rena. Korrekt underhållna

skärverktyg med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera. g)

Använd elverktyget, tillbehören och verktygsbitar etc. i enlighet med

dessa instruktioner, med hänsyn till arbetsförhållandena och det arbete som ska utföras.

Användning av elverktyget för andra operationer än de avsedda skulle kunna

rätt elverktyg kommer att göra jobbet bättre och säkrare i den takt som det är designat för.

b) Använd

inte elverktyget om strömbrytaren inte slår på och av det. Alla elverktyg som inte kan styras med

strömbrytaren är farliga och måste repareras. c) Koppla ur kontakten från strömkällan och/

eller ta bort batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar,

byter tillbehör eller förvarar elverktyg. Sådana förebyggande säkerhetsåtgärder minskar

risken för att elverktyget startas av misstag. d) Förvara inaktiva elverktyg utom räckhåll för barn

och låt endast personer som är bekanta med

elverktyget eller dessa instruktioner använda elverktyget.

1. Läs alla instruktioner.

Machine Translated by Google

Drift och underhåll

Huvudsakliga tekniska data

6. Undvik kontakt med rörliga delar.

5. Dra ut stickkontakten ur vägguttaget när den inte används, innan du sätter på eller tar av delar

och före rengöring. För att koppla ur, ta tag i kontakten och dra ur eluttaget. Dra aldrig i sladden.

SPARA DESSA INSTRUKTIONER

110V~60Hz

4. Detta elverktyg kan användas av barn från 8 år och uppåt och personer med

nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och

kunskap om de har fått övervakning eller instruktioner om hur man använder

apparaten på ett säkert sätt och förstår riskerna. Barn får inte utföra rengöring

och användarunderhåll utan tillsyn).

Modell

3. Noggrann övervakning är nödvändig när någon apparat används av eller i närheten av barn.

2. För att skydda mot brand, elektriska stötar och personskador, doppa inte sladd,

stickpropp eller maskin i vatten eller annan vätska.

1500W

Motorkraft

Driva

1. Omkopplaren är i änden av motorn. När du trycker ner platsen med en vit punkt

på omkopplaren (var platsen märkt "I" på bakluckan), startar motorn.

Och motorn stoppas när man trycker ner det ställe som inte är märkt av strömbrytaren

(var det ställe som är märkt "0" på bakluckan). (som fig. 1).

JY-150

- 6 -

Machine Translated by Google

5. Om onormalt ljud eller konstiga lukter uppstår under operationen, toppa operationen

och dra genast ur strömkontakten. Motorn kan användas igen efter att problemen har upptäckts

och väl reparerats.

4. Under drift, få aldrig in vatten, betong eller andra föroreningar i den för att förlänga motorns

livslängd.

6.När varje skift körs, ska motorns utsida rengöras när det behövs. Speciellt motorns in- och

frånluftsventilationspassage måste alltid hållas fria. (som fig. 2)

7.Låt dem vara på lämplig plats när motorn är ansluten till vibreringshuvudet. Skruva fast

kontakten till det vibrerande huvudet på motorn (som fig.3).

3. Under drift, bär aldrig motorn genom att dra i kabeln. Kabeln bör vara i en lös situation för att

förhindra att den skadas för olycka som orsakats av läckage av el.

fig.2

2. Efter att vibratormotorn har startat, om vibreringshuvudet inte startar vibration, ska det knackas

tills det spänns. Då kan huvudet användas.

fig.1

- 7 -

Machine Translated by Google

fig.4

10. När varje skift har avslutats, kontrollera om några anslutningsteam är lösa. Först bör platsen

där det vibrerande huvudet ansluter till vibratormotorn städas upp. Sedan är kontakten på det

vibrerande huvudet täckt med ett skyddande hölje.

Borstarna bör bytas ut för att hålla motorn borta från skador.(Efter att ha arbetat i nästan 200

timmar)

fig.3

8.Under operationen bör man observera slitaget på borstarna.

byggarbetsplatsen. Sedan läggs motorn på träplattan och fixeras för att förhindra att motorn fastnar

i den otröstade betongen.(som fig. 5)

9. Motorn ska hängas på en ställning eller ligga plant eller hård under drift. Släpp det aldrig

på betongen, som ännu inte har tagits i bruk. En träplatta som är mer än 30cmx30cm kan vara

okonsoliderad— betong för behovet av

fig.5

- 8 -

Machine Translated by Google

INSTALLATION

1. Denna maskin har överströmsskyddsfunktion. När huvudkretsens ström

överstiger 10A, kommer maskinen att aktivera överströmsskydd; 2. Manuell

återställning krävs efter skydd;

NOTERA:

- 9 -

Machine Translated by Google

INGA.

KEPSHUVUD

- 10 -

Machine Translated by Google

FALL

OLJE TÄTNING

FLEXIBEL SLANG

MOTOLJETÄTNING

SKAFTLED

FLEXILT SKAFT

LAGER

EXEXKAND SKAFTLED

O-RING

ROTERANDE AXEL

SKAFTLED

LÅSMUTTER

- 11 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor JY150 Electric Concrete Vibrator 1500W 16000 VPM Handheld Tool Portable

Product's Documents

User Manual

Specifications

Vevor JY150 Questions and Answers
