LUCIFER

Plynový gril

Gas Grill

Barbecue à gaz

Parrilla de gas

Griglia a gas

10045151

2531-22

Vážený zákazník,

Blahoželáme k zakúpeniu tohto produktu. Prečítajte si pozorne

nasledujúce pokyny a postupujte podľa nich, aby ste predišli

možným škodám. Nezodpovedáme za škody spôsobené

nedodržaním pokynov alebo nesprávnym použitím. Naskenujte

QR kód, aby ste získali prístup k najnovšiemu používateľskému

manuálu a ďalším informáciám o produkte.

OBSAH

Bezpečnostné pokyny5

Tipy na úsporu energie6

Pripojenie plynu7

Testovanie netesnosti8

Montáž9

Zapaľovanie11

Čistenie a starostlivosť12

Riešenie problémov12

Pokyny k likvidácii16

Výrobca a dovozca (UK)16

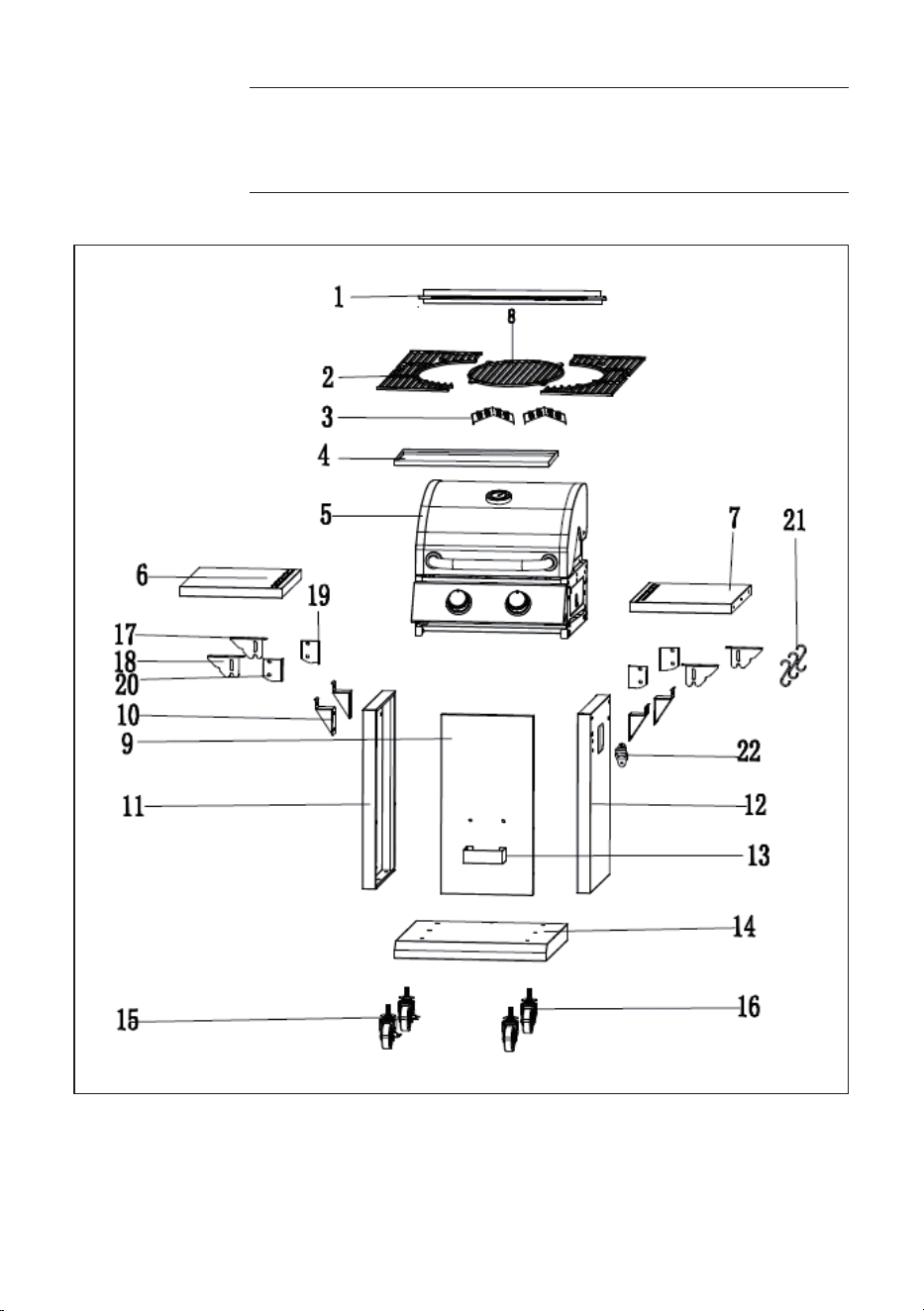

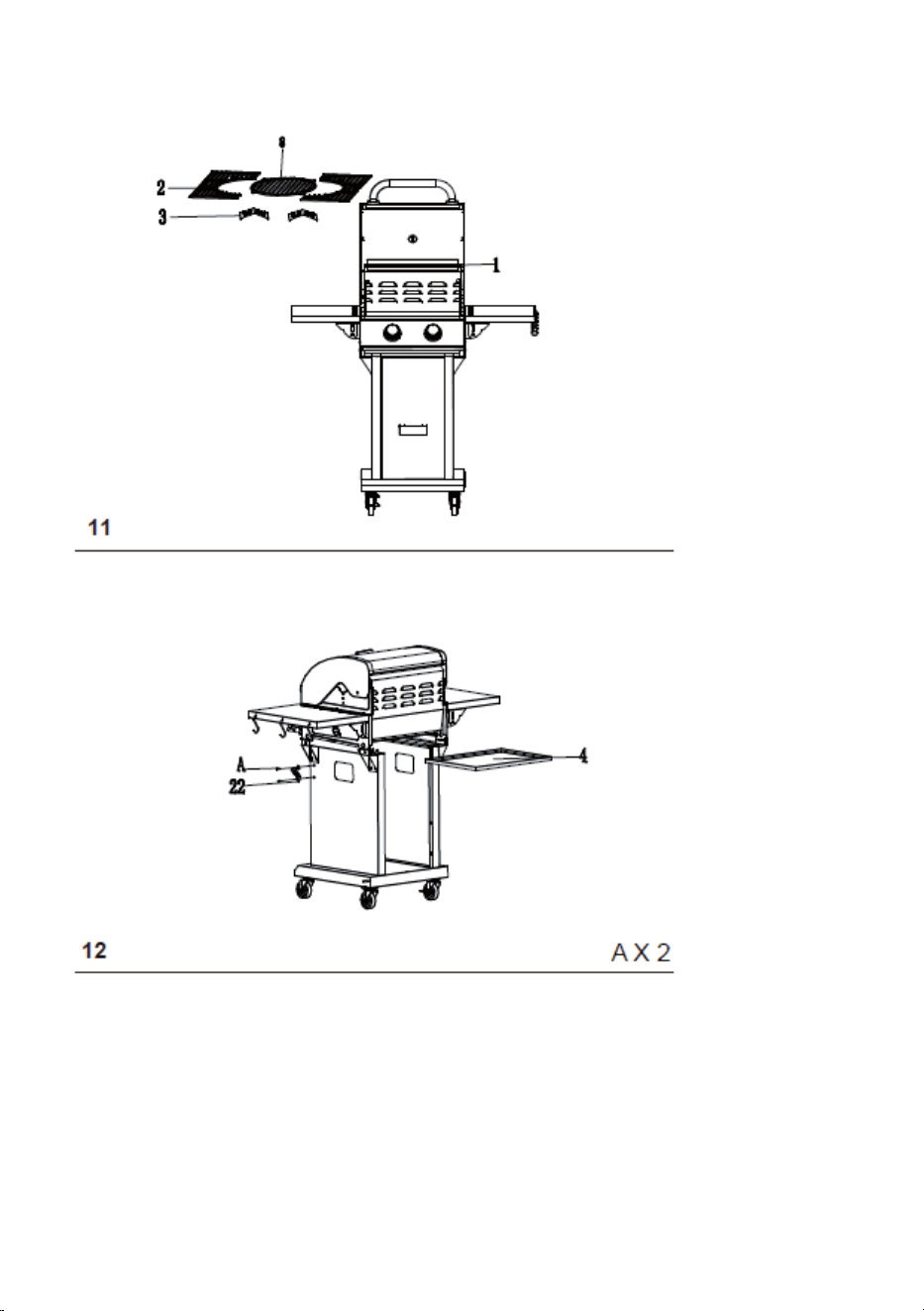

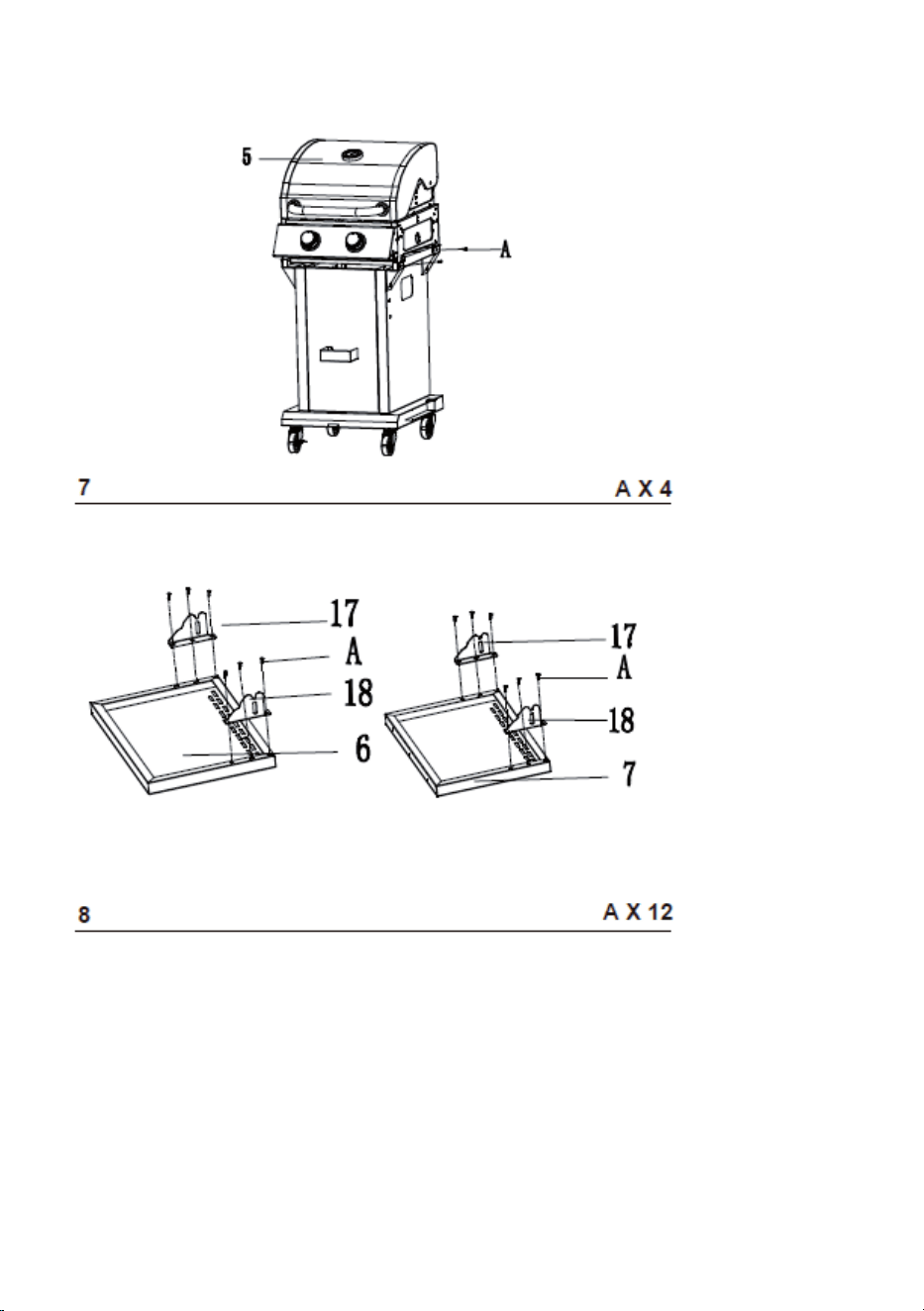

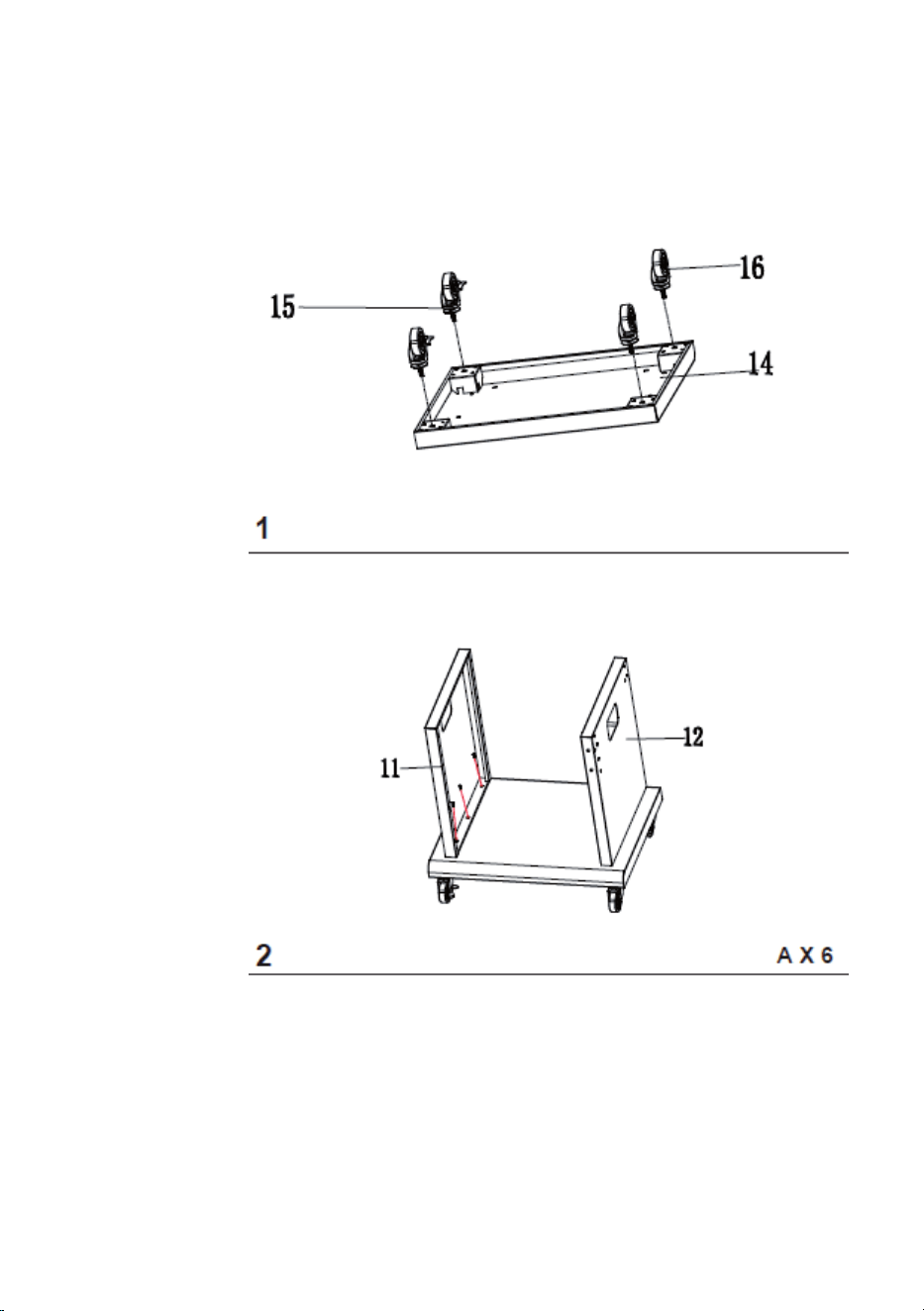

Montážny návod73

TECHNICKÉ ÚDAJE

Kód produktu 10 045151

Celkový tepelný výkon (Hs) 7,2 kW (524 g/h)

Kategória plynu I3B/P(30) I3+(28~30/37)

Krajiny LU, NL, DK, FI, SE, CY,

CZ, EE, LT, MT, SK,

SI, BG, IS, NO, TR,

HR, RO, IT, HU, LV

BE, FR, IT, LU, IE, GB,

GR, PT, ES, CY, CZ, LT,

SK, CH, SI, LV

Plyn Bután, propán

a ich zmesi

Bután/propán

Tlak plynu 28~30 mbar 28~30/37 mbar

Rozmery injektora

(hlavný horák)

0,91mm

English 17

Français 31

Español 45

Italiano 59

Názov produktu: Lucifer

Kód produktu: 10045151

PIN kód: 2531CS-0082

Chal-Tec GmbH, Wallstr. 16, 10179 Berlín, Nemecko

WWW.KLARSTEIN.SK

Krajiny určenia Kategória plynu Typ plynu Tlak plynu Veľkosť

vstrekovača Ø

(hlavné horáky)

Celkový tepelný

výkon (Hs)

BE, FR, IT, LU,

IE, GB, GR, PT,

ES, CY, CZ, LT,

SK, CH, SI, LV

I3+(28-30/37)

Bután (G30) 28~30 mbar 0,91mm 7,2 kW

(524g/h)

Propán (G31) 37 mbar 0,91 mm

LU, NL, DK, FI,

SE, CY, CZ, LT,

MT, SK, SI, BG,

IS, NO, TR, HR,

RO, IT, HU, LV

I3B/P(30)

Bután,

propán

alebo ich

zmesi

28~30 mbar 0,91mm

PL I3B/P(37)

Bután,

propán

alebo ich

zmesi

37 mbar 0,91 mm

AT, DE, CH,

LU, SK

I3B/P(50)

Bután,

propán

alebo ich

zmesi

50 mbar 0,80mm

• VAROVANIE: Prístupné časti môžu byť veľmi horúce.

Udržujte malé deti mimo dosahu zariadenia.

• Pred použitím zariadenia si prečítajte pokyny.

• Používajte zariadenie len v dobre ventilovaných

priestoroch.

• Akékoľvek úpravy jednotky môžu byť nebezpečné

• Po použití vypnite prívod plynu na plynovej fľaši.

2531-22

BEZPEČNOSTNÉ POKYNY

Pred použitím zariadenia si pozorne prečítajte návod na obsluhu a uschovajte si ho pre

budúce použitie.

• Gril je určený len na vonkajšie použitie.

• Pred použitím zariadenia si pozorne prečítajte všetky bezpečnostné upozornenia

a pokyny.

• Prístupné časti môžu byť veľmi horúce. Udržujte malé deti mimo dosahu zariadenia.

• Nepremiestňujte zariadenie, keď je zapnuté.

• Po použití vypnite prívod plynu grilu na plynovej fľaši.

• Akékoľvek úpravy zariadenia môžu byť nebezpečné.

• Niektoré časti zariadenia sú počas používania veľmi horúce. Buďte obzvlášť

opatrní, keď sú v blízkosti zariadenia deti alebo starší ľudia.

• V blízkosti tohto ani žiadneho iného podobného zariadenia neskladujte ani

nepoužívajte benzínové alebo metanolové palivá ani iné horľavé výpary a

kvapaliny.

• Nezapaľujte plynový gril s benzínom alebo podobnými tekutinami!

• Používateľ nesmie meniť zostavu dodanú výrobcom.

• Nepoužívajte otvorený plameň na kontrolu úniku plynu.

• Gril nepoužívajte, ak z neho uniká plyn. Vypnite uzatvárací ventil plynovej fľaše.

• Počas používania grilu sa nepokúšajte odpojiť plynovú fľašu alebo regulátor od

grilu.

• Nenechávajte gril počas používania bez dozoru a pri používaní grilu dbajte na

zvýšenú opatrnosť.

• Plynový gril je potrebné vyčistiť po každom použití. Neblokujte otvor horáka. Ak je

otvor horáka zablokovaný, použite okrúhlu tyč s priemerom 1,6 mm na uvoľnenie

blokácie.

• Pri čistení horákov alebo ventilov dávajte pozor, aby ste nerozšírili otvor horáka

alebo otvory trysky.

• Zariadenie nepoužívajte v garáži alebo iných uzavretých miestnostiach. Toto

zariadenie musí byť umiestnené v bezpečnej vzdialenosti od horľavých materiálov.

Odporúčame dodržiavať minimálnu vzdialenosť 0,5-1,0 metra od akýchkoľvek

horľavých materiálov.

• Minimálne raz za rok nechajte plynový gril servisovať kvalikovanou osobou.

Nepokúšajte sa vykonávať údržbu svojpomocne.

• Akékoľvek úpravy zariadenia môžu byť nebezpečné. Nepokúšajte sa vykonávať

neoprávnené úpravy hlavných riadiacich jednotiek, ako sú plynové kohútiky,

vstrekovače, ventily. Okrem toho sa príslušenstvo zapečatené výrobcom alebo

zákazníckym servisom nesmie za žiadnych okolností odstraňovať alebo upravovať.

Niektorí predajcovia LPG môžu naplniť plynovú fľašu, ktorú možno použiť s grilom, nad

skutočnú maximálnu kapacitu. Toto "preplnenie" môže vytvoriť nebezpečnú situáciu,

pretože "preplnenie" môže spôsobiť pretlak v nádobe. Ako bezpečnostné opatrenie

tlakový poistný ventil nádrže uvoľní plyn, aby sa uvoľnil tlak. Táto „para“ je výubšná a

vysoko horľavá. Aby ste toto riziko minimalizovali, mali by ste dodržiavať nasledujúce

bezpečnostné opatrenia:

1. Keď máte nádobu prázdnu, povedzte predajcovi, aby ju naplnil maximálne na

80% maximálnej kapacity.

2. Ak vlastníte alebo používate dodatočnú nádobu alebo máte nepripojenú nádobu,

nikdy by ste ju nemali skladovať v blízkosti alebo pod grilom alebo ohrievačom

alebo v blízkosti akéhokoľvek iného zdroja zapálenia alebo tepla.

• Skontrolujte tesnosť plynovej prípojky mydlovou vodou.

• Pri zapálení horáka musí byť vrchný kryt grilu vždy otvorený.

• Pri varení na grile používajte ochranné rukavice a pevné a dlhé grilovacie nástroje.

• Buďte pripravení ak by došlo k nehode alebo požiaru. Mali by ste vedieť, kde je

lekárnička a hasiaci prístroj a ako ich používať.

• Majte na dosah hasiaci prístroj.

• Neohrievajte neotvorené sklenené alebo kovové nádoby na grile. Vo vnútri

nádoby sa môže vytvoriť tlak, ktorý by mohol spôsobiť výbuch nádoby. Mohlo by

to mať za následok poškodenie majetku a/alebo zranenie osôb.

• Plynový gril sa počas používania veľmi zahrieva. Používajte ochranné rukavice.

• Udržujte napájací kábel a prívodnú palivovú hadicu mimo horúcich povrchov.

• Pri grilovaní buďte opatrní.

TIPY NA ÚSPORU ENERGIE

• Veko grilu otvárajte len na nevyhnutnú dobu.

• Po uvarení všetkého jedla gril vypnite.

• Plynový gril predhrievajte maximálne 10-15 minút (okrem prvého použitia).

• Gril nepredhrievajte dlhšie, ako sa odporúča.

• Gril nenastavujte na vyššiu teplotu, ako je potrebné.

• Pripojte hadicu a regulátor k nádobe umiestnenej na ľavej strane plynového grilu.

Uistite sa, že nádoba je v bezpečnej polohe mimo akéhokoľvek zdroja tepla.

Priemer hadice je 8-10 mm. Dĺžka hadice by nemala byť väčšia ako 1,5 metra.

PRIPOJENIE PLYNU

Plynové prepojenie medzi regulátorom tlaku plynu a grilom je možné vykonať pomocou

vlnitej kovovej hadice alebo normám vyhovujúcej gumovej hadice s maximálnou dĺžkou

1,5m. Plynové grily, ktoré fungujú na skvapalnený ropný plyn (LPG), by mali byť

pripojené gumovou hadicou schválenou pre daný typ plynu.

• Ak sa použije gumová hadica, je potrebné použiť univerzálnu armatúru na prívod

vzduchu.

• Dva konce plynovej hadice sú pripojené ku grilu a plynovému ventilu. Nainštalujte

adaptér gumovej hadice priamo na hlavné plynové potrubie bez akýchkoľvek

adaptérov medzi nimi. Priemer plynovej hadice je 8-10mm a mení sa v závislosti

od použitého adaptéra. Ak máte pochybnosti, opýtajte sa miestneho predajcu

plynu, či adaptér a plynová hadica sú kompatibilné s plynovými fľašami

dostupnými vo vašej krajine. Nikdy nepoužívajte zariadenie, ak máte akékoľvek

pochybnosti o kompatibilite alebo ak si nie ste istí, či je pripojenie správne

izolované.

• K (naplniteľnej) plynovej fľaši môžu byť pripojené iba schválené plynové hadice a

regulátory. Všetky komponenty by mali spĺňať miestne predpisy.

• Uistite sa, že plynová hadica nie je skrútená, zauzlená alebo ohnutá inými

predmetmi. Po dokončení inštalácie by sa mala vykonať detekcia úniku plynu (test

tesnosti).

• Nevystavujte plynovú hadicu vysokým teplotám.

• Na plynovom grile sa odporúča vykonať každoročnú skúšku tesnosti.

• Pred každým použitím skontrolujte, či je hadica v dobrom stave. Vymeňte ju, ak

vykazuje známky opotrebovania alebo ak sú viditeľné praskliny.

Plynová prípojka

s adaptérom typu E

Plynová prípojka

(Francúzsko)

Ak používate gumenú hadicu,

nainštalujte príslušný adaptér (pozri

obrázok vyššie) priamo na hlavné

plynové potrubie bez akýchkoľvek

medzikusov.

Keď používate plynový gril vo

Francúzsku, uistite sa, že je k hlavnému

plynovému vedeniu pripojený príslušný

adaptér (pozri obrázok vyššie).

TESTOVANIE NETESNOSTI

• Pri každom pripojení alebo opätovnom pripojení plynovej fľaše vykonajte skúšku

tesnosti.

• Nepoužívajte otvorený plameň na kontrolu úniku plynu.

• Počas skúšky tesnosti nefajčite.

• Vždy vykonávajte test tesnosti vonku, v dobre vetranom priestore a mimo zdrojov

vznietenia, ako je benzín, otvorený oheň, iskry alebo elektrické zariadenia.

• Zariadenie sa musí pravidelne kontrolovať na únik plynu. Ak je cítiť zápach plynu,

musí sa okamžite vykonať skúška tesnosti.

Vykonanie skúšky tesnosti

• Pripravte si mydlový roztok z mydla alebo saponátu a vody v pomere 1:3.

Mydlový roztok je možné naniesť pomocou fľaše, štetca, fľaše na umývanie riadu

alebo handričky na testované oblasti: ventil plynovej fľaše, regulátor tlaku, všetky

plynové prípojky, hadicové prípojky a po celej dĺžke pripojovacej hadice.

• Pri aplikácii roztoku musí byť plynový ventil otočený do polohy "OFF". Po nanesení

mydlového roztoku na celú plochu zapnite plynový ventil do polohy „ON“.

• Ak dôjde k úniku v nejakom bode, v príslušnom bode sa objavia mydlové bubliny.

• V prípade úniku okamžite uzavrite prívod plynu. Utiahnite netesné konektory,

otvorte plynový ventil a znova skontrolujte všetky body.

• Ak sa únik nezastaví ani po niekoľkých pokusoch, kontaktujte miestneho predajcu

plynu alebo podobne kvalikovanú osobu. Nepoužívajte gril, ak zistíte netesnosť!

MONTÁŽ

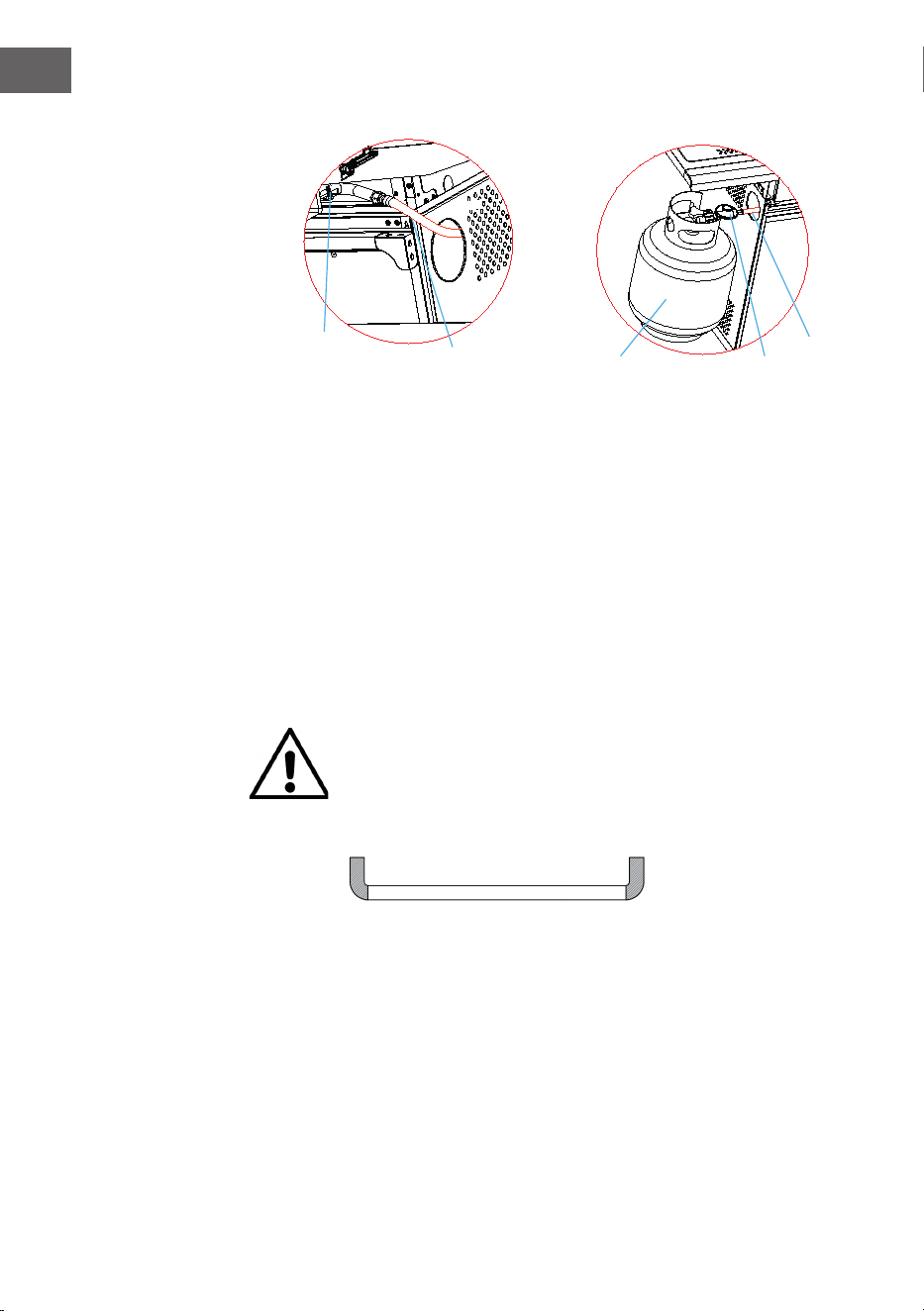

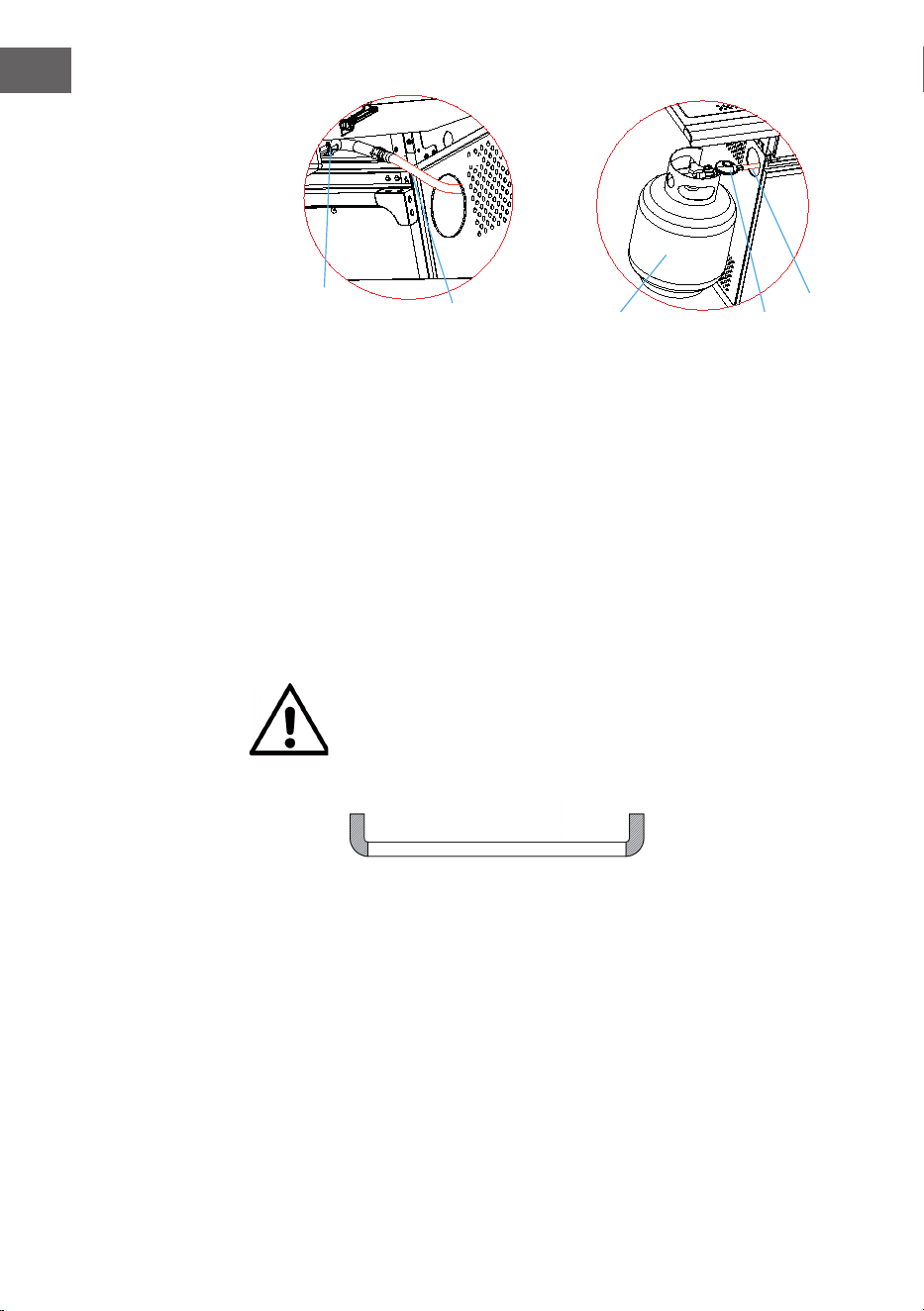

Po zakúpení plynovej fľaše môžete začať s montážou plynového grilu.

1. Dbajte na to, aby ste plynovú fľašu vymieňali mimo iných zdrojov vznietenia.

Umiestnite plynovú fľašu na ľavú stranu plynového grilu a uistite sa, že nádoba je v

bezpečnej polohe mimo dosahu akéhokoľvek zdroja tepla.

2. Keď je gril pripravený na použitie, vložte regulátor do ventilu plynovej fľaše a

pevne ho utiahnite.

VAROVANIE: Nebezpečenstvo požiaru alebo výbuchu!

Pred pokusom o zapálenie plynového grilu si prečítajte pokyny na

zapálenie a bezpečnostné opatrenia. Pred každým použitím skontrolujte

hadicu, či nie je roztrhnutá, porezaná alebo či nevykazuje iné známky

opotrebovania. Nepoužívajte plynový gril, ak je hadica poškodená.

Pri výmene plynovej fľaše sa uistite, že v blízkosti nie sú žiadne zdroje

vznietenia, ako je oheň, cigarety, otvorený oheň atď. Pred výmenou

plynovej fľaše musí byť zariadenie vypnuté.

• Uistite sa, že hadica nie je skrútená, pretože to môže obmedziť prietok plynu pri

montáži plynového grilu. Okrem toho hadica nesmie byť príliš napnutá a nesmie sa

dotýkať grilu, pretože sa môže počas používania veľmi zahriať.

• Vyberte si hadicu, ktorá odolá teplotám nad 80 °C.

• Flexibilná hadica by sa mala meniť každé 2 roky; ak to vyžadujú národné

predpisy, musí sa meniť častejšie.

Výmena plynovej fľaše

Poznámka: Vypnite plynový ventil fľaše (nie je potrebný kľúč).

• Keď vložíte plynovú fľašu do držiaka plynového grilu, výška by mala byť menšia

ako 48 cm a maximálna šírka 33 cm.

• Ak plynovú fľašu umiestnite mimo držiaka grilu, výška by mala byť menšia ako 80

cm a šírka by mala byť maximálne 3 cm.

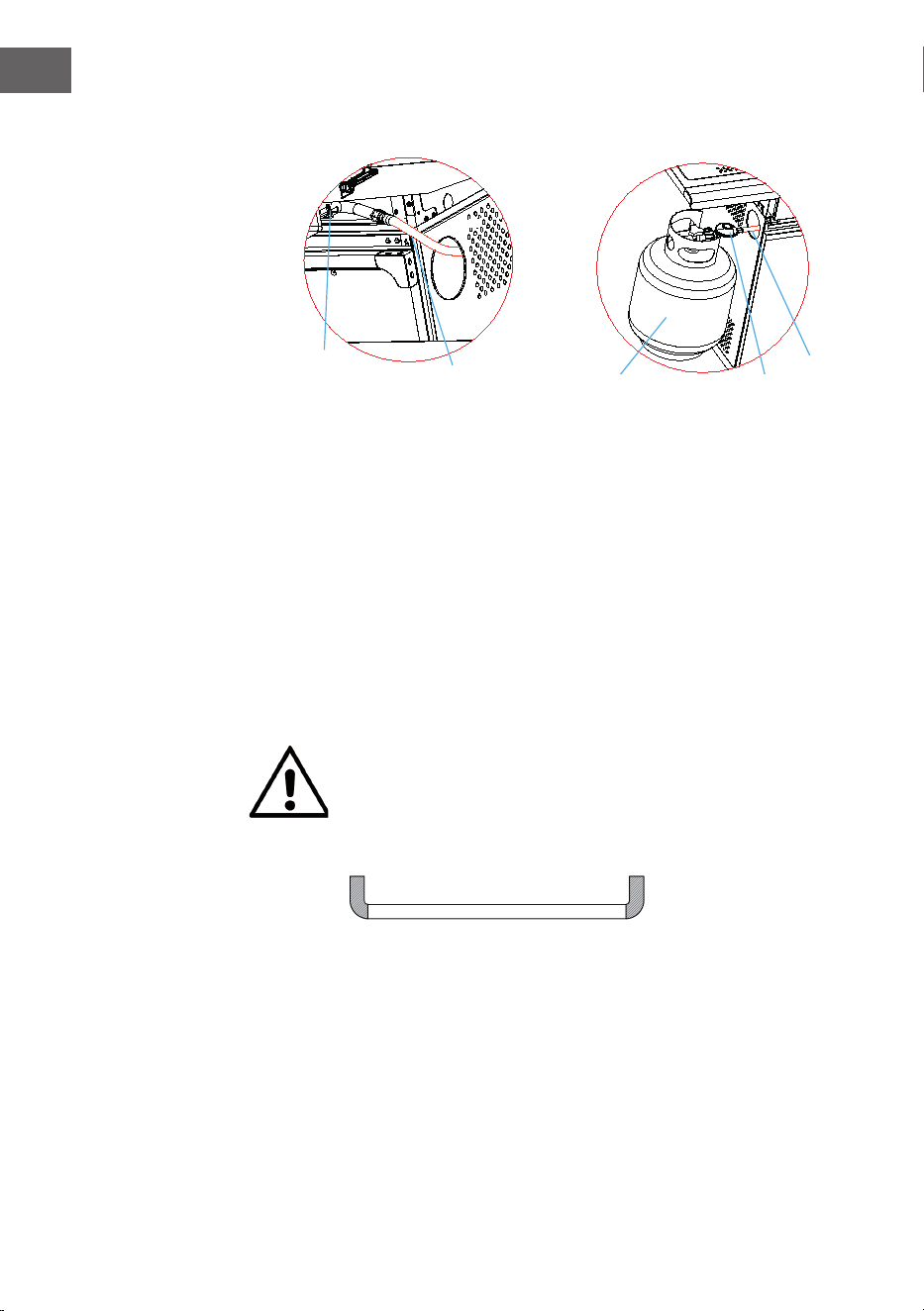

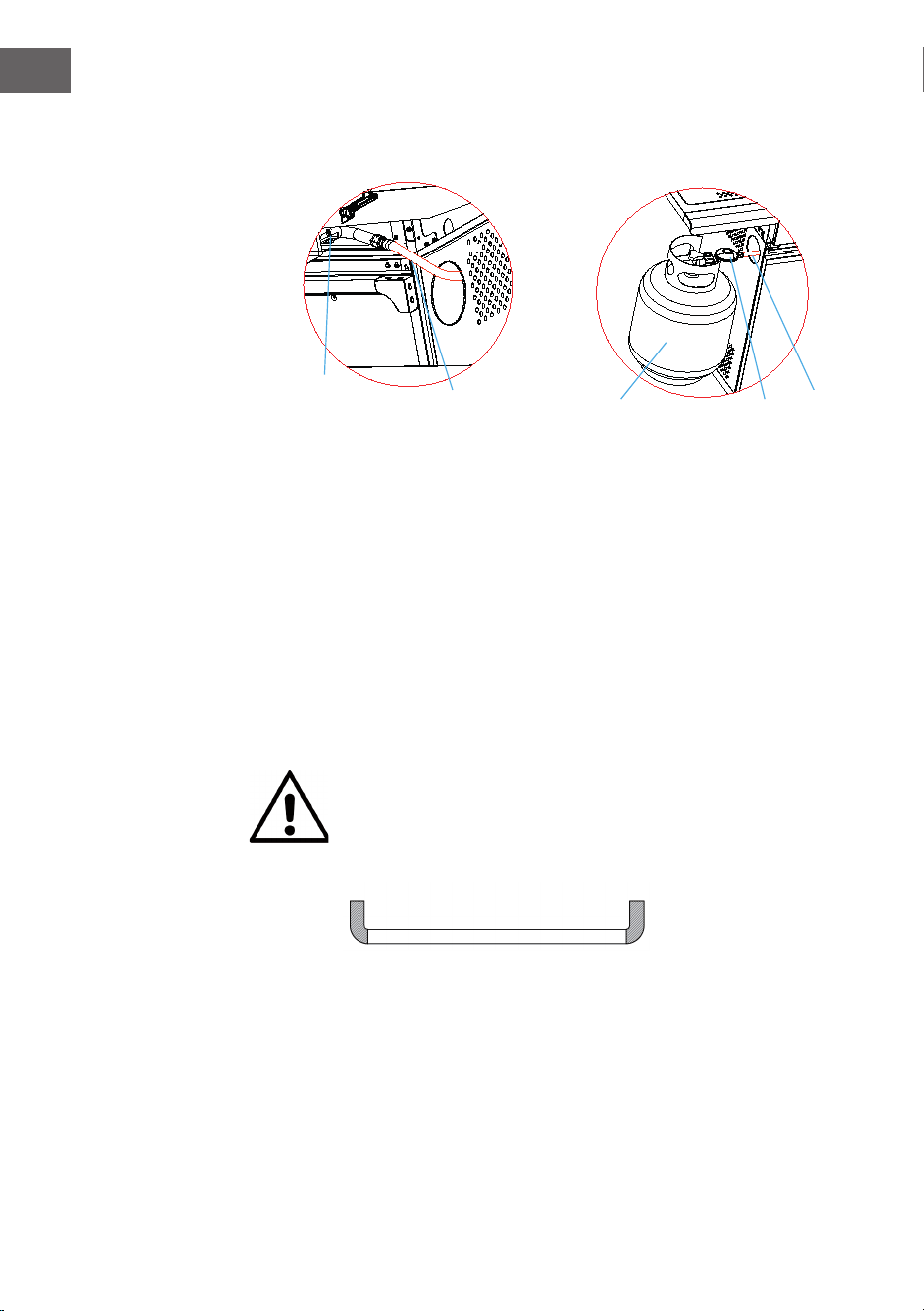

Pripojenie plynovej fľaše

1. Otočte oranžový uzáver tak, aby šípka ukazovala na medzeru v kryte.

2. Odstráňte oranžový ochranný kryt vytiahnutím bezpečnostného krytu.

Nepoužívajte žiadne nástroje. Uzáver na plynovej fľaši nechajte visieť.

3. Uistite sa, že čierny O-krúžok je vo ventile plynovej fľaše. Pripojte regulátor k

ventilu.

4. Otočte regulátor v smere hodinových ručičiek a zapnite plynový gril podľa potreby.

Plynová prípojka

Ilustrácia pripojenia grilu a hadice Ilustrácia pripojenia plynovej fľaše,

regulátora, grilu a hadice.

Plynová nádoba

Regulátor tlaku

Hadica

Odstránenie plynovej fľaše

1. S výnimkou 2-valcových inštalácií s prepínacím ventilom najskôr vypnite plynový

ventil. Počkajte, kým plynový horák a kontrolka zhasnú. Pri inštalácii prepínacích

ventilov musíte vypnúť uzatvárací ventil prázdnej plynovej fľaše.

2. Nasaďte oranžový ochranný uzáver na prázdnu plynovú fľašu.

VAROVANIE: Riziko popálenia

Oblasť okolo čiernej rukoväte je pri používaní plynového grilu veľmi

horúca. Dávajte pozor, aby ste sa nedotkli čiernej oblasti.

ZAPAĽOVANIE

Upozornenie

• Pri zapálení horáka musí byť vrchný kryt grilu vždy otvorený.

• Pri zapaľovaní sa uistite, že vaša tvár nie je priamo nad plynovým grilom.

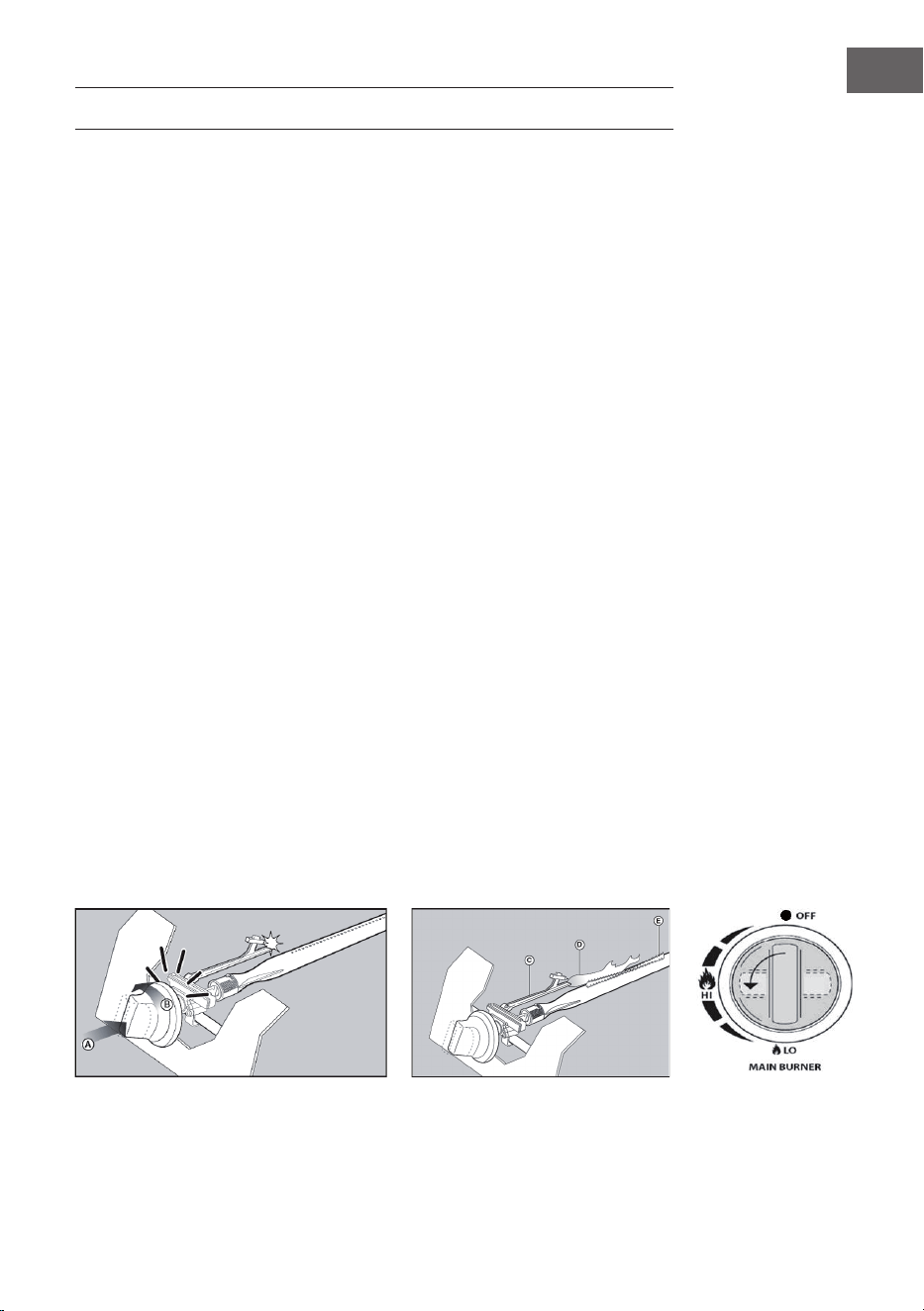

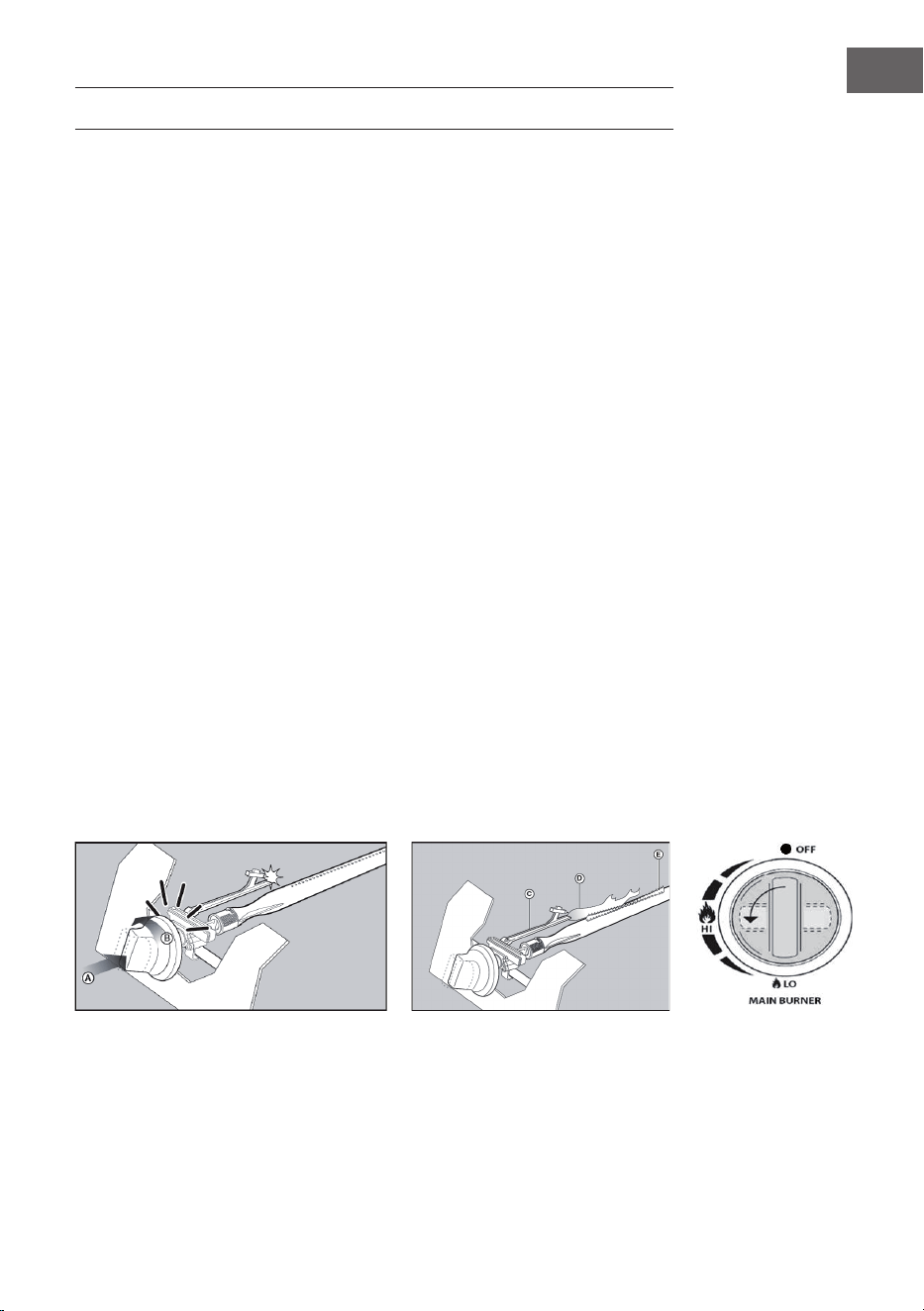

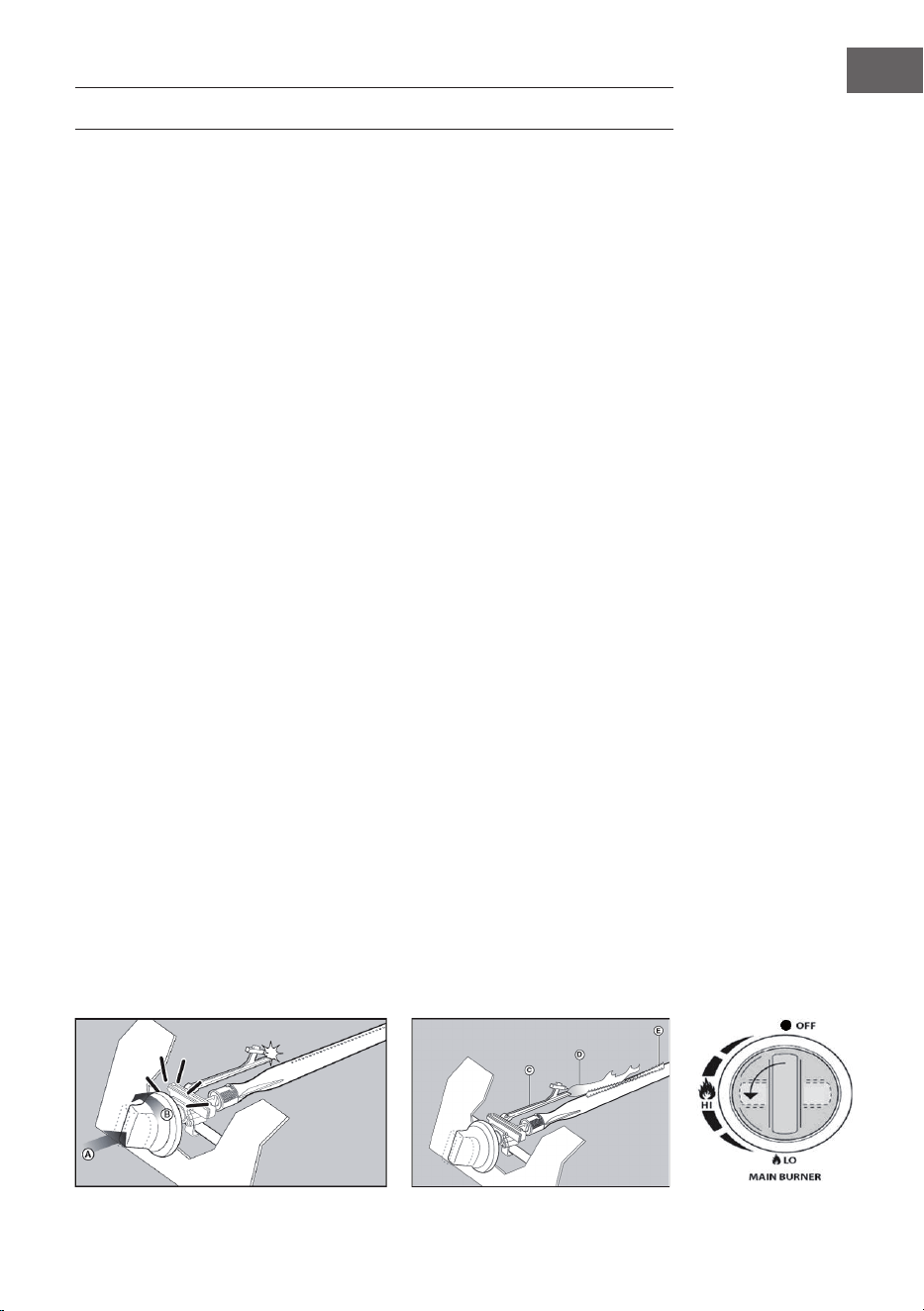

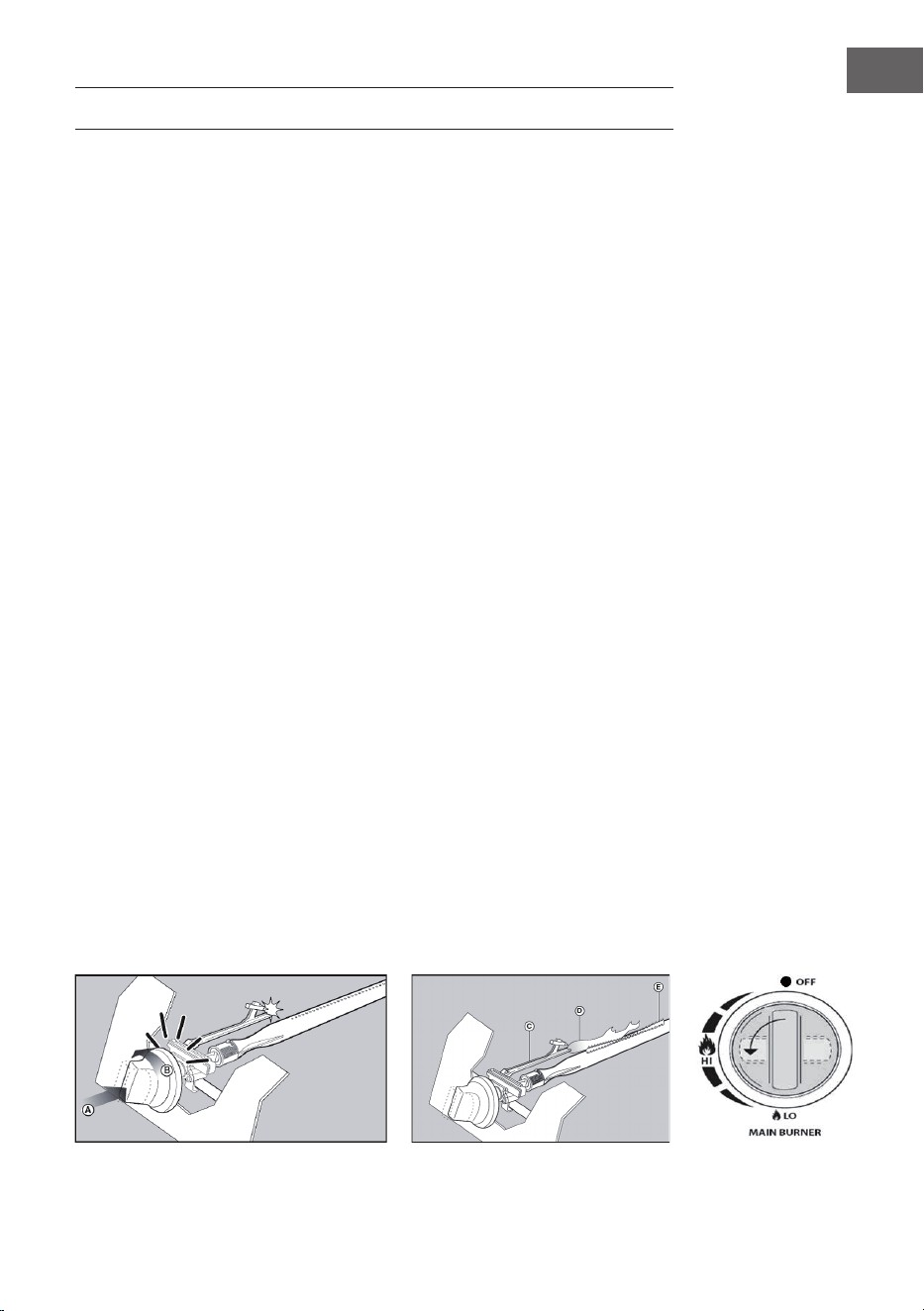

Riadené ovládanie zapaľovania plynu

1. Keď sú všetky ovládače plynu vypnuté v polohe „OFF“ (vypnuté), zapnite ventil

plynovej fľaše na regulátore.

2. Ak chcete vytvoriť iskru, musíte stlačiť a podržať gombík ovládania plynu (A) na

3-5 sekúnd, aby sa umožnil prietok plynu.

3. Teraz otočte gombík plynu proti smeru hodinových ručičiek do polohy „HI“ (B). To

môže spôsobiť iskrenie na zapaľovacej trubici horáka.

4. Budete počuť „cvaknutie“ zapaľovača a zo zapaľovacej trubice horáka na ľavej

strane horáka (D) bude vychádzať oranžový plameň.

5. Po počutí „cvaknutia“ podržte regulátor plynu (A) ďalšie dve sekundy, aby prúd

plynu mohol prúdiť do celej trubice horáka (E) a tým bolo zaistené zapálenie.

6. Keď je horák zapnutý, zapália sa aj susedné horáky s ovládačmi v polohe "HI“

(vysoký výkon).

7. V polohe "HI" by mal byť plameň horáka dlhý približne 12-20 mm s minimálnym

množstvom oranžového plameňa. Otočte ovládač plynu úplne proti smeru

hodinových ručičiek pre najmenší plameň.

POZNÁMKY

• Ak máte problémy so zapálením plynového grilu po vykonaní vyššie uvedených

krokov, kontaktujte výrobcu zariadenia alebo zákaznícky servis.

• Ak nie je možné použiť automatické zapaľovanie, odstráňte mriežku grilu a

rozdeľovač tepla (ohrievaciu platňu) a otočte ventil proti smeru hodinových ručičiek

o 90°, aby ste zapálili gril pomocou zapaľovača grilu vo vzdialenosti 5 mm od

otvoru horáka. Potom vložte grilovaciu mriežku a rozdeľovač tepla (ohrievaciu

platňu) späť na miesto. Počas tejto doby noste žiaruvzdorné ochranné rukavice.

ČISTENIE A STAROSTLIVOSŤ

1. Zapnite horák na 15-20 minút. Pred čistením nechajte zariadenie úplne vychladnúť.

2. Grilovacie rošty môžte umývať vo vode so saponátom.

3. Vnútorné povrchy krytu grilu by sa tiež mali umyť horúcou vodou so saponátom.

Na odstránenie odolných škvŕn použite drôtenú kefu, oceľovú kefu alebo drôtenku.

4. Pravidelne kontrolujte horák, aby ste sa uistili, že v ňom nie je hmyz a pavúky, ktoré

by mohli upchať plynové potrubie a presmerovať tok plynu. Venturiho trubice čistite

mimoriadne opatrne a uistite sa, že nie sú upchaté. Na to odporúčame použiť čistič

potrubia.

Akékoľvek úpravy zariadenia sú nebezpečné, a preto sú zakázané.

RIEŠENIE PROBLÉMOV

Problém Možná príčina Prevencia/riešenie

Z hadice uniká plyn. Hadica je poškodená.

Vypnite plyn na plynovej

fľaši. Skontrolujte, či hadica

nie je prerezaná alebo

roztrhnutá. Vymeňte hadicu.

Skontrolujte plynovú fľašu

a regulátor. Vykonajte test

tesnosti mydlovou vodou.

Únik plynu z

plynovej fľaše

Mechanická porucha

alebo nesprávna

manipulácia.

Vypnite uzatvárací ven-

til plynovej fľaše.

Z ventilu plynovej

fľaše uniká plyn.

Mechanická porucha

alebo nesprávna

manipulácia.

Vypnite uzatvárací ventil

plynovej fľaše. Prineste

plynovú fľašu späť predajcovi.

Medzi plynovou

fľašou a reguláto-

rom uniká plyn.

Nesprávna inštalácia,

slabé spojenie, chybný

tesniaci krúžok.

Vypnite uzatvárací ventil

plynovej fľaše. Demontujte

regulátor a skontrolujte, či nie

je tesnenie v tvare O-krúžku

viditeľne poškodené.

Vykonajte test tesnos-

ti mydlovou vodou.

Problém Možná príčina Prevencia/riešenie

Z ovládacieho panela

vychádza oheň.

Požiar v oblasti horáka

v dôsledku čiastočného

zablokovania.

Otočte regulátor plynu

na grile do polohy „OFF“

(vypnué) a vypnite uzatvárací

ventil plynovej fľaše. Po

zhasnutí ohňa a vychlad-

nutí grilu vyberte horák a

skontrolujte, či sa pod ním

nenachádza pavúčie hniezdo

alebo nečistoty. Pozrite si

časť „Čistenie a starostlivosť“

a pokyny na montáž grilu.

Oheň spôsobený

mastnotou alebo veľmi

vysoké plamene nad

povrchom grilu.

Príliš veľa zvyškov tuku

v oblasti horáka.

Vypnite prívod plynovej

fľaše. Nechajte kryt otvorený,

aby plamene zhasli. Po

vychladnutí odstráňte zvyšky

jedla a tuku z priestoru

spaľovacej komory.

Horák sa pri použití

zapaľovača nezapáli

(problém s plynom).

Zapálil sa nespráv-

ny horák.

Pozrite si časť

„Zapaľovanie grilu“.

Horák nie je pripojený

k regulačnému ventilu.

Uistite sa, že ventily sú

v trubiciach horákov.

Horák je zablokovaný.

Uistite sa, že rúrky horákov

nie sú upchaté pavučinami

alebo podobným ma-

teriálom. Pozrite si časť

starostlivosť a čistenie.

Horák sa pri použití

zapaľovača nezapáli

(problém s plynom).

Žiadny prietok plynu.

Skontrolujte, či nie je plynová

fľaša prázdna. Ak plyno-

vá fľaša nie je prázdna,

pozrite si problém „Náhly

pokles tlaku plynu“.

Plynový uzáver na

spojovacej matici

plynovej fľaše.

Otočte regulátor plynu na gri-

le do polohy „OFF“ (vypnué)

a vypnite uzatvárací ventil ply-

novej fľaše. Odstráňte spojo-

vaciu maticu z plynovej fľaše.

Namontujte ju späť na plyno-

vú fľašu a skúste to znova.

Spojovacia matica a

plynová fľaša nie sú

správne pripojené.

Otočte spojovaciu maticu o

polovicu alebo trištvrte otáčky.

Problém Možná príčina Prevencia/riešenie

Horák sa pri použití

zapaľovača nezapáli

(elektrický problém).

Elektróda je prasknu-

tá alebo zlomená.

Vymeňte elektródu.

Špička elektródy nie je

v správnej polohe.

Vyčistite vodiče a elek-

tródy alkoholom a

čistiacimi tampónmi.

Drôty a/alebo elektró-

dy sú kontaminované

zvyškami jedla.

Znovu pripojte vodiče

alebo vymeňte spojenie

elektródy/vodiče. Skont-

rolujte izoláciu vodičov a

pripojenie, vymeňte vodiče,

ak je izolácia porušená.

Drôty sú uvoľnené alebo

nie sú pripojené.

Znovu pripojte vodiče

alebo vymeňte zosta-

vu vodiča/drôtu.

Vodiče sú skratované

medzi zapaľovačom

a elektródou.

Vymeňte zapaľovací vodič.

Žiadna iskra.

Skontrolujte izoláciu vodičov

a správne pripojenie. Ak

je izolácia poškodená,

vymeňte vodiče.

Horák sa nezapáli.

Pozrite si problém "Oheň

spôsobený mastnotou ale-

bo veľmi vysoké plamene

nad povrchom grilu".

Pozrite si problém "Oheň

spôsobený mastnotou

alebo veľmi vysoké plamene

nad povrchom grilu".

Náhly pokles

tlaku plynu.

Hromadenie tuku Vyčistite horáky a vnútro grilu.

Prebytočný tuk v mäse.

Pred grilovaním mäso

zbavte tuku.

Príliš vysoká teplota. Otočte regulátor plynu nadol.

Plamene šľahajú.

Silný alebo nára-

zový vietor.

Nedostatok ply-

nu v nádobe.

Nízky prietok plynu.

Otočte otvor grilu do

vetra alebo zväčšite

veľkosť plameňa.

Naplňte plynovú fľašu.

Pozri problém „Náhly

pokles tlaku plynu“.

Problém Možná príčina Prevencia/riešenie

Opakujúci sa

požiar tuku.

Tuk sa nahroma-

dil v zvyškoch jedla

okolo horáka.

Otočte regulátor plynu do

polohy "OFF" a vypnite

uzatvárací ventil plynovej

fľaše. Nechajte kryt zatvorený

a nechajte oheň zhasnúť. Po

vychladnutí gril vyčistite.

Spätný ráz plameňa.

Horák a rúrky horáka

sú zablokované.

Otočte regulátor plynu do

polohy "OFF" a vypnite

uzatvárací ventil plynovej

fľaše. Vyčistite horák a/

alebo rúrky horáka. Pozrite si

časť starostlivosť a čistenie.

Vzplanitie.

Hromadenie tuku Vyčistite horáky a vnútro grilu.

Prebytočný tuk v mäse.

Pred grilovaním mäso

zbavte tuku.

Príliš vysoká teplota. Otočte regulátor plynu nadol.

Plynová fľaša sa

nedá naplniť.

Niektorí predajcovia

plynu majú staršie

plniace trysky s opot-

rebovanými závitmi.

Zmeňte predajcu plynu.

Horák sa nezapne ani

cez ostatné horáky.

Hromadenie tuku alebo

zvyšky jedla na konci

sieťovej trubice.

Sieťovú trubicu očistite

drôtenou kefou.

POKYNY K LIKVIDÁCII

Ak vo vašej krajine existujú právne predpisy týkajúce sa

likvidácie elektrických a elektronických zariadení, tento

symbol na výrobku alebo na obale znamená, že tento

výrobok nesmie byť likvidovaný spolu s domovým odpadom.

Namiesto toho ho treba odovzdať na zbernom mieste

na recykláciu elektrických a elektronických zariadení.

Likvidáciou tohto produktu v súlade s predpismi chránite

životné prostredie a zdravie svojich blízkych pred negatívnymi

dôsledkami. Informácie o recyklácii a likvidácii tohto produktu

získate od miestnych úradov alebo u služby likvidácie

domáceho odpadu.

VÝROBCA A DOVOZCA (UK)

Výrobca:

Chal-Tec GmbH, WALLSTRASSE 16, 10179 Berlín, Nemecko

Dôležité pre Veľkú Britániu:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

Londýn, W8 6ND

United Kingdom

Dear customer,

Congratulations on purchasing this device. Please read the

following instructions carefully and follow them to prevent

possible damages. We assume no liability for damage caused

by disregard of the instructions and improper use. Scan the QR

code to get access to the latest user manual and more product

information.

CONTENTS

Safety Instructions 19

Energy Saving Tips 20

Gas Connection 21

Leak Test 22

Installation 23

Ignition 25

Cleaning and Care 26

Troubleshooting 26

Disposal Considerations 30

Manufacturer & Importer (UK) 30

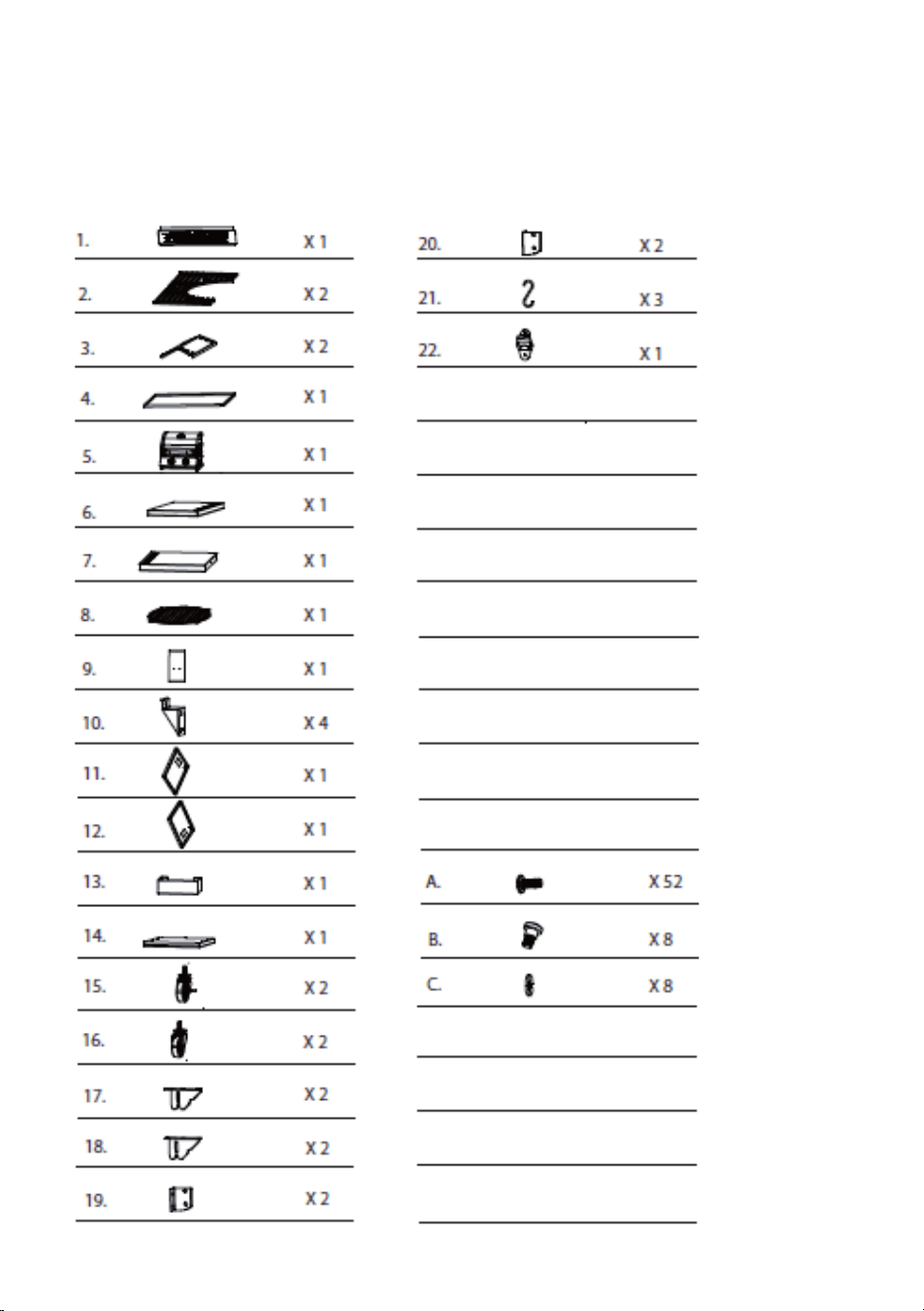

Assembly Instructions73

TECHNICAL DATA

Article number 10 04 5151

Total heat output (Hs) 7.2 kW (524 g/h)

Gas category I3B/P(30) I3+(28~30/37)

Countries LU, NL, DK, FI, SE, CY,

CZ, EE, LT, MT, SK,

SI, BG, IS, NO, TR,

HR, RO, IT, HU, LV

BE, FR, IT, LU, IE, GB,

GR, PT, ES, CY, CZ, LT,

SK, CH, SI, LV

Gas Propane, butane

and mixtures

Butane/propane

Gas pressure 28~30mbar 28~30/37mbar

Injector size

(main burner)

0.91mm

Product name: Lucifer

Article number: 10045151

PIN code: 2531CS-0082

Chal-Tec GmbH, Wallstr. 16, 10179 Berlin, Germany

WWW.KLARSTEIN.CO.UK

Country of

destination

Gas category Gas type Gas pressure Injector size Ø

(main burner)

Total heat

output (Hs)

BE, FR, IT, LU,

IE, GB, GR, PT,

ES, CY, CZ, LT,

SK, CH, SI, LV

I3+(28-30/37)

Butane (G30) 28~30mbar 0.91mm 7.2 kW

(524g/h)

Propane

(G31)

37 mbar 0.91 mm

LU, NL, DK, FI,

SE, CY, CZ, LT,

MT, SK, SI, BG,

IS, NO, TR, HR,

RO, IT, HU, LV

I3B/P(30)

Butane,

propane

or their

mixtures

28~30mbar 0.91mm

PL I3B/P(37)

Butane,

propane

or their

mixtures

37 mbar 0.91 mm

AT, DE, CH,

LU, SK

I3B/P(50)

Butane,

propane

or their

mixtures

50 mbar 0.8mm

• WARNING: Accessible parts can be very hot. Keep small

children away.

• Read the instructions before using the device.

• Use the unit in well-ventilated areas.

• Any modi cations to the unit may be dangerous.

• Turn off the gas supply at the gas bottle after use.

2531-22

SAFETY INSTRUCTIONS

Read the operating instructions carefully before using the device and keep them for

future use.

• The grill is for outdoor use only.

• Read all safety warnings and instructions carefully before using the device.

• Accessible parts can become very hot. Keep small children away.

• Never move the device while it is switched on.

• After use, turn off the grill's gas supply at the gas bottle.

• Any modications to the device can be dangerous.

• Some parts of the device become very hot during use of the device. Be particularly

careful when children or elderly people are near the device.

• Do not store or use gasoline or methanol fuels or other ammable vapours and

liquids in the vicinity of this or any other device.

• Never ignite a gas barbecue with petrol or comparable liquids!

• The user must not modify the assembly supplied by the manufacturer.

• Never use an open ame to check for a gas leak.

• Never use the grill if there is an existing gas leak. Turn off the gas cylinder shut-off

valve.

• Never attempt to disconnect the gas cylinder or regulator from the grill while using

the grill.

• Never leave the grill unattended while in use, and take extra care when using the

grill.

• The gas grill must be cleaned after each use. Never block the burner opening. If the

burner opening is blocked, use a round stick with a diameter of 1.6 mm to loosen

the blockage.

• Be careful not to widen the burner opening or nozzle openings when cleaning the

burners or valves.

• Do not use the device in a garage or other closed rooms. This device must be

located at a safe distance from ammable materials. We recommend keeping a

minimum distance of 0.5-1.0 metres from any ammable materials.

• Have the gas grill serviced by a qualied person at least once a year. Do not

attempt to carry out maintenance yourself.

• Any modications to the device can be dangerous. Do not attempt to make

unauthorised modications to the main control units such as gas taps, injectors,

valves. Furthermore, accessories sealed by the manufacturer or customer service

must not be removed or modied under any circumstances.

Some LPG dealers may ll the gas cylinder that can be used with the grill above the

actual maximum capacity. This "overlling" can create a dangerous situation, since the

"overlling" can cause overpressure in the container. As a backup, the tank's pressure

relief valve will release gas to relieve pressure. This "steam" is combustible and highly

ammable. To minimise this risk, you should follow the safety measures below:

1. When you have the container lled, tell the seller to ll it to a maximum of 80% of

the maximum capacity.

2. If you own or use an additional container, or have an unconnected container, you

should never store it near or under the grill or warmer or near any other ignition or

heat source.

• Check the gas connection for leaks with soapy water.

• The top cover of the grill must always be open when lighting the burner.

• Use protective gloves and sturdy and long grilling tools when cooking on the grill.

• Be prepared for an accident or re. You should know where the rst aid kit and re

extinguisher are and how to use them.

• Keep a re extinguisher within reach.

• Do not reheat unopened glass or metal containers on the grill. Pressure can build

up inside the container, which could cause the container to explode. This could

potentially result in property damage and/or personal injury.

• The gas grill becomes very hot during use. Use protective gloves.

• Keep the power cord and fuel supply hose away from all hot surfaces.

• Be careful when grilling.

ENERGY SAVING TIPS

• Only open the grill lid for as long as necessary.

• Turn off the grill once you have cooked all the food.

• Preheat the gas grill for a maximum of 10-15 minutes (except for the rst use).

• Do not preheat the grill longer than recommended.

• Do not set the grill hotter than necessary.

• Connect the hose and regulator to the container located on the left side of the gas

grill. Make sure the container is in a safe position away from any heat source. The

diameter of the hose is 8-10 mm. The hose length should not be more than 1.5

metres.

GAS CONNECTION

The gas connection line between the gas pressure regulator and the grill can be made

using metal bellows or a gas-approved rubber hose with a maximum length of 1.5m.

Gas grills that run on liqueed petroleum gas (LPG) should be connected with a gas

approved rubber hose.

• If a rubber hose is used, a universal air inlet tting is required.

• The two ends of the gas hose are connected to the grill and the gas valve

respectively. Please install the rubber hose adapter directly on the main gas pipe

without any adapters in between. The diameter of the gas hose is 8-10mm and

varies depending on the adapter used. If in doubt, ask your local gas dealer which

adapter and gas hose is compatible with the gas bottles available in your country.

Never operate the device if you have any doubts about compatibility or if you are

unsure whether the connection is properly insulated.

• Only approved gas hoses and regulators may be connected to a (rellable) gas

cylinder. All components should comply with local regulations.

• Make sure that the gas hose is not twisted, kinked or bent by other objects. After

installation is complete, a gas leak detection (leak test) should be performed.

• Do not expose the gas hose to high temperatures.

• It is recommended that an annual air tightness test be carried out on the gas grill.

• Before each use, make sure the rubber hose is in good condition. Replace it if it

shows signs of wear or cracks.

Gas connection

with Type E adapter

Gas connection

(France)

If a rubber hose is being used, please

install the appropriate adapter (see

image above) directly on the main gas

pipe without any adapters in between.

When using the gas grill in France,

please ensure that the appropriate

adapter (see image above) is

connected to the main gas line.

LEAK TEST

• Perform the leak test each time the gas cylinder is connected or reconnected.

• Never use an open ame to check for gas leaks.

• Never smoke while performing the leak test.

• Always perform the leak test outdoors, in a well-ventilated area, and away from

sources of ignition such as gasoline, open ames, sparks, or electrical equipment.

• The device must be checked regularly for gas leaks. If a smell of gas is noticeable,

the leak test must be carried out immediately.

Carrying out the leak test

• Make a soapy solution of soap and water in a 1:3 ratio. The soap solution can be

applied with a bottle, brush, dish soap bottle or cloth to the areas to be tested: gas

cylinder valve, pressure regulator, all gas connections, hose connections and along

the entire length of the connection hose.

• The gas valve must be turned to the "OFF" position when applying the soap solution.

Once the soapy solution has been applied all over, turn on the gas valve to the

"ON" position.

• If there is a leak at one point, soap bubbles will appear at the corresponding point.

• If there is a leak, close the gas valve immediately. Tighten the leaking connectors,

open the gas valve and recheck all points.

• If the leak does not stop after several attempts, contact your local gas dealer or

similarly qualied person. Never use the grill if there is a leak!

INSTALLATION

After you have purchased your gas bottle, you can start assembling your gas grill.

1. Make sure that you change the gas bottle away from other sources of ignition.

Position the gas bottle on the left side of the gas grill, making sure the container is in

a safe position out of reach of any heat source.

2. When ready to use the grill, insert the regulator into the gas cylinder valve and

tighten securely.

WARNING: Danger of ﬁ re and explosion

Before attempting to light your gas grill, read the lighting instructions and

safety precautions. Before each use, inspect the hose for tears, cuts or

other signs of wear. Never use the gas grill if the hose is defective.

Make sure that there are no sources of ignition such as  re, cigarettes,

open  ames, etc. in the vicinity when changing the gas bottle. The device

must be switched off before changing the gas bottle.

• Make sure the hose is not twisted, as this may restrict gas  ow when assembling

the gas grill. Furthermore, the hose must not be under too much tension or touch the

grill, as it can become very hot during use.

• Choose a hose that can withstand temperatures in excess of 80°C.

• The  exible hose should be changed every 2 years; if national regulations require

it, it must be changed more frequently.

Changing the Gas Bottle

Note: Turn off the cylinder's gas valve (a wrench is not required).

• When you insert the gas bottle into the holder of the gas grill, the height should be

less than 48 cm and the maximum width 33 cm.

• If you place the gas bottle outside the grill holder, the height should be less than 80

cm and the width should be a maximum of 3 cm.

Connecting a Gas Bottle

1. Rotate the orange cap so the arrow points to the gap in the cover.

2. Remove the orange protective cap by pulling out the safety guard. Do not use tools.

Let the cap on the gas bottle hang down.

3. Make sure the black O-ring is in the gas cylinder valve. Connect the regulator to

the valve.

4. Turn the regulator clockwise and turn on the gas grill as intended.

Gas connection

Illustration of connection of grill and

hose

Illustration of connection of gas bottle,

regulator, grill and hose.

Gas bottle

Pressure regulator

Hose

Removing Gas Bottle

1. Except for 2-cylinder installations with a switch valve, turn off the gas valve  rst.

Wait for the gas burner and pilot light to go out. For switch valve installations, all

you need to do is turn off the empty gas cylinder's shut-off valve.

2. Place the orange protective cap on the empty gas cylinder.

WARNING: Risk of burns

The area around the black handle becomes very hot when the gas grill is

in use. Be careful not to touch the black area.

IGNITION

Caution

• The top cover of the grill must always be open when lighting the burner.

• Make sure your face is not directly over the gas grill when lighting.

Controlled gas ignition control

1. With all gas controls turned off in the "OFF" position, turn on the gas cylinder valve

on the regulator.

2. To create a spark, you must press and hold the gas control knob (A) for

3-5seconds to allow gas ow.

3. Now turn the throttle knob counter-clockwise to the “HI” (B) position. This can cause

a spark on the ignition tube of the burner.

4. You will hear the igniter “click” and an orange ame will come out of the burner

pilot tube on the left side of the burner (D).

5. After hearing the "click", hold the gas regulator (A) for a further two seconds so that

the gas ow can ow into the entire burner tube (E) and ignition is thereby ensured.

6. When the burner is on, adjacent burners with controls in the "HI" position will also

ignite.

7. In the "HI" position, the burner ame should be approximately 12-20 mm long with

a minimal amount of orange ame. Turn the gas control fully counter-clockwise for

the smallest ame.

NOTES

• If you have difculty lighting the gas grill after following the steps above, contact

the device manufacturer or customer service.

• If the automatic ignition cannot be used, please remove the grill grid and heat

distributor (heating plate) and turn the valve counter-clockwise to 90° to light the

grill with a grill lighter at a distance of 5 mm from the burner hole. Then, put the grill

grid and heat distributor (heating plate) back in place. Please wear heat-resistant

protective gloves during this time.

CLEANING AND CARE

1. Turn on the burner for 15-20 minutes. Let the device cool down completely before

cleaning.

2. Grill grids should be soaked in soapy water and washed periodically.

3. The inner surfaces of the grill cover should also be washed with hot, soapy water.

To remove stubborn stains, use a wire brush, steel brush or scouring pad.

4. Check the burner regularly to make sure it is free of insects and spiders that could

clog the gas line and divert the gas ow. Clean the venturi tubes with extreme care

and make sure they are not blocked. We recommend using a pipe cleaner for this.

Any modications to the device are dangerous and therefore prohibited.

TROUBLESHOOTING

Problem Potential cause Prevention/solution

Gas leaks from

the hose.

The hose is damaged.

Turn off the gas at the gas

bottle. Check for cuts or

tears in the hose. Replace

the hose. Check the gas

bottle and regulator. Perform

the soapy water test.

Gas leaks from

the gas bottle.

Mechanical failure

or mishandling.

Turn off the gas bot-

tle shut-off valve.

Gas is leaking from

the gas bottle valve.

Mechanical failure

or mishandling.

Turn off the gas bottle

shut-off valve. Bring the gas

bottle back to the dealer.

Gas leaks between

the gas bottle and

the regulator.

Incorrect installation,

no rm connection,

defective sealing ring.

Turn off the gas bottle shut-off

valve. Remove the regulator

and inspect the O-ring for

visible damage. Perform

the soapy water test.

Problem Potential cause Prevention/solution

Fire comes out from

the control panel.

Fire in burner area due

to partial blockage.

Turn the gas regulator on the

grill to the "OFF" position

and turn off the gas cylinder

shut-off valve. After the re

has gone out and the grill has

cooled, remove the burner

and check for a spider's

nest or grate underneath.

Refer to the "Cleaning and

Care" section and the grill

assembly instructions.

Grease re or very

high ames above

the grill surface.

Too much grease residue

in the burner area.

Turn off the gas bottle.

Leave the hood open to let

the ames go out. After it has

cooled down, remove leftover

food and fat residue from the

combustion chamber area.

Burner does not light

when using the igniter

(gas problem).

Wrong burner is lit. See the section "Grill Ignition".

Burner is not connected

to the control valve.

Make sure the valves are

in the burner tubes.

Burner is blocked.

Make sure the burner

tubes are not blocked with

cobwebs or similar. See the

“Cleaning and Care” section.

Burner does not light

when using the igniter

(gas problem).

No gas ow.

Check whether the gas bottle

is empty. If the gas bottle is not

empty, see the problem "Sud-

den drop in gas pressure".

Gas lock on the gas

bottle coupling nut.

Turn the gas regulator on the

grill to the "OFF" position

and turn off the gas cylinder

shut-off valve. Remove the

coupling nut from the gas

bottle. Turn it back onto the

gas bottle and try again.

Coupling nut and gas

bottle are not pro-

perly connected.

Turn the coupling nut half or

three-quarters of a turn.

Problem Potential cause Prevention/solution

Burner does not light

when using the igniter

(electrical problem).

Electrode is cra-

cked or broken.

Replace the electrode.

The tip of the electrode is

not in the correct position.

Clean the wires and elect-

rodes with rubbing alcohol

and cleaning swabs.

Wires and/or electro-

des are contaminated

with food residue.

Reconnect the wires or

replace the electrode/

wire connection. Check the

insulation of the wires and the

connection, replace the wires

if the insulation is broken.

Wires are loose or

not connected.

Reconnect wires or swap

lead/wire assembly.

The wires are shorted

between the igniter

and the electrode.

Replace the igniter wire.

There is no spark.

Inspect the wire insulation and

correct connection. Replace

wires if insulation is damaged.

The burner does

not ignite.

See the problem "Grease

re or very high ames

above the grill surface".

See the problem "Grease

re or very high ames

above the grill surface".

Sudden drop in

gas pressure.

Fat accumulation.

Clean the burners and

the inside of the grill.

Excess fat in the meat.

Remove the fat from the

meat before grilling.

Temperature too high. Turn the gas regulator down.

Flames erupt.

Strong or gusty wind.

Little gas.

Low gas ow.

Turn the grill opening

into the wind or incre-

ase the ame size.

Fill up the gas bottle.

See problem "Sudden

drop in gas pressure".

Recurring fat re.

Fat has accumula-

ted in food debris

around the burner.

Turn the gas regulator to the

"OFF" position and turn off the

gas cylinder shut-off valve.

Leave the cover closed and

let the re go out. Clean the

grill after it cools down.

Problem Potential cause Prevention/solution

Flame ashback.

Burner and burner

tubes are blocked.

Turn the gas regulator to

the "OFF" position and turn

off the gas cylinder shut-off

valve. Clean burner and/

or burner tubes. See the

“Cleaning and Care” section.

Flare up.

Fat accumulation.

Clean the burners and

the inside of the grill.

Excess fat in the meat.

Remove the fat from the

meat before grilling.

Temperature too high. Turn the gas regulator down.

Gas bottle can-

not be lled.

Some gas dealers

have older ll nozzles

with worn threads.

Change your gas dealer.

A burner does not

go on through the

other burners either.

Fat accumulation or

food debris at the end

of the mesh tube.

Clean the mesh tube

with a wire brush.

DISPOSAL CONSIDERATIONS

If there is a legal regulation in your country regarding the

disposal of electrical and electronic equipment, this symbol

on the product or on the packaging indicates that this product

must not be disposed of with household waste. Instead, it must

be taken to a collection point for the recycling of electrical

and electronic equipment. By disposing of this product in

accordance with the regulations, you are protecting the

environment and the health of those around you from negative

consequences. For information on recycling and disposal of

this product, contact your local government or household

waste disposal service.

MANUFACTURER & IMPORTER (UK)

Manufacturer:

Chal-Tec GmbH, Wallstrasse 16, 10179 Berlin, Germany.

Importer for Great Britain:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

Cher client, chère cliente,

Toutes nos félicitations pour l’acquisition de ce nouvel appareil.

Veuillez lire attentivement et respecter les instructions de ce mode

d’emploi an d’éviter d’éventuels dommages. Nous ne saurions

être tenus pour responsables des dommages dus au non-respect

des consignes et à la mauvaise utilisation de l’appareil. Scannez

le QR-Code pour obtenir la dernière version du mode d‘emploi

et des informations supplémentaires concernant le produit :

SOMMAIRE

Consignes de sécurité 33

Conseils d’économie d’énergie 34

Raccordement au gaz 35

Test d’étanchéité 36

Installation 37

Allumer 39

Nettoyage et entretien 40

Résolution des problèmes 40

Informations sur le recyclage 44

Instruction de montage73

FICHE TECHNIQUE

Numéro d'article 10 04 5151

Puissance calorique totale (Hs) 7,2 kW (524 g/h)

Catégorie de gaz I3B/P(30) I3+(28-30/37)

Pays LU, NL, DK, FI, SE, CY,

CZ, EE, LT, MT, SK,

SI, BG, IS, NO, TR,

HR, RO, IT, HU, LV

BE, FR, IT, LU, IE, GB,

GR, PT, ES, CY, CZ, LT,

SK, CH, SI, LV

Gaz Propane, Butane

et mélanges

Butane / Propane

Pression du gaz 28-30 mbar 28-30/37 mbar

Taille de l'injecteur

(brûleur principal)

0,91 mm

Nom du produit : Lucifer

Numéro d'article : 10045151

Code PIN : 2531CS-0082

Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

WWW.KLARSTEIN.FR

Pays de

destination

Catégorie de

gaz

Type de gaz Pression du

gaz

Taille de

l'injecteur

Ø (brûleur

principal)

Puissance

calori que

totale (Hs)

BE, FR, IT, LU,

IE, GB, GR, PT,

ES, CY, CZ, LT,

SK, CH, SI, LV

I3+(28-30/37)

Butane (G30) 28-30 mbar 0,91 mm 7,2 kW

(524 g/h)

Propane

(G31)

37 mbar 0,91 mm

LU, NL, DK, FI,

SE, CY, CZ, LT,

MT, SK, SI, BG,

IS, NO, TR, HR,

RO, IT, HU, LV

I3B/P(30)

Butane,

propane

ou leurs

mélanges

28-30 mbar 0,91 mm

PL I3B/P(37)

Butane,

propane

ou leurs

mélanges

37 mbar 0,91 mm

AT, DE, CH,

LU, SK

I3B/P(50)

Butane,

propane

ou leurs

mélanges

50 mbar 0,8 mm

• MISE EN GARDE : Les parties accessibles peuvent être très

chaudes. Tenez les enfants à l'écart.

• Lisez les indications avant d'utiliser l'appareil.

• Utilisez l'appareil dans un endroit bien ventilé.

• Toute modi cation de l'appareil peut être dangereuse.

• Après utilisation, fermez l'arrivée de gaz sur la bouteille de

gaz.

2531-22

CONSIGNES DE SÉCURITÉ

Avant d'utiliser l'appareil, lisez attentivement et intégralement le mode d'emploi et

conservez-le pour vous y référer ultérieurement.

• Le barbecue ne peut être utilisé qu'à l'extérieur.

• Lisez attentivement toutes les consignes de sécurité et les instructions avant d'utiliser

l'appareil.

• Les parties accessibles peuvent être très chaudes. Tenez les enfants à l'écart.

• Ne déplacez en aucun cas l'appareil lorsqu'il est allumé.

• Après utilisation, coupez l'arrivée de gaz du barbecue au niveau de la bouteille de

gaz.

• Toute modication de l'appareil peut être dangereuse.

• Certaines parties de l'appareil deviennent très chaudes pendant son utilisation.

Soyez particulièrement vigilant lorsque des enfants ou des personnes âgées se

trouvent à proximité de l'appareil.

• Ne stockez pas et n'utilisez pas d'essence, de carburants au méthanol ou d'autres

gaz ou liquides inammables à proximité de l'appareil ou d'autres équipements.

• N'allumez jamais un barbecue à gaz avec de l'essence ou des liquides

comparables !

• L'utilisateur ne doit pas modier le groupe fourni par le fabricant.

• Ne jamais vérier s'il y a une fuite de gaz avec une amme nue.

• N'utilisez en aucun cas le barbecue s'il y a une fuite de gaz. Dévissez le robinet

d'arrêt de la bouteille de gaz.

• N'essayez en aucun cas de déconnecter la bouteille de gaz ou le régulateur du

barbecue pendant l'utilisation de ce dernier.

• Ne laissez jamais le barbecue sans surveillance pendant son utilisation et faites

preuve d'une grande prudence lorsque vous utilisez le barbecue.

• Nettoyez le barbecue à gaz après chaque utilisation. Ne bloquez en aucun cas

l'ouverture du brûleur. Si l'orice du brûleur est bloqué, utilisez une tige ronde de

1,6 mm de diamètre pour le déboucher.

• Veillez à ne pas élargir l'orice du brûleur ou des buses lorsque vous nettoyez les

brûleurs ou les vannes.

• N'utilisez pas l'appareil dans un garage ou tout autre espaces fermé. Cet appareil

doit se trouver à une distance sûre des matériaux facilement inammables. Nous

vous recommandons de respecter une distance minimale de 0,5 à 1,0 mètre par

rapport à tout matériau facilement inammable.

• Faites entretenir le barbecue à gaz au moins une fois par an par une personne

qualiée à cet effet. N'essayez en aucun cas d'effectuer vous-même la

maintenance.

• Toute modication de l'appareil peut être dangereuse. N'essayez pas d'effectuer

des modications non autorisées sur les unités de contrôle principales, comme par

exemple les robinets de gaz, les injecteurs, les vannes. En outre, les accessoires

rendus étanches par le fabricant ou le service après-vente ne doivent en aucun cas

être retirés ou modiés.

Certains distributeurs de gaz liquide pourraient remplir la bouteille de gaz qui peut

être utilisée pour le barbecue jusqu'à une quantité supérieure à la quantité maximale

réelle. Ce « trop-plein » peut créer une situation dangereuse, car une surpression peut se

produire dans le réservoir en raison du « trop-plein ». En guise de sécurité, la soupape

de décompression du réservoir laissera échapper du gaz pour réduire la pression.

Cette « vapeur » est combustible et facilement inammable. Pour minimiser ce risque, il

convient de suivre les mesures de sécurité suivantes :

1. Lorsque vous faites remplir le conteneur, dites au vendeur qu'il doit le remplir au

maximum à 80 % de sa capacité maximale.

2. Si vous possédez ou utilisez un récipient supplémentaire, ou si vous avez un

récipient non connecté, ne le placez jamais à proximité ou sous le barbecue ou le

chauffe-plat, ou à proximité d'autres sources d'inammation ou de chaleur.

• Vérier l'absence de fuites au niveau du raccord de gaz à l'aide de solution

savonneuse.

• Le couvercle supérieur du barbecue doit toujours être ouvert lors de l'allumage du

brûleur.

• Utilisez des gants de protection et des outils de barbecue stables et longs lorsque

vous cuisinez sur le barbecue.

• Soyez prêt à faire face à un accident ou à un incendie. Sachez toujours où se

trouvent la trousse de premiers secours et l'extincteur et comment s'en servir.

• Conservez un extincteur à portée de main.

• Ne réchauffez pas de récipients en verre ou en métal non ouverts sur le barbecue.

Une pression peut s'accumuler à l'intérieur du conteneur et entraîner une explosion

du récipient. Cela peut entraîner des dommages matériels et/ou corporels.

• Le barbecue à gaz devient très chaud pendant son utilisation. Utilisez des gants de

protection.

• Maintenez le cordon et le tuyau d'alimentation en combustible à l'écart de toute

surface chaude.

• Soyez prudent lorsque vous faites des grillades.

CONSEILS D'ÉCONOMIE D'ÉNERGIE

• N'ouvrez le couvercle du barbecue que le temps nécessaire.

• Éteignez le barbecue dès que vous avez préparé tous les aliments.

• Préchauffez le barbecue à gaz pendant 10 à 15 minutes maximum (sauf lors de la

première utilisation).

• Ne préchauffez pas le barbecue plus longtemps que recommandé.

• Ne réglez pas le barbecue à une température plus élevée que nécessaire.

• Raccordez le tuyau et le régulateur au récipient qui se trouve sur le côté gauche

du barbecue à gaz. Veillez à ce que le récipient se trouve dans une position sûre,

hors de portée de toute source de chaleur. Le diamètre du tuyau est de 8-10 mm. La

longueur du tuyau ne doit pas dépasser 1,5 mètre.

RACCORDEMENT AU GAZ

Le raccordement de gaz entre le régulateur de pression et le barbecue peut être réalisée

à l'aide de soufets métalliques ou d'un tuyau en caoutchouc homologué gaz d'une

longueur maximale de 1,5 m. Les barbecues à gaz qui fonctionnent au gaz de pétrole

liquéé (GPL) doivent être connectés avec un tuyau en caoutchouc homologué pour le

gaz.

• Si vous utilisez un tuyau en caoutchouc, un raccord d'entrée d'air universel est

requis.

• Les deux extrémités du tuyau de gaz sont connectées respectivement au barbecue

et à la vanne de gaz. Installez l'adaptateur de tuyau en caoutchouc directement

sur le tuyau de gaz principal sans aucun adaptateur entre les deux. Le diamètre

du tuyau de gaz varie de 8 à 10 mm en fonction de l'adaptateur utilisé. En cas

de doute, demandez à votre revendeur de gaz local quel adaptateur et tuyau de

gaz est compatible avec la bouteille de gaz disponible dans votre pays. N'utilisez

jamais l'appareil si vous avez des doutes sur la compatibilité ou si vous n'êtes pas

sûr que la connexion soit correctement isolée.

• Seuls les tuyaux de gaz et les régulateurs homologués peuvent être raccordés à une

bouteille de gaz (rechargeable). Tous les composants doivent être conformes aux

réglementations locales.

• Assurez-vous que le tuyau de gaz n'est pas tordu, plié ou pincé par d'autres objets.

Une fois l'installation terminée, vous devez effectuer un test d’étanchéité.

• N'exposez pas le tuyau de gaz à des températures élevées.

• Il est recommandé d'effectuer un test annuel d'étanchéité à l'air sur le barbecue à

gaz.

• Avant chaque utilisation, assurez-vous que le tuyau de gaz est en bon état.

Remplacez-le s'il présente des signes d'usure ou des ssures.

Raccordement au gaz

avec adaptateur de type E

Raccordement gaz

(France)

Si vous utilisez un exible en

caoutchouc, veuillez installer

l'adaptateur correspondant (voir

image ci-dessus) directement sur le

tuyau de gaz principal sans aucun

adaptateur entre les deux.

Si vous utilisez le barbecue à gaz

en France, veuillez vous assurer que

l'adaptateur approprié (voir image

ci-dessus) est connecté à la conduite

de gaz principale.

TEST D'ÉTANCHÉITÉ

• Effectuez le test d'étanchéité chaque fois que vous branchez ou débranchez la

bouteille de gaz.

• N'utilisez jamais une amme nue pour rechercher les fuites de gaz.

• Ne fumez jamais pendant un test d'étanchéité.

• Effectuez toujours le test d'étanchéité à l'extérieur, dans une zone bien ventilée

et à l'écart des sources d'inammation telles que l'essence, les ammes nues, les

étincelles ou les équipements électriques.

• Cet appareil doit être contrôlé régulièrement pour s'assurer qu'il ne présente pas

de fuites de gaz. Si une odeur de gaz est perceptible, le test d'étanchéité doit être

effectué immédiatement.

Réalisation du test d'étanchéité

• Préparez une solution savonneuse de savon et d'eau dans un rapport de 1:3. La

solution savonneuse peut être appliquée à l'aide d'un acon, d'un pinceau, d'un

acon de liquide vaisselle ou d'un chiffon sur les zones à tester : robinet de la

bouteille de gaz, régulateur de pression, tous les raccordements gaz, raccords de

tuyaux et sur toute la longueur du tuyau de raccordement.

• La vanne de gaz doit être tournée sur la position OFF lors de l'application de la

solution savonneuse. Une fois que la solution savonneuse a été appliquée sur toute

la zone, le robinet de la bouteille de gaz doit être tourné en position ON.

• S'il y a une fuite, des bulles de savon apparaîtront à l'endroit correspondant.

• En cas de fuite, fermez immédiatement le robinet de gaz. Serrez les raccords qui

fuient, ouvrez le robinet de gaz et revériez tous les points.

• Si la fuite ne s'arrête pas après plusieurs tentatives, contactez votre revendeur de

gaz local ou une personne de qualication similaire. N'utilisez jamais le barbecue

tant qu'il y a une fuite !

INSTALLATION

Une fois que vous avez acheté votre bouteille de gaz, vous pouvez commencer à

monter votre barbecue à gaz.

1. Veillez à changer la bouteille de gaz hors de portée de toute autre source

d'in ammation. Positionnez la bouteille de gaz sur le côté gauche du gril à gaz

et veillez à ce que le récipient se trouve dans une position sûre, hors de portée de

toute source de chaleur.

2. Lorsque vous êtes prêt à utiliser le barbecue, insérez le régulateur dans la valve de

la bouteille de gaz et serrez bien.

MISE EN GARDE : risque d'incendie et d'explosion

Avant d'essayer d'allumer votre barbecue à gaz, lisez les instructions et

les consignes de sécurité relatives à l'allumage. Avant chaque utilisation,

véri ez que le tuyau ne présente pas de  ssures, de coupures ou d'autres

signes d'usure. N'utilisez en aucun cas le barbecue à gaz si le tuyau est

défectueux.

Veillez à ce qu'aucune source d'in ammation, comme par exemple un

feu, une cigarette, une  amme nue, etc. ne se trouve à proximité pendant

le remplacement de la bouteille de gaz. L'appareil doit être éteint avant

de changer la bouteille de gaz.

• Assurez-vous que le tuyau n'est pas tordu, car cela pourrait entraver le débit de

gaz lors du montage du barbecue à gaz. En outre, le tuyau ne doit pas être trop

tendu ou toucher le barbecue, car celui-ci peut devenir très chaud lors de son

utilisation.

• Choisir un tuyau qui résiste à des températures supérieures à 80 °C

• Le tuyau  exible doit être remplacé tous les 2 ans ; si les réglementations nationales

l'exigent, il doit être remplacé plus souvent.

Changement de la bouteille de gaz

Remarque : Tournez la vanne de gaz de la bouteille (pas besoin de clé pour cela).

• Si vous placez la bouteille de gaz dans le support du barbecue à gaz, sa hauteur

doit être inférieure à 48 cm et sa largeur ne doit pas dépasser 33 cm.

• Si vous placez la bouteille de gaz en dehors du support du barbecue à gaz, sa

hauteur doit être inférieure à 80 cm et sa largeur ne doit pas dépasser 33 cm.

Raccordement de la bouteille de gaz

1. Tournez le capuchon orange de manière à ce que la  èche pointe vers l'espace

dans le couvercle.

2. Retirez le capuchon de protection orange en tirant sur la sécurité. N'utilisez pas

d'outils. Laissez pendre le capuchon sur la bouteille de gaz.

3. Assurez-vous que le joint noir se trouve bien dans la valve de la bouteille de gaz.

Connectez le régulateur à la vanne.

Raccordement

au gaz

Illustration du raccordement du

barbecue et du tuyau

Illustration du raccordement de la

bouteille de gaz, du régulateur, du

barbecue et du tuyau

Bouteille de

gaz

Régulateur

de pression

Tuyau

Retirer la bouteille de gaz

1. Sauf pour les installations à deux bouteilles de gaz avec vanne de commutation,

fermez d'abord le robinet de gaz. Attendre que le brûleur à gaz et la veilleuse

s'éteignent. Pour les installations avec vanne de commutation, il suf t de fermer la

vanne d'arrêt de la bouteille de gaz vide.

2. Placez le capuchon de protection orange sur la bouteille de gaz vide.

MISE EN GARDE : Risque de brûlure

La zone autour de la poignée noire devient très chaude pendant

l'utilisation du barbecue à gaz. Soyez prudent et ne touchez pas la zone

noire.

4. Tournez le régulateur dans le sens des aiguilles d'une montre et allumez le

barbecue à gaz comme prévu.

ALLUMER

Attention

• Le couvercle supérieur du barbecue doit toujours être ouvert lorsque vous allumez

le brûleur.

• Veillez à ce que votre visage ne se trouve pas directement au-dessus du barbecue

à gaz lorsque vous l'allumez.

Contrôle de l'allumage des gaz

1. Lorsque toutes les commandes de gaz sont désactivées en position OFF, ouvrez la

vanne de la bouteille de gaz sur le régulateur.

2. Pour créer une étincelle, vous devez appuyer sur le régulateur de gaz (A) et le

maintenir dans cette position pendant 3 à 5 secondes pour permettre l'écoulement

du gaz.

3. Tournez maintenant le régulateur de gaz dans le sens inverse des aiguilles d'une

montre sur la position HI (B). Une étincelle peut ainsi se produire au niveau du tube

d'allumage du brûleur.

4. Vous entendrez un « clic » de l'allumeur et une amme orange sortira du tube

d'allumage du brûleur sur le côté gauche du brûleur (D).

5. Après avoir entendu le « clic », maintenez le régulateur de gaz (A) pendant deux

secondes de plus pour que le ux de gaz puisse s'écouler dans le tube complet du

brûleur (E) et garantir ainsi l'allumage.

6. Une fois le brûleur allumé, les brûleurs voisins dont la commande est en position H"

s'enammeront également.

7. En position HI, la amme du brûleur doit avoir une longueur d'environ 12-20 mm,

avec une part minimale de amme orange. Tournez complètement le régulateur de

gaz dans le sens inverse des aiguilles d'une montre si vous souhaitez obtenir la plus

petite amme.

REMARQUES

• Si vous rencontrez des difcultés pour allumer votre barbecue à gaz alors que vous

avez suivi les étapes ci-dessus, contactez le fabricant de l'appareil ou le service

après-vente.

• Si vous ne pouvez pas utiliser l'allume-feu automatique, veuillez retirer la grille du

barbecue et le diffuseur de chaleur (plaque chauffante) et tourner la valve à 90°

dans le sens inverse des aiguilles d'une montre pour allumer le barbecue avec un

briquet à barbecue à une distance de 5 mm du trou du brûleur. Remettez ensuite en

place la grille du barbecue et le diffuseur de chaleur (plaque chauffante). Pendant

ce temps, portez des gants résistants à la chaleur.

NETTOYAGE ET ENTRETIEN

1. Allumez le brûleur pendant 15 à 20 minutes. Laissez l'appareil refroidir

complètement avant de le nettoyer.

2. Les grilles du barbecue doivent être régulièrement trempées dans de l'eau

savonneuse et lavées.

3. Les surfaces intérieures du couvercle du barbecue doivent également être lavées

à l'eau chaude savonneuse. Pour éliminer les taches tenaces, utilisez une brosse

métallique, de la laine d'acier ou une éponge abrasive.

4. Vériez régulièrement que le brûleur est exempt d'insectes et d'araignées qui

pourraient obstruer le système de gaz et ainsi entraver le ux de gaz. Nettoyez les

tubes venturi avec le plus grand soin et veillez à ce qu'ils ne soient pas bloqués.

Nous vous recommandons d'utiliser un cure-pipe à cet effet.

Toute modication de l'appareil est dangereuse et donc interdite.

RÉSOLUTION DES PROBLÈMES

Problème Cause possible Prévention/solution

Le gaz fuit par

le tuyau.

Le tuyau est endommagé.

Fermez le robinet d'arrêt de

la bouteille de gaz. Vérier

que le tuyau ne présente

pas de coupures ou de

ssures. Remplacez le tuyau.

Vériez la bouteille de gaz

et le régulateur. Faites le

test de l'eau savonneuse.

Le gaz s'échappe de

la bouteille de gaz.

Défaillance mécanique ou

mauvaise manipulation.

Fermez le robinet d'arrêt

de la bouteille de gaz.

Le gaz s'échappe

de la vanne de la

bouteille de gaz.

Défaillance mécanique ou

mauvaise manipulation.

Fermez le robinet d'arrêt de la

bouteille de gaz. Rapportez la

bouteille de gaz au revendeur.

Du gaz s'échappe

entre la bouteille de

gaz et le régulateur.

Mauvaise installation,

pas de raccordement

solide, bague d'étan-

chéité défectueuse

Fermez le robinet d'arrêt de

la bouteille de gaz. Retirez

le régulateur et vériez que

le joint n'est pas visiblement

endommagé. Faites le test

de l'eau savonneuse.

Problème Cause possible Prévention/solution

Le feu sort du panneau

de commande.

Feu dans la zone du

brûleur en raison d'un

blocage partiel.

Tournez le régulateur de gaz

du barbecue sur la position

OFF et fermez le robinet

d'arrêt de la bouteille de

gaz. Une fois le feu éteint et

le barbecue refroidi, retirez

le brûleur et vériez qu'il n'y

a pas de nid d'araignée ou

de rouille en dessous. Voir

la section « Nettoyage et

entretien » et les instructions

de montage du barbecue.

Feu de graisse ou

ammes très hautes

au-dessus de la

surface du barbecue

Trop de résidus de graisse

au niveau des brûleurs.

Fermez la bouteille de gaz.

Laissez le capot ouvert pour

que les ammes s'éteignent.

Après le refroidissement, enle-

vez les restes d'aliments et les

résidus de graisse de la zone

de la chambre de cuisson.

Le brûleur ne s'allume

pas avec l'allumeur

(problème de gaz).

Vous n'avez pas allumé

le bon brûleur.

Voir la section « Allu-

mer le barbecue ».

Le brûleur n'est pas relié

à la vanne de contrôle

Assurez-vous que les

vannes se trouvent dans

les tubes du brûleur.

Le brûleur est bloqué.

Assurez-vous que les tubes du

brûleur ne sont pas bloqués

par des toiles d'araignée

ou autres. Voir la section «

Nettoyage et entretien ».

Problème Cause possible Prévention/solution

Le brûleur ne s'allume

pas avec l'allumeur

(problème de gaz).

Pas de ux de gaz

Vériez si la bouteille de gaz

est vide. Si la bouteille de

gaz n'est pas vide, voir le

problème « Chute soudaine

de la pression du gaz ».

Verrouillage du gaz sur

l'écrou de raccordement

de la bouteille de gaz

Tournez le régulateur de

gaz du barbecue sur la

position OFF et fermez le

robinet d'arrêt de la bouteille

de gaz. Retirez l'écrou de

raccordement de la bouteille

de gaz. Revissez-le sur la

bouteille de gaz et réessayez.

L'écrou de raccorde-

ment et la bouteille

de gaz ne sont pas

correctement reliés.

Tournez l'écrou d'accou-

plement d'un demi-tour

à trois quarts de tour.

Le brûleur ne s'allume

pas avec l'allumeur

(problème électrique).

L'électrode est bri-

sée ou cassée.

Remplacez l'électrode.

La pointe de l'élec-

trode n'est pas dans

la bonne position.

Nettoyez les ls et les

électrodes avec de l'al-

cool de nettoyage et des

tampons de nettoyage.

Les ls et/ou les électro-

des sont souillés par des

résidus alimentaires.

Reconnectez les ls ou

remplacez la connexion

électrode/l. Vérier

l'isolation des ls et la

connexion, remplacer les

ls si l'isolation est cassée.

Les ls sont détachés

ou non connectés.

Rebranchez les ls ou rempla-

cez l'ensemble électrode/l.

Les ls sont court-cir-

cuités entre l'amorce

et l'électrode.

Remplacez le l de l'allumeur.

Aucune étincelle

ne se produit.

Examinez l'isolation des

ls et la connexion cor-

recte. Remplacez les ls si

l'isolation est endommagée.

Problème Cause possible Prévention/solution

Le brûleur ne

s'allume pas.

Voir le problème « Feu de

graisse ou ammes très

hautes au-dessus de la

surface du barbecue ».

Voir le problème « Feu de

graisse ou ammes très

hautes au-dessus de la

surface du barbecue ».

Chute soudaine de

la pression du gaz

Accumulation de graisse

Nettoyez les brûleurs et

l'intérieur du barbecue.

Excès de graisse

dans la viande

Retirez la graisse de la

viande avant de la griller.

Température trop élevée Baissez le régulateur de gaz.

Des ammes sortent

du barbecue.

Vent fort ou en rafales

Peu de gaz

Faible débit de gaz

Tournez l'ouverture du gril

dans le sens du vent ou aug-

mentez la taille des ammes.

Remplissez la bou-

teille de gaz.

Voir le problème « Chute sou-

daine de la pression de gaz ».

Feu de graisse

récurrent

La graisse s'est accumulée

dans les restes d'aliments

autour du brûleur.

Tournez le régulateur de gaz

du barbecue sur la position

OFF et fermez le robinet

d'arrêt de la bouteille de gaz.

Laissez le couvercle fermé

et laissez le feu s'éteindre.

Nettoyez le barbecue

une fois qu'il a refroidi.

Retours de amme

Le brûleur et les tubes du

brûleur sont bloqués.

Tournez le régulateur de gaz

du barbecue sur la position

OFF et fermez le robinet

d'arrêt de la bouteille de gaz.

Nettoyez le brûleur et/ou les

tubes du brûleur. Voir la sec-

tion « Nettoyage et entretien ».

Éclat

Accumulation de graisse

Nettoyez les brûleurs et

l'intérieur du barbecue.

Excès de graisse

dans la viande

Retirez la graisse de la

viande avant de la griller.

Température trop élevée Baissez le régulateur de gaz.

Problème Cause possible Prévention/solution

La bouteille de gaz ne

peut pas être remplie.

Certains revendeurs de

gaz ont d'anciennes

buses de remplissage

avec un letage usé.

Changez de

fournisseur de gaz

Un brûleur ne s'allume

pas, même par les

autres brûleurs.

Accumulation de graisse

ou de résidus alimen-

taires à l'extrémité du

tube de réticulation.

Nettoyez le tube de de

réticulation avec une

brosse métallique.

INFORMATIONS SUR LE RECYCLAGE

Si la mise en rebut des appareils électriques et électroniques

est réglementée dans votre pays, ce symbole sur le produit

ou sur l'emballage indique qu'il ne doit pas être éliminé avec

les ordures ménagères. Vous devez l'acheminer vers un point

de collecte pour le recyclage des appareils électriques et

électroniques. En respectant des règles de recyclage, vous

protégez l'environnement et la santé de vos semblables des

conséquences négatives. Pour plus d'informations sur le

recyclage et la mise au rebut de ce produit, contactez votre

autorité locale ou votre service d'élimination des déchets

ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

Estimado cliente:

Le felicitamos por la adquisición de este producto. Lea

atentamente las siguientes instrucciones y sígalas para evitar

posibles daños. No asumimos ninguna responsabilidad por los

daños causados por el incumplimiento de las instrucciones y el

uso inadecuado. Escanee el siguiente código QR para obtener

acceso a la última guía del usuario y más información sobre el

producto:

ÍNDICE

Indicaciones de seguridad 47

Consejos para ahorrar energía 48

Conexión de gas 49

Prueba de fugas de gas 50

Instalación 51

Encender 53

Limpieza y cuidado 54

Reparación de anomalías 54

Indicaciones sobre la retirada del aparato 58

Fabricante e importador (Reino Unido) 58

Instrucciones de montaje73

DATOS TÉCNICOS

Número del artículo 10 04 5151

Potencia caloríca total (Hs) 7,2 kW (524 g/h)

Categoría del gas I3B/P(30) I3+(28~30/37)

Países LU, NL, DK, FI, SE, CY,

CZ, EE, LT, MT, SK,

SI, BG, IS, NO, TR,

HR, RO, IT, HU, LV

BE, FR, IT, LU, IE, GB,

GR, PT, ES, CY, CZ, LT,

SK, CH, SI, LV

Gas Propano, butano

y mezclas

Butano/propano

Presión de gas 28-30mbar 28-30/37mbar

Tamaño del inyector

(Quemador principal)

0,91mm

Nombre del producto: Lucifer

Número del artículo:

10 04 5151

Código PIN: 2531CS-0082

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

WWW.KLARSTEIN.ES

País de destino Categoría del

gas

Tipo de gas Presión de

gas

Tamaño del

inyector

(quemador

principal)

Potencia

calorí ca total

(Hs)

BE, FR, IT, LU,

IE, GB, GR, PT,

ES, CY, CZ, LT,

SK, CH, SI, LV

I3+(28-30/37)

Butano

(G30)

28-30mbar 0,91mm 7,2 kW

(524 g/h)

Propano

(G31)

37 mbar 0,91 mm

LU, NL, DK, FI,

SE, CY, CZ, LT,

MT, SK, SI, BG,

IS, NO, TR, HR,

RO, IT, HU, LV

I3B/P(30)

Propano,

butano

o sus mezclas

28-30mbar 0,91mm

PL I3B/P(37)

Propano,

butano

o sus mezclas

37 mbar 0,91 mm

AT, DE, CH,

LU, SK

I3B/P(50)

Propano,

butano

o sus mezclas

50 mbar 0,8mm

• ADVERTENCIA: Las piezas accesibles pueden estar

muy calientes. Mantenga a los niños pequeños lejos del

aparato.

• Lea las indicaciones antes de utilizar el aparato.

• Utilice la unidad en zonas bien ventiladas.

• Cualquier modi cación de la unidad puede ser peligrosa.

• Cierre el suministro de gas en la botella de gas después

de su uso.

2531-22

INDICACIONES DE SEGURIDAD

Lea atentamente el manual de instrucciones antes de utilizar el aparato y guárdelo para

un futuro uso.

• La barbacoa sólo es apta para su uso en exteriores.

• Lea atentamente todas las indicaciones de seguridad e instrucciones antes de

utilizar el aparato.

• Las partes accesibles pueden calentarse mucho. Mantenga a los niños pequeños

lejos del aparato.

• No mueva el aparato bajo ningún concepto mientras esté encendido.

• Después del uso, cierre el suministro de gas a la barbacoa en la bombona de gas.

• Cualquier modicación del aparato puede ser peligrosa.

• Las partes fácilmente accesibles del aparato pueden calentarse mucho durante su

uso. Tenga especial cuidado cuando haya niños o personas mayores cerca del

aparato.

• No almacene ni utilice combustibles de gasolina o metanol u otros vapores y

líquidos inamables cerca de este u otros aparatos.

• Nunca encienda una barbacoa de gas con gasolina o líquidos similares.

• El usuario no debe modicar el conjunto suministrado por el fabricante.

• Nunca compruebe si hay una fuga de gas con una llama abierta.

• No utilice nunca la barbacoa si existe una fuga de gas. Cierre la válvula de cierre

la bombona de gas.

• No intente desconectar la bombona de gas o el regulador de la barbacoa

mientras esté en uso.

• No deje nunca la barbacoa desatendida durante su uso y extreme las

precauciones al utilizarla.

• La piedra para pizza debe limpiarse después de cada uso. No bloquee las

aberturas de los quemadores bajo ninguna circunstancia. Si la abertura del

quemador está bloqueada, utilice un palo redondo de 1,6 mm de diámetro para

desbloquearla.

• Tenga cuidado de no ensanchar la abertura del quemador o las aberturas de la

boquilla cuando limpie los quemadores o las válvulas.

• No utilice el aparato en un garaje u otro espacio cerrado. Este aparato debe

colocarse a una distancia segura de materiales fácilmente inamables. Le

recomendamos que mantenga una distancia mínima de 0,5-1,0 metros de

cualquier material altamente inamable.

• Haga que la barbacoa de gas sea revisada al menos una vez al año por una

persona cualicada para ello. No intente nunca realizar el mantenimiento usted

mismo.

• Cualquier modicación del aparato puede ser peligrosa. No intente ninguna

modicación no autorizada en las unidades de control principales, como grifos de

gas, inyectores, válvulas. Además, los accesorios precintados por el fabricante o el

servicio posventa nunca deben retirarse ni modicarse.

Algunos distribuidores de gas licuado pueden llenar la bombona de gas que se puede

utilizar para la barbacoa por encima de la cantidad máxima de llenado real. Este

"sobrellenado" puede provocar una situación peligrosa, ya que el "sobrellenado"

puede crear un exceso de presión en el recipiente. Como medida de seguridad, la

válvula de liberación de presión del contenedor liberará gas para aliviar la presión.

Este "vapor" es inamable y altamente combustible. Para minimizar este riesgo, siga

estas precauciones de seguridad:

1. Cuando llene el contenedor, indique al vendedor que lo llene como máximo al

80% de su capacidad máxima.

2. Si tiene o utiliza un recipiente adicional, o tiene un recipiente desconectado,

nunca debe mantenerlo cerca o debajo de la parrilla o caja de calentamiento, o

cerca de cualquier otra fuente de ignición o calor.

• Compruebe si hay fugas en la conexión de gas con solución jabonosa.

• La tapa superior de la parrilla debe estar siempre abierta al encender el

quemador.

• Utilice guantes protectores y utensilios de asar resistentes y largos cuando prepare

cualquier cosa a la parrilla.

• Esté preparado para un accidente o un incendio. Sepa dónde están el botiquín y

el extintor y cómo utilizarlos.

• Tenga un extintor al alcance de la mano.

• No caliente recipientes de vidrio o metal sin abrir en la barbacoa. Puede

acumularse presión en el interior del recipiente, lo que podría provocar su

explosión. Esto podría provocar daños materiales y/o personales.

• La barbacoa de gas se calienta mucho durante su uso. Utilice guantes de

protección.

• Mantenga el cable de alimentación y la manguera de suministro de combustible

alejados de cualquier supercie caliente.

• Tenga cuidado al hacer barbacoas.

CONSEJOS PARA AHORRAR ENERGÍA

• Abra la tapa del grill sólo el tiempo necesario.

• Apague el grill en cuanto haya preparado todos los alimentos.

• Precaliente la barbacoa sólo durante 10 - 15 minutos (excepto cuando lo utilice

por primera vez).

• No precaliente la barbacoa de gas durante más tiempo del recomendado.

• No caliente el grill más de lo necesario.

• Conecte el tubo y el regulador al recipiente situado en el lado izquierdo de la

barbacoa de gas. Asegúrese de que el recipiente está en una posición segura,

fuera del alcance de cualquier fuente de calor. El diámetro del tubo es de 8-10

mm. La longitud del tubo no debe superar 1,5 metros.

CONEXIÓN DE GAS

El conducto de conexión de gas entre el regulador de presión de gas y la barbacoa se

puede realizar utilizando fuelles metálicos o una manguera de goma homologada para

gas con una longitud máxima de 1,5m. Las barbacoas de gas que utilizan gas licuado

de petróleo (GLP) deben conectarse utilizando una manguera de goma homologada

para gas.

• Si se utiliza una manguera de goma, se requiere una conexión universal de

entrada de aire.

• Conecte los dos extremos de la manguera de gas a la parrilla y a la válvula de

gas respectivamente. Por favor Instale el adaptador de goma de la manguera

directamente en el tubo principal de gas, sin ningún adaptador intermedio.

El diámetro de la manguera de gas es de 8 - 10 mm y varía en función del

adaptador utilizado. En caso de duda, pregunte a su distribuidor local de gas qué

adaptador y manguera de gas son compatibles con la bombona de gas disponible

en su país. No ponga nunca el aparato en funcionamiento si tiene dudas sobre su

compatibilidad o si no está seguro de que la conexión está correctamente aislada.

• Sólo pueden conectarse a una bombona de gas (recargable) mangueras y

reguladores de gas homologados. Todos los componentes deben cumplir la

normativa local.

• Asegúrese de que la manguera de gas no esté retorcida, doblada o estrangulada

por otros objetos. Una vez nalizada la instalación, debe realizarse una prueba de

estanqueidad al gas (prueba de fugas).

• No exponga la manguera de gas a altas temperaturas.

• Se recomienda realizar anualmente una prueba de estanqueidad en la barbacoa

de gas.

• Asegúrese de que el tubo de goma está en buenas condiciones antes de cada uso.

Sustitúyalo si muestra signos de desgaste o grietas.

Conexión de gas

con adaptador tipo E

Conexión de gas

(Francia)

Si se utiliza una manguera de goma,

instale el adaptador correspondiente

(véase la imagen de arriba)

directamente en la tubería principal

de gas sin ningún adaptador de por

medio.

Si utiliza la barbacoa de gas

en Francia, asegúrese de que el

adaptador correspondiente (consulte

la imagen anterior) esté conectado a

la tubería principal de gas.

PRUEBA DE FUGAS DE GAS

• Realice la prueba de estanqueidad cada vez que conecte o vuelva a conectar la

bombona de gas.

• No utilice nunca una llama abierta para comprobar si hay fugas de gas.

• No fume nunca mientras realiza la prueba de estanqueidad.

• Realice siempre la prueba de estanqueidad al aire libre, en una zona bien

ventilada y a una distancia segura de fuentes de ignición como gasolina, llamas

abiertas, chispas o equipos eléctricos.

• El aparato debe revisarse periódicamente para detectar posibles fugas de gas. Si

se percibe olor a gas, debe realizarse inmediatamente la prueba de estanqueidad.

Realización de la prueba de estanqueidad

• Prepare una solución jabonosa con agua y jabón en una proporción de 1:3. La

solución jabonosa puede aplicarse a las zonas que vayan a someterse a prueba

con una botella, un cepillo, una botella de líquido lavavajillas o un paño: Válvula

de la bombona de gas, regulador de presión, todas las conexiones de gas,

conexiones de manguera y en toda la longitud de la manguera de conexión.

• La válvula de gas debe estar en la posición "OFF" cuando se aplique la solución

jabonosa. Una vez aplicada la solución jabonosa por todas partes, abra la

válvula de gas hasta la posición "ON".

• Si hay una fuga en algún punto, aparecerán burbujas de jabón en ese punto.

• Si hay una fuga, cierre inmediatamente la válvula de gas. Apriete los conectores

con fugas, abra la válvula de gas y vuelva a comprobar todos los puntos.

• Si la fuga no puede cerrarse incluso después de varios intentos, póngase en

contacto con su distribuidor local de gas o con personal cualicado similar. No

utilice la barbacoa bajo ningún concepto mientras haya una fuga.

INSTALACIÓN

Una vez comprada la bombona de gas, puede empezar a montar la barbacoa de gas.

1. Asegúrese de cambiar la bombona de gas fuera del alcance de otras fuentes de

ignición. Coloque la bombona de gas en el lado izquierdo de la barbacoa de gas

y asegúrese de que el recipiente está en una posición segura fuera del alcance de

cualquier fuente de calor.

2. Cuando esté listo para utilizar la barbacoa, inserte el regulador de presión de gas

en la bombona de gas y apriételo.

ADVERTENCIA: ¡Peligro de incendio y explosión!

Antes de encender la barbacoa de gas, lea las instrucciones y las

indicaciones de seguridad relativas al encendido. Antes de cada uso,

compruebe si el tubo presenta grietas, cortes u otros signos de desgaste.

No utilice la barbacoa de gas bajo ninguna circunstancia si el tubo está

defectuoso.

Asegúrese de que no haya cerca fuentes de ignición como fuego,

cigarrillos, llamas abiertas, etc. cuando cambie la bombona de gas. El

aparato debe estar apagado antes de cambiar la bombona de gas.

• Asegúrese de que el tubo no esté retorcido, ya que esto podría afectar al  ujo

de gas cuando se instale la barbacoa de gas. Además, el tubo no debe estar

demasiado tenso ni tocar la barbacoa, ya que puede calentarse mucho durante

su uso.

• Seleccione un tubo resistente al calor a temperaturas superiores a 80°C.

• El tubo  exible debe cambiarse cada 2 años; si la normativa nacional lo exige,

debe cambiarse con más frecuencia.

Cambio de la bombona de gas

Nota: Cierre la válvula de gas de la bombona de gas (no necesita llave para ello).

• Cuando introduzcas la bombona de gas en el soporte de la barbacoa de gas, la

altura debe ser inferior a 48 cm y la anchura no superior a 33 cm.

• Si coloca la bombona de gas fuera del soporte de la barbacoa, la altura debe ser

inferior a 80 cm y la anchura no superior a 3 cm.

Conexión de la bombona de gas

1. Gire la tapa naranja de modo que la  echa apunte al hueco de la tapa.

2. Retire la tapa protectora naranja tirando del seguro. No utilices ninguna

herramienta. Deja que la tapa cuelgue de la bombona de gas.

3. Asegúrese de que el anillo de sellado negro está dentro de la válvula de la botella

de gas. Conecte el regulador con la válvula.

4. Gire el regulador en el sentido de las agujas del reloj y encienda la barbacoa de

gas como se indica.

Conexión de

gas

Ilustración de la conexión de la

parrilla y el tubo

Ilustración de la conexión de la

bombona, el regulador, la parrilla y

el tubo

Bombona

de gas

Regulador

de presión

Tubo

Retirar la bombona de gas

1. Salvo en las instalaciones de 2 bombonas de gas con válvula de inversión, cierre

primero la llave del gas. Espere hasta que el quemador de gas y la llama piloto se

hayan apagado. En las instalaciones con válvula de inversión, basta con cerrar la

llave de paso de la bombona de gas vacía.

2. Coloca el tapón protector naranja en la bombona de gas vacía.

ADVERTENCIA: ¡peligro de quemaduras!

La zona alrededor del mango negro se calienta mucho durante el uso de

la barbacoa de gas. Tenga cuidado de no tocar la zona negra.

ENCENDER

Atención

• La tapa superior de la parrilla debe estar abierta al encender el quemador.

• Cuando encienda la barbacoa, asegúrese de que su cara no está directamente

sobre el quemador.

Control de encendido por gas

1. Cuando todos los controles de gas estén apagados en la posición "OFF", abra la

válvula de la bombona de gas en el regulador.

2. Para crear una chispa, debe pulsar el mando de gas (A) y mantenerlo en esta

posición durante 3-5 segundos para que uya el gas.

3. Gire ahora el mando de regulación del gas en sentido antihorario hasta la posición

"HI" (B). Esto permite que se produzca una chispa en el tubo de encendido del

quemador.

4. Oirá un "clic" del encendedor y una llama naranja saldrá del tubo de encendido

del quemador situado en el lado izquierdo del quemador (D).

5. Después de oír el "clic", mantenga pulsado el botón de control del gas (A) durante

otros dos segundos para que el ujo de gas pueda entrar en todo el tubo del

quemador (E), asegurando así el encendido.

6. Cuando el quemador esté encendido, los quemadores adyacentes cuyo mando

esté en la posición "HI" también se encenderán.

7. En la posición "HI", la llama del quemador debe tener una longitud aproximada

de 12-20 mm, con una cantidad mínima de llama naranja. Gire el mando del gas

completamente en sentido contrario a las agujas del reloj si desea la llama más

pequeña.

INDICACIONES:

• Si tiene dicultades para encender la barbacoa de gas aunque haya seguido

los pasos anteriores, póngase en contacto con el fabricante del aparato o con el

servicio posventa.

• Si no se puede utilizar el encendedor automático, retire la parrilla de la barbacoa

y el distribuidor de calor (placa caliente) y gire la válvula en sentido contrario a las

agujas del reloj hasta 90° para encender la barbacoa con un encendedor a una

distancia de 5 mm del oricio del quemador. A continuación, vuelva a colocar la

rejilla de la parrilla y el distribuidor de calor (placa calefactora). Utilice guantes

protectores resistentes al calor durante este proceso.

LIMPIEZA Y CUIDADO

1. Encienda el quemador durante 15-20 minutos. Deje que el aparato se enfríe

completamente antes de limpiarlo.

2. Las rejillas de la parrilla deben empaparse regularmente en agua jabonosa y

lavarse.

3. Las supercies interiores de la cubierta de la parrilla también deben lavarse con

agua jabonosa caliente. Utilice un cepillo de alambre, lana de acero o estropajo

para eliminar las manchas difíciles.

4. Compruebe regularmente que el quemador está libre de insectos y arañas que

podrían obstruir el sistema de gas y, por tanto, el ujo de gas. Limpie los tubos

venturi con sumo cuidado y asegúrese de que no estén obstruidos. Para ello, le

recomendamos que utilice un limpiador de tuberías.

Cualquier modicación de la unidad es peligrosa y, por lo tanto, está prohibida.

REPARACIÓN DE ANOMALÍAS

Problema Posible causa Prevención/solución

Fugas de gas por

la manguera.

La manguera

está dañada.

Cierre el gas de la bombona

de gas. Compruebe si el

tubo tiene cortes o grietas.

Reemplace el tubo de gas.

Compruebe la bombona de

gas y el regulador. Haz la

prueba del agua jabonosa.

Fugas de gas de la

bombona de gas.

Avería mecánica o

manipulación incorrecta.

Cierre la válvula de cierre

la bombona de gas.

Fugas de gas de la

botella de gas.

Avería mecánica o

manipulación incorrecta.

Cierre la válvula de cierre

la bombona de gas. Lleve

la bombona de gas a su

distribuidor de gas.

Fugas de gas entre

la botella de gas

y el regulador.

Instalación incorrecta,

conexión no estanca,

junta de estanquei-

dad defectuosa.

Cierre la válvula de cierre la

bombona de gas. Desmonte

el regulador y compruebe que

la junta de estanqueidad no

presenta daños visibles. Haz

la prueba del agua jabonosa.

Problema Posible causa Prevención/solución

Sale fuego del

panel de control.

Incendio en la zona

del quemador debido

a un bloqueo parcial.

Gire el mando de control de

gas del grill a la posición

"OFF" y cierre la válvula de

cierre de la botella de gas.

Una vez apagado el fuego y

enfriada la barbacoa, retira

el quemador y comprueba

si hay algún nido de arañas

u óxido debajo. Consulte el

apartado "Limpieza y man-

tenimiento" y las instrucciones

de montaje de la barbacoa.

Fuego de grasa o

llamas muy altas

sobre la supercie

de la parrilla.

Demasiados residuos

de grasa alrededor

de los quemadores.

Cierre la válvula de la

bombona de gas. Deje la

tapa abierta para dejar

que las llamas se extingan.

Después de enfriarse, elimine

los restos de comida y los

restos de grasa de la zona de

la cámara de combustión.

El quemador no se

enciende al utilizar

el encendedor

(Problema con el gas)

El quemador equivo-

cado está encendido.

Véase el apartado "En-

cendido del grill".

El quemador no

está conectado a la

válvula de control

Asegúrese de que las

válvulas están en las

tuberías del quemador.

El quemador está

bloqueado.

Asegúrese de que los

tubos del quemador no estén

obstruidos con telarañas o

similares. Véase el apartado

"Limpieza y mantenimiento".

Problema Posible causa Prevención/solución

El quemador no se

enciende al utilizar

el encendedor

(Problema con el gas)

No hay ujo de gas

Compruebe si la bombona de

gas está vacía. Si la botella

de gas no está vacía, consulte

el problema "Caída repentina

de la presión de gas".

Bloqueo de gas en la

arandela de conexión

de la bombona de gas.

Gire el mando de control de

gas del grill a la posición

"OFF" y cierre la válvula de

cierre de la botella de gas.

Retire la tuerca de aco-

plamiento de la bombona

de gas. Vuelva a enroscarlo

en la bombona de gas

e inténtelo de nuevo.

La tuerca de acoplamien-

to y la bombona de

gas no están conecta-

das correctamente.

Gire la tuerca de aco-

plamiento entre media vuelta

y tres cuartos de vuelta.

El quemador no se

enciende al utilizar

el encendedor

(Problemas eléctricos)

El electrodo está

roto o averiado.

Sustituya el electrodo.

La punta del elec-

trodo no está en la

posición correcta.

Limpie los cables y los

electrodos con alcohol y

bastoncillos de limpieza.

Los cables y/o electrodos

están contaminados con

residuos de alimentos.

Vuelva a conectar los cables

o sustituya la conexión elec-

trodo/cable. Compruebe el

aislamiento de los cables y la

conexión, Sustituya los cables

si el aislamiento está roto.

Los cables están sueltos

o no están conectados.

Vuelva a conectar los

cables o sustituya el con-

junto electrodo/cable.

Los cables están en

cortocircuito entre el en-

cendedor y el electrodo.

Sustituya el cable

del encendedor.

No hay chispa.

Inspeccione el aislamiento del

cable y la conexión correcta.

Sustituya los cables si el

aislamiento está dañado.

Problema Posible causa Prevención/solución

El quemador no

se enciende.

Véase el problema "Fuego

de grasa o llamas muy

altas sobre la super-

cie de la parrilla".

Véase el problema "Fuego

de grasa o llamas muy

altas sobre la super-

cie de la parrilla".

Caída repentina de

la presión del gas

Acumulación de grasa

Limpie los quemadores y

el interior de la parrilla.

Exceso de grasa

en la carne

Retire la grasa de la

carne antes de asarla.

Temperatura

demasiada alta

Gire el mando del

gas hacia abajo.

Salen llamas

Viento fuerte o ráfaga.

Poco gas

Caudal de gas bajo

Gire la abertura de la parrilla

hacia el viento o aumente

el tamaño de la llama.

Llena la bombona de gas.

Consulte el problema

«Disminución repentina

de la presión del gas».

Incendio recur-

rente por grasa.

Se ha acumulado grasa

en los restos de comida

alrededor del quemador.

Gire el mando de control

de gas a la posición "OFF"

y cierre la válvula de cierre

de la botella de gas. Deja

la tapa cerrada y deja

que el fuego se apague.

Limpie la parrilla después

de que se haya enfriado.

Flameback

El quemador y los

tubos del quemador

están bloqueados.

Gire el mando de control de

gas del grill a la posición

"OFF" y cierre la válvula

de cierre de la botella de

gas. Limpie el quemador

y/o los tubos del quema-

dor. Véase el apartado

"Limpieza y cuidados".

Llamaradas

Acumulación de grasa

Limpie los quemadores y

el interior de la parrilla.

Exceso de grasa

en la carne

Retire la grasa de la

carne antes de asarla.

Temperatura

demasiada alta

Gire el mando del

gas hacia abajo.

Problema Posible causa Prevención/solución

La bombona de gas

no puede rellenarse.

Algunos distribuidores

de gas tienen boquillas

de llenado antiguas con

roscas desgastadas.

Cambia de distribuidor.

Un quemador no se

enciende incluso a

través de los otros

quemadores.

Acumulación de grasa

o restos de comida en

el extremo del tubo

de reticulación.

Limpie el tubo de reticulación

con un cepillo de alambre.

INDICACIONES SOBRE LA RETIRADA DEL

APARATO

Si en su país existe una disposición legal relativa a la

eliminación de aparatos eléctricos y electrónicos, este

símbolo estampado en el producto o en el embalaje

advierte que no debe eliminarse como residuo doméstico.

En lugar de ello, debe depositarse en un punto de recogida

de reciclaje de aparatos eléctricos y electrónicos. Una

gestión adecuada de estos residuos previene consecuencias

potencialmente negativas para el medio ambiente y la salud

de las personas. Puede consultar más información sobre el

reciclaje y la eliminación de este producto contactando con

su administración local o con su servicio de recogida de

residuos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Gran Bretaña:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

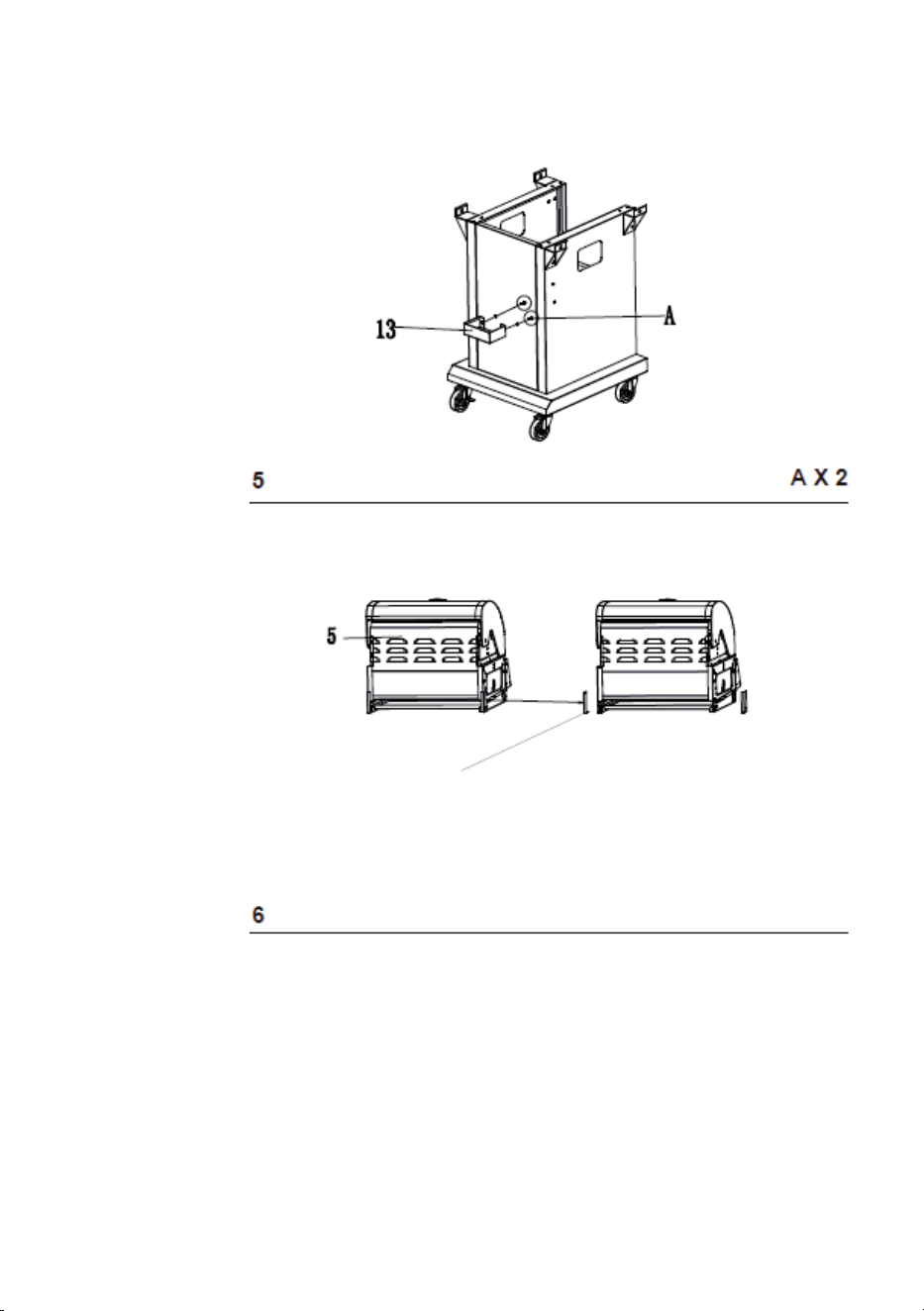

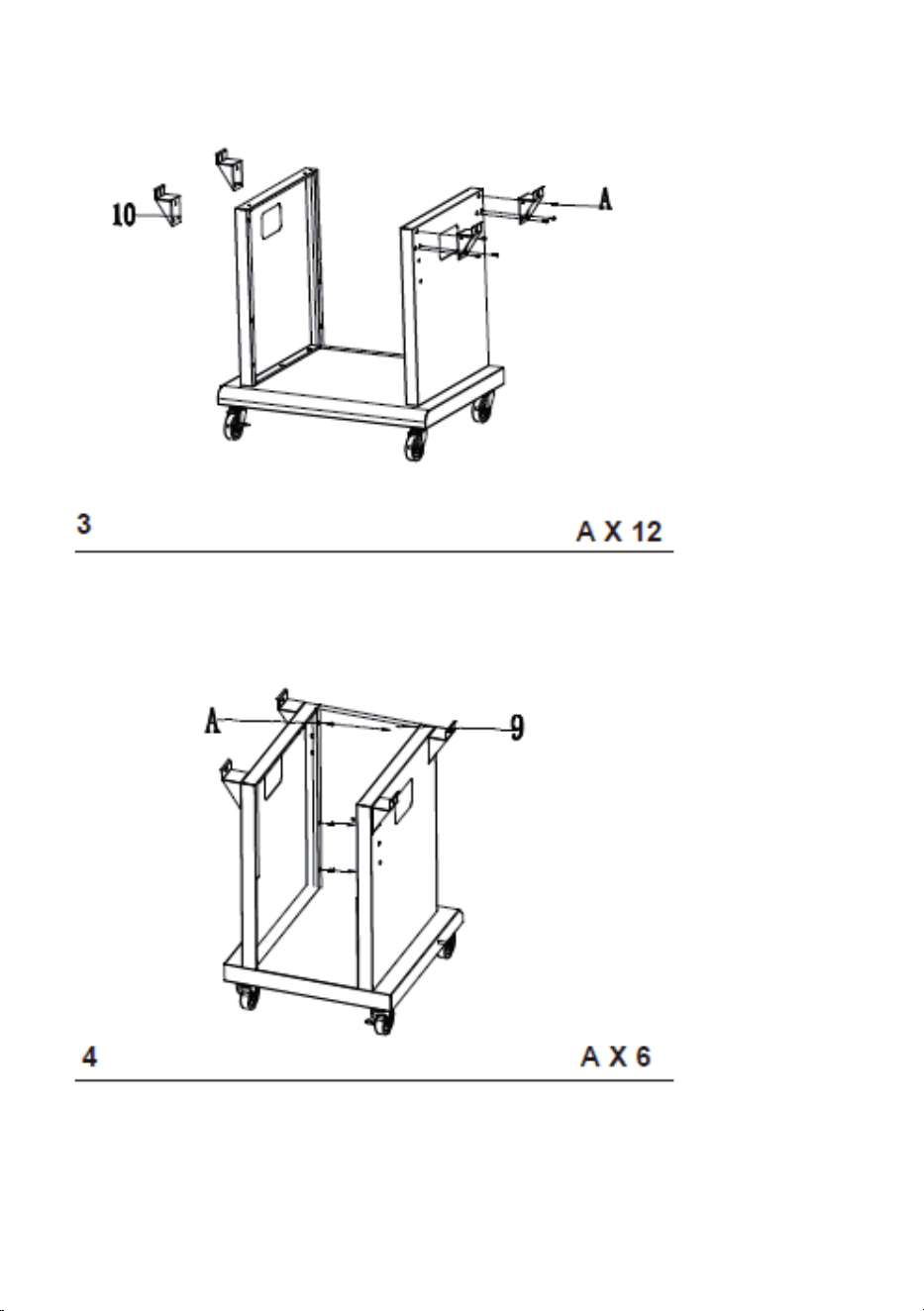

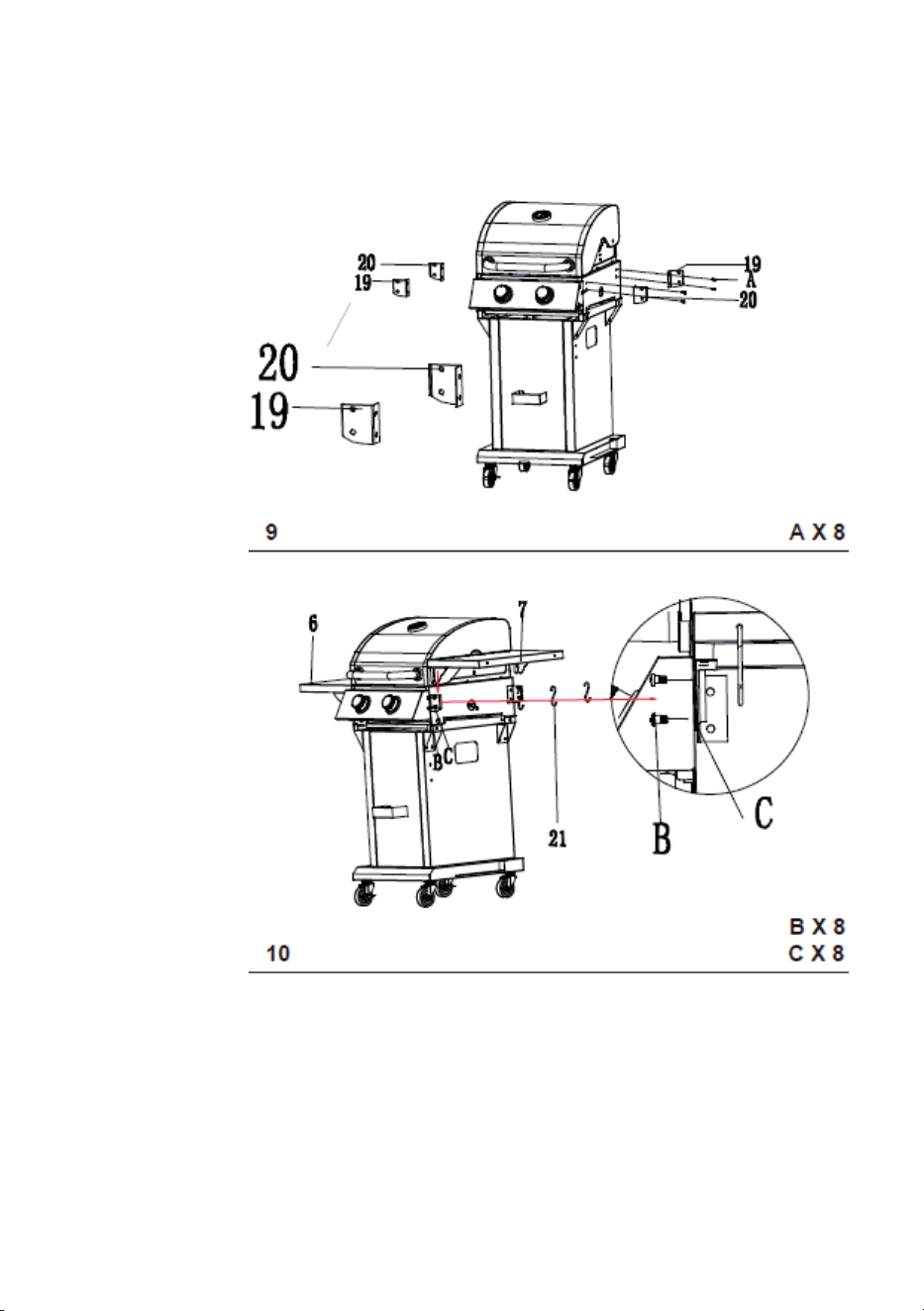

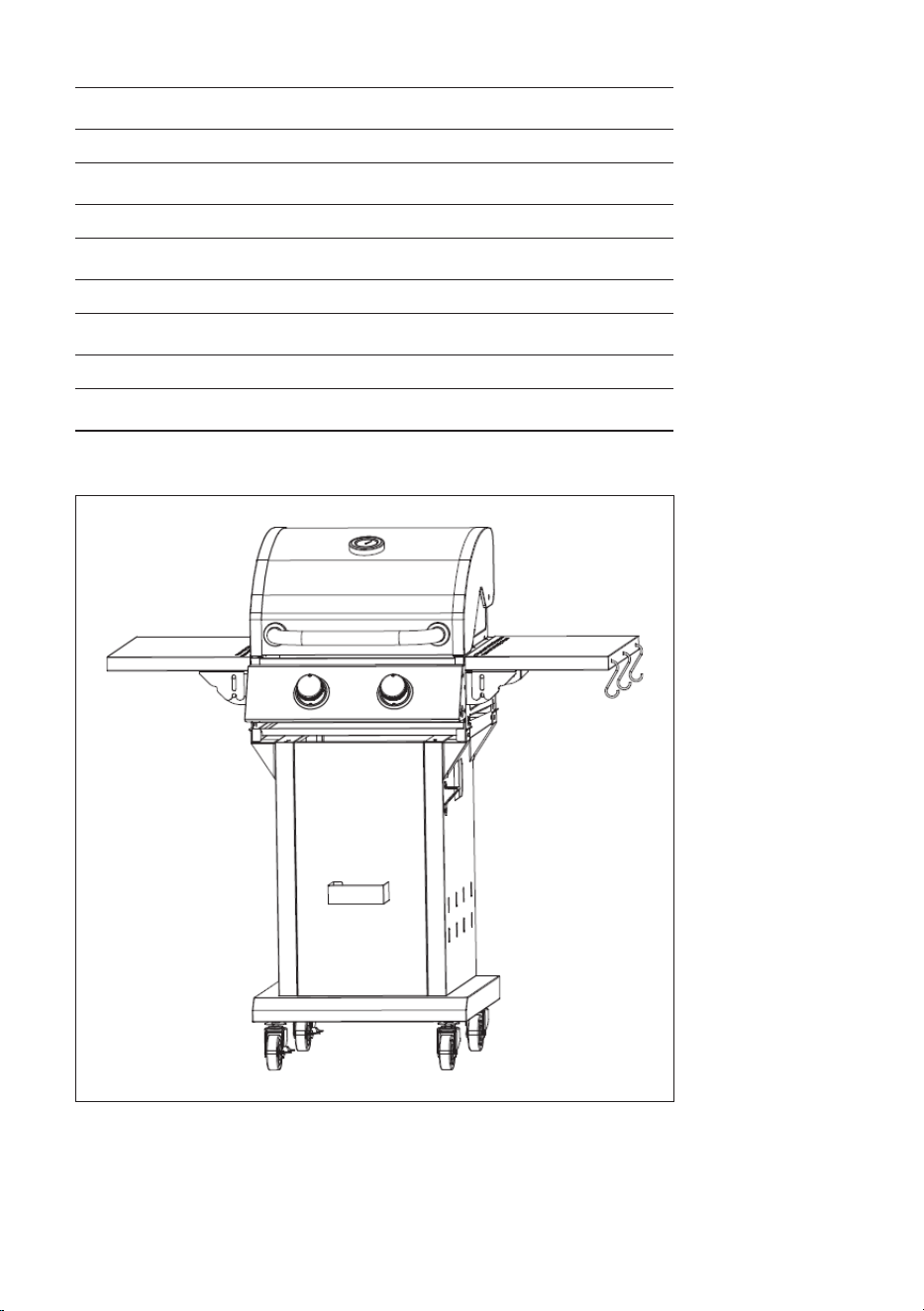

Gentile cliente,

La ringraziamo per aver acquistato il dispositivo. La preghiamo

di leggere attentamente le seguenti istruzioni per l’uso e di

seguirle per evitare possibili danni. Non ci assumiamo alcuna

responsabilità per danni scaturiti da una mancata osservazione

delle avvertenze di sicurezza e da un uso improprio del

dispositivo. Scansionare il codice QR seguente, per accedere

al manuale d’uso più attuale e per ricevere informazioni sul

prodotto:

INDICE

Avvertenze di sicurezza 61

Consigli per il risparmio energetico 62

Allacciamento del gas 63

Prova di tenuta 64

Installazione 65

Accensione 67

Pulizia e manutenzione 68

Risoluzione dei problemi 68

Avviso di smaltimento 72

Produttore e importatore (UK) 72

Manuale di montaggio73

DATI TECNICI

Numero articolo 10 04 5151

Potenza riscaldante complessiva (Hs) 7,2 kW (524 g/h)

Categoria del gas I3B/P(30) I3+(28~30/37)

Paesi LU, NL, DK, FI,

SE, CY, CZ, EE, LT,

MT, SK, SI, BG,

IS, NO, TR, HR,

RO, IT, HU, LV

BE, FR, IT, LU, IE,

GB, GR, PT, ES,

CY, CZ, LT, SK, CH,

SI, LV

Gas Propano, butano

e miscele

Butano/propano

Pressione del gas 28-30mbar 28-30/37mbar

Dimensioni dell'ugello d'iniezione

(Bruciatori principali)

0,91mm

Nome del prodotto: Lucifer

Numero articolo: 10045151

PIN-Code: 2531CS-0082

Chal-Tec GmbH, Wallstr. 16, 10179, Berlino, Germania

WWW.KLARSTEIN.IT

Paese di

destinazione

Categoria del

gas

Tipo di gas Pressione del

gas

Dimensioni

dell'iniettore

Ø (bruciatori

principali)

Potenza

riscaldante

complessiva

(Hs)

BE, FR, IT, LU,

IE, GB, GR, PT,

ES, CY, CZ, LT,

SK, CH, SI, LV

I3+(28-30/37)

Butano

(G30)

28-30mbar 0,91mm 7,2 kW

(524g/h)

Propano

(G31)

37 mbar 0,91 mm

LU, NL, DK, FI,

SE, CY, CZ, LT,

MT, SK, SI, BG,

IS, NO, TR, HR,

RO, IT, HU, LV

I3B/P(30)

Propano,

butano

o le loro

miscele

28-30mbar 0,91mm

PL I3B/P(37)

Propano,

butano

o le loro

miscele

37 mbar 0,91 mm

AT, DE, CH,

LU, SK

I3B/P(50)

Propano,

butano

o le loro

miscele

50 mbar 0,8mm

• AVVERTIMENTO: i componenti accessibili possono essere

estremamente caldi. Tenere lontani i bambini.

• Leggere le indicazioni prima di utilizzare il dispositivo.

• Usare il dispositivo solo in aree ben ventilate.

• Ogni tipo di modi ca al dispositivo può rappresentare un

pericolo.

• Dopo l'uso, chiudere il  usso di gas dalla bombola.

2531-22

AVVERTENZE DI SICUREZZA

Prima di utilizzare il dispositivo, leggere con attenzione il manuale d'uso e conservarlo

per futuri utilizzi.

• La griglia è adatta solo all'uso all'aperto.

• Prima di utilizzare il dispositivo, leggere attentamente tutte le avvertenze di

sicurezza e le indicazioni.

• I componenti accessibili possono diventare estremamente caldi. Tenere lontani i

bambini.

• Non spostare assolutamente il dispositivo quando è acceso.

• Dopo l'uso, chiudere il gas dalla bombola.

• Ogni tipo di modica al dispositivo può essere pericolosa.

• Alcuni componenti possono diventare estremamente caldi durante l'uso del

dispositivo. Prestare particolare attenzione se ci sono bambini o persone anziane

vicino al dispositivo.

• Non stoccare o utilizzare benzina, combustibili al metanolo o altri vapori e liquidi

inammabili nelle vicinanze di questo dispositivo o altri.

• Non accendere mai una griglia a gas con benzina o liquidi simili!

• L'utente non può modicare in alcun modo il dispositivo consegnato dal produttore.

• Non controllare mai se ci sono perdite di gas usando una amma libera.

• Se c'è una perdita di gas, non utilizzare assolutamente la griglia. Chiudere la

valvola della bombola del gas.

• Durante l'uso, non cercare assolutamente di scollegare dalla griglia la bombola del

gas o il regolatore.

• Prestare particolare attenzione quando si utilizza la griglia e non lasciarla priva di

supervisione mentre è in funzione.

• La griglia a gas deve essere pulita dopo ogni uso. Non bloccare assolutamente

l'apertura del bruciatore. Se è bloccata, utilizzare un bastoncino rotondo con un

diametro di 1,6 mm per eliminare l'ostruzione.

• Quando si puliscono bruciatore, valvole o aperture del bruciatore e degli ugelli,

assicurarsi di non allargarli.

• Non utilizzare il dispositivo in garage o altri locali chiusi. Questo dispositivo

deve essere sempre a distanza di sicurezza da materiali facilmente inammabili.

Consigliamo di tenere una distanza minima di 0,5-1 m da materiali facilmente

inammabili di ogni tipo.

• Sottoporre la griglia a gas alla manutenzione di un tecnico qualicato almeno

una volta l'anno. Non cercare assolutamente di realizzare la manutenzione

autonomamente.

• Ogni tipo di modica al dispositivo può essere pericolosa. Non realizzare

modiche non autorizzate alle unità di controllo principali, come ad es. rubinetti

del gas, iniettori o valvole. Non rimuovere o modicare assolutamente accessori

sigillati dal produttore o dal servizio di assistenza ai clienti.

Alcuni fornitori di gas liquido riempiono le bombole da utilizzare con la griglia oltre

l'effettivo limite massimo. Questo "riempimento eccessivo" può causare situazioni

pericolose, dovute alla formazione di sovrapressione all'interno della bombola.

La valvola della bombola funge da dispositivo di sicurezza e rilascia la pressione

eccessiva. Il "vapore" rilasciato è facilmente inammabile. Per ridurre al minimo i rischi,

rispettare le seguenti procedure di sicurezza.

1. Dire al fornitore responsabile del riempimento della bombola di non superare

l'80% della capacità massima.

2. Se si dispone di un'ulteriore bombola o di una bombola del gas non collegata,

non riporla mai vicino o sotto la griglia/il vano di riscaldamento o nelle vicinanze di

altre fonti d'ignizione e calore.

• Controllare se ci sono perdite sul collegamento del gas con una soluzione di

acqua e sapone.

• Quando si accende il bruciatore, la copertura superiore della griglia deve essere

sempre aperta.

• Quando si cucina sulla griglia, utilizzare guanti da forno e utensili da barbecue

stabili e lunghi.

• Essere sempre pronti in caso di incidenti o incendi. È fondamentale sapere dove si

trovano e come utilizzare la cassetta di primo soccorso e gli estintori.

• Tenere un estintore a portata di mano.

• Non scaldare sulla griglia contenitori in vetro o metallo ancora chiusi. La pressione

interna potrebbe aumentare e causare l'esplosione del contenitore. Ciò potrebbe

provocare danni a cose e/o persone.

• La griglia a gas diventa molto calda durante l'uso. Utilizzare guanti protettivi.

• Tenere il cavo elettrico e il tubo del combustibile lontano da tutte le superci

bollenti.

• Prestare attenzione quando si griglia.

CONSIGLI PER IL RISPARMIO ENERGETICO

• Aprire il coperchio della griglia solo per il tempo strettamente necessario.

• Quando le pietanze sono cotte, spegnere subito la griglia.

• Riscaldare la griglia a gas solo per 10-15 minuti prima di utilizzarla (tranne che al

primo utilizzo).

• Non scaldare la griglia più a lungo di quanto consigliato.

• Non impostare un livello di potenza più alto del necessario.

• Collegare il tubo essibile e il regolatore con la bombola che si trova sul lato

sinistro della griglia a gas. Assicurarsi che la bombola sia in una posizione sicura e

lontana da fonti di calore di ogni tipo. Il diametro del tubo essibile è di 8-10 mm. Il

tubo essibile non dovrebbe essere più lungo di 1,5 metri.

ALLACCIAMENTO DEL GAS

Il collegamento tra il regolatore di pressione del gas e la griglia può essere realizzato

con sofetti metallici o un tubo di gomma approvato per il gas con una lunghezza

massima di 1,5 m. Le griglie alimentate con gas liquido (GPL) devono essere collegate

utilizzando un tubo di gomma approvato per l'uso con gas.

• Se si usa un tubo di gomma, è necessario un collegamento universale per l'ingresso

dell'aria.

• Le estremità del tubo essibile vengono collegate rispettivamente alla griglia e alla

valvola del gas. Si prega di installare l'adattatore del tubo di gomma direttamente

al condotto principale del gas, senza adattatore intermedio. Il diametro del tubo

del gas è di 8-10 mm e varia in base al tipo di adattatore utilizzato. In caso di

dubbi, consultare il fornitore di gas locale per sapere quale adattatore e tubo del

gas siano compatibili con le bombole del gas disponibili nel Paese di utilizzo.

Non avviare il dispositivo in caso di dubbi sulla compatibilità o se non si è certi del

corretto isolamento del collegamento.

• Possono essere collegati alla bombola del gas (ricaricabile) solo tubi del gas e

regolatori autorizzati. Tutti i componenti devono essere conformi alle normative

locali.

• Assicurarsi che il tubo del gas non sia attorcigliato, piegato eccessivamente o

schiacciato da altri oggetti. Al termine dell'installazione è necessario realizzare una

verica per eventuali perdite di gas.

• Non esporre il tubo del gas ad alte temperature.

• Si consiglia di realizzare una volta l'anno un controllo per vericare la tenuta

ermetica della griglia a gas.

• Prima di ogni utilizzo, assicurarsi che il tubo del gas sia in buono stato. Se ci sono

crepe o segni di usura, sostituirlo.

Allacciamento del gas

con adattatore tipo E

Allacciamento del gas

(Francia)

Se si usa un tubo di gomma, si prega

di installare l'adattatore corretto (v.

immagine sopra) direttamente al

condotto principale del gas, senza

adattatore intermedio.

Se la griglia a gas viene utilizzata in

Francia, si prega di assicurarsi che

l'adattatore in questione (v. immagine

sopra) sia collegato al condotto

principale del gas.

PROVA DI TENUTA

• Realizzare la verica di eventuali perdite ogni volta che si collega o si ricollega la

bombola del gas.

• Non utilizzare assolutamente amme libere per controllare se ci sono perdite di

gas.

• Non fumare mentre si realizza la prova di tenuta.

• Realizzare sempre la verica all'aperto, in un'area ben ventilata e a distanza di

sicurezza da fonti d'ignizione, come benzina, amme libere, scintille o dispositivi

elettrici.

• Questo dispositivo deve essere sottoposto regolarmente alla verica per eventuali

perdite di gas. Se si nota odore di gas, realizzare immediatamente la verica.

Realizzare la prova di tenuta

• Mischiare acqua e sapone in un rapporto di 1:3. La soluzione può essere applicata

con una bottiglia, una spugna, un acone per detersivo o un panno sui seguenti

punti: valvola della bombola del gas, regolatore di pressione, tutti i collegamenti

del gas, collegamenti del tubo e su tutta la lunghezza del tubo di collegamento.

• Mentre si applica la soluzione, la valvola del gas deve trovarsi in posizione "OFF".

Non appena è stata applicata ovunque, posizionare la valvola su "ON".

• Se dovesse esserci una perdita, nel punto in questione si formeranno delle bolle.

• In caso di perdite, chiudere immediatamente la valvola del gas. Stringere i

connettori che non tengono, aprire la valvola del gas e controllare nuovamente il

punto interessato.

• Se non è possibile risolvere la perdita anche dopo diversi tentativi, rivolgersi

al fornitore di gas o a una persona con qualica equivalente. Non utilizzare

assolutamente la griglia nché ci sono perdite.

INSTALLAZIONE

Dopo aver acquistato la bombola del gas, è possibile iniziare il montaggio della

griglia.

1. Assicurarsi di cambiare la bombola a distanza di sicurezza da ogni tipo di fonte

d'ignizione. Mettere la bombola sul lato sinistro della griglia e assicurarsi che sia in

una posizione sicura e lontana da fonti di calore di ogni tipo.

2. Se si desidera utilizzare la griglia, installare il regolatore nella valvola della

bombola e stringerlo saldamente.

AVVERTENZA: rischio di incendi ed esplosioni!

Prima di accendere la griglia, leggere le indicazioni e le avvertenze

di sicurezza che riguardano questa procedura. Prima di ogni utilizzo,

controllare se il tubo  essibile presenta crepe, tagli o altri segni di usura.

Non utilizzare assolutamente la griglia se il tubo è danneggiato.

Quando si cambia la bombola del gas, assicurarsi che non ci siano fonti

d'ignizione nelle vicinanze, come ad es. fuoco, sigarette,  amme libere,

ecc. Prima di cambiare la bombola del gas, il dispositivo deve essere

spento.

• Assicurarsi che il tubo  essibile non sia attorcigliato, altrimenti il  usso di gas

potrebbe essere ostacolato durante il montaggio della griglia. Il tubo  essibile non

deve essere eccessivamente teso e non deve essere a contatto con la griglia, dato

che diventa estremamente calda durante l'uso.

• Scegliere un tubo  essibile con una resistenza al calore superiore a temperature di

80 °C.

• Il tubo  essibile deve essere cambiato ogni 2 anni. Se le normative nazionali lo

richiedono, deve essere cambiato con maggiore frequenza.

Cambiare la bombola del gas

Nota: chiudere la valvola del gas della bombola (non è necessaria una chiave).

• Se la bombola viene posizionata nell'apposito supporto della griglia, deve avere

un'altezza inferiore a 48 cm e una larghezza massima di 33 cm.

• Se la bombola viene posizionata al di fuori del supporto della griglia, deve avere

un'altezza inferiore a 80 cm e una larghezza massima di 33 cm.

Collegare la bombola del gas

1. Girare il tappo arancione, in modo che la freccia sia rivolta verso la fessura sulla

copertura.

2. Rimuovere il tappo protettivo arancione tirando la fascetta. Non utilizzare attrezzi.

Lasciare penzolare il tappo dalla bombola del gas.

3. Assicurarsi che la guarnizione ad anello nera si trovi nella valvola della bombola.

Collegare il regolatore alla valvola.

4. Girare il regolatore in senso orario e accendere la griglia come indicato.

Allacciamento

del gas

Immagine di riferimento per collegare

la griglia e il tubo ﬂ essibile

Immagine di riferimento per collegare

la bombola del gas, il regolatore, la

griglia e il tubo ﬂ essibile

Bombola

del gas

Regolatore

di pressione

Tubo

 essibile

Tubo

 essibile

Rimuovere la bombola del gas

1. Fatta eccezione per impianti con due bombole e valvola di commutazione,

chiudere il rubinetto del gas. Attendere che bruciatore del gas e  amma d'ignizione

siano spenti. Nel caso di impianti con valvola di commutazione, basta chiudere la

valvola della bombola vuota.

2. Mettere sulla bombola vuota il tappo di sicurezza arancione.

AVVERTIMENTO: pericolo di ustioni!

La zona in corrispondenza dell'impugnatura nera diventa estremamente

calda durante l'uso. Prestare attenzione e non toccare la zona nera.

ACCENSIONE

Attenzione

• Quando si accende il bruciatore, la copertura superiore della griglia deve essere

sempre aperta.

• Assicurarsi che il viso non si trovi direttamente sopra la griglia a gas quando viene

accesa.

Gestione dell'accensione del gas controllata

1. Quando tutti i controlli del gas sono in posizione "OFF", aprire la valvola della

bombola sul regolatore.

2. Per generare una scintilla, tenere premuta la manopola del gas (A) in questa

posizione per 3-5 secondi, in modo da permettere al gas di uire.

3. Girare poi il regolatore del gas in senso antiorario sulla posizione "HI" (B). Così

vengono generate scintille nel tubo di accensione del bruciatore.

4. Si sentirà un clic dal dispositivo d'ignizione e dal tubo di accensione sul lato sinistro

del bruciatore (D) uscirà una amma arancione.

5. Dopo aver sentito il clic, tenere premuto il regolatore del gas (A) per altri due

secondi, in modo che il gas possa uire completamente nel tubo del bruciatore (E),

garantendo la corretta accensione.

6. Quando il bruciatore è acceso, anche i bruciatori adiacenti con controllo in

posizione "HI" si accendono.

7. Quando il regolatore è in posizione "HI", la amma dovrebbe essere alta circa

12-20 mm e avere una porzione arancione minima. Girare completamente il

regolatore del gas in senso antiorario per abbassare al minimo la amma.

NOTE

• Se ci sono problemi con l'accensione della griglia anche se vengono rispettati tutti i

passaggi, contattare il produttore del dispositivo o il servizio di assistenza ai clienti.

• Se non è possibile utilizzare l'accensione automatica, rimuovere la griglia del

barbecue e il diffusore di calore (piastra) e girare la valvola in senso antiorario di

90° per accendere il dispositivo con un accendino adatto, tenendolo a 5 mm di

distanza dal foro del bruciatore. Riposizionare poi la griglia e il diffusore di calore

(piastra). Indossare guanti termoresistenti durante questa procedura.

PULIZIA E MANUTENZIONE

1. Accendere il bruciatore per 15-20 minuti. Lasciar raffreddare completamente il

dispositivo prima di pulirlo.

2. La griglia di cottura deve essere immersa in acqua e sapone e lavata regolarmente.

3. Anche il lato interno della copertura della griglia deve essere pulito con acqua

calda e sapone. Per rimuovere macchie ostinate, utilizzare una spazzola metallica,

lana d'acciaio o una spugna abrasiva.

4. Ispezionare regolarmente il bruciatore per assicurarsi che sia privo di insetti e ragni,

che potrebbero ostruire il condotto del gas e ostacolare il usso. Pulire i tubi di

Venturi con la massima cura e assicurarsi che non siano bloccati. Consigliamo di

utilizzare uno scovolino.

Tutte le modiche al dispositivo sono pericolose e vietate.

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Prevenzione/Soluzione

Perdita di gas dal

tubo essibile.

Il tubo è danneggiato.

Chiudere il gas dalla

bombola. Controllare se il

tubo presenta tagli o crepe.

Sostituire il tubo. Controllare

la bombola del gas e il rego-

latore. Realizzare una prova

di tenuta con acqua e sapone.

Perdita di gas

dalla bombola.

Guasto meccanico

o gestione errata.

Chiudere la valvola della

bombola del gas.

Perdita di gas

dalla valvola

della bombola.

Guasto meccanico

o gestione errata.

Chiudere la valvola della

bombola del gas. Riportare la

bombola del gas al fornitore.

Esce gas dal punto

di collegamento tra

bombola e regolatore.

Installazione errata, colle-

gamento allentato, guar-

nizione ad anello guasta.

Chiudere la valvola della

bombola del gas. Rimuovere

il regolatore e controllare

visivamente se la guarnizione

ad anello è danneggiata.

Realizzare una prova di

tenuta con acqua e sapone.

Problema Possibile causa Prevenzione/Soluzione

Escono amme dal

pannello di controllo.

Fiamme dalla zona del

bruciatore a causa di

un blocco parziale.

Mettere il regolatore del gas

della griglia in posizione

"OFF" e chiudere la valvola

della bombola. Quando le

amme si sono estinte e la gri-

glia si è raffreddata, togliere il

bruciatore e controllare se sot-

to ci sono nidi di ragno o rug-

gine. V. il paragrafo "Pulizia

e manutenzione" e il manuale

di montaggio della griglia.

Fuoco dovuto al

grasso o amme alte

sotto la supercie

della griglia.

Troppi residui di grasso

nella zona del bruciatore.

Chiudere la bombola del gas.

Lasciare aperta la coper-

tura per fare estinguere le

amme. Dopo il raffredda-

mento, rimuovere residui di

alimenti e grasso dalla zona

del vano del bruciatore.

Non è possibi-

le accendere il

bruciatore con il

dispositivo d'ignizione

(problema con il gas).

Si sta cercando di

accendere il brucia-

tore sbagliato.

V. paragrafo "Accen-

dere la griglia".

Il bruciatore non è

collegato alla val-

vola di controllo

Assicurarsi che le valvole si

trovino nei tubi del bruciatore.

Il bruciatore è bloccato.

Assicurarsi che i tubi del

bruciatore non siano

bloccati da ragnatele o altri

corpi estranei. V. paragrafo

"Pulizia e manutenzione".

Problema Possibile causa Prevenzione/Soluzione

Non è possibi-

le accendere il

bruciatore con il

dispositivo d'ignizione

(problema con il gas).

Nessun usso di gas

Controllare se la bombo-

la del gas è vuota. Se la

bombola non è vuota, v. il

paragrafo "Improvviso calo

della pressione del gas".

Blocco sul dado di

collegamento della

bombola del gas

Mettere il regolatore del

gas della griglia in posi-

zione "OFF" e chiudere la

valvola della bombola.

Togliere il dado di collega-

mento dalla bombola del

gas. Aprire nuovamente la

bombola del gas e riprovare.

Il dado e la bombola

non sono collega-

ti correttamente.

Ruotare il dado di colle-

gamento per 1/2-3/4.

Non è possibi-

le accendere il

bruciatore con il

dispositivo d'ignizione

(problema elettrico).

L'elettrodo è rot-

to o guasto.

Sostituire l'elettrodo.

La punta dell'elettro-

do non si trova nella

posizione corretta.

Pulire cavi ed elettrodi

con alcool e tamponi.

Cavi e/o elettrodi sporchi

a causa di resti di alimenti.

Ricollegare i cavi o sostituire

l'elettrodo/i cavi. Controllare

l'isolamento e il collegamento

dei cavi. Se l'isolamento è

danneggiato, sostituire i cavi.

Cavi allentati o scollegati.

Ricollegare i cavi o sostituire

l'elettrodo/il gruppo cavi.

Cortocircuito tra

dispositivo d'ignizio-

ne ed elettrodo.

Sostituire il cavo del

dispositivo d'ignizione.

Non vengono ge-

nerate scintille.

Controllare l'isolamento dei

cavi e se il collegamento è

corretto. Se l'isolamento è

danneggiato, sostituire i cavi.

Il bruciatore non

si accende.

V. voce "Fuoco dovuto al

grasso o amme alte sotto

la supercie della griglia".

V. voce "Fuoco dovuto al

grasso o amme alte sotto

la supercie della griglia".

Problema Possibile causa Prevenzione/Soluzione

Improvviso calo della

pressione del gas

Accumulo di grasso.

Pulire i bruciatori e l'in-

terno della griglia.

Carne troppo grassa

Eliminare il grasso dalla

carne prima di grigliarla.

Temperatura trop-

po elevata

Abbassare la potenza con

il regolatore del gas.

Escono amme.

Vento forte o a rafche

Gas insufciente

Flusso del gas ridotto

Girare l'apertura della

griglia in direzione del

vento o aumentare la

potenza delle amme.

Riempire la bombola del gas.

V. voce "Improvviso calo

della pressione del gas".

Fiamme costanti

dovute al grasso

Resti di alimenti contenenti

grasso si sono accumulati

intorno al bruciatore.

Mettere il regolatore del gas

in posizione "OFF" e chiudere

la valvola della bombola.

Lasciare chiusa la coper-

tura e lasciare estinguere

le amme. Pulire la griglia

quando si è raffreddata.

Ritorno di amma

Bruciatore e tubi del

bruciatore sono bloccati.

Mettere il regolatore del gas

in posizione "OFF" e chiudere

la valvola della bombola.

Pulire il bruciatore e/o i tubi

del bruciatore. V. paragrafo

"Pulizia e manutenzione".

Fiammate

Accumulo di grasso.

Pulire i bruciatori e l'in-

terno della griglia.

Carne troppo grassa

Eliminare il grasso dalla

carne prima di grigliarla.

Temperatura trop-

po elevata

Abbassare la potenza con

il regolatore del gas.

Non è possibile

riempire la bom-

bola del gas.

Alcuni fornitori di gas

hanno ugelli di riem-

pimento vecchi con

lettatura usurata.

Cambiare il fornitore di gas.

Pur utilizzando gli altri

per trasferire l'ignizio-

ne, non è possibile ac-

cendere un bruciatore.

Accumulo di grasso o resti

di alimenti all'estremità

del tubo di trasferimento.

Pulire il tubo di trasferimento

con una spazzola metallica.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni

inerenti lo smaltimento di dispositivi elettrici ed elettronici,

questo simbolo sul prodotto o sulla confezione segnala che

questi prodotti non possono essere smaltiti con i riuti normali

e devono essere portati a un punto di raccolta di dispositivi

elettrici ed elettronici. Grazie al corretto smaltimento dei

vecchi dispositivi si tutela il pianeta e la salute delle persone

da possibili conseguenze negative. Informazioni riguardanti il

riciclo e lo smaltimento di questi prodotti si ottengono presso

l’amministrazione locale oppure il servizio di gestione dei

riuti domestici.

PRODUTTORE E IMPORTATORE (UK)

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Berlin Brands Group UK Limited

PO Box 42

272 Kensington High Street

London, W8 6ND

United Kingdom

MONTÁŽNY NÁVOD

ASSEMBLY INSTRUCTIONS

INSTRUCTION DE MONTAGE

INSTRUCCIONES DE MONTAJE

MANUALE DI MONTAGGIO

ZOZNAM ČASTÍ / PARTS LIST /

LISTE DES PIÈCES / LISTA DE PIEZAS /

LISTA DELLE PARTI

ČASŤ

PART

PIÈCE

PIEZA

COMPONENTE

KS.

QTY

QTÉ

UD.

PZ.

ČASŤ

PART

PIÈCE

PIEZA

COMPONENTE

KS.

QTY

QTÉ

UD.

PZ.

Pred montážou odstráňte túto časť!

Please remove this part before assembly!

Veuillez retirer cette pièce avant le montage !

¡Retire esta pieza antes del montaje!

Si prega di rimuovere questo componente prima del montaggio!

Klarstein 10045151 Lucifer 2 Gas Grill

Product's Documents

User manual

Specifications

Klarstein 10045151 Questions and Answers
