Metabo HPT WR36DFQ4 36V MultiVolt Cordless Brushless High Torque Impact Wrench Tool

Product's Documents

Below are documents related to this product, you can read online or download:
User Manual Other Documents

WR36DF Owners Manual

This is the main product document for model WR36DFQ4.

The file format is pdf, 84 pages, you can download this manual here .

background
Designed for operating in USA & Canada only.
When this product is used in areas other than the USA & Canada,
we cannot guarantee the product quality and performance.
SAFETY INSTRUCTIONS AND INSTRUCTION MANUAL
WARNING
IMPROPER OR UNSAFE use of this power tool can result in death or serious bodily injury!
This manual contains important information about product safety. Please read and understand
this manual BEFORE operating the power tool. Please keep this manual available for other
users and owners before they use the power tool. This manual should be stored in safe place.
INSTRUCTIONS DE SECURITE ET MODE D’EMPLOI
AVERTISSEMENT
Une utilisation INCORRECTE OU DANGEREUSE de cet outil motorisé peut entraîner la mort
ou de sérieuses blessures corporelles!
Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit.
Prière de lire et de comprendre ce mode d’emploi AVANT d’utiliser l’outil motorisé. Garder ce
mode d’emploi à la disponibilité des autres utilisateurs et propriétaires avant qu’ils utilisent
l’outil motorisé. Ce mode demploi doit être conservé dans un endroit sûr.
INSTRUCCIONES DE SEGURIDAD Y MANUAL DE INSTRUCCIONES
ADVERTENCIA
¡La utilización INAPROPIADA O PELIGROSA de esta herramienta eléctrica puede resultar
en lesiones de gravedad o la muerte!
Este manual contiene informacn importante sobre la seguridad del producto. Lea y
comprenda este manual ANTES de utilizar la herramienta eléctrica. Guarde este manual para
que puedan leerlo otras personas antes de utilizar la herramienta eléctrica. Este manual debe
ser guardado en un lugar seguro.
Model
Modèle
Modelo
WR 36DF WR 36DG
Cordless Impact Wrench
Clé à choc sans l
Llave de impacto inalámbrica
WR36DF
WR36DG
000BookWR36DF.indb1000BookWR36DF.indb1 2022/09/0117:22:412022/09/0117:22:41
background
IMPORTANT SAFETY INSTRUCTIONS
Read and understand all of the safety precautions, warnings and operating instructions in the Instruction Manual before
operating or maintaining this power tool.
Most accidents that result from power tool operation and maintenance are caused by the failure to observe basic safety
rules or precautions. An accident can often be avoided by recognizing a potentially hazardous situation before it occurs,
and by observing appropriate safety procedures.
Basic safety precautions are outlined in the “SAFETY” section of this Instruction Manual and in the sections which
contain the operation and maintenance instructions.
Hazards that must be avoided to prevent bodily injury or machine damage are identi ed by WARNINGS on the power
tool and in this Instruction Manual.
NEVER use this power tool in a manner that has not been speci cally recommended by metabo HPT.
MEANINGS OF SIGNAL WORDS
WARNING indicates a potentially hazardous situations which, if ignored, could result in death or serious injury.
CAUTION indicates a potentially hazardous situations which, if not avoided, may result in minor or moderate injury, or
may cause machine damage.
NOTE emphasizes essential information.
SAFETY
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings, instructions, illustrations and speci cations provided with this power tool.
Failure to follow all instructions listed below may result in electric shock, re and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or battery-operated
(cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
ammable liquids, gases or dust.
Power tools create sparks which may ignite the
dust or fumes.
c) Keep children and bystanders away while
operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools.
Unmodi ed plugs and matching outlets will reduce
risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges
and refrigerators.
There is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the risk
of electric shock.
d) Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool.
Keep cord away from heat, oil, sharp edges or
moving parts.
Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use
an extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
2
English
000BookWR36DF.indb2000BookWR36DF.indb2 2022/09/0117:22:412022/09/0117:22:41
background
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired
or under the in uence of drugs, alcohol or
medication.
A moment of inattention while operating power
tools may result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection.
Protective equipment such as a dust mask, non-
skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce
personal injuries.
c) Prevent unintentional starting. Ensure the
switch is in the o -position before connecting
to power source and/or battery pack, picking
up or carrying the tool.
Carrying power tools with your nger on the switch
or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on.
A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times.
This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair and clothing away
from moving parts.
Loose clothes, jewellery or long hair can be caught
in moving parts.
g) If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used.
Use of dust collection can reduce dust-related
hazards.
h) Do not let familiarity gained from frequent use
of tools allow you to become complacent and
ignore tool safety principles.
A careless action can cause severe injury within a
fraction of a second.
4) Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application.
The correct power tool will do the job better and
safer at the rate for which it was designed.
b) Do not use the power tool if the switch does
not turn it on and o .
Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power source
and/or remove the battery pack, if detachable,
from the power tool before making any
adjustments, changing accessories, or
storing power tools.
Such preventive safety measures reduce the risk
of starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool.
Power tools are dangerous in the hands of
untrained users.
e) Maintain power tools and accessories. Check
for misalignment or binding of moving parts,
breakage of parts and any other condition
that may a ect the power toolʼs operation.
If damaged, have the power tool repaired
before use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are easier
to control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed.
Use of the power tool for operations di erent
from those intended could result in a hazardous
situation.
h) Keep handles and grasping surfaces dry,
clean and free from oil and grease.
Slippery handles and grasping surfaces do not
allow for safe handling and control of the tool in
unexpected situations.
5) Battery tool use and care
a) Recharge only with the charger speci ed by
the manufacturer.
A charger that is suitable for one type of battery
pack may create a risk of re when used with
another battery pack.
b) Use power tools only with speci cally
designated battery packs.
Use of any other battery packs may create a risk of
injury and re.
3
English
000BookWR36DF.indb3000BookWR36DF.indb3 2022/09/0117:22:412022/09/0117:22:41
background

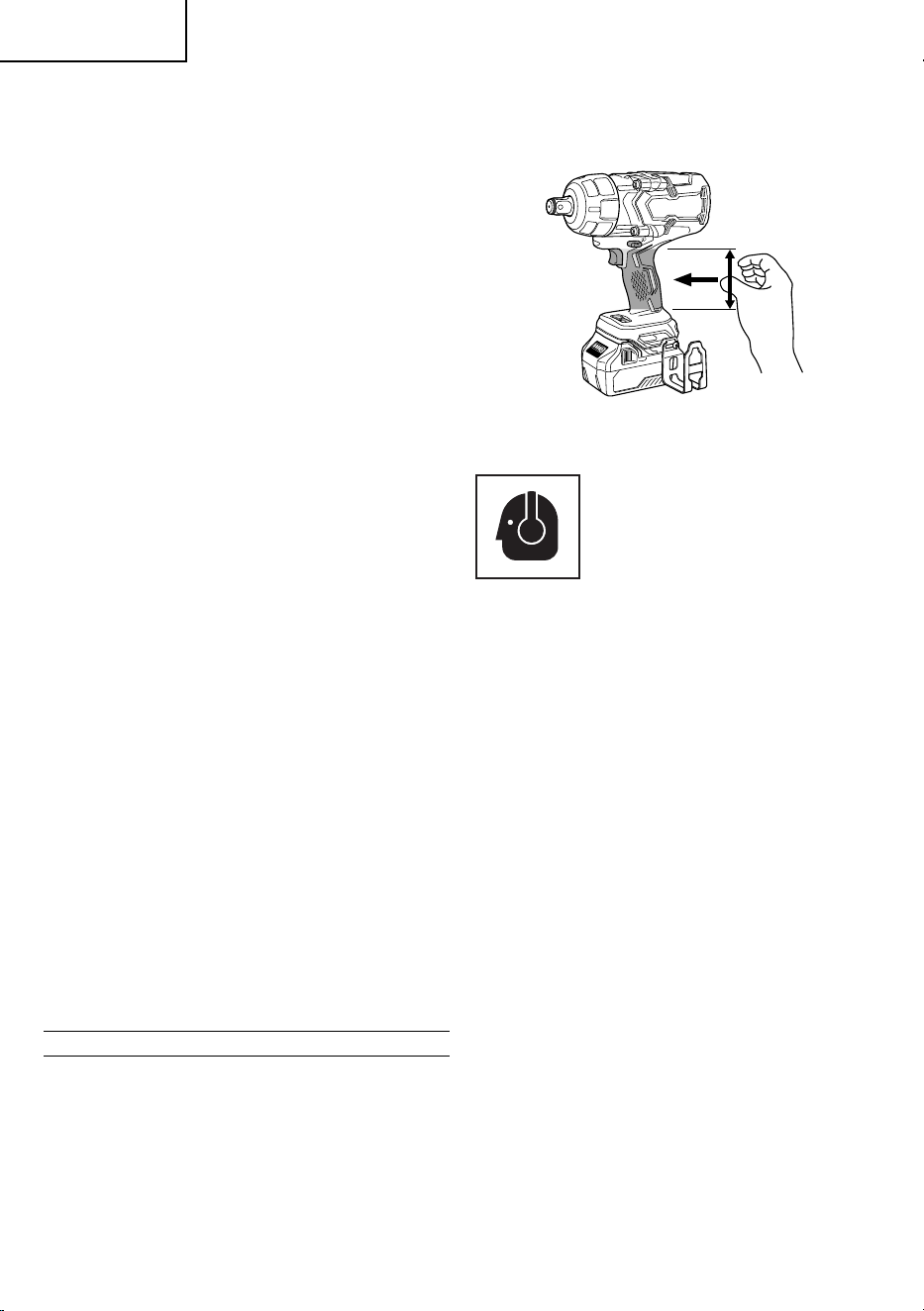

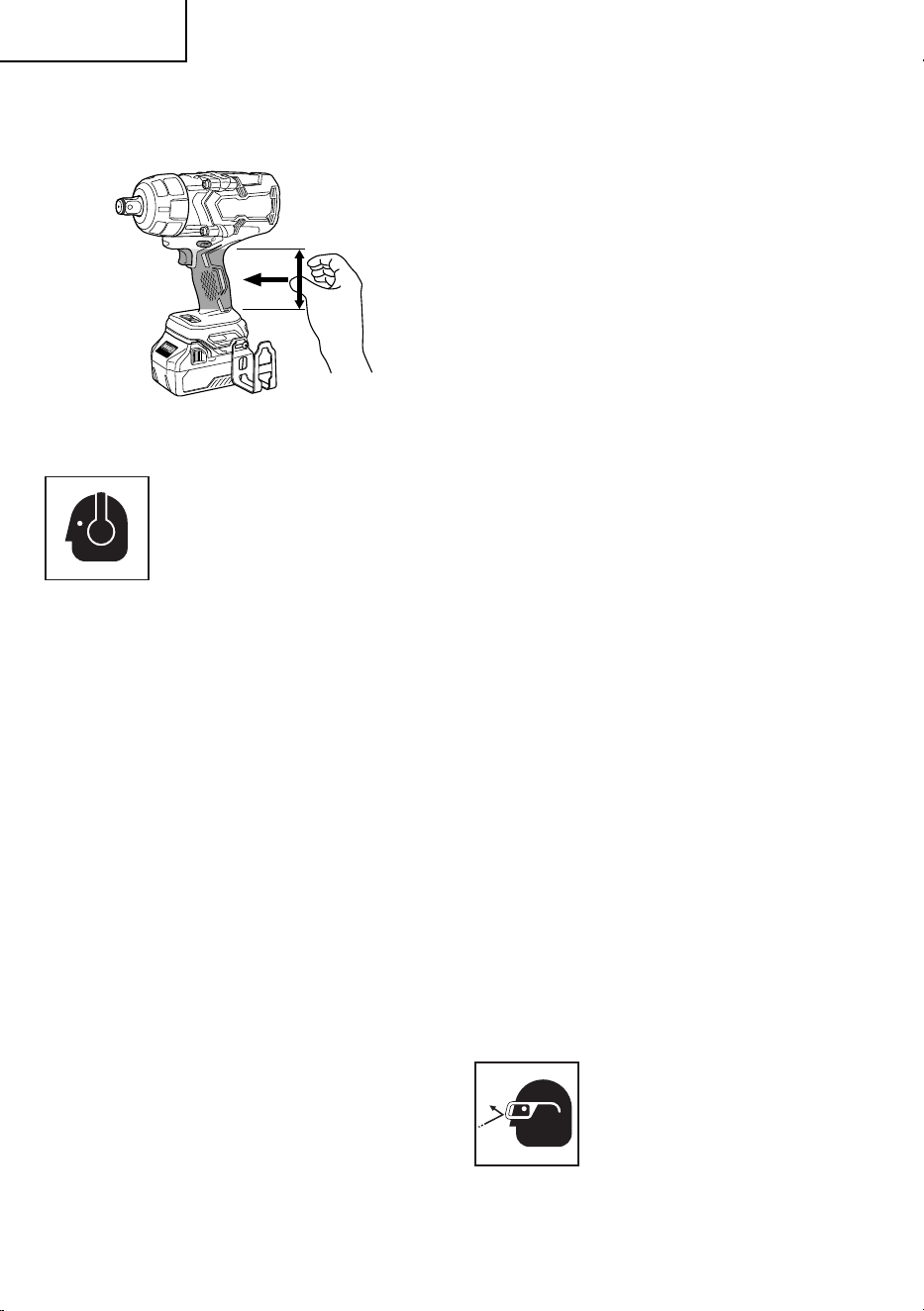

2. Make sure to securely hold the tool during operation.
Failure to do so can result in accidents or injuries.

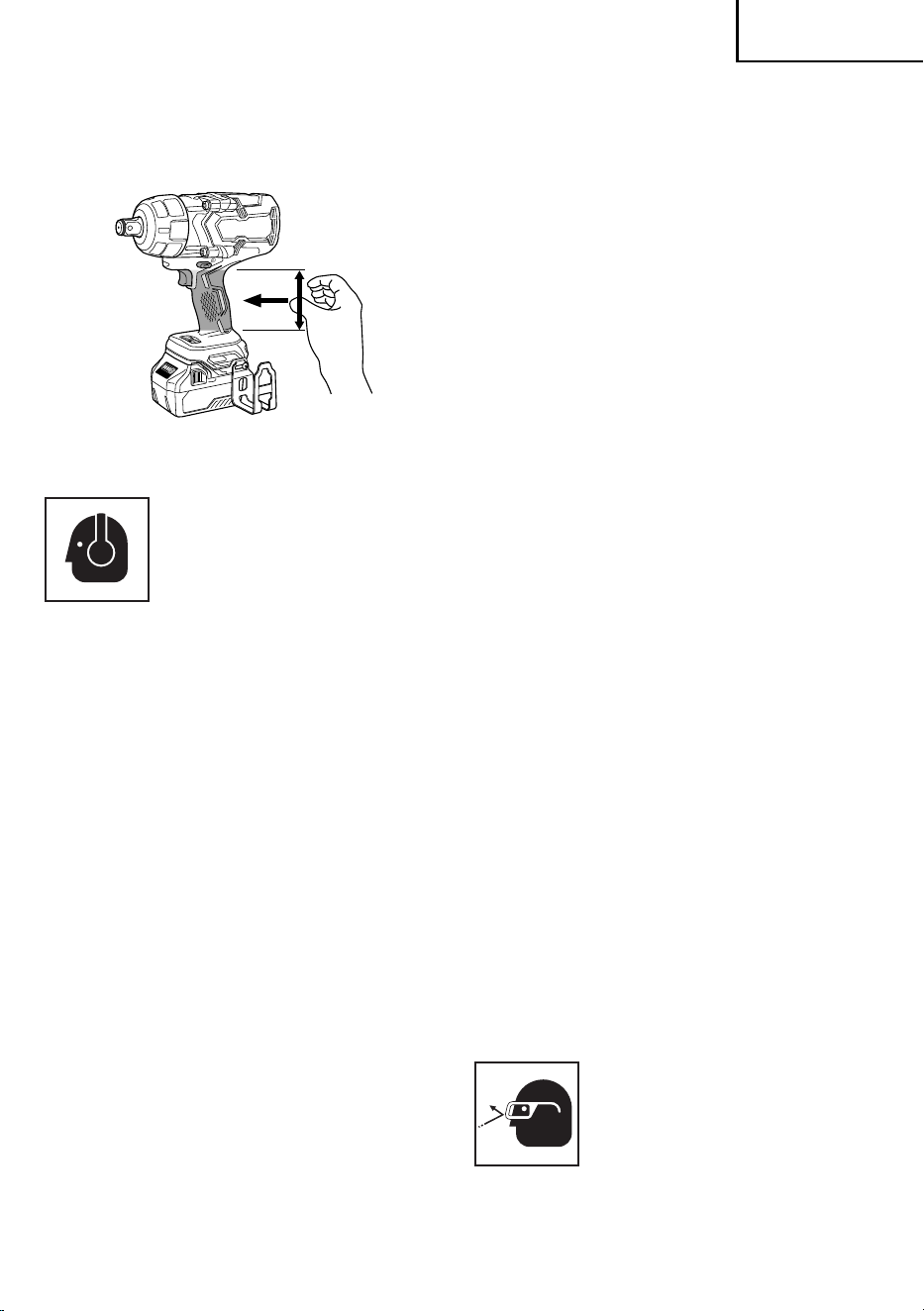

(Fig. 1)
Fig. 1
3. ALWAYS wear ear protectors when using the tool
for extended periods.
Prolonged exposure to high intensity
noise can cause hearing loss.
4. NEVER place hands or other body parts near the drill
bit or chuck during operation. Hold the impact wrench
by its handle only.
5. Because the cordless power tool operates by battery
power, be aware of the fact that it can begin to operate
at any time.
6. When working at elevated locations, clear the area
of all other people and be aware of conditions below
you.
7. NEVER touch moving parts.
NEVER place your hands, ngers or other body parts
near the tool’s moving parts.
8. NEVER operate without all guards in place.
NEVER operate this tool without all guards or safety
features in place and in proper working order. If
maintenance or servicing requires the removal of a
guard or safety feature, be sure to replace the guard or
safety feature before resuming operation of the tool.
9. Use right tool.
Don’t force small tool or attachment to do the job of a
heavy-duty tool.
Don’t use tool for purpose not intended —for
example— don’t use circular saw for cutting tree
limbs or logs.
10. NEVER use a power tool for applications other
than those speci ed.
NEVER use a power tool for applications other than
those speci ed in the Instruction Manual.
c) When battery pack is not in use, keep it away
from other metal objects, like paper clips,
coins, keys, nails, screws or other small metal
objects, that can make a connection from one
terminal to another.
Shorting the battery terminals together may cause
burns or a re.
d) Under abusive conditions, liquid may be
ejected from the battery; avoid contact. If
contact accidentally occurs, ush with water.
If liquid contacts eyes, additionally seek
medical help.
Liquid ejected from the battery may cause irritation
or burns.
e) Do not use a battery pack or tool that is
damaged or modi ed.
Damaged or modi ed batteries may exhibit
unpredictable behaviour resulting in re, explosion
or risk of injury.
f) Do not expose a battery pack or tool to re or
excessive temperature.
Exposure to re or temperature above 265 °F may
cause explosion.
g) Follow all charging instructions and do
not charge the battery pack or tool outside
the temperature range speci ed in the
instructions.
Charging improperly or at temperatures outside
the speci ed range may damage the battery and
increase the risk of re.
6) Service
a) Have your power tool serviced by a
quali ed repair person using only identical
replacement parts.
This will ensure that the safety of the power tool is
maintained.
b) Never service damaged battery packs.
Service of battery packs should only be performed
by the manufacturer or authorized service
providers.
– WARNING
To reduce the risk of injury, user must read
instruction manual.
SPECIFIC SAFETY RULES AND SYMBOLS
1. Hold the power tool by insulated gripping
surfaces, when performing an operation where
the fastener may contact hidden wiring.
Fasteners contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.
4
English
000BookWR36DF.indb4000BookWR36DF.indb4 2022/09/0117:22:412022/09/0117:22:41
background
11. Handle tool correctly.
Operate the tool according to the instructions provided
herein. Do not drop or throw the tool. NEVER allow the
tool to be operated by children, individuals unfamiliar
with its operation or unauthorized personnel.
12. Keep all screws, bolts and covers tightly in place.
Keep all screws, bolts, and plates tightly mounted.
Check their condition periodically.
13. Do not use power tools if the plastic housing or
handle is cracked.
Cracks in the tools housing or handle can lead to
electric shock. Such tools should not be used until
repaired.
14. Accessories must be securely mounted to the
tool.
Prevent potential injuries to yourself or others.
Accessories which have been mounted to the tool
should be secure and tight.
15. NEVER use a tool which is defective or operating
abnormally.
If the tool appears to be operating unusually, making
strange noises, or otherwise appears defective, stop
using it immediately and arrange for repairs by a
metabo HPT authorized service center.
16. Carefully handle power tools.
Should a power tool be dropped or struck against
hard materials inadvertently, it may be deformed,
cracked, or damaged.
17. Do not wipe plastic parts with solvent.
Solvents such as gasoline, thinner benzine, carbon
tetrachloride, and alcohol may damage and crack
plastic parts. Do not wipe them with such solvents.
Wipe plastic parts with a soft cloth lightly dampened
with soapy water and dry thoroughly.
18. Always wear eye protection that meets the
requirement of the latest revision of ANSI
Standard Z87.1.
19. Do not use the product if the tool or the battery
terminals (battery mount) are deformed.
Installing the battery could cause a short circuit that
could result in smoke emission or ignition.
20. Keep the tool’s terminals (battery mount) free of swarf
and dust.
Prior to use, make sure that swarf and dust have not
collected in the area of the terminals.
During use, try to avoid swarf or dust on the tool from
falling on the battery.
When suspending operation or after use, do not leave
the tool in an area where it may be exposed to falling
swarf or dust.
Doing so could cause a short circuit that could result
in smoke emission or ignition.
21. De nitions for symbols used on this tool
V ............ volts
---
......... direct current
no .......... no load speed
---/min .... revolutions or reciprocation per minute
22. Always use the tool and battery at temperatures
between 23°F (-5°C) and 104°F (40°C).
IMPORTANT SAFETY INSTRUCTIONS
FOR USE OF THE CORDLESS IMPACT
WRENCH
WARNING
Death or serious bodily injury could result from
improper or unsafe use of the cordless impact
wrench. To avoid these risks, follow these basic
safety instructions:
1. Never use this impact wrench handle for any
application other than those in this manual.
2. When working in high places, always make sure that
ther is no one below before starting to work.
3. Always wear eye and ear protection when you work.
4. Con rm whether the socket has any crack in it.

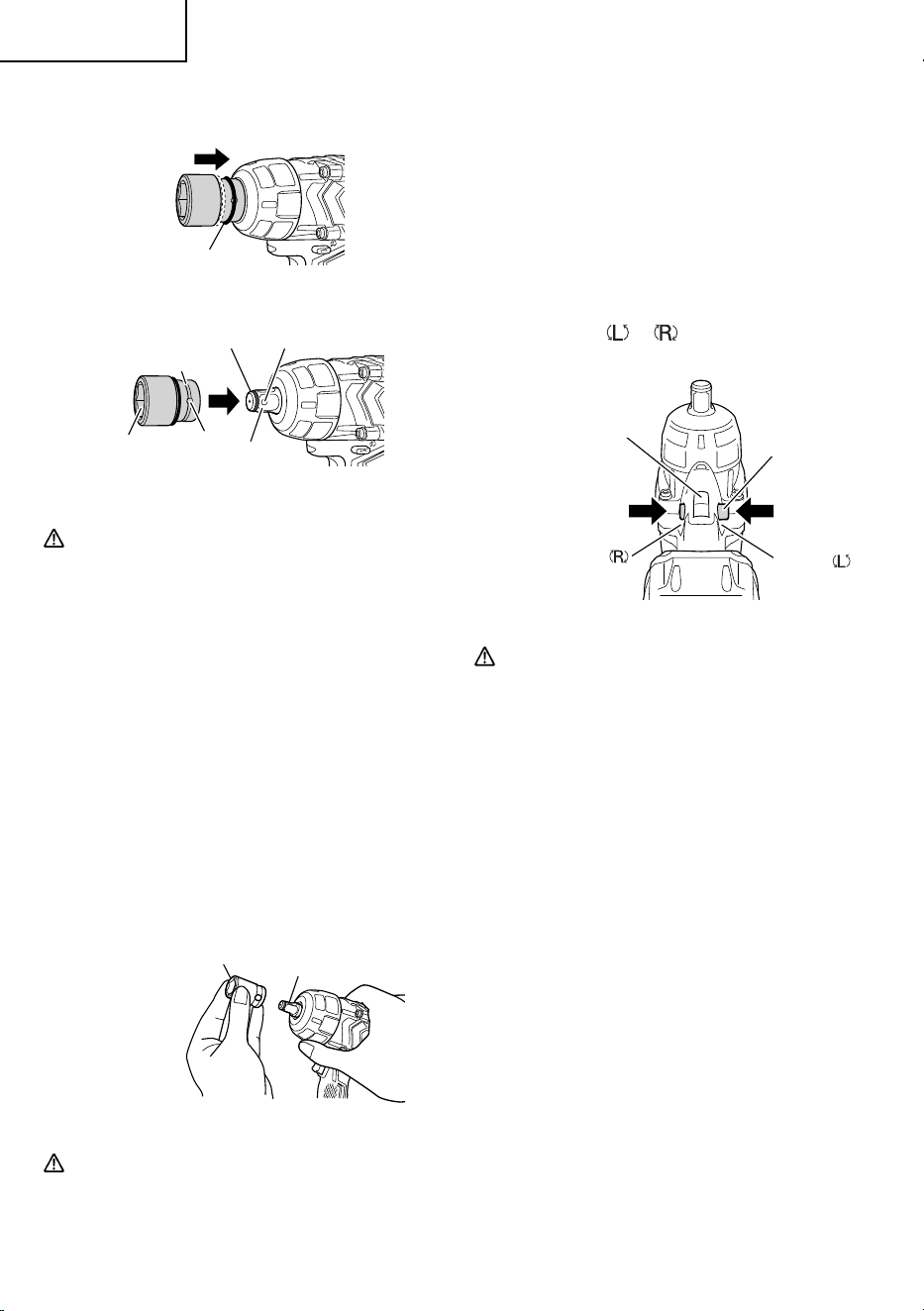

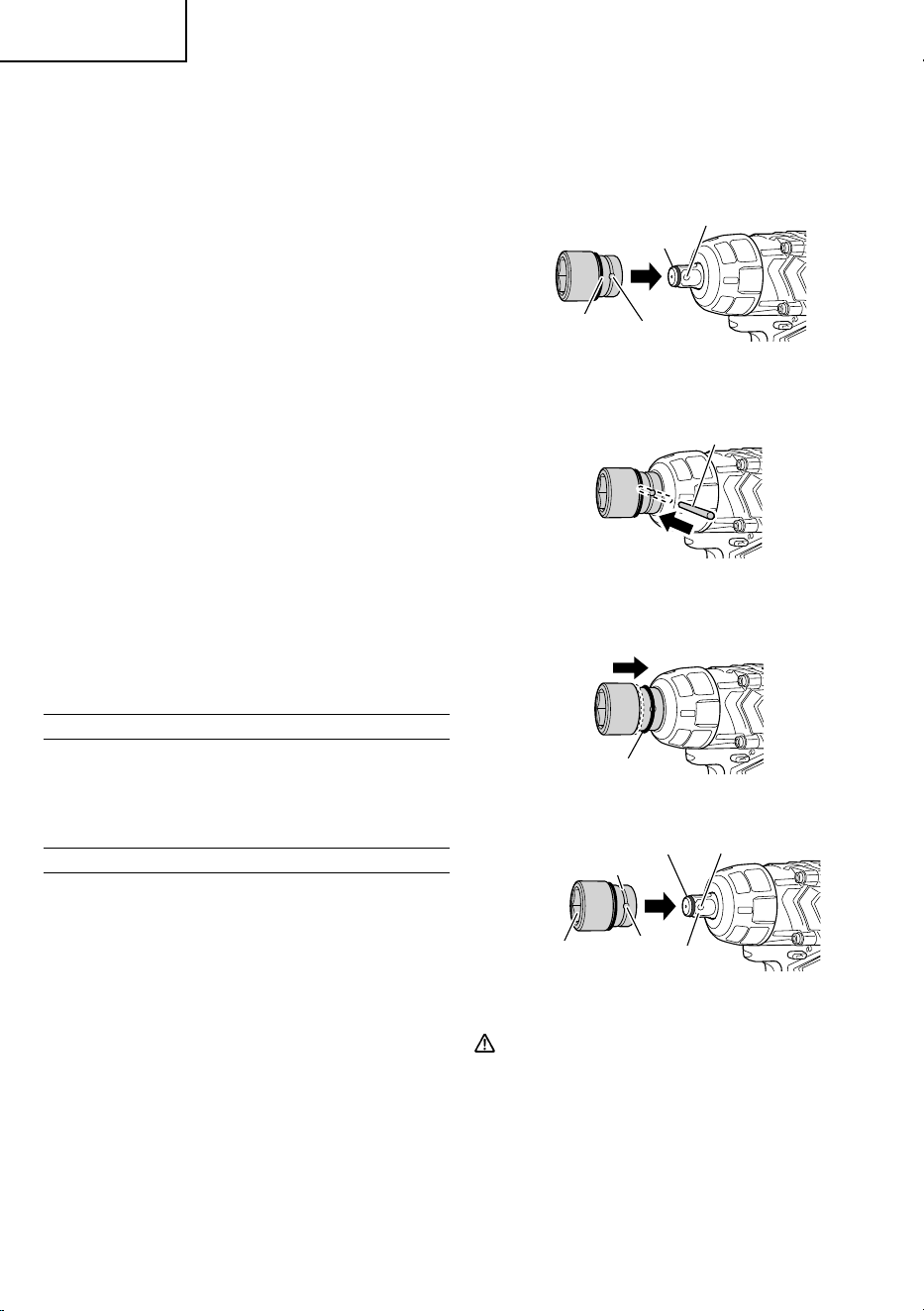

5. Attach the hex. socket securely onto the anvil. Be sure
to fasten the socket with the pin and O-ring before
use. If the hex. socket is insu ciently secured, it
may drop out and cause an accident. For hex. socket
attachment refer to “OPERATION.
6. Con rm the tightening torque by a torque wrench
before use in order to ascertain the correct tightening
torque to be used.
7. If a universal joint is used, be sure not to operate the
unit in a no-load condition. Operating in this condition
is dangerous. When the socket section spins around
it may cause injury to hands or bodies, or the resulting
intense vibration may cause the user to drop the tool.
IMPORTANT SAFETY INSTRUCTIONS
FOR BATTERY CHARGER
WARNING
Death or serious bodily injury could result from
improper or unsafe use of battery chargers.
To avoid these risks, follow these basic safety
instructions:
READ ALL INSTRUCTIONS
1. This manual contains important safety and operating
instructions for battery charger Model UC18YSL3.
2. Before using battery charger, read all instructions
and cautionary markings on (1) battery charger, (2)
battery, and (3) product using battery.
5
English
000BookWR36DF.indb5000BookWR36DF.indb5 2022/09/0117:22:412022/09/0117:22:41
background
7. An extension cord should not be used unless
absolutely necessary. Use of improper extension
cord could result in a risk of re and electric shock.
If extension cord must be used make sure:
a. That blades of extension cord are the same
number, size, and shape as those of plug on
battery charger:
b. That extension cord is properly wired and in good
electrical condition; and
c. That wire size is large enough for AC ampere
rating of battery charger as speci ed in
Table 1.
3. To reduce risk of injury, charge metabo HPT
rechargeable battery types BSL18 series and multi
volt series. Other type of batteries may burst causing
personal injury and damage.
4. Use of an attachment not recommended or sold by
the battery charger manufacturer may result in a risk
of re, electric shock, or injury to persons.
5. To reduce risk of damage to electric plug and cord,
pull by plug when disconnecting battery charger.
6. Make sure cord is located so that it will not be stepped
on, tripped over, or otherwise subjected to damage or
stress.
* If the input rating of a battery charger is given in watts
rather than in amperes, the corresponding ampere
rating is to be determined by dividing the wattage
rating by the voltage ratingfor example:
1,250 watts
= 10 amperes
125 volts
8. Do not operate battery charger with damaged cord or
plug-replace them immediately.
9. Do not operate battery charger if it has received a
sharp blow, been dropped, or otherwise damaged in
any way; take it to a quali ed serviceman.
10. Do not disassemble battery charger; take it to a
quali ed serviceman when service or repair is
required. Incorrect reassembly may result in a risk of
electric shock or re.
11. To reduce risk of electric shock, unplug charger from
receptacle before attempting any maintenance or
cleaning. Removing the battery will not reduce this
risk.
IMPORTANT SAFETY INSTRUCTIONS
FOR USE OF THE BATTERY AND
BATTERY CHARGER
You must charge the battery before you can use the power
tool. Before using the model UC18YSL3 battery charger,
be sure to read all instructions and cautionary statements
on it, the battery and in this manual.
CAUTION
USE ONLY metabo HPT BATTERIES. OTHER
MODELS OF BATTERIES MAY BURST AND
CAUSE INJURY!
Follow these instructions to avoid the risk of injury:
WARNING
Improper use of the battery or battery charger
can lead to serious injury. To avoid these injuries:
1. NEVER disassemble the battery.
2. NEVER incinerate the battery, even if it is damaged or
is completely worn out. The battery can explode in a
re.
3. NEVER short-circuit the battery.
4. NEVER insert any objects into the battery chargers
air vents. Electric shock or damage to the battery
charger may result.
Table 1
RECOMMENDED MINIMUM AWG SIZE FOR
EXTENSION CORDS FOR BATTERY CHARGERS
AC Input Rating Amperes* AWG Size of Cord
Equal to or
greater than
but less
than
Length of Cord, Feet (Meter)
25 (7.5) 50 (15) 100 (30) 150 (45)
0 2 18 18 18 16
2 3 18 18 16 14
3 4 18 18 16 14
6
English
000BookWR36DF.indb6000BookWR36DF.indb6 2022/09/0117:22:412022/09/0117:22:41
background
5. NEVER charge outdoors. Keep the battery away
from direct sunlight and use only where there is low
humidity and good ventilation.
6. NEVER charge when the temperature is below 32°F
(0°C) or above 104°F (40°C).
7. NEVER connect two battery chargers together.
8. NEVER insert foreign objects into the hole for the
battery or the battery charger.
9. NEVER use a booster transformer when charging.
10. NEVER use DC power to charge.
11. NEVER store the battery or battery charger in places
where the temperature may reach or exceed 104°F
(40°C) such as inside metal box or car.
12. NEVER expose the battery or battery charger to rain
or wet conditions.
13. ALWAYS operate charger on standard household
electrical power (120 volts). Using the charger on any
other voltage may overheat and damage the charger.
14. ALWAYS wait at least 15 minutes between charges to
avoid overheating the charger.
15. ALWAYS disconnect the power cord from its
receptacle when the charger is not in use.
CAUTION ON LITHIUM-ION BATTERY
To extend the lifetime, the lithium-ion battery equips with
the protection function to stop the output.
In the cases of 1 to 3 described below, when using this
product, even if you are pulling the switch, the motor may
stop. This is not the trouble but the result of protection
function.
1. When the battery power remaining runs out, the motor
stops.
In such case, charge it up immediately.
2. If the tool is overloaded, the motor may stop. In this
case, release the switch of tool and eliminate causes
of overloading. After that, you can use it again.
3. If the battery is overheated under overload work, the
battery power may stop.
In this case, stop using the battery and let the battery
cool. After that, you can use it again.
Furthermore, please heed the following warning and
caution.
WARNING
In order to prevent any battery leakage, heat generation,
smoke emission, explosion and ignition beforehand,
please be sure to heed the following precautions.
1. Make sure that swarf and dust do not collect on the
battery.
During work make sure that swarf and dust do not fall
on the battery.
Make sure that any swarf and dust falling on the power
tool during work do not collect on the battery.
Do not store an unused battery in a location exposed
to swarf and dust.
Before storing a battery, remove any swarf and dust
that may adhere to it and do not store it together with
metal parts (screws, nails, etc.).
2. Do not pierce battery with a sharp object such as a
nail, strike with a hammer, step on, throw or subject
the battery to severe physical shock.
3. Do not use an apparently damaged or deformed
battery.
4. Do not use the battery for a purpose other than those
speci ed.
5. If the battery charging fails to complete even when a
speci ed recharging time has elapsed, immediately
stop further recharging.
6. Do not put or subject the battery to high temperatures
or high pressure such as into a microwave oven,
dryer, or high pressure container.
7. Keep away from re immediately when leakage or foul
odor are detected.
8. Do not use in a location where strong static electricity
generates.
9. If there is battery leakage, foul odor, heat generated,
discolored or deformed, or in any way appears
abnormal during use, recharging or storage,
immediately remove it from the equipment or battery
charger, and stop use.
10. Do not immerse the battery or allow any uids to ow
inside. Conductive liquid ingress, such as water, can
cause damage resulting in re or explosion. Store your
battery in a cool, dry place, away from combustible
and ammable items. Corrosive gas atmospheres
must be avoided.
CAUTION
1. If liquid leaking from the battery gets into your eyes,
do not rub your eyes and wash them well with fresh
clean water such as tap water and contact a doctor
immediately.
If left untreated, the liquid may cause eye-problems.
2. If liquid leaks onto your skin or clothes, wash well with
clean water such as tap water immediately.
There is a possibility that this can cause skin irritation.
3. If you nd rust, foul odor, overheating, discolor,
deformation, and/or other irregularities when using
the battery for the rst time, do not use and return it to
your supplier or vendor.
WARNING
If an electrically conductive foreign object enters the
terminals of the lithium ion battery, a short-circuit may
occur resulting in the risk of re. Please observe the
following matters when storing the battery.
Do not place electrically conductive cuttings,
nails, steel wire, copper wire or other wire in the
storage case.
7
English
000BookWR36DF.indb7000BookWR36DF.indb7 2022/09/0117:22:412022/09/0117:22:41
background
Either install the battery in the power tool or store
by securely pressing into the battery cover until
the ventilation holes are concealed to prevent
short-circuits (See Fig. 4).
REGARDING LITHIUM-ION BATTERY
TRANSPORTATION
When transporting a lithium-ion battery, please observe
the following precautions.
WARNING
Notify the transporting company that a package
contains a lithium-ion battery, inform the company
of its power output and follow the instructions of the
transportation company when arranging transport.
Lithium-ion batteries that exceed a power output
of 100 Wh are considered to be in the freight
classi cation of Dangerous Goods and will
require special application procedures.
PRECAUTIONS REGARDING THE DUST-RESISTANCE AND WATER-PROOFING
FUNCTIONS
This product conforms to IP56 protection class ratings (dust-resistance and water-proo ng) for electrical equipment as
stipulated by the international IEC regulations. (Only the main unit conforms to the IP56 protection class ratings when
equipped with a battery.)
[Descriptions of IP Codes]
IP56
Protection rating for water penetration
Must be no adverse e ects on the equipment when sprayed with powerful jets of water from all directions
(water-proofed).
(100 L of water per minute sprayed for approximately three minutes from a distance of approximately three
meters with the use of a spray nozzle with a diameter of 12.5 mm.)
Protection rating for external assault by solid objects
Dust that may cause adverse e ects on the equipment must not be able to enter (dust-resistance).
(The equipment to be left non-operable in a test chamber in which particles of talcum powder with a diameter
of less than 75 μm are oating in the air with the use of an agitation pump at a rate of 2 kg per cubic meter for
eight hours.)
The equipment has been designed to withstand the e ects of dust and water, but there is no guarantee that it will not
malfunction. Do not use or leave the equipment in locations where it is subject to excessive amounts of dust, or in
locations where it is submerged in water or subject to rainwater.
SAVE THESE INSTRUCTIONS
AND
MAKE THEM AVAILABLE TO OTHER USERS
AND
OWNERS OF THIS TOOL!
For transportation abroad, you must comply with
international law and the rules and regulations of
the destination country.
Wh
Power Output
2 to 3 digit number
Fig. 2
8
English
000BookWR36DF.indb8000BookWR36DF.indb8 2022/09/0117:22:422022/09/0117:22:42
background
FUNCTIONAL DESCRIPTION
NOTE
The information contained in this Instruction Manual is designed to assist you in the safe operation and maintenance
of the power tool.
NEVER operate, or attempt any maintenance on the tool unless you have rst read and understood all safety
instructions contained in this manual.
Some illustrations in this Instruction Manual may show details or attachments that di er from those on your own
power tool.

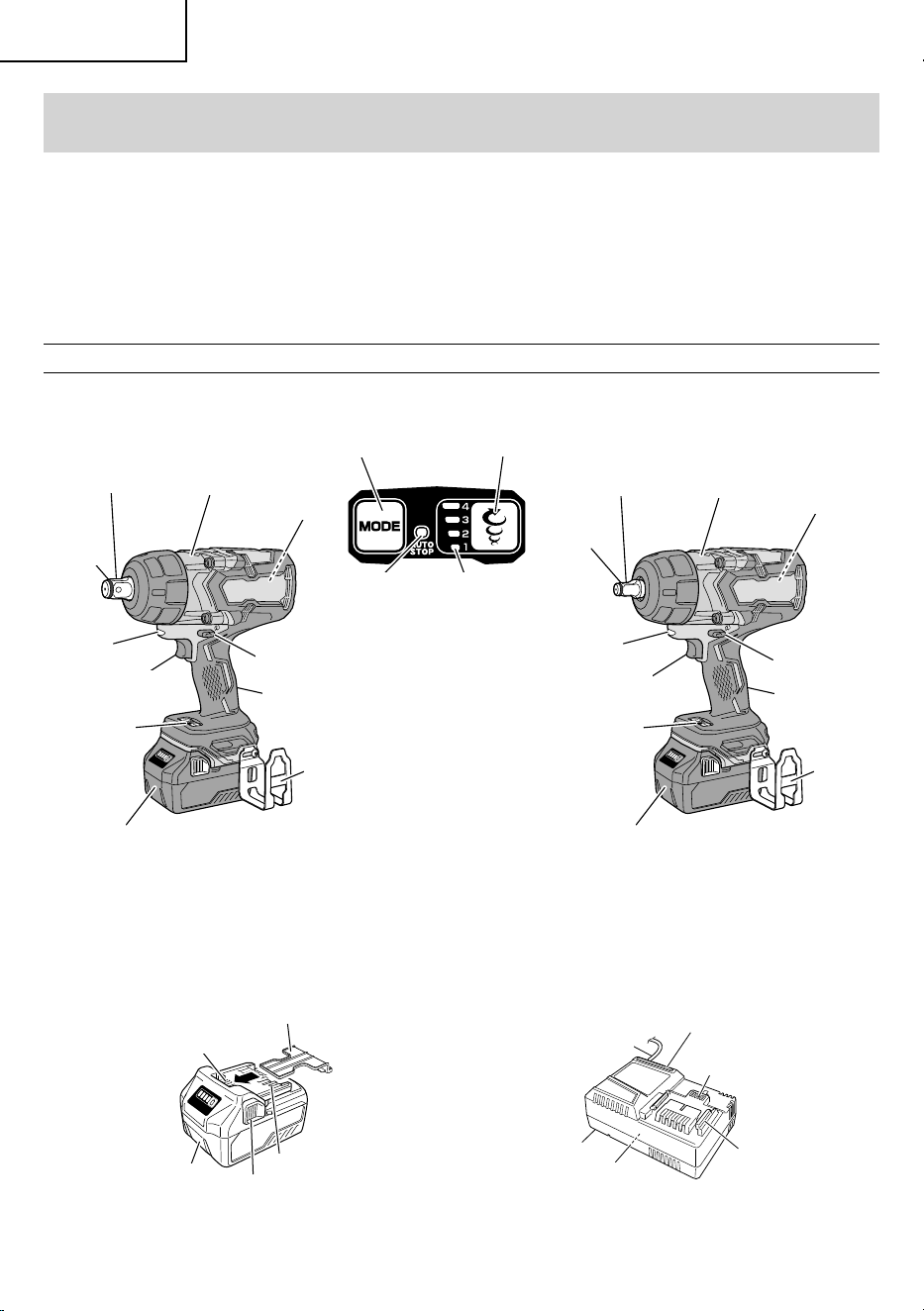

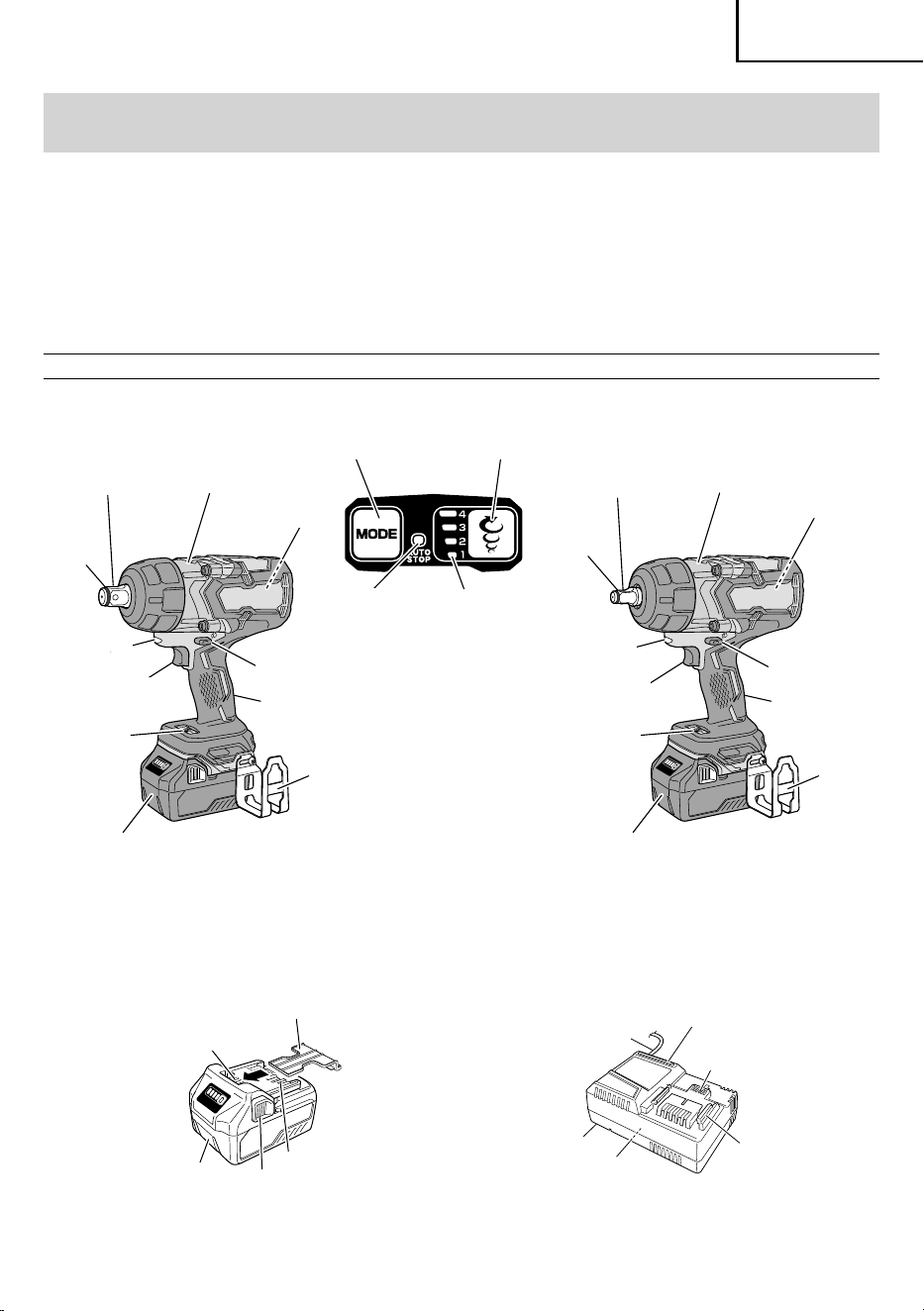

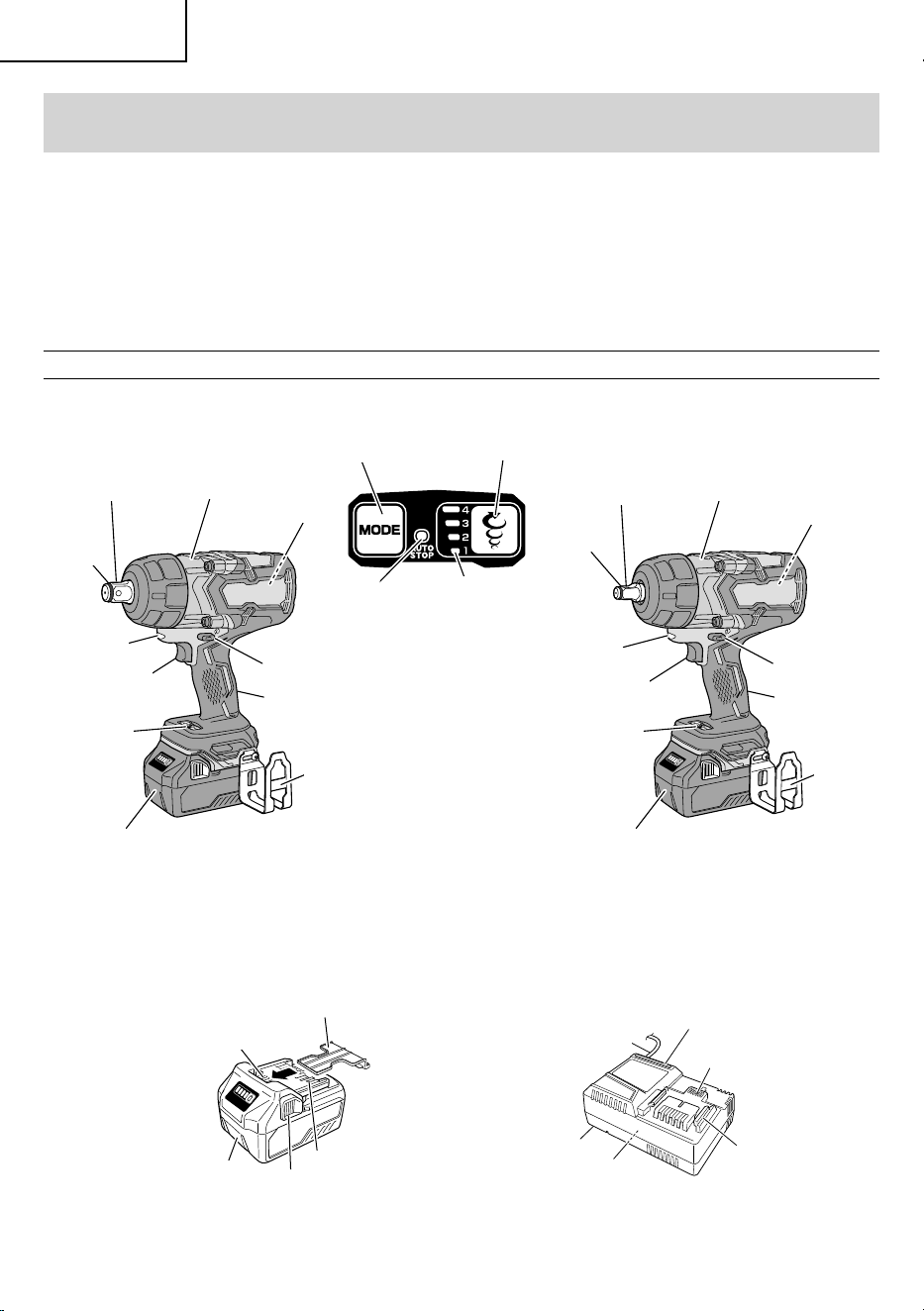

NAME OF PARTS
1. Cordless Impact Wrench
Handle
Pushing button
Hook
Battery
(optional accessories)
Anvil
Hammer case
Housing
Switch trigger
LED-Light
Switch
panel
Friction
ring
Handle
Pushing button
Hook
Battery
(optional accessories)
Switch panel
Hammer case

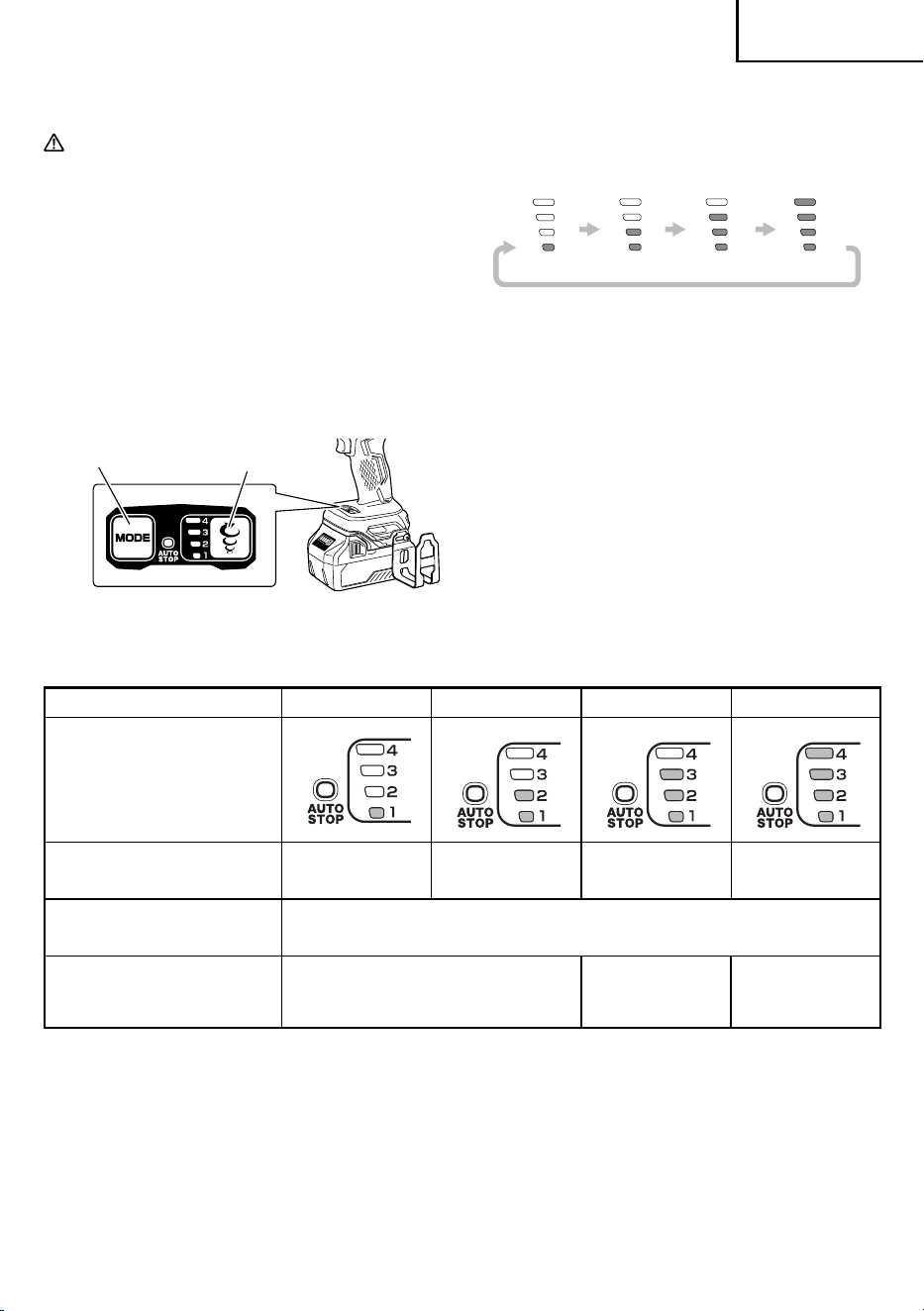

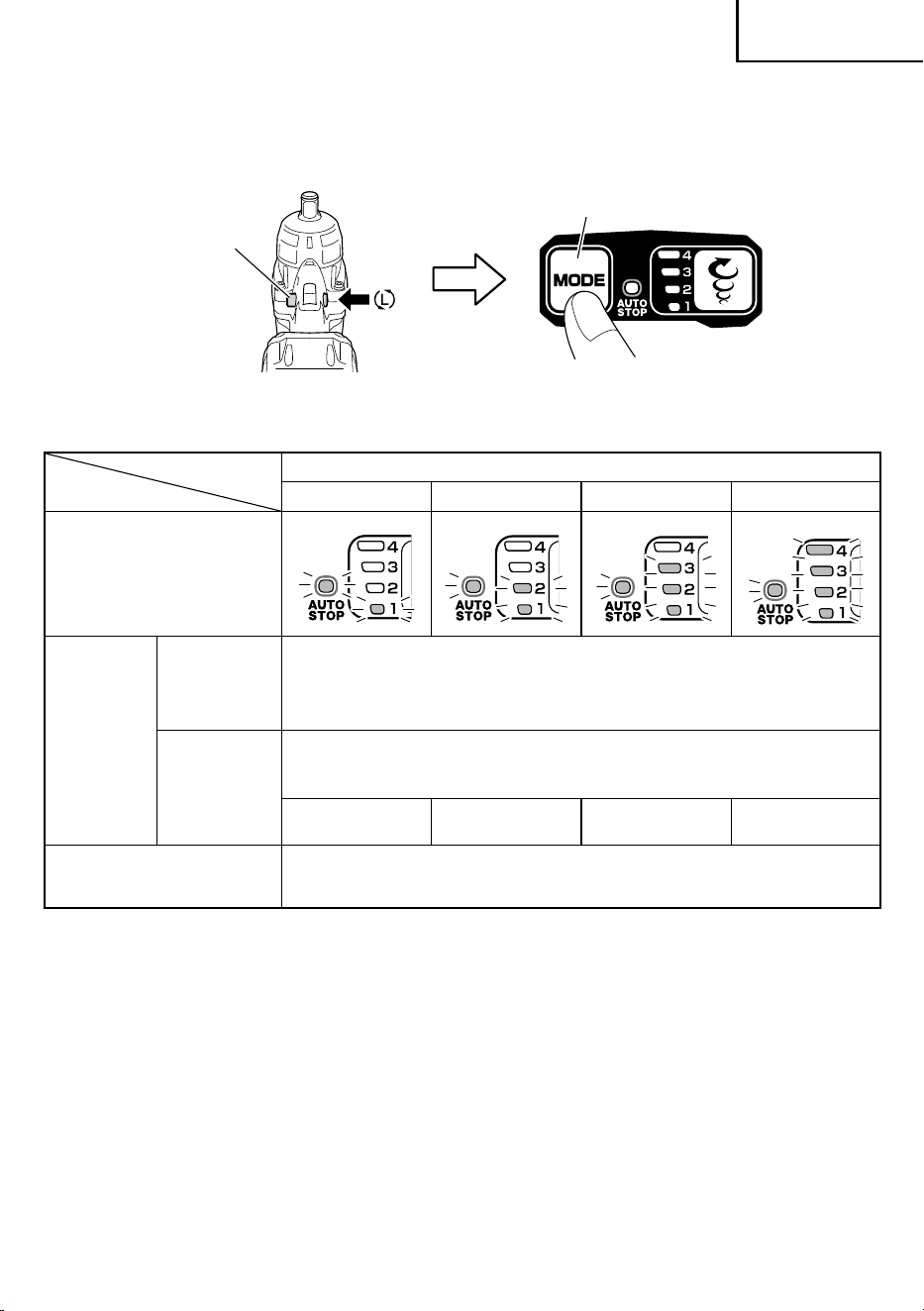

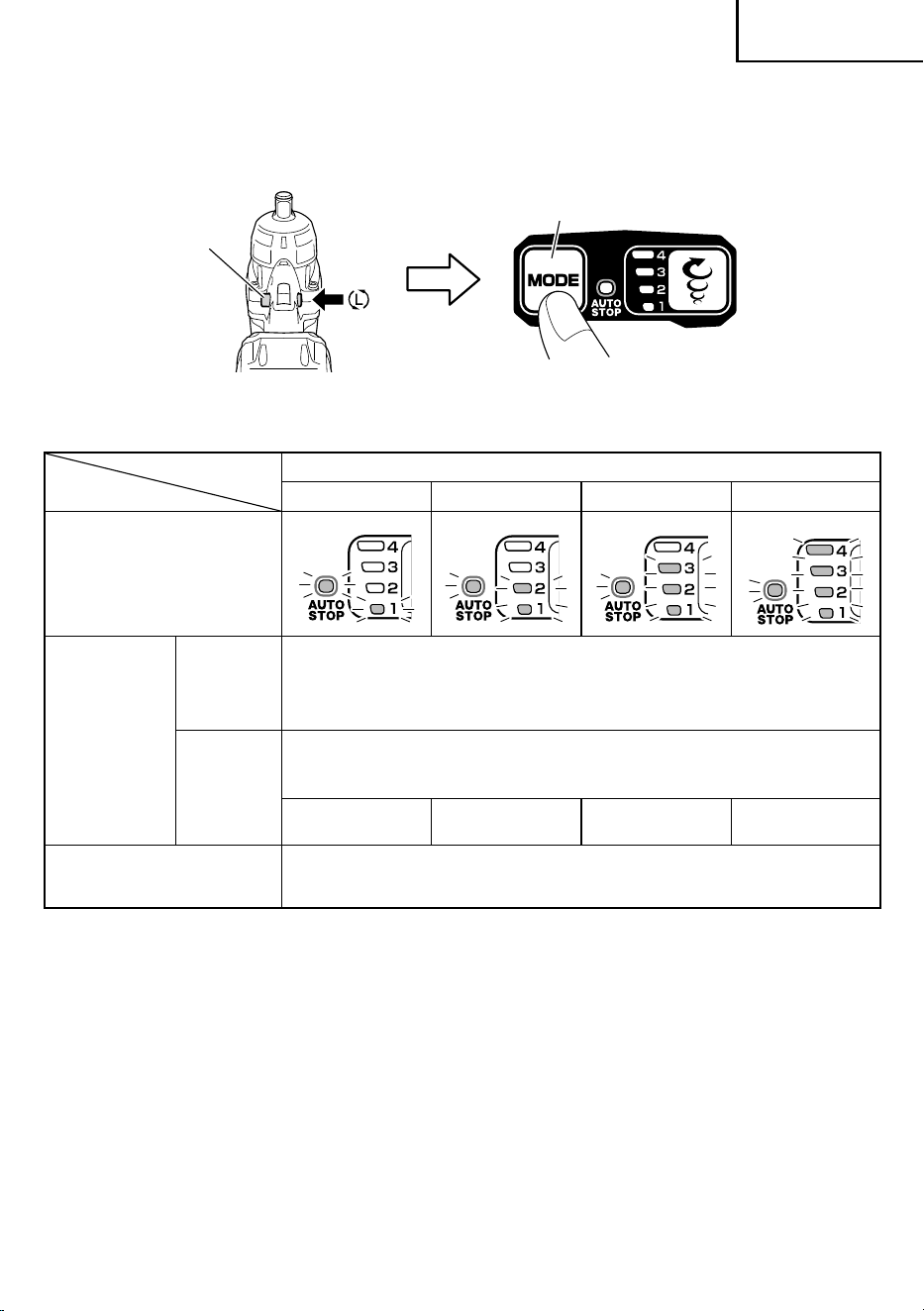

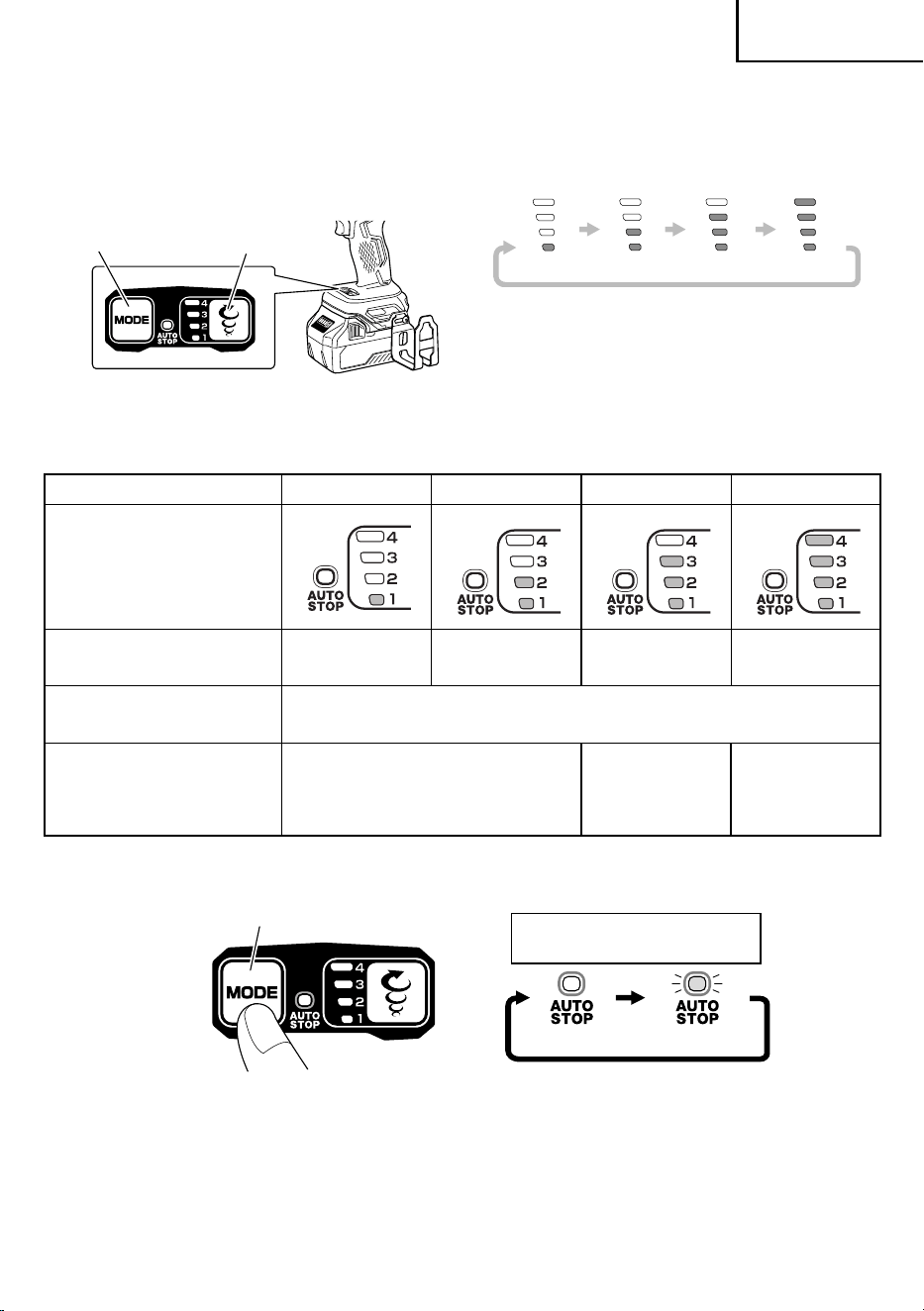

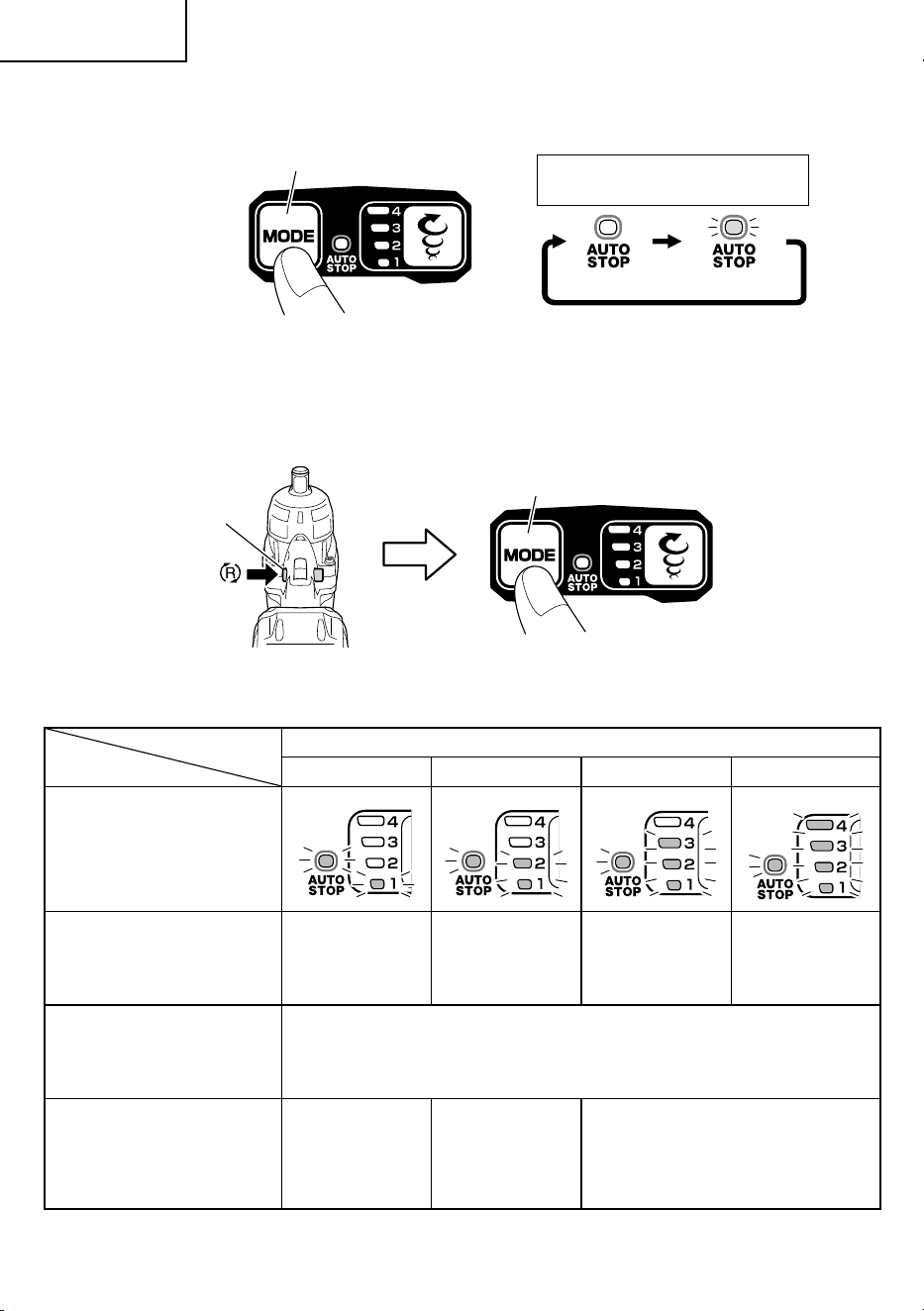

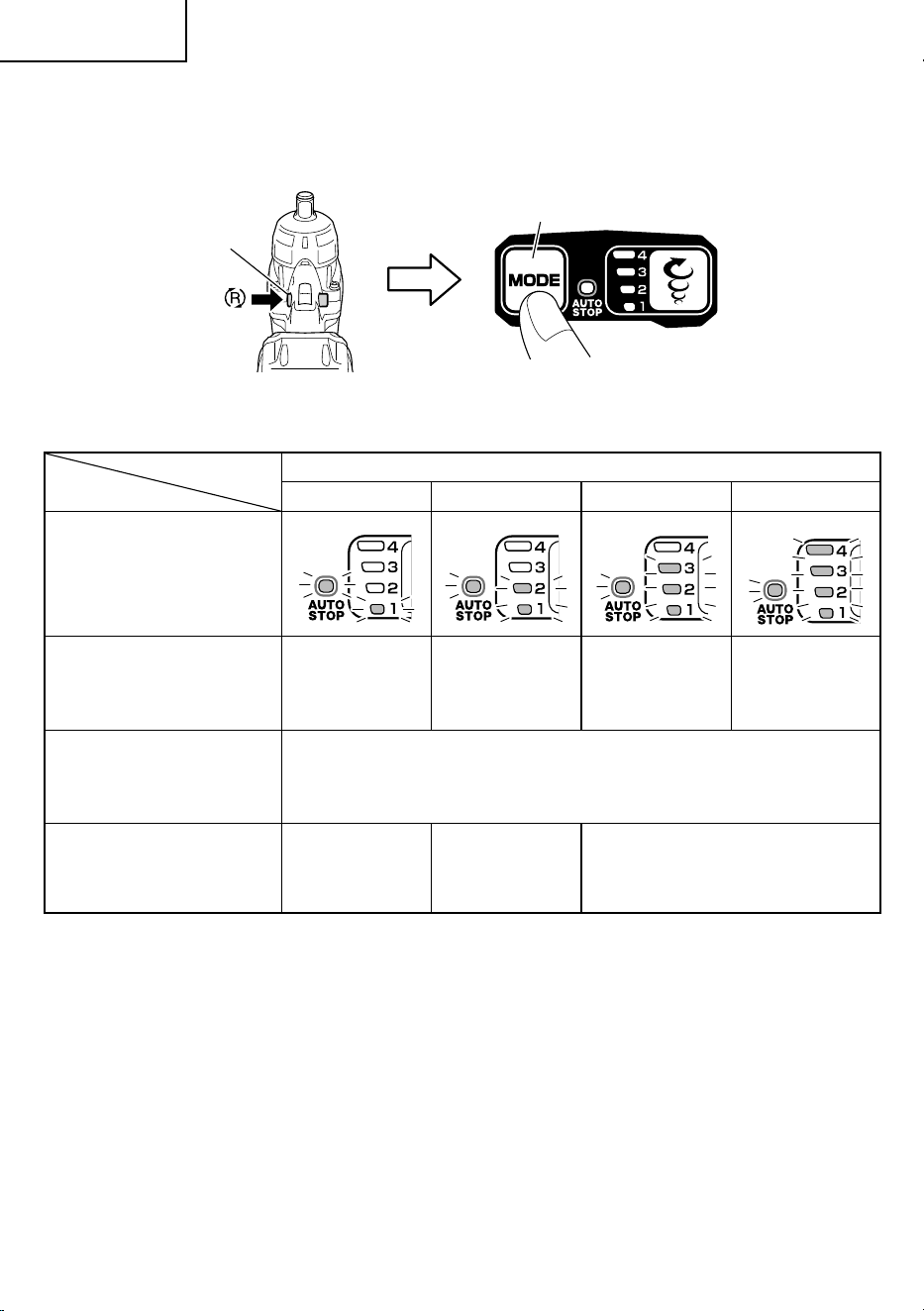

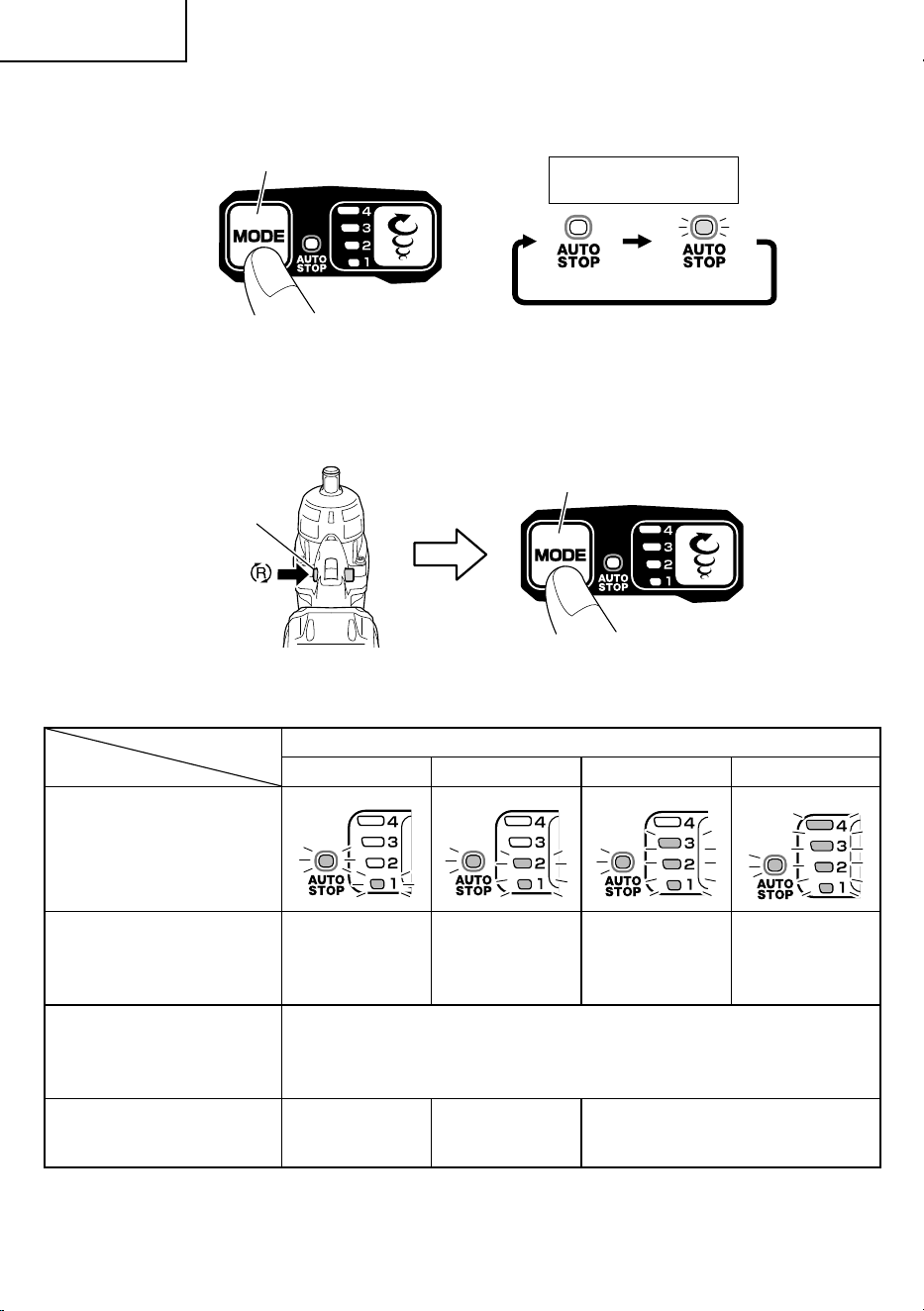

Auto stop mode
selector switch
Auto stop mode
indicator lamp
HIgh / Low mode
selector switch
HIgh / Low mode
indicator lamp
Housing
Switch trigger
LED-Light
Switch panel
Friction
ring
<WR36DF> <WR36DG>
Fig. 3
2. Battery (optional accessories…sold separately) 3.
Battery Charger (optional accessories…sold separately)
Battery
Latch
Ventilation holes
Terminals
Battery cover
Ventilation
holes
Body
Cord
Nameplate
Charge indicator lamp
Guide rail
<BSL36A18>
Fig. 4
<UC18YSL3>
Fig. 5
Anvil
9
English
000BookWR36DF.indb9000BookWR36DF.indb9 2022/09/0117:22:422022/09/0117:22:42
background
SPECIFICATIONS
1. Cordless Impact Wrench
Model WR36DF WR36DG
No-load speed
Mode 4 01,500 /min
Mode 3 01,200 /min
Mode 2 0900 /min
Mode 1 0600 /min
Capacity
Ordinary bolt 15/32" (M12) –1-7/16" (M36) 15/32" (M12) –1-5/16" (M33)
High tension bolt 3/8" (M10) –1-1/16" (M27) 3/8" (M10) –15/16" (M24)
Tightening torque
Maximum 1,401 ft-lbs
{1,900 Nm 193.9 kgfm}
Maximum 1,033 ft-lbs
{1,400 Nm 142.9 kgfm}
Square Drive 3/4" (19 mm) 1/2" (12.7 mm)
Battery*
(optional accessories)
Model BSL36A18
Type Li-ion battery
Voltage DC 36 V / 18V
Weight (BSL36A18 attached) 8.6 lbs. (3.9 kg)
* Existing batteries (BSL3660/3626/3620, BSL18xx and BSL14xx series, etc.) cannot be used with this tool.
2. Battery Charger (optional accessories…sold separately)
Model UC18YSL3
Input power source Single phase: AC 120 V 60 Hz
Charging time
(At a temperature of 68°F (20°C))
BSL36A18 : Approx. 32 min
Charging voltage DC 14.4–18 V
Charging current DC 8.0 A
Weight 1.3 lbs. (0.6 kg)
NOTE: The charging time may vary according to temperature and power source voltage.
10
English
000BookWR36DF.indb10000BookWR36DF.indb10 2022/09/0117:22:422022/09/0117:22:42
background
ASSEMBLY AND OPERATION
1. Connect the charger’s power cord to a receptacle.
When the power cord is connected, the charge
indicator lamp will blink in red. (At 1-second intervals)
WARNING
Do not use the electrical cord
if damaged. Have it repaired
immediately.
2. Insert the battery to the battery charger.
Firmly Insert the battery into the battery charger as
shown in Fig. 7.
Charge
indicator lamp
Guide rail
Battery
Fig. 7
3. Charging
When inserting a battery in the charger, the charge
indicator lamp will blink in blue.
When the battery becomes fully recharged, the
charge indicator lamp will light up in green. (See
Table 2)
(1) Charge indicator lamp indication
The indications of the charge indicator lamp will be
as shown in Table 2, according to the condition of the
battery charger or the battery.
APPLICATIONS
Tightening and loosening of all types of bolts and
nuts, used for securing structural items

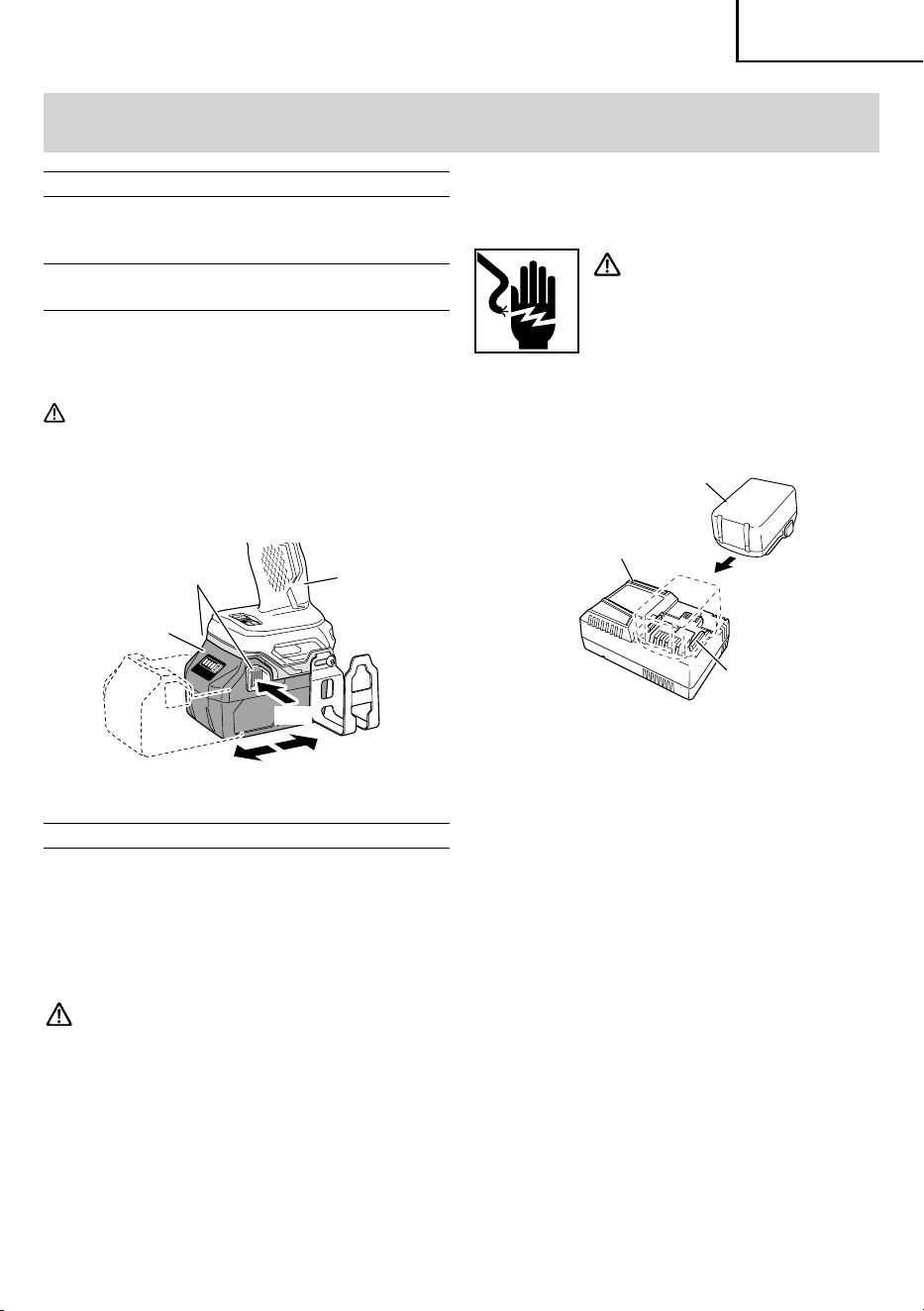

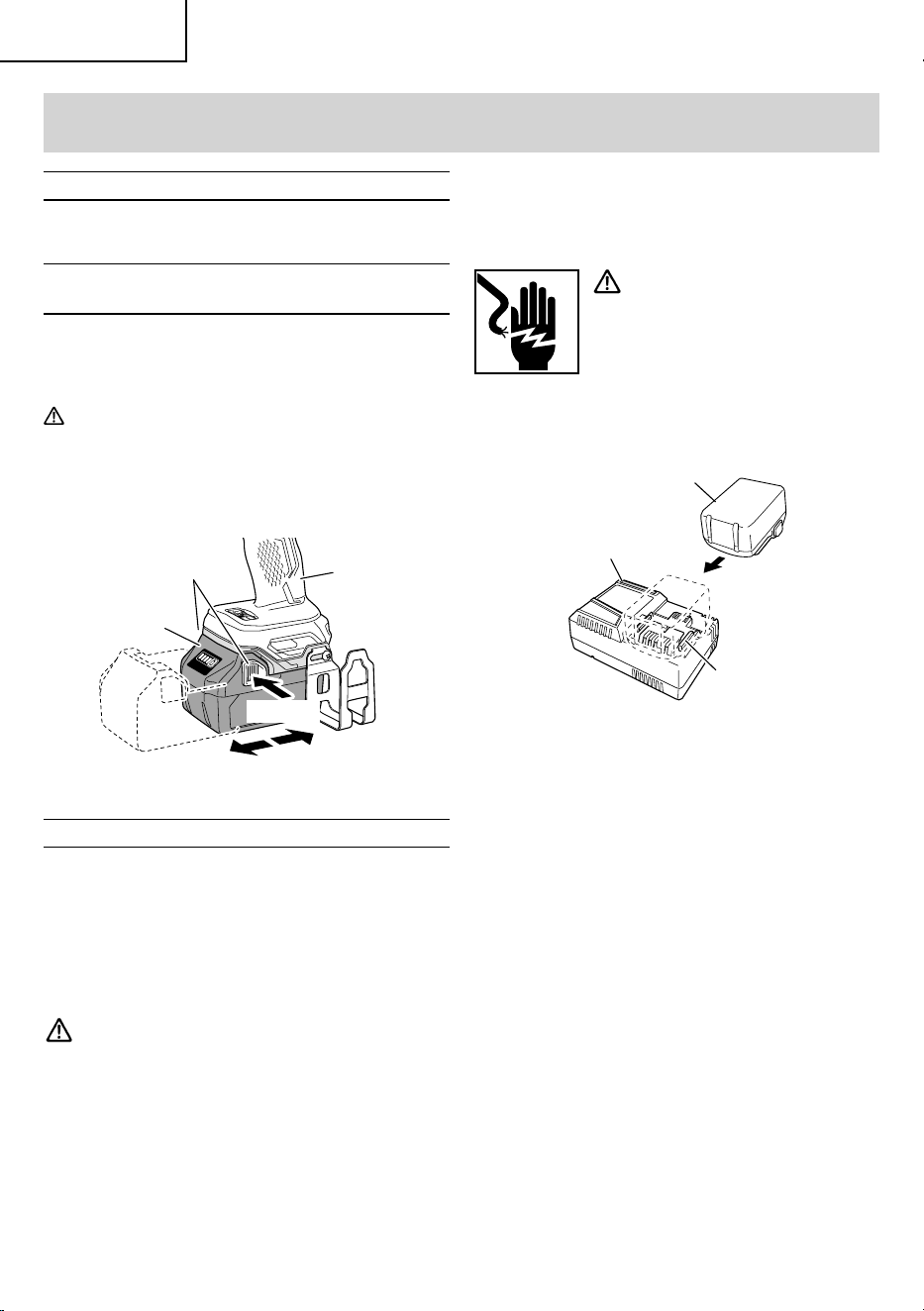

REMOVAL AND INSTALLATION METHOD
OF BATTERY
1. Battery removal
Hold the handle tightly and push the battery latch to
remove the battery (see Fig. 6).
CAUTION
Never short-circuit the battery.
2. Battery installation
Insert the battery while observing its polarities (see
Fig. 6).
Battery
Push
Pull out
Insert
Handle
Latch
Fig. 6
CHARGING METHOD
NOTE
Before plugging into the receptacle, make sure the
following points.
The power source voltage is stated on the nameplate.
The cord is not damaged.
WARNING
Do not charge at voltage higher than indicated
on the nameplate.
If charged at voltage higher than indicated on the
nameplate, the charger will burn out.
11
English
000BookWR36DF.indb11000BookWR36DF.indb11 2022/09/0117:22:422022/09/0117:22:42
background
Table 2
Charger
status
Status of indicator lamp
Indication
meaning
Before
charging
ON/OFF at 0.5 sec.
intervals (RED)
Plugged into
power source *
1
While
charging
Lights for 0.5 sec.
at intervals of 1 sec.
(BLUE)
Charged at less
than 50%
Lights for 1 sec. at
intervals of 0.5 sec.
(BLUE)
Charged at less
than 80%
Lights continuously
(BLUE)
Charged at
more than 80%
Charging
complete
Lights continuously
(GREEN)
(Continuous buzzer
sound: about 6 sec.)
Overheat
standby
ON/OFF at 0.3 sec.
intervals (RED)
Battery
overheated.
Unable to
charge. *
2
Charging
impossible
ON/OFF at 0.1 sec.
intervals (PURPLE)
(Intermittent buzzer
sound; about 2 sec.)
Malfunction in
the battery or
the charger *
3
*1 If the red lamp continues to blink even after the
charger has been attached, check to con rm that the
battery has been fully inserted.
*2 Although charging will start once the battery has
cooled down even when left in situ, the best practice
is to remove the battery and allow it to cool down in a
shaded, well-ventilated location before charging.
*3
Fully insert the battery.
Check to con rm that no foreign matter is stuck to the
battery mount or terminals.
<If charging takes a long time>
Charging will take longer at extremely low ambient
temperatures. Charge the battery in a warm location
(such as indoors).
Do not block the air vent. Otherwise the interior will
overheat, reducing the chargers performance.
If the cooling fan is not operating, contact a
metabo HPT Authorized Service Center for repairs.
(2) Regarding the temperature of the rechargeable
battery.
The temperatures for rechargeable batteries are
as shown in the Table 3, and batteries that have
become hot should be cooled for a while before being
recharged.
Table 3
Rechargeable
batteries
Temperatures at which the battery
can be recharged
BSL36A18
32°F–122°F
(0°C50°C)
(3) Regarding recharging time (At 68°F (20°C))
Table 4 Charging time
Charger
Battery
UC18YSL3
BSL36A18 Approx. 32 min.
NOTE
The recharging time may vary according to the
ambient temperature.
4. Disconnect battery charger from the receptacle.
CAUTION
Do not pull the plug out of the receptacle by pulling
on the cord.
Make sure to grasp the plug when removing from
receptacle to avoid damaging cord.
5. Remove the battery from the battery charger.
Supporting the battery charger with hand, pull out the
battery from the battery charger.
NOTE
Be sure to pull out the battery from the battery charger
after use, and then keep it.
Regarding electric discharge in case of new
batteries, etc.
As the internal chemical substance of new batteries
and batteries that have not been used for an extended
period is not activated, the electric discharge might
be low when using them the rst and second time.
This is a temporary phenomenon, and normal time
required for recharging will be restored by recharging
the batteries 2–3 times.
12
English
000BookWR36DF.indb12000BookWR36DF.indb12 2022/09/0117:22:422022/09/0117:22:42
background
How to make the batteries perform longer
(1) Recharge the batteries before they become
completely exhausted.
When you feel that the power of the tool becomes
weaker, stop using the tool and recharge its battery.
If you continue to use the tool and exhaust the electric
current, the battery may be damaged and its life will
become shorter.
(2) Avoid recharging at high temperatures.
A rechargeable battery will be hot immediately after
use. If such a battery is recharged immediately after
use, its internal chemical substance will deteriorate,
and the battery life will be shortened. Leave the
battery and recharge it after it has cooled for a while.
CAUTION
When the battery charger has been continuosly
used, the battery charger will be heated, thus
constituting the cause of the failures. Once the
charging has been completed, give 15 minutes
rest until the next charging.
If the battery is charged while it is heated
because it has been left for a long time in a
location subject to direct sunlight or because the
battery has just been used, the charge indicator
lamp of the charger lights for 0.3 seconds, does
not light for 0.3 seconds (o for 0.3 seconds). In
such a case, rst let the battery cool, then start
charging.
When the charge indicator lamp ickers (at
0.2second intervals), check for and take out
any foreign objects in the charger’s battery
installation hole. If there are no foreign objects,
it is probable that the battery or charger is
malfunctioning. Take it to your authorized
Service Center.
HOW TO RECHARGE USB DEVICE
When an unexpected problem occurs, the data in a USB
device connected to this product may be corrupted or lost.
Always make sure to back up any data contained in the
USB device prior to use with this product.
Please be aware that our company accepts absolutely no
responsibility for any data stored in a USB device that is
corrupted or lost, nor for any damage that may occur to a
connected device.
WARNING
Prior to use, check the connecting USB cable for
any defect or damage.
Using a defective or damaged USB cable can
cause smoke emission or ignition.
When the product is not being used, cover the
USB port with the rubber cover.
Buildup of dust etc. in the USB port can cause
smoke emission or ignition.
NOTE
The time required for charging will be longer when
a USB device and battery are being simultaneously
charged.
There may be an occasional pause during USB
recharging.
When a USB device is not being charged, turn the
USB power switch OFF and remove the USB device
from the charger.
Failure to do so may not only reduce the battery life
of a USB device, but may also result in unexpected
accidents.

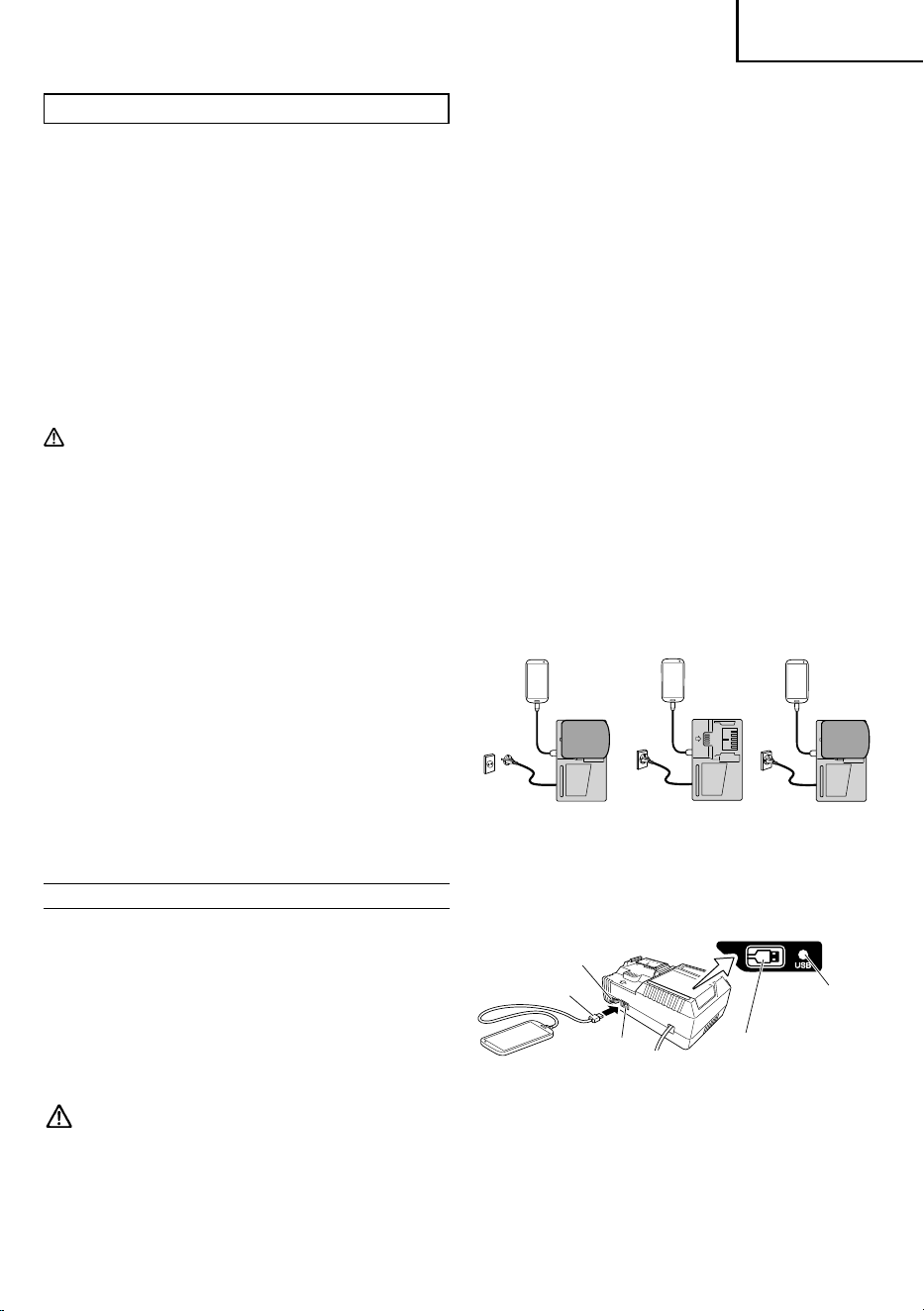

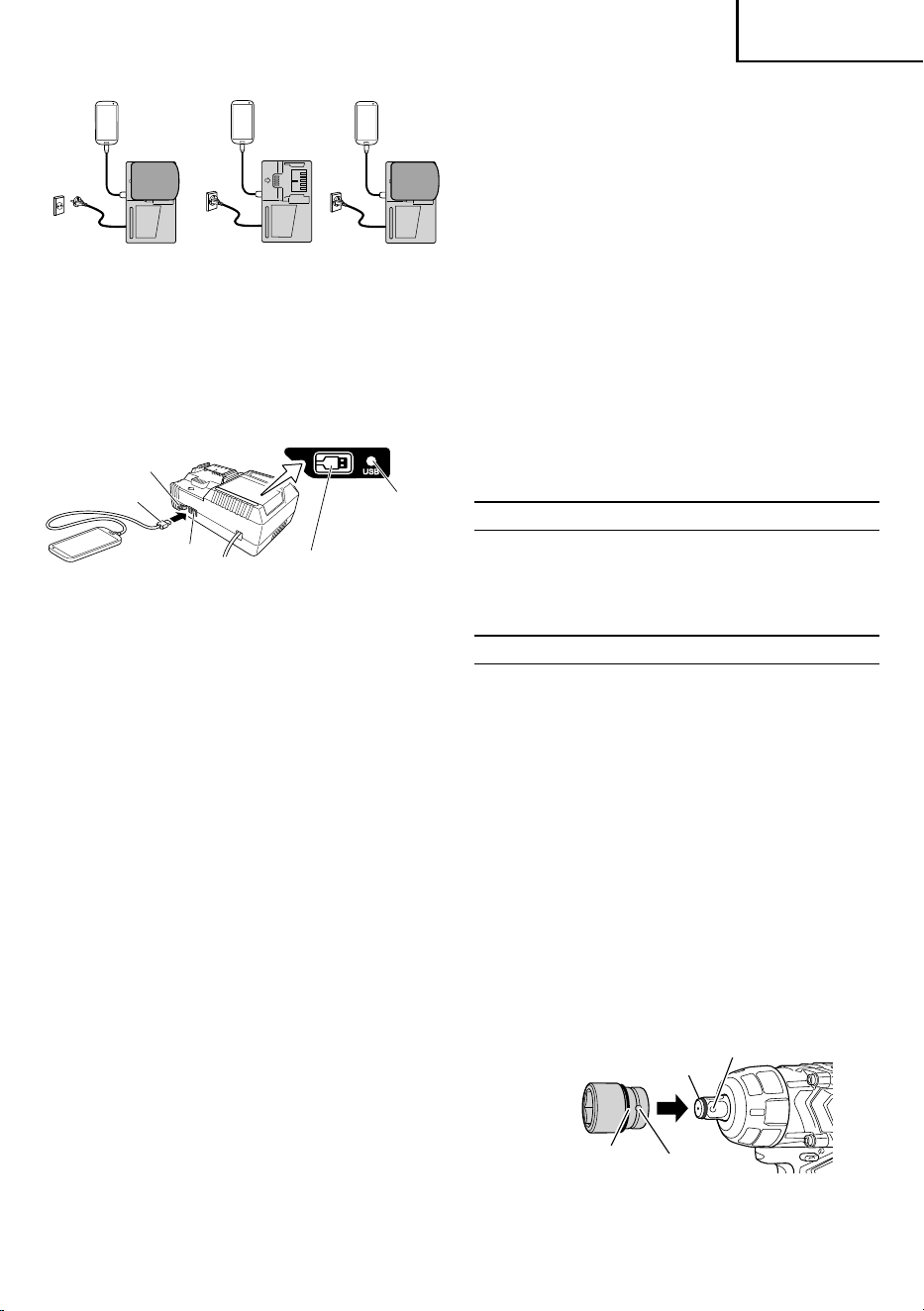

(1) Select a charging method
Depending on the charge method selected, either the
battery is inserted into the charger or the power cord
is plugged into an outlet.
Charging a USB device by battery (Fig. 8-a)
Charging a USB device from a electrical outlet
(Fig. 8-b)
Charging a USB device and battery from a
electrical outlet (Fig. 8-c)
abc
Fig. 8
(2) Turn the USB power switch ON (Fig. 9)
When you turn the USB power switch ON, the USB
power indicator lamp will light up.
USB power
switch
USB power
indicator lamp
Rubber cover
USB port
USB cable
Fig. 9
(3) Connect the USB cable. (Fig. 9)
Pull back the rubber cover and rmly plug in a
commercially available USB cable (appropriate to the
device being charged) into the USB port.
13
English
000BookWR36DF.indb13000BookWR36DF.indb13 2022/09/0117:22:422022/09/0117:22:42
background

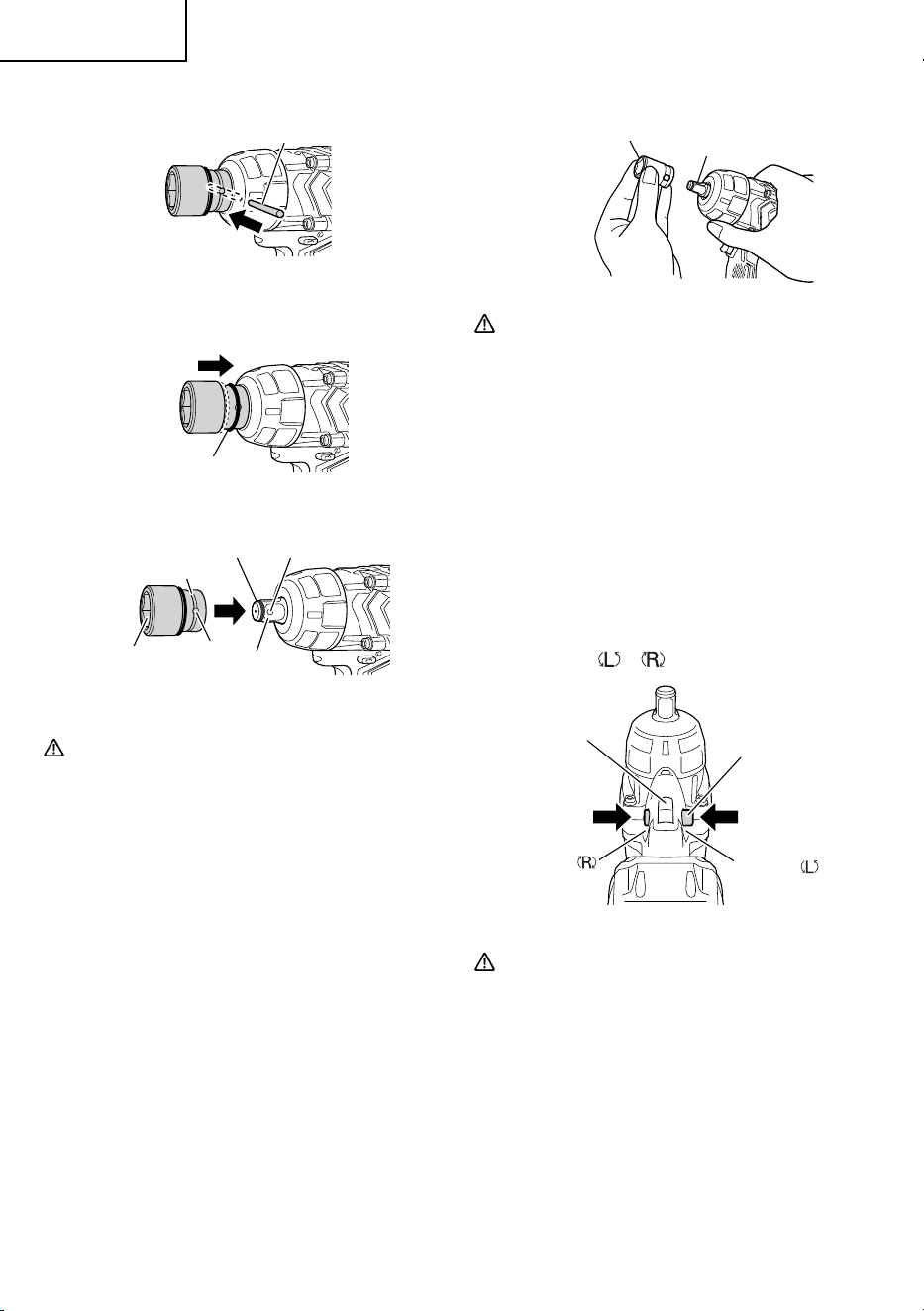

Pin, O-ring type <WR36DF>
(1) Slide the O-ring out of the groove, then align the hole
of the socket with the hole of the anvil and insert the
anvil into the socket.
O-ring
Hole of anvil
Hole of socket
Friction ring
Fig. 10
(2) Insert the pin into the socket.
Pin
Fig. 11
(3) While making sure that the pin doesn’t fall, attach the
O-ring to the groove on the socket.
O-ring
Fig. 12
Groove
Anvil
Hexagonal
socket
Hole
Hole of anvil
Friction ring
Fig. 13
CAUTION
Please use the designated attachments
which are listed in the operations manual and
metabo HPT’s catalog. Accidents or injuries
could result from not doing so.
Make sure to rmly install the socket in the anvil.
If the socket is not rmly installed it might come
out and cause injuries.
When sliding the O-ring out of the groove of the
socket, be careful not to drop and lose the pin.
When the power cord is not plugged into an outlet and
the battery runs out of power, power output will stop
and the USB power indicator lamp will shut o .
When the USB power indicator lamp goes out, change
the battery or plug the power cord into an electrical
outlet.
(4) When charging is completed
The USB power indicator lamp will not go out when a
USB device has been completely charged.
To verify charge status, check the USB device.
Turn the USB power switch OFF and unplug the power
cord from the electrical outlet. (Fig. 9)
Remove the battery from the charger and place the
rubber cover over the USB port.
<USB device charging stops midway>
Charging stops for approximately ve seconds to
allow the power supply to be detected under the
following conditions: if the battery charger power plug
is plugged in while charging a USB device from the
battery, or if a rechargeable battery is inserted while
charging a USB device from the battery charger.
USB charging stops for ve seconds so that checking
can be performed once the rechargeable battery has
been fully charged.
If the rechargeable battery level is extremely low,
charging the rechargeable battery takes priority, and
USB charging is temporarily stopped. USB charging
automatically resumes once the battery level has
reached a preset level.
BEFORE USE
Check the work area to make sure that it is clear of debris
and clutter.
Clear the area of unnecessary personnel. Ensure that
lighting and ventilation is adequate.
OPERATION
1. Selecting the socket matched to the bolt
Be sure to use a socket which is matched to the bolt
to be tightened. Using an improper socket will not only
result in insu cient tightening but also in damage to
the socket or nut.
A worn or deformed hex. or square-holed socket will
not give an adequate tightness for tting to the nut
or anvil, consequently resulting in loss of tightening
torque.
Pay attention to wear of socket hole, and replace
before further wear has developed.
2. Installing a socket
Select the socket to be used.
14
English
000BookWR36DF.indb14000BookWR36DF.indb14 2022/09/0117:22:422022/09/0117:22:42
background
5. Switch operation
When the trigger switch is depressed, the tool rotates.
When the trigger is released, the tool stops.
The rotational speed can be controlled by varying
the amount that the trigger switch is pulled. Speed
is low when the trigger switch is pulled slightly and
increases as the trigger switch is pulled more.
When releasing the trigger of the switch, the brake will
be applied for immediate stopping.
NOTE
A buzzing noise is produced when the motor is about
to rotate; this is only a noise, not a machine failure.
6. Tightening and loosening bolts
A hex. socket matching the bolt or nut must rst be
selected. Then mount the socket on the anvil, and grip
the nut to be tightened with the hex. socket. Holding
the wrench in line with the bolt, press the power switch
to impact the nut for several seconds.
If the nut is only loosely tted to the bolt, the bolt
may turn with the nut, therefore mistaking proper
tightening. In this case, stop impact on the nut and
hold the bolt head with a wrench before restarting
impact, or manually tighten the bolt and nut to prevent
them slipping.

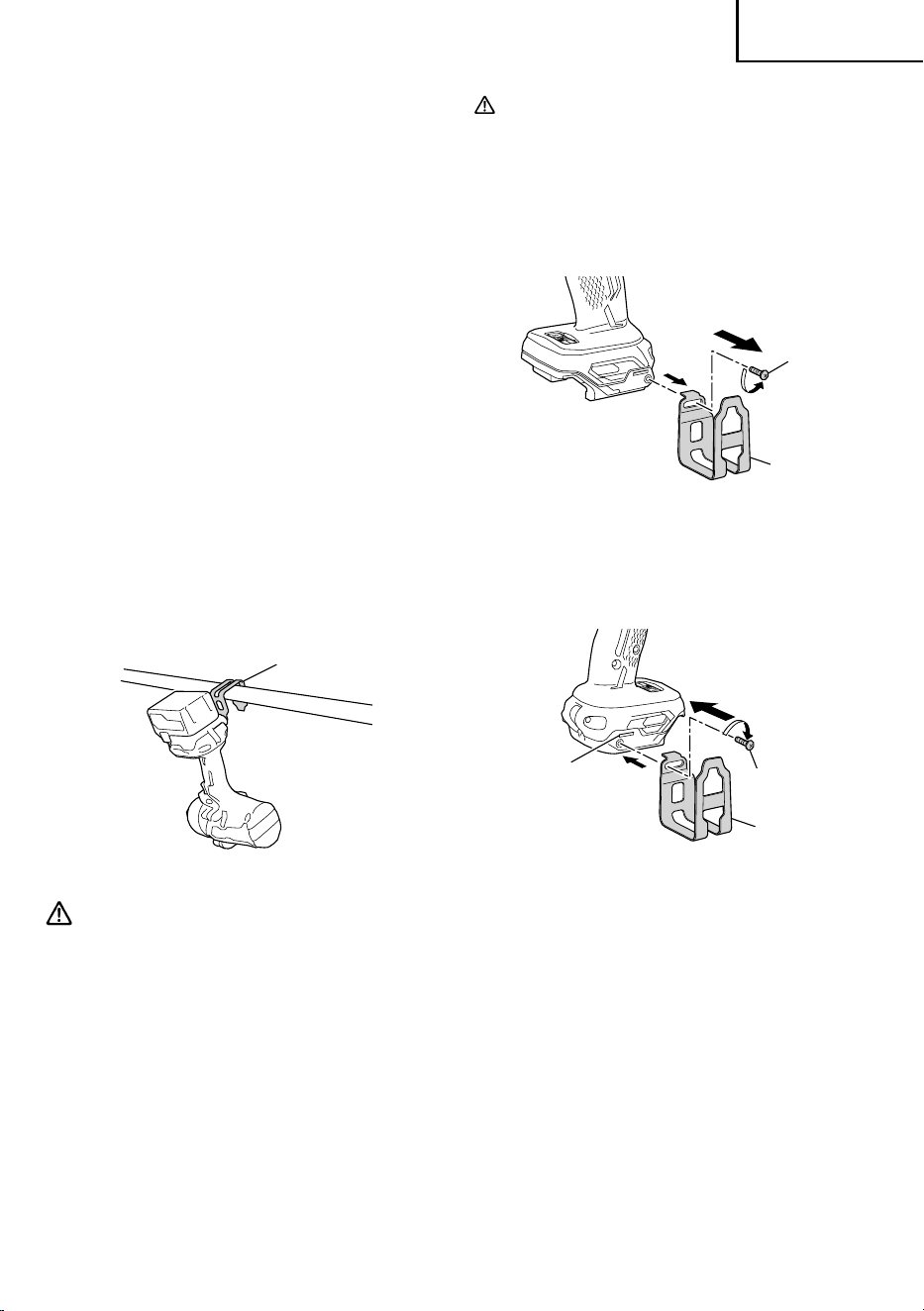

7. Using the hook
You can use the hook to brie y set aside the tool
during operation.
You can change the hook’s position to the left or right.
Hook
Fig. 16
WARNING
The hook is not for hanging the tool on your
person.
To avoid injury, do not hang the tool from your
belt, trousers or any other part of your body.
Do not use the hook in high places.
Doing so could result in unexpected accidents
such as dropping the tool.
When using the hook, make sure the tool is
placed in a stable location where it won’t slip o
or be dislodged by wind.

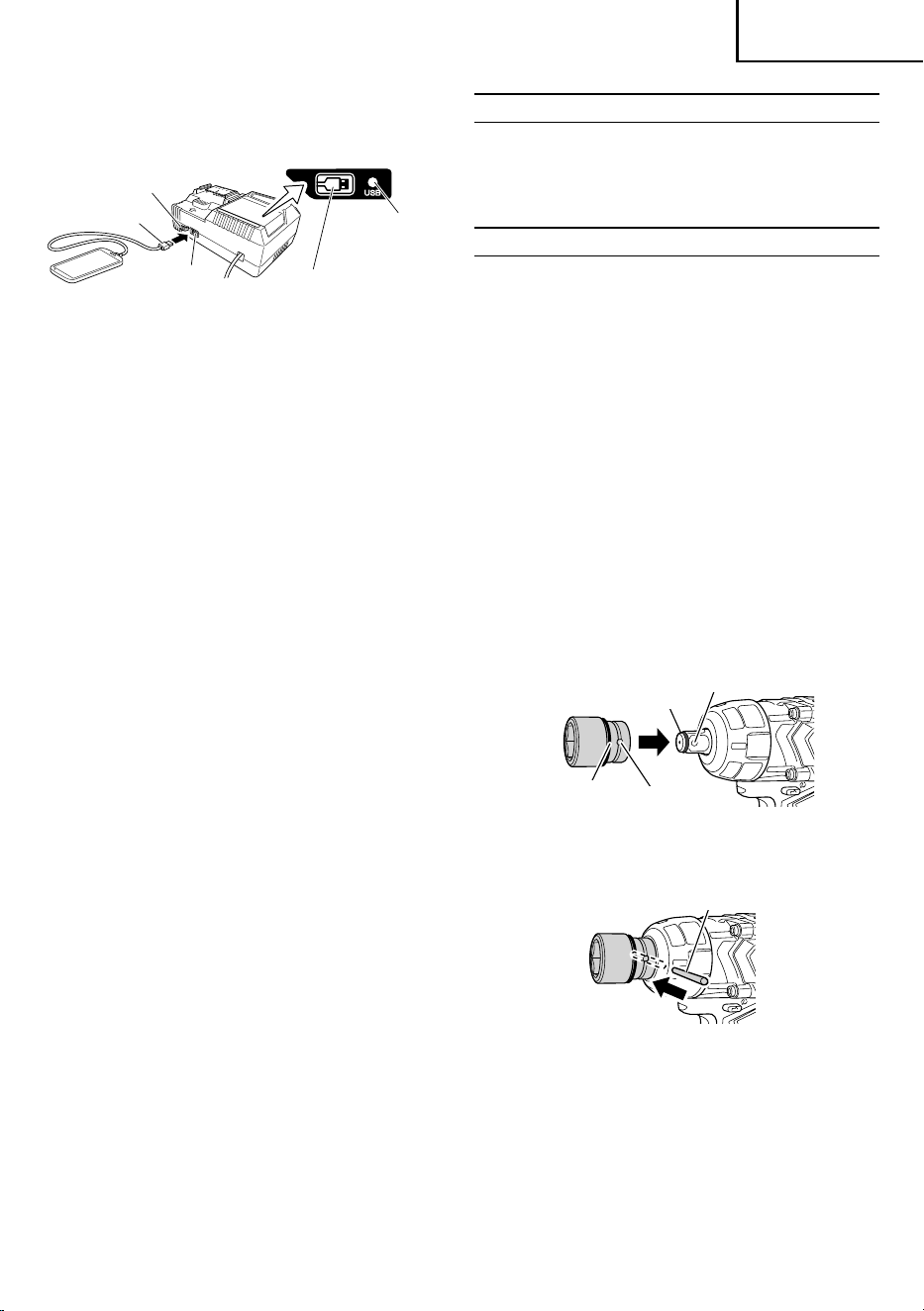

<WR36DG>
(1) Align the square portions of the socket and the anvil
with each other.
(2) Make sure to rmly install the socket by pushing it all
the way into the anvil.
(3) When removing the socket, pull it out of the anvil.
Hexagonal socket
Anvil
Fig. 14
CAUTION
Please use the designated attachments
which are listed in the operations manual and
metabo HPT’s catalog. Accidents or injuries
could result from not doing so.
Make sure to rmly install the socket in the anvil.
If the socket is not rmly installed it might come
out and cause injuries.
3. Con rm that the battery is mounted correctly.

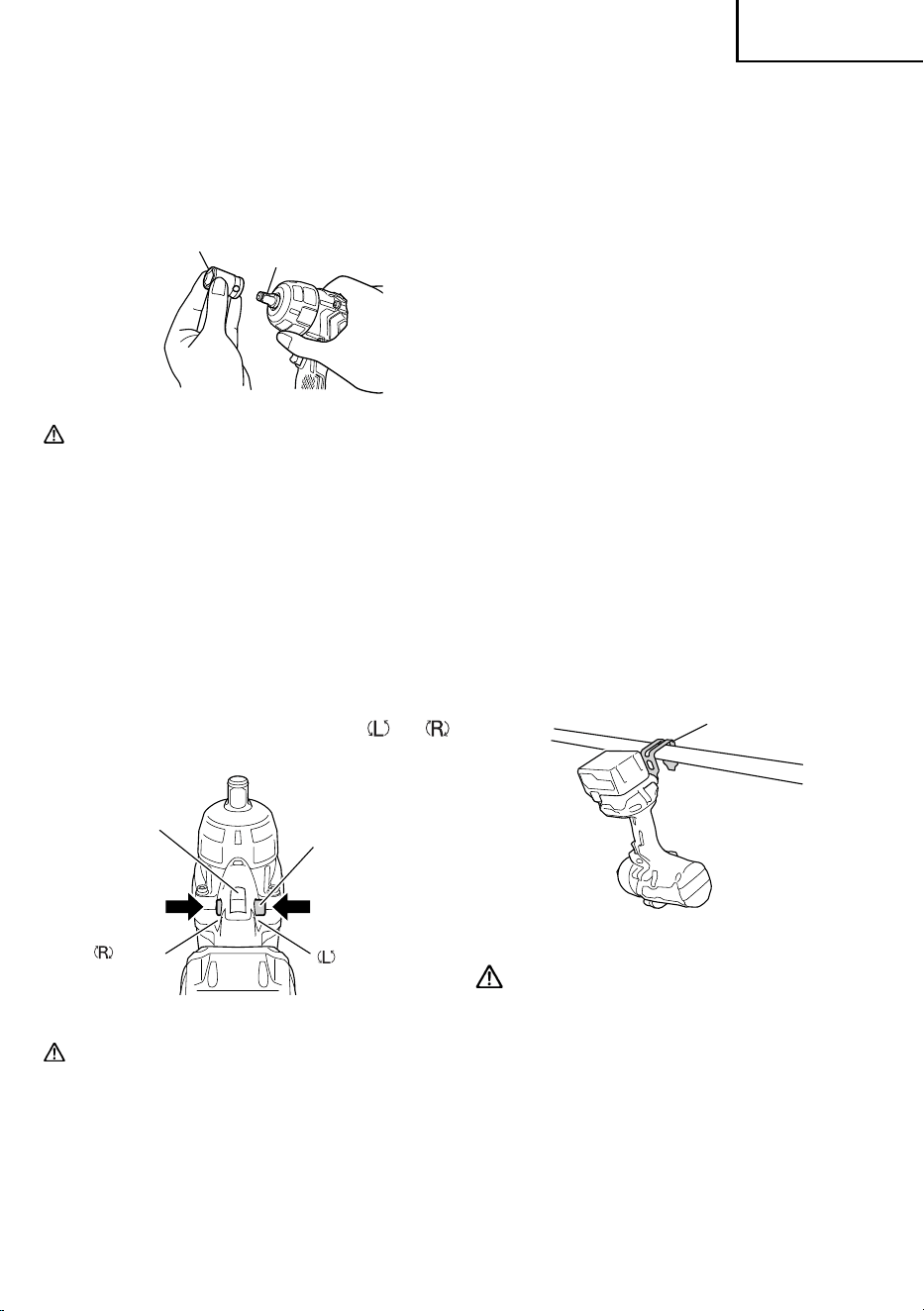

4. Check the rotational direction
The bit rotates clockwise (viewed from the rear side)
by pushing the R-side of the pushing button.
The L-side of the pushing button is pushed to turn the
bit counterclockwise. (See Fig. 15). (The
and
marks are engraved on the body.)
Trigger switch
Pushing button
Push
Push
marks
marks
Fig. 15
CAUTION
The pushing button can not be switched while
the impact wrench is turning. To switch the
pushing button, stop the impact wrench, then set
the pushing button.
15
English
000BookWR36DF.indb15000BookWR36DF.indb15 2022/09/0117:22:432022/09/0117:22:43
background

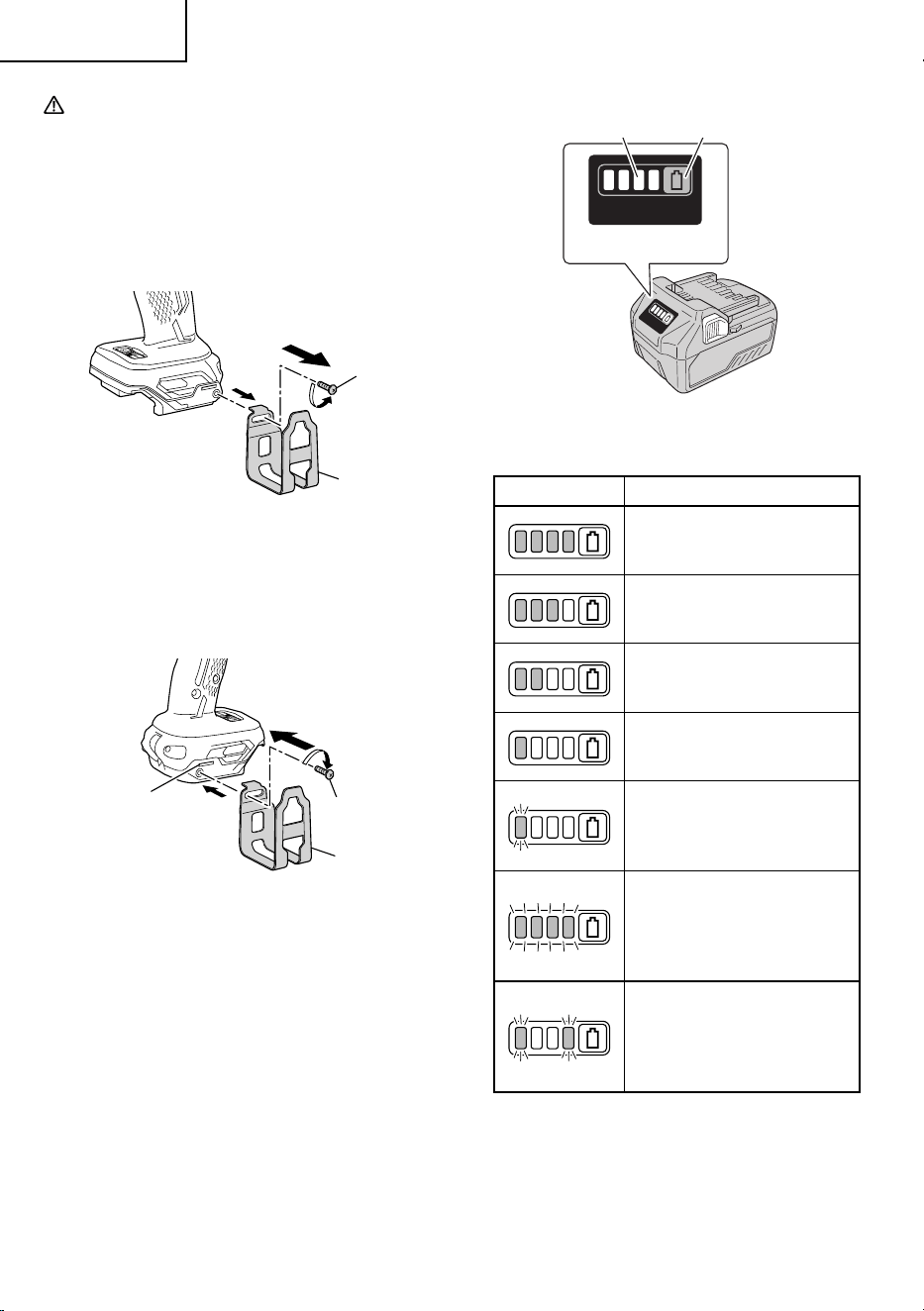

CAUTION
Install securely the hook. Unless the hook is
securely installed, it may cause an injury while
using.

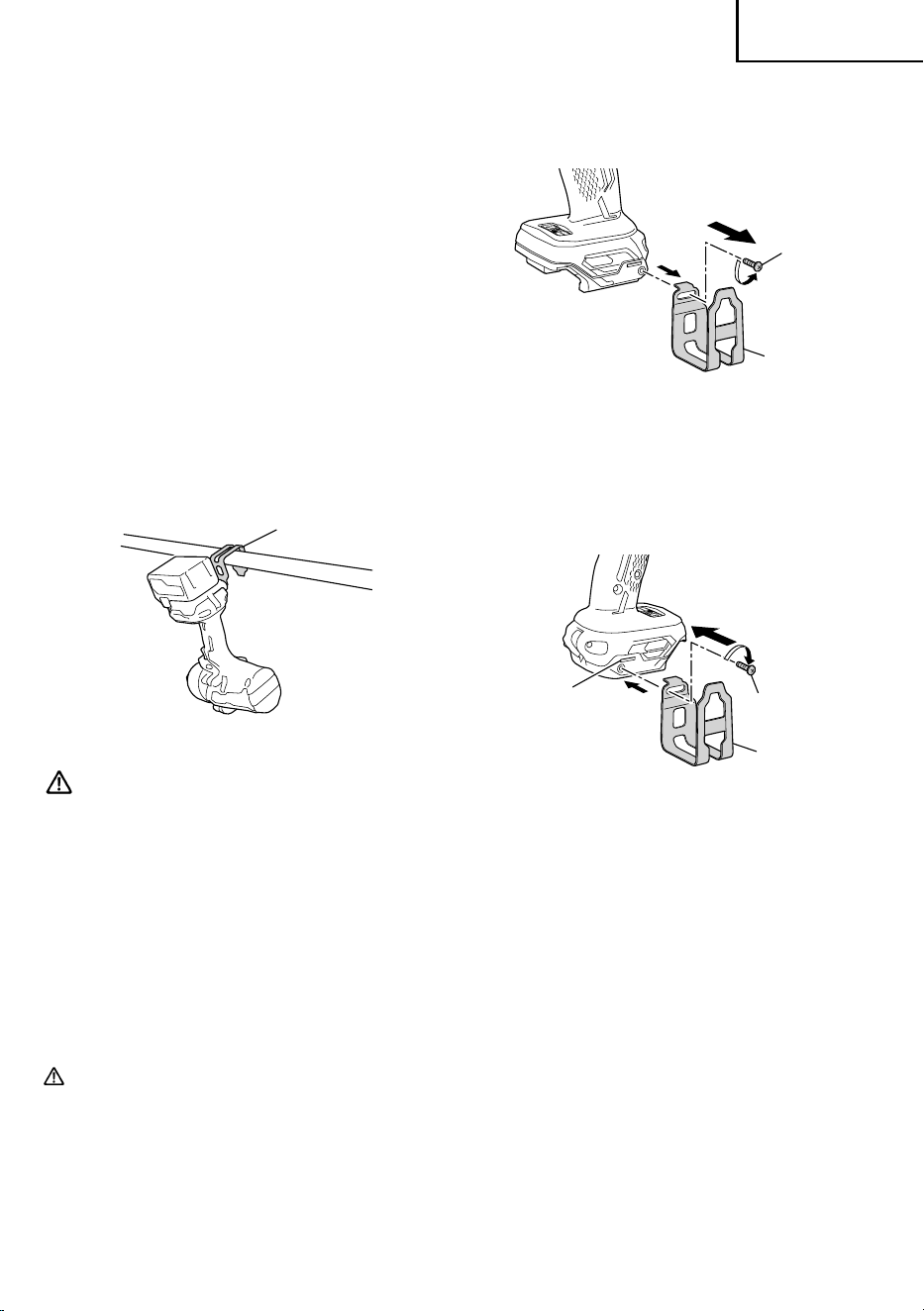

(1) Removing the hook.
Remove the screws xing the hook with Philips screw
driver. (Fig. 17)
Screw
Hook
Fig. 17
(2) Replacing the hook and tightening the screws.
Install securely the hook in the groove of power
tool and tighten the screws to x the hook rmly.
(Fig. 18)
Groove
Screw
Hook
Fig. 18

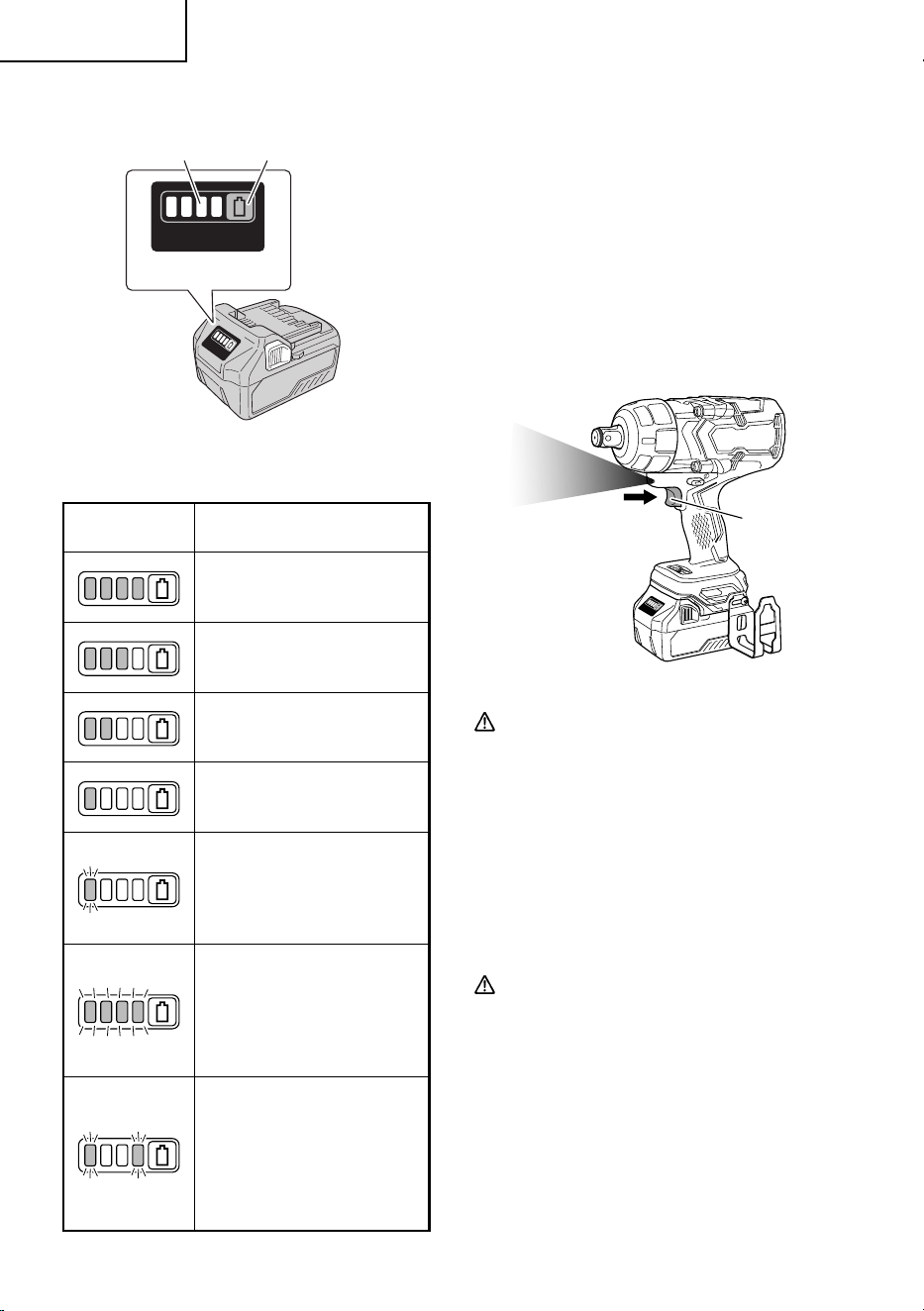

8. Remaining battery indicator
You can check the battery’s remaining capacity by
pressing the remaining battery indicator switch to light
the indicator lamp. (Fig. 19, Table 5)
The indicator will shut o approximately 3 seconds
after the remaining battery indicator switch is pressed.
It is best to use the remaining battery indicator as
a guide since there are slight di erences such as
ambient temperature and the condition of the battery.
Also, the remaining battery indicator may vary from
those equipped to a tool or charger.
Display panel
Remaining battery
indicator lamp

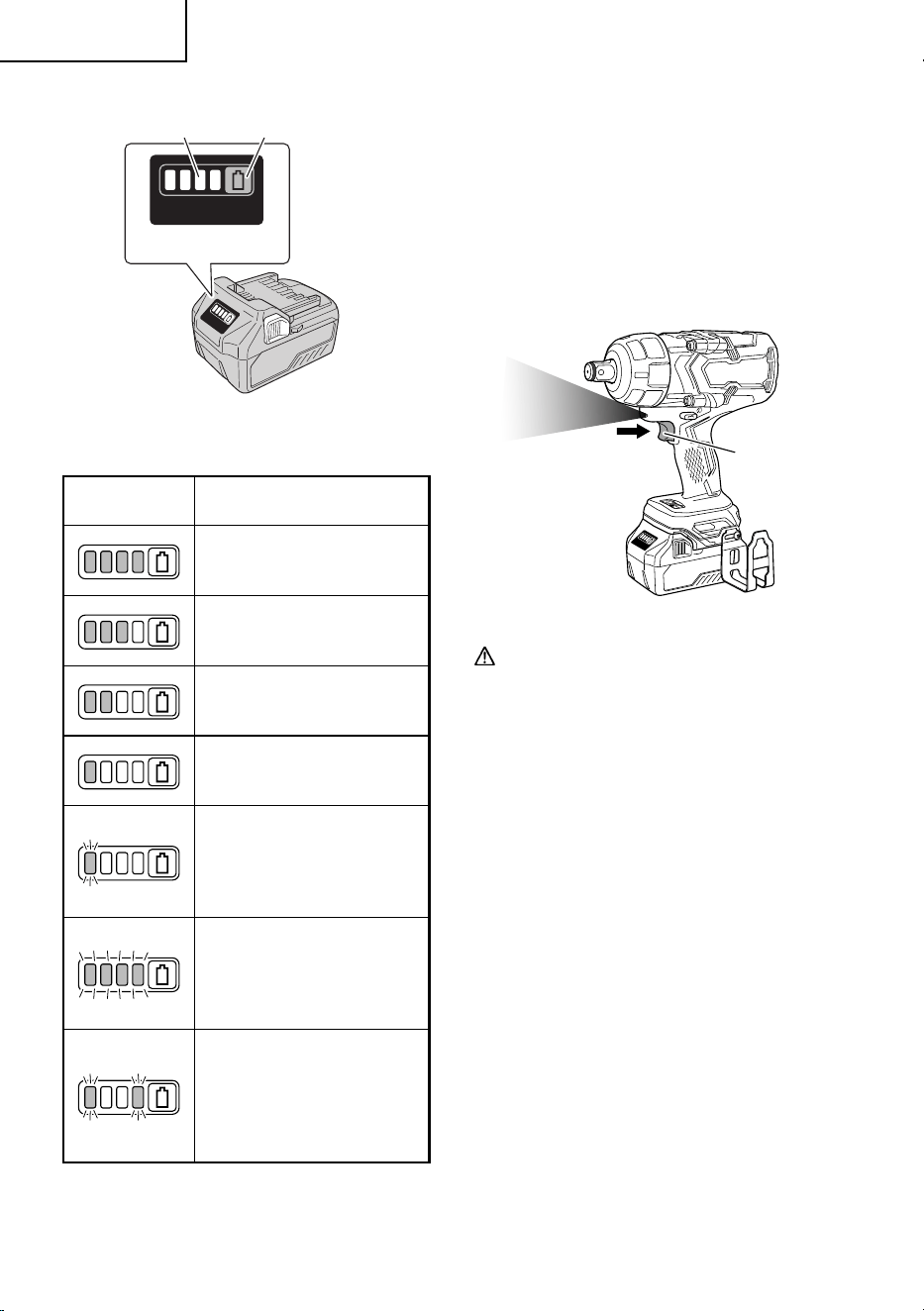

Remaining battery
indicator switch
Fig. 19
Table 5
State of lamp Battery Remaining Power
Lights ;
The battery remaining power is
over 75%.
Lights ;
The battery remaining power is
50%–75%.
Lights ;
The battery remaining power is
25%–50%.
Lights ;
The battery remaining power is
less than 25%.
Blinks ;
The battery remaining power
is nearly empty. Recharge the
battery soonest possible
Blinks ;
Output suspended due to high
temperature. Remove the
battery from the tool and allow it
to fully cool down.
Blinks ;
Output suspended due to failure
or malfunction. The problem
may be the battery so please
contact your dealer.
As the remaining battery indicator shows somewhat
di erently depending on ambient temperature and
battery characteristics, read it as a reference.
NOTE
Do not give a strong shock to the switch panel or
break it. It may lead to a trouble.
16
English
000BookWR36DF.indb16000BookWR36DF.indb16 2022/09/0117:22:432022/09/0117:22:43
background

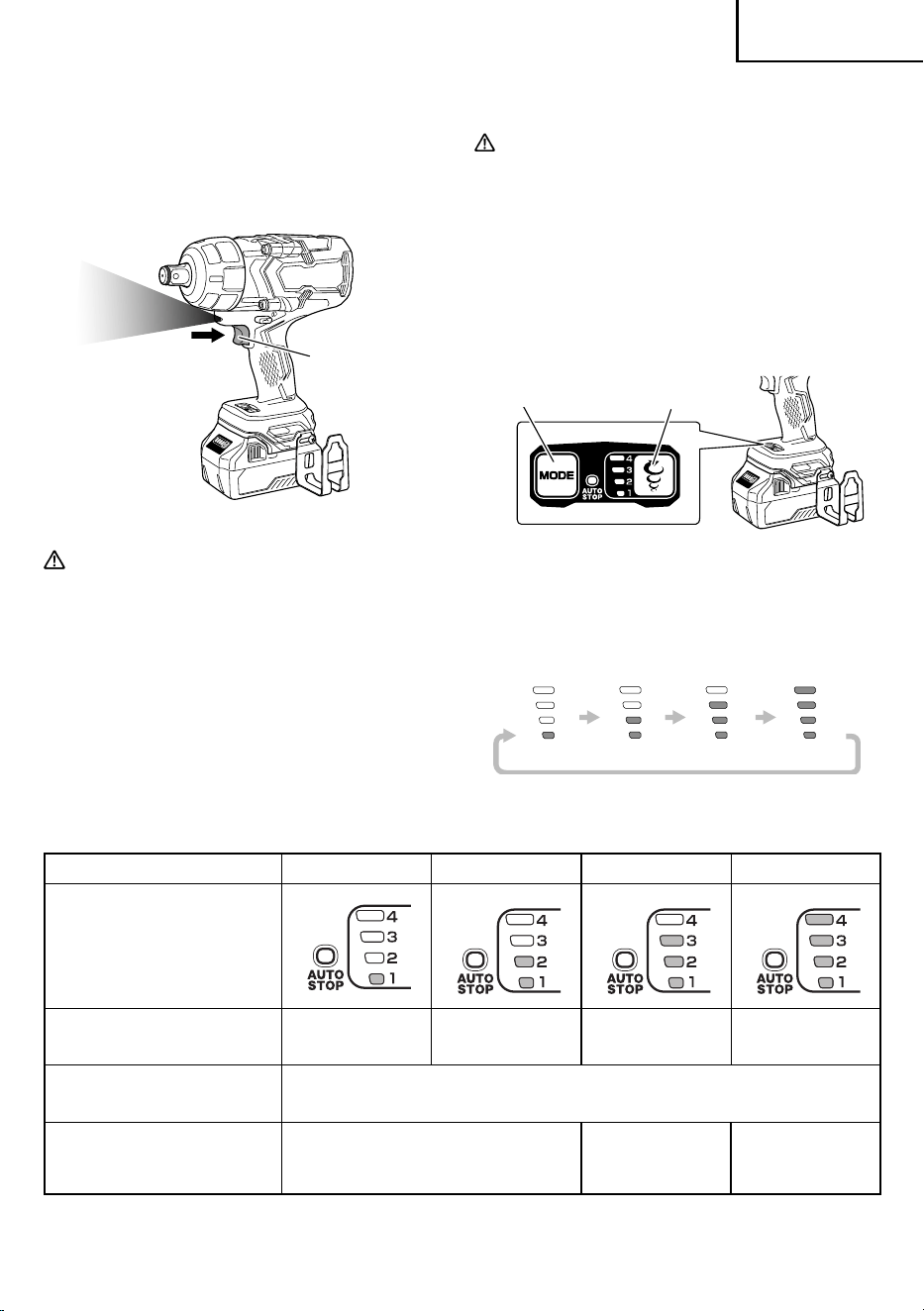

9. How to use the LED light
While the switch is pulled, the LED light will
automatically light up the tip portion of the tool.
(Fig. 20)
The LED light will automatically turn o 10 seconds
after the switch is released.
Trigger switch
Fig. 20
CAUTION
Do not expose directly your eye to the light by
looking into the LED light.
If your eye is continuously exposed to the light,
your eye will be hurt.
Wipe o any dirt or grime attached to the lens of
the LED light with a soft cloth, being careful not
to scratch the lens.
Scratches on the lens of the LED light can result
in decreased brightness.
10. Tightening mode selector function
CAUTION
Do not subject the switch panel to shock or
damage.
Select tightening mode while the trigger switch
is released. Failure to do so could result in
malfunction.
Tightening torque can be adjusted according to the type
of work by combined use of the High / Low mode selector
switch and the auto stop mode selector switch. (Fig. 21)
Auto stop mode
selector switch
High / Low mode
selector switch
Fig. 21
(1) High / Low mode selector switch (Fig. 22)
The tightening mode switches between 4 di erent
rotation speeds each time the High / Low mode
selector switch is pressed.
1
23
4
Fig. 22
HIgh / Low mode setting
High / Low mode
1234
Indicator lamps
Maximum unloaded speed
(/min)
600 900 1,200 1,500
Auto stop / Auto slow mode OFF
Uses
For work that requires ne adjustments.
For work that
requires the power
to be suppressed.
For work that
requires power and
speed.
17
English
000BookWR36DF.indb17000BookWR36DF.indb17 2022/09/0117:22:432022/09/0117:22:43
background
(2) Auto stop mode selector switch
Pressing the Auto stop mode selector switch toggles the mode.
Forward: Auto stop mode
Reverse: Auto slow mode
Auto stop mode selector switch
Fig. 23
(3) Auto stop mode
Stops automatically after a preset time has elapsed.
Push the pushing button to the forward (“R”) position, then press the Auto stop mode selector switch to select the
setting.
Auto stop mode selector switch
Pushing button
Forward
Fig. 24
Auto stop mode setting
Auto stop mode
1234
Indicator lamps
Maximum unloaded speed
(/min)
600 900 1,200 1,500
Auto stop time Stops within 1.2 seconds after impact begins.
Uses
Steel frame
temporary
tightening, etc.
Truck wheel nut or
piping temporary
tightening, etc.
Heavy machinery or bridge girder
temporary tightening, etc.
18
English
000BookWR36DF.indb18000BookWR36DF.indb18 2022/09/0117:22:442022/09/0117:22:44
background

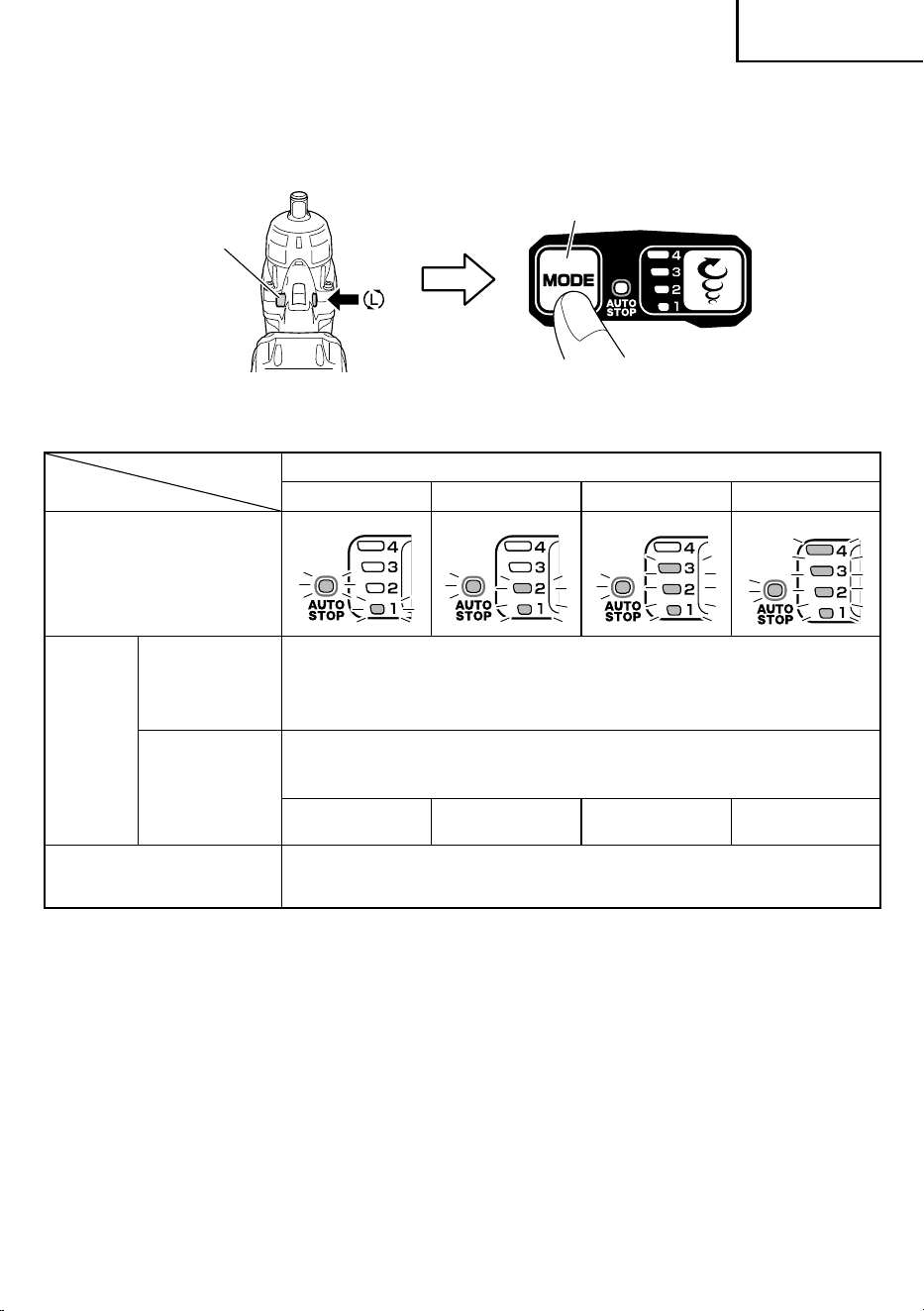

(4) Auto slow mode
Stops for a preset time and/or changes the speed automatically to a preset speed.
Push the pushing button to the reverse (“L) position, then press the Auto stop mode selector switch to select the
setting.
Auto stop mode selector switch
Pushing button
Reverse
Fig. 25
Auto slow mode setting
Auto slow mode
1234
Indicator lamps
Auto slow
operation
Trigger
displacement:
Maximum
Pauses after bolt loosening is detected.
Restarts after stopping for 0.5 seconds, then rotates at 60350 /min depending on
how far the trigger is pulled.
* Rotation does not stop after restarting.
Trigger
displacement:
Halfway
Rotation speed is reduced as follows depending on how far the trigger is pulled
after starting.
* Rotation does not stop.
60330 /min 60500 /min 60660 /min 60830 /min
Uses For work of loosening bolts or nuts.
This function helps prevent nuts from dropping when loosening them.
NOTE
Depending on factors such as the bolt or nut size, socket used, and extent of tightening, there is a risk of nuts
accidentally dropping if the nut becomes detached from the screw thread while the power tool is operating.
The appropriate mode di ers depending on the bolt and the material being screwed. Tighten in a few test bolts and
adjust the mode setting accordingly.
The tightening mode selector switch can only be set after the battery has been installed in the wrench and the trigger
switch has been pulled once.
19
English
000BookWR36DF.indb19000BookWR36DF.indb19 2022/09/0117:22:442022/09/0117:22:44
background
OPERATIONAL CAUTIONS
1. Resting the unit after continuous work
After use for continuous bolt-tightening work, rest the
unit for 15 minutes or so when replacing the battery.
The temperature of the motor, switch, etc., will rise
if the work is started again immediately after battery
replacement, eventually resulting in burnout.
CAUTION
Do not touch the hammer case as it gets very hot
during continuous work.
2. Cautions on use of the speed control switch
This switch has a built-in, electronic circuit which
steplessly varies the rotation speed. Consequently,
when the switch trigger is pulled only slightly (low
speed rotation) and the motor is stopped while
continuously driving in screws, the components of
the electronic circuit parts may overheat and be
damaged.
3. Work at a tightening torque suitable for the bolt under
impact
The optimum tightening torque for nuts or bolts
di ers with material and size of the nuts or bolts. An
excessively large tightening torque for a small bolt
may stretch or break the bolt. The tightening torque
increases in proportion to the operation time. Use the
correct operating time for the bolt.
4. Holding the tool
Hold the tool rmly with both hands. In this case hold
the tool in line with the bolt.
It is not necessary to push the tool very hard. Hold the
tool with a force just su cient to counteract the impact
force.
5. Con rm the tightening torque
The following factors contribute to a reduction of the
tightening torque. So con rm the actual tightening
torque needed by screwing up some bolts before the
job with a hand torque wrench. Factors a ecting the
tightening torque are as follows.
(1) Voltage
When the discharge margin is reached, voltage
decreases and tightening torque is lowered.
(2) Operating time
The tightening torque increases when the operating
time increases. But the tightening torque does not
increase above a certain value even if the tool is
driven for a long time.
(3) Diameter of bolt
The tightening torque di ers with the diameter of the
bolt. Generally a larger diameter bolt requires larger
tightening torque.
(4) Tightening conditions
The tightening torque di ers according to the torque
ratio; class, and length of bolts even when bolts with
the same size threads are used. The tightening torque
also di ers according to the condition of the surface of
workpiece through which the bolts are to be tightened.
When the bolt and nut turn together, torque is greatly
reduced.
(5) Using optional parts
The tightening torque is reduced a little when an
extension bar, universal joint or a long socket is used.
(6) Clearance of the socket
A worn or deformed hex. or a square-holed socket will
not give an adequate tightness to the tting between
the nut or anvil, consequently resulting in loss of
tightening torque.
Using an improper socket which does not match to the
bolt will result in an insu cient tightening torque.
(7) Tightening torque varies, depending on the battery’s
charge level.
20
English
000BookWR36DF.indb20000BookWR36DF.indb20 2022/09/0117:22:442022/09/0117:22:44
background
MAINTENANCE AND INSPECTION
WARNING
Be sure to turn o the switch and pull out the battery before doing any inspection or maintenance.
1. Checking the condition of the socket
A worn or deformed hex. or a square-holed socket
will not give an adequate tightness to the tting
between the nut or anvil, consequently resulting in
loss of tightening torque. Pay attention to wear of a
socket holes periodically, and replace with a new one
if needed.
2. Check the Screws
Loose screws are dangerous. Regularly inspect them
and make sure they are tight.
CAUTION
Using this power tool with loosened screws is
extremely dangerous.
3. Maintenance of the motor
The motor unit winding is the very “heart” of the power
tool.
Exercise due care to ensure the winding does not
become damaged and/or wet with oil or water.
4. Check for Dust
Dust may be removed with a soft cloth or a cloth
dampened with soapy water.
Do not use bleach, chlorine, gasoline or thinner, for
they may damage the plastics.
5. Inspection of terminals (tool and battery)
Check to make sure that swarf and dust have not
collected on the terminals.
On occasion check prior, during and after operation.
CAUTION
Remove any swarf or dust which may have collected
on the terminals.
Failure to do so may result in malfunction.
6. Disposal of the exhausted battery
WARNING
Do not dispose of the exhausted battery. The
battery must explode if it is incinerated. The
product that you have purchased contains a
rechargeable battery. The battery is recyclable.
At the end of it’s useful life, under various state
and local laws, it may be illegal to dispose of this
battery into the municipal waste stream. Check
with your local solid waste o cials for details
in your area for recycling options or proper
disposal.
7. Storage
Store the power tool and the battery in a place in
which the temperature is less than 104°F (40°C) and
out of reach of children.
NOTE
Storing lithium-ion batteries
Make sure the lithium-ion batteries have been fully
charged before storing them.
Prolonged storage (3 months or more) of batteries with
a low charge may result in performance deterioration,
signi cantly reducing battery usage time or rendering
the batteries incapable of holding a charge.
However, signi cantly reduced battery usage time
may be recovered by repeatedly charging and using
the batteries two to ve times.
If the battery usage time is extremely short despite
repeated charging and use, consider the batteries
dead and purchase new batteries.
8. Service and repairs
All quality power tools will eventually require servicing
or replacement of parts because of wear from normal
use. To assure that only authorized replacement parts
will be used, all service and repairs must be performed
by a metabo HPT AUTHORIZED SERVICE CENTER,
ONLY.
CAUTION
In the operation and maintenance of power tools,
the safety regulations and standards prescribed
in each country must be observed.
Important notice on the batteries for the
metabo HPT cordless power tools
Please always use one of our designated genuine
batteries. We cannot guarantee the safety and
performance of our cordless power tool when used
with batteries other than these designated by us, or
when the battery is disassembled and modi ed (such
as disassembly and replacement of cells or other
internal parts).
21
English
000BookWR36DF.indb21000BookWR36DF.indb21 2022/09/0117:22:442022/09/0117:22:44
background
TROUBLESHOOTING GUIDE
WARNING
To avoid injury from an accidental start, turn the switch OFF and remove the plug from the power source
or remove the battery from the main body before making any adjustments.
All electrical or mechanical repairs should be done only by quali ed service technicians. Contact
metabo HPT Authorized Service Center.
Problem Possible Cause Possible Solution
Tool doesn’t run No remaining battery power Charge the battery.
Tool suddenly stopped Tool was overburdened Get rid of the problem causing the
overburden.
The battery is overheated. Let the battery cool down.
The trigger switch was held down for
5 minutes or more.
This is not a malfunction.
The motor was automatically stopped to
prevent failure of the tool.
Tool sockets
-can’t be attached
-fall o
-can’t be removed
The shape of the attachment portion
doesn’t match
Make sure to use sockets with the
appropriate square drive size.
WR36DF: 19 mm
WR36DG: 12.7 mm
Switch can’t be pulled Pushing button is positioned halfway Press the button rmly into position for the
desired direction of rotation.
An abnormal high-pitched
noise occurs when the
trigger switch is pulled.
The trigger switch is being pulled only
slightly.
This is not a malfunction.
It does not occur if the trigger switch is
pulled more fully.
Battery cannot be
installed
Attempting to install a battery other than
that speci ed for the tool.
Please install a multi volt type battery.
22
English
000BookWR36DF.indb22000BookWR36DF.indb22 2022/09/0117:22:442022/09/0117:22:44
background
ACCESSORIES
WARNING
ALWAYS use Only authorized metabo HPT replacement parts and accessories. NEVER use replacement
parts or accessories which are not intended for use with this tool. Contact metabo HPT if you are not sure
whether it is safe to use a particular replacement part or accessory with your tool.
The use of any other attachment or accessory can be dangerous and could cause injury or mechanical
damage.
NOTE
Accessories are subject to change without any obligation on the part of the metabo HPT.
STANDARD ACCESSORIES
WR36DF/
WR36DG
(NN)
Battery, battery charger, plastic case and battery cover are not contained.
OPTIONAL ACCESSORIES
1. Battery (BSL36A18)
2. Sockets
Form D
H S
L
L1
ØF
Form C
H S
L
L1
ØF
Square
head drive
dimensions S
Part Name Code No.
Suitable Bolt Diameter
Hexagonal
width across
ats H
Form
Main Socket
Dimensions
High
tension
ISO
(ordinary)
ISO
(small)
Inch bolts
LL1øF
1/2"
(12.7 mm)
Hexagonal
Socket
17 mm 873536 M10 M12 W3/8"
11/16 "
(17 mm)
C
1-1/4"
(32 mm)
5/16"
(8 mm)
1-3/32"
(28 mm)
19 mm 873624 M12 M14 W7/16"
3/4"
(19 mm)
C
1-11/32"
(34 mm)
11/32"
(9 mm)
1-3/32"
(28 mm)
21 mm 873626 W1/2"
13/16"
(21 mm)
D
1-13/32"
(36 mm)
3/8"
(10 mm)
1-1/4"
(32 mm)
22 mm 873627 M12 M14 M16
7/8"
(22 mm)
D
1-9/16"
(40 mm)
9/16"
(14 mm)
1-3/8"
(35 mm)
24 mm 873629 M16 M18
15/16"
(24 mm)
D
1-9/16"
(40 mm)
9/16"
(15 mm)
1-1/2"
(38 mm)
26 mm 873630 W5/8"
1-1/32"
(26 mm)
D
1-9/16"
(40 mm)
9/16"
(15 mm)
1-1/2"
(38 mm)
27 mm 985195 M16 M18 M20
1-1/16"
(27 mm)
D
1-9/16"
(40 mm)
11/16 "
(17 mm)
1-21/32"
(42 mm)
30 mm 985196 M20 M22
1-3/16"
(30 mm)
D
1-31/32"
(50 mm)
3/4"
(19 mm)
1-21/32"
(42 mm)
23
English
000BookWR36DF.indb23000BookWR36DF.indb23 2022/09/0117:22:442022/09/0117:22:44
background
Square
head drive
dimensions S
Part Name Code No.
Suitable Bolt Diameter
Hexagonal
width across
ats H
Form
Main Socket
Dimensions
High
tension
ISO
(ordinary)
ISO
(small)
Inch bolts
LL1øF
3/4"
(19 mm)
Hexagonal
Socket
23 mm 874527 M14 W9/16"
15/16"
(23 mm)
C
2-11/64"
(55 mm)
19/32"
(15 mm)
1-1/2"
(38 mm)
24 mm 874528 M16 M18
15/16"
(24 mm)
D
1-9/16"
(40 mm)
26 mm 874529 M16 W5/8"
1-1/32"
(26 mm)
5/8"
(16 mm)
1-21/32"
(42 mm)
27 mm 874530 M16 M18 M20
1-1/16"
(27 mm)
1-11/16"
(43 mm)
30 mm 874532 M20 M22
1-3/16"
(30 mm)
3/4"
(19 mm)
1-27/32"
(47 mm)
32 mm 874523 M20 M22 M24 W3/4"
1-1/4"
(32 mm)
1-31/32"
(50 mm)
35 mm 874533 W7/8"
1-3/8"
(35 mm)
2-3/64"
(52 mm)
36 mm 874534 M22 M24 M27
1-7/16"
(36 mm)
2-11/64"
(55 mm)
3. Long Socket
H
S
L1
L2
L
ØF
Form D
Form C
H S
L1
L2
L
ØF
Form B
H
S
L1
L2
L
ØF
Square
head drive
dimensions S
Part Name Code No.
Suitable Bolt Diameter
Hexagonal
width across
ats H
Form
Main Socket
Dimensions
High
tension
ISO
(ordinary)
ISO
(small)
Inch bolts
LL1L2øF
1/2"
(12.7 mm)
Long
Socket
17 mm 955141 M10 M12 W3/8"
11/16 "
(17 mm)
B
2-3/64"
(52 mm)
15/16"
(24 mm)
1-11/32"
(34 mm)
1"
(25 mm)
17 mm 955149 M10 M12 W3/8"
11/16 "
(17 mm)
B
2-15/16"
(75 mm)
15/16"
(24 mm)
2-1/4"
(57 mm)
1"
(25 mm)
19 mm 955142 M12 M14 W7/16"
3/4"
(19 mm)
B
2-3/64"
(52 mm)
15/16"
(24 mm)
1-11/32"
(34 mm)
1-3/32"
(28 mm)
19 mm 955150 M12 M14 W7/16"
3/4"
(19 mm)
B
2-15/16"
(75 mm)
15/16"
(24 mm)
2-1/4"
(57 mm)
1-3/32"
(28 mm)
21 mm 955143 W1/2"
13/16"
(21 mm)
D
2-3/64"
(52 mm)
15/16"
(24 mm)
1-11/32"
(34 mm)
1-7/32"
(31 mm)
21 mm 955151 W1/2"
13/16"
(21 mm)
D
2-15/16"
(75 mm)
15/16"
(24 mm)
2-1/4"
(57 mm)
1-7/32"
(31 mm)
21 mm 991480 W1/2"
13/16"
(21 mm)
D
4-15/16"
(125 mm)
15/16"
(24 mm)
4-7/32"
(107 mm)
1-7/32"
(31 mm)
22 mm 955144 M12 M14 M16
7/8"
(22 mm)
D
2-3/64"
(52 mm)
15/16"
(24 mm)
1-11/32"
(34 mm)
1-9/32"
(32.5 mm)
24 mm 955146 M16 M18
15/16"
(24 mm)
D
2-3/64"
(52 mm)
1"
(25 mm)
1-11/32"
(34 mm)
1-11/32"
(34 mm)
26 mm 955147 W5/8"
1-1/32"
(26 mm)
D
2-15/16"
(75 mm)
1"
(25 mm)
2-1/4"
(57 mm)
1-1/2"
(38 mm)
30 mm 985197 M20 M22
1-3/16"
(30 mm)
D
2-15/16"
(75 mm)
1"
(25 mm)
2-1/4"
(57 mm)
1-21/32"
(42 mm)
3/4"
(19 mm)
Long
Socket
24 mm 955033 M18
15/16"
(24 mm)
B
2-23/64"
(60 mm)
29/32"
(23 mm)
1-11/32"
(32 mm)
1"
(25 mm)
26 mm 955034 W5/8"
1-1/32"
(26 mm)
C
3-11/32"
(85 mm)
1"
(25 mm)
2-1/4"
(57 mm)
1-1/2"
(38 mm)
27 mm 955035 M16 M18 M20
1-1/16"
(27 mm)
D
1-1/32"
(26 mm)
1-17/32"
(39 mm)
30 mm 955037 M20 M22
1-3/16"
(30 mm)
1-11/16"
(43 mm)
32 mm 955038 M20 M22 M24 W3/4"
1-1/4"
(32 mm)
3-15/16"
(100 mm)
2-53/64"
(72 mm)
1-13/16"
(46 mm)
36 mm 955092 M22 M24 M27
1-7/16"
(36 mm)
2-11/64"
(55 mm)
24
English
000BookWR36DF.indb24000BookWR36DF.indb24 2022/09/0117:22:442022/09/0117:22:44
background
4. Extension bar:
The extension bar is convenient for working in very
restricted spaces or when the socket provided cannot
reach the bolt to be tightened.
CAUTION
When the extension bar is used, the tightening
torque is reduced slightly compared with the
ordinary socket.
s
B
Code No. Dimention B, S
873633 1/2" (12.7 mm)
874535 3/4" (19 mm)
5. Universal joint:
The universal joint is convenient for impacting nuts
when there is an angle between the socket and
wrench, or when working in a very narrow space.
L
Code No. L
986062 58 mm
955088 106 mm
NOTE
Speci cations are subject to change without any
obligaiton on the part of the metabo HPT.
25
English
000BookWR36DF.indb25000BookWR36DF.indb25 2022/09/0117:22:442022/09/0117:22:44
background
