DO NOT RETURN THIS PRODUCT TO THE STORE

If you have questions or need assistance, please call customer service at 855-944-3571.

User

Manual

iGen11000TFc

Digital Inverter Generator

2 | English

TABLE OF CONTENTS

Introduction ............................................................................................................................................................................. 2-3

Safety ................................................................................................................................................................................... 4-11

Electrical ...................................................................................................................................................................................12

Components ....................................................................................................................................................................... 13-14

Assembly ..................................................................................................................................................................................15

Operation ............................................................................................................................................................................ 16-26

Maintenance ....................................................................................................................................................................... 26-32

Troubleshooting ........................................................................................................................................................................ 33

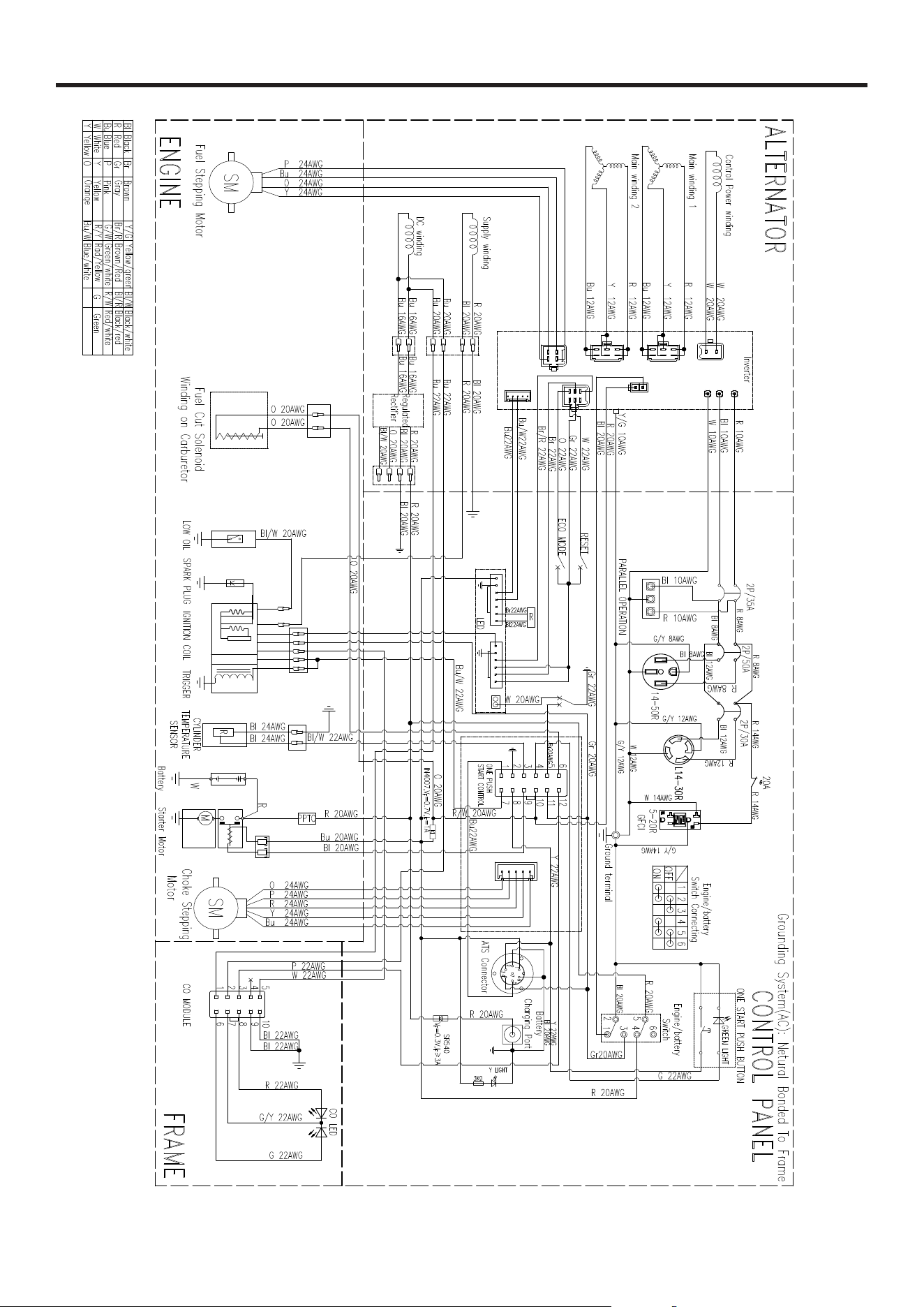

Schematic ................................................................................................................................................................................. 34

Service Hotline/Company Address ............................................................................................................................. Back Page

INTRODUCTION

WARNING

Operating, servicing, and main-

taining this equipment can expose you to chemicals in-

cluding engine exhaust, carbon monoxide, phthalates,

and lead, which are known to the State of California to

cause cancer and birth defects or other reproductive

harm. To minimize exposure, avoid breathing exhaust,

and wear gloves or wash your hands frequently when

servicing this equipment. For more information go to

www.P65warnings.ca.gov.

DISCLAIMERS

All information, illustrations, and specifications in this man-

ual were in effect at the time of publishing. The illustrations

used in this manual are intended as representative reference

views only. We reserve the right to make any specification

or design change without notice.

without written permission from Westinghouse Outdoor

Power Equipment.

DANGER

Read this manual before

using or performing maintenance on this prod-

uct. Failure to follow the instructions and safety

precautions in this manual can result in serious

injury or death.

UPDATES

The latest User Manual for your Westinghouse products

can be found under our support tab. wpowereq.com/

pages/manuals

Or scan the following QR code with your smartphone cam-

era to be directed to the link.

PRODUCT REGISTRATION

For trouble-free warranty coverage, it

is important to register your Westing-

house product.

You can register by:

l Completing and mailing the product

registration card included in the

carton.

l Registering your product online at: wpowereq.com/

pages/warranty-registration

l Scanning the above QR code with your smartphone

camera to be directed to the mobile registration link.

For Your Records

Date of Purchase:

Model Number:

Serial Number:

Place of Purchase:

l Sending the following product information to:

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

IMPORTANT: Keep your purchase receipt for trouble-free

warranty coverage.

English | 3

INTRODUCTION

SPECIFICATIONS

AC Voltage .......................................................120V/240V

Power (Running) .....................................Gasoline 9,000W

Propane 8,100W

Natural Gas 7,200W

Power (Peak) ........................................Gasoline 11,000W

Propane 10,000W

Natural Gas 8,800W

AC Current .................................................Gasoline 37.5A

Propane 33.8A

Natural Gas 30A

Frequency ................................................................. 60 Hz

Phase ...................................................................... Single

RPM .......................................................................... 3,600

Power Factor ................................................................ 1.0

Insulation Class ............................................................... F

Maximum Ambient Temperature .................. 104°F (40°C)

Fuel Type ...................Unleaded gasoline (87 – 93 Octane)

Do not use E15 or E85 fuel in this product.

Fuel Capacity ............................... 7.92 gallons (30.0 liters)

Oil Capacity .....................................1.16 quarts (1.1 liters)

Oil Type .........................................................SAE 10W-30

Spark Plug .............................................................. F7RTC

Spark Plug Gap ...............0.024 – 0.032 in. (0.6 – 0.80 mm)

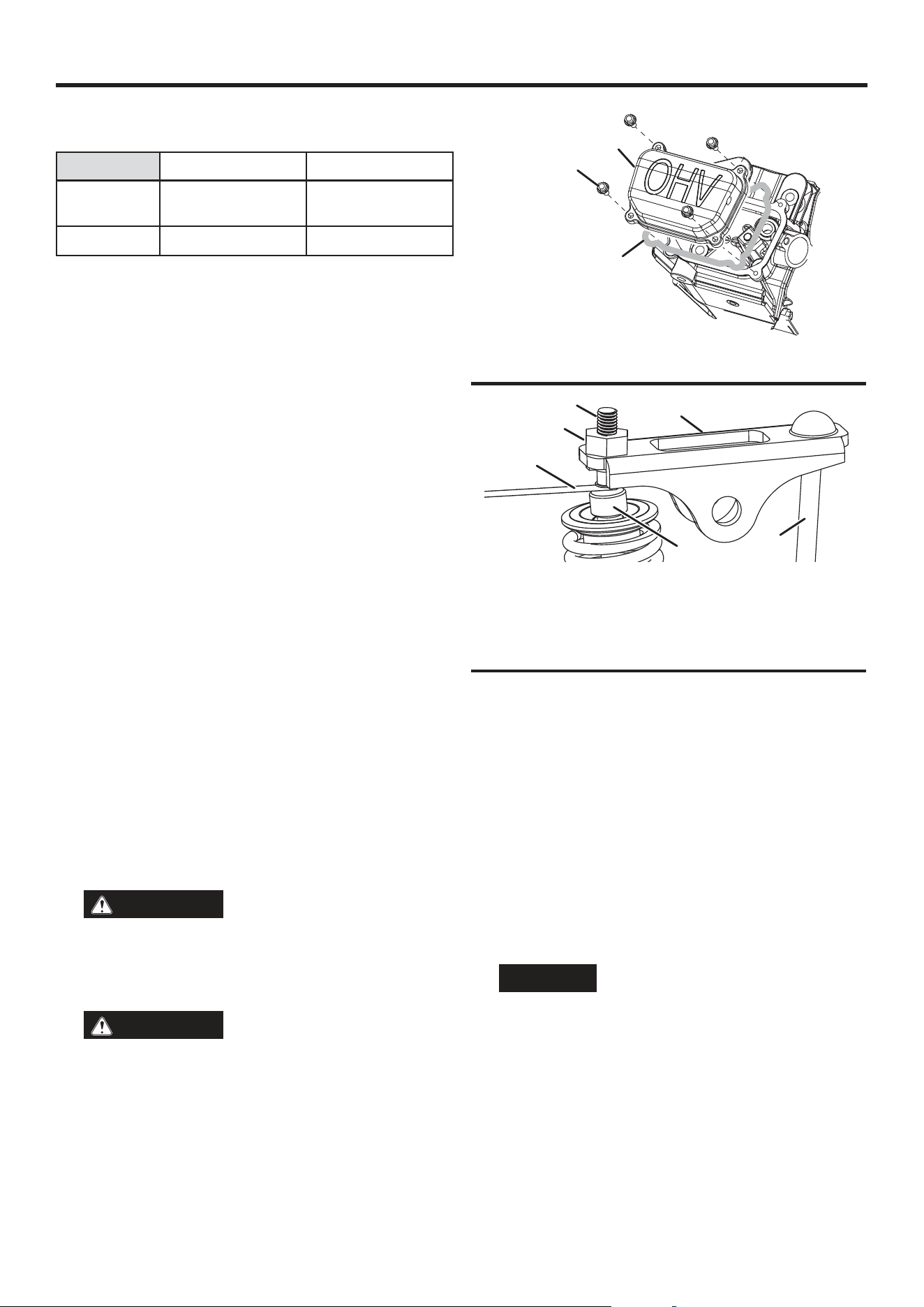

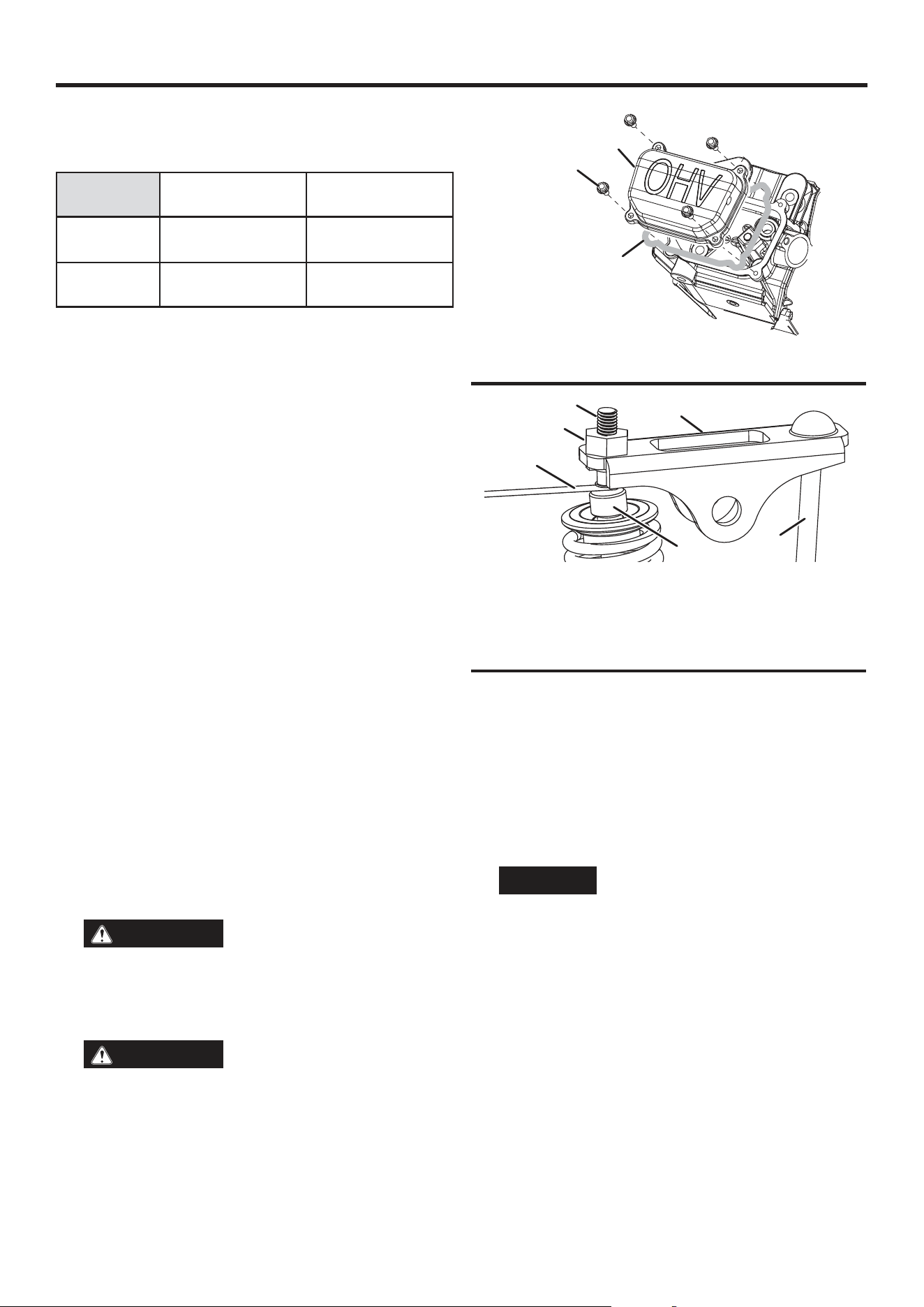

Valve Intake Clearance .......................0.0031 – 0.0047 in.

(0.08 – 0.12 mm)

Valve Exhaust Clearance ....................0.0051 – 0.0067 in.

(0.13 – 0.17 mm)

AC Grounding System .............................Bonded to frame

Natural Gas Unit BTU at 100% load .......................120813

Total harmonic distortion ............................................ ≤3%

NOTICE

The effect of altitude on horsepower

will be greater if no carburetor modification is made.

A decrease in engine horsepower will decrease the

power output of the generator. To order high altitude

kits, go to parts.wpowereq.com.

NOTICE

Thank you for choosing Westinghouse!

PLEASE READ BEFORE RETURNING THIS PROD-

UCT FOR ANY REASON.

If you have a question or experience a prob-

lem with your Westinghouse purchase, call us at

1-855-944-3571 to speak with an agent.

SAVE THIS MANUAL FOR FUTURE REFERENCE.

NOTICE

This product is designed and rated for

continuous operation at ambient temperatures be-

tweem 23°F (– 5°C) and 104°F (40°C). If needed, this

product can be operated in extremely hot or extremely

cold temperatures for short periods. If the product is

exposed to extreme temperatures during storage, it

should be brought back within the optimal tempera-

ture range before operation. This product must always

be operated outdoors in a well- ventilated area and far

away from doors, windows, and other vents.

Maximum wattage and current are subject to and

limited by such factors as fuel BTU content, ambient

temperature, altitude, engine conditions, etc. Maxi-

mum power decreases about 3.5% for each 1,000 feet

above sea level, and will also decrease about 1% for

each 10°F (6°C) above 60°F (16°C) ambient tempera-

ture.

HAVE QUESTIONS?

Email us at service@wpowereq.com

or call 1-855-944-3571

4 | English

SAFETY

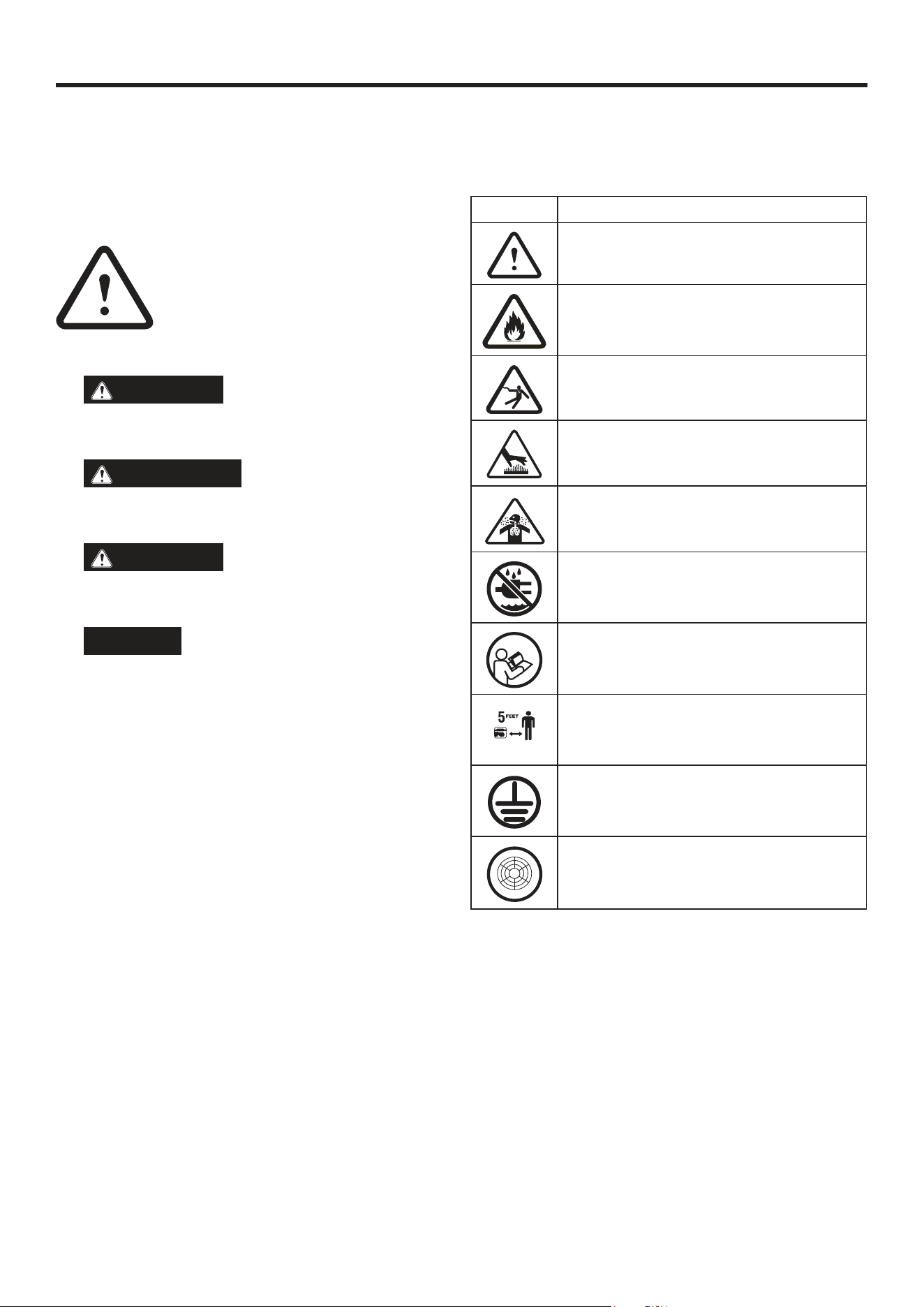

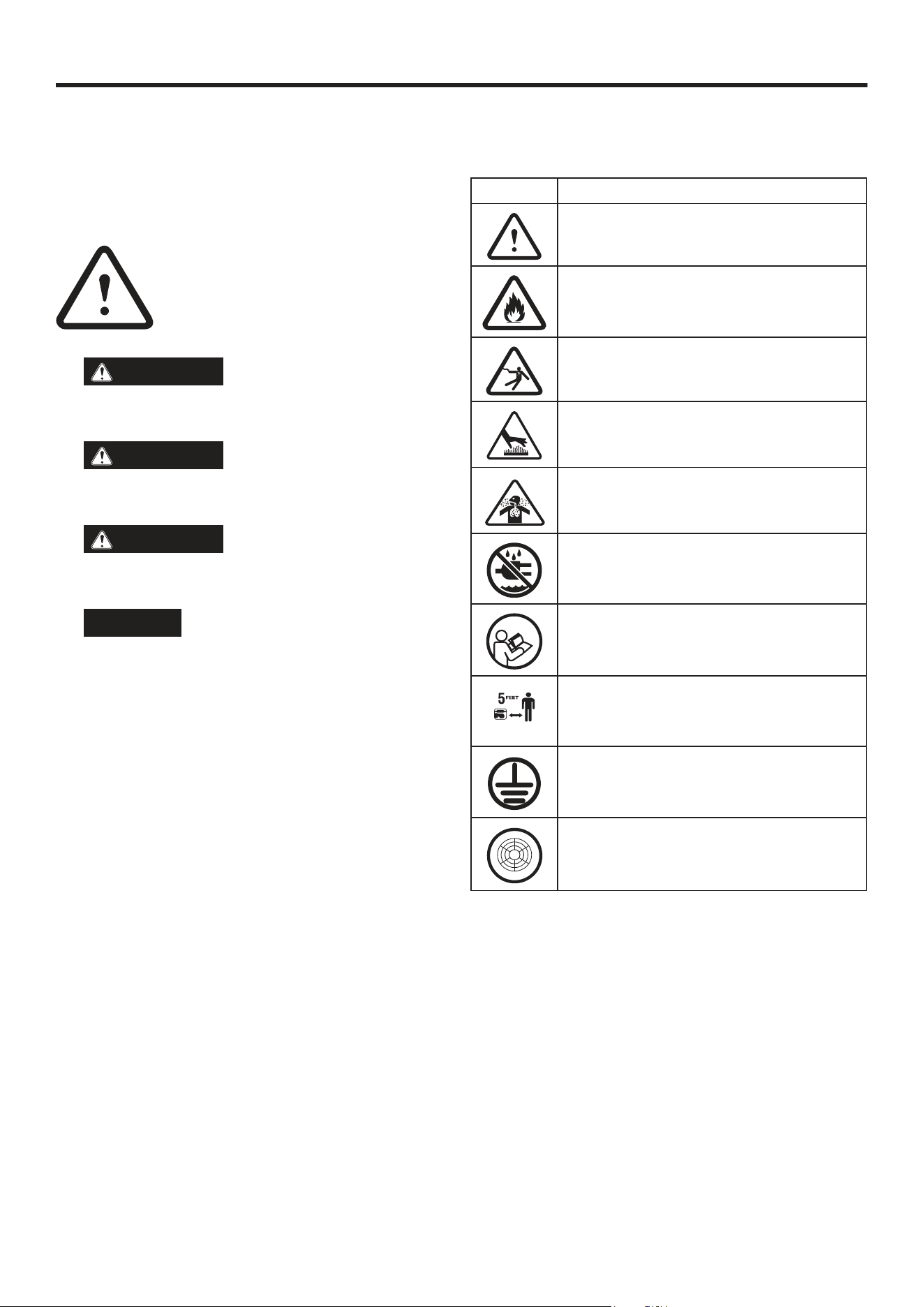

SAFETY SYMBOLS

Follow all safety information contained in this user manual

as well as the information on the product labeling.

Symbol Description

Safety Alert Symbol

Fire Hazard

Electrical Shock Hazard

Burn Hazard. Do not touch hot surfaces.

Asphyxiation Hazard

Do Not Operate in Wet Conditions

Read User Manual

Maintain Safe Distance

Ground. Consult with electrician to

determine grounding requirements before

operation.

CARBON

MONOXIDE

Carbon Monoxide

SAFETY DEFINITIONS

The words DANGER, WARNING, CAUTION, and NOTICE

are used throughout this manual to highlight important infor-

mation. Be sure that the meanings of this safety information

is known to all who operate, perform maintenance on, or

are near the generator.

This safety alert symbol appears with

most safety statements. It means at-

tention, become alert, your safety is

involved! Please read and abide by the

message that follows the safety alerts

symbol.

DANGER

Indicates a hazardous situation

which, if not avoided, will result in death or serious in-

jury.

WARNING

Indicates a hazardous situation

which, if not avoided, could result in death or serious

injury.

CAUTION

Indicates a hazardous situation

which, if not avoided, could result in minor or moder-

ate injury.

NOTICE

Indicates a situation which can cause

damage to the generator, personal property, and/or

the environment, or cause the equipment to operate

improperly.

NOTE: Indicates a procedure, practice or condition

that should be followed for the generator to function in

the manner intended.

English | 5

SAFETY

IMPORTANT SAFETY INSTRUCTIONS

DANGER

Generator exhaust contains high

levels of carbon monoxide (CO).

ONLY operate generators outside, in a well-ventilated

area. NEVER operate generators indoors, doing so

CAN KILL YOU IN MINUTES.

• Correct Use – Only use generators outside and

downwind, far away from windows, doors and vents.

Always direct exhaust away from occupied spaces.

Always install battery-powered carbon monoxide

detectors or plug-in carbon monoxide detectors with

battery back-up in living areas. See Figure 1.

• Incorrect Use – NEVER use a generator in a

home, garage, basement, attic, crawl space or any

other fully or partially enclosed area. Areas such

as these can allow dangerous levels of carbon

monoxide to accumulate. An open door or a run-

ning fan WILL NOT provide adequate ventilation.

See Figure 2.

If feeling dizzy, weak, or sick while using the genera-

tor, move to fresh air immediately. Contact a doctor.

This may be carbon monoxide poisoning.

DANGER

Fire and electrocution hazard. Do

not connect to a building’s electrical system unless the

generator and a transfer switch have been properly

installed and the electrical output has been verified by

a qualified electrician. The connection must isolate the

generator power from utility power and must comply

with all applicable laws and electrical codes. Failure

to properly isolate the generator power could cause

property damage and create a dangerous backfeed

of electricity which could kill or seriously injure utility

workers.

DANGER

Electrocution hazard. NEVER

use the generator in a location that is wet or damp.

NEVER expose the generator to rain, snow, water

spray, or standing water while in use. Protect the gen-

erator from all hazardous weather conditions. Moisture

or ice can cause a short circuit or other malfunction in

the electrical circuit.

WARNING

Become familiar with all the in-

structions, safety warnings, illustrations, and specifi-

cations provided with this product. Failure to follow the

instructions may result in electric shock, fire, and/or

carbon monoxide poisoning that can lead to death or

serious injury.

NOTICE

Install battery-powered carbon mon-

oxide detectors or plug-in carbon monoxide detectors

with battery back-up in living areas.

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

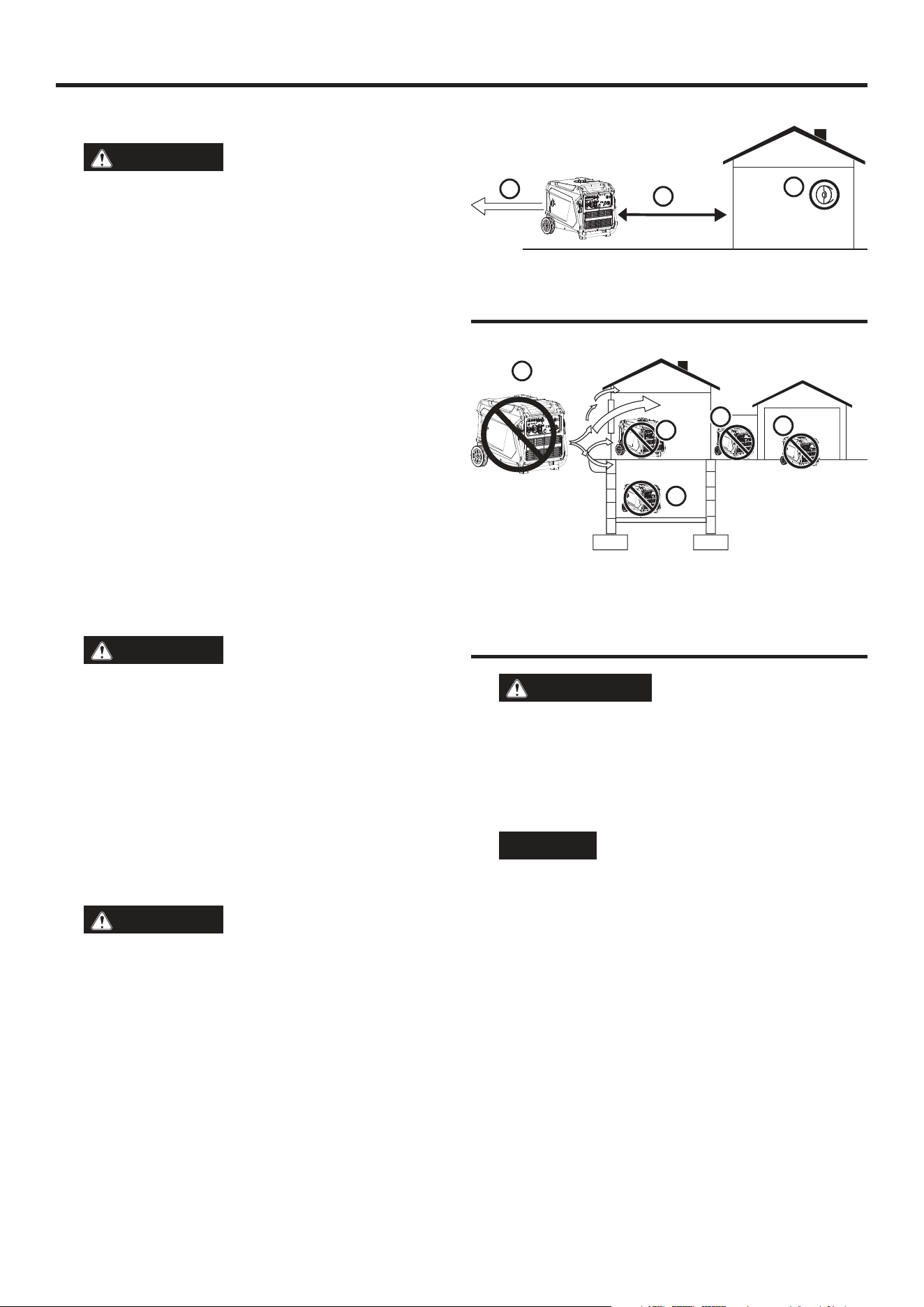

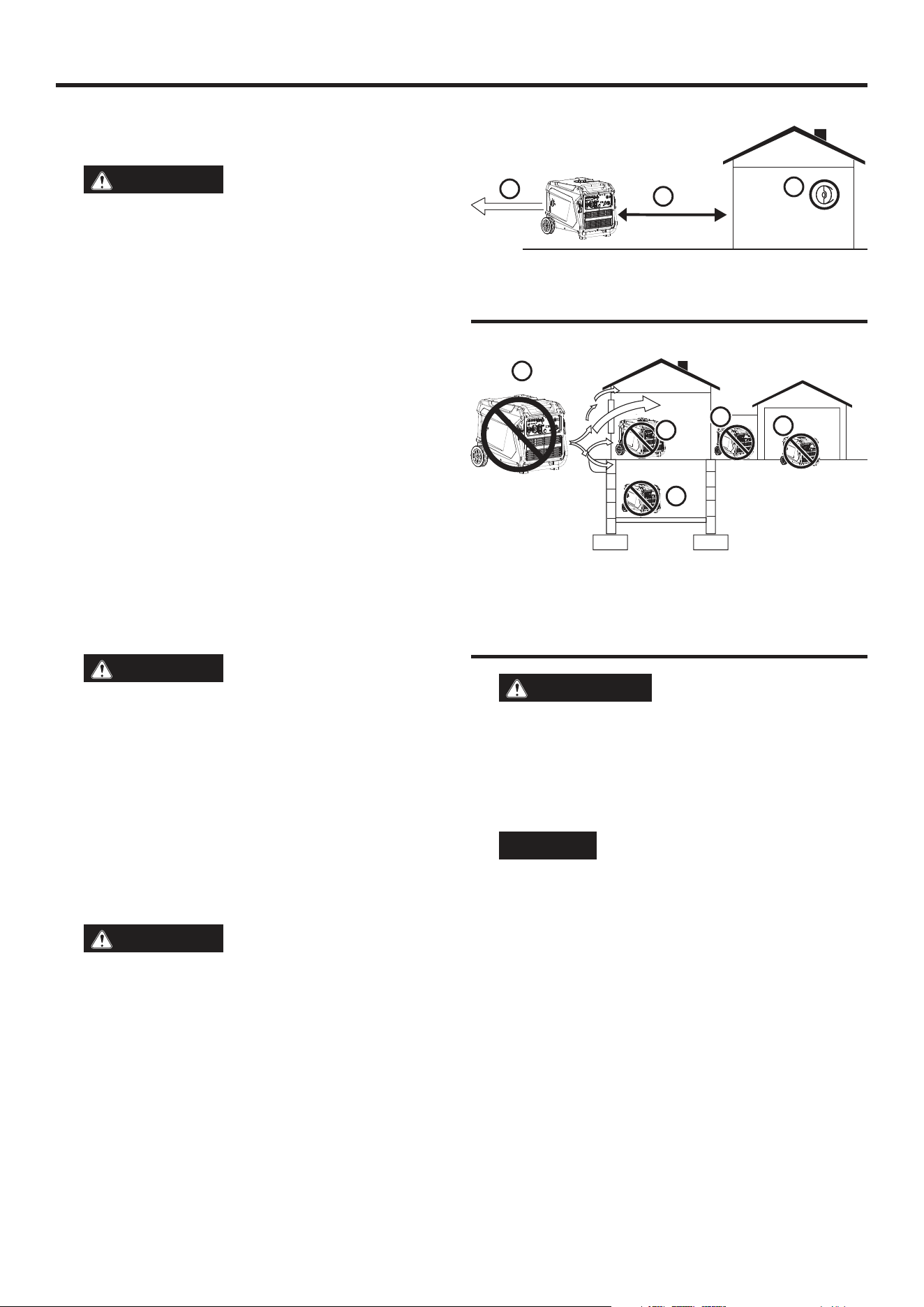

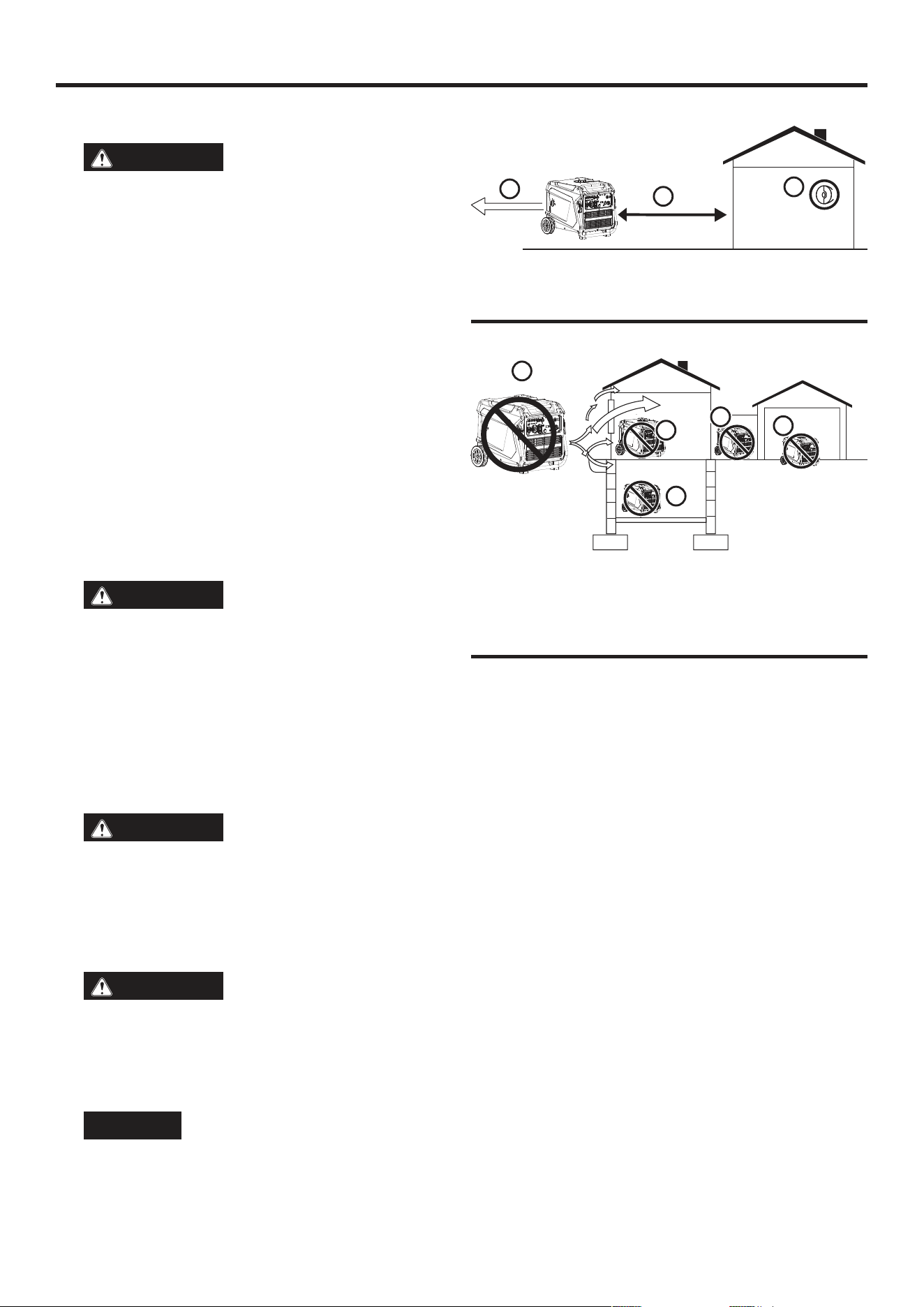

FIG. 1

FIG. 2

A - Exhaust (CO)

B - Only use OUTSIDE and FAR AWAY from windows, doors, and vents

C - CO detectors in living areas

A - Exhaust (CO)

B - Living area

C - Basement crawlspace

D - Entryway/porch/mudroom

E - Garage

l This product should ONLY be used outdoors.

l NEVER use a generator in your home, garage, basement,

attic, crawl space or any other fully or partially enclosed

area. Areas such as these can allow dangerous levels of

carbon monoxide to accumulate. Carbon monoxide (CO),

an invisible, odorless, and extremely poisonous gas CAN

KILL YOU IN MINUTES.

l Only use the generator OUTSIDE and far away from

windows, doors, and vents as recommended by the US

Department of Health and Human Services Centers for

Disease Control and Prevention. Some homes and/or

wind conditions may require additional distance.

l The National Electrical Code requires the use of a transfer

switch or other suitable transfer equipment whenever a

portable generator is connected to a building’s electrical

system. Transfer switches isolate generator power from

utility power and prevent backfeeding of electric power

into the utility system.

NOTE: A transfer switch must be installed by a qualified

electrician in accordance with applicable electrical codes.

Some jurisdictions may require the installation to be in-

spected by local authorities. Keep all relevant installation,

inspection, and maintenance information.

l Never use the generator to power medical support

equipment.

6 | English

SAFETY

l Never expose the generator to rain, snow, water spray,

or standing water while in use. Store and operate the unit

in a dry or covered (but not enclosed) location.

l Do not let children or untrained individuals operate the

generator.

l Keep children, bystanders, and pets a minimum of 10 ft.

away from a running generator.

l Maintain Safe Distance. While operating and storing, keep

at least five feet of clearance on all sides of the generator,

including overhead. Turn off the unit and allow it to cool

a minimum of 30 minutes before storage. Heat created

by the muffler and exhaust gases could be hot enough to

cause serious burns and/or ignite combustible objects.

l Do not operate the unit in areas where combustible or

hazardous materials are stored including gasoline and

natural gas filling stations.

l Do not operate the generator while barefoot, with wet

hands or feet, while standing in water or in wet conditions.

l Do not use this unit when tired or under the influence of

drugs, alcohol, or medication.

l Burn Hazard. Do not touch hot surfaces.

l Do not contact the muffler or engine. They are very HOT

and will cause severe burns. Do not put body parts or any

flammable or combustible materials in the direct path of

the exhaust.

l Keep hands, fingers, feet, and other body parts away

from all moving parts of the generator.

l Do not connect worn or damaged electrical cords to the

generator. NEVER touch frayed or exposed wires.

l Do not operate the generator on an incline. The unit should

always be placed on a flat, stable surface.

l Inspect the physical condition of the product prior to each

use. Inspect for loose bolts, fluid leaks, and other signs of

wear. Replace all damaged items. For replacement parts

or assistance, contact customer service.

l For optimal performance, use the generator in tempera-

tures between 23°F (– 5°C) and 104°F (40°C) with a

maximum relative humidity of 90%.

l Before starting the generator, check all fluids (oil and

gasoline).

l Do not remove the oil dipstick or fuel cap when the gen-

erator is running.

l Securely tighten the oil dipstick after adding oil and the

fuel cap after adding gasoline.

l Avoid skin contact with engine oil or gasoline. Wear pro-

tective clothing and equipment. Wash all exposed skin

with soap and water. Prolonged skin contact with gasoline

or engine oil may cause severe skin irritation and other

adverse reactions.

l Generators vibrate and bounce during normal operation.

Inspect the generator and all of the cords connected to it

for any damage that may have resulted from the vibration.

Replace or repair damaged items as needed. Do not use

the generator or any items that show signs of damage.

l All electrical tools and appliances operated from this

generator must be properly grounded by use of a third

wire or be double-insulated.

l Before transporting the generator, disconnect the spark

plug boot, drain the fuel tank and properly restrain the

unit.

l Fuel or oil may leak from the generator during transport.

Place a towel, plastic sheet, or absorbent pad beneath

the unit to protect your vehicle.

l To prolong the life of this product, follow the instructions

in the Maintenance section of this manual.

l Replace damaged or worn items with recommended

or equivalent replacement parts. Using an incorrect or

incompatible part might create a hazard that could result

in serious personal injury.

l Always remove any tools or other service equipment

used during maintenance away from the generator before

operating.

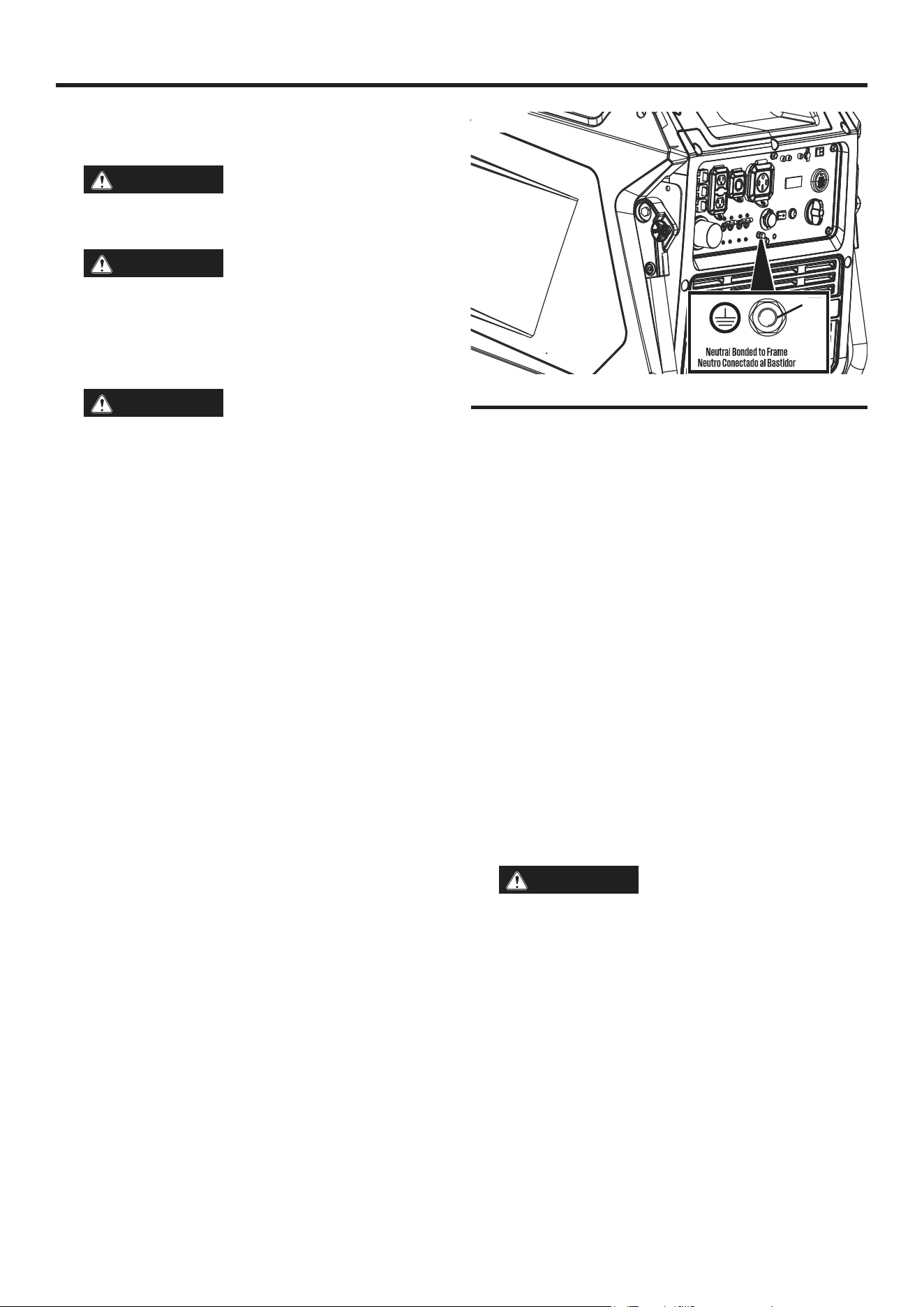

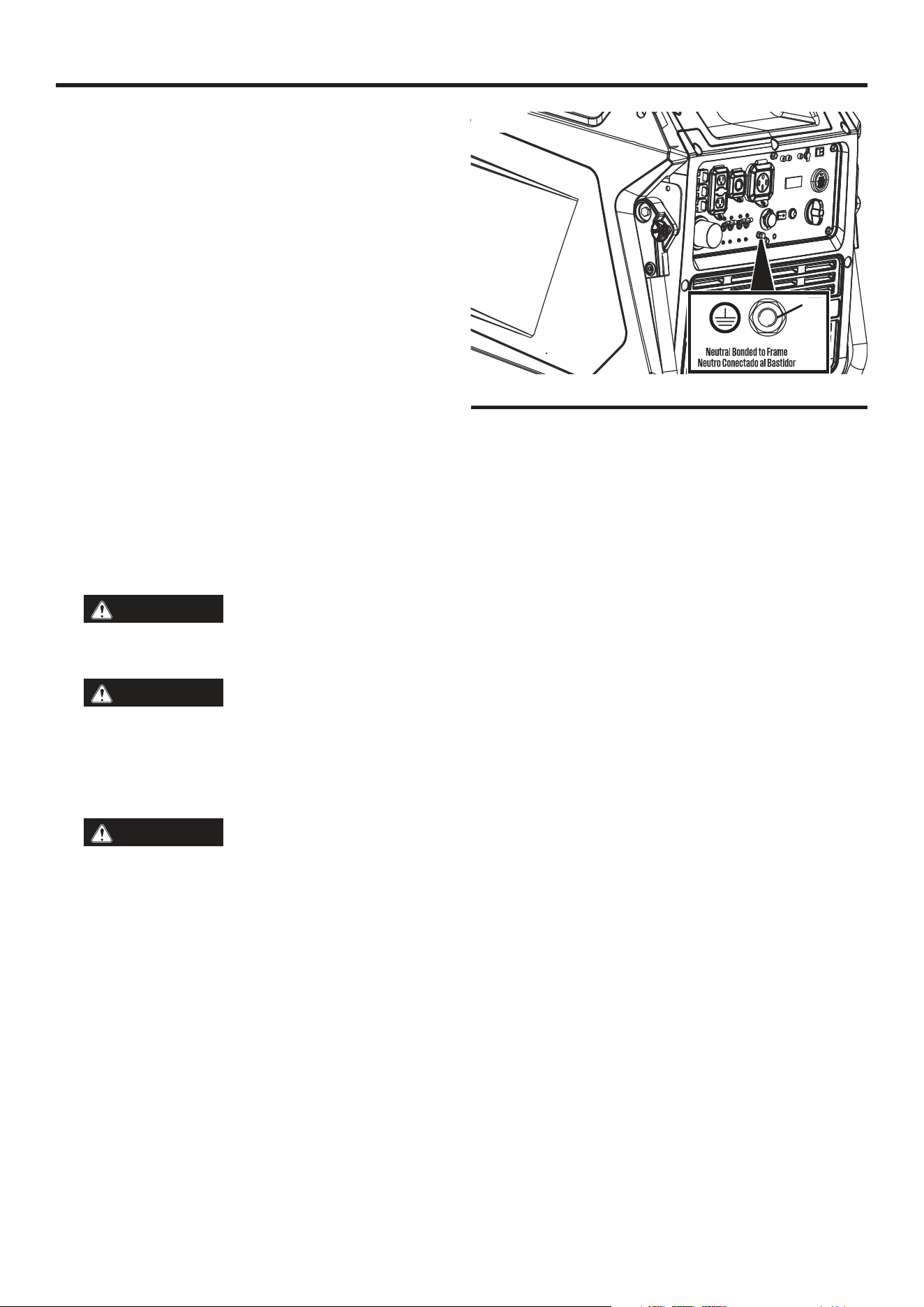

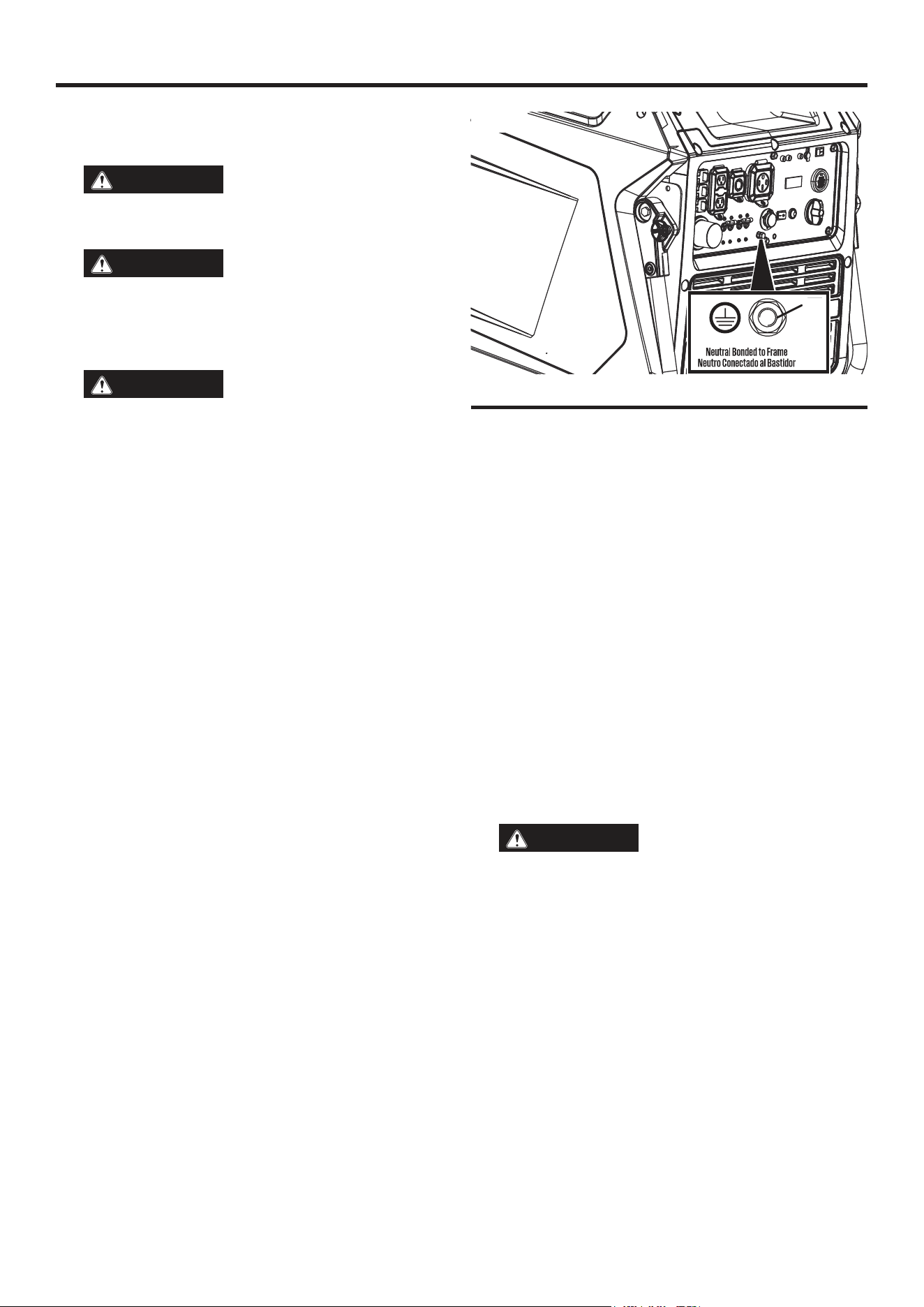

GROUNDING

See Figure 3.

WARNING

Shock hazard. Failure to properly

ground the generator can result in electric shock.

NOTICE

Only use grounded 3-prong extension

cords, tools, and appliances, or double-insulated tools

and appliances.

The generator has a bonded neutral. This means the gener-

ator neutral is connected to the frame of the generator, which

also connects the ground terminal, metal non-current-carry-

ing parts of the generator, and the ground terminals of each

receptacle. The generator (stator winding) is thus bonded

to the frame and the AC receptacle ground pin, enabling

electrical devices that require a grounded receptacle pin

connection to function properly.

This bonded neutral setup makes the generator suitable for

various applications, including powering construction tools,

RVs, and household appliances during outages. It can safely

support devices that require a stable ground connection,

such as sensitive electronics, power tools, refrigerators,

and other essential appliances.

If this generator will be used only with cord and plug equip-

ment connected to the receptacles mounted on the gener-

ator, the National Electric Code does not require additional

grounding. However, other uses of the generator may re-

quire grounding to reduce the risk of shock or electrocution.

English | 7

SAFETY

SAFETY PRECAUTIONS FOR GASOLINE

AND GASOLINE VAPOR

DANGER

Fire and explosion hazard. Gas-

oline is highly explosive and flammable and can cause

severe burns or death.

WARNING

Fire and Burn Hazard. NEVER

loosen or remove the fuel cap while the generator is

running. Turn off the unit and allow it to cool for at least

five minutes before adding gasoline. Loosen the fuel

cap slowly.

WARNING

In case of a gasoline fire, do not

attempt to extinguish the flame unless the engine/fuel

control switch is in the OFF position. Introducing an

extinguisher to a generator with an open fuel switch

could create an explosion hazard.

l Fire Hazard. Gasoline is highly flammable. Handle with

care.

l Never use gasoline as a cleaning agent.

l Gasoline is a skin irritant and needs to be cleaned up

immediately if it comes in contact with the skin.

l Do not store gasoline near furnaces, water heaters, or

any other appliances that produce heat or have automatic

ignitions.

l Keep gasoline away from sparks, open flames, pilot lights,

heat, and other sources of ignition.

l Store any containers containing gasoline in a well-ven-

tilated area, away from any combustibles or source of

ignition.

l ALWAYS store gasoline in a container approved for gas-

oline. Unapproved containers can break or deteriorate

allowing gasoline or gasoline vapors to escape which

can create a serious hazard.

l Gasoline has a distinctive odor, this will help detect po-

tential leaks quickly.

l Gas vapors can cause a fire if ignited.

l Do not smoke when handling fuel, adding fuel to the

generator, or emptying the gas tank.

l Wear eye protection while refueling.

l Before adding fuel to the generator, turn off the unit and

allow it to cool a minimum of five minutes. If necessary,

move the unit to level ground.

l Do not remove the fuel tank cap when the generator is

running.

l Loosen the fuel cap slowly to safely release pressure,

keep gasoline from escaping around the cap, and to avoid

the heat from the muffler igniting fuel vapors.

FIG. 3

A - Ground terminal

l NEVER fill the gasoline tank in the generator beyond the

maximum fill ring on the fuel screen. Keeping gasoline

levels at or below the fill ring will allow for fuel expansion.

Overfilling the fuel tank can result in a sudden overflow of

gasoline and result in spilled gasoline coming in contact

with HOT surfaces.

l Spilled fuel can ignite. Clean spills immediately and allow

area to dry before operating the generator. NEVER attempt

to burn off spilled fuel.

l Securely tighten the fuel cap after adding gasoline.

l Do not cover the fuel cap while the generator is in oper-

ation. Covering the cap may cause the engine to fail or

damage the product.

l Drain fuel before storing the unit. Store the unit and the

fuel separately in well-ventilated areas away from sparks,

open flames, pilot lights, heat, and other sources of ignition.

l Turn off the unit and allow it to cool a minimum of 30

minutes before draining fuel.

LIQUID PETROLEUM GAS (LPG/PROPANE)

WARNING

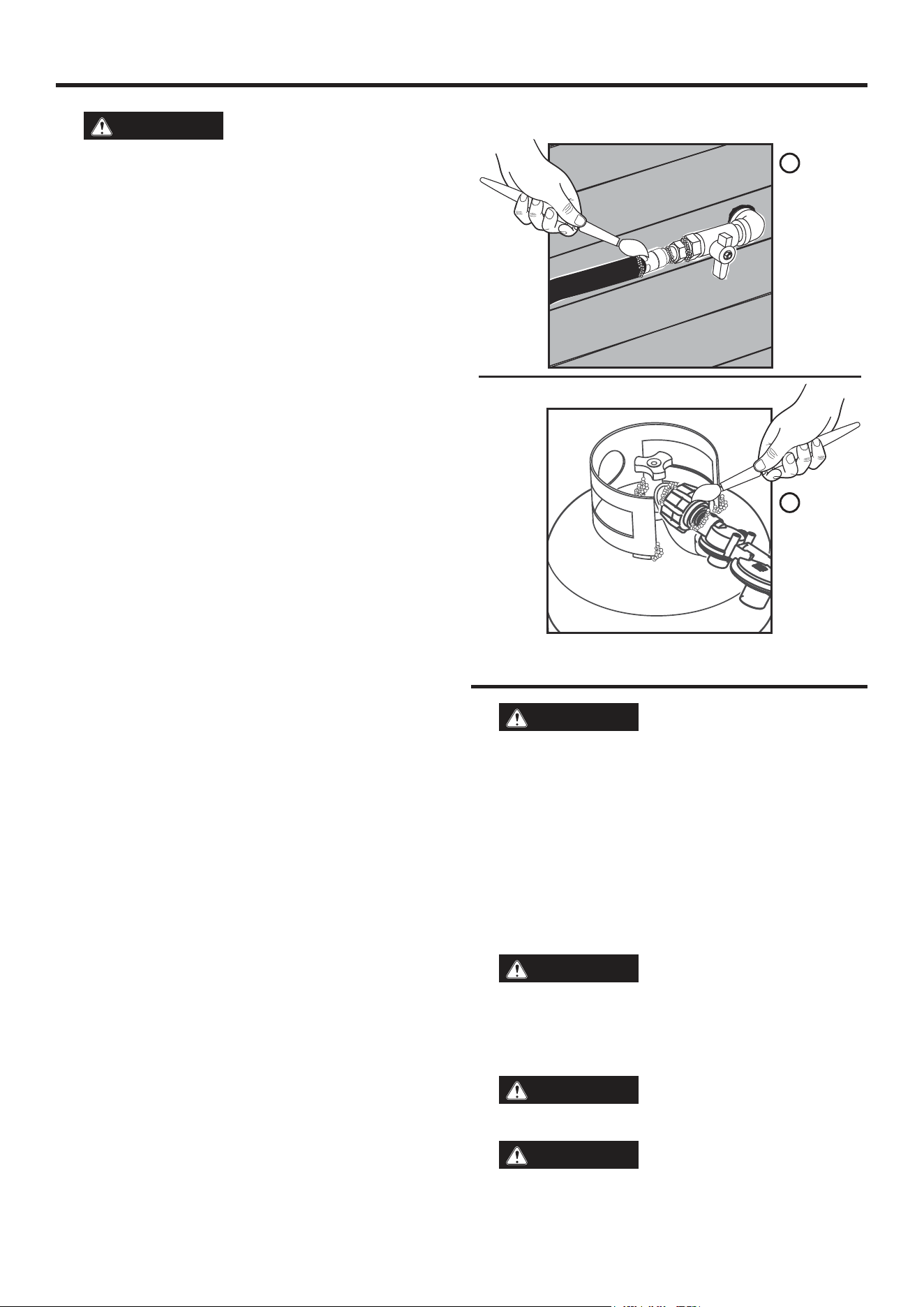

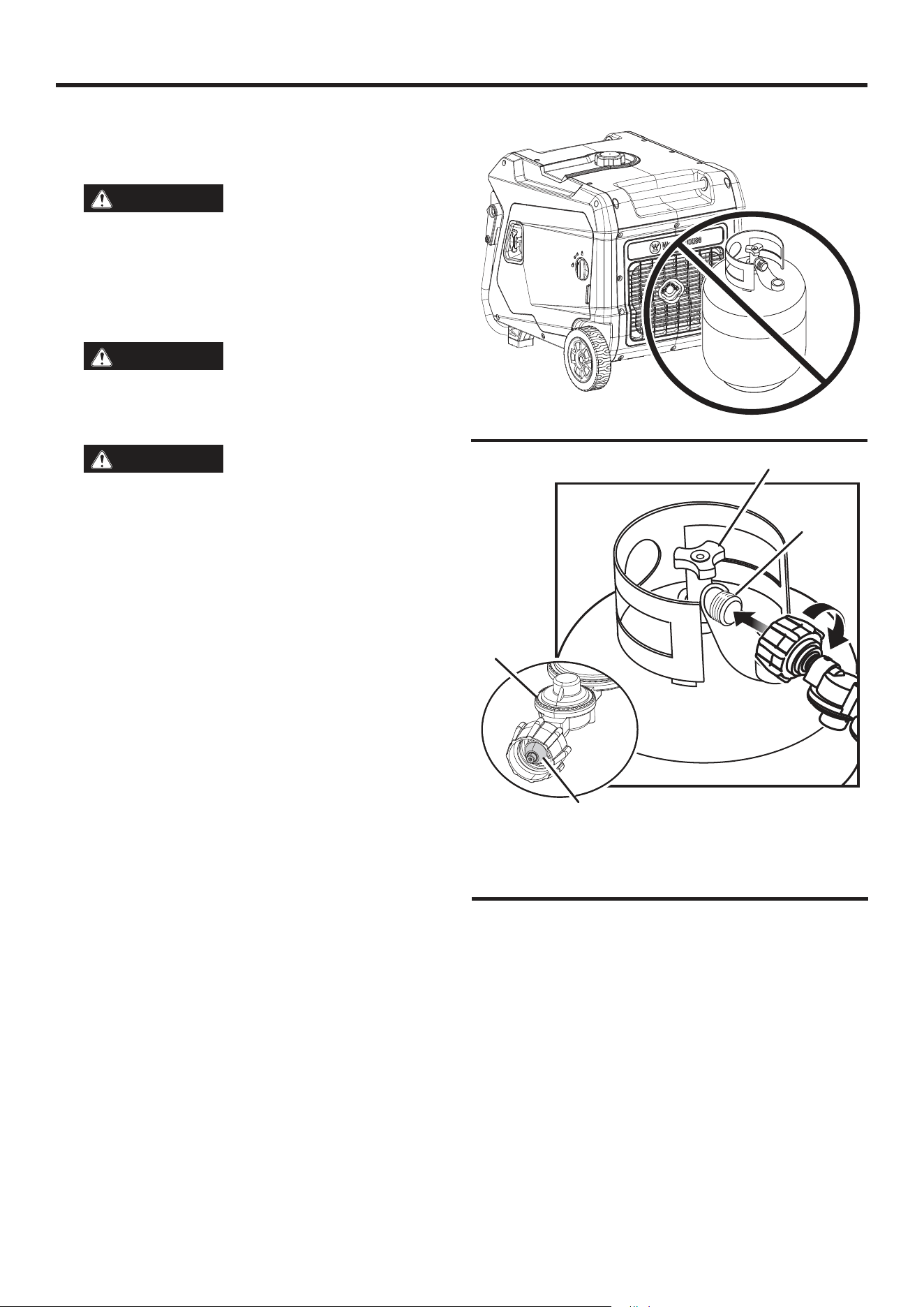

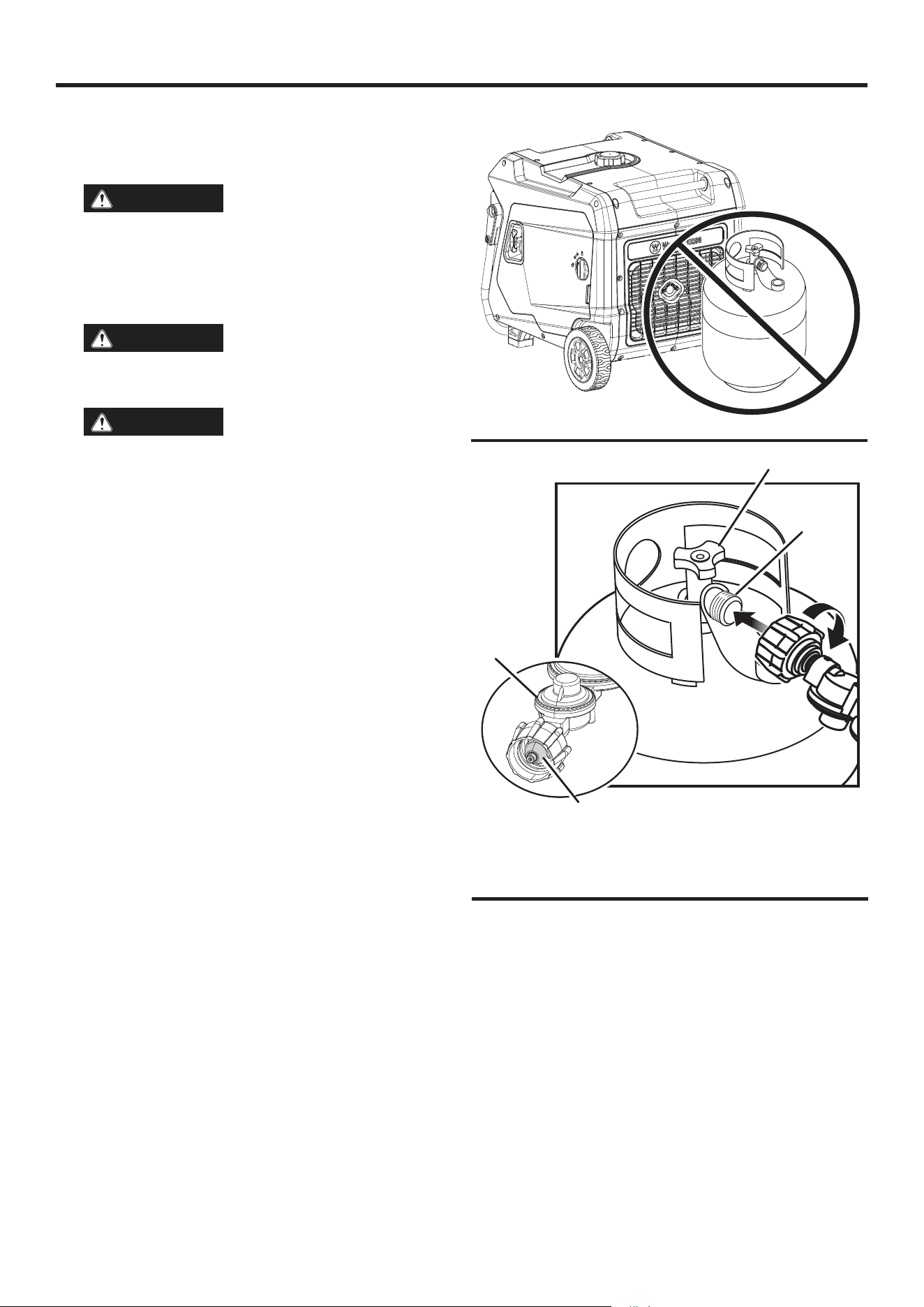

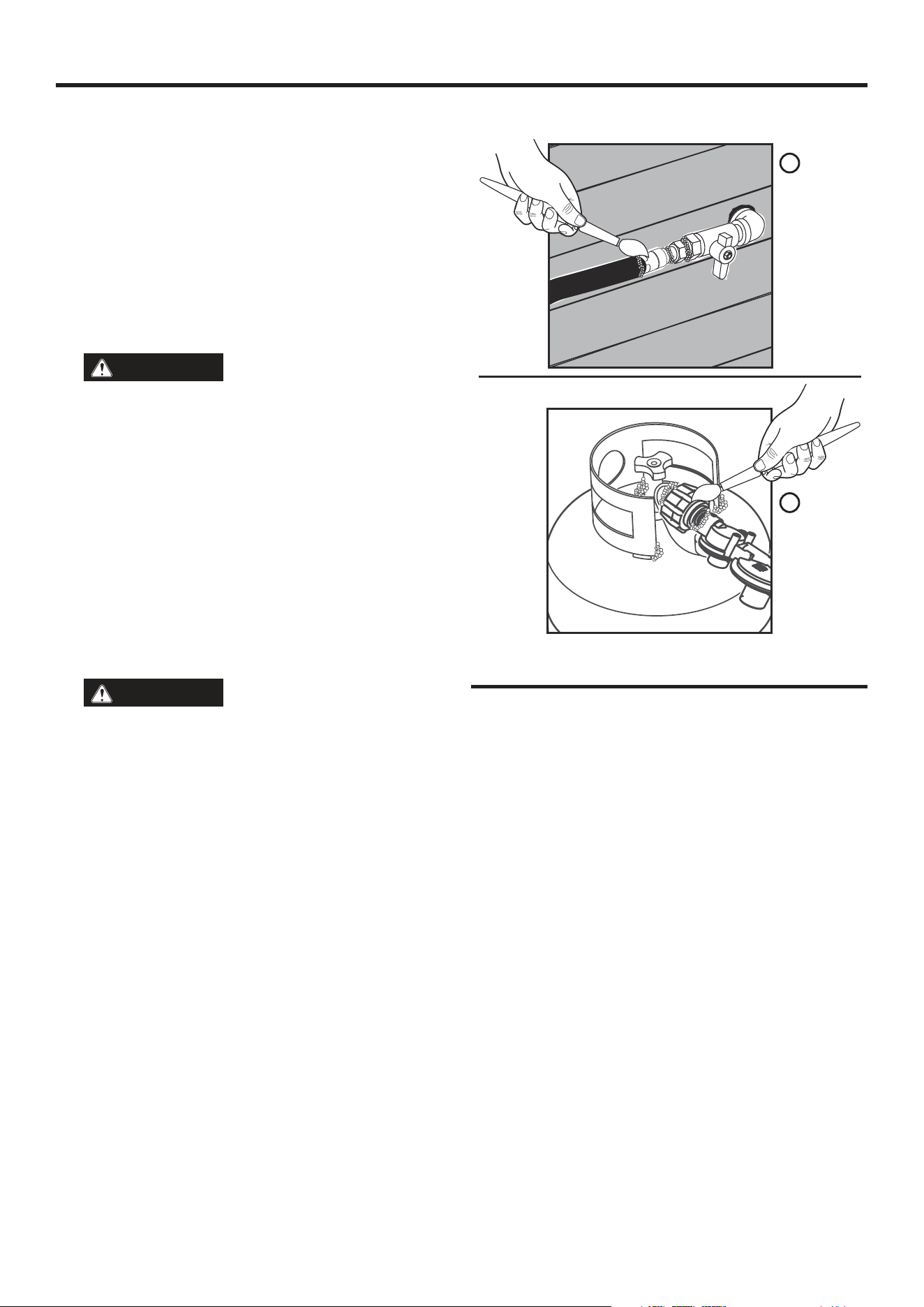

See Figure 4. Fire and explo-

sion hazard. Never use a gas container, LPG/propane

hose, propane cylinder or any other fuel item that

appears to be damaged. If there is a strong smell of

propane while operating the generator, fully close the

propane cylinder valve immediately. Once the pro-

pane is off, use soapy water to check for leaks on the

hose and connections on the tank valve and the gen-

erator. Do not smoke or light a cigarette or check for

leaks using any open flame source such as a match or

lighter. If a leak is found, contact a qualified technician

to inspect and repair the LPG/propane system before

using the generator.

8 | English

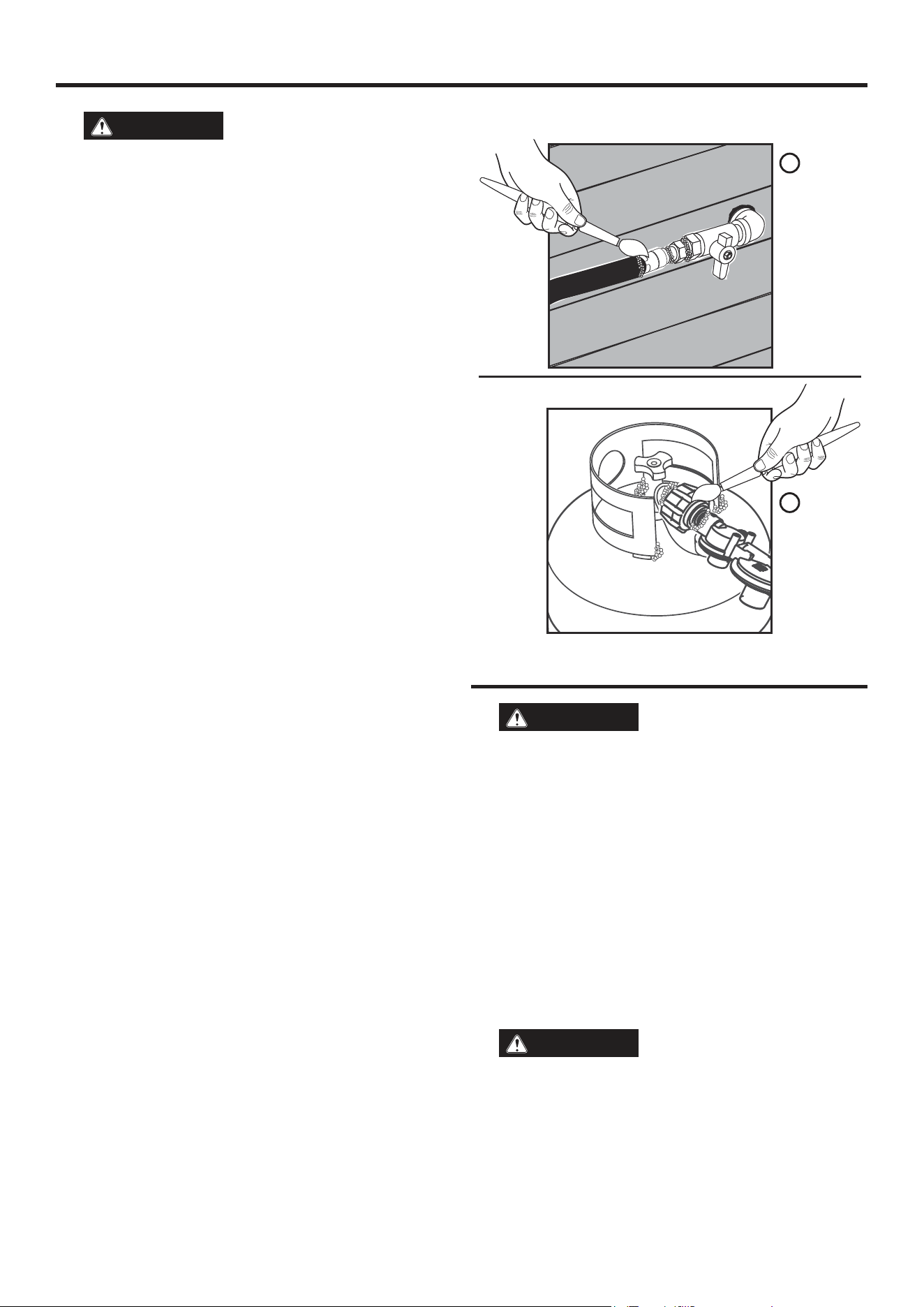

A - Leak testing with soapy water (natural gas)

B - Leak testing with soapy water (propane)

SAFETY

CAUTION

Fire and explosion hazard. Only

use approved Propane cylinders with an Overfilling

Prevention Device (OPD) valve. Always keep the tank

in a vertical position with the valve on top and placed

at ground level on a flat surface. Do not allow tanks to

be near any heat source. When transporting and stor-

ing, turn the propane cylinder valve to the fully closed

position and disconnect the tank. Be sure to always

cover the generator inlet and tank outlet with protec-

tive plastic caps.

l LPG/Propane is highly flammable and explosive.

l In case of a LPG/Propane fire, DO NOT attempt to ex-

tinguish the flame if the fuel valve is in the gas position.

Introducing an extinguisher to a generator with an open

fuel valve could create an explosion hazard.

l LPG/Propane can settle in low places because it is heavier

than air.

l LPG/Propane has a distinctive odor added to help detect

potential leaks. If there is a smell, DO NOT use the engine.

l Always keep a propane cylinder in an upright position.

l When exchanging propane cylinders, be sure the tank

valve is the same type.

l LPG/propane will burn the skin. Prevent skin contact at

all times.

l Keep the propane cylinder away from the generator

exhaust.

l Large (500 – 1,000 gallon) propane cylinders will require

a certified plumber to install the fuel line to the generator

and the loose regulator is not used (the regulator that is

attached to the fuel tank). The pressure as measured at

the regulator mounted to the generator must be 7 in. to

14 in. of water column. A certified plumber must ensure

that the pressure is correct or install a step down regulator

if needed.

l Be sure the generator and propane cylinder are on a flat

surface before operating.

l If there is a propane odor, do not start the unit because

there may be a potential leak. Never place a propane

cylinder near the engine exhaust.

l When transporting, be sure the propane cylinder and

LPG/propane hose are not attached to the generator.

l Store propane cylinder away from sparks, open flames,

pilot lights, heat, and other sources of ignition.

l Do not store propane cylinder near furnaces, water heat-

ers, or any other appliances that produce heat or have

automatic ignitions.

NATURAL GAS (NG)

WARNING

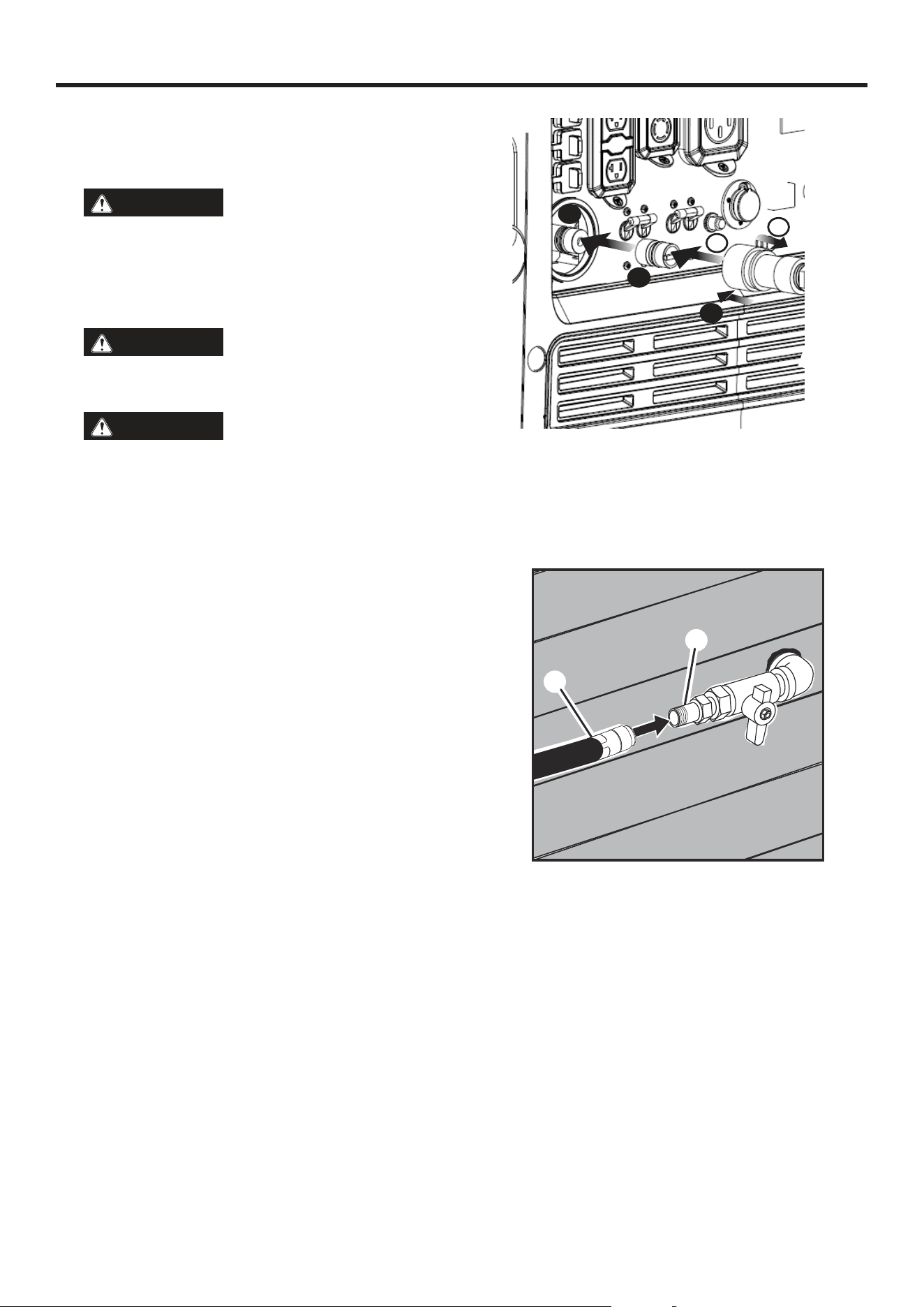

See Figure 4. Fire and explosion

hazard. Never use a natural gas supply line, natural

gas hose, or any other fuel item that appears to be

damaged. If there is a strong smell of natural gas while

operating the generator, close off all gas sources im-

mediately. Once the natural gas is off, use soapy wa-

ter to check for leaks on the hose and connections on

the branch supply and the generator. Do not smoke

or light a cigarette or check for leaks using any open

flame source such as a match or lighter. If a leak is

found, contact a qualified plumber to inspect and re-

pair the natural gas system before using the generator.

WARNING

Natural gas (NG) is highly explo-

sive and flammable and can cause severe burns or

death. WARNING Do not route the natural gas hose

under a deck, floating patio, or other structure. The

hose must be visible.

WARNING

For proper installation, consult a

licensed professional natural gas plumber.

WARNING

Turn off the gas at the natural

gas supply line when the generator is not in use.

FIG. 4

English | 9

SAFETY

NOTICE

Generator installation must strictly com-

ply with all applicable federal, state, and local laws as

well as codes and regulations. Laws and regulations

pertaining to the installation of this equipment are rou-

tinely updated and may vary based on relevant local

jurisdiction, how the generator will be used, and the

installation site. Check with the authority having local

jurisdiction (AHJ) for a complete list of laws, regula-

tions, and codes that may apply to you. Information in

this manual should never be interpreted in a way that

conflicts with any local, state, or federal laws. When in

doubt, always abide by local laws.

l Inspect the natural gas hose before each use and replace

if damaged.

l Only use natural gas hoses that comply with local, state,

or federal laws. Hose requirements may vary in different

regions. Check with the authority having local jurisdiction

(AHJ).

l Confirm that the natural gas supply line from the house

was properly installed by a qualified plumber and that the

natural gas hose is securely connected before using the

generator.

l Before starting the engine, purge the natural gas supply

line and perform a leak test.

l Always disconnect the generator and natural gas hose

from the natural gas supply line when the gas supply is

being pressure tested.

l Keep the natural gas hose and natural gas supply line

away from the muffler and other heated surfaces.

l Keep a fire extinguisher near the generator at all times.

LEAK TESTING

See Figure 4.

NOTICE

Connections on the hose and the pro-

pane inlet were tested at the factory to ensure there

were no gas leaks. However, shipping and handling

may have loosened connections. Test for leaks before

each use of the generator.

To test for LPG/Propane leaks:

l Connect the LPG/propane hose to the natural gas/propane

inlet on the generator and to the cylinder valve.

l Open the cylinder valve. If there is a rushing sound, imme-

diately turn off the cylinder valve. This sound indicates a

significant leak at the connection. Replace the cylinder or

have it repaired.

l Brush the inlet, hose connections, and LP gas cylinder with

a soapy solution made of a 20/80 mixture of mild soap and

water.

l If bubbles begin growing, there is a leak.

• If the leak is at the inlet, contact customer service. DO

NOT USE THE GENERATOR.

• If the leak is at the hose connections, reinstall the hose

securely and perform the check again. If the leaks persist,

DO NOT USE THE GENERATOR.

• If the leak is at the cylinder, do not use or move the

cylinder. Contact the fire department or the gas supplier.

10 | English

SAFETY

IMPORTANT INFORMATION FOR THE

CO SENSOR

The CO Sensor monitors for the accumulation of

poisonous carbon monoxide gas around the generator

when the engine is running. If increasing levels of CO gas

are detected, the CO Sensor automatically shuts down the

engine.

The CO Sensor will also detect the accumulation of carbon

monoxide from other fuel burning sources used in the area

of operation. For example, if the exhaust of fuel burning

tools is pointed at a CO Sensor-equipped generator, a

shut-off may be initiated due to rising CO levels. This is not

an error. Hazardous carbon monoxide has been detected.

Move and redirect any additional fuel burning sources

to dissipate carbon monoxide away from personnel and

occupied buildings.

NOTE: Remote start-equipped generators must be restarted

with the START/STOP button on the control panel after an

automatic shut-down occurs.

Generators are intended to be used outdoors, far from

occupied buildings and the exhaust pointed away from per-

sonnel and buildings. If misused and operated in a location

that results in the accumulation of CO, like in a partially

enclosed area, the CO Sensor shuts off the engine and the

RED indicator light will flash notifiying the user that there

are unsafe levels of carbon monoxide.

If the generator shuts off and the RED indicator light flashes,

leave the area immediately. Wait for the carbon monoxide

to dissipate and the RED indicator light to turn off before

returning to the affected area. Once it is safe to return,

read the Action Label for further steps to take. The CO

Sensor DOES NOT replace carbon monoxide alarms. Install

battery-powered carbon monoxide alarm(s) in your home.

WARNING

Automatic shutoff accompanied

with a flashing RED light in the CO Sensor portion of

the control panel is an indication that the generator

was improperly located which allowed carbon monox-

ide to accumulate to unsafe levels. If feeling sick, diz-

zy, weak, or carbon monoxide detectors in the home

indicate an alarm, get to fresh air immediately. Call

emergency services. This may be carbon monoxide

poisoning.

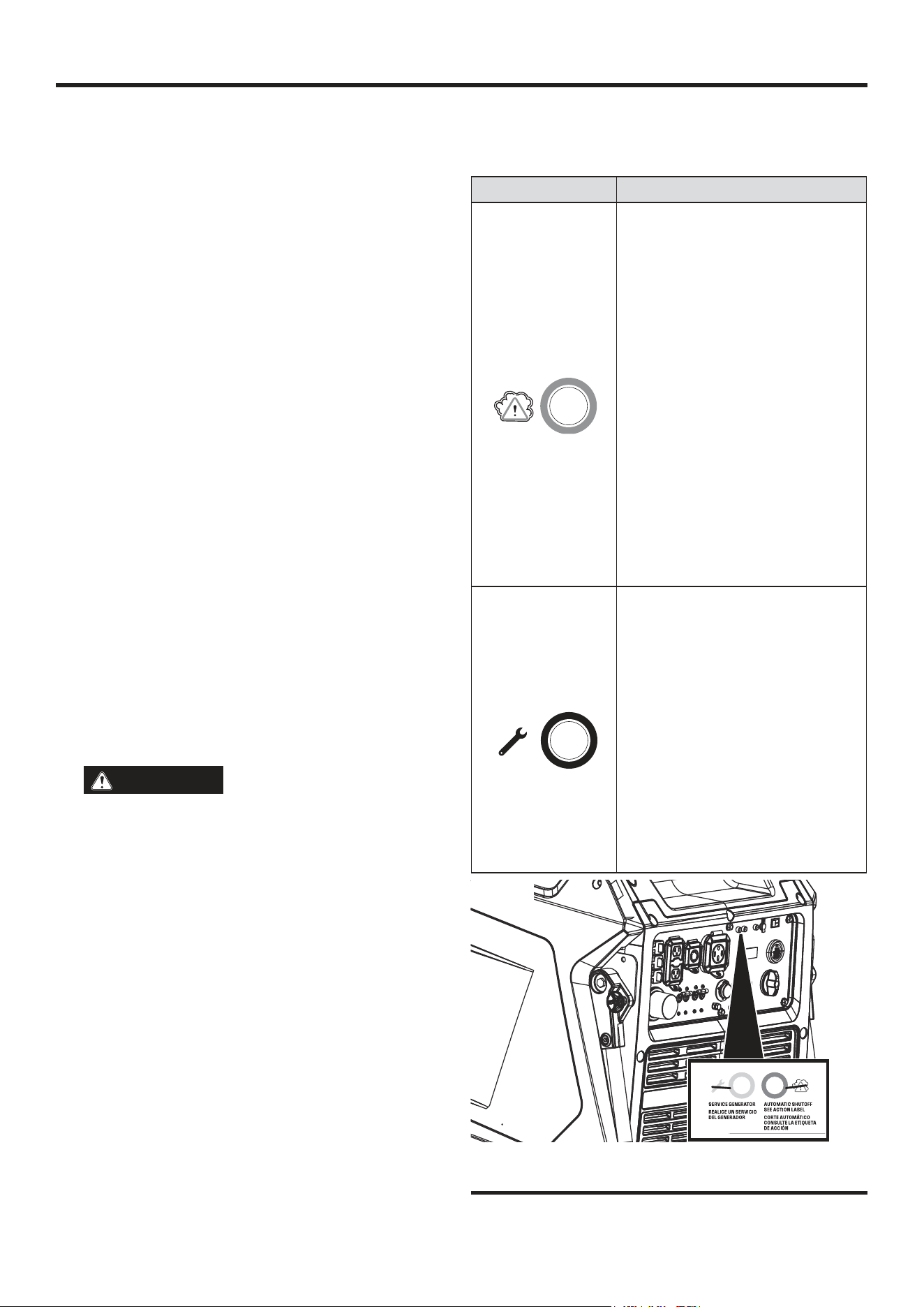

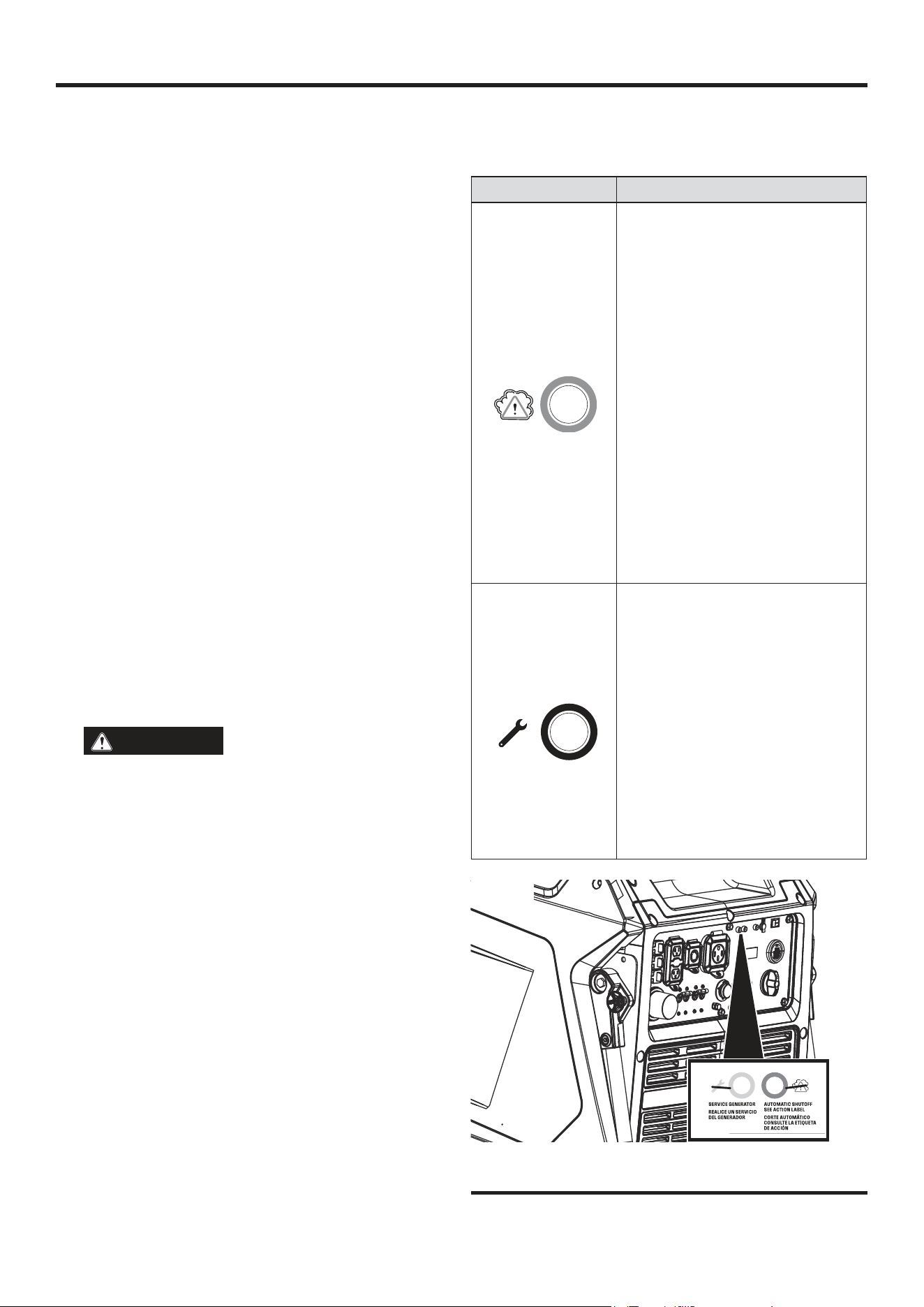

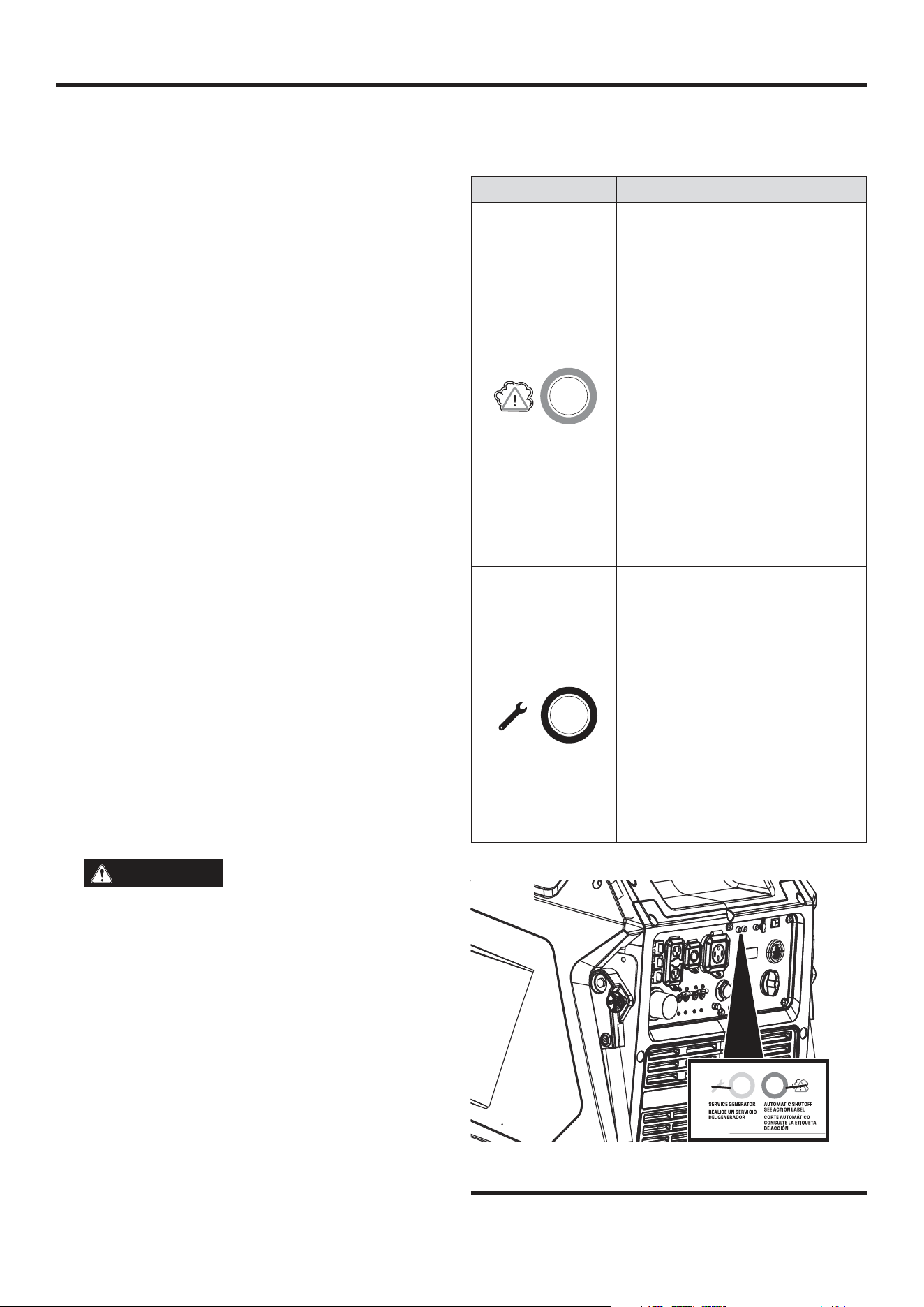

UNDERSTANDING THE CO SENSOR

INDICATOR LIGHTS

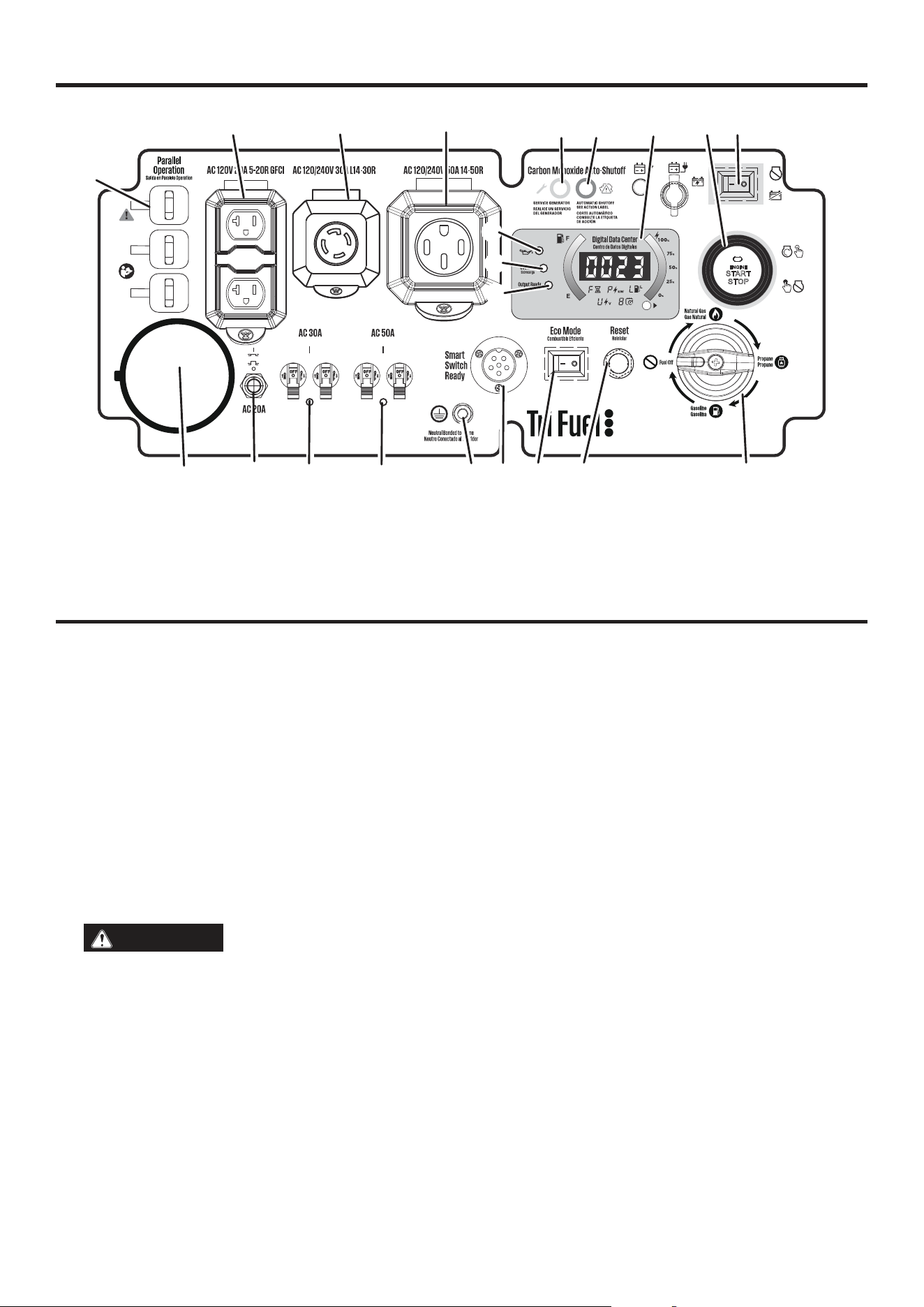

See Figure 5.

COLOR DESCRIPTION

RED

Unsafe levels of carbon mon-

oxide accumulated around the

generator. After shut-off, the RED

indicator light in the CO Sensor

area of the control panel will flash

to provide notification that the gen-

erator was shut-off due to carbon

monoxide levels rising above a

safe threshold. The RED light will

flash for at least five minutes after

a CO shut-off.

When it is safe to do so, move the

generator to an open, outdoor area

far away from occupied spaces

with exhaust pointed away. Once

relocated to a safe area and the

red light is off, the generator can

be restarted. Introduce fresh air

and ventilate the area where the

generator had shut down.

YELLOW

A CO sensor system fault occurred.

When a system fault occurs, the

generator is automatically shut

down and the YELLOW indicator

light in the CO auto-shutoff area

of the control panel will flash to

provide notification that a fault

has occurred. The YELLOW light

will flash for at least five minutes

after a fault. The generator can

be restarted but may continue to

shutoff. A CO sensor fault can only

be diagnosed and repaired by an

authorized Westinghouse service

center.

FIG. 5

A - Service generator LED

B - Automatic shutoff LED

English | 11

iGen11000TFc

3600

7.92G /30 L

1.1L /1.16 QT

120/240V

GAS：9000W/LPG：8100W/NG:7200W

GAS：11000W/LPG：10000W/NG：8800W

Gas: 37.5/37.5A, LPG: 33.8/33.8A，NG: 30/30A

F7RTC

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

SAFETY

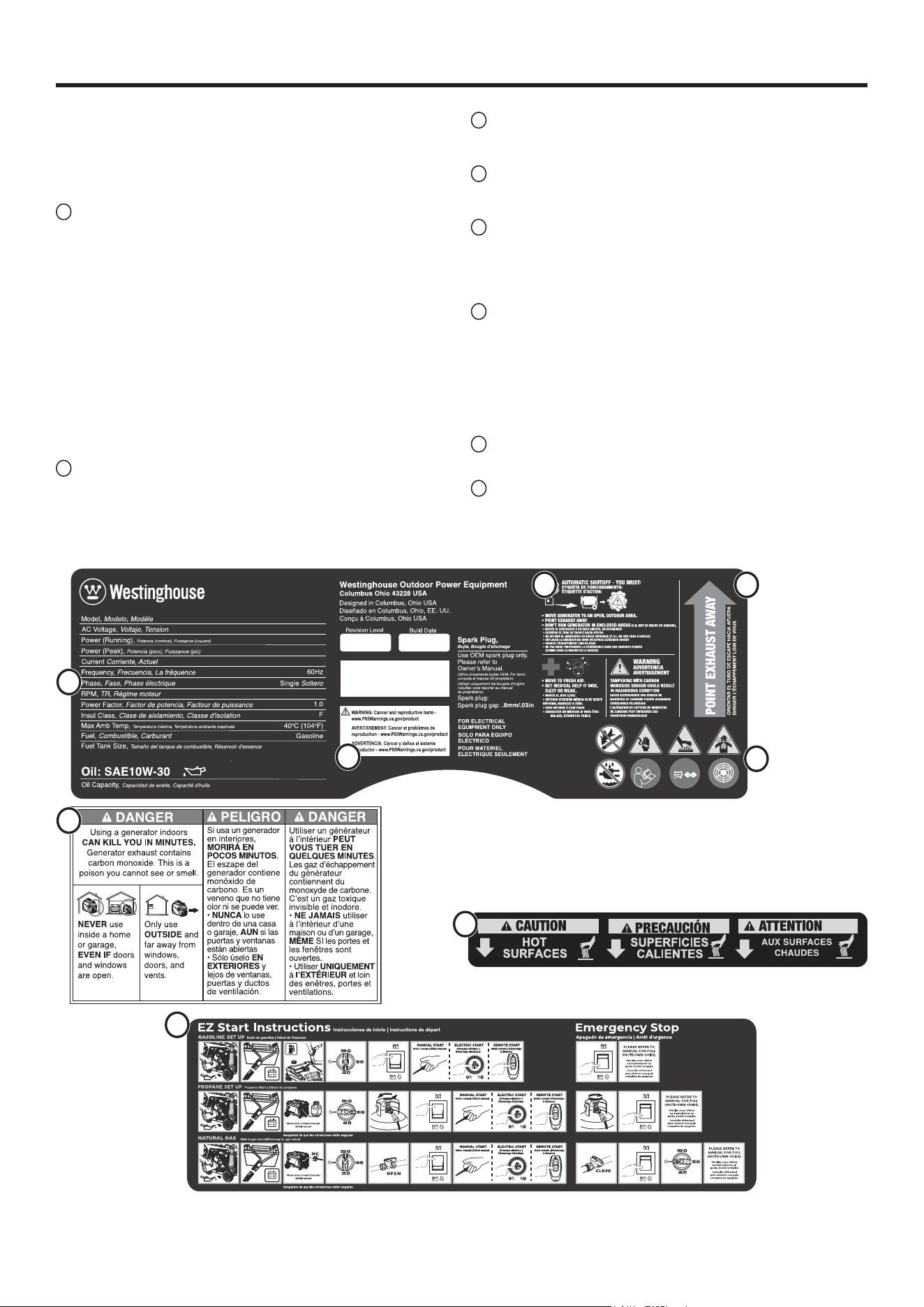

SAFETY LABELS AND DECALS

The following information is on the labels and decals.

Action Label

If unsafe levels of carbon monoxide accumulate around the

generator, automatic shutoff will occur. If the unit shuts off,

leave the area immediately. When it is safe to return, do the

following:

l Move the generator to an open, outdoor area.

l Point exhaust away.

l Do not operate the generator in enclosed areas (e.g. not in

house or garage).

l Move to fresh air.

l Get medical help if sick, dizzy or weak.

l WARNING – Tampering with carbon monoxide sensor could

result in hazardous condition.

Exhaust Direction

Point exhaust away from body parts and flammable or com-

bustible materials.

Safety Symbols

(See page 4)

Specifications

(See page 3)

California Proposition 65

Cancer and reproductive harm -

www.P65Warnings.ca.gov/product

Carbon Monoxide

l Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is a

poison you cannot see or smell.

l NEVER use inside a home or a garage, EVEN IF doors and

windows are open.

Hot Surface

Do not touch.

EZ Start Instructions

Set up instructions for the generator when operating with gas-

oline, propane, or natural gas.

12 | English

ELECTRICAL

GENERATOR CAPACITY

NOTICE

Do not overload the capacity of the

generator. Exceeding the wattage/amperage capaci-

ty can damage the generator and/or electrical devices

connected to it.

Review the Specifications for this generator and record the

running (continuous) and peak (starting) watts. In general

the higher the wattage, the more devices can be powered

at the same time. The total power requirements of all con-

nected devices must be considered. Power requirements

are often listed on a device’s data label or nameplate.

To determine power requirements:

l Choose the devices to power simultaneously.

l Record and total the running (continuous) watts of each

device. The generator must continuously produce this

amount of wattage to keep the devices running.

l Record the peak (starting) watts for each device. This is

the momentary surge of power required to start electric

motors in some tools and appliances.

l Select the device with the highest peak (starting) wattage.

Add the peak (starting) watts for that device to the total

running (continuous) watts for all the connected devices

to determine the total peak wattage requirement for the

generator.

NOTE: Total peak wattage requirement assumes intermit-

tent starting of devices. Adjust estimate if devices reach

peak wattage at the same time.

MANAGING GENERATOR POWER

To extend the service life of the generator, use caution when

adding electrical loads. Disconnect all loads before starting

the generator. The safest way to manage generator power

is to add loads sequentially by doing the following:

l Remove all loads and start the generator as described

later in this manual.

l Connect and start the largest device or appliance. Power

requirements are often listed on a data label or nameplate.

l Allow the generator output to stabilize. Once stable, the

engine should run smoothly and the device should function

properly.

l Connect and start the next largest device or appliance.

l Allow the generator output to stabilize.

l Repeat this process for each additional load.

EXTENSION CORDS

WARNING

Asphyxiation hazard. Extension

cords running directly into the home increase the risk

of carbon monoxide poisoning through any openings.

If an extension cord running directly into the home is

used to power indoor items, there is a risk of carbon

monoxide poisoning to people inside the home. Always

use battery-powered carbon monoxide detector(s) that

meet current UL 2034 safety standards when running

the generator. Regularly check the detector(s) battery.

WARNING

Asphyxiation hazard. When op-

erating the generator with extension cords, be sure the

generator is located in an open, outdoor area far away

from occupied spaces with the exhaust pointed away.

WARNING

Fire and electrocution hazard.

Never use worn or damaged extension cords. Dam-

aged or overloaded extension cords could overheat,

arc, and burn resulting in death or serious injury.

Before connecting an AC appliance or power cord to the

generator:

l Use grounded 3-prong extension cords, tools, and appli-

ances, or double-insulated tools and appliances.

l Be sure the tool or appliance is in good working order.

Faulty appliances or power cords can create a potential

for electric shock.

l Be sure the electrical rating of the tool or appliance does

not exceed the rated power of the generator or the re-

ceptacle being used.

NOTICE

Do not exceed the capacity. Overload-

ing the wattage and/or amperage capacity could dam-

age connected devices and critical generator compo-

nents.

EXTENSION CORD SIZING

Be sure the extension cord can carry the required load.

Cables that are too small may cause a voltage drop that

can cause the cord to overheat or cause property damage.

Refer to the cord manufacturer’s guidelines for the appro-

priate size and length.

English | 13

UNDERSTANDING YOUR GENERATOR

See Figures 6 - 7.

To reduce the risk of injury and product failure, read and

understand the information in this user manual as well as

the information on the product labeling.

120 VOLT AC RECEPTACLES

This unit has a 120V, 30 amp RV receptacle and duplex

120V, 20A receptacles capable of powering a variety of

appliances, tools, and equipment.

CIRCUIT BREAKERS

The circuit breakers protect devices and equipment con-

nected to the receptacles from electrical overload.

CO SENSOR INDICATOR LIGHTS

The CO Sensor monitors for the accumulation of poisonous

carbon monoxide gas. If increasing levels of CO gas are de-

tected, the CO Sensor automatically shuts down the engine.

ECO MODE SWITCH

Eco mode minimizes fuel consumption and noise by ad-

justing the engine RPM to the minimum required for the

current load.

ENGINE/FUEL CONTROL SWITCH

Rotate the engine/fuel control switch to set the choke and

start or stop the flow of fuel.

ENGINE SERVICE PANEL

Turn the lock knob to unlock and remove cover to service

the oil, spark plug, and air filter.

FUEL TANK

The generator has a fuel tank with a capacity of 1.11 gallons.

GROUND TERMINAL

The ground terminal is used to externally ground the

generator.

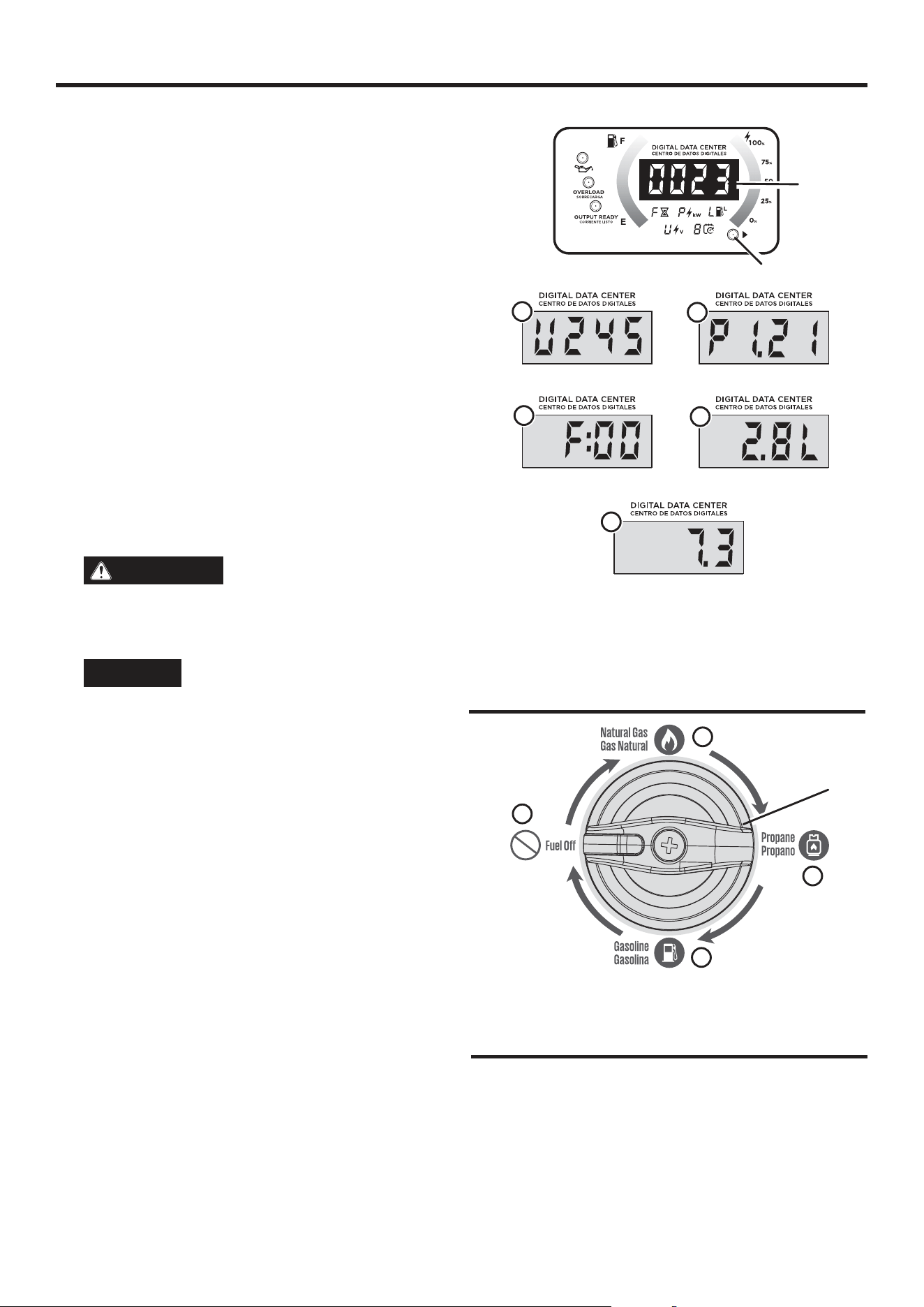

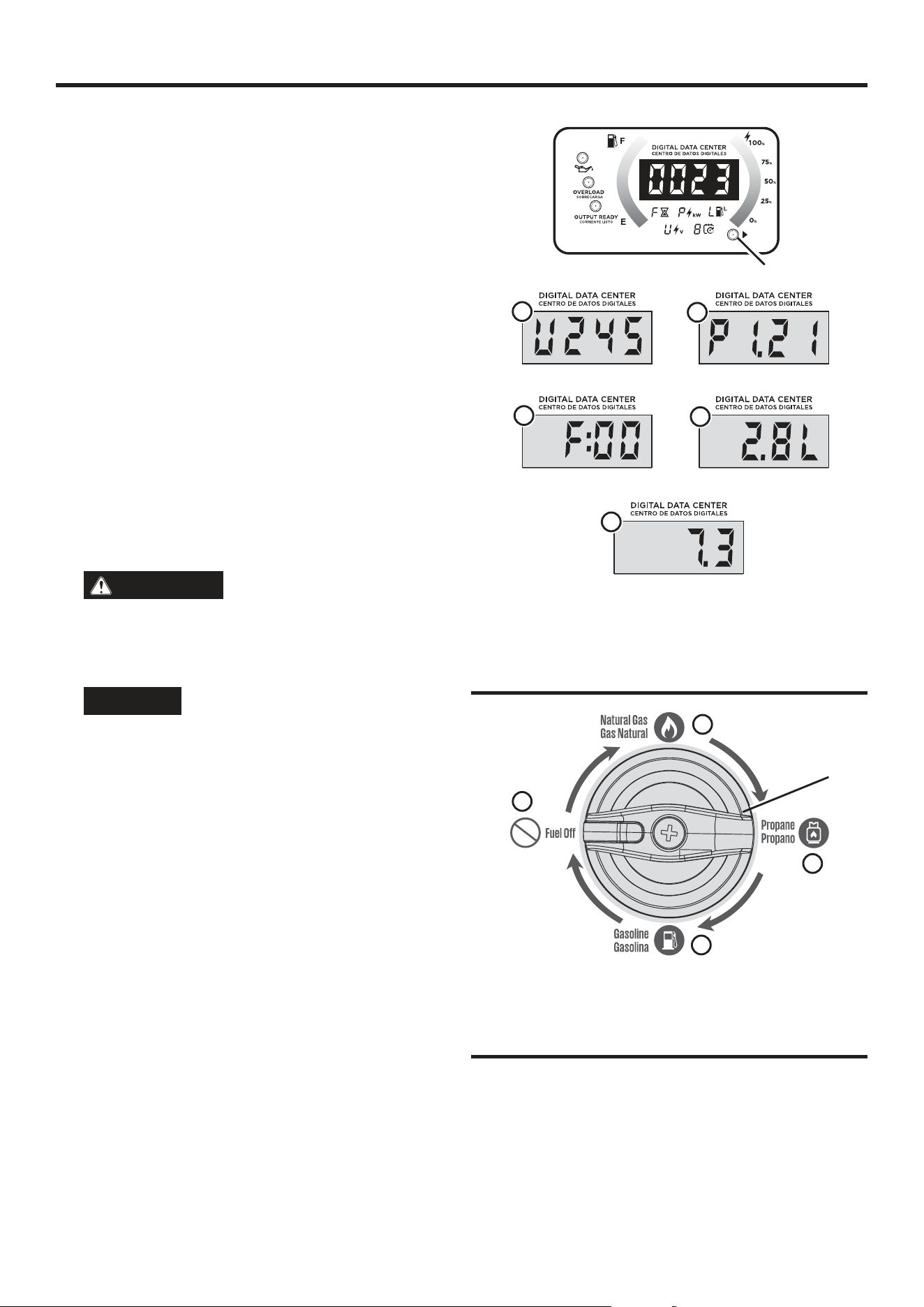

LED DATA CENTER

Displays remaining run time (F), power output in kW (P),

fuel level in liters (L), voltage output (V), and lifetime hours.

LOW OIL LED

Indicates low oil level. When the oil level in the crankcase

falls below the safe operating limit, the low oil level indicator

will illuminate and the generator will automatically shut off

the engine.

FIG. 6

A - Fuel selection switch

B - Recoil handle

C - Vented fuel cap

D - Control panel

E - Handle

F - Engine service cover

G - Lock knob

H - Muffler/spark arrestor

COMPONENTS

14 | English

MUFFLER AND SPARK ARRESTOR

The spark arrestor prevents sparks from exiting the muffler.

It must be removed for servicing.

NOTICE

The spark arrestor is a safety device

that prevents sparks from exiting the muffler and cre-

ating a fire hazard. In certain locations a spark arrestor

may be required by law. It is the responsibility of the

operator to know and follow all local laws and regula-

tions related to fire prevention requirements.

OIL DIPSTICK

Unscrew the oil dipstick to check oil levels and add oil when

needed.

OUTPUT READY LED

Illuminates when the generator is operating normally. In-

dicates the generator is producing electrical power at the

receptacles.

OVERLOAD LED

Indicates that the generator is overloaded.

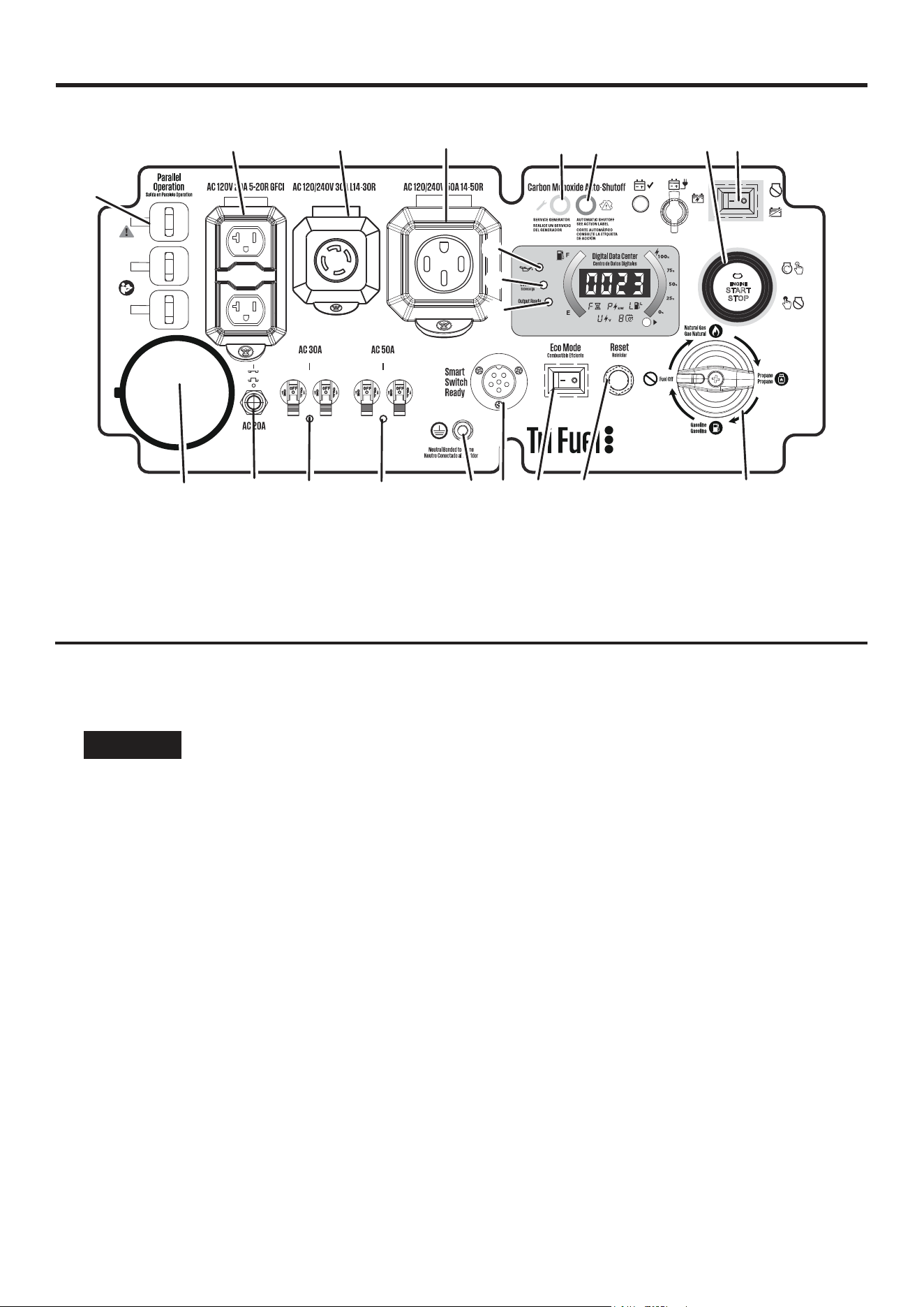

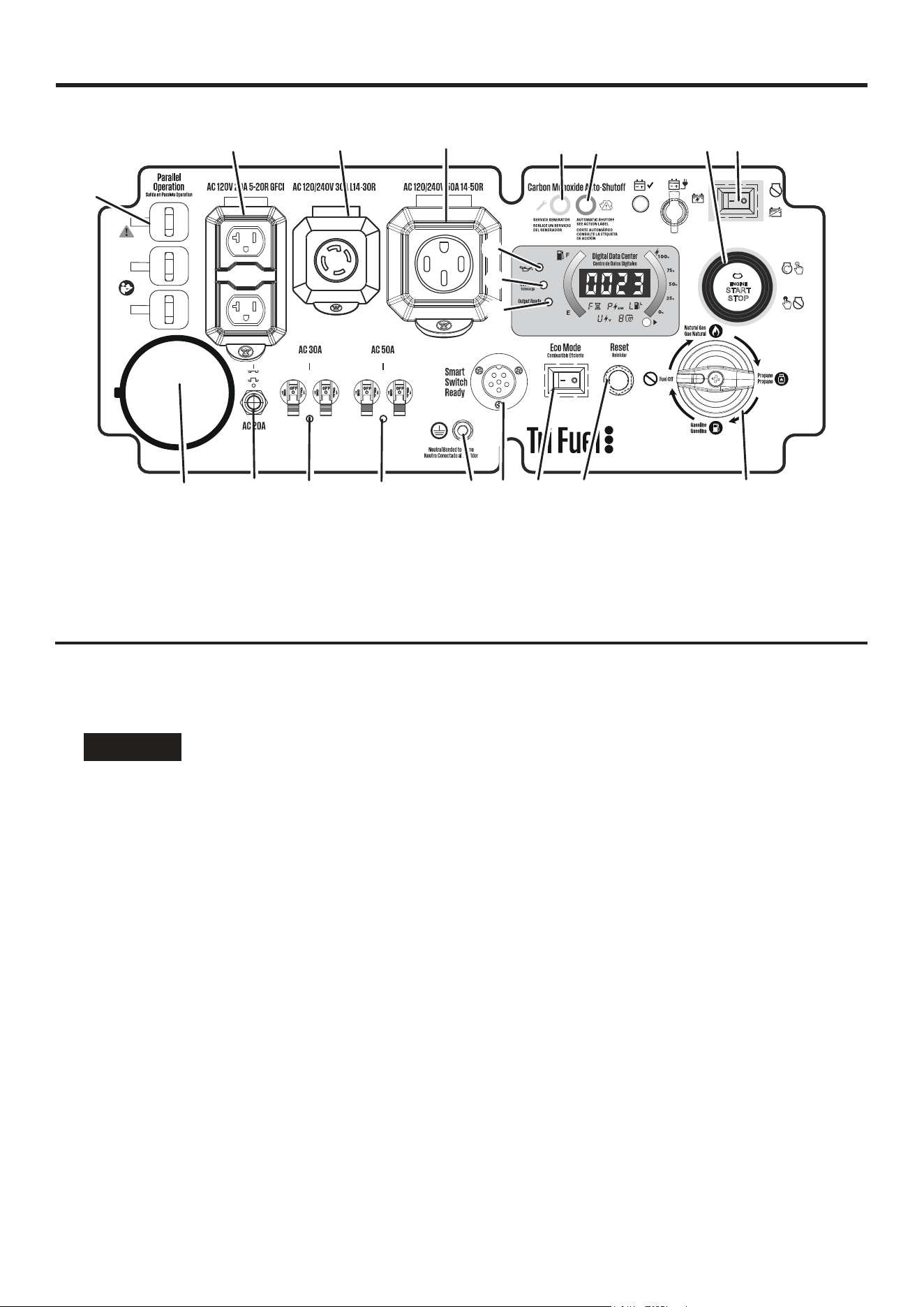

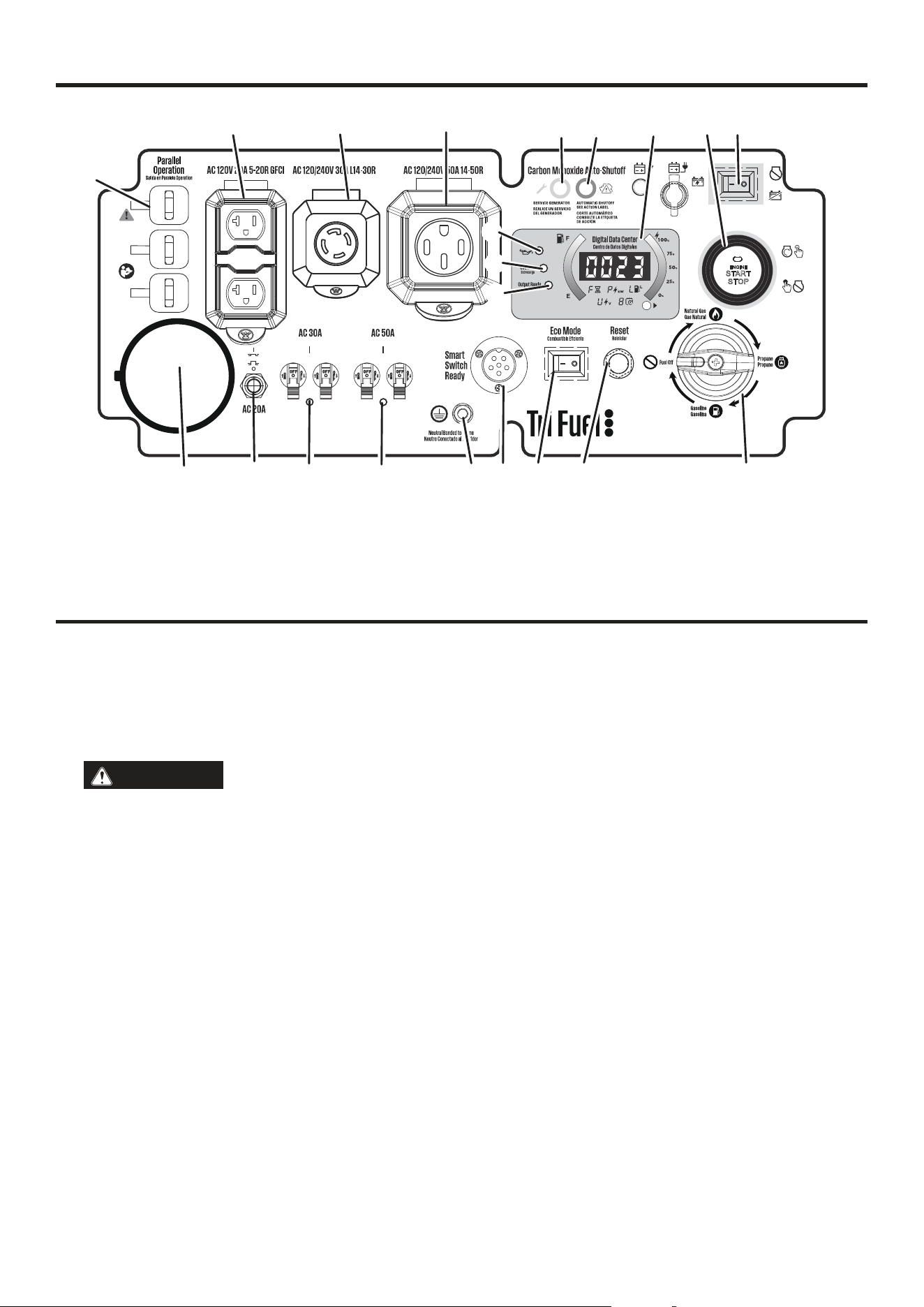

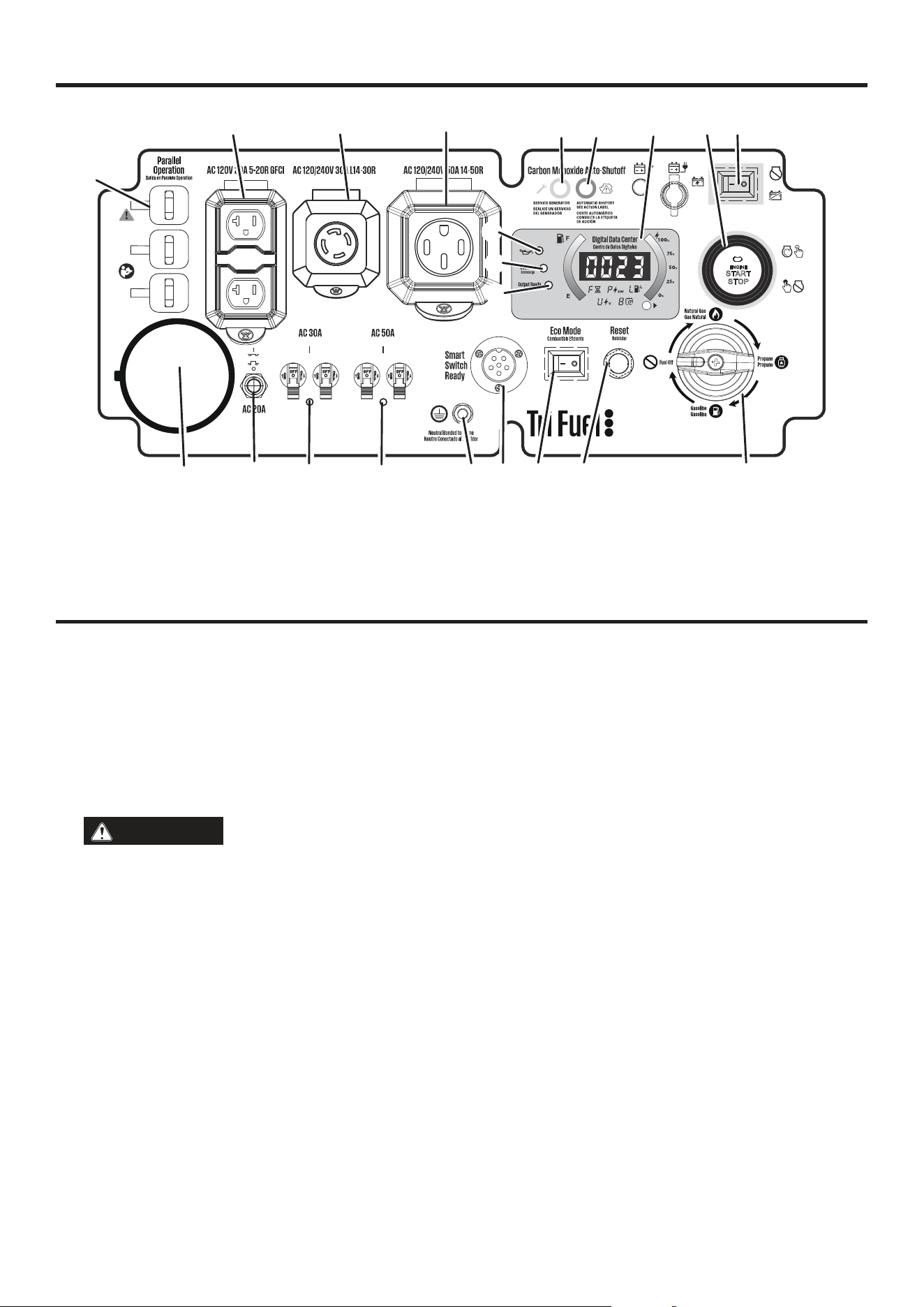

COMPONENTS

A - 120 Volt AC 20 amp receptacles

B - 120/240 Volt AC 30 amp receptacle

C - 120/240 Volt 50 amp receptacle

D - ECO mode switch

E - Reset button

F - 30 A circuit breaker

G - Parallel operation outlets

FIG. 7

OVERLOAD RESET

The generator will automatically switch OFF all AC output

to protect the generator if overloaded or if there is a short

circuit in a connected appliance.

PARALLEL OPERATION OUTLETS

A parallel cord (not included, P/N 507096) can be used to

connect a compatible Westinghouse inverter generator for

additional power output.

RECOIL HANDLE

Use the recoil handle (and the engine/fuel control switch)

to start the generator.

VENTED FUEL CAP

The fuel cap has a vent that can be opened and closed.

The vent should be open when the engine is running and

closed when the engine is off.

H - Fuel selector switch

I - 50 A circuit breaker

J - Ground terminal

K - Low oil LED

L - Overload LED

M - Output ready LED

N - 20 A circuit breaker

O - Service generator LED

P - Automatic shutoff LED

Q - Propane/Natural gas hose connection

R - Battery switch

S - START/STOP button

T - Smart switch connector (not included)

English | 15

ASSEMBLY

WARNING

Weight hazard. Always have as-

sistance when lifting the generator. Never attempt to

lift the unit by the handle. Hold the unit by the frame

and use proper lifting techniques to reduce the risk of

back injury.

REMOVING CARTON CONTENTS

WARNING

This product requires assembly.

Do not attempt to operate this product if any items in

the INCLUDED LIST are already assembled when

the carton contents are removed. These items are not

assembled by the manufacturer and require custom-

er assembly. Using an improperly assembled product

can be hazardous and could result in serious personal

injury.

l Carefully cut down the sides of the packaging and remove

the carton contents.

l Inspect the carton contents. Confirm that all the items in

the INCLUDED LIST are present and undamaged.

l Recycle or dispose of the packaging materials properly.

INCLUDED LIST

Generator, wheels, axles, stabilizers, bolts, handle assem-

bly, engine oil (SAE 10W 30), funnel, spark plug wrench,

user manual and quick start guide.

If any parts are missing, contact our service team at

[email protected] or call 1-855-944-3571.

INSTALLING THE STABILIZERS

See Figure 8.

NOTE: This unit ships without oil. The feet and wheels

should be installed before adding any oil to the engine. Do

not place the generator on its side when there is oil in the

engine.

l Place the generator on its side on a towel or blanket to

prevent damaging the case.

l Insert the bolt through the hole in the stabilizer and thread

into the hole on the bottom of the generator.

l Tighten bolts securely.

l Repeat these steps to install the second stabilizer.

INSTALLING THE WHEELS

See Figure 9.

l Place the generator on its side on a towel or blanket to

prevent damaging the case.

l Insert an axle through the middle of the wheel.

l Thread the axle into the hole on the side of the generator

and tighten securely.

l Repeat these steps to install second wheel.

INSTALLING THE HANDLE

See Figure 9.

l Place the generator on a flat, level surface.

l Align the handle assembly with the generator.

l Insert the handle bolt through the hole on the handle

assembly. Tighten securely.

l Repeat these steps to attach the other side.

FIG. 8

FIG. 9

A - Axle

B - Wheel

C - Handle assembly

D - Handle bolt

A - Stabilizer

B - Bolt

16 | English

OPERATION

DANGER

Generator exhaust contains high

levels of carbon monoxide (CO).

ONLY operate generators outside, in a well-ventilated

area. NEVER operate generators indoors, doing so

CAN KILL YOU IN MINUTES.

• Correct Use – ONLY use generators outside and

downwind, far away from windows, doors and vents.

ALWAYS direct exhaust away from occupied spac-

es. ALWAYS install battery-powered carbon monox-

ide detectors or plug-in carbon monoxide detectors

with battery back-up in living areas. See Figure 1.

• Incorrect Use – NEVER use a generator in a home,

garage, basement, attic, crawl space or any other

fully or partially enclosed area. Areas such as these

can allow dangerous levels of carbon monoxide to

accumulate. An open door or a running fan WILL

NOT provide adequate ventilation. See Figure 2.

If feeling dizzy, weak, or sick while using the genera-

tor, move to fresh air IMMEDIATELY. Contact a doc-

tor. This may be carbon monoxide poisoning.

WARNING

Do not alter or modify this prod-

uct unless instructed to so in this manual or by the

manufacturer. Do not use attachments or accessories

that are not recommended for use with this product.

Making unauthorized modifications and using incom-

patible accessories can damage the unit and may void

your warranty.

NOTICE

In certain circumstances, the National

Electric Code may require the generator to be ground-

ed to an approved earth. Consult with a qualified elec-

trician to determine grounding requirements before

operation.

WARNING

Avoid skin contact with engine oil

or gasoline. Wear protective clothing and equipment.

Wash all exposed skin with soap and water. Prolonged

skin contact with gasoline or engine oil may cause se-

vere skin irritation and other adverse reactions.

NOTICE

Inspect the physical condition of the

product prior to each use. Inspect for loose bolts, fluid

leaks, and other signs of wear. Replace all damaged

items.

KNOW HOW TO SAFELY LOCATE AND

OPERATE YOUR GENERATOR

DANGER

Asphyxiation hazard. Place the

generator in a well-ventilated area. DO NOT place the

generator near vents or intakes where exhaust fumes

could be drawn into occupied or confined spaces.

Carefully consider wind and air currents when posi-

tioning the generator.

WARNING

Electrocution hazard. Never use

the generator in a location that is wet or damp. Nev-

er expose the generator to rain, snow, water spray,

or standing water while in use. Protect the generator

from all hazardous weather conditions. Moisture or ice

can cause a short circuit or other malfunction in the

electrical circuit. Using a generator or electrical appli-

ance in wet conditions, such as rain or snow, or near a

pool or sprinkler system, or when your hands are wet,

could result in electrocution.

WARNING

Fire hazard. Only operate the

generator on a flat, level surface. Operating the gen-

erator on a surface with loose material such as sand

or grass clippings can cause debris to be ingested by

the generator that could block cooling vents or the air

intake system. Allow the generator to cool for 30 min-

utes before transport or storage.

l Read and understand all safety information before starting

the generator (see pages 4 - 10).

l NEVER use a generator in a home, garage, basement,

attic, crawl space or any other fully or partially enclosed

area. Areas such as these can allow dangerous levels of

carbon monoxide to accumulate. Carbon monoxide (CO),

an invisible, odorless, and extremely poisonous gas CAN

KILL YOU IN MINUTES.

l DO NOT operate the generator in the back of a SUV,

camper, trailer, truck bed (regular, flat, or otherwise), under

stairs, next to walls or buildings, or in any other location

that will not allow for adequate cooling of the generator

and/or the muffler. Operating the generator in enclosed

or partially enclosed areas will allow dangerous levels of

CO to accumulate.

l Only use the generator OUTSIDE and far away from

windows, doors, and vents as recommended by the US

Department of Health and Human Services Centers for

Disease Control and Prevention. Some houses and/or

wind conditions may require additional distance.

l Do not operate the generator on an incline. The unit should

always be placed on a flat, stable surface.

l The generator should be on a flat, level surface at all

times (even while not in operation).

l The generator must have at least 5 ft. (1.5 m) of clearance

from all combustible material.

English | 17

OPERATION

KNOW THE REGULATIONS FOR THE USE

OF PORTABLE GENERATORS

Consider where and how the generator will be used, and

become familiar with any local, state, or federal ordinances

concerning the intended use. It may be necessary to contact

a qualified electrician or local governing agency for a full

list of requirements.

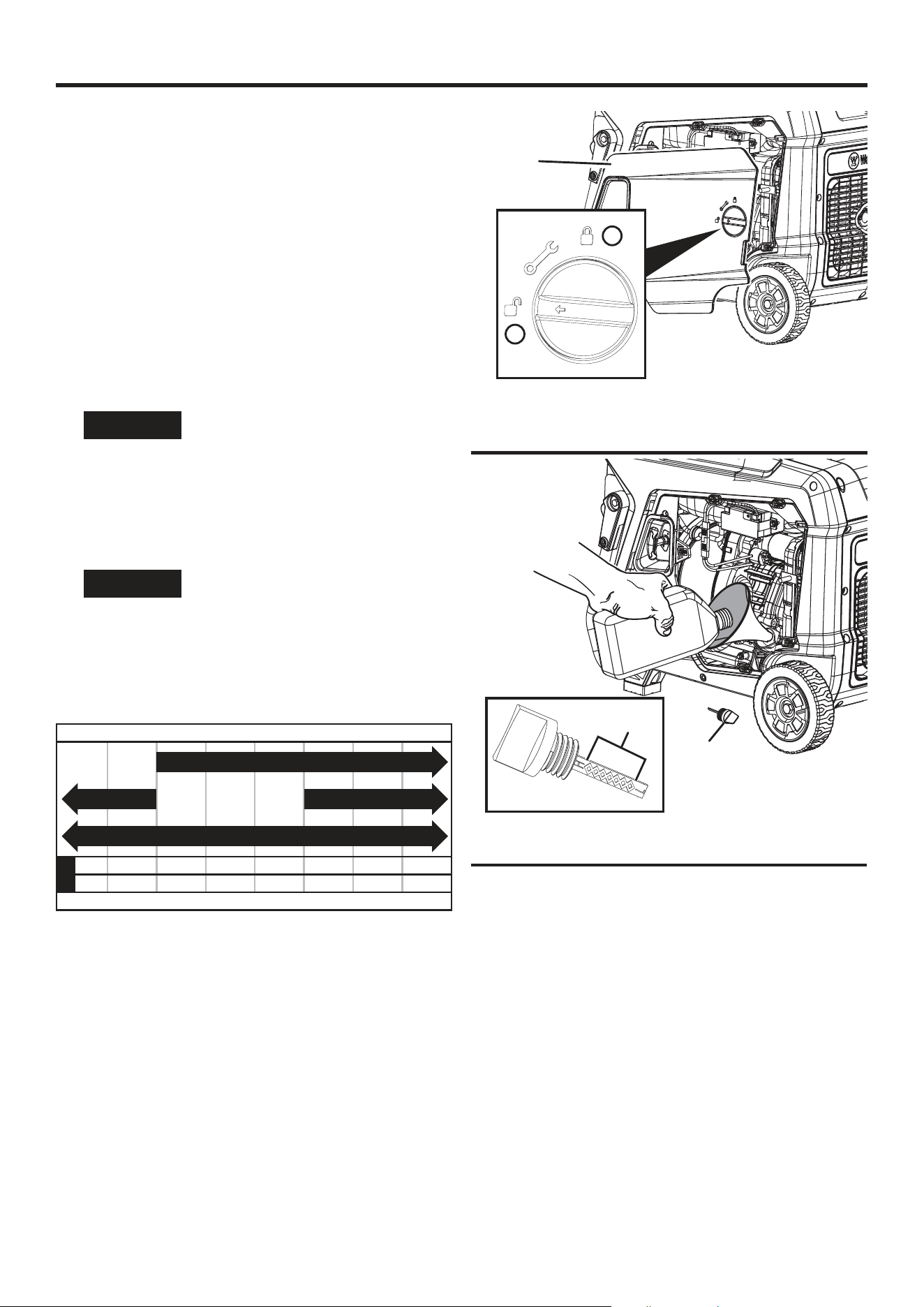

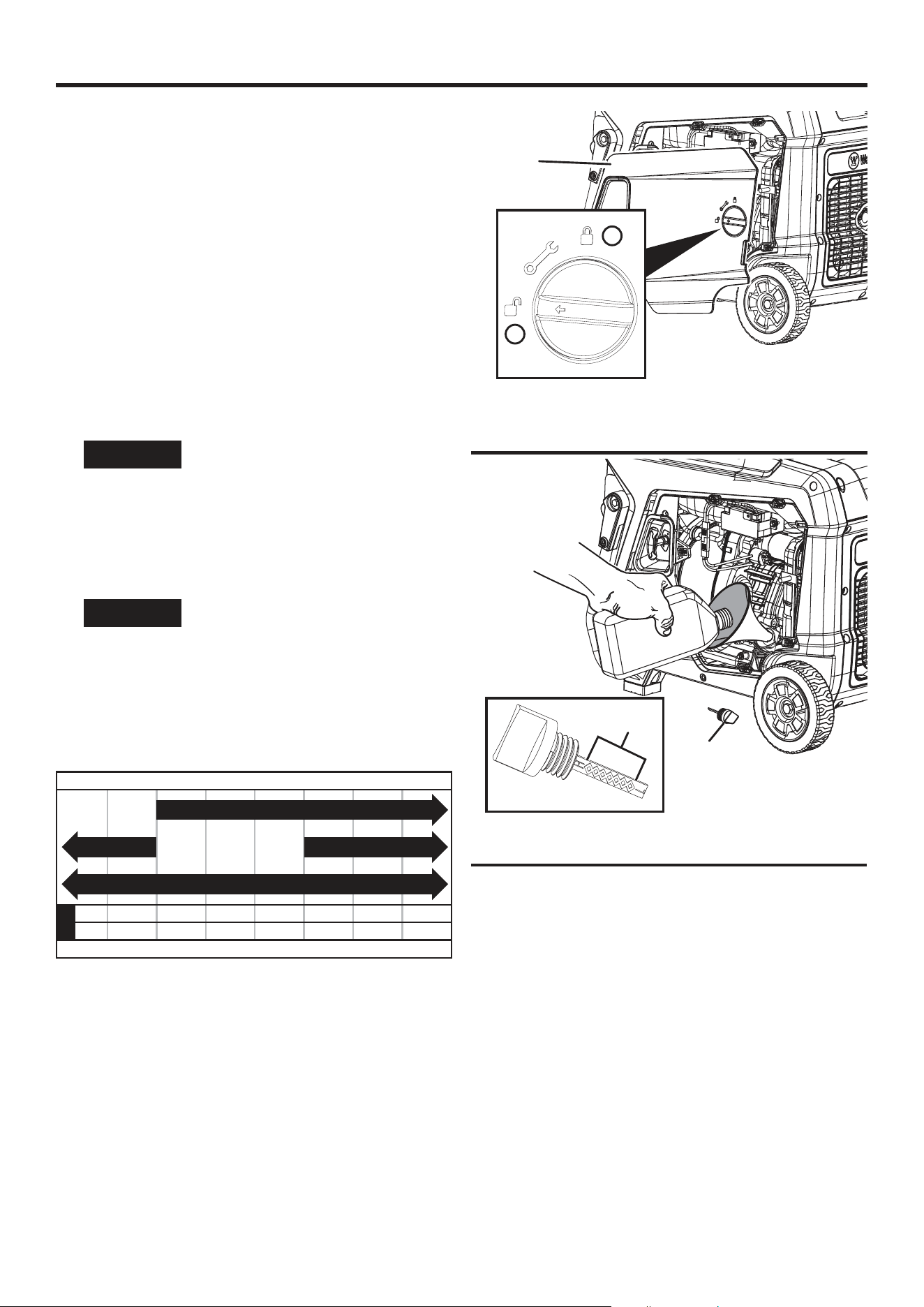

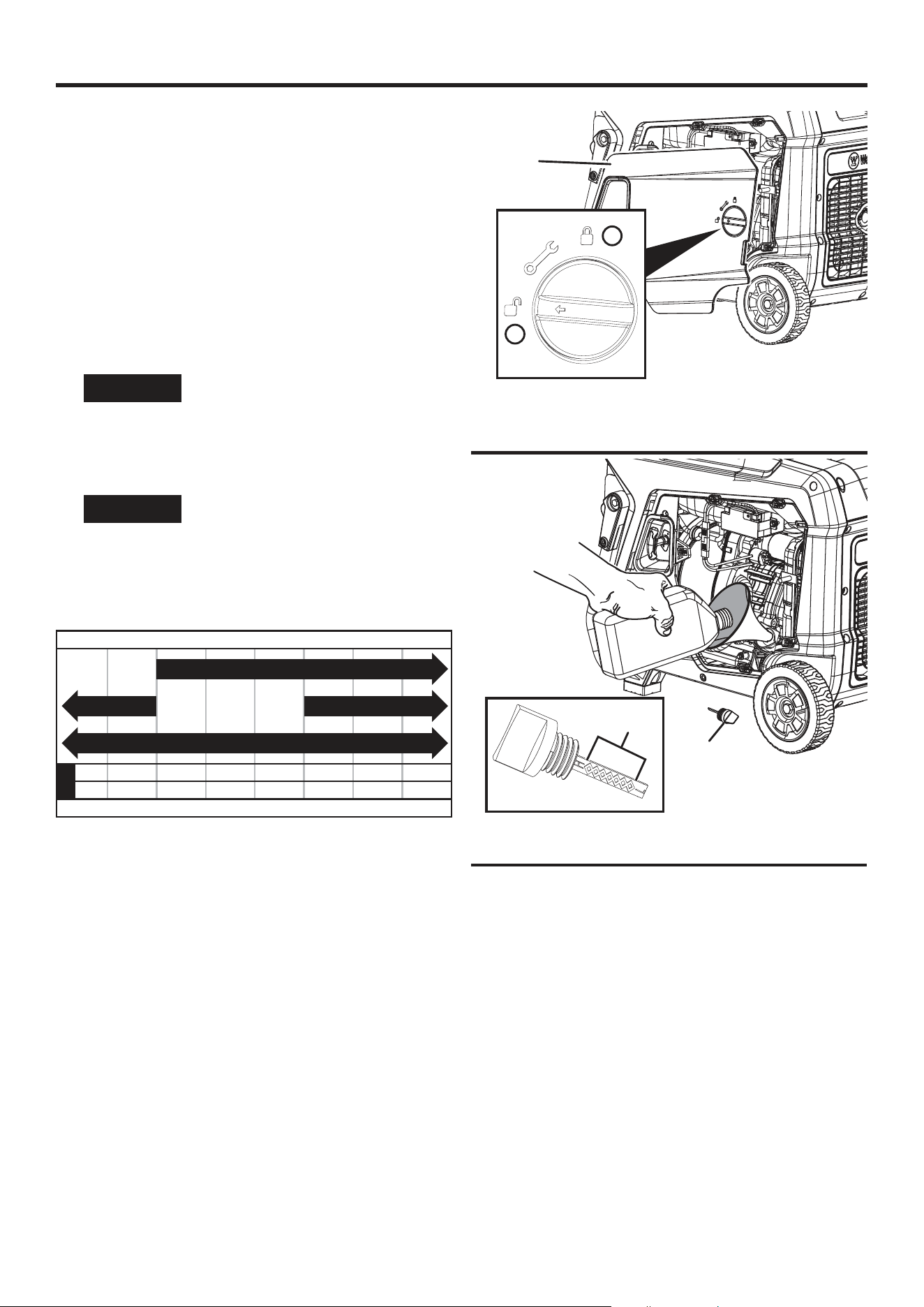

ADDING OIL/CHECKING OIL LEVEL

See Figures 10 - 11.

If your product has a separate engine manual, disregard

the information in this section and follow the instruc-

tions in the engine manual.

NOTICE

Do not attempt to crank or start engine

before it has been properly serviced with recommend-

ed oil. Failure to add engine oil before starting will

result in serious engine damage that is not covered

under warranty.

NOTICE

Use of 2-stroke/cycle oil or other un-

approved oil types can cause severe engine damage

that is not covered under warranty.

The included, recommended oil type for typical use is 10W-

30 engine oil. If running the generator in extreme tempera-

tures, refer to the following chart.

-20 0 20 40 60 80 100 120

-28.9

°F

°C

-17.8 -6.7 4.4 15.6 26.7 37.8 48.9

10W-30

5W-30

10W-405W-30

Recommended Engine Oil Type

Ambient Temperature

Synthetic

NOTE: Check the engine oil level before each use or every

8 hours of operation.

l Turn off the generator and allow the engine to cool for at

least five minutes.

l Place the generator on a level surface in a well-ventilated

area.

l Turn the lock knob to the unlocked position.

l Remove the engine service cover.

l Clean the area around the oil dipstick.

For initial oil fill:

l Slowly unscrew and remove the oil dipstick.

l Using the funnel, slowly pour the supplied engine oil

into the oil fill hole. Stop frequently to be sure it does not

overfill.

NOTE: The generator was functionally tested in the factory

and may contain minimum residual oil. Additional oil is

required to operate the unit. Do not overfill.

FIG. 10

A - Engine service cover

B - Locked position

C - Unlocked position

FIG. 11

A - Oil dipstick

B - Safe operating range

l Replace and tighten the oil dipstick.

l Install the engine service cover and turn the lock knob to

the locked position to secure.

To check oil level:

l Slowly unscrew and remove the oil dipstick.

l Clean the dipstick and re-seat it inside the oil fill hole. Do

not thread the dipstick.

l Remove the dipstick and verify that the oil level is within

safe operating range.

l If the oil level is low, add recommended engine oil in-

crementally and recheck until the level is within the safe

operating range.

l Replace the oil dipstick and hand-tighten.

l Install the engine service cover and turn the lock knob to

the locked position to secure.

18 | English

OPERATION

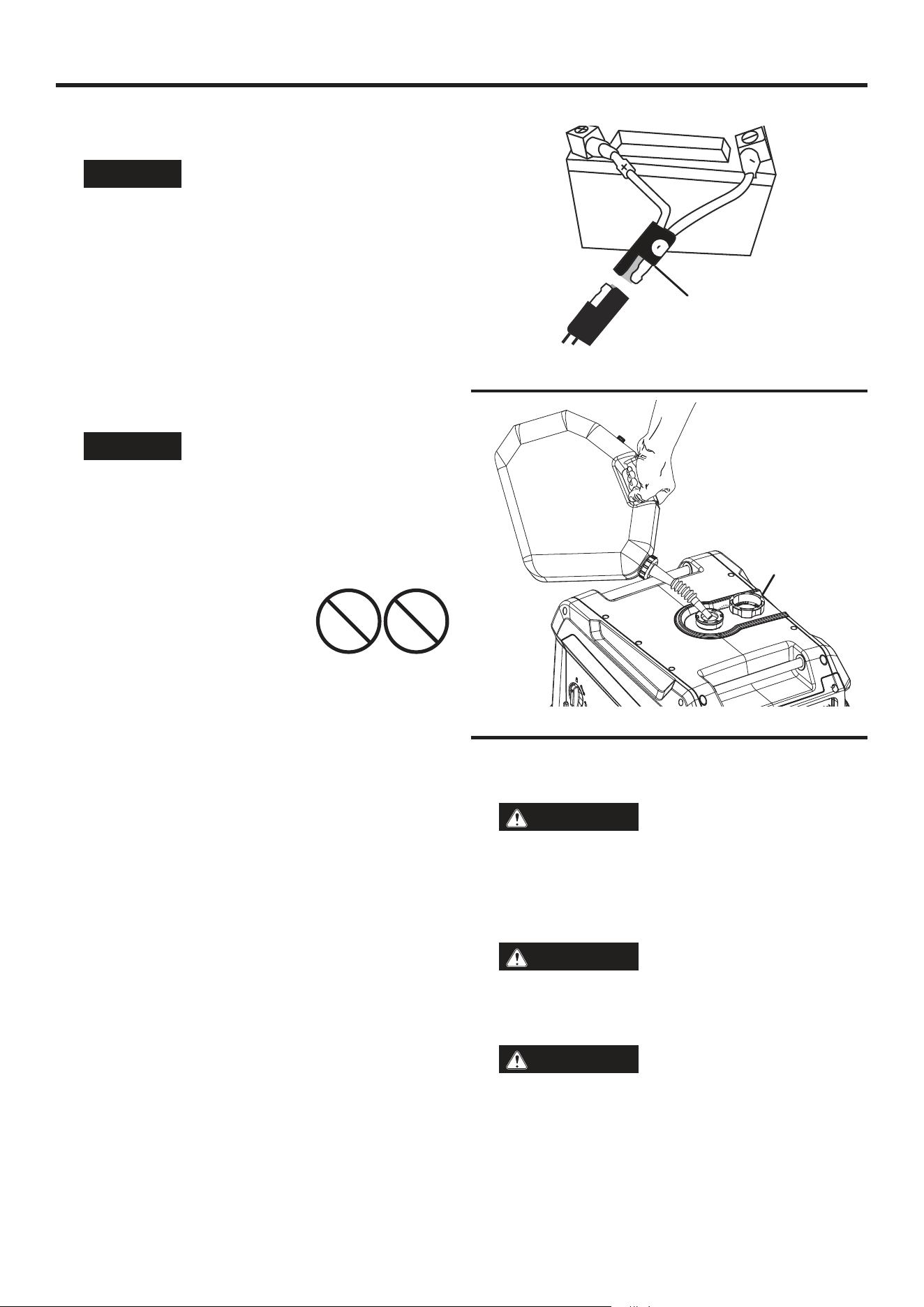

CONNECT THE BATTERY

See Figure 12.

NOTICE

Do not attempt to crank or start engine

before it has been properly serviced with recommend-

ed oil. Failure to add engine oil before starting will

result in serious engine damage that is not covered

under warranty.

A quick-connect battery plug is pre-installed on the battery.

Remove the cable tie securing the plugs then push firmly

to connect them.

NOTE: The generator is equipped with a battery charging

feature. Once the engine is running, a small charge will

slowly recharge the battery.

GASOLINE REQUIREMENTS

NOTICE

Do not use E15 or E85 fuel in this

product. Engine or equipment damage caused by

stale fuel or the use of unapproved fuels (such as E15

or E85 ethanol blends) is not covered by warranty.

Only use unleaded gasoline containing up to 10% eth-

anol.

l ALWAYS use CLEAN, FRESH, unleaded gasoline (87–93

octane) in this unit. NEVER use

OLD, STALE, or CONTAMINATED

gasoline.

l Up to 10% ethanol (gasohol) is

acceptable (where available; non-ethanol fuel is recom-

mended).

l DO NOT use E85 or E15.

l DO NOT use a gas oil mix.

l DO NOT modify the engine to run on alternate fuels.

USING FUEL STABILIZER

Adding a fuel stabilizer (not included) extends the usable

life of fuel and helps prevent deposits from forming that can

clog the fuel system. Follow the manufacturer’s instructions

for use.

Always mix the correct amount of fuel stabilizer to gasoline in

an approved gasoline container before fueling the generator.

Run the generator for five minutes to allow the stabilizer to

treat the entire fuel system.

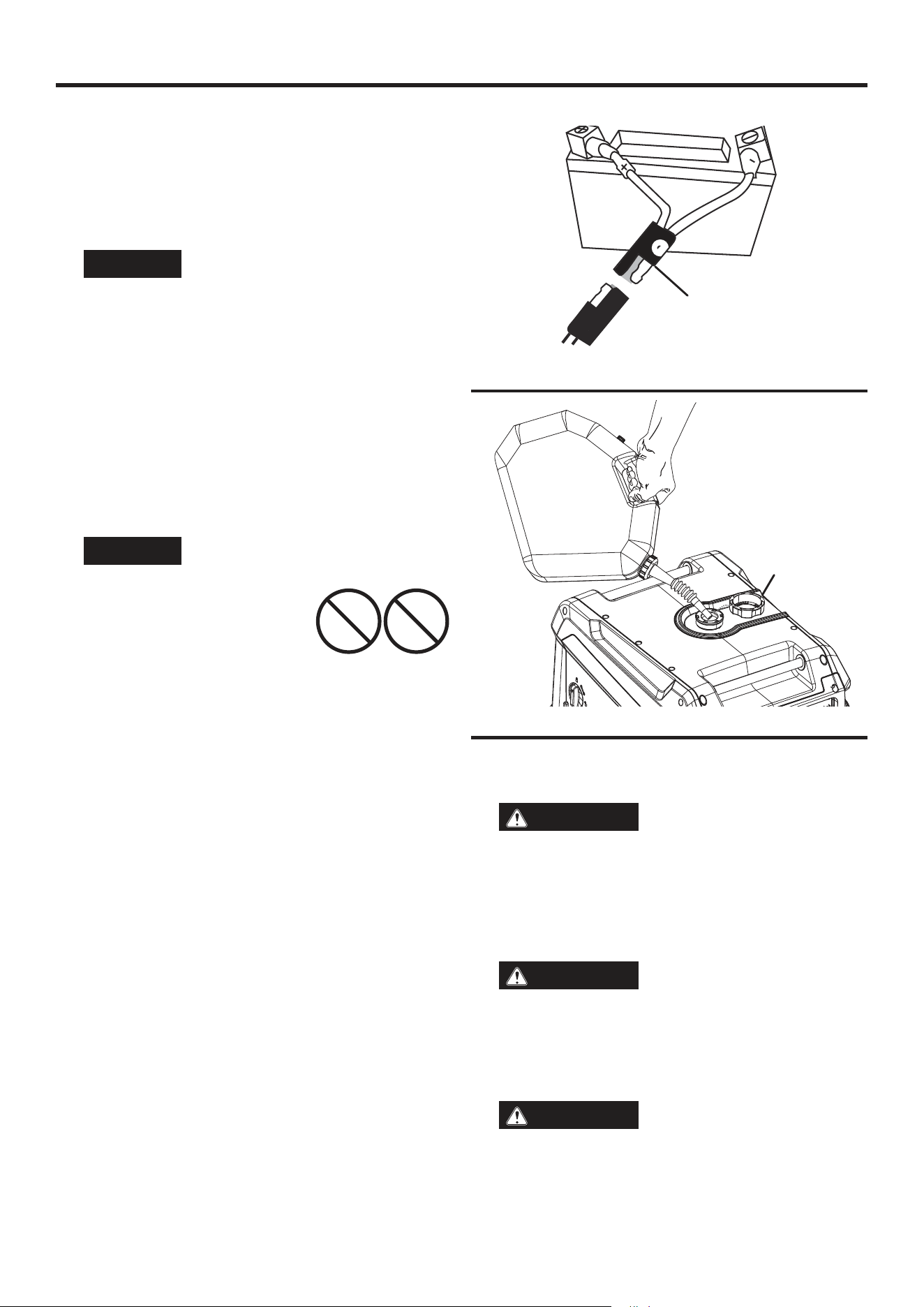

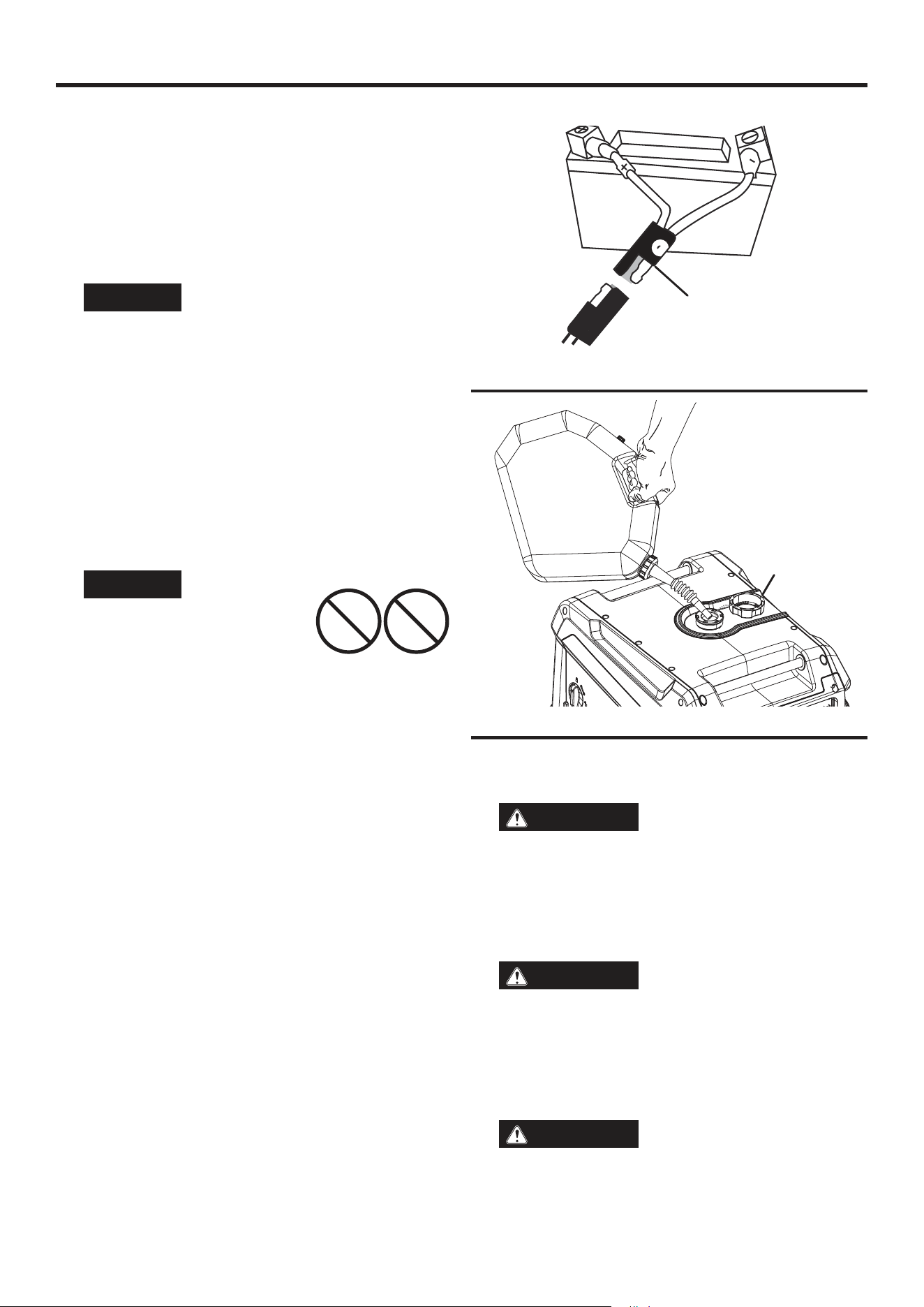

FIG. 12

A - Quick-connect plug

FIG. 13

A - Fuel Cap

E85

E15

ADDING GASOLINE

See Figures 13 - 14.

DANGER

Fire and explosion hazard. Nev-

er remove the fuel cap or refuel the generator while

the engine is running. Do not smoke or create sparks

while fueling. Always turn off the engine and allow the

generator to cool for at least five minutes before refu-

eling.

DANGER

Fire and explosion hazard. Do

not overfill fuel tank. Fill only to the red maximum fill

ring on the fuel screen. Overfilling may cause fuel to

spill onto engine causing a fire or explosion hazard.

WARNING

Never use a gasoline container,

gasoline tank, or any other fuel item that is broken, cut,

torn or damaged.

English | 19

and Tubes for Transportation of Dangerous Goods; and

Commission.

l The cylinder must have a safety relief valve.

l The cylinder must include a UL list-

ed Overfill Protection Device (OPD).

Cylinders with this safety feature will have

a unique triangular handwheel. Only use

LP gas cylinders with this type of hand-

wheel.

l The cylinder must be periodically certified for use by

the authority having local jurisdiction (AHJ). Before use,

confirm that the certification date on the cylinder has not

expired.

l All new cylinders must be purged of air and moisture prior

to filling. Used cylinders that have not been plugged or

kept closed must also be purged. The purging process

should be done by a propane supplier (Cylinders from an

exchange supplier should have been purged and filled

properly).

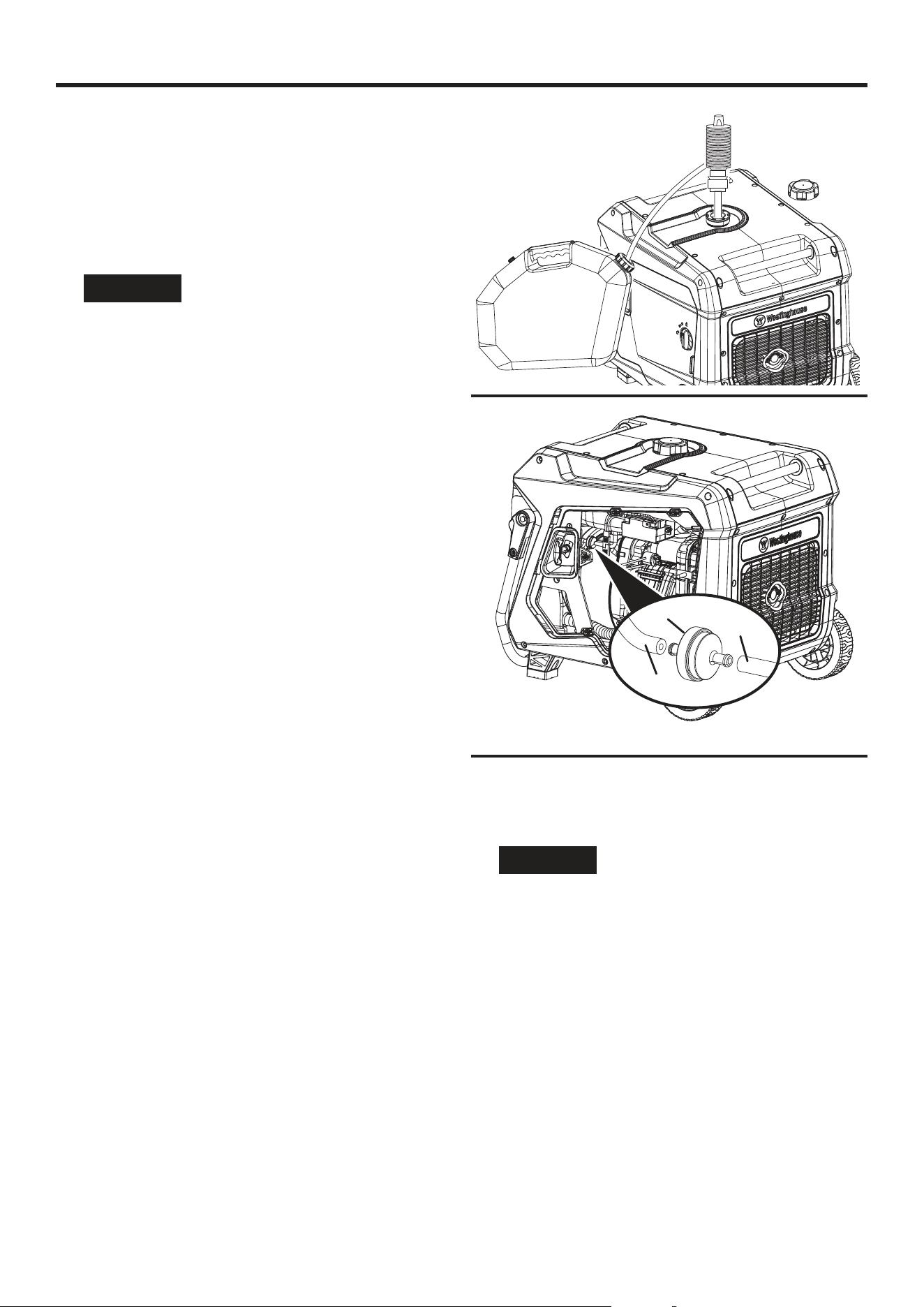

OPERATION

NOTICE

Only fill the tank from an approved

gasoline container. Be sure the gasoline container is

internally clean and in good condition to prevent fuel

system contamination.

l Turn off the generator and allow the engine to cool for at

least five minutes.

l Place the generator on a level surface in a well-ventilated

area. DO NOT fuel indoors.

l Clean area around fuel cap and remove the cap slowly.

l Slowly add the recommended fuel. Do not overfill.

NOTE: The gasoline level should NOT be higher than

the red maximum fill ring on the fuel screen.

l Install the fuel cap. Tighten securely.

l Clean up any spilled fuel.

l Move at least 30 ft. away from refueling area before re-

starting the engine.

NOTICE

Fuel can damage paint and plastic. Use

caution when filling the fuel tank. Damage caused by

spilled fuel is not covered under warranty.

NOTICE

Clean the fuel screen filter of debris be-

fore and after each fueling. Remove the fuel screen

filter by slightly compressing it while removing it from

the fuel tank.

LP GAS CYLINDER REQUIREMENTS

NOTICE

Propane cylinders that use liquid with-

drawal system can not be used on these models.

LP gas is extremely flammable and could ignite sponta-

neously when mixed with air. The LP gas cylinder used

with this generator must meet the following requirements:

l The cylinder must be manufactured and labeled in accor-

dance with the Specifications for LP Gas Cylinders of the

U.S. Department of Transportation (D.O.T.) or the National

Standard of Canada, CAN/CSA-B339, Cylinders, Spheres,

FIG. 14

A - Fuel Cap

B - Max Fill Line

C - Screen Filter

20 | English

OPERATION

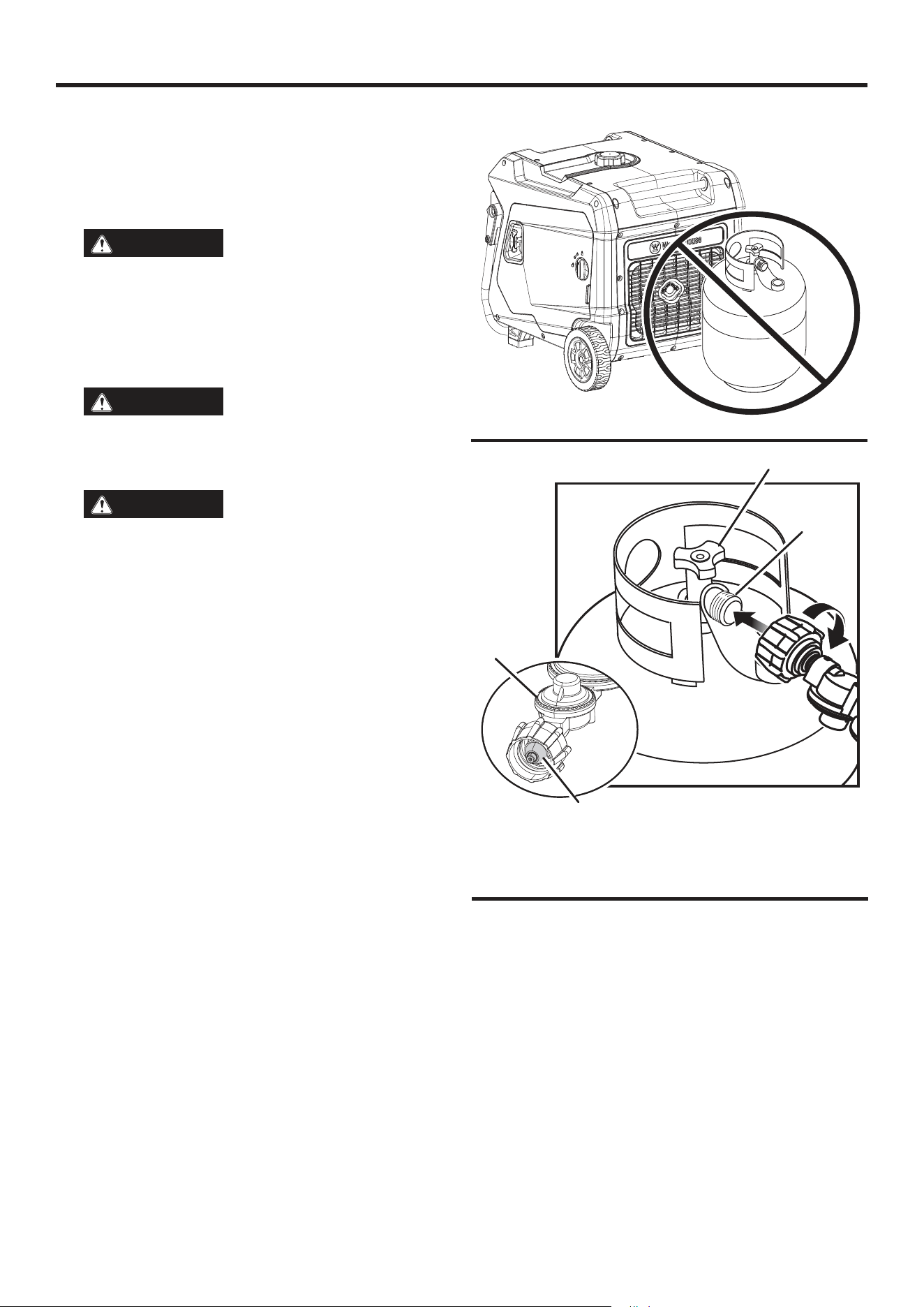

CONNECTING AN LP GAS CYLINDER TO

THE GENERATOR

See Figures 15 - 16.

DANGER

Fire and explosion hazard. Nev-

er connect or disconnect the LPG/propane hose while

the engine is running. Do not smoke or create sparks

while handling LPG/propane. Always turn off the en-

gine and allow the generator to cool for at least five

minutes before connecting the propane cylinder.

WARNING

Never use a gas container, LPG/

propane hose, propane cylinder or any other fuel item

that appears to be damaged.

WARNING

To reduce the risk of injury, per-

form a leak test any time the LP gas cylinder is discon-

nected and reconnected.

l Turn off the generator and allow the engine to cool for at

least five minutes.

l Place the generator on a level surface in a well-ventilat-

ed area. DO NOT connect or disconnect the LP gas

cylinder indoors.

l Place the LP gas cylinder near the generator, but do not

place it in the path of the muffler exhaust.

NOTE: The propane cylinder can be of any capacity but

it must conform to the LP Gas Cylinder Requirements

listed earlier in this section.

l Confirm that the handwheel is in its full off position.

l Hold the LPG/propane hose firmly and push the nipple

into the cylinder valve.

l Use your hand to thread the LPG/propane hose to the

cylinder valve. Do not cross-thread. Do not use tools

or sealants.

NOTE: There will be some resistance as the hose seals

in the cylinder valve. To complete the connection, turn

the connector an additional one-half to three-quarters of

a turn. If unable to complete the connection, disconnect

the hose and try again. If the connection still cannot be

completed, DO NOT use this hose!

l Thread the propane hose onto the propane inlet. Gently

pull the hose to see that it is secure.

FIG. 15

FIG. 16

A - Handwheel

B - Cylinder valve

C - LPG/propane hose

D - Nipple

English | 21

OPERATION

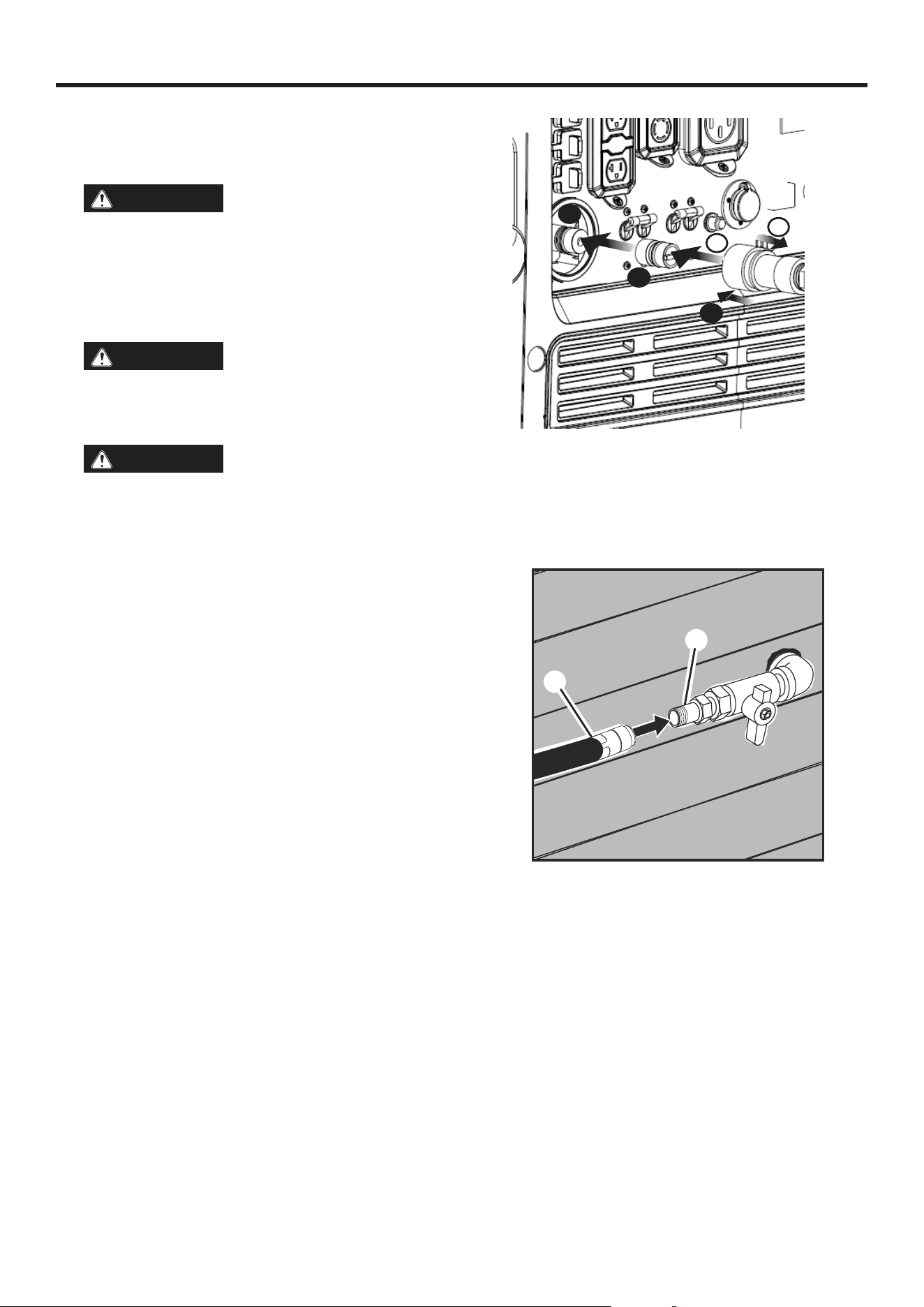

CONNECTING GENERATOR TO NATURAL

GAS SUPPLY LINE

See Figures 17 - 18.

DANGER

Fire and explosion hazard. Nev-

er connect or disconnect the natural gas hose while

the engine is running. Do not smoke or create sparks

while handling natural gas. Always turn off the engine

and allow the generator to cool for at least five min-

utes before connecting to natural gas.

WARNING

Never use a natural gas supply

line, natural gas hose, or any other fuel item that ap-

pears to be damaged.

WARNING

To reduce the risk of injury, per-

form a leak test any time the natural gas hose is dis-

connected and reconnected.

l Turn off the generator and allow the engine to cool for at

least five minutes.

l Confirm that the gas is turned off at the natural gas supply

line.

l Completely unwrap and straighten the natural gas hose

(not included) to prevent kinks.

l Use your hand to thread the hose to the natural gas supply

line. Do not cross-thread. Do not use tools or sealants.

l Attach the quick connect adapter (not included) to the

generator and tighten securely.

l Connect the natural gas hose to the generator using the

quick-connect collar.

• Pull back the quick-connect collar.

• Push the hose onto the natural gas/propane inlet.

• Push the collar forward so that the hose is secured

properly. Gently pull the hose to see that it is secure.

A - Natural gas hose (not included)

B - Natural gas supply line

A - Natural gas/propane inlet

B - Pull collar back

C - Push hose onto inlet

D - Push collar forward

E - Natural gas quick connect adapter (not included)

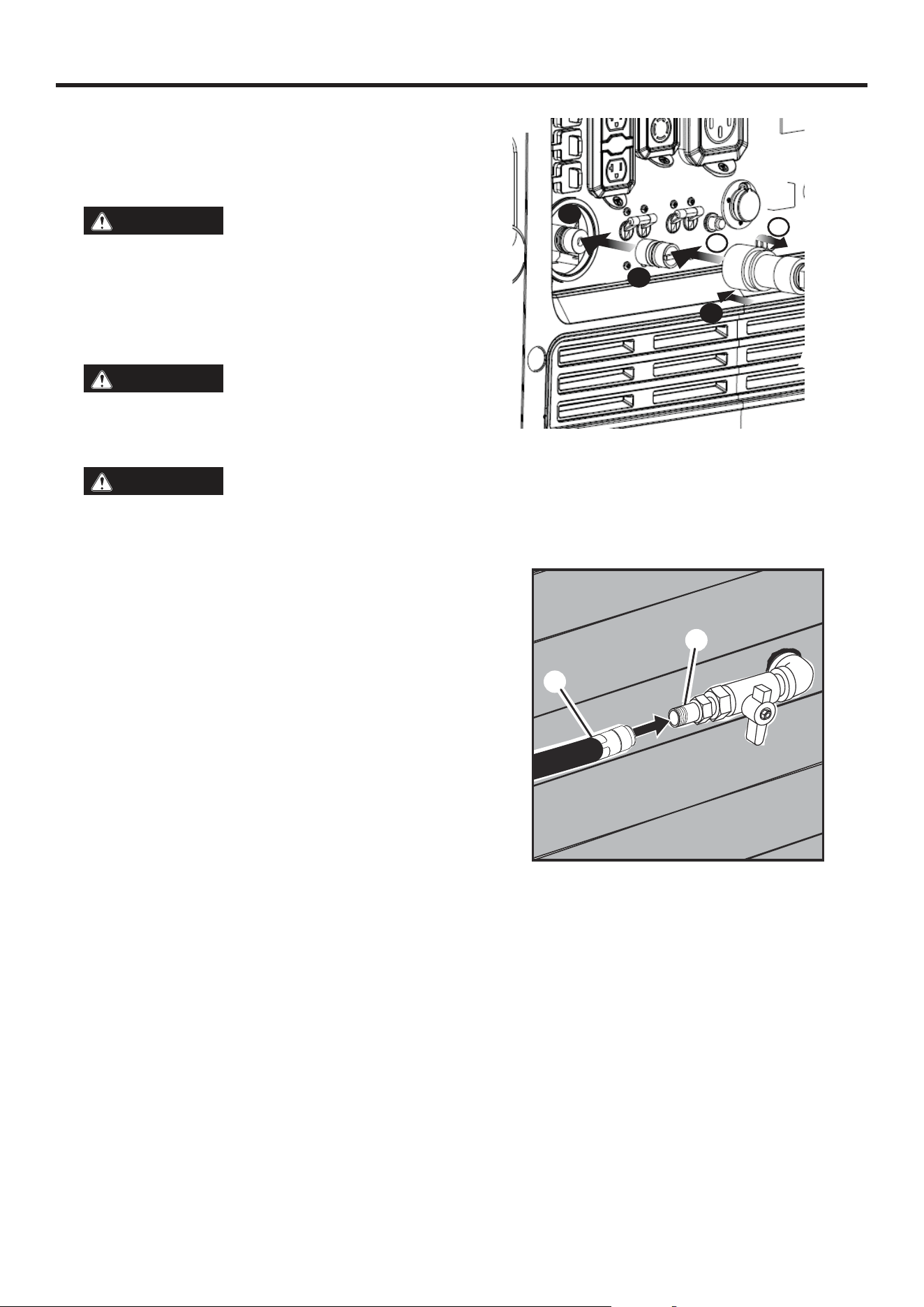

FIG. 17

FIG. 18

NOTE: The natural gas hose and quick connect adapter must be ordered separately. To order, please go to parts.

wpowereq.com.

22 | English

A - Voltage

B - Power output

C - Lifetime hours

D - Fuel level

E - Run time/maintenance reminder

F - Mode button

G - Maintenance codes

OPERATION

DATA CENTER

See Figure 19.

Push the mode button to cycle through the data display

modes.

Voltage: Displays current voltage output.

Power Output (Hz): Displays power output frequency in

Hertz.

Lifetime Hours: Displays the lifetime run hours.

Fuel Level: Indicates how much gasoline remains in the

fuel tank.

Run Time/Maintenance: Displays current run time. Resets

to zero when shut down. Maintenance reminder displayed

when required.

Maintenance Codes:

P25 – Change engine oil

P50 – Clean air filter, change engine oil

P100 – Change engine oil, clean air filter, replace fuel

filter

SELECTING THE FUEL SOURCE

See Figure 20.

DANGER

Fire and explosion hazard. DO

NOT add gasoline to the fuel tank or connect the LPG/

propane hose or natural gas hose to the generator

while the generator is in operation.

NOTICE

Do not overload the generator. Load

capacities differ depending on the fuel source. Before

switching fuel sources, be sure the generator can sup-

ply enough running (continuous) and peak (starting)

watts for the items your connected items.

The fuel source can be switched while the engine is off

or while it is running if a propane tank is connected to the

generator BEFORE operation. If switching from gasoline

to another fuel source while the engine is running, it may

run rough for a few seconds as it purges gasoline from the

carburetor.

To switch to gasoline:

l Turn the fuel valve to the open position to start the flow

of gasoline.

l Rotate the fuel selector switch fully clockwise for

GASOLINE.

l Turn off the flow of propane gas.

To switch to propane:

l Open the cylinder valve on the LP gas cylinder to start

the flow of propane.

l Rotate the fuel selector switch fully counterclockwise for

PROPANE.

l Turn off the flow of gasoline.

FIG. 20

A - Fuel off

B - Natural gas

C - Propane

D - Gasoline

E - Fuel selector switch

FIG. 19

To switch to natural gas:

l Open the valve on the natural gas supply line to start the

flow of natural gas.

l Rotate the fuel selector switch to Natural Gas.

l Turn off the flow of propane and gasoline.

English | 23

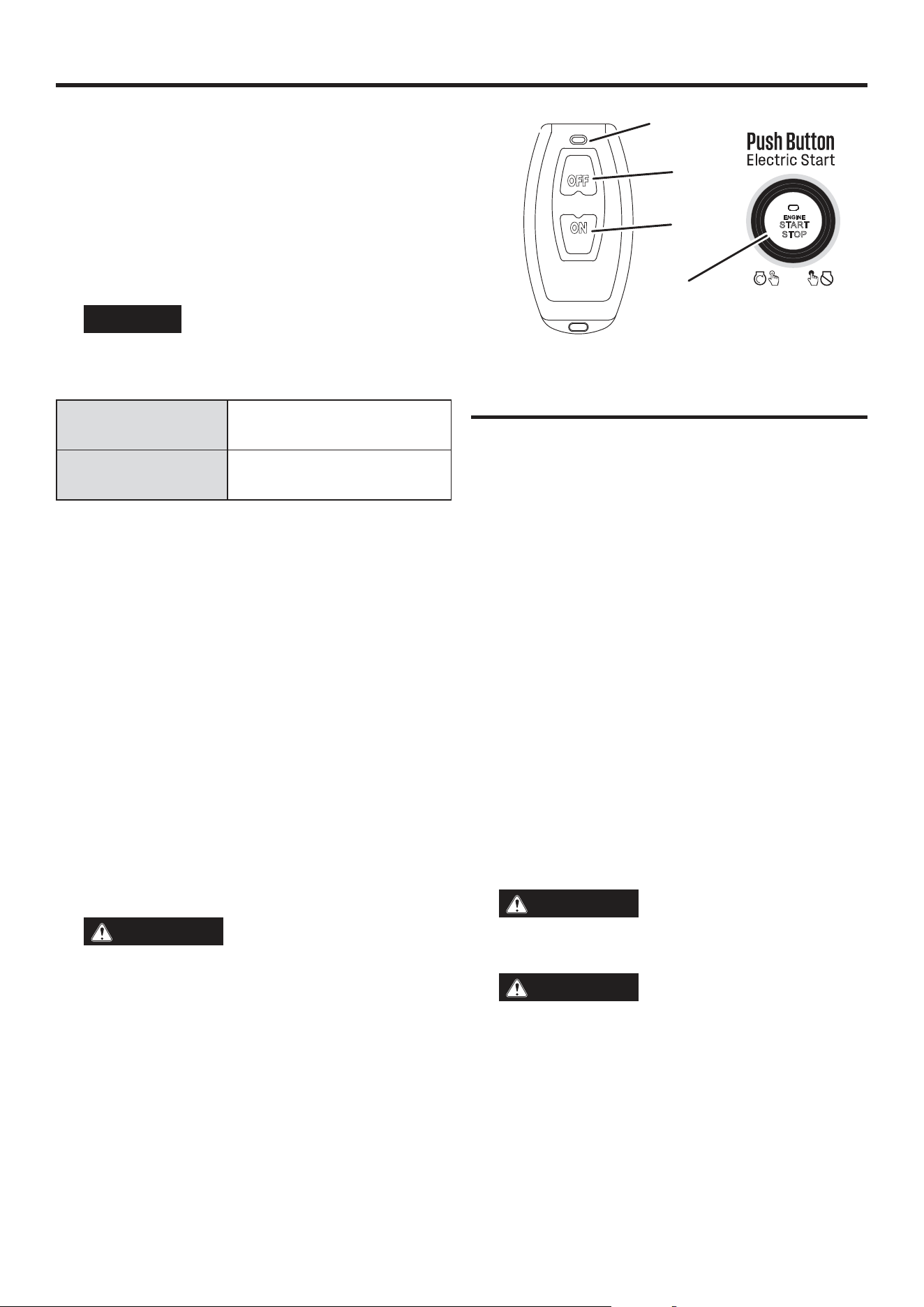

OPERATION

HIGH ALTITUDE OPERATION

Engine power is reduced the higher it is operated above sea

level. Output will be reduced approximately 3.5% for every

1,000 feet of increased altitude from sea level.

High altitude adjustment is required for operation at altitudes

over 5,000 ft. (1524 m). Operation without this adjustment

will cause decreased performance, increased fuel consump-

tion, and increased emissions.

NOTICE

DO NOT operate the generator at al-

titudes below 2,000 ft. (762 m) with the high altitude

kit installed. Engine damage may occur. To order the

high altitude carburetor kit, go to parts.wpowereq.

com.

High Altitude

Carburetor Kit

Part# 518532

Regulator High

Altitude Kit

Part# 518337

BREAK-IN PERIOD

For proper break-in, do not exceed 50% of the rated running

watts during the first five hours of operation.

Use supplied oil until the first recommend oil change. Do

not use full synthetic oil during the break in period. Full

synthetic oil may prevent proper breaking and seating of

the piston rings.

Vary the load occasionally to allow the stator windings to

heat and cool and help seat the piston rings.

BEFORE STARTING THE GENERATOR

Verify that:

l The generator is placed in a safe, appropriate location.

l The generator is on a dry, flat, and level surface.

l Oil and fuel levels are within safe operating range.

l All loads are disconnected from the control panel recep-

tacles.

l The ECO mode switch is in the OFF position.

DANGER

Fire and explosion hazard. DO

NOT move or tip the generator during operation.

REMOTE START

See Figure 19.

The remote start key fob included with the generator should

be attached to the recoil handle or control panel. If the unit

was shipped without a key fob, contact customer service.

The generator can be started remotely from up to 99 feet

(30 meters) using the remote start key fob.

NOTE: As the batteries in the remote start key fob drain,

operational distance will decrease.

Pairing the remote start:

If the remote start key fob is replaced or needs to be paired

to the generator, follow this procedure:

l Place the generator battery switch to the ON position.

The power indicator light will illuminate.

l Push and hold the START/STOP button on the control

panel for approximately 10 seconds until it flashes rapidly.

l Push and hold the START button on the key fob until

the START/STOP is no longer illuminated. Release the

button. The START/STOP button will illuminate after the

button is released.

l Press the START button on the key fob, and if the pairing

is successful, the START/STOP button stops flashing and

will illuminate for about two seconds. When the illumination

stops, the pairing is successful.

l Turn the generator battery switch to the OFF position.

The remote is now paired.

STARTING THE ENGINE: GASOLINE

See Figures 20 - 22.

DANGER

Fire and explosion hazard. DO

NOT move or tip the generator during operation.

WARNING

Verify that the area around the

generator is clear before remote starting the generator.

l Confirm that fuel is in the gas tank.

l Turn the fuel selector switch to gasoline operation. (See

Figure 20).

l Be sure the ECO mode switch is in the OFF position.

l Place the battery switch to the ON position.

l Choose the starting method:

• Remote Start: Push and hold the START button on

the remote start key fob for one second.

• Push-Button Start: Push and hold the engine START/

STOP button for two seconds.

A - Activity light

B - Start button

C - Stop button

D - Start/Stop button (for pairing process)

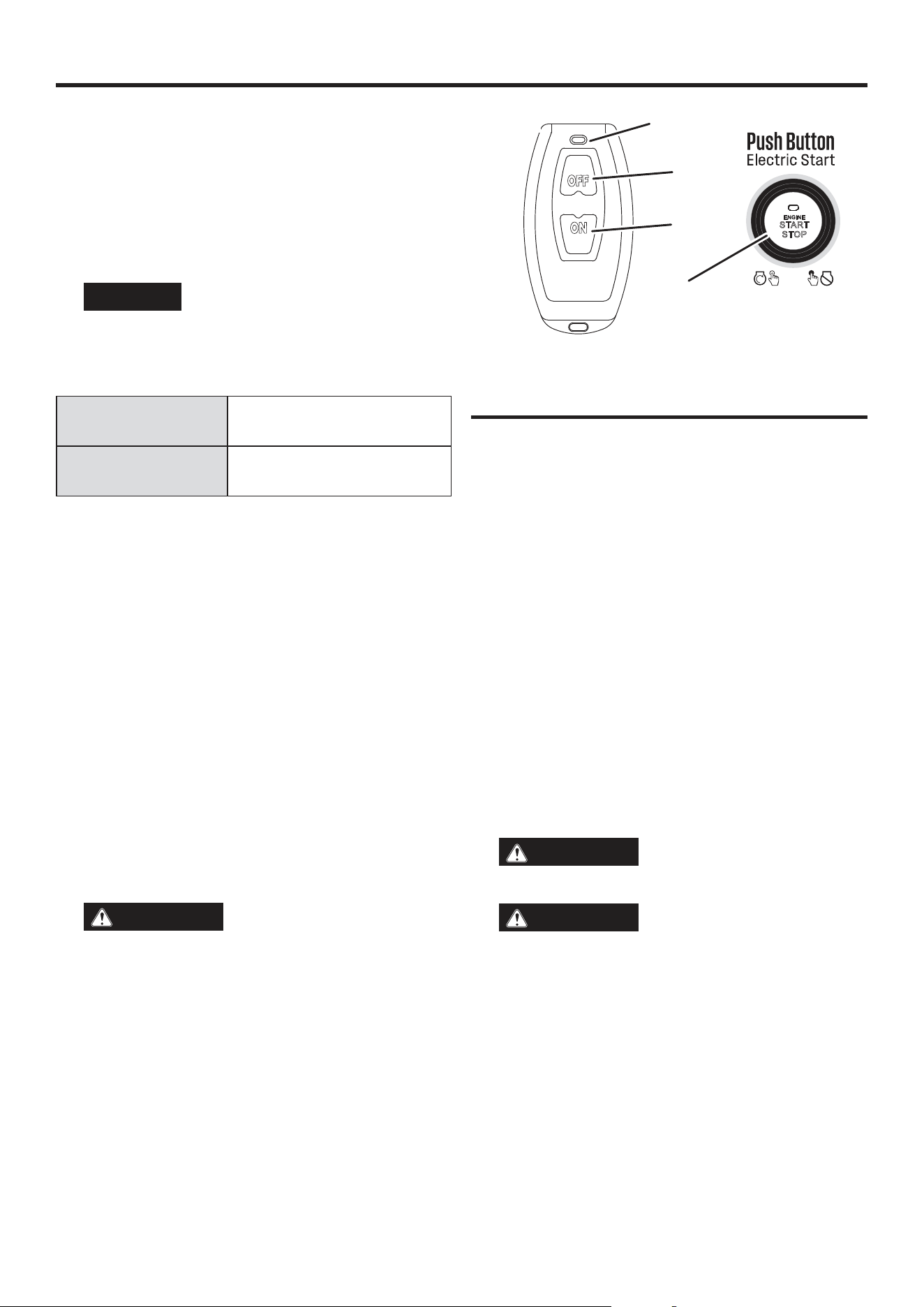

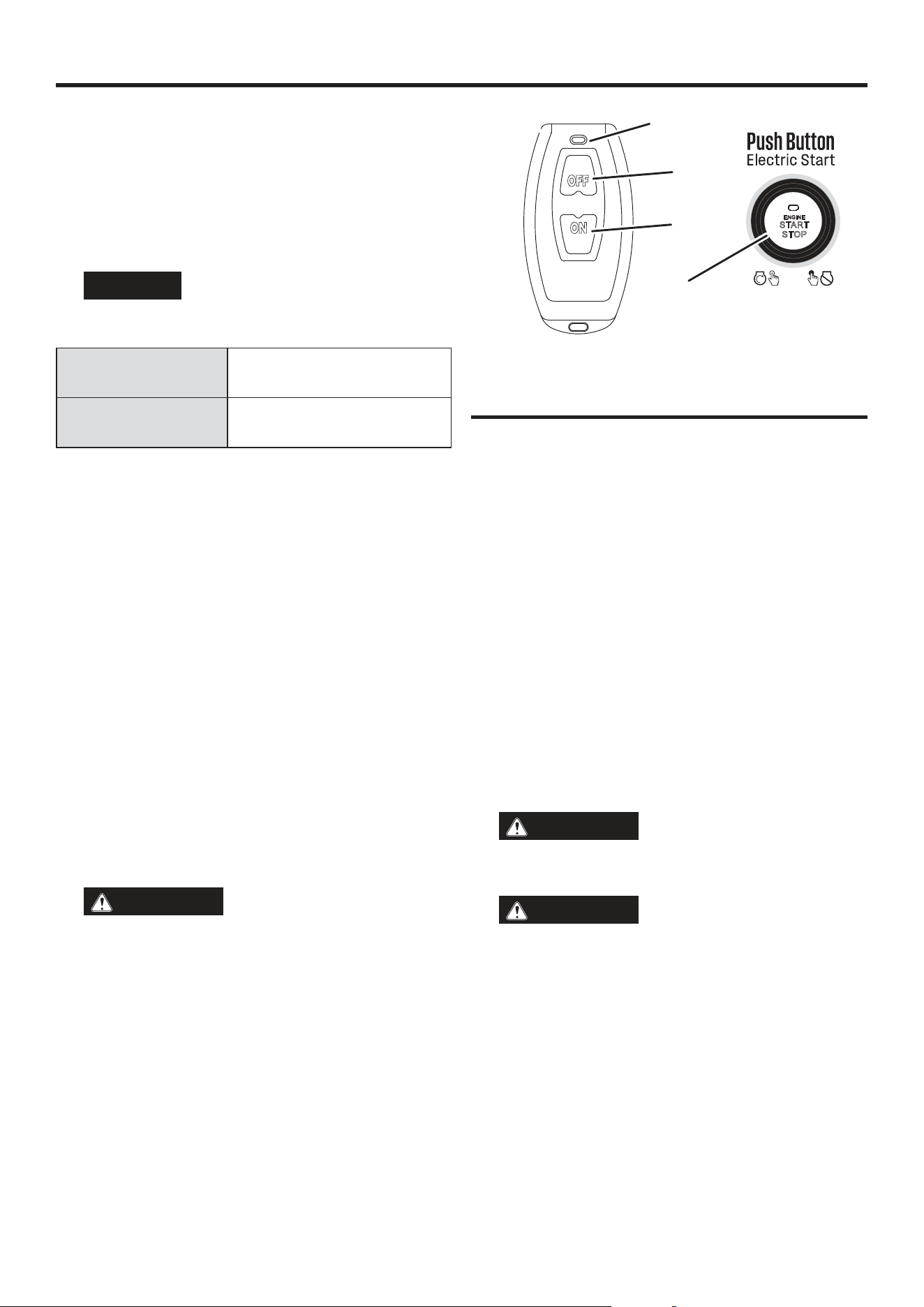

FIG. 21

24 | English

FIG. 22

OPERATION

• Recoil Start: Grasp and pull the recoil handle slowly

until there is increased resistance, then pull rapidly.

NOTE: In extreme cold, manually close the choke by

moving it right toward the front handle of the generator.

STARTING THE ENGINE: PROPANE

DANGER

Fire and explosion hazard. Al-

ways turn the propane tank valve to the fully closed

position if not running the generator on propane.

l Be sure the LPG/propane hose is correctly connected to

the generator and propane tank.

l Turn the fuel selector switch to propane operation. (See

Figure 20.)

l Fully open the valve on the propane tank.

l Be sure the ECO mode switch is in the OFF position.

l Place the battery switch in the ON position.

l Choose the starting method:

• Remote Start: Push and hold the ON button on the

remote start key fob for one second.

• Push-Button Start: Push and hold the engine START/

STOP button for two seconds.

• Recoil Start: Grasp and pull the recoil handle slowly

until there is increased resistance, then pull rapidly.

NOTE: In extreme cold, manually close the choke by moving

it right toward the front handle of the generator. See the

Quick Start Guide for more information.

NOTE: During Push-Button or Remote Start, the engine will

automatically set the choke and begin the start sequence.

If the engine fails to start, the generator will attempt to start

the engine two more times. See the Quick Start Guide for

more information.

STOPPING THE GENERATOR

l Remove any connected loads from the control panel

receptacles.

l Allow the generator to run at “no load” to reduce and

stabilize engine and alternator temperatures.

l Stop the flow of fuel.

• For gasoline, close the fuel valve.

• For propane, close the cylinder valve on the LP gas

cylinder.

• For natural gas, close the valve on the natural gas

supply line.

l Use one of the following to turn off the generator:

• Press the OFF button on the remote.

• Press the START/STOP button on the control panel.

l Place the battery switch on the control panel in the OFF

(O) position.

A - 120 Volt AC 20 amp receptacles

B - 120/240 Volt AC 30 amp receptacle

C - 120/240 Volt 50 amp receptacle

D - ECO mode switch

E - Reset button

F - 30 A circuit breaker

G - Parallel operation outlets

H - Fuel selector switch

I - 50 A circuit breaker

J - Ground terminal

K - Low oil LED

L - Overload LED

M - Output ready LED

N - 20 A circuit breaker

O - Service generator LED

P - Automatic shutoff LED

Q - Propane/Natural gas hose connection

R - Battery switch

S - START/STOP button

T - Smart switch connector (not included)

U - Digital display

English | 25

OPERATION

l Disconnect the propane hose from the LP gas cylinder

and the generator or disconnect the natural gas hose

from the natural gas supply line and the generator.

To stop the unit quickly in an emergency:

l Place the battery switch in the OFF (O) position.

PARALLEL OPERATION

DANGER

Fire and electrocution hazard.

Never connect or disconnect the parallel cable leads

when a generator is running. Failure to follow this rule

may lead to serious personal injury or death.

WARNING

Correct connection of the par-

allel cables is very important, especially when the

generators are used with a transfer switch to supply

power to a building. To avoid serious personal injury

or damage to electrical devices, including the genera-

tors, do not try to power an electrical system in a build-

ing without using an approved transfer switch.

NOTICE

Connecting to a generator that is

not compatible can cause a low voltage output that

may damage tools and appliances powered by the

generator.

Parallel operation gives you the ability to link two compatible

Westinghouse inverter generators for combined running and

peak power output.

A parallel cord or receptacle-mounted parallel cable is

needed for parallel operation. Compatible cables are sold

separately. To order the parallel cord, P/N 507096, please

go to parts.wpowereq.com..

Refer to the user manual included with your parallel

cord or receptacle-mounted parallel cable for installa-

tion and operation instructions.

LOW OIL INDICATOR

The LOW OIL LED on the control panel will illuminate when

the unit is low or out of oil. The generator will not start when

the indicator is lit. To resume normal operation, add engine

oil as described earlier in this section. Do not attempt to

crank or start engine before it has been properly ser-

viced with recommended oil.

ECO MODE

NOTICE

Always start the generator with the

ECO mode switch in the OFF position. Allow the en-

gine speed to stabilize and the OUTPUT READY LED

to illuminate before putting the ECO mode switch in

the ON position.

NOTICE

Do not use ECO mode when in parallel

operation with another Westinghouse inverter gener-

ator.

ECO mode minimizes fuel consumption and noise by ad-

justing the engine RPM to the minimum required for the

current load.

Turn ECO mode ON when powering small appliances with

continuous loads such as a computer or electric light.

Turn ECO mode OFF when powering large surge loads

such as an air conditioner or electric pump.

To turn on ECO mode, confirm that the OUTPUT READY

LED is illuminated, then push the switch to the ON position.

If no load is present, the generator RPM will drop to idle

speed. The generator will detect loads as they are applied

and increase engine RPM.

To run the generator at maximum power and RPM, push

the ECO mode switch to the OFF position.

OVERLOAD RESET

Do not overload the generator. If the generator is ap-

proaching or has reached an overload condition, the OVER-

LOAD LED on the control panel will illuminate.

If the generator is close to overloading, the OVERLOAD

LED will blink. Turn off and remove one or more connected

devices to decrease the load and resume normal operation.

If the load is not reduced, the unit will reach an overload

condition. To extend the service life of the generator, avoid

running the unit near capacity.

If the generator is overloaded or if there is a short circuit in

a connected device, the OVERLOAD LED will turn solid,

and the unit will automatically disconnect from the load.

The engine will continue to run, but there will not be any

electrical output.

To restore electrical output after an overload:

l Remove any connected loads from the control panel

receptacles.

l Push the RESET button on the control panel until the

OVERLOAD LED goes OFF and the OUTPUT READY

LED is illuminated.

l Reset the circuit breaker(s) if activated.

l Confirm that the intended running and surge loads do not

exceed the capacity of the generator..

l Reconnect electrical loads sequentially, allowing the

generator to stabilize after each load is connected.

CIRCUIT BREAKERS

The 20 amp circuit breaker protects devices and equipment

connected to the 120V, 20 amp receptacles from electrical

overload. The 30 amp circuit breaker protects devices and

equipment connected to the 120V, 30 amp receptacles. If

a circuit breaker activates, turn off the connected device,

26 | English

OPERATION

remove it from the port or outlet, and press the circuit

breaker to reset.

TRANSPORTING

l Turn off the generator.

l Allow the generator to cool a minimum of 30 minutes

before transporting.

l Replace all protective covers on the generator control

panel.

l Only use the fixed handle to lift the unit or attach any

load restraints such as ropes or tie-down straps. DO NOT

attempt to lift or secure the generator by holding onto any

of its other components.

l Keep the unit level during transport to minimize the pos-

sibility of fuel leakage or, if possible, drain the fuel or run

the engine until the fuel tank is empty before transport.

CAUTION

Fire hazard. DO NOT up-end the

generator or place it on its side. Fuel or oil can leak

and damage to the generator may occur.

MAINTENANCE

WARNING

Accidental start-up. Disconnect

the spark plug boot (see Figure 25) from the spark

plug when performing maintenance on the generator.

WARNING

Replace damaged or worn items

with recommended or equivalent replacement parts.

Using an incorrect or incompatible part might create

a hazard that could result in serious personal injury.

WARNING

Allow hot components to cool for

30 minutes before performing any maintenance pro-

cedure.

WARNING

Avoid skin contact with engine oil

or gasoline. Wear protective clothing and equipment.

Wash all exposed skin with soap and water. Prolonged

skin contact with gasoline or engine oil may cause se-

vere skin irritation and other adverse reactions.

NOTICE

Inspect the physical condition of the

product prior to each use. Inspect for loose bolts, fluid

leaks, and other signs of wear. Replace all damaged

items. For replacement parts or assistance, contact

customer service.

To prolong the life of this product, follow the maintenance

instructions in this section. Contact customer service before

servicing any recall or warranty parts.

CLEANING THE GENERATOR

Do not store or operate the generator in dirty, dusty, or

corrosive environments. Do not allow foreign materials and

debris to clog the vents on the unit.

NEVER clean the generator with a garden hose. Water can

damage the fuel system and electrical components. If the

unit needs to be cleaned, use a soft brush and damp cloth

to clean the exterior and use low pressure air (no greater

than 25 psi) to clean the vents.

Never use gasoline as a cleaning agent.

Maintenance Replacement Parts

Description Part Number

Spark Arrestor 6947

Spark Plug 97109

Fuel Filter 503077

Air Filter 2238

NOTE: Parts can be ordered on parts.wpowereq.com.

English | 27

A - Air filter cover

B - Air filter

C - Tab

D - Air filter box

MAINTENANCE

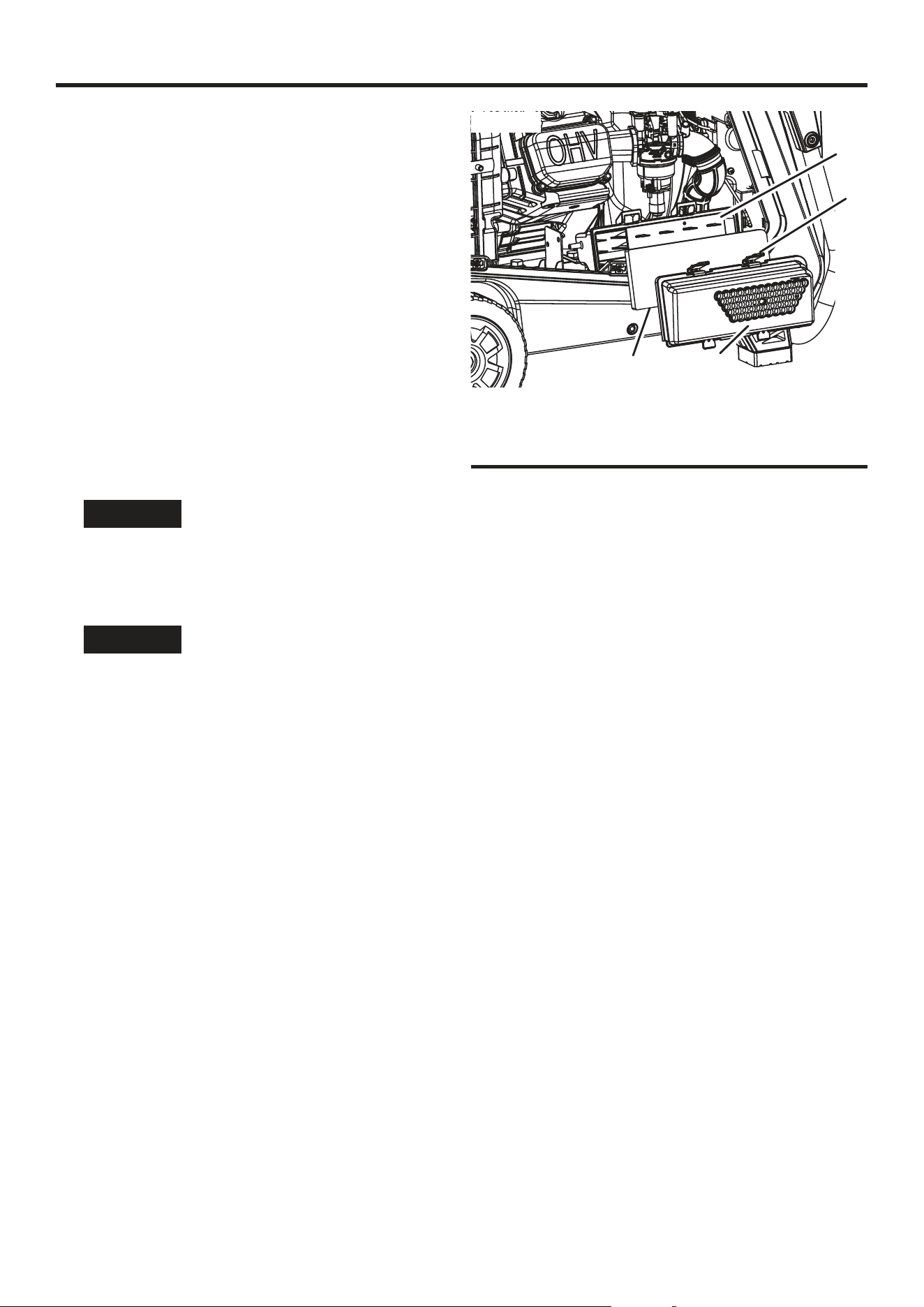

CLEANING/REPLACING THE AIR FILTER

See Figure 23.

Keep the air filter clean. A dirty air filter can cause poor

performance and decrease the service life of the product.

NEVER operate the generator without an air filter in

place.

l Turn off the generator and allow the engine to cool for

30 minutes.

l Turn the lock knob to the unlocked position and remove

the engine service cover.

l Release the tabs and remove the air filter cover.

l Remove the air filter from the air cleaner housing and

place it in a suitable cleaning container. Replace the air

filter if damaged.

NOTE: The air filter may be covered in oil. Use an appro-

priate container.

l Wash the air filter by submerging the filter in a solution

of household detergent soap and warm water. Slowly

squeeze the filter to thoroughly clean.

NOTICE

DO NOT twist or tear the air filter during

cleaning or drying.

l Rinse the air filter by submerging it in fresh water and

applying a slow squeezing action. Allow the filter to dry

thoroughly.

NOTICE

Do not pollute. Follow the guidelines of

the EPA or other governmental agencies for proper

disposal of hazardous materials. Consult local author-

ities or reclamation facility.

l Dip the air filter in clean engine oil then squeeze out all

excess oil. The engine will smoke when started if too

much oil is left in the filter.

l Install the air filter in the air cleaner housing and reinstall

the air filter cover.

l Install the engine service cover and turn the lock knob to

the locked position to secure.

FIG. 23

CHANGING THE ENGINE OIL

See Figure 24.

For optimal performance, change the engine oil according

to the figures specified in the maintenance schedule or

the engine manual (if applicable). When using the generator

under extreme, dirty, dusty conditions or in extremely hot

weather, change the oil more frequently.

NOTE: Change the oil while the engine is warm but not

hot. Warm engine oil drains more quickly and thoroughly

than cool lubricant. Contact with hot lubricant will cause

serious burns.

l Turn off the generator and allow the engine to cool for

30 minutes.

l Place the generator on a level surface in a well-ventilated

area.

l Turn the lock knob to the unlocked position and remove

the engine service cover.

l Clean the area around the oil dipstick and drain bolt.

l Slowly unscrew and remove the oil dipstick.

28 | English

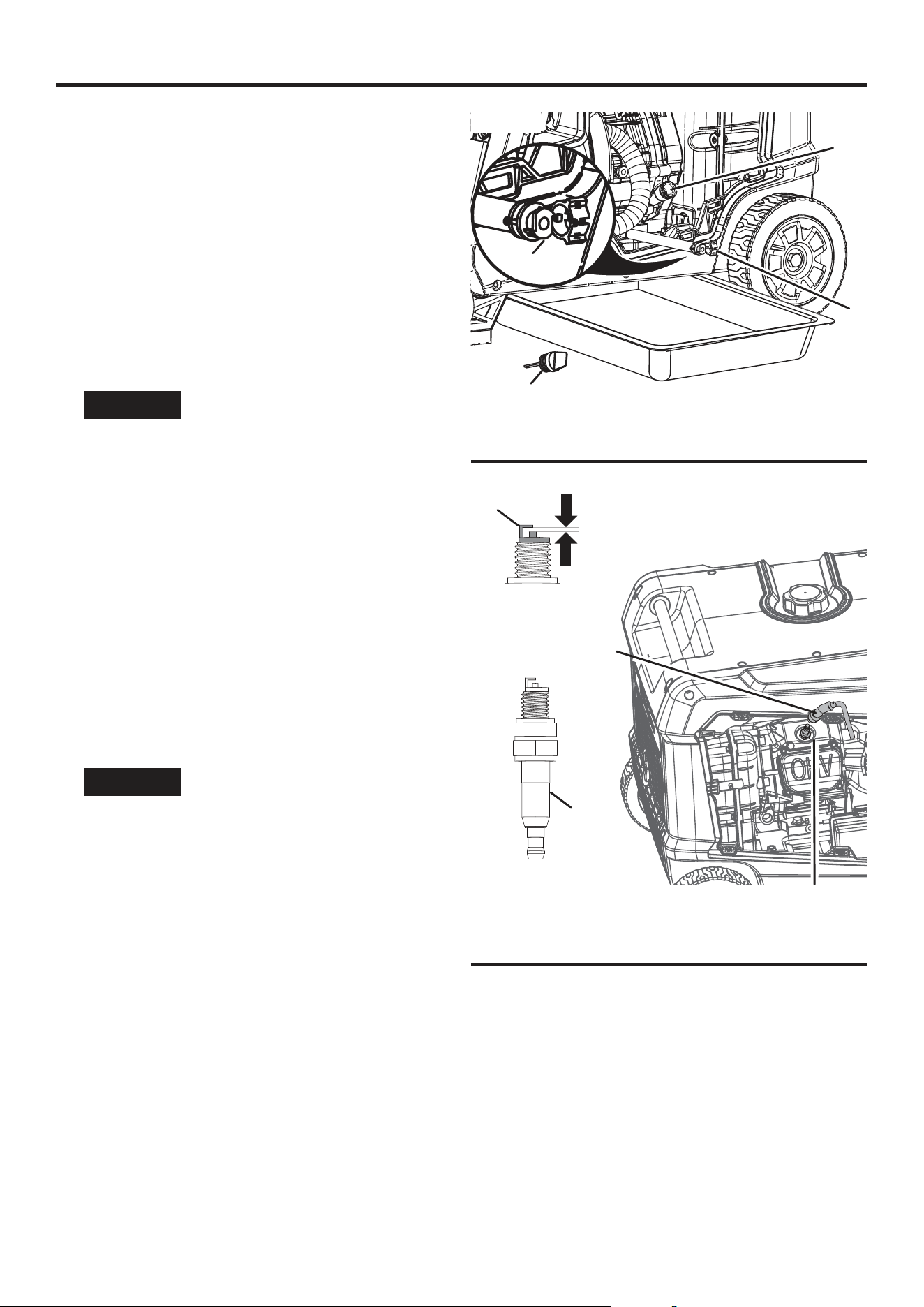

MAINTENANCE

l Place an oil pan (or suitable container) under the generator.

l Remove the drain bolt.

l After the oil has drained completely, replace the drain

bolt.

l Refill the oil as described in the Operations section.

l Clean the oil dipstick.

l Replace the oil dipstick and hand-tighten.

l Clean any spilled oil.

l Install the engine service cover and turn the lock knob to

the locked position to secure.

CLEANING/REPLACING THE SPARK PLUG

See Figure 25.

NOTICE

ALWAYS use compatible or Westing-

house OEM spark plugs. Use of resistor-type spark

plug can result in rough idling, misfire, or may prevent

the engine from starting.

Be sure the spark is clean and properly gapped. To clean

or replace your spark plug:

l Turn off the generator and allow the engine to cool for

30 minutes.

l Place the generator on a level surface in a well-ventilated

area.

l Lift the spark plug service door to gain access to the spark

plug area.

l Remove the spark plug boot by pulling the spark boot

directly away from the engine.

l Clean the area around the spark plug.

l Remove the spark plug with the included spark plug socket

wrench.

NOTICE

Never apply any side load or move the

spark plug laterally when removing the spark plug.

l Inspect the spark plug. Replace if electrodes are pitted,

burned, or the insulator is cracked. Only use a recom-

mended replacement plug.

l Measure the spark plug electrode gap with a wire-type

feeler gauge. If necessary, correct the gap by carefully

bending the side electrode.

Spark plug gap: 0.024 – 0.032 in. (0.60 – 0.80 mm)

l Carefully install the spark plug finger tight, then tighten

as additional 3/8 to 1/2 turn with the spark plug wrench.

l Install the spark plug boot and close the spark plug service

door.

A - Spark plug

B - Spark plug boot

C - Insulator

D - Electrode

FIG. 25

0.024 - 0.032 in.

(0.60 - 0.80 mm)

FIG. 24

A - Oil dipstick

B - Drain

C - Oil fill

English | 29

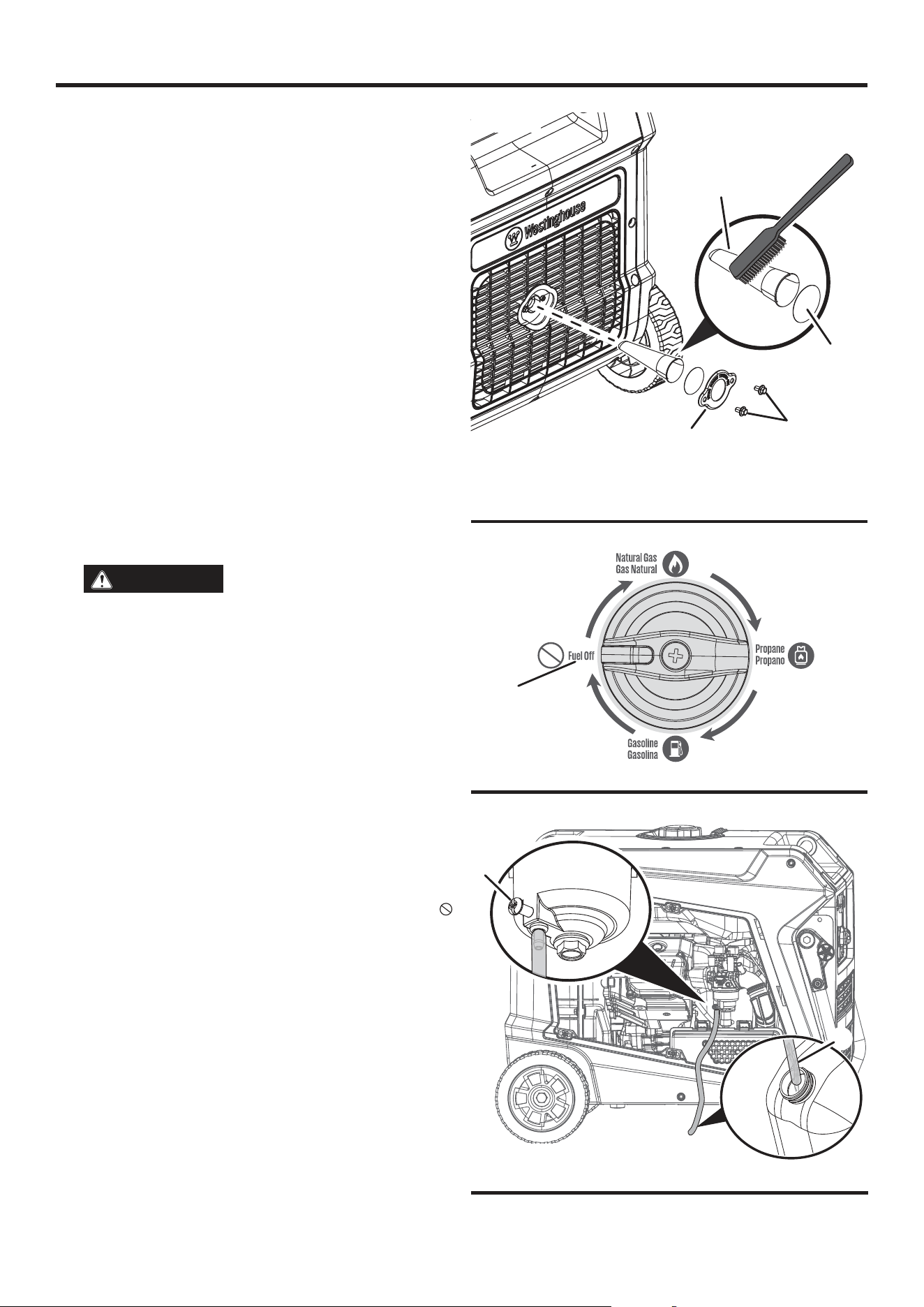

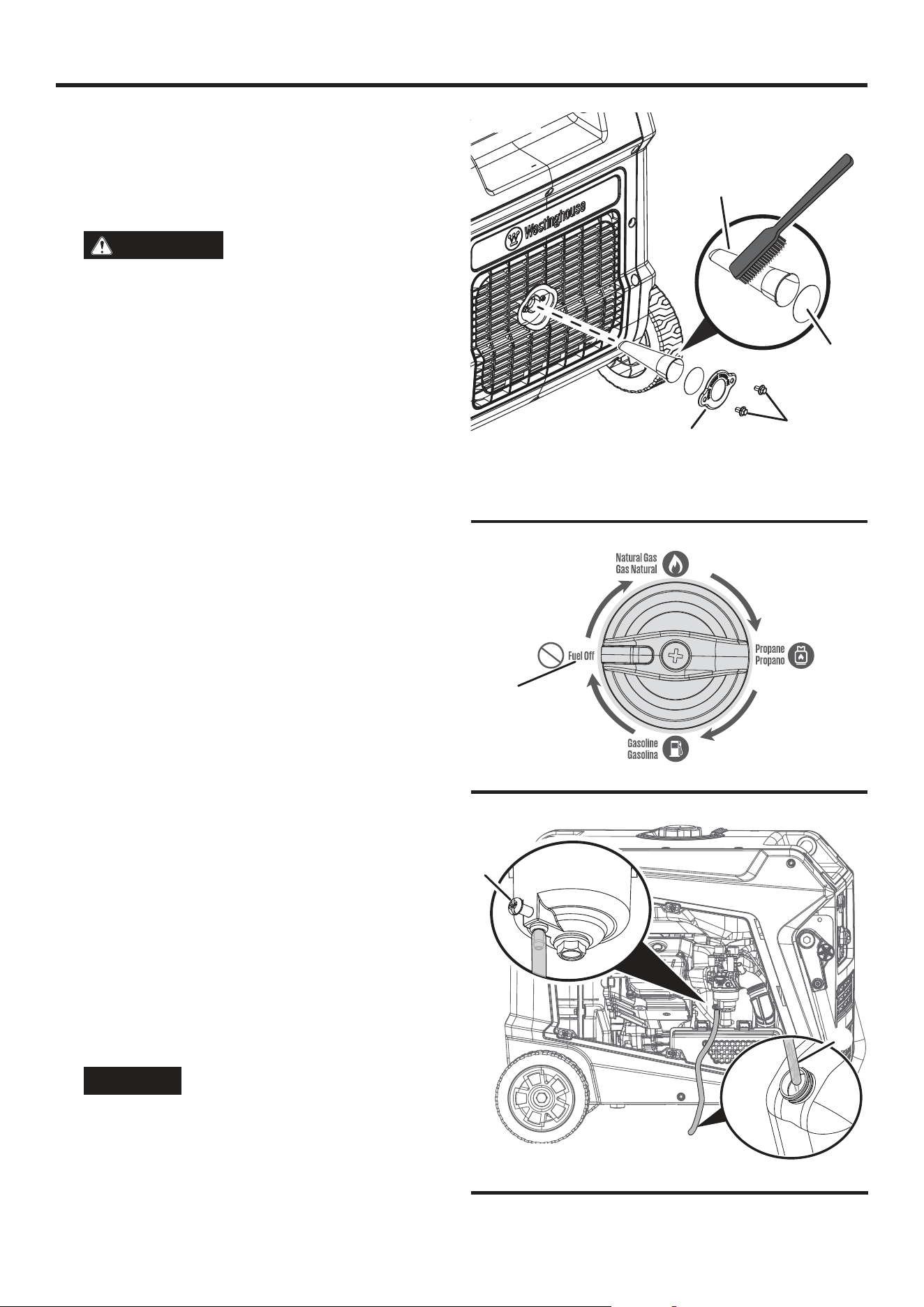

FIG. 26

A - Spark arrestor

B - Screen

C - Screws

D - Bracket

MAINTENANCE

CLEANING THE SPARK ARRESTOR

See Figure 26.

Inspect and clean the spark arrestor according to the fig-

ures specified in the maintenance schedule or the engine

manual (if applicable). Failure to clean the spark arrestor

will result in degraded engine performance.

l Turn off the generator and allow the engine to cool for

30 minutes.

l Place the generator on a level surface in a well-ventilated

area.

l Remove the two screws securing the spark arrestor

bracket.

l Remove the bracket, screen, and spark arrestor from the

generator.

l Gently clean the screen and spark arrestor using a wire

brush.

l Reinstall the spark arrestor, screen, and bracket. Tighten

screws securely.

DRAINING THE FUEL TANK AND

CARBURETOR FLOAT BOWL

See Figures 27 - 29.

WARNING

ALWAYS store gasoline in a

container approved for gasoline. Unapproved con-

tainers can break or deteriorate allowing gasoline or

gasoline vapors to escape which can create a serious

hazard.

Even properly stabilized fuel can leave residue and cause

corrosion if left long term. If storing the generator for two

to six months, drain the float bowl to prevent gum and var-

nish buildup in the carburetor. If storing the generator for

longer than six months, drain the fuel tank to prevent fuel

separation, deterioration, and deposits in the fuel system.

l Turn off the generator and allow the engine to cool for

30 minutes.

l Place the generator on a level surface in a well-ventilated

area.

To drain the float bowl:

l Turn the engine/fuel control switch to the FUEL OFF

position.

l Remove the engine service cover.

l Locate the drain hose extending from the bottom of the

carburetor float bowl.

l Place the bottom end of the hose outside the generator

into an approved gasoline container to catch the drained

fuel.

l Loosen the float bowl drain screw and allow the fuel to

drain. Tighten the float bowl drain screw.

l Route the drain hose between the air cleaner housing

and the engine service cover. Install the engine service

cover.

FIG. 28

A - Drain screw

B - Drain hose

A - Fuel off

FIG. 27

30 | English

MAINTENANCE

To run the float bowl dry:

l Start the generator as described earlier.

l After the engine starts, turn the engine/fuel control switch

to the FUEL OFF position.

l Allow the generator to run until the fuel in the carburetor

is depleted and the engine stops.

l Turn the engine/fuel control switch to the OFF position

To drain the fuel tank:

NOTICE

To prevent damage to the unit, drain

the engine oil before emptying the fuel tank. See

Changing the engine oil for details.

l Turn the engine/fuel control switch to the OFF position

l Clean area around fuel cap and remove the cap slowly.

l Remove the fuel screen filter by slightly compressing it

while removing it from the tank.

l Using a commercially available gasoline hand pump (not

included), siphon the gasoline from the fuel tank into an

approved gasoline container. DO NOT use an electric

pump.

NOTE: The fuel tank can also be drained using the carbu-

retor drain screw and drain hose as described earlier. Keep

the engine/fuel control switch in the OFF position to allow

fuel to flow from the tank through the carburetor.

REPLACING THE FUEL FILTER

See Figure 30.

Overtime, the fuel filter may become dirty or clogged. To

reduce the risk of engine failure, replace the fuel filter ac-

cording to the figures specified in the maintenance sched-

ule or the engine manual (if applicable).

l Turn off the generator and allow the engine to cool for

30 minutes.

l Drain the fuel tank as described previously.

l Remove the screws securing the control panel.

l Remove the control panel.

l Locate the fuel filter and note the orientation.

l Using pliers, squeeze the fuel line clips and slide the fuel

lines away from the filter.

l Install the fuel lines onto the new filter. Confirm the fuel

filter is oriented correctly.

l Install the control panel and tighten screws securely.

FIG. 28

A - Fuel line

B - Fuel filter

CHECKING/ADJUSTING THE VALVE

CLEARANCE

See Figures 31 - 32.

NOTICE

Checking and adjusting valve clear-

ance must be done when the engine is cold.

l Turn off the generator and allow the engine to cool for

30 minutes.

l Place the generator on a level surface in a well-ventilated

area.

l Remove the rocker arm cover and carefully remove the

gasket. If the gasket is torn or damaged, it must be re-

placed.

l Remove the spark plug so the engine can be rotated.

l Pull the recoil handle to rotate the engine to top dead

center (TDC). Looking through the spark plug hole; the

piston should be at the top (both valves are closed).

l Both rocker arms should be loose at TDC on the com-

pression stroke. If they are not, rotate the engine 360°.

FIG. 29

English | 31

FIG. 31

A - Rocker arm cover

B - Bolt

C - Gasket

A - Adjustment screw

B - Jam nut

C - Feeler gauge

D - Rocker arm

E - Valve stem

F - Push rod

l Insert a feeler gauge between the rocker arm and the

valve stem to measure valve clearance.

Intake Valve Exhaust Valve

Valve

Clearance

0.004 in

(0.1 mm)

0.006 in

(0.15 mm)

Torque 8 – 12 Nm 8 – 12 Nm

l If an adjustment is necessary, loosen the jam nut.

l Slide the appropriate feeler gauge between the rocker

arm and the valve stem.

l Tighten the adjustment screw onto the push rod to obtain

the specified clearance.

NOTE: The rocker arm should touch the feeler gauge.

l Hold the adjustment screw in place and tighten the nut.

Torque: 106 inch-pound (12 Nm)

l Recheck valve clearance.

l If no further adjustments are needed, perform this proce-

dure on the other valve.

l When finished, install the gasket, rocker arm cover, and

spark plug.

BATTERY MAINTENANCE

The battery shipped with the generator has been fully

charged. A battery may lose some charge when not in use

for prolonged periods of time.

NOTE: Once started, the generator will charge the battery

after 30 – 60 minutes of use.

The included trickle charger can remain connected and will

maintain the battery for an indefinite period of time. A red

light on the charger indicates charging in progress. A green

light indicates charging complete. Charge in a dry location.

l Plug the charger into the battery charging port on the

control panel.

l Plug the wall receptacle end of the battery charger into

a 120 volt AC wall outlet.

BATTERY REPLACEMENT

WARNING

Burn hazard. The battery con-

tains sulfuric acid (electrolyte) which is highly corro-

sive and poisonous. Wear protective clothing and eye

protection when working near the battery. Keep chil-

dren away from the battery.

CAUTION

Battery posts and terminals con-

tain lead and lead compounds. Wash hands after

handling.

MAINTENANCE

FIG. 32

l Loosen and remove the bolt on the battery hold-down

plate and swing the plate out.

l Disconnect the quick-disconnect cable leads from the

battery and remove the battery from the unit.

l On the replacement battery, connect the white (–)

quick-connect cable to the battery negative terminal. Slide

the rubber boot over the connection hardware.

l Connect the red (+) quick-connect cable to the battery

positive terminal. Slide the rubber boot over the connection

hardware.

l Install the battery into the generator. Reinstall the battery

hold-down plate and tighten the bolt.

l Connect the quick-connect plug.

NOTICE

Dispose of the used battery properly

according to the guidelines established by your local

or state government.

32 | English

MAINTENANCE

STORAGE

Turn off the unit and allow it to cool a minimum of 30 minutes before storage. Keep the unit upright. Do not store the

generator on its side. Drain fuel before storing the unit. Store the unit and the fuel separately in well-ventilated areas

away from sparks, open flames, pilot lights, heat, and other sources of ignition.

NOTICE

Gasoline stored for as little as 30 days can deteriorate, causing gum, varnish, and corrosive buildup

in fuel lines, fuel passages, and the engine. This corrosive buildup restricts the flow of fuel, which can prevent the

engine from starting after a prolonged storage period. The use of fuel stabilizer significantly increases the storage

life of gasoline. Full-time use of fuel stabilizer is recommended. Follow the manufacturer’s instructions for use.

STORAGE TIME RECOMMENDED PROCEDURE

Less than 1 month Clean the exterior of the generator and remove any debris from the muffler cooling vents.

2 to 6 months

Clean the exterior of the generator and remove any debris from the muffler cooling vents.

Drain the carburetor float bowl. (Store gasoline in an approved gasoline container or dispose

of it according to state and local ordinances.)

6 months or longer

Clean the exterior of the generator and remove any debris from the muffler cooling vents.

Drain the carburetor float bowl and the fuel tank.(Store gasoline in an approved gasoline

container or dispose of it according to state and local ordinances.)

Put a tablespoon of engine oil into the spark plug cylinder. Gently pull the recoil handle to

slowly turn the engine and distribute the lubricant. Reinstall the spark plug

Change the engine oil.

MAINTENANCE SCHEDULE

Regular maintenance will improve performance and extend the service life of the generator. Follow the hourly or calendar

intervals, whichever occurs first. More frequent service is required when operating in adverse conditions as noted below.

Before

Each Use

After First 25 Hours

or First Month

After 50 Hours or

Every Six Months

After 100 Hours or

Every Six Months

After 300 Hours

or Every Year

Check Engine Oil X

Change Engine Oil

X X

Clean Air Filter

Inspect/Clean

Spark Arrestor

Inspect/Clean

Spark Plug

Inspect/Adjust

Valve Clearance

Replace

Spark Plug

Replace Air Filter X

Replace Fuel Filter X

Change oil every month when operating under heavy load or in high temperatures.

Clean more often under dirty or dusty conditions. Replace air filter if it cannot be adequately cleaned.

Recommend service to be performed by authorized Westinghouse service dealer.

English | 33

TROUBLESHOOTING

PROBLEM POSSIBLE CAUSE CORRECTION

Engine starts, then

shuts down

Fuel level is low or depleted. Refuel.

Incorrect engine oil level. Check engine oil level.

Dirty air filter. Clean the air filter.

Contaminated gasoline. Drain the fuel tank. Refuel with fresh

gasoline.

Defective low oil level switch. Contact customer service toll-free at 1 (855)

944-3571.

Engine lacks power

Air filter restricted. Clean or replace air filter.

Stale gasoline, generator stored without

treating or draining gasoline, or refueled with

bad gasoline.

Drain the fuel tank. Refuel with fresh

gasoline.

Fuel system malfunction, ignition

malfunction, or valves stuck.

Contact customer service toll-free at 1 (855)

944-3571.

Engine will not start

Out of fuel. Refuel.

Stale gasoline, generator stored without

treating or draining gasoline, or refueled with

bad gasoline.

Drain the gasoline tank. Refuel with fresh

gasoline.

Dirty air filter. Clean the air filter.

Low engine oil level stopped generator. If LOW OIL LED illuminated, turn engine/

fuel control switch to the OFF position. Add

engine oil.

Spark plug wet with fuel (flooded engine). Wait five minutes. Turn engine/fuel

control switch to the OFF position. Pull

recoil handle rapidly several times. If the

generator does not start, remove spark plug

and dry.

Spark plug faulty, fouled, or improperly

gapped.

Gap or replace the spark plug. Reinstall.

Fuel system malfunction, ignition

malfunction, or valves stuck.

Contact customer service toll-free at 1 (855)

944-3571.

CO sensor removed or modified. Return to original configuration.

CO sensor activated or system fault

occurred.

Relocate generator /

Contact customer service toll-free at 1 (855)

944-3571.

Engine runs rough

or bogs when load

applied

Dirty air filter. Clean the air filter.

Generator overloaded. Unplug some devices.

Faulty power tool or appliance. Replace or repair tool or appliance. Stop and

restart the engine.

Fuel system malfunction, ignition

malfunction, or valves stuck.

Contact customer service toll-free at 1 (855)

944-3571.

No power at AC

receptacles

OUTPUT READY LED is OFF and

OVERLOAD LED is ON.

Check AC load. Stop and restart engine.

Check the air inlet. Stop and restart the

engine.

AC circuit breaker/s tripped. Check AC loads and reset circuit breaker/s.

Faulty power tool or appliance. Replace or repair tool or appliance. Stop

and restart the engine.

Faulty generator. Contact Westinghouse customer service

toll-free at 1 (855) 944-3571.

34 | English

SCHEMATIC

NOTES/NOTAS

Español | 1

TABLA DE CONTENIDOS

Introducción ...................................................................................................................................................... .................... 2-3

Seguridad ......................................................................................................................................................... .................. 4-11

Eléctrico ............................................................................................................................................................ ..................... 12

Componentes ................................................................................................................................................ ................... 13-14

Montaje ............................................................................................................................................................. ..................... 15

Operación ....................................................................................................................................................... .................. 16-26

Mantenimiento ............................................................................................................................................... ................... 26-32

Resolución de problemas ........................................................................................................................... ........................... 33

Esquema .......................................................................................................................................................... ......................34

Línea de ayuda de servicio / Dirección de la empresa ............................................................ ............................Contraportada

INTRODUCCIÓN

ADVERTENCIA

Operar, dar mantenimiento y

reparar este equipo puede exponerle a productos

químicos, incluyendo gases de escape del motor,

monóxido de carbono, ftalatos y plomo, que el esta-

do de California reconoce como causantes de cáncer,

defectos de nacimiento u otros daños reproductivos.

Para minimizar la exposición, evite inhalar los gas-

es de escape, use guantes o lávese las manos con

frecuencia al realizar mantenimiento en este equi-

po. Para más información, visite www.P65warnings.

ca.gov.

RENUNCIAS

Toda la información, ilustraciones y especificaciones en

este manual estaban vigentes en el momento de la publi-

cación. Las ilustraciones incluidas en este manual tienen

el propósito de ser vistas de referencia representativa sol-

amente. Nos reservamos el derecho de realizar cualquier

cambio de especificación o diseño sin previo aviso.

ducción de ninguna forma sin el permiso por escrito de

Westinghouse Outdoor Power Equipment.

iGen11000TFc

GENERADOR INVERSOR DIGITAL

9 000 WATTS DE FUNCIONAMIENTO | 11 000 WATTS PICO

NO DEVUELVA ESTE PRODUCTO A LA TIENDA

ESPAÑOL

MANUAL DE USUARIO

PELIGRO

Lea este manual antes de

usar o realizar el mantenimiento de este pro-

ducto. El no seguir las instrucciones y las pre-

cauciones de seguridad en este manual puede

resultar en lesiones graves o la muerte.

ACTUALIZACIONES

El último Manual de Usuario para sus productos Westing-

house se puede encontrar en la pestaña de soporte en:

wpowereq.com/pages/manuals

O escanee el siguiente código QR con la cámara de su

teléfono inteligente para ser dirigido al enlace.

REGISTRO DEL PRODUCTO

Para asegurar una cobertura de garantía sin inconveni-

entes, es importante registrar su producto Westinghouse.

Puede registrar su producto de las siguientes maneras:

2 | Español

INTRODUCCIÓN

ESPECIFICACIONES

Voltaje AC ....................................................... 120V/240V

Potencia (Funcionamiento) ....................Gasolina 9,000W

Propano 8,100W

Gas Natural 7,200W

Potencia (Pico) .....................................Gasolina 11,000W

Propano 10,000W

Gas Natural 8,800W

Corriente AC .............................................Gasolina 37.5A

Propano 33.8A

Gas Natural 30A

Frecuencia ............................................................... 60 Hz

Fase ................................................................ Monofásica

RPM ...........................................................................3,600

Factor de potencia .........................................................1.0

Clase de aislamiento ....................................................... F

Temperatura ambiente máxima .................... 104°F (40°C)

Tipo de combustible Gasolina sin plomo (87 – 93 Octanos)

No use combustible E15 o E85 en este producto.

Capacidad del combustible .......7.92 galones (30.0 litros)

Capacidad de aceite ..................... 1.16 cuartos (1.1 litros)

Tipo de Aceite ................................................SAE 10W-30

Bujía ......................................................................F7RTC

Separación de Bujía ........0.024 – 0.032 in. (0.6 – 0.80 mm)

Ajuste de Válvula de Admisión . 0.0031 – 0.0047 pulgadas

(0.08 – 0.12 mm)

Ajuste de Válvula de Escape ....0.0051 – 0.0067 pulgadas

(0.13 – 0.17 mm)

Sistema de Conexión a Tierra AC .........adherido al marco

Unidad de gas natural BTU al 100% de carga .................120813

AVISO

El efecto de la altitud sobre la potencia

será mayor si no se realiza ninguna modificación al

carburador. Una disminución en la potencia del motor

disminuirá la potencia de salida del generador. Para

realizar pedidos, vaya a parts.wpowereq.com.

AVISO

¡Gracias por elegir Westinghouse!

LEA ANTES DE DEVOLVER ESTE PRO-

DUCTO POR CUALQUIER MOTIVO.

Si tiene una pregunta o experimenta un problema con

su compra de Westinghouse, llámenos al 1-855-944-

3571 para hablar con un agente.

AVISO

Este producto está diseñado y clasifi-

cado para funcionamiento continuo a temperaturas

ambientales entre 23°F (-5°C) y 104°F (40°C). Si es

necesario, este producto puede operar en tempera-

turas extremadamente calientes o frías por cortos

periodos. Si el producto se expone a temperatu-

ras extremas durante el almacenamiento, debe ser

llevado de nuevo al rango de temperatura óptimo

antes de su operación. Este producto debe oper-

arse siempre al aire libre, en un área bien ventilada

y lejos de puertas, ventanas y otros respiraderos.

La potencia máxima y la corriente están sujetas y limit-

adas por factores como el contenido de BTU del com-

bustible, temperatura ambiente, altitud, condiciones

del motor, etc. La potencia máxima disminuye alre-

dedor de 3.5% por cada 1,000 pies sobre el nivel del

mar, y también disminuirá alrededor de 1% por cada

10°F (6°C) por encima de 60°F (16°C) de temperatura

ambiente.

¿TIENE PREGUNTAS?

Envíenos un correo electrónico a service@wpowereq.com o llame al

1-855-944-3571

l Completando y enviando la tarjeta de registro del producto

que se incluye en la caja.

l Registrando su producto en línea

en: wpowereq.com/pages/warran-

ty-registration

l Escaneando el código QR con la

cámara de su teléfono inteligente

para ser dirigido al enlace de registro

móvil.

For Your Records

Date of Purchase:

Model Number:

Serial Number:

Place of Purchase:

l O enviando la siguiente información del producto a:

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

IMPORTANTE: Conserve su recibo de compra para ase-

gurar la cobertura de garantía sin problemas.

Español | 3

SEGURIDAD

SÍMBOLOS DE SEGURIDAD

Siga toda la información de seguridad contenida en este

manual de usuario, así como la información en las etiquetas

del producto.

Símbolo Descripción del Símbolo

Símbolo de alerta de seguridad

Peligro de incendio

Peligro de descarga eléctrica

Peligro de quemaduras. No toque

superficies calientes.

Peligro de asfixia

No opere en condiciones húmedas

Lea el manual del usuario

Mantenga distancia de seguridad

Conexión a tierra. Consulte a un

electricista para determinar los requisitos

de conexión a tierra antes de la operación.

CARBON

MONOXIDE

Monóxido de carbono

DEFINICIONES DE SEGURIDAD

Las palabras PELIGRO, ADVERTENCIA, PRECAUCIÓN

y AVISO se usan a lo largo de este manual para resaltar

información importante. Asegúrese de que el significado

de esta información de seguridad sea conocido por todos

los que operan, realicen mantenimiento o estén cerca del

generador.

Este símbolo de alerta de seguri-

dad aparece con la mayoría de las

declaraciones de seguridad. Significa:

atención, esté alerta, ¡su seguridad está

en juego! Lea y cumpla con el mensaje

que sigue al símbolo de alerta de seguridad.

PELIGRO

Indica una situación de riesgo

que, si no se evita, resultará en muerte o lesiones

graves.

ADVERTENCIA

Indica una situación de ries-

go que, si no se evita, podría resultar en muerte o le-

siones graves.

PRECAUCIÓN

Indica una situación de riesgo

que, si no se evita, podría resultar en lesiones leves

o moderadas.

AVISO

Indica una situación que puede cau-

sar daños al generador, a la propiedad personal y/o

al medio ambiente, o hacer que el equipo funcione in-

correctamente.

NOTA: Indica un procedimiento, práctica o condi-

ción que se debe seguir para que el generador funci-

one de la manera prevista.

4 | Español

SEGURIDAD

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

PELIGRO

Los gases de escape del gener-

ador contienen altos niveles de monóxido de carbono

(CO). SOLO opere los generadores en exteriores, en

un área bien ventilada. NUNCA opere los genera-

dores en interiores, ya que hacerlo PUEDE MATAR-

LO EN MINUTOS.

• Uso correcto – solo use los generadores en exteri-

ores y a favor del viento, lejos de ventanas, puertas

y rejillas de ventilación. Siempre dirija el escape le-

jos de espacios ocupados. Siempre instale detecto-

res de monóxido de carbono a batería o detectores

de monóxido de carbono enchufables con batería

de respaldo en las áreas habitables. Vea la Figura 1.

• Uso incorrecto – NUNCA use un generador en una

casa, garaje, sótano, ático, sótano o cualquier otra

área total o parcialmente cerrada. Áreas como estas

pueden permitir que se acumulen niveles peligrosos

de monóxido de carbono. Una puerta abierta o un

ventilador en funcionamiento NO proporcionarán

una ventilación adecuada. Vea la Figura 2.

Si se siente mareado, débil o enfermo mientras usa

el generador, salga a tomar aire fresco de inmediato.

Comuníquese con un médico. Esto puede ser una in-

toxicación por monóxido de carbono.

PELIGRO

Peligro de incendio y electro-

cución. No conecte el generador al sistema eléctrico

de un edificio a menos que se hayan instalado correct-

amente el generador y un interruptor de transferencia

y que un electricista calificado haya verificado la sal-

ida eléctrica. La conexión debe aislar la energía del

generador de la energía de la red pública y debe cum-

plir con todas las leyes y códigos eléctricos aplicables.

Si no se aísla correctamente la energía del generador,

se pueden producir daños a la propiedad y crear una

retroalimentación peligrosa de electricidad que podría

matar o herir gravemente a los trabajadores de la red

pública.

PELIGRO

Peligro de electrocución. NUN-

CA utilice el generador en un lugar húmedo o mojado.

NUNCA exponga el generador a la lluvia, la nieve, el

rocío de agua o el agua estancada mientras esté en

uso. Proteja el generador de todas las condiciones

climáticas peligrosas. La humedad o el hielo pueden

provocar un cortocircuito u otro mal funcionamiento en

el circuito eléctrico.

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

FIG. 1

FIG. 2

A - Escape (CO)

B - Usar en EXTERIORES, LEJOS de ventanas y puertas

C - Detectores de CO en áreas habitables

A - Escape (CO)

B - Sala de estar

C - Espacio de acceso al sótano

D - Entrada/porche/vestíbulo

E - Garaje

ADVERTENCIA

Familiarícese con todas las in-

strucciones, advertencias de seguridad, ilustraciones

y especificaciones que se proporcionan con este pro-

ducto. Si no se siguen las instrucciones, se puede pro-

ducir una descarga eléctrica, un incendio o una intoxi-

cación por monóxido de carbono que puede provocar

la muerte o lesiones graves.

AVISO

Instale detectores de monóxido de car-

bono a batería o detectores de monóxido de carbono

enchufables con batería de respaldo en las áreas hab-

itables.

l Este producto SOLO debe usarse en exteriores.

l NUNCA use un generador en su hogar, garaje, sótano,

ático, sótano bajo el suelo ni en ninguna otra área total o

parcialmente cerrada. Áreas como estas pueden permitir

que se acumulen niveles peligrosos de monóxido de

carbono. El monóxido de carbono (CO), un gas invisible,

inodoro y extremadamente venenoso, PUEDE MATARLO

EN MINUTOS.

l Use el generador únicamente EN EXTERIORES y lejos de

ventanas, puertas y conductos de ventilación, tal como lo

recomiendan los Centros para el Control y la Prevención

de Enfermedades del Departamento de Salud y Servicios

Humanos de los EE. UU. Algunas casas o condiciones

de viento pueden requerir una distancia adicional.

Español | 5

SEGURIDAD

l El Código Eléctrico Nacional requiere el uso de un in-

terruptor de transferencia u otro equipo de transferencia

adecuado siempre que un generador portátil esté conect-

ado al sistema eléctrico de un edificio. Los interruptores

de transferencia aíslan la energía del generador de la

energía de la red pública y evitan la retroalimentación

de energía eléctrica al sistema de la red pública.

NOTA: Un interruptor de transferencia debe ser instalado

por un electricista calificado de acuerdo con los códigos

eléctricos aplicables. Algunas jurisdicciones pueden

requerir que la instalación sea inspeccionada por las au-

toridades locales. Conserve toda la información relevante

sobre instalación, inspección y mantenimiento.

l Nunca use el generador para alimentar equipos de asis-

tencia médica.

l Nunca exponga el generador a la lluvia, nieve, rocío de

agua o agua estancada mientras esté en uso. Guarde

y opere la unidad en un lugar seco o cubierto (pero no

cerrado).

l No permita que los niños o personas no capacitadas

operen el generador.

l Mantenga a los niños, transeúntes y mascotas a un

mínimo de 10 pies de distancia de un generador en fun-

cionamiento.

lMantenga una distancia segura. Mientras opera y alma-

cena, mantenga al menos cinco pies de espacio libre en

todos los lados del generador, incluida la parte superior.

Apague la unidad y déjela enfriar un mínimo de 30 minutos

antes de guardarla. El calor generado por el silenciador

y los gases de escape puede ser lo suficientemente

alto como para causar quemaduras graves o encender

objetos combustibles.

l No utilice la unidad en áreas donde se almacenen mate-

riales combustibles o peligrosos, incluidas las estaciones

de servicio de gasolina y gas natural.

l No utilice el generador descalzo, con las manos o los pies

mojados, parado en el agua o en condiciones húmedas.

l No utilice esta unidad si está cansado o bajo la influencia

de drogas, alcohol o medicamentos.

l Peligro de quemaduras. No toque superficies calientes.

l No toque el silenciador ni el motor. Están muy CALIENTES

y pueden causar quemaduras graves. No coloque partes

del cuerpo ni ningún material inflamable o combustible

en el camino directo del escape.

l Mantenga las manos, los dedos, los pies y otras partes

del cuerpo alejados de todas las partes móviles del gen-

erador.

l No conecte cables eléctricos desgastados o dañados

al generador. NUNCA toque cables deshilachados o

expuestos.

l No utilice el generador en una pendiente. La unidad

siempre debe colocarse sobre una superficie plana y

estable.

l Inspeccione el estado físico del producto antes de cada

uso. Inspeccione si hay pernos sueltos, fugas de líquido y

otros signos de desgaste. Reemplace todos los elementos

dañados. Para obtener piezas de repuesto o asistencia,

comuníquese con el servicio de atención al cliente.

l Para un rendimiento óptimo, use el generador a tem-

peraturas entre 23 °F (– 5 °C) y 104 °F (40 °C) con una

humedad relativa máxima del 90 %.

l Antes de poner en marcha el generador, revise todos los

líquidos (aceite y gasolina).

l No quite la varilla de nivel de aceite ni la tapa del com-

bustible cuando el generador esté funcionando

l Apriete bien la varilla de nivel de aceite después de agre-

gar aceite y la tapa del combustible después de agregar

gasolina.

l Evite el contacto de la piel con aceite de motor o gaso-

lina. Use ropa y equipo de protección. Lave toda la piel

expuesta con agua y jabón. El contacto prolongado de la

piel con gasolina o aceite de motor puede causar irritación

cutánea grave y otras reacciones adversas.

l Todas las herramientas y aparatos eléctricos que fun-

cionen con este generador deben estar correctamente

conectados a tierra mediante el uso de un tercer cable o

tener doble aislamiento.

l Antes de transportar el generador, desconecte la funda

de la bujía, vacíe el tanque de combustible y sujete ade-

cuadamente la unidad.

l El combustible o el aceite pueden derramarse del gen-

erador durante el transporte. Coloque una toalla, una

lámina de plástico o una almohadilla absorbente debajo

de la unidad para proteger su vehículo.

l Para prolongar la vida útil de este producto, siga las in-

strucciones de la sección Mantenimiento de este manual.

l Reemplace los elementos dañados o desgastados con

piezas de repuesto recomendadas o equivalentes. El uso

de una pieza incorrecta o incompatible puede crear un

peligro que podría provocar lesiones personales graves.

l Retire siempre del generador las herramientas u otros

equipos de servicio utilizados durante el mantenimiento

antes de ponerlo en funcionamiento.

PUESTA A TIERRA

Ver Figura 3.

ADVERTENCIA

Peligro de descarga eléctrica. Si

no se conecta a tierra correctamente el generador, se

puede producir una descarga eléctrica.

AVISO

Utilice únicamente cables de exten-

sión, herramientas y aparatos de tres clavijas con

conexión a tierra o herramientas y aparatos con doble

aislamiento.

El generador tiene un neutro conectado a tierra. Esto signifi-

ca que el neutro del generador está conectado al armazón

6 | Español

SEGURIDAD

del generador, que también conecta el terminal de tierra,

las partes metálicas del generador que no transportan

corriente y los terminales de tierra de cada receptáculo. El

generador (bobinado del estator) está conectado a tierra

al armazón y al pin de tierra del receptáculo de CA, lo que

permite que los dispositivos eléctricos que requieren una

conexión de pin de receptáculo con conexión a tierra fun-

cionen correctamente.

Esta configuración de neutro conectado a tierra hace que el

generador sea adecuado para diversas aplicaciones, como

alimentar herramientas de construcción, vehículos recreati-

vos y electrodomésticos durante cortes de energía. Puede

soportar de manera segura dispositivos que requieren una

conexión a tierra estable, como dispositivos electrónicos

sensibles, herramientas eléctricas, refrigeradores y otros

electrodomésticos esenciales.

Si este generador se usará solo con equipos con cable y

enchufe conectados a los receptáculos montados en el

generador, el Código Eléctrico Nacional no requiere una

conexión a tierra adicional. Sin embargo, otros usos del

generador pueden requerir una conexión a tierra para re-

ducir el riesgo de descarga eléctrica o electrocución.

PRECAUCIONES DE SEGURIDAD PARA LA

GASOLINA Y LOS VAPORES DE GASOLINA

PELIGRO

Peligro de incendio y explosión.

La gasolina es altamente explosiva e inflamable y

puede causar quemaduras graves o la muerte.

ADVERTENCIA

Peligro de incendio y quemad-

uras. NUNCA afloje ni quite la tapa del combustible

mientras el generador esté funcionando. Apague la

unidad y déjela enfriar durante al menos cinco minu-

tos antes de agregar gasolina. Afloje la tapa del com-

bustible lentamente.

ADVERTENCIA

En caso de incendio por gaso-

lina, no intente apagar la llama a menos que el in-

terruptor de control del motor/combustible esté en la

posición OFF (APAGADO). Introducir un extintor en

un generador con el interruptor de combustible abierto

podría crear un peligro de explosión.

lPeligro de incendio. La gasolina es altamente inflamable.

Manipular con cuidado.

• Nunca utilice gasolina como agente de limpieza.

• La gasolina es un irritante para la piel y debe limpiarse

inmediatamente si entra en contacto con la piel.

• No almacene gasolina cerca de hornos, calentadores

de agua o cualquier otro aparato que produzca calor o

tenga encendido automático.

• Mantenga la gasolina alejada de chispas, llamas abiertas,

luces piloto, calor y otras fuentes de ignición.

FIG. 3

A - Terminal de tierra

• Almacene cualquier recipiente que contenga gasolina en

un área bien ventilada, lejos de cualquier combustible

o fuente de ignición.

• SIEMPRE almacene la gasolina en un recipiente aprobado

para gasolina. Los recipientes no aprobados pueden

romperse o deteriorarse, lo que permite que escape la

gasolina o los vapores de gasolina, lo que puede crear

un peligro grave.

• La gasolina tiene un olor característico, esto ayudará a

detectar posibles fugas rápidamente.

• Los vapores de gas pueden provocar un incendio si se

encienden.

• No fume al manipular combustible, agregar combustible

al generador o vaciar el tanque de gasolina.

• Use protección para los ojos al reabastecer combustible.

• Antes de agregar combustible al generador, apague la

unidad y déjela enfriar durante un mínimo de cinco

minutos. Si es necesario, mueva la unidad a una su-

perficie nivelada.

• No quite la tapa del tanque de combustible cuando el

generador esté funcionando.

• Afloje la tapa del combustible lentamente para liberar la

presión de manera segura, evitar que la gasolina se

escape alrededor de la tapa y evitar que el calor del

silenciador encienda los vapores de combustible.

• NUNCA llene el tanque de gasolina en el generador más

allá del anillo de llenado máximo en la pantalla de com-

bustible. Mantener los niveles de gasolina en el anillo

de llenado o por debajo de él permitirá la expansión del

combustible. Llenar demasiado el tanque de combusti-

ble puede resultar en un desbordamiento repentino de

gasolina y hacer que la gasolina derramada entre en

contacto con superficies CALIENTES.

• El combustible derramado puede incendiarse. Limpie

los derrames inmediatamente y permita que el área

se seque antes de operar el generador. Nunca intente

quemar el combustible derramado.

• Apriete bien la tapa del combustible después de agregar

gasolina.

Español | 7

A - Prueba de fugas con agua jabonosa (gas natural)

B - Prueba de fugas con agua jabonosa (propano)

SEGURIDAD

• No cubra la tapa del combustible mientras el generador

esté en funcionamiento. Cubrir la tapa puede hacer que

el motor falle o dañar el producto.

• Drene el combustible antes de almacenar la unidad.

Guarde la unidad y el combustible por separado en

áreas bien ventiladas, lejos de chispas, llamas abiertas,

llamas piloto, calor y otras fuentes de ignición.

• Apague la unidad y déjela enfriar durante un mínimo de

30 minutos antes de drenar el combustible.

GAS LICUADO DE PETRÓLEO (GLP/

PROPANO)

ADVERTENCIA

Vea la Figura 4. Peligro de in-

cendio y explosión. Nunca use un recipiente de gas,

una manguera de GLP/propano, un cilindro de propa-

no ni ningún otro elemento combustible que parezca

estar dañado. Si hay un fuerte olor a propano mien-

tras está en funcionamiento el generador, cierre com-

pletamente la válvula del cilindro de propano inme-

diatamente. Una vez que el propano esté apagado,

use agua jabonosa para verificar si hay fugas en la

manguera y las conexiones en la válvula del tanque y

el generador. No fume ni encienda un cigarrillo ni ver-

ifique si hay fugas utilizando una fuente de llama abi-

erta, como un fósforo o un encendedor. Si encuentra

una fuga, comuníquese con un técnico calificado para

que inspeccione y repare el sistema de GLP/propano

antes de usar el generador.

ADVERTENCIA

Peligro de incendio y explosión.

Utilice únicamente cilindros de propano aprobados

con una válvula de dispositivo de prevención de so-

brellenado (OPD). Mantenga siempre el tanque en

posición vertical con la válvula en la parte superior y

colóquelo a nivel del suelo sobre una superficie plana.

No permita que los tanques estén cerca de ninguna

fuente de calor. Al transportar y almacenar, gire la vál-

vula del cilindro de propano a la posición completa-

mente cerrada y desconecte el tanque. Asegúrese de

cubrir siempre la entrada del generador y la salida del

tanque con tapas plásticas protectoras.

l El GLP/propano es altamente inflamable y explosivo.

l En caso de incendio por GLP/propano, NO intente apagar

la llama si la válvula de combustible está en la posición

de gas. Introducir un extintor en un generador con la

válvula de combustible abierta podría crear un peligro

de explosión.

l El GLP/propano puede asentarse en lugares bajos porque

es más pesado que el aire.

l El GLP/propano tiene un olor distintivo que se agrega

para ayudar a detectar posibles fugas. Si hay olor, NO

use el motor.

l Mantenga siempre el cilindro de propano en posición

vertical.

l Al cambiar cilindros de propano, asegúrese de que la

válvula del tanque sea del mismo tipo.

l El GLP/propano quema la piel. Evite el contacto con la

piel en todo momento.

l Mantenga el cilindro de propano alejado del escape del

generador.

l Los cilindros de propano grandes (de 500 a 1000 galones)

requieren que un plomero certificado instale la línea de

combustible al generador y no se utiliza el regulador suelto

(el regulador que está conectado al tanque de combus-

tible). La presión medida en el regulador montado en el

generador debe ser de 7 a 14 pulgadas de columna de

agua. Un plomero certificado debe asegurarse de que la

presión sea correcta o instalar un regulador reductor si

es necesario.

l Asegúrese de que el generador y el cilindro de propano

estén sobre una superficie plana antes de operar.

l Si hay olor a propano, no encienda la unidad porque

puede haber una posible fuga. Nunca coloque un cilindro

de propano cerca del escape del motor.

l Al transportarlo, asegúrese de que el cilindro de propano

y la manguera de GLP/propano no estén conectados al

generador.

FIG. 4

8 | Español

SEGURIDAD

l Guarde el cilindro de propano lejos de chispas, llamas

abiertas, luces piloto, calor y otras fuentes de ignición.

l No guarde el cilindro de propano cerca de hornos, calen-

tadores de agua o cualquier otro aparato que produzca

calor o tenga encendido automático.

GAS NATURAL (GN)

ADVERTENCIA

Consulte la Figura 4. Peligro de

incendio y explosión. Nunca utilice una línea de sumi-

nistro de gas natural, una manguera de gas natural ni

ningún otro elemento combustible que parezca estar

dañado. Si hay un fuerte olor a gas natural mientras

está en funcionamiento el generador, cierre todas las

fuentes de gas inmediatamente. Una vez que se haya

cortado el suministro de gas natural, use agua jabo-

nosa para verificar si hay fugas en la manguera y las

conexiones en la derivación de suministro y el gen-

erador. No fume ni encienda un cigarrillo ni verifique

si hay fugas utilizando una fuente de llama abierta,

como un fósforo o un encendedor. Si encuentra una

fuga, comuníquese con un plomero calificado para

que inspeccione y repare el sistema de gas natural

antes de usar el generador.

ADVERTENCIA

El gas natural (GN) es altamente

explosivo e inflamable y puede causar quemadu-

ras graves o la muerte. ADVERTENCIA No pase la

manguera de gas natural debajo de una terraza, un

patio flotante u otra estructura. La manguera debe es-

tar visible.

ADVERTENCIA

Para una instalación adecuada,

consulte a un plomero de gas natural profesional au-

torizado.

ADVERTENCIA

Cierre el suministro de gas natu-

ral en la línea de suministro de gas natural cuando el

generador no esté en uso.

AVISO

La instalación del generador debe

cumplir estrictamente con todas las leyes federales,

estatales y locales aplicables, así como con los códi-

gos y las reglamentaciones. Las leyes y reglamenta-

ciones relacionadas con la instalación de este equipo

se actualizan de forma rutinaria y pueden variar según

la jurisdicción local pertinente, el uso que se le dará

al generador y el lugar de instalación. Consulte con

la autoridad competente local (AHJ) para obtener una

lista completa de leyes, reglamentaciones y códigos

que pueden aplicarse en su caso. La información de

este manual nunca debe interpretarse de forma que

entre en conflicto con las leyes locales, estatales o

federales.

l Inspeccione la manguera de gas natural antes de cada

uso y reemplácela si está dañada.

l Utilice únicamente mangueras de gas natural que cumplan

con las leyes locales, estatales o federales. Los requisitos

de las mangueras pueden variar en diferentes regiones.

Consulte con la autoridad competente local (AHJ).

l Confirme que la línea de suministro de gas natural de la

casa haya sido instalada correctamente por un plomero

calificado y que la manguera de gas natural esté conect-

ada de forma segura antes de utilizar el generador.

l Antes de arrancar el motor, purgue la línea de suministro

de gas natural y realice una prueba de fugas.

l Desconecte siempre el generador y la manguera de gas

natural de la línea de suministro de gas natural cuando

se esté probando la presión del suministro de gas.

l Mantenga la manguera de gas natural y la línea de

suministro de gas natural alejadas del silenciador y otras

superficies calientes.

l Mantenga un extintor de incendios cerca del generador

en todo momento.

PRUEBA DE FUGAS

Vea la Figura 4.

AVISO

Las conexiones de la manguera y la

entrada de propano se probaron en la fábrica para ga-

rantizar que no hubiera fugas de gas. Sin embargo,

es posible que durante el envío y la manipulación se

hayan aflojado las conexiones. Pruebe si hay fugas

antes de cada uso del generador.

Para comprobar si hay fugas de GLP/propano:

l Conecte la manguera de GLP/propano a la entrada de gas

natural/propano del generador y a la válvula del cilindro.

l Abra la válvula del cilindro. Si se escucha un sonido de

ráfaga, cierre inmediatamente la válvula del cilindro.

Este sonido indica una fuga importante en la conexión.

Reemplace el cilindro o hágalo reparar.

l Cepille la entrada, las conexiones de la manguera y el

cilindro de gas LP con una solución jabonosa hecha con

una mezcla de 20/80 de jabón suave y agua.

l Si comienzan a formarse burbujas, hay una fuga.

• Si la fuga está en la entrada, comuníquese con el ser-

vicio de atención al cliente. NO USE EL GENERADOR.

• Si la fuga está en las conexiones de la manguera,

vuelva a instalar la manguera de forma segura y realice

la verificación nuevamente. Si las fugas persisten, NO

USE EL GENERADOR.

• Si la fuga está en el cilindro, no use ni mueva el cilindro.

Comuníquese con el departamento de bomberos o con

el proveedor de gas.

Español | 9

SEGURIDAD

INFORMACIÓN IMPORTANTE PARA EL

SENSOR DE CO

El sensor de CO controla la acumulación de gas de monóx-

ido de carbono venenoso alrededor del generador cuando

el motor está en funcionamiento. Si se detectan niveles

crecientes de gas CO, el sensor de CO apaga automáti-

camente el motor.

El sensor de CO también detectará la acumulación de

monóxido de carbono de otras fuentes de combustión de

combustible utilizadas en el área de operación. Por ejemplo,

si el escape de las herramientas de combustión de com-

bustible apunta a un generador equipado con un sensor

de CO, se puede iniciar un apagado debido al aumento de

los niveles de CO. Esto no es un error. Se ha detectado

monóxido de carbono peligroso. Mueva y redirija cualquier

fuente de combustión de combustible adicional para disipar

el monóxido de carbono lejos del personal y los edificios

ocupados.

NOTA: Los generadores equipados con arranque remoto

deben reiniciarse con el botón START/STOP en el panel

de control después de que se produzca un apagado au-

tomático.

Los generadores están diseñados para usarse al aire libre,

lejos de edificios ocupados y con el escape apuntando

lejos del personal y los edificios. Si se utiliza de forma

incorrecta y se opera en un lugar que genere acumulación

de CO, como en un área parcialmente cerrada, el sensor

de CO apaga el motor y la luz indicadora ROJA parpadea

para notificar al usuario que existen niveles peligrosos de

monóxido de carbono.

Si el generador se apaga y la luz indicadora ROJA parpa-

dea, abandone el área inmediatamente. Espere a que el

monóxido de carbono se disipe y la luz indicadora ROJA se

apague antes de regresar al área afectada. Una vez que sea

seguro regresar, lea la etiqueta de acción para conocer los

pasos a seguir. El sensor de CO NO reemplaza las alarmas

de monóxido de carbono. Instale alarmas de monóxido de

carbono a batería en su hogar.

ADVERTENCIA

El apagado automático acom-

pañado de una luz ROJA intermitente en la parte del

sensor de CO del panel de control es una indicación

de que el generador se ubicó incorrectamente, lo que

permitió que el monóxido de carbono se acumulara

a niveles peligrosos. Si se siente enfermo, mareado,

débil o los detectores de monóxido de carbono en el

hogar indican una alarma, salga a tomar aire fresco de

inmediato. Llame a los servicios de emergencia. Esto

podría ser una intoxicación por monóxido de carbono.

COMPRENSIÓN DE LAS LUCES

INDICADORAS DEL SENSOR DE CO

Vea la Figura 5.

COLOR DESCRIPTION

ROJO

Se acumularon niveles peligrosos de

monóxido de carbono alrededor del

generador. Después de apagarlo, la

luz indicadora ROJA en el área del

sensor de CO del panel de control par-

padeará para notificar que el genera-

dor se apagó debido a que los niveles

de monóxido de carbono aumentaron

por encima de un umbral seguro.

La luz ROJA parpadeará durante al

menos cinco minutos después de

apagar el generador por CO.

Cuando sea seguro hacerlo, mueva

el generador a un área abierta al aire

libre, lejos de espacios ocupados, con

el escape apuntando hacia otro lado.

Una vez que se haya reubicado en un

área segura y la luz roja esté apaga-

da, se puede reiniciar el generador.

Introduzca aire fresco y ventile el área

donde se había apagado el generador.

AMARILLO

Se produjo una falla en el sistema del

sensor de CO. Cuando se produce

una falla en el sistema, el generador

se apaga automáticamente y la luz

indicadora AMARILLA en el área de

apagado automático de CO del panel

de control parpadeará para notificar

que se ha producido una falla. La luz

AMARILLA parpadeará durante al

menos cinco minutos después de una

falla. El generador se puede reiniciar,

pero puede continuar apagándose.

Una falla en el sensor de CO solo

puede ser diagnosticada y reparada

por un centro de servicio autorizado

de Westinghouse.

FIG. 5

A - LED de generador de servicio

B - LED de apagado automático

10 | Español

iGen11000TFc

3600

7.92G /30 L

1.1L /1.16 QT

120/240V

GAS：9000W/LPG：8100W/NG:7200W

GAS：11000W/LPG：10000W/NG：8800W

Gas: 37.5/37.5A, LPG: 33.8/33.8A，NG: 30/30A

F7RTC

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

SEGURIDAD

ETIQUETAS Y CALCOMANÍAS DE

SEGURIDAD

La siguiente información se encuentra en las etiquetas y calco-

manías.

Etiqueta de acción

Si se acumulan niveles peligrosos de monóxido de carbono alre-

dedor del generador, se apagará automáticamente. Si la unidad

se apaga, abandone el área inmediatamente. Cuando sea seguro

regresar, haga lo siguiente:

l Mueva el generador a un área abierta al aire libre.

• Apunte el escape hacia afuera.

• No opere el generador en áreas cerradas (por ejemplo, no en

la casa o el garaje).

• Lleve al aire fresco.

• Obtenga ayuda médica si está enfermo, mareado o débil.

ADVERTENCIA: manipular el sensor de monóxido de carbono

puede provocar una situación peligrosa.

Dirección del escape

Apunte el escape hacia afuera de partes del cuerpo y materiales

inflamables o combustibles.

Símbolos de seguridad

(Ver página 4)

Especificaciones

(Ver página 3)

Proposición 65 de California

Cáncer y daños reproductivos -

www.P65Warnings.ca.gov/product

Monóxido de carbono

l El uso de un generador en interiores PUEDE MATARLO EN

MINUTOS. El escape del generador contiene monóxido de

carbono. Este es un veneno que no se puede ver ni oler.

l NUNCA LO USE DENTRO DE UNA CASA O UN GARAJE,

AUNQUE LAS PUERTAS Y VENTANAS ESTÉN ABIERTAS.

Superficie caliente

No lo toque.

Instrucciones de arranque fácil

Instrucciones de instalación del generador cuando funcione con

gasolina, propano o gas natural.

Español | 11

ELÉCTRICO

CAPACIDAD DEL GENERADOR

AVISO

No sobrecargue la capacidad del gener-

ador. Exceder la capacidad de potencia/amperaje puede

dañar el generador o los dispositivos eléctricos conectados

a él.

Revise las especificaciones de este generador y registre los

vatios de funcionamiento (continuos) y pico (de arranque). En

general, cuanto mayor sea el vataje, más dispositivos se pueden

alimentar al mismo tiempo. Se deben considerar los requisitos de

energía total de todos los dispositivos conectados. Los requisitos

de energía suelen aparecer en la etiqueta de datos o placa de

identificación de un dispositivo.

Para determinar los requisitos de energía:

l Elija los dispositivos que desea alimentar simultáneamente.

l Registre y sume los vatios de funcionamiento (continuos) de

cada dispositivo. El generador debe producir esta cantidad de

vatios de forma continua para mantener los dispositivos en

funcionamiento.

l Registre los vatios pico (de arranque) de cada dispositivo. Este

es el aumento momentáneo de energía necesario para poner

en marcha los motores eléctricos de algunas herramientas y

electrodomésticos.

l Seleccione el dispositivo con el vataje pico (de arranque) más

alto. Sume los vatios pico (de arranque) de ese dispositivo

al total de vatios de funcionamiento (continuos) de todos los

dispositivos conectados para determinar el requisito de vataje

pico total para el generador.

NOTA: El requisito de vataje pico total supone el arranque

intermitente de los dispositivos. Ajustar la estimación si los

dispositivos alcanzan el máximo voltaje al mismo tiempo.

ADMINISTRACIÓN DE LA ENERGÍA DEL

GENERADOR

Para prolongar la vida útil del generador, tenga cuidado al agregar

cargas eléctricas. Desconecte todas las cargas antes de poner

en marcha el generador. La forma más segura de administrar la

energía del generador es agregar cargas en forma secuencial

haciendo lo siguiente:

l Retire todas las cargas y ponga en marcha el generador como

se describe más adelante en este manual.

• Conecte y ponga en marcha el dispositivo o aparato más grande.

Los requisitos de energía suelen estar enumerados en una

etiqueta de datos o placa de identificación.

• Deje que la salida del generador se estabilice. Una vez estabili-

zada, el motor debería funcionar sin problemas y el dispositivo

debería funcionar correctamente.

• Conecte y ponga en marcha el siguiente dispositivo o aparato

más grande.

• Deje que la salida del generador se estabilice.

• Repita este proceso para cada carga adicional.

CABLES DE EXTENSIÓN

ADVERTENCIA

Peligro de asfixia. Los cables de

extensión que llegan directamente a la casa aumentan el

riesgo de intoxicación por monóxido de carbono a través de

cualquier abertura. Si se utiliza un cable de extensión que

llega directamente a la casa para alimentar elementos in-

teriores, existe el riesgo de intoxicación por monóxido de

carbono para las personas que se encuentran dentro de la

casa. Utilice siempre detectores de monóxido de carbono a

batería que cumplan con las normas de seguridad UL 2034

actuales cuando utilice el generador. Compruebe periódica-

mente la batería del detector.

ADVERTENCIA

Peligro de asfixia. Cuando utilice el

generador con cables de extensión, asegúrese de que el

generador esté ubicado en un área abierta al aire libre, lejos

de espacios ocupados, con el escape apuntando hacia otro

lado.

ADVERTENCIA

Peligro de incendio y electrocución.

Nunca utilice cables de extensión desgastados o dañados.

Los cables de extensión dañados o sobrecargados pueden

sobrecalentarse, generar un arco eléctrico y quemarse, lo

que puede provocar la muerte o lesiones graves.

Antes de conectar un aparato o cable de alimentación de CA al

generador:

l Utilice cables de extensión, herramientas y aparatos de 3

clavijas con conexión a tierra, o herramientas y aparatos con

doble aislamiento.

• Asegúrese de que la herramienta o el aparato estén en bue-

nas condiciones de funcionamiento. Los aparatos o cables

de alimentación defectuosos pueden generar un riesgo de

descarga eléctrica.

• Asegúrese de que la potencia eléctrica nominal de la herramienta

o aparato no supere la potencia nominal del generador o del

receptáculo que se esté utilizando.

AVISO

No exceda la capacidad. Sobrecargar la ca-

pacidad de potencia y/o amperaje podría dañar los disposi-

tivos conectados y los componentes críticos del generador.

DIMENSIONES DEL CABLE DE EXTENSIÓN

Asegúrese de que el cable de extensión pueda soportar la carga

requerida. Los cables que son demasiado pequeños pueden

causar una caída de voltaje que puede hacer que el cable se

sobrecaliente o cause daños a la propiedad. Consulte las pautas

del fabricante del cable para conocer el tamaño y la longitud

adecuados.

12 | Español

ENTENDIENDO SU GENERADOR

Vea las figuras 6 y 7.

Para reducir el riesgo de lesiones y fallas del producto, lea

y comprenda la información de este manual del usuario, así

como la información en la etiqueta del producto.

RECEPTÁCULOS DE 120 VOLTIOS CA

Esta unidad tiene un receptáculo para vehículos recreativos de

120 V y 30 A y receptáculos dúplex de 120 V y 20 A capaces

de alimentar una variedad de electrodomésticos, herramientas

y equipos.

DISYUNTORES

Los disyuntores protegen los dispositivos y equipos conectados

a los receptáculos contra sobrecargas eléctricas.

LUCES INDICADORAS DEL SENSOR DE CO

El sensor de CO monitorea la acumulación de gas venenoso de

monóxido de carbono. Si se detectan niveles crecientes de gas

CO, el sensor de CO apaga automáticamente el motor.

INTERRUPTOR DE MODO ECO

El modo Eco minimiza el consumo de combustible y el ruido al

ajustar las RPM del motor al mínimo requerido para la carga actual.

INTERRUPTOR DE CONTROL DEL MOTOR/

COMBUSTIBLE

Gire el interruptor de control del motor/combustible para ajustar

el estrangulador y comenzar o detener el flujo de combustible.

PANEL DE SERVICIO DEL MOTOR

Gire la perilla de bloqueo para desbloquear y quitar la cubierta

para realizar el mantenimiento del aceite, la bujía y el filtro de aire.

TANQUE DE COMBUSTIBLE

El generador tiene un tanque de combustible con una capacidad

de 1,11 galones

TERMINAL DE TIERRA

El terminal de tierra se utiliza para conectar a tierra externamente

el generador.

CENTRO DE DATOS LED

Muestra el tiempo de funcionamiento restante (F), la potencia de

salida en kW (P), el nivel de combustible en litros (L), la salida de

voltaje (V) y las horas de vida útil

LED DE BAJO NIVEL DE ACEITE

Indica un nivel bajo de aceite. Cuando el nivel de aceite en el cárter

cae por debajo del límite de funcionamiento seguro, el indicador

de bajo nivel de aceite se iluminará y el generador apagará au-

tomáticamente el motor.

FIG. 6

A - Interruptor de selección de combustible

B - Manija de retroceso

C - Tapa de combustible ventilada

D - Panel de control

E - Manija

F - Tapa de servicio del motor

G - Perilla de bloqueo

H - Silenciador/parachispas

COMPONENTS

Español | 13

SILENCIADOR Y PARACHISPAS

El parachispas evita que las chispas salgan del silenciador. Debe

quitarse para realizar el mantenimiento.

AVISO

El parachispas es un dispositivo de

seguridad que evita que las chispas salgan del silen-

ciador y creen un peligro de incendio. En ciertos lug-

ares, la ley puede exigir el uso de un parachispas. Es

responsabilidad del operador conocer y cumplir todas

las leyes y reglamentaciones locales relacionadas con

los requisitos de prevención de incendios.

VARILLA DE NIVEL DE ACEITE

Desatornille la varilla de nivel de aceite para verificar los niveles

de aceite y agregue aceite cuando sea necesario.

LED DE SALIDA LISTA

Se ilumina cuando el generador está funcionando normalmente.

Indica que el generador está produciendo energía eléctrica en

los receptáculos.

LED DE SOBRECARGA

Indica que el generador está sobrecargado.

COMPONENTES

A - Tomacorrientes de 120 voltios CA de 20 amperios

B - Tomacorrientes de 120/240 voltios CA de 30 amperios

C - Tomacorrientes de 120/240 voltios CA de 50 amperios

D - Interruptor de modo ecológico

E - Botón de reinicio

F - Disyuntor de 30 A

G - Tomacorrientes de funcionamiento en paralelo

FIG. 7

REINICIO DE SOBRECARGA

El generador apagará automáticamente toda la salida de CA

para protegerlo si se sobrecarga o si hay un cortocircuito en un

aparato conectado.

TOMAS DE CORRIENTE PARA

FUNCIONAMIENTO EN PARALELO

Se puede usar un cable paralelo (no incluido, P/N 507096) para

conectar un generador inversor Westinghouse compatible para

obtener una salida de energía adicional.

MANGO RETRÁCTIL

Use el mango retráctil y el interruptor de control del motor/com-

bustible) para encender el generador.

TAPA DE COMBUSTIBLE CON

VENTILACIÓN

La tapa de combustible tiene una ventilación que se puede abrir y

cerrar. La ventilación debe estar abierta cuando el motor está en

funcionamiento y cerrada cuando el motor está apagado.

H - Interruptor selector de combustible

I - Disyuntor de 50 A

J - Terminal de tierra

K - LED de nivel bajo de aceite

L - LED de sobrecarga

M - LED de salida lista

N - Disyuntor de 20 A

O - LED de generador de servicio

P - LED de apagado automático

Q - Conexión de manguera de gas propano/natural

R - Interruptor de batería

S - Botón de INICIO/PARADA

T - Conector de interruptor inteligente (no incluido)

14 | Español

ASAMBLEA

ADVERTENCIA

Weight hazard. Always have as-

sistance when lifting the generator. Never attempt to

lift the unit by the handle. Hold the unit by the frame

and use proper lifting techniques to reduce the risk of

back injury.

CÓMO RETIRAR EL CONTENIDO DE LA

CAJA

ADVERTENCIA

Este producto requiere ensamb-

laje. No intente utilizar este producto si alguno de los

elementos de la LISTA INCLUIDA ya está ensamblado

cuando retire el contenido de la caja. Estos elementos

no están ensamblados por el fabricante y requieren

ensamblaje por parte del cliente. El uso de un produc-

to ensamblado incorrectamente puede ser peligroso y

podría provocar lesiones personales graves.

l Corte con cuidado los lados del embalaje y retire el contenido

de la caja.

l Inspeccione el contenido de la caja. Confirme que todos los

elementos de la LISTA INCLUIDA estén presentes y sin daños.

l Recicle o deseche los materiales de embalaje de manera ade-

cuada.

LISTA DE MATERIALES INCLUIDOS

Generador, ruedas, ejes, estabilizadores, pernos, conjunto de

manija, aceite de motor (SAE 10W 30), embudo, llave para bujías,

manual del usuario y guía de inicio rápido.

Si falta alguna pieza, comuníquese con nuestro equipo

de servicio al [email protected] o llame al 1-855-

944-3571.

INSTALACIÓN DE LOS ESTABILIZADORES

Vea la Figura 8.

NOTA: Esta unidad se envía sin aceite. Las patas y las ruedas

deben instalarse antes de agregar aceite al motor. No coloque el

generador de costado cuando haya aceite en el motor.

l Coloque el generador de costado sobre una toalla o manta para

evitar dañar la carcasa.

l Inserte el perno a través del orificio en el estabilizador y en-

rósquelo en el orificio en la parte inferior del generador.

l Apriete bien los pernos.

l Repita estos pasos para instalar el segundo estabilizador.

INSTALACIÓN DE LAS RUEDAS

Vea la Figura 9.

l Coloque el generador de costado sobre una toalla o manta para

evitar dañar la carcasa.

l Inserte un eje a través del medio de la rueda.

l Enrosque el eje en el orificio del costado del generador y ajústelo

firmemente.

l Repita estos pasos para instalar la segunda rueda.

INSTALACIÓN DEL MANGO

Vea la Figura 9.

l Coloque el generador sobre una superficie plana y nivelada.

l Alinee el conjunto del mango con el generador.

l Inserte el perno del mango a través del orificio del conjunto del

mango. Ajústelo firmemente.

l Repita estos pasos para colocar el otro lado.

FIG. 8

FIG. 9

A - Eje

B - Rueda

C - Conjunto de manija

D - Perno de manija

A - Estabilizador

B - Perno

Español | 15

OPERACIÓN

PELIGRO

El escape del generador con-

tiene altos niveles de monóxido de carbono (CO).

SOLO opere los generadores en exteriores, en un área bien

ventilada. NUNCA opere los generadores en interiores, ya

que hacerlo PUEDE MATARLO EN MINUTOS.

• Uso correcto: SOLO use los generadores en exteriores y

a favor del viento, lejos de ventanas, puertas y rejillas de

ventilación. SIEMPRE dirija el escape lejos de los espa-

cios ocupados. SIEMPRE instale detectores de monóxido

de carbono a batería o detectores de monóxido de car-

bono enchufables con respaldo de batería en las áreas

habitables. Vea la Figura 1.

• Uso incorrecto: NUNCA use un generador en una casa,

garaje, sótano, ático, sótano o cualquier otra área total o

parcialmente cerrada. Áreas como estas pueden permitir

que se acumulen niveles peligrosos de monóxido de car-

bono. Una puerta abierta o un ventilador en funcionamien-

to NO brindarán una ventilación adecuada. Vea la Figura

Si se siente mareado, débil o enfermo mientras usa el gen-

erador, salga a tomar aire fresco INMEDIATAMENTE. Co-

muníquese con un médico. Esto puede ser una intoxicación

por monóxido de carbono.

ADVERTENCIA

No altere ni modifique este pro-

ducto a menos que se lo indique este manual o el

fabricante. No utilice accesorios o complementos que

no estén recomendados para este producto. Realizar

modificaciones no autorizadas y utilizar accesorios

incompatibles puede dañar la unidad y anular la ga-

rantía.

AVISO

En determinadas circunstancias, el

Código Eléctrico Nacional puede exigir que el genera-

dor esté conectado a tierra mediante un punto de con-

exión a tierra aprobado. Consulte con un electricista

calificado para determinar los requisitos de conexión

a tierra antes de la operación.

ADVERTENCIA

Evite el contacto de la piel con

aceite de motor o gasolina. Use ropa y equipo de pro-

tección. Lave toda la piel expuesta con agua y jabón.

El contacto prolongado de la piel con gasolina o aceite

de motor puede causar irritación cutánea grave y otras

reacciones adversas.

AVISO

Inspeccione el estado físico del pro-

ducto antes de cada uso. Inspeccione si hay pernos

sueltos, fugas de líquido y otros signos de desgaste.

Reemplace todos los elementos dañados.

SEPA CÓMO UBICAR Y OPERAR SU

GENERADOR DE FORMA SEGURA

PELIGRO

Peligro de asfixia. Coloque el

generador en un área bien ventilada. NO coloque el

generador cerca de conductos de ventilación o entra-

das de aire donde los gases de escape puedan ser

arrastrados hacia espacios ocupados o confinados.

Considere cuidadosamente las corrientes de aire y

viento al colocar el generador.

ADVERTENCIA

Peligro de electrocución. Nunca

use el generador en un lugar húmedo o mojado. Nun-

ca exponga el generador a la lluvia, nieve, agua ro-

ciada o agua estancada mientras esté en uso. Prote-

ja el generador de todas las condiciones climáticas

peligrosas. La humedad o el hielo pueden causar un

cortocircuito u otro mal funcionamiento en el circuito

eléctrico. Usar un generador o un aparato eléctrico en

condiciones húmedas, como lluvia o nieve, o cerca de

una piscina o sistema de riego, o cuando sus manos

están mojadas, puede resultar en electrocución.

ADVERTENCIA

Peligro de incendio. Solo opere

el generador en una superficie plana y nivelada. Oper-

ar el generador en una superficie con material suelto,

como arena o recortes de césped, puede hacer que

el generador ingiera desechos que podrían bloquear

los conductos de ventilación o el sistema de entrada

de aire. Deje que el generador se enfríe durante 30

minutos antes de transportarlo o almacenarlo.

l Lea y comprenda toda la información de seguridad antes de

poner en marcha el generador (consulte las páginas 4 a 10).

l NUNCA utilice un generador en una casa, garaje, sótano, ático,

sótano de acceso o cualquier otra área total o parcialmente

cerrada. Áreas como estas pueden permitir que se acumulen

niveles peligrosos de monóxido de carbono. El monóxido de

carbono (CO), un gas invisible, inodoro y extremadamente

venenoso, PUEDE MATARLO EN MINUTOS.

l NO contenga los generadores durante su funcionamiento.

l Utilice el generador únicamente EN EL EXTERIOR y lejos de

ventanas, puertas y rejillas de ventilación, tal como recomiendan

los Centros para el Control y la Prevención de Enfermedades

del Departamento de Salud y Servicios Humanos de los EE.

UU. Algunas casas o condiciones del viento pueden requerir

una distancia adicional.

l No utilice el generador en una pendiente. La unidad siempre

debe colocarse sobre una superficie plana y estable.

l El generador debe estar sobre una superficie plana y nivelada

en todo momento (incluso cuando no esté en funcionamiento).

l El generador debe tener al menos 5 pies (1,5 m) de espacio

libre de todo material combustible.

16 | Español

OPERACIÓN

CONOZCA LAS REGLAMENTACIONES

PARA EL USO DE GENERADORES

PORTÁTILES

Considere dónde y cómo se utilizará el generador y familiarícese

con las ordenanzas locales, estatales o federales relacionadas con

el uso previsto. Puede ser necesario ponerse en contacto con un

electricista calificado o con la agencia gubernamental local para

obtener una lista completa de los requisitos.

CÓMO AGREGAR ACEITE/VERIFICAR EL

NIVEL DE ACEITE

Vea las figuras 10 y 11.

Si su producto tiene un manual del motor por sepa-

rado, ignore la información de esta sección y siga las

instrucciones del manual del motor.

AVISO

ESTE GENERADOR SE ENVÍA SIN

ACEITE. No intente arrancar ni poner en marcha el

motor antes de que se le haya realizado el manten-

imiento adecuado con el aceite recomendado. Si no

agrega aceite de motor antes de ponerlo en marcha,

se producirán daños graves en el motor que no están

cubiertos por la garantía.

AVISO

El uso de aceite para motores de 2 ti-

empos u otros tipos de aceite no aprobados puede

provocar daños graves en el motor que no están cubi-

ertos por la garantía.

El tipo de aceite incluido y recomendado para un uso típico

es el aceite de motor 10W-30. Si utiliza el generador en

temperaturas extremas, consulte la siguiente tabla.

-20 0 20 40 60 80 100 120

-28.9

°F

°C

-17.8 -6.7 4.4 15.6 26.7 37.8 48.9

10W-30

5W-30

10W-405W-30

Recommended Engine Oil Type

Ambient Temperature

Synthetic

NOTA: Verifique el nivel de aceite del motor antes de cada

uso o cada 8 horas de funcionamiento.

l Apague el generador y deje que el motor se enfríe durante al

menos cinco minutos.

l Coloque el generador sobre una superficie nivelada en un área

bien ventilada.

l Gire la perilla de bloqueo a la posición desbloqueada.

l Retire la cubierta de servicio del motor.

l Limpie el área alrededor de la varilla de nivel de aceite.

Para el llenado inicial de aceite:

l Desenrosque y retire lentamente la varilla de nivel de aceite.

l Con el embudo, vierta lentamente el aceite de motor provisto

en el orificio de llenado de aceite. Deténgase con frecuencia

para asegurarse de que no se llene demasiado.

FIG. 10

A - Tapa de servicio del motor

B - Posición bloqueada

C - Posición desbloqueada

FIG. 11

A - Varilla de nivel de aceite

B - Rango de funcionamiento seguro

NOTA: El generador fue probado funcionalmente en la

fábrica y puede contener un mínimo de aceite residual.

Se requiere aceite adicional para operar la unidad. No

llene demasiado.

l Vuelva a colocar y apriete la varilla de nivel de aceite.

l Instale la cubierta de servicio del motor y gire la perilla de blo-

queo a la posición bloqueada para asegurar.

Para verificar el nivel de aceite:

l Desenrosque y retire lentamente la varilla de nivel de aceite.

l Limpie la varilla de nivel y vuelva a colocarla dentro del orificio

de llenado de aceite. No enrosque la varilla de nivel.

l Retire la varilla de nivel y verifique que el nivel de aceite esté

dentro del rango de funcionamiento seguro.

l Si el nivel de aceite es bajo, agregue aceite de motor recomen-

dado de manera incremental y vuelva a verificar hasta que el

nivel esté dentro del rango de funcionamiento seguro.

Español | 17

OPERACIÓN

l Vuelva a colocar la varilla de nivel de aceite y apriétela con la

mano.

l Instale la tapa de servicio del motor y gire la perilla de bloqueo

a la posición bloqueada para asegurarla.

CONECTE LA BATERÍA

Vea la Figura 12.

AVISO

No intente arrancar ni poner en marcha

el motor antes de que se le haya realizado el manten-

imiento adecuado con el aceite recomendado. Si no

se agrega aceite de motor antes de ponerlo en mar-

cha, se producirán daños graves en el motor que no

están cubiertos por la garantía.

La batería tiene un enchufe de conexión rápida preinstalado. Retire

la brida que asegura los enchufes y luego presione firmemente

para conectarlos.

NOTA: El generador está equipado con una función de

carga de batería. Una vez que el motor está funcionando,

una pequeña carga recargará lentamente la batería.

REQUISITOS DE GASOLINA

AVISO

No utilice combustible E15 o E85 en

este producto. Los daños al motor o al equipo cau-

sados por combustible viejo o el

uso de combustibles no aproba-

dos (como mezclas de etanol

E15 o E85) no están cubiertos

por la garantía. Utilice única-

mente gasolina sin plomo que contenga hasta un 10

% de etanol.

l SIEMPRE use gasolina LIMPIA, FRESCA y sin plomo (87–93

octanos) en esta unidad. NUNCA use gasolina VIEJA, RADIADA

o CONTAMINADA.

l Se acepta hasta un 10 % de etanol (gasohol) (donde esté

disponible; se recomienda combustible sin etanol).

l NO use E85 o E15.

l NO use una mezcla de gasóleo.

l NO modifique el motor para que funcione con combustibles

alternativos.

USO DE ESTABILIZADOR DE

COMBUSTIBLE

Agregar un estabilizador de combustible (no incluido) extiende

la vida útil del combustible y ayuda a prevenir la formación de

depósitos que pueden obstruir el sistema de combustible. Siga

las instrucciones de uso del fabricante.

Siempre mezcle la cantidad correcta de estabilizador de combus-

tible con gasolina en un recipiente de gasolina aprobado antes de

cargar combustible en el generador. Haga funcionar el generador

durante cinco minutos para permitir que el estabilizador trate todo

el sistema de combustible.

FIG. 12

A - Enchufe de conexión rápida

FIG. 13

A - Tapa del depósito de combustible

E85

E15

ADICIÓN DE GASOLINA

Ver Figuras 13 y 14.

PELIGRO

Peligro de incendio y explosión.

Nunca quite la tapa del combustible ni recargue el

generador mientras el motor esté en funcionamien-

to. No fume ni genere chispas mientras reabastece el

combustible. Siempre apague el motor y deje que el

generador se enfríe durante al menos cinco minutos

antes de reabastecer el combustible.

PELIGRO

Peligro de incendio y explosión.

No llene demasiado el tanque de combustible. Llene

solo hasta el anillo rojo de llenado máximo en la pan-

talla de combustible. El llenado excesivo puede hacer

que el combustible se derrame sobre el motor y pro-

voque un incendio o una explosión.

ADVERTENCIA

Nunca use un recipiente de gas-

olina, un tanque de gasolina ni ningún otro elemen-

to de combustible que esté roto, cortado, rasgado o

dañado.

18 | Español

de Transporte de los EE. UU. (D.O.T.) o la Norma Nacional de

Canadá, CAN/CSA-B339, Cilindros, esferas y tubos para el

transporte de mercancías peligrosas; y Comisión.

l El cilindro debe tener una válvula de alivio de

seguridad.

l El cilindro debe incluir un dispositivo de pro-

tección contra sobrellenado (OPD) listado

por UL. Los cilindros con esta característica

de seguridad tendrán un volante triangular

exclusivo. Utilice únicamente cilindros de gas LP con este tipo

de volante.

l El cilindro debe estar certificado periódicamente para su uso

por la autoridad con jurisdicción local (AHJ). Antes de usarlo,

confirme que la fecha de certificación del cilindro no haya ex-

pirado.

l Todos los cilindros nuevos deben purgarse de aire y humedad

antes de llenarlos. Los cilindros usados que no se hayan tapado

o mantenido cerrados también deben purgarse. El proceso de

purga debe ser realizado por un proveedor de propano (los

cilindros de un proveedor de intercambio deben haber sido

purgados y llenados correctamente).

OPERACIÓN

AVISO

Llene el tanque únicamente con un

recipiente de gasolina aprobado. Asegúrese de que

el recipiente de gasolina esté limpio por dentro y en

buenas condiciones para evitar la contaminación del

sistema de combustible.

l Apague el generador y deje que el motor se enfríe durante al

menos cinco minutos.

l Coloque el generador sobre una superficie nivelada en un área

bien ventilada. NO cargue combustible en interiores.

l Limpie el área alrededor de la tapa del combustible y quítela

lentamente.

l Agregue lentamente el combustible recomendado. No llene

demasiado.

NOTA: El nivel de gasolina NO debe ser superior al anillo

rojo de llenado máximo en la pantalla de combustible.

l Instale la tapa del combustible. Apriétela bien.

l Limpie el combustible derramado.

l Aléjese al menos 30 pies del área de reabastecimiento de

combustible antes de volver a arrancar el motor.

AVISO

El combustible puede dañar la pintura y

el plástico. Tenga cuidado al llenar el tanque de com-

bustible. La garantía no cubre los daños causados por

combustible derramado.

AVISO

Limpie los residuos del filtro de com-

bustible antes y después de cada carga de combusti-

ble. Retire el filtro de combustible presionándolo leve-

mente mientras lo retira del tanque de combustible.

REQUISITOS DEL CILINDRO DE GAS LP

AVISO

Los cilindros de propano que utilizan

un sistema de extracción de líquido no se pueden uti-

lizar en estos modelos.

El gas LP es extremadamente inflamable y puede encenderse

espontáneamente cuando se mezcla con aire. El cilindro de gas

LP utilizado con este generador debe cumplir con los siguientes

requisitos:

l El cilindro debe estar fabricado y etiquetado de acuerdo con las

Especificaciones para cilindros de gas LP del Departamento

FIG. 14

A - Tapa de combustible

B - Línea de llenado máximo

C - Filtro de malla

Español | 19

OPERACIÓN

CONEXIÓN DE UN CILINDRO DE GAS LP AL

GENERADOR

Vea las figuras 15 y 16.

PELIGRO

Peligro de incendio y explosión.

Nunca conecte ni desconecte la manguera de GLP/

propano mientras el motor esté en funcionamiento.

No fume ni genere chispas mientras manipule GLP/

propano. Siempre apague el motor y deje que el gen-

erador se enfríe durante al menos cinco minutos antes

de conectar el cilindro de propano.

ADVERTENCIA

Nunca use un recipiente de gas,

una manguera de GLP/propano, un cilindro de propa-

no o cualquier otro elemento combustible que parezca

estar dañado.

ADVERTENCIA

Para reducir el riesgo de le-

siones, realice una prueba de fugas cada vez que

desconecte y vuelva a conectar el cilindro de gas LP.

l Apague el generador y deje que el motor se enfríe durante al

menos cinco minutos.

l Coloque el generador sobre una superficie nivelada en un área

bien ventilada. NO conecte ni desconecte el cilindro de gas LP

en interiores.

l Coloque el cilindro de gas LP cerca del generador, pero no lo

coloque en el camino del escape del silenciador.

NOTA: El cilindro de propano puede ser de cualquier

capacidad, pero debe cumplir con los Requisitos para

cilindros de gas LP que se enumeran anteriormente en

esta sección.

l Confirme que el volante esté en la posición de cierre total.

l Sujete firmemente la manguera de GLP/propano y empuje la

boquilla hacia la válvula del cilindro.

l Use la mano para enroscar la manguera de GLP/propano en

la válvula del cilindro. No enrosque mal. No use herramientas

ni selladores.

NOTA: Habrá cierta resistencia mientras la manguera sella

en la válvula del cilindro. Para completar la conexión, gire

el conector entre media vuelta y tres cuartos de vuelta

más. Si no puede completar la conexión, desconecte la

manguera e intente nuevamente. Si aún no puede com-

pletar la conexión, ¡NO use esta manguera!

l Enrosque la manguera de propano en la entrada de propano.

Tire suavemente de la manguera para comprobar que esté

segura.

FIG. 15

FIG. 16

A - Volante

B - Válvula del cilindro

C - Manguera de GLP/propano

D - Boquilla

20 | Español

OPERACIÓN

CONEXIÓN DEL GENERADOR A LA LÍNEA

DE SUMINISTRO DE GAS NATURAL

Vea las figuras 17 y 18.

PELIGRO

Peligro de incendio y explosión.

Nunca conecte ni desconecte la manguera de gas

natural mientras el motor esté en funcionamiento. No

fume ni genere chispas mientras manipule gas natu-

ral. Siempre apague el motor y deje que el generador

se enfríe durante al menos cinco minutos antes de

conectarlo al gas natural.

ADVERTENCIA

Nunca use una línea de sumi-

nistro de gas natural, una manguera de gas natural

ni ningún otro elemento de combustible que parezca

estar dañado.

ADVERTENCIA

Para reducir el riesgo de le-

siones, realice una prueba de fugas cada vez que

desconecte y vuelva a conectar la manguera de gas

natural.

l Apague el generador y deje que el motor se enfríe durante al

menos cinco minutos.

l Confirme que el suministro de gas esté cerrado en la línea de

suministro de gas natural.

l Desenrolle y estire completamente la manguera de gas natural

(no incluida) para evitar que se doble.

l Use la mano para enroscar la manguera en la línea de sumin-

istro de gas natural. No enrosque mal. No use herramientas ni

selladores.

l Conecte el conector de montaje (no incluida) al generador y

apriételo firmemente.

l Conecte la manguera de gas natural al generador usando el

collar de conexión rápida.

• Tire hacia atrás el collar de conexión rápida.

• Empuje la manguera sobre la entrada de gas natural/propano.

• Empuje el collar hacia adelante para que la manguera esté

bien sujeta. Tire suavemente de la manguera para ver si está

segura.

NOTA: La manguera de gas natural y el adaptador de con-

exión rápida deben pedirse por separado. Para realizar

el pedido, visite parts.wpowereq.com.

A - Manguera de gas natural (no incluida)

B - Línea de suministro de gas natural

A - Entrada de gas natural/propano

B - Tire del collar hacia atrás

C - Empuje la manguera sobre la entrada

D - Empuje el collar hacia adelante

E - Adaptador de conexión rápida de gas natural (no incluido)

FIG. 17

FIG. 18

Español | 21

OPERACIÓN

CENTRO DE DATOS

Consulte la Figura 19.

Presione el botón de modo para recorrer los modos de visual-

ización de datos.

Voltaje: muestra la salida de voltaje actual.

Frecuencia (Hz): muestra la frecuencia de salida de potencia

en hercios.

Horas de vida útil: muestra las horas de funcionamiento de la

vida útil.

Nivel de combustible: indica cuánta gasolina queda en el tanque

de combustible.

Tiempo de funcionamiento/mantenimiento: muestra el tiem-

po de funcionamiento actual. Se restablece a cero cuando se

apaga. Se muestra un recordatorio de mantenimiento cuando

es necesario.

Códigos de mantenimiento:

P25 – Cambiar el aceite del motor

P50 – Limpiar el filtro de aire, cambiar el aceite del motor

P100 –Cambiar el aceite del motor, limpiar el filtro de aire,

reemplazar el filtro de combustible

SELECCIÓN DE LA FUENTE DE

COMBUSTIBLE

Vea la Figura 20.

PELIGRO

Peligro de incendio y explosión. NO

agregue gasolina al tanque de combustible ni conecte la

manguera de GLP/propano o la manguera de gas natural al

generador mientras este se encuentre en funcionamiento.

AVISO

No sobrecargue el generador. Las capaci-

dades de carga varían según la fuente de combustible. An-

tes de cambiar las fuentes de combustible, asegúrese de

que el generador pueda suministrar suficientes vatios de

funcionamiento (continuos) y pico (de arranque) para los el-

ementos que esté conectando.

La fuente de combustible se puede cambiar mientras el motor

está apagado o mientras está funcionando si se conecta un tan-

que de propano al generador ANTES de la operación. Si cambia

de gasolina a otra fuente de combustible mientras el motor está

funcionando, puede funcionar de manera irregular durante unos

segundos mientras purga la gasolina del carburador.

Para cambiar a gasolina:

l Gire la válvula de combustible a la posición abierta para iniciar

el flujo de gasolina.

l Gire el interruptor selector de combustible completamente en

el sentido de las agujas del reloj para GASOLINA.

l Cierre el flujo de gas propano.

Para cambiar a propano:

l Abra la válvula del cilindro de gas LP para iniciar el flujo de

propano.

l Gire el interruptor selector de combustible completamente en

sentido antihorario para PROPANO.

l Cierre el flujo de gasolina.

FIG. 20

A - Combustible apagado

B - Gas natural

C - Propano

D - Gasolina

E - Interruptor selector de combustible

FIG. 19

A - Voltaje

B - Potencia de salida

C - Horas de vida útil

D - Nivel de combustible

E - Recordatorio de tiempo de funcionamiento/mantenimiento

F - Botón de modo

Para cambiar a gas natural:

l Abra la válvula en la línea de suministro de gas natural para

iniciar el flujo de gas natural.

l Gire el interruptor selector de combustible a Gas natural.

l Cierre el flujo de propano y gasolina.

22 | Español

OPERACIÓN

OPERACIÓN A GRAN ALTITUD

La potencia del motor se reduce cuanto más alto se opera sobre el

nivel del mar. La salida se reducirá aproximadamente un 3,5 % por

cada 1000 pies de aumento de altitud con respecto al nivel del mar.

Se requiere un ajuste a gran altitud para operar a altitudes su-

periores a 5000 pies (1524 m). El funcionamiento sin este ajuste

provocará una disminución del rendimiento, un mayor consumo

de combustible y un aumento de las emisiones.

AVISO

NO opere el generador a altitudes infe-

riores a 2000 pies (762 m) con el kit para gran altitud

instalado. Podría dañar el motor.

Kit de carburador

para gran altitud

Part# 518532

Kit regulador de gran

altitud

Part# 518337

PERÍODO DE RODAJE

Para un rodaje adecuado, no exceda el 50 % de la potencia nom-

inal durante las primeras cinco horas de funcionamiento.

Use el aceite suministrado hasta el primer cambio de aceite

recomendado. No use aceite totalmente sintético durante el

período de rodaje. El aceite totalmente sintético puede impedir

el frenado y asentamiento adecuados de los anillos del pistón.

Varíe la carga ocasionalmente para permitir que los devanados

del estator se calienten y enfríen y ayuden a asentar los anillos

del pistón.

ANTES DE PONER EN MARCHA EL

GENERADOR

Verifique que:

l El generador esté colocado en un lugar seguro y apropiado.

l El generador esté sobre una superficie seca, plana y nivelada.

l Los niveles de aceite y combustible estén dentro del rango de

funcionamiento seguro.

l Todas las cargas estén desconectadas de los receptáculos del

panel de control.

l El interruptor de modo ECO esté en la posición OFF (APAGADO).

PELIGRO

Peligro de incendio y explosión.

NO mueva ni incline el generador durante el funcio-

namiento.

ARRANQUE REMOTO

Vea la Figura 19.

El llavero de arranque remoto incluido con el generador debe

estar conectado a la manija de retroceso o al panel de control.

Si la unidad se envió sin llavero, comuníquese con el servicio de

atención al cliente.

El generador se puede arrancar de forma remota desde una

distancia de hasta 99 pies (30 metros) utilizando el llavero de

arranque remoto.

NOTA: A medida que se agoten las baterías del llavero de

arranque remoto, la distancia operativa disminuirá.

Emparejamiento del arranque remoto:

Si se reemplaza el llavero de arranque remoto o es necesario

emparejarlo con el generador, siga este procedimiento:

l Coloque el interruptor de la batería del generador en la posición

ON. La luz indicadora de encendido se iluminará.

l Mantenga presionado el botón START/STOP en el panel de

control durante aproximadamente 10 segundos hasta que

parpadee rápidamente.

l Mantenga presionado el botón START en el llavero hasta que

START/STOP ya no esté iluminado. Suelte el botón. El botón

START/STOP se iluminará después de soltarlo.

l Presione el botón START en el llavero y, si el emparejamiento

es exitoso, el botón START/STOP deja de parpadear y se

iluminará durante aproximadamente dos segundos. Cuando

la iluminación se detenga, el emparejamiento es exitoso

l Coloque el interruptor de la batería del generador en la posición

OFF. El control remoto ahora está emparejado.

ARRANQUE DEL MOTOR: GASOLINA

Vea las figuras 20 - 22.

PELIGRO

Peligro de incendio y explosión.

NO mueva ni incline el generador durante el funcio-

namiento.

ADVERTENCIA

Verifique que el área alrededor

del generador esté despejada antes de arrancarlo de

forma remota.

l Confirme que haya combustible en el tanque de gasolina.

l Gire el interruptor selector de combustible a funcionamiento

con gasolina. (Vea la figura 20).

l Asegúrese de que el interruptor de modo ECO esté en la posición

OFF (APAGADO).

l Coloque el interruptor de la batería en la posición ON

(ENCENDIDO).

l Elija el método de arranque:

• Arranque remoto: Mantenga presionado el botón START

(INICIO) en el llavero de arranque remoto durante un segundo.

A - Luz de actividad

B - Botón de inicio

C - Botón de parada

D - Botón de inicio/parada (para el proceso de emparejamiento)

FIG. 21

Español | 23

FIG. 22

OPERACIÓN

• Arranque con botón: Mantenga presionado el botón START/

STOP (INICIO/PARADA) del motor durante dos segundos.

• Arranque manual: Sujete y tire de la manija manual lentam-

ente hasta que haya mayor resistencia, luego tire rápidamente.

NOTA: En condiciones de frío extremo, cierre manual-

mente el estrangulador moviéndolo hacia la derecha

hacia la manija frontal del generador.

ARRANQUE DEL MOTOR: PROPANO

PELIGRO

Peligro de incendio y explosión.

Siempre gire la válvula del tanque de propano a la

posición completamente cerrada si no está haciendo

funcionar el generador con propano.

l Asegúrese de que la manguera de GLP/propano esté conectada

correctamente al generador y al tanque de propano.

l Gire el interruptor selector de combustible a la posición de

funcionamiento con propano. (Vea la Figura 20.)

l Abra completamente la válvula del tanque de propano.

l Asegúrese de que el interruptor de modo ECO esté en la posición

OFF (APAGADO).

l Coloque el interruptor de la batería en la posición ON

(ENCENDIDO).

l Elija el método de arranque:

• Arranque remoto: Presione y mantenga presionado el botón

ON (ENCENDIDO) en el llavero de arranque remoto durante

un segundo.

• Arranque con botón: Presione y mantenga presionado el

botón START/STOP (ENCENDIDO/APAGADO) del motor

durante dos segundos.

• Arranque manual: Sujete y tire de la manija manual lentamente

hasta que haya mayor resistencia, luego tire rápidamente.

NOTA: En condiciones de frío extremo, cierre manualmente el

estrangulador moviéndolo hacia la derecha hacia la manija

frontal del generador.

NOTA: Durante el arranque por botón o remoto, el motor activará

automáticamente el estrangulador y comenzará la secuencia de

arranque. Si el motor no arranca, el generador intentará hacerlo

dos veces más.

PARADA DEL GENERADOR

l Retire todas las cargas conectadas de los receptáculos del

panel de control.

l Deje que el generador funcione “sin carga” para reducir y es-

tabilizar las temperaturas del motor y del alternador.

l Detenga el flujo de combustible.

• Para gasolina, cierre la válvula de combustible.

• Para propano, cierre la válvula del cilindro en el cilindro de

gas LP.

• Para gas natural, cierre la válvula en la línea de suministro

de gas natural.

l Utilice uno de los siguientes para apagar el generador:

• Presione el botón OFF (APAGADO) en el control remoto.

• Presione el botón START/STOP (INICIO/PARADA) en el

panel de control.

A - Tomacorrientes de 120 voltios CA de 20 amperios

B - Tomacorrientes de 120/240 voltios CA de 30 amperios

C - Tomacorrientes de 120/240 voltios CA de 50 amperios

D - Interruptor de modo ecológico

E - Botón de reinicio

F - Disyuntor de 30 A

G - Tomacorrientes de funcionamiento en paralelo

H - Interruptor selector de combustible

I - Disyuntor de 50 A

J - Terminal de tierra

K - LED de nivel bajo de aceite

L - LED de sobrecarga

M - LED de salida lista

N - Disyuntor de 20 A

O - LED de generador de servicio

P - LED de apagado automático

Q - Conexión de manguera de gas propano/natural

R - Interruptor de batería

S - Botón de INICIO/PARADA

T - Conector de interruptor inteligente (no incluido)

U - Pantalla digital

24 | Español

OPERATION

l Coloque el interruptor de la batería en el panel de control en la

posición OFF (O).

l Desconecte la manguera de propano del cilindro de gas LP y

del generador o desconecte la manguera de gas natural de la

línea de suministro de gas natural y del generador.

Para detener la unidad rápidamente en caso de

emergencia:

l Coloque el interruptor de la batería en la posición OFF (O).

OPERACIÓN EN PARALELO

PELIGRO

Peligro de incendio y electro-

cución. Nunca conecte ni desconecte los cables para-

lelos cuando un generador esté funcionando. No se-

guir esta regla puede provocar lesiones personales

graves o la muerte.

ADVERTENCIA

La conexión correcta de los ca-

bles paralelos es muy importante, especialmente

cuando los generadores se utilizan con un interruptor

de transferencia para suministrar energía a un edifi-

cio. Para evitar lesiones personales graves o daños a

los dispositivos eléctricos, incluidos los generadores,

no intente alimentar un sistema eléctrico en un edificio

sin utilizar un interruptor de transferencia aprobado.

AVISO

La conexión a un generador que no es

compatible puede provocar una salida de bajo voltaje

que puede dañar las herramientas y los aparatos ali-

mentados por el generador.

El funcionamiento en paralelo le permite conectar dos generadores

inversores Westinghouse compatibles para lograr un funciona-

miento combinado y una salida de potencia máxima.

Para el funcionamiento en paralelo, se necesita un cable para-

lelo o un cable paralelo montado en el receptáculo. Los cables

compatibles se venden por separado. Visita parts.wpowereq.com

para solicitar la pieza n.# 507096.

Consulte el manual del usuario incluido con el cable paralelo o el

cable paralelo montado en el receptáculo para obtener instruc-

ciones de instalación y funcionamiento.

INDICADOR DE NIVEL BAJO DE ACEITE

El LED DE NIVEL BAJO DE ACEITE en el panel de control se

iluminará cuando la unidad tenga poco aceite o se haya quedado

sin aceite. El generador no arrancará cuando el indicador esté

encendido. Para reanudar el funcionamiento normal, agregue

aceite de motor como se describió anteriormente en esta sección.

No intente arrancar ni poner en marcha el motor antes de que

se le haya realizado el mantenimiento adecuado con el aceite

recomendado.

MODO ECO

Vea la Figura 22.

AVISO

Encienda siempre el generador con el

interruptor de modo ECO en la posición OFF (APA-

GADO). Deje que la velocidad del motor se estabilice

y que el LED OUTPUT READY (SALIDA LISTA) se

ilumine antes de colocar el interruptor de modo ECO

en la posición ON (ENCENDIDO).

AVISO

No utilice el modo ECO cuando esté

funcionando en paralelo con otro generador inversor

Westinghouse.

El modo ECO minimiza el consumo de combustible y el ruido al

ajustar las RPM del motor al mínimo requerido para la carga actual.

Encienda el modo ECO cuando encienda pequeños electro-

domésticos con cargas continuas, como una computadora o una

luz eléctrica.

Apague el modo ECO cuando encienda grandes cargas de so-

brecarga, como un aire acondicionado o una bomba eléctrica.

Para encender el modo ECO, confirme que el LED OUTPUT

READY (SALIDA LISTA) esté iluminado y luego coloque el

interruptor en la posición ON (ENCENDIDO). Si no hay carga

presente, las RPM del generador caerán a la velocidad de ralentí.

El generador detectará las cargas a medida que se apliquen y

aumentará las RPM del motor.

Para hacer funcionar el generador a máxima potencia y RPM, colo-

que el interruptor de modo ECO en la posición OFF (APAGADO).

RESTABLECIMIENTO DE SOBRECARGA

No sobrecargue el generador. Si el generador se acerca o ha

alcanzado una condición de sobrecarga, se iluminará el LED DE

SOBRECARGA en el panel de control.

Si el generador está cerca de una sobrecarga, el LED DE SO-

BRECARGA parpadeará. Apague y retire uno o más dispositivos

conectados para disminuir la carga y reanudar el funcionamiento

normal. Si no se reduce la carga, la unidad alcanzará una condi-

ción de sobrecarga. Para extender la vida útil del generador, evite

hacer funcionar la unidad cerca de su capacidad máxima.

Si el generador está sobrecargado o si hay un cortocircuito en un

dispositivo conectado, el LED DE SOBRECARGA se iluminará

de forma continua y la unidad se desconectará automáticamente

de la carga. El motor seguirá funcionando, pero no habrá salida

eléctrica.

Para restablecer la salida eléctrica después de una

sobrecarga:

l Retire todas las cargas conectadas de los receptáculos del

panel de control.

lPresione el botón RESET en el panel de control hasta que

el LED DE SOBRECARGA se apague y el LED DE SALIDA

LISTA se ilumine.

l Reinicie el disyuntor si está activado.

l Confirme que las cargas de funcionamiento y de sobretensión

previstas no excedan la capacidad del generador.

l Vuelva a conectar las cargas eléctricas en forma secuencial,

permitiendo que el generador se estabilice después de conectar

cada carga.

Español | 25

OPERATION

DISYUNTOR

El disyuntor de 20 amperios protege los dispositivos y equipos

conectados a los receptáculos de 120 V y 20 amperios contra

sobrecargas eléctricas. El disyuntor de 30 amperios protege los

dispositivos y equipos conectados a los receptáculos de 120 V

y 30 amperios. Si se activa un disyuntor, apague el dispositivo

conectado, retírelo del puerto o tomacorriente y presione el di-

syuntor para restablecerlo.

TRANSPORTE

l Apague el generador.

l Deje que el generador se enfríe durante un mínimo de 30

minutos antes de transportarlo.

l Vuelva a colocar todas las cubiertas protectoras en el panel de

control del generador.

l Utilice únicamente la manija fija para levantar la unidad o colo-

car cualquier restricción de carga, como cuerdas o correas de

amarre. NO intente levantar o asegurar el generador sujetándolo

de ninguno de sus otros componentes.

l Mantenga la unidad nivelada durante el transporte para minimizar

la posibilidad de fugas de combustible o, si es posible, drene

el combustible o haga funcionar el motor hasta que el tanque

de combustible esté vacío antes del transporte.

MANTENIMIENTO

ADVERTENCIA

Arranque accidental. Desconecte

la funda de la bujía (consulte la figura 25) de la bujía

cuando realice tareas de mantenimiento en el gener-

ador.

ADVERTENCIA

Reemplace los elementos daña-

dos o desgastados con piezas de repuesto recomen-

dadas o equivalentes. El uso de una pieza incorrec-

ta o incompatible puede crear un peligro que podría

provocar lesiones personales graves.

ADVERTENCIA

Deje que los componentes cali-

entes se enfríen durante 30 minutos antes de realizar

cualquier procedimiento de mantenimiento.

ADVERTENCIA

Evite el contacto de la piel con

aceite de motor o gasolina. Use ropa y equipo de pro-

tección. Lave toda la piel expuesta con agua y jabón.

El contacto prolongado de la piel con gasolina o aceite

de motor puede causar irritación cutánea grave y otras

reacciones adversas.

AVISO

Inspeccione el estado físico del pro-

ducto antes de cada uso. Inspeccione si hay pernos

sueltos, fugas de líquido y otros signos de desgaste.

Reemplace todos los elementos dañados. Para ob-

tener piezas de repuesto o asistencia, comuníquese

con el servicio de atención al cliente.

Para prolongar la vida útil de este producto, siga las instrucciones

de mantenimiento de esta sección. Comuníquese con el servicio

de atención al cliente antes de realizar el mantenimiento de cual-

quier pieza retirada del mercado o en garantía.

LIMPIEZA DEL GENERADOR

No guarde ni utilice el generador en entornos sucios,

polvorientos o corrosivos. No permita que materiales extraños o

residuos obstruyan los conductos de ventilación de la unidad.

NUNCA limpie el generador con una manguera de jardín.

El agua puede dañar el sistema de combustible y los

componentes eléctricos. Si es necesario limpiar la unidad,

utilice un cepillo suave y un paño húmedo para limpiar el

exterior y utilice aire a baja presión (no más de 25 psi) para

limpiar los conductos de ventilación.

Nunca utilice gasolina como agente de limpieza.

Piezas de repuesto para mantenimiento

Descripción Número de pieza

Parachispas 6947

Bujía 97109

Filtro de combustible 503077

NOTA: Las piezas se pueden pedir en parts.wpowereq.com.

26 | Español

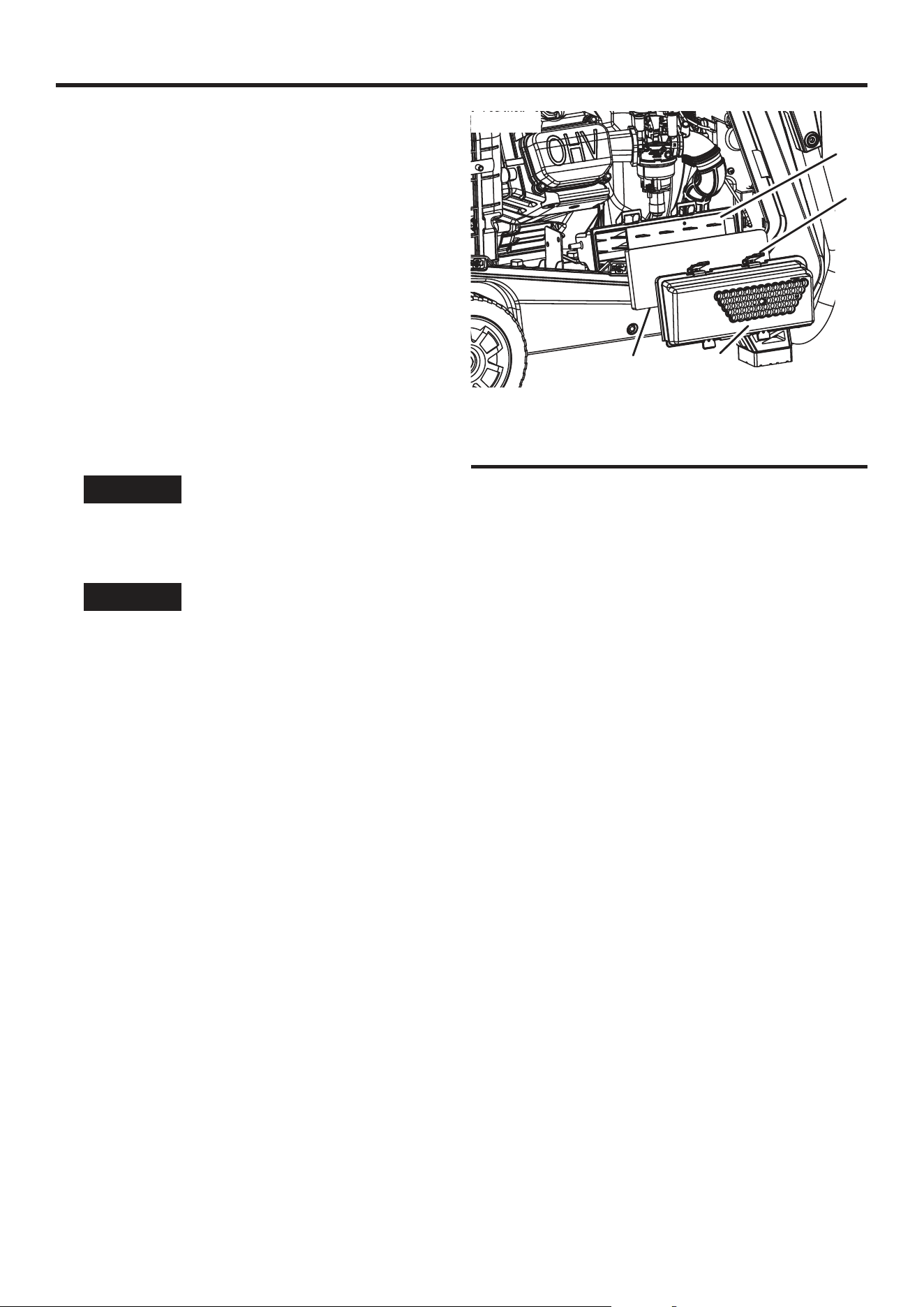

A - Tapa del filtro de aire

B - Filtro de aire

C - Pestaña

D - Caja del filtro de aire

MANTENIMIENTO

LIMPIEZA/REEMPLAZO DEL FILTRO DE

AIRE

Vea la Figura 23.

Mantenga limpio el filtro de aire. Un filtro de aire sucio puede

causar un rendimiento deficiente y reducir la vida útil del producto.

NUNCA opere el generador sin un filtro de aire colocado.

l Apague el generador y deje que el motor se enfríe durante 30

minutos.

l Gire la perilla de bloqueo a la posición desbloqueada y retire

la cubierta de servicio del motor.

l Suelte las pestañas y retire la cubierta del filtro de aire.

l Retire el filtro de aire de la carcasa del filtro de aire y colóquelo

en un recipiente de limpieza adecuado. Reemplace el filtro de

aire si está dañado.

NOTA: El filtro de aire puede estar cubierto de aceite. Use un

recipiente adecuado.

l Lave el filtro de aire sumergiéndolo en una solución de jabón

detergente doméstico y agua tibia. Apriete lentamente el filtro

para limpiarlo completamente.

AVISO

NO tuerza ni rasgue el filtro de aire du-

rante la limpieza o el secado.

l Enjuague el filtro de aire sumergiéndolo en agua dulce y apretán-

dolo lentamente. Deje que el filtro se seque completamente.

AVISO

No contamine. Siga las pautas de la

EPA u otras agencias gubernamentales para la elim-

inación adecuada de materiales peligrosos. Consulte

con las autoridades locales o con un centro de recu-

peración.

l Sumerja el filtro de aire en aceite de motor limpio y luego exprima

todo el exceso de aceite. El motor emitirá humo al arrancar si

queda demasiado aceite en el filtro.

l Instale el filtro de aire en la carcasa del filtro de aire y vuelva a

instalar la cubierta del filtro de aire.

FIG. 23

l Instale la cubierta de servicio del motor y gire la perilla de blo-

queo a la posición bloqueada para asegurarla.

CAMBIO DEL ACEITE DEL MOTOR

Vea la Figura 24.

Para un rendimiento óptimo, cambie el aceite del motor de acuerdo

con las cifras especificadas en el programa de mantenimiento o

en el manual del motor (si corresponde). Cuando utilice el gener-

ador en condiciones extremas, sucias o polvorientas o en climas

extremadamente cálidos, cambie el aceite con mayor frecuencia.

NOTA: Cambie el aceite mientras el motor esté tibio, pero no

caliente. El aceite de motor tibio se drena más rápida y completa-

mente que el lubricante frío. El contacto con el lubricante caliente

puede causar quemaduras graves.

l Apague el generador y deje que el motor se enfríe durante 30

minutos.

• Coloque el generador sobre una superficie nivelada en un área

bien ventilada.

• Gire la perilla de bloqueo a la posición desbloqueada y retire

la cubierta de servicio del motor.

Español | 27

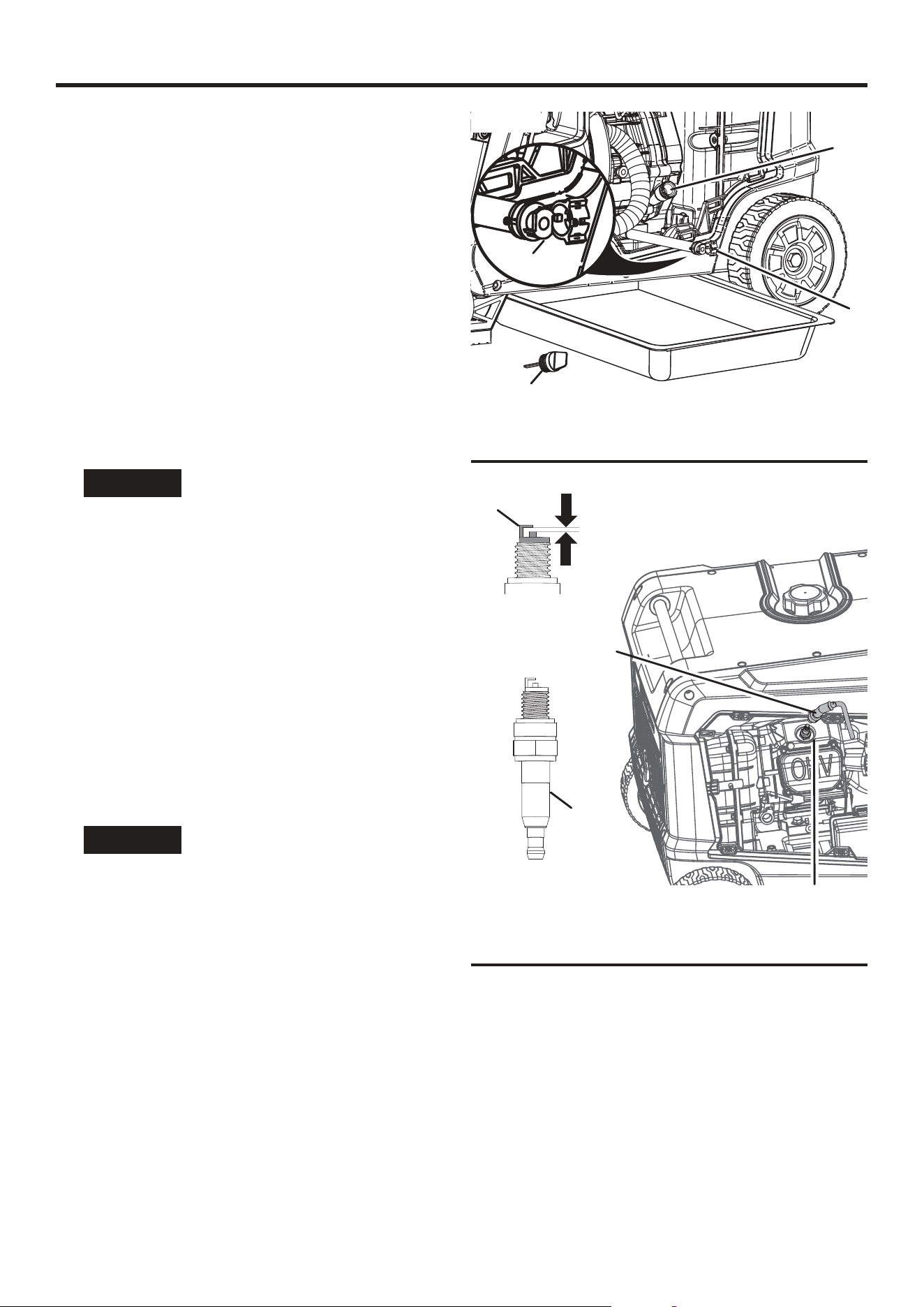

MANTENIMIENTO

• Limpie el área alrededor de la varilla de nivel de aceite y el

perno de drenaje.

• Desenrosque y retire lentamente la varilla de nivel de aceite.

• Coloque un cárter de aceite (o un recipiente adecuado) debajo

del generador.

• Retire el perno de drenaje.

• Una vez que el aceite se haya drenado por completo, vuelva a

colocar el perno de drenaje.

• Vuelva a llenar el aceite como se describe en la sección

Operaciones.

• Limpie la varilla de nivel de aceite.

• Vuelva a colocar la varilla de nivel de aceite y apriétela con

la mano.

• Limpie el aceite derramado.

• Instale la tapa de servicio del motor y gire la perilla de bloqueo

a la posición de bloqueo para asegurarla.

LIMPIEZA/REEMPLAZO DE LA BUJÍA

Vea la Figura 25.

AVISO

SIEMPRE use bujías compatibles o

originales de Westinghouse. El uso de bujías de

tipo resistor puede provocar un ralentí irregular,

fallas de encendido o puede impedir que el motor

arranque.

Asegúrese de que la chispa esté limpia y con la separación cor-

recta. Para limpiar o reemplazar la bujía:

l Apague el generador y deje que el motor se enfríe durante 30

minutos.

l Coloque el generador sobre una superficie nivelada en un área

bien ventilada.

l Levante la puerta de servicio de la bujía para acceder al área

de la bujía.

l Retire la funda de la bujía tirando de ella directamente hacia

afuera del motor.

l Limpie el área alrededor de la bujía.

l Retire la bujía con la llave de tubo para bujías incluida.

AVISO

Nunca aplique ninguna carga lateral ni

mueva la bujía lateralmente al retirarla.

l Inspeccione la bujía. Reemplácela si los electrodos están pica-

dos, quemados o si el aislante está agrietado. Utilice únicamente

una bujía de repuesto recomendada.

l Mida la separación de los electrodos de la bujía con un calibrador

de espesores de alambre. Si es necesario, corrija la separación

doblando con cuidado el electrodo lateral.

Separación de la bujía: 0.024 – 0.032 in. (0.60 – 0.80 mm)

l Instale con cuidado la bujía apretándola con los dedos y luego

apriétela de 3/8 a 1/2 vuelta adicional con la llave para bujías.

l Instale la funda de la bujía y cierre la puerta de servicio de la

bujía.

A - Bujía

B - Funda de bujía

C - Aislante

D - Electrodo

FIG. 25

0.024 - 0.032 in.

(0.60 - 0.80 mm)

FIG. 24

A - Varilla de nivel de aceite

B - Vaciado

C - Llenado de aceite

28 | Español

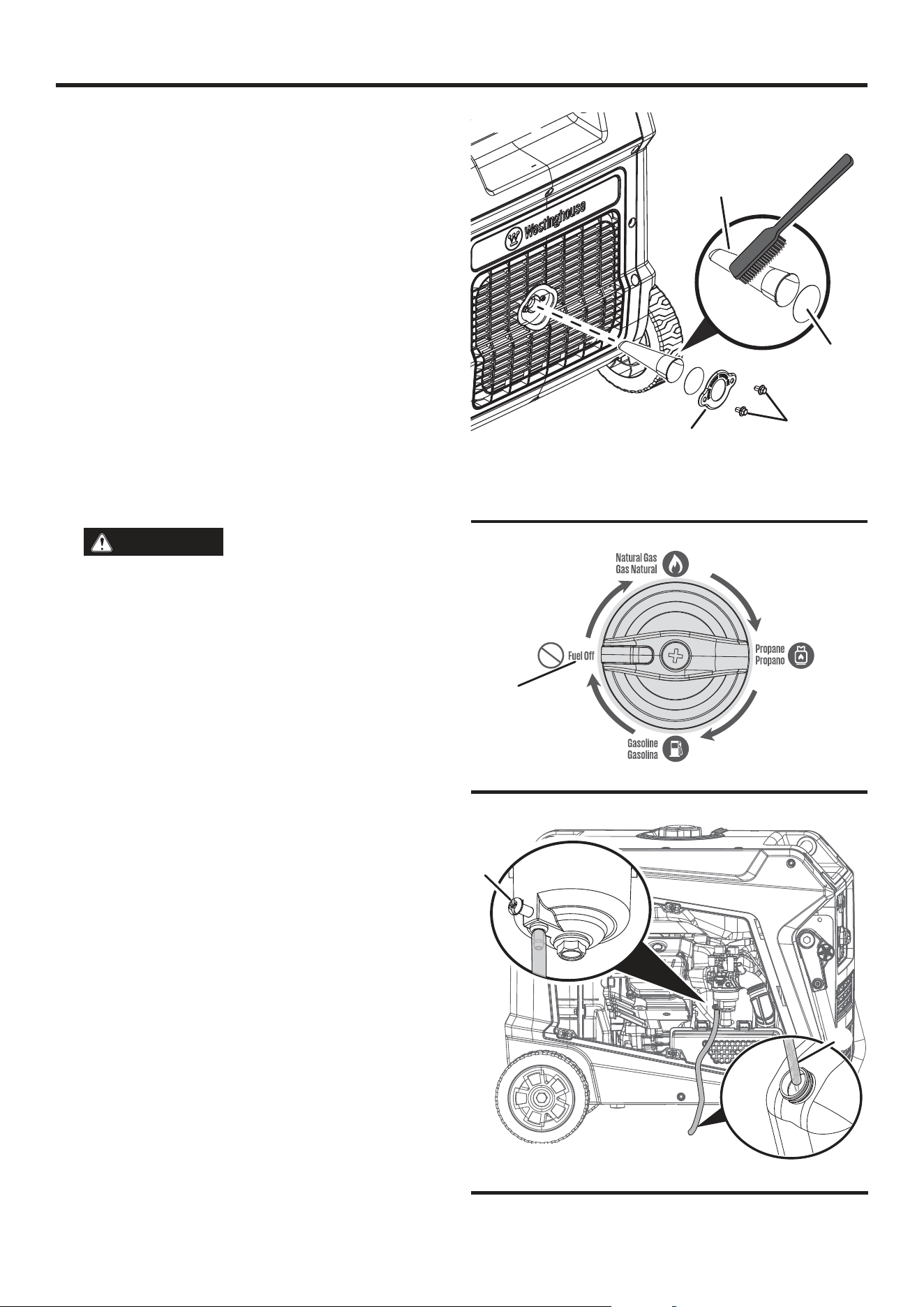

FIG. 26

A - Parachispas

B - Pantalla

C - Tornillos

D - Soporte

MANTENIMIENTO

LIMPIEZA DEL PARACHISPAS

Vea la Figura 26.

Inspeccione y limpie el parachispas de acuerdo con las cifras es-

pecificadas en el programa de mantenimiento o en el manual del

motor (si corresponde). Si no limpia el parachispas, el rendimiento

del motor se verá afectado.

l Apague el generador y deje que el motor se enfríe durante 30

minutos.

l Coloque el generador sobre una superficie nivelada en un área

bien ventilada.

l Retire los dos tornillos que sujetan el soporte del parachispas.

l Retire el soporte, la pantalla y el parachispas del generador.

l Limpie suavemente la pantalla y el parachispas con un cepillo

de alambre.

l Vuelva a instalar el parachispas, la pantalla y el soporte. Apriete

bien los tornillos.

DRENAJE DEL TANQUE DE COMBUSTIBLE

Y DEL TAZÓN DEL FLOTADOR DEL

CARBURADOR

Vea las figuras 27 - 29.

ADVERTENCIA

SIEMPRE guarde la gasolina en

un recipiente aprobado para gasolina. Los recipientes

no aprobados pueden romperse o deteriorarse, lo que

permite que escapen la gasolina o los vapores de gas-

olina, lo que puede crear un peligro grave.

Incluso el combustible correctamente estabilizado puede dejar

residuos y causar corrosión si se deja durante mucho tiempo. Si

va a almacenar el generador durante dos a seis meses, vacíe

el recipiente del flotador para evitar la acumulación de goma y

barniz en el carburador. Si va a almacenar el generador durante

más de seis meses, vacíe el tanque de combustible para evitar

la separación, el deterioro y los depósitos del combustible en el

sistema de combustible.

l Apague el generador y deje que el motor se enfríe durante 30

minutos.

l Coloque el generador sobre una superficie nivelada en un área

bien ventilada.

Para drenar el recipiente del flotador:

l Gire el interruptor de control del motor/combustible a la posición

FUEL OFF (APAGADO DE COMBUSTIBLE).

• Retire la tapa de servicio del motor.

• Ubique la manguera de drenaje que se extiende desde la parte

inferior del recipiente del flotador del carburador.

• Coloque el extremo inferior de la manguera fuera del genera-

dor en un recipiente de gasolina aprobado para recoger el

combustible drenado.

• Afloje el tornillo de drenaje del recipiente del flotador y deje

que se drene el combustible. Apriete el tornillo de drenaje

del recipiente del flotador.

• Pase la manguera de drenaje entre la carcasa del filtro de aire

y la tapa de servicio del motor. Instale la tapa de servicio

del motor.

Para hacer funcionar el recipiente del flotador en seco:

l Encienda el generador como se describió anteriormente.

FIG. 28

A - Tornillo de drenaje

B - Manguera de drenaje

A - Combustible apagado

FIG. 27

Español | 29

MANTENIMIENTO

l Después de que arranque el motor, gire el interruptor de control

del motor/combustible a la posición FUEL OFF (APAGADO DE

COMBUSTIBLE).

• Deje que el generador funcione hasta que se agote el combus-

tible en el carburador y el motor se detenga.

• Gire el interruptor de control del motor/combustible a la posición

OFF (APAGADO)

Para drenar el tanque de combustible:

AVISO

Para evitar daños a la unidad, drene

el aceite del motor antes de vaciar el tanque de com-

bustible. Consulte Cambio del aceite del motor para

obtener más detalles.

l Gire el interruptor de control del motor/combustible a la posición

OFF (APAGADO)

• Limpie el área alrededor de la tapa del combustible y retire la

tapa lentamente.

• Retire el filtro de combustible presionándolo ligeramente mien-

tras lo retira del tanque.

• Con una bomba manual de gasolina disponible en el mercado

(no incluida), extraiga la gasolina del tanque de combustible

a un recipiente de gasolina aprobado. NO use una bomba

eléctrica.

NOTA: El tanque de combustible también se puede drenar uti-

lizando el tornillo de drenaje del carburador y la manguera de

drenaje como se describió anteriormente. Mantenga el interruptor

de control del motor/combustible en la posición OFF (APAGADO)

para permitir que el combustible fluya desde el tanque a través

del carburador.

REEMPLAZO DEL FILTRO DE

COMBUSTIBLE

Vea la Figura 30.

Con el tiempo, el filtro de combustible puede ensuciarse u obstru-

irse. Para reducir el riesgo de falla del motor, reemplace el filtro

de combustible de acuerdo con las cifras especificadas en el pro-

grama de mantenimiento o el manual del motor (si corresponde).

l Apague el generador y deje que el motor se enfríe durante 30

minutos.

• Drene el tanque de combustible como se describió anteriormente.

• Retire los tornillos que aseguran el panel de control.

• Retire el panel de control.

• Ubique el filtro de combustible y observe la orientación.

• Con alicates, apriete los clips de la línea de combustible y

deslice las líneas de combustible lejos del filtro.

• Instale las líneas de combustible en el nuevo filtro. Confirme

que el filtro de combustible esté orientado correctamente.

• Instale el panel de control y ajuste los tornillos de manera segura.

FIG. 30

A - Conducto de combustible

B - Filtro de combustible

COMPROBACIÓN/AJUSTE DE LA HOLGURA

DE LAS VÁLVULAS

Vea las figuras 31 - 32.

AVISO

La comprobación y el ajuste de la hol-

gura de las válvulas se deben realizar cuando el motor

esté frío.

l Apague el generador y deje que el motor se enfríe durante 30

minutos.

• Coloque el generador sobre una superficie nivelada en un área

bien ventilada.

• Retire la cubierta del balancín y retire con cuidado la junta. Si

la junta está rota o dañada, debe reemplazarse.

• Retire la bujía para poder girar el motor.

• Tire de la manija de retroceso para girar el motor hasta el

punto muerto superior (PMS). Mirando a través del orificio

de la bujía, el pistón debe estar en la parte superior (ambas

válvulas están cerradas).

• Ambos balancines deben estar sueltos en el PMS en la carrera

de compresión. Si no lo están, gire el motor 360°.

FIG. 29

30 | Español

FIG. 31

A - Tapa del balancín

B - Perno

C - Junta

A - Tornillo de ajuste

B - Contratuerca

C - Calibre de espesores

D - Balancín

E - Vástago de válvula

F - Varilla de empuje

• Inserte un calibrador de espesores entre el balancín y el vástago

de la válvula para medir la holgura de la válvula.

Válvula de

admisión

Válvula de escape

Juego de

válvulas

0.004 in

(0.1 mm)

0.006 in

(0.15 mm)

Par de

torsión

8 – 12 Nm 8 – 12 Nm

l Si es necesario realizar un ajuste, afloje la contratuerca.

• Deslice el calibrador de espesores adecuado entre el balancín

y el vástago de la válvula.

• Apriete el tornillo de ajuste en la varilla de empuje para obtener

la holgura especificada.

NOTA: El balancín debe tocar el calibrador de espesores.

l Mantenga el tornillo de ajuste en su lugar y apriete la tuerca.

Torque: 106 inch-pound (12 Nm)

l Vuelva a verificar la holgura de la válvula.

• Si no se necesitan más ajustes, realice este procedimiento en

la otra válvula.

• Cuando haya terminado, instale la junta, la tapa del balancín

y la bujía.

MANTENIMIENTO DE LA BATERÍA

La batería que se envía con el generador está completamente

cargada. La batería puede perder algo de carga si no se utiliza

durante períodos prolongados.

NOTA: Una vez que se enciende, el generador cargará la batería

después de 30 a 60 minutos de uso.

El cargador de mantenimiento incluido puede permanecer conect-

ado y mantendrá la batería cargada durante un período de tiempo

indefinido. Una luz roja en el cargador indica que la carga está en

curso. Una luz verde indica que la carga está completa. Realice

la carga en un lugar seco.

l Enchufe el cargador en el puerto de carga de la batería en el

panel de control.

• Enchufe el extremo del receptáculo de pared del cargador de

batería en un tomacorriente de pared de 120 voltios de CA.

REEMPLAZO DE LA BATERÍA

ADVERTENCIA

Peligro de quemaduras. La bat-

ería contiene ácido sulfúrico (electrolito), que es al-

tamente corrosivo y venenoso. Use ropa protectora y

protección para los ojos cuando trabaje cerca de la

batería. Mantenga a los niños alejados de la batería.

ADVERTENCIA

Los postes y terminales de la

batería contienen plomo y compuestos de plomo. Lá-

vese las manos después de manipularla.

l Afloje y retire el perno de la placa de sujeción de la batería y

gire la placa hacia afuera.

• Desconecte los cables de desconexión rápida de la batería y

retire la batería de la unidad.

MANTENIMIENTO

FIG. 32

• En la batería de reemplazo, conecte el cable de conexión rápida

blanco (–) al terminal negativo de la batería. Deslice la funda

de goma sobre el hardware de conexión.

• Conecte el cable de conexión rápida rojo (+) al terminal positivo

de la batería. Deslice la funda de goma sobre el hardware

de conexión.

• Instale la batería en el generador. Vuelva a instalar la placa de

sujeción de la batería y ajuste el perno.

• Conecte el enchufe de conexión rápida.

AVISO

Deseche la batería usada de forma

adecuada de acuerdo con las pautas establecidas por

el gobierno local o estatal.

Español | 31

MANTENIMIENTO

ALMACENAMIENTO

Apague la unidad y déjela enfriar durante un mínimo de 30 minutos antes de guardarla. Mantenga la unidad en posición vertical. No

guarde el generador de lado. Drene el combustible antes de guardar la unidad. Guarde la unidad y el combustible por separado en

áreas bien ventiladas, lejos de chispas, llamas expuestas, luces piloto, calor y otras fuentes de ignición.

AVISO

La gasolina almacenada durante tan solo 30 días puede deteriorarse y provocar la acumulación de goma,

barniz y corrosión en las líneas de combustible, los conductos de combustible y el motor. Esta acumulación corrosiva restringe

el flujo de combustible, lo que puede impedir que el motor arranque después de un período prolongado de almacenamiento. El

uso de estabilizador de combustible aumenta significativamente la vida útil de la gasolina. Se recomienda el uso constante de

estabilizador de combustible. Siga las instrucciones de uso del fabricante.

TIEMPO DE

ALMACENAMIENTO

PROCEDIMIENTO RECOMENDADO

Menos de 1 mes

Limpie el exterior del generador y elimine los residuos de los respiraderos de enfriamiento del silenciador.

De 2 a 6 meses

Limpie el exterior del generador y elimine los residuos de los respiraderos de enfriamiento del silenciador.

Drene el recipiente del flotador del carburador. (Almacene la gasolina en un recipiente de gasolina

aprobado o deséchela de acuerdo con las ordenanzas estatales y locales).

6 meses o más

Limpie el exterior del generador y elimine los residuos de los respiraderos de enfriamiento del silenciador.

Drene el recipiente del flotador del carburador y el tanque de combustible. (Almacene la gasolina en un

recipiente de gasolina aprobado o deséchela de acuerdo con las ordenanzas estatales y locales).

Coloque una cucharada de aceite de motor en el cilindro de la bujía. Tire suavemente de la manija de

retroceso para girar lentamente el motor y distribuir el lubricante. Vuelva a instalar la bujía.

Cambie el aceite del motor.

PROGRAMA DE MANTENIMIENTO

El mantenimiento regular mejorará el rendimiento y prolongará la vida útil del generador. Siga los intervalos horarios o calendario,

lo que ocurra primero. Se requiere un mantenimiento más frecuente cuando se opera en condiciones adversas, como se indica a

continuación.

Antes

Cada uso

Después de las primeras

25 horas o Primer mes

Después de 50 horas

o Cada seis meses

Después de 100 horas

o Cada seis meses

Después de 300

horas o Cada año

Revisar el aceite del

motor

Cambiar el aceite del

motor

X X

Limpiar el filtro de aire

Inspeccionar/limpiar el

parachispas

Inspeccionar/limpiar la

bujía

Inspeccionar/ajustar la

holgura de la válvula

Reemplazar la bujía

Reemplazar el filtro de

aire

Reemplazar el filtro de

combustible

Cambie el aceite todos los meses cuando opere con carga pesada o a altas temperaturas.

Limpie con más frecuencia en condiciones de mucho polvo o suciedad. Reemplace el filtro de aire si no se puede limpiar

adecuadamente.

Se recomienda que el servicio lo realice un distribuidor de servicio autorizado de Westinghouse.

32 | Español

SOLUCIÓN DE PROBLEMAS

PROBLEMA POSIBLE CAUSA CORRECCIÓN

El motor arranca y luego

se apaga

El nivel de combustible es bajo o está agotado. Repostar.

Nivel de aceite de motor incorrecto. Verificar el nivel de aceite del motor.

Filtro de aire sucio. Limpiar el filtro de aire.

Gasolina contaminada. Drenar el tanque de combustible. Repostar con

gasolina nueva.

Interruptor de nivel bajo de aceite defectuoso. Comuníquese con el servicio de atención al

cliente al número gratuito 1 (855) 944-3571.

El motor no tiene

potencia

Filtro de aire obstruido. Limpie o reemplace el filtro de aire.

Gasolina vieja, generador almacenado sin tratar

ni drenar la gasolina, o recargado con gasolina en

mal estado.

Drene el tanque de combustible. Llene el tanque

con gasolina nueva.

Mal funcionamiento del sistema de combustible,

mal funcionamiento del encendido o válvulas

atascadas.

Comuníquese con el servicio de atención al

cliente al número gratuito 1 (855) 944-3571.

El motor no arranca

Sin combustible. Repostar.

Gasolina vieja, generador almacenado sin tratar

ni drenar la gasolina, o recargado con gasolina en

mal estado.

Vacíe el tanque de gasolina. Reposte con

gasolina nueva.

Filtro de aire sucio. Limpie el filtro de aire.

El nivel bajo de aceite del motor detuvo el

generador.

Si se enciende el LED de nivel bajo de

aceite, gire el interruptor de control del motor/

combustible a la posición OFF (APAGADO).

Agregue aceite de motor.

Bujía mojada con combustible (motor inundado). Espere cinco minutos. Gire el interruptor de

control del motor/combustible a la posición OFF

(APAGADO). Tire rápidamente de la manija

de retroceso varias veces. Si el generador no

arranca, retire la bujía y séquela.

Bujía defectuosa, sucia o con una separación

incorrecta.

Ajuste la distancia entre las bujías o

reemplácelas. Vuelva a instalarlas.

Mal funcionamiento del sistema de combustible,

mal funcionamiento del encendido o válvulas

atascadas.

Comuníquese con el servicio de atención al

cliente al número gratuito 1 (855) 944-3571.

Sensor de CO retirado o modificado. Regrese a la configuración original.

Sensor de CO activado o falla del sistema. Reubique el generador /

El motor funciona de

forma irregular o se

atasca cuando se aplica

carga

Filtro de aire sucio. Comuníquese con el servicio de atención al

cliente al número gratuito 1 (855) 944-3571.

Generador sobrecargado. Desconecte algunos dispositivos.

Herramienta eléctrica o aparato defectuoso. Reemplace o repare la herramienta o el aparato.

Detenga y vuelva a encender el motor.

Mal funcionamiento del sistema de combustible,

mal funcionamiento del encendido o válvulas

atascadas.

Comuníquese con el servicio de atención al

cliente al número gratuito 1 (855) 944-3571.

No hay energía en los

receptáculos de CA

El LED DE SALIDA LISTA está APAGADO y el

LED DE SOBRECARGA está ENCENDIDO.

Verifique la carga de CA. Detenga y vuelva a

encender el motor.

Verifique la entrada de aire. Detenga y vuelva a

encender el motor.

Se dispararon los disyuntores de CA. Verifique las cargas de CA y restablezca los

disyuntores.

Herramienta eléctrica o aparato defectuoso. Reemplace o repare la herramienta o el aparato.

Detenga y vuelva a encender el motor.

Generador defectuoso. Comuníquese con el servicio de atención 1 (855)

944-3571.

Español | 33

ESQUEMÁTICA

NOTES/NOTAS

Français | 1

TABLE DES MATIÈRES

Introduction ...................................................................................................................................................... .................... 2-3

Sécurité ......................................................................................................................................................... .................... 4-11

Électricité ............................................................................................................................................................ .................. 12

Composants ................................................................................................................................................ .................... 13-14

Assemblage ............................................................................................................................................................. ............. 15

Fonctionnement ....................................................................................................................................................... ........ 16-26

Maintenance ............................................................................................................................................... ..................... 26-32

Dépannage ........................................................................................................................... ................................................ 33

Schéma .......................................................................................................................................................... .......................34

INTRODUCTION

AVERTISSEMENT

L’utilisation, l’entretien et la

réparation de cet équipement peuvent vous exposer à

des produits chimiques, notamment les gaz d’échap-

pement du moteur, le monoxyde de carbone, les phta-

lates et le plomb, qui sont connus par l’État de Cal-

ifornie pour provoquer le cancer, des malformations

congénitales ou d’autres problèmes de reproduc-

tion. Pour minimiser l’exposition, évitez d’inhaler les

fumées d’échappement, portez des gants ou lavez-

vous les mains fréquemment lors de l’entretien de cet

équipement. Pour plus d’informations, visitez www.

P65warnings.ca.gov.

AVIS DE NON-RESPONSABILITÉ

Toutes les informations, illustrations et spécifications

contenues dans ce manuel étaient à jour au moment de

la publication. Les illustrations incluses dans ce manuel

sont uniquement destinées à servir de vues de référence

représentatives. Nous nous réservons le droit d’apporter

des modifications aux spécifications ou à la conception

sans préavis.

iGen11000TFc

GÉNÉRATEUR ONDULEUR NUMÉRIQUE

9 000 PUISSANCES DE FONCTIONNEMENT | 11 000 WATTS DE PIC

FRANÇAIS

MANUEL D’UTILISATION

que ce soit n’est autorisée sans l’autorisation écrite de Westing-

house Outdoor Power Equipment.

DANGER

Veuillez lire ce manuel

avant d’utiliser ou d’entretenir ce produit. Le

non-respect des instructions et des précautions

de sécurité contenues dans ce manuel peut en-

traîner des blessures graves, voire la mort.

MISES À JOUR

Le dernier manuel d’utilisation de vos produits Westing-

house est disponible sous l’onglet support à l’adresse :

wpowereq.com/pages/manuals.

Ou scannez le code QR ci-dessous avec l’appareil photo

de votre smartphone pour être dirigé vers le lien.

2 | Français

INTRODUCTION

SPÉCIFICATIONS

Tension alternative .....................................................120V/240V

Puissance (fonctionnement) ............................Essence 9,000W

Propane 8,100W

Gaz naturel 7,200W

Puissance (crête) .............................................Essence 11,000W

Propane 10,000W

Gaz naturel 8,800W

Courant alternatif .................................................Essence 37.5A

Propane 33.8A

Gaz naturel 30A

Fréquence ........................................................................ 60 Hz

Fase .......................................................................... Monofásica

RPM .....................................................................................3,600

Facteur de puissance ..............................................................1.0

Classe d’isolation ........................................................................F

Température ambiante maximale ............................ 104°F (40°C)

Type de carburant ...........Essence sans plomb (87 – 93 octanes)

N’utilisez pas de carburant E15 ou E85 dans ce produit.

Capacité de carburant ......................... 7.92 gallons (30.0 litres)

Capacité d’huile .......................................1.16 quarts (1.1 litres)

Type d’huile .............................................................SAE 10W-30

Bougie d’allumage ............................................................ F7RTC

Écartement des bougies d’allumage .0.024 – 0.032 in. (0.6 – 0.80

mm)

Réglage de la soupape d’admission ... 0.0031 – 0.0047 pulgadas

(0.08 – 0.12 mm)

Réglage de la soupape d’échappement .............0.0051 – 0.0067

pulgadas

(0.13 – 0.17 mm)

Système de mise à la terre CA .............................. collé au cadre

Unidad de gas natural BTU al 100% de carga .................120813

AVIS

L’effet de l’altitude sur la puissance sera

plus important si aucune modification n’est apportée au

carburateur. Une diminution de la puissance du moteur di-

minuera la puissance du générateur. Pour commander, ren-

dez-vous sur parts.wpowereq.com.

AVIS

Merci d’avoir choisi Westinghouse !

VEUILLEZ LIRE AVANT DE RETOURNER CE PRODUIT

POUR QUELQUE RAISON QUE CE SOIT.

Si vous avez une question ou rencontrez un problème avec

votre achat Westinghouse, veuillez nous appeler au 1-855-

944-3571 pour parler avec un agent.

AVIS

Ce produit est conçu et évalué pour un

fonctionnement continu à des températures ambiantes com-

prises entre 23°F (-5°C) et 104°F (40°C). Si nécessaire, ce

produit peut fonctionner à des températures extrêmement

chaudes ou froides pendant de courtes périodes. Si le pro-

duit est exposé à des températures extrêmes pendant le

stockage, il doit être ramené à la plage de température op-

timale avant utilisation. Ce produit doit toujours être utilisé

à l’extérieur, dans un endroit bien ventilé et loin des portes,

fenêtres et autres bouches d’aération.

La puissance et le courant maximum sont sujets et limités

par des facteurs tels que la teneur en BTU du carburant, la

température ambiante, l’altitude, les conditions du moteur,

etc. La puissance maximale diminue d’environ 3,5 % tous

les 1 000 pieds au-dessus du niveau de la mer, et diminuera

également d’environ 1 % tous les 10 °F (6 °C) au-dessus de

60 °F (16 °C) de température ambiante.

AVEZ-VOUS DES QUESTIONS ?

Envoyez-nous un courriel à service@wpowereq.com ou appelez le 1-855-

944-3571

ENREGISTREMENT DU PRODUIT

Pour garantir une couverture de garan-

tie sans tracas, il est important d’en-

registrer votre produit Westinghouse.

Vous pouvez enregistrer votre produit

des manières suivantes :

l Remplir et soumettre la fiche d’en-

registrement du produit incluse dans

la boîte.

• Enregistrement de votre produit en ligne sur : wpowereq.

com/pages/warranty-registration

• Scannez le code QR avec l’appareil photo de votre smart-

phone pour être dirigé vers le lien d’inscription mobile.

For Your Records

Date of Purchase:

Model Number:

Serial Number:

Place of Purchase:

l Ou en envoyant les informations produit suivantes à :

Westinghouse Outdoor Power

Warranty registration

777 Manor Park Drive

Columbus, OH 43228

IMPORTANT : Veuillez conserver votre reçu d’achat pour

garantir une couverture de garantie sans problème.

Français | 3

SÉCURITÉ

SYMBOLES DE SÉCURITÉ

Suivez toutes les informations de sécurité contenues dans

ce manuel d’utilisation, ainsi que les informations sur les

étiquettes des produits.

Symbole Symbole Description

Symbole d'alerte de sécurité

Risque d'incendie

Risque de choc électrique

Risque de brûlures. Ne touchez pas les

surfaces chaudes.

Risque d'étouffement

Ne pas utiliser dans des conditions

humides

Lire le manuel d'utilisation

Maintenir une distance de sécurité

Sol. Consultez un électricien pour

déterminer les exigences de mise à la terre

avant l'utilisation.

CARBON

MONOXIDE

monoxyde de carbone

DÉFINITIONS DE SÉCURITÉ

Les mots DANGER, AVERTISSEMENT, ATTENTION et

AVIS sont utilisés tout au long de ce manuel pour mettre en

évidence des informations importantes. Assurez-vous que

la signification de ces informations de sécurité est connue

de toutes les personnes qui utilisent, entretiennent ou se

trouvent à proximité du générateur.

Ce symbole d’alerte de sécurité appa-

raît avec la plupart des déclarations de

sécurité. Cela signifie : attention, soyez

vigilants, votre sécurité est en jeu ! Li-

sez et respectez le message qui suit le

symbole d’alerte de sécurité.

DANGER

Indique une situation dangere-

use qui, si elle n’est pas évitée, entraînera la mort ou

des blessures graves.

AVERTISSEMENT

Indique une situation dangere-

use qui, si elle n’est pas évitée, pourrait entraîner la

mort ou des blessures graves.

PRUDENCE

Indique une situation dangere-

use qui, si elle n’est pas évitée, pourrait entraîner des

blessures légères ou modérées.

AVIS

Indique une situation qui pourrait

causer des dommages au générateur, aux biens per-

sonnels et/ou à l’environnement, ou entraîner un dys-

fonctionnement de l’équipement.

REMARQUE : Indique une procédure, une pra-

tique ou une condition qui doit être suivie pour que le

générateur fonctionne comme prévu.

4 | Français

SÉCURITÉ

CONSIGNES DE SÉCURITÉ IMPORTANTES

DANGER

Les gaz d’échappement du

générateur contiennent des niveaux élevés de mon-

oxyde de carbone (CO). Faites fonctionner les

générateurs UNIQUEMENT à l’extérieur, dans un

endroit bien ventilé. NE JAMAIS faire fonctionner les

générateurs à l’intérieur, car cela PEUT VOUS TUER

EN QUELQUES MINUTES.

• Utilisation correcte – utilisez les générateurs unique-

ment à l’extérieur et sous le vent, loin des fenêtres, des

portes et des bouches d’aération. Dirigez toujours les gaz

d’échappement loin des espaces occupés. Installez tou-

jours des détecteurs de monoxyde de carbone alimentés

par batterie ou des détecteurs de monoxyde de carbone

enfichables avec batterie de secours dans les pièces à

vivre. Voir la figure 1.

• Utilisation incorrecte – N’utilisez JAMAIS un générateur

dans une maison, un garage, un sous-sol, un grenier, un

sous-sol ou tout autre endroit entièrement ou partiellement

clos. Des zones comme celles-ci peuvent permettre l’ac-

cumulation de niveaux dangereux de monoxyde de car-

bone. Une porte ouverte ou un ventilateur en marche ne

fournira PAS une ventilation adéquate. Voir la figure 2.

Si vous vous sentez étourdi, faible ou malade pendant l’util-

isation du générateur, sortez immédiatement pour prendre

l’air. Contactez un médecin. Il peut s’agir d’une intoxication

au monoxyde de carbone.

DANGER

Risque d’incendie et d’électro-

cution. Ne connectez pas la génératrice au système

électrique d’un bâtiment à moins que la génératrice et

un commutateur de transfert n’aient été correctement

installés et que la prise électrique n’ait été vérifiée par

un électricien qualifié. La connexion doit isoler l’ali-

mentation du générateur de l’alimentation électrique

et doit être conforme à toutes les lois et codes élec-

triques applicables. Le fait de ne pas isoler correcte-

ment l’alimentation du générateur peut entraîner des

dommages matériels et créer un reflux électrique dan-

gereux qui pourrait tuer ou blesser gravement les tra-

vailleurs des services publics.

DANGER

Risque d’électrocution. N’utili-

sez JAMAIS le générateur dans un endroit humide ou

mouillé. N’exposez JAMAIS le générateur à la pluie,

à la neige, aux projections d’eau ou à l’eau stagnante

pendant son utilisation. Protégez le générateur de

toutes les conditions météorologiques dangereuses.

L’humidité ou la glace peuvent provoquer un court-cir-

cuit ou tout autre dysfonctionnement du circuit élec-

trique.

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

FIG. 1

FIG. 2

A - Échappement (CO)

B - Utiliser les fenêtres, les portes et les évents À L’EXTÉRIEUR, LOIN

C - Détecteurs de CO dans les pièces à vivre

A - Échappement (CO)

B - Espace habitable

C - Vide sanitaire du sous-sol

D - Entrée/porche/vestiaire

E - Garage

AVERTISSEMENT

Veuillez vous familiariser avec

toutes les instructions, avertissements de sécurité, il-

lustrations et spécifications fournis avec ce produit. Le

non-respect des instructions peut entraîner un choc

électrique, un incendie ou une intoxication au mon-

oxyde de carbone entraînant la mort ou des blessures

graves.

AVIS

Installez des détecteurs de monoxyde

de carbone alimentés par batterie ou des détecteurs

de monoxyde de carbone enfichables avec batterie de

secours dans les espaces de vie.

l Ce produit doit être utilisé UNIQUEMENT à l’extérieur.

• N’utilisez JAMAIS de génératrice dans votre maison, garage,

sous-sol, grenier, vide sanitaire ou tout autre endroit en-

tièrement ou partiellement clos. Des zones comme celles-ci

peuvent permettre l’accumulation de niveaux dangereux de

monoxyde de carbone. Le monoxyde de carbone (CO), un

gaz invisible, inodore et extrêmement toxique, PEUT VOUS

TUER EN QUELQUES MINUTES.

• Utilisez le générateur uniquement à l’EXTÉRIEUR et loin des

fenêtres, des portes et des bouches d’aération, comme

recommandé par les centres de contrôle et de prévention

des maladies du département américain de la Santé et des

Services sociaux. Certaines maisons ou conditions de vie

peuvent nécessiter une distance supplémentaire.

Français | 5

SÉCURITÉ

• Le Code national de l’électricité exige l’utilisation d’un com-

mutateur de transfert ou d’un autre équipement de transfert

approprié chaque fois qu’un générateur portatif est connecté

au système électrique d’un bâtiment. Les commutateurs de

transfert isolent l’alimentation du générateur de l’alimentation

du service public et empêchent le retour de l’énergie électrique

vers le système de service public.

REMARQUE : Un commutateur de transfert doit être installé

par un électricien qualifié conformément aux codes électriques

applicables. Certaines juridictions peuvent exiger que l’installa-

tion soit inspectée par les autorités locales. Conservez toutes

les informations pertinentes sur l’installation, l’inspection et la

maintenance.

l N’utilisez jamais le générateur pour alimenter un équipement

d’aide médicale.

• N’exposez jamais le générateur à la pluie, à la neige, aux pro-

jections d’eau ou à l’eau stagnante pendant son utilisation.

Stockez et faites fonctionner l’appareil dans un endroit sec

ou couvert (mais pas fermé).

• Ne laissez pas les enfants ou les personnes non formées faire

fonctionner le générateur.

• Gardez les enfants, les passants et les animaux domestiques

à au moins 10 pieds d’un générateur en marche.

• Gardez une distance de sécurité. Lors de l’utilisation et du

stockage, maintenez au moins cinq pieds d’espace libre de

tous les côtés du générateur, y compris le dessus. Éteignez

l’appareil et laissez-le refroidir pendant au moins 30 minutes

avant de le ranger. La chaleur générée par le silencieux et

les gaz d’échappement peut être suffisamment élevée pour

provoquer de graves brûlures ou enflammer des objets

combustibles.

• N’utilisez pas l’appareil dans des zones où des matières

combustibles ou dangereuses sont stockées, y compris les

stations-service d’essence et de gaz naturel.

• N’utilisez pas le générateur pieds nus, avec les mains ou les pieds

mouillés, debout dans l’eau ou dans des conditions humides.

• N’utilisez pas cet appareil si vous êtes fatigué ou sous l’influence

de drogues, d’alcool ou de médicaments.

• Risque de brûlures. Ne touchez pas les surfaces chaudes.

• Ne touchez pas le silencieux ou le moteur. Ils sont très CHAUDS

et peuvent provoquer de graves brûlures. Ne placez pas de

parties du corps ou tout autre matériau inflammable ou com-

bustible sur le chemin direct de l’échappement.

• Gardez les mains, doigts, pieds et autres parties du corps éloi-

gnés de toutes les pièces mobiles du générateur.

• Ne connectez pas de câbles électriques usés ou endommagés au

générateur. NE JAMAIS toucher les fils effilochés ou dénudés.

• N’utilisez pas le générateur sur une pente. L’appareil doit toujours

être placé sur une surface plane et stable.

• Inspectez l’état physique du produit avant chaque utilisation.

Inspectez les boulons desserrés, les fuites de liquide et autres

signes d’usure. Remplacez tous les éléments endommagés.

Pour des pièces de rechange ou une assistance, veuillez

contacter le service client.

• Pour des performances optimales, utilisez le générateur à des

températures comprises entre 23°F (– 5°C) et 104°F (40°C)

avec une humidité relative maximale de 90 %.

• Avant de démarrer le générateur, vérifiez tous les fluides (huile

et essence).

• Ne retirez pas la jauge d’huile ou le bouchon de carburant

lorsque le générateur est en marche.

• Serrez fermement la jauge d’huile après avoir ajouté de l’huile

et le bouchon de carburant après avoir ajouté de l’essence.

• Évitez tout contact cutané avec de l’huile moteur ou de l’essence.

Portez des vêtements et des équipements de protection. Lavez

toute la peau exposée avec de l’eau et du savon. Un contact

cutané prolongé avec de l’essence ou de l’huile moteur peut

provoquer de graves irritations cutanées et d’autres effets

indésirables.

• Tous les outils et appareils électriques alimentés par ce généra-

teur doivent être correctement mis à la terre à l’aide d’un

troisième fil ou être doublement isolés.

• Avant de transporter le générateur, débranchez le capuchon de

la bougie d’allumage, videz le réservoir de carburant et fixez

correctement l’appareil.

• Du carburant ou de l’huile peut s’écouler du générateur pendant

le transport. Placez une serviette, une feuille de plastique ou un

tampon absorbant sous l’appareil pour protéger votre véhicule.

• Pour prolonger la durée de vie de ce produit, suivez les instruc-

tions de la section Entretien de ce manuel.

• Remplacez les articles endommagés ou usés par des pièces

de rechange recommandées ou équivalentes. L’utilisation

d’une pièce incorrecte ou incompatible peut créer un danger

pouvant entraîner des blessures graves.

• Retirez toujours les outils ou autres équipements de service

utilisés lors de l’entretien du générateur avant de l’utiliser.

MISE À LA TERRE

Voir la figure 3.

ADVERTENCIA

Risque de choc électrique. Le fait

de ne pas mettre correctement le générateur à la terre

peut entraîner un choc électrique.

AVISO

Utilisez uniquement des rallonges, des

outils et des appareils à trois broches mis à la terre, ou

des outils et des appareils à double isolation.

Le générateur est doté d’un neutre lié. Cela signifie que le neutre

du générateur est connecté au châssis du générateur, qui relie

également la borne de terre, les pièces métalliques non conduc-

trices de courant du générateur et les bornes de terre de chaque

prise. Le générateur (enroulement du stator) est ainsi lié au châssis

et à la broche de terre de la prise CA, ce qui permet aux appareils

électriques qui nécessitent une connexion à broche de prise de

terre de fonctionner correctement.

Cette configuration de neutre lié rend le générateur adapté à

diverses applications, notamment l’alimentation d’outils de con-

struction, de camping-cars et d’appareils électroménagers pendant

les pannes de courant. Il peut prendre en charge en toute sécurité

des appareils qui nécessitent une connexion à la terre stable, tels

que des appareils électroniques sensibles, des outils électriques,

des réfrigérateurs et d’autres appareils essentiels.

Si ce générateur est utilisé uniquement avec un équipement à

cordon et à fiche connecté aux prises montées sur le générateur,

le Code national de l’électricité n’exige pas de mise à la terre

supplémentaire. Cependant, d’autres utilisations du générateur

peuvent nécessiter une mise à la terre pour réduire le risque de

choc électrique ou d’électrocution.

6 | Français

SÉCURITÉ

PRÉCAUTIONS DE SÉCURITÉ POUR

L’ESSENCE ET LES VAPEURS D’ESSENCE

DANGER

Risque d’incendie et d’explosion.

L’essence est hautement explosive et inflammable et

peut provoquer de graves brûlures, voire la mort.

AVERTISSEMENT

Risque d’incendie et de brûlure.

NE JAMAIS desserrer ou retirer le bouchon du réser-

voir de carburant lorsque le générateur est en marche.

Éteignez l’appareil et laissez-le refroidir pendant au

moins cinq minutes avant d’ajouter de l’essence.

Desserrez lentement le bouchon du réservoir.

AVERTISSEMENT

En cas d’incendie d’essence,

n’essayez pas d’éteindre la flamme à moins que l’in-

terrupteur de commande du moteur/carburant soit

en position OFF. L’insertion d’un extincteur dans un

générateur avec l’interrupteur de carburant ouvert

pourrait créer un risque d’explosion.

lRisque d’incendie. L’essence est hautement inflammable.

Manipuler avec précaution.

• N’utilisez jamais d’essence comme agent de nettoyage.

• L’essence est un irritant pour la peau et doit être nettoyée im-

médiatement si elle entre en contact avec la peau.

• Ne stockez pas d’essence à proximité de fournaises, de chauffe-

eau ou de tout autre appareil produisant de la chaleur ou à

allumage automatique.

• Gardez l’essence à l’écart des étincelles, des flammes nues,

des veilleuses, de la chaleur et de toute autre source d’in-

flammation.

• Entreposez tout contenant contenant de l’essence dans un

endroit bien ventilé, loin de tout carburant ou source d’in-

flammation.

• TOUJOURS stocker l’essence dans un bidon d’essence ap-

prouvé. Les contenants non approuvés peuvent se briser ou

se détériorer, permettant à l’essence ou à ses vapeurs de

s’échapper, ce qui peut créer un grave danger.

• L’essence a une odeur caractéristique, cela permettra de dé-

tecter rapidement d’éventuelles fuites.

• Les vapeurs de gaz peuvent provoquer un incendie si elles

sont enflammées.

• Ne fumez pas lorsque vous manipulez du carburant, ajoutez

du carburant au générateur ou videz le réservoir d’essence.

• Portez des lunettes de protection lors du ravitaillement.

• Avant d’ajouter du carburant au générateur, éteignez l’appa-

reil et laissez-le refroidir pendant au moins cinq minutes. Si

nécessaire, déplacez l’appareil sur une surface plane.

• Ne retirez pas le bouchon du réservoir de carburant lorsque le

générateur est en marche.

• Desserrez lentement le bouchon du réservoir de carburant pour

relâcher la pression en toute sécurité, empêcher l’essence de

couler autour du bouchon et empêcher la chaleur du silencieux

d’enflammer les vapeurs de carburant.

• Ne remplissez JAMAIS le réservoir d’essence du générateur

au-delà de l’anneau de remplissage maximum sur l’écran de

FIG. 3

A - Borne de terre

carburant. Maintenir les niveaux d’essence au niveau ou en

dessous de la bague de remplissage permettra l’expansion

du carburant. Un remplissage excessif du réservoir de car-

burant peut entraîner un débordement soudain d’essence

et amener l’essence déversée à entrer en contact avec des

surfaces CHAUDES.

• Le carburant renversé peut prendre feu. Nettoyer immédiate-

ment les déversements et laisser sécher la zone avant de

faire fonctionner le générateur. N’essayez jamais de brûler

du carburant déversé.

• Serrez bien le bouchon du réservoir après avoir ajouté de

l’essence.

• Ne couvrez pas le bouchon du réservoir lorsque le générateur

est en marche. Couvrir le couvercle peut entraîner une panne

du moteur ou endommager le produit.

• Vidangez le carburant avant de ranger l’appareil. Stockez l’unité

et le carburant séparément dans des endroits bien ventilés,

loin des étincelles, des flammes nues, des veilleuses, de la

chaleur et de toute autre source d’inflammation.

• Éteignez l’appareil et laissez-le refroidir pendant au moins 30

minutes avant de vidanger le carburant.

GAZ DE PÉTROLE LIQUÉFIÉ (GPL/

PROPANE)

AVERTISSEMENT

Voir Figure 4. Risque d’incendie

et d’explosion. N’utilisez jamais de bidon de gaz, de

tuyau GPL/propane, de bouteille de propane ou tout

autre article combustible qui semble être endommagé.

S’il y a une forte odeur de propane pendant que le

générateur est en marche, fermez immédiatement

complètement le robinet de la bouteille de propane.

Une fois le propane éteint, utilisez de l’eau savonneu-

se pour vérifier l’étanchéité du tuyau et des raccords

au niveau de la vanne du réservoir et du générateur.

Ne fumez pas, n’allumez pas de cigarette et ne vérifiez

pas les fuites à l’aide d’une source de flamme nue telle

qu’une allumette ou un briquet. Si vous constatez une

fuite, contactez un technicien qualifié pour inspecter

et réparer le système GPL/propane avant d’utiliser le

générateur.

Français | 7

A - Test d’étanchéité à l’eau savonneuse (gaz naturel)

B - Test d’étanchéité à l’eau savonneuse (propane)

SÉCURITÉ

AVERTISSEMENT

Risque d’incendie et d’explo-

sion. Utilisez uniquement des bouteilles de propane

approuvées avec une valve de dispositif anti-déborde-

ment (OPD). Gardez toujours le réservoir droit avec la

valve sur le dessus et placez-le au niveau du sol sur

une surface plane. Ne laissez pas les réservoirs se

trouver à proximité d’une source de chaleur. Lors du

transport et du stockage, tournez le robinet de la bou-

teille de propane en position complètement fermée

et débranchez le réservoir. Assurez-vous de toujours

couvrir l’entrée du générateur et la sortie du réservoir

avec des capuchons de protection en plastique.

l Le GPL/propane est hautement inflammable et explosif.

• En cas d’incendie de GPL/propane, NE PAS tenter d’éteindre

la flamme si le robinet de carburant est en position gaz.

L’insertion d’un extincteur dans un générateur avec le robinet

de carburant ouvert pourrait créer un risque d’explosion.

• Le GPL/propane peut se déposer dans les endroits bas car il

est plus lourd que l’air.

• Le GPL/propane a une odeur distinctive qui est ajoutée pour

aider à détecter d’éventuelles fuites. S’il y a une odeur, NE

PAS utiliser le moteur.

• Gardez toujours la bouteille de propane à la verticale.

• Lorsque vous changez de bouteille de propane, assurez-vous

que le robinet du réservoir est du même type.

• Le GPL/propane brûle la peau. Évitez tout contact avec la peau.

• Gardez la bouteille de propane éloignée de l’échappement du

générateur.

• Les grosses bouteilles de propane (500 à 1 000 gallons) néces-

sitent qu’un plombier certifié installe la conduite de carburant

jusqu’au générateur et n’utilise pas le régulateur desserré (le

régulateur connecté au réservoir de carburant). La pression

mesurée au niveau du régulateur monté sur le générateur

doit être de 7 à 14 pouces de colonne d’eau. Un plombier

certifié doit s’assurer que la pression est correcte ou installer

un détendeur si nécessaire.

• Assurez-vous que le générateur et la bouteille de propane sont

sur une surface plane avant de les utiliser.

• S’il y a une odeur de propane, n’allumez pas l’appareil car il

pourrait y avoir une fuite. Ne placez jamais une bouteille de

propane près de l’échappement du moteur.

• Lors du transport, assurez-vous que la bouteille de propane et

le tuyau GPL/propane ne sont pas connectés au générateur.

• Rangez la bouteille de propane à l’écart des étincelles, des

flammes nues, des veilleuses, de la chaleur et de toute autre

source d’inflammation.

• Ne rangez pas la bouteille de propane à proximité de fournais-

es, de chauffe-eau ou de tout autre appareil produisant de la

chaleur ou à allumage automatique.

GAZ NATUREL (GN)

AVERTISSEMENT

Voir Figure 4. Risque d’incend-

ie et d’explosion. N’utilisez jamais une conduite d’al-

imentation en gaz naturel, un tuyau de gaz naturel

ou tout autre élément combustible qui semble être

endommagé. S’il y a une forte odeur de gaz naturel

pendant que le générateur est en marche, éteignez

immédiatement toutes les sources de gaz. Une fois

l’alimentation en gaz naturel coupée, utilisez de l’eau

savonneuse pour vérifier l’étanchéité du tuyau et des

connexions au niveau de la dérivation d’alimentation

et du générateur. Ne fumez pas, n’allumez pas de cig-

arette et ne vérifiez pas les fuites à l’aide d’une source

de flamme nue telle qu’une allumette ou un briquet. Si

vous constatez une fuite, contactez un plombier quali-

fié pour inspecter et réparer le système de gaz naturel

avant d’utiliser la génératrice.

AVERTISSEMENT

Le gaz naturel (GN) est haute-

ment explosif et inflammable et peut provoquer de

graves brûlures, voire la mort. AVERTISSEMENT Ne

faites pas passer le tuyau de gaz naturel sous une

terrasse, un patio flottant ou toute autre structure. Le

tuyau doit être visible.

FIG. 4

8 | Français

SÉCURITÉ

AVERTISSEMENT

Pour une installation correcte,

consultez un plombier professionnel agréé en gaz na-

turel..

AVERTISSEMENT

Coupez l’alimentation en gaz na-

turel au niveau de la conduite d’alimentation en gaz

naturel lorsque le générateur n’est pas utilisé.

AVIS

L’installation du générateur doit être

strictement conforme à toutes les lois, codes et régle-

mentations fédérales, étatiques et locales applicables.

Les lois et réglementations concernant l’installation

de cet équipement sont régulièrement mises à jour et

peuvent varier en fonction de la juridiction locale appli-

cable, de l’utilisation prévue du générateur et du lieu

d’installation. Vérifiez auprès de votre autorité locale

compétente (AHJ) pour obtenir une liste complète des

lois, réglementations et codes qui peuvent s’appliquer

à vous. Les informations contenues dans ce manu-

el ne doivent jamais être interprétées d’une manière

qui entre en conflit avec les lois locales, étatiques ou

fédérales.

l Inspectez le tuyau de gaz naturel avant chaque utilisation et

remplacez-le s’il est endommagé.

• Utilisez uniquement des tuyaux de gaz naturel conformes aux

lois locales, étatiques ou fédérales. Les exigences en matière

de tuyaux peuvent varier selon les régions. Vérifiez auprès

de votre autorité locale compétente (AHJ).

• Confirmez que la conduite d’alimentation en gaz naturel de la

maison a été correctement installée par un plombier qualifié

et que le tuyau de gaz naturel est solidement connecté avant

d’utiliser le générateur.

• Avant de démarrer le moteur, purgez la conduite d’alimentation

en gaz naturel et effectuez un test d’étanchéité.

• Débranchez toujours le générateur et le tuyau de gaz naturel

de la conduite d’alimentation en gaz naturel lors du test de

la pression d’alimentation en gaz.

• Gardez le tuyau de gaz naturel et la conduite d’alimentation en

gaz naturel éloignés du silencieux et d’autres surfaces chaudes.

• Gardez toujours un extincteur à proximité du générateur.

TEST DE FUITE

Voir la figure 4.

AVIS

Les raccords de tuyaux et l’entrée de

propane ont été testés en usine pour garantir l’ab-

sence de fuite de gaz. Cependant, il est possible que

pendant le transport et la manutention, les connexions

se soient desserrées. Testez les fuites avant chaque

utilisation du générateur.

Pour vérifier les fuites de GPL/propane :

l Connectez le tuyau GPL/propane à l’entrée de gaz naturel/

propane du générateur et au robinet de la bouteille.

• Ouvrez le robinet de la bouteille. Si un bruit sec se fait enten-

dre, fermez immédiatement le robinet de la bouteille. Ce son

indique une fuite majeure dans la connexion. Remplacez le

cylindre ou faites-le réparer.

• Brossez l’arrivée d’eau, les raccords de tuyaux et la bouteille

de gaz GPL avec une solution savonneuse composée d’un

mélange 20/80 de savon doux et d’eau.

• Si des bulles commencent à se former, il y a une fuite.

• Si la fuite se situe à l’entrée, contactez le service client.

N’UTILISEZ PAS LE GÉNÉRATEUR.

• Si la fuite se situe au niveau des raccords de tuyau,

réinstallez solidement le tuyau et effectuez à nouveau le

contrôle. Si les fuites persistent, NE PAS UTILISER LE

GÉNÉRATEUR.

• Si la fuite se situe dans le cylindre, n’utilisez pas et ne

déplacez pas le cylindre. Contactez les pompiers ou le

fournisseur de gaz.

Français | 9

SÉCURITÉ

INFORMATIONS IMPORTANTES POUR LE

CAPTEUR DE CO

Le capteur de CO surveille l’accumulation de monoxyde de car-

bone toxique autour du générateur lorsque le moteur tourne. Si

des niveaux croissants de CO gazeux sont détectés, le capteur

de CO arrête automatiquement le moteur.

Le capteur de CO détectera également l’accumulation de mon-

oxyde de carbone provenant d’autres sources de combustion de

carburant utilisées dans la zone d’exploitation. Par exemple, si

les gaz d’échappement des outils brûlant du carburant pointent

vers un générateur équipé d’un capteur de CO, un arrêt peut être

déclenché en raison de l’augmentation des niveaux de CO. Ce

n’est pas une erreur. Du monoxyde de carbone dangereux a été

détecté. Déplacez et redirigez toute source de combustion de

carburant supplémentaire pour dissiper le monoxyde de carbone

loin du personnel et des bâtiments occupés.

REMARQUE : Les générateurs équipés d’un démarrage à distance

doivent être redémarrés avec le bouton START/STOP du panneau

de commande après un arrêt automatique.

Les générateurs sont conçus pour être utilisés à l’extérieur, loin

des bâtiments occupés et avec les gaz d’échappement dirigés loin

du personnel et des bâtiments. En cas d’utilisation incorrecte et

d’utilisation dans un endroit générant une accumulation de CO,

comme une zone partiellement fermée, le capteur de CO arrête

le moteur et le voyant ROUGE clignote pour informer l’utilisateur

de l’existence de niveaux dangereux de monoxyde de carbone.

Si le générateur s’arrête et que le voyant ROUGE clignote, quittez

immédiatement la zone. Attendez que le monoxyde de carbone

se dissipe et que le voyant ROUGE s’éteigne avant de retourner

dans la zone concernée. Une fois que vous pouvez revenir en

toute sécurité, lisez l’étiquette d’action pour connaître les pro-

chaines étapes. Le capteur de CO ne remplace PAS les alarmes

de monoxyde de carbone. Installez des avertisseurs de monoxyde

de carbone alimentés par batterie dans votre maison.

AVERTISSEMENT

L’arrêt automatique accompagné

d’un voyant ROUGE clignotant sur la partie capteur de

CO du panneau de commande indique que le généra-

teur était mal localisé, permettant au monoxyde de

carbone de s’accumuler jusqu’à des niveaux dan-

gereux. Si vous vous sentez malade, étourdi, faible

ou si les détecteurs de monoxyde de carbone de votre

maison indiquent une alarme, sortez immédiatement

pour prendre l’air. Appelez les services d’urgence.

Cela pourrait être une intoxication au monoxyde de

carbone.

COMPRENDRE LES VOYANTS DU

CAPTEUR DE CO

Voir la figure 5.

COULEUR DESCRIPTION

ROUGE

Des niveaux dangereux de mon-

oxyde de carbone se sont accumulés

autour du générateur. Après l’arrêt,

le voyant ROUGE dans la zone du

capteur de CO du panneau de com-

mande clignotera pour indiquer que

le générateur s’est arrêté en raison

de niveaux de monoxyde de carbone

dépassant un seuil de sécurité. Le

voyant ROUGE clignotera pendant au

moins cinq minutes après avoir éteint

le générateur de CO.

Lorsqu’il est possible de le faire en

toute sécurité, déplacez le générateur

vers un espace extérieur ouvert, loin

des espaces occupés, avec l’échap-

pement tourné vers l’extérieur. Une

fois déplacé dans une zone sûre et

le voyant rouge éteint, le générateur

peut être redémarré. Apportez de l’air

frais et aérez la zone où le générateur

a été éteint.

JAUNE

Une panne s’est produite dans le sys-

tème de capteur de CO. Lorsqu’une

panne du système se produit, le

générateur s’arrête automatiquement

et le voyant JAUNE dans la zone

d’arrêt automatique du CO du pan-

neau de commande clignote pour

avertir qu’une panne s’est produite.

Le voyant JAUNE clignote pendant au

moins cinq minutes après un défaut.

Le générateur peut être redémarré,

mais il peut continuer à s’arrêter. Une

défaillance du capteur de CO ne peut

être diagnostiquée et réparée que par

un centre de service Westinghouse

agréé.

FIG. 5

A - Voyant de service du générateur

B - Voyant d’arrêt automatique

10 | Français

iGen11000TFc

3600

7.92G /30 L

1.1L /1.16 QT

120/240V

GAS：9000W/LPG：8100W/NG:7200W

GAS：11000W/LPG：10000W/NG：8800W

Gas: 37.5/37.5A, LPG: 33.8/33.8A，NG: 30/30A

F7RTC

5 FEET (1.5m)

MINIMUM

FROM OBJECTS

CARBON

MONOXIDE

SÉCURITÉ

ÉTIQUETTES ET AUTOCOLLANTS DE

SÉCURITÉ

Les informations suivantes se trouvent sur les étiquettes et les

autocollants.

balise d’action

Si des niveaux dangereux de monoxyde de carbone s’accumulent

autour du générateur, celui-ci s’éteindra automatiquement. Si

l’appareil s’éteint, quittez immédiatement la zone. Lorsque vous

pourrez revenir en toute sécurité, procédez comme suit :

l Déplacez le générateur vers un espace extérieur ouvert.

• Dirigez l’échappement vers l’extérieur.

• N’utilisez pas le générateur dans des espaces clos (par exemple,

pas dans la maison ou le garage).

• Retirer à l’air frais.

• Obtenez de l’aide médicale si vous êtes malade, étourdi ou faible.

AVERTISSEMENT : toute altération du capteur de monoxyde de

carbone peut entraîner une situation dangereuse.

direction d’échappement

Dirigez les gaz d’échappement loin des parties du corps et des

matériaux inflammables ou combustibles.

Symboles de sécurité

(Voir page 4)

Spécifications

(Voir page 3)

Proposition 65 de Californie

Cancer et dommages à la reproduction -

www.P65Warnings.ca.gov/product

monoxyde de carbone

l L’utilisation d’un générateur à l’intérieur PEUT VOUS TUER EN

QUELQUES MINUTES. Les gaz d’échappement du générateur

contiennent du monoxyde de carbone. C’est un poison qui ne

peut être vu ni senti.

• Ne jamais utiliser à l’intérieur d’une maison ou d’un garage,

MÊME SI les portes et fenêtres sont ouvertes.

surface chaude

N’y touchez pas.

Instructions de démarrage faciles

Instructions d’installation du générateur lorsqu’il fonctionne à

l’essence, au propane ou au gaz naturel.

Français | 11

ÉLECTRIQUE

CAPACITÉ DU GÉNÉRATEUR

AVIS

Ne surchargez pas la capacité du généra-

teur. Le dépassement de la puissance/ampérage nominal

peut endommager le générateur ou les appareils électriques

qui y sont connectés.

Passez en revue les spécifications de ce générateur et

enregistrez les watts de fonctionnement (continu) et de crête

(démarrage). Généralement, plus la puissance est élevée, plus

plusieurs appareils peuvent être alimentés en même temps. Les

besoins énergétiques totaux de tous les appareils connectés

doivent être pris en compte. Les exigences d’alimentation sont

généralement répertoriées sur l’étiquette de données ou la

plaque signalétique d’un appareil.

Pour déterminer les besoins en énergie :

l Choisissez les appareils que vous souhaitez alimenter simul-

tanément.

• Enregistrez et additionnez les watts de fonctionnement (continus)

de chaque appareil. Le générateur doit produire autant de

watts en continu pour que les appareils fonctionnent.

• Enregistrez les watts de crête (de démarrage) de chaque ap-

pareil. Il s’agit de l’augmentation momentanée de l’énergie

nécessaire au démarrage des moteurs électriques de certains

outils et appareils.

• Sélectionnez l’appareil avec la puissance de crête (de démar-

rage) la plus élevée. Ajoutez les watts de crête (de démarrage)

de cet appareil au total des watts de fonctionnement (continus)

de tous les appareils connectés pour déterminer la puissance

de crête totale requise pour le générateur.

REMARQUE : La puissance maximale requise totale suppose

un démarrage intermittent des appareils. Ajustez l’estimation si

les appareils atteignent la tension maximale en même temps.

GESTION DE PUISSANCE DU GÉNÉRATEUR

Pour prolonger la durée de vie du générateur, soyez prudent lor-

sque vous ajoutez des charges électriques. Débranchez toutes les

charges avant de démarrer le générateur. Le moyen le plus sûr de

gérer la puissance du générateur consiste à ajouter des charges

de manière séquentielle en procédant comme suit :

l Retirez toutes les charges et démarrez le générateur comme

décrit plus loin dans ce manuel.

• Branchez et démarrez le plus grand appareil ou appareil. Les

besoins en énergie sont généralement répertoriés sur une

étiquette de données ou une plaque signalétique.

• Laissez la sortie du générateur se stabiliser. Une fois stabi-

lisé, le moteur doit tourner sans problème et l’appareil doit

fonctionner correctement.

• Branchez et démarrez le prochain appareil ou appareil plus grand.

• Laissez la sortie du générateur se stabiliser.

• Répétez ce processus pour chaque charge supplémentaire.

RALLONGES

AVERTISSEMENT

Risque d’étouffement. Les rallonges

passant directement dans la maison augmentent le risque

d’intoxication au monoxyde de carbone par n’importe quelle

ouverture. Si une rallonge qui passe directement dans la

maison est utilisée pour alimenter des articles intérieurs, il

existe un risque d’intoxication au monoxyde de carbone pour

les personnes à l’intérieur de la maison. Utilisez toujours des

détecteurs de monoxyde de carbone alimentés par batterie

qui répondent aux normes de sécurité UL 2034 en vigueur

lorsque vous utilisez le générateur. Vérifiez périodiquement

la batterie du détecteur.

AVERTISSEMENT

Risque d’étouffement. Lorsque vous

utilisez le générateur avec des rallonges, assurez-vous que

le générateur est situé dans un espace extérieur ouvert, loin

des espaces occupés, avec l’échappement tourné vers l’ex-

térieur.

AVERTISSEMENT

Risque d’incendie et d’électrocution.

N’utilisez jamais de rallonges usées ou endommagées.

Les rallonges endommagées ou surchargées peuvent sur-

chauffer, produire des arcs électriques et brûler, entraînant

la mort ou des blessures graves.

Avant de connecter un appareil ou un cordon d’alimentation CA

au générateur :

l Utilisez des rallonges, des outils et des appareils mis à la terre

à 3 broches, ou des outils et des appareils à double isolation.

• Assurez-vous que l’outil ou l’appareil est en bon état de

fonctionnement. Des appareils ou des cordons d’alimentation

défectueux peuvent créer un risque de choc électrique.

• Assurez-vous que la puissance électrique de l’outil ou de l’ap-

pareil ne dépasse pas la puissance nominale du générateur

ou de la prise utilisée.

AVIS

Ne dépassez pas la capacité. Une sur-

charge de puissance et/ou de capacité d’ampérage pourrait

endommager les appareils connectés et les composants cri-

tiques du générateur.

DIMENSIONS DE LA RALLONGE

Assurez-vous que la rallonge peut supporter la charge requise. Des

fils trop petits peuvent provoquer une chute de tension susceptible

de provoquer une surchauffe du fil ou des dommages matériels.

Consultez les directives du fabricant du câble pour connaître la

taille et la longueur appropriées.

12 | Français

COMPRENDRE VOTRE GÉNÉRATEUR

Voir les figures 6 et 7.

Para reducir el riesgo de lesiones y fallas del producto, lea

y comprenda la información de este manual del usuario, así

como la información en la etiqueta del producto.

PRISES 120 VOLTS CA

Cette unité dispose d’une prise RV 120 V 30 A et de prises duplex

120 V 20 A capables d’alimenter une variété d’appareils, d’outils

et d’équipements.

DISJONCTEURS

Les disjoncteurs protègent les appareils et équipements connectés

aux prises contre les surtensions électriques.

VOYANTS DU CAPTEUR DE CO

Le capteur de CO surveille l’accumulation de monoxyde de

carbone toxique. Si des niveaux croissants de CO gazeux sont

détectés, le capteur de CO arrête automatiquement le moteur.

COMMUTATEUR DE MODE ÉCO

Le mode Eco minimise la consommation de carburant et le bruit

en ajustant le régime du moteur au minimum requis pour la charge

actuelle.

INTERRUPTEUR DE COMMANDE MOTEUR/

CARBURANT

Tournez l’interrupteur de commande du moteur/carburant pour

régler le starter et démarrer ou arrêter le débit de carburant.

PANNEAU DE SERVICE DU MOTEUR

Tournez le bouton de verrouillage pour déverrouiller et retirer le

couvercle pour l’entretien de l’huile, des bougies d’allumage et

du filtre à air.

RÉSERVOIR À CARBURANT

Le générateur dispose d’un réservoir de carburant d’une capacité

de 1,11 gallons

BORNE DE TERRE

La borne de terre est utilisée pour mettre à la terre le générateur

en externe.

CENTRE DE DONNÉES LED

Affiche le temps de fonctionnement restant (F), la puissance de

sortie en kW (P), le niveau de carburant en litres (L), la tension

de sortie (V) et les heures de vie.

LED DE NIVEAU D’HUILE BAS

Indique un niveau d’huile bas. Lorsque le niveau d’huile dans le

carter descend en dessous de la limite de fonctionnement sécu-

ritaire, l’indicateur de faible niveau d’huile s’allume et le générateur

arrête automatiquement le moteur.

FIG. 6

A - Interrupteur de sélection de carburant

B - Poignée de recul

C - Bouchon de réservoir ventilé

D - Panneau de commande

E - Poignée

F - Couvercle de service du moteur

G - Bouton de verrouillage

H - Silencieux/pare-étincelles

COMPOSANTS

Français | 13

SILENCIEUX ET PARE-ÉTINCELLES

Le pare-étincelles empêche les étincelles de sortir du silencieux.

Doit être retiré pour entretien.

AVIS

Le pare-étincelles est un dispositif de

sécurité qui empêche les étincelles de sortir du silen-

cieux et de créer un risque d’incendie. Dans certains

endroits, l’utilisation d’un pare-étincelles peut être ex-

igée par la loi. Il est de la responsabilité de l’opérateur

de connaître et de respecter toutes les lois et régle-

mentations locales liées aux exigences de prévention

des incendies.

JAUGE D’HUILE

Dévissez la jauge d’huile pour vérifier les niveaux d’huile et ajoutez

de l’huile si nécessaire.

LED DE SORTIE PRÊTE

S’allume lorsque le générateur fonctionne normalement. Indique

que le générateur produit de l’énergie électrique dans les prises.

LED DE SURCHARGE

Indique que le générateur est surchargé.

COMPOSANTS

A - Prises 120 V c.a. 20 A

B - Prise 120/240 V c.a. 30 A

C - Prise 120/240 V c.a. 50 A

D - Interrupteur de mode Eco

E - Bouton de réinitialisation

F - Disjoncteur 30 A

G - Prises à fonctionnement parallèle

FIG. 7

RÉINITIALISATION DE SURCHARGE

Le générateur éteindra automatiquement toute la sortie CA pour

vous protéger en cas de surcharge ou en cas de court-circuit dans

un appareil connecté.

PRISES DE COURANT POUR

FONCTIONNEMENT EN PARALLÈLE

Un câble parallèle (non inclus, P/N 507096) peut être utilisé pour

connecter un générateur onduleur Westinghouse compatible pour

une puissance de sortie supplémentaire.

POIGNÉE RÉTRACTABLE

Use el mango retráctil (y el interruptor de control del motor/com-

bustible) para encender el generador.

BOUCHON DE CARBURANT AVEC ÉVENT

Le bouchon du réservoir de carburant est doté d’un évent qui peut

être ouvert et fermé. L’évent doit être ouvert lorsque le moteur

tourne et fermé lorsque le moteur est arrêté.

H - Sélecteur de carburant

I - Disjoncteur 50 A

J - Borne de terre

K - Voyant de niveau d’huile bas

L - Voyant de surcharge

M - Voyant de sortie prêt

N - Disjoncteur 20 A

O - Voyant du générateur de service

P - Voyant d’arrêt automatique

Q - Raccordement du tuyau de propane/gaz

naturel

R - Interrupteur de batterie

S - Bouton START/STOP

T - Connecteur Smart Switch (non inclus)

14 | Français

ASSEMBLÉE

AVERTISSEMENT

Risque lié au poids. Demandez

toujours de l’aide pour soulever le générateur. N’es-

sayez jamais de soulever l’appareil par la poignée.

Maintenez l’appareil par le châssis et utilisez des tech-

niques de levage appropriées pour réduire le risque

de blessure au dos.

COMMENT RETIRER LE CONTENU DE LA

CAISSE

AVERTISSEMENT

Ce produit nécessite un assem-

blage. Aucune intention d’utiliser ce produit si certains

éléments de la LISTA INCLUIDA sont ensamblado lor-

sque vous retirez le contenu de la boîte. Ces éléments

ne sont pas ensamblados par le fabricant et nécessi-

tent un ensamblaje par le client. L’utilisation d’un pro-

duit ensamblado incorrectement peut être dangereux

et peut provoquer des lésions personnelles graves.

l Corte con cuidado los lados del embalaje et retire el contenido

de la caja.

• Inspeccione el contenido de la caja. Confirmez que tous les élé-

ments de la LISTA INCLUIDA sont présents et sans dommage.

• Recicle o deseche los Materiales de embalaje de manera

adecuada.

LISTE DE MATÉRIAUX COMPRENANT

Un générateur, des roues, des tuyaux, des stabilisateurs, des

pernos, un ensemble de bras, de l’huile de moteur (SAE 10W 30),

un embout, une clé pour les bujías, un manuel de l’utilisateur et

un guide de démarrage rapide.

Si vous avez quelque chose à faire, communiquez avec

notre équipe de service à [email protected] ou

appelez au 1-855-944-3571.

INSTALLATION DES STABILISATEURS

Voir la figure 8.

REMARQUE : Cet appareil est expédié sans huile. Les pieds

et les roues doivent être installés avant d’ajouter de l’huile au

moteur. Ne placez pas le générateur sur le côté lorsqu’il y a de

l’huile dans le moteur.

l Placez le générateur sur le côté sur une serviette ou une

couverture pour éviter d’endommager le boîtier.

• Insérez le boulon dans le trou du stabilisateur et vissez-le dans

le trou au bas du générateur.

• Serrez fermement les boulons.

• Répétez ces étapes pour installer le deuxième stabilisateur.

INSTALLATION DES ROUES

Voir la figure 9.

l Placez le générateur sur le côté sur une serviette ou une

couverture pour éviter d’endommager le boîtier.

• Insérez un axe au milieu de la roue.

• Vissez l’arbre dans le trou sur le côté du générateur et serrez-le

fermement.

• Répétez ces étapes pour installer la deuxième roue.

INSTALLATION DE LA POIGNÉE

Voir la figure 9.

l Placez le générateur sur une surface plane et de niveau.

• Alignez l’ensemble de poignée avec le générateur.

• Insérez le boulon de la poignée dans le trou de l’ensemble de

la poignée. Réglez-le en toute sécurité.

• Répétez ces étapes pour fixer l’autre côté.

FIG. 8

FIG. 9

A - Essieu

B - Roue

C - Ensemble de poignée

D - Boulon de poignée

A - Stabilisateur

B - Boulon

Français | 15

OPÉRATION

AVERTISSEMENT

Les gaz d’échappement du

générateur contiennent des niveaux élevés de mon-

oxyde de carbone (CO).

Faites fonctionner les générateurs UNIQUEMENT à l’ex-

térieur, dans un endroit bien ventilé. NE JAMAIS faire

fonctionner les générateurs à l’intérieur, car cela PEUT

VOUS TUER EN QUELQUES MINUTES

• Utilisation correcte : utilisez UNIQUEMENT les généra-

teurs à l’extérieur et sous le vent, loin des fenêtres, des

portes et des bouches d’aération. TOUJOURS diriger

l’échappement loin des espaces occupés. TOUJOURS in-

staller des détecteurs de monoxyde de carbone alimentés

par batterie ou des détecteurs de monoxyde de carbone

enfichables avec batterie de secours dans les espaces de

vie. Voir la figure 1.

• Utilisation incorrecte : NE JAMAIS utiliser un générateur

dans une maison, un garage, un sous-sol, un grenier, un

sous-sol ou tout autre endroit entièrement ou partiellement

clos. Des zones comme celles-ci peuvent permettre l’ac-

cumulation de niveaux dangereux de monoxyde de car-

bone. Une porte ouverte ou un ventilateur en marche ne

fournira PAS une ventilation adéquate. Voir la figure 2.

Si vous vous sentez étourdi, faible ou malade pendant l’util-

isation du générateur, sortez IMMÉDIATEMENT à l’air frais.

Contactez un médecin. Il peut s’agir d’une intoxication au

monoxyde de carbone.

AVERTISSEMENT

Ne pas altérer ou modifier ce

produit sauf indication contraire de ce manuel ou du

fabricant. N’utilisez pas d’accessoires ou d’acces-

soires non recommandés pour ce produit. Effectuer

des modifications non autorisées et utiliser des acces-

soires incompatibles peut endommager l’appareil et

annuler la garantie.

AVIS

Dans certaines circonstances, le Code

national de l’électricité peut exiger que le générateur

soit mis à la terre via un point de mise à la terre ap-

prouvé. Consultez un électricien qualifié pour déter-

miner les exigences de mise à la terre avant l’utilisa-

tion.

AVERTISSEMENT

Évitez tout contact cutané avec

de l’huile moteur ou de l’essence. Portez des vête-

ments et des équipements de protection. Lavez toute

la peau exposée avec de l’eau et du savon. Un contact

cutané prolongé avec de l’essence ou de l’huile mo-

teur peut provoquer de graves irritations cutanées et

d’autres effets indésirables.

AVIS

Inspectez l’état physique du pro-

duit avant chaque utilisation. Inspectez les boulons

desserrés, les fuites de liquide et autres signes d’usu-

re. Remplacez tous les éléments endommagés.

SAVOIR COMMENT LOCALISER ET

UTILISER VOTRE GÉNÉRATEUR EN TOUTE

SÉCURITÉ

AVERTISSEMENT

Risque d’étouffement. Placez le

générateur dans un endroit bien ventilé. NE placez

PAS le générateur à proximité de conduits de ven-

tilation ou d’entrées d’air où les gaz d’échappement

peuvent être aspirés dans des espaces occupés ou

confinés. Tenez compte attentivement des courants

d’air et du vent lors du placement du générateur.

AVERTISSEMENT

Risque d’électrocution. N’utili-

sez jamais le générateur dans un endroit humide ou

mouillé. N’exposez jamais le générateur à la pluie, à la

neige, aux embruns ou à l’eau stagnante pendant son

utilisation. Protégez le générateur de toutes les condi-

tions météorologiques dangereuses. L’humidité ou la

glace peuvent provoquer un court-circuit ou tout autre

dysfonctionnement du circuit électrique. L’utilisation

d’un générateur ou d’un appareil électrique dans des

conditions humides, comme la pluie ou la neige, ou à

proximité d’une piscine ou d’un système d’irrigation,

ou lorsque vos mains sont mouillées, peut entraîner

une électrocution.

AVERTISSEMENT

Risque d’incendie. Faites

fonctionner le générateur uniquement sur une surface

plane et nivelée. Faire fonctionner le générateur sur

une surface avec des matériaux meubles, tels que du

sable ou de l’herbe coupée, peut amener le générateur

à ingérer des débris qui pourraient bloquer les évents

ou le système d’admission d’air. Laissez le générateur

refroidir pendant 30 minutes avant de le transporter ou

de le stocker.

l Lisez et comprenez toutes les informations de sécurité avant

de démarrer le générateur (voir pages 4-10).

• N’utilisez JAMAIS un générateur dans une maison, un garage,

un sous-sol, un grenier, un vide sanitaire ou tout autre endroit

entièrement ou partiellement clos. Des zones comme celles-ci

peuvent permettre l’accumulation de niveaux dangereux de

monoxyde de carbone. Le monoxyde de carbone (CO), un

gaz invisible, inodore et extrêmement toxique, PEUT VOUS

TUER EN QUELQUES MINUTES.

• NE PAS contenir de générateurs pendant le fonctionnement.

• Utilisez le générateur uniquement à l’EXTÉRIEUR et loin des

fenêtres, des portes et des bouches d’aération, comme

recommandé par les centres de contrôle et de prévention

des maladies du département américain de la Santé et des

Services sociaux. Certaines maisons ou conditions domes-

tiques peuvent nécessiter une distance supplémentaire.

• N’utilisez pas le générateur sur une pente. L’appareil doit toujours

être placé sur une surface plane et stable.

• Le générateur doit toujours être placé sur une surface plane

et de niveau (même lorsqu’il n’est pas en fonctionnement).

• Le générateur doit disposer d’au moins 5 pieds (1,5 m) d’espace

libre de tout matériau combustible.

16 | Français

OPÉRATION

CONNAÎTRE LA RÉGLEMENTATION POUR

L’UTILISATION DES GÉNÉRATEURS

PORTABLES

Déterminez où et comment le générateur sera utilisé et famil-

iarisez-vous avec toutes les ordonnances locales, étatiques ou

fédérales liées à son utilisation prévue. Il peut être nécessaire de

contacter un électricien qualifié ou une agence gouvernementale

locale pour obtenir une liste complète des exigences.

COMMENT AJOUTER DE L’HUILE/VÉRIFIER

LE NIVEAU D’HUILE

Voir les figures 10 et 11.

Si votre produit dispose d’un manuel du moteur distinct,

ignorez les informations de cette section et suivez les

instructions du manuel du moteur.

AVIS

CE GÉNÉRATEUR EST EXPÉDIÉ

SANS HUILE. N’essayez pas de démarrer ou de faire

tourner le moteur avant qu’il n’ait été correctement en-

tretenu avec l’huile recommandée. Le fait de ne pas

ajouter d’huile moteur avant le démarrage entraînera

de graves dommages au moteur qui ne seront pas

couverts par la garantie.

AVIS

L’utilisation d’huile moteur 2 temps non

approuvée ou d’autres types d’huile peut causer de

graves dommages au moteur qui ne sont pas couverts

par la garantie.

Le type d’huile inclus et recommandé pour une utilisa-

tion typique est l’huile moteur 10W-30. Si vous utilisez le

générateur à des températures extrêmes, reportez-vous

au tableau suivant.

-20 0 20 40 60 80 100 120

-28.9

°F

°C

-17.8 -6.7 4.4 15.6 26.7 37.8 48.9

10W-30

5W-30

10W-405W-30

Recommended Engine Oil Type

Ambient Temperature

Synthetic

REMARQUE : Vérifiez le niveau d’huile moteur avant ch-

aque utilisation ou toutes les 8 heures de fonctionnement.

l Éteignez le générateur et laissez le moteur refroidir pendant au

moins cinq minutes.

• Placez le générateur sur une surface plane dans un endroit

bien ventilé.

• Tournez le bouton de verrouillage en position déverrouillée.

• Retirez le couvercle de service du moteur.

• Nettoyez la zone autour de la jauge d’huile.

Pour le premier remplissage d’huile :

l Dévissez et retirez lentement la jauge d’huile.

FIG. 10

A - Capot de service du moteur

B - Position verrouillée

C - Position déverrouillée

FIG. 11

A - Jauge d’huile

B - Plage de fonctionnement sûre

• À l’aide de l’entonnoir, versez lentement l’huile moteur fournie

dans l’orifice de remplissage d’huile. Arrêtez-vous fréquem-

ment pour vous assurer qu’il n’est pas trop plein.

REMARQUE : Le fonctionnement du générateur a été

testé en usine et peut contenir un minimum d’huile rés-

iduelle. De l’huile supplémentaire est nécessaire pour

faire fonctionner l’unité. Ne remplissez pas trop.

l Remplacez et serrez la jauge d’huile.

• Installez le couvercle de service du moteur et tournez le bouton

de verrouillage en position verrouillée pour le fixer.

Pour vérifier le niveau d’huile :

l Dévissez et retirez lentement la jauge d’huile.

• Nettoyez la jauge et replacez-la dans l’orifice de remplissage

d’huile. Ne vissez pas la jauge.

• Retirez la jauge et vérifiez que le niveau d’huile se situe dans

la plage de fonctionnement sûre.

Français | 17

OPÉRATION

• Si le niveau d’huile est bas, ajoutez progressivement l’huile

moteur recommandée et revérifiez jusqu’à ce que le niveau

se situe dans la plage de fonctionnement sûre.

• Remplacez la jauge d’huile et serrez-la à la main.

• Installez le couvercle de service du moteur et tournez le bouton

de verrouillage en position verrouillée pour le sécuriser.

CONNECTEZ LA BATTERIE

Voir la figure 12.

AVIS

N’essayez pas de démarrer ou de faire

tourner le moteur avant qu’il n’ait été correctement en-

tretenu avec l’huile recommandée. Le fait de ne pas

ajouter d’huile moteur avant le démarrage entraînera

de graves dommages au moteur qui ne seront pas

couverts par la garantie.

La batterie est dotée d’une fiche à connexion rapide préinstallée.

Retirez l’attache zippée fixant les fiches, puis appuyez fermement

pour les connecter.

REMARQUE : Le générateur est équipé d’une fonction de

chargement de batterie. Une fois le moteur en marche, une

petite charge rechargera lentement la batterie.

EXIGENCES EN ESSENCE

AVIS

N’utilisez pas de

carburant E15 ou E85 dans ce

produit. Les dommages au mo-

teur ou à l’équipement causés

par un vieux carburant ou l’util-

isation de carburants non approuvés (tels que les

mélanges d’éthanol E15 ou E85) ne sont pas couverts

par la garantie. Utilisez uniquement de l’essence sans

plomb contenant jusqu’à 10 % d’éthanol.

l Utilisez TOUJOURS de l’essence PROPRE, FRAÎCHE et sans

plomb (octane 87-93) dans cet appareil. NE JAMAIS utiliser

d’essence VIELLE, RAYONNEE ou CONTAMINÉE.

• Jusqu’à 10 % d’éthanol (gasohol) est acceptable (si disponible

; un carburant sans éthanol est recommandé).

• N’utilisez PAS d’E85 ou d’E15.

• N’utilisez PAS de mélange diesel.

• NE modifiez PAS le moteur pour qu’il fonctionne avec des

carburants alternatifs.

UTILISATION DE STABILISATEUR DE

CARBURANT

L’ajout d’un stabilisateur de carburant (non inclus) prolonge la

durée de vie du carburant et aide à prévenir la formation de

dépôts susceptibles d’obstruer le système de carburant. Suivez

les instructions d’utilisation du fabricant.

Mélangez toujours la quantité correcte de stabilisateur de carbu-

rant avec de l’essence dans un bidon d’essence approuvé avant

de faire le plein du générateur. Faites fonctionner le générateur

pendant cinq minutes pour permettre au stabilisateur de traiter

l’ensemble du système de carburant.

FIG. 12

A - Fiche à connexion rapide

FIG. 13

A - Bouchon de réservoir

E85

E15

AJOUT D’ESSENCE

Voir les figures 13 et 14.

AVERTISSEMENT

Risque d’incendie et d’explosion.

Ne retirez jamais le bouchon du réservoir de carburant

et ne rechargez jamais le générateur pendant que le

moteur tourne. Ne fumez pas et ne créez pas d’étin-

celles pendant le ravitaillement. Éteignez toujours le

moteur et laissez le générateur refroidir pendant au

moins cinq minutes avant de faire le plein.

AVERTISSEMENT

Risque d’incendie et d’explo-

sion. Ne remplissez pas trop le réservoir de carburant.

Remplissez uniquement jusqu’à l’anneau de remplis-

sage maximum rouge sur l’écran de carburant. Un

remplissage excessif peut provoquer un déversement

de carburant sur le moteur et provoquer un incendie

ou une explosion.

AVERTISSEMENT

N’utilisez jamais un bidon d’es-

sence, un réservoir d’essence ou tout autre élément

combustible cassé, coupé, déchiré ou endommagé.

18 | Français

l La bouteille doit être fabriquée et étiquetée conformément aux

spécifications du Département des transports des États-Unis

(D.O.T.) pour les bouteilles de gaz GPL ou à la norme nationale

canadienne, CAN/CSA-B339, Cylindres, sphères et tubes pour

le transport de marchandises dangereuses ;

et la Commission.

• La bouteille doit être équipée d’une soupape

de sécurité.

• Le cylindre doit inclure un dispositif de pro-

tection contre le débordement (OPD) homologué UL. Les

cylindres dotés de ce dispositif de sécurité auront un volant

triangulaire unique. Utilisez uniquement des bouteilles de

GPL avec ce type de volant.

• La bouteille doit être périodiquement certifiée pour son utilisa-

tion par l’autorité compétente locale (AHJ). Avant utilisation,

vérifiez que la date de certification du cylindre n’a pas expiré.

• Toutes les nouvelles bouteilles doivent être purgées de l’air et

de l’humidité avant d’être remplies. Les bouteilles usagées

qui n’ont pas été bouchées ou maintenues fermées doivent

également être purgées. Le processus de purge doit être ef-

fectué par un fournisseur de propane (les bouteilles provenant

OPÉRATION

AVIS

Remplissez le réservoir uniquement

avec un bidon d’essence approuvé. Assurez-vous que

le bidon d’essence est propre à l’intérieur et en bon

état pour éviter la contamination du système de car-

burant.

l Éteignez le générateur et laissez le moteur refroidir pendant au

moins cinq minutes.

• Placez le générateur sur une surface plane dans un endroit

bien ventilé. NE PAS faire le plein à l’intérieur.

• Nettoyez la zone autour du bouchon de réservoir et retirez-le

lentement.

• Ajoutez lentement le carburant recommandé. Ne remplissez

pas trop.

REMARQUE : Le niveau de carburant ne doit PAS être

supérieur à l’anneau de remplissage maximum rouge sur

l’écran de carburant.

l Installez le bouchon du réservoir de carburant. Serrez-le bien.

• Nettoyer le carburant déversé.

• Éloignez-vous d’au moins 30 pieds de la zone de ravitaillement

en carburant avant de redémarrer le moteur.

AVIS

Le carburant peut endommager la

peinture et le plastique. Soyez prudent lorsque vous

remplissez le réservoir de carburant. La garantie ne

couvre pas les dommages causés par du carburant

déversé.

AVIS

Nettoyez les débris du filtre à carburant

avant et après chaque plein de carburant. Retirez le

filtre à carburant en appuyant légèrement dessus tout

en le retirant du réservoir de carburant.

EXIGENCES RELATIVES AUX BOUTEILLES

DE GPL

AVIS

Les bouteilles de propane qui utilisent

un système d’aspiration de liquide ne peuvent pas être

utilisées sur ces modèles.

Le gaz GPL est extrêmement inflammable et peut s’enflammer

spontanément lorsqu’il est mélangé à l’air. La bouteille de gaz PL

utilisée avec ce générateur doit répondre aux exigences suivantes :

FIG. 14

A - Bouchon de réservoir

B - Ligne de remplissage maximale

C - Filtre à tamis

Français | 19

OPÉRATION

d’un fournisseur d’échange doivent avoir été correctement

purgées et remplies).

RACCORDEMENT D’UNE BOUTEILLE DE

GPL AU GÉNÉRATEUR

Voir les figures 15 et 16.

AVERTISSEMENT

Risque d’incendie et d’explosion.

Ne branchez ou ne débranchez jamais le tuyau GPL/

propane pendant que le moteur tourne. Ne fumez pas

et ne créez pas d’étincelles lors de la manipulation du

GPL/propane. Éteignez toujours le moteur et laissez

le générateur refroidir pendant au moins cinq minutes

avant de connecter la bouteille de propane.

AVERTISSEMENT

N’utilisez jamais de bidon de

gaz, de tuyau GPL/propane, de bouteille de propane

ou tout autre article combustible qui semble être en-

dommagé.

AVERTISSEMENT

Pour réduire le risque de bless-

ure, effectuez un test de fuite chaque fois que vous

débranchez et rebranchez la bouteille de gaz GPL.

l Éteignez le générateur et laissez le moteur refroidir pendant au

moins cinq minutes.

• Placez le générateur sur une surface plane dans un endroit

bien ventilé. NE PAS connecter ou déconnecter la bouteille

de gaz GPL à l’intérieur.

• Placez la bouteille de GPL près du générateur, mais ne la placez

pas dans le chemin d’échappement du silencieux.

REMARQUE : La bouteille de propane peut avoir n’im-

porte quelle capacité, mais doit répondre aux exigences

relatives aux bouteilles de gaz GPL énumérées plus haut

dans cette section.

l Confirmez que le volant est en position complètement fermée.

• Tenez fermement le tuyau GPL/propane et poussez la buse sur

le robinet de la bouteille.

• Utilisez votre main pour visser le tuyau GPL/propane sur le

robinet de la bouteille. Ne vous trompez pas. N’utilisez pas

d’outils ou de produits d’étanchéité.

REMARQUE : Il y aura une certaine résistance lorsque

le tuyau scellera le robinet de la bouteille. Pour terminer

la connexion, tournez le connecteur d’un demi-tour sup-

plémentaire à trois quarts de tour. Si vous ne parvenez

pas à terminer la connexion, débranchez le tuyau et

réessayez. Si vous ne parvenez toujours pas à terminer

la connexion, N’utilisez PAS ce tuyau !

l Vissez le tuyau de propane sur l’entrée de propane. Tirez

doucement sur le tuyau pour vérifier qu’il est bien fixé.

FIG. 15

FIG. 16

A - Volant

B - Robinet de bouteille

C - Tuyau GPL/propane

D - Raccord

20 | Français

OPÉRATION

RACCORDEMENT DU GÉNÉRATEUR À

LA CONDUITE D’ALIMENTATION EN GAZ

NATUREL

Voir les figures 17 et 18.

DANGER

Risque d’incendie et d’explosion.

Ne branchez ou ne débranchez jamais le tuyau de gaz

naturel pendant que le moteur tourne. Ne fumez pas

et ne créez pas d’étincelles lors de la manipulation du

gaz naturel. Éteignez toujours le moteur et laissez le

générateur refroidir pendant au moins cinq minutes

avant de le connecter au gaz naturel.

AVERTISSEMENT

N’utilisez jamais une conduite

d’alimentation en gaz naturel, un tuyau de gaz naturel

ou tout autre élément combustible qui semble être en-

dommagé.

AVERTISSEMENT

Pour réduire le risque de bless-

ure, effectuez un test de fuite chaque fois que vous

débranchez et rebranchez le tuyau de gaz naturel.

l Éteignez le générateur et laissez le moteur refroidir pendant au

moins cinq minutes.

• Confirmez que l’alimentation en gaz est coupée au niveau de

la conduite d’alimentation en gaz naturel.

• Déroulez et étirez complètement le tuyau de gaz naturel (non

inclus) pour éviter de le plier.

• Utilisez votre main pour enfiler le tuyau sur la conduite d’ali-

mentation en gaz naturel. Ne vous trompez pas. N’utilisez

pas d’outils ou de produits d’étanchéité.

• Fixez le connecteur de montage (non inclus) au générateur et

serrez fermement.

• Connectez le tuyau de gaz naturel au générateur à l’aide du

collier de connexion rapide.

• Retirez le collier de connexion rapide.

• Poussez le tuyau sur l’entrée de gaz naturel/propane.

• Poussez le collier vers l’avant pour que le tuyau soit bien fixé.

Tirez doucement sur le tuyau pour voir s’il est bien fixé.

REMARQUE : Le tuyau de gaz naturel et l’adaptateur à con-

nexion rapide doivent être commandés séparément. Pour

commander, rendez-vous sur parts.wpowereq.com.

A - Tuyau de gaz naturel (non inclus)

B - Conduite d’alimentation en gaz naturel

A - Entrée de gaz naturel/propane

B - Tirez le collier vers l’arrière

C - Poussez le tuyau sur l’entrée

D - Poussez le collier vers l’avant

E - Adaptateur de connexion rapide pour gaz naturel (non inclus)

FIG. 17

FIG. 18

Français | 21

OPÉRATION

CENTRE DE DONNÉES

Voir la figure 19.

Appuyez sur le bouton mode pour parcourir les modes d’affichage

des données.

Tension : affiche la tension de sortie actuelle.

Fréquence (Hz) : affiche la fréquence de sortie de puissance

en Hertz.

Heures de durée de vie : affiche les heures de fonctionnement

pendant la durée de vie.

Niveau de carburant : indique la quantité d’essence restante

dans le réservoir de carburant.

Durée d’exécution/maintenance : affiche la durée d’exécution

actuelle. Se remet à zéro lorsqu’il est éteint. Un rappel de main-

tenance s’affiche lorsque cela est nécessaire.

Codes d’entretien :

P25 – Changer l’huile moteur

P50 – Nettoyer le filtre à air, changer l’huile moteur

P100 –Changer l’huile moteur, nettoyer le filtre à air, remplacer

le filtre à carburant

SÉLECTION DE LA SOURCE DE

CARBURANT

Voir la figure 20.

DANGER

Risque d’incendie et d’explosion.

NE PAS ajouter d’essence dans le réservoir de carburant

et NE PAS connecter le tuyau de GPL/propane ou le tuyau

de gaz naturel au générateur pendant que le générateur est

en marche.

AVIS

Ne surchargez pas le générateur. Les

capacités de charge varient en fonction de la source de

carburant. Avant de changer de source de carburant, as-

surez-vous que le générateur peut fournir suffisamment de

watts de fonctionnement (continu) et de crête (démarrage)

pour les éléments que vous connectez.

La source de carburant peut être changée pendant que le moteur

est éteint ou pendant qu’il tourne en connectant un réservoir de

propane au générateur AVANT le fonctionnement. Si vous pas-

sez de l’essence à une autre source de carburant pendant que

le moteur tourne, celui-ci peut fonctionner de manière irrégulière

pendant quelques secondes pendant que vous purgez l’essence

du carburateur.

Pour passer à l’essence :

l Tournez le robinet de carburant en position ouverte pour démarrer

le débit d’essence.

• Tournez le sélecteur de carburant à fond dans le sens des

aiguilles d’une montre pour l’ESSENCE.

• Coupez le débit de gaz propane.

Pour passer au propane :

l Ouvrez le robinet de la bouteille de gaz GPL pour démarrer le

débit de propane.

• Tournez le sélecteur de carburant à fond dans le sens inverse

des aiguilles d’une montre pour le PROPANE.

• Coupez le débit d’essence.

FIG. 20

A - Coupure de carburant

B - Gaz naturel

C - Propane

D - Essence

E - Sélecteur de carburant

FIG. 19

A - Tension

B - Puissance de sortie

C - Heures à vie

D - Niveau de carburant

E - Rappel d’autonomie/maintenance

F - Bouton Mode

Pour passer au gaz naturel :

l Ouvrez la vanne de la conduite d’alimentation en gaz naturel

pour démarrer le débit de gaz naturel.

• Tournez le sélecteur de carburant sur Gaz naturel.

• Coupez le débit de propane et d’essence.

22 | Français

OPÉRATION

OPÉRATION À HAUTE ALTITUDE

La puissance du moteur diminue à mesure que vous travaillez

au-dessus du niveau de la mer. La production sera réduite d’en-

viron 3,5 % pour chaque augmentation de 1 000 pieds d’altitude

au-dessus du niveau de la mer.

Un réglage à haute altitude est requis pour un fonctionnement à

des altitudes supérieures à 5 000 pieds (1 524 m). Un fonctionne-

ment sans cet ajustement entraînera une diminution des perfor-

mances, une augmentation de la consommation de carburant et

une augmentation des émissions.

AVIS

NE PAS faire fonctionner le générateur

à des altitudes inférieures à 2 000 pieds (762 m) avec

le kit haute altitude installé. Cela pourrait endommag-

er le moteur.

Kit carburateur haute

altitude

Part# 518532

Kit régulateur haute

altitude

Part# 518337

PÉRIODE DE RODAGE

Pour un rodage correct, ne dépassez pas 50 % de la puissance

nominale pendant les cinq premières heures de fonctionnement.

Utilisez l’huile fournie jusqu’à la première vidange d’huile recom-

mandée. N’utilisez pas d’huile entièrement synthétique pendant la

période de rodage. L’huile entièrement synthétique peut empêcher

un freinage et un positionnement corrects des segments de piston.

Variez la charge de temps en temps pour permettre aux enrou-

lements du stator de chauffer et de refroidir et aider à asseoir les

segments de piston.

AVANT DE DÉMARRER LE GÉNÉRATEUR

Vérifiez que :

l Le générateur est placé dans un endroit sûr et approprié.

• Le générateur se trouve sur une surface sèche, plane et nivelée.

• Les niveaux d’huile et de carburant se situent dans la plage de

fonctionnement sûre.

• Toutes les charges sont déconnectées des prises du panneau

de commande.

• Le commutateur du mode ECO est en position OFF.

DANGER

Risque d’incendie et d’explosion.

NE PAS déplacer ou incliner le générateur pendant le

fonctionnement.

DÉMARRAGE À DISTANCE

Voir la figure 19.

La télécommande de démarrage à distance incluse avec le

générateur doit être connectée à la poignée de marche arrière

ou au panneau de commande. Si l’appareil a été expédié sans

porte-clés, veuillez contacter le service client.

Le générateur peut être démarré à distance jusqu’à 99 pieds (30

mètres) à l’aide du porte-clés de démarrage à distance.

REMARQUE : À mesure que les piles de la télécom-

mande de démarrage à distance s’épuisent, la distance de

fonctionnement diminue.

Couplage de démarrage à distance :

Si la télécommande de démarrage à distance est remplacée ou

doit être couplée au générateur, suivez cette procédure :

l Placez l’interrupteur de la batterie du générateur en position

ON. Le voyant d’alimentation s’allumera.

• Appuyez et maintenez enfoncé le bouton START/STOP du

panneau de commande pendant environ 10 secondes jusqu’à

ce qu’il clignote rapidement.

• Appuyez et maintenez enfoncé le bouton START de la télécom-

mande jusqu’à ce que START/STOP ne soit plus allumé.

Relâchez le bouton. Le bouton START/STOP s’allumera

après avoir été relâché.

• Appuyez sur le bouton START du porte-clés, et si l’appairage est

réussi, le bouton START/STOP cesse de clignoter et s’allume

pendant environ deux secondes. Lorsque l’éclairage s’arrête,

l’appairage est réussi

• Tournez l’interrupteur de la batterie du générateur en position

OFF. La télécommande est désormais appairée.

DÉMARRAGE DU MOTEUR : ESSENCE

Voir les figures 20 à 22.

DANGER

Risque d’incendie et d’explosion.

NE PAS déplacer ou incliner le générateur pendant le

fonctionnement.

AVERTISSEMENT

Vérifiez que la zone autour du

générateur est dégagée avant de le démarrer à dis-

tance.

l Confirmez qu’il y a du carburant dans le réservoir d’essence.

• Tournez le sélecteur de carburant sur le fonctionnement es-

sence. (Voir figure 20).

• Assurez-vous que le commutateur du mode ECO est en po-

sition OFF.

• Tournez l’interrupteur de la batterie sur la position ON.

• Choisissez la méthode de démarrage :

A - Lumière d’activité

B - Bouton Démarrer

C - Bouton d’arrêt

D - Bouton Start/Stop (pour le processus d’appairage)

FIG. 21

Français | 23

FIG. 22

OPÉRATION

• Démarrage à distance : Appuyez et maintenez enfoncé le

bouton START de la télécommande de démarrage à distance

pendant une seconde.

• Démarrage par bouton-poussoir : Appuyez et maintenez

enfoncé le bouton START/STOP du moteur pendant deux

secondes.

• Démarrage manuel : maintenez et tirez lentement la poignée

manuelle jusqu’à ce qu’il y ait une plus grande résistance, puis

tirez rapidement.

REMARQUE : Dans des conditions de froid extrême,

fermez manuellement le starter en le déplaçant dans le

sens des aiguilles d’une montre vers la poignée avant du

générateur.

DÉMARREUR DU MOTEUR : PROPANE

DANGER

Risque d’incendie et d’explosion.

Tournez toujours la vanne du réservoir de propane en

position complètement fermée si vous ne faites pas

fonctionner le générateur au propane.

l Assurez-vous que le tuyau GPL/propane est correctement

connecté au générateur et au réservoir de propane.

• Tournez le sélecteur de carburant en position de fonctionnement

propane. (Voir la figure 20.)

• Ouvrez complètement le robinet du réservoir de propane.

• Assurez-vous que le commutateur du mode ECO est en po-

sition OFF.

• Tournez l’interrupteur de la batterie sur la position ON.

l Choisissez la méthode de démarrage :

• Démarrage à distance : Appuyez et maintenez enfoncé

le bouton ON de la télécommande de démarrage à distance

pendant une seconde.

• Démarrage par bouton-poussoir : Appuyez et maintenez

enfoncé le bouton START/STOP du moteur pendant deux

secondes.

• Démarrage manuel : maintenez et tirez lentement la poignée

manuelle jusqu’à ce qu’il y ait une plus grande résistance, puis

tirez rapidement.

REMARQUE : Dans des conditions de froid extrême, fermez

manuellement le starter en le déplaçant dans le sens des aiguilles

d’une montre vers la poignée avant du générateur.

REMARQUE : Pendant le démarrage par bouton-poussoir ou à

distance, le moteur activera automatiquement le starter et com-

mencera la séquence de démarrage. Si le moteur ne démarre pas,

le générateur tentera de démarrer encore deux fois.

ARRÊT DU GÉNÉRATEUR

l Retirez toutes les charges connectées des prises du panneau

de commande.

• Laisser le générateur fonctionner « à vide » pour réduire et

stabiliser les températures du moteur et de l’alternateur.

• Arrêtez le débit de carburant.

• Pour l’essence, fermez le robinet de carburant.

• Pour le propane, fermez le robinet de la bouteille de gaz PL.

• Pour le gaz naturel, fermez le robinet de la conduite d’ali-

mentation en gaz naturel.

• Utilisez l’une des méthodes suivantes pour éteindre le généra-

teur :

• Appuyez sur le bouton OFF de la télécommande.

A - Prises 120 volts CA 20 ampères

B - Prise 120/240 V CA 30 A

C - Prise 120/240 volts 50 ampères

D - Commutateur de mode Eco

E - Bouton de réinitialisation

F - Disjoncteur 30 A

G - Prises à fonctionnement parallèle

H - Sélecteur de carburant

I - Disjoncteur 50 A

J - Borne de terre

K - LED de faible niveau d’huile

L - LED de surcharge

M - LED Sortie prête

N - Disjoncteur 20 A

O - LED du générateur de service

P - LED d’arrêt automatique

Q - Raccordement du tuyau propane/gaz naturel

R - Coupe-batterie

S - Bouton DÉMARRER/ARRÊTER

T - Connecteur de commutateur intelligent (non inclus)

U - Affichage numérique

24 | Français

OPÉRATION

• Appuyez sur le bouton START/STOP du panneau de com-

mande.

l Réglez l’interrupteur de la batterie du panneau de commande

sur la position OFF (O).

• Débranchez le tuyau de propane de la bouteille de gaz propane

et du générateur ou débranchez le tuyau de gaz naturel de

la conduite d’alimentation en gaz naturel et du générateur.

Pour arrêter rapidement l’unité en cas d’urgence :

l Réglez l’interrupteur de la batterie sur la position OFF (O).

FONCTIONNEMENT PARALLÈLE

DANGER

Risque d’incendie et d’électrocu-

tion. Ne connectez ou déconnectez jamais de câbles

parallèles lorsqu’un générateur est en marche. Le

non-respect de cette règle pourrait entraîner des bles-

sures graves, voire la mort.

AVERTISSEMENT

Une connexion correcte des

câbles parallèles est très importante, en particulier

lorsque des générateurs sont utilisés avec un com-

mutateur de transfert pour alimenter un bâtiment.

Pour éviter des blessures graves ou des dommages

aux appareils électriques, y compris les générateurs,

n’essayez pas d’alimenter un système électrique dans

un bâtiment sans utiliser un commutateur de transfert

approuvé.

AVIS

La connexion à un générateur incom-

patible peut entraîner une sortie basse tension sus-

ceptible d’endommager les outils et les appareils ali-

mentés par le générateur.

Le fonctionnement en parallèle vous permet de connecter deux

générateurs onduleurs Westinghouse compatibles pour un

fonctionnement combiné et une puissance de sortie maximale.

Pour un fonctionnement en parallèle, un câble parallèle ou un

câble parallèle monté dans la prise est requis. Câbles compatibles

vendus séparément.

Consultez le manuel d’utilisation fourni avec le câble parallèle ou

le câble parallèle monté sur la prise pour connaître les instructions

d’installation et d’utilisation.

INDICATEUR DE BAS NIVEAU D’HUILE

La LED FAIBLE NIVEAU D’HUILE sur le panneau de commande

s’allumera lorsque l’unité manque d’huile ou est à court d’huile.

Le générateur ne démarre pas lorsque le voyant est allumé. Pour

reprendre un fonctionnement normal, ajoutez de l’huile moteur

comme décrit plus haut dans cette section. N’essayez pas de

démarrer ou de faire tourner le moteur avant qu’il n’ait été cor-

rectement entretenu avec l’huile recommandée.

MODE ÉCO

AVIS

Démarrez toujours le générateur avec

le commutateur de mode ECO en position OFF. Lais-

sez le régime moteur se stabiliser et la LED OUTPUT

READY s’allumer avant de placer le commutateur de

mode ECO en position ON.

AVIS

N’utilisez pas le mode ECO lorsque

vous travaillez en parallèle avec un autre générateur

onduleur Westinghouse.

Le mode ECO minimise la consommation de carburant et le

bruit en ajustant le régime du moteur au minimum requis pour la

charge actuelle.

Activez le mode ECO lorsque vous allumez de petits appareils

avec des charges continues, comme un ordinateur ou une lumière

électrique.

Désactivez le mode ECO lorsque vous allumez des charges de

surcharge importantes, telles qu’un climatiseur ou une pompe

électrique.

Pour activer le mode ECO, vérifiez que la LED OUTPUT READY

est allumée, puis tournez l’interrupteur en position ON. Si aucune

charge n’est présente, le régime du générateur chutera au ralenti.

Le générateur détectera les charges au fur et à mesure qu’elles

sont appliquées et augmentera le régime du moteur.

Pour faire fonctionner le générateur à pleine puissance et à plein

régime, placez le commutateur de mode ECO en position OFF.

SURCHARGE RÉINITIALISER

Ne surchargez pas le générateur. Si le générateur approche ou

a atteint une condition de surcharge, la LED SURCHARGE du

panneau de commande s’allumera.

Si le générateur est proche de la surcharge, la LED OVERLOAD

clignotera. Éteignez et retirez un ou plusieurs appareils connectés

pour diminuer la charge et reprendre un fonctionnement normal.

Si la charge n’est pas réduite, l’unité atteindra une condition de

surcharge. Pour prolonger la durée de vie du générateur, évitez

de faire fonctionner l’unité près de sa capacité maximale.

Si le générateur est surchargé ou s’il y a un court-circuit dans un

appareil connecté, la LED OVERLOAD s’allumera en continu et

l’unité se déconnectera automatiquement de la charge. Le moteur

continuera à tourner, mais il n’y aura aucune production électrique.

Pour restaurer la sortie électrique après une surcharge :

• Retirez toutes les charges connectées des prises du panneau

de commande.

• Appuyez sur le bouton RESET du panneau de commande

jusqu’à ce que la LED OVERLOAD s’éteigne et que la LED

OUTPUT READY s’allume.

• Réinitialisez le disjoncteur s’il est déclenché.

• Confirmez que les charges de fonctionnement et de surtension

prévues ne dépassent pas la capacité du générateur.

• Rebranchez les charges électriques de manière séquentielle,

permettant au générateur de se stabiliser après avoir connecté

chaque charge.

DISJONCTEUR

Le disjoncteur de 20 A protège les appareils et équipements

connectés à des prises de 120 V, 20 A contre les surtensions

électriques. Le disjoncteur de 30 A protège les appareils et équi-

pements connectés aux prises de 120 V, 30 A. Si un disjoncteur

se déclenche, éteignez l’appareil connecté, retirez-le du port ou

de la prise et appuyez sur le disjoncteur pour le réinitialiser.

TRANSPORT

• Éteignez le générateur.

• Laissez le générateur refroidir pendant au moins 30 minutes

avant de le transporter.

Français | 25

OPÉRATION

• Remplacez tous les couvercles de protection sur le panneau

de commande du générateur.

• Utilisez uniquement la poignée fixe pour soulever l’appareil

ou attacher des dispositifs de retenue de charge, tels que

des cordes ou des sangles d’arrimage. N’essayez PAS de

soulever ou de sécuriser le générateur en vous tenant à l’un

de ses autres composants.

• Gardez l’appareil à niveau pendant le transport pour minimiser

le risque de fuite de carburant ou, si possible, vidangez le

carburant ou faites tourner le moteur jusqu’à ce que le réservoir

de carburant soit vide avant le transport.

CAUTION

Fire hazard. DO NOT up-end the

generator or place it on its side. Fuel or oil can leak

and damage to the generator may occur.

ENTRETIEN

AVERTISSEMENT

Démarrage accidentel. Débran-

chez le capuchon de bougie d’allumage (voir figure

25) de la bougie d’allumage lors de l’entretien du

générateur.

AVERTISSEMENT

Remplacez les articles endom-

magés ou usés par des pièces de rechange recom-

mandées ou équivalentes. L’utilisation d’une pièce

incorrecte ou incompatible peut créer un danger pou-

vant entraîner des blessures graves.

AVERTISSEMENT

Laissez les composants chauds

refroidir pendant 30 minutes avant d’effectuer toute

procédure de maintenance.

AVERTISSEMENT

Évitez tout contact cutané avec

de l’huile moteur ou de l’essence. Portez des vête-

ments et des équipements de protection. Lavez toute

la peau exposée avec de l’eau et du savon. Un contact

cutané prolongé avec de l’essence ou de l’huile mo-

teur peut provoquer de graves irritations cutanées et

d’autres effets indésirables.

AVIS

Inspectez l’état physique du pro-

duit avant chaque utilisation. Inspectez les boulons

desserrés, les fuites de liquide et autres signes d’usu-

re. Remplacez tous les éléments endommagés. Pour

des pièces de rechange ou une assistance, veuillez

contacter le service client.

Pour prolonger la durée de vie de ce produit, suivez les instructions

d’entretien de cette section. Veuillez contacter le service client

avant de réparer une pièce rappelée ou sous garantie.

NETTOYAGE DU GÉNÉRATEUR

Ne stockez pas et n’utilisez pas le générateur dans des

environnements sales, poussiéreux ou corrosifs. Ne laissez

pas des corps étrangers ou des débris obstruer les bouches

d’aération de l’appareil.

NE JAMAIS nettoyer le générateur avec un tuyau d’arrosage.

L’eau peut endommager le système de carburant et les

composants électriques. Si l’appareil doit être nettoyé, utilisez

une brosse douce et un chiffon humide pour nettoyer l’extérieur

et utilisez de l’air à basse pression (pas plus de 25 psi) pour

nettoyer les bouches d’aération.

N’utilisez jamais d’essence comme agent de nettoyage.

Pièces de rechange pour l’entretien

Description Numéro de pièce

Pare-étincelles 6947

Bougie d'allumage 97109

Filtre à carburant 503077

REMARQUE : les pièces peuvent être commandées sur

parts.wpowereq.com.

26 | Français

A - Couvercle du filtre à air

B - Filtre à air

C - Onglet

D - Boîtier de filtre à air

ENTRETIEN

NETTOYAGE/REMPLACEMENT DU FILTRE

À AIR

Voir la figure 23.

Gardez le filtre à air propre. Un filtre à air sale peut entraîner de

mauvaises performances et réduire la durée de vie du produit. NE

JAMAIS faire fonctionner le générateur sans filtre à air en place.

• Éteignez le générateur et laissez le moteur refroidir pendant

30 minutes.

• Tournez le bouton de verrouillage en position déverrouillée et

retirez le couvercle de service du moteur.

• Relâchez les languettes et retirez le couvercle du filtre à air.

• Retirez le filtre à air du boîtier du filtre à air et placez-le dans

un récipient de nettoyage approprié. Remplacez le filtre à air

s’il est endommagé.

REMARQUE : Le filtre à air peut être recouvert d’huile. Utilisez

un récipient adapté.

• Lavez le filtre à air en le trempant dans une solution de savon

détergent ménager et d’eau tiède. Pressez lentement le filtre

pour le nettoyer complètement.

AVIS

NE PAS tordre ou déchirer le filtre à air

pendant le nettoyage ou le séchage.

• Rincez le filtre à air en le plongeant dans de l’eau douce et en

le pressant lentement. Laissez le filtre sécher complètement.

AVIS

Ne pas contaminer. Suivez les direc-

tives de l’EPA ou d’autres agences gouvernementales

pour l’élimination appropriée des matières dangereus-

es. Vérifiez auprès des autorités locales ou d’un cen-

tre de récupération.

• Plongez le filtre à air dans de l’huile moteur propre, puis essorez

tout excès d’huile. Le moteur fumera au démarrage s’il reste

trop d’huile dans le filtre.

• Installez le filtre à air dans le boîtier du filtre à air et réinstallez

le couvercle du filtre à air.

• Installez le couvercle de service du moteur et tournez le bouton

de verrouillage en position verrouillée pour le sécuriser.

FIG. 23

VIDANGE DE L’HUILE MOTEUR

Voir la figure 24.

Pour des performances optimales, changez l’huile moteur selon

les numéros spécifiés dans le programme d’entretien ou dans

le manuel du moteur (le cas échéant). Lorsque vous utilisez le

générateur dans des conditions extrêmes, sales ou poussiéreuses

ou dans des climats extrêmement chauds, changez l’huile plus

fréquemment.

REMARQUE : Changez l’huile pendant que le moteur est chaud,

mais pas chaud. L’huile moteur chaude s’écoule plus rapidement

et plus complètement que le lubrifiant froid. Le contact avec du

lubrifiant chaud peut provoquer de graves brûlures.

• Éteignez le générateur et laissez le moteur refroidir pendant

30 minutes.

• Placez le générateur sur une surface plane dans un endroit

bien ventilé.

• Tournez le bouton de verrouillage en position déverrouillée et

retirez le couvercle de service du moteur.

• Nettoyez la zone autour de la jauge d’huile et du boulon de

vidange.

• Dévissez et retirez lentement la jauge d’huile.

• Placez un carter d’huile (ou un récipient approprié) sous le

générateur.

• Retirez le boulon de vidange.

• Une fois l’huile complètement vidangée, remplacez le boulon

de vidange.

• Remplissez d’huile comme décrit dans la section Opérations.

• Nettoyer la jauge d’huile.

• Remplacez la jauge d’huile et serrez-la à la main.

• Essuyez l’huile renversée.

• Installez le couvercle de service du moteur et tournez le bouton

de verrouillage en position verrouillée pour le sécuriser.

Français | 27

ENTRETIEN

NETTOYAGE/REMPLACEMENT DES

BOUGIES D’ALLUMAGE

Voir la figure 25.

AVIS

Utilisez TOUJOURS des bougies

d’allumage Westinghouse compatibles ou authen-

tiques. L’utilisation de bougies d’allumage à ré-

sistance peut provoquer un ralenti irrégulier, des

ratés d’allumage ou empêcher le démarrage du

moteur.

Assurez-vous que l’étincelle est propre et avec le bon écart. Pour

nettoyer ou remplacer la bougie d’allumage :

• Éteignez le générateur et laissez le moteur refroidir pendant

30 minutes.

• Placez le générateur sur une surface plane dans un endroit

bien ventilé.

• Soulevez la porte de service des bougies d’allumage pour

accéder à la zone des bougies d’allumage.

• Retirez le soufflet de bougie en le tirant directement du moteur.

• Nettoyez la zone autour de la bougie d’allumage.

• Retirez la bougie d’allumage à l’aide de la clé à douille pour

bougie d’allumage fournie.

AVIS

N’appliquez jamais de charge latérale

et ne déplacez jamais la bougie d’allumage latérale-

ment lorsque vous la retirez.

• Inspectez la bougie d’allumage. Remplacez-les si les électrodes

sont piquées, brûlées ou si l’isolant est fissuré. Utilisez unique-

ment une bougie de remplacement recommandée.

• Mesurez l’écartement des électrodes de bougie d’allumage avec

une jauge d’épaisseur de fil. Si nécessaire, corrigez l’écart

en pliant soigneusement l’électrode latérale.

• Écart de bougie d’allumage : 0,6-0,8 mm (0,60 – 0,80 mm)

• Installez délicatement la bougie d’allumage à la main, puis ser-

rez-la de 3/8 à 1/2 tour supplémentaire avec la clé à bougie.

• Installez le soufflet de bougie et fermez la porte de service de

bougie.

NETTOYAGE DU PARE-ÉTINCELLES

Voir la figure 26.

Inspectez et nettoyez le pare-étincelles conformément aux chiffres

spécifiés dans le programme d’entretien ou dans le manuel du mo-

teur (le cas échéant). Le fait de ne pas nettoyer le pare-étincelles

affectera les performances du moteur.

• Éteignez le générateur et laissez le moteur refroidir pendant

30 minutes.

• Placez le générateur sur une surface plane dans un endroit

bien ventilé.

• Retirez les deux vis fixant le support pare-étincelles.

• Retirez le support, l’écran et le pare-étincelles du générateur.

• Nettoyez délicatement la grille et le pare-étincelles avec une

brosse métallique.

A - Bougie d’allumage

B - Soufflet de bougie

C - Isolant

D - Électrode

FIG. 25

0.024 - 0.032 in.

(0.60 - 0.80 mm)

FIG. 24

A - Jauge d’huile

B - Vidange

C - Remplissage d’huile

28 | Français

FIG. 26

A - Pare-étincelles

B - Écran

C - Vis

D - Support

ENTRETIEN

• Réinstallez le pare-étincelles, l’écran et le support. Serrez bien

les vis.

VIDANGE DU RÉSERVOIR D’ESSENCE ET

CUVETTE À FLOTTEUR DU CARBURATEUR

Voir les figures 27 à 29.

AVERTISSEMENT

TOUJOURS stocker l’essence

dans un bidon d’essence approuvé. Les contenants

non approuvés peuvent se briser ou se détériorer, per-

mettant à l’essence ou à ses vapeurs de s’échapper,

ce qui peut créer un grave danger.

Si vous incluez le combustible correctement stabilisé, vous risquez

de déposer des résidus et de provoquer une corrosion si cela

se produit déjà pendant beaucoup de temps. Si vous souhaitez

stocker le générateur pendant deux mois, videz le récipient du

flotteur pour éviter l’accumulation de gomme et le mettre dans

le carburateur. Si vous souhaitez stocker le générateur pendant

plusieurs mois, videz le réservoir de combustible pour éviter la

séparation, la détérioration et les dépôts de combustible dans le

système de combustible.

• Arrêtez le générateur et laissez le moteur tourner pendant 30

minutes.

• Placez le générateur sur une surface nivelée dans une zone

bien ventilée.

• Pour ouvrir le récipient du flotteur :

• Tourner l’interrupteur de commande du moteur/combustible

à la position FUEL OFF (APAGADO DE COMBUSTIBLE).

• Retirez la touche de service du moteur.

• Placez la manguera de drenaje qui s’étend de la partie inférieure

du récipient du flotteur du carburateur.

• Placez l’extrême inférieure de la manguera hors du générateur

dans un récipient d’essence approuvé pour reconnaître le

carburant chargé.

• Afloje el tornillo de drenaje del receveur del flotador et deje que

se drene el combustible. Appliquez le tornillo de drenaje del

receveur du flotteur.

• Passer la manguera de drenaje entre la carcasa del filtre de

aire y la tapa de servicio del motor. Installez le robinet d’en-

tretien du moteur.

• Pour faire fonctionner le récipient du flotteur en second lieu :

• l’allumer le générateur comme décrit précédemment.

• l Après avoir arrêté le moteur, actionnez l’interrupteur de com-

mande du moteur/combustible sur la position FUEL OFF

(APAGADO DE COMBUSTIBLE).

• Il se peut que le générateur fonctionne jusqu’à ce que le com-

bustible soit ajouté au carburateur et que le moteur se détende.

• Tourner l’interrupteur de commande du moteur/combustible à

la position OFF (APAGADO)

Pour nettoyer le réservoir de combustible :

AVIS

Pour éviter des dommages à l’unité,

drene l’huile du moteur avant de vider le réservoir de

combustible. Consultez le changement d’huile du mo-

teur pour obtenir plus de détails.

• Tourner l’interrupteur de commande du moteur/combustible à

la position OFF (APAGADO)

FIG. 28

A - Vis de vidange

B - Tuyau de vidange

A - Coupure de carburant

FIG. 27

Français | 29

ENTRETIEN

• Nettoyez la zone située près du robinet de combustible et

retirez le robinet lentement.

• Retirez le filtre à combustible sous pression légèrement

pendant le retrait du réservoir.

• Avec un manuel d’essence disponible sur le marché (non

inclus), extrayez l’essence du réservoir de combustible vers

un récipient d’essence approuvé. NE PAS utiliser une bombe

électrique.

REMARQUE : Le réservoir de carburant peut également être

utilisé en utilisant le tournevis de pompage du carburateur et la

manguera de pompage comme décrit précédemment. Maintenir

l’interrupteur de commande du moteur/combustible en position

OFF (APAGADO) pour permettre au combustible de s’écouler du

réservoir à travers le carburateur.

REMPLACEMENT DU FILTRE À

COMBUSTIBLE

Voir la figure 30.

Avec le temps, le filtre à combustible peut vous obstruer. Pour

réduire le risque de chute du moteur, remplacez le filtre à com-

bustible de courant avec les valeurs spécifiées dans le programme

d’entretien ou dans le manuel du moteur (si correspondant).

• Arrêtez le générateur et laissez le moteur tourner pendant 30

minutes.

• Voir le réservoir de combustible comme décrit précédemment.

• Retirez les tornillos qui assurent le panneau de commande.

• Retirez le panneau de commande.

• Placez le filtre à combustible et respectez l’orientation.

• Avec cela, fermez les clips de la conduite de combustible et

retirez les conduites de combustible des restes du filtre.

• Installez les conduites de combustible dans le nouveau filtre.

Vérifiez que le filtre à combustible est correctement orienté.

• Installez le panneau de commande et ajustez les tornilles de

manière sûre.

CONTRÔLE/RÉGLAGE DU JEU DES

SOUPAPES

Voir figures 31 et 32.

AVIS

La vérification et le réglage du jeu aux

soupapes doivent être effectués lorsque le moteur est

froid.

• Éteignez le générateur et laissez le moteur refroidir pendant

30 minutes.

• Placez le générateur sur une surface plane dans un endroit

bien ventilé.

• Retirez le couvre-culbuteur et retirez soigneusement le joint.

Si le joint est cassé ou endommagé, il doit être remplacé.

• Retirez la bougie d’allumage pour pouvoir lancer le moteur.

FIG. 30

A - Conduite de carburant

B - Filtre à carburant

• Tirez la poignée de marche arrière pour faire tourner le moteur

jusqu’au point mort haut (PMH). En regardant à travers le trou

de la bougie, le piston doit être en haut (les deux soupapes

sont fermées).

• Les deux culbuteurs doivent être lâches au PMH lors de la

course de compression. Si ce n’est pas le cas, faites tourner

le moteur à 360°.

• Insérez une jauge d’épaisseur entre le culbuteur et la tige de

soupape pour mesurer le jeu de soupape.

Soupape

d’admission

Soupape

d’échappement

Jeu de

vannes

0.004 in

(0.1 mm)

0.006 in

(0.15 mm)

Couple 8 – 12 Nm 8 – 12 Nm

• Si un réglage est nécessaire, desserrez le contre-écrou.

• Faites glisser la jauge d’épaisseur appropriée entre le culbuteur

et la tige de soupape.

• Apriete el tornillo de ajuste en la varilla de empuje para obtener

la holgura especificada.

FIG. 29

30 | Français

FIG. 31

A - Couvre culbuteur

B - Boulon

C - Joint

A - Vis de réglage

B - Contre-écrou

C - Jauge d’épaisseur

D - Culbuteur

E - Tige de valve

F - Tige de poussée

REMARQUE : Le culbuteur doit toucher la jauge d’épaisseur.

l Maintenez la vis de réglage en place et serrez l’écrou.

Couple : 106 pouces-livres (12 Nm)

• Revérifiez le jeu des soupapes.

• Si aucun autre réglage n’est nécessaire, effectuez cette

procédure sur l’autre vanne.

• Lorsque vous avez terminé, installez le joint, le cache-culbuteur

et la bougie d’allumage.

ENTRETIEN DE LA BATTERIE

La batterie livrée avec le générateur est complètement chargée.

La batterie peut perdre un peu de charge si elle n’est pas utilisée

pendant de longues périodes.

REMARQUE : Une fois allumé, le générateur chargera la batterie

après 30 à 60 minutes d’utilisation.

Le chargeur de maintenance inclus peut rester connecté et main-

tiendra la batterie chargée pendant une durée indéterminée. Un

voyant rouge sur le chargeur indique que la charge est en cours.

Un voyant vert indique que la charge est terminée. Veuillez charger

dans un endroit sec.

• Branchez le chargeur sur le port de chargement de la batterie

du panneau de commande.

• Branchez l’extrémité de la prise murale du chargeur de batterie

dans une prise murale CA de 120 volts.

REMPLACEMENT DE LA BATTERIE

AVERTISSEMENT

Risque de brûlures. La batterie

contient de l’acide sulfurique (électrolyte), qui est

hautement corrosif et toxique. Portez des vêtements

de protection et des lunettes de protection lorsque

vous travaillez à proximité de la batterie. Gardez les

enfants éloignés de la batterie.

AVERTISSEMENT

Les bornes et bornes de batterie

contiennent du plomb et des composés de plomb.

Lavez-vous les mains après manipulation.

• Desserrez et retirez le boulon de la plaque de retenue de la

batterie et faites pivoter la plaque vers l’extérieur.

• Débranchez les câbles de déconnexion rapide de la batterie et

retirez la batterie de l’appareil.

• Sur la batterie de remplacement, connectez le câble de connex-

ion rapide blanc (–) à la borne négative de la batterie. Faites

glisser la botte en caoutchouc sur le matériel de connexion.

• Connectez le câble de connexion rapide rouge (+) à la borne

positive de la batterie. Faites glisser la botte en caoutchouc

sur le matériel de connexion.

• Installez la batterie dans le générateur. Réinstallez la plaque

de retenue de la batterie et serrez le boulon.

• Connectez la fiche de connexion rapide.

AVIS

Jetez la batterie usagée correctement

conformément aux directives établies par votre gou-

vernement local ou national.

ENTRETIEN

FIG. 32

Français | 31

ENTRETIEN

STOCKAGE

Éteignez l’appareil et laissez-le refroidir pendant au moins 30 minutes avant de le ranger. Gardez l’appareil à la verticale. Ne rangez

pas le générateur sur le côté. Vidangez le carburant avant de ranger l’appareil. Stockez l’unité et le carburant séparément dans des

endroits bien ventilés, loin des étincelles, des flammes nues, des veilleuses, de la chaleur et de toute autre source d’inflammation.

AVIS

L’essence stockée pendant aussi peu que 30 jours peut se détériorer, provoquant une accumulation de gomme,

de vernis et de corrosion dans les conduites de carburant, les passages de carburant et le moteur. Cette accumulation corrosive

limite le débit de carburant, ce qui peut empêcher le démarrage du moteur après une période de stockage prolongée. L’utilisation

d’un stabilisateur de carburant augmente considérablement la durée de vie de l’essence. L’utilisation constante d’un stabilisateur

de carburant est recommandée. Suivez les instructions d’utilisation du fabricant.

TEMPS DE

STOCKAGE

PROCÉDURE RECOMMANDÉE

moins d'1 mois

Nettoyez l’extérieur du générateur et retirez les débris des bouches de refroidissement du silencieux.

De 2 à 6 mois

Nettoyez l’extérieur du générateur et retirez les débris des bouches de refroidissement du silencieux.

Vidangez le bol du flotteur du carburateur. (Conservez l’essence dans un bidon d’essence approuvé ou

éliminez-la conformément aux ordonnances nationales et locales.)

6 mois ou plus

Nettoyez l’extérieur du générateur et retirez les débris des bouches de refroidissement du silencieux.

Vidangez la cuvette du flotteur du carburateur et le réservoir de carburant. (Conservez l’essence dans un

bidon d’essence approuvé ou éliminez-la conformément aux ordonnances nationales et locales.)

Placez une cuillère à soupe d’huile moteur dans le cylindre de la bougie d’allumage. Tirez doucement sur

la poignée de recul pour faire tourner lentement le moteur et répartir le lubrifiant. Réinstallez la bougie

d’allumage.

Changez l’huile moteur.

PROGRAMME D’ENTRETIEN

Un entretien régulier améliorera les performances et prolongera la durée de vie du générateur. Suivez les intervalles horaires ou

calendaires, selon la première éventualité. Un entretien plus fréquent est nécessaire en cas de fonctionnement dans des conditions

défavorables, comme indiqué ci-dessous.

Avant

Chaque

utilisation

Après les 25 premières

heures ou le premier

mois

Après 50 heures ou

tous les six mois

Après 100 heures ou

tous les six mois

Après 300 heures

ou chaque année

Vérifier l'huile moteur

Changer l'huile moteur1

X X

Nettoyer le filtre à air2

Inspecter/nettoyer le

pare-étincelles

Inspecter/nettoyer la

bougie d'allumage

Inspecter/ajuster le jeu des

soupapes3

Remplacer la bougie

d'allumage

Remplacer le filtre à air

Remplacer le filtre à

carburant

Changez l’huile tous les mois lorsque vous travaillez sous une charge importante ou à des températures élevées.

Nettoyez plus fréquemment dans des conditions poussiéreuses ou sales. Remplacez le filtre à air s’il ne peut pas être nettoyé

correctement.

Il est recommandé que l’entretien soit effectué par un revendeur de service agréé Westinghouse.

32 | Français

DÉPANNAGE

PROBLEME CAUSE POSSIBLE CORRECTION

Le moteur démarre puis

s'éteint

Le niveau de carburant est bas ou épuisé. Ravitailler.

Niveau d'huile moteur incorrect. Vérifiez le niveau d'huile moteur.

Filtre à air sale. Nettoyez le filtre à air.

Essence contaminée. Vidangez le réservoir de carburant. Faites le

plein d'essence neuve.

Contacteur de niveau d'huile bas défectueux. Contactez le service client sans frais au 1 (855)

944-3571.

Le moteur n'a pas de

puissance

Filtre à air bouché. Nettoyez ou remplacez le filtre à air.

Vieille essence, générateur stocké sans

traitement ni vidange de l'essence, ou rempli

d'essence en mauvais état.

Vidangez le réservoir de carburant. Remplissez

le réservoir avec de l'essence neuve.

Dysfonctionnement du système de carburant,

dysfonctionnement de l’allumage ou soupapes

bloquées.

Contactez le service client sans frais au 1 (855)

944-3571.

Le moteur ne démarre

pas

Pas de carburant. Ravitailler.

Vieille essence, générateur stocké sans

traitement ni vidange de l'essence, ou rempli

d'essence en mauvais état.

Videz le réservoir d'essence. Faites le plein

d'essence neuve.

Filtre à air sale. Nettoyez le filtre à air.

Un faible niveau d’huile moteur a arrêté le

générateur.

Si le voyant de bas niveau d'huile s'allume,

tournez l'interrupteur de commande du moteur/

carburant sur la position OFF. Ajoutez de l'huile

moteur.

Bougie d'allumage mouillée de carburant (moteur

noyé).

Attendez cinq minutes. Tournez l’interrupteur de

commande du moteur/carburant sur la position

OFF. Tirez rapidement plusieurs fois sur la

poignée de marche arrière. Si le générateur ne

démarre pas, retirez la bougie et séchez-la.

Bougie d'allumage défectueuse, sale ou avec un

écart incorrect.

Réglez l'écart entre les bougies d'allumage ou

remplacez-les. Réinstallez-les.

Dysfonctionnement du système de carburant,

dysfonctionnement de l’allumage ou soupapes

bloquées.

Contactez le service client sans frais au 1 (855)

944-3571.

Capteur de CO retiré ou modifié. Revenez aux paramètres d'origine.

Capteur de CO activé ou panne du système. Déplacer le générateur.

Le moteur tourne de

manière irrégulière ou

cale lorsqu’une charge

est appliquée

Filtre à air sale. Contactez le service client sans frais au 1 (855)

944-3571.

Générateur surchargé. Déconnectez certains appareils.

Outil électrique ou appareil défectueux. Remplacez ou réparez l’outil ou l’appareil. Arrêtez

et redémarrez le moteur.

Dysfonctionnement du système de carburant,

dysfonctionnement de l’allumage ou soupapes

bloquées.

Contactez le service client sans frais au 1 (855)

944-3571.

Pas d'alimentation vers

les prises secteur

La LED OUTPUT READY est éteinte et la LED

OVERLOAD est allumée.

Vérifiez la charge CA. Arrêtez et redémarrez le

moteur.

Vérifiez l'entrée d'air. Arrêtez et redémarrez le

moteur.

Les disjoncteurs AC se sont déclenchés. Vérifiez les charges CA et réinitialisez les

disjoncteurs.

Outil électrique ou appareil défectueux. Remplacez ou réparez l’outil ou l’appareil.

Arrêtez et redémarrez le moteur.

Générateur défectueux. Contactez le service d'assistance 1 (855) 944-

3571.

Français | 33

SCHÉMATIQUE

NOTES/NOTAS

11//24

PF130010 iGen11000TFc

www.WestinghouseOutdoorPower.com

Service Hotline (855) 944-3571

777 Manor Park Drive, Columbus, OH 43228

and Westinghouse are trademarks of Westinghouse Electric Corporation.

Used under license by Westinghouse Outdoor Power Equipment.

Westinghouse 11027 iGen11000TFc Inverter Generator - Tri-Fuel

Product's Documents

Manual

Specifications

Westinghouse 11027 Questions and Answers
