Key Features

Voltage Regulation

Regulates the output voltage on Banks 1-4 to

120 VAC ± 5 VAC. This is accomplished

through two boost stages and one buck stage

of voltage regulation. In Boost Stage 1 the

voltage is boosted in the 109-119V range,

while Boost Stage 2 boosts the voltage in the

100-109V range. The Buck Stage acts to

reduce voltage in the 125-136V range.

LiFT Technology EMI/RFI Noise Filtration :

Your audio/video components are constantly

being bombarded by electromagnetic interfer-

ence (EMI) and radio frequency interference

(RFI) through their AC power source. This

contaminated power can affect audio/video

equipment and will degrade the overall per-

formance of your entire system. Common

symptoms of contaminated power include

loss of picture detail, dull colors, pops, hiss-

es, hums and visual artifacts.

Automatic Over & Under Voltage Protection

(AVM):

Panamax's patent pending power monitoring

circuitry constantly monitors the AC line volt-

age for unsafe voltage conditions such as

momentary spikes or prolonged over-volt-

ages and under-voltages (brownouts). These

unsafe conditions pose a very dangerous

threat to all electronic equipment within the

home. If the MAX® 5400-PM senses an

unsafe power condition, it will automatically

disconnect your equipment from the power to

protect equipment from damage.Once the

voltage returns

to a safe level, the M5400-PM

will automatically reconnect the power.

• When subjected to a 6,000V (open circuit

voltage) / 500A (short circuit current) surge,

the M5400-PM limits its voltage output to

less than 330V peak, UL's best rating.

• If the magnitude of the surge is greater than

the capacity of the surge protection compo-

nents, the M5400-PM's Protect or Disconnect

Circuitry will disconnect your equipment in

order to protect it. The M5400-PM will need

to be repaired or replaced by Panamax if this

occurs within the product’s 3 year warranty.

5 Isolated Outlet Banks

The M5400-PM is designed to provide noise

isolation between the outlet banks so that any

noise created by A/V components plugged

into the M5400-PM cannot contaminate the

power going to equipment plugged into the

other outlet banks of the M5400-PM.

Sequential Startup/Shutdown:

Complex audio/video systems may be sus-

ceptible to voltage transients generated inter-

nally at start-up/shutdown if all of the equip-

ment is powered on or off at the same time.

This can cause speaker “thumps” which are

not only annoying but can also damage the

speakers and/or trip product circuit breakers.

The M5400-PM is designed to eliminate these

transients by providing a “start-up” delay for

the High-Current outlets

and a “shutdown”

delay for the Switched Outlet Banks. This

minimizes in-rush current issues by allowing

the components plugged into the Switched

Outlet Banks to power-up and stabilize before

any amplifiers and powered sub-woofers are

turned on. This sequence is reversed during

shutdown. The amplifiers and powered sub-

woofers turn off, their power supplies drain,

and then the equipment plugged into the

Switched Outlet Banks are turned off.

USB Charger:

The M5400-PM features a front panel con-

venience charger for mp3 players, cell

phones, video game controllers, and other

small electronics. NOTE: Some devices may

not be compatible with this USB charger.

Gaming LAN Port:

The M5400-PM features an easy-to-access

LAN port pass-thru from the rear panel to the

front panel. Perfect for online gaming.

Gaming Outlet:

The M5400-PM features a convenience outlet

located on the front panel. Perfect for gaming

systems and other electronics. 120VAC ±

6VAC

Voltage Sense Trigger: The M5400-PM volt-

age sense trigger input uses a standard

3.5mm (1/8") mini-mono plug.

This feature provides an ON/OFF trigger for

the M5400-PM using a Direct Current voltage

signal. Many components such as pre-ampli-

fiers and receivers have a DC trigger built in,

and will transmit a constant power signal

when turned on and in use. The presence

this power signal will turn on the M5400-

PM's switched outlets. When the source com-

ponent is turned off, the voltage trigger signal

is also turned off and the M5400-PM's shut-

down sequence is initiated. An AC Adapter of

the appropriate voltage plugged into a

switched outlet may also be used if a DC trig-

ger is not built in.

Cable/Satellite/Antenna TV signal protec-

tion

Coaxial protection circuits achieve optimum

signal quality from our new coaxial protectors

that have the smallest signal loss on the mar-

ket - less than 0.5 db of attenuation from 0

MHz to 2.2 GHz. Our upgraded coaxial pro-

tection has been specifically designed to vir-

tually eliminate signal loss. The clamping

level of 75V will meet the demands of both

cable and satellite voltage while minimizing

exposure to damaging spikes and surges.

Telephone Line Protection:

Digital video recorders and satellite TV

receivers require a telephone line connection

for TV show scheduling and/or Pay-Per-View

services. The M5400-PM also provides surge

protection for this line. One pair of RJ-11 tele-

phone jacks is provided for this. The circuitry

utilizes auto-resetting PTCRs and solidstate

SIDACtors for reliability and unsurpassed

protection. The clamping level of the M5400-

PM's telephone protector is 260 volts. This

will allow

typical ring voltage (90-130VAC)

and operating battery voltage (-48DC) to pass

through the circuit and still protect the

modem in your satellite receiver from dam-

age.

LAN Protection:

Protection circuits for 10/100 baseT Ethernet

lines. Incoming LAN line MUST be plugged

into the LINE jack. Patch cord to the equip-

ment MUST be plugged into the EQUIP jacks.

1 LAN jack goes to the front panel output jack.

8 wire protection, 52V clamping.

Model: M5400-PM

INS00815-E Rev. C 9/09

BANK 1 BANK 2 BANK 3 BANK 4 BANK 5

M5400-PM VOLTAGE REGULATOR

METER LIGHTS

METER TOGGLE

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

HIGH

CURRENT

WIRING

VOLTS IN

VOLTS OUT

CAUTION – Do not install this device if there is not at least 10 meters (30 feet) or more of wire between the electrical outlet and electrical service panel.

BANK 1 BANK 2 BANK 3 BANK 4 BANK 5

M5400-PM VOLTAGE REGULATOR

METER LIGHTS

METER TOGGLE

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

HIGH

CURRENT

WIRING

VOLTS IN

VOLTS OUT

Circuit Breaker

Automatically opens

when the current load

is greater than 15

Amps. Push to reset.

Convenience LAN Port

Offers an Ethernet

pass-thru connection

between the front and

rear panel.

Power Indicators

Indicates the status of the

rear panel outlets. The LED

outlet bank icon will be lit

when the corresponding out-

lets are turned ON. They will

flash during the startup and

shutdown process.

Power Button

Press and hold for

one second to turn

Bank 3, 4, and 5 out-

lets ON or OFF.

Wiring OK LED

Normally On. Indicates

that the wall outlet is

properly grounded and

Line/Neutral polarity is

correct.

USB Charging Port

For charging portable

electronic devices

while protecting them

from unsafe voltages.

USB 5V.

Display Indicator

Dimmer/Meter Mode

Pushbutton control for meter

and front panel indicator

brightness. Quick press

cycles between four bright-

ness settings. Press and hold

toggles the meter 2 display

between Volts-Out and Amps.

Gaming Outlet

Convenient front

panel switched outlet

provides voltage

regulation and surge

protection for gaming

systems, digital cam-

eras, camcorders,

and other devices.

Digital Voltmeter

Digital LED voltmeter indicates the incoming line voltage. If line

voltage drops below 90VAC, or if the line voltage exceeds 142VAC,

the display will turn off and the “unsafe voltage” indicator will flash

indicating an unsafe voltage condition.

Digital Volts Out/Ammeter

Shows the voltage the unit

is providing to connected components, when the

Meter Mode button is activated, displays actual current draw (0-15A) of the

system, giving a visual reference as to how the system is functioning under a

variety of conditions. Volts out meter will flash if the unit is out of regulation.

Note to CATV Installers:

This reminder is provided to call attention to Article 820-40 of the NEC. That article

provides specific guidelines for proper grounding. It specifies that the cable ground

shall be connected to the grounding system of the building and as close to the point

of entry as practical.

Unsafe Voltage Indicator

Located in the Voltmeter and

is normally off. Flashes red

to indicate that the incoming

line voltage is unsafe and the

unit has disconnected the

power to protect your equip-

ment.

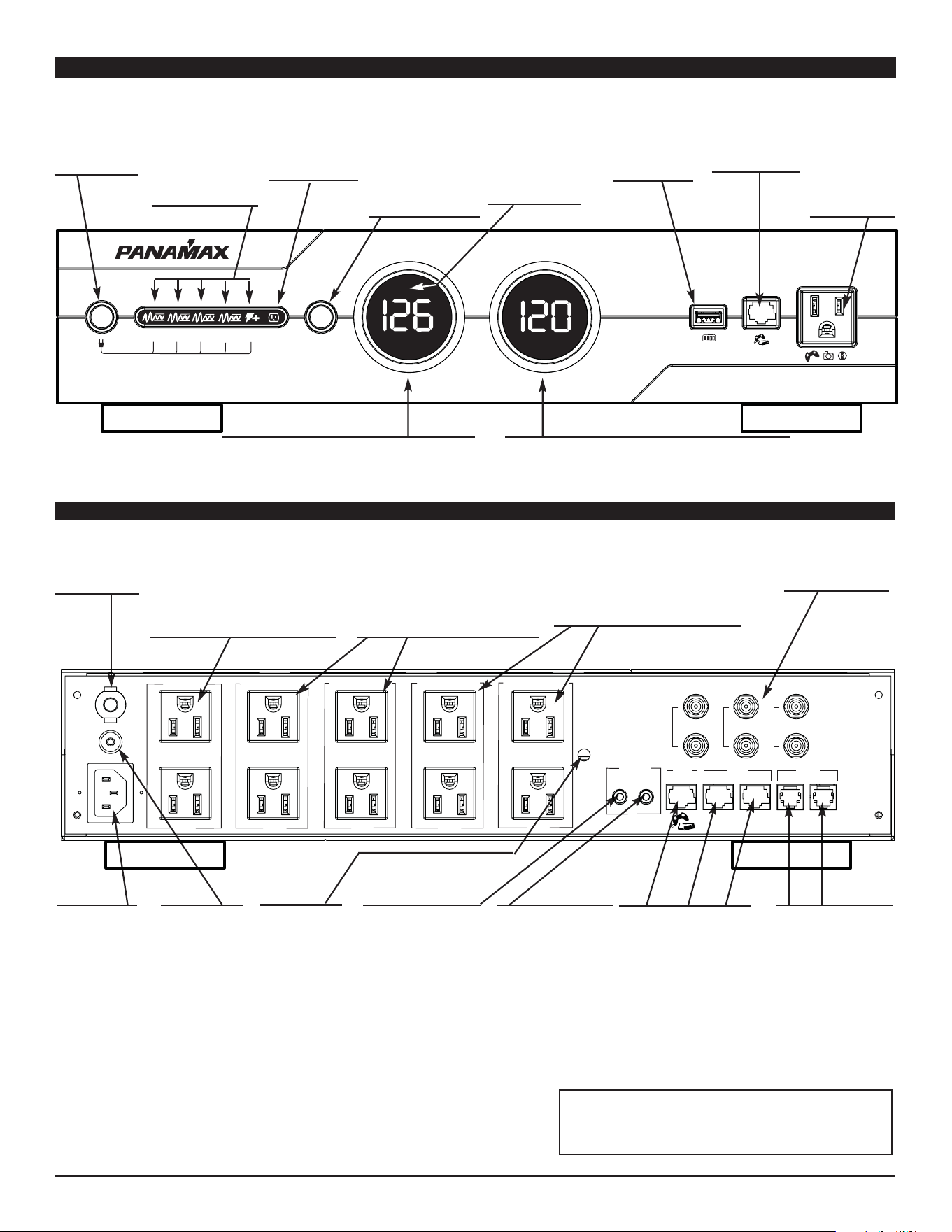

M5400-PM Back Panel Connection Features

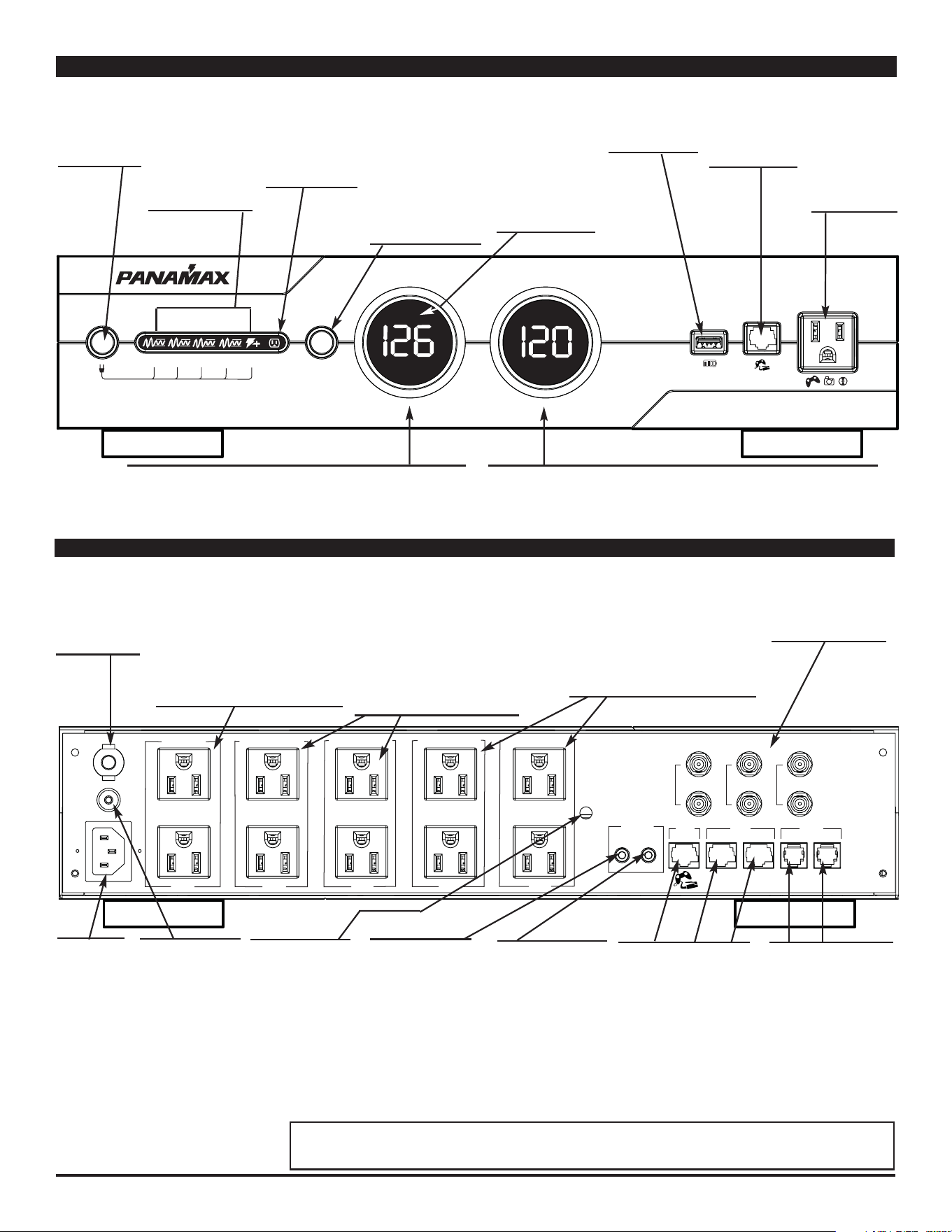

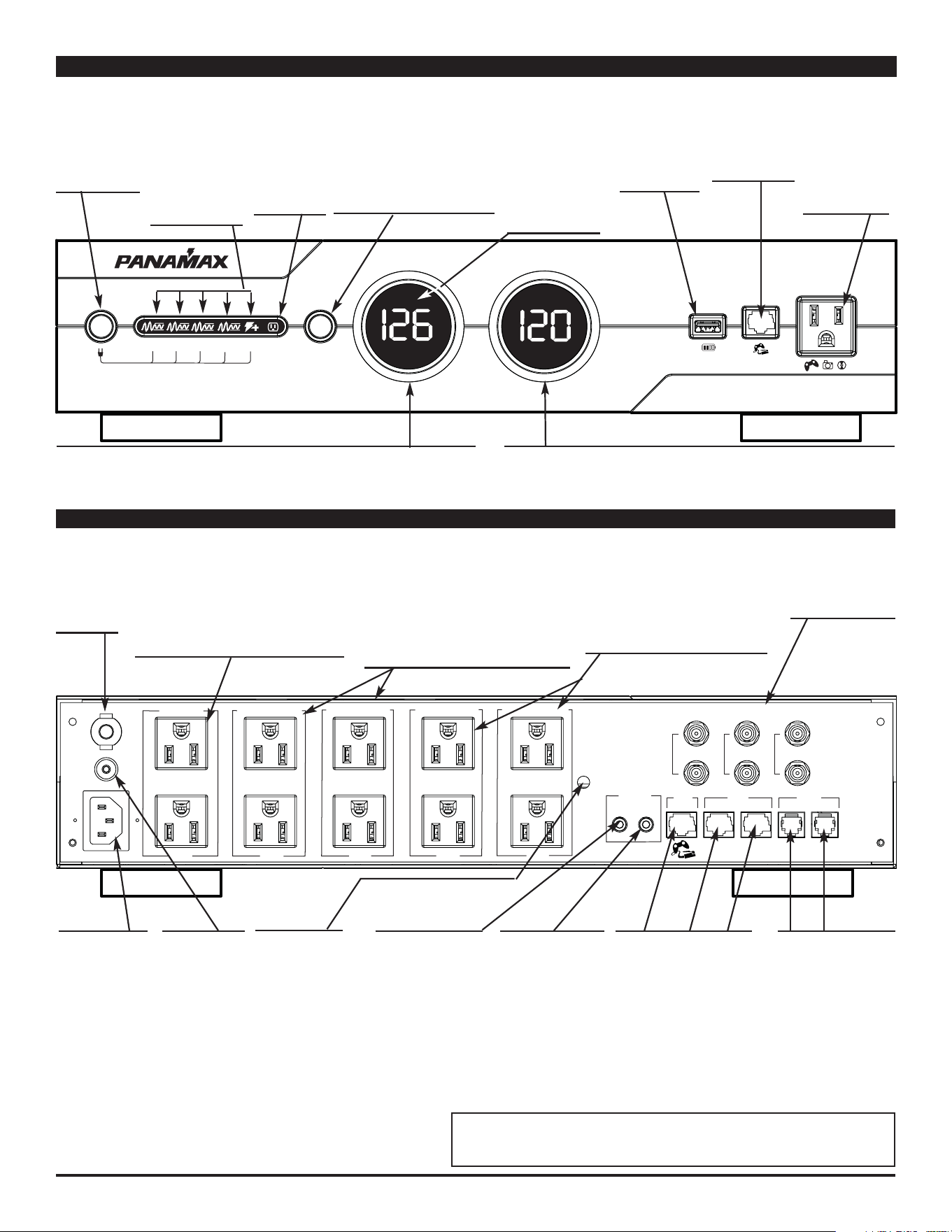

M5400-PM Front Panel Features

MAIN POWER 120 VAC/15A

GROUND

LUG

UNIVERSAL COAX PROTECTION

1 2 3

LAN 1

LINE IN

LAN 2

LINE IN EQUIP.

PHONE

LINE IN EQUIP.

15 AMP CIRCUIT BREAKER

BANK

1 & 2

BANK 5

BANK 4

BANK 2

SUB / AMP RECEIVER

HIGH CURRENT

SWITCHED DELAYED

15A / 1800W MAX

DVD CD

PRE AMP DIGITAL RADIO

HD CABLE SAT HDTV / MONITOR

VCR / AUX DVR

VOLTAGE

SENSE TRIGGER

OUTPUT INPUT

BANK 3

BANK 1

VOLTAGE REGULATION

SWITCHED

12A / 1440W MAX

SWITCHED

12A / 1440W MAX

ALWAYS ON

12A / 1440W MAX

(3-24 VDC)

ALWAYS ON

12A / 1440W MAX

VOLTAGE REGULATION

Bank 1 and 2

Indicator Light

Normally ON, is lit

when there is power

present on the Bank 1

and 2 receptacles.

Ground Lug

Provides a common

grounding point for

equipment with sep-

arate ground leads.

Main Power

Must be plugged into a

properly wired &

grounded 3-wire outlet.

Universal TV Coaxial Jacks

3 pairs of bidirectional pro-

tection circuits optimized for

satellite, cable, and antenna

TV signal lines.

Phone Jacks

Protection circuits for standard

telephone or pay-per- view

lines. Phone circuit is auto-

resetting. Incoming phone

cord MUST be plugged into

the LINE jack. Patch cords to

the equipment (satellite receiv-

er, digital video recorder, tele-

phone, etc.) MUST be plugged

into the EQUIP jacks.

LAN Jacks

Protection circuits for 10/100 baseT

Ethernet lines. For the LAN 2 pro-

tected jacks, the incoming LAN line

MUST be plugged into the LINE jack

and the patch cord to the equipment

MUST be plugged into the EQUIP

jack. For the LAN 1 protected jacks

the incoming LAN line must be

plugged into the LINE jack and the

equipment must be plugged into the

gaming jack on the front panel. 8

wire protection, 52V clamping.

Outlet Bank 5

Two switched, high-current outlets controlled by

the front panel Power Button or the DC Trigger

input.

Bank 5 has a 5 second turn on delay and

turns off immediately upon shutdown. The High

Current outlets provide power from a low imped-

ance noise filtration circuit that does not limit the

current to your equipment. Its output is noise

isolated from all other outlet banks

Outlet Banks 3 and 4

Two switched outlets with linear filtration tech-

nology (LiFT) controlled by the front panel

Power Button or the DC Trigger input. Banks 3

& 4 will turn on immediately and turn off after

a 10 second delay. LiFT EMI/RFI noise filtration

is provided by a two-stage balanced Pi filter

which also provides noise isolation from all

other outlet banks.

Outlet Banks 1 and 2

Two always-on outlets with linear filtration tech-

nology (LiFT). Power will only be turned off under

a fault condition (See specifications for over-volt-

age and under-voltage thresholds). LiFT EMI/RFI

noise filtration is provided to Banks 1 & 2 by a

two-stage balanced Pi filter which also provides

noise isolation from all other outlet banks.

Voltage Sense

Trigger Output

3.5mm (1/8”) Mini-Plug

jack. Connecting a trigger

wire to the Voltage Sense

Output jack will allow the

input signal to pass

through the M5400-PM to

control the startup/shut-

down of an additional

device.

Voltage Sense

Trigger Input

3.5mm (1/8”) Mini-Plug jack.

Connect to a remote trigger

device that uses a DC output to

trigger a startup/shutdown

sequence. This bypasses the

front panel power switch.

Panamax

1690 Corporate Circle

Petaluma, CA 94954

Phone - 707-283-5900 or 800-472-5555

Fax - 707-283-5901

Web - www.panamax.com

Customer Relations

7:30 AM – 4:30 PM, M-F

Email - [email protected]

One telephone cable

48 inches

One LAN cable (CAT-5)

48 inches

One coaxial cable, 36 inches

AC Power

Line Voltage:...................................................................120V, 60Hz

Total Current Capacity:..............................................................15 A

Voltage Protection Rating (UL1449 3rd Edition, 3,000A):......... 500V

Protection Modes:.......................................................L-N, L-G, N-G

Initial Clamping Level:..............................................................200V

Energy Dissipation:........................................................2125 Joules

Peak Impulse Current:.................................................72,000 Amps

Catastrophic Surge Circuit:..........................................................Yes

Thermal Fusing:...........................................................................Yes

Over-voltage Shutoff:.............................................142 VAC ± 8 VAC

Under-voltage Shutoff:.............................................90 VAC ± 2 VAC

EMI/RFI Noise Filtration

Banks 1, 2, 3, 4, .......................................... 80 db, 100 KHz - 2 MHz

Bank 5 High Current Outlets.........................60 db, 100 KHz - 2 MHz

Voltage Regulation (Banks 1-4)

Power / Current……………………………......……1500 VA / 12A

Input Voltage Range:……………………...………….100-136 VAC

Output Voltage Range:…………………………...120 VAC ± 6 VAC

Buck Stage:………....……reduces voltage in the 125-136 V range

Boost Stage 1:………….…boosts voltage in the 109-119 V range

Boost Stage 2:…………… boosts voltage in the 100-109 V range

DC Trigger Input

Jacks:............................................... 3.5mm (1/8”) mono mini-plug

Voltage and Polarity:................................. 3 - 24V DC, bidirectional

Current Requirement:............................ 4.6 mA @3V, 58 mA @24V

DC Trigger Output

Pass through.......................................................................no delay

Positive = Tip, Negative = Ring

LAN Circuits

Clamping Level:..........................................................................52V

Jacks:......................................................................................RJ-45

Wires Protected:...................................................................8-Wires

USB Circuit

Jacks......................................................................................USB-A

Power Delivery...................................................... 500 mA @ 5VDC

Telephone Circuit

Fuseless/Auto-resetting:.............................................................Yes

Clamping Level:........................................................................260V

Capacitance:...............................................................30pf (approx.)

Suppression Modes:.....................................Metallic & Longitudinal

Jacks:......................................................................................RJ-11

Wires Protected:..................................................2-Wire, Pins 4 & 5

Cable and Satellite Circuits

HD 1080 i/p Ready .....................................................................Yes

Bi-directional..............................................................................

Yes

Shielded.......................................................................................Yes

Clamping Level...........................................................................75V

Frequency Range.....................................................0MHz - 2.2 GHz

Insertion Loss.....................................................................< 0.5 dB

Connections................................................Female “F”, Gold Plated

M5400-PM Specifications

Contacting Panamax

Contents

SIDACtor is a registered US trademark of Teccor Electronics, Inc. Foreign Language Version produced by International Contact, Inc.

Specifications are subject to changes due to product upgrades and improvements.

One Rack Mount Kit

Panamax warrants to the purchaser of this

Panamax audio/video component style power

conditioner, for a period of three (3) years

from the date of purchase, that the unit shall

be free of defects in design, material or work-

manship, and Panamax will repair or replace

any defective unit. For product replacement

see "NOTIFICATION" below.

CAUTION

Audio/Video, computer and/or telephone sys-

tem installations can be very complex sys-

tems, consisting of many interconnected

components.

Due to the nature of electricity and surges, a

single protector may not be able to complete-

ly protect complex installations. In those

cases, a systemic approach using multiple

protectors must be employed. Systemic pro-

tection requires professional design. AC

power, satellite cables, CATV cables, tele-

phone/network lines or any other signal lines

entering the system that do not pass through

this surge protector may render the Panamax

Connected Equipment Protection Policy null

and void. For additional information on how

to protect your system, please contact

Panamax before connecting your equipment

to the surge protector.

WARNING NOTICE

Panamax products purchased through the

Internet do not carry a valid Product Warranty

or Connected Equipment Protection Policy

unless purchased from an Authorized

Panamax Internet Dealer and the original fac-

ry serial numbers are intact (they must not

have been removed, defaced or replaced in

any way). Authorized Panamax Internet

Dealers have sufficient expertise to insure

warranty compliant installations. For a list of

Authorized Panamax Internet Dealers go to

www.panamax.com

More detailed information is available at

www.panamax.com

If you have any questions regarding these

requirements, please contact Panamax

Customer Relations

Valid only in the United States and Canada.

It is the policy of Panamax that it will, at its elec-

tion, either replace, pay to replace at fair market

value, or pay to repair, up to the dollar amount

specified below, equipment that is damaged by

an AC power, cable, telephone, or lightning surge

while connected to a properly installed Panamax

power conditioner. Panamax must determine that

the power conditioner shows signs of surge

damage or is operating outside of design specifi-

cations, relative to its surge protection capability,

and under all of the circumstances failed to pro-

tect your connected equipment.

M4300-PM: $5,000,000

M5100-PM: $5,000,000

M5300-PM: $5,000,000

M5400-PM: $5,000,000

M4300-EX: $5,000,000

M5300-EX: $5,000,000

M5510-Pro: $5,000,000

M4310: $5,000,000

M5400-EX: $5,000,000

ML4200: $5,000,000

M4400: $5,000,000

M5410: $5,000,000

M5100-EX: $5,000,000

M5500-EX: $5,000,000

THIS WARRANTY IS SUBJECT TO THE FOLLOWING

CONDITIONS:

1. ORIGINAL OWNERSHIP REQUIREMENT:

Panamax's connected equipment policy extends

to the original purchaser of the Panamax product

only and is non-transferable. Original purchase

receipts must accompany any product return or

claim for connected equipment damage.

2. PROPER INSTALLATION: Panamax AC protec-

tors must be directly plugged into a properly

grounded 3-wire AC outlet. Extension cords*,

non-grounded two prong adapters, or other non-

Panamax surge products must not be used.

Building wiring and other connections to protect-

ed equipment must conform to applicable codes

(NEC or CEC). No other ground wires or ground

connections may be used. All wires (including,

e.g., AC power lines, telephone lines, signal/data

lines, coaxial cable, antenna lead-ins) leading into

the protected equipment must first pass through

a single Panamax protector designed for the par-

ticular application. The protector and the equip-

ment to be protected must be indoors in a dry

location, and in the same building. Panamax

installation instructions and diagrams must be

followed

3. NOTIFICATION: You must notify Panamax

within ten days of any event precipitating request

for product replacement or payment for connect-

ed equipment damage. A return authorization

(RA) number must first be obtained from the

Panamax Customer Relations Department at

www.panamax.com** before returning the pro-

tector Panamax. At this time, you must notify

Panamax if you believe

you have a claim for dam-

aged connected equipment. Once you obtain an

RA number, please mark the number on the bot-

tom of the unit and pack it in a shipping car-

ton/box with enough packing material to protect

it during transit. The RA number must also be

clearly marked on the outside of the carton. Ship

the unit Panamax. Please note that you are

responsible for any and all charges related to

shipping the unit to Panamax. If connected

equipment damage was indicated on your RA

request, Panamax will mail you claim kit to be

completed and returned within 30 days. A con-

nection diagram of your system will be required

as part of the claim kit. Be sure to note its con-

figuration before disconnecting your equipment.

4. DETERMINATION OF FAILURE: Panamax will

evaluate the protector for surge damage. The

Panamax protector must show signs of surge

damage or must be performing outside (>10%)

of design specifications relative to its surge pro-

tection capability. Opening the enclosure, tam-

pering with, or modifying the unit in any way

shall be grounds for an automatic denial your

request for payment. Panamax, after evaluating

all information provided, shall determine whether

or not your request is eligible for payment. If

the

surge protector shows no signs of AC power or

signal line surge damage and is working within

design specifications, Panamax will return the

unit to you with a letter explaining the test results

and notifying you of the rejection your claim.

Exceptions: If a dealer or installer replaces the

protector for the customer, replacement will be

returned to the dealer installer; or if the protector

is a pre-1996 model, it will be replaced; or, for a

Canadian customer, the protector will be

replaced. Panamax reserves the right to inspect

the damaged connected equipment, parts, or cir-

cuit boards. Please note that you are responsible

for any and all charges related to shipping the

damaged equipment to Panamax. Panamax also

reserves the right to inspect the customer's facil-

ity. Damaged equipment deemed uneconomical

to repair must remain available for inspection by

Panamax until the claim is finalized.

5. REQUEST PAYMENTS: Once Panamax has

determined that you are entitled to compensa-

tion, Panamax will, at its election, either pay you

the present fair market value of the damaged

equipment, or pay for the cost of the repair, or

send you replacement equipment, or pay the

equivalence of replacement equipment.

6. OTHER INSURANCE/WARRANTIES: This cov-

erage is

secondary to any existing manufactur-

er's warranty, implied or expressed, or any insur-

ance and/or service contract that may cover the

loss.

6. OTHER INSURANCE/WARRANTIES: This cover-

age is secondary to any existing manufacturer's

warranty, implied or expressed, or any insurance

and/or service contract that may cover the loss.

7. EXCLUSIONS: THE PANAMAX CONNECTED

EQUIPMENT PROTECTION POLICY DOES NOT

APPLY TO: Service charges, installation costs,

reinstallation costs; setup cost; diagnostic

charges; periodic checkups; routine mainte-

nance; loss of use of the product; costs or

expenses arising out of reprogramming or loss of

programming and/or data; shipping charges or

fees; service calls; loss or damage occasioned by

fire, theft, flood, wind, accident, abuse or misuse,

and products subject to manufacturer's recall or

similar event.

8. DISPUTE RESOLUTION: Any controversy or

claim arising out of or relating to Panamax's

Connected Equipment Protection Policy, or the

alleged breach thereof, shall be settled by arbitra-

tion administered by the American Arbitration

Association under its Commercial Arbitration

Rules. You may file for arbitration at any AAA

location in the United States upon the payment of

the applicable filing fee. The arbitration will be

conducted before a single arbitrator, and will be

limited solely to the dispute

or controversy

between you and Panamax. The arbitration shall

be held in any mutually agreed upon location in

person, by telephone, or online. Any decision

rendered in such arbitration proceedings will be

final and binding on each of the parties, and judg-

ment may be entered thereon in a court of com-

petent jurisdiction. The arbitrator shall not award

either party special, exemplary, consequential,

punitive, incidental or indirect damages, or attor-

ney's fees. The parties will share the costs of

arbitration (including the arbitrator's fees, if any)

in the proportion that the final award bears to the

amount of the initial claim.

9. GENERAL: If you have any questions regarding

the product warranty or the connected equipment

protection warranty, please contact the Panamax

Customer Relations Department at www.pana-

max.com. This warranty supersedes all previous

warranties. THIS IS THE ONLY WARRANTY PRO-

VIDED WITH THE PROTECTOR AND ANY OTHER

IMPLIED OR EXPRESSED WARRANTIES ARE

NON-EXISTENT.

This warranty may not be modified except in writ-

ing, signed by an officer of the Panamax

Corporation.

* The use of a Panamax extension cord or equiv-

alent (UL or CSA listed, minimum 14AWG, 3-wire

grounded) will not invalidate the warranty

** Forms are available on the Panamax web site

for requesting

RAs and opening a claim for con-

nected equipment damage.

Effective Date 06/05 Q01L0049 Rev. A

Product Upgrade Program

Valid only in the United States and Canada If

your Panamax power conditioner sacrifices itself

while protecting your connected equipment, you

have an option to upgrade to the latest technolo-

gy. Please go to our web site

www.panamax.com/rma or contact Panamax

Customer Relations at 800-472-5555 for details.

www.panamax.com

Panamax Power Conditioner Limited Product Warranty

Panamax Power Conditioner Limited Connected Equipment Protection Policy

Principales características

Regulación de voltaje

Regula el voltaje de salida en las regletas 1-4

a 120 Vca ± 5 Vca. Esto se logra a través de

dos etapas de refuerzo y una etapa de oposi-

ción. En la Etapa de refuerzo 1 el voltaje es

incrementado en la variación de 109-119V,

mientras que la Etapa de refuerzo 2 incre-

menta el voltaje en la variación de 100-109V.

La Etapa de oposición actúa a fin de reducir el

voltaje en la variación de 125-136V.

Tecnología de Filtración Lineal

(Linear Filtering Technology) (LiFT)

Para mejorar la calidad de la imagen y el

sonido, nada filtra mejor el ruido que llega a

través de los cables eléctricos. La Tecnología

de Filtración Lineal (LiFT) elimina el ruido de

manera uniforme de un extremo a otro del

ancho de banda, garantizando así un extraor-

dinario rendimiento en audio y en video, al

reducir la distorsión armónica y mejorar la

relación señal-ruido. LiFT asegura un exce-

lente desempeño en todo momento, y la máx-

ima resolución posible en todos los sistemas

de reproducción de audio o de video.

Filtración de ruido de interferencia electro-

magnética (EMI) y de radiofrecuencia (RFI)

de tecnología LiFT con aislamiento entre

regletas de tomacorrientes:

Sus componentes de audio y

video están

sometidos a un bombardeo constante de

interferencias electromagnéticas (EMI) y de

radiofrecuencia (RFI) que llegan a través de

los cables eléctricos. La contaminación de la

energía eléctrica puede afectar a los equipos

de audio y video, y empeorar el rendimiento

general de todo el sistema. Los síntomas más

habituales de una energía eléctrica contami-

nada incluyen la pérdida de detalle de la ima-

gen, colores poco brillantes, chasquidos o

“pops”, siseos, zumbidos e irregularidades

visuales.

Protección automática contra excesos o

caídas de tensión

La circuitería de monitoreo de energía

Panamax, cuya patente está en trámite, vigila

constantemente el voltaje de la línea de corri-

ente alterna, para detectar posibles situa-

ciones peligrosas, como alzas momentáneas

o la presencia de sobretensiones o voltajes

demasiado bajos durante un período demasi-

ado prolongado (caídas de tensión persis-

tentes o “brownouts”). Dichas condiciones

son peligrosas y representan un elevado ries-

go para todos los equipos electrónicos del

hogar. Al detectar una condición eléctrica

peligrosa, el MAX® 5400-PM interrumpe

automáticamente el suministro eléctrico para

proteger el equipo. Una vez que la tensión

vuelve a un nivel fuera de peligro, el MAX®

5400-PM vuelve a conectar la energía

automáticamente.

• Al verse sometido a un sobrevoltaje de

6,000 V (voltaje en circuito abierto) / 500

(corriente de cortocircuito) surge, el MAX®

5400-PM limita su voltaje de salida a un valor

de pico inferior a 330 V, el mejor de los val-

ores previstos en las normas UL.

• Si la magnitud del sobrevoltaje supera la

capacidad de los componentes de protección

contra este efecto, los circuitos de

“Protección o desconexión” (Protect or

Disconnect) del MAX® 5400-PM desconec-

tará sus equipos para protegerlos. Si esto lle-

gara a suceder, el MAX® 5400-PM tendrá que

ser reparado o reemplazado por Panamax.

5 regletas de tomacorrientes aisladas

El MAX 5400-PM está diseñado para suminis-

trar aislamiento del ruido entre regletas de

tomacorrientes de manera que el ruido crea-

do por componentes de audio y video conec-

tados al MAX 5400-PM no pueda contaminar

la corriente que ingresa al equipo enchufado a

otras regletas de tomacorrientes del MAX

5400-PM.

Inicio/Parada secuenciales:

Los sistemas de audio o vídeo complejos

pueden verse afectados por transitorios de

voltaje generados internamente en el momen-

to del encendido o el apagado del equipo,

cuando la totalidad de éste se enciende o se

apaga a la vez. Esto puede provocar “golpes”

en el altavoz que no sólo resultan molestos

sino que pueden llegar a dañar a los propios

altavoces y/o activar los interruptores de cir-

cuitos del producto. El MAX® 5400-PM está

diseñado para

eliminar este tipo de transito-

rios, introduciendo un retardo “de arranque”

en los tomacorrientes que presentan elevados

niveles de corriente, y un retardo de “apaga-

do” en las regletas de tomacorrientes conmu-

tados. Esto minimiza los problemas de corri-

ente inmediata permitiendo que los compo-

nentes enchufados a las regletas de tomacor-

rientes conmutados se pongan en marcha y

se estabilicen antes de encender cualquier

amplificador o sub-woofer activo. Esta

secuencia se invierte durante el apagado. Los

amplificadores y los sub-woofers activos se

apagan, se vacía la energía de sus fuentes de

poder, y a continuación se apagan los equipos

enchufados a las regletas de tomacorrientes

conmutados.

Cargador de USB:

El MAX® 5400-PM ofrece la comodidad de

un cargador en el panel frontal para repro-

ductores de mp3, teléfonos celulares, contro-

ladores de juegos de video y otros aparatos

electrónicos de tamaño pequeño.

Puerto LAN de juegos:

El MAX® 5400-PM cuenta con una conexión

del puerto LAN de fácil acceso del panel pos-

terior al panel frontal. Ideal para juegos en

línea.

Tomacorrientes para juegos:

El MAX® 5400-PM cuenta con un cómodo

tomacorrientes ubicado en el panel frontal.

Ideal para sistemas de juego y otros disposi-

tivos electrónicos. 120Vca ± 5Vca

Disparador por detección de voltaje: The La

entrada de disparador por detección de volta-

del MAX® 5400-PM utiliza un minienchufe

mono estándar de 3,5 mm (1/8").

Esta característica proporciona un disparador

de ACTIVACIÓN/DESACTIVACIÓN para el

MAX® 5400-PM utilizando una señal de

voltaje en corriente continua. Muchos compo-

nentes, como los preamplificadores y los

receptores, tienen integrado un disparador de

corriente continua (CC), y transmitirán una

señal constante de presencia de energía cuan-

do estén encendidos y en uso. La presencia

de esta señal de energía provocará la acti-

vación de las salidas de tomacorriente con-

mutado del MAX® 5400-PM. Cuando se

apaga el componente de fuente, se apaga

también la señal del disparador por voltaje, y

da comienzo la secuencia de apagado del

MAX ® 5400-PM. Si no se dispone de un dis-

parador integrado de CC, puede utilizarse

también un adaptador de CA del voltaje ade-

cuado, enchufado a un tomacorriente conmu-

tado.

Protección de la señal de cable/antena

parabólica/antena

Los circuitos de protección de coaxiales con-

siguen una calidad de señal óptima gracias a

nuestros nuevos protectores de coaxiales,

que presentan los niveles de pérdida de señal

más bajos del mercado: una atenuación infe-

rior a 0,5 dB entre 0 MHz y 2,2 GHz. Nuestra

protección coaxial mejorada está expresa-

mente diseñada para prácticamente eliminar

la pérdida de la señal. El nivel

de fijación de

75V cumple los requisitos de voltaje tanto

para antenas de satélite como para cable, al

tiempo que minimiza la exposición a los dañi-

nos picos y sobrecargas

Protección de línea telefónica:

Las grabadoras de video digital y los recep-

tores de TV por satélite requieren una conex-

ión a una línea telefónica para la progra-

mación de televisión y/o los servicios de Pago

por Evento (“Pay-Per-View”). El MAX® 5400-

PM proporciona también protección contra

transitorios a este tipo de líneas. Para ello se

dispone de un par de conectores telefónicos

RJ-11. La circuitería utiliza PTCRs con rearme

automático y SIDACtores de estado sólido,

que proporcionan una excelente fiabilidad y

un insuperable nivel de protección. El nivel de

fijación del protector telefónico del MAX

5400-PM es de 260 voltios. Esto permite que

el voltaje utilizado habitualmente para

señalizar el timbre de llamada (90-130 Vca) y

el voltaje de batería de operación (-48 Vcc)

puedan atravesar el circuito, sin que el

módem del receptor de satélite deje de estar

protegido de posibles daños.

Red local (LAN)

Circuitos de protección para líneas 10/100

baseT Ethernet. La línea de red local (LAN)

entrante DEBE enchufarse al conector de

LÍNEA. El

latiguillo de conexión al equipo

DEBE enchufarse a los conectores de equipos

(EQUIP). 1 conector de red local (LAN) va al

conector de salida del panel frontal.

Protección de 8 alambres, fijación de 52V.

Modelo: M5400-PM

BANK 1 BANK 2 BANK 3 BANK 4 BANK 5

M5400-PM VOLTAGE REGULATOR

METER LIGHTS

METER TOGGLE

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

HIGH

CURRENT

WIRING

VOLTS IN

VOLTS OUT

INS00815-S Rev. C 9/09

PRECAUCIÓN - No instale este dispositivo si no

hay al menos 10 metros (30 pies) o más de cable

entre la toma de corriente eléctrica y el servicio de

energía eléctrica del panel.

BANK 1 BANK 2 BANK 3 BANK 4 BANK 5

M5400-PM VOLTAGE REGULATOR

METER LIGHTS

METER TOGGLE

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

HIGH

CURRENT

WIRING

VOLTS IN

VOLTS OUT

MAIN POWER 120 VAC/15A

GROUND

LUG

UNIVERSAL COAX PROTECTION

1 2 3

LAN 1

LINE IN

LAN 2

LINE IN EQUIP.

PHONE

LINE IN EQUIP.

15 AMP CIRCUIT BREAKER

BANK

1 & 2

BANK 5

BANK 4

BANK 2

SUB / AMP RECEIVER

HIGH CURRENT

SWITCHED DELAYED

15A / 1800W MAX

DVD CD

PRE AMP DIGITAL RADIO

HD CABLE SAT HDTV / MONITOR

VCR / AUX DVR

VOLTAGE

SENSE TRIGGER

OUTPUT INPUT

BANK 3

BANK 1

VOLTAGE REGULATION

SWITCHED

12A / 1440W MAX

SWITCHED

12A / 1440W MAX

ALWAYS ON

12A / 1440W MAX

(3-24 VDC)

ALWAYS ON

12A / 1440W MAX

VOLTAGE REGULATION

Conectores coaxiales

universales de TV

3 pares de circuitos de protec-

ción bidireccionales optimiza-

dos para líneas de señal de

satélite, cable y antena de TV.

Cortacircuitos

Se abre automática-

mente cuando la corri-

ente de carga supera

los 15 Amperios. Para

rearmar el circuito,

presione este botón.

Puerto de red local

(LAN) de fácil acceso

Proporciona una

conexión Ethernet

pasante entre el panel

frontal y el posterior.

Indicadores de encendido

Indican el estado de las sali-

das de tomacorrientes del

panel trasero. El icono LED

de la regleta de tomacorri-

entes se encenderá cuando

se enciendan los tomacorri-

entes correspondientes.

Durante los procesos de

arranque y parada, estarán

intermitentes.

Botón de encendido

Manténgalo presiona-

do durante un segun-

do para ENCENDER o

APAGAR los toma-

corrientes de las

regletas 3, 4 y 5.

Indicadores de cableado

correcto (Wiring OK)

Normalmente encendido.

Indica que el tomacorri-

ente mural está conectado

a tierra correctamente y

que la polaridad de los

cables de línea y de neu-

tro es la correcta

Puerto de carga USB

Para cargar dispositivos

electrónicos portátiles y

a la vez protegerlos de

voltajes peligrosos.

USB 5V.

Reductor de la brillantez de

los indicadores/Modo de

medidor

Pulsador que permite contro-

lar el brillo de los indicadores

de los medidores y del panel

frontal. Al presionarlo rápida-

mente se va cambiando

entre

los cuatro niveles de brillo

preprogramados. Presionarlo

y mantenerlo presionado cam-

bia la pantalla del medidor 2

entre Voltaje de salida y

Amperios..

Tomacorrientes para

juegos

Un tomacorrientes de

fácil acceso situado en

el panel frontal que

proporciona protección

contra transitorios a

sistemas de videojue-

gos, cámaras digitales,

videocámaras y otros

dispositivos.

Voltímetro digital

El voltímetro digital LED indica el voltaje de la línea entrante. Si el voltaje de línea

desciende por debajo de 90 Vca, o supera los 142 Vca, la pantalla se apagará y el indicador

de “voltaje peligroso” parpadeará para indicar que el voltaje presente no es seguro.

Voltaje de salida digital/Amperímetro

Muestra el voltaje que la unidad está suministrando a los componentes enchufados, cuando el botón del

Modo de medidor es activado, exhibe la toma real de corriente (0-15A) del sistema, proporcionando una

referencia visual del estado de funcionamiento del sistema bajo diversas condiciones.

Nota para instaladores de TV por cable:

Este recordatorio pretende llamar su atención sobre el artículo 820-40 del reglamento NEC. Ese artículo proporciona pautas concretas para una adecuada

puesta a tierra. Especifica que la masa del cable debe conectarse al sistema de toma de tierra del edificio y tan cerca de la acometida como sea posible.

Indicador de voltaje

peligroso

Ubicado en el voltímetro,

el indicador de voltaje peli-

groso normalmente está en

posición de apagado.

Parpadeará en color rojo

para indicar que el voltaje

de línea entrante es peli-

groso y la unidad ha

desconectado la ali-

mentación para proteger

sus equipos.

M5400 - PM: Características de las conexiones del panel posterior

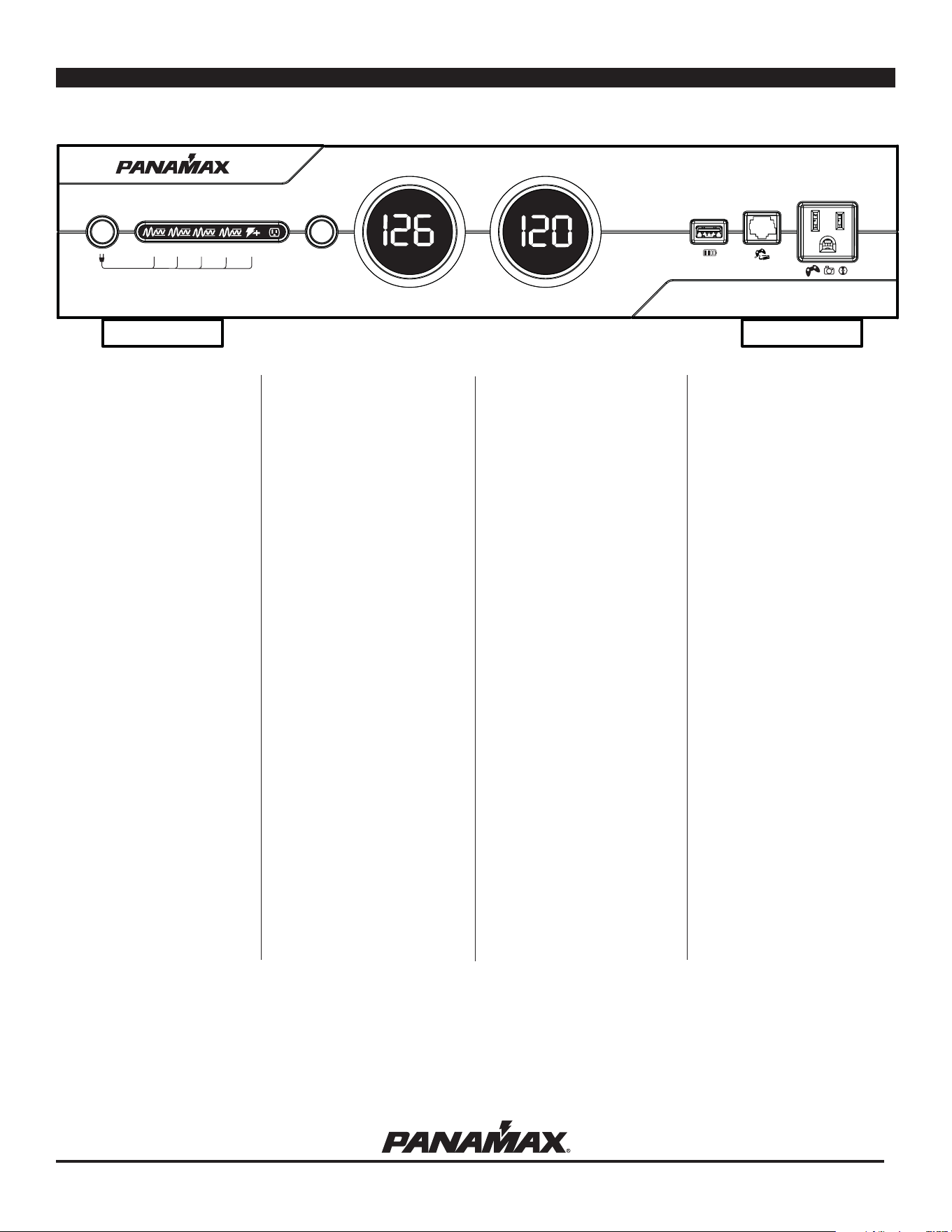

M5400-PM - Funciones disponibles en el panel frontal

Luz indicadora de las

Regletas 1 y 2

Normalmente ENCENDIDA,

esta luz se enciende cuando

hay energía en los recep-

táculos de las Regletas

1 y 2.

Orejeta de toma de tierra

Proporciona un punto

común de toma de tierra

para los equipos que lle-

van la conexión a tierra en

cables independientes.

Alimentación

principal

Debe enchufarse a

un tomacorrientes

mural de 3 hilos

adecuadamente

cableado y puesto

a tierra.

Conectores telefónicos

Circuitos de protección para

líneas telefónicas estándar o de

pago por visión (Pay-Per-View).

El circuito telefónico se reajusta

automáticamente. El cable tele-

fónico entrante DEBE enchufarse

al conector de línea (LINE). Los

latiguillos o tramos cortos de

cable que conectan con los

equipos (receptor de satélite,

videograbadora digital, teléfono,

etc.) DEBEN enchufarse a los

conectores de equipos (EQUIP).

Conectores de red local (LAN)

Circuitos de protección para líneas

10/100 baseT Ethernet. Para los

conectores protegidos de LAN 2, la

línea de LAN de entrada DEBE estar

enchufada al conector de línea (LINE)

y el latiguillo o tramo corto al equipo

DEBE estar enchufado al conector de

equipos (EQUIP). Para los conectores

protegidos de LAN 1, la línea de LAN

de entrada DEBE estar enchufada al

conector de línea (LINE) y el equipo

debe estar enchufado al conector del

panel frontal. Protección de 8 alam-

bres, fijación de 52

Regleta de tomacorrientes 5

Dos salidas conmutadas de alto nivel de corri-

ente controladas por el botón de encendido del

panel frontal o por la entrada de Disparador por

CC. La Regleta 5 tiene un retardo de encendido

de 5 segundos, y se apaga inmediatamente

después del paro. Las salidas de Alta corriente

proporcionan energía a partir de un circuito de

filtración de ruido de baja impedancia que no

limita la corriente que llega al equipo. Su salida

está aislada del ruido procedente de todos los

demás regletas de tomacorrientes

Regletas de tomacorrientes 3 y 4

Dos salidas conmutadas con tecnología de fil-

tración lineal (LiFT, Linear Filtration Technology)

controladas por el botón de encendido del panel

frontal o por la entrada de Disparador por CC. Las

Regletas 3y 4 se encenderán inmediatamente y se

apagarán después de una demora de 10 segundos.

La filtración del ruido de interferencia electromag-

nética (EMI) o de radiofrecuencia (RFI) por tec-

nología LiFT se realiza por medio de un filtro Pi

balanceado de dos etapas, que además propor-

ciona aislamiento frente al ruido procedente de

todas las demás regletas de tomacorrientes.

Regletas de tomacorrientes 1 y 2

Dos salidas de tomacorriente permanentemente

encendidas, con regulación de energía recibida y

tecnología de filtración

lineal (LiFT, linear filtration

technology). La alimentación sólo se desconectará

en caso de falla o avería. (Véanse las especifica-

ciones de los umbrales de sobretensión y subten-

sión) La energía recibida se limpia por medio de

un filtro Pi balanceado de dos etapas, que además

proporciona aislamiento con respecto al ruido

procedente de otras regletas de tomacorrientes.

Entrada de disparador

de detección de voltaje

Enchufe miniatura mono de 3,5

mm (1/8”). Se conecta a un

dispositivo disparador remoto

que utiliza una salida de CC

para lanzar una secuencia de

arranque o de apagado. 3-24

voltios de CC..

Salida de Disparador

de Sensor de Voltaje

Un jack mini-clavija de

3.5mm (1/8”). Cuando el

disparador es conectado al

Sensor de Voltaje la señal

de entrada puede pasar por

el M 5400-PM para contro-

lar el encendido/apagar de

un aparato adicional.

Panamax

1690 Corporate Circle

Petaluma, CA 94954

Phone - 707-283-5900 or 800-472-5555

Fax - 707-283-5901

Web - www.panamax.com

Relaciones con el Cliente

7:30 AM – 4:30 PM, M-F

Email - [email protected]

Un cable telephone de 120 cm.

Un cable de red local (CAT-5) de 120 cm.

Un cable coaxial de 90 cm.

Corriente alterna

Voltaje de línea:..............................................................120 V, 60 Hz

Capacidad de corriente total:......................................................15 A

Voltage Protection Rating (UL1449 3rd Edition, 3,000A):......... 500V

Modos de protección:..................................................L-N, L-G, N-G

Nivel de fijación inicial:.............................................................200 V

Disipación de energía:....................................................2125 Joules

Corriente de impulso de pico:....................................0,72,000 Amps

Circuito de sobrevoltaje catastrófico:..............................................Sí

Fusible térmico:..............................................................................Sí

Apagado por sobretensión:.......................................142 Vca ± 8 Vca

Apagado por subtensión:............................................90 Vca ± 2 Vca

Filtración de ruido de interferencia electromagnética (EMI) o de

radiofrecuencia (RFI)

Regleta 1, 2, 3, 4 ......................................... 80 db, 100 KHz - 2 MHz

Regleta 5, salidas de alta corriente:.............. 60 db, 100 KHz - 2 MHz

Regulación de voltaje

Energía / Corriente……………...................…………1500VA / 12A

Variación del voltaje de entrada:…........................…….100-136Vca

Variación del voltaje de salida:..................................120 Vca ± 6 Vca

Etapa de oposición:…....…reduce el voltaje en la variación de 125-136V

Etapa de refuerzo 1:…....... aumenta el voltaje en la variación de 109-119V

Etapa de refuerzo 2:…....... aumenta el voltaje en la variación de 100-109V

Entrada de disparador por CC

Conectores:............................Minienchufe mono de 3,5 mm (1/8”)

Voltaje y polaridad:.......................................3 - 24 Vcc, bidireccional

Corriente necesaria:...............................4.6 mA @3V, 58 mA @24V

Salida de disparador de corriente directa

Atraviesa, sin demora

Positivo = Punta, Negativo = Timbre

Circuitos de red local

Nivel de fijación:.........................................................................52 V

Conectores:.............................................................................RJ-45

Hilos protegidos:.....................................................................8 hilos

Circuito USB

Conectores..............................................................................USB-A

Potencia entregada................................................. 500 mA @ 5 Vcc

Circuito telefónico

Sin fusible/Rearme automático:......................................................Sí

Nivel de fijación:.......................................................................260 V

Capacitancia:................................................................30 pf (aprox.)

Modos de supresión:......................................Metálica y longitudinal

Conectores:.............................................................................RJ-11

Hilos protegidos:..................................................2 hilos, pines 4 y 5

Circuitos de TV por cable/antena parabólica/antena

Listo para TV de Alta Definición de 1080 i/p....................................Sí

Bidireccional..................................................................................Sí

Apantallado....................................................................................Sí

Nivel de fijación..........................................................................75 V

Rango de frecuencias...............................................0 MHz - 2,2 GHz

Pérdidas de inserción...........................................................< 0,5 dB

Conexiones........................................................Hembra “F”, Dorado

Especificaciones del M5400-PM

Cómo ponerse en contacto con Panamax

Contenido

SIDACtor es marca comercial registrada en los Estados Unidos de Teccor Electronics, Inc.

Estas especificaciones pueden experimentar cambios debido a mejoras o actualizaciones

en los productos.

Kit de soporte de montaje

Panamax garantiza al comprador de este acondi-

cionador de energía eléctrica Panamax para disposi-

tivos de audio/video, durante un período de tres (3)

años desde la fecha inicial de compra, que el dispos-

itivo estará exento de defectos de diseño, materiales

o fabricación, y durante este período Panamax

reparará o reemplazará cualquier unidad defectuosa.

Para más información sobre la sustitución del pro-

ducto, lea el siguiente apartado titulado

"NOTIFICACIÓN".

ATENCIÓN

Las instalaciones de audio/video, computadoras y/o

sistemas telefónicos pueden ser sistemas muy com-

plejos, formados por muchos componentes inter-

conectados. Debido a la naturaleza de la energía eléc-

trica y de los sobrevoltaje eléctricos, es posible que

un solo protector no sea suficiente para proteger

completamente instalaciones complejas. En tales

casos, deberá adoptarse un enfoque sistemático

basado en el uso de varios protectores. Una protec-

ción sistemática requiere un diseño profesional. La

existencia de líneas de corriente alterna, cables de

satélite, cables de TV por cable, líneas telefónicas o

de red local, o cualquier otra línea de señal que entre

en el sistema sin pasar por este protector contra

sobrevoltaje, puede invalidar la política de protección

de equipos conectados de Panamax (Panamax

Connected Equipment Protection Policy). Si necesita

información adicional acerca de la manera de prote-

ger su sistema, comuníquese con

Panamax antes de

conectar sus equipos al protector contra sobrevolta-

je.

AVISO DE ADVERTENCIA

Los productos Panamax comprados a través de

Internet no llevarán una Política de protección de

equipos conectados (Connected Equipment

Protection Policy) ni una Garantía de producto

(Product Warranty) a menos que hayan sido adquiri-

dos en un distribuidor autorizado de Panamax por

Internet y tengan intactos sus números de serie orig-

inales (es decir, que no hayan sido retirados, desfig-

urados o sustituidos en modo alguno). Los dis-

tribuidores autorizados de Panamax por Internet

tienen experiencia y conocimientos suficientes para

garantizar que las instalaciones cumplan todos los

requisitos establecidos en la garantía. Si desea ver

una lista de Distribuidores autorizados de Panamax

por Internet, visite www.panamax.com

Puede encontrar información más detallada en

www.panamax.com

Si tiene alguna pregunta acerca de estos requisitos,

comuníquese con el departamento de relaciones con

el cliente de Panamax (Panamax Customer Relations)

Válido sólo en Estados Unidos y Canadá.

La política que Panamax aplica en caso de que algún

dispositivo conectado a un acondicionador de

energía eléctrica Panamax bien instalado resultase

averiado como consecuencia de un sobrevoltaje en

un cable de alimentación eléctrica, un cable de señal,

un cable telefónico, o por un relámpago, consiste, a

su discreción exclusiva, en reemplazar

dicho dispos-

itivo, rembolsar al cliente el precio de dicho produc-

to a valor de mercado para que el cliente pueda

adquirir otro, o pagar el costo de la reparación, hasta

el importe en dólares detallado a continuación.

Panamax deberá observar que el acondicionador de

energía eléctrica presenta signos de avería a causa

del sobrevoltaje eléctrico, o que está funcionando

fuera de las especificaciones de protección contra

sobrevoltaje para las que fue diseñado, y en todas las

circunstancias no logró proteger correctamente su

equipo conectado.

M4300-PM: $5,000,000

M5100-PM: $5,000,000

M5300-PM: $5,000,000

M5400-PM: $5,000,000

M4300-EX: $5,000,000

M5300-EX: $5,000,000

M5510-Pro: $5,000,000

M4310: $5,000,000

M5400-EX: $5,000,000

ML4200: $5,000,000

M4400: $5,000,000

M5410: $5,000,000

M5100-EX: $5,000,000

M5500-EX: $5,000,000

ESTA GARANTÍA ESTÁ SUJETA A LAS SIGUIENTES

CONDICIONES:

1. SER EL PROPIETARIO ORIGINAL:

La Política de equipos conectados de Panamax sólo

cubre al comprador original del producto Panamax, y

es intransferible. Toda devolución de producto o

reclamación de daños en un equipo conectado

deberá ir acompañada de las facturas de compra

originales.

2. INSTALACIÓN CORRECTA: Los protectores de cor-

riente alterna Panamax deben estar conectados direc-

tamente a un tomacorrientes de corriente alterna con

una adecuada toma de tierra. No deben utilizarse

cables de extensión*, adaptadores a enchufe de dos

contactos sin puesta a tierra, ni ningún

otro produc-

to de protección contra sobrevoltaje no suministrado

por Panamax. El cableado del inmueble y todas las

demás conexiones de los equipos protegidos deben

cumplir los reglamentos electrotécnicos aplicables

(NEC o CEC). No debe utilizarse ningún otro alambre

de puesta a tierra o conexión de puesta a tierra.

Todos los cables (incluidos, por ejemplo, los de ali-

mentación eléctrica, las líneas telefónicas, las líneas

de datos o de señal, los cables coaxiales y las líneas

de antena) que vayan conectados al equipo protegido

deben pasar antes por un único protector Panamax

diseñado para esa aplicación concreta. El protector y

el equipo a proteger deben estar instalados en interi-

ores, en un lugar, y en el mismo inmueble. Deberán

seguirse todas las instrucciones de instalación y dia-

gramas de Panamax

3. NOTIFICACIÓN: Usted deberá informar a

Panamax, en un plazo de diez días, de cualquier cir-

cunstancia que pueda precipitar la solicitud de susti-

tución de un producto o el pago de daños a los

equipos conectados. Antes de devolver el protector

Panamax, el cliente deberá obtener un número de

autorización de devolución (RA, Return

Authorization) a través del Departamento de Atención

al cliente de Panamax (Customer Relations

Department), en la dirección www.panamax.com**.

Al hacerlo, deberá indicar a Panamax

si cree proce-

dente plantear alguna reclamación por daños en

equipos conectados. Una vez haya obtenido un

número de RA, marque ese número en la parte infe-

rior de la unidad y empáquelo en una caja de cartón

con material de embalaje suficiente para protegerlo

durante su tránsito. El número de RA debe ir marca-

do también claramente en el exterior de la caja. Envíe

la unidad a Panamax. Tenga en cuenta que todos los

gastos de transporte de la unidad hasta Panamax

corren por cuenta de usted. Si su solicitud de RA

indicaba la existencia de daños en equipos conecta-

dos, Panamax le enviará por correo su docu-

mentación de reclamación, que deberá rellenar y

devolvernos en un plazo de 30 días. Dentro de la doc-

umentación de reclamación, se le pedirá que incluya

una diagrama de conexión de su sistema. No olvide

anotar esta configuración antes de desconectar su

equipo.

4. DETERMINACIÓN DE LA FALLA: Panamax evaluará

el estado del protector para determinar si ha sufrido

daños a causa del sobrevoltaje eléctrico. El protector

Panamax deberá mostrar signos de daños por sobre-

voltaje eléctrico, o estar funcionando fuera (>10%)

de sus especificaciones de diseño en lo relativo a la

capacidad de protección contra sobrevoltaje eléctri-

cos. Abrir la carcasa, manipular su interior o modi-

ficar la unidad

de algún modo pueden ser causas de

rechazo inmediato de su solicitud de reembolso. Una

vez evaluada toda la información facilitada, Panamax

determinará si su solicitud cumple o no los requisitos

de reembolso. Si el protector contra sobrevoltaje

eléctricos no presenta ningún signo de daños provo-

cados por sobrevoltaje en líneas de señal o en cables

de corriente alterna y está funcionando dentro de sus

especificaciones de diseño, Panamax le devolverá la

unidad junto con una carta explicando los resultados

de las pruebas e informándole del rechazo de su

reclamación. Excepciones: Si la sustitución del pro-

tector del cliente hubiera sido realizada por un con-

cesionario o instalador, el producto de recambio será

devuelto al instalador del concesionario, o bien, si se

trata de un modelo de protector anterior a 1996, o si

el cliente es canadiense, será sustituido por otro.

Panamax se reserva el derecho a inspeccionar los

equipos conectados averiados, sus componentes o

sus placas de circuito. Tenga en cuenta que todos los

gastos de transporte de la unidad hasta Panamax

corren por cuenta de usted. Panamax se reserva tam-

bién el derecho a inspeccionar las instalaciones del

cliente. Los equipos dañados cuya reparación sea

negada por ser antieconómica deberán permanecer

disponibles para su inspección por

parte de Panamax

hasta que se cierre la reclamación.

5. SOLICITUD DE PAGO: Una vez que Panamax haya

determinado que tiene usted derecho a una compen-

sación, podrá optar por cualquiera de las siguientes

alternativas, a elección de Panamax: pagarle el precio

del equipo dañado, a valor de mercado; pagar el

costo de la reparación; enviarle un equipo de recam-

bio; o abonarle el valor equivalente al equipo de susti-

tución.

6. OTRAS GARANTÍAS O COBERTURAS: Esta cober-

tura es secundaria a toda otra garantía del fabricante,

implícita o expresa, o a todo seguro y/o contrato de

servicio que pudiera cubrir la pérdida.

7. EXCLUSIONES: LA POLÍTICA DE PROTECCIÓN DE

EQUIPOS CONECTADOS (CONNECTED EQUIPMENT

PROTECTION POLICY) DE PANAMAX NO CUBRE:

Los honorarios por servicios, los costos de insta-

lación, los costos de reinstalación; el costo de con-

figuración; los gastos de diagnóstico; las comproba-

ciones periódicas; el mantenimiento de rutina; la pér-

dida de uso del producto; los costos o gastos deriva-

dos de la reprogramación o pérdida de programación

y/o de datos; los gastos de envío o transporte; las lla-

madas al servicio técnico; las pérdidas o daños por

fuego, robo, inundación, viento, accidentes, uti-

lización indebida o abusiva; ni los productos recla-

mados directamente por el fabricante para su

reparación o cualquier circunstancia

similar.

8. RESOLUCIÓN DE DISPUTAS: Cualquier reclamación

o controversia surgida como consecuencia de o en

relación con la Política de protección de equipos

conectados (Connected Equipment Protection Policy)

de Panamax, o de su presunta violación, será resuelta

mediante un proceso de arbitraje administrado por la

Asociación Arbitral Americana (American Arbitration

Association) conforme a sus Reglas para el arbitraje

mercantil (Commercial Arbitration Rules). Puede

usted solicitar un arbitraje en cualquier domicilio de

la AAA en los Estados Unidos, previo pago de los

honorarios correspondientes. El arbitraje correrá a

cargo de un único árbitro, y se limitará exclusiva-

mente a la controversia o discrepancia entre usted y

Panamax. El arbitraje tendrá lugar en cualquier lugar

mutuamente acordado, y podrá celebrarse presen-

cialmente, por teléfono o a través de Internet. Toda

decisión emanada de uno de estos procedimientos de

arbitraje será definitiva y vinculante para ambas

partes, y podrá dictarse sentencia basándose en ella

en un tribunal jurisdiccionalmente competente. El

árbitro no podrá hacer recaer en ninguna de las

partes ningún tipo de daños y perjuicios especiales,

ejemplarizantes, emergentes, punitivos, derivados o

indirectos, ni tampoco los honorarios de abogados.

Las partes compartirán los costos de arbitraje (inclu-

idos los honorarios del árbitro, si los hubiera) en la

proporción que la decisión

arbitral definitiva guarde

con respecto al importe de la reclamación original.

9. ASPECTOS GENERALES: Si tiene alguna pregunta

acerca de la garantía del producto o de la garantía de

protección de equipos conectados, comuníquese con

el Departamento de relaciones con el cliente

(Customer Relations Department) de Panamax en la

dirección www.panamax.com**. Esta garantía

prevale sobre cualquier otra garantía anterior. ESTA

ES LA ÚNICA GARANTÍA QUE VIENE INCLUIDA CON

EL PROTECTOR. CUALQUIER OTRA GARANTÍA, YA

SEA IMPLÍCITA O EXPLÍCITA, SE CONSIDERARÁ

INEXISTENTE.

Esta garantía no podrá modificarse a menos que lo

sea por escrito y con la firma de un directivo de

Panamax Corporation.

* La utilización de un cable de extensión Panamax o

equivalente (con certificación UL o CSA, calibre mín-

imo 14AWG, 3 alambres con puesta a tierra) no inval-

ida la garantía

** En el sitio Web de Panamax puede encontrar for-

mularios de solicitud de autorizaciones de devolución

(RAs) y presentar una reclamación por daños en un

equipo conectado.

Fecha de entrada en vigor 06/05 Q01L0049 Rev. A

Programa de actualización de productos

Válido sólo en los Estados Unidos y Canadá. Si su

acondicionador de energía eléctrica Panamax se arru-

ina en el proceso de proteger sus equipos conecta-

dos, le ofrecemos

la posibilidad de actualizarse a la

tecnología más reciente. Para más información, vis-

ite nuestro sitio Web www.panamax.com o

comuníquese con el Departamento de servicio al

cliente (Customer Relations) de Panamax, llamando

al 800-472-5555.

www.panamax.com

Garantía limitada del acondicionador de energía eléctrica Panamax

Garantía limitada de protección de equipos conectados al acondicionador de energía eléctrica Panamax

Fonctions principales

Régulation de la tension

Régulation de la tension en sortie sur les

blocs prises 1-4 à 120 VC.A. ± 5 VC.A. La

régulation est accomplie grâce à deux étages

en survoltage et un étage en tension opposée.

La tension est survoltée dans la plage 109-

119V avec l'étage de survoltage 1 et dans la

plage 100-109V avec l'étage de survoltage 2.

La tension est réduite dans la plage 125-136V

avec l'étage en tension opposée.

Technologie de filtration linéaire (LiFT)

Pour assurer la qualité de l'image et du son,

rien ne filtre mieux le bruit de l'alimentation

en courant alternatif. LiFT élimine avec unifor-

mité le bruit sur toute la largeur de bande, ce

qui permet d'assurer la qualité des perform-

ances audio et vidéo en réduisant les distor-

sions harmoniques et en améliorant le rap-

port signal/bruit. LiFT vous assure des per-

formances continues et la meilleure résolu-

tion possible par rapport à tout autre système

audio ou vidéo.

Technologie LiFT de filtration des bruits

électromagnétiques et radioélectriques

avec isolation entre les blocs prises :

Les composants audio/vidéo sont constam-

ment sous le bombardement des bruits élec-

tromagnétiques (EMI) et radioélectriques

(RFI) qui transitent par leurs câbles d'alimen-

tation c.a. Les impuretés de l'alimentation

peuvent affecter l'équipement audio ou vidéo

et diminuer les performances générales de

tout le système. Certains des symptômes

provoqués par une alimentation douteuse

peuvent prendre la forme de perte de détail de

l'image, des couleurs ternes, des claque-

ments, des sifflements, des bourdonnements

et des interférences visuelles.

Protection automatique contre les fluctua-

tions de la tension (AVM) :

les circuits de contrôle en instance de brevet

de Panamax contrôlent en permanence l'ali-

mentation c.a. pour repérer les fluctuations

de tension dangereuses comme, par exemple,

les pointes temporaires ou les périodes pro-

longées de surtension ou de subtension. Ces

conditions dangereuses risquent d'endom-

mager tous les équipements électroniques

dans votre domicile. Si le MAX® 5400-PM

détecte un danger dans l'alimentation, il

coupe automatiquement l'alimentation de vos

appareils pour les protéger contre les dom-

mages. Quand la tension revient à la normale,

le MAX® 5400-PM rétablit automatiquement

l'alimentation de vos appareils.

• S'il est soumis à une surtension de 6 000 V

(tension en circuit ouvert) / 500 A (courant de

court circuit), le système MAX® 5400-PM

limite la tension de sortie de crête à moins de

330 V, la meilleure valeur accordée par les

laboratoires américains instigateurs des

normes UL.

• Si la surtension dépasse

la capacité de pro-

tection des composants du MAX® 5400-PM,

ses circuits Protect or Disconnect (protection

ou déconnexion) déconnecteront

l'équipement pour le protéger. Si cela arrive, il

faudra faire réparer ou remplacer le MAX®

5400-PM par Panamax.

5 blocs prises isolés

Le MAX 5400-PM a été conçu pour permettre

d'isoler les parasites entre les prises, afin

d'éviter que les composants A/V branchés

dans le MAX 5400-PM ne contaminent l'ali-

mentation des équipements branchés aux

autres prises du MAX 5400-PM.

Séquencement des mises sous/hors tension :

les systèmes audio/vidéo complexes peuvent

être endommagés par des sautes de tension

internes si tous les éléments du système sont

mis sous tension ou hors tension en même

temps. Cela peut provoquer des « claque-

ments » dans les haut-parleurs ce qui est non

seulement ennuyant mais peut également les

endommager et peut aussi faire sauter le dis-

joncteur de l'équipement. Le système MAX®

5400-PM a été conçu pour éliminer ces

sautes de tension en ajoutant une temporisa-

tion à la mise sous tension des prises haute

tension et à la mise hors tension des blocs

prises commutées. Les problèmes causés par

la mise sous tension simultanée sont réduits

car les périphériques branchés aux blocs pris-

es commutées peuvent se mettre sous ten-

sion et se stabiliser

avant que des amplifica-

teurs ou caissons des basses avec alimenta-

tion ne se mettent sous tension. Le processus

s'effectue de manière inverse à la mise hors

tension. Les amplificateurs et caissons des

basses sont mis hors tension, leur alimenta-

tion se décharge et finalement, les

équipements qui sont branchés aux blocs

prises commutées sont mis hors tension.

Chargeur USB :

le MAX® 5400-PM est équipé d'un chargeur

en façade. Vous pouvez y brancher un lecteur

de mp3, un téléphone portable, des poignées

de console de jeu ou d'autres périphériques

électroniques.

Port pour jeu sur LAN :

le MAX® 5400-PM est équipé d'un port d'in-

tercommunication directe LAN facile d'accès

qui relie l'arrière et l'avant de l'appareil.

Parfait pour le jeu en ligne.

Sortie pour les périphériques de loisir :

le MAX® 5400-PM est équipé d'une prise

d'alimentation en façade. Pratique pour les

consoles de jeu et autres périphériques élec-

troniques. 120VC.A. ± 5VC.A.

Déclenchement avec détection de la ten-

sion : en entrée, le déclencheur avec détec-

tion de la tension MAX® 5400-PM utilise un

mini-connecteur mono standard de 3,5 mm

(1/8 po).

Un signal correspondant à la tension du

courant continu active ou désactive le MAX®

5400-PM. De nombreux composants, comme

par exemple les pré-amplis et les amplis-syn-

toniseurs disposent d'un déclencheur sur

sig-

nal en courant continu et transmettent un sig-

nal correspondant à l'alimentation quand ils

sont mis sous tension et sont utilisés. La

présence de ce signal va activer les prises

commutées du MAX® 5400-PM. Quand le

composant source est mis hors tension, le

signal correspondant à la tension est égale-

ment éteint et la séquence de mise hors ten-

sion du MAX ® 5400-PM est lancée. Un

adaptateur c.a. de tension appropriée,

branché à une prise commutée, peut égale-

ment être utilisé si un déclencheur c.c. n'est

pas intégré.

Protection du signal

câble/satellite/antenne

Les circuits de protection des câbles coaxiaux

permettent d'obtenir une qualité optimale du

signal grâce à nos nouveaux protecteurs

coaxiaux, qui offrent les plus faibles chutes de

signal sur le marché - une atténuation de

moins de 0,5 db entre 0 MHz et 2,2 GHz.

Notre protection coaxiale améliorée a été

conçue tout spécialement pour éliminer

presque toutes les pertes de signal. Le niveau

de blocage de 75 V répond aux besoins en

termes de tension aussi bien du câble que du

satellite, tout en minimisant les risques

causés par les pointes de tension et les

surtensions transitoires

Protection de la ligne téléphonique :

Les enregistreurs numériques et les récep-

teurs de télévision par satellite ont

besoin

d'une connexion téléphonique pour recevoir

les programmes et/ou pour profiter de la pro-

grammation avec paiement à la carte. Cette

ligne téléphonique est également protégée

par le MAX® 5400-PM contre les surten-

sions. Le système est fourni avec deux prises

de téléphone RJ-11. La circuiterie comprend

des circuits PTCR à réinitialisation automa-

tique et des circuits imprimés SIDACtors pour

offrir une excellente fiabilité et une protection

sans égale. Le niveau de blocage du circuit de

protection du téléphone du MAX 5400-PM est

réglé à 260 volts. Cela permet de laisser pass-

er dans le circuit la tension d'appel typique

(90-130 VAC) et la tension de la batterie (-48

DC) tout en protégeant le modem du récep-

teur satellite contre les dommages.

LAN :

Circuits de protection pour les câbles Ethernet

10/100 baseT. Les cordons du réseau LAN en

entrée DOIVENT être branchés à l'entrée en

ligne ("LINE"). Les cordons reliés aux

équipement DOIVENT être connectés aux

prises pour les équipements ("EQUIP"). 1

prise LAN est connectée à la sortie en façade.

Protection sur 8 fils, blocage à 52V.

Modèle : M5400-PM

INS00815-F Rev. C 9/09

BANK 1 BANK 2 BANK 3 BANK 4 BANK 5

M5400-PM VOLTAGE REGULATOR

METER LIGHTS

METER TOGGLE

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

HIGH

CURRENT

WIRING

VOLTS IN

VOLTS OUT

ATTENTION - Ne pas installer cet

appareil s'il n'ya pas au moins 10

mètres (30 pieds) ou plus de fil

entre la prise électrique et panneau

de service électrique.

BANK 1 BANK 2 BANK 3 BANK 4 BANK 5

M5400-PM VOLTAGE REGULATOR

METER LIGHTS

METER TOGGLE

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

VOLTAGE

REGULATION

HIGH

CURRENT

WIRING

VOLTS IN

VOLTS OUT

MAIN POWER 120 VAC/15A

GROUND

LUG

UNIVERSAL COAX PROTECTION

1 2 3

LAN 1

LINE IN

LAN 2

LINE IN EQUIP.

PHONE

LINE IN EQUIP.

15 AMP CIRCUIT BREAKER

BANK

1 & 2

BANK 5

BANK 4

BANK 2

SUB / AMP RECEIVER

HIGH CURRENT

SWITCHED DELAYED

15A / 1800W MAX

DVD CD

PRE AMP DIGITAL RADIO

HD CABLE SAT HDTV / MONITOR

VCR / AUX DVR

VOLTAGE

SENSE TRIGGER

OUTPUT INPUT

BANK 3

BANK 1

VOLTAGE REGULATION

SWITCHED

12A / 1440W MAX

SWITCHED

12A / 1440W MAX

ALWAYS ON

12A / 1440W MAX

(3-24 VDC)

ALWAYS ON

12A / 1440W MAX

VOLTAGE REGULATION

Disjoncteur

Disjoncte automa-

tiquement quand

l'intensité du

courant dépasse

15 ampères.

Enfoncez-le pour

le réinitialiser.

Port pratique pour

réseau LAN

Offre une connexion

Ethernet directe

entre la façade et le

panneau arrière.

Témoins d'alimentation

Indicateurs de l'état des

prises du panneau

arrière. L'icône témoin

lumineux d'un bloc pris-

es s'allume quand les

prises correspondantes

sont sous tension. Les

icônes clignotent pendant

les processus de mise

sous et hors tension.

Commutateur d'ali-

mentation

Appuyez sur le bouton

et maintenez-le enfon-

cé pendant une sec-

onde pour mettre les

blocs prises 3 et 4

sous ou hors tension.

Témoin de

câblage correct

Allumé en condi-

tions normales.

Indique que la

prise murale est

bien mise à la terre

et que la polarité

phase/neutre est

correcte.

Port chargeur USB

Pour charger les

périphériques élec-

troniques portables

tout en les pro-

tégeant contre des

tensions dan-

gereuses. USB 5V.

Contrôle de l'intensité lumineuse de l'af-

fichage /mode d'affichage du compteur

Bouton poussoir pour contrôler l'intensité

lumineuse des témoins des compteurs et

de la façade. Permet de choisir parmi qua-

tre niveaux de luminosité en appuyant rapi-

dement sur le bouton. Permet de sélection-

ner l'affichage soit de la tension en sortie,

soit de l'ampérage, en appuyant et en gar-

dant le bouton enfoncé plus longtemps.

Sortie pour les

périphériques de loisir

Sortie en façade facile

d'accès pour protéger

contre les surtensions

les consoles de

jeux,

appareils photo

numériques, camés-

copes et autres

périphériques similaires.

Voltmètre numérique

Voltmètre numérique à DEL pour indiquer la tension en entrée. Si la tension en entrée chute en dessous de 90V

c.a. ou si elle monte au dessus de 142V c.a., l'affichage s'éteint et le témoin de tension dangereuse commence à

clignoter pour signaler que la tension est hors norme.

Tension en sortie/Ampèremètre

Affiche la tension en sortie fournie aux équipements, quand le bouton du mode d'affichage du compteur

est activé, affiche l'ampérage (0-15A) exigé par le système, ce qui donne une référence visuelle du fonc-

tionnement du système sous différentes conditions.

Note pour les installateurs de télévision câblée :

Veuillez prêter attention aux termes de l'article 820-40 du code NEC (É.-U.). Cet article offre des recommandations

précises pour assurer une mise à la terre correcte. Il précise que le câble de terre doit être branché sur l'installation

de mise à la terre du bâtiment, aussi près de l'entrée du câble que possible.

Indicateur de tension

dangereuse

Situé dans le voltmètre,

l'indicateur de tension dan-

gereuse est normalement

éteint. Il clignote en rouge

pour indiquer que la ten-

sion en entrée a atteint un

niveau dangereux et que le

système a déconnecté l'ali-

mentation pour protéger

vos équipements.

Caractéristiques du panneau arrière du M5400 - PM

M5400-PM Front Panel Features

Témoin lumineux des

blocs prises 1 et 2

Allumé en conditions

normales, quand les

prises des blocs 1 et 2

reçoivent une alimenta-

tion.

Cosse de mise à la

terre

Permet de connecter

à une mise à la terre

unique des

équipements qui dis-

posent de mises à la

terre séparées.

Alimentation centrale

Doit être branchée dans

une prise trifilaire cor-

rectement câblée et mise

à la terre..

Prises coaxiales uni-

verselles pour TV

3 paires de circuits de pro-

tection bidirectionnels opti-

malisés pour les câbles de

satellite, télé câblée ou

antenne aérienne.

Prises téléphoniques

Circuits de protection pour les

fils de téléphone ou de télévi-

sion à la demande standard.

Le circuit pour le téléphone se

réinitialise automatiquement.

Le fil du téléphone DOIT être

branché à l'entrée en ligne

("LINE"). Les cordons reliés aux

équipements (récepteur satel-

lite, enregistreur numérique,

téléphone, etc.) DOIVENT être

connectés à l'entrée pour les

équipements (« EQUIP »).

Connecteurs LAN

Circuits de protection pour les câbles

Ethernet 10/100 baseT. Pour les con-

necteurs protégés LAN 2, le câble LAN

en entrée DOIT être connecté à l'en-

trée en ligne (« LINE ») et le cordon

vers l'équipement DOIT être connecté

à l'entrée pour les équipements («

EQUIP »). Pour les connecteurs pro-

tégés LAN 1, le câble LAN en entrée

doit être connecté à

l'entrée en ligne

(« LINE ») et l'équipement doit être

connecté au connecteur en façade.

Protection sur 8 fils, blocage à 52V.

Bloc prises 5

Deux sorties haute tension commutées contrôlées par le

commutateur d'alimentation en façade ou par le

déclencheur c.c.. Le bloc prises 5 offre une temporisa-

tion de 5 secondes à la mise sous tension et met hors

tension immédiatement. Les prises haute intensité four-

nissent l'alimentation par un circuit de filtration des par-

asites à faible impédance qui ne limite pas l'intensité de

courant fournie aux équipements. La sortie est isolée

contre les parasites par rapport aux autres blocs prises.

Blocs prises 3 et 4

Deux sorties commutées avec régulation de la tension

et à technologie de filtration linéaire (LiFT, Linear

Filtration Technology) contrôlées par le commutateur

d'alimentation en façade ou par le déclencheur cc. Les

blocs prises 3 et 4 se mettent immédiatement sous

tension et se mettent hors tension après une tempori-

sation de 10 secondes. La filtration électromagnétique

et radioélectrique LiFT est fournie par un filtre Pi

équilibré à deux étages qui isole également des para-

sites par rapport à tous les autres blocs prises.

Blocs prises 1 et 2

Deux sorties toujours sous tension avec régu-

lation de la tension et à

technologie de filtration

linéaire (LiFT, Linear Filtration Technology).

L'alimentation n'est coupée qu'en cas d'anom-

alie. (Voir la présentation des caractéristiques

pour noter les seuils de sur et sous-tension)

L'alimentation est nettoyée par un filtre Pi

équilibré à deux étages qui isole également des

parasites par rapport aux blocs prises 2 et 3.

Entrée du déclencheur

avec détection de la

tension

Mini-connecteur mono de

3,5 mm (1/8 po). Connecté

à un déclencheur à distance

qui utilise une sortie c.c.

pour lancer une séquence

de mise sous ou hors ten-

sion. 3-24 volts c.c.

Sortie du déclencheur

de détection de tension

Mini-prise de 3,5 mm (1/8

po). Le branchement d’un fil

de déclencheur dans la prise

de sortie de détection de ten-

sion permet au signal d’en-

trée de se rendre au M5400-

PM qui peut alors gérer la

mise en marche et l’arrêt

d’une autre appareil.

Panamax

1690 Corporate Circle

Petaluma, CA 94954 - É.-U

Phone - 707-283-5900 ou 800-472-5555

Fax - 707-283-5901

Web - www.panamax.com

Service à la clientèle

7h30 - 16h30, lun-ven

Courriel - [email protected]

Un cordon de raccordement téléphone, 120 cm.

Un câble LAN (CAT-5), 120 cm.

Un câble coaxial, 90 cm

Alimentation courant alternatif

Line Tension en entrée :..................................................120V, 60Hz

Intensité maximale totale :.........................................................15 A

Voltage Protection Rating (UL1449 3rd Edition, 3,000A):.........500V

Modes de protection :..................................................P-N, P-T, N-T

Niveau de blocage initial :.........................................................200V

Dissipation d'énergie :....................................................2125 joules

Courant de choc en crête :...............................................0,72 000 A

Circuit de déconnexion en cas de surtension catastrophique :....Oui

Fusible thermique :......................................................................Oui

Arrêt sur surtension :..........................................142 Vc.a. ± 8 Vc.a.

Arrêt sur sous-tension :........................................90 Vc.a. ± 2 Vc.a.

Filtration du bruit électromagnétique et radioélectrique

Bloc prises 1, 2, 3, 4 .................................... 80 db, 100 KHz - 2 MHz

Bloc prises 5, sorties haute intensité :........ 60 db,100 KHz - 2 MHz

Régulation de la tension

Alimentation / Intensit…...........................................1500VA / 12A

Plage de tension en entrée :……………..................….100-136VAC

Plage de tension en sortie :...................................120 Vc.a. ± 6 Vc.a.

Étage de tension opposée :réduction de la tension dans la plage 125-136V

Étage de survoltage 1 :.........…augmente la tension dans la plage 109-119V

Étage de survoltage 2:….....… augmente la tension dans la plage100-109V

Entrée du déclencheur c.c..

Prises :...........................................mini-jack 3,5mm (1/8 po) mono

Tension et polarité :................................3 - 24V c.c., bidirectionnel

Caractéristiques du courant :..................4.6 mA à 3V, 58 mA à 24V

Sortie du déclencheur c.c..

Transmission directe sans délai

Positif = bout de la broche, Négatif

= collerette

Circuits LAN

Niveau de blocage :..................................................................0,52V

Connecteurs :...........................................................................RJ-45

Fils protégés :.............................................................................8 fils

Circuit USB

Connecteurs...........................................................................USB-A

Alimentation............................................................. 500 mA à 5VDC

Circuit téléphone

Sans fusible / Réinitialisation automatique :.................................Oui

Niveau de blocage :...................................................................260V

Capacité :....................................................................30pf (environ)

Modes de suppression :.............................Métallique et longitudinal

Connecteurs :...........................................................................RJ-11

Fils protégés :....................................................2 fils, broches 4 et 5

Câble / Satellite / Circuits d'antenne TV

Prêt pour HD 1080 i/p ..................................................................Oui

Bidirectionnel...............................................................................Oui

Blindage.......................................................................................Oui

Niveau de blocage.......................................................................75V

Gamme de fréquences..............................................0MHz - 2,2 GHz

Perte à l'insertion..................................................................< 0,5 dB

Connexions............................................Femelles type F, plaquées or

Caractéristiques du M5400-PM

Pour contacter Panamax

Contenu

SIDACtor est une marque déposée américaine de Teccor Electronics, Inc.

Les caractéristiques notées sont sujettes à changement suivant les mises à jour et

améliorations du produit

Ensemble de support pour

montage sur bâti

Panamax garantit à l'acheteur de ce système

de conditionnement du courant pour

périphériques audio/vidéo Panamax, que le

matériel est protégé pour une durée de trois

(3) ans à compter de la date d'achat, contre

les vices de conception, de matériau ou de

fabrication de ce système et garantit que

Panamax réparera ou remplacera tout sys-

tème défectueux. Pour le remplacement d'un

système, veuillez consulter la section « NOTI-

FICATION » ci-dessous.

ATTENTION

Les installations audio/vidéo, les systèmes

informatiques et/ou les systèmes télé-

phoniques peuvent être très compliqués,

composés de nombreux éléments intercon-

nectés.

De par la nature même de l'électricité et des

surtensions transitoires, un système de pro-

tection unique peut ne pas suffire à protéger

complètement des installations complexes.

Dans de tels cas, il faut avoir recours à une

approche systématique faisant appel à

plusieurs systèmes de protection. Une telle

protection systématique requiert les services

d'un professionnel pour sa conception. Toute

connexion à une alimentation c.a., à un satel-

lite, à un système de télévision câblée, à un

réseau téléphonique ou LAN ou à tout autre

type de signal en entrée qui ne passe pas par

le système de protection contre les surten-

sions peut annuler la garantie de protection

des équipements connectés de Panamax.

Pour plus de détails sur

la façon de protéger

votre système, veuillez contacter Panamax

avant de connecter votre équipement au sys-

tème de protection contre les surtensions.

AVERTISSEMENT

Les produits Panamax achetés par Internet ne

sont pas couverts par la Garantie du matériel

ou la Garantie de protection des équipements

connectés s'ils n'ont pas été achetés auprès

d'un revendeur Internet agréé par Panamax et

si les numéros de série usine ne sont pas

intacts (il ne doivent pas avoir été supprimés,

abîmés ou remplacés de quelque façon que

ce soit.) Les revendeurs Internet agréés par

Panamax ont l'expertise suffisante pour

assurer que votre installation sera en confor-

mité avec les conditions de la garantie. Pour

une liste des revendeurs Internet agréés par

Panamax, veuillez consulter le site

www.panamax.com.

Des informations plus détaillées sont

disponibles sur le site www.panamax.com.

Si vous avez des questions en ce qui con-

cerne ces spécifications, veuillez contacter le

Service à la clientèle Panamax.

Valide uniquement au Canada et aux États-Unis

Panamax garantit que, à son choix, elle remplac-

era, remboursera les frais de remplacement à sa

juste valeur marchande ou remboursera les frais

de réparation, jusqu'à la limite notée ci-dessous,

pour un équipement qui aurait été endommagé

par une surtension sur l'alimentation c.a., sur un

système de télévision câblée, sur une ligne télé-

phonique ou

provoquée par la foudre, alors qu'il

était connecté à un système de conditionnement

du courant Panamax installé correctement.

Panamax doit déterminer que le système de con-

ditionnement du courant a été endommagé par la

surtension ou opère en-dehors de ses caractéris-

tiques nominales, en ce qui concerne ses capac-

ités de protection contre les surtensions, et dans

toutes les circonstances, n'a pas protégé

l'équipement connecté.

M4300-PM: $5,000,000 USD

M5100-PM: $5,000,000 USD

M5300-PM: $5,000,000 USD

M5400-PM: $5,000,000 USD

M4300-EX: $5,000,000 USD

M5300-EX: $5,000,000 USD

M5510-Pro :$5,000,000 USD

M4310: $5,000,000 USD

M5400-EX: $5,000,000 USD

ML4200: $5,000,000 USD

M4400: $5,000,000 USD

M5410: $5,000,000 USD

M5100-EX: $5,000,000 USD

M5500-EX: $5,000,000 USD

LA GARANTIE EST SUJETTE AUX CONDITIONS CI-

DESSOUS :

CONDITIONS:

1. ACHETEUR D'ORIGINE :

La garantie de protection des équipements con-

nectés ne s'applique qu'à l'acheteur d'origine du

système Panamax et n'est pas transférable. La

preuve d'achat originale doit accompagner tout

produit renvoyé ou toute demande concernant

des équipements connectés endommagés.

2. INSTALLATION CORRECTE : : Les systèmes de

protection c.a. Panamax doivent être connectés

directement à une prise c.a. trifilaire avec mise à

la terre correcte. Il ne faut pas utiliser de ral-

longes*, d'adaptateurs à deux broches sans mise

à la terre ou d'autres produits de protection con-

tre les surtensions non fabriqués par

Panamax.

Le câblage du bâtiment ainsi que les autres con-

nexions à l'équipement protégé doivent être en

conformité aux codes appropriés (NEC ou CEC).

Il ne faut pas utiliser d'autres fils de terre ou

autres connexions à la terre. Tous les câbles (y

compris, par exemple, l'alimentation c.a., le fil

téléphonique, les câbles de transport des sig-

naux/données, les câbles coaxiaux, les descentes

d'antenne) connectés à l'équipement protégé

doivent l'être par l'intermédiaire d'un système de

protection Panamax conçu pour cette application

spécifique. Le système de protection et

l'équipement à protéger doivent se trouver à l'in-

térieur, à un endroit sec et être dans le même

bâtiment. Il faut respecter les instructions et dia-

grammes d'installation fournis par Panamax.

3. NOTIFICATION : Il vous faut contacter

Panamax dans les dix jours suivant l'événement

qui justifie la demande de remplacement d'un

produit ou le remboursement d'un équipement

connecté endommagé. Il vous faut obtenir un

numéro d'autorisation de retour d'article (RA)

auprès du Service clientèle de Panamax à

www.panamax.com/support** avant de renvoyer

le système de protection à Panamax. Il vous faut

à ce moment-là signaler à Panamax si vous

souhaitez faire une demande concernant un

équipement connecté endommagé. Après avoir

obtenu un numéro d'autorisation de retour d'arti-

cle, notez ce numéro

sur la face inférieure du sys-

tème et emballez le système dans un carton avec

suffisamment de protection pour éviter des dom-

mages en transit. Il vous faut également noter le

numéro d'autorisation de retour d'article lisible-

ment à l'extérieur de l'emballage. Envoyez le sys-

tème à Panamax. Veuillez noter que l'envoi à

Panamax s'effectue à vos frais. Si vous avez noté

une demande concernant des équipements con-

nectés endommagés lors de la demande d'autori-

sation de retour d'article, Panamax vous enverra

un dossier de demande à remplir et à renvoyer

dans les 30 jours. Il vous faudra joindre un dia-

gramme de connexion de votre système à ce

dossier. Veillez à bien noter la configuration avec

de déconnecter votre équipement.

4. DÉTERMINATION DE LA PANNE Panamax

examinera le système de protection pour vérifier

les dommages provoqués par la surtension. Il

faut que le système de protection Panamax ait été

endommagé par la surtension ou qu'il fonctionne

en-dehors de ses spécifications nominales (>10

%) en ce qui concerne ses capacités de protec-

tion contre les surtensions. L'ouverture, les

altérations ou les modifications du système de

quelque manière que ce soit annuleront automa-

tiquement la demande de remboursement.

Panamax, après avoir évalué toutes les informa-

tions fournies, déterminera si la

requête donne

droit à un dédommagement ou non. Si le sys-

tème de protection contre les surtensions n'a pas

été endommagé par une surtension de l'alimen-

tation ou sur une autre entrée et qu'il fonctionne

en conformité à ses spécifications nominales,

Panamax vous renverra le système accompagné

d'une lettre expliquant les résultats des tests et

vous notifiant que votre demande à été rejetée.

Exceptions : Si un revendeur ou un installateur

remplace le système de protection pour un client,

le remplacement sera renvoyé à l'installateur ou

au revendeur ; ou, si le modèle est antérieur à

1996, il sera remplacé ; ou, pour les clients cana-

diens, le système de protection sera remplacé.

Panamax se réserve le droit d'inspecter

l'équipement connecté endommagé, ses com-

posants ou ses circuits imprimés. Veuillez noter

que l'envoi des équipements endommagés à

Panamax s'effectue à vos frais. Panamax se

réserve également le droit d'inspecter les locaux

du client. Tout équipement qui coûterait trop cher

à réparer doit rester disponible pour inspection

par Panamax jusqu'à clôture du dossier.

5. DEMANDE DE REMBOURSEMENT : Une fois

que Panamax aura déterminé que vous pouvez

recevoir un dédommagement, Panamax, à son

choix, vous remboursera la juste valeur

marchande actuelle de l'équipement endom-

magé, remboursera les frais de

réparation, vous

enverra un équipement de remplacement ou

paiera une somme équivalente à la valeur d'un

équipement de remplacement.

6. AUTRES ASSURANCES / GARANTIES : Cette

couverture est secondaire à toute autre garantie

d'un fabricant, implicite ou explicite, ou à tout

autre contrat d'assurance ou de service qui pour-

rait couvrir cette perte.

7. EXCLUSIONS : LA GARANTIE DE PROTEC-

TION DES ÉQUIPEMENTS CONNECTÉS PANA-

MAX NE COUVRE PAS OU NE S'APPLIQUE PAS

DANS LES CAS SUIVANTS : frais de service,

frais d'installation, frais de réinstallation, frais de

configuration, frais de diagnostic, vérification

périodique, entretien de routine, perte d'utilisa-

tion d'un produit, frais de reprogrammation ou

de perte de programmation et/ou de données,

frais de transport, appels de service, pertes ou

dommages causés par le feu, le vol, les inonda-

tions, le vent, les accidents, l'utilisation abusive

et les produits qui sont soumis à un rappel du

fabricant ou un évènement similaire.

8. RÉSOLUTION DES CONFLITS : Toute contro-

verse ou tout litige lié à la Garantie de protection

des équipements connectés Panamax ou à une

violation supposée de cette garantie sera réglé

par arbitrage auprès de l'association American

Arbitration Association (AAA) en respect de ses

règles d'arbitrage commercial Commercial

Arbitration Rules. Vous pouvez déposer une

demande

d'arbitrage auprès de n'importe quel

bureau AAA aux États-Unis après paiement des

frais de dossier appropriés. La procédure d'arbi-

trage sera menée par un seul arbitre et sera lim-

itée uniquement au litige ou à la controverse

entre vous et Panamax. La procédure d'arbitrage

aura lieu à un endroit qui convient aux différentes

parties, en personne, par téléphone ou par

Internet. La décision découlant d'un tel arbitrage

sera exécutoire et sans appel pour les deux par-

ties. Le jugement pourra alors être entré auprès

d'un tribunal compétent. L'arbitre n'attribuera à

aucune partie des dommages spéciaux, exem-

plaires, indirects, punitifs, incidents ou indirects,

ni le remboursement des frais d'avocats. Les par-

ties partageront les coûts d'arbitrage (y compris

les honoraires de l'arbitre, le cas échéant) de

manière proportionnelle au montant attribué par

rapport à la requête initiale.

9. REMARQUES D'ORDRE GÉNÉRAL : Si vous avez

des questions concernant la garantie du produit

ou la garantie des équipements connectés,

veuillez contacter le Service à la clientèle de

Panamax à www.panamax.com**. Cette garantie

remplace et annule toute autre garantie préalable.

CETTE GARANTIE EST LA SEULE GARANTIE

OFFERTE POUR LE SYSTÈME DE PROTECTION.

IL N'EXISTE AUCUNE AUTRE GARANTIE

IMPLICITE OU EXPLICITE.

Cette garantie ne peut être modifiée que par écrit,

avec signature d'un membre de

la direction de la

société Panamax Corporation.

* Une rallonge Panamax ou de type équivalent

(agréée UL ou CSA, minimum 14AWG, trifilaire,

avec mise à la terre) n'annulera pas la garantie

** Les formulaires pour réclamer une autorisa-

tion de retour d'article et déposer une demande

concernant un équipement connecté endommagé

sont disponibles sur le site Internet de Panamax.

Date d'effet 06/05 Q01L0049 Rev. A

Programme de mise à niveau du produit

Valide uniquement aux Canada et aux États-Unis.

Si votre système de conditionnement du courant

Panamax se sacrifie pour protéger vos

équipements connectés, vous avez l'option de

passer à la toute dernière technologie. Pour plus

de détails, veuillez visiter le site

www.panamax.com ou contacter le Service clien-

tèle de Panamax au 800-472-5555.

www.panamax.com

Garantie limitée du système de conditionnement du courant Panamax

Garantie limitée de protection des équipements connectés au système de conditionnement du courant Panamax

Panamax M5400-PM Black Home Theater Power Management System M5400PM

Product's Documents

Owner's Manual

Specifications

Panamax M5400-PM Questions and Answers
