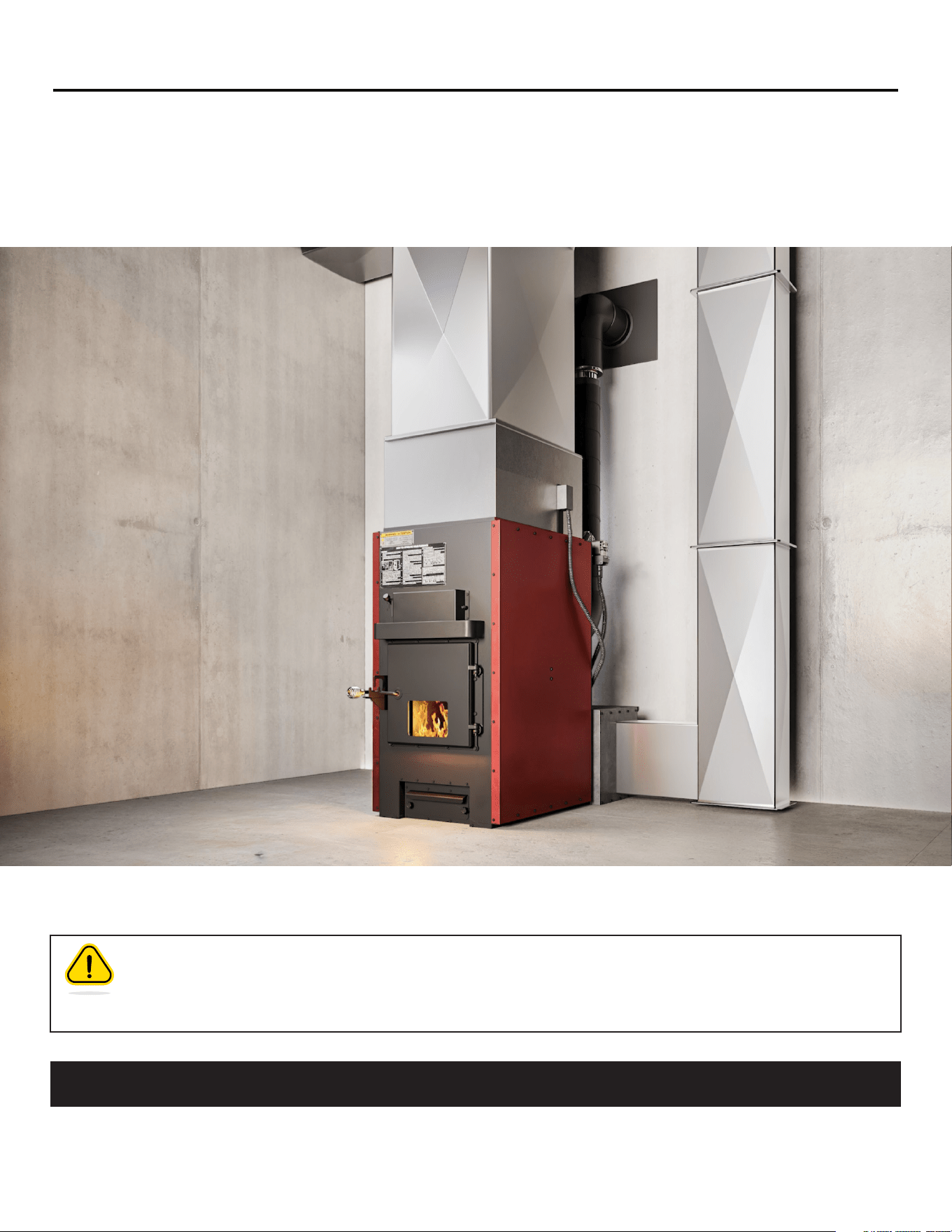

US Stove AW2020-P Hot Blast HB1520 Wood Furnace User Manual

853966 rev H

HB1520

Model:

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

227 Industrial Park Rd., South Pittsburg, TN 37380 Ph. 800-750-2723

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

Save These Instructions In A Safe Place For Future Reference.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

INTRODUCTION

CAUTIONS:

• HOT WHILE IN OPERATION. KEEP CHILDREN, CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE

SKIN BURNS.

• DO NOT USE CHEMICALS OR FLUIDS TO IGNITE THE FIRE.

• DO NOT LEAVE THE STOVE UNATTENDED WHEN THE DOOR IS SLIGHTLY OPENED.

• DO NOT BURN GARBAGE, FLAMMABLE FLUID SUCH AS GASOLINE, NAPHTHA OR MOTOR OIL.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION DUCT OR SYSTEM.

• ALWAYS CLOSE THE DOOR AFTER THE IGNITION.

• YOUR CHIMNEY MUST BE INSPECTED PRIOR TO THE INSTALLATION OF YOUR NEW WOOD STOVE.

IN ADDITION, YOU SHOULD HAVE YOUR CHIMNEY INSPECTED FOR CREOSOTE DEPOSTS MONTHLY

DURING THE HEATING SEASON AND ANNUALLY INSPECTED AND CLEANED.

Report Number: 22-808

Wood Only Central Furnace

Certified to UL-391-2006 (R2019),

Certified to: CSA B366.1-11 (R2020), and CSA B415.1:22

This manual describes the installation and operation of the Hotblast, HB1520 wood furnace. This furnace meets the

2020 U.S. Environmental Protection Agency’s emission limits for wood furnaces. Under specific EPA test conditions

this furnace has been shown to deliver heat at a rate of 15,997 – 53,042 BTU/hr. This furnace achieved a particulate

emissions rate of 0.13 lb/mmBtu when tested to method CSA B415.1-10 (*and an overall eciency of 70%). The

maximum overall heat output of this furnace was tested to be 65,258 Btu/hr.

SAFETY NOTICE: If this heater is not properly installed, a house fire may result.

For your safety, follow the installation instructions. Never use make-shift

compromises during the installation of this heater. Contact local building or fire

ocials about permits, restrictions and installation requirements in your area.

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

U.S. Environmental

Protection Agency

Certified to comply with 2020

particulate emissions standards.

Note: Register your product by using your smart phone with the QR code. Save your receipts

with your records for any warranty claims.

You can also register your product online at www.usstove.com/support/product-registration /

OR by downloading the US Stove Company app available for iOS and Android.

WARRANTY REGISTRATION

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualified installer only. An NFI qualified Installer can be found at;

www.nficertified.org/public/find-an-nfi-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualified person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will

invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: __________________________________________________________________________________

Chimney System: New Chimney System Yes No If yes, Brand _________________________________________

If no, Date of inspection of the existing chimney system: __________________________________________________________

COMMISSIONING

Confirm Hearth Pad Installation as per Installation Instructions ...................................................................................................

Confirm proper placement of internal parts ..........................................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................................

Confirm clearances to combustibles as per installation instructions in this manual ..............................................................

Check the operations of the air controls .................................................................................................................................................

Confirm all flue pipe and chimney system are secure and sealed ..................................................................................................

Confirm the stove properly drafts when fired .......................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ............................................................

Explain the safe operation, proper fuel usage, cleaning and routine maintenance requirements ........................................

Declaration of Completion: As the qualified person responsible for the work described above, I confirm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: ______________________________________ Print Name: __________________________________Date: ______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

ASSEMBLY INSTRUCTIONS

UNPACKING

1. Remove all packaging from the furnace.

2. Remove the supplied parts from the furnace.

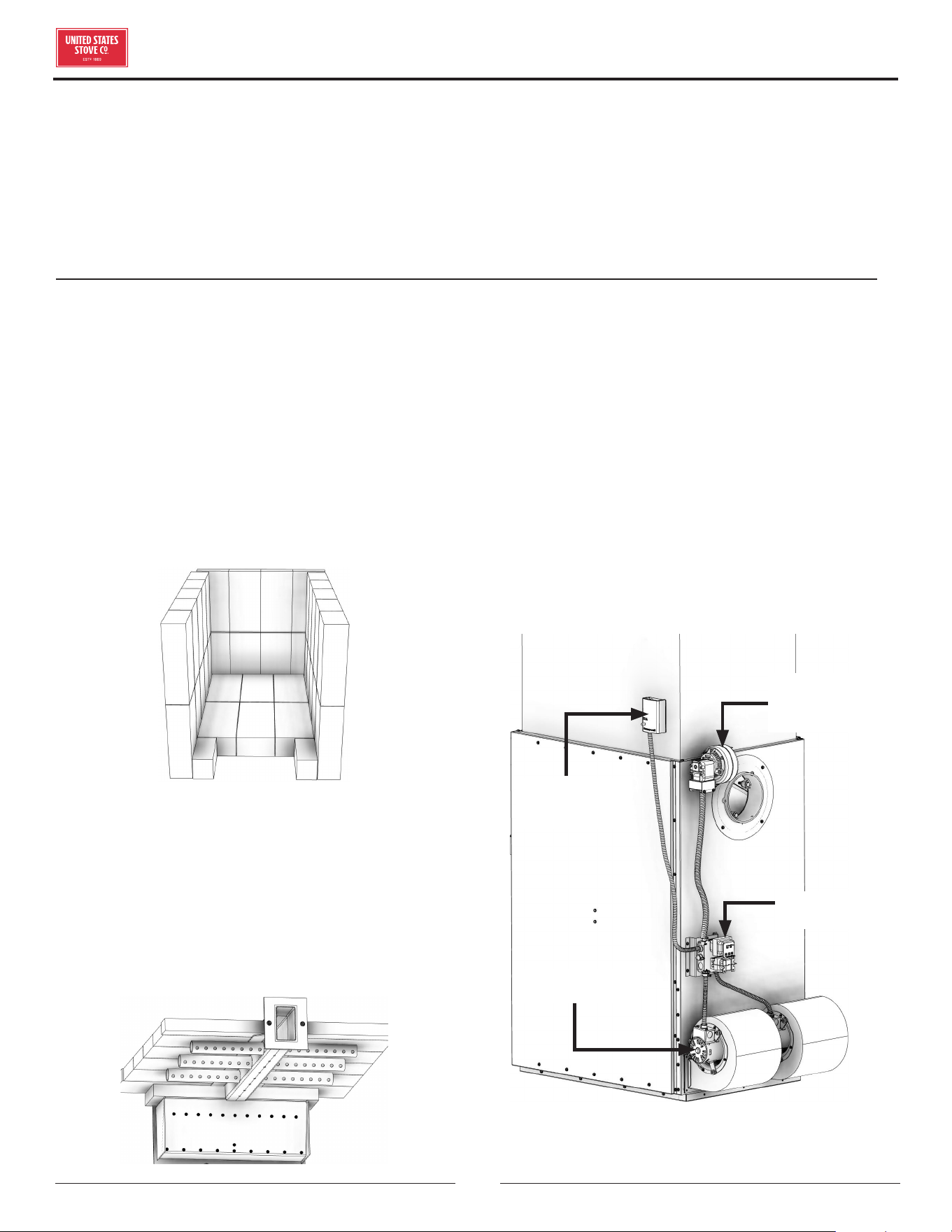

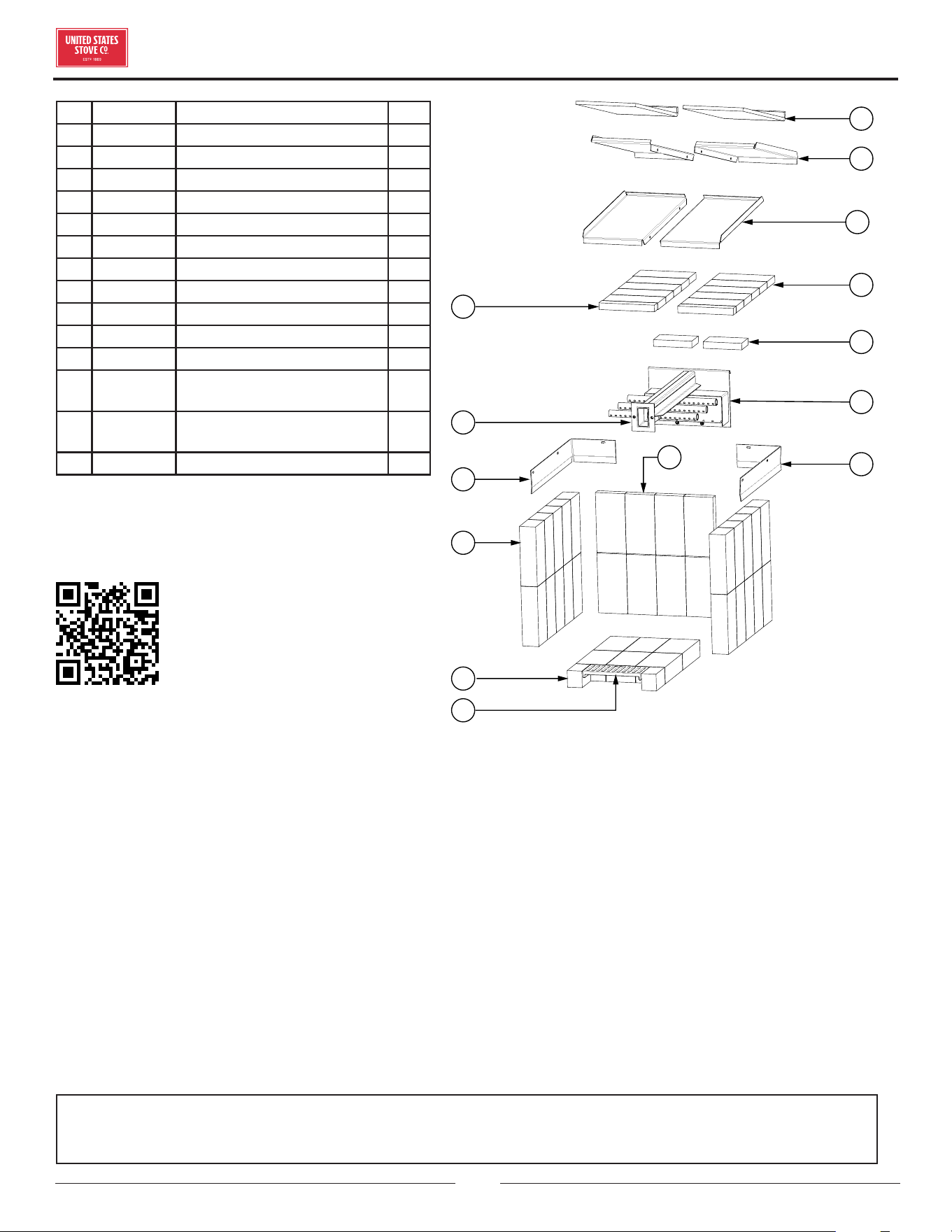

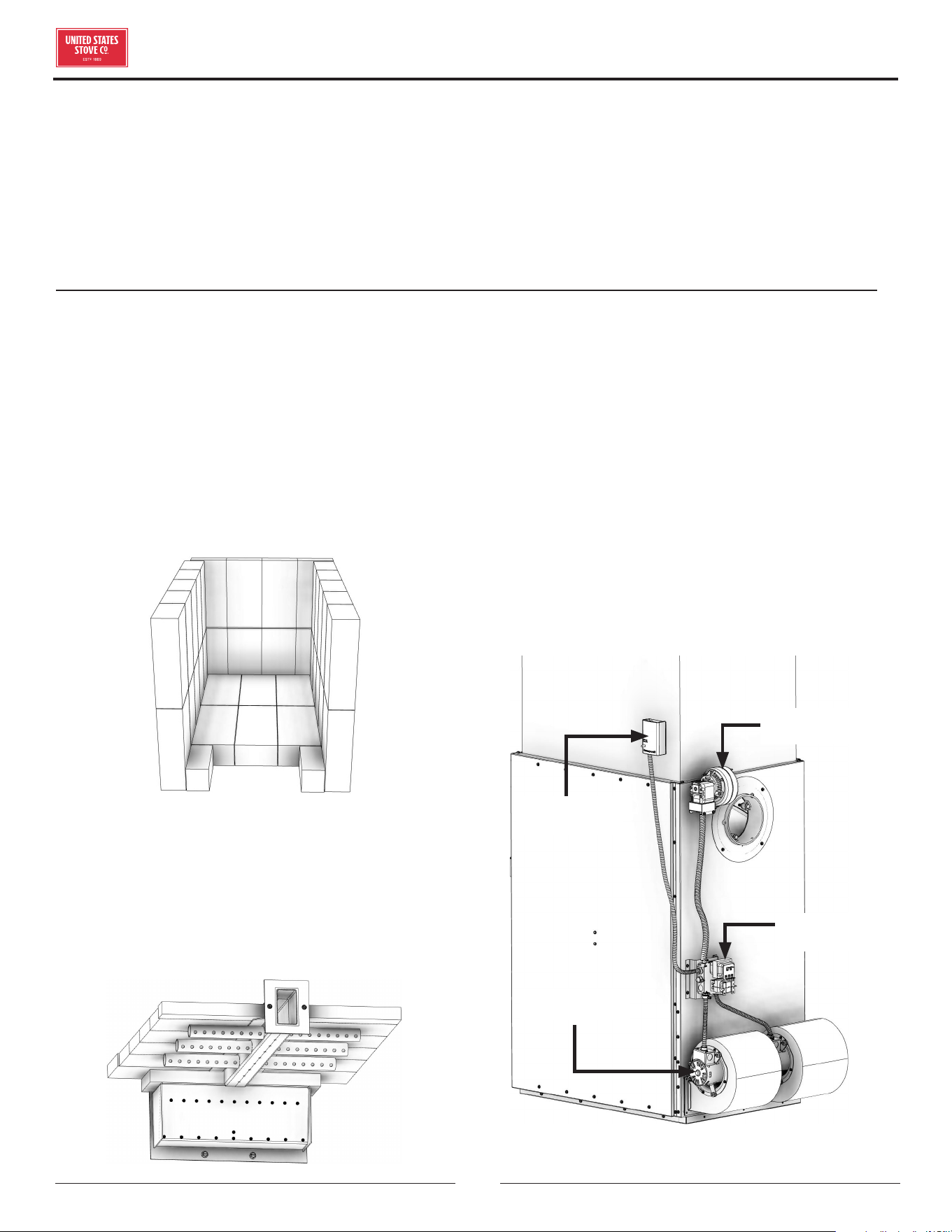

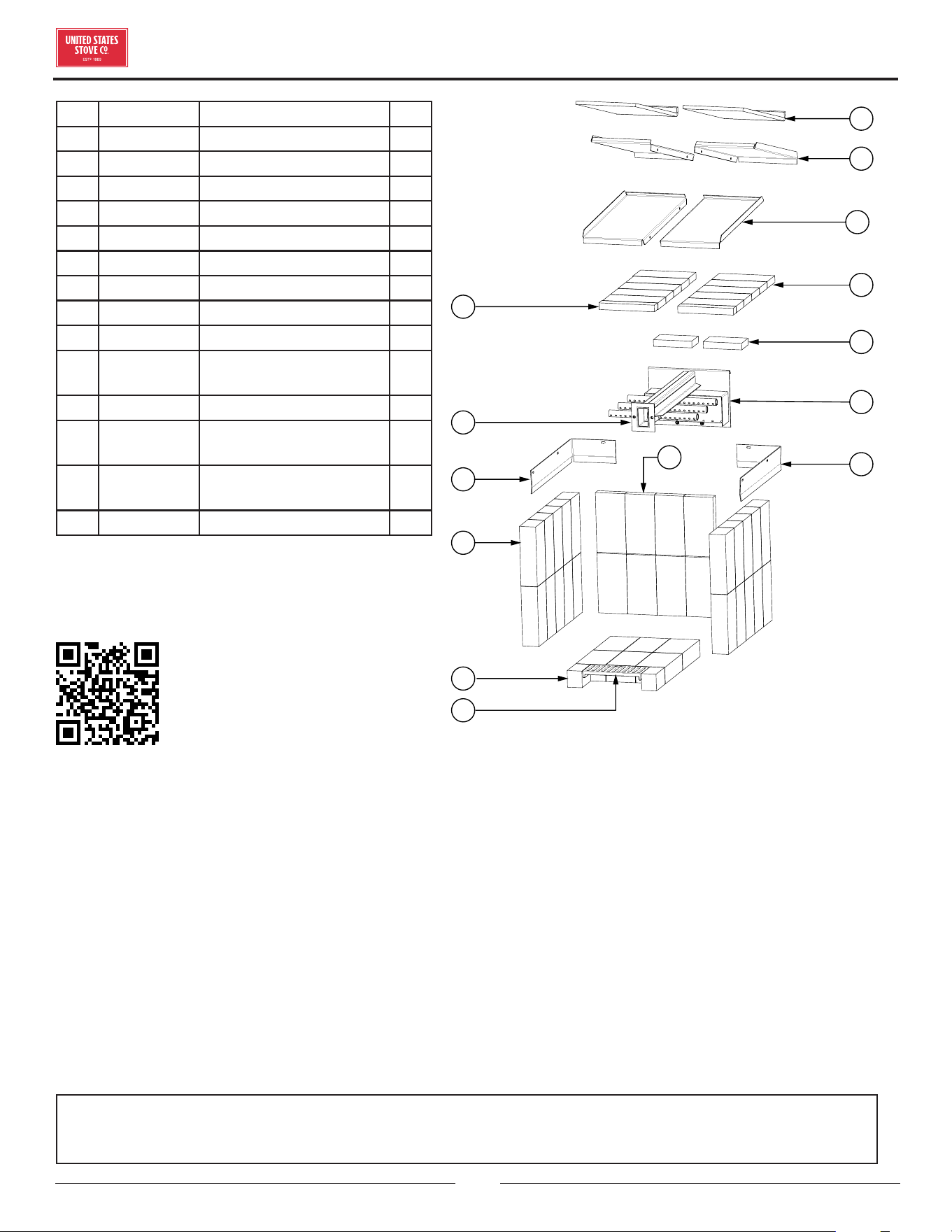

FIREBRICK CONFIGURATION

Inspect for any damage. Ensure that the bricks and

ash plug are positioned correctly and not broken (see

illustration for proper brick arrangement). NOTE: The

firebricks are silicone into place to prevent damage from

shipping. Attempting to remove the firebricks before

operation could result in damage.

CERAMIC FIBER BOARD CONFIGURATION

Inspect for any damage. Ensure the fiber board is

positioned correctly and not broken (see illustration for

proper fiber board arrangement). NOTE: The ceramic

fiber boards are silicone into place to prevent damage

from shipping. Attempting to remove the ceramic fiber

board before operation could result in damage.

ASSEMBLY OF FURNACE

Your furnace requires the following items to be assembled

or installed by the service person:

• Smoke Curtain

• Feed Door Handle & Latch

• Front Cover/Hood

• Distribution Blowers With Gaskets

• Junction Box Bracket

• Junction Box and Fan Center

• Combustion fan

• Honeywell Probe

• Filter Box

• Electrical Connections

JUNCTION

BOX

DISTRIBUTION

BLOWERS

HONEYWELL

LIMIT SWITCH

COMBUSTION

FAN

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

TOOLS AND MATERIALS

The following is a list of tools and materials needed to

install your furnace.

• Safety glasses and gloves

• Various Hand Tools for component assembly. (Power

tools preferably)

• All Chimney and Chimney Connector materials required

for your particular installation.

• Electrical wiring tools and supplies

• All materials needed for Ductwork Installation (Supply

and return air) (Return Air Box is supplied with the unit)

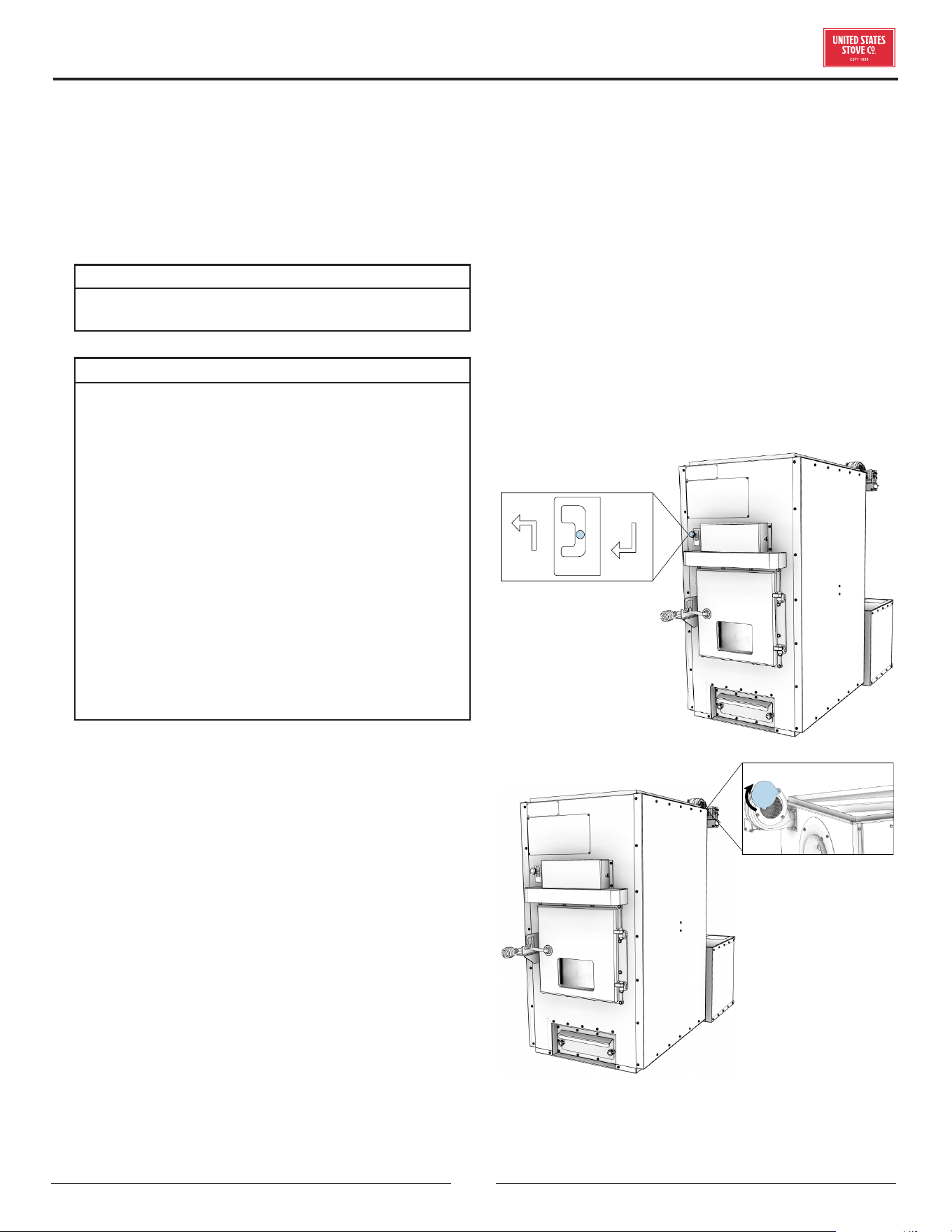

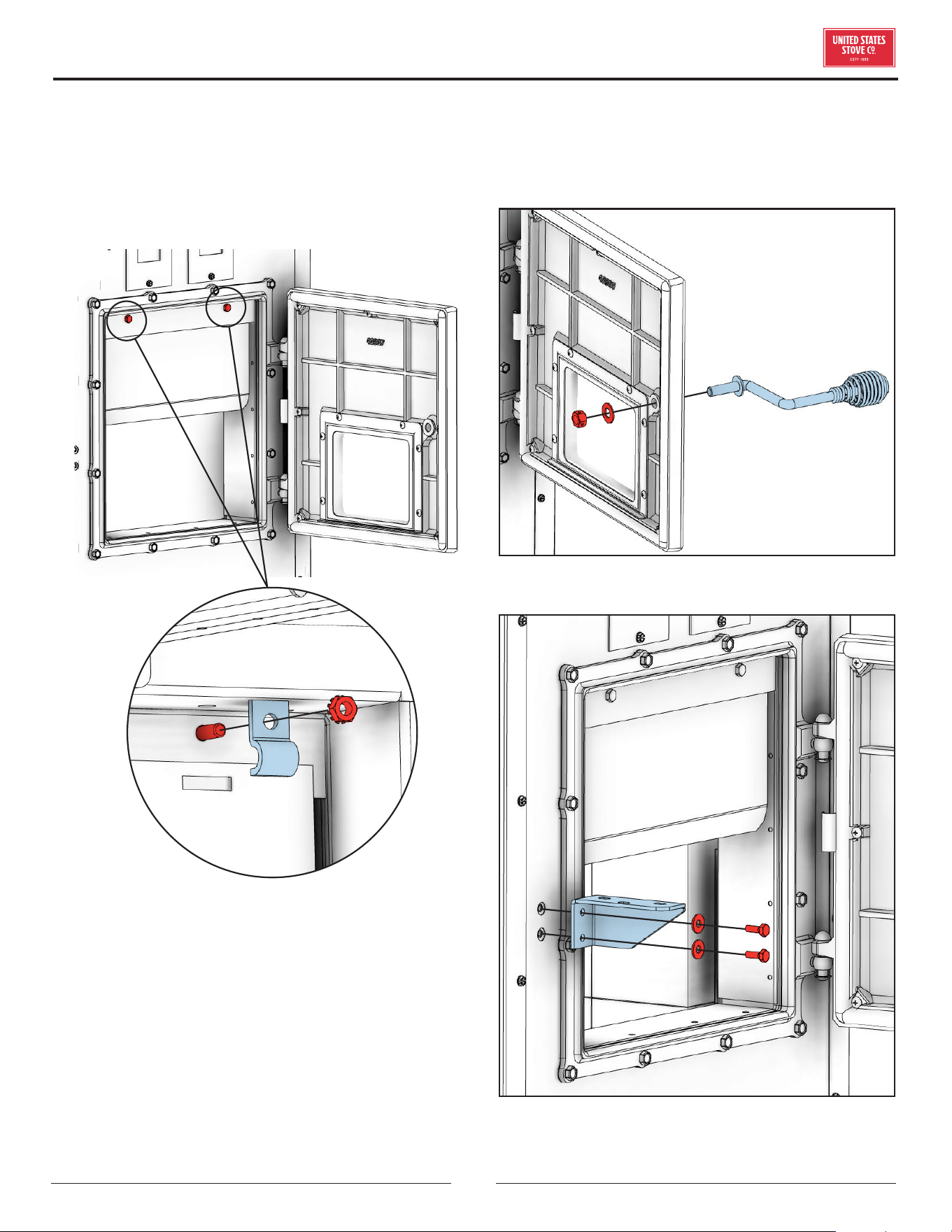

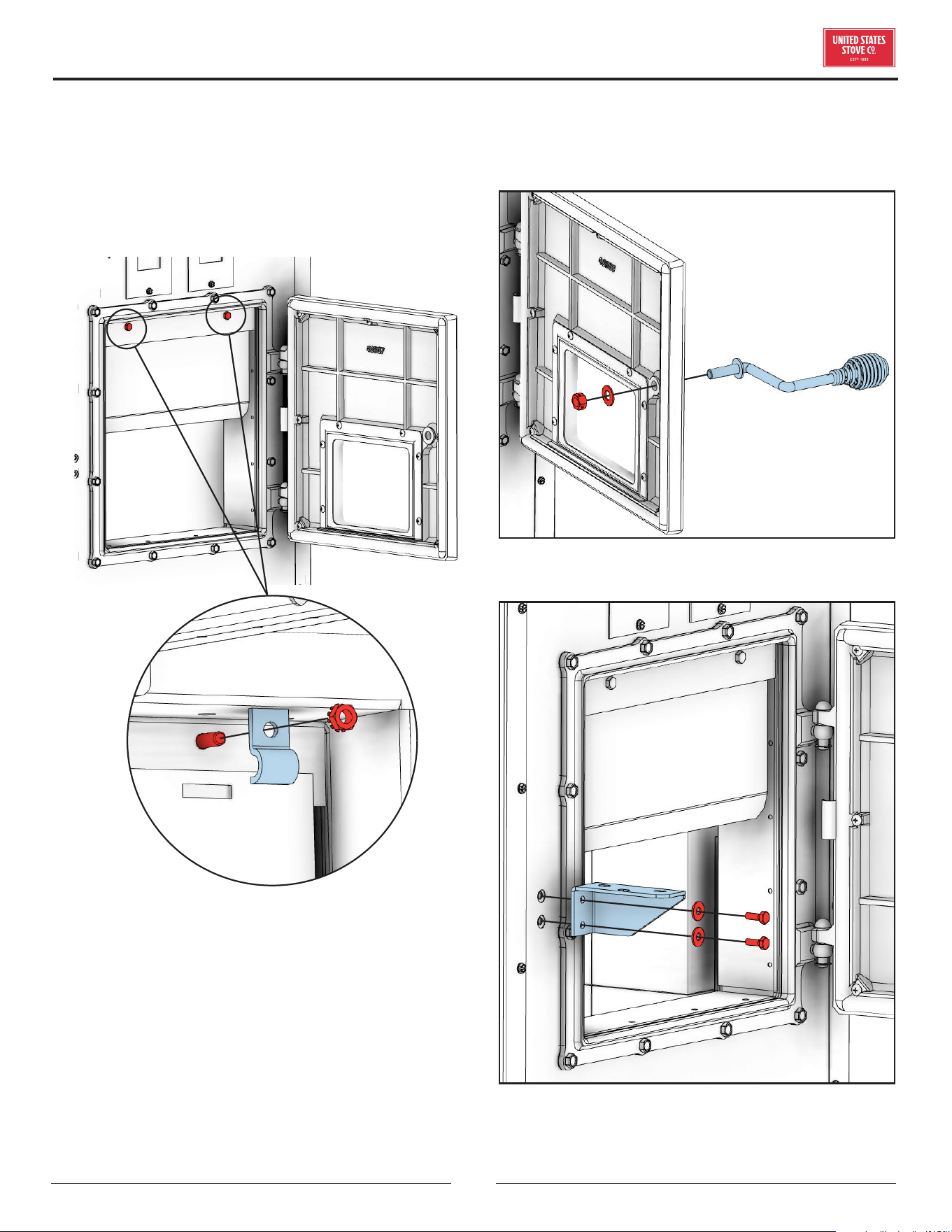

SMOKE CURTAIN

Using two (2) 1/4-20 x 1-1/4” Carriage bolts, two (2)

smoke curtain clips, and two (2) nuts, attach the smoke

curtain in place above the fuel feed door as shown. After

installation, the smoke curtain should swing freely back

into the furnace.

OUTSIDE VIEW OF THE UNIT

INSIDE VIEW OF THE UNIT

FEED DOOR HANDLE & LATCH

Use the included one (1) nut and one (1) washer to secure

the handle to the stove as shown. Note: Adjust the handle

as needed to ensure a proper seal.

Use two (2) 1/4-20 x 3/4 bolts and two (2) washers to

secure the latch assembly to the unit.

ASSEMBLY INSTRUCTIONS

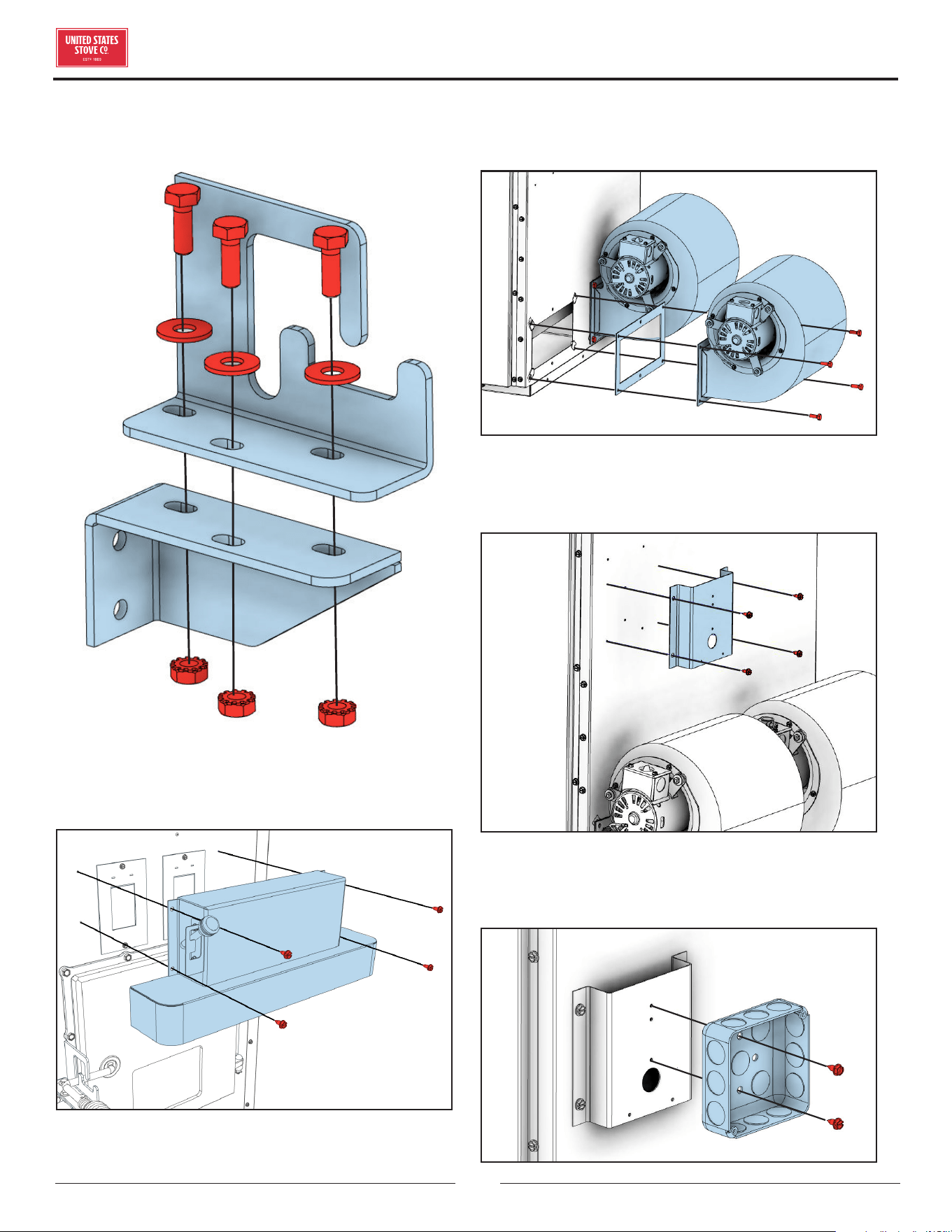

Use three (3) 1/4-20 x 3/4 bolts, three (3) washers, and

three (3) 1/4-20 kep nuts to secure the latch top to the

latch bottom.

FRONT COVER/HOOD

Use the four (4) provided #10A x 1/2 screws to secure

the front cover hood to the unit as shown.

DISTRIBUTION BLOWERS WITH GASKETS

Secure the two blowers and gaskets to the unit using the

eight (8) provided 1/4-20 x 3/4 bolts.

JUNCTION BOX BRACKET

Secure the junction box bracket to the unit using the four

(4) provided #10A x 1/2 screws.

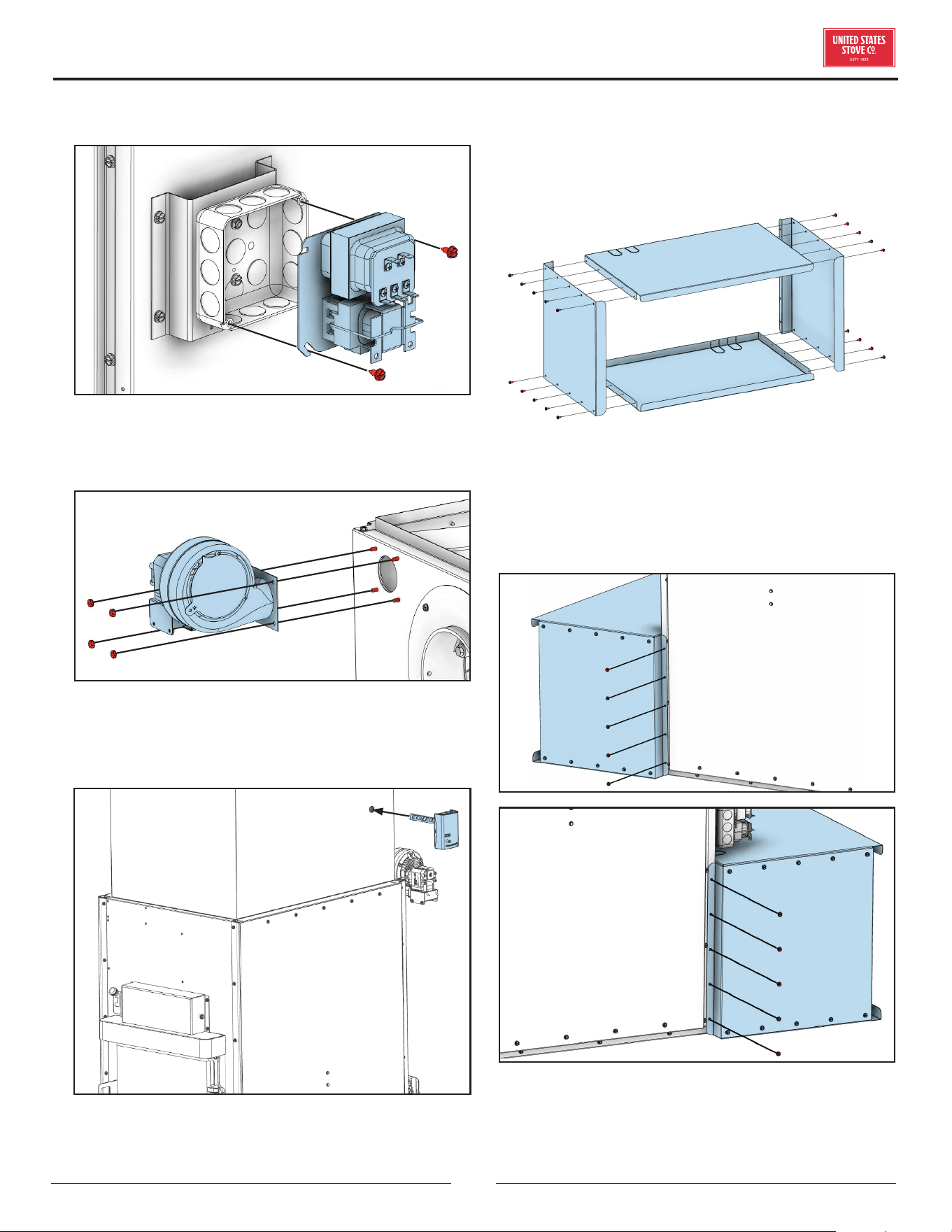

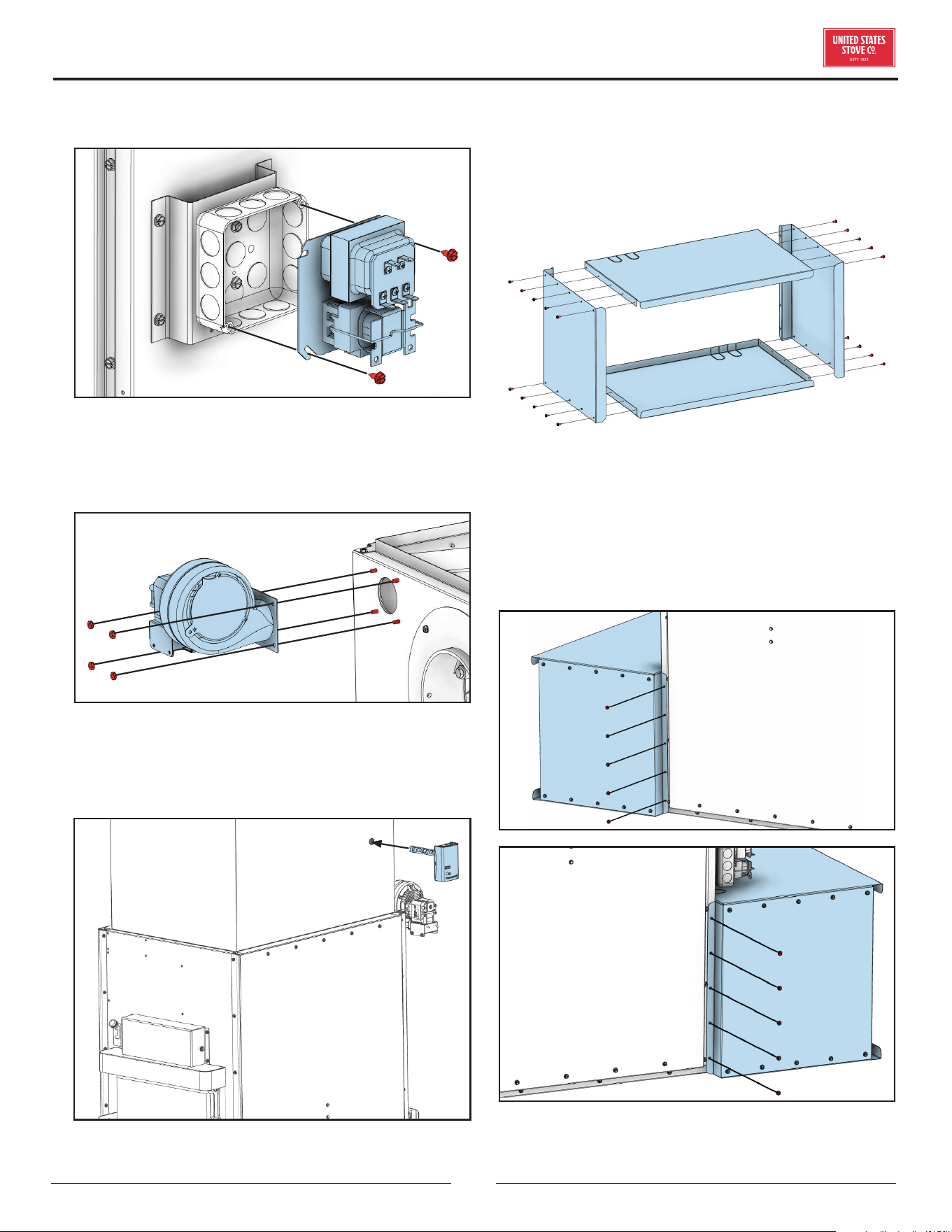

JUNCTION BOX & FAN CENTER

Secure the junction box to the junction box bracket using

the two (2) provided #10A x 1/2 screws as shown.

Secure the fan center to the junction box using the two

(2) provided screws as shown.

COMBUSTION FAN

Secure the combustion fan to the back upper left-hand

side of the unit using the four (4) provided 10-24 kep

nuts.

HONEYWELL PROBE

Install the Honeywell probe into the ducktwork above the

unit. NOTE: The conduit is supplied at a predetermined

length of approximately 3 feet

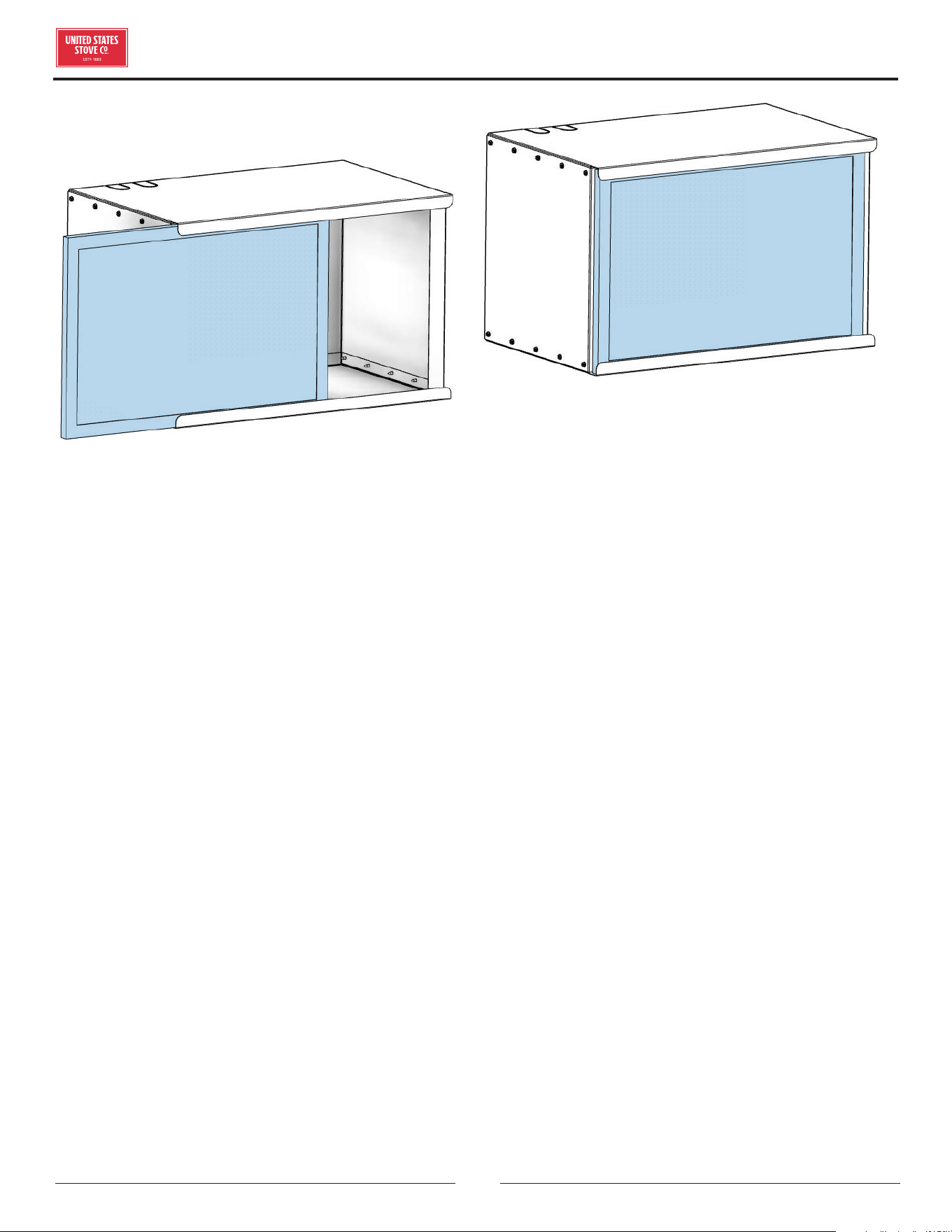

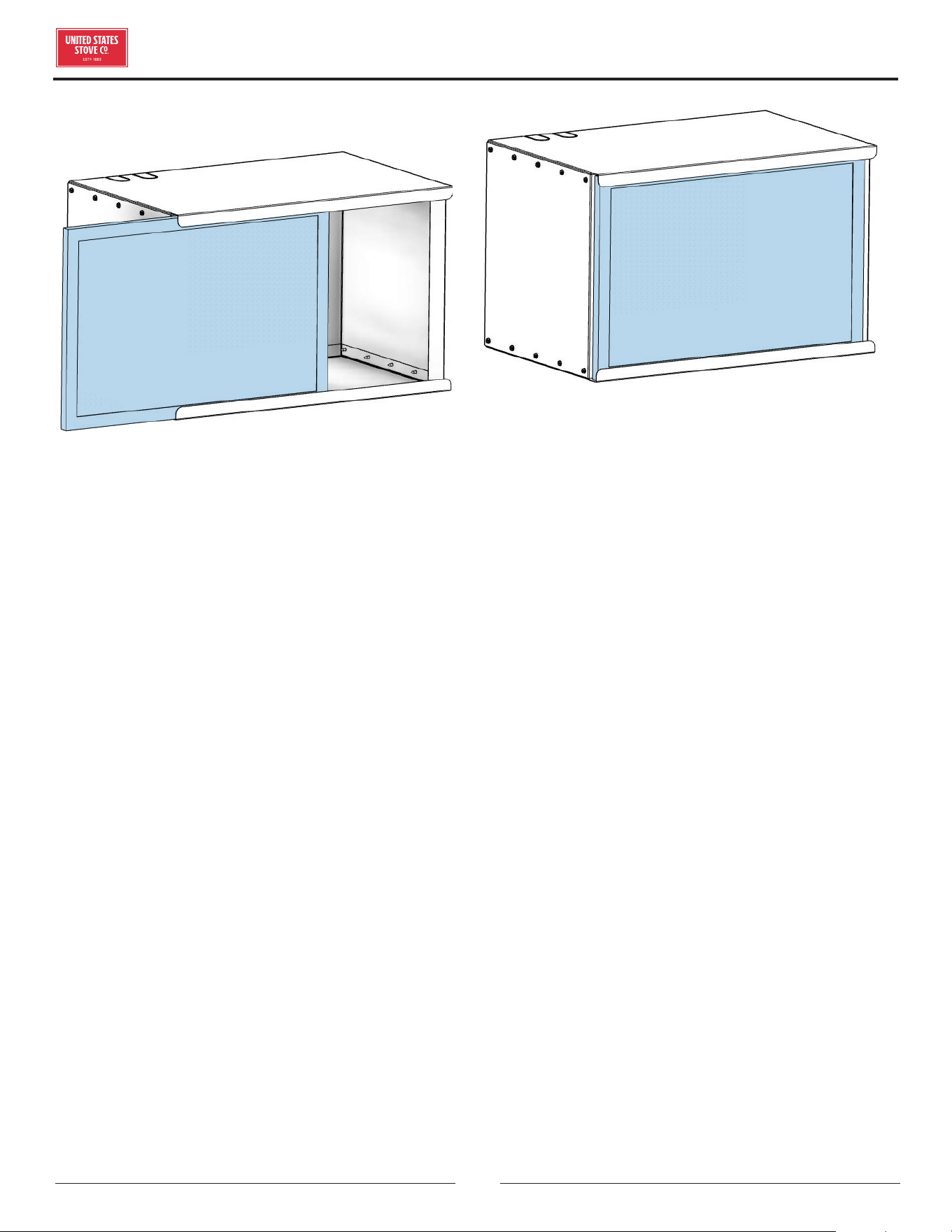

FILTER BOX

The filter box is made up of 4 parts, plus all hardware

necessary for assembly.

Assemble the filter box sides, top, and bottom using

twenty (20) #10 A x 1/2 HX screws.

If your BX Cables will not match up to the previously

matched arrangement on the top, carefully measure

and custom notch to accommodate your particular

arrangement of BX Cables. There are several dierent

configurations.

Secure the filter box to the unit using a total of ten (10)

#10 A x 1/2 HX screws, five (5) on each side.

ASSEMBLY INSTRUCTIONS

AIR FILTER REPLACEMENT

Insert one 16 x 24 x 1 air filter (not included).

ASSEMBLY INSTRUCTIONS

INSTALLATION

ATTENTION:

• FAILURE TO FOLLOW THE INFORMATION IN

THIS MANUAL WILL CAUSE A HAZARD THAT

COULD RESULT IN DEATH, SERIOUS BODILY

INJURY, AND/OR PROPERTY DAMAGE.

• CHECK YOUR LOCAL CODES. THE INSTALLATION

MUST COMPLY WITH THEIR RULINGS.

• ALWAYS CONNECT THIS FURNACE TO A

CHIMNEY AND VENT TO THE OUTSIDE. NEVER

VENT TO ANOTHER ROOM OR INSIDE A

BUILDING.

• DO NOT CONNECT THIS FURNACE TO AN

ALUMINUM TYPE B GAS VENT. THIS IS NOT

SAFE AND IS PROHIBITED BY THE NATIONAL

FIRE PROTECTION ASSOCIATION CODE. THIS

FURNACE REQUIRES A MASONRY OR LISTED

FACTORY BUILT CHIMNEY FOR RESIDENTIAL

TYPE OR BUILDING HEATING APPLIANCE

CHIMNEY. USE A 6" DIAMETER CHIMNEY OR

LARGER, THAT IS HIGH ENOUGH TO GIVE A

GOOD DRAFT.

• INSPECT CHIMNEY CONNECTOR AND

CHIMNEY BEFORE AND FREQUENTLY DURING

THE HEATING SEASON FOR ANY DEPOSIT

OF CREOSOTE OR SOOT WHICH MUST BE

REMOVED.

• PROVIDE AIR FOR COMBUSTION INTO THE

ROOM WHERE THE FURNACE IS LOCATED. IF

THE INTAKE IS NOT IN THE SAME ROOM, AIR

MUST HAVE FREE ACCESS TO THE ROOM.

• CAST IRON PARTS MUST BE "SEASONED" TO

AVOID CRACKING, BUILD ONLY SMALL FIRES

ON FIRST USE.

• TO PREVENT INJURY, DO NOT ALLOW ANYONE

TO USE THIS FURNACE WHO IS UNFAMILIAR

WITH THE CORRECT OPERATION OF THE

FURNACE.

CAUTION

GASES THAT ARE DRIVEN FROM FRESH WOOD

MUST BE BURNED OR THEY WILL ACCUMULATE

AND EXPLODE. NEVER SMOTHER A FIRE WHEN

ADDING FRESH WOOD.

DANGER: RISK OF FIRE OR EXPLOSION.

DO NOT BURN GARBAGE, GASOLINE, DRAIN OIL,

OR OTHER FLAMMABLE LIQUIDS.

WARNING: FIRE HAZARD.

• DO NOT OPERATE WITH FIRE DRAFT

EXCEEDING 0.06" W.C.

• DO NOT STORE FUELS, PAINTS, THINNERS,

FLAMMABLE LIQUIDS, OR OTHER HIGHLY

VOLATILE SUBSTANCES IN THE FURNACE

ROOM.

CAUTION!

CLEANOUT OF THE COMBUSTION CHAMBER,

FLUE PIPE, AND CHIMNEY IS ESPECIALLY

IMPORTANT AT THE END OF THE HEATING

SEASON TO MINIMIZE CORROSION DURING

THE SUMMER MONTHS CAUSED BY MOISTURE

ACCUMULATING IN LEFT-OVER ASH.

CAUTION!

INSPECT FLUE PIPES, FLUE PIPE JOINTS AND

FLUE PIPE SEALS REGULARLY TO ENSURE THAT

SMOKE AND FLUE GASES ARE NOT DRAWN INTO,

AND CIRCULATED BY, THE AIR CIRCULATION

SYSTEM.

SAFETY NOTICE:

IF THIS FURNACE IS NOT PROPERLY INSTALLED,

A HOUSE FIRE MAY RESULT. FOR YOUR SAFETY,

FOLLOW THE INSTALLATION DIRECTIONS.

CONTACT LOCAL BUILDING OR FIRE OFFICIALS

ABOUT RESTRICTIONS AND INSTALLATION

INSPECTION REQUIREMENTS IN YOUR AREA.

IF NOT ALREADY INSTALLED, WE RECOMMEND

THAT SMOKE DETECTORS BE INSTALLED.

CAUTION:

HOT SURFACES! KEEP CHILDREN AWAY. DO NOT

TOUCH DURING OPERATION.

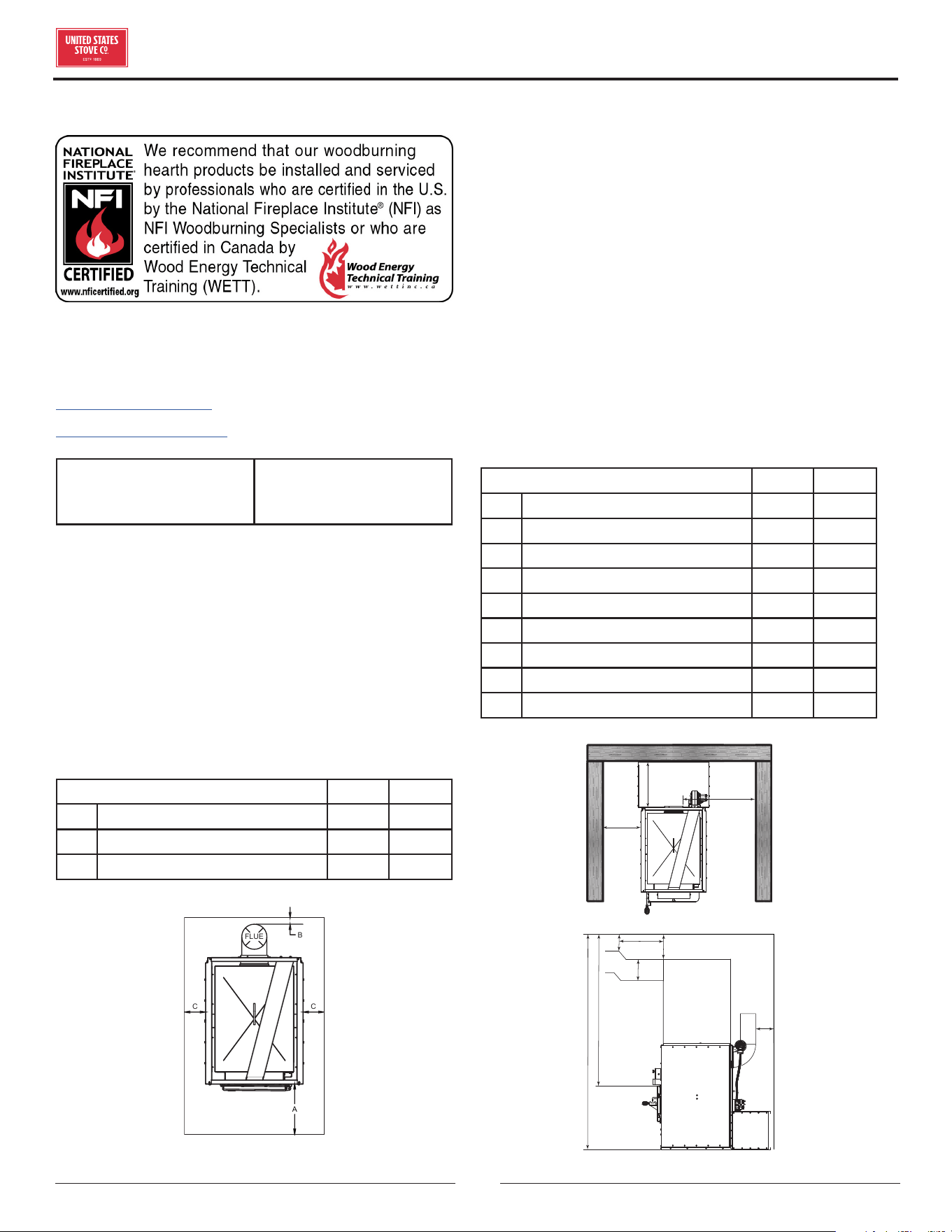

Your heater should be installed by a qualified NFI (US) or

WETT (Canada) technician. To find the nearest qualified

installer, go to:

https://nficertified.org,

https://www.wettinc.ca/

Assembled Height x

Width x Depth:

45” (1143 mm) x 25-3/8”

(645 mm) x 54-3/4”

(1391 mm)

FLOOR PROTECTOR

The furnace must be placed on solid concrete, solid

masonry, or when installed on a combustible floor, on a

floor protector. The floor protector is required to provide

heat, live ember, and ash protection and must be of a non-

combustible, continuous solid surface to protect against

infiltration of live embers and ash. Floor protection must

have and R-Value of at least 1.4. Refer to floor protector

manufacturer’s instructions for installation directions.

The floor protector or non combustible floor must extend

under the furnace and beyond each side as shown below.

Dimension Inch mm

A Front 24 609.6

B Flue Rear 2 50.8

C Side 8 203.2

FLUE

CLEARANCES TO COMBUSTIBLES

The installation of this furnace includes supplying

electrical power, return air ductwork, and supply air

ductwork. This furnace may be installed as a stand alone

wood furnace only. See installation section in this manual

to ensure proper assembly, installation and operation

of your new furnace. If installing in an area with a fan it

should not be allowed to create negative pressure in the

room where the furnace is installed. When locating your

furnace ensure the required maintenance clearances are

maintained. Your furnace must be installed as shown in

this manual and in compliance with all local and national

codes. It is of the utmost importance that the clearances

to combustible materials be strictly adhered to during

installation of the furnace. Refer to the table and diagrams

below for minimum required clearances.

Dimension Inch mm

D Backwall To Furnace 26 661

E Sidewall To Furnace 16 407

F Sidewall To Flue 25 635

G Backwall To Flue 18 458

H Supply Duct (first 6 feet) 6 153

J Supply Duct (after first 6 feet) 2 51

K Minimum Duct Height 8 204

L Top Of Door To Ceiling 48 1220

M Minimum Ceiling Height 75 1905

Back wall

Side wall

Ceiling

Floor Protector

H (First 6ft)

INSTALLATION

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

DUCT WORK

We strongly recommend that the hot air ductwork

be installed by a home heating specialist. If doing

the installation yourself, consult a qualified heating

technician and follow his recommendations as to the

safest and most ecient method of installation.

SUPPLY AIR

The supply air duct shall be constructed of metal in

accordance with NFPA 90B, 2-1.1. The plenums installed

to the furnace shall be constructed of metal in accordance

with NFPA 90B, 2-1.3. When installing this furnace the

supply air plenum is to have a minimum height of 24”

(610mm) if the top of the first vertical section is not flush

with the top of the first horizontal section of ductwork.

If the top of the plenum is flush with the top of the first

horizontal section of ductwork then the minium height is

15” (381mm).

RETURN AIR

The return air intake on the furnace is on the rear of the

unit. The ductwork must be mechanically attached to the

unit or blower box with sheet metal screws to ensure a

proper operation.

STAND ALONE INSTALLATION

When installing this stand alone furnace, ensure all local

codes and all instructions in this manual are followed,

including clearance to combustibles, floor protector

specifications and safety warnings.

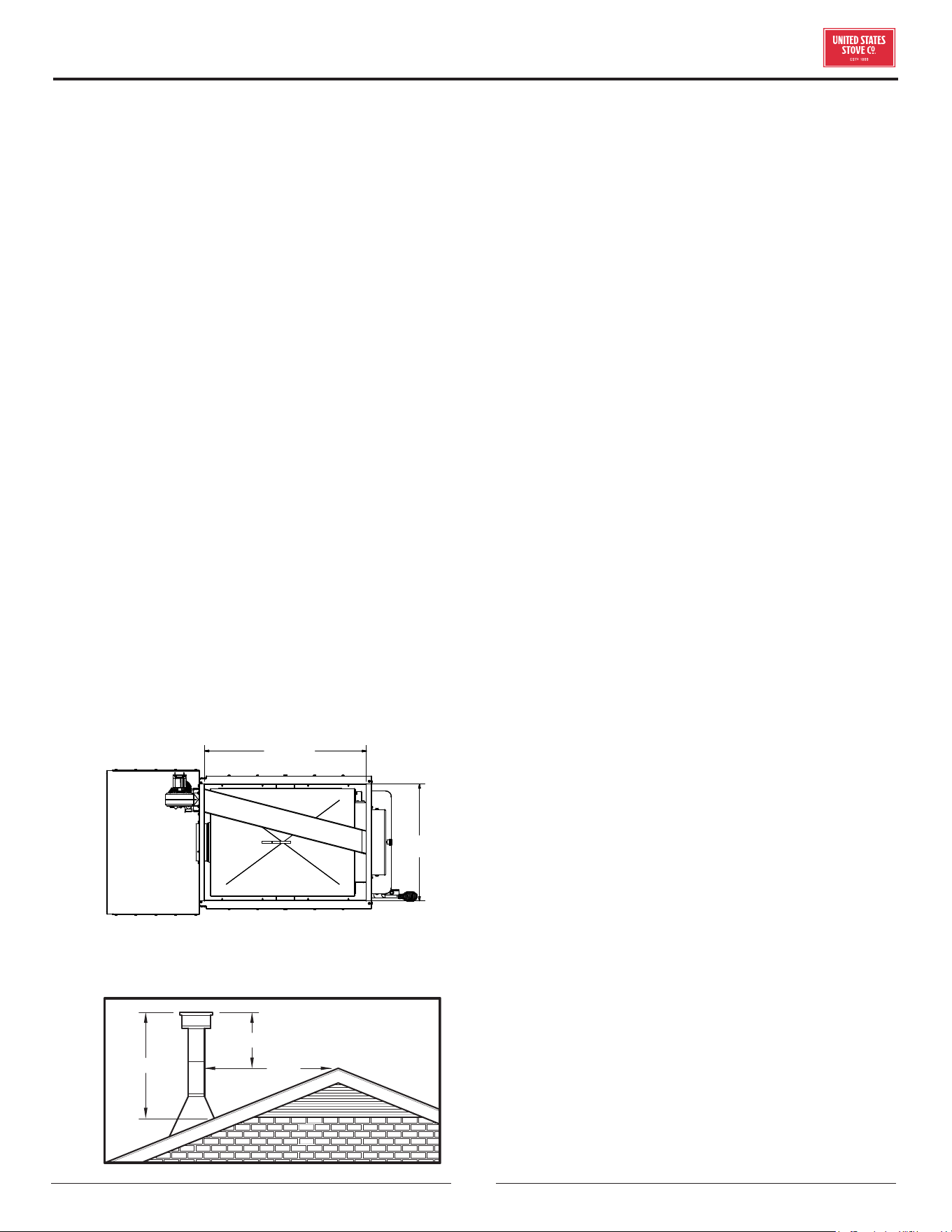

20.5

28.5

Supply Air Duct Work Outlet Size

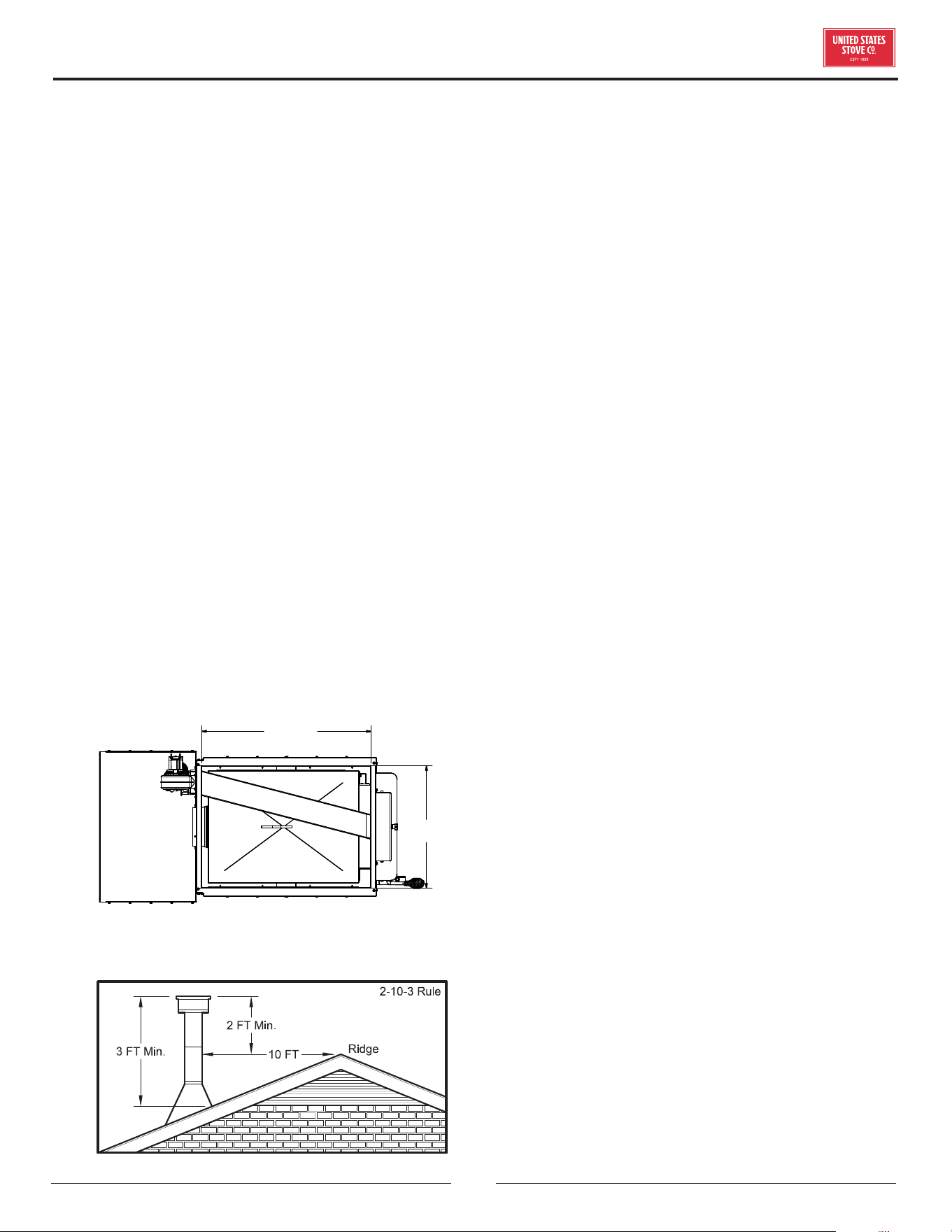

LISTED FACTORY BUILT CHIMNEY

Your wood furnace may be hooked up with a factory

built or masonry chimney, matching the diameter of the

exhaust. If you are using a factory built chimney, it must

comply with UL 103 or CSA-B365 standard; therefore it

must be a Type HT (2100°F). It is extremely important

that it be installed according to the manufacturer’s

specifications.

If you are using a masonry chimney, it is important

that it be built in compliance with the specifications of

the National Building Code. It must be lined with fire

clay bricks, metal or clay tiles sealed together with fire

cement. (Round flues are the most ecient).

The interior diameter of the chimney flue must be

identical to the furnace smoke exhaust. A flue which is

too small may cause draft problems, while a large flue

favors rapid cooling of the gas, and hence the build-up

of creosote and the risk of chimney fires. Note that it is

the chimney and not the furnace which creates the draft

eect; your furnace’s performance is directly dependent

on an adequate draft from your chimney.

Do not connect this unit to a chimney flue serving another

appliance.

The following recommendations may be useful for the

installation of your chimney:

• It must rise above the roof at least 3’ (0.9m) from the

uppermost point of contact.

• The exterior portion should be double or triple wall pipe

to ensure proper draft.

• The chimney must exceed any part of the building or

other obstruction within a 10’ (3.04m) distance by a

height of 2’ (0.6m).

• Installation of an interior chimney is always preferable

to an exterior chimney. The interior chimney will be

hotter than an exterior chimney that is being cooled

by the ambient air outside the house. Therefore the

gas which circulates will cool slower, thus reducing the

build-up of creosote and the risk of chimney fires.

• The draft caused by the tendency for hot air to rise will

be increased with an interior chimney.

• Using a fire screen at the extremity of the chimney

requires regular inspection in order to ensure that it is

not obstructed thus blocking the draft, and it should be

cleaned when used regularly.

• Minimum chimney height of 12’ (3.7 m)

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the appliance

up through the chimney. The amount of draft in your

chimney depends on the length of the chimney, local

INSTALLATION

geography, nearby obstructions and other factors. Too

much draft may cause excessive temperatures in the

appliance. Inadequate draft may cause back pung into

the room and ‘plugging’ of the chimney. Inadequate draft

will cause the appliance to leak smoke into the room

through appliance and chimney connector joints. An

uncontrollable burn or excessive temperature indicates

excessive draft. Do not operate with the flue draft

exceeding .06 water column/14.93 Pascals. The draft

can be checked with a draft gauge or manometer. Take

into account the chimney’s location to ensure it is not

too close to neighbors or in a valley which may cause

unhealthy or nuisance conditions.

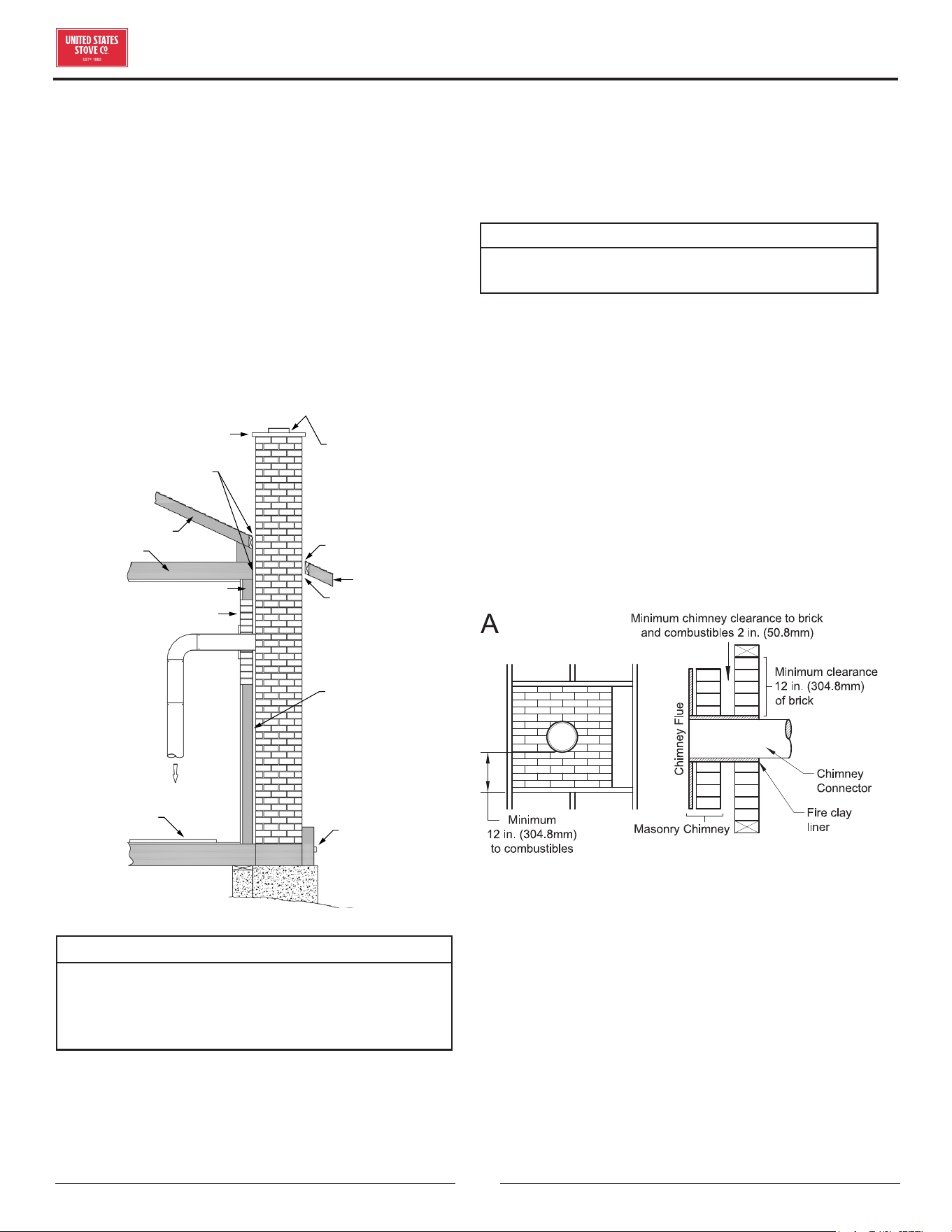

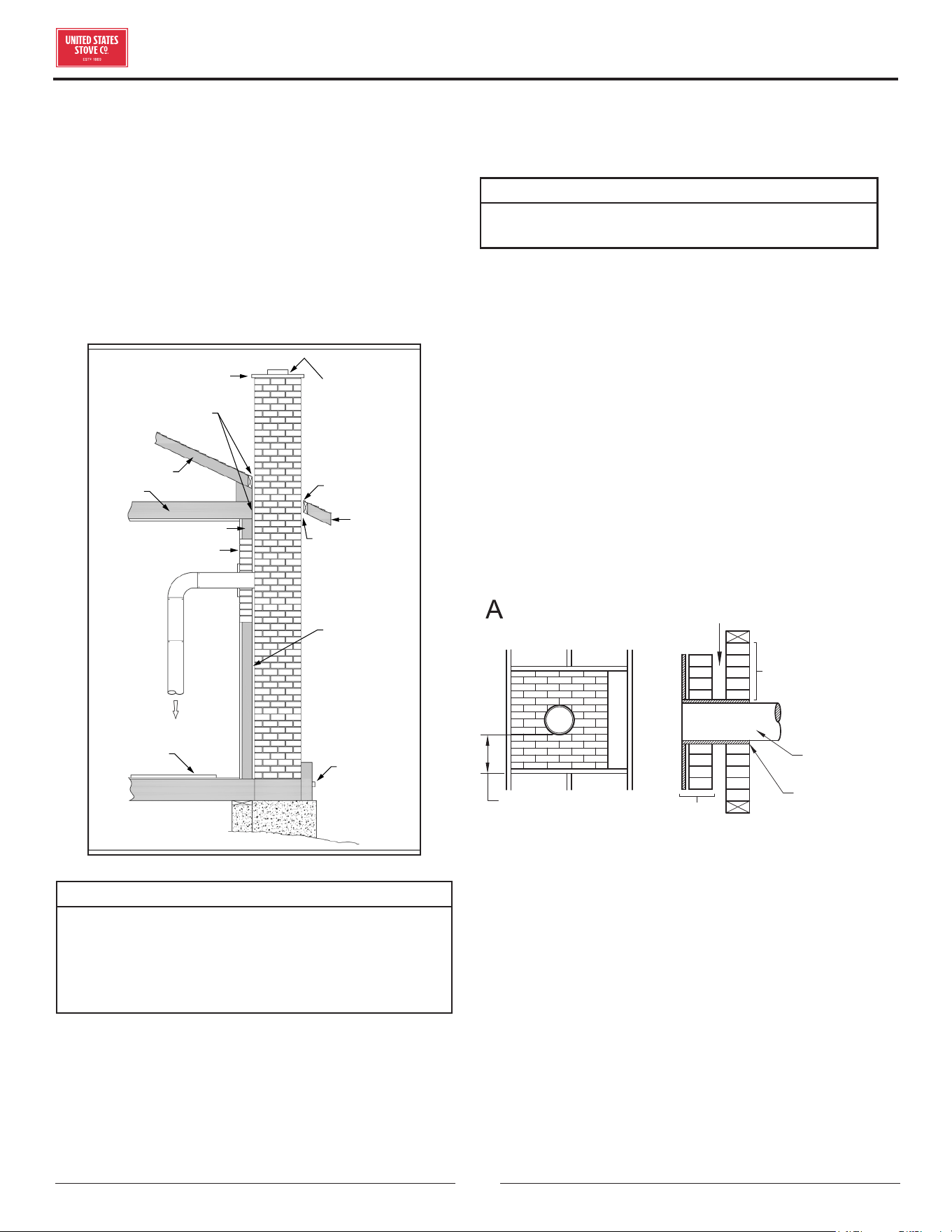

MASONRY CHIMNEY

Sheathing

Airtight

Cleanout

Door

Floor

Protector

Thimble

12” of Brick

Combustible Wall

1” Clearance

with Firestop

Rafter

Concrete Cap

Flashing

To Stove

1” Clearance

Eave

Flashing

Fireclay Flue

Liner With

Airspace

CAUTION:

BE SURE THAT IF A MASONRY CHIMNEY IS

USED, IT IS SAFELY CONSTRUCTED AND IN GOOD

REPAIR. HAVE THE CHIMNEY INSPECTED BY THE

FIRE DEPARTMENT OR AN INSPECTOR.

Ensure that a masonry chimney meets the minimum

standards of the National Fire Protection Association

(NFPA) by having it inspected by a professional. Make

sure there are no cracks, loose mortar or other signs of

deterioration and blockage. Have the chimney cleaned

before the furnace is installed and operated. When

connecting the furnace through a combustible wall to

a masonry chimney, special methods are needed as

explained in the “Combustible Wall Chimney Connector

Pass-Throughs” Section.

WARNING:

DO NOT CONNECT THIS FURNACE TO A CHIMNEY

FLUE SERVING ANOTHER APPLIANCE.

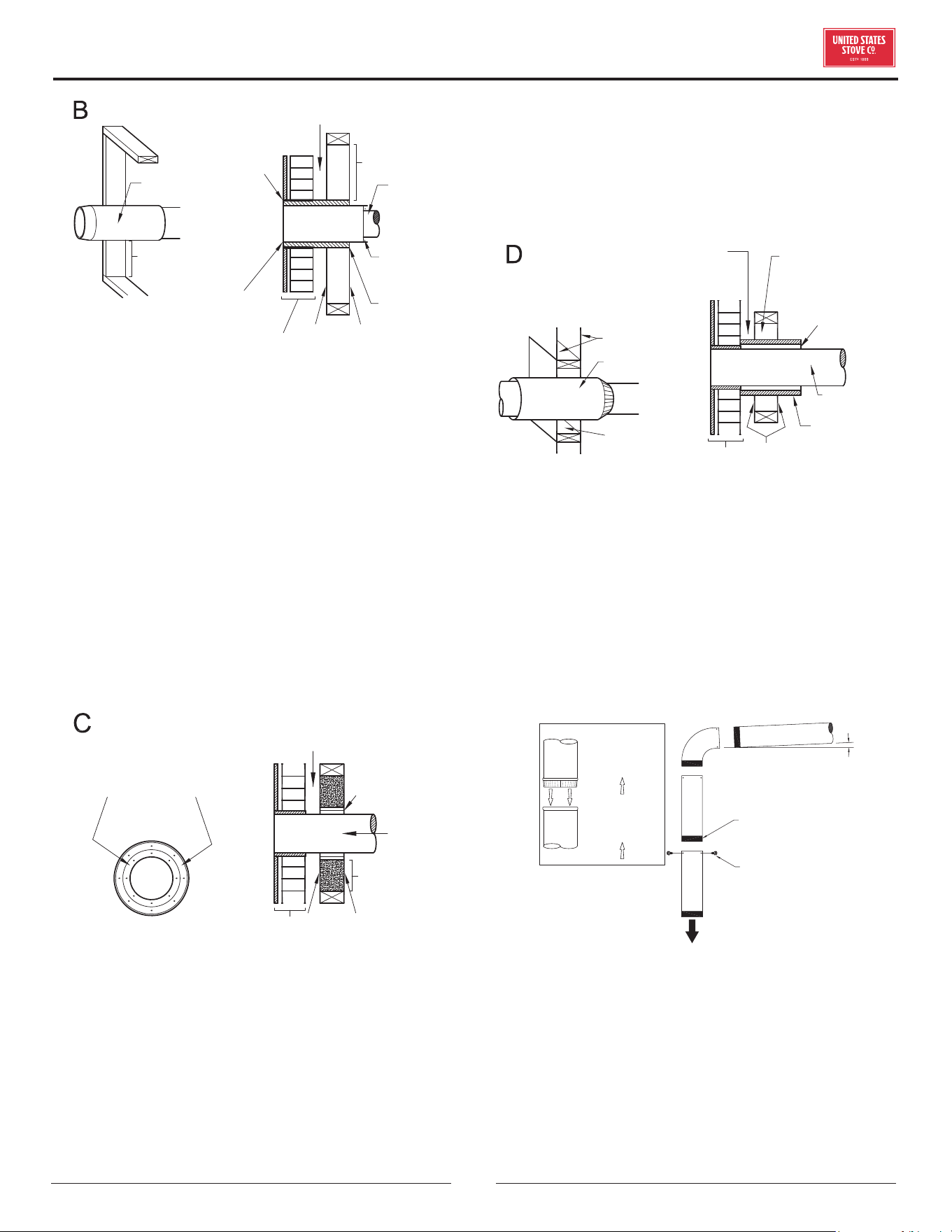

COMBUSTIBLE WALL CHIMNEY

CONNECTOR PASS-THROUGHS

METHOD A - 12” (304.8 mm) Clearance to Combustible

Wall Member: Using a minimum thickness 3.5” (89 mm)

brick and a 5/8” (15.9 mm) minimum wall thickness clay

liner, construct a wall pass-through. The clay liner must

conform to ASTM C315 (Standard Specification for

Clay Fire Linings) or its equivalent. Keep a minimum of

12” (304.8 mm) of brick masonry between the clay liner

and wall combustibles. The clay liner shall run from the

brick masonry outer surface to the inner surface of the

chimney flue liner but not past the inner surface. Firmly

grout or cement the clay liner in place to the chimney flue

liner.

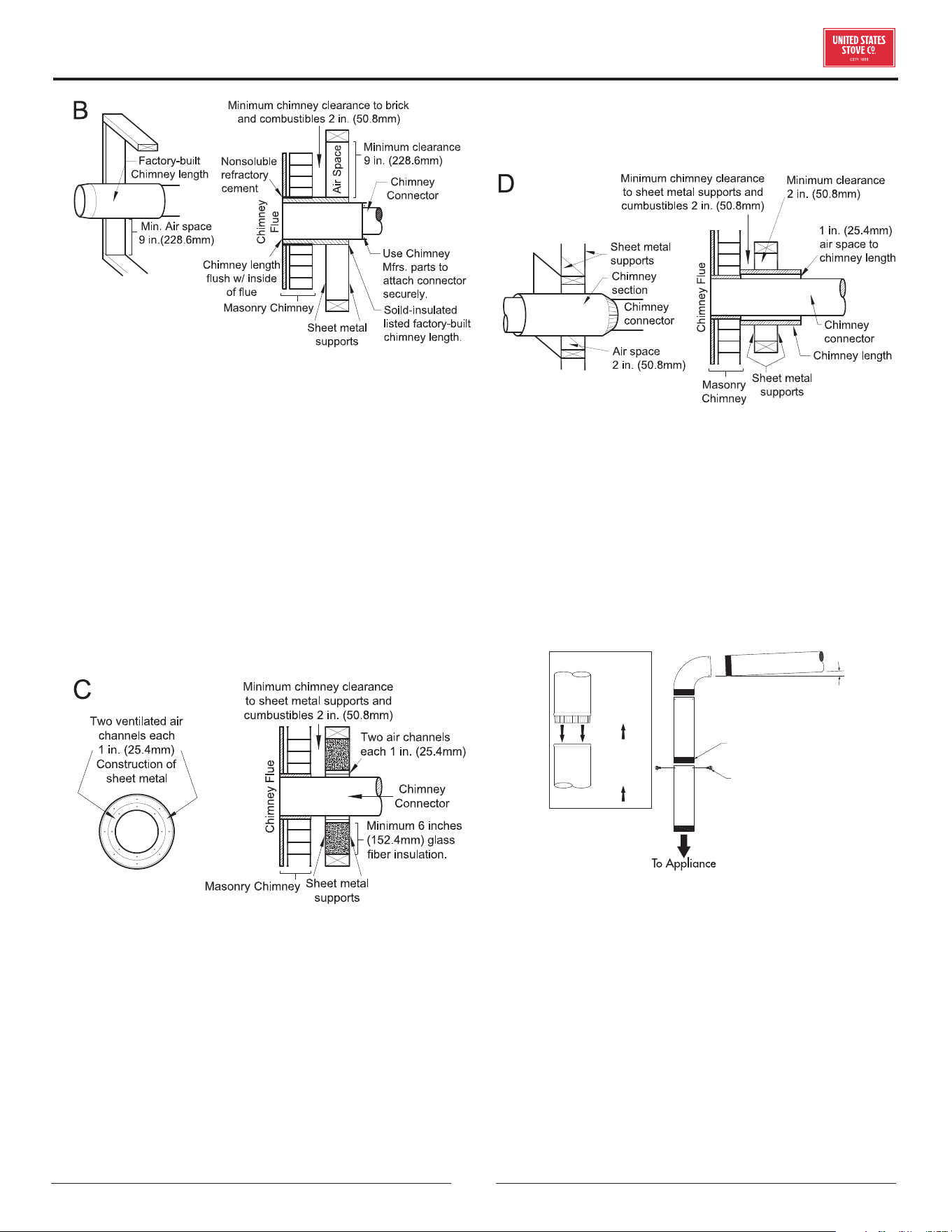

METHOD B - 9” (228.6 mm) Clearance to Combustible

Wall Member: Using a 6” (152.4 mm) inside diameter,

listed, factory-built Solid-Pak chimney section with

insulation of 1” (25.4 mm) or more, build a wall pass-

through with a minimum 9” (228.6 mm) air space

between the outer wall of the chimney length and wall

combustibles. Use sheet metal supports fastened

securely to wall surfaces on all sides, to maintain the

9” (228.6 mm) air space. When fastening supports to

chimney length, do not penetrate the chimney liner (the

inside wall of the Solid-Pak chimney). The inner end of

the Solid-Pak chimney section shall be flush with the

inside of the masonry chimney flue, and sealed with a

non-water soluble refractory cement. Use this cement to

also seal to the brick masonry penetration.

METHOD C - 6” (152.4 mm) Clearance to Combustible

Wall Member: Starting with a minimum 24 gage (.024”

[.61 mm]) 6” (152.4 mm) metal chimney connector, and

a minimum 24 gage ventilated wall thimble which has

two air channels of 1” (25.4 mm) each, construct a wall

pass-through. There shall be a minimum 6” (152.4 mm)

separation area containing fiberglass insulation, from the

outer surface of the wall thimble to wall combustibles.

Support the wall thimble, and cover its opening with a

24-gage minimum sheet metal support. Maintain the 6”

(152.4 mm) space. There should also be a support sized

to fit and hold the metal chimney connector. See that

the supports are fastened securely to wall surfaces on

all sides. Make sure fasteners used to secure the metal

chimney connector do not penetrate chimney flue liner.

METHOD D - 2” (50.8 mm) Clearance to Combustible

Wall Member: Start with a solid-pak listed factory

built chimney section at least 12” (304 mm) long, with

insulation of 1” (25.4 mm) or more, and an inside diameter

of 8” (2 inches [51 mm] larger than the 6” [152.4 mm]

chimney connector). Use this as a pass-through for a

minimum 24-gauge single wall steel chimney connector.

Keep solid-pak section concentric with and spaced 1”

(25.4 mm) o the chimney connector by way of sheet

metal support plates at both ends of chimney section.

Cover opening with and support chimney section on both

sides with 24 gage minimum sheet metal supports. See

that the supports are fastened securely to wall surfaces

on all sides. Make sure fasteners used to secure chimney

flue line do not penetrate the inner liner.

NOTES:

• Connectors to a masonry chimney, excepting method

B, shall extend in one continuous section through the

wall pass-through system and the chimney wall, to but

not past the inner flue liner face.

• A chimney connector shall not pass through an attic or

roof space, closet or similar concealed space, or a floor,

or ceiling.

CHIMNEY CONNECTOR

3 screws

Flow

Direction

of Flue

Gases

Install

crimped

end

towards

stove.

Male Part Downwards

1/4” slope per foot

Your chimney connector and chimney must have the

same diameter as the furnace outlet. If this is not the

case, we recommend you contact your dealer in order to

ensure there will be no problem with the draft.

The furnace pipe must be made of aluminized or cold roll

steel with a minimum thickness of 0.021” or 0.53 mm. It

is strictly forbidden to use galvanized steel.

Your connector should be assembled in such a way that

the male section (crimped end) of the pipe faces down.

Attach each of the sections to one another with three

equidistant metal screws. Seal the joints with furnace

cement.

INSTALLATION

The pipe must be short and straight. All sections installed

horizontally must slope at least 1/4 inch per foot, with

the upper end of the section toward the chimney. Any

installation with a horizontal run of furnace pipe must

conform to NFPA 211. You may contact NFPA (National

Fire Protection Association) and request the latest

edition of the NFPA Standard 211.

To ensure a good draft, the total length of the furnace

pipe should never exceed 8’ to 10’ (2.4m to 3.04 m).

(Except for cases of vertical installation, cathedral-roof

style where the smoke exhaust system can be much

longer and connected without problem to the chimney at

the ceiling of the room).

There should never be more than two 90 degrees elbows

in the smoke exhaust system.

Installation of a “barometric draft stabilizer” (fireplace

Do not use with a flue damper. With a controlled

combustion wood furnaces the draft is regulated upon

intake of the combustion air in the furnace and not at the

exhaust.

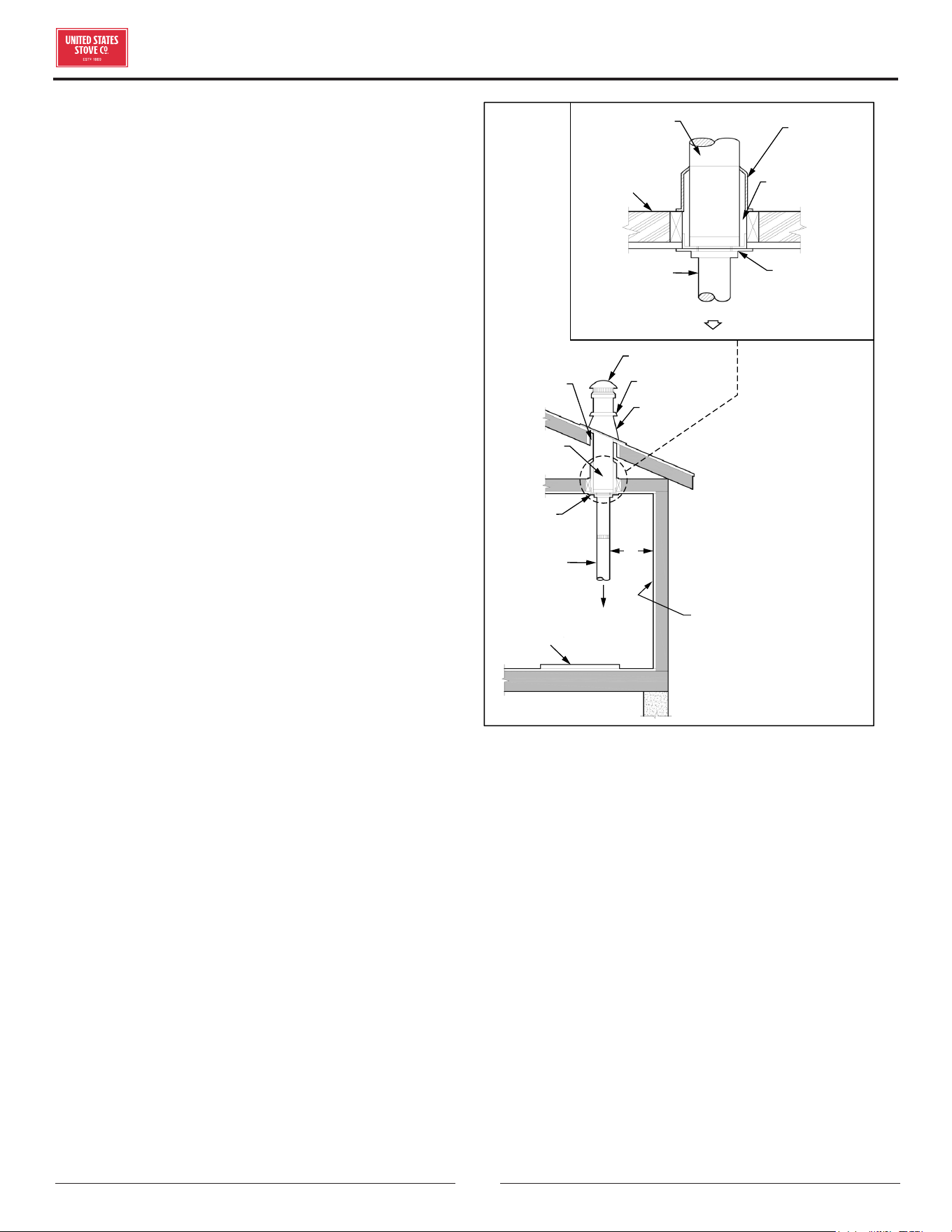

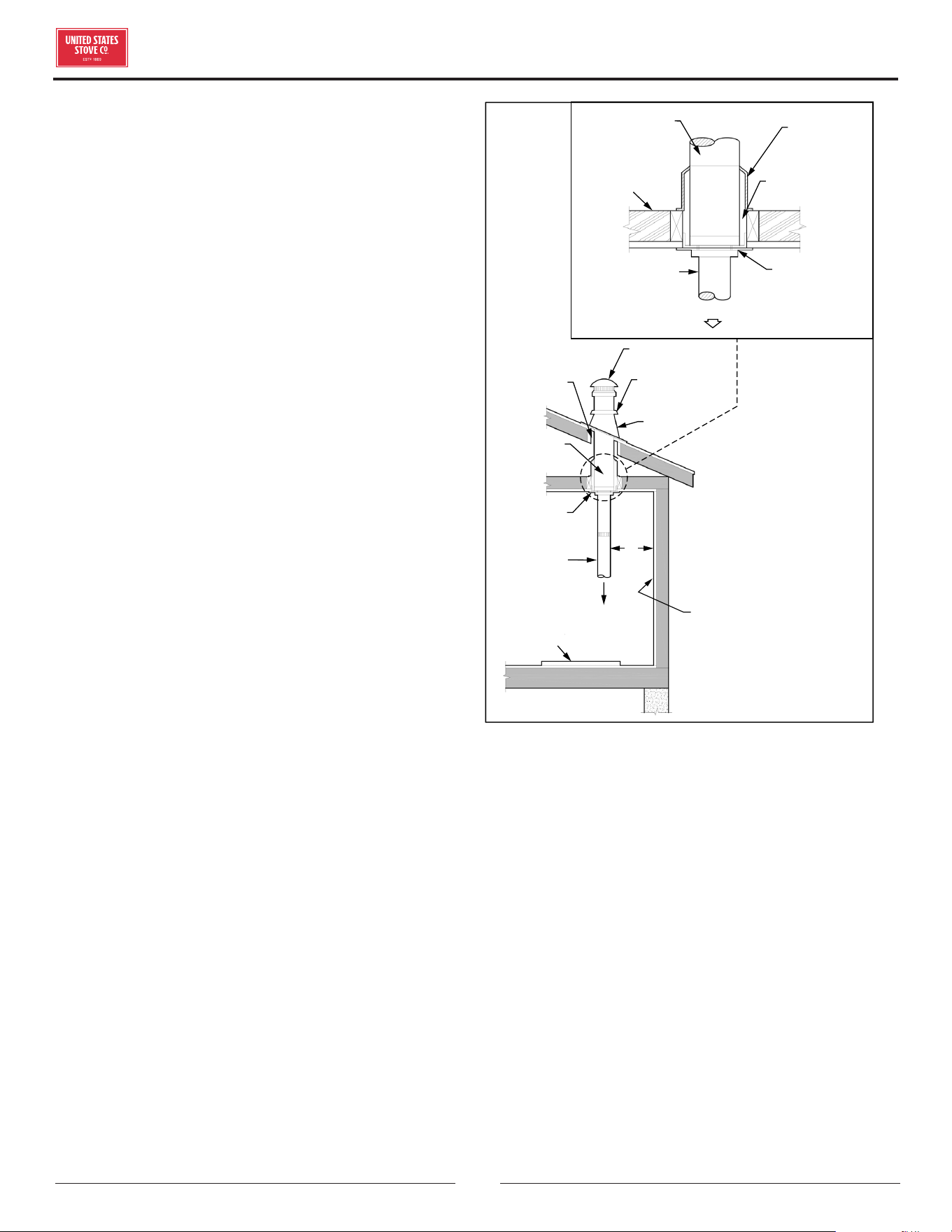

FACTORY BUILT CHIMNEY

When a metal prefabricated chimney is used, the

manufacturer’s installation instructions must be

followed. You must also purchase (from the same

manufacturer) and install the ceiling support package

or wall pass-through and “T” section package, firestops

(where needed), insulation shield, roof flashing, chimney

cap, etc. Maintain proper clearance to the structure as

recommended by the manufacturer. The chimney must be

the required height above the roof or other obstructions

for safety and proper draft operation.

Listed Cap

Maintain 2”

Clearance

Listed

Chimney

Ceiling

Support

Ceiling

Support

Chimney

Connector

* Refer to Clearance

to Combustibles

Combustible Wall

Floor

Protector

To Stove

Storm Collar

Flashing

Listed

Chimney

Attic

Insulation

Sheild

Specified

Clearance

Chimney

Connector

Combustible

Ceiling Joists

To Stove

OPERATION

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CAUTIONS: HOUSE FIRE HAZARDS

• DO NOT STORE WOOD ON FLOOR PROTECTOR,

UNDERNEATH STOVEPIPE(S) OR ANYWHERE

WITHIN CLEARANCES TO COMBUSTIBLE

SURFACES SPECIFIED FOR THIS APPLIANCE.

• NEVER OPERATE WITH SECONDARY TUBES,

FIBERBOARD, OR INSULATION REMOVED.

OPERATING SAFETY PRECAUTIONS

• NEVER OVERFIRE THIS APPLIANCE BY

BUILDING EXCESSIVELY HOT FIRES AS A

HOUSE/BUILDING FIRE MAY RESULT. YOU ARE

OVERFIRING THE APPLIANCE IF IT BEGINS TO

GLOW OR TURN RED.

• NEVER BUILD EXCESSIVELY LARGE FIRES IN

THIS TYPE OF APPLIANCE AS DAMAGE TO THE

FIREBOX OR SMOKE LEAKAGE MAY RESULT.

• DO NOT BUILD FIRE TOO CLOSE TO THE GLASS.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING, AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS. DO NOT TOUCH THE

APPLIANCE UNTIL IT HAS COOLED.

• PROVIDE ADEQUATE AIR FOR COMBUSTION

TO THE ROOM WHERE THE APPLIANCE IS

INSTALLED.

• INSPECT CHIMNEY LINER EVERY 60 DAYS.

REPLACE LINER IMMEDIATELY IF IT IS RUSTING

OR LEAKING SMOKE INTO THE ROOM.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED FURNACE DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE FURNACE.

WARNING: EXPLOSION HAZARD

• NEVER USE CHEMICALS, GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR FLAMMABLE

LIQUIDS TO START OR “FRESHEN UP” A FIRE IN

THE APPLIANCE.

• KEEP ALL FLAMMABLE LIQUIDS, ESPECIALLY

GASOLINE, OUT OF THE VICINITY OF THE

APPLIANCE - WHETHER IN USE OR IN STORAGE.

Your heating appliance was designed to burn well

seasoned natural wood only; no other materials should

be burned. Any type of well seasoned natural wood

may be used in your stove, but specific varieties have

better energy yields than others. Higher eciencies and

lower emissions generally result when burning air dried

seasoned hardwoods, as compared to softwoods or too

green or freshly cut hardwoods. The following resources

can assist in learning the burn characteristics of various

species of wood:

http://firewoodresource.com/firewood-btu-ratings/; or

https://forestry.usu.edu/forest-products/wood-heating

The operation of this wood furnace in a manner

inconsistent with the owner’s manual will void your

warranty and is also against federal regulations. Waste

and other flammable materials should not be burned in

your stove. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners,

or asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Saltwater driftwood or other previously salt water-

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of fire starters made from paper,

cardboard, sawdust, wax, and similar substances to

start a fire in an aected wood furnace.

Burning these materials may result in the release of toxic

fumes or render the furnace ineective and cause smoke.

Deadwood lying on the forest floor should be considered

wet and requires full seasoning time. Standing deadwood

can usually be considered to be about 2/3 seasoned.

Smaller pieces of wood will dry faster. All logs exceeding

6” in diameter should be split. The wood should not be

stored directly on the ground. Air should circulate through

the logs. A 24” to 48” air space should be left between

each row of logs, which should be placed in the sunniest

location possible. The upper layer of wood should be

protected from the element but not the sides. A good

indicator of if the wood is ready to burn is to check the

piece ends. If cracks are radiating in all directions from

the center then the wood should be dry enough to burn.

If your wood sizzles in the fire, even though the surface

is dry, it may not be fully cured and should be seasoned

longer. It is EXTREMELY IMPORTANT that you use DRY

WOOD only in your wood stove. The wood should have

dried for 9 to 15 months, such that the humidity content

(in weight) is reduced below 20% of the weight of the log.

It is very important to keep in mind that even if the wood

has been cut for one, two, or even more years, it is not

necessarily dry, if it has been stored in poor conditions.

Under extreme conditions, it may rot instead of drying.

This point cannot be overstressed; the vast majority of

the problems related to the operation of a wood stove is

caused by the fact that the wood used was too damp or

had dried in poor conditions. These problems can be:

• ignition problems

• creosote build-up causing chimney fires

• low energy yield

• blackened windows

• incomplete log combustion

Do not burn manufactured logs made of wax

impregnated sawdust or logs with any chemical

additives.

TESTING YOUR WOOD

• When the furnace is thoroughly warmed, place one

piece of split wood (about five inches in diameter)

parallel to the door on the bed of red embers.

• Adjust all air controls to there maximum settings and

close the door. If ignition of the piece is accomplished

within 90 seconds from the time if was placed in the

furnace, your wood is correctly dried. If ignition takes

longer, your wood is damp.

• Maximum Log Length: 23” (585 mm)

If your wood hisses and water or vapor escapes at

the ends of the piece, your wood is soaked or freshly

cut (green). Do not use this wood in your stove. Large

amounts of creosote could be deposited in your chimney,

creating potential conditions for a chimney fire.

POWER FAILURE

DO NOT add additional fuel after a power failure, remove

all air filters and reduce combustion air to a minimum.

Observe furnace closely until power is restored.

TAMPER WARNING

This wood furnace has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood furnace in a manner inconsistent with operating

instructions in this manual.

EFFICIENCIES

Eciencies can be based on either the lower heating

value (LHV) or the higher heating value (HHV) of the

fuel. The lower heating value is when water leaves the

combustion process as a vapor, in the case of woodstoves

the moisture in the wood being burned leaves the stove

as a vapor. The higher heating value is when water leaves

the combustion process completely condensed. In the

case of woodstoves this would assume the exhaust gases

are room temperature when leaving the system, and

therefore calculations using this heating value consider

the heat going up the chimney as lost energy. Therefore,

eciency calculated using the lower heating value of

wood will be higher than eciency calculated using the

higher heating value. The best way to achieve optimum

eciencies is to learn the burn characteristic of you

appliance and burn well-seasoned wood. Higher burn

rates are not always the best heating burn rates; after a

good fire is established a lower burn rate may be a better

option for ecient heating. A lower burn rate slows the

flow of usable heat out of the home through the chimney,

and it also consumes less wood.

NOTICE - INITIAL BURNS TO CURE PAINT

BECAUSE OF THE HIGH OPERATING TEMPERATURES,

THIS APPLIANCE IS COATED WITH A SPECIAL HIGH

TEMP PAINT WHICH REQUIRES A SERIES OF LOW TO

MEDIUM BURNS TO FULLY CURE FOR DURABILITY

AND A LIFETIME OF SERVICE.

Proper curing of the high-temp paint requires a series of

three initial burns. The appliance should be allowed to

cool o between each burn. The first two burns should

be small fires and low temperatures (250°F) for a

duration of 20 minutes each. The third fire should be at

a temperature of approximately 500°F for 20 minutes.

Provide adequate cross ventilation to clear any smoke or

odor caused by initial firings.

Notice: Use solid wood fuel only! Do not burn garbage,

or flammable fluids. Do not use coal. This appliance

is not designed to accommodate the air flow (draft)

required to properly burn coal or coal products. Do

not elevate the fire using grates or irons. Build the fire

directly on the firebrick.

FUELING INSTRUCTIONS

To ensure this unit produces the optimal minimum

emissions it is critical that only well-seasoned cordwood

OPERATION

is burned. Burning unseasoned wet wood only hurts

your stoves eciency and leads to accelerated

creosote buildup in your chimney. Be considerate of the

environment and only burn dry wood.

CAUTION:

DO NOT LEAVE APPLIANCE UNATTENDED WITH

THE DOOR OPEN.

WARNINGS:

• NEVER OVERFIRE YOUR STOVE. IF ANY PART

OF THE STOVE STARTS TO GLOW RED, OVER

FIRING IS HAPPENING. READJUST THE AIR

INTAKE CONTROL AT A LOWER SETTING.

• THE INSTALLATION OF A LOG CRADLE OR

GRATES IS NOT RECOMMENDED IN YOUR WOOD

STOVE. BUILD FIRE DIRECTLY ON FIREBRICK.

• NEVER PUT WOOD ABOVE THE FIREBRICK

LINING OF THE FIREBOX.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED FURNACE DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE FURNACE.

GENERAL FURNACE OPERATION

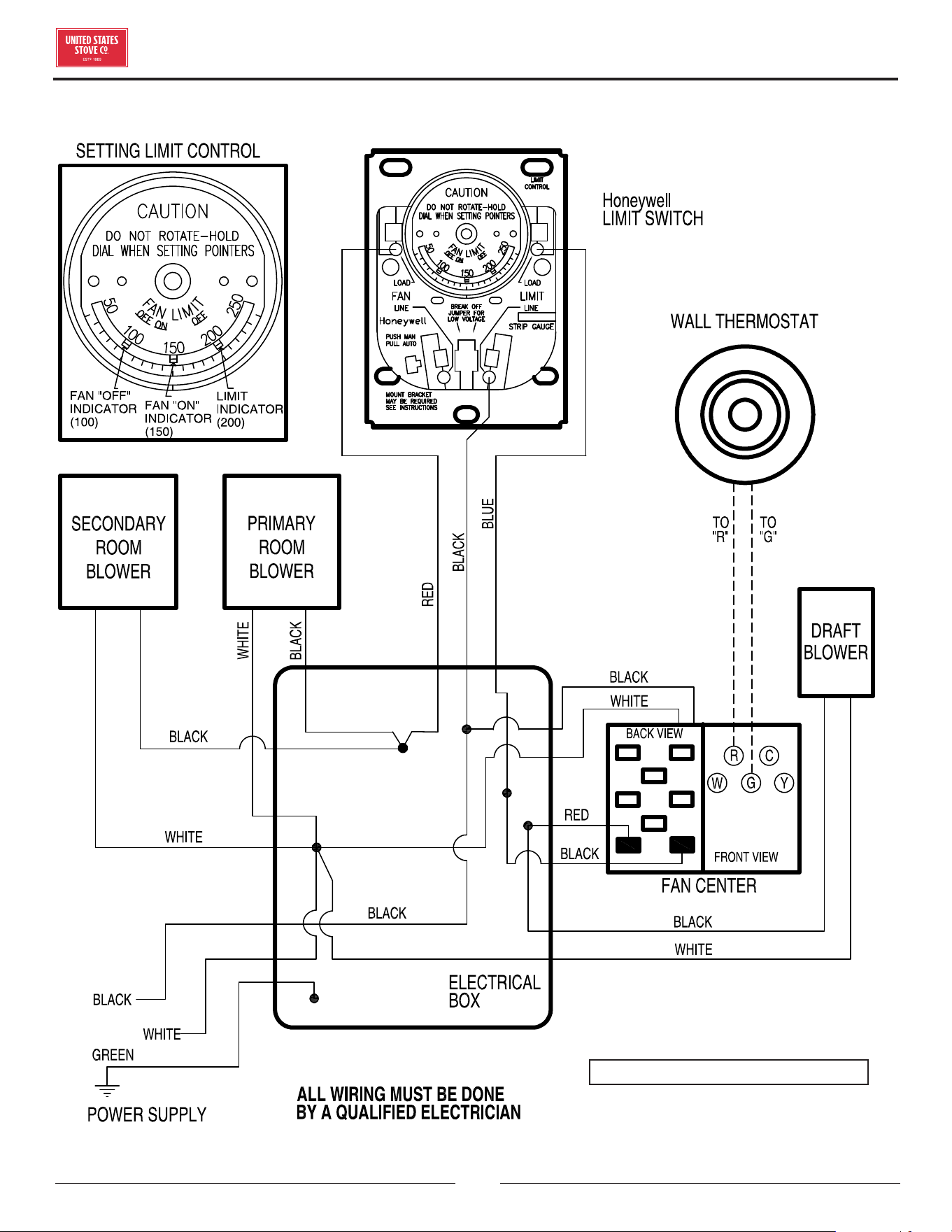

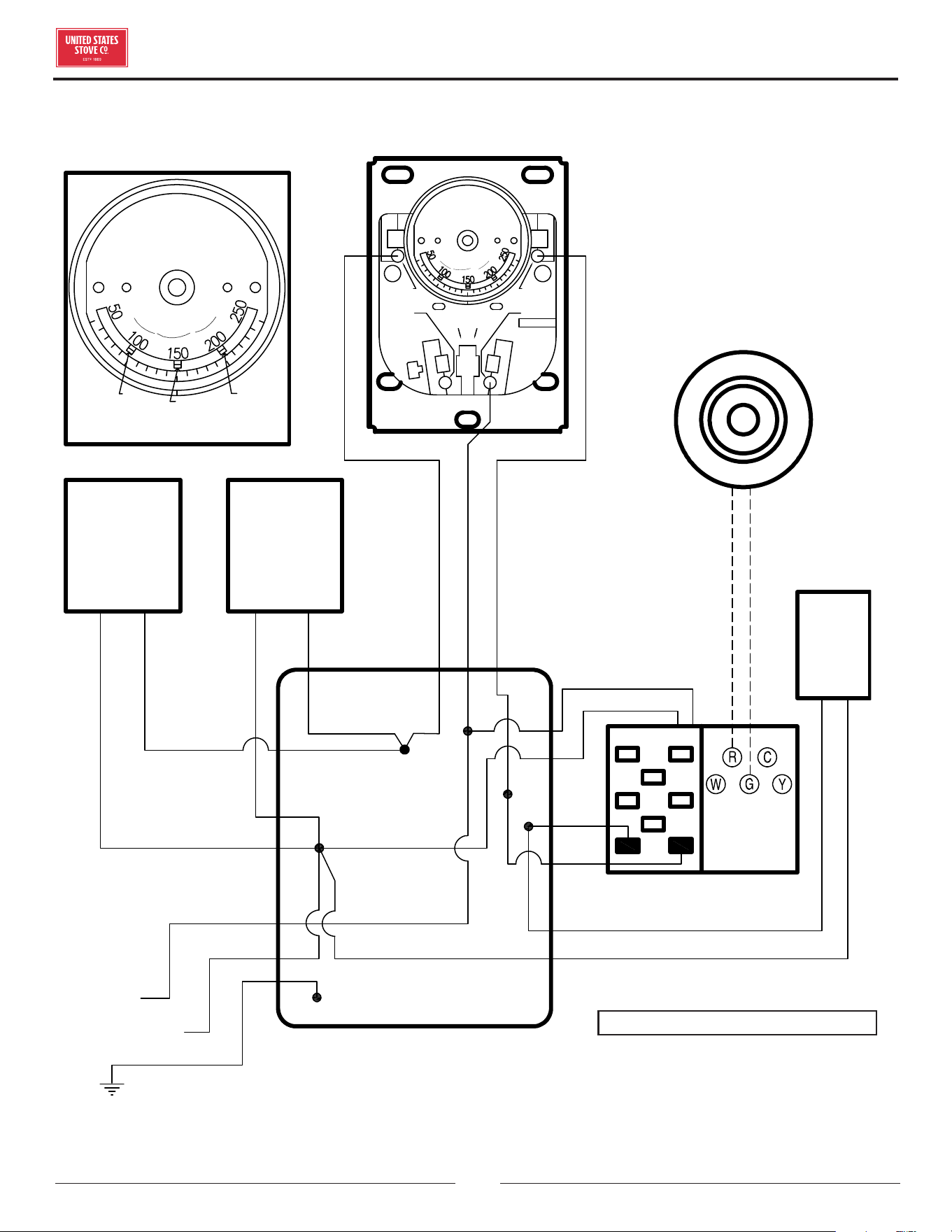

Honeywell Limit Control

This device, mounted in the ductwork, just above the air

discharge atop the furnace, works in conjunction with

a wall thermostat, operating the distribution blowers

and the combustion fan on the rear of the furnace. The

factory settings are 100/150/200. The wall thermostat

setting operates the ON time of the combustion fan. If the

temperature is below the setting on the wall thermostat,

the combustion fan will come ON (recommended

setting at 5 to 10 degrees higher than other heating

thermostats.) The first two set points on the limit control

operates the distribution blowers. When the furnace

plenum temperature reaches the second set point on the

limit control, the distribution blowers will come on. If the

temperature falls to the first set point, the distribution

blower will shut-o. When the furnace reaches the

third set point on the limit control, the combustion fan

will shut-o. Once the temperature falls below that set

point and the wall thermostat is still calling for heat, the

combustion fan will turn back on. The 200° is a factory

preset limit for the combustion fan and should never

be changed. Doing so could result in excessive firebox

temperatures and could permanently damage your

firebox.

FURNACE LOADING PROCEDURE

Starting your Furnace

1. Ensure that the wall thermostat is set to its maximum

setting and your combustion fan is running on the

rear of the furnace.

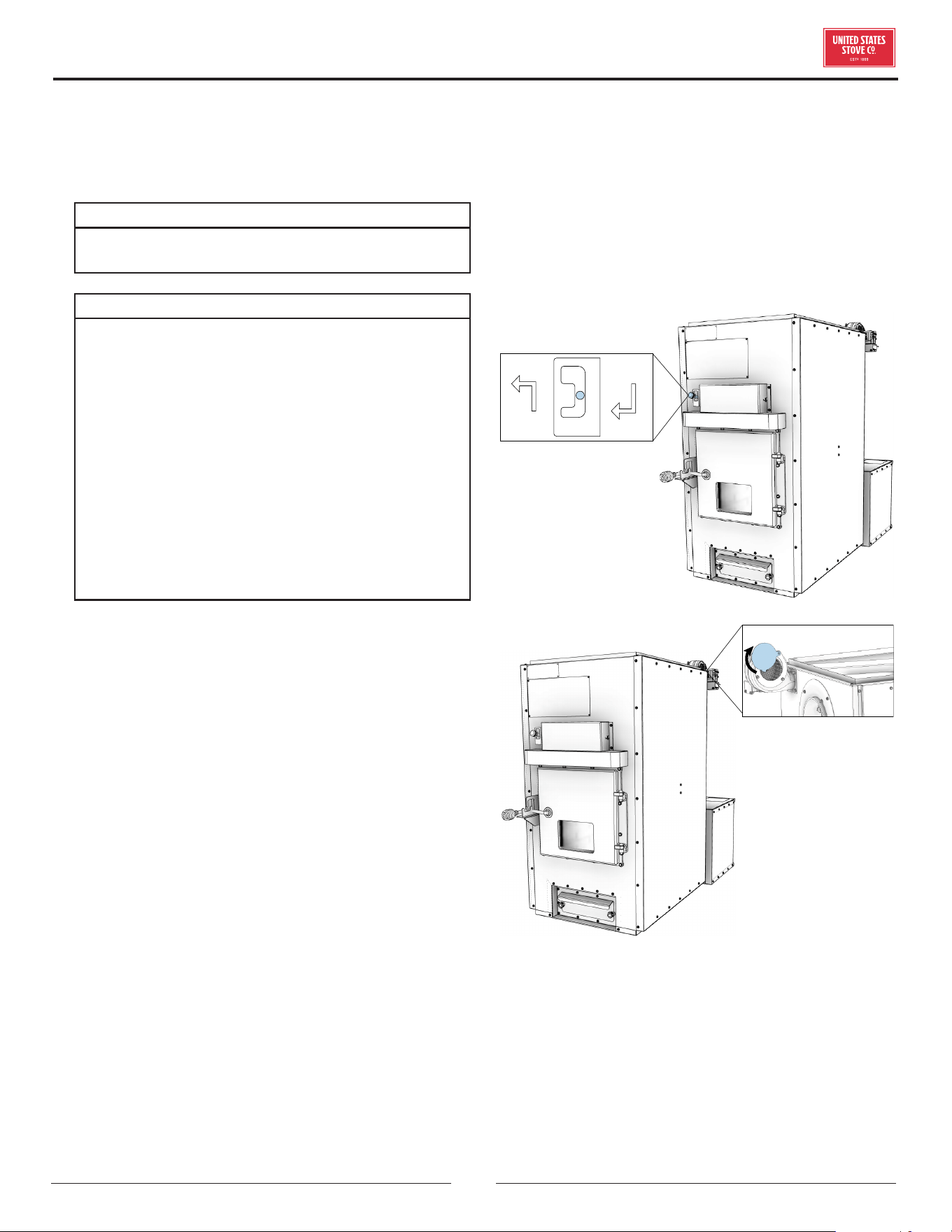

2. Close the spin damper on the combustion fan and

adjust the barometric damper on the front of the

furnace to OPEN by moving the knob down and

shifting it into the lower slot.

OPEN

AU T O

OPEN

3. Start the fire with approximately 12 lbs. of kindling,

which will be several small strips of wood, 1-1/2 to

2-1/2 inches wide, approximately 12 to 15 inches

deep in the bottom of the firebox. Leave the fuel

loading door slightly open to ensure good ignition of

the kindling. Make sure the combustion fan is ON and

its damper is closed, then adjust the knob to OPEN

the barometric damper.

OPERATION

4. Once the kindling is fully ignited, add another 12 to 15

of kindling, which will be around the same amount as

the initial load.

5. Leave the door slightly open for three to five minutes

(3-5 min) to ensure full ignition of the second kindling

load.

6. After the second load of kindling is fully ignited, you

can close the door and shift the knob on the front

of the unit to AUTO which allows the barometric

damper to function freely. After 15 minutes, fully

open the damper on the combustion fan.

7. Once the kindling burns down to about 8 lbs., which

should be to the point that the kindling will break up

into a full bed of coals, the pre-load can be added into

the firebox. The pre-load should consist of around

40 pounds of properly seasoned cord wood, which

should be about 6 to 8 pieces of wood.

8. After loading the pre-load, close the door, and make

certain the combustion fan is ON.

9. Allow about one hour (1hr) for the pre-load to burn

down to around 10-12 lbs. or when all the pre-load

wood will break up into coals. You should now have a

coal bed that is several inches deep in the bottom of

the firebox.

10. The purpose of the pre-load burn is to establish

a proper coal bed prior to inserting the main load

of wood. Having a proper coal bed is the key to a

complete ignition of the main wood load and to

maintain the correct firebox temperatures to get the

best emissions and eciency output of the furnace.

11. After you have completed the pre-load burn, you may

insert your main firewood load.

12. The main load should be the same size or amount as

the pre-load, approximately 40 pounds of cord wood,

6 to 8 pieces.

13. Try to keep gaps between the pieces of wood to help

with the ignition and maintain a good fire.

MAIN FIREWOOD LOAD

• Ensure that the combustion fan is ON, and open the

feed door to insert the main firewood load.

• After loading, leave the feed door slightly open for five

minutes (5 min) to ensure proper ignition, then close

the door.

• The damper on the combustion fan should be open.

• Depending on the temperature at which the wall

thermostat is set, this will determine the burn duration

of the main load. A lower setting on the thermostat

should result in a longer burn time as this would allow

the combustion fan to remain OFF for longer periods.

A higher thermostat setting will cycle the combustion

blower ON/OFF more often, resulting in a hotter, but

shorter duration burn time of course. However, colder

outside temperatures and your home’s construction

(insulation) will play a big factor in how well the

thermostat can maintain it’s set temperature.

VISIBLE SMOKE

The amount of visible smoke being produced can be

an eective method of determining how eciently the

combustion process is taking place at the given settings.

Visible smoke consist of unburned fuel and moisture

leaving your stove. Learn to adjust the air settings of your

specific unit to produce the smallest amount of visible

smoke. Wood that has not been seasoned properly and

has a high wood moisture content will produce excess

visible smoke and burn poorly. Use the included moisture

meter to ensure your wood has a 20% or less moisture

content.

AIR TUBES

The air tubes assembled in this unit are designed to

provide an accurate mix of secondary air to ensure the

highest eciency. Any damage or deterioration of these

tubes may reduce the eciency of combustion. The air

tubes are held in position by screws or snap pins. Locate

these to either side of the tube and remove it to allow the

tube to be removed and replaced.

OPERATION

MAINTENANCE

CAUTION:

DO NOT OVERFIRE APPLIANCE. YOU ARE

OVERFIRING IF ANY PART OF THE APPLIANCE

GLOWS RED. CLOSE THE DOOR AND SHUT DAMPER

IMMEDIATELY TO REDUCE THE AIR SUPPLY AND

SLOW DOWN THE FIRE.

CAUTION:

SLOW BURNING FIRES FOR EXTENDED USE OR

BURNING GREEN WOOD MAY CAUSE EXCESSIVE

CREOSOTE BUILD-UP. IGNITION OF CREOSOTE

OR OVERFIRING COULD CAUSE A CHIMNEY

FIRE. CHIMNEY FIRES BURN EXTREMELY HOT

AND MAY IGNITE SURROUNDING COMBUSTIBLE

MATERIALS. IN CASE OF A CHIMNEY FIRE, CALL

THE FIRE DEPARTMENT IMMEDIATELY!

CREOSOTE & SOOT - FORMATION & NEED

FOR REMOVAL

When wood is burned slowly, the products of combustion

combine with moisture to form a soot residue which

accumulates on the flue lining. When ignited, this soot

makes an extremely hot fire. The chimney should be

inspected at least twice monthly during the heating

season to determine if a creosote or soot build up

has occurred. If creosote or soot has accumulated, it

should be removed to reduce the risk of a chimney fire.

Chimney fires burn very hot. If the chimney catches fire,

immediately call the fire department, then reduce the fire

by closing the inlet air control. Pour a large quantity of

coarse salt, baking soda or cool ashes on top of the fire in

the firebox.

CREOSOTE ACCUMULATION CAUSES CHIMNEY

FIRES. YOU SHOULD CHECK (OR HAVE CHECKED BY

A QUALIFIED CHIMNEY SWEEP) YOUR CHIMNEY FOR

CREOSOTE DEPOSITS AT LEAST MONTHLY DURING

THE HEATING SEASON. ANY ACCUMULATIONS

SHOULD BE REMOVED. COMPLETE CHIMNEY

INSPECTIONS AND CLEANING SHOULD BE

CONDUCTED ANNUALLY; TYPICALLY, THIS TASK

SHOULD BE PERFORMED PRIOR TO EACH HEATING

SEASON. IF USING AN EXISTING CHIMNEY, IT MUST

BE INSPECTED PRIOR TO THE INSTALLATION OF

YOUR NEW WOOD STOVE.

CAUTION

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL

STUDS OR RAFTERS WHICH YOU THOUGHT WERE

A SAFE DISTANCE FROM THE CHIMNEY. IF YOU

HAVE A CHIMNEY FIRE, HAVE YOUR CHIMNEY

INSPECTED BY A QUALIFIED PERSON BEFORE

USING AGAIN.

ATTENTION:

THIS FURNACE NEEDS PERIODIC INSPECTION AND

REPAIR FOR PROPER OPERATION. IT IS AGAINST

FEDERAL REGULATIONS TO OPERATE THIS

FURNACE IN A MANNER INCONSISTENT WITH

OPERATING INSTRUCTIONS IN THIS MANUAL.

TO PREVENT CREOSOTE BUILD UP

• Always burn dry wood. This allows clean burns and

higher chimney temperatures, therefore less creosote

deposit.

• Always check for creosote deposit once every two

months and have your chimney cleaned at least once

a year.

• If a chimney or creosote fire occurs, close all dampers

immediately. Wait for the fire to go out and the furnace

to cool, then inspect the chimney for damage. If no

damage results, perform a chimney cleaning to ensure

no more creosote deposits is remaining in the chimney.

CAUTION:

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL

STUDS OR RAFTERS WHICH WERE ASSUMED TO

BE A SAFE DISTANCE AWAY FROM THE CHIMNEY.

IF A CHIMNEY FIRE OCCURS, HAVE YOUR

CHIMNEY INSPECTED BY A QUALIFIED EXPERT

BEFORE USING AGAIN.

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

ASH REMOVAL & DISPOSAL

Never let your ashes get any higher than the pilot air hole.

Remove ashes as needed leaving at least 2 inches of ash

in the bottom of the firebox. Ashes should be placed in

a metal container with a tight-fitting lid. The closed

container of ashes should be placed on a noncombustible

floor or on the ground, away from all combustible

materials, pending final disposal. The ashes should be

retained in the closed container until all cinders have

thoroughly cooled.

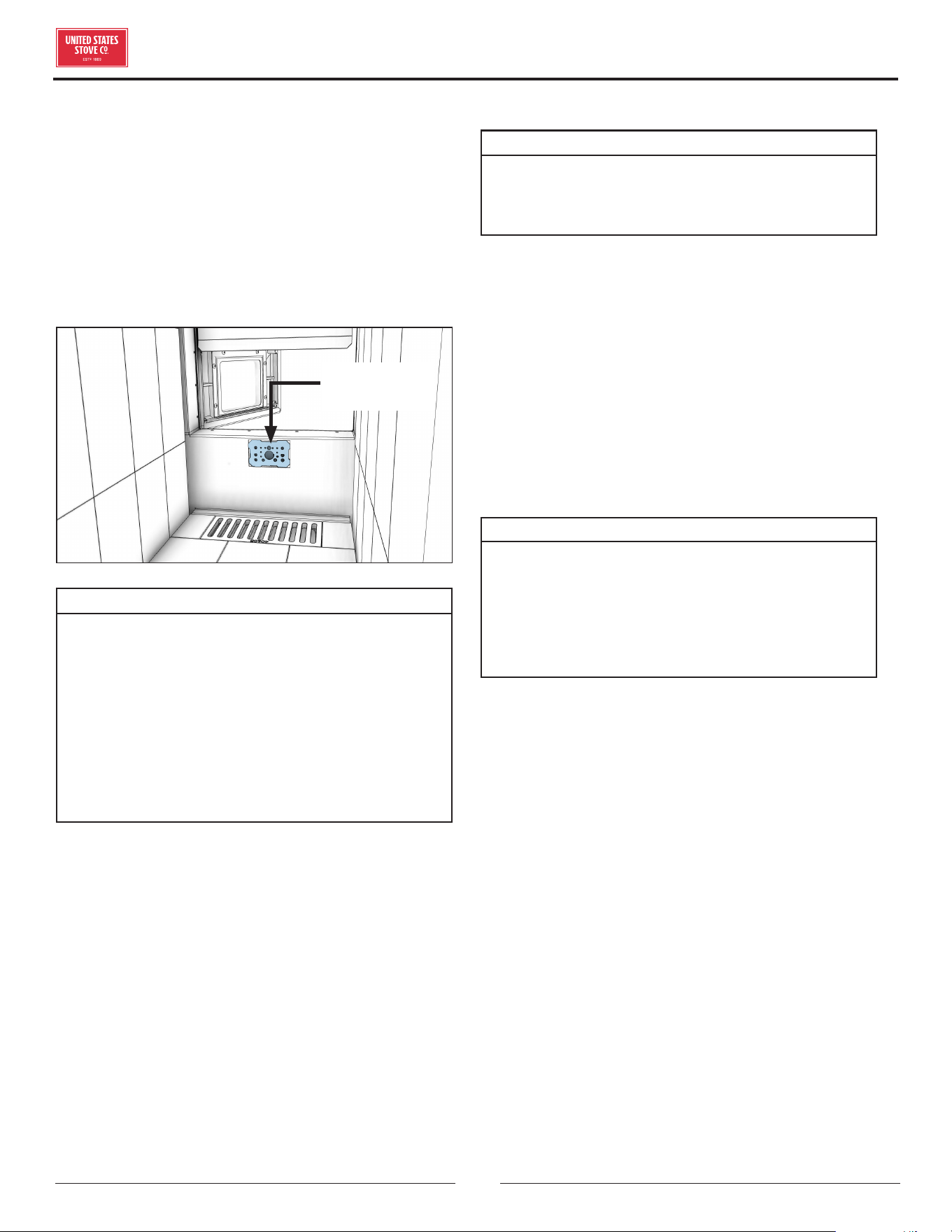

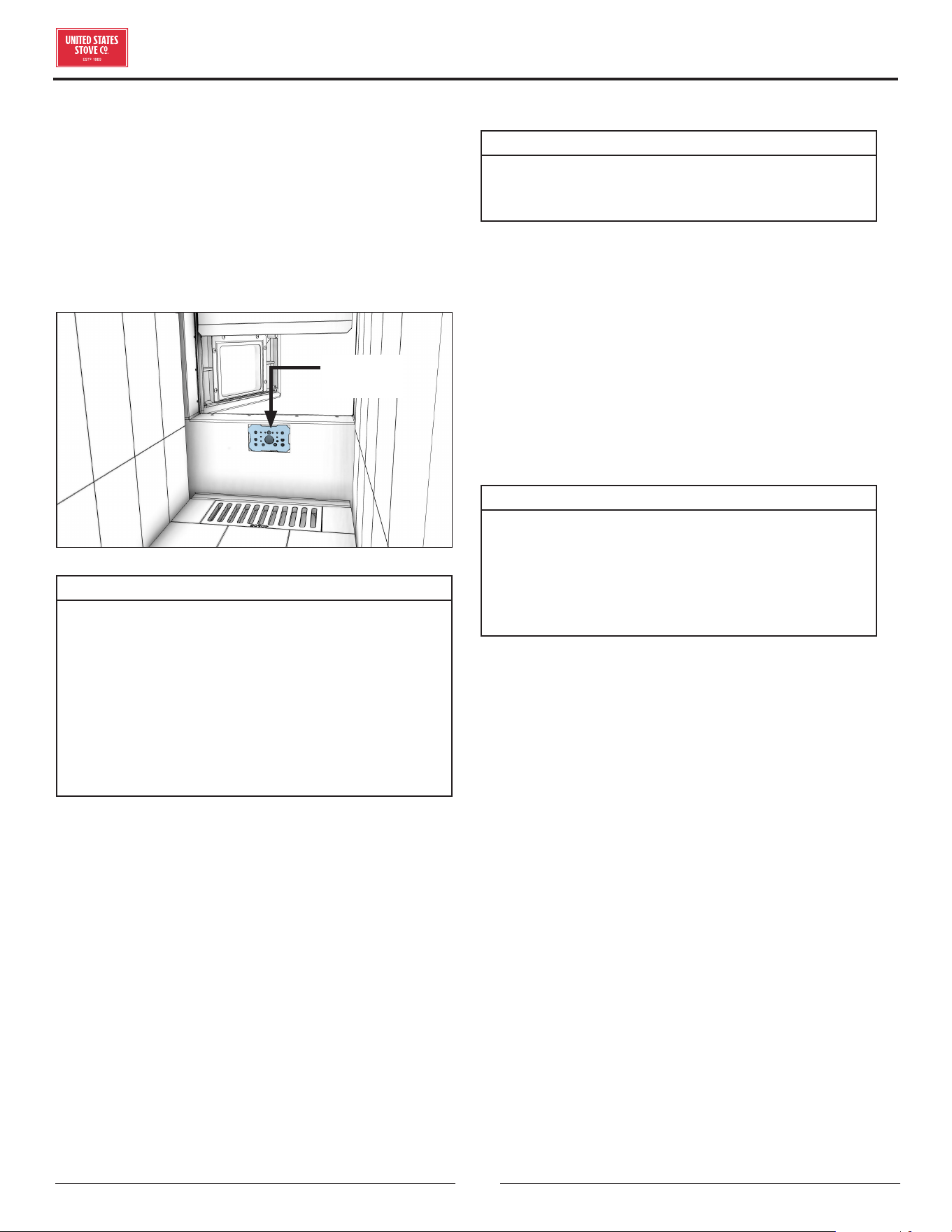

PILOT AIR

OPENINGS

CAUTIONS:

• ASHES COULD CONTAIN HOT EMBERS EVEN

AFTER TWO DAYS WITHOUT OPERATING THE

STOVE.

• THE ASH PAN CAN BECOME VERY HOT. WEAR

GLOVES TO PREVENT INJURY.

• NEVER BURN THE STOVE WITH THE ASH TRAP

OPEN. THIS WOULD RESULT IN OVER FIRING

THE STOVE. DAMAGE TO THE STOVE AND EVEN

HOUSE FIRE MAY RESULT.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended periods

of time. While the modern combustion systems in

furnaces drastically reduce the amount of CO emitted

out the chimney, exposure to the gases in closed or

confined areas can be dangerous. Make sure you stove

gaskets and chimney joints are in good working order

and sealing properly to ensure unintended exposure. It is

recommended that you use both smoke and CO monitors

in areas having the potential to generate CO.

GASKET CARE

WARNING:

NEVER OPERATE THE STOVE WITHOUT GASKETS

OR WITH BROKEN GASKETS. DAMAGE TO THE

STOVE OR EVEN HOUSE FIRE MAY RESULT.

It is recommended that you change the door gasket

(which makes your furnace door air tight) once a year,

in order to ensure good control over the combustion,

maximum eciency and security. To change the door

gasket, simply remove the damaged one. Carefully clean

the available gasket groove, apply a high temperature

silicone sold for this purpose and install the new gasket.

You may light up your furnace again approximately 24

hours after having completed this operation. This unit’s

feed door uses a 5/8” diameter rope gasket. The door

glass on this unit uses a 1 x 1/8 gasket.

ATTENTION:

THIS WOOD FURNACE NEEDS PERIODIC

INSPECTION AND REPAIR FOR PROPER

OPERATION. IT IS AGAINST FEDERAL

REGULATIONS TO OPERATE THIS WOOD FURNACE

IN A MANNER INCONSISTENT WITH OPERATING

INSTRUCTIONS IN THIS MANUAL.

SERVICE HINTS

Do not expect a furnace to draw. It is the chimney that

creates the draft. Smoke spillage into the house or

excessive build-up of water or creosote in the chimney

are warnings that the chimney is not functioning properly.

Correct the problem before using furnace. Possible

causes are:

1. The connector pipe may be pushed into the chimney

too far, stopping the draft.

2. Do not connect two furnaces or a stove and furnace

into the same chimney flue.

3. The chimney used for a furnace must not be used to

ventilate the cellar or basement. If there is a cleanout

opening at the base of the chimney, it must be closed

tightly.

4. If the chimney is operating too cool, water will

condense in the chimney and run back into the

furnace. Creosote formation will be rapid and may

block the chimney. Operate the furnace at a high

enough fire to keep the chimney warm, preventing

this condensation.

MAINTENANCE

5. If the fire burns well, but sometimes smokes or burns

slowly, it may be caused by the chimney top being

lower than another part of the house or a nearby tree.

The wind blowing over a house or a tree, falls on top

of the chimney like water over a dam, beating down

the smoke. The top of the chimney should be at least

3 feet above the roof and be at least 2 feet higher

than any point of the roof within 10 feet.

CARING FOR PAINTED PARTS

This furnace has a painted outside jacket, which is

durable, but it will not stand rough handling or abuse.

When installing your furnace, use care in handling. Clean

with soap and warm water when furnace in not hot. DO

NOT use any acids or scouring soap, as these wear and

dull the finish. DISCOLORATION WILL OCCUR IF THE

FURNACE IS OVERHEATED. FOLLOW OPERATING

INSTRUCTIONS CAREFULLY.

CAUTION:

THE SPECIAL PAINTS USED ON YOUR FURNACE

MAY GIVE OFF SOME SMOKE WHILE THEY

ARE CURING DURING FIRST FEW FIRES., BUILD

SMALL FIRES AT FIRST. THE METAL USED IN

CONSTRUCTION OF THE FURNACE AND DUCT

WORK HAS A LIGHT COATING OF OIL. THIS

COULD GIVE OFF SMOKE AND/OR ODOR FROM

REGISTERS WHEN FURNACE IS USED FOR THE

FIRST TIME. THIS SHOULD DISAPPEAR AFTER A

SHORT PERIOD OF TIME. ONCE THIS BURN-OFF

HAS OCCURRED, IT SHOULD NOT REOCCUR.

For Parts Assistance, Call 800-750-2723 ext 5051 or Email: parts@usstove.com , or order at

www.myreplacementparts.com

The information in this owner’s manual is specific to your unit. When ordering replacement parts the information

in this manual will help to ensure the correct items are ordered. Before contacting customer service write down the

model number and the serial number of this unit. That information can be found on the certification label attached

to the back of the unit. Other information that may be needed would be the part number and part description of the

item(s) in question. Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once

this information has been gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email

parts@usstove.com.

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

ELECTRICAL INSTALLATION

Electrical: 120 Volts, 60 Hz, 6.0 Amps

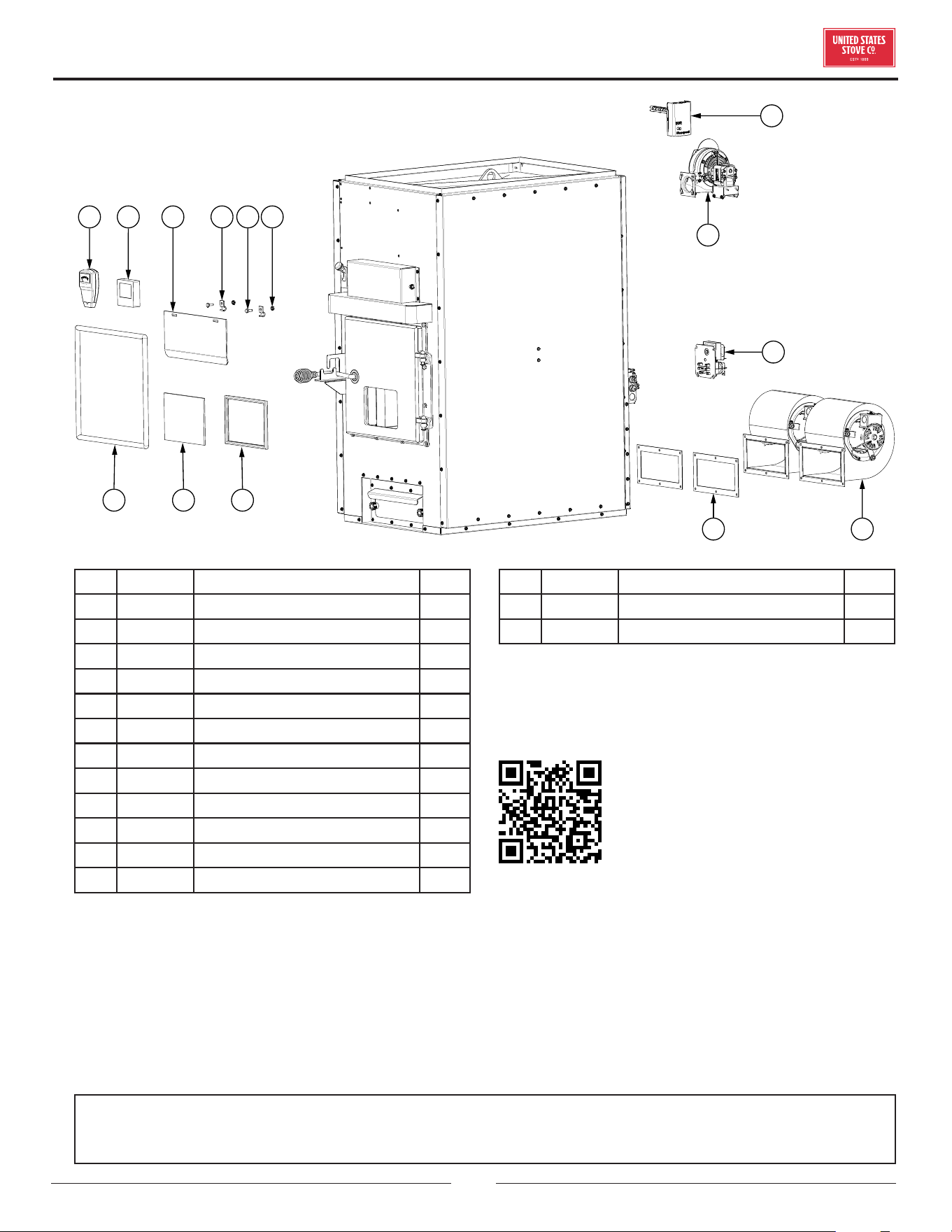

REPAIR PARTS

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

Key Part # Description Qty

1 88126 Door Gasket 5 ft

2 892686 Door Glass 1

3 88087 Glass Gasket 30”

4 80697 Moisture Meter 1

5 80779 Digital Wall Thermostat 1

6 893794 Smoke Curtain 1

7 23787 Clip, Smoke Door (C000079) 2

8 83339 1/4-20 x 3/4 Hex Bolt 2

9 83250 1/4-20 Kep Nut (Black) 2

10 80145 Limit Control 1

11 80884 Blower, Forced Draft Mh 1

12 80130 Transformer, Fan Center 1

Key Part # Description Qty

13 80594 Blower Assembly 2

14 89319 Blower Gasket 2

1 2 3

14 13

987654

To order parts:

Call 1-800-750-2723 Ext 5051 or

www.MyReplacementParts.com

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

REPAIR PARTS

Key Part # Description Qty

1 88353 Bae Blanket 2

2 893927 Top Bae (Set Of 2) 1

3 893928 Bottom Bae (Set Of 2) 1

4 88360 C-Cast Large 10

5 88362 C-Cast Small 2

6 88361 C-Cast Medium 2

7 893792 Trunk Assembly 1

8 88366 Trunk Gasket 1

9 893806 Retainer, Brick 1

10 89066A

Thin Brick (4-1/2 x 9)

Firebrick

11 893807 Retainer, Brick 1

12 D2030010

Thick Brick Straights

(4-1/2 x 9) Firebrick

13 893929

Thick Brick Straights

(4-1/2 x 9) Firebrick

14 40605 Cast Grate 1

To order parts:

Call 1-800-750-2723 Ext 5051 or

www.MyReplacementParts.com

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described in

the manufacturer’s instructions. Always use the manufacturer's specified spare part when replacement is necessary.

Service 01 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 03 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 05 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 07 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 02 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 04 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 06 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 08 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

SERVICE RECORD

NOTES

Numéro De Modèle:

HB1520

227 Industrial Park Rd., South Pittsburg, TN 37380 Ph. 800-750-2723

* Toutes les images de ce manuel sont à des fins d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre

nouveau radiateur. Le non-respect des instructions peut entraîner des dommages matériels,

des blessures corporelles ou même la mort. Une installation incorrecte pourrait annuler votre

garantie!

PRÉCAUTIONS :

• CHAUD LORSQU’IL FONCTIONNE. GARDER LES ENFANTS, LES VÊTEMENTS ET LES MEUBLES À L’ÉCART.

LE CONTACT PEUT ENTRAÎNER DES BRÛLURES DE LA PEAU.

• NE PAS UTILISER DE PRODUITS CHIMIQUES OU DE FLUIDES POUR ALLUMER LE FEU.

• NE PAS LAISSER LE POÊLE SANS SURVEILLANCE LORSQUE LA PORTE EST LÉGÈREMENT OUVERTE.

• NE PAS BRÛLER DE DÉCHETS, DE LIQUIDES INFLAMMABLES TELS QUE L’ESSENCE, LE NAPHTA OU L’HUILE

DE MOTEUR.

• NE PAS BRANCHER SUR UN CONDUIT OU UN SYSTÈME DE DISTRIBUTION D’AIR.

• TOUJOURS FERMER LA PORTE APRÈS L’ALLUMAGE.

• VOTRE CHEMINÉE DOIT ÊTRE INSPECTÉE AVANT L’INSTALLATION DE VOTRE NOUVEAU POÊLE À BOIS. VOUS

DEVEZ AUSSI PROCÉDER À L’INSPECTION DE VOTRE CHEMINÉE POUR DÉTECTER LES DÉPÔTS DE CRÉOSOTE UNE

FOIS PAR MOIS PENDANT LA SAISON DE CHAUFFAGE ET UNE FOIS PAR AN POUR UN CONTRÔLE ET UN NETTOYAGE.

Ce manuel décrit l’installation et l’utilisation de la fournaise au bois Hotblast, HB1520. Cette fournaise respecte les limites

d’émission de l’Environmental Protection Agency des États-Unis pour les fournaises au bois en 2020. Selon les conditions

d’essai spécifiques de l’EPA, il a été démontré que cette fournaise fournissait de la chaleur à un taux de 15 997 à 53 042 BTU/

hr. Cette fournaise a atteint un taux d’émission de particules de 0,13 lb/mmBtu lorsqu’elle a été testée selon la méthode

CSA B415.1-10 (*et une ecacité globale de 70 %). La puissance calorifique maximum générale de cette fournaise a été testée

à 65 258 Btu/hr.

ENREGISTREMENT DE GARANTIE

INTRODUCTION

Remarque: Enregistrez votre produit en utilisant votre téléphone intelligent avec le code QR. Conservez vos

reçus avec vos dossiers pour toute réclamation au titre de la garantie.

Vous pouvez également enregistrer votre produit en ligne sur www.usstove.com/support/product-registration

/ OU en téléchargeant l’application US Stove Company disponible pour iOS et Android.

Fournaise centrale au bois seulement

TOUS LES DROITS SONT RÉSERVÉS

Certifié selon UL-391-2006 (R2019),

Certifié selon : CSA B366.1-11 (R2020), et CSA B415.1:22

Signaler Le Numéro: 22-808

AGENCE AMÉRICAINE DE PROTECTION

DE L’ENVIRONNEMENT

Certifié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en

résulter. Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de

compromis de fortune lors de l’installation de ce radiateur. Contactez les responsables

locaux du bâtiment ou des pompiers pour connaître les permis, les restrictions et les

exigences d’installation dans votre région. NE JAMAIS UTILISER CE PRODUIT SANS

SURVEILLANCE.

AVERTISSEMENT SUR LA PROPOSITION 65 DE

LA CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques, y

compris le monoxyde de carbone, qui est connu dans l’État

de Californie pour provoquer le cancer, des anomalies

congénitales et / ou d’autres troubles de la reproduction.

Pour plus d’informations, visitez www.P65warnings.ca.gov

LISTE DE VÉRIFICATION DE L’INSTALLATION

S’il te plaît imprime

Nom du client: Numéro de Téléphone

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de Téléphone:

Nom du technicien d’installation: Numéro de Licence:

Votre poêle à bois ne doit être installé que par un installateur qualifié. Un installateur qualifié NFI peut être trouvé à www.nficertified.

org/public/find-an-nfi-pro/

ASSISTANCE TECHNIQUE

1-800-750-2723 poste 5050

Texte au 423-301-5624

Envoyez un e-mail à: customerservice@usstove.com

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualifiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la

garantie.

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: ___________________________________________________________________________________________

Système de cheminée: nouveau système de cheminée

Oui Non si oui, marque ______________________________________

Si non, date d’inspection du système de cheminée existant: ____________________________________________________________________

MISE EN SERVICE

Confirmer l’installation du tapis de foyer conformément aux instructions d’installation ...............................................................................

Confirmer le bon placement des pièces internes ..........................................................................................................................................................

Vérifier la solidité du joint de porte et de l’étanchéité de la porte ............................................................................................................................

Confirmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ..............................................................

Vérifier le fonctionnement des commandes pneumatiques .....................................................................................................................................

Confirmer que tous les tuyaux de fumée et le système de cheminée sont sécurisés et scellés ....................................................................

Confirmez que le poêle tire correctement lorsqu’il est allumé .................................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel .................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien

courant .......................................................................................................................................................................................................................................

Déclaration d’achèvement: En tant que personne qualifiée responsable des travaux ci-dessus, je confirme que l’appareil en tant que

travail associé a été installé conformément aux instructions du fabricant et en suivant les codes de construction et d’installation

applicables.

Signé: _____________________________________________ Nom en lettres moulées ____________________________ Date: ________________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

INSTRUCTIONS D’ASSEMBLAGE

DÉBALLAGE

1. Retirez tout emballage de la fournaise.

2. Retirez les pièces fournies, hors de la fournaise.

CONFIGURATION DE LA BRIQUE

RÉFRACTAIRE

Inspectez s’il y a des dommages. Veillez à ce que les briques

et le bouchon des cendres soient dans la bonne position et

en bon état (voir l’illustration pour la bonne disposition des

briques). REMARQUE : Les briques réfractaires sont mises en

place à l’aide de silicone pour éviter tout dommage pendant le

transport. Tenter de supprimer les briques réfractaires avant

l’utilisation peut entraîner des dommages.

CONFIGURATION DU PANNEAU EN FIBRE

CÉRAMIQUE

Inspectez s’il y a des dommages. Veillez à ce que le panneau

en fibre soit correctement positionné et ne soit pas cassé (voir

l’illustration pour la disposition correcte du panneau en fibre).

REMARQUE : Les panneaux en fibre céramique sont mis en

place à l’aide de silicone afin d’éviter tout dommage pendant le

transport. Tenter de retirer le panneau en fibre céramique avant

l’utilisation peut entraîner des dommages.

ASSEMBLAGE DE LA FOURNAISE

Votre fournaise nécessite les éléments suivants pour

l’assemblage ou l’installation par du personnel de service.

• Écran de cantonnement

• Poignée et loquet de la porte d’alimentation

• Couvercle avant/hotte

• Ventilateurs de distribution avec joints d’étanchéité

• Support de boîte de jonction

• Boîte de jonction et centre du ventilateur

• Ventilateur de tirage

• Sonde Honeywell

• Boîtier de filtre

• Branchements électriques

BOÎTE DE

JONCTION

VENTILATEURS DE

DISTRIBUTION

INTERRUPTEUR-

LIMITEUR

HONEYWELL

VENTILATEUR

DE TIRAGE

POUR LE SERVICE À LA CLIENTÈLE, APPELEZ : 800 750-2723 POSTE 5050

OUTILS ET MATÉRIAUX

La liste suivante contient les outils et matériaux requis pour

l’installation de votre fournaise.

• Lunettes et gants de sécurité

• Divers outils à main pour l’assemblage des composants.

(de préférence des outils électriques)

• Tous les matériaux de cheminée et de conduit de raccordement

requis pour votre installation particulière.

• Outils et fournitures de câblage électrique

• Tous les matériaux nécessaires à l’installation du réseau de

gaines (arrivée et évacuation d’air) (la boîte de retour d’air est

fournie avec l’unité)

ÉCRAN DE CANTONNEMENT

En utilisant deux (2) boulons ordinaires 1/4-20 × 1-1/4 po, deux

pinces (2) à écran de cantonnement et deux (2) écrous, fixez

l’écran de cantonnement au-dessus de la porte d’alimentation

en combustible, comme indiqué. Après l’installation, l’écran de

cantonnement doit pouvoir balancer librement vers la fournaise.

VUE EXTÉRIEURE DE L’UNITÉ

VUE INTÉRIEURE DE L’UNITÉ

POIGNÉE ET LOQUET DE LA PORTE

D’ALIMENTATION

Utilisez un (1) écrou et une (1) rondelle pour fixer la poignée au

poêle comme indiqué. Remarque : Ajustez la poignée selon les

besoins pour assurer une bonne étanchéité.

Utilisez deux (2) boulons 1/4-20 × 3/4 et deux (2) rondelles

pour fixer le loquet à l’unité.

INSTRUCTIONS D’ASSEMBLAGE

Utilisez trois (3) boulons 1/4-20 × 3/4, trois (3) rondelles

et trois (3) écrous 1/4-20 pour fixer le haut du loquet au bas du

loquet.

COUVERCLE AVANT/HOTTE

Utilisez les quatre (4) vis fournies n° 10A × 1/2 pour fixer

le capot avant à l’appareil, comme illustré.

VENTILATEURS DE DISTRIBUTION AVEC

JOINTS D’ÉTANCHÉITÉ

Fixez les deux souantes et les joints à l’unité à l’aide des

huit (8) boulons 1/4-20 × 3/4 fournis.

SUPPORT DE BOÎTE DE JONCTION

Fixez le support de la boîte de jonction à l’unité à l’aide des

quatre (4) vis nº 10A × 1/2 fournies.

BOÎTE DE JONCTION ET CENTRE DU

VENTILATEUR

Fixez la boîte de jonction au support de la boîte de jonction

à l’aide des deux (2) vis nº 10A × 1/2 fournies, comme indiqué.

Fixez le centre du ventilateur à la boîte de jonction à l’aide des

deux (2) vis fournies, comme indiqué.

VENTILATEUR DE TIRAGE

Fixez le ventilateur de tirage sur le côté arrière supérieur gauche

de l'appareil à l'aide des quatre (4) écrous kep 10-24 fournis.

SONDE HONEYWELL

Installez la sonde Honeywell dans le réseau de gaines au-dessus

de l’unité. REMARQUE : Le conduit est fourni à une longueur

prédéterminée d’environ 1 mètre (3 pi)

BOÎTIER DE FILTRE

Le boîtier de filtre est composé de 4 pièces, plus tout le matériel

nécessaire à l’assemblage.

Assemblez les côtés, le haut et le bas du boîtier de filtre à l’aide

de vingt (20) vis nº 10 A × 1/2 HX.

Si vos câbles BX ne s’agencent pas avec l’arrangement

précédent du haut, mesurez soigneusement et pratiquez une

encoche pour accommoder votre arrangement particulier de

câbles BX. Il existe diérentes configurations.

Fixez le boîtier de filtre à l’unité en utilisant un total de

dix (10) vis n° 10 A × 1/2 HX, cinq (5) de chaque côté.

INSTRUCTIONS D’ASSEMBLAGE

REMPLACEMENT DU FILTRE À AIR

Insérez un filtre à air 16 × 24 × 1 (non inclus).

INSTRUCTIONS D’ASSEMBLAGE

INSTALLATION

ATTENTION :

• LE NON-RESPECT DES INFORMATIONS CONTENUES

DANS CE MANUEL CONSTITUE UN DANGER QUI

PEUT ENTRAÎNER LA MORT, DES BLESSURES

CORPORELLES GRAVES ET/OU DES DOMMAGES

MATÉRIELS.

• VÉRIFIEZ VOS RÈGLEMENTS LOCAUX.

L’INSTALLATION DOIT EN RESPECTER LES RÈGLES.

• TOUJOURS RACCORDER CETTE FOURNAISE À UNE

CHEMINÉE ET LA VENTILER À L’EXTÉRIEUR. NE

JAMAIS VENTILER DANS UNE AUTRE PIÈCE OU À

L’INTÉRIEUR D’UN BÂTIMENT.

• NE RACCORDEZ PAS CETTE FOURNAISE À UN ÉVENT

À GAZ DE TYPE B EN ALUMINIUM. C’EST DANGEREUX

ET INTERDIT PAR LE NATIONAL FIRE PROTECTION

ASSOCIATION CODE. CETTE FOURNAISE

REQUIERT UNE CHEMINÉE EN MAÇONNERIE OU

UNE CHEMINÉE PRÉFABRIQUÉE HOMOLOGUÉE

POUR LES APPAREILS DE CHAUFFAGE DE TYPE

RÉSIDENTIEL OU DE BÂTIMENT. UTILISEZ UNE

CHEMINÉE D’UN DIAMÈTRE DE 15 CM (6 PO) OU

PLUS, SUFFISAMMENT HAUTE POUR PROCURER UN

BON TIRAGE.

• INSPECTEZ LE CONDUIT DE RACCORDEMENT ET LA

CHEMINÉE AVANT ET FRÉQUEMMENT PENDANT

LA SAISON DE CHAUFFAGE POUR DÉTECTER TOUT

DÉPÔT DE CRÉOSOTE OU DE SUIE DEVANT ÊTRE

ÉLIMINÉ.

• FOURNIR DE L’AIR POUR LA COMBUSTION DANS LA

PIÈCE OÙ SE TROUVE LA FOURNAISE. SI LA PRISE

D’AIR N’EST PAS DANS LA MÊME PIÈCE, L’AIR DOIT

LIBREMENT Y ACCÉDER.

• LES PIÈCES EN FONTE DOIVENT ÊTRE « RÔDÉES »

POUR ÉVITER LES FISSURES, NE FAITES QUE DE

PETITS FEUX LORS DE LA PREMIÈRE UTILISATION.

• POUR ÉVITER LES BLESSURES, NE LAISSEZ

PERSONNE UTILISER CETTE FOURNAISE S’IL N’EN

CONNAÎT PAS L’UTILISATION CORRECTE.

ATTENTION

LES GAZ PROVOQUÉS PAR LE BOIS FRAIS DOIVENT

ÊTRE BRÛLÉS, SINON ILS S’ACCUMULENT ET

EXPLOSENT. N’ÉTOUFFEZ JAMAIS UN FEU LORSQUE

VOUS AJOUTEZ DU BOIS FRAIS.

DANGER : RISQUE D’INCENDIE OU D’EXPLOSION.

NE PAS BRÛLER D’ORDURES, D’ESSENCE, D’HUILE DE

VIDANGE OU D’AUTRES LIQUIDES INFLAMMABLES.

AVERTISSEMENT : RISQUE D’INCENDIE.

• NE PAS FAIRE FONCTIONNER SI LE TIRAGE DU FEU

DÉPASSE 0,06 po W.C.

• NE STOCKEZ PAS DE CARBURANTS, DE PEINTURES,

DE DILUANTS, DE LIQUIDES INFLAMMABLES OU

D’AUTRES SUBSTANCES HAUTEMENT VOLATILES

DANS LA SALLE DE LA FOURNAISE.

ATTENTION!

LE NETTOYAGE DE LA CHAMBRE DE COMBUSTION,

DU TUYAU DE RACCORDEMENT ET DE LA CHEMINÉE

EST PARTICULIÈREMENT IMPORTANT À LA FIN DE

LA SAISON DE CHAUFFAGE POUR MINIMISER LA

CORROSION PENDANT LES MOIS D’ÉTÉ CAUSÉE

PAR L’HUMIDITÉ ACCUMULÉE DANS LES CENDRES

RESTANTES.

ATTENTION!

INSPECTEZ RÉGULIÈREMENT LES TUYAUX DE

RACCORDEMENT, LES JOINTS DES TUYAUX DE

RACCORDEMENT ET LES JOINTS D’ÉTANCHÉITÉ DES

TUYAUX DE RACCORDEMENT AFIN DE VOUS ASSURER

QUE LES FUMÉES ET LES GAZ DE COMBUSTION NE SONT

PAS ASPIRÉS DANS LE SYSTÈME DE CIRCULATION

D’AIR ET NE CIRCULENT PAS DANS CELUI-CI.

AVIS DE SÉCURITÉ :

L’INSTALLATION INADÉQUATE DE CETTE FOURNAISE

PEUT PROVOQUER UN INCENDIE DANS LA

MAISON. POUR VOTRE SÉCURITÉ, RESPECTEZ LES

INSTRUCTIONS D’INSTALLATION. COMMUNIQUEZ

AVEC LES RESPONSABLES EN BÂTIMENT OU LE

SERVICE D’INCENDIE LOCAL DE VOTRE SECTEUR

AU SUJET DES RESTRICTIONS ET EXIGENCES

D’INSPECTION À L’INSTALLATION DE VOTRE RÉGION.

SI CE N’EST DÉJÀ FAIT, NOUS RECOMMANDONS

L’INSTALLATION DE DÉTECTEURS DE FUMÉE.

ATTENTION :

SURFACES CHAUDES! TENEZ LES ENFANTS ÉLOIGNÉS.

NE PAS TOUCHER PENDANT LE FONCTIONNEMENT.

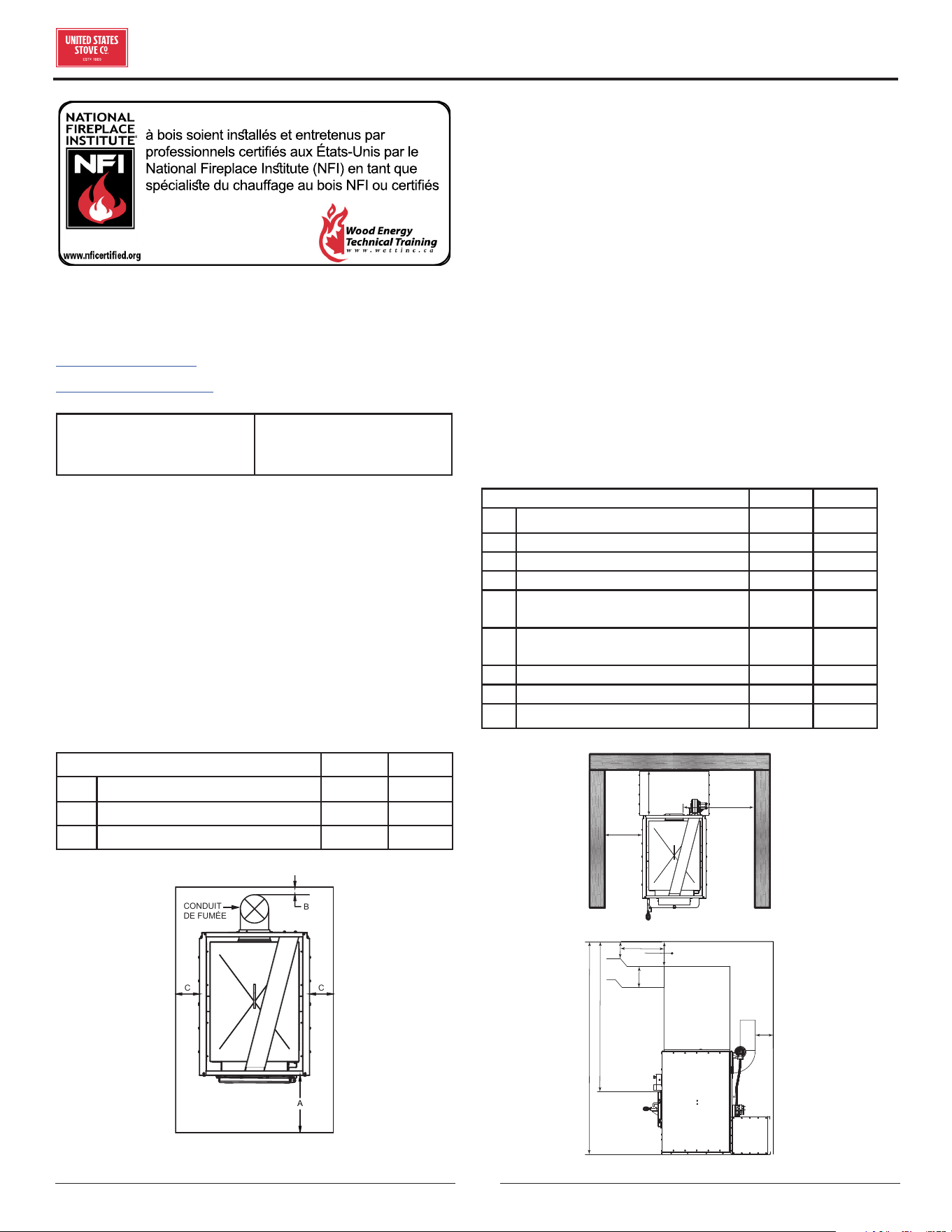

Nous recommandons que nos produits de foyer

des

au Canada par le

programme de formation

technique en énergie

du bois (WETT).

CERTIFIÉ

Votre appareil de chauage doit être installé par un technicien

qualifié NFI (États-Unis) ou WETT (Canada). Pour trouver

l'installateur qualifié le plus proche, rendez-vous sur :

https://nficertified.org,

https://www.wettinc.ca/,

Assemblé Hauteur x Largeur

x Profondeur :

1143 mm (45 po) x 645 mm

(25-3/8 po) x 1391 mm (54-

3/4 po)

PROTECTEUR DE PLANCHER

La fournaise doit être placée sur du béton plein, de la

maçonnerie pleine ou, si installé sur un plancher combustible,

sur un protecteur de plancher. Le protecteur de plancher est

requis pour orir une protection contre la chaleur, les braises et

cendres chaudes; il doit être incombustible, d’une surface pleine

et continue afin d’empêcher l’infiltration de braises et cendres

chaudes. La protection du sol doit comporter une valeur « R »

d’au moins 1,4. Reportez-vous aux instructions du fabricant

du protecteur de plancher pour les directives d’installation.

Le protecteur de plancher ou plancher incombustible doit se

prolonger sous la fournaise et de chaque côté comme indiqué

ci-dessous.

Dimension Pouces mm

A Devant 24 609,6

B Arrière du conduit 2 50,8

C Côté 8 203,2

CONDUIT

DE FUMÉE

DÉGAGEMENTS PAR RAPPORT AUX

MATÉRIAUX COMBUSTIBLES

L’installation de cette fournaise comprend l’alimentation

électrique, un réseau de gaines de retour d’air et un réseau

de gaines d’alimentation en air. Cette fournaise peut être

installée comme une fournaise au bois autonome uniquement.

Consultez la section d’installation de ce manuel pour vous

assurer que l’assemblage, l’installation et le fonctionnement

de votre nouvelle fournaise sont corrects. En cas d’installation

dans une zone équipée d’un ventilateur, celui-ci ne doit pas

créer de pression négative dans la pièce où la fournaise est

installée. Assurez-vous que les dégagements nécessaires

à l’entretien sont respectés lors de la localisation de votre

fournaise. Votre fournaise doit être installée comme indiqué

dans le présent manuel et en conformité avec tous les codes

locaux et nationaux. Il est de la plus grande importance que les

dégagements par rapport aux matériaux combustibles soient

strictement respectés à l’installation de la fournaise. Veuillez

vous référer au tableau et aux schémas ci-dessous quant aux

dégagements minimaux requis.

Dimension Pouces mm

D Mur arrière à la fournaise 26 661

E Mur latéral à la fournaise 16 407

F Mur latéral au conduit 25 635

G Mur arrière au conduit 18 458

Conduit de souage d’air

(le premier 1,83 m/6 pi)

6 153

Conduit de souage d’air (après le

premier 1,83 m/6 pi)

2 51

K Hauteur minimum du conduit 8 204

L Sommet de la porte au plafond 48 1220

M Hauteur minimum du plafond 75 1905

Mur arrière

Mur latéral

Plafond

Protecteur de plancher

(180 premiers cm/

6 premiers pieds)

INSTALLATION

RÉSEAU DE GAINES

Nous vous recommandons fortement de faire installer le

réseau de gaines d’air chaud par un spécialiste en chauage

résidentiel. Au cas où vous feriez l’installation vous-même,

consultez un technicien de chauage qualifié et suivez ses

recommandations concernant la méthode d’installation la plus

sûre et la plus ecace.

AIR SOUFFLÉ

Le conduit d’air soué doit être fabriqué en métal,

conformément à la norme NFPA 90B, 2-1.1. Les chambres de

répartition installées dans la fournaise doivent être fabriquées

en métal, en conformité avec NFPA 90B, 2-1.3. En installant

cette fournaise, la chambre de répartition de l’air soué doit

avoir une hauteur minimale de 61 cm (24 po) si le haut de

la première section verticale n’est pas à niveau avec le haut

de la première section horizontale du réseau de gaines. Si le

haut de la chambre de répartition est à niveau avec le haut de

la première section horizontale du réseau de gaines, alors la

hauteur minimale est de 38,1 cm (15 po).

RETOUR D’AIR

La prise de retour d’air de la fournaise se trouve à l’arrière de

l’unité. Le réseau de gaines doit être attaché mécaniquement

à l’unité ou à la boîte de souage avec des vis autotaraudeuses

pour assurer un bon fonctionnement.

INSTALLATION INDIVIDUELLE

Lors de l’installation de cette fournaise indépendante, respectez

tous les codes locaux et toutes les instructions de ce manuel,

y compris le dégagement par rapport aux combustibles, les

spécifications du protecteur de plancher et les avertissements

de sécurité.

20,5

28,5

Taille de la sortie du réseau de gaines de distribution d’air

CHEMINÉE PRÉFABRIQUÉE HOMOLOGUÉE

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

Votre fournaise au bois peut comporter une cheminée

préfabriquée ou en maçonnerie, s’agençant au diamètre de

l’évacuation. Si vous utilisez une cheminée préfabriquée, elle

doit respecter la norme UL 103 ou CSA-B365 et être de type HT

(649 °C – 2100 °F). Il est très important qu’elle soit installée

selon les spécifications du fabricant.

Si vous utilisez une cheminée en maçonnerie, il est important

qu’elle ait été construite selon les spécifications du Code

national du bâtiment. Elle doit être doublée avec un boisseau

d’argile réfractaire, du métal ou des tuiles d’argile scellées

ensemble avec un ciment réfractaire. (Les conduits ronds sont

les plus ecaces.)

Le diamètre intérieur du conduit de fumée doit être identique

au conduit d’évacuation des gaz de la fournaise. Un conduit

trop petit pourrait causer des problèmes de tirage, alors qu’un

conduit plus grand favoriserait le refroidissement rapide

des gaz, entraînant l’accumulation du créosote et le risque

d’incendie de cheminée. À noter que la cheminée, et non la

fournaise, crée l’eet de tirage; le rendement de votre fournaise

dépend directement du tirage adéquat par votre cheminée.

Ne branchez pas cette unité à une cheminée utilisée par un

autre appareil.

Les recommandations suivantes peuvent être utiles

à l’installation de votre cheminée :

• Elle doit s’élever au-dessus du toit à au moins 90 cm (3 pi) à

partir du point de contact le plus élevé.

• La partie extérieure du conduit doit être à double ou triple

paroi pour assurer un tirage adéquat.

• La cheminée doit dépasser toute partie de l’immeuble

ou autre obstruction, dans une distance de 3,04 m (10 pi) par

une hauteur de 61 cm (2 pi).

• L’installation d’une cheminée intérieure est toujours

préférable à une cheminée extérieure. La cheminée intérieure

se réchauera plus rapidement que l’extérieure qui est

refroidie par l’air ambiant hors de la maison. Le gaz y circulant

se refroidira donc plus lentement, réduisant l’accumulation

de créosote et le risque d’incendie de cheminée.

• Le tirage causé par la tendance à l’air chaud de s’élever sera

augmenté par une cheminée intérieure.

• Utiliser un pare-feu à l’extrémité de la cheminée exige une

inspection régulière pour s’assurer qu’il n’est pas obstrué et

ne réduit pas le tirage; il doit être nettoyé en cas d’utilisation

régulière.

• Hauteur minimum de la cheminée : 3,65 m (12 pi)

IMPORTANCE D’UN TIRAGE ADÉQUAT

Le tirage est la force qui déplace l’air de l’appareil vers la

cheminée. La quantité de tirage dans votre cheminée dépend

de sa longueur, de son emplacement géographique local, des

obstructions à proximité et d’autres facteurs. L’excès de tirage

peut causer des températures excessives dans l’appareil.

Un tirage inadéquat peut causer des retours de fumée dans

INSTALLATION

la pièce et l’obstruction de la cheminée. Un tirage inadéquat

causera des fuites de fumée dans la pièce, à travers les joints

de l’appareil et du conduit de raccordement. Un brûlage

incontrôlable ou une température excessive indiquent un tirage

excessif. Ne pas utiliser si le tirage de la cheminée dépasse

0,06 pouce d’eau/14,93 pascals. Le tirage peut être vérifié à

l’aide d’un indicateur de tirage ou un manomètre. Tenez compte

de l’emplacement de la cheminée pour vous assurer qu’elle

n’est pas trop proche des voisins ou dans une vallée pouvant

provoquer des conditions insalubres ou des nuisances.

CHEMINÉE EN MAÇONNERIE

Revêtement

Porte de

nettoyage

étanche

Protecteur

de plancher

Virole, 305 mm

(12 po) des briques

Mur inﬂammable

Dégagement de

25 mm (1 po) avec

le pare-feu

Chevron

Chapeau en béton

Solin

Dégagement

de 25 mm (1po)

Avant-toit

Solin

Revêtement en

argile réfractaire

avec vide d’air

Vers le poêle

ATTENTION :

SI VOUS UTILISEZ UNE CHEMINÉE EN MAÇONNERIE,

ASSUREZ-VOUS QU’ELLE EST CONSTRUITE DE

MANIÈRE SÉCURITAIRE ET EN BON ÉTAT. FAITES

VÉRIFIER LA CHEMINÉE PAR LE SERVICE DES

INCENDIES OU PAR UN INSPECTEUR.

Veillez à ce que la cheminée respecte les normes minimales

de la National Fire Protection Association (NFPA), en la

faisant inspecter par un professionnel. La cheminée ne doit

pas comporter de fissures, de mortier détaché ni d’autres

signes de détérioration et d’obstruction. Nettoyez la cheminée

avant d’installer et de faire fonctionner la fournaise. En cas de

raccordement de la fournaise avec une cheminée en maçonnerie

à travers un mur combustible, des méthodes spéciales sont

expliquées à la section « Passage pour conduit de raccordement

dans un mur combustible ».

AVERTISSEMENT :

NE PAS BRANCHER CETTE FOURNAISE À UN CONDUIT

DE FUMÉE UTILISÉ PAR UN AUTRE APPAREIL.

PASSAGE POUR CONDUIT DE RACCOR-

DEMENT DANS UN MUR COMBUSTIBLE

MÉTHODE A – Dégagement de 30,48 cm (12 po) par rapport

à l’élément du mur combustible : En utilisant une épaisseur

minimale de la brique de 89 mm (3,5 po) et une épaisseur

minimale de la paroi du boisseau en argile de 15,9 mm (5/8 po),

construisez un manchon de raccordement. Le boisseau d’argile

doit respecter la norme ASTM C315 (normes de spécification

des boisseaux d’argile réfractaire) ou son équivalent. Maintenez

un minimum de 30,48 cm (12 po) de briquetage entre le

boisseau d’argile et les matériaux combustibles du mur.

Le boisseau d’argile doit passer de la surface extérieure du

briquetage à la surface intérieure du doublage du conduit de

fumée, sans dépasser la surface intérieure. Coulez ou cimentez

fermement le boisseau d’argile à la doublure du conduit de

fumée.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

30 cm (304,8 mm, 12 po)

minimum aux matériaux

combuﬆibles

Cheminée en

maçonnerie

Conduit de cheminée

Doublage en

argile réfractaire

Conduit de

raccordement

Dégagement minimum

de 30 cm (12 po,

304,8 mm)

des briques

MÉTHODE B – Espace de dégagement de 22,86 cm (9 po)

par rapport à l’élément du mur combustible : En utilisant un

diamètre interne de 15,24 cm (6 po), la section de la cheminée

préfabriquée Solid-Pak homologuée avec un isolant de 2,54 cm

(1 po) ou plus, construisez un manchon de raccordement avec

un espace minimal de 22,86 cm (9 po) entre le mur extérieur de

la longueur de cheminée et les matériaux combustibles du mur.

Utilisez des supports de tôle métallique fermement fixés aux

surfaces murales sur tous les côtés afin de maintenir un espace

d’air de 22,86 cm (9 po). Lorsque vous fixez les supports à la

longueur de la cheminée, faites attention de ne pas perforer

la doublure de la cheminée (le mur intérieur de la cheminée

Solid-Pak). L’extrémité interne de la section de la cheminée

Solid-Pak doit être ajustée à l’intérieur du conduit de fumée en

maçonnerie, et être scellée avec un ciment réfractaire soluble à

base d’un autre liquide que l’eau. Utilisez également ce ciment

pour sceller la perforation dans le briquetage.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Conduit de

cheminée

Conduit de

raccordement

Dégagement

minimum de 5 cm

(9 po) (228,6 mm)

Nonsoluble

refractory

cement

Supports de

tôle d'acier

Cheminée en

maçonnerie

Utiliser des pièces

de cheminée

fabriquées pour

le ﬁxer solidement

au raccordement.

Vide d’air

Longueur de

cheminée

préfabriquée et

répertoriée, à

isolant solide.

Minimum Vide d’air

de 5 cm (9 po)

(228,6 mm)

Longueur de

cheminée

préfabriquée

Longueur de cheminée

à égalité avec le conduit

de fumée intérieur

MÉTHODE C – . Espace de dégagement de 15,24 cm (6 po)

par rapport à l’élément du mur combustible : En commençant

avec un gabarit minimal 24 (0,24 po/6,1 cm), un conduit de

raccordement en métal de 6 po (15,24 cm), et un coupe-feu

mural ventilé d’un gabarit 24 minimum, qui possède deux

canaux d’air de 1 po (2,54 cm) chacun, construisez un manchon

intramural. Une aire de séparation avec un isolant en fibre de

verre d’un minimum de 15,24 cm (6 po) devra séparer la surface

externe du coupe-feu mural et les matériaux combustibles.

Supporter le coupe-feu mural, et couvrez les extrémités avec un

support en tôle métallique de gabarit 24. Maintenez l’espace de

15,24 cm (6 po). Il faudra aussi que le support soit d'une taille

adaptée au conduit de raccordement en métal. Veillez à ce que

les supports soient solidement fixés aux surfaces murales sur

tous les côtés Assurez-vous que les attaches sont sécurisées

au conduit de raccordement métallique et qu’elles ne pénètrent

pas la doublure du conduit de fumée.

Cheminée en

maçonnerie

Supports de

tôle d'acier

Conduit de cheminée

Conduit de

raccordement

Le dégagement minimum de la cheminée aux

supports en tôle d’acier et aux matériaux

combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun (25,4 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun. (25,4 mm)

Fabriqués en

tôle d’acier

Isolant de ﬁbre de

verre d’un minimum

de 152,4 mm (6 po)

MÉTHODE D – Dégagement de 5,08 cm (2 po) par rapport

à l’élément du mur combustible : Commencez par une section

d’une cheminée solid-pak préfabriquée homologuée d’au moins

30,4 cm (12 po), avec un isolant de 2,54 cm (1 po) ou plus, et au

diamètre interne de 20,3 cm (8 po) (soit 5,1 cm [2 po] de plus

que le conduit de raccordement de 15,24 cm [6 po]). Utilisez

ceci comme passage mural pour un conduit de raccordement

en métal à simple paroi d’un calibre minimum 24. Gardez la

section solid-pak concentrique et espacée de 2,54 cm (1 po)

du conduit de raccordement de la cheminée par des plaques

de tôle métallique aux extrémités de la section de la cheminée.

Couvrez les ouvertures et la section de support de la cheminée

aux extrémités; utilisez des supports de tôle métallique de

gabarit 24. Veillez à ce que les supports soient solidement

fixés aux surfaces murales sur tous les côtés Assurez-vous

que les attaches utilisées pour fixer le conduit de cheminée ne

pénètrent pas dans le revêtement intérieur.

Le dégagement minimum de la

cheminée aux supports en tôle

d’acier et aux matériaux combuﬆibles

eﬆ de5 cm (2 po) (51 mm)

Conduit de

raccordement

Conduit de cheminée

Cheminée

en maçonnerie

Supports de

tôle d'acier

Conduit de

raccordement

Supports de

tôle d'acier

Vide d’air de

5 cm (2 po)

(51 mm)

Longueur de

la cheminée

Section de

cheminée

1 po Vide d’air

de (26 mm) à

la longueur de

cheminée

Dégagement minimum

de 5 cm (2 po) (51 mm)

REMARQUES :

• Les connecteurs d'une cheminée de maçonnerie, à l’exception

de la méthode B, doivent traverser en section continue le

système de passage intramural et le mur de la cheminée, sans

toutefois dépasser la surface de la doublure

• Un conduit de raccordement ne doit pas traverser un grenier

ou un comble, un plancher, un placard, un plafond ou un

espace un vide de construction.

CONDUIT DE RACCORDEMENT DE LA

CHEMINÉE

Ins taller

l’extrémité

ondulée en

direction du

poêle.

Pente de 6 mm (1/4 po) par

longueur de 305 mm (12 po)

Pièce mâle orientée

vers le bas

3 vis

Vers l’appareil

Direction de

l’écoulement

des gaz de la

cheminée

Votre conduit de raccordement et la cheminée doit être du

même diamètre que la sortie de la fournaise. Si ce n’est pas le

cas, nous vous suggérons de contacter votre revendeur afin de

vous assurer qu’il n’y aura pas de problème de tirage.

La conduite de la fournaise est en acier aluminé ou laminé

à froid, d’une épaisseur minimale de 0,53 mm (0,021 po). Il est

strictement interdit d’utiliser de l’acier galvanisé.

Votre raccord doit être assemblé de manière à ce que la

section mâle (extrémité ondulée) soit orientée vers le bas.

Attachez chaque section les unes aux autres avec trois vis

INSTALLATION

autotaraudeuses, à égale distance. Scellez chaque joint avec du

ciment à calorifère.

Le tuyau doit être court et droit. Toutes les sections installées à

l’horizontale doivent avoir une pente d’au moins 6 mm (1/4 po)

sur 305 mm (1 pi), avec l’extrémité supérieure de la section

orientée vers la cheminée. Toute installation avec un tuyau

de fournaise à course horizontale doit être conforme à NFPA

211. Vous pouvez contacter la NFPA (National fire Protection

Association) et demander les plus récentes normes NFPA 211.

Pour assurer un bon tirage, la longueur totale du tuyau de la

fournaise ne doit pas dépasser 2,4 à 3,04 m (8 à 10 pi). (Sauf

en cas d’installation verticale, où le système d’évacuation de

la fumée d’un toit de style cathédrale peut être beaucoup plus

long et se brancher sans problème à la cheminée du plafond de

la pièce.)

Il ne devrait jamais y avoir plus de deux coudes à 90 degrés

dans le système d’évacuation de la fumée.

L’installation d’un « stabilisateur de tirage barométrique »

(registre du foyer) sur un système d’évacuation de la fumée est

interdite.

Ne pas utiliser avec un registre de tirage clapet. Avec les

fournaises à combustion contrôlée, le tirage est réglé à l’entrée

de l’air de combustion dans la fournaise et non à l’évacuation.

CHEMINÉE PRÉFABRIQUÉE

L’utilisation d’une cheminée préfabriquée en métal exige le

respect des instructions d’installation du fabricant. Vous devez

aussi acheter (auprès du même fabricant) et installer l’ensemble

du support de plafond ou un manchon de raccordement et une

section en « T », des pare-feu (là où requis), un écran d’isolation,

un solin de toit, un chapeau de cheminée, etc. Maintenez les

dégagements adéquats par rapport à la construction, comme

recommandé par le fabricant. La cheminée doit s’élever au-

dessus du toit ou d’autres obstructions, pour la sécurité et le

bon tirage.

Bouchon

homologué

Maintenir un

dégageme

nt de 5,08

cm (2 po)

Cheminée

homologuée

Support de

plafond

Support de

plafond

Conduit de

raccordement

* Reportez-vous

aux espaces de

dégagement des

combustibles

Mur inflammable

Protecteur

de plancher

Au poêle

Collet

d’étanchéité

Solin

Cheminée

homologuée

Bouclier

d’isolation

dugrenier

Dégageme

nt spécifié

Conduit de

raccordement

Solives de

plafond

combustibles

Au poêle

UTILISATION

NE JAMAIS FAIRE FONCTIONNER CE PRODUIT SANS SURVEILLANCE

PRÉCAUTIONS : RISQUES D’INCENDIE DANS LA MAISON

• NE PAS ENTREPOSER LE BOIS SUR LE PROTECTEUR

DE PLANCHER, SOUS LE(S) TUYAU(X) DE POÊLE

OU À TOUT AUTRE ENDROIT À L’INTÉRIEUR DES

DÉGAGEMENTS AUX SURFACES COMBUSTIBLES

SPÉCIFIÉS POUR CET APPAREIL.

• NE JAMAIS FAIRE FONCTIONNER L’APPAREIL SI LES

CONDUITS SECONDAIRES, LES PANNEAUX EN FIBRE

OU L’ISOLATION ONT ÉTÉ RETIRÉS.

PRÉCAUTIONS DE SÉCURITÉ PENDANT

LE FONCTIONNEMENT

• NE JAMAIS SURCHAUFFER CET APPAREIL EN

FAISANT DES FEUX EXCESSIVEMENT CHAUDS, CAR

CELA POURRAIT PROVOQUER UN INCENDIE DANS

LA MAISON OU LE BÂTIMENT. VOUS SURCHAUFFEZ

L’APPAREIL S’IL COMMENCE À BRILLER OU

À DEVENIR ROUGE.

• NE JAMAIS FAIRE DE FEUX TROP IMPORTANTS

DANS CE TYPE D’APPAREIL CAR CELA POURRAIT

ENDOMMAGER LA BOÎTE À COMBUSTION OU

PROVOQUER DES FUITES DE FUMÉE.

• NE PAS FAIRE DE FEU TROP PRÈS DE LA VITRE.

• CHAUD LORSQU’IL FONCTIONNE. GARDER LES

ENFANTS, LES VÊTEMENTS ET LES MEUBLES

À DISTANCE. LE CONTACT PEUT ENTRAÎNER

DES BRÛLURES DE LA PEAU. NE PAS TOUCHER

L’APPAREIL AVANT QU’IL AIT REFROIDI.

• FOURNIR UN AIR SUFFISANT POUR LA COMBUSTION

DANS LA PIÈCE OÙ L’APPAREIL EST INSTALLÉ.

• INSPECTER LA DOUBLURE DE CHEMINÉE TOUS

LES 60 JOURS. REMPLACER IMMÉDIATEMENT LA

DOUBLURE SI ELLE ROUILLE OU SI ELLE LAISSE

ÉCHAPPER DE LA FUMÉE DANS LA PIÈCE.

• LES TENTATIVES D’ATTEINDRE DES TAUX DE

PUISSANCE CALORIFIQUE QUI DÉPASSENT

LES SPÉCIFICATIONS DE CONCEPTION DE LA

FOURNAISE PEUVENT ENTRAÎNER DES DOMMAGES

PERMANENTS À LA FOURNAISE.

AVERTISSEMENT : RISQUE D’EXPLOSION

• NE JAMAIS UTILISER DE PRODUITS CHIMIQUES,

D’ESSENCE, DE COMBUSTIBLE POUR LANTERNE DE

TYPE ESSENCE, DE KÉROSÈNE, D’ALLUME-FEU POUR

CHARBON DE BOIS OU DE LIQUIDES INFLAMMABLES

SIMILAIRES POUR ALLUMER OU « RAFRAÎCHIR » UN

FEU DANS L’APPAREIL.

• GARDER TOUS LES LIQUIDES INFLAMMABLES, EN

PARTICULIER L’ESSENCE, HORS DE LA PROXIMITÉ

DE L’APPAREIL, QU’IL SOIT UTILISÉ OU ENTREPOSÉ.

Votre appareil de chauage a été conçu pour brûler uniquement

du bois naturel bien sec; aucun autre matériau ne doit être

brûlé. Tout type de bois naturel bien séché peut être utilisé dans

votre poêle, mais certaines variétés ont un meilleur rendement

énergétique que d’autres. Des rendements plus élevés et des

émissions plus faibles résultent généralement de la combustion

de bois feuillus séchés à l’air par rapport aux bois tendres ou aux

bois feuillus trop verts ou fraîchement coupés. Les ressources

suivantes vous aideront à connaître les caractéristiques de

combustion des diérentes espèces de bois :

http://firewoodresource.com/firewood-btu-ratings/; ou https://

forestry.usu.edu/forest-products/wood-heating

L’utilisation de cette fournaise au bois d’une manière non

conforme au manuel du propriétaire annulera votre garantie

et elle est contraire aux règlements fédéraux. Les déchets et

autres matériaux inflammables ne devraient pas être brûlés

dans votre poêle. NE PAS BRÛLER :

1. des ordures;

2. des déchets de tonte ou résidus de jardin;

3. des matériaux contenant du caoutchouc, incluant

les pneus;

4. des matériaux contenant du plastique;

5. des déchets de produits du pétrole, des peintures

ou diluants à peinture, ou des produits d’asphalte;

6. des matériaux contenant de l’amiante;

7. des débris de construction ou de démolition;

8. des traverses de voie ferrée ou du bois traité sous pression;

9. du fumier ou des restes d’animaux;

10. du bois flotté salé ou d’autres matériaux précédemment

saturés d’eau salée;

11. du bois non séché; ou

12. des produits du papier, du carton, du contreplaqué, ou

du panneau de particules. L’interdiction de brûler ces

matériaux n’interdit pas l’utilisation d’allume-feu fabriqués

à partir de papier, de carton, de sciure de bois, de cire et

de substances similaires pour allumer un feu dans une

fournaise au bois concernée.

La combustion de ces matériaux peut entraîner le dégagement

de fumées toxiques ou rendre la fournaise inecace et

provoquer de la fumée. Le bois mort gisant sur le sol de la forêt

doit être considéré comme humide et nécessite un temps de

maturation complet. On peut généralement considérer que

le bois mort sur pied a séché aux 2/3 environ. De plus petits

morceaux de bois sècheront plus rapidement. Toutes les bûches

excédant 15,2 cm (6 po) de diamètre doivent être fendues. Le

bois ne doit pas être entreposé directement sur le sol. L’air doit

pouvoir circuler à travers la corde de bois. Un espace de 61 à

121,9 cm (24 à 48 po) doit être laissé entre chaque rangée de

bûches, qui doivent être placées dans un endroit comportant

le plus d’ensoleillement possible. La couche externe du bois

doit être protégée des éléments, mais pas la surface latérale.

Pour savoir si le bois est prêt à brûler, il sut de vérifier les

extrémités des pièces. Si des fentes rayonnent dans toutes les

directions à partir du centre, le bois est sans doute assez sec

pour être brûlé. Si votre bois grésille quand il brûle, même si

la surface est sèche, il n’est peut-être pas entièrement sec et

doit être laissé à sécher plus longtemps. Il est EXTRÊMEMENT

IMPORTANT d’utiliser uniquement du BOIS SEC dans votre

poêle à bois. Le bois doit avoir séché pendant 9 à 15 mois afin

que la teneur en humidité (en poids) soit réduite à moins de

20 % du poids de la bûche. Il est très important de garder à

l’esprit que même si le bois est coupé depuis un, deux ou même

trois ans, il n’est pas nécessairement sec et a peut-être été

entreposé dans des conditions médiocres. Sous des conditions

extrêmes, il peut pourrir au lieu de sécher. On ne saurait trop

insister sur ce point : la grande majorité des problèmes liés au

fonctionnement d’un poêle à bois sont dus à l’utilisation d’un

bois trop humide ou séché dans de mauvaises conditions. Ces

problèmes peuvent être :

• problèmes d’allumage

• accumulation de créosote causant des feux de cheminée

• faible rendement énergétique

• noircissement des fenêtres

• combustion incomplète des bûches

Ne brûlez pas de bûches fabriquées de sciure de bois

imprégnée de cire ou des bûches contenant des additifs

chimiques.

TESTER VOTRE BOIS

• Une fois la fournaise bien réchauée, placez un morceau de

bois fendu (environ 12,7 cm/5 po de diamètre) parallèle à la

porte sur le lit de braises rouges.

• Réglez toutes les commandes d’air au maximum et fermez

la porte. Le bois a séché de manière appropriée s’il s’allume

dans les 90 secondes après qu’il soit placé dans la fournaise.

Si l’allumage est plus long, votre bois est humide.

• Longueur maximum de bûche : 58,5 cm (23 po).

Si votre bois sie et que de l’eau ou de la vapeur s’échappe aux

extrémités du morceau, votre bois est trempé ou fraîchement

coupé (vert). N’utilisez jamais ce bois dans votre poêle. De

grandes quantités de créosote peuvent se déposer dans votre

cheminée, créant ainsi les conditions potentielles d’un incendie

de cheminée.

PANNE D’ÉLECTRICITÉ

NE PAS ajouter de combustible lorsque survient une panne

d’électricité, retirez tous les filtres à air et réduisez l’air de

combustion au minimum. Gardez bien à l’œil la fournaise jusqu’à

ce que l’électricité soit de retour.

AVERTISSEMENT D’ALTÉRATION

Cette fournaise au bois a un taux de combustion bas

minimum fixé par le fabricant qui ne doit pas être modifié.

La réglementation fédérale interdit de modifier ce réglage ou de

faire fonctionner cette fournaise au bois d’une manière non

conforme aux instructions d’utilisation de ce manuel.

EFFICACITÉS

L’ecacité peut être basée sur le pouvoir calorifique inférieur

(PCI) ou le pouvoir calorifique supérieur (PCS) du combustible.

Le pouvoir calorifique inférieur, c’est lorsque l’eau quitte le

processus de combustion sous forme de vapeur; dans le cas

des poêles à bois, c’est l’humidité dans le bois brûlé qui quitte

le poêle sous forme de vapeur. Le pouvoir calorifique supérieur,

c’est lorsque l’eau quitte le processus de combustion sous

forme entièrement condensée. Dans le cas des poêles à bois,

ceci voudrait dire que les gaz d’évacuation sont à la température

de la pièce en quittant le système, et donc, les calculs utilisant

cette valeur de chaleur considèrent l’élévation de la chaleur

dans la cheminée comme une perte d’énergie. Ainsi, l’ecacité

calculée en utilisant le pouvoir calorifique inférieur du bois sera

plus élevée que celle calculée en utilisant le pouvoir calorifique

supérieur. La meilleure façon d’atteindre des ecacités

optimales est d’apprendre les caractéristiques de brûlage de

votre appareil et du bois bien séché. Des taux de combustion

plus élevés ne sont pas toujours meilleurs; après qu’un bon feu

est établi, un taux de combustion plus bas peut être la meilleure

option pour un chauage ecace. Un taux de combustion plus

bas ralentit la sortie du flux de chaleur utilisable hors de la

maison par la cheminée, et il consume également moins de bois.

AVIS – BRÛLAGES INITIAUX POUR DURCIR

LA PEINTURE

EN RAISON DES TEMPÉRATURES DE FONCTIONNEMENT

ÉLEVÉES, CET APPAREIL EST RECOUVERT D’UNE PEINTURE

SPÉCIALE HAUTE TEMPÉRATURE QUI NÉCESSITE UNE

SÉRIE DE BRÛLAGES FAIBLES À MOYENS POUR DURCIR

COMPLÈTEMENT AFIN D’ASSURER SA DURABILITÉ ET SA

DURÉE DE VIE.

Le durcissement correct de la peinture haute température

nécessite une série de trois brûlages initiaux. Il faut laisser

refroidir l’appareil entre chaque brûlage. Les deux premiers

brûlages doivent être de petits feux à basse température

(120 °C/250 °F) d’une durée de 20 minutes chacun.

Le troisième feu doit être à une température d’environ

260 °C/500 °F pendant 20 minutes. Prévoyez une ventilation

transversale adéquate pour évacuer toute fumée ou odeur

causée par les premiers feux.

Avis : N’utilisez que du combustible à base de bois solide! Ne

pas brûler de déchets, ni de liquides inflammables. N’utilisez

pas de charbon. Cet appareil n’est pas conçu pour accueillir

le flux d’air (tirage) nécessaire pour brûler correctement du

charbon ou des produits à base de charbon. Ne surélevez pas le

feu à l’aide de grilles ou de fers. Faites le feu directement sur la

brique réfractaire.

UTILISATION

INSTRUCTIONS POUR LE

RAVITAILLEMENT EN CARBURANT

Pour que cette unité produise un minimum optimal d’émissions,

il est essentiel de ne brûler que du bois de corde bien séché.

Brûler du bois humide a un impact négatif sur l’ecacité de

votre poêle et mène à une accélération de l’accumulation de

créosote dans la cheminée. Pensez à l’environnement et ne

brûlez que du bois séché

ATTENTION :

NE PAS LAISSER L’APPAREIL SANS SURVEILLANCE

AVEC LA PORTE OUVERTE.

AVERTISSEMENTS :

• NE JAMAIS SURCHAUFFER VOTRE POÊLE. SI

DES PARTIES DE CE POÊLE COMMENÇAIENT

À ROUGEOYER, IL S’AGIT D’UNE SURCHAUFFE.

RÉAJUSTER LE CONTRÔLE DE PRISE D’AIR À UN

RÉGLAGE INFÉRIEUR.

• L’INSTALLATION D’UN SUPPORT À BÛCHES OU

D’UNE GRILLE N’EST PAS RECOMMANDÉE DANS

VOTRE POÊLE À BOIS. ÉTABLIR LE FEU DE BOIS

DIRECTEMENT SUR LA BRIQUE RÉFRACTAIRE.

• NE JAMAIS PLACER DE BOIS AU-DESSUS

DU DOUBLAGE DE BRIQUE DANS LA BOÎTE

À COMBUSTION.

• LES TENTATIVES D’ATTEINDRE DES TAUX DE

PUISSANCE CALORIFIQUE QUI DÉPASSENT

LES SPÉCIFICATIONS DE CONCEPTION DE LA

FOURNAISE PEUVENT ENTRAÎNER DES DOMMAGES

PERMANENTS À LA FOURNAISE.

FONCTIONNEMENT GÉNÉRAL

DE LA FOURNAISE

Contrôle de limite Honeywell

Ce dispositif, monté dans le réseau de gaines, juste au-

dessus de la sortie d’air au sommet de la fournaise, fonctionne

conjointement avec un thermostat mural, et actionne les

ventilateurs de distribution et le ventilateur de combustion à

l’arrière de la fournaise. Les réglages d’usine sont 100/150/200.

Le réglage du thermostat mural commande le temps de

MARCHE du ventilateur de combustion. Si la température est

inférieure au réglage du thermostat mural, le ventilateur de

combustion se met en MARCHE. (Réglage recommandé de 5

à 10 degrés de plus que les autres thermostats de chauage).

Les deux premières valeurs de réglage du contrôle de limite

font fonctionner les ventilateurs de distribution. Dès que la

température de la chambre de répartition atteint la deuxième

valeur de réglage du contrôle de limite, les ventilateurs de

distribution se mettent en marche. Si la température tombe

sur la première valeur de réglage, le ventilateur de distribution

s’arrête. Le ventilateur de combustion s’arrête lorsque le four

atteint la troisième valeur de réglage du contrôle de limite. Une

fois que la température descend en dessous de cette valeur de

réglage et que le thermostat mural continue à demander du

chauage, le ventilateur de combustion se remet en marche.

La valeur de 200° est une limite préréglée en usine pour le

ventilateur de combustion et ne doit jamais être modifiée. Cela

pourrait entraîner des températures excessives dans la boîte à

combustion et endommager définitivement celle-ci.

PROCÉDURE DE CHARGEMENT

DE LA FOURNAISE

Démarrage de votre fournaise

1. Assurez-vous que le thermostat mural est réglé au

maximum et que votre ventilateur de combustion

fonctionne à l'arrière de la fournaise.

2. Fermez le registre de rotation sur le ventilateur de

combustion et réglez le registre barométrique à l'avant de

la fournaise sur OUVERT en déplaçant le bouton vers le bas

et en le déplaçant dans la fente inférieure.

OUVRIR

AUTO

OUVRIR

3. Démarrer le feu avec environ 12 lbs. de bois d'allumage,

qui seront plusieurs petites bandes de bois, 1-1/2 à 2-1/2

pouces de large, environ 12 à 15 pouces de profondeur dans

le fond de la chambre de combustion. Laissez la porte de

UTILISATION

chargement du combustible légèrement ouverte pour

assurer un bon allumage du petit bois. Assurez-vous que

le ventilateur de combustion est allumé et que son registre

est fermé, puis réglez le bouton pour OUVRIR le registre

barométrique.

4. Une fois que le bois d'allumage est complètement

enflammé, ajoutez 12 à 15 autres de bois d'allumage, ce qui

correspondra à peu près à la même quantité que la charge

initiale.

5. Laissez la porte légèrement ouverte pendant trois à cinq

minutes (3-5 min) pour assurer un allumage complet de la

deuxième charge de bois d'allumage.

6. Une fois que la deuxième charge de bois d'allumage est

complètement allumée, vous pouvez fermer la porte et

déplacer le bouton situé à l'avant de l'appareil sur AUTO,

ce qui permet au registre barométrique de fonctionner

librement. Après 15 minutes, ouvrez complètement le

registre du ventilateur de combustion.

7. Une fois que le bois d'allumage brûle jusqu'à environ 8

livres, ce qui devrait être au point que le bois d'allumage se

décompose en un lit complet de braises, la précharge peut

être ajoutée dans la chambre de combustion. La précharge

devrait être constituée d'environ 40 livres de bois de

chauage correctement assaisonné, ce qui devrait être

d'environ 6 à 8 morceaux de bois.

8. Après avoir chargé la précharge, fermez la porte et assurez-

vous que le ventilateur de combustion est en marche.

9. Prévoyez environ une heure (1 heure) pour que la précharge

brûle à environ 10-12 livres. ou lorsque tout le bois préchargé

se décomposera en braises. Vous devriez maintenant avoir

un lit de charbon de plusieurs pouces de profondeur au

fond de la chambre de combustion.

10. Le but de la combustion de précharge est d'établir un lit

de charbon approprié avant d'insérer la charge principale

de bois. Avoir un lit de charbon approprié est la clé d'un

allumage complet de la charge de bois principale et du

maintien des températures correctes de la chambre de

combustion pour obtenir les meilleures émissions et

l'ecacité de la fournaise.

11. Une fois que vous avez terminé la combustion préalable,

vous pouvez insérer votre chargement principal de bois de

chauage.

12. La charge principale doit être de la même taille ou de la

même quantité que la précharge, environ 40 livres de bois

de corde, 6 à 8 pièces.

13. Essayez de garder des espaces entre les morceaux de bois

pour faciliter l'allumage et maintenir un bon feu.

CHARGEMENT PRINCIPAL DE BOIS

DE CHAUFFAGE

• Assurez-vous que le ventilateur de combustion est sur

MARCHE, et ouvrez la porte d’alimentation pour insérer la

charge principale de bois de chauage.

• Après le chargement, laissez la porte d’alimentation

légèrement ouverte pendant cinq minutes (5 min) pour

permettre un bon allumage, puis fermez la porte.

• Le clapet du ventilateur de combustion doit être ouvert.

• La durée de combustion de la charge principale dépend

de la température à laquelle le thermostat mural est réglé.

Un réglage plus bas du thermostat devrait se traduire par

une durée de combustion plus longue, car cela permet au

ventilateur de combustion de rester éteint pendant de plus

longues périodes. Un réglage plus élevé du thermostat

permet d’activer et de désactiver plus souvent le ventilateur

de combustion, avec pour résultat une combustion plus

chaude, mais de plus courte durée bien sûr. Cependant, les

températures extérieures plus froides et la construction de

votre maison (isolation) jouent un rôle important dans la

capacité du thermostat à maintenir la température fixée.

FUMÉE VISIBLE

La quantité visible de fumée produite peut être une méthode

ecace pour déterminer l’ecacité du processus de

combustion aux réglages établis. La fumée visible est composée

de combustible non brûlé et de l’humidité s’échappant de votre

poêle. Apprenez comment ajuster les réglages d’air de votre

unité afin de produire la plus petite quantité de fumée visible.

Le bois incorrectement séché a une teneur élevée en humidité

et produira un excès de fumée visible et un mauvais brûlage.

Utilisez le doseur d’humidité inclus pour vérifier que votre bois

a une teneur en humidité de 20 % ou moins.

CONDUITS D’AIR

Les conduits d’air assemblés dans cette unité sont conçus

pour orir un mélange précis d’air secondaire et assurer une

plus grande ecacité. Tout endommagement ou détérioration

de ces conduits peut réduire l’ecacité de la combustion.

Les conduits d’air sont maintenus en position par des vis ou des

goupilles. Placez-les de chaque côté du conduit et retirez-les

pour le retrait et le remplacement du conduit.

UTILISATION

ENTRETIEN

ATTENTION :

NE PAS SURCHAUFFER L’APPAREIL. SI UNE PARTIE DE

L’APPAREIL EST ROUGE, C’EST QU’IL Y A SURCHAUFFE.

FERMEZ LA PORTE ET LE CLAPET IMMÉDIATEMENT

POUR RÉDUIRE L’APPORT D’AIR ET RALENTIR LE FEU.

ATTENTION :

LES FEUX À COMBUSTION LENTE POUR UNE

UTILISATION PROLONGÉE OU LA COMBUSTION DE BOIS

VERT PEUVENT PROVOQUER UNE ACCUMULATION

EXCESSIVE DE CRÉOSOTE. L’ALLUMAGE DE CRÉOSOTE

OU LA SURCHAUFFE PEUVENT PROVOQUER UN

FEU DE CHEMINÉE. LES FEUX DE CHEMINÉE SONT

EXTRÊMEMENT CHAUDS ET SUSCEPTIBLES

D’ENFLAMMER LES MATÉRIAUX COMBUSTIBLES

ENVIRONNANTS. EN CAS DE FEU DE CHEMINÉE,

APPELEZ IMMÉDIATEMENT LE SERVICE D’INCENDIE!

CRÉOSOTE ET SUIE – FORMATION

ET NÉCESSITÉ DE L’ÉLIMINER

La combustion lente du bois combine les produits de la

combustion avec l’humidité pour former un résidu de suie qui

s’accumule sur la doublure du conduit de fumée. Cette suie,

lorsqu’elle s’enflamme, produit un feu extrêmement chaud.

La cheminée doit être inspectée au moins deux fois par mois

pendant la saison de chauage pour déterminer si des dépôts

de créosote ou de suie se sont formés. Si des dépôts de créosote

ou de suie se sont accumulés, il faut les enlever afin de réduire

le risque de feu de cheminée. Les feux de cheminée brûlent à

une très grande chaleur. Si la cheminée prend feu, appelez

immédiatement le service des incendies, puis réduisez le feu

en fermant le contrôle de l’air d’admission. Versez une grande

quantité de gros sel, de bicarbonate de soude ou de cendres

froides sur le feu dans la boîte à combustion.

L’ACCUMULATION DE CRÉOSOTE PROVOQUE DES FEUX DE

CHEMINÉE. VOUS DEVEZ VÉRIFIER (OU FAIRE VÉRIFIER

PAR UN RAMONEUR QUALIFIÉ) L’ABSENCE DE DÉPÔTS DE

CRÉOSOTE DANS VOTRE CHEMINÉE AU MOINS UNE FOIS

PAR MOIS PENDANT LA SAISON DE CHAUFFAGE. TOUTE

ACCUMULATION DOIT ÊTRE ENLEVÉE. UNE INSPECTION

ET UN NETTOYAGE COMPLETS DE LA CHEMINÉE DOIVENT

ÊTRE EFFECTUÉS CHAQUE ANNÉE; EN GÉNÉRAL, CETTE

TÂCHE DOIT ÊTRE RÉALISÉE AVANT CHAQUE SAISON DE

CHAUFFAGE. SI VOUS UTILISEZ UNE CHEMINÉE EXISTANTE,

CELLE-CI DOIT ÊTRE INSPECTÉE AVANT L’INSTALLATION

DE VOTRE NOUVEAU POÊLE À BOIS.

ATTENTION

UN FEU DE CHEMINÉE PEUT CAUSER L’ALLUMAGE

DES MURS À COLOMBAGES OU DES CHEVRONS QUE

VOUS PENSIEZ À UNE DISTANCE SÉCURITAIRE. EN CAS

DE FEU DE CHEMINÉE, FAITES INSPECTER VOTRE

CHEMINÉE PAR UNE PERSONNE COMPÉTENTE AVANT

DE LA RÉUTILISER.

ATTENTION :

CETTE FOURNAISE DOIT ÊTRE INSPECTÉE ET RÉPARÉE

PÉRIODIQUEMENT POUR UN FONCTIONNEMENT

ADÉQUAT. TOUTE UTILISATION DE CETTE FOURNAISE

D’UNE MANIÈRE NON CONFORME AUX INSTRUCTIONS

D’UTILISATION DE CE MANUEL EST CONTRAIRE AUX

RÉGLEMENTATIONS FÉDÉRALES.

POUR ÉVITER L’ACCUMULATION

DE CRÉOSOTE

• Brûlez toujours du bois sec. Ceci permet un brûlage propre

et des températures de cheminée plus élevées, et par ce fait,

moins de dépôts de créosote.

• Vérifiez toujours la présence de dépôts de créosote une fois

tous les deux mois et faites nettoyer votre cheminée au moins

une fois par an.

• Si un feu de cheminée ou de créosote survient, fermez

immédiatement tous les registres. Attendez que le feu

s’éteigne et que la fournaise refroidisse, puis inspectez la

cheminée pour déceler d’éventuels dommages. En l’absence

de dommages, eectuez un nettoyage de la cheminée pour

vous assurer qu’il ne reste plus de dépôts de créosote dans

la cheminée.

ATTENTION :

UN FEU DE CHEMINÉE PEUT CAUSER L’ALLUMAGE DES

MURS À COLOMBAGES OU DES CHEVRONS CENSÉS SE

TROUVER À UNE DISTANCE SÛRE DE LA CHEMINÉE. EN

CAS DE FEU DE CHEMINÉE, FAITES VÉRIFIER VOTRE

CHEMINÉE PAR UN EXPERT QUALIFIÉ AVANT DE

L’UTILISER À NOUVEAU.

NE JAMAIS FAIRE FONCTIONNER CE PRODUIT SANS SURVEILLANCE

ENLÈVEMENT ET ÉLIMINATION

DES CENDRES

Ne laissez jamais vos cendres dépasser le trou d’aération

veilleuse. Enlevez les cendres au besoin en laissant au moins

5 cm (2 po) de cendres dans le fond de la boîte à combustion.

Les cendres doivent être placées dans un récipient en métal

recouvert d’un couvercle bien ajusté. Le récipient de cendres

fermé doit être placé sur un plancher incombustible ou sur

le sol, loin des matériaux combustibles, en attendant sa mise

au rebut finale. Les cendres doivent être conservées dans le

récipient fermé jusqu’à ce qu’elles soient refroidies.

OUVERTURE DE

LA VEILLEUSE

DE L’AIR

PRÉCAUTIONS :

• LES CENDRES PEUVENT CONTENIR DES BRAISES

CHAUDES MÊME APRÈS DEUX JOURS SANS

UTILISATION DU POÊLE.

• LE BAC À CENDRES PEUT DEVENIR TRÈS CHAUD.

ENFILEZ DES GANTS POUR ÉVITER LES BLESSURES.

• NE BRÛLEZ JAMAIS LE POÊLE LORSQUE LA TRAPPE

À CENDRES EST OUVERTE. CELA ENTRAÎNERAIT

UNE SURCHAUFFE DU POÊLE. DES DOMMAGES AU

POÊLE ET MÊME UN INCENDIE POUR LA MAISON

PEUVENT EN RÉSULTER.

DÉTECTEURS DE FUMÉE ET DE CO

Le brûlage du bois produit naturellement des émissions de

fumée et du monoxyde de carbone (CO). Le CO est un gaz

toxique lorsque l’exposition se fait à des concentrations élevées

lors de longues périodes. Bien que les systèmes de combustion

modernes des fournaises réduisent de façon importante la

quantité de CO émise par la cheminée, l’exposition à ces gaz dans

des zones fermées ou confinées peut être dangereuse. Assurez-

vous que les joints de votre poêle et ceux de la cheminée sont en

bon état et étanches afin d’éviter les conséquences indésirables.

Il est recommandé d’utiliser des détecteurs de fumée et de CO

dans les zones où se trouve un potentiel de génération de CO.

ENTRETIEN DES JOINTS D’ÉTANCHÉITÉ

AVERTISSEMENT :

NE FAITES JAMAIS FONCTIONNER LE POÊLE SANS

JOINTS D’ÉTANCHÉITÉ OU AVEC DES JOINTS

D’ÉTANCHÉITÉ BRISÉS. CECI POURRAIT CAUSER DES

DOMMAGES AU POÊLE OU MÊME UN INCENDIE.

Il est recommandé de changer le joint d’étanchéité de la porte

(assurant l’étanchéité à la porte de la fournaise) une fois par

année, afin de vous assurer un bon contrôle sur la combustion,

une ecacité maximale et de garantir la sécurité. Pour changer

le joint d’étanchéité de la porte, retirez simplement celui qui

est endommagé. Nettoyez ensuite avec soin la rainure du joint,

appliquez un silicone à haute température vendu à cette fin et

installez le nouveau joint. Vous pourrez allumer votre fournaise

à nouveau dans environ 24 heures après avoir terminé cette

opération. La porte d’alimentation de cette unité comporte un

joint d’étanchéité d’un diamètre de 19 mm (5/8 po) de diamètre.

La vitre de la porte de cet appareil utilise un joint d’étanchéité

de 1 × 1/8.

ATTENTION :

CETTE FOURNAISE AU BOIS DOIT ÊTRE INSPECTÉE

ET RÉPARÉE PÉRIODIQUEMENT POUR UN

FONCTIONNEMENT ADÉQUAT. TOUTE UTILISATION

DE CETTE FOURNAISE AU BOIS D’UNE MANIÈRE NON

CONFORME AUX INSTRUCTIONS D’UTILISATION DE CE

MANUEL EST CONTRAIRE AUX RÉGLEMENTATIONS

FÉDÉRALES.

CONSEILS D’ENTRETIEN

Ne vous attendez pas à ce qu’une fournaise tire. C’est la

cheminée qui crée le tirage. Le dispersement de fumée dans la

maison, ou une accumulation excessive d’eau ou de créosote

dans la cheminée sont des signes qui indiquent que la cheminée

ne fonctionne pas correctement. Corrigez le problème avant

d’utiliser la fournaise. Les causes possibles sont :

1. Le raccordement du tuyau peut être poussé trop loin dans

la cheminée, ce qui empêche le tirage.

2. Ne branchez pas deux fournaises ou un poêle et une

fournaise dans le même conduit de cheminée.

3. La cheminée utilisée pour une fournaise ne doit pas être

utilisée pour ventiler la cave ou le sous-sol. S’il y a une porte

de nettoyage à la base de la cheminée, elle doit être fermée

hermétiquement.

4. Si la température de fonctionnement de la cheminée

est trop froide, l’eau se condensera dans la cheminée et

coulera dans la fournaise. La formation de créosote sera

rapide et pourrait bloquer la cheminée. Faites fonctionner

la fournaise à un feu assez élevé pour garder la cheminée

chaude, ce qui empêche cette condensation.

ENTRETIEN

5. Si le feu brûle bien, mais qu’il émet par moments de la fumée

ou brûle lentement, ce pourrait être causé par le fait que

le sommet de la cheminée est plus bas qu’une autre partie

de la maison, ou par la présence d’un arbre à proximité. Le

vent souant par-dessus la maison ou un arbre tombe

sur le haut de la cheminée comme de l’eau passant sur un

barrage, en rabattant la fumée. Le sommet de la cheminée

doit se trouver à au moins 90 cm (3 pi) au-dessus du toit et

être au moins 60 cm (2 pi) plus haut que tout point du toit

dans un rayon de 3 mètres (10 pi).

ENTRETIEN DES PIÈCES PEINTES

Cette fournaise a une enveloppe extérieure peinte durable, mais

qui ne supportera pas les manipulations brutales ou les abus.

Faites attention lors de l’installation de votre fournaise. Nettoyez

au savon et à l’eau chaude lorsque la fournaise n’est pas chaude.

NE PAS utiliser d’acide ou de savon à récurer, car ils vont user

et ternir le fini. UNE DÉCOLORATION SE PRODUIRA SI LA

FOURNAISE EST SURCHAUFFÉE. SUIVRE ATTENTIVEMENT

LES DIRECTIVES DE FONCTIONNEMENT.

ATTENTION :

LES PEINTURES SPÉCIALES UTILISÉES SUR VOTRE

FOURNAISE PEUVENT DÉGAGER UN PEU DE FUMÉE

EN DURCISSANT LORS DES PREMIERS FEUX. FAITES

D’ABORD DE PETITS FEUX. LE MÉTAL UTILISÉ DANS

LA CONSTRUCTION DE LA FOURNAISE ET DU RÉSEAU

DE GAINES A UNE LÉGÈRE COUCHE D’HUILE. CELA

POURRAIT DÉGAGER DE LA FUMÉE ET/OU UNE ODEUR

DES REGISTRES LORSQUE LA FOURNAISE EST UTILISÉE

POUR LA PREMIÈRE FOIS. LE PROBLÈME DEVRAIT

DISPARAÎTRE APRÈS UN COURT LAPS DE TEMPS.

DÈS QUE CE BRÛLAGE A EU LIEU, IL NE DOIT PAS SE

RÉPÉTER.

COMMANDE DE PIÈCES DE RECHANGE

Les informations contenues dans ce manuel du propriétaire sont spécifiques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant

de contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur

l’étiquette de certification apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de

pièce et la description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation»

de ce manuel. Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723,

poste 5051 ou par e-mail à parts@usstove.com.

Informations sur le modèle

Numéro de modèle

Numéro de série

Pour une assistance pièces, appelez le 800-750-2723 poste 5051 ou envoyez un e-mail : parts@usstove.com, ou commandez

sur www.myreplacementparts.com

INSTALLATION ÉLECTRIQUE

RÉGLAGE DU CONTRÔLE DE LA LIMITE

INTERRUPTEUR-LIMITEUR

Honeywell

THERMOSTAT MURAL

ATTENTION

NE PAS TOURNER – TENIR LE CADRAN

LORS DU RÉGLAGE DES POINTEURS

INDICATEUR «

ARRÊT » DU

VENTILATEUR (100)

INDICATEUR «

MARCHE » DU

VENTILATEUR (150)

INDICATEUR DE

LIMITE (200)

ATTENTION

NE PAS TOURNER – TENIR LE CADRAN

LORS DU RÉGLAGE DES POINTEURS

CONTRÔLE DE

LA LIMITE

LIGNE DE

LIMITE

LIGNE DE

VENTILATION

Honeywell

JAUGE EN BANDES

CAVALIER DE

COUPURE POUR LA

BASSE TENSION

CHARGE

POUSSER MANU

TIRER AUTO

UN SUPPORT DE

MONTAGE PEUT ÊTRE

NÉCESSAIRE VOIR LES

INSTRUCTIONS

CHARGE

VENTILATEUR

CHAMBRE

SECONDAIRE

VENTILATEUR

CHAMBRE

PRINCIPALE

NOIR

BOÎTIER

ÉLECTRIQUE

BLANC

VERT

NOIR

BLANC

ROUGE

BLEU

ALIMENTATION ÉLECTRIQUE

TOUT LE CÂBLAGE DOIT ÊTRE EFFECTUÉ

PAR UN ÉLECTRICIEN QUALIFIÉ

VUE ARRIÈRE

VUE AVANT

CENTRE DU VENTILATEUR

VENTILA-

TEUR DE

TIRAGE

"R"

Électricité : 120 volts, 60 Hz, 6,0 ampères

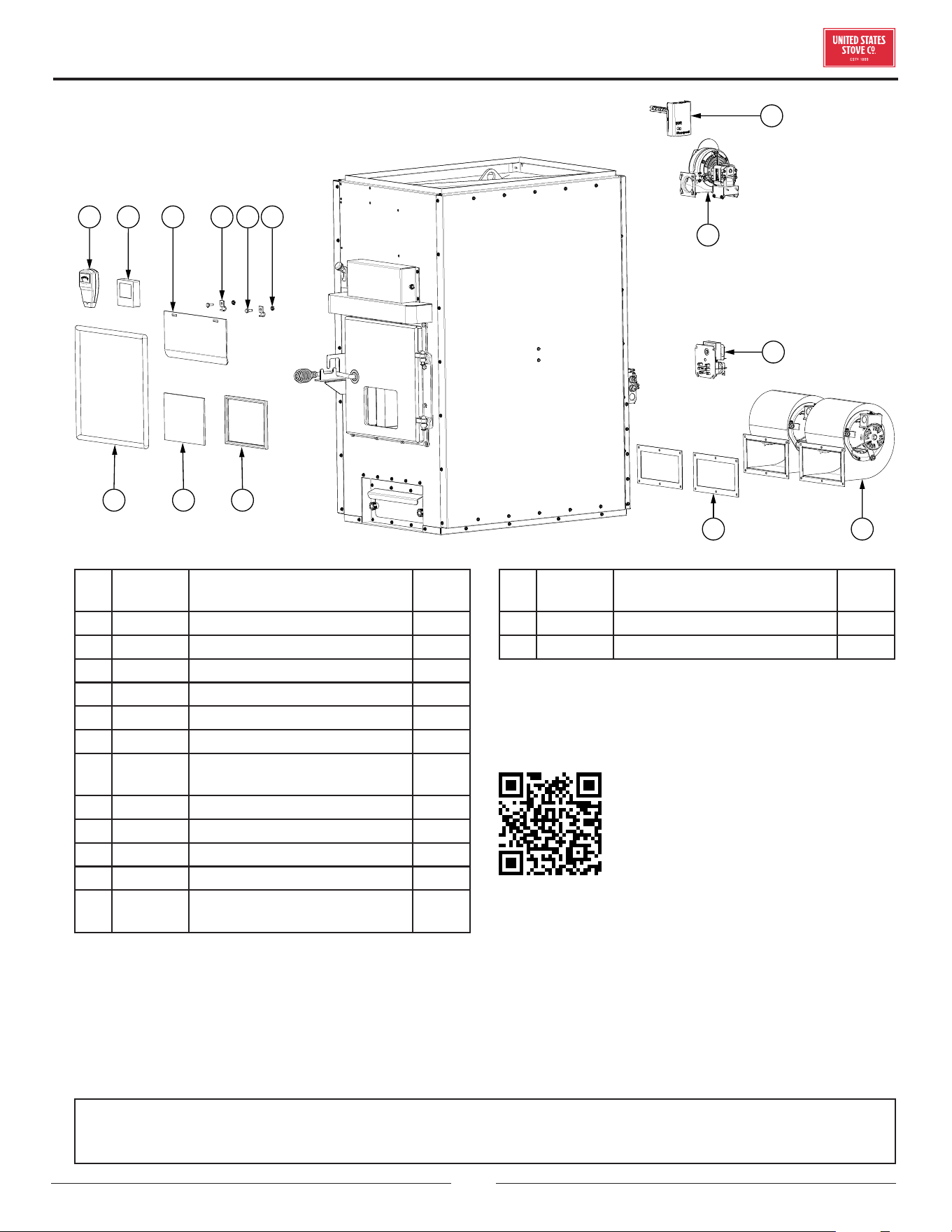

PIÈCES DE RECHANGE

AFIN DE CONSERVER LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE DU

FABRICANT ACHETÉES AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTES PROVENANT DE TIERS ANNULERA LA GARANTIE.

Clé

Nº de

pièce

Description Qté

1 88126 Joint D’étanchéité De Porte 5 pi

2 892686 Vitre De Porte 1

3 88087 Joint D’étanchéité En Verre 30 po

4 80697 Humidimètre 1

5 80779 Thermostat Numérique Mural 1

6 893794 Écran De Cantonnement 1

7 23787

Pince, Porte De Fumée

(C000079)

8 83339 Boulon Hexagonal 1/4-20 × 3/4 2

9 83250 Ecrou Kep 1/4-20 (Noir) 2

10 80145 Contrôle De La Limite 1

11 80884 Ventilateur, Tirage Forcé Mh 1

12 80130

Transformateur, Centre Du

Ventilateur

Clé

Nº de

pièce

Description Qté

13 80594 Assemblage Du Ventilateur 2

14 89319 Joint D’étanchéité Du Ventilateur 2

1 2 3

14 13

987654

Comment eectuer la commande de pièces de réparation

1 800 750-2723 poste 5051 ou;

envoyez un courriel à : www.MyReplacementParts.com

AFIN DE CONSERVER LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR LES PIÈCES D’ORIGINE DU

FABRICANT ACHETÉES AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTES PROVENANT DE TIERS ANNULERA LA GARANTIE.

PIÈCES DE RECHANGE

Clé Nº de pièce Description Qté

1 88353 Couverture Du Déflecteur 2

2 893927 Déflecteur Supérieur (Jeu De 2) 1

3 893928 Déflecteur Inférieur (Jeu De 2) 1

4 88360 C-Cast Grande 10

5 88362 C-Cast Petit 2

6 88361 C-Cast Moyen 2

7 893792 Assemblage Du Tronc 1

8 88366 Joint De Core 1

9 893806 Dispositif De Retenue, Brique 1

10 89066A Brique Mince (4-1/2 × 9) 8

11 893807 Dispositif De Retenue, Brique 1

12 D2030010

Briques Droites Épaisses

(4-1/2 × 9)

13 893929

Briques Droites Épaisses

(4-1/2 × 9)

14 40605 Grille En Fonte 1

Comment eectuer la commande de pièces de réparation

1 800 750-2723 poste 5051 ou;

envoyez un courriel à : www.MyReplacementParts.com

FICHE D’ENTRETIEN

Il est recommandé que votre système de chauage est desservi régulièrement et que le Service Interval enregistrement approprié

est terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez eectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement

est nécessaire.

Service de 01 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 03 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 05 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 07 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 02 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 04 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 06 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 08 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

REMARQUES

US Stove AW2020-P Hot Blast HB1520 Wood Furnace

Product's Documents

HB1520 Owners Manual

Specifications

US Stove AW2020-P Questions and Answers
