United States Stove HB1520 Hot Blast Wood Furnace User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

SAFETY NOTICE: If this unit is not properly installed, a fire may result. For your

safety, follow the installation instructions. Never use make-shift compromises during

the installation of this unit. Contact local building or fire ocials about permits,

restrictions and installation requirements in your area.

CAUTION! Please read this entire manual before you install or use this unit. Failure

to follow instructions may result in property damage, bodily injury, or even death.

Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

U.S. Environmental Protection Agency

Certified to comply with 2020 particulate

emission standards

HB1520

Model Number:

Wood Only Central Furnace

Certified to UL-391-2006 (R2019), Certified

to: CSA B366.1-11 (R2020), and CSA B415.1:22

Report Number: 22-808

853966F-4005M

INTRODUCTION

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product online at

www.usstove.com or download the free

app today. This app is available only

on the App Store for iPhone and iPad.

Search US Stove. Save your receipt with

your records for any claims.

CAUTIONS:

• HOT WHILE IN OPERATION. KEEP CHILDREN, CLOTHING AND FURNITURE AWAY. CONTACT MAY CAUSE

SKIN BURNS.

• DO NOT USE CHEMICALS OR FLUIDS TO IGNITE THE FIRE.

• DO NOT LEAVE THE STOVE UNATTENDED WHEN THE DOOR IS SLIGHTLY OPENED.

• DO NOT BURN GARBAGE, FLAMMABLE FLUID SUCH AS GASOLINE, NAPHTHA OR MOTOR OIL.

• DO NOT CONNECT TO ANY AIR DISTRIBUTION DUCT OR SYSTEM.

• ALWAYS CLOSE THE DOOR AFTER THE IGNITION.

• YOUR CHIMNEY MUST BE INSPECTED PRIOR TO THE INSTALLATION OF YOUR NEW WOOD STOVE.

IN ADDITION, YOU SHOULD HAVE YOUR CHIMNEY INSPECTED FOR CREOSOTE DEPOSTS MONTHLY

DURING THE HEATING SEASON AND ANNUALLY INSPECTED AND CLEANED.

This manual describes the installation and operation of the Hotblast, HB1520 wood furnace. This furnace meets the

2020 U.S. Environmental Protection Agency’s emission limits for wood furnaces. Under specific EPA test conditions

this furnace has been shown to deliver heat at a rate of 15,997 – 53,042 BTU/hr. This furnace achieved a particulate

emissions rate of 0.13 lb/mmBtu when tested to method CSA B415.1-10 (*and an overall eciency of 70%). The

maximum overall heat output of this furnace was tested to be 65,258 Btu/hr.

Combustible: Wood

Flue Pipe Diameter: 6” (153cm)

Flue Pipe Type: (Standard, Single Wall, or

Double Wall):

Black or Blued Steel 2100°F (650°C) Class “A”

Minimum Chimney Height: 12 ft (3.65 m)

Maximum Log Length: 23” (585 mm)

Electrical: 120 Volts, 60 Hz, 6.0 Amps

Dimensions

Assembled Height x Width x Depth: 45” (1143 mm) x 25-3/8” (645 mm) x 54-3/4” (1391 mm)

Combustion Chamber:

Width x Depth:

13.75” (350 mm) x 24” (610 mm)

Volume:

Cubic Feet:

3.95 Cu Ft.

Door Opening: Width x Height: 14” (356 mm) x 13.89” (353 mm)

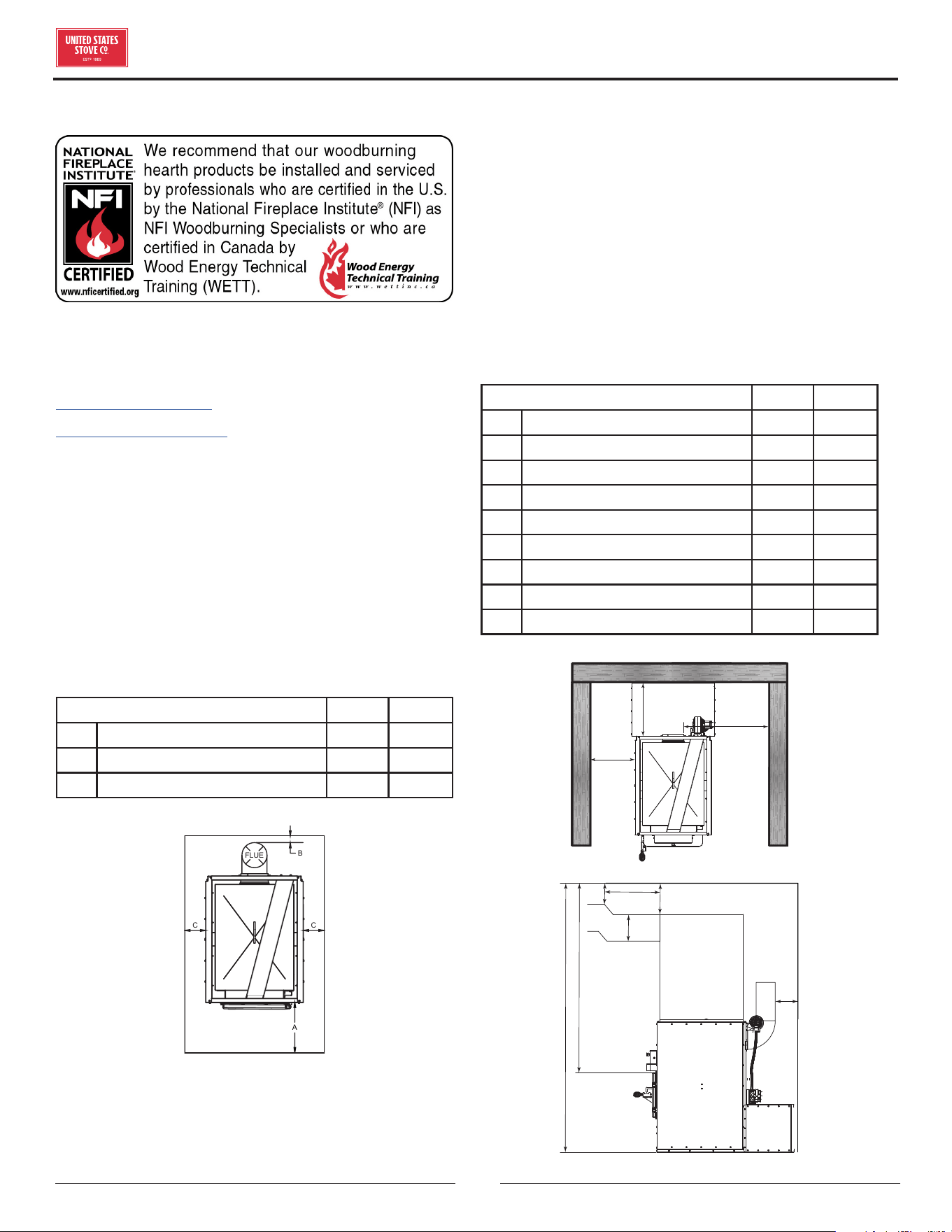

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualified installer only. An NFI qualified Installer can be found at;

www.nficertified.org/public/find-an-nfi-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualified person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will

invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: __________________________________________________________________________________

Chimney System: New Chimney System Yes No If yes, Brand _________________________________________

If no, Date of inspection of the existing chimney system: __________________________________________________________

COMMISSIONING

Confirm Hearth Pad Installation as per Installation Instructions ...................................................................................................

Confirm proper placement of internal parts ..........................................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................................

Confirm clearances to combustibles as per installation instructions in this manual ..............................................................

Check the operations of the air controls .................................................................................................................................................

Confirm all flue pipe and chimney system are secure and sealed ..................................................................................................

Confirm the stove properly drafts when fired .......................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ............................................................

Explain the safe operation, proper fuel usage, cleaning and routine maintenance requirements ........................................

Declaration of Completion: As the qualified person responsible for the work described above, I confirm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: ______________________________________ Print Name: __________________________________Date: ______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

ASSEMBLY INSTRUCTIONS

UNPACKING

1. Remove all packaging from the furnace.

2. Remove the supplied parts from the furnace.

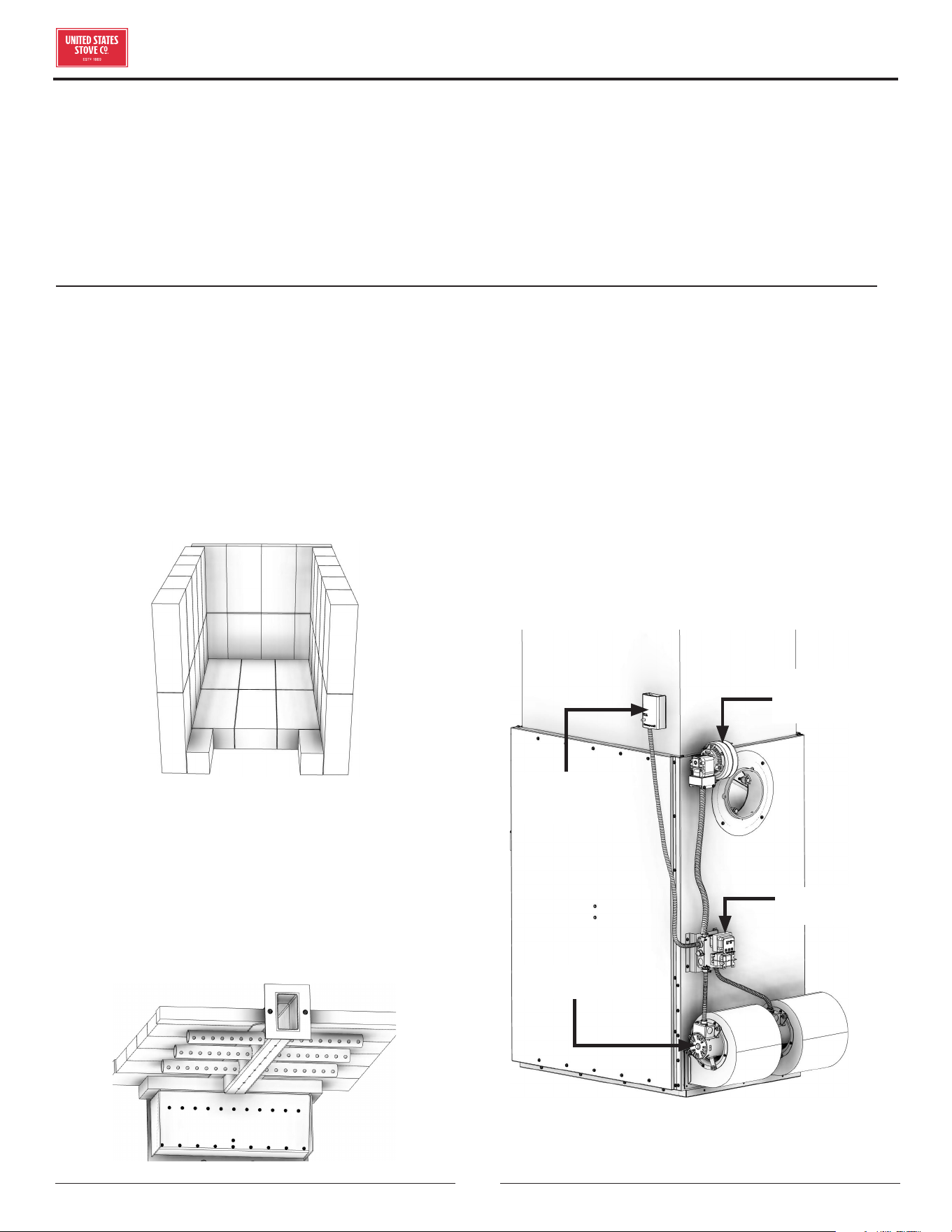

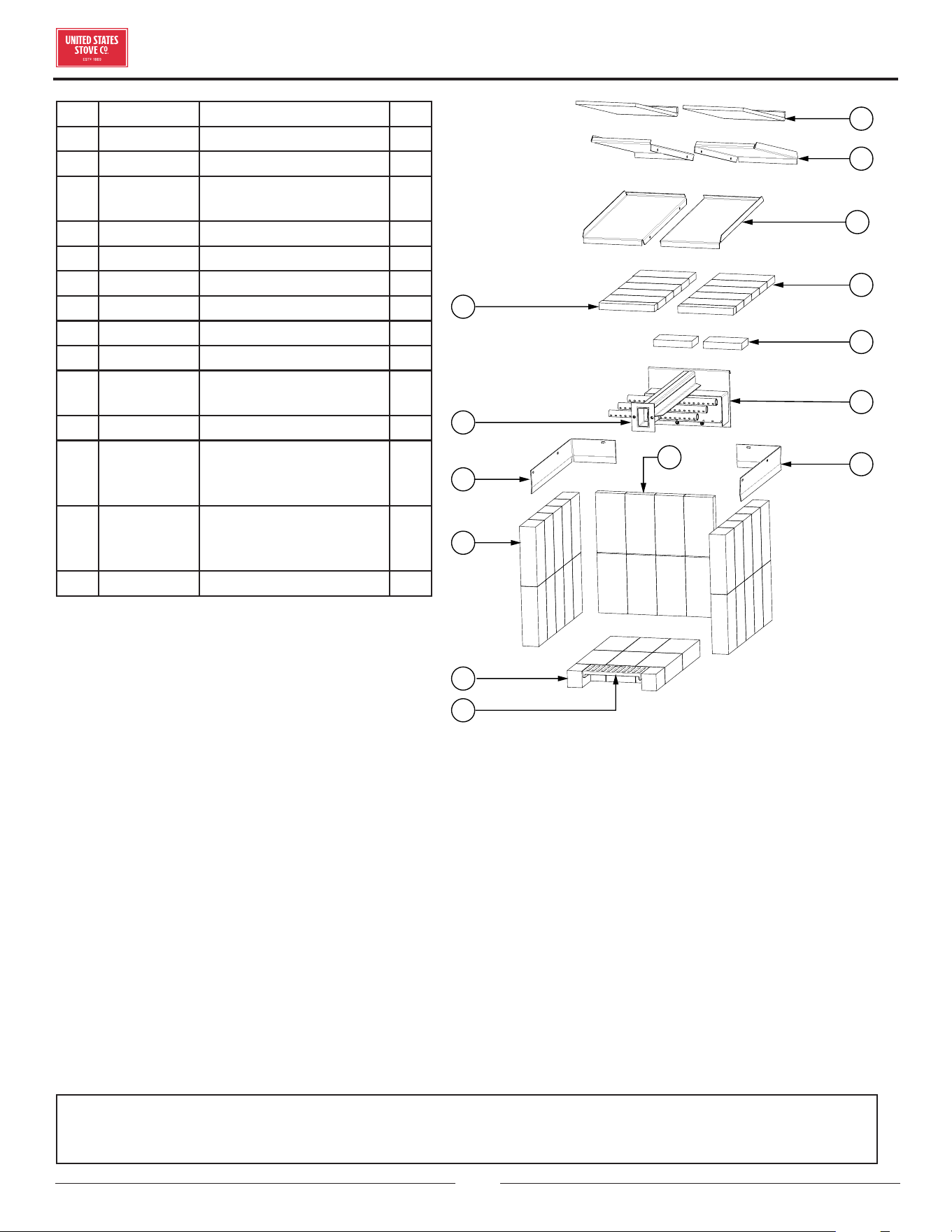

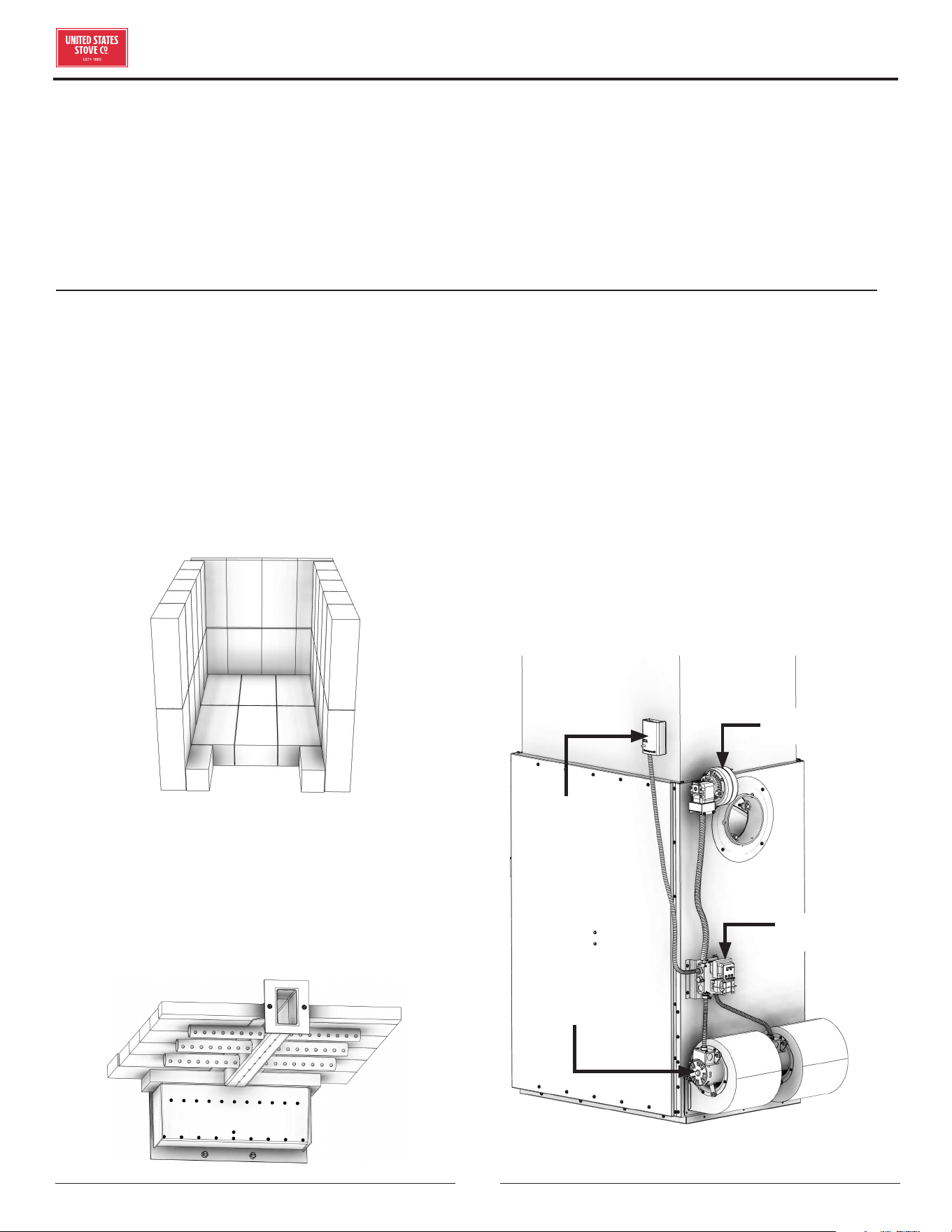

FIREBRICK CONFIGURATION

Inspect for any damage. Ensure that the bricks and

ash plug are positioned correctly and not broken (see

illustration for proper brick arrangement). NOTE: The

firebricks are silicone into place to prevent damage from

shipping. Attempting to remove the firebricks before

operation could result in damage.

CERAMIC FIBER BOARD CONFIGURATION

Inspect for any damage. Ensure the fiber board is

positioned correctly and not broken (see illustration for

proper fiber board arrangement). NOTE: The ceramic

fiber boards are silicone into place to prevent damage

from shipping. Attempting to remove the ceramic fiber

board before operation could result in damage.

ASSEMBLY OF FURNACE

Your furnace requires the following items to be assembled

or installed by the service person:

• Smoke Curtain

• Feed Door Handle & Latch

• Front Cover/Hood

• Distribution Blowers With Gaskets

• Junction Box Bracket

• Junction Box and Fan Center

• Combustion fan

• Honeywell Probe

• Filter Box

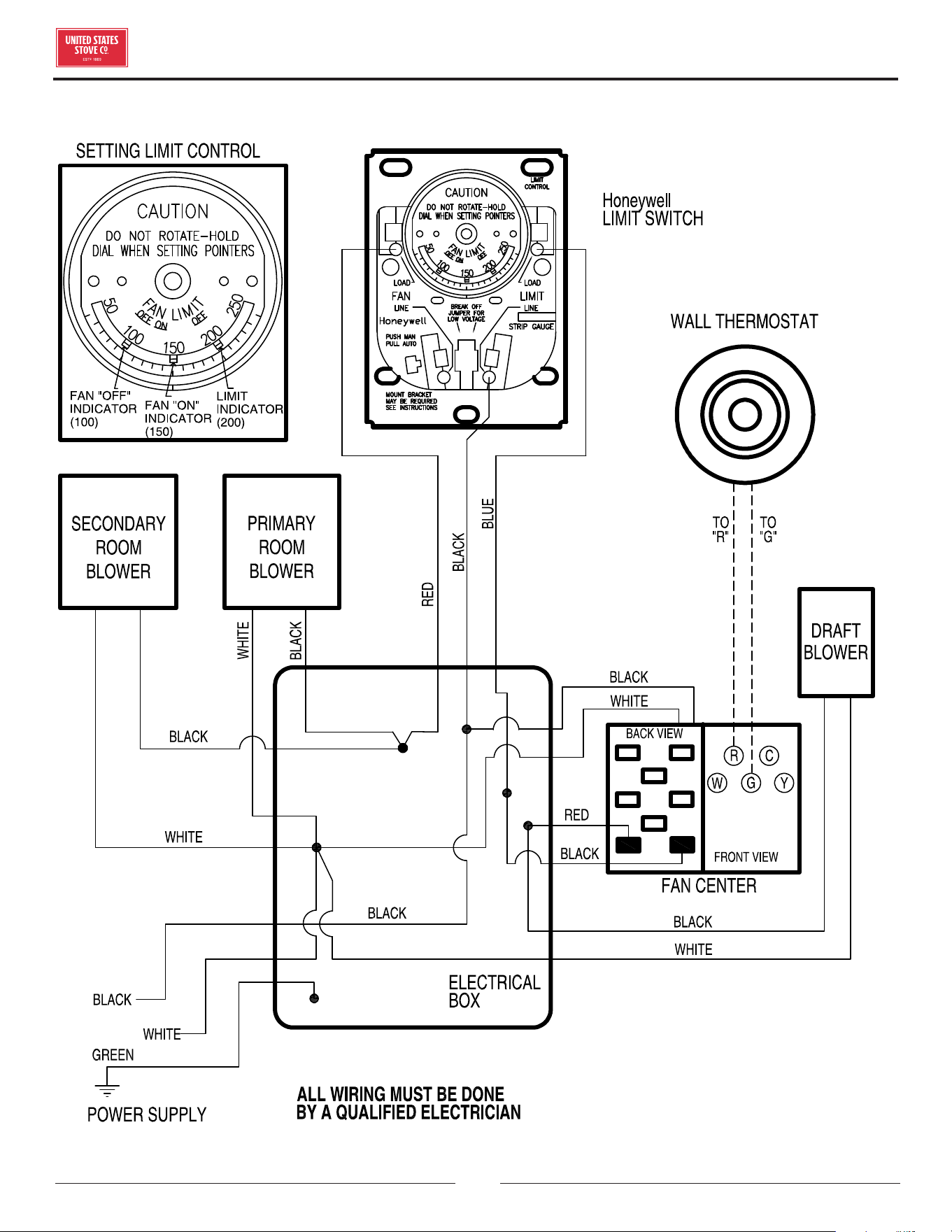

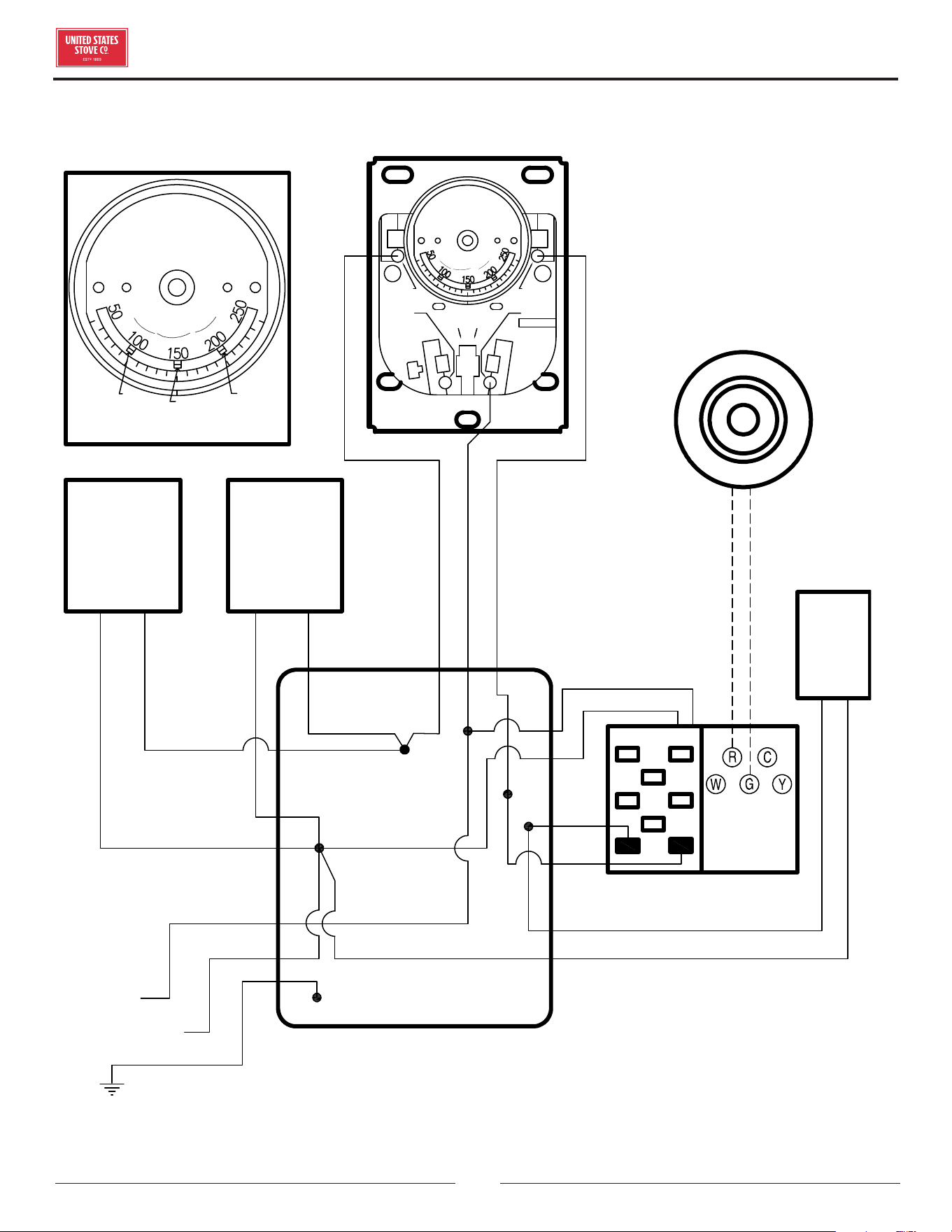

• Electrical Connections

JUNCTION

BOX

DISTRIBUTION

BLOWERS

HONEYWELL

LIMIT SWITCH

COMBUSTION

FAN

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

TOOLS AND MATERIALS

The following is a list of tools and materials needed to

install your furnace.

• Safety glasses and gloves

• Various Hand Tools for component assembly. (Power

tools preferably)

• All Chimney and Chimney Connector materials required

for your particular installation.

• Electrical wiring tools and supplies

• All materials needed for Ductwork Installation (Supply

and return air) (Return Air Box is supplied with the unit)

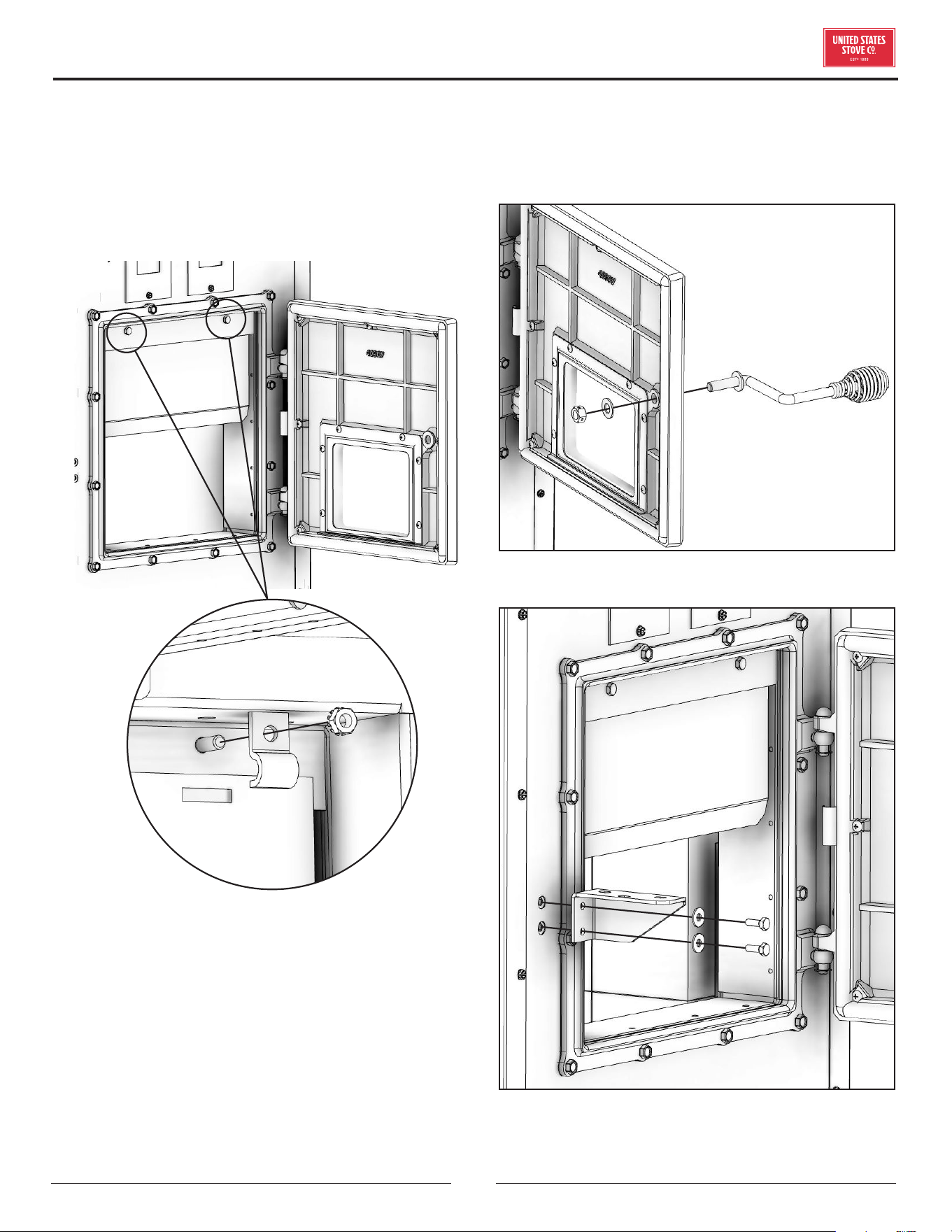

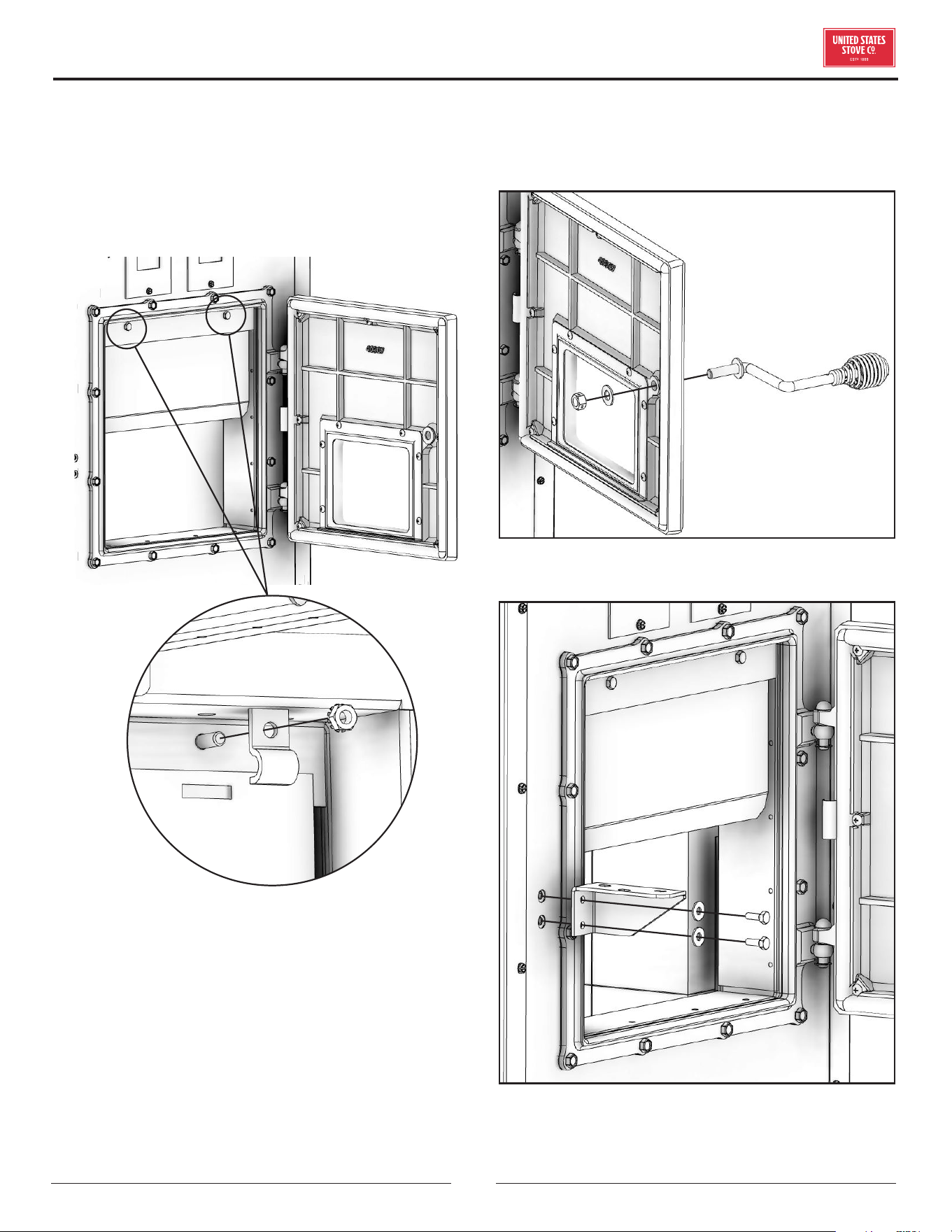

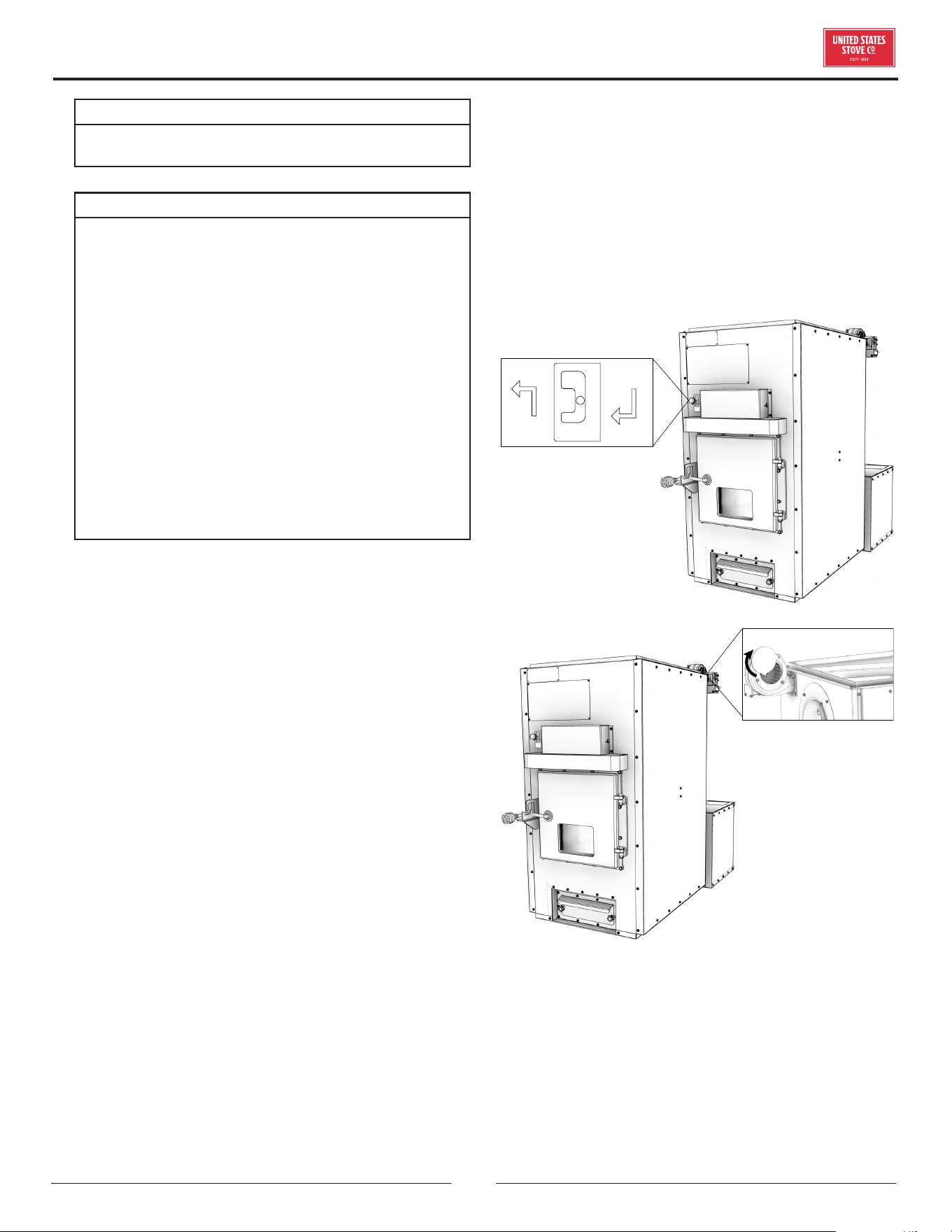

SMOKE CURTAIN

Using two (2) 1/4-20 x 1-1/4” Carriage bolts, two (2)

smoke curtain clips, and two (2) nuts, attach the smoke

curtain in place above the fuel feed door as shown. After

installation, the smoke curtain should swing freely back

into the furnace.

OUTSIDE VIEW OF THE UNIT

INSIDE VIEW OF THE UNIT

FEED DOOR HANDLE & LATCH

Use the included one (1) nut and one (1) washer to secure

the handle to the stove as shown. Note: Adjust the handle

as needed to ensure a proper seal.

Use two (2) 1/4-20 x 3/4 bolts and two (2) washers to

secure the latch assembly to the unit.

ASSEMBLY INSTRUCTIONS

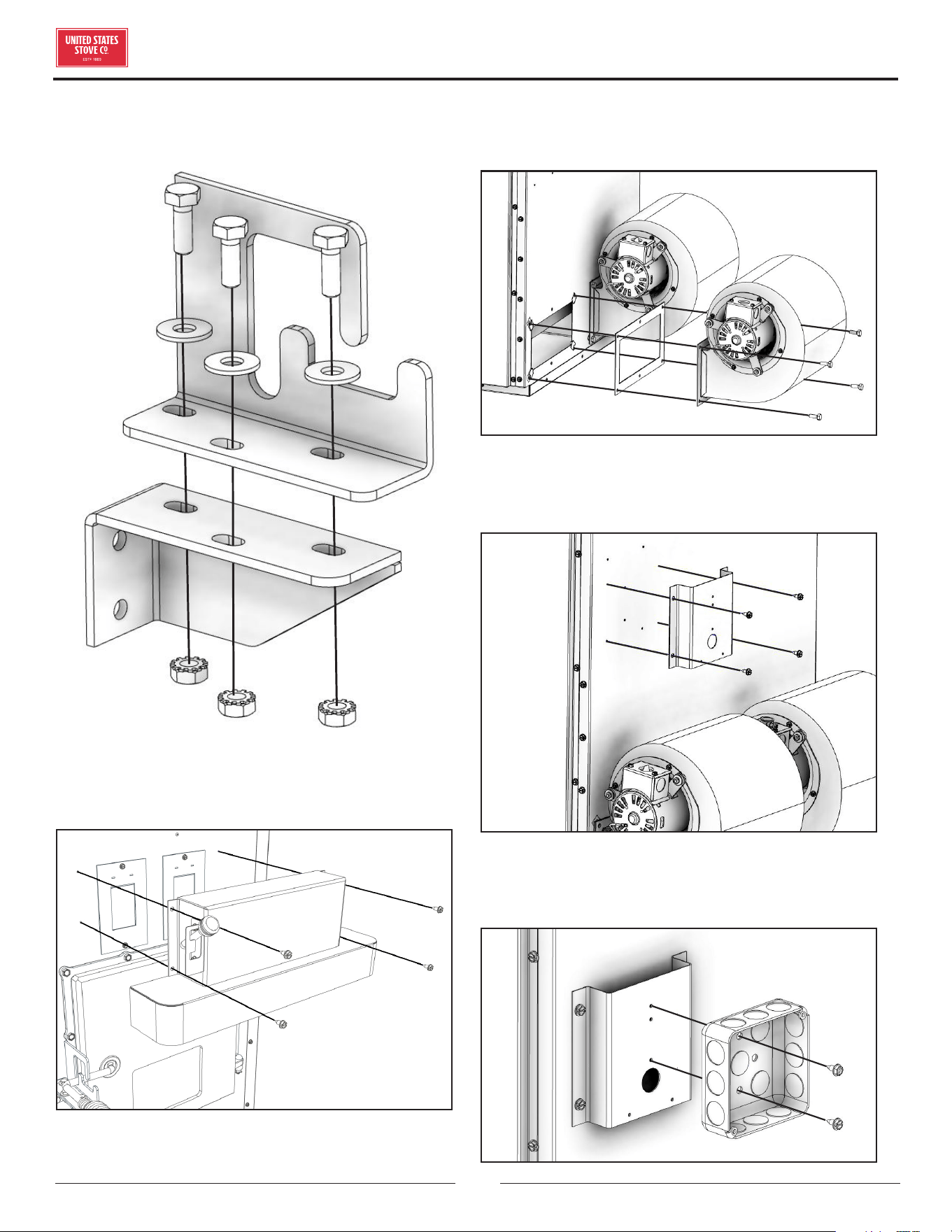

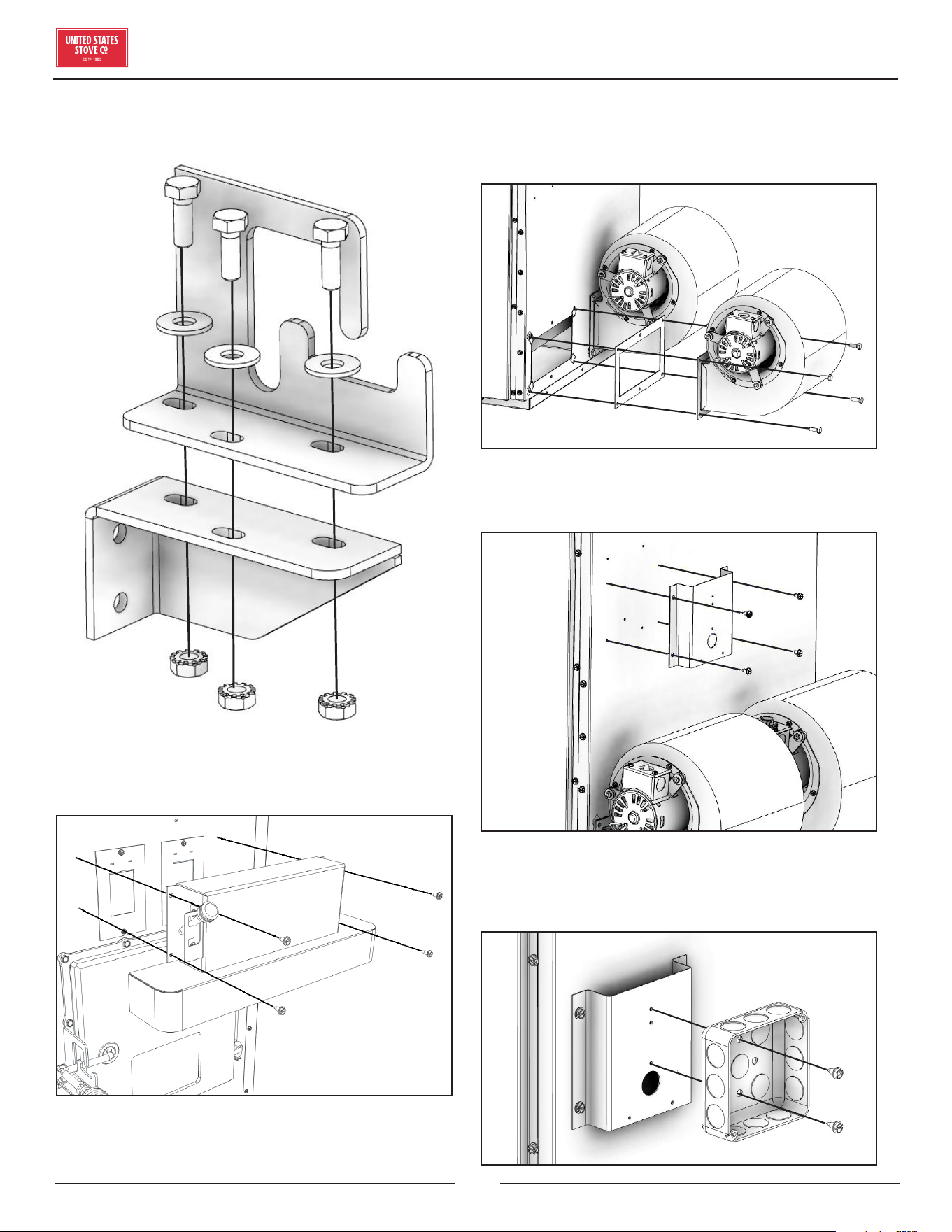

Use three (3) 1/4-20 x 3/4 bolts, three (3) washers, and

three (3) 1/4-20 kep nuts to secure the latch top to the

latch bottom.

FRONT COVER/HOOD

Use the four (4) provided #10A x 1/2 screws to secure

the front cover hood to the unit as shown.

DISTRIBUTION BLOWERS WITH GASKETS

Secure the two blowers and gaskets to the unit using the

eight (8) provided 1/4-20 x 3/4 bolts.

JUNCTION BOX BRACKET

Secure the junction box bracket to the unit using the four

(4) provided #10A x 1/2 screws.

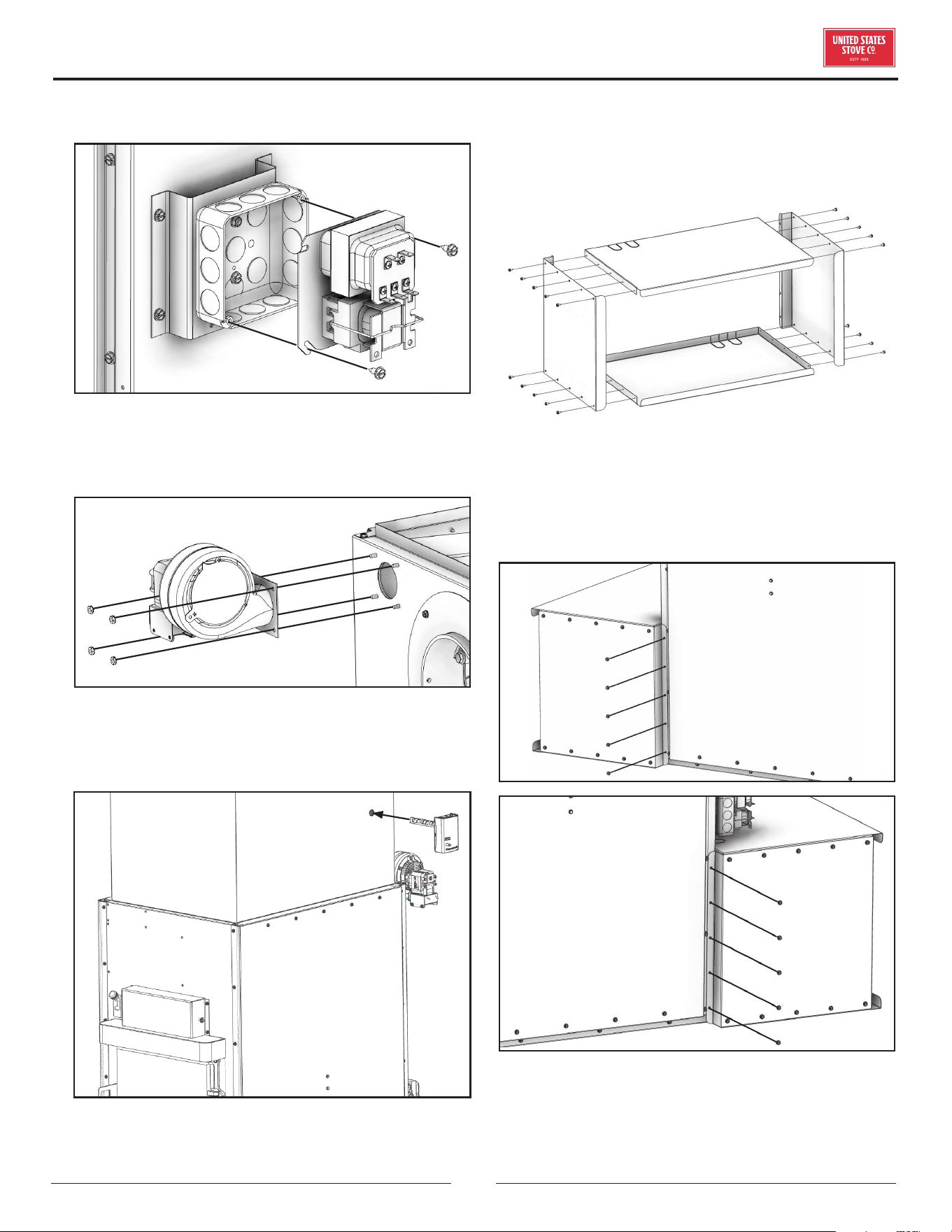

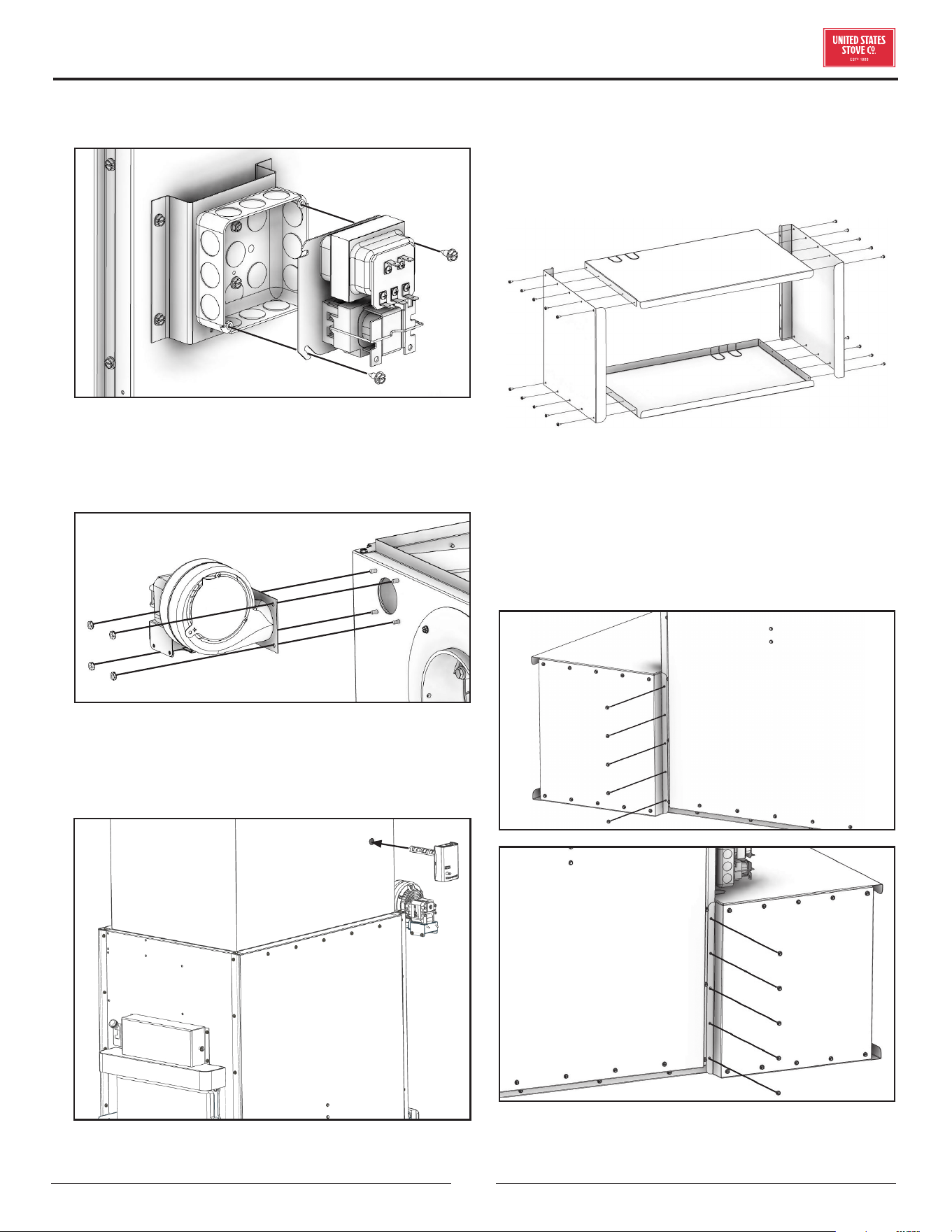

JUNCTION BOX & FAN CENTER

Secure the junction box to the junction box bracket using

the two (2) provided #10A x 1/2 screws as shown.

Secure the fan center to the junction box using the two

(2) provided screws as shown.

COMBUSTION FAN

Secure the combustion fan to the back upper left-hand

side of the unit using the four (4) provided 10-24 kep

nuts.

HONEYWELL PROBE

Install the Honeywell probe into the ducktwork above the

unit. NOTE: The conduit is supplied at a predetermined

length of approximately 3 feet

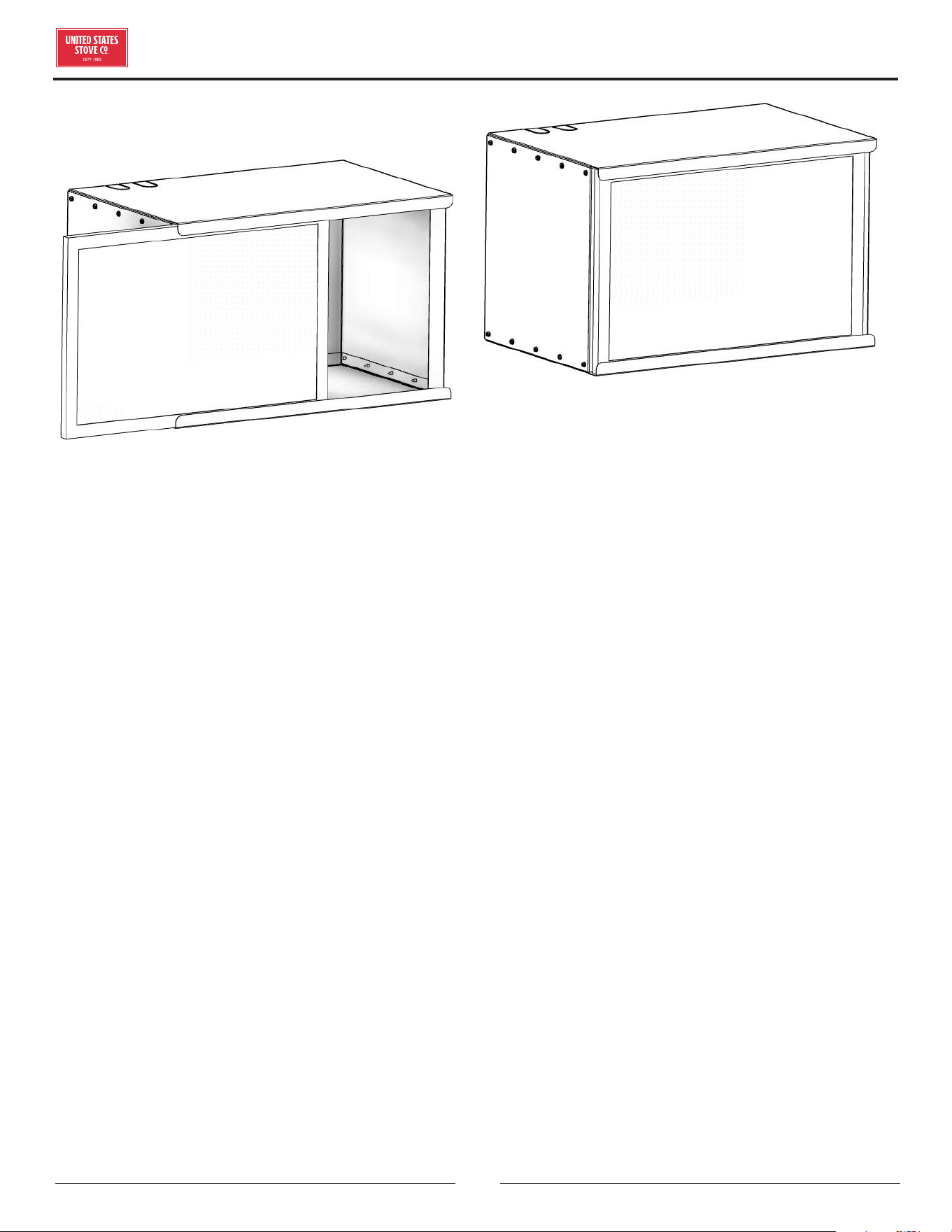

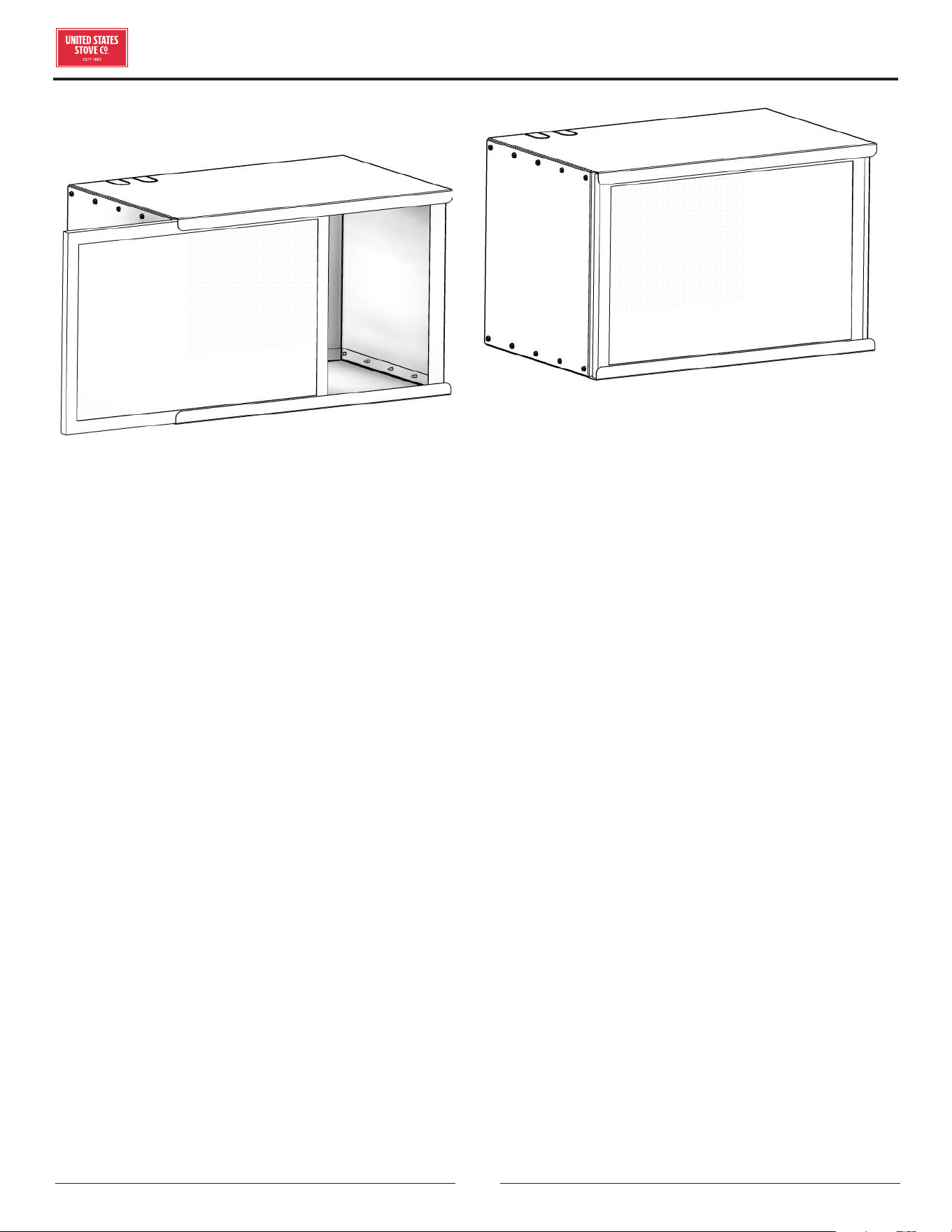

FILTER BOX

The filter box is made up of 4 parts, plus all hardware

necessary for assembly.

Assemble the filter box sides, top, and bottom using

twenty (20) #10 A x 1/2 HX screws.

If your BX Cables will not match up to the previously

matched arrangement on the top, carefully measure

and custom notch to accommodate your particular

arrangement of BX Cables. There are several dierent

configurations.

Secure the filter box to the unit using a total of ten (10)

#10 A x 1/2 HX screws, five (5) on each side.

ASSEMBLY INSTRUCTIONS

AIR FILTER REPLACEMENT

Insert one 16 x 24 x 1 air filter (not included).

ASSEMBLY INSTRUCTIONS

INSTALLATION

ATTENTION:

• FAILURE TO FOLLOW THE INFORMATION IN

THIS MANUAL WILL CAUSE A HAZARD THAT

COULD RESULT IN DEATH, SERIOUS BODILY

INJURY, AND/OR PROPERTY DAMAGE.

• CHECK YOUR LOCAL CODES. THE INSTALL ATION

MUST COMPLY WITH THEIR RULINGS.

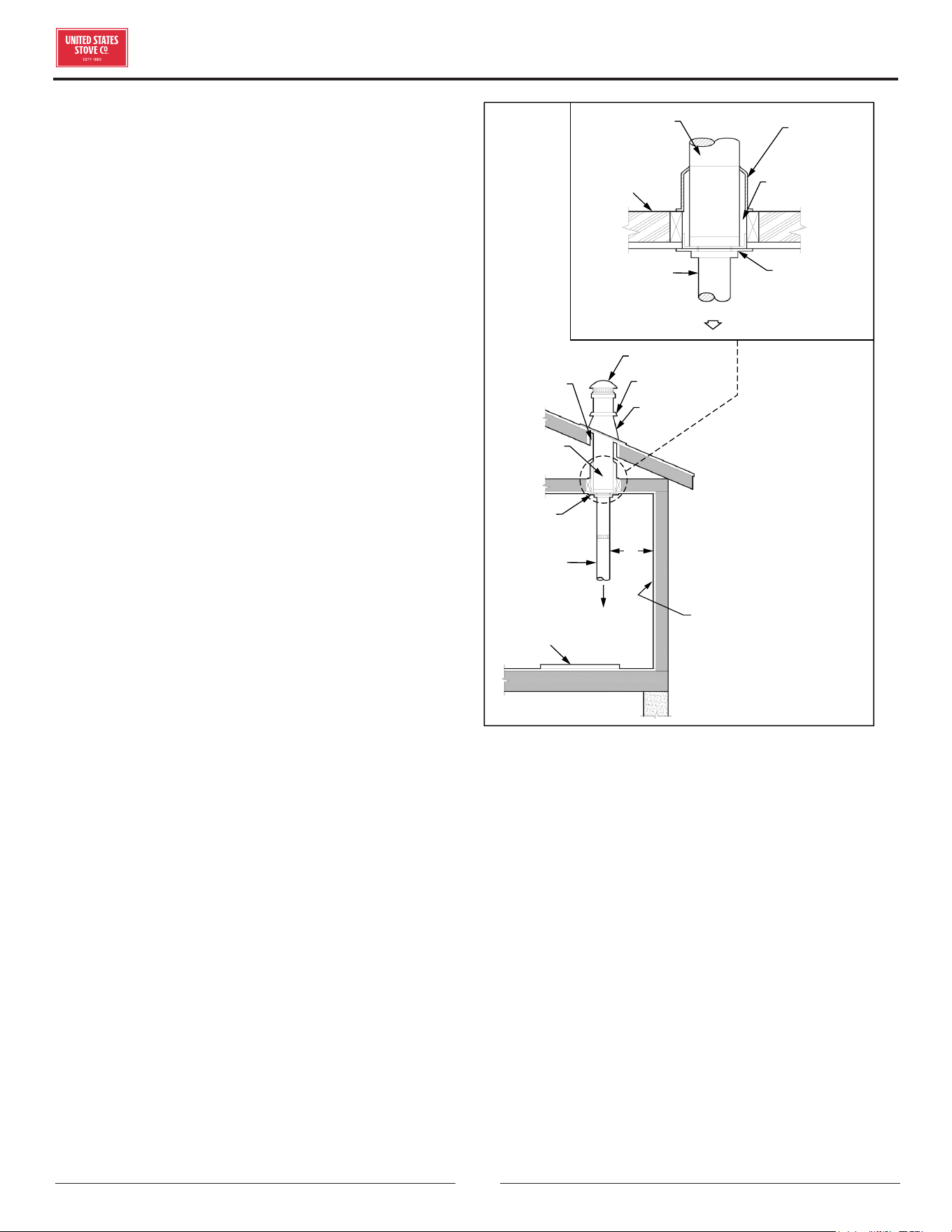

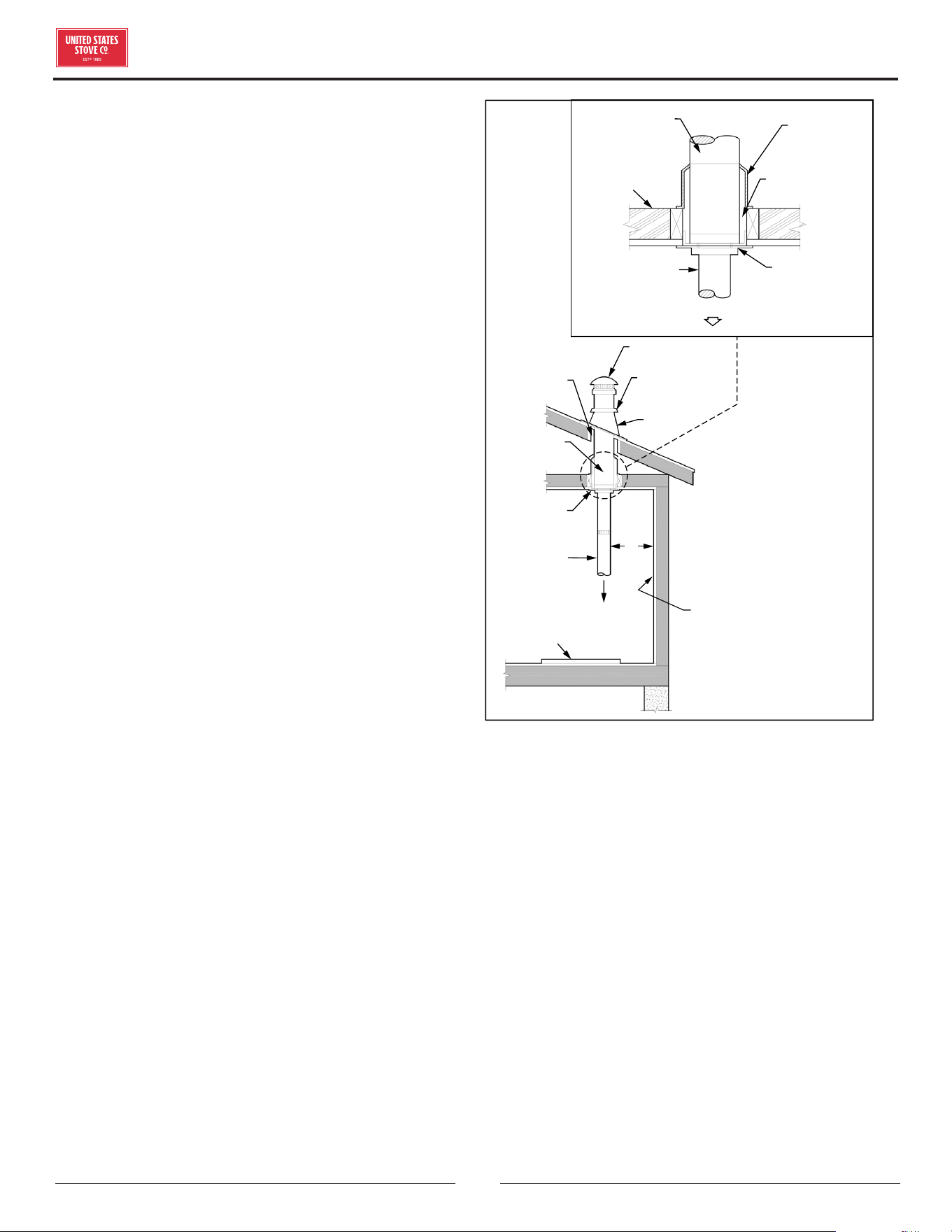

• ALWAYS CONNECT THIS FURNACE TO A

CHIMNEY AND VENT TO THE OUTSIDE. NEVER

VENT TO ANOTHER ROOM OR INSIDE A

BUILDING.

• DO NOT CONNECT THIS FURNACE TO AN

ALUMINUM TYPE B GAS VENT. THIS IS NOT

SAFE AND IS PROHIBITED BY THE NATIONAL

FIRE PROTECTION ASSOCIATION CODE. THIS

FURNACE REQUIRES A MASONRY OR LISTED

FACTORY BUILT CHIMNEY FOR RESIDENTIAL

TYPE OR BUILDING HEATING APPLIANCE

CHIMNEY. USE A 6" DIAMETER CHIMNEY OR

LARGER, THAT IS HIGH ENOUGH TO GIVE A

GOOD DRAFT.

• INSPECT CHIMNEY CONNECTOR AND

CHIMNEY BEFORE AND FREQUENTLY DURING

THE HEATING SEASON FOR ANY DEPOSIT

OF CREOSOTE OR SOOT WHICH MUST BE

REMOVED.

• PROVIDE AIR FOR COMBUSTION INTO THE

ROOM WHERE THE FURNACE IS LOCATED. IF

THE INTAKE IS NOT IN THE SAME ROOM, AIR

MUST HAVE FREE ACCESS TO THE ROOM.

• CAST IRON PARTS MUST BE "SEASONED" TO

AVOID CRACKING, BUILD ONLY SMALL FIRES

ON FIRST USE.

• TO PREVENT INJURY, DO NOT ALLOW ANYONE

TO USE THIS FURNACE WHO IS UNFAMILIAR

WITH THE CORRECT OPERATION OF THE

FURNACE.

CAUTION

GASES THAT ARE DRIVEN FROM FRESH WOOD

MUST BE BURNED OR THEY WILL ACCUMULATE

AND EXPLODE. NEVER SMOTHER A FIRE WHEN

ADDING FRESH WOOD.

DANGER: RISK OF FIRE OR EXPLOSION.

DO NOT BURN GARBAGE, GASOLINE, DRAIN OIL,

OR OTHER FLAMMABLE LIQUIDS.

WARNING: FIRE HAZARD.

• DO NOT OPERATE WITH FIRE DRAFT

EXCEEDING 0.06" W.C.

• DO NOT STORE FUELS, PAINTS, THINNERS,

FLAMMABLE LIQUIDS, OR OTHER HIGHLY

VOLATILE SUBSTANCES IN THE FURNACE

ROOM.

CAUTION!

CLEANOUT OF THE COMBUSTION CHAMBER,

FLUE PIPE, AND CHIMNEY IS ESPECIALLY

IMPORTANT AT THE END OF THE HEATING

SEASON TO MINIMIZE CORROSION DURING

THE SUMMER MONTHS CAUSED BY MOISTURE

ACCUMULATING IN LEFT-OVER ASH.

CAUTION!

INSPECT FLUE PIPES, FLUE PIPE JOINTS AND

FLUE PIPE SEALS REGULARLY TO ENSURE THAT

SMOKE AND FLUE GASES ARE NOT DRAWN INTO,

AND CIRCULATED BY, THE AIR CIRCULATION

SYSTEM.

SAFETY NOTICE:

IF THIS FURNACE IS NOT PROPERLY INSTALLED,

A HOUSE FIRE MAY RESULT. FOR YOUR SAFETY,

FOLLOW THE INSTALLATION DIRECTIONS.

CONTACT LOCAL BUILDING OR FIRE OFFICIALS

ABOUT RESTRICTIONS AND INSTALLATION

INSPECTION REQUIREMENTS IN YOUR AREA.

IF NOT ALREADY INSTALLED, WE RECOMMEND

THAT SMOKE DETECTORS BE INSTALLED.

CAUTION:

HOT SURFACES! KEEP CHILDREN AWAY. DO NOT

TOUCH DURING OPERATION.

US Stove highly recommends your stove be installed by a

qualified NFI (US) or WETT (Canada) technician. To find

the nearest qualified installer, go to:

https://nficertified.org,

https://www.wettinc.ca/

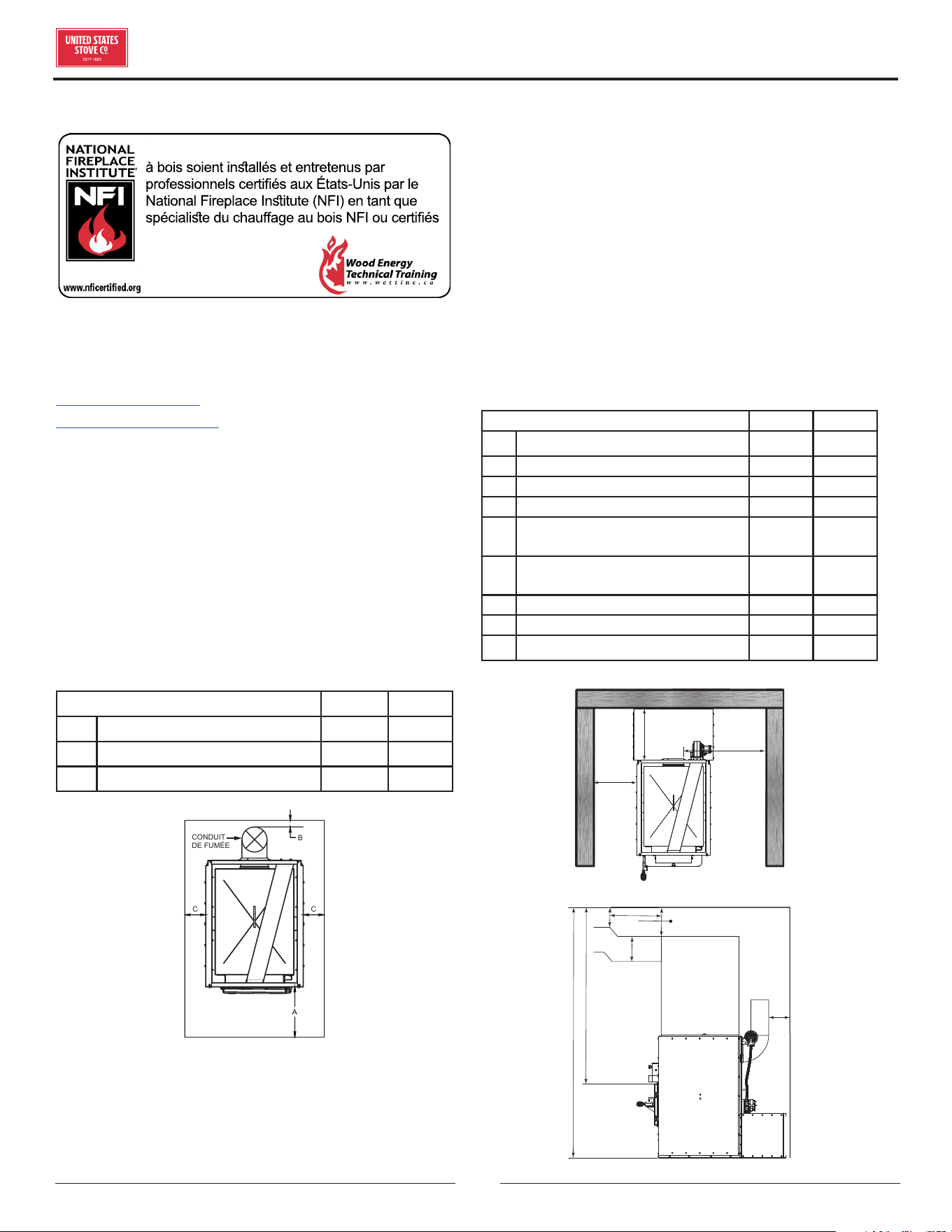

FLOOR PROTECTOR

The furnace must be placed on solid concrete, solid

masonry, or when installed on a combustible floor, on a

floor protector. The floor protector is required to provide

heat, live ember, and ash protection and must be of a non-

combustible, continuous solid surface to protect against

infiltration of live embers and ash. Floor protection must

have and R-Value of at least 1.4. Refer to floor protector

manufacturer’s instructions for installation directions.

The floor protector or non combustible floor must extend

under the furnace and beyond each side as shown below.

Dimension Inch mm

A Front 24 609.6

B Flue Rear 2 50.8

C Side 8 203.2

FLUE

CLEARANCES TO COMBUSTIBLES

The installation of this furnace includes supplying

electrical power, return air ductwork, and supply air

ductwork. This furnace may be installed as a stand alone

wood furnace only. See installation section in this manual

to ensure proper assembly, installation and operation

of your new furnace. If installing in an area with a fan it

should not be allowed to create negative pressure in the

room where the furnace is installed. When locating your

furnace ensure the required maintenance clearances are

maintained. Your furnace must be installed as shown in

this manual and in compliance with all local and national

codes. It is of the utmost importance that the clearances

to combustible materials be strictly adhered to during

installation of the furnace. Refer to the table and diagrams

below for minimum required clearances.

Dimension Inch mm

D Backwall To Furnace 26 661

E Sidewall To Furnace 16 407

F Sidewall To Flue 25 635

G Backwall To Flue 18 458

H Supply Duct (first 6 feet) 6 153

J Supply Duct (after first 6 feet) 2 51

K Minimum Duct Height 8 204

L Top Of Door To Ceiling 48 1220

M Minimum Ceiling Height 75 1905

Back wall

Side wall

Ceiling

Floor Protector

H (First 6ft)

INSTALLATION

FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050FOR CUSTOMER SERVICE CALL: 800-750-2723 EXT 5050

DUCT WORK

We strongly recommend that the hot air ductwork

be installed by a home heating specialist. If doing

the installation yourself, consult a qualified heating

technician and follow his recommendations as to the

safest and most ecient method of installation.

SUPPLY AIR

The supply air duct shall be constructed of metal in

accordance with NFPA 90B, 2-1.1. The plenums installed

to the furnace shall be constructed of metal in accordance

with NFPA 90B, 2-1.3. When installing this furnace the

supply air plenum is to have a minimum height of 24”

(610mm) if the top of the first vertical section is not flush

with the top of the first horizontal section of ductwork.

If the top of the plenum is flush with the top of the first

horizontal section of ductwork then the minium height is

15” (381mm).

RETURN AIR

The return air intake on the furnace is on the rear of the

unit. The ductwork must be mechanically attached to the

unit or blower box with sheet metal screws to ensure a

proper operation.

STAND ALONE INSTALLATION

When installing this stand alone furnace, ensure all local

codes and all instructions in this manual are followed,

including clearance to combustibles, floor protector

specifications and safety warnings.

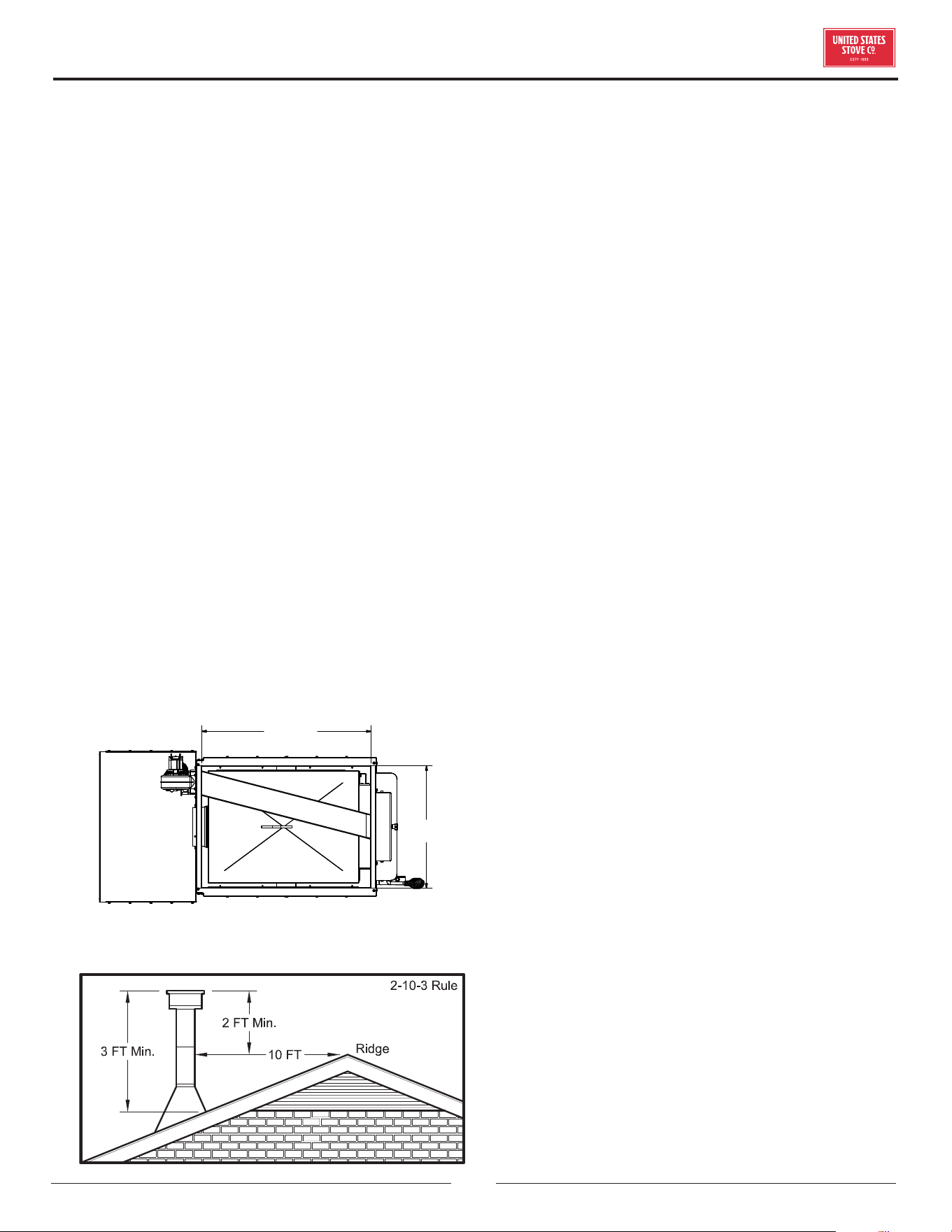

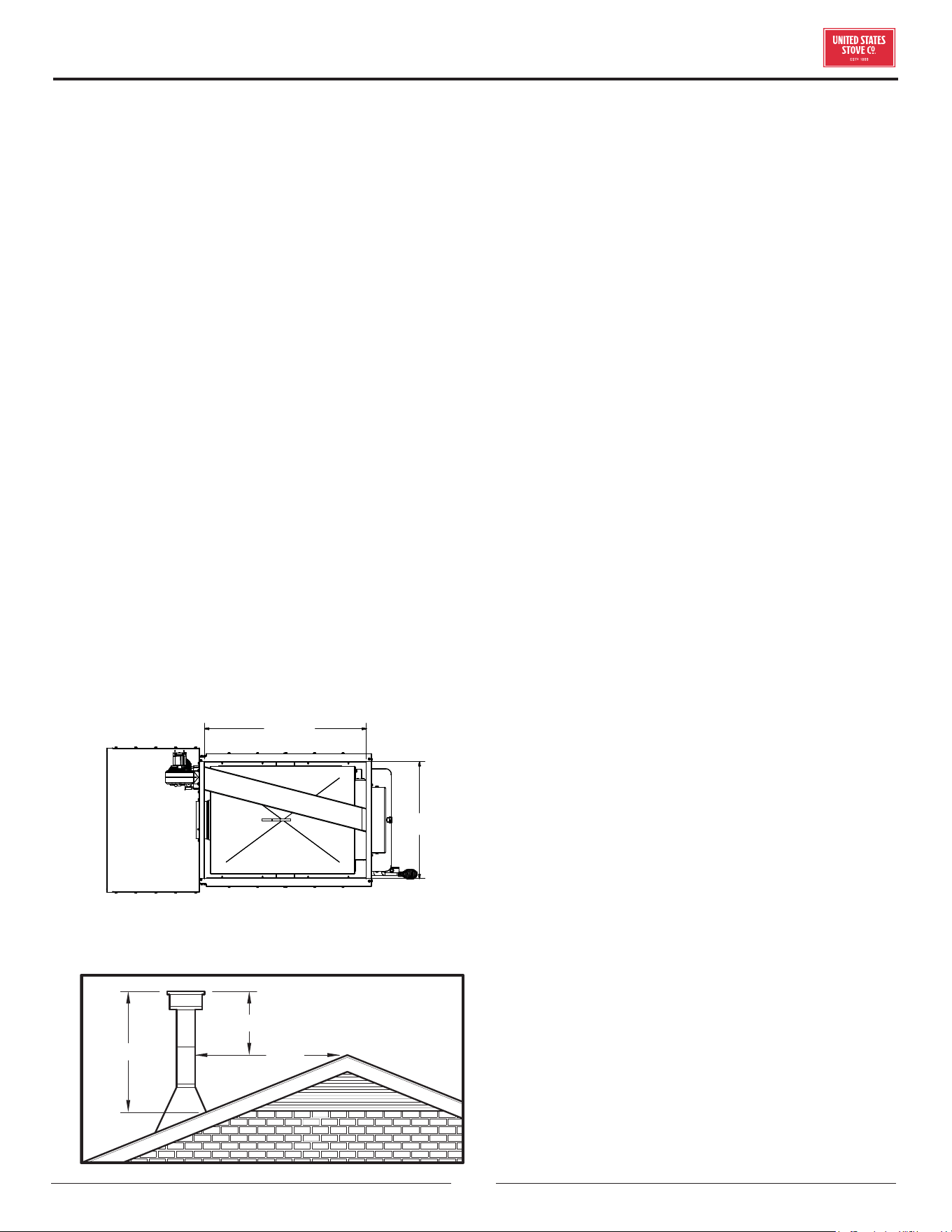

20.5

28.5

Supply Air Duct Work Outlet Size

LISTED FACTORY BUILT CHIMNEY

Your wood furnace may be hooked up with a factory

built or masonry chimney, matching the diameter of the

exhaust. If you are using a factory built chimney, it must

comply with UL 103 or CSA-B365 standard; therefore it

must be a Type HT (2100°F). It is extremely important

that it be installed according to the manufacturer’s

specifications.

If you are using a masonry chimney, it is important

that it be built in compliance with the specifications of

the National Building Code. It must be lined with fire

clay bricks, metal or clay tiles sealed together with fire

cement. (Round flues are the most ecient).

The interior diameter of the chimney flue must be

identical to the furnace smoke exhaust. A flue which is

too small may cause draft problems, while a large flue

favors rapid cooling of the gas, and hence the build-up

of creosote and the risk of chimney fires. Note that it is

the chimney and not the furnace which creates the draft

eect; your furnace’s performance is directly dependent

on an adequate draft from your chimney.

Do not connect this unit to a chimney flue serving another

appliance.

The following recommendations may be useful for the

installation of your chimney:

• It must rise above the roof at least 3’ (0.9m) from the

uppermost point of contact.

• The exterior portion should be double or triple wall pipe

to ensure proper draft.

• The chimney must exceed any part of the building or

other obstruction within a 10’ (3.04m) distance by a

height of 2’ (0.6m).

• Installation of an interior chimney is always preferable

to an exterior chimney. The interior chimney will be

hotter than an exterior chimney that is being cooled

by the ambient air outside the house. Therefore the

gas which circulates will cool slower, thus reducing the

build-up of creosote and the risk of chimney fires.

• The draft caused by the tendency for hot air to rise will

be increased with an interior chimney.

• Using a fire screen at the extremity of the chimney

requires regular inspection in order to ensure that it is

not obstructed thus blocking the draft, and it should be

cleaned when used regularly.

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the appliance

up through the chimney. The amount of draft in your

chimney depends on the length of the chimney, local

geography, nearby obstructions and other factors. Too

INSTALLATION

much draft may cause excessive temperatures in the

appliance. Inadequate draft may cause back pung into

the room and ‘plugging’ of the chimney. Inadequate draft

will cause the appliance to leak smoke into the room

through appliance and chimney connector joints. An

uncontrollable burn or excessive temperature indicates

excessive draft. Do not operate with the flue draft

exceeding .06 water column/14.93 Pascals. The draft

can be checked with a draft gauge or manometer. Take

into account the chimney’s location to ensure it is not

too close to neighbors or in a valley which may cause

unhealthy or nuisance conditions.

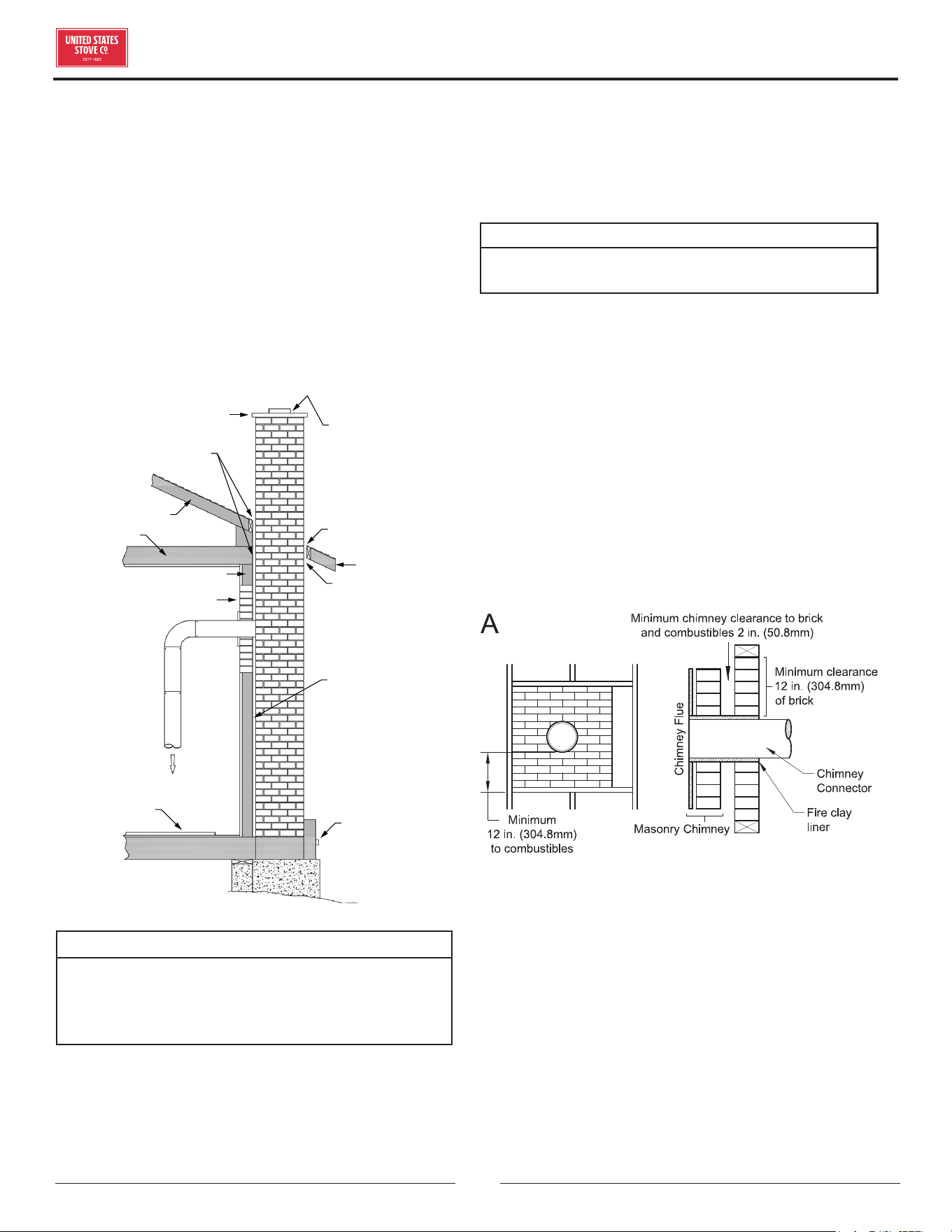

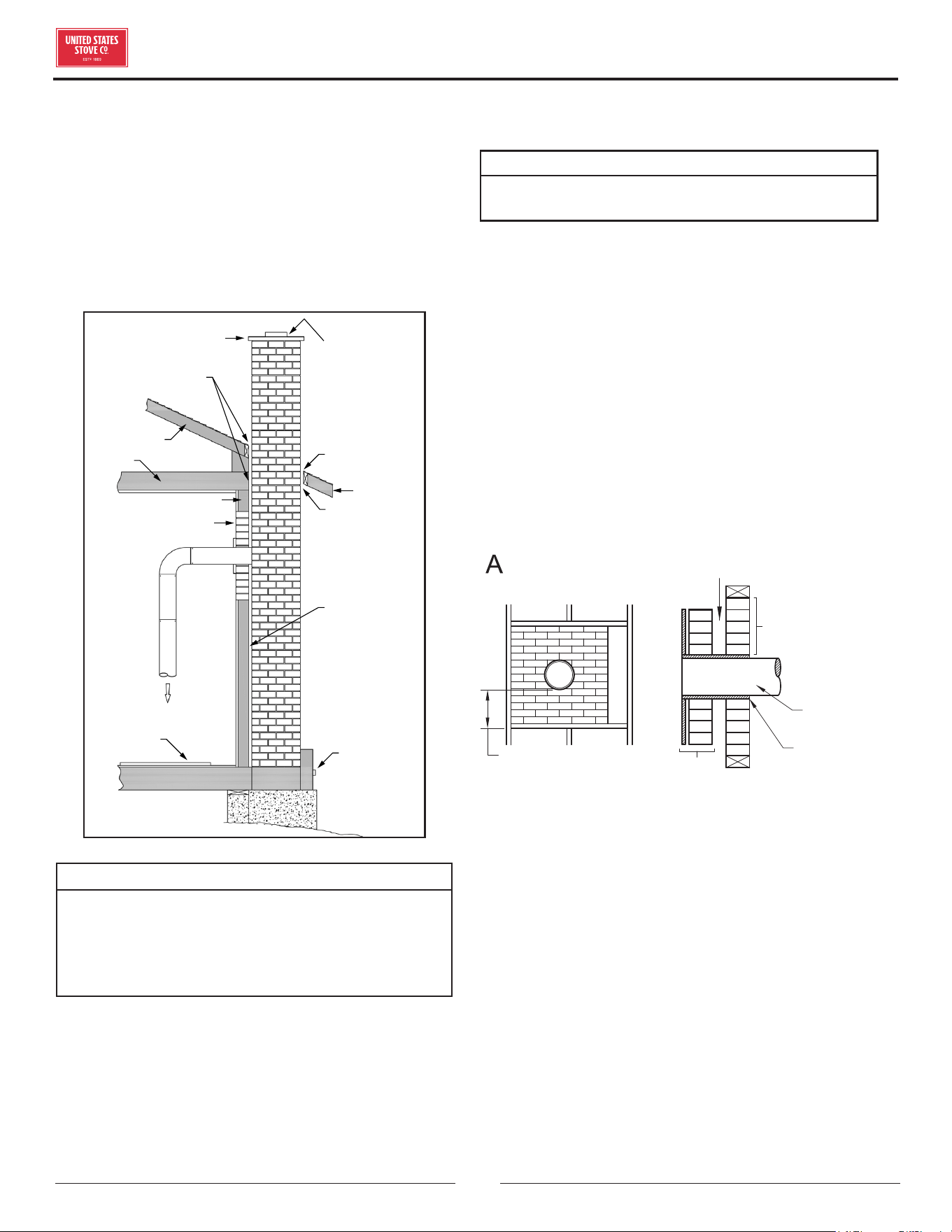

MASONRY CHIMNEY

Sheathing

Airtight

Cleanout

Door

Floor

Protector

Thimble

12” of Brick

Combustible Wall

1” Clearance

with Firestop

Rafter

Concrete Cap

Flashing

To Stove

1” Clearance

Eave

Flashing

Fireclay Flue

Liner With

Airspace

CAUTION:

BE SURE THAT IF A MASONRY CHIMNEY IS

USED, IT IS SAFELY CONSTRUCTED AND IN GOOD

REPAIR. HAVE THE CHIMNEY INSPECTED BY THE

FIRE DEPARTMENT OR AN INSPECTOR.

Ensure that a masonry chimney meets the minimum

standards of the National Fire Protection Association

(NFPA) by having it inspected by a professional. Make

sure there are no cracks, loose mortar or other signs of

deterioration and blockage. Have the chimney cleaned

before the furnace is installed and operated. When

connecting the furnace through a combustible wall to

a masonry chimney, special methods are needed as

explained in the “Combustible Wall Chimney Connector

Pass-Throughs” Section.

WARNING:

DO NOT CONNECT THIS FURNACE TO A CHIMNEY

FLUE SERVING ANOTHER APPLIANCE.

COMBUSTIBLE WALL CHIMNEY

CONNECTOR PASS-THROUGHS

METHOD A - 12” (304.8 mm) Clearance to Combustible

Wall Member: Using a minimum thickness 3.5” (89 mm)

brick and a 5/8” (15.9 mm) minimum wall thickness clay

liner, construct a wall pass-through. The clay liner must

conform to ASTM C315 (Standard Specification for

Clay Fire Linings) or its equivalent. Keep a minimum of

12” (304.8 mm) of brick masonry between the clay liner

and wall combustibles. The clay liner shall run from the

brick masonry outer surface to the inner surface of the

chimney flue liner but not past the inner surface. Firmly

grout or cement the clay liner in place to the chimney flue

liner.

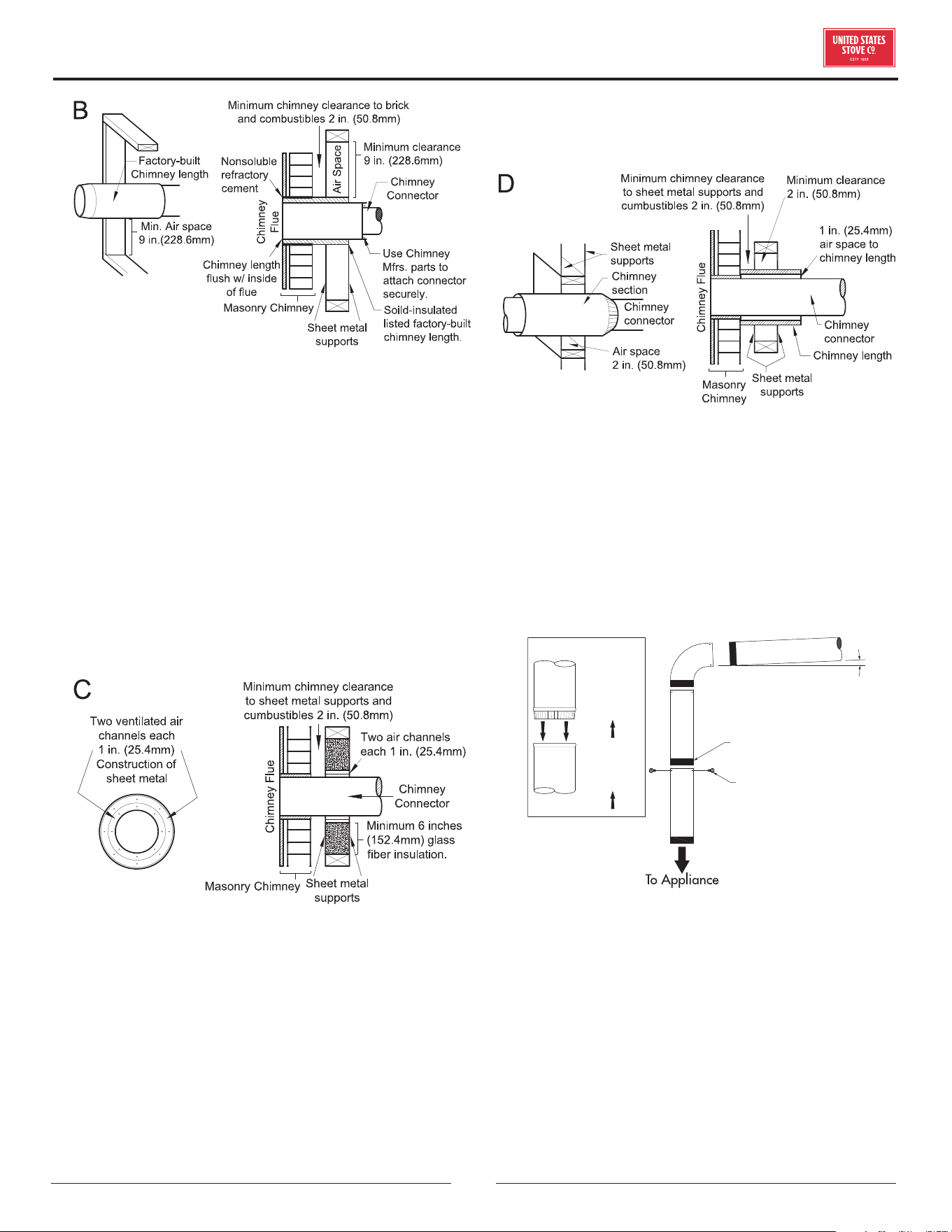

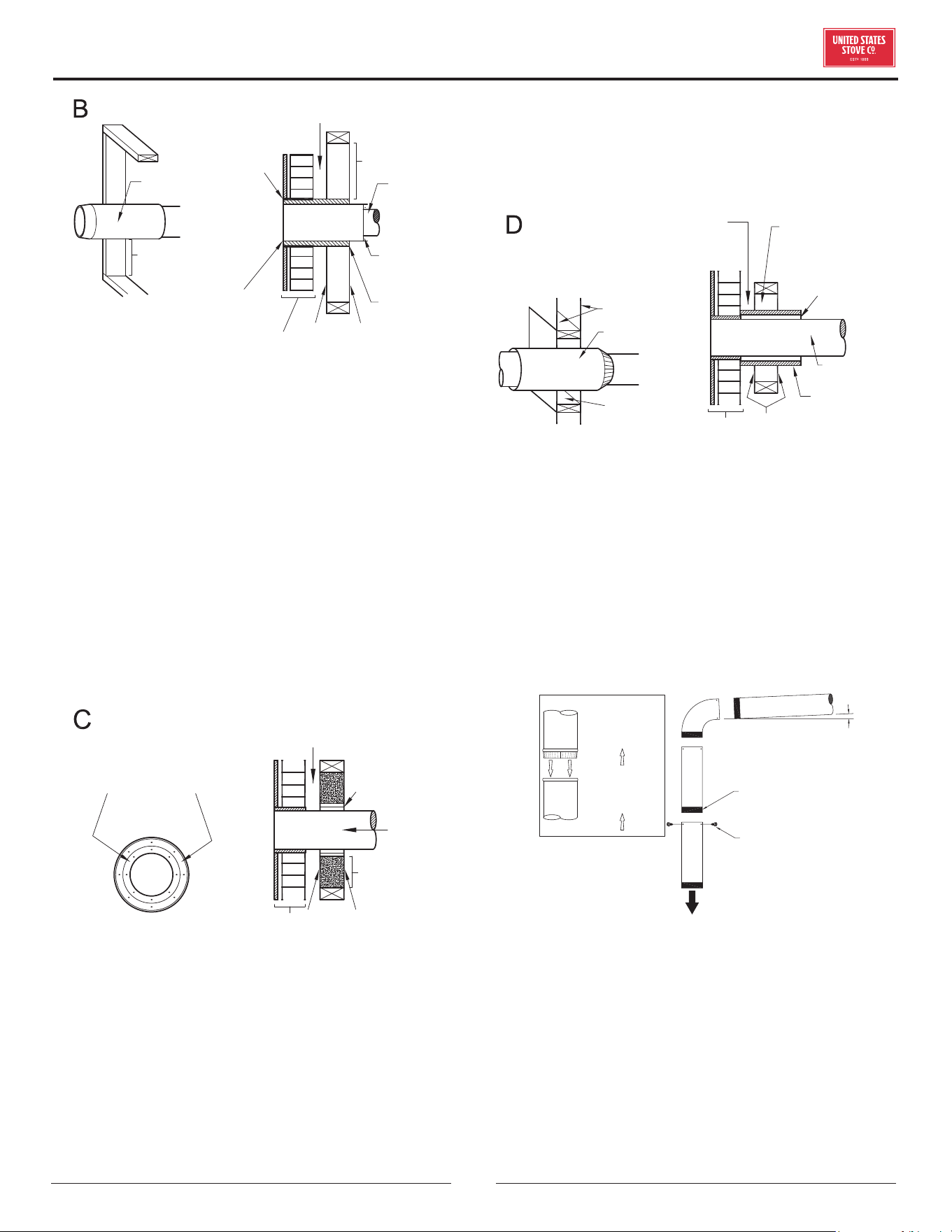

METHOD B - 9” (228.6 mm) Clearance to Combustible

Wall Member: Using a 6” (152.4 mm) inside diameter,

listed, factory-built Solid-Pak chimney section with

insulation of 1” (25.4 mm) or more, build a wall pass-

through with a minimum 9” (228.6 mm) air space

between the outer wall of the chimney length and wall

combustibles. Use sheet metal supports fastened

securely to wall surfaces on all sides, to maintain the

9” (228.6 mm) air space. When fastening supports to

chimney length, do not penetrate the chimney liner (the

inside wall of the Solid-Pak chimney). The inner end of

the Solid-Pak chimney section shall be flush with the

inside of the masonry chimney flue, and sealed with a

non-water soluble refractory cement. Use this cement to

also seal to the brick masonry penetration.

METHOD C - 6” (152.4 mm) Clearance to Combustible

Wall Member: Starting with a minimum 24 gage (.024”

[.61 mm]) 6” (152.4 mm) metal chimney connector, and

a minimum 24 gage ventilated wall thimble which has

two air channels of 1” (25.4 mm) each, construct a wall

pass-through. There shall be a minimum 6” (152.4 mm)

separation area containing fiberglass insulation, from the

outer surface of the wall thimble to wall combustibles.

Support the wall thimble, and cover its opening with a

24-gage minimum sheet metal support. Maintain the 6”

(152.4 mm) space. There should also be a support sized

to fit and hold the metal chimney connector. See that

the supports are fastened securely to wall surfaces on

all sides. Make sure fasteners used to secure the metal

chimney connector do not penetrate chimney flue liner.

METHOD D - 2” (50.8 mm) Clearance to Combustible

Wall Member: Start with a solid-pak listed factory

built chimney section at least 12” (304 mm) long, with

insulation of 1” (25.4 mm) or more, and an inside diameter

of 8” (2 inches [51 mm] larger than the 6” [152.4 mm]

chimney connector). Use this as a pass-through for a

minimum 24-gauge single wall steel chimney connector.

Keep solid-pak section concentric with and spaced 1”

(25.4 mm) o the chimney connector by way of sheet

metal support plates at both ends of chimney section.

Cover opening with and support chimney section on both

sides with 24 gage minimum sheet metal supports. See

that the supports are fastened securely to wall surfaces

on all sides. Make sure fasteners used to secure chimney

flue line do not penetrate the inner liner.

NOTES:

• Connectors to a masonry chimney, excepting method

B, shall extend in one continuous section through the

wall pass-through system and the chimney wall, to but

not past the inner flue liner face.

• A chimney connector shall not pass through an attic or

roof space, closet or similar concealed space, or a floor,

or ceiling.

CHIMNEY CONNECTOR

3 screws

Flow

Direction

of Flue

Gases

Install

crimped

end

towards

stove.

Male Part Downwards

1/4” slope per foot

Your chimney connector and chimney must have the

same diameter as the furnace outlet. If this is not the

case, we recommend you contact your dealer in order to

ensure there will be no problem with the draft.

The furnace pipe must be made of aluminized or cold roll

steel with a minimum thickness of 0.021” or 0.53 mm. It

is strictly forbidden to use galvanized steel.

Your connector should be assembled in such a way that

the male section (crimped end) of the pipe faces down.

Attach each of the sections to one another with three

equidistant metal screws. Seal the joints with furnace

cement.

INSTALLATION

The pipe must be short and straight. All sections installed

horizontally must slope at least 1/4 inch per foot, with

the upper end of the section toward the chimney. Any

installation with a horizontal run of furnace pipe must

conform to NFPA 211. You may contact NFPA (National

Fire Protection Association) and request the latest

edition of the NFPA Standard 211.

To ensure a good draft, the total length of the furnace

pipe should never exceed 8’ to 10’ (2.4m to 3.04 m).

(Except for cases of vertical installation, cathedral-roof

style where the smoke exhaust system can be much

longer and connected without problem to the chimney at

the ceiling of the room).

There should never be more than two 90 degrees elbows

in the smoke exhaust system.

Installation of a “barometric draft stabilizer” (fireplace

Do not use with a flue damper. With a controlled

combustion wood furnaces the draft is regulated upon

intake of the combustion air in the furnace and not at the

exhaust.

FACTORY BUILT CHIMNEY

When a metal prefabricated chimney is used, the

manufacturer’s installation instructions must be

followed. You must also purchase (from the same

manufacturer) and install the ceiling support package

or wall pass-through and “T” section package, firestops

(where needed), insulation shield, roof flashing, chimney

cap, etc. Maintain proper clearance to the structure as

recommended by the manufacturer. The chimney must be

the required height above the roof or other obstructions

for safety and proper draft operation.

Listed Cap

Maintain 2”

Clearance

Listed

Chimney

Ceiling

Support

Ceiling

Support

Chimney

Connector

* Refer to Clearance

to Combustibles

Combustible Wall

Floor

Protector

To Stove

Storm Collar

Flashing

Listed

Chimney

Attic

Insulation

Sheild

Specified

Clearance

Chimney

Connector

Combustible

Ceiling Joists

To Stove

OPERATION

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CAUTIONS: HOUSE FIRE HAZARDS

• DO NOT STORE WOOD ON FLOOR PROTECTOR,

UNDERNEATH STOVEPIPE(S) OR ANYWHERE

WITHIN CLEARANCES TO COMBUSTIBLE

SURFACES SPECIFIED FOR THIS APPLIANCE.

• NEVER OPERATE WITH SECONDARY TUBES,

FIBERBOARD, OR INSULATION REMOVED.

OPERATING SAFETY PRECAUTIONS

• NEVER OVERFIRE THIS APPLIANCE BY

BUILDING EXCESSIVELY HOT FIRES AS A

HOUSE/BUILDING FIRE MAY RESULT. YOU ARE

OVERFIRING THE APPLIANCE IF IT BEGINS TO

GLOW OR TURN RED.

• NEVER BUILD EXCESSIVELY LARGE FIRES IN

THIS TYPE OF APPLIANCE AS DAMAGE TO THE

FIREBOX OR SMOKE LEAKAGE MAY RESULT.

• DO NOT BUILD FIRE TOO CLOSE TO THE GLASS.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING, AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS. DO NOT TOUCH THE

APPLIANCE UNTIL IT HAS COOLED.

• PROVIDE ADEQUATE AIR FOR COMBUSTION

TO THE ROOM WHERE THE APPLIANCE IS

INSTALLED.

• INSPECT CHIMNEY LINER EVERY 60 DAYS.

REPLACE LINER IMMEDIATELY IF IT IS RUSTING

OR LEAKING SMOKE INTO THE ROOM.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED FURNACE DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE FURNACE.

WARNING: EXPLOSION HAZARD

• NEVER USE CHEMICALS, GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR FLAMMABLE

LIQUIDS TO START OR “FRESHEN UP” A FIRE IN

THE APPLIANCE.

• KEEP ALL FLAMMABLE LIQUIDS, ESPECIALLY

GASOLINE, OUT OF THE VICINITY OF THE

APPLIANCE - WHETHER IN USE OR IN STORAGE.

Your heating appliance was designed to burn well

seasoned natural wood only; no other materials should

be burned. Any type of well seasoned natural wood

may be used in your stove, but specific varieties have

better energy yields than others. Higher eciencies and

lower emissions generally result when burning air dried

seasoned hardwoods, as compared to softwoods or too

green or freshly cut hardwoods. The following resources

can assist in learning the burn characteristics of various

species of wood:

http://firewoodresource.com/firewood-btu-ratings/; or

https://forestry.usu.edu/forest-products/wood-heating

The operation of this wood furnace in a manner

inconsistent with the owner’s manual will void your

warranty and is also against federal regulations. Waste

and other flammable materials should not be burned in

your stove. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners,

or asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Saltwater driftwood or other previously salt water-

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of fire starters made from paper,

cardboard, sawdust, wax, and similar substances to

start a fire in an aected wood furnace.

Burning these materials may result in the release of toxic

fumes or render the furnace ineective and cause smoke.

Deadwood lying on the forest floor should be considered

wet and requires full seasoning time. Standing deadwood

can usually be considered to be about 2/3 seasoned.

Smaller pieces of wood will dry faster. All logs exceeding

6” in diameter should be split. The wood should not be

stored directly on the ground. Air should circulate through

the logs. A 24” to 48” air space should be left between

each row of logs, which should be placed in the sunniest

location possible. The upper layer of wood should be

protected from the element but not the sides. A good

indicator of if the wood is ready to burn is to check the

piece ends. If cracks are radiating in all directions from

the center then the wood should be dry enough to burn.

If your wood sizzles in the fire, even though the surface

is dry, it may not be fully cured and should be seasoned

longer. It is EXTREMELY IMPORTANT that you use DRY

WOOD only in your wood stove. The wood should have

dried for 9 to 15 months, such that the humidity content

(in weight) is reduced below 20% of the weight of the log.

It is very important to keep in mind that even if the wood

has been cut for one, two, or even more years, it is not

necessarily dry, if it has been stored in poor conditions.

Under extreme conditions, it may rot instead of drying.

This point cannot be overstressed; the vast majority of

the problems related to the operation of a wood stove is

caused by the fact that the wood used was too damp or

had dried in poor conditions. These problems can be:

• ignition problems

• creosote build-up causing chimney fires

• low energy yield

• blackened windows

• incomplete log combustion

Do not burn manufactured logs made of wax

impregnated sawdust or logs with any chemical

additives.

TESTING YOUR WOOD

• When the furnace is thoroughly warmed, place one

piece of split wood (about five inches in diameter)

parallel to the door on the bed of red embers.

• Adjust all air controls to there maximum settings and

close the door. If ignition of the piece is accomplished

within 90 seconds from the time if was placed in the

furnace, your wood is correctly dried. If ignition takes

longer, your wood is damp.

If your wood hisses and water or vapor escapes at

the ends of the piece, your wood is soaked or freshly

cut (green). Do not use this wood in your stove. Large

amounts of creosote could be deposited in your chimney,

creating potential conditions for a chimney fire.

POWER FAILURE

DO NOT add additional fuel after a power failure, remove

all air filters and reduce combustion air to a minimum.

Observe furnace closely until power is restored.

TAMPER WARNING

This wood furnace has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood furnace in a manner inconsistent with operating

instructions in this manual.

EFFICIENCIES

Eciencies can be based on either the lower heating

value (LHV) or the higher heating value (HHV) of the

fuel. The lower heating value is when water leaves the

combustion process as a vapor, in the case of woodstoves

the moisture in the wood being burned leaves the stove

as a vapor. The higher heating value is when water leaves

the combustion process completely condensed. In the

case of woodstoves this would assume the exhaust gases

are room temperature when leaving the system, and

therefore calculations using this heating value consider

the heat going up the chimney as lost energy. Therefore,

eciency calculated using the lower heating value of

wood will be higher than eciency calculated using the

higher heating value. The best way to achieve optimum

eciencies is to learn the burn characteristic of you

appliance and burn well-seasoned wood. Higher burn

rates are not always the best heating burn rates; after a

good fire is established a lower burn rate may be a better

option for ecient heating. A lower burn rate slows the

flow of usable heat out of the home through the chimney,

and it also consumes less wood.

NOTICE - INITIAL BURNS TO CURE PAINT

BECAUSE OF THE HIGH OPERATING TEMPERATURES,

THIS APPLIANCE IS COATED WITH A SPECIAL HIGH

TEMP PAINT WHICH REQUIRES A SERIES OF LOW TO

MEDIUM BURNS TO FULLY CURE FOR DURABILITY

AND A LIFETIME OF SERVICE.

Proper curing of the high-temp paint requires a series of

three initial burns. The appliance should be allowed to

cool o between each burn. The first two burns should

be small fires and low temperatures (250°F) for a

duration of 20 minutes each. The third fire should be at

a temperature of approximately 500°F for 20 minutes.

Provide adequate cross ventilation to clear any smoke or

odor caused by initial firings.

Notice: Use solid wood fuel only! Do not burn garbage,

or flammable fluids. Do not use coal. This appliance

is not designed to accommodate the air flow (draft)

required to properly burn coal or coal products. Do

not elevate the fire using grates or irons. Build the fire

directly on the firebrick.

FUELING INSTRUCTIONS

To ensure this unit produces the optimal minimum

emissions it is critical that only well-seasoned cordwood

is burned. Burning unseasoned wet wood only hurts

OPERATION

your stoves eciency and leads to accelerated

creosote buildup in your chimney. Be considerate of the

environment and only burn dry wood.

CAUTION:

DO NOT LEAVE APPLIANCE UNATTENDED WITH

THE DOOR OPEN.

WARNINGS:

• NEVER OVERFIRE YOUR STOVE. IF ANY PART

OF THE STOVE STARTS TO GLOW RED, OVER

FIRING IS HAPPENING. READJUST THE AIR

INTAKE CONTROL AT A LOWER SETTING.

• THE INSTALLATION OF A LOG CRADLE OR

GRATES IS NOT RECOMMENDED IN YOUR WOOD

STOVE. BUILD FIRE DIRECTLY ON FIREBRICK.

• NEVER PUT WOOD ABOVE THE FIREBRICK

LINING OF THE FIREBOX.

• ATTEMPTS TO ACHIEVE HEAT OUTPUT

RATES THAT EXCEED FURNACE DESIGN

SPECIFICATIONS CAN RESULT IN PERMANENT

DAMAGE TO THE FURNACE.

GENERAL FURNACE OPERATION

Honeywell Limit Control

This device, mounted in the ductwork, just above the air

discharge atop the furnace, works in conjunction with

a wall thermostat, operating the distribution blowers

and the combustion fan on the rear of the furnace. The

factory settings are 100/150/200. The wall thermostat

setting operates the ON time of the combustion fan. If the

temperature is below the setting on the wall thermostat,

the combustion fan will come ON (recommended

setting at 5 to 10 degrees higher than other heating

thermostats.) The first two set points on the limit control

operates the distribution blowers. When the furnace

plenum temperature reaches the second set point on the

limit control, the distribution blowers will come on. If the

temperature falls to the first set point, the distribution

blower will shut-o. When the furnace reaches the

third set point on the limit control, the combustion fan

will shut-o. Once the temperature falls below that set

point and the wall thermostat is still calling for heat, the

combustion fan will turn back on. The 200° is a factory

preset limit for the combustion fan and should never

be changed. Doing so could result in excessive firebox

temperatures and could permanently damage your

firebox.

FURNACE LOADING PROCEDURE

Starting your Furnace

1. Ensure that the wall thermostat is set to its maximum

setting and your combustion fan is running on the

rear of the furnace.

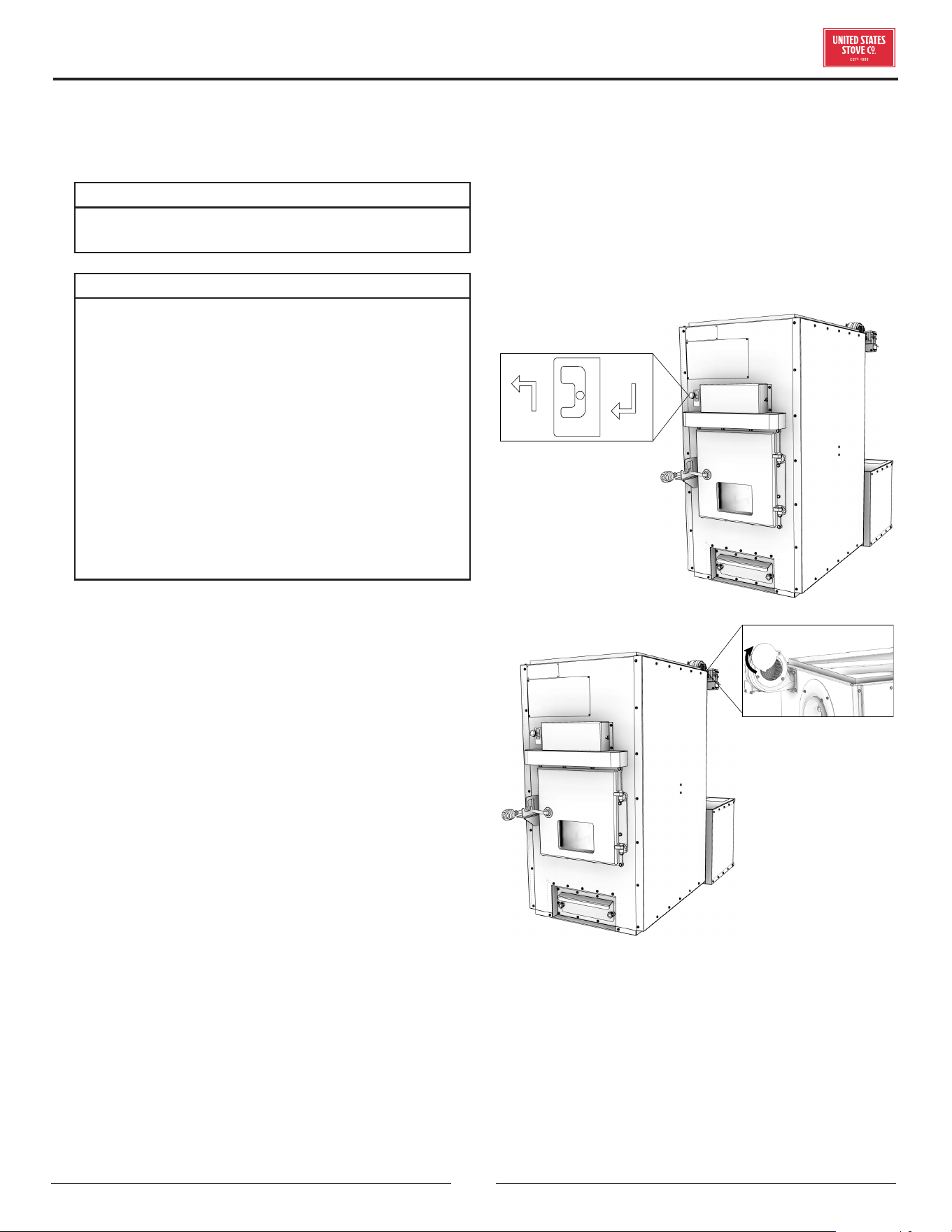

2. Close the spin damper on the combustion fan and

adjust the barometric damper on the front of the

furnace to OPEN by moving the knob down and

shifting it into the lower slot.

OPEN

AU T O

OPEN

3. Start the fire with approximately 12 lbs. of kindling,

which will be several small strips of wood, 1-1/2 to

2-1/2 inches wide, approximately 12 to 15 inches

deep in the bottom of the firebox. Leave the fuel

loading door slightly open to ensure good ignition of

the kindling. Make sure the combustion fan is ON and

its damper is closed, then adjust the knob to OPEN

the barometric damper.

OPERATION

4. Once the kindling is fully ignited, add another 12 to 15

of kindling, which will be around the same amount as

the initial load.

5. Leave the door slightly open for three to five minutes

(3-5 min) to ensure full ignition of the second kindling

load.

6. After the second load of kindling is fully ignited, you

can close the door and shift the knob on the front

of the unit to AUTO which allows the barometric

damper to function freely. After 15 minutes, fully

open the damper on the combustion fan.

7. Once the kindling burns down to about 8 lbs., which

should be to the point that the kindling will break up

into a full bed of coals, the pre-load can be added into

the firebox. The pre-load should consist of around

40 pounds of properly seasoned cord wood, which

should be about 6 to 8 pieces of wood.

8. After loading the pre-load, close the door, and make

certain the combustion fan is ON.

9. Allow about one hour (1hr) for the pre-load to burn

down to around 10-12 lbs. or when all the pre-load

wood will break up into coals. You should now have a

coal bed that is several inches deep in the bottom of

the firebox.

10. The purpose of the pre-load burn is to establish

a proper coal bed prior to inserting the main load

of wood. Having a proper coal bed is the key to a

complete ignition of the main wood load and to

maintain the correct firebox temperatures to get the

best emissions and eciency output of the furnace.

11. After you have completed the pre-load burn, you may

insert your main firewood load.

12. The main load should be the same size or amount as

the pre-load, approximately 40 pounds of cord wood,

6 to 8 pieces.

13. Try to keep gaps between the pieces of wood to help

with the ignition and maintain a good fire.

MAIN FIREWOOD LOAD

• Ensure that the combustion fan is ON, and open the

feed door to insert the main firewood load.

• After loading, leave the feed door slightly open for five

minutes (5 min) to ensure proper ignition, then close

the door.

• The damper on the combustion fan should be open.

• Depending on the temperature at which the wall

thermostat is set, this will determine the burn duration

of the main load. A lower setting on the thermostat

should result in a longer burn time as this would allow

the combustion fan to remain OFF for longer periods.

A higher thermostat setting will cycle the combustion

blower ON/OFF more often, resulting in a hotter, but

shorter duration burn time of course. However, colder

outside temperatures and your home’s construction

(insulation) will play a big factor in how well the

thermostat can maintain it’s set temperature.

VISIBLE SMOKE

The amount of visible smoke being produced can be

an eective method of determining how eciently the

combustion process is taking place at the given settings.

Visible smoke consist of unburned fuel and moisture

leaving your stove. Learn to adjust the air settings of your

specific unit to produce the smallest amount of visible

smoke. Wood that has not been seasoned properly and

has a high wood moisture content will produce excess

visible smoke and burn poorly. Use the included moisture

meter to ensure your wood has a 20% or less moisture

content.

AIR TUBES

The air tubes assembled in this unit are designed to

provide an accurate mix of secondary air to ensure the

highest eciency. Any damage or deterioration of these

tubes may reduce the eciency of combustion. The air

tubes are held in position by screws or snap pins. Locate

these to either side of the tube and remove it to allow the

tube to be removed and replaced.

OPERATION

MAINTENANCE

CAUTION:

DO NOT OVERFIRE APPLIANCE. YOU ARE

OVERFIRING IF ANY PART OF THE APPLIANCE

GLOWS RED. CLOSE THE DOOR AND SHUT DAMPER

IMMEDIATELY TO REDUCE THE AIR SUPPLY AND

SLOW DOWN THE FIRE.

CAUTION:

SLOW BURNING FIRES FOR EXTENDED USE OR

BURNING GREEN WOOD MAY CAUSE EXCESSIVE

CREOSOTE BUILD-UP. IGNITION OF CREOSOTE

OR OVERFIRING COULD CAUSE A CHIMNEY

FIRE. CHIMNEY FIRES BURN EXTREMELY HOT

AND MAY IGNITE SURROUNDING COMBUSTIBLE

MATERIALS. IN CASE OF A CHIMNEY FIRE, CALL

THE FIRE DEPARTMENT IMMEDIATELY!

CREOSOTE & SOOT - FORMATION & NEED

FOR REMOVAL

When wood is burned slowly, the products of combustion

combine with moisture to form a soot residue which

accumulates on the flue lining. When ignited, this soot

makes an extremely hot fire. The chimney should be

inspected at least twice monthly during the heating

season to determine if a creosote or soot build up

has occurred. If creosote or soot has accumulated, it

should be removed to reduce the risk of a chimney fire.

Chimney fires burn very hot. If the chimney catches fire,

immediately call the fire department, then reduce the fire

by closing the inlet air control. Pour a large quantity of

coarse salt, baking soda or cool ashes on top of the fire in

the firebox.

CREOSOTE ACCUMULATION CAUSES CHIMNEY

FIRES. YOU SHOULD CHECK (OR HAVE CHECKED BY

A QUALIFIED CHIMNEY SWEEP) YOUR CHIMNEY FOR

CREOSOTE DEPOSITS AT LEAST MONTHLY DURING

THE HEATING SEASON. ANY ACCUMULATIONS

SHOULD BE REMOVED. COMPLETE CHIMNEY

INSPECTIONS AND CLEANING SHOULD BE

CONDUCTED ANNUALLY; TYPICALLY, THIS TASK

SHOULD BE PERFORMED PRIOR TO EACH HEATING

SEASON. IF USING AN EXISTING CHIMNEY, IT MUST

BE INSPECTED PRIOR TO THE INSTALLATION OF

YOUR NEW WOOD STOVE.

CAUTION

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL

STUDS OR RAFTERS WHICH YOU THOUGHT WERE

A SAFE DISTANCE FROM THE CHIMNEY. IF YOU

HAVE A CHIMNEY FIRE, HAVE YOUR CHIMNEY

INSPECTED BY A QUALIFIED PERSON BEFORE

USING AGAIN.

ATTENTION:

THIS FURNACE NEEDS PERIODIC INSPECTION AND

REPAIR FOR PROPER OPERATION. IT IS AGAINST

FEDERAL REGULATIONS TO OPERATE THIS

FURNACE IN A MANNER INCONSISTENT WITH

OPERATING INSTRUCTIONS IN THIS MANUAL.

TO PREVENT CREOSOTE BUILD UP

• Always burn dry wood. This allows clean burns and

higher chimney temperatures, therefore less creosote

deposit.

• Always check for creosote deposit once every two

months and have your chimney cleaned at least once

a year.

• If a chimney or creosote fire occurs, close all dampers

immediately. Wait for the fire to go out and the furnace

to cool, then inspect the chimney for damage. If no

damage results, perform a chimney cleaning to ensure

no more creosote deposits is remaining in the chimney.

CAUTION:

A CHIMNEY FIRE MAY CAUSE IGNITION OF WALL

STUDS OR RAFTERS WHICH WERE ASSUMED TO

BE A SAFE DISTANCE AWAY FROM THE CHIMNEY.

IF A CHIMNEY FIRE OCCURS, HAVE YOUR

CHIMNEY INSPECTED BY A QUALIFIED EXPERT

BEFORE USING AGAIN.

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

ASH REMOVAL & DISPOSAL

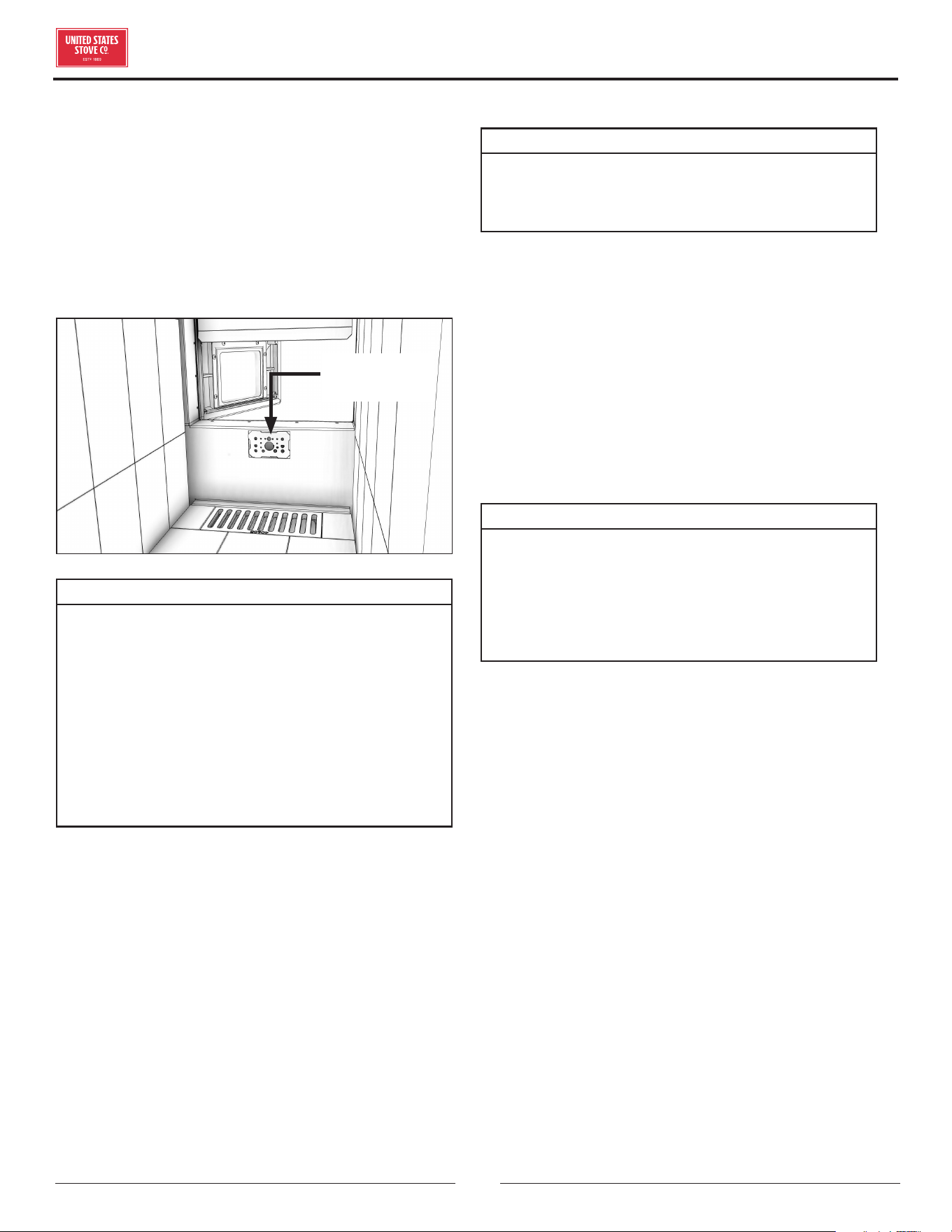

Never let your ashes get any higher than the pilot air hole.

Remove ashes as needed leaving at least 2 inches of ash

in the bottom of the firebox. Ashes should be placed in

a metal container with a tight-fitting lid. The closed

container of ashes should be placed on a noncombustible

floor or on the ground, away from all combustible

materials, pending final disposal. The ashes should be

retained in the closed container until all cinders have

thoroughly cooled.

PILOT AIR

OPENINGS

CAUTIONS:

• ASHES COULD CONTAIN HOT EMBERS EVEN

AFTER TWO DAYS WITHOUT OPERATING THE

STOVE.

• THE ASH PAN CAN BECOME VERY HOT. WEAR

GLOVES TO PREVENT INJURY.

• NEVER BURN THE STOVE WITH THE ASH TRAP

OPEN. THIS WOULD RESULT IN OVER FIRING

THE STOVE. DAMAGE TO THE STOVE AND EVEN

HOUSE FIRE MAY RESULT.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended periods

of time. While the modern combustion systems in

furnaces drastically reduce the amount of CO emitted

out the chimney, exposure to the gases in closed or

confined areas can be dangerous. Make sure you stove

gaskets and chimney joints are in good working order

and sealing properly to ensure unintended exposure. It is

recommended that you use both smoke and CO monitors

in areas having the potential to generate CO.

GASKET CARE

WARNING:

NEVER OPERATE THE STOVE WITHOUT GASKETS

OR WITH BROKEN GASKETS. DAMAGE TO THE

STOVE OR EVEN HOUSE FIRE MAY RESULT.

It is recommended that you change the door gasket

(which makes your furnace door air tight) once a year,

in order to ensure good control over the combustion,

maximum eciency and security. To change the door

gasket, simply remove the damaged one. Carefully clean

the available gasket groove, apply a high temperature

silicone sold for this purpose and install the new gasket.

You may light up your furnace again approximately 24

hours after having completed this operation. This unit’s

feed door uses a 5/8” diameter rope gasket. The door

glass on this unit uses a 1 x 1/8 gasket.

ATTENTION:

THIS WOOD FURNACE NEEDS PERIODIC

INSPECTION AND REPAIR FOR PROPER

OPERATION. IT IS AGAINST FEDERAL

REGULATIONS TO OPERATE THIS WOOD FURNACE

IN A MANNER INCONSISTENT WITH OPERATING

INSTRUCTIONS IN THIS MANUAL.

SERVICE HINTS

Do not expect a furnace to draw. It is the chimney that

creates the draft. Smoke spillage into the house or

excessive build-up of water or creosote in the chimney

are warnings that the chimney is not functioning properly.

Correct the problem before using furnace. Possible

causes are:

1. The connector pipe may be pushed into the chimney

too far, stopping the draft.

2. Do not connect two furnaces or a stove and furnace

into the same chimney flue.

3. The chimney used for a furnace must not be used to

ventilate the cellar or basement. If there is a cleanout

opening at the base of the chimney, it must be closed

tightly.

4. If the chimney is operating too cool, water will

condense in the chimney and run back into the

furnace. Creosote formation will be rapid and may

block the chimney. Operate the furnace at a high

enough fire to keep the chimney warm, preventing

this condensation.

MAINTENANCE

5. If the fire burns well, but sometimes smokes or burns

slowly, it may be caused by the chimney top being

lower than another part of the house or a nearby tree.

The wind blowing over a house or a tree, falls on top

of the chimney like water over a dam, beating down

the smoke. The top of the chimney should be at least

3 feet above the roof and be at least 2 feet higher

than any point of the roof within 10 feet.

CARING FOR PAINTED PARTS

This furnace has a painted outside jacket, which is

durable, but it will not stand rough handling or abuse.

When installing your furnace, use care in handling. Clean

with soap and warm water when furnace in not hot. DO

NOT use any acids or scouring soap, as these wear and

dull the finish. DISCOLORATION WILL OCCUR IF THE

FURNACE IS OVERHEATED. FOLLOW OPERATING

INSTRUCTIONS CAREFULLY.

CAUTION:

THE SPECIAL PAINTS USED ON YOUR FURNACE

MAY GIVE OFF SOME SMOKE WHILE THEY

ARE CURING DURING FIRST FEW FIRES., BUILD

SMALL FIRES AT FIRST. THE METAL USED IN

CONSTRUCTION OF THE FURNACE AND DUCT

WORK HAS A LIGHT COATING OF OIL. THIS

COULD GIVE OFF SMOKE AND/OR ODOR FROM

REGISTERS WHEN FURNACE IS USED FOR THE

FIRST TIME. THIS SHOULD DISAPPEAR AFTER A

SHORT PERIOD OF TIME. ONCE THIS BURN-OFF

HAS OCCURRED, IT SHOULD NOT REOCCUR.

For Parts Assistance Call: 800-750-2723 Ext 5051 or Email: parts@usstove.com

The information in this owner’s manual is specific to your unit. When ordering replacement parts the information

in this manual will help to ensure the correct items are ordered. Before contacting customer service write down the

model number and the serial number of this unit. That information can be found on the certification label attached

to the back of the unit. Other information that may be needed would be the part number and part description of the

item(s) in question. Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once

this information has been gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email

parts@usstove.com.

Model Information

Model Number

Serial Number

HOW TO ORDER REPAIR PARTS

ELECTRICAL INSTALLATION

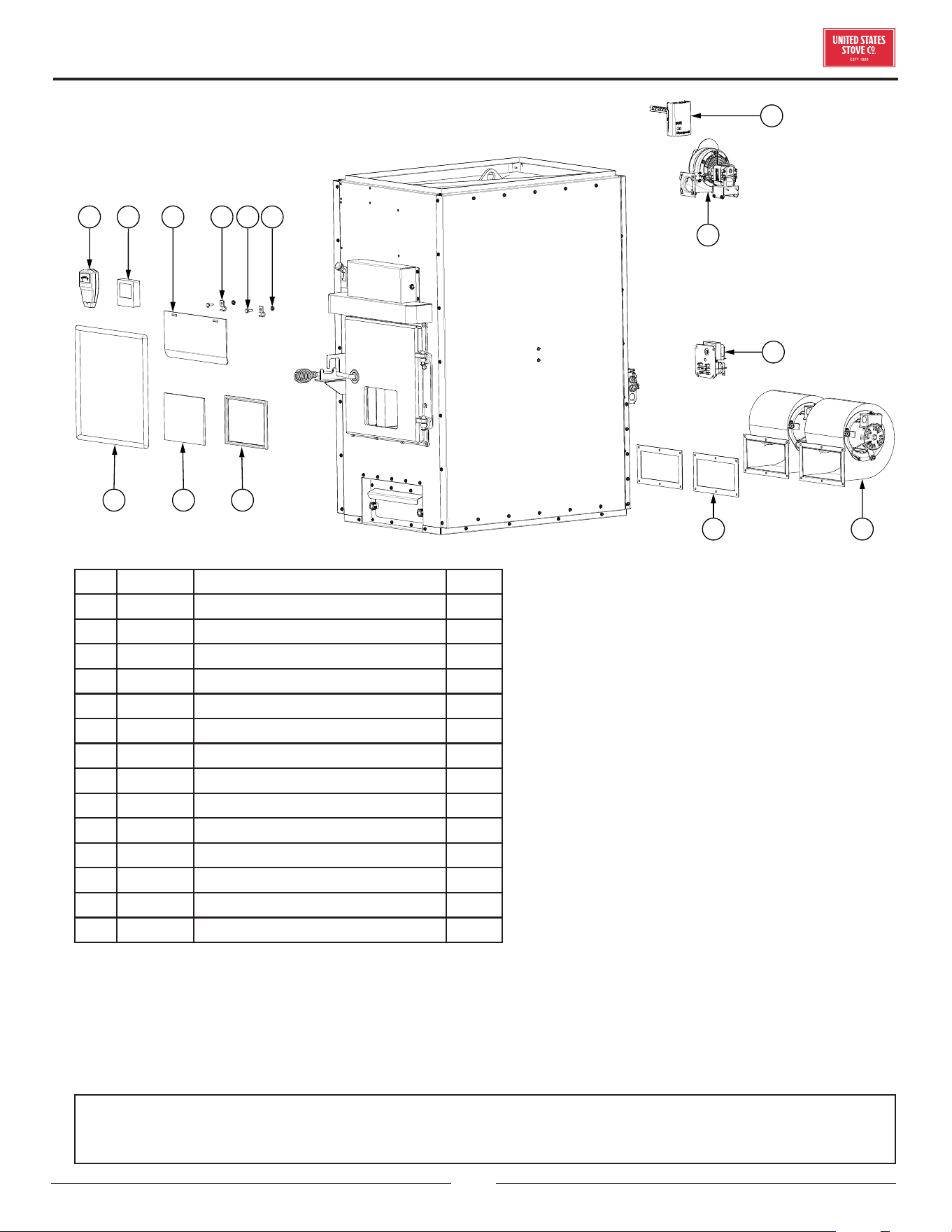

REPAIR PARTS

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

Key Part # Description Qty

1 88126 DOOR GASKET 5 ft

2 892686 DOOR GLASS 1

3 88087 GLASS GASKET 30”

4 80697 MOISTURE METER 1

5 80779 DIGITAL WALL THERMOSTAT 1

6 893794 SMOKE CURTAIN 1

7 23787 CLIP, SMOKE DOOR (C000079) 2

8 83339 1/4-20 x 3/4 HEX BOLT 2

9 83250 1/4-20 KEP NUT (BLACK) 2

10 80145 LIMIT CONTROL 1

11 80884 BLOWER, FORCED DRAFT MH 1

12 80130 TRANSFORMER, FAN CENTER 1

13 80594 BLOWER ASSEMBLY 2

14 89319 BLOWER GASKET 2

1 2 3

14 13

987654

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

REPAIR PARTS

Key Part # Description Qty

1 88353 BAFFLE BLANKET 2

2 893927 TOP BAFFLE (SET OF 2) 1

3 893928

BOTTOM BAFFLE (SET

OF 2)

4 88360 C-CAST LARGE 10

5 88362 C-CAST SMALL 2

6 88361 C-CAST MEDIUM 2

7 893792 TRUNK ASSEMBLY 1

8 88366 TRUNK GASKET 1

9 893806 RETAINER, BRICK 1

10 89066A

THIN BRICK (4-1/2 x 9)

PUMICE

11 893807 RETAINER, BRICK 1

12 D2030010

THICK BRICK

STRAIGHTS (4-1/2 X 9)

PUMICE

13 893929

THICK BRICK

STRAIGHTS (4-1/2 X 9)

PUMICE

14 40605 CAST GRATE 1

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described in

the manufacturer’s instructions. Always use the manufacturer's specified spare part when replacement is necessary.

Service 01 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 03 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 05 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 07 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 02 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 04 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 06 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 08 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

SERVICE RECORD

NOTES

* Toutes les images contenues dans le présent manuel ne sont fournies qu’à titre d’illustration. Le produit en question peut di érer de celui illustré.

LE PRÉSENT MANUEL EST SUSCEPTIBLE D’ÊTRE MODIFIÉ SANS PRÉAVIS.

Manuel d’instructions et d’utilisation destiné au propriétaire

AVIS DE SÉCURITÉ : Si cette unité n’est pas correctement installée, un incendie pourrait

se produire. Pour votre sécurité, respectez les directives d’installation. Ne faites jamais

de compromis de fortune pendant l’installation de cette unité. Communiquez avec les

responsables du bâtiment ou le service d’incendie local au sujet des permis, restrictions

et exigences d’installation de votre région.

ATTENTION! Lisez entièrement ce manuel avant d’installer ou d’utiliser cette unité.

Ne pas respecter ces instructions pourrait causer des dommages à la propriété, des

blessures corporelles ou même la mort. Une installation incorrecte annulera votre garantie!

Gardez les instructions dans un endroit sécuritaire pour consultation ultérieure.

AVERTISSEMENT CONCERNANT

LA PROPOSITION 65 DE LA CALIFORNIE :

Ce produit peut vous exposer à des agents chimiques,

notamment au monoxyde de carbone, qui est reconnu

dans l’État de la Californie comme causant le cancer, des

malformations congénitales et/ou d’autres dommages à

l’appareil reproductif. Pour obtenir plus de renseignements,

veuillez consulter le site www.P65warnings.ca.gov

Environmental Protection Agency

des États-Unis

Certifié conforme aux normes d’émission

de particules de 2020

HB1520

Numéro de modèle :

Fournaise centrale au bois seulement

Certifié selon UL-391-2006 (R2019), Certifié selon :

CSA B366.1-11 (R2020), et CSA B415.1:22

Numéro de rapport: 22-808

TOUS LES DROITS SONT RÉSERVÉS

INTRODUCTION

Pour le service à la clientèle,

veuillez appeler :

1 800 750-2723 poste 5050 ou;

envoyez un SMS au 423 301-5624 ou;

envoyez-nous un courriel à :

customerservice@usstove.com

Remarque : Enregistrez votre produit en

ligne sur www.usstove.com ou téléchargez

l’application gratuite aujourd’hui. Cette

application est disponible uniquement sur

l’App Store pour iPhone et iPad. Recherchez

US Stove. Conservez votre facture dans vos

dossiers en cas de réclamation.

PRÉCAUTIONS :

• CHAUD LORSQU’IL FONCTIONNE. GARDER LES ENFANTS, LES VÊTEMENTS ET LES MEUBLES À L’ÉCART.

LE CONTACT PEUT ENTRAÎNER DES BRÛLURES DE LA PEAU.

• NE PAS UTILISER DE PRODUITS CHIMIQUES OU DE FLUIDES POUR ALLUMER LE FEU.

• NE PAS LAISSER LE POÊLE SANS SURVEILLANCE LORSQUE LA PORTE EST LÉGÈREMENT OUVERTE.

• NE PAS BRÛLER DE DÉCHETS, DE LIQUIDES INFLAMMABLES TELS QUE L’ESSENCE, LE NAPHTA OU L’HUILE

DE MOTEUR.

• NE PAS BRANCHER SUR UN CONDUIT OU UN SYSTÈME DE DISTRIBUTION D’AIR.

• TOUJOURS FERMER LA PORTE APRÈS L’ALLUMAGE.

• VOTRE CHEMINÉE DOIT ÊTRE INSPECTÉE AVANT L’INSTALLATION DE VOTRE NOUVEAU POÊLE À BOIS. VOUS

DEVEZ AUSSI PROCÉDER À L’INSPECTION DE VOTRE CHEMINÉE POUR DÉTECTER LES DÉPÔTS DE CRÉOSOTE

UNE FOIS PAR MOIS PENDANT LA SAISON DE CHAUFFAGE ET UNE FOIS PAR AN POUR UN CONTRÔLE ET UN

NETTOYAGE.

Ce manuel décrit l’installation et l’utilisation de la fournaise au bois Hotblast, HB1520. Cette fournaise respecte les limites

d’émission de l’Environmental Protection Agency des États-Unis pour les fournaises au bois en 2020. Selon les conditions

d’essai spécifiques de l’EPA, il a été démontré que cette fournaise fournissait de la chaleur à un taux de 15 997 à 53 042 BTU/

hr. Cette fournaise a atteint un taux d’émission de particules de 0,13 lb/mmBtu lorsqu’elle a été testée selon la méthode

CSA B415.1-10 (*et une ecacité globale de 70 %). La puissance calorifique maximum générale de cette fournaise a été testée

à 65 258 Btu/hr.

Combustible : Bois

Diamètre du conduit de raccordement : 153 cm (6 po)

Type de tuyau de raccordement : (Standard,

à paroi unique ou à double paroi) :

Noir ou acier bleui 650 °C (2100 °F) Classe « A »

Hauteur minimum de la cheminée : 3,65 m (12 pi)

Longueur maximum de bûche : 58,5 cm (23 po)

Électricité : 120 volts, 60 Hz, 6,0 ampères

Dimensions

Assemblé Hauteur x Largeur x Profondeur : 1143 mm (45 po) x 645 mm (25-3/8 po) x 1391 mm (54-3/4 po)

Chambre de combustion :

Largeur × profondeur :

35 cm (13,75 po) × 61 cm (24 po)

Volume : Pieds cubes : 3,95 pi³

Ouverture de la porte : Largeur × hauteur : 35,6 cm (14 po) × 35,3 cm (13,89 po)

LISTE DE VÉRIFICATION DE L’INSTALLATION

L’installation de votre poêle à bois ne doit être eectuée que par un installateur qualifié. Vous trouverez un(e) installateur(trice)

qualifié(e) NFI à l'adresse www.nficertified.org/public/find-an-nfi-pro/

SERVICE À LA CLIENTÈLE

1 800 750-2723 poste 5050

Envoyez un SMS au 423 301-5624

Envoyez un courriel à : Customerservice@usstove.com

LISTE DE VÉRIFICATION DE MISE EN SERVICE

Cette liste de vérification doit être remplie intégralement par la personne qualifiée qui installe cet appareil. Conservez cette page

pour consultation ultérieure.

Le non-respect de l’installation et de la mise en service conformément aux instructions du fabricant et la non-exécution de cette

liste de vérification annuleront la garantie.

Veuillez imprimer

Nom du client/de la cliente : Numéro de téléphone :

Adresse :

Modèle :

Numéro de série :

Nom de l’entreprise d’installation : Numéro de téléphone :

Nom du(de la) technicien(ne) d’installation : Numéro de licence :

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé : _______________________________________________________________________________________

Système de cheminée : Nouveau système de cheminée Oui Non Si oui, marque _________________________________

Si non, date d’inspection du système de cheminée existant : ________________________________________________________________

MISE EN SERVICE

Confirmez l’installation du tapis de foyer conformément aux instructions d’installation ...........................................................................

Confirmez le placement correct des pièces internes ..................................................................................................................................................

Vérifiez la solidité du joint d’étanchéité et des joints de porte ................................................................................................................................

Confirmez les dégagements aux combustibles conformément aux directives d’installation de ce manuel ........................................

Vérifiez le fonctionnement des contrôles d’air ..............................................................................................................................................................

Confirmez que le conduit de fumée et le système de cheminée sont bien fixés et scellés ..........................................................................

Confirmez que le poêle tire correctement lorsqu’il est allumé ................................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes de construction locaux et qu’il est fonctionnel ...

Expliquez les exigences relatives à l’utilisation sûre, au bon usage du carburant, au nettoyage et à l’entretien de routine ...........

Déclaration d’achèvement des travaux : En tant que personne qualifiée responsable des travaux décrits ci-dessus, je confirme

que l’appareil, en tant que travail associé, a été installé conformément aux instructions du fabricant et en suivant les codes de

construction et d’installation applicables.

Signé : ___________________________________________Nom en lettres moulées : _________________________Date : _______________

Propriétaire du logement : CONSERVEZ CES INFORMATIONS POUR CONSULTATION ULTÉRIEURE

INSTRUCTIONS D’ASSEMBLAGE

DÉBALLAGE

1. Retirez tout emballage de la fournaise.

2. Retirez les pièces fournies, hors de la fournaise.

CONFIGURATION DE LA BRIQUE RÉFRACTAIRE

Inspectez s’il y a des dommages. Veillez à ce que les briques

et le bouchon des cendres soient dans la bonne position et

en bon état (voir l’illustration pour la bonne disposition des

briques). REMARQUE : Les briques réfractaires sont mises en

place à l’aide de silicone pour éviter tout dommage pendant le

transport. Tenter de supprimer les briques réfractaires avant

l’utilisation peut entraîner des dommages.

CONFIGURATION DU PANNEAU EN FIBRE

CÉRAMIQUE

Inspectez s’il y a des dommages. Veillez à ce que le panneau

en fibre soit correctement positionné et ne soit pas cassé (voir

l’illustration pour la disposition correcte du panneau en fibre).

REMARQUE : Les panneaux en fibre céramique sont mis en

place à l’aide de silicone afin d’éviter tout dommage pendant

le transport. Tenter de retirer le panneau en fibre céramique

avant l’utilisation peut entraîner des dommages.

ASSEMBLAGE DE LA FOURNAISE

Votre fournaise nécessite les éléments suivants pour

l’assemblage ou l’installation par du personnel de service.

• Écran de cantonnement

• Poignée et loquet de la porte d’alimentation

• Couvercle avant/hotte

• Ventilateurs de distribution avec joints d’étanchéité

• Support de boîte de jonction

• Boîte de jonction et centre du ventilateur

• Ventilateur de tirage

• Sonde Honeywell

• Boîtier de filtre

• Branchements électriques

BOÎTE DE

JONCTION

VENTILATEURS DE

DISTRIBUTION

INTERRUPTEUR-

LIMITEUR

HONEYWELL

VENTILATEUR

DE TIRAGE

POUR LE SERVICE À LA CLIENTÈLE, APPELEZ : 800 750-2723 POSTE 5050

OUTILS ET MATÉRIAUX

La liste suivante contient les outils et matériaux requis pour

l’installation de votre fournaise.

• Lunettes et gants de sécurité

• Divers outils à main pour l’assemblage des composants.

(de préférence des outils électriques)

• Tous les matériaux de cheminée et de conduit de

raccordement requis pour votre installation particulière.

• Outils et fournitures de câblage électrique

• Tous les matériaux nécessaires à l’installation du réseau de

gaines (arrivée et évacuation d’air) (la boîte de retour d’air

est fournie avec l’unité)

ÉCRAN DE CANTONNEMENT

En utilisant deux (2) boulons ordinaires 1/4-20 × 1-1/4 po,

deux pinces (2) à écran de cantonnement et deux (2)

écrous, fixez l’écran de cantonnement au-dessus de la

porte d’alimentation en combustible, comme indiqué. Après

l’installation, l’écran de cantonnement doit pouvoir balancer

librement vers la fournaise.

VUE EXTÉRIEURE DE L’UNITÉ

VUE INTÉRIEURE DE L’UNITÉ

POIGNÉE ET LOQUET DE LA PORTE

D’ALIMENTATION

Utilisez un (1) écrou et une (1) rondelle pour fixer la poignée au

poêle comme indiqué. Remarque : Ajustez la poignée selon les

besoins pour assurer une bonne étanchéité.

Utilisez deux (2) boulons 1/4-20 × 3/4 et deux (2) rondelles

pour fixer le loquet à l’unité.

INSTRUCTIONS D’ASSEMBLAGE

Utilisez trois (3) boulons 1/4-20 × 3/4, trois (3) rondelles

et trois (3) écrous 1/4-20 pour fixer le haut du loquet au bas

du loquet.

COUVERCLE AVANT/HOTTE

Utilisez les quatre (4) vis fournies n° 10A × 1/2 pour fixer

le capot avant à l’appareil, comme illustré.

VENTILATEURS DE DISTRIBUTION AVEC

JOINTS D’ÉTANCHÉITÉ

Fixez les deux souﬄantes et les joints à l’unité à l’aide des

huit (8) boulons 1/4-20 × 3/4 fournis.

SUPPORT DE BOÎTE DE JONCTION

Fixez le support de la boîte de jonction à l’unité à l’aide des

quatre (4) vis nº 10A × 1/2 fournies.

BOÎTE DE JONCTION ET CENTRE DU

VENTILATEUR

Fixez la boîte de jonction au support de la boîte de jonction

à l’aide des deux (2) vis nº 10A × 1/2 fournies, comme indiqué.

Fixez le centre du ventilateur à la boîte de jonction à l’aide des

deux (2) vis fournies, comme indiqué.

VENTILATEUR DE TIRAGE

Fixez le ventilateur de tirage sur le côté arrière supérieur

gauche de l'appareil à l'aide des quatre (4) écrous kep 10-24

fournis.

SONDE HONEYWELL

Installez la sonde Honeywell dans le réseau de gaines au-

dessus de l’unité. REMARQUE : Le conduit est fourni à une

longueur prédéterminée d’environ 1 mètre (3 pi)

BOÎTIER DE FILTRE

Le boîtier de filtre est composé de 4 pièces, plus tout

le matériel nécessaire à l’assemblage.

Assemblez les côtés, le haut et le bas du boîtier de filtre à l’aide

de vingt (20) vis nº 10 A × 1/2 HX.

Si vos câbles BX ne s’agencent pas avec l’arrangement

précédent du haut, mesurez soigneusement et pratiquez une

encoche pour accommoder votre arrangement particulier de

câbles BX. Il existe diérentes configurations.

Fixez le boîtier de filtre à l’unité en utilisant un total de

dix (10) vis n° 10 A × 1/2 HX, cinq (5) de chaque côté.

INSTRUCTIONS D’ASSEMBLAGE

REMPLACEMENT DU FILTRE À AIR

Insérez un filtre à air 16 × 24 × 1 (non inclus).

INSTRUCTIONS D’ASSEMBLAGE

INSTALLATION

ATTENTION :

• LE NON-RESPECT DES INFORMATIONS

CONTENUES DANS CE MANUEL CONSTITUE UN

DANGER QUI PEUT ENTRAÎNER LA MORT, DES

BLESSURES CORPORELLES GRAVES ET/OU DES

DOMMAGES MATÉRIELS.

• VÉRIFIEZ VOS RÈGLEMENTS LOCAUX.

L’INSTALLATION DOIT EN RESPECTER LES

RÈGLES.

• TOUJOURS RACCORDER CETTE FOURNAISE À

UNE CHEMINÉE ET LA VENTILER À L’EXTÉRIEUR.

NE JAMAIS VENTILER DANS UNE AUTRE PIÈCE OU

À L’INTÉRIEUR D’UN BÂTIMENT.

• NE RACCORDEZ PAS CETTE FOURNAISE À UN

ÉVENT À GAZ DE TYPE B EN ALUMINIUM. C’EST

DANGEREUX ET INTERDIT PAR LE NATIONAL

FIRE PROTECTION ASSOCIATION CODE. CETTE

FOURNAISE REQUIERT UNE CHEMINÉE EN

MAÇONNERIE OU UNE CHEMINÉE PRÉFABRIQUÉE

HOMOLOGUÉE POUR LES APPAREILS DE

CHAUFFAGE DE TYPE RÉSIDENTIEL OU

DE BÂTIMENT. UTILISEZ UNE CHEMINÉE

D’UN DIAMÈTRE DE 15 CM (6 PO) OU PLUS,

SUFFISAMMENT HAUTE POUR PROCURER UN

BON TIRAGE.

• INSPECTEZ LE CONDUIT DE RACCORDEMENT

ET LA CHEMINÉE AVANT ET FRÉQUEMMENT

PENDANT LA SAISON DE CHAUFFAGE POUR

DÉTECTER TOUT DÉPÔT DE CRÉOSOTE OU DE

SUIE DEVANT ÊTRE ÉLIMINÉ.

• FOURNIR DE L’AIR POUR LA COMBUSTION DANS

LA PIÈCE OÙ SE TROUVE LA FOURNAISE. SI LA

PRISE D’AIR N’EST PAS DANS LA MÊME PIÈCE,

L’AIR DOIT LIBREMENT Y ACCÉDER.

• LES PIÈCES EN FONTE DOIVENT ÊTRE « RÔDÉES »

POUR ÉVITER LES FISSURES, NE FAITES QUE DE

PETITS FEUX LORS DE LA PREMIÈRE UTILISATION.

• POUR ÉVITER LES BLESSURES, NE LAISSEZ

PERSONNE UTILISER CETTE FOURNAISE S’IL N’EN

CONNAÎT PAS L’UTILISATION CORRECTE.

ATTENTION

LES GAZ PROVOQUÉS PAR LE BOIS FRAIS DOIVENT

ÊTRE BRÛLÉS, SINON ILS S’ACCUMULENT ET

EXPLOSENT. N’ÉTOUFFEZ JAMAIS UN FEU LORSQUE

VOUS AJOUTEZ DU BOIS FRAIS.

DANGER : RISQUE D’INCENDIE OU D’EXPLOSION.

NE PAS BRÛLER D’ORDURES, D’ESSENCE, D’HUILE DE

VIDANGE OU D’AUTRES LIQUIDES INFLAMMABLES.

AVERTISSEMENT : RISQUE D’INCENDIE.

• NE PAS FAIRE FONCTIONNER SI LE TIRAGE DU FEU

DÉPASSE 0,06 po W.C.

• NE STOCKEZ PAS DE CARBURANTS, DE PEINTURES,

DE DILUANTS, DE LIQUIDES INFLAMMABLES OU

D’AUTRES SUBSTANCES HAUTEMENT VOLATILES

DANS LA SALLE DE LA FOURNAISE.

ATTENTION!

LE NETTOYAGE DE LA CHAMBRE DE COMBUSTION,

DU TUYAU DE RACCORDEMENT ET DE LA CHEMINÉE

EST PARTICULIÈREMENT IMPORTANT À LA FIN DE

LA SAISON DE CHAUFFAGE POUR MINIMISER LA

CORROSION PENDANT LES MOIS D’ÉTÉ CAUSÉE

PAR L’HUMIDITÉ ACCUMULÉE DANS LES CENDRES

RESTANTES.

ATTENTION!

INSPECTEZ RÉGULIÈREMENT LES TUYAUX DE

RACCORDEMENT, LES JOINTS DES TUYAUX DE

RACCORDEMENT ET LES JOINTS D’ÉTANCHÉITÉ

DES TUYAUX DE RACCORDEMENT AFIN DE VOUS

ASSURER QUE LES FUMÉES ET LES GAZ DE

COMBUSTION NE SONT PAS ASPIRÉS DANS LE

SYSTÈME DE CIRCULATION D’AIR ET NE CIRCULENT

PAS DANS CELUI-CI.

AVIS DE SÉCURITÉ :

L’INSTALLATION INADÉQUATE DE CETTE FOURNAISE

PEUT PROVOQUER UN INCENDIE DANS LA

MAISON. POUR VOTRE SÉCURITÉ, RESPECTEZ LES

INSTRUCTIONS D’INSTALLATION. COMMUNIQUEZ

AVEC LES RESPONSABLES EN BÂTIMENT OU LE

SERVICE D’INCENDIE LOCAL DE VOTRE SECTEUR

AU SUJET DES RESTRICTIONS ET EXIGENCES

D’INSPECTION À L’INSTALLATION DE VOTRE RÉGION.

SI CE N’EST DÉJÀ FAIT, NOUS RECOMMANDONS

L’INSTALLATION DE DÉTECTEURS DE FUMÉE.

ATTENTION :

SURFACES CHAUDES! TENEZ LES ENFANTS

ÉLOIGNÉS. NE PAS TOUCHER PENDANT LE

FONCTIONNEMENT.

Nous recommandons que nos produits de foyer

des

au Canada par le

programme de formation

technique en énergie

du bois (WETT).

CERTIFIÉ

US Stove recommande vivement que votre cuisinière soit

installée par un(e) technicien(ne) qualifié(e) NFI (États-

Unis) ou WETT (Canada). Pour trouver l’installateur(trice)

qualifié(e) le(a) plus proche de chez vous, consultez:

https://nficertified.org,

https://www.wettinc.ca/,

PROTECTEUR DE PLANCHER

La fournaise doit être placée sur du béton plein, de la

maçonnerie pleine ou, si installé sur un plancher combustible,

sur un protecteur de plancher. Le protecteur de plancher est

requis pour orir une protection contre la chaleur, les braises

et cendres chaudes; il doit être incombustible, d’une surface

pleine et continue afin d’empêcher l’infiltration de braises et

cendres chaudes. La protection du sol doit comporter une

valeur « R » d’au moins 1,4. Reportez-vous aux instructions

du fabricant du protecteur de plancher pour les directives

d’installation. Le protecteur de plancher ou plancher

incombustible doit se prolonger sous la fournaise et de chaque

côté comme indiqué ci-dessous.

Dimension Pouces mm

Devant

24 609,6

Arrière du conduit

2 50,8

Côté

8 203,2

CONDUIT

DE FUMÉE

DÉGAGEMENTS PAR RAPPORT AUX

MATÉRIAUX COMBUSTIBLES

L’installation de cette fournaise comprend l’alimentation

électrique, un réseau de gaines de retour d’air et un réseau

de gaines d’alimentation en air. Cette fournaise peut être

installée comme une fournaise au bois autonome uniquement.

Consultez la section d’installation de ce manuel pour vous

assurer que l’assemblage, l’installation et le fonctionnement

de votre nouvelle fournaise sont corrects. En cas d’installation

dans une zone équipée d’un ventilateur, celui-ci ne doit pas

créer de pression négative dans la pièce où la fournaise est

installée. Assurez-vous que les dégagements nécessaires

à l’entretien sont respectés lors de la localisation de votre

fournaise. Votre fournaise doit être installée comme indiqué

dans le présent manuel et en conformité avec tous les codes

locaux et nationaux. Il est de la plus grande importance que les

dégagements par rapport aux matériaux combustibles soient

strictement respectés à l’installation de la fournaise. Veuillez

vous référer au tableau et aux schémas ci-dessous quant aux

dégagements minimaux requis.

Dimension Pouces mm

Mur arrière à la fournaise

26 661

Mur latéral à la fournaise

16 407

Mur latéral au conduit

25 635

Mur arrière au conduit

18 458

Conduit de souﬄage d’air

(le premier 1,83 m/6 pi)

6 153

Conduit de souﬄage d’air (après

le premier 1,83 m/6 pi)

2 51

Hauteur minimum du conduit

8 204

Sommet de la porte au plafond

48 1220

Hauteur minimum du plafond

75 1905

Mur arrière

Mur latéral

Plafond

Protecteur de plancher

(180 premiers cm/

6 premiers pieds)

INSTALLATION

POUR LE SERVICE À LA CLIENTÈLE, APPELEZ : 800 750-2723 POSTE 5050POUR LE SERVICE À LA CLIENTÈLE, APPELEZ : 800 750-2723 POSTE 5050

RÉSEAU DE GAINES

Nous vous recommandons fortement de faire installer le

réseau de gaines d’air chaud par un spécialiste en chauage

résidentiel. Au cas où vous feriez l’installation vous-même,

consultez un technicien de chauage qualifié et suivez ses

recommandations concernant la méthode d’installation la

plus sûre et la plus ecace.

AIR SOUFFLÉ

Le conduit d’air souﬄé doit être fabriqué en métal,

conformément à la norme NFPA 90B, 2-1.1. Les chambres de

répartition installées dans la fournaise doivent être fabriquées

en métal, en conformité avec NFPA 90B, 2-1.3. En installant

cette fournaise, la chambre de répartition de l’air souﬄé doit

avoir une hauteur minimale de 61 cm (24 po) si le haut de

la première section verticale n’est pas à niveau avec le haut

de la première section horizontale du réseau de gaines. Si le

haut de la chambre de répartition est à niveau avec le haut de

la première section horizontale du réseau de gaines, alors la

hauteur minimale est de 38,1 cm (15 po).

RETOUR D’AIR

La prise de retour d’air de la fournaise se trouve à l’arrière de

l’unité. Le réseau de gaines doit être attaché mécaniquement

à l’unité ou à la boîte de souﬄage avec des vis autotaraudeuses

pour assurer un bon fonctionnement.

INSTALLATION INDIVIDUELLE

Lors de l’installation de cette fournaise indépendante,

respectez tous les codes locaux et toutes les instructions

de ce manuel, y compris le dégagement par rapport aux

combustibles, les spécifications du protecteur de plancher et

les avertissements de sécurité.

20,5

28,5

Taille de la sortie du réseau de gaines de distribution d’air

CHEMINÉE PRÉFABRIQUÉE HOMOLOGUÉE

Règle 2-10-3

Faîtage

3 pi min.

2 pi min.

10 pi

Votre fournaise au bois peut comporter une cheminée

préfabriquée ou en maçonnerie, s’agençant au diamètre de

l’évacuation. Si vous utilisez une cheminée préfabriquée,

elle doit respecter la norme UL 103 ou CSA-B365 et être de

type HT (649 °C – 2100 °F). Il est très important qu’elle soit

installée selon les spécifications du fabricant.

Si vous utilisez une cheminée en maçonnerie, il est important

qu’elle ait été construite selon les spécifications du Code

national du bâtiment. Elle doit être doublée avec un boisseau

d’argile réfractaire, du métal ou des tuiles d’argile scellées

ensemble avec un ciment réfractaire. (Les conduits ronds

sont les plus ecaces.)

Le diamètre intérieur du conduit de fumée doit être identique

au conduit d’évacuation des gaz de la fournaise. Un conduit

trop petit pourrait causer des problèmes de tirage, alors

qu’un conduit plus grand favoriserait le refroidissement

rapide des gaz, entraînant l’accumulation du créosote et le

risque d’incendie de cheminée. À noter que la cheminée, et

non la fournaise, crée l’eet de tirage; le rendement de votre

fournaise dépend directement du tirage adéquat par votre

cheminée.

Ne branchez pas cette unité à une cheminée utilisée par un

autre appareil.

Les recommandations suivantes peuvent être utiles

à l’installation de votre cheminée :

• Elle doit s’élever au-dessus du toit à au moins 90 cm (3 pi)

à partir du point de contact le plus élevé.

• La partie extérieure du conduit doit être à double ou triple

paroi pour assurer un tirage adéquat.

• La cheminée doit dépasser toute partie de l’immeuble

ou autre obstruction, dans une distance de 3,04 m (10 pi)

par une hauteur de 61 cm (2 pi).

• L’installation d’une cheminée intérieure est toujours

préférable à une cheminée extérieure. La cheminée

intérieure se réchauera plus rapidement que l’extérieure

qui est refroidie par l’air ambiant hors de la maison. Le gaz

y circulant se refroidira donc plus lentement, réduisant

l’accumulation de créosote et le risque d’incendie de

cheminée.

• Le tirage causé par la tendance à l’air chaud de s’élever sera

augmenté par une cheminée intérieure.

• Utiliser un pare-feu à l’extrémité de la cheminée exige une

inspection régulière pour s’assurer qu’il n’est pas obstrué et

ne réduit pas le tirage; il doit être nettoyé en cas d’utilisation

régulière.

IMPORTANCE D’UN TIRAGE ADÉQUAT

Le tirage est la force qui déplace l’air de l’appareil vers la

cheminée. La quantité de tirage dans votre cheminée dépend

de sa longueur, de son emplacement géographique local, des

obstructions à proximité et d’autres facteurs. L’excès de tirage

peut causer des températures excessives dans l’appareil.

Un tirage inadéquat peut causer des retours de fumée dans

la pièce et l’obstruction de la cheminée. Un tirage inadéquat

causera des fuites de fumée dans la pièce, à travers les joints

INSTALLATION

de l’appareil et du conduit de raccordement. Un brûlage

incontrôlable ou une température excessive indiquent un

tirage excessif. Ne pas utiliser si le tirage de la cheminée

dépasse 0,06 pouce d’eau/14,93 pascals. Le tirage peut être

vérifié à l’aide d’un indicateur de tirage ou un manomètre.

Tenez compte de l’emplacement de la cheminée pour vous

assurer qu’elle n’est pas trop proche des voisins ou dans une

vallée pouvant provoquer des conditions insalubres ou des

nuisances.

CHEMINÉE EN MAÇONNERIE

Revêtement

Porte de

nettoyage

étanche

Protecteur

de plancher

Virole, 305 mm

(12 po) des briques

Mur inﬂammable

Dégagement de

25 mm (1 po) avec

le pare-feu

Chevron

Chapeau en béton

Solin

Dégagement

de 25 mm (1po)

Avant-toit

Solin

Revêtement en

argile réfractaire

avec vide d’air

Vers le poêle

ATTENTION :

SI VOUS UTILISEZ UNE CHEMINÉE EN MAÇONNERIE,

ASSUREZ-VOUS QU’ELLE EST CONSTRUITE DE

MANIÈRE SÉCURITAIRE ET EN BON ÉTAT. FAITES

VÉRIFIER LA CHEMINÉE PAR LE SERVICE DES

INCENDIES OU PAR UN INSPECTEUR.

Veillez à ce que la cheminée respecte les normes minimales

de la National Fire Protection Association (NFPA), en la

faisant inspecter par un professionnel. La cheminée ne doit

pas comporter de fissures, de mortier détaché ni d’autres

signes de détérioration et d’obstruction. Nettoyez la

cheminée avant d’installer et de faire fonctionner la fournaise.

En cas de raccordement de la fournaise avec une cheminée

en maçonnerie à travers un mur combustible, des méthodes

spéciales sont expliquées à la section « Passage pour conduit

de raccordement dans un mur combustible ».

AVERTISSEMENT :

NE PAS BRANCHER CETTE FOURNAISE À UN CONDUIT

DE FUMÉE UTILISÉ PAR UN AUTRE APPAREIL.

PASSAGE POUR CONDUIT DE RACCOR-

DEMENT DANS UN MUR COMBUSTIBLE

MÉTHODE A – Dégagement de 30,48 cm (12 po) par

rapport à l’élément du mur combustible : En utilisant une

épaisseur minimale de la brique de 89 mm (3,5 po) et une

épaisseur minimale de la paroi du boisseau en argile de

15,9 mm (5/8 po), construisez un manchon de raccordement.

Le boisseau d’argile doit respecter la norme ASTM C315

(normes de spécification des boisseaux d’argile réfractaire) ou

son équivalent. Maintenez un minimum de 30,48 cm (12 po)

de briquetage entre le boisseau d’argile et les matériaux

combustibles du mur. Le boisseau d’argile doit passer de

la surface extérieure du briquetage à la surface intérieure

du doublage du conduit de fumée, sans dépasser la surface

intérieure. Coulez ou cimentez fermement le boisseau d’argile

à la doublure du conduit de fumée.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

30 cm (304,8 mm, 12 po)

minimum aux matériaux

combuﬆibles

Cheminée en

maçonnerie

Conduit de cheminée

Doublage en

argile réfractaire

Conduit de

raccordement

Dégagement minimum

de 30 cm (12 po,

304,8 mm)

des briques

MÉTHODE B – Espace de dégagement de 22,86 cm (9 po)

par rapport à l’élément du mur combustible : En utilisant

un diamètre interne de 15,24 cm (6 po), la section de la

cheminée préfabriquée Solid-Pak homologuée avec un

isolant de 2,54 cm (1 po) ou plus, construisez un manchon

de raccordement avec un espace minimal de 22,86 cm

(9 po) entre le mur extérieur de la longueur de cheminée et

les matériaux combustibles du mur. Utilisez des supports de

tôle métallique fermement fixés aux surfaces murales sur

tous les côtés afin de maintenir un espace d’air de 22,86 cm

(9 po). Lorsque vous fixez les supports à la longueur de la

cheminée, faites attention de ne pas perforer la doublure

de la cheminée (le mur intérieur de la cheminée Solid-Pak).

L’extrémité interne de la section de la cheminée Solid-Pak doit

être ajustée à l’intérieur du conduit de fumée en maçonnerie,

et être scellée avec un ciment réfractaire soluble à base d’un

autre liquide que l’eau. Utilisez également ce ciment pour

sceller la perforation dans le briquetage.

Le dégagement minimum de la cheminée à la brique et les

matériaux combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Conduit de

cheminée

Conduit de

raccordement

Dégagement

minimum de 5 cm

(9 po) (228,6 mm)

Nonsoluble

refractory

cement

Supports de

tôle d'acier

Cheminée en

maçonnerie

Utiliser des pièces

de cheminée

fabriquées pour

le ﬁxer solidement

au raccordement.

Vide d’air

Longueur de

cheminée

préfabriquée et

répertoriée, à

isolant solide.

Minimum Vide d’air

de 5 cm (9 po)

(228,6 mm)

Longueur de

cheminée

préfabriquée

Longueur de cheminée

à égalité avec le conduit

de fumée intérieur

MÉTHODE C – . Espace de dégagement de 15,24 cm (6 po)

par rapport à l’élément du mur combustible : En commençant

avec un gabarit minimal 24 (0,24 po/6,1 cm), un conduit de

raccordement en métal de 6 po (15,24 cm), et un coupe-

feu mural ventilé d’un gabarit 24 minimum, qui possède

deux canaux d’air de 1 po (2,54 cm) chacun, construisez un

manchon intramural. Une aire de séparation avec un isolant en

fibre de verre d’un minimum de 15,24 cm (6 po) devra séparer

la surface externe du coupe-feu mural et les matériaux

combustibles. Supporter le coupe-feu mural, et couvrez les

extrémités avec un support en tôle métallique de gabarit 24.

Maintenez l’espace de 15,24 cm (6 po). Il faudra aussi que le

support soit d'une taille adaptée au conduit de raccordement

en métal. Veillez à ce que les supports soient solidement

fixés aux surfaces murales sur tous les côtés Assurez-vous

que les attaches sont sécurisées au conduit de raccordement

métallique et qu’elles ne pénètrent pas la doublure du conduit

de fumée.

Cheminée en

maçonnerie

Supports de

tôle d'acier

Conduit de cheminée

Conduit de

raccordement

Le dégagement minimum de la cheminée aux

supports en tôle d’acier et aux matériaux

combuﬆibles eﬆ de 5 cm (2 po) (50,8 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun (25,4 mm)

Deux canaux d’aération

de 2,5 cm (1 po)

chacun. (25,4 mm)

Fabriqués en

tôle d’acier

Isolant de ﬁbre de

verre d’un minimum

de 152,4 mm (6 po)

MÉTHODE D – Dégagement de 5,08 cm (2 po) par rapport

à l’élément du mur combustible : Commencez par une section

d’une cheminée solid-pak préfabriquée homologuée d’au

moins 30,4 cm (12 po), avec un isolant de 2,54 cm (1 po) ou

plus, et au diamètre interne de 20,3 cm (8 po) (soit 5,1 cm

[2 po] de plus que le conduit de raccordement de 15,24 cm

[6 po]). Utilisez ceci comme passage mural pour un conduit de

raccordement en métal à simple paroi d’un calibre minimum

24. Gardez la section solid-pak concentrique et espacée de

2,54 cm (1 po) du conduit de raccordement de la cheminée par

des plaques de tôle métallique aux extrémités de la section de

la cheminée. Couvrez les ouvertures et la section de support

de la cheminée aux extrémités; utilisez des supports de tôle

métallique de gabarit 24. Veillez à ce que les supports soient

solidement fixés aux surfaces murales sur tous les côtés

Assurez-vous que les attaches utilisées pour fixer le conduit

de cheminée ne pénètrent pas dans le revêtement intérieur.

Le dégagement minimum de la

cheminée aux supports en tôle

d’acier et aux matériaux combuﬆibles

eﬆ de5 cm (2 po) (51 mm)

Conduit de

raccordement

Conduit de cheminée

Cheminée

en maçonnerie

Supports de

tôle d'acier

Conduit de

raccordement

Supports de

tôle d'acier

Vide d’air de

5 cm (2 po)

(51 mm)

Longueur de

la cheminée

Section de

cheminée

1 po Vide d’air

de (26 mm) à

la longueur de

cheminée

Dégagement minimum

de 5 cm (2 po) (51 mm)

REMARQUES :

• Les connecteurs d'une cheminée de maçonnerie,

àl’exception de la méthodeB, doivent traverser en section

continue le système de passage intramural et le mur de la

cheminée, sans toutefois dépasser la surface de la doublure

• Un conduit de raccordement ne doit pas traverser un

grenier ou un comble, un plancher, un placard, un plafond

ou un espace un vide de construction.

CONDUIT DE RACCORDEMENT DE LA

CHEMINÉE

Ins taller

l’extrémité

ondulée en

direction du

poêle.

Pente de 6 mm (1/4 po) par

longueur de 305 mm (12 po)

Pièce mâle orientée

vers le bas

3 vis

Vers l’appareil

Direction de

l’écoulement

des gaz de la

cheminée

Votre conduit de raccordement et la cheminée doit être du

même diamètre que la sortie de la fournaise. Si ce n’est pas

le cas, nous vous suggérons de contacter votre revendeur afin

de vous assurer qu’il n’y aura pas de problème de tirage.

La conduite de la fournaise est en acier aluminé ou laminé

à froid, d’une épaisseur minimale de 0,53 mm (0,021 po).

Il est strictement interdit d’utiliser de l’acier galvanisé.

Votre raccord doit être assemblé de manière à ce que la

section mâle (extrémité ondulée) soit orientée vers le bas.

Attachez chaque section les unes aux autres avec trois vis

autotaraudeuses, à égale distance. Scellez chaque joint avec

du ciment à calorifère.

INSTALLATION

Le tuyau doit être court et droit. Toutes les sections installées

à l’horizontale doivent avoir une pente d’au moins 6 mm

(1/4 po) sur 305 mm (1 pi), avec l’extrémité supérieure de la

section orientée vers la cheminée. Toute installation avec un

tuyau de fournaise à course horizontale doit être conforme

à NFPA 211. Vous pouvez contacter la NFPA (National fire

Protection Association) et demander les plus récentes

normes NFPA 211.

Pour assurer un bon tirage, la longueur totale du tuyau de la

fournaise ne doit pas dépasser 2,4 à 3,04 m (8 à 10 pi). (Sauf

en cas d’installation verticale, où le système d’évacuation de

la fumée d’un toit de style cathédrale peut être beaucoup plus

long et se brancher sans problème à la cheminée du plafond

de la pièce.)

Il ne devrait jamais y avoir plus de deux coudes à 90 degrés

dans le système d’évacuation de la fumée.

L’installation d’un « stabilisateur de tirage barométrique »

(registre du foyer) sur un système d’évacuation de la fumée

est interdite.

Ne pas utiliser avec un registre de tirage clapet. Avec les

fournaises à combustion contrôlée, le tirage est réglé à l’entrée

de l’air de combustion dans la fournaise et non à l’évacuation.

CHEMINÉE PRÉFABRIQUÉE

L’utilisation d’une cheminée préfabriquée en métal exige le

respect des instructions d’installation du fabricant. Vous

devez aussi acheter (auprès du même fabricant) et installer

l’ensemble du support de plafond ou un manchon de

raccordement et une section en « T », des pare-feu (là où

requis), un écran d’isolation, un solin de toit, un chapeau

de cheminée, etc. Maintenez les dégagements adéquats

par rapport à la construction, comme recommandé par le

fabricant. La cheminée doit s’élever au-dessus du toit ou

d’autres obstructions, pour la sécurité et le bon tirage.

Bouchon

homologué

Maintenir un

dégageme

nt de 5,08

cm (2 po)

Cheminée

homologuée

Support de

plafond

Support de

plafond

Conduit de

raccordement

* Reportez-vous

aux espaces de

dégagement des

combustibles

Mur inflammable

Protecteur

de plancher

Au poêle

Collet

d’étanchéité

Solin

Cheminée

homologuée

Bouclier

d’isolation

dugrenier

Dégageme

nt spécifié

Conduit de

raccordement

Solives de

plafond

combustibles

Au poêle

UTILISATION

NE JAMAIS FAIRE FONCTIONNER CE PRODUIT SANS SURVEILLANCE

PRÉCAUTIONS : RISQUES D’INCENDIE DANS LA MAISON

• NE PAS ENTREPOSER LE BOIS SUR LE PROTECTEUR

DE PLANCHER, SOUS LE(S) TUYAU(X) DE POÊLE

OU À TOUT AUTRE ENDROIT À L’INTÉRIEUR DES

DÉGAGEMENTS AUX SURFACES COMBUSTIBLES

SPÉCIFIÉS POUR CET APPAREIL.

• NE JAMAIS FAIRE FONCTIONNER L’APPAREIL SI LES

CONDUITS SECONDAIRES, LES PANNEAUX EN FIBRE

OU L’ISOLATION ONT ÉTÉ RETIRÉS.

PRÉCAUTIONS DE SÉCURITÉ PENDANT

LE FONCTIONNEMENT

• NE JAMAIS SURCHAUFFER CET APPAREIL EN

FAISANT DES FEUX EXCESSIVEMENT CHAUDS, CAR

CELA POURRAIT PROVOQUER UN INCENDIE DANS

LA MAISON OU LE BÂTIMENT. VOUS SURCHAUFFEZ

L’APPAREIL S’IL COMMENCE À BRILLER OU

À DEVENIR ROUGE.

• NE JAMAIS FAIRE DE FEUX TROP IMPORTANTS

DANS CE TYPE D’APPAREIL CAR CELA POURRAIT

ENDOMMAGER LA BOÎTE À COMBUSTION OU

PROVOQUER DES FUITES DE FUMÉE.

• NE PAS FAIRE DE FEU TROP PRÈS DE LA VITRE.

• CHAUD LORSQU’IL FONCTIONNE. GARDER LES

ENFANTS, LES VÊTEMENTS ET LES MEUBLES À

DISTANCE. LE CONTACT PEUT ENTRAÎNER DES

BRÛLURES DE LA PEAU. NE PAS TOUCHER L’APPAREIL

AVANT QU’IL AIT REFROIDI.

• FOURNIR UN AIR SUFFISANT POUR LA COMBUSTION

DANS LA PIÈCE OÙ L’APPAREIL EST INSTALLÉ.

• INSPECTER LA DOUBLURE DE CHEMINÉE TOUS

LES 60 JOURS. REMPLACER IMMÉDIATEMENT LA

DOUBLURE SI ELLE ROUILLE OU SI ELLE LAISSE

ÉCHAPPER DE LA FUMÉE DANS LA PIÈCE.

• LES TENTATIVES D’ATTEINDRE DES TAUX DE

PUISSANCE CALORIFIQUE QUI DÉPASSENT

LES SPÉCIFICATIONS DE CONCEPTION DE LA

FOURNAISE PEUVENT ENTRAÎNER DES DOMMAGES

PERMANENTS À LA FOURNAISE.

AVERTISSEMENT : RISQUE D’EXPLOSION

• NE JAMAIS UTILISER DE PRODUITS CHIMIQUES,

D’ESSENCE, DE COMBUSTIBLE POUR LANTERNE DE

TYPE ESSENCE, DE KÉROSÈNE, D’ALLUME-FEU POUR

CHARBON DE BOIS OU DE LIQUIDES INFLAMMABLES

SIMILAIRES POUR ALLUMER OU « RAFRAÎCHIR » UN

FEU DANS L’APPAREIL.

• GARDER TOUS LES LIQUIDES INFLAMMABLES, EN

PARTICULIER L’ESSENCE, HORS DE LA PROXIMITÉ

DE L’APPAREIL, QU’IL SOIT UTILISÉ OU ENTREPOSÉ.

Votre appareil de chau age a été conçu pour brûler

uniquement du bois naturel bien sec; aucun autre matériau ne

doit être brûlé. Tout type de bois naturel bien séché peut être

utilisé dans votre poêle, mais certaines variétés ont un meilleur

rendement énergétique que d’autres. Des rendements plus

élevés et des émissions plus faibles résultent généralement

de la combustion de bois feuillus séchés à l’air par rapport aux

bois tendres ou aux bois feuillus trop verts ou fraîchement

coupés. Les ressources suivantes vous aideront à connaître

les caractéristiques de combustion des di érentes espèces

de bois:

http://firewoodresource.com/firewood-btu-ratings/; ou

https://forestry.usu.edu/forest-products/wood-heating

L’utilisation de cette fournaise au bois d’une manière non

conforme au manuel du propriétaire annulera votre garantie

et elle est contraire aux règlements fédéraux. Les déchets et

autres matériaux inflammables ne devraient pas être brûlés

dans votre poêle. NE PAS BRÛLER:

1. des ordures;

2. des déchets de tonte ou résidus de jardin;

3. des matériaux contenant du caoutchouc, incluant

lespneus;

4. des matériaux contenant du plastique;

5. des déchets de produits du pétrole, des peintures

oudiluants à peinture, ou des produits d’asphalte;

6. des matériaux contenant de l’amiante;

7. des débris de construction ou de démolition;

8. des traverses de voie ferrée ou du bois traité sous

pression;

9. du fumier ou des restes d’animaux;

10. du bois flotté salé ou d’autres matériaux précédemment

saturés d’eau salée;

11. du bois non séché; ou

12. des produits du papier, du carton, du contreplaqué,

ou du panneau de particules. L’interdiction de brûler

ces matériaux n’interdit pas l’utilisation d’allume-feu

fabriqués à partir de papier, de carton, de sciure de bois,

de cire et de substances similaires pour allumer un feu

dans une fournaise au bois concernée.

La combustion de ces matériaux peut entraîner le dégagement

de fumées toxiques ou rendre la fournaise ine cace et

provoquer de la fumée. Le bois mort gisant sur le sol de la forêt

doit être considéré comme humide et nécessite un temps

de maturation complet. On peut généralement considérer

que le bois mort sur pied a séché aux 2/3 environ. De plus

petits morceaux de bois sècheront plus rapidement. Toutes

les bûches excédant 15,2cm (6po) de diamètre doivent être

fendues. Le bois ne doit pas être entreposé directement sur

le sol. L’air doit pouvoir circuler à travers la corde de bois. Un

espace de 61 à 121,9cm (24 à 48po) doit être laissé entre

chaque rangée de bûches, qui doivent être placées dans

un endroit comportant le plus d’ensoleillement possible.

Lacouche externe du bois doit être protégée des éléments,

mais pas la surface latérale. Pour savoir si le bois est prêt

àbrûler, il su t de vérifier les extrémités des pièces. Si des

fentes rayonnent dans toutes les directions à partir du centre,

le bois est sans doute assez sec pour être brûlé. Si votre bois

grésille quand il brûle, même si la surface est sèche, il n’est

peut-être pas entièrement sec et doit être laissé à sécher plus

longtemps. Il est EXTRÊMEMENT IMPORTANT d’utiliser

uniquement du BOIS SEC dans votre poêle à bois. Le bois

doit avoir séché pendant 9 à 15 mois afin que la teneur en

humidité (en poids) soit réduite à moins de 20% du poids de

la bûche. Il est très important de garder à l’esprit que même

si le bois est coupé depuis un, deux ou même trois ans, il n’est

pas nécessairement sec et a peut-être été entreposé dans

des conditions médiocres. Sous des conditions extrêmes,

il peut pourrir au lieu de sécher. On ne saurait trop insister

sur ce point : la grande majorité des problèmes liés au

fonctionnement d’un poêle à bois sont dus à l’utilisation d’un

bois trop humide ou séché dans de mauvaises conditions. Ces

problèmes peuvent être:

• problèmes d’allumage

• accumulation de créosote causant des feux de cheminée

• faible rendement énergétique

• noircissement des fenêtres

• combustion incomplète des bûches

Ne brûlez pas de bûches fabriquées de sciure de bois

imprégnée de cire ou des bûches contenant des additifs

chimiques.

TESTER VOTRE BOIS

• Une fois la fournaise bien réchau ée, placez un morceau de

bois fendu (environ 12,7cm/5po de diamètre) parallèle à la

porte sur le lit de braises rouges.

• Réglez toutes les commandes d’air au maximum et fermez

la porte. Le bois a séché de manière appropriée s’il s’allume

dans les 90secondes après qu’il soit placé dans la fournaise.

Si l’allumage est plus long, votre bois est humide.

Si votre bois siﬄ e et que de l’eau ou de la vapeur s’échappe

aux extrémités du morceau, votre bois est trempé ou

fraîchement coupé (vert). N’utilisez jamais ce bois dans votre

poêle. De grandes quantités de créosote peuvent se déposer

dans votre cheminée, créant ainsi les conditions potentielles

d’un incendie de cheminée.

PANNE D’ÉLECTRICITÉ

NE PAS ajouter de combustible lorsque survient une panne

d’électricité, retirez tous les filtres à air et réduisez l’air de

combustion au minimum. Gardez bien à l’œil la fournaise

jusqu’à ce que l’électricité soit de retour.

AVERTISSEMENT D’ALTÉRATION

Cette fournaise au bois a un taux de combustion bas

minimum fixé par le fabricant qui ne doit pas être modifié.

La réglementation fédérale interdit de modifier ce réglage

ou de faire fonctionner cette fournaise au bois d’une manière

non conforme aux instructions d’utilisation de ce manuel.

EFFICACITÉS

L’e cacité peut être basée sur le pouvoir calorifique

inférieur (PCI) ou le pouvoir calorifique supérieur (PCS) du

combustible. Le pouvoir calorifique inférieur, c’est lorsque

l’eau quitte le processus de combustion sous forme de

vapeur; dans le cas des poêles à bois, c’est l’humidité dans le

bois brûlé qui quitte le poêle sous forme de vapeur. Le pouvoir

calorifique supérieur, c’est lorsque l’eau quitte le processus

de combustion sous forme entièrement condensée. Dans

le cas des poêles à bois, ceci voudrait dire que les gaz

d’évacuation sont à la température de la pièce en quittant le

système, etdonc, les calculs utilisant cette valeur de chaleur

considèrent l’élévation de la chaleur dans la cheminée comme

une perte d’énergie. Ainsi, l’e cacité calculée en utilisant

le pouvoir calorifique inférieur du bois sera plus élevée que

celle calculée en utilisant le pouvoir calorifique supérieur.

La meilleure façon d’atteindre des e cacités optimales est

d’apprendre les caractéristiques de brûlage de votre appareil

et du bois bien séché. Des taux de combustion plus élevés ne

sont pas toujours meilleurs; après qu’un bon feu est établi,

un taux de combustion plus bas peut être la meilleure option

pour un chau age e cace. Un taux de combustion plus bas

ralentit la sortie du flux de chaleur utilisable hors de la maison

par la cheminée, et il consume également moins de bois.

AVIS – BRÛLAGES INITIAUX POUR DURCIR

LA PEINTURE

EN RAISON DES TEMPÉRATURES DE FONCTIONNEMENT

ÉLEVÉES, CET APPAREIL EST RECOUVERT D’UNE

PEINTURE SPÉCIALE HAUTE TEMPÉRATURE QUI

NÉCESSITE UNE SÉRIE DE BRÛLAGES FAIBLES À MOYENS

POUR DURCIR COMPLÈTEMENT AFIN D’ASSURER SA

DURABILITÉ ET SA DURÉE DE VIE.

Le durcissement correct de la peinture haute température

nécessite une série de trois brûlages initiaux. Il faut laisser

refroidir l’appareil entre chaque brûlage. Les deux premiers

brûlages doivent être de petits feux à basse température

(120 °C/250 °F) d’une durée de 20 minutes chacun.

Le troisième feu doit être à une température d’environ

260°C/500°F pendant 20minutes. Prévoyez une ventilation

transversale adéquate pour évacuer toute fumée ou odeur

causée par les premiers feux.

Avis: N’utilisez que du combustible à base de bois solide!

Ne pas brûler de déchets, ni de liquides inflammables.

N’utilisez pas de charbon. Cet appareil n’est pas conçu

pour accueillir le flux d’air (tirage) nécessaire pour brûler

correctement du charbon ou des produits à base de

charbon. Ne surélevez pas le feu à l’aide de grilles ou de

fers. Faites le feu directement sur la brique réfractaire.

INSTRUCTIONS POUR LE

RAVITAILLEMENT EN CARBURANT

Pour que cette unité produise un minimum optimal

d’émissions, il est essentiel de ne brûler que du bois de

corde bien séché. Brûler du bois humide a un impact négatif

sur l’e cacité de votre poêle et mène à une accélération

de l’accumulation de créosote dans la cheminée. Pensez

àl’environnement et ne brûlez que du bois séché

UTILISATION

ATTENTION :

NE PAS LAISSER L’APPAREIL SANS SURVEILLANCE

AVEC LA PORTE OUVERTE.

AVERTISSEMENTS :

• NE JAMAIS SURCHAUFFER VOTRE POÊLE. SI

DES PARTIES DE CE POÊLE COMMENÇAIENT

À ROUGEOYER, IL S’AGIT D’UNE SURCHAUFFE.

RÉAJUSTER LE CONTRÔLE DE PRISE D’AIR À UN

RÉGLAGE INFÉRIEUR.

• L’INSTALLATION D’UN SUPPORT À BÛCHES OU

D’UNE GRILLE N’EST PAS RECOMMANDÉE DANS

VOTRE POÊLE À BOIS. ÉTABLIR LE FEU DE BOIS

DIRECTEMENT SUR LA BRIQUE RÉFRACTAIRE.

• NE JAMAIS PLACER DE BOIS AU-DESSUS

DU DOUBLAGE DE BRIQUE DANS LA BOÎTE

À COMBUSTION.

• LES TENTATIVES D’ATTEINDRE DES TAUX DE

PUISSANCE CALORIFIQUE QUI DÉPASSENT

LES SPÉCIFICATIONS DE CONCEPTION DE

LA FOURNAISE PEUVENT ENTRAÎNER DES

DOMMAGES PERMANENTS À LA FOURNAISE.

FONCTIONNEMENT GÉNÉRAL

DELAFOURNAISE

Contrôle de limite Honeywell

Ce dispositif, monté dans le réseau de gaines, juste au-dessus

de la sortie d’air au sommet de la fournaise, fonctionne

conjointement avec un thermostat mural, et actionne les

ventilateurs de distribution et le ventilateur de combustion à

l’arrière de la fournaise. Les réglages d’usine sont 100/ 150/200.

Le réglage du thermostat mural commande le temps de

MARCHE du ventilateur de combustion. Si la température est

inférieure au réglage du thermostat mural, le ventilateur de

combustion se met en MARCHE. (Réglage recommandé de 5

à 10 degrés de plus que les autres thermostats de chauage).

Les deux premières valeurs de réglage du contrôle de limite

font fonctionner les ventilateurs de distribution. Dès que la

température de la chambre de répartition atteint la deuxième

valeur de réglage du contrôle de limite, les ventilateurs de

distribution se mettent en marche. Si la température tombe

sur la première valeur de réglage, le ventilateur de distribution

s’arrête. Le ventilateur de combustion s’arrête lorsque le four

atteint la troisième valeur de réglage du contrôle de limite. Une

fois que la température descend en dessous de cette valeur de

réglage et que le thermostat mural continue à demander du

chauage, le ventilateur de combustion se remet en marche.

La valeur de 200° est une limite préréglée en usine pour le

ventilateur de combustion et ne doit jamais être modifiée.

Cela pourrait entraîner des températures excessives dans la

boîte à combustion et endommager définitivement celle-ci.

PROCÉDURE DE CHARGEMENT

DELAFOURNAISE

Démarrage de votre fournaise

1. Assurez-vous que le thermostat mural est réglé au

maximum et que votre ventilateur de combustion

fonctionne à l'arrière de la fournaise.

2. Fermez le registre de rotation sur le ventilateur de

combustion et réglez le registre barométrique à l'avant

de la fournaise sur OUVERT en déplaçant le bouton vers

le bas et en le déplaçant dans la fente inférieure.

OUVRIR

AUTO

OUVRIR

3. Démarrer le feu avec environ 12 lbs. de bois d'allumage,

qui seront plusieurs petites bandes de bois, 1-1/2 à 2-1/2

pouces de large, environ 12 à 15 pouces de profondeur

dans le fond de la chambre de combustion. Laissez la

porte de chargement du combustible légèrement ouverte

pour assurer un bon allumage du petit bois. Assurez-vous

que le ventilateur de combustion est allumé et que son

registre est fermé, puis réglez le bouton pour OUVRIR le

registre barométrique.

UTILISATION

4. Une fois que le bois d'allumage est complètement

enflammé, ajoutez 12 à 15 autres de bois d'allumage, ce

qui correspondra à peu près à la même quantité que la

charge initiale.

5. Laissez la porte légèrement ouverte pendant trois à cinq

minutes (3-5 min) pour assurer un allumage complet de

la deuxième charge de bois d'allumage.

6. Une fois que la deuxième charge de bois d'allumage est

complètement allumée, vous pouvez fermer la porte et

déplacer le bouton situé à l'avant de l'appareil sur AUTO,

ce qui permet au registre barométrique de fonctionner

librement. Après 15 minutes, ouvrez complètement le

registre du ventilateur de combustion.

7. Une fois que le bois d'allumage brûle jusqu'à environ 8

livres, ce qui devrait être au point que le bois d'allumage

se décompose en un lit complet de braises, la précharge

peut être ajoutée dans la chambre de combustion. La

précharge devrait être constituée d'environ 40 livres

de bois de chauage correctement assaisonné, ce qui

devrait être d'environ 6 à 8 morceaux de bois.

8. Après avoir chargé la précharge, fermez la porte et

assurez-vous que le ventilateur de combustion est en

marche.

9. Prévoyez environ une heure (1 heure) pour que la

précharge brûle à environ 10-12 livres. ou lorsque tout le

bois préchargé se décomposera en braises. Vous devriez

maintenant avoir un lit de charbon de plusieurs pouces

de profondeur au fond de la chambre de combustion.

10. Le but de la combustion de précharge est d'établir un lit

de charbon approprié avant d'insérer la charge principale

de bois. Avoir un lit de charbon approprié est la clé d'un

allumage complet de la charge de bois principale et du

maintien des températures correctes de la chambre de

combustion pour obtenir les meilleures émissions et

l'ecacité de la fournaise.

11. Une fois que vous avez terminé la combustion préalable,

vous pouvez insérer votre chargement principal de bois

de chauage.

12. La charge principale doit être de la même taille ou de la

même quantité que la précharge, environ 40 livres de

bois de corde, 6 à 8 pièces.

13. Essayez de garder des espaces entre les morceaux de

bois pour faciliter l'allumage et maintenir un bon feu.

CHARGEMENT PRINCIPAL DE BOIS

DECHAUFFAGE

• Assurez-vous que le ventilateur de combustion est sur

MARCHE, et ouvrez la porte d’alimentation pour insérer la

charge principale de bois de chauage.

• Après le chargement, laissez la porte d’alimentation

légèrement ouverte pendant cinq minutes (5 min) pour

permettre un bon allumage, puis fermez la porte.

• Le clapet du ventilateur de combustion doit être ouvert.

• La durée de combustion de la charge principale dépend

de la température à laquelle le thermostat mural est réglé.

Un réglage plus bas du thermostat devrait se traduire par

une durée de combustion plus longue, car cela permet au

ventilateur de combustion de rester éteint pendant de plus

longues périodes. Un réglage plus élevé du thermostat

permet d’activer et de désactiver plus souvent le ventilateur

de combustion, avec pour résultat une combustion plus

chaude, mais de plus courte durée bien sûr. Cependant, les

températures extérieures plus froides et la construction

de votre maison (isolation) jouent un rôle important dans

la capacité du thermostat à maintenir la température fixée.

FUMÉE VISIBLE

La quantité visible de fumée produite peut être une

méthode ecace pour déterminer l’ecacité du processus

de combustion aux réglages établis. La fumée visible

est composée de combustible non brûlé et de l’humidité

s’échappant de votre poêle. Apprenez comment ajuster les

réglages d’air de votre unité afin de produire la plus petite

quantité de fumée visible. Le bois incorrectement séché a une

teneur élevée en humidité et produira un excès de fumée

visible et un mauvais brûlage. Utilisez le doseur d’humidité

inclus pour vérifier que votre bois a une teneur en humidité de

20 % ou moins.

CONDUITS D’AIR

Les conduits d’air assemblés dans cette unité sont conçus

pour o rir un mélange précis d’air secondaire et assurer une

plus grande e cacité. Tout endommagement ou détérioration

de ces conduits peut réduire l’e cacité de la combustion.

Lesconduits d’air sont maintenus en position par des vis ou

des goupilles. Placez-les de chaque côté du conduit et retirez-

les pour le retrait et le remplacement du conduit.

UTILISATION

ENTRETIEN

ATTENTION :

NE PAS SURCHAUFFER L’APPAREIL. SI UNE PARTIE

DE L’APPAREIL EST ROUGE, C’EST QU’IL Y A

SURCHAUFFE. FERMEZ LA PORTE ET LE CLAPET

IMMÉDIATEMENT POUR RÉDUIRE L’APPORT D’AIR ET

RALENTIR LE FEU.

ATTENTION :

LES FEUX À COMBUSTION LENTE POUR UNE

UTILISATION PROLONGÉE OU LA COMBUSTION

DE BOIS VERT PEUVENT PROVOQUER UNE

ACCUMULATION EXCESSIVE DE CRÉOSOTE.

L’ALLUMAGE DE CRÉOSOTE OU LA SURCHAUFFE

PEUVENT PROVOQUER UN FEU DE CHEMINÉE. LES

FEUX DE CHEMINÉE SONT EXTRÊMEMENT CHAUDS

ET SUSCEPTIBLES D’ENFLAMMER LES MATÉRIAUX

COMBUSTIBLES ENVIRONNANTS. EN CAS DE FEU DE

CHEMINÉE, APPELEZ IMMÉDIATEMENT LE SERVICE

D’INCENDIE!

CRÉOSOTE ET SUIE – FORMATION

ETNÉCESSITÉ DE L’ÉLIMINER

La combustion lente du bois combine les produits de la

combustion avec l’humidité pour former un résidu de suie qui

s’accumule sur la doublure du conduit de fumée. Cette suie,

lorsqu’elle s’enflamme, produit un feu extrêmement chaud.

La cheminée doit être inspectée au moins deux fois par mois

pendant la saison de chau age pour déterminer si des dépôts

de créosote ou de suie se sont formés. Si des dépôts de créosote

ou de suie se sont accumulés, il faut les enlever afin de réduire

le risque de feu de cheminée. Les feux de cheminée brûlent

à une très grande chaleur. Si la cheminée prend feu, appelez

immédiatement le service des incendies, puis réduisez le feu

en fermant le contrôle de l’air d’admission. Versez une grande

quantité de gros sel, de bicarbonate de soude ou de cendres

froides sur le feu dans la boîte à combustion.

L’ACCUMULATION DE CRÉOSOTE PROVOQUE DES

FEUX DE CHEMINÉE. VOUS DEVEZ VÉRIFIER (OU FAIRE

VÉRIFIER PAR UN RAMONEUR QUALIFIÉ) L’ABSENCE

DE DÉPÔTS DE CRÉOSOTE DANS VOTRE CHEMINÉE

AU MOINS UNE FOIS PAR MOIS PENDANT LA SAISON

DE CHAUFFAGE. TOUTE ACCUMULATION DOIT ÊTRE

ENLEVÉE. UNE INSPECTION ET UN NETTOYAGE

COMPLETS DE LA CHEMINÉE DOIVENT ÊTRE

EFFECTUÉS CHAQUE ANNÉE; EN GÉNÉRAL, CETTE

TÂCHE DOIT ÊTRE RÉALISÉE AVANT CHAQUE SAISON

DE CHAUFFAGE. SI VOUS UTILISEZ UNE CHEMINÉE

EXISTANTE, CELLE-CI DOIT ÊTRE INSPECTÉE AVANT

L’INSTALLATION DE VOTRE NOUVEAU POÊLE À BOIS.

ATTENTION

UN FEU DE CHEMINÉE PEUT CAUSER L’ALLUMAGE

DES MURS À COLOMBAGES OU DES CHEVRONS

QUE VOUS PENSIEZ À UNE DISTANCE SÉCURITAIRE.

EN CAS DE FEU DE CHEMINÉE, FAITES INSPECTER

VOTRE CHEMINÉE PAR UNE PERSONNE COMPÉTENTE

AVANT DE LA RÉUTILISER.

ATTENTION :

CETTE FOURNAISE DOIT ÊTRE INSPECTÉE ET RÉPARÉE

PÉRIODIQUEMENT POUR UN FONCTIONNEMENT

ADÉQUAT. TOUTE UTILISATION DE CETTE

FOURNAISE D’UNE MANIÈRE NON CONFORME AUX

INSTRUCTIONS D’UTILISATION DE CE MANUEL EST

CONTRAIRE AUX RÉGLEMENTATIONS FÉDÉRALES.

POUR ÉVITER L’ACCUMULATION

DE CRÉOSOTE

• Brûlez toujours du bois sec. Ceci permet un brûlage propre

et des températures de cheminée plus élevées, et par ce

fait, moins de dépôts de créosote.

• Vérifiez toujours la présence de dépôts de créosote une

fois tous les deux mois et faites nettoyer votre cheminée au

moins une fois par an.

• Si un feu de cheminée ou de créosote survient, fermez

immédiatement tous les registres. Attendez que le feu

s’éteigne et que la fournaise refroidisse, puis inspectez la

cheminée pour déceler d’éventuels dommages. En l’absence

de dommages, eectuez un nettoyage de la cheminée pour

vous assurer qu’il ne reste plus de dépôts de créosote dans

la cheminée.

ATTENTION :

UN FEU DE CHEMINÉE PEUT CAUSER L’ALLUMAGE

DES MURS À COLOMBAGES OU DES CHEVRONS

CENSÉS SE TROUVER À UNE DISTANCE SÛRE DE LA

CHEMINÉE. EN CAS DE FEU DE CHEMINÉE, FAITES

VÉRIFIER VOTRE CHEMINÉE PAR UN EXPERT

QUALIFIÉ AVANT DE L’UTILISER À NOUVEAU.

NE JAMAIS FAIRE FONCTIONNER CE PRODUIT SANS SURVEILLANCE

ENLÈVEMENT ET ÉLIMINATION

DESCENDRES

Ne laissez jamais vos cendres dépasser le trou d’aération

veilleuse. Enlevez les cendres au besoin en laissant au moins

5cm (2po) de cendres dans le fond de la boîte à combustion.

Les cendres doivent être placées dans un récipient en métal

recouvert d’un couvercle bien ajusté. Le récipient de cendres

fermé doit être placé sur un plancher incombustible ou sur le

sol, loin des matériaux combustibles, en attendant sa mise

au rebut finale. Les cendres doivent être conservées dans le

récipient fermé jusqu’à ce qu’elles soient refroidies.

OUVERTURE DE

LA VEILLEUSE

DE L’AIR

PRÉCAUTIONS :

• LES CENDRES PEUVENT CONTENIR DES BRAISES

CHAUDES MÊME APRÈS DEUX JOURS SANS

UTILISATION DU POÊLE.

• LE BAC À CENDRES PEUT DEVENIR TRÈS

CHAUD. ENFILEZ DES GANTS POUR ÉVITER LES

BLESSURES.

• NE BRÛLEZ JAMAIS LE POÊLE LORSQUE LA

TRAPPE À CENDRES EST OUVERTE. CELA

ENTRAÎNERAIT UNE SURCHAUFFE DU POÊLE. DES

DOMMAGES AU POÊLE ET MÊME UN INCENDIE

POUR LA MAISON PEUVENT EN RÉSULTER.

DÉTECTEURS DE FUMÉE ET DE CO

Le brûlage du bois produit naturellement des émissions de

fumée et du monoxyde de carbone (CO). Le CO est un gaz

toxique lorsque l’exposition se fait à des concentrations

élevées lors de longues périodes. Bien que les systèmes

de combustion modernes des fournaises réduisent de

façon importante la quantité de CO émise par la cheminée,

l’exposition à ces gaz dans des zones fermées ou confinées

peut être dangereuse. Assurez-vous que les joints de votre

poêle et ceux de la cheminée sont en bon état et étanches afin

d’éviter les conséquences indésirables. Il est recommandé

d’utiliser des détecteurs de fumée et de CO dans les zones

où se trouve un potentiel de génération de CO.

ENTRETIEN DES JOINTS D’ÉTANCHÉITÉ

AVERTISSEMENT :

NE FAITES JAMAIS FONCTIONNER LE POÊLE SANS

JOINTS D’ÉTANCHÉITÉ OU AVEC DES JOINTS

D’ÉTANCHÉITÉ BRISÉS. CECI POURRAIT CAUSER DES

DOMMAGES AU POÊLE OU MÊME UN INCENDIE.

Il est recommandé de changer le joint d’étanchéité de la porte

(assurant l’étanchéité à la porte de la fournaise) une fois par

année, afin de vous assurer un bon contrôle sur la combustion,

une ecacité maximale et de garantir la sécurité. Pour

changer le joint d’étanchéité de la porte, retirez simplement

celui qui est endommagé. Nettoyez ensuite avec soin la

rainure du joint, appliquez un silicone à haute température

vendu à cette fin et installez le nouveau joint. Vous pourrez

allumer votre fournaise à nouveau dans environ 24 heures

après avoir terminé cette opération. La porte d’alimentation

de cette unité comporte un joint d’étanchéité d’un diamètre

de 19 mm (5/8 po) de diamètre. La vitre de la porte de cet

appareil utilise un joint d’étanchéité de 1 × 1/8.

ATTENTION :

CETTE FOURNAISE AU BOIS DOIT ÊTRE

INSPECTÉE ET RÉPARÉE PÉRIODIQUEMENT

POUR UN FONCTIONNEMENT ADÉQUAT. TOUTE

UTILISATION DE CETTE FOURNAISE AU BOIS D’UNE

MANIÈRE NON CONFORME AUX INSTRUCTIONS

D’UTILISATION DE CE MANUEL EST CONTRAIRE AUX

RÉGLEMENTATIONS FÉDÉRALES.

CONSEILS D’ENTRETIEN

Ne vous attendez pas à ce qu’une fournaise tire. C’est la

cheminée qui crée le tirage. Le dispersement de fumée

dans la maison, ou une accumulation excessive d’eau ou de

créosote dans la cheminée sont des signes qui indiquent

que la cheminée ne fonctionne pas correctement. Corrigez le

problème avant d’utiliser la fournaise. Les causes possibles

sont:

1. Le raccordement du tuyau peut être poussé trop loin

dans la cheminée, ce qui empêche le tirage.

2. Ne branchez pas deux fournaises ou un poêle et une

fournaise dans le même conduit de cheminée.

3. La cheminée utilisée pour une fournaise ne doit pas être

utilisée pour ventiler la cave ou le sous-sol. S’il y a une

porte de nettoyage à la base de la cheminée, elle doit être

fermée hermétiquement.

4. Si la température de fonctionnement de la cheminée

est trop froide, l’eau se condensera dans la cheminée et

coulera dans la fournaise. La formation de créosote sera

rapide et pourrait bloquer la cheminée. Faites fonctionner

la fournaise à un feu assez élevé pour garder la cheminée

chaude, ce qui empêche cette condensation.

ENTRETIEN

5. Si le feu brûle bien, mais qu’il émet par moments de la

fumée ou brûle lentement, ce pourrait être causé par le

fait que le sommet de la cheminée est plus bas qu’une

autre partie de la maison, ou par la présence d’un arbre

àproximité. Le vent souﬄ ant par-dessus la maison ou un

arbre tombe sur le haut de la cheminée comme de l’eau

passant sur un barrage, en rabattant la fumée. Le sommet

de la cheminée doit se trouver à au moins 90cm (3pi)

au-dessus du toit et être au moins 60cm (2pi) plus haut

que tout point du toit dans un rayon de 3mètres (10pi).

ENTRETIEN DES PIÈCES PEINTES

Cette fournaise a une enveloppe extérieure peinte durable,

mais qui ne supportera pas les manipulations brutales ou les

abus. Faites attention lors de l’installation de votre fournaise.

Nettoyez au savon et à l’eau chaude lorsque la fournaise n’est

pas chaude. NE PAS utiliser d’acide ou de savon à récurer,

car ils vont user et ternir le fini. UNE DÉCOLORATION

SE PRODUIRA SI LA FOURNAISE EST SURCHAUFFÉE.

SUIVRE ATTENTIVEMENT LES DIRECTIVES DE

FONCTIONNEMENT.

ATTENTION :

LES PEINTURES SPÉCIALES UTILISÉES SUR VOTRE

FOURNAISE PEUVENT DÉGAGER UN PEU DE FUMÉE

EN DURCISSANT LORS DES PREMIERS FEUX. FAITES

D’ABORD DE PETITS FEUX. LE MÉTAL UTILISÉ DANS

LA CONSTRUCTION DE LA FOURNAISE ET DU RÉSEAU

DE GAINES A UNE LÉGÈRE COUCHE D’HUILE. CELA

POURRAIT DÉGAGER DE LA FUMÉE ET/OU UNE

ODEUR DES REGISTRES LORSQUE LA FOURNAISE EST

UTILISÉE POUR LA PREMIÈRE FOIS. LE PROBLÈME

DEVRAIT DISPARAÎTRE APRÈS UN COURT LAPS DE

TEMPS. DÈS QUE CE BRÛLAGE A EU LIEU, IL NE DOIT

PAS SE RÉPÉTER.

Pour assistance relative aux pièces détachées: 800750-2723 poste5051 ou courriel à: parts@usstove.com

Les informations contenues dans le présent manuel du propriétaire sont spécifiques à votre appareil. Lorsque vous commandez

des pièces de rechange, les informations contenues dans ce manuel vous aideront à commander les articles appropriés. Avant de

contacter le service clientèle, notez le numéro de modèle et le numéro de série de cet appareil. Ces informations se trouvent sur

l’étiquette de certification apposée au dos de l’appareil. D’autres informations, telles que le numéro de pièce et la description de

l’article ou des articles en question, peuvent être nécessaires. Les numéros et descriptions des pièces se trouvent dans la section

«Pièces de rechange» du présent manuel. Une fois ces informations recueillies, vous pouvez contacter le service clientèle par

téléphone au 1800-750-2723, poste 5051 ou par courriel à parts@usstove.com.

Informations sur le modèle

Numéro de modèle

Numéro de série

COMMENT EFFECTUER LA COMMANDE DE PIÈCES

DE RÉPARATION

INSTALLATION ÉLECTRIQUE

RÉGLAGE DU CONTRÔLE DE LA LIMITE

INTERRUPTEUR-LIMITEUR

Honeywell

THERMOSTAT MURAL

ATTENTION

NE PAS TOURNER – TENIR LE CADRAN

LORS DU RÉGLAGE DES POINTEURS

INDICATEUR «

ARRÊT » DU

VENTILATEUR (100)

INDICATEUR «

MARCHE » DU

VENTILATEUR (150)

INDICATEUR DE

LIMITE (200)

ATTENTION

NE PAS TOURNER – TENIR LE CADRAN

LORS DU RÉGLAGE DES POINTEURS

CONTRÔLE DE

LA LIMITE

LIGNE DE

LIMITE

LIGNE DE

VENTILATION

Honeywell

JAUGE EN BANDES

CAVALIER DE

COUPURE POUR LA

BASSE TENSION

CHARGE

POUSSER MANU

TIRER AUTO

UN SUPPORT DE

MONTAGE PEUT ÊTRE

NÉCESSAIRE VOIR LES

INSTRUCTIONS

CHARGE

VENTILATEUR

CHAMBRE

SECONDAIRE

VENTILATEUR

CHAMBRE

PRINCIPALE

NOIR

BOÎTIER

ÉLECTRIQUE

BLANC

VERT

NOIR

BLANC

ROUGE

BLEU

ALIMENTATION ÉLECTRIQUE

TOUT LE CÂBLAGE DOIT ÊTRE EFFECTUÉ

PAR UN ÉLECTRICIEN QUALIFIÉ

VUE ARRIÈRE

VUE AVANT

CENTRE DU VENTILATEUR

VENTILA-

TEUR DE

TIRAGE

"R"

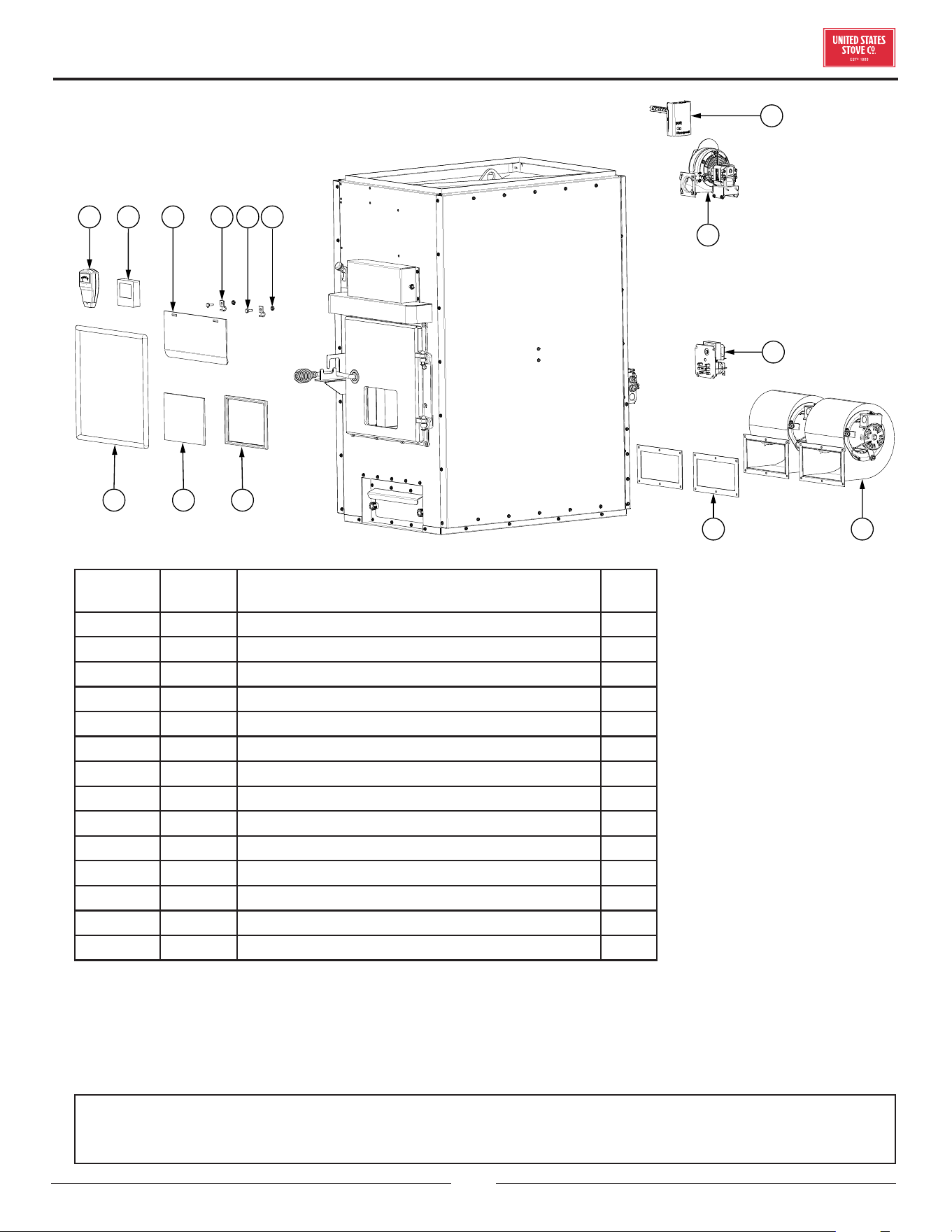

PIÈCES DE RECHANGE

AFIN DE CONSERVER LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE

DU FABRICANT ACHETÉES AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT

DEL’APPAREIL. L’UTILISATION DE COMPOSANTES PROVENANT DE TIERS ANNULERA LA GARANTIE.

Comment e ectuer la commande de pièces de réparation

1800750-2723 poste 5051 ou;

envoyez un courriel à: parts@usstove.com

Référence

Nº de

pièce

Description Qté

1 88126

JOINT D’ÉTANCHÉITÉ DE PORTE

5 pi

2 892686

VITRE DE PORTE

3 88087

JOINT D’ÉTANCHÉITÉ EN VERRE

30 po

4 80697

HUMIDIMÈTRE

5 80779

THERMOSTAT NUMÉRIQUE MURAL

6 893794

ÉCRAN DE CANTONNEMENT

7 23787

PINCE, PORTE DE FUMÉE (C000079)

8 83339

BOULON HEXAGONAL 1/4-20 × 3/4

9 83250

ECROU KEP 1/4-20 (NOIR)

10 80145

CONTRÔLE DE LA LIMITE

11 80884

VENTILATEUR, TIRAGE FORCÉ MH

12 80130

TRANSFORMATEUR, CENTRE DU VENTILATEUR

13 80594

ASSEMBLAGE DU VENTILATEUR

14 89319

JOINT D’ÉTANCHÉITÉ DU VENTILATEUR

1 2 3

14 13

987654

AFIN DE CONSERVER LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR LES PIÈCES D’ORIGINE

DU FABRICANT ACHETÉES AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT

DEL’APPAREIL. L’UTILISATION DE COMPOSANTES PROVENANT DE TIERS ANNULERA LA GARANTIE.

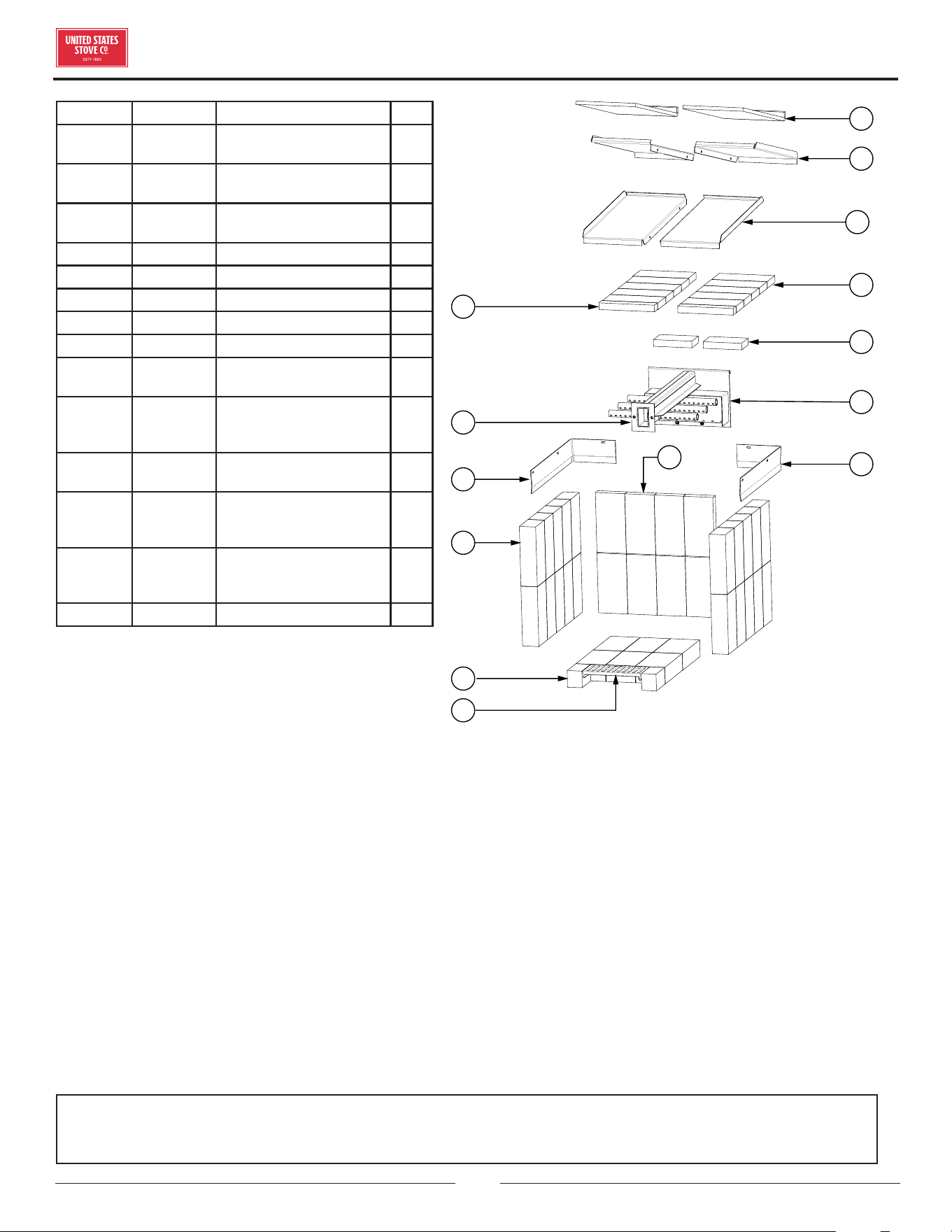

PIÈCES DE RECHANGE

Référence Nº de pièce Description Qté

1 88353

COUVERTURE DU

DÉFLECTEUR

2 893927

DÉFLECTEUR

SUPÉRIEUR (JEU DE 2)

3 893928

DÉFLECTEUR INFÉRIEUR

(JEU DE 2)

4 88360 C-CAST GRANDE 10

5 88362 C-CAST PETIT 2

6 88361 C-CAST MOYEN 2

7 893792 ASSEMBLAGE DU TRONC 1

8 88366 JOINT DE COFFRE 1

9 893806

DISPOSITIF DE RETENUE,

BRIQUE

10 89066A

BRIQUE MINCE

(4-1/2 × 9) PIERRE

PONCE

11 893807

DISPOSITIF DE RETENUE,

BRIQUE

12 D2030010

BRIQUES DROITES

ÉPAISSES (4-1/2 × 9)

PIERRE PONCE

13 893929

BRIQUES DROITES

ÉPAISSES (4-1/2 × 9)

PIERRE PONCE

14 40605 GRILLE EN FONTE 1

Comment e ectuer la commande de pièces de réparation

1800750-2723 poste 5051 ou;

envoyez un courriel à: parts@usstove.com

Il est recommandé d’eectuer l’entretien régulier de votre système de chauage et de compléter le Registre des intervalles

de service.

FOURNISSEUR DE SERVICE

Avant de compéter la fiche de service ci-dessous, assurez-vous d’avoir eectué le service tel que décrit dans les instructions

du fabricant. Utilisez toujours les pièces de rechange spécifiées du fabricant lorsque le remplacement est nécessaire.

Service 01 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté : Cheminée nettoyée :

Produits remplacés : ________________________________

Service 03 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté : Cheminée nettoyée :

Produits remplacés : ________________________________

Service 05 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté : Cheminée nettoyée :

Produits remplacés : ________________________________

Service 07 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté : Cheminée nettoyée :

Produits remplacés : ________________________________

Service 02 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté : Cheminée nettoyée :

Produits remplacés : ________________________________

Service 04 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté : Cheminée nettoyée :

Produits remplacés : ________________________________

Service 06 Date: ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté : Cheminée nettoyée :

Produits remplacés : ________________________________

Service 08 Date : ______________________

Nom de l’ingénieur : ________________________________

No de licence : ______________________________________

Entreprise : ________________________________________

N° de téléphone : ___________________________________

Poêle inspecté : Cheminée nettoyée :

Produits remplacés : ________________________________

FICHE D’ENTRETIEN

United States Stove HB1520 Hot Blast Wood Furnace

Product's Documents

Owner’s Instruction and Operation Manual

Specifications

United States Stove HB1520 Questions and Answers
