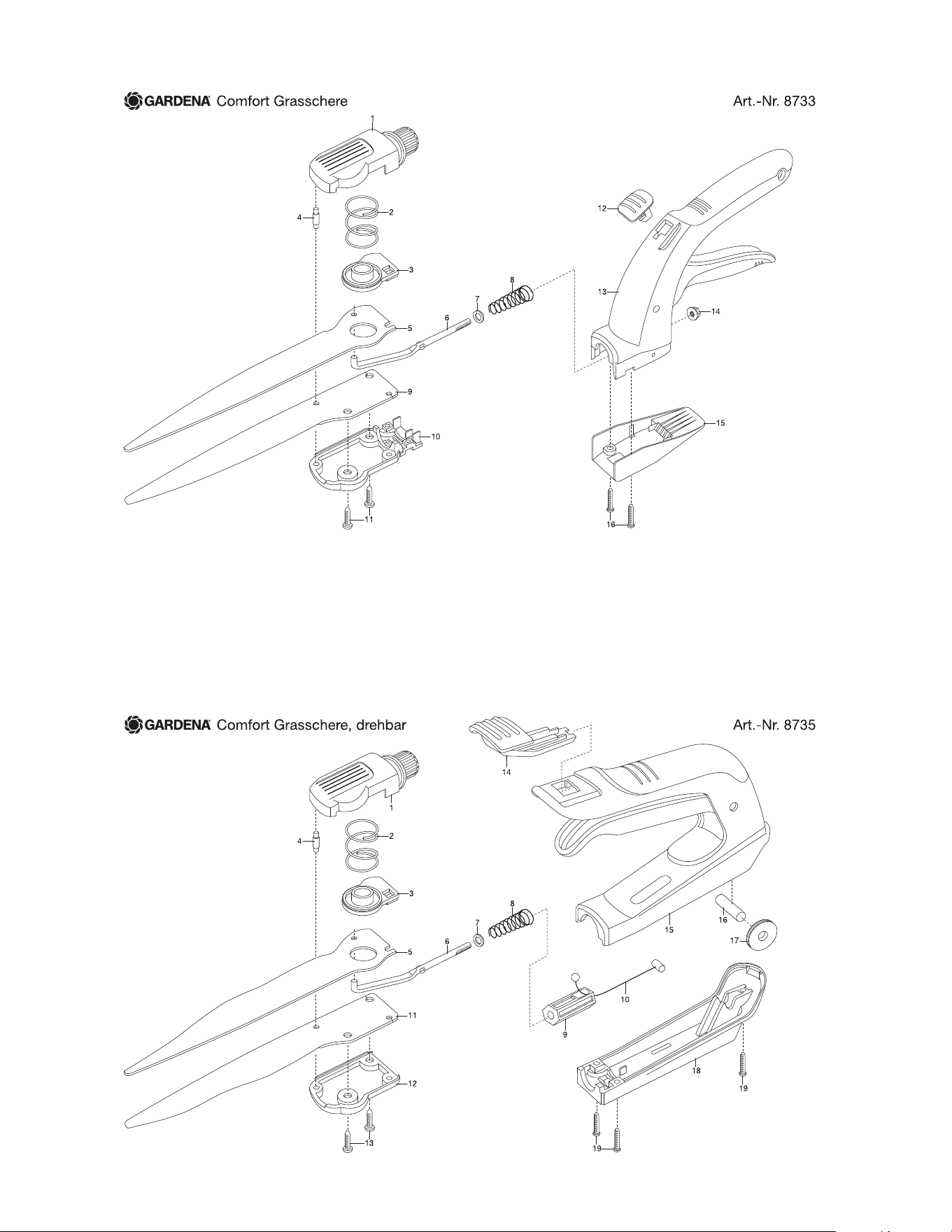

Bild Nr. Ersatzteil-Nr. Bezeichnung Description Désignation
Picture No. Spare Part No.
Art. 8733 Comfort Grasschere Comfort Grass Shears Cisaille à gazon Comfort
2 8735-00.600.13 Druckfeder Pressure spring Ressort de pression
3 8735-00.600.07 Stützlager Support bearing Pièce de maintien
4 8735-00.600.17 Anschlagstift Stop pin Goujon d’arrêt
8 8735-00.600.27 Kegelfeder Conical spring Ressort conique
12 8734-00.600.03 Schieber Slide Verrou
16 44000-00.100.38 STS Schraube 35x20 Screw STS 35x20 Vis STS 35x20
Art. 8735 Comfort Grasschere drehbar Comfort Grass Shears rotatable Cisaille à gazon orientable Comfort
1 8735-00.600.30 Blende links - ab Baujahr 2012 Screen left - since 2012 Patin en pl. gauche - a partir de 2012
2 8735-00.600.13 Druckfeder Pressure spring Ressort de pression
3 8735-00.600.07 Stützlager Support bearing Pièce de maintien
4 8735-00.600.17 Anschlagstift Stop pin Goujon d’arrêt
8 8735-00.600.27 Kegelfeder Conical spring Ressort conique
10 8735-00.600.09 Bowdenzug Bowden cable Câble bowden
12 8735-00.600.05 Blende rechts, orange Screen right, orange Patin en plastique droite, orange
14 8734-00.600.03 Schieber Slide Verrou
18 8735-00.600.03 Schlitten Slide Traîneau
19 44000-00.100.38 STS Schraube 35x20 Screw STS 35x20 Vis STS 35x20
Nur die aufgeführten Teile Only the mentioned Seules les pièces indiquées
sind lieferbar! spare parts are available! sont disponibles!
