Betjeningsvejledning
THUNDERBIRD BX108
Vintage-Style 15-Watt Bass Amplier with Original 8" BUGERA Speaker
2 THUNDERBIRD BX108 Betjeningsvejledning
Inholdsfortegnelse
Vigtige sikkerhedsanvisninger ............................3
Dementi ..................................................................3
Garanti ....................................................................4
1. Indledning ..........................................................6
1.1 Inden De starter .......................................................6
1.2 Betjeningselementer ............................................. 6
1.2.1 Forside ..................................................................6

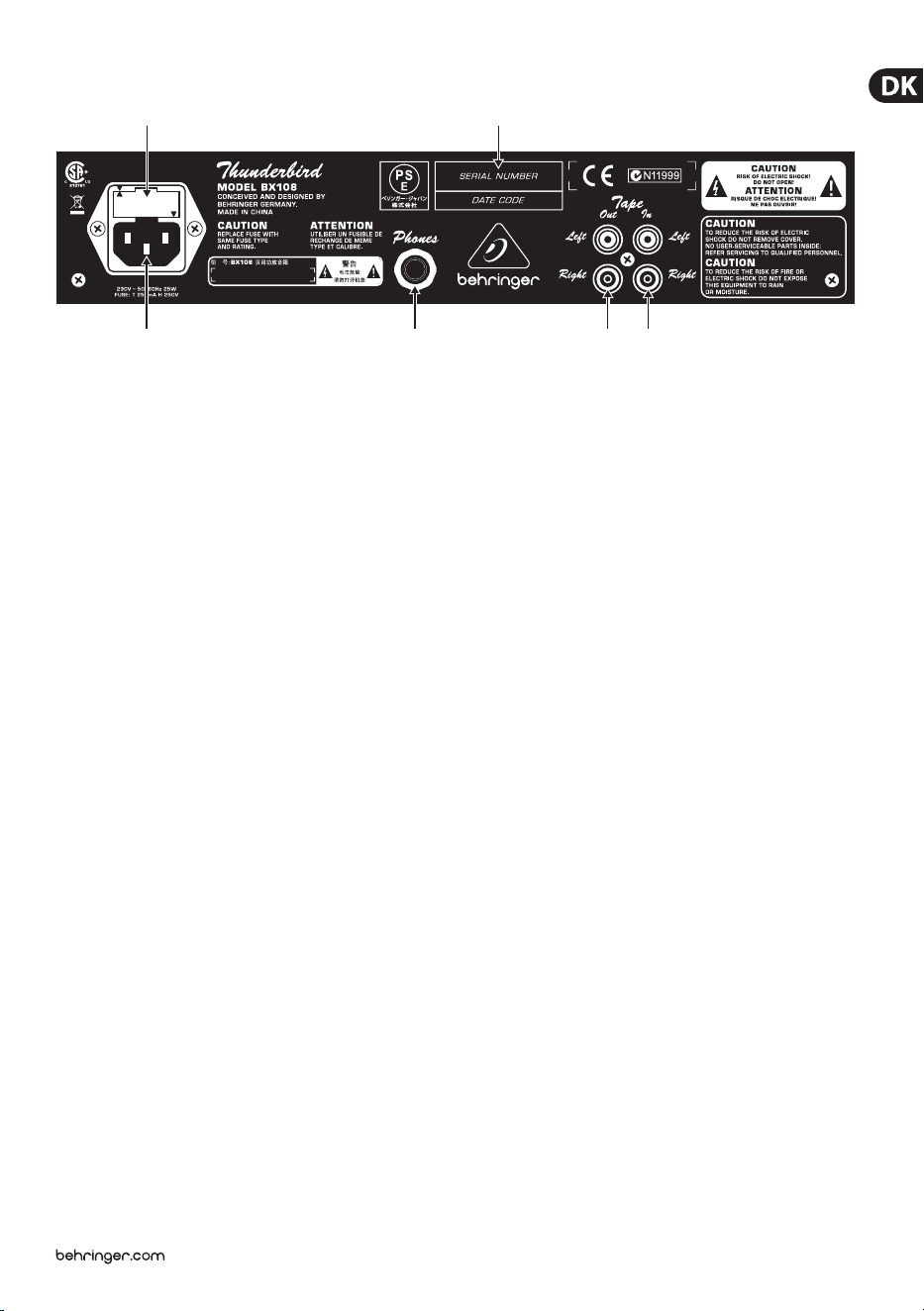

1.2.2 Bagside ................................................................7
2. Installation .........................................................7
2.1 Nettilslutning ...........................................................7
2.2 Audioforbindelser .................................................. 7
3. Specikationer ..................................................8
3 THUNDERBIRD BX108 Betjeningsvejledning
DEMENTI
Advarsel
Terminaler markeret med
et symbol bærer elektrisk
spænding af en tilstrækkelig størrelse
til at udgøre risiko for elektrisk shock.
Brugkun kommercielt tilgængelige
højtalerkabler af høj kvalitet med et
0,6mmTS stik installeret. Alle andre
installationer eller modi kationer bør
kun foretages af kvali ceretpersonale.
Uanset hvor dette symbol
forekommer, henviser det til
vigtige betjenings- og
vedligeholdelses-anvisninger i det
vedlagte materiale. Læs vejled-ningen.
Obs
For at mindske risikoen
for elektrisk stød må
toppen ikke tages af (hellerikke
bagbeklædningen). Ingen indvendige
dele må efterses af brugeren.
Al service må kun foretages af
faguddannetpersonale.
Obs
Udsæt ikke apparatet for
regn og fugt, så risikoen
for brand eller elektriske stød reduceres.
Apparatet må ikke udsættes for dryp
eller stænk, og der må ikke stilles
genstande fyldt med væske som f.eks.
vaser på apparatet.
Obs
Disse serviceanvisninger må
kun anvendes af kvali ceret
servicepersonale. For at reducere risikoen
for elektriske stød må du kun udføre
den form for service, som er omtalt i
driftsanvisningerne. Reparationer må
kun udføres af faguddannetpersonale.
1. Læs disse anvisninger.
2. Opbevar disse anvisninger.
3. Ret dig efter alle advarsler.
4. Følg alle anvisninger.
5. Anvend ikke dette apparat i
nærheden afvand.
6. Brug kun en tør klud ved rengøring.
7. Tildæk ikke ventilationsåbninger.
Installationforetages i overensstemmelse
med fabrikantens anvisninger.
8. Må ikke installeres i nærheden
afvarmekilder såsom radiatorer,
varmespjæld, komfurer eller andre
apparater (inkl.forstærkere).
derfrembringer varme.
9. Omgå ikke sikkerheden,
hverkeni polariserede stik eller i stik til
jordforbindelse. Et polariseret stik har to
ben, hvoraf det ene er bredere end det
andet. Etstik til jordforbindelse har to ben
og en tredje gren til jordforbindelse. Det
brede ben eller den tredje gren er der af
hensyn til din sikkerhed. Hvis stikket ikke
passer til stikkontakten, kandu tilkalde en
elektriker til at udskifte det forældede stik.
10. Beskyt lysnetkablet fra at blive
betrådt eller klemt. Sørg specielt ved stik,
forlængerledninger og der, hvor de udgår
fra enheden for tilstrækkelig beskyttelse.
11. Apparatet skal altid være
tilsluttet til strømnettet med en intakt
beskyttelsesleder.
12. Hvis hovednetstikket eller en
apparatstikdåse skal fungere som
afbryder, skal de altid væretilgængelige.
13. Benyt alene tilslutningsenheder/
tilbehør som angivet af fabrikanten.
14. Når apparatet
benyttes med vogn,
stativ, trefod, konsol
eller bord, skal det
være med sådanne,
som er anvist af
fabrikanten eller som sælges sammen
med apparatet. Nårder benyttes
vogn, skalder udvises forsigtighed,
nårkombinationen vogn/apparat yttes,
så du undgår at komme til skade ved
atsnuble.
15. Tag stikket ud til dette apparat ved
lyn og torden, eller når det ikke benyttes
i længeretid.
16. Al service skal foretages af
faguddannet personale. Service er
påkrævet, når enheden på nogen
måde er blevet beskadiget, hvisf. eks.
strømforsyningsledningen eller stikket
er blevet beskadiget, hvis der er
blevet spildt væsker eller der er faldet
genstande ned i apparatet, hvisenheden
har været udsat for regnvejr eller
fugtighed, ikkefungerer normalt eller er
blevet tabt.
17. Korrekt bortska else af dette
produkt: Dettesymbol
indikerer, atdette produkt
ikke må bortska es
sammen med almindeligt
husholdningsa ald i
henhold til WEEE-direktivet (2002/96/ EF)
og national lovgivning. Dette produkt
skal indleveres på et autoriseret
indsamlingssted for genbrug af a ald
af elektrisk og elektronisk udstyr (EEE).
Forkerthåndtering af denne type a ald
kan påvirke miljøet og sundheden
negativt på grund af potentielt farlige
sto er, dergenerelt er tilknyttet EEE.
Samtidig medvirker din korrekte
bortska else af dette produkt til e ektiv
anvendelse af naturlige ressourcer.
Kontakt de lokale myndigheder eller
dit renovationsselskab for yderligere
oplysninger om, hvor du kan indlevere dit
kasserede udstyr tilgenbrug.
TEKNISKE SPECIFIKATIONER OG
UDSEENDE KAN ÆNDRES UDEN
VARSEL. INFORMATION INDEHOLDT ER
KORREKT PÅ UDSKRIFTS TIDSPUNKT.
ALLE VAREMÆRKER TILHØRER DERES
RESPEKTIVE EJERE. MUSICGROUP
KAN IKKE HOLDES TIL ANSVAR FOR
TAB SOM LIDES AF PERSONER, SOM ER
ENTEN HELT ELLER DELVIS AFHÆNGIGE
AF BESKRIVELSER, FOTOGRAFIER
ELLER ERKLÆRINGER INDEHOLDT.
MUSIC GROUP PRODUKTER SÆLGES
UDELUKKENDE IGENNEM AUTORISEREDE
FORHANDLERE. DISTRIBUTØRER OG
FORHANDLERE REPRÆSENTERER IKKE
MUSICGROUP OG HAR ABSOLUT IGEN
AUTORITET TIL AT BINDE MUSICGROUP
VED NOGEN UDTRYKT ELLER IMPLICERET
REPRÆSENTATION. DENNE MANUAL
ER COPYRIGHT. INGEN DEL AF DENNE
MANUAL KAN REPRODUCERES ELLER
TRANSMITTERES I NOGEN FORM ELLER
PÅ NOGEN VIS, ENTEN MEKANISK
ELLER ELEKTRONISK, HERUNDER
FOTOKOPIERING ELLER OPTAGELSE
AF NOGEN ART, FOR NOGET FORMÅL,
UDEN SKRIFTLIG TILLADELSE AF
MUSICGROUPIPLTD.
Vigtige
sikkerhedsanvisninger
4 THUNDERBIRD BX108 Betjeningsvejledning
GARANTI
ALLE RETTIGHEDER RESERVERES.
© 2012 MUSICGroupIPLtd.
Trident Chambers, Wickhams Cay,
P.O. Box 146, Road Town, Tortola,
British Virgin Islands
§ 1 Garanti
(1)
Garantien er udelukkende gældende
i fald det erhvervede produkt er købt fra
en autoriseret MUSIC Group forhandler,
somfore ndes i det pågældende land.
Enliste af autoriserede forhandlere
kan ndes på BEHRINGERs website
behringer. com under ”Where to buy”,
eller du kan kontakte den nærmeste
MUSIC Group repræsentant i ditområde.
(2)
MUSICGroup* giver garanti på
mekaniske og elektroniske dele af dette
produkt i materiale og udarbejdelse,
underden betingelse at normalt brug
er normen gældende fra (1) år fra
købstidspunkt (segaranti betingelser i
§4 nedenstående), medmindreat garanti
perioden via retskrav i det lokale område er
længere. Ifaldat produktet udviser defekt
indenfor den speci cerede garanti periode,
og at denne defekt ikke er ekskluderet
under §4, vil MUSICGroup enten udskifte
eller reparere produktet med et passende
nyt eller tilsvarende produkt eller dele.
I fald MUSICGroup beslutter at bytte
det fulde produkt, vilgarantien gælde
det ombyttede produkt i resten af den
originale garanti periode, altså, et (1)
år(eller anden gældende garanti periode)
frakøbsdato af det originaleprodukt.
(3)
Efter bekræftelse af garantikravet
tilbagesendes det reparerede eller
udskiftede produkt til brugeren med
fragt forudbetalt af MUSICGroup.
(4)
Garantikrav af anden karakter
sammenholdt med disse beskrevet
ovenstående de nitivt ekskluderet.
GEM VENLIGST KØBSKVITTERING.
KVITTERINGENER KØBSBEVIS OG DÆKKER
DIT GARANTIKRAV. UDENKØBSBEVIS
FRAFALDER GARANTIKRAVET.
§ 2 Online registrering
Husk venligst at registrere dit
BEHRINGER udstyr efter købet via
behringer. com under ”Support” og læs
også omhyggeligt garantibetingelserne.
Registrering af køb og udstyr hjælper
os i at opnå hurtig og e ektiv
kravs behandling af reparationer.
Takforhjælpen.
§ 3 Retur materialer
autorisations
(1)
For at opnå garanti service,
kontaktvenligst den forhandler som
du købte produktet fra. I fald din
MUSICGroup forhandler ikke fore ndes
in dit lokalområde kan du kontakte
MUSICGroup distributøren i dit land.
Denne liste nder du under ”Support”
på adressen behringer. com. Er dit land
ikke på denne liste, check venligst
hvis dit problem kan løses via vor
”OnlineSupport” som ndes under
”Support” på behringer. com. Dukan
også sende et online garantikrav på
behringer. com FØR du returnerer
produktet. Alleforespørgsler skal
sendes med en beskrivelse af
problemet og det serienummer som
produktet har. EfterMUSICGroup har
bekræftet produktets garantikrav
via salgskvitteringen, udstedes et
returnummer(RMA).
(2)
Efterfølgende bør produktet sendes
i dets originale emballage med dets
tilhørende autorisationsnummer til
adresse speci ceret af MUSICGroup.
(3)
Forsendelser hvor fragt ikke er
forudbetalt accepteresikke.
§ 4 Garanti Undtagelser
(1)
Denne garanti dækker ikke
forbrugsartikler såsom sikringer og
batterier (samt andre forbrugsartikler).
Hvordet er muligt, dækker MUSICGroup
for defekt rør og potentiometre indeholdt
i produktet samt brug for en periode af
halvfems (90) dage frakøbsdato.
(2)
Denne garanti dækker ikke hvis
produktet er på en hvilken som helst
måde er blevet modi ceret elektronisk
eller mekanisk. I fald produktet behøver
modi cering for at møde tekniske
speci kationer, ellersikkerhedsstandarder
på nationalt eller lokalt hold, eller i et
hvilken som helst land, hvilket ikke er det
land for hvilket produktet oprindeligt blev
udviklet til, vil denne modi kation ikke
vurderes som en defekt i materiale eller
udarbejdelse af produkt. Denne garanti
dækker ikke nogen som helst modi kation
uanset om denne er udført på korrekt
vis. Under betingelser for denne garanti
kan MUSICGroup ikke stilles til ansvar for
hvilken som helst udgift der er resultat af
en sådanmodi kation.
(3)
Denne garanti dække udelukkende
produktets hardware. Den dækker ikke
teknisk assistance for brug af hardware
eller software og dækker tilsvarende ikke
for software produkter uanset om disse
medfølger dette produkt. En hvilken som
helst sådan software medfølge ”somden
er” med undtagelse at der skriftligt i
betingelserne udtrykkes anderledes.
(4)
Denne garanti frafalder hvis
serienummeret som er givet fra
fabrikken er blevet ændret eller ernet
fraproduktet.
(5)
Gratis inspektion eller
vedligeholdelse er undtaget fra denne
garanti, specielt hvis nødvendigheden
af en sådan er resultat af ukorrekt
behandling af produktet af brugeren.
Dette er også gældende for defekter
hvilke skyldes normal brug såsom
slid og brug, isærdeleshed fadere,
knapper, potentiometre, guitar strenge,
lysdioderog tilsvarendedele.
(6)
Skade eller defekter hvilke skyldes
de følgende omstændigheder er ikke
dækket af denne garanti:
•
ukorrekt behandling, mangel eller
en hvilken som helst fejlbehandling
af udstyret i henhold til
instruktionerne givet i BEHRINGER
bruger eller service manualer;
•
tilslutning eller operation af
produktet på en måde der ikke er
i overensstemmelse med tekniske
eller sikkerheds regler gældende i
det land hvor produktetbruges;
•
skade som følge at miljø eller
naturforhold (ulykke,brand,
oversvømmelse etc.) eller andet
forhold som ikke kan tilskrives
MUSICGroup.
5 THUNDERBIRD BX108 Betjeningsvejledning
(7)
Al reparation eller åbning af
produktet udført af ikke-autoriseret
personel (inklusivebruger) medfører at
garantien ikke længere ergyldig.
(8)
Hvis en inspektion af produktet af
MUSICGroup viser at det pågældende
defekt ikke dækkes af garantien, betales
udgifter til vurdering og inspektion af
produktet afbrugeren.
(9)
Produkter som ikke møder
betingelserne for denne garanti,
skalrepareres ene of alene for kundens
regning. MUSICGroup eller dets
autoriserede service center informerer
brugeren i fald ovenstående er tilfældet.
Hviskøberen ikke sender en skriftlig
reparations ordre indenfor 6 uger efter
noti kation, returnerer MUSICGroup
produktet til forsendelsesstedet med
et separat regning for fragt og pakning.
Sådanneudgifter opkræves separat
når køberen har sendt en skriftlig
reparationsordre.
(10)
Autoriseret MUSIC Group
forhandlere sælger ikke nye produkter
direkte via online auktioner.
Købigennem online auktioner foretages
på ”købsopmærksomheds” basis.
Online auktioner bekræftelser eller
salgskvitteringer accepteres ikke som
garanti bevis for MUSICGroup hvilket
betyder at MUSICGroup ikke reparerer
eller udskifter produkter købt igennem
onlineauktioner.
§ 5 Overførsel af garanti
Denne garanti gives udelukkende til
den originale, første køber (kunden som
foretog køb via autoriseret forhandler),
og kan ikke overføres til anden side.
Dettebetyder at ingen anden person
(forhandleretc.) kan gøre et garantikrav
gældende på MUSICGroupsbekostning.
§ 6 Skadekrav
Udelukkende gældende i forbindelse med
obligatoriskelokale love, MUSICGroup
kan ikke drages til ansvar af køberen
under garantien for en hvilken som
helst konsekvens eller indirekte
tab eller skade. På ingen måde kan
garantikravet til MUSICGroup sættes
højere end værdien på kvitteringen af det
pågældendeprodukt.
§ 7 Skadekravsbegrænsning
Denne garanti er den komplette og
eksklusive garanti mellem dig og
MUSICGroup. Den tager præcedens
over al anden skriftlig eller mundtlig
information relateret til dette produkt.
MUSICGroup giver ikke andre garantier
for dette produkt.
§ 8 Andre garanti rettigheder
og nationale love
(1)
Denne garanti ekskluderer ikke
eller udelukker på nogen måde køberens
retslige status som forbruger.
(2)
Garanti regler nævnt i dette
dokument er gyldige med mindre
de udgør kon ikt af obligatoriske
lokalelove.
(3)
Garantien medfører ikke
undtagelser af sælgers forpligtigelser i
forbindelse med mangel på konformitet
af produktet eller andre skjulte defekter.
§ 9 Ekstra klausul
Garanti service betingelser kan ændres
uden varsel. Forde seneste garanti
termer og forpligtelser og anden
information vedrørende MUSICGroups
garanti, gåvenligst til behringer. com for
yderligere information.
* MUSICGroup Macao Commercial Offshore
Limited of RuedePequim No. 202-A, Macau
Finance Centre 9/J, Macau, including all
MUSICGroupcompanies
6 THUNDERBIRD BX108 Betjeningsvejledning
1. Indledning
Med THUNDERBIRD ejer De en retro-bass-amp i et smart design,
der tilbyder mange praktiske funktioner. Under udviklingen
prioriteredes det meget højt at udnytte BX108s soundpotentiale
optimalt og samtidig at kombinere dette med hensigtsmæssige
tilslutningsmuligheder.
Med THUNDERBIRD BX108 er vi bevidst vendt tilbage til
basforstærkningens rødder. Vi har realiseret mottoet “mindre er
mere” og har til prøverne udviklet en nostalgisk forstærker, der
giver Dem mulighed for en optimal udfoldelse af Deres kreativitet.
Den harmoniske basissound sørger for den vigtigste forudsætningen
for prøverne – glæde og fornøjelse!
1.1 Inden De starter
På fabrikken blev BX108 pakket omhyggeligt ind for at garantere
en sikker transport. Skulle emballagen alligevel være beskadiget,
skal apparatet omgående kontrolleres for ydre skader.
◊ I tilfælde af eventuelle skader skal apparatet IKKE returneres
til os. De bedes først kontakte forhandleren og speditionen,
da alle erstatningskrav i modsat fald kan bortfalde.
Inden De tilslutter BX108 til strømforsyningen, bedes De
kontrollere omhyggeligt, at Deres apparat er indstillet i
overensstemmelse med den rigtige forsyningsspænding!
Sikringsholderen på nettilslutningsbøsningen viser 3 trekantede
markeringer. To af disse trekanter er anbragt over for hinanden.
BX108 er indstillet på den driftsspænding, der står ved siden af disse
markeringer, og kan omstilles ved at dreje sikringsholderen 180°.
OBS! Dette gælder ikke for eksportmodeller, der f.eks. kun er
konstrueret til en netspænding på 115 V ~!
Sørg for en tilstrækkelig lufttilførsel, og stil ikke BX108 i nærheden af
varmekilder. Derved undgås en overophedning af apparatet.
◊ Vær opmærksom på, at alle apparater skal være jordet.
Af hensyn til Deres egen sikkerhed, bør De under ingen
omstændigheder fjerne apparaternes eller strømkablernes
jordforbindelse eller sætte denne ud af funktion.
1.2 Betjeningselementer
1.2.1 Forside
(1) (6)(2) (3) (4) (5)
Fig. 1.1: Betjeningselementer på forsiden
(1) INPUT-bøsningen er BX108s 6,3 mm jackindgang, hvor De kan
tilslutte Deres E-bas. Bøsningen er velegnet til tilslutning af
såvel passive som aktive E-basser.
(2) GAIN-reguleringen fastlægger BX108s samlede lydstyrke.
(3) BASS-reguleringen på EQ-sektionen gør det muligt at hæve
eller sænke basfrekvenserne.
(4) Med MID-reguleringen kan De hæve eller sænke de
mellemste frekvenser.
(5) TREBLE-reguleringen kontrollerer BX108s
øverste frekvensområde.
(6) Med ON/OFF-kontakten tager De BX108 i drift. LED-lampen
mellem MID- og TREBLE-regulering lyser, når De tænder.
7 THUNDERBIRD BX108 Betjeningsvejledning
1.2.2 Bagside
制造商
:
MUSIC Group Macao C ommerc ial
Offshor e Limited
中国制造
(7)
(8)
(9)
(12)
(10)
(11)
Fig. 1.2: Tilslutninger på bagsiden
(7) SIKRINGSHOLDER / VALG AF FORSYNINGSPÆNDING.
Inden De tilslutter apparatet til nettet, bedes De kontrollere, om
spændingen svarer til den lokale forsyningsspænding. Ved skift
af sikring er det vigtigt at anvende samme type. På mange
apparater kan sikringsholderen indsættes i to positioner for at
skifte mellem 230 V og 115 V. OBS: Skal et apparat anvendes
med 115 V uden for Europa, skal der sættes en større sikring i
(jf. kapital 1.1).
(8) Nettilslutningen sker via en IEC-SPECIALBØSNING.
Et passende strømkabel er vedlagt.
(9) Via 6,3 mm stereojackbøsningen tilslutter De Deres
hovedtelefoner. Når PHONES-bøsningen er i brug, er den
interne basboks tavs.
(10) På TAPE OUT-cinch-udgangen kan De udtage BX108s
audiosignal for f.eks. at optage det.
(11) TAPE IN-cinch-indgangen gør det muligt at tilføre et signal
mere i BX108. Derved kan De f.eks. spille til en drum computer
eller et playback.
(12) SERIENUMMER. De bedes tilsende os det udfyldte garantibevis
senest 14 dage efter købsdato. I modsat fald bortfalder
Deres udvidede garantidækning. Alternativt står vor
onlineregistrering (behringer.com) til Deres rådighed.
2. Installation
2.1 Nettilslutning
Netforbindelsen sker via det specielle medleverede strømkabel.
Dette opfylder de nødvendige sikkerhedsbestemmelser.
2.2 Audioforbindelser
THUNDERBIRD BX108s indgang er en monojackbøsning,
hovedtelefonudgangen er en stereojackbøsning. Tapeind- og
udgange er cinch-tilslutninger.
◊ OBS! Installation og betjening må kun udføres af sagkyndige
personer. Under og efter installationen er det altid vigtigt
at sørge for en tilstrækkelig jordforbindelse for personer,
der arbejder med apparatet, da det i modsat fald kan
føre til en indskrænkning af driftsegenskaberne pga.
elektrostatiske udladninger.
8 THUNDERBIRD BX108 Betjeningsvejledning
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
Fig. 2.1: Forbindelse af monojack- og hovedtelefonstik
3. Specikationer
Audioindgange
Guitarindgang 6,3 mm monojackbøsning,
ca. 200 kΩ usymmetrisk
Tape In-indgang Cinch-tilslutning,
ca. 68 kΩ usymmetrisk
Audioudgange
Hovedtelefontilslutning 6,3 mm stereojacktilslutning
Tape Out-udgang Cinch-tilslutning,
ca. 1 kΩ usymmetrisk
Systemdata
Eektforstærkerens eekt 15 Watt ved 8 Ω
Højtalere
Type 8" Special Custom Made højtalere
Impedans 8 Ω
Belastning 25 W
Strømforsyning
Netspænding
USA/Kanada 120 V ~, 60 Hz
U.K./Australien 240 V ~, 50 Hz
Europa 230 V ~, 50 Hz
Eksportmodel Generelt 100 - 120 V ~, 200 - 240 V ~,
50 - 60 Hz
Strømforbrug Maks. 25 W
Sikring 100 - 120 V ~: T 500 mA H
200 - 240 V ~: T 250 mA H
Nettilslutning Standardtilslutning
Dimensioner/Vægt
Dimensioner (H x B x D) ca. 369 x 229 x 330 mm
Vægt ca. 7,33 kg
Firmaet BEHRINGER stræber til stadighed efter at sikre den højeste kvalitetsstandard.
Nødvendige ændringer foretages uden forudgående meddelelse. Specifikationer og apparatets
udseende kan derfor afvige fra de nævnte angivelser eller viste afbildninger.
We Hear You
