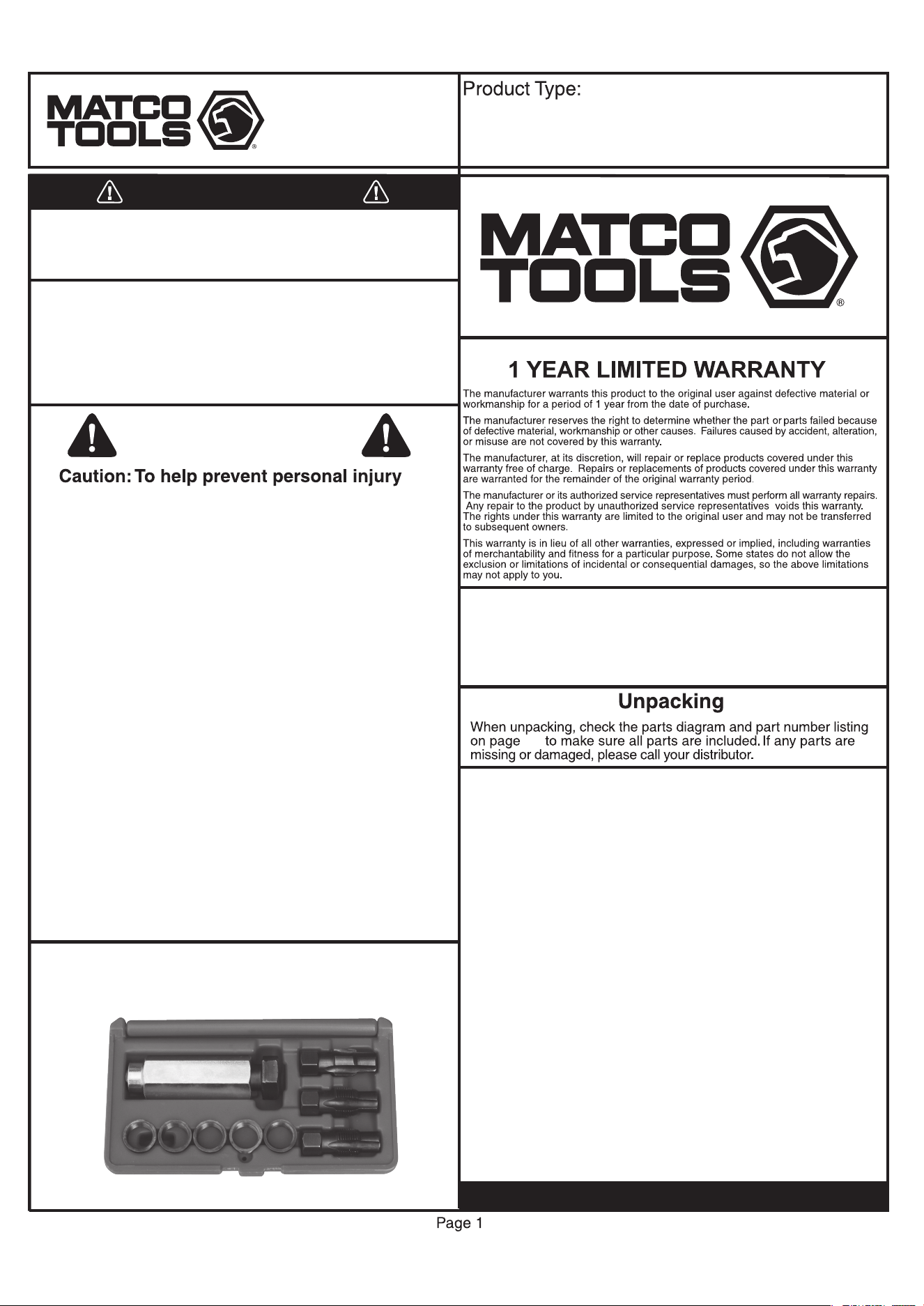

10 PIECE OXYGEN SENSOR
THREAD REPAIR KIT M18X1.5
OST321
PRODUCT INFORMATION:
MODEL:
Read these instructions carefully before
installing, operating, servicing or repairing this tool.
Keep these instructions in a safe accessible place.
Important
2
DO NOT DISCARD – GIVE TO USER
WARNING
• Normal use of this product is likely to expose the user to
dust and/or microscopic particles containing chemicals
known to the State of California to cause cancer, birth
defects or other reproductive harm. Always wear
appropriate safety equipment and clothing when using this
product. Study, understand and follow all instructions
provided with this product. Failure to read and follow all
warnings and operating instructions may result in damages
and serious injury or death.
• Always wear ANSI approved goggles when using this
product. (Users and Bystanders).
• Never use this tool for any application other than for
which it was designed.
• Only use accessories designed for this tool.
• Never alter or modify this tool in any way.
• Improper operation and/or maintenance of the tool,
modification of the tool, or use of the tool with accessories
not designed for it could result in serious injury or death.
• Always select the correct accessories of the correct size
and design for the job that you are attempting to perform.
• Always work in a clean, safe, well-lit, organized and
adequately equipped area.
• Do not begin repairs without assurance that vehicle is in
secure position, and will not move during repair.
WARNING
MADE IN TAIWAN
Study, understand and follow all instructions provided with this
product. Read these instructions carefully before installing,
operating, servicing or repairing this tool. Keep these instructions
in a safe accessible place.
INTENDED USE OF THE TOOL
This kit is designed for repairing damaged spark plug, glow
plug and lambda probe threads. Always assure you are
using correct size tool for the operation being performed.
Do not use this tool outside of the designed intent. Never
modify the tool for any other purpose or use.
10 PIECE OXYGEN SENSOR
THREAD REPAIR KIT M18X1.5
• A unique tool for repairing damaged spark plug,
glow plug and lambda probe threads.
• Quick and easy repair without extensive
component disassembly.
• Easy to use and repair threads properly with a
tight seal to prevent leaks.
• Thin wall bushings with rust protective coating.
• Repairs threads easily without expensive tools
or machining.
• Kit includes:
1pc - Thread cutting tap M18X1.5 L=50MM
1pc - Thread cutting tap M20X1.5 L=50MM
1pc - Piloted reamer M18X1.5 L=50MM
1pc - Installation screw for threaded insert
M18X1.5 L=90MM
1pc - Screwsleeve 27HX81MM
5pc - Threaded insert with flange IG=M18X1.5 /
AG=M20X1.5 L=9MM

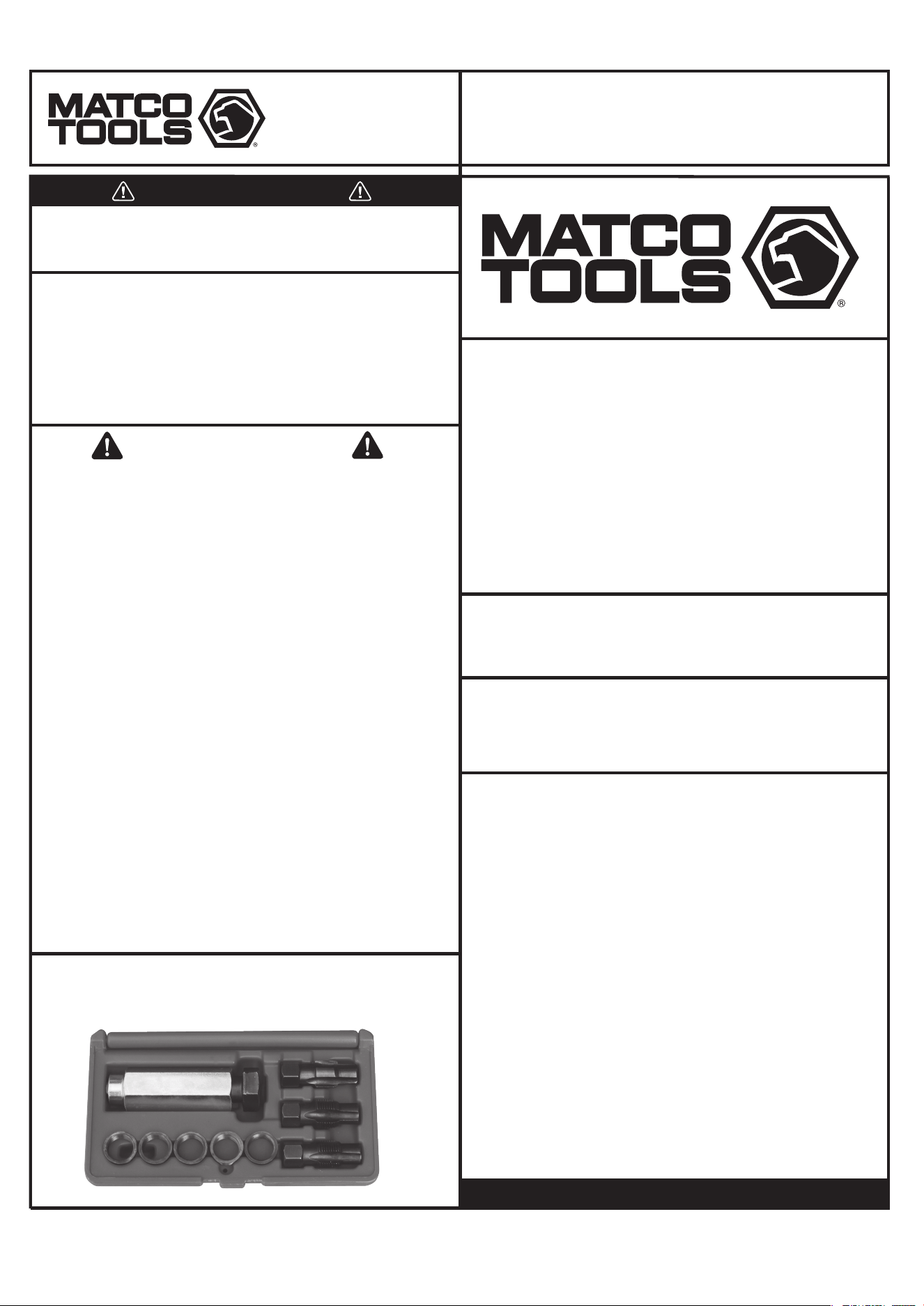

MODELO:
INFORMACIÓN DEL PRODUCTO:
GARANTÍA LIMITADA DE UN AÑO
El fabricante garantiza este producto al usuario original contra defectos de materiales o de
mano de obra durante un periodo de un año a partir de la fecha de compra.
El fabricante se reserva el derecho a determinar si una pieza o piezas fallaron debido a
material defectuoso, mano de obra, o por otras causas. Esta garantía no cubre fallas
causadas por accidentes, alteraciones o uso indebido.
El fabricante, a su entera discreción, reparará o reemplazará los productos cubiertos por
esta garantía sin costo alguno. Las reparaciones o reemplazos de productos cubiertos por
esta garantía quedan garantizados durante el resto del periodo original de garantía.
El fabricante o sus representantes autorizados de servicio deben llevar a cabo todas las
reparaciones de garantía. Toda reparación hecha al producto por representantes de
servicio no autorizados invalida la presente garantía. Los derechos que ampara esta
garantía están limitados al usuario original y no se pueden transferir a dueños posteriores.
Esta garantía reemplaza a todas las demás garantías expresas o implícitas, incluyendo
garantías de comercialización e idoneidad para un propósito particular. Algunos estados
no permiten la exclusión o limitaciones de daños incidentales o imprevistos, de manera
que las limitaciones mencionadas anteriormente pueden no ser aplicables en su caso.
Desempacado
Cuando desempaque el producto, revise el diagrama y la lista de
piezas en la página 2 para verificar que se hayan enviado todas
las piezas. En caso de que falten piezas o que estén dañadas,
comuníquese con su distribuidor.
Página 1
Tipo de producto:
ADVERTENCIA
Estudie, entienda y siga todas las instrucciones que se proveen
con este producto. Lea las instrucciones detenidamente antes de
instalar, operar, dar servicio o reparar esta herramienta.
Guarde estas instrucciones en un lugar seguro y accesible.
APLICACIÓN DE LA HERRAMIENTA
Precaución: Para ayudar a evitar lesiones a las personas
ADVERTENCIA
• El uso normal de esta herramienta puede exponer al usuario al
polvo o a partículas microscópicas que contienen sustancias
químicas que se conocen en el estado de California por causar
cáncer, defectos del nacimiento u otros daños reproductivos.
Siempre use equipo y ropa de seguridad adecuados para
trabajar con esta herramienta. Lea, comprenda y siga todas las
instrucciones incluidas con esta herramienta. Omitir la lectura y
el no seguir todas las advertencias e instrucciones de operación
puede traer como consecuencia daños y lesiones graves o
hasta la muerte.
• Siempre use guantes del tipo aprobado por la ANSI para trabajar
con esta herramienta. (tanto usuarios como espectadores).
• Nunca utilice esta herramienta para cualquier otra cosa
que no sean las aplicaciones para lo que fue diseñada.
• Sólo utilice los accesorios diseñados para esta herramienta.
• No modifique o altere esta herramienta de ninguna manera.
• El funcionamiento y/o mantenimiento inadecuado de la
herramienta, la modificación, o la utilización de la
herramienta con accesorios inadecuados podrían causar
lesiones graves o la muerte.
• Siempre usar los correctos accesorios para el trabajo que
Ud. está realizando.
• Trabaje siempre en un área limpia, segura, bien iluminada,
organizada y equipada adecuadamente.
• NUNCA empiece reparaciones sin estar seguro de que el
vehículo esté en posición segura y que no se mueva
durante la reparación.
HECHO A TAIWAN NO LO DESCARTE O DESECHE, ENTREGESELO AL USUARIO
El juego ha sido diseñado para la reparación del enroscado
del conector de bujias, tomas del encendido y de la sonda
de lambda. Siempre asegúrese de estar utilizando la
herramienta y el tamaño correcto para el trabajo que esta
realizando. No utilice esta herramienta en nada más que
para lo que fue diseñada. No debe modificar la herramienta
para ningun otro propósito o uso.
Lea las instrucciones detenidamente antes de instalar,
operar, dar servicio o reparar esta herramienta. Guarde
estas instrucciones en un lugar seguro y accesible.
Importante
OST321
JUEGO DE 10 PIEZA PARA EL
ENROSCADO DE LOS SENSORES DE
OXÍGENO M18x1.5
JUEGO DE 10 PIEZA PARA EL ENROSCADO
DE LOS SENSORES DE OXÍGENO M18x1.5
• Herramienta única para la reparación del enroscado
de bujias, tomas del encendido y de la sonda lambda.
• Reparación fácil y rápida sin necesidad de un extenso
desmontaje de los componentes.
• Reparación fácil y adecuada con absoluta
impermeabilidad de los gases de los insertos.
• Paredes delgadas de los revestimientos con capa
protectora anioxido.
• Fácil reparación sin componentes complejos.
• El set incluye:
1pc - Rosca cortadora de M18 x 1.5 L= 50mm
1pc - Rosca cortadora de M20 x 1.5 L= 50mm
1pc - Escariador Pilotado de M18 x 1.5 L= 50mm
1pc - Herramienta de rosca para insercion de la tuerca
L=90mm M18 x 1.5
1pc - Mango de tornillo de 27H x 81mm
5pc - Roscas para insertar en el collar de L=9mm
IG=m18 x 1.5/AG= M20 x 1.5

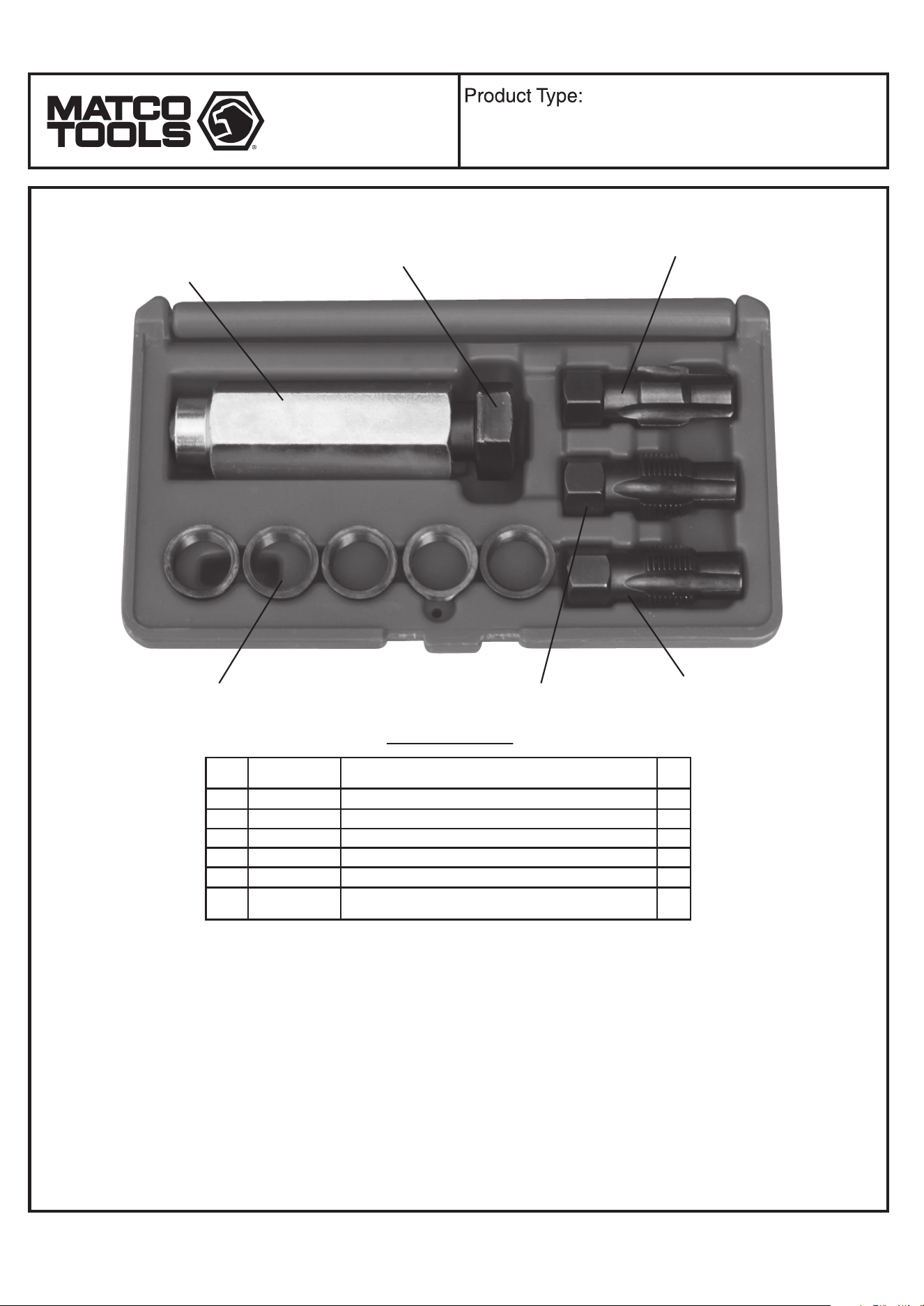

Parts List
1
2
3
4
5
6
H1YF62320-37
H1YF62320-38
H1YF62320-39
H1YF62320-40
H1YF62320402
H1YF62320-41
Thread cutting tap M18X1.5 L=50MM
Thread cutting tap M20X1.5 L=50MM
Piloted reamer M18X1.5 L=50MM
Installation screw for threaded insert M18X1.5 L=90MM
Screwsleeve 27HX81MM
Threaded insert with flange IG=M18X1.5 /
AG=M20X1.5 L=9MM
1
1
1
1
1
5
INDEX
NO.
QTY.PART NO. DESCRIPTION
6
2
1
3
4
5
PARTS BREAKDOWN
Page 2
OST321
MODEL:
10 PIECE OXYGEN SENSOR
THREAD
REPAIR KIT M18X1.5
602
• Thread cutting tap M18 x 1.5: Use this to chase 18mm threads. If the 02 sensor is remove and the 18mm
threads are damaged but repairable, use this tap to chase and clean the threads to install new 02 sensor.
• Piloted reamer M18 x 1.5: This is step 1 if the existing 18mm threads are non repairable. Use the piloted
reamer to take down and center the damaged 18mm threads in preparation for the M20 tap.
• Thread cutting tap M20 x 1.5: This is step 2, or in some cases if the existing threads do not require reaming,
then can be used solely. Tap the existing hole with the M20 tap, the thread pitch remains 1.5, so new thread
grooves are not made – they are just made deeper/large diameter.
• Screw in tool for insert nut M18 x 1.5: Used with screw sleeve to install nut inserts. Allows the insert to be
tightened into new M20 hole without the insert backing out when the tool is removed/unthreaded.
• Screw sleeve: Keeps the insert in place when screw tool is removed.
• 5 Insert nuts with collar M18x1.5 / M20x1.5: These are M20x1.5 OD M18x1.5 ID inserts. Install into newly
tapped M20 hole – install 02 sensor into the this insert once installed with screw tool.
