P/N:336745460 Rev:01

OWNER’S MANUAL

Read all safety precautions and instructions carefully

before operating equipment.

Ensure engine is stopped and level before performing

any maintenance or service.

IMPORTANT:

Record product information to reference when ordering parts or

obtaining warranty coverage.

Serial Number:

PORTABLE GENERATOR

MODEL NUMBER

P 0 3 6 1 1

Rev Level:00

DO NOT RETURN TO

STORE!

CALL US FIRST!

CUSTOMER HOTLINE

1-844-347-6261

FOR QUESTIONS OR SERVICE

INFORMATION

Purchase Date:

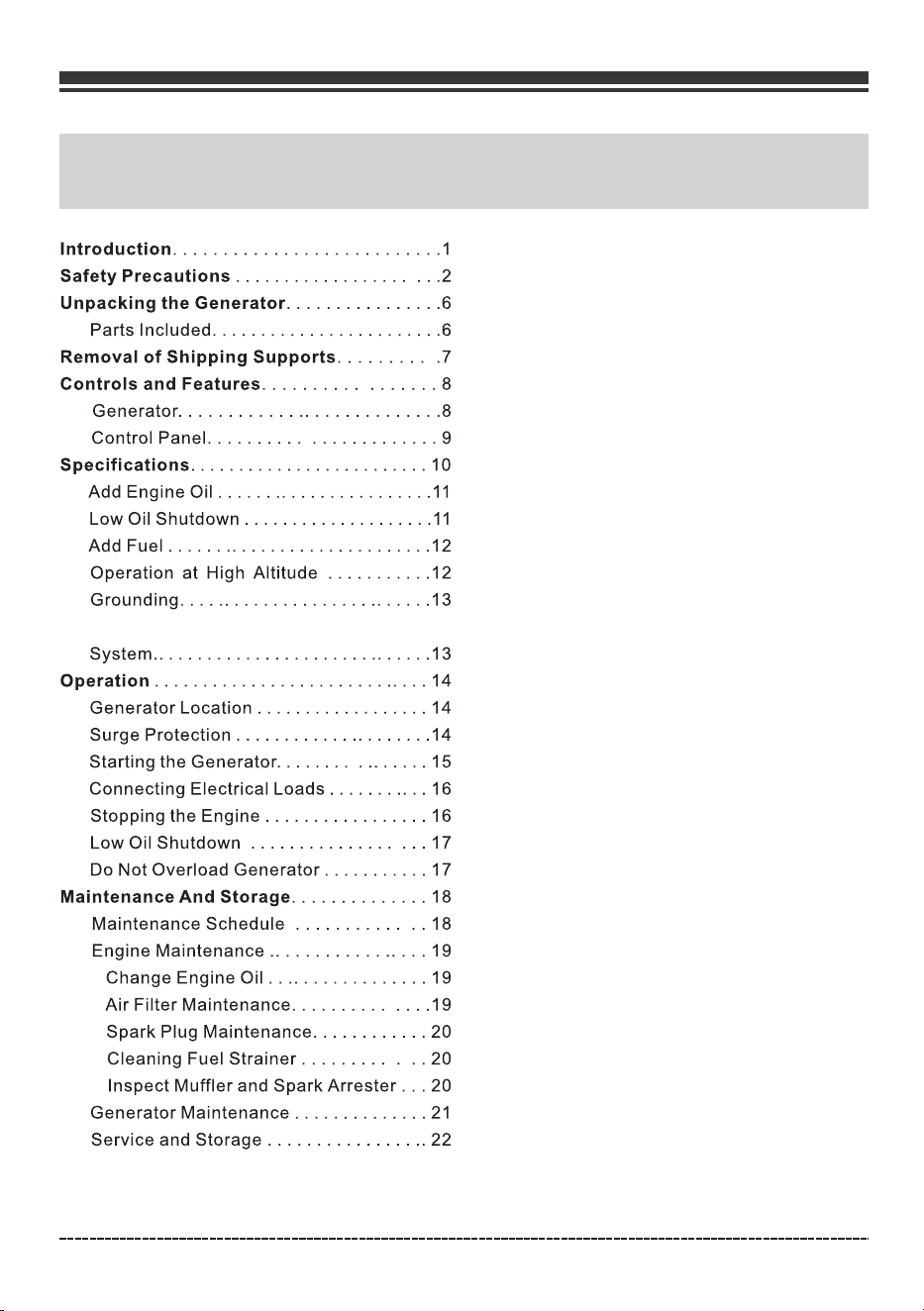

Table of Contents

Connecting to a Building’s Electrical

English Customer Service: 1-844-FIRMAN1

Trouble Shooting . . . . . . .. . . . . . . . . . . . . . . . . 23

Parts Diagram and Parts List . . . . . . . . . . 24

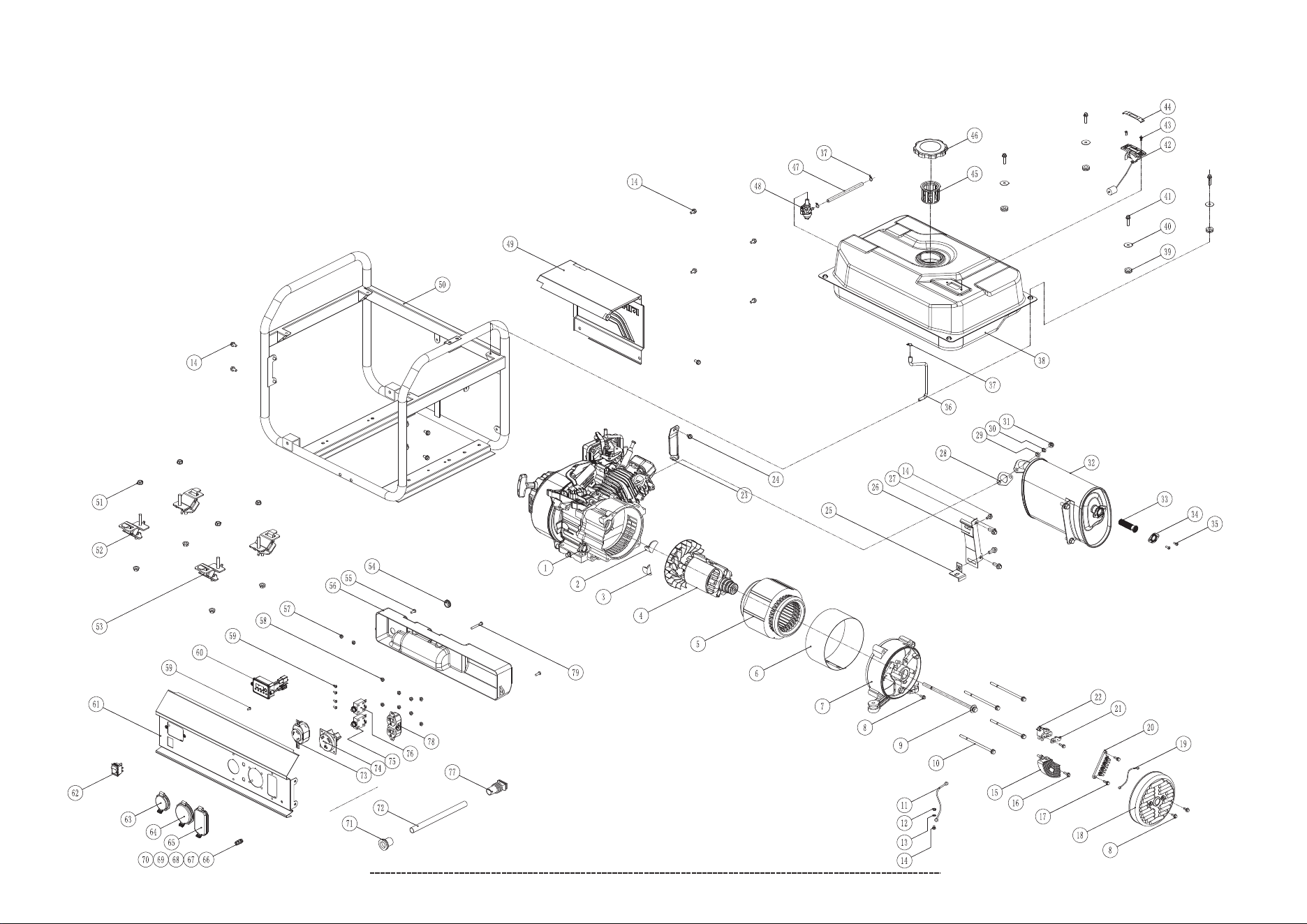

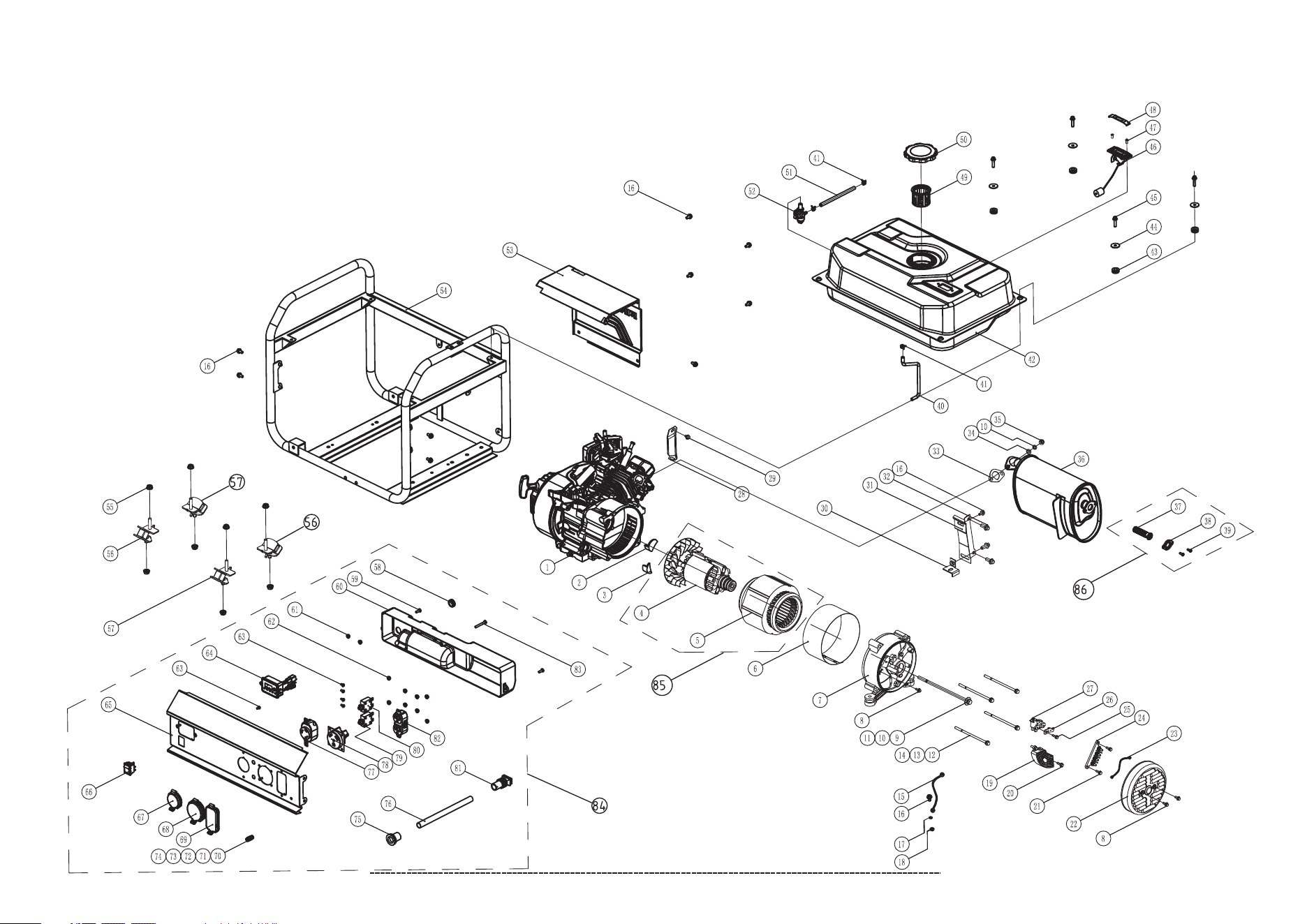

Generator Parts Digram . . . . . . . . . . . . . .24

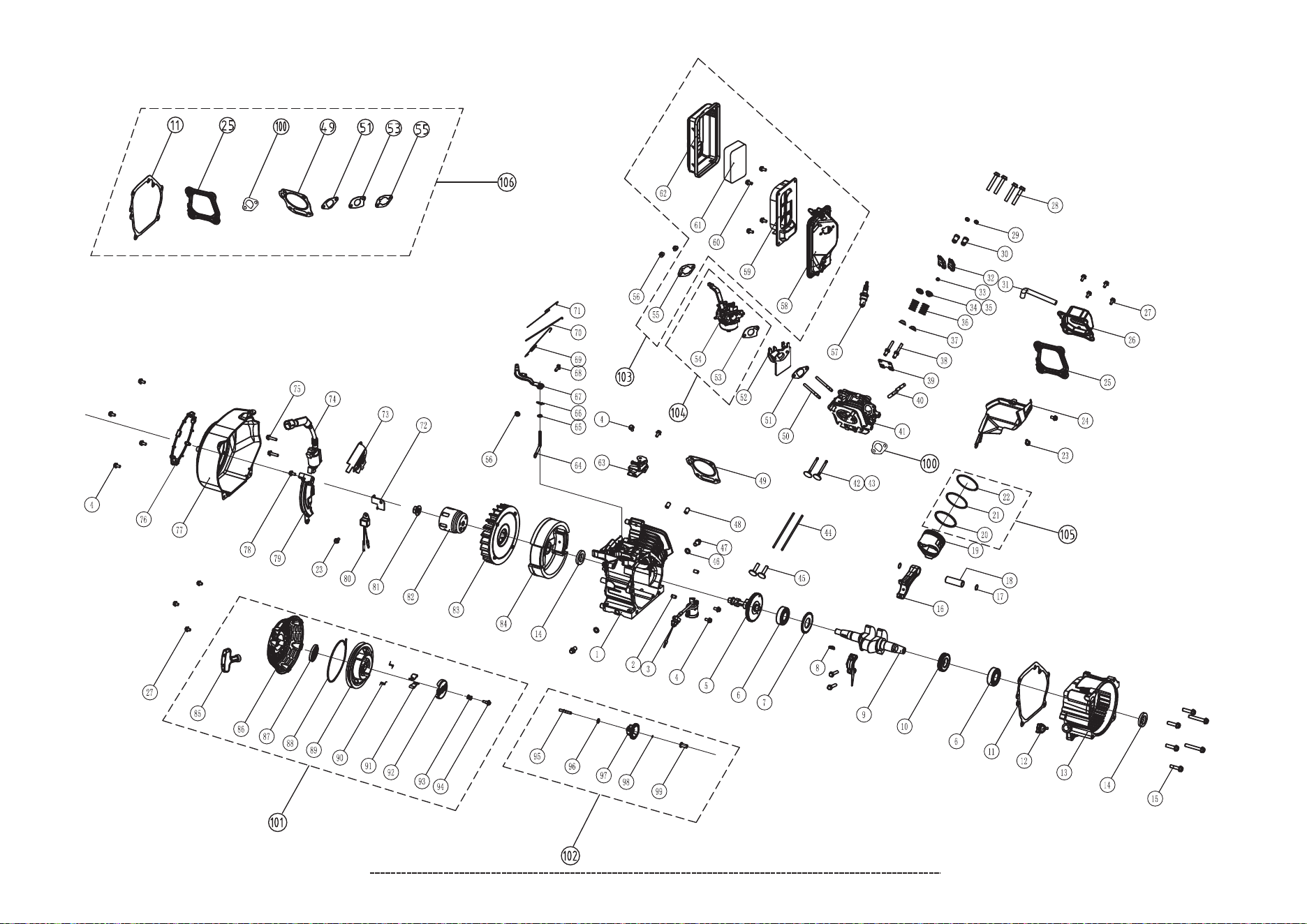

Engine Parts Diagram . . . . . . . . . . . . . . .26

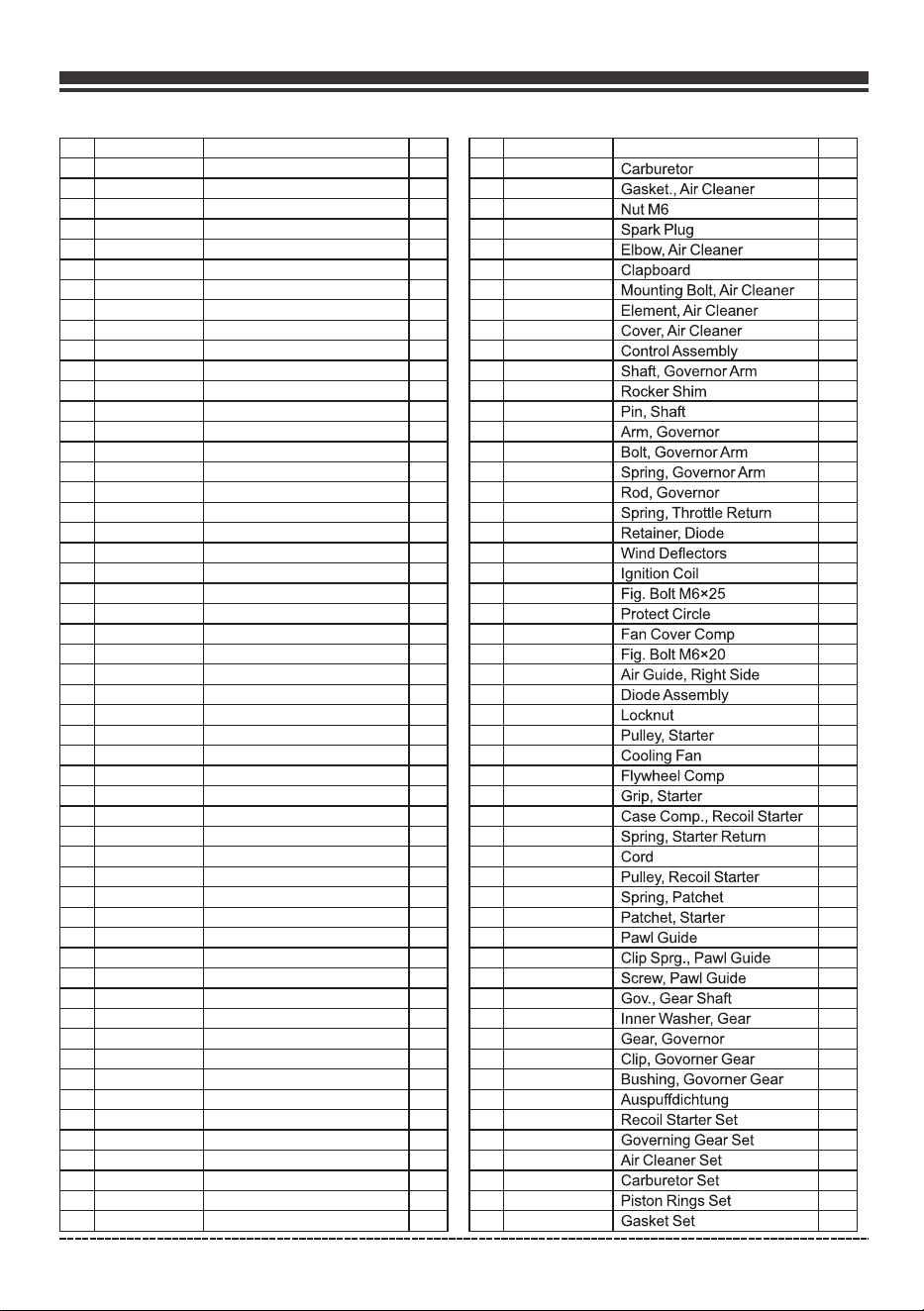

Parts List . . . . . . . . . . . . . . . . . . . . . . .. . . .27

Service Information . . . . . . . . . . . . . . . . . . 28

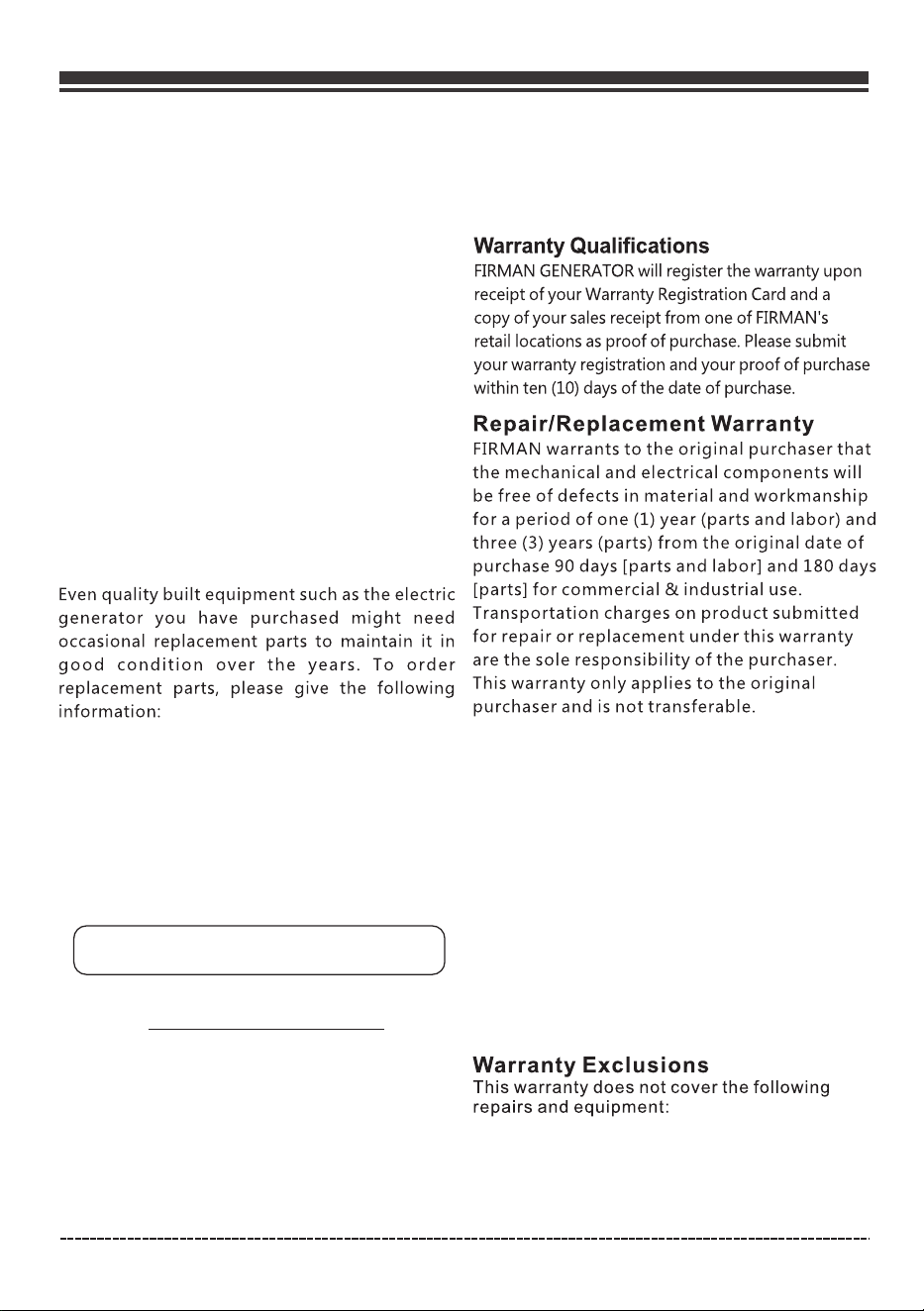

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Thank you for purchasing a FIRMAN generator.

Page 01

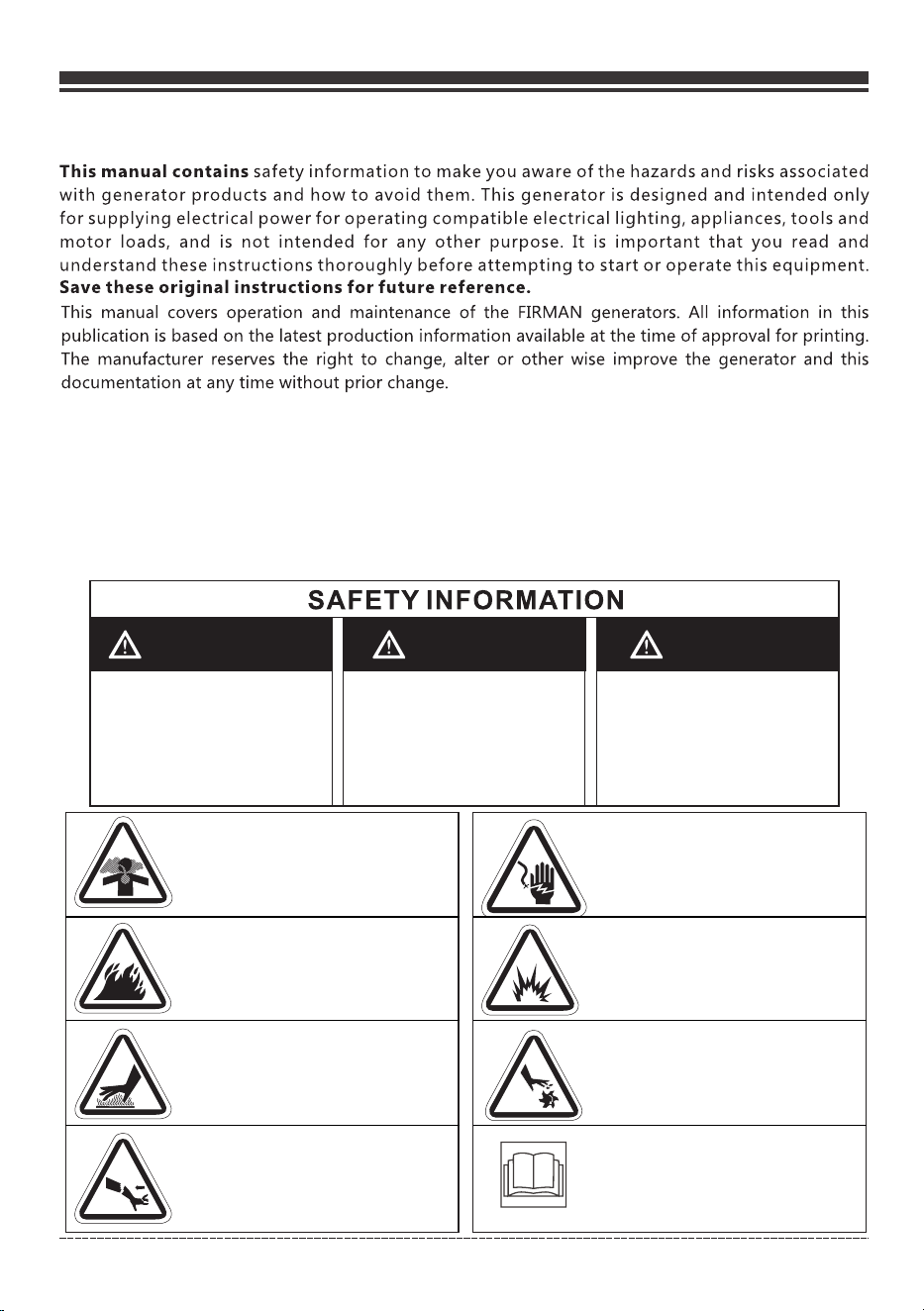

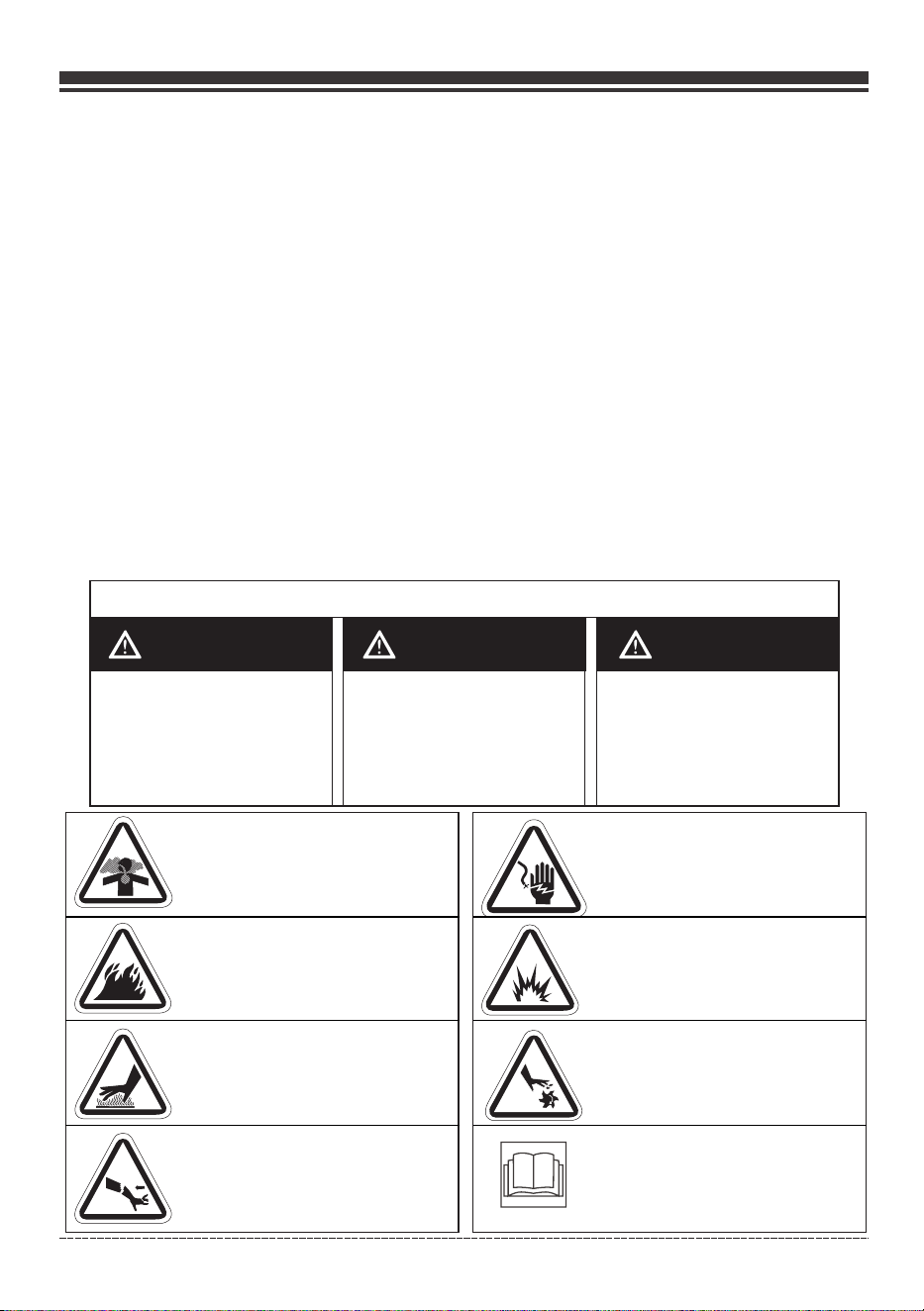

Important Safety Information

The manufacturer cannot possibly anticipate every possible circumstance that might involve a

hazard. The warnings in this manual and the tags and decals affixed to the unit are therefore not

all-inclusive. If you use a procedure, work method or operating technique that the manufacturer

does not specifically recommend you must satisfy yourself that it is safe for you and others. You

must also make sure that the procedure work method or operating technique that you choose

does not render the generator unsafe.

DANGER WARNING CAUTION

DANGER indicates a

potentially hazardous

situation which, if not

avoided. WILL result in

death or serious injury.

WARNING indicates a

potentially hazardous

situation which, if not

avoided, could result in

death or serious injury.

CAUTION indicates a

potentially hazardous

situation which, if not

avoided, may result in minor

or moderate personal injury,

or property damage.

Toxic Fumes

Fire Hazard

Hot Surface.

Do Not Touch the Surface.

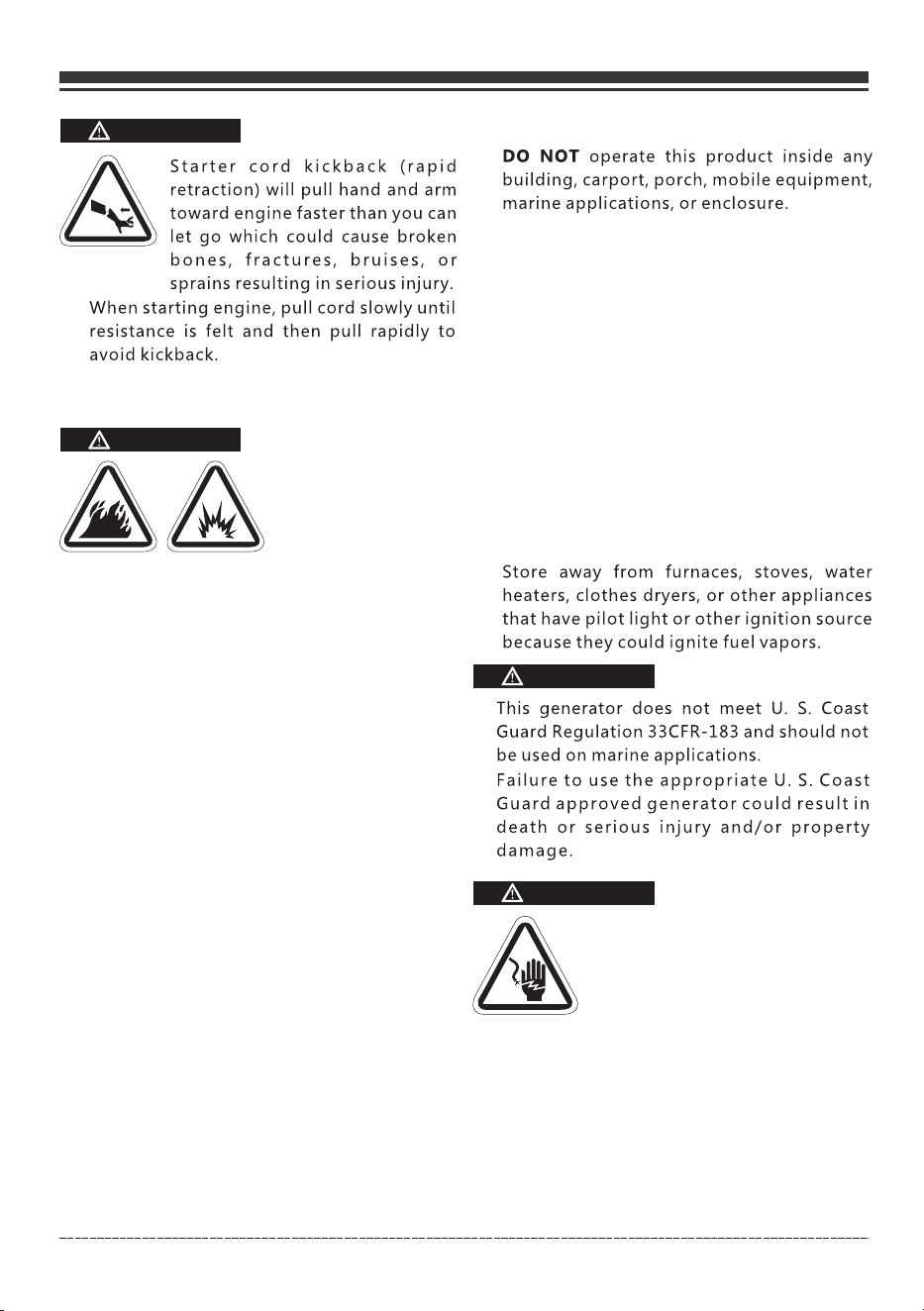

Kickback

Risk of Electric Shock

Explosion Hazard

Rotating Parts Entanglement

Hazard

Operator’s Manual

INTRODUCTION

English Customer Service: 1-844-FIRMAN1

SAFETY PRECAUTIONS

Page 02

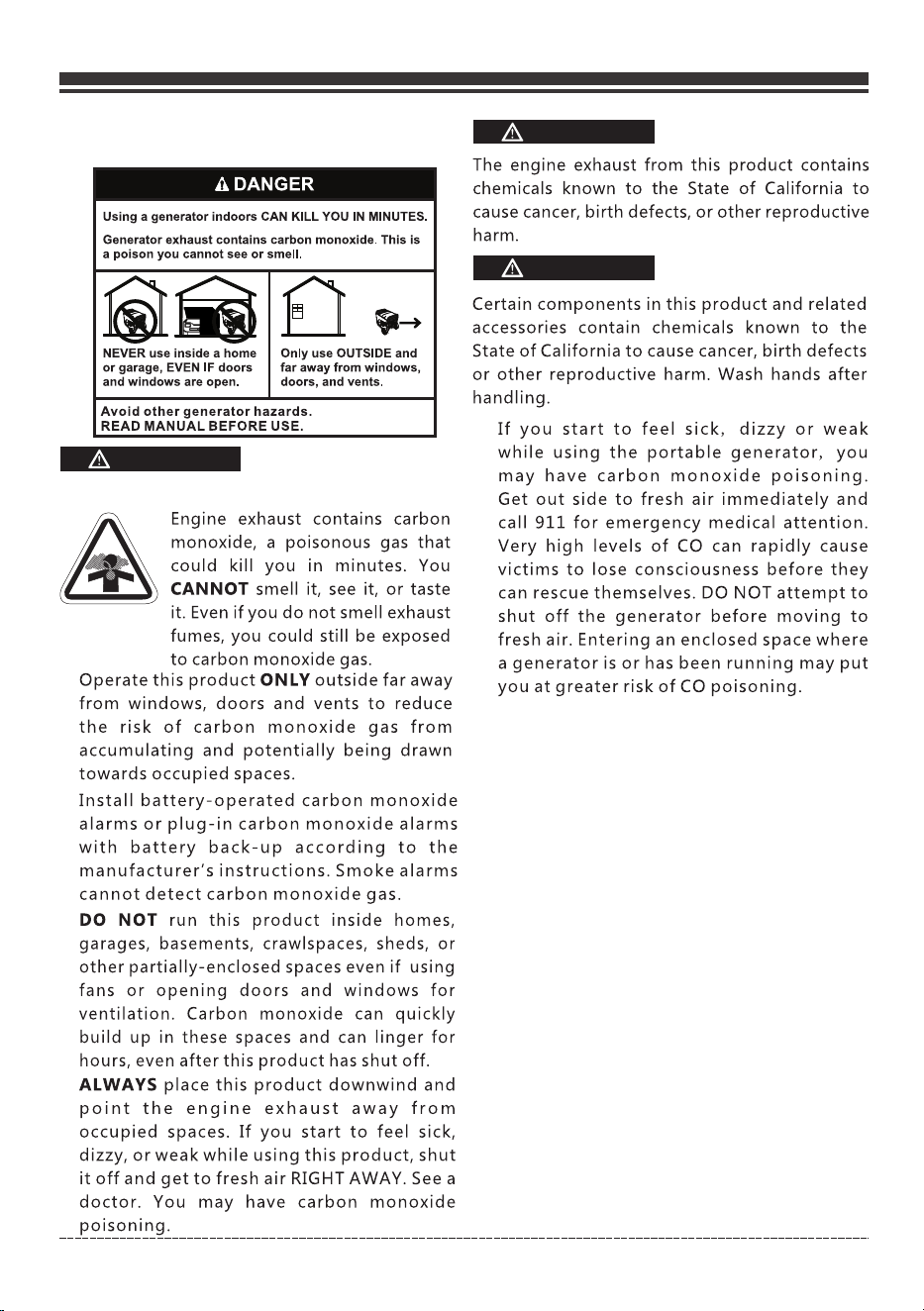

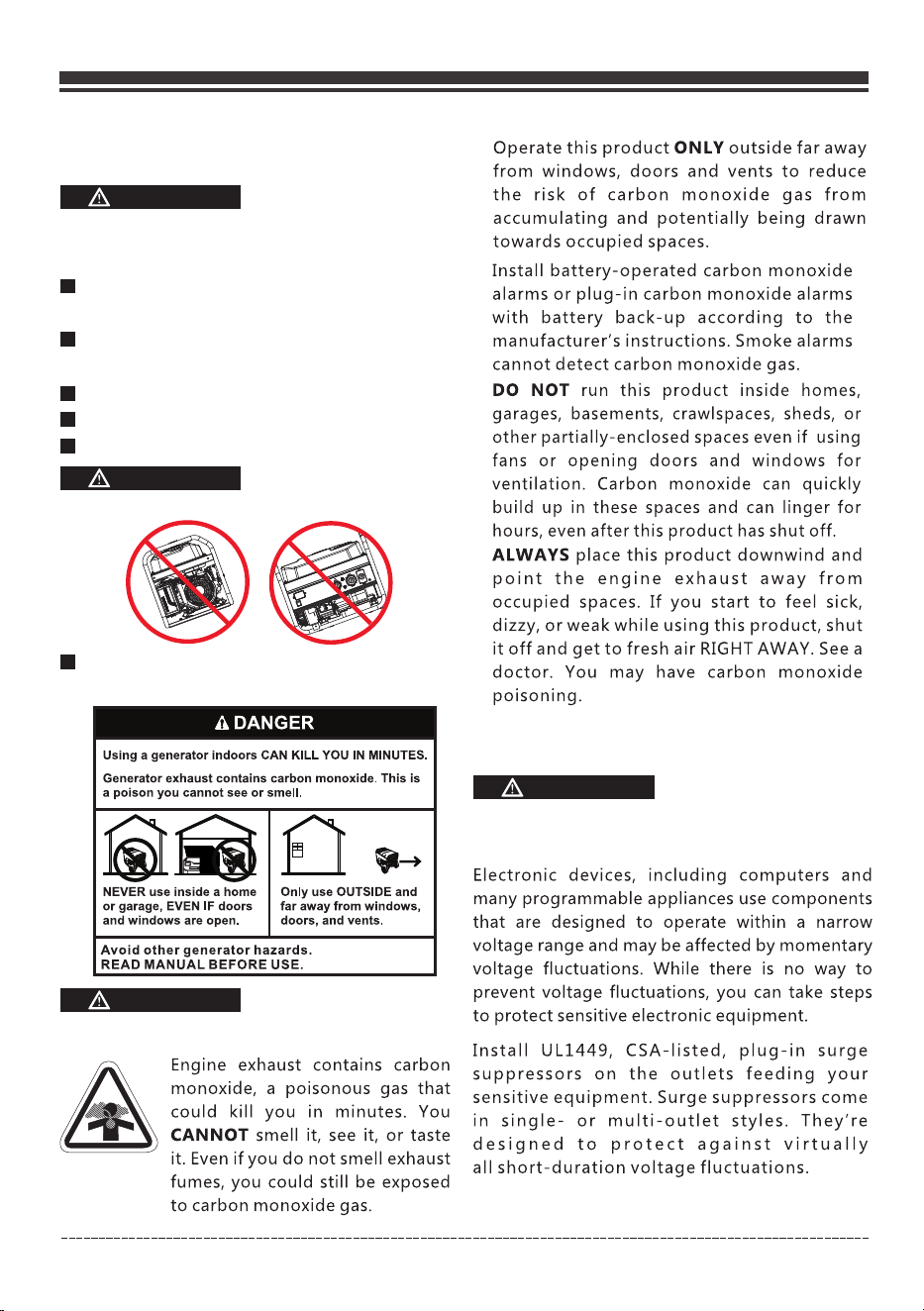

WARNING

POISONOUS GAS HAZARD.

•

WARNING

•

English Customer Service: 1-844-FIRMAN1

Page 03

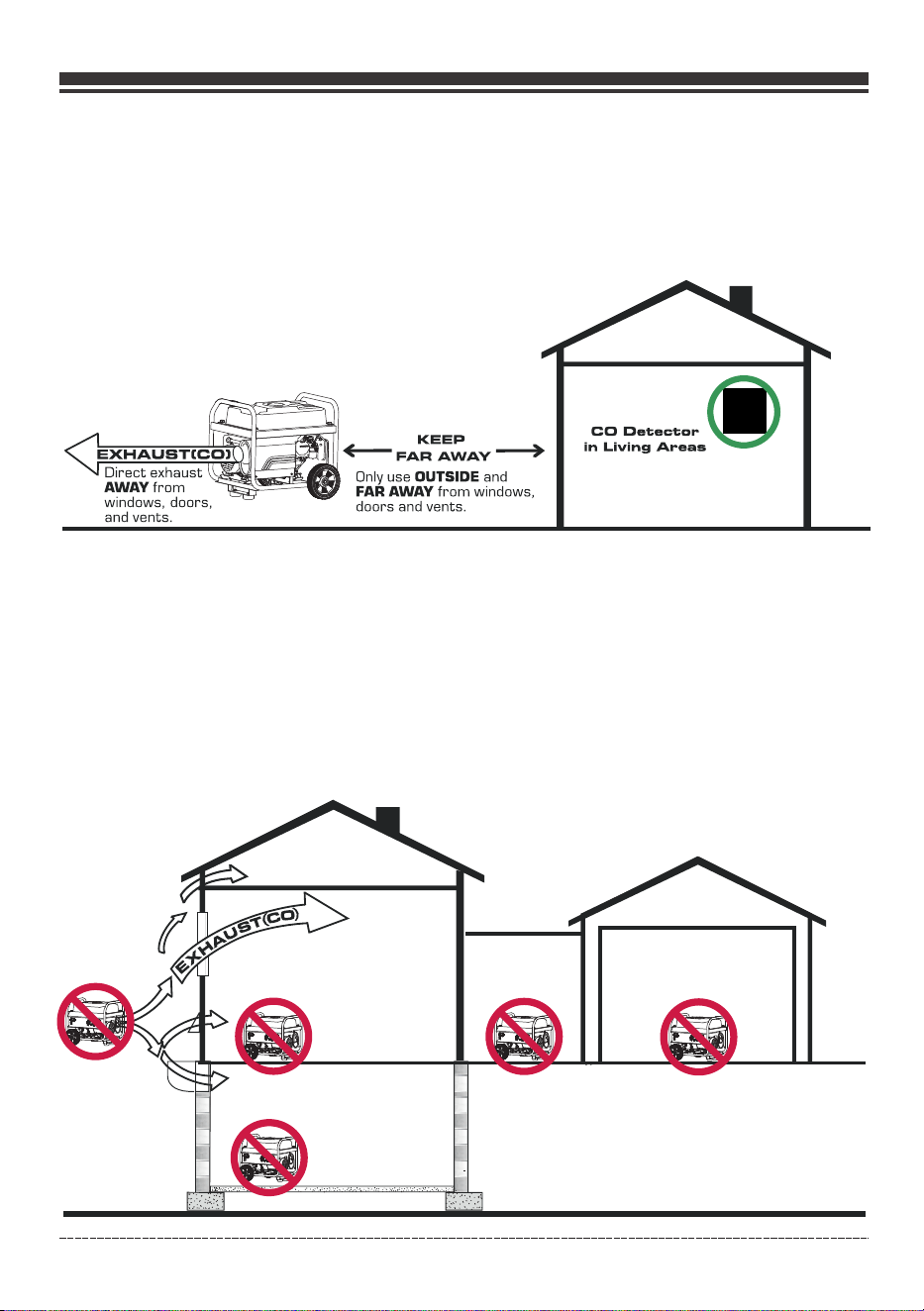

CORRECT USAGE

Example location to reduce risk of carbon monoxide poisoning

•

ONLY use outside and downwind, far away from windows, doors and vents.

•

Direct exhaust away from occupied spaces.

INCORRECT USAGE

Do not operate in any of the following locations:

Near any door, window or vent

Garage

Basement

Crawl Space

Living Area

Attic

Entry Way

Porch

Mudroom

English Customer Service: 1-844-FIRMAN1

Page 04

WHEN OPERATING EQUIPMENT

•

DO NOT tip engine or equipment at angle

which causes fuel to spill.

DO NOT stop engine by moving choke

control to “Start” position.

•

WHEN TRANSPORTING, MOVING

OR REPAIRING EQUIPMENT

Transport/move/repair with fuel tank

EMPTY or with fuel shutoff valve OFF.

•

DO NOT tip engine or equipment at angle

which causes fuel to spill.

Disconnect spark plug wire.

•

WHEN STORING FUEL OR EQUIPMENT

WITH FUEL IN TANK

•

WARNING

•

WARNING

Generator voltage could cause

electrical shock or burn resulting

in death or serious injury.

•

WARNING

•

NEVER start or stop engine with electrical

devices plugged in and turned on.

WARNING

Fuel and its vapors are extremely flammable

and explosive which could cause burns, fire,

or explosion resulting in death or serious

injury and/or property damage.

WHEN ADDING OR DRAINING FUEL

Turn generator engine OFF and let it cool at

least 2 minutes before removing fuel cap.

Loosen cap slowly to relieve pressure in tank.

Fill or drain fuel tank outdoors.

•

DO NOT overfill tank. Allow space for fuel

expansion.

If fuel spills, wait until it evaporates before

starting engine.

•

Keep fuel away from sparks, open flames,

pilot lights, heat, and other ignition sources.

Check fuel lines, tank, cap, and fittings

frequently for cracks or leaks. Replace if

necessary.

DO NOT light a cigarette or smoke.

•

WHEN STARTING EQUIPMENT

Ensure spark plug, muffler, fuel cap, and air

cleaner are in place.

•

DO NOT crank engine with spark plug

removed.

•

Use approved transfer equipment, suitable

for the intended use, to prevent backfeed by

isolating generator from electric utility

workers.

English Customer Service: 1-844-FIRMAN1

Page 05

WARNING

Unintentional sparking

could cause fire or

electric shock resulting

in death or serious

injury.

WHEN ADJUSTING OR MAKING REPAIRS TO

YOUR GENERATOR

Disconnect the spark plug wire from the

spark plug and place the wire where it cannot

contact spark plug.

•

WHEN TESTING FOR ENGINE SPARK

Use approved spark plug tester.

•

DO NOT check for spark with spark plug

removed.

•

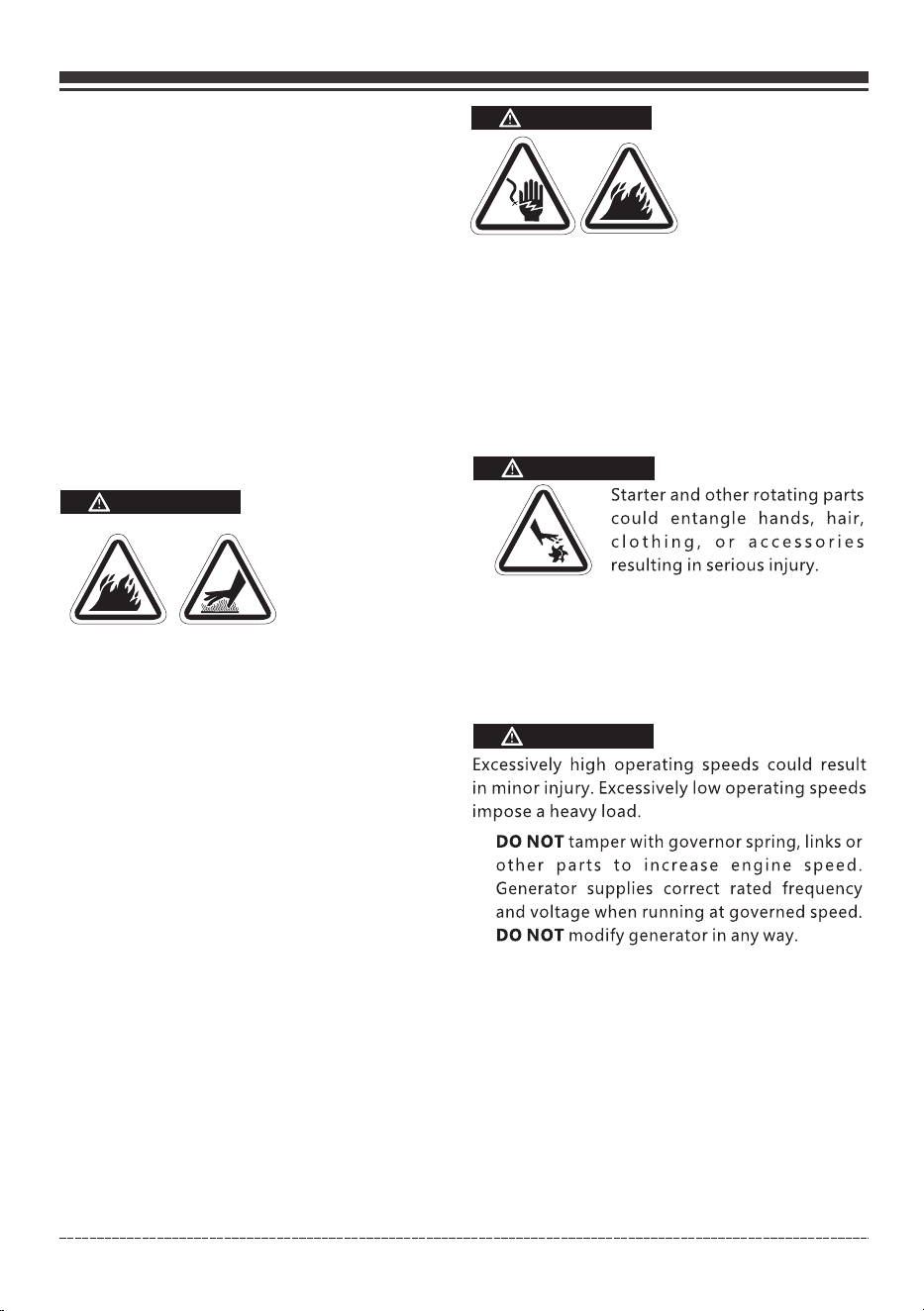

WARNING

NEVER operate generator without protective

housing or covers.

DO NOT wear loose clothing, jewelry or

anything that could be caught in the starter

or other rotating parts.

Tie up long hair and remove jewelry.

•

DO NOT exceed the generator’s wattage

amperage capacity.

Start generator and let engine stabilize

before connecting electrical loads.

NOTE:

•

CAUTION

Exceeding generators wattage/amperage capacity

could damage generator and/or electrical devices

connected to it.

Connect electrical loads in OFF position,

then turn ON for operation.

Turn electrical loads OFF and disconnect

from generator before stopping generator.

•

DO NOT use generator with electrical cords

which are worn, frayed, bare or otherwise

damaged.

DO NOT operate generator in the rain or

wet weather.

DO NOT handle generator or electrical

cords while standing in water, while

barefoot, or while hands or feet are wet.

DO NOT allow unqualified persons or

children to operate or service generator.

•

WARNING

Exhaust heat/gases could ignite combustibles,

structures or damage fuel tank causing a fire,

resulting in death or serious injury and/or

property damage.

Contact with muffler area could cause burns

resulting in serious injury.

DO NOT touch hot parts and AVOID hot

exhaust gases.

Allow equipment to cool before touching.

It is a violation of California Public Resource

Code, Section 4442, to use or operate the

engine on any forest-covered, brush-covered,

or grass-covered land unless the exhaust

system is equipped with a spark arrester, as

defined in Section 4442, maintained in

effective working order. Other states or

federal jurisdictions may have similar laws.

Contact the original equipment manufacturer,

retailer, or dealer to obtain a spark arrester

designed for the exhaust system installed on

this engine.

Replacement parts must be the same and

installed in the same position as the original

parts.

•

When using generator for backup power,

notify utility company.

Use a ground fault circuit interrupter (GFCI)

in any damp or highly conductive area,

such as metal decking or steel work.

DO NOT touch bare wires or receptacles.

•

English Customer Service: 1-844-FIRMAN1

Page 06

•

Use generator only for intended uses.

If you have questions about intended use,

ask dealer or contact local service center.

Operate generator only on level surfaces.

DO NOT expose generator to excessive

moisture, dust, dirt, or corrosive vapors.

DO NOT insert any objects through cooling

slots.

If connected devices overheat, turn them off

and disconnect them from generator.

Shut off generator if:

-Electrical output is lost.

-Equipment sparks, smokes, or emits flames.

-Unit vibrates excessively.

•

WARNING

Medical and Life Support Uses.

In case of emergency, call 911 immediately.

NEVER use this product to power life support

devices or life support appliances.

NEVER use this product to power medical

devices or medical appliances.

Inform your electricity provider immediately

if you or anyone in your household depends

on electrical equipment to live.

Inform your electrical provider immediately

if a loss of power would cause you or anyone

in your household to experience a medical

emergency.

•

NOTE:

Improper treatment of generator could damage

it and shorten its life.

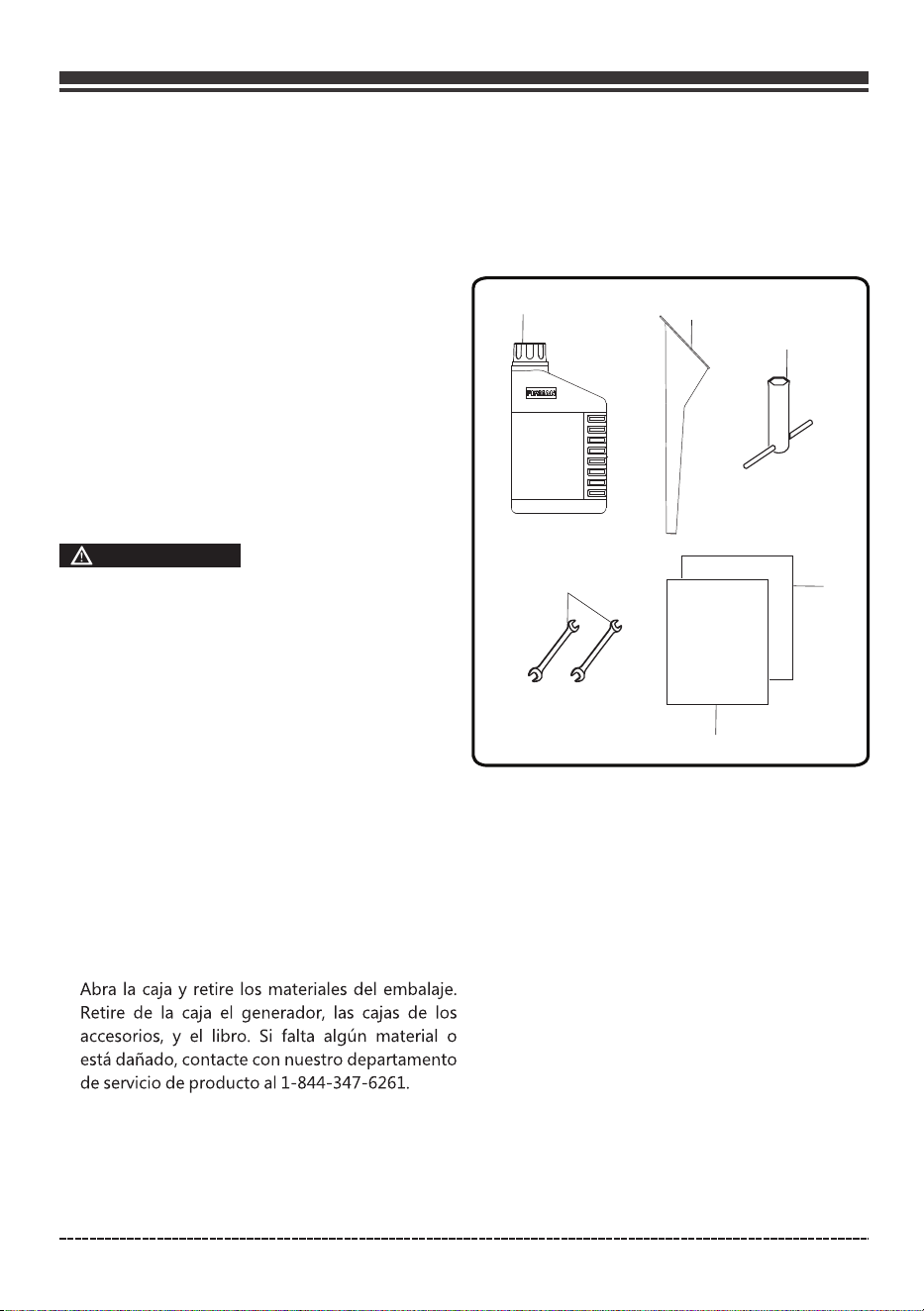

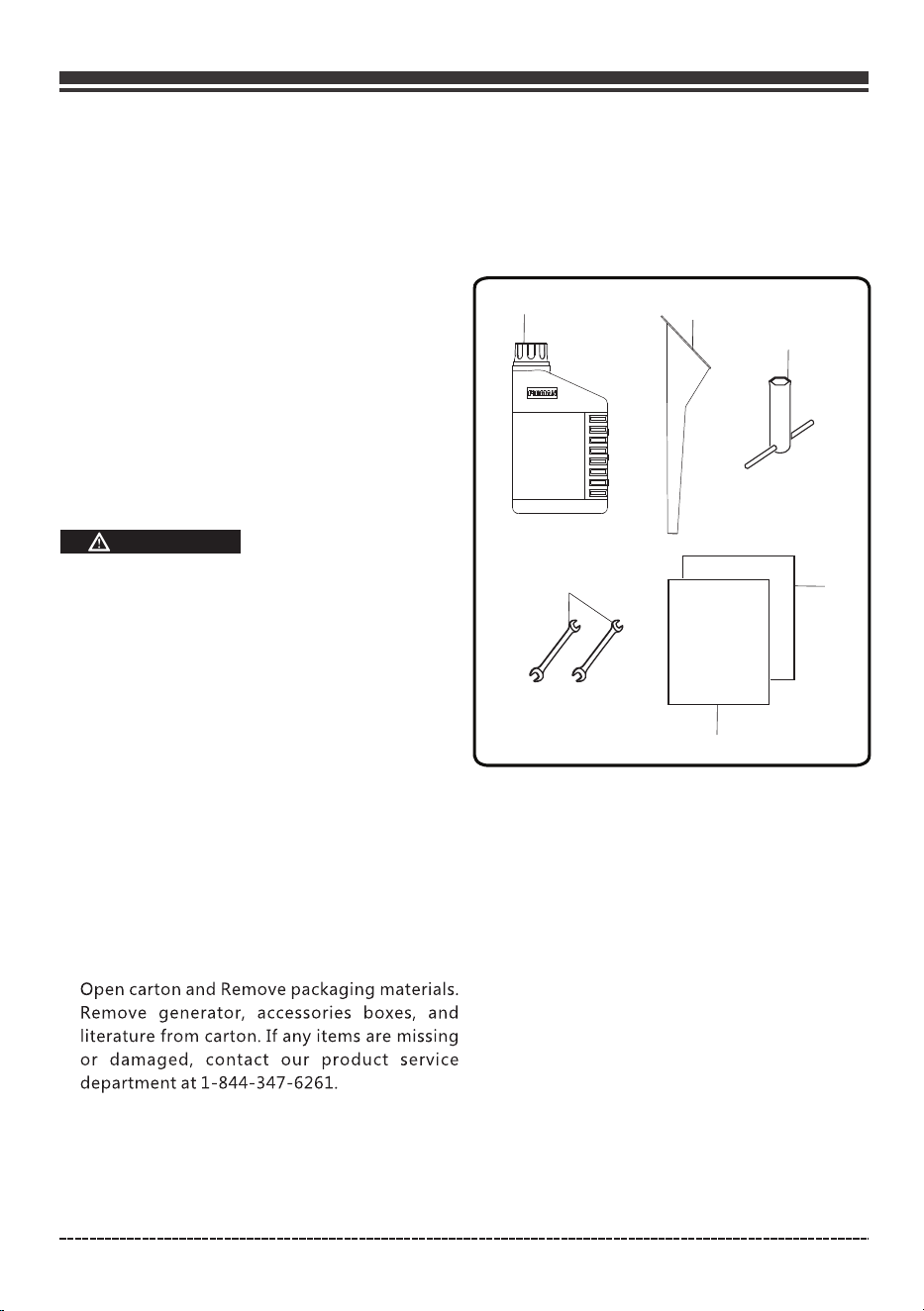

UNPACKING THE GENERATOR

•

Parts Included

Your gasoline powered generator ships with

the following parts:

1. Engine Oil(Bottle) . . . . . . . . . . . . . . . . . . . . . . . 1

2. Oil Funnel . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . 1

3. Wrench for Spark plug . . . . . . . . . . . . . . . . . . . .1

5. Manual. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

6. Quick Reference Guide . . . . . . . . . . . . . . . . . . . 1

4. Double Open wrench (10mm & 12mm). . . . 2

2

1

Quick

Reference

Guide

3

Manual

6

5

English Customer Service: 1-844-FIRMAN1

4

Page 07

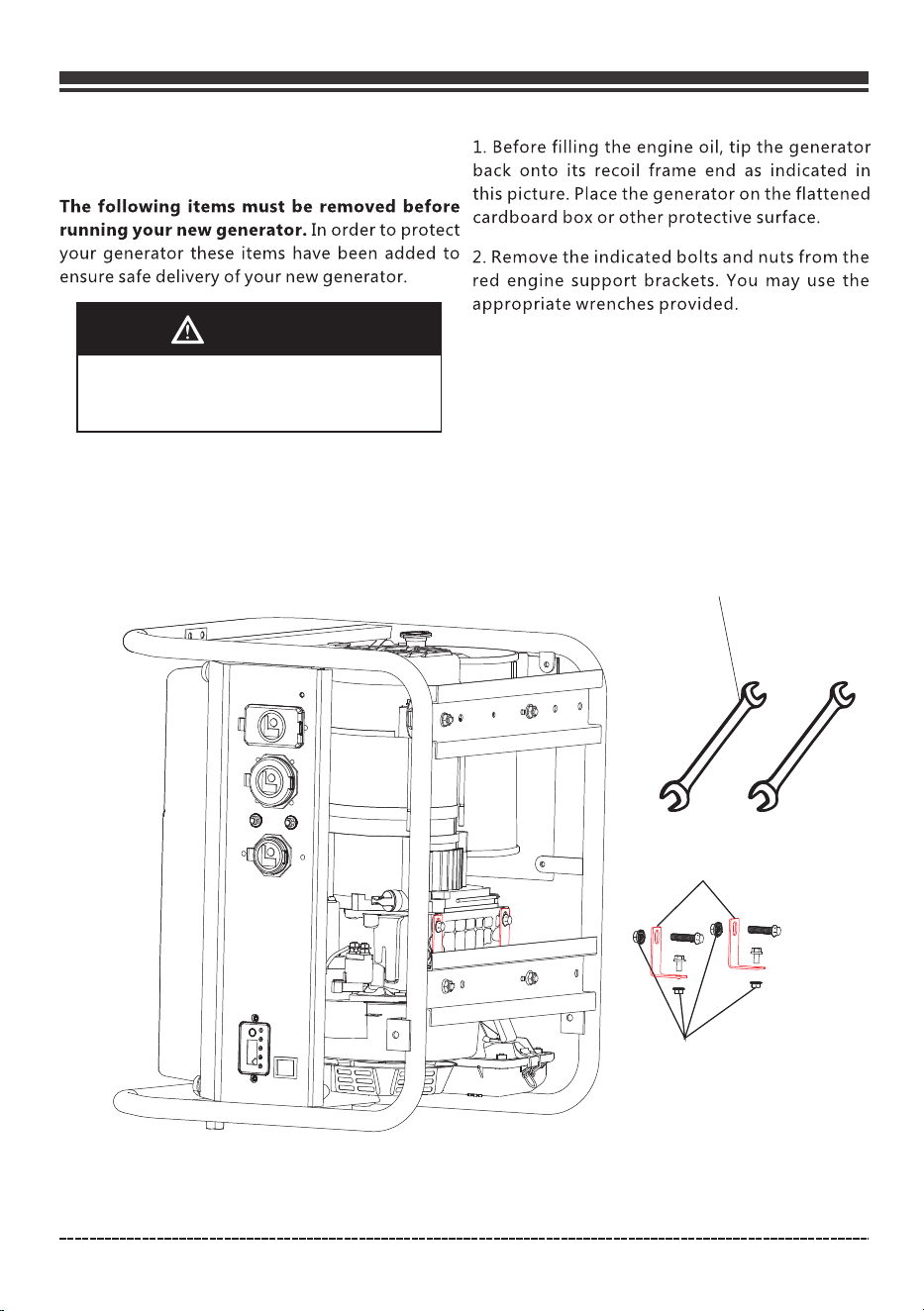

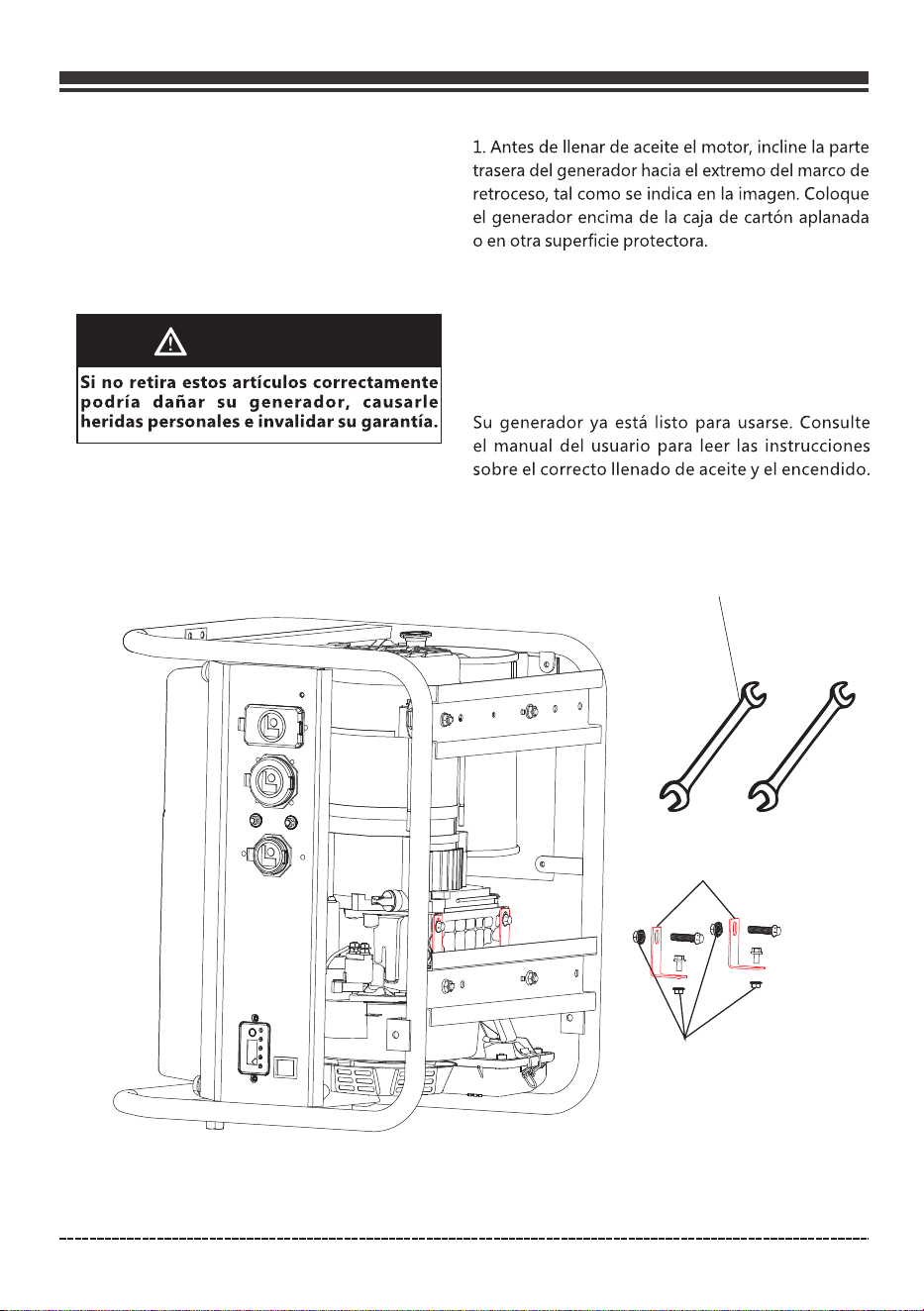

REMOVAL OF SHIPPING SUPPORTS

Before you can run your new generator, follow

these simple instructions:

CAUTION

Failure to remove these items can result

in damage to your generator, possible

Personal injury and void your warranty.

Refer to the following instructions and pictures

to remove the attached engine support brackets

(red) under the engine.

3. You may discard these brackets, as they are no longer

required for normal operation of your generator.

Your generator is now ready for use. Refer to

your owner's manual for proper oil fill and

startup instructions.

Engine Support Brackets

(red color)

Remove these 4 nuts &

bolts as indicated.

Supplied wrenches

English Customer Service: 1-844-FIRMAN1

Page 08

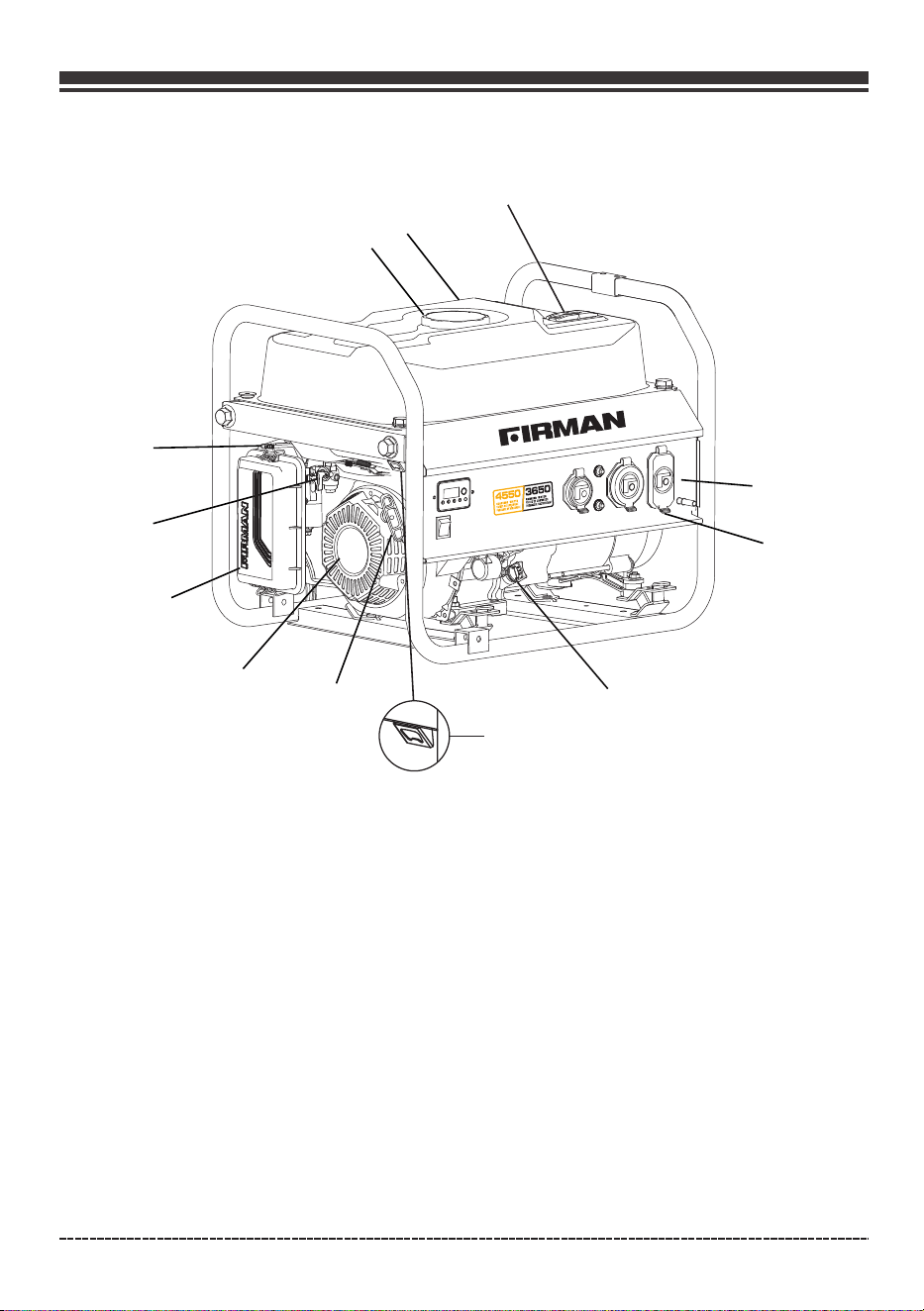

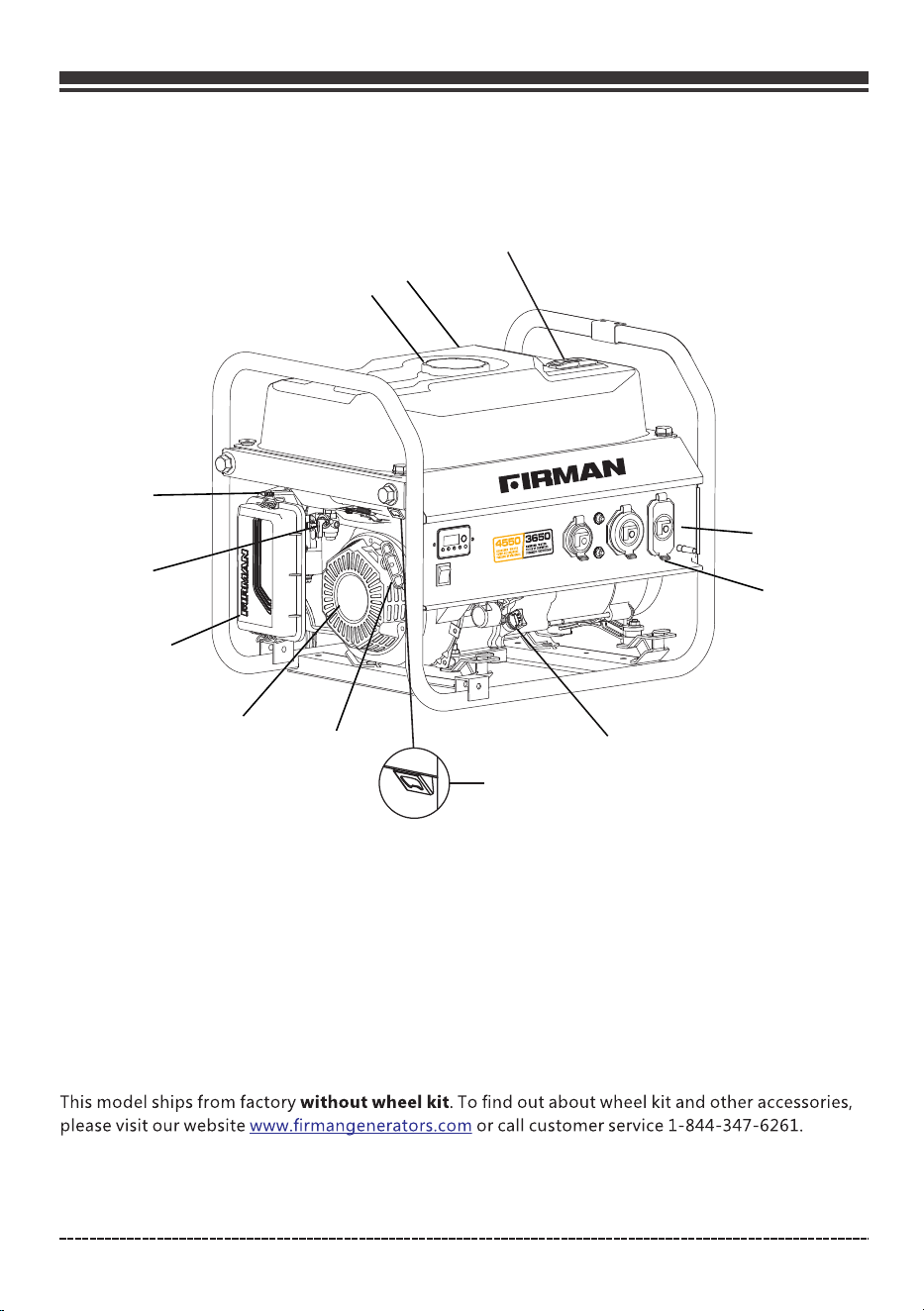

CONTROLS AND FEATURES

Generator

1- Fuel Gauge

2- 5.0 Gallon Capacity Fuel Tank

3- Fuel Cap

4- Choke Lever

5- Fuel Valve

6- Air Filter

7- 208cc FIRMAN OHV Engine

8- Recoil Starter

9 - Bottle Opener

10 - Oil Filler Cap

11 - Outlet Cover

12 - Control Panel

*We are always working to improve our products. Therefore, the enclosed product may differ

slightly from the image on this page.

NOTE:

English Customer Service: 1-844-FIRMAN1

1

2

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑪

®

⑨

Page 09

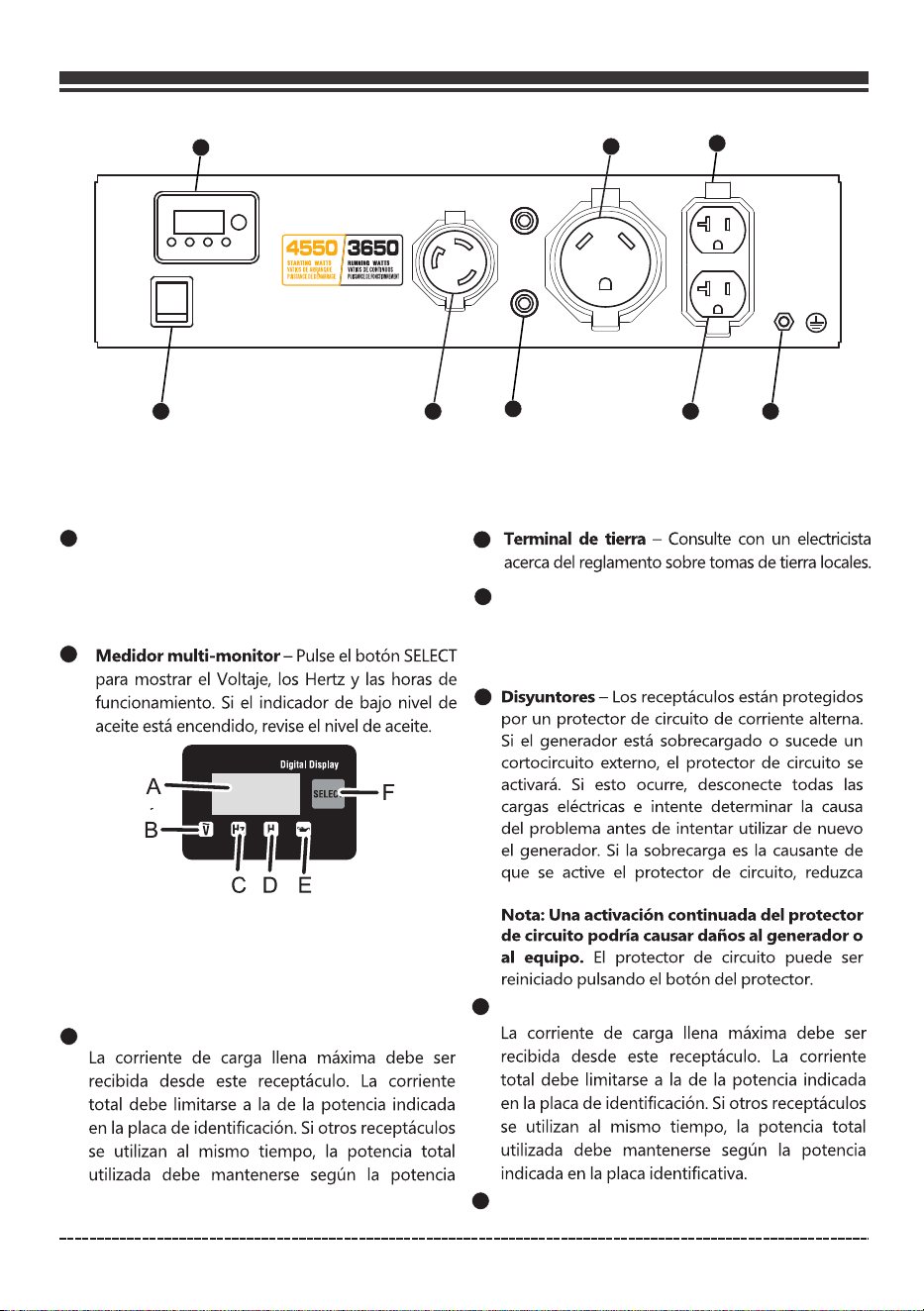

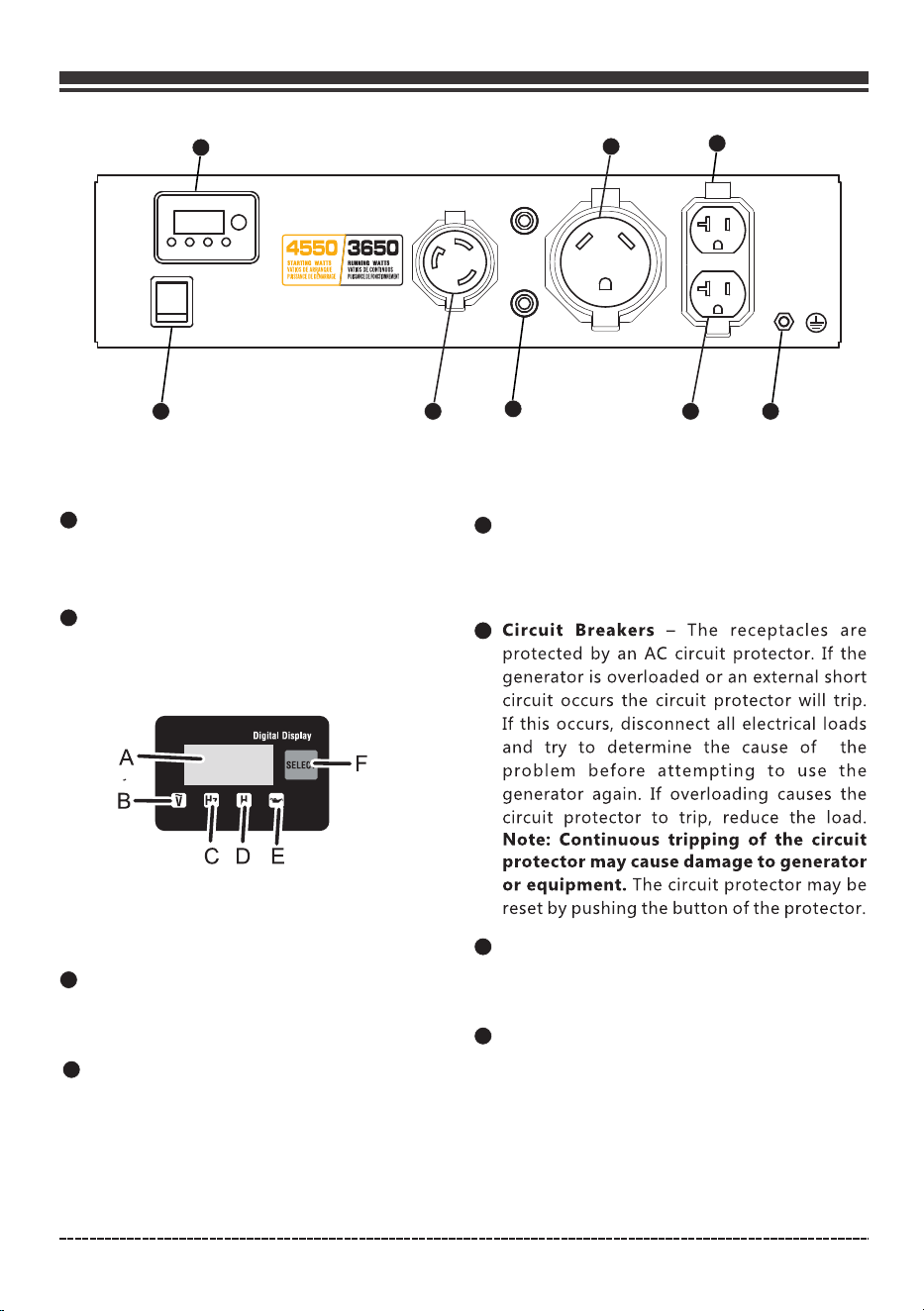

Control Panel

1

2

4-1 Data-Minder(Multi-Meter) – Push the

SELECT button to show the Voltage, Hertz and

running hours. If the low oil indicator is lit,

check the oil level.

3

4

5

7

Ground Terminal – Consult an electrician

for local grounding regulations.

120V, 30A Twist-Lock (NEMA L5-30R)

1

2

3

4

5

6

7

6

120V, 30A RV (NEMA TT-30R)

Total power drawn from all receptacles must not exceed the name plate rating.

NOTE:

8

Outlet Cover - Protect the receptacles from

dust and debris.

8

English Customer Service: 1-844-FIRMAN1

A - Digital display

B - AC voltage indicator

C - Frequency indicator

D - Hour indicator

E - Low oil indicator

F - Select button

Engine Switch – Flip the switch to the “ON”(l)

position and pull the recoil starter to start the

generator. Turn to the “OFF”(O) position to

turn off the generator.

Maximum full load 30 Amp current may be

drawn from this 120 Volt receptacle.

120V, 20A Duplex – (NEMA 5-20R) 20 Amp

of current may be drawn from this 120 Volt

receptacle.

Maximum full load 30 Amp current may be

drawn from this 120 Volt receptacle.

Page 10

SPECIFICATIONS

Model

Rated AC Voltage

Phase

Power Factor

Voltage Regulator

Alternator Type

Running Watts

Starting Watts

Engine

Engine Type

Displacement

Low Oil Shutdown

Ignition System

Starting System

Fuel

Capacity Fuel Tank

Lubricating Oil Capacity

Carburetor Type

Air Cleaner

P.T.O. Shaft Rotation

120V

P03611

3650

AVR

Single

1

Single Cylinder, 4-Stroke OHV Air Cooled

208cc

Breakless Ignition Type, Flywheel Magneto

Unleaded Automotive Gasoline

Recoil

5.0 Gallon

20.3 oz(0.6L)

Counter Clockwise (Facing P.T.O.)

Float

Brushed

Polyurethane Type

Yes

4550

FIRMAN

Rated Fequency

60Hz

Oil Type

See “Add Engine Oil” Section

Spark Plug

AN IMPORTANT MESSAGE ABOUT TEMPERATURE:

When operated above 77°F(25°C) there may be a decrease in power.

Maximum wattage and current are subject to and limited by such factors as fuel BTU content

ambient temperature, altitude, engine condition and etc. Maximum power decreases about

3.5% for each 1,000 feet above sea level; and will also decrease about 1% for each 10°F(6°C)

above 60°F(16°C) ambient temperature.

•

TORCH F6RTC/NGK BPR6ES/CHAMPION RN9YC

English Customer Service: 1-844-FIRMAN1

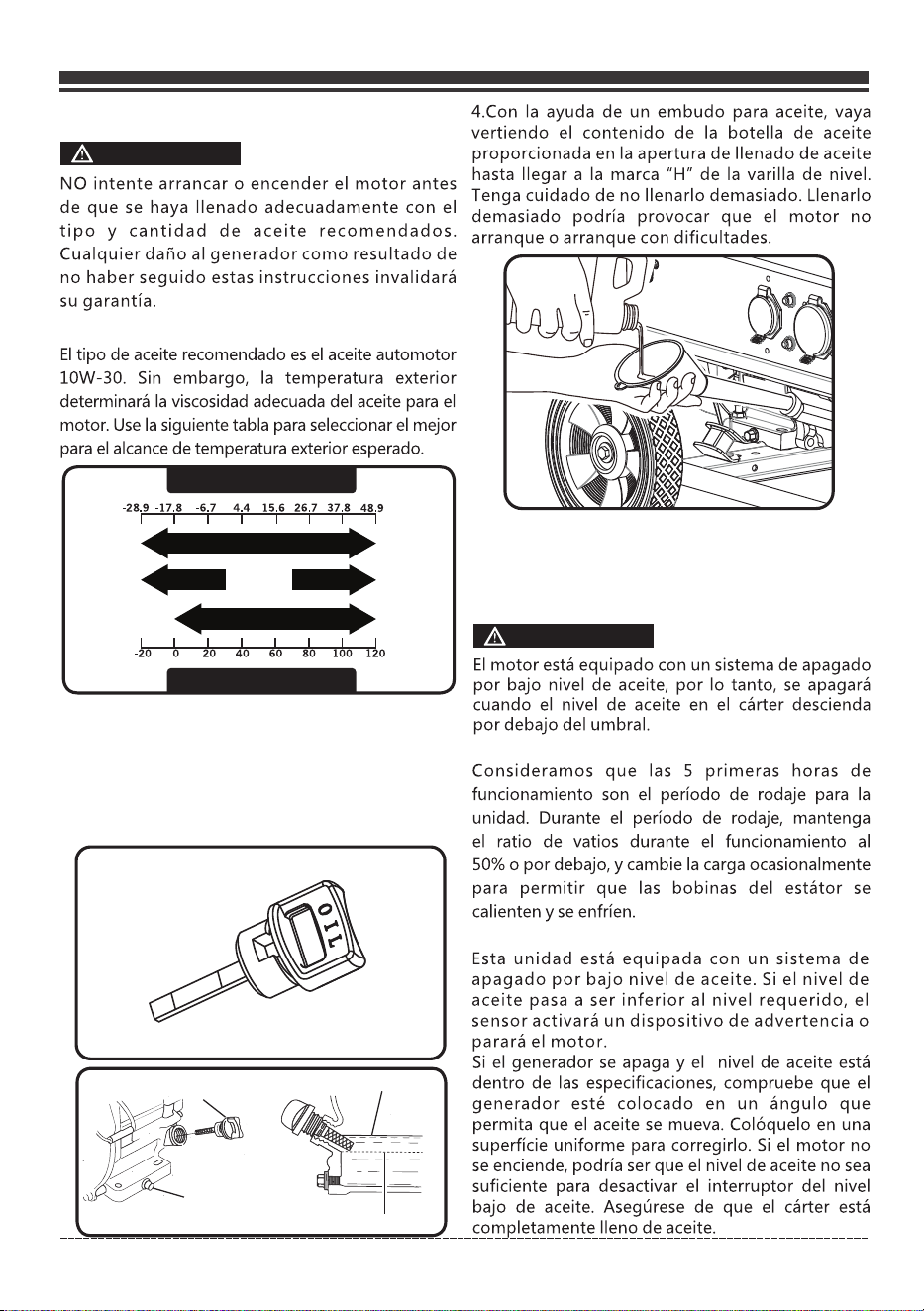

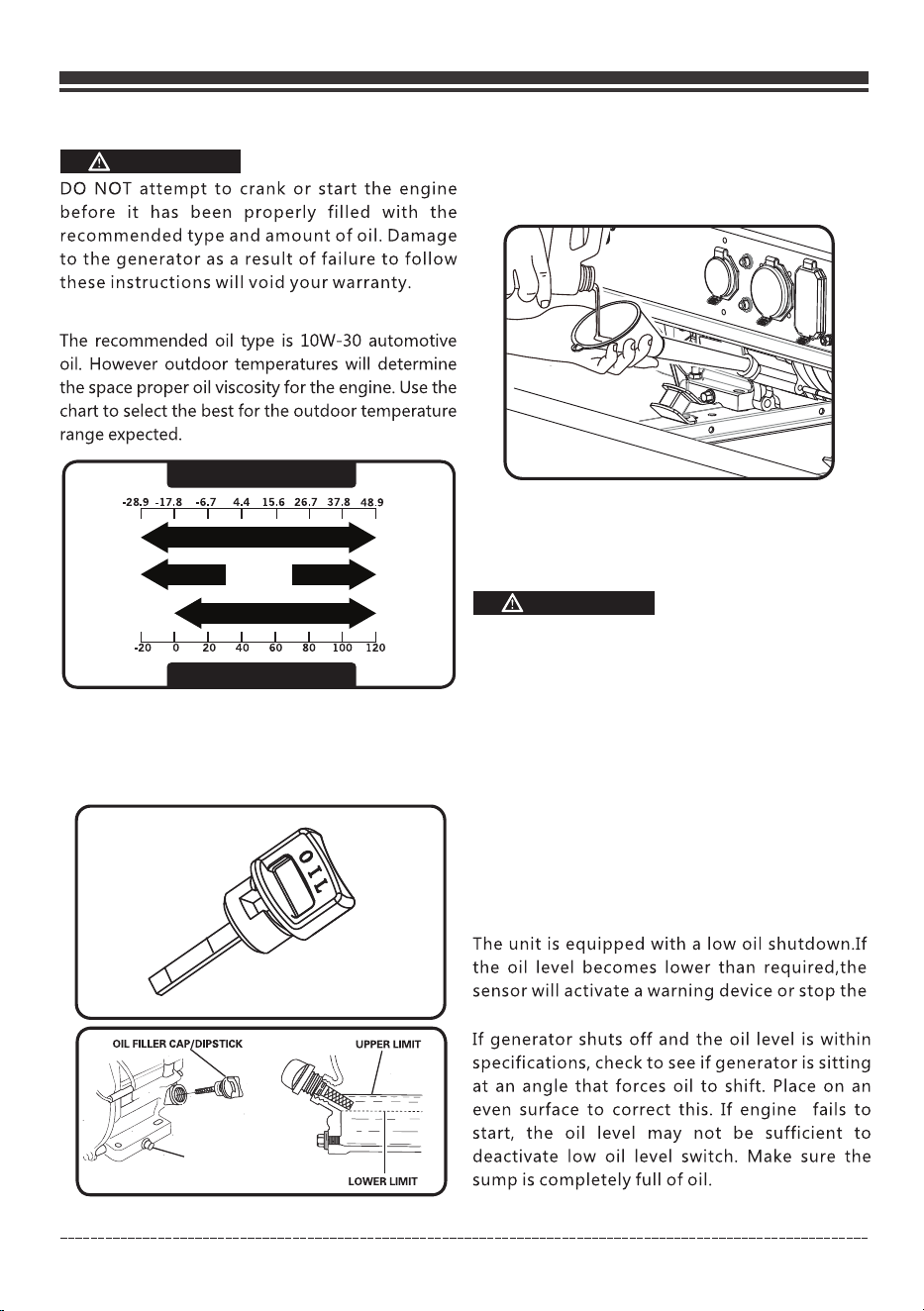

Add Engine Oil

Page 11

1.Place generator on a flat, level surface.

2.Clean area around oil fill and remove yellow

oil fill cap/dipstick.

3.Wipe dipstick clean.

NOTE:

The engine is equipped with a low oil shut-off and

will stop when the oil level in the crankcase falls

below the threshold level.

NOTE:

We consider the first 5 hours of run time to be

the break-in period for the unit. During the break

in period stay at or below 50% of the running

watt rating and vary the load occasionally to allow

stator windings to heat and cool. Adjusting the

load will also cause engine speed to vary and help

seat piston rings.

CAUTION

(H)

DRAIN PLUG

(L)

5.Replace oil fill cap/dipstick and fully tighten.

6.Oil level should be checked prior to each use

or at least every 8 hours of operation. Keep oil

level maintained.

4.Using oil funnel, slowly pour contents of

provided oil bottle into oil fill opening to the

"H" mark on dipstick. Be careful do not

overfill. Overfilling with oil could cause the

engine to not start or hard starting.

H

L

Low oil shutdown

Degrees Celsiusº(Outside)

Full Synthetic 5W-30

Degrees Fahrenheitº(Outside)

5W-30 10W-40

10W-30

CAUTION

engine.

English Customer Service: 1-844-FIRMAN1

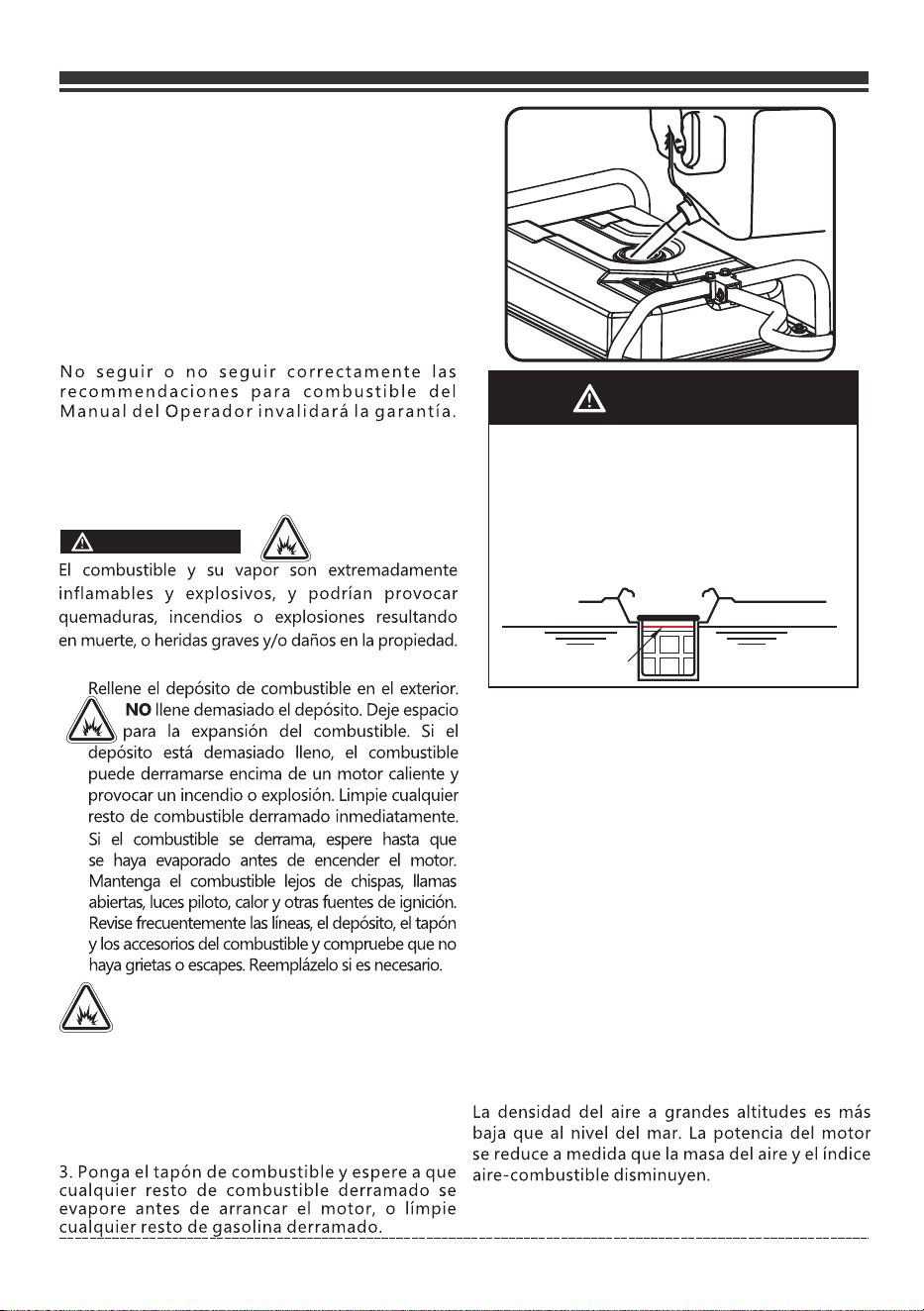

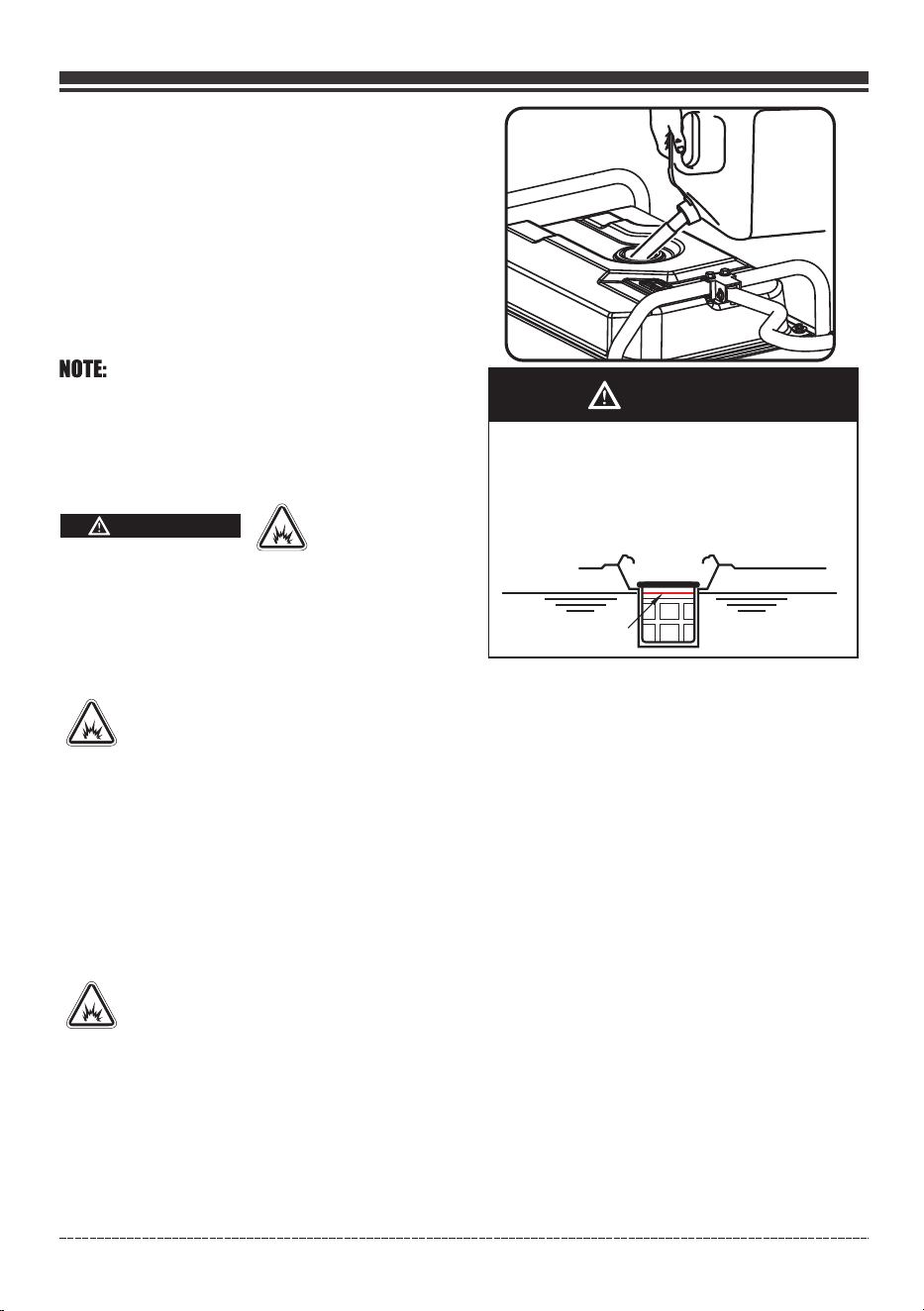

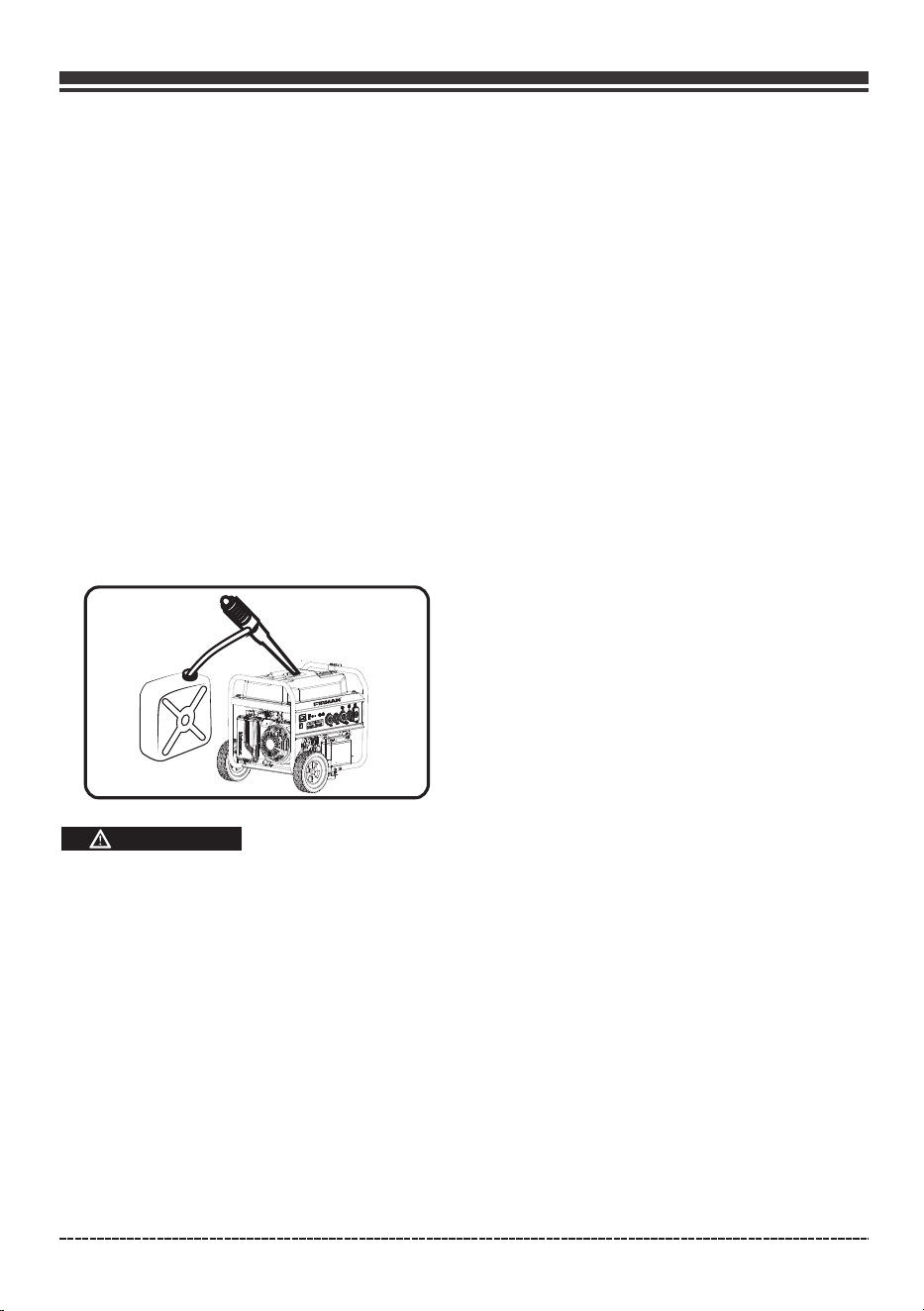

Add Fuel

Page 12

Fuel must meet these requirements:

•

Clean, fresh, unleaded gasoline.

Use regular UNLEADED gasoline with the

generator engine with a minimum 87 octane

/ 87 AKI (91 RON).

For high altitude use, see "Operation at High

Altitude".

Do not use gasoline with more than 10%

alcohol such as E85 or ethanol.

•

Failure to follow Operator's Manual for fuel

recommendations voids warranty.

Avoid generator damage.

DO NOT use unapproved gasoline such as E85.

DO NOT mix oil in gasoline.

DO NOT modify engine to run on alternate fuels.

•

WARNING

Fuel and its vapors are extremely flammable

and explosive which could cause burns, fire or

explosion resulting in death, serious injury

and/or property damage.

WHEN ADDING FUEL

Fill fuel tank outdoors.

DO NOT overfill tank. Allow space for fuel

expansion. If the tank is overfilled, fuel

can overflow onto a hot engine and cause fire

or explosion. Wipe up any spilled fuel

immediately.

If fuel spills, wait until it evaporates before

starting engine.

Keep fuel away from sparks, open flames,

pilot lights, heat, and other ignition sources.

Check fuel lines, tank, cap and fittings

frequently for cracks or leaks. Replace if

necessary.

DO NOT light a cigarette or smoke when

filling the fuel tank.

•

1.Clean area around fuel fill cap, remove cap.

2.Slowly add unleaded fuel to fuel tank. Be

careful not to fill above the red fuel level

indicator . This allows adequate space for

fuel expansion.

3.Install fuel cap and let any spilled fuel

evaporate before starting engine or wipe up

any spilled gasoline.

English Customer Service: 1-844-FIRMAN1

CAUTION

Slowly add unleaded gasoline to fuel tank.

Do not overfill tank.

Do not fill above the red line indicator.

This will allow expansion in hot weather

and prevent overflow.

•

Red Line Indicator

IMPORTANT: It is important to prevent gum

deposits from forming in fuel system parts such

as the carburetor, fuel hose or tank during storage.

Alcohol-blended fuels (called gasohol, ethanol

or methanol) can attract moisture, which leads to

separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage. To avoid engine problems, the

fuel system should be emptied before storage of

30 days or longer. See the " Long Term Storage"

section. Never use engine or carburetor cleaner

products in the fuel tank as permanent damage

may occur.

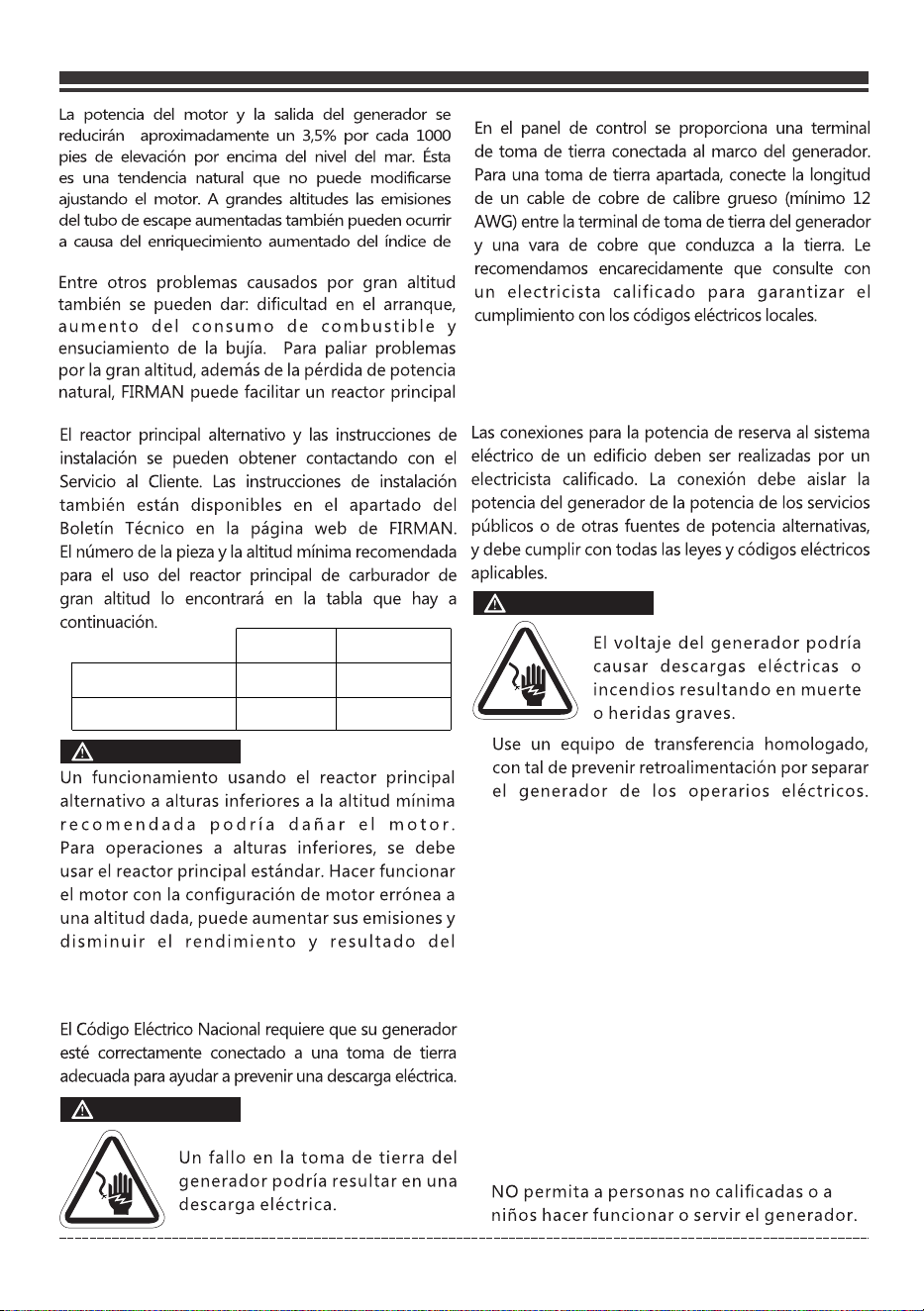

Operation at High Altitude

At altitudes over 5,000 feet(1524 meters), a

minimum 85 octane / 85 AKI (89 RON) gasoline

is acceptable.

The density of air at high altitude is lower

than at sea level. Engine power is reduced

as the air mass and air-fuel ratio decrease.

Engine power and generator output will be

reduced approximately 3.5% for every 1000 feet

of elevation above sea level. This is a

natural trend and cannot be changed by

adjusting the engine. At high altitudes

Page 13

English Customer Service: 1-844-FIRMAN1

Altitude main jet 1

Altitude main jet 2

208cc

335717002

335717003

Altitude

3000-6000Feet

6000-8000Feet

OPEN

WARNING

Grounding

The National Electric Code requires your generator

must be properly connected to an appropriate

ground to help prevent electric shock.

Failure to properly ground the

generator can result in electric

shock.

WARNING

THERE IS A PERMANENT CONDUCTOR BETWEEN

THE GENERATOR (STATOR WINDING) AND THE

FRAME.

Use approved transfer equipment to prevent

backfeed by isolating generator from electric

utility workers.

When using generator for backup power, notify

utility company.

Use a ground fault circuit interrupter (GFCI) in

any damp or highly conductive area, such as

metal decking or steel work.

DO NOT touch bare wires or receptacles.

DO NOT use generator with electrical cords

which are worn,frayed, bare or otherwise

damaged.

DO NOT operate generator in the rain or wet

weather.

DO NOT handle generator or electrical cords

while standing in water, while barefoot, or

while hands or feet are wet.

DO NOT allow unqualified persons or children

to operate or service generator.

Connecting to a Building's Electrical System

WARNING

Generator voltage could cause

electrical shock or burn resulting

in death or serious injury.

•

The part number and recommended minimum

altitude for the application of the high

altitude carburetor main jet is listed in the

table below.

main jet and installation instructions can be

obtained by contacting Customer Support.

Installation instructions are also available in the

Technical Bulletin area of the FIRMAN internet site.

increased exhaust emissions can also result due to

the increased enrichment of the air fuel ratio.

Other high altitude issues can include hard

starting, increased fuel consumption and

spa r k pl u g fou ling . To a l lev i ate h igh

al titude i ssues other t han the natural

power loss, FIRMAN can provide a high

altitude carburetor main jet. The alternative

OPERATION

Page 14

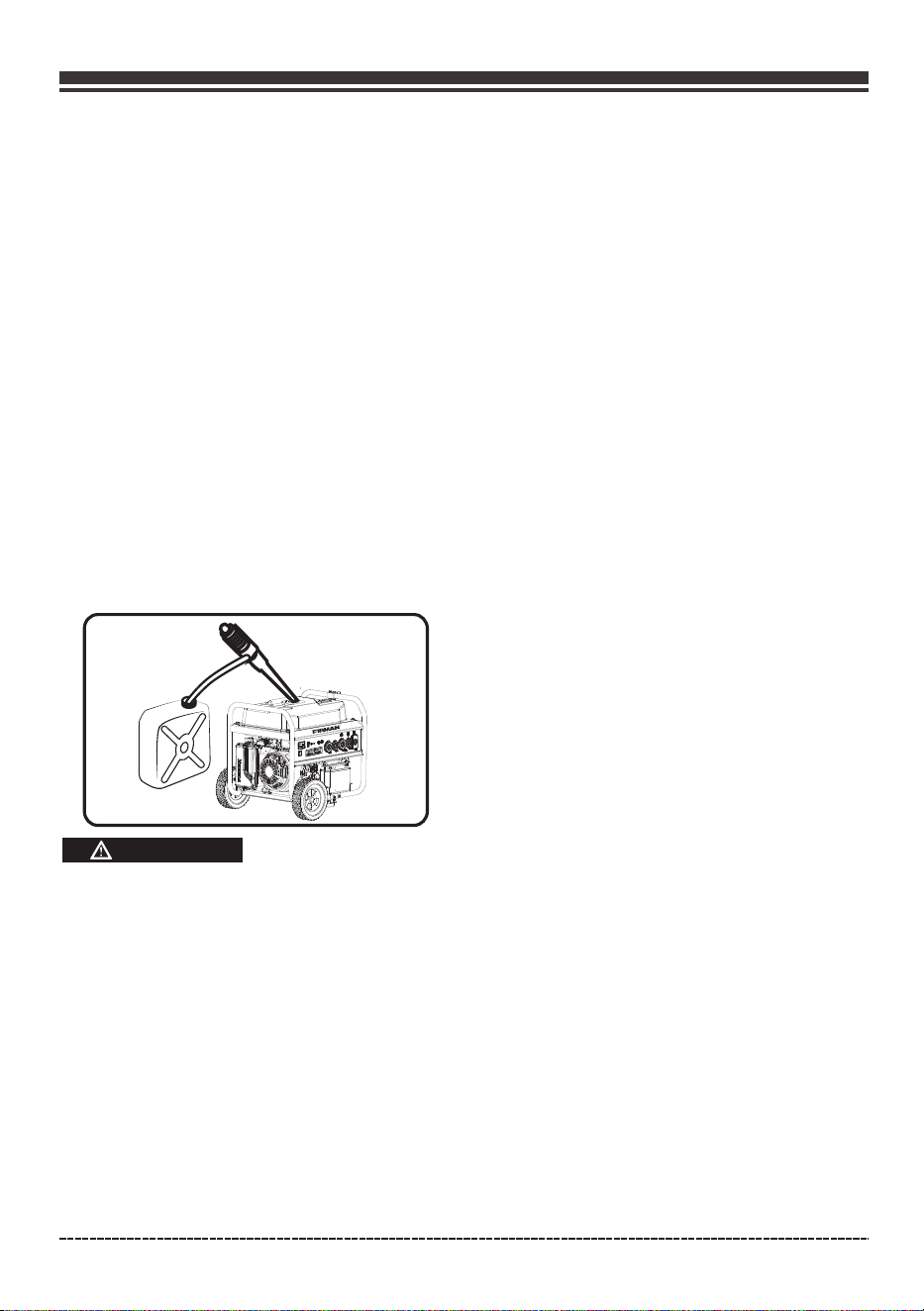

Generator Location

Make sure you review each warning in order to

prevent fire hazard.

Keep area clear of inflammables or other

hazardous materials.

Select a site that is dry, well ventilated and

protected from the weather.

Keep exhaust pipe clear of foreign objects.

Keep generator away from open flame.

Keep generator on a stable and level surface.

WARNING

Surge Protection

Voltage fluctuation may impair the proper

functioning of sensitive electronic equipment.

WARNING

POISONOUS GAS HAZARD.

•

Do not block generator air vents with paper or

other material.

CAUTION

Tilting can cause fuel spillage.

CAUTION

English Customer Service: 1-844-FIRMAN1

Page 15

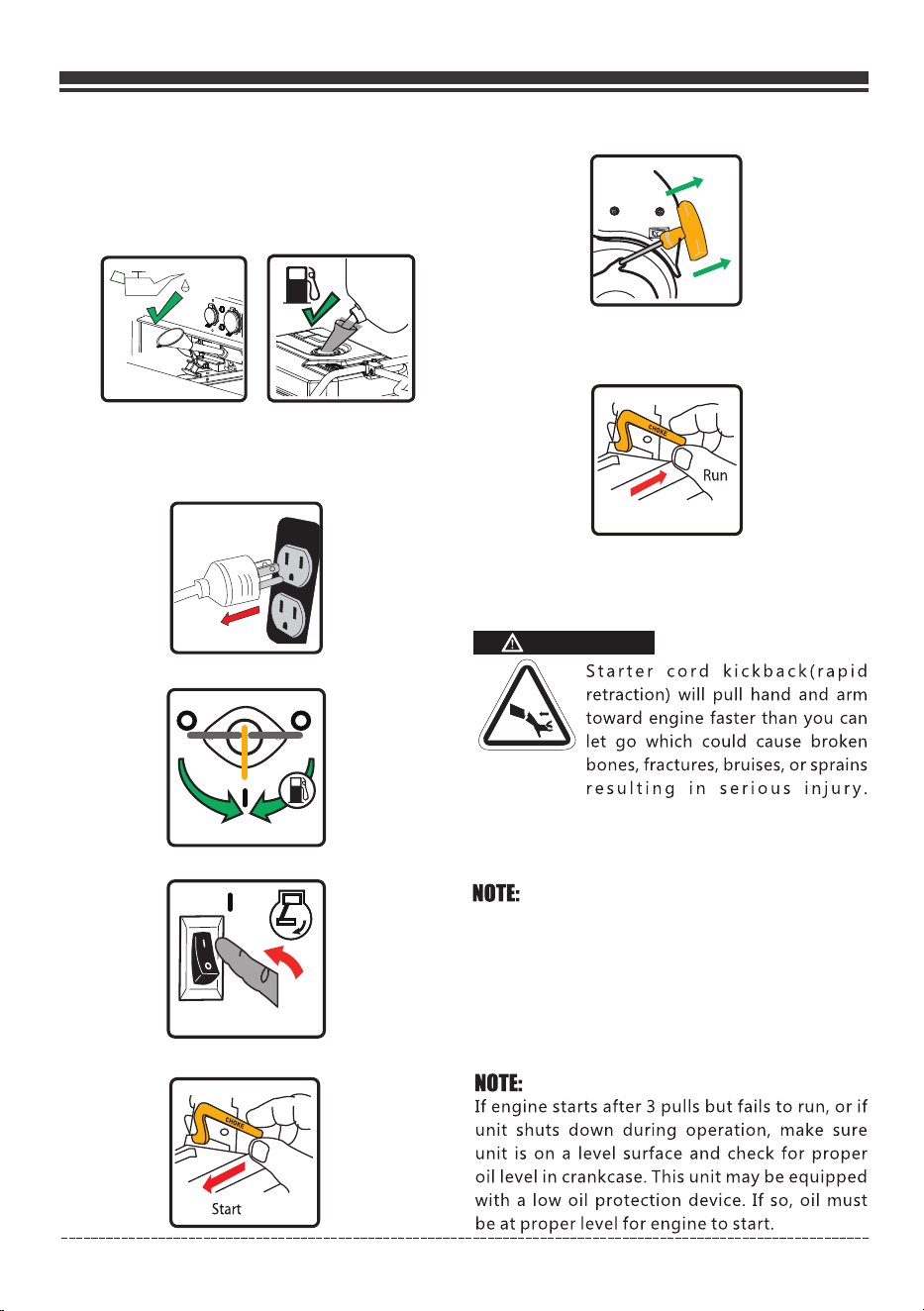

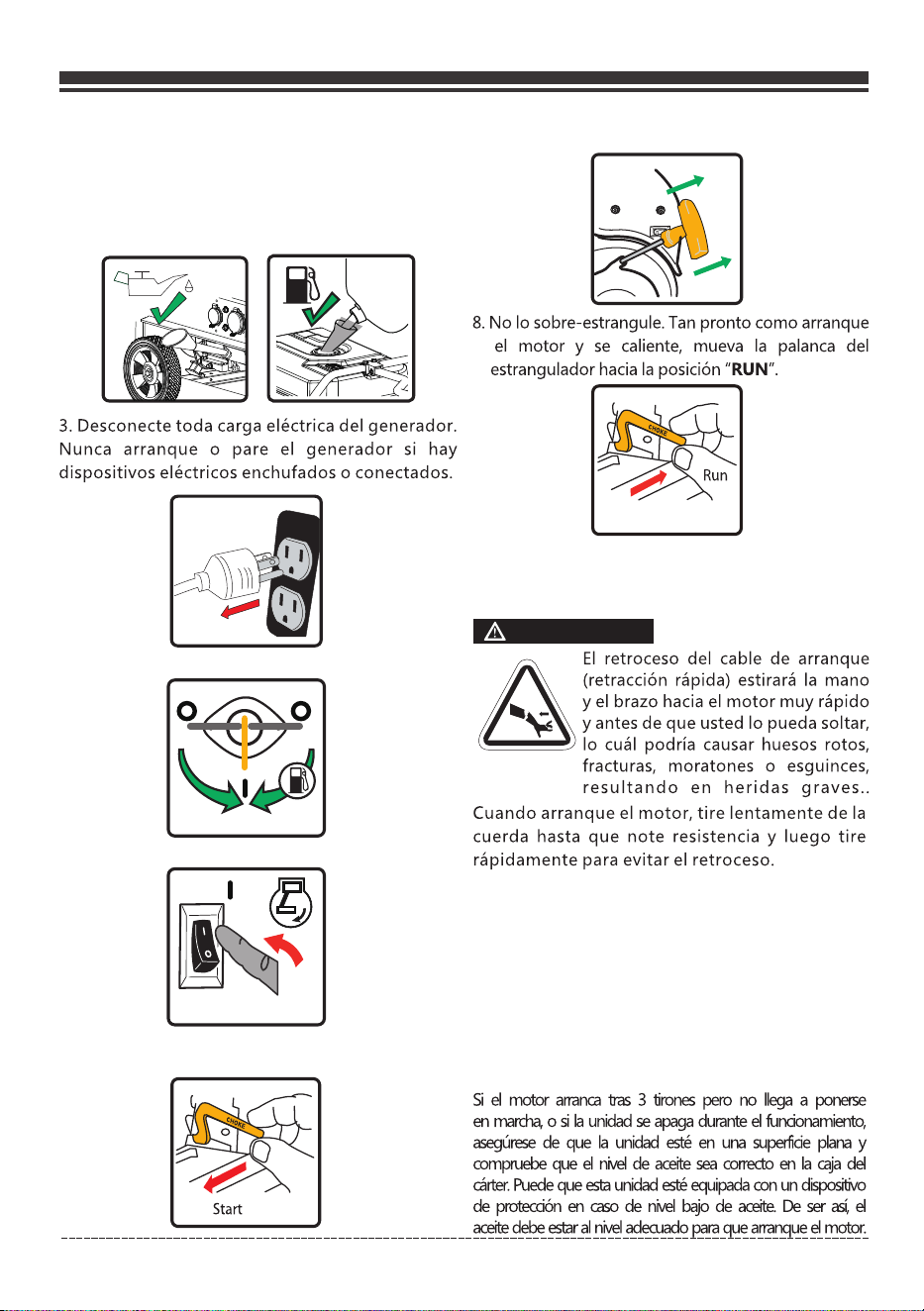

Starting the Generator

1. Before starting the generator, check for loose

or missing parts and for any damage which

may have occurred during shipment.

2. Check oil level and fuel.

6. Move the choke lever to the “START” position.

5. Flip the engine switch to the “ON”(l) position.

8. Do not over-choke. As soon as engine starts

and warms up, move the choke lever to the

“RUN” position.

9. Allow generator to run at no load for few

minutes upon each initial start-up to permit

engine and generator to stablize.

WARNING

When starting engine, pull cord slowly until

resistance is felt and then pull rapidly to avoid

kickback.

4. Turn the fuel valve to the “ON” (l)position.

7. Pull the starter cord slowly until resistance is

felt and then pull rapidly.

3. Disconnect all electrical loads from the

generator. Never start or stop the generator

with electrical devices plugged in or turned

on.

English Customer Service: 1-844-FIRMAN1

Keep choke lever in “START” position for only 1

pull of the recoil starter. After first pull, move

choke lever to the “RUN” position for up to the

next 3 pulls of the recoil starter. Too much

choke leads to sparkplug fouling/engine

flooding due to the lack of incoming air. This

will cause the engine not to start.

Page 16

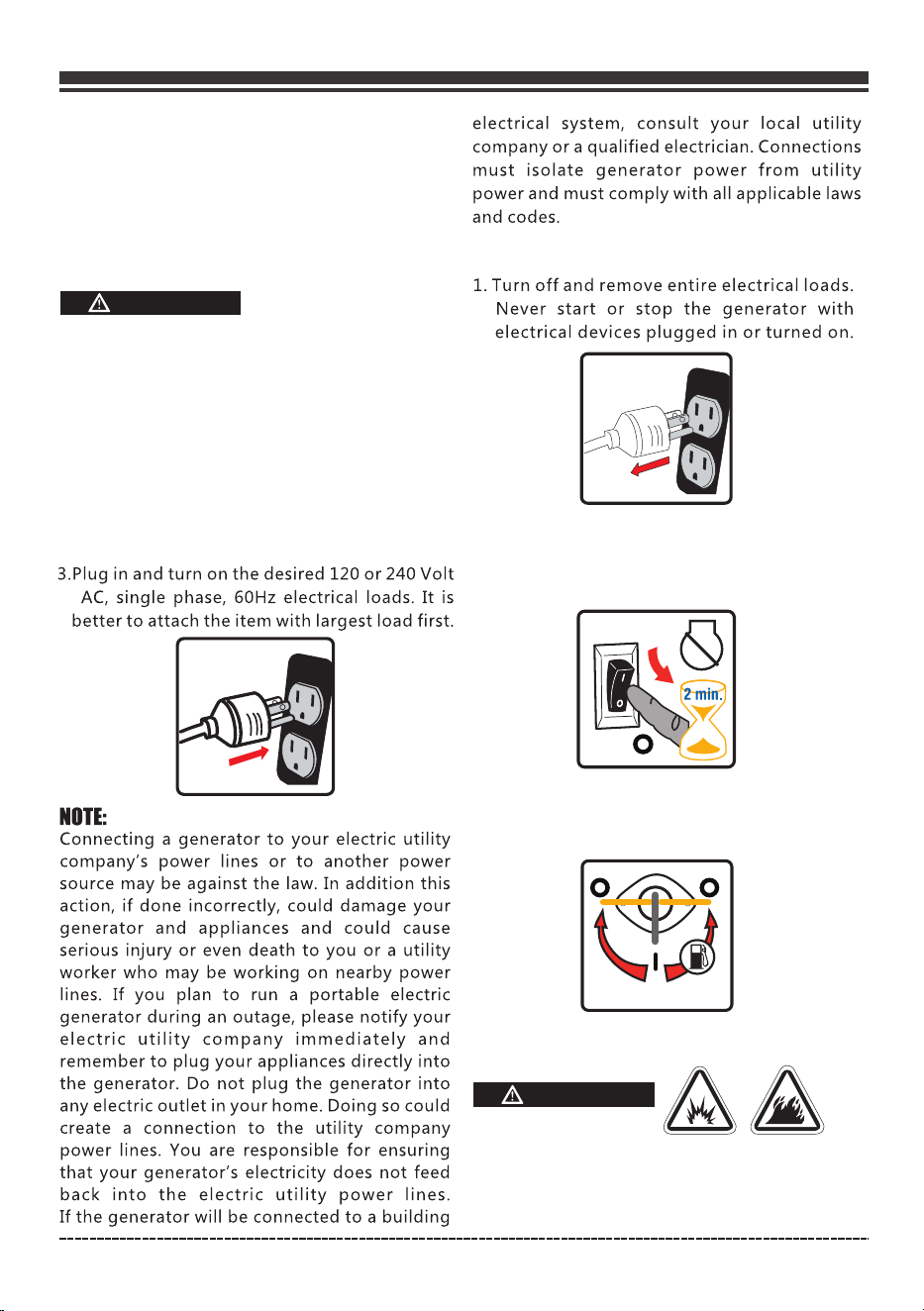

Connecting Electrical Loads

1.Let engine stabilize and warm up for a few

minutes after starting.

2.Ensure circuit breaker on control panel is in

on position.

Stopping the Engine

This unit has been pretested and adjusted to

handle its full capacity. Before starting the

generator, disconnect all load. Apply load only

after generator is running. Voltage is regulated

via the engine speed adjusted at the factory for

correct output. Readjusting will void warranty.

CAUTION

When applying a load, do not exceed the maximum

wattage rating of the generator when using one or

more receptacles. Also, do not exceed the amperage

rating of any one receptacle.

Do not apply heavy electrical load during break-in

period (the first five hours of operations).

WARNING

Let the generator run at no-load for two

minutes to stabilize internal temperatures

of the engine and generator.

If a cover is used, do not install until unit has cooled.

Fuel and its vapors are extremely flammable and

explosive which could cause burns, fire or

explosion resulting in death, serious injury

and/or property damage.

2. Press the engine switch to the “OFF”(O) position.

3. Turn the fuel valve to the “OFF”(O) position.

Do not leave the generator until it has

completely stopped.

English Customer Service: 1-844-FIRMAN1

Page 17

Do Not Overload Generator

DO NOT stop engine by moving choke control

to “START” position.

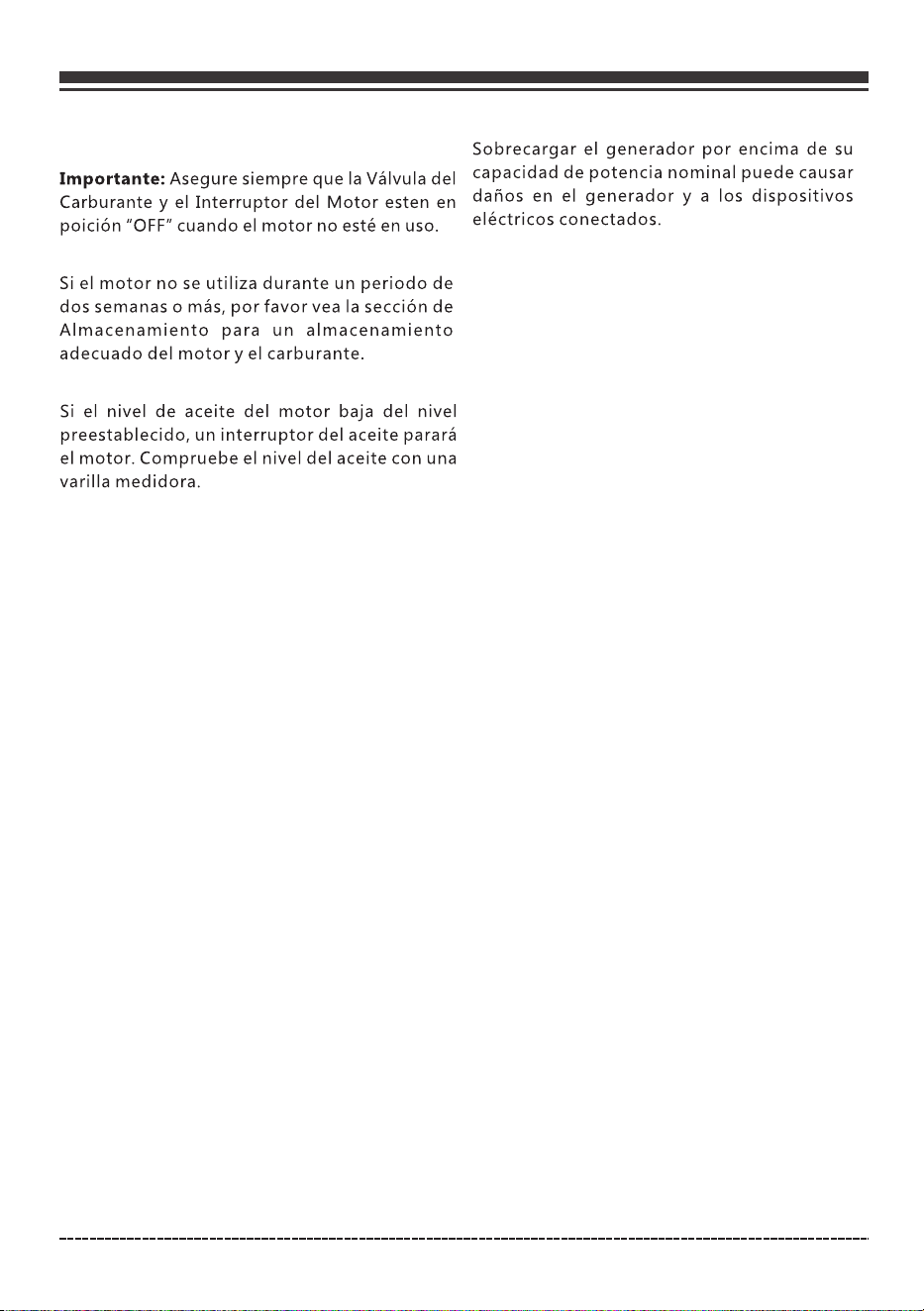

Important: Always ensure that the Fuel Valve

and the Engine Switch are in the “OFF” position

when the engine is not in use.

If the engine will not be used for a period of two

weeks or longer, please see the Storage section

for proper engine and fuel storage.

Low Oil Shutdown

If the engine oil drops below a preset level, an

oil switch will stop the engine. Check oil level

with dipstick.

If oil level is between LOW and HIGH mark on

dipstick:

1.DO NOT try to restart the engine.

2.Contact an Authorized FIRMAN Service Dealer.

3.DO NOT operate engine until oil level is

corrected.

If oil level is below LOW mark on dipstick:

1.Add oil to bring level to HIGH mark.

2.Restart engine and if the engine stops again

a low oil condition may still exist. DO NOT try

to restart the engine.

3.Contact an Authorized FIRMAN Service Dealer.

4.DO NOT operate engine until oil level is

corrected.

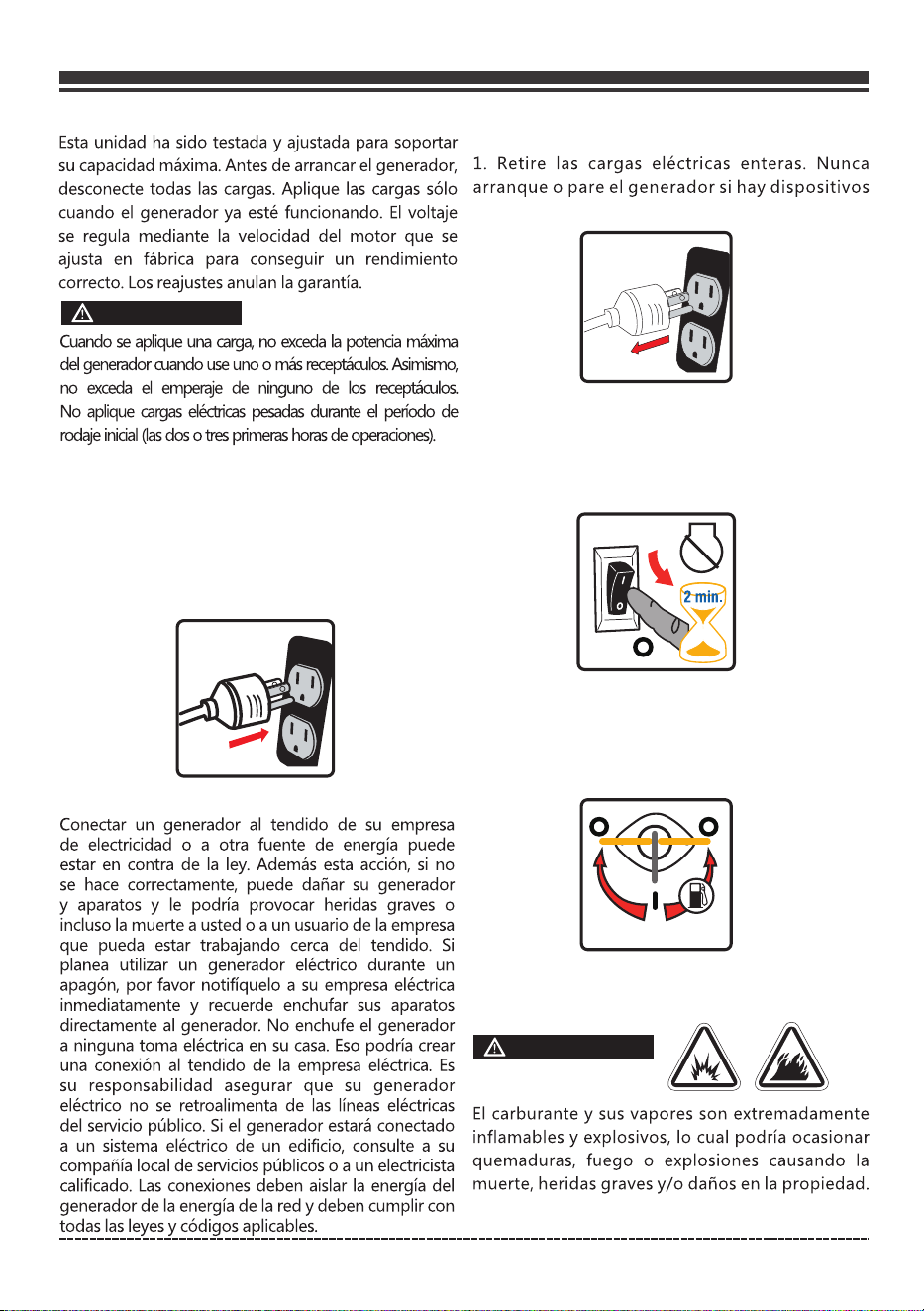

Overloading a generator in excess of its rated

wattage capacity can result in damage to the

generator and to connected electrical devices.

To prolong the life of your generator and

attached devices, follow these steps to add

electrical load:

1. Start the generator with no electrical load

attached.

2. Allow the engine to run for several minutes

to stabilize.

3. Plug in and turn on the first item. It is best to

attach the item with the largest load first.

4. Allow the engine to stabilize.

5. Plug in and turn on the next item.

6. Allow the engine to stabilize.

7. Repeat steps 5-6 for each additional item.

English Customer Service: 1-844-FIRMAN1

MAINTENANCE AND STORAGE

MAINTENANCE SCHEDULE

Page 18

ITEM NOTES

Daily(Before

operation)

Initial

25 hours

Every

50 hours

Every

100 hours

(or annual)

Fittings/

Fasteners

Spark Plug

Engine Oil

Air Filter

Fuel Filter

Fuel Line

Exhaust

System

Carburetor

Starting

System

Check condition. Adjust gap

and clean. Replace if necessary.

Check oil level.

Clean, replace if necessary.

Clean fuel filter and fuel tank

strainer. Replace if necessary.

Check for leakage. Retighten or

replace gasket if necessary.

Check choke operation.

Check recoil starter operation.

Check. Replace if necessary.

Check fuel hose for cracks or other

damage. Replace if necessary.

√

General Recommendations

Regular maintenance will improve the performance and extend the life of the generator. See any

authorized dealer for service.

The generator's warranty does not cover items that have been subjected to operator abuse or

negligence. To receive full value from the warranty, the operator must maintain the generator as

instructed in this manual.

Some adjustments will need to be made periodically to properly maintain your generator.

All service and adjustments should be made at least once each season. Follow the requirements

in the Maintenance Schedule chart above.

Notice Once a year you should clean or replace the spark plug and replace the air filter. New

spark plugs and clean air filter assure proper fuel-air mixture and help your engine run better

and last longer.

Replace.

Check spark arrester screen.

Clean/Replace if necessary.

English Customer Service: 1-844-FIRMAN1

ENGINE MAINTENANCE

Air Filter Maintenance

Use fresh and high quality lubricating oil to the

specified quantity.

If contaminated or deteriorated oil is used or

the quantity of the engine oil is not sufficient,

engine damage will result and its life will be

greatly shortened.

Page 19

NOTE:

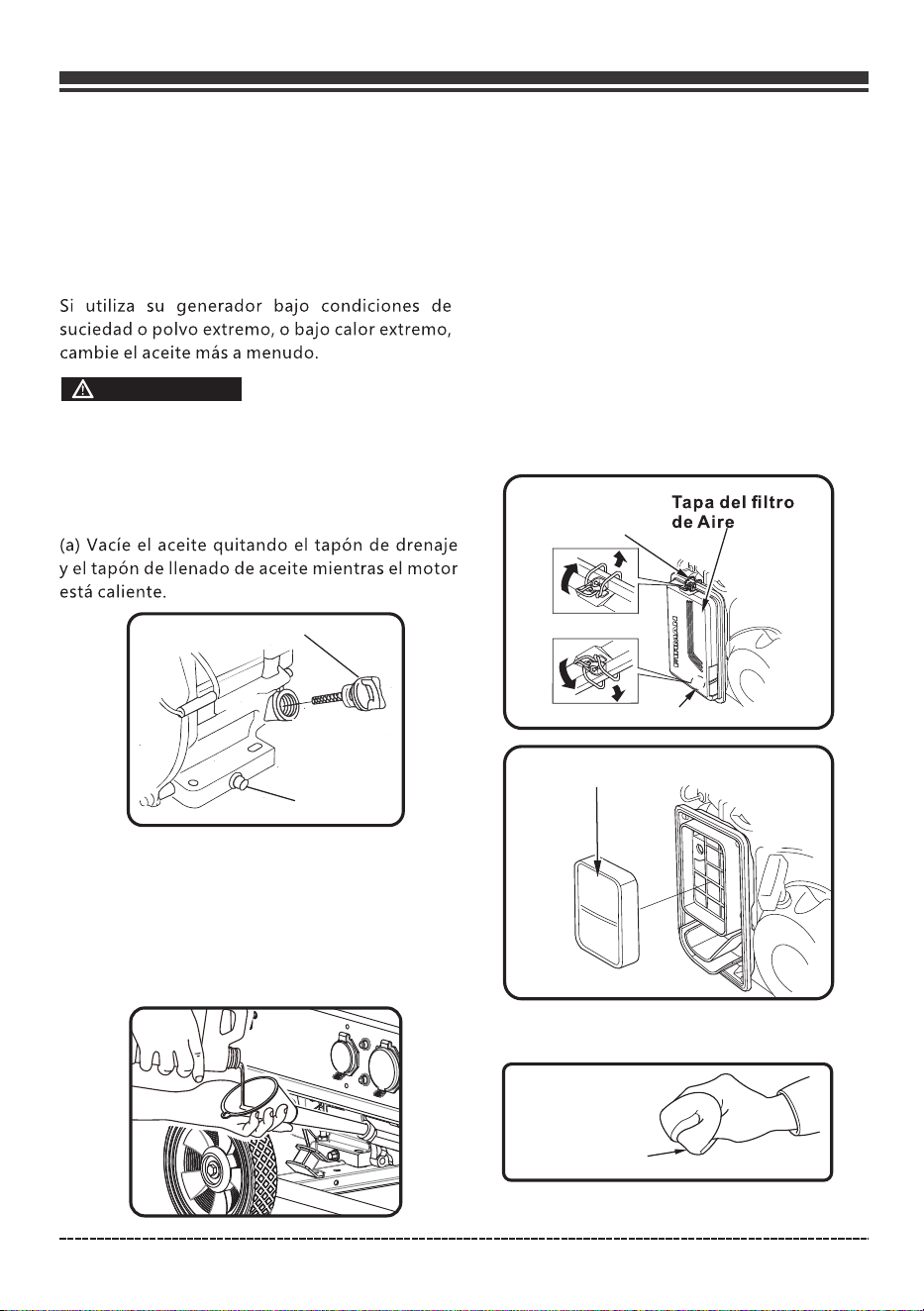

Change Engine Oil

To prevent accidental starting, remove and

ground spark plug wire before performing any

service.

If you are using your generator under extremely

dirty or dusty conditions, or in extremely hot

weather, change the oil more often.

Avoid prolonged or repeated skin contact with

used motor oil.

CAUTION

Used motor oil has been shown to cause skin

cancer in certain laboratory animals.

Thoroughly wash exposed areas with soap

and water.

•

(a) Drain oil by removing the drain plug and the

oil filler cap while the engine is warm.

Change engine oil every 100 hours.

(for a new engine, change oil after 25 hours.)

DRAIN PLUG

Please use a container to dispose of the oil at an

approved recycling center.

(b) Reinstall the drain plug and fill the engine

with oil until it reaches the HIGH(H) level on the

oil filler cap.

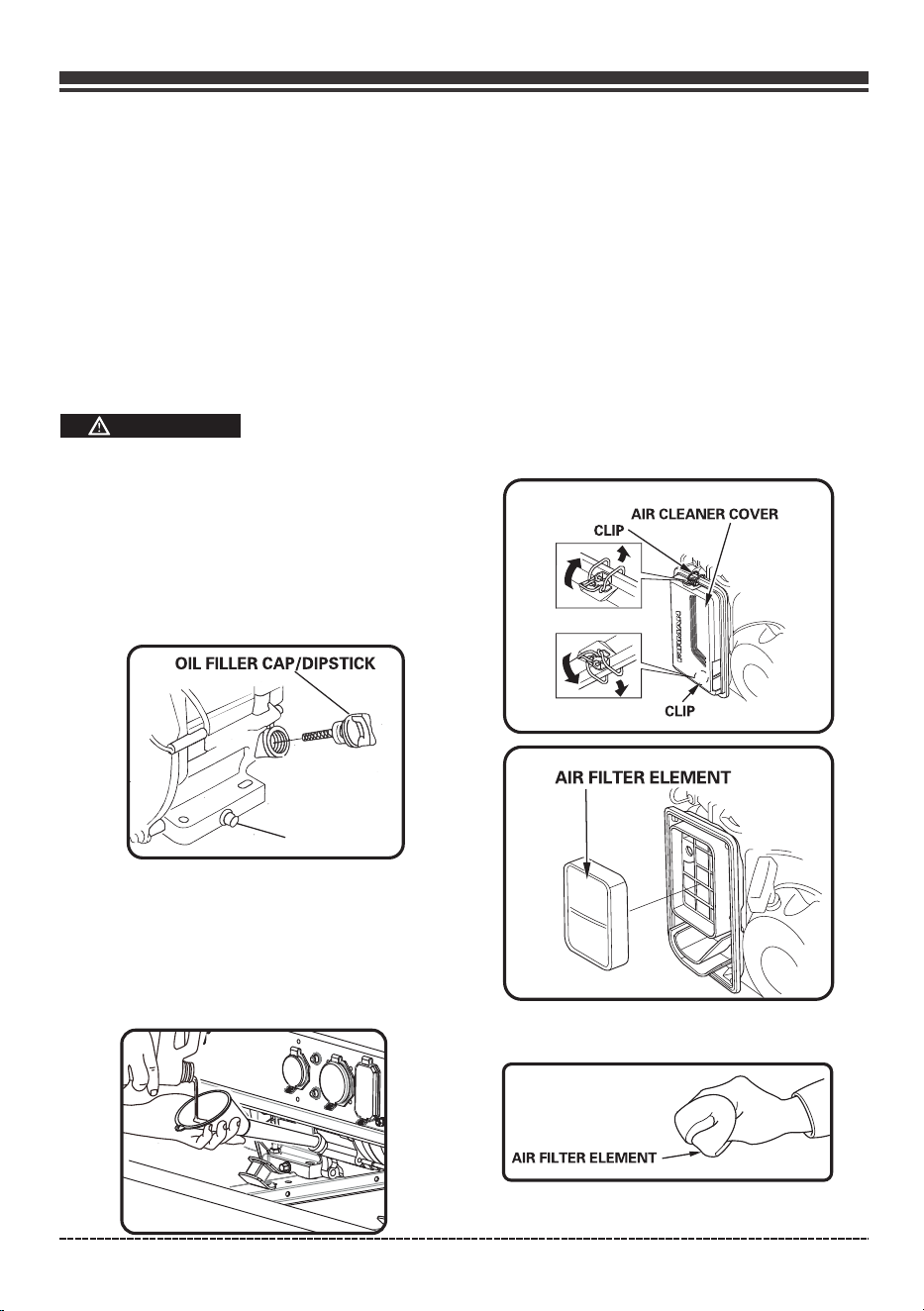

Maintaining an air filter in proper condition is

very important. Dirt induced through improperly

installed, improperly serviced, or inadequate

elements damages and wears out engines.

Always keep the element clean.

(a) Take out the air cleaner, clean it well in

kerosene and dry it.

(b) After wetting the element with clean engine

oil squeeze it tight by hand.

(c)Lastly, put the element in the case and install

it securely.

English Customer Service: 1-844-FIRMAN1

Page 20

Spark Plug Maintenance

Changing the spark plug will help your engine

to start easier and run better.

(a) Remove the spark plug cap.

(d) Adjust the electrode gap to 0.7 to 0.8 mm

(0.028” to 0.031”).

(e) Seat spark plug in position and thread by

hand to prevent cross threading.

(f) Tighten plug with provided wrench and put

the cap back on spark plug.

SPARK PLUG: TORCH F6RTC

NGK BPR6ES

CHAMPION RN9YC equivalent.

Cleaning Fuel Strainer

Dirt and water in the fuel are removed by the fuel

strainer.

(a) Remove the strainer cup and throw away water

and dirt.

(b) Clean the screens and strainer cup with gasoline.

(c) Tightly fasten the cup to main body,

making sure to avoid fuel leak.

SCREEN

O-ring

CUP

BODY

(b) Remove spark plug using provided wrench.

Inspect spark plug for damage and clean

with a wire brush before reinstalling

Inspect Muffler and Spark Arrester

Inspect the muffler for cracks, corrosion, or

other damage. Remove the spark arrester, if

equipped, and inspect for damage or carbon

blockage. If replacement parts are required,

make sure to use only original equipment

replacement parts.

Exhaust heat/gases could ignite combustibles,

structures or damage fuel tank causing a fire,

resulting in death or serious injury and/or

property. Contact with muffler area could cause

burns resulting in serious injury.

WARNING

A

B

A- Spark plug

B- Spark plug cap

c) (

English Customer Service: 1-844-FIRMAN1

Page 21

DO NOT touch hot parts and AVOID hot exhaust

gases.

Allow equipment to cool before touching.

Keep at least 5 feet (1.5 m) of clearance on all

sides of generator including overhead.

Replacement parts must be the same and

installed in the same position as the original

parts.

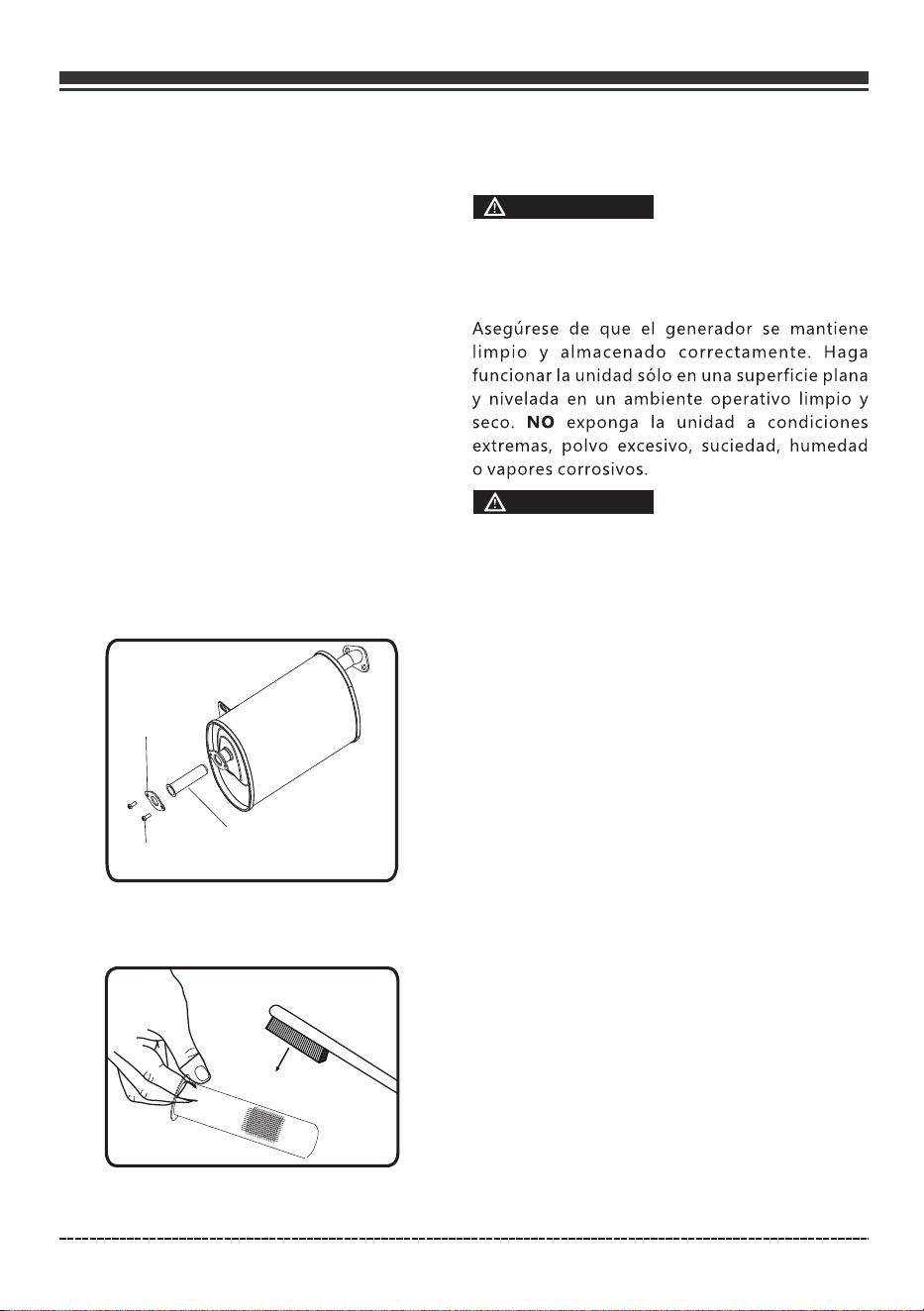

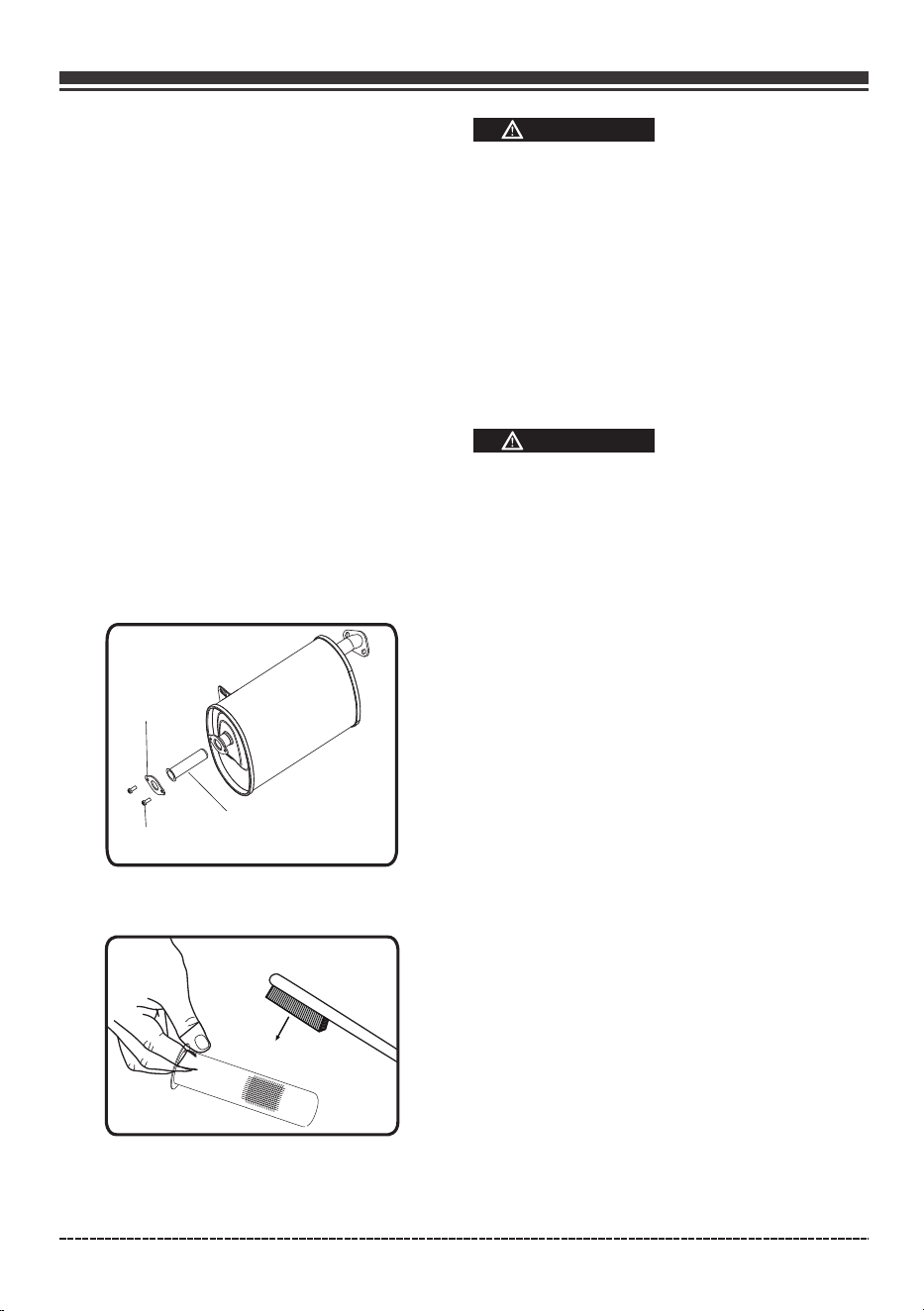

Clean or replace spark arrester as follows:

1. Allow the engine to cool completely before

servicing the spark arrester.

2. Remove the screws securing the spark arrester

in place and the remove it from muffler.

3. Carefully remove the carbon deposits from

the spark arrester screen with a wire brush.

Failure to clean the spark arrester will result in

degraded engine performance.

GENERATOR MAINTENANCE

Make certain that the generator is kept clean

and stored properly. Only operate the unit on

a flat, level surface in a clean, dry operating

environment. DO NOT expose the unit to

extreme conditions, excessive dust, dirt,

moisture or corrosive vapours.

DO NOT use a garden hose to clean the generator.

Water can enter the generator through the cooling

slots and damage the generator windings.

Use a damp cloth to clean exterior surfaces of

the generator.

Use a soft bristle brush to remove dirt and oil.

Use an air compressor (25 PSI) to clear dirt and

debris from the generator.

Inspect all air vents and cooling slots to ensure

that they are clean and unobstructed.

•

Depending on the type fuel used ,the type and

amount of lubricant used, and/or your operating

conditions, the exhaust part and muffler may

become blocked with carbon deposits. If you

notice power loss, you may need to remove these

deposits to restore performance.

CAUTION

4. Replace the spark arrester if it is damaged.

5. Position the spark arrester in the muffler and

attach with the screws.

Spark arrester

screen

Flange

Screw

English Customer Service: 1-844-FIRMAN1

SERVICE AND STORAGE

Infrequent Service

If the unit is used infrequently, difficult starting

may result. To eliminate hard starting, follow

these instructions:

1. Run the generator at least 30 minutes every

month.

2. Run the generator, then close the fuel shut-off

valve and allow the unit to run until the engine

stops.

3. Move the engine switch to the "OFF" position.

Page 22

English Customer Service: 1-844-FIRMAN1

DANGER

Long Term Storage

It is important to prevent gum deposits from forming

in essential fuel system parts such as the carburetor,

fuel hoses or tank during storage. Also, experience

indicates that alcohol-blended fuels (called gasohol,

ethanol or methanol) can attract moisture, which leads

to separation and formation of acids during storage.

Acidic gas can damage the fuel system of an engine

while in storage.

When the generator set is not being operated, or

is being stored for more than one month, follow

these instructions to avoid engine problems:

1-ADD a properly formulated commercially FUEL

STABILIZER to the tank if it is not already added.

2-Operate the engine for 5-10 minutes to circulate

treated fuel into fuel lines and carburetor before

3- After engine cools down, remove all gasoline

from the fuel tank. Use a commercially available,

non-conductive vacuum siphon.

shutdown.

Drain fuel into approved container outdoors,

away from open flame. Be sure engine is cool.

Do not smoke.

4-FUEL STARVATION: Start and run the generator

until it stops from lack of fuel. This will dry out all

remaining fuel in tank, fuel lines and carburetor.

7-Remove spark plug and pour about one teaspoon

of engine oil through the spark plug hole, then pull

the recoil starter several times to distribute the oil for

lubricating the cylinder. Reattach the spark plug.

Pull recoil slowly until resistance is felt. This will

close the valves so moisture cannot enter engine

cylinder. Gently release recoil starter.

5-Allow the unit to cool entirely before cleaning

and storage.

6-Change oil with recommended grade oil.

Any damages or hazards caused by using

improper fuel, improperly stored fuel, and/

or improperly formulated stabilizers, are not

covered by manufacturer's warranty.

•

8-Keep the engine switch and fuel valve on “OFF”

position.

9-Cover the unit and store in a clean, dry place

out of direct sunlight. NEVER USE WATER TO

CLEAN GENERATOR.

NOTE:

We recommend always using a fuel stabilizer.

A FUEL STABLIZER will minimize the formula-

tion of fuel gum deposits during storage, the

fuel stabilizer can be added to the gasoline in

the fuel tank, or into the gasoline in a storage

container.

•

If it is not practical to empty the fuel tank and

the unit is to be stored for some time, use a

commercially available FUEL STABILIZER added

to the gasoline to increase the life of the gasoline.

Run the unit for 5-10 minutes, turn off the fuel

valve and allow to run until engine stops from

lack of fuel (FUEL STARVATION).

•

Do not store gasoline from one season to

another season.

•

TROUBLE SHOOTING

Page 23

Problem Cause Correction

Engine is running, but no

AC output is available.

1. Circuit breaker is open.

2. Fault in generator.

3. Poor connection or defective cord

set.

4. Connected device is bad.

1. Reset circuit breaker.

2. Contact authorized service facility.

3. Check and repair.

4. Connect another device that is in

good condition.

Engine runs good at

no-load but “bogs down”

when loads are connected.

1. Short circuit in a connected load.

2. Engine speed is too slow.

3. Generator is overloaded.

4. Shorted generator circuit.

1. Disconnect shorted electrical load.

2. Contact authorized service facility.

3. See Don't Overload Generator

4. Contact authorized service facility.

Engine will not start; starts

and runs rough or shuts

down when running.

1. Engine switch set to OFF (O)

position.

2. Fuel shutoff lever is in OFF (O)

position.

3. Low oil level.

4. Dirty air cleaner.

5. Out of fuel.

6. Stale fuel.

7. Spark plug wire not connected to

spark plug.

8. Bad spark plug.

9. Water in fuel.

10. Flooded.

11. Excessively rich fuel mixture.

12. Intake valve stuck open or closed.

13. Engine has lost compression.

1. Set engine switch to ON (l)

position.

2. Move fuel shutoff lever to ON (l)

position.

3. Fill crankcase to proper level or

place generator on level surface.

4. Clean or replace air cleaner.

5. Fill fuel tank.

6. Drain fuel tank and carburetor; fill

with fresh fuel.

7. Connect wire to spark plug.

8. Replace spark plug.

9. Drain gas tank and carburetor; fill

with fresh fuel.

10. Wait 5 minutes and re-crank engine.

11. Contact authorized service facility.

12. Contact authorized service facility.

13. Contact authorized service facility.

Engine lacks power.

1. Load is too high.

2. Dirty air filter.

1. Don't Overload Generator

2. Replace air filter.

Engine“hunts”or falters.

1. Carburetor is running too rich or too lean.

1. Contact authorized service facility.

14. Clogged or dirty fuel filter.

5. Clean or replace fuel filter.

14. Clean or replace fuel filter.

3. Clogged or dirty fuel filter.

4. Clogged spark arrester.

3. Clean or replace fuel filter.

4. Clean or replace spark arrester.

2. Clogged or dirty fuel filter. 2. Clean or replace fuel filter.

Engine shuts down when

running.

1. Out of fuel.

2. Dirty air cleaner.

3. Low oil level.

1. Fill fuel tank.

2. Clean or replace air cleaner.

3. Fill crankcase to proper level or place.

generator on level surface.

5. Clogged or dirty fuel filter.

English Customer Service: 1-844-FIRMAN1

Page 24

PARTS DIAGRAM AND PARTS LIST

P03611 Parts Diagram

English Customer Service: 1-844-FIRMAN1

Page 25

FIRMAN 208cc Engine Parts Diagram

English Customer Service: 1-844-FIRMAN1

Page 26

P03601 Parts List

336713630

336713501

336713502

336713503

336713504

336713505

336713506

336713507

336713508

336713509

336713510

336713511

336713512

336713513

336713514

336713515

336713516

336713517

336713518

336713519

336713520

336713631

336713522

336713523

336713524

336713525

336713526

336713527

336713528

336713529

336713530

336713531

336713532

336713533

336713534

336713535

336713536

336713537

336713538

336713539

336713540

336713632

336713542

336713543

336713544

336713545

336713546

336713547

336713548

336713549

336713550

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

Qty.

FIRMAN 208cc Engine

NO.

Part Number

Description

Qty.

NO.

Part Number Description

1

3

1

3

1

4

1

11

1

2

1

3

1

2

1

2

1

3

1

4

1

2

1

336713551

336713552

336713553

336713558

336713562

336713563

336713564

336713565

336713566

336713567

336713568

336713569

336713570

336713633

336713572

336713573

336713574

336713575

336713576

336713577

336713578

336713579

336713580

336713581

336713582

336713583

336713584

336713585

336713586

336713587

336713588

336713589

336413512

336413502

336413503

Fuel Valve

Guard, Muff.

Frame

Nut M8

Isolator A

Isolator B

Grommet

Screw M5×14

Control Box

Nut M3

Nut M4

Multi Meter

Control Panel

Engine Switch

Outlet Cover L5-30R

Outlet Cover TT-30R

Outlet Cover 5-20R

Fig. Bolt M5×16

Nut M5

Flat Washer (5)

Star Washer (5)

Grommet

Sleeve

Receptacle L5-30R

Receptacle TT-30R

Circuit Breaker Amp 20A

Circuit Breaker Amp 30A

Grommet

Receptacle 5-20R Duplex

Control Panel Assy.

Rotor And Stator Set

Spark Arrestor Kit

Screw&washer Assy M5×14

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

1

8

2

1

2

1

2

8

5

1

2

1

Screw&washer Assy M4×8

Screw&washer Assy M5×38

English Customer Service: 1-844-FIRMAN1

Rubber Cap 2

Rubber Cap1

Rotor Assy

Stator Assy

Stator Cover

Generator End Cover

Flange Bolt M5×12

Flange Bolt M8×252

Lock Washer Ø8

Flat Washer Ø8

Flange Bolt M6×179

Lock Washer Ø6

Flat Washer Ø6

Ground Wire

Flange Bolt M6×12

Star Washer Ø6

Nut M6

AVR

Flange Bolt M5×16

Bolt &washer Assemblies

Generator End Cover Cap

Ground Wire

Terminal Block

Bolt &washer Assemblies

Carbon Brush Holder

Carbon Brush Assembly

Air Cleaner Bracket

Flange Bolt M6×8

Muffler Fixed Plate B (big)

Flange Bolt M8×20

Muffler Gasket

Flat Washer Ø8

Nut M8

Muffler Assembly

Arrester, Spark

Holder, Spark Arrester

Formed Vapor Hose

Clamp Ø8×6

Fuel Tank Assy.

Grommet, Fuel Tank

Washer Tank Buffer

Flange Bolt M6×20

Fuel Gauge Assy.

Screw M5×10

Fuel Gauge Display

Fuel Filter, Wire Mesh

Fuel Cap

Hose, Fuel

Muffler Fixed Plate A (small)

Page 27

FIRMAN 208cc Engine Parts List

336723500

336723501

336723502

336723503

336723504

336723505

336723506

336723507

336723508

336723509

336723510

336723511

336723512

336723513

336723514

336723515

336723516

336723517

336723518

336723519

336723520

336723521

336723522

336723523

336723524

336723525

336723526

336723527

336723528

336723529

336723530

336723531

336723532

336723533

336723534

336723535

336723536

336723537

336723538

336723539

336723540

336723541

336723542

336723543

336723544

336723545

336723546

336723547

336723548

336723549

336723550

336723551

336723552

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

NO.

Part Number

Description

Qty.

1

2

1

8

1

2

1

2

6

1

2

1

3

1

7

4

2

1

2

1

2

1

2

1

2

1

2

1

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

NO.

Part Number

Description

Qty.

1

3

1

4

1

2

1

2

1

English Customer Service: 1-844-FIRMAN1

Crankcase Subassembly.

Locating Pins

Sensor, Engine Oil

Flg. Bolt M6×12

Camshaft Assy.

Bearing

Gear, Crankshaft

Woodruff Key

Crankshaft

Gear, Drive

Gasket, Crankcase

Oil Dipstick Assy

Cover, Crankcase

Seal, Oil

Flg. Bolt M8×32

Rod, Connecting

Clip, Piston Pin

Pin, Piston

Piston

Ring Set, Oil

Ring, The Second

Ring, The First

Flg. Bolt M6×8

Air Guide Lower

Flg. Bolt M6×15

Flg. Bolt M8×55

Nut, Valve Lock

Nut Valve Adjusting

Breather Tube

Rocker, Valve

Rotator, Valve

Retainer, Intake Valve

Retainer, Exhaust Valve

Spring, Valve

Oil Seal, Valve

Bolt, Valve Adjusting

Exhaust Valves Stud Bolt

Valve, Intake

Valve, Exhaust

Push Rod

Tappet, Valve

Washer, Drain Bolt

Bolt, Drain Plug

Locating Pins

Gasket, Cylinder Head

Stud, Intake

Gasket, Inlet

Plate, Carburetor Insulator

Gasket, Carburetor

Cover Subassembly, Cylinder Head

Gasket, Cylinder Head Cover

Plate Subassembly, Lifter Stopper

Head Subassembly, Cylinder

336723553

336723554

336723555

336723556

336723557

336723558

336723559

336723560

336723561

336723562

336723563

336723564

336723565

336723566

336723567

336723568

336723569

336723570

336723615

336723572

336723573

336723574

336723575

336723617

336723577

336723578

336423505

336723580

336723581

336723582

336723583

336723584

336723618

336723586

336723587

336723588

336723589

336723590

336723591

336723592

336723593

336723594

336723595

336723596

336723597

336723598

336713532

336423508

336423501

336423502

336423503

336423504

336423505

Page 28

SERVICE INFORMATION

CONTACT THE

FIRMAN

PRODUCT SERVICE

DEPARTMENT AT

1-844-347-6261

or at www.firmangenerators.com

to obtain warranty service

information or to order

replacement parts or

accessories.

HOW TO ORDER REPLACEMENT PARTS

1. Model No. ,Rev. Level and Serial No. and all

specifications shown on the Model No./Serial

No. plate.

2. Parts number or numbers as shown in the

Parts List section.

3. A brief description of the trouble with the

generator.

REGISTER YOUR PRODUCT

Register your Firman generator online

at www.firmangenerators.com

WARRANTY

FIRMAN Three (3) Year Limited Warranty

Do Not Return the Unit to the Place

of Purchase

Contact the FIRMAN Service Center and FIRMAN

will troubleshoot any issue via phone or e-mail.

If the problem is not corrected by this method,

FIRMAN will, at its option, authorize evaluation,

repair or replacement of the defective part or

component at a FIRMAN Service Center. FIRMAN

will provide you with a case number for warranty

service. Please keep it for future reference.

Repairs or replacements without prior authoriz

-ation, or at an unauthorized repair facility, will

not be covered by this warranty.

Normal Wear

Your product needs periodic parts and service

to perform well. This warranty does not cover

repair when normal use has exhausted the life

of a part or the equipment as a whole.

English Customer Service: 1-844-FIRMAN1

Page 29

Installation, Use and Maintenance

This warranty will not apply to parts and/or labor

if your product is deemed to have been misused,

neglected, involved in an accident, abused,

loaded beyond the generator's limits, modified,

installed improperly or connected incorrectly to

any electrical component.

Normal maintenance is not covered by this

warranty.

Other Exclusions

This warranty excludes:

– cosmetic defects such as paint, decals, etc.

– wear items

– accessory parts

– failures due to acts of God and other force

majeure events beyond the manufacturer’s

control

– problems caused by parts that are not original

FIRMAN parts

Contact Information

You may contact FIRMAN at:

Address

Firman Power Equipment Inc.

Attn: Customer Service

www.firmangenerators.com

8716 West Ludlow Dr. Suite #6

Peoria, AZ 85381

We are FIRMAN POWER - And we are here for you.

Customer Service Desk - 1-844-347-6261(1-844-FIRMAN1)

6am PST(9am EST) until 8pm EST(5pm PST)

Technical Service Desk - 1-844-347-6261(1-844-FIRMAN1)

6am PST(9am EST) until 8pm EST(5pm PST)

24/7 Tech Support - 1-844-347-6261(1-844-FIRMAN1)

English Customer Service: 1-844-FIRMAN1

Page 30

The manufacturer will not be liable to warrant failures of warranted parts caused by the use of a non-exempted add-on or modified

part.

CALIFORNIA AND FEDERAL EXHAUST AND EVAPORATIVE EMISSIONS CONTROL WARRANTY STATEMENT

GASOLINE ENGINES

YOUR WARRANTY RIGHTS AND OBLIGATIONS

OWNER'S WARRANTY RESPONSIBILITIES:

GENERAL EMISSIONS WARRANTY COVERAGE

FIRMAN POWER EQUIPMENT INC.

Emission Control System Warranty

The California Air Resources Board, US Environmental Protection Agency (“US EPA”) and FIRMAN POWER EQUIPMENT INC.(FIRMAN)

are pleased to explain the exhaust and evaporative emissions control systems warranty on your 2016-2017 or later Small Off-Road

Engine (“SORE”) and engine powered equipment as applicable. In California and the USA, SORE and engine powered equipment

must be designed, built and equipped to meet California as applicable. In California and the USA, SORE and engine powered

equipment must be designed, built and equipped to meet California and US EPA stringent anti-smog standards. FIRMAN

must warrant the emissions control systems on your SORE and engine powered equipment for the period listed below provided

there has been no abuse, neglect or improper maintenance of your SORE or engine powered equipment. Your exhaust emission

control systems may include parts such as carburetors, fuel-injection systems, the ignition system, and catalytic converters. Also

included may be an evaporative emission control system which may include fuel tanks, fuel lines, fuel caps, valves, canisters,

filters, vapor hoses, clamps, connectors, belts and other associated components. For engines less than or equal to 80 cc, only the

fuel tank is subject to the evaporative emission control warranty requirements of this section (California only).

As the SORE or engine powered equipment owner, you are responsible for the performance of the required maintenance listed

in your owner’s manual. FIRMAN recommends that you retain all receipts covering maintenance on your SORE or engine powered

equipment, but FIRMAN cannot deny warranty solely for the lack of receipts.

As the SORE or engine powered equipment owner, you should however be aware that FIRMAN may deny you warranty coverage

if your SORE or engine powered equipment or a part has failed due to abuse, neglect, improper maintenance or unapproved

modifications.

This emission control system is warranted for three years. The warranty period begins on the date the engine or equipment is delivered

to an ultimate purchaser. FIRMAN warrants to the ultimate purchaser and each subsequent purchaser that the engine is:

Designed, built, and equipped so as to conform with all applicable regulations adopted by the Air Resources Board and US EPA;

and Free from defects in materials and workmanship that cause the failure of a warranted part to be identical in all material

respects to the part as described in the engine manufacturers application for certification.

The warranty on emissions-related parts is as follows:

(1) Any warranted part that is not scheduled for replacement as required maintenance in the owner's manual supplied, is

warranted for the warranty period stated above. If any such part fails during the period of warranty coverage, the part will be

repaired or replaced by FIRMAN at no charge to the owner. Any such part repaired or replaced under the warranty will be

warranted for the remaining warranty period.

(2) Any warranted part that is scheduled only for regular inspection in the owner's manual supplied, is warranted for the warranty

period stated above. Any such part repaired or replaced under warranty will be warranted for the remaining warranty period.

(3) Any warranted part that is scheduled for replacement as required maintenance in the owner's manual supplied, is warranted

for the period of time prior to the first scheduled replacement point for that part. If the part fails prior to the first scheduled

replacement, the part will be repaired or replaced by FIRMAN at no charge to the owner. Any such part repaired or replaced

under warranty will be warranted for the remainder of the period prior to the first scheduled replacement point for the part.

(4) Repair or replacement of any warranted part under the warranty must be performed at no charge to the owner at a warranty

station.

(5) Notwithstanding the provisions of Subsection (4) above, warranty services or repairs must be provided by FIRMAN that are

franchised to service the subject engines.

(6) The owner must not be charged for diagnostic labor that leads to the determination that a warranted part is in fact defective,

provided that such diagnostic work is performed at a warranty station.

(7) FIRMAN is liable for damages to other engine components proximately caused by a failure under warranty of any warranted

part.

(8) Throughout the emissions warranty period defined in Subsection (b)(2), FIRMAN will maintain a supply of warranted parts

sufficient to meet the expected demand for such parts.

(9) Any replacement part may be used in the performance of any warranty maintenance or repairs and must be provided without

charge to the owner. Such use will not reduce the warranty obligations of the manufacturer.

(10) Add-on or modified parts that are not exempted by the Air Resources Board may not be used. The use of any non-exempted

add-on or modified parts by the ultimate purchaser will be grounds for disallowing a warranty claim.

English Customer Service: 1-844-FIRMAN1

You are responsible for presenting your SORE or engine powered equipment to a FIRMAN distribution or service center as soon

as a problem exists. The warranty repairs should be completed in a reasonable amount of time, not to exceed 30 days. If you have

a question regarding your warranty coverage, you should contact FIRMAN at 1-844-347-6261 or firmangenerators@sumec-na.com.

PARTS COVERED BY WARRANTY

Limitations

Page 31

Listed below are the parts (if equipped) covered by the Federal and California Emission Control Systems Warranty. Some parts

listed below may require scheduled maintenance and are warranted up to the first scheduled replacement point for that part.

This Emission Control Systems Warranty shall not cover any of the following:

(a) Consequential damages such as loss of time, inconvenience, loss of use of the engine or equipment, etc.

(b) Diagnosis and inspection fees that do not result in eligible warranty service being performed.

1. Ignition system including:

- Spark plug

- Ignition coil

2. Fuel metering system:

- Fuel tank

- Fuel cap

- Fuel line and related fittings/clamps

- Carburator assembly including internal parts and gaskets

3. Catalytic muffler assembly including:

- Exhaust manifold

- Catalytic converter

- Muffler gasket

-pulse valve

4. Air induction system including:

- Intake pipe/manifold

- Air cleaner

5. Crankcase breather assembly including:

- Breather connection tube

6. Fuel tank evaporative emission control system including:

- Purge valves

- Carbon canister

- Vapor hoses and fitting/clamps

English Customer Service: 1-844-FIRMAN1

FIRMAN POWER EQUIPMENT INC.

www.firmangenerators.com

firmangenerators@sumec-na.com

P/N:336745460 Rev 0 1

Firman Power Equipment Inc.

Peoria, AZ 85381

www.firmangenerators.com

8716 West Ludlow Dr. Suite #6

MANUAL PARA EL PROPIETARIO

Lea detenidamente todas las instrucciones y precauciones

de seguridad antes de operar con el equipo.

Asegúrese de que el motor está parado y nivelado antes de

realizar ningún mantenimiento o servicio.

IMPORTANTE:

Guarde la información del producto como referencia de consulta al realizar

pedidos de piezas u obener la cobertura de la garantía.

Número de serie:

Fecha de compra:

DEL GENERADOR PORTÁTIL

NO lO DEVUELVA A

LA TIENDA!

LLÁMENOS PRIMERO!

TELÉFONO DE ATENCIÓN AL CLIENTE

1-844-347-6261

PARA CONSULTAS O INFORMACIÓN

DEL SERVICIO

MODELO Nº

Nivel rev:00

P/N:336745460 Rev:01

P 0 3 6 1 1

Índice de Contenido

Introducción . . . . . . . . . . . . . . . . . .. . . . . . . . .1

Precauciones De Seguridad . . . . . . . . . . . . .2

Desempaquetar El Generador. . . . . . . . . . . .6

Piezas Incluídas. . . . . . . . . . . . . . . . . . . . . .6

Retirar Los Soportes Para El Envío. . . . . . .7

Controles Y Características. . . . . . . . . .. . . . 8

Generador. . . . . . . . . . . . . .. . . . . . . . . . . . . .8

Panel De Control. . . . . . . . .. . . . . . . . . . . . .9

Especificaciones. . . . . . . .. . . . . . . . . . . . . . . 10

Añdir Aceite Al Motor . . . . . . .. . . . . . . . . . .11

Apagado Por Bajo Nivel De Aceite . . . . . .11

Añadir Combustible . . . . . . . . . . . . . . . . . .12

Funcionamiento A Gran Altitud . . . . . . . . .12

Toma de Tierra. . . . . . . . . . . . . . . . .. . . . . .13

Edificio. . . . . . . . . . . . . . . . . . . . .. . .. . . . . .13

Funcionamiento . . . . . . . . . . . . . . . . . . .. . . . 14

Ubicación del Generador . . . . . . . . . . . . . 14

Protección Contra Sobrecargas . . . . . . .14

Poner En Marcha El Generador... . . . . . . 15

Conexión de Cargas Eléctricas. . . . . .. . 16

Parada del Motor . . . . . . . . . . . . . . . . . . . . 16

Desconexión Por Nivel de Aceite Bajo . . 17

No Sobrecargue El Generador . . . . . . . . 17

Solucion de Problemas . . . . . . . . . . . . . . . . . .23

Diagrama de Las Piezas Y Lista de Piezas . 24

Diagrama de Las Piezas(Generador) . . . . 24

Diagrama de Las Piezas(Motor) . . . . . . . . 25

Lista de Piezas . . . . . . . . . . . . . . . . . . .. . . . 26

Información de Servicio. . . . . . . . . . . . . . . . . 28

Garantía. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Inspeccionar El Silenciador Y El

Mantenimiento Y Almacenamiento. . . . . .. 18

Programa de Mantenimiento . . . . . . . .. . 18

Mantenimiento del Motor . . . . . . . . . . . . . 19

Cambiar El Aceite Del Motor. . . . . . . . . . 19

Mantenimiento del Filtro De Aire. . . . . . .19

Mantenimiento de La Bujía. . . . . . . . . . . 20

Limpieza del Filtro de Carburante . . .. . 20

. . . . . . . . . . . . . . . . . . . . . . 20

Mantenimiento del Generador . . . . . . . . . 21

Servicio Y Almacenamiento . . . . . . . . . . . 22

Apagachispas

Sistema Electrico De Conexion a un

Spanish Servicio al Cliente: 1-844-FIRMAN1

Muchas gracias por comprar el generador FIRMAN.

Este manual incluye el funcionamiento y el mantenimiento de los generadores FIRMAN. Toda información

incluída en esta publicación está basada en la información de producción más actualizada disponible en

el momento de la aprobación para impresión. El fabricante se reserva el derecho a modificar, alterar o, de

otro modo, mejorar el generador y esta documentación en cualquier momento sin ningún cambio previo.

01

Este manual contiene información de seguridad para que usted tome conciencia de los peligros

y riesgos asociados a los productos electrógenos y para saber cómo puede evitarlos. Este

generador está diseñado y previsto solo para suministrar energía eléctrica para operar con

iluminación, aparatos, herramientas y cargas de motor compatibles, y no está previsto para

ningún otro propósito. Es importante que usted lea y entienda completamente estas instrucciones

Información de Seguridad Importante

El fabricante no puede anticipar con posibilidad todas las circunstancias posibles que puedan

implicar un peligro. Es decir, las advertencias en este manual y las etiquetas y pegatinas adheridas

en la unidad no incluyen todas las posibilidades. Si usted sigue un procedimiento, un método de

trabajo o una técnica de funcionamiento que el fabricante no recomienda específicamente,

deberá confiar usted mismo de que ello es seguro para usted y para otros. Usted también debe

asegurarse de que el método de trabajo y proceso o técnica de funcionamiento que elija no le

aporta peligrosidad al generador.

INFORMACIÓN DE SEGURIDAD

PELIGRO ADVERTENCIA PRECAUCIÓN

PELIGRO indica una

situación potencialmente

peligrosa que, si no se evita,

RESULTARÁ en muerte o

lesión grave.

ADVERTENCIA indica una

situación potencialmente

peligrosa que, si no se evita,

podría resultar en muerte o

lesión grave.

PRECAUCIÓN indica una

situación potencialmente

peligrosa que, si no se evita,

podría resultar en una lesión

humana menor o moderada,

o en daños en la propiedad.

Gases tóxicos

Peligro de incendio

Superfície caliente.

No tocar la superficie.

Retroceso

Riesgo de descarga eléctrica

Peligro de explosión

Peligro de entrelazamiento

entre las piezas en rotación

Manual del Operario

Guarde estas instrucciones originales para consultas futuras.

antes de intentar empezar a operar con este equipo.

INTRODUCCIÓN

Spanish Servicio al Cliente: 1-844-FIRMAN1

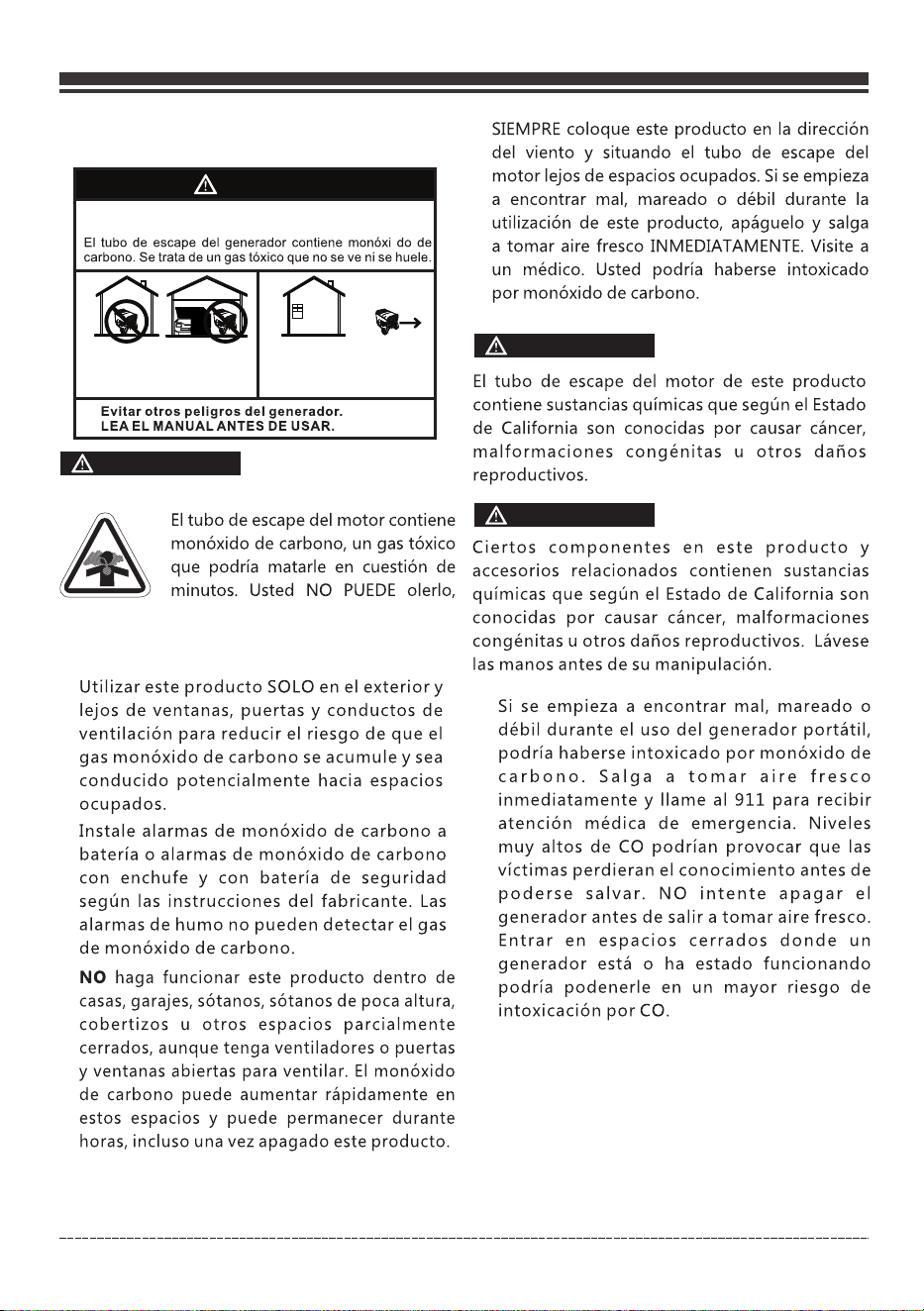

SAFETY PRECAUTIONS

ADVERTENCIA

PELIGRO DE GAS TÓXICO

•

PELIGRO

Utilizar un generador en el interior PUEDE MATARLE

EN CUESTIÓN DE MINUTOS.

NUNCA lo use en el interior

de una casa o de un garaje,

INCLUSO SI las puertas o las

ventanas están abiertas.

Utilizar solo EN EL EXTERIOR

y lejos de ventanas, puertas y

conductos de ventilación.

verlo ni notarlo al gusto. Incluso si usted no huele

el gas del tubo de escape, podría seguir estando

expuesto al gas del monóxido de carbono.

ADVERTENCIA

02

Spanish Servicio al Cliente: 1-844-FIRMAN1

USO CORRECTO

Ubicación ejemplar para reducir los riesgos de intoxicación por monóxido de carbono

•

lSOLO usarse en el exterior y en la dirección del viento, lejos de ventanas, puertas y conductos

de ventilación.

•

Direccionar el tubo de escape lejos de espacios ocupados.

USO INCORRECTO

No utilizar en ninguno de los lugares siguientes:

Cerca de una puerta, ventana o conducto de ventilación

Garaje

Sótano

Sótano de poca altura

Espacio habitado

Ático

Pasillo de acceso

Porche

Vestíbulo.

Ático

Espacio habitado

Sótano o sótano

de poca altura

Pasillo de

Acceso

Porche

Vestíbulo

Garaje

03

Spanish Servicio al Cliente: 1-844-FIRMAN1

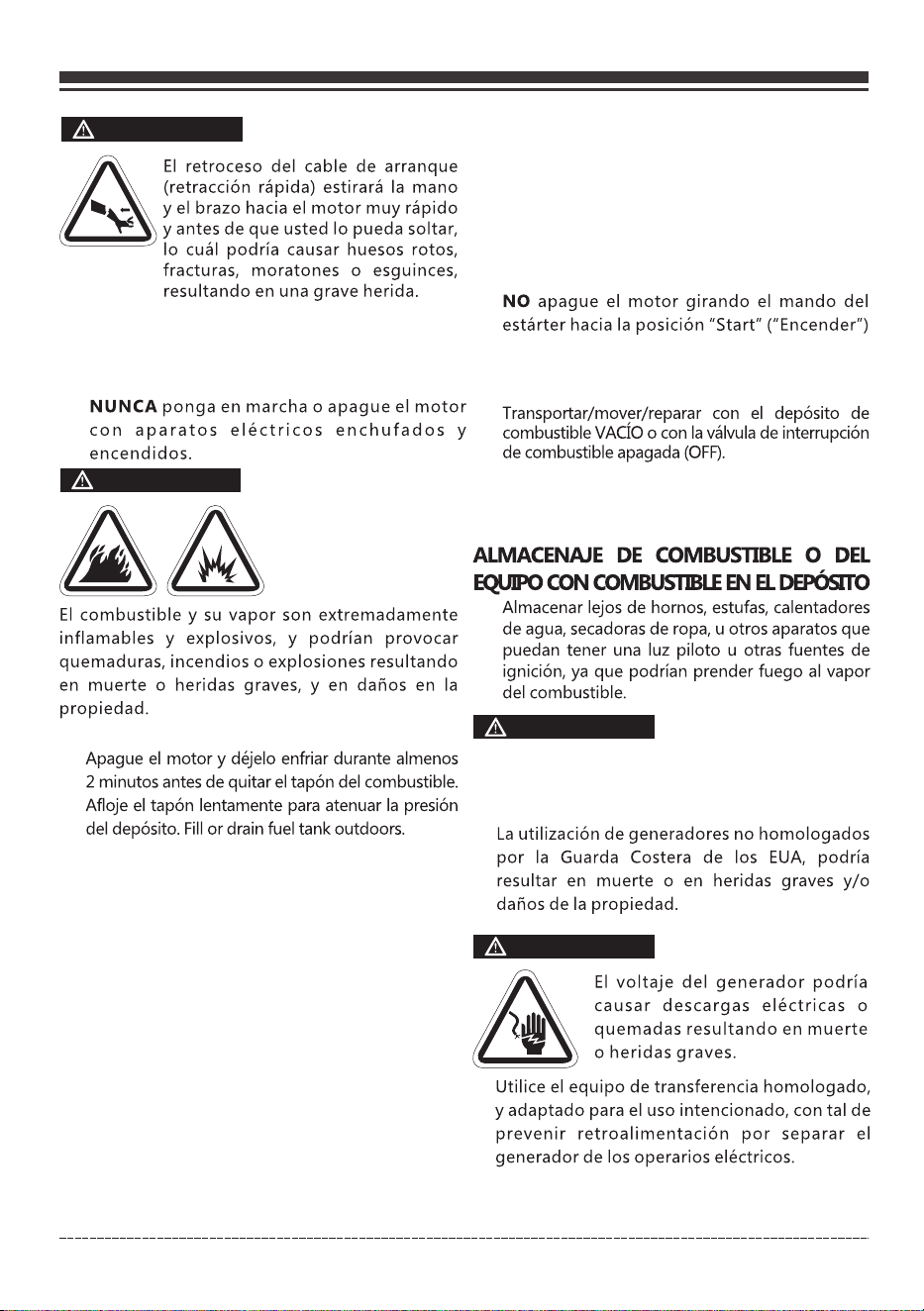

PONER EL EQUIPO EN FUNCIONAMIENTO

NO ponga en funcionamiento este producto

dentro de un edificio, garaje abierto, porche,

equipamiento móvil, aplicaciones marinas o

recintos cerrados.

•

NO incline el motor o el equipo hacia un ángulo

que pueda hacer verter combustible.

•

TRANSPORTAR, MOVER O REPARAR

EL EQUIPO

•

NO incline el motor o el equipo hacia un ángulo

que podría hacer verter combustible.

Desconecte el cable de la bujía.

•

Este generador no cumple con el Reglamento

de la Guarda Costera de los EUA 33CFR-183, y

no debería utilizarse en aplicaciones marinas.

•

lCuando vaya a poner en marcha el motor,

estire el cable poco a poco hasta que note

resitencia, y entonces estire rápidamente

para evitar el retroceso.

•

AÑADIR O VACIAR COMBUSTIBLE

•

NO llene demasiado el depósito. Deje espacio

para la expansión del combustible.

Si se vierte combustible espere hasta que se

evapore antes de poner el motor en marcha.

•

Mantenga el combustible lejos de chispas,

llamas abiertas, luces piloto, calor y otras

fuentes de ignición.

Revise frecuentemente las líneas, el depósito,

el tapón y el equipamiento del combustible y

compruebe que no haya grietas o escapes.

Reemplázelo si es necesario.

NO encienda un cigarrillo ni fume.

•

PONER EN MARCHA EL EQUIPO

Asegúrese de que la bujía, el silenciador, el tapón

del combustible y el limpiador de aire están en su sitio.

•

NO gire el motor con la bujía quitada.

•

ADVERTENCIA

Rellene o vacíe el depósito de combustible

en un lugar exterior.

ADVERTENCIA

04

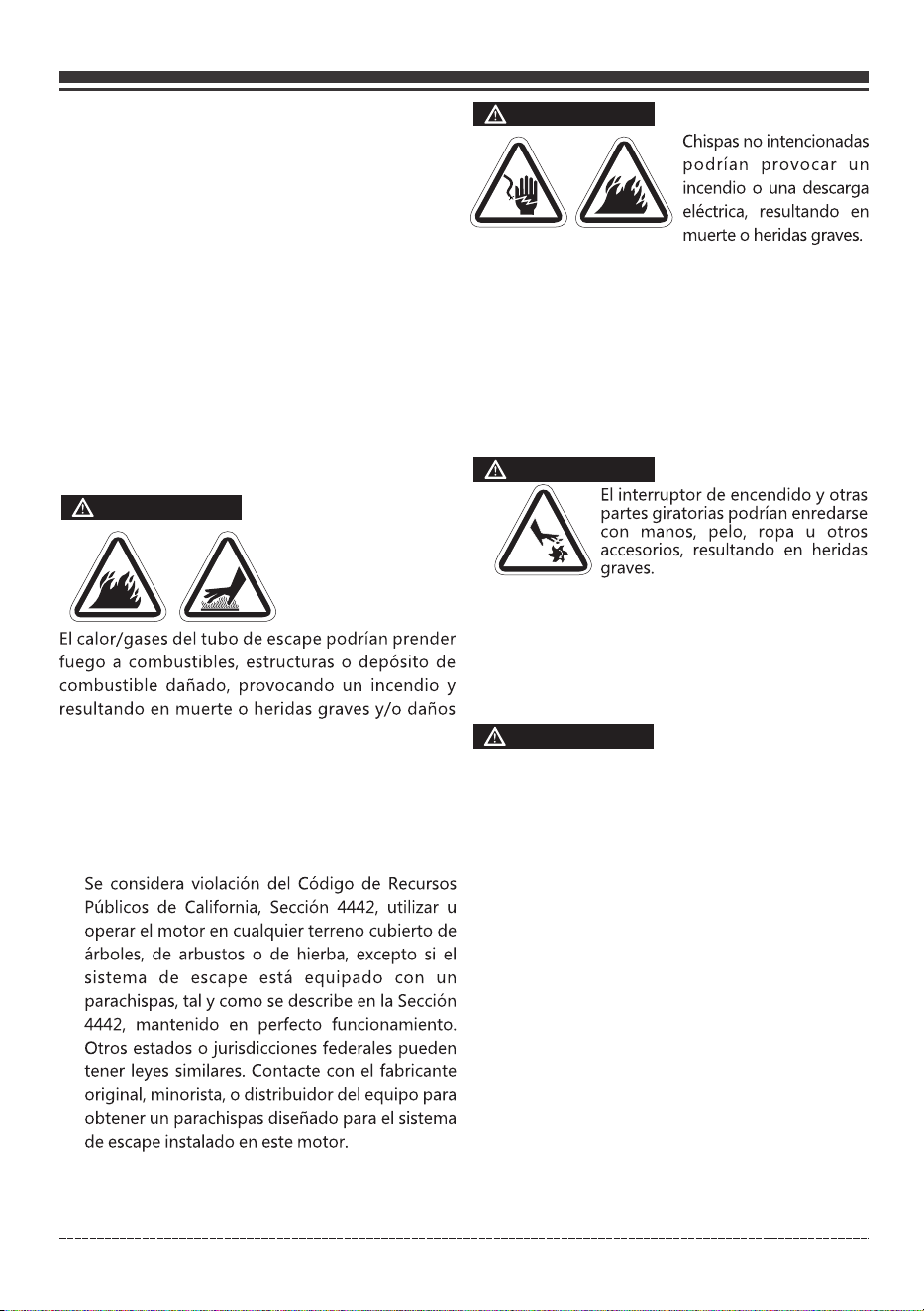

Spanish Servicio al Cliente: 1-844-FIRMAN1

AJUSTAR O HACER REPARACIONES A SU

GENERADOR

Desconecte el cable de la bujía de la bujía y

coloque el cable donde no pueda haber

contacto con la bujía.

•

HACER PRUEBAS PARA LAS CHISPAS DEL MOTOR

Utilice un tester para bujías apto

•

NO revise si hay chispas cuando la bujía esté

retirada.

•

NUNCA haga funcionar el generador sin

cubierta o sin tapas protectoras.

NO lleve ropa holgada, joyas o nada que pueda

atascarse en el interruptor de encendido o en

otras partes giratorias.

Átese los cabellos largos y quítese las joyas.

•

Velocidades de funcionamiento excesivamente altas

podrían resultar en heridas menores. Velocidades de

funcionamiento excesivamente bajas obligan a una

carga pesada.

NO altere el muelle gobernador, los enlaces u otras

partes para incrementar la velocidad del motor. El

generador suministra una frecuencia y voltajes

correctamente evaluados cuando funcionan a una

velocidad gobernada.

•

NO exceda la capacidad de amperaje y

potencia eléctrica del generador.

NOTA:

•

PRECAUCIÓN

Exceder la capacidad de potencia eléctrica/amperaje

de los generadores podría dañar el generador y/o los

dispositivos eléctricos conectados a él.

Conecte las cargas eléctricas en la posición de

apagado (OFF), y luego enciéndalo (ON) para

ponerlo en funcionamiento.

•

NO utilizar el generador con cuerdas eléctricas que

estén gastadas, peladas o dañadas de algún modo.

NO hacer funcionar el generador bajo la lluvia o con

un clima húmedo.

NO manipular el generador o cables eléctricos si se

está encima del agua, con los pies descalzos o con

las manos o los pies mojados.

NO permitir a personal no calificado o niños que

operen o sirvan el generador.

•

NO tocar las partes calientes y EVITAR los

gases calientes del tubo de escape.

Dejar que el equipo se enfríe antes de tocarlo.

•

Cuando utilice el generador como energía de

reserva, notifique a la empresa eléctrica.

No usar un interruptor de circuito con falla a

tierra (GFCI de las siglas en inglés) en ningun

área húmeda o altamente conductora, como

entablados de metal u obras de acero.

NO tocar cables o receptáculos pelados.

•

ADVERTENCIA

El contacto con el área del silenciador podría

encenderse y resultar en daños graves.

en la propiedad.

El recambio de las piezas debe ser el mismo y

estar instalado en la misma posición que las

piezas originales.

ADVERTENCIA

NO modique el generador de ninguna manera.

Encienda el generador y deje que el motor se

estabilice antes de conectar las cargas eléctricas.

Apague (OFF) las cargas eléctricas y desconéctelas

del generador antes de interrumpir el generador.

05

Spanish Servicio al Cliente: 1-844-FIRMAN1

•

Utilice el generador solo para usos intencionados.

Si usted tiene dudas sobre el uso intencionado,

pregunte al distribuidor o al centro de servicios

locales.

Haga funcionar el generador solo en superfícies

niveladas.

NO exponga el generador a excesiva humedad,

polvo, suciedad o vapores corrosivos.

NO inserte objetos por las ranuras de refrigeración.

Si los dispositivos conectados se calientan,

apáguelos y desconéctelos del generador.

Apague el generador si:

- la potencia de salida eléctrica se ha perdido;

- el equipo suelta chispas, humo o emite llamas;

- la unidad vibra excesivamente.

•

Usos para soporte médico y vital.

En caso de emergencia, llame inmediatamente

al 911.

NUNCA use este producto para aparatos de

potencia para soporte vital o electrodomésticos

de soporte vital.

NUNCA use este producto para aparatos médicos

de potencia o electrodomésticos médicos.

Informe a su proveedor eléctrico inmediatamente

si usted o alguien en su hogar depende de un

equipo eléctrico para vivir.

Informe a su proveedor eléctrico inmediatamente

si una pérdida de potencia provocaría que usted

o alguien en su hogar experimentase una

emergencia médica.

•

NOTA:

Un trato inapropiado del generador podría

dañarlo y acortarle la vida.

DESEMPAQUETAR EL GENERADOR

•

Piezas incluídas

Su generador de potencia de gasolina se envía

con las siguientes piezas:

ADVERTENCIA

06

Spanish Servicio al Cliente: 1-844-FIRMAN1

1. Aceite . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . .1

2. Embudo del aceite . . . . . . . . . . . . . . . . . . . . . . . 1

3. Llave inglesa para la bujía. . . . . . . . . . . . . . . . .1

4. Llave en dos (10mm & 12mm). . . . . . . . . . . . . 2

5. Manual. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

6. Guia de referencia rapida . . . . . . . . . . . . . . . . 1

2

1

Quick

Reference

Guide

3

Manual

6

5

4

RETIRAR LOS SOPORTES PARA EL ENVÍO

Antes de que pueda poner en marcha su nuevo

generador, siga estas sencillas instrucciones:

Los siguientes artículos deben ser retirados

antes de poner en marcha su nuevo generador.

Para proteger su generador, estos artículos han

sido añadidos para garantizar una entrega segura

del mismo.

PRECAUCIÓN

Consulte las siguientes instrucciones y las fotos

de las instrucciones del encendido, para retirar

los soportes (rojos) del motor adjuntos debajo

del motor.

2. Quite los tornillos y las tuercas que se indican

de los soportes rojos del motor. Puede utilizar

las llaves correspondientes proporcionadas.

3. Puede deshacerse de los suportes, ya que no los

va a necesitar más para un funcionamiento normal

de su generador.

Soportes del Motors

(Color rojo)

Quite Estos 4 Tuercas y

Tornillos Como se Indica

Llaves Proporcionadas

07

Spanish Servicio al Cliente: 1-844-FIRMAN1

CONTROLES Y CARACTERÍSTICAS

Generador

1-Medidor de combustible

2-Depósito de combustible con

capacidad para 5.0galones

3-Tapón del combustible

4-Palanca del obturador

5-Válvula de combustible

6-Filtro de aire

7-Motor FIRMAN OHV 208cc

8-Interruptor de encendido de

retroceso

9 - Abrebotellas

10 - Tapón del depósito de aceite

11 - Cubierta de salida

12 - Panel de control

08

Spanish Servicio al Cliente: 1-844-FIRMAN1

Este modelo embarca desde la fábrica sin kit de ruedas. Para conseguir kit de ruedas y otros

accesionarios, vísite a nuestra web www.firmangenerators.com o lláma a servicio de cliente

1-844-347-6261 por favor.

*Estamos siempre trabajando para mejorar nuestros productos. Por lo tanto, los productos

puede diferir ligeramente de la ímagen en esta página.

NOTA:

1

2

①

②

③

④

⑤

⑥

⑦

⑧

⑨

⑩

⑪

®

⑨

Control Panel

1

2

5

7

120V, 30A Cierre de Giro (NEMA L5-30R)

6

120V, 30ARV (NEMA TT-30R)

La potencia total recogida desde todos los receptáculos no debe ser superior a la potencia de la

placa de identificación.

NOTA:

8

Cubierta de salida – Proteja los receptáculos

del polvo y de los escombros.

indicada en la placa identificativa.

09

Spanish Servicio al Cliente: 1-844-FIRMAN1

1

2

3

4

5

6

7

8

A - Pantalla digital

B - Indicador de tensión de CA

C - Indicador de frecuencia

D - Indicador horario

E - Alerta de lubricante bajo

F - Botón de selección

3

4

la carga.

Interruptor del Motor – Voltee el interruptor

hacia la posición “ON”(l) y estire el interruptor

de encendido de retroceso para encender el

generador. Voltee hacia la posición “OFF”(O)

para apagar el generador.

Dúplex 120V, 20A - (NEMA 5-20R) 20 Amps

de corriente podrían recibirse en el receptáculo.

Sin embargo, la potencia total debería mantenerse

según la que se indica en la placa de identificación.

SPECIFICATIONS

120V

P03611

3650

AVR

Fase única

1

Cilindro único, 4-tiempos OHV Enfriamiento por Aire

208cc

Tipo de Encendido sin Ruptor, Flywheel Magneto

Gasolina Automotora sin Plomo

5.0 Gallon

20.3 onzas (0.6L)

Contar en el sentido de las agujas del reloj

(frente a la Toma de Fuerza)

Flotador

Tipo Poliuretano

Yes

4550

FIRMAN

60Hz

Ver Sección “Añadir Aceite al Motor”

MENSAJE IMPORTANTE SOBRE LA TEMPERATURA:

Su Equipo de Potencia Firman está diseñado y catalogado para operaciones continuadas a una

temperatura ambiente hasta los 40ºC (104ºF). Cuando sea necesario, su producto podría operar

a temperaturas entre los -15ºC (5ºF) y los 50ºC (122ºF) por períodos cortos. Si el producto se

expone a temperaturas fuera de este alcance durante el almacenamiento, se debería volver a su

alcance de temperatura antes de ponerlo en funcionamiento. En cualquier situación, el producto

debe hacerse funcionar siempre en el exterior, en un área bien ventilada y lejos de puertas,

ventanas y otros conductos de ventilación.

Cuando se hace funcionar con temperaturas superiores a los 77ºF (25ºC) podría haber una

disminución de la potencia.

El vatiaje y la corriente máximas están sujetos a y limitados por factores tales como el combustible,

contenido de BTU, temperatura ambiente, altitud, condiciones del motor, etc. La potencia máxima

disminuye alrededor de un 3,5% por cada 1000 pies sobre el nivel del mar; y también disminuirá

alrededor de un 1% por cada 10ºF (6ºC) sobre 60ºF (16º) de temperatura ambiente.

•

TORCH F6RTC/NGK BPR6ES/CHAMPION RN9YC

Modelo

Vatios de encendido

Vatios en funcionamiento

Voltaje de CA catalogado

Frecuencia catalogada

Fase

Regulador de voltaje

Factor de potencia

Tipo de alternador

Motor

Tipo de motor

Cilindrada

Apagado por nivel de aceite bajo

Sistema de encendido

Sistema de arranque

Fuel Combustible

Capacidad del depósito para combustible

Capacidad del Aceite lubricante

Tipo de carburador

Filtro de aire

Rotación de eje PTO (Toma de Fuerza)

Tipo de aceite

Bujía

Con Cepillo

Por Retroceso

10

Spanish Servicio al Cliente: 1-844-FIRMAN1

AÑDIR ACEITE AL MOTOR

1. Ponga el generador en una superfície llana y

nivelada.

2.Limpie el área alrededor del llenado de aceite

y retire el tapón/varilla de nivel de color amarillo

de llenado de aceite.

3. Pásele un trapo a la varilla de nivel.

NOTE:

NOTA:

Límite Superior (H)

Tapón de Drenaje

Límite Inferior (L)

5. Vuelva a poner el tapón/varilla de nivel y

asegúrelo completamente.

Apagado por Bajo Nivel de Aceite

Grados Centígradosº (exterior)

Completamente Sintético 5W-30

Grados Fahrenheitº (Exterior)

5W-30 10W-40

10W-30

PRECAUCIÓN

Tapón/Varilla de nivel

de llenado de aceite

6. El nivel de aceite debería ser revisado antes de

cada uso o almenos cada 8 horas de funcionamiento.

Realice un buen mantenimiento del nivel de aceite.

PRECAUCIÓN

11

Spanish Servicio al Cliente: 1-844-FIRMAN1

H

L

AÑADIR COMBUSTIBLE

El combustible debe cumplir con los siguientes

requisitos:

•

Gasolina limpia, nueva, y sin plomo.

Utilice gasolina SIN PLOMO regular con el

motor del generador con un mínimo de 87

octanos /87 AKI (91 RON). Para un uso a gran

altitud, lea “Funcionamiento a gran altitud”.

No use gasolina con más de un 10% de alcohol

como E85 o etanol.

•

Evitar daños al generador.

NO usar gasolina no aprobada, como la E85.

NO mezclar aceite en la gasolina.

NO modificar el motor para que funcione con

combustibles alternados.

•

AÑADIR COMBUSTIBLE

•

1. Límpie el área alrededor del tapón de llenado

de combustible, retire el tapón.

NOTA:

ADVERTENCIA

2. Añada lentamente combustible sin plomo al

depósito de combustible. Tenga cuidado de no

llenar por encima del indicador de nivel de color

rojo. Ésto le permite adecuar el espacio para la

expansión del combustible.

12

Spanish Servicio al Cliente: 1-844-FIRMAN1

PRECAUCIÓN

Añada lentamente gasolina sin plomo al

depósito de combustible.

No llene demasiado el depósito.

No llene el depósito por encima de la parte

superior de la pantalla del combustible. Esto

se expandirá cuando haga mucho calor y

previene que se desborde.

•

Línea de llenado

IMPORTANTE: Es importante evitar que se formen

depósitos de goma en las partes del sistema de

combustible tales como el carburador, la manguera

de combustible o el tanque durante el almacenamiento.

Los combustibles mezclados con alcohol (llamados

gasohol, etanol o metanol) pueden atraer la humedad,

lo que lleva a la separación y la formación de ácidos

durante el almacenamiento. El gas ácido puede dañar

el sistema de combustible de un motor mientras se

almacena. Para evitar problemas en el motor, el sistema

de combustible debe vaciarse antes de almacenar 30

días o más. Consulte la sección "Almacenamiento a

largo plazo". Nunca utilice productos limpiadores del

motor o del carburador en el tanque de combustible,

ya que pueden producirse daños permanentes.

Operation at High Altitude

A altitudes de más de 5000 pies (1524 metros),

es aceptable gasolina de 85 octanos mínimo /

85 AKI (89 RON).

13

Spanish Servicio al Cliente: 1-844-FIRMAN1

Reactor principal de Altitud 1

208cc

335717002

335717003

Altitud

3000-6000Pies

6000-8000Pies

OPEN

Toma de Tierra

HAY UN CONDUCTOR PREMANENTE ENTRE EL

GENERADOR (BOBINA DEL ESTÁTOR) Y EL MARCO.

Conectar al Sistema Electrico del Edificio

•

Reactor principal de Altitud 2

ADVERTENCIA

combustible.

ADVERTENCIA

Cuando utilice el generador como energía de

reserva, notifíquelo a la empresa eléctrica.

No usar un interruptor de circuito con falla a

tierra (GFCI de las siglas en inglés) en ningun

área húmeda o altamente conductora, como

entablados de metal u obras de acero.

NO tocar cables o receptáculos pelados.

NO usar el generador con cables eléctricos

que estén gastados, desgastados, pelados o

dañados de algún modo.

NO hacer funcionar el generador bajo la lluvia

o con mucha humedad.

NO manipular el generador o los cables

eléctricos si está de pie encima del agua, con

los pies descalzos o cuando las manos o los

pies estén mojados.

combustible en el aire.

de carburador de gran altitud.

FUNCIONAMIENTO

Ubicación del Generador

Asegúrese de repasar todas las advertencias para

prevenir riesgo de incendio.

Mantenga el área alejada de materiales inflamables

u otros materiales peligrosos.

Escoja un lugar seco, bien ventilado y protegido

de la intemperie.

Mantenga el tubo de escape alejado de objetos

extraños.

Mantenga el generador lejos de llamas abiertas.

Mantenga el generador encima de una superficie

estable y nivelada.

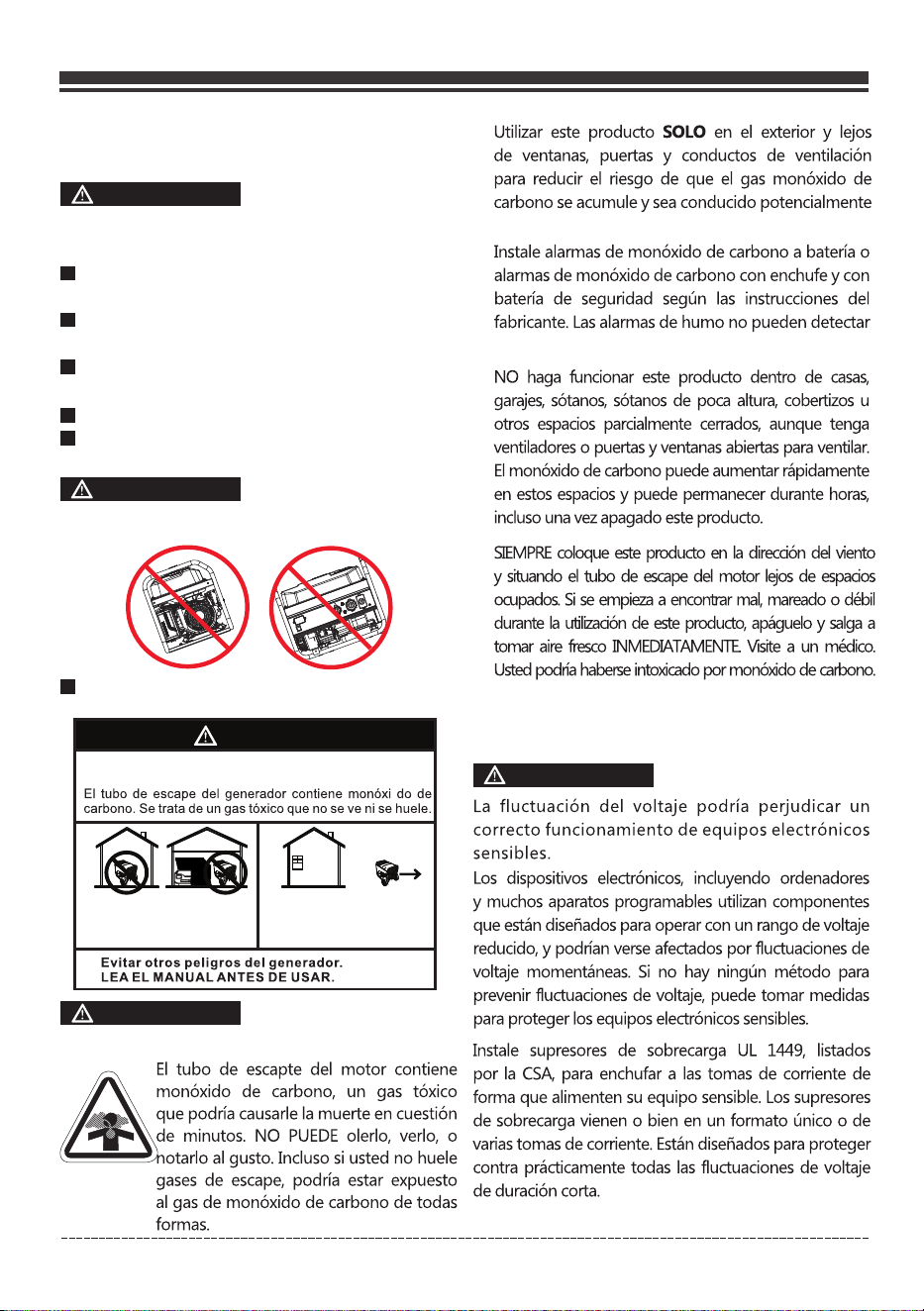

Protección contra Sobrecargas

PELIGRO POR GAS TÓXICO

•

No bloquee el conducto de ventilación del

generador con papel u otro material.

Inclinarlo podría causar derramamiento de

combustible.

ADVERTENCIA

PRECAUCIÓN

PELIGRO

Utilizar un generador en el interior PUEDE MATARLE

EN CUESTIÓN DE MINUTOS.

NUNCA lo use en el interior

de una casa o de un garaje,

INCLUSO SI las puertas o las

ventanas están abiertas.

Utilizar solo EN EL EXTERIOR

y lejos de ventanas, puertas y

conductos de ventilación.

ADVERTENCIA

hacia espacios ocupados.

el gas de monóxido de carbono.

PRECAUCIÓN

14

Spanish Servicio al Cliente: 1-844-FIRMAN1

Starting the Generator

1. Antes de arrancar el generador, compruebe

que no haya partes sueltas, que falten o algún

tipo de daño ocasionado durante el envío.

2. Compruebe el nivel de aceite y carburante.

6. Mueva la palanca del estrangulador hacia la

posición “START”.

5. Gire el interruptor del motor hacia la posición “ON(l)”.

9. Deje que el generador funcione sin carga durante

cinco minutos en cada arranque inicial para que el

generador es estabilice.

4. Ponga la válvula del carburante en posición “ON(l)”.

7. Tire lentamente de la cuerda de arranque hasta

que note resistencia, luego tira rápidamente.

ADVERTENCIA

NOTA:

15

Spanish Servicio al Cliente: 1-844-FIRMAN1

Mantenga la palanca del estrangulador en posición

“START” por sólo un tirón del arrancador de retroceso.

Tras el primer tirón, mueva la palanca del estrangulador

a la posición “RUN” para los 3 tirones siguientes del

arrancador de retroceso. Estrangularlo demasiado

lleva a un ensuciamiento de la bujía/inundación del

motor debido a la falta de entrada de aire. Eso hará

que no arranque el motor.

Conexión de Cargas Eléctricas

1.Deje que el motor se estabilice y se caliente

durante unos minutos tras el arrancado.

2.Asegúrese de que el cortacircuitos en el panel

de control está en posición “on”.

3.

Parada del Motor

Deje que el generador funcione sin carga unos

minutos para estabilizar las temperaturas internas

del motor y el generador.

Si se utiliza una cubierta, no la intale hasta que la

unidad se haya enfriado.

2. Mueva la válvula de carburamte hacia la posición “OFF( )”.O

3. Pulse el interruptor del motor a la posición “OFF( )”.O

Deje que funcione el motor hasta que la falta

de combustible lo pare. Este proceso a menudo

lleva unos minutos.

PRECAUCIÓN

Enchufe y encienda las cargas eléctricas deseadas

de 120 y 240 voltios AC, fase única, 60Hz.

NOTA:

eléctricos enchufados o conectados.

ADVERTENCIA

16

Spanish Servicio al Cliente: 1-844-FIRMAN1

No Sobrecargue el Generador

NO pare el motor poniendo el control del

estrangulador en posición “START”

Desconexión por Nivel de Aceite Bajo

Si el nivel de aceite está entre la marca de LOW y

HIGH en la varilla medidora:

1.NO intente arrancar el motor.

2.Contacte con un Servicio Distribuidor autorizado

de FIRMAN.

3.NO utilice el motor hasta que el nivel de aceite

sea correcto.

Si el nivel de aceite está por debajo de la marca

LOW en la varilla medidora:

1.Añada aceite hasta llegar al nivel de la marca

HIGH.

2.Reinicie el motor y si el motor se para de nuevo

puede que aún exista una condición de aceite bajo.

NO intente arrancar el motor de nuevo.

3.Contacte con un servicio de Distribución

autorizado FIRMAN.

4.NO utilice el motor hasta que el nivel de aceite

sea correcto.

Para prolongar la vida de su generador y los

dispositivos conectados, siga estos pasos para

añadir carga eléctrica:

NOTA:

1. Arranque el generador sin cargas eléctricas

conectadas.

2. Permita que el motor funcione durante unos

minutos para que se estabilice.

3. Enchufe y encienda el primer dispositivo. Es

mejor conectar primero el dispositivo con la

mayor carga.

4. Permita que se estabilice el motor.

5. Enchufe y encienda el siguiente dispositivo.

6. Permita que el motor se estabilice.

7. Repita los pasos 5-6 para cada dispositivo

adicional.

17

Spanish Servicio al Cliente: 1-844-FIRMAN1

MANTENIMIENTO Y ALMACENAMIENTO

PROGRAMA DE MANTENIMIENTO

ITEM OBSERVACIONES

A diario (Antes

de usar)

Primeras

25 horas

Cada

50 horas

Cada 100

horas (o

anualmente)

Accesorios

/Cierres

Bujía

Aceite del

motor

Filtro de aire

Filtro de

Carburante

Línea de

combustible

Sistema de

escape

Carburador

Sistema de

arrancado

Comprobar el estado. Ajustar la

separación y limpiar. Cambiar si

es necesario.

Comprobar el nivel de aceite.

Limpiar, reemplazar si es necesario.

Limpiar el filtro de carburante y el

colador del depósito de combustible.

Comprobar que no haya fugas.

Volver a ajustar o reemplazar la

junta si es necesario.

Revisar el funcionamiento del

estárter.

Comprobar el funcionamiento

del arrancador de retroceso.

Revisar. Reemplazar si es necesario.

Comprobar que no haya grietas u otros

daños en la manguera de carburante.

Reemplazar si es necesario.

√

Recomendaciones Generales

Reemplazar.

Revisar la rejilla del apagachispas.

Limpiar/Reemplazar si es necesario.

18

Spanish Servicio al Cliente: 1-844-FIRMAN1

MANTENIMIENTO DEL MOTOR

Mantenimiento del Filtro de Aire

Utilice lubricante nuevo y de alta calidad en la

cantidad especificada.

Si se utiliza aceite contaminado o deteriorado o

si la cantidad del aceite del motor no es suficiente,

el motor será dañado y se acortará su vida.

Cambiar el Aceite del Motor

Para evitar el arrancado accidental, quite y ponga

en el suelo el cable de la bujía antes de realizar

cualquier servicio.

Evite el contacto prolongado o repetitivo con la

piel con el aceite de motor.

Se ha comprobado que el aceite de motor usado

causa cáncer en ciertos animales de laboratorio.

Lave bien las zonas expuestas con agua y jabón.

•

Cambie el aceite del motor cada 100 horas.

(para motores nuevos, cambie el aceite cada 25 horas.)

Por favor utilice un contenedor para vaciar el

aceite usado para proteger el medio ambiente.

(b) Vuelva a instalar el tapón de drenaje y a llenar

el motor con aceite hasta que alcance el nivel

ALTO(H) del tapón del depósito de aceite.

Mantener el filtro de aire en condiciones adecuadas

es muy importante. La suciedad inducida mediante

instalación incorrecta, servicio incorrecto, o elementos

inadecuados daña y desgasta los motores.

(a) Saque el filtro de aire, límpielo bien con

queroseno y séquelo.

Elemento del Filtro de Aire

(b) Después de mojar el elemento con aceite de

motor limpio, apriételo con fuerza con la mano.

(c)Finalmente, ponga el elemento en la caja y

instálelo de forma segura.

Elemento del

Filtro de Aire

PRECAUCIÓN

NOTA:

Tapón Filtro Aceite / Varilla Medidora

Tapón de Drenaje

Mantenga siempre los elementos limpios.

Presilla

19

Spanish Servicio al Cliente: 1-844-FIRMAN1

Mantenimiento de La Bujía

Cambiar la bujía hará que su motor arranque

con más facilidad y funcione mejor.

(a) Quite el tapón de la bujía.

(d) Ajuste la distancia entre electrodos a 0.7 a

0.8mm (0.028” a 0.031”).

(e) Ponga la bujía en posición y enrosque a mano

para prevenir el enroscado cruzado.

(f) Apriete el tapón con la llave proporcionada y

ponga la tapa en la bujía.

BUJÍA: TORCH F6RTC

NGK BPR6ES

CHAMPION RN9YC equivalente.

LIMPIEZA DEL FILTRO DE CARBURANTE

Suciedad y agua en el carburante se eliminan

mediante el filtro de carburante.

(a) Quite el cáliz del filtro y tire el agua y la suciedad.

(b) Limpie las rejillas y el cáliz del carburante con

gasolina.

(c) Ajuste bien el cáliz al cuerpo principal, asegurándose

que se evita cualquier fuga de carburante.

Electrodo lateral

Arandela de

sellado

Rejilla

Junta Tórica

Cáliz

Cuerpo

Inspeccione la bujía en busca de daños y límpiela

con un cepillo de alambre antes de reinstalarla.

Inspeccionar el Silenciador Y el Apagachispas

A

B

A- Bujía

B- Tapón de la bujía

c) (

(b) Quite el tapón de la bujía con la llave proporcionada.

ADVERTENCIA

20

Spanish Servicio al Cliente: 1-844-FIRMAN1

NO toque las parts calientes y EVITE los gases

calientes de escape.

Deje que el equipamiento se enfríe antes de tocarlo.

Mantenga por lo menos 1.5m de espacio libre

alrededor del generador incluyendo la parte de

arriba.

Los repuestos deben ser iguales e instalarse

en la misma posición que las piezas originales.

Limpiar o reemplazar el apagachispas de

la siguiente manera:

1. Deje que el motor se enfríe completamente

antes de dar servicio al apagachispas.

2. Quite los tornillos fijando bien el apagachispas

en su sitio y luego sáquelo del silenciador.

3. Retire cuidadosamente los restos de carbono

de la rejilla del apagachispas con un cepillo de

alambre.

Si no se limpia el apagachispas, el rendimiento

del motor se degradará.

MANTENIMIENTO DEL GENERADOR

NO utilice una manguera de jardín para limpiar el

generador. El agua podría entrar en el generador a

través de las ranuras de refrigeración y dañar las

bobinas del generador.

Utilice un paño húmedo para limpiar las superficies

exteriores del generador.

Use un cepillo de púas suaves para eliminar la

suciedad y el aceite. Use un compresor de aire

(25 PSI) para despejar la suciedad y los desechos

del generador.

Revise todos los orificios y ranuras de refrigeración

para asegurar que están limpias y despejadas.

•

Dependiendo del tipo de carburante utilizado, el

tipo y cantidad de lubricante, y/o condiciones

operativas, la pieza del tubo de escape y el

silenciador pueden bloquearse con restos de

carbón. Si nota una pérdida de energía, podría

tener que quitar los restos para recuperar el

rendimiento.

4. Reemplace el apagachispas si está dañado.

5. Posicione el apagachispas en el silenciador y

adjúntelo con los tornillos.

Rejilla del

apagachispas

Brida

Tornillo

PRECAUCIÓN

21

Spanish Servicio al Cliente: 1-844-FIRMAN1

SERVICIO Y ALMACENAMIENTO

SERVICIO INFRECUENTE

Si la unidad se utiliza de forma infrecuente, podría

resultar en un encendido dificultoso. Para eliminar

el encendido dificultoso, siga las siguientes

instrucciones:

1. Encienda el generador almenos 30 minutos cada

mes.

2. Encienda el generador, entonces apague la

válvula de cierre de combustible y deje funcionar

la unidad hasta que pare el motor.

3. Ponga el interruptor del motor en posición

“OFF” (apagado).

22

Spanish Servicio al Cliente: 1-844-FIRMAN1

Almacenamiento de Largo Plazo

Es importante evitar que los depósitos de goma se formen

en partes esenciales del sistema de combustible tales como

el carburador, las mangueras de combustible o el tanque

durante el almacenamiento. Además, la experiencia indica

que los combustibles mezclados con alcohol (llamados

gasohol, etanol o metanol) pueden atraer la humedad, lo

que lleva a la separación y la formación de ácidos durante

el almacenamiento. El gas ácido puede dañar el sistema

de combustible de un motor mientras se almacena.

Si el grupo electrógeno no se está utilizando o se

almacena durante más de un mes, siga estas instr-

ucciones para evitar problemas con el motor:

1-AÑADIR un estabilizador de combustible FUEL adecua-

damente formulado al tanque si aún no se ha agregado.

2-Haga funcionar el motor durante 5-10 minutos para

hacer circular el combustible tratado en las líneas de

combustible y el carburador antes de apagarse.

3- Después de que el motor se enfríe, retire toda la

gasolina del tanque de combustible. Utilice un sifón

de vacío no conductivo disponible en el mercado.

DANGER

Drene el combustible en el recipiente aprobado

al aire libre,Lejos de la llama abierta. Asegúrese

de que el motor esté fresco.No fume.

4-FUEL STARVATION: Arranque y haga funcionar el

generador hasta que se detenga por falta de

combustible. Esto secará todo el combustible restante

en tanque, líneas de combustible y carburador.

5-Deje que la unidad se enfríe completamente

antes de limpiar y almacenar.

6-Cambie el aceite con aceite recomendado.

7-Retire la bujía y vierta aproximadamente una

cucharadita de aceite del motor a través del orificio

de la bujía, tire del arrancador de retroceso varias

veces para distribuir el aceite para lubricar el cilindro.

Vuelva a colocar la bujía. Tire del retroceso lentamente

hasta que se sienta resistencia. Esto cerrará las válvulas

para que la humedad no pueda entrar en el cilindro

del motor. Suavemente suelte el arrancador de retroceso.

9-Cubra la unidad y guárdela en un lugar limpio

y seco Fuera de la luz directa del sol. NUNCA

USE AGUA PARA GENERADOR LIMPIO.

Recomendamos utilizar siempre un estabilizador

de combustible. Un estabilizador de combustible

minimizará la formulación de depósitos de goma

de combustible durante el almacenamiento, el

estabilizador de combustible se puede agregar a

la gasolina en el tanque de combustible, o en la

gasolina en un contenedor de almacenamiento.

NOTA:

•

Cualquier daño o daño causado por el uso de

combustible inadecuado, combustible

almacenado incorrectamente y / o estabilizadores

de formato incorrecto, no están cubiertos por la

garantía del fabricante.

No guarde gasolina de una estación a otra.

•

8-Mantenga el interruptor del motor y la válvula

de combustible en la posición "OFF".

Si no es práctico vaciar el tanque de combustible

y la unidad se va a almacenar durante algún

tiempo, utilice un ESTABILIZADOR de

COMBUSTIBLE comercialmente disponible

añadido a la gasolina para aumentar la vida

útil de la gasolina. Haga funcionar la unidad

durante 5-10 minutos, apague la válvula de

combustible y deje que el motor se detenga

por falta de combustible (FUEL STARVATION).

LOCALIZACIÓN Y RESOLUCIÓN DE PROBLEMAS

Problema Motivo Corrección

El motor no se enciende;

se enciende y funciona de

forma irregular o se apaga

cuando está en

funcionamiento

El motor tiene poca

potencia.

El motor “se mueve”

o se tambalea.

El motor se apaga cuando

está en funcionamiento.

El motor funciona,

pero no hay ninguna

salida de CA disponible.

El motor funciona bien

sin carga pero funciona

con dificultades cuando

las cargas están conectadas.

1. El cortacircuitos está abierto.

2. Desperfecto en el generador.

3. Mala conexión o conjunto de

cuerdas defectuoso.

4. El dispositivo está mal conectado.

1. Reinicie el cortacircuitos.

2. Contacte con instalación de servicio

autorizado.

3. Revise y repare.

4. Conéctelo a otro dispositivo que

esté en buenas condiciones.

1.El interruptor del motor está en

posición OFF (O).

2.La palanca de interrupción de

3.Nivel bajo de aceite.

4.Filtro de aire sucio.

5.Sin combustible.

6.Combustible obsoleto.

7.El cable de la bujía no está

conectado a la bujía.

8.Bujía en mal estado.

9.Agua en el combustible.

10.Inundado.

11.Mezcla de combustible

demasiado abundante.

12.La válvula de entrada está

atascada, abierta o cerrada.

13.El motor ha perdido compresión

14.Filtro obstruido o sucio.

combustible está en posición OFF (O).

23

Spanish Servicio al Cliente: 1-844-FIRMAN1

DIAGRAMA DE LAS PIEZAS Y LISTA DE PIEZAS

P03611 DIAGRAMA DE LAS PIEZAS

24

Spanish Servicio al Cliente: 1-844-FIRMAN1

25

Spanish Servicio al Cliente: 1-844-FIRMAN1

FIRMAN 208cc DIAGRAMA DE LAS PIEZAS

P03611 LISTA DE PIEZAS

26

Spanish Servicio al Cliente: 1-844-FIRMAN1

336713630

336713501

336713502

336713503

336713504

336713505

336713506

336713507

336713508

336713509

336713510

336713511

336713512

336713513

336713514

336713515

336713516

336713517

336713518

336713519

336713520

336713631

336713522

336713523

336713524

336713525

336713526

336713527

336713528

336713529

336713530

336713531

336713532

336713533

336713534

336713535

336713536

336713537

336713538

336713539

336713540

336713632

336713542

336713543

336713544

336713545

336713546

336713547

336713548

336713549

336713550

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

Qty.

FIRMAN 208cc Motor

NO.

Qty.

NO.

1

3

1

3

1

4

1

11

1

2

1

3

1

2

1

2

1

3

1

4

1

2

1

336713551

336713552

336713553

336713558

336713562

336713563

336713564

336713565

336713566

336713567

336713568

336713569

336713570

336713633

336713572

336713573

336713574

336713575

336713576

336713577

336713578

336713579

336713580

336713581

336713582

336713583

336713584

336713585

336713586

336713587

336713588

336713589

336413512

336413502

336413503

Valvula de combustible

Montaje del marco

Tuerca M8

M4x8

Multi metro

Montaje del panel de control

Interruptor del motor

Cubierta hermética L5-30R

Cubierta hermética TT-30R

Cubierta hermética 5-20R

Tuerca M5

Arandela plana Ø5

Arandela Ø5

Enchufe

Tubría de ajuste

Toma de corriente L5-30R

Toma de corriente TT-30R

Disyuntor 20A

Disyuntor 30A

Enchufe

Toma de corriente 5-20R

M5x38

Montaje del panel de control

Set del rótor y estátor

Montaje de la red de extinción

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

1

8

2

1

2

1

2

8

5

1

2

1

Enchufe de la cubierta frontal 2

Enchufe de la cubierta frontal 1

Montaje del rotor

Montaje del estátor

Lámina de hierro externa

Cubierta trasera del motor

Tornillo M5X12

Tornillo M8X252

Arandela Ø8

Arandela grande Ø8

Tornillo M6X179

Arandela Ø6

Arandela plana Ø6

cable a tierra

Tornillo M6X12

Arandela dentada externa Ø6

Tuerca M6

AVR

Tornillo M5X16

GB/T 9074.17 M5×16

Cable a tierra

Terminal de cableado

M5X16

Montaje de cepillo de carbono

Soporte del filtro de aire

Tornillo hexagenal M6X8

Placa fija del silenciador A

Placa fija del silenciador B

Tornillo M8X20

Junta del tubo de escape

Arandela pequeña Ø8

Tuerca M8

Ensamblaje del silenciador

Extintor de chispas

M5X14

Manguera

Abrazadera Ø8×6

Tornillos M6x20

Monitor del nivel de aceite

Tornillo M5X10

Manguera de combustible

Junta del anillo amortiguador del depósito

de combustible

Ensamblaje del depósito de combustible

Amortiguador del depósito de combustible

Panel de visualización del nivel de combustible

Montaje de la red del filtro de combustible

Montaje del tapón del depósito de combustible

Placa a presión del extintor de chispas

Tapa de la cubierta trasera del motor

Placa a presión de cepillo de carbono

Montaje de la funda externa del silenciador

Rosca entera con tornillos hexagonales

M5x16

Tuerca de cabeza hexagonal de bloqueo M3

Tuerca de cabeza hexagonal de bloqueo M4

Tubo de goma para la manguera de ventilación

Montaje de amortiguador de impactos A

Montaje de amortiguador de impactos B

Tornillos con ranura de cruz M5X14

Cubierta trasera del panel de control

Numero de Parte

Descripción

Numero de Parte

Descripción

27

Spanish Servicio al Cliente: 1-844-FIRMAN1

FIRMAN 208cc Motor LISTA DE PIEZAS

336723500

336723501

336723502

336723503

336723504

336723505

336723506

336723507

336723508

336723509

336723510

336723511

336723512

336723513

336723514

336723515

336723516

336723517

336723518

336723519

336723520

336723521

336723522

336723523

336723524

336723525

336723526

336723527

336723528

336723529

336723530

336723531

336723532

336723533

336723534

336723535

336723536

336723537

336723538

336723539

336723540

336723541

336723542

336723543

336723544

336723545

336723546

336723547

336723548

336723549

336723550

336723551

336723552

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

NO.

Numero de Parte

Descripción

Qty.

1

2

1

8

1

2

1

2

6

1

2

1

3

1

7

4

2

1

2

1

2

1

2

1

2

1

2

1

336723553

336723554

336723555

336723556

336723557

336723558

336723559

336723560

336723561

336723562

336723563

336723564

336723565

336723566

336723567

336723568

336723569

336723570

336723615

336723572

336723573

336723574

336723575

336723617

336723577

336723578

336423505

336723580

336723581

336723582

336723583

336723584

336723618

336723586

336723587

336723588

336723589

336723590

336723591

336723592

336723593

336723594

336723595

336723596

336723597

336723598

336713532

336423508

336423501

336423502

336423503

336423504

336423505

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

NO.

Qty.

1

3

1

4

1

2

1

2

1

Montaje del cárter

Sensor del nivel de aceite

Tornillos m6×12

Montaje del árbol de levas

Soportes

Engranaje del cigüeñal

Llave woodruff 4×7.5×19

Cigüeñal

Engranaje de sincronización

Junta del cárter

Tapa del cárter

Sello del aceite 25×41.3×6

Tornillos m8x32

Montaje de la varilla

Clavija de pistón

Pistón

Aro de aceite

Aro de pistón del segundo canal

Aro de pistón del primer canal

Tornillos M6x8

Tapa del aire de bajo diferencial

Junta de la válvula de la culata

Tornillos M6x15

Tornillos M8x55

Contratuerca

Tuerca de ajuste

Manguera de ventilación

Balancín de válvula

Tapa de la válvula de escape

Base de la válvula de escape

Muelle de la válvula

Sello del aceite de la válvula

Tornillo del eje del balancín

Placa guía de la barra de presión

Montaje de la culata

Válvula de entrada de aire

Válvula de escape de aire

Barra de presión

Cruceta de válvula

Tornillo para drenaje de aceite

Clavijas ø10×16

Material acolchado de la culata

Junta del carburador

Clavijas de posicionamiento Ø9×14

Ensamblaje de la varilla de medición

de aceite

Aro de pistón de retención de la clavija

Ensamblaje de la válvula del cilindro

Base de la válvula de entrada de aire

Perno de tornillo de la válvula de escape

Arandela de tornillo para drenaje de aceite

Perno de tornillo de la entrada de aire

Junta de la base de aislamiento térmico

Base de aislamiento térmico del

carburador

Conjunto del carburador

Junta del filtro de aire

Tuercas M6

Bujía

Tablilla

Perno del filtro de aire

Elemento de filtro

Tapa del filtro de aire

Conjunto del regulador

Balancín

Junta del balancín

clavija elástica

brazo de regulación

perno de regulación

Muelle regulador

Palanca reguladora

Resorte regulador

Soporte de diodo

Deflector de viento

Conjunto de ignición

M6×25

Círculo protector

M6×20

Montaje de diodo (tres cables)

Contratuerca

Polea de inicio

Ventilador de refrigeración

Montaje del volante

Manivela

Muelle de retorno

Cordón

Placa del cordón

Muelle de ajuste

Rueda dentada

Placa a presión

Muelle de la placa a presión

Tornillos de la placa a presión

Eje del engranaje regulador

Junta del tubo de escape

Montaje del regulador

Montaje del filtro de aire

Montaje del carburador

Ensamblaje de aros de pistón

Ensamblaje de la placa de apoyo

Empaque interior del engranaje

regulador

Muelle de clavija del eje del engranaje

regulador

Montaje del engranaje regulador

Set de ejes de engranaje regulador

Equipo de montaje del inicio por tracción.

Montaje de la cubierta de la guía de

aire derecha

Montaje de la cubierta del ventilador

Montaje de la base del filtro de aire

Montaje de la cubierta de encendido

Numero de Parte

Descripción

INFORMACIÓN DE SERVICIO

CÓMO PEDIR PIEZAS DE REPUESTO

1. Modelo No. , Rev. Nivel y No. de Serie y todas

las especificaciones que aparecen en la placa

del No. de Modelo/ No. de Serie.

2. El Número o números de las piezas en la

sección Lista de piezas.

3. Una breve descripción de la problemática

con el generador.

Registre online su generador Firman en

www.firmangenerators.com

Calificaciones de Garantía

El GENERADOR FIRMAN registrará la garantía cuando

reciba su Carta de Registro de Garantía y una copia de

su recibo de compra de uno de los puntos de venta

FIRMAN como comprobante de compra. Envíe su

registro de garantía y el comprobante de compra en

un plazo de diez (10) días tras la fecha de compra.

GARANTÍA

No Devuelva la Unidad al Lugar de

Compra

Póngase en contacto con el Centro de Servicio

FIRMAN y FIRMAN diagnosticará cualquier

problema por teléfono o correo electrónico.

Exclusiones de La Garantía

Esta garantía no cubre las reparaciones y

equipos siguientes:

Esta garantía sólo se aplica al comprador original

y no es transferible.

para obtener información sobre

el servicio de garantía o para

pedir piezas de repuesto

o accesorios.

Garantía Limitada de Tres (3) Años

FIRMAN

REGISTRE SU PRODUCTO

Desgaste Normal

28

Spanish Servicio al Cliente: 1-844-FIRMAN1

29

Spanish Servicio al Cliente: 1-844-FIRMAN1

Esta garantía no se aplicará a las partes y / o mano

de obra si su producto se considera que ha sido

mal utilizado, descuidado, involucrado en un

accidente, abusado, cargado más allá de los límites

del generador, modificado, instalado incorrectamente

o mal conectado a cualquier componente eléctrico.

Límites de La Garantía Implícita y

Daños Consecuentes

Puede contactar FIRMAN en:

Dirección

FIRMAN se exime de cualquier obligación de cubrir

toda pérdida de tiempo, el uso de este producto,

flete, o cualquier reclamo incidental o consecuente

por parte de cualquier usuario de este producto.

ESTA GARANTÍA TOMA EL LUGAR DE CUALQUIER

OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO

LAS GARANTÍAS DE COMERCIALIZACIÓN O

IDONEIDAD PARA UN PROPÓSITO PARTICULAR.

Una unidad proporcionada como un intercambio

estará sujeta a la garantía de la unidad original.

La longitud de la garantía de la unidad de

intercambio se seguirá calculando en función de

la fecha de compra de la unidad original.

Esta garantía le otorga ciertos derechos

legales que pueden variar de estado a estado.

Su estado puede que también tenga otros

derechos a los que pueda acogerse y que no

se mencionan en esta garantía.

Otras Exclusiones

El mantenimiento normal no está cubierto por

esta garantía.

Esta garantía excluye:

-Defectos cosméticos como la pintura, etiquetas,

etc.,

-Desgaste de objetos

-Piezas accesorias,

-Fallos debido a hechos fortuitos y a otros

acontecimientos de fuerza mayor que escapan

al control del fabricante,

-Problemas causados por piezas que no son

originales de FIRMAN.

Instalación, Uso y Mantenimiento

Información de Contacto

Firman Power Equipment

Attn: Customer Service

www.firmangenerators.com

8716 West Ludlow Dr. Suite #6

Peoria, AZ 85381

Somos FIRMAN el poder - y estamos aquí para usted.

Oficina de servicio al cliente - 1-844-347-6261 (1-844-firman1)

6 AM PST (9am est) hasta las 8pm EST (5PM PST)

Servicio tecnico escritorio - 1-844-347-6261 (1-844-firman1)

6 AM PST (9am est) hasta las 8pm EST (5PM PST)

24 / 7 Tech Support - 1-844-347-6261 (1-844-firman1)

30

Spanish Servicio al Cliente: 1-844-FIRMAN1

DECLARACIÓN DE GARANTÍA FEDERAL Y CALIFORNIANA SOBRE EL CONTROL DE EMISIONES DE ESCAPE

Y EVAPORACIÓN MOTORES DE GASOLINA

SUS DERECHOS Y OBLIGACIONES DE GARANTÍA

RESPONSABILIDADES DE GARANTÍA DE LOS PROPIETARIOS:

COBERTURA DE GARANTÍA DE EMISIONES GENERALES

La Junta de Recursos del Aire de California, Agencia de Protección Ambiental de EE.UU. ("US EPA") y FIRMAN POWER EQUIPMENT INC.(FIRMAN)

se complacen en explicar la garantía del sistema de control de emisiones por evaporación y escape en el 2016-2017 o el posterior Motor Off-Road

pequeño ("SORE") y el motor del equipo accionado según corresponda. En California y los EE.UU., SORE y los equipos accionados por motor deben

fabricarse y equiparse para cumplir con California según corresponda. En California y EE.UU., SORE y los equipos accionados por motor deben

diseñarse, fabricarse y equiparse para cumplir con los altos estándares anti-contaminación de California y EPA Estados Unidos. FIRMAN debe

garantizar el sistema de control de emisiones a su SORE y equipo accionado por motor durante el periodo listado abajo siempre que no haya

habido abuso, negligencia o mantenimiento inapropiado con su SORE o equipo accionado por motor. Su sistema de control de emisiones de

escape pueden incluir piezas como carburadores, sistemas de inyección de combustible, el sistema de encendido, y los convertidores catalíticos.

También puede incluir un sistema de control de emisiones por evaporación que puede incluir depósitos de combustible, líneas de combustible,

las tapas de combustible, válvulas, latas, filtros, mangueras de vapor, abrazaderas, conectores, cinturones y otros componentes asociados. Para

motores menores o iguales a 80 cc, sólo el depósito de combustible está sujeto a los requisitos de la garantía de control de emisiones por

evaporación de esta sección (California solamente).

Como propietario de SORE o un equipo accionado por motor, es responsable del rendimiento del mantenimiento requerido

listado en su manual del propietario. FIRMAN recomienda que guarde todos los recibos de mantenimiento del SORE o equipo

accionado por motor, aunque FIRMAN no puede denegar la garantía sólo por falta de recibos.

Como propietario de SORE o un equipo accionado por motor, debería saber que FIRMAN puede denegar la cobertura de garantía

si su SORE o equipo accionado por motor o una pieza ha fallado debido al abuso, negligencia, mantenimiento inapropiado o

modificaciones no aprobadas.

Es su responsabilidad presentar su SORE o equipo accionado por motor a un centro de servicio o distribución FIRMAN tan pronto

como el problema surja. Las reparaciones de garantía deberían completarse en un periodo de tiempo razonable, que no exceda

los 30 días. Si tiene alguna pregunta referente a la cobertura de garantía, debería contactar con FIRMAN al 1-844-347-6261.

Este sistema de control de emisiones está justificada por tres años.El periodo de garantía empieza el día que el motor o equipo

es entregado al comprador final. FIRMAN garantiza al comprador final y a cada subsecuente comprador que el motor está:

Diseñado, fabricado, y equipado para cumplir con todas las regulaciones aplicables asoptadas por la Junta de Recursos de Aire y

EPA (Agencia de Protección Ambiental de Estados Unidos).; y libre de defectos en materiales y mano de obra que causen el fallo

de una pieza garantizada que debe ser indéntica con referencia a todos los materiales así como la pieza descrita en la petición de

certificación de fabricantes de motores.

La garantía de piezas relacionadas con las emisiones es la siguiente:

1) Cualquier pieza en garantía que no esté previsto cambiar como parte del mantenimiento requerido en el maual del propietario

facilitado, está bajo garantía durante el período de garantía indicado más arriba. Si alguna pieza falla durante el período de la

cobertura de la garantía, esta pieza será reparada o reemplazada por FIRMAN sin cargos para el propietario. Cualquier parte

reparada o reemplazada bajo garantía permanecerá en garantía para el período restante que dure la garantía.

Cualquier pieza en garantía que solamente esté prevista para recibir una inspección regular según el manual del propietario

facilitado, estará en garantía durante el período de garantía indicado más arriba. Cualquier parte reparada o reemplazada bajo

garantía permanecerá en garantía para el período restante que dure la garantía.

2) Cualquier pieza en garantía que esté previsto cambiar como parte del mantenimiento especificado en el manual del propietario

facilitado, está bajo garantía durante el período de tiempo anterior al primer punto de repuesto para esta pieza. Si la pieza falla

antes del primer repuesto previsto, la pieza será reparada o reemplazada por FIRMAN sin cargos para el propietario. Cualquier

pieza reparada o reemplazada bajo garantía permanecerá en garantía por el período de tiempo restante antes del primer punto

de repuesto para esta pieza.

3) Reparar o reemplazar cualquier parte en garantía bajo garantía debe realizarse sin cargos para el propietario en un centro del

servicio técnico de la garantía.

4) A pesar de las provisiones de la Subsección (4) de más arriba, los servicios o reparaciones de la garantía deben estar proporcionados

por FIRMAN, que serán franquiciados para dar servicio a los motores en cuestión.

5) Al propietario no se le debe cobrar por las tareas de diagnóstico que lleguen a determinar que la pieza en garantía está, en realidad,

defectuosa, siempre y cuando este diagnóstico se lleve a cabo en un centro del servicio técnico de la garantía.

6) FIRMAN se hace responsable de los daños ocasionados a otros componentes de motor que sean causa inmediata de un fallo

bajo el período de garantía de cualquier pieza en garantía.

7) A lo largo del período de la garantía de las emisiones descrito en la subsección (b)(2), FIRMAN seguirá manteniendo un suministro

de las piezas en garantía adecuadas para cumplir con la demanda esperada de estas piezas.

8) Cualquier pieza de repuesto que deba ser usada durante cualquier mantenimiento o reparación bajo garantía, será proporcionada

sin cargos para el propietario. Dicho uso no reducirá las obligaciones de la garantía del fabricante.

FIRMAN POWER EQUIPMENT INC.

Garantía Del Sistema De Control De Emisiones

PIEZAS CUBIERTAS POR LA GARANTÍA

Limitaciones

A continuación se listan las piezas (si están provistas) cubiertas por la Garantía de Sistemas de Control de Emisiones Federales y

de California. Algunas piezas en la lista siguiente podrían requerir un mantenimiento programado y están bajo garantía hasta el

primer punto de repuesto previsto para dicha pieza.

La presente Garantía de los Sistemas de Control de las emisiones no debe cubrir las siguientes cuestiones:

(a) Daños emergentes como pérdida de tiempo, molestias, pérdida del uso del motor o equipo, etc.

(b) Los cargos por diagnóstico e inspección que no den como resultado un servicio calificado cubierto por la garantía.

1. Sistema de encendido, incluyendo:

-Bujía

-Bobina de encendido

2. Sistema medidor de combustible:

-Depósito de combustible

-Tapón del combustible

-Línea de combustible y accesorios/tornillos relacionados

-Ensamblaje del carburador incluyendo piezas y juntas internas

3. Ensamblaje del silenciador catalítico, incluyendo:

-Colector del escape

-Convertidor catalítico

-Junta del silenciador

-Válvula de tensión

4. Sistema de inducción por aire, incluyendo:

-Tubería de entrada/colector

-Filtro de aire

5. Ensamblaje del respiradero del cárter, incluyendo:

-Tubo de conexión del respiradero

6. Sistema de control de las emisiones de evaporación del

depósito de combustible, incluyendo:

-Válvulas de purga

-Contenedor de carbono

-Mangueras de vapor y accesorios/tornillos

31

Spanish Servicio al Cliente: 1-844-FIRMAN1

9) Las piezas añadidas o modificadas que no estén exentas por el Air Resources Board (Agencia de Protección Ambiental de

California) no deberán utilizarse. El uso de cualquier pieza añadida o modificada que no esté exenta por el último comprador

tendrá fundamento para serle denegada la petición de garantía.

El fabricante no se hará responsable de fallos en la garantía de piezas en garantía causados por el uso de piezas añadidas o

modificadas no exentas.

FIRMAN POWER EQUIPMENT INC.

www.firmangenerators.com

firmangenerators@sumec-na.com

P/N:336745460 Rev 0 1

o uso no autorizado sin la autorización por escrito queda

explícitamente prohibido.

Firman Power Equipment Inc.

Peoria, AZ 85381

www.firmangenerators.com

8716 West Ludlow Dr. Suite #6

Matco Tools PQP03611 Product not found

Product's Documents

PQP03611_InstructionManual_01.pdf

Specifications

Matco Tools PQP03611 Questions and Answers
