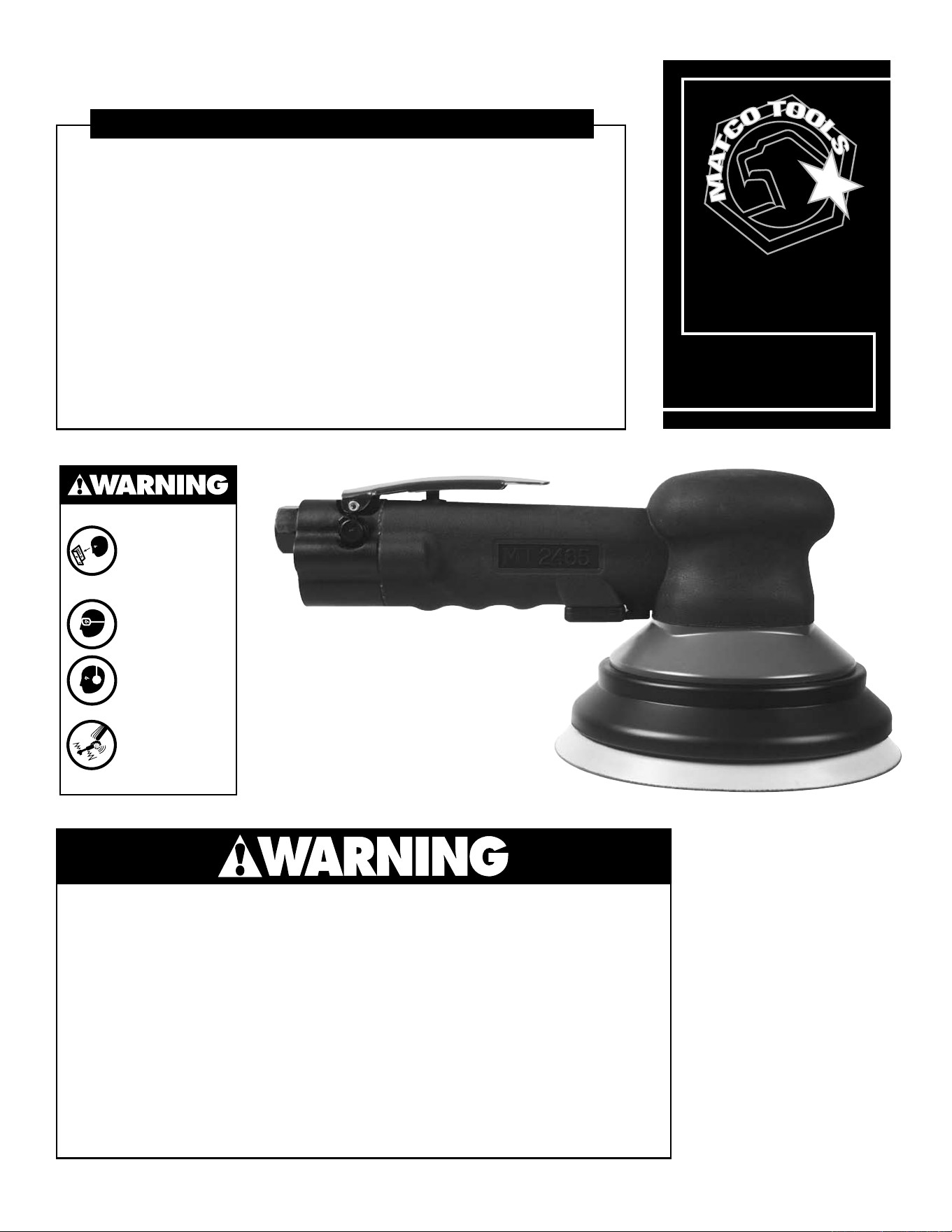

MT2465/MT2470 1 Rev. 06/30/10

Some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. Some examples of these chemicals are:

• leadfromlead-basedpaints,

• crystallinesilicafrombricksandcementandothermasonryproducts,and

• arsenicandchromiumfromchemically-treatedlumber.

Your risk from these exposures varies, depending on how often you do this type of

work. To reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

AlwAYS reAd

inSTrucTionS

before uSing

power ToolS

AlwAYS weAr

SAfeTY goggleS

weAr heAring

proTecTion

Avoid

prolonged

expoSure To

vibrATion

SPECIFICATIONS

• Operating Instructions • Warning Information

• Parts Breakdown

MT2465/

MT2470

6" & 8"

Geared Sander

MT2465

Performance Rating: ................................ Heavy Duty

Max. Free Speed ...................................... 1000 RPM

Orbital Stroke ..................................................5 MM

Pad Size ............................................................... 6"

Air Inlet ................................................... 1/4" NPTF

Min. Air Hose Size ......................................... 3/8" ID

Recommended Air Pressure ........................... 90 PSI

Height ............................................................. 4.25"

Length ........................................................... 10.5"

Weight ....................................................... 3.5 LBS.

Air Consumption .............................................3 CFM

Sound Level ..................................................82 dBA

MT2470

...................................Heavy Duty

................................... 1000 RPM

.......................................... 5 MM

................................................8"

................................... 1/4" NPTF

....................................... 3/8" ID

........................................ 90 PSI

...........................................4.25"

........................................ 11.25"

..................................... 3.5 LBS.

......................................... 3 CFM

........................................82 dBA

Professional Tool Products, 2010

MT2465/MT2470 2 Rev. 06/30/10

MT2465/MT2470 6" & 8" Geared Sander

This insTrucTion Manual conTains

iMporTanT safeTy inforMaTion.

read This insTrucTion Manual carefully

and undersTand all inforMaTion

Before operaTing This Tool.

• Always operate, inspect and maintain this tool in

accordance with American National Standards

Institute Safety Code of Portable Air Tools (ANSI

B186.1) and any other applicable safety codes

and regulations.

• For safety, top performance and maximum durability

of parts, operate this tool at 90 psig 6.2 bar max

air pressure with 3/8" diameter air supply hose.

• Always wear impact-resistant eye and face

protection when operating or performing

maintenance on this tool.

• Always wear hearing protection when using this

tool. High sound levels can cause permanent hearing

loss. Use hearing protection as recommended by

your employer or OSHA regulation.

• Keep the tool in efficient operating condition.

• Operators and maintenance personnel must be

physically able to handle the bulk, weight and

power of this tool.

• Air powered tools can vibrate in use. Vibration,

repetitive motions or uncomfortable positions over

extended periods of time may be harmful to

your hands and arms. Discontinue use of tool if

discomfort, tingling feeling or pain occurs. Seek

medical advice before resuming use.

• Air under pressure can cause severe injury. Never

direct air at yourself or others. Always turn off the

air supply, drain hose of air pressure and detach

tool from air supply before installing, removing

or adjusting any accessory on this tool, or before

performing any maintenance on this tool. Failure

to do so could result in injury. Whip hoses can

cause serious injury. Always check for damaged,

frayed or loose hoses and fittings, and replace

immediately. Do not use quick detach couplings at

tool. See instructions for correct set-up.

• Place the tool on the work before starting the tool.

• Slipping, tripping and/or falling while operating

air tools can be a major cause of serious injury or

death. Be aware of excess hose left on the walking

or work surface.

• Keep body working stance balanced and firm. Do

not overreach when operating the tool.

• Anticipate and be alert for sudden changes in

motion during start up and operation of any power

tool.

• Do not carry tool by the hose. Protect the hose from

sharp objects and heat.

• Tool shaft may continue to rotate briefly after throttle

is released Avoid direct contact with accessories

during and after use. Gloves will reduce the risk of

cuts or burns.

• Keep away from rotating end of tool. Do not wear

jewelry or loose clothing. Secure long hair. Scalping

can occur if hair is not kept away from tool and

accessories. Choking can occur if neckwear is not

kept away from tool and accessories.

• Never mount a grinding wheel on a sander. A

grinding wheel that bursts can cause very serious

injury or death when not properly guarded. Inspect

backing pad before each use. Do not use if cracked

or damaged.

• Avoid direct contact with moving sanding pad to

prevent pinching or cutting of hands or other body

parts.

• Use accessories recommended by Matco Tools.

• Do not lubricate tools with flammable or volatile

liquids such as kerosene, diesel or jet fuel.

• Do not force tool beyond its rated capacity.

• Do not remove any labels. Replace damaged

labels.

failure To oBserVe These Warnings could resulT in inJury

Select a suitable abrasive disc and make sure that it is fixed securely

to the pad. Connect a suitable air supply as recommended. The

air inlet used for connecting air supply has standard 1/4" NPT

thread.

Apply the sander lightly to the work and allow the abrasive disc

to cut. Take great care when sanding around sharp edges and

surfaces to avoid the disc snagging, i.e. the disc may be brought

to an abrupt stop or considerably slowed which will cause the

tool to kick in the operator's hands. It is always recommended to

use safely glasses and a breathing mask. The sanding of certain

materials may create a hazardous dust which may require special

breathing equipment. Check before using the tool. Even if the

machine has a low noise level, the actual sanding process may

cause a noise level such that ear protectors will be required.

If there are sharp areas on the material being sanded, safety gloves

are recommended. Do not continue to use abrasive discs that are

worn or clogged. This will make the sanding process inefficient and

the need to apply unnecessarily high forces to the tool. Do not use

undersized or oversized sanding discs. The disc should be no more

that 1/4" larger in diameter than the pad and not smaller than

the pad. An air regulator (14) is located on the side of the motor

housing (1). It can be used to vary the volume of compressed air

fed to the motor which will vary the speed of the sander.

operaTion

MT2465/MT2470 3 Rev. 06/30/10

MT2465/MT2470 6" & 8" Geared Sander

WARRANTY

Matco warrants its air tools for a period of 1 year to the consumer. We

will repair any MT Series air tool covered under this warranty which

proves to be defective in material or workmanship during the warranty

period. In order to have your tool repaired, return the tool to any of

the Matco Authorized Warranty Centers listed, freight prepaid. Please

include a copy of your proof of purchase and a brief description of the

problem. The tool will be inspected and if any part or parts are found to

be defective in material or workmanship, the tool will be repaired free

of charge and returned to you freight prepaid.

This warranty gives you specific rights. You may also have other rights

which vary from state to state.

The foregoing obligation is Matco’s sole liability under this or any

implied warranty and under no circumstances shall Matco be liable for

any incidental or consequential damages.

Note: Some states do not allow the exclusion or limitation of incidental

or consequential damages so the above limitation or exclusion may

not apply to you.

MATco AiR coMMANd

Tool Repair SV

1330 Commerce Dr.

Stow, OH 44224

(800) 433-7098

discouNT Tool RepAiR

3433 Losee Rd. #1

North Las Vegas, NV 89030

(702) 657-6570

pNeuTool pARTs & seRVices co., lTd

33 Haas Road

Toronto, Ontario

M9W 3A1 Canada

(416) 748-1200

(888) 748-1201 (Toll-Free in Canada)

diVeRsified poWeR iNc,

90 Buttermill Avenue,

Vaughan, Ontario

L4K 3X7 Canada

Tel: 905-760-9077

Toll Free: 800-821-7975

AiR supplY

Tools of this class operate on a wide range of air pressures. It is

recommended that air pressure of these tools measures 90 PSI

at the tool while running free. Higher pressure and unclean air

will shorten tool life because of faster wear and may create a

hazardous condition.

Water in the air line will cause damage to the tool. Drain the air

tank daily. Clean the air inlet filter screen on at least a weekly

schedule. The recommended hook-up procedure can be viewed

in Figure 1.

The air inlet (Figure 2), used for connecting air supply, has standard 1/4"

NPT American Thread.

Line pressure should be increased to compensate for unusually

long air hoses (over 25 feet). Minimum hose diameter should be 3/8"

I.D. and fittings should have the same inside dimensions.

TRouBlesHooTiNG

Other factors outside the tool may cause loss of power or erratic

action. Reduced compressor output, excessive drain on the air line,

moisture or restrictions in air pipes or the use of hose connections

of improper size or poor conditions may reduce air supply. If

outside conditions are in order, and the tool still performs erratically,

disconnect tool from hose and take tool to your nearest Matco

authorized service center.

luBRicATioN & MAiNTeNANce

Lubricate the tool daily with a good grade of air tool oil. If no

air line oiler is used, run 1/2 ounce of oil through the tool. The oil

can be squirted into the tool air inlet Figure 2, or into the hose at

the nearest connection to the air supply, then run the tool. A rust

inhibitive oil is acceptable for air tools.

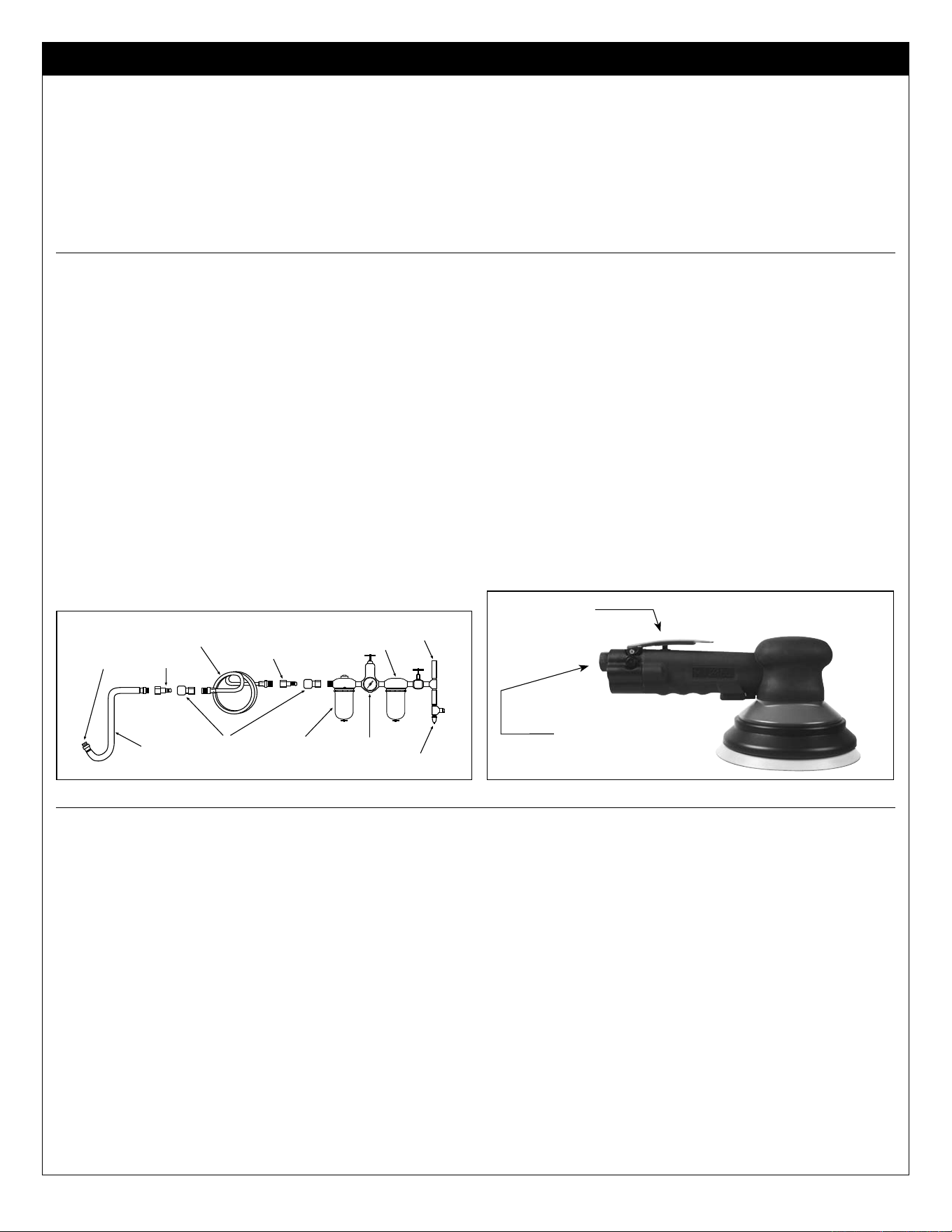

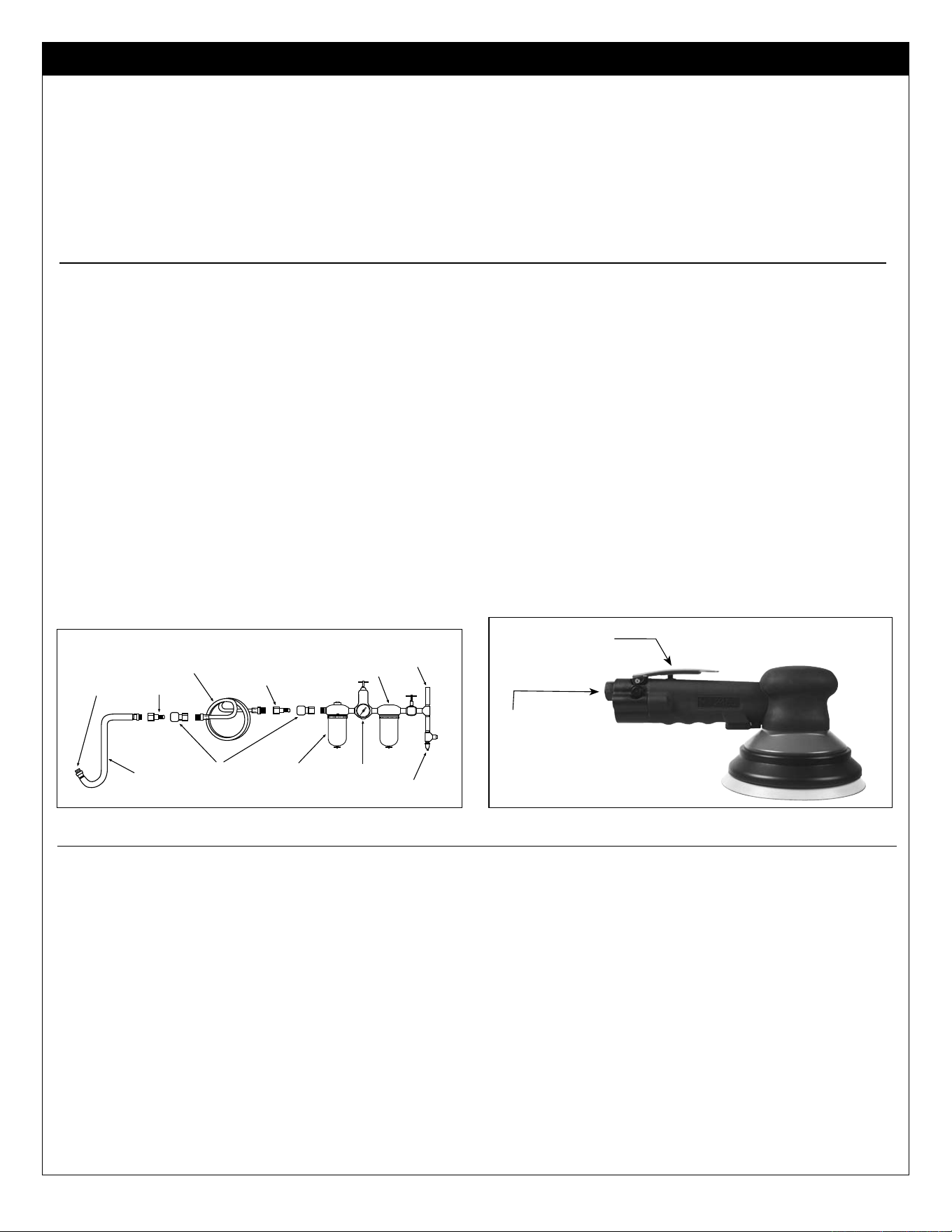

fiG. 1

fiG. 2

AiR iNleT

TRiGGeR

feATuRes

• Compositeergonomichousingislightweightandeasytouseforextendedperiodsoftime.

• With1,000RPM`sthistoolcanbeusedforavarietyofapplicationsincludingpaintremoval,

primer removal, rust removal, and all types of sanding applications.

• Orbitalactionforblending,shaping,andsmoothingbodyfiller.

Drain Daily

RegulatorOilerQuick CouplerLeader

Hose

Nipple

Do Not In stall

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

Drain Daily

RegulatorOilerQuick CouplerLeader

Hose

Nipple

Do Not In stall

Quick Coupling

Here

Nipple

Filter

Air Supply

Whip Hose

MT2465/MT2470 4 Rev. 06/30/10

MT2465/MT2470 6" & 8" Geared Sander

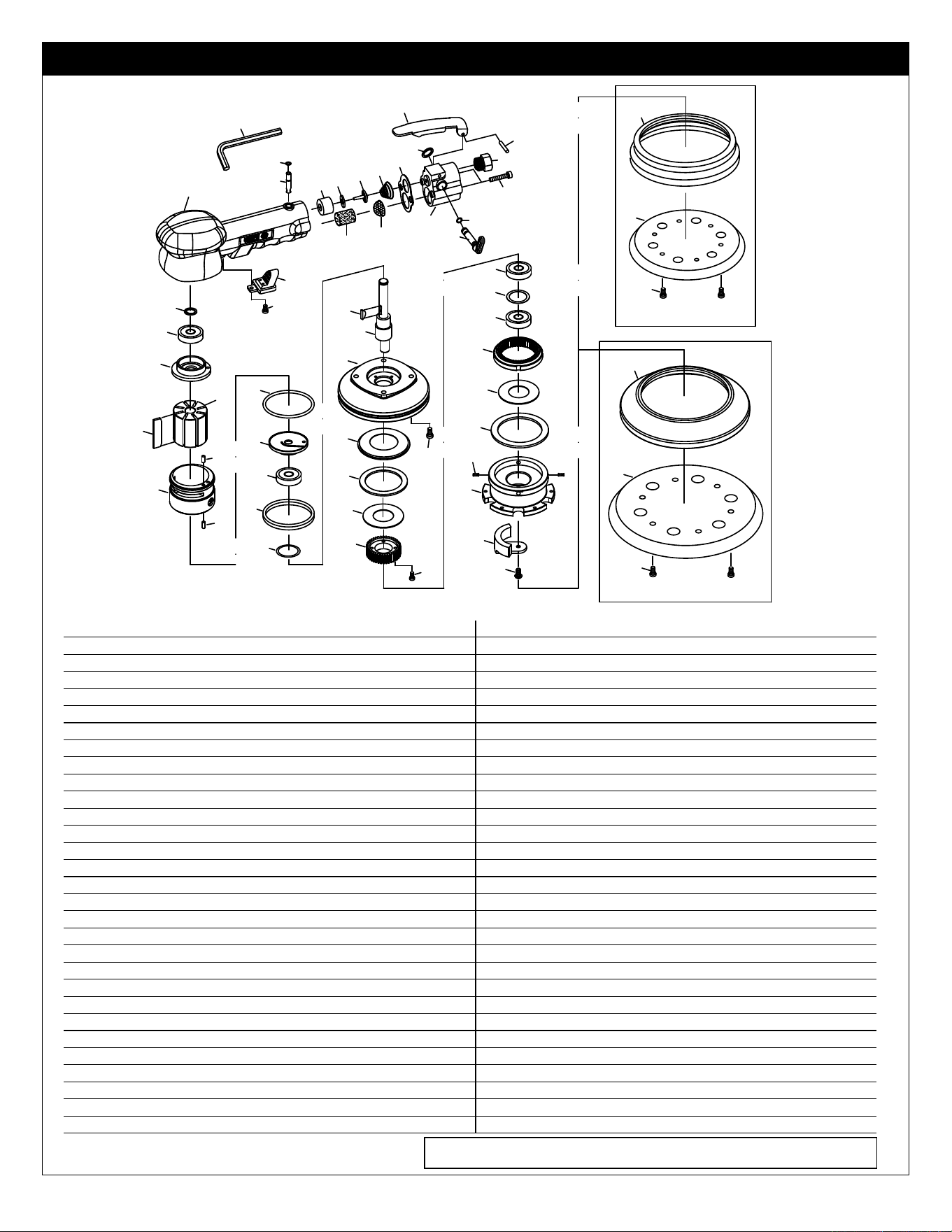

NO PART NO DESCRIPTION Q'TY NO PART NO DESCRIPTION Q'TY

01 RS246501 Ho u S i n g (MT2465) 1 29 RS246529 FR o n T Pl a T e 1

01 RS247001 Ho u S i n g (MT2470) 1 30 RS221Ra32 Be a R i n g 1

02 RS246502 Sc R e w 1 31 RS246531 o-Ri n g 1

03 RS246503 Si l e n c e R 2 32 RS246532 wa S H e R 1

04 RS246504 ST a i n l e S S Me S H 2 33 RS246533 Ke y 1

05 RS246002 o-Ri n g (3.5 x 1.4) 1 34 RS246534 Mo T o R SH a F T Ba l a n c e R 1

06 RS246506 Va l V e ST e M 1 35 RS246535 Ho u S i n g co V e R 1

07 RS246507 Bu S H i n g 1 36 RS246536 Sc R e w 4

08 RS246006 wa S H e R 1 37 RS246537 Fa c e P l a T e 1

09 RS246509 Va l V e 1 38 RS246538 Du S T P R o o F wa S H e R 1

10 RS246510 SP R i n g 1 39 RS246539 wa S H e R 1

11 RS246511 Pa c K i n g 1 40 RS246540 ge a R 1

12 RS246512 Ho u S i n g Ba c K Se a T 1 41 RS246541 Sc R e w (M3 x 10l) 4

13 RS246513 o-Ri n g 2 42 RS246542 wa S H e R 1

14 RS246514 Re g u l a T o R 1 43 RS246543 ge a R li n K 1

15 RS246515 Sn a P Ri n g 1 44 RS246544 wa S H e R 1

16 RS246516 le V e R 1 45 RS246545 Du S T P R o o F wa S H e R 1

17 RS31512 Pi n (3M M x 24l) 1 46 RS246546 Sc R e w 4

18 RS246009 ai R in l e T 1 47 RS246547 ge a R Se a T 1

19 RS246519 Sc R e w w/ wa S H e R 2 48 RS246548 Ba l a n c e R 6" (MT2465) 1

20 RS246520 Sn a P Ri n g 1 RS247048 Ba l a n c e R 8" (MT2470) 1

21 RS10920 Be a R i n g 3 49 RS246549 Sc R e w 1

22 RS246522 Re a R Pl a T e 1 50 RS246550 SH R o u D (MT2465) 1

23 RS246523 Ro T o R Bl a D e (PK o F 8) 1 RS247050 SH R o u D (MT2470) 1

24 RS246524 Ro T o R 1 51 MT2465VP Vi n y l Pa D 6" (MT2465) 1

25 RS246525 cy l i n D e R 1 MT2470VP Vi n y l Pa D 8" (MT2470) 1

26 RS246526 Pi n (3M M x 12l) 1 52 RS246553 Sc R e w 6

27 RS246040 Pi n (3M M x 8l) 1 53 RS288548 He x (3M M ) 1

28 RS246528 o-Ri n g (aS031) 1 54 RS246554 ex H a u S T Sl e e V e 1

Also Available: MT2465HP Ve l c R o Pa D 6" (MT2465) 1

MT2470HP Ve l c R o Pa D 8" (MT2470) 1

For MT2470

For MT2465

MT2465/MT2470 5 Rev. 06/30/10

MT2465/

MT2470

Ponceuse

moelleuse

à engrenages

6 po et 8 po

MT2465

Évaluation du rendement ...............................Robuste

Vitesse maximale à vide ......................... 1000 RPM

Course elliptique ................................... 5/32 po MM

Dimension du coussin ...................................... 6 po

Entrée d’air .......................................... 1/4 po NPTF

Dimension du tuyau d’air .......................... 3/8 po ID

Pression d’air recommandée ........................ 90 PSI

Hauteur .......................................................... 4.5 po

Longueur ....................................................... 11 po

Poids ......................................................... 3.5 LBS.

Consommation d’air moyenne .......................4 CFM

Niveau sonore ...............................................82 dBA

MT2470

....................................... Robuste

................................... 1000 RPM

.................................5/32 po MM

............................................ 8 po

............................... 1/4 po NPTF

.................................... 3/8 po ID

........................................ 90 PSI

......................................... 4.5 po

......................................... 11 po

..................................... 3.5 LBS.

....................................... 4 CFM

......................................82 dBA

SPÉCIFICATIONS

• Instructions de fonctionnement

• Avertissement • Pièces

certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. voici quelques exemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

le risque que présentent ces expositions varient selon le nombre de fois que vous faites

cetypedetravail.pourréduirel’expositionàcesexpositions:travaillezdansunendroit

bienventiléettravaillezavecl’équipementdesécuritéapprouvécommelesmasquesà

poussière qui sont conçus pour filtrer les particules microscopiques.

Professional Tool Products, 2010

liSeZ TouJourS

leS inSTrucTionS

AVANTD’UTILISER

leS ouTilS

MoToriSÉS.

porTeZ TouJourS

deS luneTTeS de

SÉcuriTÉ.

porTeZ une

proTecTion pour

leS oreilleS.

ÉviTeZ

L’EXPOSITION

prolongÉe Aux

vibrATionS.

MT2465/MT2470 6 Rev. 06/30/10

MT2465/MT2470 Ponceuse moelleuse à engrenages 6 po et 8 po

le pRÉseNT MANuel d’iNsTRucTioNs

coNTieNT des ReNseiGNeMeNTs iMpoRTANTs

pouR lA sÉcuRiTÉ. liseZ le pRÉseNT

MANuel d’iNsTRucTioNs soiGNeuseMeNT eT

coMpReNeZ BieN Tous les ReNseiGNeMeNTs

AVANT d’uTiliseR ceT ouTil.

• Utilisez, inspectez et entretenez cet outil conformément au

document American National Standards Institute Safety

Code of Portable Air Tools (ANSI B186.1) et tout autre code et

règlement de sécurité applicable.

• Pour la sécurité, un rendement supérieur et un maximum de

durabilité des pièces, faites fonctionner cet outil à 90 lb/po2

6,2 bars de pression d’air maximale avec un tuyau d’air de

3/8 po de diamètre.

• Portez toujours des lunettes résistant aux impacts et une

protection faciale quand vous utilisez ou entretenez

cet outil.

• Portez toujours une protection des oreilles quand vous

utilisez cet outil. Les bruits forts peuvent entraîner une

 perte permanente de l’ouïe. Utilisez la protection des oreilles

recommandée par votre employeur ou le règlement

de l’OSHA.

• Gardezl’outilenbonétatdefonctionnement.

• Le personnel qui utilise ou entretient l’outil doit être

physiquement capable de le manipuler compte tenu de sa

grosseur, de son poids et de sa puissance.

• Les outils pneumatiques peuvent vibrer quand on les

utilise. La vibration, les mouvements répétitifs ou les

positions inconfortables pendant des périodes prolongées

 peuvent durs sur les mains et les bras. Arrêtez d’utiliser

l’outil si vous vous sentez mal à l’aise, si vous sentez des

fourmillements ou des douleurs. Consultez un médecin avant

de d’utiliser l’outil de nouveau.

• L’air comprimé peut causer de graves blessures. Ne dirigez

 jamais l’air vers vous ou une autre personne. Coupez

 toujours l’arrivée d’air, le tuyau de pression d’air et détachez

l’outil de l’arrivée d’air avant d’installer, de retirer ou de régler

tout accessoire de cet outil ou avant de l’entretenir. Si vous

ne le faites pas, vous risquez des blessures graves. Le

fouettage des tuyaux peut causer de graves blessures.

 Vérifiez toujours que les tuyaux et les raccords ne sont

pas endommagés, effilochés ou desserrés et remplacez

immédiatement. N’utilisez pas de raccords rapides avec

l’outil. Consultez les instructions pour corriger le montage.

• Si vous glissez, trébuchez et/ou tomber quand vous utilisez

des outils pneumatiques, vous risquez des blessures graves

 ou même la mort. Faites attention à la longueur du tuyau

quand vous marchez ou travaillez sur la surface.

• Gardez une bonne posture équilibrée et stable pour le travail.

Ne vous mettez pas dans une position instable quand vous

utilisez l’outil.

• Prévoyez ce que vous allez faire et soyez conscients des

changements soudains de mouvements durant le démarrage

et le fonctionnement de tout outil.

• Ne portez pas l’outil par le tuyau. Protégez le tuyau contre

 lesobjetstranchantsetlachaleur.

• L’arbre de l’outil continue de tourner brièvement quand

la gâchette est lâchée. Évitez le contact direct avec les

accessoires durant et après l’utilisation. Les gants réduisent

le risque de coupures et de brûlures.

• Tenez-vous à l’écart de l’extrémité rotative de l’outil. Ne

 portez pas de bijoux ou de vêtements lâches. Attachez les

 cheveux longs. Le cuir chevelu risque d’être arraché si les

cheveux ne sont pas gardés loin de l’outil et accessoires.

 Vous risquez d’être étranglé si votre collier n’est pas gardé à

l’écart de l’outil et des accessoires.

• Le foret peut soudainement se coincer et causer la rotation

de la pièce ou de l’outil de travail, entraînant ainsi des

blessures aux bras et/ou aux épaules. Il y a suffisamment

 de couple de produit pour causer des chutes. Utilisez

 toujours des forets bien aiguisés. Lorsque le foret traverse la

pièce de travail, diminuez la pression.

• Ne montez jamais une meule sur une ponceuse. Une meule qui

éclate peut causer des blessures sérieuses ou entraîner la mort si le

garde n’est pas approprié. Ne pas utiliser si fissurée ou

endommagée.

• Évitez le contact direct avec le coussin de ponçage mobile afin

 d’empêcherlepincement,secouperouseblesseràd'autresparties

du corps.

• UtilisezlesaccessoiresrecommandésparlesoutilsMatco.

• Ne lubrifiez pas les outils avec des produits inflammables

ou volatiles comme le kérosène, le carburant diesel ou le

carburant aviation.

• Neforcezpasl’outilau-delàdesacapaciténominale.

• N’enlevez pas les étiquettes. Remplacez les étiquettes

endommagées.

le NoN-RespecT de ces AVeRTisseMeNTs pouRRAiT eNTRAÎNeR des BlessuRes.

foNcTioNNeMeNT

Choisissez un disque abrasif convenable et veillez à ce Qu'il

soit bien fixé à l'outil. Connectez l'outil à l'arrivée d'air comme

recommandé. L’entrée d’air, utilisée pour connecter l’arrivée d’air a

un filetage américain 1⁄4 po NPT.

Placez la ponceuse légèrement sur l'objel à poncer et laisser faire le

disque abrasif. Faites très attention, quand vous poncez autour de

surfaces ou d'arêtes vives, d'éviter que le disque n'accroche car il

risquerait de s'arrêter brusquement ou de ralentir considérablement,

ce qui ferait sauter la ponceuse des mains. On recommande de

toujours employer des lunettes de sécurité et un masque respiratoire.

Le ponçage de certains matériaux peut engendrer de la poussière

dangereuse el nécessite un équipement respiratoire particulier.

Vérifiez ces conditions avant d'employer l'outil. Même si la machine

ne fait que peu de bruit, le ponçage-même peut provoquer un niveau

de bruit tel que des protections auriculaires sont nécessaires. S'il y a

des arêtes vives sur la matière à poncer, on recommande de porler

des gants de sécurité.

Ne continuez pas à employer des disques abrasifs qui sont usés

ou encrassés. Cela rendrait le ponçage inefficace et vous forcerait

d'employer une pression excessive.

N'employez pas de disques abrasifs trop grands ou trop petits. Le

disque ne doit pas dépasser le plateau de plus de 6 mm (1/4 po)

et ne peut pas être plus petit que le plateau. Un bouton de réglage

d'air (14) est situé sur le côté du boîtier de moteur (1). Vous pouvez

l'employer pour faire varier la quantité d'air comprimé qui arrive au

moteur et changer la vitesse de la ponceuse.

MT2465/MT2470 7 Rev. 06/30/10

MT2465/MT2470 Ponceuse moelleuse à engrenages 6 po et 8 po

GARANTie

Matco garantit ses outils pneumatiques au consommateur pendant

une période d’un an. Nous réparerons tout outil pneumatique de la

série MT couvert par cette garantie qui présente un défaut de matériau

ou de main-d’œuvre durant la période de garantie. Pour faire réparer

l’outil, retournez-le à l’un des centres de garantie autorisés de Matco

indiqués ci-dessous, port payé. Joignez une copie de votre preuve

d’achat et une brève description du problème. L’outil sera inspecté

et si une ou plusieurs pièces présentent un défaut de matériel ou de

main-d’œuvre, l’outil sera réparé gratuitement et retourné port payé.

Cette garantie vous donne des droits particuliers. Vous pouvez aussi

avoir d’autres droits qui varient d’un état à l’autre.

Cette obligation est la seule responsabilité de Matco dans le cadre

de cette garantie et Matco ne sera en aucun cas responsable de

dommages connexes ou corrélatifs.

NOTE: Certains états ne permettent pas d’exclusion ou de limites

pour les dommages connexes ou corrélatifs les limites ou exclusions

indiquéesci-dessusnes’appliquentpeut-êtrepasdansvotrecas.

MATco AiR coMMANd

Tool Repair SV

1330 Commerce Dr.

Stow, OH 44224

(800) 433-7098

discouNT Tool RepAiR

3433 Losee Rd. #1

North Las Vegas, NV 89030

(702) 657-6570

pNeuTool pARTs & seRVices co., lTd

33 Haas Road

Toronto

ON M9W 3A1 Canada

(416) 748-1200

(888) 748-1201 (Toll-Free in Canada)

fiG. 1 fiG. 2

eNTRÉe d’AiR

Les outils de cette classe fonctionnent sur une grande plage de

pression d’air. Il est recommandé d’utiliser une pression de 90 lb/

po2pourl’outilàvide.Unepressionsupérieureetdel’airmalpropre

réduiront la vie de l’outil parce que cela accélérera l’usure et peut créer

des conditions dangereuses.

De l’eau dans la conduite d’air endommagera l’outil. Videz le réservoir

del’airchaquejour.Nettoyerlefiltred’entréeaumoinsunefoispar

semaine. La procédure de branchement recommandée est illustrée à

la figure 1.

L’entrée d’air (figure 2), utilisée pour connecter l’arrivée d’air a un

filetage américain 1⁄4 po NPT.

Lapressiondelaconduitedevraitêtreaugmentéepourlestuyauxtrès

longs (plus de 25 pieds). Le diamètre intérieur minimal du tuyau devrait

êtrede3/8poetlesraccordsdevraientavoirlesmêmesdimensions

intérieures.

dÉpANNAGe

D’autres facteurs à l’extérieur de l’outil peuvent causer une perte de

puissanceouunfonctionnementirrégulier.Unepuissanceréduitedu

compresseur, une vidange excessive de la conduite d’air, l’humidité

ou des restrictions dans les tuyaux d’air ou l’utilisation de raccords de

tuyau de la mauvaise taille ou en mauvais état peut réduire l’arrivée

d’air. Si les conditions extérieures sont correctes et que l’outil continue

de mal fonctionner, débranchez l’outil du tuyau et apportez l’outil à

votre centre d’entretien Matco autorisé le plus proche.

luBRificATioN eT eNTReTieN

Lubrifiezl’outilchaquejouravecunehuilepouroutilspneumatiques

de bonne qualité. Si aucune ligne d’air lubrifié n’est utilisée, versez 1/2

onced’huiledansl’outil.L’huilepeutêtreinjectéedansl’entréed’airde

l’outil montrée à la figure 2, ou dans le tuyau au branchement le plus

proche de l’arrivée d’air puis faire fonctionner l’outil.

Purger

quotidiennement

RégulateurGraisseurCoupleur

rapide

Tuyau

de chef

Mamelon

N´installez pas

l´accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Tuyau

de fouet

eNTRÉe d’AiR

coMMANde À

ViTesse VARiABle

cARAcTÉRisTiQues

• Lecarterergonomiqueencompositeestlégeretfacileàutiliserpendantdespériodesprolongées.

• Avecsonrégimemoteurde1000T/M,cetoutilpeutêtreutilisépourdiversesapplicationscomprenantl’enlèvement

delapeinture,l’enlèvementdel’apprêt,l’éliminationdelarouille,ettouslesautrestypesd'applicationsdeponçage.

• Mouvementelliptiquepourmélanger,modeleretlisserlemasticàcarrosserie.

MT2465/MT2470 8 Rev. 06/30/10

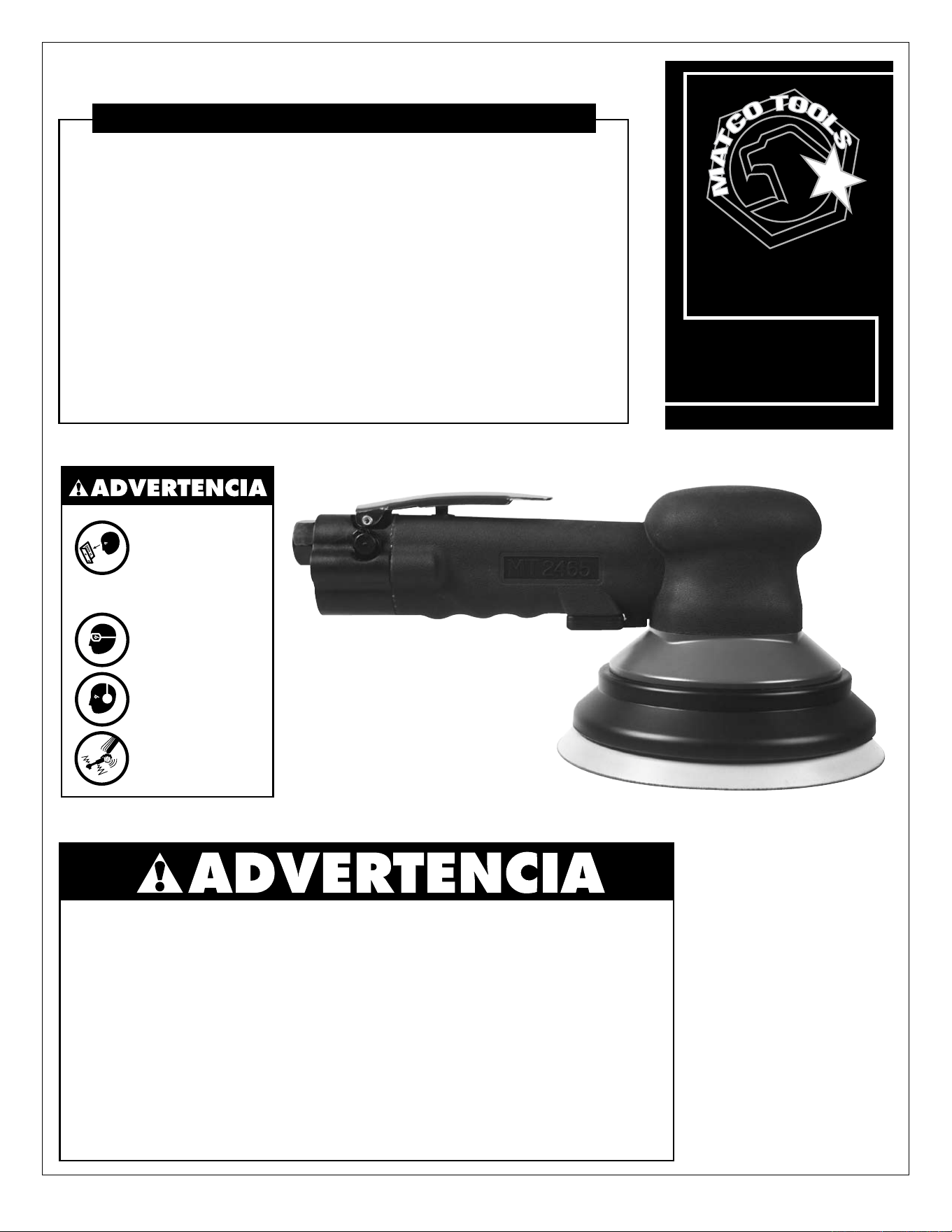

MT2465/

MT2470

Lijadora de

engranaje

6" y 8"

MT2465

Clasificación de rendimiento ....... Para servicio pesado

Velocidad libre máx .................................. 1000 RPM

Recorrido orbital ........................................5/32" MM

Tamaño de almohadilla ......................................... 6"

Ventila de admisión de aire ...................... 1/4" NPTF

Tamaño de manguera de aire ........................ 3/8" ID

Presión de aire recomendada ......................... 90 PSI

Altura ................................................................ 4.5"

Longitud ............................................................ 11"

Peso .......................................................... 3.5 LBS.

Consumo promedio de aire .............................. 3CFM

Nivel sonoro ...................................................82dBA

MT2470

.................... Para servicio pesado

................................... 1000 RPM

....................................5/32" MM

................................................8"

................................... 1/4" NPTF

....................................... 3/8" ID

........................................ 90 PSI

.............................................4.5"

............................................. 11"

..................................... 3.5 LBS.

.......................................... 3CFM

........................................82 dBA

ESPECIFICACIONES

• Instrucciones de Operación • Información de Advertencia

• Revisión de Refacciones

leer SieMpre lAS

inSTruccioneS

AnTeS de uSAr

lAS herrAMienTAS

nueMÁTicAS

uSAr SieMpre

AnTeoJoS

proTecToreS

uSAr proTecciÓn

pArA loS oÍdoS

eviTAr expoSiciÓn

prolongAdA A lAS

vibrAcioneS

Professional Tool Products, 2010

el polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y otras

actividades de construcción contiene químicos conocidos como causantes de cáncer, defectos

de nacimiento u otros daños a reproducción. Algunos ejemplos de dichos químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

el riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted realice

este tipo de trabajo. para reducir su exposición a dichos químicos: trabaje en una área bien

ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículasmicroscópicas.

MT2465/MT2470 9 Rev. 06/30/10

MT2465/MT2470 Lijadora de engranaje 6" y 8"

esTe MANuAl de iNsTRuccioNes

coNTieNe iNfoRMAciÓN iMpoRTANTe de

seGuRidAd. leA cuidAdosAMeNTe esTe

MANuAl iNsTRucTiVo Y coMpReNdA TodA

iNfoRMAciÓN ANTes de opeRAR esTA

HeRRAMieNTA.

• Opere, inspeccione y mantenga siempre esta herramienta

de acuerdo con el Código de Seguridad del Instituto Americano

de Estándares Nacionales para las Herramientas Portátiles

Neumáticas (ANSI B186.1) y cualquier otro código o regulación

aplicables.

• Por seguridad, desempeño superior y durabilidad máxima de

las refacciones, opere esta herramienta a la máxima presión

de aire al 90 psig; 6.2 barg. con una manguera de

alimentación de aire de 3/8" en diámetro.

• Al operar o al realizar el mantenimiento de esta herramienta,

 lleve siempre la protección de ojos y cara resistentes al

impacto.

• Al usar esta herramienta, lleve siempre protección para los

oídos. Los altos niveles de ruido pueden ocasionar la pérdida

 permanente del oído. Use protección para los oídos según lo

recomendado por su empleador o regulación OSHA.

• Mantenga esta herramienta en condición eficiente de

operación.

• Los operadores y personal de mantenimiento deben poder

 físicamente manejar el volumen, peso y potencia de esta

herramienta.

• Las herramientas neumáticas pueden vibrar con su uso. Las

vibraciones, movimientos repetitivos o posiciones incómodas

 durante períodos extendidos de tiempo pueden ser dañinos

para sus manos y brazos. Suspenda el uso de la herramienta

si experimente molestias, estremecimiento o dolor. Antes de

 continuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna herida severa.

 Nunca dirija el aire hacia usted ni a otros. Apague siempre

la alimentación de aire, vacíe la manguera de toda presión

de aire y separe la herramienta de la alimentación de aire

 antes de instalar, quitar o ajustar cualquier accesorio de esta

herramienta, o antes de realizar cualquier mantenimiento de

esta herramienta. La falla en hacerlo podría resultar en alguna

lesión. Las mangueras de látigo pueden ocasionar alguna

 herida seria. Revise siempre las mangueras y herrajes por

 daños, deshilachas o solturas, y repóngalos inmediatamente.

No use en la herramienta los acoplamientos de rápida

separación. Vea las instrucciones por la instalación correcta.

• Resbalarse, tropezarse y/o caerse durante la operación de

herramientas neumáticas puede ser una causa mayor de

lesión seria o la muerte. Sea consciente de la manguera

 excedente,dejadaporlasuperficieparacaminarotrabajar.

• Mantenga balanceada y firme la postura corporal de trabajo.

No se extra limite al operar esta herramienta.

• Anticipe y sea alerto por cambios repentinos de movimiento

durante el arranque inicial y operación de cualquier

herramienta neumática.

• No lleve la herramienta por la manguera.  Proteja la manguera

 deobjetosafiladosydelcalor.

• El eje de la herramienta puede seguir rotando brevemente

después de que se libere la válvula reguladora. Evite el

contacto directo con los accesorios durante y después del

uso. Los guantes reducirán el riesgo de alguna cortada o

quemadura.

• Manténgase lejos del extremo rotador de la herramienta.

 No lleve puesto ni joyería ni ropa suelta. Fije el pelo largo.

Se puede arrancar el cabello si no se lo mantenga a distancia

de la herramienta y accesorios. Mantenga a distancia de la

herramienta y de los accesorios los accesorios del cuello para

evitar el ahogamiento.

• Las brocas del taladro pueden atarse repentinamente y

 causar la rotación de la pieza de trabajo o de la herramienta,

así ocasionando lesiones en los brazos y/o en los hombros.

Se genera suficiente torsión para ocasionar caídas. Siempre

 use brocas afiladas. Use menos presión al momento de

alcanzar la penetración completa de la pieza

• Nuncamonteningúndisco abrasivosobreunalijadora.Undisco

 abrasivoqueexplotapuedeocasionarlesionesmuyseriasoaúnla

muerte cuando éste no esté protegido bien. Inspeccione la

almohadilla de respaldo antes de cada uso. No la use si esté

 agrietadaodañada.

• Eviteelcontactodirectoconlaalmohadilladelijadoparaprevenir

los pellizcos o cortes de las manos u otras partes del cuerpo.

• UselosaccesoriosrecomendadosporMatcoTools.

• No lubrique las herramientas con soluciones inflamables ni

volátiles, tales como el queroseno, el gasóleo ni el combustible

para aviones.

• No fuerce las herramientas más allá de su capacidad

nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

el iNcuMpliMieNTo de oBseRVAR esTAs AdVeRTeNciAs puedeN

ResulTAR eN AlGuNA lesiÓN

opeRAciÓN

Seleccione un disco abrasivo apropiado y asegúrese de que esté fijado

seguramentealaherramienta,Useunsuministrodeaireadecuadocomose

recomienda en las instrucciones. La ventila de admisión de aire, empleada para

la conexión de abastecimiento de aire, cuenta con la Rosca Estándar Americana

NPT 1/4".

Aplique la lijadara ligeramente al material· y permita que el disco abrasivo

comience a cortar. Tenga mucho cuidado cuando lije alrededor de bordes

y superficies afiladas para evitar que se trabe el disco, porque el disco se

podría detener abruptamente o reducir su velocidad, lo que podría hacer

que la herramienta se moviera bruscamente en las manos del operador. Se

recomienda siempre usar gafas de seguridad y una máscara para respirar. El

lijadodeciertosmaterialespuedecrearunpolvopeligrosoquepudierarequerir

equipos especiales para respirar. Verifique si el polvo es seguro antes de usar

laherramienta.Aunsilamáquinaproduceunnivelbajoderuido,elproceso

actual de lijado puede causar un nivel de ruido suficientemente alto para

requerir protección para los oidos. Si hay áreas afiladas en el material que se

vaalijar,serecomiendaelusodeguantesdeseguridad.

No continúe usando discos abrasivos que estén desgastados o tupidos.Eso

afectaría el rendimiento del proceso de lijado y requeriría la aplicación de

fuerzas innecesariamente altas a la herramienta. No use discos abrasivos

queseandetamañomuypequeñonimuygrande.Eldisconodebetenerun

diámetro que exceda en más de 1/4" el diámetro de la almohadilla ni debe

sermáspequeñoquelaalmohadilla.Laperilladelreguladordeaire(14)está

ubicadaenelladodelacajadelmolar(1).Laperillasepuedeusarparavariar

el volumen del aire comprimido alimentado al motor, lo que variará la velocidad

delalijadora.

MT2465/MT2470 10 Rev. 06/30/10

MT2465/MT2470 Lijadora de engranaje 6" y 8"

GARANTÍA

Matco ofrece al consumidor la garantía de sus herramientas neumáticas

porunperíodode1año.Reparemoscualquierherramientaneumática

de la Serie MT, cubierta bajo esta garantía, la cual demuestra ser

defectuosa en cuestión material o mano de obra durante el período

de dicha garantía. Para que se repare su herramienta, devuelva la

herramienta a cualquiera de los Centros de GarantíaAutorizados de

Matco alistados a continuación, con el flete prepagado. Incluye por

favor una copia de su comprobación de compra y una breve descripción

del problema. Se inspeccionará la herramienta y si cualquier pieza o

piezasseencuentre(n)conalgúndefectomaterialodemanodeobra,

se reparará la herramienta, libre de cargos, y ésta será devuelta a usted

con flete prepagado.

Esta garantía le proporciona ciertos derechos.  Usted puede tener

también otros derechos los cuales varían de estado a estado.

LaobligaciónanterioreslaúnicaresponsabilidaddeMatcobajoestao

cualquiergarantíaimplicadayMatconoserá,bajoningunacircunstancia,

responsableporlosdañosincidentalesniconsecuenciales.

NOTA: Esta garantía le brinda derechos legales específicos y usted

también podría contar con otros derechos los cuales varían de estado

a estado.

MATco AiR coMMANd

Tool Repair SV

1330 Commerce Dr.

Stow, OH 44224

(800) 433-7098

discouNT Tool RepAiR

3433 Losee Rd. #1

North Las Vegas, NV 89030

(702) 657-6570

pNeuTool pARTs & seRVices co., lTd

33 Haas Road

Toronto

ON M9W 3A1 Canada

(416) 748-1200

(888) 748-1201 (Toll-Free in Canada)

AliMeNTAciÓN de AiRe

Las herramientas de esta categoría operan dentro de un rango amplio

depresióndeaire.Altrabajarlibremente,serecomiendaquelapresión

de aire de estas herramientas mida a un 90 PSI en la herramienta. La

presión alta y el aire sucio disminuirán la vida de la herramienta debido

al desgaste más rápido, y pueden crear condiciones peligrosas.

Cualquier agua en la línea de aire dañará la herramienta. Drene

diariamente el tanque de aire. Limpie al menos semanalmente la

malla de filtración de la ventila de admisión de aire. El procedimiento

recomendado de conexión se puede revisar en la Figura 1.

La ventila de admisión de aire (Figura 2), empleada para la conexión

de abastecimiento de aire, cuenta con la Rosca Estándar Americana

NPT 1/4".

La presión de línea debe ser aumentada para compensar por mangueras

excepcionalmente largas (más de 25 pies). El diámetro mínimo de

manguera debe ser de 3/8" Diám.Int.y los herrajes deben tener la

misma dimensión interior.

diAGNÓsTico de AVeRÍAs

Otros factores independientes de la herramienta pueden ocasionar la

pérdida de potencia o alguna acción errática. Las emisiones reducidas

delasalidadelcompresor,eldrenajeexcesivoenlalíneadeaire,la

humedad o las restricciones en las pipas de aire o el uso de conexiones

de manguera de tamaño inadecuado, o pobres condiciones, pueden

disminuir el suministro de aire. Si las condiciones exteriores son

adecuadasylaherramientaaúnfuncionadeformaerrática,desconecte

la herramienta de la manguera y lleve la herramienta al centro de

servicio autorizado Matco más cercano a usted.

luBRicAciÓN & MANTeNiMieNTo

Lubrique diariamente la herramienta con algún aceite de buena

calificación para herramientas neumáticas. Si no se usa ningún

engrasador de línea de aire, deje caer 1/2 oz. de aceite por la

herramienta. Se puede lanzar un chorro de aceite por la ventila de

admisión de aire de la herramienta, Figura 2, o por la manguera en

la conexión más cercana al abastecimiento de aire, luego marche la

herramienta.

fiG. 1

cARAcTeRÍsTicAs

 • Lacarcasacompuestaergonómicaesligerayfácildeusarporperiodosextendidosdetiempo.

 • Con1,000RPMs,estaherramientapuedeusarseparaunavariedaddeaplicaciones,incluyendolaeliminaciónde 

 pintura,laeliminacióndeimprimante,laeliminacióndecorrosiónytodotipodeaplicacionesdelijado.

 • Acciónorbitalparaelmezclado,laformaciónyelalisadodelrellenodecuerpo.

Drane

diariamente

ReguladorCaja de aceiteAcoplamiento de

conexión rápida

Primera

Manguera

No instale aquí el

acoplamiento de

conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Manguera

que azota

fiG. 2

VeNTilA de

AdMisiÓN de AiRe

dispARAdoR de

VelocidAd VARiABle

Matco Tools MT2470 Product not found

Product's Documents

MT2470_InstructionManual_01.pdf

Specifications

Matco Tools MT2470 Questions and Answers
