1. SAFETY ................................................4

2. ASSEMBLY .............................................4

3. OPERATION .............................................5

4. MAINTENANCE ..........................................5

5. STORAGE ..............................................5

6. TROUBLESHOOTING .....................................5

7. TECHNICAL DATA ........................................6

8. ACCESSORIES ..........................................6

9. WARRANTY / SERVICE .....................................6

Original instructions.

This product may be used under supervision, or if

instruction regarding the safe use of the product has

been provided and the resulting dangers have been under-

stood, by children aged 8 and above, as well as by persons

with physical, sensory or mental disabilities or a lack of expe-

rience and knowledge. Children must not be allowed to play

with the product. Cleaning and user maintenance must not

be performed by children without supervision. The use of this

product by young people under the age of 16 is not recom-

mended. Never operate the product when you are tired, ill or

under the influence of alcohol, drugs or medicine.

Intended use:

The GARDENA Submersible Pressure Pump is intended for the extrac-

tion of water from wells, shafts and other water reservoirs, for the operation

of irrigation equipment and systems, also for pumping rainwater, tap water

and water containing chlorine in private domestic gardens and allotments.

Liquids to be pumped:

The GARDENA Submersible Pressure Pump must only be used to pump

water. The pump is fully submersible (water-tight encapsulation) and is sub-

merged in water (for max. submersion depth, see 7. TECHNICAL DATA).

The product is not intended for long term use (continuous circulation

operation).

DANGER! Risk of injury!

The pump should not be used for the delivery of salt water,

muddy water, corrosive, easily inflammable or explosive liquids

(e. g. petrol, paraffin, thinners), oil, heating oil or foodstuffs.

v Submerge the pump deeper into the water.

Thermal protection switch:

In the event of an overload, the pump is switched off by the built-in thermal motor

protection. After sufficient cooling of the motor, the pump is operational again.

Automatic venting

This pump is equipped with a vent valve which eliminates any air pockets in the

pump. Depending on the function, a small amount of water can escape below

the handle.

Additional safety warnings

Electrical safety

DANGER! Cardiac arrest!

This product makes an electromagnetic field while it operates. This

field may under some conditions interfere with active or passive medical

implants. To decrease the risk of conditions that can possibly injure or

kill, we recommend persons with medical implants to speak with their

physician and the medical implant manufacturer before you operate the

product.

Cables

If extension cables are used, these must comply with the minimum cross-

sections in the table below:

Voltage Cable length Cross section

230 – 240 V / 50 Hz Up to 20 m 1.5 mm

230 – 240 V / 50 Hz 20 – 50 m 2.5 mm

DANGER! Electric shock!

With a cut off mains plug, moisture can get into electrical parts via the

mains cable and cause a short circuit.

v Never cut the mains plug off (e. g. to feed through wall).

v Don’t use the power cable for plugging off.

v If the supply cord is damaged, it must be replaced by the manufacturer,

its service agent or similarly qualified persons in order to avoid a hazard.

Mains plug and extension connections must be protected from water splashes.

Ensure that the electrical connections for plugs and sockets are made in areas

safe from flooding.

Protect the mains plug and the mains power cable from heat, oil and sharp

edges.

Observe the mains voltage. The information on the nameplate must be in

agreement with the data for the mains power grid.

The pump’s mains plug must be disconnected before anybody enters the

swimming pool.

The mains power cable must not be used for fastening or transporting the

pump.

For submerging or lifting / securing the pump, please use the fastening rope.

Please regularly check the connecting line.

Before using, always subject the pump (especially the power cables and the

power connections) to a visual inspection.

A pump which is damaged should not be used. In the event of damage, have

the pump checked by GARDENA Service.

Do not disassemble the pump any further than the delivery condition.

Before use after maintenance, make sure that all parts are screwed together.

When using our pumps with a generator, the warnings of the generator

manu facturer must be observed.

Personal safety

DANGER! Risk of suffocation!

Small parts can be easily swallowed. There is also a risk that the poly-

bagcan suffocate toddlers. Keep toddlers away when you assemble the

product.

Observe the minimum water level in accordance with the characteristics given

for the pump.

Allow the pump to run no longer than 10 minutes against aclosed pressure side.

Sand and other abrasive substances cause increased wear and reduce the

pump’s output.

The pump must not be operated without the filter.

The hose must not be disconnected during operation.

Allow the pump to cool down before troubleshooting.

IMPORTANT!

Read the operator’s manual carefully before use and keep for future

reference.

Symbols on the product:

Read operator’s manual.

General safety warnings

Electrical safety

DANGER! Electric shock!

Risk of injury due to electric current.

v The product must be supplied through a residual current device (RCD)

having a rated residual operating current not exceeding 30 mA.

DANGER! Risk of physical injury!

Risk of injury due to electric current.

v Disconnect the product from the mains before you maintain or replace

parts. Thereby the disconnected socket must be in the visual range.

Safe operating practices

The water temperature should not exceed 35 °C.

The pump must not be used when people are in the water.

Pollution of the liquid could occur due to leakage of lubricants.

Circuit breakers

Dry-running protection:

If the water level is too low, the pump switches off automatically.

1. SAFETY

2. ASSEMBLY

DANGER! Risk of injury!

Injury when the product starts accidentally.

v Disconnect the product from the mains before you assemble

the product.

Page 2 width 2 mm less: 208 mm

GAR_09025-29.960.03_2024-02-26.indd 4GAR_09025-29.960.03_2024-02-26.indd 4 26.02.24 10:1426.02.24 10:14

The hose can be connected via the pump connection

and the connec-

tion nipple

[19 mm (3/4") / 25 mm (1")] or via the GARDENA Connection

System [13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")]. When using

a 25 mm (1") hose, the pump has the maximum delivery capacity.

With a parallel connection of more than one hose or connected devices,

the GARDENA 2- / 4-Way Valve (Art. 1210 / 1194) can be used, which is

screwed straight onto the pump connection

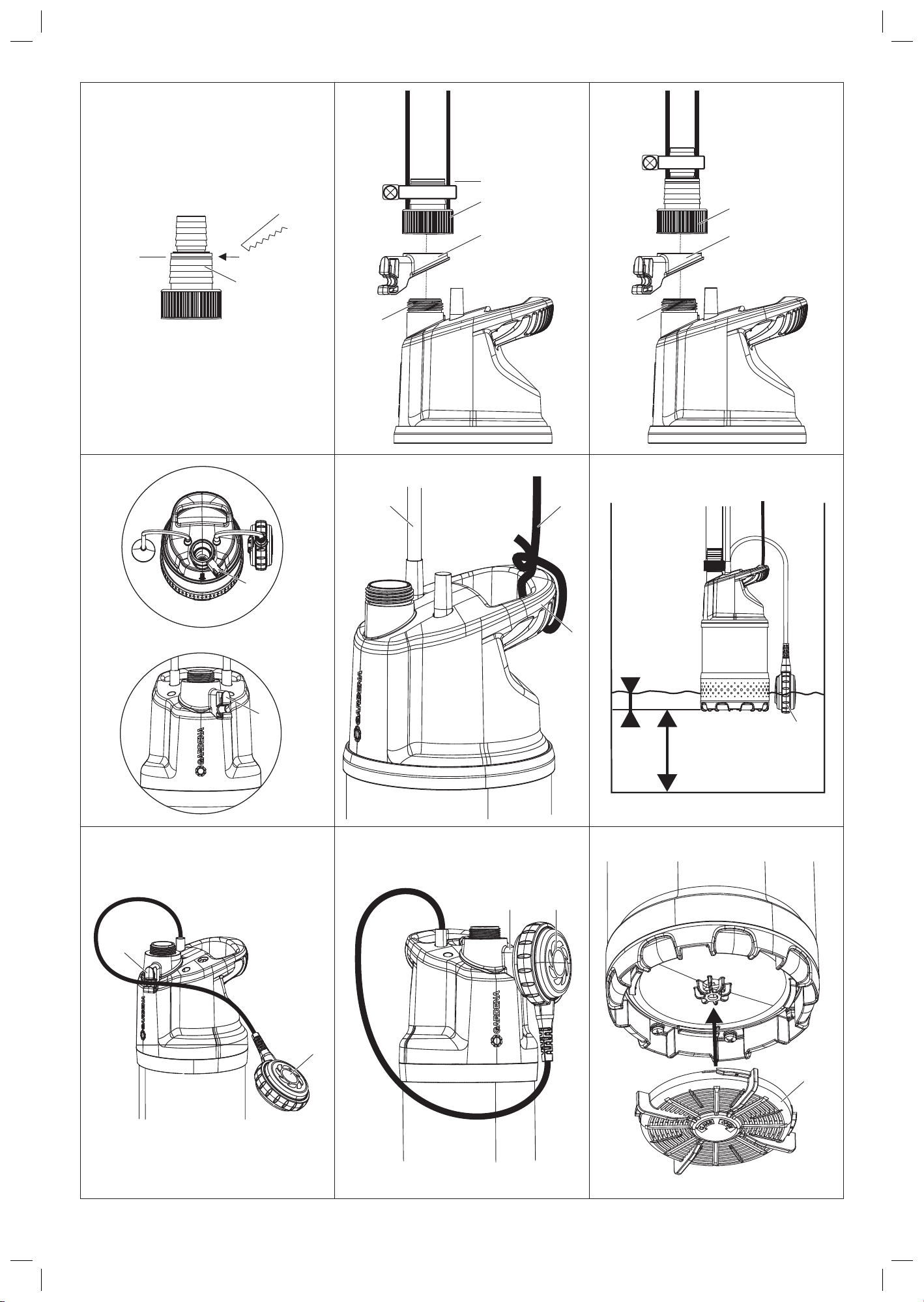

Connect hose via connection nipple [ Fig. A1 ]:

25 mm (1")- and 19 mm (3/4") hoses can be connected via the connection

nipple

Hose diameter 25 mm (1") 19 mm (3/4")

GARDENA Hose Clamp Art. 7192 Art. 7191

Hose connection

[ Fig. A1 ]

Detach nipple

[ Fig. A2 ].

Do not detach

nipple [ Fig. A3 ].

25 mm (1")- and 19 mm (3/4") hoses connected with a connection

nipple

must be fastened, for example with a GARDENA Hose

Clamp Art. 7192 / 7191.

1. [ Fig. A4 ]: Put the float switch locking

on the pump connector

2. Screw connection nipple

onto the pump connection

(With 25 mm (1") hoses, first disconnect the connection nipple

3. Push the hose onto the connection nipple

and fix e. g. with

a GARDENA Hose Clamp Art. 7192 / 7191.

3. OPERATION

DANGER! Risk of injury!

Injury when the product starts accidentally.

v Disconnect the product from the mains before you connect,

adjust or transport the product.

To pump water [ Fig. O1 ]:

The pump must always be submerged in the well or water reservoir

with the rope provided. For the pump to be primed, the pump must be

submerged at least 60 mm. So that the filter does not become dirty,

the pump should be fixed at least 30 cm above the ground.

1. Attach the rope

securely to the handle

2. Submerge the pump in the well or water reservoir via the rope

3. Secure the rope

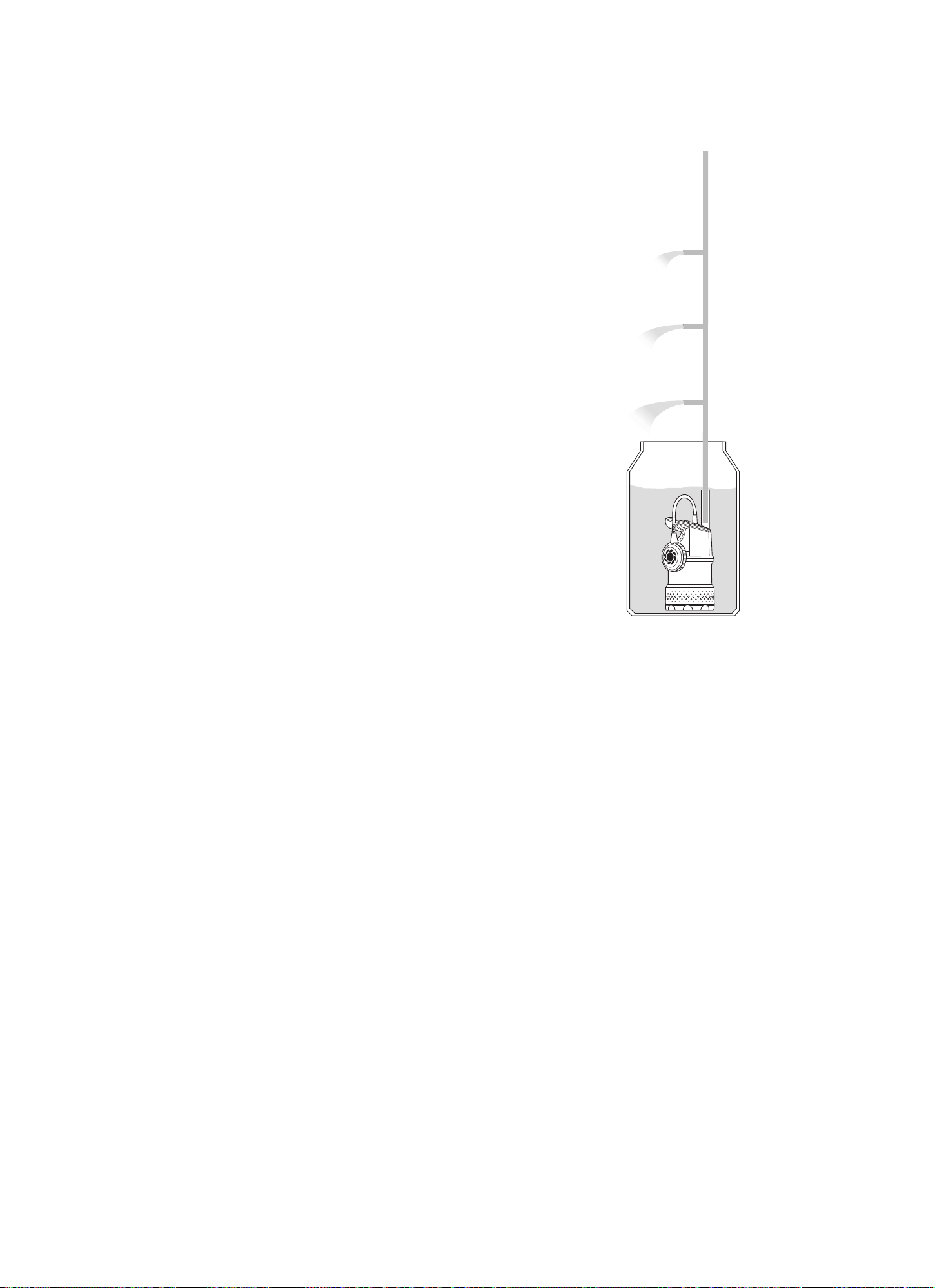

4. With deep wells or shafts (from approx. 5 m), route the connection

cable

along the rope

with clips.

5. Connect the pump to the mains.

The pump starts approx. 3 sec. after connecting the connection cable.

The pump is ready for operation.

Automatic mode with float switch [ Fig. O2 ]:

So that the pump automatically switches off when there is no

liquid to pump, the Float Switch

must be able to freely move

on the surface of the water.

To adjust the Cut-in and Cut-out Height [ Fig. O3 ]:

The maximum cut-in height and minimum cut-out height

(see 7. TECHNICAL DATA) can be adjusted by pushing the float

switch wire into the float switch lock

• The shorter the length of cable between the float switch

and

the float switch lock

, the lower the cut-in height and the higher

the cut-out height.

v Push the cable of the float switch

into the opening in the float switch

lock

CAUTION!

In order to ensure that the float switch is able to switch on and

off, the cable length between the float switch and the float switch

lock must be at least 10 cm.

Manual operation [ Fig. O4 ]:

The pump remains permanently in operation because the float

switch is bypassed. This deactivates the dry-running protection

of the pump.

1. Push the float switch

onto the float switch locking

with the cable

downwards.

2. Immerse the pump in a well or shaft using a rope attached to the pump.

3. Connect the pump to the mains.

Attention! The pump begins operating immediately.

The minimum residual water depth (see 7. TECHNICAL DATA) is only

achieved in manual mode because the float switch already switches off

the pump before this when in automatic mode.

4. MAINTENANCE

DANGER! Risk of injury!

Injury when the product starts accidentally.

v Disconnect the product from the mains before you maintain

the product.

To clean the filter [ Fig. M1 ]:

In order to ensure continuous trouble-free operation, the filter

should

be cleaned at regular intervals.

After pumping dirty water, the filter

must be cleaned immediately.

1. Turn the filter

1/4 turn clockwise and remove it (bayonet lock).

2. Clean the filter

under running water.

3. Re-install the filter

in the opposite sequence.

The pump must not be operated without the filter.

To flush the pump:

After pumping chlorinated water, the pump must be flushed.

1. Pump lukewarm water (max. 35 °C), possibly adding a mild cleaning

agent (e. g. detergent) until the pumped water runs clear.

2. Remove residuals according to the waste disposal laws applicable in

your area.

5. STORAGE

To put into storage:

The pump is not frost-proof!

The product must be stored away from children.

1. Disconnect the pump from the mains.

2. Turn the pump upside down until no more water runs out.

3. Clean the pump (see 4. MAINTENANCE).

4. Store the pump in a dry, enclosed and frost-free place.

Disposal:

(in accordance with RL2012/19/EC)

The product must not be disposed of to normal household waste.

It must be disposed of in line with local environmental regulations.

IMPORTANT!

v Dispose of the product through or via your municipal recycling

collection centre.

6. TROUBLESHOOTING

DANGER! Risk of injury!

Injury when the product starts accidentally.

v Disconnect the product from the mains before you trouble-

shoot the product.

Problem Possible Cause Remedy

Pump is running, but

doesn’t deliver water

Air cannot escape, because the

pressure line is closed. (Pos-

siblekink in the pressure hose.)

v Open the pressure line

(e. g. shut-off valve, delivery

units).

Air in suction foot. v Wait for about 60 seconds

until the pump has vented;

if necessary, turn off and then

on again.

Filter is clogged. v Clean the filter

(see 4. MAINTENANCE).

Water level below minimum

water level when put into

operation.

v Submerge the pump deeper.

Page 2 width 2 mm less: 208 mm

GAR_09025-29.960.03_2024-02-26.indd 5GAR_09025-29.960.03_2024-02-26.indd 5 26.02.24 10:1426.02.24 10:14

Problem Possible Cause Remedy

Pump does not start,

or stops suddenly during

operation

Thermal switch has turned

the pump off because of

overheating.

v Clean the filter

(see 4. MAINTENANCE).

Observe the max. media

Temperature (35 °C).

No power supply to the pump. v Check fuses and electrical

plug connections.

RCD has triggered

(residual current).

v Disconnect the pump

and contact the GARDENA

Service.

Pump is running but the

delivery drops suddenly

Filter is clogged. v Clean the filter

(see 4. MAINTENANCE).

NOTE: For any other malfunctions please contact the GARDENA service depart-

ment. Repairs must only be done by GARDENA service departments or specialist

dealers approved by GARDENA.

7. TECHNICAL DATA

Submersible Pressure

Pump

Unit Value

(Art. 9025)

Rated Power W 550

Mains voltage V (AC) 230

Mains frequency Hz 50

Max. delivery capacity l/h 4700

Max. pressure /

max. delivery head

bar /

2.3

Max. submersion depth m 7

Max. cut-in height mm 520

Min. cut-out height mm 150

Residual water level mm 5

Min. immersion depth

for operation (approx.)

mm 60

Power cable m 10 (H05RN-F)

Weight without cable

(approx.)

kg 4.9

Fastening rope length m 15

Max. media temperature °C 35

8. ACCESSORIES

GARDENA 2- / 4-Way Valve For parallel connection for more than one hose

or connected devices.

Art. 1210 / 1194

GARDENA Hose Clamp For 25 mm (1") hoses via the connection nipple. Art. 7192

GARDENA Hose Clamp For 19 mm (3/4") hoses via the connection

nipple.

Art. 7191

GARDENA Pump Connection

Set

For 13 mm (1/2") hoses via the GARDENA

Connection System.

Art. 1750

GARDENA Tap Connector

GARDENA Hose Connector

For 16 mm (5/8") hoses via the GARDENA

Connection System.

Art. 18202

Art. 18216

GARDENA Pump

Connection Set

For 19 mm (3/4") hoses via the GARDENA

Connection System.

Art. 1752

9. WARRANTY / SERVICE

9.1 Product registration:

Please register your product at gardena.com/registration.

9.2 Service:

Please find the current contact information of our service on the back

page and online:

• United Kingdom: https://www.gardena.com/uk/support/advice/contact/

• Australia: https://www.gardena.com/au/support/advice/contact/

• New Zealand: https://www.gardena.com/nz/support/advice/contact/

• South Africa: https://www.gardena.com/za/support/contact/

1. БЕЗОПАСНОСТЬ ........................................6

2. МОНТАЖ ..............................................7

3. ЭКСПЛУАТАЦИЯ ........................................7

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ .........................8

5. ХРАНЕНИЕ .............................................8

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ........................8

7. ТЕХНИЧЕСКИЕ ДАННЫЕ .................................8

8. ПРИНАДЛЕЖНОСТИ ....................................9

9. ГАРАНТИЯ / СЕРВИС ....................................9

Перевод оригинальных инструкций.

Данное изделие может использоваться детьми

возрастом от 8 лет и лицами с ограниченными

физическими, сенсорными или умственными способно-

стями или с недостаточным опытом и знаниями, если

они будут работать под надзором, им будет разъяснен

порядок безопасной работы с устройством и связанные

с этим опасности. Не допускается игра детей с издели-

ем. Детям не разрешается выполнять чистку и обслужи-

вание устройства без надзора взрослых. Мы не реко-

мендуем пользоваться изделием детям младше 16 лет.

Никогда не работайте с изделием, если Вы устали,

больны или находитесь под воздействием алкоголя,

наркотиков или медикаментов.

Применение в соответствии с назначением:

GARDENA Погружной насос высокого давления предназначен

для откачки воды из колодцев, шахт и иных резервуаров воды,

для эксплуатации в поливных установках и системах, а также для

перекачки дождевой воды, водопроводной воды и хлорированной

воды в частных садах и огородах.

Рабочие жидкости:

Погружным насосом фирмы GARDENA разрешается откачивать

только воду. Насос можно полностью погружать в воду (водоне-

проницаемая капсула), максимальная глубина погружения указана

в гл. 7. ТЕХНИЧЕСКИЕ ДАННЫЕ).

Изделие не предназначено для продолжительной работы (режим

длительной перекачки).

ОПАСНО! Опасность получения травмы!

Не разрешается перекачивать соленую воду, загрязненную

воду, едкие, легковоспламеняющиеся либо взрывоопасные

вещества (например, бензин, керосин, нитрорастворитель),

масла, жидкое топливо и продукты питания.

ВАЖНО!

Пожалуйста, внимательно прочитайте эту инструкцию по

использованию и сохраните ее для чтения в дальнейшем.

Символы на изделии:

Прочитайте инструкцию по эксплуатации.

Общие указания по технике безопасности

Электрическая безопасность

ОПАСНО! Поражение электротоком!

Угроза травмирования из-за поражения электротоком.

v Питание изделия должно производиться через устройство защит-

ного отключения (УДТ) с номинальным током срабатывания не

выше 30 мА.

ОПАСНО! Угроза травмирования!

Угроза травмирования из-за поражения электротоком.

v Отсоединяйте изделие от сети, прежде чем выполнять работы

по техническому обслуживанию или замене деталей. При этом

розетка должна находиться в поле зрения.

1. БЕЗОПАСНОСТЬ

ENRU

GAR_09025-29.960.03_2024-02-26.indd 6GAR_09025-29.960.03_2024-02-26.indd 6 26.02.24 10:1426.02.24 10:14

Безопасность эксплуатации

Температура воды не должна превышать 35 °C.

Не разрешается пользоваться насосом, если кто-либо стоит в воде.

Загрязнение жидкости могло возникнуть из-за пролива смазочных

материалов.

Защитный выключатель

Защита от работы всухую:

Если уровень воды слишком низкий, насос автоматически выключается.

v Погрузите насос глубже в воду.

Защитный термовыключатель:

В случае перегрузки насос выключается с помощью встроенной систе-

мытермозащиты мотора. После достаточного охлаждения мотора насос

снова готов к работе.

Автоматическое удаление воздуха

Данный насос оснащен воздуховыпускным клапаном для удаления

воздушной прослойки, которая может образоваться в насосе. По функ-

циональным причинам под рукояткой может протекать небольшое

количество воды.

Дополнительные указания по технике безопасности

Электрическая безопасность

ОПАСНО! Остановка сердца!

Это изделие создает во время работы электромагнитное поле.

Вопределенных обстоятельствах это поле может повлиять на функ-

ционирование активных или пассивных медицинских имплантатов.

Во избежание опасности возникновения ситуаций, которые могут

привести к тяжелым или смертельным травмам, лица, пользующиеся

медицинскими имплантатами, перед использованием этого изделия

должны проконсультироваться со своим врачом и изготовителем

имплантата.

Кабель

При использовании удлинительных кабелей сечения проводов должны

удовлетворять данным из следующей таблицы:

Напряжение Длина кабеля Поперечное сечение

230 – 240 В / 50 Гц До 20 м 1,5 мм

230 – 240 В / 50 Гц 20 – 50 м 2,5 мм

ОПАСНО! Поражение электротоком!

При обрезанном штекере через сетевой кабель в зону действия тока

может проникнуть влага и вызвать короткое замыкание.

v Ни в коем случае не отрезать сетевой штекер (напр., для провода

через стену).

v При отключении из розетки не тяните за кабель, а беритесь за корпус

штекера.

В случае повреждения сетевого шнура этого устройства необходимо,

во избежание возможных угроз, заменить его у изготовителя, в его

сервисной службе, либо у специалиста соответствующей квалифика-

ции.

Штепсельные соединения электрокабелей должны иметь брызгозащи-

щенное исполнение.

Штепсельные соединения электрокабелей располагайте в сухих, защи-

щенных от затопления местах.

Предохраняйте вилку штепсельного соединения и кабель подключения

кэлектросети от высокой температуры, нефтепродуктов и острых кро-

мок.

Следите за напряжением электросети. Данные, обозначенные на инфор-

мационной табличке насоса, должны соответствовать параметрам элек-

тросети.

Если в бассейне для плавания находятся люди, обязательно выньте

вилку кабеля подключения к электросети из штепсельной розетки.

Кабель подключения к электросети не может использоваться для подве-

шивания или транспортировки насоса.

Для погружения или поднятия насоса необходимо использовать трос

крепления.

Регулярно проверяйте состояние кабеля подключения.

Каждый раз перед использованием насоса производите его наружный

осмотр, на предмет отсутствия повреждений (особенно у кабеля подклю-

чения к электросети и вилки штепсельного соединения).

Неисправный насос использоваться не должен. При обнаружении

повреждений проверяйте насос только в сервисном центре GARDENA.

Не демонтируйте насос больше, чем это есть в состоянии поставки.

Перед использованием после технического обслуживания убедитесь,

что все детали привинчены.

При использовании наших насосов с генератором необходимо указания

изготовителя генератора.

2. МОНТАЖ

ОПАСНО! Опасность получения травмы!

Опасность получения травм при непреднамеренном

запуске изделия.

v Перед монтажом изделия отсоедините его от электропи-

тания.

Шланг можно присоединять при помощи патрубка насоса

и присоединительного ниппеля

[19 мм (3/4") / 25 мм (1")] или

GARDENA соединительной системы [13 мм (1/2") / 16 мм (5/8") /

19 мм (3/4")]. При использовании шланга 25 мм (1") насос имеет

максимальную производительность.

При параллельном подключении нескольких шлангов или под-

ключаемых устройств можно применять GARDENA 2-ходовой

или 4-ходовой клапан (арт. 1210 / 1194), который привинчивается

прямо к штуцеру насоса

Присоединение шланга к ниппелю [ Рис. A1 ]:

К ниппелю

можно присоединять шланги 25 мм (1") и 19 мм (3/4").

Диаметр шланга 25 мм (1") 19 мм (3/4")

GARDENA Шланговый хомут арт. 7192 арт. 7191

Шланговое соединение

[ Рис. A1 ]

Отделить

ниппель по

[ Рис. A2 ].

Не отделять

ниппель

[ Рис. A3 ].

Шланги 25 мм (1")- и 19 мм (3/4"), которые присоединяются через

ниппель

, необходимо закрепить, например, при помощи хомута

фирмы GARDENA, арт. 7192 / 7191.

1. [ Рис. A4 ]: Насадите крепление поплавкового выключателя

на патрубок насоса

2. Навинтите присоединительный ниппель

на патрубок

насоса

. (в случае шлангов 25 мм (1") предварительно

отсоедините присоединительный ниппель

3. Наденьте шланг на присоединительный ниппель

и закрепите

его, например,с помощью GARDENA хомута арт.7192 / 7191.

3. ЭКСПЛУАТАЦИЯ

ОПАСНО! Опасность получения травмы!

Опасность получения травм при непреднамеренном

запуске изделия.

v Перед подключением, настройкой или транспортировкой

изделия отсоедините его от электропитания.

Водяные насосы [ Рис. O1 ]:

Насос нужно опускать в колодец или другой резервуар только

при помощи поставляемого с ним троса. Чтобы насос откачивал

воду, он должен быть погружен в нее как минимум на 60 мм.

Чтобы не засорялся фильтр, насос следует закреплять не ближе

30см к грунтовому дну.

1. Надежно закрепите трос

в рукоятке

2. Удерживая насос за трос

, погрузите его в колодец или

врезервуар для воды.

3. Закрепите трос

Личная безопасность

ОПАСНО! Опасность задохнуться!

Мелкие детали могут быть легко проглочены. Из-за полиэтилено-

вого пакета для маленьких детей существует опасность задохнуться.

Во время монтажа не подпускайте близко маленьких детей.

Следите за минимальным уровнем воды, указанном в технических

характеристиках насоса.

Не позволяйте насосу работать дольше 10минут при запертой стороне

нагнетания.

Песок и другие абразивные вещества ведут к ускоренному износу

и снижению производительности насоса.

Насос нельзя эксплуатировать без фильтра.

Запрещается стягивать шланг во время работы.

Дайте насосу остыть, прежде чем приступать к устранению неисправ-

ностей.

GAR_09025-29.960.03_2024-02-26.indd 7GAR_09025-29.960.03_2024-02-26.indd 7 26.02.24 10:1426.02.24 10:14

4. В глубоких колодцах или шахтах (более 5 м) хомутами закрепите

соединительный кабель

на тросе.

5. Соедините насос с электропитанием.

Насос запускается примерно через 3 сек. после подключения

соединительного кабеля. Насос готов к работе.

Автоматический режим с поплавковым выключателем

[ Рис. O2 ]:

Чтобы насос автоматически отключался при отсутствии

подаваемой жидкости, на поверхности воды должен

свободно перемещаться поплавковый выключатель

Установка уровней включения и отключения [ Рис. O3 ]:

Максимальная высота включения и минимальная высота отклю-

чения (см. 7. ТЕХНИЧЕСКИЕ ДАННЫЕ) могут адаптиро ваться

введением кабеля поплавкового выключателя

в фиксатор

поплавкового выключателя.

• Чем короче кабель между поплавковым выключателем

и креплением поплавкового выключателя

, тем меньше

будет высота включения и тем больше будет высота выклю-

чения.

v Вдавите кабель поплавкового выключателя

в отверстие

крепления поплавкового выключателя

ВНИМАНИЕ!

Для гарантированного включения и выключения поплавко-

вого выключателя длина кабеля между поплавковым выклю-

чателем и фиксатором поплавкового выключателя должна

составлять минимум 10 см.

Ручной режим [ Рис. O4 ]:

Насос работает непрерывно, так как поплавковый выключа-

тель шунтируется. Из-за этого защита насоса от сухой работы

деактивируется.

1. Насадите поплавковый выключатель

кабелем вниз на

крепление поплавкового выключателя

2. Погрузите закрепленный на тросе насос в колодец или

шахту.

3. Соедините насос с электропитанием.

Внимание! Насос немедленно запускается.

Мин. остаточный уровень воды (см. 7. ТЕХНИЧЕСКИЕ ДАННЫЕ)

достигается только в ручном режиме работы, так как в автома-

тическом режиме поплавковый выключатель отключает насос

заранее.

4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ОПАСНО! Опасность получения травмы!

Опасность получения травм при непреднамеренном

запуске изделия.

v Перед техническим обслуживанием изделия отсоедините

его от электропитания.

Очистка фильтра [ Рис. M1 ]:

Для обеспечения длительной безотказной эксплуатации

необходимо регулярно очищать фильтр

Очистку фильтра

необходимо производить сразу после

перекачки загрязненной воды.

1. Поверните фильтр

на 1/4 оборота по часовой стрелке

и выньте его (байонетный замок).

2. Очистите фильтр

под проточной водой.

3. Монтаж фильтра

произведите в обратном порядке.

Насос нельзя эксплуатировать без фильтра.

Промывка насоса:

После перекачки хлорированной воды насос требует промывки.

1. Перекачивайте теплую воду (макс. 35 °C) возм. с добавкой

мягкого чистящего средства (например, моющего средства),

пока перекачиваемая вода не станет прозрачной.

2. Утилизируйте остатки в соответствии с требованиями закона

оликвидации отходов.

5. ХРАНЕНИЕ

Вывод из эксплуатации:

Насос не защищен от мороза!

Изделие необходимо хранить в недоступном для детей месте.

1. Отсоедините насос от электропитания.

2. Переворачивайте насос пока из него не вытечет вся вода.

3. Очистите насос (см. 4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).

4. Храните насос в сухом, закрытом и отапливаемом месте.

Утилизация:

(согласно Директивы 2012/19/ЕС)

Не допускается выбрасывать изделие с обычным бытовым

мусором. Его необходимо утилизировать в соответствии

с действующими местными предписаниями по защите окру-

жающей среды.

ВАЖНО!

v Утилизируйте изделие через местный пункт приемки

вторсырья.

6. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОПАСНО! Опасность получения травмы!

Опасность получения травм при непреднамеренном

запуске изделия.

v Отсоедините изделие от сети, прежде чем приступить

кустранению неисправностей.

Проблема Возможная причина Устранение

Насос работает, но не

перекачивает воду

Нет свободного выхода

воздуха, т. к. заперт нагне-

тательный трубопровод.

(Распутайте возможно скру-

тившийся напорный шланг.)

v Откройте напорную линию.

(например, запорный вен-

тиль, устройства для дози-

рования).

Воздушная подушка во

всасывающем основании.

v Подождите ок. 60 секунд,

пока насос самостоятельно

не удалит воздух (при необ-

ходимости несколько раз

включите и выключите его).

Фильтр забит. v Очистите фильтр

(см. 4. ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ).

Уровень воды при включении

ниже минимального.

v Погрузите насос глубже.

Насос не работает или

неожиданно выключается

в процессе работы

Защитный термовыключа-

тельотключил насос из-за

перегрева.

v Очистите фильтр

(см. 4. ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ).

Учитывайте максимальную

температуру среды (35 °C).

Насос обесточен. v Проверьте предохранители

и электрические штекерные

соединения.

Сработал выключатель

дифференциального тока

(дифференциальный ток).

v Отсоедините насос от

электропитания и обрати-

тесь в GARDENA Сервисный

центр.

Насос работает, но

производи тельность

внезапно снижается

Фильтр забит. v Очистите фильтр

(см. 4. ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ).

УКАЗАНИЕ: в случае других неисправностей, пожалуйста, обращайтесь

в свой GARDENA сервисный центр. Ремонт разрешается производить

только в GARDENA сервисных центрах, а также у дилеров, авторизованных

в GARDENA.

7. ТЕХНИЧЕСКИЕ ДАННЫЕ

Погружной

нагнетательный насос

Ед.изм. Значение

(арт. 9025)

Номинальная мощность Вт 550

Напряжение В перем. 230

GAR_09025-29.960.03_2024-02-26.indd 8GAR_09025-29.960.03_2024-02-26.indd 8 26.02.24 10:1426.02.24 10:14

Погружной

нагнетательный насос

Ед.изм. Значение

(арт. 9025)

Частота сети Гц 50

Макс. производительность л/ч 4700

Макс. давление /

Макс. высота нагнетания

бар /

2,3

Макс. глубина погружения м 7

Макс. высота включения мм 520

Мин. высота выключения мм 150

Остаточный уровень воды мм 5

Мин. глубина погружения

при включении

(примерно)

мм 60

Кабель подключения м 10 (H05RN-F)

Вес без кабеля

(примерно)

кг 4,9

Трос крепежный длина м 15

Макс. температура пере-

качиваемой жидкости

°C 35

8. ПРИНАДЛЕЖНОСТИ

2- / 4-ходовой клапан

GARDENA

Для параллельного подключения

нескольких шлангов или приборов.

арт. 1210 / 1194

Шланговый хомут

GARDENA

Для шлангов 25 мм (1") через ниппель

для подключения.

арт. 7192

Шланговый хомут

GARDENA

Для шлангов 19 мм (3/4") через ниппель

для подключения.

арт. 7191

Набор адаптеров к насосу

GARDENA

Для шлангов 13 мм (1/2") при использовании

системы вставок GARDENA.

арт. 1750

Наконечник для крана

GARDENA

Наконечник для шланга

GARDENA

Для шлангов 16 мм (5/8") через систему

вставок GARDENA.

арт. 18202

арт. 18216

Набор адаптеров к насосу

GARDENA

Для шлангов 19 мм (3/4") при использовании

системы вставок GARDENA.

арт. 1752

9. ГАРАНТИЯ / СЕРВИС

9.1 Регистрация изделия:

Зарегистрируйте изделие на сайте gardena.com/registration.

9.2 Сервис:

Актуальные контактные данные нашего сервиса приведены на

оборотной стороне этого руководства и на сайте:

• https://www.gardena.com/int/support/advice/contact/

9.3 Инструкции производителя для Российской Федерации

Изготовитель: GARDENA Germany AB,

PO Box 7454, S-103 92 Stockholm, Sweden

Страна изготовления указана на товаре.

Официальный импортер на территорию России:

ООО «Хускварна»,

141400, Московская область, г. Химки,

ул. Ленинградская, владение 39,

строение 6,

помещение № ОВ02_04

Серийный номер: 1912A

GARDENA Germany AB

PO Box 7454, S-103 92 Stockholm,

Sweden

4700/2 inox

Art. No: 9025

S-Nr.000000

230 V ~ 50 Hz

tw Max: 35 °C

Qmax: 4700 l/h Hmax: 23 m

P1: 550 W IPX8

2019

1912A

Submersible Pressure Pump

Насос погружной высокого давления

19 * 12 A

Год выпуска Месяц

выпуска

1-й серии (индекс

производства)

* Последние две цифры года выпуска 2019 (третий и четвертый знак).

1. BEZPIECZEŃSTWO ...................................... 9

2. MONTAŻ ..............................................10

3. OBSŁUGA .............................................10

4. KONSERWACJA ........................................11

5. PRZECHOWYWANIE .....................................11

6. USUWANIE USTEREK ....................................11

7. DANE TECHNICZNE .....................................11

8. AKCESORIA ............................................12

9. GWARANCJA / SERWIS ...................................12

Tłumaczenie instrukcji oryginalnej.

Dzieci od 8 r. ż. oraz osoby o ograniczonych zdolno-

ściach fizycznych, sensorycznych lub psychicznych

lub też nieposiadające doświadczenia i wiedzy mogą używać

produktu pod warunkiem, że są przy tym nadzorowane lub

zostały poinstruowane na temat bezpiecznego użytkowania

produktu oraz rozumieją niebezpieczeństwa wynikające z

jego użycia. Nie wolno dzieciom bawić się produktem. Nie

wolno dzieciom dokonywać czyszczenia i konserwacji przez

użytkownika urządzenia, jeżeli nie są one przy tym nadzoro-

wane. Produkt nie powinien być użytkowany przez osoby

wwieku poniżej 16. roku życia. Nie wolno używać produktu,

jeśli użytkownik jest zmęczony, chory, pod wpływem alko-

holu, narkotyków lub lekarstw.

Użytkowanie zgodnie zprzeznaczeniem:

Pompa zanurzeniowo-ciśnieniowa GARDENA jest przeznaczona

do poboru wody ze studni, studzienek i innych zbiorników wody, do

obsługi urządzeń i systemów nawadniających oraz do pompowania

wody deszczowej, wody wodociągowej i wody chlorowanej w ogrodach

przydomowych i ogródkach działkowych.

Tłoczone media:

Pompa zanurzeniowo-ciśnieniowa może pompować tylko czystą słodką

wodę. Pompa ta jest całkowicie odporna na zalanie (jest hermetyczna)

i może być zanurzana w wodzie (maksymalna głębokość zanurzenia,

patrz 7. DANE TECHNICZNE).

Produkt nie jest przeznaczony do długotrwałego użytkowania (długotrwała

cyrkulacja).

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!

Zabrania się używania pompy do tłoczenia wody słonej, brudnej

wody, substancji żrących, łatwopalnych lub wybuchowych

(np. benzyny, ropy naftowej, rozpuszczalnika nitro), olejów, oleju

opałowego czy artykułów spożywczych.

WAŻNE!

Należy starannie zapoznać się zinstrukcją obsługi izachować ją do

późniejszego wykorzystania.

Symbole umieszczone na produkcie:

Należy przeczytać instrukcję obsługi.

Ogólne wskazówki bezpieczeństwa

Bezpieczeństwo elektryczne

NIEBEZPIECZEŃSTWO! Ryzyko porażenia prądem elektrycznym!

Ryzyko obrażeń ze względu na prąd elektryczny.

v Produkt musi być zasilany prądem za pośrednictwem wyłącznika róż-

nicowoprądowego (RCD) o znamionowym prądzie wyzwalającym mak-

symalnie 30 mA.

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń!

Ryzyko obrażeń ze względu na prąd elektryczny.

v Przed przystąpieniem do konserwacji lub wymiany elementów odłą-

czyć produkt od sieci. Gniazdo musi znajdować się przy tym w zasięgu

wzroku użytkownika.

1. BEZPIECZEŃSTWO

GAR_09025-29.960.03_2024-02-26.indd 9GAR_09025-29.960.03_2024-02-26.indd 9 26.02.24 10:1426.02.24 10:14

Bezpieczna obsługa

Temperatura wody nie może przekroczyć 35 °C.

Pompy nie wolno używać, jeśli w wodzie znajdują się ludzie.

Wyciek środków smarnych może spowodować zabrudzenie cieczy.

Wyłącznik ochronny

Zabezpieczenie przed pracą na sucho:

Przy zbyt niskim poziomie wody pompa wyłącza się automatycznie.

v Zanurzyć pompę głębiej w wodzie.

Wyłącznik termiczny:

W przypadku przeciążenia pompa wyłącza się dzięki wbudowanemu termiczne-

mu bezpiecznikowi silnika. Po wystarczającym wychłodzeniu silnika pompa jest

ponownie gotowa do pracy.

Automatyczne odpowietrzanie

Pompa jest wyposażona w zawór odpowietrzający, który usuwa ewentualne

pęcherzyki powietrza znajdujące się w pompie. W związku z działaniem zaworu

poniżej uchwytu może dojść do wycieku nieznacznej ilości wody.

Dodatkowe wskazówki bezpieczeństwa

Bezpieczeństwo elektryczne

NIEBEZPIECZEŃSTWO! Zatrzymanie akcji serca!

Podczas pracy produkt wytwarza pole elektromagnetyczne. Wokreślo-

nych warunkach pole to może oddziaływać na aktywne ipasywne implanty

medyczne. Aby uniknąć ryzyka poważnych lub śmiertelnych obrażeń ciała,

zalecamy osobom posiadającym implanty medyczne przed użyciem pro-

duktu skontaktować się zlekarzem lub producentem implantu.

Kable

W przypadku używania kabli przedłużających kable te muszą odpowiadać

przekrojom minimalnym, zamieszczonym w poniższych tabeli:

Napięcie Długość kabla Przekrój

230 – 240 V / 50 Hz Do 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

NIEBEZPIECZEŃSTWO! Ryzyko porażenia prądem elektrycznym!

Obcięta wtyczka może spowodować dostanie się wilgoci poprzez kabel

przyłączeniowy do części elektrycznej i spowodować zwarcie.

v Nigdy nie wolno obcinać wtyczki (np. w celu przeciągnięcia przewodu

przez otwór w ścianie).

v Nie wyciągać wtyczki ciągnąc za kabel lecz za obudowę wtyczki.

v W celu uniknięcia zagrożeń uszkodzony przewód przyłączeniowy urządzenia

powinien zostać wymieniony przez producenta, punkt serwisowy lub inną

wykwalifikowaną osobę.

Wtyczki i gniazdka muszą być bryzgoszczelne.

Wtyczka i połączenia elektryczne muszą znajdować się w miejscach zabezpie-

czonych przed wodą.

Wtyczkę i kabel przyłączeniowy należy chronić przed gorącem, olejem i ostrymi

krawędziami.

Zwracać uwagę na napięcie w sieci. Wartości podane na tabliczce znamionowej

muszą być zgodne z wartościami prądu płynącego w sieci.

W przypadku obecności ludzi w basenie wtyczka musi być wyciągnięta.

Kabel przyłączeniowy nie może być wykorzystywany do przymocowywania

i transportowania pompy.

Do zanurzania, względnie wyciągania i mocowania pompy należy wykorzystać

linkę mocującą.

Regularnie sprawdzać przewód podłączeniowy.

Przed użyciem należy skontrolować czy pompa (w szczególności kabel przyłą-

czeniowy iwtyczka) nie jest uszkodzona.

Uszkodzona pompa nie może być używana. W razie uszkodzenia należy zlecić

sprawdzenie pompy w serwisie firmy GARDENA.

Pompę można demontować wyłącznie do stanu, w jakim znajdowała się w chwili

dostawy.

Po wykonaniu prac konserwacyjnych należy przed użyciem pompy sprawdzić,

czy wszystkie elementy są przykręcone.

Korzystając z naszych pomp w połączeniu z generatorem prądu należy stosować

się do wskazówek ostrzegawczych producenta generatora.

Bezpieczeństwo osobiste

NIEBEZPIECZEŃSTWO! Ryzyko uduszenia!

Istnieje ryzyko połknięcia drobnych części. Wprzypadku małych dzieci

istnieje ryzyko uduszenia plastikową torebką. Dzieci należy trzymać

zdala od miejsca montażu produktu.

Należy pamiętać o minimalnym poziomie wody – charakterystyka pompy

Pompa nie może pracować dłużej niż 10 minut przy zamkniętej stronie tłocznej.

Piasek i inne ścierne substancje w tłoczonej cieczy powodują przyspieszone

zużycie i spadek wydajności.

2. MONTAŻ

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!

Ryzyko obrażeń w przypadku uruchomienia produktu

bez nadzoru.

v Przed przystąpieniem do montażu odłączyć produkt

od zasilania.

Wąż podłączeniowy może być przyłączony za pomocą króćca przyłącze-

niowego

inypla przyłączeniowego

[19mm (3/4")/25mm (1")] lub za

pomocą systemu szybkozłączek GARDENA [13mm (1/2")/16mm

(5/8")/19mm (3/4")]. Maks. wydajność pompy można osiągnąć, stosując

wąż 25mm (1").

W przypadku równoległego podłączenia kilku węży lub urządzeń można

zastosować zawór podwójny lub poczwórny GARDENA (art. 1210 /

1194), który przykręca się bezpośrednio do króćca przyłączeniowego

Podłączenie węża za pomocą nypla przyłączeniowego [ rys. A1 ]:

Poprzez nypel przyłączeniowy

mogą być podłączane węże 25 mm (1")

i 19 mm (3/4").

Przekrój węża 25 mm (1") 19 mm (3/4")

GARDENA opaska zaciskowa art. 7192 art. 7191

Przyłącza węża

[ rys. A1 ]

Obcinać nypel na

wysokości

[ rys. A2 ].

Nie obcinać

nypla

[ rys. A3 ].

Węże 25 mm (1") i 19 mm (3/4"), które mogą być podłączone poprzez

nypel przyłączeniowy

muszą być przymocowane np. za pomocą

opaski zaciskowej GARDENA, art. 7192 / 7191.

1. [ Rys. A4 ]: umieścić blokadę wyłącznika pływakowego

na króćcu

przyłączeniowym

2. Nakręcić nypel przyłączeniowy

na króciec przyłączeniowy

(W przypadku węży 25 mm (1") najpierw skrócić nypel przyłączeniowy

wmiejscu

3. Nasunąć wąż na nypel przyłączeniowy

iprzymocować go np. za

pomocą opaski zaciskowej GARDENA, art. 7192 / 7191.

3. OBSŁUGA

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!

Ryzyko obrażeń w przypadku uruchomienia produktu bez

nadzoru.

v Przed podłączeniem produktu oraz przystąpieniem do jego

regulacji lub transportu należy odłączyć produkt od zasilania.

Pompowanie wody [ rys. O1 ]:

Pompa zanurzona w studni lub innym zbiorniku wodnym musi być zawsze

mocowana za pomocą załączonej linki mocującej. Aby pompa rozpoczęła

zasysanie minimalny poziom wody powinien wynosić 60 mm. Aby uniknąć

zanieczyszczenia filtra, pompa powinna być zawieszona min 30 cm nad

dnem.

1. Przywiązać linę

do uchwytu

Zanurzyć pompę przy pomocy liny

w studni lub innym zbiorniku wody.

3. Zabezpieczyć linę

4. W przypadku głębokich studni lub studzienek (od ok. 5 m) kabel

sieciowy

przymocować obejmami do liny.

5. Podłączyć pompę do zasilania.

Pompa rozpoczyna pracę po ok. 3s od podłączenia kabla sieciowego.

Pompa jest gotowa do pracy.

Tryb automatyczny z wyłącznikiem pływakowym [ rys. O2 ]:

Aby pompa w razie braku pompowanej cieczy automatycznie wyłą-

czyła się, włącznik pływakowy

musi swobodnie poruszać się po

powierzchni wody.

Ustawienie wysokości włączania i wyłączania [ rys. O3 ]:

Maksymalną wysokość włączenia i minimalną wysokość wyłączenia

(patrz 7. DANE TECHNICZNE) można dostosować, umieszczając

przewód wyłącznika pływakowego

w blokadzie wyłącznika.

Pompy nie można eksploatować bez filtra.

Podczas pracy pompy nie można zdejmować węża.

Przed przystąpieniem do usuwania usterki pozostawić pompę do schłodzenia.

GAR_09025-29.960.03_2024-02-26.indd 10GAR_09025-29.960.03_2024-02-26.indd 10 26.02.24 10:1426.02.24 10:14

• Im krótszy kabel między wyłącznikiem pływakowym

a blokadą

wyłącznika pływakowego

, tym mniejsza jest wysokość włączenia

itym większa jest wysokość wyłączenia.

v Wcisnąć kabel wyłącznika pływakowego

w otwór blokady wyłącz-

nika pływakowego

UWAGA!

Aby zapewnione było włączanie i wyłączanie wyłącznika pływa-

kowego, długość przewodu pomiędzy wyłącznikiem pływakowym

i blokadą wyłącznika powinna wynosić min. 10 cm.

Obsługa manualna [ rys. O4 ]:

Pompa pracuje bez przerwy, ponieważ wyłącznik pływakowy jest

zmostkowany. Zabezpieczenie przed pracą na sucho zostaje

wskutek tego dezaktywowane.

1. Umieścić wyłącznik pływakowy

z kablem skierowanym do dołu

wblokadzie wyłącznika pływakowego

2. Zanurzyć pompę w studni lub studzience przy pomocy przymocowanej

do niej liny.

3. Podłączyć pompę do zasilania.

Uwaga! Pompa zaczyna pracować natychmiast.

Min. poziom pozostałej wody (patrz 7. DANE TECHNICZNE) można

uzyskać wyłącznie przy obsłudze manualnej, ponieważ w trybie auto-

matycznym wyłącznik pływakowy wcześniej wyłącza pompę.

4. KONSERWACJA

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!

Ryzyko obrażeń w przypadku uruchomienia produktu bez

nadzoru.

v Przed przystąpieniem do konserwacji odłączyć produkt od

zasilania.

Czyszczenie filtra [ rys. M1 ]:

Aby zapewnić długotrwałą bezproblemową eksploatację, należy regularnie

czyścić filtr

Po pompowaniu zanieczyszczonej wody należy niezwłocznie oczyścić

filtr

1. Filtr

obrócić o 1/4 obrotu wkierunku zgodnym zruchem wskazówek

zegara izdjąć (zamek bagnetowy).

2. Opłukać filtr

pod bieżącą wodą.

3. Zamontować filtr

ponownie w odwrotnej kolejności.

Pompy nie można eksploatować bez filtra.

Przepłukanie pompy:

Po pompowaniu chlorowanej wody pompę należy przepłukać.

1. Pompować letnią wodę (maks. 35 °C), ewentualnie z dodatkiem łagod-

nego środka czyszczącego (np. płynu do mycia naczyń), do momentu,

w którym pompowana woda będzie czysta.

2. Pozostałości należy usuwać zgodnie z przepisami ustawy usuwaniu

odpadów.

5. PRZECHOWYWANIE

Przerwa wużywaniu:

Pompa nie jest odporna na mróz!

Produkt przechowywać poza zasięgiem dzieci.

1. Odłączyć pompę od zasilania.

2. Obrócić pompę do góry nogami, aż do wypłynięcia całej wody.

3. Oczyścić pompę (patrz 4. KONSERWACJA).

4. Przechowywać pompę wsuchym, zamkniętym izabezpieczonym

przed działaniem mrozu miejscu.

Utylizacja:

(zgodnie z dyrektywą 2012/19/UE)

Produktu nie wolno utylizować razem znormalnymi odpadami

komunalnymi. Produkt należy zutylizować zgodnie zlokalnymi

przepisami ochrony środowiska.

WAŻNE!

v Produkt należy zutylizować za pośrednictwem lokalnego zakładu

utylizacji odpadów.

6. USUWANIE USTEREK

NIEBEZPIECZEŃSTWO! Ryzyko obrażeń ciała!

Ryzyko obrażeń w przypadku uruchomienia produktu bez

nadzoru.

v Przed przystąpieniem do usuwania usterek odłączyć produkt

od zasilania.

Problem Możliwa przyczyna Postępowanie

Pompa pracuje, ale nie

tłoczy wody

Powietrze nie ma ujścia, gdyż

przewódtłoczny jest zamknięty.

(Ewentualnie sprawdzić czy

wąż nie jest zagięty).

v Otworzyć przewód tłoczny

(np. zawór odcinający,

urządzenia dozujące).

Pęcherzyki powietrza w stopce

ssącej.

v Odczekać ok. 60 sekund,

aż pompa samoczynnie się

odpowietrzy, wrazie potrzeby

kilkakrotnie wyłączyć/włą-

czyć pompę.

Filtr jest zatkany. v Wyczyścić filtr

(patrz 4. KONSERWACJA).

Lustro wody podczas urucha-

miania znajduje się poniżej

minimalnego poziomu.

v Zanurzyć głębiej pompę.

Pompa nie daje się

uruchomić lub nagle

przestaje pracować

W wyniku przeciążenia

zadziałał wyłącznik termiczny

pompy.

v Wyczyścić filtr

(patrz 4. KONSERWACJA).

Nie przekraczać maksymalnej

temperatury wody (35 °C).

Pompa nie jest zasilana. v Sprawdzić bezpieczniki

i złącza elektryczne.

Zadziałał wyłącznik różnicowo-

prądowy (prąd uszkodzeniowy).

v Odłączyć pompę od

zasilania i skontaktować

się z serwisem GARDENA.

Pompa pracuje, ale nagle

spada jej wydajność

Filtr jest zatkany. v Wyczyścić filtr

(patrz 4. KONSERWACJA).

WSKAZÓWKA: wprzypadku wystąpienia innych zakłóceń prosimy okontakt

zserwisem GARDENA. Naprawy mogą być wykonywane tylko przez punkty ser-

wisowe GARDENA lub przez autoryzowanych przedstawicieli GARDENA.

7. DANE TECHNICZNE

Pompa zanurzeniowo-

ciśnieniowa

Jednostka Wartość

(art. 9025)

Moc znamionowa W 550

Napięcie sieciowe V (AC) 230

Częstotliwość sieciowa Hz 50

Maks. wydajność l/h 4700

Maks. ciśnienie /

maks. wysokość tłoczenia

bar /

2,3

Maks. głębokość zanurzenia m 7

Maks. wysokość włączenia mm 520

Min. wysokość wyłączenia mm 150

Poziom pozostałej wody mm 5

Min. głębokość zanurzenia

podczas uruchamiania

pompy (ok.)

mm 60

Kabel przyłączeniowy m 10 (H05RN-F)

Waga bez kabla (ok.) kg 4,9

Lina mocująca

długość

m 15

Max temperatura

pompowanej cieczy

°C 35

GAR_09025-29.960.03_2024-02-26.indd 11GAR_09025-29.960.03_2024-02-26.indd 11 26.02.24 10:1426.02.24 10:14

8. AKCESORIA

GARDENA

Rozdzielacz podwójny /

Rozdzielacz poczwórny

Do równoległego podłączenia większej ilości

węży lub urządzeń przyłączeniowych.

art. 1210 / 1194

GARDENA

Opaska zaciskowa

Do podłączenia węży 25 mm (1") poprzez nypel

przyłączeniowy.

art. 7192

GARDENA

Opaska zaciskowa

Do podłączenia węży 19 mm (3/4") poprzez nypel

przyłączeniowy.

art. 7191

GARDENA Zestaw

przyłączeniowy węża

Do podłączenia węży 13 mm (1/2") za pomocą

systemu szybkozłączek GARDENA.

art. 1750

GARDENA Przyłącze kranowe

GARDENA szybkozłącze

węża

Do podłączenia węży 16 mm (5/8") za pomocą

systemu szybkozłączek GARDENA.

art. 18202

art. 18216

GARDENA Zestaw

przyłączeniowy węża

Do podłączenia węży 19 mm (3/4") za pomocą

systemu szybkozłączek GARDENA.

art. 1752

9. GWARANCJA / SERWIS

9.1 Rejestracja produktu:

Zarejestruj swój produkt na stronie gardena.com/registration.

9.2 Serwis:

Aktualne dane kontaktowe naszego serwisu znajdują się na odwrocie

i w Internecie:

• Polska:

https://www.gardena.com/pl/serwis-i-wsparcie/porady/kontakt/

1. BIZTONSÁG ............................................12

2. SZERELÉS .............................................13

3. KEZELÉS ..............................................13

4. KARBANTARTÁS ........................................13

5. TÁROLÁS ..............................................14

6. HIBAELHÁRÍTÁS ........................................14

7. MŰSZAKI ADATOK ......................................14

8. TARTOZÉKOK ..........................................14

9. GARANCIA / SZERVIZ .....................................14

Az eredeti útmutató fordítása.

8 éves kor feletti gyermekek, valamint csökkent fizi-

kai, érzékszervi vagy mentális képességekkel élő,

vagy hiányos tapasztalatokkal és tudással rendelkező szemé-

lyek a terméket csak másik személy felügyelete mellett, vagy

olyan esetben használhatják, ha megfelelő eligazítást kapnak

a termék biztonságos működtetéséről, és megértik az abból

eredő veszélyeket. Gyermekeknek tilos játszani a termékkel.

Gyermekek felügyelet nélkül nem végezhetnek tisztítást vagy

felhasználó általi karbantartást. A termék használatát csak

16 éven felüli fiatalok számára ajánljuk. Soha ne használja

a terméket, ha fáradt, beteg vagy alkohol, kábítószer, ill.

gyógyszer hatása alatt áll.

Rendeltetésszerű használat:

A GARDENA Nyomó üzemi búvárszivattyú segítségével vizet lehet

vételezni kutakból, aknákból és egyéb víztárolókból, öntözőeszközöket

és -rendszereket lehet üzemeltetni, és esővizet, vezetékes vizet és klór-

tartalmú vizet lehet továbbítani magánházakban és hétvégi telkeken.

Szállítható anyagok:

A GARDENA merülő-nyomó szivattyúkkal csak tiszta vizet szabad szállít-

tatni. A szivattyúk teljesen bemeríthetők (vízhatlan tok védi őket) és a vízbe

süllyeszthetek (max. bemerítési mélységet lásd a 7. MŰSZAKI ADATOK).

A termék hosszú ideig tartó működtetésre nem alkalmas (folyamatos

keringtető üzem).

FONTOS!

Olvassa el figyelmesen a használati utasítást, és őrizze meg gondosan,

hogy később is fellapozhassa.

Szimbólumok a terméken:

Olvassa el a használati utasítást.

Általános biztonsági útmutatások

Elektromos biztonság

VESZÉLY! Áramütés!

Az esetleges áramütés sérülés veszélyével fenyeget.

v A terméket fel kell szerelni egy hibaáram-védőkapcsolóval (RCD),

amelynél a névleges kioldóáram erőssége legfeljebb 30 mA.

VESZÉLY! Sérülésveszély!

Az esetleges áramütés sérülés veszélyével fenyeget.

v Karbantartás vagy alkatrészcsere előtt válassza le a terméket a háló-

zatról. E műveletek végzése alatt a hálózati aljzatnak a látóterében kell

maradnia.

Biztonságos üzemelés

A víz nem lehet melegebb 35 °C-nál.

A szivattyú mindaddig nem használható, amíg vannak a vízben.

A kilépő kenőanyagok adott esetben elszennyezhetik a folyadékot.

Védőkapcsoló

Védelem szárazon járás ellen:

Ha túl alacsony a vízszint, a szivattyú önmagától lekapcsol.

v A szivattyút merítse mélyebben a vízbe.

Hővédő kapcsoló:

Túlterhelés esetén a motor beépített hővédelme kikapcsolja a szivattyút. Miután

a motor kellő mértékben lehűlt, a szivattyú újból készen áll az üzemelésre.

Automatikus légtelenítés

A szivattyú fel van szerelve egylégtelenítő szeleppel, amely megszünteti a szivat-

tyúban esetlegesen jelen lévő légzsákokat. A működéstől függően előfordulhat,

hogy a fogantyú alatt kevéske víz lép ki.

További biztonsági útmutatások

Elektromos biztonság

VESZÉLY! Szívleállás!

Ez a termék az üzemelés során elektromágneses mezőt hoz létre. Ez

a mező bizonyos körülmények között hatással lehet az aktív és passzív

orvosi implantátumok működési módjára. A súlyos vagy halálos kimene-

telű sérülések elkerülése érdekében azt javasoljuk, hogy az orvosi

implantátummal rendelkező személyek a termék használata előtt beszél-

jenek erről az orvosukkal, vagy az implantátum gyártójával.

Kábelek

Hosszabbító kábelek használata esetén azoknak meg kell felelniük a következő

táblázatban feltüntetett minimális keresztmetszet értékeknek:

Feszültség Kábelhossz Keresztmetszet

230 – 240 V / 50 Hz 20 m-ig 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

VESZÉLY! Áramütés!

Egy levágott csatlakozó dugó miatt a hálózati kábelen keresztül nedves-

ség juthat az elektromos részekhez, ami rövidzárlatot okozhat.

v Semmilyen esetben ne vágja le a csatlakozó dugót (pl. falba történő

behúzásnál).

v A hálózati dugót ne a kábelnél, hanem a dugó testénél fogva húzza ki a kon-

nektorból.

v Ha megrongálódott a készülék hálózati csatlakozóvezetéke, azt a gyártóval

vagy a Vevőszolgálatával, ill. szakemberrel kell kicseréltetni, nehogy veszély-

helyzet álljon elő.

1. BIZTONSÁG

VESZÉLY! Személyi sérülés veszélye!

Tilos vele sósvizet, szennyezett vizet, maró, könnyen éghető

vagy robbanásveszélyes anyagokat (pl. benzint, petróleumot,

nitro-hígítót), olajokat, fűtőolajat és élelmiszert szivattyúzni.

GAR_09025-29.960.03_2024-02-26.indd 12GAR_09025-29.960.03_2024-02-26.indd 12 26.02.24 10:1426.02.24 10:14

A hálózati csatlakozó és hosszabbító fröccsenő víz ellen védett kell legyen.

Győződjön meg arról, hogy az elektromos csatlakozások áradásmentes

területen helyezkednek el.

A dugaszt és a csatlakozó vezetéket óvja ahőtől, olajoktól és éles szegélyek-

től.

Ügyeljen a hálózati feszültségre! A gép adatlapjának adatai a hálózati áram

adataival meg kell egyezzenek.

Úszómedencében való tartózkodás esetén aszivattyú hálózati csatlakozóját

feltétlenül kikell húzni!

A hálózati csatlakozó vezetéket nem szabad a szivattyú szállítására vagy rögzíté-

sére használni!

A szivattyú bemerítésére, felhúzására és rögzítésére használja a rögzítőkötelet.

Rendszeresen ellenőrizze a csatlakozó vezetéket.

Használat előtt a szivattyút (különösen a hálózati vezetéket és dugaszt) vesse

biztonsági ellenőrzés alá.

Sérült szivattyút nem szabad üzemeltetni. Sérülés esetén a szivattyút feltétlenül

ellenőriztesse GARDENA szakszervizzel!

Ne szerelje szét a szivattyút annál jobban, mint amilyen állapotban kiszállításkor volt.

Karbantartás után csak akkor kezdje használni, ha meggyőződött róla, hogy az

összes része helyére van csavarozva.

Ha a szivattyúinkat generátorral üzemelteti, meg kell fogadnia a generátor gyártó-

ja által adott óva intéseket.

Személyi biztonság

VESZÉLY! Fulladásveszély!

Az apróbb alkatrészek könnyen lenyelhetők. A nejlonzacskó miatt

kisgyermekeknél fulladás veszélye fenyeget. Szereléskor tartsa távol

akisgyermekeket.

Ügyeljen a szivattyú műszaki adatai közt található minimális vízszint betartására.

A szivattyút zárt szívóoldallal ne üzemeltesse 10percnél tovább.

Homok és más súroló hatású anyagok a szivattyú gyorsabb elhasználódásához

és teljesítményének csökkenéséhez vezetnek.

A szivattyút tilos a szűrő nélkül működtetni.

Üzemelés alatt nem szabad lehúzni róla a tömlőt.

Csak akkor fogjon hozzá a hibakereséshez, ha a szivattyú már lehűlt.

2. SZERELÉS

VESZÉLY! Személyi sérülés veszélye!

Sérülésveszély áll fenn, ha a termék véletlenül beindul.

v Mielőtt szerelni kezdené a terméket, válassza le az áramellá-

tásról.

A tömlő az

szivattyúcsatlakozó és a

[19 mm (3/4") / 25 mm (1")]-es

csőkapcsoló, vagy a GARDENA [13 mm (1/2") / 16 mm (5/8") /

19 mm (3/4")]-es dugaszoló rendszer segítségével csatlakoztatható.

A szivattyú szállítóteljesítménye 25 mm-es (1"-os) tömlő használata-

koralegnagyobb.

Amennyiben egyszerre több tömlőt vagy csatlakozóeszközt kíván egymás-

sal párhuzamosan csatlakoztatni, erre a célra a GARDENA (1210 / 1194

cikksz.) 2- vagy 4-utas szelepe használható, amelyet közvetlenül az

szivattyú-csatlakozóra csavarunk rá.

Tömlőcsatlakoztatás a csatlakozócsonk segítségével [ ábra A1 ]:

A csatlakozócsonkkal

25 mm (1") és 19 mm (3/4") tömlők csatlakoztat-

hatók.

Tömlőátmérő 25 mm (1") 19 mm (3/4")

GARDENA Tömlőbilincs cikksz. 7192 cikksz. 7191

Tömlőcsatlakozás

[ ábra A1 ]

Fűrészelje le

a csonkot az

pontban

[ ábra A2 ].

Ne fűrészelje

le a csonkot

[ ábra A3 ].

A 25 mm (1")- és 19 mm (3/4")-tömlőket, melyeket a

csatlakozó-

csonkra erősített, rögzítenie kell pl. egy GARDENA tömlőbilinccsel

(cikksz. 7192 / 7191).

1. [ Ábra A4 ]: Húzza rá az úszókap csoló

rögzítőelemét a szivattyú

csatlakozójára.

2. Csavarozza rá a

csőkapcsolót a szivattyú

csatlakozójára.

(25 mm-es (1"-os) tömlők használata esetén előtte válassza le

csőkapcsolót az

helyen.)

3. Csúsztassa rá a tömlőt a

csőkapcsolóra, és rögzítse pl. 7192 / 7191

term. sz-ú GARDENA tömlőbilinccsel.

3. KEZELÉS

VESZÉLY! Személyi sérülés veszélye!

Sérülésveszély áll fenn, ha a termék véletlenül beindul.

v Csatlakoztatás, beállítás vagy szállítás előtt válassza le a ter-

méket az áramellátásról.

Víz szivattyúzása [ ábra O1 ]:

A szivattyút mindig a mellékelt kötéllel kell a kútba, vagy víztartályba beme-

ríteni. Hogy a szivattyú felszívjon, a legkisebb bemerítési mélység 60 mm

kell elgyen. A szivattyút a kút aljáról legalább 30 cm magasságra függesz-

sze fel, hogy a szűrő ne szennyeződjön el.

1. Kötözze rá a

kötelet leválás biztos módon a

fogantyúra.

2. A

kötéllel engedje bele a szivattyút a kútba, ill. a víztározóba.

3. Biztosítsa a

kötelet.

4. (Kb. 5 m-nél) mélyebb kutak vagy aknák esetén bilincsekkel vezesse

végig az

csatlakozókábelt a kötél mentén.

5. Kösse össze a szivattyút az áramellátással.

A csatlakozókábel bedugása után a szivattyú kb. 3 mp múlva elindul.

Aszivattyú üzemkész.

Automatikus üzem úszókapcsolóval [ ábra O2 ]:

Ahhoz, hogy a folyadékszállítás kimaradása esetén a szivattyú

automatikusan kikapcsoljon, az úszókapcsolónak

szabadon

kell mozognia a víz felületén.

A be- és kikapcsolási szint beállítása [ ábra O3 ]:

A 7. MŰSZAKI ADATOK maximális bekapcsolási magasságot és a mini-

mális kikapcsolási magasságot az adott helyzethez igazíthatjuk oly módon,

hogy az úszókapcsoló kábelét benyomjuk az úszókapcsoló

reteszelő

elemébe.

• Minél rövidebb az

úszókapcsoló és az úszókapcsoló

rögzítőeleme

között futó kábel, annál kisebb lesz a bekapcsolási-, és annál nagyobb

lesz a kikapcsolási magasság.

v Nyomja be a

úszókapcsoló kábelét az úszókapcsoló

rögzítőele-

mének nyílásába.

FIGYELEM!

Az úszókapcsoló csak akkor tud be és kikapcsolni, ha az

úszókapcsoló és az úszókapcsoló rögzítő eleme közti kábel

legalább 10 cm hosszú.

Kézi üzemeltetés [ ábra O4 ]:

A szivattyú állandóan üzemben van, mivel az úszókapcsoló áthidalt

állapotba kerül. Ezzel működésen kívül helyezi a szivattyú szárazon

futás elleni biztosítását.

1. Lefelé néző kábellel nyomja rá a

úszókapcsolót az úszókapcsoló

rögzítő elemére.

2. A szivattyúra erősített kötél segítségével engedje bele a szivattyút

akútba vagy aknába.

3. Kösse össze a szivattyút az áramellátással.

Figyelem! A szivattyú azonnal beindul.

A benne maradt víz min. magasságát (lásd a 7. MŰSZAKI ADATOK) című

szakaszt) csak kézi üzemben lehet elérni, mivel az automatikus üzemben

az úszókapcsoló már idő előtt lekapcsolja a szivattyút.

4. KARBANTARTÁS

VESZÉLY! Személyi sérülés veszélye!

Sérülésveszély áll fenn, ha a termék véletlenül beindul.

v Mielőtt karbantartásba fogna a terméken, válassza le az

áramellátásról.

A szűrő megtisztitása [ ábra M1 ]:

Célszerű a szűrőt

rendszeres időközönként megtisztítani, hogy problé-

mamentesen lehessen működtetni.

Szennyezett víz szállítása után azonnal meg kell tisztítani a szűrőt

1. 1/4 fordulattal forgassa el a

szűrőt az óramutató járásának irányá-

ban, és húzza le azt (a bajonett zár ellenében).

2. Folyó víz alatt tisztítsa meg a

szűrőt.

3. Szerelje vissza a

szűrőt fordított sorrendben.

A szivattyút tilos a szűrő nélkül működtetni.

GAR_09025-29.960.03_2024-02-26.indd 13GAR_09025-29.960.03_2024-02-26.indd 13 26.02.24 10:1426.02.24 10:14

Szivattyú átöblítése:

Klórtartalmú víz szivattyúzása után át kell öblíteni a szivattyút.

1. Nyomjon át a szivattyún langymeleg (max. 35 °C-os) vizet, esetleg

enyhe tisztítószer (pl. öblítőszer) hozzáadásával mindaddig, ameddig

a szivattyúzott víz tiszta nem lesz.

2. Ártalmatlanítsa a maradványokat a hulladékkezelési törvény irányelvei

szerint.

5. TÁROLÁS

Üzemen kívül helyezés:

A szivattyú nem fagyálló!

A terméket gyermekektől elzárt helyen kell őrizni.

1. Válassza le a szivattyút az áramforrásról.

2. Fordítsa feje tetejére a szivattyút mindaddig, amíg több víz már nem

folyik ki belőle.

3. Tisztítsa meg a szivattyút (lásd a 4. KARBANTARTÁS című szakaszt).

4. Őrizze a szivattyút száraz, zárt és fagymentes helyen.

Ártalmatlanítás:

(2012/19/EU jelű IE szerint)

Nem szabad a terméket a normál háztartási hulladékkal együtt

kidobni. A hatályos helyi környezetvédelmi előírásoknak megfele-

lően kell ártalmatlanítani.

FONTOS!

v Adja le a terméket a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk

az ártalmatlanítását.

6. HIBAELHÁRÍTÁS

VESZÉLY! Személyi sérülés veszélye!

Sérülésveszély áll fenn, ha a termék véletlenül beindul.

v Válassza le a terméket a hálózatról, mielőtt nekifogna a termék

hibájának elhárításához.

Probléma Lehetséges oka Megoldása

Szivattyú jár, de nem

szállít vizet

A levegő nem tud távozni, mert

a nyomóvezeték zárva van.

(Esetleg a vezeték megtört).

v Nyissa ki a nyomóvezetéket

(pl. zárószelep, kihordó

készülékek).

Légpárna a szívótalpban. v Várjon kb. 60 másodpercet,

amíg a szivattyú el nem végzi

az ön-légtelenítést (esetleg

kapcsolja ki/be).

A szűrő eltömődött. v Tisztítsa meg a szűrőt

(lásd a 4. KARBANTARTÁS).

Vízszint az üzembe helyezéskor

a minimális szint alatt van.

v A szivattyút merítse

mélyebbre.

A szivattyú nem indul

el vagy üzemelés közben

hirtelen megáll

A hővédő kapcsoló túlmele-

gedésmiatt lekapcsolta

a szivattyút.

v Tisztítsa meg a szűrőt

(lásd a 4. KARBANTARTÁS).

Ügyeljen arra, hogy a közeg

hőmérséklete ne legyen

nagyobb (35 °C-nál).

Szivattyú nem kap áramot. v Vizsgálja meg a biztosítékokat

és az elektromos dugaszoló

csatlakozásokat.

A HÁV kapcsoló kioldott

(hibaáram).

v Válassza le a szivattyút az

áramellátásról, és forduljon

a GARDENA szervizhez.

A szivattyú üzemel,

de a szállítási teljesítmény

hirtelen visszaesik

A szűrő eltömődött. v Tisztítsa meg a szűrőt

(lásd a 4. KARBANTARTÁS).

ÚTMUTATÁS: Egyéb üzemzavarok esetén forduljon a GARDENA területileg

illetékes szervizközpontjához. Javításokat csak a GARDENA szervizközpontok-

kal, valamint a GARDENA szerződött szakkereskedőivel szabad végeztetni.

7. MŰSZAKI ADATOK

Merülő-nyomó szivattyú

Egység Érték

(cikksz. 9025)

Névleges teljesítmény W 550

Merülő-nyomó szivattyú

Egység Érték

(cikksz. 9025)

Hálózati feszültség V (AC) 230

Hálózati frekvencia Hz 50

Max. szállítási mennyiség l/h 4700

Max. nyomás /

Max. szállítási magasság

bar /

2,3

Max. merülési mélység m 7

Max. cut-in height mm 520

Min. cut-out height mm 150

Maradék víz magasság mm 5

Min. merülési mélység

üzembe helyezéskor (kb.)

mm 60

Csatlakozókábel m 10 (H05RN-F)

Súly kábel nélkül (kb.) kg 4,9

Rögzítőkötél

hossza

m 15

Max. vízhőmérséklet °C 35

8. TARTOZÉKOK

GARDENA 2- / 4-utas

elosztók

Több tömlő, vagy készülék egyidejű

csatlakoztatására.

cikksz. 1210 / 1194

GARDENA Csatlakozóbilincs 25 mm (1") tömlőkhöz, csatlakozócsonkra

történő csatlakoztatásához.

cikksz. 7192

GARDENA Csatlakozóbilincs 19 mm (3/4") tömlőkhöz, csatlakozócsonkra

történő csatlakoztatásához.

cikksz. 7191

GARDENA Szivattyúcsatla-

kozó készlet

13 mm (1/2") tömlőkhöz, GARDENA csatlako-

zórendszerrel történő csatlakoztatásához.

cikksz. 1750

GARDENA Csapelem

GARDENA Tömlőelem

16 mm (5/8") tömlőkhöz, GARDENA csatlako-

zórendszerrel történő csatlakoztatásához.

cikksz. 18202

cikksz. 18216

GARDENA Szivattyúcsatla-

kozó készlet

19 mm (3/4") tömlőkhöz, GARDENA csatlako-

zórendszerrel történő csatlakoztatásához.

cikksz. 1752

9. GARANCIA / SZERVIZ

9.1 Termékregisztráció:

Regisztrálja termékét a gardena.com/registration oldalon.

9.2 Szerviz:

A szervizek aktuális elérhetőségeit a hátoldalon és a weboldalon tekintheti

meg:

• Magyarország:

https://www.gardena.com/hu/tamogatas/tanacsadas/kapcsolat/

1. BEZPEČNOST ..........................................15

2. MONTÁŽ ..............................................15

3. OBSLUHA .............................................16

4. ÚDRŽBA ..............................................16

5. SKLADOVÁNÍ ...........................................16

6. ODSTRAŇOVÁNÍ CHYB ...................................16

7. TECHNICKÁ DATA .......................................17

8. PŘÍSLUŠENSTVÍ ........................................17

9. ZÁRUKA / SERVIS ........................................17

Překlad originálních pokynů.

Tento produkt mohou používat děti od věku 8 let

aosoby se sníženými fyzickými, smyslovými nebo

mentálními schopnostmi nebo nedostatkem zkušeností

aznalostí, pokud jsou pod dohledem nebo byly ohledně

GAR_09025-29.960.03_2024-02-26.indd 14GAR_09025-29.960.03_2024-02-26.indd 14 26.02.24 10:1426.02.24 10:14

DŮLEŽITÉ!

Přečtěte pečlivě tento návod na použití a uchovejte ho pro opětovné

přečtení.

Symboly na produktu:

Přečtěte si návod na provoz.

Obecné bezpečnostní pokyny

Elektrická bezpečnost

NEBEZPEČÍ! Úraz elektrickým proudem!

Nebezpečí poranění elektrickým proudem.

v Produkt musí být elektricky napájen přes FI-spínač (RCD) se jmenovi-

tým vypínacím proudem maximálně 30 mA.

NEBEZPEČÍ! Nebezpečí poranění!

Nebezpečí poranění elektrickým proudem.

v Než začnete s údržbou nebo než budete vyměňovat díly, odpojte

produkt od sítě. Přitom musí být pro Vás zásuvka viditelná.

Bezpečný provoz

Teplota vody nesmí překročit 35 °C.

Čerpadlo nesmí být použito, pokud se ve vodě nacházejí osoby.

Může dojít ke znečištění kapaliny v důsledku výstupu mazacích látek.

Ochranný spínač

Ochrana proti chodu nasucho:

Když je stav vody příliš nízko čerpadlo se automaticky vypne.

v Ponořte čerpadlo hlouběji do vody.

Teplotní ochranný spínač:

Při přetížení je čerpadlo vypnuto vestavěnou tepelnou ochranou motoru.

Po dostatečném ochlazení motoru je čerpadlo opět připraveno k provozu.

Automatické odvzdušnění

Toto čerpadlo je vybaveno odvzdušňovacím ventilem, který odstraní eventuální

vzduchový polštář v čerpadle. V závislosti na funkci může pod držadlem vytéct

trochu vody.

Dodatečné bezpečnostní pokyny

Elektrická bezpečnost

NEBEZPEČÍ! Zástava srdce!

Tento produkt vytváří za provozu elektromagnetické pole. Toto pole

může za určitých podmínek působit na funkci aktivních nebo pasivních

lékařských implantátů. Aby se vyloučily nebezpečné situace, které by

mohly vést k těžkým nebo smrtelným poraněním, měly by osoby s lékař-

ským implantátem před použitím produktu konzultovat svého lékaře

avýrobce implantátu.

1. BEZPEČNOST

bezpečného používání přístroje zaškoleny a rozumí tomu,

jaké nebezpečí z toho vyplývá. Děti si s produktem nesmějí

hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez

dohledu. Doporučujeme, aby produkt používali mladiství

až od 16 let. Produkt nikdy nepoužívejte, pokud jste unavení

nebo nemocní nebo pod vlivem drog, alkoholu nebo léků.

Využití odpovídající určenému účelu:

Ponorné tlakové čerpadlo GARDENA je určeno na odběr vody

ze studní, šachet a jiných vodních rezervoárů, pro provoz zavlažovacích

zařízení a systémů, a také pro čerpání dešťové vody, vody z vodovodu

a vody obsahující chlór na soukromých domácích a hobby zahradách.

Čerpaná média:

Pomocí GARDENA ponorného tlakového čerpadla se smí čerpat pouze

voda. Čerpadlu nevadí zaplavení vodou (vodotěsné) a je určené k ponoření

do vody (max. ponorná hloubka viz 7. TECHNICKÁ DATA).

Produkt není vhodný pro dlouhodobý provoz (trvalý cirkulační provoz).

NEBEZPEČÍ! Poranění!

Nesmí se přečerpávat slaná voda, špinavá voda, leptavé, snadno

zápalné nebo explozivní látky (např. benzín, petrolej, nitro ředidlo),

oleje, topný olej a potraviny.

Kabely

Při použití prodlužovacího kabelu musí jeho minimální průřez odpovídat

následující tabulce:

Napětí Délka kabelu Průřez

230 – 240 V / 50 Hz Do 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

NEBEZPEČÍ! Úraz elektrickým proudem!

Přes odříznutou síťovou zástrčku může přes síťový kabel vniknout

do elektrické oblasti vlhkost a způsobit zkrat.

v Síťovou zástrčku v žádném případě nestříhejte (např. stěnová

průchodka).

v Netahejte zástrčku za kabel, když ji chcete vytáhnout ze zásuvky, chytněte

ji za těleso zástrčky.

v Pokud se u tohoto přístroje poškodí síťové přívodní vedení, musí být vymě-

něnovýrobcem nebo jeho servisem nebo podobně kvalifikovanou osobou,

aby se vyloučilo ohrožení elektrickým proudem.

Zástrčky a spojky musí být chráněny proti stříkající vodě.

Ujistěte se, že se elektrické připojení nenachází voblasti zaplavené vodou.

Zástrčku a síťový kabel chraňte před horkem, olejem a ostrými hranami.

Dbejte síťového napětí. Údaje na typovém štítku musí souhlasit s údaji v síti.

Pokud se v plaveckém bazénu nachází osoby, musí se zástrčka čerpadla

bezpodmínečně vytáhnout ze sítě.

K přenášení nebo upevňování čerpadla nepoužívejte napájecí kabel.

K ponoření resp. vytažení čerpadla se musí použít upevňovací lano.

Pravidelně kontrolujte přívodní vedení.

Před použitím čerpadla zkontrolujte pohledem, zda není poškozené (hlavně kabel

a zástrčku).

Poškozené čerpadlo nikdy nepoužívejte. Čerpadlo v případě poškození bezpod-

mínečně nechejte zkontrolovat v servisu firmy GARDENA.

Čerpadlo nerozebírejte více než byl stav při dodání.

Před použitím po údržbě zajistit, aby byly všechny díly přišroubovány.

Při využití našich čerpadel s generátorem je třeba dbát výstražných pokynů

výrobce generátoru.

Osobní bezpečnost

NEBEZPEČÍ! Nebezpečí udušení!

Menší díly mohou být snadno spolknuty. Při použití polyetylénových

sáčků hrozí malým dětem nebezpečí udušení. Děti se musí během mon-

táže zdržovat v dostatečné vzdálenosti.

Dbejte na minimální stav vody podle údajů očerpadle.

Nenechávejte čerpadlo běžet déle než 10 minut proti uzavřené výtlačné straně.

Písek a jiné abrazivní látky vedou k rychlejšímu opotřebení a zkrácení životnosti

čerpadla.

Čerpadlo nesmí být provozováno bez filtru.

Hadice nesmí být během provozu vytažena.

Než začnete odstraňovat chyby, nechte čerpadlo vychladnout.

2. MONTÁŽ

NEBEZPEČÍ! Poranění!

Nebezpečí poranění při neúmyslném spuštění produktu.

v Než začnete produkt montovat, oddělte ho od elektrického

napájení.

Hadice se může připojit pomocí přípoje čerpadla

a připojovacího šrou-

bení

[19 mm (3/4") / 25 mm (1")] nebo pomocí spojovacího systému

GARDENA [13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")]. Při použití hadice

25 mm (1") má čerpadlo maximální čerpací výkon (průtok).

Při paralelním připojení více hadic nebo spotřebičů lze použít GARDENA

2- nebo 4-cestný ventil (č.v. 1210 / 1194), který lze našroubovat přímo

na přípoj čerpadla

Připojení hadice přes přípojný čep [ obr. A1 ]:

Přes přípojný čep

je možné připojit hadice 25 mm (1") a 19 mm (3/4").

Průměr hadice 25 mm (1") 19 mm (3/4")

GARDENA hadicová spona č.v. 7192 č.v. 7191

Připojení hadice

[ obr. A1 ]

Čep priu u

oddělit [ obr. A2 ].

Čep neoddělovat

[ obr. A3 ].

Hadice 25 mm (1") a 19 mm (3/4"), které se mohou připojit přes přípojný

čep

, se musí pojistit např. pomocí GARDENA hadicové spony

č.v. 7192 / 7191.

GAR_09025-29.960.03_2024-02-26.indd 15GAR_09025-29.960.03_2024-02-26.indd 15 26.02.24 10:1426.02.24 10:14

1. [ Obr. A4 ]: Nasuňte aretaci plovákového spínače

na přípoj

čerpadla

2. Našroubujte připojovací šroubení

na přípoj čerpadla

(U hadic 25 mm (1") nejprve u

oddělte připojovací ´šroubení

3. Nasuňte hadici na připojovací šroubení

a připevněte ji např. pomocí

hadicové spony GARDENA č.v. 7192 / 7191.

3. OBSLUHA

NEBEZPEČÍ! Poranění!

Nebezpečí poranění při neúmyslném spuštění produktu.

v Než začnete produkt připojovat, nastavovat nebo transpor-

tovat, oddělte ho od elektrického napájení.

Čerpání vody [ obr. O1 ]:

Čerpadlo se musí ponořit do studny resp. do zásobníku s vodou pomocí

dodávaného lana. Aby čerpadlo nasálo, musí být ponořeno min. 60 mm.

Aby se neznečistil filtr, mělo by být čerpadlo upevněno min. 30 cm nade

dnem.

1. Provaz

pevně přivažte k úchytu

2. Ponořte čerpadlo pomocí provazu

do studně, resp. rezervoáru vody.

3. Provaz

zajistěte.

4. U hlubokých studní nebo šachet (asi od 5 m) veďte připojovací kabel

přichycený k provazu pomocí pout.

5. Připojte čerpadlo k elektrickému napájení.

Čerpadlo se spustí asi 3 sek. po zasunutí zástrčky připojovacího

kabelu. Čerpadlo je připraveno k provozu.

Automatický provoz s plovákovým spínačem [ obr. O2 ]:

Aby se čerpadlo při nedostatku vody automaticky vypnulo, musí

se plovákový spínač

volně pohybovat po vodní hladině.

Nastavení zapínací a vypínací výšky [ obr. O3 ]:

Maximální spínací výška a minimální vypínací výška (viz 7. TECHNICKÁ

DATA) mohou být nastaveny tak, že se kabel plovákového spínače zatlačí

do aretace plovákového spínače

• Čím kratší je kabel mezi plovákovým spínačem

a aretací plovákového

spínače

, tím nižší je spínací výška a tím vyšší je vypínací výška.

v Zatlačte kabel plovákového spínače

do otvoru aretace plovákového

spínače

POZOR!

Aby bylo zaručeno zapnutí a vypnutí plovákového spínače,

musí být délka kabelu mezi plovákovým spínačem a aretací

plovákového spínače minimálně 10 cm.

Manuální provoz [ obr. O4 ]:

Čerpadlo zůstává trvale v provozu, protože je plovákový spínač

přemostěn. Ochrana čerpadla proti chodu nasucho je tím deakti-

vována.

1. Přitlačte plovákový spínač

s kabelem dolu na aretaci plovákového

spínače

2. Ponořte čerpadlo pomocí provazu připevněnému k čerpadlu do studně

nebo šachty.

3. Připojte čerpadlo k elektrickému napájení.

Pozor! Čerpadlo ihned naběhne.

Minimální výšky zbylé vody (viz 7. TECHNICKÁ DATA) se dosáhne pouze

vmanuálním provozu, protože v automatickém provozu vypne plovákový

spínač čerpadlo příliš brzy.

4. ÚDRŽBA

NEBEZPEČÍ! Poranění!

Nebezpečí poranění při neúmyslném spuštění produktu.

v Než začnete na produktu provádět údržbu, oddělte ho od elek-

trického napájení.

Vyčistěte filtr [ obr. M1 ]:

Aby byl zaručen dlouhodobý, bezporuchový provoz, měl by být filtr

vpravidelných časových intervalech čištěn.

Po čerpání znečištěné vody musí být filtr

ihned vyčištěn.

1. Otočte filtrem

1/4 otáčky ve směru pohybu hodinových ručiček

astáhněte ho (bajonetový uzávěr).

2. Filtr

vyčistěte pod tekoucí vodou.

3. Filtr

namontujte opět v obráceném pořadí.

Čerpadlo nesmí být provozováno bez filtru.

Propláchnutí čerpadla:

Po čerpání vody s obsahem chloru musí být čerpadlo propláchnuto.

1. Čerpejte vlažnou vodu (max. 35 °C) eventuálně vodu s přísadou

jemného čistícího prostředku (např. mycího prostředku) tak dlouho,

až je čerpaná voda čirá.

2. Zbytky odstraňte podle směrnic zákona na odstranění odpadů.

5. SKLADOVÁNÍ

Vyřazení z provozu:

Čerpadlo není odolné mrazu!

Produkt musí být uchováván mimo dosah dětí.

1. Odpojte čerpadlo od elektrického napájení.

2. Otáčejte čerpadlo za hlavu tak až už nevytéká žádná voda.

3. Čerpadlo vyčistěte (viz 4. ÚDRŽBA).

4. Čerpadlo skladujte na suchém, uzavřeném místě, chráněném proti

mrazu.

Likvidace:

(podle RL2012/19/EU)

Produkt nesmí být likvidován spolu s běžným domácím

odpadem. Musí být likvidován podle platných místních

ekologických předpisů.

DŮLEŽITÉ!

v Likvidujte produkt prostřednictvím Vašeho místního recyklačního

sběrného místa.

6. ODSTRAŇOVÁNÍ CHYB

NEBEZPEČÍ! Poranění!

Nebezpečí poranění při neúmyslném spuštění produktu.

v Než začnete odstraňovat chyby produktu, odpojte produkt

od elektrického napájení.

Problém Možná příčina Náprava

Čerpadlo běží, ale

nečerpá žádnou vodu

Vzduch nemůže uniknout,

výtlačné potrubí je uzavřené.

(Event. přehnutá tlaková

hadice).

v Otevřete tlakové vedení

(např. uzavírací ventil,

dávkovací přístroje).

Vzduchový polštář v sací patce. v Počkejte asi 60 sekund,

až se čerpadlo samo

odvzdušní (popř. vypnout /

zapnout).

Filtr je zanesený. v Filtr vyčistěte

(viz 4. ÚDRŽBA).

Při uvedení čerpadla do chodu

je hladina vody pod minimální

úrovní.

v Ponořte čerpadlo hlouběji.

Čerpadlo nenaskočí

nebo zůstává během

provozu stát

Teplotní ochranný spínač

čerpadlo vypnul kvůli přehřátí.

v Vyčistěte filtr (viz 4. ÚDRŽBA).

Dbejte maximální teploty

média (35 °C).

Čerpadlo bez elektrického

napájení.

v Zkontrolujte pojistky a elek-

trické konektorové spoje.

Zareagoval RCD-spínač

(chybový proud).

v Odpojte čerpadlo od elek-

trického napájení a obraťte

se na servis GARDENA.

Čerpadlo běží, ale čerpací

výkon náhle poklesne

Filtr je zanesený. v Filtr vyčistěte (viz 4. ÚDRŽBA).

POZNÁMKA: V případě jiných poruch se prosím obraťte na Vaše servisní

centrum GARDENA. Opravy smí provádět pouze servisní centra GARDENA

a odborní prodejci, kteří jsou firmou GARDENA autorizováni.

GAR_09025-29.960.03_2024-02-26.indd 16GAR_09025-29.960.03_2024-02-26.indd 16 26.02.24 10:1426.02.24 10:14

7. TECHNICKÁ DATA

Ponorné tlakové čerpadlo

Jednotka Hodnota

(č.v. 9025)

Jmenovitý výkon W 550

Síťové napětí V (AC) 230

Síťová frekvence Hz 50

Max. čerpací množství l/h 4700

Max. tlak /

max. čerpací výška

bar /

2,3

Max. hloubka ponoru m 7

Max. spínací výška mm 520

Min. vypínací výška mm 150

Výška zbytku vody mm 5

Min. hloubka ponoru při

uvedení do provozu (asi)

mm 60

Přípojný kabel m 10 (H05RN-F)

Hmotnost bez kabelu (asi) kg 4,9

Upevňovací provaz

délka

m 15

Max. teplota čerpaného

média

°C 35

8. PŘÍSLUŠENSTVÍ

GARDENA 2-/4-cestný ventil Pro současné připojení více hadic nebo

přípojných přístrojů.

č.v. 1210 / 1194

GARDENA Hadicová spona Pro hadice 25 mm (1") pro připojení přes

přípojný čep.

č.v. 7192

GARDENA Hadicová spona Pro hadice 19 mm (3/4") pro připojení přes

přípojný čep.

č.v. 7191

GARDENA Sada přípojek

pro čerpadla

Pro hadice 13 mm (1/2") pro připojení přes

GARDENA zástrčný systém.

č.v. 1750

GARDENA Šroubem'

GARDENA Rychlospojka

Pro hadice 16 mm (5/8") pro připojení přes

GARDENA zástrčný systém.

č.v. 18202

č.v. 18216

GARDENA Sada přípojek

pro čerpadla

Pro hadice 19 mm (3/4") pro připojení přes

GARDENA zástrčný systém.

č.v. 1752

9. ZÁRUKA / SERVIS

9.1 Registrace výrobku:

Zaregistrujte svůj výrobek na adrese gardena.com/registration.

9.2 Servis:

Aktuální kontaktní informace pro náš servis naleznete na zadní straně

aonline:

• Česká republika:

https://www.gardena.com/cz/podpora/podpora/kontakt/

1. BEZPEČNOSŤ ..........................................17

2. MONTÁŽ ..............................................18

3. OBSLUHA .............................................18

4. ÚDRŽBA ..............................................19

5. SKLADOVANIE ..........................................19

6. ODSTRAŇOVANIE PORÚCH ...............................19

7. TECHNICKÉ ÚDAJE ......................................19

8. PRÍSLUŠENSTVO .......................................19

9. ZÁRUKA / SERVIS ........................................19

Preklad originálneho návodu na obsluhu.

Tento výrobok môžu používať deti staršie

ako 8 rokov, ako aj osoby so zníženými fyzickými,

zmyslovými alebo mentálnymi schopnosťami alebo nedostat-

kom skúseností a vedomostí, ak sú pod dohľadom alebo boli

o bezpečnom používaní zariadenia poučené a pochopili z

toho vyplývajúce nebezpečenstvá. Deti sa s výrobkom nesmú

hrať. Deti nesmú vykonávať čistenie a bežnú údržbu bez

dohľadu. Obsluhu tohto výrobku odporúčame zveriť mladis-

tvým až od veku 16 rokov. Nepoužívajte výrobok vtedy, ak

ste unavený, chorý alebo pod vplyvom alkoholu, drog alebo

liekov.

Určené použitie:

GARDENA Ponorné tlakové čerpadlo je určené na odber vody

zo studní, šácht a iných vodných nádrží, na prevádzku zavlažovacích

zariadení a systémov, aj na čerpanie dažďovej vody, vody z vodovodu

avody obsahujúcej chlór v súkromnej záhradke.

Čerpané médiá:

Pomocou GARDENA ponorného tlakového čerpadla sa smie čerpať iba

voda. Čerpadlu nevadí zaplavenie vodou (vodotesné) a je určené na pono-

renie do vody (max. ponorná hĺbka viď 7. TECHNICKÉ ÚDAJE).

Výrobok nie je určený na dlhodobú prevádzku (prevádzka s nepretržitým

obehom).

NEBEZPEČENSTVO! Ublíženie na zdraví!

Čerpať sa nesmie slaná voda, znečistená voda, žieravé, ľahko

horľavé alebo výbušné látky (napr. benzín, petrolej, nitroriedidlá),

oleje, vykurovací olej a potraviny.

DÔLEŽITÉ!

Prečítajte si starostlivo návod na obsluhu a uschovajte ho pre ďalšie

použitie.

Symboly na výrobku:

Prečítajte si návod na obsluhu.

Všeobecné bezpečnostné upozornenia

Elektrická bezpečnosť

NEBEZPEČENSTVO! Zásah elektrickým prúdom!

Nebezpečenstvo zranenia zásahom elektrického prúdu.

v Napájanie výrobku elektrickým prúdom musí byť vybavené prúdovým

chráničom (RCD) s menovitým spúšťacím prúdom minimálne 30 mA.

NEBEZPEČENSTVO! Nebezpečenstvo poranenia!

Nebezpečenstvo zranenia zásahom elektrického prúdu.

v Predtým než budete vykonávať údržbu alebo vymieňať diely, odpojte

výrobok od siete. Preto sa musí zásuvka nachádzať vo Vašom zornom

poli.

Bezpečná prevádzka

Teplota vody nesmie prekročiť hodnotu 35 °C.

Čerpadlo sa nesmie používať, pokiaľ sa vo vode nachádzajú osoby.

Únikom mazív by mohlo dôjsť k znečisteniu kvapalín.

Ochranný vypínač

Poistka proti chodu nasucho:

Keď je hladina vody príliš nízka, čerpadlo sa automaticky vypne.

v Ponorte čerpadlo hlbšie do vody.

Tepelný ochranný spínač:

Vstavaná tepelná ochrana motora vypne pri preťažení čerpadlo. Po dostatočnom

vychladnutí motora je čerpadlo opäť pripravené na prevádzku.

Automatické odvzdušňovanie

Toto čerpadlo je vybavené odvzdušňovacím ventilom, ktorý odstráni prípadný

vzduchový vankúš v čerpadle. V závislosti od funkcie tak môže pod rukoväťou

vytiecť malé množstvo vody.

1. BEZPEČNOSŤ

GAR_09025-29.960.03_2024-02-26.indd 17GAR_09025-29.960.03_2024-02-26.indd 17 26.02.24 10:1426.02.24 10:14

Dodatočné bezpečnostné upozornenia

Elektrická bezpečnosť

NEBEZPEČENSTVO! Zástava srdca!

Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto

pole môže mať za určitých podmienok vplyv na činnosť aktívnych alebo

pasívnych medicínskych implantátov. Aby sa eliminovali nebezpečné

situácie, ktoré by mohli viesť k ťažkým alebo smrteľným zraneniam, mali

by osoby s medicínskym implantátom použitie tohto výrobku konzultovať

so svojím lekárom alebo s výrobcom implantátu.

Kábel

Pri použití predlžovacieho kábla musí jeho minimálny prierez zodpovedať

nasledujúcej tabuľke:

Napätie Dĺžka kábla Prierez

230 – 240 V / 50 Hz Až do 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

NEBEZPEČENSTVO! Zásah elektrickým prúdom!

Cez odrezanú sieťovú zástrčku môže cez sieťový kábel vniknúť

do elektrickej oblasti vlhkosť a spôsobiť skrat.

v Sieťovú zástrčku v žiadnom prípade nestrihajte (napr. stenová

priechodka).

v Neťahajte zástrčku za kábel, aj ju chcete vytiahnuť zo zásuvky, chyťte

ju za teleso zástrčky.

v Pre zamedzenie nebezpečenstva musí výmenu sieťo vého kábla tohto prístroja

v prípade jeho poškodenia urobiť výrobca alebo jeho zákaznícky servis alebo

podobná kvalifikovaná osoba.

Zástrčky a spojky musia byť chránené proti striekajúcej vode.

Ubezpečte sa, že sa elektrické pripojenie nenachádza v oblasti zaplavenej vodou.

Zástrčku a sieťový kábel chráňte pred horkom, olejom a ostrými hranami.

Dbajte na sieťové napätie. Údaje na typovom štítku musia súhlasiť s údajmi v sieti.

Ak sa v plaveckom bazéne nachádzajú osoby, musí sa zástrčka čerpadla bez-

podmienečne vytiahnuť zo siete.

Na prenášanie alebo upevňovanie čerpadla nepoužívajte napájací kábel.

Na ponorenie resp. vytiahnutie čerpadla sa musí použiť upevňovacie lano.

Prípojné vedenie kontrolujte pravidelne.

Pred použitím čerpadla skontrolujte pohľadom, či nie je poškodené (hlavne kábel

a zástrčku).

Poškodené čerpadlo nikdy nepoužívajte. Čerpadlo v prípade poškodenia

bezpodmie nečne nechajte skontrolovať v servise firmy GARDENA.

Nedemontujte čerpadlo ďalej než do stavu pri dodaní.

Pred použitím po vykonaní údržby zabezpečte, aby boli zoskrutkované všetky diely.

Pri použití našich čerpadiel s generátormi sa musia rešpektovať výstražné

upozornenia výrobcu generátora.

Osobná bezpečnosť

NEBEZPEČENSTVO! Nebezpečenstvo zadusenia!

Menšie diely je možné ľahko prehltnúť. Obaly z umelých hmôt predstavu-

jú pre malé deti nebezpečenstvo zadusenia. Pri montáži držte malé deti v

dostatočnej vzdialenosti.

Dbajte na minimálny stav vody podľa údajov očerpadle.

Nenechávajte čerpadlo bežať dlhšie ako 10 minút proti uzatvorenej výtlačnej

strane.

Piesok a iné abrazívne látky vedú k rýchlejšiemu opotrebeniu a skráteniu život-

nosti čerpadla.

Čerpadlo sa nesmie prevádzkovať bez filtra.

Počas prevádzky sa nesmie vyťahovať hadica.

Pred odstraňovaním poruchy nechajte čerpadlo vychladnúť.

2. MONTÁŽ

NEBEZPEČENSTVO! Ublíženie na zdraví!

Nebezpečenstvo zranenia v prípade, že výrobok náhodne

naštartuje.

v Pred montážou výrobku ho odpojte od zdroja prúdu.

Hadica sa môže pripojiť cez prípojku čerpadla

a prípojnú vsuvku

[19 mm (3/4") / 25 mm (1")] alebo cez GARDENA zásuvný systém

[13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")]. Pri použití 25 mm (1") hadice

má čerpadlo maximálny čerpací výkon.

Pri paralelnom pripojení viacerých hadíc alebo prípojných zariadení

sa môže použiť GARDENA 2-cestný alebo 4-cestný ventil

(č.v. 1210 / 1194), ktorý sa skrutkuje priamo na prípojku čerpadla

Pripojenie hadice cez prípojný čap [ Obr. A1 ]:

Cez prípojný čap

je možné pripojiť hadice 25 mm (1") a 19 mm (3/4").

Priemer hadice 25 mm (1") 19 mm (3/4")

GARDENA Hadicová spona č.v. 7192 č.v. 7191

Pripojenie hadice

[ Obr. A1 ]

Čap pri

oddeliť

[ Obr. A2 ].

Čap neoddeľovať

[ Obr. A3 ].

Hadice 25 mm (1") a 19 mm (3/4"), ktoré sa môžu pripojiť cez prípojný

čap

, sa musia poistiť napr. pomocou GARDENA hadicovej spony

č.v. 7192 / 7191.

1. [ Obr. A4 ]: nasuňte aretáciu plavákového spínača

na prípojku

čerpadla

2. Naskrutkujte prípojnú vsuvku

na prípojku čerpadla

. (Odpojte pri

25 mm (1") hadiciach prípojnú vsuvku

najskôr pri

3. Nasuňte hadicu na prípojnú vsuvku

a upevnite ju napr. pomocou

GARDENA hadicovej spony č.v.7192 / 7191.

3. OBSLUHA

NEBEZPEČENSTVO! Ublíženie na zdraví!

Nebezpečenstvo zranenia v prípade, že výrobok náhodne

naštartuje.

v Pred pripojením, nastavením alebo prepravou výrobku ho

odpojte od zdroja prúdu.

Čerpanie vody [ Obr. O1 ]:

Čerpadlo sa musí ponoriť do studne resp. do zásobníka s vodou

pomocou dodávaného lana. Aby čerpadlo nasalo, musí byť ponorené

min. 60 mm. Aby sa neznečistil filter, malo by byť čerpadlo upevnené

min. 30 cm nad dnom.

1. Pevne priviažte lano

k rukoväti

2. Ponorte čerpadlo za lano

do studne, resp. do vodnej nádrže.

3. Zaistite lano

4. Pri hlbokých studniach alebo šachtách (od cca 5 m) veďte pripojovací

kábel

so sponami po lane.

5. Spojte čerpadlo so zdrojom prúdu.

Čerpadlo sa spustí cca 3 s po zasunutí pripojovacieho kábla.

Čerpadlo je pripravené na prevádzku.

Automatická prevádzka s plavákovým spínačom [ Obr. O2 ]:

Aby sa čerpadlo pri neprítomnosti kvapaliny na čerpanie automa-

ticky vyplo, musí sa plavákový vypínač

voľne pohybovať na vod-

nej hladine.

Nastavenie zapínacej a vypínacej výšky [ Obr. O3 ]:

Maximálnu spínaciu výšku a minimálnu vypínaciu výšku (pozri

7. TECHNICKÉ ÚDAJE) je možné prispôsobiť tým, že sa kábel

plavákového spínača zastrčí do aretácie plavákového spínača

• Čím kratší kábel medzi plavákovým spínačom

a aretáciou plavá-

kového spínača

, tým nižšia zapínacia výška a tým vyššia vypínacia

výška.

v Zatlačte kábel plavákového spínača

do otvoru aretácie plavákového

spínača

POZOR!

Aby bolo zaručené zapnutie a vypnutie plavákového spínača,

musí byť dĺžka kábla medzi plavákovým spínačom a aretáciou

plavákového spínača min. 10 cm.

Manuálna prevádzka [ Obr. O4 ]:

Čerpadlo zostane nepretržite v prevádzke, pretože sa premostí

plavákový spínač. Tým sa deaktivuje poistka čerpadla proti chodu

nasucho.

1. Potlačte plavákový spínač

s káblom nadol na aretáciu plavákového

spínača

2. Ponorte čerpadlo s lanom upevneným na čerpadle do studne alebo

šachty.

3. Spojte čerpadlo so zdrojom prúdu.

Pozor! Čerpadlo sa okamžite rozbehne.

Min. výška zvyškovej vody (pozri 7. TECHNICKÉ ÚDAJE) sa dosiahne

iba vmanuálnej prevádzke, pretože v automatickej prevádzke vypne pla-

vákový spínač čerpadlo už predčasne.

GAR_09025-29.960.03_2024-02-26.indd 18GAR_09025-29.960.03_2024-02-26.indd 18 26.02.24 10:1426.02.24 10:14

4. ÚDRŽBA

NEBEZPEČENSTVO! Ublíženie na zdraví!

Nebezpečenstvo zranenia v prípade, že výrobok náhodne

naštartuje.

v Pred vykonaním údržby na výrobku ho odpojte od zdroja prúdu.

Čistenie filtra [ Obr. M1 ]:

Pre zabezpečenie trvalej a bezproblémovej prevádzky by sa mal filter

vpravidelných intervaloch čistiť.

Po čerpaní znečistenej vody sa musí filter

očistiť okamžite.

1. Otočte filter

o 1/4 otáčky v smere hodinových ručičiek a stiahnite

ho (bajonetový uzáver).

2. Vyčistite filter

pod tečúcou vodou.

3. Namontujte späť filter

v opačnom poradí.

Čerpadlo sa nesmie prevádzkovať bez filtra.

Preplach čerpadla:

Po čerpaní vody obsahujúcej chlór sa musí čerpadlo prepláchnuť.

1. Čerpajte vlažnú vodu (max. 35 °C) eventuálne s prísadou jemného

čistiaceho prostriedku (napr. vyplachovací prostriedok), kým nebude

čerpaná voda čistá.

2. Zlikvidujte zvyšky podľa smerníc zákona o likvidácii odpadu.

5. SKLADOVANIE

Odstavenie z prevádzky:

Čerpadlo nie je mrazuvzdorné!

Výrobok musí byť skladovaný na mieste, ktoré je neprístupné deťom.

1. Odpojte čerpadlo od zdroja prúdu.

2. Obráťte čerpadlo dolu hlavou, kým už nebude vytekať žiadna voda.

3. Vyčistite čerpadlo (pozri 4. ÚDRŽBA).

4. Skladujte čerpadlo na suchom, uzavretom mieste zabezpečenom

voči mrazu.

Likvidácia:

(v zmysle Smernice 2012/19/EÚ)

Výrobok sa nesmie likvidovať v bežnom domácom odpade.

Musí sa zlikvidovať podľa platných miestnych predpisov týkajúcich

sa ochrany životného prostredia.

DÔLEŽITÉ!

v Výrobok zlikvidujte na miestne príslušnom zbernom a recyklačnom

mieste.

6. ODSTRAŇOVANIE PORÚCH

NEBEZPEČENSTVO! Ublíženie na zdraví!

Nebezpečenstvo zranenia v prípade, že výrobok náhodne

naštartuje.

v Pred odstraňovaním poruchy výrobku ho odpojte od zdroja

prúdu.

Problém Možná príčina Odstránenie

Čerpadlo beží,

ale nečerpá vodu

Vzduch nemôže uniknúť,

výtlačné potrubie je uzatvorené.

(Event. prehnutá tlaková hadica).

v Otvorte tlakové potrubie

(napr. uzavierací ventil,

dávkovacie zariadenia).

Vzduchový vankúš v sacej

pätke.

v Počkajte cca 60 sekúnd,

kým sa čerpadlo samo

neodvzdušní (prípadne

ho vypnite / zapnite).

Filter je upchatý. v Vyčistite filter

(pozri 4. ÚDRŽBA).

Pri uvedení čerpadla do chodu

je hladina vody pod minimálnou

úrovňou.

v Ponorte čerpadlo hlbšie.

Čerpadlo nenaskočí

alebo zostáva počas

prevádzky stáť

Tepelný ochranný spínač vypol

čerpadlo kvôli preťaženiu.

v Vyčistite filter

(pozri 4. ÚDRŽBA).

Dodržte maximálnu teplotu

média (35 °C).

Problém Možná príčina Odstránenie

Čerpadlo nenaskočí

alebo zostáva počas

prevádzky stáť

Čerpadlo bez prúdu. v Skontrolujte poistky

a elektrické konektory.

Zareagoval prúdový chránič

(chybný prúd).

v Odpojte čerpadlo od zdroja

prúdu a obráťte sa na servis

GARDENA.

Čerpadlo beží, ale čerpací

výkon náhle poklesne

Filter je upchatý. v Vyčistite filter

(pozri 4. ÚDRŽBA).

UPOZORNENIE: Pri iných poruchách sa obráťte na servisné stredisko GARDENA.

Opravy môžu vykonávať len servisné strediská GARDENA alebo predajcovia,

ktorí sú certifikovaní výrobcom GARDENA.

7. TECHNICKÉ ÚDAJE

Ponorné tlakové čerpadlo

Jednotka Hodnota

(č.v. 9025)

Menovitý výkon W 550

Sieťové napätie V (AC) 230

Sieťová frekvencia Hz 50

Max. čerpacie množstvo l/h 4700

Max. tlak /

max. čerpacia výška

bar /

2,3

Max. hĺbka ponoru m 7

Max. zapínacia výška mm 520

Min. vypínacia výška mm 150

Výška zvyškovej vody mm 5

Min. hĺbka ponoru pri

uvedení do prevádzky (cca)

mm 60

Prípojný kábel m 10 (H05RN-F)

Hmotnosť bez kábla (cca) kg 4,9

Dĺžka

upevňovacieho lana

m 15

Max. teplota čerpaného

média

°C 35

8. PRÍSLUŠENSTVO

GARDENA 2-/4-cestný ventil Pre súčasné pripojenie viacero hadíc alebo

prípojných prístrojov.

č.v. 1210 / 1194

GARDENA Hadicová spona Pre hadice 25 mm (1") pre pripojenie

cez prípojný čap.

č.v. 7192

GARDENA Hadicová spona Pre hadice 19 mm (3/4") pre pripojenie

cez prípojný čap.

č.v. 7191

GARDENA Sada prípojok

pre čerpadlá

Pre hadice 13 mm (1/2") pre pripojenie

cez GARDENA zástrčný systém.

č.v. 1750

GARDENA Nákrutka

GARDENA Rýchlospojka

Pre hadice 16 mm (5/8") pre pripojenie

cez GARDENA zástrčný systém.

č.v. 18202

č.v. 18216

GARDENA Sada prípojok

pre čerpadlá

Pre hadice 19 mm (3/4") pre pripojenie

cez GARDENA zástrčný systém.

č.v. 1752

9. ZÁRUKA / SERVIS

9.1 Registrácia produktu:

Zaregistrujte svoj produkt na gardena.com/registration.

9.2 Servis:

Aktuálne kontaktné informácie našej služby nájdete na zadnej strane

aonline:

• Slovenská republika:

https://www.gardena.com/sk/podpora/podpora/kontakt/

GAR_09025-29.960.03_2024-02-26.indd 19GAR_09025-29.960.03_2024-02-26.indd 19 26.02.24 10:1426.02.24 10:14

1. ΑΣΦΑΛΕΙΑ .............................................20

2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ......................................21

3. ΧΕΙΡΙΣΜΟΣ ............................................21

4. ΣΥΝΤΗΡΗΣΗ ...........................................21

5. ΑΠΟΘΗΚΕΥΣΗ .........................................22

6. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ ............................22

7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ...............................22

8. ΕΞΑΡΤΗΜΑΤΑ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

9. ΕΓΓΥΗΣΗ / ΣΕΡΒΙΣ .......................................22

Μετάφραση των πρωτότυπων οδηγιών χρήσης.

Αυτό το προϊόν επιτρέπεται να χρησιμοποιείται από

παιδιά άνω των 8 ετών καθώς και από άτομα με

μειωμένες τις φυσικές, αισθητικές ή διανοητικές ικανότη-

τες ή με έλλειψη πείρας και γνώσεων, εφόσον επιτηρούνται

ή έχουν ενημερωθεί για την ασφαλή χρήση του προϊόντος

και τους ενδεχόμενους κινδύνους. Τα παιδιά δεν επιτρέπε-

ται να παίζουν με το προϊόν. Ο καθαρισμός και οι εργασίες

συντήρησης που εκτελούνται από τον πελάτη δεν επιτρέ-

πεται να εκτελούνται από μη επιτηρούμενα παιδιά. Συνι-

στούμε τη χρήση του προϊόντος μόνο από άτομα άνω των

16 ετών. Μη χρησιμοποιείτε ποτέ το προϊόν όταν είστε κου-

ρασμένοι, άρρωστοι ή κάτω από την επιρροή οινοπνεύμα-

τος, ναρκωτικών ή φαρμάκων.

Προβλεπόμενη χρήση:

Η Υποβρύχια αντλία πίεσης GARDENA προορίζεται για τη λήψη

νερού από πηγάδια, φρεάτια και άλλους ταμιευτήρες νερού, για τη

λειτουργία συσκευών και συστημάτων ποτίσματος, για τη μεταφορά

βρόχινου νερού, νερού ύδρευσης και χλωριωμένου νερού στον

ιδιωτικό οικιακό και ερασιτεχνικό κήπο.

Υγρά προς άντληση:

Χρησιμοποιείτε την αντλία GARDENA μόνο για να αντλείτε νερό.

Η αντλία είναι πλήρως βυθιζόμενη (σύστημα αδιαβροχοποίησης)

και μπορείτε να την βυθίσετε μέσα στο νερό (για το μέγιστο βάθος

βύθισης δείτε Κεφάλαιο 7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ).

Το προϊόν δεν ενδείκνυται για λειτουργία μεγάλης διάρκειας

(συνεχής λειτουργία κυκλοφορίας).

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!

Απαγορεύεται η μεταφορά θαλασσινού νερού, λυμάτων, καυ-

στικών, εύφλεκτων ή εκρηκτικών ουσιών (π. χ. βενζίνη, πετρέλαιο

ή νίτρο), λαδιών, πετρελαίου και τροφίμων.

ΣΗΜΑΝΤΙΚΟ!

Μελετήστε με προσοχή τις οδηγίες χρήσης και φυλάξτε τις για

μελλοντική χρήση.

Σύμβολα επάνω στο προϊόν:

Μελετήστε τις οδηγίες χρήσης.

Γενικές υποδείξεις ασφαλείας

Ηλεκτρική ασφάλεια

ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξία!

Κίνδυνος τραυματισμού από ηλεκτρικό ρεύμα.

v Το προϊόν πρέπει να τροφοδοτείται με ρεύμα μέσω αντιηλεκτρο-

ληξιακού διακόπτη (RCD) με μέγιστο ονομαστικό ρεύμα απόζευξης

30mA.

ΚΙΝΔΥΝΟΣ! Κίνδυνος τραυματισμού!

Κίνδυνος τραυματισμού από ηλεκτρικό ρεύμα.

v Αποσυνδέστε το προϊόν από το δίκτυο προτού το συντηρήσετε

ή αντικαταστήσετε εξαρτήματα. Η πρίζα πρέπει να βρίσκεται στο

οπτικό πεδίο σας.

1. ΑΣΦΑΛΕΙΑ

Ασφαλής λειτουργία

Η θερμοκρασία του νερού δεν πρέπει να υπερβαίνει τους 35 °C.

Η αντλία δεν επιτρέπεται να χρησιμοποιηθεί όταν βρίσκονται άτομα μέσα

στο νερό.

Ρύπανση του υγρού θα μπορούσε να προκύψει από τη διαρροή λιπαντικών.

Διακόπτης προστασίας

Συσκευή ασφάλειας κατά στεγνής λειτουργίας:

Όταν η στάθμη νερού είναι πολύ χαμηλή, η αντλία τίθεται αυτόματα εκτός

λειτουργίας.

v Εμβαπτίστε την αντλία σε μεγαλύτερο βάθος στο νερό.

Θερμοστατικός διακόπτης:

Σε περίπτωση υπερφόρτωσης, η αντλία τίθεται εκτός λειτουργίας από

τον ενσωματωμένο θερμοστατικό διακόπτη του κινητήρα. Η αντλία είναι

και πάλι σε λειτουργική ετοιμότητα ύστερα από επαρκή ψύξη του

κινητήρα.

Αυτόματη εξαέρωση

Αυτή η αντλία διαθέτει βαλβίδα εξαέρωσης, η οποία εξαλείφει τυχόν εγκλω-

βισμένο στην αντλία αέρα. Εξαιτίας της λειτουργίας μπορεί έτσι να εκρεύσει

μικρή ποσότητα νερού κάτω από τη λαβή.

Πρόσθετες υποδείξεις ασφαλείας

Ηλεκτρική ασφάλεια

ΚΙΝΔΥΝΟΣ! Καρδιακή ανακοπή!

Αυτό το προϊόν δημιουργεί ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία.

Αυτό το πεδίο μπορεί υπό ορισμένες συνθήκες να επηρεάσει τη λει-

τουργία ενεργητικών ή παθητικών ιατρικών εμφυτευμάτων. Για να απο-

κλειστεί ο κίνδυνος καταστάσεων που μπορούν να καταλήξουν σε σοβα-

ρούς ή θανάσιμους τραυματισμούς, τα άτομα που φέρουν ιατρικό εμφύ-

τευμα πρέπει να συμβουλευτούν το ιατρό τους ή τον κατασκευαστή του

εμφυτεύματος προτού χρησιμοποιήσουν το μηχάνημα.

Καλώδια

Κατά τη χρήση καλωδίων προέκτασης αυτά πρέπει να αντιστοιχούν στις

ελάχιστες διατομές στον παρακάτω πίνακα:

Τάση Μήκος καλωδίου Διατομή

230 – 240 V / 50 Hz Έως 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

ΚΙΝΔΥΝΟΣ! Ηλεκτροπληξία!

Σε περίπτωση που κόψετε την πρίζα από το καλώδιο σύνδεσης, υγρασία

μπορεί να εισχωρήσει στα ηλεκτρικά μέρη της αντλίας μέσω του καλω-

δίου ρεύματος και να προκαλέσει βραχυκύκλωμα.

v Ποτέ μην κόβετε την πρίζα από το καλώδιο (για παράδειγμα προκει-

μένου να περάσετε το καλώδιο μέσα από τοίχο).

v Μην βγάζετε την πρίζα από το ρεύμα τραβώντας το καλώδιο.

v Αν υποστεί ζημιά το καλώδιο ηλεκτρικής παροχής αυτής της συσκευής,

αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή το τμήμα εξυπη-

ρέτ- ησης πελατών του ή ένα άτομο με εφάμιλλα προσόντα προκειμένου

να αποφευχθούν κίνδυνοι.

Τα βύσματα σύνδεσης με το δίκτυο και οι σύνδεσμοι πρέπει να διαθέτουν

προστασία από πιτσιλιές νερού.

Να εξασφαλίζετε να βρίσκονται οι ηλεκτρικοί σύνδεσμοι σε περιοχή που δεν

μπορεί να πλημμυρίσει.

Να προστατεύετε το βύσμα και το καλώδιο σύνδεσης με το δίκτυο από

μεγάλη ζέστη, λάδια και αιχμηρές άκρες.

Προσέχετε την τάση δικτύου. Τα στοιχεία επάνω στην ετικέτα τύπου πρέπει

να συμφωνούν με τα στοιχεία του δικτύου ρεύματος.

Το βύσμα σύνδεσης με το δίκτυο πρέπει οπωσδήποτε να έχει αποσυνδεθεί

όταν βρίσκονται άτομα στην πισίνα.

Το καλώδιο σύνδεσης δεν επιτρέπεται να χρησιμοποιείται για στερέωση

ή μεταφορά της αντλίας.

Για να βυθίσετε / να σηκώσετε / ή να ασφαλίσετε την αντλία δέστε ένα

σχοινί στην χειρολαβή της αντλίας.

Να ελέγχετε τακτικά το αγωγό σύνδεσης.

Να ελέγχετε την αντλία πριν από κάθε χρήση της (ιδιαίτερα το καλώδιο και

το βύσμα σύνδεσης με το δίκτυο).

Δεν επιτρέπεται να χρησιμοποιείται μία αντλία που έχει υποστεί βλάβη.

Σε περίπτωση βλάβης παραδώστε την αντλία οπωσδήποτε για έλεγχο

σε ένα Τμήμα Εξυπηρέτησης Πελατών της GARDENA.

Μην αποσυναρμολογήσετε την αντλία πέραν της κατάστασης παράδοσης.

Πριν από τη χρήση μετά τη συντήρηση βεβαιώνεστε ότι έχουν βιδωθεί όλα

τα εξαρτήματα.

Κατά τη χρήση των αντλιών μας με γεννήτρια πρέπει να λαμβάνονται υπόψη

οι υποδείξεις προειδοποίησης του κατασκευαστή της γεννήτριας.

GAR_09025-29.960.03_2024-02-26.indd 20GAR_09025-29.960.03_2024-02-26.indd 20 26.02.24 10:1426.02.24 10:14

Ατομική ασφάλεια

ΚΙΝΔΥΝΟΣ! Κίνδυνος ασφυξίας!

Μικρά εξαρτήματα μπορούν να καταποθούν εύκολα. Η πλαστική

σακούλα εγκυμονεί κίνδυνο ασφυξίας για μικρά παιδιά. Απομακρύνετε

τα παιδιά κατά τη διάρκεια της συναρμολόγησης.

Προσέχετε την ελάχιστη στάθμη του νερού σύμφωνα με τα χαρακτηριστικά

στοιχεία της αντλίας.

Μην αφήνετε την αντλία να λειτουργήσει πάνω από 10λεπτά σε περίπτωση

κλειστής πλευράς πίεσης.

Η άμμος και άλλες λειαντικά υλικά προκαλούν μεγαλύτερη φθορά με

αποτέλεσμα να μειώνουν την απόδοση της αντλίας.

Η αντλία δεν επιτρέπεται να λειτουργεί χωρίς το φίλτρο.

Απαγορεύεται η αποσύνδεση του λάστιχου κατά τη λειτουργία.

Αφήστε την αντλία να κρυώσει προτού αντιμετωπίσετε σφάλματα.

2. ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!

Κίνδυνος τραυματισμού σε περίπτωση τυχαίας

εκκίνησης του προϊόντος.

v Αποσυνδέετε το προϊόν από την ηλεκτρική τροφοδοσία

προτού το συναρμολογήσετε.

Το λάστιχο μπορεί να συνδεθεί μέσω της σύνδεσης αντλίας

και του

ρακόρ σύνδεσης

[19 mm (3/4") / 25 mm (1")] ή μέσω του βυσματω-

τούσυστήματος GARDENA [13 mm (1/2") / 16 mm (5/8")/19 mm (3/4")].

Η αντλία έχει τη μέγιστη παροχή με τη χρήση ενός λάστιχου 25 mm (1").

Για την παράλληλη σύνδεση πολλών λάστιχων ή συσκευών σύνδεσης

μπορεί να χρησιμοποιηθεί η βαλβίδα 2 ή 4 οδών GARDENA

(Κωδ. 1210 / 1194), η οποία βιδώνεται απευθείας στη σύνδεση

αντλίας

Σύνδεση λάστιχου μέσω του ρακόρ [ Εικ. A1 ]:

Τα λάστιχα 25 mm (1") και 19 mm (3/4") μπορείτε να τα συνδέσετε

μέσω του ρακόρ

της αντλίας.

Διάμετρος λάστιχου 25 mm (1") 19 mm (3/4")

GARDENA Σφιγκτήρας

λάστιχου

Κωδ. 7192 Κωδ. 7191

Σύνδεση λάστιχου

[ Εικ. A1 ]

Κόψτε το ρακόρ

στο σημείο

[ Εικ. A2 ].

Μην κόψετε

το ρακόρ

[ Εικ. A3 ].

Τα λάστιχα 25 mm (1") και 19 mm (3/4") που συνδέσατε με το ρακόρ

πρέπει να τα σφίξετε, για παράδειγμα με σφιγκτήρα GARDENA

κωδ. 7192 / 7191.

1. [ Εικ. A4 ]: Τοποθετήστε την ασφάλεια του διακόπτη με πλωτήρα

στη σύνδεση αντλίας

2. Βιδώστε το ρακόρ σύνδεσης

στη σύνδεση αντλίας

(Απομονώστε προηγουμένως για λάστιχα 25 mm (1") το ρακόρ

σύνδεσης

στο σημείο

3. Πιέστε το λάστιχο στο ρακόρ σύνδεσης

και στερεώστε το,

π. χ., με κολάρο λάστιχου GARDENA, κωδ.7192 / 7191.

3. ΧΕΙΡΙΣΜΟΣ

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!

Κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης

του προϊόντος.

v Αποσυνδέετε το προϊόν από την τροφοδοσία ρεύματος

προτού το συνδέσετε, το ρυθμίσετε ή το μεταφέρετε.

Άντληση νερού [ Εικ. O1 ]:

Βυθίζετε την αντλία μέσα στην πηγή ή στην δεξαμενή νερού με το

σχοινί που υπάρχει μέσα στην συσκευασία. Για να ξεκινήσει η λειτουρ-

γία της αντλίας , πρέπει να βυθίσετε την αντλία σε βάθος του λάχιστο

60 mm. Στερεώστε την αντλία τουλάχιστο 30 cm πάνω από το έδαφος

για να μην βρωμίζει το φίλτρο πολύ γρήγορα.

1. Δέστε σταθερά το σχοινί

στη λαβή

2. Εμβαπτίστε την αντλία με το σχοινί

στο πηγάδι ή στον ταμιευτήρα

νερού.

3. Ασφαλίστε το σχοινί

4. Στερεώστε το καλώδιο σύνδεσης

πηγάδια ή φρεάτια μεγάλου

βάθους (από περίπου 5 m και άνω) με κολάρα στο σχοινί.

5. Συνδέστε την αντλία με την τροφοδοσία ρεύματος.

Η αντλία εκκινείται περίπου 3 δευτερόλεπτα μετά τη σύνδεση του

καλωδίου σύνδεσης. Η αντλία είναι σε λειτουργική ετοιμότητα.

Αυτόματη λειτουργία με διακόπτη με πλωτήρα [ Εικ. O2 ]:

Για να απενεργοποιηθεί η αντλία αυτόματα σε περίπτωση που

δεν μένει άλλο νερό για άντληση, ο διακόπτης με πλωτήρα

πρέπει να κινείται ελεύθερα στην επιφάνεια του νερού.

Ρύθμιση του ύψους ανοίγματος και κλεισίματος της αντλίας

[ Εικ. O3 ]:

Το μέγιστο ύψος ενεργοποίησης και το ελάχιστο ύψος απενεργοποί-

ησης (βλέπε 7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ) μπορούν να προσαρμο-

στούν, ενώ το καλώδιο του διακόπτη με πλωτήρα πιέζεται μέσα στην

ασφάλιση διακόπτη με πλωτήρα

• Όσο μικρότερο είναι το μήκος του καλωδίου μεταξύ του διακόπτη

με πλωτήρα

και της ασφάλειας του διακόπτη με πλωτήρα

τόσο χαμηλότερο θα είναι το ύψος ενεργοποίησης και τόσο υψηλό-

τερο θα είναι το ύψος απενεργοποίησης.

v Πιέστε το καλώδιο του διακόπτη με πλωτήρα

στο άνοιγμα της

ασφάλειας του διακόπτη με πλωτήρα

ΠΡΟΣΟΧΗ!

Για να διασφαλίζεται η ενεργοποίηση και η απενεργοποίηση του

διακόπτη με πλωτήρα, το μήκος καλωδίου μεταξύ διακόπτη με

πλωτήρα και ασφάλισης διακόπτη με πλωτήρα πρέπει να είναι

τουλάχιστον 10 cm.

Χειροκίνητη λειτουργία [ Εικ. O4 ]:

Η αντλία είναι συνεχώς σε λειτουργία, επειδή παρακάμπτεται

ο διακόπτης με πλωτήρα. Έτσι απενεργοποιείται η ασφάλεια

λειτουργίας χωρίς υγρό της αντλίας.

1. Πιέστε το διακόπτη με πλωτήρα

με το καλώδιο προς τα κάτω

επάνω στην ασφάλεια του διακόπτη με πλωτήρα

2. Εμβαπτίστε την αντλία νε ένα στερεωμένο στην αντλία σχοινί σε

ένα πηγάδι ή φρεάτιο.

3. Συνδέστε την αντλία με την τροφοδοσία ρεύματος.

Προσοχή! Η αντλία εκκινείται άμεσα.

Το ελάχ. ύψος υπολειμματικού νερού (βλ. 7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙ-

ΣΤΙΚΑ) εξασφαλίζεται μόνο σε χειροκίνητη λειτουργία, επειδή ο διακό-

πτης με πλωτήρα απενεργοποιεί πρόωρα την αντλία στην αυτόματη

λειτουργία.

4. ΣΥΝΤΗΡΗΣΗ

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!

Κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης

του προϊόντος.

v Αποσυνδέστε το προϊόν από την τροφοδοσία ρεύματος

προτού το συντηρήσετε.

Καθαρισμός φίλτρου [ Εικ. M1 ]:

Για να διασφαλιστεί μόνιμη, απρόσκοπτη λειτουργία το φίλτρο

πρέπει να καθαρίζεται σε τακτά χρονικά διαστήματα.

Μετά την προώθηση ακάθαρτου νερού το φίλτρο

πρέπει να

καθαρίζεται αμέσως.

1. Περιστρέψτε το φίλτρο

κατά το 1/4 μιας περιστροφής δεξιό-

στροφα και αφαιρέστε το (κλείστρο τύπου μπαγιονέτ).

2. Καθαρίστε το φίλτρο

κάτω από τρεχούμενο νερό.

3. Συναρμολογήστε και πάλι το φίλτρο

με την αντίστροφη σειρά.

Η αντλία δεν επιτρέπεται να λειτουργεί χωρίς το φίλτρο.

Πλύση της αντλίας:

Μετά την άντληση χλωριωμένου νερού πρέπει να πλυθεί η αντλία.

1. Αντλήστε χλιαρό νερό (το πολύ 35 °C) προσθέτοντας κατά περί-

πτωση ένα ήπιο απορρυπαντικό (π.χ., απορρυπαντικό πιάτων) μέχρι

τη στιγμή που το αντλούμενο νερό θα είναι διαυγές.

2. Απορρίψτε τα κατάλοιπα σύμφωνα με τις οδηγίες του νόμου για

τη διάθεση αποβλήτων.

GAR_09025-29.960.03_2024-02-26.indd 21GAR_09025-29.960.03_2024-02-26.indd 21 26.02.24 10:1426.02.24 10:14

1. VARNOST .............................................23

2. MONTAŽA .............................................23

3. UPORABA .............................................24

4. VZDRŽEVANJE .........................................24

5. SHRANJEVANJE ........................................24

6. ODPRAVLJANJE NAPAK ..................................24

7. TEHNIČNI PODATKI ......................................25

8. PRIBOR ...............................................25

9. GARANCIJA / SERVIS .....................................25

Prevod izvirnih navodil.

Otroci od 8 let starosti naprej ter osebe z omejenimi

fizičnimi, zaznavnimi ali duševnimi sposobnostmi ali

5. ΑΠΟΘΗΚΕΥΣΗ

Θέση εκτός λειτουργίας:

Η αντλία δεν διαθέτει προστασία από παγετό!

Το προϊόν πρέπει να φυλάσσεται σε μέρος στο οποίο δεν έχουν

πρόσβαση παιδιά.

1. Αποσυνδέστε την αντλία από την τροφοδοσία ρεύματος.

2. Αναποδογυρίστε την αντλία μέχρι να σταματήσει να εξέρχεται νερό.

3. Καθαρίστε την αντλία (βλ. 4. ΣΥΝΤΗΡΗΣΗ).

4. Φυλάξτε την αντλία σε στεγνό, κλειστό και ασφαλή από τον παγετό

χώρο.

Απόρριψη:

(σύμφωνα με την οδηγία 2012/19/ΕΕ)

Το προϊόν δεν επιτρέπεται να απορρίπτεται στα κοινά οικιακά

απορρίμματα. Πρέπει να απορρίπτεται σύμφωνε με τους ισχύο-

ντες τοπικούς κανονισμούς προστασίας του περιβάλλοντος.

ΣΗΜΑΝΤΙΚΟ!

v Διαθέστε το προϊόν μέσω της υπηρεσίας ανακύκλωσης της

περιοχής σας.

6. ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ

ΚΙΝΔΥΝΟΣ! Πρόκληση σωματικής βλάβης!

Κίνδυνος τραυματισμού σε περίπτωση τυχαίας εκκίνησης

του προϊόντος.

v Αποσυνδέστε το προϊόν από την τροφοδοσία ρεύματος προ-

τού αντιμετωπίσετε σφάλματά του.

Πρόβλημα Αιτία Αντιμετώπιση

Η αντλία λειτουργεί, αλλά

δεν τροφοδοτεί νερό

Ο αέρας δεν μπορεί να φύγει,

επειδή οι αγωγοί πίεσης είναι

κλειστοί (τυχόν τσακισμένος

σωλήνας πίεσης).

v Ανοίξτε το σωλήνα πίεσης.

(π. χ., βαλβίδα απομόνωσης,

συσκευές παροχής).

Στρώμα αέρα στην

απορροφητική βάση.

v Περιμένετε περίπου 60 δευτε-

ρόλεπτα μέχρι να εξαερωθεί

αυτόματα η αντλία (κατά

περίπτωση απενεργοποιήστε /

ενεργοποιήστε την).

Το φίλτρο είναι φραγμένο. v Καθαρίστε το φίλτρο

(βλ. 4. ΣΥΝΤΗΡΗΣΗ).

Κατά τη θέση σε λειτουργία

η στάθμη του νερού βρίσκεται

κάτω από τη ελάχιστη στάθμη

του νερού.

v Εμβαπτίστε την αντλία σε

μεγαλύτερο βάθος.

Η αντλία δεν παίρνει

μπροστά ή σταματάει

κατά τη διάρκεια της

λειτουργίας

Ο θερμοστατικός διακόπτης

απενεργοποίησε την αντλία

λόγω υπερθέρμανσης.

v Καθαρίστε το φίλτρο

(βλ. 4. ΣΥΝΤΗΡΗΣΗ).

Λάβετε υπόψη τη μέγιστη

θερμοκρασία μέσου (35 °C).

Αντλία χωρίς ρεύμα. v Ελέγξτε τις ασφάλειες και τα

ηλεκτρικά βύσματα σύνδεσης.

Ο διακόπτης RCD ενεργοποιή-

θηκε (ρεύμα διαρροής).

v Αποσυνδέστε την αντλία από

την τροφοδοσία ρεύματος και

απευθυνθείτε στο Σέρβις της

GARDENA.

Η αντλία λειτουργεί,

αλλά μειώνεται απότομα

η απόδοσή της

Το φίλτρο είναι φραγμένο. v Καθαρίστε το φίλτρο

(βλ. 4. ΣΥΝΤΗΡΗΣΗ).

ΥΠΟΔΕΙΞΗ: Για άλλες βλάβες απευθυνθείτε στο κέντρο σέρβις της εταιρείας

GARDENA. Επισκευές επιτρέπεται να εκτελούνται μόνο από τα κέντρα σέρβις

της εταιρείας GARDENA καθώς και από εξειδικευμένους αντιπροσώπους

εξουσιοδοτημένους από την εταιρεία GARDENA.

7. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Βυθιζόμενη αντλία πίεσης

Μονάδα Τιμή

(Κωδ. 9025)

Ισχύς δικτύου W 550

Τάση δικτύου V (AC) 230

Συχνότητα δικτύου Hz 50

Βυθιζόμενη αντλία πίεσης

Μονάδα Τιμή

(Κωδ. 9025)

Μέγ. ικανότητα άντλησης

l/h 4700

Μέγ. πίεση /

μεγ. ύψος άντλησης

bar /

2,3

Μέγ. βάθος βύθισης

m 7

Μέγ. ύψος ενεργοποίησης mm 520

Ελάχ. ύψος

απενεργοποίησης

mm 150

Ύψος υπολειμματικού νερού

mm 5

Ελάχ. βάθος βύθισης

κατά τη θέση σε

λειτουργία (περ.)

mm 60

Καλώδιο σύνδεσης

m 10 (H05RN-F)

Βάρος χωρίς καλώδιο (περ.) kg 4,9

Σχοινί στερέωσης,

μήκος

m 15

Μέγ. θερμοκρασία

αντλούμενου νερού

°C 35

8. ΕΞΑΡΤΗΜΑΤΑ

GARDENA Διπλή /

Τετραπλή παροχή

Για παράλληλη σύνδεση λάστιχων

ή εξαρτημάτων στην έξοδο.

Κωδ. 1210 / 1194

GARDENA Σφιγκτήρας

λάστιχου

Για λάστιχο 25 mm (1") με το ρακόρ

σύνδεσης.

Κωδ. 7192

GARDENA Σφιγκτήρας

λάστιχου

Για λάστιχο 19 mm (3/4") με το ρακόρ

σύνδεσης.

Κωδ. 7191

GARDENA Σετ σύνδεσης

αντλίας

Για λάστιχο 13 mm (1/2") με το σύστημα

συνδέσμων GARDENA.

Κωδ. 1750

GARDENA Σύνδεσμος

βρύσης

GARDENA Σύνδεσμος με

λάστιχο

Για λάστιχο 16 mm (5/8") με το σύστημα

συνδέσμων GARDENA.

Κωδ. 18202

Κωδ. 18216

GARDENA Σετ σύνδεσης

αντλίας

Για λάστιχο 19 mm (3/4") με το σύστημα

συνδέσμων GARDENA.

Κωδ. 1752

9. ΕΓΓΥΗΣΗ / ΣΕΡΒΙΣ

9.1 Δήλωση προϊόντος:

Δηλώστε το προϊόν σας στη διεύθυνση gardena.com/registration.

9.2 Σέρβις:

Βρείτε τα τρέχοντα στοιχεία επικοινωνίας του σέρβις μας στο πίσω

εξώφυλλο και στο διαδίκτυο:

• Ελλάδα:

https://www.gardena.com/gr/servis-kai-ypostirixi/symvoules/epikoinonia/

• Κύπρος:

https://www.gardena.com/cy/servis-kai-ypostirixi/symvoules/epikoinonia/

GAR_09025-29.960.03_2024-02-26.indd 22GAR_09025-29.960.03_2024-02-26.indd 22 26.02.24 10:1426.02.24 10:14

POMEMBNO!

Skrbno preberite navodila za uporabo in jih shranite za poznejše branje.

Simboli na izdelku:

Preberite navodila za uporabo.

Splošni varnostni napotki

Električna varnost

NEVARNOST! Električni udar!

Nevarnost telesnih poškodb zaradi električnega toka.

v Napajanje izdelka z električnim tokom mora potekati s pomočjo

FI-stikala (RCD) z nazivnim diferenčnim tokom največ 30 mA.

NEVARNOST! Nevarnost poškodb!

Nevarnost telesnih poškodb zaradi električnega toka.

v Ločite izdelek od omrežja, preden ga začnete vzdrževati ali menjavati

dele. Pri tem mora biti vtičnica v vašem vidnem območju.

Varen način delovanja

Temperatura vode ne sme preseči 35 °C.

Črpalke ni dovoljeno uporabljati, če so v vodi osebe.

Zaradi izstopanja maziv bi lahko prišlo do onesnaženja tekočine.

Zaščitno stikalo

Zaščita pred tekom na suho:

Če je gladina vode prenizka, se črpalka samodejno izklopi.

v Črpalko potopite globlje v vodo.

Termično zaščitno stikalo:

V primeru preobremenitve vgrajena termična zaščita motorja črpalko izklopi.

Ko se motor dovolj ohladi, je črpalka znova pripravljena za delovanje.

Samodejno prezračevanje

Ta črpalka je opremljena s prezračevalnim ventilom, ki odpravi morebiti prisoten

zrak v črpalki. Zaradi te funkcije lahko pod ročajem izteče majhna količina vode.

Dodatni varnostni napotki

Električna varnost

NEVARNOST! Zaustavitev delovanja srca!

Ta izdelek med delovanjem povzroči nastanek elektromagnetnega polja.

To polje lahko pod določenimi pogoji učinkuje na delovanje aktivnih ali

pasivnih medicinskih vsadkov. Da je izključena nevarnost v primerih,

ki bi lahko privedli do težkih ali smrtnih telesnih poškodb, naj se osebe

z medicinskim vsadkom pred uporabo tega izdelka posvetujejo s svojim

zdravnikom in proizvajalcem vsadka.

1. VARNOST

s pomanjkljivimi izkušnjami ter znanjem ta izdelek smejo upo-

rabljati le, če jih pri tem nekdo nadzoruje ali so dobili navodila

o varni uporabi izdelka in razumejo nevarnosti, ki izhajajo iz

njene uporabe. Otroci se ne smejo igrati z izdelkom. Otroci

ne smejo izvajati čiščenja in vzdrževanja v obsegu za uporab-

nike, če pri tem niso pod nadzorom. Uporabo izdelka priporo-

čamo šele pri mladostnikih od starosti 16 let naprej. Izdelka

nikakor ne uporabljajte, če ste utrujeni ali bolni ali pod vpli-

vom alkohola, drog ter zdravil.

Predvidena uporaba:

GARDENA Potopna tlačna črpalka je predvidena za odvzem vode

iz vodnjakov, jaškov in drugih rezervoarjev vode, za delovanje naprav in

sistemov za zalivanje, pa tudi za črpanje deževnice, vodovodne vode in

klorirane vode na zasebnem hišnem vrtu in vrtu za prosti čas.

Črpalne tekočine:

Z GARDENA potopno tlačno črpalko se sme črpati samo voda. Črpalke

so vodotesne in jih lahko popolnoma potopite v vodo (max. globina pota-

pljanja glejte pod 7. TEHNIČNI PODATKI).

Izdelek ni primeren za dolgotrajno delovanje (trajno obtočno delovanje).

NEVARNOST! Telesne poškodbe!

Z njo ni dovoljeno črpati slane vode, umazane vode, jedkih,

lahko vnetljivih ali eksplozivnih snovi (npr. bencina, petroleja,

nitrorazredčila), olja, kurilnega olja ali živil.

Kabli

Pri uporabi podaljševalnih kablov morajo ti imeti najmanjši presek, naveden

v naslednji tabeli:

Napetost Dolžina kabla Presek

230 – 240 V / 50 Hz do 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

NEVARNOST! Električni udar!

Skozi odrezani omrežni vtič lahko preko omrežnega kabla v električno

območje predre vlaga in izzove kratek stik.

v Omrežnega vtiča v nobenem primeru ne odrežite (npr. za sprevajanje

skozi steno).

v Ne vlecite vtiča iz vtičnice za kabel, ampak primite za njegovo ohišje.

v Da bi preprečili nevarnosti, mora poškodovan napajalni kabel te naprave zame-

njati proizvajalec ali njegova servisna služba ali podobno usposobljena oseba.

Podaljšek in vtičnica morajo biti zaščiteni pred vodo.

Poskrbite da bodo električni priključki varni pred vodo.

Varujte priključni kabel pred vročino, oljem in ostrimi robovi.

Upoštevajte priključno napetost. Podatki na tipski ploščici se morajo ujemati

s podatki električnega omrežja.

Kadar se v zbiralniku vode kdo nahaja, je treba črpalko izključiti iz omrežja.

Priključnega kabla ne smete uporabljati za pritrditev ali prenašanje črpalke.

Za potopitev oz. dvig in zavarovanje črpalke morate uporabljati pritrdilno vrv.

Redno preverjajte priključeno električno nape ljavo.

Pred uporabo črpalko (posebno še priključni kabel in vtič) vedno temeljito

preglejte zaradi morebitnih poškodb.

Poškodovane črpalke ne smete uporabljati. Vprimeru poškodbe moračrpalko

pregledati GARDENA servis ali pooblaščen električar.

Črpalke nikoli ne razstavljajte bolj, kot je bila pri stanju dobave.

Pred uporabo po vzdrževanju preverite, ali so vsi deli priviti.

Pri uporabi naših črpalk z generatorjem je treba upoštevati opozorila proizvajalca

generatorjev.

Osebna varnost

NEVARNOST! Nevarnost zadušitve!

Manjše dele je mogoče preprosto pogoltniti. Zaradi plastičnih vrečk

obstaja nevarnost zadušitve majhnih otrok. Majhni otroci naj se vam

med sestavljanjem ne približujejo.

Upoštevajte najmanjšo možno gladino vode v skladu spodatki o črpalki.

Črpalka ne sme obratovati več kot 10 minut, če je tlačna stran zaprta.

Pesek in druge abrazivne snovi privedejo do hitrejše obrabe in zmanjšanja moči

črpalke.

Črpalke ni dovoljeno uporabljati brez filtra.

Med delovanjem ni dovoljeno odstraniti gibke cevi.

Preden začnete odpravljati napake, črpalko pustite, da se ohladi.

2. MONTAŽA

NEVARNOST! Telesne poškodbe!

Nevarnost telesnih poškodb, če bi se izdelek nenamerno

zagnal.

v Preden začnete izdelek nameščati, ga ločite od oskrbe

z električnim tokom.

Gibko cev lahko priključite s priključkom črpalke

in priključnim

nastavkom

[19 mm (3/4")/25 mm (1")] ali z GARDENA vtičnim

sistemom [13 mm (1/2")/16 mm (5/8")/19 mm (3/4")]. Pri uporabi

gibke cevi s 25 mm (1") ima črpalka največjo zmogljivost črpanja.

Pri vzporedni priključitvi več gibkih cevi ali priključnih naprav se lahko

uporabi GARDENA 2- ali 4-smerni ventil (art.-št. 1210 / 1194), ki se

privije neposredno na priključek črpalke

Priključevanje cevi preko nastavka [ slika A1 ]:

Preko nastavka

lahko priključite 25 mm (1")- in 19 mm (3/4")-cevi.

Premer cevi 25 mm (1") 19 mm (3/4")

GARDENA Cevna objemka art.-št. 7192 art.-št. 7191

Cevna povezava

[ slika A1 ]

Nastavek

ločite pri

[ slika A2 ].

Nastavka

ne ločujte

[ slika A3 ].

25 mm (1")- in 19 mm (3/4")-cevi, ki se priključujejo preko nastavka

se morajo pritrditi npr. z GARDENA cevno objemko art.-št. 7192 / 7191.

GAR_09025-29.960.03_2024-02-26.indd 23GAR_09025-29.960.03_2024-02-26.indd 23 26.02.24 10:1426.02.24 10:14

1. [ Slika A4 ]: Vtaknite aretirno zaporo plovnega stikala

na priključek

črpalke

2. Privijte priključni nastavek

na priključek črpalke

. (Pri gibkih ceveh

s 25 mm (1") predtem ločite priključni nastavek

pri

3. Potisnite gibko cev na priključni nastavek

in jo pritrdite npr.

z GARDENA cevno objemko art.-št.7192 / 7191.

3. UPORABA

NEVARNOST! Telesne poškodbe!

Nevarnost telesnih poškodb, če bi se izdelek nenamerno

zagnal.

v Preden izdelek začnete priključevati, nastavljati ali transpor-

tirati, ga ločite od oskrbe z električnim tokom.

Črpanje vode [ slika O1 ]:

Črpalka se mora vedno s pomočjo priložene vrvi potopiti v vod-njak

oz. v vodni zbiralnik. Da črpalka lahko začne z vsesavan-jem, mora

biti potopljena najmanj 60 mm. Da se filter ne umaže, je črpalko treba

pritrditi najmanj 30 cm nad tlemi.

1. Trdno privežite vrv

na ročaj

2. Potopite črpalko z vrvjo

v vodnjak oz. v vodni rezervoar.

3. Zavarujte vrv

4. Pri globokih vodnjakih ali jaških (od pribl. 5 m) priključni kabel

speljite z objemkami ob vrvi.

5. Priključite črpalko na oskrbo z električnim tokom.

Črpalka se zažene pribl. 3 sek. po vstavitvi priključnega kabla.

Črpalka je pripravljena za obratovanje.

Samodejno delovanje s plovnim stikalom [ slika O2 ]:

Da bi se črpalka pri pomanjkanju vode lahko avtomatsko izključila,

mora plavajoče stikalo

neovirano plavati na površini vode.

Nastavljanje vklopne in izklopne višine [ slika O3 ]:

Maksimalno vklopno višino in minimalno izklopno (višino 7. TEHNIČNI

PODATKI) je mogoče prilagoditi, tako da kabel stikala na plavač potisnete

v aretirni mehanizem stikala na plavač.

• Čim krajši je kabel med plovnim stikalom

in aretirno zaporo plovnega

stikala

, tem nižja je višina vklopa in tem višja je višina izklopa.

v Potisnite kabel plovnega stikala

v odprtino aretirne zapore plovnega

stikala

POZOR!

Da je zagotovljen vklop in izklop stikala na plavač, mora dolžina

kabla med stikalom na plavač in aretirnim mehanizmom stikala

na plavač znašati najm. 10 cm.

Ročno delovanje [ slika O4 ]:

Črpalka deluje neprekinjeno, ker se plovno stikalo premosti.

Na ta način se deaktivira zaščita črpalke pred tekom na suho.

1. Potisnite plovno stikalo

s kablom navzdol na aretirno zaporo

plovnega stikala

2. Potopite črpalko z vrvjo, pritrjeno na črpalki, v vodnjak ali jašek.

3. Priključite črpalko na oskrbo z električnim tokom.

Pozor! Črpalka se takoj zažene.

Minimalna gladina preostale vode (glejte pod 7. TEHNIČNI PODATKI)

se doseže le v ročnem delovanju, ker plovno stikalo v samodejnem delo-

vanju črpalko že predčasno izklopi.

4. VZDRŽEVANJE

NEVARNOST! Telesne poškodbe!

Nevarnost telesnih poškodb, če bi se izdelek nenamerno

zagnal.

v Preden začnete izdelek vzdrževati, ga ločite od oskrbe

z električnim tokom.

Čiščenje filtra [ slika M1 ]:

Za zagotavljanje dolgotrajnega delovanja brez težav je treba v rednih

časovnih presledkih očistiti filter

Po črpanju umazane vode je treba filter

očistiti takoj.

1. Zavrtite filter

za 1/4 obrata v smeri urnega kazalca in ga povlecite

dol (bajonetni zapah).

2. Očistite filter

pod tekočo vodo.

3. Znova namestite filter

v obratnem zaporedju.

Črpalke ni dovoljeno uporabljati brez filtra.

Izpiranje črpalke:

Po črpanju klorirane vode je treba črpalko izprati.

1. Črpajte mlačno vodo (maks. 35 °C), po potrebi z dodatkom blagega

čistilnega sredstva (npr. sredstva za pomivanje), dokler črpana voda

ni jasna.

2. Ostanke odstranite v skladu s predpisi zakona o odstranjevanju

odpadkov.

5. SHRANJEVANJE

Konec uporabe:

Črpalka ni zavarovana pred zmrzaljo!

Izdelek mora biti shranjen zunaj dosega otrok.

1. Ločite črpalko od oskrbe z električnim tokom.

2. Obrnite črpalko na glavo, dokler voda ne izteka več.

3. Očistite črpalko (glejte pod 4. VZDRŽEVANJE).

4. Shranite črpalko na suhem, zaprtem mestu brez nevarnosti zmrzali.

Odstranitev:

(v skladu z Dir. 2012/19/EU)

Izdelka ne smete odstraniti v običajne gospodinjske odpadke.

Odstraniti ga je treba v skladu z veljavnimi lokalnimi predpisi

o varstvu okolja.

POMEMBNO!

v Izdelek odstranite pri svojem krajevnem zbirališču odpadkov

za recikliranje.

6. ODPRAVLJANJE NAPAK

NEVARNOST! Telesne poškodbe!

Nevarnost telesnih poškodb, če bi se izdelek nenamerno

zagnal.

v Ločite izdelek od oskrbe z električnim tokom, preden začnete

odpravljati napake izdelka.

Težava Mogoč vzrok Pomoč

Črpalka teče, vendar

ne črpa vode

Zrak ne more uhajati, ker je

tlačni vod zaprt.

(Npr. prepognjeni tlačna cev).

v Odprite tlačno napeljavo

(npr. zaporni ventil, naprave

za iztok).

Zračna blazina v črpalni nogi. v Počakajte pribl. 60 sekund,

da se črpalka samodejno pre-

zrači (po potrebi jo vklopite /

izklopite).

Filter je zamašen. v Očistite filter

(glejte pod 4. VZDRŽEVANJE).

Nivo vode je pri zagonu pod

minimumom.

v Črpalko potopite globlje

vvodo.

Črpalka ne steče ali

pa se med obratovanjem

nenadoma ustavi

Termično zaščitno stikalo

je črpalko izklopilo zaradi

pregretja.

v Očistite filter

(glejte pod 4. VZDRŽEVANJE).

Upoštevajte maksimalno

temperaturo medijev (35 °C).

Črpalka je brez toka. v Preverite varovalke in elek-

trične vtične povezave.

Sprožilo se je zaščitno stikalo

na diferenčni tok (okvarni tok).

v Ločite črpalko od vira oskrbe

z električnim tokom in se

obrnite na GARDENA servisno

službo.

Črpalka obratuje, a moč

črpanja nenadoma pade

Filter je zamašen. v Očistite filter

(glejte pod 4. VZDRŽEVANJE).

NAPOTEK: V primeru drugih napak se obrnite na svoje GARDENA servisno

središče. Popravila smejo izvajati samo GARDENA servisna središča ter

specializirani trgovci, pooblaščeni od podjetja GARDENA.

GAR_09025-29.960.03_2024-02-26.indd 24GAR_09025-29.960.03_2024-02-26.indd 24 26.02.24 10:1426.02.24 10:14

7. TEHNIČNI PODATKI

Potopna tlačna črpalka

Enota Vrednost

(art.-št. 9025)

Nazivna moč W 550

Omrežna napetost V (AC) 230

Omrežna frekvenca Hz 50

Maks. količina črpanja l/h 4700

Maks. tlak /

maks. višina črpanja

bar /

2,3

Maks. potopna globina m 7

Maks. vklopna višina mm 520

Min. izklopna višina mm 150

Gladina preostale vode mm 5

Min. potopna globina pri

zagonu (pribl.)

mm 60

Priključni kabel m 10 (H05RN-F)

Teža brez kabla (pribl.) kg 4,9

Pritrdilna vrv

dolžina

m 15

Maks. temperatura medija °C 35

8. PRIBOR

GARDENA 2- / 4-smerni

ventil

Za vzporedno priključevanje več cevi

ali priključnih naprav

art.-št. 1210 / 1194

GARDENA Cevna objemka Za 25 mm (1")-cevi preko priključnega

nastavka.

art.-št. 7192

GARDENA Cevna objemka Za 19 mm (3/4")-cevi preko priključnega

nastavka.

art.-št. 7191

GARDENA Komplet

priključkov črpalke

Za 13 mm (1/2")-cevi preko GARDENA

vtičnega sistema.

art.-št. 1750

GARDENA Element za pipo

GARDENA Element za cev

Za 16 mm (5/8")-cevi preko GARDENA

vtičnega sistema

art.-št. 18202

art.-št. 18216

GARDENA Komplet

priključkov črpalke

Za 19 mm (3/4")-cevi preko GARDENA

vtičnega sistema.

art.-št. 1752

9. GARANCIJA / SERVIS

9.1 Registracija izdelka:

Izdelek registrirajte na spletnem mestu gardena.com/registration.

9.2 Servis:

Trenutne kontaktni podatki našega servisa so na voljo na hrbtni strani

in na spletu:

• Slovenija:

https://www.gardena.com/si/servis-in-podpora/nasveti/kontakt/

1. SIGURNOST ...........................................25

2. MONTAŽA .............................................26

3. RUKOVANJE ...........................................26

4. ODRŽAVANJE ..........................................27

5. SKLADIŠTENJE .........................................27

6. OTKLANJANJE SMETNJI ..................................27

7. TEHNIČKI PODACI .......................................27

8. PRIBOR ...............................................27

9. JAMSTVO / SERVIS ......................................27

Prijevod originalnih uputa.

Djeca starija od 8 godina, osobe sa smanjenim tjele-

snim, osjetilnim ili mentalnim sposobnostima kao

ione s nedostatnim iskustvom i znanjem smiju rukovati ovim

proizvodom samo uz nadzor ili nakon upućivanja u njegovu

sigurnu uporabu i možebitne povezane opasnosti. Djeca se

ne smiju igrati proizvodom. Djeca ne smiju čistiti i održavati

uređaj bez nadzora. Djeci mlađoj od 16 godina ne preporuču-

jemo rad s proizvodom. Nikada ne upotrebljavajte proizvod

ako ste umorni, bolesni ili pod utjecajem alkohola, droge ili

lijekova.

Namjenska uporaba:

GARDENA Uronjiva potisna pumpa predviđena je za uzimanje vode iz

bunara, okana i drugih spremnika s vodom kao i za rad uređaja i sustava

za navodnjavanje, pumpanje kišnice, pitke vode iz vodovodnog sustava te

klorirane vode u privatnim okućnicama i vrtovima.

Protočni mediji:

Sa podvodnom tlačnom crpkom tvrtke GARDENA se smije transporti-

ratisamo voda. Crpka se u potpunosti može poplaviti sa vodom

(oklop ne propušta vodu) i uranja se u vodu (maks. dubina uranjanja

vidi u 7. TEHNIČKI PODACI).

Proizvod nije namijenjen za dugotrajan rad (trajni optočni rad).

OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!

Ne smiju se pumpati slana i onečišćena voda, nagrizajuće, lako

zapaljive, agresivne ili eksplozivne tvari (kao npr. benzin, petro-

lejilinitro-razrjeđivač), ulja, ulje za loženje kao ni živežne namir-

nice.

VAŽNO!

Pažljivo pročitajte ove upute za uporabu i sačuvajte ih za kasnije.

Simboli na proizvodu:

Pročitajte upute za uporabu.

Opće sigurnosne napomene

Sigurnost pri radu s električnom strujom

OPASNOST! Strujni udar!

Opasnost od ozljeda električnom strujom.

v Proizvod mora da se napaja strujom preko FI sklopke (RCD)

s nominalnom okidnom strujom od najviše 30 mA.

OPASNOST! Opasnost od ozljeda!

Opasnost od ozljeda električnom strujom.

v Izvucite strujni utikač proizvoda iz utičnice prije nego što započnete

sradovima održavanja ili zamjenom komponenata. Pritom utičnica

mora biti u Vašem vidnom polju.

Siguran rad

Temperatura vode ne smije preći 35 °C.

Pumpa se ne smije koristiti ako u vodi ima ljudi.

Tekućina se može zaprljati ako mazivo curi.

Zaštitna sklopka

Zaštita od rada na suho:

Pumpa se automatski isključuje ako je razina vode preniska.

v Uronite pumpu dublje u vodu.

Zaštitna termosklopka:

U slučaju preopterećenja pumpu isključuje ugrađena termička zaštitna sklopka

motora. Nakon što se motor dovoljno ohladi, pumpa je opet spremna za rad.

Automatsko odzračivanje

Ova pumpa je opremljena odzračnim ventilom koji služi za ispuštanje eventualnih

zračnih uključaka iz pumpe. Stoga iz tehničkih razloga može moći do curenja

manje količine vode u dijelu ispod rukohvata.

1. SIGURNOST

SLHR

GAR_09025-29.960.03_2024-02-26.indd 25GAR_09025-29.960.03_2024-02-26.indd 25 26.02.24 10:1426.02.24 10:14

Dodatne sigurnosne napomene

Sigurnost pri radu s električnom strujom

OPASNOST! Zastoj rada srca!

Ovaj proizvod pri radu stvara elektromagnetno polje. Ono pod određenim

okolnostima može utjecati na način rada aktivnih ili pasivnih medicinskih

implantata. Kako bi se umanjila opasnost od nastanka situacija u kojima

su moguće teške ili smrtonosne ozljede, osobama s medicinskim implan-

tatima preporučujemo da se prije uporabe ovog proizvoda posavjetuju sa

svojim liječnikom i proizvođačem implantata.

Kabeli

Za minimalne poprečne presjeke produžnih kabela pogledajte sljedeću tablicu:

Napon Duljina kabela Poprečni presjek

230 – 240 V / 50 Hz do 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

OPASNOST! Strujni udar!

Kroz prerezanu mrežnu utičnicu u električno područje preko mrežnog

kabela može prodrijeti voda i tako prouzrokovati kratki spoj.

v Mrežni kabel ni u kom slučaju odrezati (npr. provod u zidu).

v Utičnicu nemojte povlačiti za kabel, već za kućište utikača u utičnici.

v U slučaju oštećenja strujnog priključnog voda ovog uređaja, istog mora zamije-

niti proizvođač, njegova servisna služba ili neka druga osoba odgovarajuće

kvalifikacije, kako bi se izbjegle opasnosti.

Mrežni utikač i spojke moraju biti zaštićeni od prskajuće vode.

Osigurajte da su svi električni utični spojevi izvedeni u području sigurnom

od potapanja.

Mrežni utikač i priključni mrežni kabel zaštitite odtopline, ulja i oštrih rubova.

Pazite na mrežni napon. Podaci na natpisnoj pločici moraju biti usklađeni

s podacima Vaše mreže za napajanje.

Tijekom zadržavanja u bazenima za plivanje mrežni utikač mora obvezno biti

izvučen.

Mrežni priključni kabel se ne smije koristiti za pričvršćenje ili transportiranje pumpe.

Za uranjanje tj. izvlačenje i osiguranje crpke se mora koristiti uže za pričvršćivanje.

Redovno provjerite priključni vod.

Prije uporabe pumpe (posebno to vrijedi za mrežni kabel i mrežni utikač) uvijek

provedite očevid.

Oštećenu pumpu ne smijete koristiti. U slučaju oštećenja pumpu obvezno

odnesite na ispitivanje u ovlašteni GARDENA servis.

Pumpu nemojte rastavljati više od onog stanja u kakvom je bila u trenutku

isporuke.

Prije korištenja, a nakon izvedenih radova na održavanju, uvjerite se da su

svi dijelovi dobro zategnuti.

Ako naše pumpe koristite u kombinaciji s generatorima, morate poštivati

upozorenja koja navodi proizvođač generatora.

Osobna sigurnost

OPASNOST! Opasnost od gušenja!

Postoji opasnost od gutanja sitnih dijelova. Prilikom uporabe plastične

vreće imajte na umu opasnost od gušenja kod male djece. Tijekom mon-

taže držite malu djecu na dovoljnoj udaljenosti.

Pazite na minimalnu razinu vode prema podacima za pumpu.

Pumpu ne ostavljajte u pogonu duže od 10 minuta uz zatvorenu tlačnu stranu.

Pijesak i drugi brusni materijali dovode do brzog habanja i smanjenja učinka

crpke.

Pumpa ne smije raditi bez filtra.

Crijevo se ne smije uklanjati tijekom rada.

Prije popravaka pričekajte da se pumpa ohladi.

2. MONTAŽA

OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!

Postoji opasnost od ozljeda u slučaju nehotičnog

pokretanja proizvoda.

v Prije montaže odvojite proizvod s napajanja.

Crijevo se može priključiti preko priključka pumpe

i priključnih

nazuvica

[19 mm (3/4") / 25 mm (1")] ili preko GARDENA utičnog

sustava [13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")]. Maksimalna

snaga pumpe postiže se sa crijevom od 25 mm (1").

Kod paralelnog priključivanja više crijeva ili priključnih uređaja mogu se

koristiti GARDENA 2-putni ili 4-putni ventili (br. art. 1210 / 1194) koji

se mogu naviti izravno na priključak pumpe

Crijevo priključiti preko priključnog nastavka [ sl. A1 ]:

Preko priključnog nastavka

se mogu priključiti crijeva od 25 mm (1")-

i 19 mm (3/4").

Promjer crijeva 25 mm (1") 19 mm (3/4")

GARDENA Obujmica za crijevo br. art. 7192 br. art. 7191

Spoj crijeva [ sl. A1 ] Nastavak

razdvojiti kod

[ sl. A2 ].

Ne razdvajati

nastavak

[ sl. A3 ].

Crijeva od 25 mm (1") i 19 mm (3/4"), koja se priključuju preko priključnog

nastavka

, se moraju pričvrstiti primjerice sa GARDENA obujmicom

za crijevo br. art. 7192 / 7191.

1. [ Sl. A4 ]: nataknite zapor plutajuće sklopke

na priključak pumpe

2. Navijte priključnu nazuvicu

na priključak pumpe

. (Kod crijeva od

25 mm (1") prethodno odvojite priključnu nazuvicu

na mjestu

3. Nataknite crijevo na priključnu nazuvicu

i pričvrstite npr. GARDENA

obujmicom crijeva br. art. 7192 / 7191.

3. RUKOVANJE

OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!

Postoji opasnost od ozljeda u slučaju nehotičnog

pokretanja proizvoda.

v Prije priključivanja, namještanja i transporta odvojite proizvod

s napajanja.

Pumpanje vode [ sl. O1 ]:

Crpka se u bunar tj. u spremnik sa vodom mora uroniti uz pomoć dostav-

ljenog užeta. Kako bi crpka usisavala, ista mora najmanje 60 mm biti

uronjena u vodu. Kako se filtar ne bi zaprljao, crpka se mora pričvrstiti

najmanje 30 cm iznad dna.

1. Čvrsto zavežite uže

za rukohvat

2. Pomoću užeta

uronite pumpu u bunar odnosno spremnik za vodu.

3. Učvrstite uže

4. Kod dubokih bunara ili okana (od oko 5 m) zakvačite priključni kabel

obujmicama na uže.

5. Priključite pumpu na električno napajanje.

Pumpa se pokreće oko 3 sekunde nakon povezivanja priključnog

kabela. Pumpa je spremna za rad.

Automatski rad s plutajućom sklopkom [ sl. O2 ]:

Da bi se pumpa automatski isključila u slučaju da nestane

tekućina, koja se prenosi, plutajuća sklopka

se mora slo-

bodnokretati na površini vode.

Podešavanje razine uključivanja i isključivanja [ sl. O3 ]:

Utiskivanjem kabela plutajuće sklopke u dio za aretiranje moguće je

prilagoditi maksimalnu visinu uključivanja i minimalnu visinu isključivanja

(vidi 7. TEHNIČKI PODACI)

• Što je kabel između plutajuće sklopke

i njezinog zapora

kraći,

to je manja visina uključivanja, a veća visina isključivanja.

v Utisnite kabel plutajuće sklopke

u otvor pripadajućeg zapora

POZOR!

Kako bi se zajamčilo uključivanje i isključivanje plutajuće sklopke

duljina kabela između prekidača i aretiranja mora iznositi najma-

nje 10 cm.

Ručni način rada [ sl. O4 ]:

Pumpa stalno radi, jer je plutajuća sklopka premošćena. Time se

deaktivira zaštita od rada pumpe na suho.

1. Pritisnite plutajuću sklopku

s kabelom prema dolje o zapor

plutajuće sklopke

2. Pomoću pričvršćenog užeta uronite pumpu u bunar ili okno.

3. Priključite pumpu na električno napajanje.

Pozor! Pumpa smjesta počinje s radom.

Minimalna razina preostale vode (vidi 7. TEHNIČKI PODACI) dostiže se

samo u ručnom načinu rada, jer plutajuća sklopka u automatskom načinu

rada već prije toga isključuje pumpu.

GAR_09025-29.960.03_2024-02-26.indd 26GAR_09025-29.960.03_2024-02-26.indd 26 26.02.24 10:1426.02.24 10:14

4. ODRŽAVANJE

OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!

Postoji opasnost od ozljeda u slučaju nehotičnog

pokretanja proizvoda.

v Prije radova održavanja odvojite proizvod s napajanja.

Čišćenje filtera [ sl. M1 ]:

Redovito čistite filtar

kako bi mogao trajno ispravno raditi.

Filtar

se mora smjesta očistiti nakon pumpanja prljave vode.

1. Okrenite filtar

udesno za 1/4 okretaja pa ga izvucite

(bajonetni zatvarač).

2. Isperite filtar

pod mlazom vode.

3. Ponovo montirajte filtar

obrnutim redoslijedom.

Pumpa ne smije raditi bez filtra.

Ispiranje pumpe:

Nakon pumpanja klorirane vode pumpa se mora isprati.

1. Pumpajte mlaku vodu (maks. 35 °C), eventualno uz dodatak blagog

deterdženta (npr. sredstva za pranje suđa) tako da voda postane čista.

2. Ostatke odložite u otpad u skladu s odredbama mjerodavnog Zakona

o zbrinjavanju otpada.

5. SKLADIŠTENJE

Stavljanje izvan funkcije:

Pumpa nije otporna na mraz!

Proizvod morate čuvati izvan domašaja djece.

1. Odvojite pumpu s napajanja.

2. Okrenite pumpu naglavce i držite je tako dok ne iscuri sva voda.

3. Očistite pumpu (vidi 4. ODRŽAVANJE).

4. Pumpu čuvajte na suhom, zatvorenom mjestu zaštićenom od

mraza.

Odlaganje u otpad:

(prema Direktivi 2012/19/EU)

Nemojte odlagati proizvod u običan komunalni otpad. Morate

ga zbrinuti sukladno važećim lokalnim propisima o zaštiti okoliša.

VAŽNO!

v Neupotrebljiv proizvod predajte Vašem lokalnom reciklažnom

odlagalištu.

6. OTKLANJANJE SMETNJI

OPASNOST! Opasnost od nanošenja tjelesnih ozljeda!

Postoji opasnost od ozljeda u slučaju nehotičnog

pokretanja proizvoda.

v Prije popravaka odvojite proizvod s napajanja.

Problem Mogući uzrok Pomoć

Pumpa radi,

ali ne crpi vodu

Ne izlazi zrak budući da je

zatvoren tlačni vod.

(Eventualno ispravite presavi-

jenotlačno crijevo).

v Otvorite potisno crijevo

(npr. zaporni ventil, ispusne

uređaje).

Zračni jastuk u usisnom

podnožju.

v Pričekajte oko 60 sekundi

da se pumpa samostalno

odzrači (eventualno je više

puta isključite i uključite).

Filtar je začepljen. v Očistite filtar

(vidi 4. ODRŽAVANJE).

Pri pokretanju pumpe, razina

vode je bila ispod minimalne

razine.

v Uronite pumpu dublje.

Pumpa se ne pokreće

ili se tijekom rada

neočekivano zaustavlja

Zaštitna termosklopka je zbog

pregrijavanja isključila pumpu.

v Očistite filtar

(vidi 4. ODRŽAVANJE).

Uzmite u obzir maksimalnu

temperaturu medija (35 °C).

Problem Mogući uzrok Pomoć

Pumpa se ne pokreće

ili se tijekom rada

neočekivano zaustavlja

Pumpa bez struje. v Provjerite osigurače i strujne

utične spojeve.

Aktivirala se RCD sklopka

(ZUDS).

v Odvojite pumpu od napajanja

električnom energijom

i obratite se servisnoj službi

GARDENA.

Pumpa radi, međutim,

neočekivano se smanjuje

učinkovitosti pumpanja

Filtar je začepljen. v Očistite filtar

(vidi 4. ODRŽAVANJE).

NAPOMENA: U slučaju drugih smetnji obratite se servisnom centru tvrtke

GARDENA. Popravke prepustite samo stručnjacima servisnih centara tvrtke

GARDENA ili specijaliziranim prodavačima koje je za to ovlastila GARDENA.

7. TEHNIČKI PODACI

Potopna tlačna crpka

Jedinica Vrijednost

(br. art. 9025)

Nazivna snaga W 550

Napon mreže V (AC) 230

Frekvencija mreže Hz 50

Maks. prijenosna količina l/h 4700

Maks. tlak /

maks. visina pumpanja

bar /

2,3

Maks. dubina uranjanja m 7

Maks. visina uključivanja mm 520

Min. visina isključivanja mm 150

Visina preostale vode mm 5

Min. dubina uranjanja

prilikom uporabi (pribl.)

mm 60

Priključni kabel m 10 (H05RN-F)

Težina bez kabela (pribl.) kg 4,9

Pričvrsno uže

duljina

m 15

Maks. temperatura medija °C 35

8. PRIBOR

GARDENA Ventil

sa 2 / 4 izlaza

Za paralelni priključak više crijeva

ili priključnih uređaja.

br. art. 1210 / 1194

GARDENA Obujmica

za crijevo

Za crijeva od 25 mm (1") ili priključni

nastavak.

br. art. 7192

GARDENA Obujmica

za crijevo

Za crijeva od 19 mm (3/4") ili priključni

nastavak.

br. art. 7191

GARDENA Komplet

za priključak crpke

Za crijeva od 13 mm (1/2") preko GARDENA

utičnog sustava.

br. art. 1750

GARDENA Slavina

GARDENA Element crijeva

Za crijeva od 16 mm (5/8") preko GARDENA

utičnog sustava.

br. art. 18202

br. art. 18216

GARDENA Komplet

za priključak crpke

Za crijeva od 19 mm (3/4") preko GARDENA

utičnog sustava.

br. art. 1752

9. JAMSTVO / SERVIS

9.1 Registracija proizvoda:

Registrirajte proizvod na gardena.com/registration.

9.2 Servis:

Trenutačne kontaktne informacije našeg servisa potražite na poleđini

i na mreži:

• Hrvatska: https://www.gardena.com/hr/servis-podrska/savjeti/kontakt/

GAR_09025-29.960.03_2024-02-26.indd 27GAR_09025-29.960.03_2024-02-26.indd 27 26.02.24 10:1426.02.24 10:14

1. BEZBEDNOST ..........................................28

2. MONTAŽA .............................................28

3. RUKOVANJE ...........................................29

4. ODRŽAVANJE ..........................................29

5. SKLADIŠTENJE .........................................29

6. OTKLANJANJE GREŠAKA .................................29

7. TEHNIČKI PODACI .......................................30

8. PRIBOR ...............................................30

9. GARANCIJA / SERVIS .....................................30

Prevod originalnog uputstva.

Deca starija od 8 godina, osobe sa smanjenim fizič-

kim, senzornim ili mentalnim sposobnostima kao

ione s nedovoljnim iskustvom i znanjem smeju da rukuju

ovim proizvodom samo uz nadzor ili nakon upućivanja u nje-

govu sigurnu upotrebu i eventualne povezane opasnosti.

Deca ne smeju da se igraju sa proizvodom. Deca ne smeju

da ga čiste i održavaju bez nadzora. Deci mlađoj od 16 godi-

na ne preporučujemo korišćenje proizvoda. Zabranjeno je

korišćenje proizvoda ako ste umorni, bolesni ili pod uticajem

alkohola, droge ili lekova.

Namenska upotreba:

GARDENA Potopna potisna pumpa predviđena je za vađenje vode iz

bunara, okana i drugih rezervoara s vodom kao i za rad uređaja i sistema

za navodnjavanje, pumpanje kišnice, pitke vode iz vodovodnog sistema

ihlorisane vode u privatnim okućnicama i baštama.

Radni medijumi:

GARDENA uronjivom pumpom pod pritiskom sme se pumpati samo

voda. Pumpa se može u potpunosti prekriti vodom (vodonepropusno

oklo -pljena) i uranja se u vodu (za maks. dubinu uranjanja pogledajte

pasus 7. TEHNIČKI PODACI).

Proizvod nije namenjen za dugotrajnu upotrebu (trajni cirkulacioni rad).

OPASNOST! Opasnost od telesnih povreda!

Ne smeju se pumpati slana i prljava voda, nagrizajuće, lako zapa-

ljive, agresivne ili eksplozivne tečnosti (kao npr. benzin, petrolej ili

nitro-razređivač), ulja, mazut i prehrambene namirnice.

VAŽNO!

Pažljivo pročitajte ovo uputstvo za upotrebu i sačuvajte ga za kasnije.

Simboli na proizvodu:

Pročitajte uputstvo za rad.

Opšte bezbednosne napomene

Bezbednost pri radu s električnom strujom

OPASNOST! Strujni udar!

Opasnost od povreda usled strujnog udara.

v Proizvod mora da se napaja strujom preko FI sklopke (RCD) sa nomi-

nalnom okidnom strujom od najviše 30 mA.

OPASNOST! Opasnost od povreda!

Opasnost od povreda usled strujnog udara.

v Proizvod odvojite od strujne mreže pre nego što započnete sa rado-

vima održavanja ili zamenom komponenti. Pri tome utičnica mora da

bude u Vašem vidnom polju.

Siguran rad

Temperatura vode ne sme da pređe 35 °C.

Pumpa ne sme da se koristi ako ima nekoga u vodi.

Tečnost može da se zaprlja ako mazivo curi.

Zaštitna sklopka

Zašita od rada na suvo:

Pumpa se automatski isključuje ako je nivo vode prenizak.

v Uronite pumpu dublje u vodu.

1. BEZBEDNOST

Zaštitni termoprekidač:

U slučaju preopterećenja pumpu isključuje ugrađena termička zaštitna sklopka

motora. Nakon što se motor dovoljno ohladi, pumpa je ponovo spremna za rad.

Automatsko ispuštanje vazduha

Ova pumpa je opremljena odušnim ventilom koji služi za ispuštanje eventualnih

vazdušnih uključaka iz pumpe. Stoga iz tehničkih razloga može moći do curenja

manje količine vode u delu ispod rukohvata.

Dodatne bezbednosne napomene

Bezbednost pri radu s električnom strujom

OPASNOST! Zastoj rada srca!

Oko proizvoda se tokom rada stvara elektromagnetsko polje. Pod odre-

đenim okolnostima ono može da utiče na način rada aktivnih ili pasivnih

medicinskih implantata. Kako bi se umanjila opasnost od nastanka situa-

cija u kojima su moguće teške ili čak smrtonosne povrede, osobama sa

medicinskim implantatima preporučujemo da se pre korišćenja ovog ure-

đaja posavetuju sa svojim lekarom i proizvođačem implantata.

Kablovi

Za minimalne poprečne preseke produžnih kablova pogledajte sledeću tabelu:

Napon Dužina kabla Poprečni presek

230 – 240 V / 50 Hz do 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

OPASNOST! Strujni udar!

Ako se odseče utikač, vlaga može preko strujnog kabla prodreti do

električnih komponenata i izazvati kratak spoj.

v Utikač nemojte ni u kom slučaju presecati (npr. za povezivanje kroz zid).

v Utikač nemojte vaditi iz utičnice povlačeći ga za kabl, već držeći ga za kućište.

v Zamena oštećenog priključnog strujnog kabla mora se prepustiti proizvođaču,

njegovojservisnoj službi ili nekoj drugoj osobi odgovarajuće kvalifikacije, kako

bi se izbegle opasnosti.

Utikači i priključnice moraju biti zaštićeni od prskanja vode.

Uverite se da su električni utični spojevi postavljeni u oblasti zaštićenoj od plavljenja.

Utikače i priključne kablove ne izlažite visokim temperaturama i zaštitite ih od ulja

i oštrih ivica.

Imajte u vidu napon električne mreže. Navodi s natpisne pločice moraju se slagati

sa podacima strujne mreže.

Tokom boravka u plivačkom bazenu utikač pumpe mora obavezno biti izvučen.

Priključni strujni kabl se ne sme koristiti za pričvršćivanje ili transport pumpe.

Za uranjanje odnosno izvlačenje i fiksiranje pumpe mora se koristiti pričvrsno uže.

Redovno proveravajte priključni kabl.

Pre svakog korišćenja uvek vizuelno proverite stanje pumpe (naročito strujnog

kabla i utikača).

Oštećena pumpa se ne sme koristiti. U slučaju oštećenosti prepustite pumpu

na kontrolu servisnoj službi preduzeća GARDENA.

Pumpu nemojte rastavljati više od onog stanja u kakvom je bila u trenutku

isporuke.

Pre korišćenja, a nakon obavljenih radova na održavanju, uverite se da su svi

delovi dobro zategnuti.

Ukoliko naše pumpe koristite u kombinaciji sa generatorima, morate da poštujete

upozorenja koja navodi proizvođač generatora.

Lična bezbednost

OPASNOST! Opasnost od gušenja!

Sitniji delovi mogu lako da se progutaju. Postoji opasnost od gušenja

male dece plastičnom kesom. Tokom montaže držite malu decu na

dovoljnoj udaljenosti.

Imajte u vidu minimalni nivo vode koji mora biti u skladu sa karakteristikama

pumpe.

Uređaj se ne sme ostavljati da radi sa zatvorenom potisnom stranom duže

od10minuta.

Pesak i ostale zrnaste materije prouzrokuju brže habanje i smanjenje učinka

pumpe.

Pumpa ne sme da radi bez filtera.

Crevo ne sme da se izvlači tokom rada.

Pre popravki sačekajte da se pumpa ohladi.

2. MONTAŽA

OPASNOST! Opasnost od telesnih povreda!

Postoji opasnost od povreda u slučaju nehotičnog

pokretanja proizvoda.

v Pre nego što ga montirate, odvojite proizvod sa napajanja.

GAR_09025-29.960.03_2024-02-26.indd 28GAR_09025-29.960.03_2024-02-26.indd 28 26.02.24 10:1426.02.24 10:14

Crevo se može priključiti preko priključka pumpe

i priključnih nazu-

vica

[19 mm (3/4") / 25 mm (1")] ili preko GARDENA utičnog sistema

[13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")]. Snaga pumpe je maksimalna

kada se koristi crevo od 25 mm (1").

U slučaju paralelnog priključivanja više creva ili priključnih uređaja može

se koristiti GARDENA 2-smerni ili 4-smerni ventil (art. 1210 / 1194) koji

se zavija direktno na priključak pumpe

Priključivanje creva preko priključne nazuvice [ sl. A1 ]:

Preko priključne nazuvice

mogu se priključiti creva od 25 mm (1")

i 19 mm (3/4").

Prečnik creva 25 mm (1") 19 mm (3/4")

GARDENA Obujmica creva art. 7192 art. 7191

Crevni spoj [ sl. A1 ] Odvojite nazuvicu

kod

[ sl. A2 ].

Ne odvajajte

nazuvicu

[ sl. A3 ].

Creva od 25 mm (1")- i 19 mm (3/4") koja se priključuju preko nazuvice

moraju se pričvrstiti npr. GARDENA obujmicom art. 7192 / 7191.

1. [ Sl. A4 ]: nataknite držač prekidača sa plovkom

na priključak

pumpe

2. Navijte priključnu nazuvicu

na priključak pumpe

. (Kod creva od

25mm (1") prethodno odvojite priključnu nazuvicu

na mestu

3. Nataknite crevo na priključnu nazuvicu

i pričvrstite npr. GARDENA

šelnom za crevo art.7192 / 7191.

3. RUKOVANJE

OPASNOST! Opasnost od telesnih povreda!

Postoji opasnost od povreda u slučaju nehotičnog

pokretanja proizvoda.

v Pre priključivanja, podešavanja ili transporta odvojite proizvod

sa napajanja.

Pumpanje vode [ sl. O1 ]:

Pumpa se mora uvek uz pomoć isporučenog užeta uroniti u bunar

odnosno u rezervoar za vodu. Da bi pumpa mogla da usisava, mora

biti uronjena najmanje 60 mm. Kako se filter ne bi prljao, pumpu treba

pričvrstiti najmanje 30 cm iznad tla.

1. Čvrsto zavežite uže

za ručku

2. Uronite pumpu na užetu

u bunar odnosno rezervoar za vodu.

3. Učvrstite uže

4. Kod dubokih bunara ili okana (od oko 5 m) priključni kabl

sprovedite

šelnama uz uže.

5. Priključite pumpu na električno napajanje.

Pumpa se pokreće oko 3 sekunde nakon što se priključni kabl poveže.

Pumpa je spremna za rad.

Automatski rad sa prekidačem sa plovkom [ sl. O2 ]:

Kako bi se pumpa automatski isključila kada nema tečnosti,

prekidač sa plovkom

mora slobodno da se kreće po površini

vode.

Nameštanje visine uključivanja i isključivanja [ sl. O3 ]:

Utiskivanjem kabla prekidača sa plovkom u pripadajući držač moguće

je prilagoditi maksimalnu visinu uključivanja i minimalnu visinu isključivanja

(vidi 7. TEHNIČKI PODACI).

• Što je kabl između prekidača sa plovkom

i njegovog držača

kraći,

to je niža visina uključivanja, a viša visina isključivanja.

v Utisnite kabl prekidača sa plovkom

u otvor pripadajućeg držača

PAŽNJA!

Da bi se zagarantovalo uključivanje i isključivanje prekidača sa

plovkom dužina kabla između prekidača i držača mora da iznosi

najmanje 10 cm.

Ručni režim rada [ sl. O4 ]:

Pumpa stalno radi, budući da je prekidač sa plovkom premošćen.

Time se deaktivira zaštita od rada pumpe na suvo.

1. Pritisnite prekidač sa plovkom

s kablom prema dole o držač

prekidača sa plovkom

2. Pomoću pričvršćenog užeta uronite pumpu u bunar ili okno.

3. Priključite pumpu na električno napajanje.

Pažnja! Pumpa odmah počinje s radom.

Minimalna visina preostale vode (vidi 7. TEHNIČKI PODACI) dostiže

se samo u ručnom režimu rada, budući da prekidač sa plovkom u auto-

matskom režimu rada već pre toga isključuje pumpu.

4. ODRŽAVANJE

OPASNOST! Opasnost od telesnih povreda!

Postoji opasnost od povreda u slučaju nehotičnog

pokretanja proizvoda.

v Pre radova održavanja odvojite proizvod sa napajanja.

Čišćenje filtera [ sl. M1 ]:

Redovno čistite filter

da bi trajno radio kako treba.

Filter

mora odmah da se očisti nakon pumpanja zaprljane vode.

1. Okrenite filter

udesno za 1/4 okretaja pa ga izvucite

(bajonetni zatvarač).

2. Isperite filter

pod mlazom vode.

3. Ponovo montirajte filter

obrnutim redosledom.

Pumpa ne sme da radi bez filtera.

Ispiranje pumpe:

Nakon pumpanja hlorisane vode pumpa se mora isprati.

1. Pumpajte mlaku vodu (maks. 35 °C), eventualno uz dodatak blagog

deterdženta (npr. sredstva za pranje posuđa), dok voda ne postane

čista.

2. Ostatke odložite u otpad u skladu sa odredbama merodavnog Zakona

o uklanjanju otpada.

5. SKLADIŠTENJE

Za vreme nekorišćenja:

Pumpa nije otporna na mraz!

Proizvod morate da čuvate van domašaja dece.

1. Odvojite pumpu s napajanja.

2. Okrenite pumpu naglavačke i držite je tako dok ne istekne sva voda.

3. Očistite pumpu (vidi 4. ODRŽAVANJE).

4. Pumpu čuvajte na suvom, zatvorenom prostoru zaštićenom od mraza.

Odlaganje u otpad:

(u skladu sa Dir. 2012/19/EU)

Proizvod ne sme da se baci u običan komunalni otpad. Morate

da ga odložite u skladu sa važećim lokalnim propisima o zaštiti

životne sredine.

VAŽNO!

v Rashodovan proizvod predajte Vašem lokalnom reciklažnom

odlagalištu.

6. OTKLANJANJE GREŠAKA

OPASNOST! Opasnost od telesnih povreda!

Postoji opasnost od povreda u slučaju nehotičnog

pokretanja proizvoda.

v Pre popravki odvojite proizvod sa napajanja.

Problem Mogući uzroci Pomoć

Pumpa radi,

ali ne crpi vodu

Vazduh ne može da izađe, jer

je hidrauličko crevo zatvoreno

(moguće da je npr. presavijeno).

v Otvorite potisno crevo.

(npr. blokirni ventil, ispusne

uređaje).

Vazdušni džep u vakuumskoj

nožici.

v Sačekajte oko 60 sekundi da

pumpa sama ispusti vazduh

(eventualno je više puta

isključite i uključite).

Filter je začepljen. v Očistite filter

(vidi 4. ODRŽAVANJE).

Nivo vode je prilikom puštanja

u rad ispod minimuma.

v Uronite pumpu dublje.

GAR_09025-29.960.03_2024-02-26.indd 29GAR_09025-29.960.03_2024-02-26.indd 29 26.02.24 10:1426.02.24 10:14

Problem Mogući uzroci Pomoć

Pumpa ne radi ili se tokom

rada iznenada zaustavlja

Zaštitni termoprekidač je zbog

pregrevanja isključio pumpu.

v Očistite filter

(vidi 4. ODRŽAVANJE).

Uzmite u obzir maksimalnu

temperaturu fluida (35 °C).

Pumpa je bez struje. v Proverite osigurače i strujne

utične spojeve.

Aktivirao se zaštitni uređaj

diferencijalne struje (struja

greške).

v Odvojite pumpu od napajanja

električnom energijom

i obratite se servisnoj službi

preduzeća GARDENA.

Pumpa radi, ali se snaga

pumpe iznenada smanjuje

Filter je začepljen. v Očistite filter

(vidi 4. ODRŽAVANJE).

NAPOMENA: U slučaju drugih smetnji obratite se servisnom centru preduzeća

GARDENA. Popravke prepustite samo stručnjacima servisnih centara preduzeća

GARDENA ili specijalizovanim prodavcima koje je u tu svrhu ovlastila GARDENA.

7. TEHNIČKI PODACI

Uronjiva pumpa pod

pritiskom

Jedinica Vrednost

(art. 9025)

Nominalna snaga W 550

Napon el. mreže V (AC) 230

Frekvencija el. mreže Hz 50

Maks. protok l/h 4700

Maks. pritisak /

maks. visina pumpanja

bar /

2,3

Maks. dubina uranjanja m 7

Maks. visina uključivanja mm 520

Min. visina isključivanja mm 150

Visina preostale vode mm 5

Min. dubina uranjanja prili-

kom puštanja u rad (pribl.)

mm 60

Priključni kabl m 10 (H05RN-F)

Težina bez kabla (pribl.) kg 4,9

Pričvrsno uže

dužina

m 15

Maks. temperatura

medijuma

°C 35

8. PRIBOR

GARDENA 2 / 4-smerni ventil Za paralelno priključivanje više creva

ili priključnih uređaja.

art. 1210 / 1194

GARDENA Obujmica creva Za priključivanje creva od 25 mm (1")

pomoću priključne nazuvice.

art. 7192

GARDENA Obujmica creva Za priključivanje creva od 19 mm (3/4")

pomoću priključne nazuvice.

art. 7191

GARDENA Komplet za

priključivanje pumpi

Za priključivanje creva od 13 mm (1/2")

putem GARDENA utičnog sistema

art. 1750

GARDENA Ventil

GARDENA Kratki crevni

priključak

Za priključivanje creva od 16 mm (5/8")

putem GARDENA utičnog sistema.

art. 18202

art. 18216

GARDENA Komplet za

priključivanje pumpi

Za priključivanje creva od 19 mm (3/4")

putem GARDENA utičnog sistema.

art. 1752

9. GARANCIJA / SERVIS

9.1 Registracija proizvoda:

Registrujte proizvod na stranici gardena.com/registration.

9.2 Servis:

Pronađite aktuelne kontakt informacije našeg servisnog centra na zadnjoj

stranici i na mreži:

• https://www.gardena.com/int/support/advice/contact/

ВАЖЛИВО!

Ретельно прочитайте цю інструкцію з експлуатації та збережіть її,

щоб при необхідності можна було звернутися до неї.

Символи на виробі:

Прочитайте інструкцію з експлуатації.

Загальні вказівки з техніки безпеки

Електробезпека

НЕБЕЗПЕКА! Ураження струмом!

Небезпека отримання травми через ураження електричним

струмом.

v Живлення виробу має здійснюватися через через пристрій захис-

ного відключення (ПЗВ), номінальний залишковий струм спрацьо-

вування якого не повинен перевищувати 30 мА.

НЕБЕЗПЕКА! Небезпека отримання травм!

Небезпека отримання травми через ураження електричним

струмом.

v Від’єднайте виріб від електромережі перед проведенням робіт

зтехнічного обслуговування або заміно деталей. Відключена

вилка повинна знаходитися у вашому полі зору.

1. БЕЗПЕКА

1. БЕЗПЕКА .............................................30

2. МОНТАЖ .............................................31

3. ОБСЛУГОВУВАННЯ ....................................31

4. ДОГЛЯД ..............................................32

5. ЗБЕРІГАННЯ ..........................................32

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ ...........................32

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ............................32

8. КОМПЛЕКТУЮЧІ .......................................33

9. ГАРАНТІЯ / СЕРВІСНЕ ОБСЛУГОВУВАННЯ .................33

Це переклад оригіналу інструкції.

Діти віком від 8 років і старші, а також особи

зобмеженими фізичними, сенсорними або

розумовими здібностями або з відсутністю досвіду

йзнань можуть використовувати даний виріб, якщо

вони перебувають під доглядом або пройшли інструк-

таж з безпечного використання виробу й розуміють

пов'язані із цим ризики. Дітям забороняється гратися

звиробом. Чищення та технічне обслуговування, вико-

нуване користувачем, не повинні проводитися дітьми

без догляду. Ми рекомендуємо використання виробу

підлітками тільки після досягнення 16 років. Не вико-

ристовуйте пристрій, якщо ви втомлені, хворі, чи

перебуваєте під впливом наркотиків, алкоголю, меди-

каментів.

Належне застосування:

GARDENA Занурювальний нагнітальний насос, призначений

для відкачки води з колодязів, шахт й інших резервуарів з водою,

для подачі води в зрошувальні пристрої та системи, також для

відкачування дощової, водопровідної та хлорованої води на

присадибних і дачних ділянках.

Робочі рідини:

Насосом високого тиску GARDENA дозволяється відкачувати тільки

воду. Насос можна повністю занурювати у воду (водонепроникна

капсула) (макс. глибина занурення див. розділ 7. TЕХНІЧНІ ДАНІ).

Виріб не призначений для тривалої експлуатації (тривала

циркуляція).

НЕБЕЗПЕКА! Небезпека отримання травми!

Не можна відкачувати солону воду, брудну воду, їдкі, легко

займисті або вибухонебезпечні речовини (наприклад, бензин,

гас, нітророзчинник), масла, мазут і продукти харчування.

SRUK

GAR_09025-29.960.03_2024-02-26.indd 30GAR_09025-29.960.03_2024-02-26.indd 30 26.02.24 10:1426.02.24 10:14

Безпечна експлуатація

Уникайте перевищення температури води 35 °C.

Не можна використовувати насос, якщо у воді знаходяться люди.

Забруднення рідини може відбутися через просочування змащувальних

речовин.

Захисний вимикач

Реле захисту від „сухого ходу“:

Якщо рівень води занадто низький, насос автоматично вимикається.

v Зануріть насос глибше у воду.

Тепловий захисний вимикач:

При перевантаженні насос відключиться через вбудований термозахист

мотора. Після достатнього охолодження мотора насос знову готовий до

експлуатації.

Автоматичне видалення повітря

Даний насос обладнаний повітровипускним клапаном для видалення

повітряного прошарку, який може утворюватися в насосі. Під ручкою

може виступати невелика кількість води, що є нормальним у процесі

роботи.

Додаткові вказівки з техніки безпеки

Електробезпека

НЕБЕЗПЕКА! Зупинка серця!

Цей виріб під час експлуатації створює електромагнітне поле.

Це поле при певних умовах може створити негативний вплив на

роботу активних або пасивних медичних імплантатів. Щоб виклю-

читинебезпечні ситуації, які можуть призвести до тяжких або

смертельних травм, особи з медичним імплантатом перед викорис-

танням цього виробу повинні проконсультуватися зі своїм лікарем

івиробником імплантату.

Кабель

При використанні подовжувальних кабелів вони повинні відповідати

мінімальним перетинам в нижченаведеній таблиці:

Напруга Довжина кабелю Перетин

230 – 240 В / 50 Гц До 20 м 1,5 мм

230 – 240 В / 50 Гц 20 – 50 м 2,5 мм

НЕБЕЗПЕКА! Ураження струмом!

Через обрізаний мережний штекерний роз’єм по мережевому кабе-

лю до електричної зони може проникнути волога та стати причиною

короткого замикання.

v Ні в якому разі не обрізати мережний штекер (наприклад, з метою

прокладання через стіну).

v Витягуйте штекер з розетки не за кабель, а за штекерну колодку.

v У разі необхідності заміни електричного кабелю, її має виконати

виробник або його представник, щоб уникнути загрози безпеці.

Сітьова вилка та муфтові з'єднання повинні бути бризкозахищені.

Переконайтеся, що електричні штекерні з'єднання перебувають поза

зоною затоплення.

Сітьову вилку та провід підключення до електромережі захищайте від

спеки, попадання масел та стикання з гострими кантами.

Слідкуйте за сітьовою напругою. Вказівки на паспортній табличці

повинні відповідати параметрам електромережі.

При перебуванні в басейні сітьова вилка насоса повинна бути обов'язко-

во натягнута.

Провід підключення до мережі не дозволяється застосовувати для

кріплення чи транспорту вання насоса.

Для занурення або підняття, а також закріп-лення насосу варто

використовувати трос.

Регулярно перевіряйте з’єднувальний провід.

Перед користуванням завжди слід здійснити візуальний контроль насоса

(перш за все проводу підключення до мережі та сітьової вилки).

Пошкодженим насосом користуватися не дозволяється. У випадку

пошкодження насос обов'язково перевірте в сервісному центрі

GARDENA.

Не розбирайте насос на більшу кількість частин, ніж він був розібраний

при постачанні.

Перед використанням після технічного обслуговування необхідно

перевірити, щоб усі деталі були прикручені.

При використанні нашого насоса з генератором необхідно дотримува-

тися вказівок виробника генератора.

Особиста безпека

НЕБЕЗПЕКА! Небезпека задухи!

Дрібні частини можуть бути легко проковтнуті. Через поліетилено-

вий мішок існує небезпека задухи для маленьких дітей. Не допускай-

те маленьких дітей до місця збірки.

2. МОНТАЖ

НЕБЕЗПЕКА! Небезпека отримання травми!

Небезпека отримання травм при ненавмисному запуску

виробу.

v Перш ніж збирати виріб, відключіть виріб від електрожив-

лення.

Шланг можна приєднати за допомогою патрубка насоса

і при-

єднувального ніпеля

[19 мм (3/4") / 25 мм (1")] або через GARDENA

сполучну систему [13 мм (1/2") / 16 мм (5/8") / 19 мм (3/4")]. При вико-

ристанні шланга 25 мм (1") насос працюватиме з максимальною

продуктивністю.

У разі паралельного підключення декількох шлангів або приладів

можна використовувати GARDENA 2- ходовий або 4-ходовий

клапан (арт. 1210 / 1194), які нагвинчуються безпосередньо на

патрубок насоса

Підключення шланга через сполучний штуцер [ зобр. A1 ]:

Через сполучний штуцер

можуть бути підключені шланги

25 мм (1") і 19 мм (3/4").

Діаметр шланга 25 мм (1") 19 мм (3/4")

GARDENA Хомут для шланга арт. 7192 арт. 7191

Шлангове з’єднання

[ зобр. A1 ]

Викрутити спо-

лучний штуцер

у з’єднанні

[ зобр. A2 ].

Штуцер не

викручувати

[ зобр. A3 ].

25 мм (1") i 19 mm (3/4") шланги, приєднані через сполучний

штуцер

, необхідно закріпити, наприклад, за допомогою

GARDENA хомута для шланга арт. 7192 / 7191.

1. [ Зобр. A4 ]: одягніть фіксатор поплавко вого вимикача

на

патрубок насоса

2. Нагвинтіть приєднувальний ніпель

на патрубок насоса

(при 25 мм (1")-шлангах викрутіть спочатку приєднувальний

ніпель

3. Натягніть шланг на приєднувальний ніпель

і закріпіть його

за допомогою, наприклад, GARDENA шлангового хомута

арт.7192 / 7191.

3. ОБСЛУГОВУВАННЯ

НЕБЕЗПЕКА! Небезпека отримання травми!

Небезпека отримання травм при ненавмисному запуску

виробу.

v Перш ніж підключати, регулювати або транспортувати

виріб, відключіть виріб від електроживлення.

Перекачування води [ зобр. O1 ]:

Насос повинен бути занурений у колодязь або в резервуар водою

за допомогою троса, який входить у поставку. Для того, щоб насос

почав всмоктувати воду, його необхідно занурити у воду мінімум

на 60 мм. Щоб не забруднювати фільтр, необхідно закріпити насос

на висоті 30 см від дна.

1. Надійно прив'яжіть трос

до ручки

2. Занурте насос за допомогою троса

у колодязь або

в резервуар з водою.

3. Зафіксуйте трос

4. Для глибоких колодязів або шахт (приблизно з 5 м) проводьте

сполучний кабель

по тросу за допомогою хомутів.

5. Підключіть насос до мережі електроживлення.

Насос запрацює приблизно через 3 секунди після підключення

до мережі. Насос готовій до експлуатації.

Слідкуйте за мінімальним рівнем води згідно технічних характеристик

насоса.

Насос не дозволя ється експлуатувати довше 10 хвилин при закритій

стороні нагнітання.

Пісок та інші абразивні речовини приве-дуть до швидкого зношування

й зниження продуктивності насоса.

Насос не можна експлуатувати без фільтра.

Під час експлуатації не можна знімати шланг.

Перед усуненням неполадок, дати насосу охолонути.

GAR_09025-29.960.03_2024-02-26.indd 31GAR_09025-29.960.03_2024-02-26.indd 31 26.02.24 10:1426.02.24 10:14

Автоматичний режим роботи з поплавковим вимикачем

[ зобр. O2 ]:

Щоб насос автоматично відключався після виходу робочої

рідини, поплавковий вимикач

повинен вільно рухатися на

поверхні води.

Регулювання рівня вмикання та вимикання [ зобр. O3 ]:

Максимальний рівень вмикання та мінімальний рівень вимикання

регулюються (див. 7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ) , для цього

кабель поплавкового перемикача вдавити в фіксатор поплавко-

вого перемикача.

• Чим коротше кабель між поплавковим вимикачем

і фіксато-

ром поплавкового вимикача

, тим нижче буде рівень води

при включенні, й тим вище буде рівень води при відключенні.

v Вставте кабель поплавкового вимикача

у проріз фіксатора

поплавкового вимикача

УВАГА!

Для забезпечення вмикання / вимикання поплавкового пере-

микачадовжина кабелю між поплавковим перемикачем

та фіксатором поплавкового перемикача повинна складати

мінімум 10 см.

Ручний режим роботи [ зобр. O4 ]:

Насос працює постійно тому, що поплавковий вимикач закоро-

чений. Це активує реле захисту від «сухого ходу».

1. Вставте поплавковий вимикач

кабелем униз у фіксатор

поплавкового вимикача

2. Занурте насос в колодязь або шахту за допомогою

прив'язаного до нього троса.

3. Підключіть насос до мережі електроживлення.

Увага! Насос відразу запрацює.

Мінімальна висота залишкового рівня води (див. 7. ТЕХНІЧНІ

ХАРАКТЕРИСТИКИ) буде досягнута тільки в ручному режимі

роботи, тому що при автоматичному режимі роботи поплавко-

вийвимикач заздалегідь відключить насос.

4. ДОГЛЯД

НЕБЕЗПЕКА! Небезпека отримання травми!

Небезпека отримання травм при ненавмисному запуску

виробу.

v Перш ніж проводити роботи з технічного обслуговування

виробу, відключіть виріб від електроживлення.

Чищення фільтра [ зобр. M1 ]:

Для забезпечення тривалої, надійної експлуатації необхідно через

регулярні проміжки часу очищувати фільтр

Після перекачування брудної води необхідно відразу ж очистити

фільтр

насоса.

1. Поверніть фільтр

на1/4-оберту за годинниковою стрілкою,

йвитягніть його (штикове з'єднання).

2. Почистіть фільтр

під проточною водою.

3. Зберіть знову фільтр

, здійснивши всі дії у зворотній послідов-

ності.

Насос не можна експлуатувати без фільтра.

Промивання насоса:

Після перекачування хлорованої води насос необхідно промити.

1. Прокачуйте ледве теплу воду (макс. 35 °C), можливо з додаван-

ням неагресивного засобу, що чистить (наприклад, засобу

для миття посуду), доти, доки вода, що перекачується, не стане

прозорою.

2. Утилізуйте відходи згідно з директивами закону про ліквідацію

відходів.

5. ЗБЕРІГАННЯ

Виведення з експлуатації:

Насос не захищений від морозу!

Виріб повинен зберігатися в недоступному для дітей місці.

1. Відключіть насос від мережі електроживлення.

2. Переверніть насос догори дном, поки не перестане витікати

вода.

3. Очистіть насос (див. 4. ДОГЛЯД).

4. Зберігайте насос в сухому, закритому й захищеному від

морозу місці.

Утилізація:

(відповідно до Директиви 2012/19/ЄС)

Виріб не можна утилізувати зі звичайними побутовими

відходами. Він повинен бути утилізований відповідно до

місцевих чинних стандартів з охорони навколишнього

середовища.

ВАЖЛИВО!

v Утилізуйте виріб у або за допомогою місцевого спеціалізо-

ваного збірного пункту з утилізації.

6. УСУНЕННЯ НЕСПРАВНОСТЕЙ

НЕБЕЗПЕКА! Небезпека отримання травми!

Небезпека отримання травм при ненавмисному

запуску виробу.

v Перед усуненням неполадок, відключіть виріб від

електроживлення.

Проблема Можлива причина Спосіб усунення

Насос працює,

але не качає воду

Повітря не може вийти, тому

що закрито магістраль нагні-

тання (Можливо перегнувся

напірний рукав).

v Відкрийте напірну лінію.

(наприклад, запірний

вентиль, пристрої для

дозування).

Повітряна пробка у всмокту-

вальному патрубку.

v Почекайте 60 секунд, поки

насос самостійно не вида-

лить повітря ( при необхід-

ності виключити/включити).

Фільтр забився. v Очистіть фільтр

(див. 4. ДОГЛЯД).

Рівень води при введенні

в екс плуатацію нижче

дозволеного мінімального

рівня води.

v Зануріть насос глибше.

Насос не запускається

або в процесі експлуатації

раптово зупиняється

Тепловий захисний вимикач

відключив насос через пере-

грів.

v Очистіть фільтр

(див. 4. ДОГЛЯД).

Звертайте увагу на макси-

мальну температуру

середовища (35 °C).

Насос без струму. v Перевірте запобіжники

йелектричні з'єднання.

Спрацював пристрій

захисного відключення

(струм витоку).

v Відключіть насос від

мережі електроживлення

ізверніться до сервісного

центру GARDENA.

Насос працює, але

продуктивність роботи

насоса раптово падає

Фільтр забився. v Очистіть фільтр

(див. 4. ДОГЛЯД).

ВКАЗІВКА: в разі інших несправностей зверніться, будь ласка, до сервісного

центру GARDENA. Ремонтні роботи повинні виконуватися тільки сервісними

центрами GARDENA, а також спеціалізованими фірмами, які сертифіковані

компанією GARDENA.

7. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Заглибний насос високого

тиску

Одиниця

вимірювання

Value

(Art. 9025)

Номінальна потужність Вт 550

Мережева напруга В (AC) 230

Частота мережі Гц 50

Макс. продуктивність

насоса

л/ч 4700

Макс. тиск / макс. висота

відкачування рідини

бар / м

2,3

Макс. глибина

заглиблення

м 7

GAR_09025-29.960.03_2024-02-26.indd 32GAR_09025-29.960.03_2024-02-26.indd 32 26.02.24 10:1426.02.24 10:14

Заглибний насос високого

тиску

Одиниця

вимірювання

Value

(Art. 9025)

Макс. рівень води при

включенні

мм 520

Мін. рівень води при

відключенні

мм 150

Висота залишкового рівня

води

мм 5

Мін. глибина загли-

бленняпри введенні

в експлуатацію (около)

мм 60

Сполучний кабель м 10 (H05RN-F)

Вага без кабелюl (около) кг 4,9

Фіксуючий трос

довжина

м 15

Макс. температура

робочої рідини

°C 35

8. КОМПЛЕКТУЮЧІ

GARDENA 2- / 4-ходовий

клапан

Для паралельного підключення

декількох шлангів або приладів.

арт. 1210 / 1194

GARDENA Хомут для

шланга

Для 25 мм (1")-шлангів через сполучний

штуцер.

арт. 7192

GARDENA Хомут для

шланга

Для19 мм (3/4")-шлангів через сполучний

штуцер.

арт. 7191

GARDENA Комплект

для приєднання

Для 13 мм (1/2")-шлангів через сполучну

систему GARDENA.

арт. 1750

GARDENA Насадка для

крана

GARDENA Насадка для

шланга

Для 16 мм (5/8")-шлангів через сполучну

систему GARDENA.

арт. 18202

арт. 18216

GARDENA Комплект

для приєднання

Для 19 мм (3/4")-шлангів через сполучну

систему GARDENA.

арт. 1752

9. ГАРАНТІЯ /

СЕРВІСНЕ ОБСЛУГОВУВАННЯ

9.1 Реєстрація товару:

Зареєструйте свій виріб на веб-сторінці gardena.com/registration.

9.2 Сервісне обслуговування:

Актуальну контактну інформацію нашої служби підтримки можна

знайти на задній сторінці та в Інтернеті:

• Україна: https://www.gardena.com/ua/pidtrymka/advice/contacty/

1. SIGURANŢA ............................................33

2. MONTAJUL ............................................34

3. OPERAREA ............................................34

4. ÎNTREŢINEREA .........................................35

5. DEPOZITAREA ..........................................35

6. REMEDIEREA DEFECŢIUNILOR .............................35

7. DATE TEHNICE .........................................35

8. ACCESORII ............................................35

9. GARANŢIE / SERVICE .....................................35

Traducerea instrucţiunilor originale.

Utilizarea produsului de către copii peste 8 ani pre-

cum şi de către persoane cu abilităţi fizice sau men-

tale reduse sau de persoane fără experienţa şi cunoştinţele

necesare, este permisă numai dacă sunt supravegheaţi sau

instruiţi cu privire la utilizarea sigură a produsului şi dacă

înţeleg pericolele rezultate din utilizare. Copii nu au voie să

IMPORTANT!

Citiţi atent instrucţiunile de utilizare şi păstraţi-le pentru o utilizare

ulterioară.

Simbolurile de pe produs:

Citiţi instrucţiunile de utilizare.

Instrucţiuni generale de siguranţă

Siguranţa electrică

PERICOL! Electrocutare!

Pericol de accidentare prin electrocutare.

v Produsul trebuie alimentat cu curent printr-o siguranţă diferenţială

(RCD) cu un curent nominal de declanşare de maxim 30 mA.

PERICOL! Pericol de accidentare!

Pericol de accidentare prin electrocutare.

v Scoateţi produsul din priză, înainte de a-l supune lucrărilor de întreţi-

nere sau de a schimba piese. Pentru aceasta priza trebuie să fie în

raza vizuală a utilizatorului.

Funcţionarea în siguranţă

Temperatura apei nu trebuie să depăşească 35 °C.

Este interzisă folosirea pompei dacă se află persoane în apă.

Impuritățile din lichid ar putea rezulta ca urmare a scurgerii de lubrifianți.

Întrerupătoare de protecţie

Siguranţă de mers în gol:

Dacă nivelul apei este prea redus, pompa se opreşte automat.

v Imersaţi pompa mai adânc în apă.

Întrerupător de protecție termică:

În cazul suprasolicitării, pompa se opreşte prin intermediul protecției termice

încorporate a motorului. După ce motorul s-a răcit suficient, pompa este din nou

gata de funcționare.

Aerisire automată

Această pompă este echipată cu o supapă de aerisire, care înlătură pernele de

aer eventual existente în pompă. Astfel, ca urmare a funcționării, poate ieşi o can-

titate mică de apă pe sub mâner.

Instrucţiuni de siguranţă suplimentare

Siguranţa electrică

PERICOL! Stop cardiac!

În timpul funcţionării acest produs generează un câmp electromagnetic.

În anumite condiţii acest câmp poate afecta funcţionarea implanturilor

medicale active sau pasive. Pentru a exclude situaţiile care pot însemna

1. SIGURANŢA

se joace cu produsul. Curăţarea şi întreţinerea care trebuie

efectuate de utilizator nu sunt permise copiilor fără supra-

veghere. Utilizarea produsului este recomandată începând

de la vârsta de 16 ani. Niciodată nu utilizaţi produsul dacă

sunteţi obosit sau bolnav sau vă aflaţi sub influenţa alcoolu-

lui, drogurilor sau a medicamentelor.

Utilizare conform destinaţiei:

Pompa de presiune submersibilă GARDENA se foloseşte la extrage-

rea apei din fântâni, puțuri şi alte rezervoare de apă, pentru operarea

dispozitivelor şi sistemelor de irigații, de asemenea, pentru dirijarea apei

de ploaie, apei de la robinet şi apei cu conținut de clor în casă şi grădini

private.

Fluide pompate:

Pompaţi numai apă cu pompele presiune submersibile GARDENA.

Pompele sunt complet submersibile (capsulate) şi pot fi scufundate

(adâncimea max. de submersiune, vezi cap. 7. DATE TEHNICE).

Produsul nu este destinat utilizării continue (Mod de funcționare cu

recirculare continuă).

PERICOL! Leziuni corporale!

Nu este permisă transportul următoarelor: apă sărată, apă mur-

dară, substanţe acide, uşor inflamabile sau explozive (de ex. ben-

zină, petrol lampant, nitrodiluant) ulei, păcură şi alimente.

UKRO

GAR_09025-29.960.03_2024-02-26.indd 33GAR_09025-29.960.03_2024-02-26.indd 33 26.02.24 10:1426.02.24 10:14

2. MONTAJUL

PERICOL! Leziuni corporale!

Pericol de accidentare dacă produsul porneşte

nesupravegheat.

v Deconectați produsul de la alimentarea cu energie electrică

înainte de a-l monta.

Furtunul poate fi racordat prin racordul pompei

şi niplul de racord

[19 mm (3/4") / 25 mm (1")] sau prin sistemul de fişare GARDENA

[13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")]. Dacă se utilizează un furtun

de 25 mm (1"), pompa atinge capacitatea maximă de transport.

La racordarea în paralel a mai multor furtunuri sau aparate se poate

utiliza supapa GARDENA cu 2 sau 4 căi (art. 1210 / 1194), care se

înşurubează direct pe racordul pompei

Conectarea furtunului prin niplul de conectare [ Fig. A1 ]:

Prin niplul de conectare

se pot conecta furtunuri de 25 mm (1")

şi 19 mm (3/4").

Diametrul furtunului 25 mm (1") 19 mm (3/4")

GARDENA Colier furtun art. 7192 art. 7191

Îmbinare de furtun

[ Fig. A1 ]

Detaşaţi

niplul la

[ Fig. A2 ].

Nu detaşaţi

niplul

[ Fig. A3 ].

Furtunurile de 25 mm (1") şi de 19 mm (3/4"), care sunt conectate

printr-un niplu de conectare

, trebuie fixate de ex. de un GARDENA

Colier furtun art. 7192 / 7191.

1. Art. 1768 [ Fig. A4 ]: introduceți dispozitivul de blocare al întrerupătoru-

lui cu flotor

pe racordul pompei

2. Înşurubaţi niplul de racord

pe racordul pompei

. (În prealabil, la

furtunurile de 25 mm (1") decuplaţi niplul de racord

în punctul

3. Introduceţi furtunul pe niplul de racord

şi fixaţi-l de ex. cu o brăţară

de furtun GARDENA art.7192 / 7191.

3. OPERAREA

PERICOL! Leziuni corporale!

Pericol de accidentare dacă produsul porneşte

nesupravegheat.

v Înainte de conectarea, reglarea sau transportarea produsului,

deconectați produsul de la alimentarea cu energie electrică.

Pomparea apei [ Fig. O1 ]:

Scufundaţi pompa folosind frânghia livrată în puţ, respectiv în alte

rezervoare de apă. Pentru ca pompa să funcţioneze, trebuie scufundată

măcar la 60 mm adâncime. Pentru ca filtrul să nu se contamineze, pompa

trebuie plasată cu min. 30 cm deasupra solului.

1. Legați sfoara

bine de mânerul

2. Imersaţi pompa prin intermediul cablului

în fântână, respectiv în

rezervorul de apă.

3. Securizaţi cablul

4. La fântânile sau puţurile adânci (începând de la cca. 5 m) cablul

de conexiune

trebuie fixat de cablu cu brăţări.

5. Conectaţi pompa la alimentarea cu curent.

Pompa porneşte la cca. 3 sec. după introducerea cablului de

conexiune. Pompa este gata de funcţionare.

Mod de funcționare automată cu întrerupător cu flotor [ Fig. O2 ]:

Pentru ca pompa să se oprească automat când lipseşte lichidul

de transportat, comutatorul cu flotor

trebuie să se poată mişca

liber pe suprafaţa apei.

Reglarea inalțimii de pornire şi de oprire [ Fig. O3 ]:

Nivelul maxim de pornire şi nivelul minim de oprire (vezi 7. DATE TEHNICE)

poate fi adaptat prin împingerea cablului flotorului în dispozitivul de blocare

al flotorului

• Cu cât cablul dintre întrerupătorul cu flotor

şi dispozitivul de blocare

al întrerupătorului cu flotor

este mai scurt, cu atât mai mic devine

nivelul de pornire şi cu atât mai mare devine nivelul de oprire.

v Apăsați cablul întrerupătorului cu flotor

în orificiul dispozitivului de

blocare al întrerupătorului cu flotor

ATENŢIE!

Pentru asigurarea pornirii şi opririi flotorului, lungimea cablului

dintre flotor şi dispozitivul de blocare al flotorului trebuie să fie

de minim 10 cm.

Modul de funcționare manuală [ Fig. O4 ]:

Pompa rămâne în funcționare permanent, deoarece întrerupătorul

cu flotor este şuntat. Astfel, siguranța de mers în gol a pompei se

dezactivează.

1. Apăsați întrerupătorul cu flotor

cu cablul în jos pe dispozitivul de

blocare al întrerupătorului cu flotor

2. Imersaţi pompa cu un cablu fixat la pompă într-o fântână sau puţ.

3. Conectați pompa cu alimentarea cu energie electrică.

Atenție! Pompa pornește imediat.

Înălțimea min. a apei de ploaie (vezi 7. DATE TEHNICE) se atinge numai în

modul de funcționare manuală, deoarece întrerupătorul cu flotor deconec-

tează pompa deja timpuriu în modul de funcționare automată.

accidentare gravă sau mortală, persoanele cu implanturi medicale trebu-

ie să-şi consulte medicul sau producătorul implantului înainte de utiliza-

rea acestui produs.

Cablu

În cazul utilizării cablurilor prelungitoare, acestea trebuie să respecte diametrele

minime din tabelul următor:

Tensiune Lungime cablu Secţiune

230 – 240 V / 50 Hz Până la 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

PERICOL! Electrocutare!

Datorită unui conector tăiate prin cablul de conectare umezeala poate

pătrunde în zona electrică şi cauza un scurtcircuit.

v Nu tăiaţi în niciun caz conectorul (de ex. prin trecerea prin perete).

v Nu trageţi conectorul de cablu, ci ţineţi cutia conectorului când îl scoateţi din

priză.

v În cazul deteriorării cablului de alimentare, acesta trebuie înlocuit de către pro-

ducător, de către serviciul său pentru clien i, sau de către o persoană calificată

similar, pentru a evita expunerea la pericole.

Priza de alimentare şi legăturile prelungitoare trebuie să fie protejate de stropi

de apă.

Asigurafli-vă că legăturile electrice sunt efectuate în zone protejate la inundare.

Protejaţi steckerul şi cablul de alimentare de caldură, ulei şi margini ascuţite.

Verificaţi tensiunea de alimentare. Valoarea înscrisă pe pompa trebuie să cores-

pundæ cu cea furnizată de sursa de alimentare.

Pompa trebuie sa fie deconectată înainte ca cineva să intre în piscină.

Cablul de alimentare nu trebuie folosit pentru asigurarea sau transportarea

pompei.

Pentru scufundarea sau ridicarea pompei folosiţi frânghia.

Verificaţi conductele de racordare la intervale regulate.

Înainte de folosire inspectaţi întotdeauna pompa (în special cablul de alimentare

şi legăturile electrice).

O pompă defectă nu trebuie folosită. În cazul unui defect verificaţi pompa

la centrul service GARDENA.

Nu dezasamblați pompa mai mult decât starea în care aceasta a fost livrată.

Înainte de utilizare, după realizarea lucrării de întreținere, asigurați-vă că toate

piesele sunt înşurubate.

Atunci când utilizați pompele noastre cu un generator, trebuie să respectați

indicațiile de avertizare ale producătorului generatorului.

Siguranţa personală

PERICOL! Pericol de asfixiere!

Piesele mai mici pot fi înghiţite. Punga de polietilenă înseamnă pericol de

asfixiere pentru copiii mici. În timpul montajului ţineţi la distanţă copiii

mici.

Verificaţi ca nivelul minim al apei să fie în concordanţă cu specificaţiile de la pompă.

Nu lasaţi pompa să funcţioneze mai mult de 10minute cu ieşirea închisă.

Nisipul şi alte materiale abrazive produc uzura avansată şi reduc performanţele

pompei.

Utilizarea pompei fără filtru este interzisă.

Nu este permisă tragerea furtunului în timpul funcționării.

Înainte de a remedia defecțiunile, lăsați pompa să se răcească.

GAR_09025-29.960.03_2024-02-26.indd 34GAR_09025-29.960.03_2024-02-26.indd 34 26.02.24 10:1426.02.24 10:14

4. ÎNTREŢINEREA

PERICOL! Leziuni corporale!

Pericol de accidentare dacă produsul porneşte

nesupravegheat.

v Deconectați produsul de la alimentarea cu energie electrică

înainte de a-l întreține.

Curăţarea filtrului [ Fig. M1 ]:

Pentru a asigura o funcționare de durată, fără probleme filtrul

trebuie

curățat la intervale regulate de timp.

După pomparea de apă murdară filtrul

trebuie curățat imediat.

1. Rotiți filtrul

o 1/4 rotație în sensul acelor de ceas şi scoateți-l

(închizător baionetă).

2. Curățați filtrul

sub un jet de apă.

3. Montați filtrul

la loc parcurgând paşii de mai sus în ordine inversă.

Utilizarea pompei fără filtru este interzisă.

Spălarea pompei:

După pomparea apei cu conținut de clor, pompa trebuie spălată.

1. Pompați apă călduță (max. 35 °C) eventual prin adăugarea unui deter-

gent delicat (de exemplu, detergent de vase), până când apa pompată

este curată.

Eliminați reziduurile conform directivelor legii privind eliminarea

deşeurilor.

5. DEPOZITAREA

Scoaterea din funcţiune:

Pompa nu este rezistentă la îngheț!

Produsul trebuie depozitat într-un loc neaccesibil copiilor.

1. Deconectați pompa de la alimentarea cu energie electrică.

2. Rotiți pompa pe cap până când nu se mai scurge apă.

3. Curățați pompa (vezi 4. ÎNTREŢINEREA).

4. Păstraţi pompa într-un loc uscat, închis şi ferit de îngheţ.

Dispunere ca deşeu:

(conform directivei 2012/19/UE)

Este interzisă dispunerea produsului ca gunoi menajer obişnuit.

Acesta trebuie dispus ca deşeu conform prescripţiilor locale de

protecţia mediului.

IMPORTANT!

v Dispuneţi ca deşeu produsul prin sau de către punctele de colectare

şi reciclare locale.

6. REMEDIEREA DEFECŢIUNILOR

PERICOL! Leziuni corporale!

Pericol de accidentare dacă produsul porneşte

nesupravegheat.

v Deconectați produsul de la alimentarea cu energie electrică

înainte de a remedia defecțiunile produsului.

Problemă Cauză posibilă Remediu

Pompa funcţionează,

dar nu transportă apă

Aerul nu poate fi evacuat,

deoarece circuitul este închis

(de ex. furtunul este îndoit).

v Deschideţi conducta de

presiune. (de ex. robinet

de închidere, aparatele

de distribuţie).

Aer în zona de sucţiune. v Așteptați cca. 60 de secunde,

până când pompa se aeriseș-

te singură (eventual opriți /

porniți).

Filtrul este înfundat. v Curățați filtrul

(vezi 4. ÎNTREŢINEREA).

Nivelul apei sub nivelul minim

la punerea în funcţiune.

v Imersaţi pompa mai adânc.

Pompa nu porneşte

sau se opreşte brusc în

timpul funcţionării

Întrerupătorul de protecție

termică a oprit pompa din

cauza supraîncălzirii.

v Curățați filtrul

(vezi 4. ÎNTREŢINEREA).

Respectați temperatura

maximă a mediului (35 °C).

Problemă Cauză posibilă Remediu

Pompa nu porneşte

sau se opreşte brusc în

timpul funcţionării

Pompa fără curent. v Verificați siguranțele și cone-

xiunile cu fișă electrice.

Întrerupătorul de protecție împo-

triva curenților reziduali (RCD) a

declanșat (curent rezidual).

v Scoateţi pompa din priză

și adresaţi-vă GARDENA

Service.

Pompa funcţionează însă

performanţele la ieşire scad

Filtrul este înfundat. v Curățați filtrul

(vezi 4. ÎNTREŢINEREA).

NOTĂ: În caz de alte defecţiuni adresaţi-vă centrului de service GARDENA.

Reparaţiile vor fi efectuate în exclusivitate de centrele de service GARDENA

şi de dealeri autorizaţi de GARDENA.

7. DATE TEHNICE

Pompa presiune

submersibilă

Unitate Valoare

(art. 9025)

Putere nominală W 550

Tensiunea de reţea V (AC) 230

Frecvenţa de reţea Hz 50

Cantitatea max. transportată

l/h 4700

Presiunea max. /

Înălţimea max. de transport

bar /

2,3

Adâncimea max.

de submersie

m 7

Nivel de pornire max.

mm 520

Nivel de oprire min.

mm 150

Nivelul apei rămase

mm 5

Adâncimea minimă de

submersie a apei (aprox.)

mm 60

Cablu de conexiune

m 10 (H05RN-F)

Greutate fără cablu (aprox.)

kg 4,9

Cablu de fixare

lungime

m 15

Temperatură de mediu

maximă

°C 35

8. ACCESORII

GARDENA Ramificaţie

2 sau 4 căi

Pentru conectarea simultană a mai multor

furtunuri sau dispozitive de conectare.

art. 1210 / 1194

GARDENA Colier furtun Pentru furtunuri de 25 mm (1") conectate

printr-un niplu de conectare.

art. 7192

GARDENA Colier furtun Pentru furtunuri de 19 mm (3/4") conectate

printr-un niplu de conectare.

art. 7191

GARDENA Set conectare

pompă

Pentru furtunuri de 13 mm (1/2") conectate

prin sistemul de conectare GARDENA.

art. 1750

GARDENA Ştuţ robinet

cu filet

GARDENA Mufă conectoare

Pentru furtunuri de 16 mm (5/8") conectate

prin sistemul de conectare GARDENA.

art. 18202

art. 18216

GARDENA Set conectare

pompă

Pentru furtunuri de 19 mm (3/4") conectate

prin sistemul de conectare GARDENA.

art. 1752

9. GARANŢIE / SERVICE

9.1 Înregistrarea produsului:

Înregistrați-vă produsul la gardena.com/registration.

9.2 Service:

Găsiți actualele informațiile de contact ale serviciului nostru pe verso

şi online:

• Romania: https://www.gardena.com/ro/asistenta/advice/contact/

• Alte țări: https://www.gardena.com/int/support/advice/contact/

GAR_09025-29.960.03_2024-02-26.indd 35GAR_09025-29.960.03_2024-02-26.indd 35 26.02.24 10:1426.02.24 10:14

1. GÜVENLİK .............................................36

2. MONTAJ ..............................................36

3. KULLANIM .............................................37

4. BAKIM ................................................37

5. DEPOLAMA ............................................37

6. HATA GİDERME .........................................37

7. TEKNİK ÖZELLİKLER .....................................38

8. AKSESUAR ............................................38

9. GARANTİ / SERVİS .......................................38

Orijinal kullanma kılavuzunun çevirisi.

8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya

zihinsel kabiliyetleri sınırlı olan veya yeterli deneyim

ve bilgiye sahip olmayan kişiler bu ürünü, ancak gözetim

altındayken veya cihazın güvenli bir şekilde kullanımı konu-

sunda bilgilendirilmeleri ve sonuçta ortaya çıkabilecek tehlike-

lerin farkında olmaları durumunda kullanabilirler. Çocukların

ürün ile oynamasına izin vermeyin. Temizlik ve kullanıcı bakı-

mı, gözetim yapılmaksızın çocuklar tarafından yürütülmemeli-

dir. Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyo-

ruz. Ürünü yorgun, hasta ya da alkol, uyuşturucu madde ya

da ilaç etkisi altında olduğunuz zaman asla kullanmayın.

Amacına uygun kullanım:

GARDENA Dalgıç pompa kuyulardan, çukurlardan ve diğer su rezervuar-

larından suyun çekilmesi, sulama cihazlarının ve sistemlerinin işletimi, özel

ev ve hobi bahçelerinde yağmur suyunun, musluk suyunun ve klorlu suyun

taşınması için tasarlanmıştır.

Pompalama maddeleri:

GARDENA basınçlı dalgıç pompası ile yalnızca su basılabilir. Pompa su

geçirmez şekilde kapsüllenmiş olup su içine tamamen daldırılabilir (maks.

daldırma derinliği bakınız 7. TEKNİK ÖZELLİKLER).

Ürün uzun süreli işletim için uygun değildir (sürekli devridaim işletimi).

TEHLİKE! Yaralanma!

Tuzlu su, kirli su, tahriş edici, hafif yanıcı veya patlayıcı maddeler

(örneğin benzin, gazyağı, nitro dilüsyonu), yağlar, kalorifer yakıtı

ve gıda maddesi taşınamaz.

Termal koruma şalteri:

Pompa, aşırı yüklenme durumunda dahili termal motor koruması tarafından olarak

kapatılır. Motor yeterince soğuduktan sonra pompa tekrar işletime hazırdır.

Otomatik hava tahliyesi

Bu pompa pompada mevcut hava yastığını gideren bir hava tahliye valfi ile

donatılmıştır. İşlevsel açıdan tutamağın altından az miktarda su çıkabilir.

Ek emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Kalp durma tehlikesi!

Bu ürün işletim sırasında elektromanyetik bir alan oluşturur. Bu alan bazı

koşullar altında aktif ya da pasif tıbbi implantların işlev şekli üzerinde etki

gösterebilir. Ağır ya da ölümcül yaralanmalara neden olabilecek durum

tehlikelerini önlemek için tıbbi implant kullanan kişiler bu ürünü kullanma-

dan önce doktoruna ya da implant üreticisine başvurmalıdır.

Kablo

Uzatma kabloları kullanırken bunlar aşağıdaki tablodaki asgari kesitlere uygun

olmalıdır:

Gerilim Kablo uzunluğu Kesit

230 – 240 V / 50 Hz 20 metreye kadar 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

TEHLİKE! Elektrik çarpması!

Kesilmiş bir elektrik fişi nedeniyle elektrik kablosu üzerinden elektrik

sahası içine sıvı girebilir ve kısa devreye neden olabilir.

v Elektrik fişini asla kesmeyiniz (örn. duvar içinden geçirmek için).

v Fişi kablodan değil, prize takılı fiş gövdesinden çekiniz.

v Bu cihazın şebeke bağlantı hattı hasar görürse, tehlikeleri önlemek için üretici

veya müşteri hizmetleri veya benzer kalifikasyonlara sahip bir kişi tarafından

değiştirilmelidir.

Elektrik fişi ve uzatma kabloları su sıçramalarından korunmalıdır.

Elektrik bağlantılarının, kuru ve su basmasına karşı korumalı bir alanda yapılma -

sına dikkat ediniz.

Fişi ve güç kablosunu sıcaktan, yağdan ve keskin köşelerden koruyunuz.

Pompanın tür plakası üzerindeki bilgilerin, elektrik tesisatının teknik bilgileriyle

uyuşması gerekmektedir.

Yüzme havuzu veya bahçe göleti içinde insan bulunduğunda, pompa çalıştırılma-

malıdır.

Güç kablosu pompayı çekmek ya da yerleştirmek için kesinlikle kullanılmama-

lıdır.

Pompanın daldırılması veya yukarı çekilmesi ve emniyete alınması için sabitleme

halatı kullanılmalıdır.

Bağlantı hattının düzenli aralıklarla kontrol edilmesi gereklidir.

Kullanmadan önce, pompayı (özellikle şebeke kablosunun ve fişin) daima gözle

kontrol ediniz.

Hasarlı pompalar kesinlikle kullanılmamalıdır. Hasar görülmesi durumunda lütfen

pompanın GARDENA Servis Merkezimiz tarafından kontrol edilmesini sağlayınız.

Pompayı teslimat durumundan daha fazla sökmeyin.

Bakımdan sonra kullanımdan önce tüm parçaların vidalandığından emin olun.

Pompalarımız bir alternatör ile kullanıldığında, alternatör üreticisinin uyarı talimatları

dikkate alınmalıdır.

Kişisel güvenlik

TEHLİKE! Boğulma tehlikesi!

Küçük parçalar kolayca yutulabilir. Polietilen torba nedeniyle küçük

çocuklar için boğulma tehlikesi söz konusudur. Küçük çocukları montaj

sırasında uzak tutun.

Minimum su seviyesini bölüm 7 da pompa için verilen özelliklere uygun olarak

gözlemleyin.

Pompayı kapalı basınçta 10 dakikadan fazla çalıştırmayınız.

Kum ve aşındırıcı maddeler pompanın daha çabuk aşınmasına ve gücünün

azalmasına neden olur.

Pompa filtre olmadan işletilmemelidir.

Hortum, çalışma sırasında çekilmemelidir.

Hataları gidermeden önce pompayı soğumaya bırakın.

ÖNEMLİ!

Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için

muhafaza edin.

Ürün üzerindeki semboller:

Kullanma kılavuzunu okuyun.

Genel emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Elektrik çarpması!

Elektrik akımı nedeniyle yaralanma tehlikesi.

v Ürün, maksimum 30 mA’lık nominal devreye girme akımına sahip

bir FI şalteri (RCD) üzerinden akım ile beslenmelidir.

TEHLİKE! Yaralanma tehlikesi!

Elektrik akımı nedeniyle yaralanma tehlikesi.

v Bakım yapmadan ya da yapı parçalarını değiştirmeden önce ürünü

şebekeden ayırın. Bu sırada prizi görebilmelisiniz.

Daha güvenli çalışma

Su sıcaklığı 35 °C üzerinde olamaz.

Suda insanlar bulunduğunda pompa kullanılmamalıdır.

Sızan yağlayıcı maddelerden dolayı sıvılar kirlenebilir.

Koruma şalteri

Kuru çalışma güvenliği:

Eğer su seviyesi çok düşük olursa, pompa otomatik olarak kapanır.

v Pompayı suya daha derin daldırın.

1. GÜVENLİK

2. MONTAJ

TEHLİKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz

konusudur.

v Ürünü, monte etmeden önce akım beslemesinden ayırın.

GAR_09025-29.960.03_2024-02-26.indd 36GAR_09025-29.960.03_2024-02-26.indd 36 26.02.24 10:1426.02.24 10:14

Hortum, pompa bağlantısı

ve bağlantı nipeli

[19 mm (3/4") /

25 mm (1")] veya GARDENA bağlantı sistemi [13 mm (1/2") /

16 mm (5/8") / 19 mm (3/4")] üzerinden bağlanabilir. 25 mm'lik (1") bir

hortum kullanıldığında pompa azami besleme kapasitesine sahiptir.

Birden fazla hortumun veya bağlantı cihazının paralel bağlantısı sırasında,

doğrudan pompa bağlantısı

üzerine vidalanan GARDENA 2- veya 4

yollu valf (Ürün 1210 / 1194) kullanılır.

Hortumu bağlantı nipeli üzerinden bağlayınız [ Şek. A1 ]:

Bağlantı nipeli

üzerinden 25 mm (1") ve 19 mm (3/4")- hortumlar

bağlanabilir.

Hortum çapı 25 mm (1") 19 mm (3/4")

GARDENA Hortum kelepçesi Ürün 7192 Ürün 7191

Hortum bağlantısı

[ Şek. A1 ]

Nipeli

ayırınız

[ Şek. A2 ].

Nipeli ayırmayınız

[ Şek. A3 ].

Bağlantı nipeli

üzerinden bağlanan 25 mm (1") ve 19 mm (3/4")-

hortumlar, örn. bir GARDENA hortum kelepçesi ürün 7192 / 7191 ile

sabitlenmelidir.

1. [ Şek. A4 ]: Şamandıra şalteri kilidini

pompa bağlantısına

takın.

2. Bağlantı nipelini

pompa bağlantısına

vidalayın. (25 mm'lik (1")

hortumlarda bağlantı nipelini

önceden

'dan ayırın.)

3. Hortumu bağlantı nipeline

itin ve bunu, örneğin bir GARDENA

hortum kelepçesi ürün 7192 / 7191 ile sabitleyin.

3. KULLANIM

TEHLİKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz

konusudur.

v Ürünü, bağlamadan, ayarlamadan veya taşımadan önce akım

beslemesinden ayırın.

Su pompalamak [ Şek. O1 ]:

Pompa, kuyu veya su rezervuarına her zaman birlikte verilen halatla

daldırılmalıdır. Emebilmesi için pompanın en az 60 mm daldırılmış olması

gerekir. Filtrenin kirlenmemesi için pompa, tabanın min. 30 cm üstünde

sabitlenmelidir.

1. Halatı

tutamağa

sıkıca bağlayın.

2. Pompayı halat

üzerinden kuyuya veya su rezervuarına daldırın.

3. Halatı

emniyete alın.

4. Derin kuyularda veya çukurlarda (yakl. 5 m itibarıyla) bağlantı

kablosunu

kelepçelerle halata bağlayın.

5. Pompayı akım beslemesine bağlayın.

Pompa, bağlantı kablosu takıldıktan yakl. 3 saniye sonra çalışmaya

başlar. Pompa işletime hazır.

Şamandıra şalteri ile otomatik işletim [ Şek. O2 ]:

Basılan sıvı olmadığında pompanın otomatik olarak kapatılması

için şamandıra şalterinin

su yüzeyinde serbest şekilde hareket

etmesi gerekir.

Yüksekliklerinin Ayarlanmasý [ Şek. O3 ]:

Maksimum açma yüksekliği ve minimum kapatma yüksekliği

(bkz. 7. TEKNİK ÖZELLİKLER) şamandıra şalterinin kablosunu şamandıra

şalteri sabitlemesine iterek uyarlanabilir.

• Şamandıra şalteri

ile şamandıra şalteri kilidi

arasındaki kablo ne

kadar kısa olursa, açma yüksekliği o kadar alçak ve kapatma yüksekliği

o kadar yüksek olur.

v Şamandıra şalterin

kablosunu şamandıra şalteri kilidinin

açıklığına

bastırın.

DİKKAT!

Şamandıra şalterinin açılıp kapatılabilmesi için şamandıra şalteri

ve şamandıra şalteri sabitlemesinin arasındaki kablo uzunluğu

min. 10 cm olmalıdır.

Manuel işletim [ Şek. O4 ]:

Şamandıra şalteri baypas edildiği için, pompa sürekli çalışır.

Böylece pompanın kuru çalışma güvenliği devre dışı bırakılır.

1. Şamandıra şalterini

kablo ile aşağıya doğru şamandıra şalteri

kilidine

bastırın.

2. Pompayı, pompaya takılı bir halat ile bir kuyunun veya çukurun içine

daldırın.

3. Pompayı akım beslemesine bağlayın.

Dikkat! Pompa hemen çalışır.

Şamandıra şalteri otomatik işletimde pompayı zaten zamanında kapattığı

için, kalan asgari su yüksekliğine (bkz. 7. TEKNİK ÖZELLİKLER) sadece

manuel işletimde ulaşılır.

4. BAKIM

TEHLİKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz

konusudur.

v Ürünü, bakımını yapmadan önce akım beslemesinden ayırın.

Filtrenin temizlenmesi [ Şek. M1 ]:

Sürekli, sorunsuz bir işletim sağlamak için filtre

, düzenli aralıklarla temiz-

lenmelidir.

Kirli su basıldıktan sonra filtre

derhal temizlenmelidir.

1. Filtreyi

saat yönünde 1/4 devir çevirin ve çekerek çıkarın (sürgülü kilit).

2. Filtreyi

akan suyun altında temizleyin.

3. Filtreyi

tekrar tersi yönde monte edin.

Pompa filtre olmadan işletilmemelidir.

Pompayı durulayın:

Klorlu suyun pompalanmasından sonra pompa durulanmalıdır.

1. Pompalanan su berraklaşana kadar hafif bir temizlik maddesi ilavesiyle

(örn. deterjan) ılık su (en fazla 35 °C) pompalayın.

2. Artıkları atık imha yasası yönetmelikleri uyarınca imha edin.

5. DEPOLAMA

Devre dışına çıkarma:

Pompa, dona karşı dayanıklı değildir!

Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.

1. Pompayı akım beslemesinden ayırın.

2. Artık su akmayana kadar pompayı baş aşağı çevirin.

3. Pompayı temizleyin (bkz. 4. BAKIM).

4. Pompayı kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza

edin.

Tasfiye:

(2012/19/AB sayılı yönetmelik uyarınca)

Ürün normal ev çöpü ile birlikte tasfiye edilmemelidir. Geçerli

yerel çevre koruma talimatları uyarınca tasfiye edilmelidir.

ÖNEMLİ!

v Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayırın.

6. HATA GİDERME

TEHLİKE! Yaralanma!

Ürün istemeden çalışırsa yaralanma tehlikesi söz

konusudur.

v Ürünün hatalarını gidermeden önce ürünü akım beslemesinden

ayırın.

Sorun Muhtemel neden Çözümü

Pompa çalışıyor,

ancak su taşımıyor

Basma hattı kapalı olduğu için

hava çıkamıyor. (Örn. bükülmüş

basma hortumu).

v Basınç hattını açın.

(Örn. kapatma valfi, dışarı

çıkarma cihazları).

Emiş ayağında hava yastığı. v Pompanın havası kendi

kendine çıkana kadar

yakl. 60 saniye bekleyin

(gerekirse bir kaç defa

kapatın / açın).

Filtre tıkalı. v Filtreyi temizleyin

(bkz. 4. BAKIM).

Pompayı çalıştırırken su

seviyesi minimum su

seviyesinin altında kalmış.

v Pompayı daha derine daldırın.

GAR_09025-29.960.03_2024-02-26.indd 37GAR_09025-29.960.03_2024-02-26.indd 37 26.02.24 10:1426.02.24 10:14

Sorun Muhtemel neden Çözümü

Pompa çalışmıyor veya

çalışma sırasında aniden

duruyor

Termik koruma şalteri aşırı

ısınma nedeniyle pompayı

kapattı.

v Filtreyi temizleyin

(bkz. 4. BAKIM). Azami

sıvı sıcaklığına dikkat

edin (35 °C).

Pompada elektrik yok. v Sigortaları ve elektrikli soket

bağlantılarını kontrol edin.

RCD şalteri devreye girdi

(hatalı akım).

v Pompayı akım beslemesinden

ayırın ve GARDENA servisine

başvurun.

Pompa çalışıyor fakat

randıman aniden düşüyor

Filtre tıkalı. v Filtreyi temizleyin

(bkz. 4. BAKIM).

BİLGİ: Farklı arıza durumlarında lütfen GARDENA servis merkezine başvurun.

Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafın-

dan yetkilendirilen uzman bayiler tarafından gerçekleştirilebilir.

7. TEKNİK ÖZELLİKLER

Basınçlı Dalgıç Pompa

Birim Değer

(Ürün 9025)

Nominal güç W 550

Şebeke gerilimi V (AC) 230

Şebeke frekansı Hz 50

Maks. basma miktarı l/h 4700

Maks. basınç /

Maks. tahliye kafası

bar /

2,3

Maks. dalış derinliği m 7

Azami açma yüksekliği mm 520

Asgari kapatma yüksekliği mm 150

Kalan su yüksekliği mm 5

Çalıştırma için asgari dalış

derinliği (yakl.)

mm 60

Bağlantı kablosu m 10 (H05RN-F)

Ağırlık kablosuz (yakl.) kg 4,9

Sabitleme halatı

uzunluk

m 15

Maks. madde sıcaklığı °C 35

8. AKSESUAR

GARDENA 2- / 4-İkiz musluk Birden fazla hortumun veya bağlantı

cihazının paralel bağlanması için.

Ürün 1210 / 1194

GARDENA Hortum kelepçesi 25 mm (1") hortumlar için bağlantı

nipeli üzerinden.

Ürün 7192

GARDENA Hortum kelepçesi 19 mm (3/4") hortumlar için bağlantı

nipeli üzerinden.

Ürün 7191

GARDENA Pompa bağlantı

parçası

13 mm (1/2") hortumlar için GARDENA

geçme sistemi üzerinden.

Ürün 1750

GARDENA Musluk bağlantısı

GARDENA Hortum bağlantısı

16 mm (5/8") hortumlar için GARDENA

geçme sistemi üzerinden.

Ürün 18202

Ürün 18216

GARDENA Pompa bağlantı

parçası

19 mm (3/4") hortumlar için GARDENA

geçme sistemi üzerinden.

Ürün 1752

9. GARANTİ / SERVİS

9.1 Ürün kaydı:

Lütfen ürününüzü gardena.com/registration adresinden kaydedin.

9.2 Servis:

Servisimizin güncel iletişim bilgilerini arka sayfada ve çevrimiçi olarak

bulabilirsiniz:

• Türkiye: https://www.gardena.com/tr/destek/uzmanasorun/iletisim/

1. ТЕХНИКА НА БЕЗОПАСНОСТ ............................38

2. МОНТАЖ .............................................39

3. ОБСЛУЖВАНЕ .........................................39

4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ ............................40

5. СЪХРАНЕНИЕ .........................................40

6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ ..........................40

7. ТЕХНИЧЕСКИ ДАННИ ..................................40

8. АКСЕСОАРИ ..........................................41

9. ГАРАНЦИЯ / СЕРВИЗ ...................................41

Превод на оригиналната инструкция.

Този продукт може да се използва от деца на

възраст от 8 години и по-големи и лица с нама-

лени физически, сетивни или умствени способности

или липса на опит и познания, когато те са под надзор

или са били инструктирани относно безопасната

употреба на продукта и разбират произтичащите от

това

рискове. Деца не трябва да играят с продукта.

Почистване

и потребителска техническа поддръжка

не трябва да се извършва от деца без надзор. Препо-

ръчваме използването на продукта да се извършва

от лица над 16 годишна възраст. Никога не работете

спродукта, когато сте уморени, болни или под въз-

действието на алкохол, наркотици или лекарства.

Употреба по предназначение:

Потопяемата дълбочинна помпа GARDENA е предназначена

за извличане на вода от кладенци, шахти и други резервоари за

вода, за работа на напоителни съоръжения и системи, за изпомп-

ване на дъждовна вода, чешмяна вода и вода съдържаща хлор

вчастни и хоби градини.

Изпомпвани течности:

С потопяемата дълбочинна помпа GARDENA може да се изпомпва

само вода. Помпата е напълно потопяема (капсулована е херме-

тично) и се потапя във водата (макс. дълбочина на потапяне виж

7. ТЕХНИЧЕСКИ ДАННИ).

Продуктът не е подходящ за продължителна експлоатация

(режим на непрекъсната циркулация).

ОПАСНОСТ! Контузии!

Не трябва да се изпомпват солена вода, мръсна вода,

раз яждащи, лесно запалими или експлозивни вещества

(напр. бензин, керосин или нитроразтвор), масла, котелно

гориво и хранителни продукти.

ВАЖНО!

Прочетете внимателно инструкцията за експлоатация и я запазете

за бъдещи справки.

Символи върху продукта:

Прочетете инструкцията за експлоатация.

Общи указания по техника на безопасност

Безопасност на електрическите уреди

ОПАСНОСТ! Токов удар!

Опасност от нараняване от електрически ток.

v Продуктът трябва да бъде захранен с електричество през автома-

тичен прекъсвач, действащ при повреда или изтичане на ток (RCD)

с номинален ток на изключване от максимум 30 mA.

ОПАСНОСТ! Опасност от нараняване!

Опасност от нараняване от електрически ток.

v Изключете продукта от електрическата мрежа, преди да извър-

шите техническо обслужване или да замените детайли. Контактът

трябва да бъде в зоната на зрителното Ви поле.

1. ТЕХНИКА НА БЕЗОПАСНОСТ

TRBG

GAR_09025-29.960.03_2024-02-26.indd 38GAR_09025-29.960.03_2024-02-26.indd 38 26.02.24 10:1426.02.24 10:14

По-безопасна работа

Температурата на водата не трябва да превишава 35 °C.

Помпата не трябва да бъде използвана, когато във водата има хора.

Замърсяване на течността може да бъде причинено от изтичане на смаз-

очни материали.

Защитен прекъсвач

Защита срещу работа на сухо:

Ако нивото на водата е твърде ниско помпата се изключва автоматично.

v Потопете помпата по-дълбоко във водата.

Защитен термопрекъсвач:

В случай на претоварване, помпата се изключва посредством вградена-

та термична защита на мотора. След достатъчно охлаждане на мотора,

помпата отново е готова за работа.

Автоматично обезвъздушаване

Тази помпа е снабдена с клапан за обезвъздушаване, който премахва

евент. налична въздушна възглавница в помпата. По функционални

причини може под дръжката да излезе малко количество вода.

Допълнителни указания по техника на безопасност

Безопасност на електрическите уреди

ОПАСНОСТ! Сърдечен арест!

Този продукт образува електромагнитно поле по време на работа.

Това поле може при определени обстоятелства да окаже влияние

върху начина на функциониране на активни или пасивни медицински

импланти. За да се изключи рискът от ситуации, които биха могли

да доведат до тежки или смъртоносни наранявания, лицата с меди-

цински имплант трябва преди употреба на този продукт да се кон-

султират със своя лекар и производителя на импланта.

Кабели

При използване на удължителни кабели, същите трябва да отговарят на

минималните сечения в следващата таблица:

Напрежение Дължина на кабела Сечение

230 – 240 В / 50 Гц До 20 м 1,5 мм

230 – 240 В / 50 Гц 20 – 50 м 2,5 мм

ОПАСНОСТ! Токов удар!

От счупен щепсел може през кабела да попадне влага в електриче-

ската зона и да предизвика късо съединение.

v В никакъв случай не прерязвайте щепсела (напр. за да го

прекарате през стената).

v Не издърпвайте щепсела за кабела, а го изваждайте от контакта като

дър- жите щепсела за тялото.

v Ако захранващият кабел на този уред се повреди, за да се избегнат

рискове, той трябва да бъде заменен от произво- дителя, негов серви-

зен представител или лице с подобна квалификация.

Щепсела за ел. мрежа и ел. съединения трябва да бъдат обезопасени от

намокряне.

Уверете се, че електрическите връзки са поставени в зона обезопасена

от наводняване.

Пазете щепсела и захранващия кабел от топлина, масло и остри ръбове.

Внимавайте за напрежението на ел. мрежа. Данните върху фирмената

табелка трябва да съответстват с данните на електрическата мрежа.

При престой в басейн щепсела на помпата трябва непременно да бъде

изключен.

Захранващият кабел не трябва да се използва за закрепване или прена-

сяне на помпата.

За потапяне или изваждане и закрепване на помпата трябва

да се използва въжето за закрепване.

Проверявайте редовно свързващия кабел.

Винаги преди употреба на помпата извършвайте визуална проверка

(особено на кабела и щепсела).

Повредена помпа не трябва да бъде използвана. В случай на повреда

помпата непременно трябва да бъде проверена от сервиз на GARDENA.

Не разглобявайте помпата повече от състоянието при доставка.

Преди употреба след техническо обслужване се уверете, че всички

части са завинтени.

Когато използвате нашите помпи с генератор, трябва да се спазват

предупредителните указания на производителя на генератора.

Лична безопасност

ОПАСНОСТ! Опасност от задушаване!

Дребните детайли могат лесно да бъдат погълнати. Полиетиленова-

та торба представлява опасност от задушаване за малките деца.

Дръжте малките деца далеч по време на монтажа.

Внимавайте за минималното ниво на водата съгласно параметрите

на помпата.

Не оставяйте помпата да работи повече от 10минути срещу затворена

напорна страна.

Пясък и други абразивни вещества водят до побързо износване

и намаляване на мощността.

Помпата не трябва да бъде използвана без филтъра.

Маркучът не трябва да се сваля по време на работа.

Оставете помпата да се охлади преди отстраняване на повреди.

2. МОНТАЖ

ОПАСНОСТ! Контузии!

Риск от нараняване ако продуктът се включи неволно.

v Изключете продукта от електрозахранването, преди да

сглобите продукта.

Маркучът може да бъде свързан чрез помпена-връзка

и свързващ нипел

[19 мм (3/4") / 25 мм (1")] или чрез бърза

връзка GARDENA [13 мм (1/2") / 16 мм (5/8") / 19 мм (3/4")].

Когато се използва 25 мм (1")-маркуч, помпата има максимална

производителност на подаване.

При паралелно свързване на повече маркучи или уреди за

включване може да бъде използван GARDENA 2- или 4-канален

разпределител (Арт. 1210 / 1194), който да се завинтва

директно върху фитинга за помпи

Свързване на маркуча чрез накрайник за свързване

[ фиг. A1 ]:

Чрез накрайника за свързване

могат да бъдат свързани

25 мм (1")- и 19 мм (3/4")-маркучи.

Диаметър на маркуча 25 mm (1") 19 mm (3/4")

GARDENA скоба за маркуч Арт. 7192 Арт. 7191

Свързване на маркуч

[ фиг. A1 ]

Отделете накра-

йника при

[ фиг. A2 ].

Не отделяйте

накрайника

[ фиг. A3 ].

25 мм (1")- и 19 мм (3/4")-маркучи, които се свързват чрез

накрайник за свързване

, трябва да бъдат стегнати напр.

с GARDENA скоба за маркучи Арт. 7192 / 7191.

1. [ Фиг. A4 ]: Поставете ключалката на поплавъчния прекъсвач

върху помпената връзка

2. Завинтете свързващия нипел

върху помпената връзката

(При 25 мм (1")-маркучи първо разкачете при

свързващия

нипел

3. Пъхнете маркуча върху свързващия нипел

и го закрепете,

например с GARDENA скоба за маркуч Арт.7192 / 7191.

3. ОБСЛУЖВАНЕ

ОПАСНОСТ! Контузии!

Риск от нараняване ако продуктът се включи неволно.

v Изключете продукта от електрозахранването, преди да

свържете, настройвате или пренасяте продукта.

Изпомпване на вода [ фиг. O1 ]:

Помпа та винаги трябва да се потапя в кладенеца или водния

резервоар посредством включеното в комплекта въже. За да

засмучи помпата, помпата трябва да е потопена минимум 60 мм.

За да не се замърси филтъра, помпата трябва да бъде закрепена

мин. 30 см. над дъното.

1. Вържете въжето

здраво към ръкохватката

2. Потопете помпата посредством въжето

в кладенеца или

резервоара за вода.

3. Обезопасете въжето

4. За дълбоки кладенци или шахти (от около 5 м) придвижвайте

свързващия кабел

прикрепен със скоби към въжето.

5. Свържете помпата с електрозахранването.

Помпата стартира около 3 сек. след включване на захранващия

кабел. Помпата е готова за работа.

Автоматичен режим с поплавъчен прекъсвач [ фиг. O2 ]:

За да изключи автоматично помпата при липса на вода,

поплавъчния прекъсвач

трябва да може да се движи

свободно върху повърхността на водата.

GAR_09025-29.960.03_2024-02-26.indd 39GAR_09025-29.960.03_2024-02-26.indd 39 26.02.24 10:1426.02.24 10:14

Настройка на височината за включване и изключване

[ фиг. O3 ]:

Максималната височина на включване и минималната височина

на изключване (виж 7. ТЕХНИЧЕСКИ ДАННИ) могат да бъдат

настроени, като кабела на поплавъчния прекъсвач бъде вкаран

във фиксиращото устройство на поплавъчния прекъсвач

• Колкото по-къс е кабелът между поплавъчния прекъсвач

и ключалката на поплавъчния прекъсвач

, толкова по-малка

е височината на включване и толкова по-голяма е височината

на изключване.

v Натиснете кабела на поплавъчния прекъсвач

в отвора на

ключалката на поплавъчния прекъсвач

ВНИМАНИЕ!

За да се гарантира включването и изключването на попла-

въчния прекъсвач, дължината на кабела между поплавъчния

прекъсвач и фиксиращото устройство на поплавъчния пре-

късвач трябва да е мин. 10 см.

Ръчен режим [ фиг. O4 ]:

Помпата е в режим на непрекъсната работа, защото поплавъч-

ният прекъсвач е шунтиран. Така се деактивира защитата на

помпата срещу работа на сухо.

1. Натиснете поплавъчния прекъсвач

с кабела надолу върху

ключалката на поплавъчния прекъсвач

2. Потопете помпата в кладенец или шахта със закачено към

помпата въже.

3. Свържете помпата с електрозахранването.

Внимание! Помпата стартира веднага.

Мин. височина на остатъчна вода (виж 7. ТЕХНИЧЕСКИ ДАННИ)

се достига само в ръчен режим, тъй като поплавъчния прекъсвач

изключва помпата предварително в автоматичен режим.

4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

ОПАСНОСТ! Контузии!

Риск от нараняване ако продуктът се включи неволно.

v Изключете продукта от електрозахранването, преди да

извършите техническо обслужване на продукта.

Почистване на филтъра [ фиг. M1 ]:

За да се гарантира продължителна, безпроблемна работа,

филтъра

трябва да бъде почистван на редовни интервали.

Филтърът

трябва да бъде почистен незабавно след изпомп-

ването на замърсена вода.

1. Завъртете филтъра

1/4-оборот по часовниковата стрелка

и го извадете (байонетна връзка).

2. Почистете филтъра

под течаща вода.

3. Монтирайте филтъра

отново в обратна последователност.

Помпата не трябва да бъде използвана без филтъра.

Промиване на помпата:

След изпомпване на хлорирана вода, помпата трябва да бъде

промита.

1. Помпайте хладка вода (макс. 35 °C) евент. като добавите мек

почистващ препарат (напр. препарат за измиване на съдове),

докато изпомпваната вода стане бистра.

2. Изхвърлете остатъците съгласно указанията на Закона за

отстраняване на отпадъците.

5. СЪХРАНЕНИЕ

Сваляне от експлоатация:

Помпата не е устойчива на замръзване!

Продуктът трябва да бъде съхраняван на недостъпно за деца

място.

1. Изключете помпата от електрозахранването.

2. Обърнете помпата обратно надолу, докато спре да изтича вода.

3. Почистете помпата (виж 4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ).

4. Съхранявайте помпата на сухо, затворено и защитено от

замръзване място.

Изхвърляне:

(съгласно Директива 2012/19/ЕС)

Продуктът не трябва да бъде изхвърлян заедно с обикно-

вените битови отпадъци. Той трябва да бъде изхвърлен

съгласно действащите местни разпоредби за опазване на

околната среда.

ВАЖНО!

v Изхвърлете продукта на или чрез Вашия местен събирателен

пункт за рециклиране.

6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ

ОПАСНОСТ! Контузии!

Риск от нараняване ако продуктът се включи неволно.

v Изключете продукта от електрозахранването, преди да

отстраните повреди по продукта.

Проблем Възможна причина Отстраняване

Помпата работи,

но не изпомпва вода

Въздухът не може да излезе,

защото напорния тръбопровод

е затворен. (Евент. пречупен

напорен маркуч).

v Отворете напорния тръбо-

провод. (напр. спирателен

кран, устройства за раз-

пръскване).

Въздушна възглавница

в смукателната пета.

v Изчакайте около 60 секун-

ди, докато помпата се обез-

въздуши сама (при нужда

изключете/включете).

Филтърът е задръстен. v Почистете филтъра

(виж 4. ТЕХНИЧЕСКО

ОБСЛУЖВАНЕ).

Нивото на водата при въвеж-

даневексплоатация е под

минималното ниво на водата.

v Потопете помпата

по-дълбоко.

Помпата не тръгва

или спира внезапно

по време на работа

Защитният термопрекъсвач

е изключил помпата поради

претоварване.

v Почистете филтъра

(виж 4. ТЕХНИЧЕСКО

ОБСЛУЖВАНЕ). Внимавайте

за максималната темпера-

тура на течността (35 °C).

Помпата няма ток. v Проверете предпазителите

и електрическите конектори.

Защитният прекъсвач

е сработил (утечен ток).

v Изключете помпата от

електрическата мрежа

и се обърнете към

сервиз на GARDENA.

Помпата работи, но

дебита внезапно пада

Филтърът е задръстен. v Почистете филтъра

(виж 4. ТЕХНИЧЕСКО

ОБСЛУЖВАНЕ).

УКАЗАНИЕ: При други повреди се обръщайте към Вашия сервизен център

на GARDENA. Ремонтите трябва да бъдат изпълнявани само от сервизният

център на GARDENA, както и от специализираните търговци, които са отори-

зирани от GARDENA.

7. ТЕХНИЧЕСКИ ДАННИ

Потопяема дълбочинна

помпа

Мярка Стойност

(Арт. 9025)

Номинална мощност W 550

Напрежение на мрежата V (AC) 230

Честота на мрежата Hz 50

Макс. дебит л/ч 4700

Макс. налягане /

макс. напорна височина

бар /

2,3

Макс. дълбочина на

потапяне

м 7

Макс. височина на

включване

мм 520

Мин. височина на

изключване

мм 150

Височина на остатъчна

вода

мм 5

Мин. дълбочина на пота-

пяне при въвеждане

в експлоатация (около)

мм 60

GAR_09025-29.960.03_2024-02-26.indd 40GAR_09025-29.960.03_2024-02-26.indd 40 26.02.24 10:1426.02.24 10:14

Потопяема дълбочинна

помпа

Мярка Стойност

(Арт. 9025)

Захранващ кабел м 10 (H05RN-F)

Тегло без кабел (около) кг 4,9

Укрепващо въже

дължина

м 15

Макс. температура

на водата

°C 35

8. АКСЕСОАРИ

GARDENA 2- / 4-приставка

с разклонения

За паралелно свързване на повече

маркучи или уреди за свързване.

Арт. 1210 / 1194

GARDENA Скоба за маркуч За 25 мм (1")-маркучи чрез накрайник

за свързване.

Арт. 7192

GARDENA Скоба за маркуч За 19 мм (3/4")-маркучи чрез накрайник

за свързване.

Арт. 7191

GARDENA Комплект за

свързване към помпа

За 13 мм (1/2")-маркучи чрез GARDENA

система за свързване.

Арт. 1750

GARDENA Приставка

за свързване към

кран с резба

GARDENA Конектор за

маркуч

За 16 мм (5/8")-маркучи чрез GARDENA

система за свързване.

Арт. 18202

Арт. 18216

GARDENA Комплект за

свързване към помпа

За 19 мм (3/4")-маркучи чрез GARDENA

система за свързване.

Арт. 1752

9. ГАРАНЦИЯ / СЕРВИЗ

9.1 Регистрация на продукт:

Моля, регистрирайте продукта си на уебсайта

gardena.com/registration.

9.2 Сервиз:

Актуалната информация за контакт с нашите служби ще намерите

на гърба на последната страница и онлайн:

• България: https://www.gardena.com/bg/poddrajka/savet/kontakt

1. SIGURIA ...............................................41

2. MONTIMI ..............................................42

3. PËRDORIMI ............................................42

4. MIRËMBAJTJA ..........................................42

5. MAGAZINIMI ...........................................43

6. NDREQJA E GABIMEVE ...................................43

7. TË DHËNAT TEKNIKE ....................................43

8. AKSESORË ............................................43

9. GARANCIA / SERVISI .....................................43

Përkthimi i mënyrës së përdorimit nga origjinali.

Ky produkt mund të përdoret nga fëmijët mbi 8 vjeç

si dhe nga persona me aftësi të kufizuara fizike,

sensorike dhe mentale ose me mungesë përvoje dhe dijesh,

nëse ato do të jenë nën monitorim ose nëse janë instruktuar

në lidhje me përdorimin e sigurt të produktit dhe kuptojnë

rreziqet që rezultojnë nga kjo gjë. Fëmijët nuk lejohen të lua-

jnë me produktin. Pastrimi dhe mirëmbajtja nga ana e për-

doruesit nuk lejohet të kryhet nga fëmijë nëse nuk janë në

monitorim. Ne këshillojmë përdorimin e produktit vetëm nga

të rinjtë duke filluar nga 16 vjeç. Mos e përdorni pajisjen

asnjëherë kur jeni jeni të lodhur ose të sëmurë nën efektin

ose nën efektin e substancave narkotike, alkoolit apo medi-

kamenteve.

ME RËNDËSI!

Lexoni me kujdes manualin e përdorimit dhe ruajeni atë që ta lexoni më

vonë.

Simbolet mbi produkt:

Lexoni manualin e përdorimit.

Këshilla të përgjithshme sigurie

Siguria elektrike

RREZIK! Goditja elektrike!

Rrezik plagosjeje nga rryma elektrike.

v Produkti duhet të furnizohet me rrymë elektrike nëpërmjet një

ndërprerësi diferencial (RCD) me një rrymë nominative aktivizimi

prej maksimumi 30 mA.

RREZIK! Rrezik plagosjeje!

Rrezik plagosjeje nga rryma elektrike.

v Shkëputeni produktin nga rrjeti para se të mirëmbani ose ndërroni

pjesë. Për ta bërë këtë, priza duhet të gjendet në zonën tuaj pamore.

Përdorimi i sigurt

Temperatura e ujit nuk duhet të tejkalojë 35 °C.

Pompa nuk lejohet të përdoret kur në ujë ka njerëz.

Ndotja e lëngut mund të shkaktohet nga rrjedhja e lubrifikantëve.

Ndarësit e qarkut

Siguresa ndaj lëvizjes në të thatë:

Nëse niveli i ujit është tepër i ulët pompa ndizet automatikisht.

v Zhyteni pompën më thellë në ujë.

Ndarësi termik i qarkut:

Në rast mbingarkese, pompë fiket nga ndarësit termik të integruar të qarkut.

Pas ftohjes së mjaftueshme të motorit, pompa është gati përsëri për përdorim.

Ventilim automatik

Kjo pompë është e pajisur me një valvul shkarkimi që eliminon çdo xhep ajri

në pompë. Për arsye funksionale, një sasi e vogël uji mund të rrjedhë poshtë

dorezës.

Këshilla sigurie shtesë

Siguria elektrike

RREZIK! Pushim zemre!

Gjatë punës, ky produkt gjeneron një fushë elektromagnetike. Në kushte

të caktuara, kjo fushë mund të ndikojë mbi mënyrën e funksionimit të

implantateve mjekësore aktive ose pasive. Për të përjashtuar rrezikun

e situatave që mund të shkaktojnë plagosje të rënda ose vdekjeprurëse,

personat me një implantat mjekësor duhet që para përdorimit të këtij

produkti të konsultohen me mjekun e tyre dhe prodhuesin e implantatit.

Kabllot

Në rastin e përdorimit të kabllove zgjatues duhet që këto të fundit të përputhen

me seksionet minimalë në tabelën e mëposhtme:

Tensioni Gjatësia e kabullit Seksioni

230 – 240 V / 50 Hz deri 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

1. SIGURIA

Përdorimi i parashikuar:

GARDENA Pompë zhytëse me presion është projektuar për nxjerrjen

e ujit nga burimet, puset dhe rezervuarët e tjerë të ujit, për operimin e pajij-

seve të vaditjes dhe sistemet, për pompimin e ujit të shiut, ujërave të rrjetit

të ujësjellësit dhe ujit me përmbajtje klori në shtëpinë private dhe kopshtet

hobi.

Lëngjet e transportueshme:

Me pompën zhytëse me presion GARDENA duhet të transportohet vetë

ujë. Pompa është tërësisht zhytëse (hermetikisht e mbyllur) dhe zhytet në

ujë (thellësia maksimale e zhytjes shih 7. TË DHËNA TEKNIKE).

Produkti nuk është i përshtatshëm për një përdorim për një kohë të gjatë

(riqarkullim i vazhdueshëm).

RREZIK! Plagosje!

Nuk duhet të pompohen ujë me kripë, ujë i ndotur, lëngje

gërryes, lehtësisht të djegshme, agresive ose lëngje shpërthyes

(p. sh. benzina, nafta ose holluesi nitrogjeni), vajra, vaj ngrohjeje

dhe ujë për konsum ushqimor.

BGSQ

GAR_09025-29.960.03_2024-02-26.indd 41GAR_09025-29.960.03_2024-02-26.indd 41 26.02.24 10:1426.02.24 10:14

RREZIK! Goditja elektrike!

Nëpërmjet një kablloje elektrike të prerë mund të kalojë ujë në fushën

elektrike dhe mund të shkaktojë një qark të shkurtër.

v Mos e prisni në asnjë mënyrë spinën (p.sh. për ta kaluar në mur).

v Mos e tërhiqni spinën nga kablloja, por hiqeni nga priza duke e tërhequr

te kapaku i spinës.

v Në qoftë se linja e lidhjes në rrjet të kësaj pajisjeje dëmtohet, atëherë ajo duhet

zëvendësuar nga prodhuesi ose nga shërbimi për klientët apo nga një person

përkatësisht i kualifikuar, në mënyrë që të mënjanohen rreziqet.

Spina dhe lidhjet e ndërmjetme duhet të jenë të mbrojtura nga spërkatja e ujit.

Sigurohuni që lidhjet elektrike të jenë larg zonës së mbuluar me ujë.

Mbroni spinën dhe kabllon elektrike nga nxehtësia, vaji dhe nga cepat e mprehtë.

Kujdes tensionin. Të dhënat e pllakës së parametrave duhet të përkojnë me të

dhënat errjetit elektrik.

Gjatë qëndrimit në pishinë, spina e pompës duhet të hiqet patjetër nga priza.

Kablloja e energjisë elektrike nuk duhet të përdoret për transportin e pompës.

Për zhytjen ose nxjerrjen dhe sigurinë e pompës duhet vendosur një litar.

Duhet të kotrolloni rregullisht kabllon e lidhjes.

Përpara përdorimit kontrolloni gjithmonë me sy pompën (veçanërisht kabllon

e rrjetit dhe spinën).

Një pompë e dëmtuar nuk duhet përdorur. Në rast dëmtimi, pompën kontroll-

oheni patjetër pranë servisit GARDENA.

Mos e çmontoni pompën më shumë sesa në gjendjen e dorëzimit.

Para përdorimit, pas mirëmbajtjes, sigurohuni që të gjitha pjesët të jenë

të mbyllura.

Kur përdorni pompat tona me një gjenerator, duhet të respektohen

paralajmërimet e prodhuesit të gjeneratorit.

Siguria personale

RREZIK! Rreziku i mbytjes!

Pjesët e vogla mund të gëlltitet me lehtësi. Për shkak të qeseve plastike

ekziston rreziku i mbytjes për fëmijë të vegjël. Mbajini larg fëmijët e veg-

jël gjatë montimit.

Kujdes nivelin minimal të ujit, i cili duhet të jetë sipas të dhënave të pompës.

Mos e lini pompën të punojë me gjatë se 10 minuta kundër anës së presionit të

mbyllur.

Rëra dhe materialet e tjera të ashpra në lëngjet qarkulluese, çojnë në bllokim të

shpejtë dhe në zvogëlimin e rendimentit të pompës.

Pompa nuk duhet të vihen në operim pa filtër.

Zorra nuk duhet të hiqet gjatë operimit.

Lëreni pompën të ftohet para se të ndreqni defektin.

2. MONTIMI

RREZIK! Plagosje!

Rrezik plagosje nëse produkti startohet pa vëmendje.

v Shkëputni produktin nga furnizimi me energji para montimit të

produktit.

Zorra mund të lidhet nëpërmjet lidhjes së pompës

dhe niples së

lidhjes

[19 mm (3/4") / 25 mm (1")] ose nëpërmjet sistemit të lidhjes

GARDENA [13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")]. Në rastin

e përdorimit të një pompe 25 mm (1") pompa ka rendimentin maksimal.

Në rastin e lidhjes paralele të disa zorrëve ose pajisjeve lidhëse mund të

përdoret GARDENA valuvl me 2 ose 4 drejtime (Art. 1210 / 1194),

pasi ajo vidhoset direkt në lidhjen e pompës

Lidhja e tubit me anë të thumbit lidhës [ Fig A1 ]:

Me anë të thumbit lidhës

mund të lidhen tuba 25 mm (1")- dhe

19 mm (3/4").

Diametri i tubit 25 mm (1") 19 mm (3/4")

GARDENA Fashetë zorre Art. 7192 Art. 7191

Lidhja e tubit

[ Fig A1 ]

Hiqni thumbin

tek

[ Fig A2 ].

Mos hiqni

asnjë thumb

[ Fig A3 ].

Tuba 25 mm (1") dhe 19 mm (3/4"), të eilët lidhen me anë të tubit lidhës

duhet të fiksohen p.sh. me një GARDENA fashetë zorre Art. 7192 / 7191.

1. [ Fig A4 ]: Lidheni bllokimin e galexhantit

mbi lidhjen e pompës

2. Vidhoseni niplen lidhëse

në lidhjen e pompës

. (Më përpara

shkëputeni niplen lidhëse

te zorrët 25 mm (1") te

3. Shtyjeni zorrën në niplen lidhëse

dhe fiksojeni atë p. sh. me

GARDENA fashetë zorre Art.7192 / 7191.

3. PËRDORIMI

RREZIK! Plagosje!

Rrezik plagosje nëse produkti startohet pa vëmendje.

v Shkëputni produktin nga furnizimi me energji elektrike para

se të lidhni, rregulloni ose transportoni produktin.

Pompimi i ujit [ Fig O1 ]:

Pompa duhet zhytur gjithmonë me anë të litarit në burim ose në rezer-

vuarin me ujë. Me qëllim që pompa të thithë, ajo duhet të zhytet të paktën

60 mm. Që të mos ndotet filtri, pompa duhet fiksuar 30 cm mbi tokë.

1. Lidheni në mënyrë të sigurt litarin

në dorezë

2. Zhyteni pompën nëpërmjet litarit

në burim ose në rezervuarin e ujit.

3. Sigurojeni litarin

4. Në rastin e burimeve dhe puseve të thella (nga rreth 5 m) futeni kabllon

lidhëse

me fasheta në litar.

5. Lidheni pompën me furnizimin me energji elektrike.

Pompa niset rreth 3 sek. pas futjes së kabllos lidhëse. Pompa është

gati për punë.

Përdorimi automatik me galexhant [ Fig O2 ]:

Me qëllim që pompa të fiket automatikisht kur mbaron edhe

lënda e transportueshme, duhet që çelësi i ujit

të lëvizë i lirë

mbi sipërfaqen e ujit.

Rregullimi i lartësisë së ndezjes dhe fikjes [ Fig O3 ]:

Lartësia maksimale e ndezjes dhe lartësia minimale e fikjes (shihni

7. TË DHËNA TEKNIKE) mund të përshtaten, duke shtyrë kabullin

e çelësit galixhant në bllokuesin e çelësit galixhant.

• Sa më e shkurtër të jetë kablloja ndërmjet galexhantit

dhe bllokimit të

galexhantit

, aq më e ulët është lartësia e ndezjes dhe aq më e lartë

është lartësia e fikjes.

v Shtypni kabllon e galexhantit

në vrimën e bllokimit të galexhantit

VINI RE!

Në mënyrë që të garantohet fikja dhe ndezja e çelësit galixhant,

gjatësia e kabullit ndërmjet çelësit galixhant dhe bllokuesit të

çelësit galixhant duhet të jetë minimumi 10 cm.

Operimi manual [ Fig O4 ]:

Pompa qëndron vazhdimisht në operim pasi galexhanti

do të urëzohet. Kjo bën që të çaktivizohet siguresa e lëvizjes

në të thatë të pompës.

1. Shtypni galexhantin

me kabllon poshtë mbi bllokimin

e galexhantit

2. Zhyteni pompën me një litar të shtrënguar në pompë në një burim

ose pus.

3. Lidheni pompën me furnizimin me energji elektrike.

Kujdes! Pompa lëviz menjëherë.

Lartësia min. e ujit të mbetur (shih 7. TË DHËNAT TEKNIKE) arrihet vetëm

në operimin manual pasi në operimin automatik galexhanti e fik pompën

para kohe.

4. MIRËMBAJTJA

RREZIK! Plagosje!

Rrezik plagosje nëse produkti startohet pa vëmendje.

v Shkëputni produktin nga furnizimi me energji para se ta

mirëmbani produktin.

Pastrimi i filtrit [ Fig M1 ]:

Për të garantuar një operim të vazhdueshëm dhe pa probleme duhet që

filtri

të pastrohet në intervale kohore të rregullta.

Pas transportit të ujit të papastër duhet që filtri

të pastrohet menjëherë.

1. Rrotulloni filtrin

1/4-rrotullim në drejtim orar dhe fiksojeni (tapa

bajonetë).

2. Pastroni filtrin

nën ujin e rrjedhshëm.

3. Montoni filtrin

sërish në rend të kundërt.

Pompa nuk duhet të vihen në operim pa filtër.

Larja e pompës:

Pas pompimit të ujit me klor pompa duhet të lahet.

GAR_09025-29.960.03_2024-02-26.indd 42GAR_09025-29.960.03_2024-02-26.indd 42 26.02.24 10:1426.02.24 10:14

1. Pomponi ujë të vakët (max 35° C) duke shtuar një detergjent të butë

(p.sh. pastrues) derisa uji i pompuar të jetë i pastër.

2. Asgjësoni mbetjet sipas direktivave të ligjit për asgjësimin e mbetjeve.

5. MAGAZINIMI

Nxjerrja jashtë funksionimit:

Pompa nuk është e mbrojtur kundër ngricës!

Produkti duhet të ruhet në vende jo të aksesueshme nga fëmijët.

1. Shkëputeni pompën nga furnizimi me energji.

2. Kthejeni pompën me kokë poshtë derisa të mos rrjedhë më ujë.

3. Pstroni pompën (shih 4. MIRËMBAJTJA).

4. Ruajeni pompën në një vend të thatë, të mbyllur dhe të sigurt kundër

ngricave.

Asgjësimi:

(në përputhje me Direktivën 2012/19/EU)

Produkti nuk lejohet të asgjësohet me mbetjet normale të

shtëpisë. Ai duhet të asgjësohet në përputhje me rregulloret

lokale të mbrojtjes së mjedisit.

ME RËNDËSI!

v Asgjësojeni produktin nëpërmjet qendrës tuaj vendore të grumbullimit

dhe riciklimit.

6. NDREQJA E GABIMEVE

RREZIK! Plagosje!

Rrezik plagosje nëse produkti startohet pa vëmendje.

v Shkëputeni produktin nga furnizimi me energji para se të

ndreqni defektin e produktit.

Problemi Shkaku i mundshëm Ndihma

Pompa lëviz, por

nuk pompon ujë

Nuk mund të dalë ajri, për

shkak se presioni është

i mbyllur. (Mbase është

përthyer tubi i presionit).

v Hapni tubacionin e presionit

(p.sh. valvulën ndarëse,

pajisjet e pompimit).

Flluska në këmbën thithëse. v Prisni rreth 60 sekonda derisa

pompa të ajroset vetë (nëse

nevojitet, fikeni/ndizeni).

Filtri është bllokuar. v Pastroni filtrin

(shih 4. MIRËMBAJTJA).

Niveli i ujit gjatë vënies në

përdorim është nën nivelin

minimal të ujit.

v Zhyteni pompën më thellë.

Pompa nuk punon

dhe ndalon papritur

së funksionuari

Ndarësi termik i qarkut

e ka fikur pompën për

shkak të mbinxehjes.

v Pastroni filtrin

(shih 4. MIRËMBAJTJA).

Vini re temperaturën maksi-

male të lëngut (35° C).

Pompa nuk ka energji

elektrike.

v Kontrolloni siguresat dhe

lidhjet elektrike.

Çelësi RCD është aktivizuar

(rrymë me defekt).

v Shkëputni pompën nga

ushqimi me energji dhe

kontakton GARDENA Service.

Pompa funksionon, por

fuqia e qarkullimit ulet

papritur

Filtri është bllokuar. v Pastroni filtrin

(shih 4. MIRËMBAJTJA).

KËSHILLË: Në rast defektesh të tjera ju lutemi, drejtojuni qendrës tuaj të servisit

GARDENA. Riparimet lejohen të kryhen nga qendrat e servisit GARDENA si dhe

nga tregtarët e specializuar të cilët janë të autorizuar nga GARDENA.

7. TË DHËNAT TEKNIKE

Pompë zhytëse me presion

Njësia Vlera

(Art. 9025)

Fuqia nominale W 550

Tensioni i rrjetit V (AC) 230

Frekuenca e rrjetit Hz 50

Sasia maks. thithëse

l/h 4700

Pompë zhytëse me presion

Njësia Vlera

(Art. 9025)

Presioni maks. / lartësia

maks. e hedhjes së ujit

bar /

2,3

Thellësia maksimale

e zhytjes

m 7

Lartësia maks. e ndezjes mm 520

Lartësia min. e fikjes mm 150

Lartësia e ujit të mbetur mm 5

Thellësia min. e zhytjes për

vënien në përdorim (rreth)

mm 60

Kablloja lidhëse

m 10 (H05RN-F)

Pesha pa kabllon (rreth) kg 4,9

Gjatësia

i litarit të shtrëngimit

m 15

Temperatura maks.

e lëndëve të qarkullueshme

°C 35

8. AKSESORË

Ventil GARDENA

me 2- / 4-rrugë

Për lidhje paralele të më shumë tubave

ose pajisjeve për lidhje.

Art. 1210 / 1194

GARDENA Fashetë zorre Për tuba 25 mm (1") me anë të thumbit lidhës. Art. 7192

GARDENA Fashetë zorre Për tuba 19 mm (3/4") me anë të thumbit lidhës. Art. 7191

Pjesë pompe

për lidhje GARDENA

Për tuba 13 mm (1/2") me anë të sistemit

ndërlidhës GARDENA.

Art. 1750

Pjesë rubineti GARDENA

Pjesë tubi GARDENA

Për tuba 16 mm (5/8") me anë të sistemit

ndërlidhës GARDENA.

Art. 18202

Art. 18216

Pjesë pompe

për lidhje GARDENA

Për tuba 19 mm (3/4") me anë të sistemit

ndërlidhës GARDENA.

Art. 1752

9. GARANCIA / SERVISI

9.1 Regjistrimi i produktit:

Regjistrojeni produktin tuaj te gardena.com/registration.

9.2 Servisi:

Ju lutemi t‘i gjeni detajet aktuale të kontaktit me shërbimin tonë në faqen

e pasme dhe online:

• https://www.gardena.com/int/support/advice/contact/

1. OHUTUS ..............................................44

2. MONTAAŽ .............................................44

3. KÄSITSEMINE ..........................................45

4. HOOLDUS .............................................45

5. HOIULEPANEK .........................................45

6. TÕRGETE KÕRVALDAMINE ................................45

7. TEHNILISED ANDMED ....................................46

8. LISATARVIKUD .........................................46

9. GARANTII / TEENINDUS ...................................46

Instruktsioonide algupärandi tõlge.

Seda toodet võivad kasutada vähemalt 8 aasta

vanused ja vanemad lapsed ning piiratud füüsiliste,

sensoorsete või vaimsete võimetega isikud ning puudulike

kogemuste ja teadmistega isikud, kui neil on järelevaataja või

kui neid on toote turvalise kasutamise osas juhendatud ning

nad mõistavad sellest tulenevaid ohtusid. Lapsed ei tohi too-

tega mängida. Puhastust ega kasutaja poolset hooldust ei

tohi lapsed teha ilma järelevaatajata. Me soovitame, et toodet

SQET

GAR_09025-29.960.03_2024-02-26.indd 43GAR_09025-29.960.03_2024-02-26.indd 43 26.02.24 10:1426.02.24 10:14

Pinge Kaabli pikkus Ristlõige

230 – 240 V / 50 Hz Kuni 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

OHT! Elektrilöögi oht!

Kui võrgupistik lõigatakse küljest ära, võib mööda võrgukaablit sattuda

elektri piirkonda niiskust, mille tagajärjel võib tekkida lühis.

v Võrgupistikut ei tohi mitte mingil juhul küljest ära lõigata (nt seinast

läbi viimiseks).

v Ärge kasutage juhet pistiku pistikupesast väljatõmbamiseks, vaid võtke kinni

pistiku korpusest.

v Kui selle seadme võrguühendusjuhe on kahjustada saanud, siis ohtude vältimi-

seks tuleb lasta see vahe tada tootja või tema klienditeeninduse või kellegi

sarnase kvalifikatsiooniga isiku poolt.

Võrgupistikud ja pistikupesad peavad olema veepritsmekindlad.

Kontrollige, et elektrilised pistikühendused jääksid piirkonda, kuhu ei saa tungida

vett.

Pistikut ja toitejuhet tuleb kaitsta kuumuse, õli ja teravate servade eest.

Pidada kinni võrgupingest. Andmeplaadile märgitud näitajad peavad vastama

elektrivõrgu andmetele.

Ujumisbasseinis viibimise ajal peab pumba pistik tingimata olema pistikupesast

välja tõmmatud.

Toitejuhet ei tohi kasutada pumba kinnitamiseks või transportimiseks.

Pumba alla laskmiseks, üles tõmbamiseks ja kinnitamiseks kasutada kinnitusköit.

Kontrollige toitejuhet regulaarselt.

Enne kasutamist kontrollida alati vaatluse teel, kas pumbal (eelkõige aga toite-

juhtmel ja pistikul) ei ole kahjustusi.

Kahjustunud pumpa ei tohi kasutada. Pumba kahjustuse korral lasta pump

tingimata GARDENA kliendihoolduses üle kontrollida.

Ärge demonteerige pumpa rohkem kui selle tarneseisundini.

Enne hoolduse järgset kasutamist tagage, et kõik osad oleksid kinni keeratud.

Meie pumpade kasutamisel koos generaatoriga tuleb järgida generaatori tootja

hoiatusjuhiseid.

Isiklik ohutus

OHT! Lämbumise oht!

Väiksemaid osi on võimalik kergesti alla neelata. Plastikkoti tõttu esineb

lämbumise oht väikelastele. Hoidke väikelapsed montaaži ajal eemal.

Pidada kinni pumba minimaalsest veetasemest, mis on kirjas pumba tehnilistes

andmetes.

Ärge laske pumbal töötada kauem kui 10minutit, kui surve all olev pool on

suletud.

Liiv ja muud abrasiivsed ained kiirendavad kulumist ja vähendavad pumba

jõudlust.

Pumpa ei tohi ilma filtrita käitada.

Käitamise ajal ei tohi voolikut ära tõmmata.

Enne, kui hakkate tõrkeid kõrvaldama, laske pumbal maha jahtuda.

TÄHELEPANU!

Lugege kasutusjuhend hoolikalt läbi ja hoidke see uuesti lugemiseks

alles.

Tootel olevad sümbolid:

Lugege kasutusjuhendit.

Üldised ohutusjuhised

Elektriohutus

OHT! Elektrilöögi oht!

Vigastuste oht elektrivoolu tõttu.

v Toode peab saama voolutoite rikkevoolukaitselüliti (FI-lüliti, RCD)

kaudu, mille nimirakendusvool on maksimaalselt 30 mA.

OHT! Vigastuste oht!

Vigastuste oht elektrivoolu tõttu.

v Enne, kui hakkate hooldust tegema või detaile välja vahetama, ühen-

dage toode võrgust lahti. Seejuures peab pistikupesa paiknema teie

vaateväljas.

Ohutu käitamine

Veetemperatuur ei tohi ületada 35 °C.

Pumpa ei tohi kasutada, kui vees on inimesi.

Lekkivate määrdeainete tõttu võib vedelik reostuda.

Kaitselülitid

Kuivkäigu kaitse:

Kui veetase on liiga madal, siis lülitub pump automaatselt välja.

v Sukeldage pump sügavamale vette.

Termokaitselüliti:

Ülekoormuse korral lülitab sisseehitatud termiline mootorikaitse pumba välja.

Pärast mootori piisavat mahajahtumist on pump uuesti käitamisvalmis.

Automaatne õhutamine

See pump on varustatud õhutusklapiga, mis kõrvaldab pumbast võimaliku ole-

masoleva õhupolstri. Funktsioonist tingituna võib siis allpool käepidet väheses

koguses vett välja tulla.

Täiendavad ohutusjuhised

Elektriohutus

OHT! Südameseiskuse oht!

Antud toode tekitab käitamisel elektromagnetvälja. See väli võib teatud

tingimustes mõjustada aktiivsete või passiivsete meditsiiniliste implan-

taatide toimimist. Et välistada selliste olukordade tekkimise oht, mis või-

vad kutsuda esile raskeid või surmavaid vigastusi, peaksid meditsiinilise

implantaadiga isikud enne antud toote kasutamist konsulteerima oma

arsti ja implantaadi tootjaga.

Kaablid

Pikenduskaablite kasutamise puhul peavad need vastama järgnevas tabelis

olevatele minimaalsetele ristlõigetele:

1. OHUTUS

kasutaks vähemalt 16-aastased isikud. Ärge mitte kunagi

kasutage antud toodet, kui te olete väsinud, haige või alko-

holi, uimastite või ravimite mõju all.

Otstarbele vastav kasutamine:

GARDENA Uputatav survepump on ette nähtud vee võtmiseks

kaevudest, šahtidest ja muudest veereservuaaridest, kastmisseadmete

ja -süsteemide käitamiseks, samuti vihmavee, kraanivee ning klooritud

vee pumpamiseks era- ja harrastusaedades.

Pumbatavad vedelikud:

GARDENA uputus-survepumbaga tohib pumbata ainult vett. Pumba

korpus on veetihe ja pump lastakse täielikult vette (max uputussügavust

vt 7. TEHNILISED ANDMED).

Toode ei sobi pikaajaliseks käitamiseks (pideva tsirkulatsiooniga käitami-

seks).

OHT! Kehavigastuste oht!

Pumbata ei tohi soolast vett, reovett, sööbivaid, kergesti süttivaid

või plahvatusohtlikke aineid (nt bensiini, petrooleumi, nitrolahustit),

õlisid, kütteõli ja toiduaineid.

2. MONTAAŽ

OHT! Kehavigastuste oht!

Vigastuste oht, juhul kui toode kogemata käivitub.

v Enne, kui hakkate toodet monteerima, ühendage toode

voolutoitest lahti.

Vooliku saab ühendada pumbaühenduse

ja ühendusnipli

[19 mm (3/4") / 25 mm (1")] kaudu või GARDENA pistiksüsteemi

[13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")] kaudu. 25 mm (1")

vooliku kasutamise puhul on pumba pumpamisvõimsus maksimaalne.

Mitmete voolikute või ühendatud seadmete paralleelse ühendamise puhul

võib kasutada GARDENA 2- või 4-käigulist klappi (art. nr. 1210 / 1194),

mis keeratakse otse pumbaliitmiku

peale.

Vooliku ühendamine ühendusnipli abil [ joonis A1 ]:

Ühendusnipliga

saab ühendada 25 mm (1") ja 19 mm 3/4") voolikut.

Vooliku läbimõõt 25 mm (1") 19 mm (3/4")

GARDENA Voolikuklamber art. nr. 7192 art. nr. 7191

Voolikuühendus

[ joonis A1 ]

Eemaldada

nippel

juures

[ joonis A2 ].

Niplit mitte

eemaldada

[ joonis A3 ].

25 mm (1") ja 19 mm (3/4") voolikule, mis ühendatakse ühendusnipli

abil,

tuleb kinnitada näiteks GARDENA voolikuklamber, art. nr. 7192 / 7191.

GAR_09025-29.960.03_2024-02-26.indd 44GAR_09025-29.960.03_2024-02-26.indd 44 26.02.24 10:1426.02.24 10:14

1. [ Joonis A4 ]: Pistke ujuklüliti lukustus

pumbaühenduse

otsa.

2. Keerake ühendusnippel

pumbaühenduse

peale.

(Ühendage 25 mm (1") voolikute puhul ühendusnippel

kõigepealt

juurest lahti.)

3. Lükake voolik ühendusnipli

otsa ja kinnitage see nt GARDENA

voolikuklambri abil, art. nr.7192 / 7191.

3. KÄSITSEMINE

OHT! Kehavigastuste oht!

Vigastuste oht, juhul kui toode kogemata käivitub.

v Enne, kui toodet ühendama, seadistama või transportima

hakkate, ühendage toode voolutoitest lahti.

Vee pumpamine [ joonis O1 ]:

Pumba kaevu või veemahutisse laskmiseks kasutada alati kaasasolevat

köit. Et pump hakkaks imema, peab see olema vähemalt 60 mm süga-

vusel. Filtri ummistumise ärahoidmiseks tuleb pump kinnitada põhjast

vähemalt 30 cm kõrgusele.

1. Siduge köis

kindlalt käepideme

külge kinni.

2. Sukeldage pump köie

abil kaevu või veereservuaari.

3. Kindlustage köis

4. Juhtige sügavate kaevude või šahtide puhul (alates ca 5 m)

ühenduskaabel

mööda köit klambrite abil.

5. Ühendage pump voolutoitega.

Pump käivitub ca 3 sekundit pärast ühenduskaabli pistikupessa

ühendamist. Pump on käitamisvalmis.

Automaatrežiim ujuklülitiga [ joonis O2 ]:

Et pump lülituks vee otsa saamisel automaatselt välja, peab

ujuklüliti

vee pinnal vabalt ujuma.

Sisse- ja väljalülitamise kõrguse seadistamine [ joonis O3 ]:

Maksimaalset sisselülitamise ja minimaalset väljalülitamise kõrgust

(vt 7. TEHNILISED ANDMED) saab reguleerida, kui suruda ujuklüliti juhe

ujuklüliti fiksaatorisse.

• Mida lühem on ujuklüliti

ja ujuklüliti lukustuse

vaheline kaabel,

seda madalamaks muutub sisselülitamise tase ja seda kõrgemaks

muutub väljalülitamise tase.

v Suruge ujuklüliti

kaabel ujuklülititi lukustuse

avasse.

TÄHELEPANU!

Et ujuklüliti sisse- ja väljalülitamine oleks tagatud, peab ujuklüliti

ning ujuklüliti fiksaatori vahelise juhtme pikkus olema min 10 cm.

Käsitsirežiim [ joonis O4 ]:

Pump jääb pidevalt käitusesse, kuna ujuklüliti on sillatud.

Sellega aktiveeritakse pumba kuivkäigu kaitse.

Suruge allapoole suunatud kaabliga ujuklüliti

ujuklüliti lukustuse

otsa.

2. Sukeldage pump kaevu või šahti pumba külge kinnitatud köie abil.

3. Ühendage pump voolutoitega.

Tähelepanu! Pump hakkab kohe tööle.

Minimaalne jääkvee tase (vt 7. TEHNILISED ANDMED) saavutatakse ainult

käsitsirežiimis, kuna automaatrežiimis lülitab ujuklüliti pumba juba eelnevalt

välja.

4. HOOLDUS

OHT! Kehavigastuste oht!

Vigastuste oht, juhul kui toode kogemata käivitub.

v Enne, kui hakkate toodet hooldama, ühendage toode

voolutoitest lahti.

Filtri puhastamine [ joonis M1 ]:

Et tagada püsivat, probleemideta käitamist, tuleks filtrit

puhastada

regulaarsete ajavahemike tagant.

Pärast määrdunud vee pumpamist peab filtri

otsekohe puhastama.

1. Pöörake filtrit

1/4 pöörde võrra kellaosuti suunas ja tõmmake see

maha (bajonettsulgur).

2. Puhastage filter

voolava vee all.

3. Monteerige filter

uuesti vastupidises järjekorras.

Pumpa ei tohi ilma filtrita käitada.

Pumba läbiloputamine:

Pärast klooritud vee pumpamist peab pumba läbi loputama.

1. Pumbake leiget vett (maksimaalselt 35 °C), vajaduse korral lisades õrna

puhastusvahendit (nt nõudepesuvahendit), kuni pumbatav vesi muutub

selgeks.

2. Korraldage jääkide jäätmekäitlus vastavalt jäätmeseaduse suunistele.

5. HOIULEPANEK

Kasutuselt kõrvaldamine:

Pump ei ole pakasekindel!

Toodet peab säilitama lastele ligipääsmatuna.

1. Ühendage pump voolutoitest lahti.

2. Pöörake pump pea peale, kuni vett enam välja ei jookse.

3. Puhastage pump (vt 4. HOOLDUS).

4. Pange pump hoiule kuiva, suletud ja pakasekindlasse kohta.

Kasutuselt kõrvaldamine:

(vastavalt direktiivile 2012/19/EL)

Toodet ei tohi kasutuselt kõrvaldada koos tavaliste olmejäät-

metega. Selle peab kasutuselt kõrvaldama vastavalt kehtivatele

kohalikele keskkonnakaitse eeskirjadele.

TÄHELEPANU!

v Kõrvaldage toode kasutuselt oma kohaliku taaskasutuse

kogumisjaama kaudu või selle abil.

6. TÕRGETE KÕRVALDAMINE

OHT! Kehavigastuste oht!

Vigastuste oht, juhul kui toode kogemata käivitub.

v Enne, kui hakkate toote tõrkeid kõrvaldama, ühendage toode

voolutoitest lahti.

Probleem Võimalik põhjus Kõrvaldamine

Pump töötab, ent

ei pumpa vett

Õhk ei saa välja, kuna surve-

voolik on kinni. (Survevoolik

võib olla ka kokku murtud).

v Avage survevoolik (nt sul-

gurklapp, jaotusseadmed).

Iminapaga jala all on õhku. v Oodake ca 60 sekundit,

kuni pump on õhutamise

ise läbi viinud (vajaduse

korral lülitage välja / sisse).

Filter on ummistunud. v Puhastage filter

(vt 4. HOOLDUS).

Veetase on sisselülitamisel

minimaalsest veetasemest

madalam.

v Sukeldage pump sügavamale

sisse.

Pump ei käivitu või

seiskub töö ajal äkki

Termokaitselüliti on pumba

ülekuumenemise tõttu välja

lülitanud.

v Puhastage filter

(vt 4. HOOLDUS).

Pidage kinni pumbatava

vedeliku maksimaalsest

temperatuurist (35 °C).

Pumbal ei ole voolu. v Kontrollige kaitsmeid ja

elektrilisi pistikühendusi.

Rikkevoolukaitselüliti (RCD) on

reageerinud (rikkevool).

v Ühendage pump voolutoitest

lahti ja pöörduge GARDENA

teeninduse poole.

Pump töötab, aga jõudlus

langeb järsult

Filter on ummistunud. v Puhastage filter

(vt 4. HOOLDUS).

JUHIS: Palun pöörduge muude rikete korral oma GARDENA teeninduskes-

kusesse. Parandusi tohivad teha ainult GARDENA teeninduskeskused ning

GARDENA poolt volitatud spetsialiseerunud jaemüüjad.

GAR_09025-29.960.03_2024-02-26.indd 45GAR_09025-29.960.03_2024-02-26.indd 45 26.02.24 10:1426.02.24 10:14

7. TEHNILISED ANDMED

Uputus-survepump

Ühik Väärtus

(art. nr. 9025)

Nimivõimsus W 550

Võrgupinge V (AC) 230

Võrgusagedus Hz 50

Max jõudlus l/h 4700

Max rõhk /

pumpamiskõrgus

bar /

2,3

Max uputussügavus m 7

Maksimaalne

sisselülitamise tase

mm 520

Minimaalne

väljalülitamise tase

mm 150

Jääkvee tase mm 5

Minimaalne uputussügavus

kasutusele võtmisel (ca)

mm 60

Ühendusjuhe m 10 (H05RN-F)

Kaal ilma juhtmeta (ca) kg 4,9

Kinnitusköis

pikkus

m 15

Max vee temperatuur °C 35

8. LISATARVIKUD

GARDENA Kaksikliitmik /

nelja väljundiga veejagaja

Mitme vooliku või külge ühendatava seadme

paralleelseks ühendamiseks.

art. nr. 1210 / 1194

GARDENA Voolikuklamber 25 mm (1") voolikutele ühendusnipliga. art. nr. 7192

GARDENA Voolikuklamber 19 mm (3/4") voolikutele ühendusnipliga. art. nr. 7191

GARDENA Pumbaliitmiku

komplekt

13 mm (1/2") voolikutele GARDENA

pistiksüsteemiga.

art. nr. 1750

GARDENA Kraanliide

GARDENA Kiirliide

16 mm (5/8") voolikutele GARDENA

pistiksüsteemiga.

art. nr. 18202

art. nr. 18216

GARDENA Pumbaliitmiku

komplekt

19 mm (3/4") voolikutele GARDENA

pistiksüsteemiga.

art. nr. 1752

9. GARANTII / TEENINDUS

9.1 Toote registreerimine:

Registreerige oma toode aadressil gardena.com/registration.

9.2 Teenindus:

Meie teenuse praeguse kontaktteabe leiate tagaküljelt ja veebist:

• Eesti: https://www.gardena.com/ee/tugi/nouanded/kontakt/

rimi arba išmokomi dirbti saugiai ir atpažįsta galimus pavojus.

Vaikai negali su gaminiu žaisti. Draudžiama vaikams atlikti

valymo ir naudotojo atliekamus techninės priežiūros darbus,

jei jie yra neprižiūrimi. Šį gaminį rekomenduojame naudoti

jaunimui tiktai nuo 16 metų. Niekada nesinaudokite gaminiu

pavargę, sergantys ar apsvaigę nuo alkoholio, narkotikų ar

vaistų.

Naudojimas pagal paskirtį:

GARDENA panardinamas slėginis siurblys yra skirtas vandeniui

siurbti iš šulinių, cisternų ir kitų vandens rezervuarų, vandeniui tiekti

laistymo įrenginiams ir sistemoms, taip pat lietaus, vandentiekio ir

chloruotam vandeniui siurbti privačiame namų ir mėgėjų sode.

Siurbiami /pumpuojami skysčiai:

GARDENA panardinamu slėginiu siurbliu galima siurbti tik vandenį.

Siurblį galima visiškai apsemti (užsandarintas) bei panardinti į vandenį

(maksimalus panardinimo gylis žr. 7. TECHNINIAI DUOMENYS).

Šio gaminio negalima naudoti ilgą laiką (nuolatinės cirkuliacijos režimas).

PAVOJUS! Kūno sužalojimai!

Draudžiama siurbti sūrų vandenį, purviną vandenį, ėsdinančias,

labai degias arba sprogias medžiagas (pvz., benziną, kt. naftos

produktus, nitroskiediklius), alyvą, skystą kurą bei maisto pro-

duktus.

1. SAUGA ................................................46

2. SURINKIMAS ...........................................47

3. NAUDOJIMAS ..........................................47

4. TECHNINĖ PRIEŽIŪRA ....................................47

5. LAIKYMAS .............................................48

6. GEDIMŲ ŠALINIMAS .....................................48

7. TECHNINIAI DUOMENYS ..................................48

8. PRIEDAI ...............................................48

9. GARANTIJA / SERVISAS ...................................48

Instrukcijos originalo vertimas.

Šiuo gaminiu gali naudotis vyresni nei 8 metų vaikai

bei asmenys, turintys fizinių, sensorinių ar protinių

sutrikimų, arba neturintys patirties ir žinių, jei jie dirba prižiū-

SVARBU!

Prašom atidžiai perskaityti eksploatavimo instrukciją ir ją išsaugoti,

kad galėtumėte dar kartą perskaityti.

Simboliai ant gaminio:

Perskaitykite eksploatavimo instrukciją.

Bendrieji saugos nurodymai

Elektros sauga

PAVOJUS! Elektros smūgis!

Susižeidimo pavojus elektros srove.

v Į gaminį srovė turi būti paduodama per FI jungiklį (RCD), kurio didžiau-

sia nominali paleidimo srovė yra 30 mA.

PAVOJUS! Sužalojimo pavojus!

Susižeidimo pavojus elektros srove.

v Prieš atlikdami techninės priežiūros darbus ar keisdami dalis ištraukite

kištuką iš tinklo. Kištukinis lizdas turi būti Jūsų matomumo zonoje.

Saugus eksploatavimas

Vandens temperatūra negali viršyti 35 °C.

Siurblio negalima naudoti, jei vandenyje yra asmenų.

Skystis gali būti užterštas ištekančiais tepalais.

Apsauginis jungiklis

Sauso veikimo apsauga:

Jei vandens lygis per žemas, siurblys išsijungia automatiškai.

v Panardinkite siurblį giliau į vandenį.

Terminės apsaugos jungiklis:

Esant perkrovai siurblys išjungiamas įmontuota termine variklio apsauga. Varikliui

pakankamai atvėsus, siurblys yra vėl pasiruošęs darbui.

Automatinis oro šalinimas

Šiame siurblyje yra įmontuotas oro šalinimo vožtuvas, kuris pašalina oro pūslę,

kuri gali susidaryti siurblyje. Dėl šios funkcijos po rankena gali ištekėti šiek tiek

vandens.

Papildomi saugos nurodymai

Elektros sauga

PAVOJUS! Širdies sustojimas!

Eksploatavimo metu šis gaminys sukuria elektromagnetinį lauką. Tam

tikromis sąlygomis šis laukas gali aktyviai ar pasyviai paveikti medicininių

implantų veikimą. Kad būtų išvengta pavojaus situacijų, kurios gali sukel-

ti sunkius ar mirtinus sužalojimus, asmenys su medicininiais implantais

1. SAUGA

GAR_09025-29.960.03_2024-02-26.indd 46GAR_09025-29.960.03_2024-02-26.indd 46 26.02.24 10:1426.02.24 10:14

prieš šio gaminio naudojimą turi pasikonsultuoti su savo gydytoju arba

implantų gamintoju.

Kabeliai

Jei naudojami pailginimo kabeliai, jie turi atitikti tolimesnėje lentelėje nurodytus

minimalius skerspjūvius:

Įtampa Kabelio ilgis Skerspjūvis

230 – 240 V / 50 Hz Iki 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

PAVOJUS! Elektros smūgis!

Dėl nupjauto tinklo kištuko tinklo kabeliu gali patekti drėgmė į elektrinę

sritį ir sukelti trumpąjį jungimą.

v Jokiu būdu nenupjauti kištuko (pvz., pravedant per sieną).

v Traukite kištuką iš lizdo ne už kabelio, bet už kištuko.

v Jei šio prietaiso elektros maitinimo kabelis sugadintas, jį turi pakeisti gaminto-

jas, jo klientų aptarnavimo centras arba panašiai kvalifikuotas asmuo, kad būtų

išvengta pavojų.

Tinklo kištukai ir lizdai turi būti apsaugoti nuo vandens purslų.

Įsitikinkite, kad elektriniai kištukiniai sujungimai yra srityje, apsaugotoje nuo

apsėmimo.

Saugokite tinklo kištuką ir maitinimo kabelį nuo karščio, alyvos ir aštrių kampų.

Laikykitės tinklo įtampos. Siurblio firminėje duomenų lentelėje nurodyti parametrai

turi sutapti su elektros maitinimo tinklo parametrais.

Būnant baseine būtina prieš tai ištraukti siurblio kištuką iš tinklo.

Nenaudokite maitinimo kabelio siurblio pritvirti nimui ar pernešimui.

Siurblio panardinimui, ištraukimui ir tvirtinimui turi būti naudojama pritvirtinimo

virvė.

Reguliariai tikrinkite maitinimo laidą.

Prieš naudojimą visada apžiūrėkite siurblį (ypač maitinimo kabelį ir tinklo kištuką).

Nenaudokite sugadinto siurblio. Sugadintą siurblį būtinai turi patikrinti GARDENA

servisas.

Neišardykite siurblio daugiau, nei buvo pristatymo metu.

Prieš naudodami po techninės priežiūros įsitikinkite, kad visos dalys yra priveržtos.

Mūsų siurblius naudojant su generatoriumi reikia atkreipti dėmesį į generatoriaus

gamintojo įspėjimus.

Asmeninė sauga

PAVOJUS! Uždusimo pavojus!

Mažomis dalimis galima greitai užspringti. Dėl plastikinio maišelio

mažiems vaikams kyla uždusimo pavojus. Todėl surinkimo metu maži

vaikai turi būti kuo toliau nuo jūsų.

Laikykitės mažiausio vandens lygio pagal siurblio charakteristiką.

Nepalikite siurblio įjungto ilgiau nei 10 minučių, kai slėginė linija uždaryta.

Smėlis ir kitos abrazyvinės medžiagos pagreitina siurblio nusidėvėjimą ir mažina

pajėgumą.

Siurblio negalima naudoti be filtro.

Eksploatavimo metu draudžiama nuimti žarną.

Prieš šalindami gedimą palaukite, kol siurblys atvės.

2. SURINKIMAS

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.

v Prieš montuodami gaminį atjunkite jį nuo maitinimo tinklo.

Žarną galima prijungti siurblio jungtimi

ir jungiamąja įmova

[19 mm (3/4") / 25 mm (1")] arba GARDENA jungčių sistema

[13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")]. Naudojant 25 mm (1") žarną

siurblys veikia maksimaliu našumu.

Norint vienu metu prijungti keletą žarnų ar laistymo priedų galima naudoti

GARDENA dvigubą arba keturgubą čiaupo jungtį (gaminys 1210 /

1194), kuri prisukama tiesiai prie siurblio jungties

Prijungti žarną naudojant jungiamąją įmovą [ pav. A1 ]:

Naudojant jungiamąją įmovą

galima prijungti 25 mm (1")

ir 19 mm (3/4") žarnas.

Žarnos skersmuo 25 mm (1") 19 mm (3/4")

GARDENA Žarnos spaustuvas gaminys 7192 gaminys 7191

Žarnos sujungimas [ pav. A1 ] Įmovą

atskirti ties

[ pav. A2 ].

Įmovos

neatskirti

[ pav. A3 ].

25 mm (1") ir 19 mm (3/4") žarnos, prijungtos naudojant jungiamąją

įmovą

, turi būti tvirtinamos pvz., GARDENA žarnos spaustuvu,

gaminys 7192 / 7191.

1. [ Pav. A4 ]: Įstatykite plūdinio jungiklio fiksatorių

įsiurblio jungtį

2. Priveržkite jungiamąją įmovą

ant siurblio jungties

. (Prieš jungiant

25 mm (1") žarnas atskirkite jungiamąją įmovą

ties

3. Užmaukite žarną ant jungiamosios įmovos

ir ją pritvirtinkite,

pvz., GARDENA žarnos spaustuvu, gaminys7192 / 7191.

3. NAUDOJIMAS

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.

v Prieš prijungdami, nustatydami arba transportuodami gaminį

atjunkite jį nuo maitinimo tinklo.

Siurbti vandenį [ pav. O1 ]:

Siurblys turi būti panardintas į šulinį arba į vandens rezervuarą visada

su virve, pristatyta kartu. Kad siurblys pradėtų siurbti, turi būti panardintas

mažiausiai į 60 mm gylį. Kad filtras nebūtų užterštas, siurblys turi būti

tvirtinamas mažiausiai 30 cm virš dugno.

1. Tvirtai pririškite virvę

prie rankenos

2. Panardinkite siurblį į šulinį ar vandens rezervuarą už virvės

3. Pritvirtinkite virvę

4. Jei šuliniai arba šachtos yra gilios (apytiksliai nuo 5 m), pritvirtinkite

maitinimo kabelį

ant virvės spaustuvais.

5. Prijunkite siurblį prie maitinimo tinklo.

Įkišus maitinimo kabelį siurblys pradeda veikti maždaug po 3 sek.

Siurblys paruoštas darbui.

Automatinis režimas su plūdiniu jungikliu [ pav. O2 ]:

Kad siurblys automatiškai išsijungtų nustojus tekėti siurbiamam

skysčiui, plūdinis jungiklis

turi laisvai judėti vandens paviršiuje.

Nustatyti įsijungimo ir išsijungimo aukštį [ pav. O3 ]:

Maksimalus įsijungimo aukštis ir minimalus išsijungimo aukštis

(žr. 7. TECHNINIAI DUOMENYS) gali būti pritaikyti plūdinio jungiklio kabelį

įspaudus į plūdinio jungiklio fiksatorių.

• Kuo trumpesnis kabelis tarp plūdinio jungiklio

ir plūdinio jungiklio

fiksatoriaus

, tuo žemesnis įsijungimo aukštis ir aukštesnis išsijungimo

aukštis.

v Įspauskite plūdinio jungiklio kabelį

į plūdinio jungiklio fiksatoriaus

angą

DĖMESIO!

Kad būtų užtikrintas plūdinio jungiklio įsijungimas ir išsijungimas,

kabelio ilgis tarp plūdinio jungiklio ir plūdinio jungiklio fiksato-

riaus turi būti ne mažesnis nei 10 cm.

Rankinis režimas [ pav. O4 ]:

Siurblys nuolat veikia, kadangi plūdinis jungiklis yra nenaudojamas.

Dėl to sauso veikimo apsauga yra išjungiama.

1. Užkabinkite plūdinį jungiklį

su kabeliu ant plūdinio jungiklio fiksato-

riaus

2. Panardinkite siurblį į šulinį arba cisterną už prie siurblio pritvirtintos

virvės.

3. Prijunkite siurblį prie maitinimo tinklo.

Dėmesio! Siurblys iškart įsijungia.

Minimalus likusio vandens aukštis (žr. 7. TECHNINIAI DUOMENYS) pasie-

kiamas tiktai rankiniame režime, kadangi plūdinis jungiklis automatiniame

režime jau anksčiau išjungia siurblį.

4. TECHNINĖ PRIEŽIŪRA

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.

v Prieš atlikdami gaminio techninę priežiūrą atjunkite jį nuo

maitinimo tinklo.

GAR_09025-29.960.03_2024-02-26.indd 47GAR_09025-29.960.03_2024-02-26.indd 47 26.02.24 10:1426.02.24 10:14

Valyti filtrą [ pav. M1 ]:

Kad būtų užtikrintas ilgalaikis ir sklandus veikimas, filtrą

reikėtų valyti

reguliariais intervalais.

Po nešvaraus vandens siurbimo reikia nedelsiant išvalyti filtrą

1. Pasukite filtrą

pasukdami 1/4 posūkio pagal laikrodžio rodyklę

ir jį ištraukite („Bajonet“ uždarymas).

2. Nuplaukite filtrą

tekančiu vandeniu.

3. Filtrą

vėl sumontuokite atvirkštine eilės tvarka.

Siurblio negalima naudoti be filtro.

Praplauti siurblį:

Jei buvo siurbiamas chloruotas vanduo, siurblį reikia praplauti.

1. Siurbkite šiltą vandenį (maks. 35 °C) tol, kol siurbiamas vanduo bus

skaidrus, galite pridėti švelnios valymo priemonės (pvz., indų ploviklio).

2. Likučius šalinkite pagal atliekų tvarkymo įstatymo nuostatas.

5. LAIKYMAS

Naudojimo pabaiga:

Siurblys nėra atsparus šalnoms!

Gaminį laikykite vaikams neprieinamoje vietoje.

1. Atjunkite siurblį nuo maitinimo tinklo.

2. Apverskite siurblį priekiu į apačią ir palaukite, kol nebeištekės vanduo.

3. Išvalykite siurblį (žr. 4. TECHNINĖ PRIEŽIŪRA).

4. Laikykite siurblį sausoje, uždaroje ir nuo šalčio apsaugotoje vietoje.

Šalinimas:

(pagal Direktyvą 2012/19/ES)

Gaminio negalima šalinti su įprastomis buitinėmis atliekomis. Jį rei-

kia šalinti pagal galiojančius vietinius aplinkosaugos reikalavimus.

SVARBU!

v Šalinkite gaminį vietiniame komunaliniame atliekų surinkimo ir

perdirbimo punkte.

6. GEDIMŲ ŠALINIMAS

PAVOJUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla sužalojimo pavojus.

v Prieš šalindami gaminio gedimus atjunkite jį nuo maitinimo

tinklo.

Problema Galima priežastis

Sutrikimo / gedimo pašalinimas

Siurblys veikia, bet

nesiurbia vandens

Negali išeiti oras, nes slėginė

linija uždaryta. (Pvz., užsilen-

kusislėginė žarna).

v Atidarykite slėgio linij.

(pvz., uždarymo vožtuvą,

laistymo įtaisus).

Oro pūslė siurblio pagrinde. v Palaukite apie 60 sekundžių,

kol iš siurblio savaime išeis

oras (jei reikia, išjunkite ir

įjunkite).

Užsikimšęs filtras. v Išvalykite filtrą

(žr. 4. TECHNINĖ PRIEŽIŪRA).

Paleidimo į eksploataciją

metu vandens lygis žemiau

mažiausio vandens lygio.

v Panardinkite siurblį giliau.

Siurblys neįsijungia

arba staiga sustoja

eksploatavimo metu

Dėl perkaitimo terminės

apsaugos jungiklis išjungė

siurblį.

v Išvalykite filtrą

(žr. 4. TECHNINĖ PRIEŽIŪRA).

Atkreipkite dėmesį

į maksimalią skysčio

temperatūrą (35 °C).

Siurblys be elektros srovės. v Patikrinkite saugiklius ir

elektros kištukines jungtis.

Suveikė skirtuminės srovės

įtaisas (RCD) (srovės nuotėkis).

v Atjunkite siurblį nuo maiti-

nimo tinklo ir kreipkitės

įGARDENA servisą.

Siurblys veikia, tačiau

skysčio srautas staiga

pradeda mažėti

Užsikimšęs filtras. v Išvalykite filtrą

(žr. 4. TECHNINĖ PRIEŽIŪRA).

PASTABA: Kitų sutrikimų / gedimų atveju kreipkitės į GARDENA serviso centrą.

Remontą gali atlikti tiktai GARDENA serviso centrai bei specializuoti prekybinin-

kai, kuriuos įgaliojo firma GARDENA.

7. TECHNINIAI DUOMENYS

Panardinamas slėginis

siurblys

Vienetas Vertė

(gaminys 9025)

Vardinė galia W 550

Tinklo įtampa V (AC) 230

Tinklo dažnis Hz 50

Maksimalus našumas l/h 4700

Maksimalus slėgis /

maksimalus kėlimo aukštis

bar /

2,3

Maksimalus panardinimo

gylis

m 7

Maks. įsijungimo aukštis mm 520

Min. išsijungimo aukštis mm 150

Likusio vandens aukštis mm 5

Mažiausias panardinimo

gylis paleidžiant (apie)

mm 60

Maitinimo kabelis m 10 (H05RN-F)

Svoris be kabelio (apie) kg 4,9

Pritvirtinimo virvė

ilgis

m 15

Maksimali skysčio

temperatūra

°C 35

8. PRIEDAI

GARDENA Dvigubo /

keturgubo čiaupo jungtis

Keleto žarnų ar laistymo priedų prijungimui

vienu metu.

gaminys 1210 / 1194

GARDENA

Žarnos spaustuvas

25 mm (1") žarnoms su jungiamąja įmova. gaminys 7192

GARDENA

Žarnos spaustuvas

19 mm (3/4") žarnoms su jungiamąja

įmova.

gaminys 7191

GARDENA

Jsiurblio ungimo rinkinys

13 mm (1/2") žamoms su GARDENA

jungčių sistema.

gaminys 1750

GARDENA Čiaupo jungtis

GARDENA Žarnos jungtis

16 mm (5/8") žarnoms su GARDENA

jungčių sistema.

gaminys 18202

gaminys 18216

GARDENA

Jsiurblio ungimo rinkinys

19 mm (3/4") žarnoms su GARDENA

jungčių sistema.

gaminys 1752

9. GARANTIJA / SERVISAS

9.1 Gaminio registracija:

Užregistruokite gaminį svetainėje gardena.com/registration.

9.2 Servisas:

Techninės priežiūros tarnybos kontaktinę informaciją rasite galiniame

viršelyje ir internete:

• Lietuva: https://www.gardena.com/lt/pagalba/

1. DROŠĪBA ..............................................49

2. MONTĀŽA .............................................49

3. LIETOŠANA ............................................50

4. APKOPE ...............................................50

5. UZGLABĀŠANA .........................................50

6. KĻŪDU NOVĒRŠANA .....................................50

7. TEHNISKIE DATI ........................................51

8. PIEDERUMI ............................................51

9. GARANTIJA / SERVISS ....................................51

Oriģinālās instrukcijas tulkojums.

GAR_09025-29.960.03_2024-02-26.indd 48GAR_09025-29.960.03_2024-02-26.indd 48 26.02.24 10:1426.02.24 10:14

Ar šo izstrādājumu drīkst strādāt tikai personas, kas

ir vecākas par 8 gadiem. Personas ar ierobežotām

psihiskām, fiziskām vai garīgām spējām, kā arī personas,

kurām nav pietiekošas pieredzes un zināšanu, drīkst lietot

izstrādājumu tikai citas personas uzraudzībā vai pēc instruk-

tāžas par drošu izstrādājuma lietošanu un ar to saistītiem

riskiem. Bērni nedrīkst spēlēties ar izstrādājumu. Bērni

nedrīkst veikt izstrādājuma tīrīšanu un apkopi, kas jāveic lie-

totājam, bez pieaugušo uzraudzības. Mēs iesakām ar izstrā-

dājumu strādāt tikai personām, kas ir sasniegušas 16 gadu

vecumu. Nelietojiet izstrādājumu, kad esat noguris, slims vai

lietojis alkoholu, narkotikas vai medikamentus.

Lietošana atbilstoši noteiktajam mērķim:

GARDENA Iegremdējamais spiediensūknis ir paredzēts ūdens

sūknēšanai no akām, šahtām un citiem ūdens rezervuāriem, irigācijas

ierīču un sistēmu darbības nodrošināšanai, kā arī lietus ūdens, krāna

ūdens un hloru saturoša ūdens sūknēšanai privātajos piemājas dārzos

un daiļdārzos.

Sūknējamie šķidrumi:

GARDENA iegremdējamasi spiediensūknis ir paredzēts tikai ūdens

sūknēšanai. Sūknis ir pilnībā pārpludināms (ievietots ūdensnecaurlaidīgā

kapsulā) un tiek iegremdēts ūdenī (maksimālo iegremdēšanas dziļumu

skatīt 7. TEHNISKIE DATI).

Izstrādājums nav paredzēts darbam nepārtrauktā režīmā (nepārtrauktais

recirkulācijas režīms).

BĪSTAMI! Miesas bojājums!

Nedrīkst sūknēt sālsūdeni, notekūdeni, kairinošus, viegli uzlies-

mojošus, agresīvus vai sprādzienbīstamus šķidrumus (piemēram,

benzīnu, petroleju vai nitro šķīdinātājus), eļļas, šķidro kurināmo

un pārtikas produktus.

SVARĪGI!

Lūdzu, uzmanīgi izlasiet un rūpīgi uzglabājiet šo lietošanas instrukciju.

Simboli uz izstrādājuma:

Izlasiet lietošanas instrukciju.

Vispārīgie drošības norādījumi

Elektriskā drošība

BĪSTAMI! Strāvas trieciens!

Elektriskā strāva izraisa traumu gūšanas risku.

v Izstrādājumam jābūt aprīkotam ar FI slēdzi (RCD) ar nominālo

aktivācijas strāvu maksimāli 30 mA.

BĪSTAMI! Miesas bojājumu gūšanas risks!

Elektriskā strāva izraisa traumu gūšanas risku.

v Atslēdziet izstrādājumu no tīkla, pirms veicat tehniskās apkopes

darbus vai detaļu nomaiņu. Rozetei jāatrodas Jūsu redzes laukā.

Drošs darbs

Ūdens temperatūra nedrīkst pārsniegt 35 °C.

Sūkni nedrīkst lietot, ja ūdenī atrodas cilvēki.

Šķidruma piesārņojumu varētu izraisīt izplūdušas smērvielas.

Aizsardzības slēdzis

Aizsardzība pret darbību bez ūdens:

Ja ūdens līmenis ir pārāk zems, sūknis automātiski izslēdzas.

v Iegremdējiet sūkni dziļāk ūdenī.

Termoslēdzis:

Pārslodzes gadījumā iebūvētais siltumjutīgais drošības slēdzis iniciē sūkņa izslēg-

šanos. Pēc tam, kad sūknis ir pietiekami atdzisis, tas atkal ir gatavs darbam.

Automātiska atgaisošana

Šis sūknis ir aprīkots ar atgaisošanas vārstu, kas sūknī likvidē gaisa spilvenu, ja

tāds gadījumā izveidojas. Tādējādi funkcionālu īpatnību dēļ zem roktura var izplūst

neliels daudzums ūdens.

1. DROŠĪBA

Papildus drošības norādījumi

Elektriskā drošība

BĪSTAMI! Sirds apstāšanās!

Šīs izstrādājums darba laikā rada elektromagnētisko lauku. Šis lauks

noteiktos apstākļos var ietekmēt pasīvu vai aktīvu medicīnisko implantā-

tu funkcionēšanu. Lai nepieļautu tādas situācijas, kurās cilvēki var gūt

smagus vai nāvīgus ievainojumus, cilvēkiem ar medicīnisko implantātu

pirms izstrādājuma lietošanas ieteicams konsultēties ar ārstu vai implan-

tāta ražotāju.

Kabelis

Lietojot pagarināšanas kabeļus, to minimālajam šķērsgriezumam jāatbilst

sekojošai tabulai:

Spriegums Kabeļa garums Šķērsgriezums

230 – 240 V / 50 Hz Līdz 20 m 1,5 mm

230 – 240 V / 50 Hz 20 – 50 m 2,5 mm

BĪSTAMI! Strāvas trieciens!

Barošanas kontaktdakšanas apgriešanas rezultātā caur barošanas kabeli

sūkņa elektriskajā detaļās var nokļūt mitrums un izraisīt īssavienojumu.

v Tīkla kontaktspraudni nekādā gadījumā nedrīkst nogriezt

(piem., lai vadu izvilktu caur sienā izurbtu atveri).

v Neizvelciet kontaktspraudni no rozetes, velkot aiz kabeļa, bet gan aiz tā

korpusa.

v Ja šīs ierīces tīkla vads ir bojāts, lai novērstu bīstamas situācijas, ražotājam,

autorizētam klientu apkalpošanas dienestam vai citai personai ar līdzīgu

kvalifikāciju jānomaina bojātais tīkla vads.

Tīkla kontaktspraudnim un savienojumiem ir jābūt aizsargātiem pret ūdens šļakatu

iedarbību.

Pārliecinieties, ka elektriskie spraudsavienojumi atrodas zonās, kur nav iespējama

pārplūde.

Tīkla kontaktspraudni un elektrības pieslēguma vadu sargājiet no karstuma, eļļas

un asām malām.

Ievērojiet tīkla spriegumu. Pases datu plāksnītē norādītājiem datiem jāsakrīt ar

strāvas tīkla datiem.

Atrodoties baseinā, sūkņa tīkla kontakt spraudnim ir obligāti jābūt atvienotam no

elektrotīkla.

Tīkla pieslēguma vadu nedrīkst izmantot sūkņa nostiprināšanai vai transportē-

šanai.

Sūkņa iegremdēšanai vai attiecīgi izvilkšanai, kā arī nostiprināšanai izmantojiet

nostiprināšanas trosi.

Regulāri pārbaudiet pieslēguma vadu.

Pirms lietošanas vienmēr veikt sūkņa vizuālo pārbaudi (īpaši tīkla pieslēguma

vadam un kontaktspraudnim).

Bojātu sūkni izmantot nedrīkst. Konstatēta bojājuma gadījumā sūkni obligāti

nodot pārbaudei GARDENA servisa centrā.

Demontējiet sūkni tikai līdz tādam stāvoklim, kādā tas tika piegādāts no rūpnīcas.

Pēc apkopes, pirms atkal lietojat ierīci, pārliecinieties, ka visas detaļas ir

saskrūvētas.

Lietojot mūsu sūkņus kopā ar ģeneratoru, jāņem vērā ģeneratora ražotāja

brīdinājuma norādes.

Individuālā drošība

BĪSTAMI! Nosmakšanas risks!

Mazas detaļas var viegli norīt. Polietilēna maisiņš rada nosmakšanas

risku maziem bērniem. Montāžas darbu izpildes laikā turiet mazus bērnus

drošā attālumā.

Ievērojiet minimālā ūdens līmeņa norādes, kas ir sniegtas sūkņa tehniskajos

datos.

Neļaujiet sūknim darboties ilgāk par 10 minūtēm pret slēgtu spiediena pusi.

Smiltis un citas abrazīvas vielas paātrina sūkņa nodilšanu un samazina sūkņa

produktivitāti.

Sūkni nedrīkst darbināt bez filtra.

Sūkņa darbības laikā šļūteni nedrīkst noņemt.

Pirms kļūdas novēršanas ļaujiet sūknim atdzist.

2. MONTĀŽA

BĪSTAMI! Miesas bojājums!

Miesas bojājumu gūšanas risks, izstrādājumam sākot dar-

boties nekontrolēti.

v Pirms izstrādājuma montāžas atslēdziet to no elektroenerģijas

avota.

GAR_09025-29.960.03_2024-02-26.indd 49GAR_09025-29.960.03_2024-02-26.indd 49 26.02.24 10:1426.02.24 10:14

Šļūteni var pievienot, izmantojot sūkņa pieslēgumu

un pieslēguma

nipeli

[19 mm (3/4") / 25 mm (1")] vai arī GARDENA spraudsistēmu

[13 mm (1/2") / 16 mm (5/8") / 19 mm (3/4")]. Izmantojot 25 mm (1")

šļūteni, sūknis sasniedz maksimālo sūknēšanas jaudu.

Paralēli pieslēdzot vairākas šļūtenes vai pievienojamās ierīces, var tikt

izmantots GARDENA 2 vai 4 ceļu vārsts (preces nr. 1210 / 1194),

ko uzskrūvē tieši uz sūkņa pieslēguma

Šļūtenes pieslēgšana, izmantojot pieslēguma nipeli [ Att. A1 ]:

Izmantojot pieslēguma nipeli

, iespējams pieslēgt 25 mm (1")-

un 19 mm (3/4")-š|ūtenes.

Šļūtenes diametrs 25 mm (1") 19 mm (3/4")

GARDENA Šļūteņu žņaugs preces nr. 7192 preces nr. 7191

Šļūteņu savienojums [ Att. A1 ] Nipeli

atvienot pie

[ Att. A2 ].

Nipeli

neatvienot

[ Att. A3 ].

25 mm (1")- un 19 mm (3/4") š|ūtenes, kas tiek pievienotas ar pieslēguma

nipeļa

palīdzību, ir jānostiprina, piem, ar GARDENA šļūteņu žņaugu,

preces nr. 7192 / 7191.

1. [ Att. A4 ]: uzspraudiet pludiņslēdža fiksatoru

uz sūkņa pieslēguma

2. Uzskrūvējiet pieslēguma nipeli

uz sūkņa pieslēguma

. (25 mm (1")

šļūtenēm pirms tam pie

atvienojiet pieslēguma nipeli

3. Uzbīdiet šļūteni uz pieslēguma nipeļa

un nostipriniet to, piemēram,

ar GARDENA šļūteņu žņaugu, preces nr.7192 / 7191.

3. LIETOŠANA

BĪSTAMI! Miesas bojājums!

Miesas bojājumu gūšanas risks, izstrādājumam sākot

darboties nekontrolēti.

v Pirms izstrādājuma pieslēgšanas, iestatīšanas vai transportē-

šanas atslēdziet to no elektroenerģijas avota.

Ūdens sūknēšana [ Att. O1 ]:

Sūknis vienmēr iegremdējams akā vai ūdens krātuvē tikai ar piegādes

komplektā iekļauto trosi. Lai sūknis spētu iesūknēt ūdeni, tam ir jābūt

iegremdētam ūdenī vismaz 60 mm dziļumā. Lai filtrs nenosmērētos,

sūknis nostiprinājams apmēram 30 cm augstumā virs zemes.

1. Trosi

stingri nostipriniet pie roktura

2. Ar troses

palīdzību iegremdējiet sūkni akā vai ūdens rezervuārā.

3. Nostipriniet trosi

4. Ja aka vai šahta ir dziļa (dziļāka par apm. 5 m), pieslēguma kabeli

virziet, izmantojot apskavas, kas tiek uzmontētas uz troses.

5. Pievienojiet sūkni elektroenerģijas avotam.

Sūknis ieslēdzas apm. 3 sek. pēc pieslēguma kabeļa iespraušanas.

Sūknis ir gatavs darbam.

Automātiskais režīms ar pludiņslēdzi [ Att. O2 ]:

Lai sūknis, nepieplūstot sūknējamajam šķidrumam, automātiski

izslēgtos, pludiņslēdzim

ir jāspēj brīvi pārvietoties pa ūdens

virsmu.

Ieslēgšanas un izslēgšanas augstuma iestatīšana [ Att. O3 ]:

Maksimālo ieslēgšanas augstumu un minimālo izslēgšanas augstumu

(skat. 7. TEHNISKIE DATI) var regulēt, iespiežot pludiņa slēdža kabeli

pludiņa slēdža fiksatorā

• Jo īsāks ir kabelis starp pludiņslēdzi

un slēdža fiksatoru

jo mazāks ir ieslēgšanās augstums un jo lielāks ir izslēgšanās

augstums.

v Iespiediet pludiņslēdža kabeli

pludiņslēdža fiksatora atverē

UZMANĪBU!

Lai nodrošinātu pludiņa slēdža ieslēgšanu un izslēgšanu, kabeļa

garumam starp pludiņa slēdzi un pludiņa slēdža fiksatoru jābūt

vismaz 10 cm.

Manuālais režīms [ Att. O4 ]:

Sūknis darbojas bez pārtraukuma, jo pludiņslēdzis tiek pārvienots.

Tādējādi tiek deaktivizēta sūkņa aizsardzība pret darbību sausā

stāvoklī.

1. Spiediet pludiņslēdzi

ar kabeli lejup uz pludiņa slēdža fiksatora

2. Izmantojot pie sūkņa piestiprinātu trosi, iegremdējiet sūkni akā vai

šahtā.

3. Pievienojiet sūkni elektroenerģijas avotam.

Uzmanību! Sūknis uzreiz sāk darboties.

Min. atlikušā ūdens augstums (skat. 7. TEHNISKIE DATI) tiek sasniegts

tikai, sūkni darbinot manuālajā režīmā, jo automātiskajā režīmā pludiņs-

lēdzis sūkni jau priekšlaicīgi izslēdz.

4. APKOPE

BĪSTAMI! Miesas bojājums!

Miesas bojājumu gūšanas risks, izstrādājumam sākot

darboties nekontrolēti.

v Pirms apkopes veikšanas izstrādājumam, atvienojiet to no

elektroenerģijas avota.

Filtra tīrīšana [ Att. M1 ]:

Lai nodrošinātu nepārtrauktu, nevainojamu sūkņa darbu, filtrs

jāiztīra

regulāros intervālos.

Pēc netīra ūdens sūknēšanas filtrs

nekavējoties jāiztīra.

1. Pagrieziet filtru

par 1/4 apgriezienu pulksteņrādītāju virzienā un

nobīdiet to nost (bajonetes aizdare).

2. Izmazgājiet filtru

zem tekoša ūdens.

3. Uzmontējiet filtru

atpakaļ, minētās darbības veicot apgrieztā secībā.

Sūkni nedrīkst darbināt bez filtra.

Sūkņa izskalošana:

Pēc hloru saturoša ūdens sūknēšanas sūknis ir jāizskalo.

1. Sūknējiet remdenu ūdeni (maks. 35 °C), tam pirms tam pievienojot

maigas iedarbības tīrīšanas līdzekli (piemēram, trauku mazgāšanas

līdzekli), līdz pārsūknētais ūdens kļūst caurspīdīgs.

2. Atliekas utilizējiet saskaņā ar Likumā par atkritumu apsaimniekošanu

minētajām vadlīnijām.

5. UZGLABĀŠANA

Ekspluatācijas pārtraukšana:

Sūknis nav salizturīgs!

Uzglabājiet izstrādājumu bērniem nepieejamā vietā.

1. Atvienojiet sūkni no elektroenerģijas avota.

2. Apgrieziet sūkni otrādi, līdz no pārstāj tecēt ūdens.

3. Iztīriet sūkni (skat. 4. APKOPE).

4. Uzglabājiet sūkni sausā, slēgtā un no sala iedarbības aizsargātā vietā.

Utilizācija:

(saskaņā ar Direktīvu 2012/19/ES)

Izstrādājumu nedrīkst utilizēt kopā ar parastiem sadzīves atkritu-

miem. Tas ir utilizējams saskaņā ar vietējām vides aizsardzības

prasībām.

SVARĪGI!

v Nododiet izstrādājumu utilizācijai tuvākajā atkritumu apsaimnieko-

šanas uzņēmumā.

6. KĻŪDU NOVĒRŠANA

BĪSTAMI! Miesas bojājums!

Miesas bojājumu gūšanas risks, izstrādājumam sākot

darboties nekontrolēti.

v Atvienojiet izstrādājumu no elektroenerģijas avota, pirms

veicat izstrādājuma kļūdu novēršanu.

Problēma Iespējamais cēlonis Risinājums

Sūknis darbojas,

bet nesūknē ūdeni

Nav iespējama gaisa noplūde,

jo spiediena vads ir slēgts

(iespējams, ir pārlocījusies

spiediena šļūtene).

v Atveriet spiediena vadu

(piemēram, sllēgvārsts,

izvades ierīces).

GAR_09025-29.960.03_2024-02-26.indd 50GAR_09025-29.960.03_2024-02-26.indd 50 26.02.24 10:1426.02.24 10:14

Problēma Iespējamais cēlonis Risinājums

Sūknis darbojas,

bet nesūknē ūdeni

Gaisa uzkrājums sūkņa

pamatnē.

v Pagaidiet apm. 60 sekundes,

līdz sūknis pats ir atgaisojies

(vajadzības gadījumā sūkni

vairākas reizes izslēdziet un

izslēdziet).

Filtrs ir aizsērējis v Iztīriet filtru

(skat. 4. APKOPE).

Ūdens līmenis sūkņa palai-

šanasbrīdī ir zemāks par

noteikto minimālo ūdens

līmeni.

v Iegremdējiet sūkni dziļāk.

Sūknis nesāk darboties

vai pēkšņi apstājas

darbības laikā

Termoslēdzis pārslodzes dēļ

sūkni izslēdza.

v Iztīriet filtru (skat. 4. APKOPE).

Ievērojiet maksimālo šķid-

ruma temperatūru (35 °C).

Sūknim nepieplūst strāva. v Pārbaudiet drošinātājus un

elektrības spraudsavienoju-

mus.

Nostrādājis noplūdstrāvas

aizsargslēdzis (RCD)

(noplūdes strāva).

v Atslēdziet sūkni no elektro-

enerģijas avota un griezieties

GARDENA servisā.

Sūknis darbojas, bet

sūknēšanas jauda

pēkšņi samazinās

Filtrs ir aizsērējis v Iztīriet filtru

(skat. 4. APKOPE).

NORĀDE: Citu traucējumu rašanās gadījumā, lūdzu, griezieties tuvākajā

GARDENA servisa centrā. Remontu drīkst veikt tikai GARDENA servisa centros

vai GARDENA autorizētos specializētajos veikalos.

7. TEHNISKIE DATI

Iegremdējams

spiediensūknis

Vienība Vērtība

(preces nr. 9025)

Nominālā jauda W 550

Tīkla spriegums V (AC) 230

Tīkla frekvence Hz 50

Maks. caurplūdums l/h 4700

Maks. spiediens / maks.

sūknēšanas augstums

bar /

2,3

Maks. iegremdēšanas

dziļums

m 7

Maks. ieslēgšanās

augstums

mm 520

Min. izslēgšanās augstums mm 150

Atlikušā ūdens augstums mm 5

Min. iegremdēšanas

dziļums ekspluatācijas

sākšanas brīdī (apm.)

mm 60

Pieslēguma kabelis m 10 (H05RN-F)

Svars bez kabeļa (apm.) kg 4,9

Nostiprināšanas trose

garums

m 15

Maks. materiāla

temperatūra

°C 35

8. PIEDERUMI

GARDENA 2- / 4-krānu

savienojums

Vairāku šļūteņu un saistīto ierīču

paralēlajai pieslēgšanai.

preces nr. 1210 / 1194

GARDENA Šļūteņu žņaugs 25 mm (1") šļūtenēm, izmantojot

pieslēguma nipeli.

preces nr. 7192

GARDENA Šļūteņu žņaugs 19 mm (3/4") š|ūtenēm, izmantojol

pieslēguma nipeli.

preces nr. 7191

GARDENA Sūkņa

pieslēgumu komplekts

13 mm (1/2") š|ūtenēm, izmantojol

GARDENA pieslēgšanas sistēmu.

preces nr. 1750

GARDENA

Krāna savienojums

GARDENA

Šļūtenes savienojums

16 mm (5/8") š|ūtenēm, izmantojol

GARDENA spraudsistēmu.

preces nr. 18202

preces nr. 18216

GARDENA Sūkņa

pieslēgumu komplekts

19 mm (3/4") š|ūtenēm, izmantojol

GARDENA spraudsistēmu.

preces nr. 1752

9. GARANTIJA / SERVISS

9.1 Produkta reģistrēšana:

Reģistrējiet produktu vietnē gardena.com/registration.

9.2 Serviss:

Skatiet pašreizējo servisa centra kontaktinformāciju aizmugurējā lapā un

tiešsaistē:

• https://www.gardena.com/lv/serviss-un-atbalsts/meklet-veikalu-servisa-centru/

GAR_09025-29.960.03_2024-02-26.indd 51GAR_09025-29.960.03_2024-02-26.indd 51 26.02.24 10:1426.02.24 10:14

Performance characteristics

Charakterystyka pompy

Szivattyú-jelleggörbe

Charakteristika čerpadla

Charakteristiky čerpadla

Χαρακτηριστικό διάγραμμα

Кривая производительности насоса

Karakteristika črpalka

Obilježja pumpe

Karakteristika pumpe

Крива характеристики насоса

Caracteristică pompă

Pompa karakter eğrisi

Помпена характеристика

Fuqia e pompës

Pumba karakteristik

Siurblio charakteristinė kreivė

Sūkņa raksturlīkne

max.

23 m

max. 3.700 l/h 5 m

max. 2.850 l/h 10 m

max. 1.900 l/h 15 m

4700/2 inox Art. 9025

GAR_09025-29.960.03_2024-02-26.indd 52GAR_09025-29.960.03_2024-02-26.indd 52 26.02.24 10:1426.02.24 10:14

Description of the product:

Opis produktu:

A termék leírása:

Popis výrobku:

Popis produktu:

Περιγραφή του προϊόντος:

Opis izdelka:

Opis proizvoda:

Descrierea produsului:

Описание на продукта:

Toote kirjeldus:

Gaminio aprašas:

Izstrādājuma apraksts:

Submersible Pressure Pump

Pompa zanurzeniowo-ciśnieniowa

Merülő-nyomó szivattyú

Ponorné tlakové čerpadlo

Βυθιζόμενη αντλία πίεσης

Potopna tlačna črpalka

Potopna tlačna crpka

Pompa presiune submersibilă

Потопяема дълбочинна помпа

Uputus-survepump

Panardinamas slėginis siurblys

Iegremdējams spiediensūknis

Product type:

Typ produktu:

Terméktípus:

Druh výrobku:

Typ produktu:

Τύπος προϊόντος:

Vrsta izdelka:

Vrsta proizvoda:

Tip produs:

Тип продукт:

Tootetüüp:

Gaminio tipas:

Produkta veids:

4700/2 inox

Article number:

Numer katalogowy:

Cikkszámok:

Objednací číslo:

Objednávacie číslo:

Κωδικός είδους:

Številka izdelka:

Kataloški broj:

Cod articol:

Артикул номер:

Artiklinumber:

Dalies numeris:

Artikula numurs:

9025-29

EC-Directives:

Dyrektywy WE:

EK-irányelvek:

Předpisy ES:

Smernice EÚ:

Οδηγίες ΕΚ:

Direktive EU:

EC direktive:

Directive CE:

Директиви на ЕО:

EÜ direktiivid:

EB direktyvos:

EK direktīvas:

2014/35/EU

2014/30/EU

2011/65/EU

Harmonised EN:

EN ISO 12100

EN 60335-1

EN 60335-2-41

Deposited Documentation:

GARDENA Technical Documentation,

M. Kugler 89079 Ulm

Ulm, 02.12.2019

Ulm, dnia 02.12.2019

Ulm, 02.12.2019

Ulm, dňa 02.12.2019

Ulm, 02.12.2019

Ulm, dana 02.12.2019

Ulm, 02.12.2019

Улм, 02.12.2019

Ulm, 02.12.2019

Ulme, 02.12.2019

Authorised representative

Pełnomocnik

Meghatalmazott

Zplnomocněnec

Splnomocnený

Ο εξουσιοδοτημένος

Pooblaščenec

Ovlaštena osoba

Conducerea tehnică

Упълномощен

Volitatud esindaja

Įgaliotasis atstovas

Pilnvarotā persona

Reinhard Pompe

Vice President

Year of CE marking:

Rok nadania oznakowania CE:

CE-jelzés elhelyezésének éve:

Rok umístění značky CE:

Rok udelenia značky CE:

Έτος σήματος CE:

Leto namestitve CE-oznake:

Godina dobivanja CE oznake:

Anul de marcare CE:

Година на поставяне на CE-маркировка:

CE-märgistuse paigaldamise aasta:

Metai, kada pažymėta CE-ženklu:

CE-marķējuma uzlikšanas gads:

2019

EN EC Declaration of Conformity

The undersigned hereby certifies as the authorized representative of the manufacturer, GARDENA

Germany AB, PO Box 7454, S-103 92, Stockholm, Sweden, that, when leaving our factory, the unit(s)

indicated below is / are in accordance with the harmonised EU guidelines, EU standards of safety and

product specific standards. This certificate becomes void if the unit(s) is / are modified without our

approval.

PL Deklaracja zgodności UE

Niżej podpisany potwierdza jako upoważniony przedstawiciel producenta, spółki GARDENA Germany

AB, PO Box 7454, S-103 92, Sztokholm, Szwecja, że określone poniżej urządzenie/-nia w wersji

wprowadzonej przez nas do obrotu spełnia / -niają wymogi zharmonizowanych dyrektyw UE, norm

bezpieczeństwa UE oraz norm dotyczących konkretnych produktów. Niniejsza deklaracja traci ważność

w przypadku wprowadzania nieuzgodnionych z nami zmian urządzenia / ń.

HU EU megfelelőségi nyilatkozat

Az alulírott, a GARDENA Germany AB, Pf. 7454, S-103 92, Stockholm, Svédország megbízotti

minőségében megerősíti, hogy az általunk alábbi kivitelben forgalomba hozott, lent nevezett

eszköz(ök) megfelel(nek) az uniós irányelvekkel összhangba hozott nemzeti előírások követelmé-

nyeinek,az EU biztonsági szabványainak és a konkrét termékre vonatkozó szabványoknak.

Az eszköz(ök)nek velünk nem egyeztetett módosítása esetén ez a nyilatkozat érvényét veszti.

CS EU prohlášení o shodě

Podepsaná osoba zplnomocněná výrobcem GARDENA Germany AB, PO Box 7454,

S-103 92, Stockholm, Švédsko potvrzuje, že v následujícím uvedený(-é) přístroj(-e) v provedení

námi uvedeném na trh splňuje / splňují požadavky směrnic EU, bezpečnostních norem EU a norem

specifických pro výrobek. V případě změny přístroje(-ů), která s námi nebyla dohodnuta, ztrácí toto

prohlášení svou platnost.

SK EÚ vyhlásenie o zhode

Dolu podpísaný potvrdzuje, ako splnomocnený zástupca výrobcu, GARDENA Germany AB,

PO Box 7454, S-103 92, Štokholm, Švédsko, že ďalej označené zariadenie / a vo vyhotovení

uvedenom na trh spĺňa / jú požiadavky harmonizovaných smerníc EÚ, bezpečnostných

štandardov EÚ a predpisov, špecifických pre dané výrobky. Pri zmene zariadenia / zariadení,

ktorá nebola odsúhlasená našou spoločnosťou, stráca toto vyhlásenie platnosť.

EL Δήλωση συμμόρφωσης ΕΕ

Ο υπογεγραμμένος βεβαιώνει ως πληρεξούσιος του κατασκευαστή, της εταιρείας GARDENA Germany AB,

Τ.Θ. 7454, S-103 92, Στοκχόλμη, Σουηδία, ότι η (οι) παρακάτω αναφερόμενη(ες) συσκευή(ές) στην έκδο-

ση που τίθεται από εμάς σε κυκλοφορία πληροί/πληρούν τις απαιτήσεις των εναρμονισμένων οδηγιών της

ΕΕ, προτύ

πων ασφαλείας της ΕΕ και των ειδικών για το προϊόν προτύπων. Σε περίπτωση τροποποίησης της

(των) συσκευής(ών) χωρίς προηγούμενη συνεννόηση με την εταιρεία μας παύει να ισχύει η δήλωση.

SL Izjava EU o skladnosti

Spodaj podpisani kot pooblaščenec proizvajalca GARDENA Germany AB, PO Box 7454,

S-103 92, Stockholm, Švedska, potrjuje, da v nadaljevanju označene naprave v izvedbi, v kakršni smo

jih dali v promet, izpolnjujejo zahteve usklajenih direktiv EU, varnostnega standarda EU in standardov,

ki veljajo za posamezne izdelke. V primeru spremembe naprave, ki ni usklajena z nami, ta izjava neha

veljati.

HR EU izjava o sukladnosti

Dolje potpisani kao opunomoćenik proizvođača, tvrtke GARDENA Germany AB, PO Box 7454,

S-103 92, Stockholm, Švedska, potvrđujemo da niže navedeni uređaj(i) odgovarajuće izvedbe

koji / koje smo iznijeli na tržište ispunjavaju kriterije usklađenih direktiva EU i sigurnosnih standarda EU

kao i standarda koji se tiču proizvoda. Ova izjava gubi valjanost u slučaju izmjena uređaja koje nisu

prethodno ugovorene s nama.

RO Declaraţie de conformitate UE

Semnatarul, în calitatea sa de împuternicit al producătorului GARDENA Germany AB, PO Box 7454,

S-103 92, Stockholm, Suedia, confirmă că aparatul (aparatele) descrise în cele ce urmează, în exe-

cuţia pusă de noi pe piaţă îndeplineşte (îndeplinesc) cerinţele directivelor armonizate UE, ale standar-

delor de siguranţă UE şi ale standardelor specifice produsului. În cazul modificării fără aprobarea

noastră prealabilă a aparatului (aparatelor), această declaraţie îşi pierde valabilitatea.

BG ЕС-Декларация за съответствие

Долуподписаният удостоверява като пълномощник на производителя GARDENA Germany AB,

PO Box 7454, S-103 92, Стокхолм, Швеция, че по-долу описаният(ите) уред(и) във варианта на

изпълнение пуснат от нас на пазара изпълнява / изпълняват изискванията на хармонизираните

ЕС-директиви, ЕС-норми за безопасност и специфичните норми за продукцията. В случай на

промяна на уреда(ите), която не е съгласувана с нас, тази декларация губи своята валидност.

ET EL-i vastavusdeklaratsioon

Allakirjutanu kinnitab tootja, GARDENA Germany AB, PO Box 7454, S-103 92, Stockholm, Rootsi,

poolt volitatud isikuna, et järgnevalt nimetatud seade (seadmed) täidab (täidavad) meie poolt turule

toodud versiooni kujul harmoneeritud EL-i direktiivide, EL-i ohutusstandardite ja tootepõhiste standar-

dite nõuded. Seadmel (seadmetel) meiega kooskõlastamata muudatuse tegemise korral kaotab

käesolev deklaratsioon oma kehtivuse.

LT ES atitikties deklaracija

Pasirašantysis, kaip gamintojo, GARDENA Germany AB, PO Box 7454, S-103 92, Stokholmas,

Švedija, įgaliotasis atstovas patvirtina, kad žemiau nurodyto(-ų) prietaiso(-ų) modeliai, kurie buvo

pagaminti mūsų gamyklose, atitinka darniąsias ES direktyvas, ES saugumo standartus ir specifinius

gaminio standartus. Atlikus bet kokį prietaiso(-ų) pakeitimą, kuris nėra suderintas su mumis, ši

deklaracija praranda galiojimą.

LV ES atbilstības deklarācija

Zemā parakstījusies persona kā ražotāja, uzņēmuma GARDENA Germany AB, PO Box 7454,

S-103 92, Stokholma, Zviedrija, pilnvarotais pārstāvis apstiprina, ka tālāk norādītā(-s) ierīce(-s)

izpildījumā, kādā mēs to (tās) esam laiduši tirgū, atbilst saskaņotajām ES direktīvām, ES drošības

standartiem un konkrētajam produktam noteiktajiem standartiem. Ierīcē(-s) veicot ar mums

nesaskaņotas izmaiņas, šī deklarācija zaudē savu spēku.

GAR_09025-29.960.03_2024-02-26.indd 53GAR_09025-29.960.03_2024-02-26.indd 53 26.02.24 10:1426.02.24 10:14

Croatia

Husqvarna Austria GmbH

Industriezeile 36

4010 Linz

Phone: (+43) 732 77 01 01-485

service.gardena@husqvarnagroup.com

Cyprus

Pantelis Papadopoulos S.A.

92 Athinon Avenue

Athens

10442 Greece

Phone: (+30) 21 0519 3100

[email protected]

Czech Republic

Gardena

Service Center Vrbno

c/o Husqvarna

Manufacturing CZ s.r.o.

Jesenická 146

79326 Vrbno pod Pradedem

Phone: 800 100 425

[email protected]

Denmark

GARDENA DANMARK

Lejrvej 19, st.

3500 Værløse

Tlf.: (+45) 70 26 47 70

gardenadk@husqvarnagroup.com

www.gardena.com/dk

Dominican Republic

BOSQUESA, S.R.L

Carretera Santiago Licey

Km. 5 ½

Esquina Copal II.

Santiago De Los Caballeros

51000 Dominican Republic

Phone: (+1) 809-562-0476

[email protected]

Egypt

Universal Agencies Co

26, Abdel Hamid Lotfy St.

Giza

Phone: (+20) 3 761 57 57

Estonia

Husqvarna Eesti OÜ

Valdeku 132

EE-11216 Tallinn

[email protected]

Finland

Oy Husqvarna Ab

Juurakkotie 5 B 2

01510 Vantaa

www.gardena.ﬁ

France

Husqvarna France

9/11 Allée des pierres mayettes

92635 Gennevilliers Cedex

France

http://www.gardena.com/fr

N° AZUR: 0 810 00 78 23

(Prix d’un appel local)

Georgia

Transporter LLC

#70, Beliashvili street

0159 Tbilisi, Georgia

Number: (+995) 322 14 71 71

info@transporter.com.ge

www.transporter.com.ge

Service Address and

Importer to Great Britain

Husqvarna UK Ltd

Preston Road

Aycliﬀe Industrial Park

Newton Aycliﬀe

County Durham

DL5 6UP

Phone: (+44) (0) 344 844 4558

info.gar[email protected]

Greece

Π.ΠΑΠΑΔΟΠΟΥΛΟΣ ΑΕΒΕ

Λεωφ. Αθηνών 92

Αθήνα

Τ.Κ.104 42

Ελλάδα

Τηλ. (+30) 210 5193 100

[email protected]

Hong Kong

Tung Tai Company

151-153 Hoi Bun Road

Kwun Tong, Kowloon

Hong Kong

Phone: (+852) 3583 1662

[email protected]

Hungary

Husqvarna Magyarország Kft.

Ezred u. 1 – 3

1044 Budapest

Phone: (+36) 1 251-4161

vevosz[email protected]

Iceland

BYKO ehf.

Skemmuvegi 2a

200 Kópavogur

Phone: (+354) 515 4000

byko@byko.is

MHG Verslun ehf

Víkurhvarf 8

203 Kópavogur

Phone: (+354) 544 4656

India

B K RAMAN AND CO

Plot No. 185, Industrial Area,

Phase-2, Ram Darbar

Chandigarh

160002 India

Phone: (+91) 98140 06530

raman@jaganhardware.com

Iraq

Alshiemal Alakhdar Company

Al-Faysalieah, Near Estate Bank

Mosul

Phone: (+964) 78 18 18 46 75

Ireland

Liﬀey Distributors Ltd.

309 NW Business Park, Ballycoolen

15 Dublin

Phone: (+353) 1 824 2600

info@liﬀeyd.com

Deutschland / Germany

GARDENA Manufacturing GmbH

Central Service

Hans-Lorenser-Straße 40

D-89079 Ulm

Produktfragen:

(+49) 731 490-123

Reparaturen:

(+49) 731 490-290

www.gardena.com/de/kontakt

Albania

KRAFT SHPK

Autostrada Tirane-Durres

Km 7

1051 Tirane

Phone: (+355) 69 877 7821

[email protected]

Argentina

ROBERTO C. RUMBO S.R.L.

Predio Norlog

Lote 7

Benavidez. ZC: 1621

Buenos Aires

Phone: (+54) 11 5263-7862

[email protected]

Armenia

AES Systems LLC

Marshal Babajanyan Avenue 56/2

0022 Yerevan

Phone: (+374) 60 651 651

masisohanyan@icloud.com

Australia

Husqvarna Australia Pty. Ltd.

Locked Bag 5

Central Coast BC

NSW 2252

Phone: (+ 61) (0) 2 4352 7400

customer[email protected]

Austria / Österreich

Husqvarna Austria GmbH

Industriezeile 36

4010 Linz

Tel.: (+43) 732 77 01 01-485

www.gardena.com/at/service/beratung/kontakt/

Azerbaijan

Proqres Xüsusi Firması

Aliyar Aliyev 212, Baku, Azerbaijan

Sales: +994 70 326 07 14

Aftersales: +994 77 326 07 14

www.progress-garden.az

info@progress-garden.az

Bahrain

M.H. Al-Mahroos

BUILDING 208, BLOCK 356,

ROAD 328

Salhiya

Phone: +973 1740 8090

[email protected]

Belarus / Беларусь

ООО «Мастер Гарден»

220118, г. Минск,

улица Шаранговича, дом 7а

Тел. (+375) 17 257 00 33

mg@mastergarden.by

Belgium

Husqvarna Belgium nv

Gardena Division

Leuvensesteenweg 542

Planet II E

1930 Zaventem

België

Bosnia / Herzegovina

Silk Trade d.o.o.

Poslovna Zona Vila Br. 20

Phone: (+387) 61 165 593

[email protected]

Brazil

Nordtech Maquinas e Motores Ltd.

Avenida Juscelino Kubitschek

de Oliveira Curitiba

3003 Brazil

Phone: (+55) 41 3595-9600

contato@nordtech.com.br

www.nordtech.com.br

Bulgaria

AGROLAND България АД

бул. 8 Декември, № 13

Офис 5

1700 Студентски град

София

Тел.: (+359) 24 66 6910

info@agroland.eu

Canada / USA

GARDENA Canada Ltd.

125 Edgeware Road

Unit 15 A

Brampton L6Y 0P5

ON, Canada

Phone: (+1) 905 792 93 30

gardena.customerservice@husqvarnagroup.com

Chile

REPRESENTACIONES JCE S.A.

AV. DEL VALLE NORTE 857 PISO 4

HUECHURABA, SANTIAGO, CHILE

Phone: (+ 56) 2 2414 2600

[email protected]

China

Husqvarna (Shanghai)

Management Co., Ltd.

富世华（上海）管理有限公司

3F, Benq Square B,

No 207, Song Hong Rd.,

Chang Ning District,

Shanghai, PRC. 200335

上海市长宁区淞虹路207号明

基广场B座3楼, 邮编: 200335

Colombia

Equipos de Toyama Colombia SAS

Cra. 68 D No 25 B 86 Of. 618

Ediﬁcio Torre Central

Bogota

Phone: +57 (1) 703 95 20 /

+57 (1) 703 95 22

[email protected]

www.toyama.com.co

Costa Rica

Exim CIA Costa Rica

Calle 25A, B°. Montealegre

Zapote

San José

Costa Rica

Phone: (+506) 2221-5654 / (+506) 2221-5659

[email protected]

Israel

HAGARIN LTD.

2 Nahal Harif St.

8122201 Yavne

[email protected].il

Phone: (+972) 8-932-0400

Italy

Husqvarna Italia S.p.A.

Centro Direzionale Planum

Via del Lavoro 2, Scala B

22036 ERBA (CO)

Phone: (+39) (0) 31 4147700

[email protected]arna.com

Japan

Husqvarna Zenoah Co. Ltd. Japan

1-9 Minamidai, Kawagoe

350-1165 Saitama

Japan

gardena-jp@husqvarnagroup.com

Kazakhstan

ТОО “Ламэд”

Russian

Адрес: Казахстан, г. Алматы,

ул. Тажибаевой, 155/1

Тел.: (+7) (727) 355 64 00 /

(+7) (700) 355 64 00

[email protected]

Kazakh

Мекен-жайы: Қазақстан,

Алматы қ.,

көш. Тәжібаевой, 155/1

Тел.: (+7) (727) 355 64 00 /

(+7) (700) 355 64 00

[email protected]

Kuwait

Palms Agro Production Co

Al Rai- Fourth Ring Road – Block 56.

P.O Box: 1976 Safat

13020 Al-Rai

Phone: (+965) 24 73 07 45

info@palms-kw.com

Kyrgyzstan

OOsO Alye Maki

Av. Moladaya Guardia 83

720014 Bishkek

Phone: (+996) 312 322115

Latvia

Husqvarna Latvija SIA

Ulbrokas 19A

LV-1021 Rīga

[email protected]

Lebanon

Technomec

Safra Highway (Beirut – Tripoli) Center

622 Mezher Bldg.

P.O.Box 215

Jounieh

Phone: (+961) 9 853527 /

(+961) 3 855481

[email protected]

ithuania

UAB Husqvarna Lietuva

Ateities pl. 77C

LT-52104 Kaunas

[email protected]

Luxembourg

Magasins Jules Neuberg

39, rue Jacques Stas

Luxembourg-Gasperich 2549

Case Postale No. 12

Luxembourg 2010

Phone: (+352) 40 14 01

[email protected]

Malaysia

Glomedic International Sdn Bhd

Jalan Ruang No. 30

Shah Alam, Selangor

40150 Malaysia

Phone: (+60) 3-7734 7997

[email protected]

Malta

I.V. Portelli & Sons Ltd.

85, 86, Triq San Pawl

Rabat - RBT 1240

Phone: (+356) 2145 4289

Mauritius

Espace Maison Ltée

La City Trianon, St Jean

Quatre Bornes

Phone: (+230) 460 85 85

[email protected]

Mexico

AFOSA

Av. Lopez Mateos Sur # 5019

Col. La Calma 45070

Zapopan, Jalisco, Mexico

Phone: (+52) 33 3818-3434

[email protected]

Moldova

Convel SRL

Republica Moldova,

mun. Chisinau,

sos. Muncesti 284

Phone: (+373) 22 857 126

www.convel.md

Mongolia

Soyolj Gardening Shop

Narnii Rd

Ulaanbaatar

14230 Mongolia

Phone: +976 7777 5080

soyolj@magicnet.mn

Morocco

Proekip

64 Rue de la Participation

Casablanca-Roches Noires

20303 Morocco

Phone: (+212) 661342107

[email protected]

Netherlands

Husqvarna Nederland B.V.

GARDENA Division

Postbus 50131

1305 AC ALMERE

Phone: (+31) 36 521 00 10

[email protected]

Neth. Antilles

Jonka Enterprises N.V.

Sta. Rosa Weg 196

P.O. Box 8200

Curaçao

Phone: (+599) 9 767 66 55

[email protected]

New Zealand

Husqvarna New Zealand Ltd.

PO Box 76-437

Manukau City 2241

Phone: (+64) (0) 9 9202410

[email protected]

North Macedonia

Sinpeks d.o.o.

Ul. Kravarski Pat Bb

7000 Bitola

Phone: (+389) 47 20 85 00

[email protected]

Norway

Husqvarna Norge AS

Gardena Division

Trøskenveien 36

1708 Sarpsborg

[email protected]

Northern Cyprus

Mediterranean Home & Garden

No 150 Alsancak, Karaoğlanoğlu

Caddesi Girne

Phone: (+90) 392 821 33 80

info@medgardener.com

Oman

General Development Services

PO 1475, PC - 111

Seeb

111 Oman

Phone: 96824582816

[email protected]

Paraguay

Agroﬁeld SRL

AV. CHOFERES DEL CHACO

1449 C/25 DE MAYO

Asunción

Phone: (+595) 21 608 656

consultas@agroﬁeld.com.py

Peru

Sierras y Herramientas Forestal SAC

Av. Las Gaviotas 833, Chorrillos

Lima

Phone: (+51) 1 2 52 02 52

[email protected]

www.siersac.com

Philippines

Royal Dragon Traders Inc

10 Linaw Street, Barangay

Saint Peter Quezon City

1114 Philippines

Phone: (+63) 2 7426893

aida.fernande[email protected]

Poland

Gardena Service Center Vrbno

c/o Husqvarna Manufacturing CZ

s.r.o. Jesenická 146

79326 Vrbno pod Pradedem

Czech Republic

Phone: (22) 336 78 90

[email protected]

Portugal

Husqvarna Portugal, SA

Lagoa - Albarraque

2635 - 595 Rio de Mouro

Phone: (+351) 21 922 85 30

Fax: (+351) 21 922 85 36

[email protected]

Romania

Madex International Srl

Soseaua Odaii 117 - 123,

RO 013603 Bucureşti, S1

Phone: (+40) 21 352 7603

[email protected]

Russia / Россия

ООО „Хускварна“

141400, Московская обл.,

г. Химки,

улица Ленинградская,

владение 39, стр.6

Бизнес Центр

„Химки Бизнес Парк“,

помещение ОВ02_04

http://www.gardena.ru

Saudi Arabia

SACO

Takhassusi Main Road P.O. Box:

86387 Riyadh 12863

40011 Saudi Arabia

Phone: (966) 11 482 8877

[email protected]

Al Futtaim Pioneer Trading

5147 Al Farooq Dist.

Riyadh 7991

Phone: (+971) 4 206 6700

[email protected]

Serbia

Domel d.o.o.

Slobodana Đurića 21

11000 Belgrade

Phone: (+381) 11 409 57 12

oﬃ[email protected]

Singapore

Hy-Ray PRIVATE LIMITED

40 Jalan Pemimpin

#02-08 Tat Ann Building

Singapore 577185

Phone: (+65) 6253 2277

info@hyray.com.sg

Slovak Republic

Gardena

Service Center Vrbno

c/o Husqvarna

Manufacturing CZ s.r.o.

Jesenická 146

79326 Vrbno pod Pradedem

Phone: 0800 154044

[email protected]

Slovenia

Husqvarna Austria GmbH

Industriezeile 36

4010 Linz

Phone: (+43) 732 77 01 01-485

service.gardena@husqvarnagroup.com

South Africa

Husqvarna South Africa (Pty) Ltd

Lifestyle Business Park –

Ground Floor Block A Cnr

Beyers Naude Drive and Ysterhout

Road Randpark Ridge, Randburg

Phone: (+27) 10 015 5750

[email protected]

South Korea

Kyung Jin Trading Co., Ltd

8F Haengbok Building, 210,

Gangnam-Daero 137-891 Seoul

Phone: (+82) 2 574 6300

[email protected]

Spain

Husqvarna España S.A.

Calle de Rivas nº 10

28052 Madrid

Phone: (+34) 91 708 05 00

atencioncliente@gardena.es

Sri Lanka

Hunter & Company Ltd.

130 Front Street

Colombo

Phone: 94-11 232 81 71

[email protected]

Suriname

Deto Handelmaatschappij N.V.

Kernkampweg 72-74

P.O. Box: 12782

Paramaribo

Suriname

Phone: (+597) 43 80 50

info@deto.sr

Sweden

Husqvarna AB /

GARDENA Sverige

Drottninggatan 2

561 82 Huskvarna

Sverige

Phone: (+46) (0) 36-14 60 02

[email protected]

Switzerland / Schweiz

Husqvarna Schweiz AG

Consumer Products

Industriestrasse 10

5506 Mägenwil

Phone: (+ 41) (0) 62 887 37 90

[email protected]h

Taiwan

Hong Ying Trading Co., Ltd.

No. 46 Wu-Kun-Wu Road

New Taipei City

Phone: (+886) (02) 2298 1486

[email protected]

Tajikistan

ARIERS JV LLC

39, Ayni Street, 734024

Dushanbe, Tajikistan

Thailand

Spica Co. Ltd

243/2 Onnuch Rd., Prawat

Bangkok

10250 Thailand

Phone: (+66) (0)2721 7373

[email protected]

Tunisia

Société du matériel agricole et maritime

Nouveau port de peche de Sfax Bp 33

Sfax 3065

Phone: (+216) 98 419047/

(+216) 74 497614

[email protected]

Türkiye

Dost Bahçe

Yunus Mah. Adil Sk. No:3

Kartal

Istanbul

34873 Türkiye

Phone: (+90) 216 389 39 39

Turkmenistan

I.E. Orazmuhammedov Nurmuhammet

80 Ataturk, BERKARAR Shopping Center,

Ground ﬂoor, A77b,

Ashgabat 744000

TURKMENISTAN

Phone: (+993) 12 468859

Mob: (+993) 62 222887

info@jayhyzmat.com /

bekgiye[email protected]

www.jayhyzmat.com

UAE

Al-Futtaim ACE Company

L.L.C Building, Al Rebat Street

Festival City, Dubai

7880 UAE

Phone: (+971) 4 206 6700

[email protected]

Ukraine / Україна

АТ «Альцест»

вул Петропавлівська 4

08130, Київська обл.

Києво-Святошинський р-н. с.

Петропавлівська Борщагівка Україна

Тел.: (+38) 0 800 503 000

Uruguay

FELI SA

Entre Ríos 1083

11800 Montevideo

Phone: (+598) 22 03 18 44

info@felisa.com.uy

Uzbekistan

AGROHOUSE MChJ

O’zbekiston, 111112

Toshkent viloyati

Toshkent tumani

Hasanboy QFY, THAY yoqasida

Phone: (+998)-93-5414141 /

(+998)-71-2096868

info@agro.house

www.agro.house

Vietnam

Vision Joint Stock Company

BT1-17, Khu biet thu –

Khu Đoan ngoai giao Nguyen Xuan Khoat

Xuan Đinh, Bac Tu Liem

Hanoi, Vietnam

Phone: (+8424)-38462833/34

[email protected]

Zimbabwe

Cutting Edge

159 Citroen Rd, Msasa

Harare

Phone: (+263) 8677 008685

[email protected].zw

9025-29.960.03/0224

D-89079 Ulm

http://www.gardena.com

GAR_09025-29.960.03_2024-02-26.indd 54GAR_09025-29.960.03_2024-02-26.indd 54 26.02.24 10:1426.02.24 10:14

Gardena 901102901 Hose Clips for attaching hoses, clamping range 20-32 mm 3/4”

Product's Documents

Manuals OM. 9025-29 4700-2inox 03 2024-02-26

Specifications

Gardena 901102901 Questions and Answers
