GARDENA Drucksprüher 5 l
Dies ist die deutsche Originalbetriebsanleitung.
Bitte lesen Sie die Betriebsanleitung sorgfältig und beachten Sie deren
Hinweise. Machen Sie sich anhand dieser Betriebsanleitung mit dem
Drucksprüher, dem richtigen Gebrauch sowie den Sicherheitshinweisen
vertraut.
Aus Sicherheitsgründen dürfen Kinder und Jugendliche unter 16 Jahren
sowie Personen, die nicht mit dieser Betriebsanleitung vertraut sind,
diesen Drucksprüher nicht benutzen.
Bitte bewahren Sie diese Betriebsanleitung sorgfältig auf.
1. Einsatzgebiet Ihres GARDENA Drucksprühers
Bestimmung:
Der GARDENA Drucksprüher ist für das Ausbringen von flüssigen, nicht
lösungsmittelhaltigen Schädlingsbekämpfungsmitteln
1)
, Unkrautvertil-
gern
1)
, Düngemitteln
1)
, Fensterreinigern
1)
, Autowachs und Konservierern
1)
im privaten Haus und Hobbygarten bestimmt. Er darf nicht in öffentlichen
Anlagen, Parks und Sportstätten und nicht in der Land- und Forstwirt-
schaft eingesetzt werden. Die Einhaltung der vom Hersteller beigefügten
Betriebsanleitung ist Voraussetzung für den ordnungsgemäßen Gebrauch
des Drucksprühers.
1)
Nach dem Gesetz über Pflanzenschutzmittel sowie dem Waschmittelgesetz dürfen nur
zugelassene Mittel verwendet werden (autorisierter Fachhandel).
Zu beachten:
Wegen körperlicher Gefährdung dürfen mit dem GARDENA Drucksprüher
nur die vom Hersteller benannten Flüssigmittel aus gebracht werden.
Es dürfen auch keine Säuren, Desinfektions- und Imprägnierungsmittel
ausgebracht werden. Es empfiehlt sich, nur von der BBA (Biologische
Bundesanstalt) zugelassene Pflanzenschutzmittel zu verwenden.
Dem Hersteller sind zum Zeitpunkt der Herstellung des Gerätes keine
schädlichen Einwirkungen der von der BBA zugelassenen Pflanzen-
behandlungsmittel auf die Werkstoffe des Gerätes bekannt. Beim Aus-
bringen von Insektiziden, Herbiziden und Fungiziden bzw. Flüssig-
sprühmitteln, bei denen deren Hersteller besondere Schutzmaßnahmen
vorsehen, sind diese zu befolgen.
2. Sicherheitshinweise
Körperliche Gefährdung:
Drucksprüher niemals öffnen oder die Düse abschrauben, solange der
Drucksprüher noch unter Druck steht. Wegen körperlicher Gefährdung
den Drucksprüher niemals an ein Druckluftgerät anschließen.
Drucksprüher immer senkrecht stellen, bevor das Sicherheitsüberdruck-
ventil
5
(Abb. A3) herausgezogen wird. Vor jedem Öffnen des Druck-
sprühers Druck durch Herausziehen des Sicherheitsüberdruckventils
vollständig ablassen.
Reinigung:
Nach jedem Gebrauch Druck ablassen (Drucksprüher dazu immer
senkrecht stellen), Behälter entleeren, sorgfältig säubern und mit klarem
Wasser durchspülen. Anschließend den Drucksprüher in geöffnetem
Zustand trocknen lassen. Restflüssigkeiten nicht über die Kanalisation
entsorgen (kommunale Entsorgungssysteme). Zur Vermeidung even-
tueller chemischer Reaktionen ist der Drucksprüher beim Wechsel von
Spritzmitteln zu reinigen. Zum Säubern der Ventile des Sprührohrs und
der Düse den Drucksprüher mit klarem Wasser (ggf. unter Zusatz von
Spülmittel) in Betrieb setzen. Wegen der Verträglichkeit mit den verwen-
deten Werkstoffen niemals aggressive, lösungsmittelhaltige Reinigungs-
mittel oder Benzin verwenden. Bei äußerer Verschmutzung von Deckel
und Behälter den Bereich Gewinde und Gewinde-O-Ring gründlich
s äubern. Bei Verwendung von mehreren Drucksprühern dürfen Behälter
und Deckel nicht untereinander ausgetauscht werden.
Bedienung:
Drucksprüher vor jeder Benutzung einer Sichtprüfung unterziehen.
Drucksprüher nie mit gefülltem, unter Druck stehendem Behälter
unbeaufsichtigt und über längere Zeit stehen lassen. Kinder sind vom
Gerät fernzuhalten. Sie sind Dritten gegenüber verantwortlich. Betätigen
Sie das Sicherheitsüberdruckventil nur, wenn der Sprüher senkrecht
steht. Den Drucksprüher keiner großen Hitze aussetzen. Pumpe mit
Pumpengriff von Hand fest zuschrauben (kein Werkzeug verwenden).
Aufbewahrung:
Zur Aufbewahrung den Drucksprüher stets ganz leer sprühen (auch nach
der Reinigung mit Wasser) und frostfrei lagern. Beim Arbeiten mit Dauer-
arretierung erhöhte Sorgfalt walten lassen und den Drucksprüher nie mit
Dauerarretierung lagern.
3. Montage

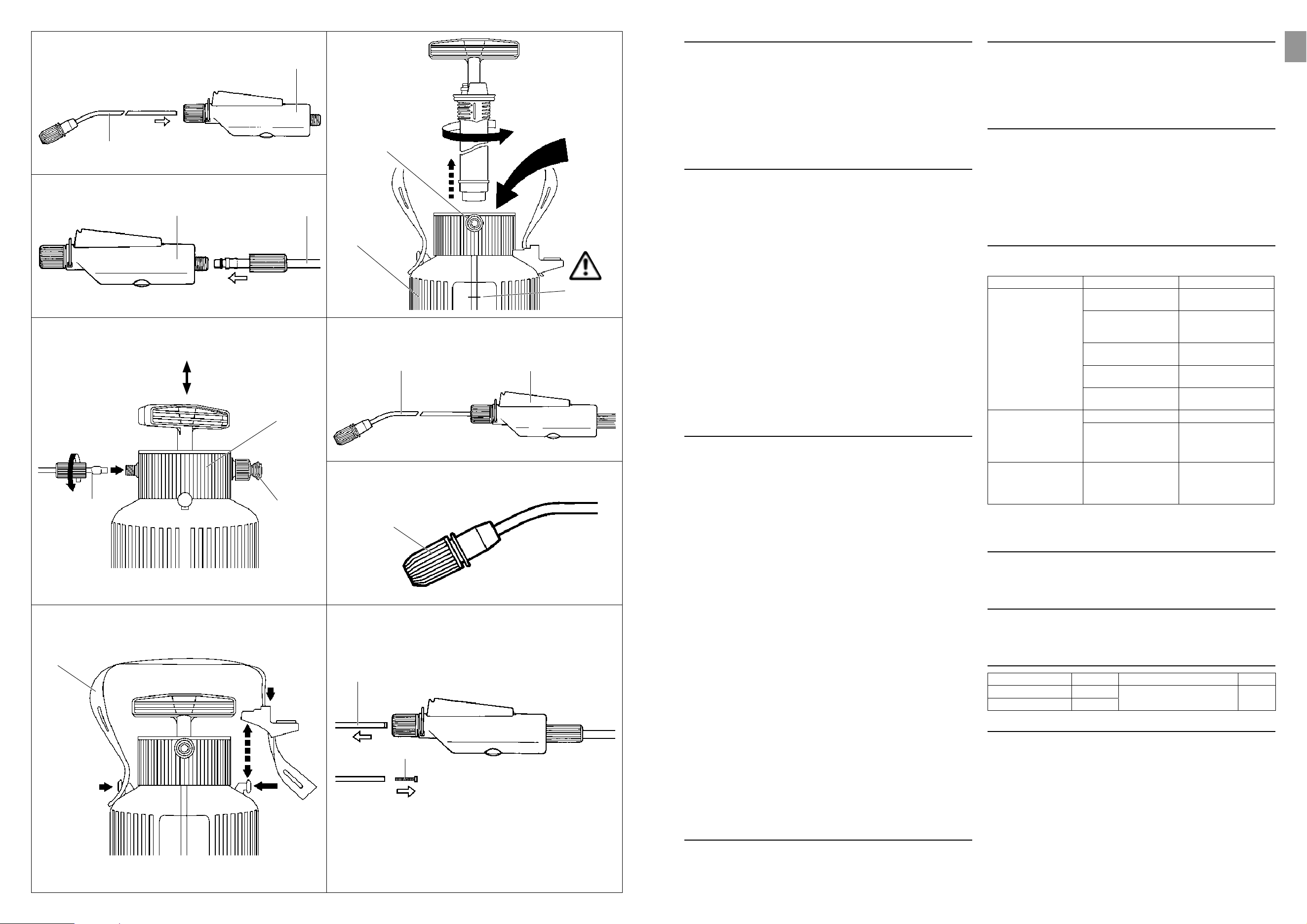

A1 Sprührohr
1
im Handventil
2
montieren.
A2 Sprühschlauch
3
am Handventil
2
montieren.
A3 Sprühschlauch
3
am Behälterdeckel
4
montieren.
A4 Trageriemen
6
montieren.
4. Bedienung
Bitte beachten Sie die Sicherheitsvorschriften und die richtige Dosierung
gemäß den Angaben des Sprühmittelherstellers.
B1 Behälter
7
befüllen.
B2 Sprührohr
3
einstellen und Spritzflüssigkeit ausbringen
8
.
B3 Sprühstrahl
9
einstellen.
5. Reinigung
Drucksprüher reinigen:
Nach dem Ausbringen von Flüssigkeit muss der Drucksprüher gereinigt
werden.
Drucksprüher mit klarem Wasser (ggf. unter Zusatz von Spülmittel) in
Betrieb setzen und leersprühen. Die Ventile, das Sprührohr und die
Düsen werden gereinigt.
Wir empfehlen, nach 5-jähriger Benutzung den Drucksprüher einer
eingehenden Prüfung – am besten durch den GARDENA Service – zu
unterziehen.
6. Beheben von Störungen
C1 Sieb reinigen:
v Sieb
0
im Sprührohr
3
ausbauen und reinigen.
Störung Mögliche Ursache Abhilfe
Pumpe liefert keinen
Druck.
Sicherheitsventil lose. Sicherheitsventil
festschrauben.
Schlauchanschlüsse
am Behälter und am
Handventil undicht.
Schlauchanschlüsse
am Behälter und am
Ventil festdrehen.
Dauerarretierung am
Handgriff festgestellt.
Dauerarretierung am
Handgriff lösen.
Dichtkappe
verschmutzt.
Dichtkappe reinigen.
Dichtkappe defekt. Dichtkappe
austauschen.
Druckspüher
sprüht trotz Druck
nicht oder nur
mit schlechtem
Sprühstrahl.
Düse verstopft. Düse reinigen.
Sieb verstopft. Sieb im Sprührohr
reinigen.
Schwergängigkeit
beim Öffnen
und Schließen des
Behälters.
Behälterdruck zu
hoch.
Behälterdruck über
Sicherheitsüberdruck-
ventil vollständig
ablassen.
Bei sonstigen Störungen bitten wir Sie, sich mit dem GARDENA Service
in Verbindung zu setzen.
7. Außerbetriebnahme
Lagern:
1. Drucksprüher reinigen (siehe 5. Reinigung).
2. Drucksprüher an einem frostfreien Ort lagern.
8. Lieferbares Zubehör
GARDENA Sprühkegel Verhindert das Verwehen
des Sprühnebels. Art.-Nr. 894
GARDENA Verlängerungsrohr Verlängert das Sprührohr. Art.-Nr. 897
9. Technische Daten
Max. Füllmenge 5 l Zulässiger Betriebsdruck 3 bar
Düsenrohrlänge 36 cm Zulässige Betriebs-
temperatur
40 °C
Schlauchlänge 150 cm
10. Garantie
GARDENA gewährt für dieses Produkt 2 Jahre Garantie (ab Kaufdatum).
Diese Garantieleistung bezieht sich auf alle wesentlichen Mängel des
Gerätes, die nachweislich auf Material- oder Fabrikationsfehler zurück-
zuführen sind. Sie erfolgt durch die Ersatz lieferung eines einwandfreien
Gerätes oder durch die kostenlose Reparatur des eingesandten Gerätes
nach unserer Wahl, wenn folgende Voraussetzungen gewährleistet sind:
Das Gerät wurde sachgemäß und laut den Empfehlungen in der Betriebs-
anleitung behandelt. Es wurde weder vom Käufer noch von einem Dritten
versucht, das Gerät zu reparieren. Diese Hersteller-Garantie berührt die
gegenüber dem Händler / Verkäufer bestehenden Gewährleistungs-
ansprüche nicht. Im Garantiefall schicken Sie bitte das defekte Gerät
zusammen mit einer Kopie des Kaufbelegs und einer Fehlerbeschreibung
per Abhol-Service (nur in Deutschland) oder frankiert an die auf der
Rückseite angegebene Serviceadresse. Unfreie Paketsendungen werden
im Postverteilzentrum ausgefiltert und erreichen uns nicht. Nach erfolgter
Reparatur senden wir das Gerät frei an Sie zurück.
D
