Technical Support and E-Warranty Certificate www.vevor.com/support
KNEE SCOOTER
MODEL:HFK-9270
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major bran
background
- 1 -
Model: HFK-9270
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
KNEE SCOOTER
background
- 2 -
INTRODUCTION
Read and follow all instructions, warnings, and notes in this manual before
attempting to operate your Knee Scooter for the first time. If there is any
information in this manual which you do not understand, or if you require
additional assistance for assembly or operation,
please contact with your authorized local provider.
Your safety to operate this product depends upon whether you completely follow
the instructions, cautions and warnings in this manual. Vevor Corporation is
not liable for any damages and/or injuries resulting from individual unsafe
operation or failure to follow the instructions, cautions and warnings in this manual.
WARNING! Failure to heed the warnings in the manual may result
in personal injury.
CAUTION! Failure to heed the cautions in the manual may result in
damage to the Knee Scooter.
The Knee Scooter is suitable for everyday use. It can be used for both indoor and
outdoor purposes. The all in one folding compact design is perfect for easy
storage and transportation.
The knee glider comes with solid black puncture proof tyres. We have also
included great features such as contoured knee pad, ergonomic handgrips and
dual brake function.
Our products are always manufactured to the highest quality standards and
comply with CE/FDA approval.
background
- 3 -

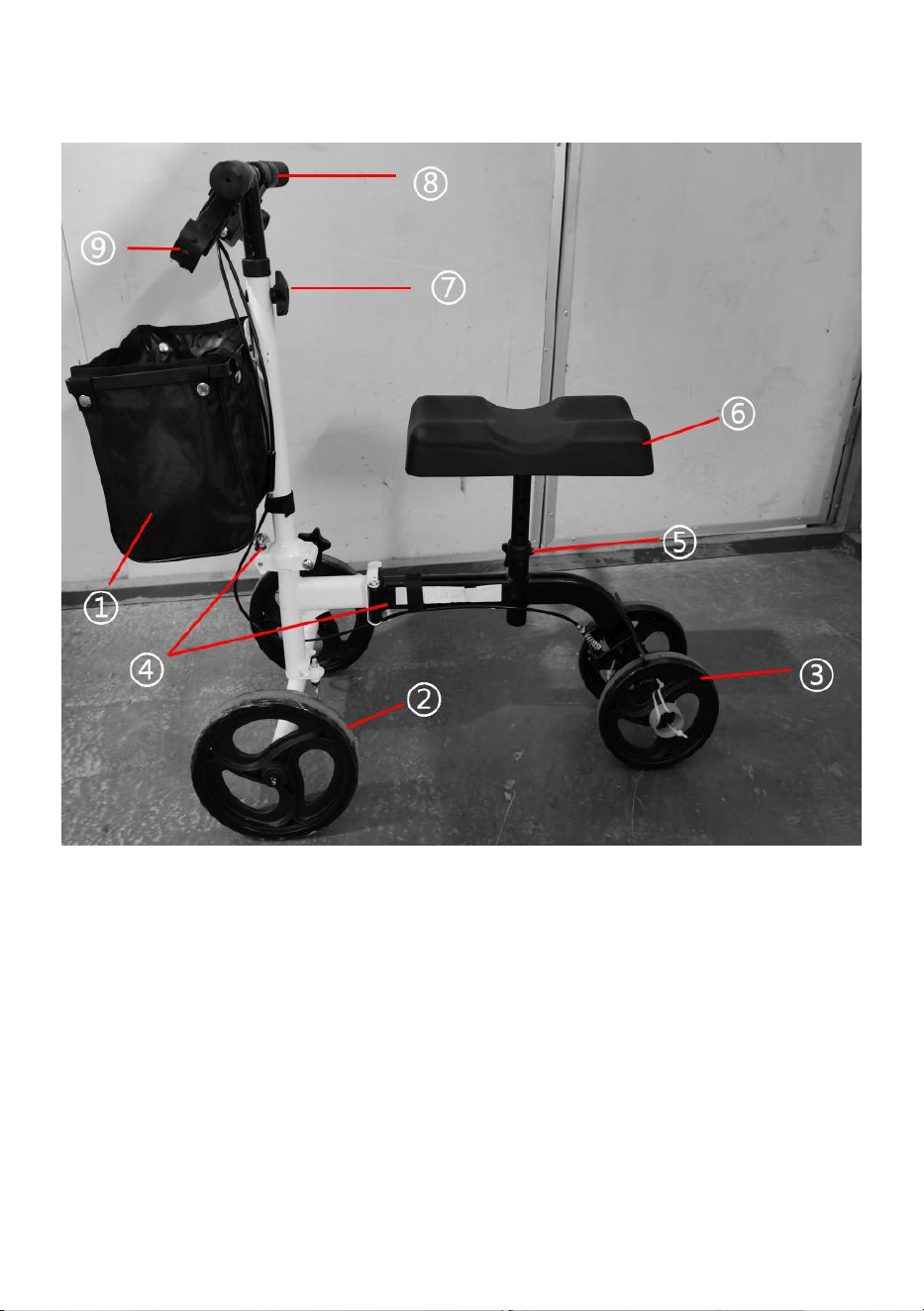

Parts Description
1.Basket 2.Front Wheel
3.Back Wheel 4.Quick Release Clamp
5.Star Knob for Pad 6.PU Pad
7.Star Knob for Handle 8.Armrest
9.Parking Locker
background
- 4 -
Product parameter
Table 1
SPECIFICATIONS
Overall size (L*W*H)
910 * 430* 1036 mm
Color
Black
Handle height
835-1036mm
Knee pad height
445-570mm
wheelbase
592mm
Load capacity
≤300 LB
Front wheels
ODxW (10"x1.26")
Rear wheels
ODxW (8"x1.26")
Assembly
1. Installation of steering column and frame
(2) Push the lever to the left and downward at the sametime to disengage the pin
and push the steering column upward until it is in the full upright position. (Pic. A)
(3) Release the lever to make the safety pinto engage the right hole. (Pic. B)
Now, release the handle, the steering column will stand in the upright position
(4) Pull the lever up and clockwise to make the end of the lever pointing towards
the ground to lock the steering column in the upright position. (Pic. C)
background
- 5 -
Note: Rotate the lever counter clockwise to loosen and clockwise to tighten the
pressure on the lever.
(5) Install the frame, locking method as above
2. Install handle and adjust height
(1) Extend handlebars up to desired height,align holes in tiller.
(2) Insert star screw through the steering tiller.
(3) Tighten Knob securel
Handlebars should be set at wrist level to keep your backstraight.
3. Adjust the knee pad height
Insert the knee platform to desired height.Insert star screw and tighten knob
securely.
Double check it is firmly installed.
background
- 6 -
4. Install the basket
Install the basket in front of the steering column.
Loop Lock Operation
USING Loop Lock Operation- Always engage and disengage wheel locks on both
sides simultaneously
(1) To Slow Down or Come to a Temporary Stop —
Pull up slowly on the loop locks with four fingers until
unit slows down or comes to a temporary stop.
(2) To Temporarily Lock Wheels in Position —
Press down on both loop locks with palms until you
hear a “click” that will tell you wheels are locked.
(3) To Release Wheel Locks — Push up on both loop
locks with palms of hand to original position.

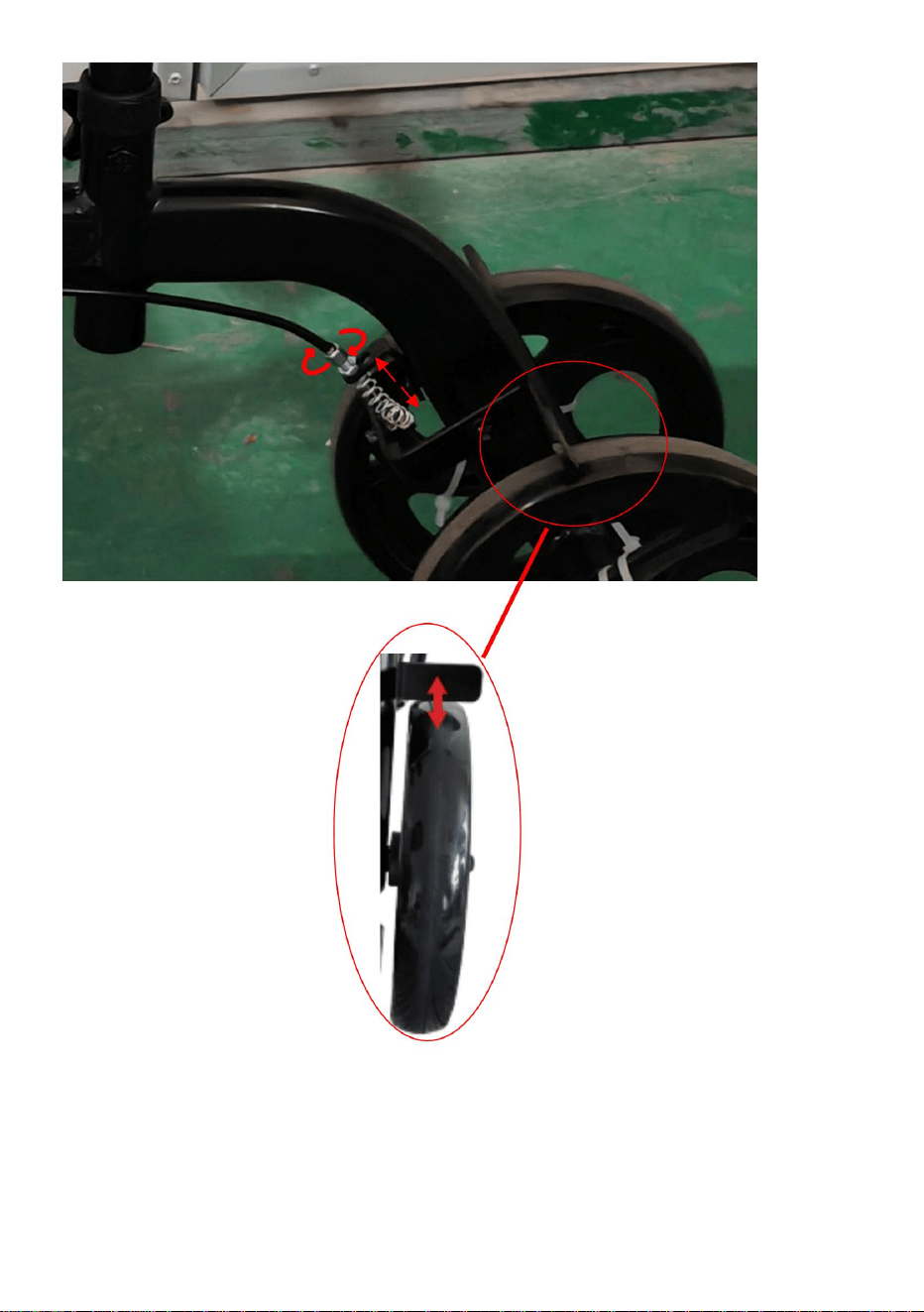

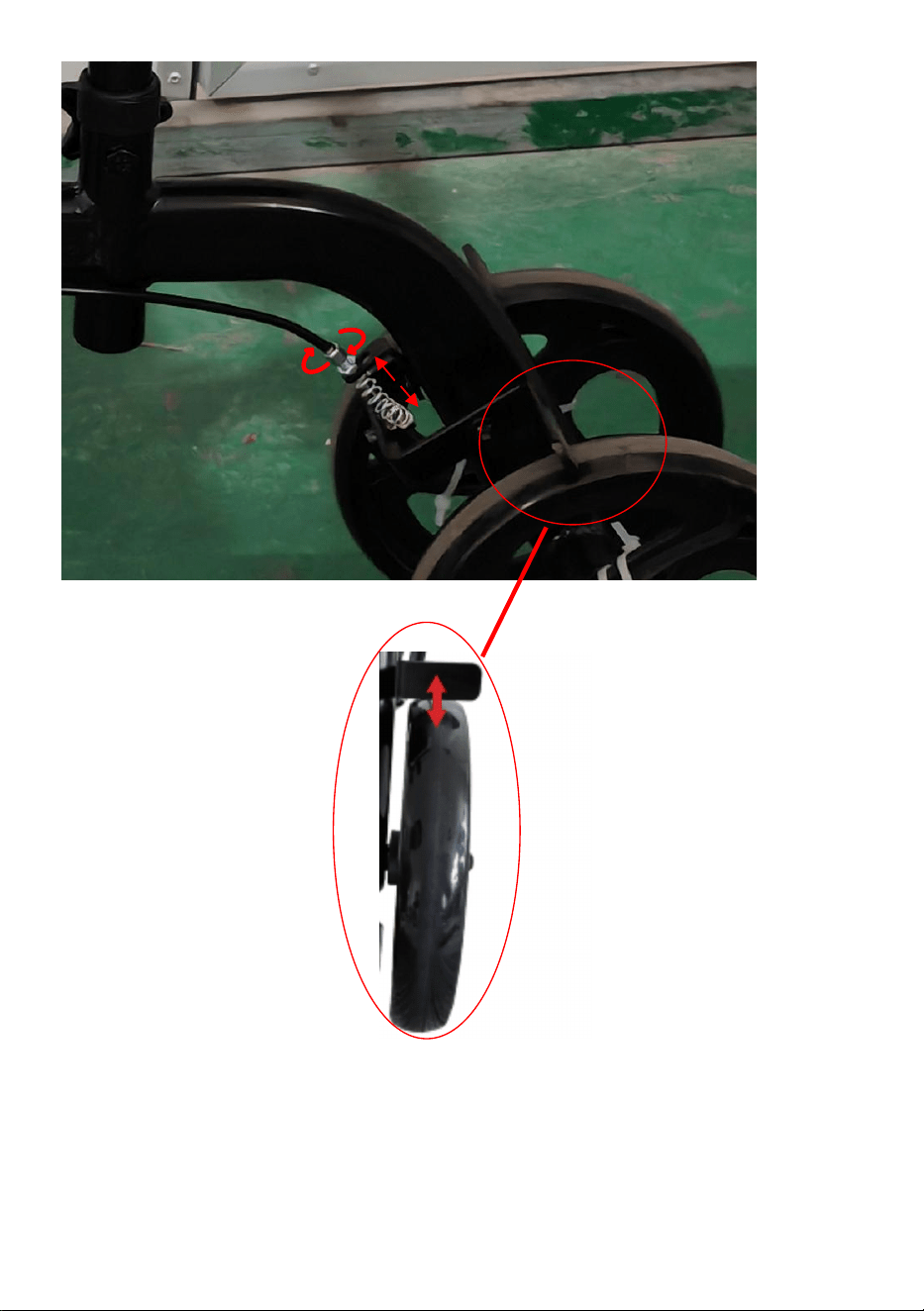

How to adjust brakes?
(1) By loosening the nut in the picture and adjusting the brake line back and forth.
(2) Observe the position of the brake iron and the tire in the red circle (when
releasing the brake, there should be an appropriate distance between the brake
and the tire surface, about 3~5mm)
(3) Lock the brake nut
background
- 7 -
Distance is
about 3 ~ 5 mm
background
- 8 -
Movement
The knee walker is a mobility device that provides strength and comfort to anyone
who may have injury below the knee. It allows an even distribution of body weight
by supporting half of the weight on the device and the other half on the non-
injured leg.
The device has a cushioned platform to support both the injured leg and ankle to
make certain that no weight will be placed on the lower leg.
The device is designed for easy steering and stopping.
Place your hands on the handlebars.
Place the knee of your injured foot on the front pad so that the top of your boot
or cast is directly over the space between the pads. Your lower leg is then resting
on the rear pad.
Release the parking brake and propel yourself forward or backward with your
pushing foot, keeping the knee of your injured foot centered on the front pad.
Move slowly so that you can stop safely using your pushing foot.
The hand brake may be used if needed but is primarily designed to maintain a
stopped stance.
Additional Cautions
Do not operate on loose gravel or uneven surfaces.
Do not travel over large cracks or fissures.
Stop and move forward slowly when encountering cracks or separations in
walkway surfaces.
Do not operate in excess of 3 miles per hour (slow-to-moderate walking
speed).
Do not turn unless one foot is on the ground.
Never make a sharp turn at high speed.
Do not turn at speeds over 1 mph (very slow walking speed).
Do not operate on inclines above 15 degrees (slight incline).
Do not travel over drops or barriers such as curbs or parking stops.
This is a medical device, not a toy. Do not allow children or adults to use this
as a toy or for entertainment.
Always check the fasteners on the tiller, wheels, brakes, and seat for tightness
before use.
background
- 9 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai
Imported to AUS: SIHAO PTY LTD.
1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Imported to USA: Sanven Technology Ltd.
Suite 250,9166 Anaheim Place, Rancho Cucamonga,CA91730
REPUK
Pooledas Group Ltd
Unit 5 Albert Edward House, The Pavilions
Preston, United Kingdom
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021, 76351
Linkenheim-Hochstetten, Germany
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
