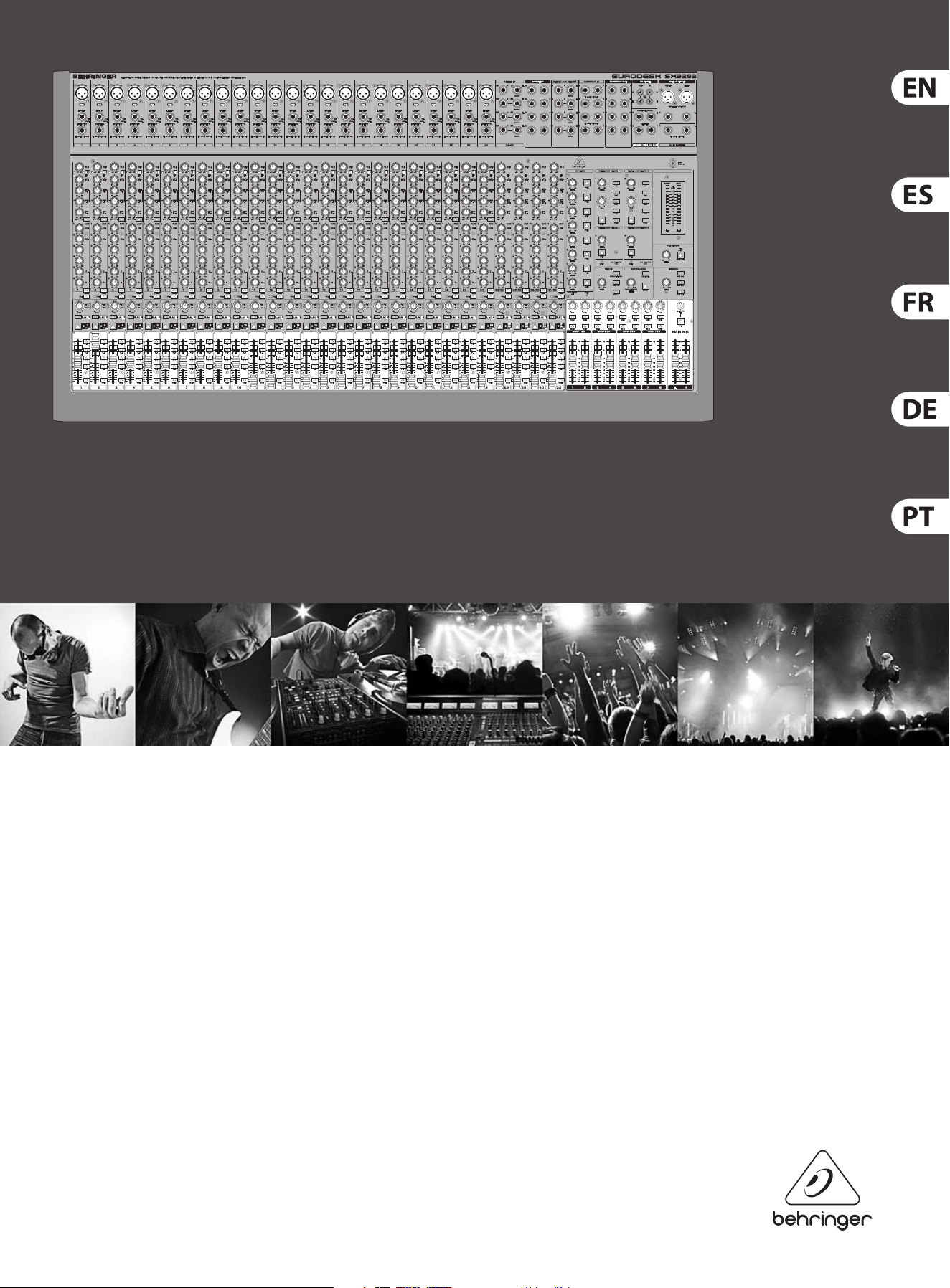

Behringer SX3282 Ultra-Low Noise 32-Input 8-Bus Mixer User Manual

(Check out behringer.com for Full Manual)

Quick Start Guide

EURODESK SX3282

Ultra-Low Noise Design 32-Input 8-Bus Studio/Live Mixer

withXENYX Mic Preampliers and British EQs

2 EURODESK SX3282 Quick Start Guide 3

LEGAL DISCLAIMER

LIMITED WARRANTY

NEGACIÓN LEGAL

GARANTÍA LIMITADA

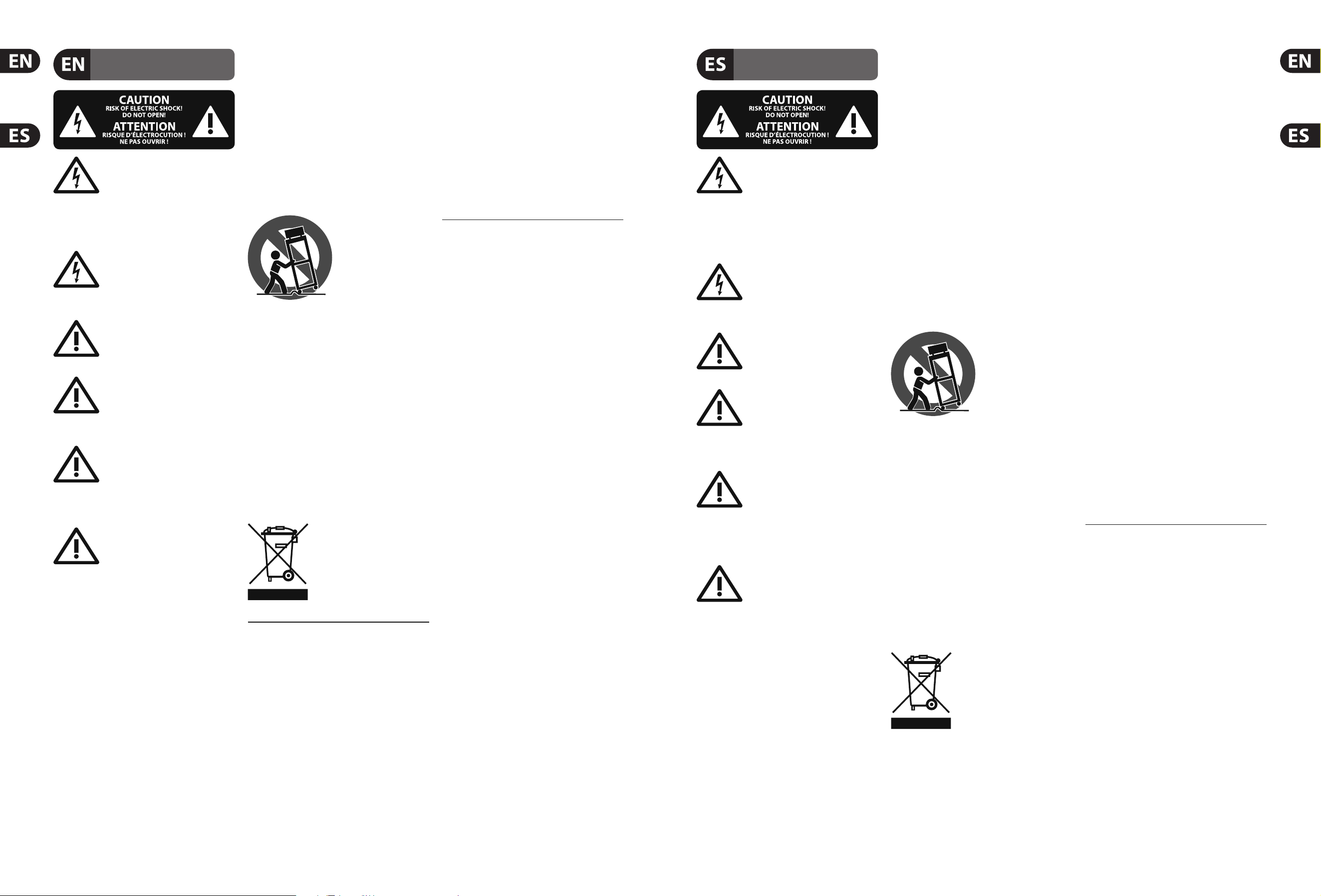

Terminals marked with this symbol carry

electrical current of su cient magnitude

to constitute risk of electric shock.

Use only high-quality professional speaker cables with

¼" TS or twist-locking plugs pre-installed. Allother

installation or modi cation should be performed only

by quali edpersonnel.

This symbol, wherever it appears,

alertsyou to the presence of uninsulated

dangerous voltage inside the

enclosure-voltage that may be su cient to constitute a

risk ofshock.

This symbol, wherever it appears,

alertsyou to important operating and

maintenance instructions in the

accompanying literature. Please read the manual.

Caution

To reduce the risk of electric shock, donot

remove the top cover (or the rear section).

No user serviceable parts inside. Refer servicing to

quali ed personnel.

Caution

To reduce the risk of  re or electric shock,

do not expose this appliance to rain and

moisture. The apparatus shall not be exposed to dripping

or splashing liquids and no objects  lled with liquids,

suchas vases, shall be placed on the apparatus.

Caution

These service instructions are for use

by quali ed service personnel only.

Toreduce the risk of electric shock do not perform any

servicing other than that contained in the operation

instructions. Repairs have to be performed by quali ed

servicepersonnel.

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such as

radiators, heat registers, stoves, or other apparatus

(including ampli ers) that produce heat.

9. Do not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has two blades

with one wider than the other. A grounding-type plug

has two blades and a third grounding prong. The wide

blade or the third prong are provided for your safety. Ifthe

provided plug does not  t into your outlet, consult an

electrician for replacement of the obsolete outlet.

10. Protect the power cord from being walked on or

pinched particularly at plugs, convenience receptacles,

and the point where they exit from the apparatus.

11. Use only attachments/accessories speci ed by

themanufacturer.

12. Use only with the

cart, stand, tripod, bracket,

or table speci ed by the

manufacturer, orsold with

the apparatus. When a cart

is used, use caution when

moving the cart/apparatus

combination to avoid

injury from tip-over.

13. Unplug this apparatus during lightning storms or

when unused for long periods of time.

14. Refer all servicing to quali ed service personnel.

Servicing is required when the apparatus has been

damaged in any way, such as power supply cord or plug

is damaged, liquid has been spilled or objects have fallen

into the apparatus, the apparatus has been exposed

to rain or moisture, does not operate normally, or has

beendropped.

15. The apparatus shall be connected to a MAINS socket

outlet with a protective earthing connection.

16. Where the MAINS plug or an appliance coupler is

used as the disconnect device, the disconnect device shall

remain readily operable.

TECHNICAL SPECIFICATIONS AND APPEARANCES

ARE SUBJECT TO CHANGE WITHOUT NOTICE AND

ACCURACY IS NOT GUARANTEED. BEHRINGER,

KLARKTEKNIK, MIDAS, BUGERA, AND TURBOSOUND

ARE PART OF THE MUSIC GROUP (MUSIC-GROUP.COM).

ALL TRADEMARKS ARE THE PROPERTY OF THEIR

RESPECTIVE OWNERS. MUSICGROUP ACCEPTS NO

LIABILITY FOR ANY LOSS WHICH MAY BE SUFFERED

BY ANY PERSON WHO RELIES EITHER WHOLLY OR

IN PART UPON ANY DESCRIPTION, PHOTOGRAPH

OR STATEMENT CONTAINED HEREIN. COLORS AND

SPECIFICATIONS MAY VARY FROM ACTUAL PRODUCT.

MUSIC GROUP PRODUCTS ARE SOLD THROUGH

AUTHORIZED FULLFILLERS AND RESELLERS ONLY.

FULLFILLERSAND RESELLERS ARE NOT AGENTS OF

MUSICGROUP AND HAVE ABSOLUTELY NO AUTHORITY

TO BIND MUSICGROUP BY ANY EXPRESS OR IMPLIED

UNDERTAKING OR REPRESENTATION. THIS MANUAL

IS COPYRIGHTED. NO PART OF THIS MANUAL MAY

BE REPRODUCED OR TRANSMITTED IN ANY FORM

OR BY ANY MEANS, ELECTRONIC OR MECHANICAL,

INCLUDING PHOTOCOPYING AND RECORDING OF ANY

KIND, FOR ANY PURPOSE, WITHOUT THE EXPRESS

WRITTEN PERMISSION OF MUSICGROUPIPLTD.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

For the applicable warranty terms and conditions

and additional information regarding MUSIC Group’s

Limited Warranty, please see complete details online at

www.music-group.com/warranty.

Las terminales marcadas con este símbolo

transportan corriente eléctrica de

magnitud su ciente como para constituir

un riesgo de descarga eléctrica. Utilice solo cables de

altavoz profesionales y de alta calidad con conectores

TS de 6,3 mm o de bayoneta pre jados. Cualquier otra

instalación o modi cación debe ser realizada únicamente

por un técnico cuali cado.

Este símbolo, siempre que aparece,

leadvierte de la presencia de voltaje

peligroso sin aislar dentro de la caja;

estevoltaje puede ser su ciente para constituir un riesgo

dedescarga.

Este símbolo, siempre que aparece,

leadvierte sobre instrucciones operativas

y de mantenimiento que aparecen en la

documentación adjunta. Por favor, lea el manual.

Atención

Para reducir el riesgo de descarga

eléctrica, no quite la tapa (o la parte

posterior). No hay piezas en el interior del equipo que

puedan ser reparadas por el usuario. Si es necesario,

póngase en contacto con personal cuali cado.

Atención

Para reducir el riesgo de incendio o

descarga eléctrica, no exponga este

aparato a la lluvia, humedad o alguna otra fuente que

pueda salpicar o derramar algún líquido sobre el aparato.

Nocoloque ningún tipo de recipiente para líquidos sobre

el aparato.

Atención

Las instrucciones de servicio deben

llevarlas a cabo exclusivamente personal

cuali cado. Para evitar el riesgo de una descarga eléctrica,

no realice reparaciones que no se encuentren descritas

en el manual de operaciones. Lasreparaciones deben ser

realizadas exclusivamente por personalcuali cado.

1. Lea las instrucciones.

2. Conserve estas instrucciones.

3. Preste atención a todas las advertencias.

4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el

equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor

tales como radiadores, acumuladores de calor, estufas u

otros aparatos (incluyendo ampli cadores) que puedan

producir calor.

9. No elimine o deshabilite nunca la conexión a tierra

del aparato o del cable de alimentación de corriente.

Unenchufe polarizado tiene dos polos, uno de los cuales

tiene un contacto más ancho que el otro. Una clavija con

puesta a tierra dispone de tres contactos: dos polos y la

puesta a tierra. El contacto ancho y el tercer contacto,

respectivamente, son los que garantizan una mayor

seguridad. Si el enchufe suministrado con el equipo no

concuerda con la toma de corriente, consulte con un

electricista para cambiar la toma de corriente obsoleta.

10. Coloque el cable de suministro de energía de manera

que no pueda ser pisado y que esté protegido de objetos

a lados. Asegúrese de que el cable de suministro de

energía esté protegido, especialmente en la zona de la

clavija y en el punto donde sale del aparato.

11. Use únicamente los dispositivos o accesorios

especi cados por el fabricante.

12. Use únicamente la

carretilla, plataforma,

trípode, soporte o mesa

especi cados por el

fabricante o suministrados

junto con el equipo.

Altransportar el equipo,

tenga cuidado para evitar

daños y caídas al tropezar con algún obstáculo.

13. Desenchufe el equipo durante tormentas o si no va a

utilizarlo durante un periodo largo.

14. Confíe las reparaciones únicamente a servicios

técnicos cuali cados. La unidad requiere mantenimiento

siempre que haya sufrido algún daño, si el cable de

suministro de energía o el enchufe presentaran daños,

sehubiera derramado un líquido o hubieran caído objetos

dentro del equipo, si el aparato hubiera estado expuesto

a la humedad o la lluvia, si ha dejado de funcionar de

manera normal o si ha sufrido algún golpe o caída.

15. Al conectar la unidad a la toma de corriente eléctrica

asegúrese de que la conexión disponga de una unión

atierra.

16. Si el enchufe o conector de red sirve como único

medio de desconexión, éste debe ser accesiblefácilmente.

LAS ESPECIFICACIONES TÉCNICAS Y LA APARIENCIA

EXTERIOR ESTÁN SUJETAS A CAMBIOS SIN

PREVIO AVISO Y NO PODEMOS GARANTIZAR LA

TOTAL EXACTITUD DE TODO LO QUE APARECE

AQUÍ. BEHRINGER, KLARK TEKNIK, MIDAS,

BUGERA, Y TURBOSOUND SON PARTE DEL GRUPO

MUSICGROUP (MUSIC-GROUP.COM). TODAS LAS

MARCAS REGISTRADAS SON PROPIEDAD DE SUS

RESPECTIVOS DUEÑOS. MUSICGROUP NO ACEPTA

NINGÚN TIPO DE RESPONSABILIDAD POR POSIBLES

DAÑOS Y PERJUICIOS SUFRIDOS POR CUALQUIER

PERSONA QUE SE HAYA BASADO COMPLETAMENTE

O EN PARTE EN LAS DESCRIPCIONES, FOTOGRAFÍAS

O EXPLICACIONES QUE APARECEN EN ESTE

DOCUMENTO. LOS COLORES Y ESPECIFICACIONES

TÉCNICAS PUEDEN VARIAR LIGERAMENTE DE UN

PRODUCTO A OTRO. LOSPRODUCTOS MUSICGROUP

SON COMERCIALIZADOS ÚNICAMENTE A TRAVÉS DE

DISTRIBUIDORES OFICIALES. LOS DISTRIBUIDORES

Y MAYORISTAS NO SON AGENTES DE MUSICGROUP,

POR LO QUE NO ESTÁN AUTORIZADOS A CONCEDER

NINGÚN TIPO DE CONTRATO O GARANTÍA QUE

OBLIGUE A MUSICGROUP DE FORMA EXPRESA O

IMPLÍCITA. ESTE MANUAL ESTÁ PROTEGIDO POR LAS

LEYES DEL COPYRIGHT. ESTE MANUAL NO PUEDE

SER REPRODUCIDO O TRANSMITIDO, NI COMPLETO

NI EN PARTE, PORNINGÚN TIPO DE MEDIO, TANTO SI

ES ELECTRÓNICO COMO MECÁNICO, INCLUYENDOEL

FOTOCOPIADO O REGISTRO DE CUALQUIER TIPO Y PARA

CUALQUIER FIN, SIN LA AUTORIZACIÓN EXPRESA Y POR

ESCRITO DE MUSICGROUPIPLTD.

RESERVADOS TODOS LOS DERECHOS.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

Si quiere conocer los detalles y condiciones aplicables

de la garantía así como información adicional sobre la

Garantía limitada de MUSIC group, consulte online toda la

información en la web www.music-group.com/warranty.

Important Safety

Instructions

Instrucciones de

seguridad

4 EURODESK SX3282 Quick Start Guide 5

DÉNI LÉGAL

GARANTIE LIMITÉE

HAFTUNGSAUSSCHLUSS

BESCHRÄNKTE GARANTIE

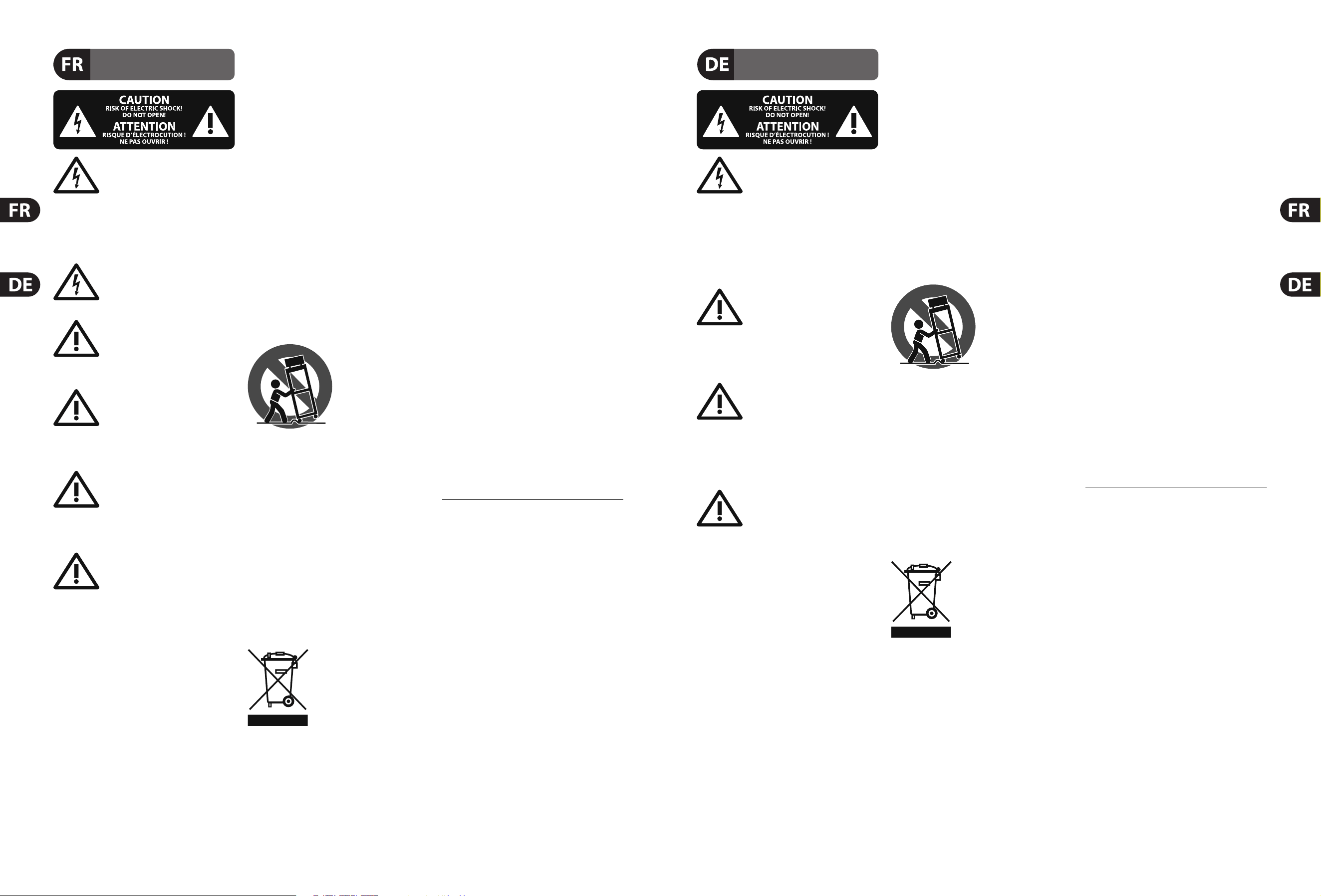

Les points repérés par ce symbole portent

une tension électrique su sante pour

constituer un risque d’électrocution.

Utilisez uniquement des câbles d’enceintes professionnels

de haute qualité avec  ches Jack mono 6,35 mm ou  ches

à verrouillages déjà installées. Touteautre installation ou

modi cation doit être e ectuée uniquement par un

personnel quali é.

Ce symbole avertit de la présence d’une

tension dangereuse et non isolée à

l’intérieur de l’appareil - elle peut

provoquer des chocs électriques.

Attention

Ce symbol signale les consignes

d’utilisation et d’entre ! Tien importantes

dans la documentation fournie. Lisez les consignes de

sécurité du manuel d’utilisation de l’appareil.

Attention

Pour éviter tout risque de choc électrique,

ne pas ouvrir le capot de l’appareil ni

démonter le panneau arrière. L’intérieur de l’appareil

ne possède aucun élément réparable par l’utilisateur.

Laissertoute réparation à un professionnel quali é.

Attention

Pour réduire les risques de feu et de choc

électrique, n’exposez pas cet appareil à la

pluie, à la moisissure, aux gouttes ou aux éclaboussures.

Ne posez pas de récipient contenant un liquide sur

l’appareil (un vase par exemple).

Attention

Ces consignes de sécurité et d’entretien

sont destinées à un personnel quali é.

Pouréviter tout risque de choc électrique, n’e ectuez

aucune réparation sur l’appareil qui ne soit décrite par le

manuel d’utilisation. Les éventuelles réparations doivent

être e ectuées uniquement par un technicien spécialisé.

1. Lisez ces consignes.

2. Conservez ces consignes.

3. Respectez tous les avertissements.

4. Respectez toutes les consignes d’utilisation.

5. N’utilisez jamais l’appareil à proximité d’un liquide.

6. Nettoyez l’appareil avec un chi on sec.

7. Veillez à ne pas empêcher la bonne ventilation

de l’appareil via ses ouïes de ventilation. Respectezles

consignes du fabricant concernant l’installation

del’appareil.

8. Ne placez pas l’appareil à proximité d’une source

de chaleur telle qu’un chau age, une cuisinière ou tout

appareil dégageant de la chaleur (y compris un ampli

depuissance).

9. Ne supprimez jamais la sécurité des prises bipolaires

ou des prises terre. Les prises bipolaires possèdent deux

contacts de largeur di érente. Leplus large est le contact

de sécurité. Les prises terre possèdent deux contacts plus

une mise à la terre servant de sécurité. Si la prise du bloc

d’alimentation ou du cordon d’ali-mentation fourni ne

correspond pas à celles de votre installation électrique,

faites appel à un électricien pour e ectuer le changement

de prise.

10. Installez le cordon d’alimentation de telle façon

que personne ne puisse marcher dessus et qu’il soit

protégé d’arêtes coupantes. Assurez-vous que le cordon

d’alimentation est sufsamment protégé, notamment au

niveau de sa prise électrique et de l’endroit où il est relié à

l’appareil; cela est également valable pour une éventuelle

rallonge électrique.

11. Utilisez exclusivement des accessoires et des

appareils supplémentaires recommandés par lefabricant.

12. Utilisez

exclusivement des

chariots, des diables,

desprésentoirs, despieds

et des surfaces de

travail recommandés

par le fabricant ou

livrés avec le produit.

Déplacezprécautionneusement tout chariot ou diable

chargé pour éviter d’éventuelles blessures en cas dechute.

13. Débranchez l’appareil de la tension secteur en cas

d’orage ou si l’appareil reste inutilisé pendant une longue

période de temps.

14. Les travaux d’entretien de l’appareil doivent

être e ectués uniquement par du personnel qualié.

Aucunentretien n’est nécessaire sauf si l’appareil est

endommagé de quelque façon que ce soit (dommagessur

le cordon d’alimentation ou la prise par exemple), siun

liquide ou un objet a pénétré à l’intérieur du châssis, si

l’appareil a été exposé à la pluie ou à l’humidité, s’il ne

fonctionne pas correctement ou à la suite d’une chute.

15. L’appareil doit être connecté à une prise secteur

dotée d’une protection par mise à la terre.

16. La prise électrique ou la prise

IEC de tout appareil dénué de

bouton marche/arrêt doit rester

accessible enpermanence.

CARACTÉRISTIQUES TECHNIQUES ET APPARENCE

SUJETTES À MODIFICATIONS SANS PRÉAVIS.

PRÉCISION NON GARANTIE. BEHRINGER, KLARK

TEKNIK, MIDAS, BUGERA, ET TURBOSOUND FONT

PARTIE DU MUSIC GROUP (MUSIC-GROUP.COM).

TOUTES LES MARQUES DÉPOSÉES SONT LA PROPRIÉTÉ

DE LEURS PROPRIÉTAIRES RESPECTIFS. LA SOCIÉTÉ

MUSICGROUP N’ACCEPTE AUCUNE RESPONSABILITÉ

DANS LES ÉVENTUELS DOMMAGES OU PERTES SUBIS

PAR UN TIERS EN SE BASANT EN ENTIER OU EN

PARTIE SUR LES DESCRIPTIONS, PHOTOGRAPHIES OU

DÉCLARATIONS CONTENUES DANS CE DOCUMENT.

LESCOULEURS ET CARACTÉRISTIQUES PEUVENT

VARIER LÉGÈREMENT DE CELLES DU PRODUIT.

LESPRODUITS MUSICGROUP NE SONT VENDUS

QUE PAR LE BIAIS DE REVENDEURS AGRÉÉS.

LESDISTRIBUTEURS ET LES REVENDEURS NE SONT

PAS AGENTS DE MUSICGROUP ET N’ONT ABSOLUMENT

AUCUNE AUTORITÉ POUR ENGAGER OU REPRÉSENTER

LA SOCIÉTÉ MUSICGROUP DE FAÇON IMPLICITE,

EXPLICITE OU INDIRECTE. CE MODE D’EMPLOI EST

PROTÉGÉ PAR DROITS D’AUTEURS. IL EST INTERDIT

DE TRANSMETTRE OU DE COPIER CE MODE D’EMPLOI

SOUS QUELLE FORME QUE CE SOIT, PAR QUEL MOYEN

QUE CE SOIT, ÉLECTRONIQUE OU MÉCANIQUE,

CEQUI COMPREND LES MOYENS DE PHOTOCOPIE ET

D’ENREGISTREMENT DE QUELLE FAÇON QUE CE SOIT,

QUEL QUE SOIT LE BUT, SANS LA PERMISSION ÉCRITE

EXPRESSE DE MUSICGROUPIPLTD.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, Iles Vierges Britanniques

Pour connaître les termes et conditions de

garantie applicables, ainsi que les informations

supplémentaires et détaillées sur la Garantie

Limitée de MUSIC Group, consultez le site Internet

www.music-group.com/warranty.

Vorsicht

Die mit dem Symbol markierten

Anschlüsse führen so viel Spannung,

dassdie Gefahr eines Stromschlags besteht.

Verwenden Sie nur hochwertige, professionelle

Lautsprecherkabel mit vorinstallierten 6,35 mm

MONO-Klinkensteckern oder Lautsprecherstecker

mit Drehverriegelung. Alle anderen Installationen

oder Modi kationen sollten nur von quali ziertem

Fachpersonal ausgeführt werden.

Achtung

Um eine Gefährdung durch Stromschlag

auszuschließen, darf die Geräteabdeckung

bzw. Geräterückwand nicht abgenommen werden.

ImInnern des Geräts be nden sich keine vom Benutzer

reparierbaren Teile. Reparaturarbeiten dürfen nur von

quali ziertem Personal ausgeführt werden.

Achtung

Um eine Gefährdung durch Feuer bzw.

Stromschlag auszuschließen, darf dieses

Gerät weder Regen oder Feuchtigkeit ausgesetzt werden

noch sollten Spritzwasser oder tropfende Flüssigkeiten

in das Gerät gelangen können. Stellen Sie keine mit

Flüssigkeit gefüllten Gegenstände, wie z. B. Vasen,

aufdasGerät.

Achtung

Die Service-Hinweise sind nur durch

quali ziertes Personal zu befolgen.

Umeine Gefährdung durch Stromschlag zu vermeiden,

führen Sie bitte keinerlei Reparaturen an dem Gerät

durch, die nicht in der Bedienungsanleitung beschrieben

sind. Reparaturen sind nur von quali ziertem

Fachpersonaldurchzuführen.

1. Lesen Sie diese Hinweise.

2. Bewahren Sie diese Hinweise auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Bedienungshinweise.

5. Betreiben Sie das Gerät nicht in der Nähe vonWasser.

6. Reinigen Sie das Gerät mit einem trockenen Tuch.

7. Blockieren Sie nicht die Belüftungsschlitze. Beachten

Sie beim Einbau des Gerätes die Herstellerhinweise.

8. Stellen Sie das Gerät nicht in der Nähe von

Wärmequellen auf. Solche Wärmequellen sind z. B.

Heizkörper, Herde oder andere Wärme erzeugende Geräte

(auch Verstärker).

9. Entfernen Sie in keinem Fall die

Sicherheitsvorrichtung von Zweipol- oder geerdeten

Steckern. Ein Zweipolstecker hat zwei unterschiedlich

breite Steckkontakte. Ein geerdeter Stecker hat zwei

Steckkontakte und einen dritten Erdungskontakt.

Derbreitere Steckkontakt oder der zusätzliche

Erdungskontakt dient Ihrer Sicherheit. Falls das

mitgelieferte Steckerformat nicht zu Ihrer Steckdose

passt, wenden Sie sich bitte an einen Elektriker, damit die

Steckdose entsprechend ausgetauscht wird.

10. Verlegen Sie das Netzkabel so, dass es vor

Tritten und scharfen Kanten geschützt ist und nicht

beschädigt werden kann. Achten Sie bitte insbesondere

im Bereich der Stecker, Verlängerungskabel und an

der Stelle, an der das Netzkabel das Gerät verlässt,

aufausreichendenSchutz.

11. Das Gerät muss jederzeit mit intaktem Schutzleiter

an das Stromnetz angeschlossen sein.

12. Sollte der Hauptnetzstecker oder eine

Gerätesteckdose die Funktionseinheit zum Abschalten

sein, muss diese immer zugänglich sein.

13. Verwenden Sie nur Zusatzgeräte/Zubehörteile,

dielaut Hersteller geeignet sind.

14. Verwenden

Sie nur Wagen,

Standvorrichtungen,

Stative, Halter oder Tische,

die vom Hersteller benannt

oder im Lieferumfang

des Geräts enthalten

sind. Falls Sie einen

Wagen benutzen, seien Sie vorsichtig beim Bewegen

der Wagen- Gerätkombination, umVerletzungen durch

Stolpern zuvermeiden.

15. Ziehen Sie den Netzstecker bei Gewitter oder wenn

Sie das Gerät längere Zeit nicht benutzen.

16. Lassen Sie alle Wartungsarbeiten nur von

quali ziertem Service-Personal ausführen. EineWartung

ist notwendig, wenn das Gerät in irgendeiner Weise

beschädigt wurde (z. B. Beschädigung des Netzkabels oder

Steckers), Gegenstände oder Flüssigkeit in das Geräteinnere

gelangt sind, das Gerät Regen oder Feuchtigkeit ausgesetzt

wurde, das Gerät nicht ordnungsgemäß funktioniert oder

auf den Boden gefallen ist.

17. Korrekte Entsorgung

dieses Produkts: Dieses Symbol

weist darauf hin, das Produkt

entsprechend der WEEE

Direktive (2002/96/EC) und der

jeweiligen nationalen Gesetze

nicht zusammen mit Ihren

Haushaltsabfällen zu entsorgen. DiesesProdukt sollte

bei einer autorisierten Sammelstelle für Recycling

elektrischer und elektronischer Geräte (EEE) abgegeben

werden. Wegen bedenklicher Substanzen, diegenerell

mit elektrischen und elektronischen Geräten in

Verbindung stehen, könnte eine unsachgemäße

Behandlung dieser Abfallart eine negative Auswirkung

auf Umwelt und Gesundheit haben. Gleichzeitig

gewährleistet Ihr Beitrag zur richtigen Entsorgung dieses

Produkts die e ektive Nutzung natürlicher Ressourcen.

Fürweitere Informationen zur Entsorgung Ihrer Geräte

bei einer Recycling-Stelle nehmen Sie bitte Kontakt zum

zuständigen städtischen Büro, Entsorgungsamt oder zu

Ihrem Haushaltsabfallentsorgerauf.

TECHNISCHE DATEN UND ERSCHEINUNGSBILD

KÖNNEN UNANGEKÜNDIGT GEÄNDERT WERDEN.

IRRTÜMER BLEIBEN VORBEHALTEN. BEHRINGER,

KLARK TEKNIK, MIDAS, BUGERA UND TURBOSOUND

SIND TEIL DER MUSIC GROUP (MUSIC-GROUP.COM).

ALLEWARENZEICHEN SIND DAS EIGENTUM IHRER

JEWEILIGEN BESITZER. MUSICGROUP ÜBERNIMMT

KEINE HAFTUNG FÜR VERLUSTE, DIE PERSONEN

ENTSTEHEN, DIE SICH GANZ ODER TEILWEISE AUF

HIER ENTHALTENE BESCHREIBUNGEN, FOTOS ODER

AUSSAGEN VERLASSEN. ABGEBILDETE FARBEN UND

SPEZIFIKATIONEN KÖNNEN GERINGFÜGIG VOM

PRODUKT ABWEICHEN. MUSICGROUP PRODUKTE

WERDEN NUR ÜBER AUTORISIERTE FACHHÄNDLER

VERKAUFT. DIE VERTRIEBSPARTNER UND HÄNDLER

SIND KEINE VERTRETER VON MUSICGROUP UND

SIND NICHT BERECHTIGT, MUSICGROUP DURCH

AUSDRÜCKLICHE ODER STILLSCHWEIGENDE

HANDLUNGEN ODER REPRÄSENTANZEN ZU

VERPFLICHTEN. DIESE BEDIENUNGSANLEITUNG IST

URHEBERRECHTLICH GESCHÜTZT. KEIN TEIL DIESES

HANDBUCHS DARF IN IRGENDEINER FORM ODER

MIT IRGENDWELCHEN MITTELN ELEKTRONISCH

ODER MECHANISCH, INKLUSIVE FOTOKOPIE ODER

AUFNAHME, ZU IRGENDEINEM ZWECK OHNE

DIE SCHRIFTLICHE ZUSTIMMUNG DER FIRMA

MUSICGROUPIPLTD. VERVIELFÄLTIGT ODER

ÜBERTRAGEN WERDEN.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, British Virgin Islands

Die geltenden Garantiebedingungen und zusätzliche

Informationen bezüglich der von MUSIC Group

gewährten beschränkten Garantie  nden Sie online unter

www. music-group.com/warranty.

Consignes de sécurité

Wichtige

Sicherhteitshinweise

6 EURODESK SX3282 Quick Start Guide 7

LEGAL RENUNCIANTE

GARANTIA LIMITADA

Aviso!

Terminais marcados com o símbolo

carregam corrente elétrica de magnitude

su ciente para constituir um risco de choque elétrico.

Use apenas cabos de alto-falantes de alta qualidade

com plugues TS de ¼" ou plugues com trava de torção

pré-instalados. Todas as outras instalações e modi cações

devem ser efetuadas por pessoasquali cadas.

Este símbolo, onde quer que o encontre,

alerta-o para a leitura das instruções de

manuseamento que acompanham o

equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir o risco de choque

eléctrico, não remover a cobertura

(ouasecção de trás). Não existem peças substituíveis por

parte do utilizador no seu interior. Para esse efeito recorrer

a um técnico quali cado.

Atenção

Para reduzir o risco de incêndios ou

choques eléctricos o aparelho não deve ser

exposto à chuva nem à humidade. Além disso, não deve

ser sujeito a salpicos, nem devem ser colocados em cima

do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de operação devem ser

utilizadas, em exclusivo, por técnicos de

assistência quali cados. Para evitar choques eléctricos

não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação, salvo se possuir as

quali -cações necessárias. Para evitar choques eléctricos

não proceda a reparações ou intervenções, que não as

indicadas nas instruções de operação. Só o deverá fazer se

possuir as quali cações necessárias.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de

acordo com as instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor tais

como radiadores, bocas de ar quente, fogões de sala

ou outros aparelhos (incluindo ampli cadores) que

produzam calor.

9. Não anule o objectivo de segurança das  chas

polarizadas ou do tipo de ligação à terra. Uma  cha

polarizada dispõe de duas palhetas sendo uma mais larga

do que a outra. Uma  cha do tipo ligação à terra dispõe

de duas palhetas e um terceiro dente de ligação à terra.

A palheta larga ou o terceiro dente são fornecidos para

sua segurança. Se a  cha fornecida não encaixar na sua

tomada, consulte um electricista para a substituição da

tomada obsoleta.

10. Proteja o cabo de alimentação de pisadelas ou

apertos, especialmente nas  chas, extensões, e no local

de saída da unidade. Certi que-se de que o cabo eléctrico

está protegido. Veri que particularmente nas  chas, nos

receptáculos e no ponto em que o cabo sai doaparelho.

11. O aparelho tem de estar sempre conectado à rede

eléctrica com o condutor de protecção intacto.

12. Se utilizar uma  cha de rede principal ou uma

tomada de aparelhos para desligar a unidade de

funcionamento, esta deve estar sempre acessível.

13. Utilize apenas ligações/acessórios especi cados

pelofabricante.

14. Utilize apenas com

o carrinho, estrutura,

tripé, suporte, ou mesa

especi cados pelo

fabricante ou vendidos

com o dispositivo.

Quandoutilizar um

carrinho, tenha cuidado ao

mover o conjunto carrinho/dispositivo para evitar danos

provocados pela terpidação.

15. Desligue este dispositivo durante as trovoadas

ou quando não for utilizado durante longos períodos

detempo.

16. Qualquer tipo de reparação deve ser sempre

efectuado por pessoal quali cado. É necessária uma

reparação sempre que a unidade tiver sido de alguma

forma dani cada, como por exemplo: no caso do cabo

de alimentação ou  cha se encontrarem dani cados;

naeventualidade de líquido ter sido derramado ou

objectos terem caído para dentro do dispositivo; no caso

da unidade ter estado exposta à chuva ou à humidade;

seesta não funcionar normalmente, ou se tiver caído.

17. Correcta eliminação deste

produto: este símbolo indica que

o produto não deve ser eliminado

juntamente com os resíduos

domésticos, segundo a Directiva

REEE (2002/96/CE) e a legislação

nacional. Este produto deverá

ser levado para um centro de recolha licenciado para a

reciclagem de resíduos de equipamentos eléctricos e

electrónicos (EEE). O tratamento incorrecto deste tipo

de resíduos pode ter um eventual impacto negativo

no ambiente e na saúde humana devido a substâncias

potencialmente perigosas que estão geralmente

associadas aos EEE. Ao mesmo tempo, a sua colaboração

para a eliminação correcta deste produto irá contribuir

para a utilização e ciente dos recursos naturais. Paramais

informação acerca dos locais onde poderá deixar o seu

equipamento usado para reciclagem, é favor contactar

os serviços municipais locais, a entidade de gestão de

resíduos ou os serviços de recolha de resíduosdomésticos.

ESPECIFICAÇÕES TÉCNICAS E APARÊNCIA ESTÃO

SUJEITAS A MUDANÇAS SEM AVISO PRÉVIO E NÃO HÁ

GARANTIA DE PRECISÃO . BEHRINGER, KLARKTEKNIK,

MIDAS, BUGERA, ETURBOSOUND FAZEM PARTE

DO MUSIC GROUP (MUSIC-GROUP.COM). TODAS AS

MARCAS REGISTADAS SÃO PROPRIEDADE DOS SEUS

RESPECTIVOS PROPRIETÁRIOS. MUSICGROUP NÃO SE

RESPONSABILIZA POR QUALQUER PERDA QUE POSSA

TER SIDO SOFRIDA POR QUALQUER PESSOA QUE

ACREDITA TANTO COMPLETA QUANTO PARCIALMENTE

EM QUALQUER DESCRIÇÃO, FOTO OU AFIRMAÇÃO

AQUI CONTIDA. CORES E ESPECIFICAÇÕES PODEM

VARIAR UM POUCO DO PRODUTO. OSPRODUTOS

DA MUSICGROUP SÃO VENDIDOS ATRAVÉS

DE DISTRIBUIDORES AUTORIZADOS APENAS.

DISTRIBUIDORES E REVENDEDORES NÃO SÃO

AGENTES DA MUSICGROUP E NÃO TÊM AUTORIDADE

ALGUMA PARA OBRIGAR A MUSICGROUP A

QUALQUER TAREFA OU REPRESENTAÇÃO EXPRESSA

OU IMPLÍCITA. ESTEMANUAL TEM DIREITOS

AUTORAIS. PARTEALGUMA DESTE MANUAL PODE

SER REPRODUZIDA OU TRANSMITIDA DE QUALQUER

FORMA OU MEIO, ELETRÔNICO OU MECÂNICO,

INCLUINDO FOTOCÓPIA E GRAVAÇÃO DE QUALQUER

TIPO, PARA QUALQUER INTENÇÃO, SEM A PERMISSÃO

ESCRITA EXPRESSA DE MUSICGROUPIPLTD.

Trident Chambers, Wickhams Cay, P.O. Box 146,

Road Town, Tortola, Ilhas Virgens Britânicas

Para obter os termos de garantia aplicáveis e condições e

informações adicionais a respeito da garantia limitada do

MUSIC group, favor veri car detalhes na íntegra através

do website www.music-group.com/warranty.

Instruções de Segurança

Importantes

8 9EURODESK SX3282 Quick Start Guide

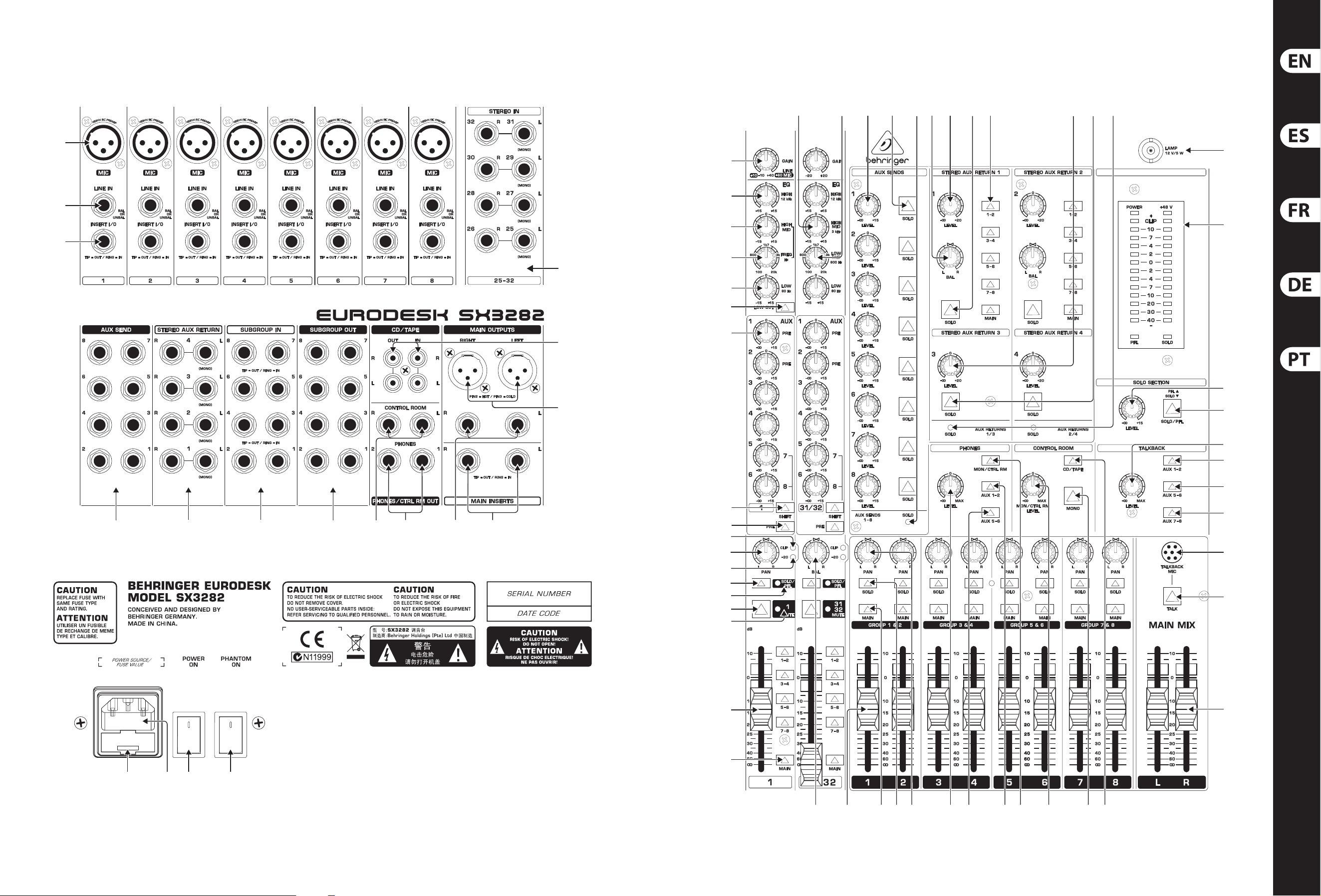

EURODESK SX3282 Controls

(25)(20)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(19)(21)(22)(23)(24)(26)(27)(28)(29)(30)

(31)

(32)

(33)

(34)

(35)

(36)

(37)

(38)

(39)

(40)

(41)

(42)(43)(44)(45)(46)(47)(48)(49)(50)(51)(52)(53)

(68)(69)(70)(71)

(55)

(54)

(56)

(67)

(66)

(65)

(64)(63)(62)(61)(60)(59)(58)(57)

10 11EURODESK SX3282 Quick Start Guide

EURODESK SX3282 Controls

(EN) Controls

Mono Input Channels

Each channel comes with a balanced line input on ¼"TRS

jack, and an XLR mic input. Press the Phantom switch

(71) at the back panel if required. The mic amp circuit has

an unusually wide gain range (1) from 10 dB to 60 dB,

isof extreme low-noise design, and utilizes high-current

conjugate pair vintage transistor circuitry to deliver an

incredibly warm and transparent sound.

When a jack is plugged into the balanced

(self-unbalancing) line input, the gain structure is such

that it can match any line level from +10 to -40dBu.

Thecrucial operating levels +4 dBu and -10dBV are

clearly and accurately legended ((1)).

Input Level Setting

Channel input level is determined by the GAIN trimpot

(1) . Use Solo/PFL (13) toaccurately monitor the channel

input on the left/right master output bargraph meters.

This also sends the Solo/PFL-ed signal to the left and right

speakers. ChannelSolo (13) has an associated LED (14).

In addition to switchable Solo/PFL metering, a couple

of channel LEDs ((10) / (12)) illuminate when a signal is

present (-20 dB), or if a channel is going into overload.

You do not want the overload light to come on except

very intermittently during a take or a mix. If it does light

persistently, reduce input gain.

Equalizer

All mono input channels are tted with a semi-parametric

3-band EQ, plusa switchable low-cut lter for eliminating

unwanted subsonics. Theupper (2) and lower (5)

shelving controls have their frequencies xed at 12 kHz

and 80 Hz respectively. The midrange control (3) is semi-

parametric with a peaking response, Q xed at 2 octaves,

sweepable from 100 Hz - 8 kHz ((4)). Allthree bands have

up to 15 dB of cut and boost, with a center detent for “o”.

Thirdly,there is a steep high pass (low-cut) lter (6) ,

slope @18dB/oct, forreducing oor rumble, breath noise

and popping, woolly bottom end etc.

Aux Sends

All eight aux sends (7) are mono and post-EQ. Auxsends

1 & 2 are xed to be pre-fader for cueing purposes,

while 3 & 4 are xed post-fader for sending to eects

etc. A shift switch (8) toggles the third pair of aux send

potentiometers between two bus pairs (5 & 6 or 7 & 8).

These four aux sends are switchable pre/post-fader en

bloc using the PRE switch (9).

For almost all FX send purposes, you will want aux sends

to be post-fader, sothat when a fader level is adjusted,

any reverb send from that channel follows the fader.

Otherwise, when the fader is pulled down, the reverb

from that channel would still be audible. For cueing

purposes, aux sends will usually be set pre-fader, i.e.

independent of the channel fader (depress PRE switch (9)

for aux sends 5/6/7/8).

There is +15 dB of gain on every aux send. Such a high

boost is usually only appropriate where the channel fader

is set around -15 dB or lower.

There are ve stereo buses in the SX3282 (plusastereo

solo bus). Main mix and the four subgroup pairs are

selected by ve assign switches (18). Solo/PFL we

encountered in the sectionon inputlevel setting.

All stereo buses follow channel Pan. Usually,onlyoneof

L-R, 1-2, 3-4 etc. will be selectedfor aparticular channel.

Level to the group and main left and right buses is

ultimately determined by the channel fader (17). Themute

button (15), like that for Solo (13) is ergonomically

placed immediately above the channel fader, and has an

associated LED (16) for excellent visual status indication of

this much-usedfeature.

Stereo Input Channels

Each stereo channel comes with two line level inputs on

¼" jacks, forleft and right signals. Whenonly the left

input is connected, thechanneloperates in mono.

Channel input sensitivity is variable between -20and

+20 dB by adjusting GAIN (1), enabling a perfect match

with all common line-level sources including multitrack

tape outputs, MIDI and other electronic instruments

and eects units, all of which are normally designed to

operate at either +4dBuor-10dBV.

Equalizer

All stereo input channels are tted with four-band,

xed-frequency EQ. Bands 1 and 4 are shelving,

whilebands 2 and 3 have a peaking response, withtheir

Qset at 2 octaves.

The upper (2) and lower (5) shelving controls have their

turnover frequencies xed at 12 kHz and 80 Hz, whereas

the midrange controls (53) and (52) have their bell center

frequencies set at 8 kHz and 800 Hz.

Subgroups

The principal routes to multitrack are via the subgroup

outputs. There are eight mono (orfourstereo) subgroups.

All channels can access all of them, as can aux returns

1and 2 ((47)). Subgrouplevel is determined by the

Subgroup fader (20), while the signal level may be

accurately checked by solo-ing ((22)).

Subgroup outputs can also be assigned to the main mix

during mixdown by pressing the MAIN MIX switch (21), in

which case stereo position in the L R mix is determined by

the subgroup’s PAN pot (23).

Aux Sends

Stacked in a vertical column are eight master AUX

SEND LEVEL pots (51), one for each bus. Each has a gain

structure of -∞ to +15 dB. The extra 15 dB of gain comes

in once a knob passes a center detent (representing

the ‘normal’ unity gain position), enabling insensitive

outboard FX to be properly driven. Each aux send has a

Solo button (50), and, aswith other areas of the mixer,

a local Solo light (49), which starts ashing when any of

the auxmaster sends are solo-ed.

Aux Returns

Across from the aux sends are the stereo aux returns.

These can be thought of as eight extra line inputs,

congured as four stereo pairs. Onthese inputs there

is up to 20 dB of gain available. Alternatively, a mono

(center-panned) signal may be returned by plugging into

the left aux return jack only.

Aux Returns 1 & 2

Aux returns 1 and 2 have full group routing matrices

to enable returning FX to be sent to tape, plus main

mix bus assignment. The functions for aux return 1

(mirroredby aux return 2) are: routing-switches (45),

Level (47), Balance (48) and Solo (46). Level controls the

amount of signal being blended into the mix or a group,

while balance controls the relative amounts of left and

right processed signal. Be sure to have balance control in

center-position, ifyou’re not actually working with it.

Aux Returns 3 & 4

Aux returns 3 and 4 are the poor relations, with only a

level pot (44) and Solo switch (43) each. These are always

assigned to the main bus.

Solo

Below the aux returns 1/3 and 2/4 lies a local Solo LED

(42). This ashes whenever a solo button in the column

above is pressed.

Monitoring

Though most of you will want to audition the main mix

most of the time, thereare exceptions. These include

Solo/PFL and 2-track playback (30). Thebargraph meters

follow whatever source is being auditioned.

The Monitor/Ctrl Level pot (28) sets the level to the

control room monitors. This is sourced post the main

mix stereo fader setting. Your fades couldn’t be heard

otherwise. Lastly, there is a Mono button (29), useful for

checking the phase correlation and/or coherence of a stereo

signal. Again, this does not aect the main mix output.

Headphones

The headphones may be sourced from the monitor/

control room mix (27), and/or from pre-fader aux sends

1/2 (26) or switchable pre/post aux sends 5/6 (25) for

artist cueing. Two headphones sockets are provided on

the back panel. The headphone mix level is controlled

by a LEVEL pot (24), and the gain is sucient to drive

headphones directly.

Solo

Whenever a Solo button is pressed, allunselected

channels are muted in the monitors. Stereo panning

is maintained. The solo bus is derived from the output

of the channel pans, aux sends, stereoline inputs and

subgroups, and is always post-fader.

PFL

Pressing the channel mode switch (38) once disengages

the stereo solo bus, andreplaces it with a separate mono

PFL (Pre-Fader Listen) bus. Now any channel which is

solo-ed, isn’t. It is PFL-ed instead. PFL should always be

used forgain-setting.

The channel mode (PFL or Solo) is indicated by a pair of

status LEDs (locatedbelow the bargraph meter (40)), pot

(39) controls the solo level, whichwill normally be set to

unity gain (centerdetent) to match the in-the-mix level.

2-Track Input and Output

The 2-track input is on unbalanced RCA phono plugs,

and is primarily made for auditioning mix playback from

tape. The 2-TRACK switch (30) routes this signal to the

control room monitors.

With the MON/CTR Level control (28) fully clockwise, your

2-track input will be matched to thesemi-professional

level -10 dBV. For higher output recording sources (e.g.

+4 dBu) turn the level of (28)down.

2-track output

A pair of balanced XLR and jack connectors deliver the

mix output to your 2-track recorder (orPAsystem) at

+4dBu. Alternative RCA phono (-10 dBV) connectors are

provided, too.

Level to tape is ultimately determined by precision faders

(31). Main mix insert points are provided for patching a

gate, a compressor etc. pre-fader.

Although the 2-track output is primarily designed

for recording, it can also be used as a PA feed, oras a

send to the input of your sampler. In fact up to three

simultaneous destinations can be serviced without

resorting to a patchbay or splitter leads—there are

three separate 2-track outputs onyour SX3282!

Talkback

The built-in ush-mounted mic (33) is activated by

depressing the non-latching talk switch (32) just above

the MAIN MIX faders. Engaging talkback dims the control

room monitors, (not lights!) by -20dB to avoid feedback.

This does not aect the other talkback routes.

Talkback level is set by (37), and the mic can be routed to

any or all of auxes 1/2, 5/6 or 7/8 ((36), (35), (34))—inother

words every possible pre-fader (cue) auxsend—

toenable you to talk to artists remotely through their

headphones orpersonal stage mixes.

Phantom Power Switch

When using capacitor mics, +48 V DC can be switched

globally on or o by (71).

Check Out behringer.com for Full Manual

12 13EURODESK SX3282 Quick Start Guide

EURODESK SX3282 Controles

(ES) Controles

Conexiones y Regulador de GANANCIA

Cada canal mono le ofrece, según la nalidad de su uso,

una entrada de línea simétrica por medio de la base

de muelles de 6,3 mm (55) ó una entrada simétrica de

micrófono mediante la base XLR (54).

Todos los canales den entrada mono disponen de vías

de entrada (inserción) que están delante del Fader

(PreFader), delante del ecualizador y delante de los

emisores auxiliares. La vía de emisión y retorno se

encuentra en una sola base de muelle estéreo de

6,3mm (56). Se utilizan las vías de entrada para conectar

procesadores dinámicos externos, ecualizadores o

aparatos similares. La vía de la señal situada dentro del

canal es separada en la base de inserción, se extrae hacia

fuera la señal mediante la punta del conector de muelle

y, despuésde procesarla con el aparato externo, se vuelve

a enviar al cable del canal mediante el anillo del conector

de muelle (“inserción”). La separación solo tendrá efecto

si se ha enchufado un conector en la correspondiente base

de inserción.

La alimentación fantasma de +48 V necesaria para

los micrófonos de condensador, se activa mediante el

interruptor fantasma (71) situado en el reverso del SX3282

para todos los canales de entrada mono.

El regulador de GANANCIA para el amplicador de entrada

del micrófono (1) tiene una gama de regulación que

abarca desde 10 hasta 60 dB. Si se utiliza la base de muelle

de 6,3 mm, tiene lugar una adaptación del amplicador

de entrada en la gama situada entre +10 y -40 dB.

Elvolumen operativo más corrientemente utilizado entre

-10 dBV y +4dBu aparece resaltado en la escala circular.

Ecualizador y ltro Lo Cut

Todos los canales de entrada mono disponen de un

regulador de sonido a tres bandas y de un ltro LoCut

(ltro de paso alto). Las tres bandas permiten una

elevación/reducción máxima de 15 dB. Si los reguladores

están en posición media, el ecualizador se hallará en zona

neutral, lo que signica que no estará activo. La frecuencia

límite de la banda superior (regulador HI (2)) y de la

banda inferior (regulador LO (5)) se encuentra a 12 kHz

y a 80Hz. Para la gama intermedia (regulador MID (3))

elSX3282 ofrece un regulador semiparamétrico de sonido

con una calidad constante de ltro de una octava, que

puede ajustarse mediante el regulador FREQ (4) entre

100 Hz y 8 kHz. El ltro Lo Cut se activa con el interruptor

LO CUT (6) y permite la eliminación de perturbaciones de

baja frecuencia por debajo de 75 Hz; tiene una pendiente

de anco de 18 dB por octava.

Sección de Emisores Auxiliares

El SX3282 dispone de ocho vías auxiliares que sirven

como canales de ejecución de efectos o que pueden

utilizarse para las pantallas del monitor. Todas las vías

auxiliares son mono y se captan después del EQ. El nivel

de emisión para las vías auxiliares puede usted ajustarlo

de manera individualizada mediante seis potenciómetros

(7). CadaEmisor Aux ofrece una amplicación de

hasta +15dB. Las vías auxiliares 1y 2 son captadas

como Pre-Fader (delante del Fader). Lasrestantes vías

auxiliares se pueden conmutar en conjunto mediante

el pre-interruptor (9) desde la posición de Post-Fader

(detrás del Fader) a la de Pre-Fader. La captura Post

resulta muy apropiada para su uso como canal de efectos,

mientras que la captura Pre lo es para las pantallas del

monitor. Elinterruptor SHIFT (8) sitúa el tercer par de

potenciómetros opcionalmente en las vías auxiliares

5∕6 ó 7∕8.

Sección Fader

Cada canal de entrada posee dos LEDs. El LED de

señal presente (12) (-20)acusa la presencia de una

señal, mientras que el PEAK-LED (10) señaliza una

sobreexcitación en el correspondiente canal. Caso de

que este LED se encienda con luz ja, deberá reducirse el

volumen de entrada mediante el regulador de GANANCIA.

Con el regulador PAN (11) se ja la posición del canal

dentro del área estéreo o se ja también la asignación a

subgrupos pares o impares.

Dependiendo de la posición del interruptor

CHANNELMODE en la sección Solo, podrá usted enviar la

señal del canal con ayuda del interruptor PFL/SOLO (13) al

riel colector Mono-PFL-Solo (CHANNEL MODE no pulsado,

función PFL-Solo) o bien escucharla mediante el riel

colector estéreo-solo que se encuentra después del Fader

y Panorama (CHANNELMODE pulsado, función de Solo In

Place). En ambos casos se visualiza el volumen de la señal

mediante los indicadores de salida en la sección Main Mix.

Estando pulsado el interruptor PFL/SOLO, parpadea el

correspondiente LED (14).

El interruptor MUTE (15) desactiva el correspondiente

canal para el Main Mix o para los subgrupos y el riel

colector Solo In Place. Estando pulsado el interruptor

MUTE se enciende el correspondiente LED. Por favor,

tengaen cuenta que las vías auxiliares capturadas

delante del Fader no resultan afectadas al activar el

interruptorMUTE.

Con el término “Routing” se designa a la selección del

bus sobre el que se conduce un determinado canal.

ElSX3282 ofrece cinco buses estéreo, quepuede usted

activar mediante el interruptor Routing (18). El bus Main

Mix es activado mediante el interruptor MAIN MIX, y los

subgrupos mediante los interruptores ROUTING 1-2, 3-4,

5-6 y 7-8.

El volumen que se encuentra en el bus Main Mix o en los

buses de subgrupos se determina en última instancia

mediante el Fader del canal (17).

Canales de Entrada Estéreo 25/26 hasta 31/32

El canal de entrada estéreo dispone casi de los mismos

elementos de servicio que el canal de entrada mono.

Forman excepciones a este respecto las conexiones,

elecualizador y el regulador BALANCE, por lo que para

la descripción de los demás elementos de servicio le

remitimos al capítulo 2.1 “Canales de entrada mono 1

hasta 24”.

Conexiones

Cada canal estéreo dispone de dos entradas de volumen

de línea sobre base de muelle de 6,3mm (67) para el

canal de la derecha y para el de la izquierda. Si se utiliza

exclusivamente la base entrada izquierda, el canal

trabajará en mono.

La sensibilidad de entrada de los canales estéreo se

puede regular en una gama de ±20 dB mediante el

regulador de GANANCIA en el canal deentradaestéreo.

Ecualizador

Los canales de entrada estéreo disponen de un

ecualizador de cuatro bandas. Las bandas HI y LO se

comportan igual que las de los canales de entrada mono.

Mediante el regulador HI MID (53) determinará usted

el aumento/disminución de la banda media superior,

que se sitúa en torno a 3 kHz. El regulador LO MID (52)

permite una adaptación de la banda central inferior cuya

frecuencia esde500Hz.

Regulador BALANCE

Otra diferencia con los canales mono consiste en

la sustitución del regulador PANpor un regulador

BALANCE(19).

Mientras funciona el canal estéreo, no aparece

estadiferencia.

En el modo operativo estéreo, el regulador BALANCE

determina la proporción relativa de la señal de entrada

derecha e izquierda antes de que ésta se transmita a

los subgrupos o al Main Mix. Ejemplo: si el regulador

BALANCE está en el tope derecho, solo se trasladará a los

buses seleccionados la parte derecha de la señal estéreo,

quedando anulada laparte izquierda.

Visualización del Volumen

El Main Mix dispone de dos cadenas de LEDs (40),

cuyoselementos superiores (Clip-LEDs) funcionancomo

aviso de sobreexcitación (+28/+22 dBu simétrico/

asimétrico). Las cadenas de LED situadas en la sección se

utilizan también alternativamente para la visualización

de Mono PFL (PFL-LED), estéreo Solo (SOLO-LED) o

entrada de doble huella (si está activado el interruptor de

doble vía en la sección de Monitor & sala de CTRL). El LED

de +48 V se enciende estando activada la alimentación

fantasma, mientras que el LED POWER visualiza la

actividad del SX3282.

Conexiones

Reverso del SX3282

Familiarícese con el reverso del SX3282. Empecemospor

la parte inferior izquierda.

Interruptor de Alimentación Fantasma (71)

Para la alimentación de los micrófonos de condensador

se dispone de un alimentador fantasma de +48 V DC.

Seactiva con este interruptor para el conjunto de todos

los canales de entrada mono.

Panel de Conexiones del SX3282

Permítanos considerar seguidamente las numerosas

entradas y salidas delSX3282.

Canales de Entrada Mono 1 hasta 24

Puntos de inserción (56): bases de muelle,

asimétricas, entrada y salida (emisión y retorno)

enla misma base, punta = salida, anillo = entrada,

pasador = masa/pantalla.

Entradas de línea (55): bases de muelle,

simétricas, punta = caliente (+), anillo = frío (-),

pasador = masa/pantalla.

Entradas Mic (54): XLR, simétricas, pin 1 = masa/

pantalla, pin 2 = caliente (+), pin 3 = frío (-); acuérdese

de la alimentación fantasma.

Canales de Entrada Estéreo 25 hasta 32 (67)

Cuatro pares estéreo. Bases de muelle, asimétricas,

punta= caliente (+), pasador = masa/pantalla.

Emisores Auxiliares (57)

Bases de muelle, asimétricas, punta = caliente (+),

pasador = masa/pantalla.

Retornos Auxiliares Estéreo (58)

Cuatro pares estéreo. Bases de muelle,

simétricas, punta= caliente (+), anillo = frío (-),

pasador = masa/pantalla.

Inserciones de Subgrupos (Puntos de Entrada) (59)

Para entrar en las señales de subgrupos. Basesde

muelle, asimétricas, entrada y salida (emisióny retorno)

en la misma base, punta = salida, anillo = entrada,

pasador = masa/pantalla.

Salidas de Subgrupos (60)

Ideal para grabaciones multihuella. Bases de

muelle, asimétricas, punta = caliente (+),

pasador= masa/pantalla.

Entrada/Salida de Doble Vía (66)

Bases fáciles para la conexión de grabadoras de casetes,

DAT etc., señal de salida = Main Mix.

Salidas de Monitor y Sala de Control (61)

La señal aquí situada debe llevarse al amplicador

que activa sus altavoces. Basesdemuelle, asimétricas,

punta= caliente (+), pasador = masa/pantalla.

Salidas de Micrófonos (62)

Para dos auriculares, bases de muelle,

punta=señal izquierda, anillo = señal derecha,

pasador = masa/pantalla.

Entradas Principales (Puntos de Entrada) (64)

Para la entrada de efectos etc. en la señal de salida

Main Mix por detrás del fader del MainMix. Basesde

muelle, asimétricas, entraday salida (emisión y retorno)

en la misma base, punta=salida, anillo = entrada,

pasador = masa/pantalla.

Salidas Main Mix (Bases de Muelle) (63)

Bases de muelle, asimétricas, punta = caliente (+),

pasador = masa/pantalla.

Salidas Main Mix (XLR) (65)

XLR, simétricas, pin 1 = masa/pantalla, pin2=caliente

(+), pin 3 = frío (-), volumenmáximo de salida +28 dBu.

Si quiere acceder al manual de instrucciones

completo, vaya a la página web behringer.com

14 15EURODESK SX3282 Quick Start Guide

EURODESK SX3282 Réglages

(FR) Réglages

Connecteurs et Commande de GAIN

Pour chaque canal mono, vous disposez d’une entrée ligne

symétrique en jack 6,3mm (55) et d’une entrée micro

symétrique en XLR (54) (leur utilisation est fonction des

diérents types sources).

Tous les canaux mono possèdent une boucle d’insertion

(insert) qui intervient sur le trajet du signal avant le

fader (pré-fader), avant l’égaliseur et avant les départs

auxiliaires. Le départ et le retour de l’insert se font à l’aide

d’un unique jack stéréo 6,3mm (56). On utilise les inserts

pour traiter le signal avec des processeurs de dynamique,

des égaliseurs ou autres appareils de ce style. Le trajet

du signal dans le canal est interrompu à l’endroit de la

boucle d’insertion. Il est alors conduit (départ sur la pointe

du jack) vers le processeur externe. Aprèstraitement,

ilest ramené (retour sur la bague du jack) dans le canal

de la table de mixage à l’endroit où son trajet avait été

interrompu. Le détournement du signal ne se produit que

lorsqu’on loge un jack dans l’embase du point d’insertion.

On met en marche l’alimentation fantôme +48V prévue

pour les micros à condensateurs sur l’ensemble des canaux

mono en actionnant le commutateur PHANTOM (71) placé

sur la face arrièrede l’EURODESK.

Le bouton GAIN (1) permettant de contrôler

l’amplication des signaux issus de microphones possède

une plage de réglage allant de 10 à 60 dB. Si vous utilisez

l’entrée en jack, la plage de réglage du niveau d’entrée

est alors de +10 à -40dB. Lesniveaux de travail standards

-10 dBV et +4 dBu sont inscrits sur l’échelle graduée du

potentiomètre.

Egaliseur et Filtre Coupe Bas

Tous les canaux mono disposent d’un correcteur

de fréquences trois bandes et d’un ltre coupe bas

(aussiappelé passe haut) LO CUT. Pour chacune des trois

bandes de l’égaliseur, on peut opérer une augmentation

ou une diminution maximales du niveau de 15 dB.

Quandles potentiomètres sont en position centrale,

l’égaliseur est neutre c’est à dire qu’il est inactif.

Lesfréquences centrales des aigus (bouton HI (2)) et des

basses (bouton LO (5)) sontrespectivement 12 kHz et

80 Hz. Pour le traitement des médium (bouton de niveau

MID (3)), l’EURODESK possède un correcteur semi-

paramétrique dont la valeur est xée à un octave, grâce

auquel on peut choisir la fréquence centrale que l’on veut

traiter à l’aide du bouton FREQ (4) entre 100 Hz et 8 kHz.

On active le ltre coupe bas en actionnant le commutateur

LO CUT (6). Il permet d’éliminer les bruits parasites

présents dans le bas du spectre sous 75 Hz. Sa pente est de

18 dB par octave.

Section Auxiliaires

L’EURODESK est équipée de huit auxiliaires qui peuvent

être utilisés aussi bien pour gérer des processeurs d’eets

qu’un système de retours (moniteurs). Tous les auxiliaires

sont mono et interviennent sur le trajet du signal après

la section d’égalisation. Vous pouvez régler le niveau des

départs auxiliaires à l’aide des six potentiomètres (7).

Onpeut augmenter le niveau de chaque auxiliaire jusqu’à

+15dB. Les départs des auxiliaires 1 et 2 sont pré-fader.

On peut choisir d’utiliser les six autres auxiliaires soit en

post fader (départaprès le fader), soit en pré-fader en

actionnant le commutateur PRE (9). La conguration

en post-fader est bien adaptée quand l’auxiliaire est

utilisé pour appliquer des eets à un signal alors que la

conguration pré-fader est particulièrement adaptée

pour gérer un circuit de moniteurs. Lecommutateur

SHIFT (8) permet de choisir d’aecter la troisième paire

de potentiomètres soit aux auxiliaires 5/6, soit aux

auxiliaires7/8.

Section Fader

Chaque canal possède deux leds. La led -20 (12) indique

la présence d’un signal alors que la led PEAK (10) vous

avertit en cas d’éventuelles surcharges ou saturations

dans le canal. Si cette led reste allumée en continu,

leniveau d’entrée du canal doit être abaissé à l’aide du

boutonGAIN.

Le bouton PAN (panoramique) (11) permet de dénir la

position du signal dans le champ stéréo ainsi que son

aectation aux sous-groupes paires ou impaires.

Selon la position du commutateur CHANNEL MODE de

la section Solo, vouspouvez écouter le signal de chaque

canal individuellement en actionnant son poussoir

PFL/SOLO (13) soit en mode PFL mono (écoute avant fader,

commutateurCHANNELMODE relâché), soit en mode SOLO

stéréo (écoute après fader et panoramique, commutateur

CHANNEL MODE enfoncé). Dans ces deux cas, le niveau

du signal écouté s’ache sur l’indicateur lumineux de la

section Main Mix (bus général). Quand vous enfoncez le

poussoir PFL/SOLO, sa led (14) s’allume.

Le commutateur MUTE (15) éteint le canal pour le Main

Mix (bus principal), les sous-groupes et le bus SOLO.

Quand vous enfoncez le poussoir MUTE, saled (16)

s’allume. Notez que les départs auxiliaires en mode

pré-fader ne sont pas aectés quand le commutateur

MUTE est enfoncé.

Le terme “routing” désigne le choix du ou des bus sur

lesquels un signal est dirigé. L’EURODESK dispose de cinq

bus stéréo auxquels vous pouvez aecter chaque signal

à l’aide des commutateurs (18). Onaecte un signal au

bus principal (Main Mix) etaux diérentes paires de bus

(sous-groupes) grâcerespectivement aux poussoirs MAIN

MIX, 1-2,3-4, 5-6 et 7-8.

Vous pouvez contrôler le niveau du signal envoyé au bus

général Main mix ou au sous-groupes à l’aide du fader (17)

de son canal.

Canaux Stéréo 25/26 à 31/32

Les canaux stéréo disposent des mêmes fonctions que les

canaux mono. Cependant, des diérences apparaissent

au niveau des connexions, del’égaliseur et du bouton

BALANCE. Pour ce qui concerne les autres fonctions des

canaux stéréo, veuillez vous référer aux instructions du

chapitre2.1“Canaux mono 1à24”.

Connexions

Chaque canal stéréo dispose de deux entrées ligne

en jack 6,3 mm (67) pour les canaux gauche et droit.

Pourfaire travailler un canal stéréo en mono, il vous

sut de n’utiliser que l’entrée gauche du canal.

La sensibilité des entrées des canaux stéréo est réglable

sur un champ allant de -20 dB à +20 dB à l’aide du

bouton GAIN (niveau d’entrée).

Egaliseur

Les canaux stéréo possèdent un égaliseur quatre bandes.

Les bandes HI (aigus) etLO (basses) possèdent les

mêmes caractéristiques que celles des canaux mono.

Le potentiomètre HI MID (53) vous ore la possibilité

de régler l’augmentation ou la diminution du niveau

des hauts médium dont la fréquence centrale est 3 kHz.

Lepotentiomètre LO MID (52) vous ore la possibilité de

régler l’augmentation ou la diminution du niveau des bas

médium dont la fréquence centrale est 500 Hz.

Commande BALANCE

Une diérence supplémentaire entre canaux stéréo et

canaux mono est le bouton BALANCE (19) qui remplace la

commande PAN des canaux mono. Tantque vous utilisez

le canal stéréo en mono, cettediérence n’apparaît pas.

Si vous l’utilisez en stéréo, le bouton BALANCE permet

de déterminer la part relative des signaux gauche et

droit avant qu’ils ne soient aectés soit au bus général

(Main mix) soit aux sous-groupes. Par exemple: Si la

commande BALANCE est en butée à droite, la partie

droite du signal stéréo est conduite jusqu’au(x) bus

sélectionné(s) et la partie gauche est totalement coupée.

Acheurs de Niveau

Le bus général Main Mix dispose de deux acheurs à

segments (40) dont le segment supérieur (ledCLIP) vous

averti d’éventuelles surcharges ou saturations (+28 dBu

symétrique et +22 dBu asymétrique). Ces acheurs sont

aussi utilisés pour visualiser le niveau des signaux des

sections PFL Mono (led PFL), SOLO stéréo (led SOLO) ou

des entrées 2-Track (quand le commutateur 2-TRACK de

la section Monitor & Control Room est enfoncé). Laled

+48 V indique que l’alimentation fantôme est activée et

la led POWER indique que votre SX3282 est sous tension.

Au dessus des acheurs se trouve l’embase LAMP (41)

pour l’alimentation d’une lampe sur exible standard

de 12 V.

Connexions

La Face Arrière de l’EURODESK

Familiarisez-vous avec la face arrière de votre SX3282.

Nous commençons en bas à gauche.

Commutateur de l’alimentation fantôme (71) Pour

alimenter les microphones à condensateurs,

votreconsole est équipée d’une alimentation fantôme

+48V. Son commutateur, la met en service sur

l’ensemble des canaux mono.

Les Connecteurs de l’EURODESK

Détaillons maintenant les nombreuses entrées et sorties

de l’EURODESK.

Canaux Mono 1 à 24

Points D’insertion (Insert) (56): Jacks

asymétriques, départ et retour (Send et Return)

sur le même connecteur. Pointe = départ,

bague=retour et corps = masse.

Entrées Ligne (Line In) (55): Jacks symétriques.

Pointe= point chaud (+), bague = point froid (-) et

corps= masse.

Entrées Micro (Mic In) (54) : XLR symétriques.

Plot1 = masse, plot 2 = point chaud (+), et plot 3=

point froid (-). Pensez à l’alimentation fantôme.

Canaux Stéréo 25 à 32 (67)

Quatre paires d’entrées stéréo (Stereo Inputs).

Jacksasymétriques. Pointe = point chaud (+)

et corps = masse.

Départs Auxiliaires (Aux Sends) (57)

Jacks asymétriques. Pointe = point chaud (+)

et corps = masse.

Retours Auxiliaires Stéréo (Aux Returns) (58)

Quatre paires stéréo en jacks symétriques. Pointe=point

chaud (+), bague = point froid (-) et corps = masse.

Points D’insertion des Sous-Groupes (Sub Insert) (59)

Pour insérer un processeur sur le trajet du signal dans

les sous-groupes. Jacksasymétriques. Départet

retour (sendet Return) sur le même connecteur.

Pointe = départ, bague = retour et corps = masse.

Sorties des Sous-Goupes (Sub Outputs) (60)

Idéales pour les enregistrements en multi-pistes.

Jacks asymétriques. Pointe = point chaud (+)

et corps = masse.

Entrées/Sorties 2-Track (2-Track In/Out) (66)

Embases Cinch-RCA pour platine cassettes, platineDAT,

etc. Signal de sortie = signal du bus général (Main Mix).

Sorties Monitor & Control Room (61)

Le signal présent à ces sorties doit être conduit jusqu’à

l’amplicateur de puissance alimentant votre système

d’écoute. Jacks asymétriques. Pointe= point chaud (+)

et corps = masse.

Sorties Casques (Phones) (62)

Pour deux casques. Jacks. Pointe = signal gauche,

bague= signal droit et corps = masse.

Points D’insertion du Bus Général (Main Insert) (64)

Pour insérer des eets dans le signal de sortie Main Mix

après les faders du bus général. Jacksasymétriques,

départ et retour (Send et Return) sur le même connecteur.

Pointe = départ, bague=retour et corps = masse.

Sorties du Bus Général en Jack (Main Outputs) (63)

Jacks asymétriques. Pointe = point chaud (+)

et corps = masse.

Sorties du Bus Général en XLR (Main Out) (65)

XLR symétriques. Plot 1 = masse, plot 2 = point chaud

(+) et plot 3 = point froid (-). Niveau de sortie maximum

+28dBu.

Consultez le site behringer.com pour

télécharger le mode d’emploi complet

16 17EURODESK SX3282 Quick Start Guide

EURODESK SX3282 Bedienelemente

(DE) Bedienelemente

Monoeingangskanäle

Jeder Monokanal bietet Ihnen je nach Verwendungszweck

einen symmetrischen Line-Eingang über die

6,3mm-Klinkenbuchse oder einen symmetrischen

Mikrofoneingang über die XLR-Buchse. Die für den

Mikrofoneingang erforderliche +48 V Phantomspeisung

wird mit dem PHANTOM-Schalter (71) ander Rückseite des

Pults aktiviert. DerRegler für die Mikrofonvorverstärkung

(1) hat einen außerordentlich weiten Regelbereich von

10bis 60 dB. Die sorgfältige Auswahl der verwendeten

Bauteile und die hochentwickelte Schaltungstechnik

gewährleisten höchste Rauscharmut und einen warmen,

transparentenKlang.

Sobald ein Monoklinkenstecker in die symmetrische

(selbst-unsymmetrierende) Line In-Buchse gesteckt wird,

erfolgt eine Anpassung der Eingangsverstärkung an den

Bereich zwischen +10und -40 dBu. Die gebräuchlichsten

Arbeitspegel -10dBV und +4 dBu sind auf dem

Skalenkranzhervorgehoben.

Eingangspegeleinstellung

Die Einstellung des Eingangspegels erfolgt über den GAIN-

Regler (1). Mit Hilfe des SOLO/PFL-Schalters (13) können

Sie den linken und rechten Anteil des Eingangssignals

auf die Aussteuerungsanzeige in der Main-Sektion

bringen (und natürlich auch auf die Lautsprecher).

Zusätzlich zu der bereits erwähnten Anzeigemöglichkeit

des Kanalpegels über die Aussteuerungsanzeige

verfügt jeder Kanal über eine LED als Anzeige dafür,

dass ein Signal anliegt (-20 dB, (12)), und eine weitere

LED zur Warnung bei Übersteuerungen (Peak, (10)).

DieseÜbersteuerungsanzeige sollte nicht oder zumindest

nur sehr selten aueuchten. Anderenfalls muss der

Eingangspegel reduziert werden.

Equalizer

Alle Monoeingangskanäle verfügen über eine dreibandige

Klangregelung und ein Low-Cut-Filter (Hochpasslter,

Flankensteilheit: 18 dB/Oktave). Alledrei Bänder erlauben

eine maximale Anhebung/Abschwächung von ±15 dB.

Sinddie Regler in Mittelstellung, ist der Equalizer neutral,

d.h.ausgeschaltet. Die Grenzfrequenz des oberen (2)

und des unteren Bandes (5) liegt bei 12 kHz respektive

80 Hz. Für den Mittenbereich bietet das SX3282 eine

semi-parametrische Klangregelung mit einer Filtergüte

von einer Oktave, durchstimmbar von 100 Hz bis 8 kHz

((3), (4)). Das Low-Cut-Filter erlaubt die Beseitigung

tierequenter Störungen.

Aux-Wege

Alle acht Aux-Wege (7) sind mono und werden nach dem

EQ abgegrien. Die acht Wege werden über drei Poti-

Paare angesprochen. Die Aux-Wege 1und 2 liegen fest vor

dem Fader (Pre-Fader) und eignen sich daher z.B. gut für

Kopfhörerzuspielungen. Nr.3und 4 liegen fest hinter dem

Fader (Post-Fader) und sind damit z. B. als Eektwege

gut verwendbar. Der SHIFT-Schalter (8) legt das dritte

Poti-Paar wahlweise auf die Aux-Wege 5 und 6 oder 7 und

8. Diese vier Wege zusammen sind mit dem Schalter (9)

von Post- auf Pre-Fader umschaltbar.

Für die meisten Anwendungen, bei denen Eektsignale

ausgespielt werden sollen, müssendie AuxSend-Wege

Post-Fader geschaltet sein, damitsich die Eektlautstärke

in einem Kanal nach der Position des Kanalfaders richtet.

Ansonsten bliebe das Eektsignal des betreenden Kanals

auch dann hörbar, wenn der Fader komplett „zugezogen“

wird. Für Monitor-Anwendungen werden die AuxSend-

Wege üblicherweise Pre-Fader geschaltet, d.h. sie sind

unabhängig von der Stellung des Kanal-Faders und der

Mute-Funktion.

Jeder AuxSend-Weg bietet eine Verstärkung von

bis zu +15 dB. Eine so starke Signalanhebung wird

normalerweise nur dann benötigt, wenn der Kanal-Fader

auf -15 dB oder noch weniger eingestellt ist.

Routing, Fader-Einstellung und Muting

Das SX3282 bietet fünf Stereobusse und einen

Stereosolobus. Der Main Mix-Bus und die Subgruppen

1-2, 3-4, 5-6 und 7-8 werden über die ROUTING-Schalter

(18) aktiviert. Die Solo/PFL-Funktion wurde bereits unter

„Eingangspegeleinstellung“ erläutert. AlleStereobusse

liegen im Signalweg hinter demPANORAMA-Poti.

Jeder AuxSend-Weg bietet eine Verstärkung von

bis zu +15 dB. Eine so starke Signalanhebung wird

normalerweise nur dann benötigt, wenn der Kanal-Fader

auf -15 dB oder noch weniger eingestellt ist.

Routing, Fader-Einstellung und Muting

Das SX3282 bietet fünf Stereobusse und einen

Stereosolobus. Der Main Mix-Bus und die Subgruppen

1-2, 3-4, 5-6 und 7-8 werden über die ROUTING-Schalter

(18) aktiviert. Die Solo/PFL-Funktion wurde bereits

„Eingangspegeleinstellung“ erläutert. Mit dem Kanal-

PANORAMA-Regler (11) wird die Position des Kanalsignals

innerhalb des Stereofelds festgelegt. Alle Stereobusse

liegen im Signalweg hinter dem PANORAMA-Poti. In der

Regel wird nur einer der möglichen Busse in einem Kanal

angewählt sein.

Der Pegel, der am Main Mix-Bus bzw. an den

Subgruppenbussen anliegt, wird letztlich durch den

Kanal-Fader (17) bestimmt.

Der MUTE-Schalter (15) ist ergonomisch günstig direkt

oberhalb des Kanal-Faders platziert. DasDrücken

dieses Schalters entspricht einer Fader-Einstellung von

„minus unendlich“ und wird durch eine Leuchtdiode

(16) angezeigt.

Stereoeingangskanäle

Jeder Stereokanal verfügt über zwei Line-Pegeleingänge

auf Klinkenbasis für den rechten und linken Kanal.

Wennausschließlich die linke Eingangsbuchse benutzt

wird, arbeitet der Kanal in mono.

Equalizer

Die Stereoeingangskanäle verfügen über eine

Vierbandklangregelung. Die Grenzfrequenzen des

Höhen- (2), des Hochmitten- (53), des Tiefmitten- (52)

und des Tiefenbands (5) liegen bei 12 kHz, 3kHz, 500 Hz

und 80 Hz.

Subgruppen

Bei der Herstellung von Mehrspuraufnahmen erhalten

die einzelnen Bandspuren ihre Signale von den

Subgruppenausgängen. Die vier Stereo- (oder acht

Mono-) Subgruppen können von allen Eingangskanälen

und auch von den Stereo Aux Returns 1 und 2 gespeist

werden. DerPegel der Subgruppen wird mit dem

Fader (21) festgelegt. Auch für die Subgruppen steht

Ihnen die Solo-Funktion über den SOLO-Schalter (22)

zurVerfügung.

Für Abmischzwecke können die Subgruppenausgänge

über den Schalter (21) auf den Main Mix geroutet

werden. Die Position des Subgruppensignals im

Stereobild des Main Mix lässt sich durch den PANORAMA-

Regler (23) beeinussen.

Aux Sends

In senkrechter Reihe nden sich die Ausgangsregler (51)

für die Aux Sends 1 bis 8, die Summierung der auf den

Aux-Bussen auaufenden Signale. DerRegelbereich

ist -∞bis+15dB. Die Mittelrastung markiert die

0dB-Stellung (UnityGain), in der keine Verstärkung

stattndet. Somit steht genügend Headroom zur

Verfügung, um auch unempndliche Eektgeräte

korrekt anzusteuern. Jeder Aux Send verfügt

über einen SOLO-Schalter (50): sobald einer davon

gedrückt ist, blinkt die Kontroll-LED (49).

Aux Returns

Rechts neben den Aux Sends liegen die Stereo Aux

Returns, vier Stereoeingänge, die man auch als

acht zusätzliche Mono-Line-Eingänge betrachten

kann. DerRegelbereich der Eingangsverstärkung

reicht von -∞ bis +20 dB. EinEingangssignal

kann mono (alsMittensignal) eingespeist werden,

indemausschließlich die linke Eingangsbuchse

benutztwird.

Aux Returns 1 und 2

Die Aux Returns 1 und 2 haben volle Routing-

Möglichkeiten auf die Subgruppen (und damit auch zu

den Aufnahmespuren) und zum Main Mix. Dieeinzelnen

Funktionen sind: Routing (45), Level (47), Balance (48)

und Solo (46). Level bestimmt den Pegel der Zumischung

zum Main Mix bzw. zur Subgruppe, während Balance es

erlaubt, dasVerhältnis zwischen L und R zu verschieben

(was allerdings nur selten benötigt werden wird).

Aux Returns 3 und 4

Auch die Aux Returns 3 und 4 verfügen über einen Level-

Regler (44) und einen Solo-Schalter (43). DieAux Returns

3 und 4 sind fest auf den MainMixgeschaltet.

Solo

Unter jeder Reihe von Aux Returns nden Sie eine Solo-

LED (42), die blinkt, sobald in der darüber liegenden Reihe

ein SOLO-Schalter gedrückt wird.

Monitoring

Die meiste Zeit wird sicherlich der Main Mix abgehört.

Sie können außerdem noch den Solo/PFL-Bus und den

2-Track-Eingang (30) abhören (siehe auch Kap.6.5

„2-Track-Eingang und Ausgang“). Die LED-Ketten zeigen

dann auch jeweils das angewählte Signal.

Mit dem MONITOR/CTRL LEVEL-Poti (28) bestimmen

Sie die Abhörlautstärke für Ihre Monitorlautsprecher.

Der Hauptmix wird übrigens nach dem Summen-Fader

abgehört, sonst könnten Sie Ihre Ausblenden

nichtkontrollieren.

Zu guter Letzt ndet sich in der Monitoring-Sektion

noch der MONO-Schalter (29), mit dem sich die

Monokompatibilität eines Stereosignals prüfen lässt.

Auch dieser Schalter hat keine Rückwirkung auf die

MainMix-Hauptsumme.

Kopfhörer

Mit den Quellenanwahl-Schaltern könnendie Monitor/

Control Room-Mischung (27), diePre-Fader AuxSends12

(26) und die Pre-/Post-Fader wählbaren Aux Sends 5/6

(25) auf die Kopfhörerausgänge gelegt werden, und

zwar einzeln oder auch gleichzeitig.Im Anschlussfeld

Ihres SX3282 stehen Anschlüsse für zwei Kopfhörer

zurVerfügung.

Der Ausgangspegel der Kopfhörerausgänge wird durch

den LEVEL-Regler (24) bestimmt.

Solo

Sobald ein SOLO-Schalter gedrückt ist, werdenalle nicht

angewählten Kanäle im Abhörweg stumm geschaltet.

Die SOLO-Funktion bietet ein echtes „SOLO IN PLACE“,

d.h. die angewählten Signale werden im Stereobild

korrekt dargestellt. DieAbgrie für den Solobus

liegen hinter den PANORAMA-Potis, den Aux Sends,

denStereo-Line-Eingängen und den Subgruppen; sie

sind grundsätzlich hinter dem Fader angeordnet.

PFL

Der CHANNEL MODE-Schalter (38) schaltet vom Stereo-

Solo- auf den Mono-PFL-Bus um. DerPFL-Bus wird

jeweils vor dem Kanalfader (PFL=Pre Fader Listening)

bzw. LEVEL-Poti abgegrien. PFL sollte zum Einstellen

der Eingangsverstärkung benutzt werden (lesen Sie

hierzu unbedingt Kapitel8 „Einstellungen“).

Ob die Kanäle sich momentan in der Solo- oder in der

PFL-Betriebsweise benden, wirdIhnen durch eine der

beiden im Anzeigefeld (40) gekennzeichneten LEDs

angezeigt: Links=gelb=PFL, rechts=rot=Solo.

DerLEVEL-Regler für das Solo- bzw. PFL-Signal

(39) wird sich normalerweise in Mittenstellung

benden (UnityGain), um nicht zu sehr vom

Mix-Levelabzuweichen.

2-Track-Eingang und Ausgang

Der 2-Track-Eingang (unsymmetrische Cinch-Buchsen

im Anschlussfeld) dient im Wesentlichen der Kontrolle

des 2-Spur-Masterbandes. Der2-TRACK-Schalter (30) legt

dieses Signal auf dieAbhörlautsprecher.

Wenn der MON/CTRL LEVEL-Regler (28) auf

Rechtsanschlag steht, ist der 2-Track-Eingang an

einen Signalpegel von 10 dBV von der Bandmaschine

oder dem DAT-Recorder, etc. angepasst. Falls Ihr

Aufzeichnungsgerät mit einem höheren Pegel arbeitet

(z.B. +4 dBu), muss die Verstärkung über den MON/CTRL

LEVEL-Regler (28) heruntergeregelt werden.

Ausgang

Das Main Mix-Signal können Sie auf drei Wegen aus

Ihrem SX3282 herausführen: mit einem internen Pegel

von +4 dBu liegt das Signal an den symmetrischen XLR-

und auch den darunter bendlichen Klinkenbuchsen an.

Die Cinch-Buchsen führen dasselbe Signal mit einem

geringeren Pegel(-10 dBV).

Der Pegel an den 2-Track-Ausgängen wird mit den Main

Mix-Fadern (31) bestimmt.

Auch wenn der 2-Track-Ausgang primär für

Aufnahmezwecke gedacht ist, kann er ebensogut

das Eingangssignal für Ihre PA oder einen Sampler

bereitstellen. Tatsächlich können Sie auch ohne Steckfeld

und ohne spezielle Kabel das Ausgangssignal gleichzeitig

auf bis zu drei verschiedene Wege schicken, da Sie mit dem

SX3282über drei separate 2-Track-Ausgängeverfügen!

Talkback

Das eingebaute Talkback-Mikrofon (33) dient der

Kommunikation mit Personen im Aufnahmeraum

oder auf der Bühne. Durch Drücken (und Festhalten)

des TALK-Tasters (32) wird das Mikrofon aktiviert.

Solange der TALK-Taster heruntergedrückt ist, wird der

Pegel an den Abhörlautsprechern um 20 dB abgesenkt,

um Rückkopplungen über das Talkback-Mikrofon zu

vermeiden. Alle anderen Kommandowege bleiben

hiervon unbeeinusst.

Der Talkback-Pegel wird mit dem LEVEL-Regler (37)

eingestellt. Das Talkback-Signal kann einzeln oder auch

gleichzeitig auf die Aux-Wege 1/2 (36), 5/6 (35) und 7/8

(34) geroutet werden – mit anderen Worten auf alle

denkbaren PreFader Aux-Auskopplungen. Damit haben

Sie die Möglichkeit, zu Personen im Aufnahmeraum über

deren Kopfhörer oder zu Personen auf der Bühne über

deren individuelle Monitorsysteme zu sprechen.

Phantomspeisungsschalter

Zur Versorgung von Kondensatormikrofonen steht +48V

DC Phantomspeisung zur Verfügung. Sie wird für alle

Monoeingangskanäle zusammen über den PHANTOM-

Schalter (71) aktiviert.

Das komplette Handbuch finden Sie unter

behringer.com

18 19EURODESK SX3282 Quick Start Guide

EURODESK SX3282 Controles

(PT) Controles

Ligações e Regulador de Ganho

Cada canal mono oferece, de acordo com a sua nalidade,

uma entrada de linha simétrica através da tomada Jack

de 6,3mm (55) ou uma entrada de microfone simétrica

através da tomada XLR (54).

Todos os canais de entrada mono dispõem de

pontos de inserção (Inserts), localizadas antes do

atenuador (PreFader), o equalizador e os auxilares

de envio (AuxSends). Os pontos de envio e de retorno

encontram-se numa única tomada Jack stereo de

6,3-mm (56). Os pontos de inserção são utilizados para

ligar processadores dinâmicos externos, equalizadores

ou aparelhos semelhantes. O percurso do sinal no canal

é dividido na tomada de inserção; o sinal é transportado

através da ponta da cha Jack para fora e, após o

processamento, através do aparelho externo, é enviado

novamente através da cha Jack para a tensão do canal

(“Inserção”). Adivisão só faz sentido se na respectiva

tomada de inserção estiver inserida uma cha.

A alimentação fastasma de +48 V, necessária para os

microfones de condensadores, é activada através do

interruptor PHANTOM (71) na parte traseira do EURODESK

para todos os canais de entrada mono.

O regulador de ganho para a amplicação de entrada

de microfones (1) tem uma margem de regulação de

10 a 60 dB. Se for utilizada uma cha Jack 6,3-mm,

éefectuado um ajuste da amplicação de entrada ao

âmbito entre +10 e -40 dB. Os níveis de trabalho mais

vulgares -10 dBV e +4 dBu estão salientes no disco

deescala.

Equalizador e Lo Cut-Filter

Todos os canais de entrada mono dispõem de uma

regulação de som de três bandas e um Lo Cut-Filter

(ltropassa-alto). As três bandas permitem uma súbida/

descida máxima de 15 dB. Se os reguladores estiverem

na posição central, o equilizador é neutro, isto é, não

está activado. A frequência limite da banda superior

(reguladorHI (2)) e da banda inferior (regulador LO

(5)) situa-se em 12kHz e 80 Hz. Paraabanda média

(reguladorMID (3)), o EURODESK proporciona uma

regulação semi-paramétrica com uma qualidade de ltro

xa de uma oitava, variávelatravés do regulador FREQ

(4) de 100 Hz a 8 kHz. O Lo Cut-Filter é activadoatravés

do interruptor LO CUT (6) e permite a eliminação de

interferências de baixa frequência inferiores a 75 Hz; tem

uma inclinação de anco de 18dB por oitava.

Secção de Auxilares de Envio (Aux Send)

O EURODESK dispõe de oito vias auxiliares que funcionam

como vias de reprodução de efeitos ou que podem

ser utilizadas para misturas de monitor. Todas as vias

auxiliares são mono e são utilizadas após o EQ. O nível

de saída para as vias auxiliarespodem ser reguladas

individualmente através dosseis potenciómetros (7) .

Cadaauxiliardeenvio proporciona uma amplicação até

+15dB. As vias auxiliares 1 e 2 são utilizadas pelo Pre-

Fader (antes do atenuador). As outras seis vias auxiliares

podem ser comutadas em conjunto através do interruptor

PRE (9) de Post-Fader (apóso atenuador) para Pre-Fader.

Autilização Post é muito adequada para a utilização como

vias de efeitos, enquanto que a utilização Pre se adequa

mais para misturas de monitor. Ointerruptor SHIFT (8)

coloca o terceiro par de potenciómetros opcionalmente

nas vias auxiliares 56 ou 7/8.

Secção Fader

Todos os canais de entrada têm dois LEDs. O LED (12) (-20)

indica a presença de um sinal, enquanto que o PEAK-LED

(10) sinaliza uma sobreexcitação no respectivo canal.No

caso deste LED estar continuamente iluminado, tem de se

reduzir o nível de entrada através do regulador de ganho.

Com o regulador PAN (11) é determinada a posição do sinal

de canal no âmbito do campo de stereo ou a atribuição a

subgrupos pares ou ímpares.

Em conformidade com a posição do interruptor CHANNEL

MODE na secção Solo é possível enviar o sinal de canal

com a ajuda do interruptor PFL/SOLO (13) ou para a a barra

colectora mono PFL-Solo (CHANNELMODE não premido,

funçãoSolo PFL) ou ouvir através da barra colectora stereo

Solo que se encontra depois do atenuador e panorama

(CHANNELMODE premido, função Solo In Place).

Emambos os casos é indicado o nível do sinal através

dos indicadores de modulação na secção MainMix. Se o

interruptor PFL/SOLO estiver premido, estáintermitente o

respectivo LED (14).

O interruptor MUTE (15) comuta o respectivo canal para o

Main Mix ou os subgrupos e a barra colectora SoloInPlace

para mudo. Se o interruptor MUTE estiver premido,

estáiluminado o LED correspondente (16). Ter em conta,

que as vias auxiliares utilizadas antes do atenuador não

são afectadas pelo interruptor MUTE activado.

A selecção do bus é designada por “Routing”, ao qual

é conduzido um determinado canal. O EURODESK tem

cinco buses stereo que podem ser accionados através dos

interruptores Routing (18). O bus do Main Mix é accionado

através do interruptor MAIN MIX e os subgrupos através

dos interruptores ROUTING 1-2, 3-4, 5-6 e 7-8.

O nível que se encontra no bus Main Mix-Bus ou nos

buses dos subgrupos é determinado pelo atenuador de

canal (17).

Canais de Entrada Stereo 25/26 a 31/32

O canal de entrada stereo dispõe praticamente dos

mesmos elementos de comando como o canal de entrada

mono. As ligações, o equalizador e o regulador de

BALANCE constituem uma excepção. Relativamente à

descrição dos outros elementos de comando, consultar o

capítulo 2.1 “Canaisdeentrada mono 1 a 24”.

Ligações

Cada canal stereo dispõe de duas entradas de nível de

linha com base em Jacks de 6,3-mm (67) para o canal

direito e esquerdo. Se for utilizada exclusivamente a

tomada de entrada da esquerda, ocanal passa a trabalhar

em mono.

A sensibilidade de entrada dos canais stereo pode ser

regulada num âmbito de ±20 dB através do regulador de

ganho no canal de entrada stereo.

Equalizador

Os canais de entrada stereo dispõem de um equalizador

de 4 bandas. As bandas HI e LO têm um comportamento

tal como as bandas nos canais de entrada mono.

Atravésdo regulador HI MID (53) é determinada a

súbida/descida da banda média superior que se situa

em 3 kHz. O regulador LO MID (52) permite um ajuste da

banda média inferior cuja frequência é de 500 Hz

Regulador de BALANCE

Uma outra diferença em comparação aos canais

mono reside na substituição do regulador PAN por um

regulador BALANCE (19). Enquanto que o canal stereo for

operado em mono não surge estadiferença.

No modo de operação stereo o regulador BALANCE

determina a percentagem relativa do sinal de entrada

direito e do sinal de entrada esquerdo antes destes

serem transferidos para os subgrupos ou para o Main

Mix. Por exemplo: Se o regulador BALANC estiver no

limite à direita, apenas é transferida a percentagem do

sinal direito do sinal stereo para os buses seleccionados,

enquanto que a percentagem esquerda está em muting.

Indicação de Nível

O Main Mix dispõe de duas cadeias de LED (40), nas quais

os elementos superiores (Clip-LEDs) funcionam como

advertência de sobreexcitação (+28/+22 dBu simétrico/

assimétrico). As cadeias de LEDs na secção principal

também são utilizadas em alternativa para a indicação

de mono PFL (PFL-LED), stereo Solo (SOLO-LED) ou

entrada de 2 pistas (seointerruptor 2-TRACK na secção

Monitor& CTRLRoom estiver activado). O LED +48V

está iluminado aquando de uma alimentação fantasma

activada enquanto que o POWER-LED indica a actividade

do EURODESK.

Na parte superior dos indicadores de nível encontra-se

a ligação (41) com a designação LAMP para lâmpadas de

12V vulgares no mercado.

Ligações

Parte Traseira do EURODESK

Conheça a parte traseira do EURODESK. Vamoscomeçar

pela parte de baixo do ladoesquerdo.

Interruptor de alimentação fantasma (71) Para

a alimentação de microfones de condensadores

encontra-se à disposição uma alimentação fantasma

de +48 V DC. Esta é activada para todos os canais de

entrada mono através desteinterruptor.

Painel de Ligações EURODESK

Passaremos a descrever em seguida as numerosas

entradas e saídas do EURODESK.

Canais de Entrada Mono 1 a 24

Insert Points (56): Fichas Jack, assimétricas, entrada e

saída (Send e Return) na mesma tomada, ponta = saída,

anel = entrada, pino=massa/blindagem.

Line Inputs (55): Fichas Jack, assimétricas, ponta =

quente (+), anel = frio (-), pino=massa/blindagem.

Mic Inputs (54): XLR, simétrico, pino 1 = masse/

blindagem, pino 2 = quente (+), pino 3 = frio (-);

lembre-se da alimentação fantasma.

Canais de Entrada Stereo 25 a 32 (67)

Quatro pares stereo. Fichas Jack, assimétricas,

ponta = quente (+), pino = massa/blindagem.

Aux Sends (57)

Tomadas Jack, assimétricas, ponta = quente (+),

pino = massa/blindagem.

Stereo Aux Returns (58)

Quatro pares stereo. Tomadas Jack, simétricas, ponta =

quente (+), anel = frio (-), pino=massa/blindagem.

Subgrupos Inserts (Pontos de Inserção) (59)

Para inserção nos sinais de subgrupos. TomadasJack,

assimétricas, entradaesaída (SendeReturn) na

mesma tomada, ponta = saída, anel = entrada,

pino = massa/blindagem.

Subgrupos Saídas (60)

Ideal para gravações de pistas múltiplas.

TomadasJack, assimétricas, ponta = quente (+),

pino = massa/blindagem.

2-Track Entrada/Saída (66)

Tomadas Cinch para ligação de gravadores de cassetes,

DAT etc., sinal de saída = Main Mix.

Saídas de Monitor e de Control Room (61)

O sinal que se encontra aqui deve ser conduzido para

o amplicador que excita os respectivos altifalantes.

Tomadas Jack, assimétricas, ponta=quente (+),

pino = massa/blindagem.

Saídas para Auscultadores (62)

Para dois auscultadores, tomadas Jack, ponta=sinal

esquerdo, anel = sinal direito, pino=massa/blindagem.

Main Inserts (Pontos de Inserção) (64)

Para a inserção de efeitos etc. no sinal de saída

MainMix por detrás do atenuador Main Mix. Tomadas

Jack, assimétricas, entrada e saída (SendeReturn)

na mesma tomada, ponta = saída, anel = entrada,

pino = massa/blindagem.

Saídas Main Mix (Tomadas Jack) (63)

Tomadas Jack, assimétricas, ponta = quente (+),

pino = massa/blindagem.

Saídas Main Mix (XLR) (65)

XLR, simétrica, pino 1 = massa/blindagem,

pino2=quente (+), pino 3 = frio (-),

nível de saídamáximo +28dBu.

Verifique o site behringer.com para obter o

manual completo “Full Manual”

20 EURODESK SX3282 Quick Start Guide 21

Specications Especicaciones técnicas

Input Channels

Mic Input

Type electronically balanced, discrete input circuit

Mic E.I.N. (22 Hz - 22 kHz)

@ 150 Ω source -129.0 dBu / -117.3 dBqp

input shortened -132.0 dBu / -122.0 dBqp

Distortion (THD + N) 0.007% @ +4 dBu, 1 kHz, bandwidth 80 kHz

Gain range +10 dB to +60 dB

Max. input level +12 dBu

Line Input

Type electronically balanced

Gain range 0 dB to +40 dB

Max. input level +22 dBu

Channel fader range +10 dB to -85 dB

Aux send gain range 0 dB to +15 dB / o

Equalizer

Hi shelving 12 kHz, ±15 dB, Q xed at 2 oct.

Hi Mid Bell (Ch 25-32) 3 kHz, ±15 dB, Q xed at 2 oct.

Mid Sweep (Ch 1-24) 100 Hz to 8 kHz, ±15 dB, Q xed at 1 oct.

Lo Mid Bell (Ch 25-32) 500 Hz, ±15 dB, Q xed at 2 oct.

Lo shelving 80 Hz, ±15 dB, Q xed at 2 oct.

Lo cut (HPF) 75 Hz, 18 dB/oct.

Channel Inserts

Max. in/out +22 dBu

Channel to channel crosstalk -95 dB @ 1 kHz

Subgroup Section

Noise

bus noise @ fader 0 dB -105.0 dBr

all input channels assigned & set @ 0 dB gain, channels muted -92.0 dBr

all input channels assigned & set @ 0 dB gain -87.0 dBr

Submaster output max. output level +22 dBu, balanced / unbalanced

Fader range +10 dB to -85 dB / o

Main Mix Section

Noise

bus noise @ fader 0 dB -102.0 dBr

all input channels assigned & set @ 0 dB gain, channels muted -92.0 dBr

all input channels assigned & set @ 0 dB gain -87.0 dBr

Max. output level +28 dBu, balanced / +22 dBu, unbalanced

Aux returns gain range 0 dB to +20 dB / o

Aux sends max. output level +22 dBu

System Data

Distortion (THD + N) 0.007% @ +4 dBu, 1 kHz, bandwidth 80 kHz

Frequency Response

20 Hz to 40 kHz ±1 dB (any input to any output)

10 Hz to 120 kHz ±3 dB

Power Supply

Power consumption 65 W

Mains voltage 100 - 240 V~ (50/60 Hz)

Fuse T 2 A H 250 V

Mains connector standard IEC receptacle

Physical/Weight

Dimensions (H x W x D) approx. 100 x 1000 x 530 mm (3.9 x 39.3 x 20.8")

Weight approx. 16.9 kg (37.2 lbs)

Canales de Entrada

Entrada “Mic”

Tipo electrónicamente simétrica, conmutación de entrada discreta

Mic E.I.N. (22 Hz - 22 kHz)

150 Ω resistencia interna -129,0 dBu / -117,3 dBqp

entrada cortocircuitada -132,0 dBu / -122,0 dBqp

Distorsiones (THD + N) 0,007% @ +4 dBu, 1 kHz, ancho de banda 80 kHz

Ámbito de amplicación +10 dB a +60 dB

Nivel máx. de entrada +12 dBu

Entrada “Line”

Tipo electrónicamente simétrica

Ámbito de amplicación 0 dB a +40 dB

Nivel máx. de entrada +22 dBu

Zona de regulación del canal Fader +10 dB a -85 dB

Zona de amplicación de Aux Send 0 dB a +15 dB / apag.

Ecualizador

Hi Shelving 12 kHz, ±15 dB, Q = 2 octavas

Hi Mid Bell (Ch 25-32) 3 kHz, ±15 dB, Q = 2 octavas

Mid Sweep (Ch 1-24) 100 Hz a 8 kHz, ±15 dB, Q = 1 octava

Lo Mid Bell (Ch 25-32) 500 Hz, ±15 dB, Q = 2 octavas

Lo Shelving 80 Hz, ±15 dB, Q = 2 octavas

Lo Cut (HPF) 75 Hz, 18 dB/octava

Inserts de Canal

Nivel de entrada / salida máx. +22 dBu

Diafonía del canal -95 dB @ 1 kHz

Subgrupos

Ruidos

ruidos de bus @ fader 0 dB -105,0 dBr

todos los canales de entrada activos & set @ 0 dB gain, desactivadoelsonido -92,0 dBr

todos los canales de entrada activos& set @ 0 dB gain -87,0 dBr

Nivel de salida máx. del Submaster +22 dBu, balanceada / no balanceada

Zona de regulación del Fader +10 dB a -85 dB / apag.

Main Mix

Ruidos

ruidos de bus @ fader 0 dB -102,0 dBr

todos los canales de entrada activos & set @ 0 dB gain, desactivadoelsonido -92,0 dBr

todos los canales de entrada activos & set @ 0 dB gain -87,0 dBr

Nivel máx. de salida +28 dBu, balanceada / +22 dBu, no balanceada

Zona de amplicación de Aux Returns 0 dB a +20 dB / apag.

Nivel de salida máx. de Aux Sends +22 dBu

Datos de Sistema

Distorsiones (THD + N) 0,007% @ +4 dBu, 1 kHz, ancho de banda 80 kHz

Respuesta de Frecuencia

20 Hz a 40 kHz ±1 dB (cada entrada a cada salida)

10 Hz a 120 kHz ±3 dB

Suministro de Corriente

Consumo de potencia 65 W

Tensión de red 100 - 240 V~ (50/60 Hz)

Fusible T 2 A H 250 V

Conexión de red conector IEC estándar

Dimensiones/Peso

Dimensiones (alt. x anch. x prof.) aprox. 100 x 1000 x 530 mm

Peso aprox. 16,9 kg

22 EURODESK SX3282 Quick Start Guide 23

Caractéristiques techniques Technische Daten

Canaux

Entrée « Mic »

Type symétrieélectronique, étage d’entrée discret

Mic E.I.N. (22 Hz - 22 kHz)

résistance de la source 150Ω -129,0dBu / -117,3dBqp

entrée court-circuitée -132,0dBu / -122,0dBqp

Distorsion (THD + N) 0,007%@+4dBu, 1kHz, largeurdebande80kHz

Amplication de+10dB à +60dB

Niveau d’entrée max. +12dBu

Entrée « Ligne »

Type symétrieélectronique

Amplication de0dB à +40dB

Niveau d’entrée max. +22dBu

Plage de réglage du fader du canal de+10dB à -85dB

Plage d’amplication des départs aux 0dB à +15dB / O

Egaliseur

Aigus (plateau/shelving) 12kHz, ±15dB, Q=2octaves

Hi Mid Bell (Ch25-32) 3kHz, ±15dB, Q=2octaves

Mid Sweep (Ch1-24) de100Hz à 8kHz, ±15dB, Q=1octave

Lo Mid Bell (Ch25-32) 500Hz, ±15dB, Q=2octaves

Graves (plateau/shelving) 80Hz, ±15dB, Q=2octaves

Coupe-bas (HPF) 75Hz, 18dB/octave

Inserts Canaux

Niveaux d’entrée et sortie +22dBu

Diaphonie -95dB@1kHz

Sous-Groupes

Bruit

bruit des bus@fader0dB -105,0dBr

canauxouverts, fader au gainunitaire,mutés -92,0dBr

canauxouverts, faderaugainunitaire -87,0dBr

Niveau de sortie max. sous-Master +22dBu, symétrique/ asymétrique

Plage de réglage du fader de+10dB à -85dB / O

Main Mix

Bruit

bruit des bus@fader0dB -102,0dBr

canauxouverts, faderau gain unitaire, mutés -92,0dBr

canauxouverts, faderaugainunitaire -87,0dBr

Niveau de sortie max. +28dBu, symétrique / +22dBu, asymétrique

Plage d’amplication retours aux. 0dB à +20dB / O

Caractéristiques du Système

Distorsion (THD + N) 0,007% @ +4 dBu, 1 kHz, largeur de bande 80 kHz

Bande Passante

de 20 Hz à 40 kHz ±1 dB (chaque sortie sur chaque entrée)

de 10 Hz à 120 kHz ±3 dB

Alimentation Électrique

Consommation électrique 65 W

Tension secteur 100 - 240 V~ (50/60 Hz)

Fusible T 2 A H 250 V

Connexion secteur embase IEC standard

Dimensions/Poids

Dimensions (H x L x P) env. 100 x 1000 x 530 mm

Poids env. 16,9 kg

Eingangskanäle

Mikrofoneingang

Typ elektrisch symmetriert, diskrete Eingangsschaltung

Mic E.I.N. (22 Hz - 22 kHz)

150 Ω Quellwiderstand -129,0 dBu / -117,3 dBqp

Eingang kurzgeschlossen -132,0 dBu / -122,0 dBqp

Klirrfaktor (THD + N) 0,007% @ +4 dBu, 1 kHz, Bandbreite 80 kHz

Verstärkungsbereich +10 dB bis +60 dB

Max. Eingangspegel +12 dBu

Line-Eingang

Typ elektrisch symmetriert

Verstärkungsbereich 0 dB bis +40 dB

Max. Eingangspegel +22 dBu

Regelbereich Kanal-Fader +10 dB bis -85 dB

Aux Send Verstärkungsbereich 0 dB bis +15 dB / „aus“

Equalizer

Hi Shelving 12 kHz, ±15 dB, Q = 2 Oktaven

Hi Mid Bell (Ch 25-32) 3 kHz, ±15 dB, Q = 2 Oktaven

Mid Sweep (Ch 1-24) 100 Hz bis 8 kHz, ±15 dB, Q = 1 Oktave

Lo Mid Bell (Ch 25-32) 500 Hz, ±15 dB, Q = 2 Oktaven

Lo Shelving 80 Hz, ±15 dB, Q = 2 Oktaven

Lo Cut (HPF) 75 Hz, 18 dB/Okt.

Kanal-Inserts

Max. Ein-/Ausgangspegel +22 dBu

Kanalübersprechen -95 dB @ 1 kHz

Subgruppen

Rauschen

Busrauschen@ Fader 0 dB -105,0 dBr

alle Eingangskanäle aufgeschaltet & set @ 0 dB gain, stummgeschaltet -92,0 dBr

alle Eingangskanäle aufgeschaltet & set @ 0 dB gain -87,0 dBr

Submaster max. Ausgangspegel +22 dBu, symmetrisch / unsymmetrisch

Regelbereich Fader +10 dB bis -85 dB / „aus“

Main Mix

Rauschen

Busrauschen @ Fader 0 dB -102,0 dBr

alle Eingangskanäle aufgeschaltet & set @ 0 dB gain, stummgeschaltet -92,0 dBr

alle Eingangskanäle aufgeschaltet & set @ 0 dB gain -87,0 dBr

Max. Ausgangspegel +28 dBu, symmetrisch / +22 dBu, unsymmetrisch

Aux Returns Verstärkungsbereich 0 dB bis +20 dB / „aus“

Aux Sends max. Ausgangspegel +22 dBu

Systemdaten

Klirrfaktor (THD + N) 0,007% @ +4 dBu, 1 kHz, Bandbreite 80 kHz

Frequenzgang

20 Hz bis 40 kHz ±1 dB (jeder Eingang auf jeden Ausgang)

10 Hz bis 120 kHz ±3 dB

Stromversorgung

Leistungsaufnahme 65 W

Netzspannung 100 - 240 V~ (50/60 Hz)

Sicherung T 2 A H 250 V

Netzanschluss Standard-Kaltgeräteanschluss

Abmessungen/Gewicht

Abmessungen (H x B x T) ca. 100 x 1000 x 530 mm

Gewicht ca. 16,9 kg

24 EURODESK SX3282 Quick Start Guide 25

Other important information

1. Register online. Please register your new

MUSIC Group equipment right after you purchase it by

visiting behringer. com. Registering your purchase using

our simple online form helps us to process your repair

claims more quickly and eciently. Also, read the terms

and conditions of our warranty, ifapplicable.

2. Malfunction. Should your MUSICGroup

Authorized Reseller not be located in your vicinity, you

may contact the MUSIC Group Authorized Fulller for

your country listed under “Support” at behringer. com.

Shouldyour country not be listed, please check if your

problem can be dealt with by our “OnlineSupport” which

may also be found under “Support” at behringer. com.

Alternatively, please submit an online warranty claim at

behringer. com BEFORE returning theproduct.

3. Power Connections. Before plugging the

unit into a power socket, please make sure you are using

the correct mains voltage for your particular model.

Faultyfuses must be replaced with fuses of the same

typeand rating without exception.

1. Registro online. Le recomendamos que

registre su nuevo aparato MUSIC Group justo después de

su compra accediendo a la página web behringer. com.

Elregistro de su compra a través de nuestro sencillo

sistema online nos ayudará a resolver cualquier

incidencia que se presente a la mayor brevedad posible.

Además,aproveche para leer los términos y condiciones de

nuestra garantía, si es aplicable en sucaso.

2. Averías. En el caso de que no exista un distribuidor

MUSIC Group en las inmediaciones, puede ponerse en

contacto con el distribuidor MUSIC Group de su país,

queencontrará dentro del apartado “Support” de nuestra

página web behringer. com. En caso de que su país no

aparezca en ese listado, acceda a la sección “Online Support”

(quetambiénencontrará dentro del apartado “Support” de

nuestra páginaweb) y compruebe si su problema aparece

descrito y solucionado allí. De forma alternativa, envíenos a

través de la página web una solicitud online de soporte en

periodo de garantía ANTES de devolvernos el aparato.

3. Conexiones de corriente. Antes de enchufar

este aparato a una salida de corriente, asegúrese de que dicha

salida sea del voltaje adecuado para su modelo concreto.

En caso de que deba sustituir un fusible quemado, deberá

hacerlo por otro de idénticas especicaciones, sinexcepción.

1. Enregistrez-vous en ligne. Prenez le

temps d’enregistrer votre produit MUSIC Group aussi vite

que possible sur le site Internet behringer. com. Le fait

d’enregistrer le produit en ligne nous permet de gérer

les réparations plus rapidement et plus ecacement.

Prenezégalement le temps de lire les termes et conditions

de notre garantie.

2. Dysfonctionnement. Si vous n’avez pas de

revendeur MUSIC Group près de chez vous, contactez le

distributeur MUSIC Group de votre pays: consultez la liste

des distributeurs de votre pays dans la page “Support” de

notre site Internet behringer. com. Si votre pays n’est pas

dans la liste, essayez de résoudre votre problème avec

notre “aideen ligne” que vous trouverez également dans

la section “Support” du site behringer. com. Vous pouvez

également nous faire parvenir directement votre demande

de réparation sous garantie par Internet sur le site

behringer. com AVANT de nous renvoyer le produit.

3. Raccordement au secteur. Avant de relier

cet équipement au secteur, assurez-vous que la tension

secteur de votre région soit compatible avec l’appareil.

Veillez à remplacer les fusibles uniquement par des

modèles exactement de même taille et de même valeur

électrique — sans aucune exception.

1. Online registrieren. Bitte registrieren Sie Ihr

neues MUSIC Group-Gerät direkt nach dem Kauf auf der

Website behringer. com. Wenn Sie Ihren Kauf mit unserem

einfachen online Formular registrieren, können wir Ihre

Reparaturansprüche schneller und ezienter bearbeiten.

Lesen Sie bitte auch unsere Garantiebedingungen,

fallszutreend.

2. Funktionsfehler. Sollte sich kein MUSICGroup

Händler in Ihrer Nähe benden, können Sie den

MUSICGroup Vertrieb Ihres Landes kontaktieren,

derauf behringer. com unter „Support“ aufgeführt ist.

Sollte Ihr Land nicht aufgelistet sein, prüfen Sie bitte,

ob Ihr Problem von unserem „Online Support“ gelöst

werden kann, den Sie ebenfalls auf behringer. com unter

„Support“ nden. Alternativ reichen Sie bitte Ihren

Garantieanspruch online auf behringer. com ein, BEVOR Sie

das Produktzurücksenden.

3. Stromanschluss. Bevor Sie das Gerät an

eine Netzsteckdose anschließen, prüfen Sie bitte, obSie

die korrekte Netzspannung für Ihr spezielles Modell

verwenden. Fehlerhafte Sicherungen müssen ausnahmslos

durch Sicherungen des gleichen Typs und Nennwerts

ersetztwerden.

1. Registre-se online. Por favor, registre seu

novo equipamento MUSIC Group logo após a compra

visitando o site behringer. com Registrar sua compra

usando nosso simples formulário online nos ajuda a

processar seus pedidos de reparos com maior rapidez e

eciência. Além disso, leia nossos termos e condições de

garantia, caso seja necessário.

2. Funcionamento Defeituoso.

Casoseufornecedor MUSIC Group não esteja localizado

nas proximidades, você pode contatar um distribuidor

MUSIC Group para o seu país listado abaixo de “Suporte”

embehringer. com. Se seu país não estiver na lista,

favorchecar se seu problema pode ser resolvido com o

nosso “Suporte Online” que também pode ser achado

abaixo de “Suporte”em behringer. com. Alternativamente,

favor enviar uma solicitação de garantia online em

behringer. com ANTES da devolução do produto.

3. Ligações. Antes de ligar a unidade à tomada,

assegure-se de que está a utilizar a voltagem correcta para

o modelo em questão. Os fusíveis com defeito terão de

ser substituídos, sem qualquer excepção, por fusíveis do

mesmo tipo e corrente nominal.

Important information

Aspectos importantes

Informations importantes

Weitere wichtige

Informationen

Outras Informações

Importantes

Dados técnicos

Canais de Entrada

Entrada “Mic”

Tipo electr. simétricas, circuito de entrada discreto

Mic E.I.N. (22 Hz - 22 kHz)

150 Ω de resistência interna -129,0 dBu / -117,3 dBqp

entrada curto-circuitada -132,0 dBu / -122,0 dBqp

Distorções (THD + N) 0,007% @ +4 dBu, 1 kHz, largura da banda 80 kHz

Gama de amplicação +10 dB a +60 dB

Nível máx. de entrada +12 dBu

Entrada “Line”

Tipo electr. simétricas

Gama de amplicação 0 dB a +40 dB

Nível máx. de entrada +22 dBu

Gama de regulação do fader do canal +10 dB a -85 dB

Gama de amplicação Aux Send 0 dB a +15 dB / desligado

Equalizador

Hi Shelving 12 kHz, ±15 dB, Q = 2 Oitavas

Hi Mid Bell (Ch 25-32) 3 kHz, ±15 dB, Q = 2 Oitavas

Mid Sweep (Ch 1-24) 100 Hz a 8 kHz, ±15 dB, Q = 1 Oitava

Lo Mid Bell (Ch 25-32) 500 Hz, ±15 dB, Q = 2 Oitavas

Lo Shelving 80 Hz, ±15 dB, Q = 2 Oitavas

Lo Cut (HPF) 75 Hz, 18 dB/Oitava

Inserts de Canais

Nível de saída / entrada máx. +22 dBu

Diafonia entre real e real do canal -95 dB @ 1 kHz

Subgrupos

Ruído

ruído dos transmissores @ fader 0 dB -105,0 dBr

todos os canais de entrada ligados & set @ 0 dB gain, mudo -92,0 dBr

todos os canais de entrada ligados & set @ 0 dB gain -87,0 dBr

Nível de saída máx. do submaster +22 dBu, balanceada / não balanceada

Gama de regulação do fader +10 dB a -85 dB / desligado

Mistura Principal

Ruído

ruído dos transmissores @ fader 0 dB -102,0 dBr

todos os canais de entrada ligados & set @ 0 dB gain, mudo -92,0 dBr

todos os canais de entrada ligados & set @ 0 dB gain -87,0 dBr

Nível máx. de saída +28 dBu, balanceada / +22 dBu, nãobalanceada

Gama de amplicação de Aux Return 0 dB a +20 dB / desligado

Nível de saída máx. de Aux Sends +22 dBu

Dados do Sistema

Distorções (THD + N) 0,007% @ +4 dBu, 1 kHz, largura da banda 80 kHz

Resposta de Frequência

20 Hz a 40 kHz ±1 dB (cada entrada em cada saída)

10 Hz a 120 kHz ±3 dB

Fonte de Alimentação

Consumo de potência 65 W

Tensão de rede 100 - 240 V~ (50/60 Hz)

Fusível T 2 A H 250 V

Ligação à rede ligação padrão

Dimensões/Peso

Dimensões (A x L x P) ca. 100 x 1000 x 530 mm

Peso ca. 16,9 kg
