English/Spanish
114 16 73-49
Repair Parts Manual
Manual De Repuestos
TS 142X / 96043030200
Please read the operator's manual carefully and make sure
you understand the instructions before using the machine.
Por favor lea cuidadosamente y comprenda
estas intrucciones antes de usar esta maquina.
2
HOW TO USE THIS MANUAL
This manual is designed to provide the customer with a means to identify the parts on his/her tractor when ordering repair parts. The
illustrations may or may not represent the actual assemblies; therefore, it is not recommended to use this manual as a guide to assemble
or disassemble the tractor. Some hardware and parts are drawn larger in order to more readily identify them.
Each tractor has its own model number. The model number for your tractor can be found on the fender under the seat.
Support / Help
If you require assistance or have questions concerning the application, operation, maintenance or parts for your product:
• Visit our website: www.husqvarna.com
• Call Us Toll Free: 1-800-487-5951
When ordering parts, always give the following information:
• Product - “TRACTOR”
• MODEL NUMBER - “TS 142X" (96043030200)”
• Part Number
• Part Description
TABLE OF CONTENTS
SCHEMATIC .......................................................................................................................................................................3
ELECTRICAL .................................................................................................................................................................. 4-5
CHASSIS ........................................................................................................................................................................ 6-7
DRIVE.............................................................................................................................................................................. 8-9
ENGINE ....................................................................................................................................................................... 10-11
STEERING .................................................................................................................................................................. 12-13
MOWER DECK ........................................................................................................................................................... 14-15
MOWER LIFT ....................................................................................................................................................................16
SEAT .................................................................................................................................................................................17
DECALS ............................................................................................................................................................................18
COMO UTILIZAR ESTE MANUAL
Este manual está diseñado para brindarle al comprador un medio para identificar las piezas del tractor para cuando necesite hacer el
pedido de un repuesto. Las ilustraciones pueden o no representar los ensambles reales; por lo tanto, no se recomienda utilizar este
manual como una guía para ensamblar o desarmar el tractor. Algunos accesorios y piezas están dibujados en tamaños más grandes
para identificarlos con mayor facilidad.
Cada tractor tiene su propio número de modelo. El número de modelo del tractor se encuentra en el guardabarros debajo del asiento.
Soporte / Ayuda
Si necesita asistencia o tiene alguna pregunta acerca de la aplicación, operación, mantenimiento o piezas de su producto:
• Visite nuestro sitio web: www.husqvarna.com
• Llámenos de manera gratuita al: 1-800-487-5951
Cuando haga el pedido de una pieza, siempre brinde la siguiente información:
• Producto: ”TRACTOR”
• NÚMERO DE MODELO: “TS 142X" (96043030200)”
• Número de pieza
• Descripción de la pieza
ÍNDICE
DIAGRAMA .......................................................................................................................................................................19
DIAGRAMA ELÉCTRICO ........................................................................................................................................... 20-21
CHASIS ....................................................................................................................................................................... 22-23
TRANSMISIÓN ........................................................................................................................................................... 24-25
MOTOR ....................................................................................................................................................................... 26-27
DIRECCIÓN ................................................................................................................................................................ 28-29
PLATAFORMA DE LA CORTADORA DE CÉSPED .................................................................................................. 30-31
ELEVACIÓN DE LA CORTADORA DE CÉSPED ............................................................................................................32
ASIENTO ...........................................................................................................................................................................33
CALCOMANÍAS ................................................................................................................................................................34
3
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02

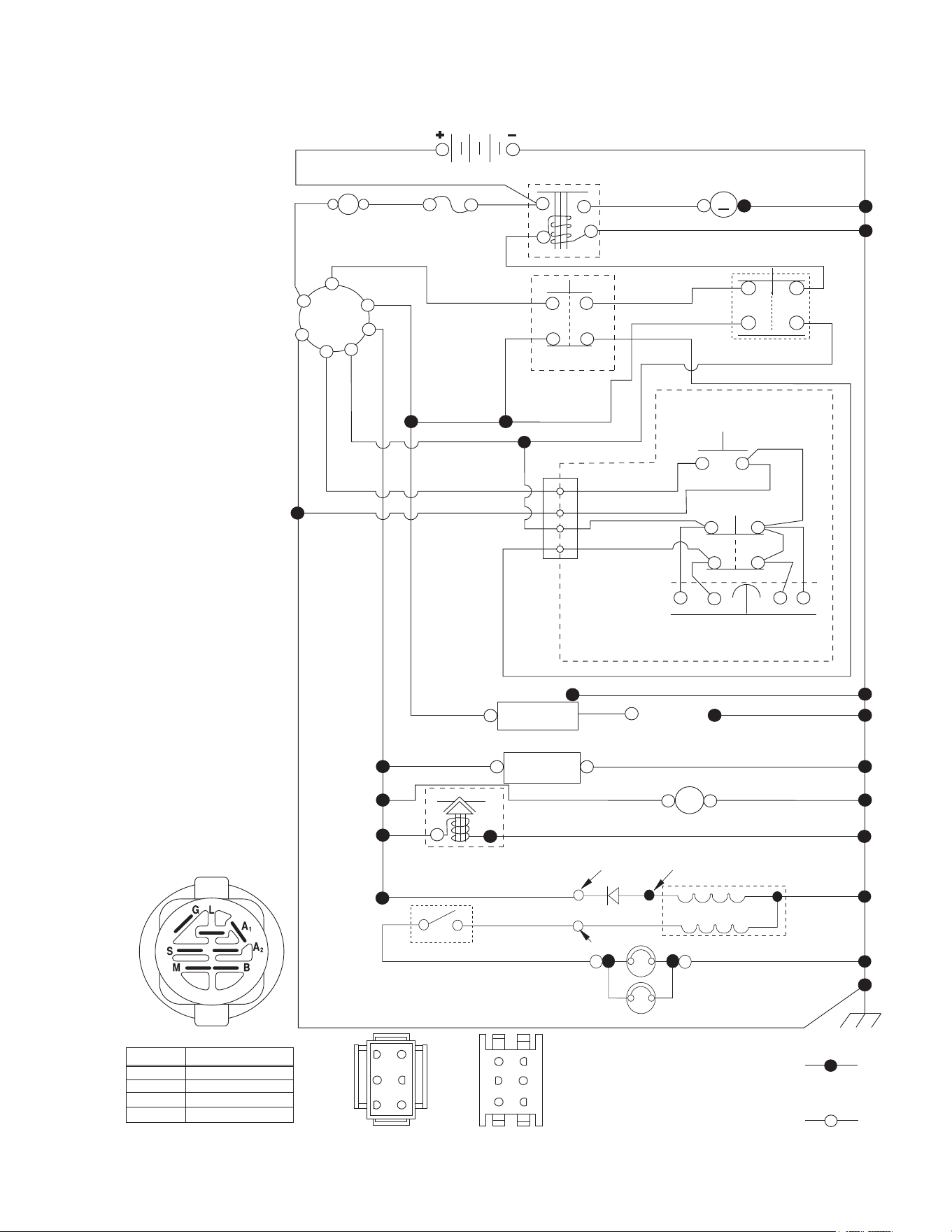

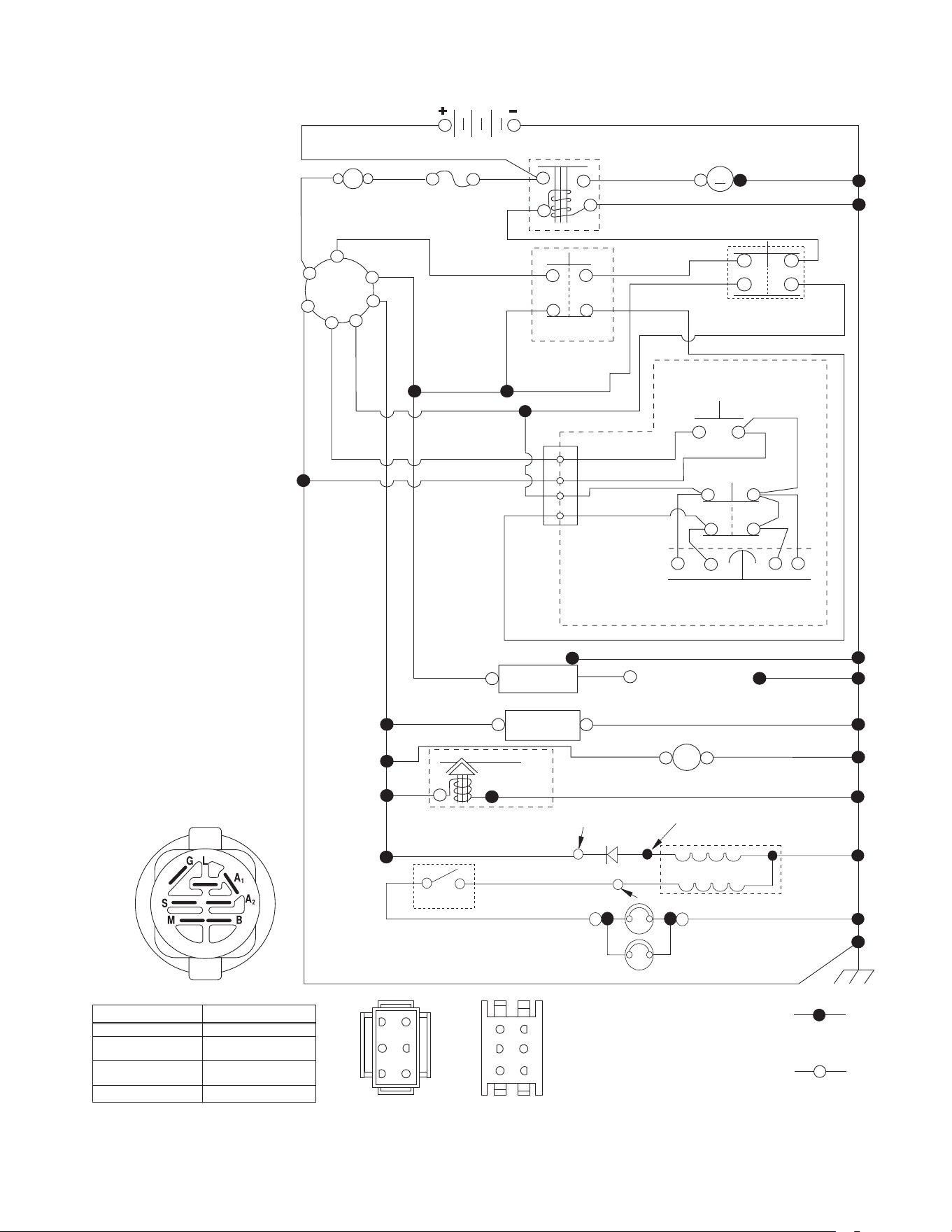

SCHEMATIC
M
FUSE
STARTER
SOLENOID
BATTERY
CLUTCH/BRAKE
(PEDAL UP)
REVERSE SWITCH
(NOT IN REVERSE)
SEAT SWITCH
(NOT OCCUPIED)
SHORTING
CONNECTOR
CHASSIS
HARNESS
IGNITION
UNIT
HOUR
METER
CHASSIS HARNESS
CONNECTOR
(MATING SIDE)
DASH HARNESS
CONNECTOR
(MATING SIDE)
FUEL
LINE
FUEL SHUT-OFF
SOLENOID
(IF SO EQUIPPED)
JUNCTION
CONNECTOR
S
M
B
G
L
2
3
1
6
A2
A1
M
63
52
41
6
5
4
3
2
1
SPARK
PLUGS GAP
(2 PLUGS ON
TWIN CYL. ENGINES)
(OPTIONAL)
NON-REMOVABLE
CONNECTIONS
REMOVABLE
CONNECTIONS
WIRING INSULATED CLIPS
NOTE: IF WIRING INSULATED
CLIPS WERE REMOVED FOR
SERVICING OF UNIT, THEY
SHOULD BE RE-INSTALLED TO
PROPERLY SECURE YOUR
WIRING.
SCH11
IGNITION SWITCH
CIRCUITPOSITION
OFF
B+A1
RUN/OVERRIDE
B+S+A1START
M+G+A1
B+A1RUN
“MAKE”
L+A2
ATTACHMENT CLUTCH
(CLUTCH OFF)
BLACK
BLACK /WHITE
BLUE
BLUE
BLACK
BLACKBLACK
BLACK
BLACK
BLACK
BLACK
BLACK
DER
RED
WHITE
WHITE
GRAY
GRAY
BLACK
BLACK
POWER OUTLET
(OPTIONAL)
12V
BLACK
A
AMMETER
(OPTIONAL)
RED
BLACK
BROWN
HEADLIGHTS
LIGHT SWITCH
ORANGE
LIGHTING SYSTEM OUTPUT
5 AMP AC @ 3600 RPM
ALTERNATOR
14 VOLTS AC MIN. @ 3600 RPM (LIGHTS OFF)
DIODE
28 VOLTS AC MIN. @ 3600 RPM
(CHARGING SYSTEM DISCONNECTED)
CHARGING SYSTEM OUTPUT
3 AMP DC @ 3600 RPM
NOTE
YOUR TRACTOR IS
EQUIPPED WITH A SPECIAL
ALTERNATOR SYSTEM.
THE LIGHTS ARE NOT
CONNECTED TO THE
BATTERY, BUT HAVE THEIR
OWN ELECTRICAL SOURCE.
BECAUSE OF THIS, THE
BRIGHTNESS OF THE LIGHTS
WILL CHANGE WITH ENGINE
SPEED. AT IDLE THE LIGHTS
WILL DIM. AS THE ENGINE IS
SPEEDED UP, THE LIGHTS
WILL BECOME THEIR
BRIGHTEST.
4
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02

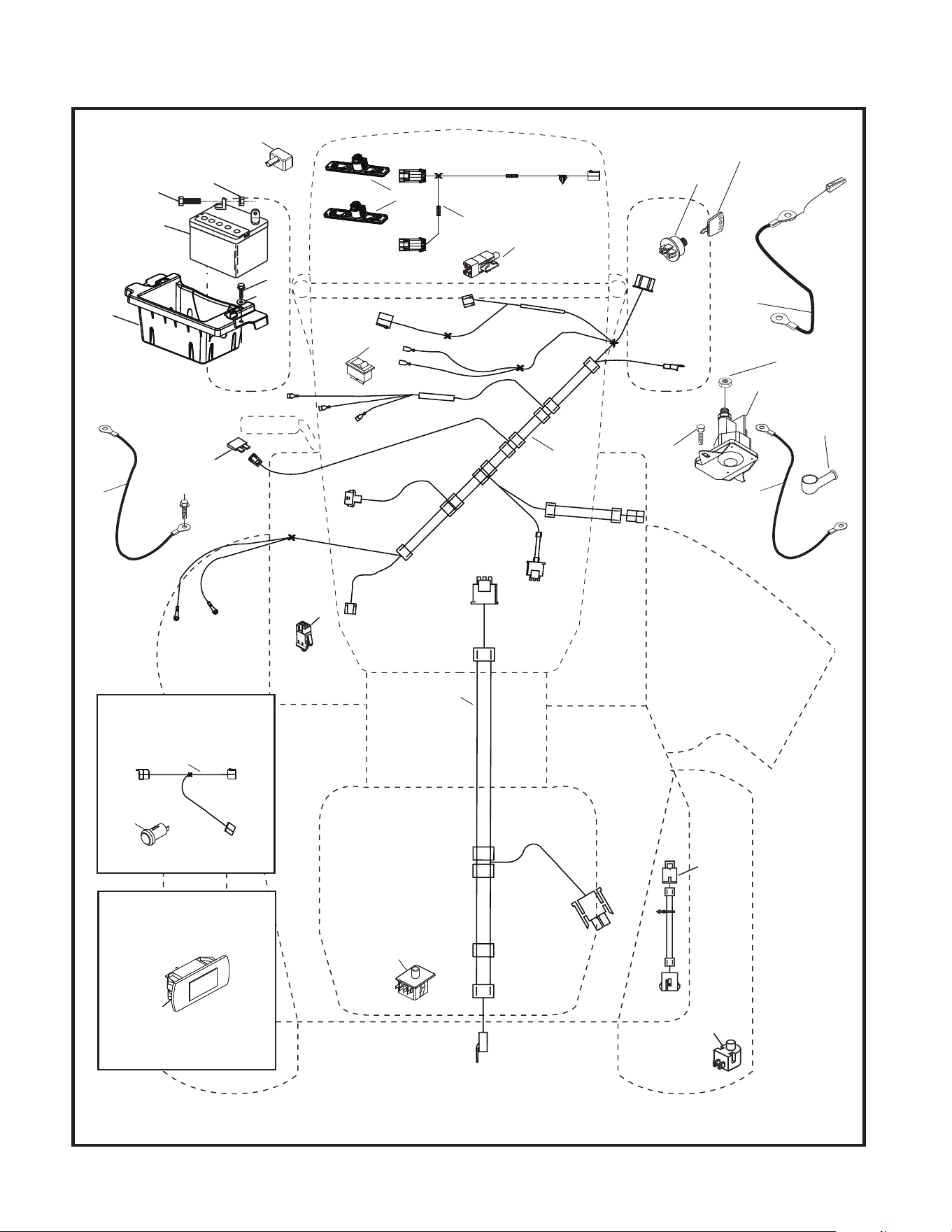

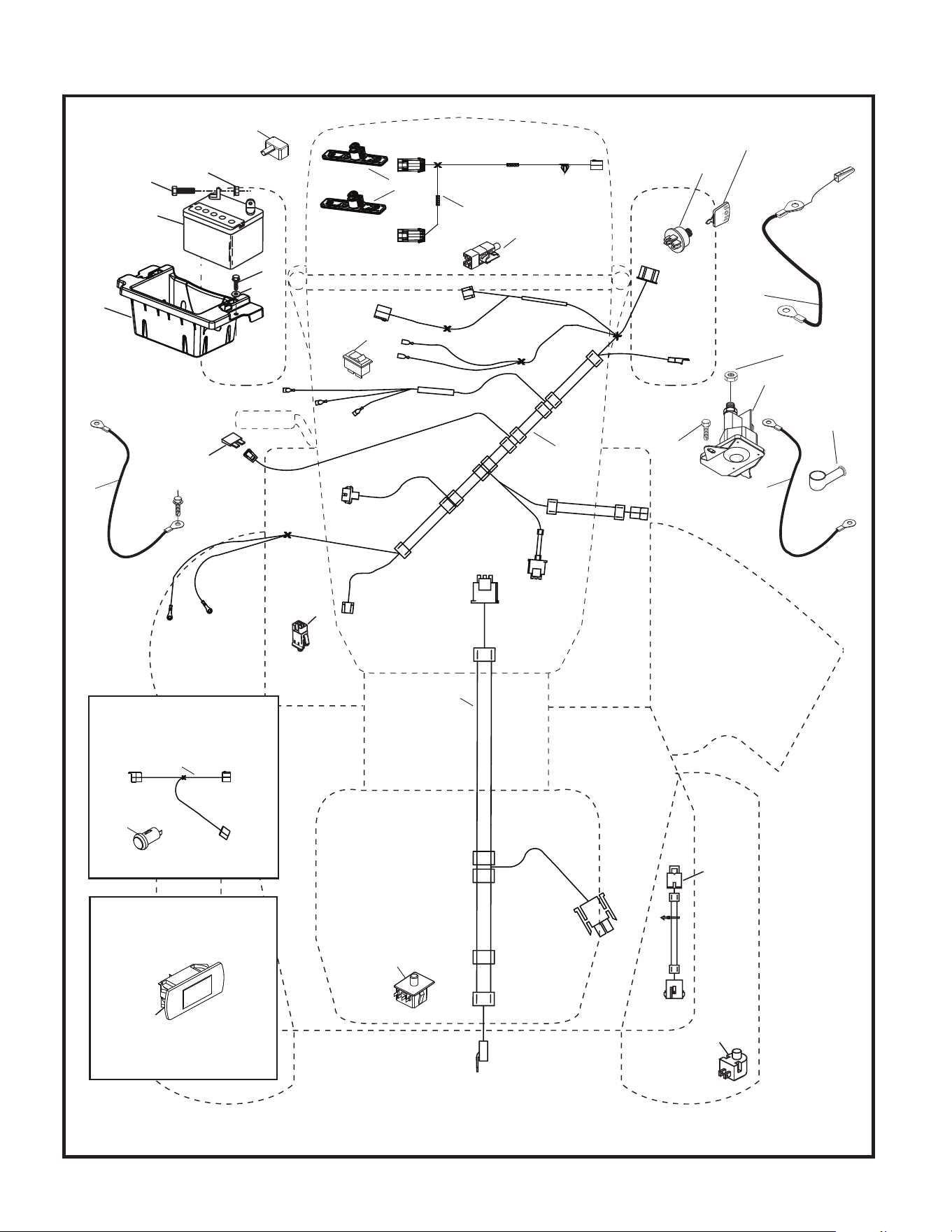

ELECTRICAL
30
33
34
90
41
42
26
8
1
99
100
2
27
43
27
24
40
71
28
55
16
87
With 12V Outlet Option
59
103
With Service Minder Option
4646
25
T05KLED
29
102
105
21
79
5
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02
ELECTRICAL
KEY PART
NO. NO. DESCRIPTION
1 532 16 34-65 Battery
2 874 76 04-12 Bolt Hex Head 1/4-20 x 3/4
8 532 41 41-26 Battery, Tray
16 532 17 61-38 Switch Interlock Push-In
21 585 43 64-02 Harness, LED Lights
24 585 55 56-01 Cable, FR Batt
25 585 55 55-01 Cable Starter
26 532 17 51-58 Fuse
27 873 51 04-00 Nut Keps Hex 1/4-20 unc
28 532 41 65-88 Cable, Ground
29 532 19 27-49 Switch, Seat
30 532 19 33-50 Switch, Ign
33 532 41 19-35 Key/Chain
34 532 11 07-12 Switch Light/Reset
40 501 13 30-01 Harness Ign. Dash
41 817 72 04-08 Screw, Thd., Cut 1/4-20 x 1/2
42 532 13 15-63 Cover, Termimal
43 582 04 28-01 Solenoid
46 594 91 91-01 Hourmeter, SRVminder
55 817 06 05-12 Screw Thdrol 5/16-18 x 3/4 TYTT
71 532 19 42-76 Harness Ign. Chassis
79 597 52 30-01 Light, LED Bar
87 532 19 78-02 Switch Interlock
90 532 43 53-95 Cover Terminal
99 817 67 04-12 Screw Hexwsh
100 819 09 14-16 Washer 9/32 x 7/8 x 16 Ga.
102 532 40 44-54 Harness Pigtail
105 532 40 75-68 Switch Reverse
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
6
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02

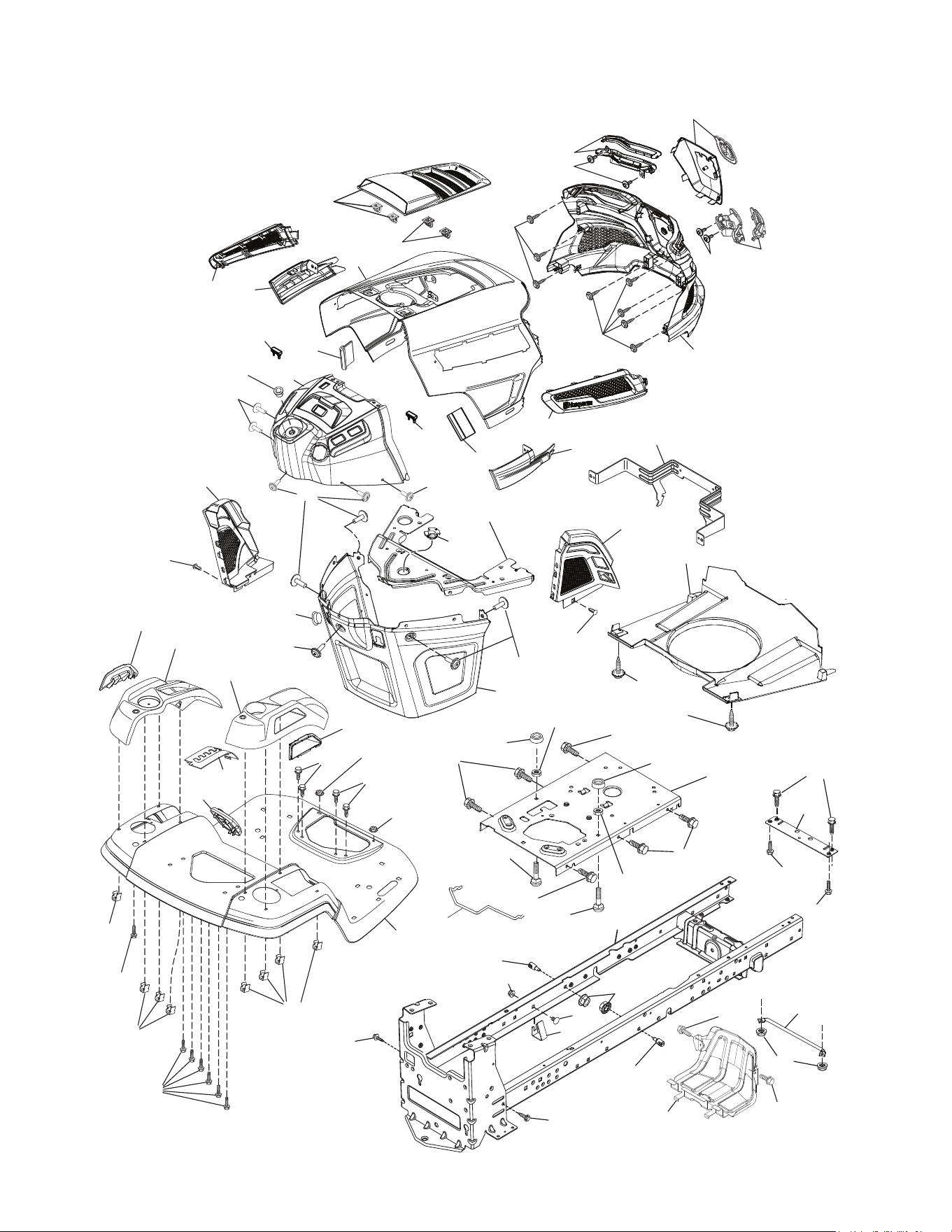

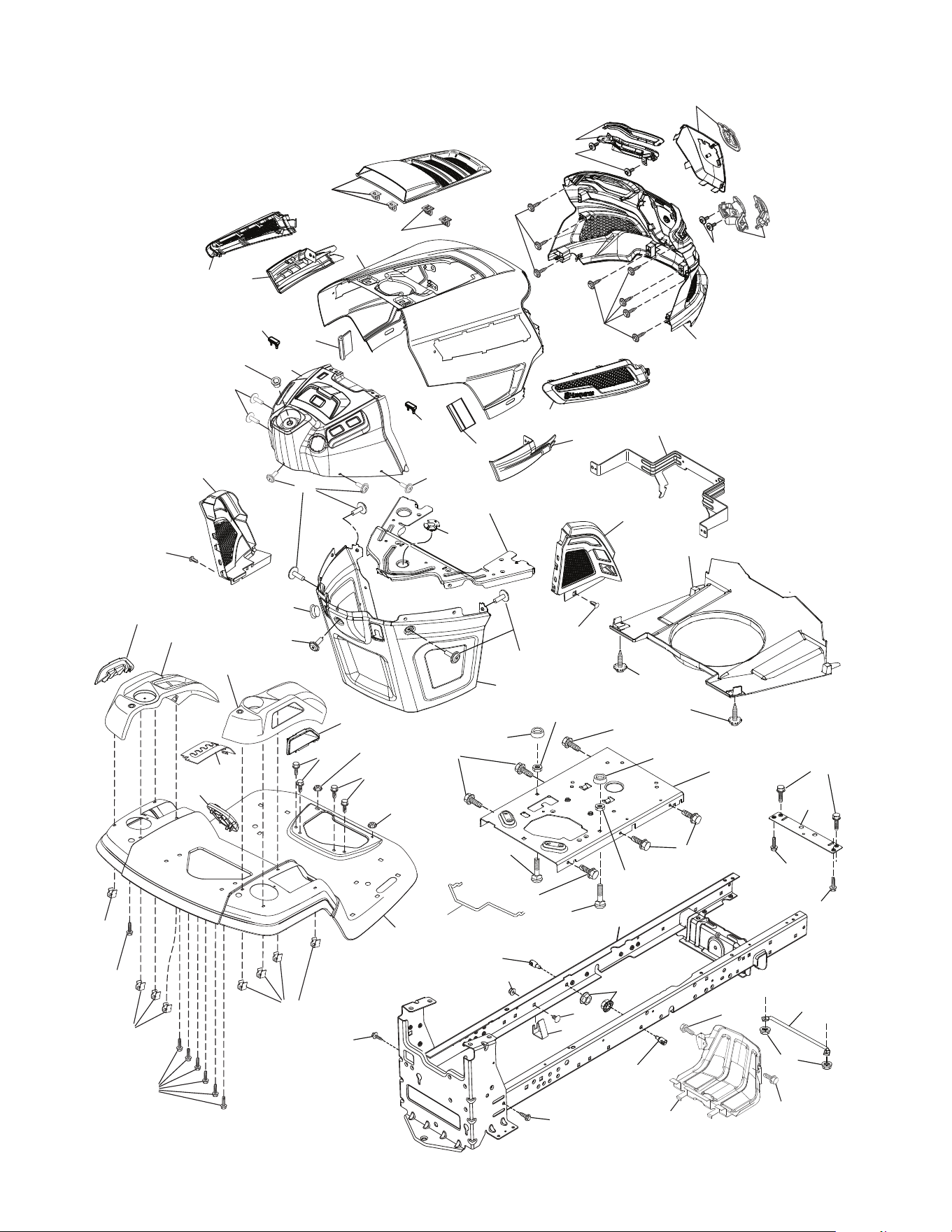

CHASSIS
68
68
68
183
183
236
236
34
235
235
52
217
68
68
213
218
194
228
228
159
159
182
176
176
175
150
130
130
177
195
180
68
375
375
14
205
151
206
137
137
350
335
350
336
189
189
152
176
5
176
176
306
125
146
18
130
130
15
259
15
259
202
202
204
214
chassis-tex_TEX GT HUSQ III_18
37
194
194
162
282
282
282
36
36
285
286
283
199
284
138
287
165
161
3
378
7
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02
CHASSIS
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
3 597 68 82-01 Kit, Grille Applique, (includes
applique cover and emblem
badge)
5 590 74 88-23 Dash
14 532 44 11-77 Hood
15 597 86 79-01 Kit, SVC, Hus GT3, LED
Headlights (includes LH/RH lens
and LH/RH housing)
18 597 40 71-02 Grille
34 580 91 08-01 Plate Engine
36 817 06 05-12 Screw 5/16-18 x 3/4
37 532 44 11-78 Fender
52 873 68 05-00 Nut Lock 5/16-18
68 539 99 08-58 Screw Thdrol 5/16-18 x 1/2
125 581 68 48-01 Clip Fuel Line
130 532 41 63-58 Screw #10 x 0.750
137 532 40 75-90 Bumper Dash
146 581 85 79-01 Bolt RDH SHT SQNK 3/8-16 x 5/8
150 532 43 97-74 Air Duct
151 532 43 66-70 Bracket Pivot
152 532 43 98-70 Shield Browning
159 817 00 06-12 Screw Hexwsh Thrd 3/8-16 x 3/4
161 532 43 97-81 Fuel Window
162 532 14 24-32 Screw
165 532 19 68-26 Support, Rear Tank
175 590 60 77-02 Crossmember
176 532 40 07-76 Screw 10-24 x 5/8
177 532 19 52-28 Bushing Steering
180 532 19 54-57 Chassis
182 532 40 68-59 Dash Lower
183 874 52 05-20 Bolt 5/16-18 x 1-1/4
189 817 00 05-12 Screw 5/16-18 x 3/4
194 873 90 05-00 Nut Lock Hex Flange 5/16-18
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
195 532 40 41-37 Plug Hole Dash Lower
199 532 41 34-85 Plate Deck Lift
202 597 86 77-01 Kit, Side Vents, LH/RH (includes
LH/RH side vents)
204 597 40 80-01 Kit, Top Vent (includes top vent
and clip retainers)
205 532 43 97-30 Skirt Hood Side RH
206 532 43 97-29 Skirt Hood Side LH
213 539 97 69-34 Bolt 5/16-18 x 3/4 Gr. 5
214 532 19 91-45 Clip Retainer Tinner
217 532 40 91-67 Rod Pivot
218 532 19 63-95 X-Piece Hood Stop
228 532 19 51-61 Stud Fastner
235 532 40 61-29 Spacer Fender
236 873 93 05-00 Nut Lock 5/16-18 unc
259 596 43 40-01 Screw #10.10 x 0.500, Bos Thread
282 532 41 41-10 Clip, Retainer, Console
283 532 43 98-61 Console, Deck Lift, Fuel
284 532 43 98-23 Console, Pedal Shift
285 532 41 63-15 Insert, Shift, Console
286 532 41 63-17 Insert, Deck Lift, Console
287 817 60 04-06 Screw 1/4-20 x 3/8
306 873 90 06-00 Nut Lock Flange 3/8-16 unc
335 532 44 82-04 Cover RH
336 532 44 53-09 Cover LH
350 532 44 51-43 Clip X-mas Tree
375 586 90 82-01 Dash Clip-On Bumper
378 590 84 98-01 Bushing, Flange
8
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02

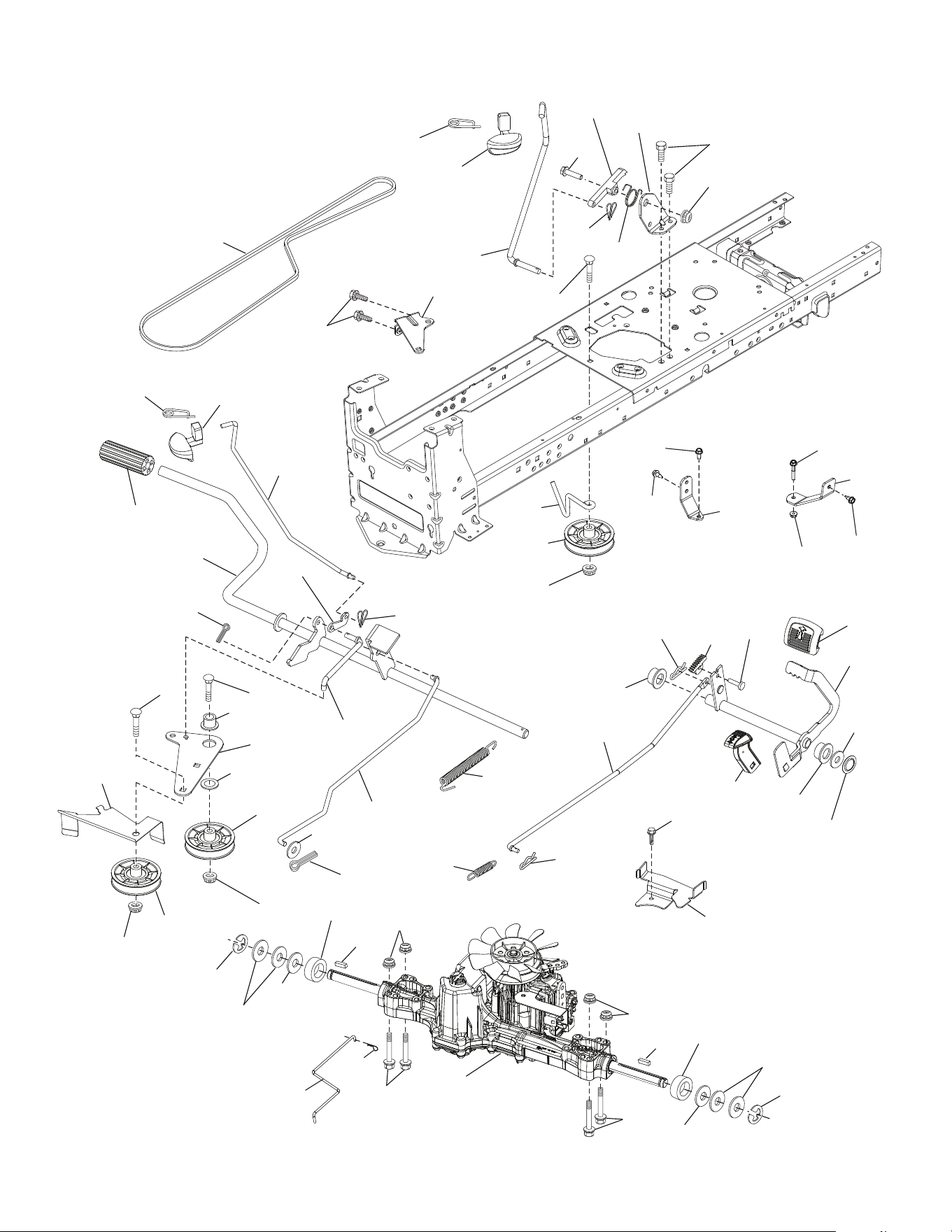

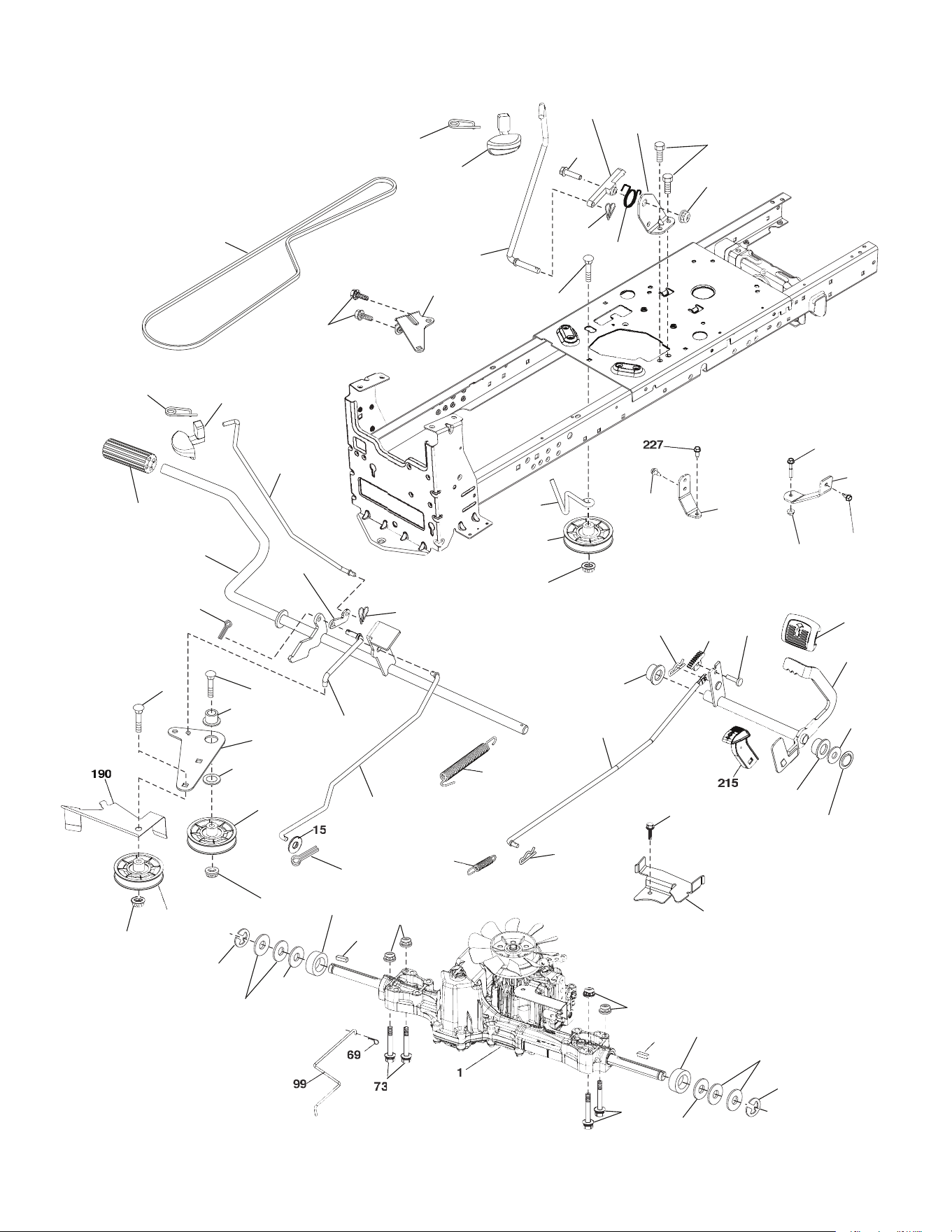

DRIVE
22
5
125
d
r
i
ve-tex_
K
46_pe
d
a
l
_21
4
56
213
221
160
206
26
20
7
209
92
125
116
52
51
1
7
0
1
7
1
20
8
210
21
4
125
1
5
3
166
211
211
222
17
16
3
153
1
2
2
73
33
205
1
116
33
3
7
37
1
83
1
83
20
5
116
216
1
4
3
6
4
1
88
161
35
1
8
4
16
7
160
4
2
29
159
1
5
9
221
1
8
6
1
89
49
1
8
7
50
51
52
51
1
85
325
3
26
33
6
125
125
116
9
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02
DRIVE
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
1 – – – – – – Transaxle, Tufftorq K46BT (426120)
(Order parts from transaxle manu-
facturer.)
2 532 12 35-83 Key Square
15 819 13 13-16 Washer 13/32 x 13/16 x 16 Ga.
17 532 41 36-78 Spring, Brake
26 532 19 96-79 Spring Return Cruise
29 532 40 38-06 Rod, Brake
33 812 00 00-01 Ring E
35 590 60 59-02 Rod, Brake, Park
37 532 18 89-67 Washer .793 x 1.637 x 060
42 532 00 88-83 Cover, Foot Pedal
49 872 11 06-14 Bolt
50 532 19 43-27 Pulley Idler Flat
51 873 90 06-00 Lock Nut 3/8-16
52 532 19 43-26 Idler V-Groove
56 592 85 52-01 V-Belt, Drive
64 532 19 78-65 Shaft Asm. Pedal Brake Control
69 532 42 33-03 Hairpin Soft Zink .059 x 1.125
73 874 49 05-40 Bolt Hex 5/16-18 x 2 1/2 G.5
92 874 76 05-20 Bolt Fin Hex 5/16-18 unc x 1.25
99 582 40 45-01 Rod Spring Bypass
116 873 90 05-00 Nut Lock Hex Flange 5/16-18
125 817 00 05-12 Screw 5/16-18 x 3/4
143 539 99 08-58 Screw 5/16-18 x 1/2
153 532 00 44-97 Retainer Spring 1"
159 876 02 04-12 Pin Cotter 1/8 x 3/4
160 532 16 94-84 Retainer Clip
161 532 10 57-09 Spring, Return, Clutch
163 532 44 82-75 Rod Control
166 532 42 91-64 Nut Push
167 532 40 52-57 Latch Brake Parking
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
170 532 19 43-22 Keeper V-Idler
171 872 11 06-16 Bolt 3/8-16 unc x 2
183 532 13 70-57 Spacer Axle
184 587 65 37-01 Handle Parking Brake
185 872 11 06-22 Bolt
186 532 19 43-21 Spacer Retainer
187 819 13 32-10 Washer
188 582 21 70-01 Link Clutch Ground Drive, Long
189 532 19 43-17 Bellcrank Ground Drive
190 532 19 43-18 Keeper Bellcrank Ground Drive
205 532 12 17-48 Washer 25/32 x 1-5/8 x 16 Ga.
206 532 44 85-96 Bracket Mount Latch Cruise
207 587 03 14-02 Latch Control Cruise
208 532 19 78-69 Gear Sector Control Cruise
209 590 52 78-02 Rod Control Cruise
210 532 40 09-80 Rocker Asm. Pedal Control
211 532 12 01-83 Bearing Nylon
213 532 40 31-19 Knob Control Cruise
214 532 42 12-63 Pedal Forward
215 586 60 65-02 Pedal Reverse
216 532 19 61-31 Bracket Pulley Idler
221 532 40 31-87 Retainer Spring Clip Handle
222 879 21 20-10 Washer 21/32 x 1-1/4 10 Ga.
225 532 40 33-19 Keeper Belt Transaxle
227 817 49 05-12 Screw 5/16-18 x 3/4
325 585 66 85-02 Torque Strap K46 LT RH
326 585 67 08-02 Bracket TRQ STP 46 20" Tire RH
336 587 25 96-01 Bolt 5/16 - 18 x 1-3/4 Flanged
10
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02

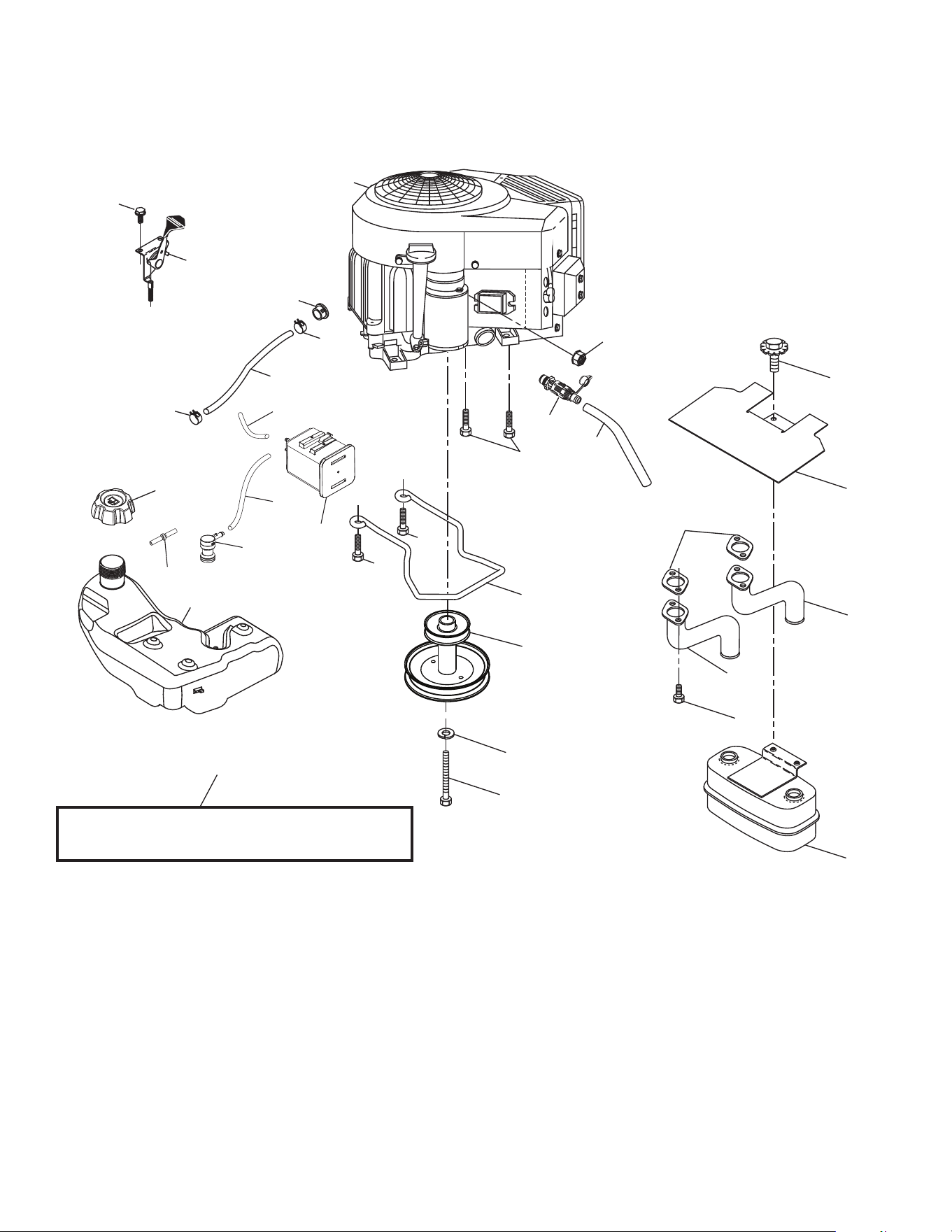

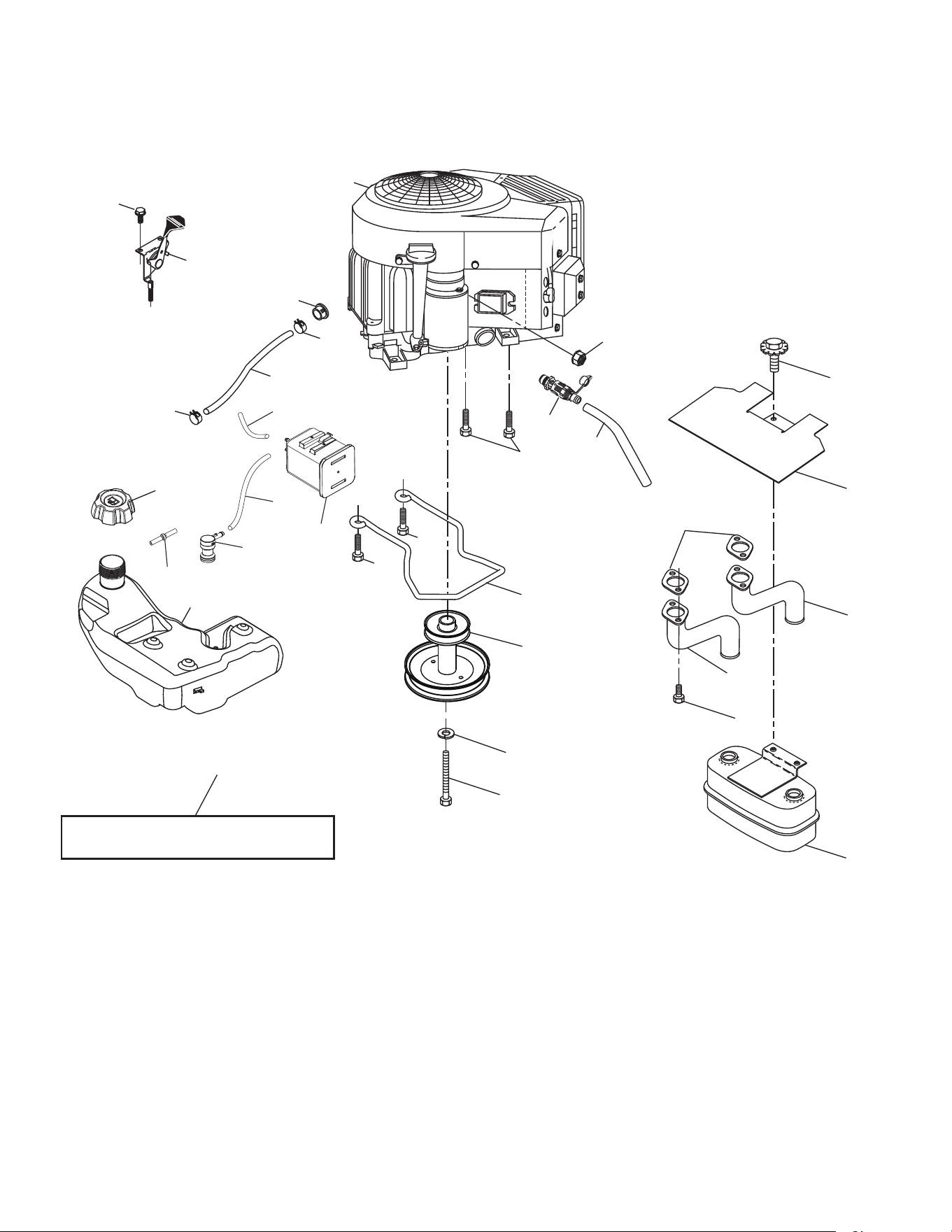

ENGINE
1
29
SPARK ARRESTER KIT
84
45
21
20
18
15
62
71
70
79
69
102
2
engine-tex_bs-2cyl_147
12
42
85
9
90
90
82
81
37
28
37
91
28
113
110
109
138
11
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02
ENGINE
KEY PART
NO. NO. DESCRIPTION
1 – – – – – – Engine B&S Model No.40N877-0016-G1
(501258601)(Order parts from engine
manufacturer.)
2 589 81 87-01 Muffler
9 501 83 26-02 Keeper Belt Engine
12 586 47 85-01 Pulley Engine
15 589 90 05-03 Tank Fuel
18 585 12 48-03 Cap Fuel
20 587 24 27-01 Control Throttle
21 532 41 63-58 Screw #10 x 0.750 BOS Thread
28 532 40 11-35 Fuel Line
29 532 13 71-80 Spark Arrester Kit
37 532 12 34-87 Clamp Hose
42 539 99 02-47 Washer Slw Std. 7/16
45 873 51 04-00 Nut Keps Hex 1/4-20 unc
62 532 43 40-17 Shield Heat Muffler
69 532 16 53-91 Gasket
70 581 88 11-01 Exhaust Tube LH
71 581 88 10-01 Exhaust Tube RH
79 532 18 39-06 Screw Socket HD 5/16-18 x 1
81 532 14 84-56 Tube Drain Oil Easy
82 532 42 82-87 Valve Drain Oil
84 817 06 06-20 Screw 3/8-16 x 1-1/4
85 501 60 65-01 Bolt 7/16-20 x 4 x Gr. 5-1.5
90 817 00 06-16 Screw 3/8-16 x 1
91 532 18 74-95 Bushing 1.375 OD
102 817 00 05-12 Screw 5/16-18 x 3/4
109 532 41 41-14 Canister, Carbon
110 532 41 41-18 Valve Asm, Anti-Slosh
113 532 41 41-27 Valve Slant
138 532 42 07-18 Purge Line 36" Rear
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
For engine service and replacement parts, call the toll free
number for your engine manufacturer listed below:
Briggs & Stratton 1-800-233-3723
Engine Power Rating Information
The gross power rating for individual gas engine models is labeled in accordance with SAE (Society of Automotive En-
gineers) code J1940 (Small Engine Power & Torque Rating Procedure), and rating performance has been obtained and
corrected in accordance with SAE J1995 (Revision 2002-05). Torque values are derived at 3060 RPM; horsepower values
are derived at 3600 RPM. Actual gross engine power will be lower and is affected by, among other things, ambient operat-
ing conditions and engine-to-engine variability. Given both the wide array of products on which engines are placed and
the variety of environmental issues applicable to operating the equipment, the gas engine will not develop the rated gross
power when used in a given piece of power equipment (actual “on-site” or net power). This difference is due to a variety
of factors including, but not limited to, accessories (air cleaner, exhaust, charging, cooling, carburetor, fuel pump, etc.),
application limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to-engine variability.
Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated power for this
Series engine.
12
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02

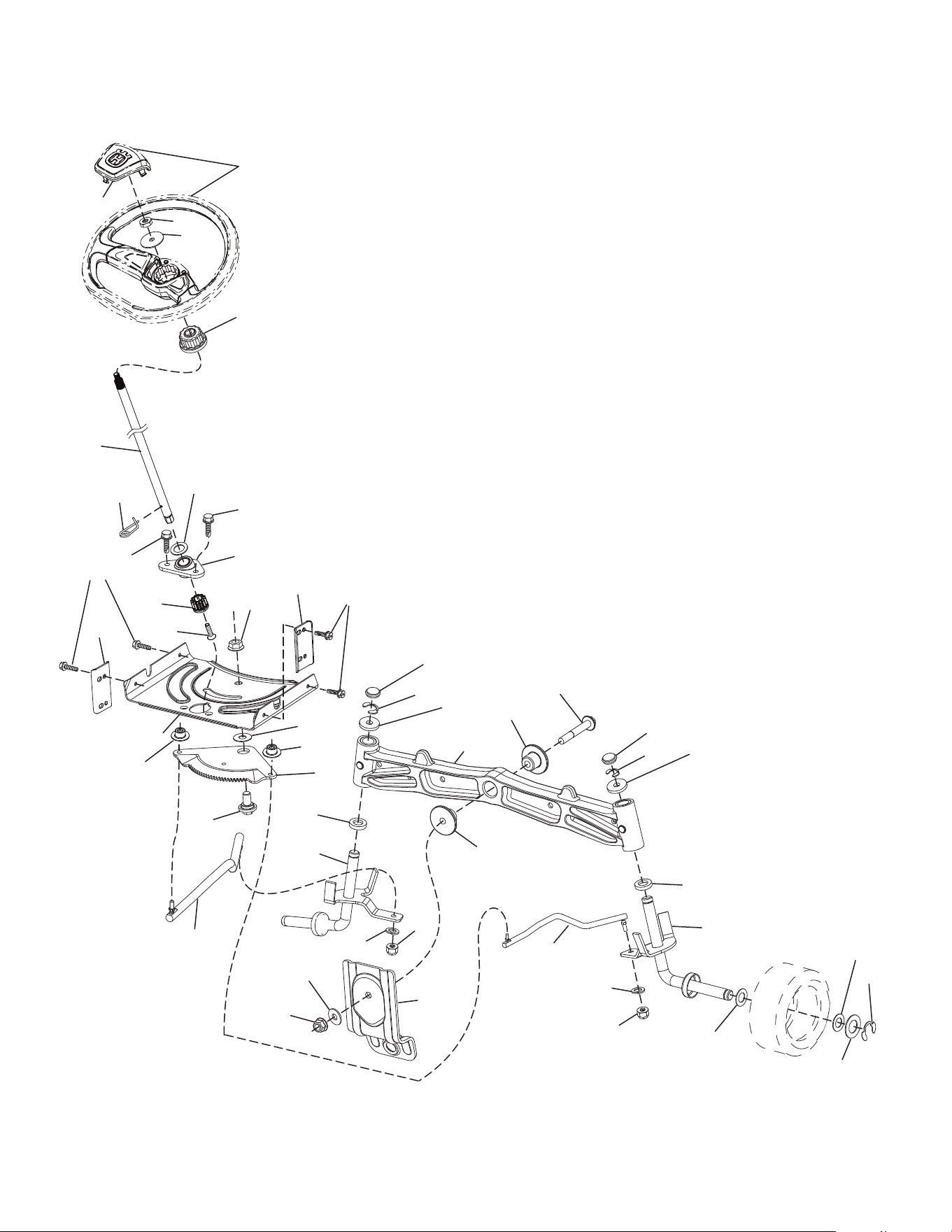

STEERING ASSEMBLY
5
62
15
14
13
13
53
8
70
68
69
4
15
14
6
67
67
66
6
2
9
8
7
9
8
7
steering-tex_HUSQSRII_5
35
19
60
59
61
58
63
57
57
63
122
122
16
28
28
27
22
64
75
76
21
50
26
1
45
13
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02
STEERING ASSEMBLY
KEY PART
NO. NO. DESCRIPTION
1 597 86 61-01 Wheel, Steering, Kit (includes steering wheel and cap)
2 532 19 59-68 Axle Cast Iron
4 532 40 30-87 Spindle Asm., LH
5 532 40 30-88 Spindle Asm., RH
6 532 00 62-66 Washer, Thrust .75 x 1.230
7 532 12 17-48 Washer 25/32 x 1-5/8 x 16 Ga.
8 812 00 00-29 Ring, Klip #T5304-75
9 532 12 12-32 Cap, Spindle
13 532 12 17-49 Washer 25/32 x 1-1/4 x 16 Ga.
14 539 99 01-18 Washer, Slw. ZD
15 873 54 06-00 Nut, Crown Lock 3/8-24 unf
16 587 01 60-02 Steering Shaft
19 532 19 47-29 Plate Steering
21 586 84 02-01 Adapter Wheel Steering
22 585 02 98-02 Bearing
26 594 94 91-01 Cap, Wheel, Steering
27 819 21 16-16 Washer
28 817 00 06-12 Screw 3/8-16 x 3/4
35 532 19 47-32 Gear, Sector Plate
45 587 01 64-01 Washer 3/8 ID 2-3/8 OD 12 Ga. PLTD
50 873 90 06-00 Nut Lock Flg 3/8-16 unc
53 532 18 89-67 Washer Hardened .793 x 1.637 x .060
57 532 40 74-65 Bracket Upstop
58 532 19 47-47 Bolt Shoulder Sector Pivot CFM
59 532 19 47-48 Washer Thrust Sector Steering
60 873 97 10-00 Nut Flange Lock 5/8-11
61 588 79 44-02 Draglink, LH
62 588 79 45-02 Draglink, RH
63 817 00 05-12 Screw 5/16-18 x 3/4
64 532 19 98-49 Retainer Clip Spring Steering
66 871 02 07-48 Bolt Hex Fghd 7/16-14 x 3 Serr
67 532 19 47-37 Bushing PM Front Axle
68 873 90 07-00 Nut Lock Flange 7/16-14 Gr. 5
69 532 19 91-62 Washer 1.5 x .505 x .118
70 585 33 88-01 Bracket Deck Susp. Front
75 580 68 37-01 Pinion
76 580 68 36-01 Screw Head Sock
122 532 44 49-62 Cap Gear
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
14
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02

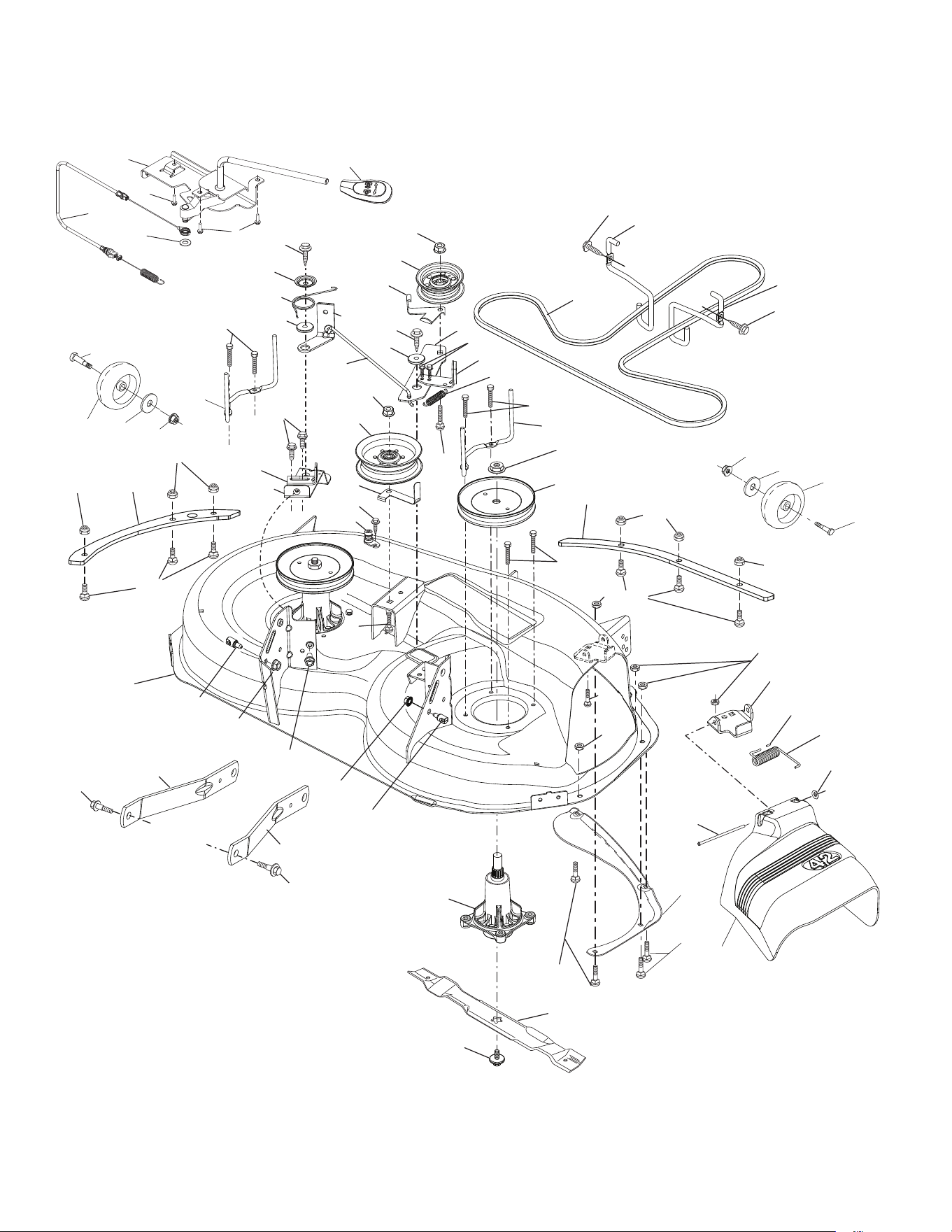

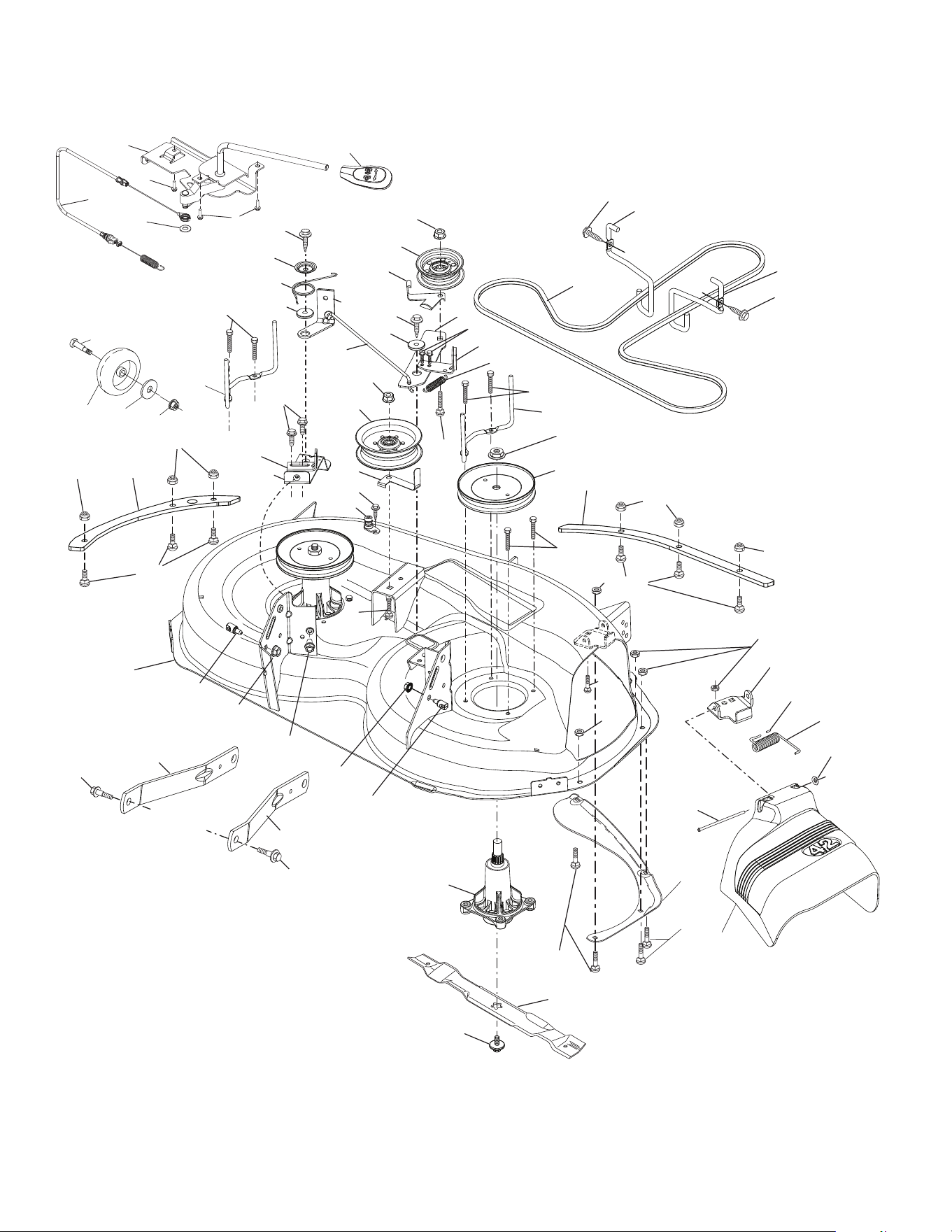

MOWER DECK
41
42
43
60
38
63
46
147
55
64
47
41
41
32
38
33
34
56
56
57
59
62
188
189
1
69
21
21
69
69
20
40
145
42_D_man-tex_LT_90
11
12
21
24
25
26
27
29
23
189
188
144
36
113
113
40
57
19
19
6
6
68
195
122
123
195
242
192
241
257
257
255
256
256
257
257
254
14
70
7
7
37
67
152
117
116
40
119
117
119
116
40
15
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02
MOWER DECK
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
1 501 42 22-01 Kit SVC Weldment
6 532 19 51-86 Arm Suspension
7 532 41 63-58 Screw #10 x 0.750
11 532 13 89-71 Blade Mower 42" Hi Lift Premium
(For better wear when mulching)
12 584 30 93-01 Screw Sems 7/16-20 x 1 Hex Head
14 587 81 97-01 Kit Mandrel, Non Greaseable, Tall
(includes mandrel and bolts)
19 532 19 65-39 Bolt, Shoulder
20 532 15 97-70 Baffle Vortex
21 873 68 05-00 Nut, Crownlock 5/16-18 unc
23 532 19 25-57 Bracket, Deflector
24 532 10 53-04 Cap, Sleeve
25 532 19 70-26 Spring, Torsion, Deflector
26 532 11 04-52 Nut, Push
27 532 40 30-04 Shield, Deflector
29 532 13 14-91 Rod, Hinge
32 532 19 74-73 Pulley, Mandrel
33 532 40 02-34 Nut, Toplock, Flanged
34 872 11 06-12 Bolt Carr. Sh. 3/8-16 x 1-1/2 Gr. 5
36 532 19 73-79 Pulley, Idler, Flat
37 819 13 13-16 Washer
38 589 67 61-02 Keeper Belt Mandrel
40 873 90 06-00 Nut, Lock Flg. 3/8-16 unc
41 584 95 39-01 Bolt Hex Wshrhd 313-18 x 1.19
42 532 19 84-10 Spring Torsion Brake
43 532 19 72-56 Spring Torsion Retainer
46 532 13 77-29 Screw 1/4-20 x 5/8
47 532 19 72-50 Bracket Clutch Cable
55 532 43 71-10 Arm, Idler
56 532 19 90-92 Spacer, Retainer
57 817 00 06-16 Screw 3/8-16 x 1
59 532 14 10-43 Guard, Tuv. Idler
60 532 19 72-61 Arm Brake Mower
62 872 11 06-16 Bolt 3/8-16 unc x 2
63 532 19 94-77 Arm Brake Mower
64 532 19 99-18 Link Brake
67 532 40 30-12 Handle Clutch Cable
68 532 42 96-36 V-Belt
69 872 14 05-05 Bolt
70 532 19 99-72 Clutch Asm. Manual
113 817 00 05-10 Screw 5/16-18
116 532 19 34-06 Bolt Shoulder
117 589 52 73-01 Wheel Gauge
119 819 12 14-14 Washer 5/16 Flat STE STD ZD
122 532 19 72-58 Keeper Belt Engine LH
123 532 19 72-59 Keeper Belt Engine RH
144 532 19 92-04 Keeper Belt
145 532 19 31-97 Pulley Idler
147 532 40 19-71 Spring Return
152 584 24 35-01 Manual Clutch Cable
188 532 19 51-61 Stud Fastener
189 873 90 05-00 Nut Lock Hex Flange
192 532 19 72-60 Bracket Brake Stand LH
195 817 00 06-12 Screw 3/8-16 x 3/4
241 532 15 29-27 Screw
242 532 41 55-98 Port, Washout
254 585 31 68-05 Plate Reinforcement Front
255 585 31 70-05 Plate Reinforcement Side
256 592 80 78-01 Bolt 1/4-20 x 3/4 ZN Short Neck
257 873 90 04-00 Nut Hex Flange 1/4-20 unc
- - 532 41 64-05 Coupling Quick Connect
- - 501 41 70-01 Replacement Mower, Complete
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
16
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02

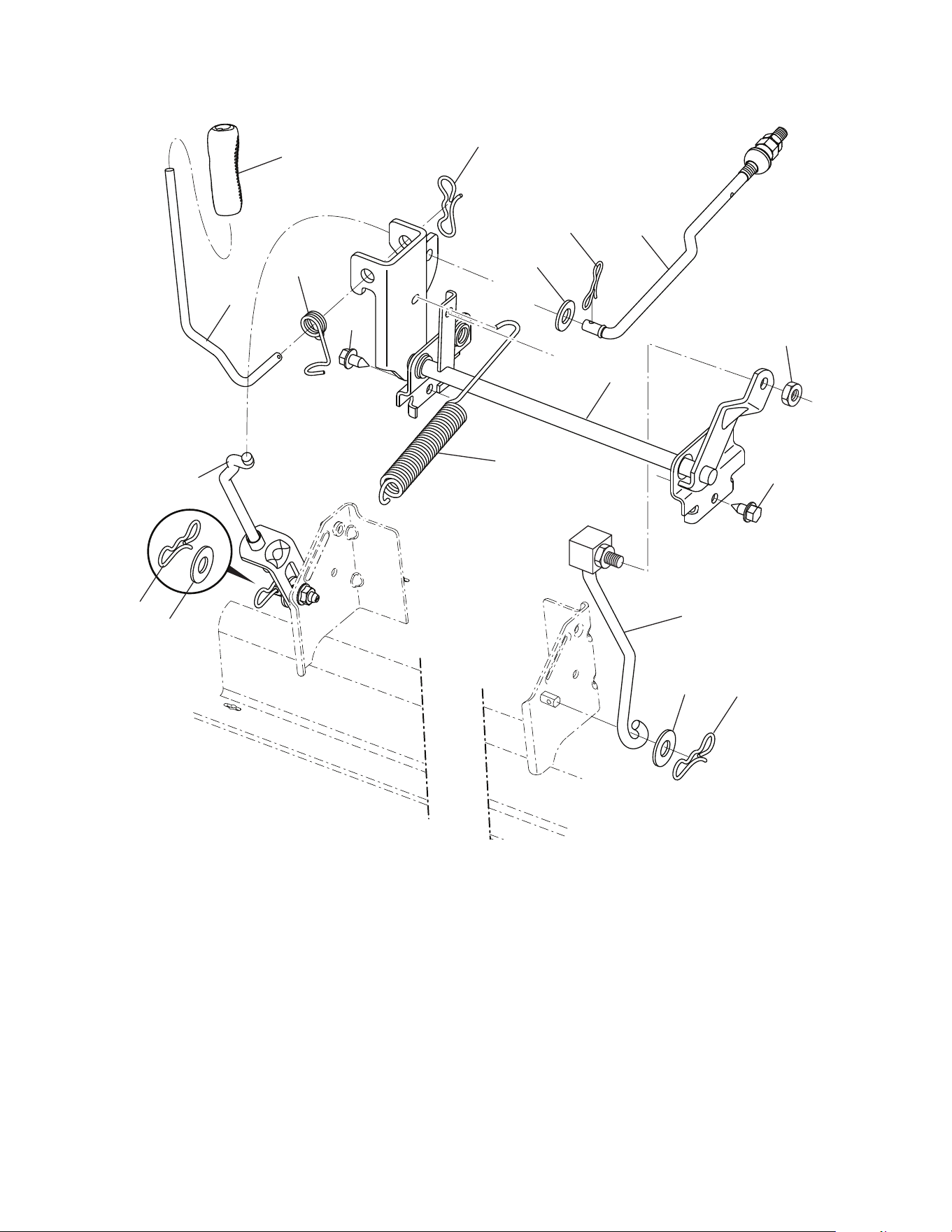

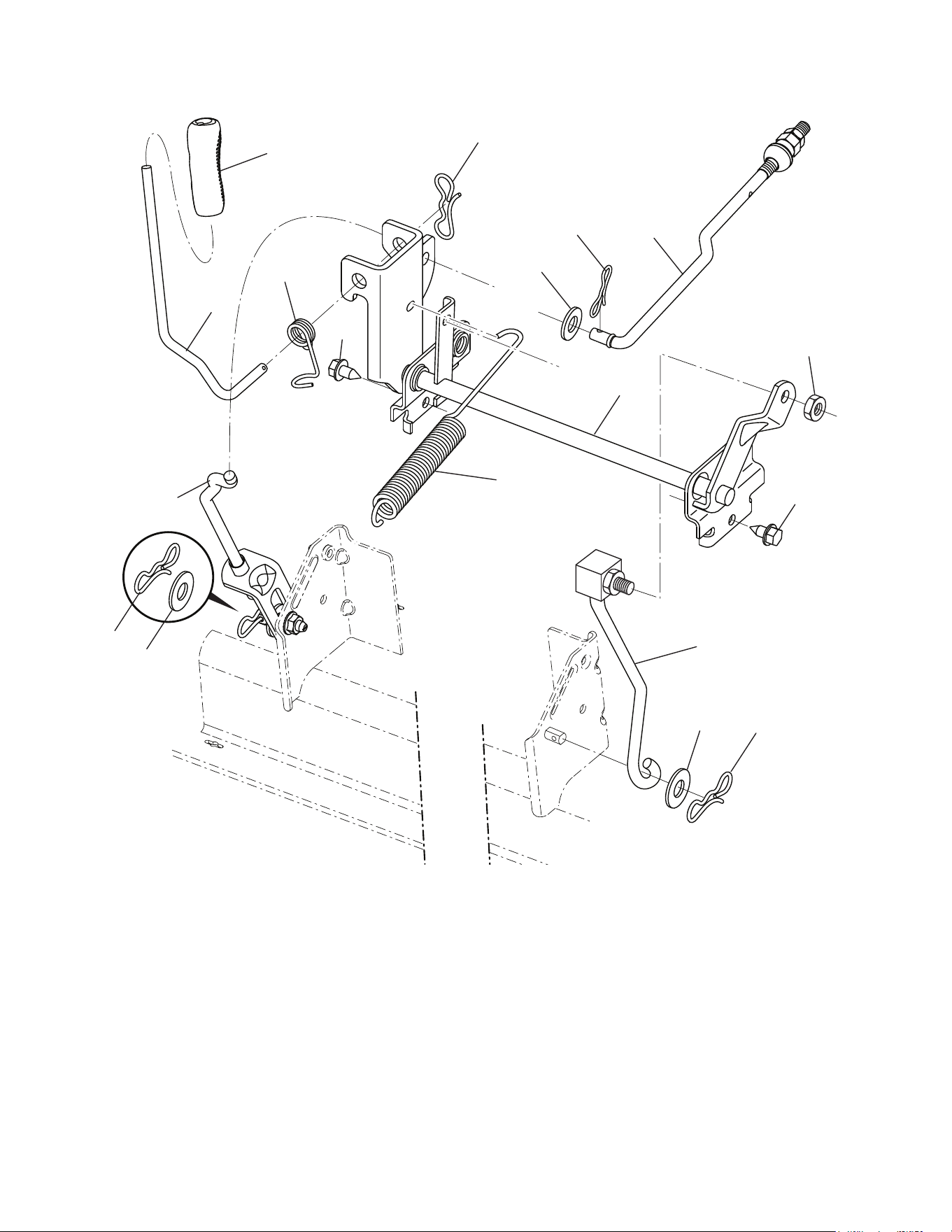

MOWER LIFT
7
3
87
10
88
2
116
90
98
97
97
lift-tex_46 *Key 91 may be substituted for Key 101
91
101*
87
100
89
89
87
2 532 42 20-27 Shaft Asm., Lift
3 532 19 52-31 Lever Asm., Lift RH
7 580 96 23-01 Grip, Lever
10 532 19 63-14 Spring Torsion
87 532 19 42-09 Pin Cotter 7/16 Bow Tie Lock
88 532 41 07-10 Spring Lift Assist
89 819 19 19-12 Washer Clear Zinc
90 532 19 42-08 Pin Cotter 5/16 Bow Tie Lock
91 532 19 51-81 Link Lift Susp Mower Rear
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
97 817 00 06-12 Screw 3/8-16 x .75 Smgml
Tap/R.Z
98 532 19 52-70 Link Lift Susp. Front Mower
100 873 93 06-00 Nut Centerlock 3/8-16 unc
101 532 40 70-03 Link Asm. Fixed
116 819 15 15-16 Washer 15/32 x 15/16
17
TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02

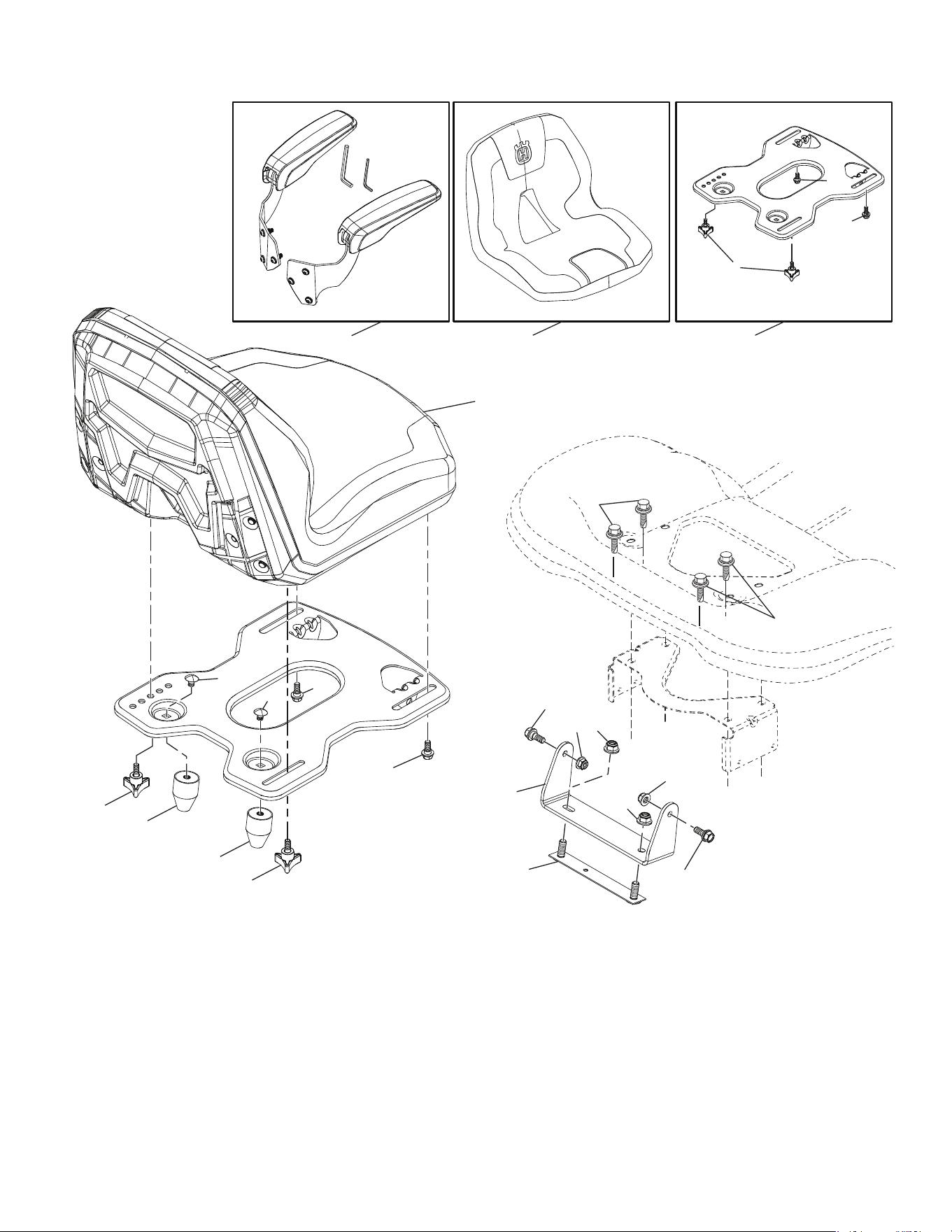

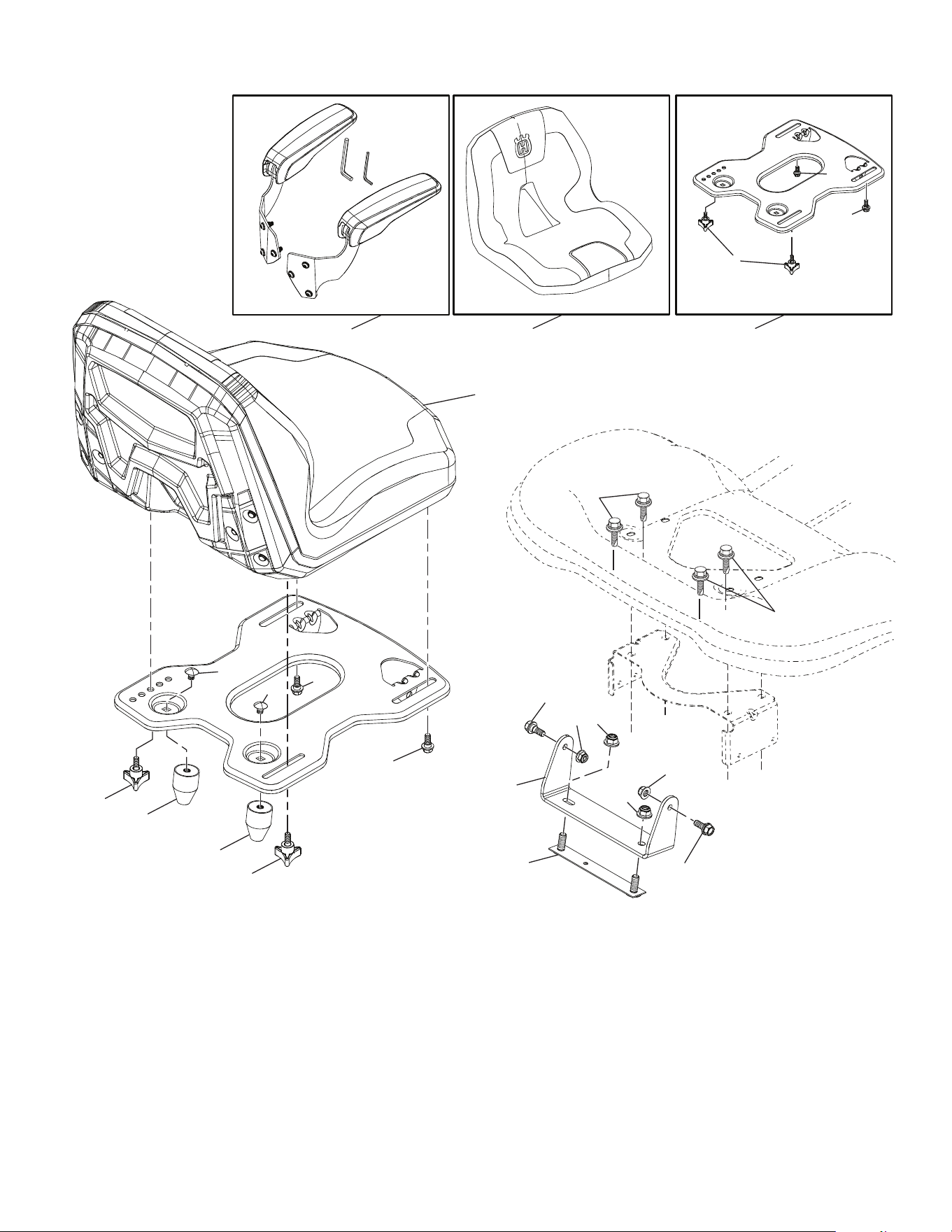

SEAT ASSEMBLY
1 597 65 81-01 Seat, SK150/129 w/o Armrests
(includes seat cover key# 49)
2 597 32 99-02 Bracket, PNT, PVT, FNDR, Seat
EDIP
3 590 77 76-02 Bracket Asm, Reinfor FNDR,
EDIP
6 521 99 65-02 Nut, Hex, Lock w/Flange 3/8-16
8 532 17 18-77 Bolt 5/16-18 unc x 3/4 w/Sems
9 597 78 51-01 Bumper, Rubber, Isolator
19 597 78 31-01 Knob, 3 Wing 5/16-18, CLR, ZN
21 596 24 07-01 Bolt, Hex 5/16-18 x 21/32
30 597 78-18-01 Bolt, Hex, Should 5/16-18 unc ZPB
37 594 94 44-01 Nut, Hexagon, Flange 5/16-18
43 597 86 93-01 Bolt, Carri, Cqur 3/8 x .45, CLR, ZN
48 597 65 82-03 Service Kit, 15”, Seat Arm
49 597 95 94-01 Cover, Husq. 15”, (SK129) Seat
50 598 00 16-01 Service, Kit, Seat Pan (includes
all components illustrated in box
for Key# 50)
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
1
30
19
19
9
9
30
43
43
seat-tex_king 129_arm-kit_3
21
3
37
6
37
2
21
6
8
8
30
19
30
48
49
*
50
*OPTIONAL
18

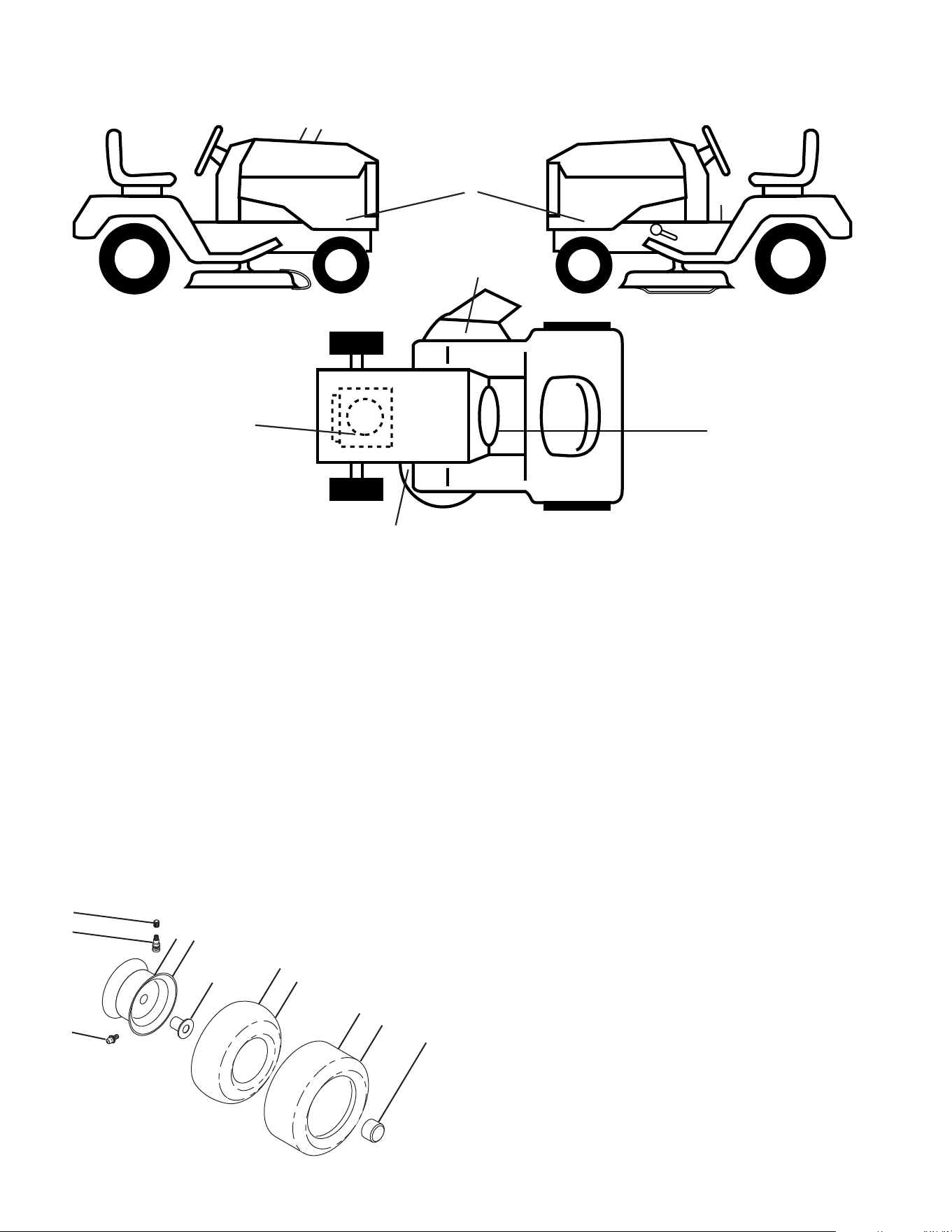

TRACTOR - MODEL NO. TS 142X (96043030200), PRODUCT NO. 960 43 03-02
DECALS
NOTE: All component dimensions given in U.S. inches
1 inch = 25.4 mm
6
2
1
3
11
4
10
5
9
8
7
wheel_art_1-tex
WHEELS AND TIRES
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
KEY PART
NO. NO. DESCRIPTION
1 532 05 91-92 Cap Valve Tire
2 532 06 51-39 Stem Valve
3 532 13 83-36 Rim Front
4 532 05 99-04 Tube Front (Service Item Only)
5 532 10 62-22 Tire Front 15 x 6.0-6
6 532 00 02-78 Fitting Grease (Front Wheel Only)
7 532 00 90-40 Bearing Flange (Front Wheel Only)
8 532 17 50-39 Cap Axle Blk 1 50 x 1 00
9 532 12 20-82 Tire, Rear 20 x 10-8
10 532 00 71-52 Tube Rear (Service Item Only)
11 532 13 83-37 Rim Asm 8" Rear
- - 532 14 43-34 Sealant, Tire (10 oz. Tube)
1 581 57 89-01 Decal, Fender Warning
2 596 02 42-01 Decal, Warning
3 597 90 87-01 Decal, Hood Panel SD
4 581 58 00-01 Decal, Mower V-Belt Schematic
5 532 42 38-29 Decal, Customer Respons.
6 597 89 49-01 Decal, Replacement
7 586 00 05-01 Decal, Engine B&S
8 584 90 46-01 Decal, Deflect. Warning
- - 581 72 48-01 Decal, Bypass
- - 532 43 96-81 Pad, Footrest, LH
- - 532 43 96-82 Pad, Footrest, RH
- - 114 20 68-49 Manual, Operators (English/Spanish)
- - 114 16 73-49 Manual, Parts (English/Spanish)
- - 587 71 00-26 Manual, QSG (English/Spanish)
4
8
7
5
6
3
1
2
19
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
DIAGRAMA
FUSIBLE
MOTOR DE ARRANQUE
SOLENOIDE
BATERÍA
ACCESORIO DEL EMBRAGUE
(EMBRAGUE DESCONECTADO)
EMBRAGUE/FRENO
(PEDAL HACIA
ARRIBA)
INTERRUPTOR DE REVERSA
(NO EN REVERSA)
INTERRUPTOR DEL
ASIENTO (LIBRE)
CONECTOR DE
CORTOCIRCUITOS
ARNÉS DEL
CHASIS
UNIDAD DE
ENCENDIDO
INTERRUPTOR
DE LUZ
LUCES FRONTALES
LÍNEA DE
COMBUSTIBLE
SOLENOIDE DE CIERRE DE
COMBUSTIBLE (SI ESTÁ
EQUIPADO CON ESTE)
CONECTOR
DE UNIÓN
S
M
B
G
L
A2
A1
M
14 VOLTIOS DE CC A 3600 RPM (LUCES APAGADO)
SALIDA DEL SISTEMA DE
CARGA DE 3 AMPERIOS
DE CC A 3600 RPM
SISTEMA DE LUCES
POTENCIA DE SALIDA
5 AMPERIOS AC @ 3600 RPM
28
VOLTIOS
AC @3600 RPM
(SISTEMA DE CARGA
DESCONECTADO)
(OPCIONAL)
CONEXIÓN DEL
ARNÉS DEL CHASIS
(LATERAL QUE COINCIDA)
CONEXIÓN PARA EL
ARNÉS DEL TABLERO
(LATERAL QUE COINCIDA)
CONEXIONES NO
DESMONTABLES
CONEXIONES
DESMONTABLES
NOTA SOBRE LAS ABRAZADERAS DE
AISLAMIENTO DEL CABLEADO: SI SE
QUITAN LAS ABRAZADERAS DE
AISLAMIENTO DEL CABLEADO PARA
HACER EL MANTENIMIENTO DE LA
UNIDAD, SE LAS DEBERÁ INSTALAR
NUEVAMENTE PARA PROTEGER EL
CABLEADO ADECUADAMENTE.
TOMACORRIENTE DE
12 VOLTIOS (OPCIONAL)
MEDIDOR
DE AMPERIOS
(OPCIONAL)
NARANJA
ROJO
MARRÓN
AZUL
AZUL
NEGRO
NEGRO
DIODO ALTERNADOR
NEGRO
NEGRO
NEGRO/BLANCO
NEGRO
NEGRO
NEGRO
NEGRO
NEGRO
NEGRO
NEGRO
BLANCO
BLANCO
SCH11-s
GRIS
GRIS
NEGRO
NEGRO
ROJO ROJO
CONTADOR
HORARIO
SEPARACIÓN DE LAS
BUJÍAS (DOS BUJÍAS EN
LOS MOTORES BICILÍNDRICOS)
INTERRUPTOR DE ENCENDIDO
B+A1
B+S+A1
M+G+A1
B+A1 L+A2
POSICIÓN
CIRCUITO
«MARCA»
APAGADO
PONER EN FUNCIO-
NAMIENTO/ANULAR
PONER EN FUNCIO-
NAMIENTO
ARRANCAR
12V
NOTAS:
QUE SU TRACTOR ES EQUIPADO
CON UN SISTEMA ESPECIAL DE
ALTERNADOR. LAS LUCES NO
SON CONECTADAS A LA BATERIA,
PERO TIENEN SU PROPIA FUENTE
ELECTRICA. A CAUSA DE ESTO,
EL BRILLO DE LAS LUCES
CAMBIARA CON LA VELOCIDAD
DE MOTOR. EN LENTO, LAS
LUCES NO SON COMO
BRILLANTES. CUANDO EL MOTOR
ES ACELERADO, LA LUZ
CONSEGUIRÁ MÁS BRILLANTE.
63
52
41
6
5
4
3
2
1
20
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
DIAGRAMA ELÉCTRICO
30
33
34
90
41
42
26
8
1
99
100
2
27
43
27
24
40
71
28
55
16
87
59
103
4646
25
T05KLED-s
29
102
105
21
79
Toma de 12 V
(si está equipada)
Recordatorio de mantenimiento
(si está equipado)
21
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
DIAGRAMA ELÉCTRICO
1 532 16 34-65 Batería
2 874 76 04-12 Perno de cabeza hexagonal de 1/4-20 x 3/4
8 532 41 41-26 Bandeja de batería
16 532 17 61-38 Interruptor corta corriente a presión
21 585 43 64-02 Arnés del luces LED
24 585 55 56-01 Cable de batería
25 585 55 55-01 Cable
26 532 17 51-58 Fusible
27 873 51 04-00 Tuerca hexagonal Keps de 1/4-20 unc
28 532 41 65-88 Cable a tierra
29 532 19 27-49 Interruptor del asiento
30 532 19 33-50 Interruptor de encendido
33 532 41 19-35 Llave/cadena
34 532 11 07-12 Interruptor de luz/de restauración
40 501 13 30-01 Cableado del tablero de encendido
41 817 72 04-08 Tornillo 1/-20 x 1/2
42 532 13 15-63 Cubierta del terminal
43 582 04 28-01 Solenoide
46 594 91 91-01 Horómetro, recordatorio de SRV
55 817 06 05-12 Tornillo de 5/16-18 x 3/4
71 532 19 42-76 Cableado de encendido
79 597 52 30-01 Luces de tira de LED
87 532 19 78-02 Interruptor corta corriente del cable de embrague
90 532 43 53-95 Tapa de los bornes de la batería
99 517 67 04-12 Tornillo
100 819 09 14-16 Arandela 9/32 x 7/8 x 16 Ga.
102 532 40 44-54 Cableado
105 532 40 75-68 Interruptor
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
22
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
CHASIS
68
68
68
183
183
236
236
34
235
235
52
217
68
68
213
218
194
228
228
159
159
182
176
176
175
150
130
130
177
195
180
68
375
375
14
205
151
206
137
137
350
335
350
336
189
189
152
176
5
176
176
306
125
146
18
130
130
15
259
15
259
202
202
204
214
chassis-tex_TEX GT HUSQ III_18
37
194
194
162
282
282
282
36
36
285
286
283
199
284
138
287
165
161
3
378
23
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
CHASIS
3 597 68 82-01 Kit de logotipo (Incluye aplique y
emblema.)
5 590 74 88-23 Tablero
14 532 44 11-77 Capota
15 597 86 79-01 Kit HUS GT3 faro LED (incluye
lente LI/LD y carcasa LI/LD)
18 597 40 71-02 Parrilla
34 580 91 08-01 Chapa Motor
36 817 06 05-12 Tornillo de 5/16-18 x 3/4
37 532 44 11-78 Guardabarros
52 873 68 05-00 Tuerca de presión 5/16-18
68 539 99 08-58 Tornillo de 5/16-18 x 1/2
125 581 68 48-01 Línea de combustible
130 532 41 63-58 Tornillo No. 10 x 0,75
137 532 40 75-90 Cubierta Tablero
146 581 85 79-01 Perno de RDHD SHT SQNK 3/8-
16 x 5/8
150 532 43 97-74 Cubierta térmica del conducto
151 532 43 66-70 Soporte
152 532 43 98-70 Protector contra oscurecimiento
159 817 00 06-12 Tornillo 3/8-16 x 3/4
161 532 43 97-81 Combustible de ventana
162 532 14 24-32 Tornillo
165 532 19 68-26 Soporte trasero
175 590 60 77-02 Travesaño
176 532 40 07-76 Tornillo de 10-24 x 5/8
177 532 19 52-28 Buje de dirección
180 532 19 54-57 Chasis
182 532 40 68-59 Tablero inferior
183 874 52 05-20 Perno 5/16-18 x 1-1/4
189 817 00 05-12 Tornillo 5/16-18 x 3/4
194 873 90 05-00 Tuerca de presión de 5/16-18
195 532 40 41-37 Tapón
199 532 41 34-85 Chapa cubierta
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
202 597 86 77-01 Kit, ventilación lateral, LI y LD
(incluye ventilaciones laterales
LH / LD)
204 597 40 80-01 Kit, ventilación parte superior,
LI y LD (incluye ventilaciones
laterales LH / LD)
205 532 43 97-30 Camisa de Capota (LD)
206 532 43 97-29 Camisa de Capota (LI)
213 539 97 69-34 Perno
214 532 19 91-45 Cierre
217 532 40 91-67 Varilla giratoria
218 532 19 63-95 Tope
228 532 19 51-61 Sujetador del travesaño
235 532 40 61-29 Separador del guardabarros
236 873 93 05-00 Tuerca de presión 5/16-18 unc
259 596 43 40-01 Tornillo #10.10 x 0.500, Bos
282 532 41 41-10 Pinzas de retención
283 532 43 98-61 Consola de control
284 532 43 98-23 Consola cubierta de levanta-
miento
285 532 41 63-15 Consola de inserto (LI)
286 532 41 63-17 Consola de inserto (LD)
287 817 60 04-06 Tornillo 1/4 - 20 x 3/8
306 873 90 06-00 Tuerca de presión 3/8-16 unc
335 532 44 82-04 Cubierta LD
336 532 44 53-09 Cubierta LI
350 532 44 51-43 Clip del árbol de navidad
375 586 90 82-01 Cubierta Capota
378 590 84 98-01 Buje
24
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
TRANSMISIÓN
225
125
drive-tex_K46_pedal_214
56
213
221
160
206
26
207
209
92
125
116
52
51
170
171
208
210
214
125
153
166
211
211
222
17
163
153
2
2
73
73
99
69
33
205
1
116
33
37
37
183
183
205
116
216
143
64
188
161
35
184
167
160
42
29
15
159
159
221
186
189
49
187
50
51
52
51
185
190
325
326
336
125
125
227
116
215
25
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
TRANSMISIÓN
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
1 – – – – – – Transeje, TUFFTORQ K46BT
(426120) (Haga el pedido de las
piezas al fabricante del transeje.)
2 532 12 35-83 Cuña
15 819 13 13-16 Arandela de 13/32 x 13/16 x calibre
16
17 532 41 36-78 Resorte de freno
26 532 19 96-79 Crucero con retorno de muelle
29 532 40 38-06 Varilla del freno
33 812 00 00-01 Aro E
35 590 60 59-02 Varilla del freno de mano
37 532 18 89-67 Arandela
42 532 00 88-83 Cubierta del pedal
49 872 11 06-14 Perno
50 532 19 43-27 Polea loca plana
51 873 90 06-00 Tuerca de presión de 3/8-16
52 532 19 43-26 Polea loca con ranura en V con
un desplazamiento
56 592 85 52-01 Correa trapezoidal de la transmisión
64 532 19 78-65 Ensamble del eje Control del
pedal de freno
69 532 42 33-03 Clavija
73 874 49 05-40 Perno de 5/16-18 x 2 1/2 G.5
92 874 76 05-20 Perno de cabeza hexagonal con
aleta de 5/16-18 unc x 1,25
99 582 40 45-01 Varilla del ensamble con resorte
de desviación
116 873 90 05-00 Tuerca de presión hexagonal con
brida de 5/16-18
125 817 00 05-12 Tornillo de 5/16-18 x 3/4
143 539 99 08-58 Tornillo de 5/16-18 x 1/2
153 532 00 44-97 Retén del resorte
159 876 02 04-12 Pasador de chaveta de 1/8 x 3/4
160 532 16 94-84 Abrazadera de retención
161 532 10 57-09 Resorte de retorno del embrague
163 532 44 82-75 Varilla de control
166 532 42 91-64 Tuerca de presión
167 532 40 52-57 Pestillo del freno de mano
170 532 19 43-22 Sujetador de la correa
171 872 11 06-16 Perno
183 532 13 70-57 Separador del eje
184 587 65 37-01 Manija del freno de mano
185 872 11 06-22 Perno
186 532 19 43-21 Espaciador de retención
187 819 13 32-10 Arandela
188 582 21 70-01 Mecanismo de desplazamiento de
la varilla de mando del embrague
del largo
189 532 19 43-17 Palanca acodada del mecanismo
de desplazamiento
190 532 19 43-18 Sujetador de la palanca acodada
del mecanismo de desplazamiento
205 532 12 17-48 Arandela de 25/32 x 1-5/8 calibre 16
206 532 44 85-96 Soporte de montaje del bloqueo
del crucero
207 587 03 14-02 Bloqueo del control del crucero
208 532 19 78-69 Engranaje del sector de control
del crucero
209 590 52 78-02 Varilla de control del crucero
210 532 40 09-80 Ensamble del control del pedal
211 532 12 01-83 Rodamiento de nylon
213 532 40 31-19 Perilla de control del crucero
214 532 42 12-63 Forro del pedal para avanzar
215 586 60 65-02 Forro del pedal para retroceder
216 532 19 61-31 Soporte del Polea
221 532 40 31-87 Abrazadera de retención del re-
sorte de la manija
222 879 21 20-10 Arandela de 21/32 x 1-1/4 calibre 10
225 532 40 33-19 Sujetador de la correa
227 817 49 05-12 Tornillo
325 585 66 85-02 Soporte
326 585 67 08-02 Soporte
336 587 25 96-01 Perno 5/16 - 18 x 1-3/4
26
1
29
SPARK ARRESTER KIT
84
45
21
20
18
15
62
71
70
79
69
102
2
engine-tex_bs-2cyl_147
12
42
85
9
90
90
82
81
37
28
37
91
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
MOTOR
EQUIPO APAGACHISPAS
28
113
110
109
138
27
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
MOTOR
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
NOTA: Las dimensiones de todos los componentes están expre-
sadas en pulgadas americanas. 1 pulgada = 25,4 mm
Para las piezas del servicio y de recambio del motor, llame el
número gratis para su fabricante del motor enumerado abajo:
Briggs & Stratton 1-800-233-3723
1 – – – – – – Motor B&S modelo No. 40N877-0016-G1
(501258601) (Haga el pedido de las piezas al
fabricante del motor.)
2 589 81 87-01 Silenciador
9 501 83 26-02 Ensamble del sujetador de la correa del motor
12 586 47 85-01 Polea del motor
15 589 90 05-03 Tanque de combustible
18 585 12 48-03 Ensamble de la tapa
20 587 24 27-01 Control del acelerador
21 532 41 63-58 Tornillo No. 10 x 0,75
28 532 40 11-35 Línea de combustible
29 532 13 71-80 Equipo apagachispas
37 532 12 34-87 Abrazadera de la manguera
42 539 99 02-47 Arandela de 7/16
45 873 51 04-00 Tuerca
62 532 43 40-17 Protector
69 532 16 53-91 Junta
70 581 88 11-01 Tubo de escape LI
71 581 88 10-01 Tubo de escape LD
79 532 18 39-06 Tornillo 5/16-18 x 1
81 532 14 84-56 Tubo de fácil drenaje de aceite
82 532 42 82-87 Conector del drenaje de aceite
84 817 06 06-20 Tornillo3/8-16 x 1-1/4
85 501 60 65-01 Perno 7/16-20 x 4 x Gr. 5-1.5
90 817 00 06-16 Tornillo 3/8-16 x 1
91 532 18 74-95 Buje
102 817 00 05-12 Tornillo 5/16-18 x 3/4
109 532 41 41-14 Recipiente de carbono
110 532 41 41-18 Conjunto de válvula, anti-chapoteo
113 532 41 41-27 Inclinación de la válvula
138 532 42 07-18 Extensión del aceite
Información de Clasificación de Potencia del Motor
La clasificación de potencia para un modelo de motor a gas en particular se designa de acuerdo al código J1940 de SAE (Sociedad de
Ingenieros Automotrices) (Procedimiento de Clasificación de Potencia & Torque del Motor Pequeño), y la clasificación de desempeño
ha sido obtenida y corregida de acuerdo con el código J1995 de SAE (Revisión 2002-05). Los valores de torque se obtienen a 3060
RPM; los valores de potencia se obtienen a 3600 RPM. La potencia bruta actual del motor será inferior y está afectada, entre otras
cosas, por las condiciones ambientales operativas y la variabilidad de motor a motor. Dado ambos un amplio conjunto de productos
en los cuales son puestos nuestros motores, y la variedad de emisiones ambientales aplicables al operar el equipo, el motor a gas
no desarrollará la potencia nominal cuando sea usado en una parte del equipo acoplado (potencia real “en el-sitio” o potencia neta).
Esta diferencia se debe a una variedad de factores que incluyen, pero que no están limitados a, accesorios (filtro de aire, sistema de
escape, sistema de carga, sistema de enfriamiento, carburador, bomba de combustible, etc.) limitaciones de la aplicación, condiciones
ambientales de operación (temperatura, humedad, altitud), y la variabilidad de motor a motor. Debido a las limitaciones, Briggs & Strat-
ton puede sustituir este motor con clasificación de potencia más alta por esta serie de motor.
28
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
ENSAMBLE DE LA DIRECCIÓN
5
62
15
14
13
13
53
8
70
68
69
4
15
14
6
67
67
66
6
2
9
8
7
9
8
7
steering-tex_HUSQSRII_5
35
19
60
59
61
58
63
57
57
63
122
122
16
28
28
27
22
64
75
76
21
50
26
1
45
29
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
ENSAMBLE DE LA DIRECCIÓN
1 597 86 61-01 Kit, rueda, dirección (Incluye volante y tapa del volante)
2 532 19 59-68 Eje
4 532 40 30-87 Ensamble del husillo izquierdo
5 532 40 30-88 Ensamble del husillo derecho
6 532 00 62-66 Arandela .75 x 1.230
7 532 12 17-48 Arandela de 25/32 x 1-5/8 calibre 16
8 812 00 00-29 Abrazadera del aro No. T5304-75
9 532 12 12-32 Tapa del husillo
13 532 12 17-49 Arandela de 25/32 x 1-1/4 calibre 16
14 539 99 01-18 Arandela de 3/8
15 873 54 06-00 Tuerca corona de presión de 3/8-24 unf
16 587 01 60-02 Eje de dirección
19 532 19 47-29 Placa de dirección
21 586 84 02-01 Adaptador del volante de dirección
22 585 02 98-02 Rodamiento
26 594 94 91-01 Inserto del volante de dirección
27 819 21 16-16 Arandela
28 817 00 06-12 Tornillo de 3/8-16 x 3/4
35 532 19 47-32 Engranaje del sector de la placa
45 587 01 64-01 Arandela 3/8 ID 2-3/8 OD calibre 12 PLTD
50 873 90 06-00 Tuerca 3/8-16 unc
53 532 18 89-67 Arandela reforzada de 793 x 1637 x 0,060
57 532 40 74-65 Tope superior del soporte
58 532 19 47-47 Perno de tope del sector del pivote CFM
59 532 19 47-48 Arandela de empuje del sector de dirección
60 873 97 10-00 Tuerca de presión con brida de 5/8-11
61 588 79 44-02 Barra de acoplamiento izquierda
62 588 79 45-02 Barra de acoplamiento derecha
63 817 00 05-12 Tornillo de 5/16-18 x 3/4
64 532 19 98-49 Abrazadera de retención del resorte de la dirección
66 871 02 07-48 Perno de cabeza 7/16-14 x 3
67 532 19 47-37 Buje PM del eje delantero
68 873 90 07-00 Tuerca de presión con brida de 7/16-14 grado 5
69 532 19 91-62 Arandela de 1,5 x 0,505 x 0,118
70 585 33 88-01 Soporte de la plataforma delantera
75 580 68 37-01 Piñón
76 580 68 36-01 Tornillo
122 532 44 49-62 Tapas
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
30
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
PLATAFORMA DE LA CORTADORA DE CÉSPED
41
42
43
60
38
63
46
147
55
64
47
41
41
32
38
33
34
56
56
57
59
62
188
189
1
69
21
21
69
69
20
40
145
42_D_man-tex_LT_90
11
12
21
24
25
26
27
29
23
189
188
144
36
113
113
40
57
19
19
6
6
68
195
122
123
195
242
192
241
257
257
255
256
256
257
257
254
14
70
7
7
37
67
152
117
119
116
40
31
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
PLATAFORMA DE LA CORTADORA DE CÉSPED
1 501 42 22-01 conjuntos, Pieza soldada
6 532 19 51-86 Brazo de la suspensión
7 532 41 63-58 Tornillo No.10 x 0.750
11 532 13 89-71 Cuchilla de la cortadora de
césped 42" prima
12 589 30 93-01 Torinillo 7/16-20 x 1
14 587 81 97-01 Conjunto, mandril, no engrasable,
alto (incluye mandril asm y pernos)
19 532 19 65-39 Perno de tope
20 532 15 97-70 Deflector
21 873 68 05-00 Tuerca de 5/16-18 unc
23 532 19 25-57 Soporte
24 532 10 53-04 Tapa de la manga
25 532 19 70-26 Resorte de torsión del deflector
26 532 11 04-52 Tuerca de presión
27 532 40 30-04 Protector del deflector
29 532 13 14-91 Varilla de la bisagra
32 532 19 74-73 Polea del mandril
33 532 40 02-34 Tuerca de seguridad con brida
34 872 11 06-12 Perno de cabeza de hongo y
cuello cuadrado de 3/8-16 x 1-1/2
grado 5
36 532 19 73-79 Polea loca
37 819 13 13-16 Arandela
38 589 67 61-02 Sujetador de la correa del mandril
40 873 90 06-00 Tuerca de presión con brida de
3/8-16 unc
41 584 95 39-01 Perno 313-18 x 1.19
42 532 19 84-10 Resorte de torsión del freno
43 532 19 72-56 Resorte de torsión de retención
46 532 13 77-29 Tornillo de 1/4-20 x 5/8
47 532 19 72-50 Soporte del cable de embrague
55 532 43 71-10 Brazo de la polea
56 532 19 90-92 Espaciador de retención
57 817 00 06-16 Tornillo de 3/8-16 x 1
59 532 14 10-43 Dispositivo de protección de la
polea
60 532 19 72-61 Brazo del freno de la cortadora de
césped
62 872 11 06-16 Perno de 3/8-16 unc x 2
63 532 19 94-77 Brazo del freno de la cortadora de
césped
64 532 19 99-18 Varillaje del freno
67 532 40 30-12 Manija del cable de embrague
68 532 42 96-36 Correa trapezoidal
69 872 14 05-05 Perno
70 532 19 99-72 Ensamble del embrague Manual
113 817 00 05-10 Tornillo de 5/16-18
116 532 19 34-06 Perno de tope
117 589 52 73-01 Calibrador de la rueda
119 819 12 14-14 Arandela 5/16
122 532 19 72-58 Sujetador izquierdo de la correa
del motor
123 532 19 72-59 Sujetador derecho de la correa
del motor
144 532 19 92-04 Sujetador de la correa
145 532 19 31-97 Polea loca
147 532 40 19-71 Retorno del resorte
152 584 24 35-01 Cable de embrague manual
188 532 19 51-61 Sujetador del travesaño
189 873 90 05-00 Tuerca de presión hexagonal con
brida
192 532 19 72-60 Soporte
195 817 00 06-12 Tornillo de 3/8-16 x 3/4
241 532 15 29-27 Tornillo
242 532 41 55-98 Puerto De Lavado De La Cubierta
254 585 31 68-05 Plaque de renforcement delantero
255 585 31 70-05 Plaque de renforcement lado
256 592 80 78-01 Perno 1/4-20 x 3/4
257 873 90 04-00 Tuerca 1/4-20 unc
- - 532 41 64-05 Accesorio del conexión
- - 501 41 70-01 Reemplazo de la cortadora de
césped, completa
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
32
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
ELEVACIÓN DE LA CORTADORA DE CÉSPED
7
3
87
10
88
2
116
90
98
97
97
lift-tex_46 *Key 91 may be substituted for Key 101
91
101*
87
100
89
89
87
2 532 42 20-27 Ensamble del eje de la elevación
3 532 19 52-31 Ensamble de la palanca de elevación
derecha
7 580 96 23-01 Mango de la palanca
10 532 19 63-14 Resorte de torsión
87 532 19 42-09 Pasador de chaveta de 7/16 con
bloqueo en forma de mariposa
88 532 41 07-10 Resorte de ayuda de la elevación
89 819 19 19-12 Arandela de zinc transparente
90 532 19 42-08 Pasador de chaveta de 5/16 con
bloqueo en forma de mariposa
91 532 19 51-81 Ensamble del acoplamiento
97 817 00 06-12 Tornillo de 3/8-16 x 0,75
98 532 19 52-70 Acoplamiento frontal de la elevación
de la cortadora de césped
100 873 93 06-00 Tuerca de presión central de 3/8-16
unc
101 532 40 70-03 Ensamble del acoplamiento El-
evación fijo
116 819 15 15-16 Arandela 15/32 x 15/16
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
*CODIGO No. 91 puede ser substitudio
por CODIGO No. 101
33
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
ENSAMBLE DEL ASIENTO
1 597 65 81-01 Asiento, SK150/129 w/o apoyabrazos
2 597 32 99-02 Soporte PNT, PVT, FNDR, asiento,
EDIP
3 590 77 76-02 Refuerzo de montaje de soporte,
FNDR, EDIP
6 521 99 65-02 Tuerca, hexagonal, bloqueo w / brida
8 532 17 18-77 Perno 5/16-18 unc x 3/4 w/Sems
9 597 78 51-01 Parachoques, caucho, aislador
19 597 78 31-01 Pomo, 3 alas 5/16-18, CLR, ZN
21 596 24 07-01 Perno hexagonal5/16-18 x 21/32
30 597 78 18-01 Perno hexagonal hombro 5/16-18
unc ZPB
37 594 94 44-01 Tuerca hexagonal brida 5/16-18
43 597 86 93-01 Perno de carro cuadrado 3/8 x .45
CLR, ZN
48 597 65 82-03 Kit de servicio brazo de asiento de
15 “
49 597 95 94-01 Funda de asiento Husqvarna 5
pulgadas (Sk129)
50 598 00 16-01 Kit de placa de montaje del asiento
(incluye todos los componentes
ilustrados en la caja para la Clave#
50)
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
1
30
19
19
9
9
30
43
43
seat-tex_king 129_arm-kit_3
21
3
37
6
37
2
21
6
8
8
30
19
30
48
49
*
50
*OPCIONAL
34
TRACTOR - MODELO NO. TS 142X (96043030200), PRODUCTO NO. 960 43 03-02
CALCOMANÍAS
6
2
1
3
11
4
10
5
9
8
7
wheel_art_1-tex
RUEDAS Y NEUMÁTICOS
1 532 05 91-92 Tapa de la válvula del neumático
2 532 06 51-39 Vástago de la válvula
3 532 13 83-36 Ensamble de las llantas delanteras
4 532 05 99-04 Cámara delantera (Mantenimiento sólo)
5 532 10 62-22 Neumático delantero 15 x 6.0-6
6 532 00 02-78 Accesorio para engrasar (solo para la
rueda delantera)
7 532 00 90-40 Rodamiento de la brida (solo para la
rueda delantera)
8 532 17 50-39 Tapa del eje 1 50 x 1 00
9 532 12 20-82 Neumático delantero 20 x 10-8
10 532 00 71-52 Cámara trasera (Mantenimiento sólo)
11 532 13 83-37 Ensamble trasero de la llanta 8"
- - 532 14 43-34 Sellador para neumáticos (tubo de 10
onzas [283 gr])
1 581 57 89-01 Calcomanía para el advertencia
2 596 02 42-01 Calcomanía advertencia
3 597 90 87-01 Calcomanía para el panel capota
4 581 58 00-01 Calcomanía del diagrama de la
cortadora de césped
5 532 42 38-29 Calcomanía del operador
6 597 89 49-01 Calcomanía de reemplazo
7 586 00 05-01 Calcomanía de motor B&S
8 584 90 46-01 Calcomanía advertencia
- - 581 72 48-01 Calcomanía para la desviación
- - 532 43 96-81 Forro del apoyo para los pies (LI)
- - 532 43 96-82 Forro del apoyo para los pies (LD)
- - 114 20 68-49 Manual de Operario (Inglês/Español)
- - 114 16 73-49 Manual de Repuestos
(Inglês/Español)
- - 587 71 00-26 Guía de inicio rápido
(Inglés/Español)
NOTA: Las dimensiones de todos los componentes están
expresadas en pulgadas americanas. 1 pulgada = 25,4 mm
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
CÓDIGO PIEZA
No. No. DESCRIPCIÓN
4
8
7
5
6
3
1
2
35
SERVICE NOTES/AVISO
10.15.19 JSE Printed in U.S.A.
