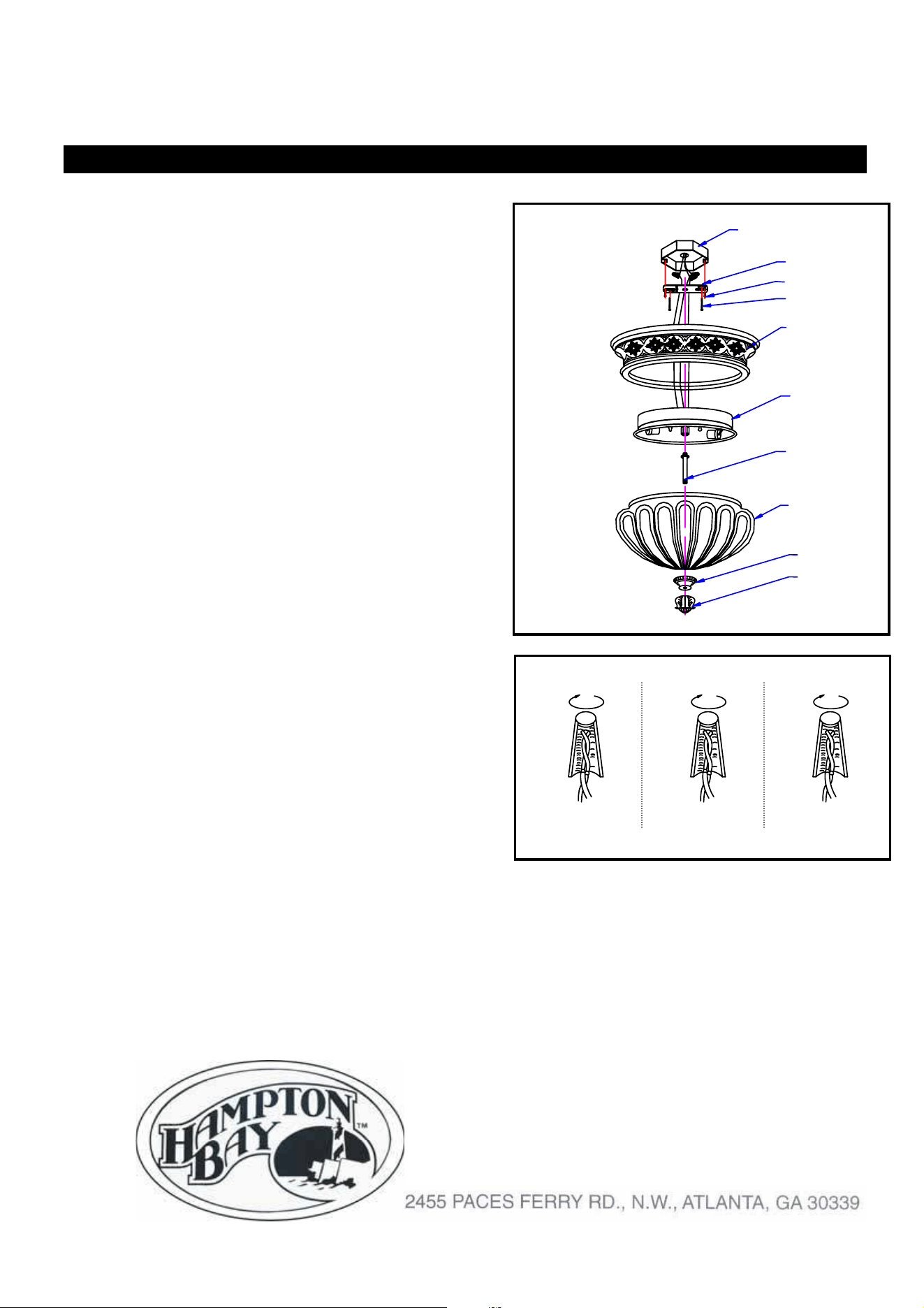

INSTALLATION INSTRUCTIONS
NEW 04/06/2005
WARNING! SHUT POWER OFF AT FUSE OR CIRCUIT BREAKER.
Fig. 2
Fig. 1
MOUNTING THE FIXTURE (Fig.1)
1. Shut off power at the circuit breaker and remove old fixture
from ceiling, including the mounting hardware.
2. Carefully unpack your new fixture and lay out all the parts on
a clear area. Take care not to lose any small parts necessary
for installation.
3. Thread the two Mounting Screws (C) about 1/4” into the
pre-drilled holes in the Crossbar (A) spaced the same
distance apart as the holes in the Ceiling Pan (E).
4. Attach the Crossbar (A) to the Outlet Box using the two
Screws (B) from the outlet box. The side of the Crossbar
marked “GND” must face out.
5. Now place the Trim Ring (D), over the Ceiling Pan (E) and
raise to the ceiling.
CONNECTING THE WIRES (Fig.2)
6. While holding the Ceiling Pan towards the ceiling, connect
the electrical wires as shown in (Fig.2), making sure that all
wire connectors are secured. If your outlet has a ground wire
(green or bare copper), connect the fixture’s Ground Wire to
it. Otherwise, connect the fixture’s Ground Wire directly to the
Crossbar using the Green Screw provided. After wires are
connected, tuck them carefully into the ceiling Outlet Box.
FINISHING THE INSTALLATION (Fig. 1)
7. Finish mounting the Ceiling Pan assembly by placing it over
the two Mounting Screws (C) so they protrude through the
“keyholes” in the bottom of the pan. Rotate the Pan until the
screws are in the slots of the “keyholes” and tighten with a
screwdriver.
8. Install the light bulbs in accordance with fixtures
specifications. (DO NOT EXCEED THE MAXIMUM
WATTAGE RATING!!)
9. Thread the Nipple (F) into Ceiling Pan (E). Place Glass
Shade (G) over the Nipple and tighten with Bottom Cap (H)
and Finial (I) as shown in Fig.1.
Your installation is now complete. Return power to the
junction box and test the fixture.
Note: Illustration (Fig. 1) on this manual is for installation
purposes only. It may or may not be identical to the fixture
purchased.
LA-858E/S
FIXTURE
WIRES
Black or
Smooth
H
O
USE
WIRES
Black
(Hot)
FIXTURE
WIRES
White or
Ribbed
H
O
USE
WIRES
White
(Neutral)
FIXTURE
WIRES
Bare
Copper
(Ground)
H
O
USE
WIRES
Green
(Ground)
OUTLET BOX
(CEILING)
C
B
A
D
E
F
H
I
G
In the event that you should have any installation
question or are missing parts, please contact
Customer Service. Customer service may be reached
weekdays a 1-800-527-0998 between the hours of
8:00am and 5:00pm PST (Pacific Standard Time).

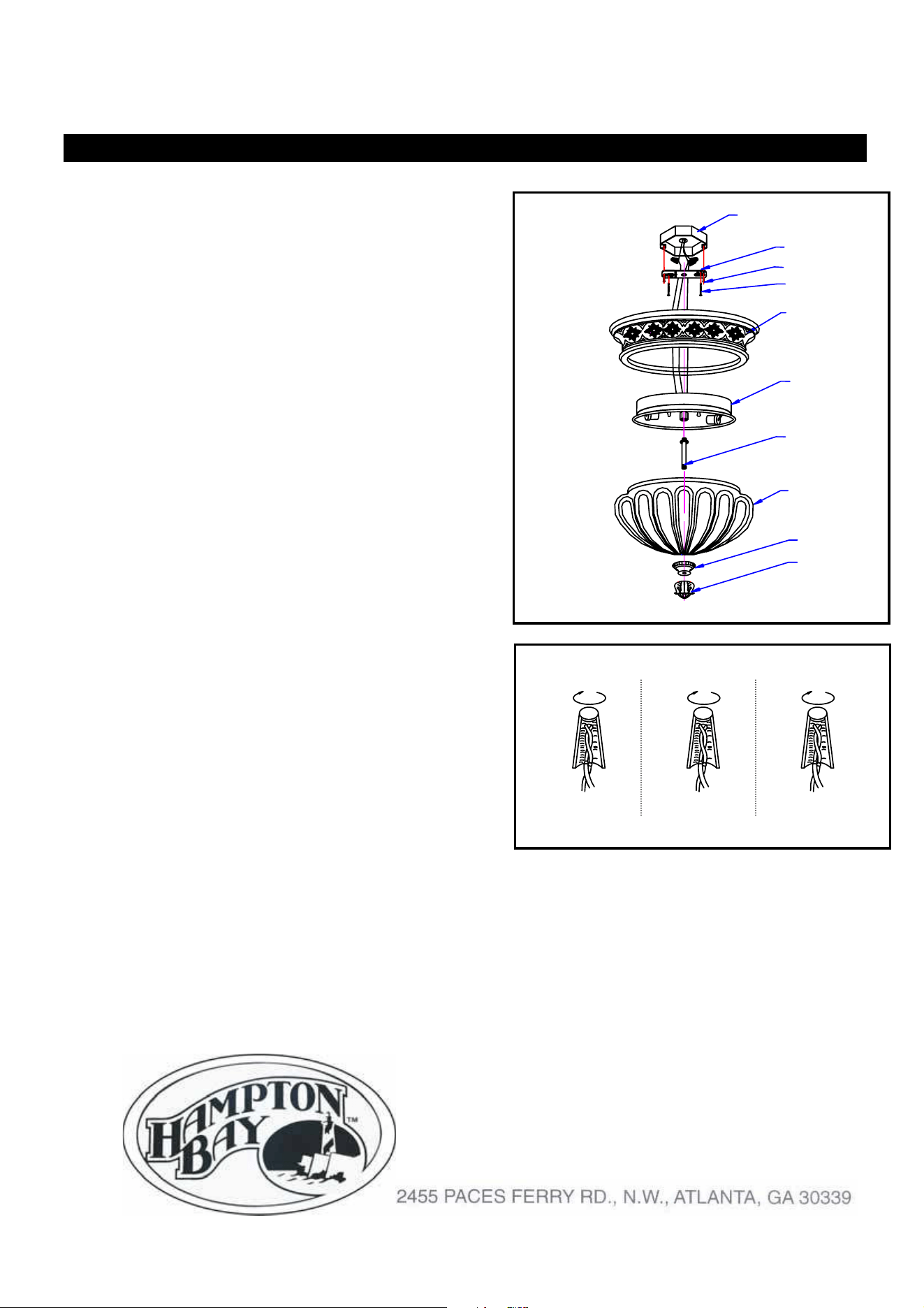

INSTRUCCIONES PARA LA INSTALACION
Nueva 04/06/2005
ADVERTENCIA! CORTE LA CORRIENTE DESDE EL FUSIBLE O EL INTERRUPTOR CENTRAL.
Fig. 2
Fig. 1
MONTANDO LA LAMPARA (Fig.1)
1. Corte la corriente en el circuito principal y quite la lampara
vieja incluyendo el montaje.
2. Desempaque cuidadosamente su nueva lampara y coloque
todas las partes en una superfice despejada. Tenga cuidado
de no perder las partes pequeňas que son necesarias para
la instalacion.
3. Atornille los dos Tachones (C) ¼” en los agujeros de la Barra
Transversal (A), separados en la misma distancia que los
agujeros del Plato (E).
4. Coloque la Barra Transversal (A) y montelo a la Caja de Union
usando los dos Tornillos (B). El lado marvado “GND” deben
quedar hacia afuera.
5. Coloque el Plato Decorativo (D), sobre el Plato (E) y levante
los al techo.
CONECTANDO LOS ALAMBRES (Fig.2)
6. Mientras sostiene el Plato contra el techo conecte el
alambrado electrico como se muestra en la (Fig.2), use un
conector de plastico para asegurar la conexion. Si su caja de
union tiene un alambre de tierra (verde o de cobre), conecte
el alambre de tierra de lampara. Si no tiene, entonces
conecte el alambre de tierra de la lampara directamente a la
barra transversal usando el tornillo verde incluido. Meta
ordenamente las conexiones a la Caja de Union.
TERMINANDO LA INSTALACION (Fig. 1)
7. Sujete el Plato hacia al techo colocando sobre los dos
Tachones (C), de manera que se asomen a traves de los
“agujeros” de la parte debajo del plato. Haga girar el Plato
asta que los dos tornillos esten en las ranuras de los
“agujeros” y apriete los tornillos con un desarmador.
8. Instale los focos de acuerdo a las especificaciones. (NO
EXCEDA MAS DE LOS VATIOS ESPECIFICADOS!!)
9. Coloque la Boquilla (F) al Plato (E). Deslize la Pantalla de
Vidrio (G) sobre la boquilla y asegurela con la Copa (H) y la
Tuerca Decorativa (I) como se muestran en la Fig.1.
Su instalacion a terminado, conecte la corriente electrica y
pruebe la lampara.
Nota: La illustracion el la (Fig. 1) de este manual es para el
proposito de instalacion solamente. Puede variar con la
lampara que usted compro.
LA-858E/S
CAJA DE DISTRIBUCION
(TECHO)
C
B
A
D
E
F
H
I
G
A
LAMBRES
DE LA
CASA
A
LAMBRES
DE LA
LAMPARA
BLANCO O
CON MARCA
A
LAMBRES
DE LA
LAMPARA
VERDE O DE
COBRE
(A TIERRA)
A
LAMBRES
DE LA
LAMPARA
NEGRO O
SIN MARCA
A
LAMBRES
DE LA
CASA
NEGROS
(CON CORRIENTE)
BLANCO
(NEUTRAL)
A
LAMBRES
DE LA
CASA
VERDE O DE COBRE
(A TIERRA)
En caso de preguntas sobre la instalacion o le
faltaron partes, porfavor hablar al departamento de
Servicio al Cliente al 1-800-527-0998 de Lunes a
Viernes de 8:00 a.m. a 5:00 p.m. PST (Tiempo del
Pacifico).
