INSTRUCTION MANUAL
2LT Exterior Flushmount
The Home Depot SKU 280-706 (UPC 725916814328) (white) (US)
The Home Depot SKU 280-746 (UPC 725916814342) (matte black) (US)
The Home Depot Article 763-203 (UPC 6940500315126) (white) (Canada)
The Home Depot Article 763-200 (UPC 76940500315072) (matte black) (Canada)
Page 2
Thank you for purchasing this Hampton Bay exterior flushmount. This
product has been manufactured with the highest standards of safety and
quality. The finish of this lantern is weather resistant but over time will
naturally weather and fade.
FEATURES:
1. Two-light exterior flushmount in white finish (SKU 280-706 or Article
763-203) or matte black finish (SKU 280-746 or Article 763-200) with
translucent glass.
2. This fixture has been engineered to safely use two 60 watt medium base
incandescent light bulbs (do not exceed 60 watts each) (not included).
3. For energy savings, this fixture has been engineered to safely use two
standard base compact fluorescent light bulbs (for equivalent light output,
do not exceed 15 watts each) (not included).
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local The Home Depot in the USA, please call our
Customer Service Team at 877-527-0313 or visit www.homedepot.com.
Please reference your SKU 280-706 (or UPC 725916814328) white fixture, or
SKU 280-746 (or UPC 725916814342) matte black fixture.
Before returning to your local The Home Depot in Canada, please call our
Customer Service Team at 800-668-2266 or visit www.homedepot.ca. Please
reference your Article 763-203 (or UPC 6940500315126) white fixture, or
Article 763-200 (or UPC 6940500315072) matte black fixture.
Page 3
CAUTION:
1. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the
fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS.
3. If you are in the USA and have any non-electrical questions about this
fixture, please contact our Customer Service Team at 877-527-0313 or visit
www.homedepot.com. Please reference your SKU 280-706 (or UPC
725916814328) white fixture, or SKU 280-746 (or UPC 725916814342)
matte black fixture.
4. If you are in Canada and have any non-electrical questions about this
fixture, please contact our Customer Service Team at 800-668-2266 or visit
www.homedepot.ca. Please reference your Article 763-203 (or UPC
6940500315126) white fixture, or Article 763-200 (or UPC
6940500315072) matte black fixture.
5. Keep your receipt and these Instructions for Proof of Purchase.

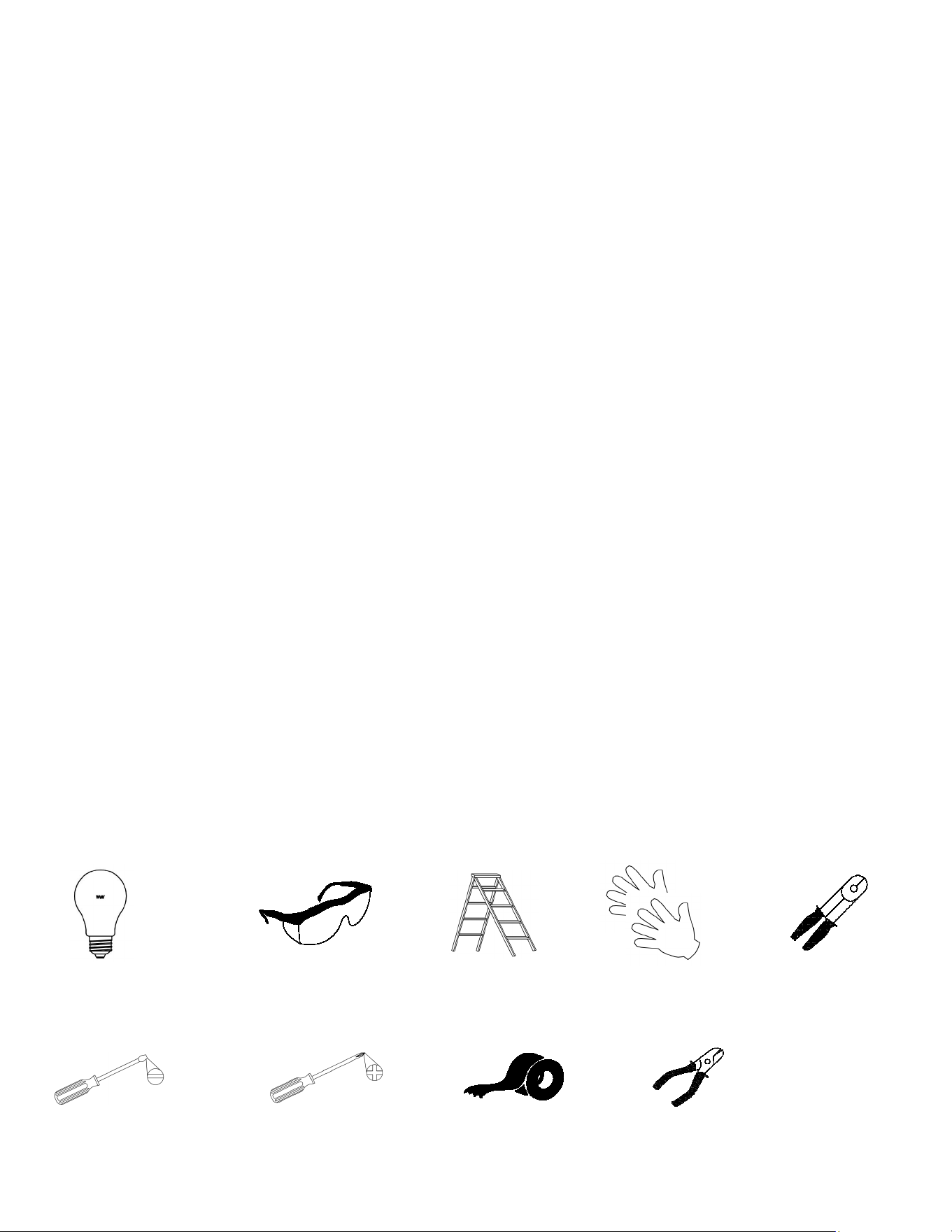

TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION
(not included):
2 Light Bulbs Safety Goggles Ladder Gloves Wire Strippers
(60 watt maximum)
(or CFL equivalent)
Flathead Screwdriver Phillips Screwdriver Electrical Tape Wire Cutters
Page 4

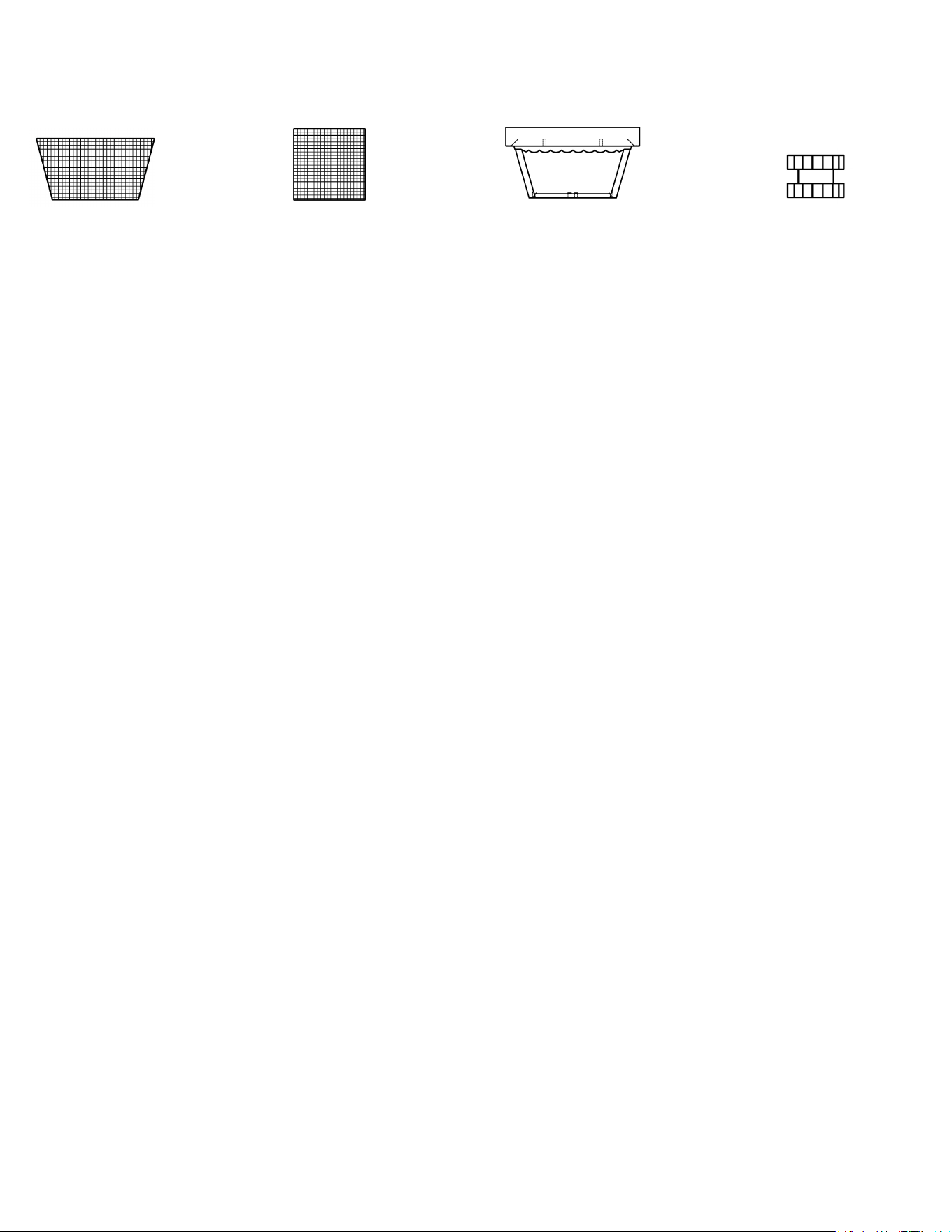

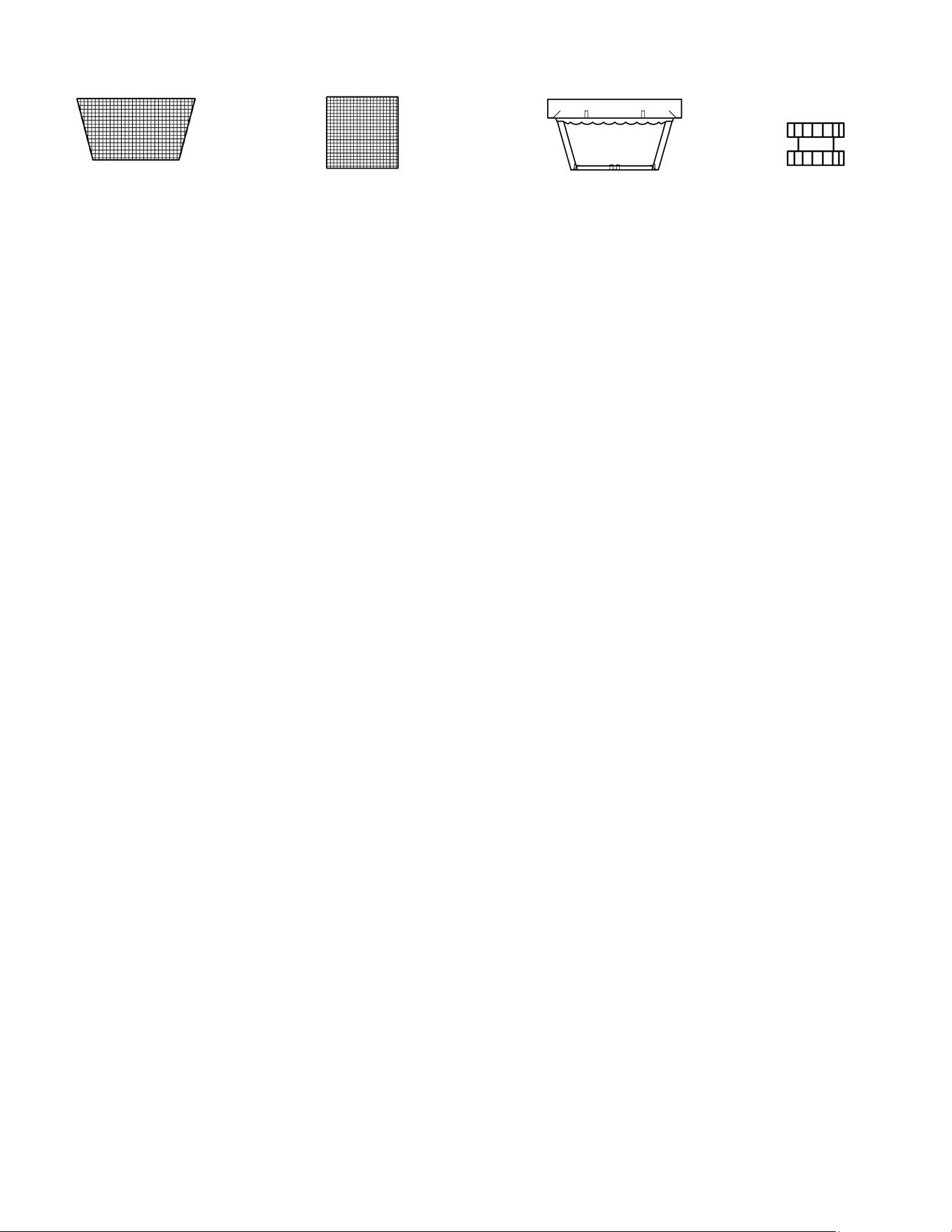

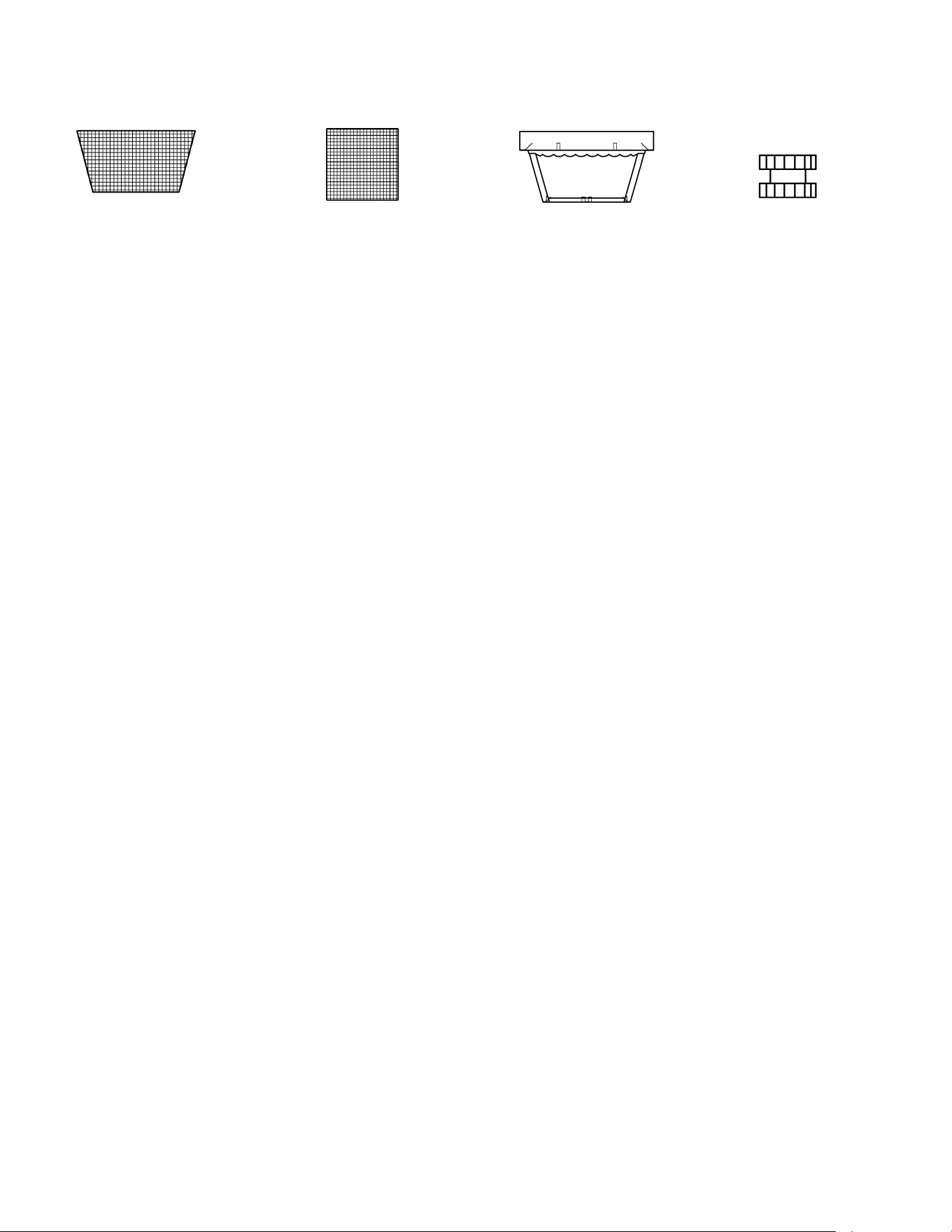

PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
4ea Side Glass Panels (#6) 1ea Bottom Glass Panel (#7) 1ea Fixture Frame (#8) 2ea Lock Nuts (#9)

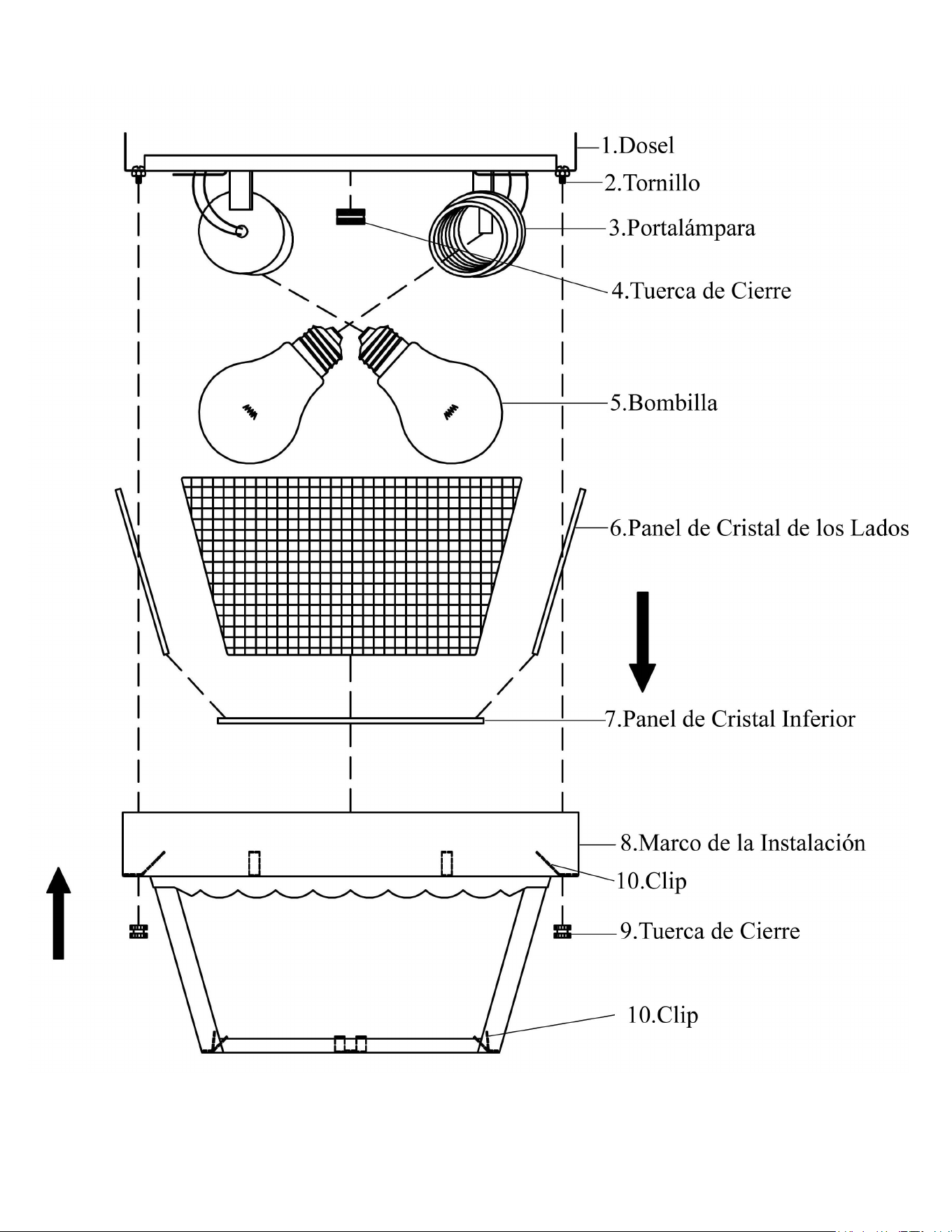

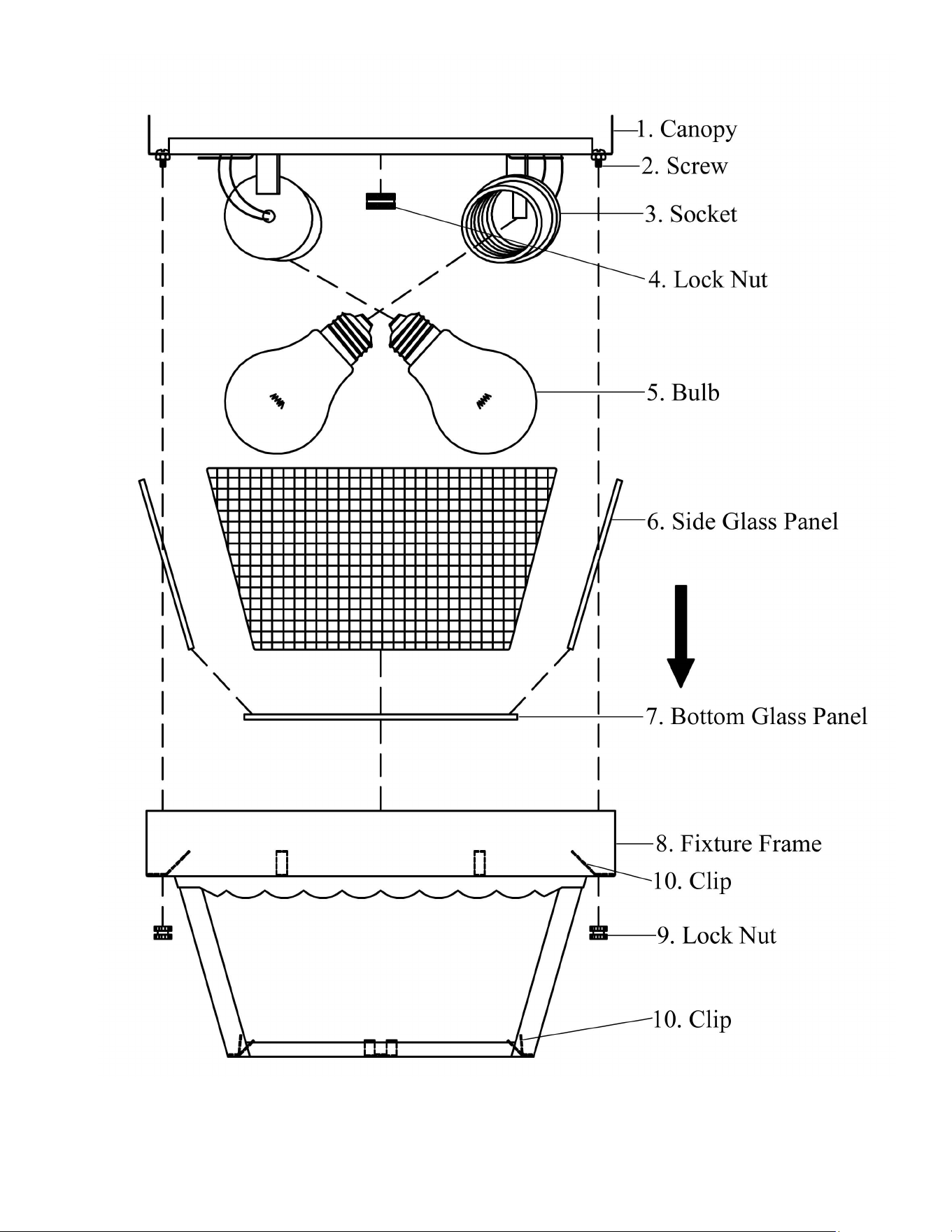

ASSEMBLY INSTRUCTIONS:
1. Carefully unpack the fixture. Lay out all parts on a clean surface.
2. Place the Bottom Glass Panel (#7) into the bottom of the Fixture Frame
(#8), then use the bottom Clips (#10) to secure the Bottom Glass Panel (#7).
Place the four Side Glass Panels (#6) into the four sides of the Fixture
Frame (#8), then use the top and bottom Clips (#10) to secure the Side
Glass Panels (#6).
3. Before continuing Assembly, please proceed to the Installation Instructions.
4. Install two 60 watt medium base incandescent light Bulbs (#5) (not
included) or two equivalent standard base compact fluorescent light bulbs
(not included) in the Sockets (#3) in the fixture.
5. Place the Fixture Frame (#8) over the Canopy (#1). Align the Screws (#2)
on the Canopy (#1) to protrude through the holes on the top of the Fixture
Frame (#8). Secure the Canopy (#1) into place by screwing the two Lock
Nuts (#9) onto the two protruding Screws (#2).
Page 5
ASSEMBLY:
Page 6

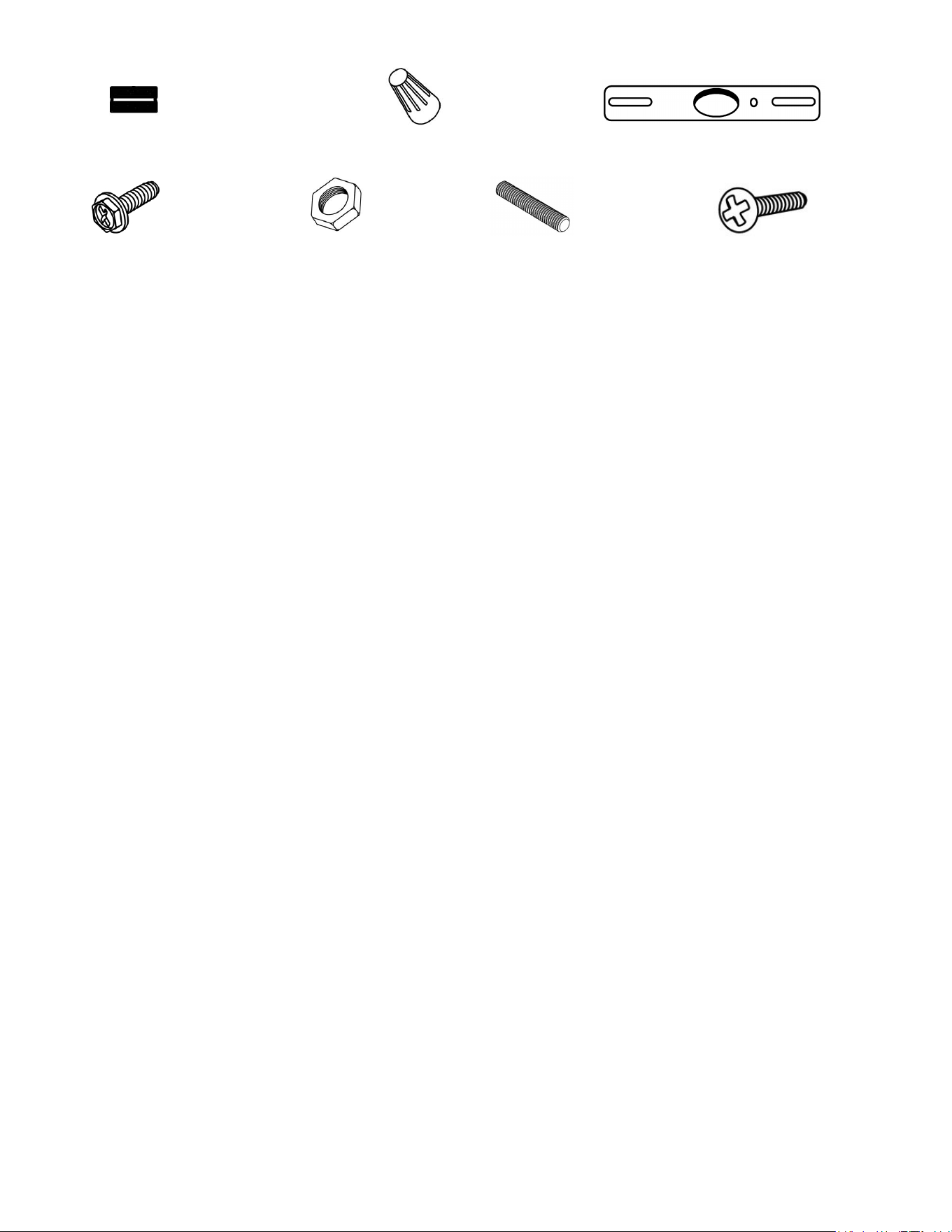

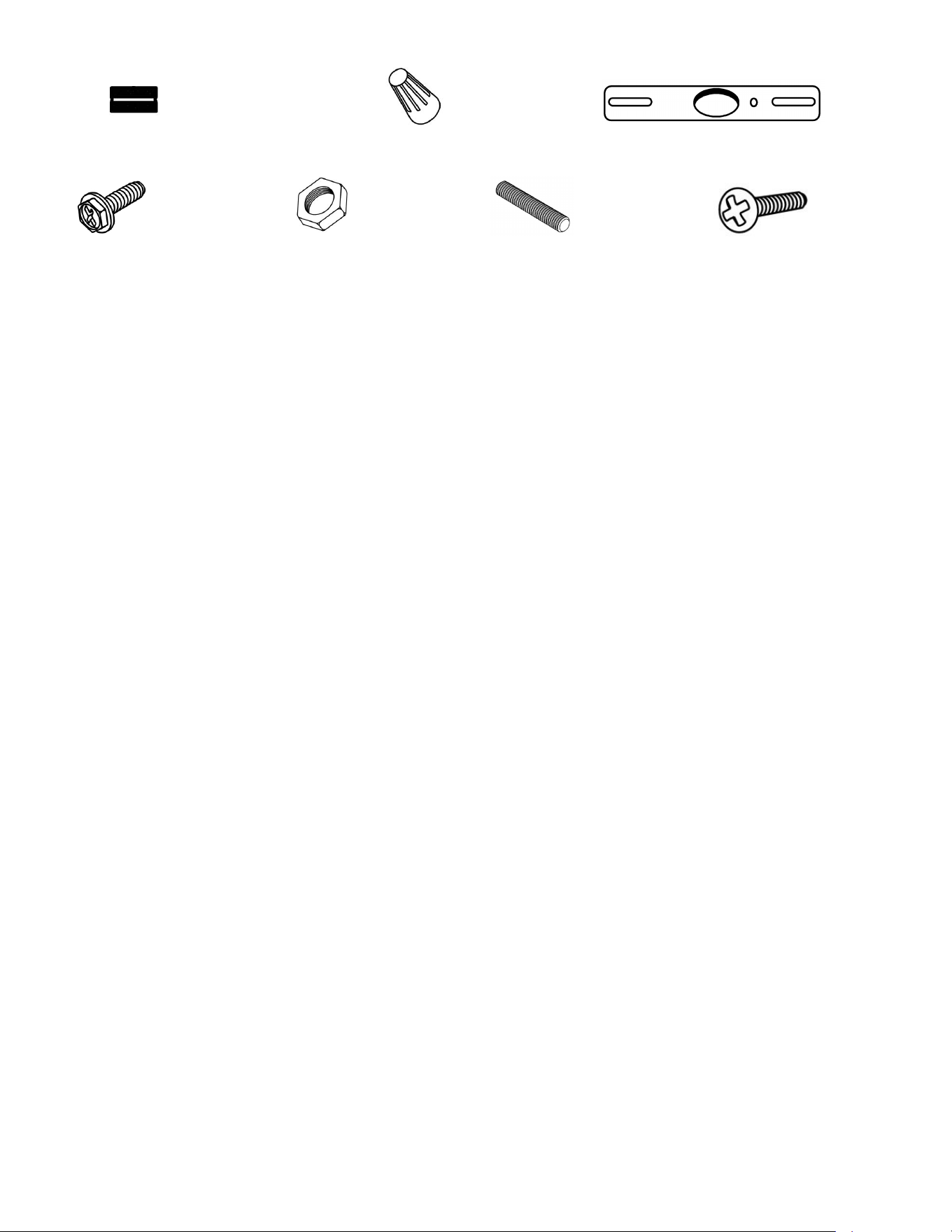

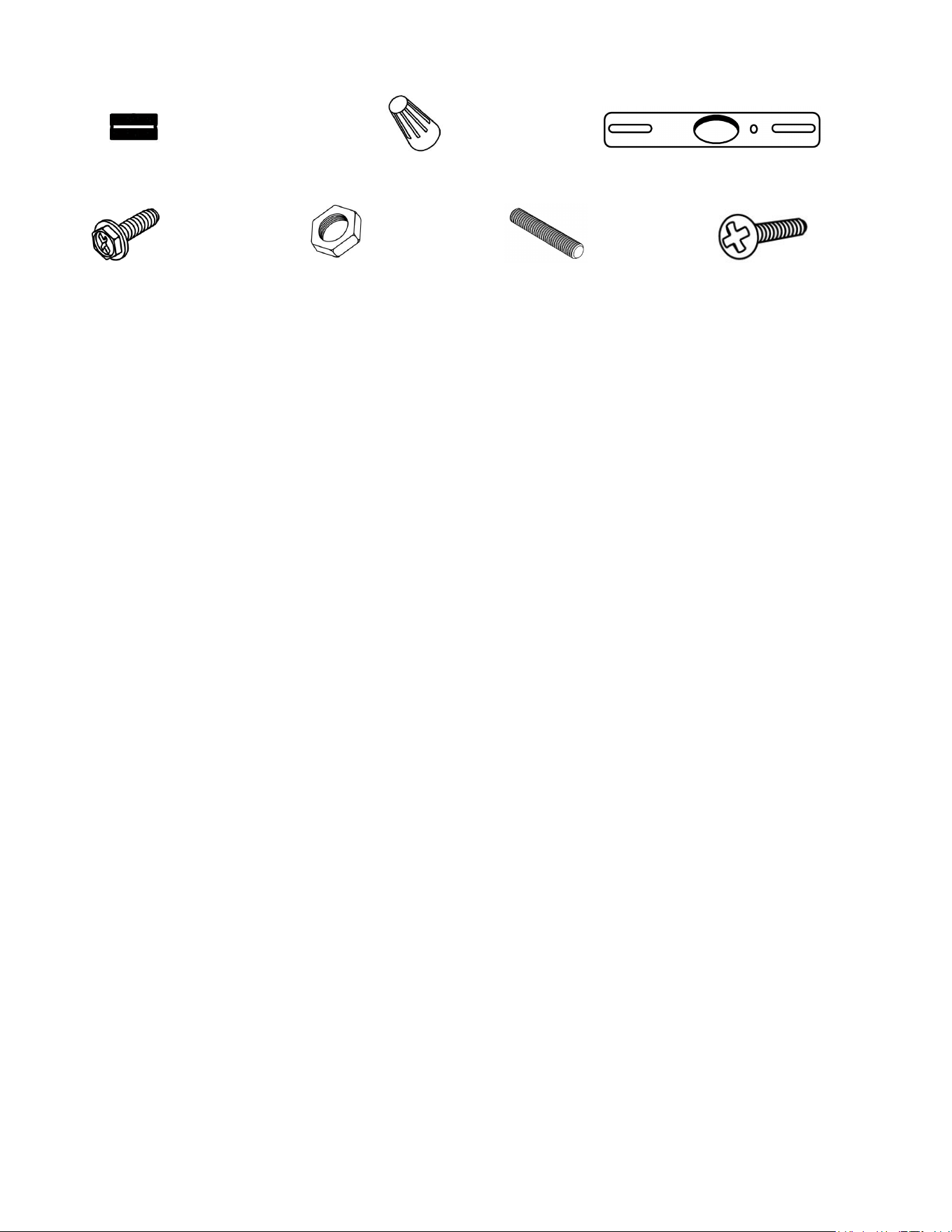

PARTS INCLUDED FOR INSTALLATION (parts are not to scale):
1ea Lock Nut (#4) 3ea Wire Connectors (#12) 1ea Mounting Strap (#13)
1ea Ground Screw (#14) 1ea Hex Nut (#15) 1ea Nipple (#16) 2ea Outlet Box Screws (#17)

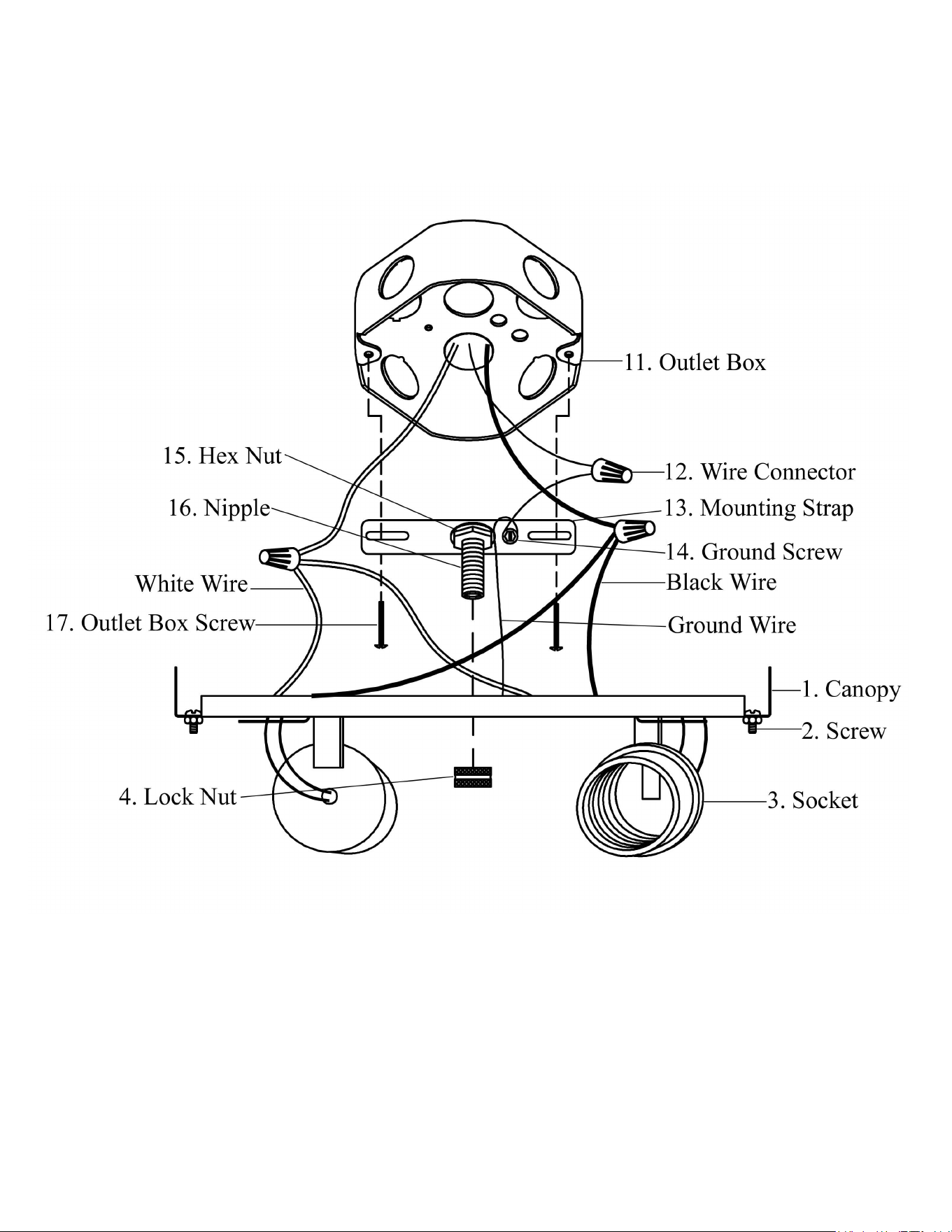

INSTALLATION INSTRUCTIONS:
1. Screw the Nipple (#16) into the Mounting Strap (#13). Attach the Mounting Strap (#13) to
the Outlet Box (#11) using the two Outlet Box Screws (#17). [Make sure the threads of the
Nipple (#16) are facing outside when the Mounting Strap (#13) is attached to the Outlet
Box (#11).]
2. Wrap the ground wire from the fixture around the Ground Screw (#14) on the Mounting
Strap (#13), and then connect the ground wire from the fixture to the ground wire from the
Outlet Box (#11). Connect the white wire from the fixture to the white wire (neutral wire)
from the Outlet Box (#11). Connect the black wire from the fixture to the black wire (live
wire) from the Outlet Box (#11). Cover the three wire connections using the three Wire
Connectors (#12). Wrap the three wire connections with electrical tape for a more secure
connection. Position the wires back inside the Outlet Box (#11). Note: If you have
electrical questions, consult your local electrical code for approved grounding methods.
3. Place the Canopy (#1) over the Nipple (#16) all the way to the ceiling. Screw the Lock
Nut (#4) onto the Nipple (#16) until the Canopy (#1) is held firmly against the ceiling.
4. Before completing Installation, please return to Assembly Instruction #4.
5. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn the
light switch on to activate the fixture.
Page 7
INSTALLATION:
Page 8
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the glass and surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the inside glass and
interior surface of the fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period
of three (3) years from date of purchase. This warranty applies only to the original consumer purchaser and only
to products used in normal use and service. If this product is found to be defective, the manufacturer’s only
obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s
discretion, provided that the product has not been damaged through misuse, abuse, accident, modifications,
alterations, neglect or mishandling. This warranty shall not apply to any product that is found to have been
improperly installed, set-up, or used in any way not in accordance with the instructions supplied with the product.
This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, or faulty installation, or any other failure not relating to faulty material or workmanship. This
warranty shall not apply to the finish on any portion of the product, such as surface and/or weathering, as this is
considered normal wear and tear. The manufacturer does not warrant and specially disclaims any warranty,
whether express or implied, of fitness for a particular purpose, other than the warranty contained herein.
The manufacturer specifically disclaims any liability and shall not be liable for any consequential or
incidental loss or damage, including but not limited to any labor / expense costs involved in the
replacement or repair of said product.
Problem Possible Cause Corrective Action
Light bulb will not
illuminate.
1. Light bulb is burned out. 1. Replace light bulb.
2. Power is off. 2. Make sure power
supply is on.
3. Faulty wire connection. 3. Check wiring.
4. Faulty switch. 4. Test or replace switch.
Fuse blows or circuit
breaker trips when light
bulb is illuminated.
Crossed wires or power wire
is grounding out.
Check wire connections.
Page 9
MANUAL DE INSTRUCCIONES
Plafón para Exteriores de 2 Luces
The Home Depot SKU 280-706 (UPC 725916814328) (blanca) (US)
The Home Depot SKU 280-746 (UPC 725916814342) (negro mate) (US)
The Home Depot Artículo 763-203 (UPC 6940500315126) (blanca) (Canada)
The Home Depot Artículo 763-200 (UPC 6940500315072) (negro mate) (Canada)
Page 10
Gracias por comprar este plafón para exteriors Hampton Bay. Este producto
ha sido manufacturado con los estándares de seguridad y calidad más altos.
El acabado de esta farola es resistente a la climatología pero con el tiempo se
desgastará y descoloreará naturalmente.
CARACTERÍSTICAS:
1. Plafón para exteriors de dos luces en acabado en blanco (SKU 280-706 o
Artículo 763-203) o acabado en negro mate (SKU 280-746 o Artículo
763-200) con cristal traslúcido.
2. Esta instalación ha sido diseñada para usar con seguridad dos bombillas de
luz incandescente de base medio de hasta de 60 vatios (no exceder de 60
vatios cada una) (no incluido).
3. Para ahorro de energía, esta instalación ha sido diseñada para usar
conseguridad dos bombilla de luz fluorescente compacto de base estándar
(para la salida de luz equivalente, no exceder de 15 vatios cada una) (no
incluido).
PREGUNTAS, PROBLEMAS, PARTES QUE FALTAN:
Antes de devolver a su The Home Depot local en los Estados Unidos, por
favor llame a nuestro Equipo de Atención al Cliente al 877-527-0313 o visite
www.homedepot.com. Por favor haga referencia de su SKU 280-706 (o UPC
725916814328) instalación blanca, o SKU 280-746 (o UPC 725916814342)
instalación en negro mate.
Antes de devolver a su The Home Depot local en Cánada, por favor llame a
nuestro Equipo de Atención al Cliente al 800-668-2266 o visite
www.homedepot.ca. Por favor haga referencia de su Artículo 763-203 (o UPC
6940500315126) instalación blanca, o Artículo 763-200 (o UPC
6940500315072) instalación en negro mate.
Page 11
PRECAUCIÓN:
1. Antes de comenzar la instalación o de quitar la instalación anterior,
desconecte la alimentación apagando el interruptor del circuito o quitando
el fusible en la caja de fusible.
2. POR FAVOR CONSULTE CON UN ELECTRICISTA CUALIFICADO SI
TIENE CUALQUIER PREGUNTA ELÉCTRICA.
3. Si usted está en los Estados Unidos y tiene preguntas no relacionadas con la
electricidad sobre este accesorio, por favor contacte con nuestro Equipo de
Atención al Cliente en el 877-527-0313 o visite www.homedepot.com. Por
favor haga referencia de su SKU 280-706 (o UPC 7259168143280)
instalación blanca, o SKU 280-746 (o UPC 725916814342) instalación en
negro mate.
4. Si usted está en Canada y tiene preguntas no relacionadas con la
electricidad sobre este accesorio, por favor contacte con nuestro Equipo de
Atención al Cliente en el 800-668-2266 o visite www.homedepot.ca. Por
favor haga referencia de su Artículo 763-203 (o UPC 6940500315126)
instalación blanca, o Artículo 763-200 (o UPC 6940500315072) instalación
en negro mate.
5. Guarde su recibo y estas Instrucciones como Prueba de Adquisición.

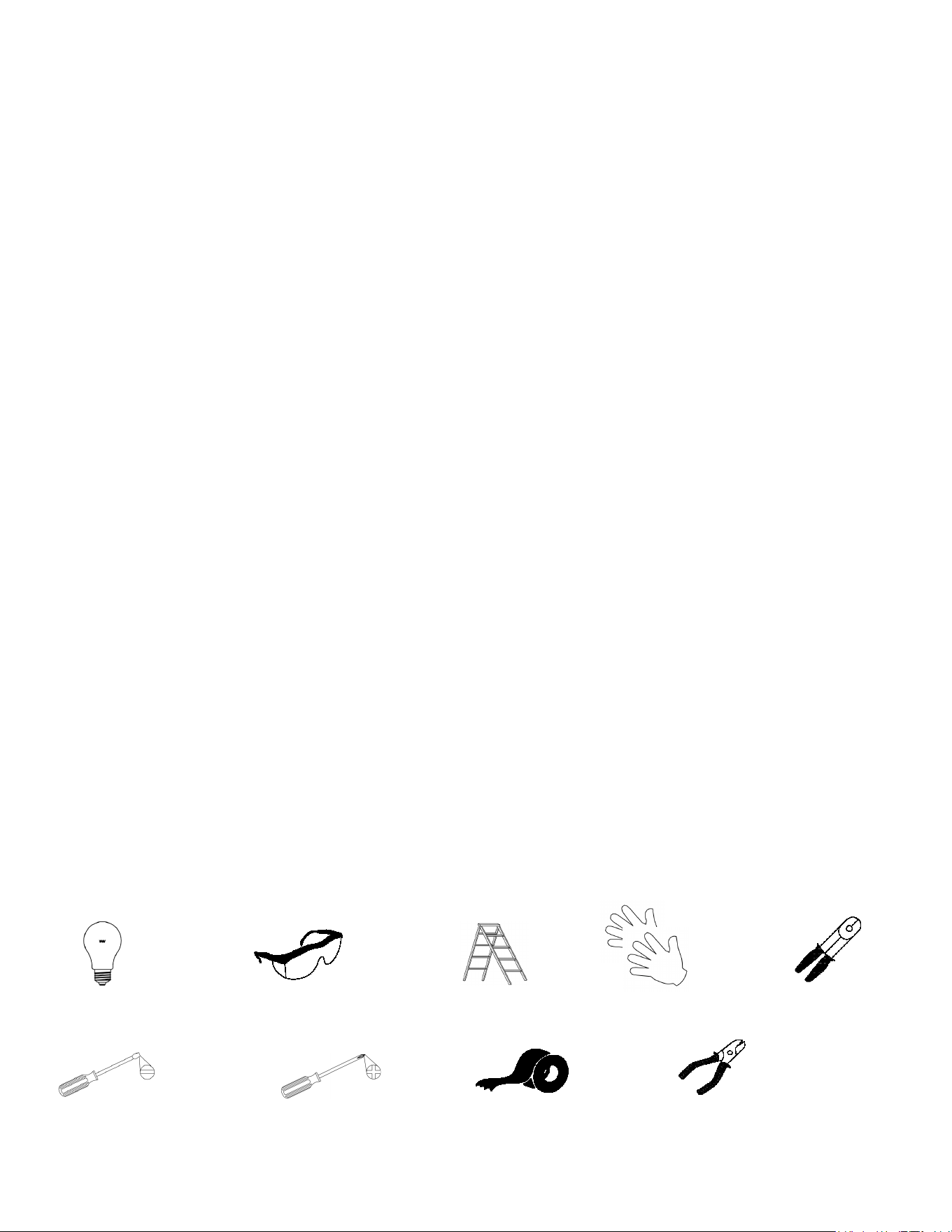

HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE &
INSTALACIÓN (no incluido):
2 bombillas de Luz Gafas de Seguridad Escalera Guantes Peladores de Cables
(60 vatios máximo)
(o equivalente a CFL)
Destornillador Destornillador Phillips Cinta Aislan Pinzas Cortacables
de Cabeza Plana
Page 12
PARTES INCLUIDAS PARA EL MONTAJE
(las partes no están en proporción de escala):
4ea Paneles de Cristal 1ea Panel de 1ea Marco de la Instalación (#8) 2ea Tuercas de Cierre (#9)
de los Lados (#6) Cristal Inferior (#7)
INSTRUCCIÓN DE ASAMBLEA:
1. Desempaquetar cuidadosamente la instalación, disponer todas las piezas
sobre una superficie límpia.
2. Coloque el Panel de Cristal Inferior (#7) en la parte inferior del Marco de la
Instalación (#8), después use los Clips inferiores (#10) para fijar el Panel de
Cristal Inferior (#7). Coloque los Paneles de Cristal de Los Lados (#6) en
los cuatro lados del Marco de la Instalación (#8), después use los Clips
superiores e inferiores (#10) para fijar los Paneles de Cristal de los Lados
(#6).
3. Antes de continuar el Montaje, por favor proceda con las Instrucciones de
la Instalción.
4. Instale dos Bombillas de luz incandescente de base medio de 60 vatios (#5)
(no incluido) o dos bombillas de luz fluorescents de base estándar
equivalentes (no incluido) en las Portalámparas (#3) en la instalación.
5. Coloque el Marco de la Instalación (#8) sobre el Dosel (#1). Alinear los
Tornillos (#2) en el Dosel (#1) para hacerles salir a través de los agujeros
que hay en la parte superior del Marco de la Instalación (#8). Fije el Dosel
(#1) en su lugar atornillando las dos Tuercas de Cierre (#9) en los dos
Tornillos protuberantes (#2).
Page 13
ASAMBLEA:
Page 14
PARTES INCLUIDAS PARA LA INSTALACIÓN
(las partes no están en proporción de escala):
1ea Tuerca de Cierre (#4) 3ea Conectores de Cables (#12) 1ea Correa de Montaje (#13)
1ea Tornillo de Toma 1ea Tuerca Hexagonal (#15) 1ea Entrerrosca (#16) 2ea Tornillos de la
de Tierra (#14) Caja de Salida (#17)
INSTRUCCIONES PARA LA INSTALACIÓN:

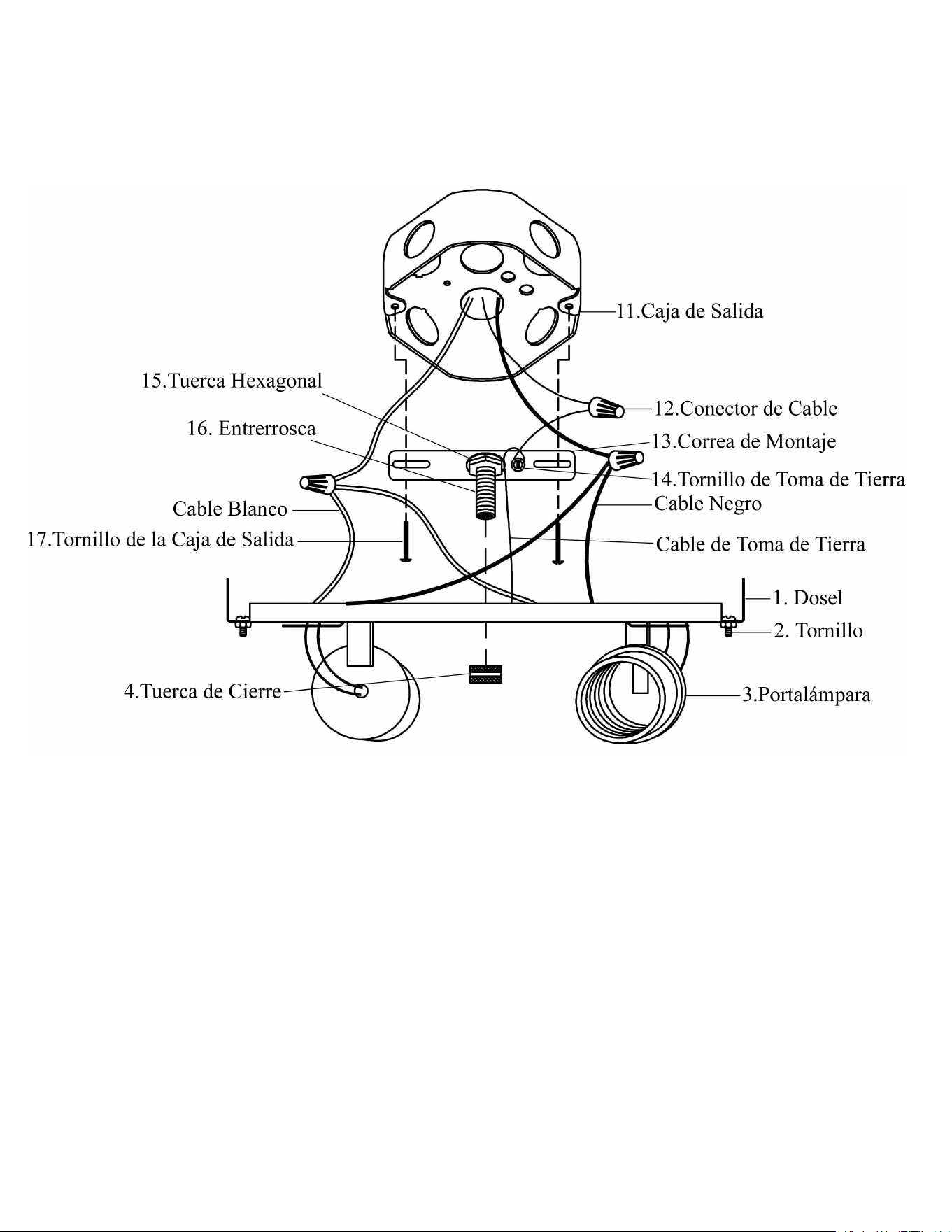

1. Desatornillar la Entrerrosca (#16) en la Correa de Montaje (#13). Acoplar la Correa de
Montaje (#13) a la Caja de Salida (#11) usando los dos Tornillos de la Caja de Salida
(#17). [Asegurese de que las roscas de la Entrerrosca (#16) estén encarados hacia fuera
cuando la Correa de Montaje (#13) sea ajustada a la Caja de Salida (#11).]
2. Envuelva el cable de toma de tierra de la instalación en el Tornillo de Toma de Tierra (#14)
que hay en la
Correa de Montaje
(#13), y después conecte el cable de toma de tierra de la
instalación al cable de toma de tierra de la Caja de Salida (#11). Conecte el cable blanco
de la instalación al cable blanco (cable neutral) de la Caja de Salida (#11). Conecte el
cable negro de la instalación al cable negro (cable vivo) de la Caja de Salida (#11). Cubra
las tres conexiones usando los tres Conectores de Cables (#12). Envuelva las tres
conexiones de los cables con cinta aislante para una conexión más segura. Posicione los
cables de vuelta al interior de la Caja de Salida (#11). Nota: Si tiene preguntas eléctricas.
consulte con su código eléctrico local para los métodos de toma de tierra aprovados.
3. Coloque el Dosel (#1) sobre la Entrerrosca (#16) directamente hacia el techo. Atornille la
Tuerca de Cierre (#4) en la Entrerrosca (#16) hasta que el Dosel (#1) esté sujeto
firmemente contra el techo.
4. Antes de completar la Instalación, por favor vuelva a las Instrucciones de Asamblea #4.
5. La instalación está completada. Encienda la alimentación en el interruptor del circuito o en
la caja de fusible. Encienda el interruptor de la luz para activar la instalación.
Page 15
INSTALACIÓN:
Page 16
SOLUCIÓN DE PROBLEMAS：
：：
：
MANTENIMIENTO DEL PRODUCTO:
1. Para limpiar la instalación, use un paño limpio seco o ligeramente humedecido (use agua
limpia, no use núnca disolvente) para frotar el cristal y la superficie de la instalación.
2. Para limpiar el interior de una instalación, primero desconecte la alimentación a la
instalación apagando el interruptor del circuito o quitando el fusible en la caja de fusible.
Después, use un paño seco o ligeramente humedecido (use agua limpia, no use núnca un
disolvente) para frotar el cristal interior y ka superficie exterior de la instalación.
3. No use ningún limpiador con productos químicos, disolventes o abrasivos ásperos. Use
solamente un paño seco y suave para quitar el polvo o frotar cuidadosamente.
GARANTÍA LIMITADA
El fabricante garantiza esta instalación de luz libre de defectos en materiales y mano de obra durante un periodo
de tres (3) años desde la fecha de adquisición. Esta garantía se aplica solamente al consumidor adquiridor
original y solamente a productos usados en uso y servicio normales. Si este producto está defectuoso, la única
obligación del fabricante y su exclusivo remedio es la de reparar o reemplazar el producto a discreción del
fabricante, con tal de que el producto no haya sido dañado por mal uso, abuso, accidente, modificaciones,
alteraciones, negligencia o manipulación incorrecta. Esta garantía no se aplicaría a productos que haya sido
instalado, ajustado, o usado inadecuadamente de cualquier forma que no esté de acuerdo con las instrucciones
suministradas con el producto. Esta garantía no se aplicaría a fallos del producto debido a un accidente, mal uso,
abuso, negligencia, alteración, o instalación errónea, o cualquier otro fallo que no esté relacionado con fallos
materiales o de mano de obra. Esta garantía no se aplicaría al acabado o a cuialquier porción del prodcuto, tales
como una superficie y/o erosión, porque esto está considerado como uso y desgaste. El fabricante no garantiza
y especialmente niega cualquier garantía, tanto si es expreso como implicado, de aptitud para un
propósito particular, con excepción de la garantía contenida adjunta aquí. El fabricante niega
especialmente cualquier responsabilidad y no estará obligado por ninguna pérdida o daño consecuente o
fortuita, incluyendo pero no limitado a cualquier trabajo / coste de gastos implicados en el reemplazo o
reparación de dicho producto.
Problema Causa posible Acción Correctiva
Bombilla de Luz no
se enciende.
1. Bombilla de luz está quemada.
1. Reemplace la bombilla.
2. No hay alimentación.
2. Compruebe si hay
suministro de electricidad.
3. La conexión de los cables no es
la correcta.
3. Inspeccione el cableado.
4. El interruptor está defectuoso.
4. Pruebe o reemplace el
interruptor.
Cuando se enciende la
luz, el fusible se
quema o el interruptor
de circuito se dispara.
Hay cables cruzados o el
conductor de suministro no está
conectado a tierra.
Compruebe las conexiones
del cableado.
Page 17
MANUEL D'INSTRUCTIONS
Plafonnier d’Extérieur 2LM
The Home Depot UGS 280-706 (UPC 725916814328) (blanc) (US)
The Home Depot UGS 280-746 (UPC 725916814342) (noir mat) (US)
The Home Depot Article 763-203 (UPC 6940500315126) (blanc) (Canada)
The Home Depot Article 763-200 (UPC 6940500315072) (noir mat) (Canada)
Page 18
Nous vous remercions d’avoir acheté ce plafonnier d’extérieur Hampton Bay.
Ce produit a été fabriqué en respectant les plus hauts standards de sécurité et de qualité.
Le fini de cette lanterne est conçu pour résister aux intempéries mais se
décolorera naturellement au fil du temps.
CARACTERISTIQUES:
1. Plafonnier d’extérieur à deux lumières au fini blanc (UGS 280-706 ou
Article 763-203) ou au fini noir mat (UGS 280-746 ou Article 763-200)
avec un verre translucide.
2. Ce luminaire a été conçu pour utiliser sûrement jusqu'à deux ampoules
incandescentes à culot moyen de 60 watts chacune (ne pas dépasser 60
watts
chacune) (ampoules non incluses).
3. Pour économiser l'énergie, ce luminaire a été conçu pour utiliser en toute
sécurité jusqu'à deux ampoules fluorescentes compactes à culot standard
(pour un éclairage équivalent, ne pas dépasser 15 watts
chacune) (non
incluses).
QUESTIONS, PROBLEMES, PIECES MANQUANTES:
Avant de retourner à votre The Home Depot local aux USA, veuillez appeler notre
centre de Service à la Clientèle au 877-527-0313 ou visiter www.homedepot.com.
Veuillez indiquer votre UGS
280-706 (ou UPC 725916814328)
luminaire
blanc,
ou
UGS
280-746 (ou UPC 725916814342) luminaire noir mat.
Avant de retourner à votre The Home Depot local
au Canada
, veuillez appeler notre
centre de Service à la Clientèle au 800-668-2266 ou visiter www.homedepot.ca.
Veuillez indiquer votre
Article 763-203 (ou UPC 6940500315126)
luminaire
blanc, ou Article 763-200 (ou UPC 6940500315072) luminaire noir mat.
Page 19
AVERTISSEMENT:
1. Avant de commencer à installer ce luminaire ou d'enlever l'ancien luminaire,
déconnectez le courant en éteignant le disjoncteur ou en enlevant le fusible
correspondant du coffret à fusibles.
2.
CONSULTER UN ELECTRICIEN QUALIFIE POUR TOUTE
QUESTION RELATIVE A L'ELECTRICITE.
3.
Si vous êtes aux USA et avez des questions à propos de ce luminaire ne
concernant pas l’électricité, veuillez contacter notre centre de Service à la
Clientèle au 877-527-0313 ou visiter www.homedepot.com.
Veuillez indiquer
votre UGS 280-706 (ou UPC 725916814328) luminaire blanc, ou UGS 280-746
(ou UPC 725916814342) luminaire noir mat.
4.
Si vous êtes au Canada et avez des questions à propos de ce luminaire ne
concernant pas l’électricité, veuillez contacter notre centre de Service à la
Clientèle au 800-668-2266 ou visiter www.homedepot.ca.
Veuillez indiquer
votre Article 763-203 (ou UPC 6940500315126) luminaire blanc, ou Article 763-
203 (ou UPC 6940500315072) luminaire noir mat.
5.
Conserver votre reçu et ces Instructions comme Preuve d'Achat.

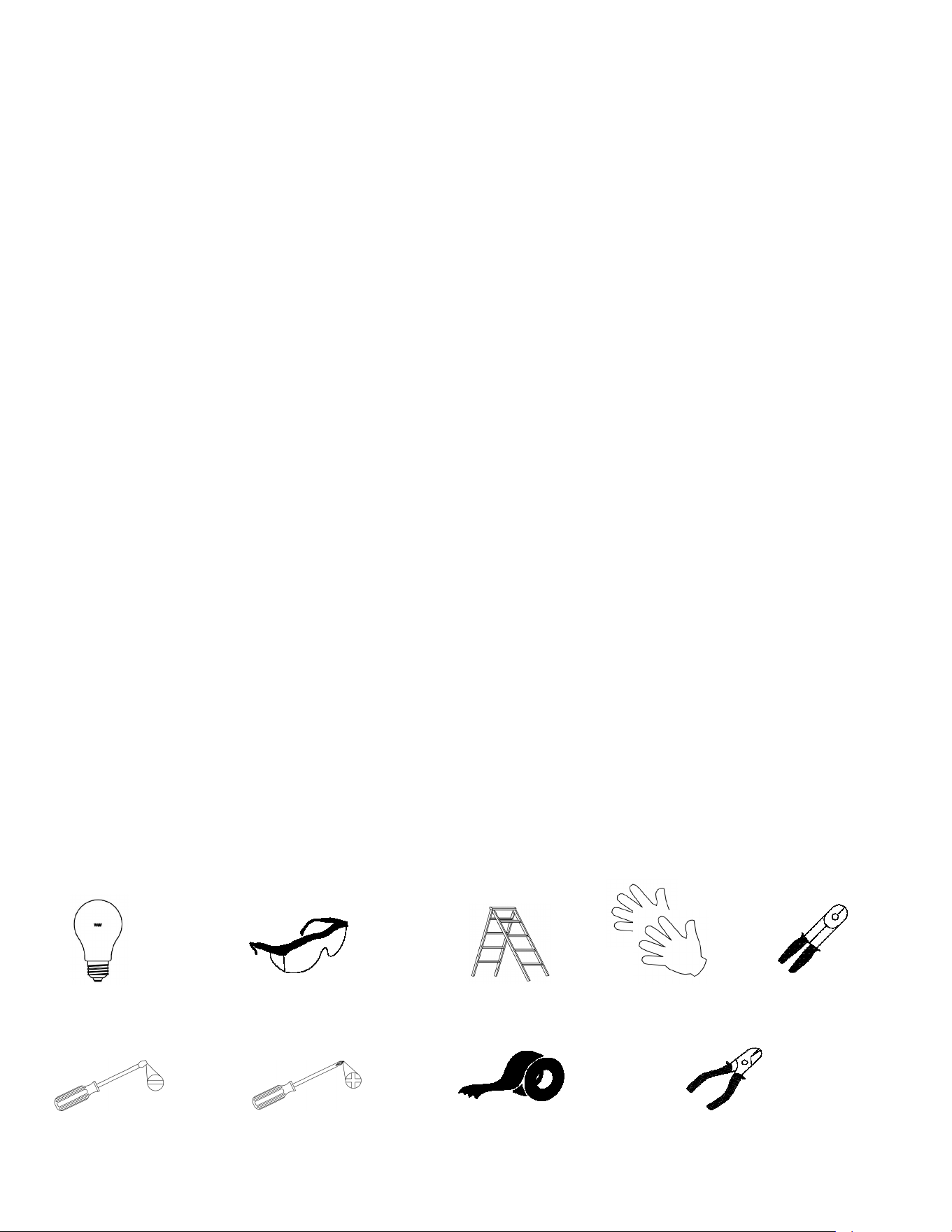

OUTILS REQUIS POUR L'ASSEMBLAGE & L'INSTALLATION
(non inclus):
2 Ampoules Lunettes de Protection Echelle Gants Dénudeur de
(60 watts maxima) Câbles Electriques
(ou équivalent LFC)
Tournevis à Tête Plate Tournevis à Croisillon Ruban Adhésif Isolant Pince pour Câbles Electriques
Page 20
PIECES INCLUSES POUR L'ASSEMBLAGE
(les pièces ne sont pas à l'échelle):
4x Panneaux de 1x Panneau 1x Armature 2x Écrou de
Verre Latéraux (#6) de Verre Inférieur (#7) du Luminaire (#8) Verrouillage (#9)
INSTRUCTIONS D'ASSEMBLAGE:

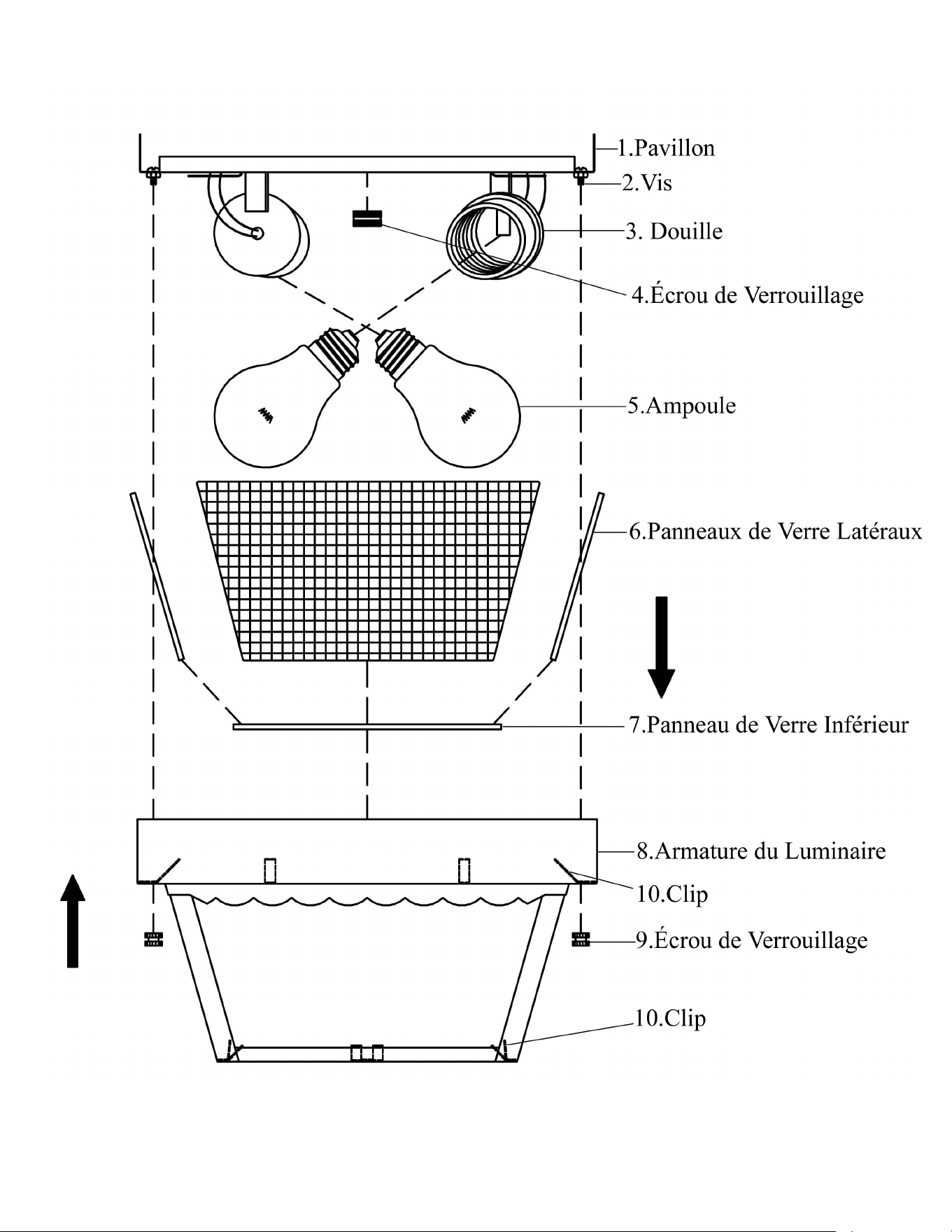

1. Déballer soigneusement le luminaire. Placer toutes les pièces sur une
surface propre.
2. Placer le Panneau de Verre Inférieur (#7) dans le bas de l’Armature du
Luminaire (#8), puis utiliser les Clips du bas (#10) pour maintenir le
Panneau de Verre Inférieur (#7). Placer les quatre Panneaux de Verre
Latéraux (#6) sur les quatre côtés de l’Armature du Luminaire (#8), puis
utiliser les Clips (#10) du bas et du haut pour maintenir les Panneaux de
Verre Latéraux (#6).
3. Avant de continuer l'Assemblage, veuillez consulter les Instructions
d'Installation.
4. Installer deux Ampoules incandescentes de 60 watts à culot moyen (#5)
(non incluses) ou deux ampoules fluorescentes équivalentes à culot
standard (non incluses) dans les Douilles (#3) du luminaire.
5. Placer l’Armature du Luminaire (#8) au dessus du Pavillon (#1). Aligner les
Vis (#2) sur le Pavillon (#1) de façon à les faire sortir au niveau des trous
situés au sommet de l’Armature du Luminaire (#8). Maintenir le Pavillon
(#1) en place en vissant les deux Ecrous de Verrouillage (#9) sur les deux
Vis protubérantes (#2).
Page 21
ASSEMBLAGE:
Page 22
PIECES INCLUSES POUR L'INSTALLATION (les pièces ne sont pas à l'échelle):
1x Écrous de Verrouillage (#4) 3x Serre-Fils (#12) 1x Sangle de Montage (#13)
1x Vis de Terre (#14) 1x Écrou de Verrouillage (#15) 1x Manchon Fileté (#16) 2x Vis de Boîte de Sortie (#17)
INSTRUCTIONS D'INSTALLATION:

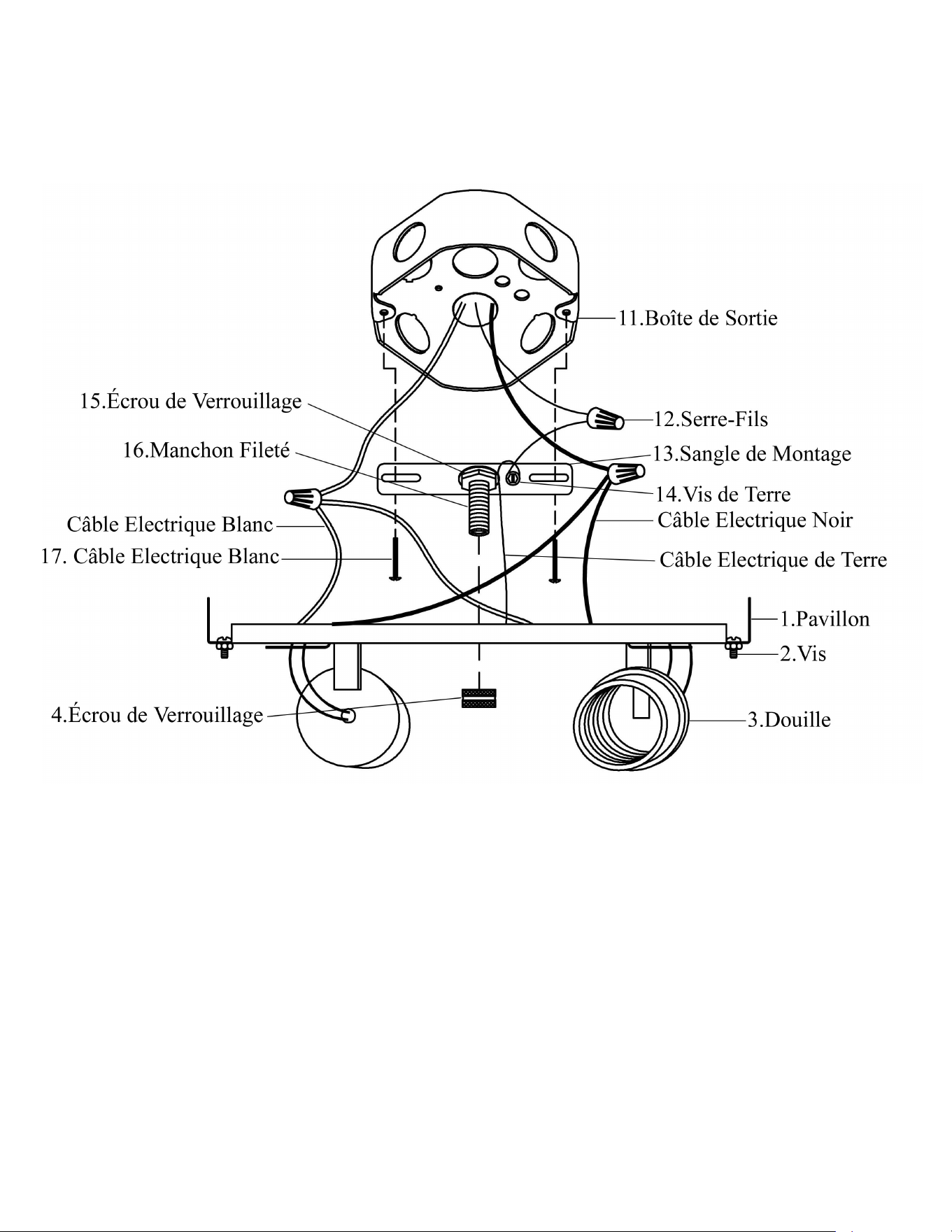

1. Visser l' Manchon Fileté (#16) dans la Sangle de Montage (#13). Attacher la Sangle de
Montage (#13) à la Boîte de Sortie (#11) en utilisant les deux Vis de la Boîte de Sortie
(#17). [S'assurer que les filetages de l' Manchon Fileté (#16) sont tournés vers l'extérieur
quand la Sangle de Montage (#13) est attachée à la Boîte de Sortie (#11).]
2. Enrouler le câble électrique de terre du luminaire autour de la Vis de Terre (#14) présente
sur Sangle de Montage (#13), et puis connecter le câble électrique de terre du luminaire à
celui de la Boîte de Sortie (#11). Connecter le câble blanc du luminaire au câble blanc
(câble neutre) de la Boîte de Sortie (#11). Connecter le câble noir du luminaire au câble
noir (câble sous tension) de la Boîte de Sortie (#11). Couvrir les trois connecteurs grâce
aux trois Serre-Fils (#12). Envelopper les trois connexions des câbles avec du ruban
adhésif isolant pour une meilleure connexion. Placer les câbles à l'intérieur de la Boîte de
Sortie (#11). Note: Si vous avez des questions relatives à l'électricité, consultez votre code
électrique local concernant les méthodes de mise à terre en vigueur.
3. Placer le Pavillon (#1) sur l' Manchon Fileté (#16) jusqu'au plafond. Visser l’Ecrou de
Verrouillage (#4) sur le Manchon Fileté (#16) jusqu’à ce que le Pavillon (#1) soit maintenu
fermement sur le plafond.
4. Avant de continuer l'Installation, veuillez consulter à nouveau les Instructions
d'Assemblage #4.
5. L'installation est achevée. Remettre le courant au disjoncteur ou à la boîte à fusible.
Appuyez sur l'interrupteur de lumière pour allumer le luminaire.
Page 23
INSTALLATION:
Page 24
SOLUTIONS DE DEPANNAGE:
ENTRETIEN DU PRODUIT:
1. Nettoyez l'extérieur du luminaire avec un chiffon propre et sec ou légèrement humidifié
(utilisez de l'eau propre, pas de solvant) pour essuyer le verre et la surface.
2. Avant de nettoyer l'intérieur du luminaire, déconnectez l'alimentation de celui-ci en
éteignant le disjoncteur ou en enlevant le fusible du coffret à fusible. Puis, grâce à un
chiffon propre sec ou légèrement humidifié (utilisez de l'eau propre, pas de solvant),
essuyez l'intérieur du verre et la surface interne du luminaire.
3. Ne pas utiliser de nettoyant chimiques, de solvants ou d'abrasifs durs. Utilisez seulement
un chiffon doux et sec pour dépoussiérer ou essuyer.
GARANTIE LIMITÉE
Le fabricant garantit ce luminaire contre tout défaut de matériaux, de fabrication pour une période de trois (3)
ans à partir de la date d'achat. Cette garantie s'applique seulement à l'acheteur d'origine et seulement pour un
usage normal du produit. Si le produit est défectueux, l'unique obligation du fabricant, et votre seul recours, est
la réparation ou le remplacement du produit à la discrétion du fabricant, à condition que le produit n'est pas subi
de mauvais usage, d'abus, d'accident, de modifications, d'altérations, de négligences ou de mauvaise utilisation.
Cette garantie ne s'applique pas à tout produit mal installé, réglé ou utilisé d'une façon autre que celle décrite
dans les instructions accompagnant le produit. Cette garantie ne s'applique pas à un mauvais fonctionnement du
produit résultant d'un accident, mauvaise utilisation, abus, négligence, altération, ou installation défectueuse, ou
tout autre mauvais fonctionnement non causé par un défaut de matériaux ou de fabrication. Cette garantie ne
s'applique pas à la cosmétique de toute partie du produit tel que sa surface et/ou la décoloration, ceci étant
considéré comme une usure normale. Le fabricant ne garantit pas et décline toute autre garantie, expresse
ou implicite, y compris les garanties de convenance à un autre usage spécifique non inclus ci dedans. Le
fabricant décline toute responsabilité et ne sera pas être tenu responsable pour tout dommage ou perte
indirecte ou accessoire, incluant, mais sans être limité à, les frais engagés dans le remplacement ou la
réparation dudit produit.
Problème Cause Possible Mesure Corrective
L'ampoule ne s'allume
pas.
1. L'ampoule est grillée. 1. Remplacez l'ampoule.
2. Le courant est coupé. 2. Vérifiez si le courant
est sous tension.
3. Mauvaise connexion de fil.
3. Vérifiez le câblage.
4. Interrupteur mural
défectueux.
4. Testez ou remplacez
l'interrupteur.
Le fusible saute ou le
disjoncteur disjoncte
lors de l'allumage.
Mauvaise connexion des
câbles ou mise à terre
défectueuse.
Vérifiez les connexions
des câbles.
