AUTOMOTIVE SMOKE MACHINE

LEAK DETECTOR

MODEL: SD314/ SD317

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: SD314/ SD317

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

AUTOMOTIVE SMOKE MACHINE

LEAK DETECTOR

- 2 -

Symbol

Symbol Description

Warning-To reduce the risk of injury, the user must read the

instructions manual carefully.

⚫ This product is not suitable for leak detection of smoke sensitive components,

or requires relatively high pressure, such as air conditioning leakage, engine

block crack detection, etc.

⚫ This product is only suitable for 12V DC power sources or 12V automotive

batteries, and the positive and negative terminals must not be reversed.

⚫ Before inserting the universal intake adapter into the engine intake hose,

please clean the inner wall of the intake hose to ensure there are no spikes or

burr to avoid puncturing the universal intake adapter.

⚫ If the smoke is becoming weakens during use, it indicates oil is insufficient,

please refill it promptly.

⚫ This product is equipped with an overheating protection device. When the

product overheats, the overheat indicator light will turn on and

the smoke output will stop. When the temperature drops to the normal range,

the device will resume operation. This cycle takes about 5 minutes and there

is no need to worry about it.

⚫ Do not start the engine when using the machine. Conduct tests either with the

engine off (cold engine test) or after the engine has been running and then

turned off (hot engine test).

Smoke leak detector is specially designed for detecting leaks in automotive intake

systems, fuel systems, cooling systems, and other pipelines. It is suitable for all

types of passenger cars, motorcycles, snowmobiles, off-road vehicles, beach

vehicles, light trucks, and speedboats. It is the perfect companion to automotive

- 3 -

diagnostic tools, and when used together, enabling precise localization of physical

faults and rapid identification of latent engine malfunctions.

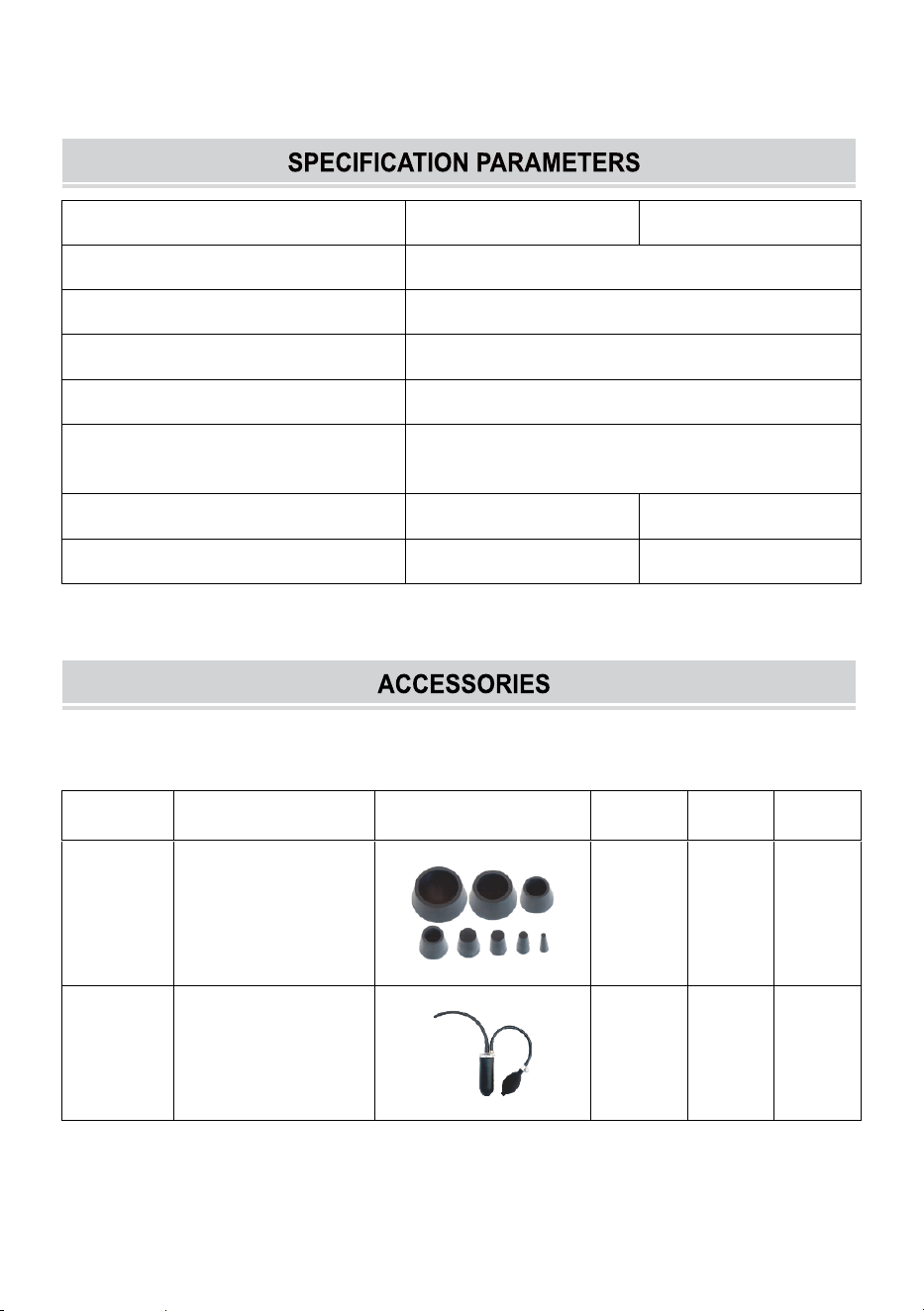

Model

SD314

SD317

Power voltage

DC12V

Smoke mode current

5.6-6.8A

Output pressure

19-23psi

Maximum flow rate

8 L/min

Operating ambient temperature

-20～75℃

Flow gauge

╳

√

Pressure gauge

√

Note: “●” is with, “○” is without.

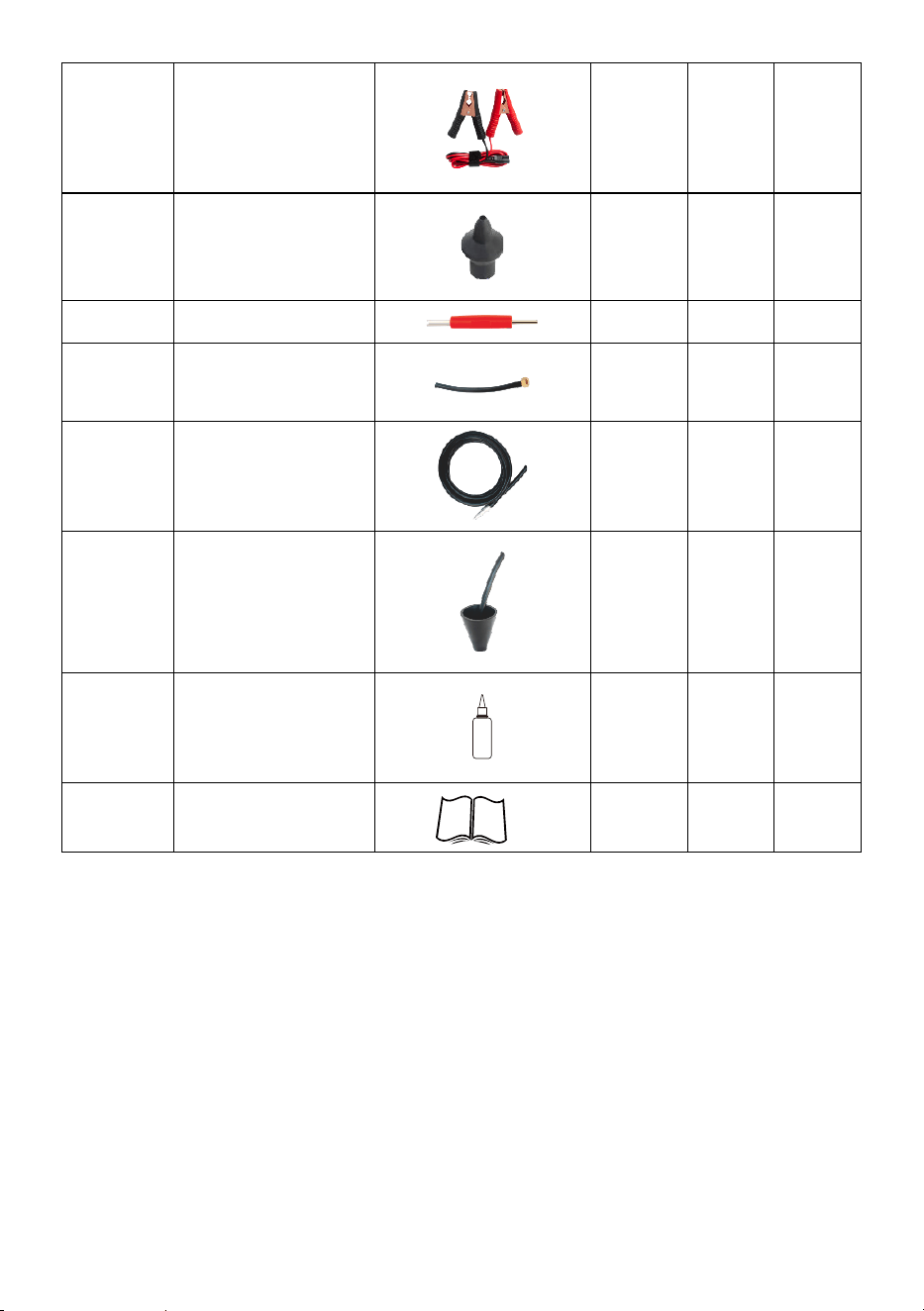

ITEM

Description


Q'TY

314

317

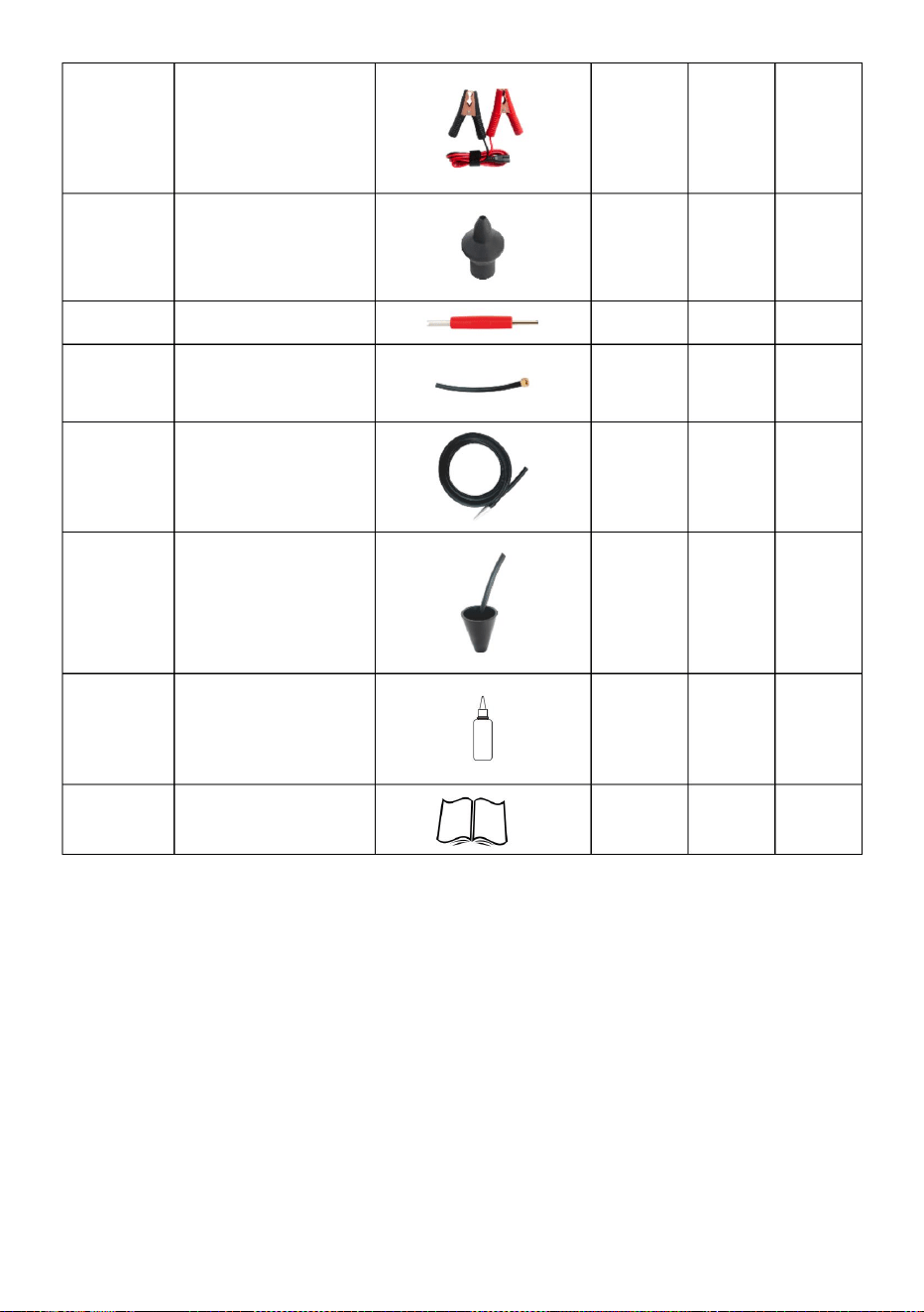

Black Plug Set

1 set

●

Universal

Adapter

1PC

●

- 4 -

Power cord

1PC

●

Pipe adapter

1PC

●

Valve core

wrench

1PC

●

EVAP Adapter

1PC

●

Pipe

1PC

●

Cone adapter

1PC

●

Hook

1PC

●

Refueling bottle

1PC

●

- 5 -

SD314:

SD317:

- 6 -

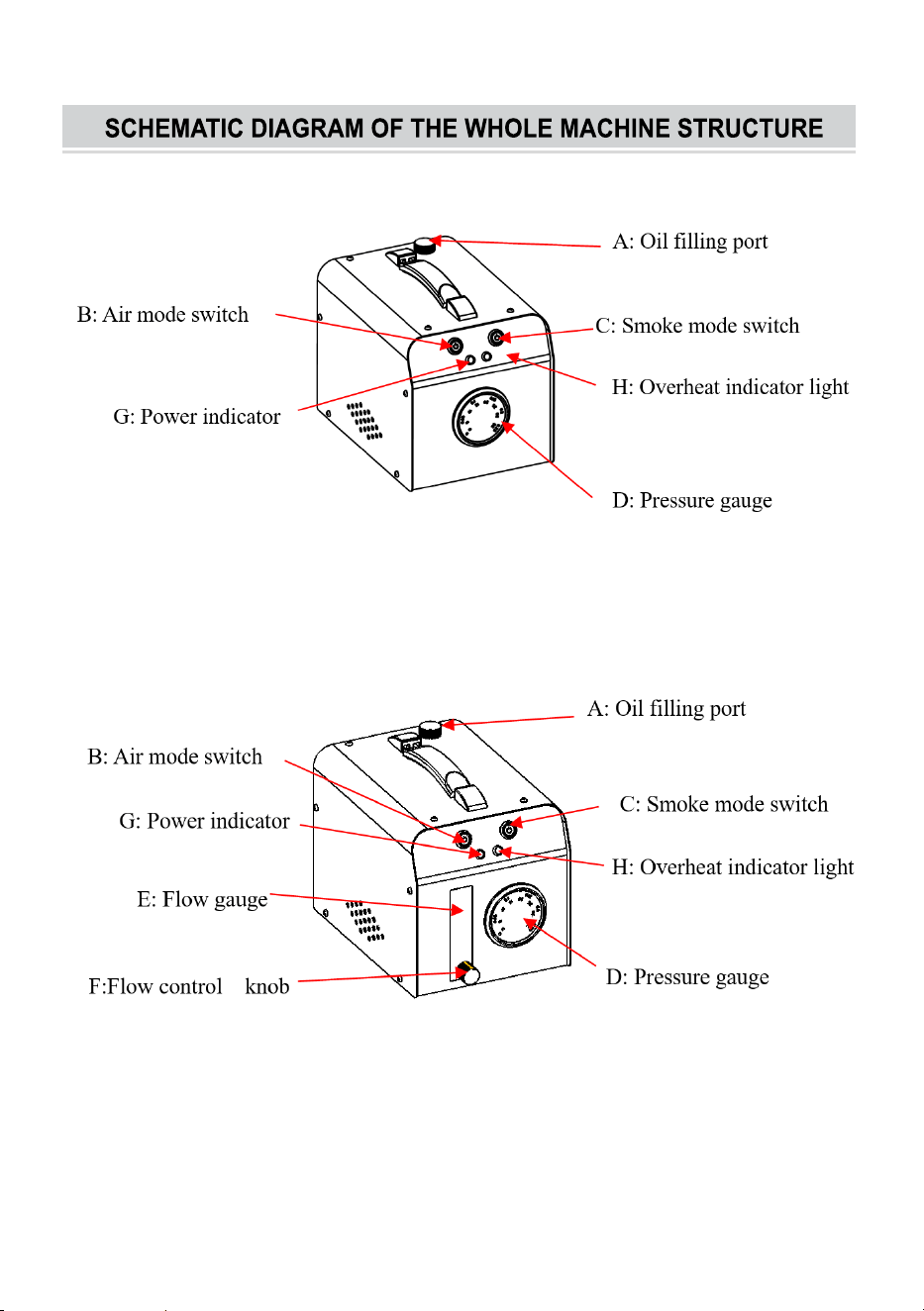

SD314/ SD317 Back Side

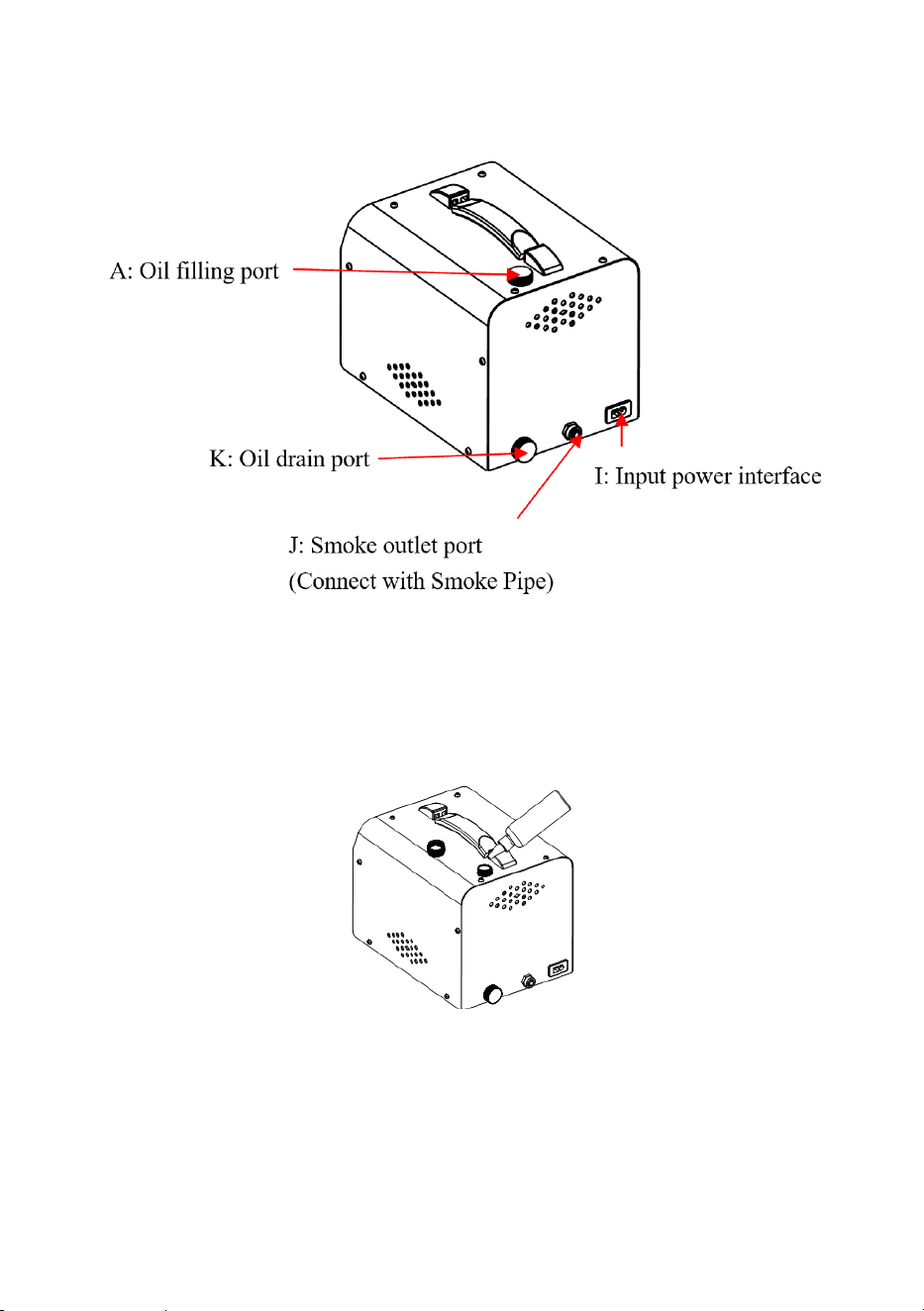

A. The oil filling port: The first refill should not exceed a total of 30ML of smoke oil.

Overfilling may result in insufficient internal heating, leading to no smoke or

reduced smoke output. When the smoke oil is nearly depleted and no longer

produces smoke, an additional 10-20ML can be refilled.

B. Air mode switch: Press the air mode switch (AIR MODE) to start the air pump.

Only after this mode is activated can the smoke mode (SMOKE MODE) potentially

start working.

C. Smoke mode switch: Press the smoke mode switch (SMOKE MODE) to start

the smoke. In this mode, if the smoke oil level in the system detector is insufficient

or if the detector operates continuously for too long (approximately 5 to 9 minutes

- 7 -

depending on the specific working environment), causing overheating inside the

detector, the overheat protection indicator light will illuminate until the temperature

returns to the normal range and the detector resumes operation.

D. Pressure gauge: The pressure gauge allows for quick observation and

judgment of whether the tested parts of the vehicle are leaking by indicating the

pressure gauge pointer.

E. Flow gauge (SD314 excluded): After the tested area is filled with smoke or air, if

there is no leakage, you can observe through this window. The flow meter float

remains at the bottom, and the pressure gauge pointer rises. If there is a leak in

the system, the flow meter float rises, and the pressure gauge pointer drops.

F. Flow control knob (SD314 excluded): Adjusts the volume of smoke or air flow.

G. Power indicator light.

H. Overheat indicator light.

I. Input power interface: Insert the power cord here to provide operating power for

the instrument.

J. Smoke outlet port: Smoke is introduced into the car's pipeline system through

the smoke outlet and smoke pipe.

K. Oil drain port: After each use of the equipment, if the device is not used for

about a week, empty the smoke oil to prevent particle deposition, which may affect

the functionality of the equipment. After draining, maintain the internal seal of the

device.

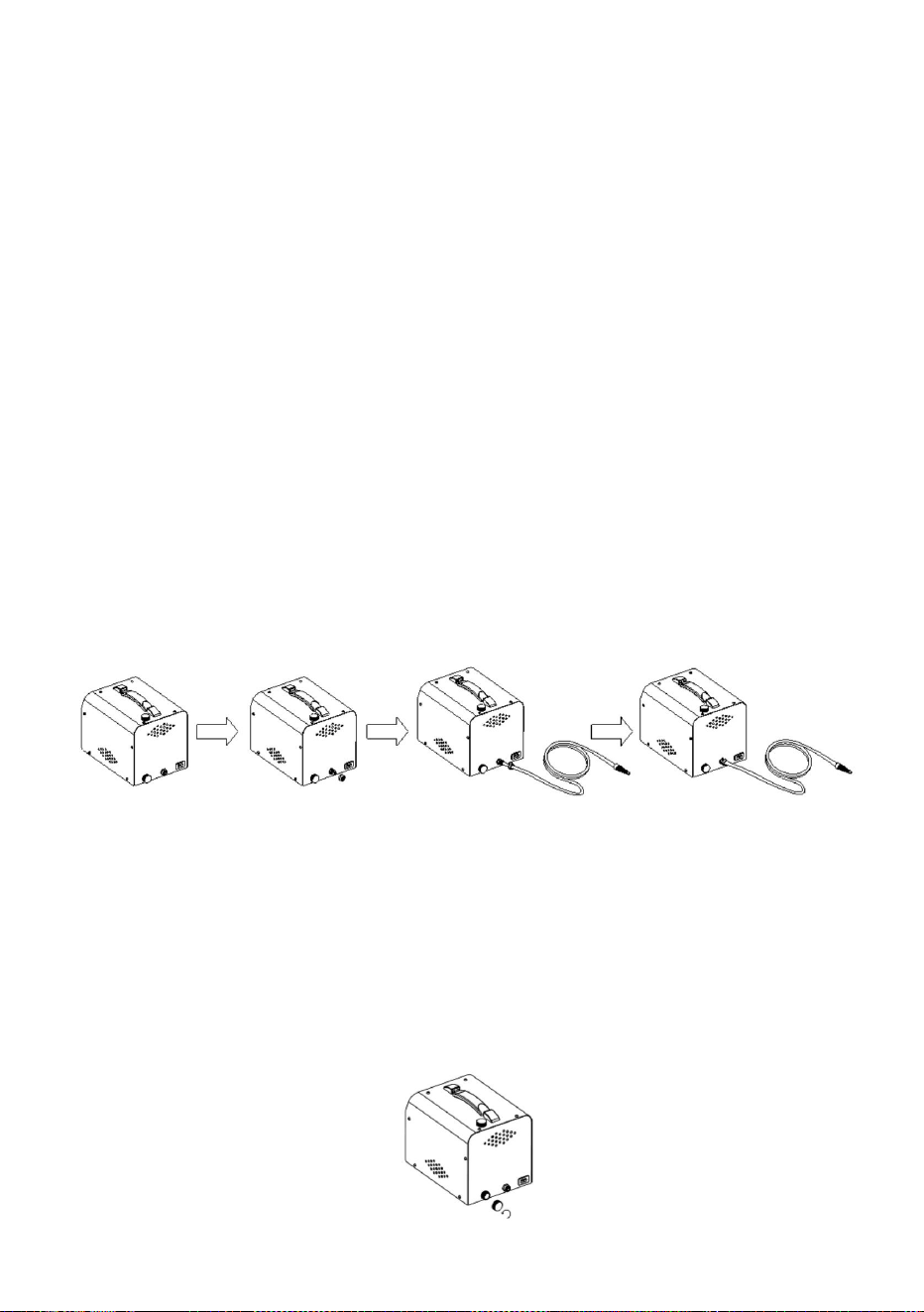

Operation method: Unscrew the oil drain cap (located on the back of the

machine), tilt the machine 30°to let the remaining e-liquid flow out, and then screw

the cap back on.

- 8 -

1. After assembling the leak detector accessories, inject approximately 30ML of

smoke oil for the first use. One injection can work continuously for about 20-30

minutes. Excessive oil injection may result in insufficient internal heating and no or

less smoke output.

2. Open the engine hood and remove the air filter. For some vehicle models, the

airflow sensor may need to be removed.

3. Place the Universal Adapter or Cone Adapter into the engine intake hose port

and seal the pipeline tightly by applying force until the intake hose is sealed (when

using the airbag, the maximum diameter should not exceed 10CM to avoid

damage).

4. Connect the power cord to the car battery. The red alligator clip connects to the

positive pole of the battery, and the black alligator clip connects to the negative

pole of the battery.

5. After connecting power, and the power indicator light will illuminate, indicating

that the smoke leak detector is powered normally. Press the air mode switch (AIR

MODE) to start working. Only after this mode is activated can the smoke mode

(SMOKE MODE) be activated.

6. After starting work by pressing the air mode switch (AIR MODE), pay attention

to the indications of the pressure gauge pointer. If the indication exceeds 15PSI

and the flow gauge float remains stationary at the bottom, it indicates no leakage

detected. If the pressure gauge pointer rises slowly and the flow gauge

continuously detects air inflow (float rises), check whether the access pipeline is

properly connected. After confirming that there are no connection issues, it can be

determined that there is a leakage in the tested system, and then press the smoke

mode (SMOKE MODE) switch.

7. Press the smoke mode (SMOKE MODE) switch to start the smoke. In this mode,

depending on the vehicle model, it will take approximately 1-3 minutes for the

interior to be filled with smoke. Start checking for leakage faults. During this

process, if the smoke oil level of the detector is insufficient or the continuous

working time is too long (about 5-9 minutes depending on the working

environment), causing the instrument to overheat, the overheating protection

- 9 -

indicator light will illuminate and pause the work until the temperature

drops to the normal range, and then the instrument will resume working.

8. During use, if you encounter recoil force, the pressure gauge will show a sudden

abnormality, and the smoke will stop for 1-3 seconds. This is non-continuous and

is normal. After the inspection is complete, unplug the power cord and store the

accessories for next use. The main body of the Universal adapter, Cone adapter

are made of rubber, please avoid contact with corrosive liquids such as gasoline.

9. Use of Universal Adapter: Place the universal adapter at the opening pipe which

needs to be sealed, tighten the metal knob on the bellows clockwise. Then, press

the airbag to be inflating it seals (the maximum diameter of the airbag should not

exceed 10CM). Insert the smoke tube into the airbag hose, causing smoke to enter

the detection pipeline, After the inspection is completed, loosen the metal knob by

turning it to the left to quickly release the air and remove the airbag.

10. When using accessories for leak testing, such as adapter joints, EVAP adapter

joints, or universal conical air inlet adapters, insert the smoke tube into the hose

port causing smoke to enter the detection pipeline, then seal the corresponding

pipe opening on the other end.

The EVAP service port is usually located in the engine compartment, but in some

special vehicle models, the EVAP service port may be located elsewhere. The

conventional method for EVAP detection is as follows: Open the plastic cover of

the EVAP service port, then use a valve core wrench to remove the check valve in

a clockwise direction, and install the EVAP service port adapter. Smoke is then

introduced into the EVAP system through this port for leak detection.

If the leak detector model is equipped with a pressure gauge, you can first not turn

on the smoke switch, block the smoke outlet of the relevant pipeline, and observe

the pressure gauge reading. If the pressure gauge reading continues to rise and

remains steady after stopping the AIR MODE, it indicates that there are no leaks in

the tested area. If the pressure gauge reading decreases after stopping the AIR

- 10 -

MODE, it indicates that there is a leak in the tested area. If the pressure gauge

reading is zero, it indicates that there is a leak, and the size of the leak point

exceeds 0.3 millimeters.

This product can use smoke oil (baby massage oil, skincare glycerin or industrial

glycerin, special oil for automotive smoke machines, mineral oil is not

recommended). The selected smoke oil must be pure and free of water, and must

be in a fluid state. Do not use thick smoke oil, which can easily damage the

instrument. When adding smoke oil, please use the accompanying refueling bottle.

If too much oil is added, please open the oil drain to discharge an appropriate

amount of oil.

After long-term use, smoke oil may oxidize and deteriorate, affecting the working

condition and lifespan of the instrument, so please replace the smoke oil in time.

1. Before adding new smoke oil, pour out all the used smoke oil.

2. If the smoke contains water droplets during use, replace it with new smoke oil.

FCC INFORMATION

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that

may cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by

the party. Responsible for compliance could void the user's authority to operate the

product.

Note: This product has been tested and found to comply with the limits for a Class

B digital device pursuant to Part 15 of the FCC Rules, these limits are designed to

- 11 -

provide reasonable protection against harmful interference in a residential

installation.

This product generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this product does cause

harmful interference to radio or television reception, which can be determined by

turning the product off and on, the user is encouraged to try to correct the

interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which the

receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

CORRECT DISPOSAL

This product is subject to the provision of european Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories marked

with this symbol. Products marked as such may not be discarded with normal

domestic waste, but must be taken to acollection point for recycling electrical and

electronic devices.

- 12 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:SD314/SD317

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.

Nousvousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

DÉTECTEURDEFUITE

MACHINEÀFUMÉEAUTOMOBILE

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

1

MODÈLE:SD314/SD317

DÉTECTEURDEFUITE

MACHINEÀFUMÉEAUTOMOBILE

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d’utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou

logiciellessurnotreproduit.

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez

pasànous

contacter:Supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

Machine Translated by Google

2

piles,etlesbornespositivesetnégativesnedoiventpasêtreinversées.

Ledétecteurdefuitedefuméeestspécialementconçupourdétecterlesfuitesdanslessystèmesd'admission

automobile,lessystèmesdecarburant,lessystèmesderefroidissementetautrescanalisations.Ilconvientà

touslestypesdevoituresparticulières,motos,motoneiges,véhiculestoutterrain,véhiculesdeplage,

camionslégersethorsbord.C'estlecompagnonidéaldel'automobile

Avantd'insérerl'adaptateurd'admissionuniverseldansletuyaud'admissiondumoteur,

veuilleznettoyerlaparoiintérieuredutuyaud'admissionpourvousassurerqu'iln'yapasdepointesoude

bavuresafind'éviterdepercerl'adaptateurd'admissionuniversel.

SymboleSymboleDescription

Silafumées'affaiblitpendantl'utilisation,celaindiquequel'huileestinsuffisante,

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlirele

veuillezleremplirrapidement.

Ceproduitestéquipéd'undispositifdeprotectioncontrelasurchauffe.Quandle

attentivementlemanueld’instructions.

Ceproduitneconvientpasàladétectiondefuitesdecomposantssensiblesàlafuméeounécessiteune

pressionrelativementélevée,commeunefuitedeclimatisation,unmoteur.

bloquerladétectiondefissures,etc.

s'allumeraet

Leproduitsurchauffe,levoyantdesurchauffes'allumeetla

sortiedefumées'arrête.Lorsquelatempératureredescenddanslaplagenormale,l'appareilreprendson

fonctionnement.Cecycledureenviron5minutesetiln’yapaslieudes’eninquiéter.

Ceproduitconvientuniquementauxsourcesd'alimentation12VCCouauxautomobiles12V.

Nedémarrezpaslemoteurlorsquevousutilisezlamachine.Effectuerlestestssoitaveclemoteurarrêté(test

moteurfroid),soitaprèsquelemoteuraittournépuisarrêté(testmoteurchaud).

Machine Translated by Google

QTÉ314317


1PC

•

Jeudefichesnoires

•

1jeu

• •

ARTICLE

Universel

Adaptateur

Description

SD314

2075

√

SD317

DC12V

outilsdediagnosticet,lorsqu'ilssontutilisésensemble,permettentunelocalisationprécisedesdéfauts

physiquesetuneidentificationrapidedesdysfonctionnementslatentsdumoteur.

5,66,8A

√



Modèle

1923psi

√

8L/min

Tensiond'alimentation

Remarque:«•»estavec,«•»estsans.

Courantdumodefumée

Pressiondesortie

Températureambiantedefonctionnement

Débitmètre

Débitmaximal

Manomètre

3

Machine Translated by Google

4

•

1PC

Cordond'alimentation

•

Tuyau

•

Adaptateurdetuyau

clé

•

1PC

Noyaudevalve

Adaptateurcône

•

1PC

•

Bouteillederavitaillement

•

1PC

Crochet

AdaptateurEVAP

1PC

•

dix

1PC

Machine Translated by Google

5

SD314:

SD317:

Machine Translated by Google

B.Commutateurdemodeair:appuyezsurlecommutateurdemodeair(AIRMODE)pourdémarrerlapompeàair.

Unremplissageexcessifpeutentraînerunchauffageinterneinsuffisant,entraînantuneabsencedefumée

ouuneproductiondefuméeréduite.Lorsquel'huiledefuméeestpresqueépuiséeetneproduitplusde

fumée,10à20mlsupplémentairespeuventêtreremplis.

A.L'orificederemplissaged'huile:lapremièrerechargenedoitpasdépasseruntotalde30mld'huiledefumée.

C.Commutateurdemodefumée:appuyezsurlecommutateurdemodefumée(SMOKEMODE)pourdémarrer

lafumée.Danscemode,sileniveaud'huiledefuméedansledétecteurdusystèmeestinsuffisantousiledétecteur

fonctionneencontinutroplongtemps(environ5à9minutes

Cen'estqu'aprèsl'activationdecemodequelemodefumée(SMOKEMODE)peutpotentiellementcommencerà

fonctionner.

SD314/SD317Facearrière

6

Machine Translated by Google

H.Témoindesurchauffe.

I.Interfaced'alimentationd'entrée:insérezlecordond'alimentationicipourfournirl'alimentationde

fonctionnementàl'instrument.

G.Voyantd'alimentation.

Modedefonctionnement:Dévissezlebouchondevidanged'huile(situéàl'arrièredelamachine),

inclinezlamachineà30°pourlaissers'écoulerleeliquiderestant,puisrevissezlebouchon.

E.Débitmètre(SD314exclu):Unefoislazonetestéerempliedefuméeoud'air,s'iln'yapasdefuite,vous

pouvezobserveràtraverscettefenêtre.Leflotteurdudébitmètreresteenbasetl'aiguilledumanomètre

monte.S'ilyaunefuitedanslesystème,leflotteurdudébitmètremonteetl'aiguilledumanomètredescend.

F.Boutondecontrôledudébit(SD314exclu):Règlelevolumedefuméeouledébitd'air.

D.Manomètre:Lemanomètrepermetuneobservationetunjugementrapidespoursavoirsiles

piècestestéesduvéhiculefuientenindiquantlepointeurdumanomètre.

enfonctiondel'environnementdetravailspécifique),provoquantunesurchauffeàl'intérieurdudétecteur,

levoyantdeprotectioncontrelasurchauffes'allumerajusqu'àcequelatempératurerevienneàlaplage

normaleetqueledétecteurreprennesonfonctionnement.

J.Portdesortiedefumée:Lafuméeestintroduitedanslesystèmedecanalisationsdelavoitureparla

sortiedefuméeetletuyaudefumée.

K.Orificedevidanged'huile:aprèschaqueutilisationdel'équipement,sil'appareiln'estpasutilisé

pendantenvironunesemaine,videzl'huiledefuméepouréviterledépôtdeparticules,cequipourraitaffecter

lefonctionnementdel'équipement.Aprèslavidange,maintenirl'étanchéitéinternedu

appareil.

7

Machine Translated by Google

2.Ouvrezlecapotmoteuretretirezlefiltreàair.Pourcertainsmodèlesdevéhicules,lecapteurde

débitd'airdevrapeutêtreêtreretiré.

4.Connectezlecordond'alimentationàlabatteriedelavoiture.Lapincecrocodilerougeseconnecteau

pôlepositifdelabatterieetlapincecrocodilenoireseconnecteaupôlenégatifdelabatterie.

3.Placezl'adaptateuruniverseloul'adaptateurconiquedansl'orificedutuyaud'admissiondumoteuret

scellezhermétiquementlepipelineenappliquantuneforcejusqu'àcequeletuyaud'admissionsoitscellé

(lorsdel'utilisationdel'airbag,lediamètremaximumnedoitpasdépasser10cmpourévitertout

dommage).

1.Aprèsavoirassemblélesaccessoiresdudétecteurdefuite,injectezenviron30mld'huiledefumée

pourlapremièreutilisation.Uneinjectionpeutfonctionnerencontinupendantenviron20à30minutes.

Uneinjectionexcessived’huilepeutentraînerunchauffageinterneinsuffisantetundégagementdefumée

nulouréduit.

6.Aprèsavoircommencéletravailenappuyantsurlecommutateurdemodeair(AIRMODE),faites

attentionauxindicationsdel'aiguilledumanomètre.Sil'indicationdépasse15PSIetqueleflotteurdu

débitmètrerestestationnaireenbas,celaindiquequ'aucunefuiten'aétédétectée.Sil'aiguilledu

manomètremontelentementetqueledébitmètredétecteenpermanenceuneentréed'air

(leflotteurmonte),vérifiezsilacanalisationd'accèsestcorrectementconnectée.Aprèsavoirconfirmé

qu'iln'yaaucunproblèmedeconnexion,ilpeutêtredéterminéqu'ilyaunefuitedanslesystèmetesté,

puisappuyersurl'interrupteurdumodefumée(SMOKEMODE).

7.Appuyezsurlecommutateurdemodefumée(SMOKEMODE)pourdémarrerlafumée.Danscemode,

selonlemodèledevéhicule,ilfaudraenviron1à3minutespourquel'intérieursoitremplidefumée.

Commencezàvérifierlesdéfautsdefuite.Pendantceprocessus,sileniveaud'huiledefumée

dudétecteurestinsuffisantousiletempsdefonctionnementcontinuesttroplong(environ5à9

minutesselonl'environnementdetravail),provoquantunesurchauffedel'instrument,la

protectioncontrelasurchauffe

5.Aprèsavoirconnectél'alimentation,levoyantd'alimentations'allumera,indiquantqueledétecteurde

fuitedefuméeestalimenténormalement.Appuyezsurlecommutateurdemodeair(AIRMODE)pour

commenceràtravailler.Cen'estqu'aprèsl'activationdecemodequelemodefumée(SMOKEMODE)

peutêtreactivé.

8

Machine Translated by Google

8.Pendantl'utilisation,sivousrencontrezuneforcederecul,lemanomètreafficherauneanomalie

soudaineetlafumées'arrêterapendant1à3secondes.Cecin’estpascontinuetestnormal.Unefois

l'inspectionterminée,débranchezlecordond'alimentationetrangezlesaccessoirespourlaprochaine

utilisation.Lecorpsprincipaldel'adaptateuruniverseletl'adaptateurconiquesontencaoutchouc,

veuillezévitertoutcontactavecdesliquidescorrosifstelsquel'essence.

9.Utilisationdel'adaptateuruniversel:placezl'adaptateuruniverselauniveaudutuyaud'ouverturequi

doitêtrescellé,serrezleboutonmétalliquedusouffletdanslesensdesaiguillesd'unemontre.Ensuite,

appuyezsurl'airbagpourlegonfleretlesceller(lediamètremaximumdel'airbagnedoitpasdépasser

10cm).Insérezletubedefuméedansletuyaudel'airbag,faisantentrerlafuméedanslepipelinede

détection.Unefoisl'inspectionterminée,desserrezleboutonmétalliqueenletournantverslagauche

pourlibérerrapidementl'airetretirerl'airbag.

s'allumeraetmettraletravailenpausejusqu'àcequelatempérature

Levoyant

lumineuxtombeàlaplagenormale,puisl'instrumentreprendrasonfonctionnement.

LeportdeserviceEVAPestgénéralementsituédanslecompartimentmoteur,maissurcertainsmodèles

devéhiculesspéciaux,leportdeserviceEVAPpeutêtresituéailleurs.Laméthodeconventionnelle

dedétectionEVAPestlasuivante:ouvrezlecouvercleenplastiqueduportdeserviceEVAP,puis

utilisezunecléànoyaudevalvepourretirerleclapetantiretourdanslesensdesaiguillesd'unemontre

etinstallezl'adaptateurduportdeserviceEVAP.Lafuméeestensuiteintroduitedanslesystème

EVAPviaceportpourladétectiondesfuites.

Silemodèlededétecteurdefuiteestéquipéd'unmanomètre,vouspouvezd'abordnepasallumerl'interrupteurde

fumée,bloquerlasortiedefuméedelacanalisationconcernéeetobserverlalecturedumanomètre.Silalecture

dumanomètrecontinued'augmenteretrestestableaprèsl'arrêtduMODEAIR,celaindiquequ'iln'yapasde

fuitedanslazonetestée.Silalecturedumanomètrediminueaprèsl'arrêtdel'AIR9

10.Lorsquevousutilisezdesaccessoirespourtesterlesfuites,telsquedesjointsd'adaptateur,desjoints

d'adaptateurEVAPoudesadaptateursd'entréed'airconiquesuniversels,insérezletubedefumée

dansl'orificedutuyaupourfaireentrerlafuméedanslepipelinededétection,puisscellezl'ouverture

dutuyaucorrespondantdel'autrecôté.fin.

Machine Translated by Google

INFORMATIONSFCC

Aprèsuneutilisationàlongterme,l'huiledefuméepeuts'oxyderetsedétériorer,affectantlesconditionsde

fonctionnementetladuréedeviedel'instrument,veuillezdoncremplacerl'huiledefuméeàtemps.

1.Avantd'ajouterdel'huiledefuméeneuve,verseztoutel'huiledefuméeusagée.

quantitéd'huile.

Cetappareilestconformeàlapartie15desrèglesFCC.L’exploitationestsoumiseauxdeuxconditions

suivantes:

dépasse0,3millimètres.

Sitropd'huileestajoutée,veuillezouvrirledraind'huilepourévacuerunliquideapproprié.

Ceproduitpeututiliserdel'huiledefumée(huiledemassagepourbébé,glycérinedesoinouglycérine

industrielle,huilespécialepourmachinesàfuméeautomobiles,l'huileminéralen'estpas

recommandée).L'huiledefuméesélectionnéedoitêtrepureetexempted'eau,etdoitêtreàl'étatfluide.

N'utilisezpasd'huiledefuméeépaisse,quipourraitfacilementendommagerl'instrument.Lorsde

l'ajoutd'huiledefumée,veuillezutiliserlabouteillederavitaillementfournie.

MODE,ilindiquequ'ilyaunefuitedanslazonetestée.Silalecturedumanomètreestnulle,celaindique

qu'ilyaunefuiteetlatailledupointdefuite

ATTENTION:Leschangementsoumodificationsnonexpressémentapprouvésparlapartie

responsabledelaconformitépourraientannulerledroitdel'utilisateuràutiliserl'équipement!

2)Ceproduitdoitacceptertouteinterférencereçue,ycomprislesinterférencessusceptiblesdeprovoquerun

fonctionnementindésirable.

AVERTISSEMENT:changementsoumodificationsapportésàceproduitnonexpressémentapprouvéspar

lapartie.Lefaitd'êtreresponsabledelaconformitépourraitannulerl'autoritédel'utilisateuràutiliserleproduit.

2.Silafuméecontientdesgouttelettesd'eaupendantl'utilisation,remplacezlapardel'huiledefuméeneuve.

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

Remarque:Ceproduitaététestéetdéclaréconformeauxlimitesd'unappareilnumériquedeclasseB

conformémentàlapartie15desrèglesdelaFCC.Ceslimitessontconçuespour

dix

Machine Translated by Google

ÉLIMINATIONCORRECTE

lerécepteurestconnecté.

∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel'aide.

∙Connectezleproduitàuneprisesuruncircuitdifférentdeceluiauquelle

∙Réorientezoudéplacezl'antennederéception.

∙Augmentezladistanceentreleproduitetlerécepteur.

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquenceet,s'iln'estpasinstalléetutilisé

conformémentauxinstructions,ilpeutprovoquerdesinterférencesnuisiblesauxcommunications

radio.Cependant,riennegarantitquedesinterférencesneseproduirontpasdansune

installationparticulière.Siceproduitprovoquedesinterférencesnuisiblesàlaréceptionradioou

télévision,cequipeutêtredéterminéenéteignantetrallumantleproduit,l'utilisateurestencouragéà

essayerdecorrigerlesinterférencesenprenantuneouplusieursdesmesuressuivantes.

fourniruneprotectionraisonnablecontrelesinterférencesnuisiblesdansuneinstallation

résidentielle.

aveccesymbole.Lesproduitsmarquéscommetelsnedoiventpasêtrejetésaveclesorduresménagères

normales,maisdoiventêtredéposésdansunpointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques.

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/

UE.Lesymbolereprésentantunepoubellebarréeindiquequeleproduitnécessite

unecollectesélectivedesdéchetsdansl'Unioneuropéenne.Cecis'appliqueau

produitetàtouslesaccessoiresmarqués

appareilsélectroniques.

11

Machine Translated by Google

Bureau250,9166AnaheimPlace,RanchoCucamonga,CA91730

YHCONSULTINGLIMITÉE.

ImportéauxÉtatsUnis:SanvenTechnologyLtd.

ImportéenAustralie:SIHAOPTYLTD.

1ROKEVASTREETASTWOODNSW2122Australie

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai

200000CN.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

ECrossStuGmbH

C/OYHConsultingLimitedBureau147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

MainzerLandstr.69,

60329FrancfortsurleMain.

12

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL: SD314/ SD317

LECKSUCHER

AUTOMOBIL-NEBELMASCHINE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

LECKSUCHER

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL: SD314/ SD317

AUTOMOBIL-NEBELMASCHINE

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

- 1 -

Machine Translated by Google

Bitte reinigen Sie die Innenwand des Ansaugschlauchs, um sicherzustellen, dass sich keine Spitzen oder Grate

befinden, um ein Durchstechen des Universal-Ansaugadapters zu vermeiden.

wird eingeschaltet und

Symbol Symbol Beschreibung

ÿ Wenn der Rauch während des Gebrauchs schwächer wird, deutet dies darauf hin, dass nicht genügend Öl vorhanden ist.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer die

Bitte füllen Sie es umgehend nach.

Batterien, und die Plus- und Minuspole dürfen nicht vertauscht werden.

Der Rauchleckdetektor ist speziell für die Erkennung von Lecks in Ansaugsystemen, Kraftstoffsystemen, Kühlsystemen

und anderen Rohrleitungen von Kraftfahrzeugen konzipiert. Er eignet sich für alle Arten von Personenkraftwagen,

Motorrädern, Schneemobilen, Geländewagen, Strandfahrzeugen, leichten Lastwagen und Schnellbooten. Er ist

der perfekte Begleiter für Kraftfahrzeuge

ÿ Bevor Sie den Universal-Ansaugadapter in den Ansaugschlauch des Motors stecken,

Blockrisserkennung usw.

Wenn das Produkt überhitzt, leuchtet die Überhitzungsanzeige und

die Rauchausgabe wird gestoppt. Wenn die Temperatur in den normalen Bereich fällt, nimmt das Gerät den

Betrieb wieder auf. Dieser Zyklus dauert etwa 5 Minuten und es besteht kein Grund zur Sorge.

ÿ Dieses Produkt ist nur für 12V DC-Stromquellen oder 12V Kfz-Stromversorgungen geeignet.

ÿ Starten Sie den Motor nicht, während Sie mit der Maschine arbeiten. Führen Sie Tests entweder bei ausgeschaltetem

Motor (Test bei kaltem Motor) oder nach laufendem und anschließendem Abstellen des Motors (Test bei

heißem Motor) durch.

Lesen Sie die Bedienungsanleitung sorgfältig durch.

ÿ Dieses Produkt ist mit einem Überhitzungsschutz ausgestattet. Wenn das

ÿ Dieses Produkt ist nicht für die Lecksuche bei rauchempfindlichen Bauteilen geeignet oder erfordert relativ hohen Druck,

wie z. B. bei Leckagen in Klimaanlagen, Motor

- 2 -

Machine Translated by Google

ARTIKEL

Schwarzes Steckerset

Universal

•

1 Satz

MENGE 314 317

1 Stück

•

Beschreibung

Adapter


• •

DC12V

Umgebungstemperatur beim Betrieb

Diagnosetools, und wenn sie gemeinsam verwendet werden, ermöglichen sie die genaue Lokalisierung

physikalischer Fehler und die schnelle Identifizierung latenter Motorstörungen.

5,6 bis 6,8 A

Modell

19–23 psi

SD314

-20ÿ75ÿ

SD317

Ausgangsdruck

Durchflussmesser

Maximaler Durchfluss

Druckanzeige

Netzspannung

8 l/min

Hinweis: „•“ bedeutet mit, „•“ bedeutet ohne.

Rauchmodus aktuell

- 3 -

Machine Translated by Google

- 4 -

Rohradapter

Schlüssel

•

1 Stück

•

Ventileinsatz

•

Konusadapter

•

1 Stück

Netzkabel

1 Stück

•

Rohr

1 Stück

EVAP-Adapter

•

1 Stück

•

1 Stück

•

Tankflasche

•

1 Stück

Haken

Machine Translated by Google

- 5 -

SD317:

SD314:

Machine Translated by Google

B. Luftmodusschalter: Drücken Sie den Luftmodusschalter (AIR MODE), um die Luftpumpe zu starten.

Erst wenn dieser Modus aktiviert ist, kann der Rauchmodus (SMOKE MODE) möglicherweise seine Arbeit

aufnehmen.

Eine Überfüllung kann zu einer unzureichenden internen Erwärmung führen, was dazu führt, dass

kein Rauch entsteht oder der Rauch reduziert wird. Wenn das Rauchöl fast aufgebraucht ist und

keinen Rauch mehr erzeugt, können weitere 10–20 ml nachgefüllt werden.

A. Der Öleinfüllstutzen: Die erste Nachfüllung sollte insgesamt 30 ml Rauchöl nicht überschreiten.

C. Rauchmodusschalter: Drücken Sie den Rauchmodusschalter (RAUCHMODUS), um den Rauch zu

starten. In diesem Modus, wenn der Rauchölstand im Systemdetektor nicht ausreicht oder wenn der

Detektor zu lange ununterbrochen arbeitet (ca. 5 bis 9 Minuten

SD314/ SD317 Rückseite

- 6 -

Machine Translated by Google

- 7 -

G. Betriebsanzeigeleuchte.

H. Überhitzungsanzeigeleuchte.

I. Stromeingangsschnittstelle: Stecken Sie hier das Netzkabel ein, um das Instrument mit Strom zu

versorgen.

J. Rauchauslassöffnung: Durch den Rauchauslass und das Rauchrohr wird Rauch in das

Rohrleitungssystem des Wagens eingeleitet.

E. Durchflussmesser (außer SD314): Wenn der getestete Bereich mit Rauch oder Luft gefüllt ist und kein

Leck vorhanden ist, können Sie durch dieses Fenster beobachten. Der Schwimmer des

Durchflussmessers bleibt unten und der Zeiger des Druckmessers steigt. Wenn im System ein Leck

vorhanden ist, steigt der Schwimmer des Durchflussmessers und der Zeiger des Druckmessers fällt.

F. Durchflussregler (außer SD314): Passt die Rauchmenge oder den Luftstrom an.

D. Druckmessgerät: Das Druckmessgerät ermöglicht durch Anzeige des Druckmessgerätzeigers

eine schnelle Beobachtung und Beurteilung, ob die getesteten Teile des Fahrzeugs undicht sind.

Abhängig von der jeweiligen Arbeitsumgebung) und es kann zu einer Überhitzung im Inneren des

Detektors kommen. Die Überhitzungsschutzanzeige leuchtet so lange, bis die Temperatur wieder im

Normalbereich liegt und der Detektor den Betrieb wieder aufnimmt.

K. Ölablassöffnung: Nach jedem Gebrauch des Geräts, wenn das Gerät etwa eine Woche lang nicht

verwendet wird, entleeren Sie das Rauchöl, um Partikelablagerungen zu vermeiden, die die Funktionalität

des Geräts beeinträchtigen können. Behalten Sie nach dem Ablassen die innere Versiegelung des

Funktionsweise: Schrauben Sie die Ölablasskappe (auf der Rückseite der Maschine) ab,

kippen Sie die Maschine um 30°, um die restliche E-Flüssigkeit abfließen zu lassen, und schrauben Sie

die Kappe dann wieder auf.

Gerät.

Machine Translated by Google

- 8 -

3. Setzen Sie den Universaladapter oder den Kegeladapter in den Ansaugschlauchanschluss des Motors ein

und verschließen Sie die Rohrleitung durch Anwendung von Kraft dicht, bis der Ansaugschlauch abgedichtet ist

(bei Verwendung des Airbags sollte der maximale Durchmesser 10 cm nicht überschreiten, um Schäden

zu vermeiden).

4. Schließen Sie das Netzkabel an die Autobatterie an. Die rote Krokodilklemme wird mit dem Pluspol der Batterie

verbunden, die schwarze Krokodilklemme mit dem Minuspol der Batterie.

2. Öffnen Sie die Motorhaube und entfernen Sie den Luftfilter. Bei einigen Fahrzeugmodellen muss

möglicherweise der Luftmengenmesser entfernt werden.

1. Nach dem Zusammenbau des Lecksucherzubehörs injizieren Sie beim ersten Gebrauch etwa 30 ml

Rauchöl. Eine Injektion kann etwa 20 bis 30 Minuten lang ununterbrochen wirken. Eine übermäßige Ölinjektion

kann zu unzureichender interner Erwärmung und keiner oder geringerer Rauchentwicklung führen.

5. Nach dem Anschließen an die Stromversorgung leuchtet die Betriebsanzeige auf und zeigt damit an, dass

der Rauchleckmelder normal mit Strom versorgt wird. Drücken Sie den Luftmodusschalter (AIR MODE), um mit

der Arbeit zu beginnen. Erst nachdem dieser Modus aktiviert wurde, kann der Rauchmodus (SMOKE MODE)

aktiviert werden.

6. Nachdem Sie mit der Arbeit begonnen haben, indem Sie den Luftmodusschalter (AIR MODE) drücken, achten

Sie auf die Anzeigen des Manometerzeigers. Wenn die Anzeige 15 PSI überschreitet und der Schwimmer des

Durchflussmessers unten stehen bleibt, bedeutet dies, dass kein Leck erkannt wurde. Wenn der Manometerzeiger

langsam steigt und der Durchflussmesser kontinuierlich einen Lufteinstrom erkennt (Schwimmer

steigt), prüfen Sie, ob die Zugangsleitung ordnungsgemäß angeschlossen ist. Nachdem Sie bestätigt haben,

dass keine Verbindungsprobleme vorliegen, können Sie feststellen, dass im getesteten System ein Leck vorliegt.

Drücken Sie dann den Rauchmodusschalter (SMOKE MODE).

7. Drücken Sie den Rauchmodusschalter (SMOKE MODE), um den Rauch zu starten. In diesem Modus dauert es

je nach Fahrzeugmodell etwa 1-3 Minuten, bis der Innenraum mit Rauch gefüllt ist. Beginnen Sie mit der

Überprüfung auf Leckagefehler. Wenn während dieses Vorgangs der Rauchölstand des Detektors nicht

ausreicht oder die kontinuierliche Arbeitszeit zu lang ist (ca. 5-9 Minuten, je nach Arbeitsumgebung),

wodurch das Instrument überhitzt, wird der Überhitzungsschutz

Machine Translated by Google

leuchtet auf und unterbricht die Arbeit, bis die Temperatur

9. Verwendung des Universaladapters: Platzieren Sie den Universaladapter an der zu verschließenden

Öffnung und ziehen Sie den Metallknopf am Balg im Uhrzeigersinn fest. Drücken Sie dann auf den

Airbag, damit er aufgeblasen und abgedichtet wird (der maximale Durchmesser des Airbags darf 10

cm nicht überschreiten). Führen Sie das Rauchrohr in den Airbagschlauch ein, damit Rauch in die

Erkennungsleitung gelangt. Lösen Sie nach Abschluss der Prüfung den Metallknopf, indem Sie ihn nach

links drehen, um die Luft schnell abzulassen und den Airbag zu entfernen.

8. Wenn während des Gebrauchs eine Rückstoßkraft auftritt, zeigt das Druckmessgerät eine plötzliche

Anomalie an und der Rauch stoppt für 1-3 Sekunden. Dies ist nicht kontinuierlich und normal. Ziehen

Sie nach Abschluss der Überprüfung das Netzkabel ab und bewahren Sie das Zubehör für den

nächsten Gebrauch auf. Der Hauptkörper des Universaladapters und des Kegeladapters besteht aus

Gummi. Bitte vermeiden Sie den Kontakt mit ätzenden Flüssigkeiten wie Benzin.

Die

Anzeigeleuchte fällt auf den normalen Bereich und das Gerät nimmt dann seinen Betrieb wieder auf.

10. Wenn Sie Zubehör für die Dichtheitsprüfung verwenden, z. B. Adapterverbindungen, EVAP-

Adapterverbindungen oder universelle konische Lufteinlassadapter, stecken Sie das Rauchrohr in den

Schlauchanschluss, sodass Rauch in die Erkennungsleitung gelangt, und verschließen Sie dann die

entsprechende Rohröffnung am anderen Ende.

Der EVAP-Wartungsanschluss befindet sich normalerweise im Motorraum, bei manchen speziellen

Fahrzeugmodellen kann er sich jedoch auch woanders befinden. Die herkömmliche Methode zur

EVAP-Erkennung ist wie folgt: Öffnen Sie die Kunststoffabdeckung des EVAP-Wartungsanschlusses,

entfernen Sie dann mit einem Ventileinsatzschlüssel das Rückschlagventil im Uhrzeigersinn und

installieren Sie den EVAP-Wartungsanschlussadapter. Zur Leckerkennung wird dann durch diesen

Anschluss Rauch in das EVAP-System eingeleitet.

Wenn das Lecksuchermodell mit einem Druckmesser ausgestattet ist, können Sie zunächst den Rauchschalter nicht

einschalten, den Rauchauslass der betreffenden Rohrleitung blockieren und den Druckmesserwert beobachten.

Wenn der Druckmesserwert nach dem Stoppen des AIR-MODUS weiter steigt und stabil bleibt, bedeutet dies,

dass im getesteten Bereich keine Lecks vorhanden sind. Wenn der Druckmesserwert nach dem Stoppen des AIR-

MODUS sinkt - 9 -

Machine Translated by Google

- 10 -

Ölmenge.

Nach längerem Gebrauch kann Rauchöl oxidieren und sich zersetzen, was sich auf die Funktionsfähigkeit und

Lebensdauer des Instruments auswirkt. Ersetzen Sie das Rauchöl daher bitte rechtzeitig.

1. Bevor Sie neues Rauchöl hinzufügen, gießen Sie das gesamte verbrauchte Rauchöl aus.

2. Wenn der Rauch während des Gebrauchs Wassertropfen enthält, ersetzen Sie ihn durch neues Rauchöl.

0,3 Millimeter überschreitet.

Wenn zu viel Öl eingefüllt wurde, öffnen Sie bitte den Ölablass, um eine entsprechende

Dieses Produkt kann Rauchöl verwenden (Babymassageöl, Hautpflegeglycerin oder Industrieglycerin, Spezialöl für

Autonebelmaschinen, Mineralöl wird nicht empfohlen). Das ausgewählte Rauchöl muss rein und

wasserfrei sein und sich in einem flüssigen Zustand befinden. Verwenden Sie kein dickes Rauchöl, das das Instrument

leicht beschädigen kann. Verwenden Sie zum Nachfüllen von Rauchöl bitte die beiliegende Nachfüllflasche.

MODE, es zeigt an, dass es ein Leck im getesteten Bereich gibt. Wenn der Druckmesser Null anzeigt, deutet dies

darauf hin, dass es ein Leck gibt, und die Größe des Leckpunkts

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten

Betrieb verursachen können.

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität

verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts

erlöschen!

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung

verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des

Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß

Teil 15 der FCC-Regeln. Diese Grenzwerte sind so ausgelegt,

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

FCC-INFORMATIONEN

Machine Translated by Google

- 11 -

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das

Empfänger ist angeschlossen.

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/

EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt

in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das

Produkt und alle mit gekennzeichneten Zubehörteile.

· Empfangsantenne neu ausrichten oder verlegen.

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch abstrahlen. Wenn es nicht

gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs

kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen

auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was durch Ein-

und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch

eine oder mehrere der folgenden Maßnahmen zu beheben.

bieten einen angemessenen Schutz gegen schädliche Störungen bei einer Installation in

Wohngebieten.

mit diesem Symbol gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden,

sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

elektronische Geräte.

KORREKTE ENTSORGUNG

Machine Translated by Google

- 12 -

In die USA importiert: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: SD314/SD317

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando la metà rispetto ai migliori marchi principali.

RILEVATORE DI PERDITE

MACCHINA DEL FUMO AUTOMOBILISTICA

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

HO BISOGNO DI AIUTO? CONTATTACI!

RILEVATORE DI PERDITE

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e

certificato di garanzia elettronica www.vevor.com/support

MODELLO: SD314/SD317

MACCHINA DEL FUMO AUTOMOBILISTICA

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima

dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto

sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono

presenti aggiornamenti tecnologici o software sul nostro prodotto.

- 1 -

Machine Translated by Google

-2-

ÿ Prima di inserire l'adattatore di aspirazione universale nel tubo di aspirazione del motore,

batterie e i terminali positivo e negativo non devono essere invertiti.

Il rilevatore di perdite di fumo è appositamente progettato per rilevare perdite nei sistemi di aspirazione

automobilistici, nei sistemi di alimentazione, nei sistemi di raffreddamento e in altre tubazioni. È

adatto a tutti i tipi di autovetture, motociclette, motoslitte, fuoristrada, veicoli da spiaggia, autocarri

leggeri e motoscafi. È il compagno perfetto per l'automotive

Avvertenza-Per ridurre il rischio di lesioni, l'utente deve leggere il

si prega di riempirlo tempestivamente.

pulire la parete interna del tubo di aspirazione per assicurarsi che non vi siano punte o sbavature

per evitare di forare l'adattatore di aspirazione universale.

Simbolo Simbolo Descrizione

ÿ Se il fumo si attenua durante l'uso, significa che l'olio è insufficiente,

ÿ Questo prodotto non è adatto al rilevamento di perdite di componenti sensibili al fumo o richiede una

pressione relativamente elevata, come perdite di aria condizionata, motore

si accenderà e

attentamente il manuale di istruzioni.

ÿ Questo prodotto è dotato di un dispositivo di protezione dal surriscaldamento. Quando il

ÿ Questo prodotto è adatto solo per fonti di alimentazione da 12 V CC o per automobili da 12 V

ÿ Non avviare il motore durante l'utilizzo della macchina. Eseguire le prove a motore spento (prova a

motore freddo) o dopo che il motore è stato acceso e poi spento (prova a motore caldo).

bloccare il rilevamento delle crepe, ecc.

il prodotto si surriscalda, l'indicatore di surriscaldamento

si accende e l'emissione di fumo si interrompe. Quando la temperatura scende nell'intervallo

normale, il dispositivo riprenderà a funzionare. Questo ciclo dura circa 5 minuti e non è necessario

preoccuparsene.

Machine Translated by Google

Adattatore

•

QUANTITÀ 314 317

1 PC

1 set

Set di spine nere

•

ARTICOLO

•

universale

•

IMMAGINE

Descrizione

SD317

SD314

-20ÿ75ÿ

19-23psi

Modello

CC 12 V

strumenti diagnostici e, se utilizzati insieme, consentono la localizzazione precisa dei guasti fisici

e la rapida identificazione dei malfunzionamenti latenti del motore.

5,6-6,8A

Corrente in modalità fumo

Temperatura ambiente operativa

Tensione di alimentazione

8 l/min

Nota: “ÿ” è con, “•” è senza.

Portata massima

Manometro

Pressione di uscita

Indicatore di flusso

- 3 -

Machine Translated by Google

-4-

Nucleo della valvola

•

1 PC

Bombola di rifornimento

•

1 PC

Gancio

1 PC

Adattatore EVAP

•

1 PC

•

Cavo di alimentazione

1 PC

•

1 PC

•

Tubo

•

Adattatore per tubi

chiave inglese

•

1 PC

•

Adattatore cono

•

Machine Translated by Google

-5-

SD317:

SD314:

Machine Translated by Google

B. Interruttore della modalità aria: premere l'interruttore della modalità aria (AIR MODE) per avviare la pompa dell'aria.

Solo dopo l'attivazione di questa modalità la modalità fumo (SMOKE MODE) può potenzialmente iniziare a funzionare.

Un riempimento eccessivo può comportare un riscaldamento interno insufficiente, con conseguente assenza

di fumo o riduzione dell'emissione di fumo. Quando l'olio per fumo è quasi esaurito e non produce più fumo, è

possibile ricaricare altri 10-20 ml.

A. La porta di riempimento dell'olio: la prima ricarica non deve superare un totale di 30 ml di olio per fumo.

C. Interruttore della modalità fumo: premere l'interruttore della modalità fumo (SMOKE MODE) per avviare il fumo. In

questa modalità, se il livello dell'olio di fumo nel rilevatore del sistema è insufficiente o se il rilevatore funziona

continuamente per troppo tempo (da 5 a 9 minuti circa

SD314/ SD317 Lato posteriore

-6-

Machine Translated by Google

-7-

F. Manopola di controllo del flusso (escluso SD314): Regola il volume del fumo o del flusso d'aria.

G. Spia di alimentazione.

I. Interfaccia di alimentazione in ingresso: inserire qui il cavo di alimentazione per fornire alimentazione

operativa allo strumento.

Metodo operativo: svitare il tappo di scarico dell'olio (situato sul retro della macchina),

inclinare la macchina di 30° per far fuoriuscire l'e-liquid rimanente, quindi riavvitare il tappo.

E. Flussometro (escluso SD314): dopo che l'area testata è piena di fumo o aria, se non ci sono

perdite, è possibile osservare attraverso questa finestra. Il galleggiante del flussometro rimane

in basso e l'indice del manometro si alza. Se c'è una perdita nel sistema, il galleggiante del

flussometro si alza e l'indicatore del manometro si abbassa.

H. Spia di surriscaldamento.

D. Manometro: il manometro consente una rapida osservazione e valutazione della

presenza di perdite nelle parti testate del veicolo indicando la lancetta del manometro.

a seconda dell'ambiente di lavoro specifico), causando il surriscaldamento all'interno del rilevatore,

la spia di protezione dal surriscaldamento si illuminerà finché la temperatura non ritorna nell'intervallo

normale e il rilevatore riprende il funzionamento.

K. Porta di scarico dell'olio: dopo ogni utilizzo dell'attrezzatura, se il dispositivo non viene

utilizzato per circa una settimana, svuotare l'olio del fumo per evitare il deposito di particelle, che

potrebbero compromettere la funzionalità dell'attrezzatura. Dopo lo scarico, mantenere la tenuta interna del

dispositivo.

J. Uscita fumi: il fumo viene immesso nel sistema di tubazioni dell'auto attraverso l'uscita fumi e il

tubo da fumo.

Machine Translated by Google

-8-

3. Posizionare l'adattatore universale o l'adattatore a cono nella porta del tubo di aspirazione del

motore e sigillare saldamente la tubazione applicando forza finché il tubo di aspirazione non è sigillato

(quando si utilizza l'airbag, il diametro massimo non deve superare i 10 cm per evitare

danni).

6. Dopo aver iniziato il lavoro premendo l'interruttore della modalità aria (AIR MODE), prestare

attenzione alle indicazioni dell'indicatore del manometro. Se l'indicazione supera i 15 PSI e il

galleggiante del flussometro rimane fermo sul fondo, non viene rilevata alcuna perdita. Se la

lancetta del manometro sale lentamente e il flussometro rileva continuamente l'afflusso

di aria (il galleggiante sale), verificare se la tubazione di accesso è collegata correttamente. Dopo

aver confermato che non ci sono problemi di connessione, è possibile determinare che c'è una

perdita nel sistema testato, quindi premere l'interruttore della modalità fumo (SMOKE MODE).

2. Aprire il cofano motore e rimuovere il filtro dell'aria. Per alcuni modelli di veicoli, potrebbe essere

necessario rimuovere il sensore del flusso d'aria.

1. Dopo aver assemblato gli accessori del rilevatore di perdite, iniettare circa 30 ml di olio per

fumo per il primo utilizzo. Un'iniezione può funzionare continuamente per circa 20-30 minuti.

Un'iniezione eccessiva di olio può comportare un riscaldamento interno insufficiente e un'emissione

di fumo assente o ridotta.

4. Collegare il cavo di alimentazione alla batteria dell'auto. La clip a coccodrillo rossa si collega al

polo positivo della batteria, mentre la clip a coccodrillo nera si collega al polo negativo della

batteria.

5. Dopo aver collegato l'alimentazione, la spia di alimentazione si illuminerà, indicando che il

rilevatore di perdite di fumo è alimentato normalmente. Premere l'interruttore della modalità aria (AIR

MODE) per iniziare a lavorare. Solo dopo aver attivato questa modalità è possibile attivare la

modalità fumo (SMOKE MODE).

7. Premere l'interruttore della modalità fumo (SMOKE MODE) per avviare il fumo. In questa modalità,

a seconda del modello del veicolo, saranno necessari circa 1-3 minuti affinché l'interno si

riempia di fumo. Iniziare a verificare la presenza di eventuali perdite. Durante questo

processo, se il livello dell'olio di fumo del rilevatore è insufficiente o il tempo di funzionamento

continuo è troppo lungo (circa 5-9 minuti a seconda dell'ambiente di lavoro),

provocando il surriscaldamento dello strumento, la protezione dal surriscaldamento

Machine Translated by Google

si illuminerà e metterà in pausa il lavoro fino alla temperatura

La porta di servizio EVAP si trova solitamente nel vano motore, ma in alcuni modelli di veicoli

speciali, la porta di servizio EVAP potrebbe trovarsi altrove. Il metodo convenzionale per il

rilevamento EVAP è il seguente: aprire il coperchio di plastica della porta di servizio EVAP,

quindi utilizzare una chiave per nucleo della valvola per rimuovere la valvola di ritegno in senso

orario e installare l'adattatore della porta di servizio EVAP. Il fumo viene quindi introdotto

nel sistema EVAP attraverso questa porta per il rilevamento delle perdite.

8. Durante l'uso, se si incontra una forza di rinculo, il manometro mostrerà un'improvvisa

anomalia e il fumo si fermerà per 1-3 secondi. Questo non è continuo ed è normale. Al termine

dell'ispezione, scollegare il cavo di alimentazione e conservare gli accessori per l'uso

successivo. Il corpo principale dell'adattatore universale e l'adattatore a cono sono realizzati

in gomma, evitare il contatto con liquidi corrosivi come la benzina.

la spia torna al

range normale, quindi lo strumento riprenderà a funzionare.

9. Utilizzo dell'adattatore universale: posizionare l'adattatore universale sul tubo di apertura che

deve essere sigillato, serrare la manopola metallica sul soffietto in senso orario. Quindi,

premere l'airbag per gonfiarlo e sigillarlo (il diametro massimo dell'airbag non deve superare i

10 cm). Inserire il tubo del fumo nel tubo dell'airbag, facendo entrare il fumo nella tubazione di

rilevamento. Una volta completata l'ispezione, allentare la manopola metallica ruotandola verso

sinistra per rilasciare rapidamente l'aria e rimuovere l'airbag.

10. Quando si utilizzano accessori per il test delle perdite, come giunti adattatori, giunti adattatori

EVAP o adattatori universali conici per ingresso aria, inserire il tubo del fumo nella porta del

tubo facendo sì che il fumo entri nella tubazione di rilevamento, quindi sigillare l'apertura del

tubo corrispondente sull'altra FINE.

Se il modello cercafughe è dotato di manometro, è possibile innanzitutto non accendere l'interruttore fumo, bloccare l'uscita fumi della relativa

tubazione e osservare la lettura del manometro. Se la lettura del manometro continua a salire e rimane stabile dopo aver interrotto la

MODALITÀ ARIA, significa che non ci sono perdite nell'area testata. Se la lettura del manometro diminuisce dopo l'arresto dell'AIR - 9 -

Machine Translated by Google

INFORMAZIONI FCC

Se viene aggiunto troppo olio, aprire lo scarico dell'olio per scaricare una quantità adeguata

quantità di olio.

1. Prima di aggiungere nuovo olio per fumo, versare tutto l'olio per fumo usato.

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile

della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

supera 0,3 millimetri.

Dopo un uso prolungato, l'olio di fumo può ossidarsi e deteriorarsi, influenzando le condizioni di

funzionamento e la durata dello strumento, quindi sostituire l'olio di fumo in tempo.

Questo prodotto può utilizzare olio di fumo (olio da massaggio per bambini, glicerina per la cura della

pelle o glicerina industriale, olio speciale per macchine del fumo automobilistiche, olio

minerale non raccomandato). L'olio da fumo selezionato deve essere puro, privo di acqua e deve essere

allo stato fluido. Non utilizzare olio per fumo denso, che può facilmente danneggiare lo strumento.

Quando si aggiunge olio per fumo, utilizzare la bottiglia di rifornimento in dotazione.

MODE, indica che è presente una perdita nella zona testata. Se la lettura del manometro è zero, indica

che c'è una perdita e la dimensione del punto di perdita

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti

due condizioni:

1) Questo prodotto può causare interferenze dannose.

ATTENZIONE: cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte.

La responsabilità della conformità potrebbe invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti per un dispositivo digitale di Classe B

ai sensi della Parte 15 delle norme FCC, questi limiti sono progettati per

2)Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero

causare un funzionamento indesiderato.

2. Se il fumo contiene gocce d'acqua durante l'uso, sostituirlo con nuovo olio per fumo.

- 10 -

Machine Translated by Google

CORRETTO SMALTIMENTO

· Aumentare la distanza tra il prodotto e il ricevitore.

· Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato

· Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il

prodotto richiede la raccolta differenziata dei rifiuti. Questo vale per il prodotto e tutti gli

accessori contrassegnati

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato

in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione.

Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può

essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare a correggere

l'interferenza adottando una o più delle seguenti misure.

il ricevitore è collegato.

· Riorientare o riposizionare l'antenna ricevente.

fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale.

con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti

domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di componenti elettrici e elettrici

dispositivi elettronici.

- 11 -

Machine Translated by Google

- 12 -

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importato negli Stati Uniti: Sanven Technology Ltd.

YH CONSULENZA LIMITATA.

E-CrossStu GmbH

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Importato in Australia: SIHAO PTY LTD.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Mainzer Landstr.69,

60329 Francoforte sul Meno.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:SD314/SD317

MÁQUINADEHUMOAUTOMOTRIZ

DETECTORDEFUGAS

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente

sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

Machine Translated by Google

¿NECESITASAYUDA?¡CONTÁCTENOS!

DETECTORDEFUGAS

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

MODELO:SD314/SD317

MÁQUINADEHUMOAUTOMOTRIZ

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

Soporte

técnicoycertificadodegarantíaelectrónicawww.vevor.com/support

1

Machine Translated by Google

2

Esteproductosoloesadecuadoparafuentesdealimentaciónde12VCCoparaautomóvilesde12V.

Noarranqueelmotorcuandoutilicelamáquina.Realicepruebasconelmotorapagado(pruebademotorfrío)o

despuésdequeelmotorhayaestadofuncionandoyluegoapagado(pruebademotorcaliente).

baterías,ylosterminalespositivoynegativonodebeninvertirse.

Eldetectordefugasdehumoestáespecialmentediseñadoparadetectarfugasensistemasdeadmisión,sistemas

decombustible,sistemasderefrigeraciónyotrastuberíasdeautomóviles.Esadecuadoparatodotipode

turismos,motocicletas,motosdenieve,vehículostodoterreno,vehículosdeplaya,camionetasylanchas

rápidas.Eselcompañeroperfectoparalaautomoción.

Antesdeinsertareladaptadordeadmisiónuniversalenlamangueradeadmisióndelmotor,

SímboloSímboloDescripción

Limpielaparedinteriordelamangueradeentradaparaasegurarsedequenohayapicosnirebabaspara

evitarperforareladaptadordeentradauniversal.

Sielhumosedebilitaduranteeluso,indicaqueelaceiteesinsuficiente.

porfavorrelléneloloantesposible.

Advertencia:parareducirelriesgodelesiones,elusuariodebeleerel

manualdeinstruccionesconatención.

Esteproductoestáequipadoconundispositivodeproteccióncontrasobrecalentamiento.Cuandoel

Esteproductonoesadecuadoparaladeteccióndefugasdecomponentessensiblesalhumoorequiereuna

presiónrelativamentealta,comofugasdeaireacondicionado,motor

seencenderáy

Elproductosesobrecalienta,laluzindicadorade

sobrecalentamientosedetendráylasalidadehumosedetendrá.Cuandolatemperaturabajealrango

normal,eldispositivoreanudarásufuncionamiento.Estecicloduraunos5minutosynohaynecesidadde

preocuparseporello.

deteccióndegrietasenbloques,etc.

Machine Translated by Google

1PC

CANTIDAD314317

•

Juegodeenchufesnegros

•

1juego

••

ARTÍCULO

Universal

Descripción

Adaptador

IMAGEN

Caudalmáximo

Manómetro

SD314

20~75

SD317

√

herramientasdediagnósticoy,cuandoseutilizanjuntas,permitenlalocalizaciónprecisadefallas

físicasylaidentificaciónrápidadefallaslatentesenelmotor.

12VCC.

5,66,8A

√

1923psi

Modelo



Tensióndealimentación

8L/min

√

Nota:“•”escon,“•”essin.

Modohumoactual

Temperaturaambientedefuncionamiento

medidordeflujo

Presióndesalida

3

Machine Translated by Google

4

Cabledealimentación

1PC

•

10 1PC

•

Tubo

•

1PC

Adaptadordetubo

llaveinglesa

•

Adaptadordecono

Núcleodeválvula

•

1PC

Botelladerepostaje

•

1PC

Gancho

•

1PC

AdaptadorEVAP

•

1PC

•

1PC

Machine Translated by Google

5

SD317:

SD314:

Machine Translated by Google

Elllenadoexcesivopuedeprovocaruncalentamientointernoinsuficiente,loqueprovocaráquenohaya

humooquesereduzcalasalidadehumo.Cuandoelaceitedehumoestécasiagotadoyyanoproduzca

humo,sepuedenrellenarentre10y20mladicionales.

C.Interruptordemododehumo:Presioneelinterruptordemododehumo(MODODEHUMO)parainiciarel

humo.Enestemodo,sielniveldeaceitedehumoeneldetectordelsistemaesinsuficienteosieldetectorfunciona

continuamentedurantedemasiadotiempo(aproximadamentede5a9minutos

B.Interruptordemododeaire:Presioneelinterruptordemododeaire(AIRMODE)parainiciarlabombadeaire.

A.Puertodellenadodeaceite:laprimerarecarganodebeexcederuntotalde30mldeaceiteahumado.

Solodespuésdeactivarestemodo,elmodohumo(MODOHUMO)potencialmentepuedecomenzarafuncionar.

SD314/SD317Partetrasera

6

Machine Translated by Google

7

H.Luzindicadoradesobrecalentamiento.

G.Luzindicadoradeencendido.

I.Interfazdealimentacióndeentrada:Inserteelcabledealimentaciónaquíparaproporcionarenergía

operativaalinstrumento.

K.Puertodedrenajedeaceite:Despuésdecadausodelequipo,sieldispositivonoseutilizadurante

aproximadamenteunasemana,vacíeelaceitedehumoparaevitarladeposicióndepartículas,quepueden

afectarlafuncionalidaddelequipo.Despuésdeldrenaje,mantengaelsellointernodel

D.Manómetro:Elmanómetropermiteobservaryjuzgarrápidamentesilaspiezasprobadasdel

vehículotienenfugasindicandoelpunterodelmanómetro.

F.Perilladecontroldeflujo(SD314excluido):ajustaelvolumendehumooflujodeaire.

E.Medidordeflujo(SD314excluido):Despuésdequeeláreaprobadaestéllenadehumooaire,sinohay

fugas,puedeobservaratravésdeestaventana.Elflotadordelcaudalímetropermaneceenelfondoyel

indicadordelmanómetrosube.Sihayunafugaenelsistema,elflotadordelmedidordeflujosubeyel

indicadordelmanómetrobaja.

dependiendodelentornodetrabajoespecífico),causandosobrecalentamientodentrodeldetector,laluz

indicadoradeproteccióncontrasobrecalentamientoseiluminaráhastaquelatemperaturavuelvaalrango

normalyeldetectorreanudesufuncionamiento.

dispositivo.

Métododeoperación:Desenrosqueeltapóndedrenajedeaceite(ubicadoenlaparteposteriorde

lamáquina),inclinelamáquina30°parapermitirquesalgaelelíquidorestanteyluegovuelvaaenroscarel

tapón.

J.Puertodesalidadehumos:elhumoseintroduceenelsistemadetuberíasdelautomóvilatravésdela

salidadehumosyeltubodehumos.

Machine Translated by Google

8

3.Coloqueeladaptadoruniversaloeladaptadorcónicoenelpuertodelamangueradeadmisióndel

motorysellelatuberíafirmementeaplicandofuerzahastaquelamangueradeadmisiónestésellada(alusar

labolsadeaire,eldiámetromáximonodebeexcederlos10cmparaevitardaños).

4.Conecteelcabledealimentaciónalabateríadelautomóvil.Lapinzadecocodrilorojaseconectaalpolo

positivodelabateríaylapinzadecocodrilonegraseconectaalpolonegativodelabatería.

2.Abraelcapódelmotoryretireelfiltrodeaire.Paraalgunosmodelosdevehículos,esposiblequesea

necesarioretirarelsensordeflujodeaire.

1.Despuésdeensamblarlosaccesoriosdeldetectordefugas,inyecteaproximadamente30mldeaceite

dehumoparaelprimeruso.Unainyecciónpuedefuncionardeformacontinuaduranteunos20a30

minutos.Unainyecciónexcesivadeaceitepuedeprovocaruncalentamientointernoinsuficienteyuna

produccióndehumonulaomenor.

6.Despuésdecomenzaratrabajarpresionandoelinterruptordemododeaire(AIRMODE),presteatención

alasindicacionesdelpunterodelmanómetro.Silaindicaciónexcedelos15PSIyelflotadordelmedidor

deflujopermaneceestacionarioenlaparteinferior,indicaquenosedetectóningunafuga.Sielindicador

delmanómetrosubelentamenteyelmanómetrodetectacontinuamentelaentradadeaire(el

flotadorsube),verifiquesilatuberíadeaccesoestáconectadacorrectamente.Despuésdeconfirmarque

nohayproblemasdeconexión,sepuededeterminarquehayunafugaenelsistemaprobadoyluego

presionarelinterruptordemododehumo(MODODEHUMO).

5.Despuésdeconectarlaalimentación,laluzindicadoradealimentaciónseiluminará,indicandoqueel

detectordefugasdehumoestáencendidonormalmente.Presioneelinterruptordemododeaire(AIR

MODE)paracomenzaratrabajar.Solodespuésdeactivarestemodosepuedeactivarelmodohumo

(MODOHUMO).

7.Presioneelinterruptordemododehumo(MODODEHUMO)parainiciarelhumo.Enestemodo,

dependiendodelmodelodevehículo,elinteriortardaráaproximadamenteentre1y3minutosen

llenarsedehumo.Comienceaverificarsihayfallasdefuga.Duranteesteproceso,sielnivelde

aceitedehumodeldetectoresinsuficienteoeltiempodetrabajocontinuoesdemasiadolargo

(alrededorde5a9minutosdependiendodelentornodetrabajo),loqueprovocaqueel

instrumentosesobrecaliente,laproteccióncontrasobrecalentamiento

Machine Translated by Google

8.Duranteeluso,siencuentrafuerzaderetroceso,elmanómetromostraráunaanomalíarepentinayel

humosedetendrádurante1a3segundos.Estonoescontinuoyesnormal.Unavezcompletadala

inspección,desenchufeelcabledealimentaciónyguardelosaccesoriosparaelpróximouso.El

cuerpoprincipaldeladaptadoruniversalyeladaptadorcónicoestánhechosdecaucho;eviteel

contactoconlíquidoscorrosivoscomolagasolina.

9.Usodeladaptadoruniversal:Coloqueeladaptadoruniversaleneltubodeaperturaquenecesita

sellar,aprietelaperillademetalenelfuelleenelsentidodelasagujasdelreloj.Luego,presioneel

airbagparainflarsussellos(eldiámetromáximodelairbagnodebeexcederlos10cm).Inserteeltubo

dehumoenlamangueradelabolsadeaire,loqueharáqueentrehumoenlatuberíadedetección.Una

vezcompletadalainspección,aflojelaperillademetalgirándolahacialaizquierdaparaliberar

rápidamenteelaireyquitarlabolsadeaire.

seiluminaráypausaráeltrabajohastaquelatemperatura

Laluzindicadora

caealrangonormalyluegoelinstrumentovolveráafuncionar.

ElpuertodeservicioEVAPgeneralmenteestáubicadoenelcompartimientodelmotor,peroenalgunos

modelosdevehículosespeciales,elpuertodeservicioEVAPpuedeestarubicadoenotrolugar.El

métodoconvencionalparaladeteccióndeEVAPeselsiguiente:abralacubiertadeplásticodel

puertodeserviciodeEVAP,luegouseunallaveparanúcleosdeválvulaparaquitarlaválvulade

retenciónenelsentidodelasagujasdelrelojeinstaleeladaptadordelpuertodeserviciodeEVAP.

LuegoseintroducehumoenelsistemaEVAPatravésdeestepuertoparaladeteccióndefugas.

10.Cuandoutiliceaccesoriosparapruebasdefugas,comojuntasadaptadoras,juntasadaptadoras

EVAPoadaptadoresdeentradadeairecónicosuniversales,inserteeltubodehumoenelpuertode

lamangueraparaqueelhumoingresealatuberíadedetección,luegosellelaaberturadeltubo

correspondienteenelotro.fin.

Sielmodelodedetectordefugasestáequipadoconunmanómetro,primeronopuedeencenderelinterruptorde

humo,bloquearlasalidadehumodelatuberíacorrespondienteyobservarlalecturadelmanómetro.Silalectura

delmanómetrocontinúaaumentandoypermaneceestabledespuésdedetenerelMODOAIRE,indicaqueno

hayfugaseneláreaprobada.SilalecturadelmanómetrodisminuyedespuésdedetenerelAIR9

Machine Translated by Google

INFORMACIÓNDELAFCC

Despuésdeunusoprolongado,elaceitedehumopuedeoxidarseydeteriorarse,afectandolascondicionesde

trabajoylavidaútildelinstrumento,asíquereemplaceelaceitedehumoatiempo.

cantidaddeaceite.

1.Antesdeagregaraceiteparafumarnuevo,viertatodoelaceiteparafumarusado.

EstedispositivocumpleconlaParte15delasnormasdelaFCC.Laoperaciónestásujetaalasdos

condicionessiguientes:

Esteproductopuedeutilizaraceitedehumo(aceitedemasajeparabebés,glicerinaparaelcuidadodelapielo

glicerinaindustrial,aceiteespecialparamáquinasdehumodeautomóviles,noserecomienda

aceitemineral).Elaceitedehumoseleccionadodebeserpuroylibredeagua,ydebeestarenestadofluido.No

utiliceaceitedehumoespeso,quepuededañarfácilmenteelinstrumento.Alañadiraceitedehumo,

utilicelabotelladerepostajeadjunta.

Siseagregademasiadoaceite,abraeldrenajedeaceiteparadescargarunacantidadadecuada.

superalos0,3milímetros.

MODE,indicaquehayunafugaeneláreaprobada.Silalecturadelmanómetroescero,indicaquehayuna

fugayeltamañodelpuntodefuga

PRECAUCIÓN:¡Loscambiosomodificacionesnoaprobadosexpresamenteporlaparteresponsable

delcumplimientopodríananularlaautoridaddelusuarioparaoperarelequipo!

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluidaslasinterferenciasquepuedancausarun

funcionamientonodeseado.

2.Sielhumocontienegotasdeaguaduranteeluso,reempláceloconaceitedehumonuevo.

ADVERTENCIA:Cambiosomodificacionesaesteproductonoaprobadosexpresamenteporelpartido.El

responsabledelcumplimientopodríaanularlaautoridaddelusuarioparaoperarelproducto.

Nota:EsteproductohasidoprobadoycumpleconloslímitesparaundispositivodigitalClaseBdeconformidad

conlaParte15delasreglasdelaFCC;estoslímitesestándiseñadospara

1)Esteproductopuedecausarinterferenciasperjudiciales.

10

Machine Translated by Google

ELIMINACIÓNCORRECTA

Elreceptorestáconectado.

∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentealqueestáconectado

∙Consultealdistribuidoroauntécnicoexperimentadoenradio/TVparaobtenerayuda.

∙Reorientaroreubicarlaantenareceptora.

∙Aumentarladistanciaentreelproductoyelreceptor.

Esteproductogenera,usaypuedeirradiarenergíaderadiofrecuenciay,sinoseinstalayusadeacuerdo

conlasinstrucciones,puedecausarinterferenciasdañinasenlascomunicacionesporradio.Sin

embargo,nohaygarantíadequenoseproduzcaninterferenciasenunainstalaciónenparticular.Si

esteproductocausainterferenciasdañinasenlarecepciónderadiootelevisión,locualsepuede

determinarapagandoyencendiendoelproducto,serecomiendaalusuarioqueintentecorregirlainterferencia

medianteunaomásdelassiguientesmedidas.

Proporcionarunaprotecciónrazonablecontrainterferenciasdañinasenunainstalaciónresidencial.

conestesímbolo.Losproductosmarcadoscomotalesnopodrándesecharseconlabasuradoméstica

normal,sinoquedeberánllevarseaunpuntoderecogidaparaelreciclajedeaparatoseléctricosyelectrónicos.

EsteproductoestásujetoalasdisposicionesdelaDirectivaeuropea2012/19/UE.

Elsímboloquemuestrauncontenedorconruedastachadoindicaqueelproducto

requiererecogidaselectivadebasuraenlaUniónEuropea.Estoseaplicaalproductoya

todoslosaccesoriosmarcados

dispositivoselectrónicos.

11

Machine Translated by Google

12

ImportadoaEE.UU.:SanvenTechnologyLtd.

Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

YHCONSULTINGLIMITADO.

C/OYHConsultingLimitedOficina147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

ImportadoaAUS:SIHAOPTYLTD.

1ROKEVASTREETASTWOODNSW2122Australia

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

200000CN.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

MainzerLandstr.69,

60329FráncfortdelMeno.

ECrossStuGmbH

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: SD314/SD317

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi

najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas.

Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz

połowę w porównaniu z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

WYKRYWACZ NIESZCZELNOŚCI

SAMOCHODOWA MASZYNA DO DYMU

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Machine Translated by Google

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

WYKRYWACZ NIESZCZELNOŚCI

MODEL: SD314/SD317

SAMOCHODOWA MASZYNA DO DYMU

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

- 1 -

Machine Translated by Google

proszę go szybko uzupełnić.

 Ten produkt jest wyposażony w urządzenie zabezpieczające przed przegrzaniem. Kiedy

instrukcję obsługi.

 Ten produkt nie nadaje się do wykrywania nieszczelności elementów wrażliwych na dym lub wymaga

stosunkowo wysokiego ciśnienia, np. w przypadku nieszczelności układu klimatyzacji, silnika

wykrywanie pęknięć bloków itp.

włączy się i

produkt się przegrzeje, zaświeci się kontrolka przegrzania

i produkcja dymu ustanie. Gdy temperatura spadnie do normalnego zakresu, urządzenie wznowi

pracę. Cykl ten trwa około 5 minut i nie ma się czym martwić.

 Ten produkt nadaje się wyłącznie do źródeł zasilania 12 V DC lub do pojazdów samochodowych o napięciu 12 V

 Nie uruchamiaj silnika podczas korzystania z maszyny. Testy należy przeprowadzać przy wyłączonym

silniku (próba zimnego silnika) lub po uruchomieniu i wyłączeniu silnika (próba gorącego

silnika).

akumulatorów, a bieguny dodatni i ujemny nie mogą być zamienione miejscami.

Detektor nieszczelności dymu został specjalnie zaprojektowany do wykrywania nieszczelności w

samochodowych układach dolotowych, układach paliwowych, układach chłodzenia i innych rurociągach.

Nadaje się do wszystkich typów samochodów osobowych, motocykli, skuterów śnieżnych, pojazdów

terenowych, pojazdów plażowych, lekkich ciężarówek i łodzi motorowych. Jest idealnym towarzyszem motoryzacji

 Przed włożeniem uniwersalnego adaptera ssącego do przewodu ssącego silnika,

należy oczyścić wewnętrzną ściankę węża wlotowego, aby upewnić się, że nie ma kolców ani

zadziorów, aby uniknąć przekłucia uniwersalnego adaptera wlotowego.

Symbol Symbol Opis

 Jeśli podczas użytkowania dym słabnie, oznacza to, że brakuje oleju,

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać

- 2 -

Machine Translated by Google

• •

PRZEDMIOT

uniwersalny

Adapter

Opis

ZDJĘCIE

ILOŚĆ 314 317

1 szt

•

Zestaw czarnych wtyczek

•

1 zestaw

19-23 psi



8 l/min

Napięcie

Uwaga: „rows” oznacza z, „•” oznacza brak.

Prąd trybu dymu

Ciśnienie wyjściowe

Robocza temperatura otoczenia

Wskaźnik przepływu

Maksymalne natężenie przepływu

Ciśnieniomierz

SD314

-20 ~ 75 ℃



SD317

DC12V

narzędzia diagnostyczne, a stosowane razem umożliwiają precyzyjną lokalizację usterek

fizycznych i szybką identyfikację ukrytych usterek silnika.

5,6-6,8A



Model

- 3 -

Machine Translated by Google

- 4 -

•

Rura

Adapter EVAP

1 szt

•

1 szt

•

1 szt

•

Butelka do tankowania

•

1 szt

Hak

Adapter rurowy

klucz

•

1 szt

Rdzeń zaworu

•

Adapter stożkowy

•

1 szt

Kabel zasilający

•

Machine Translated by Google

- 5 -

SD317:

SD314:

Machine Translated by Google

B. Przełącznik trybu powietrza: Naciśnij przełącznik trybu powietrza (TRYB POWIETRZA), aby uruchomić pompę powietrza.

Przepełnienie może skutkować niewystarczającym ogrzewaniem wewnętrznym, co prowadzi do

braku dymu lub zmniejszenia emisji dymu. Kiedy olejek dymny jest prawie wyczerpany i nie wytwarza

już dymu, można uzupełnić dodatkowe 10-20 ml.

A. Otwór do napełniania olejem: Pierwsze uzupełnienie nie powinno przekraczać łącznie 30 ml oleju dymnego.

C. Przełącznik trybu dymu: Naciśnij przełącznik trybu dymu (TRYB SMOKE), aby uruchomić dym. W tym

trybie, jeżeli poziom oleju dymnego w czujce systemu jest niewystarczający lub jeżeli czujka pracuje

nieprzerwanie zbyt długo (około 5 do 9 minut

Dopiero po włączeniu tego trybu tryb dymu (TRYB DYMU) może potencjalnie zacząć działać.

Tylna strona SD314/SD317

- 6 -

Machine Translated by Google

H. Kontrolka przegrzania.

I. Interfejs zasilania wejściowego: Włóż tutaj przewód zasilający, aby zapewnić zasilanie instrumentu.

G. Kontrolka zasilania.

Metoda działania: Odkręć korek spustowy oleju (znajdujący się z tyłu maszyny), przechyl

maszynę o 30°, aby wypłynął pozostały e-liquid, a następnie ponownie zakręć korek.

E. Przepływomierz (z wyłączeniem SD314): Po wypełnieniu badanego obszaru dymem lub powietrzem,

czy nie ma wycieków, można obserwować przez to okienko. Pływak przepływomierza pozostaje na

dole, a wskazówka manometru podnosi się. Jeżeli w układzie występuje nieszczelność, pływak

przepływomierza podnosi się, a wskazówka manometru opada.

F. Pokrętło kontroli przepływu (z wyłączeniem SD314): Reguluje ilość dymu lub przepływu powietrza.

D. Manometr: Manometr pozwala na szybką obserwację i ocenę szczelności badanych

części pojazdu poprzez wskazanie wskazówki manometru.

w zależności od konkretnego środowiska pracy), powodując przegrzanie wnętrza czujki, kontrolka

zabezpieczenia przed przegrzaniem będzie się świecić do czasu, aż temperatura powróci do

normalnego zakresu i czujka wznowi pracę.

K. Otwór spustowy oleju: Po każdym użyciu urządzenia, jeśli nie jest ono używane przez około

tydzień, należy opróżnić olej dymny, aby zapobiec osadzaniu się cząstek, które mogą mieć wpływ na

funkcjonalność sprzętu. Po opróżnieniu zachować wewnętrzną uszczelkę

urządzenie.

J. Króciec odprowadzający dym: Dym wprowadzany jest do instalacji samochodu poprzez króciec

dymowy i rurę dymową.

- 7 -

Machine Translated by Google

3. Umieść adapter uniwersalny lub adapter stożkowy w porcie węża wlotowego silnika i szczelnie

uszczelnij rurociąg, przykładając siłę, aż do uszczelnienia węża wlotowego (w przypadku korzystania z

poduszki powietrznej maksymalna średnica nie powinna przekraczać 10 CM, aby uniknąć

uszkodzenia).

4. Podłącz przewód zasilający do akumulatora samochodowego. Czerwony zacisk krokodylkowy łączy się

z dodatnim biegunem akumulatora, a czarny zacisk krokodylkowy łączy się z ujemnym biegunem

akumulatora.

2. Otwórz maskę silnika i wyjmij filtr powietrza. W przypadku niektórych modeli pojazdów może być

konieczne wymontowanie czujnika przepływu powietrza.

1. Po zamontowaniu akcesoriów wykrywacza nieszczelności przy pierwszym użyciu wstrzyknij około 30

ML olejku dymnego. Jeden zastrzyk może działać nieprzerwanie przez około 20-30 minut. Nadmierny

wtrysk oleju może skutkować niewystarczającym ogrzewaniem wewnętrznym i brakiem lub mniejszą

ilością dymu.

6. Po rozpoczęciu pracy poprzez naciśnięcie przycisku trybu powietrza (AIR MODE) należy zwrócić

uwagę na wskazania wskazówki manometru. Jeśli wskazanie przekracza 15PSI, a pływak przepływomierza

pozostaje nieruchomy na dnie, oznacza to, że nie wykryto wycieku. Jeżeli wskazówka manometru podnosi

się powoli, a przepływomierz stale wykrywa dopływ powietrza (pływak podnosi się), należy

sprawdzić, czy rurociąg dostępowy jest prawidłowo podłączony. Po sprawdzeniu, że nie ma problemów

z połączeniem, można stwierdzić, że w badanej instalacji występuje nieszczelność, a następnie nacisnąć

przełącznik trybu dymu (TRYB SMOKE).

7. Naciśnij przełącznik trybu dymu (TRYB SMOKE), aby uruchomić dym. W tym trybie, w zależności od modelu

pojazdu, napełnienie wnętrza dymem zajmie około 1-3 minut. Rozpocznij sprawdzanie usterek pod

kątem wycieków. Podczas tego procesu, jeśli poziom oleju dymnego w czujce jest niewystarczający

lub czas ciągłej pracy jest zbyt długi (około 5-9 minut w zależności od środowiska pracy), co powoduje

przegrzanie przyrządu, zabezpieczenie przed przegrzaniem

5. Po podłączeniu zasilania zaświeci się kontrolka zasilania, wskazując, że czujnik dymu jest zasilany

normalnie. Naciśnij przełącznik trybu powietrza (AIR MODE), aby rozpocząć pracę. Dopiero po włączeniu

tego trybu można włączyć tryb dymu (TRYB DYMU).

- 8 -

Machine Translated by Google

8. Jeśli podczas użytkowania napotkasz siłę odrzutu, manometr pokaże nagłą nieprawidłowość, a dym

ustanie na 1-3 sekundy. Nie ma to charakteru ciągłego i jest normalne. Po zakończeniu kontroli należy

odłączyć przewód zasilający i przechowywać akcesoria do następnego użycia. Główny korpus adaptera

uniwersalnego i adaptera stożkowego są wykonane z gumy, należy unikać kontaktu z żrącymi cieczami,

takimi jak benzyna.

9. Stosowanie adaptera uniwersalnego: Umieść adapter uniwersalny na rurze wylotowej, która ma zostać

uszczelniona, dokręć metalowe pokrętło na mieszku w kierunku zgodnym z ruchem wskazówek zegara.

Następnie należy docisnąć poduszkę powietrzną w celu napompowania jej uszczelek (maksymalna

średnica poduszki powietrznej nie powinna przekraczać 10CM). Włóż rurkę dymową do węża poduszki

powietrznej, powodując przedostanie się dymu do rurociągu detekcyjnego. Po zakończeniu kontroli poluzuj

metalowe pokrętło przekręcając je w lewo, aby szybko wypuścić powietrze i wyjąć poduszkę powietrzną.

zaświeci i wstrzyma pracę do momentu osiągnięcia temperatury

lampka kontrolna

spadnie do normalnego zakresu, a następnie przyrząd wznowi pracę.

Port serwisowy EVAP zwykle znajduje się w komorze silnika, ale w niektórych modelach pojazdów

specjalnych port serwisowy EVAP może znajdować się gdzie indziej. Konwencjonalna metoda

wykrywania EVAP jest następująca: Otwórz plastikową osłonę portu serwisowego EVAP, następnie za

pomocą klucza do rdzenia zaworu odkręć zawór zwrotny w kierunku zgodnym z ruchem wskazówek zegara

i zainstaluj adapter portu serwisowego EVAP. Następnie przez ten port wprowadzany jest dym do układu

EVAP w celu wykrycia nieszczelności.

Jeżeli model wykrywacza nieszczelności jest wyposażony w manometr, nie można najpierw załączyć wyłącznika

dymowego, zablokować wylot dymu z odpowiedniego rurociągu i obserwować wskazania manometru. Jeśli odczyt

manometru nadal rośnie i pozostaje stabilny po wyłączeniu TRYBU POWIETRZA, oznacza to, że w badanym obszarze

nie ma żadnych wycieków. Jeśli odczyt manometru spadnie po zatrzymaniu AIR - 9 -

10. W przypadku korzystania z akcesoriów do sprawdzania szczelności, takich jak złącza adapterowe, złącza

adapterowe EVAP lub uniwersalne stożkowe adaptery wlotu powietrza, włóż rurkę dymową do portu

węża, powodując przedostanie się dymu do rurociągu detekcyjnego, a następnie zamknij odpowiedni

otwór rury z drugiej strony koniec.

Machine Translated by Google

INFORMACJE FCC

Po długotrwałym użytkowaniu olejek dymny może się utleniać i pogarszać, wpływając na warunki

pracy i żywotność instrumentu, dlatego należy go wymieniać na czas.

1. Przed dodaniem nowego oleju wędzarniczego należy wylać cały zużyty olej wędzarniczy.

ilość oleju.

2. Jeżeli podczas użytkowania dym zawiera kropelki wody, należy go wymienić na nowy olejek dymny.

przekracza 0,3 milimetra.

Jeżeli dodano zbyt dużo oleju, należy otworzyć spust oleju, aby spuścić odpowiednią ilość

W tym produkcie można stosować olejek dymny (olejek do masażu dla dzieci, glicerynę do pielęgnacji

skóry lub glicerynę przemysłową, specjalny olej do samochodowych wytwornic dymu,

olej mineralny nie jest zalecany). Wybrany olej dymny musi być czysty, niezawierający wody i musi mieć

stan płynny. Nie używaj gęstego oleju do dymu, który może łatwo uszkodzić instrument.

Podczas dodawania oleju dymnego należy używać dołączonej butelki do tankowania.

MODE wskazuje, że w badanym obszarze występuje nieszczelność. Jeśli odczyt manometru wynosi

zero, wskazuje to na wyciek i wielkość punktu wycieku

1) Ten produkt może powodować szkodliwe zakłócenia.

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę

odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi

urządzenia!

2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą

powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez

stronę. Osoba odpowiedzialna za zgodność może unieważnić uprawnienia użytkownika do obsługi

produktu.

Uwaga: ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia dla urządzenia cyfrowego

klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm

warunkom:

- 10 -

Machine Translated by Google

PRAWIDŁOWA UTYLIZACJA

odbiornik jest podłączony.

· Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

· Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest produkt

Ten produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE.

Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej

zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich

oznaczonych akcesoriów

· Zmień orientację lub położenie anteny odbiorczej.

· Zwiększ odległość pomiędzy produktem a odbiornikiem.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie

zostanie zainstalowany i nie będzie używany zgodnie z instrukcją, może powodować szkodliwe

zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie

wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co

można stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia

próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.

zapewniają odpowiednią ochronę przed szkodliwymi zakłóceniami w instalacji domowej.

z tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi

odpadami domowymi, lecz należy je przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i

urządzenia elektryczne.

- 11 -

Machine Translated by Google

- 12 -

Apartament 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

YH CONSULTING SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ.

Import do USA: Sanven Technology Ltd.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Import do AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000

CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

E-CrossStu GmbH

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: SD314/SD317

LEK DETECTOR

AUTOMOTIVE ROOKMACHINE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen

slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in

vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden

gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

MODEL: SD314/SD317

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door

voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er

technologie- of software-updates zijn voor ons product.

LEK DETECTOR

AUTOMOTIVE ROOKMACHINE

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/

support

- 1 -

Machine Translated by Google

- 2 -

gebruiksaanwijzing zorgvuldig.

ÿ Dit product is uitgerust met een oververhittingsbeveiliging. Wanneer de

ÿ Dit product is niet geschikt voor lekdetectie van rookgevoelige componenten, of vereist een relatief hoge

druk, zoals lekkage van airconditioning, motor

zal inschakelen en

product oververhit raakt, het oververhittingsindicatielampje

stopt en de rookproductie stopt. Wanneer de temperatuur naar het normale bereik daalt, hervat het

apparaat de werking. Deze cyclus duurt ongeveer 5 minuten en u hoeft zich daar geen zorgen over te

maken.

blokkeer detectie van barsten, enz.

ÿ Dit product is alleen geschikt voor 12V DC-stroombronnen of 12V-auto's

ÿ Start de motor niet wanneer u de machine gebruikt. Voer tests uit met uitgeschakelde motor (test met koude

motor) of nadat de motor heeft gedraaid en vervolgens is uitgeschakeld (test met warme motor).

batterijen, en de positieve en negatieve polen mogen niet worden verwisseld.

Rooklekdetector is speciaal ontworpen voor het detecteren van lekken in inlaatsystemen voor auto's,

brandstofsystemen, koelsystemen en andere pijpleidingen. Het is geschikt voor alle soorten personenauto's,

motorfietsen, sneeuwscooters, terreinvoertuigen, strandvoertuigen, lichte vrachtwagens en speedboten.

Het is de perfecte metgezel voor de automobielsector

ÿ Voordat u de universele inlaatadapter in de inlaatslang van de motor steekt ,

Symbool Symboolbeschrijving

ÿ Als de rook tijdens het gebruik zwakker wordt, betekent dit dat er onvoldoende olie is.

Maak de binnenwand van de inlaatslang schoon om er zeker van te zijn dat er geen punten of bramen

zijn om te voorkomen dat de universele inlaatadapter wordt doorboord.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de volgende instructies lezen

Gelieve deze onmiddellijk bij te vullen.

Machine Translated by Google

••

ITEM

Universeel

Beschrijving

Adapter

AFBEELDING

1 ST

AANTAL 314 317

•

Zwarte stekkerset

•

1 set

Voedingsspanning

8 l/min

Stroom in rookmodus

Bedrijfsomgevingstemperatuur

Opmerking: “#” is met, “•” is zonder.

Stroommeter

Uitgangsdruk

Maximaal debiet

Druk meter

SD314

-20~75ÿ

SD317

diagnostische hulpmiddelen, en wanneer ze samen worden gebruikt, maken ze nauwkeurige lokalisatie

van fysieke fouten en snelle identificatie van latente motorstoringen mogelijk.

DC12V

5,6-6,8A

Model

19-23 psi

- 3 -

Machine Translated by Google

- 4 -

•

1 ST

Pijpadapter

moersleutel

•

Kegel adapter

•

Ventiel kern

Stroomdraad

1 ST

•

1 ST

•

Pijp

•

1 ST

EVAP-adapter

•

1 ST

•

1 ST

Bijtankende fles

•

1 ST

Haak

Machine Translated by Google

- 5 -

SD314:

SD317:

Machine Translated by Google

B. Luchtmodusschakelaar: Druk op de luchtmodusschakelaar (AIR MODE) om de luchtpomp te starten.

C. Rookmodusschakelaar: Druk op de rookmodusschakelaar (SMOKE MODE) om het roken te starten.

In deze modus, als het rookolieniveau in de systeemdetector onvoldoende is of als de detector te lang

continu werkt (ongeveer 5 tot 9 minuten

Overvullen kan resulteren in onvoldoende interne verwarming, wat leidt tot geen rook of

verminderde rookproductie. Wanneer de rookolie bijna op is en er geen rook meer vrijkomt, kan

er nog eens 10-20ML bijgevuld worden.

A. De olievulpoort: De eerste bijvulling mag in totaal niet meer dan 30 ml rookolie bevatten.

Pas nadat deze modus is geactiveerd, kan de rookmodus (SMOKE MODE) mogelijk gaan werken.

SD314/SD317 Achterkant

- 6 -

Machine Translated by Google

H. Indicatorlampje voor oververhitting.

G. Aan/uit-indicatielampje.

I. Ingangsstroominterface: Sluit hier het netsnoer aan om het instrument van stroom te voorzien.

J. Rookuitlaatpoort: Rook wordt via de rookuitlaat en rookpijp in het pijpleidingsysteem van de auto gebracht.

E. Stromingsmeter (exclusief SD314): Nadat het geteste gebied is gevuld met rook of lucht, kunt u door dit

venster kijken of er geen lekkage is. De vlotter van de debietmeter blijft op de bodem en de wijzer van de

manometer gaat omhoog. Als er een lek in het systeem zit, gaat de vlotter van de debietmeter omhoog en

daalt de wijzer van de manometer.

F. Stroomregelknop (exclusief SD314): Past het rookvolume of de luchtstroom aan.

D. Manometer: Met de manometer kunt u snel observeren en beoordelen of de geteste onderdelen

van het voertuig lekken door de wijzer van de manometer aan te geven.

afhankelijk van de specifieke werkomgeving), waardoor oververhitting in de detector ontstaat, gaat het

indicatielampje voor de oververhittingsbeveiliging branden totdat de temperatuur terugkeert naar het normale

bereik en de detector de werking hervat.

K. Olie-aftapopening: Na elk gebruik van het apparaat, als het apparaat ongeveer een week niet wordt

gebruikt, moet u de rookolie legen om de afzetting van deeltjes te voorkomen, wat de functionaliteit van het

apparaat kan beïnvloeden. Na het aftappen de interne afdichting van het reservoir in stand houden

apparaat.

Bedieningsmethode: Schroef de olieaftapdop los (aan de achterkant van de machine), kantel de

machine 30° om de resterende e-vloeistof eruit te laten stromen en schroef vervolgens de dop er weer op.

- 7 -

Machine Translated by Google

3. Plaats de universele adapter of kegeladapter in de inlaatslangpoort van de motor en sluit de

pijpleiding stevig af door kracht uit te oefenen totdat de inlaatslang is afgedicht (bij gebruik van de

airbag mag de maximale diameter niet groter zijn dan 10 cm om schade te voorkomen).

4. Sluit het netsnoer aan op de accu van de auto. De rode krokodillenklem wordt aangesloten op

de positieve pool van de batterij en de zwarte krokodillenklem wordt aangesloten op de

negatieve pool van de batterij.

2. Open de motorkap en verwijder het luchtfilter. Bij sommige voertuigmodellen moet de

luchtstroomsensor mogelijk worden verwijderd.

1. Na het monteren van de lekdetectoraccessoires injecteert u voor het eerste gebruik ongeveer

30 ml rookolie. Eén injectie kan ongeveer 20-30 minuten continu werken. Overmatige olie-

injectie kan resulteren in onvoldoende interne verwarming en geen of minder rookontwikkeling.

6. Nadat u met het werk bent begonnen door op de luchtmodusschakelaar (AIR MODE) te

drukken, let u op de indicaties van de manometerwijzer. Als de indicatie hoger is dan 15PSI en

de vlotter van de stroommeter op de bodem blijft staan, geeft dit aan dat er geen lekkage is

gedetecteerd. Als de wijzer van de manometer langzaam stijgt en de debietmeter

voortdurend luchtinstroom detecteert (vlotter stijgt), controleer dan of de toegangsleiding goed

is aangesloten. Nadat u heeft bevestigd dat er geen verbindingsproblemen zijn, kan worden

vastgesteld dat er een lekkage is in het geteste systeem en drukt u vervolgens op de schakelaar

voor de rookmodus (SMOKE MODE).

5. Nadat u de stroom hebt aangesloten, gaat het stroomindicatielampje branden, wat aangeeft

dat de rooklekdetector normaal van stroom wordt voorzien. Druk op de luchtmodusschakelaar

(AIR MODE) om te beginnen werken. Pas nadat deze modus is geactiveerd, kan de rookmodus

(SMOKE MODE) worden geactiveerd.

7. Druk op de rookmodusschakelaar (SMOKE MODE) om het roken te starten. In deze modus duurt

het, afhankelijk van het voertuigmodel, ongeveer 1-3 minuten voordat het interieur met rook

gevuld is. Begin met het controleren op lekkagefouten. Als tijdens dit proces het rookoliepeil

van de detector onvoldoende is of de continue werktijd te lang is (ongeveer 5-9 minuten,

afhankelijk van de werkomgeving), waardoor het instrument oververhit raakt, wordt

de oververhittingsbeveiliging ingeschakeld.

- 8 -

Machine Translated by Google

8. Als u tijdens het gebruik terugslagkracht ondervindt, zal de manometer een plotselinge afwijking

vertonen en zal de rook gedurende 1-3 seconden stoppen. Dit is niet-continu en is normaal.

Nadat de inspectie is voltooid, haalt u de stekker uit het stopcontact en bewaart u de

accessoires voor het volgende gebruik. Het hoofdgedeelte van de universele adapter en de

kegeladapter zijn gemaakt van rubber. Vermijd contact met bijtende vloeistoffen zoals benzine.

9. Gebruik van universele adapter: Plaats de universele adapter op de openingspijp die moet

worden afgedicht, draai de metalen knop op de balg met de klok mee vast. Druk vervolgens op

de airbag om deze af te dichten (de maximale diameter van de airbag mag niet groter zijn dan

10 cm). Steek de rookslang in de airbagslang, waardoor rook de detectiepijpleiding binnendringt.

Nadat de inspectie is voltooid, maakt u de metalen knop los door deze naar links te draaien om

de lucht snel te laten ontsnappen en de airbag te verwijderen.

zal het werk verlichten en pauzeren tot de temperatuur is bereikt

Het

indicatielampje zakt naar het normale bereik en het instrument zal dan weer werken.

De EVAP-servicepoort bevindt zich meestal in de motorruimte, maar bij sommige speciale

voertuigmodellen kan de EVAP-servicepoort zich elders bevinden. De conventionele methode

voor EVAP-detectie is als volgt: Open het plastic deksel van de EVAP-servicepoort, gebruik

vervolgens een ventielsleutel om de terugslagklep met de klok mee te verwijderen en installeer

de EVAP-servicepoortadapter. Vervolgens wordt via deze poort rook in het EVAP-systeem

geïntroduceerd voor lekdetectie.

10. Wanneer u accessoires gebruikt voor lektesten, zoals adapterverbindingen, EVAP-

adapterverbindingen of universele conische luchtinlaatadapters, steekt u de rookbuis in de

slangpoort waardoor rook de detectiepijpleiding binnendringt en sluit u vervolgens de

overeenkomstige pijpopening aan de andere kant af. einde.

Als het lekdetectormodel is uitgerust met een manometer, kunt u eerst de rookschakelaar niet inschakelen, de

rookuitlaat van de betreffende pijpleiding blokkeren en de aflezing van de manometer observeren. Als de

manometerwaarde blijft stijgen en stabiel blijft na het stoppen van de LUCHTMODUS, geeft dit aan dat er geen

lekkages zijn in het geteste gebied. Als de manometerwaarde daalt na het stoppen van de AIR - 9 -

Machine Translated by Google

FCC-INFORMATIE

Na langdurig gebruik kan de rookolie oxideren en verslechteren, waardoor de werking en de levensduur van het

instrument worden aangetast. Vervang de rookolie daarom op tijd.

hoeveelheid olie.

1. Giet alle gebruikte rookolie eruit voordat u nieuwe rookolie toevoegt.

2. Als de rook tijdens het gebruik waterdruppels bevat, vervang deze dan door nieuwe rookolie.

Dit product kan rookolie gebruiken (babymassageolie, huidverzorgingsglycerine of industriële glycerine, speciale

olie voor rookmachines in auto's, minerale olie wordt niet aanbevolen). De geselecteerde rookolie

moet zuiver en watervrij zijn en in vloeibare toestand verkeren. Gebruik geen dikke rookolie, deze kan het

instrument gemakkelijk beschadigen. Bij het toevoegen van rookolie dient u de meegeleverde tankfles

te gebruiken.

Als er te veel olie is toegevoegd, open dan de olieaftap om een geschikte olie af te tappen

groter is dan 0,3 millimeter.

MODE, dit geeft aan dat er een lek is in het geteste gebied. Als de manometerwaarde nul is, geeft dit aan dat

er een lek is en wat de grootte van het lekpunt is

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee

voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.

2)Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking

kan veroorzaken.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te

bedienen ongeldig maken!

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door

de partij. Verantwoordelijk voor naleving kan de bevoegdheid van de gebruiker om het product te bedienen

ongeldig maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B

overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om

- 10 -

Machine Translated by Google

CORRECTE VERWIJDERING

ontvanger is aangesloten.

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het

symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de

Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle

gemarkeerde accessoires

· Heroriënteer of verplaats de ontvangstantenne.

· Vergroot de afstand tussen het product en de ontvanger.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd

en gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie aan

radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in

een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of

televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de

gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende

maatregelen.

redelijke bescherming bieden tegen schadelijke interferentie in een residentiële installatie.

met dit symbool. Producten die als zodanig zijn gemarkeerd mogen niet met het normale huisvuil worden

weggegooid, maar moeten naar een inzamelpunt worden gebracht voor recycling van elektrische apparaten

elektronische apparaten.

- 11 -

Machine Translated by Google

- 12 -

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Geïmporteerd naar de VS: Sanven Technology Ltd.

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Geïmporteerd naar AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: SD314/SD317

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

LÄCKADETEKTOR

BIL-RÖKMASKIN

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

- 1 -

MODELL: SD314/SD317

LÄCKADETEKTOR

BIL-RÖKMASKIN

Detta är den ursprungliga instruktionen, läs alla instruktioner

noggrant innan du använder den. VEVOR reserverar sig för en tydlig

tolkning av vår användarmanual. Utseendet på produkten är beroende

av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen

om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

BEHÖVS HJÄLP? KONTAKTA OSS!

Machine Translated by Google

- 2 -

batterier, och de positiva och negativa polerna får inte vändas om.

Rökläckagedetektor är speciellt utformad för att upptäcka läckor i bilintagssystem, bränslesystem,

kylsystem och andra rörledningar. Den är lämplig för alla typer av personbilar, motorcyklar,

snöskotrar, terrängfordon, strandfordon, lätta lastbilar och motorbåtar. Det är den perfekta

följeslagaren till bilindustrin

ÿ Innan du sätter in den universella insugningsadaptern i motorns inloppsslang,

Rengör insugningsslangens innervägg för att säkerställa att det inte finns några spikar eller

grader för att undvika att den universella insugsadaptern punkterar.

Symbol Symbol Beskrivning

ÿ Om röken håller på att försvagas under användning, indikerar det att oljan är otillräcklig,

vänligen fyll på omedelbart.

Varning - För att minska risken för skador måste användaren läsa igenom

ÿ Denna produkt är utrustad med ett överhettningsskydd. När

bruksanvisningen noggrant.

ÿ Denna produkt är inte lämplig för läckagedetektering av rökkänsliga komponenter, eller kräver

relativt högt tryck, såsom luftkonditioneringsläckage, motor

blocksprickdetektering etc.

kommer att slå på och

produkten överhettas, överhettningsindikatorn stoppar

röken. När temperaturen sjunker till det normala intervallet kommer enheten att återuppta

driften. Denna cykel tar cirka 5 minuter och det finns ingen anledning att oroa sig för det.

ÿ Denna produkt är endast lämplig för 12V DC-strömkällor eller 12V bilar

ÿ Starta inte motorn när du använder maskinen. Utför tester antingen med motorn avstängd (kall

motortest) eller efter att motorn har varit igång och sedan avstängd (varmmotortest).

Machine Translated by Google

- 3 -

SD314

-20ÿ75ÿ

SD317

DC12V

diagnostiska verktyg, och när de används tillsammans, möjliggör exakt lokalisering av fysiska fel och

snabb identifiering av latenta motorfel.

5,6-6,8A

Modell

19-23psi

Strömspänning

8 l/min

Obs: "•" är med, "•" är utan.

Rökläge aktuell

Driftsomgivningstemperatur

Utgående tryck

Flödesmätare

Maximalt flöde

Tryckmätare

Antal 314 317

1 ST

•

Svart plug set

•

1 set

• •

ARTIKEL

Universell

Beskrivning

Adapter


Machine Translated by Google

Ventilkärna

•

1 ST

Tankningsflaska

•

1 ST

Krok

EVAP-adapter

1 ST

•

1 ST

•

1 ST

Strömsladd

•

1 ST

•

Rör

•

Röradapter

rycka

•

1 ST

Konadapter

•

- 4 -

Machine Translated by Google

- 5 -

SD317:

SD314:

Machine Translated by Google

Överfyllning kan resultera i otillräcklig intern uppvärmning, vilket leder till ingen rök eller

minskad rökutveckling. När rökoljan nästan är slut och inte längre producerar rök kan

ytterligare 10-20 ml fyllas på.

B. Luftlägesomkopplare: Tryck på luftlägesomkopplaren (AIR MODE) för att starta luftpumpen.

A. Oljepåfyllningsporten: Den första påfyllningen bör inte överstiga totalt 30 ml rökolja.

C. Omkopplare för rökläge: Tryck på omkopplaren för rökläge (SMOKE MODE) för att starta

röken. I detta läge, om rökoljenivån i systemdetektorn är otillräcklig eller om detektorn arbetar

kontinuerligt för länge (ungefär 5 till 9 minuter

Först efter att detta läge har aktiverats kan rökläget (SMOKE MODE) eventuellt börja fungera.

SD314/ SD317 Baksida

- 6 -

Machine Translated by Google

- 7 -

H. Indikatorlampa för överhettning.

I. Ingångsströmgränssnitt: Sätt i nätsladden här för att ge instrumentet driftström.

G. Strömindikatorlampa.

J. Rökutloppsport: Rök förs in i bilens rörledningssystem genom rökutloppet och

rökröret.

E. Flödesmätare (SD314 exkluderat): Efter att det testade området har fyllts med rök

eller luft, om det inte finns något läckage, kan du observera genom detta fönster.

Flödesmätarens flottör förblir i botten och tryckmätarens pekare stiger. Om det finns

en läcka i systemet stiger flödesmätarens flottör och tryckmätaren sjunker.

F. Flödeskontrollratt (exklusive SD314): Justerar volymen rök eller luftflöde.

D. Tryckmätare: Tryckmätaren möjliggör snabb observation och bedömning av

om de testade delarna av fordonet läcker genom att indikera tryckmätarens pekare.

beroende på den specifika arbetsmiljön), vilket orsakar överhettning inuti detektorn,

kommer överhettningsskyddets indikatorlampa att tändas tills temperaturen återgår till

det normala intervallet och detektorn återupptar driften.

enhet.

K. Oljeavtappningsport: Efter varje användning av utrustningen, om enheten inte

används på ungefär en vecka, töm rökoljan för att förhindra partikelavsättning, vilket kan

påverka utrustningens funktion. Efter dränering, bibehåll den inre tätningen av

Användningsmetod: Skruva av oljeavtappningslocket (sitter på baksidan av

maskinen), luta maskinen 30° för att låta den återstående e-vätskan rinna ut och skruva

sedan på locket igen.

Machine Translated by Google

- 8 -

3. Placera den universella adaptern eller konadaptern i motorns inloppsslangsport och täta

rörledningen tätt genom att applicera kraft tills insugningsslangen är tät (vid användning av

krockkudden bör den maximala diametern inte överstiga 10 cm för att undvika skador).

4. Anslut nätsladden till bilbatteriet. Det röda krokodilklämman ansluts till batteriets positiva pol och

det svarta krokodilklämman ansluts till batteriets negativa pol.

2. Öppna motorhuven och ta bort luftfiltret. För vissa fordonsmodeller kan luftflödessensorn

behöva tas bort.

1. Efter montering av läckagedetektortillbehören, injicera cirka 30 ml rökolja för första

användningen. En injektion kan arbeta kontinuerligt i cirka 20-30 minuter. Överdriven

oljeinjektion kan resultera i otillräcklig intern uppvärmning och ingen eller mindre rökutveckling.

6. Efter att ha påbörjat arbetet genom att trycka på luftlägesomkopplaren (AIR MODE), var

uppmärksam på indikationerna på tryckmätarens pekare. Om indikeringen överstiger 15PSI och

flödesmätarens flottör förblir stationär i botten, indikerar det att inget läckage har upptäckts. Om

tryckmätarens pekare stiger långsamt och flödesmätaren kontinuerligt känner av

luftinflöde (flottören stiger), kontrollera om tillträdesledningen är korrekt ansluten. Efter att ha

bekräftat att det inte finns några anslutningsproblem kan det fastställas att det finns ett läckage i

det testade systemet och tryck sedan på omkopplaren för rökläge (SMOKE MODE).

7. Tryck på omkopplaren för rökläge (SMOKE MODE) för att starta röken. I det här läget, beroende

på fordonsmodell, tar det cirka 1-3 minuter för interiören att fyllas med rök. Börja kolla efter

läckagefel. Under denna process, om rökoljenivån i detektorn är otillräcklig eller den

kontinuerliga arbetstiden är för lång (ca 5-9 minuter beroende på arbetsmiljön), vilket gör att

instrumentet överhettas, överhettningsskyddet

5. Efter att ha anslutit strömmen kommer strömindikatorn att tändas, vilket indikerar att

rökläckagedetektorn är strömförsörjd på normalt sätt. Tryck på luftlägesomkopplaren (AIR MODE)

för att börja arbeta. Först efter att detta läge har aktiverats kan rökläget (SMOKE MODE)

aktiveras.

Machine Translated by Google

8. Under användning, om du stöter på rekylkraft, kommer tryckmätaren att visa en plötslig avvikelse

och röken stannar i 1-3 sekunder. Detta är icke-kontinuerligt och är normalt. När inspektionen är

klar, koppla ur nätsladden och förvara tillbehören för nästa användning. Huvuddelen av den

universella adaptern, konadaptern är gjord av gummi, undvik kontakt med frätande vätskor som

bensin.

9. Användning av universaladapter: Placera universaladaptern vid öppningsröret som behöver tätas,

dra åt metallvredet på bälgen medurs. Tryck sedan på krockkudden för att blåsa upp den tätningar

(den maximala diametern på krockkudden bör inte överstiga 10 cm). Sätt in rökröret i

krockkuddeslangen, vilket gör att rök kommer in i detekteringsrörledningen. Efter att inspektionen är

klar, lossa metallvredet genom att vrida det åt vänster för att snabbt släppa ut luften och ta bort

krockkudden.

kommer att lysa upp och pausa arbetet tills temperaturen

indikatorlampan

sjunker till det normala området och sedan kommer instrumentet att återuppta sitt arbete.

10. När du använder tillbehör för läckagetestning, såsom adapterskarvar, EVAP-adapterskarvar eller

universella koniska luftintagsadaptrar, sätt in rökröret i slangporten så att rök kommer in i

detektionsrörledningen, försegla sedan motsvarande röröppning på den andra slutet.

EVAP-serviceporten är vanligtvis placerad i motorrummet, men i vissa speciella fordonsmodeller kan

EVAP-serviceporten finnas någon annanstans. Den konventionella metoden för EVAP-detektion

är följande: Öppna plastlocket på EVAP-serviceporten, använd sedan en ventilkärnnyckel för att ta

bort backventilen i medurs riktning och installera EVAP-serviceportadaptern. Rök förs sedan in i EVAP-

systemet genom denna port för läckagedetektering.

Om läckagedetektormodellen är utrustad med en tryckmätare kan du först inte slå på rökbrytaren, blockera rökutloppet

från den relevanta rörledningen och observera tryckmätarens avläsning. Om tryckmätarens avläsning fortsätter att

stiga och förblir stabil efter att ha stoppat AIR MODE, indikerar det att det inte finns några läckor i det testade

området. Om tryckmätarens avläsning minskar efter att ha stoppat AIR - 9 -

Machine Translated by Google

FCC-INFORMATION

Efter långvarig användning kan rökolja oxidera och försämras, vilket påverkar instrumentets

arbetstillstånd och livslängd, så vänligen byt ut rökoljan i tid.

1. Innan du tillsätter ny rökolja, häll ut all använd rökolja.

mängd olja.

2. Om röken innehåller vattendroppar under användning, byt ut den mot ny rökolja.

Denna produkt kan använda rökolja (babymassageolja, hudvårdsglycerin eller industriell glycerin,

specialolja för bilrökmaskiner, mineralolja rekommenderas inte). Den valda rökoljan

måste vara ren och fri från vatten och måste vara i flytande tillstånd. Använd inte tjock rökolja, som lätt

kan skada instrumentet. När du fyller på rökolja, använd den medföljande tankningsflaskan.

Om för mycket olja tillsätts, öppna oljeavloppet för att tömma en lämplig

överstiger 0,3 millimeter.

MODE, indikerar det att det finns en läcka i det testade området. Om tryckmätarens avläsning är

noll indikerar det att det finns ett läckage och storleken på läckagepunkten

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part

som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda

utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten.

Ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av

klass B i enlighet med del 15 av FCC-reglerna, dessa gränser är utformade för att

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka

oönskad funktion.

- 10 -

Machine Translated by Google

KORREKT AVFALLSHANTERING

· Anslut produkten till ett uttag på en annan krets än den till vilken

mottagaren är ansluten.

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/

EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat

sophämtning i EU. Detta gäller produkten och alla tillbehör märkta

· Rikta om eller flytta mottagningsantennen.

· Öka avståndet mellan produkten och mottagaren.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och

används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation.

Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om

denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att

stänga av och på produkten, uppmanas användaren att försöka korrigera störningarna med en eller flera

av följande åtgärder.

tillhandahålla rimligt skydd mot skadliga störningar i en bostadsinstallation.

med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt

hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och

elektroniska apparater.

- 11 -

Machine Translated by Google

- 12 -

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

Importerad till USA: Sanven Technology Ltd.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Importerad till AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor SD314 Automotive Smoke Machine Leak Detector EVAP Vacuum Diagnostic Leak Tester

Product's Documents

User Manual

Specifications

Vevor SD314 Questions and Answers
