Vevor SD308 Automotive Smoke Machine EVAP Vacuum Leak User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

AUTOMOTIVE SMOKE MACHINE

LEAK DETECTOR

MODEL: SD308

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 2 -

MODEL: SD308

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

AUTOMOTIVE SMOKE MACHINE

LEAK DETECTOR

- 3 -

Symbol

Symbol Description

Warning-To reduce the risk of injury, the user must read the

instructions manual carefully.

⚫ This product is not suitable for leak detection of smoke sensitive components,

or requires relatively high pressure, such as air conditioning leakage, engine

block crack detection, etc.

⚫ This product is only suitable for 12V DC power sources or 12V automotive

batteries, and the positive and negative terminals must not be reversed.

⚫ Before inserting the universal intake adapter into the engine intake hose,

please clean the inner wall of the intake hose to ensure there are no spikes or

burr to avoid puncturing the universal intake adapter.

⚫ If the smoke is becoming weakens during use, it indicates oil is insufficient,

please refill it promptly.

⚫ This product is equipped with an overheating protection device. When the

product overheats, the overheat indicator light will turn on and the

smoke output will stop. When the temperature drops to the normal range, the

device will resume operation. This cycle takes about 5 minutes and there is

no need to worry about it.

⚫ Do not start the engine when using the machine. Conduct tests either with the

engine off (cold engine test) or after the engine has been running and then

turned off (hot engine test).

Smoke leak detector is specially designed for detecting leaks in automotive intake

systems, fuel systems, cooling systems, and other pipelines. It is suitable for all

types of passenger cars, motorcycles, snowmobiles, off-road vehicles, beach

vehicles, light trucks, and speedboats. It is the perfect companion to automotive

- 4 -

diagnostic tools, and when used together, enabling precise localization of physical

faults and rapid identification of latent engine malfunctions.

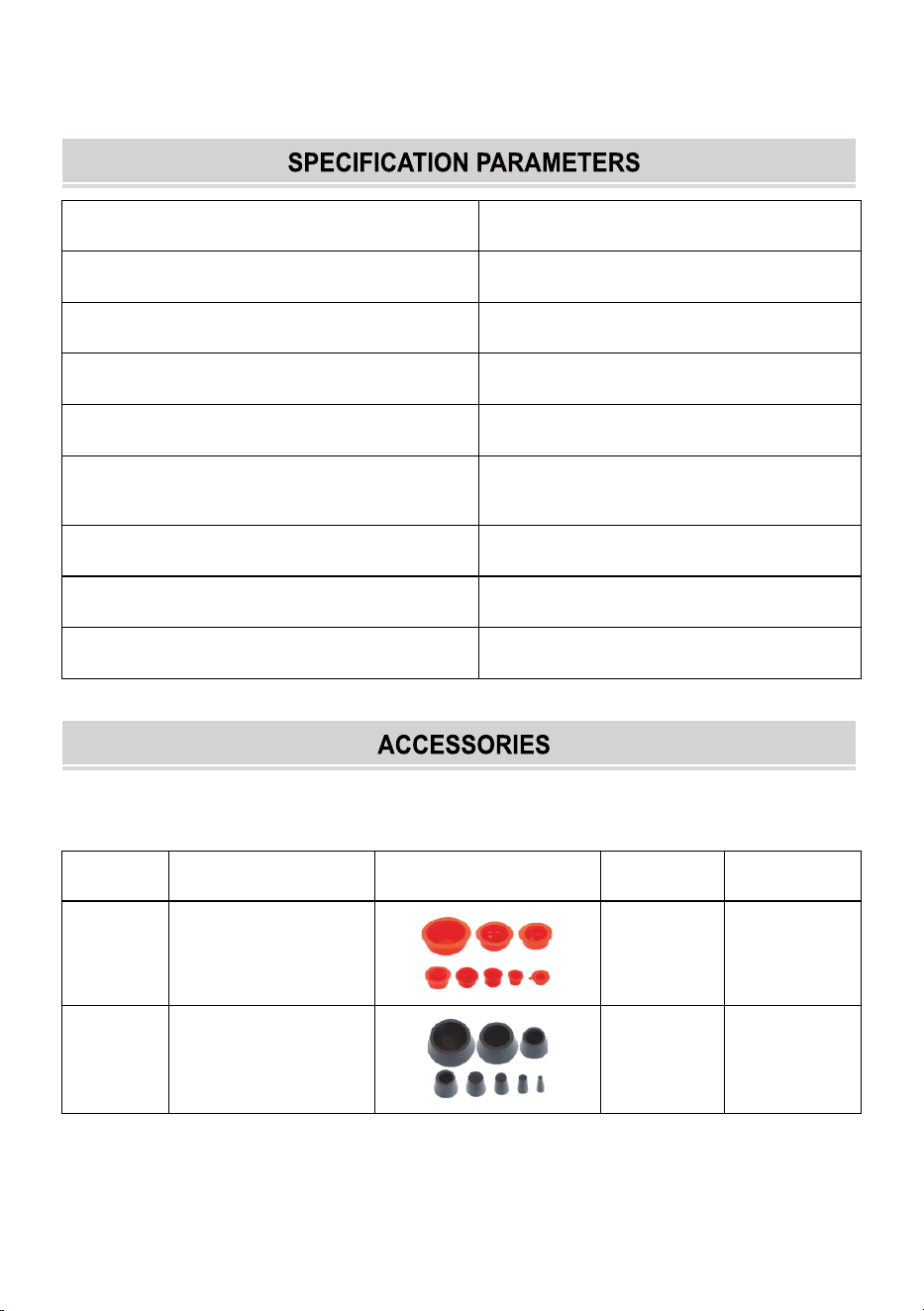

Model

SD308

Power voltage

DC12V

Smoke mode current

5.6-6.8A

Output pressure

19-23psi

Maximum flow rate

8 L/min

Operating ambient temperature

-20～75℃

Flow gauge

√

Pressure gauge

√

Oil level gauge

√

Note: “●” is with, “○” is without.

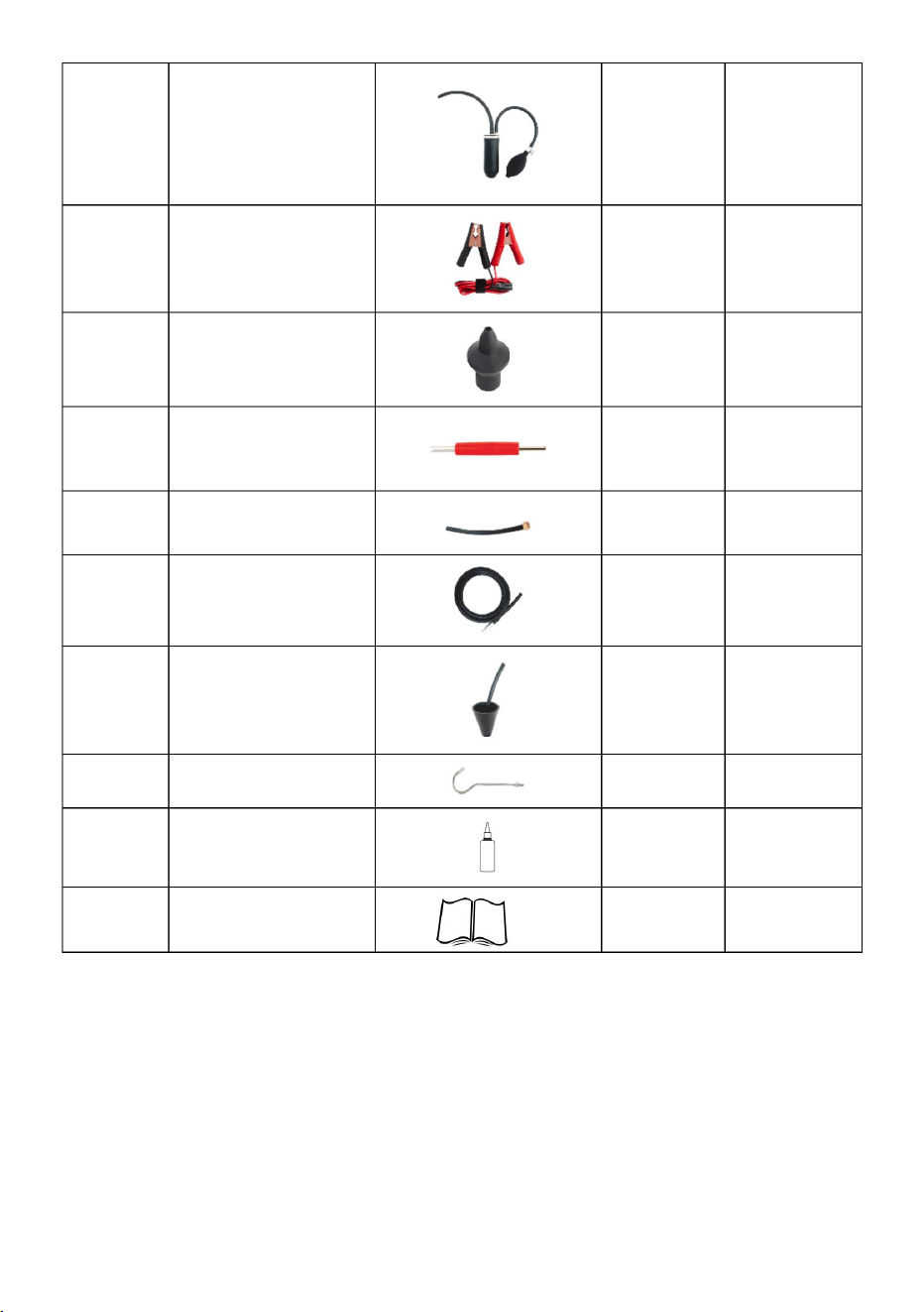

ITEM

Description


Q'TY

308

Red Plug Set

1 set

●

Black Plug Set

1 set

●

- 5 -

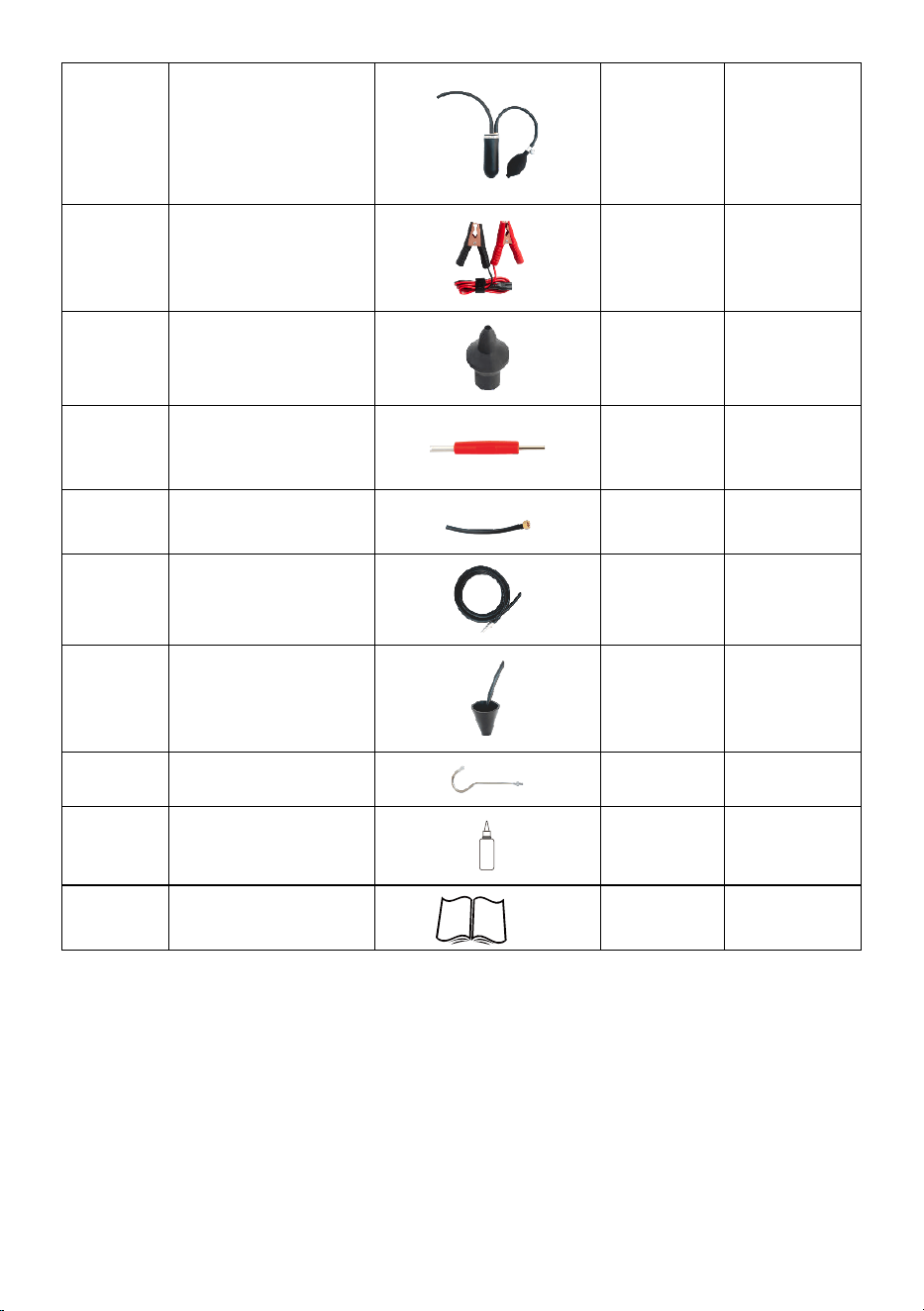

Universal

Adapter

1PC

●

Power cord

1PC

●

Pipe adapter

1PC

●

Valve core

wrench

1PC

●

EVAP Adapter

1PC

●

Pipe

1PC

●

Cone adapter

1PC

●

Hook

1PC

●

Refueling bottle

1PC

●

Manual

1PC

●

- 6 -

SD308:

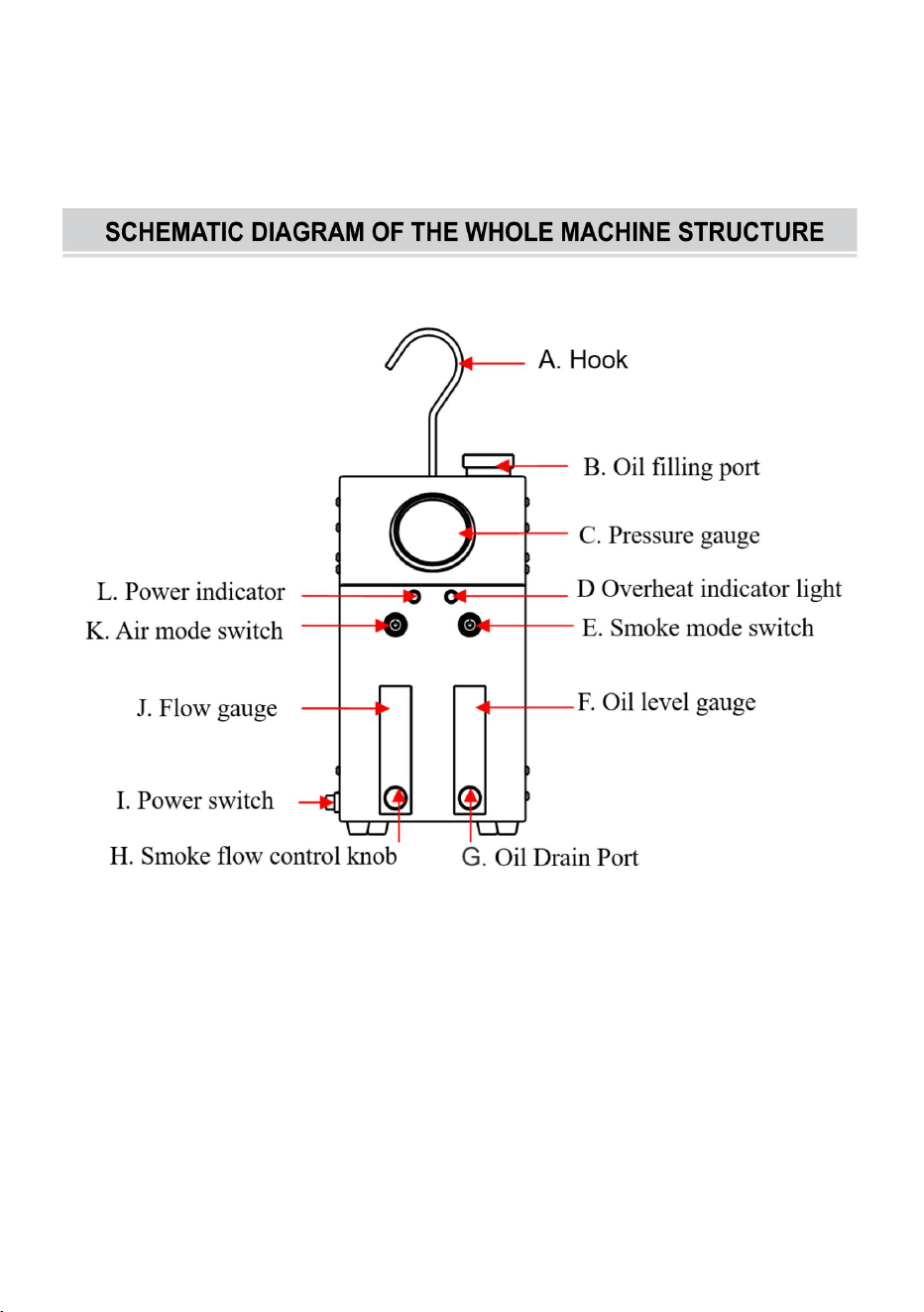

SD308 SIDE

- 7 -

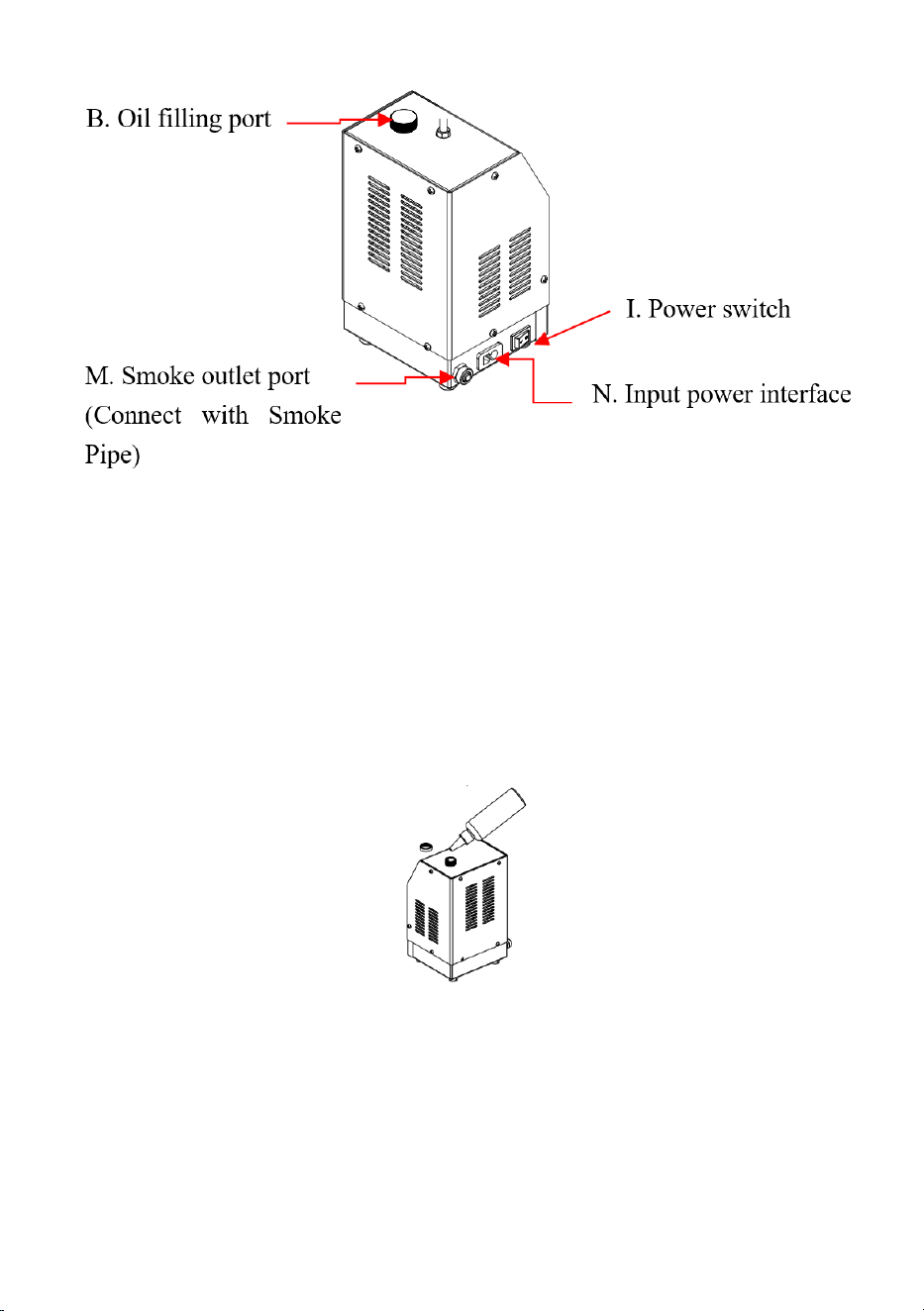

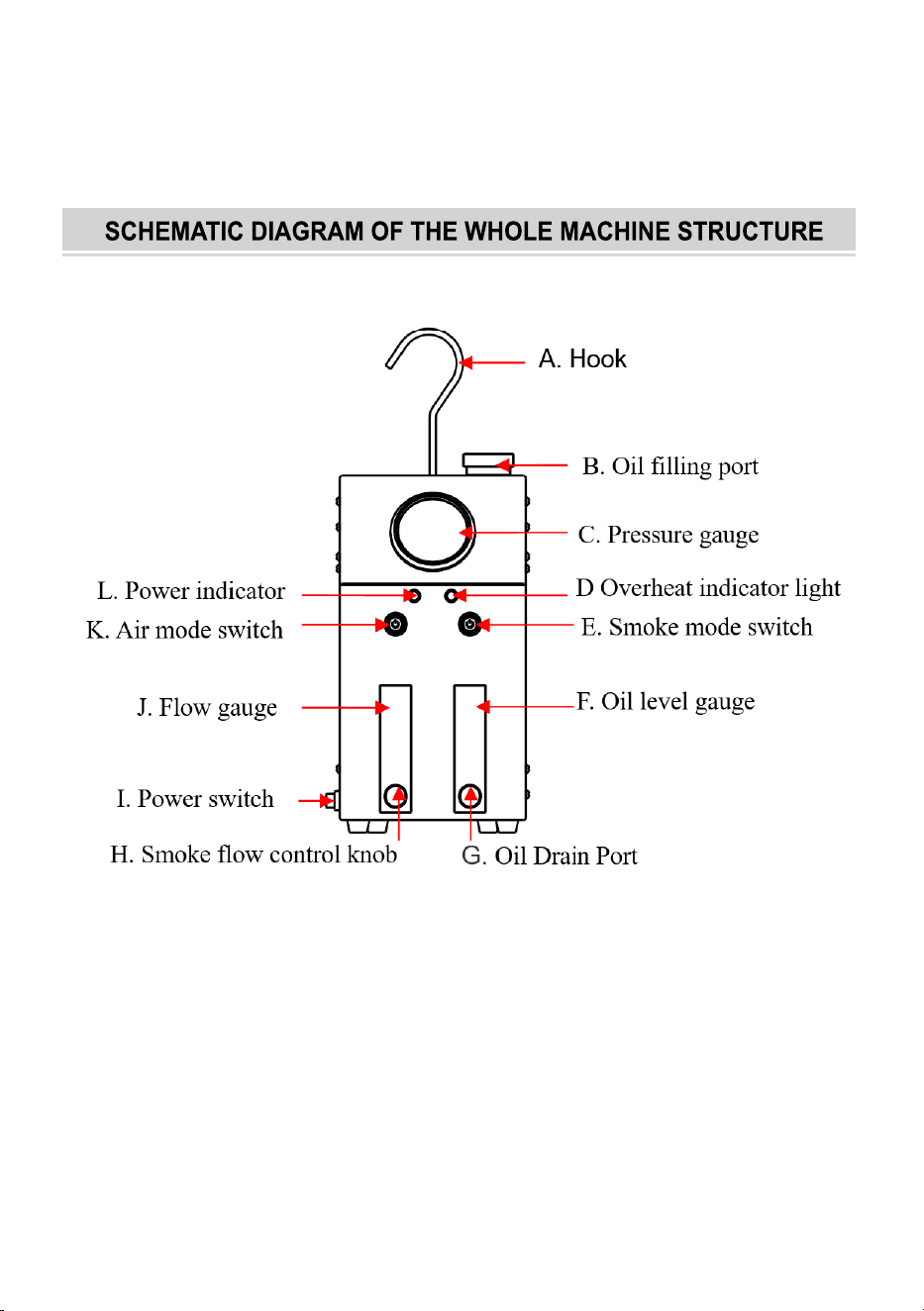

A. Hooks, convenient for quick fixing of equipment on the car. When using the

hook hanger, please pay attention to tighten the nuts on it, so as to avoid the hook

and the body rotating multiple times, causing the body to detach and fall and

damage.

B. The oil filling port: The first refill should not exceed a total of 30ML of smoke oil.

Overfilling may result in insufficient internal heating and thus no smoke or reduced

smoke output. When the smoke oil is nearly depleted and no longer produces

smoke, an additional 10-20ML can be added.

C. Pressure gauge: The pressure gauge allows for quick observation and

judgment of whether the tested parts of the vehicle are leaking by indicating the

pressure gauge pointer.

D. Overheat indicator light.

E. Smoke mode switch: Press the smoke mode switch (SMOKE MODE) to start

the smoke. In this mode, if the smoke oil level in the system detector is insufficient

or if the detector operates continuously for too long (approximately 5 to 9 minutes

- 8 -

depending on the specific working environment), causing overheating inside the

detector, the overheat protection indicator light will illuminate until the temperature

returns to the normal range and the detector resumes operation.

F. Oil level gauge: The oil gauge allows for a visual observation of the remaining

oil level and condition inside the instrument. If the oil appears significantly

yellowed, it needs to be replaced.

G. Oil drain port: After each use of the instrument, if the equipment will not be used

for about a week, unscrew the knob to drain the oil to prevent the deposition of

particles, which may affect the functionality of the instrument. After draining, screw

the knob back to maintain the internal seal of the instrument.

Operation method:

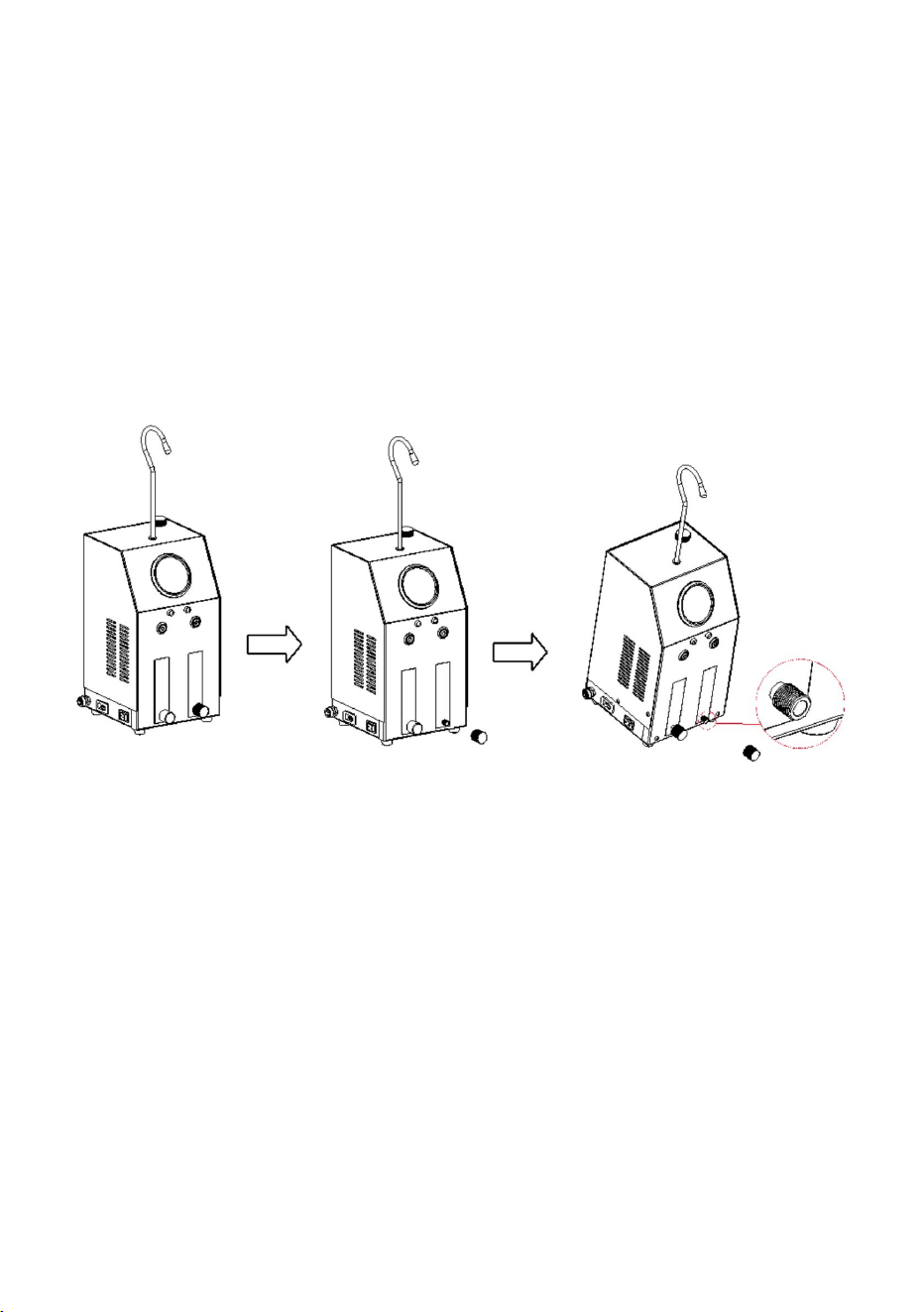

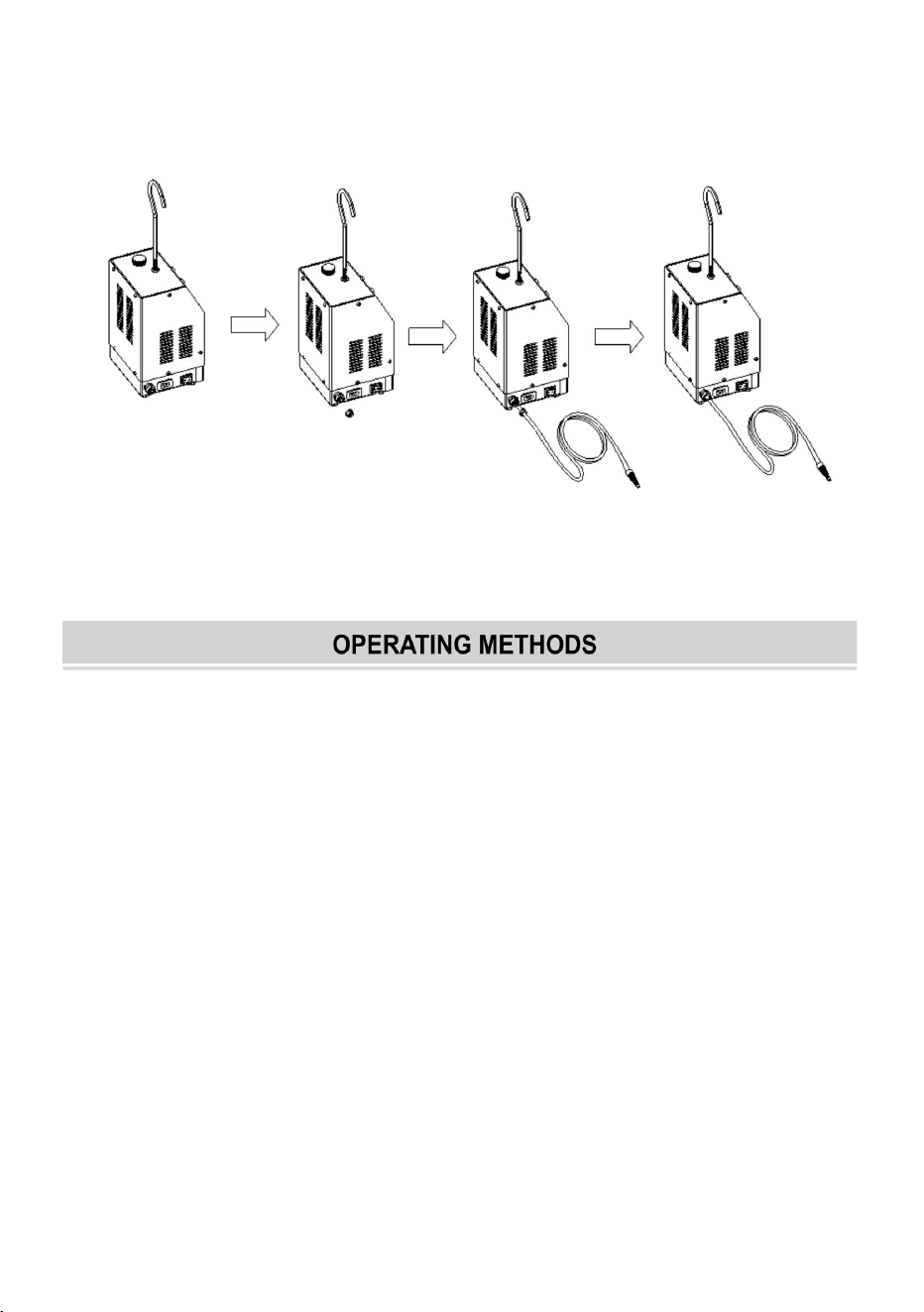

Unscrew the oil drain cap (located on the back of the machine), tilt the machine

30°to let the remaining e-liquid flow out, and then screw the cap back on.

H. Smoke flow control knob: Adjust the smoke volume or air flow.

I. Power switch: With the power connected, press this switch. The power indicator

light illuminates, indicating that the smoke generator is powered normally.

J. Flow gauge: After the tested area is filled with smoke or air, if there is no

leakage, you can observe through this window. The flow meter float remains at the

bottom, and the pressure gauge pointer rises. If there is a leak in the system, the

flow meter float rises, and the pressure gauge pointer drops.

K. Air mode switch: Press the air mode switch (AIR MODE). The air pump starts

working. Only after this mode is activated can the smoke mode (SMOKE MODE)

potentially start working.

- 9 -

L. Power indicator light.

M. Smoke outlet port: Smoke is introduced into the car's pipeline system through

the smoke outlet and smoke pipe.

N. Input power interface: Insert the power cord here to provide operating power for

the instrument.

1. Initial refilling should be approximately 30ML of smoke oil, or follow the

markings labeled "OK"; do not exceed the MAX position (Check F. Oil level gauge),

as overfilling may result in insufficient internal heating and produce no or reduced

smoke output. When the smoke oil is nearly depleted or reaches the LOW level,

refill with an additional 10-20ML, following the "OK" markings as a guide.

2. Open the engine hood and remove the air filter, some vehicle models may

require removal of the airflow sensor.

3. Place the Universal Adapter or Cone Adapter into the engine intake hose to

block the pipeline, pressing firmly until the intake hose is sealed (when using the

Universal Adapter, ensure that the maximum diameter does not exceed 10CM to

avoid damage).

4. Connect the power cord to the car battery; the red alligator clip connects to the

positive terminal, and the black alligator clip connects to the negative terminal.

5. Turn on the power switch: when the power indicator light illuminates, it indicates

that the smoke leak detector is powered normally. Press the air mode switch (AIR

- 10 -

MODE) to start working; only after this mode is activated can the smoke mode

(SMOKE MODE) potentially start working.

6. After pressing the air mode switch (AIR MODE) to start working, pay attention to

the indication of the pressure gauge. If the indication exceeds 15PSI and the flow

meter float remains at the bottom without movement, it indicates no leakage. If the

pressure gauge pointer rises slowly and the flow meter continuously indicates

airflow entering (float rising), check whether the access pipeline is properly

connected. Once the connection is confirmed, it indicates a leak in the tested

system, and you can then press the smoke mode (SMOKE MODE) switch.

7. Press the smoke mode (SMOKE MODE) switch to start the smoke. In this mode,

depending on the vehicle model, it will take approximately 1-3 minutes to fill the

internal system with smoke. Begin checking for leak faults during this process. If

during this process, the smoke oil in the detector is insufficient or if the detector

operates continuously for too long (approximately 5 to 9 minutes depending on the

specific working environment), causing overheating, the overheat protection

indicator light will illuminate, and the operation will pause until the

temperature returns to the normal range, at which point the detector will resume

operation.

8. During use, if you encounter recoil force, the pressure gauge will show a sudden

abnormality, and the smoke will stop for 1-3 seconds. This is non-continuous and

is normal. After the inspection is complete, unplug the power cord and store the

accessories for next use. The main body of the air inlet adapter is made of rubber,

please avoid contact with corrosive liquids such as gasoline.

9. Use of Universal Adapter: Place the universal adapter at the opening pipe which

needs to be sealed, tighten the metal knob on the bellows clockwise. Then, press

the airbag to be inflating it seals (the maximum diameter of the airbag should not

exceed 10CM). Insert the smoke tube into the airbag hose, causing smoke to enter

the detection pipeline, After the inspection is completed, loosen the metal knob by

turning it to the left to quickly release the air and remove the airbag.

10. When using accessories for leak testing, such as Pipe adapter, EVAP adapter,

or Cone adapters, insert the smoke tube into the hose port causing smoke to enter

the detection pipeline, then seal the corresponding pipe opening on the other end.

- 11 -

The EVAP service port is usually located in the engine compartment, but in some

special vehicle models, the EVAP service port may be located elsewhere. The

conventional method for EVAP detection is as follows: Open the plastic cover of

the EVAP service port, then use a valve core wrench to remove the check valve in

a clockwise direction, and install the EVAP service port adapter. Smoke is then

introduced into the EVAP system through this port for leak detection.

If the leak detector model is equipped with a pressure gauge, you can first not turn

on the smoke switch, block the smoke outlet of the relevant pipeline, and observe

the pressure gauge reading. If the pressure gauge reading continues to rise and

remains steady after stopping the AIR MODE, it indicates that there are no leaks in

the tested area. If the pressure gauge reading decreases after stopping the AIR

MODE, it indicates that there is a leak in the tested area. If the pressure gauge

reading is zero, it indicates that there is a leak, and the size of the leak point

exceeds 0.3 millimeters.

This product can use smoke oil (baby massage oil, skincare glycerin or

industrial glycerin, special oil for automotive smoke machines, mineral oil is

not recommended). The selected smoke oil must be pure and free of water,

and must be in a fluid state. Do not use thick smoke oil, which can easily

damage the instrument. When adding smoke oil, please use the

accompanying refueling bottle. If too much oil is added, please open the oil

drain to discharge an appropriate amount of oil.

- 12 -

After long-term use, smoke oil may oxidize and deteriorate, affecting the working

condition and lifespan of the instrument, so please replace the smoke oil in time.

1. Before adding new smoke oil, pour out all the used smoke oil.

2. If the smoke contains water droplets during use, replace it with new smoke oil.

FCC Information

CAUTION: Changes or modifications not expressly approved by the party

responsible for compliance could void the user's authority to operate the

equipment!

This device complies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions:

1) This product may cause harmful interference.

2)This product must accept any interference received, including interference that

may cause undesired operation.

WARNING: Changes or modifications to this product not expressly approved by

the party.responsible for compliance could void the user's authority to operate the

product.

Note: This product has been tested and found to comply with the limits for a Class

B digital device pursuant to Part 15 of the FCC Rules, These limits are designed to

provide reasonable protection against harmful interference in a residential

installation.

This product generates, uses and can radiate radio frequency energy, and if not

installed and used in accordance with the instructions, may cause harmful

interference to radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this product does cause

harmful interference to radio or television reception,which can be determined by

turning the product off and on, the user is encouraged to try to correct the

interference by one or more of the following measures.

· Reorient or relocate the receiving antenna.

· Increase the distance between the product and receiver.

· Connect the product to an outlet on a circuit different from that to which the

- 13 -

receiver is connected.

· Consult the dealer or an experienced radio/TV technician for assistance.

CORRECT DISPOSAL

This product is subject to the provision of european Directive

2012/19/EU. The symbol showing a wheelie bin crossed through

indicates that the product requires separate refuse collection in the

European Union. This applies to the product and all accessories marked

with this symbol. Products marked as such may not be discarded with normal

domestic waste, but must be taken to acollection point for recycling electrical and

electronic devices.

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Imported to USA: Sanven Technology Ltd.

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

MODÈLE:SD308

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.parnous.

Nousvousrappelonsdebienvouloirvérifierattentivementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

DÉTECTEURDEFUITE

MACHINEÀFUMÉEAUTOMOBILE

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Machine Translated by Google

2

DÉTECTEURDEFUITE

MODÈLE:SD308

MACHINEÀFUMÉEAUTOMOBILE

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d’utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou

logiciellessurnotreproduit.

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez

pasànous

contacter:Supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

Machine Translated by Google

veuillezleremplirrapidement.

Ceproduitestéquipéd'undispositifdeprotectioncontrelasurchauffe.Quandle

attentivementlemanueld’instructions.

Ceproduitneconvientpasàladétectiondefuitesdecomposantssensiblesàlafuméeounécessiteune

pressionrelativementélevée,commeunefuitedeclimatisation,unmoteur.

bloquerladétectiondefissures,etc.

s'allumeraetle

Leproduitsurchauffe,lasortiedefuméeduvoyantdesurchauffe

s'arrêtera.Lorsquelatempératureredescenddanslaplagenormale,l'appareilreprendsonfonctionnement.

Cecycledureenviron5minutesetiln’yapaslieudes’eninquiéter.

Ceproduitconvientuniquementauxsourcesd'alimentation12VCCouauxautomobiles12V.

Nedémarrezpaslemoteurlorsquevousutilisezlamachine.Effectuerlestestssoitaveclemoteurarrêté(test

moteurfroid),soitaprèsquelemoteuraittournépuisarrêté(testmoteurchaud).

piles,etlesbornespositivesetnégativesnedoiventpasêtreinversées.

Ledétecteurdefuitedefuméeestspécialementconçupourdétecterlesfuitesdanslessystèmesd'admission

automobile,lessystèmesdecarburant,lessystèmesderefroidissementetautrescanalisations.Ilconvientà

touslestypesdevoituresparticulières,motos,motoneiges,véhiculestoutterrain,véhiculesdeplage,

camionslégersethorsbord.C'estlecompagnonidéaldel'automobile

Avantd'insérerl'adaptateurd'admissionuniverseldansletuyaud'admissiondumoteur,

veuilleznettoyerlaparoiintérieuredutuyaud'admissionpourvousassurerqu'iln'yapasdepointesoude

bavuresafind'éviterdepercerl'adaptateurd'admissionuniversel.

SymboleSymboleDescription

Silafumées'affaiblitpendantl'utilisation,celaindiquequel'huileestinsuffisante,

AvertissementPourréduirelerisquedeblessure,l'utilisateurdoitlirele

3

Machine Translated by Google

4

2075

Remarque:«•»estavec,«•»estsans.

Températureambiantedefonctionnement

outilsdediagnosticet,lorsqu'ilssontutilisésensemble,permettentunelocalisationprécisedesdéfauts

physiquesetuneidentificationrapidedesdysfonctionnementslatentsdumoteur.

Manomètre

ARTICLE

√

DC12V

Jeudefichesrouges

1jeu

√

1923psi

Q'TÉ

Courantdumodefumée

Débitmètre

•

Jeudefichesnoires

Débitmaximal

Jaugedeniveaud'huile

Description

•

SD308

308

8L/min

Modèle

5,66,8A

√


Tensiond'alimentation

Pressiondesortie

1jeu

Machine Translated by Google

Noyaudevalve

1PC

Cordond'alimentation

•

1PC

Adaptateurcône

1PC

Universel

•

1PC

•

1PC

•

1PC

clé

Manuel

Tuyau

Crochet

•

1PC

•

Adaptateurdetuyau

•

Adaptateur

Bouteillederavitaillement

1PC

AdaptateurEVAP

•

dix

5

Machine Translated by Google

6

SD308CÔTÉ

SD308:

Machine Translated by Google

7

Unremplissageexcessifpeutentraînerunchauffageinterneinsuffisantetdoncuneabsencedefuméeouune

productiondefuméeréduite.Lorsquel'huiledefuméeestpresqueépuiséeetneproduitplusdefumée,

10à20mlsupplémentairespeuventêtreajoutés.

C.Manomètre:Lemanomètrepermetuneobservationetunjugementrapidespoursavoirsiles

piècestestéesduvéhiculefuientenindiquantlepointeurdumanomètre.

B.L'orificederemplissaged'huile:lapremièrerechargenedoitpasdépasseruntotalde30mld'huiledefumée.

A.Crochets,pratiquespourunefixationrapidedeséquipementssurlavoiture.Lorsquevousutilisezle

crochetdesuspension,veuillezfaireattentionàserrerlesécrousdessus,afind'éviterquelecrochetetlecorps

netournentplusieursfois,provoquantledétachement,lachuteetl'endommagementducorps.

E.Commutateurdemodefumée:appuyezsurlecommutateurdemodefumée(SMOKEMODE)pour

démarrerlafumée.Danscemode,sileniveaud'huiledefuméedansledétecteurdusystèmeestinsuffisantou

siledétecteurfonctionneencontinutroplongtemps(environ5à9minutes

D.Voyantdesurchauffe.

Machine Translated by Google

Méthoded'opération:

H.Boutondecontrôledudébitdefumée:réglezlevolumedefuméeouledébitd'air.

J.Débitmètre:Unefoislazonetestéerempliedefuméeoud'air,s'iln'yapasdefuite,vouspouvez

observeràtraverscettefenêtre.Leflotteurdudébitmètreresteenbasetl'aiguilledumanomètremonte.S'ilya

unefuitedanslesystème,leflotteurdudébitmètremonteetl'aiguilledumanomètredescend.

Dévissezlebouchondevidanged'huile(situéàl'arrièredelamachine),inclinezlamachineà30°pour

laissers'écoulerleeliquiderestant,puisrevissezlebouchon.

K.Commutateurdemodeair:appuyezsurlecommutateurdemodeair(AIRMODE).Lapompeàair

commenceàfonctionner.Cen'estqu'aprèsl'activationdecemodequelemodefumée(SMOKEMODE)peut

potentiellementcommenceràfonctionner.

G.Orificedevidanged'huile:aprèschaqueutilisationdel'instrument,sil'équipementn'estpasutilisépendant

environunesemaine,dévissezleboutonpourvidangerl'huileafind'éviterledépôtdeparticules,cequi

pourraitaffecterlefonctionnementdel'instrument.Aprèslavidange,revissezleboutonpourmaintenirl’étanchéité

internedel’instrument.

I.Interrupteurd'alimentation:L'alimentationétantconnectée,appuyezsurcetinterrupteur.Levoyant

d'alimentations'allume,indiquantquelegénérateurdefuméeestalimenténormalement.

F.Jaugedeniveaud'huile:Lajauged'huilepermetuneobservationvisuelleduniveaud'huilerestantetde

l'étatàl'intérieurdel'instrument.Sil’huilesembleconsidérablementjaunie,elledoitêtreremplacée.

enfonctiondel'environnementdetravailspécifique),provoquantunesurchauffeàl'intérieurdudétecteur,le

voyantdeprotectioncontrelasurchauffes'allumerajusqu'àcequelatempératurerevienneàlaplagenormale

etqueledétecteurreprennesonfonctionnement.

8

Machine Translated by Google

9

2.Ouvrezlecapotmoteuretretirezlefiltreàair.Certainsmodèlesdevéhiculespeuventnécessiterle

retraitducapteurdedébitd'air.

3.Placezl'adaptateuruniverseloul'adaptateurconiquedansletuyaud'admissiondumoteurpourbloquer

lacanalisation,enappuyantfermementjusqu'àcequeletuyaud'admissionsoitscellé(lorsdel'utilisation

del'adaptateuruniversel,assurezvousquelediamètremaximumnedépassepas10cmpourévitertout

dommage).

4.Connectezlecordond'alimentationàlabatteriedelavoiture;lapincecrocodilerougeseconnecteàla

bornepositiveetlapincecrocodilenoireseconnecteàlabornenégative.

N.Interfaced'alimentationd'entrée:insérezlecordond'alimentationicipourfournirl'alimentationde

fonctionnementàl'instrument.

1.Leremplissageinitialdoitêtred'environ30mld'huiledefumée,ousuivrelesmarquages

«OK»;nedépassezpaslapositionMAX(vérifiezF.Jaugedeniveaud'huile),carunremplissageexcessif

peutentraînerunchauffageinterneinsuffisantetproduireundégagementdefuméenulouréduit.Lorsque

l'huiledefuméeestpresqueépuiséeouatteintleniveauBAS,remplissezavec10à20mlsupplémentaires,

ensuivantlesmarquages«OK»àtitreindicatif.

M.Portdesortiedefumée:Lafuméeestintroduitedanslesystèmedecanalisationsdelavoitureparla

sortiedefuméeetletuyaudefumée.

L.Voyantd'alimentation.

5.Allumezl'interrupteurd'alimentation:lorsquelevoyantd'alimentations'allume,celaindiquequeledétecteur

defuitedefuméeestalimenténormalement.Appuyezsurlecommutateurdemodeair(AIR

Machine Translated by Google

7.Appuyezsurlecommutateurdemodefumée(SMOKEMODE)pourdémarrerlafumée.Danscemode,selon

lemodèledevéhicule,ilfaudraenviron1à3minutespourremplirlesystèmeinternedefumée.Commencez

àvérifierlesfuitesaucoursdeceprocessus.Siaucoursdeceprocessus,l'huiledefuméedansledétecteur

estinsuffisanteousiledétecteurfonctionneencontinupendanttroplongtemps(environ5à9minutesselon

l'environnementdetravailspécifique),provoquantunesurchauffe,levoyantdeprotectioncontrelasurchauffe

s'allumeraetlefonctionnementferaunepausejusqu'àcequelatempératurerevienneàlaplage

normale,momentauquelledétecteurreprendrasonfonctionnement.

8.Pendantl'utilisation,sivousrencontrezuneforcederecul,lemanomètreafficherauneanomaliesoudaineet

lafumées'arrêterapendant1à3secondes.Cecin’estpascontinuetestnormal.Unefoisl'inspectionterminée,

débranchezlecordond'alimentationetrangezlesaccessoirespourlaprochaineutilisation.Lecorpsprincipal

del'adaptateurd'entréed'airestencaoutchouc,veuillezévitertoutcontactavecdesliquidescorrosifstelsque

l'essence.

6.Aprèsavoirappuyésurlecommutateurdemodeair(AIRMODE)pourcommenceràtravailler,faitesattention

àl'indicationdumanomètre.Sil'indicationdépasse15PSIetqueleflotteurdudébitmètreresteenbassans

mouvement,celan'indiqueaucunefuite.Sil'aiguilledumanomètremontelentementetqueledébitmètreindique

enpermanenceledébitd'airentrant(flotteurmontant),vérifiezsilacanalisationd'accèsestcorrectement

connectée.Unefoislaconnexionconfirmée,celaindiqueunefuitedanslesystèmetesté,etvous

pouvezalorsappuyersurl'interrupteurdumodefumée(SMOKEMODE).

MODE)pourcommenceràtravailler;cen’estqu’aprèsl’activationdecemodequelemodefumée

(SMOKEMODE)peutpotentiellementcommenceràfonctionner.

9.Utilisationdel'adaptateuruniversel:placezl'adaptateuruniverselauniveaudutuyaud'ouverturequidoitêtre

scellé,serrezleboutonmétalliquedusouffletdanslesensdesaiguillesd'unemontre.Ensuite,appuyezsur

l'airbagpourlegonfleretlesceller(lediamètremaximumdel'airbagnedoitpasdépasser10cm).Insérezle

tubedefuméedansletuyaudel'airbag,faisantentrerlafuméedanslepipelinededétection.Unefoisl'inspection

terminée,desserrezleboutonmétalliqueenletournantverslagauchepourlibérerrapidementl'airetretirer

l'airbag.

10.Lorsquevousutilisezdesaccessoirespourtesterlesfuites,telsqu'unadaptateurdetuyau,unadaptateur

EVAPoudesadaptateursconiques,insérezletubedefuméedansl'orificedutuyaupourfaireentrerlafumée

danslepipelinededétection,puisscellezl'ouverturedutuyaucorrespondantàl'autreextrémité.

dix

Machine Translated by Google

Ceproduitpeututiliserdel'huiledefumée(huiledemassagepourbébé,glycérine

desoinouglycérineindustrielle,huilespécialepourmachinesàfuméeautomobiles,

l'huileminéralen'estpasrecommandée).L'huiledefuméesélectionnéedoitêtrepureet

exempted'eau,etdoitêtreàl'étatfluide.N'utilisezpasd'huiledefuméeépaisse,qui

pourraitfacilementendommagerl'instrument.Lorsdel'ajoutd'huilede

fumée,veuillezutiliserlabouteillederavitaillementfournie.Sitropd'huileestajoutée,

veuillezouvrirledraind'huilepourévacuerunequantitéappropriéed'huile.

Silemodèlededétecteurdefuiteestéquipéd'unmanomètre,vouspouvezd'abordnepasallumer

l'interrupteurdefumée,bloquerlasortiedefuméedelacanalisationconcernéeetobserverlalecture

dumanomètre.Silalecturedumanomètrecontinued'augmenteretrestestableaprèsl'arrêtdu

MODEAIR,celaindiquequ'iln'yapasdefuitedanslazonetestée.Silalecturedumanomètrediminue

aprèsl'arrêtduMODEAIR,celaindiquequ'ilyaunefuitedanslazonetestée.Silalecturedu

manomètreestnulle,celaindiquequ'ilyaunefuiteetlatailledupointdefuite

LeportdeserviceEVAPestgénéralementsituédanslecompartimentmoteur,maissurcertains

modèlesdevéhiculesspéciaux,leportdeserviceEVAPpeutêtresituéailleurs.Laméthode

conventionnellededétectionEVAPestlasuivante:ouvrezlecouvercleenplastiqueduportde

serviceEVAP,puisutilisezunecléànoyaudevalvepourretirerleclapetantiretourdanslesensdes

aiguillesd'unemontreetinstallezl'adaptateurduportdeserviceEVAP.Lafuméeestensuite

introduitedanslesystèmeEVAPviaceportpourladétectiondesfuites.

dépasse0,3millimètres.

11

Machine Translated by Google

InformationsFCC

Cetappareilestconformeàlapartie15desrèglesFCC.L’exploitationestsoumiseauxdeuxconditions

suivantes:

1)Ceproduitpeutprovoquerdesinterférencesnuisibles.

2)Ceproduitdoitacceptertouteinterférencereçue,ycomprislesinterférencessusceptiblesdeprovoquerun

fonctionnementindésirable.

AVERTISSEMENT:leschangementsoumodificationsapportésàceproduitnonexpressémentapprouvés

parlapartieresponsabledelaconformitépourraientannulerl'autoritédel'utilisateuràutiliserleproduit.

1.Avantd'ajouterdel'huiledefuméeneuve,verseztoutel'huiledefuméeusagée.

ATTENTION:Leschangementsoumodificationsnonexpressémentapprouvésparlapartie

responsabledelaconformitépourraientannulerledroitdel'utilisateuràutiliserl'équipement!

2.Silafuméecontientdesgouttelettesd'eaupendantl'utilisation,remplacezlapardel'huiledefuméeneuve.

Aprèsuneutilisationàlongterme,l'huiledefuméepeuts'oxyderetsedétériorer,affectantlesconditionsde

fonctionnementetladuréedeviedel'instrument,veuillezdoncremplacerl'huiledefuméeàtemps.

Remarque:Ceproduitaététestéetjugéconformeauxlimitesd'unappareilnumériquedeclasseB

conformémentàlapartie15desrèglesdelaFCC.Ceslimitessontconçuespourfourniruneprotection

raisonnablecontrelesinterférencesnuisiblesdansunenvironnementrésidentiel.

installation.

∙Réorientezoudéplacezl'antennederéception.

∙Augmentezladistanceentreleproduitetlerécepteur.

Ceproduitgénère,utiliseetpeutémettredel'énergieradiofréquenceet,s'iln'estpasinstalléetutilisé

conformémentauxinstructions,ilpeutprovoquerdesinterférencesnuisiblesauxcommunications

radio.Cependant,riennegarantitquedesinterférencesneseproduirontpasdansuneinstallation

particulière.Siceproduitprovoquedesinterférencesnuisiblesàlaréceptionradiooutélé,cequipeutêtre

déterminéenéteignantetrallumantleproduit,l'utilisateurestencouragéàessayerdecorrigerles

interférencesenprenantuneouplusieursdesmesuressuivantes.

∙Connectezleproduitàuneprisesuruncircuitdifférentdeceluiauquelle

12

Machine Translated by Google

YHCONSULTINGLIMITÉE.

1ROKEVASTREETASTWOODNSW2122Australie

Bureau250,9166AnaheimPlace,RanchoCucamonga,CA91730

C/OYHConsultingLimitedBureau147,

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai

200000CN.

ImportéauxÉtatsUnis:SanvenTechnologyLtd.

ImportéenAustralie:SIHAOPTYLTD.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

MaisonCenturion,LondonRoad,

MainzerLandstr.69,

60329FrancfortsurleMain.

ECrossStuGmbH

StainesuponThames,Surrey,TW184AX

ÉLIMINATIONCORRECTE

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/UE.Le

symbolereprésentantunepoubellebarréeindiquequeleproduitnécessiteunecollecte

sélectivedesdéchetsdansl'Unioneuropéenne.Cecis'appliqueauproduitetàtousles

accessoiresmarqués

aveccesymbole.Lesproduitsmarquéscommetelsnedoiventpasêtrejetésaveclesorduresménagères

normales,maisdoiventêtredéposésdansunpointdecollectepourlerecyclagedesappareilsélectriquesetélectroniques.

∙Consultezlerevendeurouuntechnicienradio/TVexpérimentépourobtenirdel'aide.

lerécepteurestconnecté.

appareilsélectroniques.

13

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

MODELL: SD308

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

AUTOMOBIL-NEBELMASCHINE

LECKSUCHER

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Machine Translated by Google

Brauchen Sie Hilfe? Kontaktieren Sie uns!

MODELL: SD308

LECKSUCHER

AUTOMOBIL-NEBELMASCHINE

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

- 2 -

Machine Translated by Google

- 3 -

Bitte füllen Sie es umgehend nach.

ÿ Dieses Produkt ist mit einem Überhitzungsschutz ausgestattet. Wenn das

Lesen Sie die Bedienungsanleitung sorgfältig durch.

ÿ Dieses Produkt ist nicht für die Lecksuche bei rauchempfindlichen Bauteilen geeignet oder erfordert relativ hohen

Druck, wie z. B. bei Leckagen in Klimaanlagen, Motor

Blockrisserkennung usw.

wird eingeschaltet und die

Das Produkt überhitzt, die Rauchabgabe wird durch die

Überhitzungsanzeige gestoppt. Wenn die Temperatur in den normalen Bereich fällt, nimmt das Gerät den Betrieb

wieder auf. Dieser Zyklus dauert etwa 5 Minuten und ist kein Grund zur Sorge.

ÿ Dieses Produkt ist nur für 12V DC-Stromquellen oder 12V Kfz-Stromversorgungen geeignet.

ÿ Starten Sie den Motor nicht, während Sie mit der Maschine arbeiten. Führen Sie Tests entweder bei ausgeschaltetem

Motor (Test bei kaltem Motor) oder nach laufendem und anschließendem Abstellen des Motors (Test bei

heißem Motor) durch.

Batterien, und die Plus- und Minuspole dürfen nicht vertauscht werden.

Der Rauchleckdetektor ist speziell für die Erkennung von Lecks in Ansaugsystemen, Kraftstoffsystemen, Kühlsystemen

und anderen Rohrleitungen von Kraftfahrzeugen konzipiert. Er eignet sich für alle Arten von Personenkraftwagen,

Motorrädern, Schneemobilen, Geländewagen, Strandfahrzeugen, leichten Lastwagen und Schnellbooten. Er ist

der perfekte Begleiter für Kraftfahrzeuge

ÿ Bevor Sie den Universal-Ansaugadapter in den Ansaugschlauch des Motors stecken,

Bitte reinigen Sie die Innenwand des Ansaugschlauchs, um sicherzustellen, dass sich keine Spitzen oder Grate

befinden, um ein Durchstechen des Universal-Ansaugadapters zu vermeiden.

Symbol Symbol Beschreibung

ÿ Wenn der Rauch während des Gebrauchs schwächer wird, deutet dies darauf hin, dass nicht genügend Öl vorhanden ist.

Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer die

Machine Translated by Google

SD308

308

8 l/min

Modell

5,6 bis 6,8 A


Netzspannung

1 Satz

Druckanzeige

Ausgangsdruck

ARTIKEL

DC12V

Rotes Steckerset

1 Satz

19–23 psi

MENGE

Rauchmodus aktuell

Durchflussmesser

Schwarzes Steckerset

•

Beschreibung

Maximaler Durchfluss

Ölstandmessgerät

•

-20ÿ75ÿ

Umgebungstemperatur beim Betrieb

Diagnosetools, und wenn sie gemeinsam verwendet werden, ermöglichen sie die genaue Lokalisierung

physikalischer Fehler und die schnelle Identifizierung latenter Motorstörungen.

Hinweis: „•“ bedeutet mit, „•“ bedeutet ohne.

- 4 -

Machine Translated by Google

- 5 -

•

Rohradapter

1 Stück

Adapter

•

Tankflasche

1 Stück

EVAP-Adapter

•

Ventileinsatz

•

1 Stück

Netzkabel

•

1 Stück

Konusadapter

Universal

1 Stück

•

1 Stück

•

1 Stück

Handbuch

1 Stück

•

Rohr

1 Stück

Schlüssel

Haken

•

Machine Translated by Google

- 6 -

SD308:

SD308 SEITE

Machine Translated by Google

- 7 -

Eine Überfüllung kann zu einer unzureichenden internen Erwärmung und damit zu keinem oder reduziertem

Rauchausstoß führen. Wenn das Rauchöl fast aufgebraucht ist und keinen Rauch mehr erzeugt,

können weitere 10-20 ml hinzugefügt werden.

C. Druckmessgerät: Das Druckmessgerät ermöglicht durch Anzeige des Druckmessgerätzeigers

eine schnelle Beobachtung und Beurteilung, ob die getesteten Teile des Fahrzeugs undicht sind.

B. Der Öleinfüllstutzen: Die erste Nachfüllung sollte insgesamt 30 ml Rauchöl nicht überschreiten.

A. Haken, praktisch zum schnellen Befestigen von Ausrüstung am Auto. Achten Sie beim Verwenden

des Hakenaufhängers darauf, die Muttern festzuziehen, um zu vermeiden, dass sich Haken und Karosserie

mehrmals drehen, wodurch sich die Karosserie lösen und herunterfallen und beschädigt werden

kann.

E. Rauchmodusschalter: Drücken Sie den Rauchmodusschalter (RAUCHMODUS), um den Rauch zu

starten. In diesem Modus, wenn der Rauchölstand im Systemdetektor nicht ausreicht oder wenn der

Detektor zu lange ununterbrochen arbeitet (ca. 5 bis 9 Minuten

D. Überhitzungsanzeigeleuchte.

Machine Translated by Google

Betriebsmethode:

H. Rauchstrom-Reglerknopf: Passen Sie die Rauchmenge oder den Luftstrom an.

J. Durchflussmesser: Wenn der getestete Bereich mit Rauch oder Luft gefüllt ist und keine Leckage

vorliegt, können Sie durch dieses Fenster beobachten, ob er richtig funktioniert. Der Schwimmer des

Durchflussmessers bleibt unten und der Zeiger des Druckmessers steigt. Wenn im System eine Leckage vorliegt,

steigt der Schwimmer des Durchflussmessers und der Zeiger des Druckmessers fällt.

Schrauben Sie die Ölablasskappe (auf der Rückseite der Maschine) ab, kippen Sie die Maschine um 30°, um

die restliche E-Flüssigkeit abfließen zu lassen, und schrauben Sie die Kappe dann wieder auf.

K. Luftmodusschalter: Drücken Sie den Luftmodusschalter (AIR MODE). Die Luftpumpe beginnt zu arbeiten.

Erst wenn dieser Modus aktiviert ist, kann der Rauchmodus (SMOKE MODE) möglicherweise beginnen zu

arbeiten.

G. Ölablassöffnung: Wenn das Gerät nach jedem Gebrauch des Geräts etwa eine Woche lang nicht verwendet wird,

schrauben Sie den Knopf ab, um das Öl abzulassen und die Ablagerung von Partikeln zu verhindern, die die

Funktionalität des Geräts beeinträchtigen könnten. Schrauben Sie den Knopf nach dem Ablassen wieder fest, um die innere

Abdichtung des Geräts aufrechtzuerhalten.

I. Netzschalter: Drücken Sie diesen Schalter, wenn das Gerät an die Stromversorgung angeschlossen ist. Die

Betriebsanzeige leuchtet auf und zeigt damit an, dass der Rauchgenerator normal mit Strom versorgt wird.

F. Ölstandsanzeige: Die Ölstandsanzeige ermöglicht eine visuelle Beobachtung des verbleibenden Ölstands

und des Zustands im Inneren des Instruments. Wenn das Öl deutlich vergilbt erscheint, muss es

ersetzt werden.

Abhängig von der jeweiligen Arbeitsumgebung) und es kann zu einer Überhitzung im Inneren des Detektors

kommen. Die Überhitzungsschutzanzeige leuchtet so lange, bis die Temperatur wieder im Normalbereich liegt und

der Detektor den Betrieb wieder aufnimmt.

- 8 -

Machine Translated by Google

- 9 -

3. Setzen Sie den Universaladapter oder den Kegeladapter in den Ansaugschlauch des Motors ein, um die

Rohrleitung zu blockieren, und drücken Sie fest, bis der Ansaugschlauch abgedichtet ist (achten Sie bei

Verwendung des Universaladapters darauf, dass der maximale Durchmesser 10 cm nicht überschreitet, um

Schäden zu vermeiden).

4. Schließen Sie das Netzkabel an die Autobatterie an. Die rote Krokodilklemme wird an den Pluspol und die

schwarze Krokodilklemme an den Minuspol angeschlossen.

2. Öffnen Sie die Motorhaube und entfernen Sie den Luftfilter. Bei einigen Fahrzeugmodellen muss

möglicherweise der Luftmengenmesser ausgebaut werden.

M. Rauchauslassöffnung: Durch den Rauchauslass und das Rauchrohr wird Rauch in das Rohrleitungssystem

des Wagens eingeleitet.

1. Die erste Nachfüllung sollte etwa 30 ml Rauchöl betragen oder den Markierungen mit der Aufschrift

„OK“ folgen. Überschreiten Sie nicht die Position MAX (siehe F. Ölstandsanzeige), da eine Überfüllung zu

unzureichender interner Erwärmung führen und zu keiner oder reduzierter Rauchentwicklung führen kann. Wenn

das Rauchöl fast aufgebraucht ist oder den NIEDRIGEN Pegel erreicht, füllen Sie weitere 10-20 ml nach und

orientieren Sie sich dabei an den Markierungen mit der Aufschrift „OK“.

N. Stromeingangsschnittstelle: Stecken Sie hier das Netzkabel ein, um das Instrument mit Strom zu versorgen.

L. Betriebsanzeigeleuchte.

5. Schalten Sie den Netzschalter ein: Wenn die Betriebsanzeige leuchtet, zeigt dies an, dass der Rauchmelder

normal mit Strom versorgt wird. Drücken Sie den Luftmodusschalter (AIR

Machine Translated by Google

- 10 -

6. Nachdem Sie den Luftmodusschalter (AIR MODE) gedrückt haben, um mit der Arbeit zu beginnen,

achten Sie auf die Anzeige des Druckmessers. Wenn die Anzeige 15 PSI überschreitet und der

Schwimmer des Durchflussmessers ohne Bewegung unten bleibt, weist dies darauf hin, dass kein Leck

vorhanden ist. Wenn der Zeiger des Druckmessers langsam steigt und der Durchflussmesser

kontinuierlich einen eintretenden Luftstrom anzeigt (Schwimmer steigt), prüfen Sie, ob die

Zugangsleitung richtig angeschlossen ist. Sobald die Verbindung bestätigt ist, weist dies auf ein

Leck im getesteten System hin, und Sie können dann den Rauchmodusschalter (SMOKE MODE) drücken.

8. Wenn während des Gebrauchs eine Rückstoßkraft auftritt, zeigt das Manometer eine plötzliche

Anomalie an und der Rauch stoppt für 1-3 Sekunden. Dies ist nicht kontinuierlich und normal. Ziehen

Sie nach Abschluss der Überprüfung das Netzkabel ab und bewahren Sie das Zubehör für den

nächsten Gebrauch auf. Der Hauptkörper des Lufteinlassadapters besteht aus Gummi. Vermeiden Sie

den Kontakt mit ätzenden Flüssigkeiten wie Benzin.

7. Drücken Sie den Rauchmodusschalter (SMOKE MODE), um den Rauch zu starten. In diesem Modus

dauert es je nach Fahrzeugmodell etwa 1 bis 3 Minuten, bis das interne System mit Rauch gefüllt ist.

Beginnen Sie während dieses Vorgangs mit der Überprüfung auf Leckfehler. Wenn während dieses

Vorgangs das Rauchöl im Detektor nicht ausreicht oder der Detektor zu lange ununterbrochen in

Betrieb ist (ca. 5 bis 9 Minuten, je nach spezifischer Arbeitsumgebung), was zu einer Überhitzung führt,

leuchtet die Überhitzungsschutzanzeige auf und der Betrieb wird unterbrochen, bis die Temperatur

wieder im Normalbereich liegt. An diesem Punkt nimmt der Detektor den Betrieb wieder auf.

MODE) zu arbeiten beginnen; erst nachdem dieser Modus aktiviert wurde, kann der Rauchmodus

(SMOKE MODE) möglicherweise zu arbeiten beginnen.

9. Verwendung des Universaladapters: Platzieren Sie den Universaladapter an der zu verschließenden

Öffnung und ziehen Sie den Metallknopf am Balg im Uhrzeigersinn fest. Drücken Sie dann auf den

Airbag, damit er aufgeblasen und abgedichtet wird (der maximale Durchmesser des Airbags darf 10 cm

nicht überschreiten). Führen Sie das Rauchrohr in den Airbagschlauch ein, damit Rauch in die

Erkennungsleitung gelangt. Lösen Sie nach Abschluss der Prüfung den Metallknopf, indem Sie ihn nach

links drehen, um die Luft schnell abzulassen und den Airbag zu entfernen.

10. Wenn Sie Zubehör zur Dichtheitsprüfung verwenden, wie etwa Rohradapter, EVAP-Adapter oder

Kegeladapter, stecken Sie das Rauchrohr in den Schlauchanschluss, sodass Rauch in die

Erkennungsleitung eindringt, und verschließen Sie dann die entsprechende Rohröffnung am anderen Ende.

Machine Translated by Google

Dieses Produkt kann Rauchöl verwenden (Babymassageöl, Hautpflegeglycerin oder

Industrieglycerin, Spezialöl für Autonebelmaschinen, Mineralöl wird nicht empfohlen).

Das ausgewählte Rauchöl muss rein und wasserfrei sein und sich in einem flüssigen

Zustand befinden. Verwenden Sie kein dickes Rauchöl, das das Instrument leicht

beschädigen kann. Verwenden Sie zum Hinzufügen von Rauchöl bitte die

mitgelieferte Nachfüllflasche. Wenn zu viel Öl hinzugefügt wird, öffnen Sie bitte den

Ölablass, um eine entsprechende Menge Öl abzulassen.

Wenn das Lecksuchermodell mit einem Druckmesser ausgestattet ist, können Sie zunächst den

Rauchschalter nicht einschalten, den Rauchauslass der betreffenden Rohrleitung blockieren und

den Druckmesserwert beobachten. Wenn der Druckmesserwert nach dem Stoppen des AIR-

MODUS weiter steigt und stabil bleibt, weist dies darauf hin, dass im getesteten Bereich keine Lecks

vorhanden sind. Wenn der Druckmesserwert nach dem Stoppen des AIR-MODUS sinkt, weist

dies darauf hin, dass im getesteten Bereich ein Leck vorhanden ist. Wenn der Druckmesserwert

Null beträgt, weist dies darauf hin, dass ein Leck vorhanden ist, und die Größe des Leckpunkts

Der EVAP-Wartungsanschluss befindet sich normalerweise im Motorraum, bei manchen speziellen

Fahrzeugmodellen kann er sich jedoch auch woanders befinden. Die herkömmliche Methode

zur EVAP-Erkennung ist wie folgt: Öffnen Sie die Kunststoffabdeckung des EVAP-

Wartungsanschlusses, entfernen Sie dann mit einem Ventileinsatzschlüssel das Rückschlagventil im

Uhrzeigersinn und installieren Sie den EVAP-Wartungsanschlussadapter. Zur Leckerkennung

wird dann durch diesen Anschluss Rauch in das EVAP-System eingeleitet.

0,3 Millimeter überschreitet.

- 11 -

Machine Translated by Google

FCC-Informationen

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten

Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität

verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des

Produkts führen.

2. Wenn der Rauch während des Gebrauchs Wassertropfen enthält, ersetzen Sie ihn durch neues Rauchöl.

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität

verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts

erlöschen!

1. Bevor Sie neues Rauchöl hinzufügen, gießen Sie das gesamte verbrauchte Rauchöl aus.

Nach längerem Gebrauch kann Rauchöl oxidieren und sich zersetzen, was sich auf die Funktionsfähigkeit und

Lebensdauer des Instruments auswirkt. Ersetzen Sie das Rauchöl daher bitte rechtzeitig.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil

15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in

Wohngebieten bieten.

Installation.

· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

· Empfangsantenne neu ausrichten oder verlegen.

· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den das

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß

den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt

jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses

Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was durch Ein- und Ausschalten des Produkts

festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden

Maßnahmen zu beheben.

- 12 -

Machine Translated by Google

YH CONSULTING LIMITED.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

C/O YH Consulting Limited Office 147,

Nach AUS importiert: SIHAO PTY LTD.

In die USA importiert: Sanven Technology Ltd.

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Centurion House, London Road,

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Staines-upon-Thames, Surrey, TW18 4AX

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/

EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt

in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das

Produkt und alle mit gekennzeichneten Zubehörteile.

mit diesem Symbol gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden,

sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Empfänger ist angeschlossen.

elektronische Geräte.

- 13 -

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

MODELLO: SD308

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

RILEVATORE DI PERDITE

MACCHINA DEL FUMO AUTOMOBILISTICA

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Machine Translated by Google

-2-

MODELLO: SD308

RILEVATORE DI PERDITE

MACCHINA DEL FUMO AUTOMOBILISTICA

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima

dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto

sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono

presenti aggiornamenti tecnologici o software sul nostro prodotto.

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e

certificato di garanzia elettronica www.vevor.com/support

HO BISOGNO DI AIUTO? CONTATTACI!

Machine Translated by Google

si prega di riempirlo tempestivamente.

ÿ Questo prodotto è dotato di un dispositivo di protezione dal surriscaldamento. Quando il

attentamente il manuale di istruzioni.

ÿ Questo prodotto non è adatto al rilevamento di perdite di componenti sensibili al fumo o richiede una

pressione relativamente elevata, come perdite di aria condizionata, motore

bloccare il rilevamento delle crepe, ecc.

si accenderà e il

il prodotto si surriscalda, l'emissione di fumo della spia di

surriscaldamento si interromperà. Quando la temperatura scende nell'intervallo normale, il

dispositivo riprenderà a funzionare. Questo ciclo dura circa 5 minuti e non è necessario

preoccuparsene.

ÿ Questo prodotto è adatto solo per fonti di alimentazione da 12 V CC o per automobili da 12 V

ÿ Non avviare il motore durante l'utilizzo della macchina. Eseguire le prove a motore spento (prova a

motore freddo) o dopo che il motore è stato acceso e poi spento (prova a motore caldo).

batterie e i terminali positivo e negativo non devono essere invertiti.

Il rilevatore di perdite di fumo è appositamente progettato per rilevare perdite nei sistemi di aspirazione

automobilistici, nei sistemi di alimentazione, nei sistemi di raffreddamento e in altre tubazioni. È

adatto a tutti i tipi di autovetture, motociclette, motoslitte, fuoristrada, veicoli da spiaggia, autocarri

leggeri e motoscafi. È il compagno perfetto per l'automotive

ÿ Prima di inserire l'adattatore di aspirazione universale nel tubo di aspirazione del motore,

pulire la parete interna del tubo di aspirazione per assicurarsi che non vi siano punte o sbavature

per evitare di forare l'adattatore di aspirazione universale.

Simbolo Simbolo Descrizione

ÿ Se il fumo si attenua durante l'uso, significa che l'olio è insufficiente,

Avvertenza-Per ridurre il rischio di lesioni, l'utente deve leggere il

- 3 -

Machine Translated by Google

Manometro

ARTICOLO

CC 12 V

Set di spine rosse

1 set

19-23psi

QUANTITÀ

Corrente in modalità fumo

Indicatore di flusso

•

Set di spine nere

Portata massima

Indicatore del livello dell'olio

Descrizione

•

SD308

308

8 l/min

Modello

5,6-6,8A

IMMAGINE

Tensione di alimentazione

Pressione di uscita

1 set

-20ÿ75ÿ

Temperatura ambiente operativa

strumenti diagnostici e, se utilizzati insieme, consentono la localizzazione precisa dei guasti

fisici e la rapida identificazione dei malfunzionamenti latenti del motore.

Nota: “ÿ” è con, “•” è senza.

-4-

Machine Translated by Google

-5-

Nucleo della valvola

1 PC

Cavo di alimentazione

•

1 PC

Adattatore cono

1 PC

universale

•

1 PC

•

1 PC

•

1 PC

chiave inglese

Manuale

Tubo

Gancio

•

1 PC

•

Adattatore

•

Adattatore per tubi

Bombola di rifornimento

1 PC

Adattatore EVAP

•

Machine Translated by Google

-6-

SD308:

SD308 LATO

Machine Translated by Google

-7-

B. La porta di riempimento dell'olio: la prima ricarica non deve superare un totale di 30 ml di olio fumoso.

C. Manometro: il manometro consente una rapida osservazione e valutazione della presenza

di perdite nelle parti testate del veicolo indicando la lancetta del manometro.

Un riempimento eccessivo può comportare un riscaldamento interno insufficiente e quindi l'assenza di

fumo o una ridotta emissione di fumo. Quando l'olio per fumo è quasi esaurito e non produce più

fumo, è possibile aggiungerne altri 10-20 ml.

A. Ganci, comodi per fissare velocemente le attrezzature sull'auto. Quando si utilizza il gancio di

sospensione, prestare attenzione a serrare i dadi su di esso, in modo da evitare che il gancio e il corpo

ruotino più volte, causando il distacco, la caduta e il danneggiamento del corpo.

E. Interruttore della modalità fumo: premere l'interruttore della modalità fumo (SMOKE MODE) per

avviare il fumo. In questa modalità, se il livello dell'olio di fumo nel rilevatore del sistema è insufficiente o

se il rilevatore funziona continuamente per troppo tempo (da 5 a 9 minuti circa

D. Spia di surriscaldamento.

Machine Translated by Google

Metodo operativo:

H. Manopola di controllo del flusso di fumo: regola il volume del fumo o il flusso d'aria.

J. Indicatore di flusso: dopo che l'area testata si è riempita di fumo o aria, se non ci sono perdite, è

possibile osservare attraverso questa finestra. Il galleggiante del flussometro rimane in basso e l'indice del

manometro si alza. Se c'è una perdita nel sistema, il galleggiante del flussometro si alza e l'indicatore del

manometro si abbassa.

Svitare il tappo di scarico dell'olio (situato sul retro della macchina), inclinare la macchina di 30° per far

defluire l'e-liquid rimanente, quindi riavvitare il tappo.

K. Interruttore della modalità aria: premere l'interruttore della modalità aria (AIR MODE). La pompa dell'aria

inizia a funzionare. Solo dopo l'attivazione di questa modalità la modalità fumo (SMOKE MODE) può

potenzialmente iniziare a funzionare.

F. Indicatore del livello dell'olio: l'indicatore del livello dell'olio consente l'osservazione visiva del livello e

delle condizioni dell'olio rimanente all'interno dello strumento. Se l'olio appare notevolmente

ingiallito è necessario sostituirlo.

I. Interruttore di alimentazione: con l'alimentazione collegata, premere questo interruttore. La spia di

alimentazione si accende, indicando che il generatore di fumo è alimentato normalmente.

G. Porta di scarico dell'olio: dopo ogni utilizzo dello strumento, se non verrà utilizzato per circa una settimana,

svitare la manopola per scaricare l'olio per evitare la deposizione di particelle che potrebbero

compromettere la funzionalità dello strumento. Dopo lo scarico, riavvitare la manopola per mantenere la

tenuta interna dello strumento.

a seconda dell'ambiente di lavoro specifico), causando il surriscaldamento all'interno del rilevatore, la spia

di protezione dal surriscaldamento si illuminerà finché la temperatura non ritorna nell'intervallo normale e il

rilevatore riprende il funzionamento.

-8-

Machine Translated by Google

3. Posizionare l'adattatore universale o l'adattatore a cono nel tubo di aspirazione del motore per

bloccare la tubazione, premendo con decisione finché il tubo di aspirazione non è sigillato (quando

si utilizza l'adattatore universale, assicurarsi che il diametro massimo non superi i 10 cm per evitare

danni).

4. Collegare il cavo di alimentazione alla batteria dell'auto; la clip a coccodrillo rossa si collega al

terminale positivo e la clip a coccodrillo nera si collega al terminale negativo.

2. Aprire il cofano motore e rimuovere il filtro dell'aria. Alcuni modelli di veicolo potrebbero

richiedere la rimozione del sensore del flusso d'aria.

N. Interfaccia di alimentazione in ingresso: inserire qui il cavo di alimentazione per fornire alimentazione

operativa allo strumento.

1. Il riempimento iniziale dovrebbe essere di circa 30 ml di olio per fumo o seguire le

indicazioni etichettate "OK"; non superare la posizione MAX (controllare l'indicatore del livello dell'olio),

poiché un riempimento eccessivo potrebbe causare un riscaldamento interno insufficiente e produrre

un'emissione di fumo assente o ridotta. Quando l'olio per fumo è quasi esaurito o raggiunge il livello

BASSO, riempirlo con altri 10-20 ml, seguendo le indicazioni "OK" come guida.

M. Porta uscita fumi: il fumo viene immesso nel sistema di tubazioni dell'auto attraverso l'uscita fumi

e il tubo da fumo.

L. Spia di alimentazione.

5. Accendere l'interruttore di alimentazione: quando la spia di alimentazione si accende, indica che il

rilevatore di perdite di fumo è alimentato normalmente. Premere l'interruttore della modalità aria (AIR

-9-

Machine Translated by Google

- 10 -

7. Premere l'interruttore della modalità fumo (SMOKE MODE) per avviare il fumo. In questa modalità,

a seconda del modello del veicolo, saranno necessari circa 1-3 minuti per riempire di fumo il

sistema interno. Iniziare a verificare la presenza di perdite durante questo processo. Se durante

questo processo, l'olio di fumo nel rilevatore è insufficiente o se il rilevatore funziona continuamente

per troppo tempo (da 5 a 9 minuti circa a seconda dell'ambiente di lavoro specifico), causando

surriscaldamento, la spia di protezione dal surriscaldamento si accenderà e il funzionamento

farà una pausa finché la temperatura non tornerà nell'intervallo normale, a quel punto il

rilevatore riprenderà a funzionare.

8. Durante l'uso, se si incontra una forza di rinculo, il manometro mostrerà un'improvvisa anomalia e il

fumo si fermerà per 1-3 secondi. Questo non è continuo ed è normale. Al termine dell'ispezione,

scollegare il cavo di alimentazione e conservare gli accessori per l'uso successivo. Il corpo

principale dell'adattatore per la presa d'aria è in gomma, evitare il contatto con liquidi corrosivi come

la benzina.

6. Dopo aver premuto l'interruttore della modalità aria (AIR MODE) per iniziare a lavorare, prestare

attenzione all'indicazione del manometro. Se l'indicazione supera i 15 PSI e il galleggiante del

flussometro rimane sul fondo senza movimento, non vi è alcuna perdita. Se la lancetta del manometro

sale lentamente e il flussometro indica continuamente il flusso d'aria in ingresso (galleggiante in

aumento), verificare se la tubazione di accesso è collegata correttamente. Una volta

confermata la connessione, indica una perdita nel sistema testato ed è quindi possibile premere

l'interruttore della modalità fumo (SMOKE MODE).

MODE) per iniziare a lavorare; solo dopo l'attivazione di questa modalità la modalità fumo

(SMOKE MODE) può potenzialmente iniziare a funzionare.

10. Quando si utilizzano accessori per il test delle perdite, come adattatore per tubo, adattatore EVAP

o adattatori a cono, inserire il tubo del fumo nella porta del tubo facendo sì che il fumo entri nella

tubazione di rilevamento, quindi sigillare l'apertura del tubo corrispondente sull'altra estremità.

9. Utilizzo dell'adattatore universale: posizionare l'adattatore universale sul tubo di apertura che deve

essere sigillato, serrare la manopola metallica sul soffietto in senso orario. Quindi, premere l'airbag

per gonfiarlo e sigillarlo (il diametro massimo dell'airbag non deve superare i 10 cm). Inserire il tubo

del fumo nel tubo dell'airbag, facendo entrare il fumo nella tubazione di rilevamento. Una volta

completata l'ispezione, allentare la manopola metallica ruotandola verso sinistra per rilasciare

rapidamente l'aria e rimuovere l'airbag.

Machine Translated by Google

Questo prodotto può utilizzare olio di fumo (olio da massaggio per bambini, glicerina

per la cura della pelle o glicerina industriale, olio speciale per macchine del fumo

automobilistiche, olio minerale non raccomandato). L'olio da fumo selezionato deve

essere puro, privo di acqua e deve essere allo stato fluido. Non utilizzare olio per fumo

denso, che può facilmente danneggiare lo strumento. Quando si aggiunge

olio per fumo, utilizzare la bottiglia di rifornimento in dotazione. Se viene aggiunto troppo

olio, aprire lo scarico dell'olio per scaricare una quantità adeguata di olio.

Se il modello cercafughe è dotato di manometro, è possibile innanzitutto non accendere l'interruttore

fumo, bloccare l'uscita fumi della relativa tubazione e osservare la lettura del manometro. Se la lettura

del manometro continua a salire e rimane stabile dopo aver interrotto la MODALITÀ ARIA, significa

che non ci sono perdite nell'area testata. Se la lettura del manometro diminuisce dopo aver interrotto la

MODALITÀ ARIA, significa che c'è una perdita nell'area testata. Se la lettura del manometro è zero,

indica che c'è una perdita e la dimensione del punto di perdita

La porta di servizio EVAP si trova solitamente nel vano motore, ma in alcuni modelli di veicoli speciali,

la porta di servizio EVAP potrebbe trovarsi altrove. Il metodo convenzionale per il rilevamento

EVAP è il seguente: aprire il coperchio di plastica della porta di servizio EVAP, quindi utilizzare una

chiave per nucleo della valvola per rimuovere la valvola di ritegno in senso orario e installare l'adattatore

della porta di servizio EVAP. Il fumo viene quindi introdotto nel sistema EVAP attraverso questa

porta per il rilevamento delle perdite.

supera 0,3 millimetri.

- 11 -

Machine Translated by Google

Informazioni FCC

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti

due condizioni:

2)Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero

causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile

della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

AVVERTENZA: cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte

responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare il prodotto.

2. Se il fumo contiene gocce d'acqua durante l'uso, sostituirlo con nuovo olio per fumo.

1) Questo prodotto può causare interferenze dannose.

1. Prima di aggiungere nuovo olio per fumo, versare tutto l'olio per fumo usato.

Dopo un uso prolungato, l'olio di fumo può ossidarsi e deteriorarsi, influenzando le condizioni di

funzionamento e la durata dello strumento, quindi sostituire l'olio di fumo in tempo.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti per un dispositivo digitale di Classe B

ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole

contro interferenze dannose in un ambiente residenziale

installazione.

· Aumentare la distanza tra il prodotto e il ricevitore.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato

in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare

installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva,

cosa che può essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare

a correggere l'interferenza adottando una o più delle seguenti misure.

· Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato

· Riorientare o riposizionare l'antenna ricevente.

- 12 -

Machine Translated by Google

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULENZA LIMITATA.

C/O YH Consulting Limited Ufficio 147,

Importato in Australia: SIHAO PTY LTD.

Importato negli Stati Uniti: Sanven Technology Ltd.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Casa del Centurione, London Road,

Mainzer Landstr.69,

60329 Francoforte sul Meno.

E-CrossStu GmbH

Staines-upon-Thames, Surrey, TW18 4AX

CORRETTO SMALTIMENTO

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il

prodotto richiede la raccolta differenziata dei rifiuti. Questo vale per il prodotto e tutti gli

accessori contrassegnati

· Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

il ricevitore è collegato.

dispositivi elettronici.

con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti

domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di componenti elettrici e elettrici

- 13 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:SD308

DETECTORDEFUGAS

MÁQUINADEHUMOAUTOMOTRIZ

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente

sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

Machine Translated by Google

¿NECESITASAYUDA?¡CONTÁCTENOS!

MODELO:SD308

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

DETECTORDEFUGAS

MÁQUINADEHUMOAUTOMOTRIZ

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

Soporte

técnicoycertificadodegarantíaelectrónicawww.vevor.com/support

2

Machine Translated by Google

3

manualdeinstruccionesconatención.

Esteproductoestáequipadoconundispositivodeproteccióncontrasobrecalentamiento.Cuandoel

Esteproductonoesadecuadoparaladeteccióndefugasdecomponentessensiblesalhumoorequiereuna

presiónrelativamentealta,comofugasdeaireacondicionado,motor

seencenderáyel

Elproductosesobrecalienta,lasalidadehumodelaluz

indicadoradesobrecalentamientosedetendrá.Cuandolatemperaturabajealrangonormal,eldispositivo

reanudarásufuncionamiento.Estecicloduraunos5minutosynohaynecesidaddepreocuparseporello.

deteccióndegrietasenbloques,etc.

Esteproductosoloesadecuadoparafuentesdealimentaciónde12VCCoparaautomóvilesde12V.

Noarranqueelmotorcuandoutilicelamáquina.Realicepruebasconelmotorapagado(pruebademotorfrío)o

despuésdequeelmotorhayaestadofuncionandoyluegoapagado(pruebademotorcaliente).

baterías,ylosterminalespositivoynegativonodebeninvertirse.

Eldetectordefugasdehumoestáespecialmentediseñadoparadetectarfugasensistemasdeadmisión,sistemas

decombustible,sistemasderefrigeraciónyotrastuberíasdeautomóviles.Esadecuadoparatodotipode

turismos,motocicletas,motosdenieve,vehículostodoterreno,vehículosdeplaya,camionetasylanchas

rápidas.Eselcompañeroperfectoparalaautomoción.

Antesdeinsertareladaptadordeadmisiónuniversalenlamangueradeadmisióndelmotor,

SímboloSímboloDescripción

Limpielaparedinteriordelamangueradeentradaparaasegurarsedequenohayapicosnirebabaspara

evitarperforareladaptadordeentradauniversal.

Sielhumosedebilitaduranteeluso,indicaqueelaceiteesinsuficiente.

Advertencia:parareducirelriesgodelesiones,elusuariodebeleerel

porfavorrelléneloloantesposible.

Machine Translated by Google

4

20~75

Nota:“•”escon,“•”essin.

Temperaturaambientedefuncionamiento

herramientasdediagnósticoy,cuandoseutilizanjuntas,permitenlalocalizaciónprecisade

fallasfísicasylaidentificaciónrápidadefallaslatentesenelmotor.

Presióndesalida

Manómetro

ARTÍCULO

1juego

Tensióndealimentación

IMAGEN

Modelo

5,66,8A

√

8L/min

SD308

308

Caudalmáximo

Descripción

Indicadordeniveldeaceite

•

Modohumoactual

medidordeflujo

CANTIDAD

•

Juegodeenchufesnegros

√

1juego

1923psi

12VCC.

√

Juegodeenchufesrojos

Machine Translated by Google

•

Núcleodeválvula

1PC

AdaptadorEVAP

•

Adaptador

Adaptadordetubo

Botelladerepostaje

1PC

•

1PC

Tubo

llaveinglesa

Gancho

•

1PC

•

1PC

•

1PC

Adaptadordecono

1PC

Manual

Universal

Cabledealimentación

1PC

•

5

Machine Translated by Google

SD308:

SD308LADO

6

Machine Translated by Google

Elllenadoexcesivopuedeprovocaruncalentamientointernoinsuficientey,portanto,faltadehumoo

unareduccióndelasalidadehumo.Cuandoelaceitedehumoestécasiagotadoyyanoproduzca

humo,sepuedenagregarentre10y20mladicionales.

C.Manómetro:Elmanómetropermiteobservaryjuzgarrápidamentesilaspiezasprobadas

delvehículotienenfugasindicandoelpunterodelmanómetro.

B.Puertodellenadodeaceite:laprimerarecarganodebeexcederuntotalde30mldeaceiteahumado.

A.Ganchos,convenientesparafijarrápidamenteelequipoalautomóvil.Cuandoutiliceelgancho

paracolgar,presteatenciónaapretarlastuercasparaevitarqueelganchoyelcuerpogirenvarias

veces,loqueprovocaráqueelcuerposedesprenda,secaigaysedañe.

E.Interruptordemododehumo:Presioneelinterruptordemododehumo(MODODEHUMO)para

iniciarelhumo.Enestemodo,sielniveldeaceitedehumoeneldetectordelsistemaesinsuficienteo

sieldetectorfuncionacontinuamentedurantedemasiadotiempo(aproximadamentede5a9minutos

D.Luzindicadoradesobrecalentamiento.

7

Machine Translated by Google

8

J.Medidordeflujo:Despuésdequeeláreaprobadaestéllenadehumooaire,sinohayfugas,

puedeobservaratravésdeestaventana.Elflotadordelcaudalímetropermaneceenelfondoyel

indicadordelmanómetrosube.Sihayunafugaenelsistema,elflotadordelmedidordeflujosubeyel

indicadordelmanómetrobaja.

Desenrosqueeltapóndedrenajedeaceite(ubicadoenlaparteposteriordelamáquina),inclinela

máquina30°paradejarquesalgaelelíquidorestanteyluegovuelvaaenroscareltapón.

I.Interruptordeencendido:Conlaalimentaciónconectada,presioneesteinterruptor.Laluzindicadora

deencendidoseilumina,loqueindicaqueelgeneradordehumofuncionanormalmente.

K.Interruptordemodoaéreo:Presioneelinterruptordemodoaéreo(AIRMODE).Labombadeaire

comienzaafuncionar.Solodespuésdeactivarestemodo,elmodohumo(MODOHUMO)

potencialmentepuedecomenzarafuncionar.

G.Puertodedrenajedeaceite:Despuésdecadausodelinstrumento,sielequiponoseutilizarádurante

aproximadamenteunasemana,desenrosquelaperillaparadrenarelaceiteparaevitarladeposición

departículas,quepuedenafectarlafuncionalidaddelinstrumento.Despuésdeldrenaje,vuelvaa

atornillarlaperillaparamantenerelsellointernodelinstrumento.

H.Perilladecontroldelflujodehumo:ajustaelvolumendehumooelflujodeaire.

F.Medidordeniveldeaceite:Elmedidordeaceitepermiteunaobservaciónvisualdelniveldeaceite

restanteylacondicióndentrodelinstrumento.Sielaceitesevemuyamarillento,esnecesario

reemplazarlo.

dependiendodelentornodetrabajoespecífico),causandosobrecalentamientodentrodeldetector,la

luzindicadoradeproteccióncontrasobrecalentamientoseiluminaráhastaquelatemperaturavuelvaal

rangonormalyeldetectorreanudesufuncionamiento.

Métododeoperación:

Machine Translated by Google

9

3.Coloqueeladaptadoruniversaloeladaptadorcónicoenlamangueradeadmisióndelmotorpara

bloquearlatubería,presionandofirmementehastaquelamangueradeadmisiónestésellada(cuandouse

eladaptadoruniversal,asegúresedequeeldiámetromáximonoexcedalos10cmparaevitardaños).

2.Abraelcapódelmotoryretireelfiltrodeaire;algunosmodelosdevehículospuedenrequerirla

extraccióndelsensordeflujodeaire.

4.Conecteelcabledealimentaciónalabateríadelautomóvil;lapinzadecocodrilorojaseconectaalterminal

positivoylapinzadecocodrilonegraseconectaalterminalnegativo.

5.Enciendaelinterruptordeencendido:cuandolaluzindicadoradeencendidoseilumina,indicaqueel

detectordefugasdehumoestáencendidonormalmente.Presioneelinterruptordemododeaire(AIR

N.Interfazdealimentacióndeentrada:Inserteelcabledealimentaciónaquíparaproporcionarenergía

operativaalinstrumento.

1.Larecargainicialdebeserdeaproximadamente30mldeaceiteparafumar,oseguirlasmarcas

etiquetadas"OK";noexcedalaposiciónMAX(VerifiqueF.Indicadordeniveldeaceite),yaqueelllenado

excesivopuedeprovocaruncalentamientointernoinsuficienteyproducirunasalidadehumonulaoreducida.

CuandoelaceitedehumoestécasiagotadooalcanceelnivelBAJO,rellénelocon1020mladicionales,

siguiendolasmarcas"OK"comoguía.

M.Puertodesalidadehumos:elhumoseintroduceenelsistemadetuberíasdelautomóvilatravésdela

salidadehumosyeltubodehumos.

L.Luzindicadoradeencendido.

Machine Translated by Google

7.Presioneelinterruptordemododehumo(MODODEHUMO)parainiciarelhumo.Enestemodo,

dependiendodelmodelodevehículo,tardaráaproximadamenteentre1y3minutosenllenarde

humoelsistemainterno.Comienceaverificarsihayfallasdefugasduranteesteproceso.Sidurante

esteproceso,elaceitedehumoeneldetectoresinsuficienteosieldetectorfuncionacontinuamente

durantedemasiadotiempo(aproximadamentede5a9minutosdependiendodelentornodetrabajo

específico),provocandounsobrecalentamiento,laluzindicadoradeproteccióncontra

sobrecalentamientoseiluminaráylaoperaciónharáunapausahastaquelatemperatura

vuelvaalrangonormal,momentoenelcualeldetectorreanudarásufuncionamiento.

8.Duranteeluso,siencuentrafuerzaderetroceso,elmanómetromostraráunaanomalíarepentinay

elhumosedetendrádurante1a3segundos.Estonoescontinuoyesnormal.Unavezcompletada

lainspección,desenchufeelcabledealimentaciónyguardelosaccesoriosparaelpróximouso.

Elcuerpoprincipaldeladaptadordeentradadeaireestáhechodegoma;eviteelcontactoconlíquidos

corrosivoscomolagasolina.

6.Despuésdepresionarelinterruptordemododeaire(AIRMODE)paracomenzarafuncionar,preste

atenciónalaindicacióndelmanómetro.Silaindicaciónexcedelos15PSIyelflotadordelmedidor

deflujopermaneceenelfondosinmovimiento,indicaquenohayfugas.Sielpunterodelmanómetro

subelentamenteyelmedidordeflujoindicacontinuamentequeingresaflujodeaire(flotador

subiendo),verifiquesilatuberíadeaccesoestáconectadacorrectamente.Unavez

confirmadalaconexión,indicaunafugaenelsistemaprobadoyluegopuedepresionarel

interruptordemodohumo(MODOHUMO).

MODE)paraempezaratrabajar;Sólodespuésdeactivarestemodo,elmodohumo(MODO

HUMO)potencialmentepuedecomenzarafuncionar.

10.Cuandoutiliceaccesoriosparapruebasdefugas,comoadaptadoresdetubería,adaptadores

EVAPoadaptadoresdecono,inserteeltubodehumoenelpuertodelamangueraparaqueelhumo

ingresealatuberíadedetecciónyluegosellelaaberturadelatuberíacorrespondienteenelotroextremo.

9.Usodeladaptadoruniversal:Coloqueeladaptadoruniversaleneltubodeaperturaquenecesita

sellar,aprietelaperillademetalenelfuelleenelsentidodelasagujasdelreloj.Luego,presioneel

airbagparainflarsussellos(eldiámetromáximodelairbagnodebeexcederlos10cm).Inserteel

tubodehumoenlamangueradelabolsadeaire,loqueharáqueentrehumoenlatuberíade

detección.Unavezcompletadalainspección,aflojelaperillademetalgirándolahacialaizquierda

paraliberarrápidamenteelaireyquitarlabolsadeaire.

10

Machine Translated by Google

11

superalos0,3milímetros.

ElpuertodeservicioEVAPgeneralmenteestáubicadoenelcompartimientodelmotor,peroenalgunos

modelosdevehículosespeciales,elpuertodeservicioEVAPpuedeestarubicadoenotrolugar.El

métodoconvencionalparaladeteccióndeEVAPeselsiguiente:abralacubiertadeplásticodel

puertodeserviciodeEVAP,luegouseunallaveparanúcleosdeválvulaparaquitarlaválvulade

retenciónenelsentidodelasagujasdelrelojeinstaleeladaptadordelpuertodeserviciodeEVAP.

LuegoseintroducehumoenelsistemaEVAPatravésdeestepuertoparaladeteccióndefugas.

Sielmodelodedetectordefugasestáequipadoconunmanómetro,primeronopuedeencenderel

interruptordehumo,bloquearlasalidadehumodelatuberíacorrespondienteyobservarlalecturadel

manómetro.Silalecturadelmanómetrocontinúaaumentandoypermaneceestabledespuésde

detenerelMODOAIRE,indicaquenohayfugaseneláreaprobada.Silalecturadelmanómetro

disminuyedespuésdedetenerelMODOAIRE,indicaquehayunafugaeneláreaprobada.Sila

lecturadelmanómetroescero,indicaquehayunafugayeltamañodelpuntodefuga

Esteproductopuedeutilizaraceitedehumo(aceitedemasajeparabebés,glicerina

paraelcuidadodelapieloglicerinaindustrial,aceiteespecialparamáquinasdehumo

deautomóviles,noserecomiendaaceitemineral).Elaceitedehumoseleccionado

debeserpuroylibredeagua,ydebeestarenestadofluido.Noutiliceaceitede

humoespeso,quepuededañarfácilmenteelinstrumento.Alañadiraceite

dehumo,utilicelabotelladerepostajeadjunta.Siagregademasiadoaceite,abrael

drenajedeaceiteparadescargarunacantidadadecuadadeaceite.

Machine Translated by Google

12

2)Esteproductodebeaceptarcualquierinterferenciarecibida,incluidaslasinterferenciasquepuedan

causarunfuncionamientonodeseado.

PRECAUCIÓN:¡Loscambiosomodificacionesnoaprobadosexpresamenteporlaparte

responsabledelcumplimientopodríananularlaautoridaddelusuarioparaoperarelequipo!

1)Esteproductopuedecausarinterferenciasperjudiciales.

ADVERTENCIA:Loscambiosomodificacionesaesteproductoquenoesténaprobadosexpresamente

porlaparteresponsabledelcumplimientopodríananularlaautoridaddelusuarioparaoperarelproducto.

2.Sielhumocontienegotasdeaguaduranteeluso,reempláceloconaceitedehumonuevo.

EstedispositivocumpleconlaParte15delasnormasdelaFCC.Laoperaciónestásujetaalasdos

condicionessiguientes:

1.Antesdeagregaraceiteparafumarnuevo,viertatodoelaceiteparafumarusado.

Despuésdeunusoprolongado,elaceitedehumopuedeoxidarseydeteriorarse,afectandolas

condicionesdetrabajoylavidaútildelinstrumento,asíquereemplaceelaceitedehumoatiempo.

Nota:EsteproductohasidoprobadoycumpleconloslímitesparaundispositivodigitalClaseBde

conformidadconlaParte15delasreglasdelaFCC.Estoslímitesestándiseñadosparabrindaruna

protecciónrazonablecontrainterferenciasdañinasenunentornoresidencial.

instalación.

∙Aumentarladistanciaentreelproductoyelreceptor.

Esteproductogenera,usaypuedeirradiarenergíaderadiofrecuenciay,sinoseinstalayusadeacuerdo

conlasinstrucciones,puedecausarinterferenciasdañinasenlascomunicacionesporradio.Sin

embargo,nohaygarantíadequenoseproduzcaninterferenciasenunainstalaciónenparticular.

Siesteproductocausainterferenciasdañinasenlarecepciónderadiootelevisión,locualsepuede

determinarapagandoyencendiendoelproducto,serecomiendaalusuarioqueintentecorregirla

interferenciamedianteunaomásdelassiguientesmedidas.

∙Conecteelproductoaunatomadecorrientedeuncircuitodiferentealqueestáconectado

∙Reorientaroreubicarlaantenareceptora.

InformacióndelaFCC

Machine Translated by Google

ELIMINACIÓNCORRECTA

ImportadoaEE.UU.:SanvenTechnologyLtd.

Suite250,9166AnaheimPlace,RanchoCucamonga,CA91730

YHCONSULTINGLIMITADO.

ImportadoaAUS:SIHAOPTYLTD.

1ROKEVASTREETASTWOODNSW2122Australia

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

200000CN.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

ECrossStuGmbH

MainzerLandstr.69,

60329FráncfortdelMeno.

C/OYHConsultingLimitedOficina147,

CasaCenturión,LondonRoad,

EsteproductoestásujetoalasdisposicionesdelaDirectivaeuropea2012/19/UE.

Elsímboloquemuestrauncontenedorconruedastachadoindicaqueelproducto

requiererecogidaselectivadebasuraenlaUniónEuropea.Estoseaplicaalproductoya

todoslosaccesoriosmarcados

dispositivoselectrónicos.

∙Consultealdistribuidoroauntécnicoexperimentadoenradio/TVparaobtenerayuda.

Elreceptorestáconectado.

conestesímbolo.Losproductosmarcadoscomotalesnopodrándesecharseconlabasuradoméstica

normal,sinoquedeberánllevarseaunpuntoderecogidaparaelreciclajedeaparatoseléctricosyelectrónicos.

StainesuponThames,Surrey,TW184AX

13

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

MODEL: SD308

SAMOCHODOWA MASZYNA DO DYMU

WYKRYWACZ NIESZCZELNOŚCI

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi

najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas.

Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz

połowę w porównaniu z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

Machine Translated by Google

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

MODEL: SD308

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

WYKRYWACZ NIESZCZELNOŚCI

SAMOCHODOWA MASZYNA DO DYMU

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

- 2 -

Machine Translated by Google

- 3 -

należy oczyścić wewnętrzną ściankę węża wlotowego, aby upewnić się, że nie ma kolców ani

zadziorów, aby uniknąć przekłucia uniwersalnego adaptera wlotowego.

włączy się i

Symbol Symbol Opis

 Jeśli podczas użytkowania dym słabnie, oznacza to, że brakuje oleju,

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać

proszę go szybko uzupełnić.

akumulatorów, a bieguny dodatni i ujemny nie mogą być zamienione miejscami.

Detektor nieszczelności dymu został specjalnie zaprojektowany do wykrywania nieszczelności w

samochodowych układach dolotowych, układach paliwowych, układach chłodzenia i innych rurociągach.

Nadaje się do wszystkich typów samochodów osobowych, motocykli, skuterów śnieżnych, pojazdów

terenowych, pojazdów plażowych, lekkich ciężarówek i łodzi motorowych. Jest idealnym towarzyszem motoryzacji

 Przed włożeniem uniwersalnego adaptera ssącego do przewodu ssącego silnika,

wykrywanie pęknięć bloków itp.

produkt się przegrzeje, kontrolka przegrzania przestanie

emitować dym. Gdy temperatura spadnie do normalnego zakresu, urządzenie wznowi pracę.

Cykl ten trwa około 5 minut i nie ma się czym martwić.

 Ten produkt nadaje się wyłącznie do źródeł zasilania 12 V DC lub do pojazdów samochodowych o napięciu 12 V

 Nie uruchamiaj silnika podczas korzystania z maszyny. Testy należy przeprowadzać przy wyłączonym

silniku (próba zimnego silnika) lub po uruchomieniu i wyłączeniu silnika (próba gorącego

silnika).

instrukcję obsługi.

 Ten produkt jest wyposażony w urządzenie zabezpieczające przed przegrzaniem. Kiedy

 Ten produkt nie nadaje się do wykrywania nieszczelności elementów wrażliwych na dym lub

wymaga stosunkowo wysokiego ciśnienia, np. w przypadku nieszczelności układu klimatyzacji, silnika

Machine Translated by Google

SD308

308

Model

5,6-6,8A



8 l/min

Napięcie

ZDJĘCIE

Ciśnienie wyjściowe

Ciśnieniomierz

PRZEDMIOT

DC12V



Zestaw czerwonych wtyczek

1 zestaw



1 zestaw

19-23 psi

Wskaźnik przepływu

ILOŚĆ

Zestaw czarnych wtyczek

•

Prąd trybu dymu

Maksymalne natężenie przepływu

Wskaźnik poziomu oleju

Opis

•

-20 ~ 75 ℃

Uwaga: „rows” oznacza z, „•” oznacza brak.

Robocza temperatura otoczenia

narzędzia diagnostyczne, a stosowane razem umożliwiają precyzyjną lokalizację usterek

fizycznych i szybką identyfikację ukrytych usterek silnika.

- 4 -

Machine Translated by Google

- 5 -

1 szt

•

Adapter rurowy

•

Adapter

Butelka do tankowania

1 szt

Adapter EVAP

•

Rdzeń zaworu

Kabel zasilający

1 szt

•

1 szt

Adapter stożkowy

1 szt

uniwersalny

•

1 szt

•

podręcznik

1 szt

klucz

Rura

Hak

•

Machine Translated by Google

- 6 -

SD308:

STRONA SD308

Machine Translated by Google

- 7 -

B. Otwór do napełniania olejem: Pierwsze uzupełnienie nie powinno przekraczać łącznie 30 ml oleju dymnego.

C. Manometr: Manometr pozwala na szybką obserwację i ocenę szczelności badanych

części pojazdu poprzez wskazanie wskazówki manometru.

Przepełnienie może spowodować niewystarczające ogrzewanie wewnętrzne, a tym samym brak

dymu lub zmniejszoną ilość dymu. Kiedy olejek dymny jest prawie wyczerpany i nie wytwarza

już dymu, można dodać dodatkowe 10-20 ml.

A. Haczyki, wygodne do szybkiego mocowania wyposażenia w samochodzie. Podczas korzystania

z wieszaka hakowego należy zwrócić uwagę, aby dokręcić nakrętki, aby uniknąć wielokrotnego

obracania się haka i korpusu, co mogłoby spowodować odłączenie się, upadek i uszkodzenie

korpusu.

D. Kontrolka przegrzania.

E. Przełącznik trybu dymu: Naciśnij przełącznik trybu dymu (TRYB SMOKE), aby uruchomić dym.

W tym trybie, jeżeli poziom oleju dymnego w czujce systemu jest niewystarczający lub jeżeli czujka

pracuje nieprzerwanie zbyt długo (około 5 do 9 minut

Machine Translated by Google

Metoda operacji:

H. Pokrętło kontroli przepływu dymu: Wyreguluj ilość dymu lub przepływ powietrza.

J. Przepływomierz: Po wypełnieniu badanego obszaru dymem lub powietrzem, czy nie ma

wycieków, można obserwować przez to okienko. Pływak przepływomierza pozostaje na dole, a wskazówka

manometru podnosi się. Jeżeli w układzie występuje nieszczelność, pływak przepływomierza podnosi

się, a wskazówka manometru opada.

Odkręć korek spustowy oleju (znajdujący się z tyłu maszyny), przechyl maszynę o 30°, aby wypłynął

pozostały e-liquid, a następnie ponownie zakręć korek.

G. Otwór spustowy oleju: Po każdym użyciu instrumentu, jeśli sprzęt nie będzie używany przez około

tydzień, odkręć pokrętło, aby spuścić olej, aby zapobiec osadzaniu się cząstek, które mogą mieć

wpływ na funkcjonalność instrumentu. Po opróżnieniu zakręcić pokrętło z powrotem, aby zachować

wewnętrzną uszczelkę urządzenia.

I. Przełącznik zasilania: Przy podłączonym zasilaniu naciśnij ten przełącznik. Lampka kontrolna zasilania

zaświeci się, wskazując, że generator dymu jest zasilany normalnie.

F. Wskaźnik poziomu oleju: Wskaźnik poziomu oleju pozwala na wizualną obserwację poziomu

pozostałego oleju i stanu wewnątrz przyrządu. Jeżeli olej wydaje się wyraźnie pożółkły, należy

go wymienić.

w zależności od konkretnego środowiska pracy), powodując przegrzanie wnętrza czujki, kontrolka

zabezpieczenia przed przegrzaniem będzie się świecić do czasu, aż temperatura powróci do normalnego

zakresu i czujka wznowi pracę.

K. Przełącznik trybu powietrza: Naciśnij przełącznik trybu powietrza (AIR MODE). Pompa powietrza

zaczyna działać. Dopiero po włączeniu tego trybu tryb dymu (TRYB DYMU) może potencjalnie zacząć

działać.

- 8 -

Machine Translated by Google

- 9 -

2. Otwórz maskę silnika i wyjmij filtr powietrza. W niektórych modelach pojazdów może być

konieczne wymontowanie czujnika przepływu powietrza.

3. Umieść adapter uniwersalny lub adapter stożkowy w wężu wlotowym silnika, aby zablokować

rurociąg, mocno dociskając, aż wąż wlotowy zostanie uszczelniony (w przypadku korzystania z adaptera

uniwersalnego upewnij się, że maksymalna średnica nie przekracza 10 CM, aby uniknąć uszkodzenia).

4. Podłącz przewód zasilający do akumulatora samochodowego; czerwony zacisk krokodylkowy łączy się

z zaciskiem dodatnim, a czarny zacisk krokodylkowy łączy się z zaciskiem ujemnym.

M. Króciec odprowadzający dym: Dym wprowadzany jest do instalacji samochodu poprzez króciec dymowy

i rurę dymową.

1. Początkowe uzupełnienie powinno wynosić około 30 ML oleju wędzarniczego lub postępować

zgodnie z oznaczeniami „OK”; nie przekraczaj pozycji MAX (sprawdź F. Wskaźnik poziomu oleju), ponieważ

przepełnienie może spowodować niewystarczające ogrzewanie wewnętrzne i brak dymu lub jego

zmniejszenie. Kiedy olej dymny jest prawie wyczerpany lub osiąga NISKI poziom, uzupełnij dodatkowymi

10-20 ml, kierując się oznaczeniami „OK”.

N. Interfejs zasilania wejściowego: Włóż tutaj przewód zasilający, aby zapewnić zasilanie instrumentu.

L. Kontrolka zasilania.

5. Włącz wyłącznik zasilania: gdy zaświeci się kontrolka zasilania, oznacza to, że czujnik wycieku dymu jest

zasilany normalnie. Naciśnij przełącznik trybu powietrza (AIR

Machine Translated by Google

- 10 -

7. Naciśnij przełącznik trybu dymu (TRYB SMOKE), aby uruchomić dym. W tym trybie, w zależności od modelu

pojazdu, napełnienie wewnętrznej instalacji dymem zajmie około 1-3 minut. Rozpocznij sprawdzanie

usterek w trakcie tego procesu. Jeśli w trakcie tego procesu w czujce będzie niewystarczająca ilość oleju

dymnego lub jeśli czujka będzie działać nieprzerwanie przez zbyt długi czas (około 5 do 9 minut w

zależności od konkretnego środowiska pracy), powodując przegrzanie, zaświeci się lampka kontrolna

zabezpieczenia przed przegrzaniem i operacja zatrzyma się do czasu, aż temperatura powróci do

normalnego zakresu, po czym czujnik wznowi pracę.

8. Jeśli podczas użytkowania napotkasz siłę odrzutu, manometr pokaże nagłą nieprawidłowość, a dym

ustanie na 1-3 sekundy. Nie ma to charakteru ciągłego i jest normalne. Po zakończeniu kontroli należy

odłączyć przewód zasilający i przechowywać akcesoria do następnego użycia. Główny korpus adaptera

wlotu powietrza wykonany jest z gumy, należy unikać kontaktu z żrącymi cieczami, takimi jak benzyna.

6. Po naciśnięciu przełącznika trybu powietrza (AIR MODE) w celu rozpoczęcia pracy należy zwrócić uwagę

na wskazania manometru. Jeśli wskazanie przekracza 15PSI, a pływak przepływomierza pozostaje na dnie

bez ruchu, oznacza to brak wycieku. Jeżeli wskazówka manometru podnosi się powoli, a przepływomierz w

sposób ciągły wskazuje wejście przepływu powietrza (podnoszenie się pływaka), należy sprawdzić, czy

rurociąg dostępowy jest prawidłowo podłączony. Po potwierdzeniu połączenia sygnalizuje to

nieszczelność w badanej instalacji i można wówczas nacisnąć przełącznik trybu dymu (TRYB SMOKE).

MODE), aby rozpocząć pracę; dopiero po włączeniu tego trybu tryb dymu (TRYB DYMU) może

potencjalnie zacząć działać.

9. Stosowanie adaptera uniwersalnego: Umieść adapter uniwersalny na rurze wylotowej, która ma zostać

uszczelniona, dokręć metalowe pokrętło na mieszku w kierunku zgodnym z ruchem wskazówek zegara.

Następnie należy docisnąć poduszkę powietrzną w celu napompowania jej uszczelek (maksymalna

średnica poduszki powietrznej nie powinna przekraczać 10CM). Włóż rurkę dymową do węża poduszki

powietrznej, powodując przedostanie się dymu do rurociągu detekcyjnego. Po zakończeniu kontroli poluzuj

metalowe pokrętło przekręcając je w lewo, aby szybko wypuścić powietrze i wyjąć poduszkę powietrzną.

10. W przypadku korzystania z akcesoriów do sprawdzania szczelności, takich jak adapter rurowy, adapter

EVAP lub adapter stożkowy, włóż rurkę spalinową do portu węża, powodując przedostanie się dymu do

rurociągu detekcyjnego, a następnie zamknij odpowiedni otwór rury na drugim końcu.

Machine Translated by Google

W tym produkcie można stosować olejek dymny (olejek do masażu dla dzieci,

glicerynę do pielęgnacji skóry lub glicerynę przemysłową, specjalny olej do

samochodowych wytwornic dymu, olej mineralny nie jest zalecany). Wybrany olej dymny

musi być czysty, niezawierający wody i musi mieć stan płynny. Nie używaj gęstego

oleju do dymu, który może łatwo uszkodzić instrument. Podczas dodawania

oleju dymnego należy używać dołączonej butelki do tankowania. Jeżeli dodano zbyt

dużo oleju, należy otworzyć spust oleju, aby spuścić odpowiednią ilość oleju.

przekracza 0,3 milimetra.

Port serwisowy EVAP zwykle znajduje się w komorze silnika, ale w niektórych modelach pojazdów

specjalnych port serwisowy EVAP może znajdować się gdzie indziej. Konwencjonalna metoda

wykrywania EVAP jest następująca: Otwórz plastikową osłonę portu serwisowego EVAP, następnie za

pomocą klucza do rdzenia zaworu odkręć zawór zwrotny w kierunku zgodnym z ruchem wskazówek

zegara i zainstaluj adapter portu serwisowego EVAP. Następnie przez ten port wprowadzany jest dym

do układu EVAP w celu wykrycia nieszczelności.

Jeżeli model wykrywacza nieszczelności jest wyposażony w manometr, nie można najpierw załączyć

wyłącznika dymowego, zablokować wylot dymu z odpowiedniego rurociągu i obserwować wskazania

manometru. Jeśli odczyt manometru nadal rośnie i pozostaje stabilny po wyłączeniu TRYBU POWIETRZA,

oznacza to, że w badanym obszarze nie ma żadnych wycieków. Jeżeli po wyłączeniu TRYBU POWIETRZA

wskazanie manometru obniży się, oznacza to, że w badanym obszarze nastąpiła nieszczelność. Jeśli

odczyt manometru wynosi zero, wskazuje to na wyciek i wielkość punktu wycieku

- 11 -

Machine Translated by Google

Informacje FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm

warunkom:

2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować

niepożądane działanie.

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę

odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi

urządzenia!

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez

stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

2. Jeżeli podczas użytkowania dym zawiera kropelki wody, należy go wymienić na nowy olejek dymny.

1) Ten produkt może powodować szkodliwe zakłócenia.

1. Przed dodaniem nowego oleju wędzarniczego należy wylać cały zużyty olej wędzarniczy.

Po długotrwałym użytkowaniu olejek dymny może się utleniać i pogarszać, wpływając na warunki pracy

i żywotność instrumentu, dlatego należy go wymieniać na czas.

instalacja.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie

zostanie zainstalowany i nie będzie używany zgodnie z instrukcją, może powodować szkodliwe

zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie

wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co

można stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia

próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych środków.

· Zmień orientację lub położenie anteny odbiorczej.

· Podłącz produkt do gniazdka w obwodzie innym niż ten, do którego podłączony jest produkt

Uwaga: ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia dla urządzenia cyfrowego

klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony

przed szkodliwymi zakłóceniami w budynkach mieszkalnych.

· Zwiększ odległość pomiędzy produktem a odbiornikiem.

- 12 -

Machine Translated by Google

1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Apartament 250, 9166 Anaheim Place, Rancho Cucamonga, Kalifornia 91730

YH CONSULTING SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ.

E-CrossStu GmbH

Import do AUS: SIHAO PTY LTD.

Import do USA: Sanven Technology Ltd.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000

CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

Dom Centuriona, London Road,

C/O YH Consulting Limited Biuro 147,

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

- 13 -

PRAWIDŁOWA UTYLIZACJA

· Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Ten produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol

przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie

Unii Europejskiej. Dotyczy to produktu i wszystkich oznaczonych akcesoriów

odbiornik jest podłączony.

urządzenia elektryczne.

z tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi,

lecz należy je przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i

Staines-upon-Thames, Surrey, TW18 4AX

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

MODEL: SD308

LEK DETECTOR

AUTOMOTIVE ROOKMACHINE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen

slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in

vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden

gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

Machine Translated by Google

HULP NODIG? NEEM CONTACT MET ONS OP!

MODEL: SD308

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/

support

LEK DETECTOR

AUTOMOTIVE ROOKMACHINE

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door

voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er

technologie- of software-updates zijn voor ons product.

- 2 -

Machine Translated by Google

- 3 -

Maak de binnenwand van de inlaatslang schoon om er zeker van te zijn dat er geen punten of bramen

zijn om te voorkomen dat de universele inlaatadapter wordt doorboord.

zal inschakelen en de

Symbool Symboolbeschrijving

ÿ Als de rook tijdens het gebruik zwakker wordt, betekent dit dat er onvoldoende olie is.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de volgende instructies lezen

Gelieve deze onmiddellijk bij te vullen.

batterijen, en de positieve en negatieve polen mogen niet worden verwisseld.

Rooklekdetector is speciaal ontworpen voor het detecteren van lekken in inlaatsystemen voor auto's,

brandstofsystemen, koelsystemen en andere pijpleidingen. Het is geschikt voor alle soorten personenauto's,

motorfietsen, sneeuwscooters, terreinvoertuigen, strandvoertuigen, lichte vrachtwagens en speedboten.

Het is de perfecte metgezel voor de automobielsector

ÿ Voordat u de universele inlaatadapter in de inlaatslang van de motor steekt,

blokkeer detectie van barsten, enz.

product oververhit raakt, stopt de rookproductie van het

oververhittingslampje. Wanneer de temperatuur naar het normale bereik daalt, hervat het apparaat de

werking. Deze cyclus duurt ongeveer 5 minuten en u hoeft zich daar geen zorgen over te maken.

ÿ Dit product is alleen geschikt voor 12V DC-stroombronnen of 12V-auto's

ÿ Start de motor niet wanneer u de machine gebruikt. Voer tests uit met uitgeschakelde motor (test met koude

motor) of nadat de motor heeft gedraaid en vervolgens is uitgeschakeld (test met warme motor).

gebruiksaanwijzing zorgvuldig.

ÿ Dit product is uitgerust met een oververhittingsbeveiliging. Wanneer de

ÿ Dit product is niet geschikt voor lekdetectie van rookgevoelige componenten, of vereist een relatief hoge

druk, zoals lekkage van airconditioning, motor

Machine Translated by Google

Uitgangsdruk

Druk meter

ITEM

1 set

Voedingsspanning

AFBEELDING

Model

5,6-6,8A

8 l/min

SD308

308

Maximaal debiet

Oliepeilmeter

Beschrijving

•

Stroommeter

AANTAL

Zwarte stekkerset

•

Stroom in rookmodus

1 set

19-23 psi

DC12V

Rode stekkerset

-20~75ÿ

Opmerking: “#” is met, “•” is zonder.

Bedrijfsomgevingstemperatuur

diagnostische hulpmiddelen, en wanneer ze samen worden gebruikt, maken ze nauwkeurige lokalisatie

van fysieke fouten en snelle identificatie van latente motorstoringen mogelijk.

- 4 -

Machine Translated by Google

- 5 -

•

Ventiel kern

1 ST

EVAP-adapter

•

Adapter

•

Pijpadapter

Bijtankende fles

1 ST

•

1 ST

moersleutel

Pijp

Haak

•

1 ST

•

1 ST

Kegel adapter

1 ST

Handmatig

Universeel

Stroomdraad

1 ST

•

Machine Translated by Google

- 6 -

SD308 ZIJ

SD308:

Machine Translated by Google

- 7 -

Overvullen kan resulteren in onvoldoende interne verwarming en dus geen rook of verminderde

rookproductie. Wanneer de rookolie bijna op is en er geen rook meer ontstaat, kan er

nog 10-20ML toegevoegd worden.

C. Manometer: Met de manometer kunt u snel observeren en beoordelen of de

geteste onderdelen van het voertuig lekken door de wijzer van de manometer aan te geven.

B. De olievulpoort: De eerste bijvulling mag in totaal niet meer dan 30 ml rookolie bevatten.

A. Haken, handig voor het snel bevestigen van apparatuur aan de auto. Let er bij het

gebruik van de haakhanger op dat u de moeren erop vastdraait, om te voorkomen dat de

haak en het lichaam meerdere keren draaien, waardoor het lichaam losraakt en valt en

beschadigd raakt.

E. Rookmodusschakelaar: Druk op de rookmodusschakelaar (ROOKMODUS) om het

roken te starten. In deze modus, als het rookolieniveau in de systeemdetector onvoldoende is

of als de detector te lang continu werkt (ongeveer 5 tot 9 minuten

D. Indicatorlampje voor oververhitting.

Machine Translated by Google

Manier van handelen:

H. Regelknop rookstroom: Pas het rookvolume of de luchtstroom aan.

J. Stroommeter: Nadat het geteste gebied is gevuld met rook of lucht, kunt u door dit venster

kijken of er geen lekkage is. De vlotter van de debietmeter blijft op de bodem en de wijzer van de

manometer gaat omhoog. Als er een lek in het systeem zit, gaat de vlotter van de debietmeter omhoog

en daalt de wijzer van de manometer.

Schroef de olieaftapdop los (aan de achterkant van de machine), kantel de machine 30° om de

resterende e-vloeistof eruit te laten stromen en schroef vervolgens de dop er weer op.

K. Luchtmodusschakelaar: Druk op de luchtmodusschakelaar (AIR MODE). De luchtpomp begint te

werken. Pas nadat deze modus is geactiveerd, kan de rookmodus (SMOKE MODE) mogelijk gaan

werken.

F. Oliepeilmeter: De oliepeilmeter maakt een visuele observatie van het resterende oliepeil en de

toestand in het instrument mogelijk. Als de olie aanzienlijk vergeeld lijkt, moet deze worden

vervangen.

I. Aan/uit-schakelaar: druk op deze schakelaar terwijl de stroom is aangesloten. Het stroomindicatielampje

gaat branden, wat aangeeft dat de rookgenerator normaal van stroom wordt voorzien.

G. Olieaftappoort: Als het instrument ongeveer een week niet wordt gebruikt, draai dan na elk gebruik van

het instrument de knop los om de olie af te tappen om de afzetting van deeltjes te voorkomen, wat de

functionaliteit van het instrument kan beïnvloeden. Na het aftappen draait u de knop terug om de interne

afdichting van het instrument te behouden.

afhankelijk van de specifieke werkomgeving), waardoor oververhitting in de detector ontstaat, gaat het

indicatielampje voor de oververhittingsbeveiliging branden totdat de temperatuur terugkeert naar het

normale bereik en de detector de werking hervat.

- 8 -

Machine Translated by Google

- 9 -

3. Plaats de Universele Adapter of Conus Adapter in de inlaatslang van de motor om de pijpleiding te

blokkeren, en druk stevig aan totdat de inlaatslang is afgedicht (als u de Universele Adapter gebruikt,

zorg er dan voor dat de maximale diameter niet groter is dan 10 cm om schade te voorkomen).

4. Sluit het netsnoer aan op de accu van de auto; de rode krokodillenklem wordt aangesloten op de

positieve pool en de zwarte krokodillenklem wordt aangesloten op de negatieve pool.

2. Open de motorkap en verwijder het luchtfilter. Bij sommige voertuigmodellen kan het nodig zijn de

luchtstroomsensor te verwijderen.

M. Rookuitlaatpoort: Rook wordt via de rookuitlaat en rookpijp in het pijpleidingsysteem van de auto

gebracht.

1. De eerste vulling moet ongeveer 30 ml rookolie zijn, of volg de markeringen met het label

"OK"; overschrijd de MAX-positie niet (controleer F. Oliepeilmeter), aangezien overvullen kan leiden tot

onvoldoende interne verwarming en geen of verminderde rookproductie kan veroorzaken. Wanneer de

rookolie bijna op is of het LAGE niveau bereikt, vult u bij met nog eens 10-20ML, waarbij u de "OK"-

markeringen als richtlijn volgt.

N. Ingangsstroominterface: Sluit hier het netsnoer aan om het instrument van stroom te voorzien.

L. Aan/uit-indicatielampje.

5. Zet de aan/uit-schakelaar aan: wanneer het stroomindicatielampje gaat branden, geeft dit aan dat de

rooklekdetector normaal van stroom wordt voorzien. Druk op de luchtmodusschakelaar (AIR

Machine Translated by Google

- 10 -

6. Nadat u op de luchtmodusschakelaar (AIR MODE) hebt gedrukt om te beginnen met

werken, let u op de indicatie van de manometer. Als de indicatie hoger is dan 15PSI en de

vlotter van de flowmeter op de bodem blijft staan zonder beweging, duidt dit op geen lekkage.

Als de wijzer van de manometer langzaam stijgt en de debietmeter continu de

binnenkomende luchtstroom aangeeft (vlotter stijgt), controleer dan of de

toegangsleiding goed is aangesloten. Zodra de verbinding is bevestigd, duidt dit op een

lek in het geteste systeem en kunt u vervolgens op de schakelaar voor de rookmodus (SMOKE MODE) drukken.

8. Als u tijdens het gebruik terugslagkracht ondervindt, zal de manometer een plotselinge

afwijking vertonen en zal de rook gedurende 1-3 seconden stoppen. Dit is niet-continu en is

normaal. Nadat de inspectie is voltooid, haalt u de stekker uit het stopcontact en bewaart u

de accessoires voor het volgende gebruik. Het hoofdgedeelte van de luchtinlaatadapter is

gemaakt van rubber. Vermijd contact met bijtende vloeistoffen zoals benzine.

7. Druk op de rookmodusschakelaar (SMOKE MODE) om het roken te starten. In deze modus

duurt het, afhankelijk van het voertuigmodel, ongeveer 1-3 minuten om het interne systeem

met rook te vullen. Begin tijdens dit proces met het controleren op lekfouten. Als tijdens dit

proces de rookolie in de detector onvoldoende is of als de detector te lang continu werkt

(ongeveer 5 tot 9 minuten, afhankelijk van de specifieke werkomgeving), waardoor

oververhitting ontstaat, gaat het indicatielampje voor de oververhittingsbeveiliging

branden en wordt de werking zal pauzeren totdat de temperatuur terugkeert naar het

normale bereik, waarna de detector de werking zal hervatten.

MODE) om te beginnen werken; pas nadat deze modus is geactiveerd, kan de rookmodus

(SMOKE MODE) mogelijk gaan werken.

9. Gebruik van universele adapter: Plaats de universele adapter op de openingspijp die moet

worden afgedicht, draai de metalen knop op de balg met de klok mee vast. Druk vervolgens

op de airbag om deze af te dichten (de maximale diameter van de airbag mag niet groter

zijn dan 10 cm). Steek de rookslang in de airbagslang, waardoor rook de detectiepijpleiding

binnendringt. Nadat de inspectie is voltooid, maakt u de metalen knop los door deze naar

links te draaien om de lucht snel te laten ontsnappen en de airbag te verwijderen.

10. Wanneer u accessoires gebruikt voor lektesten, zoals pijpadapter, EVAP-adapter of

kegeladapters, steekt u de rookbuis in de slangpoort, waardoor rook de detectiepijpleiding

binnendringt en sluit u vervolgens de overeenkomstige pijpopening aan het andere uiteinde af.

Machine Translated by Google

Dit product kan rookolie gebruiken (babymassageolie, huidverzorgingsglycerine

of industriële glycerine, speciale olie voor rookmachines in auto's, minerale olie

wordt niet aanbevolen). De geselecteerde rookolie moet zuiver en watervrij zijn en

in vloeibare toestand verkeren. Gebruik geen dikke rookolie, deze kan het

instrument gemakkelijk beschadigen. Bij het toevoegen van rookolie

dient u de meegeleverde tankfles te gebruiken. Als er te veel olie is toegevoegd,

open dan de olieaftap om een geschikte hoeveelheid olie af te tappen.

Als het lekdetectormodel is uitgerust met een manometer, kunt u eerst de rookschakelaar niet inschakelen,

de rookuitlaat van de betreffende pijpleiding blokkeren en de aflezing van de manometer observeren.

Als de manometerwaarde blijft stijgen en stabiel blijft na het stoppen van de LUCHTMODUS, geeft dit

aan dat er geen lekkages zijn in het geteste gebied. Als de manometerwaarde daalt nadat de

LUCHTMODUS is gestopt, geeft dit aan dat er een lek is in het geteste gebied. Als de manometerwaarde

nul is, geeft dit aan dat er een lek is en wat de grootte van het lekpunt is

De EVAP-servicepoort bevindt zich meestal in de motorruimte, maar bij sommige speciale

voertuigmodellen kan de EVAP-servicepoort zich elders bevinden. De conventionele methode voor

EVAP-detectie is als volgt: Open het plastic deksel van de EVAP-servicepoort, gebruik vervolgens een

ventielsleutel om de terugslagklep met de klok mee te verwijderen en installeer de EVAP-

servicepoortadapter. Vervolgens wordt via deze poort rook in het EVAP-systeem geïntroduceerd

voor lekdetectie.

groter is dan 0,3 millimeter.

- 11 -

Machine Translated by Google

FCC-informatie

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee

voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.

2)Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking

kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de

partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om het product te bedienen

ongeldig maken.

2. Als de rook tijdens het gebruik waterdruppels bevat, vervang deze dan door nieuwe rookolie.

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die

verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te

bedienen ongeldig maken!

1. Giet alle gebruikte rookolie eruit voordat u nieuwe rookolie toevoegt.

Na langdurig gebruik kan de rookolie oxideren en verslechteren, waardoor de werking en de levensduur van het

instrument worden aangetast. Vervang de rookolie daarom op tijd.

Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B

overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen

schadelijke interferentie in een woonomgeving.

installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en

gebruikt in overeenstemming met de instructies, kan het schadelijke interferentie aan radiocommunicatie

veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde

installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan

worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen

de interferentie te corrigeren door een of meer van de volgende maatregelen.

· Heroriënteer of verplaats de ontvangstantenne.

· Vergroot de afstand tussen het product en de ontvanger.

· Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de

- 12 -

Machine Translated by Google

1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

C/O YH Consulting Limited Kantoor 147,

Geïmporteerd naar AUS: SIHAO PTY LTD.

Geïmporteerd naar de VS: Sanven Technology Ltd.

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Centurion House, Londen Road,

Mainzer Landstr.69,

60329 Frankfurt am Main.

E-CrossStu GmbH

- 13 -

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het

symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de

Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle

gemarkeerde accessoires

met dit symbool. Producten die als zodanig zijn gemarkeerd mogen niet met het normale huisvuil worden

weggegooid, maar moeten naar een inzamelpunt worden gebracht voor recycling van elektrische apparaten

· Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

ontvanger is aangesloten.

elektronische apparaten.

Staines-upon-Thames, Surrey, TW18 4AX

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

MODELL: SD308

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

LÄCKADETEKTOR

BIL-RÖKMASKIN

Teknisk support och e-garanticertifikat www.vevor.com/support

Machine Translated by Google

- 2 -

LÄCKADETEKTOR

MODELL: SD308

BIL-RÖKMASKIN

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder

den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten

är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen

om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

BEHÖVS HJÄLP? KONTAKTA OSS!

Machine Translated by Google

Varning - För att minska risken för skador måste användaren läsa igenom

ÿ Denna produkt är utrustad med ett överhettningsskydd. När

bruksanvisningen noggrant.

ÿ Denna produkt är inte lämplig för läckagedetektering av rökkänsliga komponenter, eller kräver

relativt högt tryck, såsom luftkonditioneringsläckage, motor

blocksprickdetektering etc.

kommer att slå på och

produkten överhettas, kommer överhettningsindikatorns

rökeffekt att stoppas. När temperaturen sjunker till det normala intervallet kommer enheten att

återuppta driften. Denna cykel tar cirka 5 minuter och det finns ingen anledning att oroa sig

för det.

ÿ Denna produkt är endast lämplig för 12V DC-strömkällor eller 12V bilar

ÿ Starta inte motorn när du använder maskinen. Utför tester antingen med motorn avstängd (kall

motortest) eller efter att motorn har varit igång och sedan avstängd (varmmotortest).

batterier, och de positiva och negativa polerna får inte vändas om.

Rökläckagedetektor är speciellt utformad för att upptäcka läckor i bilintagssystem, bränslesystem,

kylsystem och andra rörledningar. Den är lämplig för alla typer av personbilar, motorcyklar,

snöskotrar, terrängfordon, strandfordon, lätta lastbilar och motorbåtar. Det är den perfekta

följeslagaren till bilindustrin

ÿ Innan du sätter in den universella insugningsadaptern i motorns inloppsslang,

Rengör insugningsslangens innervägg för att säkerställa att det inte finns några spikar eller

grader för att undvika att den universella insugsadaptern punkterar.

Symbol Symbol Beskrivning

ÿ Om röken håller på att försvagas under användning, indikerar det att oljan är otillräcklig,

vänligen fyll på omedelbart.

- 3 -

Machine Translated by Google

•

ANTAL

Rökläge aktuell

Flödesmätare

Svart plug set

Beskrivning

Maximalt flöde

Oljenivåmätare

•

DC12V

Red Plug Set

19-23psi

1 set


Strömspänning

1 set

Tryckmätare

Utgående tryck

ARTIKEL

SD308

308

5,6-6,8A

8 l/min

Modell

Driftsomgivningstemperatur

Obs: "•" är med, "•" är utan.

-20ÿ75ÿ

diagnostiska verktyg, och när de används tillsammans, möjliggör exakt lokalisering av fysiska

fel och snabb identifiering av latenta motorfel.

- 4 -

Machine Translated by Google

- 5 -

Röradapter

Tankningsflaska

1 ST

•

1 ST

•

1 ST

•

Manuell

•

Rör

1 ST

rycka

Krok

1 ST

Strömsladd

•

Universell

1 ST

Konadapter

1 ST

EVAP-adapter

1 ST

•

Ventilkärna

•

1 ST

•

1 ST

•

Adapter

•

Machine Translated by Google

- 6 -

SD308 SIDA

SD308:

Machine Translated by Google

- 7 -

Överfyllning kan resultera i otillräcklig intern uppvärmning och därmed ingen rök eller minskad rökutveckling.

När rökoljan nästan är slut och inte längre producerar rök, kan ytterligare 10-20 ml tillsättas.

C. Tryckmätare: Tryckmätaren möjliggör snabb observation och bedömning av om de testade

delarna av fordonet läcker genom att indikera tryckmätarens pekare.

B. Oljepåfyllningsporten: Den första påfyllningen bör inte överstiga totalt 30 ml rökolja.

A. Krokar, bekväma för snabb fixering av utrustning på bilen. När du använder krokhängaren, var

uppmärksam på att dra åt muttrarna på den, för att undvika att kroken och kroppen roterar flera gånger,

vilket gör att kroppen lossnar och faller och skadas.

E. Röklägesomkopplare: Tryck på röklägesomkopplaren (SMOKE MODE) för att starta röken. I detta

läge, om rökoljenivån i systemdetektorn är otillräcklig eller om detektorn arbetar kontinuerligt för länge

(ungefär 5 till 9 minuter

D. Indikatorlampa för överhettning.

Machine Translated by Google

Driftsmetod:

H. Reglage för rökflöde: Justera rökvolymen eller luftflödet.

J. Flödesmätare: Efter att det testade området är fyllt med rök eller luft, om det inte finns något

läckage, kan du observera genom detta fönster. Flödesmätarens flottör förblir i botten och tryckmätarens

pekare stiger. Om det finns en läcka i systemet stiger flödesmätarens flottör och tryckmätaren sjunker.

Skruva av oljeavtappningslocket (sitter på baksidan av maskinen), luta maskinen 30° för att låta den

återstående e-vätskan rinna ut och skruva sedan på locket igen.

F. Oljenivåmätare: Oljemätaren möjliggör en visuell observation av återstående oljenivå och tillstånd inuti

instrumentet. Om oljan ser kraftigt gulnad ut, måste den bytas ut.

I. Strömbrytare: Med strömmen ansluten trycker du på denna strömbrytare. Strömindikatorlampan tänds,

vilket indikerar att rökgeneratorn drivs normalt.

G. Oljeavtappningsport: Efter varje användning av instrumentet, om utrustningen inte kommer att användas

på ungefär en vecka, skruva av vredet för att tömma oljan för att förhindra avsättning av partiklar, vilket

kan påverka instrumentets funktionalitet. Efter tömning, skruva tillbaka vredet för att bibehålla instrumentets

inre tätning.

beroende på den specifika arbetsmiljön), vilket orsakar överhettning inuti detektorn, kommer

överhettningsskyddets indikatorlampa att tändas tills temperaturen återgår till det normala intervallet och

detektorn återupptar driften.

K. Luftlägesomkopplare: Tryck på luftlägesomkopplaren (AIR MODE). Luftpumpen börjar fungera. Först

efter att detta läge har aktiverats kan rökläget (SMOKE MODE) eventuellt börja fungera.

- 8 -

Machine Translated by Google

- 9 -

3. Placera universaladaptern eller konadaptern i motorns inloppsslang för att blockera rörledningen, tryck

ordentligt tills insugningsslangen är tät (när du använder universaladaptern, se till att den maximala

diametern inte överstiger 10 cm för att undvika skador).

4. Anslut nätsladden till bilbatteriet; den röda krokodilklämman ansluts till den positiva polen och den svarta

krokodilklämman ansluts till den negativa polen.

2. Öppna motorhuven och ta bort luftfiltret, vissa fordonsmodeller kan behöva ta bort luftflödessensorn.

N. Gränssnitt för ingångsström: Sätt i nätsladden här för att förse instrumentet med driftström.

1. Den första påfyllningen bör vara cirka 30 ml rökolja, eller följ markeringarna märkta "OK";

överskrid inte MAX-läget (Kontrollera F. Oljenivåmätare), eftersom överfyllning kan resultera i otillräcklig intern

uppvärmning och producera ingen eller minskad rökeffekt. När rökoljan nästan är slut eller når LÅG nivå, fyll

på med ytterligare 10-20ML, följ "OK"-markeringarna som vägledning.

M. Rökutloppsport: Rök förs in i bilens rörledningssystem genom rökutloppet och rökröret.

L. Strömindikatorlampa.

5. Slå på strömbrytaren: när strömindikatorlampan tänds, indikerar det att rökläckagedetektorn drivs normalt.

Tryck på luftlägesomkopplaren (AIR

Machine Translated by Google

- 10 -

6. Efter att ha tryckt på luftlägesomkopplaren (AIR MODE) för att börja arbeta, var

uppmärksam på indikeringen av tryckmätaren. Om indikeringen överstiger 15PSI och

flödesmätarens flottör förblir i botten utan rörelse, indikerar det inget läckage. Om

tryckmätarens pekare stiger långsamt och flödesmätaren kontinuerligt indikerar att

luftflödet kommer in (flottören stiger), kontrollera om tillträdesledningen är korrekt

ansluten. När anslutningen har bekräftats indikerar det en läcka i det testade systemet,

och du kan sedan trycka på omkopplaren för rökläge (SMOKE MODE).

8. Under användning, om du stöter på rekylkraft, kommer tryckmätaren att visa en plötslig

avvikelse och röken stannar i 1-3 sekunder. Detta är icke-kontinuerligt och är normalt. När

inspektionen är klar, koppla ur nätsladden och förvara tillbehören för nästa användning.

Huvuddelen av luftintagsadaptern är gjord av gummi, undvik kontakt med frätande vätskor

som bensin.

7. Tryck på omkopplaren för rökläge (SMOKE MODE) för att starta röken. I detta läge,

beroende på fordonsmodell, tar det cirka 1-3 minuter att fylla det interna systemet med

rök. Börja kontrollera efter läckagefel under denna process. Om rökoljan i detektorn under

denna process är otillräcklig eller om detektorn arbetar kontinuerligt för länge (cirka 5 till

9 minuter beroende på den specifika arbetsmiljön), vilket orsakar överhettning, kommer

överhettningsskyddets indikatorlampa att tändas och driften pausar tills temperaturen

återgår till det normala intervallet, då detektorn återupptar driften.

MODE) för att börja arbeta; först efter att detta läge har aktiverats kan rökläget (SMOKE

MODE) eventuellt börja fungera.

9. Användning av universaladapter: Placera universaladaptern vid öppningsröret som

behöver tätas, dra åt metallvredet på bälgen medurs. Tryck sedan på krockkudden för att

blåsa upp den tätningar (den maximala diametern på krockkudden bör inte överstiga 10

cm). Sätt in rökröret i krockkuddeslangen, vilket gör att rök kommer in i detekteringsrörledningen.

Efter att inspektionen är klar, lossa metallvredet genom att vrida det åt vänster för att snabbt

släppa ut luften och ta bort krockkudden.

10. När du använder tillbehör för läckagetestning, såsom röradapter, EVAP-adapter eller

konadaptrar, sätt in rökröret i slangporten så att rök kommer in i detektionsrörledningen, och

täta sedan motsvarande röröppning i andra änden.

Machine Translated by Google

Denna produkt kan använda rökolja (babymassageolja, hudvårdsglycerin

eller industriell glycerin, specialolja för bilrökmaskiner, mineralolja

rekommenderas inte). Den valda rökoljan måste vara ren och fri från vatten

och måste vara i flytande tillstånd. Använd inte tjock rökolja, som lätt kan

skada instrumentet. När du fyller på rökolja, använd den

medföljande tankningsflaskan. Om för mycket olja tillsätts, öppna oljeavloppet

för att tömma ut en lämplig mängd olja.

Om läckagedetektormodellen är utrustad med en tryckmätare kan du först inte slå på rökbrytaren,

blockera rökutloppet från den relevanta rörledningen och observera tryckmätarens avläsning. Om

tryckmätarens avläsning fortsätter att stiga och förblir stabil efter att ha stoppat AIR MODE, indikerar

det att det inte finns några läckor i det testade området. Om tryckmätarens avläsning minskar efter att ha

stoppat AIR MODE, indikerar det att det finns en läcka i det testade området. Om tryckmätarens

avläsning är noll indikerar det att det finns ett läckage och storleken på läckagepunkten

EVAP-serviceporten är vanligtvis placerad i motorrummet, men i vissa speciella fordonsmodeller kan

EVAP-serviceporten finnas någon annanstans. Den konventionella metoden för EVAP-detektion är

följande: Öppna plastlocket på EVAP-serviceporten, använd sedan en ventilkärnnyckel för att ta bort

backventilen i medurs riktning och installera EVAP-serviceportadaptern. Rök förs sedan in i EVAP-

systemet genom denna port för läckagedetektering.

överstiger 0,3 millimeter.

- 11 -

Machine Translated by Google

FCC-information

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka

oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den

part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

1. Innan du tillsätter ny rökolja, häll ut all använd rökolja.

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part

som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda

utrustningen!

2. Om röken innehåller vattendroppar under användning, byt ut den mot ny rökolja.

Efter långvarig användning kan rökolja oxidera och försämras, vilket påverkar instrumentets

arbetstillstånd och livslängd, så vänligen byt ut rökoljan i tid.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet

av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt

skydd mot skadlig störning i bostäder

installation.

· Rikta om eller flytta mottagningsantennen.

· Öka avståndet mellan produkten och mottagaren.

· Anslut produkten till ett uttag på en annan krets än den till vilken

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte

installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar

på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att

inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-

mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren

att försöka korrigera störningen med en eller flera av följande åtgärder.

- 12 -

Machine Translated by Google

YH CONSULTING LIMITED.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

C/O YH Consulting Limited Office 147,

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Importerad till USA: Sanven Technology Ltd.

Importerad till AUS: SIHAO PTY LTD.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Centurion House, London Road,

Mainzer Landstr.69,

60329 Frankfurt am Main.

E-CrossStu GmbH

Staines-upon-Thames, Surrey, TW18 4AX

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver

separat sophämtning i EU. Detta gäller produkten och alla tillbehör märkta

· Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

mottagaren är ansluten.

elektroniska apparater.

med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt

hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och

- 13 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor SD308 Automotive Smoke Machine EVAP Vacuum Leak Detector

Product's Documents

User Manual

Specifications

Vevor SD308 Questions and Answers
