Operator’s Manual

Edger

2 Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

INTRODUCTION

Congratulations on your investment in quality. Thank you for purchasing an edger from Earthquake®. We have worked to ensure that

your product meets the highest standards for usability and durability. With proper care, your edger will provide many years of service.

Please read this entire manual before installation and use. Earthquake reserves the right to change, alter or improve the

product and this document at any time without prior notice.

This manual may contain information for several models. Read and keep this manual for future reference. This manual contains important

information on SAFETY, ASSEMBLY, OPERATION, AND MAINTENANCE. The owner must be certain that all the product information is kept with the

unit. This information includes the MANUAL(s), the ILLUSTRATED PARTS BREAKDOWN and the WARRANTY STATEMENTS. This information must be

included to make sure state laws and other laws are followed. This manual should remain with the unit even if it is resold.

OWNERSHIP RECORDS

Owner’s Name:

Owner’s Address:

City:

State/Province: Zip Code/Postal Code:

Model Number: Serial Number:

Engine Model: Engine Serial Number:

Date of Purchase: Notes:

REGISTRATION AND SERVICE

Record the product number and serial number in the space provided for easy reference when ordering parts or requesting

technical support. Excluding emissions-related warranty items, the warranty is valid only if the completed registration is received

by Earthquake within 30 days of purchase. (SEE WARRANTY STATEMENT FOR MORE INFORMATION.) You can register

your warranty online by visiting www.getearthquake.com, or by mailing it to: Warranty Department, 1730 Industrial Avenue,

Cumberland, WI 54829. If you do not have access to www.getearthquake.com, call our customer service department at (800) 345-

6007 Mondays through Fridays from 8 a.m. to 4:30 p.m. CST.

When contacting your authorized dealer or Earthquake for replacement

parts, service, or information you MUST have these numbers. Do not take

this product back to the store from which it was purchased.

Record your model name/number, manufacturer’s serial number, and engine

serial number in the space provided for easy access.

NOTE: For location of engine serial number, refer to the engine owner’s manual.

Serial

Number

Decal

3Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

Operator’s Manual

Edger

WARNING

WARNING INDICATES A HAZARD WHICH, IF NOT

AVOIDED, COULD RESULT IN DEATH OR SERIOUS

INJURY AND/OR PROPERTY DAMAGE.

CAUTION

CAUTION INDICATES YOU CAN BE HURT OR YOUR

EQUIPMENT DAMAGED IF THE SAFETY INSTRUCTIONS

THAT FOLLOW THIS SIGNAL WORD ARE NOT OBEYED.

WARNING

CALIFORNIA PROPOSITION 65 WARNING

ENGINE EXHAUST FROM THIS PRODUCT CONTAINS

CHEMICALS KNOWN TO THE STATE OF CALIFORNIA

TO CAUSE CANCER, BIRTH DEFECTS, OR OTHER

REPRODUCTIVE HARM.

IMPORTANT

INDICATES HELPFUL INFORMATION FOR PROPER

ASSEMBLY, OPERATION, OR MAINTENANCE OF YOUR

EQUIPMENT.

WARNING

YOU MUST READ, UNDERSTAND AND COMPLY WITH

ALL SAFETY AND OPERATING INSTRUCTIONS IN

THIS MANUAL BEFORE ATTEMPTING TO SETUP AND

OPERATE YOUR MACHINE.

FAILURE TO COMPLY WITH ALL SAFETY AND

OPERATING INSTRUCTIONS CAN RESULT IN LOSS OF

MACHINE CONTROL, SERIOUS PERSONAL INJURY TO

YOU AND/OR BYSTANDERS, AND RISK OF EQUIPMENT

AND PROPERTY DAMAGE. THE TRIANGLE IN THE TEXT

SIGNIFIES IMPORTANT CAUTIONS OR WARNINGS

WHICH MUST BE FOLLOWED.

WARNINGS AND SAFETY PRECAUTIONS

Owner’s Responsibility

Accurate assembly, and safe and eective use of the edger is

the owner’s responsibility.

• Read and follow all safety instructions.

• Carefully follow all assembly instructions.

• Maintain the edger according to directions and

schedule included in this operator’s manual.

• Ensure that anyone who uses the edger is familiar

with all controls and safety precautions.

Special Messages

Your manual contains special messages to bring attention to

potential safety concerns, machine damage as well as helpful

operating and servicing information. Please read all the

information carefully to avoid injury and machine damage.

NOTE: General information is given throughout the

manual that may help the operator in the

operation or service of the machine.

Important Safety Precautions

Please read this section carefully. Operate the edger

according to the safety instructions and recommendations

outlined here and inserted throughout the text. Anyone who

uses this edger must read the instructions and be familiar with

the controls. Learn how to control the edger at all times.

This symbol points out important safety

instructions which if not followed could

endanger your personal safety. Read and

follow all instructions in this manual before

attempting to operate this equipment.

Intended Use /

Foreseeable Misuse

This is a motorized, walk-behind edger used for maintaining

and trimming unwanted weeds and grass from areas next to

concrete or other landscaping items. This edger is not to be

used to cut wood or concrete. It is pedestrian controlled. It has

a petrol-fuelled internal combustion engine that powers the

cutting wheel. It shall not be used for any other purpose.

GENERAL SAFETY RULES

• Read, understand, and follow all instructions on the machine

and in the manual(s). Be thoroughly familiar with the controls

and the proper use of the machine before starting.

• Use this equipment for its intended purpose only.

• Familiarize yourself with all of the safety and operating

decals on this equipment and on any of its attachments or

accessories.

• Do not put hands or feet near or under rotating parts.

• Only allow responsible individuals who are familiar with the

instructions to operate the machine. Do not allow children

to operate this machine. Keep small children away from the

area while in use. Do not allow adults to operate the machine

without proper instruction.

• Thoroughly inspect the area where the machine is to be

used and remove all foreign objects. Your equipment can

propel small objects at high speed causing personal injury or

property damage. Stay away from breakable objects, such as

house windows, automobiles, greenhouses, etc.

• Wear appropriate clothing such as a long-sleeved shirt or

jacket. Also wear long trousers or slacks. Do not wear shorts.

Never wear sandals, sneakers, or open shoes, and never

operate the machine with bare feet.

• Do not wear loose clothing or jewelry. They can get caught in

moving parts. Always keep hands, feet, hair and loose clothing

away from any moving parts on engine and machine.

• Always wear safety goggles or safety glasses with side shields

when operating the machine to protect your eyes from

foreign objects which can be thrown from the unit. Always

wear protective hearing equipment.

• Always wear work gloves and safety shoes during operation.

Wear footwear that will improve footing on slippery surfaces.

Leather work shoes or short boots work well for most people.

These will protect the operator’s ankles and shins from small

sticks, splinters, and other debris.

• It is advisable to wear protective headgear to prevent the

possibility of being struck by small ying particles, or being

struck by low hanging branches, twigs, or other objects which

may be unnoticed by the operator.

• Do not operate the machine without proper guards or other

safety protective devices in place.

• See manufacturer’s instructions for proper operation and

installation of accessories. Only use accessories approved by

the manufacturer.

• Operate only in daylight or good articial light.

• Do not operate product when fatigued or under the inuence

of alcohol, drugs or other medication which can cause

drowsiness or aect your ability to operate this machine safely.

• Never operate machine in wet grass. Always be sure of your

footing; keep a rm hold on the handle and walk; never run.

• Watch for trac whenever you are operating near, or when

crossing roads.

• If the equipment should start to vibrate abnormally, stop the

engine (motor), disconnect the spark plug wire and prevent it

from touching the spark plug. Check immediately for cause.

Vibration is generally a warning of trouble. If the noise or

vibrations of the machine increase, stop immediately and

perform an inspection.

• Never leave the machine unattended when the engine is

running.

• Regularly inspect the machine. Make sure parts are not bent,

damaged or loose.

• Temperature of muer and nearby areas may exceed 150°

F (65° C). Allow muffler and engine areas to cool before

touching. Never pick up or carry the machine while the engine

is running.

• Prolonged exposure to noise and vibration from gasoline engine-

powered equipment should be avoided. Take intermittent breaks

and/or wear ear protection from engine noise as well as heavy

work gloves to reduce vibration in the hands.

• Keep all screws, nuts and bolts tight.

• Do not transport the machine from one place to another with

the engine running.

• When moving the packaged machine, always do so with a

partner.

• Check local regulations for age restrictions on use of this

machine.

• Stay away from rotating parts. Place protective covers over

rotating parts.

PRODUCT-SPECIFIC SAFETY RULES

• Do not edge above underground utilities, including water

lines, gas lines, electric cables, or pipes. Do not operate the

machine on terrain/soil with large rocks and foreign objects

which can damage the equipment.

• After striking a foreign object, stop the engine. Remove the

wire from the spark plug. Inspect the machine for damage. If

damaged, repair before starting and operating the machine.

• The blade of the edger should not rotate when the engine

is idling. If it does rotate when engine is idling, contact

Earthquake® for instructions.

• If an object becomes lodged in the blade guard area, turn

engine o, remove the wire from the spark plug and secure,

allow to cool before attempting to remove the foreign object.

• Use edger only for edging along flower beds, terraces,

sidewalks and curbs.

Operator’s Manual

Edger

4 Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

WARNING

ENGINES GIVE OFF CARBON MONOXIDE, AN ODORLESS,

COLORLESS, POISONOUS GAS. CARBON MONOXIDE MAY

BE PRESENT EVEN IF YOU DO NOT SMELL OR SEE ANY

ENGINE EXHAUST. BREATHING CARBON MONOXIDE CAN

CAUSE NAUSEA, FAINTING OR DEATH, IN ADDITION TO

DROWSINESS, DIZZINESS AND CONFUSION.

IF YOU EXPERIENCE ANY OF THESE SYMPTOMS, SEEK FRESH

AIR AND MEDICAL ATTENTION IMMEDIATELY.

START AND RUN ENGINE OUTDOORS. DO NOT START

OR RUN ENGINE IN ENCLOSED AREA, EVEN IF DOORS OR

WINDOWS ARE OPEN.

HOT GASES ARE A NORMAL BY-PRODUCT OF

COMBUSTION. FOLLOW ALL SAFETY INSTRUCTIONS TO

PREVENT BURNS AND FIRES.

DO NOT ALTER/MODIFY ENGINE:

NEVER ALTER OR MODIFY THE ENGINE FROM THE FACTORY.

SERIOUS INJURY OR DEATH MAY OCCUR IF ENGINE IS

MODIFIED OR ALTERED.

WHEN WORKING ON OR REPLACING PARTS FOR THE

ENGINE OR PRODUCT, YOU MUST ALWAYS DISCONNECT

SPARK PLUG WIRE FROM THE SPARK PLUG AND KEEP IT

AWAY FROM THE SPARK PLUG.

ENGINE SAFETY PRECAUTIONS

Preventing Carbon Monoxide Poisoning

• Never try to ventilate engine exhaust indoors. Carbon

monoxide can reach dangerous levels very quickly.

• Never run engine outdoors where exhaust fumes may be

pulled into a building.

• Never run engine outdoors in a poorly ventilated area

where the exhaust fumes may be trapped and not easily

taken away. (Examples include: in a large hole or areas

where hills surround your working area.)

• Never run engine in an enclosed or partially enclosed area.

(Examples include: buildings that are enclosed on one or

more sides, under tents, car ports or basements.)

• Never point the exhaust muer towards anyone. People

should always be many feet away from the operation of the

engine and its attachments.

• Do not change the engine governor settings or over-speed

the engine.

• Always keep materials and debris clear of muer guard

and other hot engine parts.

• Always make sure the exhaust pipe is free of foreign objects.

• Never allow an adult or anyone under the inuence of

drugs or alcohol to ll the engine with fuel.

• When storing gasoline or equipment with fuel in the tank,

store away from furnaces, stoves, water heaters or other

appliances that have a pilot light or other ignition source

because they can ignite gasoline vapors.

Gasoline Fires and Handling Fuel Safely

• Use extra care in handling gasoline and other fuels. They

are ammable and vapors are explosive.

• When storing extra fuel be sure that it is in an appropriate

container and away from any re hazards. Prevent re

and explosion caused by static electric discharge. Use

only nonmetal, portable fuel containers approved by the

Underwriter’s Laboratory (U.L.) or the American Society for

Testing & Materials (ASTM).

• Always ll fuel tank outside in a well ventilated area. Never

ll your fuel tank with fuel indoors. (Examples include:

basement, garage, barn, shed, house, porch, etc.) Never

ll tank near appliances with pilot lights, heaters, or other

ignition sources. If the fuel has to be drained, this should be

done outdoors and with the proper equipment. The drained

fuel should be stored in a container specically designed for

fuel storage or it should be disposed of carefully.

• Never remove the fuel cap or add fuel with the engine

running. Stop engine and allow to cool before removing

the fuel cap/and or relling the engine.

• Do not smoke near or while handling engine fuel.

• Never drain fuel from engine in an enclosed area.

• During storage, tightly screw down fuel cap.

• Never pour fuel from engine fuel tank.

• Never siphon fuel by mouth to drain fuel tank.

• Always have an adult ll the fuel tank and never allow

children to ll the engine with fuel.

Prevention of Burns and Fires

• Never remove the muer guard from the engine.

• Never touch the muer guard because it is extremely hot

and will cause severe burns.

• Never touch parts of the engine that become hot after

operation.

• Always keep materials and debris away from muer guard

and other hot parts of the engine to avoid res.

Burns and Fires

• The muer, muer guard and other parts of the engine

become extremely hot during the operation of the engine.

These parts remain extremely hot after the engine has

stopped.

• Do not use engine around dry brush, cloth rags, or other

ammable materials.

• Never operate the engine without the muer guard in place.

• The engine exhaust becomes very hot during operation.

Keep engine at least three feet away from buildings and

other equipment during operation.

5Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

Operator’s Manual

Edger

SERVICE SAFETY

• Always stop the engine whenever you leave the

equipment, before cleaning, repairing or inspecting the

unit. Engine should be turned o and cool, spark plug wire

must be removed from spark plug before any repairs or

adjustments are attempted. Never make adjustments or

repairs with the engine (motor) running. Disconnect the

spark plug wire, and keep the wire away from the plug to

prevent accidental starting.

• Always wear eye protection when you make adjustments or

repairs.

• Keep all nuts and bolts tight and keep equipment in good

condition. Never tamper with safety devices. Check their

proper operation regularly.

• When servicing or repairing the engine, do not tip the

engine over or up unless specically instructed to do so in

this manual. Service and repair procedures can be done with

the engine in an upright position. Some procedures will be

easier if the engine is lifted on a raised platform or working

surface.

• To reduce re hazard, keep engine free of grass, leaves, or

other debris build-up. Clean up oil or fuel spillage. Allow

engine to cool before storing.

• Stop and inspect the equipment if you strike an object.

Repair, if necessary, before restarting.

• Clean and replace safety and instruction decals as

necessary.

• Inspect engine before storage. When not in use, disconnect

spark plug lead and store indoors in a dry place locked or

otherwise inaccessible to children.

• Use only original equipment parts from Earthquake®,

including all nuts and bolts.

A B

I J

K L

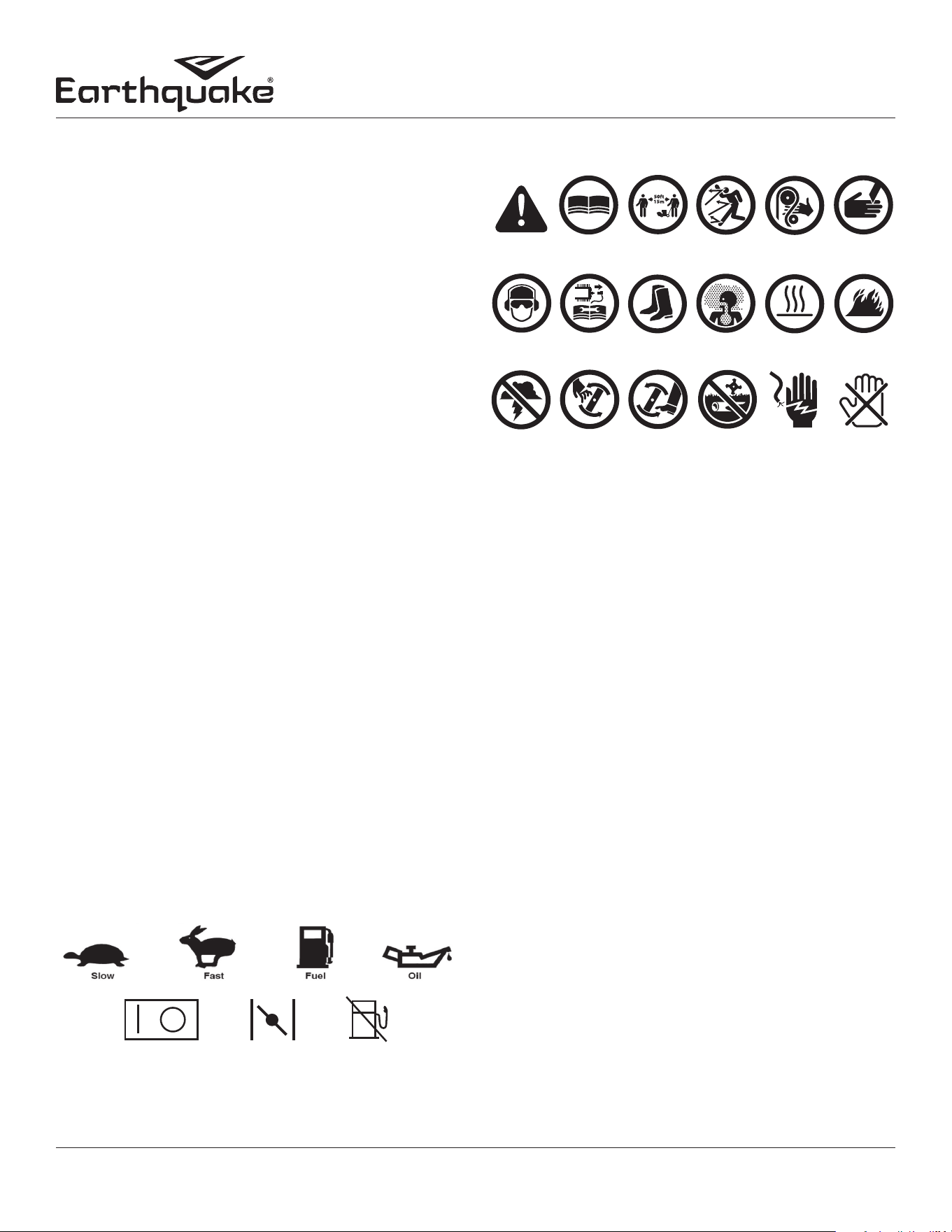

SAFETY OR HAZARD SYMBOLS

A. Warning!

B. Read Owner’s Manual Before Operating Machine.

C. Only Operate When at a Safe Distance From Others.

D. Remove Objects that Could Be Thrown By This Machine.

E. Dangerous Moving Parts.

F. Be Aware of Moving Parts.

G. Wear Hearing and Eye Protection At All Times.

H. Do Not Service or Adjust Moving Parts Unless Engine is

Stopped and Spark Plug Wire is Disconnected.

I. Dress Appropriately And Wear Sturdy Footwear.

J. Toxic Fumes —Do Not Operate in Unventilated Areas.

K. Hot Surfaces.

L. Fire Hazards.

M. Do Not Use In Thunderstorms--For severe weather, stop

operation of this machine and seek shelter.

N. Keep Hands at a Safe Distance from Blade.

O. Keep Feet at a Safe Distance from Blade.

P. Do Not Use Above Underground Utility Lines And Pipes.

Q. Shock Hazard.

R. Hot! Do Not Touch!

CONTROL AND OPERATING SYMBOLS

Pictured below are control and operating symbols on the unit

or in this manual. Before you operate your unit, learn and

understand the purpose for each symbol.

Choke

On/O Fuel Shuto

Operator’s Manual

Edger

6 Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

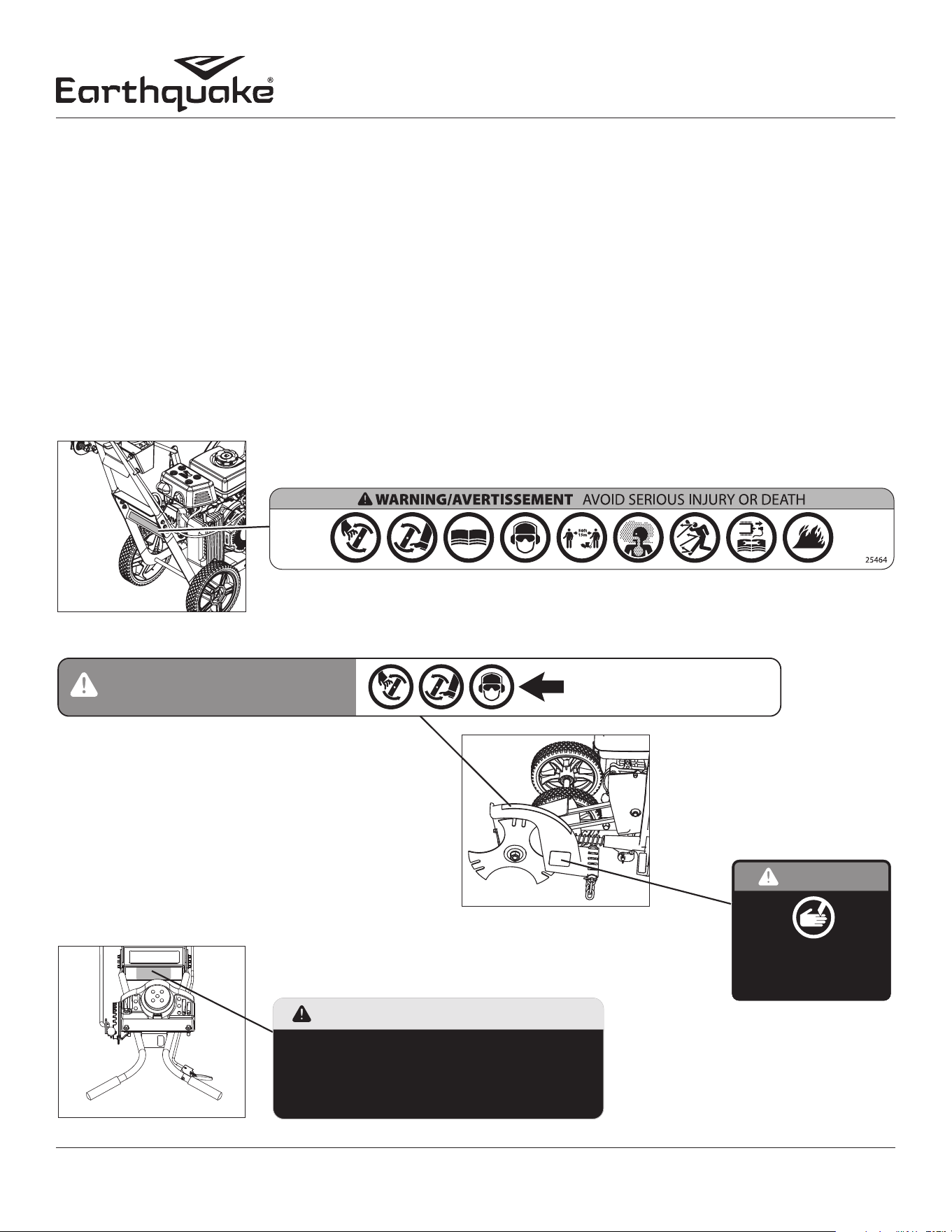

KEEP HANDS AND

FEET AWAY.

GARDER LES MAINS ET LES

PIEDS ÉLOIGNÉS.

DANGER

24940

DECAL DANGER KEEP

HANDS FEET AWAY

25631

DECAL CAUTION

CAUTION

25631

Help Avoid Injury / Éviter les blessures

- When Leaving: Stop Engine / Avant de quitter: Arrêter le moteur

- Keep Shields and Safety Devices In Place /

Garder les écrans et mécanismes de sécurité en place

- Read Operator Manual / Lire le manuel de l’utilisateur

- Always Wear Safety Goggles or Safety Glasses /

Toujours porter des lunettes à coques ou des lunettes de sécurité

25464

DECAL EDGER PICTORIAL SAFTY

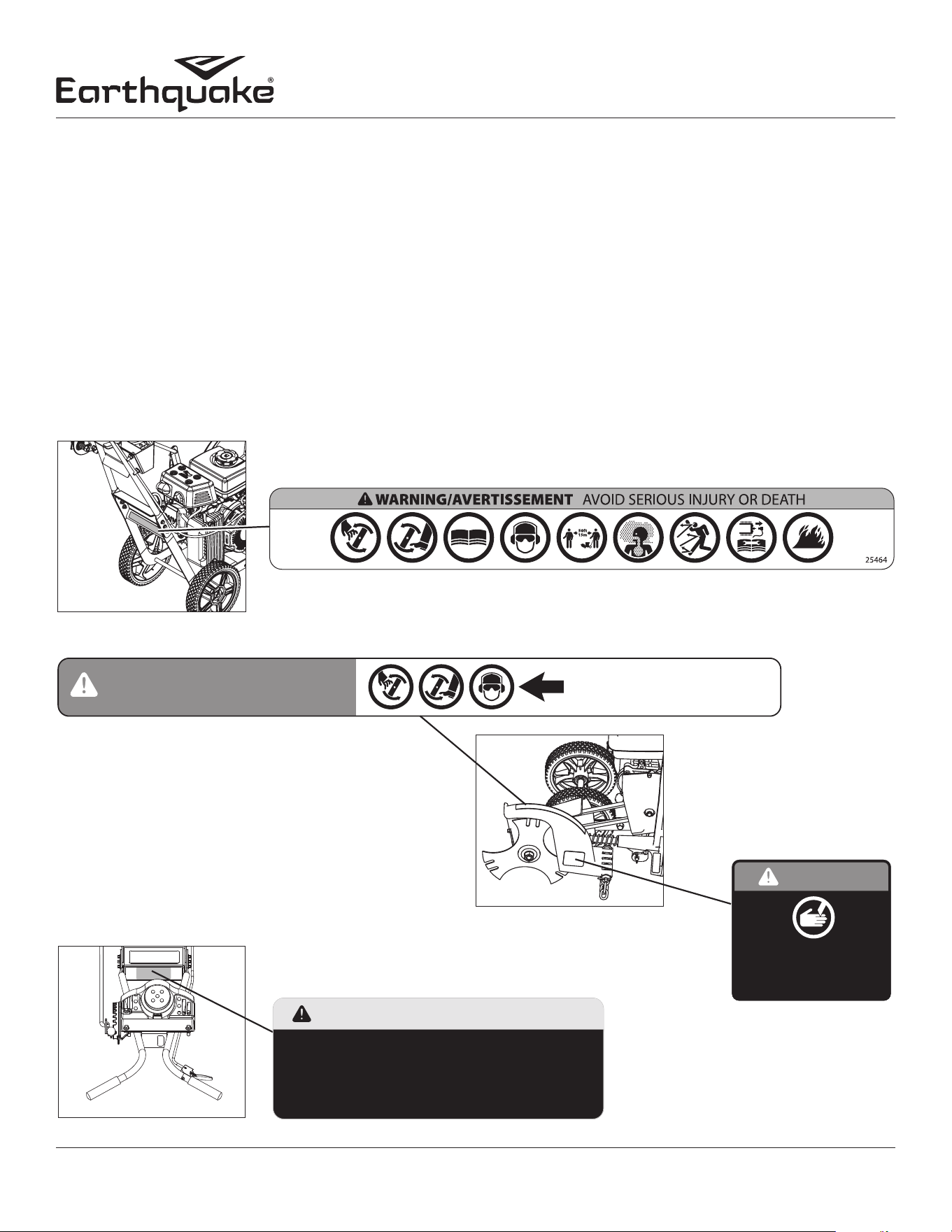

SAFETY DECALS

This unit has been designed and manufactured to provide you with the safety and reliability you would expect from an industry

leader in outdoor power equipment manufacturing.

Although reading this manual and the safety instructions it contains will provide you with the necessary basic knowledge to

operate this equipment safely and eectively, we have placed several safety labels on the unit to remind you of this important

information while you are operating your unit.

All DANGER, WARNING, CAUTION and instructional messages on your unit should be carefully read and obeyed. Personal bodily

injury can result when these instructions are not followed. The information is for your safety and it is important! The safety decals

below are on your unit.

If any of these decals are lost or damaged, replace them at once. See your local dealer or contact Earthquake® directly for

replacements. These labels are easily applied and will act as a constant visual reminder to you, and others who may use the

equipment, to follow the safety instructions necessary for safe, eective operation.

DANGER/PELIGRO

KEEP AWAY. ROTATING BLADE.

RESTEZ Á L’ÉCART. LAME EN ROTATION.

MANTÉNGASE ALEJADO.

CUCHILLA GIRATORIA.

26770

DECAL EDGER BLADE SHIELD

7Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

Operator’s Manual

Edger

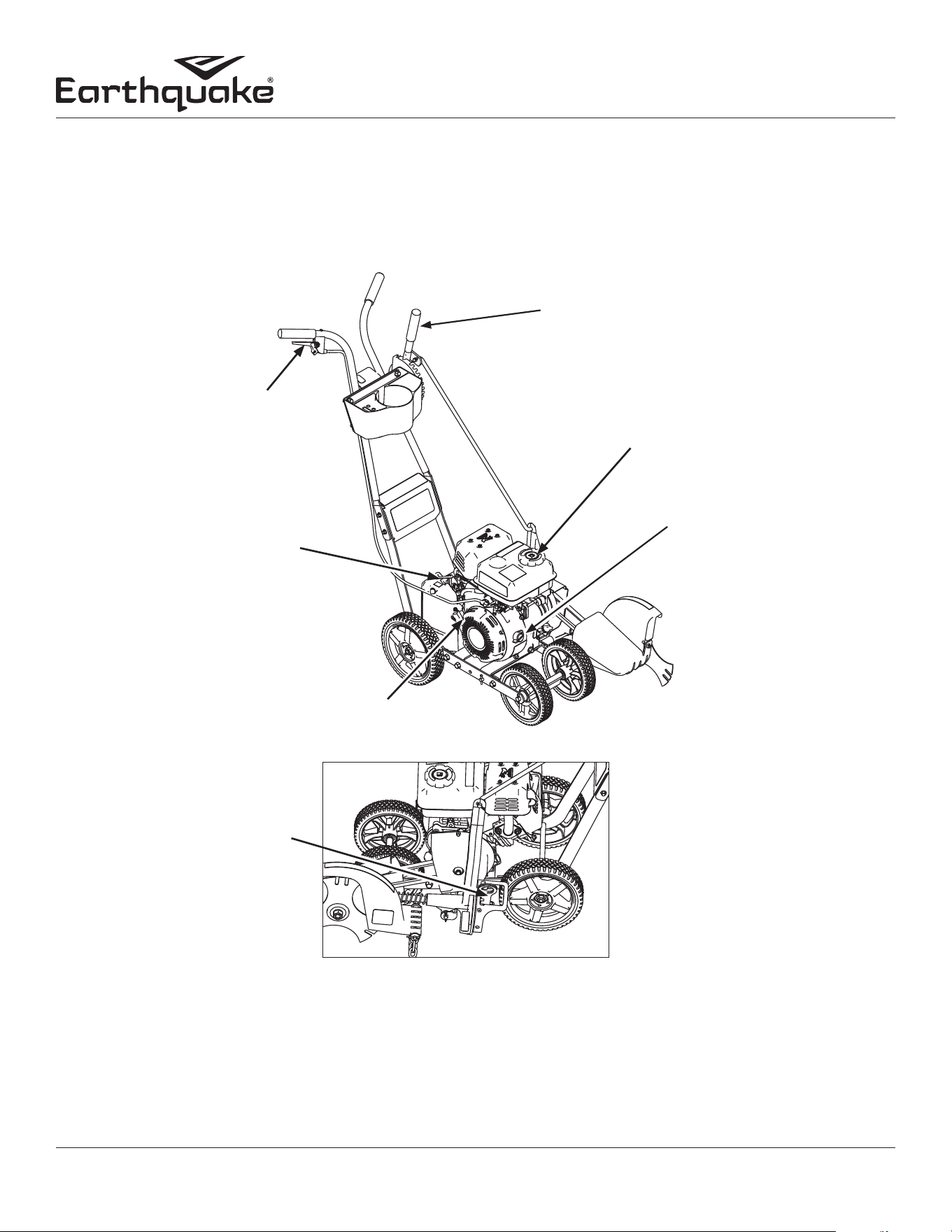

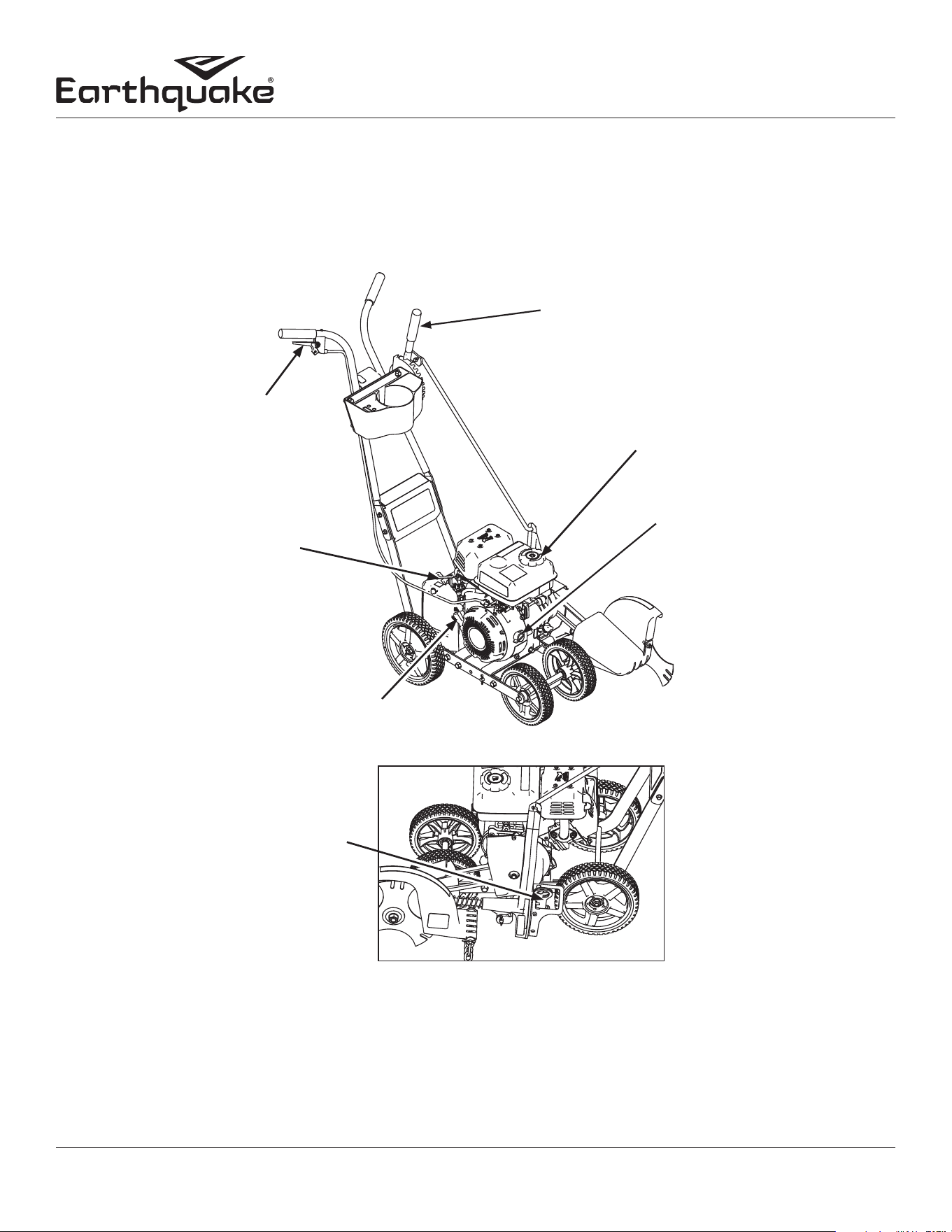

Control Functions

The information below briey describes the function of individual controls. Operating requires the combined use of several controls

applied in specic sequences. To learn what combination and sequence of controls to use for various tasks see the OPERATION section.

*For engine features and controls see engine manual.

FEATURES & CONTROLS

Engine Throttle: Located on the right side handle, as engine throttle is depressed against the handle the engine speed will

increase and start the edger blade. When engine throttle is released the engine will go back to idle and blade will stop turning.

Blade Depth Control Lever: The blade depth control lever is located on the left side of the upper handle. It is used to control the

depth of the cut. The further forward the blade depth control lever is moved, the deeper into the soil the edger blade will cut.

Recoil Starter: The recoil starter is used to start the engine.

Curb Wheel (Optional): The Curb Wheel Kit oers on the go height adjustment.

ENGINE THROTTLE

CHOKE

FUEL FILL

BLADE DEPTH CONTROL LEVER

ON/OFF SWITCH

ANGLE ADJUSTMENT

RECOIL

STARTER

Operator’s Manual

Edger

8 Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

SPECIFICATIONS

ENGINE BRAND VIPER®

ENGINE DISP, TYPE 79CC, 4-CYCLE

ENGINE RATING 3.3 FT-LB MAX TORQUE

FUEL CAPACITY 0.53 GAL

CUTTING DEPTH 3.5 IN

BLADE DIAMETER 9 IN

ADJUSTABLE CUTTING DEPTH YES

ASSEMBLY REQUIRED YES

TOOL & CUP HOLDER YES

CENTRIFUGAL CLUTCH YES

BALL BEARING WHEELS YES

CA (CARB) COMPLIANT (50 STATE) CARB COMPLIANT

TIRE DIAMETER 7.5 IN REAR, 6.5 IN FRONT

TIRE WIDTH 2.0 IN

TIRE MATERIAL PVC

WHEEL TYPE AIRLESS

NET WEIGHT 57 LB

GROSS WEIGHT 64 LB

ASSEMBLED DIMENSIONS 42.2” x 19.5 “x 37.7”

BOXED DIMENSIONS (IN) 29.0” x 15.3” x 20.9”

START TYPE RECOIL (MANUAL)

MANUFACTURER WARRANTY 5-YEAR LIMITED PRODUCT

MANUFACTURER ENGINE WARRANTY 5-YEAR LIMITED ENGINE

ACCESSORIES

Accessories are available from your authorized Earthquake® dealer or directly

from Earthquake. Always use genuine Earthquake accessories.

NOTE: Specications are correct at time of printing and are

subject to change without notice.

9Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

Operator’s Manual

Edger

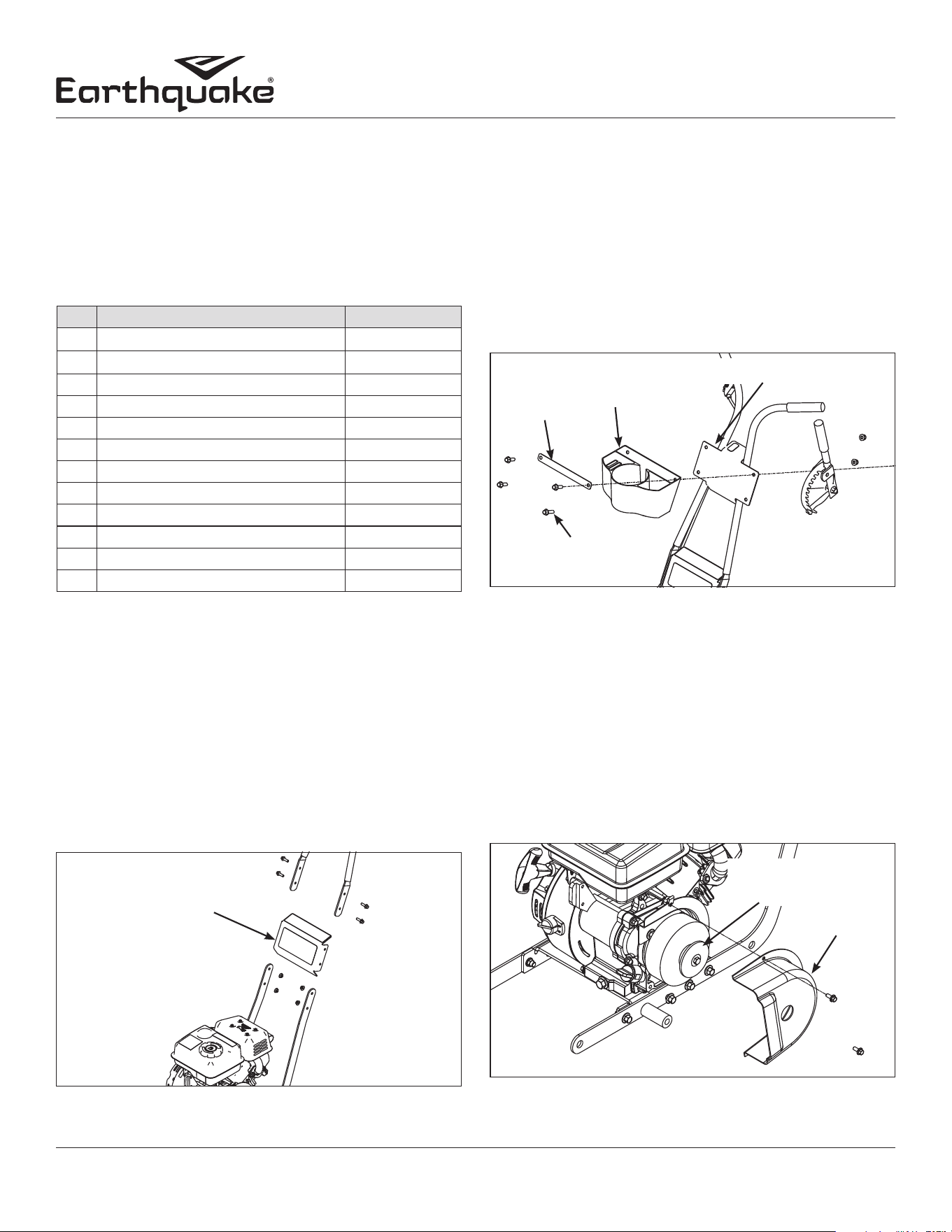

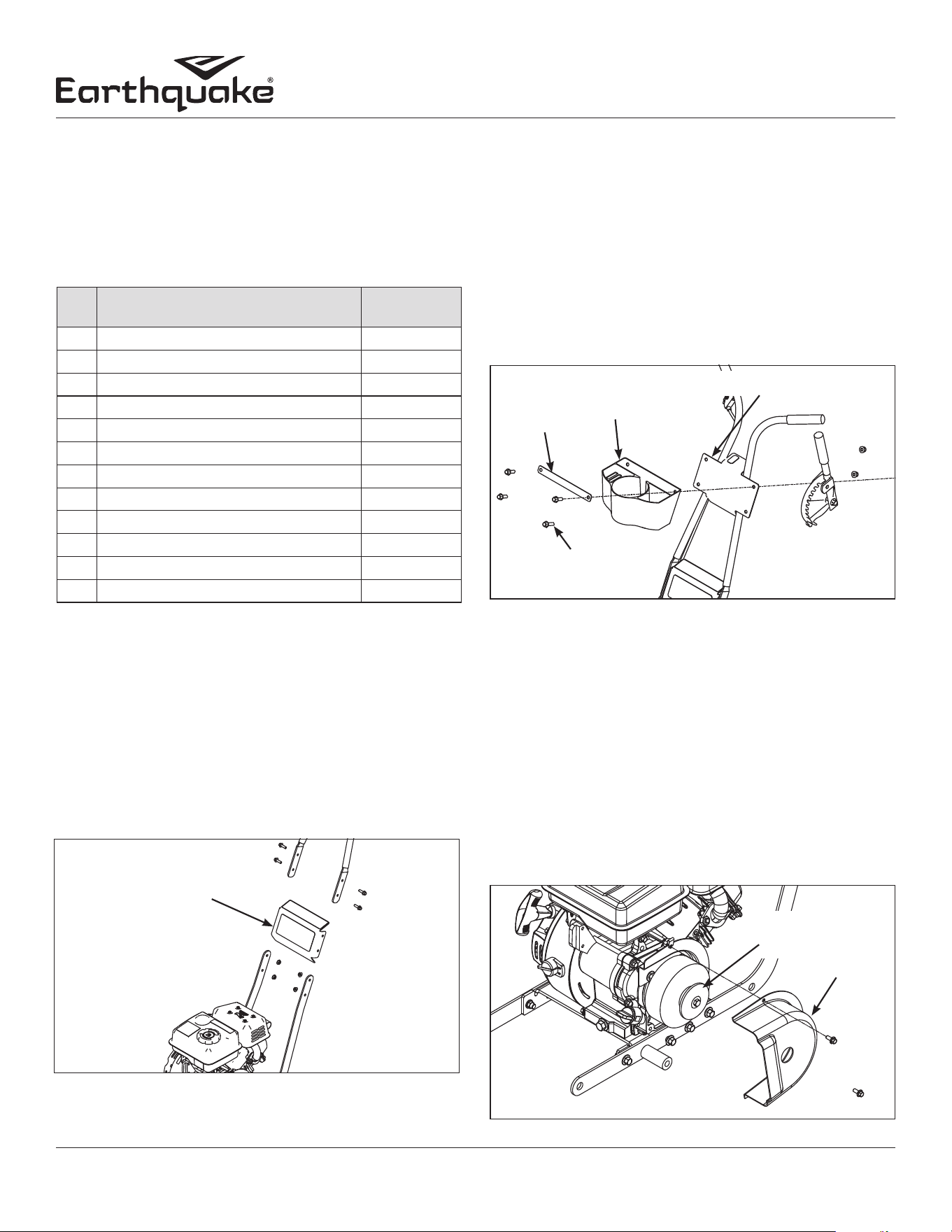

ASSEMBLY INSTRUCTIONS

INSTALL HANDLEBAR

1. Position dash panel between the lower handlebar attach

points. Position the upper handlebar outside of the lower

handlebar attach points. Attach handlebars and dash panel to

the handlebar mount with 4 x M6X20 bolts and 4 x M6 nuts.

SEE FIGURE 1.

ASSEMBLY

UNPACKING

1. Set aside the operator’s manual and parts bag. Carefully lift

the top foam out of the box, remove all loose parts from both

the top and bottom foam packaging.

2. Parts Bags Contents

KEY DESCRIPTION 23275

QT Y.

1 BOLT M8 X 25 3

2 BOLT M8 X 30 1

3 BOLT M6 X 20 4

4 BOLT M8 X 20 1

5 NUT M8 5

6 NUT M6 4

7 NUT M10 2

8 COTTER PIN 2 MM 6

9 SPACER AXLE 4

10 SPACER WHEEL POSITION 1

11 DOUBLE ANGLE BRACKET 1

12 STRAP CUP HOLDER 1

INSTALL TOOL HOLDER AND HEIGHT ADJUSTMENT

CONTROLS

2. Position the tool holder strap onto the front of the tool

holder. Then position the tool holder onto the front of the

handlebar mount plate. Position the blade height control

on the backside of the handlebar mount plate. Attach tool

holder strap, tool holder and blade height controls to the

handlebars with 3 x M8X25 bolts, 1 x M8X30 and 4 x M8 nuts.

The M8x30mm long bolt is attached through the lower left

hand side mount point on the tool holder, when standing at

the operator’s position. SEE FIGURE 2.

INSTALL CUTTING HEAD ASSEMBLY

3. Remove the clutch shield. Connect the engine belt to the

clutch pulley, and position the cutting head assembly onto

the pivot location on the engine mount. Belt should be

installed on engine and cutting head. SEE FIGURE 3. Position

the double angle bracket onto the cutting head assembly.

Insert the pivot rod through the double angle bracket, cutting

head assembly and engine mount. Attach the pivot rod to

the engine mount with 2 x 2mm cotter pins on each end

of the rod. Attach the double angle bracket to the engine

mount with 1 x M8 x 20 bolt and 1 x M8 nut. SEE FIGURE 4

AND FIGURE 5. NOTE THE ORIENTATION OF THE DOUBLE

ANGLE BRACKET IN FIGURE 5.

30 mm

FIGURE 2

Tool

Holder

Strap

Handlebar Mount Plate

Tool

Holder

FIGURE 1

Dash Panel

Note: Ensure that all parts have been removed from

inside and underside slots of foam packaging.

FIGURE 3

Clutch

Shield

Clutch

Pulley

Operator’s Manual

Edger

10 Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

4. Reattach clutch shield.

INSTALL BLADE

5. Remove nut and blade washer from cutting head.

6. Slide blade onto cutting head shaft.

7. Install blade washer and nut. Blade washer should be

installed with concave dish toward blade. Tighten nut, to

prevent cutting head shaft from spinning, pinch center of

belt together with one hand while tightening nut with other

hand. SEE FIGURE 6.

INSTALL WHEELS

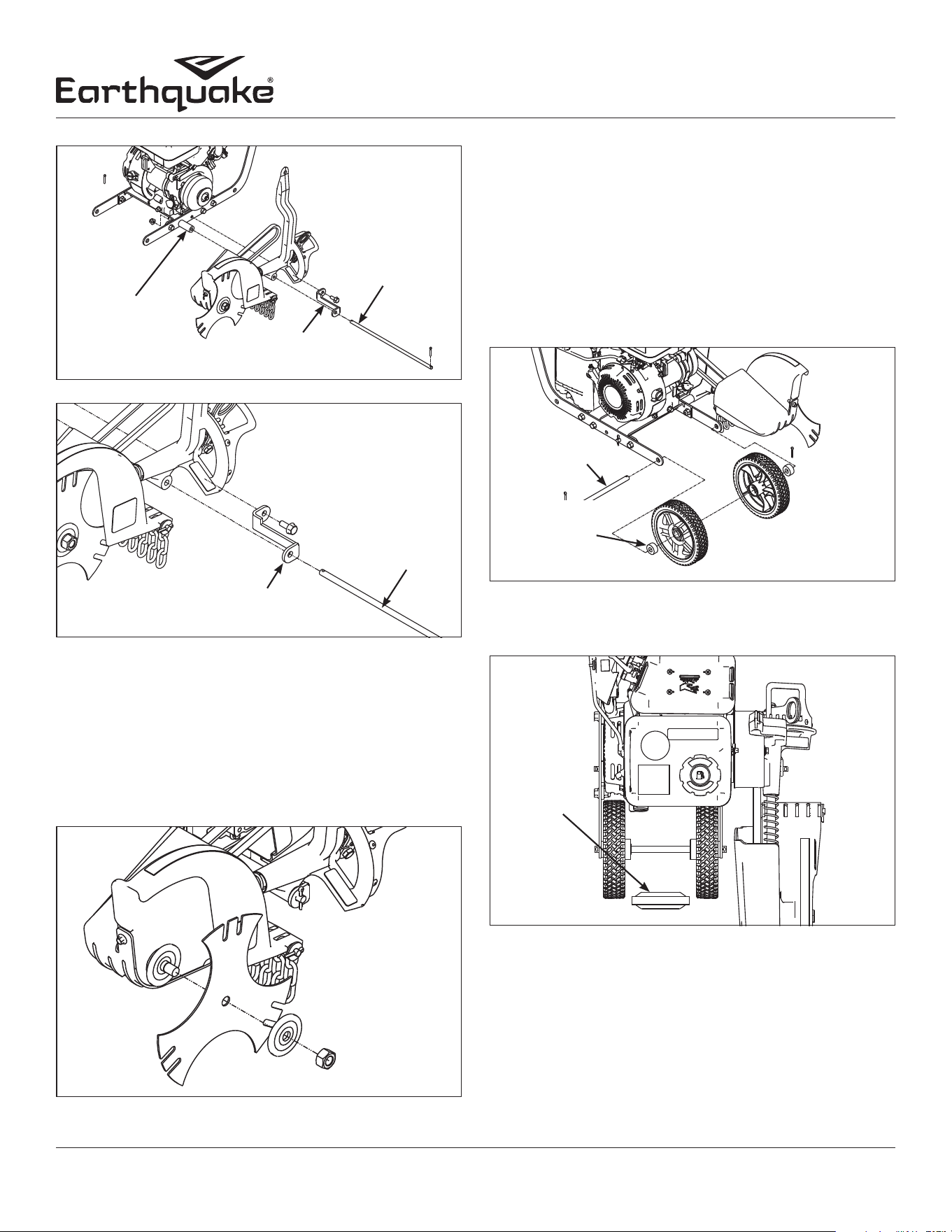

8. Position the front axle with the front mount points on the

engine mount. Insert the front axle into the engine mount.

Assemble the front wheels in the following order:

1. Axle spacer

2. Front wheel (bearing side facing the spacer)

3. Front wheel (bearing side facing away from the other

wheel)

4. Axle spacer

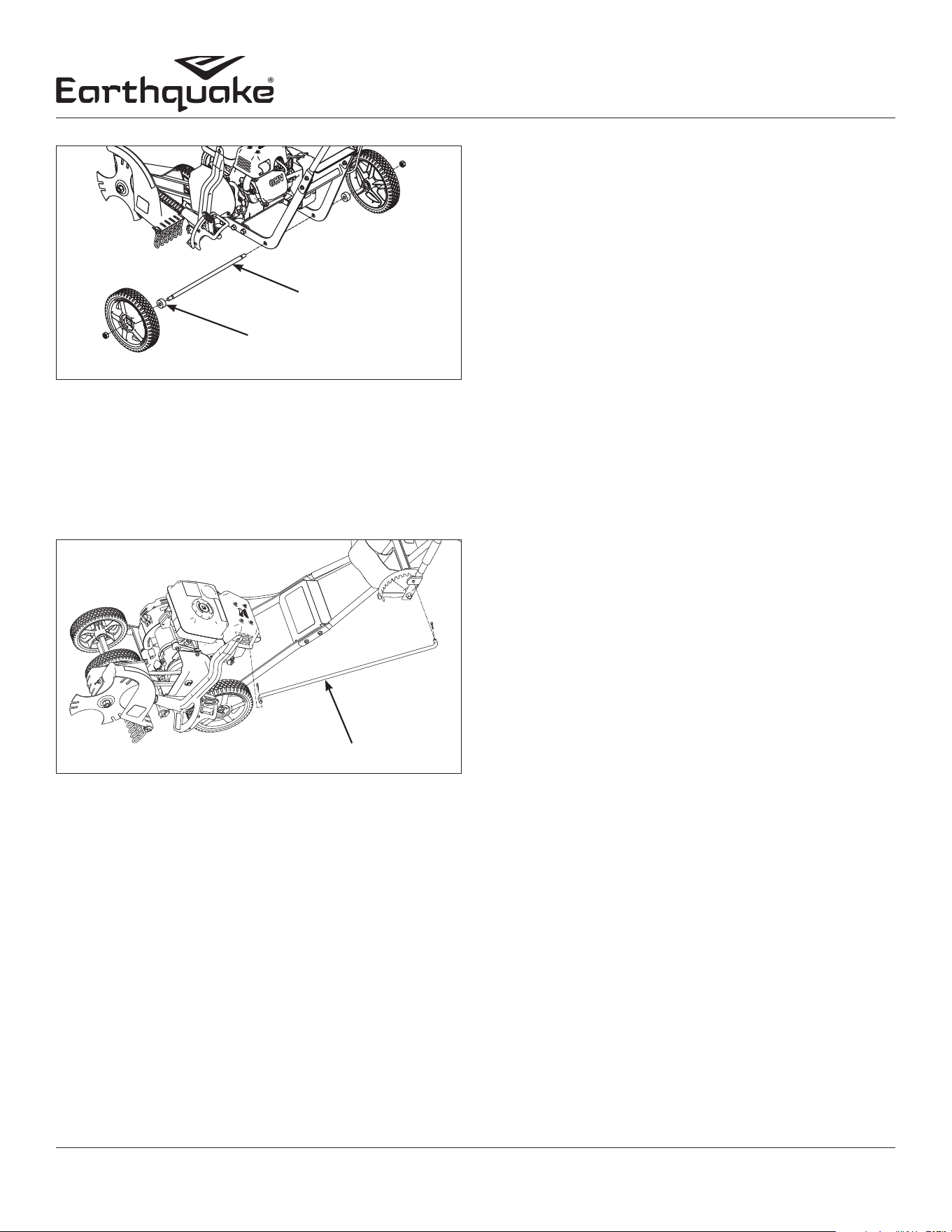

SEE FIGURE 7. Attach the front axle to the engine mount with

2 x M12 washers and 2 x 2mm cotter pins

9. Slide the front wheels, one to each end of the front axle. Clip

the wheel position spacer onto the front axle between the

front wheels. SEE FIGURE 8.

10. Slide a rear wheel onto the rear axle. Slide an axle spacer

onto the rear axle up to the rear wheel. The rear wheel should

have the bearing side facing the spacer. Position the rear axle

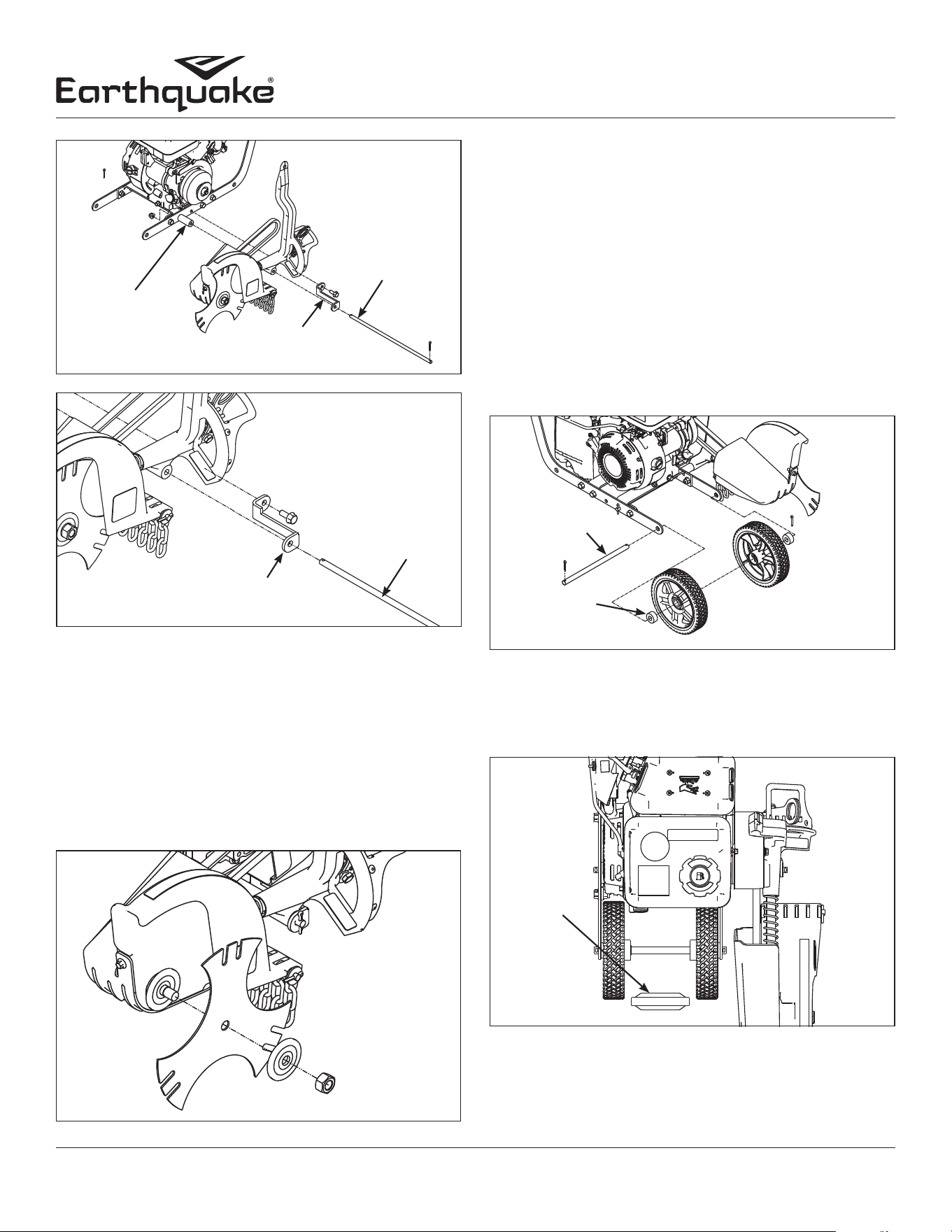

FIGURE 5

Double Angle

Bracket

Pivot Rod

FIGURE 7

Front Axle

Axle Spacer

FIGURE 8

Wheel

Position

Spacer

FIGURE 4

Pivot Rod

Pivot Location

Double Angle

Bracket

FIGURE 6

11Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

Operator’s Manual

Edger

with the rear mount points on the engine mount. Insert the

rear axle into the engine mount and through the other side.

Slide an axle spacer onto the rear axle and then another rear

wheel. Attach the rear axle with 2 x M10 nuts on each end.

SEE FIGURE 9.

INSTALL CONTROL ROD

8. Insert the control rod into the cutting head assembly so that

the hole for the cotter pin is on the outside of the cutting head

assembly facing away from the engine. Insert the other end

of the control rod into the height adjustment handle. Attach

both ends of the control rod with 2 x M10 washers and 2 x

2mm cotter pins. SEE FIGURE 10.

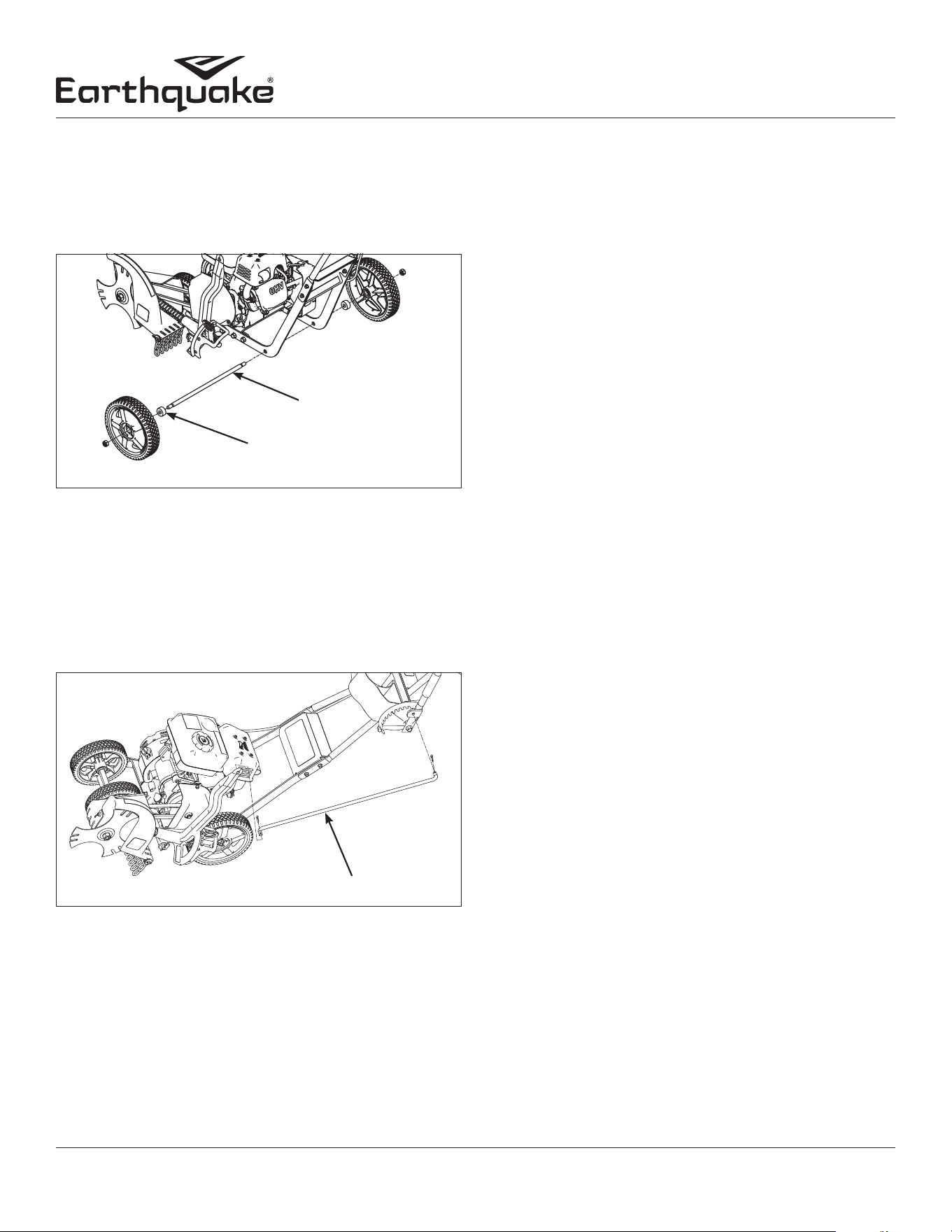

FIGURE 9

Axle Spacer

Rear Axle

FIGURE 10

Control Rod

Operator’s Manual

Edger

12 Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

STARTING AND STOPPING THE ENGINE

Note: Operating engine on a steep angle will cause the

engine to lose lubrication and seize.

SEE SLOPE GUIDE ON PAGE 15.

Review “safety and warning precautions” and “pre-operation

inspection” sections before starting engine.

Note: Fill with fuel and check oil.

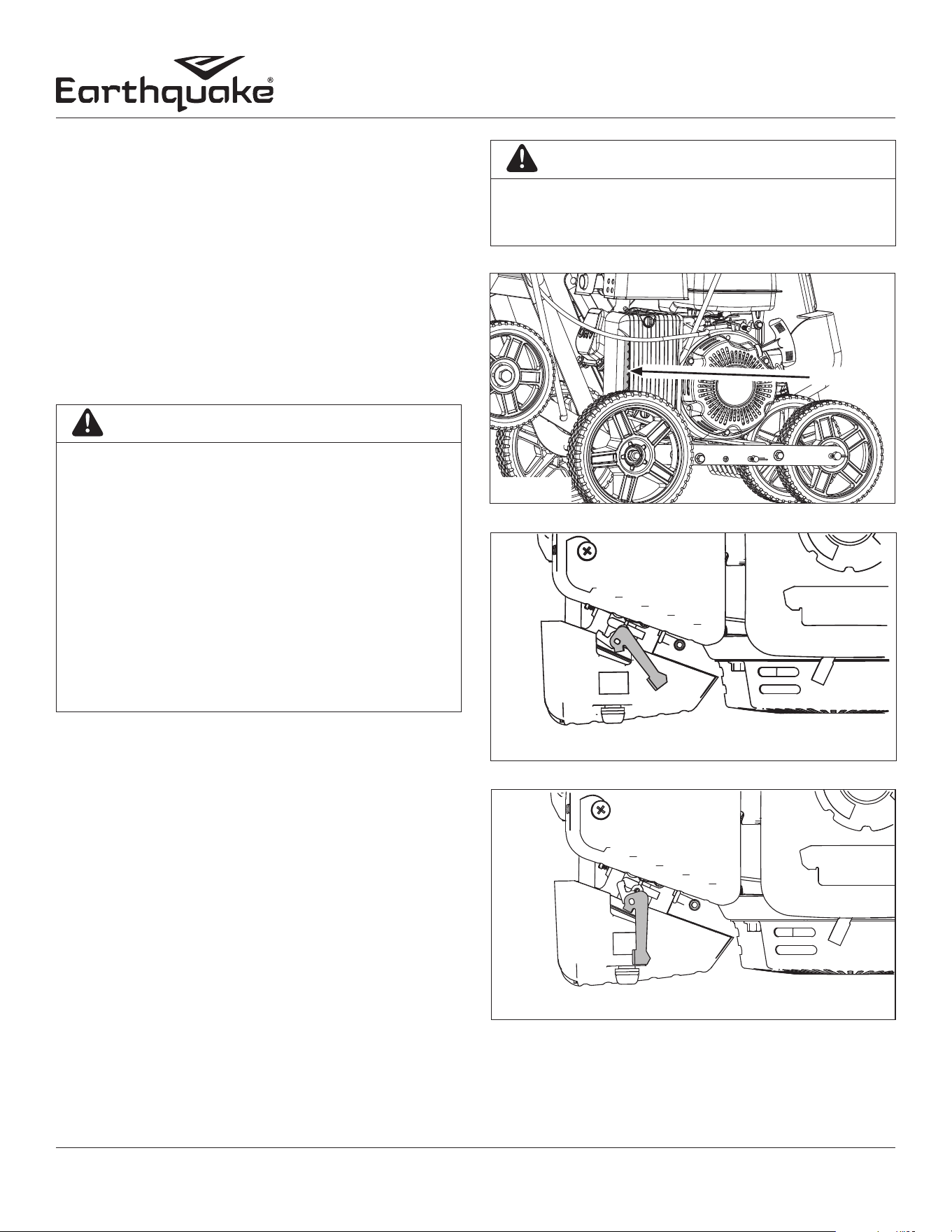

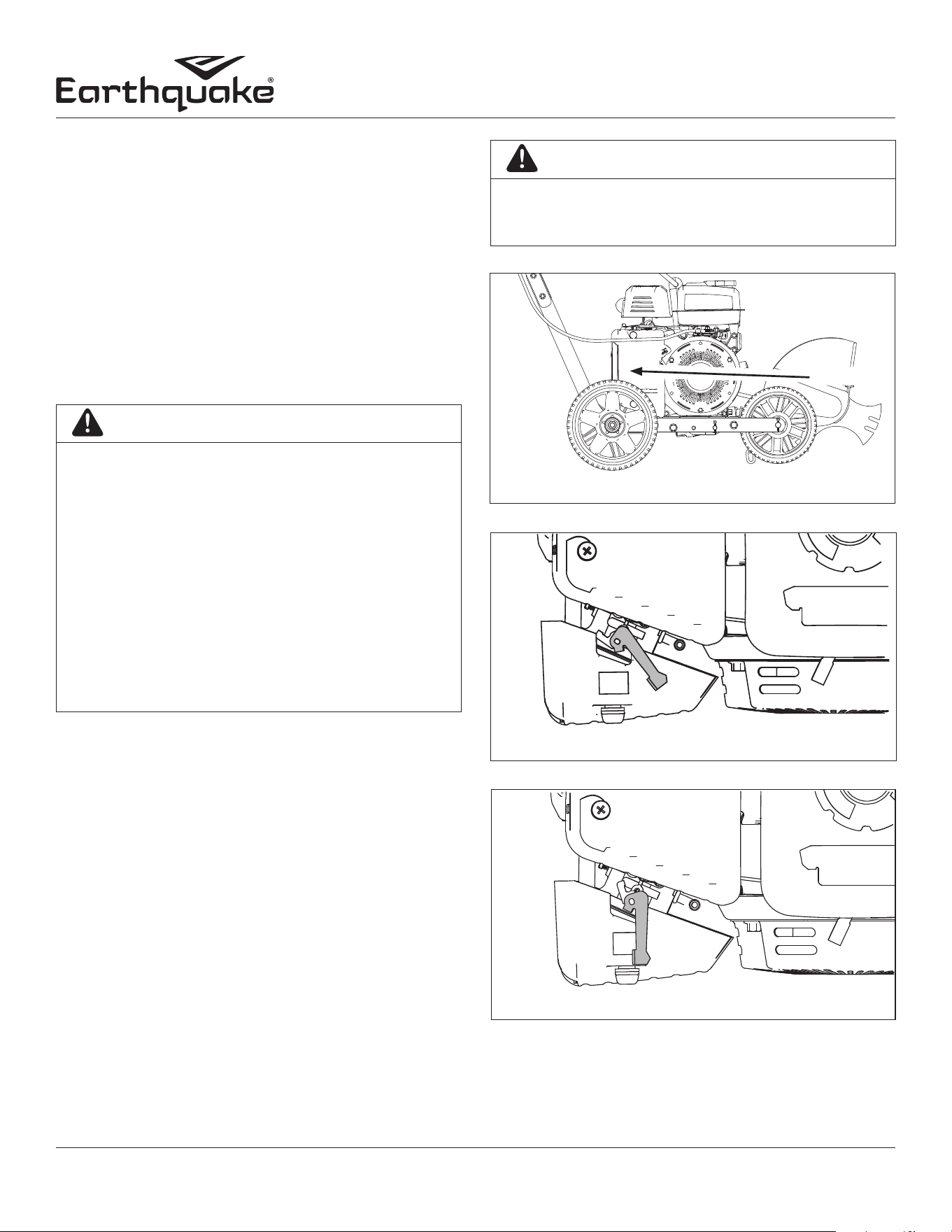

Engine Start

1. Remove all debris from intake and cooling ns to ensure

proper air ow. SEE FIGURE 13.

2. Move the choke lever as follows:

• If the engine is cold or the ambient temperature is

low, move choke lever to the FULL CHOKE position.

SEE FIGURE 14.

• If the engine is warm or the ambient temperature is

high, move choke lever to the HALF CHOKE position

or RUN position. SEE FIGURES 15 AND 16.

WARNING

CARBON MONOXIDE GAS IS TOXIC. MOVE THE

ENGINE TO A WELL-VENTILATED AREA OUTDOORS,

TO PREVENT CARBON MONOXIDE POISONING.

INHALATION CAN CAUSE UNCONSCIOUSNESS AND

DEATH.

NEVER LEAVE THE ENGINE RUNNING WHILE

UNATTENDED. TURN ENGINE OFF AFTER USE.

MOVE ENGINE TO A WELL-VENTILATED AREA, ALWAYS

OUTDOORS, TO PREVENT CARBON MONOXIDE

POISONING.

MOVE TO AN AREA AWAY FROM FLAMES OR SPARKS,

TO AVOID IGNITION OF VAPORS IF PRESENT.

CAUTION

DO NOT STOP ENGINE BY MOVING CHOKE CONTROL

TO CHOKE. BACKFIRE OR ENGINE DAMAGE MAY

OCCUR

FULL CHOKE POSITION

FIGURE 14

HALF CHOKE POSITION

FIGURE 15

GENERAL OPERATION

FIGURE 13

CUTTING HEAD ANGLE ADJUSTMENT

The angle of the blade can be adjusted using the cutting head

angle adjustment handle. The blade can be adjusted ± 20°, ± 10°

from vertical. Pull handle to allow head to pivot. Ensure handle

is seated in a notch before operation.

13Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

Operator’s Manual

Edger

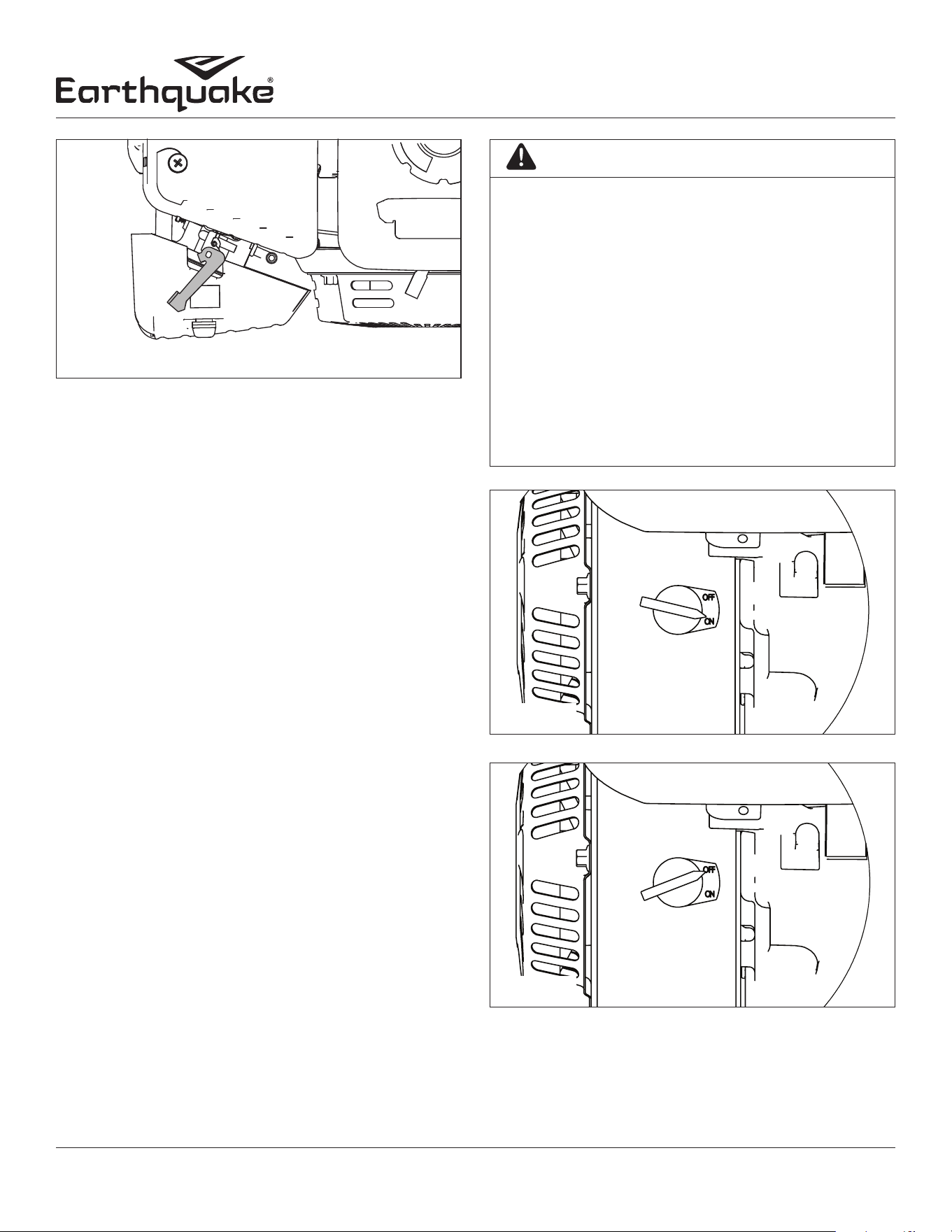

INTAKE

CAUTION

IF ENGINE FAILS TO START AFTER ATTEMPTING

STARTING PROCEDURES, PLEASE CONTACT OUR

CUSTOMER SERVICE DEPARTMENT AT 800-345-6007.

STARTER ROPE CAN CAUSE AN UNANTICIPATED JERK

TOWARDS ENGINE. PLEASE FOLLOW INSTRUCTIONS

TO AVOID INJURY.

NEVER LEAVE ENGINE RUNNING WHILE UNATTENDED.

TURN OFF AFTER EVERY USE.

NEVER CARRY THE MACHINE FROM ONE LOCATION

TO ANOTHER WHILE THE ENGINE IS RUNNING.

ALWAYS WEAR A PROTECTIVE HEARING DEVICE.

DO NOT START ENGINE IF FUEL IS SPILLED. WIPE OFF

EXCESS FUEL AND ALLOW TO DRY.

3. Turn the On/O switch to the ON position.

SEE FIGURE 17.

4. Grasp starter handle and pull out slowly, until resistance

is felt. Without letting it retract, pull rope with a rapid

stroke. DO NOT pull out the rope all of the way. Let it

return to its original position very slowly. Repeat this step

until engine starts.

5. After engine begins operating, move the choke lever to

HALF CHOKE. SEE FIGURE 15.

6. Run engine for 5 to 10 seconds at “Half Choke” position

until engine warms up.

7. After starting engine slowly move the choke lever to RUN

position. SEE FIGURE 16.

To Stop the Engine:

1. Move ON/OFF switch to OFF position. SEE FIGURE 18.

2. Pull the starter handle slowly and return the handle to its

original position when resistance is felt. This operation

will prevent outside moisture from entering the

combustion chamber.

Edger Operation:

1. Pull throttle on handlebar to increase engine RPM.

Increase in engine RPM will cause the blade to begin to

spin.

2. Allow blade to reach full speed before engaging into cut.

3. Release throttle trigger to stop blade from spinning.

Engine will remain running when blade is not spinning.

If blade remains spinning with throttle released, contact

customer service for adjustment.

4. Do not force the cut. Allow the blade to cut by slowly

advancing forward during cutting. Excessive engine load

will cause damage to machine.

OPEN CHOKE (RUN) POSITION

FIGURE 16

FIGURE 18

FIGURE 17

Operator’s Manual

Edger

14 Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

EDGING TIPS

1. Move edger to a desired area to begin edging, making sure

that the left rear wheel is on a hard surface and the blade is

over area to be cut.

2. Lower blade control lever to achieve depth of cut desired.

The further the forward blade depth control lever is moved,

the deeper or lower the blade will cut into the ground.

3. For newly edged lawns, multiple passes may be needed to

achieve desired depth by lowering depth of cut incrementally.

4. For best results, proceed slowly along the path being edged.

Slowly moving edger forward and backward through cutting

area, making sure to keep the left rear wheel on the hard

surface and the blade in the cutting path, close to but not

touching the edge of the hard surface.

5. Once you have nished edging selected area, raise the blade

control lever back in to the TOP position, move to the next

area to be edged, and proceed again from step 1.

WARNING!

ROTATING CUTTING BLADE MAY THROW OBJECTS

CAUSING PERSONAL INJURY. KEEP AREA CLEAR

OF BYSTANDERS AND DO NOT OPERATE WITHOUT

GUARDS IN PLACE.

WARNING!

DO NOT LOWER BLADE IF BLADE IS OVER CONCRETE,

ASPHALT, ROCKS OR THE LIKE. BLADE CAN STRIKE

SUPPORTING SURFACE, RESULTING IN PERSONAL

INJURY OR PROPERTY DAMAGE.

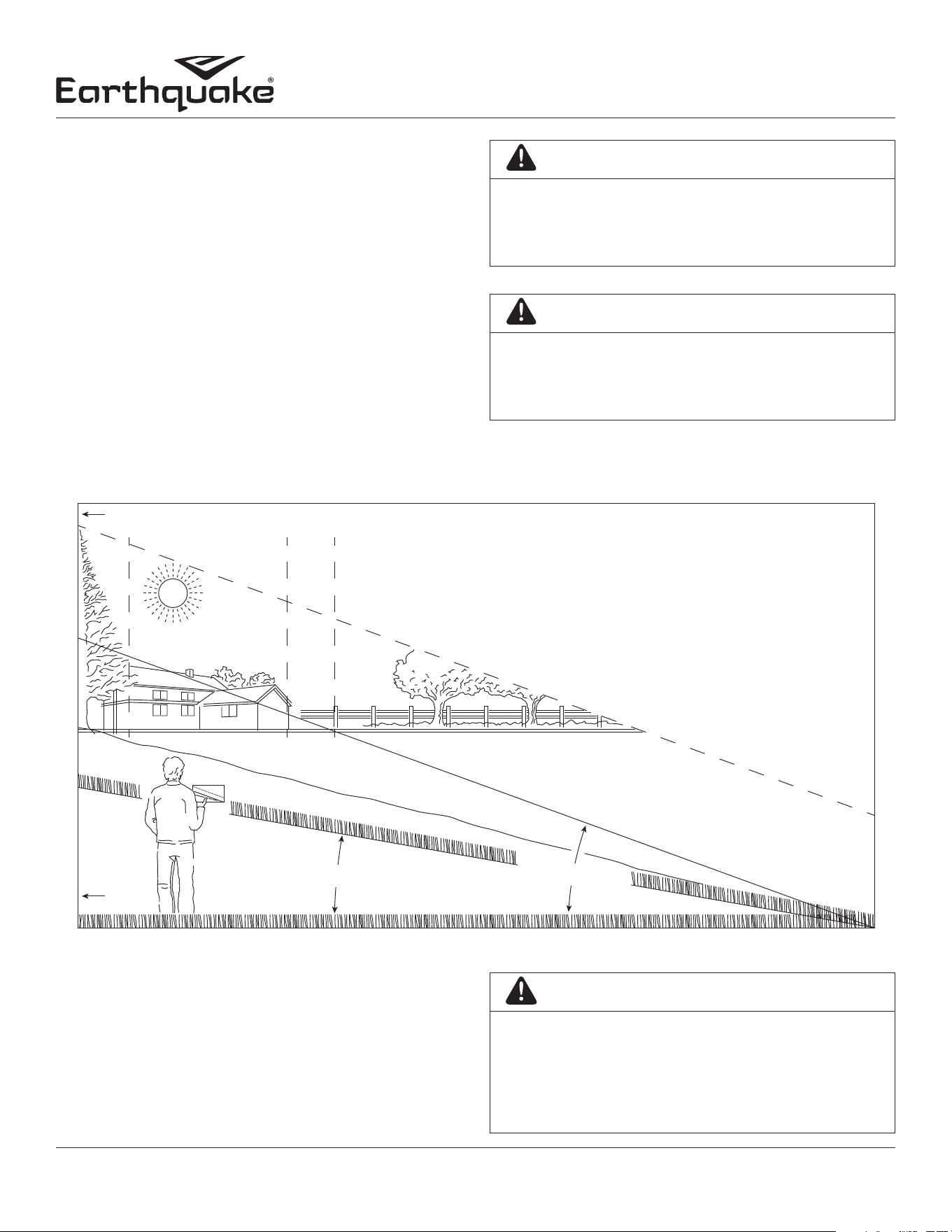

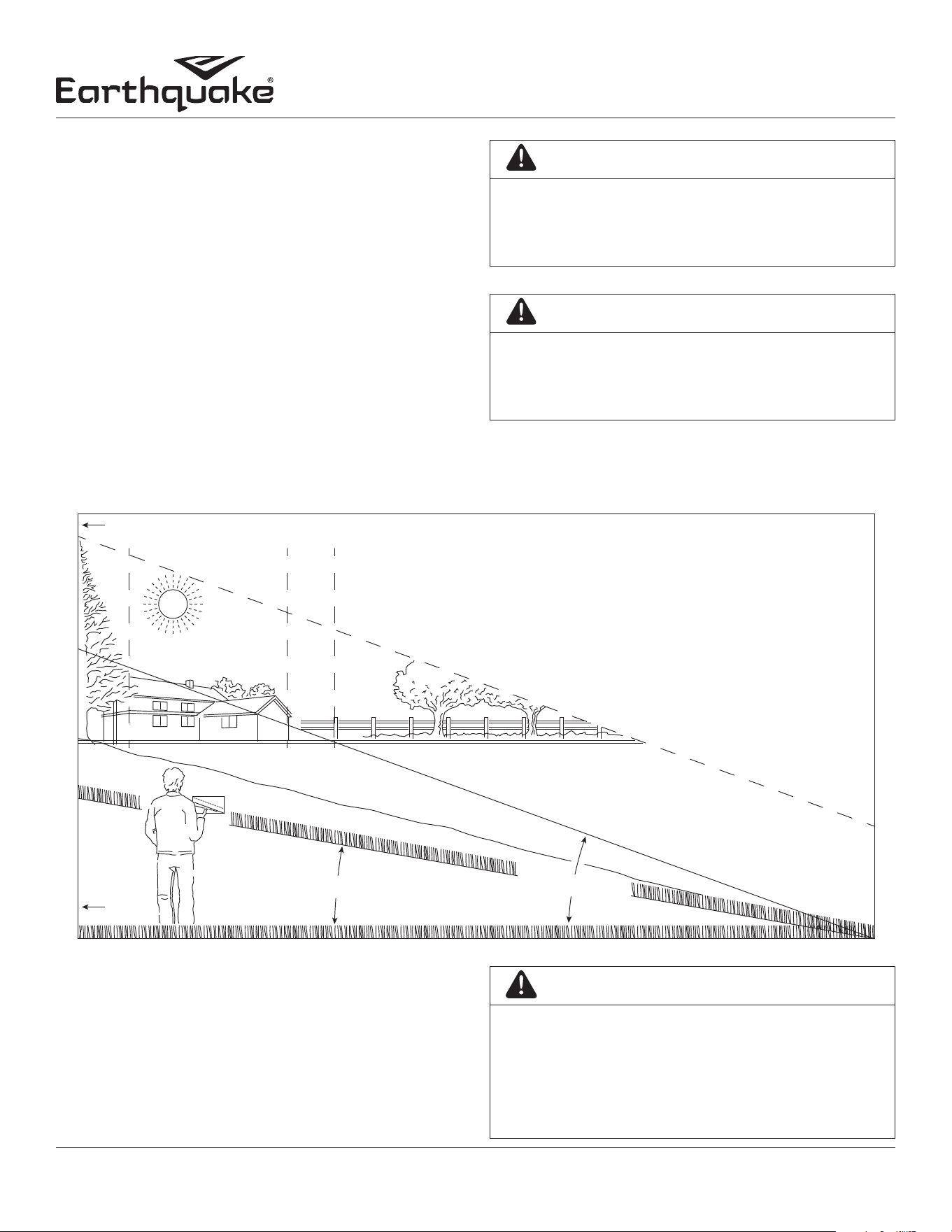

Use this guide to determine slope angle. Do Not

edge on a slope greater than 15 degrees.

• A 10 degree slope is a hill that increases in height at

approximately 1.76 feet (53.6 cm) in 10 feet (304.5 cm).

• A 15 degree slope is a hill that increases in height at

approximately 2.68 feet (81.7 cm) in 10 feet (304.5 cm).

WARNING

USE EXTREME CARE AT ALL TIMES AND AVOID

SUDDEN TURNS OR MANEUVERS. FOLLOW

OTHER INSTRUCTIONS IN THIS MANUAL FOR

SAFETY IN EDGING ON SLOPES. USE EXTRA CARE

WHEN OPERATING ON OR NEAR SLOPES AND

OBSTRUCTIONS.

20 DEGREES FOLD ALONG DOTTED LINE

10 DEGREES

20 DEGREES

SLOPE GUIDE

Sight and hold this guide level with a vertical

tree, a corner of a structure, a power line

pole, or a fence.

15Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

Operator’s Manual

Edger

FIGURE 19

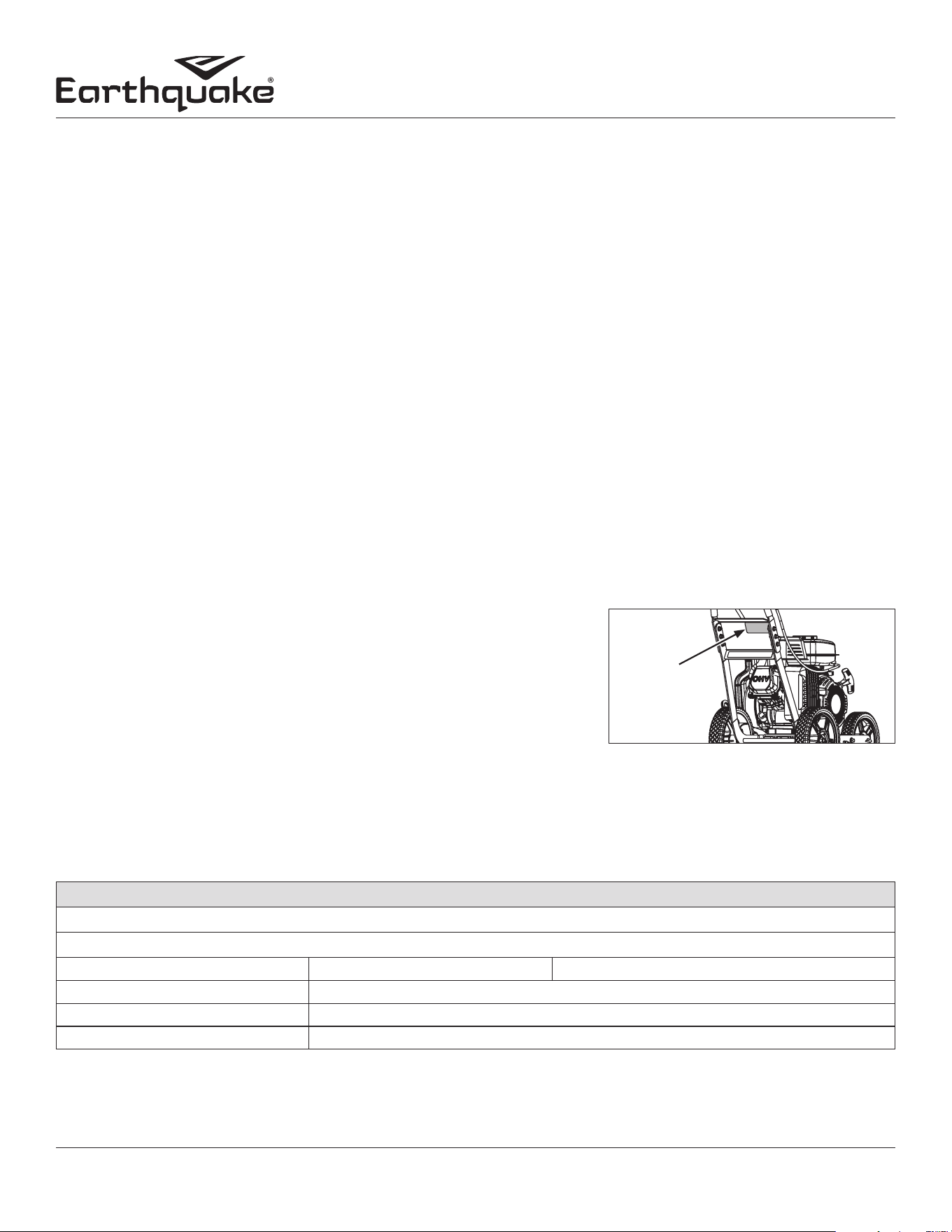

LUBRICATION

WHEELS

Lubricate the wheels and bearings at least once a season

with a light oil. Also if the wheels are removed for any reason,

lubricate the surface of the axle bolt and the inner surface of

the wheel with light oil.

PIVOT POINTS

Lubricate the pivot points on the blade depth control lever

and, if applicable, the curb height adjustment lever with light

oil at least once a season.

MAINTENANCE

WARNING

IMPROPER MAINTENANCE, OR FAILURE TO CORRECT

A PROBLEM BEFORE OPERATION CAN CAUSE A

MALFUNCTION. ALWAYS FOLLOW THE INSPECTION

AND MAINTENANCE RECOMMENDATIONS AND

SCHEDULES INCLUDED WITH THIS OPERATOR’S

MANUAL.

CHECK ENGINE REGULARLY FOR LOOSE NUTS AND

BOLTS. KEEP THESE ITEMS TIGHTENED.

TEMPERATURE OF MUFFLER AND NEARBY AREAS

MAY EXCEED 150° F (65° C). AVOID THESE AREAS.

PREVENT ACCIDENTAL STARTING:

• ENGINE MUST BE TURNED OFF AND COOL.

• SPARK PLUG WIRE MUST BE REMOVED

FROM SPARK PLUG BEFORE CHECKING AND

ADJUSTING ENGINE OR EQUIPMENT.

FAILURE TO FOLLOW THESE WARNINGS CAN RESULT

IN SERIOUS INJURY OR DEATH.

ENGINE MAINTENANCE

Refer to the Engine Operator’s Manual included with your edger for

a detailed description of all engine-related service specications.

REPLACING DAMAGED OR WORN BLADE:

CAUTION

SHARP EDGES OF EDGE-TRIMMER BLADE CAN CUT

YOU DURING BLADE MAINTENANCE OR ADJUSTMENT.

USE SUITABLE COVERING OVER CUTTING EDGES OF

BLADE TO PREVENT BODILY HARM.

1. Turn off the engine switch.

2. Disconnect the spark plug wire from the spark plug and set

it aside.

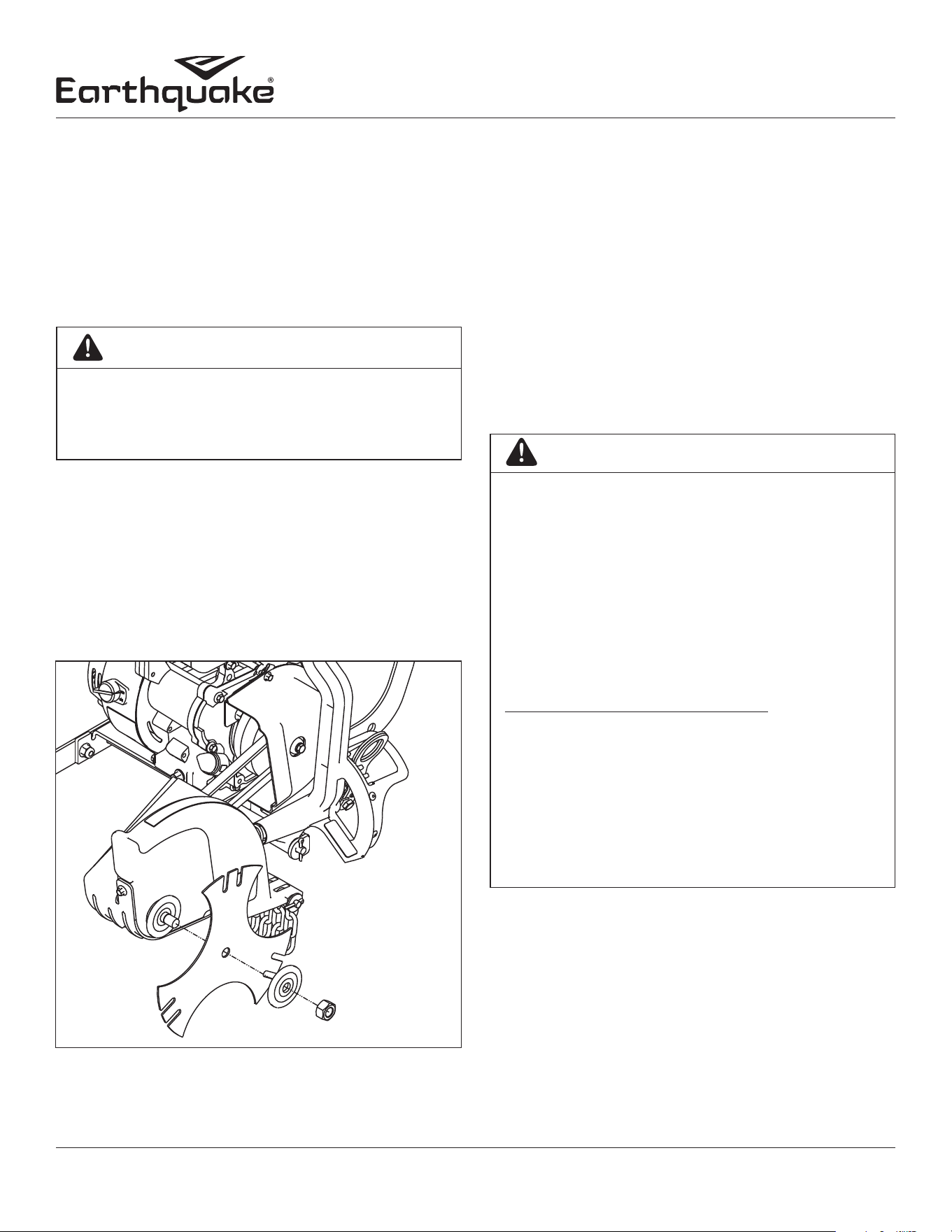

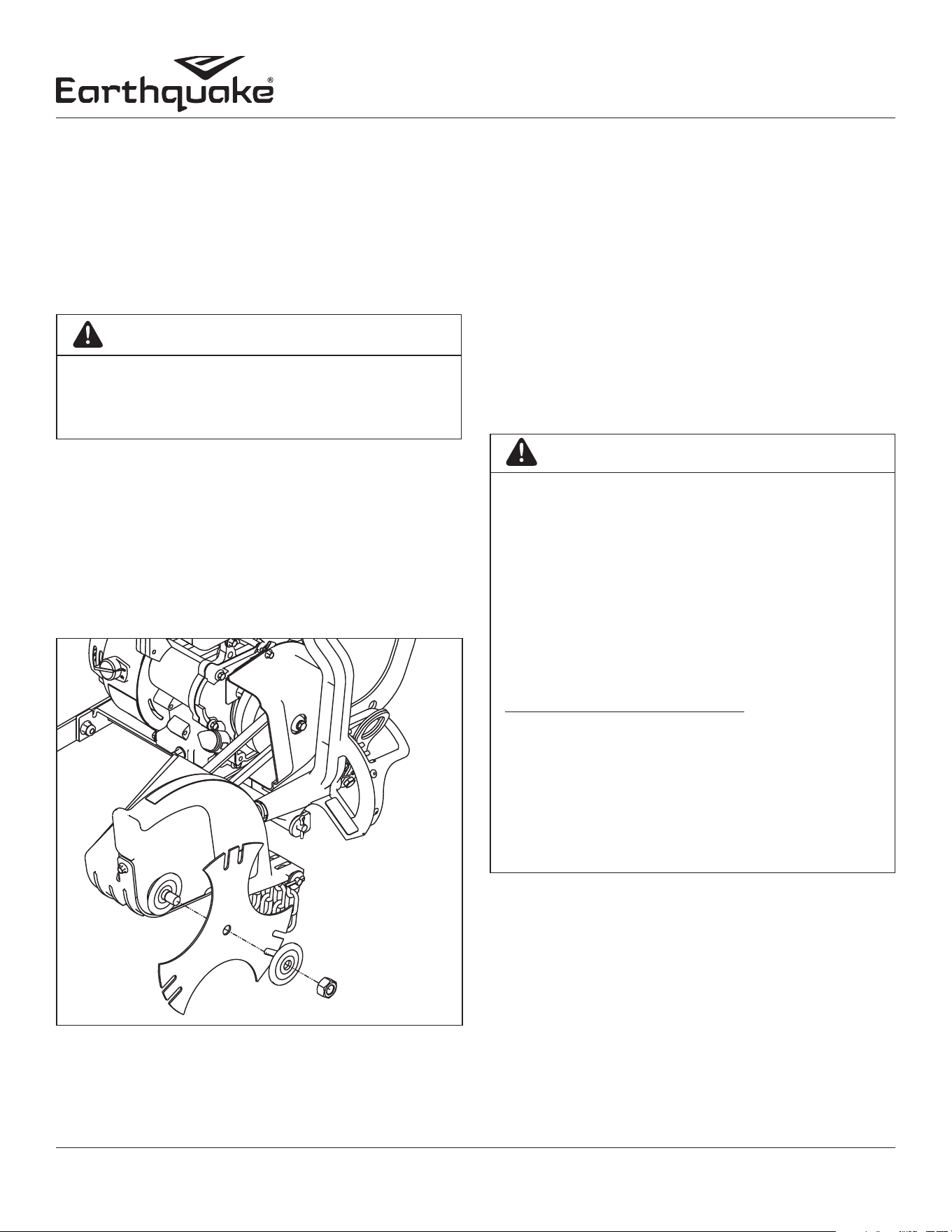

3. Loosen the nut holding blade in place. Remove the nut and

clamp washer. See Figure 19.

4. Replace blade with a new blade and secure it with a clamp

washer and nut.

5. Reconnect the spark plug wire.

Operator’s Manual

Edger

16 Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

ORDERING REPLACEMENT PARTS

Parts can be obtained directly from the factory. To order parts

visit www.getearthquake.com or call 1-800-345-6007.

For other general questions, you can e-mail us at [email protected]om.

Please include the following information with your order:

1) Part numbers

2) Part description

3) Quantity

4) Model number and serial number

TRANSPORTING AND STORAGE

1. If fuel is present in the fuel tank, transport in an open vehicle

in an upright position.

2. If an enclosed vehicle must be used, remove fuel into an

approved red fuel container. DO NOT siphon by mouth.

3. Wipe away any spilled fuel from engine and edger. Allow to dry.

LONG-TERM STORAGE

(30 DAYS OR MORE WITHOUT USE)

If your edger will not be used for more than one month, prepare

it for long term storage.

STEPS FOR LONG-TERM STORAGE

1. Add fuel stabilizer according to manufacturer’s instructions.

2. Run engine for 10-15 minutes to ensure that the stabilizer

reaches the carburetor.

3. Remove the remainder of the fuel from the gas tank into an

approved fuel container.

4. Remove all debris from the edger engine and blade guard area.

CAUTION

TO AVOID INJURY OR DEATH, NEVER SIPHON FUEL BY

MOUTH.

NEVER STORE ENGINE WITH FUEL IN THE TANK INSIDE

A BUILDING. POTENTIAL SPARKS MAY BE PRESENT

FOR IGNITION OF FUEL AND FUEL VAPORS.

TROUBLESHOOTING

At Earthquake®, we build quality and durability into the design

of our products; but no amount of careful design by us, and

careful maintenance by you, can guarantee a repair-free life for

your Earthquake® Edger. Most repairs will be minor, and easily

xed by following the suggestions in the troubleshooting guide

in this section.

The troubleshooting guide will help you pinpoint the causes of

common problems and identify remedies.

For more complicated repairs, you may want to rely on an

authorized service center or Earthquake. Earthquake will make

the necessary repairs if a service center is not available.

We will always be glad to answer any questions you have, or

help you nd suitable assistance. To order parts or inquire about

warranty, call or e-mail us using the contact information found

in this section.

SPARE PARTS

Only use approved Earthquake® service parts.

17Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

Operator’s Manual

Edger

TROUBLESHOOTING GUIDE

PROBLEM POSSIBLE CAUSE REMEDY/ACTION

Engine will not start 1. Power switch o 1. Flip switch to ON position

2. Spark plug wire disconnected 2. Connect spark plug wire to spark plug

3. Out of fuel 3. Refuel

4. Spark plug wet, faulty or improperly

gapped

4. Clean, replace or gap spark plug

5. Stale fuel 5. Drain old fuel and replace with fresh. Use fuel

stabilizer as a future preventative measure.

Engine runs rough, oods during

operation

1. Dirty air lter 1. Clean or replace air lter

2. Choke partially engaged 2. Turn o choke

3. Dirty carburetor 3. Call Customer Service

Engine is hard to start 1. Stale fuel 1. Drain old fuel and replace with fresh. Use fuel

stabilizer as a future preventative measure.

2. Spark plug wire loose 2. Make sure spark wire is securely attached to spark plug

3. Dirty carburetor 3. Call Customer Service

Engine misses or lacks power 1. Clogged fuel tank or fuel lter 1. Remove and clean

2. Clogged air lter 2. Clean or replace

3. Spark plug wet, faulty or improperly

gapped

3. Clean, replace or gap spark plug

4. Carburetor needle stuck open 4. Clean carburetor

Engine runs, then quits 1. Fuel cap not venting 1. Unclog, or replace fuel cap

Engine revs too high 1. Speed Adjustment Needed 1. Call customer service

Edger blade turns at idle 1. Idle speed too high 1. Adjust idle speed lower

2. Broken clutch spring 2. Replace clutch

Edger blade fails to turn 1. Jammed, foreign object in blade area 1. Clear obstruction

Edger blade fails to cut properly 1. Blade worn out 1. Replace blade

2. Blade wobbles 2. Replace clamp washer, tighten nut

Contact a service provider if above remedies fail.

Operator’s Manual

Edger

18 Check for parts online at www.getearthquake.com or call 800-345-6007 M-F 8-4:30

SOMMAIRE

Introduction / Enregistrement et service après-vente ..............................................................................................................................................................................19

Avertissements ........................................................................................................................................................................................................................................................20

Consignes générales de sécurité ...................................................................................................................................................................................................................... 21

Mesures de précaution .........................................................................................................................................................................................................................................22

Sécurité de l’entretien / symboles ....................................................................................................................................................................................................................23

Autocollants de sécurité ...................................................................................................................................................................................................................................... 24

Fonctionnalités et commandes .........................................................................................................................................................................................................................25

Données techniques ............................................................................................................................................................................................................................................. 26

Assemblage............................................................................................................................................................................................................................. ...........................27-29

Fonctionnement général ...............................................................................................................................................................................................................................30-31

Conseils de dressage des bordures..................................................................................................................................................................................................................32

Guide de pente ............................................................................................................................................................................................................................... .......................32

Entretien .................................................................................................................................................................................................................................................................... 33

Transport et entreposage ....................................................................................................................................................................................................................................34

Dépannage ............................................................................................................................................................................................................................................................... 34

Guide de dépannage ............................................................................................................................................................................................................................................35

19Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

Manuel de l’utilisateur

Dresse-bordure

INTRODUCTION

Nous vous félicitons pour votre investissement dans la qualité. Merci d’avoir acheté un dresse-bordure Earthquake®. Nous nous sommes attachés

à ce que ce produit réponde aux plus hautes normes d’utilisation et de durabilité. Moyennant des soins corrects, votre dresse-bordure orira de

nombreuses années de service able.

Veuillez lire ce manuel en entier avant de l’installer et de l’utiliser. Earthquake se réserve le droit de changer, modier ou améliorer ce

produit et cette documentation à tout moment sans préavis.

Le présent manuel peut contenir des informations concernant plusieurs modèles. Lire ce manuel et le conserver pour toute consultation ultérieure. Ce manuel

contient des renseignements importants sur la SÉCURITÉ, l’ASSEMBLAGE, l’UTILISATION et l’ENTRETIEN. Le propriétaire doit veiller à ce que toute la documentation

sur le produit soit conservée avec l’appareil. Cette documentation comprend le(s) MANUEL(s), l’ILLUSTRATION DES PIÈCES DÉTACHÉES et les DÉCLARATIONS DE

GARANTIE. Cette documentation doit être fournie en vertu de la réglementation en vigueur. Le présent manuel doit rester avec la machine, même lorsqu’elle est

revendue.

RENSEIGNEMENTS SUR LE PROPRIÉTAIRE

Nom du propriétaire:

Adresse du propriétaire:

Ville: État/Province: Code postal:

Numéro de modèle: Numéro de série:

Modèle de moteur: Numéro de série du moteur:

Date d’achat: Notes:

ENREGISTREMENT ET SERVICE APRÈS-VENTE

Consigner le numéro de produit et le numéro de série dans l’espace prévu pour y accéder facilement lors des commandes de pièces détachées

ou demandes d’assistance technique. À l’exception des articles couverts par la garantie sur le contrôle des émissions, la garantie est valable

uniquement si l’enregistrement dûment rempli est reçu par Earthquake dans les 30 jours après l’achat. (POUR PLUS DE RENSEIGNEMENTS,

VOIR LA DÉCLARATION DE GARANTIE.) L’enregistrement de la garantie peut se faire en ligne à www.getearthquake.com ou par courrier à:

Warranty Department, 1730 Industrial Avenue, Cumberland, WI 54829, États-Unis. S’il n’est pas possible d’accéder à www.getearthquake.com,

appeler notre service après-vente au (800) 345-6007 du lundi au vendredi de 8h00 à 16h30 HNC.

Lors des commandes de pièces de rechange ou demandes de réparation ou de

renseignements auprès d’un concessionnaire agréé ou d’Earthquake, les numéros

suivants DOIVENT être à disposition. Ne pas ramener le produit au magasin où il a été

acheté.

Consigner le nom/numéro de modèle, le numéro de série du fabricant et le numéro de

série du moteur dans l’espace prévu pour y accéder facilement.

REMARQUE: Voir l’emplacement du numéro de série du moteur dans le manuel de

l’utilisateur du moteur.

Autocollant

de numéro

de série

Manuel de l’utilisateur

Dresse-bordure

20 Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

AVERTISSEMENT

AVERTISSEMENT INDIQUE UN DANGER QUI, S’IL N’EST PAS

ÉVITÉ, PEUT PROVOQUER LA MORT OU DES BLESSURES

CORPORELLES ET/OU DÉGÂTS MATÉRIELS GRAVES.

ATTENTION

ATTENTION INDIQUE UN RISQUE DE BLESSURES OU DE

DOMMAGES AU MATÉRIEL SI LES INSTRUCTIONS DE

SÉCURITÉ QUI SUIVENT CE MOT-INDICATEUR NE SONT PAS

RESPECTÉES.

AVERTISSEMENT

AVERTISSEMENT PROPOSITION 65 DE CALIFORNIE

L’ÉCHAPPEMENT DU MOTEUR DE CE PRODUIT CONTIENT

DES SUBSTANCES CHIMIQUES DÉCLARÉES RESPONSABLES

DE CANCER, MALFORMATIONS CONGÉNITALES OU

AUTRES ANOMALIES DE LA REPRODUCTION PAR L’ÉTAT DE

CALIFORNIE.

IMPORTANT

SIGNALE DES INFORMATIONS UTILES CONCERNANT

L’ASSEMBLAGE, L’UTILISATION OU L’ENTRETIEN DU

MATÉRIEL.

AVERTISSEMENT

VEILLER À LIRE, À COMPRENDRE ET À RESPECTER TOUTES LES

INSTRUCTIONS DE SÉCURITÉ ET D’UTILISATION FIGURANT

DANS CE MANUEL AVANT DE TENTER D’INSTALLER ET DE

FAIRE FONCTIONNER LA MACHINE.

TOUT MANQUEMENT À OBSERVER LES INSTRUCTIONS

DE SÉCURITÉ ET D’UTILISATION PEUT PROVOQUER DES

BLESSURES CORPORELLES GRAVES POUR L’UTILISATEUR

ET D’AUTRES PERSONNES PRÉSENTES ET DES DÉGÂTS

MATÉRIELS. LE TRIANGLE DANS LE TEXTE INDIQUE DES

MISES EN GARDE ET AVERTISSEMENTS IMPORTANTS QUI

DOIVENT ÊTRE SUIVIS.

AVERTISSEMENTS ET MESURES DE PRÉCAUTION

Responsabilité du propriétaire

L’assemblage correct et l’utilisation sûre et ecace du dresse-bordure

relèvent de la responsabilité de l’utilisateur.

• Lire et respecter toutes les instructions de sécurité.

• Suivre avec attention toutes les instructions d’assemblage.

• Entretenir le dresse-bordure conformément aux instructions

et au calendrier gurant dans le manuel de l’utilisateur.

• S’assurer que quiconque utilise le dresse-bordure est

familiarisé avec toutes les commandes et mesures de

précaution.

Messages spéciaux

Ce manuel contient des messages spéciaux attirant l’attention sur des

problèmes de sécurité et dommages potentiels à la machine, ainsi

que des informations utiles sur l’utilisation et l’entretien. Veiller à lire

toutes ces informations avec attention pour éviter les blessures et les

dommages à la machine.

REMARQUE: Des informations générales sont fournies à

travers ce manuel pouvant aider l’opérateur dans

l’utilisation ou l’entretien de la machine.

Mesures de précaution importantes

Veiller à lire cette section avec attention. Utiliser le dresse-bordure

conformément aux instructions et conseils de sécurité fournis ici et

tout au long du manuel. Quiconque utilise ce dresse-bordure doit

lire les instructions et être familiarisé avec les commandes. Veiller à

apprendre à contrôler le dresse-bordure dans toutes les situations.

Ce symbole signale des instructions de sécurité

importantes qui doivent être respectées pour ne pas

mettre en danger la sécurité des personnes. Lire et

respecter toutes les instructions du manuel avant de

tenter de faire fonctionner ce matériel.

Emploi prévu /

emploi détourné prévisible

Ceci est un dresse-bordure motorisé à conducteur à pied utilisé pour

l’entretien et la taille d’herbes indésirables au voisinage de surfaces

en béton et d’autres éléments paysagers. Ce dresse-bordure ne doit

pas être utilisé pour couper du bois ou du béton. Il est conçu pour un

utilisateur à pied. Il est équipé d’un moteur à combustion interne à

essence qui entraîne la lame de coupe. Il ne doit être utilisé à aucune

autre n.

CONSIGNES GÉNÉRALES DE SÉCURITÉ

• Lire, comprendre et respecter toutes les instructions gurant sur la

machine et dans le(s) manuel(s). Veiller à bien se familiariser avec

les commandes et la bonne utilisation de la machine avant de la

démarrer.

• Utiliser ce matériel exclusivement aux ns prévues.

• Veiller à se familiariser avec tous les autocollants de sécurité et

d’exploitation apposés sur ce matériel et sur tous ses outils ou

accessoires.

• Ne pas placer les mains ni les pieds sous ou à proximité d’une pièce

en rotation.

• Permettre l’utilisation de la machine uniquement à des personnes

responsables familiarisées avec les instructions. Ne pas laisser

d’enfant utiliser cette machine. Tenir les jeunes enfants à l’écart

durant l’utilisation. Ne pas laisser d’adulte utiliser cette machine

sans instruction appropriée.

• Examiner avec soin la zone où la machine doit être utilisée et éliminer

tous les objets étrangers. Ce matériel peut projeter violemment de

petits objets et provoquer des dégâts matériels ou des blessures

graves. Rester à l’écart des objets fragiles tes que les fenêtres de

maison, automobiles, serres, etc.

• Porter une tenue adaptée, notamment un blouson ou une chemise à

manches longues. Porter également un pantalon long. Ne pas porter

de pantalon court. Ne jamais porter de sandales, chaussures de sport

ni chaussures ouvertes et ne jamais utiliser la machine pieds nus.

• Ne pas porter de vêtements amples ni de bijoux. Ils peuvent être

happés par les pièces en mouvement. Toujours tenir les mains, les

pieds, les cheveux et les vêtements amples à l’écart de toute pièce

en mouvement du moteur et de la machine.

• Toujours porter des lunettes à coques ou des lunettes de sécurité à

écrans latéraux durant l’utilisation de la machine pour protéger les

yeux des objets étrangers susceptibles d’être projetés par la machine.

Toujours porter une protection auditive.

• Toujours porter des gants de travail et des chaussures de sécurité

durant l’utilisation. Porter des chaussures offrant une bonne

adhérence sur les surfaces glissantes. Les chaussures de chantier ou

bottines en cuir conviennent généralement bien. Elles protègent les

chevilles et les tibias de l’utilisateur contre les petits bouts de bois,

échardes et autres débris.

• Il est conseillé de porter une protection de la tête contre les

projections de terre et petits cailloux et pour éviter de heurter les

branches basses et autres objets auxquels l’utilisateur n’aurait pas

prêté attention.

• Ne pas utiliser la machine si tous les carters de protection et autres

dispositifs de sécurité ne sont pas en place.

• Voir les instructions du fabricant concernant l’utilisation et la pose

d’accessoires. Utiliser exclusivement des accessoires homologués

par le fabricant.

• Travailler uniquement durant la journée ou sous une bonne lumière

articielle.

• Ne pas utiliser ce produit alors qu’on est fatigué ou sous l’emprise de

l’alcool, de drogues ou de médicaments susceptibles de provoquer

une somnolence ou d’altérer la capacité à utiliser la machine en toute

sécurité.

• Ne jamais utiliser la machine dans de l’herbe mouillée. Veiller à

toujours avoir le pied ferme; tenir fermement la poignée et marcher

avec la machine; ne jamais courir.

• Prendre garde à la circulation lors de travaux à proximité d’une

chaussée ou en traversant une rue.

• Si la machine commence à vibrer anormalement, arrêter le moteur,

débrancher le câble de bougie et l’empêcher de toucher la bougie.

Rechercher immédiatement la cause. Les vibrations signalent

généralement un problème. Si le bruit ou les vibrations de la machine

augmentent, arrêter immédiatement et contrôler la machine.

• Ne jamais laisser la machine sans surveillance avec le moteur en

marche.

• Inspecter régulièrement la machine. Vérier qu’aucune pièce n’est

déformée, endommagée ni desserrée.

• La température du silencieux et des zones avoisinantes peut

dépasser 65°C (150°F). Laisser le silencieux et les surfaces du moteur

refroidir avant de les toucher. Ne jamais soulever ni porter la machine

avec le moteur en marche.

• L’exposition prolongée au bruit et aux vibrations produits par du matériel

à moteur à essence doit être évitée. Faire des pauses intermittentes et/ou

porter une protection auditive contre le bruit du moteur, ainsi que des

gants de travail épais pour réduire les vibrations dans les mains.

• Maintenir tous les boulons, vis et écrous bien serrés.

• Ne pas transporter la machine d’un endroit à l’autre avec le moteur

en marche.

• Toujours déplacer une machine emballée avec l’aide d’une autre

personne.

• Consulter la réglementation en vigueur concernant les restrictions

d’âge pour l’utilisation de cette machine.

• Rester à l’écart des pièces tournantes. Placer des capots protecteurs

sur les pièces tournantes.

CONSIGNES DE SÉCURITÉ PROPRES AU PRODUIT

• Ne pas tailler de bordure au-dessus de canalisations souterraines,

notamment conduites d’eau, conduites de gaz, câbles électriques

ou autres tuyaux. Ne pas utiliser la machine dans un sol contenant

de grosses roches et autres objets étrangers susceptibles

d’endommager le matériel.

• Après avoir heurté un objet étranger, arrêter le moteur. Débrancher

le câble de la bougie. Contrôler l’état de la machine. En cas de

dommages, réparer avant de démarrer et d’utiliser la machine.

• La lame du dresse-bordure ne doit pas tourner lorsque le moteur

est au ralenti. Si elle tourne avec le moteur au ralenti, communiquer

avec Earthquake® pour obtenir des instructions.

• Si un objet s’est logé dans le protège-lame, couper le moteur,

débrancher et attacher le câble de la bougie et laisser refroidir avant

de tenter de déloger l’objet étranger.

• Utiliser le dresse-bordure uniquement pour dresser des bordures

le long de parterres de eurs, terrasses, trottoirs et bordures de

chaussée.

21Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

Manuel de l’utilisateur

Dresse-bordure

AVERTISSEMENT

LES MOTEURS DÉGAGENT DU MONOXYDE DE CARBONE, UN

GAZ TOXIQUE INODORE ET INCOLORE. DU MONOXYDE DE

CARBONE PEUT ÊTRE PRÉSENT MÊME SI ON NE PEUT NI SENTIR

NI VOIR DE GAZ D’ÉCHAPPEMENT DU MOTEUR. L’INHALATION

DE MONOXYDE DE CARBONE PEUT PROVOQUER LA NAUSÉE, LA

PERTE DE CONSCIENCE, VOIRE LA MORT, EN PLUS D’UN ÉTAT DE

SOMNOLENCE, D’ÉTOURDISSEMENT ET DE CONFUSION.

EN PRÉSENCE DE L’UN DE CES SYMPTÔMES, SORTIR À L’AIR FRAIS

ET OBTENIR IMMÉDIATEMENT DES SOINS MÉDICAUX.

DÉMARRER ET FAITES TOURNER LE MOTEUR À L’EXTÉRIEUR. NE

PAS DÉMARRER NI FAIRE TOURNER LE MOTEUR DANS UN ESPACE

FERMÉ, MÊME AVEC DES PORTES OU DES FENÊTRES OUVERTES.

LES GAZ CHAUDS SONT UN SOUS-PRODUIT NORMAL DE LA

COMBUSTION. SUIVRE TOUTES LES INSTRUCTIONS DE SÉCURITÉ

POUR ÉVITER LES BRÛLURES ET LES INCENDIES.

NE PAS ALTÉRER/MODIFIER LE MOTEUR:

NE JAMAIS ALTÉRER NI MODIFIER LE MOTEUR TEL QU’IL EST LIVRÉ

DE L’USINE. LA MODIFICATION OU L’ALTÉRATION DU MOTEUR PEUT

ENTRAÎNER DES BLESSURES GRAVES OU LA MORT.

AVANT DE TRAVAILLER SUR LE MOTEUR OU LE PRODUIT OU DE

CHANGER DES PIÈCES, VEILLER À TOUJOURS DÉBRANCHER LE

CÂBLE DE BOUGIE ET À LE TENIR À L’ÉCART DE LA BOUGIE.

MESURES DE PRÉCAUTIONS CONCERNANT LE

MOTEUR

Pour éviter l’intoxication au monoxyde de carbone

• Ne jamais essayer de ventiler l’échappement du moteur à

l’intérieur. Le monoxyde de carbone peut atteindre des niveaux

dangereux très rapidement.

• Ne jamais faire fonctionner le moteur à l’extérieur à un endroit où

les gaz d’échappement peuvent être aspirés dans un bâtiment.

• Ne jamais faire fonctionner le moteur à l’extérieur dans un endroit

mal aéré où les gaz d’échappement peuvent être piégés et

diciles à dissiper (exemples: fond de fouille ou aires de travail

entourées de collines).

• Ne jamais faire fonctionner le moteur dans un endroit fermé ou

partiellement fermé (exemples: bâtiments fermés sur un ou

plusieurs côtés, sous une tente, abri à voiture ou sous-sol).

• Ne jamais diriger le silencieux d’échappement vers quiconque. Les

personnes présentes doivent toujours se tenir à plusieurs mètres

de distance du moteur en marche et de ses accessoires.

• Ne pas modier les réglages du régulateur de moteur ni faire

tourner le moteur en surrégime.

• Toujours tenir tous matériaux et débris à l’écart du protège-

silencieux et autres pièces chaudes du moteur.

• Toujours s’assurer que le tuyau d’échappement est exempt de corps

étrangers.

• Ne jamais siphonner le carburant par la bouche pour vidanger le

réservoir.

• Toujours faire remplir le réservoir de carburant par un adulte,

jamais par un enfant.

• Ne jamais laisser une personne sous l’emprise de l’alcool ou de

drogues faire le plein de carburant du moteur.

• Entreposer l’essence ou une machine avec du carburant dans le

réservoir à l’écart de chaudières, poêles, chaue-eau et autres

appareils électroménagers comportant une veilleuse ou autre

source d’inammation susceptible d’enammer les vapeurs

d’essence.

Feux d’essence et manipulation sécuritaire du

carburant

• Faire preuve d’extrême prudence lors de la manipulation de

l’essence et de tout autre carburant. Ils sont inammables et les

vapeurs sont explosives.

• Veiller à bien entreposer la réserve de carburant dans un bidon

approprié et à l’écart de tout risque d’incendie. Empêcher tout

incendie ou explosion sous l’eet d’une décharge d’électricité

statique. Utiliser exclusivement des bidons à carburant portables

non métalliques homologués par Underwriter’s Laboratory (U.L.)

ou par l’American Society for Testing & Materials (ASTM).

• Toujours faire le plein du réservoir de carburant à l’extérieur,

dans un endroit bien aéré. Ne jamais faire le plein de carburant à

l’intérieur (exemples: sous-sol, garage, grange, remise, maison,

galerie, etc.). Ne jamais faire le plein près d’appareils à veilleuse,

réchaueurs et autres sources d’inammation. Si le réservoir

doit être vidangé, le faire à l’extérieur et avec un équipement

adapté. Le carburant vidangé doit être conservé dans un bidon

spéciquement conçu pour le carburant ou il doit être éliminé avec

précaution.

• Ne jamais ouvrir le bouchon du réservoir ni ajouter du carburant

avec le moteur en marche. Arrêter le moteur et le laisser refroidir

avant d’enlever le bouchon du réservoir ou de refaire le plein de

carburant.

• Ne pas fumer à proximité de carburant moteur ou lorsqu’on en

manipule.

• Ne jamais vidanger le carburant du moteur dans un endroit fermé.

• Durant l’entreposage, serrer fermement le bouchon du réservoir.

• Ne jamais verser de carburant directement à partir du réservoir du

moteur.

Prévention des brûlures et des incendies

• Ne jamais démonter le protège-silencieux du moteur.

• Ne jamais toucher le protège-silencieux parce qu’il est

extrêmement chaud et provoquerait des blessures graves.

• Ne jamais toucher les pièces du moteur qui deviennent chaudes

après la marche.

• Toujours tenir tous matériaux et débris à l’écart du protège-

silencieux et autres pièces chaudes du moteur pour écarter les

risques de feu.

Brûlures et feux

• Le silencieux, le protège-silencieux et d’autres pièces du moteur

deviennent extrêmement chauds durant la marche du moteur.

Ces pièces restent très chaudes après l’arrêt du moteur.

• Ne pas utiliser le moteur au voisinage d’arbustes secs, de chions

ou autres matières inammables.

• Ne jamais faire fonctionner le moteur sans le protège-silencieux en

place.

• L’échappement du moteur devient très chaud durant la marche.

Garder le moteur à un mètre au moins des bâtiments et autre

équipement durant la marche.

Manuel de l’utilisateur

Dresse-bordure

22 Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

SÉCURITÉ DE L’ENTRETIEN

• Toujours arrêter le moteur avant de s’éloigner de la machine et

de la nettoyer, la réparer ou la contrôler. Le moteur doit être à

l’arrêt et froid et le câble de bougie débranché de la bougie avant

toute tentative de réparation ou de réglage. Ne jamais eectuer

des réglages ou des réparations avec le moteur en marche.

Débrancher le câble de bougie et le tenir loin de la bougie pour

éviter tout démarrage accidentel.

• Toujours porter une protection oculaire pour eectuer des

réglages ou des réparations.

• Maintenir tous les écrous et vis bien serrés et le matériel en

bon état. Ne jamais altérer les dispositifs de sécurité. Vérier

régulièrement leur bon fonctionnement.

• Lors de l’entretien ou des réparations, ne pas basculer ni retourner

le moteur sauf sur instruction spécique dans ce manuel. Les

procédures d’entretien et de réparation peuvent se faire avec le

moteur en position verticale. Certaines procédures sont plus faciles

à eectuer si le moteur est sur une plateforme surélevée ou un plan

de travail.

• Pour réduire le risque d’incendie, éviter toute accumulation

d’herbes, de feuilles et autres débris sur le moteur. Nettoyer les

déversements d’huile ou de carburant. Laisser le moteur refroidir

avant de l’entreposer.

• Arrêter et contrôler le matériel après avoir heurté un objet.

Réparer, le cas échéant, avant de redémarrer.

• Nettoyer et remplacer les autocollants de sécurité et d’instruction

comme il se doit.

• Contrôler le moteur avant de l’entreposer. Lorsqu’il n’est pas

utilisé, débrancher le câble de bougie et entreposer à l’intérieur

dans un endroit sec verrouillé ou autrement inaccessible aux

enfants.

• Utiliser exclusivement des pièces Earthquake® d’origine, y compris

tous les écrous et vis.

A B

I J

K L

SYMBOLES DE SÉCURITÉ OU DE DANGER

A. Avertissement!

B. Lire le manuel de l’utilisateur avant d’utiliser la machine.

C. Utiliser uniquement à une distance sécuritaire des autres.

D. Enlever les objets susceptibles d’être projetés par cette

machine.

E. Pièces en mouvement dangereuses.

F. Prendre garde aux pièces en mouvement.

G. Porter en permanence une protection auditive et oculaire.

H. Ne pas eectuer d’entretien ni de réglage de pièces en

mouvement avant d’avoir coupé le moteur et débranché le

câble de bougie.

I. S’habiller comme il se doit et porter des chaussures solides.

J. Vapeurs toxiques — Ne pas faire fonctionner dans des endroits

non ventilés.

K. Surfaces chaudes.

L. Risques d’incendie.

M. Ne pas utiliser durant des orages. En cas de fortes intempéries,

arrêter la machine et se mettre à l’abri.

N. Tenir les mains à une distance sécuritaire de la lame.

O. Tenir les pieds à une distance sécuritaire de la lame.

P. Ne pas utiliser au-dessus de canalisations et tuyaux souterrains.

Q. Danger de choc électrique.

R. Chaud! Ne pas toucher!

SYMBOLES DE COMMANDE ET DE

FONCTIONNEMENT

Les symboles de commande et de fonctionnement gurant sur la

machine et dans le manuel sont illustrés ci-dessous. Avant d’utiliser

la machine, veiller à apprendre et à comprendre la signication de

chaque symbole.

Volet de

départ

Marche/Arrêt Fermeture

carburant

Rapide Carburant HuileLent

23Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

Manuel de l’utilisateur

Dresse-bordure

KEEP HANDS AND

FEET AWAY.

GARDER LES MAINS ET LES

PIEDS ÉLOIGNÉS.

DANGER

24940

AUTOCOLLANT

DANGER GARDER LES

MAINS ET LES PIEDS

ÉLOIGNÉS

25631

AUTOCOLLANT ATTENTION

CAUTION

25631

Help Avoid Injury / Éviter les blessures

- When Leaving: Stop Engine / Avant de quitter: Arrêter le moteur

- Keep Shields and Safety Devices In Place /

Garder les écrans et mécanismes de sécurité en place

- Read Operator Manual / Lire le manuel de l’utilisateur

- Always Wear Safety Goggles or Safety Glasses /

Toujours porter des lunettes à coques ou des lunettes de sécurité

25464

AUTOCOLLANT SYMBOLES DE SÉCURITÉ DRESSE-BORDURE

AUTOCOLLANTS DE SÉCURITÉ

Cette machine est conçue et fabriquée pour orir toute la sécurité et la abilité qu’on est en droit d’attendre d’un leader du marché de l’outillage

motorisé pour travaux extérieurs.

Bien que le présent manuel et les instructions de sécurité qu’il contient fournissent les connaissances de base nécessaires pour utiliser ce

matériel ecacement et en toute sécurité, nous avons apposé plusieurs autocollants de sécurité sur la machine pour rappeler certaines

informations importantes à l’opérateur durant l’utilisation de la machine.

Tous les messages DANGER, AVERTISSEMENT, ATTENTION et d’instructions gurant sur la machine devront être lus avec attention et obéis. Des

blessures corporelles sont possibles si ces instructions ne sont pas respectées. Ces informations de sécurité sont importantes! Les autocollants

de sécurité ci-dessous sont apposés sur la machine.

Si certains manquent ou sont endommagés, veiller à les remplacer sans délai. Pour obtenir des autocollants de rechange, s’adresser au

concessionnaire local ou directement à Earthquake®. Ces autocollants sont faciles à appliquer et constituent pour les utilisateurs un rappel visuel

constant à respecter les mesures de précaution nécessaires à une exploitation sécuritaire et ecace de la machine.

DANGER/PELIGRO

KEEP AWAY. ROTATING BLADE.

RESTEZ Á L’ÉCART. LAME EN ROTATION.

MANTÉNGASE ALEJADO.

CUCHILLA GIRATORIA.

26770

AUTOCOLLANT PROTÈGE LAME

DE DRESSE-BORDURE

Manuel de l’utilisateur

Dresse-bordure

24 Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

Fonctions de commande

L’information ci-dessous décrit brièvement la fonction des commandes individuelles. L’utilisation suppose une utilisation combinée de plusieurs

commandes actionnées dans des ordres particuliers. Pour savoir quelle combinaison de commandes utiliser et dans quel ordre pour les diverses tâches,

voir le chapitre FONCTIONNEMENT.

*Voir les caractéristiques et commandes du moteur dans le manuel de moteur.

FONCTIONNALITÉS ET COMMANDES

Commande des gaz: Placée sur la poignée de droite; lorsqu’on serre la commande des gaz contre la poignée, le régime du moteur augmente

et la lame du dresse-bordure se met en rotation. Lorsqu’on relâche la commande des gaz, le moteur revient au ralenti et la lame cesse de tourner.

Levier de commande de profondeur de la lame: Le levier de commande de commande de profondeur de la lame en haut à gauche sur le

guidon. Elle sert à régler la profondeur de coupe. Plus le levier de commande de profondeur est poussé vers l’avant et plus la lame du dresse-

bordure taille profondément dans le sol.

Lanceur à cordon: Le lanceur à cordon s’utilise pour démarrer le moteur.

Roue pour trottoir (en option): La roue pour trottoir permet un réglage de hauteur en cours d’utilisation.

COMMANDE DES GAZ

VOLET DE

DÉPART

BOUCHON DE CARBURANT

LEVIER DE COMMANDE DE

PROFONDEUR DE LA LAME

INTERRUPTEUR MARCHE/ARRÊT

LANCEUR À

CORDON

RÉGLAGE D’INCLINAISON

25Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

Manuel de l’utilisateur

Dresse-bordure

DONNÉES TECHNIQUES

MARQUE DU MOTEUR VIPER®

CYL. MOTEUR, TYPE 79 CC, 4 TEMPS

CAPACITÉ DU MOTEUR COUPLE MAXIMAL 4,5Nm (3,3PI-LB)

CAPACITÉ DU RÉSERVOIR 2,0 L (0,53 GAL)

PROFOUNDEUR DE COUPE 89MM (3,5PO)

DIAMÈTRE DE LAME 23CM (9PO)

PROFONDEUR DE COUPE RÉGLABLE OUI

ASSEMBLAGE REQUIS OUI

PORTE-OUTIL ET GOBELET OUI

EMBRAYAGE CENTRIFUGE OUI

ROUES À ROULEMENTS À BILLES OUI

CONFORMITÉ CA (CARB) (50 ÉTATS) CONFORMITÉ CARB

DIAMÈTRE DES PNEUS 7,5PO À L’ARRIÈRE, 6,5PO À L’AVANT

LARGEUR DES PNEUS 2,0PO

MATÉRIAU DES PNEUS PVC

TYPE DE ROUE SANS AIR

POIDS NET 26 kg (57lb)

POIDS BRUT 29kg (64lb)

DIMENSIONS ASSEMBLÉES 107cm x 50cm x 96cm (42,2po x 19,5po x 37,7po)

DIMENSIONS DE L’EMBALLAGE 74cm x 39cm x 53mm (29,0po x 15,3po x 20,9po)

TYPE DE DÉMARREUR LANCEUR À CORDON (MANUEL)

GARANTIE DU CONSTRUCTEUR LIMITÉE 5 ANS SUR LE PRODUIT

GARANTIE CONSTRUCTEUR DU MOTEUR LIMITÉE 5 ANS SUR LE MOTEUR

ACCESSOIRES

Les accessoires peuvent s’obtenir auprès d’un concessionnaire agréé Earthquake® ou

directement auprès d’Earthquake. Toujours utiliser des accessoires d’origine Earthquake.

REMARQUE: Les données techniques sont correctes au moment de la mise sous

presse et sont sujettes à modication sans préavis.

Manuel de l’utilisateur

Dresse-bordure

26 Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

INSTRUCTIONS D’ASSEMBLAGE

MONTER LE GUIDON

1. Placer le panneau enjoliveur entre les points de xation du

guidon inférieur. Placer les branches de guidon supérieures

sur l’extérieur des points de xation du guidon inférieur.

Attacher les branches de guidon et panneau enjoliveur au

support de guidon avec 4vis M6X20 et 4 écrous M6. VOIR

FIGURE 1.

FIGURE 1

Panneau enjoliveur

ASSEMBLAGE

DÉBALLAGE

1. Mettre le manuel de l’utilisateur et le sachet de pièces de côté. Avec

précaution, soulever la cale en mousse supérieure hors de la caisse,

sortir toutes les pièces en vrac à la fois du dessus et du dessous de

l’emballage en mousse.

2. Contenu des sachets de pièces.

Remarque: Veiller à bien sortir toutes les pièces des logements à

l’intérieur et sur le dessous de l’emballage en mousse.

REP. DESCRIPTION 23275 QTÉ

1 VIS M8 X 25 3

2 VIS M8 X 30 1

3 VIS M6 X 20 4

4 VIS M8 X 20 1

5 ÉCROU M8 5

6 ÉCROU M6 4

7 ÉCROU M10 2

8 GOUPILLE FENDUE 2 MM 6

9 BAGUE D’ESPACEMENT AXE 4

10 BAGUE ESPACEM. POSITION DE ROUE 1

11 ÉQUERRE DOUBLE 1

12 RONDELLE M12 1

MONTER LE PORTE-OUTIL ET LES COMMANDES DE

RÉGLAGE DE HAUTEUR

2. Placer la barrette de porte-outil sur l’avant du porte-outil.

Placer ensuite le porte-outil sur l’avant du la plaque de

xation du guidon. Placer la commande de hauteur de lame

sur l’arrière de la plaque de xation du guidon. Attacher la

barrette de porte-outil, le porte-outil et la commande de

hauteur de lame au guidon avec 3 vis M8X25, 1 vis M8X30

et 4 écrous M8. La vis longue M8x30mm se place en bas à

gauche du porte-outil, vu de la position de conduite. VOIR

FIGURE 2.

30mm

FIGURE 2

Barrette de

porte-outil

Plaque de xation du guidon

Porte-outil

MONTER LA TÊTE DE COUPE

3. Retirer le carter d’embrayage. Raccorder la courroie du moteur

à la poulie d’embrayage, puis placer la tête de coupe sur le

point de pivot du support de moteur. La courroie doit être

montée sur le moteur et la tête de coupe. VOIR FIGURE 3.

Placer l’équerre double sur la tête de coupe. Enler la tige de

pivot à travers l’équerre double, la tête de coupe et le support

de moteur. Attacher la tige de pivot au support de moteur

avec 2 goupilles fendues de 2mm, de part et d’autre de la tige.

Attacher l’équerre double au support de moteur avec 1 vis

M8 x 20 et 1 écrou M8. VOIR FIGURE 4 ET FIGURE 5. NOTER

L’ORIENTATION DE L’ÉQUERRE DOUBLE À LA FIGURE 5.

FIGURE 3

Carter

d’embrayage

Poulie

d’embrayage

27Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

Manuel de l’utilisateur

Dresse-bordure

FIGURE 4

Tige de

pivot

Point de pivot

Équerre double

FIGURE 5

Équerre double

Tige de

pivot

4. Remonter le carter d’embrayage.

MONTER LA LAME

5. Retirez l’écrou et la rondelle de lame de la tête de coupe.

6. Enler la lame sur l’arbre de la tête de coupe.

7. Poser la rondelle et l’écrou de lame. La rondelle de lame doit

être placée avec la face concave vers la lame. Serrer l’écrou.

Pour empêcher l’arbre de la tête de coupe de tourner, resserrer

le milieu de la courroie d’une main tout en serrant l’écrou de

l’autre. VOIR FIGURE 6.

FIGURE 6

MONTER LES ROUES

8. Placer l’axe avant au niveau des points de montage avant sur

le support de moteur. Enler l’axe avant dans le support de

moteur. Assembler les roues avant dans l’ordre suivant:

1. Bague d’espacement d’axe

2. Roue avant (côté roulement face à la bague d’espacement)

3. Roue avant (côté roulement face au côté opposé à l’autre

roue)

4. Bague d’espacement d’axe

VOIR FIGURE 7. Attacher l’axe avant au support de moteur avec

2 rondelles M12 et 2 goupilles fendues de 2mm.

FIGURE 7

Axe avant

Bague

d’espacement

d’axe

9. Glisser les roues avant vers les deux extrémités de l’axe avant.

Poser l’entretoise de roues sur l’axe avant entre les deux roues.

VOIR FIGURE 8.

FIGURE 8

Entretoise de

roues

10. Enler une roue arrière sur l’axe arrière. Enler une bague

d’espacement sur l’axe arrière jusqu’à la roue. La roue arrière

doit avoir son côté roulement face à la bague d’espacement.

Placer l’axe arrière au niveau des points de montage arrière

du support de moteur. Enler l’axe arrière dans le support

de moteur et le faire ressortir de l’autre côté. Enler une

bague d’espacement sur l’axe arrière puis l’autre roue arrière.

Attacher l’axe arrière avec 2 écrous M10, un de chaque côté.

VOIR FIGURE 9.

Manuel de l’utilisateur

Dresse-bordure

28 Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

FIGURE 9

Bague

d’espacement

d’axe

Axe arrière

MONTER LA TIGE DE COMMANDE

8. Insérer la tige de commande dans la tête de coupe de telle

façon que le trou pour la goupille fendue soit à l’extérieur de

la tête de coupe, du côté opposé au moteur. Insérer l’autre

extrémité de la tige de commande dans le levier de réglage de

hauteur. Attacher les deux extrémités de la tige de commande

avec 2 rondelles M10 et 2 goupilles fendues de 2mm. VOIR

FIGURE 10.

FIGURE 10

Tige de commande

29Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

Manuel de l’utilisateur

Dresse-bordure

DÉMARRER ET ARRÊTER LE MOTEUR

Remarque: L’utilisation du moteur en position fortement

inclinée entraîne une perte de graissage et le

grippage du moteur.

VOIR LE GUIDE DE PENTE À LA PAGE 15.

Lire les sections «Avertissements et mesures de précaution» et

«Contrôle avant utilisation» avant de démarrer le moteur.

Remarque: Faire le plein de carburant et vérier le niveau

d’huile.

Démarrage du moteur

1. Éliminer toutes les saletés de l’admission et des ailettes de

refroidissement pour permettre une bonne circulation d’air.

VOIR FIGURE 13.

2. Régler le levier du volet de départ comme suit:

• Si le moteur est froid ou que la température ambiante

est basse, mettre le levier du volet de départ en position

ÉTRANGLÉ. VOIR FIGURE 14.

• Si le moteur est chaud ou que la température ambiante est

élevée, mettre le levier du volet de départ en position SEMI-

ÉTRANGLÉ ou MARCHE. VOIR FIGURES 15 ET 16.

AVERTISSEMENT

LE MONOXYDE DE CARBONE GAZEUX EST TOXIQUE. PLACER

LE MOTEUR DANS UN ENDROIT BIEN AÉRÉ, À L’EXTÉRIEUR,

POUR ÉVITER TOUTE INTOXICATION AU MONOXYDE DE

CARBONE. L’INHALATION PEUT PROVOQUER LA PERTE DE

CONSCIENCE ET LA MORT.

NE JAMAIS LAISSER LE MOTEUR EN MARCHE SANS

SURVEILLANCE. ARRÊTER LE MOTEUR APRÈS UTILISATION.

PLACER LE MOTEUR DANS UN ENDROIT BIEN AÉRÉ,

TOUJOURS À L’EXTÉRIEUR, POUR ÉVITER TOUTE

INTOXICATION AU MONOXYDE DE CARBONE.

SE METTRE À L’ÉCART DES FLAMMES OU ÉTINCELLES POUR

ÉVITER D’ENFLAMMER LES VAPEURS ÉVENTUELLEMENT

PRÉSENTES.

ATTENTION

NE PAS ARRÊTER LE MOTEUR EN PLAÇANT LA COMMANDE

DE VOLET DE DÉPART EN POSITION ÉTRANGLÉ. CELA PEUT

PROVOQUER DES RATÉS ET ENDOMMAGER LE MOTEUR.

POSITION ÉTRANGLÉ

FIGURE 14

POSITION SEMI-ÉTRANGLÉ

FIGURE 15

FONCTIONNEMENT GÉNÉRAL

FIGURE 13

RÉGLAGE D’INCLINAISON DE LA TÊTE DE COUPE

L’inclinaison de la tête de coupe peut être réglée au moyen du levier de

réglage d’inclinaison de la tête de coupe. La lame peut être réglée à un

angle de 110° à 70° par rapport au sol.

La lame peut aussi être placée à un angle de 0° par rapport au sol. Avant

de régler la lame à un angle de 0°, les roues avant doivent être déplacées

à l’écart de la tête de coupe.

Détacher l’entretoise de roues de l’axe avant. Glisser les deux roues vers

le côté opposé à la tête de coupe. Remonter l’entretoise de roues sur

l’axe avant entre la roue avant et la bague d’espacement d’axe la plus

proche de la tête de coupe.

Manuel de l’utilisateur

Dresse-bordure

30 Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

ADMISSION

ATTENTION

SI LE MOTEUR NE DÉMARRE PAS APRÈS AVOIR SUIVI LA

PROCÉDURE DE DÉMARRAGE, COMMUNIQUER AVEC NOTRE

SERVICE APRÈS-VENTE AU 800-345-6007.

LE CORDON DU LANCEUR PEUT PROVOQUER UNE BRUSQUE

TRACTION INATTENDUE EN DIRECTION DU MOTEUR.

VEILLER À SUIVRE LES INSTRUCTIONS POUR ÉVITER LES

BLESSURES.

NE JAMAIS LAISSER LE MOTEUR EN MARCHE SANS

SURVEILLANCE. L’ARRÊTER APRÈS CHAQUE UTILISATION.

NE JAMAIS PORTER LA MACHINE D’UN ENDROIT À UN

AUTRE AVEC LE MOTEUR EN MARCHE.

TOUJOURS PORTER UNE PROTECTION AUDITIVE.

NE PAS DÉMARRER LE MOTEUR EN CAS DE DÉVERSEMENT

ACCIDENTEL DE CARBURANT. ESSUYER LE CARBURANT

DÉVERSÉ ET LAISSER SÉCHER.

3. Mettre l’interrupteur ON/OFF (marche/arrêt) en position ON.

VOIR FIGURE 17.

4. Saisir la poignée du lanceur et tirer lentement jusqu’à sentir une

résistance. Sans laisser le cordon du lanceur se rétracter, le tirer

d’un mouvement rapide. NE PAS tirer le cordon jusqu’au bout.

Le laisser revenir très lentement à sa position de repos. Répéter

cette étape jusqu’à ce que le moteur démarre.

5. Une fois que le moteur se met en marche, mettre le levier du

volet de départ en position SEMI-ÉTRANGLÉ. VOIR FIGURE 15.

6. Laisser le moteur fonctionner pendant 5 à 10 secondes en

position «semi-étranglé» jusqu’à ce qu’il ait chaué.

7. Après avoir démarré le moteur, amener lentement le levier du

volet de départ en position MARCHE. VOIR FIGURE 16.

Pour arrêter le moteur:

1. Mettre l’interrupteur ON/OFF (marche/arrêt) en position OFF.

VOIR FIGURE 18.

2. Tirer la poignée du lanceur lentement jusqu’à sentir une

résistance et la ramener en position de repos. Cela empêche

l’humidité extérieure de pénétrer dans la chambre de

combustion.

Fonctionnement du coupe-bordure:

1. Actionner la commande des gaz sur le guidon pour

augmenter le régime du moteur. La montée en régime

du moteur entraîne la rotation de la lame.

2. Laisser la lame atteindre sa vitesse maximale avant de

l’engager dans la bordure à dresser.

3. Relâcher la gâchette de commande des gaz pour arrêter

la lame. Le moteur reste en marche lorsque la lame ne

tourne pas. Si la lame continue de tourner alors que la

commande des gaz est relâchée, communiquer avec le

service après-vente pour la régler.

4. Ne pas forcer durant la coupe. Avancer lentement

pour permettre à la lame de bien couper. Une charge

excessive sur le moteur endommagerait la machine.

POSITION NON ÉTRANGLÉ (MARCHE)

FIGURE 16

FIGURE 18

FIGURE 17

31Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

Manuel de l’utilisateur

Dresse-bordure

CONSEILS DE DRESSAGE DES BORDURES

1. Amener le dresse-bordure jusqu’à l’endroit souhaité pour démarrer

le dressage de bordure, en vaillant à placer la roues arrière gauche

sur une surface dure et la lame au-dessus de la zone à trancher.

2. Abaisser le levier de commande de lame de façon à obtenir la

profondeur de coupe souhaitée. Plus le levier de commande de

profondeur de lame est poussé vers l’avant et plus la lame coupe

bas ou profondément dans la terre.

3. Lors du dressage de nouvelles bordures de pelouse, plusieurs passes

peuvent s’avérer nécessaires pour obtenir la profondeur souhaitée

en abaissant progressivement la lame.

4. Pour obtenir de bons résultats, progresser lentement le long de

la bordure à dresser. Déplacer lentement le dresse-bordure vers

d’avant en arrière dans la surface à trancher, en veillant à bien garder

la roue arrière gauche sur la surface dure et la lame dans la ligne de

coupe, près du bord de la surface dure mais sans la toucher.

5. Une fois que le dressage de la bordure considérée est terminé,

ramener le levier de commande de lame vers l’arrière jusqu’en

position HAUT, se déplacer jusqu’à la bordure suivant à dresser et

reprendre à l’étape 1.

AVERTISSEMENT!

LA LAME DE COUPE EN ROTATION PEUT PROJETER DES

OBJETS ET PROVOQUER DES BLESSURES CORPORELLES.

TENIR LES PERSONNES PRÉSENTES À L’ÉCART ET NE PAS

UTILISER LA MACHINE SANS SES CARTERS DE PROTECTION.

AVERTISSEMENT!

NE PAS ABAISSER LA LAME AU-DESSUS DE BÉTON,

ASPHALTE, PIERRES OU AUTRE SURFACE SEMBLABLE. LA

LAME PEUT HEURTER LA SURFACE ET PROVOQUER DES

BLESSURES CORPORELLES OU DES DÉGÂTS MATÉRIELS.

Utiliser ce guide pour déterminer l’angle de la pente. Ne

pas travailler dans une pente supérieure à 15degrés.

• Une pente de 10 degrés est un terrain qui s’élève d’environ 1,76m

en hauteur sur 10mètres de distance.

• Une pente de 15 degrés est un terrain qui s’élève d’environ 2,68m

en hauteur sur 10mètres de distance.

AVERTISSEMENT

FAIRE PREUVE DE GRANDE PRUDENCE EN PERMANENCE

ET ÉVITER LES VIRAGES OU MANŒUVRES BRUSQUES.

RESPECTER LES AUTRES INSTRUCTIONS DANS CE MANUEL

CONCERNANT LA SÉCURITÉ DU TRAVAIL EN PENTE.

FAIRE PREUVE DE BEAUCOUP DE PRÉCAUTION LORS

DE L’UTILISATION SUR OU À PROXIMITÉ DE PENTES OU

D’OBSTRUCTIONS.

20 DEGRÉS PLIER LE LONG DU TRAIT POINTILLÉ

10 DEGRÉS

20 DEGRÉS

GUIDE DE PENTE

Viser et tenir ce guide dans l’alignement d’un arbre

vertical, de l’angle d’un immeuble, d’un poteau

électrique ou d’une clôture.

Manuel de l’utilisateur

Dresse-bordure

32 Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

LUBRIFICATION

ROUES

Lubrier les roues et les roulements au moins une fois par saison

avec une huile uide. En outre, si les roues sont démontées pour

une raison quelconque, lubrier les letages de l’axe et la surface

intérieure des roues avec une huile uide.

POINTS DE PIVOT

Lubrier les points de pivot du levier de commande de profondeur

de la lame et, le cas échéant, le levier de commande de hauteur de la

roue de trottoir avec une huile uide au moins une fois par saison.

ENTRETIEN

AVERTISSEMENT

UN MAUVAIS ENTRETIEN OU UN PROBLÈME NON RECTIFIÉ

AVANT LA MISE EN MARCHE PEUVENT PROVOQUER UN

MAUVAIS FONCTIONNEMENT. TOUJOURS SUIVRE LES

RECOMMANDATIONS ET CALENDRIERS DE CONTRÔLE ET

D’ENTRETIEN INCLUS DANS CE MANUEL DE L’UTILISATEUR.

VÉRIFIER RÉGULIÈREMENT LE SERRAGE DES VIS ET ÉCROUS

DU MOTEUR. LES GARDER BIEN SERRÉS.

LA TEMPÉRATURE DU SILENCIEUX ET DES ZONES

AVOISINANTES PEUT DÉPASSER 65°C (150°F). ÉVITER DE

TOUCHER CES SURFACES.

ÉVITER LES DÉMARRAGES ACCIDENTELS:

• LE MOTEUR DOIT ÊTRE À L’ARRÊT ET FROID.

• LE CÂBLE DE BOUGIE DOIT ÊTRE DÉBRANCHÉ DE LA

BOUGIE AVANT TOUT CONTRÔLE OU RÉGLAGE DU

MOTEUR OU DE LA MACHINE.

POUR ÉCARTER LES RISQUES DE BLESSURE GRAVE OU DE

MORT, VEILLER À RESPECTER TOUTES CES MISES EN GARDE.

ENTRETIEN DU MOTEUR

Voir la description détaillée de toutes les opérations d’entretien liées

au moteur dans le manuel de l’utilisateur du moteur fourni avec le

dresse-bordure.

CHANGER UNE LAME ENDOMMAGÉE OU USÉE:

ATTENTION

LES ARÊTES TRANCHANTES DE LA LAME DE DRESSE-

BORDURE PEUVENT COUPER LA PEAU DURANT

L’ENTRETIEN OU LE RÉGLAGE DE LA LAME. COUVRIR LES

ARÊTES TRANCHANTES DE LA LAME COMME IL SE DOIT

POUR ÉVITER LES BLESSURES CORPORELLES.

1. Mettre l’interrupteur du moteur en position d’arrêt.

2. Débrancher le câble de la bougie et le mettre de côté.

3. Desserrer l’écrou qui tient la lame en place. Retirer l’écrou et la

rondelle de blocage. Voir Figure 19.

4. Remplacer la lame par une lame neuve et l’attacher avec une rondelle

de blocage et un écrou.

5. Rebrancher le câble de bougie.

FIGURE 19

33Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

Manuel de l’utilisateur

Dresse-bordure

COMMANDER DES PIÈCES DE RECHANGE

Les pièces peuvent s’obtenir directement auprès de l’usine. Pour

commander des pièces, visiter www.getearthquake.com ou appeler le

1-800-345-6007.

Pour les questions plus générales, envoyer un courriel à [email protected].

Veiller à inclure les informations suivantes avec la commande:

1) Numéro de référence des pièces

2) Description des pièces

3) Quantité

4) Numéro de modèle et numéro de série

TRANSPORT ET ENTREPOSAGE

1. S’il y a du carburant dans le réservoir, transporter la machine dans

un véhicule ouvert en position verticale.

2. Si un véhicule fermé doit être utilisé, transférer le carburant dans

un bidon d’essence rouge homologué. NE PAS siphonner par la

bouche.

3. Essuyer tout déversement de carburant sur le moteur et le dresse-

bordure. Laisser sécher.

ENTREPOSAGE DE LONGUE DURÉE

(30 JOURS OU PLUS SANS UTILISATION)

Si le dresse-bordure ne doit pas être utilisé pendant plus d’un mois, le

préparer pour l’entreposage de longue durée.

INSTRUCTIONS D’ENTREPOSAGE DE LONGUE DURÉE

1. Ajouter du stabilisateur de carburant conformément aux instructions

du fabricant.

2. Faire fonctionner le moteur pendant 10 à 15 minutes an que le

stabilisateur atteigne le carburateur.

3. Vider le restant de carburant du réservoir dans un récipient à

carburant homologué.

4. Nettoyer tous les débris du moteur et du protège-lame du dresse-

bordure.

ATTENTION

POUR ÉCARTER LES DANGERS DE BLESSURE OU DE MORT,

NE JAMAIS SIPHONNER LE CARBURANT PAR LA BOUCHE.

NE JAMAIS ENTREPOSER LE MOTEUR AVEC DU CARBURANT

DANS LE RÉSERVOIR À L’INTÉRIEUR D’UN BÂTIMENT. CELA

PRÉSENTE UN RISQUE D’INFLAMMATION DU CARBURANT

OU DE SES VAPEURS PAR DES ÉTINCELLES POTENTIELLES.

DÉPANNAGE

Chez Earthquake®, nous intégrons la qualité et la durabilité dans la

conception de nos produits; mais toute la conception soignée et tout

l’entretien attentionné ne sauraient garantir une existence totalement

exempte de réparation de ce dresse-bordure Earthquake®. La majorité

des problèmes sont mineurs et aisément résolus en suivant les

indications du guide de dépannage de cette section.

Ce guide de dépannage aide à diagnostiquer les causes des problèmes

les plus courants et à identier leurs solutions.

Pour les réparations plus compliquées, il est préférable de s’adresser à

un centre de réparation agréé ou directement à Earthquake. Earthquake

eectuera les réparations nécessaires si aucun centre de réparation

n’est disponible.

Nous sommes toujours heureux de répondre à toute question ou d’aider

à trouver l’assistance nécessaire. Pour commander des pièces ou se

renseigner sur la garantie, communiquer avec nous par téléphone ou

par courriel en utilisant les coordonnées dans la présente section.

PIÈCES DE RECHANGE

Utiliser exclusivement des pièces de rechange Earthquake®

homologuées.

Manuel de l’utilisateur

Dresse-bordure

34 Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

GUIDE DE DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION / MESURE CORRECTIVE

Le moteur ne démarre pas 1. Interrupteur d’alimentation en position

d’arrêt

1. Mettre l’interrupteur en position ON (marche).

2. Câble de bougie débranché 2. Brancher le câble sur la bougie

3. Panne de carburant 3. Refaire le plein

4. Bougie humide, défectueuse ou

d’écartement incorrect.

4. Nettoyer, changer ou régler la bougie

5. Carburant vicié 5. Vidanger le carburant usagé et le remplacer par du

frais. Utiliser du stabilisateur de carburant à titre

préventif.

Le moteur a des ratés, se noie durant

la marche

1. Filtre à air sale 1. Nettoyer ou changer le ltre à air

2. Volet de départ partiellement engagé 2. Désengager le volet de départ

3. Carburateur sale 3. Appeler le service après-vente

Le moteur est dicile à démarrer 1. Carburant vicié 1. Vidanger le carburant usagé et le remplacer par du

frais. Utiliser du stabilisateur de carburant à titre

préventif.

2. Câble de bougie lâche 2. S’assurer que le câble de bougie est solidement attaché

à la bougie

3. Carburateur sale 3. Appeler le service après-vente

Le moteur a des ratés ou manque

de puissance

1. Réservoir ou ltre à carburant encrassé 1. Enlever et nettoyer

2. Filtre à air encrassé 2. Nettoyer ou remplacer

3. Bougie humide, défectueuse ou

d’écartement incorrect.

3. Nettoyer, changer ou régler la bougie

4. Pointeau de carburateur coincé en

position ouverte

4. Nettoyer le carburateur

Le moteur tourne, puis cale 1. Bouchon de carburant hermétique à l’air 1. Déboucher ou changer le bouchon de carburant

Régime moteur trop élevé 1. Réglage du régime nécessaire 1. Appeler le service après-vente

La lame tourne lorsque le moteur

est au ralenti

1. Régime de ralenti trop élevé 1. Baisser le régime de ralenti

2. Ressort d’embrayage cassé. 2. Changer l’embrayage

La lame ne tourne pas 1. Objet étranger coincé contre la lame 1. Dégager l’obstruction

La lame ne coupe pas correctement 1. Lame usée 1. Changer la lame

2. La lame a du jeu 2. Changer la rondelle de blocage, serrer l’écrou

Communiquer avec un service de réparation si les solutions ci-dessus ne résolvent pas le problème.

35Voir les pièces détachées en ligne à www.getearthquake.com ou composer le 800-345-6007 L-V 8-16h30

Manuel de l’utilisateur

Dresse-bordure

1730 Industrial Avenue

PO Box 666

Cumberland, WI 54829

Phone, Télépone : (800) 345-6007

Fax, Télécopieur : (715) 822-2124

Earthquake 41273 Lawn Edger

Product's Documents

User Manual

Specifications

Earthquake 41273 Questions and Answers
