Matco Tools SE200 3/16" PNEUMATIC SILVER EAGLE RIVETER User Manual

SE200 1 rev. 04/20/09

AlwAys reAd

instructions

before using

power tools

AlwAys weAr

sAfety goggles

weAr heAring

protection

Avoid

prolonged

exposure to

vibrAtion

some dust created by power sanding, sawing, grinding, drilling, and other construction

activities contains chemicals known to cause cancer, birth defects or other reproductive

harm. some examples of these chemicals are:

• Leadfromlead-basedpaints,

• Crystallinesilicafrombricksandcementandothermasonryproducts,and

• Arsenicandchromiumfromchemically-treatedlumber.

your risk from these exposures varies, depending on how often you do this type of

work. to reduce your exposure to these chemicals: work in a well ventilated area, and

work with approved safety equipment, such as those dust masks that are specially

designed to filter out microscopic particles.

SPECIFICATIONS

Capacity. . . . . . . . 3/32", 1/8", 5/32", 3/16"

Air Pressure . . . . . . . . . . . . . . . .60-90 PSI

Average Air consumption . . . . . . 4 CFM

Air Inlet . . . . . . . . . . . . . . . . . . . . 1/4" NPT

Hose Size . . . . . . . . . . . . . . . . . . . 3/8" I.D.

Includes 2 Wrenches and Safety Cap

Operating Instructions Warning Information Parts Breakdown

SE200

3/16" Air Hydraulic Rivet Gun

SE200 2 rev. 04/20/09

SE200 3/16" Air Hydraulic Rivet Gun

This insTrucTion Manual conTains

iMporTanT safeTy inforMaTion.

read This insTrucTion Manual carefully

and undersTand all inforMaTion Before

operaTing This Tool.

• Always operate, inspect and maintain this tool in

 accordance with American National Standards

 Institute Safety Code of Portable Air Tools (ANSI

 B186.1) and any other applicable safety codes

 andregulations.

• For safety, top performance and maximum durability

 of parts, operate this tool at 90 psig; 6.2 bar max

 airpressurewith3/8"diameterairsupplyhose.

• Always wear impact-resistant eye and face

 protection when operating or performing

 maintenanceonthistool.

• Always wear hearing protection when using this

 tool. High sound levels can cause permanent hearing

 loss. Use hearing protection as recommended by

 youremployerorOSHAregulation.

• Keepthetoolinefficientoperatingcondition.

• Operators and maintenance personnel must be

 physically able to handle the bulk, weight and

 powerofthistool.

• Air powered tools can vibrate in use. Vibration,

 repetitive motions or uncomfortable positions over

 extended periods of time may be harmful to your

 hands and arms. Discontinue use of tool if discomfort,

 tingling feeling or pain occurs. Seek medical advice

 beforeresuminguse.

• Air under pressure can cause severe injury. Never

 direct air at yourself or others. Always turn off the

 air supply, drain hose of air pressure and detach tool

 from air supply before installing, removing or

 adjusting any accessory on this tool, or before

 performing any maintenance on this tool. Failure to

 do so could result in injury. Whip hoses can cause

 serious injury. Always check for damaged, frayed

 or loose hoses and fittings, and replace immediately.

 Do not use quick detach couplings at tool. See

 instructionsforcorrectset-up.

• Placethetoolontheworkbeforestartingthetool.

• Slipping, tripping and/or falling while operating air

 tools can be a major cause of serious injury or

 death. Be aware of excess hose left on the walking

 orworksurface.

• Keep body working stance balanced and firm. Do

 notoverreachwhenoperatingthetool.

• Anticipate and be alert for sudden changes in motion

 duringstartupandoperationofanypowertool.

• Do not carry tool by the hose. Protect the hose from

 sharpobjectsandheat.

• UseaccessoriesrecommendedbyMatcoTools.

• Do not lubricate tools with flammable or volatile liquids

 suchaskerosene,dieselorjetfuel.

• Donotforcetoolbeyonditsratedcapacity.

• Donotremoveanylabels.Replacedamagedlabels.

failure To oBserVe These Warnings could resulT in inJury

SE200 3 rev. 04/20/09

SE200 3/16" Air Hydraulic Rivet Gun

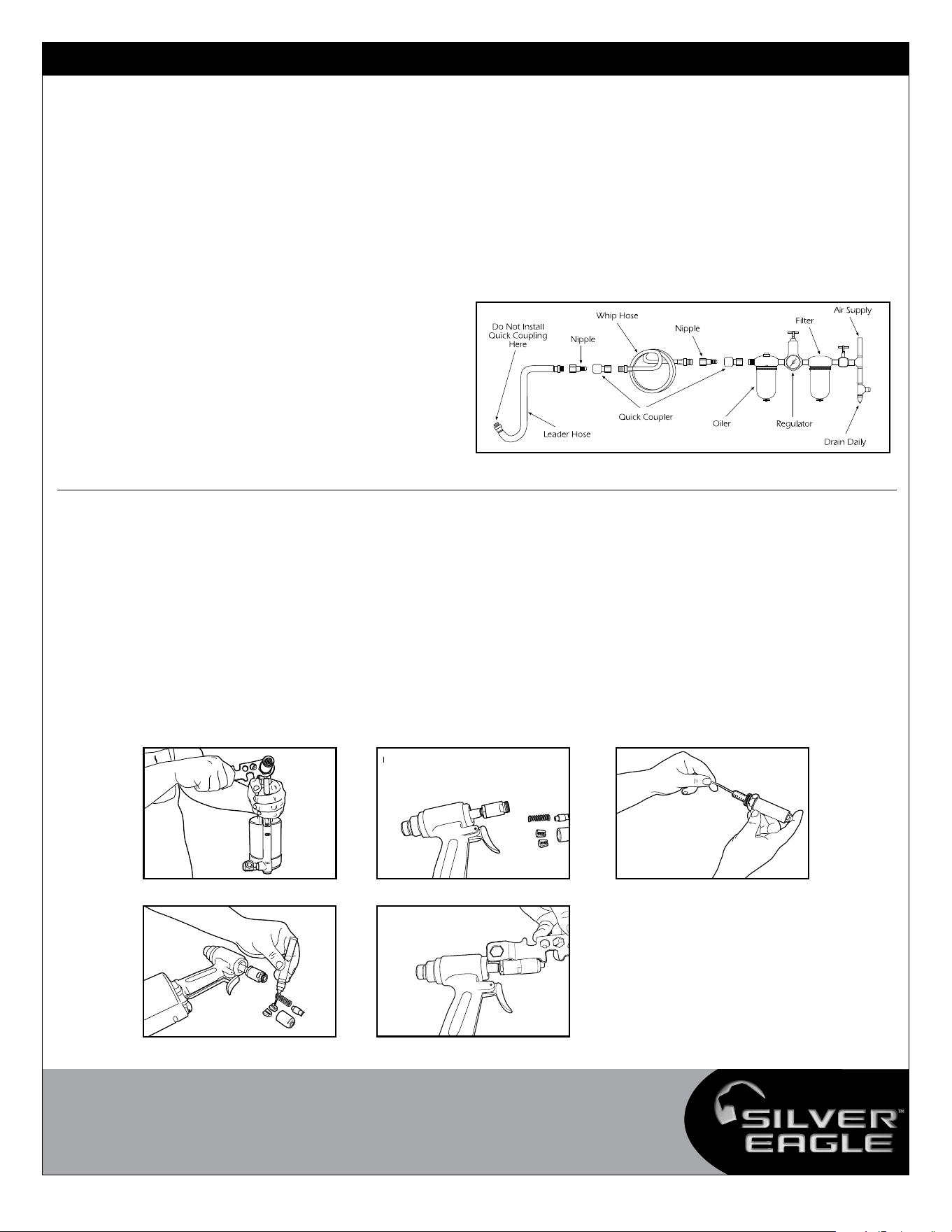

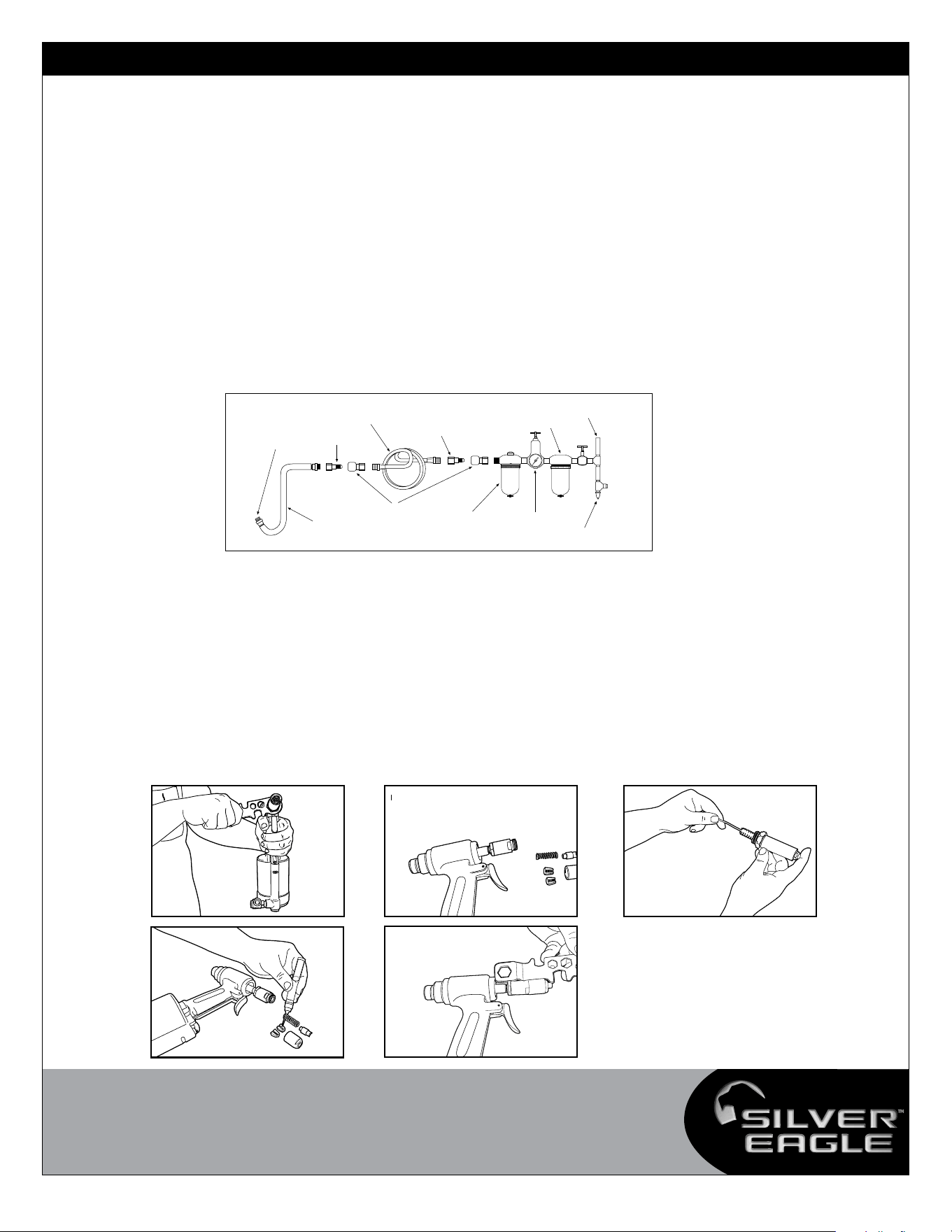

air supply

Toolsofthisclassoperateonawiderangeofairpressures.Itis

recommendedthatairpressureofthesetoolsmeasures90PSIatthetool

whilerunningfree.Higherpressureanduncleanairwillshortentoollife

becauseoffasterwearandmaycreateahazardouscondition.

Waterintheairlinewillcausedamagetothetool.Draintheairtankdaily.

Cleantheairinletfilterscreenonatleastaweeklyschedule.

Therecommendedhook-upprocedurecanbeviewedinFigure1.

Theairinletusedforconnectingairsupply,hasstandard1/4"NPT

AmericanThread.

Linepressureshouldbeincreasedtocompensateforunusuallylongair

hoses(over25feet).Minimumhosediametershouldbe3/8"I.D.andfittings

shouldhavethesameinsidedimensions.

luBricaTion...

Lubricatetheairmotordailywithqualityairtooloil.Ifnoairlineoilerisused,

runa1/2ounceofoilthroughthetool.Theoilcanbesquirtedintothetool

airinletorintothehoseatthenearestconnectiontotheairsupply,thenrun

thetool.Theamountofoiltobeusedis1/2ounce.Overfillingwillcausea

reductioninthepowerofthetool.

TrouBleshooTing

Otherfactorsoutsidethetoolmaycauselossofpowerorerraticaction.

Reducedcompressoroutput,excessivedrainontheairline,moistureor

restrictionsinairpipesortheuseofhoseconnectionsofimpropersizeor

poorconditionmayreduceairsupply.Gritorgumdepositsinthetoolmay

cutpowerandmaybecorrectedbycleaningtheairstrainerandflushing

outthetoolwithgumsolventoiloranequalmixtureofSAE#10oiland

kerosene.Ifoutsideconditionsareinorder,andthetoolcontinueserratic

actionorlowpower,disconnecttoolfromhoseandcontactyournearest

authorizedservicecenter.

fig. 1

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

Troubleshooting for the head of the rivet gun

1. MakesurethatthereisnoairflowgoingtotheRivetGun.

2. Usethespannertoremovetheheadfromtheframe.(Fig.1)

3. UsethespannertoremovetheJawHousing,Jaws,JawPusher,andthePusherSpring.(Fig.2)

4. ThoroughlycleantheinsideoftheFrameHead.(Fig.3)

5. Usealightgaugemachineoiltolubricatethepartsshowninfigure4.

6. Re-assembletheRivetGunandcheckthelengthoftheRivetGunHeadbyusingthespannerasshowninfigure5.

SE200 4 rev. 04/20/09

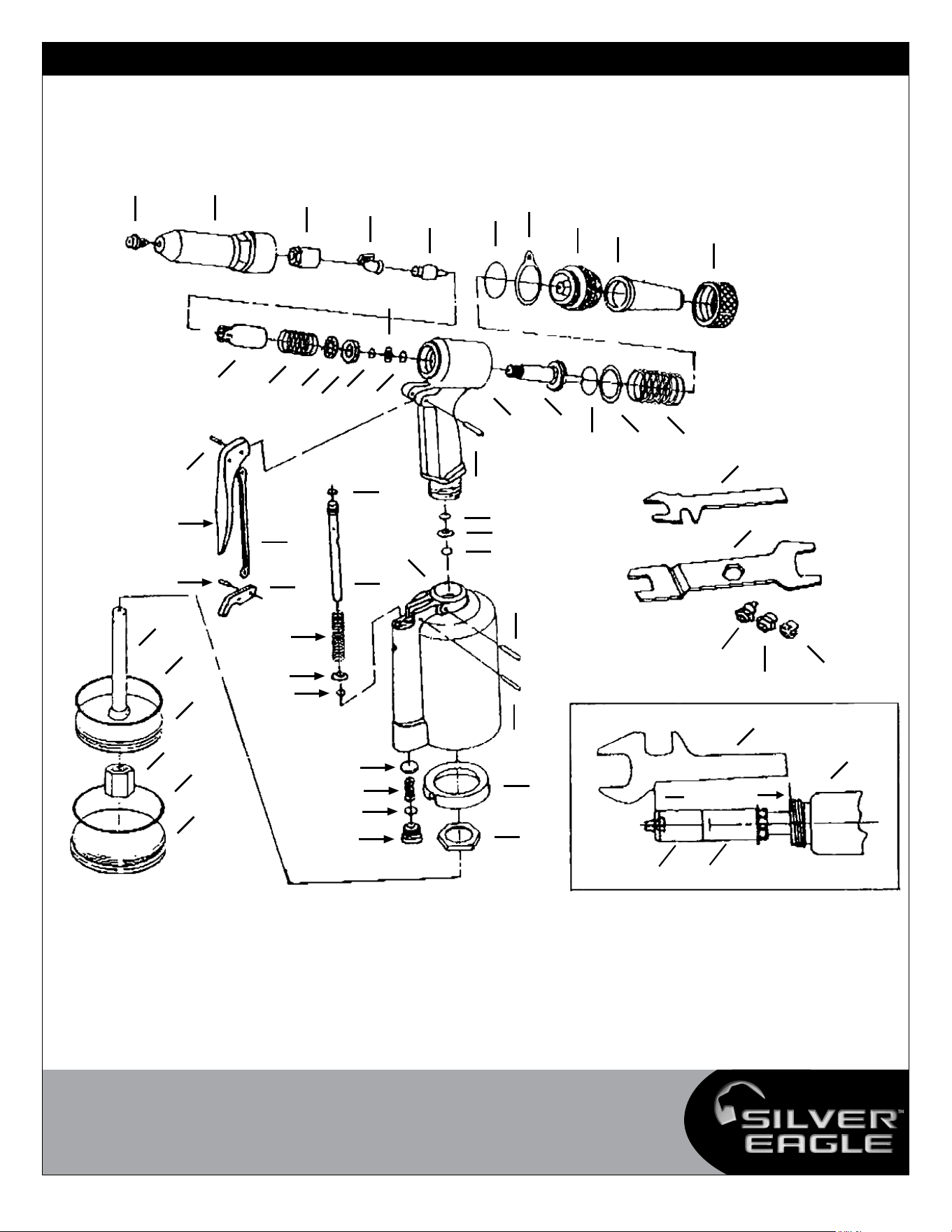

SE200 3/16" Air Hydraulic Rivet Gun

6-1

10A

35 Spanner Gauge

15 Frame

69 70

6-1

6-2

30-1

30-2

30-3

44A

45A

45B

43A

SILVER EAGLE

SE200 5 rev. 04/20/09

SE200 3/16" Air Hydraulic Rivet Gun

Ref. # Item # DESCRIPTION QTY

 1A RS273-1A Nosepiece3/16"(Standard) 1

 1B RS273-1B Nosepiece5/32"(Optional) 1

 1C RS273-1C Nosepiece1/8"(Optional) 1

 1D RS273-1D Nosepiece3/32"(Optional) 1

 6-1 RS273-06-1 JawCaseFrontTart 1

 6-2 RS273-06-2 JawCaseEndTart 1

 7 RS273-07 Jaw 2

 8 RS273-08 JawPusher 1

 9 RS38309 CaseWasherRing 1

 10 RS273-10 JawPusherSpring 1

 10A RS273-10A FrameCapO-Ring 1

 11 RS273-11 FrameHead 1

 12 RS38312 CaseLockNut 1

 13 RS38313 Back-UpRing 1

 14 RS38314 Back-UpO-Ring 2

 15 RS27315G Frame 1

 16 RS273-16 OilPiston 1

 17 RS273-17 OilPistonO-Ring 1

 18 RS273-18 Back-UpRing 1

 19 RS273-19 ReturnSpring 1

 20 RS273-20 HangingClip 1

 21 RS273-21 FrameCap 1

 22 RS273-22 FrameCapNut 1

 23 RS27323T SafetyCap 1

 24 RS273-24 SettingScrewPin 1

 25 RS38325 Back-UpO-Ring 1

 26 RS38326 Back-UpRing 1

 27 RS38327 FrameLockNut 1

Ref. # Item # DESCRIPTION QTY

 28 RS273-28 RubberCushion 1

 29 RS272-29R AirCylinder 1

 30-1 RS273-30-1 AirPistonStem 1

 30-2 RS273-30-2 AirPiston 1

 30-3 RS273-30-3 AirPistonLockNut 1

 31 RS273-31 AirPistonO-Ring 1

 32 RS273-32 CylinderO-Ring 1

 33 RS273-33R CylinderCap 1

 35 RS273-35 SpannerGauge 1

 36 RS273-36 Spanner 1

 37 RS38337 TriggerPin 1

 38 RS273-38 Connector 1

 39 RS273-39 TriggerRod 1

 40 RS38340 Trigger 1

 41 RS38341 Connector 1

 42 RS38342 TriggerLever 1

 43 RS273-43 LeverPin 1

 43A RS273-43A ValvePusherO-Ring 1

 44 RS273-44 ValvePusher 1

 44A RS273-44A ValveSpring 1

 45 RS38345 Valve 1

 45A RS273-45A ValveCollar 1

 45B RS273-45B CollarO-Ring 1

 46 RS38346 ValveSpring 1

 51 RS38351 ValveCapO-Ring 1

 52 RS38352 ValveCap 1

Please note: optional nosepieces are stored in the base of the gun.

WarranTy

SilverEagle™byMatcowarrantsitsairtoolsforaperiodof1yeartothe

consumer.WewillrepairanySESeriesairtoolcoveredunderthiswarranty

whichprovestobedefectiveinmaterialorworkmanshipduringthewarranty

period.Inordertohaveyourtoolrepaired,returnthetooltoanySilver

EagleAuthorizedWarrantyCenter,freightprepaid.Pleaseincludeacopyof

yourproofofpurchaseandabriefdescriptionoftheproblem.Thetoolwill

beinspectedandifanypartorpartsarefoundtobedefectiveinmaterial

orworkmanship,thetoolwillberepairedfreeofchargeandreturnedtoyou

freightprepaid.

Thiswarrantygivesyouspecificrights.Youmayalsohaveotherrights

whichvaryfromstatetostate.

TheforegoingobligationisMatco’ssoleliabilityunderthisoranyimplied

warrantyandundernocircumstancesshallMatcobeliableforanyincidental

orconsequentialdamages.

Note: Some states do not allow the exclusion or limitation of incidental or

consequential damages so the above limitation or exclusion may not apply

toyou.

SE200 6 rev. 04/20/09

Capacité . . . . . . 3/32”, 1/8”, 5/32”, 3/16”

Pression d’air ...............60-90 PSI

Consommation d’air moyenne. . . 4 CFM

Entrée d’air ................ 1/4” NPT

Boyau d’air . . . . . . . . . . . . . . . . . . 3/8” D.I.

Inclut 2 clés et embout de sécurité

SPÉCIFICATIONS

liseZ touJours

les instructions

AvAnt d’utiliser

les outils

MotorisÉs.

porteZ touJours

des lunettes de

sÉcuritÉ.

porteZ une

protection pour

les oreilles.

ÉviteZ

l’exposition

prolongÉe Aux

vibrAtions.

certaines poussières produites par le sablage, le sciage, le meulage, le perçage et autres

activités de construction contiennent des produits chimiques qui peuvent causer le cancer,

des anomalies congénitales ou autres problèmes de reproduction. voici quelques exemples

de produits chimiques :

•Plombprovenantdespeintures,

•Siliciumcristallinprovenantdesbriques,ducimentetd’autresproduitsdemaçonnerieet

•Arsenicetchromeprovenantduboistraitéchimiquement.

le risque que présentent ces expositions varient selon le nombre de fois que vous faites

ce type de travail. pour réduire l’exposition à ces expositions : travaillez dans un endroit

bien ventilé et travaillez avec l’équipement de sécurité approuvé comme les masques à

poussière qui sont conçus pour filtrer les particules microscopiques.

Instructions de fonctionnement Avertissement Pièces

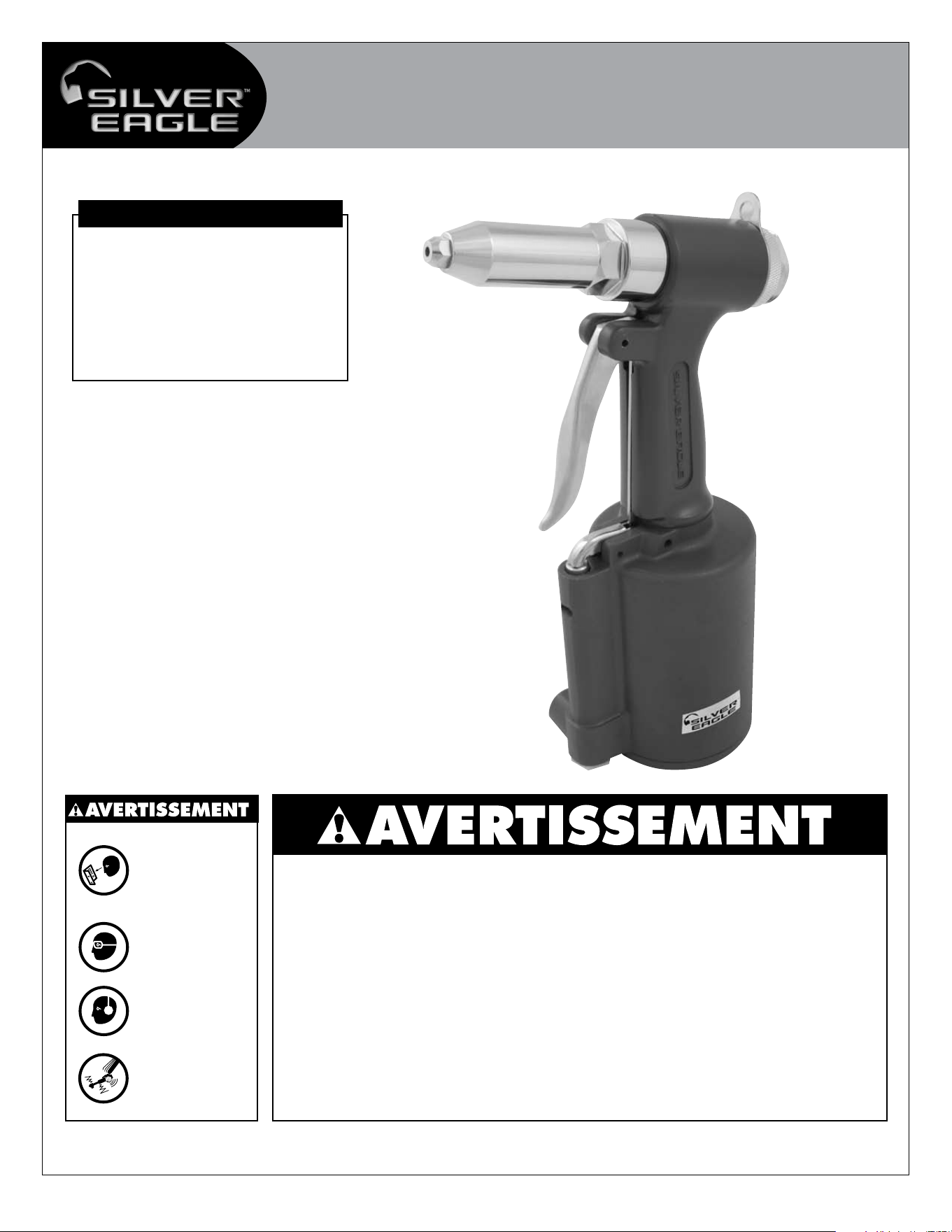

SE200

Riveteuse Pneumatique 3/16”

SE200 7 rev. 04/20/09

SE200 Riveteuse Pneumatique 3/16”

le prÉsenT Manuel d’insTrucTions

conTienT des renseigneMenTs iMporTanTs

pour la sÉcuriTÉ. liseZ le prÉsenT

Manuel d’insTrucTions soigneuseMenT eT

coMpreneZ Bien Tous les renseigneMenTs

aVanT d’uTiliser ceT ouTil.

• Utilisez, inspectezet entretenezcetoutilconformémentau

documentAmericanNationalStandardsInstituteSafetyCodeof

PortableAirTools(ANSIB186.1)ettoutautrecodeetrèglement

desécuritéapplicable.

• Pourlasécurité,unrendementsupérieuretunmaximumde

durabilitédespièces,faitesfonctionnercetoutilà90lb/po26,2

barsdepressiond’airmaximaleavecuntuyaud’airde3/8po

dediamètre.

• Portez toujours des lunettes résistant aux impacts et une

protectionfacialequandvousutilisezouentretenezcetoutil.

• Portez toujours une protection des oreilles quand vous

utilisez cet outil. Les bruits forts peuvent entraîner une

perte permanente de l’ouïe. Utilisez la protection des oreilles

recommandéeparvotreemployeuroulerèglementdel’OSHA.

• Gardezl’outilenbonétatdefonctionnement.

• Le personnel qui utilise ou entretient l’outil doit être

physiquement capable de le manipuler compte tenu de sa

grosseur,desonpoidsetdesapuissance.

• Les outils pneumatiques peuvent vibrer quand on les

utilise.Lavibration,lesmouvementsrépétitifsoulespositions

inconfortablespendantdespériodesprolongéespeuventdurs

surlesmainsetlesbras.Arrêtezd’utiliserl’outilsivousvous

sentezmalàl’aise,sivoussentezdesfourmillementsoudes

douleurs. Consultez un médecin avant de d’utiliser l’outil de

nouveau.

• L’aircomprimépeutcauserdegravesblessures.Nedirigez

jamaisl’airversvousouuneautrepersonne.Coupeztoujours

l’arrivée d’air, le tuyau de pression d’air et détachez l’outil

del’arrivéed’airavant d’installer,deretirerou de régler tout

accessoiredecetoutilouavant de l’entretenir.Si vous nele

faitespas,vousrisquezdesblessuresgraves.Lefouettagedes

tuyauxpeutcauserdegravesblessures.Vérifieztoujoursque

lestuyauxetlesraccordsnesontpasendommagés,effilochés

ou desserrés et remplacez immédiatement. N’utilisez pas de

raccords rapides avec l’outil. Consultez les instructions pour

corrigerlemontage.

• Placezl’outilsurletravailavantdelefairedémarrer.

• Sivousglissez,trébuchezet/outomberquandvousutilisez

desoutilspneumatiques,vousrisquezdesblessuresgravesou

mêmela mort.Faitesattention àlalongueurdutuyauquand

vousmarchezoutravaillezsurlasurface.

• Gardezunebonnepostureéquilibréeetstablepourletravail.

Ne vous mettez pas dans une position instable quand vous

utilisezl’outil.

• Prévoyez ce que vous allez faire et soyez conscients des

changements soudains de mouvements durant le démarrage

etlefonctionnementdetoutoutil.

• Neportezpasl’outilparletuyau.Protégezletuyaucontre

lesobjetstranchantsetlachaleur.

• N’utilisezquelesdouillesetlesaccessoirespourcléàchocs

surcetoutil.N’utilisezpasdedouilleàmain.

• Ne lubrifiez pas les outils avec des produits inflammables

ou volatiles comme le kérosène, le carburant diesel ou le

carburantaviation.

• Neforcezpasl’outilau-delàdesacapaciténominale.

• N’enlevez pas les étiquettes. Remplacez les étiquettes

endommagées.

le non-respecT de ces aVerTisseMenTs pourraiT enTraÎner des Blessures.

garanTie

Matco garantit ses outils pneumatiques au consommateur pendant une

périoded’unan.

Nous réparerons tout outil pneumatique de la série SE couvert par cette

garantie qui présente un défaut de matériau ou de main-d’œuvre durant la

périodedegarantie.Pourfaireréparerl’outil,retournez-leàquelquescentres

degarantieautorisésdeMatco,portpayé.Joignezunecopiedevotrepreuve

d’achatetunebrèvedescriptionduproblème.L’outilserainspectéetsiuneou

plusieurspiècesprésententundéfautdematérieloudemain-d’œuvre,l’outil

seraréparégratuitementetretournéportpayé.Cettegarantievousdonnedes

droitsparticuliers.Vouspouvezaussiavoird’autresdroitsquivarientd’unétat

àl’autre.CetteobligationestlaseuleresponsabilitédeMatcodanslecadre

decettegarantieetMatconeseraenaucuncasresponsablededommages

connexesoucorrélatifs.

NOTE: Certains états ne permettent pas d’exclusion ou de limites pour les

dommages connexes ou corrélatifs les limites ou exclusions indiquées

ci-dessusnes’appliquentpeut-êtrepasdansvotrecas.

SE200 8 rev. 04/20/09

SE200 Riveteuse Pneumatique 3/16”

enTrÉe d’air

Lesoutilsdecetteclassefonctionnentsurunegrandeplagedepressiond’air.

Ilestrecommandéd’utiliserunepressionde90lb/po2pourl’outilàvide.Une

pressionsupérieureetdel’airmalpropreréduirontlaviedel’outilparceque

celaaccéléreral’usureetpeutcréerdesconditionsdangereuses.

De l’eau dans la conduite d’air endommagera l’outil. Videz le réservoir de

l’airchaquejour.Nettoyerlefiltred’entréeaumoinsunefoisparsemaine.La

procéduredebranchementrecommandéeestillustréeàlafigure1.

L’entrée d’air (figure 2), utilisée pour connecter l’arrivée d’air a un filetage

américain1⁄4poNPT.

Lapressiondelaconduitedevraitêtreaugmentéepourlestuyauxtrèslongs

(plusde25pieds).Lediamètreintérieurminimaldutuyaudevraitêtrede3/8

poetlesraccordsdevraientavoirlesmêmesdimensionsintérieures.

dÉpannage

D’autresfacteursàl’extérieurdel’outilpeuventcauserunepertedepuissance

ouunfonctionnementirrégulier.Unepuissanceréduiteducompresseur,une

vidangeexcessivedelaconduited’air,l’humiditéoudesrestrictionsdansles

tuyauxd’airoul’utilisationderaccordsdetuyaudelamauvaisetailleouen

mauvais état peut réduire l’arrivée d’air. Si les conditions extérieures sont

correctesetquel’outilcontinuedemalfonctionner,débranchezl’outildutuyau

etapportezl’outilàvotrecentred’entretienMatcoautoriséleplusproche.

luBrificaTion

Lubrifiez quotidiennement le moteur de l’outil avec de l’huile pour outil

pneumatiquedequalité.Siaucunelubrificationdelaligned’airn’estutilisée,

injecter 1/2 onces d’huile à travers l’outil. L’huile peut être injectée dans

l’entréed’air de l’outilou dans le tuyau au raccordement leplus près,puis

faitesfonctionnerl’outil.Laquantitéd’huileàêtreutiliséeest1/2onces.Un

remplissageexcessifcauserauneréductiondelapuissancedel’outil.

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

dépannage pour la tête de la riveteuse

1. Assurez-vousqu’iln’yaaucunecirculationd’airallantàlariveteuse.

2. Utilisezlaclépourretirerlatêtedel’armature.(Fig.1)

3. Utilisezlaclépourenleverlelogementdemâchoire,lesmâchoires,lepousseurdemâchoireetleressortdupousseur.(Fig.2)

4. Nettoyezméticuleusementl’intérieurdel’armaturedelatête.(Fig.3)

5. Utilisezunehuiledemachineàprécisionlégèrepourlubrifierlespiècesreprésentéesauschéma4.

6. Remontezlariveteuseetvérifiezlalongueurdelatêtedelariveteuseenutilisantlaclé,telqu’indiquéauschéma5.

fig. 1

No instale aquí el

acomplamiento

de conexión rápida

Conexión

macho

Conexión

macho

Filtro

Abastecimiento

de aire

Drane

diariamente

Caja de aceite

Primera

Manguera

Regulador

Acoplamiento de

conexión rápida

Manguera

que azota

SE200 9 rev. 04/20/09

Capacidad ..... 3/32”, 1/8”, 5/32”, 3/16”

Presión de aire ..............60-90 PSI

Consumo promedio de aire ..... 4 CFM

Entrada de aire ............. 1/4” NPT

Tamaño de manguera . . 3/8” Diám. Int.

Incluye 2 llaves y tapón de seguridad

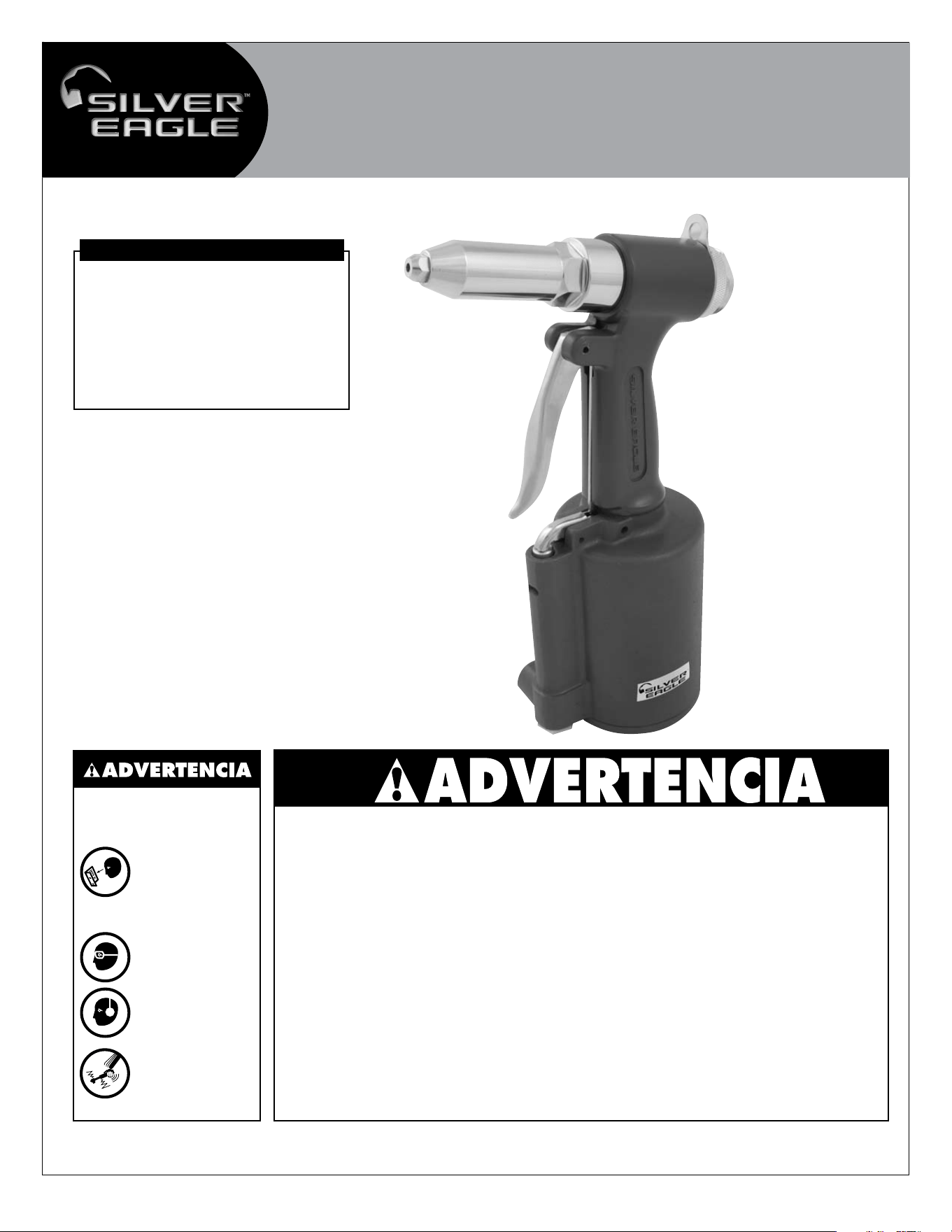

ESPECIFICACIONES

SE200

Pistola Neumática Para

Remaches 3/16”

Instrucciones de Operación Información de Advertencia Revisión de Refacciones

el polvo creado por la lijación eléctrica, la aserradura, la trituración, la perforación y

otras actividades de construcción contiene químicos conocidos como causantes de cáncer,

defectos de nacimiento u otros daños a reproducción. Algunos ejemplos de dichos

químicos son:

 •Elplomoprovenientedepinturaconbasedeplomo,

 •Lasilicacristalinadeladrilloycementoyotrosproductosdemampostería,y

 •Elarsénicoyelcromiodemaderosquímicamentetratados.

el riesgo de dichas exposiciones varía, dependiendo de la frecuencia con la cual usted

realice este tipo de trabajo. para reducir su exposición a dichos químicos: trabaje en una

área bien ventilada y con equipo de seguridad aprobado, tales como los máscaras

anti-polvo,losquesonespecíficamentediseñadosparafiltrarlaspartículas

microscópicas.

leer sieMpre lAs

instrucciones

Antes de

usAr lAs

herrAMientAs

nueMÁticAs

usAr sieMpre

AnteoJos

protectores

usAr protecciÓn

pArA los oÍdos

evitAr

exposiciÓn

prolongAdA A

lAs vibrAciones

SE200 10 rev. 04/20/09

SE200 Pistola Neumática Para Remaches 3/16”

EL INCUMPLIMIENTO DE OBSERVAR ESTAS ADVERTENCIAS PUEDEN RESULTAR EN ALGUNA LESIÓN

esTe Manual de insTrucciones

conTiene inforMaciÓn iMporTanTe de

seguridad. lea cuidadosaMenTe esTe

Manual insTrucTiVo y coMprenda Toda

inforMaciÓn anTes de operar esTa

herraMienTa.

• Opere, inspeccione y mantenga siempre esta herramienta

deacuerdoconelCódigodeSeguridaddelInstitutoAmericano

de Estándares Nacionales para las Herramientas Portátiles

Neumáticas(ANSIB186.1)ycualquierotrocódigooregulación

aplicables.

• Porseguridad,desempeñosuperiorydurabilidadmáximade

lasrefacciones,opereestaherramientaalamáximapresiónde

aireal90psig6.2barg.conunamangueradealimentaciónde

airede3/8"endiámetro.

• Aloperaroalrealizarelmantenimientodeestaherramienta,

lleve siempre la protección de ojos y cara resistentes al

impacto.

• Alusarestaherramienta,llevesiempreprotecciónparalos

oídos.Los altosnivelesderuidopuedenocasionarla pérdida

permanentedeloído.

Use protección para los oídos según lo recomendado por su

empleadororegulaciónOSHA.

• Mantenga esta herramienta en condición eficiente de

operación.

• Los operadores y personal de mantenimiento deben poder

físicamente manejar el volumen, peso y potencia de esta

herramienta.

• Lasherramientasneumáticaspuedenvibrarconsuuso.Las

vibraciones, movimientos repetitivos o posiciones incómodas

durante períodos extendidos de tiempo pueden ser dañinos

parasusmanosybrazos.Suspendaelusodelaherramienta

si experimentemolestias, estremecimiento o dolor.  Antes de

continuarusándola,soliciteelconsejomédico.

• El aire bajo presión puede ocasionar alguna heridasevera.

Nunca dirija el aire hacia usted ni a otros. Apague siempre

la alimentación de aire, vacíe la manguera de toda presión

de aire y separe la herramienta de la alimentación de aire

antes de instalar,quitar o ajustar cualquier accesorio de esta

herramienta, o antes de realizar cualquier mantenimiento de

estaherramienta.Lafallaenhacerlopodríaresultarenalguna

lesión.Lasmanguerasdelátigopuedenocasionaralgunaherida

seria. Revise siempre las mangueras y herrajes por daños,

deshilachaso solturas, y repóngalos inmediatamente. No use

enlaherramientalosacoplamientosderápidaseparación.Vea

lasinstruccionesporlainstalacióncorrecta.

• Coloquelaherramientasobreeltrabajoantesdearrancarla

herramienta.

• Resbalarse, tropezarse y/o caerse durante la operación de

herramientasneumáticaspuedeserunacausamayordelesión

seriaolamuerte.Seaconscientedelamangueraexcedente,

dejadaporlasuperficieparacaminarotrabajar.

• Mantengabalanceadayfirmelaposturacorporaldetrabajo.

Noseextralimitealoperarestaherramienta.

• Anticipeyseaalertoporcambiosrepentinosdemovimiento

duranteelarranqueinicialyoperacióndecualquierherramienta

neumática.

• Nollevelaherramientaporlamanguera.Protejalamanguera

deobjetosafiladosydelcalor.

• Nolubriquelasherramientasconsolucionesinflamablesni

volátiles,talescomoelqueroseno,elgasóleonielcombustible

paraaviones.

• No fuerce las herramientas más allá de su capacidad

nominal.

• Noquiteningunaetiqueta.Repongalasetiquetasdañadas.

garanTÍa

Matcoofrecealconsumidorlagarantíadesusherramientasneumáticaspor

unperíodode1año.

ReparemoscualquierherramientaneumáticadelaSerieSE,cubiertabajoesta

garantía, lacual demuestraser defectuosa encuestión materialomano de

obraduranteelperíododedichagarantía.Paraquesereparesuherramienta,

devuelvalaherramientaacualquieraCentrodeGarantíaAutorizadodeMatco,

fleteprepagado.Incluyeporfavorunacopiadesucomprobacióndecompra

yunabrevedescripcióndelproblema.Seinspeccionarálaherramientaysi

cualquierpiezaopiezasseencuentre(n)conalgúndefectomaterialodemano

deobra,serepararála herramienta,libre de cargos, y éstaserádevuelta a

ustedconfleteprepagado.

Esta garantía le proporciona ciertos derechos.  Usted puede tener también

otrosderechosloscualesvaríandeestadoaestado.

La obligación anterior es la única responsabilidad de Matco bajo esta o

cualquier garantía implicada  y Matco no será, bajo ninguna circunstancia,

responsableporlosdañosincidentalesniconsecuenciales.

SE200 11 rev. 04/20/09

SE200 Pistola Neumática Para Remaches 3/16”

aliMenTaciÓn de aire

Las herramientas de esta categoría operan dentro de un rango amplio de

presióndeaire.Altrabajarlibremente,serecomiendaquelapresióndeairede

estasherramientasmidaaun90PSIenlaherramienta.Lapresiónaltayelaire

suciodisminuiránlavidadelaherramientadebidoaldesgastemásrápido,y

puedencrearcondicionespeligrosas.

Cualquieragua en la línea de aire dañará la herramienta.Drene diariamente

eltanquedeaire.Limpiealmenossemanalmentelamalladefiltracióndela

ventila de admisión de aire. El procedimiento recomendado de conexión se

puederevisarenlaFigura1.

La ventila de admisión de aire (Figura 2), empleada para la conexión de

abastecimientodeaire,cuentaconlaRoscaEstándarAmericanaNPT1/4".

La presión de línea debe ser aumentada para compensar por mangueras

excepcionalmentelargas (más de25pies).Eldiámetromínimo de manguera

debe ser de 3/8" Diám. Int.y los herrajes deben tener la misma dimensión

interior.

diagnÓsTico de aVerÍas

Otrosfactoresindependientesdelaherramientapuedenocasionarlapérdida

depotenciaoalgunaacciónerrática.Lasemisionesreducidasdelasalidadel

compresor,eldrenajeexcesivoenlalíneadeaire,lahumedadolasrestricciones

enlaspipasdeaireoelusodeconexionesdemangueradetamañoinadecuado,

opobrescondiciones,puedendisminuirelsuministrodeaire.

Silascondicionesexterioressonadecuadas,ylaherramientaaúnfuncionade

formaerrática,desconectelaherramientadelamanguerayllevelaherramienta

alcentrodeservicioautorizadoMatcomáscercanoausted.

luBricaciÓn

Lubrique diariamente el motor de aire con lubricante para herramientas

neumáticasdecalidad.Sinoseuseningúnlubricadorparalalíneadeaire,deje

caerunacucharadadellubricanteporlalongitudinternadelaherramienta.El

lubricantepuedeserlanzadoachorroenlaadmisióndeairedelaherramienta

oenlamangueraalaconexiónmáscercanaalabastecimientodeaire,luego

ponga en marcha la herramienta.  La cantidad de aceite para usarse es de

1/2onza.Laaplicaciónexcesivaocasionaráladisminucióndepotenciadela

herramienta.

N‘installez pas

l’accuoplement

Mamelon

Filtre

Gachette à

vitesse wariable

Purger

quotidiennement

Graisseur

Tuyau

de chef

Régulateur

Coupleur

rapide

Tuyau

de fouet

Fig. 1

Fig. 2

Fig. 3

Fig. 4

Fig. 5

diagnóstico de averías para la cabeza de la matraca neumática

1. Asegúresedequenohayaningúnflujodeaireyendohacialamatracaneumática

2. Uselallaveinglesaparaquitarlacabezadelarmazón.(Fig.1)

3. Uselallaveinglesaparaquitarlacarcasadelamordaza,lasmordazas,elimpulsordemordazayelresortedelimpulsor.(Fig.2)

4. Limpiecompletamentelaparteinteriordelacabezadelarmazón.(Fig.3)

5. Useunaceiteligeroparamáquinasparalubricarlaspartesilustradasenlafigura4.

6. Usandolallaveinglesa,armenuevamentelapistolapararemachesyverifiquelalongituddelacabezadelapistolapararemaches,

 segúnseilustraenlafigura



Fig. 1

Matco Tools SE200 3/16" PNEUMATIC SILVER EAGLE RIVETER

Product's Documents

SE200_InstructionManual_01.pdf

Specifications

Matco Tools SE200 Questions and Answers
