Golden Eagle VG5717-W GE100E Pellet Stove User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certified to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house fire may result. For

your safety, follow the installation instructions. Never use make-shift compromises

during the installation of this heater. Contact local building or fire ocials about

permits, restrictions and installation requirements in your area. NEVER OPERATE

THIS PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

854190-605O

GE100E

(US1000E)

Certified to ASTM E1509-2022,

and CAN/ULC S627:2023

Mobile Home / Transportable

Building Approved

GOLDEN

EAGLE

Model Number:

Report Number: F21-690

This manual describes the installation and operation of the Golden Eagle, GE100E (US1000E) wood heater. This heater

meets the 2020 U.S. Environmental Protection Agency’s emission limits for wood heaters sold after May 15, 2020. Under

specic test conditions this heater has been shown to deliver heat at rates ranging from 6,580 to 39,121 Btu/hr, 1.0 g/

hr, and 75% efciency.

INTRODUCTION

Heating Specications

Fuel Burn Rate 1 - 5.5 lbs (0.45 - 2.5 kh) per hr

* Pellet size may affect the actual rate of fuel feed,

burn times, and hopper capacity. Fuel feed rates

may vary by as much as 20%. Use PFI listed fuel

for best results.

Hopper Capacity * *up to 120lbs. (54.4 kg)

Flue Size 3” or 4” (77 mm or 102 mm)

Electrical Rating 115V 60Hz 3A

Dimensions

Overall: Height x Width x Depth 25-3/4” (655 mm) x 32-5/8” (829 mm) x 23-7/8” (607 mm)

Floor To Exhaust Pipe Center 8.875” (226 mm)

Floor To Fresh Air Intake Center 6.625” (169 mm)

WARNING:

IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT WITH THE

OPERATING INSTRUCTIONS IN THE OWNER’S MANUAL.

RETAIN YOUR ORIGINAL RECEIPT FOR ANY WARRANTY CLAIMS. CONTACT YOUR DEALER OR INSTALLER IF YOU NEED

TO FILE A CLAIM.

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerser[email protected]

Note: Register your product by using your smart

phone with the QR code. Save your receipts with

your records for any warranty claims.

You can also register your product online at

www.usstove.com/support/product-registration /

OR by downloading the US Stove Company app

available for iOS and Android.

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualified installer only. An NFI qualified Installer can be found at www.

ncertied.org/public/nd-an-n-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualified person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will

invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: __________________________________________________________________________________

Venting System: New Venting System Yes No If yes, Brand ____________________________________________

If no, Date of inspection of existing venting system: _______________________________________________________________

COMMISSIONING

Confirm Hearth Pad Installation as per Installation Instructions ...................................................................................................

Confirm proper placement of internal parts ..........................................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................................

Confirm clearances to combustibles as per installation instructions in this manual ..............................................................

Check the operations of the air controls .................................................................................................................................................

Confirm the venting system is secure and sealed ...............................................................................................................................

Confirm the stove starts and operates properly ..................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ............................................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .......................................

Declaration of Completion: As the qualified person responsible for the work described above, I confirm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: ______________________________________ Print Name: __________________________________Date: ______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED, A HOUSE

FIRE MAY RESULT. TO REDUCE THE RISK OF FIRE,

FOLLOW THE INSTALLATION INSTRUCTIONS.

• CONTACT YOUR LOCAL BUILDING OFFICIALS TO

OBTAIN A PERMIT AND INFORMATION ON ANY

ADDITIONAL INSTALLATION RESTRICTIONS OR

INSPECTION REQUIREMENTS IN YOUR AREA.

• DO NOT PLACE CLOTHING OR OTHER FLAMMABLE

ITEMS ON OR NEAR THIS STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE LANTERN

FUEL, KEROSENE, CHARCOAL LIGHTER FLUID, OR

SIMILAR LIQUIDS TO START OR ’FRESHEN UP’ A FIRE

IN THIS STOVE. KEEP ALL SUCH LIQUIDS WELL AWAY

FROM THE STOVE WHILE IT IS IN USE.

• THIS APPLIANCE IS A FREESTANDING HEATER. IT IS

NOT INTENDED TO BE ATTACHED TO ANY TYPE OF

DUCTING. IT IS NOT A FURNACE. DO NOT CONNECT

THIS UNIT TO ANY AIR DISTRIBUTION DUCT OR

SYSTEM. THIS APPLIANCE IS NOT INTENDED FOR

COMMERCIAL USE.

• INSTALL VENT AT CLEARANCES SPECIFIED BY THE

VENT MANUFACTURER.

• DO NOT INSTALL A FLUE DAMPER IN THE EXHAUST

VENTING SYSTEM OF THIS UNIT.

• YOUR STOVE REQUIRES PERIODIC MAINTENANCE

AND CLEANING (SEE ”MAINTENANCE”). FAILURE TO

MAINTAIN YOUR STOVE MAY LEAD TO IMPROPER

AND/OR UNSAFE OPERATION.

• A POWER SURGE PROTECTOR IS REQUIRED. THIS

UNIT MUST BE PLUGGED INTO A 110 - 120V, 60 HZ

GROUNDED ELECTRICAL OUTLET. DO NOT USE AN

ADAPTER PLUG OR SEVER THE GROUNDING PLUG.

DO NOT ROUTE THE ELECTRICAL CORD UNDERNEATH,

IN FRONT OF, OR OVER THE HEATER. DO NOT ROUTE

THE CORD IN FOOT TRAFFIC AREAS OR PINCH THE

CORD UNDER FURNITURE.

ATTENTION:

• A WORKING SMOKE DETECTOR MUST BE INSTALLED

IN THE SAME ROOM AS THIS PRODUCT.

• INSTALL A SMOKE DETECTOR ON EACH FLOOR OF

YOUR HOME; INCASE OF ACCIDENTAL FIRE FROM

ANY CAUSE IT CAN PROVIDE TIME FOR ESCAPE.

• THE SMOKE DETECTOR MUST BE INSTALLED AT LEAST

15 FEET (4,57 M) FROM THE APPLIANCE IN ORDER

TO PREVENT UNDUE TRIGGERING OF THE DETECTOR

WHEN RELOADING.

CAUTION:

• DO NOT UNPLUG THE STOVE IF YOU SUSPECT A

MALFUNCTION. TURN THE ON/OFF SWITCH TO

”OFF’ AND CONTACT YOUR DEALER.

• THE HEATER WILL NOT OPERATE DURING A POWER

OUTAGE. IF A POWER OUTAGE DOES OCCUR, CHECK

THE HEATER FOR SMOKE SPILLAGE AND OPEN A

WINDOW IF ANY SMOKE SPILLS INTO THE ROOM.

• NEVER BLOCK FREE AIRFLOW THROUGH THE OPEN

VENTS OF THE UNIT.

CAUTION:

BURNING FUEL CREATES CARBON MONOXIDE AND CAN

BE HAZARDOUS TO YOUR HEALTH IF NOT PROPERLY

VENTED.

Your heater should be installed by a qualied NFI (US) or

WETT (Canada) technician. To nd the nearest qualied

installer, go to:

https://ncertied.org, https://www.wettinc.ca/

PREPARATION

Factory packaging must be removed, and some minor

assembly work is required prior to installation. Access to

the rear of the stove is necessary. NOTE: Normally, your

dealer will perform these functions.

FLOOR PROTECTION

The stove must be placed on a continuous (grouted joints)

non-combustible material such as ceramic tile, cement

board, brick, 3/8” (10 mm) millboard or equivalent, or

other approved or listed material suited for oor protection.

THE MATERIAL(S) USED MUST HAVE, OR COMBINE

TO HAVE, A MINIMUM INSULATIVE RATING OF ‘R1.’

NOTE: ceramic tile, or any tile, requires a continuous sheet

beneath to prevent the possibility of embers falling through

to the combustible if cracks or separation should occur in

the nished surface, this would include oor protection for

Built-in raised hearths. Check local codes for approved

alternatives. Clearances are measured from the sides, back

and face (door opening) or stove body. Clearances may

only be reduced by means approved by the regulatory

authority having jurisdiction. DO NOT USE MAKESHIFT

INSTALLATION

MATERIALS OR COMPROMISES IN THE INSTALLATION

OF THIS UNIT. INSTALL VENT AT CLEARANCES SPECIFIED

BY THE VENT MANUFACTURER.

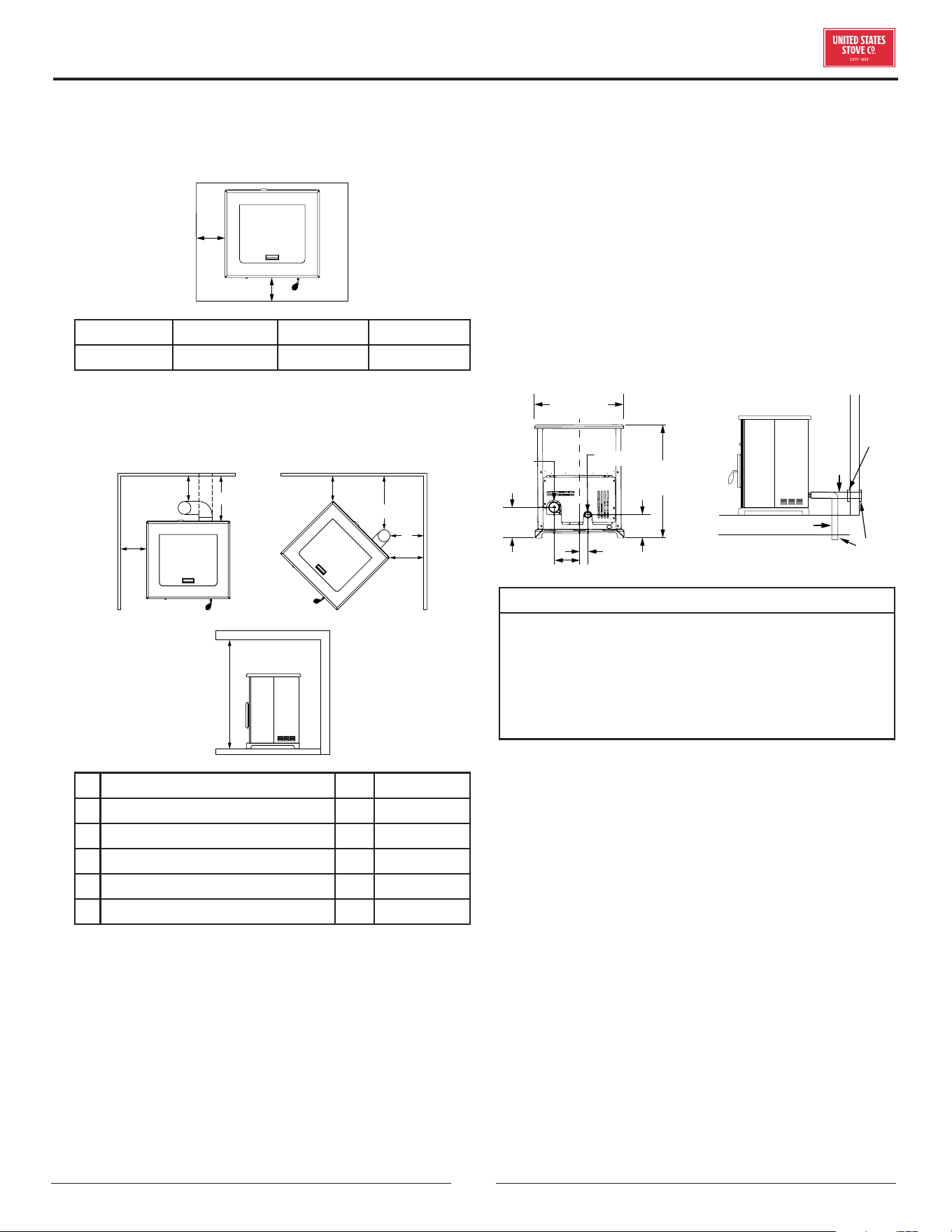

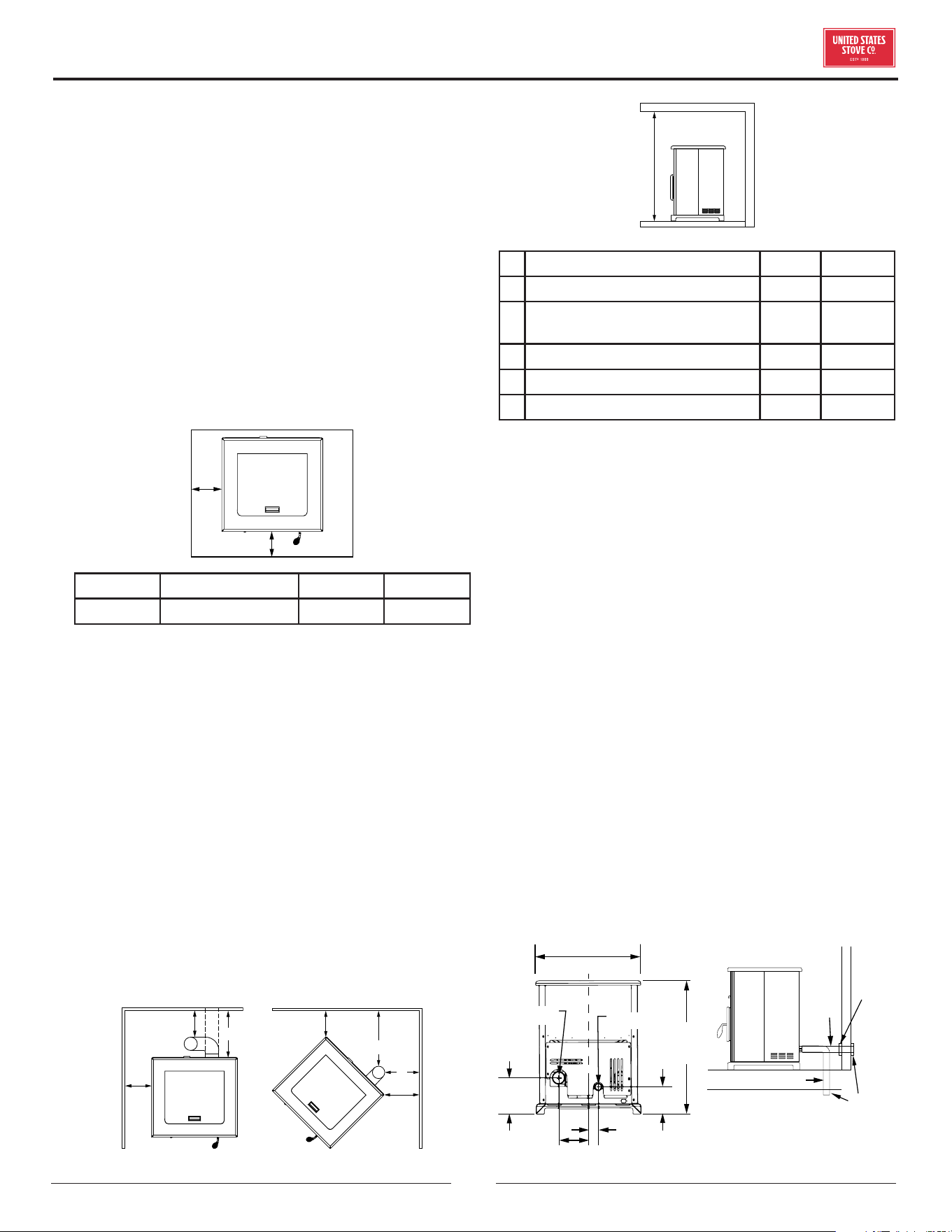

A Side to Stove 6” 153 mm

B Front to Stove 6” 153 mm

CLEARANCES

This unit has been tested and listed for installation in

residential and mobile home/transportable buildings.

C Side Wall to Stove 12” 305 mm

D Back Wall to Vertical Exhaust 3” 77 mm

E Back Wall to Horizontal Exhaust 1” 26 mm

F Side Wall to Stove 1” 26 mm

G Wall to Vent Pipe 3” 77 mm

H Ceiling Height to Floor 60” 1524 mm

COMBUSTION AIR SUPPLY

For a mobile home/transportable building installation,

the stove must be connected to an outside source of

combustion air. A 2” (51 mm) inside diameter metallic

pipe, either exible or rigid, may be attached to the inlet

at the stove’s rear. A rodent guard (minimum 1/4” (7 mm)

wire mesh) wind hood must be used at the terminus. All

connections must be secured and airtight by either using

the appropriately sized hose clamp and/or UL-181-AP foil

tape. For mobile home/transportable building installations

only: 2” (51 mm) inside diameter pipe may be used for the

rst 5 feet of combustion air supply run. From 5 to 10 feet,

use 2-3/4” (70 mm) inside diameter pipe. No combustion

air supply may exceed 10 feet.

Sources of Outside Combustion Air

a. In replaces

• Chimney top.

• Ash clean out door.

b. For freestanding installations

• A hole in oor near stove rear terminating only a ventilated

crawl space.

• A hole in the wall behind the stove.

25-3/4” (655 mm)

32-5/8”

(829 mm)

6-5/8”

(169 mm)

2-7/16”

(62 mm)

7-5/16”

(186 mm)

8-7/8”

(226 mm)

Exhaust

Pipe

Fresh Air

Intake

TRIM

COLLAR

VENTILATED

CRAWL SPACE

RODENT

GUARD

FRESH

AIR

INTAKE

FRESH AIR INTAKE

ATTENTION:

DO NOT VENT UNDER ANY PORCH, DECK, AWNING, OR

IN ANY SEMI ENCLOSED OR ROOFED AREA. DOING SO

MAY RESULT IN UNPREDICTABLE AIRFLOW AT THE VENT

CAP UNDER CERTAIN CONDITIONS AND CAN AFFECT

THE PERFORMANCE OF YOUR STOVE, AS WELL AS,

OTHER UNFORESEEABLE ISSUES.

WHEN OUTSIDE AIR IS NOT USED

If outside air is not used, it is important that combustion air

is easily available to the air inlet. A closeable outside air

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the appliance up

through the chimney. The amount of draft in your chimney

depends on the length of the chimney, local geography,

nearby obstructions and other factors. Too much draft may

cause excessive temperatures in the appliance. Inadequate

draft may cause backpufng into the room and ‘plugging’

of the chimney. Inadequate draft will cause the appliance to

leak smoke into the room through appliance and chimney

connector joints. An uncontrollable burn or excessive

temperature indicates excessive draft. Take into account the

chimney’s location to ensure it is not too close to neighbours

or in a valley which may cause unhealthy or nuisance

conditions.

INSTALLATION

VENTING REQUIREMENTS

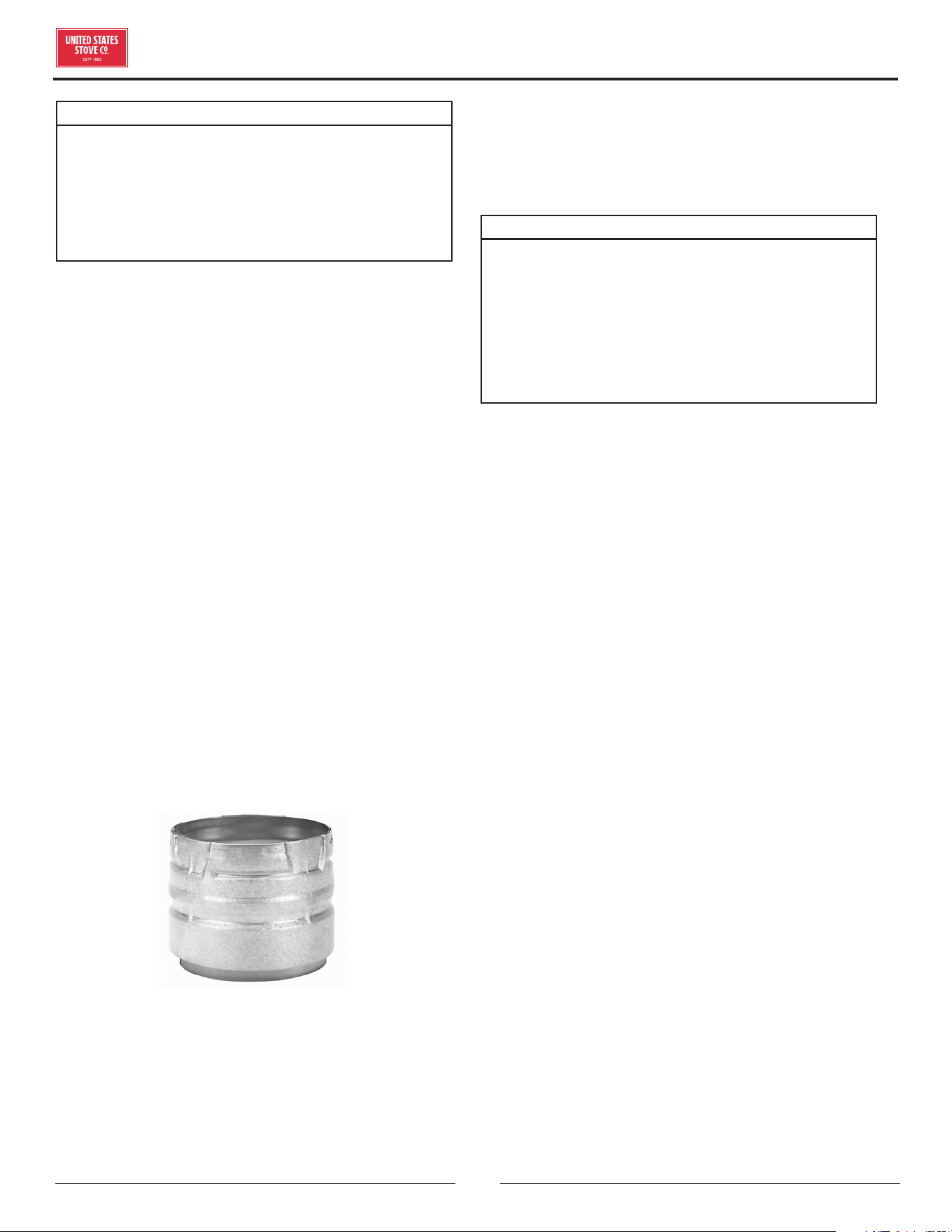

A compatible appliance adapter is required for the proper

venting installation of this unit. Purchase the appropriate

appliance adapter from your preferred venting company

prior to starting the ventilation process.

This unit is certied for use with listed TYPE PL-Vent, 3” or

4” (diameter in size. The stove was tested with Simpson

Duravent brand. CLass “A” chimney is not required. Refer

to the instructions provided by the vent manufacturer,

especially when passing through a wall, ceiling or roof. This

is a pressurized exhaust system. All vent connector joints

must be sealed with 500°F (260°C) RTV silicone sealant to

ensure consistent performance and avoid smoke spillage.

All horizontal connector joints must be sealed with UL-181-

AP foil tape. All vertical vent connector joints are required

to be secured with a minimum of 3 screws. The chimney

connector shall not pass through an attic or roof space,

closet or similar concealed space, or a oor, or ceiling.

Where passage though a wall, or partition of combustible

construction is desired, the installation shall conform to

CAN/CSA-B365, Installation Code for Solid-Fuel-Burning

Appliances and Equipment.

WARNING:

• INSTALL VENT AT CLEARANCES SPECIFIED BY THE

VENT MANUFACTURER.

• DO NOT CONNECT THE PELLET VENT TO A VENT

SERVING ANY OTHER APPLIANCE OR STOVE.

• DO NOT INSTALL A FLUE DAMPER IN THE EXHAUST

VENTING SYSTEM OF THIS UNIT.

HORIZONTALLY THROUGH WALL

1. Positions stove, adhering to clearances shown.

2. Locate position of hole in wall; directly behind stove

exhaust vent.

3. Always maintain 3” (77 mm) clearance from

combustible materials.

4. Install PL-Vent wall thimble per PL-Vent manufacturer’s

instructions.

5. Attach enough piping to penetrate and extend at least

6” beyond exterior walls. An 8-foot vertical pipe run

is suggested where possible to reduce the possibility

of smoke spillage in the event of a loss of negative

pressure.

6. Attach cap and seal outside wall thimbles with non-

hardening waterproof mastic.

7. Terminations should not be located so that hot exhaust

gases can ignite trees, shrubs, or grass or be a hazard

to children. Exhaust gases can reach temperatures of

500°F and cause serious burns if touched.

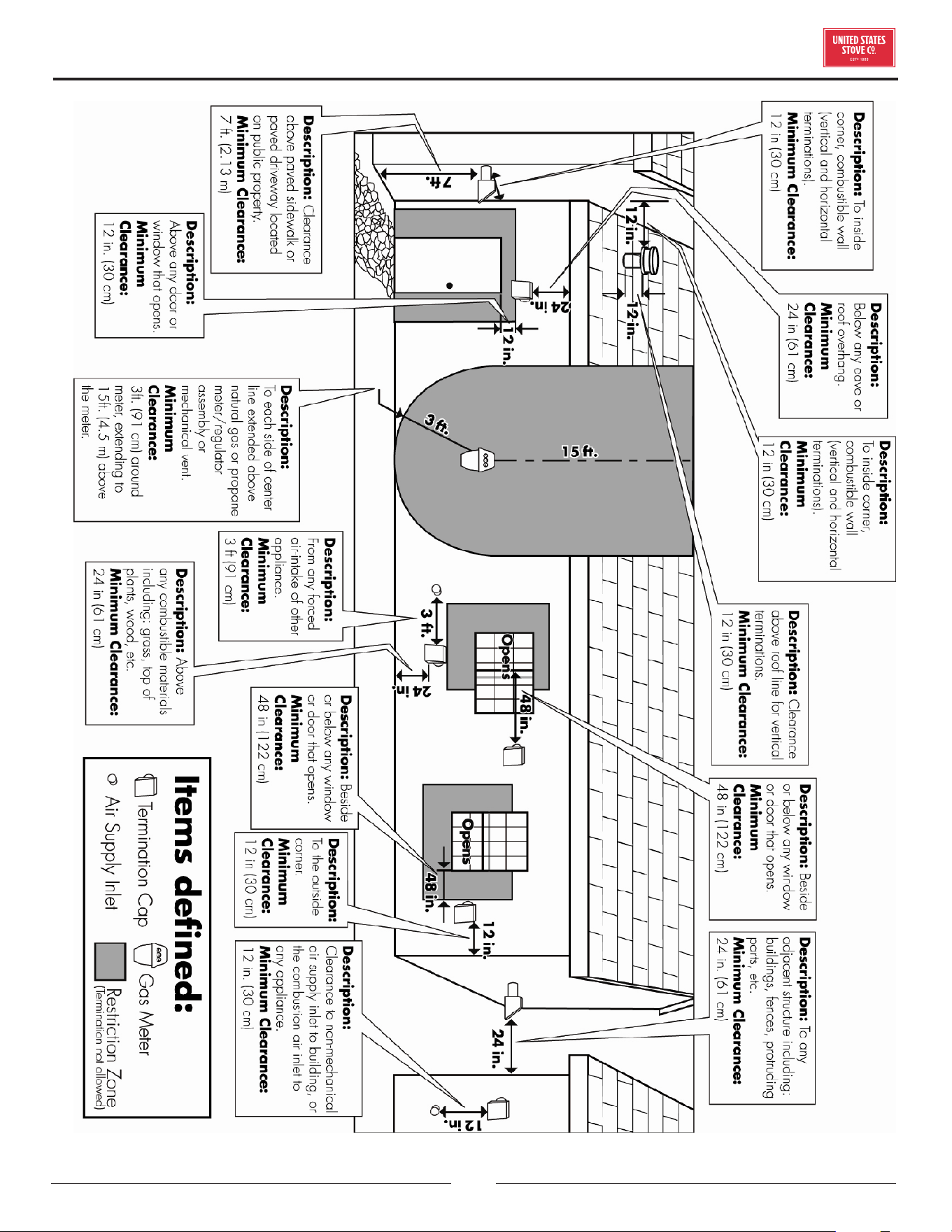

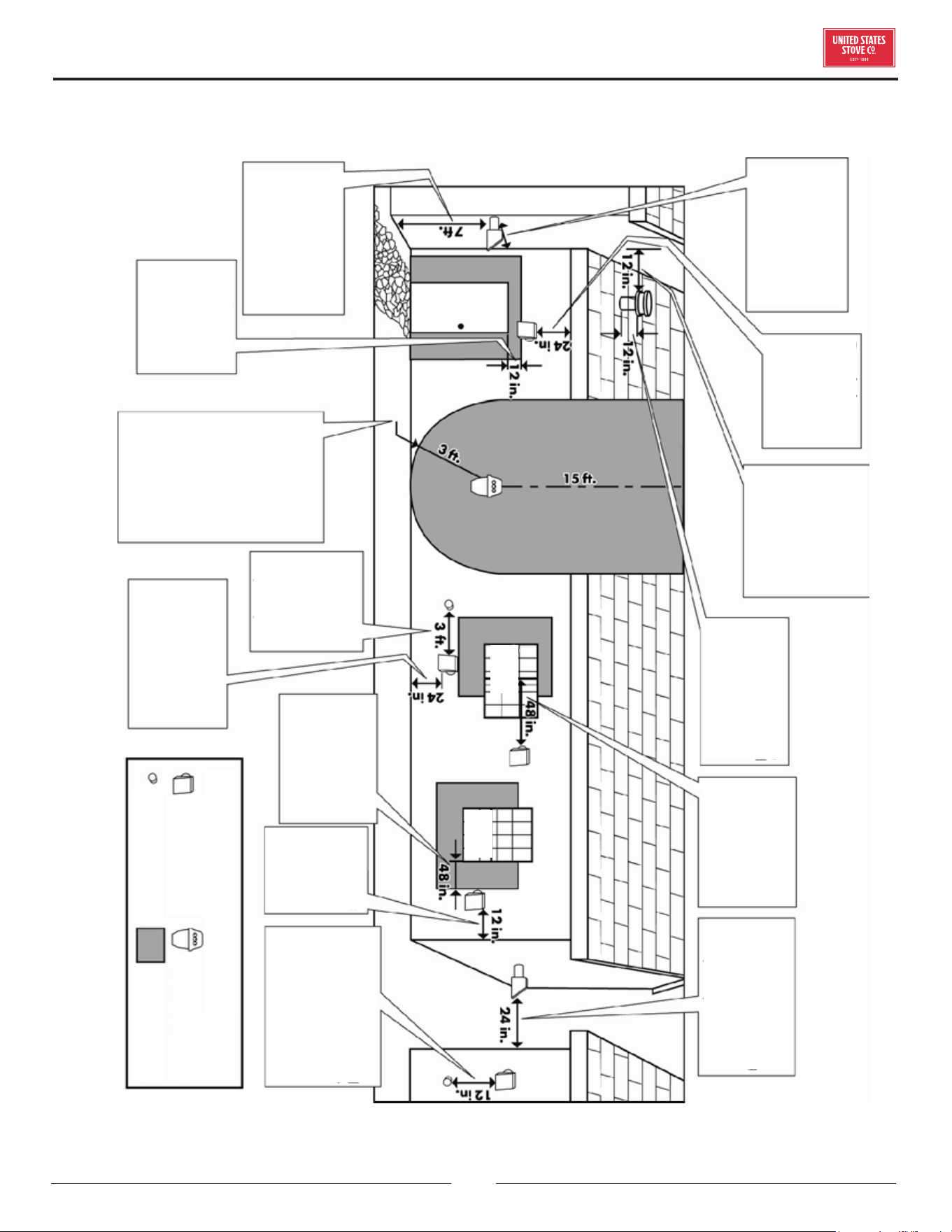

8. Locate terminations:

a. Not less than 3 feet above any forced air inlet located

within 10 feet;

b. Not less than 4 feet below or horizontally from, or 1

foot above any door, window or gravity air inlet into

any building;

c. Not less than 2 feet from an adjacent building and not

less than 7 feet above grade when located adjacent to

a public walkway. Mobile home/transportable building

installations must use a spark arrester.

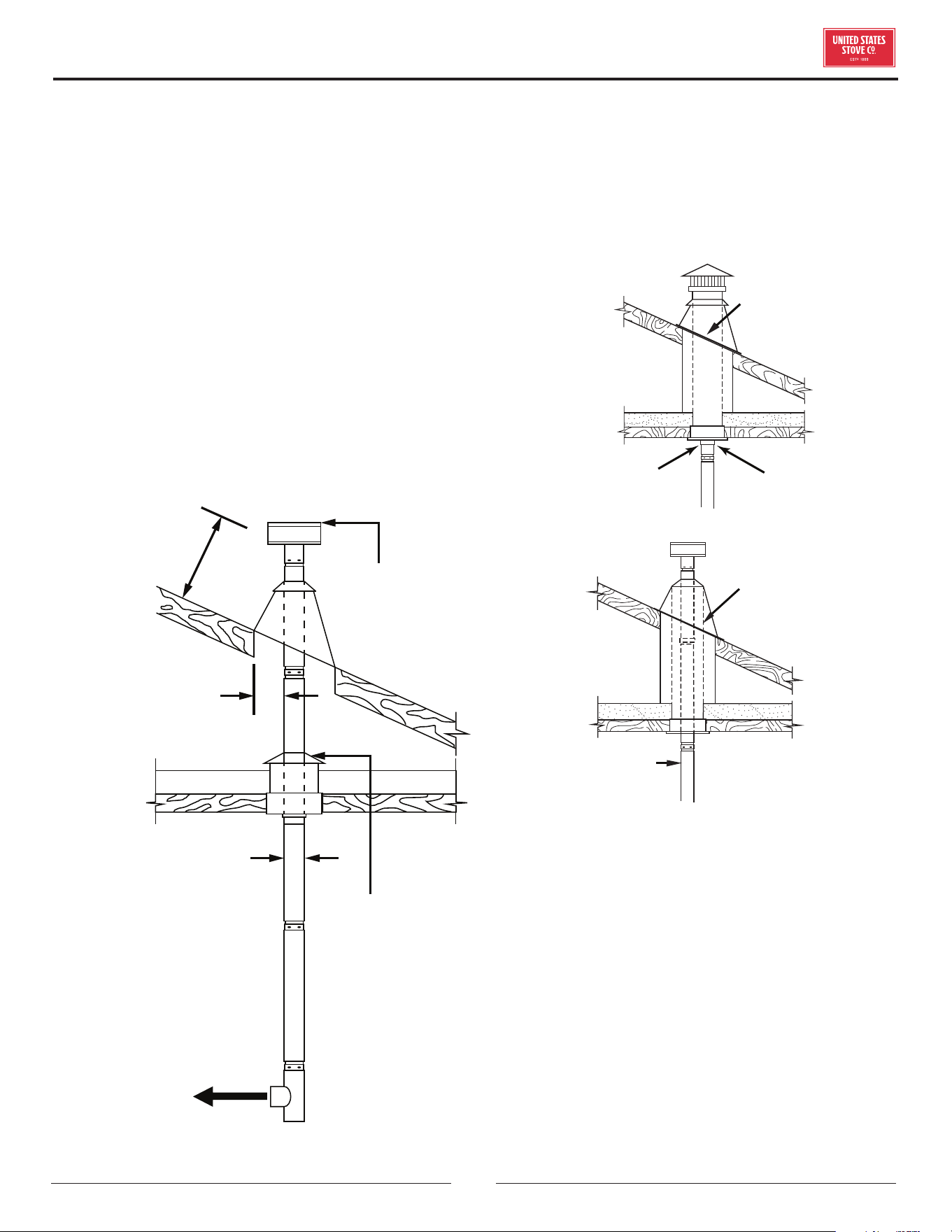

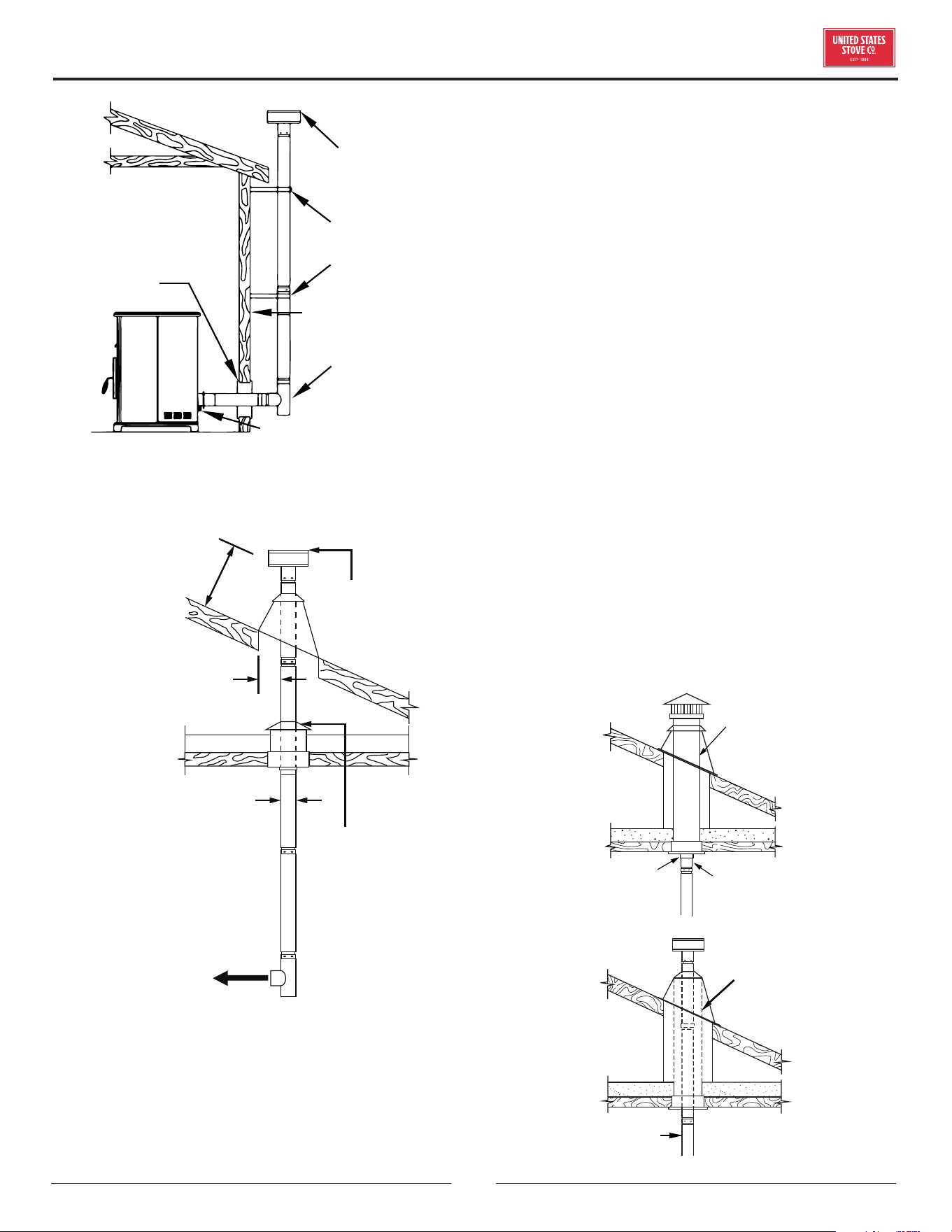

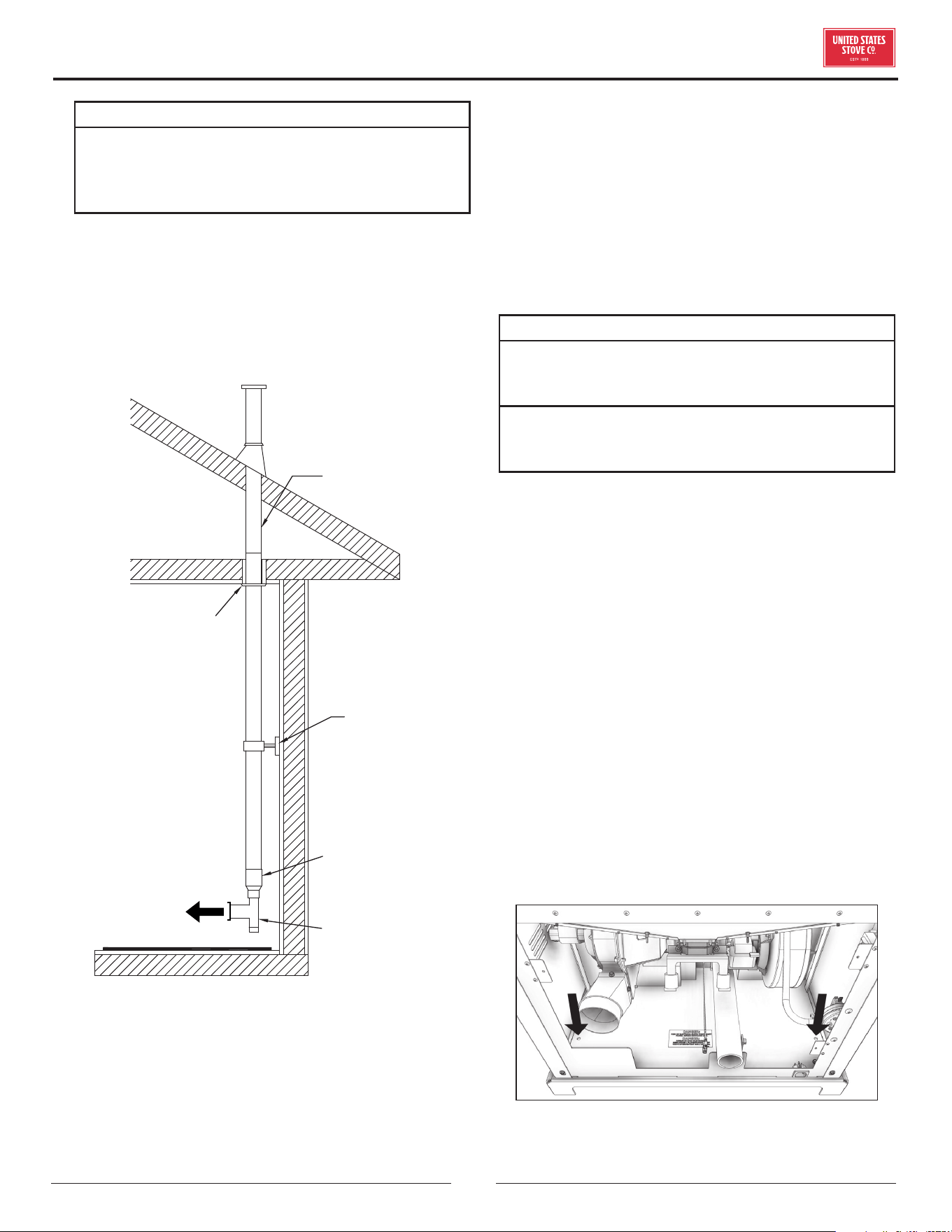

VERTICAL ROOF VENT

WALL

THIMBLE

6” MINIMUM CLEARANCE

TO ANY COMBUSTIBLE

SURFACE

CLEAN-OUT TEE

A 90 DEGREE ELBOW

MAY ALSO BE USED

L-VENT ADAPTER

WALL STRAP

SEE VENT MANUFACTURER

FOR NUMBER AND SPACING

VERTICALLY WITH NEW CHIMNEY

SYSTEM

OPTION: To achieve a center vertical installation, a 45°

elbow and a clean-out tee can be used to offset the pipe

from the exhaust outlet to the rear center of the stove.

INSTALLATION

OPTION: Install PL-Vent elbow in place of clean-out tee.

Locate stove. Drop plumb bob to center of tee outlet , mark

point on ceiling. Install ceiling support and PL-Vent pipe per

PL-Vent manufacturer’s instructions.

1. Always maintain 3” (77 mm) clearance from combustible

materials. When passing through additional oors or

ceilings, always install restop spacer.

2. After lining up for hole in roof, cut either a round or

square hole in roof, always 3” (77 mm) larger all the

way around pipe. Install upper edge and sides of

ashing under roong materials, nail to the roof along

upper edge. Do not nail lower edge. Seal nail heads

with non-hardening waterproof mastic.

3. Apply non-hardening, waterproof mastic where the

storm collar will meet the vent and ashing. Slide storm

collar down until it sits on the ashing. Seal and install

cap. Mobile home/transportable building installations

must use a spark arrester.

12” MINIMUM

CLEARANCE

TO ROOF

VERTICAL

ROOF VENT

ATTIC

INSULATION

SHIELD

TO STOVE

3” MINUMUM

CLEARANCES TO

COMBUSTIBLES

3” MINUMUM

CLEARANCES TO

COMBUSTIBLES

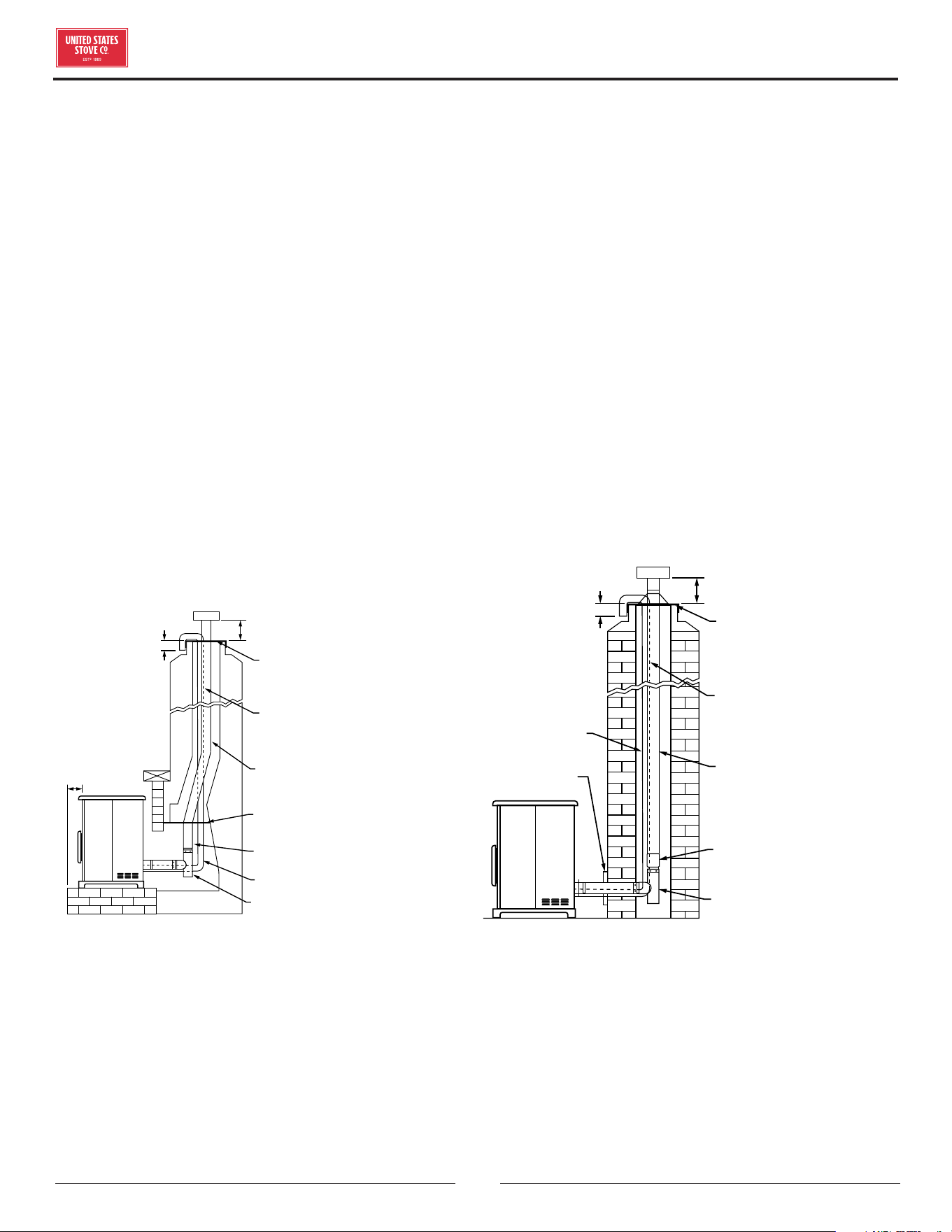

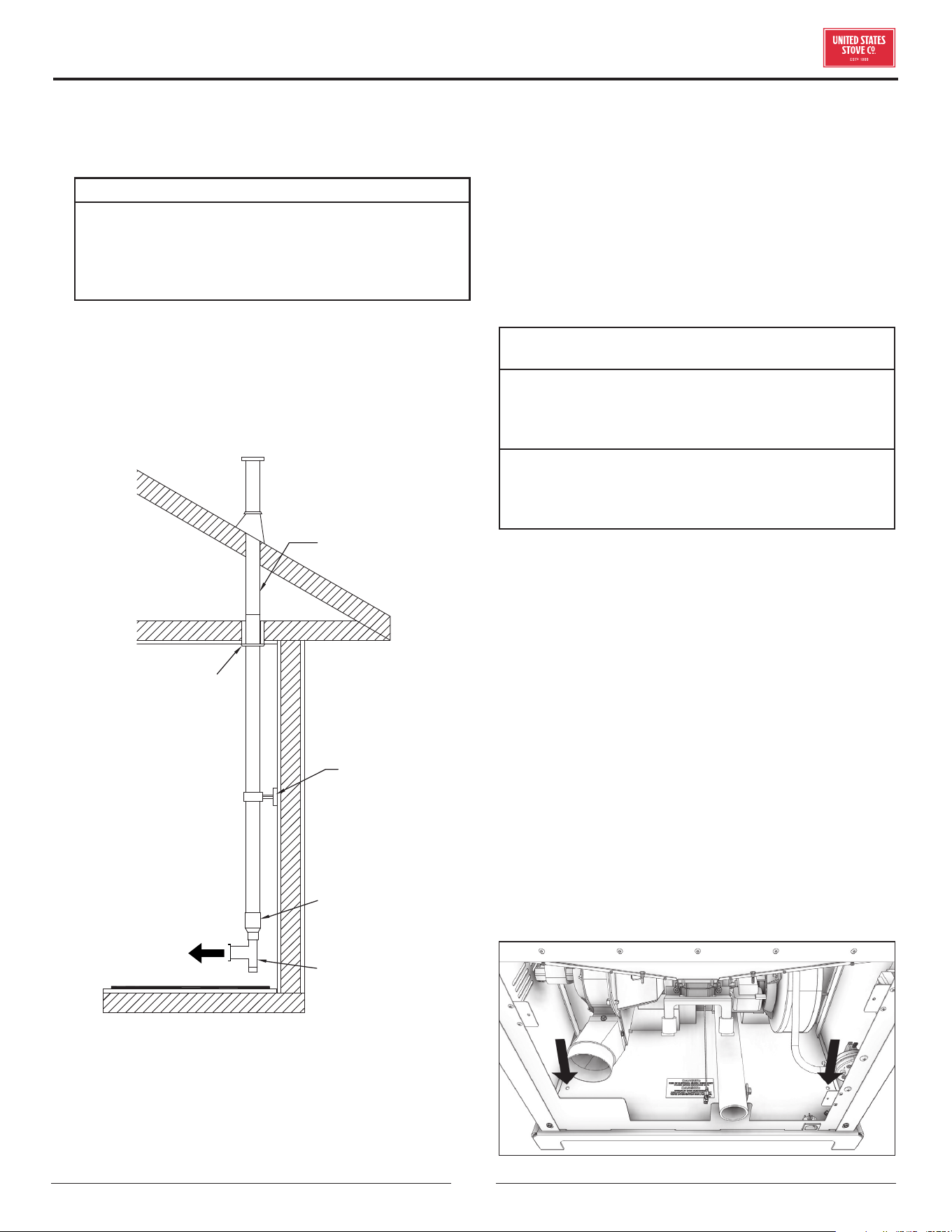

VERTICALLY INTO EXISTING CHIMNEY

SYSTEM

Adapters are available to adapt from 3” (77 mm) L-Vent

to 6” (153 mm) or 8” (204 mm) Class-A chimney. As an

alternative, 3” (77 mm) or 4” (102 mm) L-Vent can be run

inside existing chimney to termination. This is the preferred

method. Follow guidelines for equivalent vent length.

PELLET

VENT

NOTE:

THIS METHOD

IS PREFERRED

EXISTING

CHIMNEY

SYSTEM

PELLET VENT TO

CHIMNEY ADAPTER

(SPV-CA)

UNIVERSAL

CONNECTOR

EXISTING

CHIMNEY

SYSTEM

VERTICALLY INTO EXISTING MASONRY

FIREPLACE

1. Have the masonry chimney inspected by a qualied

chimney sweep or installer to determine its structural

condition.

2. You will need a pipe length equal to the chimney height

from the hearth. If outside combustion air is to be used,

you will need a pipe length equal to the chimney height

plus 18” (458 mm).

3. Install a blanking plate and the chimney pipe, and if

used the outside air pipe, as shown.

4. Attach the L-Vent adapter, a section of pipe and clean-

out tee, making sure the clean-out tee is centered in

the chimney ue area. Use RTV, metallic tape, and

a minimum of three self-taping screw at all joint

connections to ensure a tight seal.

INSTALLATION

5. Position the stove, adhering to the clearances.

6. Measure and build chimney top plate. Cut out holes for

chimney pipe, and if used the outside air pipe. Install

and seal with non-hardening mastic to prevent water

leakage. Install vent cap.

6”

(153 mm)

6”

(153 mm)

3”

(77 mm)

NOTE: FOLLOW

METAL CHIMNEY

INSTALLATION

INSTRUCTIONS

TOP PLATE (SEAL

TO CHIMNEY TOP

WITH NON-

HARDENING

MASTIC)

EXTENSION TO

CHIMNEY TOP

REQUIRED.

3” OR 4” STAINLESS

STEEL SINGLE WALL

PIPE OR FLEX PIPE.

BLANKING PLATE

(SEAL WITH NON-

HARDENING MASTIC).

3” OR 4” STAINLESS

STEEL FLEX PIPE.

OPTIONAL OUTSIDE AIR

CLEAN-OUT-TEE (TYPE L)

OR 90 DEGREE ELBOW

HEARTH

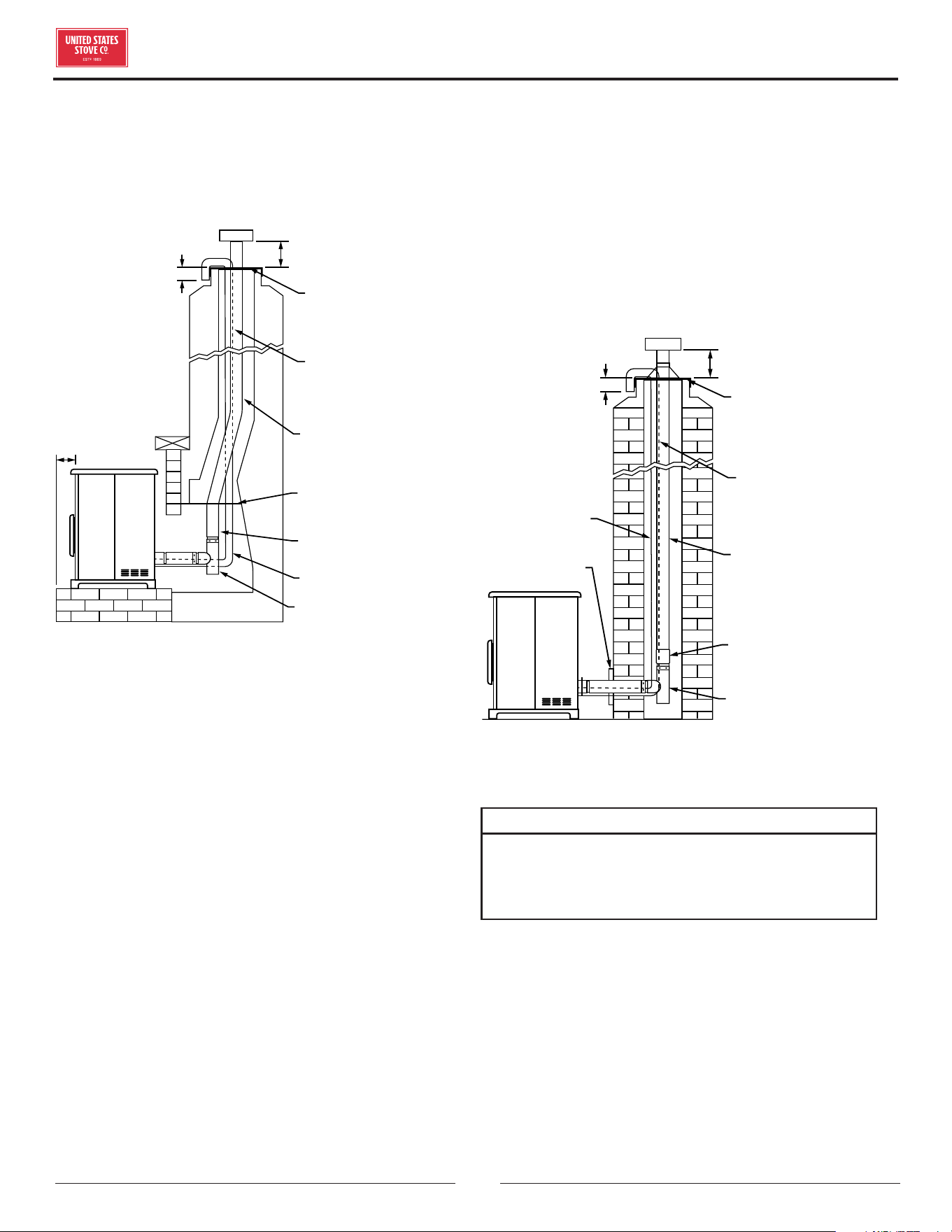

THROUGH SIDE OF MASONRY CHIMNEY

1. Position the stove, adhering to the clearances. Mark

the center of the hole where the pipe is to pierce the

masonry chimney.

2. It will be necessary to break out the masonry around

the location of the pipe center mark. Use a 4” (102

mm) diameter hole for 3” (77 mm) pipe and 5” (127

mm) diameter hole for 4” (102 mm) pipe.

3. Measure and build chimney top plate. Cut out holes for

chimney pipe, and if used, the outside air pipe.

4. Install the tee on the bottom of the vertical pipe system

and lower it down the chimney until the center branch

of the tee is level with the center of the hole in the

masonry as shown.

5. Install and seal the top plate from step 3 with non-

hardening mastic. Slip the storm collar over the pipe,

and while holding the pipe at the proper elevation,

afx the collar with a minimum of 3-1/4” (83 mm)

stainless steel sheet metal screws. Seal all joints and

seams around the collar.

6. Connect the horizontal pipe by pushing it through the

hole in the masonry and lining it up with the branch in

the tee. Push the pipe into the tee while twisting it to

lock it into the tee.

7. If desired, once the horizontal pipe is in place, the

space between the pipe and masonry may be lled

with high-temperature grout.

8. Install the trim collar. An adjustable pipe length and

adapter may be needed to nish the connection to the

stove.

L-VENT OR OPTIONAL

3 OR 4 “ STAINLESS

STEEL SINGLE WALL

PIPE OR FLEX PIPE.

OPTIONAL

OUTSIDE AIR

TRIM COLLAR

6”

(153 mm)

3”

(77 mm)

NOTE: FOLLOW

METAL CHIMNEY

INSTALLATION

INSTRUCTIONS

TOP PLATE (SEAL

TO CHIMNEY TOP

WITH NON-

HARDENING

MASTIC)

EXTENSION TO

CHIMNEY TOP

REQUIRED

PIPE ADAPTER

CLEAN-OUT-TEE

(TYPE L)

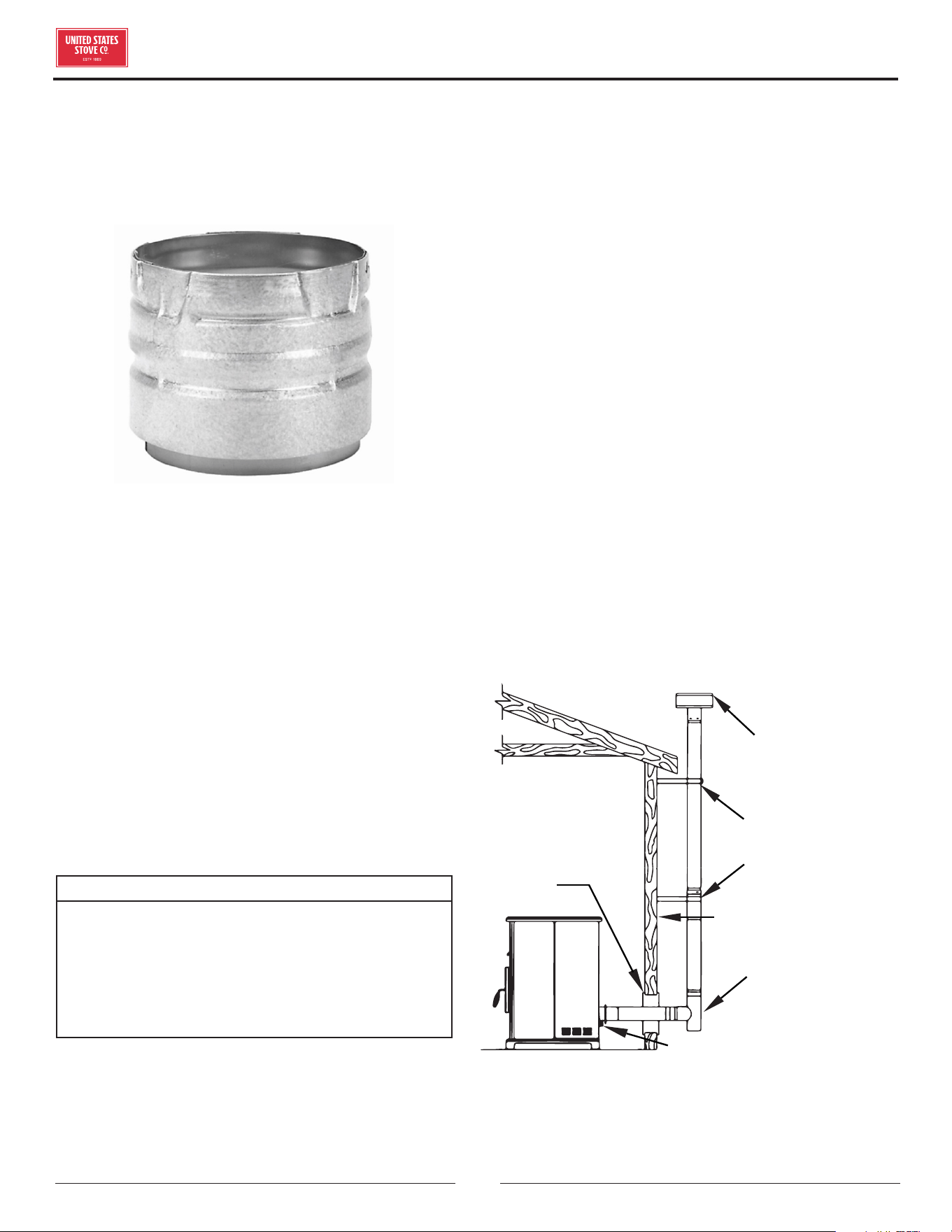

VENTING YOUR PELLET STOVE INTO AN

EXISTING CLASS A 6” CHIMNEY SYSTEM

IMPORTANT:

IF YOU ARE INSTALLING YOUR PELLET STOVE AS A

REPLACEMENT TO AN EXISTING WOOD STOVE, YOU

CAN INSTALL YOUR PELLET STOVE USING THE EXISTING

CLASS A 6” VENTING SYSTEM.

1. You must have the existing chimney system cleaned

and/ or inspected by a qualied chimney sweep before

proceeding with the installation of your pellet stove.

2. To the right is an example of an installation using part

number 860001, 3-6” transition into 6” connector

pipe. The illustration is only an example. Please

conform to any local building codes or regulations

having jurisdiction before you have a qualied installer

proceed with this installation.

INSTALLATION

WARNING:

YOU MAY WANT TO LOCATE ANY UTILITIES OR

OBSTACLES INSIDE THE WALL BEFORE ATTEMPTING THIS

INSTALL. MAKE SURE TO KEEP IN MIND YOUR UNIT’S

CLEARANCE REQUIREMENTS.

1. Mark the area and then cut the wall for vent installation

if needed.

2. Install the wall thimble as specied by the manufacturer

(wall thimble sold separately)

3. Install venting.

Existing Class ‘A’

6” Chimney System

3” PL Vent

Clean Out Tee

Support

Bracket

Ceiling

Support

3” to 6” Pipe

Adapter

TO STOVE

ELECTRICAL INSTALLATION

This stove is provided with a 6-foot grounded electrical

cord extending from the rear of the stove. We recommend

connecting to a good quality surge protector that is plugged

into a standard three-prong, 120V, 60Hz electrical outlet.

DO NOT connect the unit to a GFCI socket. Voltage

variations can lead to serious performance problems. The

electrical system is designed for 120V AC with no more

than 5% variation. We cannot accept responsibility for

poor performance or damage due to inadequate voltage.

If connected to an older, two-prong outlet, a separate

ground wire should be run to a proper ground (refer this to

a qualied technician). Always route the electrical cord so

that it will not come in contact with any hot part of the stove.

SPECIAL MOBILE HOME/TRANSPORTABLE

BUILDING REQUIREMENTS

WARNING! DO NOT INSTALL IN SLEEPING ROOM.

CAUTION! THE STRUCTURAL INTEGRITY OF THE MOBILE

HOME/TRANSPORTABLE BUILDING FLOOR, WALL, AND

CEILING/ROOF MUST BE MAINTAINED.

WHEN INSTALLED IN A MOBILE HOME/TRANSPORTABLE

BUILDING, THE STOVE MUST BE GROUNDED DIRECTLY

TO THE STEEL CHASSIS AND BOLTED TO THE FLOOR.

For installation in a mobile home/transportable building,

an outside source of combustion air must be used (see

“Combustion Air Supply”). This unit must be grounded to

the steel chassis with 8 ga. copper wire using a serrated

or star washer to penetrate paint or protection coating to

ensure grounding. This unit must be securely fastened to the

oor of the mobile home/transportable building through the

two holes in the rear of the stove using 2-1/4” (58 mm) lag

bolts that are long enough to go through both a hearth pad,

if used, and the oor of the home. Refer to “Venting” for

proper exhaust congurations. When installing in a mobile

home/transportable building ensure that the vapor barrier

at the location where the chimney or other component

penetrates to the exterior of the structure. Never operate

with the ring doors open. A smoke detector should be

installed in the room where the heater is installed. The

smoke detector should be installed at least 10 feet away

from the heater to prevent accidentally setting the detector

off.

OPERATION

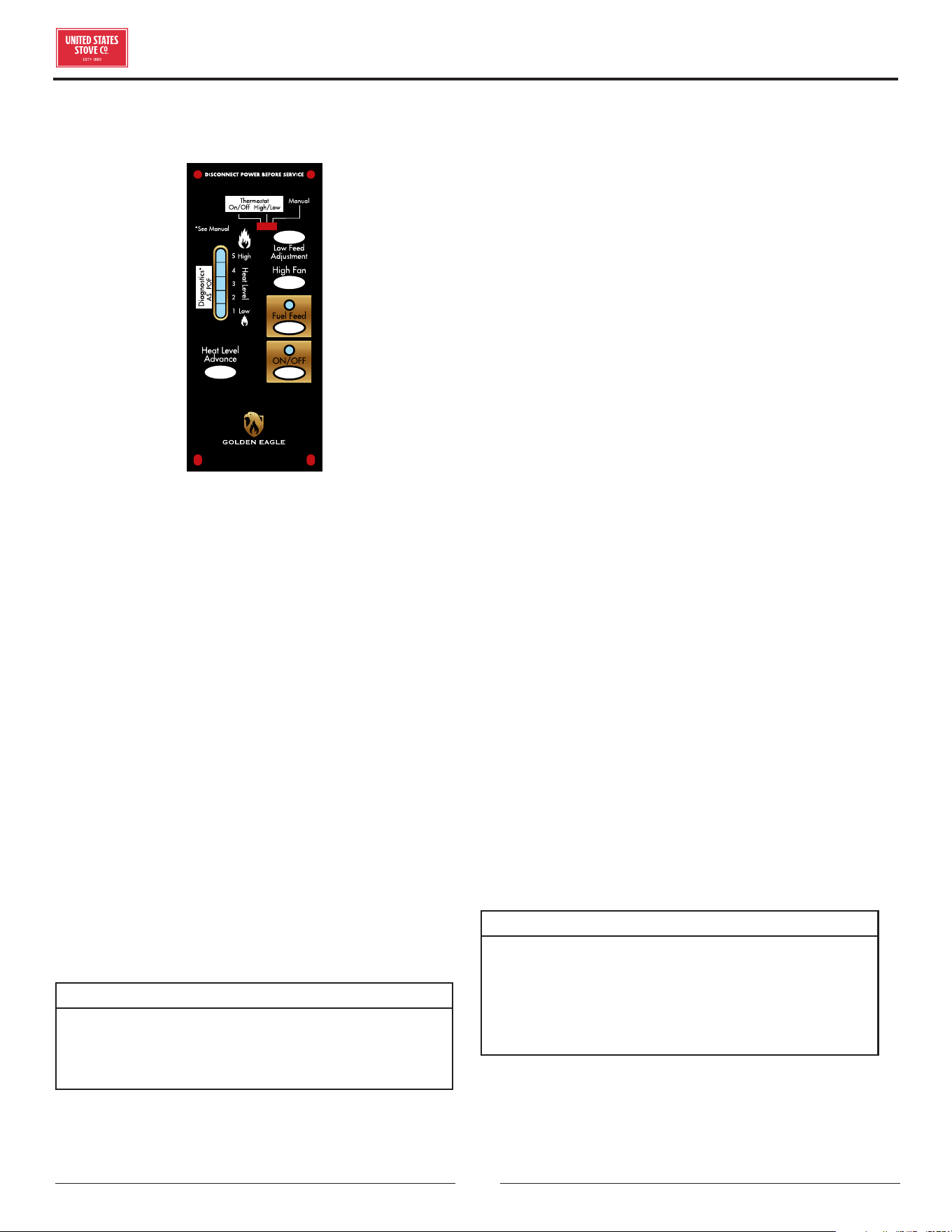

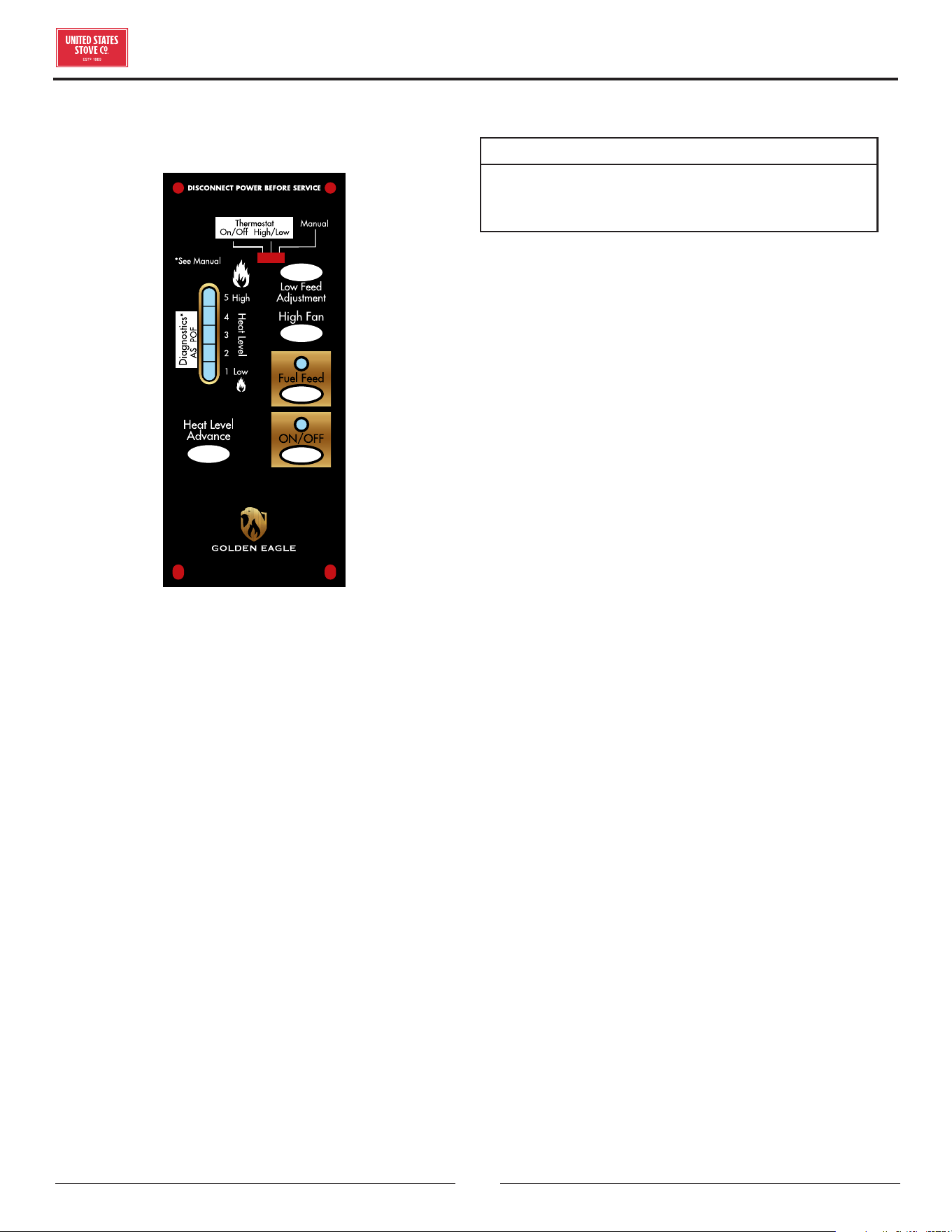

PANEL CONTROLS

The blowers and automatic fuel supply are controlled from

a panel on the left-hand side of this unit. The control panel

functions are a follows.

ON/OFF SWITCH

• When pushed, the stove will automatically ignite. No

other restarter is necessary. The igniter will stay on for at

least 10 and up to 15 minutes, depending on when Proof

of Fire is reached. The re should start in about 5 minutes.

• The green light located above the ON/OFF button (in

the ON/OFF box) will ash during the ignition start-up

period.

• The Heat Level Advance is inoperable during the ignition

start-up period. When the green light continuously stays

on, the Heat Level Advance can be adjusted to achieve

the desired heat output.

NOTE: If the stove has been shut off, and you want to re-

start it while it is still warm, the “On/Off” button must be

held down for 2 seconds.

FUEL FEED SWITCH

• When the “Fuel Feed” button is pushed and held down,

the stove will feed pellets continuously into the burnpot.

• While the stove’s auger system is feeding pellets, the

green light (in the “Fuel Feed” box) will be on.

CAUTION:

DO NOT USE THIS CONTROL DURING NORMAL

OPERATION BECAUSE IT COULD SMOTHER THE FIRE AND

LEAD TO A DANGEROUS SITUATION.

HIGH FAN SWITCH

• The room air fan speed varies directly with the feed rate.

The “High Fan” switch overrides this variable speed

function. It will set the room air blower speed to high at

any feed rate setting.

• When the “High Fan” button is pushed, the room air fan

will switch to its highest setting.

• When this button is pushed again, the room air fan will

return to its original setting based on the Heat Level

Advance setting.

RESET TRIM

Different sizes and quality pellet fuel may require adjustment

of the “1” feed setting on the Heat Level Advance bar

graph. This is usually a one-time adjustment based on the

fuel you are using. The “Reset Trim” button, when adjusted,

will allow for 3 different feed rate settings for the #1 feed

setting only. To adjust, simply push the “Reset Trim” button

while the stove is operating at setting “1” and watch the

bar graph.

• When the “1” & “3” light are illuminated on the bar

graph, the low feed rate is at its “lowest” setting. (approx.

0.9 pounds per hour)

• When the “1” light is illuminated on the bar graph, the

low feed rate is at its “normal” setting.

• When the “1” & “4” lights are illuminated on the bar

graph, the low feed rate is at its “highest” setting.

NOTE: When the stove is set on “1” the “Reset Trim” values

will be shown in the Heat Level Advance bar graph. For

example: if the “Reset Trim” is set to its lowest setting every

time the stove is set to low, the “1” and “3” lights will be

illuminated on the bar graph.

HEAT LEVEL ADVANCE

• This button, when pushed, will set the pellet feed rate,

hence the heat output of your stove. The levels of heat

output will incrementally change on the bar graph starting

from level “1” to “5.”

NOTE: When dropping 3 or more heat level settings (4 to

1, or 5 to 2 or 1), push the “High Fan” button and allow the

room air fan to run at that setting for at least 5 minutes to

prevent the stove from tripping the high temp thermodisc. If

the high temp thermodisc does trip, see “Safety Features.”

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CAUTION:

THE “5” SETTING IS DESIGNED FOR TEMPORARY USE

ONLY. IF USED FOR EXTENDED PERIODS, IT CAN SHORTEN

THE LIFE EXPECTANCY OF THE UNITS COMPONENTS.

AVOID USE AT THIS SETTING FOR MORE THAN ONE OR

TWO HOURS AT A TIME.

OPTIONAL THERMOSTAT

An optional thermostat may help you maintain a constant

house temperature automatically. A millivolt thermostat

is required. The control panel can be set up two ways to

operate your stove in thermostat mode.

FIGURE 14

On/Off High/Low Manual

Connect

Thermostat

Wires Here

On/Off High/Low Manual

THERMOSTAT INSTALLATION

• A MILLIVOLT THERMOSTAT IS REQUIRED.

• Unplug stove from power outlet.

• Remove control board from stove.

• The two thermostat wires connect to the terminal block on

the lower left side of the back of the control board.

• Insert wires in the terminal side and tighten the two screws.

MODES

TO SWITCH BETWEEN ANY OF THE THREE MODES, THE

STOVE MUST BE SHUT OFF, THE NEW MODE SELECTED

AND THE STOVE RESTARTED.

MANUAL MODE

• USE THIS MODE EXCLUSIVELY IF YOU DO NOT

CONNECT AN OPTIONAL THERMOSTAT.

• In this mode, the stove will operate only from the control

panel as detailed in the “Operation” section of this

owner’s manual.

HIGH/LOW THERMOSTAT MODE

• USE THIS MODE ONLY IF YOU CONNECT A

THERMOSTAT.

• When engaged in this mode, the stove will automatically

switch be- tween two settings. When warm enough, it will

switch to the #1 or low setting. The room air blower will

also slow to its lowest speed.

• The Heat Level Advance setting on the bar graph will stay

where it was initially set. When the home cools below the

thermostat setting, the stove will switch to the feed rate of

the heat level advance setting.

ON/OFF THERMOSTAT MODE

• USE THIS MODE ONLY OF YOU CONNECT A

THERMOSTAT

• In this mode, when the home is warm enough, the stove

will shut off. The fans will continue to run until the stove

cools.

• When the home cools below the thermostat setting, the

stove will automatically restart and run at the last feed

rate setting.

NOTE: When in “High/Low” or “On/Off” thermostat mode

• Do not operate the stove higher than the #3 setting.

• Set damper control rod approximately 1/4” (7 mm) to

1/2” (13 mm) out. This will vary depending on elevation

and weather conditions. Observe stoves operation and

adjust damper as necessary.

WARNING:

• DO NOT USE CHEMICALS OR FLUIDS TO START

THE FIRE - NEVER USE GASOLINE, GASOLINE-TYPE

LANTERN FUEL, KEROSENE, CHARCOAL LIGHTER

FLUID, OR SIMILAR LIQUIDS TO START OR “FRESHEN

UP” A FIRE IN THIS STOVE. KEEP ALL SUCH LIQUIDS

WELL AWAY FROM THE STOVE WHILE IT IS IN USE.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING AND FURNITURE AWAY. CONTACT MAY

CAUSE SKIN BURNS.

This heater is designed to burn only PFI Premium grade

pellets. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

OPERATION

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners, or

asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Salt water driftwood or other previously salt water

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of re starters made from paper,

cardboard, saw dust, wax and similar substances for

the purpose of starting a re in an affected wood heater.

Burning these materials may result in release of toxic fumes

or render the heater ineffective and cause smoke.

PROPER FUEL

ATTENTION:

THIS APPLIANCE IS DESIGNED FOR THE USE OF PELLETIZED

FUEL THAT MEET OR EXCEED THE STANDARD SET BY THE

PELLET FUEL INSTITUTE (PFI).

Your pellet stove is designed to burn premium hardwood

pellets that comply with the Pellet Fuels Institute (PFI)

standard (minimum of 40 lbs density per cubic ft, 1/4” to

5/16” diameter, length no greater than 1.5”, not less than

8,200 BTU/lb, moisture under 8% by weight, ash under

1% by weight, and salt under 300 parts per million). Pellets

that are soft, contain excessive amounts of loose sawdust,

have been, or are wet, will result in reduced performance.

Store your pellets in a dry place. DO NOT store the fuel

within the installation clearances of the unit or within the

space required for refuelling and ash removal. Doing so

could result in a house re. Do not over re or use volatile

fuels or combustibles, doing so may cause a personal and

property damage hazards.

THIS STOVE IS APPROVED FOR BURNING PELLETIZED

WOOD FUEL ONLY ! Factory-approved pellets are those

1/4” or 5/16” in diameter and not over 1” long. Longer

or thicker pellets sometimes bridge the auger ights, which

prevents proper pellet feed. Burning wood in forms other

than pellets is not permitted. It will violate the building

codes for which the stove has been approved and will void

all warranties. The design incorporates automatic feed of

the pellet fuel into the re at a carefully prescribed rate. Any

additional fuel introduced by hand will not increase heat

output but may seriously impair the stoves performance by

generating considerable smoke. Do not burn wet pellets.

The stove’s performance depends heavily on the quality

of your pellet fuel. Avoid pellet brands that display these

characteristics:

• Excess Fines – “Fines” is a term describing crushed

pellets or loose material that looks like sawdust or sand.

Pellets can be screened before being placed in hopper to

remove most nes.

• Binders – Some pellets are produced with materials to

hold the together, or “bind” them.

• High ash content – Poor quality pellets will often create

smoke and dirty glass. They will create a need for more

frequent maintenance. You will have to empty the burn

pot plus vacuum the entire system more often. Poor quality

pellets could damage the auger. We cannot accept

responsibility for damage due to poor quality pellet.

CAUTION:

• KEEP FOREIGN OBJECTS OUT OF THE HOPPER.

• THE MOVING PARTS OF THIS STOVE ARE PROPELLED

BY HIGH TORQUE ELECTRIC MOTORS. KEEP ALL BODY

PARTS AWAY FROM THE AUGER WHILE THE STOVE

IS PLUGGED INTO AN ELECTRICAL OUTLET. THESE

MOVING PARTS MAY BEGIN TO MOVE AT ANY TIME

WHILE THE STOVE IS PLUGGED IN.

PRE-START-UP CHECK

Remove burn pot, making sure it is clean and none of the

air holes are plugged. Clean the rebox, and then reinstall

burn pot. Clean door glass if necessary (a dry cloth or paper

towel is usually sufcient). Never use abrasive cleaners on

the glass or door. Check fuel in the hopper, and rell if

necessary.

BUILDING A FIRE

Never use a grate or other means of supporting the fuel.

Use only the burn pot supplied with this heater. Hopper lid

must be closed in order for the unit to feed pellets. During

the start-up period:

• Make sure the burn pot is free of pellets.

• DO NOT open the viewing door.

• The damper may need to be closed during startup.

• DO NOT add pellets to the burn pot by hand.

NOTE: During the rst few res, your stove will emit an odor

as the high-temperature paint cures or becomes seasoned to

the metal. Maintaining smaller res will minimize this. Avoid

placing items on the stovetop during this period because the

OPERATION

paint could be affected. Attempts to achieve heat output

rates that exceed heater design specications can result in

permanent damage to the heater.

AUTOMATIC IGNITOR

1. Fill hopper and clean burn pot.

2. Press “On/Off” button. Make sure green light comes

on.

3. The damper should be completely closed or open no

more than 1/4 of the way during start-up. This will vary

depending on your installation and elevation. Once

re is established adjust for desired ame increasing

the amount the damper is open as the heat setting is

increased (see “Damper Control”).

4. Adjust feed rate to desired setting by pressing “Heat

Level Advance” button.

OPTIMAL OPERATION

This pellet stove has been certied by the US EPA to meet

strict 2020 guidelines. To ensure this unit produces the

optimal minimal emissions, it is critical to follow the following

guidelines. To achieve a “high burn”, your stove should be

set on setting 5 with the damper fully open. To achieve a

“medium burn”, your stove should be set on setting 2 with

the damper closed. To achieve a “low burn”, your stove

should be set on setting 1 with the damper closed. Settings 3

and 4 will give you a higher heat output above the medium

setting. If the door is opened while the stove is in operation,

it must be closed within 30 seconds or the stove will shut

down. If the stove shuts down, push the “On/Off” button to

restart your stove. The stove will have to fully shut down and

turn off before you will be able to restart the stove.

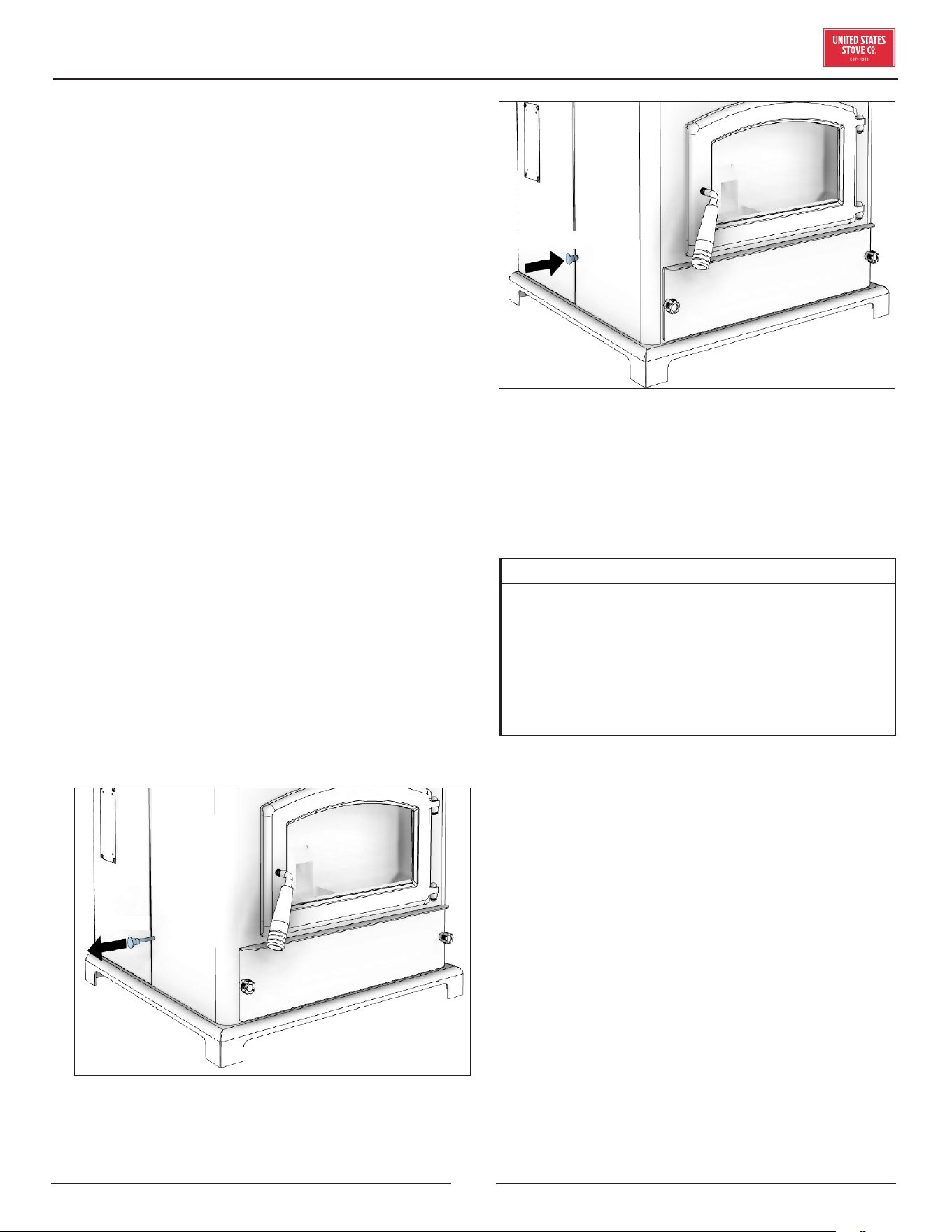

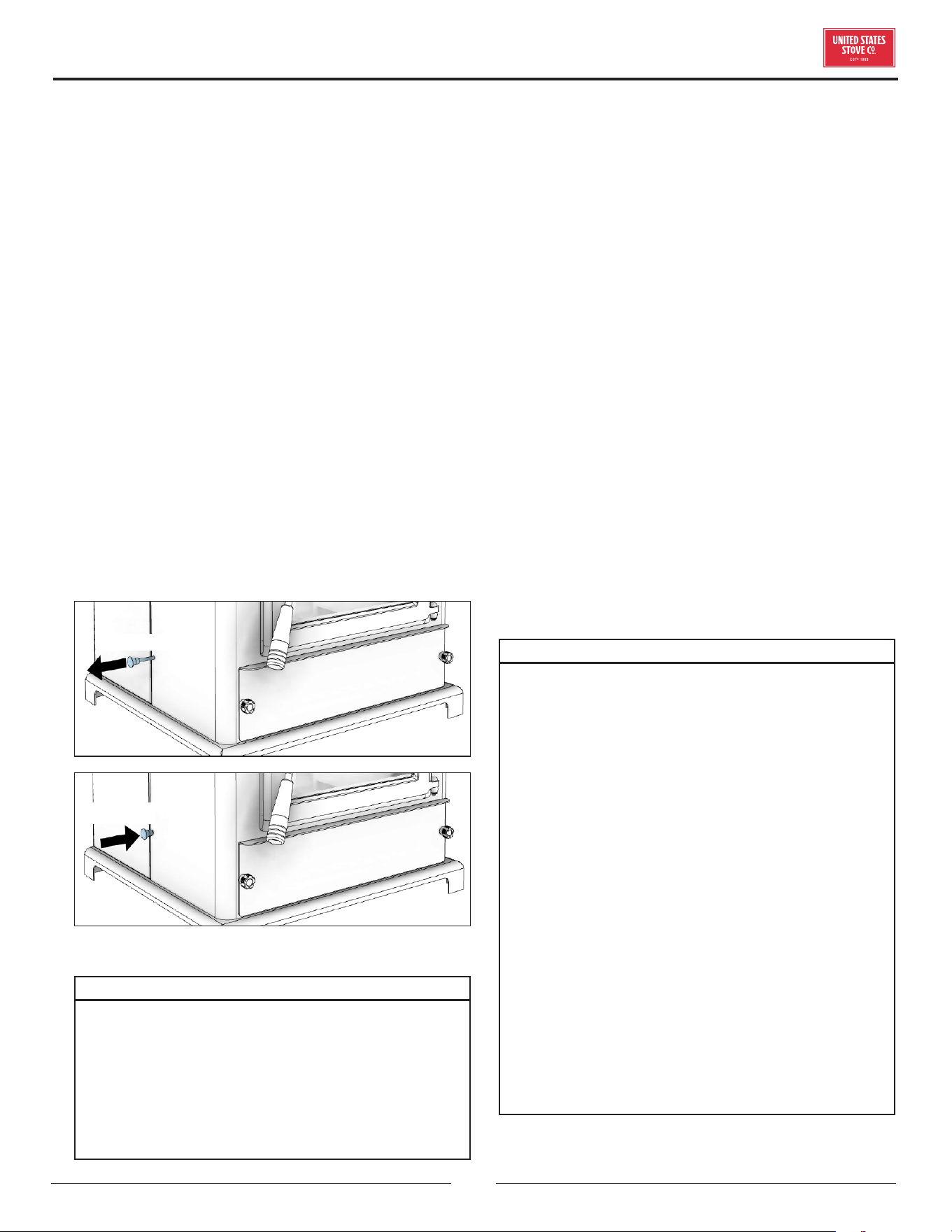

OPEN

CLOSED

OPENING DOOR

If the door is opened while the stove is in operation it must

be closed within 30 seconds or the stove will shut down. If

the stove shuts down push the “On/Off” button to re-start

your stove. The stove will have to fully shut down and turn

off before you will be able to restart the stove.

CAUTION:

• DO NOT OPERATE YOUR STOVE WITH THE VIEWING

DOOR OPEN. THE AUGER WILL NOT FEED PELLETS

UNDER THESE CIRCUMSTANCES AND A SAFETY

CONCERN MAY ARISE FROM SPARKS OR FUMES

ENTERING THE ROOM.

• THE FEED DOOR MUST BE CLOSED AND SEALED

DURING OPERATION.

ROOM AIR FAN

When starting your stove the Room Air Fan will not come

on until the stove’s heat exchanger warms up. This usually

takes about 10 minutes from start-up.

IF STOVE RUNS OUT OF PELLETS

The re goes out and the auger motor and blowers will

run until the stove cools. This will take 30 to 45 minutes.

After the stove components stop running, the “On/Off” and

the Bar Graph lights stay on for 10 minutes. After the 10

minutes, the “3” light on the bar graph will ash and the

“On/Off” light will go off. To re-start, rell hopper and press

“Fuel Feed” button until pellets begin to fall into burnpot.

Press “On/Off” button.

OPERATION

REFUELING

CAUTION:

• THE HOPPER AND STOVE TOP WILL BE HOT DURING

OPERATION; THEREFORE, YOU SHOULD ALWAYS USE

SOME TYPE OF HAND PROTECTION WHEN REFUELING

YOUR STOVE.

• DO NOT TOUCH THE HOT SURFACES OF THE STOVE.

EDUCATE ALL CHILDREN ON THE DANGERS OF A

HIGH-TEMPERATURE STOVE. YOUNG CHILDREN

SHOULD BE SUPERVISED WHEN THEY ARE IN THE

SAME ROOM AS THE STOVE.

• NEVER PLACE YOUR HAND NEAR THE AUGER WHILE

THE STOVE IS IN OPERATION.

• WE RECOMMEND THAT YOU NOT LET THE HOPPER

DROP BELOW 1/4 FULL.

WARNING:

• KEEP HOPPER LID CLOSED AT ALL TIMES EXCEPT

WHEN REFILLING.

• DO NOT OVERFILL HOPPER.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low burn

rate that must not be altered. It is against federal regulations

to alter this setting or otherwise operate this wood heater

in a manner inconsistent with operating instructions in this

manual.

SHUTDOWN PROCEDURE

WARNING:

NEVER SHUT DOWN THIS UNIT BY UNPLUGGING IT

FROM THE POWER SOURCE.

Turning your stove off is a matter of pressing the “POWER”

button on the display board. The green light will turn back to

red when the “POWER” button is pushed. The auger motor

will stop, and the blowers will continue to operate until the

internal rebox temperatures have fallen to a preset level.

1. Your stove is equipped with a high temperature

thermodisc. This unit has a manual reset thermodisc.

This safety switch has two functions.

A. To recognize an overheat situation in the stove and shut

down the fuel feed or auger system.

B. In case of a malfunctioning convection blower, the high-

temperature thermodisc will automatically shut down

the auger, preventing the stove from overheating.

NOTE: On some units, once tripped, like a circuit breaker,

the reset button will have to be pushed before restarting your

stove. On other units the thermodisc has no reset button and

will reset itself once the stove has cooled. The manufacturer

recommends that you call your dealer if this occurs as this

may indicate a more serious problem. A service call may

be required.

2. If the combustion blower fails, an air pressure switch

will automatically shut down the auger.

NOTE: Opening the stove door for more than 30 seconds

during operation will cause enough pressure change to

activate the air switch, shutting the fuel feed off. The stove

will shut down and show “E2” on the two digit display. The

stove has to fully shut down before restarting.

INTERIOR CHAMBERS

• Burn Pot - Periodically remove and clean the burn pot and

the area inside the burn pot housing. In particular, it is

advisable to clean out the holes in the burn pot to remove

any build up that may prevent air from moving through

the burn pot freely.

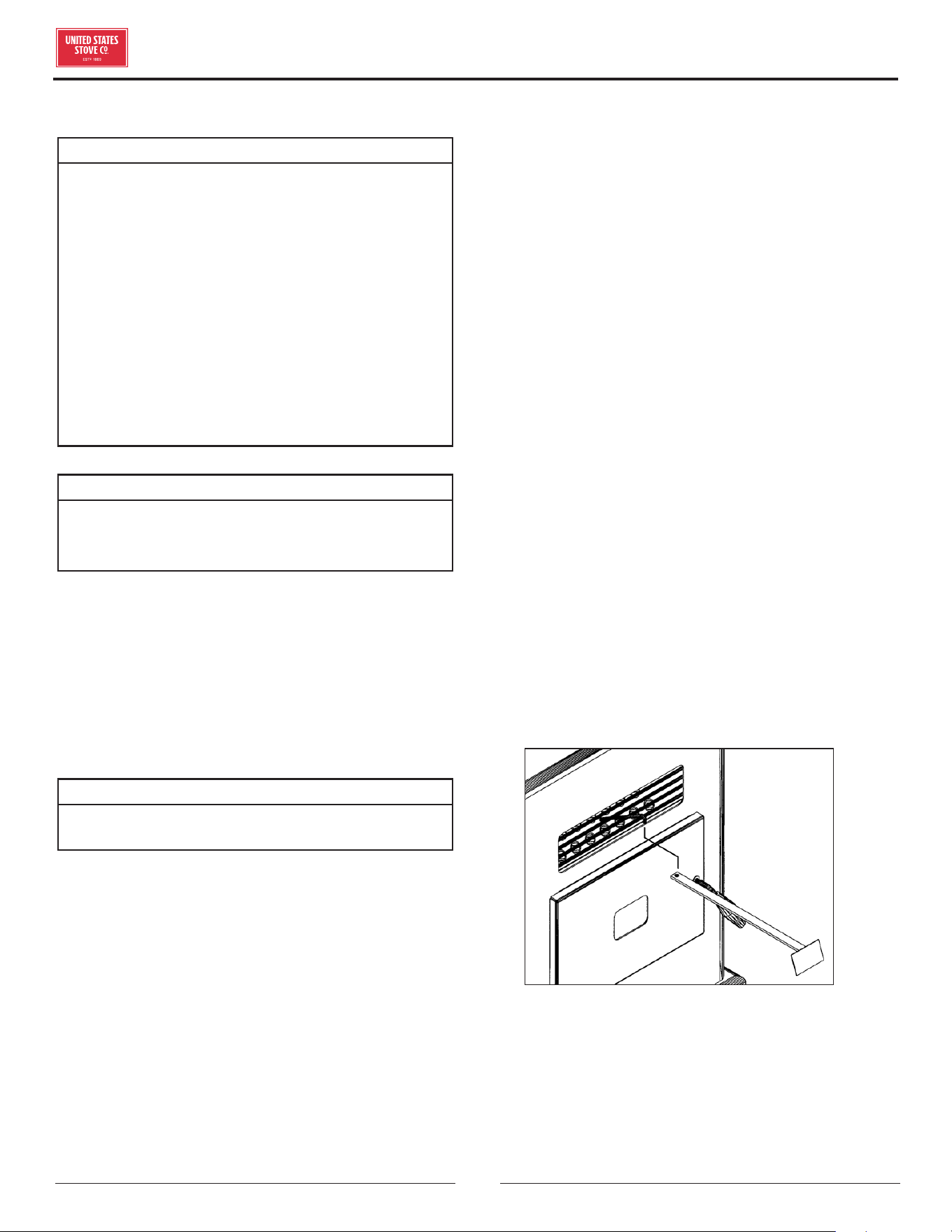

• Heat Exchange Tubes - This stove is designed with a built-

in heat exchange tube cleaner. This should be used every

two or three days to remove accumulated ash on the tubes,

which reduces the efciency of your unit. Insert the handle

end (with hole) of the cleaning tool onto the cleaning rod.

The cleaner rod is located in the grill above the stove

door. Move the cleaner rod back and forth several times

to clean the heat exchanger tubes. When nished, be

sure to leave tube cleaner at the rear of the stove.

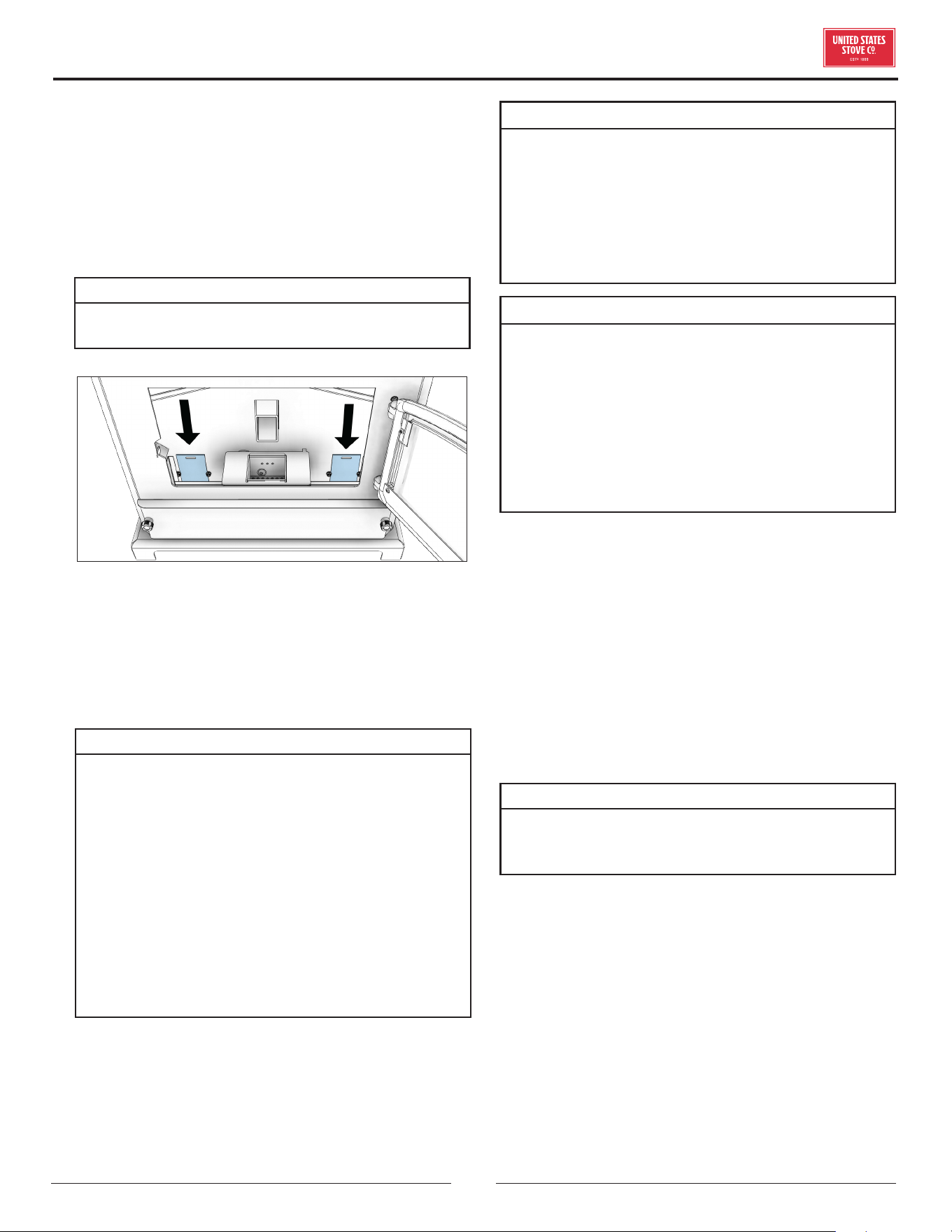

• Heat Exchanger - There is a clean out plate on both sides

of the heat exchanger that need to be removed to clean y

ash out of the heat exchanger. The cleanouts are located

inside the rebox as shown. The clean outs are secured to

the rebox with (2) 5/16” screws. Remove the clean outs

and vacuum out any accumulated ash. This should be

done at least once per month or more frequently if large

OPERATION

MAINTENANCE

CAUTION:

• FAILURE TO CLEAN AND MAINTAIN THIS UNIT AS

INDICATED CAN RESULT IN POOR PERFORMANCE,

SAFETY HAZARDS, FIRE, AND EVEN DEATH.

• NEVER PERFORM ANY INSPECTIONS, CLEANING, OR

MAINTENANCE ON A HOT STOVE.

• DISCONNECT THE POWER CORD BEFORE PERFORMING

ANY MAINTENANCE! NOTE: TURNING THE ON/

OFF SWITCH TO ”OFF” DOES NOT DISCONNECT ALL

POWER TO THE ELECTRICAL COMPONENTS OF THE

STOVE.

• DO NOT OPERATE STOVE WITH BROKEN GLASS,

LEAKAGE OF FLUE GAS MAY RESULT.

CREOSOTE FORMATION, INSPECTION, &

REMOVAL

CAUTION:

THE EXHAUST SYSTEM SHOULD BE CHECKED MONTHLY

DURING THE BURNING SEASON FOR ANY BUILD-UP OF

SOOT OR CREOSOTE.

When any wood is burned slowly, it produces tar and other

organic vapors, which combine with expelled moisture

to form creosote. The creosote vapors condense in the

relatively cool chimney ue or a newly started re or from a

slow-burning re. As a result, creosote residue accumulates

on the ue lining. When ignited, this creosote makes an

extremely hot re, which may damage the chimney or even

destroy the house. Despite their high efciency, pellet stoves

can accumulate creosote under certain conditions. The

chimney connector and chimney should be inspected by a

qualied person annually or per ton of pellets to determine

if a creosote or y ash build-up has occurred. If creosote has

accumulated, it should be removed to reduce the risk of a

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

amounts of ash are noticed while cleaning or if the stove

does not seem to be burning properly.

If a vacuum is used to clean your stove, we suggest using

the AV15E AshVac vacuum. The AV15E AshVac is designed

for ash removal. Some regular vacuum cleaner (i.e. shop

vacs) may leak ash into the room.

DO NOT VACUUM HOT ASH.

WARNING:

FAILURE TO PROPERLY MAINTENANCE THE CLEAN OUTS

WILL RESULT IN POOR PERFORMANCE OF THIS STOVE.

CAUTION:

• DO NOT OPERATE YOUR STOVE IF YOU SMELL SMOKE

COMING FROM IT. TURN IT OFF, MONITOR IT, AND

CALL YOUR DEALER.

• DO NOT OPERATE THE STOVE IF THE FLAME BECOMES

DARK AND SOOTY OR IF THE BURNPOT OVERFILLS

WITH PELLETS. TURN THE STOVE OFF, PERIODICALLY

INSPECT IT, AND CALL YOUR DEALER

CAUTION:

IF THE STOVE IS INSTALLED IN A ROOM WITHOUT

AIR CONDITIONING, OR IN AN AREA WHERE DIRECT

SUNLIGHT CAN SHINE ON THE UNIT, IT IS POSSIBLE

THIS CAN CAUSE THE TEMPERATURE OF THE STOVE TO

RISE TO OPERATIONAL LEVELS; ONE OF THE SENSORS

COULD THEN MAKE THE STOVE START ON ITS OWN.

IT IS RECOMMENDED THAT THE STOVE BE UNPLUGGED

WHEN NOT IN USE FOR EXTENDED AMOUNTS OF TIME

(I.E. DURING THE SUMMER MONTHS).

MAINTENANCE

chimney re. Inspect the system at the stove connection and

at the chimney top. Cooler surfaces tend to build creosote

deposits quicker, so it is important to check the chimney

from the top as well as from the bottom. The creosote

should be removed with a brush specically designed for

the type of chimney in use. A qualied chimney sweep can

perform this service. It is also recommended that before

each heating season the entire system be professionally

inspected, cleaned and, if necessary, repaired. To clean the

chimney, disconnect the vent from the stove.

FLY ASH

This accumulates in the horizontal portion of an exhaust

run. Though non-combustible, it may impede the normal

exhaust ow. It should therefore be periodically removed.

ASH REMOVAL & DISPOSAL

CAUTION:

ALLOW THE STOVE TO COOL BEFORE PERFORMING

ANY MAINTENANCE OR CLEANING. ASHES MUST

BE DISPOSED IN A METAL CONTAINER WITH A TIGHT

FITTING LID. THE CLOSED CONTAINER OF ASHES SHOULD

BE PLACED ON A NON-COMBUSTIBLE SURFACE OR ON

THE GROUND, WELL AWAY FROM ALL COMBUSTIBLE

MATERIALS, PENDING FINAL DISPOSAL.

Remove the ashes periodically to avoid unnecessary ash

build up. Remove ashes when unit has cooled. Ashes

should be placed in a metal container with a tight tting

lid. The closed container of ashes should be placed on a

noncombustible oor or on the ground, well away from

all combustible materials, pending nal disposal. If the

ashes are disposed of by burial in soil or otherwise locally

dispersed, they should be retained in the closed container

until all embers have been thoroughly cooled. The container

shall not be used for other trash or waste disposal. If

combined with combustible substances, ashes and embers

may ignite. Ash removal is as follows:

1. Let the re burn out and allow the unit to cool to room

temperature.

2. Make sure the pellet stove is at room temperature before

touching. Clean the heat exchanger tubes.

3. Remove the burnpots inner section by grasping it and

pulling straight up.

4. Empty ashes from the inner section and scrape with

cleaning tool; make sure holes are not plugged.

5. Vacuum to remove ashes from the burn chamber interior

and the burnpot shell. WARNING: Make sure ashes are

cool to the touch before using a vacuum (see “Vacuum

Use”).

6. Dispose of ashes properly (see “Ash Removal”).

7. Replace inner section into burnpot; make sure it is level

and pushed all the way back down and that the igniter

hole is to the rear when it is reinstalled.

8. Make sure the burnpot is level and pushed all the way

in. If the collar on the burnpot, attached to the fresh air

tube, is not pushed back to meet the rebox wall. The

igniter will not work properly.

SMOKE & CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended periods

of time. While the modern combustion systems in heaters

drastically reduce the amount of CO emitted out the chimney,

exposure to the gases in closed or conned areas can be

dangerous. Make sure you stove gaskets and chimney joints

are in good working order and sealing properly to ensure

unintended exposure. It is recommended that you use both

smoke and CO monitors in areas having the potential to

generate CO.

CHECK & CLEAN THE HOPPER

Check the hopper periodically to determine if there is any

sawdust (nes) that is building up in the feed system or

pellets that are sticking to the hopper surface. Clean as

needed.

DOOR & GLASS GASKETS

Inspect the main door and glass window gaskets periodically.

The main door may need to be removed to have frayed,

broken, or compacted gaskets replaced by your authorized

dealer. This unit’s door uses a 3/4” diameter rope gasket.

BLOWER MOTORS

Clean the air holes on the motors of both the exhaust and

distribution blowers annually. Remove the exhaust blower

from the exhaust duct and clean out the internal fan blades

as part of your fall start-up. If you have indoor pets your

power motors should be inspected monthly to make sure

they are free of animal hair build up. Animal hair build up

in blowers can result in poor performance or unforeseen

safety hazards.

PAINTED SURFACES

Painted surfaces may be wiped down with a damp cloth. If

scratches appear, or you wish to renew your paint, contact

your authorized dealer to obtain a can of suitable high-

temperature paint.

MAINTENANCE

REMOVAL AND REPLACEMENT OF

BROKEN DOOR GLASS

While wearing leather gloves (or any other gloves suitable

for handling broken glass), carefully remove any loose

pieces of glass from the door frame. Dispose of all broken

glass properly. Return the damaged door to your dealer

for repair or replacement. Neither the appliance owner

nor any other unauthorized person(s) should replace the

door glass. An authorized dealer must perform all repairs

involving door glass.

FALL START UP

Prior to starting the rst re of the heating season, check

the outside area around the exhaust and air intake systems

for obstructions. Clean and remove any y ash from the

exhaust venting system. Clean any screens on the exhaust

system and on the outside air intake pipe. Turn all of the

controls on and make sure that they are working properly.

This is also a good time to give the entire stove a good

cleaning throughout.

SPRING SHUTDOWN

After the last burn in the spring, remove any remaining pellets

from the hopper and the auger feed system. Scoop out the

pellets and then run the auger until the hopper is empty

and pellets stop owing (this can be done by pressing the

“ON” button with the viewing door open). Vacuum out the

hopper. Thoroughly clean the burn pot, and rebox. It may

be desirable to spray the inside of the cleaned hopper with

an aerosol silicone spray if your stove is in a high humidity

area. The exhaust system should be thoroughly cleaned.

MAINTENANCE SCHEDULE

CAUTION:

THIS WOOD HEATER NEEDS PERIODIC INSPECTION

AND REPAIR FOR PROPER OPERATION. IT IS AGAINST

FEDERAL REGULATIONS TO OPERATE THIS WOOD

HEATER IN A MANNER INCONSISTENT WITH OPERATING

INSTRUCTIONS IN THIS MANUAL.

Use the following as a guide under average use conditions.

Gaskets around door and door glass should be inspected

and repaired or replaced when necessary.

Daily Weekly

Monthly or

as needed

Burn Pot Stirred Empty

Combustion Chamber Brushed

Ashes Check Empty

Interior Chambers Vacuumed

Combustion Blower

Blades

Vacuumed

/ Brushed

Convection Blower

Impeller

Vacuumed

/ Brushed

Vent System Cleaned

Gaskets Inspected

Glass Wiped Cleaned

Hopper (end of season)

Empty &

Vacuumed

INSTRUCTIONS SPECIFIC FOR CANADIAN INSTALLATIONS

Do not obstruct the space under the heater and do not

obstruct the combustion air openings. Refer to the chimney

manufacturer’s instructions for disassembling the chimney/

venting for transportation of a transportable building.

The parts or materials to be employed for ember protectors

and the minimum areas to be covered and their relation

to the space heater, as well as the notice: “In Canada, to

comply with CSA B365, Installation Code for Solid-Fuel-

Burning Appliances and Equipment, any combustible

covering beneath the appliance and/or within the area

extending horizontally at least 450 mm (18 in) beyond the

appliance on any side equipped with a door, and at least

200 mm (8 in) beyond the appliance on other sides, shall

be protected by a continuous, durable, non-combustible

pad that will provide ember protection. The 450 mm (18

in) ember protection required on any side with a door shall

extend for the full width of the appliance plus the 200 mm

(8 in) required on each side of the appliance without a

door. Where an appliance is installed less than 200 mm (8

in) from a wall, the ember pad need only extend to the base

of the wall. An ember pad shall not be placed on top of a

carpet unless the pad is structurally supported to prevent

displacement and distortion. If this appliance is installed in

a transportable building, removal of the chimney/venting is

required for transportation of the building.

DO NOT INSTALL IN AN ALCOVE

DO NOT INSTALL IN ANY FIREPLACE

When your stove acts out of ordinary, the rst reaction is to call for help. This guide may save time and money by enabling

you to solve simple problems yourself. Problems encountered are often the result of only ve factors: 1) poor fuel; 2)

poor operation or maintenance; 3) poor installation; 4) component failure; 5) factory defect. You can usually solve those

problems related to 1 and 2. Your dealer can solve problems relating to 3, 4, and 5. Refer to diagrams on page 17 to help

locate indicated parts.

For the sake of troubleshooting and using this guide to assist you should look at your heat level setting to see which light is

ashing.

***CAUTION - UNPLUG THE STOVE FROM ALL POWER PRIOR TO ATTEMPTING TO SERVICE THE UNIT!***

STOVE SHUTS OFF AND THE #2 LIGHT FLASHES

Possible Causes: Possible Remedies:

Airow switch hose or stove

attachment pipes for hose are

blocked.

Unhook air hose from the air switch and blow through it. If air ows freely, the hose

and tubes are ne. If air will not ow through the hose, use a wire coat hanger to clear

the blockage.

The air inlet, burnpot, interior

combustion air chambers,

combustion blower, or exhaust

pipe are blocked with ash or

foreign material.

Follow all clearing procedures in the maintenance section of the owner’s manual.

The rebox is not properly

sealed.

Make sure the door is closed and that the gasket is in good shape. If the ash door has

a latch, make sure the ash door is properly latched and the gasket is sealing good.

If the stove has just a small hole for the ashes to fall through under the burnpot, make

sure the slider plate is in place to seal off the rebox oor.

Vent pipe is incorrectly installed. Check to make sure vent pipe installation meets criteria in owner’s manual.

The airow switch wire

connections are bad.

Check the connectors that attach the gray wires to the air switch.

The gray wires are pulled loose

at the Molex connector on the

wiring harness.

Check to see if the gray wires are loose at the Molex connector.

Combustion blower failure

With the stove on, check to see if the combustion blower is running. If it is not, you will

need to check for power going to the combustion blower. It should be a full current. If

there is power, the blower is bad. If there is not, see #8.

Control board not sending power

to combustion blower.

If there is no current going to the combustion blower, check all wire connections. If all

wires are properly connected, you have a bad control board.

Control board not sending power

to air switch.

There should be a 5-volt current (approximately) going to the air switch after the stove

has been on for 30 seconds.

Air switch has failed (very rare).

To test air switch, you will need to disconnect the air hose from the body of the stove.

With the other end still attached to the air switch, very gently suck on the loose end of

the hose (you may want to remove the hose entirely off the stove and the air switch rst

and make sure it is clear). If you hear a click, the air switch is working. BE CAREFUL!

TOO MUCH VACUUM CAN DAMAGE THE AIR SWITCH.

TROUBLESHOOTING GUIDE

STOVE SHUTS OFF AND THE #3 LIGHT FLASHES

Possible Causes: Possible Remedies: (Unplug stove rst when possible)

The hopper is out of pellets. Rell the hopper

The air damper is too far open

for a low feed setting.

If burning on the low setting, you may need to close the damper all the way (push the

knob in so it touches the side of the stove).

The burnpot is not pushed

completely to the rear of the

rebox.

Make sure that the air intake collar on the burnpot is touching the rear wall of the

rebox.

The burnpot holes are blocked. Remove the burnpot and thoroughly clean it.

The air inlet, the interior

chambers, or exhaust system has

a partial blockage.

Follow all cleaning procedures in the maintenance section of the owner’s manual.

The hopper safety switch has

failed or hopper is open.

When operating the unit, be sure the hopper lid is closed so that the hopper safety

switch will activate. Check the wires leading from the hopper safety switch to the

control panel and auger motor for secure connections. Use a continuity tester to test

the hopper safety switch, replace if necessary.

The auger is jammed.

Start emptying the hopper. Then remove the auger motor by removing the auger pin.

Remove the auger shaft. Gently lift the auger shaft straight up so that the end of the

auger shaft comes up out of the bottom auger bushing. Next, remove the two nuts

that hold the top auger biscuit in. Then rotate the bottom end of the auger shaft up

towards you until you can lift the shaft out of the stove. After you have removed the

shaft, inspect it for bent ights, burrs, or broken welds. Remove any foreign material

that might have caused the jam. Also, check the auger tube for signs of damage such

as burrs, rough spots, or grooves cut into the metal that could have caused a jam.

The auger motor has failed.

Remove the auger motor from the auger shaft and try to run the unit. If the motor will

turn, the shaft is jammed on something. If the motor will not turn, the motor is bad.

The Proof of Fire (POF) thermodisc

has malfunctioned.

Temporarily bypass the POF thermodisc by disconnecting the two brown wires and

connecting them with a short piece of wire. Then plug the stove back in. If the stove

comes on and works, you need to replace the POF thermodisc. This is for testing only.

DO NOT LEAVE THE THERMODISC BYPASSED. Your blowers will never shut off and if

the re went out, the auger will continue to feed pellets until the hopper is empty if you

leave the POF thermodisc bypassed.

The high limit thermodisc has

tripped or is defective

Wait for the stove to cool for about 30-45 minutes. It should now function normally. If

not, use the owner’s manual to locate the high limit thermodisc. To test if the thermodisc

is bad, you can bypass it as described previously for the POF thermodisc.

The fuse on the control board has

blown.

Remove the control board. On the back, there is one fuse. If it appears to be bad,

replace it with a 5 Amp 125 Volt fuse. Plug the stove back in and try to run the unit.

SMOKE SMELL COMING BACK INTO THE HOME

Possible Causes: Possible Remedies:

There is a leak in the vent pipe

system.

Inspect all vent pipe connections. Make sure they are sealed with RTV silicone that has

a temperature rating of 500°F or higher. Also, seal joints with UL-181-AP foil tape.

Also, make sure the square to round adapter piece on the combustion blower has been

properly sealed with the same RTV.

The gasket on the combustion

blower has gone bad.

Inspect both gaskets on the combustion blower to make sure they are in good shape.

STOVE FEEDS PELLETS, BUT WILL NOT IGNITE

Possible Causes: Possible Remedies:

Air damper open too far for

ignition.

Push the air damper in closer to the side of the stove for startup. In some situations,

it may be necessary to have the damper completely closed for ignition to take place.

After there is a ame, the damper can then be adjusted for the desired feed setting.

Blockage in igniter tube or inlet

for igniter tube.

Find the igniter housing on the backside of the rewall. The air intake hole is a small

hole located on the bottom side of the housing. Make sure it is clear. Also, look from

the front of the stove to make sure there is not any debris around the igniter element

inside of the igniter housing.

The burnpot is not pushed

completely to the rear of the

rebox.

Make sure that the air intake collar on the burnpot is touching the rear wall of the

rebox.

Bad igniter element.

Put power directly to the igniter element. Watch the tip of the igniter from the front of

the stove. After about 2 minutes, the tip should glow. If it does not, the element is bad.

The control board is not sending

power to the igniter.

Check the voltage going to the igniter during startup. It should be a full current. If the

voltage is lower than full current, check the wiring. If the wiring checks out good, the

board is bad.

CONVECTION BLOWER SHUTS OFF AND COMES BACK ON

Possible Causes: Possible Remedies:

The convection blower is

overheating and tripping the

internal temperature shutoff.

Clean any dust off the windings and fan blades. If clearing the blower does not help,

the blower may be bad.

Circuit board malfunction.

Test the current going to the convection blower. If there is power being sent to the

blower when it is shut off, the control board is ne. If there is NOT power being sent

to the blower when it shuts off during operation, then you have a bad control board.

STOVE WILL NOT FEED PELLETS, BUT FUEL FEED LIGHT COMES ON AS DESIGNED

Possible Causes: Possible Remedies:

Fuse on control board blew.

Remove the control board. On the back, there is one fuse. If it appears to be bad,

replace it with a 5 Amp 125 Volt fuse. Plug the stove back in and try to run the unit.

High limit switch has tripped or

is defective.

Wait for the stove to cool for about 30-45 minutes. It should now function normally. If

not, use the owner’s manual to locate the high limit thermodisc. To test if the thermodisc

is bad, you can bypass it as described previously for the POF thermodisc.

Bad auger motor.

Remove the auger motor from the auger shaft and try to run the unit. If the motor will

turn, the shaft is jammed on something. If the motor will not turn, the motor is bad.

STOVE SHUTS OFF AND THE #3 LIGHT FLASHES

Possible Causes: Possible Remedies: (Unplug stove rst when possible)

The control board is not sending

power to the POF thermodisc or

other auger system components.

There should be a 5-volt (approximately) current going to the POF thermodisc after the

stove has been on for 10 minutes.

TROUBLESHOOTING GUIDE

STOVE WILL NOT FEED PELLETS, BUT FUEL FEED LIGHT COMES ON AS DESIGNED

Possible Causes: Possible Remedies:

Auger jam

Start by emptying the hopper. Then remove the auger motor by removing the auger

pin. Remove the auger shaft inspection plate in the hopper so that you see the auger

shaft. Gently lift the auger shaft straight up so that the end of the auger shaft comes

up out of the bottom auger bushing. Next, remove the two nuts that hold the top auger

biscuit in. Then rotate the bottom end of the auger shaft up towards you until you can

lift the shaft out of the stove. After you have removed the shaft, inspect it for bent ights,

burrs, or broken welds. Remove any foreign material that might have caused the jam.

Also, check the auger tube for signs of damage such as burrs, rough spots, or grooves

cut into the metal that could have caused a jam.

Loose wire or connector

Check all wires and connectors that connect to the auger motor, high limit switch, and

the Molex connector.

Bad control board

If the fuse is good, the wires and connectors check out good, and the high limit switch

did not trip, test r power going to the auger motor. If there is not a full current going

to the auger motor when the fuel feed light is on, you have a bad control board.

TROUBLESHOOTING GUIDE

GLASS “SOOTS” UP AT A VERY FAST RATE

FLAME IS LAZY, DARK AND HAS BLACK TIPS

AFTER STOVE HAS BEEN ON FOR A WHILE, THE BURNPOT OVERFILLS

Possible Cause: Possible Remedies:

Stove or vent pipe is dirty, which

restricts airow through the

burnpot.

Follow all cleaning procedure in the maintenance section of the owner’s manual.

Vent pipe installed improperly.

Check to make sure the vent pipe has been installed according to the criteria in the

owner’s manual.

Air damper is set too far in

(closed) for a higher setting.

Put the damper knob farther out away from the side of the stove and try not to burn

the unit again.

Burnpot holes are blocked. Remove the burnpot and thoroughly clean it.

Air damper is broken.

Visually inspect the damper assembly. Make sure the damper plate is attached to the

damper rod. When the damper rod is moved, the plate should move with it.

Blockage in air intake pipe. Visually inspect the air intake pipe that leads into the burnpot for foreign material.

Circuit board malfunction.

Time the fuel feed light at each setting (after the stove has completed the startup cycle).

Make sure the times match the auger timing chart. If the auger motor runs constantly,

the board is bad.

Combustion blower is not

spinning fast enough.

Test the RPM on the blower after the blades have been cleaned. The RPM should be

approximately 3000RPM.

Bad Pellets (Applies to “GLASS

‘SOOTS’ UP AT A VERY FAST

RATE” only.

The brand of pellets or the batch of pellets that are being used may be of poor quality.

If possible, try a different brand of pellets. You might also want to try a brand that is

made from a different type of wood (softwood vs. hardwood). Different woods have

different characteristics when being burned.

The trim setting on the low feed

rate is too low. (Applies to

“GLASS ‘SOOTS’ UP AT A VERY

FAST RATE” only.

Use the “Reset Trim” button to increase the low feed rate setting. If the “1” & “3” lights

are on, the stove is currently on the lowest setting. If only the “1” light is on, the stove

is in the default (medium) setting. If the “1” & “4” lights are on, the stove is in the high

trim setting for the low feed rate. If the stove is being burned on one of the two lower

settings, advance to the next trim setting and try burning the stove.

TROUBLESHOOTING GUIDE

DIGITAL CIRCUIT BOARD TIMING RATES

Heat Level Setting

1 & 3 1.4 seconds

1 2 seconds

1 & 4 2.5 seconds

2 4 seconds

3 7 seconds

4 9 seconds

5 12 seconds

Total Cycle Time 14.5 seconds

SMOKE SMELL OR SOOT BUILD-UP

Because it is a wood-burning device, your stove may emit a faint wood-burning odor. If this increases beyond normal or

is you notice an unusual soot buildup on walls or furniture, check your exhaust system carefully for leaks. All joints should

be properly sealed. Also, clean your stove following instructions in the “Maintenance” section of this manual. If problem

persists, contact your dealer.

HIGH LIMIT SWITCH KEEPS TRIPPING

Possible Causes: Possible Remedies:

The convection blower is

overheating and tripping the

internal temperature shutoff.

Clean any dust off the windings and fan blades. If oiling the blower does not help, the

blower may be bad

The stove is being left on the

highest setting for extended

periods of time.

The highest level setting is designated for use over short periods of time. Burning the

stove on the highest setting for longer that 1-2 hours could lead to potential overheating

situations.

Fuel other than wood pellets is

being burned in the stove

This unit is designed and tested to use wood pellets. Check for signs of fuel other than

wood pellets. No other type of fuel have been approved for this pellet stoves. If there

are signs of other types of fuel being used, stop using them immediately.

Power surge or brown out

situation.

A power surge, spike, or voltage drop could cause the high limit switch to trip. Check

to see if a surge protector is being used on the stove. If not, recommend one to the

consumer.

High limit switch is

malfunctioning.

If the other items checked out okay, replace the high limit switch.

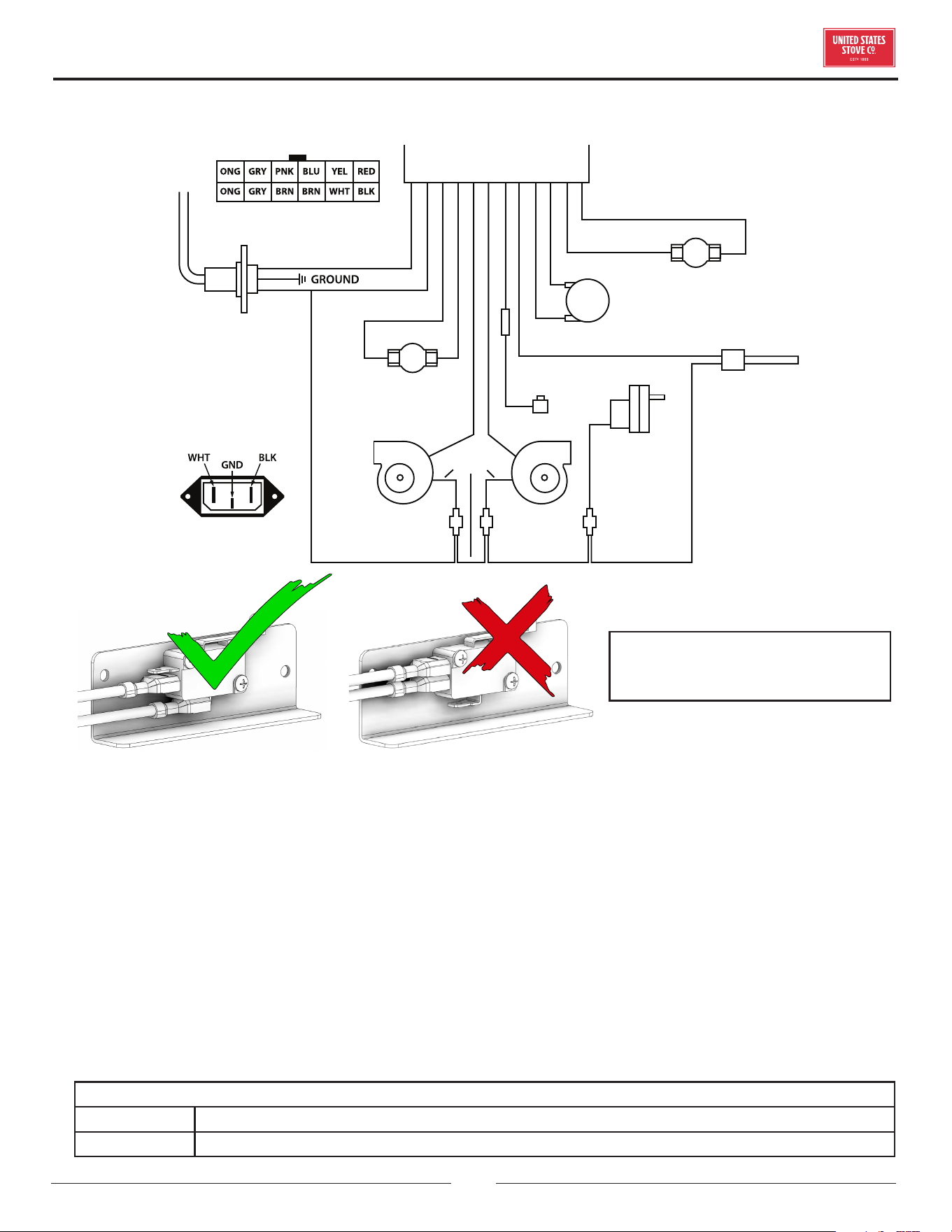

ELECTRICAL DIAGRAM

CORRECT WRONG

ENSURE THE WIRES ARE CONNECTED

TO THE BOTTOM TWO PRONGS OF THE

HOPPER SWITCH AS SHOWN.

MOLEX CONNECTOR

POWER SUPPLY

120 VOLTS AC

BROWN

POF THERMODISC

AIR SWITCH

RED

IGNITER

HOPPER

SWITCH

PURPLE

AUGER

MOTOR

WHITE

HIGH TEMP.

THERMODISC

PURPLE

BLACK

WHITE

ORANGE

BLUE

PINK

YELLOW

RED

GRAY

WHITEWHITE

COMBUSTION

BLOWER

CONVECTION

BLOWER

POWER OUTLET DETAIL

LOOKING FROM THE REAR

OF THE STOVE

MOLEX CONNECTOR DETAIL

For Parts Assistance, Call 800-750-2723 ext 5051 or Email: par[email protected] , or order at

www.myreplacementparts.com

The information in this owner’s manual is specific to your unit. When ordering replacement parts the information

in this manual will help to ensure the correct items are ordered. Before contacting customer service write down the

model number and the serial number of this unit. That information can be found on the certification label attached

to the back of the unit. Other information that may be needed would be the part number and part description of the

item(s) in question. Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once

this information has been gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email

parts@usstove.com.

Model Information

Model Number

Serial Number

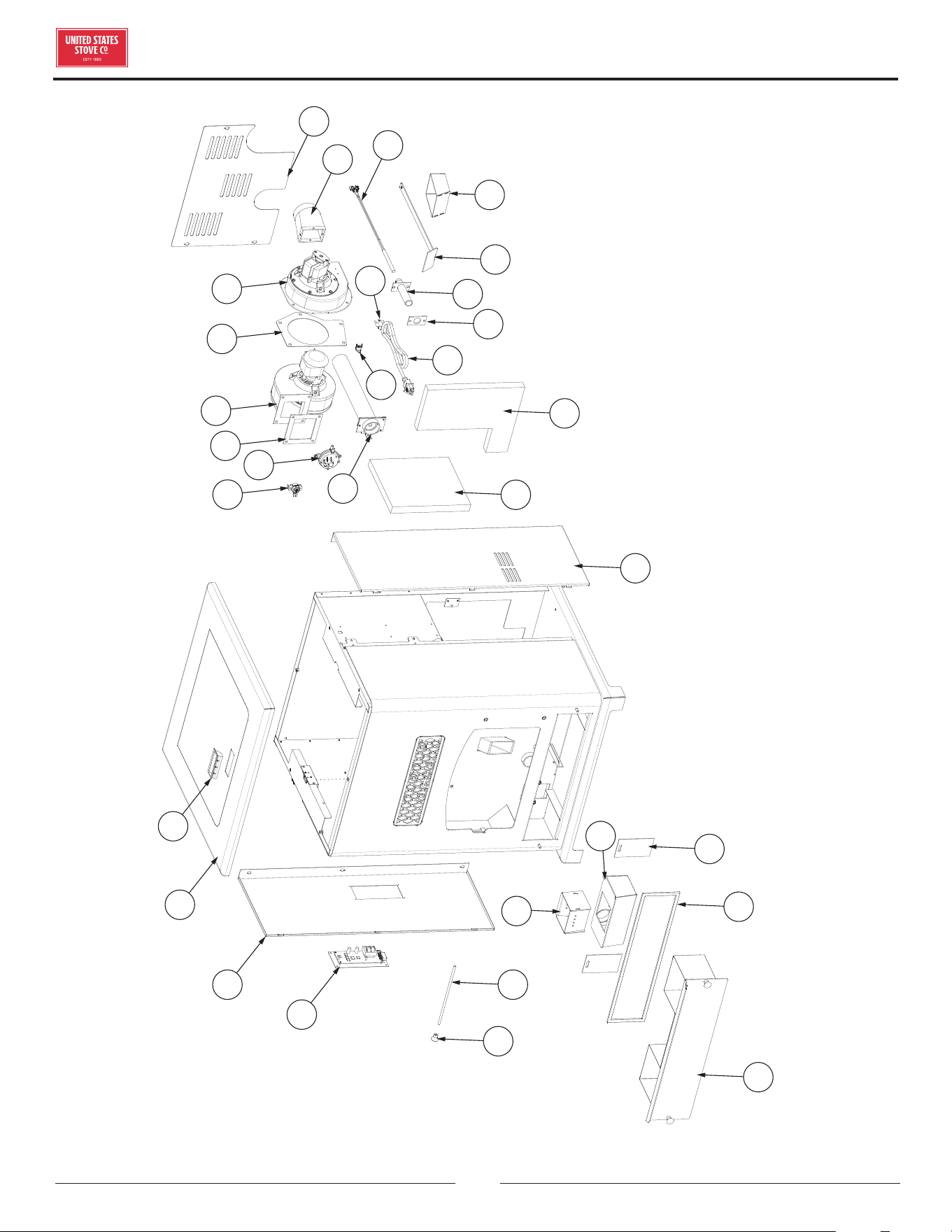

HOW TO ORDER REPAIR PARTS

REPLACEMENT PARTS

Key Part # Description Qty

1 69971 Ash Pan 1

2 88174 Gasket-Flat (3/16T X 3/8W) 1

3 26799 Ash Door 2

4 69964 Burnpot Housing Weldment 1

5 894097 Burnpot Weldment 1

6 86668 Damper Rod 1

7 891987 Plastic Knob 3

8 610326 Control Plate 1

9 26794 Left Side Cabinet 1

10 69703 Top Lid Weldment 1

11 891148 Plastic Handle 1

12 80683 300° Thermodisc 1

13 80621 Pressure Switch 1

14 88205 Gasket Convection Blower 1

15 80647 Distribution Blower 1

16 88100 Exhaust Blower Gasket 1

17 80641 Exhaust Blower 1

18 26793 Cabinet Back 1

19 40494 Transition Blower 1

20 80909 Ignitor Cartridge 1

Key Part # Description Qty

21 25589 Burnpot Poker 1

22 86999 Ignitor Housing Assembly 1

23 88202 Ignitor Housing Gasket 1

24 80461 Power Supply Cord 1

25 80462 3 Prong Receptacle 1

26 80610 Low Limit POF Thermodisc 1

27 69966 Damper Assembly 1

28 88208 Blower Blanket 1

29 88207 Rear Blanket 1

30 26795 Right Side Cabinet 1

31 80642 Auger Motor 1

32 893551 (Optional) Burnpot Extender 1

To order parts:

Call 1-800-750-2723 Ext 5051 or

www.MyReplacementParts.com

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

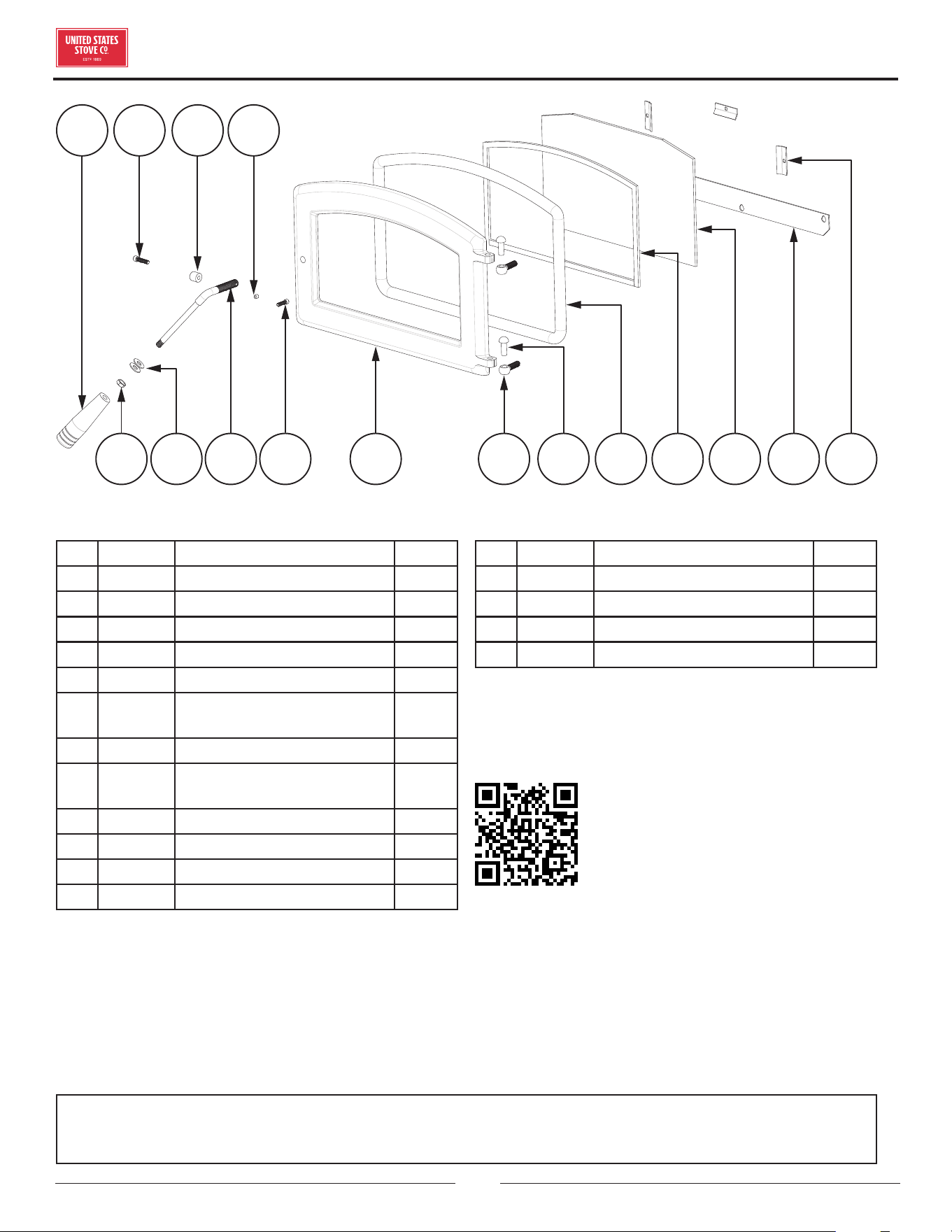

2 3 4

87 9 121110 13 14 15 1665

Key Part # Description Qty

1 893919 Wood Handle 1

2 83788 Socket Head Screw 1

3 893062 Roller Sleeve 1

4 83242 1/4-20 X 1/4 Allen Set Screw 1

5 83178 3/8-16 Jamb Nut 1

6 83045A

Washer, 3/8”ID X 7/8” OD X

1/16 THK

2 per

7 893071 Door Handle 1

8 83633

#12 X .75 Socket HD Cap

Screw

9 40915 Cast Door - 2023 1

10 83575 Hinge Pin (.370 Dia X 1.00) 2

11 40571 Hinge Block 2

12 88082 3/4 Round Rope Gasket-BLK 4.3 ft

Key Part # Description Qty

13 88174 Glass Gasket 3.75 ft

14 893934 Door Glass 1

15 25905 Air Wash Plate 1

16 25904 Glass Clip 3

REPLACEMENT PARTS

To order parts:

Call 1-800-750-2723 Ext 5051 or

www.MyReplacementParts.com

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

ITEMS DEFINED

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described in

the manufacturer’s instructions. Always use the manufacturer's specified spare part when replacement is necessary.

Service 01 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 03 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 05 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 07 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 02 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 04 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 06 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 08 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

SERVICE RECORD

* Toutes les images de ce manuel sont à des fins d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

AGENCE AMÉRICAINE DE PROTECTION

DE L’ENVIRONNEMENT

Certifié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en

résulter. Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de

compromis de fortune lors de l’installation de ce radiateur. Contactez les responsables locaux

du bâtiment ou des pompiers pour connaître les permis, les restrictions et les exigences

d’installation dans votre région. NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre

nouveau radiateur. Le non-respect des instructions peut entraîner des dommages matériels,

des blessures corporelles ou même la mort. Une installation incorrecte pourrait annuler votre

garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques, y compris

le monoxyde de carbone, qui est connu dans l’État de Californie

pour provoquer le cancer, des anomalies congénitales et / ou

d’autres troubles de la reproduction. Pour plus d’informations,

visitez www.P65warnings.ca.gov

GE100E

(US1000E)

Certifié selon ASTM E1509-

2022 et ULC S627:2023

Maisons Mobiles / Bâtiments

Portatif Approuvé.

Numéros De Modèle:

Numéro du rapport: F21-690

GOLDEN

EAGLE

Ce manuel décrit l’installation et le fonctionnement du chauﬀage au bois, Golden Eagle, GE100E (US1000E). Ce chauﬀage respecte

les limites d’émission 2020 de bois en caisson de la U.S. Environmental Protection Agency pour les chauﬀages au bois solide après

le 15 mai 2020. Sous les conditions spécifiques du test, ce chauﬀage a démontré un taux de chauﬀage de 6 580 à 39 121 Btu/h

1,0 g/h et 75% d’eﬃcacité.

INTRODUCTION

Spécifications de chauﬀage

Taux de combustion du carburant 1 - 5.5 lbs/hr (0,45 - 2,5 kh/hr)

* La taille des granulés peut aﬀecter le débit

réel d’alimentation en carburant, les durées de

combustion et la capacité de la trémie. Les débits

d’alimentation en carburant peuvent varier jusqu’à

20 %. Utilisez du carburant homologué PFI pour

de meilleurs résultats.

Capacité de trémie * jusqu’à 120 lbs (54,4 kg)

Taille du conduit 3 po ou 4 po (77 mm or 102 mm)

Tarif Électrique 115V 60Hz 3A

Dimensions

Hors tout: hauteur x largeur x

profondeur

25-3/4 po (655 mm) x 32-5/8 po (829 mm) x 23-7/8 po (607 mm)

Du sol au centre du tuyau

d’échappement

8,875 po (226 mm)

Du sol au centre d’admission d’air frais 6,625 po (169 mm)

CONSERVEZ VOTRE REÇU ORIGINAL POUR TOUTE RÉCLAMATION DE GARANTIE. CONTACTEZ VOTRE CONCESSIONNAIRE OU

INSTALLATEUR SI VOUS DEVEZ DÉPOSER UNE RÉCLAMATION.

AVERTISSEMENT:

IL EST CONTRE LES RÈGLEMENTS FÉDÉRAUX DE FAIRE FONCTIONNER CE CHAUFFE À BOIS D’UNE MANIÈRE

INCOMPATIBLE AVEC LES INSTRUCTIONS D’UTILISATION DU MANUEL DU PROPRIÉTAIRE.

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerser[email protected]

Remarque: Enregistrez votre produit en utilisant votre

téléphone intelligent avec le code QR. Conservez vos reçus

avec vos dossiers pour toute réclamation au titre de la garantie.

Vous pouvez également enregistrer votre produit en ligne

sur www.usstove.com/support/product-registration / OU en

téléchargeant l’application US Stove Company disponible

pour iOS et Android.

LISTE DE CONTRÔLE D’INSTALLATION

Votre poêle à bois ne doit être installé que par un installateur qualifié. Un installateur qualifié NFI est disponible à l’adresse www.

ncertied.org/public/nd-an-n-pro/

SERVICE CLIENTS

1-800-750-2723 poste 5050

Texte au 423-301-5624

E-mail à: customerservice@usstove.com

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualifiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la

garantie.

S’il te plaît imprime

Nom du client: Numéro de téléphone:

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de téléphone:

Nom du technicien d’installation: Numéro de licence:

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: ___________________________________________________________________________________________

Système de ventilation: nouveau système de ventilation

Oui Non Si oui, marque ____________________________________

Si non, date d’inspection du système de ventilation existant: ___________________________________________________________________

MISE EN SERVICE

Confirmer l’installation du tapis de foyer conformément aux instructions d’installation ...............................................................................

Confirmer le bon placement des pièces internes ..........................................................................................................................................................

Vérifier la solidité du joint de porte et des joints de porte ..........................................................................................................................................

Confirmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ..............................................................

Vérifier le fonctionnement des commandes pneumatiques .....................................................................................................................................

Confirmez que le système de ventilation est sécurisé et scellé ...............................................................................................................................

Confirmer que le poêle démarre et fonctionne correctement ..................................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel .................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien de

routine.........................................................................................................................................................................................................................................

Déclaration d’achèvement: En tant que personne qualifiée responsable des travaux décrits ci-dessus, je confirme que l’appareil

en tant que travail associé a été installé selon les instructions du fabricant et en suivant les codes de construction et d’installation

applicables.

Signé: _______________________________________ Nom en lettres moulées: _________________________________ Date: ________________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

AVIS DE SÉCURITÉ

• SI CE POÊLE N'EST PAS INSTALLÉ CORRECTEMENT,

UN INCENDIE PEUT EN RÉSULTER. POUR

RÉDUIRE LES RISQUES D'INCENDIE, SUIVEZ LES

INSTRUCTIONS D'INSTALLATION.

• CONTACTEZ VOS OFFICIELS DE BÂTIMENT

LOCAUX POUR OBTENIR UN PERMIS ET DES

INFORMATIONS SUR TOUTES LES RESTRICTIONS

SUPPLÉMENTAIRES D'INSTALLATION OU LES

EXIGENCES D'INSPECTION DANS VOTRE RÉGION.

• NE PLACEZ PAS DE VÊTEMENTS OU D'AUTRES

ARTICLES INFLAMMABLES SUR OU À PROXIMITÉ DE

CE POÊLE.

• N'UTILISEZ JAMAIS D'ESSENCE, DE CARBURANT

DE LANTERNE DE TYPE ESSENCE, DE KÉROSÈNE,

DE LIQUIDE POUR BRIQUET AU CHARBON OU

DE LIQUIDES SIMILAIRES POUR ALLUMER OU

«RAFRAÎCHIR» UN FEU DANS CE FOUR. GARDEZ

TOUS CES LIQUIDES BIEN ÉLOIGNÉS DU POÊLE

PENDANT SON UTILISATION.

• LE SYSTÈME D'ÉCHAPPEMENT DOIT ÊTRE

COMPLÈTEMENT ÉTANCHE ET CORRECTEMENT

INSTALLÉ. LES JOINTS D'ÉVENT À GRANULÉS

DOIVENT ÊTRE SCELLÉS AVEC DU SCELLANT AU

SILICONE RTV 500 ° F (260 ° C) ET AVEC LE RUBAN

ALU UL-181-AP.

• INSTALLER L'ÉVENT AUX DÉGAGEMENTS SPÉCIFIÉS

PAR LE FABRICANT DE L'ÉVENT.

• NE PAS INSTALLER D'AMORTISSEUR DE FUMÉE

DANS LE SYSTÈME D'ÉVACUATION D'ÉCHAPPEMENT

DE CET APPAREIL.

• VOTRE POÊLE NÉCESSITE UN ENTRETIEN ET UN

NETTOYAGE PÉRIODIQUES (VOIR «ENTRETIEN»). NE

PAS ENTRETENIR VOTRE POÊLE PEUT ENTRAÎNER

UN FONCTIONNEMENT INCORRECT ET / OU

DANGEREUX.

• UN PROTECTEUR DE SURTENSION EST NÉCESSAIRE.

CET APPAREIL DOIT ÊTRE BRANCHÉ À UNE PRISE

ÉLECTRIQUE DE 120 V, 60 HZ MISE À LA TERRE.

N'UTILISEZ PAS DE FICHE D'ADAPTATEUR OU NE

COUPEZ PAS LA FICHE DE MISE À LA TERRE. NE

PAS FAIRE PASSER LE CORDON ÉLECTRIQUE SOUS,

DEVANT OU AU-DESSUS DU CHAUFFAGE. NE PAS

FAIRE PASSER LE CORDON DANS LES ZONES DE

TRAFIC À PIED NI LE PINCER SOUS LES MEUBLES.

ATTENTION:

• UN DÉTECTEUR DE FUMÉE EN FONCTIONNEMENT

DOIT ÊTRE INSTALLÉ DANS LA MÊME PIÈCE QUE CE

PRODUIT.

• INSTALLER UN DÉTECTEUR DE FUMÉE À CHAQUE

ÉTAGE DE VOTRE MAISON; EN CAS D'INCENDIE

ACCIDENTEL DE TOUTE CAUSE, IL PEUT FOURNIR

DU TEMPS D'ÉVASION.

• LE DÉTECTEUR DE FUMÉE DOIT ÊTRE INSTALLÉ

À AU MOINS 15 PIEDS (4,57 M) DE L'APPAREIL

AFIN D'ÉVITER UN DÉCLENCHEMENT INDUSÉ DU

DÉTECTEUR LORS DU RECHARGEMENT.

MISE EN GARDE:

• NE DÉBRANCHEZ PAS LE POÊLE SI VOUS

SUSPECTEZ UN MAUVAIS FONCTIONNEMENT.

METTEZ L'INTERRUPTEUR MARCHE / ARRÊT SUR

«OFF» ET CONTACTEZ VOTRE CONCESSIONNAIRE.

• LE CHAUFFAGE NE FONCTIONNE PAS PENDANT

UNE PANNE DE COURANT. EN CAS DE PANNE

DE COURANT, VÉRIFIEZ LE CHAUFFAGE POUR

DÉVERSER DE FUMÉE ET OUVREZ UNE FENÊTRE SI

UNE FUMÉE SE DÉVERSE DANS LA PIÈCE.

• NE JAMAIS BLOQUER LE FLUX D'AIR LIBRE À

TRAVERS LES ÉVENTS OUVERTS DE L'APPAREIL.

MISE EN GARDE:

• LA BRÛLURE DU CARBURANT CRÉE DU MONOXYDE

DE CARBONE ET PEUT ÊTRE DANGEREUX POUR LA

SANTÉ S'IL N'EST PAS CORRECTEMENT VENTILÉ.

• AVERTISSEMENT: NE PAS SURCHAUFFER CE POÊLE.

CELA PEUT CAUSER DES DOMMAGES GRAVES À

VOTRE POÊLE ET ANNULER VOTRE GARANTIE. CELA

PEUT ÉGALEMENT CRÉER UN RISQUE D'INCENDIE

DANS VOTRE MAISON. SI UNE PIÈCE EXTÉRIEURE

DE L'APPAREIL COMMENCE À LUMINER, VOUS

ÊTES EN SURCHARGE. APPUYEZ IMMÉDIATEMENT

SUR L'INTERRUPTEUR «POWER» DU PANNEAU DE

COMMANDE

Nous recommandons que nos produits de foyer

des

au Canada par le

programme de formation

technique en énergie

du bois (WETT).

CERTIFIÉ

Votre appareil de chauﬀage doit être installé par un technicien

qualifié NFI (États-Unis) ou WETT (Canada). Pour trouver

l’installateur qualifié le plus proche, rendez-vous sur :

https://ncertied.org,

https://www.wettinc.ca/

INSTALLATION

PRÉPARATION

L’emballage d’usine doit être enlevé, et un travail d’assemblage

mineur est nécessaire avant l’installation. Un accès à l’arrière

du poêle est nécessaire. REMARQUE: Normalement c’est votre

revendeur qui doit exécuter ces étapes.

PROTECTION DE PLANCHER

Pour les installations en autonome, au minimum de 30 po de

large et 32 po de profondeur (762 x 813 mm). Le poêle doit

être placé sur un matériau continu (joints avec coulis) non

combustible, comme des carreaux de céramique, une plaque

de béton, de la brique, du celloderme de 3/8 (10 mm) po ou un

matériau équivalent, ou d’autres matériaux approuvés ou listés

pour la protection de sol. LE(S) MATÉRIAU(X) UTILISÉ(S)

DOIT/DOIVENT AVOIR OU SE COMBINER POUR AVOIR UN

TAUX D’ISOLATION D’AU MOINS ‘R1’.

A Côté à cuisinière 6 po 153 mm

B De l'avant au poêle 6 po 153 mm

REMARQUE: Un carrelage, en céramique ou autre, nécessite

une feuille continue par-dessous pour éviter la possibilité que

des braises tombent au travers jusqu’au plancher combustible

en cas de craquelure ou de séparation sur la surface de finition,

cela inclut une protection de sol pour des âtres intégrés

surélevés. Vérifiez les normes locales pour des alternatives

approuvées. Les écartements sont mesurés à partir des côtés,

de l’arrière et de la façade (ouverture de porte) ou du corps du

poêle.

N’UTILISEZ PAS DE MATÉRIAUX IMPROVISÉS OU DE

COMPROMIS À L’INSTALLATION DE L’APPAREIL. INSTALLEZ

LA VENTILATION AVEC LES ÉCARTEMENTS SPÉCIFIÉS PAR

SON FABRICANT.

ÉCARTEMENTS

Le unité a été testé et homologué pour des applications

d’installation en maison résidentielle et en maisons mobiles/

bâtiments portatif.

C Mur latéral au poêle 12 po 305 mm

D Mur arrière à échappement vertical 3 po 77 mm

Mur arrière à échappement

horizontal

1 po 26 mm

F Mur latéral au poêle 1 po 26 mm

G Mur à tuyau d’évent 3 po 77 mm

H Hauteur du plafond au sol 60 po 1524 mm

FOURNITURE D’AIR DE COMBUSTION

Pour une installation en maisons mobiles/bâtiments portatif, le

poêle doit être relié à une source extérieure d’air de combustion.

Un tuyau métallique de diamètre intérieur 2 po (51 mm), flexible

ou bien rigide, peut être fixé sur l’entrée à l’arrière du poêle.

Une protection contre les rongeurs (avec mailles de grillage

d’au moins 1/4 po (7 mm) hotte anti-vent doit être utilisée à

la terminaison. Tous les raccordements doivent être fixés et

étanchéifiés, en utilisant une attache de tuyau du bon calibre

et/ou du ruban métallique UL-181-AP. Pour des installations

en maisons mobiles/bâtiments portatif uniquement : Un tuyau

de diamètre intérieur 2 po (51 mm) peut être utilisé pour le

premier mètre cinquante de tronçon pour l’air de combustion.

De 1,5 à 3 mètres, utilisez du tuyau de diamètre intérieur 2-3/4

po (70 mm). Aucune alimentation en air de combustion ne doit

dépasser 3 mètres. Sources d’air de combustion extérieur

a. Installations en foyer

• Haut de cheminée.

• Porte pour évacuation des cendres.

b. Installations en autonome

• Un trou dans le sol près du poêle ne pouvant se terminer que

dans un vide sanitaire ventilé.

• Un trou dans le mur derrière le poêle.

COLLIER

DE PARURE

VIDE SANITAIRE

VENTILÉ

PROTECTION

CONTRE LES

RONGEURS

AIR

FRAIS

ADMISSION

AIR FRAIS ADMISSION

25-3/4 po (655 mm)

32-5/8 po

(829 mm)

6-5/8 po

(169 mm)

2-7/16 po

(62 mm)

7-5/16 po

(186 mm)

8-7/8 po

(226 mm)

Air frais

Admission

Échappement

Tuyau

ATTENTION:

NE PAS VENTILER SOUS UNE PORCHE, UNE PONT, UN

AUVENT OU DANS TOUTE ZONE SEMI-CLOS OU TOIT. LE

FAIRE PEUT ENTRAÎNER UN FLUX D'AIR IMPRÉVISIBLE

AU BOUCHON D'ÉVENT DANS CERTAINES CONDITIONS

ET PEUT AFFECTER LES PERFORMANCES DE

VOTRE POÊLE, AINSI QUE D'AUTRES PROBLÈMES IN

PRÉVISIBLES.

NON-UTILISATION D’AIR EXTÉRIEUR

Si de l’air extérieur n’est pas utilisé, il est important que l’air

de combustion soit facilement disponible à l’entrée d’air. Un

registre d’air extérieur pouvant se fermer peut être utilisé dans

les maisons très bien isolées.

IMPORTANCE D’UN TIRAGE ADÉQUAT

Le tirage est une force déplaçant l’air de l’appareil vers la

cheminée. La quantité de tirage dans votre cheminée dépend

de sa longueur, son emplacement géographique local, les

obstructions à proximité et autres facteurs. Trop de tirage peut

causer des températures excessives dans l’appareil. Un tirage

inadéquat peut causer des retours de fumée dans la pièce et

causer l’obturation de la cheminée. Un tirage inadéquat causera

des fuites de fumée par l’appareil dans la pièce, s’infiltrant par

l’appareil, et les joints du conduit de raccordement. Un brûlage

incontrôlable ou une température excessive indique un tirage

excessif. Tenez compte de l’emplacement de la cheminée pour

veiller à ce qu’elle ne soit pas trop près des voisins ou dans une

vallée pouvant causer des conditions malsaines ou nuisibles.

EXIGENCES POUR L’EVACUATION

Un adaptateur d’appareil compatible est requis pour l’installation

correcte de la ventilation de cet appareil. Achetez l’adaptateur

d’appareil approprié auprès de votre entreprise de ventilation

préférée avant de commencer le processus de ventilation.

Le unité est certifié pour une utilisation avec une ventilation

type en PL agréée, de diamètre 3 ou 4 po (7 mm et 102 mm).

Le poêle a été testé avec la marque Simpson Duravent. Une

cheminée de classe “A” n’est pas nécessaire. Référez-vous

aux instructions fournies par le fabricant de la ventilation, en

particulier si vous devez traverser mur, plafond ou toit. C’est

un système à évacuation sous pression. Toutes les jonctions de

connecteur de ventilation doivent être scellées avec du mastic

à la silicone RTV résistant à 500°F (260 °C) afin d’assurer

une performance constante et éviter des dispersions de

fumée. Toutes les jonctions de connecteur horizontal doivent

être scellées avec de la bande métallique UL-181-AP. Nous

recommandons que toutes les jonctions de ventilation verticale

soient fixées avec au moins 3 vis.

ATTENTION:

• INSTALLER L'ÉVENT AUX DÉGAGEMENTS SPÉCIFIÉS

PAR LE FABRICANT DE L'ÉVENT.

• NE PAS RACCORDER L'ÉVENT À GRANULES À UN

ÉVENT SERVANT À UN AUTRE APPAREIL OU À UN

POÊLE.

• N'INSTALLEZ PAS D'AMORTISSEUR DE FUMÉE DANS

LE SYSTÈME D'ÉVACUATION D'ÉCHAPPEMENT DE

CET APPAREIL.

HORIZONTALEMENT AU TRAVERS D’UN

MUR

1. Positionnez le poêle en respectant les écartements

montrés.

2. Situez la position du trou dans le mur, directement derrière

la sortie d’évacuation du poêle.

3. Maintenez toujours un écartement de 3 po (75 mm) par

rapport à des matériaux combustibles.

4. Installez un manchon d’emboîtement de ventilation en PL

suivant les instructions du constructeur.

5. Raccordez assez de tuyau pour pénétrer et dépasser d’au

moins 6 po (15 cm) à l’extérieur de l’autre côté du mur. Un

tronçon de tuyau vertical de 8 pieds (2,4 m) est suggéré

quand c’est possible pour réduire l’éventualité de dispersion

de fumée en cas de perte de pression négative.

6. Fixez un capuchon et scellez l’extérieur des manchons

d’emboîtement avec du mastic étanche à l’eau ne

durcissant pas.

7. La terminaison ne doit pas être située à un endroit où

elle serait susceptible d’enflammer arbres, buissons ou

herbes, ou de présenter un risque pour des enfants. Les

gaz d’évacuation peuvent atteindre des températures de

500°F (260 °C) et causer de sérieuses brûlures en cas de

contact.

8. Positionnement des terminaisons :

a. Pas moins de 3 pi (90 cm), au-dessus de toute entrée

d’extraction d’air située à moins de 10 pi (3 m);

b. Pas moins de 4 pi (120 cm) en dessous ou latéralement, et 1

pi (30 cm) au-dessus de toute porte, fenêtre ou admission

d’air par gravité dans tout bâtiment;

c. Pas moins de 2 pi (60 cm) par rapport à un bâtiment

adjacent, et pas moins de 7 pi (210 cm) au-dessus du

sol en cas de situation adjacente à un passage public.

Les installations en maisons mobiles/bâtiments portatif

doivent utiliser un pare-étincelles.

INSTALLATION

ÉVENT DE TOIT

VERTICAL

WALL

THIMBLE

ÉCARTEMENT D’AU MOINS

6’ PAR RAPPORT À TOUTE

SURFACE COMBUSTIBLE

TÉ DE NETTOYAGE

UN COUDE À 90° PEUT

AUSSI ÊTRE EMPLOYÉ

ADAPTATEUR POUR

VENTILATION EN L

ATTACHE MURALE

VOIR LE FABRICANT DE

VENTILATION POUR LE

NOMBRE ET

L’ESPACEMENT

VERTICALEMENT AVEC UN SYSTÈME DE

CHEMINÉE NEUF

AU POÊLE

ÉCARTEMENT D’AU

MOINS 12”

PAR RAPPORT

AU TOIT

VENTILATION DE

TOIT VERTICALE

ÉCRAN

D’ISOLATION

DE COMBLES

ÉCARTEMENT

D’AU MOINS

3’ PAR RAPPORT

AUX COMBUSTIBLES

ÉCARTEMENT

D’AU MOINS 3’ PAR

RAPPORT AUX

COMBUSTIBLES

OPTION : Pour réaliser une installation verticale centrale, un

coude à 45° et un té de nettoyage peuvent être utilisés pour

décaler la tuyauterie de la sortie d’évacuation au milieu de

l’arrière du poêle.

OPTION : Installez un coude de ventilation en PL à la place du té

de nettoyage. Positionnez le poêle. Laissez tomber le poids d’un

fil à plomb au centre du té de sortie, et marquez la verticale au

plafond. Installez un manchon d’emboîtement de ventilation en

PL suivant les instructions du constructeur.

1. Maintenez toujours un écartement de 3 po (75 mm) par

rapport à des matériaux combustibles. En cas de traversée

supplémentaire de planchers ou plafonds, installez toujours

un coupe-feu.

2. Après l’alignement pour le trou dans le toit, découpez un

trou rond ou carré dans le toit, toujours plus gros de 3 Po

(77 mm) tout du long que le passage de tuyau. Installez

le bord supérieur et les côtés du solin sous le matériau

de toiture, clouez au toit en suivant le bord supérieur. Ne

clouez pas le bord inférieur. Protégez les têtes de clous

avec du mastic étanche ne durcissant pas.

3. Appliquez du mastic étanche ne durcissant pas à l’endroit

où la mitre va rejoindre la ventilation et le solin. Faites

glisser en l’abaissant la mitre jusqu’à ce qu’elle repose sur

le solin. Installez et scellez un capuchon. Les installations

en maisons mobiles/bâtiments portatif doivent utiliser un

pare-étincelles.

VERTICALEMENT AVEC UN SYSTÈME DE

CHEMINÉE EXISTANT

Des adaptateurs sont disponibles pour raccorder depuis une

ventilation en PL de 3 po (77 mm) ou une cheminée de Classe

A de 8 po. En solution alternative, une ventilation en PL de 3

ou 4 po (77 mm ou 102 mm) peut être tirée à l’intérieur de la

cheminée existante jusqu’à sa terminaison. C’est la méthode à

préférer. Respectez les consignes pour la longueur équivalente

de ventilation.

PELLET

VENT

NOTE:

THIS METHOD

IS PREFERRED

EXISTING

CHIMNEY

SYSTEM

PELLET VENT TO

CHIMNEY ADAPTER

(SPV-CA)

UNIVERSAL

CONNECTOR

EXISTING

CHIMNEY

SYSTEM

INSTALLATION

VERTICALEMENT DANS UN FOYER EN

MAÇONNERIE EXISTANT

1. Votre cheminée doit être inspectée par une entreprise

qualifiée de ramonage ou d’installation pour déterminer

son état structurel.

2. Vous aurez besoin d’une longueur de tuyau égale à la

hauteur de cheminée depuis l’âtre. Si de l’air de combustion

extérieur est utilisé, vous aurez besoin d’une longueur de

tuyau égale à la hauteur de cheminée plus 18 po (45,7 cm).

3. Installez une plaque d’obturation et le tuyau de cheminée,

et si vous l’utilisez le tuyau d’air extérieur, comme montré.

4. Fixez l’adaptateur de ventilation en PL, une section de tuyau

et un té de nettoyage, en vous assurant que ce dernier est

centré dans la zone de conduit de cheminée. Utilisez de

la bande métallique RTV et un minimum de trois vis auto

taraudeuses à tous les points de jonction afin d’assurer un

bon scellement.

5. Positionnez le poêle en respectant les écartements

montrés.

6. Mesurez et construisez une plaque sommitale de cheminée.

Découpez des trous pour le tuyau de cheminée, et s’il y a

lieu pour le tuyau d’air extérieur. Installez et scellez avec

du mastic ne durcissant pas pour éviter des fuites d’eau.

Installez un capuchon de ventilation.

6”

(153 mm)

6”

(153 mm)

3”

(77 mm)

PLAQUE SOMMITALE

(SCELLÉE AU HAUT DE

CHEMINÉE AVEC DU MASTIC

NON-DURCISSANT)

EXTENSION EN HAUT DE

CHEMINÉE NÉCESSAIRE

TUYAU RIGIDE OU FLEXIBLE EN ACIER

INOX À PAROI UNIQUE DE 3 OU 4 po

PLAQUE D’OBTURATION (SCELLÉE

AVEC DU MASTIC NE DURCISSANT PAS)

TUYAU FLEXIBLE EN ACIER INOX DE

3 OU 4 po

OPTIONAL OUTSIDE AIR

CLEAN-OUT-TEE (TYPE L)

OU COUDE DE 90 DEGRÉS

ÂTRE

REMARQUE :

SUIVEZ LES

INSTRUCTIONS

D’INSTALLATION

DE LA CHEMINÉE

MÉTALLIQUE

INSTALLATION AU TRAVERS DU CÔTÉ

D’UNE CHEMINÉE EN MAÇONNERIE

1. Positionnez le poêle en respectant les écartements montrés

en Marquez le centre du trou où le tuyau doit pénétrer la

cheminée en maçonnerie.

2. Il peut être nécessaire de casser la maçonnerie autour de

l’emplacement du marquage central pour le tuyau. Faites

un trou de 4 po (102 mm) de diamètre pour un tuyau de 3

po, et un trou de 5 po (127 mm) pour un tuyau de 4 po (102

mm).

3. Mesurez et construisez une plaque sommitale de cheminée.

Découpez des trous pour le tuyau de cheminée, et s’il y a

lieu pour le tuyau d’air extérieur.

4. Installez le té en bas sur le système de tuyau vertical, et

abaissez-le dans la cheminée jusqu’à ce que sa branche

centrale soit au niveau du centre du trou dans la maçonnerie,

comme c’est montré en.

5. Installez et scellez la plaque sommitale de l’étape 3 avec

du mastic ne durcissant pas. Glissez la mitre sur le tuyau,

et tout en maintenant le tuyau à la bonne hauteur, fixez-la

avec au moins trois vis de tôlerie en acier inox de 1/4 po.

Scellez tous les joints et raccords autour de la mitre.

6. Branchez le tuyau horizontal en le poussant au travers du

trou dans la maçonnerie et en l’alignant avec la branche

centrale du té. Poussez ce tuyau dans le té en le tournant

pour le verrouiller dedans.

7. Si vous le souhaitez, une fois que ce tuyau horizontal est en

place, l’espace entre tuyau et maçonnerie peut être comblé

avec du mortier pour températures élevées.

8. Installez le collier de parure. Une longueur de tuyau réglable

et un adaptateur peuvent être nécessaires pour terminer le

raccordement au poêle.

L-VENT OUOPTIONNEL

3 OU 4 po INOXYDABLE

MUR UNIQUE EN ACIER

TUYAU OU TUYAU

FLEXIBLE.

AIR EXTÉRIEUR

OPTIONNEL

COLLIER

DE PARURE

6”

(153 mm)

3”

(77 mm)

REMARQUE :

SUIVEZ LES

INSTRUCTIONS

D’INSTALLATION

DE LA CHEMINÉE

MÉTALLIQUE

PLAQUE SOMMITALE

(SCELLÉE AU HAUT

DE CHEMINÉE AVEC

DU MASTIC

NON-DURCISSANT)

EXTENSION EN

HAUT DE CHEMINÉE

NÉCESSAIRE

ADAPTATEUR DE TUYAU

TÉ DE NETTOYAGE (TYPE L)

VENTILER VOTRE POÊLE À GRANULÉS

DANS UN SYSTÈME DE CHEMINÉE

EXISTANT DE 6” PO

1. Vous devez faire nettoyer et / ou inspecter le système

de cheminée existant par un ramoneur qualifié avant de

procéder à l’installation de votre poêle à granulés.

2. Vous trouverez ci-dessous des exemples d’installations

utilisant le numéro de pièce 860001, transition de 3

à 6 pouces vers un tuyau de connecteur de 6 pouces.

les illustrations ci-dessous ne sont que des exemples.

INSTALLATION

Veuillez confirmer à tous les codes du bâtiment locaux ou

ragulations ayant compétence avant de demander à un

installateur qualifié de procéder à cette installation.

AVERTISSEMENT:

VOUS VOUDREZ PEUT-ÊTRE LOCALISER LES

UTILITAIRES OU LES OBSTACLES À L’INTÉRIEUR

DU MUR AVANT DE TENTER CETTE INSTALLATION.

ASSUREZ-VOUS DE GARDER À L’ESPRIT LES EXIGENCES

DE DÉGAGEMENT DE VOTRE UNITÉ

1. Marquez la zone, puis coupez le mur pour l’installation de

l’évent si nécessaire.

2. Installez le dé à coudre mural comme spécifié par le

fabricant. (dé à coudre de mur vendu séparément)

3. Installez la ventilation.

Système de

cheminée existant

de classe A de 6

pouce

3 pouce PL

Vent Nettoyer

Tee

Support

de tuyau

Support de

plafond

Adaptateur de

tuyau de 3 pouce

à 6 pouce

AU CHAUFFAGE

INSTALLATION ÉLECTRIQUE

Ce poêle est fourni avec un cordon électrique mis à la terre de 6

pieds s’étendant de l’arrière du poêle. Nous vous recommandons

de vous connecter à un parasurtenseur de bonne qualité

branché sur une prise électrique standard à trois broches, 120

V, 60 Hz. NE connectez PAS l’appareil à une prise GFCI. Les

variations de tension peuvent entraîner de graves problèmes de

performances. Le système électrique est conçu pour 120 V AC

avec une variation maximale de 5 %. Nous ne pouvons accepter

aucune responsabilité en cas de mauvaises performances ou de

dommages dus à une tension inadéquate. S’il est connecté à une

ancienne prise à deux broches, un fil de terre séparé doit être

acheminé vers une mise à la terre appropriée (référez-vous à un

technicien qualifié). Acheminez toujours le cordon électrique de

manière à ce qu’il n’entre en contact avec aucune partie chaude

du poêle.EXIGENCES SPÉCIALES POUR Maisons mobiles/

bâtiments portatif

ATTENTION! NE PAS INSTALLER DANS UNE CHAMBRE

À COUCHER.

MISE EN GARDE! L'INTÉGRITÉ STRUCTURELLE DU

PLANCHER, DES MURS ET DU PLAFOND / TOIT DE LA

MAISONS MOBILES / BÂTIMENTS PORTATIF DOIT ÊTRE

MAINTENUE.

LORSQU'IL EST INSTALLÉ DANS UNE MAISONS

MOBILES / BÂTIMENTS PORTATIF, LE POÊLE DOIT ÊTRE

MIS À LA TERRE DIRECTEMENT AU CHÂSSIS EN ACIER

ET BOULONNÉ AU SOL.

Pour l’installation dans une maisons mobiles/bâtiments

portatif, une source extérieure d’air de combustion doit être

utilisée (voir «Alimentation en air de combustion»). Cette

unité doit être mise à la terre au châssis en acier avec un fil

de cuivre de 8 Ga. À l’aide d’une rondelle dentelée ou en étoile

pour pénétrer la peinture ou le revêtement de protection afin

d’assurer la mise à la terre. Cet appareil doit être solidement fixé

au plancher de la maisons mobiles/bâtiments portatif à travers

les deux trous à l’arrière du poêle à l’aide de tire-fonds de 2 1/4

po (58 mm) qui sont suﬃsamment longs pour passer à travers

les deux coussinets de l’âtre, le cas échéant. , et le sol de la

maison. Reportez-vous à «Ventilation» pour les configurations

d’évacuation appropriées. Lors de l’installation dans une

maisons mobiles/bâtiments portatif, assurez-vous que le

pare-vapeur à l’endroit où la cheminée ou un autre composant

pénètre à l’extérieur de la structure. Ne faites jamais fonctionner

avec les portes de tir ouvertes. Un détecteur de fumée doit être

installé dans la pièce où le radiateur est installé. Le détecteur

de fumée doit être installé à au moins 10 pieds de l’appareil de

chauﬀage pour éviter d’éteindre accidentellement le détecteur.

PANNEAU DE COMMANDES

Les souﬄantes et l’alimentation automatique en carburant

sont commandées depuis un panneau situé sur le côté droit du

poêle unité. Voici ses fonctions :

COMMANDE M/A

• Quand cette commande est actionnée le poêle s’allume

automatiquement. Aucun autre allumeur de feu n’est

nécessaire. L’allumeur reste activé de 10 à 15 minutes, selon le

moment ou la présence de feu est établie. Le feu doit prendre

après 5 minutes environ.

• Le voyant vert situé au-dessus du bouton de M/A (dans la

case ON/OFF) va clignoter durant la période d’allumage au

démarrage.

• La sélection de puissance “Heat Level Advance” est inhibée

durant cette période d’allumage. Quand le précédent voyant

vert reste allumé en fixe la puissance de chauﬀe peut être

ajustée au niveau voulu avec la commande “Heat Level

Advance”.

REMARQUE : Si le poêle a été coupé, et que vous voulez le

redémarrer pendant qu’il est encore chaud, il faut maintenir

activée la commande ON/OFF pendant 2 secondes.

COMMANDE D’ALIMENTATION EN

CARBURANT

MISE EN GARDE:

N'UTILISEZ PAS CETTE COMMANDE PENDANT UN

FONCTIONNEMENT NORMAL, CAR ELLE POURRAIT

ÉTENDRE LE FEU ET ENTRAÎNER UNE SITUATION

DANGEREUSE.

• Quand la commande “Fuel Feed” est actionnée et maintenue

appuyée, le poêle va envoyer continuellement des granulés

dans le pot de combustion.

• Pendant que le système de vis sans fin du poêle alimente en

granulés, le voyant vert dans le carré “Fuel Feed” sera allumé.

COMMANDE DE VENTILATION RAPIDE

• La vitesse de ventilation dans la pièce varie directement en

fonction du taux d’alimentation. La commande “High Fan”

surpasse cette fonction de ventilation à vitesse variable.

Elle fixe la vitesse de ventilation dans la pièce au maximum

quelque soit le taux d’alimentation en carburant.

• Quand cette commande “High Fan” est actionnée le

ventilateur tourne à son régime maximal.

• Quand cette commande est actionnée de nouveau, le

ventilateur revient à sa vitesse d’origine déterminée par le

réglage de “Heat Level Advance”.

COMMANDE D’ADAPTATION

Des granulés de carburant de taille/qualité diﬀérentes peuvent

nécessiter un ajustement du réglage “1” d’alimentation sur

la barre de “Heat Level Advance”. C’est généralement un

ajustement ponctuel selon le carburant utilisé. Cette commande

permet trois niveaux diﬀérents d’adaptation d’alimentation

pour le réglage “1” uniquement. (petite vitesse au ralenti).

Il suﬃt d’actionner la commande “Reset Trim” pendant le

fonctionnement du poêle en réglage “1” et de regarder la barre.

• Les voyants “1” et “3” sont allumés sur la barre : le taux

d’alimentation faible est à son plus bas niveau (environ 0,4

kg/h).

• Le voyant “1” est seul allumé sur la barre : le taux d’alimentation

faible est à son niveau normal.

• Les voyants “1” et “4” sont allumés sur la barre : le taux

d’alimentation faible est à son plus haut niveau.

REMARQUE : Quand le poêle est réglé sur “1” les valeurs

d’adaptation sont indiquées dur la barre de “Reset Trim”. Par

exemple : Si l’ajustement a été mis au plus bas niveau, chaque

fois que le poêle est réglé sur chauﬀage faible les voyants “1” et

“3” seront allumés sur la barre.

PROGRESSION DU NIVEAU DE CHAUFFE

MISE EN GARDE:

LE RÉGLAGE À “5” N’EST PRÉVU QUE POUR UNE

UTILISATION TEMPORAIRE. SUR DES DURÉES

PROLONGÉES, IL PEUT RÉDUIRE DE FAÇON

SIGNIFICATIVE LA DURÉE DE VIE DES COMPOSANTS

ÉLECTRIQUES. ÉVITEZ D’UTILISER CE RÉGLAGE

PENDANT PLUS D’UNE HEURE OU DEUX D’AFFILÉE.

• Quand cette commande est actionnée elle règle le taux

d’alimentation en granulés, donc la puissance de chauﬀe

de votre poêle. Ces niveaux vont progresser de façon

incrémentale sur la barre indicatrice, en allant de “1” à “5”.

FONCTIONNEMENT

N’UTILISEZ JAMAIS CE PRODUIT SANS SURVEILLANCE

REMARQUE : Quand vous baissez la puissance de chauﬀe de

plusieurs niveaux (de 4 à 1, ou bien de 5 à 2 ou 1), actionnez la

commande “High Fan” pour ventiler à pleine puissance au moins

5 minutes, afin d’éviter que le poêle ne fasse déclencher son

thermodisque pour température trop forte. S’il se déclenchait

consultez “Dispositifs De Sécurité”.

THERMOSTAT OPTIONNEL

Un thermostat optionnel peut vous aider à maintenir

automatiquement constante la température de la maison. Un

thermostat millivolt est nécessaire. Le panneau de commandes

peut être configuré de deux façons pour faire fonctionner votre

poêle en mode avec thermostat.

FIGURE 24

BRANCHEZ LES

FILS DE

THERMOSTAT ICI

M/A Fort/Faible Manuel

INSTALLATION DE THERMOSTAT

• UN THERMOSTAT MILLIVOLT EST NÉCESSAIRE.

• Débranchez le poêle de la prise secteur.

• Sortez la carte de contrôle du poêle.

• Les deux fils de thermostat se branchent au bornier sur le

côté inférieur gauche de l’envers de la carte.

• Insérez ces deux fils dans le bornier et serrez-les avec les vis.

MODES

POUR COMMUTER ENTRE CES TROIS MODES, LE POÊLE

DOIT ÊTRE ARRÊTÉ, LE NOUVEAU MODE SÉLECTIONNÉ ET

LE POÊLE REDÉMARRÉ.

MODE MANUEL

• N’UTILISEZ CE MODE QUE SI VOUS NE BRANCHEZ PAS UN

THERMOSTAT OPTIONNEL.

• Dans ce mode le poêle ne va être piloté que depuis le

panneau de commande, comme c’est détaillé dans la section

“Fonctionnement” de ce manuel d’utilisateur.

MODE THERMOSTAT FORT/FAIBLE

• N’UTILISEZ CE MODE QUE SI VOUS BRANCHEZ UN

THERMOSTAT

• Une fois dans ce mode le poêle va automatiquement

commuter entre les deux réglages. Quand il est assez chaud,

il va revenir au niveau 1 ou réglage faible. La souﬄante d’air de

la pièce va aussi passer à sa vitesse inférieure.

• Le réglage “Heat Level Advance” de la barre va rester où

il a été mis initialement. Quand la maison refroidit sous

la température de consigne du thermostat, le poêle va

commuter sur le réglage fort du chauﬀage.

MODE THERMOSTAT M/A

• N’UTILISEZ CE MODE QUE SI VOUS BRANCHEZ UN

THERMOSTAT

• Dans ce mode tout-ou-rien, quand la maison est assez

réchauﬀée le poêle s’arrête. Les ventilateurs continuent de

tourner jusqu’au refroidissement du poêle.

• Quand la maison refroidit sous la température de consigne du

thermostat, le poêle va redémarrer automatiquement avec le

plus faible taux d’alimentation.

REMARQUE : Quand vous êtes dans un de ces deux modes avec

thermostat -

• Ne faites pas fonctionner le poêle plus fort que le réglage 3.

• Mettez la tige de commande de registre sortie de 3 à 6 mm.

Cela va dépendre de l’altitude et des conditions climatiques.

Observez le fonctionnement du poêle et ajustez le registre si

nécessaire.

ATTENTION:

• N'UTILISEZ PAS DE PRODUITS CHIMIQUES OU

DE FLUIDES POUR ALLUMER LE FEU - NE JAMAIS

UTILISER D'ESSENCE, DE CARBURANT POUR

LANTERNE DE TYPE ESSENCE, DE KÉROSÈNE, DE

LIQUIDE À BRIQUET AU CHARBON OU DE LIQUIDES

SIMILAIRES POUR ALLUMER OU «RAFRAÎCHIR»

UN FEU DANS CE POÊLE. GARDEZ TOUS CES

LIQUIDES BIEN ÉLOIGNÉS DU POÊLE PENDANT SON

UTILISATION.

• CHAUD EN FONCTIONNEMENT. TENIR LES ENFANTS,

LES VÊTEMENTS ET LES MEUBLES À L'ÉCART. LE

CONTACT PEUT CAUSER DES BRÛLURES DE LA

PEAU.

Le chauﬀage est conçu pour ne brûler que des granulés de

classe supérieure PFI. NE PAS BRÛLER:

1. Des ordures;

2. Des déchets de tonte ou résidus de jardin;

3. Des matériaux contenant du caoutchouc, incluant les

pneus;

4. Matériaux contenant du plastique;

5. Des déchets de produits du pétrole, des peintures ou

diluants à peinture, ou des produits d’asphalte;

6. Matériaux contenant de l’amiante;

FONCTIONNEMENT

7. Débris de construction ou de démolition;

8. Traverses de voie ferrée ou bois traité sous pression;

9. Fumier ou restes d’animaux;

10. Bois de grève en eau salée ou autres matériaux

précédemment saturés par de l’eau salée;

11. Bois non séché; ou

12. Produits du papier, carton, contreplaqué, ou panneau

de particules. L’interdiction de brûlage de ces matériaux

n’interdit pas l’utilisation d’allume-feu composés de papier,

carton, sciure de bois, cire et substances similaires, aux

fins de démarrer le feu dans un chauﬀage au bois modifié.

Le brûlage de ces matériaux peut causer des émanations de

fumées toxiques ou rendre le chauﬀage ineﬃcace en raison de

la fumée.

CARBURANT APPROPRIÉ

ATTENTION:

CET APPAREIL EST CONÇU POUR L'UTILISATION

DE COMBUSTIBLES GRANULÉS QUI RÉPOND OU

DÉPASSENT LA NORME DÉFINIE PAR LE PELLET FUEL

INSTITUTE (PFI).

CE POÊLE EST APPROUVÉ POUR BRÛLER DU CARBURANT

À GRANULÉS DE BOIS UNIQUEMENT! Les granulés approuvés

par l’usine font un diamètre de 1/4 po à 5/16 po (7-8 mm),

avec une longueur inférieure à 1 po (25 mm) Des granulés

plus longs ou plus épais n’entrent pas dans les entraînements

de la vis sans fin, ce qui empêche une alimentation correcte.

Il n’est pas autorisé de faire brûler du bois sous une forme

diﬀérente de granulés. Ce serait une infraction aux normes de

construction pour lesquelles ce poêle a été approuvé, et cela

annulerait toutes les garanties. La conception comprend une

alimentation automatique du feu par du carburant en granulés à

un taux soigneusement étudié. Toute introduction manuelle de

carburant supplémentaire n’augmenterait pas la puissance de

chauﬀe, mais dégraderait considérablement la performance du

poêle en générant beaucoup de fumée. Ne faites pas brûler des

granulés mouillés. La performance du poêle dépend fortement

de la qualité de votre carburant en granulés. Évitez les marques

de granulés présentant ces caractéristiques:

• Trop de poussier – Ce terme décrit des résidus de granulés

écrasés ou de matière libre ressemblant à de la sciure ou du

sable. Les granulés peuvent être tamisés avant d’être mis

dans la trémie pour éliminer le plus gros du poussier.

• Présence de liants – Certains granulés sont produits avec des

composants pour les agglomérer ou les lier.

• Fort contenu en cendres – Granulés de qualité médiocre

qui souvent fument et salissent la vitre. Ils créent le besoin

pour de l’entretien plus fréquent. Vous aurez à vider le pot de

combustion et à aspirer tout le système plus fréquemment.

Des granulés de mauvaise qualité peuvent endommager la vis

sans fin. Ne peut pas assumer la responsabilité de dommages

dus à la mauvaise qualité des granulés. Votre revendeur peut

vous recommander un fournisseur de granulés de bonne

qualité dans votre secteur.

MISE EN GARDE:

• GARDER LES OBJETS ÉTRANGERS HORS DE LA

TRÉMIE.

• LES PIÈCES MOBILES DE CE POÊLE SONT

PROPULSÉES PAR DES MOTEURS ÉLECTRIQUES À

COUPLE ÉLEVÉ. GARDER TOUTES LES PIÈCES DU

CORPS À L'ÉCART DE LA TARIERE PENDANT QUE LE

POÊLE EST BRANCHÉ À UNE PRISE ÉLECTRIQUE. CES

PIÈCES EN MOUVEMENT PEUVENT COMMENCER

À DÉPLACER À TOUT MOMENT PENDANT QUE LE

POÊLE EST BRANCHÉ.

CONTRÔLE D’AVANT DÉMARRAGE

Enlevez le pot de combustion, en vous assurant qu’il est propre et

qu’aucun des trous pour l’air n’est obstrué. Nettoyez la chambre

de combustion, puis remettez en place le pot de combustion.

Nettoyez la porte vitrée si nécessaire (un chiﬀon sec ou du

papier essuie-tout suﬃsent généralement). N’utilisez jamais de

nettoyants abrasifs sur la vitre ou la porte. Vérifiez le niveau de

carburant dans la trémie, et faites l’appoint si nécessaire.

CONSTRUCTION D’UN FEU

N’utilisez jamais de grille ou d’autre support pour le carburant.

N’utilisez qu’un pot de combustion approuvé par. Durant la

période de démarrage:

• N’ouvrez PAS la porte de contrôle.

• N’ouvrez PAS le registre de plus de 1/4 po (7 mm).

• N’ajoutez PAS à la main de granulés dans le pot de combustion.

• N’utilisez PAS la commande d’alimentation en carburant

(sauf si vous devez amorcer la vis sans fin après un manque

de granulés). Sinon une situation dangereuse pourrait en

résulter. REMARQUE: Durant les premiers feux, votre poêle

va émettre une odeur au fur et à mesure du durcissement

de la peinture pour forte température ou du vieillissement

du métal. Maintenir des feux modestes va minimiser le

phénomène. Évitez de placer des choses sur le dessus du

poêle durant cette période car la peinture pourrait en souﬀrir.

ALLUMEUR AUTOMATIQUE PAR TIGE

CHAUDE

1. Remplissez la trémie et nettoyez le pot de combustion.

2. Appuyez sur le bouton “ON/OFF” Assurez-vous que son

voyant est allumé.

3. Le registre doit être complètement fermé ou n’être ouvert

qu’à moins de 1/4 po (7 mm) durant le démarrage. Cela va

dépendre de votre installation et de l’altitude. Une fois le

feu allumé, réglez pour la flamme voulue en augmentant

de degré d’ouverture du registre quand le réglage de

FONCTIONNEMENT

puissance de chauﬀe est augmenté (voyez à «Commande

De Registre»).

4. Ajustez le taux d’alimentation au niveau désiré en

actionnant la commande «Feed Rate Advance». Si le feu

n’a pas démarré dans les 15 minutes, actionnez «ON/OFF»,

attendez quelques minutes, nettoyez le pot de combustion

et recommencez la procédure.

FONCTIONNEMENT OPTIMAL

Ce poêle à granulés a été certifié par l’EPA des États-Unis pour

répondre aux directives strictes de 2020. Pour garantir que

cette unité produit les émissions minimales optimales, il est

essentiel de suivre les directives suivantes. Pour obtenir une «

combustion élevée », votre poêle doit être réglé sur le réglage

5 avec le registre complètement ouvert. Pour obtenir une «

combustion moyenne », votre poêle doit être réglé sur le réglage

2 avec le registre fermé. Pour obtenir une « combustion faible »,

votre poêle doit être réglé sur le réglage 1 avec le registre fermé.

Les réglages 3 et 4 vous donneront une puissance calorifique

plus élevée que le réglage moyen. Si la porte est ouverte pendant

que le poêle est en fonctionnement, elle doit être fermée dans

les 30 secondes sinon le poêle s’éteindra. Si le poêle s’éteint,

appuyez sur le bouton « On/Oﬀ » pour redémarrer votre poêle.

Le poêle devra être complètement éteint et éteint avant de

pouvoir redémarrer le poêle.

OUVRIR

FERMÉ

OUVERTURE DE PORTE

MISE EN GARDE:

• NE FAITES PAS FONCTIONNER VOTRE POÊLE AVEC LA

PORTE VUE OUVERTE. LA TARIERE N'ALIMENTERA

PAS DE GRANULES DANS CES CIRCONSTANCES ET

UN PROBLÈME DE SÉCURITÉ PEUT PROVOQUER DES

ÉTINCELLES OU DES FUMÉES ENTRANT DANS LA

PIÈCE.

• LA PORTE D'ALIMENTATION DOIT ÊTRE FERMÉE ET

SCELLÉE PENDANT LE FONCTIONNEMENT.

Si la porte est ouverte pendant que le poêle fonctionne, il faut

la refermer dans les 30 secondes sinon le poêle va s’éteindre.

Si cela se produisait, actionnez la commande «ON/OFF» pour

redémarrer votre poêle.

VENTILATEUR D’AIR DE LA PIÈCE

Quand vous démarrez votre poêle, le ventilateur d’air de la

pièce ne s’active pas avant que l’échangeur thermique se

soit réchauﬀé. Cela prend en général 10 minutes à partir du

démarrage.

SI LE POÊLE N’A PLUS DE GRANULÉS

• Le feu s’éteint et le moteur de vis sans fin et les souﬄantes

restent activés jusqu’à ce que le poêle ait refroidi. Cela prend

30 à 40 minutes.

• Une fois que les composants du poêle ont cessé de tourner,

les voyants de “ON/OFF” et de la barre restent allumés

pendant 10 minutes.

• Après les 10 minutes, le voyant “3” de la barre va clignoter et

le voyant “ON/OFF” s’éteint.

• Pour redémarrer, regarnissez la trémie, appuyer sur le bouton

“ON/OFF” et actionnez la commande “Fuel Feed” jusqu’à

ce que des granulés commencent à tomber dans le pot de

combustion.

RAVITAILLEMENT

MISE EN GARDE:

• NE TOUCHEZ PAS LES SURFACES CHAUDES DU

POÊLE. ÉDUQUER TOUS LES ENFANTS SUR LES

DANGERS D'UN POÊLE À HAUTE TEMPÉRATURE.

LES JEUNES ENFANTS DOIVENT ÊTRE SURVEILLÉS

LORSQU'ILS SE TROUVENT DANS LA MÊME PIÈCE

QUE LE POÊLE.

• NE JAMAIS PLACER VOTRE MAIN PRÈS DE

LA TARIERE PENDANT QUE LE POÊLE EST EN

FONCTIONNEMENT.

• NOUS VOUS RECOMMANDONS DE NE PAS LAISSER

LA TRÉMIE TOMBER EN DESSOUS DE 1/4 PLEINE.

• GARDER LE COUVERCLE DE LA TRÉMIE FERMÉ EN

TOUT TEMPS SAUF LORS DU REMPLISSAGE.

• AVERTISSEMENT: NE PAS AJOUTER DE GRANULÉS

AU BRÛLEUR À LA MAIN À TOUT MOMENT, UNE

CONDITION DANGEREUSE POURRAIT EN RÉSULTER.

• LA TRÉMIE ET LA CUISINIÈRE SERONT CHAUDES

PENDANT LE FONCTIONNEMENT; PAR CONSÉQUENT,

VOUS DEVEZ TOUJOURS UTILISER UN TYPE DE

PROTECTION DES MAINS LORS DU RAVITAILLEMENT

DE VOTRE POÊLE.

• NE REMPLISSEZ PAS TROP LA TRÉMIE.

FONCTIONNEMENT

ATTENTION:

• GARDER LE COUVERCLE DE LA TRÉMIE FERMÉ EN

TOUT TEMPS SAUF LORS DU REMPLISSAGE.

• NE REMPLISSEZ PAS TROP LA TRÉMIE.

AVERTISSEMENT DE FALSIFICATION

Ce chauﬀage au bois a un taux de combustion minimum réglé à

la fabrication, et qui ne peut être modifié. La modification de ce

réglage ou une utilisation autre de ce chauﬀage au bois qui ne

respecterait pas les directives du présent manuel contrevient

aux réglementations fédérales.

PROCÉDURE D’ARRÊT

Pour éteindre votre poêle, il suﬃt d’appuyer sur le bouton

«POWER» du panneau d’aﬃchage. Le voyant vert redevient

rouge lorsque le bouton «POWER» est enfoncé. Le moteur

de la vis sans fin s’arrêtera et les ventilateurs continueront

de fonctionner jusqu’à ce que les températures internes de la

chambre de combustion soient tombées à un niveau préréglé.

1. Votre poêle est équipé d’un thermodisque haute

température. Cet appareil dispose d’un thermodisque à

réarmement manuel. Cet interrupteur de sécurité a deux

fonctions.

A. Pour reconnaître une situation de surchauﬀe dans le poêle

et arrêter l’alimentation en carburant ou le système de vis

sans fin.

B. En cas de dysfonctionnement du ventilateur de

convection, le thermodisque haute température arrêtera

automatiquement la vis sans fin, empêchant le poêle de

surchauﬀer.

REMARQUE: Sur certaines unités, une fois déclenché, comme

un disjoncteur, le bouton de réinitialisation devra être enfoncé

avant de redémarrer votre poêle. Sur les autres appareils,

le thermodisque n’a pas de bouton de réinitialisation et se

réinitialisera une fois que le poêle aura refroidi. Le fabricant

vous recommande d’appeler votre revendeur si cela se produit

car cela peut indiquer un problème plus grave. Un appel de

service peut être nécessaire.

2. Si le ventilateur de combustion tombe en panne, un

pressostat d’air arrête automatiquement la vis sans fin.

REMARQUE: L’ouverture de la porte du poêle pendant plus

de 30 secondes pendant le fonctionnement entraînera un

changement de pression suﬃsant pour activer l’interrupteur

d’air, coupant l’alimentation en carburant. Le poêle s’éteindra

et aﬃchera «E2» sur l’aﬃchage à deux chiﬀres. Le poêle doit

s’éteindre complètement avant de redémarrer.

ATTENTION:

LES TENTATIVES D'OBTENIR DES TAUX DE SORTIE DE

CHALEUR QUI DÉPASSENT LES SPÉCIFICATIONS DE

CONCEPTION DU CHAUFFAGE PEUVENT CAUSER DES

DOMMAGES PERMANENTS AU CHAUFFAGE.

CHAMBRES INTÉRIEURES

• Pot de combustion - Retirez et nettoyez périodiquement le

pot de combustion et la zone à l’intérieur du boîtier du pot

de combustion. En particulier, il est conseillé de nettoyer les

trous du pot de combustion pour éliminer toute accumulation

qui pourrait empêcher l’air de circuler librement dans le pot

de combustion.

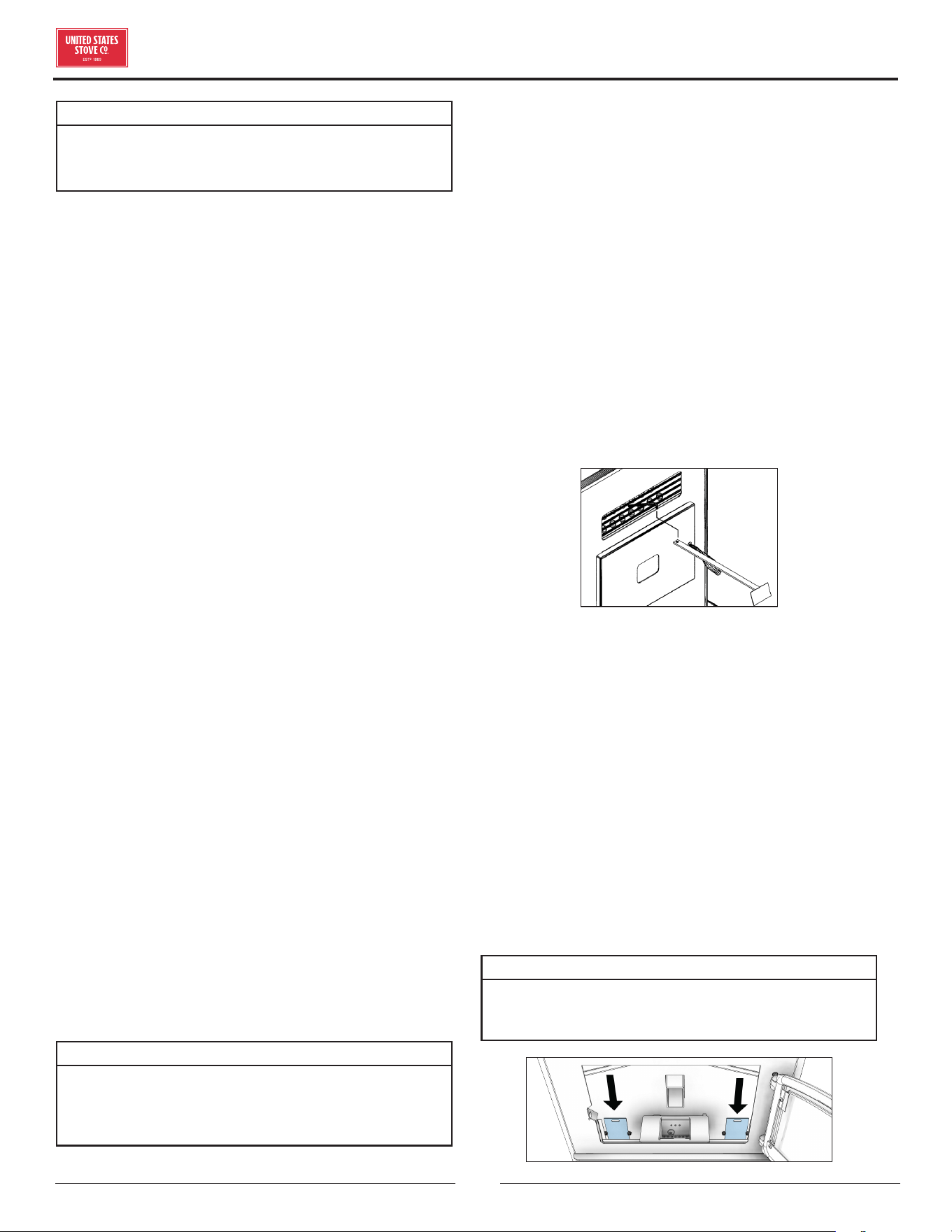

• Tubes d’échange de chaleur - Ce poêle est conçu avec un

nettoyeur de tube d’échange de chaleur intégré. Cela devrait

être utilisé tous les deux ou trois jours pour éliminer les

cendres accumulées sur les tubes, ce qui réduit l’eﬃcacité

de votre appareil. Insérez l’extrémité de la poignée (avec

trou) de l’outil de nettoyage sur la tige de nettoyage. La tige

de nettoyage est située dans la grille au-dessus de la porte

du poêle. Déplacez la tige de nettoyage d’avant en arrière

plusieurs fois pour nettoyer les tubes de l’échangeur de

chaleur. Lorsque vous avez terminé, assurez-vous de laisser

le nettoyeur de tube à l’arrière du poêle.

• Échangeur de chaleur - Il y a une plaque de nettoyage des

deux côtés de l’échangeur de chaleur qui doit être enlevée

pour nettoyer les cendres volantes de l’échangeur de chaleur.

Les nettoyages sont situés à l’intérieur de la chambre de

combustion, comme illustré. Les nettoyages sont fixés à

la chambre de combustion avec (2) vis 5/16 ”. Retirez les

nettoyages et aspirez les cendres accumulées. Cela devrait

être fait au moins une fois par mois ou plus fréquemment si

de grandes quantités de cendres sont remarquées pendant le

nettoyage ou si le poêle ne semble pas brûler correctement.

Si un aspirateur est utilisé pour nettoyer votre poêle, nous vous

suggérons d’utiliser l’aspirateur AV15E AshVac. L’AV15E AshVac

est conçu pour l’élimination des cendres. Certains aspirateurs

ordinaires (c.-à-d. Les aspirateurs d’atelier) peuvent laisser

échapper des cendres dans la pièce.

NE PAS ASPIRER LES CENDRES CHAUDES.

ATTENTION:

NE PAS ENTRETENIR CORRECTEMENT LES

EXTÉRIEURS PROPRES ENTRAÎNERA UNE MAUVAISE

PERFORMANCE DE CE POÊLE.

FONCTIONNEMENT

MISE EN GARDE:

• NE FAITES PAS FONCTIONNER VOTRE POÊLE SI VOUS

SENTEZ UNE ODEUR DE FUMÉE EN PROVENANCE.

ÉTEIGNEZ-LE, SURVEILLEZ-LE ET APPELEZ VOTRE

CONCESSIONNAIRE.

• NE PAS FAIRE FONCTIONNER LE POÊLE SI LA

FLAMME DEVIENT SOMBRE ET SUBLIMÉE OU SI LE

BRÛLEUR TROP-REMPLIT DE GRANULES. ÉTEIGNEZ

LE POÊLE, INSPECTEZ-LE PÉRIODIQUEMENT ET

APPELEZ VOTRE CONCESSIONNAIRE

MISE EN GARDE:

SI LE POÊLE EST INSTALLÉ DANS UNE PIÈCE SANS

CLIMATISATION OU DANS UNE ZONE O WH LA

LUMIÈRE DIRECTE DU SOLEIL PEUT BRILLER SUR

L’APPAREIL, IL EST POSSIBLE QUE CELA PEUT

PROVOQUER LA TEMPÉRATURE DU POÊLE AU NIVEAU

DE FONCTIONNEMENT; UN DES CAPTEURS POURRAIT

PUIS FAIRE DÉMARRER LE POÊLE DE SON PROPRE. IL

EST RECOMMANDÉ QUE LE POÊLE SOIT DÉBRANCHÉ

LORSQU’IL N’EST PAS UTILISÉ POUR UNE DURÉE DE

TEMPS PROLONGÉE (c.-à-d. PENDANT LES MOIS D’ÉTÉ).

N’UTILISEZ JAMAIS CE PRODUIT SANS SURVEILLANCE

MISE EN GARDE:

• NE PAS NETTOYER ET ENTRETENIR CET APPAREIL

COMME INDIQUÉ PEUT ENTRAÎNER DES

PERFORMANCES, DES RISQUES DE SÉCURITÉ, UN

INCENDIE ET MÊME LA MORT.

• NE JAMAIS EFFECTUER D'INSPECTION, DE

NETTOYAGE OU D'ENTRETIEN SUR UN POÊLE

CHAUD.

• DÉBRANCHEZ LE CORDON D'ALIMENTATION AVANT

D'EFFECTUER TOUT ENTRETIEN! REMARQUE:

METTRE L'INTERRUPTEUR MARCHE / ARRÊT SUR

«OFF» NE DÉBRANCHE PAS TOUTE L'ALIMENTATION

DES COMPOSANTS ÉLECTRIQUES DU POÊLE.

• NE PAS FAIRE FONCTIONNER LE POÊLE AVEC DE LA

VITRE CASSÉE, UNE FUITE DE GAZ DE FUMÉE PEUT

EN RÉSULTER.

• NE PAS ABUSER LA VITRE DE LA PORTE EN FRAPPE,

EN CLAQUANT OU EN TRAUMATISME SIMILAIRE. NE

PAS FAIRE FONCTIONNER LE POÊLE AVEC LA VITRE

RETIRÉE, FISSURÉE OU CASSÉE.

FORMATION ET ÉLIMINATION DE LA

CRÉOSOTE

MISE EN GARDE:

LE SYSTÈME D'ÉCHAPPEMENT DOIT ÊTRE VÉRIFIÉ

MENSUEL PENDANT LA SAISON DE BRÛLURE POUR

TOUT ACCUMULATION DE SUIE OU DE CRÉOSOTE.

Lorsque le bois brûle lentement, il produit du goudron et

d’autres vapeurs organiques qui se combinent avec l’humidité

rejetée pour former la créosote. Les vapeurs de créosote se

condensent dans un conduit de cheminée relativement froid

ou si le feu vient de démarrer ou brûle lentement. Ainsi, les

résidus de créosote s’accumulent sur le boisseau. Si elle prend

feu, cette créosote produit un feu extrêmement chaud qui peut

endommager la cheminée, voire détruire la maison. En dépit de

leur grande eﬃcacité, les poêles à granulés peuvent accumuler

de la créosote dans certaines conditions. Le raccord et le conduit

de cheminée doivent être inspectés par une personne qualifiée

une fois par an ou par tonne de granulés pour déterminer si

une accumulation de créosote ou de cendres volantes s’est

produite. Si la créosote s’est accumulée, elle doit être enlevée

pour réduire le risque de feu de cheminée. Inspectez le système

au niveau du raccord avec le poêle et en haut de la cheminée.

Les surfaces plus froides ont tendance à accumuler les dépôts

de créosote plus rapidement; il est donc important de vérifier

la cheminée par le haut ainsi que par le bas. La créosote doit

être éliminée avec une brosse spécialement conçue pour le

type de cheminée utilisé. Un ramoneur qualifié peut fournir ce

service. Il est également conseillé d’inspecter, de nettoyer et

si nécessaire de réparer la totalité du système avant chaque

saison de chauﬀage. Pour nettoyer la cheminée, déconnecter

l’évacuation du poêle.

CENDRES VOLANTES

Cela s’accumule dans la partie horizontale d’une course

d’échappement. Bien qu’incombustible, il peut gêner le débit

normal des gaz d’échappement. Il doit donc être périodiquement

supprimé.

ÉVACUATION DES CENDRES

Retirez les cendres périodiquement pour éviter l’accumulation

inutile de cendres. Retirez les cendres lorsque l’unité a refroidi.

Les cendres doivent être placées dans un récipient en métal avec

un couvercle hermétique. Le contenant fermé de cendres doit

être placé sur un sol incombustible ou sur le sol, bien à l’écart de

toutes matières combustibles, en attendant l’élimination finale.

Si les cendres sont éliminées par enfouissement dans le sol ou

autrement dispersées localement, elles doivent être conservées

dans le récipient fermé jusqu’à ce que toutes les braises aient

été complètement refroidies. Le conteneur ne doit pas être

ENTRETIEN

utilisé pour d’autres déchets ou l’élimination des déchets. S’ils

sont combinés avec des substances combustibles, les cendres

et les braises peuvent s’enflammer. L’élimination des cendres

est la suivante: Pour enlever les cendres:

1. Laissez le feu s’éteindre et laissez l’appareil refroidir à

température ambiante.

2. Assurez-vous que le poêle à granulés est à température

ambiante avant de le toucher. Nettoyez les tubes de

l’échangeur de chaleur.

3. Retirez la section intérieure du pot de combustion en la

saisissant et en la tirant vers le haut.

4. Vider les cendres de la partie intérieure et gratter avec un

outil de nettoyage; assurez-vous que les trous ne sont pas

bouchés.

5. Passer l’aspirateur pour éliminer les cendres de l’intérieur

de la chambre de combustion et de la coque du pot

de combustion. AVERTISSEMENT: assurez-vous que

les cendres sont froides au toucher avant d’utiliser un

aspirateur (voir «Utilisation de l’aspirateur»).

6. Éliminez les cendres correctement (voir «Enlèvement des

cendres»).

7. Replacez la section intérieure dans le pot de combustion;

assurez-vous qu’il est de niveau et poussé complètement

vers le bas et que l’orifice de l’allumeur est à l’arrière

lorsqu’il est réinstallé.

8. Assurez-vous que le pot de combustion est de niveau et

enfoncé à fond. Si le collier du pot de combustion, attaché

au tube d’air frais, n’est pas repoussé pour rejoindre la paroi

de la chambre de combustion. L’allumeur ne fonctionnera

pas correctement.

MISE EN GARDE:

LAISSEZ LE POÊLE REFROIDIR AVANT D'EFFECTUER

TOUT ENTRETIEN OU NETTOYAGE. LES CENDRES

DOIVENT ÊTRE JETÉES DANS UN RÉCIPIENT

MÉTALLIQUE AVEC UN COUVERCLE FERMÉ. LE

RÉCIPIENT DE CENDRES FERMÉ DOIT ÊTRE PLACÉ

SUR UNE SURFACE NON COMBUSTIBLE OU AU SOL,

BIEN À L'ÉCART DE TOUT MATÉRIEL COMBUSTIBLE, EN

ATTENTE DE L'ÉLIMINATION FINALE.

DÉTECTEURS DE FUMÉE ET DE CO

Le brûlage du bois produit naturellement des émissions

de fumée et du monoxyde de carbone (CO). Le CO est un

gaz poison lorsque l’exposition se fait à des concentrations

élevées pour une période de temps prolongée. Bien que les

systèmes de combustion modernes des chauﬀages réduisent

de façon importante la quantité de CO émis par la cheminée,

l’exposition aux gaz dans des endroits fermés ou clos peut être

dangereuse. Assurez-vous que les joints d’étanchéité de votre

poêle et les joints de la cheminée soient en bon état et qu’ils

scellent correctement, évitant les expositions indésirables. Il

est recommandé que vous utilisiez des détecteurs de fumée et

de CO dans les zones où se trouve un potentiel de génération

de CO.

VÉRIFIER ET NETTOYER LA TRÉMIE

Vérifiez périodiquement la trémie pour déterminer s’il y a de la

sciure (fines) qui s’accumule dans le système d’alimentation ou

des granulés qui collent à la surface de la trémie. Nettoyez au

besoin.

JOINTS DE PORTE ET DE VERRE

Inspectez périodiquement les joints de la porte principale et

de la fenêtre en verre. Il se peut que la porte principale doive

être retirée pour que les joints eﬃlochés, cassés ou compactés

soient remplacés par votre revendeur agréé. La porte de cet

appareil utilise un joint de corde de 3/4 po de diamètre.

SOUFFLANTES

DANGER:

RISQUE DE COMMOTION ÉLECTRIQUE. DÉBRANCHEZ

L’ALIMENTATION ÉLECTRIQUE AVANT D’INTERVENIR

SUR LE POÊLE.

Nettoyez annuellement les trous d’air sur les moteurs

des ventilateurs d’extraction et de distribution. Retirez le

ventilateur d’évacuation du conduit d’évacuation et nettoyez les

pales du ventilateur interne dans le cadre de votre démarrage

d’automne. Si vous avez des animaux domestiques à l’intérieur,

vos moteurs électriques doivent être inspectés tous les mois

pour vous assurer qu’ils ne présentent pas d’accumulation de

poils d’animaux. L’accumulation de poils d’animaux dans les

souﬄeurs peut entraîner des performances médiocres ou des

risques de sécurité imprévus.

DÉMONTAGE ET REMPLACEMENT D’UNE

VITRE DE PORTE CASSÉE

Lorsque vous portez des gants en cuir (ou tout autre gant adapté

à la manipulation de verre brisé), retirez soigneusement tout

morceau de verre en vrac du cadre de la porte. Jetez tout le verre

brisé correctement. Retournez la porte endommagée à votre

revendeur pour réparation ou remplacement. Ni le propriétaire

de l’appareil ni aucune autre personne non autorisée ne doivent

remplacer la vitre de la porte. Un revendeur agréé doit eﬀectuer

toutes les réparations concernant la vitre de porte.

DÉMARRAGE D’AUTOMNE

Avant de commencer le premier feu de la saison de chauﬀage,

vérifiez la zone extérieure autour des systèmes d’échappement

et d’admission d’air pour déceler toute obstruction. Nettoyez et

enlevez toutes les cendres volantes du système d’évacuation

des gaz d’échappement. Nettoyez les grilles du système

d’échappement et du tuyau d’admission d’air extérieur. Activez

toutes les commandes et assurez-vous qu’elles fonctionnent

correctement. C’est également le bon moment pour nettoyer

l’ensemble du poêle.

ARRÊT DE PRINTEMPS

Après la dernière brûlure au printemps, retirez tous les granulés

restants de la trémie et du système d’alimentation à vis sans

fin. Retirez les granulés, puis faites fonctionner la vis sans fin

jusqu’à ce que la trémie soit vide et que les granulés cessent

de couler (cela peut être fait en appuyant sur le bouton «ON»

avec la porte de visualisation ouverte). Passez l’aspirateur dans

la trémie. Nettoyez soigneusement le pot de combustion et la

chambre de combustion. Il peut être souhaitable de vaporiser

l’intérieur de la trémie nettoyée avec un spray silicone aérosol

si votre poêle se trouve dans une zone très humide. Le système

d’échappement doit être soigneusement nettoyé.

CALENDRIER D’ENTRETIEN

RECOMMANDÉ

MISE EN GARDE:

CE CHAUFFE-BOIS A BESOIN D'INSPECTIONS

ET DE RÉPARATIONS PÉRIODIQUES POUR UN

FONCTIONNEMENT APPROPRIÉ. IL EST CONTRE LES

RÈGLEMENTS FÉDÉRAUX DE FAIRE FONCTIONNER CE

CHAUFFE À BOIS D'UNE MANIÈRE NON CONSTANTE

AUX INSTRUCTIONS D'UTILISATION DE CE MANUEL.

Etablissez une routine pour la gestion du combustible, de

l’insert et de la technique d’allumage. Inspectez tout d’abord

quotidiennement l’accumulation de créosote afin de déterminer

précisément les fréquences de nettoyage pour assurer un

fonctionnement sûr. Soyez conscient que la quantité de dépôt

de créosote est inversement proportionnelle à la température

du feu. Ainsi, des nettoyages hebdomadaires seront peut être

nécessaires en période de temps doux alors que des nettoyages

mensuels seront suﬃsants durant les mois plus froids.

Utilisez le guide qui suit, fait pour des conditions d’utilisation

moyennes. Les joints autour de la porte et de la vitre de porte

sont à inspecter, et à réparer ou remplacer si nécessaire. Voyez

à “Pièces De Rechange”. La porte ce cette unité utilise un joint

de corde de 3/4 po (20 mm) de diamètre.

Tous les

jours

Toutes

les

semaines

Annuel ou

par tonne

Pot de combustion Agité Vidé

Vitre Essuyée Nettoyée

Chambre de combustion Brossée

Cendres Vidées

Chambres intérieures Aspirées

Tubes d’échangeur

thermique

Deux

passages

Pales de souﬄante de

combustion

Aspirées/

Brossées

Turbine de souﬄante de

convection

Aspirée/

Brossée

Système de ventilation Nettoyé

Joints Inspectés

Trémie (fin de saison)

Vidée et

aspirée

ENTRETIEN

N’obstruez pas l’espace sous l’appareil de chauﬀage et

n’obstruez pas les ouvertures d’air de combustion.

Reportez-vous aux instructions du fabricant de la cheminée

pour le démontage de la cheminée/ventilation pour le transport

d’un bâtiment transportable.

Les pièces ou matériaux à utiliser pour les protecteurs de

braises et les surfaces minimales à couvrir et leur relation

avec le radiateur d’appoint, ainsi que l’avis : « Au Canada, pour

se conformer à la norme CSA B365, Code d’installation des

appareils à combustible solide et équipement, tout revêtement

combustible sous l’appareil et/ou dans la zone s’étendant

horizontalement à au moins 450 mm (18 po) au-delà de

l’appareil de tout côté équipé d’une porte, et à au moins 200

mm (8 po) au-delà de l’appareil de l’autre côtés, doivent être

protégés par un tampon continu, durable et incombustible qui

fournira une protection contre les braises. La protection contre

les braises de 450 mm (18 po) requise de chaque côté avec une

porte doit s’étendre sur toute la largeur de l’appareil plus les

200 mm (8 po) requis de chaque côté de l’appareil sans porte.

Lorsqu’un appareil est installé à moins de 200 mm (8 po) d’un

mur, le tampon de braises ne doit s’étendre que jusqu’à la base

du mur. Un tampon de braises ne doit pas être placé sur un tapis

à moins que le tampon ne soit structurellement soutenu pour

empêcher le déplacement et la distorsion.

Si cet appareil est installé dans un bâtiment transportable, le

retrait de la cheminée/ventilation est requis pour le transport

du bâtiment.

NE PAS INSTALLER DANS UNE ALCÔVE

NE PAS INSTALLER DANS AUCUN FOYER

INSTRUCTIONS SPÉCIFIQUES AUX INSTALLATIONS CANADIENNES

Quand votre poêle se comporte anormalement, la première réaction est d’appeler pour de l’aide. Ce guide peut faire économiser

du temps et de l’argent en vous permettant de solutionner par vous-même des problèmes simples. Les problèmes rencontrés sont

souvent le résultat de seulement 5 facteurs : 1) carburant médiocre ; 2) utilisation ou entretien inadéquats ; 3) mauvaise installation;

4) panne de composant ; 5) défaut d’origine. Vous pouvez généralement résoudre les problèmes venant des causes 1 et 2. Votre

revendeur peut solutionner ceux des causes 3 à 5. Référez-vous au schéma de la page 17 pour vous aider à localiser les pièces

indiquées.

Dans le but de dépanner en utilisant ce guide pour vous aider, vous devez regarder quel est votre niveau de réglage de chauﬀe pour

voir quel voyant clignote.

***ATTENTION – DÉBRANCHEZ L’ALIMENTATION ÉLECTRIQUE AVANT TOUTE INTERVENTION SUR LE POÊLE!

LE POÊLE S’ÉTEINT ET LE VOYANT N° 2 CLIGNOTE

Causes possibles Remèdes possibles: (Si possible débranchez d’abord le poêle)

Le tuyau de commutateur d’air ou les tuyaux

de fixation au poêle sont obstrués.

Ôtez le tuyau d’air du commutateur d’air et souﬄez dedans. Si l’air passe

librement, le tuyau et le tube sont corrects. Sinon, utilisez le fil de fer d’un cintre

pour dégager le blocage.

L’admission d’air, le pot de combustion,

l’intérieur des chambres de combustion,

la souﬄante de combustion ou le tuyau

d’évacuation sont obstrués par de la cendre

ou des matières étrangères.

Appliquez toutes les procédures de nettoyage de la section d’entretien de ce

manuel.

La chambre de combustion n’est pas bien

étanche.

Assurez-vous que la porte est fermée et le joint est en bon état. Si la porte

des cendres a un loquet, vérifiez qu’elle est bien fermée et que le joint est bien

étanche. Si le poêle a juste un petit trou pour que les cendres tombent en travers

sous le pot de combustion, vérifiez que la plaque coulissante est en pace pour

fermer le plancher de la chambre.

Le tuyau de ventilation est mal installé. Vérifiez que l’installation du tuyau répond aux critères du manuel d’utilisation.

Les connexions de fils du commutateur d’air

sont mauvaises.

Contrôlez les connecteurs qui tiennent les fils gris sur le commutateur d’air.

Les fils gris sont désengagés du connecteur

Molex sur le harnais de câblage.

Contrôlez si les fils gris sont désengagés au connecteur Molex.

Panne de souﬄante de combustion.

Le poêle étant allumé, vérifiez si la souﬄante de combustion tourne. Si ce n’est

pas le cas, vous devez vérifier qu’elle est bien alimentée. Il doit y avoir l’intégralité

du courant. Si elle est alimentée, c’est que la souﬄante est défectueuse. Sinon,

allez au point suivant 8.

La carte de contrôle n‘envoie pas d’alimentation

à la souﬄante de combustion.

S’il n’y a pas de courant allant à la souﬄante de combustion, vérifiez toutes les

connexions de câblage. Si tous les fils sont bien branchés, votre carte de contrôle

est défectueuse.

La carte de contrôle n‘envoie pas d’alimentation

au commutateur de débit d’air de combustion.

Il doit y avoir 5 V environ allant au commutateur d’air une fois que le poêle a été

activé pendant 30 secondes.

Panne du commutateur de débit d’air (très

rare).

Pour tester le commutateur de débit d’air, vous devez débrancher le tuyau d’air

du corps du poêle. Avec l’autre bout restant fixé au commutateur d’air, aspirez

doucement le bout libre du tuyau (vous pouvez vouloir ôtez le tuyau complètement

du poêle et du commutateur d’air, pour vous assurer qu’il n’est pas bouché). Si

vous entendez un déclic, le commutateur fonctionne. FAITES ATTENTION, TROP

DE DÉPRESSION PEUT ENDOMMAGER LE COMMUTATEUR D’AIR.

GUIDE DE DÉPANNAGE

LE POÊLE S’ÉTEINT ET LE VOYANT N° 3 CLIGNOTE

Causes possibles Remèdes possibles: (Si possible débranchez d’abord le poêle)

La trémie n’a plus de granulés. Regarnissez la trémie.

Le registre de tirage est trop ouvert pour un

réglage à faible alimentation.

Si vous carburez à réglage faible, vous pouvez avoir à fermer complètement le

registre (poussez le bouton pour qu’il touche le côté du poêle).

Le pot de combustion n’est pas poussé

complètement à l’arrière de la chambre.

Assurez-vous que le collier d’admission d’air sur le pot de combustion touche la

paroi arrière de la chambre.

Les trous du pot de combustion sont bouchés. Sortez le pot de combustion et nettoyez-le bien.

L’admission d’air, les chambres intérieures ou

le système d’évacuation ont un blocage partiel.

Appliquez toutes les procédures de nettoyage de la section d’entretien de ce

manuel.

L’interrupteur de sécurité de la trémie est en

panne ou la trémie est ouverte.

Quand vous faites fonctionner le poêle, assurez-vous que l’interrupteur de

sécurité du couvercle de trémie s’active. Contrôlez les bonnes connexions des fils

allant à l’interrupteur de sécurité de la trémie au panneau de commande et au

moteur de vis sans fin. Utilisez un testeur de continuité pour tester l’interrupteur

de sécurité, remplacez-le si nécessaire.

L’arbre de la vis sans fin est bloqué.

Commencez par vider la trémie. Puis ôtez le moteur de vis sans fin en enlevant

la goupille de vis. Ôtez la plaque d’inspection d’axe de vis sans fin dans la trémie

pour pouvoir la voir. Levez doucement tout droit l’axe de vis de façon à ce que

son extrémité sorte de la douille du bas de trémie. Ensuite ôtez les deux écrous

qui maintiennent le biscuit du haut de vis sans fin. Puis faites tourner l’extrémité

du bas de l’axe de vis vers vous jusqu’à pouvoir le lever hors du poêle. Une fois

l’axe sorti, inspectez-le pour chercher des filets déformés, des ébarbures ou des

soudures cassées. Enlevez toute matière étrangère qui pourrait avoir causé le

blocage. Vérifiez aussi le tube de vis sans fin pour d’éventuels dommages comme

des ébarbures, points rugueux ou entailles dans le métal qui auraient pu causer

un bourrage.

Le moteur de vis sans fin est tombé en panne.

Dégagez le moteur de vis de l’axe de vis et essayez de démarrer l’appareil. Si le

moteur tourne, c’est que l’axe est bloqué sur quelque chose. Mais si le moteur ne

tourne pas c’est qu’il est défectueux.

Le thermodisque témoin de la présence de feu

(POF) n’a pas fonctionné.

Contournez temporairement le thermodisque POF en débranchant les deux

fils marron et en les réunissant avec un petit morceau de fil conducteur.

Puis remettez le poêle en marche. S’il redémarre et fonctionne, vous devrez

remplacer le thermodisque. Ceci n’était que pour le test. NE LAISSEZ PAS LE

THERMODISQUE CONTOURNÉ. Sinon vos souﬄantes ne s’arrêteraient jamais

et si le feu s’éteignait la vis continuerait d’alimenter en granulés jusqu’à ce que la

trémie soit vide.

Le thermodisque pour limite haute a déclenché

ou est défectueux.

Laissez refroidir le poêle 30-45 minutes. Il devrait alors fonctionner normalement.

Si ce n’est pas le cas utilisez le manuel d’utilisateur pour situer le thermodisque

pour limite haute. Pour le tester, vous pouvez le contourner comme décrit plus

haut pour le thermodisque POF.

Le fusible du panneau de commande est grillé.

Sortez la carte de contrôle. À l’arrière il y a un fusible. S’il semble défectueux,

remplacez-le par un équivalent (5 A/125 V). Rebranchez le poêle et essayez de le

faire fonctionner.

La carte de contrôle n’envoie pas

d’alimentation au thermodisque POF ou aux

autres composants du système de vis sans fin.

Il doit y avoir 5 V environ allant au commutateur d’air une fois que le poêle a été

activé pendant 10 secondes.

GUIDE DE DÉPANNAGE

UNE ODEUR DE FUMÉE PÉNÊTRE DANS LA MAISON

Causes possibles: Remèdes possibles:

Il y a une fuite dans le système de tuyaux de

ventilation.

Inspectez tous les raccordements de tuyaux de ventilation. Assurez-vous qu’ils

sont étanchéifiés avec de l’enduit à la silicone pouvant résister à une température

d’au moins 500°F (260 °C). Recouvrez également les joints avec de la bande

métallique UL-181-AP. Assurez-vous aussi que la pièce d’adaptation carré/rond

sur la souﬄante de combustion a été correctement étanchéifiée avec le même

RTV.

Un joint de la souﬄante de combustion s’est

détérioré.

Inspect both gaskets on the combustion blower to make Inspectez les deux joints

de la souﬄante de combustion pour vérifier qu’ils sont en bon état.

LA SOUFFLANTE DE CONVECTION S’ARRÊTE ET REPART

Causes possibles: Remèdes possibles:

La souﬄante de convection est en surchauﬀe

et fait déclencher la protection thermique

interne.

Nettoyez toute la poussière des ailettes et pales de ventilateur. Si le nettoyage de

la souﬄante est ineﬃcace, elle peut être défectueuse.

Dysfonctionnement de la carte de circuit

imprimé.

Testez l’alimentation allant à la souﬄante de convection. Si elle est envoyée

durant la coupure, la carte de contrôle est correcte. S’il n’y a PAS d’alimentation

durant la coupure en fonctionnement, c’est la carte qui est défectueuse.

LE POÊLE EST ALIMENTÉ EN GRANULÉS, MAIS ILS NE S’ALLUMENT PAS

Causes possibles: Remèdes possibles:

Registre de tirage ouvert trop loin pour

permettre l’allumage.

Repoussez le registre plus près du côté du poêle au démarrage. Dans certains

cas il peut être nécessaire de l’avoir complètement fermé pour rendre l’allumage

possible. Une fois qu’il y a une flamme, le registre peut être ajusté pour le tirage

voulu.

Blocage dans le tube d’allumage ou l’entrée

pour le tube d’allumage.

Cherchez le logement d’allumeur au dos de la cloison parefeu. Le trou d’admission

d’air est petit et situé en bas de ce logement. Assurez-vous qu’il est dégagé.

Regardez aussi à l’avant du poêle pour vous assurer qu’il n’y a pas de débris

autour de l’élément d’allumeur à l’intérieur de son logement.

Le pot de combustion n’est pas poussé

complètement à l’arrière de la chambre.

Assurez-vous que le collier d’admission d’air sur le pot de combustion touche la

paroi arrière de la chambre.

Élément d’allumage défectueux.

Appliquez une alimentation directement sur l’élément d’allumage. Regardez

le bout de l’allumeur depuis l’avant du poêle. Après 2 minutes ce boit doit être

rougeoyant. Sinon c’est que l’élément est défectueux.

La carte de contrôle n’envoie pas d’alimentation

à l’allumeur.

Vérifiez la tension allant à l’allumeur au démarrage. Il doit y avoir l’intégralité du

courant. Si la tension est inférieure à la valeur intégrale, vérifiez le câblage. Si le

câblage est contrôlé bon, la carte est défectueuse.

GUIDE DE DÉPANNAGE

Le verre «tire» à un rythme très rapide

LA FLAMME EST LAZY, DARK ET A DES CONSEILS NOIRS

APRÈS QUE LE POÊLE A ÉTÉ ALLUMÉ, LE TROP-POT DE BRÛLURE

Causes possibles: Remèdes possibles:

Le poêle ou son tuyau de ventilation est sale,

ce qui restreint le flux d’air au travers du pot

de combustion.

Appliquez toutes les procédures de nettoyage de la section d’entretien de ce

manuel.

Le tuyau de ventilation est installé de façon

incorrecte.

Contrôlez si le tuyau de ventilation a bien été installé selon les critères donnés

dans ce manuel.

Le registre de tirage est trop repoussé (fermé)

pour un réglage à forte puissance.

Tirez le bouton de registre un peu plus ouvert par rapport au côté du poêle, et

essayez de nouveau de le faire fonctionner.

Les trous du pot de combustion sont bouchés. Sortez le pot de combustion et nettoyez-le bien.

Le registre de tirage est cassé.

Inspectez visuellement l’ensemble de tirage. Assurez-vous que la plaque de

registre est fixée à la tige de registre. Quand cette tige est tirée la plaque doit

venir avec.

Blocage dans le tuyau d’admission d’air.

Inspectez visuellement le tuyau d’admission d’air qui mène au pot de combustion

pour y chercher des matières étrangères.

Dysfonctionnement de la carte de circuit

imprimé.

Chronométrez la séquence de voyant d’alimentation en carburant pour chaque

réglage (après que le poêle ait terminé sa séquence de démarrage). Assurez fois

que les durées correspondent au tableau de séquences de la vis sans fin. Si le

moteur de vis tourne en permanence, la carte est défectueuse.

LE POÊLE N’EST PAS ALIMENTÉ EN GRANULÉS, MAIS LE VOYANT CORRESPONDANT EST CEPENDANT ALLUMÉ

Causes possibles: Remèdes possibles:

Fusible grillé sur la carte de contrôle.

Sortez la carte de contrôle. À l’arrière il y a un fusible. S’il semble défectueux,

remplacez-le par un équivalent (5 A/125 V). Rebranchez le poêle et essayez de le

faire fonctionner.

Le thermodisque pour limite haute a déclenché

ou est défectueux.

Laissez refroidir le poêle 30-45 minutes. Il devrait alors fonctionner normalement.

Si ce n’est pas le cas utilisez le manuel d’utilisateur pour situer le thermodisque

pour limite haute. Pour le tester, vous pouvez le contourner comme décrit plus

haut pour le thermodisque POF.

Moteur de vis sans fin défectueux.

Dégagez le moteur de vis de l’axe de vis et essayez de démarrer l’appareil. Si le

moteur tourne, c’est que l’axe est bloqué sur quelque chose. Mais si le moteur ne

tourne pas c’est qu’il est défectueux.

Auger jam

Commencez par vider la trémie. Puis ôtez le moteur de vis sans fin en enlevant

la goupille de vis. Ôtez la plaque d’inspection d’axe de vis sans fin dans la trémie

pour pouvoir la voir. Levez doucement tout droit l’axe de vis de façon à ce que

son extrémité sorte de la douille du bas de trémie. Ensuite ôtez les deux écrous

qui maintiennent le biscuit du haut de vis sans fin. Puis faites tourner l’extrémité

du bas de l’axe de vis vers vous jusqu’à pouvoir lever la vis hors du poêle. Une

fois l’axe sorti, inspectez-le pour chercher des filets déformés, des ébarbures ou

des soudures cassées. Enlevez toute matière étrangère qui pourrait avoir causé le

blocage. Vérifiez aussi le tube de vis sans fin pour d’éventuels dommages comme

des ébarbures, points rugueux ou entailles dans le métal qui auraient pu causer

un bourrage.

Desserrage de fil ou de connecteur.

Vérifiez tous les fils et connecteurs desservant le moteur de vis sans fin,

l’interrupteur sur limite haute et le connecteur Molex.

Carte de contrôle défectueuse.

Si son fusible est bon, et que le contrôle des connexions est correct, et que

l’interrupteur sur limite haute n’a pas déclenché, testez si la moteur de la vis

est alimenté. Si une alimentation intégrale est envoyée au moteur quand le

voyant d’alimentation en carburant est allumé, c’est que la carte de contrôle est

défectueuse.

GUIDE DE DÉPANNAGE

L’INTERRUPTEUR SUR DÉPASSEMENT DE LIMITE HAUTE DÉCLENCHE

Causes possibles: Remèdes possibles:

La souﬄante de convection est en surchauﬀe

et fait déclencher la protection thermique

interne.

Enlevez la poussière des enroulements et des pales du ventilateur. Si huiler le

ventilateur ne résout pas le problème, le ventilateur peut être défectueux

Le poêle a été laissé sur le réglage le plus fort

pendant de longues périodes.

Le réglage de niveau le plus élevé est conçu pour une utilisation sur de courtes

périodes. Brûler le poêle au réglage le plus élevé pendant plus de 1 à 2 heures peut

entraîner des situations de surchauﬀe.

Du combustible autre que des granulés est

consumé dans le poêle.

Cette unité est conçue et testée pour utiliser des granulés de bois. Vérifiez

les signes de combustible autre que les granulés de bois. Aucun autre type

de combustible n’a été approuvé pour ce poêle à granulés. S’il y a des signes

d’utilisation d’autres types de carburant, arrêtez immédiatement de les utiliser.

Surtension ou panne secteur localisée.

Une surtension, un pic ou une chute de tension pourraient provoquer le

déclenchement du commutateur de limite supérieure. Vérifiez si un limiteur de

surtension est utilisé sur le poêle. Sinon, en recommander un au consommateur.

Interrupteur de limite haute ne fonctionnant

pas

Si les autres éléments sont corrects, remplacez le commutateur de limite

supérieure.

DURÉES DES SÉQUENCES DE CARTE DE CIRCUIT

NUMÉRIQUE

Réglage de chauﬀe haut unité

1 & 3 1,4 seconds

1 2 seconds

1 & 4 2,5 seconds

2 4 seconds

3 7 seconds

4 9 seconds

5 12 seconds

Durée totale de cycle 14,5 seconds

ODEUR DE FUMÉE OU ACCUMULATION DE

SUIE

Puisqu’il s’agit d’un appareil à bois, votre poêle peut dégager une

légère odeur de bois. Si cela augmente au-delà de la normale ou

si vous remarquez une accumulation inhabituelle de suie sur

les murs ou les meubles, vérifiez soigneusement l’étanchéité

de votre système d’échappement. Tous les joints doivent être

correctement scellés. Nettoyez également votre poêle en

suivant les instructions de la section « Entretien » de ce manuel.

Si le problème persiste, contactez votre revendeur.

Le verre «tire» à un rythme très rapide

LA FLAMME EST LAZY, DARK ET A DES CONSEILS NOIRS

APRÈS QUE LE POÊLE A ÉTÉ ALLUMÉ, LE TROP-POT DE BRÛLURE

Causes possibles: Remèdes possibles:

La souﬄante de combustion ne tourne pas

assez vite.

Testez la vitesse en tours/minute de la souﬄante après nettoyage de ses pales.

Elle doit être d’environ 3 000 tours/minute;

Mauvais granulés (Ne s’applique qu’à “La Vitre

S’encrasse Très Rapidement”).

La marque ou le lot de granulés utilisés peut être de qualité médiocre. Si possible

utilisez-en d’autres. Vous pourriez aussi essayer une marque diﬀérente avec un

autre type de bois (bois tendre au lieu de bois dur). Des bois diﬀérents ont des

caractéristiques diﬀérentes quand ils brûlent.

Le réglage d’adaptation pour le taux

d’alimentation faible est trop bas (Ne

s’applique qu’à “La Vitre S’encrasse Très

Rapidement”).

Utilisez la commande “Reset Trim” pour augmenter le réglage pour taux

d’alimentation faible. Si les voyants 1 et 3 sont allumés, le poêle est actuellement

sur le réglage le plus bas. Si seul le voyant 1 est allumé, le poêle est au réglage par

défaut (moyen). Si les voyants 1 et 4 sont allumés, le poêle est au réglage le plus

élevé d’adaptation pour le taux d’alimentation faible. Si le poêle fonctionne sur

l’un des deux réglages les plus faibles, passez à l’adaptation supérieure et essayez

de nouveau le poêle.

GUIDE DE DÉPANNAGE

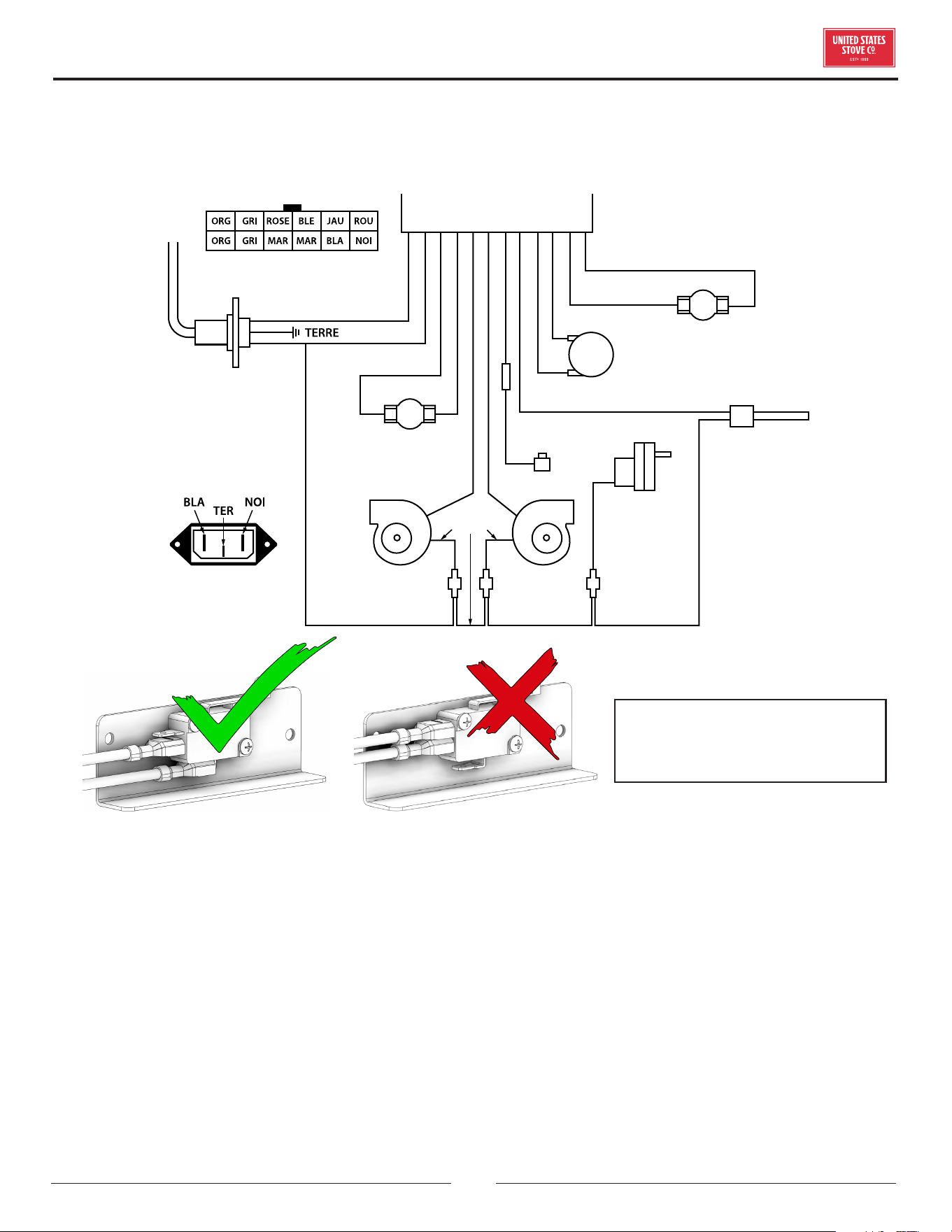

CONNECTEUR MOLEX

ALIMENTATION SECTEUR

120 VOLTS CA

COMMUTATEUR

D'AIR

ROUGE

ALLUMEUR

INTERRUPTEUR

DE TRÉMIE

MAUVE

MOTEUR DE

VIS SANS

FIN

BLANC

THERMODISQUE

HAUTE TEMP.

MAUVE

NOIR

BLANC

ORANGE

BLEU

ROSE

JAUNE

ROUGE

GRIS

BLANCBLANC

SOUFFLANTE

DE CONVECTION

SOUFFLANTE

DE COMBUSTION

DÉTAIL DE LA PRISE

D’ALIMENTATION EN

REGARDANT DE

L’ARRIÈRE DU POÊLE

DÉTAIL DE CONNECTEUR MOLEX

MARRON

POF THERMODISQUE

DE CONFIRATION

DE FEU

CORRECT FAUX

ASSUREZ-VOUS QUE LES FILS SONT

CONNECTÉS AUX DEUX BROCHES

INFÉRIEURES DE L’INTERRUPTEUR

DE LA TRÉMIE, COMME ILLUSTRÉ.

SCHÉMA ÉLECTRIQUE

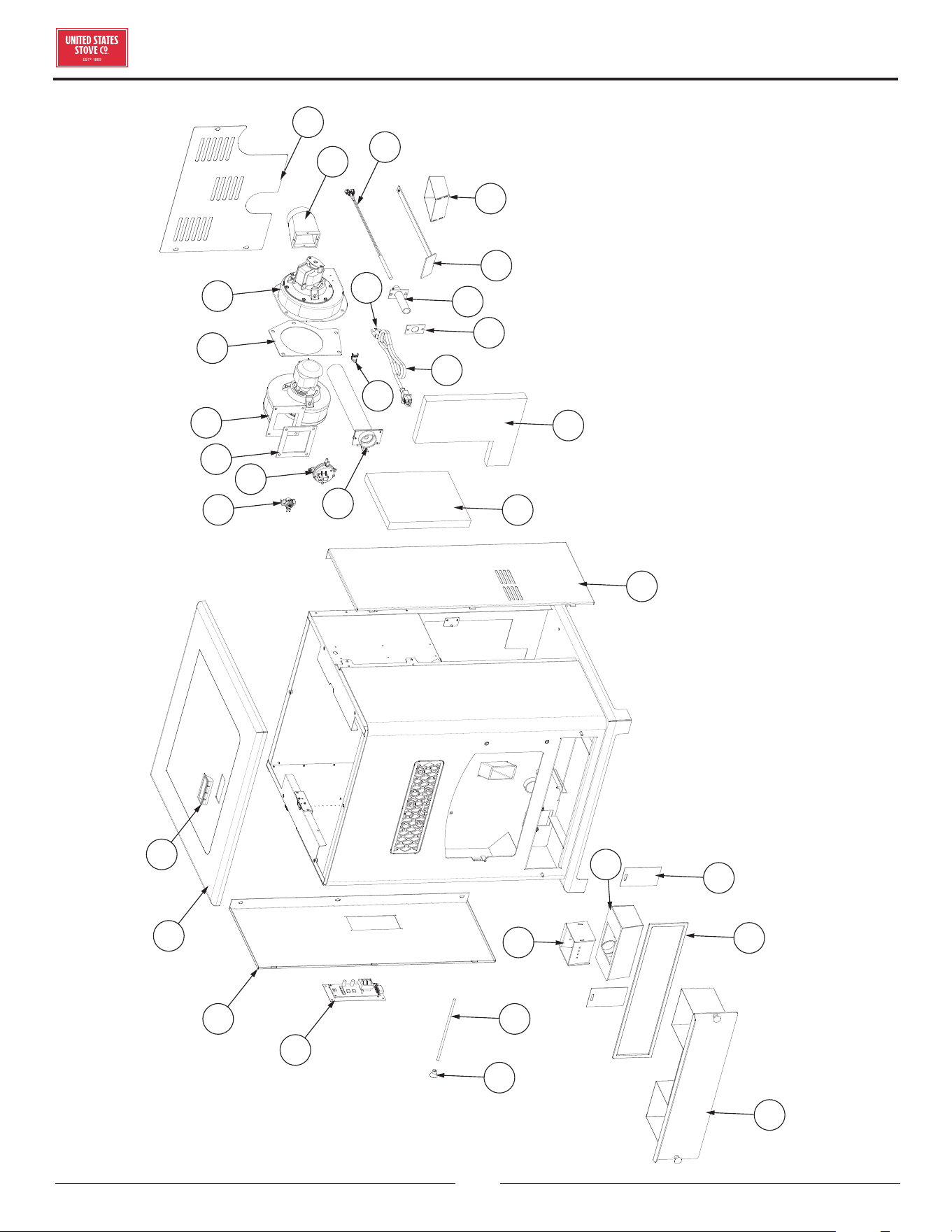

PIÈCES DE RECHANGE

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE DU

FABRICANT ACHETÉS AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTS TIERS ANNULERA LA GARANTIE.

Clé Partie La Description Qté

1 69971 Cendrier 1

2 88174 Joint Plat (3/16 X 3/8) 1

3 26799 Porte Cendrée 2

4 69964

Construction Soudée, Logement De

Pot De Combustion

5 894097 Soudé, Pot De Combustion 1

6 86668 Tige D’amortisseur 1

7 891987 Bouton En Plastique 3

8 610326 Plaque De Contrôle 1

9 26794 Meuble Gauche 1

10 69703 Soudé, Couvercle Supérieur 1

11 891148 Poignée En Plastique 1

12 80683 300° Thermodisque 1

13 80621 Interrupteur À Pression 1

14 88205 Joint Ventilateur De Convection 1

15 80647 Ventilateur, Distribution 1

16 88100 Joint, Ventilateur D’échappement 1

17 80641 Ventilateur, Échappement 1

18 26793 Armoire Arrière 1

19 40494 Transition, Ventilateur 1

20 80909 Cartouche D’allumage 1

21 25589 Poker, Pot De Combustion 1

22 86999 Ensemble Boîtier D’allumeur 1

23 88202 Joint De Boîtier D’allumeur 1

24 80461 Cordon D’alimentation 1

25 80462 Réceptacle, 3 Broches 1

26 80610 Limite Inférieure POF Thermodisque 1

27 69966 Amortisseur Assy 1

28 88208 Couverture De Ventilateur 1

29 88207 Couverture Arrière 1

30 26795 Armoire À Droite 1

31 80642 Moteur De Tarière 1

PIÈCES DE RECHANGE

Comment eﬀectuer la commande de pièces de réparation

1 800 750-2723 poste 5051 ou;

envoyez un courriel à : www.MyReplacementParts.com

2 3 4

87 9 121110 13 14 15 1665

Clé Partie La Description Qté

1 893919 Manche en bois 1

2 83788 Vis à tête creuse 1

3 893062 Manchon de rouleau 1

4 83242 Vis de réglage Allen 1/4-20 X 1/4 1

5 83178 Écrou de montant 3/8-16 1

6 83045A

Rondelle, 3/8" ID X 7/8" OD X

1/16 ÉPAIS

7 893071 Poignée de porte 1

8 83633

Vis d'assemblage HD à douille

#12 x 0,75

9 40915 Porte coulée - 2023 1

10 83575

Goupille de charnière (.370 Dia

X 1.00)

11 40571 Bloc de charnière 2

Clé Partie La Description Qté

12 88082 Joint de corde ronde 3/4-BLK 4,3 pi

13 88174 Joint de verre 3,75 pi

14 893934 Verre de porte 1

15 25905 Plaque de lavage à l'air 1

16 25904 Pince à verre 3

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS PAR DES PIÈCES D’ORIGINE DU

FABRICANT ACHETÉS AUPRÈS DE VOTRE REVENDEUR OU DIRECTEMENT AUPRÈS DU FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTS TIERS ANNULERA LA GARANTIE.

PIÈCES DE RECHANGE

Comment eﬀectuer la commande de pièces de réparation

1 800 750-2723 poste 5051 ou;

envoyez un courriel à : www.MyReplacementParts.com

2 7

Description : Jusqu’à

un angle rentrant de mur

combustible (terminaisons

verticales et horizontales).

Écartement minimal :

12 po. (30 cm)

Description : Écartement au-

dessus d’un trottoir pavé ou

d’une rue pavée appartenant

au domaine public.

Écartement minimal :

7 po. (2,13 m)

Description : Au-

dessus de toute

fenêtre ou porte qui

peut s’ouvrir.

Écartement

minimal :

12 po. (30 cm)

Capuchon de

terminaison

Qui

s’ouvre

Qui

s’ouvre

Entrée d’alimen-

tation en air

Compteur de gaz

Zone à restriction

(Terminaison non permise)

Légende des parties

Description : Écartement par

rapport à une entrée d’air non-

mécanique du bâtiment, ou à

l’admission d’air de tout autre

appareil.

Écartement minimal :

12 po. (30 cm)

Description :

Par rapport à un

angle extérieur.

Écartement

minimal :

12 po. (30 cm)

Description : Au-dessus

de toute matière combusti-

ble comme de l’herbe, des

plantes, du bois, etc.

Écartement

minimal :

24 po. (61 cm)

Description : À côté ou

sous toute fenêtre ou

porte qui peut s’ouvrir.

Écartement

minimal :

48 po. (61 cm)

Description :

Depuis toute prise

d’air forcée ou au-

tre appareillage.

Écartement

minimal :

3 pieds (91 cm)

Description : De

chaque côté d’une ligne

centrale prolongée au-

dessus d’un ensemble

de compteur / régula-

teur de gaz naturel ou

propane, ou de ventila-

tion mécanique.

Écartement minimal :

3 pieds (91 cm) autour

du compteur, et jusqu’à

15 pieds (4,5 m) au-

dessus du compteur.

Description :

En-dessous de

tout avant-toit ou

surplomb.

Écartement

minimal :

24 po. (61 cm)

Description : Jusqu’à

un angle rentrant de mur

combustible (termi-

naisons verticales et

horizontales).

Écartement minimal :

12 po. (30 cm)

Description : Écartement

au-dessus de la ligne de

faîte de toiture pour les

terminaisons verticales.

Écartement minimal :

12 po. (30 cm)

Description : À côté ou

sous toute fenêtre ou

porte qui peut s’ouvrir.

Écartement minimal :

48 po. (122 cm)

Description : Par rapport à

toute structure adjacente, y

compris : bâtiments, clôtures,

parties protubérantes, etc.

Écartement minimal :

24 po. (61 cm)

LÉGENDE DES PARTIES

Il est recommandé que votre système de chauﬀage est desservi régulièrement et que le Service Interval enregistrement approprié

est terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez eﬀectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement

est nécessaire.

Service de 01 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 03 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 05 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 07 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 02 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 04 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 06 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

Service de 08 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté:

Cheminée balayée:

Articles Remplacé: _________________________________

ENREGISTREMENT DE SERVICE

Golden Eagle VG5717-W GE100E Pellet Stove

Product's Documents

GE100E Owner’s Manual

Specifications

Golden Eagle VG5717-W Questions and Answers
