Golden Eagle 5040 1,800 Sq. Ft. Pellet Stove 45 lb Hopper User Manual

* All Pictures In This Manual Are For Illustrative Purposes Only. Actual Product May Vary.

THIS MANUAL IS SUBJECT TO CHANGE WITHOUT NOTICE.

Owner’s Instruction and Operation Manual

U.S. Environmental Protection Agency

Certified to comply with 2020 particulate

emissions standards.

SAFETY NOTICE: If this heater is not properly installed, a house fire may result. For

your safety, follow the installation instructions. Never use make-shift compromises

during the installation of this heater. Contact local building or fire ocials about

permits, restrictions and installation requirements in your area. NEVER OPERATE

THIS PRODUCT WHILE UNATTENDED.

CAUTION! Please read this entire manual before you install or use your new room

heater. Failure to follow instructions may result in property damage, bodily injury, or

even death. Improper Installation Will Void Your Warranty!

Save These Instructions In A Safe Place For Future Reference.

CALIFORNIA PROPOSITION 65 WARNING:

This product can expose you to chemicals including carbon

monoxide, which is known to the State of California to cause

cancer, birth defects, and/or other reproductive harm. For

more information, go to www.P65warnings.ca.gov

852010M-0504M

Golden

Eagle

5040(i)

Model Number:

Certified to ASTM E1509-12 (2017),

CAN/ULC S627:2023, ULC S628

Report Number: F21-687

INTRODUCTION

For Customer Service, please call:

1-800-750-2723 Ext 5050 or;

Text to 423-301-5624 or;

Email us at:

customerservice@usstove.com

Note: Register your product online at

www.usstove.com or download the free

app today. This app is available only

on the App Store for iPhone and iPad.

Search US Stove. Save your receipt with

your records for any claims.

WARNING:

IT IS AGAINST FEDERAL REGULATIONS TO OPERATE THIS WOOD HEATER IN A MANNER INCONSISTENT

WITH THE OPERATING INSTRUCTIONS IN THE OWNER’S MANUAL.

This manual describes the installation and operation of the Golden Eagle, 5040(i) wood heater. This heater meets

the 2020 U.S. Environmental Protection Agency's emission limits for wood heaters sold after May 15, 2020. Under

specific test conditions this heater has been shown to deliver heat at rates ranging from 4,814 to 32,788 Btu/hr, 0.49

g/hr, and 63% eciency.

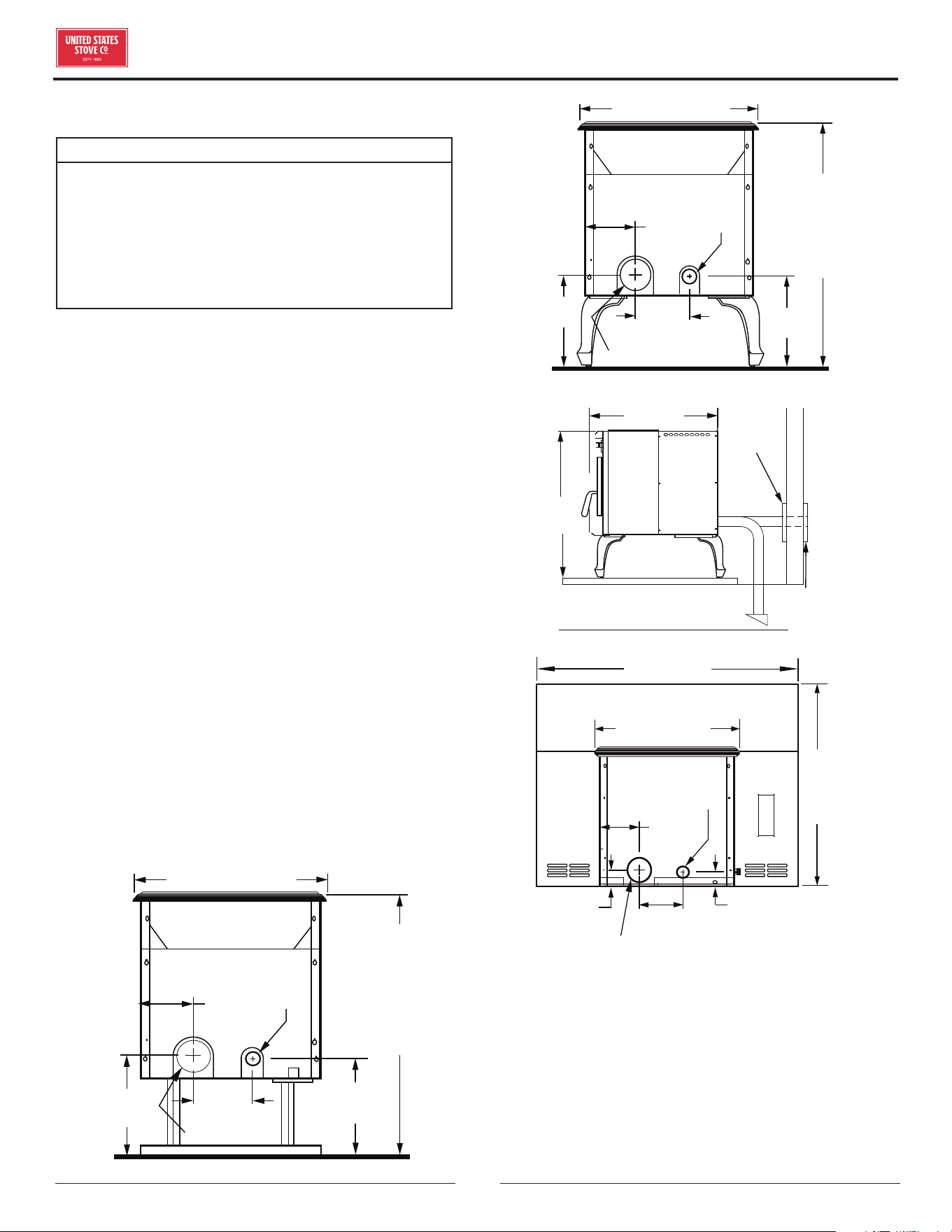

Freestanding

Width 22-1/2” (572 mm)

Height 28-1/2” (724 mm)

Depth 24” (610 mm)

Weight 185 lbs (84 kg)

Pedestal 40 lbs (18 kg)

Legs 13 lbs (6kg)

Flue size 3” (77 mm) or 4” (102 mm)

Hopper Capacity Up to 45 lbs. (20 kg) (This can vary widely depending on pellet size, length, and diameter)

Burn time 4-1/2 lbs (2 kg) per hour

Approved Installations Mobile home/transportable building, Alcove, Conventional

Fireplace Insert

Width 21-1/2” (547 mm) (with flashing: 39” (991 mm))

Height 20” (508 mm) (with flashing: 30” (762 mm))

Depth 24” (610 mm) (in fireplace: 10-3/4” (274 mm))

Weight 185 lbs. (84 kg)

Flashing 13 lbs. (6 kg)

Flue size 3” (77 mm) or 4” (102 mm)

Hopper Capacity Up to 45 lbs. (20 kg) (this can vary widely depending on pellet size, length, and diameter)

Burn time 4-1/2 lbs. (2 kg) per hour

Approved Installations zero-clearance masonry, as a built-in.

INSTALLATION CHECKLIST

Your Wood Stove should be installed by a qualified installer only. An NFI qualified Installer can be found at www.

nficertified.org/public/find-an-nfi-pro/

CUSTOMER SERVICE

1-800-750-2723 ext 5050

Text to 423-301-5624

Email to: Customerservice@usstove.com

COMMISSIONING CHECKLIST

This checklist is to be completed in full by the qualified person who installs this unit. Keep this page for future reference.

Failure to install and commission according to the manufacturer’s instructions and complete this checklist will

invalidate the warranty.

Please Print

Customer Name: Telephone Number:

Address:

Model:

Serial Number:

Installation Company Name: Phone Number:

Installation Technician’s Name: License Number:

DESCRIPTION OF WORK

Location of installed appliance: __________________________________________________________________________________

Venting System: New Venting System Yes No If yes, Brand ____________________________________________

If no, Date of inspection of existing venting system: _______________________________________________________________

COMMISSIONING

Confirm Hearth Pad Installation as per Installation Instructions ...................................................................................................

Confirm proper placement of internal parts ..........................................................................................................................................

Check soundness of door gasket and door seals .................................................................................................................................

Confirm clearances to combustibles as per installation instructions in this manual ..............................................................

Check the operations of the air controls .................................................................................................................................................

Confirm the venting system is secure and sealed ...............................................................................................................................

Confirm the stove starts and operates properly ..................................................................................................................................

Check to ensure a CO alarm is installed as per local building codes and is functional ............................................................

Explain the safe operation, proper fuel usage, cleaning, and routine maintenance requirements .......................................

Declaration of Completion: As the qualified person responsible for the work described above, I confirm that the appliance

as associated work has been installed as per manufacturer’s instructions and following any applicable building and

installation codes.

Signed: ______________________________________ Print Name: __________________________________Date: ______________

Home Owner: RETAIN THIS INFORMATION FOR FUTURE REFERENCE

INSTALLATION

SAFETY NOTICE

• IF THIS STOVE IS NOT PROPERLY INSTALLED,

A HOUSE FIRE MAY RESULT. TO REDUCE THE

RISK OF FIRE, FOLLOW THE INSTALLATION

INSTRUCTIONS.

• CONTACT YOUR LOCAL BUILDING OFFICIALS TO

OBTAIN A PERMIT AND INFORMATION ON ANY

ADDITIONAL INSTALLATION RESTRICTIONS OR

INSPECTION REQUIREMENTS IN YOUR AREA.

• DO NOT PLACE CLOTHING OR OTHER

FLAMMABLE ITEMS ON OR NEAR THIS STOVE.

• NEVER USE GASOLINE, GASOLINE-TYPE

LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR LIQUIDS TO START

OR ’FRESHEN UP’ A FIRE IN THIS STOVE. KEEP

ALL SUCH LIQUIDS WELL AWAY FROM THE

STOVE WHILE IT IS IN USE.

• THE EXHAUST SYSTEM MUST BE COMPLETELY

AIRTIGHT AND PROPERLY INSTALLED. THE

PELLET VENT JOINTS MUST BE SEALED WITH

RTV 500°F (260°C) SILICONE SEALANT, AND

WITH UL-181-AP FOIL TAPE.

• INSTALL VENT AT CLEARANCES SPECIFIED BY

THE VENT MANUFACTURER.

• DO NOT INSTALL A FLUE DAMPER IN THE

EXHAUST VENTING SYSTEM OF THIS UNIT.

• YOUR STOVE REQUIRES PERIODIC

MAINTENANCE AND CLEANING (SEE

”MAINTENANCE”). FAILURE TO MAINTAIN

YOUR STOVE MAY LEAD TO IMPROPER AND/OR

UNSAFE OPERATION.

• A POWER SURGE PROTECTOR IS REQUIRED.

THIS UNIT MUST BE PLUGGED INTO A 120V,

60 HZ GROUNDED ELECTRICAL OUTLET.

DO NOT USE AN ADAPTER PLUG OR SEVER

THE GROUNDING PLUG. DO NOT ROUTE THE

ELECTRICAL CORD UNDERNEATH, IN FRONT

OF, OR OVER THE HEATER. DO NOT ROUTE THE

CORD IN FOOT TRAFFIC AREAS OR PINCH THE

CORD UNDER FURNITURE.

ATTENTION:

• A WORKING SMOKE DETECTOR MUST BE

INSTALLED IN THE SAME ROOM AS THIS

PRODUCT.

• INSTALL A SMOKE DETECTOR ON EACH FLOOR

OF YOUR HOME; INCASE OF ACCIDENTAL FIRE

FROM ANY CAUSE IT CAN PROVIDE TIME FOR

ESCAPE.

• THE SMOKE DETECTOR MUST BE INSTALLED AT

LEAST 15 FEET (4,57 M) FROM THE APPLIANCE

IN ORDER TO PREVENT UNDUE TRIGGERING OF

THE DETECTOR WHEN RELOADING.

CAUTION:

• DO NOT UNPLUG THE STOVE IF YOU SUSPECT

A MALFUNCTION. TURN THE ON/OFF SWITCH

TO ”OFF’ AND CONTACT YOUR DEALER.

• THE HEATER WILL NOT OPERATE DURING A

POWER OUTAGE. IF A POWER OUTAGE DOES

OCCUR, CHECK THE HEATER FOR SMOKE

SPILLAGE AND OPEN A WINDOW IF ANY

SMOKE SPILLS INTO THE ROOM.

• NEVER BLOCK FREE AIRFLOW THROUGH THE

OPEN VENTS OF THE UNIT.

• BURNING FUEL CREATES CARBON MONOXIDE

AND CAN BE HAZARDOUS TO YOUR HEALTH IF

NOT PROPERLY VENTED.

• WARNING: DO NOT OVERFIRE THIS STOVE.

THIS MAY CAUSE SERIOUS DAMAGE TO

YOUR STOVE AND VOID YOUR WARRANTY. IT

ALSO MAY CREATE A FIRE HAZARD IN YOUR

HOME. IF ANY EXTERNAL PART OF THE UNIT

BEGINS TO GLOW, YOU ARE OVERFIRING.

IMMEDIATELY PRESS THE “POWER” SWITCH

ON THE CONTROL PANEL.

Breckwell highly recommends your stove be installed by

a qualified NFI (US) or WETT (Canada) technician. To

find the nearest qualified installer, go to:

https://nficertified.org,

https://www.wettinc.ca/

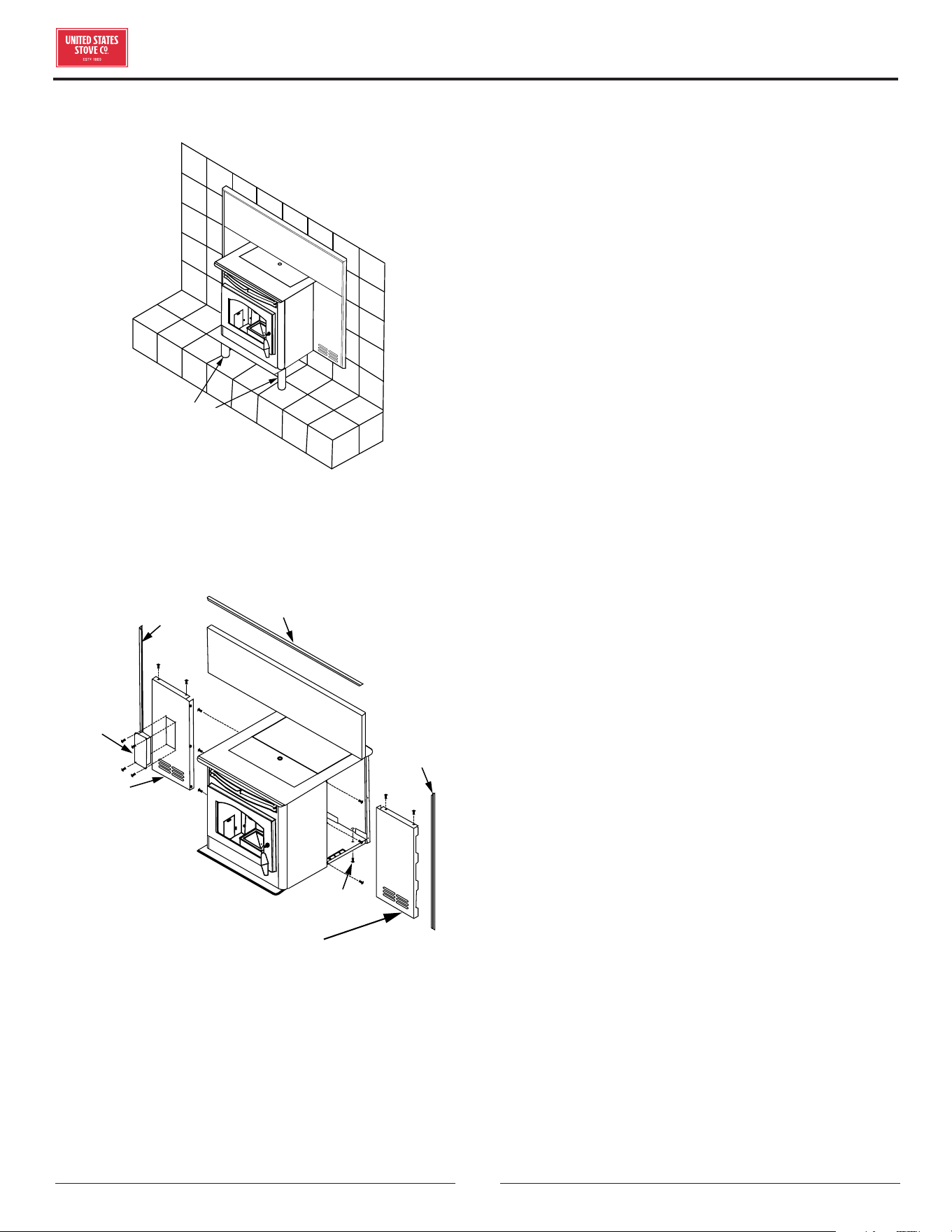

INSTALLATION

PREPARATION

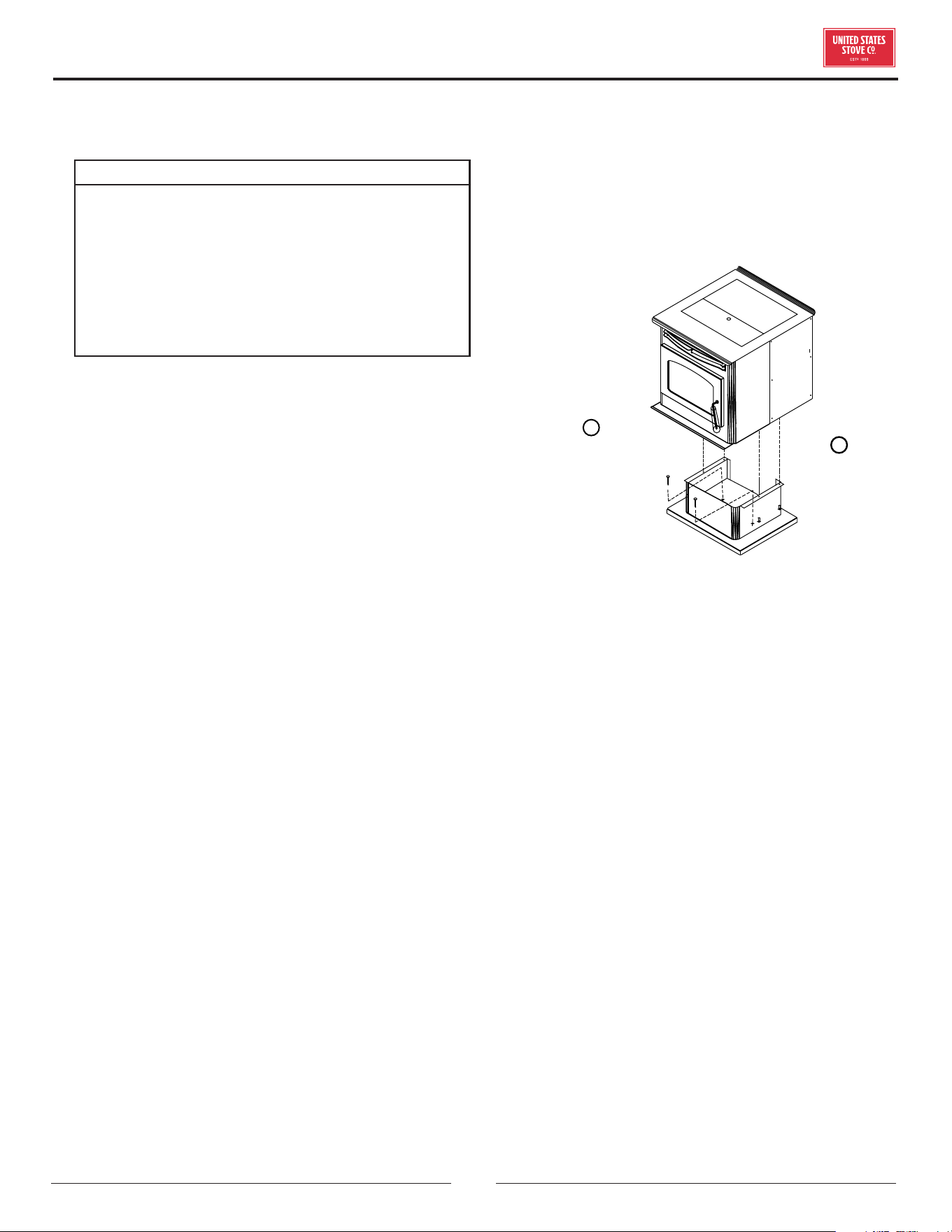

Factory packaging must be removed, and some minor

assembly work is required prior to installation. Access

to the rear of the stove is necessary. The circuit board/

control panel must be unpacked and installed in the side

flashing on the insert or side panel on the freestanding

(see installation instructions provided with the circuit

board). NOTE: Normally, your dealer will perform these

functions.

FLOOR PROTECTION

Freestanding Installations - The stove must be placed on

a continuous (grouted joints) noncombustible material

such as ceramic tile, cement board, brick, 3/8” (10 mm)

millboard or equivalent, or other approved or listed

material suited for floor protection. THE MATERIAL(S)

USED MUST HAVE, OR COMBINE TO HAVE, A MINIMUM

INSULATIVE RATING OF ‘R1’.

28”

712 mm

6” 153mm

2” (51 mm) 2” (51 mm)

NOTE: ceramic tile, or any tile, requires a continuous

sheet beneath to prevent the possibility of embers falling

through to the combustible floor if cracks or separation

should occur in the finished surface, this would include

floor protection for Built-in raised hearths. Check

local codes for approved alternatives. Clearances are

measured from the sides, back and face (door opening)

or stove body. DO NOT USE MAKESHIFT MATERIALS

OR COMPROMISES IN THE INSTALLATION OF THIS

UNIT. INSTALL VENT WITH CLEARANCES SPECIFIED

BY THE VENT MANUFACTURER. CAUTION: DO NOT

CONNECT TO OR USE IN CONJUNCTION WITH ANY AIR

DISTRIBUTION DUCTWORK UNLESS SPECIFICALLY

APPROVED FOR SUCH INSTALLATIONS.

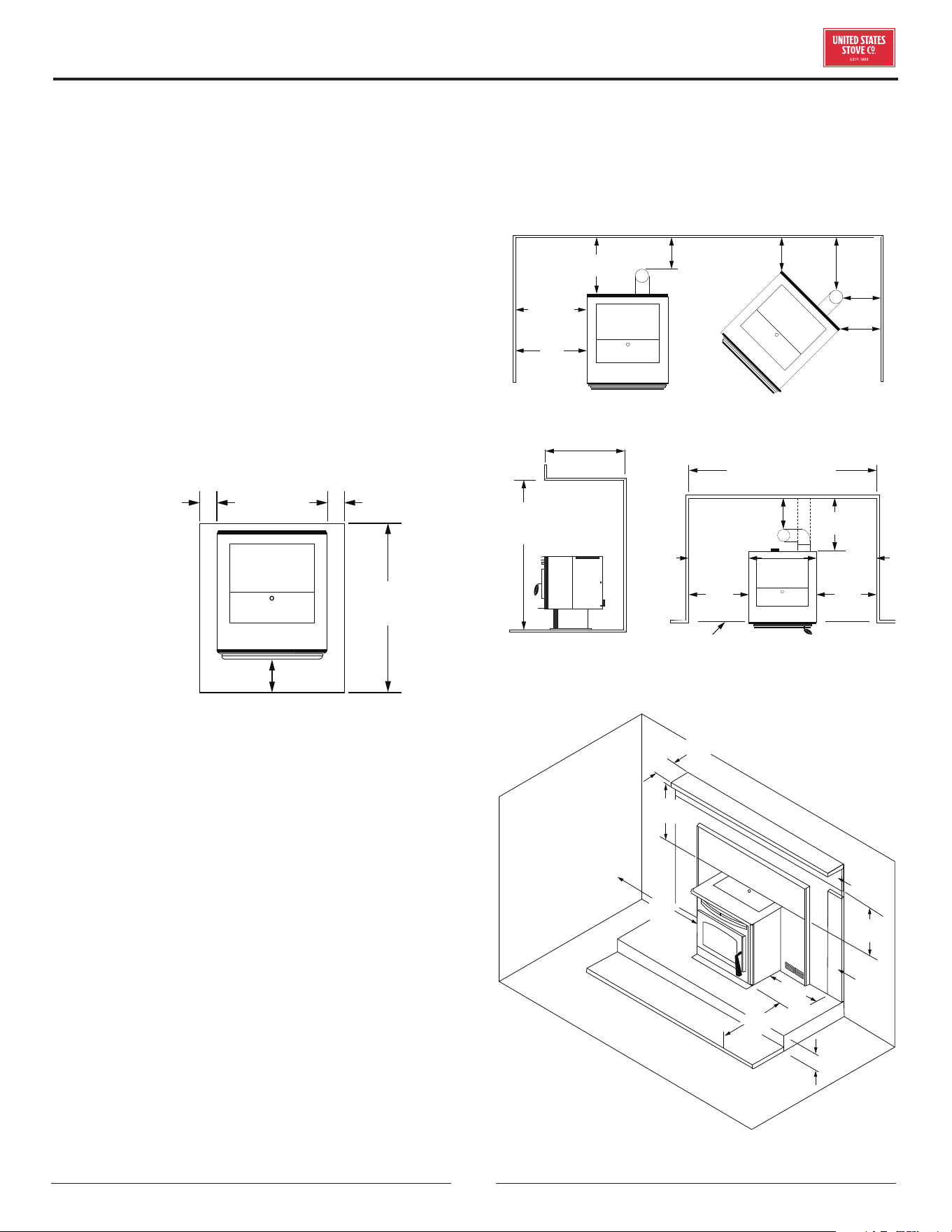

CLEARANCES

This freestanding unit has been tested and listed for

installation in residential, mobile home/transportable

building, and alcove applications. This insert unit is

approved for installation into code complying masonry

fireplaces. It is also approved for use in listed factory

built fireplaces (UL 127) and standard residential built-

ins (see “As A Built-In Fireplace” section of this manual),

including Mobile home/transportable building built-in

installations, of the following description: all brands at

least 34” (864 mm) wide and 20-1/2” (521 mm) high.

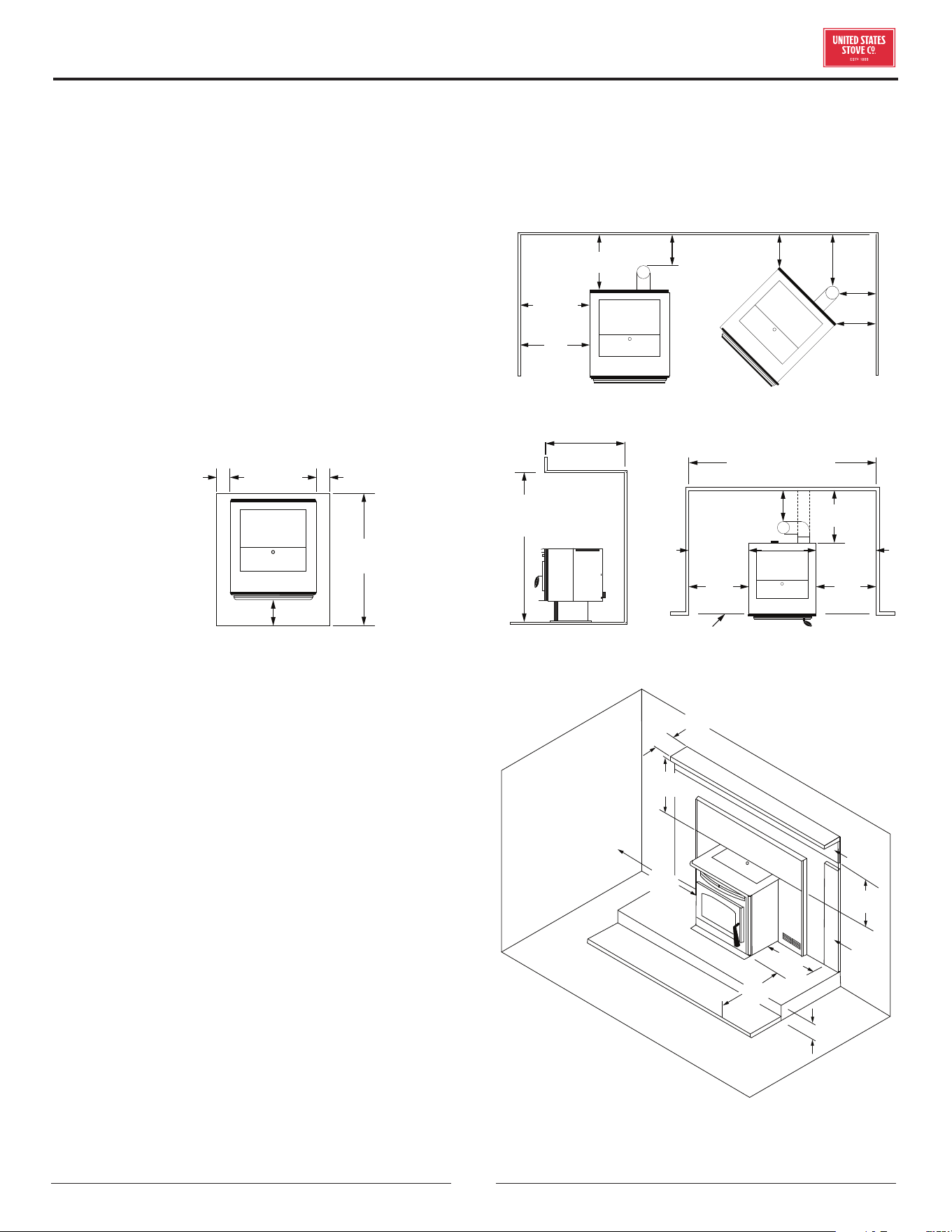

SIDEWALL CLEARANCES

Adjacent Wall

With

Vertical

Exhaust

Backwall

Sidewall

8 -1/4 “

210 mm

(top)

1 “

26 mm

1 “

26 mm

1 “

26 mm

3 “

77 mm

3 “

77 mm

3 “

77 mm

9 “

229 mm

(sidewall)

ALCOVE CLEARANCES

36” (915 mm) max.

48”

(1220 mm)

min.

WITH HORIZONTAL EXHAUST

38” (966 mm) min.

Backwall

With

Vertical

Exhaust

Stove Door Face Must Be

Equal To Or Pritrude Out

From Face Of Alcove.

8 -1/4”

210 mm

(Top)

3”

77 mm

*1”

26 mm

9”

229 mm

(Sidewall)

9”

229 mm

(Sidewall)

8 -1/4”

210 mm

(Top)

COMBUSTIBLE WALL

NONCOMBUSTIBLE HEARTH

HEARTH EXTENSION

COMBUSTIBLE FLOOR

SIDE

FACING

MANTLE

6”

(153 mm)

6”

(153 mm)

12”

(305 mm)

10”

(254 mm)

TOP

FACING

12”

(305 mm)

12”

(305 mm)

COMBUSTION AIR SUPPLY

ATTENTION:

DO NOT VENT UNDER ANY PORCH, DECK,

AWNING, OR IN ANY SEMI ENCLOSED OR

ROOFED AREA. DOING SO MAY RESULT IN

UNPREDICTABLE AIRFLOW AT THE VENT CAP

UNDER CERTAIN CONDITIONS AND CAN AFFECT

THE PERFORMANCE OF YOUR STOVE, AS WELL

AS, OTHER UNFORESEEABLE ISSUES.

If outdoor combustion air is supplied the heater must

be attached to the structure. For a mobile home/

transportable building installation the stove must be

connected to an outside source of combustion air. A 2” (51

mm) inside diameter metallic pipe, either flexible or rigid,

may be attached to the inlet at the stove’s rear as shown.

A rodent guard (minimum 1/4” (7 mm) wire mesh)/wind

hood must be used at the terminus. All connections must

be secured and airtight by either using the appropriately

sized hose clamp and/or UL-181-AP foil tape. For mobile

home/transportable building installations only: 2” (51

mm) inside diameter pipe may be used for the first 5 feet

(1.5 m) of combustion air supply run. From 5 to 10 feet

(1.5 m to 3 m) use 2-3/4” (61 mm) inside diameter pipe.

No combustion air supply may exceed 10 feet (3 m).

Sources of Outside Combustion Air

a. In fireplaces

• Chimney top.

• Ash clean out door.

b. For freestanding installations

• A hole in the floor near stove rear terminating only in a

ventilated crawl space.

• A hole in the wall behind the stove.

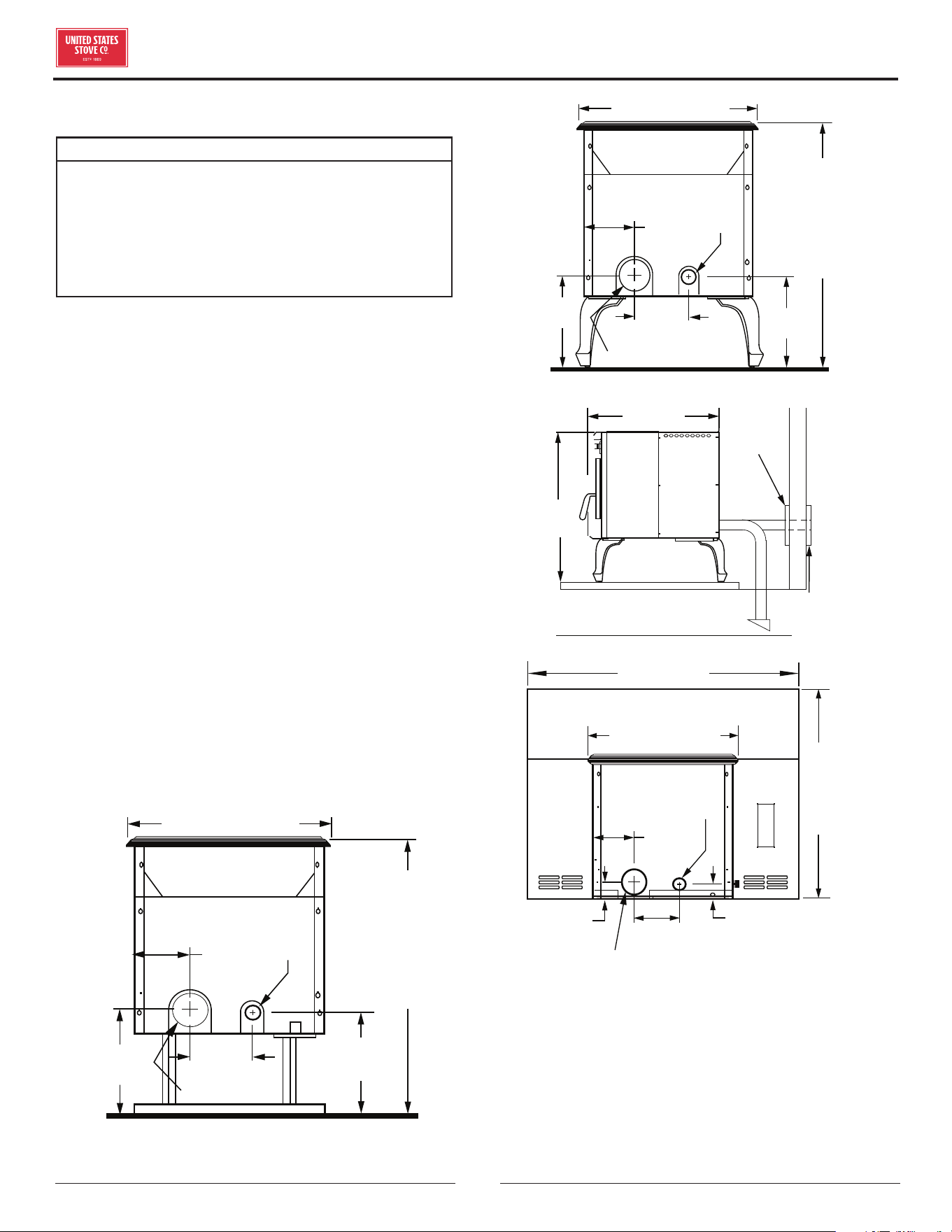

11”

(280 mm)

28-1/2” (234 mm)

10-3/4”

(274 mm)

21-1/2” (547 mm)

5-7/8”

(150 mm)

6-1/2”

(166 mm)

EXHAUST PIPE

AIR

INLET

PIPE

28-1/2” (234 mm)

11”

(280 mm)

10-3/4”

(274 mm)

21-1/2” (547 mm)

6-1/2”

(166 mm)

5-7/8”

(150 mm)

EXHAUST PIPE

AIR

INLET

PIPE

24-3/4”

(629 mm)

TRIM

COLLAR

28-1/2”

724 mm

RODENT

GUARD

VENTILATED CRAWL SPACE

39” (991 mm)

21-1/2” (547 mm)

30” (762 mm)

6-1/2”

(166 mm)

2-1/2”

(64 mm)

2-1/4”

(58 mm)

5-7/8”

(150 mm)

EXHAUST PIPE

AIR

INLET

PIPE

WHEN OUTSIDE AIR IS NOT USED

If outside air is not used, it is important that combustion

air is easily available to the air inlet. A closable outside air

IMPORTANCE OF PROPER DRAFT

Draft is the force which moves air from the appliance

up through the chimney. The amount of draft in your

chimney depends on the length of the chimney, local

INSTALLATION

geography, nearby obstructions and other factors. Too

much draft may cause excessive temperatures in the

appliance. Inadequate draft may cause backpung into

the room and ‘plugging’ of the chimney. Inadequate draft

will cause the appliance to leak smoke into the room

through appliance and chimney connector joints. An

uncontrollable burn or excessive temperature indicates

excessive draft. Take into account the chimney’s location

to ensure it is not too close to neighbors or in a valley

which may cause unhealthy or nuisance conditions.

VENTING

WARNING:

• INSTALL VENT AT CLEARANCES SPECIFIED BY

THE VENT MANUFACTURER.

• DO NOT CONNECT THE PELLET VENT TO A VENT

SERVING ANY OTHER APPLIANCE OR STOVE.

• DO NOT INSTALL A FLUE DAMPER IN THE

EXHAUST VENTING SYSTEM OF THIS UNIT.

This freestanding unit is certified for use with listed

TYPE PL-Vent, 3” or 4” (77 mm or 102 mm) diameter

in size. The stove was tested with Simpson Duravent

brand. Class “A” chimney is not required. Refer to

the instructions provided by the vent manufacturer,

especially when passing through a wall, ceiling or roof.

This is a pressurized exhaust system. All vent connector

joints must be sealed with 500°F (260°C) RTV silicone

sealant to ensure consistent performance and avoid

smoke spillage. All horizontal connector joints must be

sealed with UL-181-AP foil tape. We recommend that all

vertical vent connector joints be secured with a minimum

of 3 screws. It is strongly recommended that you have a

minimum of 6 feet (1.8 m) of vertical pipe in your exhaust

system. For best performance of the stove limit the

number of elbows and horizontal pipe as much as possible.

A chimney connector shall not pass thorough an attic or

roof space, closet or similar concealed space, or a floor,

or ceiling. Where passage through a wall, or partition of

combustible construction is desired, the installation shall

conform to CAN/CSA-B365, installation code for solid-

Fuel-Burning appliances and equipment.

FREESTANDING INSTALLATIONS

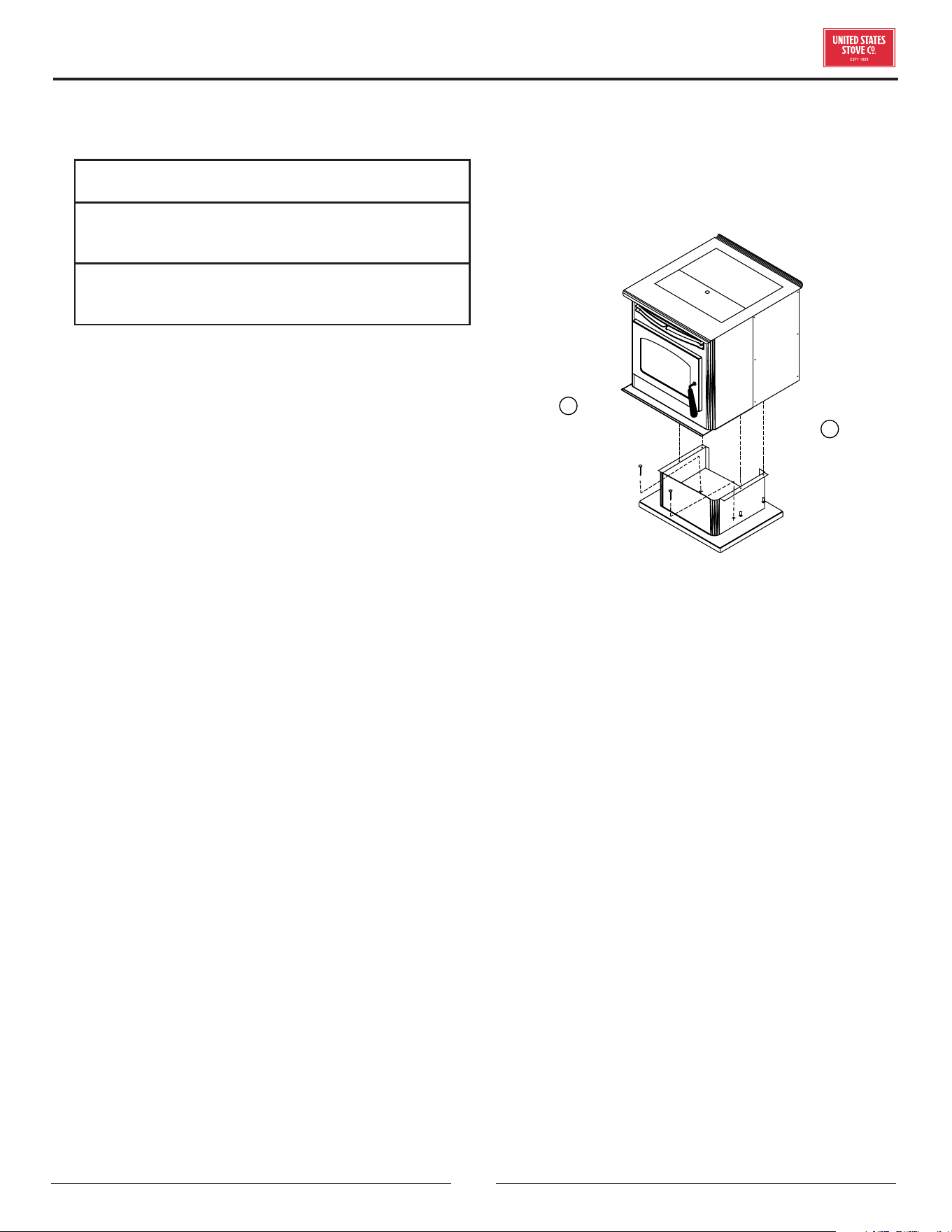

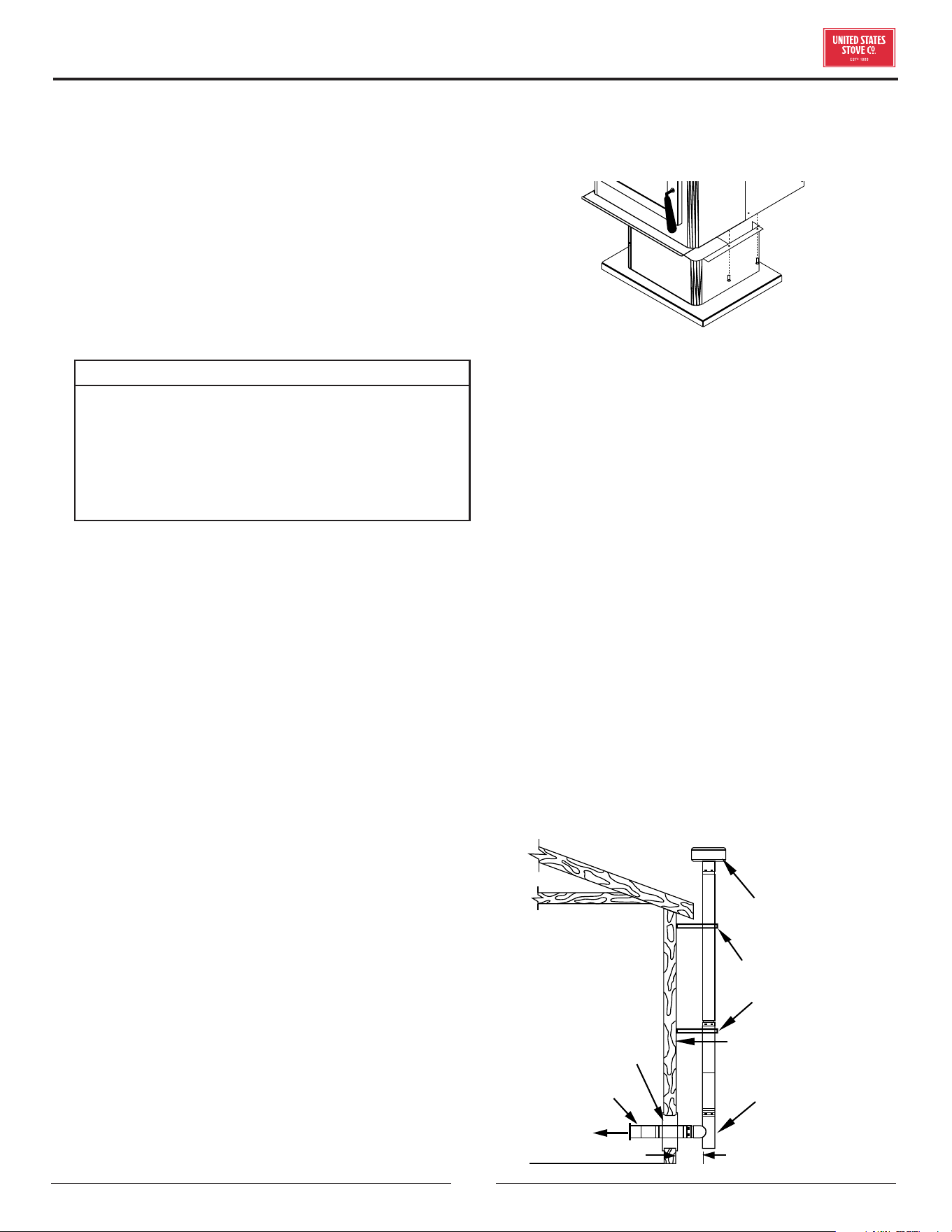

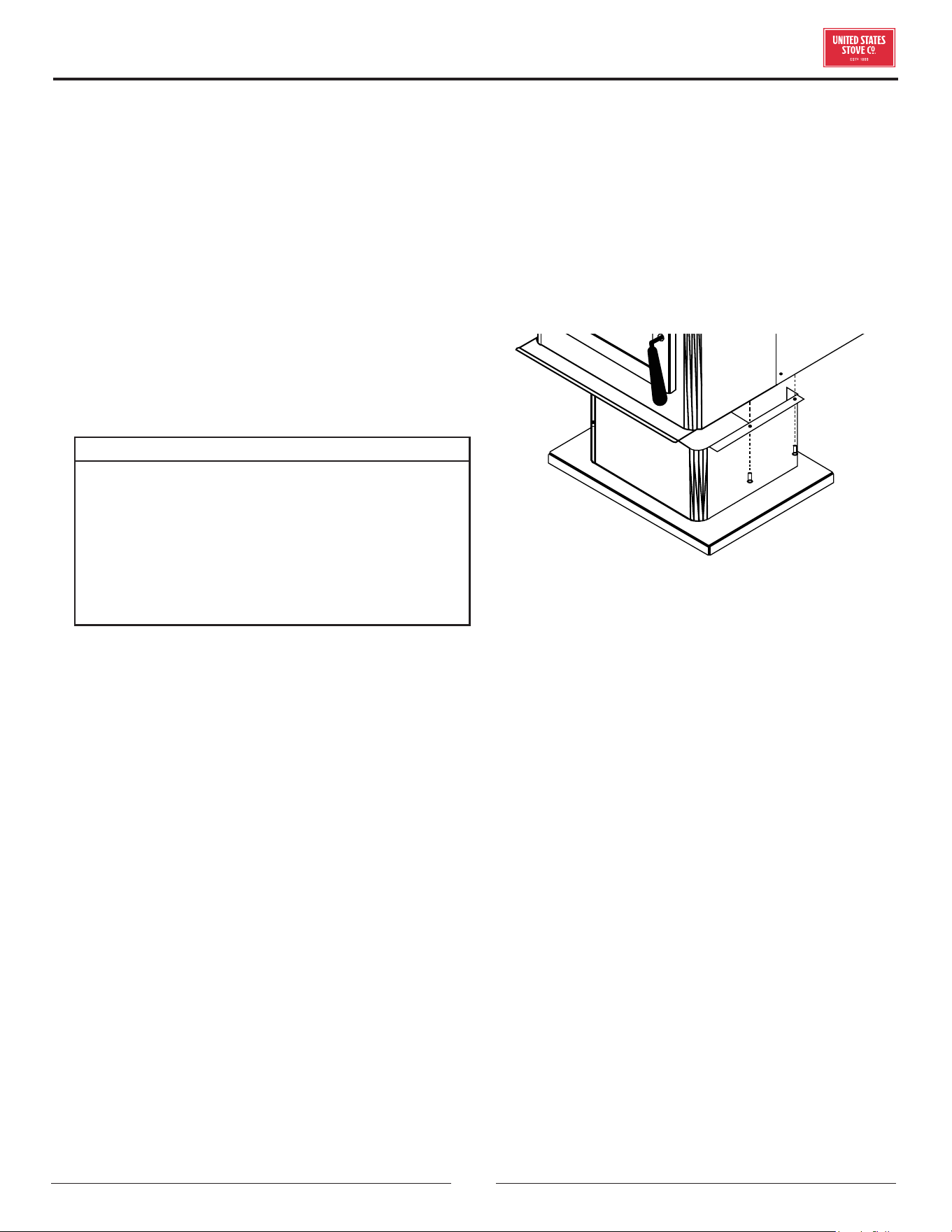

ASSEMBLING PEDESTAL OR LEG SET

If using a pedestal, follow the instructions inside the units

pedestal set. If using cast legs, follow the instructions

inside the units leg set. Legs are installed by using the

four bolts provided in the kit into the four holes under

the stove at each corner, thread on nuts from the top

and tighten. Make sure to save the hole plugs. NOTE: If

converting from legs to pedestal the hole plugs must be

installed in the unused holes.

FIGURE 8

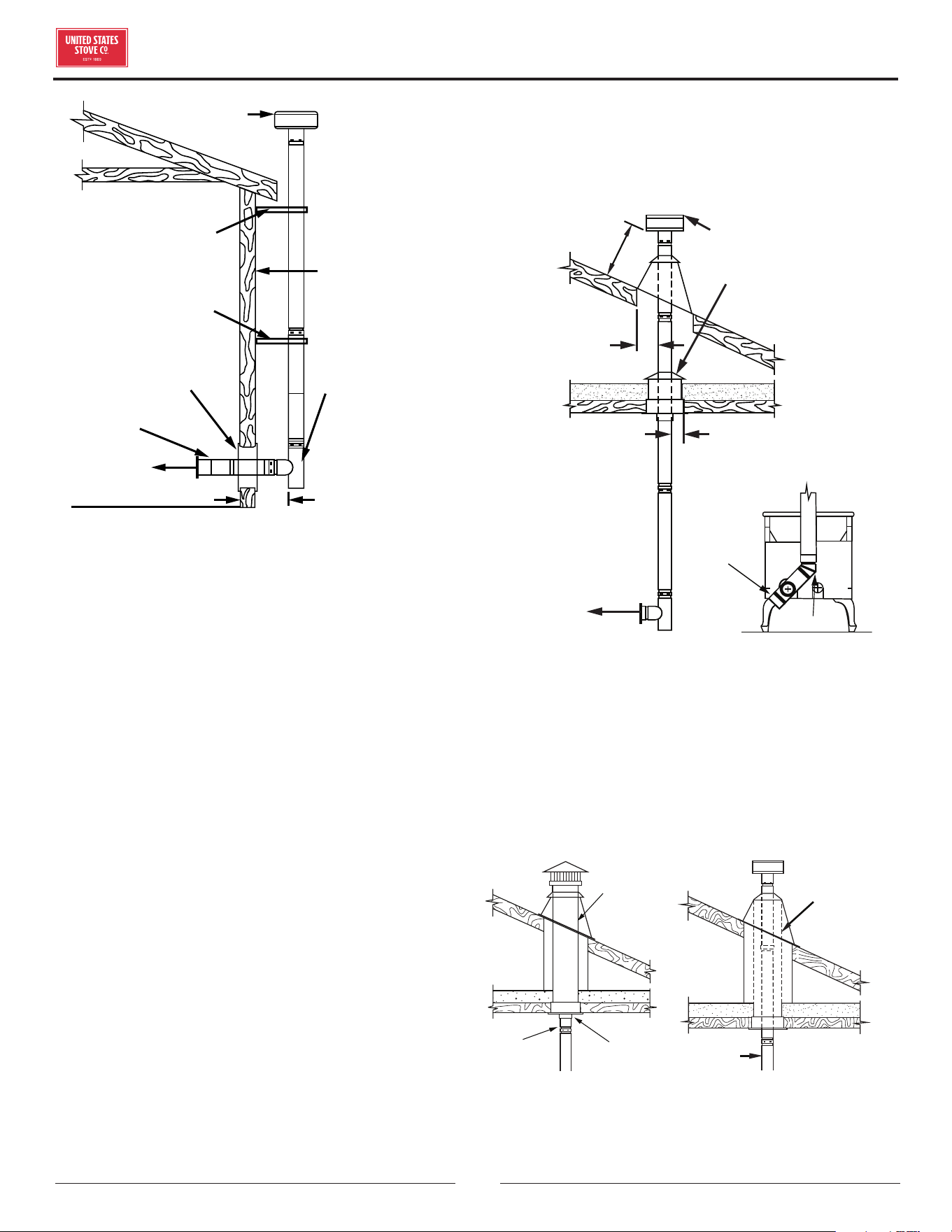

HORIZONTALLY THROUGH WALL

1. Position stove, adhering to clearances shown.

2. Locate position of hole in wall; directly behind stove

exhaust vent.

3. Always maintain 3” (77 mm) clearance from

combustible materials.

4. Install PL-Vent wall thimble per PL-Vent

manufacturer’s instructions.

5. Attach enough piping to penetrate and extend at least

6” (153 mm) beyond exterior walls. An 8 foot (2.4

m) vertical pipe run is suggested where possible to

reduce the possibility of smoke spillage in the event

of a loss of negative pressure.

6. Attach cap and seal outside wall thimbles with non-

hardening waterproof mastic.

7. Termination should not be located so that hot

exhaust gases can ignite trees, shrubs, or grasses

or be a hazard to children. Exhaust gases can reach

temperatures of 500ºF and cause serious burns if

touched.

VERTICAL ROOF VENT

6” (153 mm) MINIMUM

CLEARANCE TO ANY

COMBUSTIBLE SURFACE

CLEAN-OUT TEE

A 90 DEGREE ELBOW

MAY ALSO BE USED

APPLIANCE

PL-VENT

ADAPTER

6” (153 mm)

MINIMUM CLEARANCE

WALL

THIMBLE

WALL STRAP

SEE VENT MANUFACTURER

FOR NUMBER AND SPA

CING

Locate terminations: a) not less than 3 feet (0.9 m)

above any forced air inlet located within 10 feet (3 m);

b) not less than 4 feet (1.2 m) below or horizontally from,

or one foot above, any door, window or gravity air inlet

into any building; c) not less than 2 feet (0.6 m) from an

adjacent building and not less than 7 feet (2.1 m) above

grade when located adjacent to a public walkway.

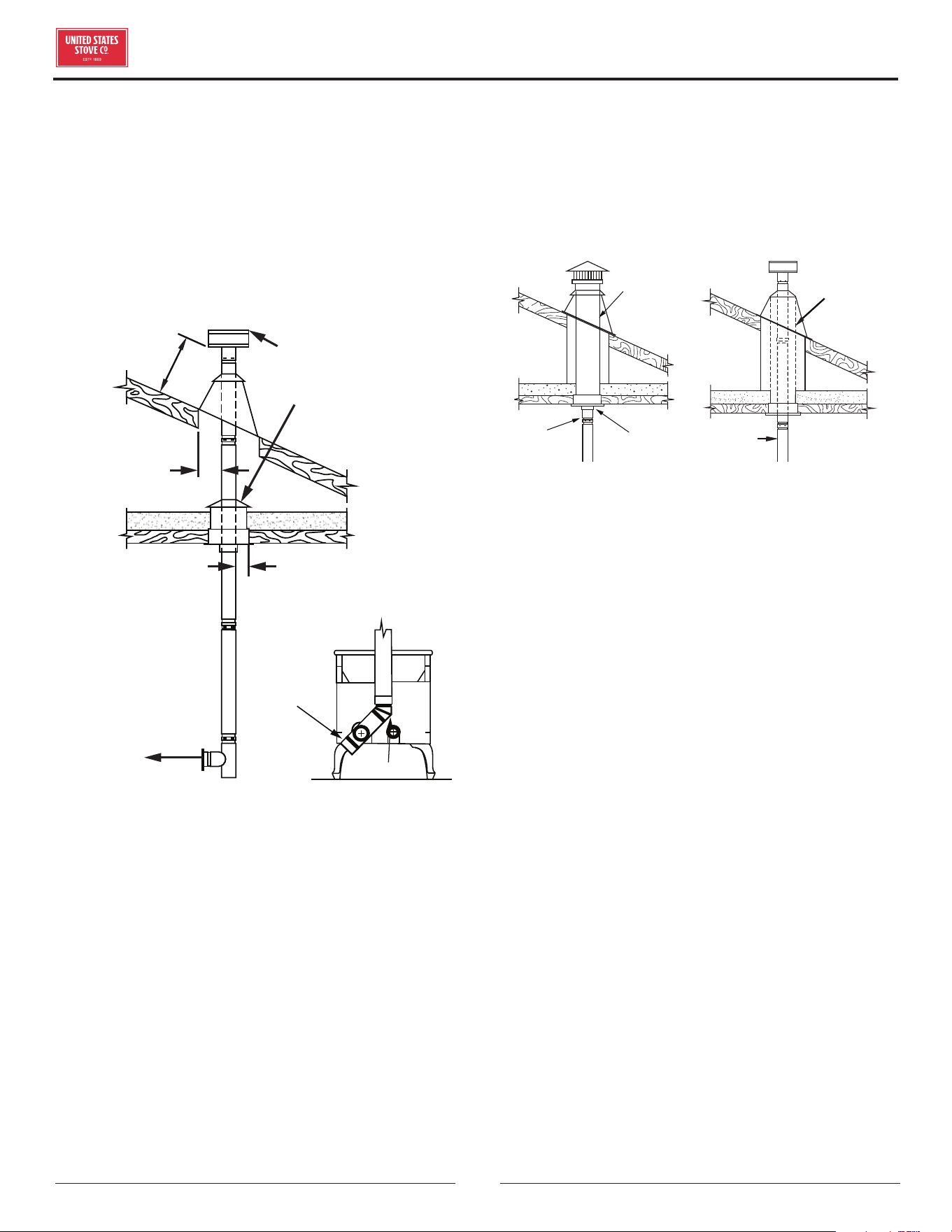

VERTICALLY WITH NEW CHIMNEY

SYSTEM

12” MIN

CLEARANCE

TO ROOF

3” MINUMUM

CLEARANCES TO

COMBUSTIBLES

3” MINUMUM

CLEARANCES TO

COMBUSTIBLES

APPLIANCE

CLEANOUT

TEE

45° ELBOW

VERTICAL

ROOF VENT

ATTIC

INSULATION

SHIELD

OPTION: To achieve a center vertical installation a 45º

elbow and a clean-out tee can be used to oset the pipe

from the exhaust outlet to the rear center of the stove.

OPTION: Install PL-Vent elbow in place of clean-out tee.

Locate stove. Drop plumb bob to center of tee outlet,

mark point on ceiling. Install ceiling support and PL-Vent

pipe per PL-Vent manufacturer’s instructions.

1. Always maintain 3” (77 mm) clearance from

combustible materials. When passing through

additional floors or ceilings, always install firestop

spacer.

2. After lining up for hole in roof, cut either a round

or square hole in roof, always 3” (77 mm) larger all

the way around pipe. Install upper edge and sides of

flashing under roofing materials, nail to the roof along

upper edge. Do not nail lower edge. Seal nail heads

with non-hardening waterproof mastic.

3. Apply non-hardening, waterproof mastic where the

storm collar will meet the vent and flashing. Slide

storm collar down until it sits on the flashing. Seal

and install cap.

VERTICALLY INTO EXISTING CHIMNEY

SYSTEM

PELLET VENT TO

CHIMN

EY ADAPTER

UNIVERSAL

CONNECTOR

EXISTING

CHIMNEY

SYSTEM

PELLET

VENT

NOTE:

THIS METHOD

IS PREFERRED

EXISTING

CHIMNEY

SYSTEM

Adapters are available to adapt from 3” (77 mm) PL-Vent

to 6” or 8” (153 mm or 204 mm) Class-A chimney. As an

alternative, 3” or 4” (77 mm or 102 mm) PL-Vent can be

run inside existing chimney to termination. This is the

preferred method. Follow guidelines for equivalent vent

length.

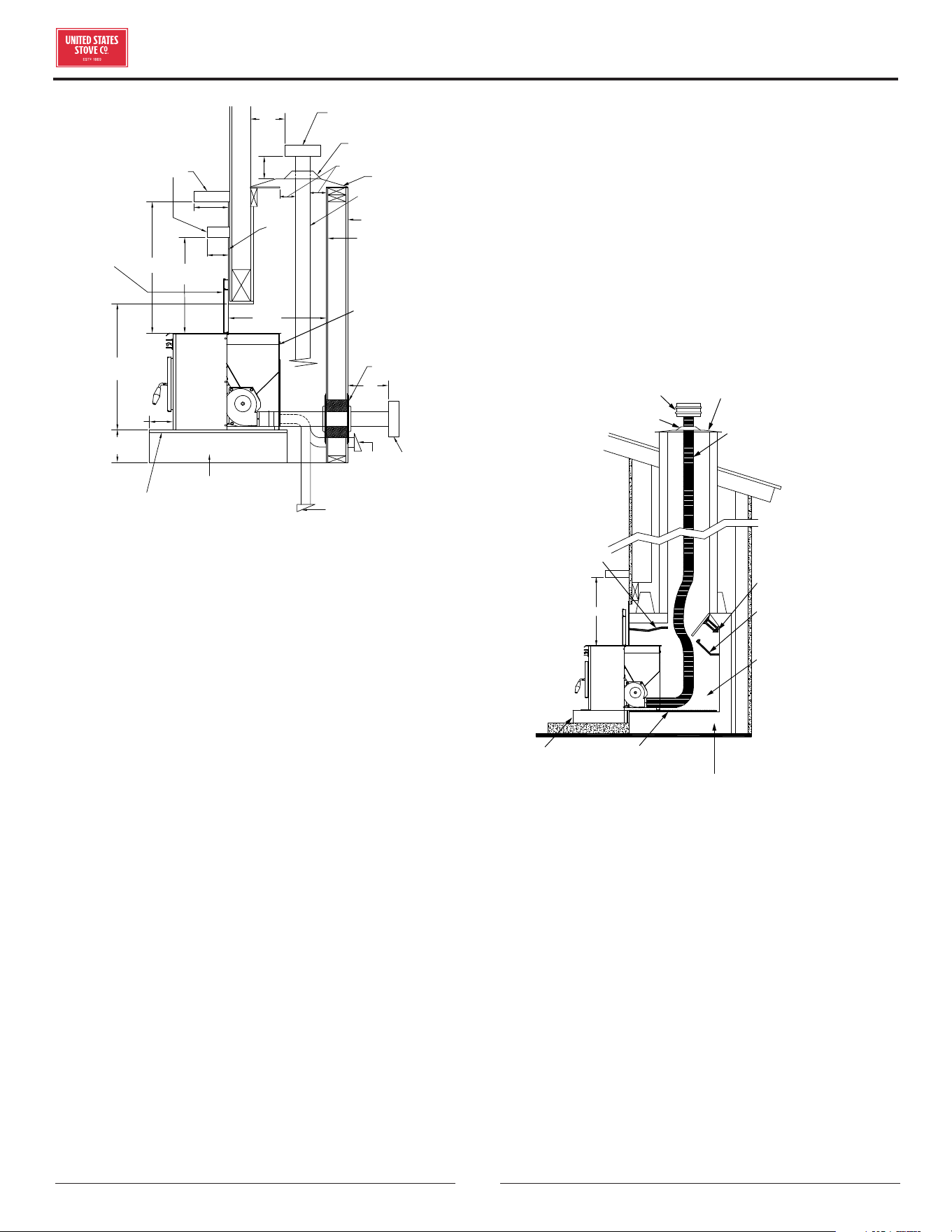

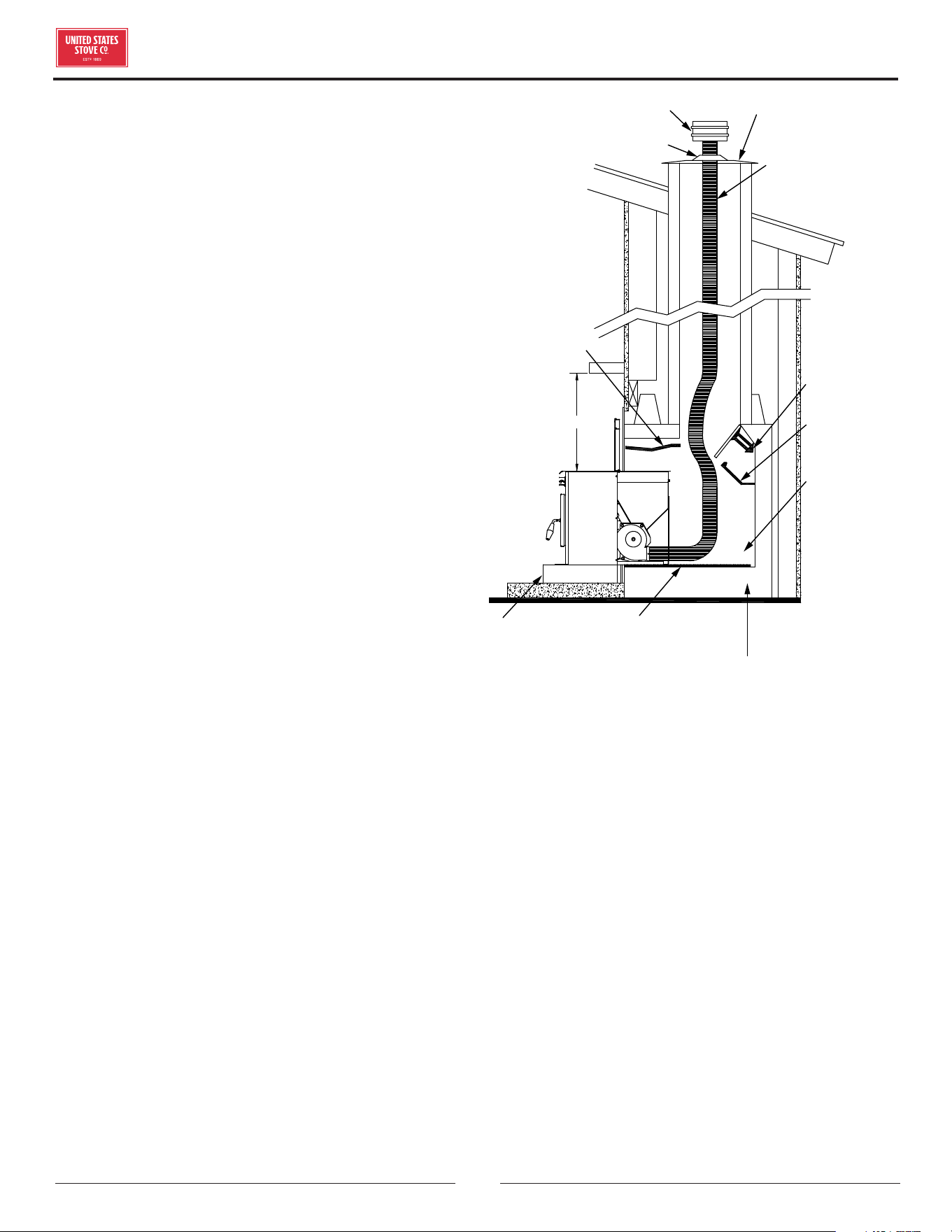

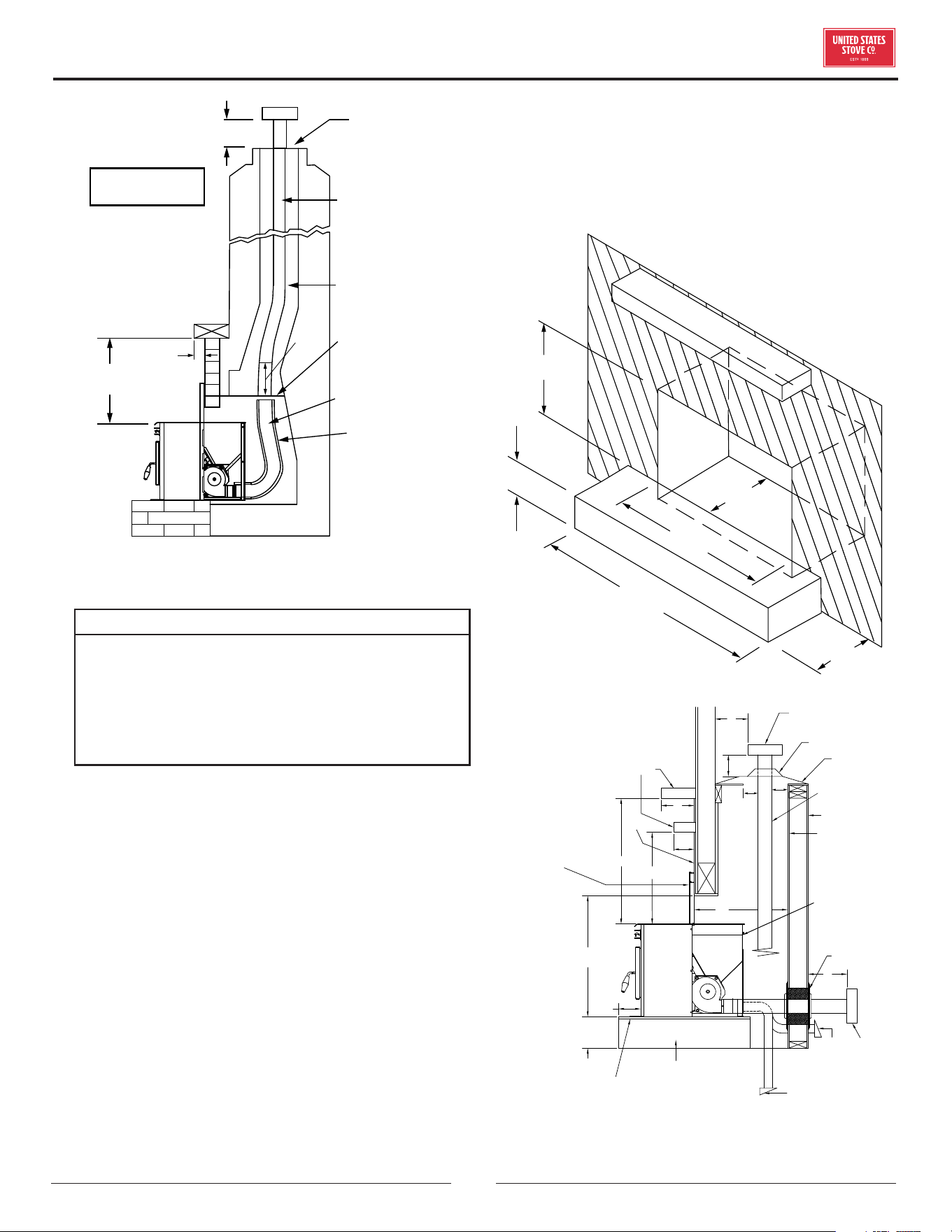

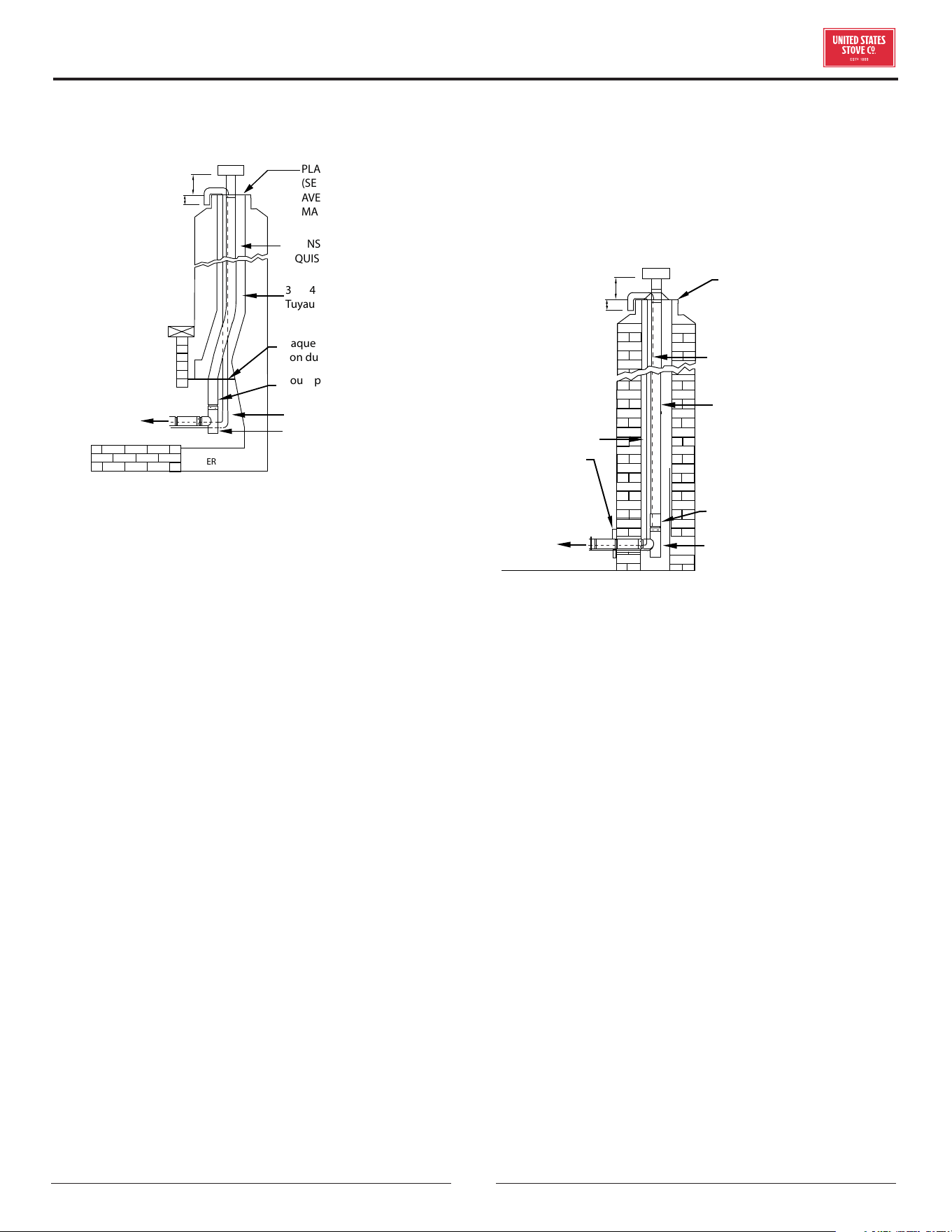

VERTICALLY INTO EXISTING MASONRY

FIREPLACE

1. Have the masonry chimney inspected by a qualified

chimney sweep or installer to determine its structural

condition.

2. You will need a pipe length equal to the chimney

height from the hearth. If outside combustion air is

to be used, you will need a pipe length equal to the

chimney height plus 18” (458 mm).

3. Install a blanking plate and the chimney pipe, and if

used the outside air pipe, as shown in.

4. Attach the PL-Vent adapter, a section of pipe and

clean out tee, making sure the clean out tee is

centered in the chimney flue area. Use RTV, metallic

tape, and a minImum of three self-taping screws at

all joint connections to ensure a tight seal.

5. Position the stove, adhering to the clearances in.

6. Measure and build chimney top plate. Cut out holes

for chimney pipe, and if used the outside air pipe.

Install and seal with non-hardening mastic to prevent

water leakage. Install vent cap.

INSTALLATION

HEARTH

TOP PLATE

(SEAL TO CHIMNEY TOP

WITH NON-HARDENING

MASTIC)

EXTENSION TO CHIMNEY TOP

REQUIRED.

3 OR 4 INCH STAINLESS STEEL

SINGLE WALL PIPE OR FLEX PIPE.

BLANKING PLATE (SEAL WITH

NON-HARDENING MASTIC).

3 OR 4 INCH STAINLESS STEEL

FLEX PIPE.

OPTIONAL OUTSIDE AIR

CLEAN-OUT-TEE

OR 90 DEGREE ELBOW

APPLIANCE

6” (153 mm)

FROM STOVE

TO END OF

HEARTH

NOTE:

FOLLOW METAL

CHIMNEY

INSTALLATION

INSTRUCTIONS

6” (153 mm)

3” (77 mm)

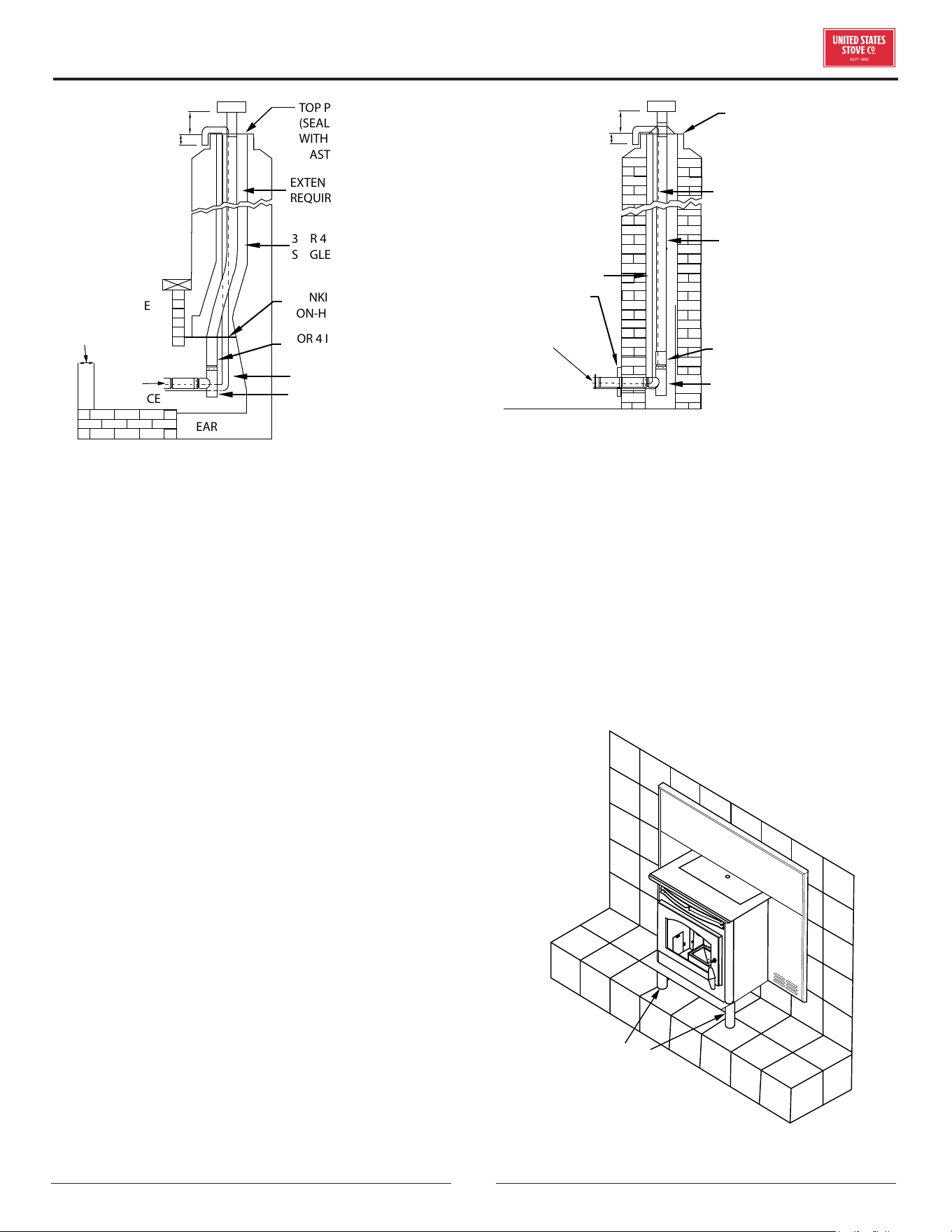

INSTALLATION THROUGH SIDE OF

MASONRY CHIMNEY

1. Position the stove, adhering to the clearances. Mark

the center of the hole where the pipe is to pierce the

masonry chimney.

2. It will be necessary to break out the masonry around

the location of the pipe center mark. Use a 4” (102

mm) diameter hole for 3” (77 mm) pipe and 5” (127

mm) diameter hole for 4” (102 mm) pipe.

3. Measure and build chimney top plate. Cut out holes

for chimney pipe, and if used the outside air pipe.

4. Install the tee on the bottom of the vertical pipe

system and lower it down the chimney until the

center branch of the tee is level with the center of the

hole in the masonry, as shown.

5. Install and seal the top plate from step 3 with non-

hardening mastic. Slip the storm collar over the pipe,

and while holding the pipe at the proper elevation,

ax the collar with a mini mum of three 1/4” (7 mm)

stainless steel sheet metal screws. Seal all joints and

seams around the collar.

6. Connect the horizontal pipe by pushing it through the

hole in the masonry and lining it up with the branch in

the tee. Push the pipe into the tee while twisting it to

lock it into the tee.

7. If desired, once the horizontal pipe is in place, the

space between the pipe and masonry may be filled

with high temperature grout.

8. Install the trim collar. An adjustable pipe length and

adapter may be needed to finish the connection to

the stove.

APPLIANCE

6” (153 mm)

3” (77 mm)

TOP PLATE

(SEAL TO CHIMNEY TOP

WITH NON-HARDENING

MASTIC)

EXTENSION TO CHIMNEY TOP

REQUIRED.

PL-VENT OR OPTIONAL

3 OR 4 INCH STAINLESS STEEL

SINGLE WALL PIPE OR FLEX PIPE.

PIPE ADAPTER

CLEAN-OUT TEE

TRIM COLLAR

OPTIONAL

OUTSIDE AIR

NOTE:

FOLLOW METAL

CHIMNEY

INSTALLATION

INSTRUCTIONS

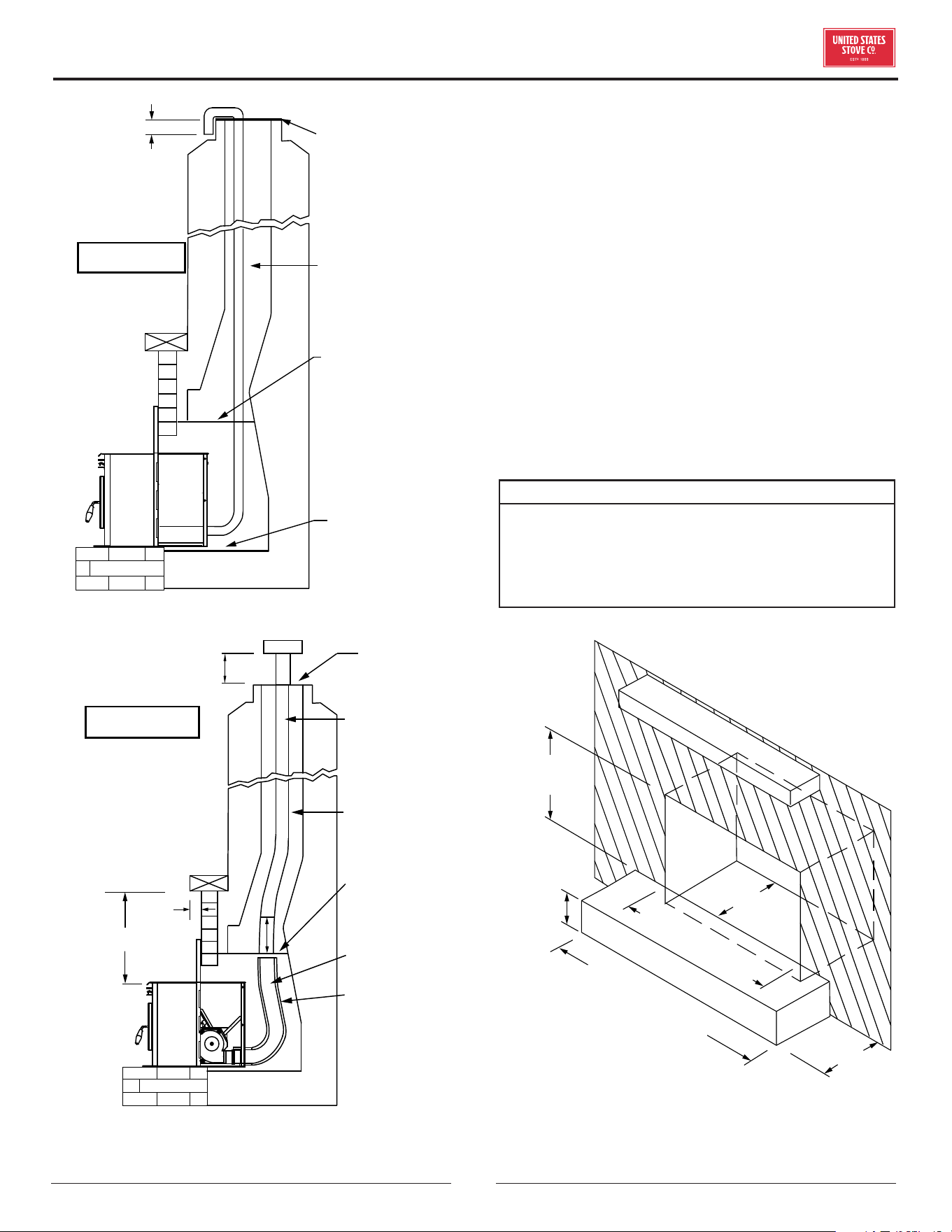

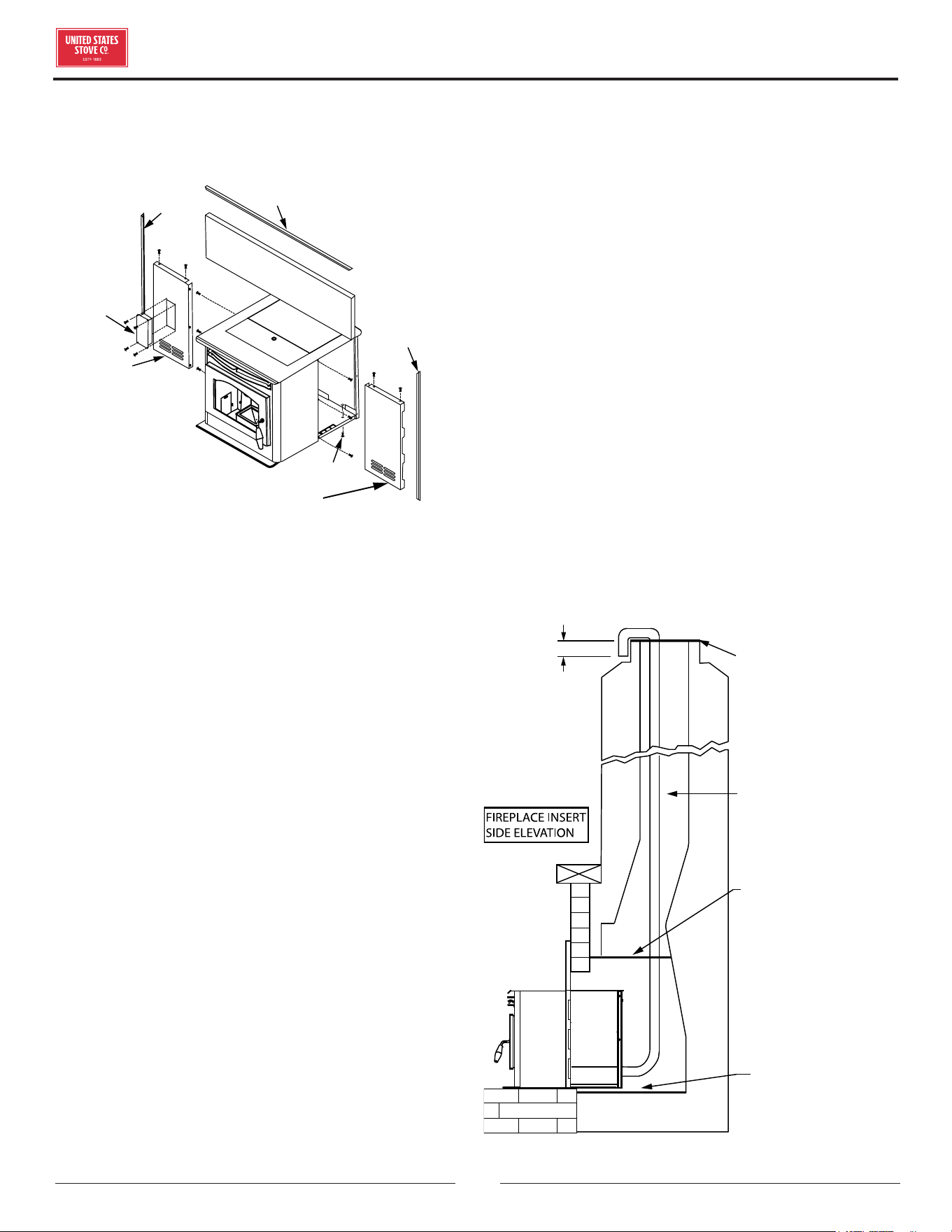

INSERT INSTALLATIONS

Insert installations must be vented with 3” or 4” (77

mm or 102 mm) pipe. Pipe may be single wall stainless

steel flexible pipe. Vent may terminate within chimney

beyond a blanking plate or extend to the chimney top,

see “Combustion Air Supply” for outside air access

information. The fireplace and chimney should be

cleaned thoroughly before starting the installation. We

suggest painting the interior of particularly old and dirty

fireplaces to seal any odors. In zero-clearance fireplace

installations, when the fireplace opening is above the

floor or raised hearth, the adjustable legs” can be used

to bridge the gap between the hearth and stove bottom.

BRECKWELL ZC

ADJUSTABLE LEGS

FIGURE 14

FIGURE 15

(OPTIONAL)

BRASS TRIM

(OPTIONAL)

BRASS TRIM

(OPTIONAL)

BRASS TRIM

TOP SURROUND PANEL

CIRCUIT

BOARD

LEFT SIDE

SURROUND

PANEL

RIGHT SIDE

SURROUND

PANEL

LEVELING

BOLT

INSTALLATION

ASSEMBLING THE FLASHING SET

Follow the instructions packaged with the flashing set.

BRECKWELL ZC

ADJUSTABLE LEGS

FIGURE 14

FIGURE 15

(OPTIONAL)

BRASS TRIM

(OPTIONAL)

BRASS TRIM

(OPTIONAL)

BRASS TRIM

TOP SURROUND PANEL

CIRCUIT

BOARD

LEFT SIDE

SURROUND

PANEL

RIGHT SIDE

SURROUND

PANEL

LEVELING

BOLT

WHEN VENT PIPE EXTENDS TO CHIMNEY

TOP

1. You will need a pipe length equal to the chimney

height (from hearth) plus 6” (153 mm). If outside

combustion air is to be used, you will need a pipe

length (see “Combustion Air Supply” section of this

manual) equal to the chimney height plus 12” (305

mm).

2. Attach cerablanket wrap (not included) to that end of

vent pipe that will connect to the stove. Use 12” (305

mm) lengths of light gauge metal wire (not included)

or metallic tape (not included). This is to protect

interior components from excess heat.

3. Set the insert on the hearth and slide it in far enough

to attach the vent pipe (and combustion pipe if used).

4. Attach flashing, route power cord out the side nearest

a 120V receptacle. Slide the insert in.

5. Measure and build chimney top. Cut out hole for vent

pipe (and combustion air intake pipe, if used). Install

and seal with a non-hardening mastic to prevent

water leakage. Install the vent cap.

WHEN VENT PIPE EXTENDS THROUGH

CHIMNEY BLANKING PLATE (MASONRY

FIREPLACES ONLY)

1. You will need a pipe length that extends 12” (305 mm)

above the blanking plate. NOTE: This installation is

optional but not recommended. Outside combustion

air cannot be drawn from the chimney cavity in this

installation.

2. Attach cerablanket wrap (not included) to that end

of vent pipe that will connect to the stove. Use 12”

(305 mm) lengths of light gauge metal wire (not

included) or metallic tape. This is to protect interior

components from excessive heat.

3. Measure and build blanking plate. Cut out hole for

vent pipe (and combustion air intake pipe, if used).

Install and carefully seal blanking plate with non-

hardening mastic. Failure to properly seal may result

in smoke spillage.

4. Slide vent pipe (and intake pipe if used) up through

the blanking plate hole, leaving enough to pull back

down.

5. Set the insert on the hearth, adjust the leveling bolts

on the rear sides, slide it in far enough to attach the

vent pipe (and combustion air pipe if used). Be sure

to seal where the pipe passes through the blanking

plate.

6. Attach flashing, route power cord out the side nearest

a 120V receptacle. Slide the insert in.

6” (153 mm)

6”

(153 mm)

max

15”

(381 mm)

3”

(77 mm)

TOP PLATE (SEAL TO

CHIMNEY TOP WITH

NON-HARDENING

MASTIC)

TOP PLATE (SEAL TO

CHIMNEY TOP WITH

NON-HARDENING

MASTIC)

NOTE:

FOLLOW METAL

CHIMNEY INSTALLATION

INSTRUCTIONS

BLANKING PLATE

(SEAL WITH NON-

HARDENING MASTIC)

LEVELING BOLTS

EXHAUST PIPE

INSTALLATION

HEARTH

NOTE:

FOLLOW METAL

CHIMNEY

INSTALLATION

INSTRUCTIONS

EXTENSION TO CHIMNEY

TOP OPTIONAL. (REQUIRED

IN MOBILE HOME AND

ZERO-CLEARANCE

FIREPLACES.

RECOMMENDED IN ALL

FIREPLACES).

3” OR 4” (77 mm or 102 mm)

STAINLESS STEEL SINGLE

WALL PIPE.

BLANKING PLATE (SEAL WITH

NON-HARDENING MASTIC).

CHIMNEY NEED ONLY EXTEND

12” (305 mm) ABOVE BLANKING

PLATE.

12”

(305 mm)

3” OR 4” (77 mm or 102 mm)

STAINLESS STEEL

FLEX PIPE.

FIREPLACE INSERT

SIDE ELEVATION

1” (26 mm) CERIBLANKET

NOTE:

WHEN MANTLE EXTENDS

MORE THAN 6” (153 mm)

FROM FIREPLACE FACE,

A 15” (381 mm) MINIMUM

DIMENSION MUST BE

MAINTAINED FROM

STOVE TOP TO BOTTOM

OF MANTLE.

OUTSIDE

COMBUSTION AIR

INSTALLATION

HEARTH

OPTIONAL COMBUSTION AIR

INTAKE (EXTENDS THROUGH

CHIMNEY TOP WITH180°

BEND) REQUIRED IN A

MOBILE HOME AND

ZERO-CLEARANCE

FIREPLACES.

NOT RECOMMENDED IN

MASONRY FIREPLACES OR

BUILT-IN INSTALLATIONS.

INSTALLATION

6” (153 mm)

6”

(153 mm)

max

15”

(381 mm)

3”

(77 mm)

TOP PLATE (SEAL TO

CHIMNEY TOP WITH

NON-HARDENING

MASTIC)

TOP PLATE (SEAL TO

CHIMNEY TOP WITH

NON-HARDENING

MASTIC)

NOTE:

FOLLOW METAL

CHIMNEY INSTALLATION

INSTRUCTIONS

BLANKING PLATE

(SEAL WITH NON-

HARDENING MASTIC)

LEVELING BOLTS

EXHAUST PIPE

INSTALLATION

HEARTH

NOTE:

FOLLOW METAL

CHIMNEY

INSTALLATION

INSTRUCTIONS

EXTENSION TO CHIMNEY

TOP OPTIONAL. (REQUIRED

IN MOBILE HOME AND

ZERO-CLEARANCE

FIREPLACES.

RECOMMENDED IN ALL

FIREPLACES).

3” OR 4” (77 mm or 102 mm)

STAINLESS STEEL SINGLE

WALL PIPE.

BLANKING PLATE (SEAL WITH

NON-HARDENING MASTIC).

CHIMNEY NEED ONLY EXTEND

12” (305 mm) ABOVE BLANKING

PLATE.

12”

(305 mm)

3” OR 4” (77 mm or 102 mm)

STAINLESS STEEL

FLEX PIPE.

FIREPLACE INSERT

SIDE ELEVATION

1” (26 mm) CERIBLANKET

NOTE:

WHEN MANTLE EXTENDS

MORE THAN 6” (153 mm)

FROM FIREPLACE FACE,

A 15” (381 mm) MINIMUM

DIMENSION MUST BE

MAINTAINED FROM

STOVE TOP TO BOTTOM

OF MANTLE.

OUTSIDE

COMBUSTION AIR

INSTALLATION

HEARTH

OPTIONAL COMBUSTION AIR

INTAKE (EXTENDS THROUGH

CHIMNEY TOP WITH180°

BEND) REQUIRED IN A

MOBILE HOME AND

ZERO-CLEARANCE

FIREPLACES.

NOT RECOMMENDED IN

MASONRY FIREPLACES OR

BUILT-IN INSTALLATIONS.

AS A BUILT-IN FIREPLACE

WARNING:

• IF THE FIREPLACE HAS BEEN MODIFIED TO

ACCOMMODATE THE FIREPLACE INSERT A

METAL TAG SHALL BE ATTACHED TO THE

FIREPLACE.

• DO NOT USE MAKESHIFT COMPROMISES

DURING INSTALLATION.

The figures describe this stoves installation vented into

either a special chase built outside an outer wall or a false

inside wall. This is especially suited for new construction

or remodeling. The equipment compartment (sides and

rear of the stove in fireplace) must be enclosed per the

applicable electrical standards. This can be accomplished

by the use of this units panel kit. NOTE: Floor protection

for Built-in raised hearths requires a continuous sheet

beneath to prevent the possibility of embers falling

through to the combustible floor if cracks or separation

should occur in the finished surface. This fireplace insert

must be installed with a continuous chimney liner of 3”

or 4” (77 mm or 102 mm) diameter extending from the

fireplace insert to the top of the chimney. The chimney

liner must conform to the Class 3 requirements of CAN/

ULC-S635, Standard for Lining Systems for Extending

Masonry or Factory-Built Chimneys and Vents, or

CAN/ULC-S640, Standard for Lining Systems for New

Masonry Chimneys. The existing fireplace damper

may be removed or locked into the open position. The

chase dimensions shown are minimums and must be

maintained.

22”

8”

MIN

MANTLE

FACADE

OPENING

24”

34”

34” MIN

17” MIN

RAISED HEARTH

SEE “INSERT INSTALLATIONS” FOR

PANEL SURROUND INSTALLATION

6”

MIN.

6”

MIN.

3”

MIN.

3”

MIN.

CHASE CAP

MANTLE

OVER 6”

FACING

6”

MAX

15”

ATTACH THE PANEL SURROUND

TO THE FACE OF THE FIREPLACE

WITH ONE SCREW

12”

MIN.

22”

MIN.

6”

MIN.

8”

MIN.

FLOOR PROTECTOR MUST BE

CONTINUOUS WITH NO JOINTS

RAISED HEARTH MUST BE BUILT

OF 8” HOLLOW CONCRETE BLOCKS.

IF CHOOSING TO VENT HORIZONTALLY THROUGH THE WALL, WE RECOMMEND

TERMINATING VERTICALLY WITH AN ADDITIONAL RUN OF AT LEAST 5 FEET.

LISTED

CHIMNEY

CAP

LISTED

THIMBLE

6”

24”

MIN.

EQUIPMENT

COMPARTMENT

(OPTIONAL VERTICAL INSTALLATION)

L-VENT ONLY

SIDING

5/8” SHEETROCK

(ENTIRE FACADE)

A1/4” (OR SMALLER)

WIRE MESH SCREEN

MUST BE INSTALLED IN

THIS INSTALLATION TO

COVER THE EQUIPMENT

COMPARTMENT.

OUTSIDE AIR MAY

BE DRAWN FROM

A VENTILATED

CRAWL SPACE.

OUTSIDE

AIR

LISTED CHIMNEY CAP

STORM COLLAR

INSTALLATION IN TO A FACTORY BUILT

(METAL) FIREPLACE

When installing into a factory built fireplace, the firebox

must accept the insert without modification other than

removing bolted or screwed together pieces such as

smoke shelf/deflectors, ash lips, screen or door tracks

and damper assemblies. These items must be reinstalled

to restore the fireplace to its original operating condition

if the insert is removed and not replaced. The removal of

any part must not alter the integrity of the listed fireplace

in any way. In zero-clearance fireplace installations, when

the fireplace opening is above the floor or raised hearth,

the adjustable “Z-C Legs” can be used to bridge the gap

between the hearth and stove bottom. The factory built

fireplace must be listed per UL 127. Installation must

include a full height listed chimney liner meeting type HT

requirements (2100° F) per 1777 (U.S.). The liner must

be securely attached to the insert flue collar and the

chimney top. The damper area must be sealed to prevent

room air passage to chimney cavity. Alteration of the

fireplace in any manner is not permitted except with the

following exceptions:

• External trim pieces, which do not aect the operation

of the fireplace, may be removed proving they can be

stored on or within, the fireplace for re-assembly if the

insert is removed.

• The fireplace damper may be removed to install the

chimney liner.

Circulating air chambers, louvers or cooling air inlet or

outlet ports (i.e. in a steel fireplace liner or metal heat

circulator) shall not be blocked. Means must be provided

for removal of the insert to clean the chimney flue. A

permanent metal warning label must be attached to the

back wall of the fireplace opening stating the following:

• “This fireplace has been altered to accommodate a

fireplace insert and should be inspected by a qualified

person prior to re-use as a conventional fireplace.”

• This label is available upon request.

Final approval is contingent on the authority having

jurisdiction.

VERTICAL

CAP

STORM COLLAR

COVER PLATE

(NON-COMBUSTIBLE)

SEAL WITH SILICONE.

3 OR 4 INCH L-VENT

OR STAINLESS STEEL

FLEXIBLE OR SINGLE

WALL PIPE

THE SMOKE SHELF

MAY BE REMOVED

12”

THE DA

MPER

MAY BE

REMOVED

INTERNAL

BAFFLES

MAY BE

REMOVED

NOTE:

THE LOG SHELF,

SCREEN, AND

DOORS (IF PRESENT)

MUST BE REMOVED

THE METAL SIDES, FRAME MEMBERS, OR OTHER

STRUCTURAL COMPONENTS OF THE FACTORY BUIL

FIREPLACE MAY NOT BE REMOVED OR ALTERED

THE MASONRY LINING

MAY NOT BE REMOVED

USE THE

ZERO-CLEARANCE

SKIRT TO SUPPORT

THE INSERT ON

RAISED FIREPLACES

TO PREVENT

FIREPLACE

ODORS

FROM

ENTERING

THE HOME,

PAINT THE

INTERIOR OF

THE

FIREPLACE

WITH LATEX

PAINT

ELECTRICAL INSTALLATION

This stove is provided with a 6 foot (1.8 m) grounded

electrical cord extending from the rear of the stove.

We recommend connecting to a good quality surge

protector that is plugged into a standard three-prong,

120V, 60hz electrical outlet. Voltage variations can lead

to serious performance problems. This stoves electrical

system is designed for 120V AC with no more than 5%

variation. Breckwell cannot accept responsibility for

poor performance or damage due to inadequate voltage.

If connected to an older, two-prong outlet, a separate

ground wire should be run to a proper ground (refer this

to a qualified technician). Always route the electrical cord

so that it will not come in contact with any hot part of the

stove.

INSTALLATION

SPECIAL MOBILE HOME/TRANSPORTABLE

BUILDING REQUIREMENTS

WARNING! DO NOT INSTALL IN SLEEPING ROOM.

CAUTION! THE STRUCTURAL INTEGRITY OF THE

MOBILE HOME/TRANSPORTABLE BUILDING

FLOOR, WALL, AND CEILING/ROOF MUST BE

MAINTAINED.

WHEN INSTALLED IN A MOBILE HOME/

TRANSPORTABLE BUILDING, THE STOVE MUST

BE GROUNDED DIRECTLY TO THE STEEL CHASSIS

AND BOLTED TO THE FLOOR.

Canadian installations require that the heater must

be connected to a 3 or 4 inch, factory-built chimney

conforming to CAN/ULC-S629. See the installation

illustrations in this manual for minimum height above

the roof. For installation in a mobile home/transportable

building, an outside source of combustion air must be

used (see “Combustion Air Supply”). This unit must be

grounded to the steel chassis of the home with 8 Ga.

copper wire using a serrated or star washer to penetrate

paint or protective coating to ensure grounding. This

unit must be securely fastened to the floor of the mobile

home/transportable building through the two holes in the

rear of the stove using two 1/4” (7 mm) lag bolts that are

long enough to go through both a hearth pad, if used, and

the floor of the home. Refer to the “Venting” section of

this manual for proper exhaust configurations.

SECURE PEDESTAL TO FLOOR

WITH TWO, 1/4” x 2” (7 mm x 51 mm)

LONG LAG BOLTS.

DRILL TWO 5/16”

(8 mm) HOLES

IN PEDESTAL BASE.

OPERATION

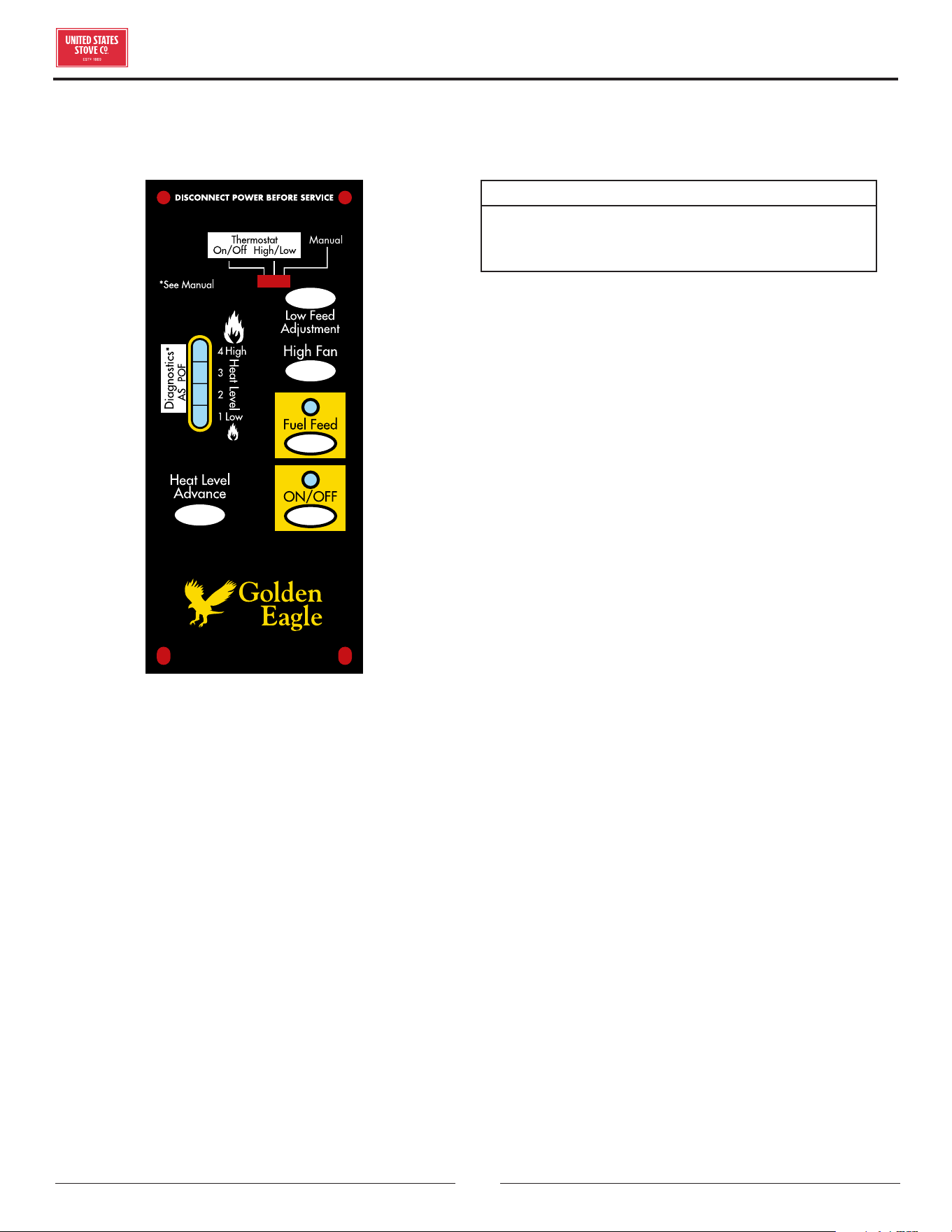

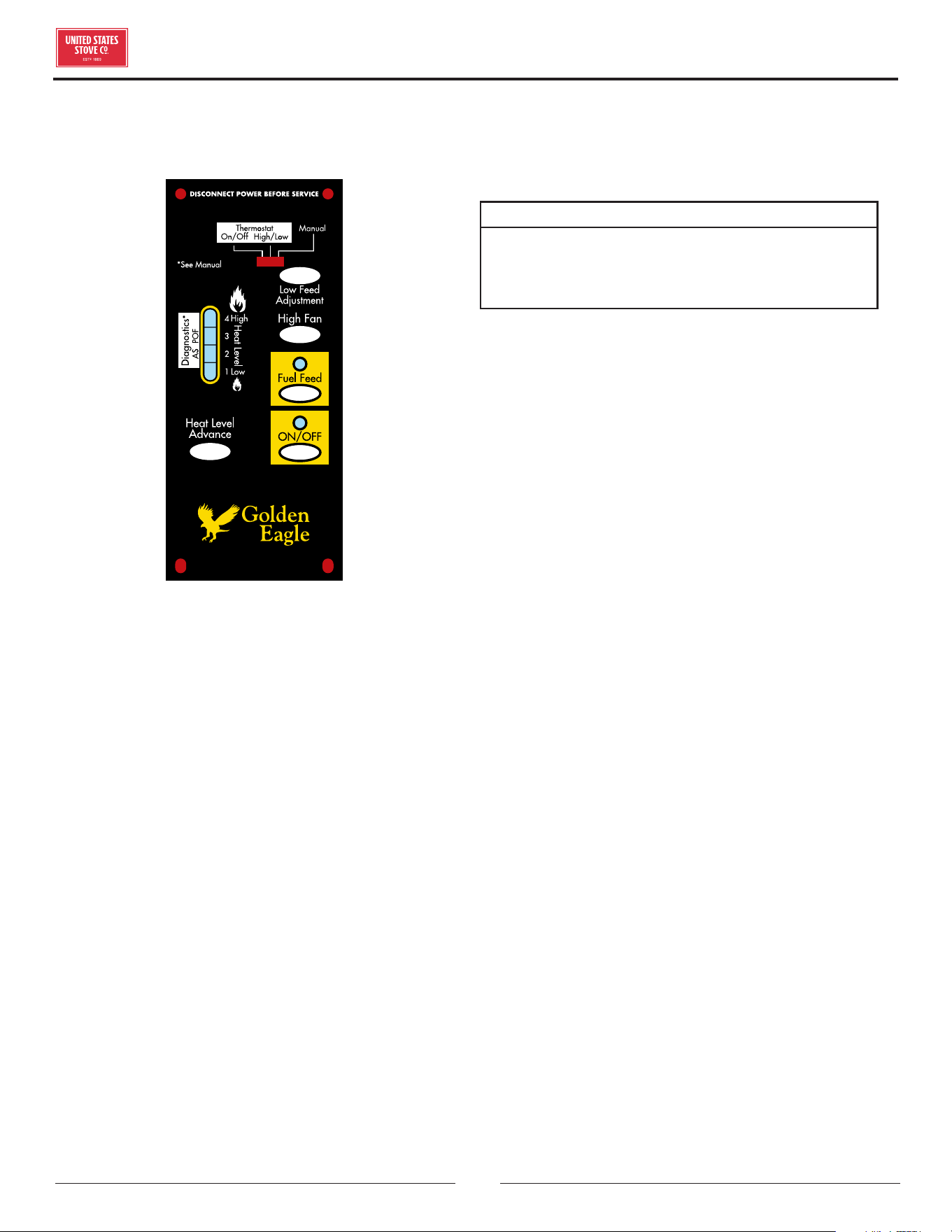

PANEL CONTROLS

The blowers and automatic fuel supply are controlled

from a panel on this unit. The control panel functions are

as follows.

ON/OFF SWITCH

• When pushed the stove will automatically ignite. No

other firestarter is necessary. The igniter will stay on

for at least 10 and up to 15 minutes, depending on when

Proof of Fire is reached. The fire should start in about

5 minutes.

• The green light located above the On/O button (in

the On/O box) will flash during the ignition start-up

period.

• The Feed Rate Advance is inoperable during the ignition

start period. When the red light continuously stays on

the Feed Rate Advance can be adjusted to achieve the

desired heat output.

NOTE: If the stove has been shut o, and you want to re-

start it while it is still warm, the “On/O” button must be

held down for 2 seconds.

FUEL FEED SWITCH

CAUTION:

DO NOT USE THIS CONTROL DURING NORMAL

OPERATION BECAUSE IT COULD SMOTHER THE

FIRE AND LEAD TO A DANGEROUS SITUATION.

• When the “Fuel Feed” button is pushed and held down

the stove will feed pellets continuously into the burnpot.

• While the stove’s auger system is feeding pellets the

amber light (in the “Fuel Feed” box) will be on.

HIGH FAN SWITCH

• The room air fan speed varies directly with the feed

rate. The “HIGH FAN” switch overrides this variable

speed function. It will set the room air blower speed to

high at any feed rate setting.

• When the “High Fan” button is pushed the room air fan

will switch to its highest setting.

• When this button is pushed again the room air fan will

return to its original setting based on the Feed Rate

Advance setting.

RESET TRIM

Dierent size and quality pellet fuel may require

adjustment of the “1” feed setting on the Feed Rate

Advance bar graph. This is usually a one-time adjustment

based on the fuel you are using. The “Reset Trim” button

when adjusted will allow for 3 dierent feed rate settings

for the #1 feed setting only. To adjust simply push the

“Reset Trim” button while the stove is operating at setting

“1” and watch the bar graph.

• When the “1” and “3” lights are illuminated on the

bar graph the low feed rate is at its “lowest” setting.

(approx. 0.9 pounds per hour)

• When the “1” light is illuminated on the bar graph the

low feed rate is at its “normal” setting.

• When the “1” & “4” lights are illuminated on the bar

graph the low feed rate is at its “highest” setting.

NOTE: When the stove is set on “1” the “reset trim” values

will be shown on the Feed Rate Advance bar graph. For

example if the Reset Trim is set to its lowest setting every

time the stove is set to low the “1” and “3” lights will be

illuminated on the bar graph.

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

OPERATION

HEAT LEVEL ADVANCE

• This button when pushed will set the pellet feed rate,

hence the heat output of your stove. The levels of heat

output will incrementally change on the bar graph

starting from level “1” to “4”. NOTE: When dropping

more than 2 heat level settings (i.e. 4 to 1) push the

‘High Fan’ button and allow the room air fan to run at

that setting for at least 5 minutes to prevent the stove

from tripping the high temp thermodisc. If the high

temp thermodisc does trip (see “Safety Features”

section of this manual).

CAUTION:

THE “4” SETTING IS DESIGNED FOR TEMPORARY

USE ONLY. IF USED FOR EXTENDED PERIODS,

IT CAN SHORTEN THE LIFE EXPECTANCY OF

THE UNITS COMPONENTS. AVOID USE AT THIS

SETTING FOR MORE THAN ONE HOUR AT A TIME.

OPTIONAL THERMOSTAT

An optional thermostat may help you maintain a constant

house temperature automatically. A millivolt thermostat

is required. The control panel can be set up two ways to

operate your stove in thermostat mode.

FIGURE 14

On/Off High/Low Manual

Connect

Thermostat

Wires Here

On/O High/Low Manual

THERMOSTAT INSTALLATION

• A MILLIVOLT THERMOSTAT IS REQUIRED.

• Unplug stove from power outlet.

• Remove control board from stove.

• The two thermostat wires connect to the terminal block

on the lower left side of the back of the control board.

• Insert wires in the terminal side and tighten the two

screws.

MODES

TO SWITCH BETWEEN ANY OF THE THREE MODES,

THE STOVE MUST BE SHUT OFF, THE NEW MODE

SELECTED AND THE STOVE RESTARTED.

MANUAL MODE

• USE THIS MODE EXCLUSIVELY IF YOU DO NOT

CONNECT AN OPTIONAL THERMOSTAT.

• In this mode, the stove will operate only from the

control panel as detailed in the “Operation” section of

this owner’s manual.

HIGH/LOW THERMOSTAT MODE

• USE THIS MODE ONLY IF YOU CONNECT A

THERMOSTAT.

• When engaged in this mode, the stove will automatically

switch be- tween two settings. When warm enough, it

will switch to the #1 or low setting. The room air blower

will also slow to its lowest speed.

• The Heat Level Advance setting on the bar graph will

stay where it was initially set. When the home cools

below the thermostat setting, the stove will switch to

the feed rate of the heat level advance setting.

ON/OFF THERMOSTAT MODE

• USE THIS MODE ONLY OF YOU CONNECT A

THERMOSTAT

• In this mode, when the home is warm enough, the stove

will shut o. The fans will continue to run until the

stove cools.

• When the home cools below the thermostat setting,

the stove will automatically restart and run at the last

feed rate setting.

NOTE: When in “High/Low” or “On/O” thermostat mode

• Do not operate the stove higher than the #3 setting.

• Set damper control rod approximately 1/4” (7 mm) to

1/2” (13 mm) out. This will vary depending on elevation

and weather conditions. Observe stoves operation and

adjust damper as necessary.

WARNING:

• DO NOT USE CHEMICALS OR FLUIDS TO START

THE FIRE - NEVER USE GASOLINE, GASOLINE-

TYPE LANTERN FUEL, KEROSENE, CHARCOAL

LIGHTER FLUID, OR SIMILAR LIQUIDS TO START

OR “FRESHEN UP” A FIRE IN THIS STOVE. KEEP

ALL SUCH LIQUIDS WELL AWAY FROM THE

STOVE WHILE IT IS IN USE.

• HOT WHILE IN OPERATION. KEEP CHILDREN,

CLOTHING AND FURNITURE AWAY. CONTACT

MAY CAUSE SKIN BURNS.

This heater is designed to burn only PFI Premium grade

pellets. DO NOT BURN:

1. Garbage;

2. Lawn clippings or yard waste;

3. Materials containing rubber, including tires;

4. Materials containing plastic;

5. Waste petroleum products, paints or paint thinners,

or asphalt products;

6. Materials containing asbestos;

7. Construction or demolition debris;

8. Railroad ties or pressure-treated wood;

9. Manure or animal remains;

10. Salt water driftwood or other previously salt water

saturated materials;

11. Unseasoned wood; or

12. Paper products, cardboard, plywood, or particleboard.

The prohibition against burning these materials does

not prohibit the use of fire starters made from paper,

cardboard, saw dust, wax and similar substances

for the purpose of starting a fire in an aected wood

heater.

Burning these materials may result in release of toxic

fumes or render the heater ineective and cause smoke.

PROPER FUEL

ATTENTION:

THIS APPLIANCE IS DESIGNED FOR THE USE OF

PELLETIZED FUEL THAT MEET OR EXCEED THE

STANDARD SET BY THE PELLET FUEL INSTITUTE

(PFI).

Your pellet stove is designed to burn premium hardwood

pellets that comply with the Pellet Fuels Institute (PFI)

standard (minimum of 40 lbs density per cubic ft, 1/4” to

5/16” diameter, length no greater than 1.5”, not less than

8,200 BTU/lb, moisture under 8% by weight, ash under

1% by weight, and salt under 300 parts per million).

Pellets that are soft, contain excessive amounts of loose

sawdust, have been, or are wet, will result in reduced

performance. Store your pellets in a dry place. DO NOT

store the fuel within the installation clearances of the

unit or within the space required for refuelling and ash

removal. Doing so could result in a house fire. Do not

over fire or use volatile fuels or combustibles, doing so

may cause a personal and property damage hazards.

THIS STOVE IS APPROVED FOR BURNING PELLETIZED

WOOD FUEL ONLY ! Factory-approved pellets are those

1/4” or 5/16” in diameter and not over 1” long. Longer or

thicker pellets sometimes bridge the auger flights, which

prevents proper pellet feed. Burning wood in forms other

than pellets is not permitted. It will violate the building

codes for which the stove has been approved and will

void all warranties. The design incorporates automatic

feed of the pellet fuel into the fire at a carefully prescribed

rate. Any additional fuel introduced by hand will not

increase heat output but may seriously impair the stoves

performance by generating considerable smoke. Do

not burn wet pellets. The stove’s performance depends

heavily on the quality of your pellet fuel. Avoid pellet

brands that display these characteristics:

• Excess Fines – “Fines” is a term describing crushed

pellets or loose material that looks like sawdust or sand.

Pellets can be screened before being placed in hopper

to remove most fines.

• Binders – Some pellets are produced with materials to

hold the together, or “bind” them.

• High ash content – Poor quality pellets will often create

smoke and dirty glass. They will create a need for more

frequent maintenance. You will have to empty the burn

pot plus vacuum the entire system more often. Poor

quality pellets could damage the auger. We cannot

accept responsibility for damage due to poor quality

pellet.

CAUTION:

• KEEP FOREIGN OBJECTS OUT OF THE HOPPER.

• THE MOVING PARTS OF THIS STOVE ARE

PROPELLED BY HIGH TORQUE ELECTRIC

MOTORS. KEEP ALL BODY PARTS AWAY FROM

THE AUGER WHILE THE STOVE IS PLUGGED

INTO AN ELECTRICAL OUTLET. THESE MOVING

PARTS MAY BEGIN TO MOVE AT ANY TIME

WHILE THE STOVE IS PLUGGED IN.

OPERATION

PRE-START-UP CHECK

Remove burn pot, making sure it is clean and none of the

air holes are plugged. Clean the firebox, and then reinstall

burn pot. Clean door glass if necessary (a dry cloth or

paper towel is usually sucient). Never use abrasive

cleaners on the glass or door. Check fuel in the hopper,

and refill if necessary.

BUILDING A FIRE

Never use a grate or other means of supporting the fuel.

Use only the burn pot supplied with this heater. Hopper

lid must be closed in order for the unit to feed pellets.

During the start-up period:

• Make sure the burn pot is free of pellets.

• DO NOT open the viewing door.

• The damper may need to be closed during startup.

• DO NOT add pellets to the burn pot by hand.

NOTE: During the first few fires, your stove will emit an

odor as the high-temperature paint cures or becomes

seasoned to the metal. Maintaining smaller fires will

minimize this. Avoid placing items on the stovetop during

this period because the paint could be aected. Attempts

to achieve heat output rates that exceed heater design

specifications can result in permanent damage to the

heater.

AUTOMATIC IGNITOR

1. Fill hopper and clean burn pot.

2. Press “On/O” button. Make sure green light comes

on.

3. Adjust feed rate to desired setting by pressing “Heat

Level Advance” button.

OPTIMAL OPERATION

This pellet stove has been certified by the US EPA to meet

strict 2020 guidelines. To unsure this unit produces the

minimal emissions it is critical to follow the following

guidelines. To achieve a “high burn” your stove should be

set on setting 5 with the damper fully open. To achieve a

“medium burn” your stove should be set on setting 2 with

the damper fully closed. To achieve a “low burn” your

stove should be set on setting 1 with the damper fully

closed Settings 3 & 4 will give you a higher heat output

above medium and the damper should be open for these

settings.

DAMPER CONTROL

The damper control rod is necessary due to the varied

burn characteristics of individual installations, dierent

pellet brands and pellet feed rates. It allows you to

improve the eciency of your stove. Providing correct

combustion air will reduce the frequency of cleaning

your glass door and prevent the rapid buildup of creosote

inside your stove and chimney. You should adjust the

damper based on the fire’s appearance. A low, reddish,

dirty fire can be improved by pulling the damper out

slightly. A “blow torch” fire can be improved by pushing

the damper in a bit. As a general rule, on lower feed rate

settings, the damper should be in farther. On higher feed

rates, the damper should be more open.

OPENING DOOR

CAUTION:

• DO NOT OPERATE YOUR STOVE WITH THE

VIEWING DOOR OPEN. THE AUGER WILL NOT

FEED PELLETS UNDER THESE CIRCUMSTANCES

AND A SAFETY CONCERN MAY ARISE FROM

SPARKS OR FUMES ENTERING THE ROOM.

• THE VIEWING DOOR MUST BE CLOSED AND

SEALED DURING OPERATION.

If the door is opened while the stove is in operation it

must be closed within 30 seconds or the stove will shut

down. If the stove shuts down push the “On/O” button

to re-start your stove. The stove will have to fully shut

down and turn o before you will be able to restart the

stove.

ROOM AIR FAN

When starting your stove the Room Air Fan will not

come on until the stove’s heat exchanger warms up. This

usually takes about 10 minutes from start-up.

IF STOVE RUNS OUT OF PELLETS

• The fire goes out and the auger motor and blowers

will run until the stove cools. This will take 30 to 45

minutes.

• After the stove components stop running the “Power”

and the bar graph lights stay on for 10 minutes.

• After the 10 minutes the “3” light on the bar graph will

flash and the “Power” light will go o.

• To restart, refill hopper, press “Power” button, and then

press “Fuel Feed” button until pellets begin to fall into

burnpot.

OPERATION

REFUELLING

CAUTION:

• THE HOPPER AND STOVE TOP WILL BE HOT

DURING OPERATION; THEREFORE, YOU

SHOULD ALWAYS USE SOME TYPE OF HAND

PROTECTION WHEN REFUELING YOUR STOVE.

• DO NOT TOUCH THE HOT SURFACES OF THE

STOVE. EDUCATE ALL CHILDREN ON THE

DANGERS OF A HIGH-TEMPERATURE STOVE.

YOUNG CHILDREN SHOULD BE SUPERVISED

WHEN THEY ARE IN THE SAME ROOM AS THE

STOVE.

• NEVER PLACE YOUR HAND NEAR THE AUGER

WHILE THE STOVE IS IN OPERATION.

• WE RECOMMEND THAT YOU NOT LET THE

HOPPER DROP BELOW 1/4 FULL.

• KEEP HOPPER LID CLOSED AT ALL TIMES

EXCEPT WHEN REFILLING.

• WARNING: DO NOT ADD PELLETS TO

THE BURNPOT BY HAND AT ANY TIME, A

DANGEROUS CONDITION COULD RESULT.

• DO NOT OVERFILL HOPPER.

A tool has been provided to help with the following

functions:

a. Stirring pellets in hopper – unlike liquids in a tank,

pellets do not drain evenly into the auger. Bridging

across the opening can occur. Pellets can hang up

on the sides of the hopper. Occasionally “stirring”

the hopper can help. NOTE: To help prevent bridging

of pellets, common wax paper can be rubbed on the

sidewalls and bottom of the hopper.

b. Cleaning heat exchanger tubes (see “Cleaning”

section of this manual).

c. Scrape ashes from burnpot.

WARNING:

ATTEMPTS TO ACHIEVE HEAT OUTPUT RATES

THAT EXCEED HEATER DESIGN SPECIFICATIONS

CAN RESULT IN PERMANENT DAMAGE TO THE

HEATER.

SHUTDOWN PROCEDURE

WARNING:

NEVER SHUT DOWN THIS UNIT BY UNPLUGGING

IT FROM THE POWER SOURCE.

Turning your stove o is a matter of pressing the “Power”

control panel switch. The red light will go out. The

blowers will continue to operate until internal firebox

temperatures have fallen to a preset level.

TAMPER WARNING

This wood heater has a manufacturer-set minimum low

burn rate that must not be altered. It is against federal

regulations to alter this setting or otherwise operate this

wood heater in a manner inconsistent with operating

instructions in this manual.

SAFETY FEATURES

Your stove is equipped with a high temperature

thermodisc. This safety switch has two functions.

1. To recognize an overheat situation in the stove and

shut down the fuel feed or auger system.

2. In case of a malfunctioning convection blower, the

high-temperature thermodisc will automatically

shut down the auger, preventing the stove from

overheating.

NOTE: On some units, once tripped, like a circuit breaker,

the reset button will have to be pushed before restarting

your stove. On other units the thermodisc has no reset

button and will reset itself once the stove has cooled. The

manufacturer recommends that you call your dealer if

this occurs as this may indicate a more serious problem.

A service call may be required.

3. If the combustion blower fails, an air pressure switch

will automatically shut down the auger.

NOTE: Opening the stove door for more than 30 seconds

during operation will cause enough pressure change to

activate the air switch, shutting the fuel feed o. Close

the door and press “On/O” button to continue operation

of your stove.

CLEANING

Heat Exchange Tubes – Your stove is designed with a

built-in heat exchange tube cleaner. This should be used

every two or three days to remove accumulated ash on

the tubes, which reduces heat transfer. Insert the handle

end (with hole) of the cleaning tool onto the cleaning rod.

The cleaner rod is located in the grill above the stove

door. Move the cleaner rod back and forth several times

to clean the heat exchanger tubes. Be sure to leave tube

cleaner at the rear of the stove.

Interior Chambers – Four ash doors and two upper

baes in the firebox of this unit can be removed for

periodic cleaning. These doors allow access to the

chamber surrounding the firebox.

OPERATION

FIGURE 25

CLEANING

ROD

CLEANING

TOOL

FIGURE 26

FIGURE 27

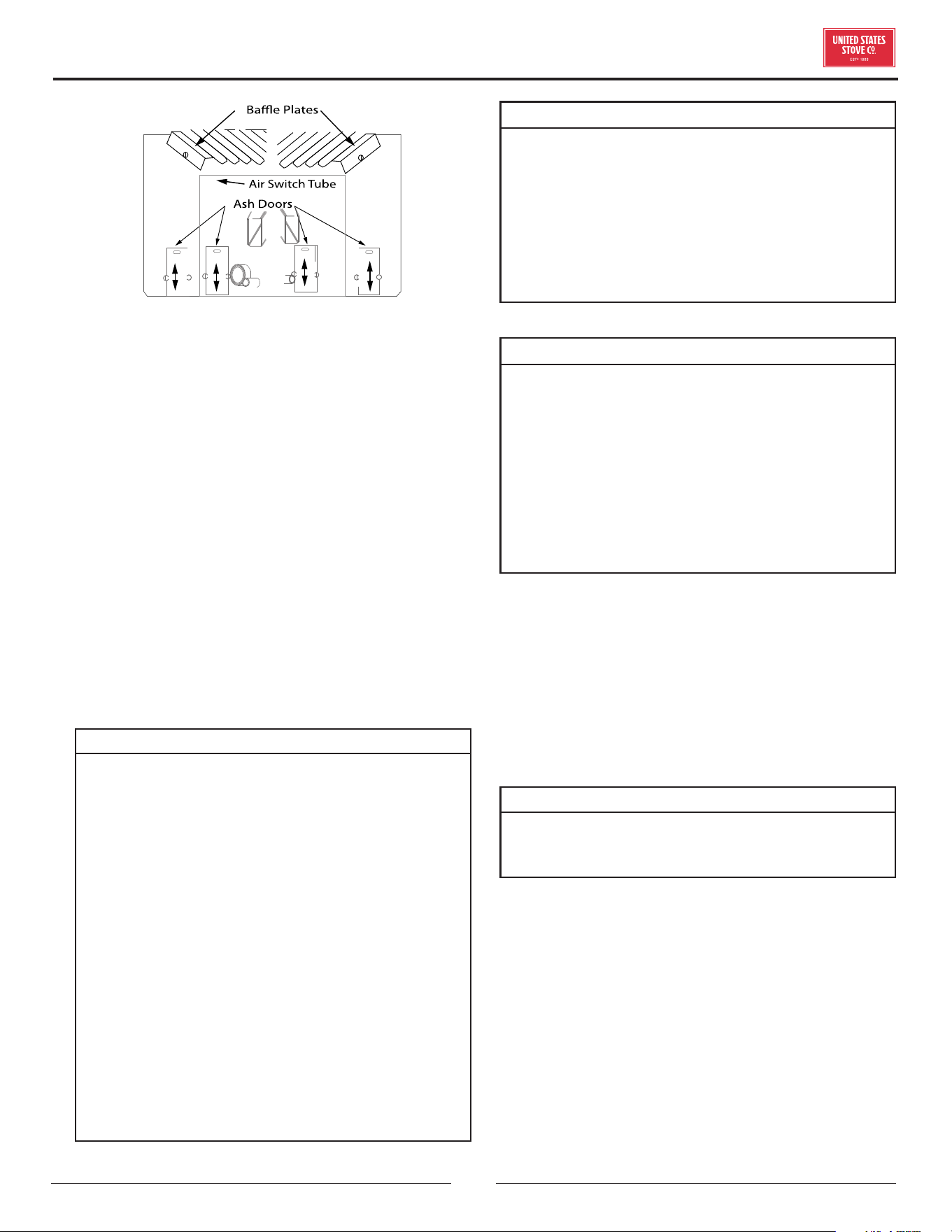

NOTE: When removing the upper baes do not remove

the screws; just loosen them enough to allow the baes

to be removed. Periodically, you must vacuum ashes from

this chamber. In some cases you will need to remove

creosote, which can accumulate rapidly under certain

conditions. A small wire brush can be used. It is important

to remove this creosote because it is highly combustible.

INSPECT BEHIND THESE CLEANING PLATES AT LEAST

ONCE PER TON OF PELLETS BURNED UNTIL YOU

ARE FAMILIAR WITH HOW ASHES AND CREOSOTE

ACCUMULATE WITH YOUR OPERATING PRACTICES.

Use the small wire brush to also clean the inside of the

chamber walls, above the access doors.

CAUTION:

• DO NOT OPERATE YOUR STOVE IF YOU SMELL

SMOKE COMING FROM IT. TURN IT OFF,

MONITOR IT, AND CALL YOUR DEALER.

• DO NOT OPERATE THE STOVE IF THE FLAME

BECOMES DARK AND SOOTY OR IF THE

BURNPOT OVERFILLS WITH PELLETS. TURN

THE STOVE OFF, PERIODICALLY INSPECT IT,

AND CALL YOUR DEALER

CAUTION:

IF THE STOVE IS INSTALLED IN A ROOM WITHOUT

AIR CONDITIONING, OR IN AN AREA WHERE

DIRECT SUNLIGHT CAN SHINE ON THE UNIT, IT IS

POSSIBLE THIS CAN CAUSE THE TEMPERATURE

OF THE STOVE TO RISE TO OPERATIONAL LEVELS;

ONE OF THE SENSORS COULD THEN MAKE THE

STOVE START ON ITS OWN. IT IS RECOMMENDED

THAT THE STOVE BE UNPLUGGED WHEN NOT

IN USE FOR EXTENDED AMOUNTS OF TIME (I.E.

DURING THE SUMMER MONTHS).

OPERATION

MAINTENANCE

NEVER OPERATE THIS PRODUCT WHILE UNATTENDED

CAUTION:

• FAILURE TO CLEAN AND MAINTAIN THIS

UNIT AS INDICATED CAN RESULT IN POOR

PERFORMANCE, SAFETY HAZARDS, FIRE, AND

EVEN DEATH.

• NEVER PERFORM ANY INSPECTIONS,

CLEANING, OR MAINTENANCE ON A HOT

STOVE.

• DISCONNECT THE POWER CORD BEFORE

PERFORMING ANY MAINTENANCE! NOTE:

TURNING THE ON/OFF SWITCH TO ”OFF”

DOES NOT DISCONNECT ALL POWER TO THE

ELECTRICAL COMPONENTS OF THE STOVE.

• DO NOT OPERATE STOVE WITH BROKEN GLASS,

LEAKAGE OF FLUE GAS MAY RESULT.

• DO NOT ABUSE THE DOOR GLASS BY STRIKING,

SLAMMING OR SIMILAR TRAUMA. DO NOT

OPERATE THE STOVE WITH THE GLASS

REMOVED, CRACKED OR BROKEN.

CREOSOTE FORMATION, INSPECTION, &

REMOVAL

CAUTION:

THE EXHAUST SYSTEM SHOULD BE CHECKED

MONTHLY DURING THE BURNING SEASON FOR

ANY BUILD-UP OF SOOT OR CREOSOTE.

When any wood is burned slowly, it produces tar and

other organic vapors, which combine with expelled

moisture to form creosote. The creosote vapors condense

in the relatively cool chimney flue or a newly started

fire or from a slow-burning fire. As a result, creosote

residue accumulates on the flue lining. When ignited, this

creosote makes an extremely hot fire, which may damage

the chimney or even destroy the house. Despite their high

eciency, pellet stoves can accumulate creosote under

certain conditions. The chimney connector and chimney

should be inspected by a qualified person annually or per

ton of pellets to determine if a creosote or fly ash build-

up has occurred. If creosote has accumulated, it should

be removed to reduce the risk of a chimney fire. Inspect

the system at the stove connection and at the chimney

top. Cooler surfaces tend to build creosote deposits

quicker, so it is important to check the chimney from

the top as well as from the bottom. The creosote should

be removed with a brush specifically designed for the

type of chimney in use. A qualified chimney sweep can

perform this service. It is also recommended that before

each heating season the entire system be professionally

inspected, cleaned and, if necessary, repaired. To clean

the chimney, disconnect the vent from the stove.

FLY ASH

This accumulates in the horizontal portion of an exhaust

run. Though non-combustible, it may impede the normal

exhaust flow. It should therefore be periodically removed.

ASH REMOVAL & DISPOSAL

CAUTION:

ALLOW THE STOVE TO COOL BEFORE PERFORMING

ANY MAINTENANCE OR CLEANING. ASHES

MUST BE DISPOSED IN A METAL CONTAINER

WITH A TIGHT FITTING LID. THE CLOSED

CONTAINER OF ASHES SHOULD BE PLACED ON

A NON-COMBUSTIBLE SURFACE OR ON THE

GROUND, WELL AWAY FROM ALL COMBUSTIBLE

MATERIALS, PENDING FINAL DISPOSAL.

Remove the ashes periodically to avoid unnecessary ash

build up. Remove ashes when unit has cooled. Ashes

should be placed in a metal container with a tight fitting

lid. The closed container of ashes should be placed on a

noncombustible floor or on the ground, well away from

all combustible materials, pending final disposal. If

the ashes are disposed of by burial in soil or otherwise

locally dispersed, they should be retained in the closed

container until all embers have been thoroughly cooled.

The container shall not be used for other trash or waste

disposal. If combined with combustible substances,

ashes and embers may ignite. Ash removal is as follows:

1. Make sure fire is out and firebox is cool.

2. Clean heat exchanger tubes (see “Cleaning”section

of this manual).

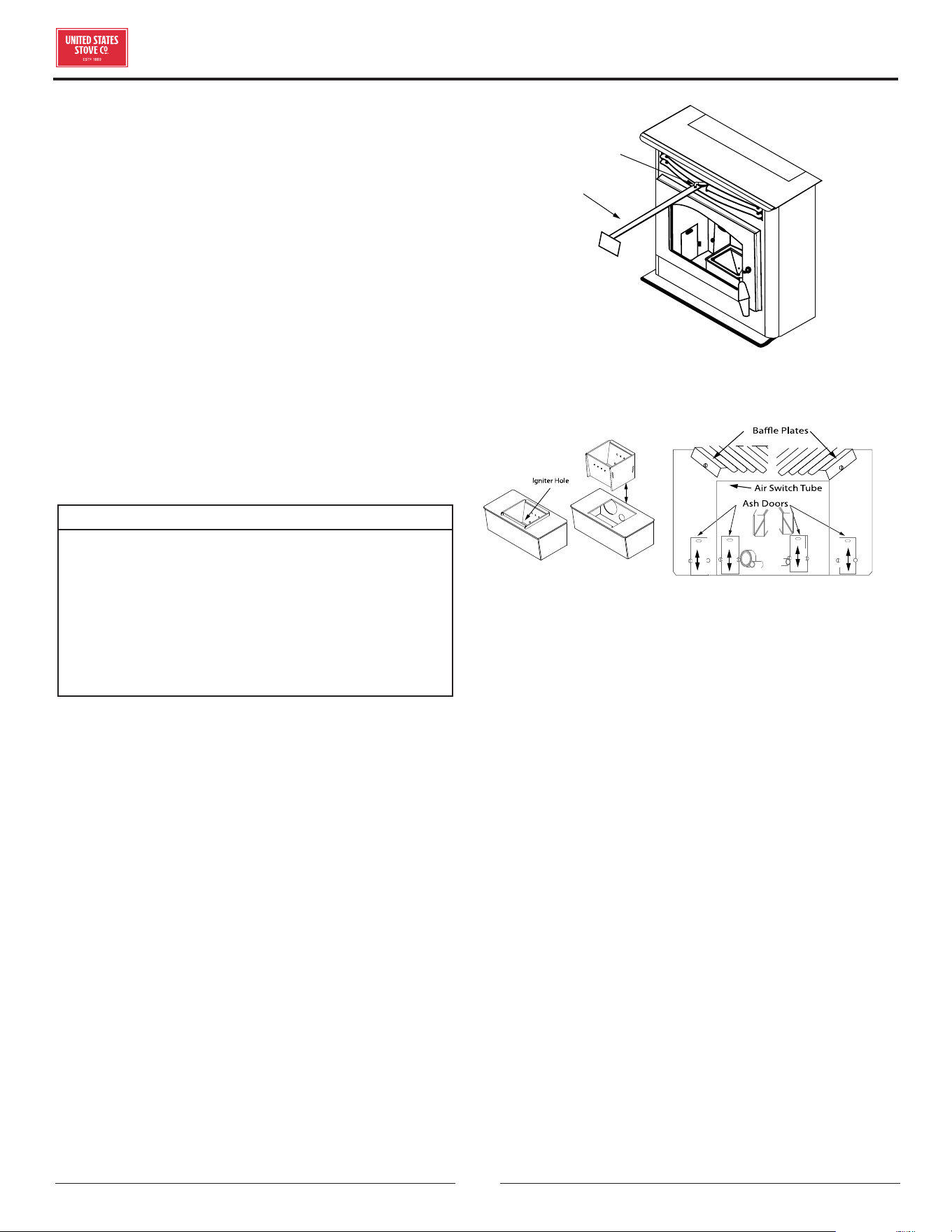

FIGURE 25

CLEANING

ROD

CLEANING

TOOL

FIGURE 26

FIGURE 27

3. Remove the burn pots inner section by grasping it

and pulling straight up.

FIGURE 25

CLEANING

ROD

CLEANING

TOOL

FIGURE 26

FIGURE 27

FIGURE 25

CLEANING

ROD

CLEANING

TOOL

FIGURE 26

FIGURE 27

4. Empty ashes from the inner section and scrape with

cleaning tool; make sure holes are not plugged.

5. Vacuum to remove ashes from the burn chamber

interior and the burnpot shell.

6. Dispose of ashes properly (see “Ash Removal”section

of this manual).

7. Replace inner section into burnpot; make sure it is

level and pushed all the way back down and that the

igniter hole is to the rear when it is reinstalled.

8. Make sure the burnpot is level and pushed all the way

in, if the collar on the burnpot attached to the fresh

air tube is not pushed back to meet the firebox wall,

the automatic igniter will not work properly.

SMOKE AND CO MONITORS

Burning wood naturally produces smoke and carbon

monoxide(CO) emissions. CO is a poisonous gas when

exposed to elevated concentrations for extended

periods of time. While the modern combustion systems

in heaters drastically reduce the amount of CO emitted

MAINTENANCE

out the chimney, exposure to the gases in closed or

confined areas can be dangerous. Make sure your stove

gaskets and chimney joints are in good working order

and sealing properly to ensure unintended exposure. It is

recommended that you use both smoke and CO monitors

in areas having the potential to generate CO.

CHECK & CLEAN THE HOPPER

Check the hopper periodically to determine if there is any

sawdust (fines) that is building up in the feed system or

pellets that are sticking to the hopper surface. Clean as

needed.

DOOR & GLASS GASKETS

Inspect the main door and glass window gaskets

periodically. The main door may need to be removed to

have frayed, broken, or compacted gaskets replaced

by your authorized dealer. This unit’s door uses a 3/4”

diameter rope gasket.

BLOWERS

DANGER:

RISK OF ELECTRIC SHOCK. DISCONNECT POWER

BEFORE SERVICING UNIT.

Clean the air holes on the motors of both the exhaust

and distribution blowers annually. Remove the exhaust

blower from the exhaust duct and clean out the internal

fan blades as part of your fall start-up. If you have indoor

pets your power motors should be inspected monthly to

make sure they are free of animal hair build up. Animal

hair build up in blowers can result in poor performance or

unforeseen safety hazards.

REMOVAL AND REPLACEMENT OF

BROKEN DOOR GLASS

While wearing leather gloves (or any other gloves suitable

for handling broken glass), carefully remove any loose

pieces of glass from the door frame. Dispose of all broken

glass properly. Return the damaged door to your dealer

for repair or replacement. Neither the appliance owner

nor any other unauthorized person(s) should replace the

door glass. An authorized dealer must perform all repairs

involving door glass.

FALL START UP

Prior to starting the first fire of the heating season,

check the outside area around the exhaust and air intake

systems for obstructions. Clean and remove any fly ash

from the exhaust venting system. Clean any screens on

the exhaust system and on the outside air intake pipe.

Turn all of the controls on and make sure that they are

working properly. This is also a good time to give the

entire stove a good cleaning throughout.

SPRING SHUTDOWN

After the last burn in the spring, remove any remaining

pellets from the hopper and the auger feed system. Scoop

out the pellets and then run the auger until the hopper

is empty and pellets stop flowing (this can be done by

pressing the “ON” button with the viewing door open).

Vacuum out the hopper. Thoroughly clean the burn pot,

and firebox. It may be desirable to spray the inside of the

cleaned hopper with an aerosol silicone spray if your stove

is in a high humidity area. The exhaust system should be

thoroughly cleaned.

MAINTENANCE SCHEDULE

Use the following as a guide under average use conditions.

Gaskets around door and door glass should be inspected

and repaired or replaced when necessary.

Daily Weekly

Monthly or

as needed

Burn Pot Stirred Empty

Combustion

Chamber

Brushed

Ashes Check Empty

Interior Chambers Vacuumed

Combustion Blower

Blades

Vacuumed

/ Brushed

Convection Blower

Impeller

Vacuumed

/ Brushed

Vent System Cleaned

Gaskets Inspected

Glass Wiped Cleaned

Hopper (end of

season)

Empty &

Vacuumed

CAUTION:

THIS WOOD HEATER NEEDS PERIODIC

INSPECTION AND REPAIR FOR PROPER

OPERATION. IT IS AGAINST FEDERAL

REGULATIONS TO OPERATE THIS WOOD HEATER

IN A MANNER INCONSISTENT WITH OPERATING

INSTRUCTIONS IN THIS MANUAL.

MAINTENANCE

HOW TO ORDER REPAIR PARTS

For Parts Assistance Call: 800-750-2723 Ext 5051 or Email: parts@usstove.com

The information in this owner’s manual is specific to your unit. When ordering replacement parts the information

in this manual will help to ensure the correct items are ordered. Before contacting customer service write down the

model number and the serial number of this unit. That information can be found on the certification label attached

to the back of the unit. Other information that may be needed would be the part number and part description of the

item(s) in question. Part numbers and descriptions can be found in the “Repair Parts” section of this manual. Once

this information has been gathered you can contact customer service by phone 1-800-750-2723 Ext 5051 or Email

parts@usstove.com.

Model Information

Model Number

Serial Number

INSTRUCTIONS SPECIFIC FOR CANADIAN

INSTALLATIONS

Do not obstruct the space under the heater and do not

obstruct the combustion air openings.

Refer to the chimney manufacturer’s instructions for

disassembling the chimney/venting for transportation of

a transportable building.

The parts or materials to be employed for ember

protectors and the minimum areas to be covered and

their relation to the space heater, as well as the notice:

“In Canada, to comply with CSA B365, Installation Code

for Solid-Fuel-Burning Appliances and Equipment, any

combustible covering beneath the appliance and/or

within the area extending horizontally at least 450 mm

(18 in) beyond the appliance on any side equipped with a

door, and at least 200 mm (8 in) beyond the appliance on

other sides, shall be protected by a continuous, durable,

non-combustible pad that will provide ember protection.

The 450 mm (18 in) ember protection required on any

side with a door shall extend for the full width of the

appliance plus the 200 mm (8 in) required on each side

of the appliance without a door. Where an appliance is

installed less than 200 mm (8 in) from a wall, the ember

pad need only extend to the base of the wall. An ember

pad shall not be placed on top of a carpet unless the pad

is structurally supported to prevent displacement and

distortion.

If this appliance is installed in a transportable building,

removal of the chimney/venting is required for

transportation of the building.

DO NOT INSTALL IN AN ALCOVE

When your stove acts out of the ordinary, the first reaction is to call for help. This guide may save time and money by

enabling you to solve simple problems yourself. Problems encountered are often the result of only five factors: 1) poor

fuel; 2) poor operation or maintenance; 3) poor installation; 4) component failure; 5) factory defect. You can usually

solve those problems related to 1 and 2. Your dealer can solve problems relating to 3, 4 and 5. Refer to diagrams on page

20 to help locate indicated parts. For the sake of troubleshooting and using this guide to assist you, look at your heat

level setting to see which light is flashing.

** CAUTION – UNPLUG THE STOVE FROM ALL POWER PRIOR TO ATTEMPTING TO SERVICE THE UNIT! **

STOVE SHUTS OFF AND THE #2 LIGHT FLASHES

Possible Causes: Possible Remedies:

Airflow switch hose or stove attachment

pipes for hose are blocked.

Unhook air hose from the air switch and blow through it. If air flows

freely, the hose and tubes are fine. If air will not flow through the hose,

use a wire coat hanger to clear the blockage.

The air inlet, burnpot, interior combustion

air chambers, combustion blower, or

exhaust pipe are blocked with ash or

foreign material.

Follow all clearing procedures in the maintenance section of the owner’s

manual.

The firebox is not properly sealed.

Make sure the door is closed and that the gasket is in good shape. If the

ash door has a latch, make sure the ash door is properly latched and the

gasket is sealing good. If the stove has just a small hole for the ashes to

fall through under the burnpot, make sure the slider plate is in place to

seal o the firebox floor.

Vent pipe is incorrectly installed.

Check to make sure vent pipe installation meets criteria in owner’s

manual.

The airflow switch wire connections are

bad.

Check the connectors that attach the gray wires to the air switch.

The gray wires are pulled loose at the

Molex connector on the wiring harness.

Check to see if the gray wires are loose at the

Molex connector.

Combustion blower failure

With the stove on, check to see if the combustion blower is running. If it

is not, you will need to check for power going to the combustion blower.

It should be a full current. If there is power, the blower is bad. If there is

not, see #8.

Control board not sending power to

combustion blower.

If there is no current going to the combustion blower, check all wire

connections. If all wires are properly connected, you have a bad control

board.

Control board not sending power to air

switch.

There should be a 5-volt current (approximately) going to the air switch

after the stove has been on for 30 seconds.

Air switch has failed (very rare).

To test air switch, you will need to disconnect the air hose from the body

of the stove. With the other end still attached to the air switch, very

gently suck on the loose end of the hose (you may want to remove the

hose entirely o the stove and the air switch first and make sure it is

clear). If you hear a click, the air switch is working. BE CAREFUL! TOO

MUCH VACUUM CAN DAMAGE THE AIR SWITCH.

TROUBLESHOOTING GUIDE

STOVE SHUTS OFF AND THE #3 LIGHT FLASHES

Possible Causes: Possible Remedies: (Unplug stove first when possible)

The hopper is out of pellets. Refill the hopper

The air damper is too far open for a low

feed setting.

If burning on the low setting, you may need to close the damper all the

way (push the knob in so it touches the side of the stove).

The burnpot is not pushed completely to

the rear of the firebox.

Make sure that the air intake collar on the burnpot is touching the rear

wall of the firebox.

The burnpot holes are blocked. Remove the burnpot and thoroughly clean it.

The air inlet, the interior chambers, or

exhaust system has a partial blockage.

Follow all cleaning procedures in the maintenance section of the owner’s

manual.

The hopper safety switch has failed or

hopper is open.

When operating the unit, be sure the hopper lid is closed so that the

hopper safety switch will activate. Check the wires leading from the

hopper safety switch to the control panel and auger motor for secure

connections. Use a continuity tester to test the hopper safety switch,

replace if necessary.

The auger is jammed.

Start emptying the hopper. Then remove the auger motor by removing

the auger pin. Remove the auger shaft. Gently lift the auger shaft straight

up so that the end of the auger shaft comes up out of the bottom auger

bushing. Next, remove the two nuts that hold the top auger biscuit in.

Then rotate the bottom end of the auger shaft up towards you until you

can lift the shaft out of the stove. After you have removed the shaft,

inspect it for bent flights, burrs, or broken welds. Remove any foreign

material that might have caused the jam. Also, check the auger tube for

signs of damage such as burrs, rough spots, or grooves cut into the metal

that could have caused a jam.

The auger motor has failed.

Remove the auger motor from the auger shaft and try to run the unit. If

the motor will turn, the shaft is jammed on something. If the motor will

not turn, the motor is bad.

The Proof of Fire (POF) thermodisc has

malfunctioned.

Temporarily bypass the POF thermodisc by disconnecting the two brown

wires and connecting them with a short piece of wire. Then plug the stove

back in. If the stove comes on and works, you need to replace the POF

thermodisc. This is for testing only. DO NOT LEAVE THE THERMODISC

BYPASSED. Your blowers will never shut o and if the fire went out, the

auger will continue to feed pellets until the hopper is empty if you leave

the POF thermodisc bypassed.

The high limit thermodisc has tripped or is

defective

Wait for the stove to cool for about 30-45 minutes. It should now

function normally. If not, use the owner’s manual to locate the high

limit thermodisc. To test if the thermodisc is bad, you can bypass it as

described previously for the POF thermodisc.

The fuse on the control board has blown.

Remove the control board. On the back, there is one fuse. If it appears to

be bad, replace it with a 5 Amp 125 Volt fuse. Plug the stove back in and

try to run the unit.

The control board is not sending power to

the POF thermodisc or other auger system

components.

There should be a 5-volt (approximately) current going to the POF

thermodisc after the stove has been on for 10 minutes.

TROUBLESHOOTING GUIDE

STOVE WILL NOT FEED PELLETS, BUT FUEL FEED LIGHT COMES ON AS DESIGNED

Possible Causes: Possible Remedies:

Fuse on control board blew.

Remove the control board. On the back, there is one fuse. If it appears to

be bad, replace it with a 5 Amp 125 Volt fuse. Plug the stove back in and

try to run the unit.

High limit switch has tripped or is defective.

Wait for the stove to cool for about 30-45 minutes. It should now

function normally. If not, use the owner’s manual to locate the high

limit thermodisc. To test if the thermodisc is bad, you can bypass it as

described previously for the POF thermodisc.

Bad auger motor.

Remove the auger motor from the auger shaft and try to run the unit. If

the motor will turn, the shaft is jammed on something. If the motor will

not turn, the motor is bad.

Auger jam

Start by emptying the hopper. Then remove the auger motor by removing

the auger pin. Remove the auger shaft inspection plate in the hopper

so that you see the auger shaft. Gently lift the auger shaft straight up

so that the end of the auger shaft comes up out of the bottom auger

bushing. Next, remove the two nuts that hold the top auger biscuit in.

Then rotate the bottom end of the auger shaft up towards you until you

can lift the shaft out of the stove. After you have removed the shaft,

inspect it for bent flights, burrs, or broken welds. Remove any foreign

material that might have caused the jam. Also, check the auger tube

for signs of damage such as burrs, rough spots, or grooves cut into the

metal that could have caused a jam.

Loose wire or connector

Check all wires and connectors that connect to the auger motor, high

limit switch, and the Molex connector.

Bad control board

If the fuse is good, the wires and connectors check out good, and the

high limit switch did not trip, test fir power going to the auger motor. If

there is not a full current going to the auger motor when the fuel feed

light is on, you have a bad control board.

STOVE FEEDS PELLETS, BUT WILL NOT IGNITE

Possible Causes: Possible Remedies:

Air damper open too far for ignition.

Push the air damper in closer to the side of the stove for startup. In some

situations, it may be necessary to have the damper completely closed

for ignition to take place. After there is a flame, the damper can then be

adjusted for the desired feed setting.

Blockage in igniter tube or inlet for igniter

tube.

Find the igniter housing on the backside of the firewall. The air intake

hole is a small hole located on the bottom side of the housing. Make sure

it is clear. Also, look from the front of the stove to make sure there is not

any debris around the igniter element inside of the igniter housing.

The burnpot is not pushed completely to

the rear of the firebox.

Make sure that the air intake collar on the burnpot is touching the rear

wall of the firebox.

Bad igniter element.

Put power directly to the igniter element. Watch the tip of the igniter

from the front of the stove. After about 2 minutes, the tip should glow. If

it doesn’t, the element is bad.

The control board is not sending power to

the igniter.

Check the voltage going to the igniter during startup. It should be a full

current. If the voltage is lower than full current, check the wiring. If the

wiring checks out good, the board is bad.

TROUBLESHOOTING GUIDE

SMOKE SMELL COMING BACK INTO THE HOME

Possible Causes: Possible Remedies:

There is a leak in the vent pipe system.

Inspect all vent pipe connections. Make sure they are sealed with RTV

silicone that has a temperature rating of 500°F or higher. Also, seal

joints with UL-181-AP foil tape. Also, make sure the square to round

adapter piece on the combustion blower has been properly sealed with

the same RTV.

The gasket on the combustion blower has

gone bad.

Inspect both gaskets on the combustion blower to make sure they are in

good shape.

GLASS “SOOTS” UP AT A VERY FAST RATE

FLAME IS LAZY, DARK AND HAS BLACK TIPS

AFTER STOVE HAS BEEN ON FOR A WHILE, THE BURNPOT OVERFILLS

Possible Cause: Possible Remedies:

Stove or vent pipe is dirty, which restricts

airflow through the burnpot.

Follow all cleaning procedure in the maintenance section of the owner’s

manual.

Vent pipe installed improperly.

Check to make sure the vent pipe has been installed according to the

criteria in the owner’s manual.

Air damper is set too far in (closed) for a

higher setting.

Put the damper knob farther out away from the side of the stove and try

not to burn the unit again.

Burnpot holes are blocked. Remove the burnpot and thoroughly clean it.

Air damper is broken.

Visually inspect the damper assembly. Make sure the damper plate is

attached to the damper rod. When the damper rod is moved, the plate

should move with it.

Blockage in air intake pipe.

Visually inspect the air intake pipe that leads into the burnpot for foreign

material.

Circuit board malfunction.

Time the fuel feed light at each setting (after the stove has completed

the startup cycle). Make sure the times match the auger timing chart. If

the auger motor runs constantly, the board is bad.

Combustion blower is not spinning fast

enough.

Test the RPM on the blower after the blades have been cleaned. The

RPM should be approximately 3000RPM.

Bad Pellets (Applies to “GLASS ‘SOOTS’

UP AT A VERY FAST RATE” only.

The brand of pellets or the batch of pellets that are being used may be of

poor quality. If possible, try a dierent brand of pellets. You might also

want to try a brand that is made from a dierent type of wood (softwood

vs. hardwood). Dierent woods have dierent characteristics when

being burned.

The trim setting on the low feed rate is too

low. (Applies to “GLASS ‘SOOTS’ UP AT A

VERY FAST RATE” only.

Use the “Reset Trim” button to increase the low feed rate setting. If the

“1” & “3” lights are on, the stove is currently on the lowest setting. If only

the “1” light is on, the stove is in the default (medium) setting. If the “1” &

“4” lights are on, the stove is in the high trim setting for the low feed rate.

If the stove is being burned on one of the two lower settings, advance to

the next trim setting and try burning the stove.

TROUBLESHOOTING GUIDE

HIGH LIMIT SWITCH KEEPS TRIPPING

Possible Causes: Possible Remedies:

The convection blower is overheating and

tripping the internal temperature shuto.

Clean any dust o the windings and fan blades. If oiling the blower does

not help, the blower may be bad

The stove is being left on the highest

setting for extended periods of time.

The highest level setting is designated for use over short periods of time.

Burning the stove on the highest setting for longer that 1-2 hours could

lead to potential overheating situations.

Fuel other than wood pellets is being

burned in the stove.

Pellet stoves are designed and tested to use wood pellets. Check for

signs of fuel other than wood pellets. No other type of fuel have been

approved for this pellet stove. If there are signs of other types of fuel

being used, stop using them immediately.

Power surge or brown out situation.

A power surge, spike, or voltage drop could cause the high limit switch to

trip. Check to see if a surge protector is being used on the stove. If not,

recommend one to the consumer.

High limit switch is malfunctioning. If the other items checked out okay, replace the high limit switch.

DIGITAL CIRCUIT BOARD TIMING RATES

Heat Level Setting

1 & 3 1.4 seconds

1 2 seconds

1 & 4 2.5 seconds

2 4 seconds

3 7 seconds

4 9 seconds

5 12 seconds

Total Cycle Time 14.5 seconds

SMOKE SMELL OR SOOT BUILD-UP

Because it is a wood-burning device, your stove may emit a faint wood-burning odor. If this increases beyond normal

or is you notice an unusual soot buildup on walls or furniture, check your exhaust system carefully for leaks. All joints

should be properly sealed. Also, clean your stove following instructions in “Maintenance.” If problem persists, contact

your dealer.

CONVECTION BLOWER SHUTS OFF AND COMES BACK ON

Possible Causes: Possible Remedies:

The convection blower is overheating and

tripping the internal temperature shuto.

Clean any dust o the windings and fan blades. If clearing the blower

does not help, the blower may be bad.

Circuit board malfunction.

Test the current going to the convection blower. If there is power being

sent to the blower when it is shut o, the control board is fine. If there is

NOT power being sent to the blower when it shuts o during operation,

then you have a bad control board.

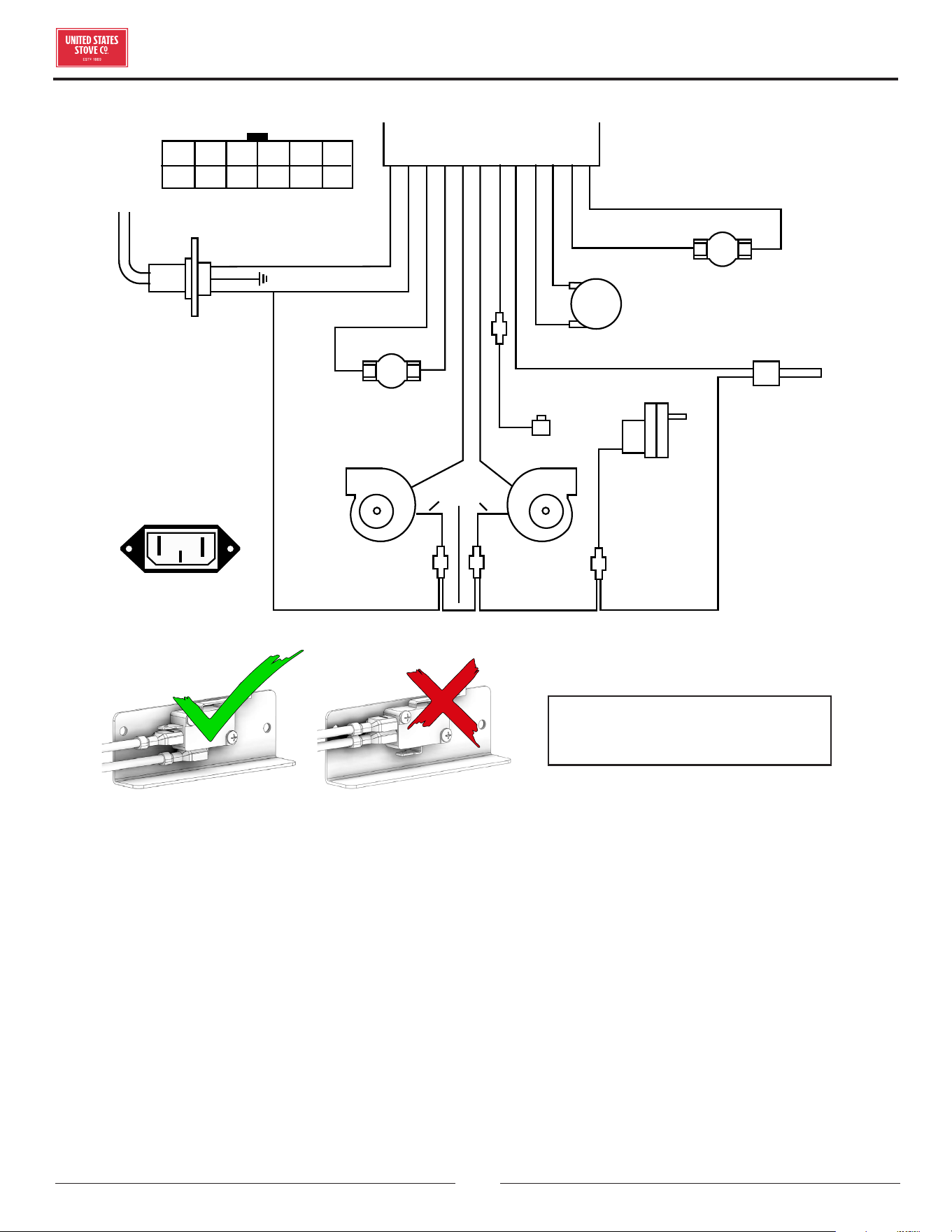

ELECTRICAL DIAGRAM

CORRECT

WRONG

Ensure the wires are connected to

the bottom two prongs of the hopper

switch as shown.

MOLEX CONNECTOR

POWER SUPPLY

120 VOLTS AC

ONG GRY PNK BLU YEL RED

ONG GRY BRN BRN WHT BLK

BROWN

POF THERMODISC

AIR SWITCH

RED

IGNITOR

HOPPER

SWITCH

PURPLE

AUGER

MOTOR

WHITE

HIGH TEMP.

THERMODISC

GROUND

PURPLE

BLACK

WHITE

ORANGE

BLUE

PINK

YELLOW

RED

GRAY

WHITEWHITE

COMBUSTION

BLOWER

CONVECTION

BLOWER

WHT

GND

BLK

POWER OUTLET DETAIL

LOOKING FROM THE REAR

OF THE STOVE

MOLEX CONNECTOR DETAIL

REPLACEMENT PARTS

IN ORDER TO MAINTAIN WARRANTY, COMPONENTS MUST BE REPLACED USING ORIGINAL

MANUFACTURERS PARTS PURCHASED THROUGH YOUR DEALER OR DIRECTLY FROM THE APPLIANCE

MANUFACTURER. USE OF THIRD PARTY COMPONENTS WILL VOID THE WARRANTY.

Key

Part # Description Qty

1 610054 Top Plate Assembly 1

2 88217 Top Insulation 1

3 27777 Exhaust Diverter 2

4 891121 Pressure Switch Tubing 1

5 27033 PSS FS Side Sheet Left 1

6 27035 FS Rear Sheet 1

7 80549 Pressure Switch 1

8 80684 Circuit Board / Control Panel 1

9 80647 Blower, Distribution 1

10 88205 Gasket Convection Blower 1

11 80642 Auger Motor 1

12 80491 Microswitch 1

13 80462 Receptacle, 3 Prong 1

14 80610

Thermodisc, Surf Mt, Low

Limit Pof

15 80683

Thermodisc, Surface Mount,

300°

16 27034 FS Side Sheet Right 1

17 80909 Ignitor Cartridge 1

18 40494 Transition, Blower 1

19 80641 Blower, Exhaust 1

20 88100 Gasket, Exhaust Blower 1

21 88208 Blower Blanket 1

22 86999 Igniter Housing Assembly 1

23 80461 Power Supply Cord 1

24 88202 Igniter Housing Gasket 1

25 610058 Pedestal Assembly 1

26 25589 Poker, Burnpot 1

27 69964 Weldment, Burnpot Housing 1

28 69965 Weldment, Burnpot 1

29 26799 Ash Door 4

30 891987 Plastic Knob 1

31 86848 Damper Rod 1

32 86758 Tube Cleaning Rod 1

33 610059 Louver Assembly 1

34 88174

Gasket - Flat, Glass (3/16T X

3/8W)

2.5ft

35 892365 Door Glass 1

36 26312 Glass Clamp, Side 1

37 88082 3/4 Rope Gasket 3.8ft

38 40625 Cast Door 1

39 26904 Door Air Wash 1

40 86755 Door Handle 1

41 892002 Spring Handle, Brass, (.375) 1

REPLACEMENT PARTS

To order parts:

Call 1-800-750-2723 Ext 5051 or

Email to: parts@usstove.com

It is recommended that your heating system is serviced regularly and that the appropriate Service Interval Record is

completed.

SERVICE PROVIDER

Before completing the appropriate Service Record below, please ensure you have carried out the service as described in

the manufacturer’s instructions. Always use the manufacturer's specified spare part when replacement is necessary.

Service 01 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 03 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 05 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 07 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 02 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 04 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 06 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

Service 08 Date: ______________________

Engineer Name: ____________________________________

License No.: ________________________________________

Company: __________________________________________

Telephone No.: _____________________________________

Stove Inspected: Chimney Swept:

Items Replaced: ____________________________________

SERVICE RECORD

NOTES

* Toutes les images de ce manuel sont à des fins d’illustration uniquement. Le produit réel peut varier.

CE MANUEL EST SUJET À MODIFICATION SANS PRÉAVIS.

Manuel d’instructions et d’utilisation du propriétaire

AGENCE AMÉRICAINE DE PROTECTION

DE L’ENVIRONNEMENT

Certifié conforme aux normes d’émissions

de particules 2020.

AVIS DE SÉCURITÉ: Si ce radiateur n’est pas correctement installé, un incendie peut en

résulter. Pour votre sécurité, suivez les instructions d’installation. N’utilisez jamais de

compromis de fortune lors de l’installation de ce radiateur. Contactez les responsables locaux

du bâtiment ou des pompiers pour connaître les permis, les restrictions et les exigences

d’installation dans votre région. NE JAMAIS UTILISER CE PRODUIT SANS SURVEILLANCE.

MISE EN GARDE! Veuillez lire l’intégralité de ce manuel avant d’installer ou d’utiliser votre

nouveau radiateur. Le non-respect des instructions peut entraîner des dommages matériels,

des blessures corporelles ou même la mort. Une installation incorrecte pourrait annuler votre

garantie!

Conservez ces instructions dans un endroit sûr pour référence ultérieure.

AVERTISSEMENT SUR LA PROPOSITION 65 DE LA

CALIFORNIE:

Ce produit peut vous exposer à des produits chimiques, y compris

le monoxyde de carbone, qui est connu dans l’État de Californie

pour provoquer le cancer, des anomalies congénitales et / ou

d’autres troubles de la reproduction. Pour plus d’informations,

visitez www.P65warnings.ca.gov

Golden

Eagle

Numéro De Modèle:

5040(i)

Certifié à ASTM E1509-12 (2017), to

CAN/ULC S627:2023, ULC S628

Numéro du rapport F21-687

INTRODUCTION

Pour le service client, veuillez appeler:

1-800-750-2723 poste 5050 ou;

Texte au 423-301-5624 ou;

Écrivez-nous à:

customerservice@usstove.com

Remarque: enregistrez votre produit en ligne sur

www.usstove.com ou téléchargez l’application

gratuite dès aujourd’hui. Cette application est

disponible uniquement sur l’App Store pour iPhone

et iPad. Rechercher US Stove. Conservez votre reçu

avec vos dossiers pour toute réclamation.

AVERTISSEMENT:

IL EST CONTRAIRE À LA RÉGLEMENTATION FÉDÉRALE D’UTILISER CE POÊLE À BOIS D’UNE MANIÈRE INCOMPATIBLE

AVEC LES INSTRUCTIONS D’UTILISATION DU MANUEL DU PROPRIÉTAIRE.

Ce manuel décrit l’installation et le fonctionnement du chauage au bois, Golden Eagle, 5040(i). Ce chauage respecte les limites

d’émission 2020 de la U.S. Environmental Protection Agency pour les chauages au bois solide après le 15 mai 2020. Sous les

conditions spécifiques du test, ce chauage a démontré un taux de chauage de 4 814 à 32 788 Btu/h et 0,49 g/h et 63% d’ecacité.

POÊLE AUTONOME

Largeur 21-1/2 po (546 mm)

Hauteur 28-1/2 po (724 mm) (avec pieds ou piédestal)

Profondeur 24 po (610 mm)

Poids 185 lbs. (83,9 kg)

Piédestal 40 lbs. (18,1 kg)

Pieds 13 lbs. (5,9 kg)

Taille de conduit de

cheminée

3 po ou 4 po (7,5 ou 10 cm)

Capacité de trémie

Jusqu’à 20,4 kg (Cela peut beaucoup varier selon le calibre du granulé, sa longueur et son

diamètre)

Durée de combustion 1 à 4,5 lbs. (0,45-2,05 kg) par heure

Installations approuvées Maison mobile, alcôve, maison traditionnelle

INSERT EN FOYER

Largeur 21-1/2 po (546 mm) (Avec solin: 39 po ou 991 mm)

Hauteur 20 po (508 mm) (Avec solin: 30 po ou 762 mm)

Profondeur 24 po (610 mm) (Dans un foyer: 10-3/4 po ou 273 mm)

Poids 185 lbs. (83,9 kg)

Solin 13 lbs. (5,9 kg)

Taille de conduit de

cheminée

3 po ou 4 po (7,5 ou 10 cm)

Capacité de trémie

Jusqu’à 20,4 kg (Cela peut beaucoup varier selon le calibre du granulé, sa longueur et son

diamètre)

Durée de combustion 1 à 4,5 lbs. (0,45-2,05 kg) par heure

Installations approuvées Écartement nul, maçonnerie, comme un appareil intégré

LISTE DE CONTRÔLE D’INSTALLATION

Votre poêle à bois ne doit être installé que par un installateur qualifié. Un installateur qualifié NFI est disponible à l’adresse www.

nficertified.org/public/find-an-nfi-pro/

SERVICE CLIENTS

1-800-750-2723 poste 5050

Texte au 423-301-5624

E-mail à: customerservice@usstove.com

LISTE DE CONTRÔLE DE MISE EN SERVICE

Cette liste de contrôle doit être remplie intégralement par la personne qualifiée qui installe cet appareil. Conservez cette page pour

référence future.

Le fait de ne pas installer et mettre en service selon les instructions du fabricant et de remplir cette liste de contrôle annulera la

garantie.

S’il te plaît imprime

Nom du client: Numéro de téléphone:

Adresse:

Modèle:

Numéro de série:

Nom de la société d’installation: Numéro de téléphone:

Nom du technicien d’installation: Numéro de licence:

DESCRIPTION DU TRAVAIL

Emplacement de l’appareil installé: ___________________________________________________________________________________________

Système de ventilation: nouveau système de ventilation

Oui Non Si oui, marque ____________________________________

Si non, date d’inspection du système de ventilation existant: ___________________________________________________________________

MISE EN SERVICE

Confirmer l’installation du tapis de foyer conformément aux instructions d’installation ...............................................................................

Confirmer le bon placement des pièces internes ..........................................................................................................................................................

Vérifier la solidité du joint de porte et des joints de porte ..........................................................................................................................................

Confirmer les dégagements aux combustibles selon les instructions d’installation de ce manuel ..............................................................

Vérifier le fonctionnement des commandes pneumatiques .....................................................................................................................................

Confirmez que le système de ventilation est sécurisé et scellé ...............................................................................................................................

Confirmer que le poêle démarre et fonctionne correctement ..................................................................................................................................

Assurez-vous qu’un avertisseur de CO est installé conformément aux codes du bâtiment locaux et qu’il est fonctionnel .................

Expliquer le fonctionnement en toute sécurité, l’utilisation appropriée du carburant, le nettoyage et les exigences d’entretien de

routine.........................................................................................................................................................................................................................................

Déclaration d’achèvement: En tant que personne qualifiée responsable des travaux décrits ci-dessus, je confirme que l’appareil

en tant que travail associé a été installé selon les instructions du fabricant et en suivant les codes de construction et d’installation

applicables.

Signé: _______________________________________ Nom en lettres moulées: _________________________________ Date: ________________

Propriétaire du domicile: CONSERVEZ CETTE INFORMATION POUR RÉFÉRENCE FUTURE

INSTALLATION

AVIS DE SÉCURITÉ

• SI CE POÊLE N'EST PAS INSTALLÉ CORRECTEMENT,

UN INCENDIE PEUT EN RÉSULTER. POUR

RÉDUIRE LES RISQUES D'INCENDIE, SUIVEZ LES

INSTRUCTIONS D'INSTALLATION.

• CONTACTEZ VOS OFFICIELS DE BÂTIMENT

LOCAUX POUR OBTENIR UN PERMIS ET DES

INFORMATIONS SUR TOUTES LES RESTRICTIONS

SUPPLÉMENTAIRES D'INSTALLATION OU LES

EXIGENCES D'INSPECTION DANS VOTRE RÉGION.

• NE PLACEZ PAS DE VÊTEMENTS OU D'AUTRES

ARTICLES INFLAMMABLES SUR OU À PROXIMITÉ DE

CE POÊLE.

• N'UTILISEZ JAMAIS D'ESSENCE, DE CARBURANT

DE LANTERNE DE TYPE ESSENCE, DE KÉROSÈNE,

DE LIQUIDE POUR BRIQUET AU CHARBON OU

DE LIQUIDES SIMILAIRES POUR ALLUMER OU

«RAFRAÎCHIR» UN FEU DANS CE FOUR. GARDEZ

TOUS CES LIQUIDES BIEN ÉLOIGNÉS DU POÊLE

PENDANT SON UTILISATION.

• LE SYSTÈME D'ÉCHAPPEMENT DOIT ÊTRE

COMPLÈTEMENT ÉTANCHE ET CORRECTEMENT

INSTALLÉ. LES JOINTS D'ÉVENT À GRANULÉS

DOIVENT ÊTRE SCELLÉS AVEC DU SCELLANT AU

SILICONE RTV 500 ° F (260 ° C) ET AVEC LE RUBAN

ALU UL-181-AP.

• INSTALLER L'ÉVENT AUX DÉGAGEMENTS SPÉCIFIÉS

PAR LE FABRICANT DE L'ÉVENT.

• NE PAS INSTALLER D'AMORTISSEUR DE FUMÉE

DANS LE SYSTÈME D'ÉVACUATION D'ÉCHAPPEMENT

DE CET APPAREIL.

• VOTRE POÊLE NÉCESSITE UN ENTRETIEN ET UN

NETTOYAGE PÉRIODIQUES (VOIR «ENTRETIEN»). NE

PAS ENTRETENIR VOTRE POÊLE PEUT ENTRAÎNER

UN FONCTIONNEMENT INCORRECT ET / OU

DANGEREUX.

• UN PROTECTEUR DE SURTENSION EST NÉCESSAIRE.

CET APPAREIL DOIT ÊTRE BRANCHÉ À UNE PRISE

ÉLECTRIQUE DE 120 V, 60 HZ MISE À LA TERRE.

N'UTILISEZ PAS DE FICHE D'ADAPTATEUR OU NE

COUPEZ PAS LA FICHE DE MISE À LA TERRE. NE

PAS FAIRE PASSER LE CORDON ÉLECTRIQUE SOUS,

DEVANT OU AU-DESSUS DU CHAUFFAGE. NE PAS

FAIRE PASSER LE CORDON DANS LES ZONES DE

TRAFIC À PIED NI LE PINCER SOUS LES MEUBLES.

ATTENTION:

• UN DÉTECTEUR DE FUMÉE EN FONCTIONNEMENT

DOIT ÊTRE INSTALLÉ DANS LA MÊME PIÈCE QUE CE

PRODUIT.

• INSTALLER UN DÉTECTEUR DE FUMÉE À CHAQUE

ÉTAGE DE VOTRE MAISON; EN CAS D'INCENDIE

ACCIDENTEL DE TOUTE CAUSE, IL PEUT FOURNIR

DU TEMPS D'ÉVASION.

• LE DÉTECTEUR DE FUMÉE DOIT ÊTRE INSTALLÉ

À AU MOINS 15 PIEDS (4,57 M) DE L'APPAREIL

AFIN D'ÉVITER UN DÉCLENCHEMENT INDUSÉ DU

DÉTECTEUR LORS DU RECHARGEMENT.

MISE EN GARDE:

• NE DÉBRANCHEZ PAS LE POÊLE SI VOUS

SUSPECTEZ UN MAUVAIS FONCTIONNEMENT.

METTEZ L'INTERRUPTEUR MARCHE / ARRÊT SUR

«OFF» ET CONTACTEZ VOTRE CONCESSIONNAIRE.

• LE CHAUFFAGE NE FONCTIONNE PAS PENDANT

UNE PANNE DE COURANT. EN CAS DE PANNE

DE COURANT, VÉRIFIEZ LE CHAUFFAGE POUR

DÉVERSER DE FUMÉE ET OUVREZ UNE FENÊTRE SI

UNE FUMÉE SE DÉVERSE DANS LA PIÈCE.

• NE JAMAIS BLOQUER LE FLUX D'AIR LIBRE À

TRAVERS LES ÉVENTS OUVERTS DE L'APPAREIL.

• LA BRÛLURE DU CARBURANT CRÉE DU MONOXYDE

DE CARBONE ET PEUT ÊTRE DANGEREUX POUR LA

SANTÉ S'IL N'EST PAS CORRECTEMENT VENTILÉ.

• AVERTISSEMENT: NE PAS SURCHAUFFER CE POÊLE.

CELA PEUT CAUSER DES DOMMAGES GRAVES À

VOTRE POÊLE ET ANNULER VOTRE GARANTIE. CELA

PEUT ÉGALEMENT CRÉER UN RISQUE D'INCENDIE

DANS VOTRE MAISON. SI UNE PIÈCE EXTÉRIEURE

DE L'APPAREIL COMMENCE À LUMINER, VOUS

ÊTES EN SURCHARGE. APPUYEZ IMMÉDIATEMENT

SUR L'INTERRUPTEUR «POWER» DU PANNEAU DE

COMMANDE

Breckwell recommande fortement que votre poêle soit installé

par un technicien qualifié NFI (États-Unis) ou WETT (Canada).

Pour trouver l’installateur qualifié le plus proche, accédez à:

https://nficertified.org,

https://www.wettinc.ca/

INSTALLATION

PRÉPARATION

L’emballage d’usine doit être enlevé, et un travail d’assemblage

mineur est nécessaire avant l’installation. Un accès à l’arrière

du poêle est nécessaire. Il faut déballer et installer la carte

de circuit/panneau de commandes dans le solin de côté sur

l’insert, ou le panneau latéral sur le poêle autonome (Voyez

les instructions d’installation fournies avec la carte de circuit).

REMARQUE: Normalement c’est votre revendeur qui doit

exécuter ces étapes.

PROTECTION DE PLANCHER

Installations autoportantes - Le poêle doit être placé sur un

matériau incombustible continu (joints injectés) tel que carreaux

de céramique, panneaux de ciment, briques, panneaux de 3/8

po (8 mm) ou équivalent, ou tout autre matériau approuvé ou

répertorié adapté à la protection du SOLLE(S) MATÉRIAU(X)

UTILISÉ(S) DOIT/DOIVENT AVOIR OU SE COMBINER POUR

AVOIR UN TAUX D’ISOLATION D’AU MOINS ‘R1’.

28 po

712 mm

6 po 153mm

2 po (51 mm) 2 po (51 mm)

REMARQUE: Un carrelage, en céramique ou autre, nécessite

une feuille continue par-dessous pour éviter la possibilité que

des braises tombent au travers jusqu’au plancher combustible

en cas de craquelure ou de séparation sur la surface de finition,

cela inclut une protection de sol pour des âtres intégrés

surélevés. Vérifiez les normes locales pour des alternatives

approuvées. Les écartements sont mesurés à partir des côtes,

de l’arrière et de la façade (ouverture de porte) ou du corps du

poêle.

N’UTILISEZ PAS DE MATÉRIAUX IMPROVISÉS OU DE

COMPROMIS À L’INSTALLATION DE L’APPAREIL. INSTALLEZ

LA VENTILATION AVEC LES ÉCARTEMENTS SPÉCIFIÉS PAR

SON FABRICANT. NE BRANCHEZ PAS CET APPAREIL À UN

CONDUIT OU À UN SYSTÈME DE DISTRIBUTION D’AIR SAUF

ACCORD SPÉCIFIQUE POUR CES INSTALLATIONS.

DÉGAGEMENTS

Cette unité autonome a été testée et répertoriée pour une

installation dans des applications résidentielles, de maisons

mobiles et d’alcôves. Cette unité d’insertion est approuvée pour

une installation dans des foyers de maçonnerie conformes au

code. Il est également approuvé pour une utilisation dans les

foyers construits en usine répertoriés (UL 127) et les encastrés

résidentiels standard (voir la section «En tant que foyer

encastré» de ce manuel), y compris les installations encastrées

pour maisons mobiles, de la description suivante: toutes les

marques d’au moins 34 po (864 mm) de largeur et 20-1/2 po

(521 mm) de hauteur.

DÉGAGEMENTS DE FLANC

MUR ADJACENT

Avec

sortie

verticale

ARRIÈRE

FLANC

8 -1/4 po

210 mm

(sommet)

1 po

26 mm

1 po

26 mm

1 po

26 mm

3 po

77 mm

3 po

77 mm

3 po

77 mm

9 po

229 mm

(paroi latérale)

DÉGAGEMENTS ALCÔVE

36 po (915 mm) max.

48 po

(1220 mm)

min.

*Avec échappement horizontal

38 po (966 mm) min.

ARRIÈRE

Avec

sortie

vertocale

Poele porte visage doit être égale

ou dépassera de visage d'alcôve.

8 -1/4 po

210 mm

(sommet)

3 po

77 mm

*1 po

26 mm

9 po

229 mm

(anc)

8 -1/4 po

210 mm

(summet)

9 po

229 mm

(anc)

mur comcustible

manteau

6 po

(153 mm)

6 po

(153 mm)

12 po

(305 mm)

10 po

(254 mm)

foyer incombustible

extension de l'âtre

plancher combustible

exposition

top

côté faisant

face

12 po

(305 mm)

12 po

(305 mm)

COMBUSTION D’ALIMENTATION EN AIR

ATTENTION:

NE PAS VENTILER SOUS UNE PORCHE, UNE PONT, UN

AUVENT OU DANS TOUTE ZONE SEMI-CLOS OU TOIT. LE

FAIRE PEUT ENTRAÎNER UN FLUX D'AIR IMPRÉVISIBLE

AU BOUCHON D'ÉVENT DANS CERTAINES CONDITIONS

ET PEUT AFFECTER LES PERFORMANCES DE

VOTRE POÊLE, AINSI QUE D'AUTRES PROBLÈMES IN

PRÉVISIBLES.

Si de l’air de combustion extérieur est fourni, le chauage doit

être fixé à la structure. Pour une installation en maison mobile,

le poêle doit être connecté à une source extérieure d’air de

combustion. Un tuyau métallique de 2 po (51 mm) de diamètre

intérieur, flexible ou rigide, peut être fixé à l’entrée à l’arrière du

poêle, comme illustré. Un garde-rongeur (treillis métallique d’au

moins 1/4 po (7 mm)) / pare-vent doit être utilisé au terminus.

Toutes les connexions doivent être sécurisées et étanches à l’air

à l’aide du collier de serrage de taille appropriée et / ou du ruban

adhésif UL-181-AP. Pour les installations de maisons mobiles

seulement: un tuyau de 2 po (51 mm) de diamètre intérieur

peut être utilisé pour les 5 premiers pieds (1,5 m) de la conduite

d’alimentation en air de combustion. De 5 à 10 pieds (1,5 m à 3

m), utilisez un tuyau de diamètre intérieur de 61 mm (2-3 / 4

po). Aucune alimentation en air de combustion ne doit dépasser

10 pieds (3 m).

a. Sources d’air de combustion extérieur

• Dans les cheminées

• Cheminée.

b. Frêne nettoyer la porte.

• Un trou dans le plancher près de l’arrière du poêle se terminant

uniquement dans un vide sanitaire ventilé.

• Un trou dans le mur derrière le poêle.

11 po

(280 mm)

28-1/2 po (234 mm)

10-3/4 po

(274 mm)

21-1/2 po (547 mm)

5-7/8 po

(150 mm)

6-1/2 po

(166 mm)

ECHAPPEMENT

ENTRÉE

D'AIR

PIPE

28-1/2 po (234 mm)

11 po

(280 mm)

10-3/4 po

(274 mm)

21-1/2 po (547 mm)

6-1/2 po

(166 mm)

5-7/8 po

(150 mm)

ECHAPPEMENT

ENTRÉE

D'AIR

PIPE

24-3/4 po

(629 mm)

COL TRIM

28-1/2 po

724 mm

GRILLAGÉE

ESPACE VENTILÉ

SANITAIRE

39 po (991 mm)

21-1/2 po (547 mm)

30 po (762 mm)

6-1/2 po

(166 mm)

2-1/2 po

(64 mm)

2-1/4 po

(58 mm)

5-7/8 po

(150 mm)

ECHAPPEMENT

ENTRÉE

D'AIR

PIPE

NON-UTILISATION D’AIR EXTÉRIEUR

Si de l’air extérieur n’est pas utilisé, il est important que l’air

de combustion soit facilement disponible à l’entrée d’air. Un

registre d’air extérieur pouvant se fermer peut être utilisé dans

les maisons très bien isolées. Avec les installations en insert, les

solins de ventilation ne doivent pas être restreints. Le solin ne

doit pas nécessairement fermer la face du foyer.

INSTALLATION

IMPORTANCE D’UN TIRAGE ADÉQUAT

Le tirage est une force déplaçant l’air de l’appareil vers la

cheminée. La quantité de tirage dans votre cheminée dépend

de sa longueur, son emplacement géographique local, les

obstructions à proximité et autres facteurs. Trop de tirage peut

causer des températures excessives dans l’appareil. Un tirage

inadéquat peut causer des retours de fumée dans la pièce et

causer l’obturation de la cheminée. Un tirage inadéquat causera

des fuites de fumée par l’appareil dans la pièce, s’infiltrant par

l’appareil, et les joints du conduit de raccordement. Un brûlage

incontrôlable ou une température excessive indique un tirage

excessif. Tenez compte de l’emplacement de la cheminée pour

veiller à ce qu’elle ne soit pas trop près des voisins ou dans une

vallée pouvant causer des conditions malsaines ou nuisibles.

VENTILATION

ATTENTION:

• INSTALLER L'ÉVENT AUX DÉGAGEMENTS SPÉCIFIÉS

PAR LE FABRICANT DE L'ÉVENT.

• NE PAS RACCORDER L'ÉVENT À GRANULES À UN

ÉVENT SERVANT À TOUT AUTRE APPAREIL OU

POÊLE.

• N'INSTALLEZ PAS D'AMORTISSEUR DE FUMÉE DANS

LE SYSTÈME D'ÉVACUATION D'ÉCHAPPEMENT DE

CET APPAREIL.

Le unité en autonome est certifié pour une utilisation avec

une ventilation type en PL agréée, de diamètre 3 ou 4 po. Le

poêle a été testé avec une de la marque Simpson Duravent.

Une cheminée de classe “A” n’est pas nécessaire. Référez-vous

aux instructions fournies par le fabricant de la ventilation, en

particulier si vous devez traverser mur, plafond ou toit. C’est

un système à évacuation sous pression. Toutes les jonctions

de connecteur de ventilation doivent être scellées avec du

mastic aux silicones RTV résistant à 500°F (260°C) afin

d’assurer une performance constante et éviter des dispersions

de fumée. Toutes les jonctions de connecteur horizontal doivent

être scellées avec de la bande métallique UL-181-AP. Nous

recommandons que toutes les jonctions de ventilation verticale

soient fixées avec au moins 3 vis. Il est fortement recommandé

que vous ayez au moins 6 pi (1,8 m) de tuyau à la verticale dans

votre système d’évacuation. Pour la meilleure performance

du poêle, limitez le nombre de coudes et parties horizontales

de tuyau autant que possible. Un connecteur de cheminée ne

doit pas passer approfondie un grenier ou un espace sur le toit,

un placard ou tout espace confiné semblable, ou un plancher

ou un plafond. Où passage à travers un mur ou une cloison en

matériau combustible, l’installation doit être conforme à la

norme CAN/CSA-B365, Code d’installation des appareils et du

matériel solide à combustibles.

INSTALLATIONS AUTONOMES MONTAGE

DU PIÉDESTAL OU DU JEU DE PIEDS

Si vous utilisez un piédestal, suivez les instructions à l’intérieur

de l’ensemble de piédestal de l’unité. Si vous utilisez des

pieds en fonte, suivez les instructions à l’intérieur du jeu de

pieds de l’unité. Les pieds sont installés en utilisant les quatre

boulons fournis dans le kit dans les quatre trous sous le poêle

à chaque coin, vissez les écrous par le haut et serrez. Assurez-

vous de conserver les bouchons de trous. REMARQUE: lors de

la conversion des pieds en piédestal, les bouchons de trous

doivent être installés dans les trous inutilisés.

FIGURE 8

HORIZONTALEMENT AU TRAVERS D’UN

MUR

1. Positionnez le poêle en respectant les écartements

montrés.

2. Situez la position du trou dans le mur, directement derrière

la sortie d’évacuation du poêle.

3. Maintenez toujours un écartement de 3 po (75 mm) par

rapport à des matériaux combustibles.

4. Installez un manchon d’emboîtement de ventilation en PL

suivant les instructions du constructeur.

5. Raccordez assez de tuyau pour pénétrer et dépasser d’au

moins 6 po (15 cm) à l’extérieur de l’autre côté du mur. Un

tronçon de tuyau vertical de 8 pi (2,4 m) est suggéré quand

c’est possible pour réduire l’éventualité de dispersion de

fumée en cas de perte de pression négative.

6. Fixez un capuchon et scellez l’extérieur des manchons

d’emboîtement avec du mastic étanche à l’eau ne

durcissant pas.

7. La terminaison ne doit pas être située à un endroit où elle

serait susceptible d’enflammer des arbres, buissons ou

herbes, ou de présenter un risque pour des enfants. Les

gaz d’évacuation peuvent atteindre des températures de

500°F (260 °C) et causer de sérieuses brûlures en cas de

contact.

INSTALLATION

À APPAREIL

DÉ À COUDRE

AÉRATEUR DE

TOIT VERTICAL

SANGLE MURALE

VOIR LE FABRICANT

DE VENTILATION

POUR LE NOMBRE

ET L'ESPACEMENT

6 PO MIN.

DÉGAGEMENT

À TOUTE

SURFACE

COMBUSTIBLE

UN TÉ DE

NETTOYAGE AVEC

UN COUDE À 90 °

PEUT ÉGALEMENT

ÊTRE UTILISÉ

DÉGAGEMENT DE

6 PO MIN

ADAPTATEUR EN PL

Positionnement des terminaisons: a) pas moins de 3 pi (90

cm), au-dessus de toute entrée d’extraction d’air située à moins

de 10 pi (3 m); pas moins de 4 pi (120 cm) en dessous ou

latéralement, et 1 pi (30 cm) au-dessus de toute porte, fenêtre

ou admission d’air par gravité dans tout bâtiment; pas moins de

2 pi (60 cm) par rapport à un bâtiment adjacent, et pas moins

de 7 pi (210 cm) au-dessus du sol en cas de situation adjacente

à un passage public. Les installations en maison mobile doivent

utiliser un pare-étincelles.

VERTICALEMENT AVEC UN SYSTÈME DE

CHEMINÉE NEUF

OPTION: Pour réaliser une installation verticale centrale, un

coude à 45° et un té de nettoyage peuvent être utilisés pour

décaler la tuyauterie de la sortie d’évacuation au milieu de

l’arrière du poêle.

OPTION: Installez un coude de ventilation en PL à la place du té

de nettoyage. Positionnez le poêle. Laissez tomber le poids d’un

fil à plomb au centre du té de sortie, et marquez la verticale au

plafond. Installez un manchon d’emboîtement de ventilation en

PL suivant les instructions du constructeur.

1. Maintenez toujours un écartement de 3 po (75 mm) par

rapport à des matériaux combustibles. En cas de traversée

supplémentaire de planchers ou plafonds, installez toujours

un coupe-feu.

2. Après l’alignement avec le trou dans le toit, découpez un

trou rond ou carré dans le toit, toujours plus gros de 3 po

(75 mm) tout du long que le passage de tuyau. Installez

le bord supérieur et les côtés du solin sous le matériau

de toiture, clouez au toit en suivant le bord supérieur. Ne

clouez pas le bord inférieur. Protégez les têtes de clous

avec du mastic étanche ne durcissant pas.

3. Appliquez du mastic étanche ne durcissant pas à l’endroit

où la mitre va rejoindre la ventilation et le solin. Faites

glisser en PL’abaissant la mitre jusqu’à ce qu’elle repose sur

le solin. Installez et scellez un capuchon. Les installations

en maison mobile doivent utiliser un pare-étincelles.

TEE

NETTOYAGE

COUDE 45°

3 po DÉGAGE-

MENTS AUX

COMBUSTIBLES

minumum

BOUCLIER

D'ISOLATION

DE GRENIER

VERTICAL

TOIT VENT

12 po JEU

MIN. DE TOIT

ADAPTATEUR DE

VENTILATION EN L

À L'APPAREIL

3 po MIN

DÉGAGEMENTS AUX

COMBUSTIBLES

VERTICALEMENT AVEC UN SYSTÈME DE

CHEMINÉE EXISTANT

Des adaptateurs sont disponibles pour raccorder depuis une

ventilation en PL de 3 po (77 mm) ou une cheminée de Classe

A de 8 po (204 mm). En solution alternative, une ventilation en

PL de 3 ou 4 po (77 mm ou 102 mm) peut être tirée à l’intérieur

de la cheminée existante jusqu’à sa terminaison. C’est la

méthode à préférer. Respectez les consignes pour la longueur

équivalente de ventilation.

CONNECTEUR

UNIVERSEL

EXISTANT

SYSTÈME

DE CHEMINÉE

PELLET VENT DE

CHEMINEE

ADAPTER

EXISTANT

SYSTÈME

DE CHEMINÉE

ÉVENT À

GRANULÉS

REMARQUE: CETTE

MÉTHODE EST

PRÉFÉRABLE

INSTALLATION

VERTICALEMENT DANS UN FOYER EN

MAÇONNERIE EXISTANT)

FOYER

PLAQUE TOP

(SEAL Chimney TOP

AVEC LES NON-DURCISSEMENT

MASTIC)

EXTENSION Chimney TOP

REQUIS.

3 ou 4 pouces en acier inoxydable

Tuyau à simple paroi ou Flex PIPE.

Plaque d'obturation (SEAL AVEC

Non durcissant mastic).

3 ou 4 pouces en acier inoxydable

Tuyau exible.

AIR EXTÉRIEUR EN OPTION

CLEAN-OUT-TEE (TYPE L)

OU 90 DEGRES COUDE

À APPAREIL

REMARQUE:

SUIVI METAL

INSTALLATION

DE LA CHEMINÉE

INSTRUCTIONS

6 po ( 53 mm)

3 po (77 mm)

6 po (153 mm)

3 po (77 mm)

PLAQUE TOP

(SEAL Chimney TOP

AVEC LES NON-DURCISSEMENT

MASTIC)

EXTENSION Chimney TOP

REQUIS.

L-VENT OU EN OPTION

3 ou 4 pouces en acier inoxydable

Tuyau à simple paroi ou Flex PIPE.

PIPE ADAPTER

TEE CLEAN-OUT (TYPE L)

COL TRIM

AIR EXTÉRIEUR

EN OPTION

REMARQUE:

SUIVI METAL

INSTALLATION

DE LA CHEMINÉE

INSTRUCTIONS

1. Votre cheminée doit être inspectée par une entreprise

qualifiée de ramonage ou d’installation pour déterminer

son état structurel.

2. Vous aurez besoin d’une longueur de tuyau égale à la

hauteur de cheminée depuis l’âtre. Si de l’air de combustion

extérieur est utilisé, vous aurez besoin d’une longueur de

tuyau égale à la hauteur de cheminée plus 18 pouces (45,7

cm).

3. Installez une plaque d’obturation et le tuyau de cheminée

et, si vous l’utilisez, le tuyau d’air extérieur.

4. Fixez l’adaptateur de ventilation en PL, une section de tuyau

et un té de nettoyage, en vous assurant que ce dernier est

centré dans la zone de conduit de cheminée. Utilisez de

la bande métallique RTV et un minimum de trois vis auto

taraudeuses à tous les points de jonction afin d’assurer un

bon scellement.

5. Positionnez le poêle en respectant les écartements.

6. Mesurez et construisez une plaque sommitale de cheminée.

Découpez des trous pour le tuyau de cheminée et, s’il y a

lieu, pour le tuyau d’air extérieur. Installez et scellez avec

du mastic ne durcissant pas pour éviter des fuites d’eau.

Installez un capuchon de ventilation.

INSTALLATION AU TRAVERS DU CÔTÉ

D’UNE CHEMINÉE EN MAÇONNERIE

1. Positionnez le poêle en respectant les écartements.

Marquez le centre du trou où le tuyau doit pénétrer la

cheminée en maçonnerie.

2. Il peut être nécessaire de casser la maçonnerie autour de

l’emplacement du marquage central pour le tuyau. Faites

un trou de 4 po (102 mm) de diamètre pour un tuyau de 3

po (77 mm), et un trou de 5 po (127 mm) pour un tuyau de

4 po (102 mm).

3. Mesurez et construisez une plaque sommitale de cheminée.

Découpez des trous pour le tuyau de cheminée et, s’il y a

lieu, pour le tuyau d’air extérieur.

4. Installez le té en bas sur le système de tuyau vertical, et

abaissez-le dans la cheminée jusqu’à ce que sa branche

centrale soit au niveau du centre du trou dans la maçonnerie,

comme c’est.

FOYER

PLAQUE TOP

(SEAL Chimney TOP

AVEC LES NON-DURCISSEMENT

MASTIC)

EXTENSION Chimney TOP

REQUIS.

3 ou 4 pouces en acier inoxydable

Tuyau à simple paroi ou Flex PIPE.

Plaque d'obturation (SEAL AVEC

Non durcissant mastic).

3 ou 4 pouces en acier inoxydable

Tuyau exible.

AIR EXTÉRIEUR EN OPTION

CLEAN-OUT-TEE (TYPE L)

OU 90 DEGRES COUDE

À APPAREIL

REMARQUE:

SUIVI METAL

INSTALLATION

DE LA CHEMINÉE

INSTRUCTIONS

6 po ( 53 mm)

3 po (77 mm)

6 po (153 mm)

3 po (77 mm)

PLAQUE TOP

(SEAL Chimney TOP

AVEC LES NON-DURCISSEMENT

MASTIC)

EXTENSION Chimney TOP

REQUIS.

L-VENT OU EN OPTION

3 ou 4 pouces en acier inoxydable

Tuyau à simple paroi ou Flex PIPE.

PIPE ADAPTER

TEE CLEAN-OUT (TYPE L)

COL TRIM

AIR EXTÉRIEUR

EN OPTION

REMARQUE:

SUIVI METAL

INSTALLATION

DE LA CHEMINÉE

INSTRUCTIONS

5. Installez et scellez la plaque sommitale de l’étape 3 avec

du mastic ne durcissant pas. Glissez la mitre sur le tuyau,

et tout en maintenant le tuyau à la bonne hauteur, fixez-la

avec au moins trois vis de tôlerie en acier inox de 1/4 po (7

mm). Scellez tous les joints et raccords autour de la mitre.

6. Branchez le tuyau horizontal en le poussant au travers du

trou dans la maçonnerie et en l’alignant avec la branche

centrale du té. Poussez ce tuyau dans le té en le tournant

pour le verrouiller dedans.

7. Si vous le souhaitez, une fois que ce tuyau horizontal est en

place, l’espace entre tuyau et maçonnerie peut être comblé

avec du mortier pour températures élevées.

8. Installez le collier de parure. Une longueur de tuyau réglable

et un adaptateur peuvent être nécessaires pour terminer le

raccordement au poêle.

INSTALLATIONS EN INSERT

Les installations d’insertion doivent être ventilées avec un

tuyau de 3 ou 4 pouces (77 mm ou 102 mm). Le tuyau peut être

un tuyau flexible en acier inoxydable à paroi simple. L’évent peut

se terminer à l’intérieur de la cheminée au-delà d’une plaque

d’obturation ou se prolonger jusqu’au sommet de la cheminée,

voir «Alimentation en air de combustion» pour les informations

d’accès à l’air extérieur. Le foyer et la cheminée doivent être

nettoyés à fond avant de commencer l’installation. Nous

suggérons de peindre l’intérieur des foyers particulièrement

anciens et sales pour sceller toute odeur. Dans les installations

de foyer à dégagement nul, lorsque l’ouverture du foyer est au-

dessus du plancher ou du foyer surélevé, les pieds réglables»

peuvent être utilisés pour combler l’écart entre le foyer et le

fond du poêle.

BRECKWELL ZC

pieds réglables

FIGURE 14

FIGURE 15

(OPTIONAL)

BRASS TRIM

(OPTION)

BRASS TRIM

(OPTION)

BRASS TRIM

SURROUND TOP PANEL

CIRCUIT

CONSEIL

CÔTÉ

GAUCHE

SURROUND

PANNEAU

COTE DROIT

SURROUND

PANNEAU

MISE À

NIVEAU

BOLT

MONTAGE DU JEU DE SOLINS

Suivez les instructions fournie avec le jeu de solins, référence.

BRECKWELL ZC

pieds réglables

FIGURE 14

FIGURE 15

(OPTIONAL)

BRASS TRIM

(OPTION)

BRASS TRIM

(OPTION)

BRASS TRIM

SURROUND TOP PANEL

CIRCUIT

CONSEIL

CÔTÉ

GAUCHE

SURROUND

PANNEAU

COTE DROIT

SURROUND

PANNEAU

MISE À

NIVEAU

BOLT

TUBE DE VENTILATION DÉPASSANT DU

HAUT DE CHEMINÉE

1. Vous aurez besoin d’une longueur de tuyau égale à la

hauteur de cheminée (depuis l’âtre) plus 6 po (153 cm).

Si de l’air de combustion extérieur est utilisé, vous. Aurez

besoin d’une longueur de tuyau égale à la hauteur de

cheminée (voyez “Fourniture D’air De Combustion”) plus

12 po (30 cm).

2. Fixez une enveloppe en Cerablanket (non comprise) en bout

de tuyau de ventilation qui se branche sur le poêle. Utilisez

des longueurs de 30 cm de fil métallique de petit calibre

(non fournis) ou de la bande métallique (non fournie). Leur

but est de protéger les composants intérieurs d’un excès

de chaleur.

3. Placez l’insert sur l’âtre et glissez-le assez loin pour

raccorder le tuyau de ventilation (et le tuyau d’air de

combustion s’il y a lieu).

4. Fixez le solin, passez le cordon d’alimentation hors du

côté le plus près de la prise secteur 120 V. Glissez-le dans

l’insert.

5. Mesurez et construisez une plaque sommitale de cheminée.

Découpez un trou pour le tuyau de ventilation (et pour le

tuyau d’air de combustion s’il y a lieu). Installez et scellez

avec du mastic ne durcissant pas pour éviter des fuites

d’eau. Installez un capuchon de ventilation.

TUYAU DE VENTILATION DÉPASSANT DU

HAUT DE LA PLAQUE D’OBTURATION DE

CHEMINÉE (FOYERS EN MAÇONNERIE

UNIQUEMENT)

1. Il vous faudra une longueur de tuyau qui dépasse de 30 cm

au-dessus de la plaque d’obturation. REMARQUE: Cette

installation est optionnelle mais non recommandée. L’air de

combustion extérieur ne peut pas être tiré de la cavité de

cheminée dans cette installation.

2. Fixez une enveloppe en Cerablanket (non comprise) en bout

de tuyau de ventilation qui se branche sur le poêle. Utilisez

des longueurs de 30 cm de fil métallique de petit calibre

(non fournis) ou de la bande métallique (non fournie). Leur

but est de protéger les composants intérieurs d’un excès

de chaleur.

3. Mesurez et construisez une plaque d’obturation. Découpez

un trou pour le tuyau de ventilation (et pour le tuyau d’air de

combustion s’il y a lieu). Installez et scellez soigneusement

la plaque d’obturation avec du mastic ne durcissant pas.

Une mauvaise étanchéité à ce niveau peut provoquer une

diusion de fumée.

4. Glissez le tuyau de ventilation (et un tuyau d’admission

d’air s’il y a lieu) en le montant au travers de la plaque

d’obstruction, en laissant susamment de longueur pour

le redescendre.

5. Placez l’insert sur l’âtre, réglez les boulons de mise à niveau

sur les côtés arrière, et glissez-le assez loin pour raccorder

le tuyau de ventilation (et le tuyau d’air de combustion s’il

y a lieu). Assurez-vous de bien étanchéifier les passages au

travers de la plaque d’obturation.

6. Fixez le solin, passez le cordon d’alimentation hors du

côté le plus près de la prise secteur 120 V. Glissez-le dans

l’insert.

INSTALLATION

6 po

MAX

15 po

12 po

3 po

PLAQUE SUPÉRIEURE

(SCELLER DESSUS DE

CHEMINÉE AVEC

NON DURCISSANT

DU MASTIQUE)

PLAQUE D'OBTURATION

(SCELLER AVEC DU MASTIC

NON DURCISSANT).

BOULONS DE

NIVELLEMENT

INSTALLATION DE TUYAU D'ÉCHAPPEMENT

FOYER

CERIBLANKET 1 PO

INSTALLATION D'AIR DE COMBUSTION EXTÉRIEUR

FOYER

ENTRÉE D'AIR DE

COMBUSTION EN OPTION

(SE PROLONGE PAR LE

HAUT DE LA CHEMINÉE AVEC

UN COUDE DE 180 °)

REQUISE DANS UNE MAISON

MOBILE ET DES FOYERS À

DÉGAGEMENT NUL.

DÉCONSEILLÉ DANS LES

FOYERS EN MAÇONNERIE

OU LES INSTALLATIONS

ENCASTRÉES.

REMARQUE:

SUIVRE LE MÉTAL

INSTALLATION DE

CHEMINÉE

INSTRUCTIONS

INSERT DE CHEMINÉE

ÉLÉVATION LATÉRALE

INSERT DE CHEMINÉE

ÉLÉVATION LATÉRALE

EXTENSION AU DESSUS

DE LA CHEMINÉE EN

OPTION (OBLIGATOIRE

EN MOBIL-HOME ET

SANS GARDE FOYERS)

RECOMMANDÉ DANS

TOUS LES FOYERS).

PLAQUE D'OBTURATION

(SCELLER AVEC DU MASTIC

NON DURCISSANT). LA

CHEMINÉE N'A QU'À

S'ÉTENDRE DE 12 PO

AU-DESSUS DE LA PLAQUE

D'OBTURATION.

TUYAU FLEXIBLE EN ACIER

INOXYDABLE DE 3 OU 4

POUCES

PLAQUE SUPÉRIEURE

(SCELLER DESSUS DE

CHEMINÉE AVEC NON

DURCISSANT DU

MASTIQUE)

3 OU 4 POUCES EN ACIER

INOXYDABLE TUYAU EN

ACIER À PAROI SIMPLE.

REMARQUE: LORSQUE LE

MANTEAU DÉPASSE DE

PLUS DE 6 PO DE LA

FAÇADE DU FOYER, UNE

DIMENSION MINIMALE DE 15

PO DOIT ÊTRE MAINTENUE

DU DESSUS DE LA

CUISINIÈRE AU BAS DU

MANTEAU.

NOTE: SUIVEZ LES

INSTRUCTIONS

D'INSTALLATION DE LA

CHEMINÉE MÉTALLIQUE

6 po

MAX

15 po

12 po

3 po

PLAQUE SUPÉRIEURE

(SCELLER DESSUS DE

CHEMINÉE AVEC

NON DURCISSANT

DU MASTIQUE)

PLAQUE D'OBTURATION

(SCELLER AVEC DU MASTIC

NON DURCISSANT).

BOULONS DE

NIVELLEMENT

INSTALLATION DE TUYAU D'ÉCHAPPEMENT

FOYER

CERIBLANKET 1 PO

INSTALLATION D'AIR DE COMBUSTION EXTÉRIEUR

FOYER

ENTRÉE D'AIR DE

COMBUSTION EN OPTION

(SE PROLONGE PAR LE

HAUT DE LA CHEMINÉE AVEC

UN COUDE DE 180 °)

REQUISE DANS UNE MAISON

MOBILE ET DES FOYERS À

DÉGAGEMENT NUL.

DÉCONSEILLÉ DANS LES

FOYERS EN MAÇONNERIE

OU LES INSTALLATIONS

ENCASTRÉES.

REMARQUE:

SUIVRE LE MÉTAL

INSTALLATION DE

CHEMINÉE

INSTRUCTIONS

INSERT DE CHEMINÉE

ÉLÉVATION LATÉRALE

INSERT DE CHEMINÉE

ÉLÉVATION LATÉRALE

EXTENSION AU DESSUS

DE LA CHEMINÉE EN

OPTION (OBLIGATOIRE

EN MOBIL-HOME ET

SANS GARDE FOYERS)

RECOMMANDÉ DANS

TOUS LES FOYERS).

PLAQUE D'OBTURATION

(SCELLER AVEC DU MASTIC

NON DURCISSANT). LA

CHEMINÉE N'A QU'À

S'ÉTENDRE DE 12 PO

AU-DESSUS DE LA PLAQUE

D'OBTURATION.

TUYAU FLEXIBLE EN ACIER

INOXYDABLE DE 3 OU 4

POUCES

PLAQUE SUPÉRIEURE

(SCELLER DESSUS DE

CHEMINÉE AVEC NON

DURCISSANT DU

MASTIQUE)

3 OU 4 POUCES EN ACIER

INOXYDABLE TUYAU EN

ACIER À PAROI SIMPLE.

REMARQUE: LORSQUE LE

MANTEAU DÉPASSE DE

PLUS DE 6 PO DE LA

FAÇADE DU FOYER, UNE

DIMENSION MINIMALE DE 15

PO DOIT ÊTRE MAINTENUE

DU DESSUS DE LA

CUISINIÈRE AU BAS DU

MANTEAU.

NOTE: SUIVEZ LES

INSTRUCTIONS

D'INSTALLATION DE LA

CHEMINÉE MÉTALLIQUE

EN FOYER INTÉGRÉ

Les figures décrivent une installation de ventilée par soir un

canal spécial bâti dehors sur un mur extérieur, ou dans une

fausse cloison intérieure. Cela convient particulièrement dans

une construction neuve ou un remaniement. Le compartiment

d’équipement (côtés et arrière du poêle dans le foyer) doit être

enfermé en conformité avec les normes électriques applicables.

Cela peut être réalisé en utilisant le kit de panneaux unité

référence de pièce A-PANEL-22. REMARQUE: La protection

de sol pour des âtres intégrés surélevés nécessite une feuille

continue en-dessous pour éviter la possibilité que des braises

tombent au travers du sol combustible si des craquelures ou

une séparation se produisaient dans la surface finie. Installez

un conduit/gaine de cheminée continu en acier inoxydable de

diamètre minimal de 101 mm. La gaine doit s’étendre jusqu’au

sommet de la cheminée. Utilisez uniquementdes conduits/

gaines qui répondent aux CAN/ULC-S635 normes de sécurité.

Suivez les instructions d’installation du conduit/gainefournies

par le fabricant.

ATTENTION:

• SI LE CHEMINÉE A ÉTÉ MODIFIÉ POUR

ACCOMPAGNER LE FOYER, INSÉRER UNE ÉTIQUETTE

MÉTALLIQUE DOIT ÊTRE FIXÉE AU FOYER.

• N'UTILISEZ PAS DE COMPROMIS MAKESHIFT

PENDANT L'INSTALLATION.

MANTEAU

OUVERTURE

DE FAÇADE

24 po

(610 mm)

34 po (864 mm) min

17 po

(432 mm) min

FOYER SURÉLEVÉ

34 po (864 mm) min

8 po

(204 mm)

min

22 po

(559 mm)

INSTALLATION

6 po

(153 mm)

max

12 po

(305 mm)

min

CHAPEAU DE

CHASSE

MANTEAU

PLUS DE

6 po

(153 mm)

min

6 po

(153 mm)

min

3 po (77 mm) min

6 po

(153 mm)

min

6 po

(153 mm)

min

22 po

(559 mm)

min

24 po

(610 mm)

min

8 po

(204 mm)

min

ORIENTÉ

VERS

FIXEZ LE CONTOUR

DU PANNEAU À LA

FACE DU FOYER

AVEC UNE VIS

15 po

(381 mm)

LE PROTECTEUR DE PLANCHER

DOIT ÊTRE CONTINU SANS JOINTS

LE FOYER SURÉLEVÉ DOIT ÊTRE CONSTRUIT

EN BLOCS DE BÉTON CREUX DE 8 po

CHAPEAU DE

CHEMINÉE

RÉPERTORIÉ

COMPARTIMENT

D'ÉQUIPEMENT

(INSTALLATION VERTICALE EN OPTION)

L-ÉVENT SEULEMENT

BARDAGE

PLAQUE DE PLÂTRE

5/8 po (16 mm)

(FAÇADE ENTIÈRE)

UN ÉCRAN GRILLAGÉ DE

1/4 PO (OU PLUS PETIT) DOIT

ÊTRE INSTALLÉ DANS CETTE

INSTALLATION POUR COUVRIR

LE COMPARTIMENT DE

L'ÉQUIPEMENT.

L'AIR EXTÉRIEUR PEUT

PROVENIR D'UN VIDE

SANITAIRE VENTILÉ

L'AIR

EXTÉRIEUR

CHAPEAU DE

CHEMINÉE RÉPERTORIÉ

COL TEMPÊTE

VOIR «INSÉRER LES INSTALLATIONS» POUR

L'INSTALLATION DU PANNEAU SURROUND

SI VOUS CHOISISSEZ DE VENTILER HORIZONTALEMENT À TRAVERS LE MUR, NOUS VOUS RECOMMANDONS DE

TERMINER VERTICALEMENT AVEC UNE COURSE SUPPLÉMENTAIRE D'AU MOINS 5 PIEDS

INSTALLATION DANS UN FOYER

(MÉTALLIQUE) FAIT EN USINE

Lors d’une installation dans un foyer fait en usine, la chambre de

combustion doit accepter l’insert sans modifications autres que

la dépose de pièces boulonnées ou vissées, telles que tablette

à fumée/déflecteurs, becs à cendres, écran ou ensembles de

coulisses de porte et registre. Ces parties sont à réinstaller

pour restaurer la chambre de combustion à ses conditions

opérationnelles d’origine au cas où l’insert serait enlevé

définitivement. L’enlèvement de toute pièce ne doit altérer

l’intégrité du foyer listé en aucune façon. Dans des installations

en foyer avec écartements nuls, quand l’ouverture du foyer est

au-dessus du niveau du plancher ou avec un âtre surélevé, le

jeu de pieds réglables Z-C Legs” peut être utilisé pour combler

l’intervalle entre l’âtre et le bas du poêle. Référez-vous à la figure

14. Le foyer fabriqué en usine doit être listé UL 127. L’installation

doit inclure sur toute la hauteur une doublure de cheminée

listée, conforme aux exigences pour hautes températures (2

100 °F) selon 1777 (U.S.). La doublure doit être bien fixée sur

la buse de départ et le haut de la cheminée. La zone de registre

doit être scellée pour empêcher un passage de l’air de la pièce

dans la cavité de cheminée. Une altération quelle qu’elle soit du

foyer n’est pas permise, avec les exceptions suivantes:

• Les pièces de garniture extérieure, qui n’aectent pas le

fonctionnement du foyer, peuvent être ôtées dans la mesure

où vous pouvez les conserver à proximité ou à l’intérieur du

foyer pour être remontées si l’insert est enlevé.

• Le registre du foyer doit être enlevé pour installer la doublure

de cheminée.

Les chambres de circulation d’air, les volets ou les ports

d’admission d’air de refroidissement ou de sortie (comme en

cas de doublure de foyer en acier ou de circulateur métallique

de chaleur) ne doivent pas être bloqués.

Des dispositions doivent être prises pour l’enlèvement de

l’insert afin de nettoyer le conduit de fumée de la cheminée.

Une étiquette métallique d’avertissement doit être apposée en

permanence sur la paroi arrière du foyer, avec cet avis:

• Ce foyer a été modifié pour recevoir un insert de foyer, et doit

être inspecté par une personne qualifiée avant de pouvoir

être réutilisé comme foyer conventionnel.

• Une telle étiquette est disponible sur demande.

L’approbation finale dépend d’une administration ayant autorité.

CAPUCHON

VERTICAL

COL TEMPÊTE

12”

L'AMORTISSEUR

PEUT ÊTRE

SUPPRIMÉ

CHICANES

INTERNES

PEUT ÊTRE

SUPPRIMÉ

REMARQUE:

L'ÉTAGÈRE À BÛCHES,

ÉCRAN, ET

PORTES (SI PRÉSENTES)

DOIT ÊTRE RETIRÉ

LES CÔTÉS MÉTALLIQUES,

LES ÉLÉMENTS DE CADRE OU

D'AUTRES COMPOSANTS

STRUCTURELS DU FOYER

CONSTRUIT EN USINE NE

DOIVENT PAS ÊTRE ENLEVÉS

OU MODIFIÉS

LE REVÊTEMENT

DE MAÇONNERIE

NE PEUT PAS

ÊTRE RETIRÉ

UTILISEZ LA JUPE À

DÉGAGEMENT NUL

POUR SOUTENIR

L'INSERT SUR LES

FOYERS SURÉLEVÉS

POUR EMPÊCHER

LES ODEURS DU

FOYER DE PÉNÉTRER

DANS LA MAISON,

PEIGNEZ

L'INTÉRIEUR DU

FOYER AVEC DE LA

PEINTURE AU LATEX

COUVERCLE (INCOMBUSTIBLE)

JOINT EN SILICONE.

3 OU 4 POUCES L-ÉVENT OU

TUYAU FLEXIBLE OU SIMPLE

PAROI EN ACIER INOXYDABLE

LA TABLETTE DE

FUMÉE PEUT ÊTRE

RETIRÉE

INSTALLATION ÉLECTRIQUE

Ce poêle est fourni avec un cordon d’alimentation secteur de

1,8 m comportant une liaison de terre, qui sort à son arrière.

Nous recommandons son branchement sur un parasurtenseur

de qualité lui-même branché sur une prise secteur standard

trois broches en 120 V/60 Hz. Des variations de tension

peuvent causer de sérieux problèmes de performance. Le

système électrique du unité est conçu pour du 120 V CA

présentant moins de 5 % de variation. Ne peut pas endosser

de responsabilité pour une performance médiocre ou des

dommages qui viendraient d’une tension inadéquate. En cas de

branchement sur une ancienne prise à deux broches il faut tirer

une liaison séparée sur une terre électrique de bonne qualité

(référez-vous pour cela à un électricien qualifié). Faites toujours

passer le cordon d’alimentation de telle façon qu’il n’entre pas

en contact avec une quelconque partie chaude du poêle.

INSTALLATION

EXIGENCES SPÉCIALES POUR MAISON

MOBILE

ATTENTION! NE PAS INSTALLER DANS UNE CHAMBRE

À COUCHER.

MISE EN GARDE! L'INTÉGRITÉ STRUCTURELLE DU

PLANCHER, DES MURS ET DU PLAFOND / TOIT DE LA

MAISON MOBILE DOIT ÊTRE MAINTENUE.

LORSQU'IL EST INSTALLÉ DANS UNE MAISON MOBILE,

LE POÊLE DOIT ÊTRE MIS À LA TERRE DIRECTEMENT

AU CHÂSSIS EN ACIER ET BOULONNÉ AU SOL.

Les installations canadiennes exigent que l’appareil de

chauage soit raccordé à une cheminée préfabriquée de 3

ou 4 pouces conforme à la norme CAN / ULC-S629. Voir les

illustrations d’installation dans ce manuel pour la hauteur

minimale au-dessus du toit. Pour l’installation dans une maison

mobile, une source extérieure d’air de combustion doit être

utilisée (voir «Alimentation en air de combustion»). Cette unité

doit être mise à la terre au châssis en acier de la maison avec

un fil de cuivre de 8 Ga. À l’aide d’une rondelle dentelée ou en

étoile pour pénétrer la peinture ou le revêtement protecteur afin

d’assurer la mise à la terre. Cet appareil doit être solidement

fixé au plancher de la maison mobile à travers les deux trous

à l’arrière du poêle à l’aide de deux tire-fonds de 1/4 po (7 mm)

qui sont assez longs pour passer à la fois par un coussin de

foyer, s’il est utilisé, et le sol de la maison. Reportez-vous à la

section «Ventilation» de ce manuel pour les configurations

d’évacuation appropriées.

FIXER LE PIÉDESTAL AU SOL

AVEC DEUX TIRE-FONDS

1/4 po x 2 po (7 mm x 51 mm)

PERCER DEUX TROUS

DE 5/16 po (8 mm)

DANS LA BASE DU

PIÉDESTAL

INSTALLATION

OPÉRATION

PANNEAU DE COMMANDES)

Les souantes et l’alimentation automatique en carburant

sont commandées depuis un panneau situé sur le côté droit.

Les fonctions de commande du panneau sont:

COMMUTATEUR M/A

• Quand cette commande est actionnée le poêle s’allume

automatiquement. Aucun autre allumeur de feu n’est

nécessaire. L’allumeur reste activé de 10 à 15 minutes, selon le

moment ou la présence de feu est établie. Le feu doit prendre

après 5 minutes environ.

• Le voyant vert situé au-dessus du bouton de M/A (dans la

case ON/OFF) va clignoter durant la période d’allumage au

démarrage.

• La sélection de puissance “Heat Level Advance” est inhibée

durant cette période d’allumage. Quand le précédent voyant

vert reste allumé en fixe la puissance de chaue peut être

ajustée au niveau voulu avec la commande “Heat Level

Advance”.

REMARQUE: Si le poêle vient d’être arrêté et que vous voulez

le redémarrer encore chaud, il vous faut maintenir appuyé

pendant 2 secondes le bouton de la commande “ON/OFF”.

COMMANDE D’ALIMENTATION EN

CARBURANT

• Quand la commande “Fuel Feed” est actionnée et maintenue

appuyée, le poêle va envoyer continuellement des granulés

dans le pot de combustion.

• Pendant que le système de vis sans fin du poêle alimente en

granulés, le voyant vert dans le carré “Fuel Feed” sera allumé.

MISE EN GARDE:

N'UTILISEZ PAS CETTE COMMANDE PENDANT UN

FONCTIONNEMENT NORMAL, CAR ELLE POURRAIT

ÉTENDRE LE FEU ET ENTRAÎNER UNE SITUATION

DANGEREUSE.

COMMANDE DE VENTILATION RAPIDE

• La vitesse de ventilation dans la pièce varie directement en

fonction du taux d’alimentation. La commande “High Fan”

surpasse cette fonction de ventilation à vitesse variable.

Elle fixe la vitesse de ventilation dans la pièce au maximum

quelque soit le taux d’alimentation en carburant.

• Quand cette commande “High Fan” est actionnée le

ventilateur tourne à son régime maximal.

• Quand cette commande est actionnée de nouveau, le

ventilateur revient à sa vitesse d’origine déterminée par le

réglage de “Feed Rate Advance”.

COMMANDE D’ADAPTATION

Des granulés de carburant de taille/qualité diérentes peuvent

nécessiter un ajustement du réglage “1” d’alimentation

sur la barre de “Feed Rate Advance”. C’est généralement

un ajustement ponctuel selon le carburant utilisé. Cette

commande “Reset Trim” permet trois niveaux diérents

d’adaptation d’alimentation pour le réglage “1” uniquement.

Il sut d’actionner la commande “Reset Trim” pendant le

fonctionnement du poêle en réglage “1” et de regarder la barre.

• Les voyants “1” et “3” sont allumés sur la barre: le taux

d’alimentation faible est à son plus bas niveau (environ 0,4

kg/h).

• Le voyant “1” est seul allumé sur la barre: le taux d’alimentation

faible est à son niveau normal.

• Les voyants “1” et “4” sont allumés sur la barre: le taux

d’alimentation faible est à son plus haut niveau.

REMARQUE: Quand le poêle est réglé sur “1” les valeurs

d’adaptation sont indiquées sur la barre de “Heat Level

Advance”. Par exemple si l’ajustement a été mis au plus bas

niveau, chaque fois que le poêle est réglé sur chauage faible

les voyants “1” et “3” seront allumés sur la barre.

PROGRESSION DU NIVEAU DE CHAUFFE

• Quand cette commande est actionnée elle règle le taux

d’alimentation en granulés, donc la puissance de chaue

de votre poêle. Ces niveaux vont progresser de façon

incrémentale sur la barre indicatrice, en allant de “1” à “4”.

REMARQUE: Quand vous baissez la puissance de chaue de

plusieurs niveaux (de 4 à 1), actionnez la commande “High

N’UTILISEZ JAMAIS CE PRODUIT SANS SURVEILLANCE

OPÉRATION

Fan” pour ventiler à pleine puissance au moins 5 minutes, afin

d’éviter que le poêle ne fasse déclencher son thermodisque

pour température trop forte. S’il se déclenchait consultez

“DISPOSITIFS DE SÉCURITÉ”.

ATTENTION:

LE RÉGLAGE À “4” N’EST PRÉVU QUE POUR UNE

UTILISATION TEMPORAIRE. SUR DES DURÉES

PROLONGÉES, IL PEUT RÉDUIRE DE FAÇON

SIGNIFICATIVE LA DURÉE DE VIE DES COMPOSANTS

ÉLECTRIQUES. ÉVITEZ D’UTILISER CE RÉGLAGE

PENDANT PLUS D’UNE HEURE D’AFFILÉE.

THERMOSTAT OPTIONNEL

Un thermostat optionnel peut vous aider à maintenir

automatiquement constante la température de la maison. Un

thermostat millivolt est nécessaire. Le panneau de commandes

peut être configuré de deux façons pour faire fonctionner votre

poêle en mode avec thermostat.

FIGURE 24

CONNECT

ls du thermostat ICI

HAUT/BASON/OFF MANUEL

INSTALLATION DE THERMOSTAT

• UN THERMOSTAT MILLIVOLT EST NÉCESSAIRE.

• Débranchez le poêle de la prise secteur.

• Sortez la carte de contrôle du poêle.

• Les deux fils de thermostat se branchent au bornier sur le

côté inférieur gauche de l’envers de la carte. (Voyez la Figure

24).

• Insérez ces deux fils dans le bornier et serrez-les avec les vis.

MODES

POUR COMMUTER ENTRE CES TROIS MODES, LE POÊLE

DOIT ÊTRE ARRÊTÉ, LE NOUVEAU MODE SÉLECTIONNÉ ET

LE POÊLE REDÉMARRÉ. MODE MANUEL

• N’UTILISEZ CE MODE QUE SI VOUS NE BRANCHEZ PAS UN

THERMOSTAT OPTIONNEL.

• Dans ce mode le poêle ne va être piloté que depuis le

panneau de commande, comme c’est détaillé dans la section

“FONCTIONNEMENT” de ce manuel d’utilisateur.

MODE THERMOSTAT FORT/FAIBLE

• N’UTILISEZ CE MODE QUE SI VOUS BRANCHEZ UN

THERMOSTAT

• Une fois dans ce mode le poêle va automatiquement

commuter entre deux réglages. Quand il est assez chaud, il va

revenir au niveau 1 ou réglage faible. La souante d’air de la

pièce va aussi passer à sa vitesse inférieure.

• Le réglage “Heat Level Advance” de la barre va rester où

il a été mis initialement. Quand la maison refroidit sous

la température de consigne du thermostat, le poêle va

commuter sur le réglage fort du chauage.

MODE THERMOSTAT M/A

• N’UTILISEZ CE MODE QUE SI VOUS BRANCHEZ UN

THERMOSTAT

• Dans ce mode tout-ou-rien, quand la maison est assez

réchauée le poêle s’arrête. Les ventilateurs continuent de

tourner jusqu’au refroidissement du poêle.

• Quand la maison refroidit sous la température de consigne du

thermostat, le poêle va redémarrer automatiquement avec le

plus faible taux d’alimentation.

REMARQUE: Quand vous êtes dans un de ces deux modes avec

thermostat

• Ne faites pas fonctionner le poêle plus fort que le réglage 3.

• Réglez la tige de registre sortie d’environ 6,3 à 12,7 mm.

Cela va dépendre de l’altitude et des conditions climatiques.

Observez le fonctionnement du poêle et ajustez le registre si

nécessaire.

ATTENTION:

• N'UTILISEZ PAS DE PRODUITS CHIMIQUES OU

DE FLUIDES POUR ALLUMER LE FEU - NE JAMAIS

UTILISER D'ESSENCE, DE CARBURANT POUR

LANTERNE DE TYPE ESSENCE, DE KÉROSÈNE, DE

LIQUIDE À BRIQUET AU CHARBON OU DE LIQUIDES

SIMILAIRES POUR ALLUMER OU «RAFRAÎCHIR»

UN FEU DANS CE POÊLE. GARDEZ TOUS CES

LIQUIDES BIEN ÉLOIGNÉS DU POÊLE PENDANT SON

UTILISATION.

• CHAUD EN FONCTIONNEMENT. TENIR LES ENFANTS,

LES VÊTEMENTS ET LES MEUBLES À L'ÉCART. LE

CONTACT PEUT CAUSER DES BRÛLURES DE LA

PEAU.

Le chauage est conçu pour ne brûler que des granulés de

classe supérieure PFI. NE PAS BRÛLER:

1. Des ordures;

2. Des déchets de tonte ou résidus de jardin;

3. Des matériaux contenant du caoutchouc, incluant les

pneus;

4. Matériaux contenant du plastique;

5. Des déchets de produits du pétrole, des peintures ou

diluants à peinture, ou des produits d’asphalte;

6. Matériaux contenant de l’amiante;

7. Débris de construction ou de démolition;

8. Traverses de voie ferrée ou bois traité sous pression;

9. Fumier ou restes d’animaux;

10. Bois de grève en eau salée ou autres matériaux

précédemment saturés par de l’eau salée;

11. Bois non séché; ou

12. Produits du papier, carton, contreplaqué, ou panneau

de particules. L’interdiction de brûlage de ces matériaux

n’interdit pas l’utilisation d’allume-feu composés de papier,

carton, sciure de bois, cire et substances similaires, aux

fins de démarrer le feu dans un chauage au bois modifié.

Le brûlage de ces matériaux peut causer des émanations de

fumées toxiques ou rendre le chauage inecace en raison de

la fumée.

CARBURANT APPROPRIÉ

ATTENTION:

CET APPAREIL EST CONÇU POUR L'UTILISATION

DE COMBUSTIBLES GRANULÉS QUI RÉPOND OU

DÉPASSENT LA NORME DÉFINIE PAR LE PELLET FUEL

INSTITUTE (PFI).

CE POÊLE EST APPROUVÉ POUR BRÛLER DU CARBURANT

À GRANULÉS DE BOIS UNIQUEMENT! Les granulés approuvés

par l’usine font un diamètre de 1/4 po à 5/16 po (7-8 mm),

avec une longueur inférieure à 1 po (25 mm) Des granulés

plus longs ou plus épais n’entrent pas dans les entraînements

de la vis sans fin, ce qui empêche une alimentation correcte.

Il n’est pas autorisé de faire brûler du bois sous une forme

diérente de granulés. Ce serait une infraction aux normes de

construction pour lesquelles ce poêle a été approuvé, et cela

annulerait toutes les garanties. La conception comprend une

alimentation automatique du feu par du carburant en granulés à

un taux soigneusement étudié. Toute introduction manuelle de

carburant supplémentaire n’augmenterait pas la puissance de

chaue, mais dégraderait considérablement la performance du

poêle en générant beaucoup de fumée. Ne faites pas brûler des

granulés mouillés. La performance du poêle dépend fortement

de la qualité de votre carburant en granulés. Évitez les marques

de granulés présentant ces caractéristiques:

• Trop de poussier – Ce terme décrit des résidus de granulés

écrasés ou de matière libre ressemblant à de la sciure ou du

sable. Les granulés peuvent être tamisés avant d’être mis

dans la trémie pour éliminer le plus gros du poussier.

• Présence de liants – Certains granulés sont produits avec des

composants pour les agglomérer ou les lier.

• Fort contenu en cendres – Granulés de qualité médiocre

qui souvent fument et salissent la vitre. Ils créent le besoin

pour de l’entretien plus fréquent. Vous aurez à vider le pot de

combustion et à aspirer tout le système plus fréquemment.

Des granulés de mauvaise qualité peuvent endommager la vis

sans fin. Ne peut pas assumer la responsabilité de dommages

dus à la mauvaise qualité des granulés. Votre revendeur peut

vous recommander un fournisseur de granulés de bonne

qualité dans votre secteur.

MISE EN GARDE:

• GARDER LES OBJETS ÉTRANGERS HORS DE LA

TRÉMIE.

• LES PIÈCES MOBILES DE CE POÊLE SONT

PROPULSÉES PAR DES MOTEURS ÉLECTRIQUES À

COUPLE ÉLEVÉ. GARDER TOUTES LES PIÈCES DU

CORPS À L'ÉCART DE LA TARIERE PENDANT QUE LE

POÊLE EST BRANCHÉ À UNE PRISE ÉLECTRIQUE. CES

PIÈCES EN MOUVEMENT PEUVENT COMMENCER

À DÉPLACER À TOUT MOMENT PENDANT QUE LE

POÊLE EST BRANCHÉ.

CONTRÔLE D’AVANT DÉMARRAGE

Enlevez le pot de combustion, en vous assurant qu’il est propre et

qu’aucun des trous pour l’air n’est obstrué. Nettoyez la chambre

de combustion, puis remettez en place le pot de combustion.

Nettoyez la porte vitrée si nécessaire (un chion sec ou du

papier essuie-tout susent généralement). N’utilisez jamais de

nettoyants abrasifs sur la vitre ou la porte. Vérifiez le niveau de

carburant dans la trémie, et faites l’appoint si nécessaire.

CONSTRUCTION D’UN FEU

N’utilisez jamais de grille ou d’autre support pour le carburant.

N’utilisez qu’un pot de combustion approuvé. Durant la période

de démarrage:

• Assurez-vous que le pot de combustion est exempt de

granulés.

• N’ouvrez PAS la porte de visualisation.

• Il se peut que le registre doive être fermé pendant le

démarrage.

• N’ajoutez PAS de granulés dans le pot de combustion à la

main.

Sinon une situation dangereuse pourrait en résulter.

REMARQUE: Durant les premiers feux, votre poêle va émettre

une odeur au fur et à mesure du durcissement de la peinture

pour forte température ou du vieillissement du métal. Maintenir

OPÉRATION

des feux modestes va minimiser le phénomène. Évitez de placer

des choses sur le dessus du poêle durant cette période car la

peinture pourrait en sourir.

ALLUMEUR AUTOMATIQUE

a. Remplissez la trémie et nettoyez le pot de combustion.

b. Appuyez sur le bouton “ON/OFF” Assurez-vous que son

voyant est allumé.

c. Le registre doit être complètement fermé ou n’être ouvert

qu’à moins de 1/4 po (7 mm) durant le démarrage. Cela va

dépendre de votre installation et de l’altitude. Une fois le

feu allumé, réglez pour la flamme voulue en augmentant

de degré d’ouverture du registre quand le réglage de

puissance de chaue est augmenté (voyez à “Commande

De Registre”).

d. Ajustez le taux d’alimentation au niveau désiré en

actionnant la commande “Feed Rate Advance”.

COMMANDE DE REGISTRE

La tige de commande de l’amortisseur est nécessaire en raison

des caractéristiques de combustion variées des installations

individuelles, des diérentes marques de granulés et des

taux d’alimentation des granulés. Il vous permet d’améliorer

l’ecacité de votre poêle. Fournir un air de combustion correct

réduira la fréquence de nettoyage de votre porte vitrée et

empêchera l’accumulation rapide de créosote à l’intérieur de

votre poêle et de votre cheminée. Vous devez régler l’amortisseur

en fonction de l’apparence du feu. Un feu bas, rougeâtre et

sale peut être amélioré en tirant légèrement l’amortisseur. Un

feu «chalumeau» peut être amélioré en poussant légèrement

l’amortisseur. En règle générale, sur des réglages de vitesse

d’avance plus faibles, l’amortisseur doit être plus éloigné. Sur

des vitesses d’avance plus élevées, l’amortisseur doit être

plus ouvert. Par essais et erreurs, vous trouverez le meilleur

réglage. Consultez votre revendeur si vous avez besoin d’aide.

REMARQUE: Sur «1», l’amortisseur doit être complètement

fermé ou sorti d’environ 1/8 po à 1/4 po. Si l’amortisseur est trop

éloigné, cela peut provoquer l’extinction du feu.

OUVERTURE DE PORTE

MISE EN GARDE:

• NE FAITES PAS FONCTIONNER VOTRE POÊLE AVEC LA

PORTE VUE OUVERTE. LA TARIERE N'ALIMENTERA

PAS DE GRANULES DANS CES CIRCONSTANCES ET

UN PROBLÈME DE SÉCURITÉ PEUT PROVOQUER DES

ÉTINCELLES OU DES FUMÉES ENTRANT DANS LA

PIÈCE.

• LA PORTE D'ALIMENTATION DOIT ÊTRE FERMÉE ET

SCELLÉE PENDANT LE FONCTIONNEMENT.

Si la porte est ouverte pendant que le poêle fonctionne, il faut

la refermer dans les 30 secondes sinon le poêle va s’éteindre.

Si cela se produisait, actionnez la commande “ON/OFF” pour

redémarrer votre poêle.

VENTILATEUR D’AIR DE LA PIÈCE

Quand vous démarrez votre poêle, le ventilateur d’air de la

pièce ne s’active pas avant que l’échangeur thermique se

soit réchaué. Cela prend en général 10 minutes à partir du

démarrage.

SI LE POÊLE N’A PLUS DE GRANULÉS

• Le feu s’éteint et le moteur de vis sans fin et les souantes

restent activés jusqu’à ce que le poêle ait refroidi. Cela prend

30 à 40 minutes.

• Une fois que les composants du poêle ont cessé de tourner,

les voyants de “ON/OFF” et de la barre restent allumés

pendant 10 minutes.

• Après les 10 minutes, le voyant “3” de la barre va clignoter et

le voyant “ON/OFF” s’éteint.

• Pour redémarrer, regarnissez la trémie, appuyer sur le bouton

“ON/OFF” et actionnez la commande “Fuel Feed” jusqu’à

ce que des granulés commencent à tomber dans le pot de

combustion.

RAVITAILLEMENT

MISE EN GARDE:

• LA TRÉMIE ET LA CUISINIÈRE SERONT

CHAUDES PENDANT LE FONCTIONNEMENT; PAR

CONSÉQUENT, VOUS DEVEZ TOUJOURS UTILISER

UN TYPE DE PROTECTION DES MAINS LORS DU

RAVITAILLEMENT DE VOTRE POÊLE.

• NE TOUCHEZ PAS LES SURFACES CHAUDES DU

POÊLE. ÉDUQUER TOUS LES ENFANTS SUR LES

DANGERS D'UN POÊLE À HAUTE TEMPÉRATURE.

LES JEUNES ENFANTS DOIVENT ÊTRE SURVEILLÉS

LORSQU'ILS SE TROUVENT DANS LA MÊME PIÈCE

QUE LE POÊLE.

• NE JAMAIS PLACER VOTRE MAIN PRÈS DE

LA TARIERE PENDANT QUE LE POÊLE EST EN

FONCTIONNEMENT.

• NOUS VOUS RECOMMANDONS DE NE PAS LAISSER

LA TRÉMIE TOMBER EN DESSOUS DE 1/4 PLEINE.

• GARDER LE COUVERCLE DE LA TRÉMIE FERMÉ EN

TOUT TEMPS SAUF LORS DU REMPLISSAGE.

• AVERTISSEMENT: NE PAS AJOUTER DE GRANULÉS

AU BRÛLEUR À LA MAIN À TOUT MOMENT, UNE

CONDITION DANGEREUSE POURRAIT EN RÉSULTER.

• NE REMPLISSEZ PAS TROP LA TRÉMIE.

OPÉRATION

ATTENTION:

LES TENTATIVES D'OBTENIR DES TAUX DE SORTIE DE

CHALEUR QUI DÉPASSENT LES SPÉCIFICATIONS DE

CONCEPTION DU CHAUFFAGE PEUVENT CAUSER DES

DOMMAGES PERMANENTS AU CHAUFFAGE.

Un outil a été fourni pour vous aider avec les fonctions suivantes:

a. Remuer les granulés dans la trémie - contrairement aux

liquides dans un réservoir, les granulés ne s’écoulent

pas uniformément dans la vis sans fin. Un pontage à

travers l’ouverture peut se produire. Les granulés peuvent

s’accrocher sur les côtés de la trémie. Parfois, «remuer» la

trémie peut aider. REMARQUE: pour éviter le pontage des

granulés, du papier ciré ordinaire peut être frotté sur les

parois latérales et le fond de la trémie.

b. Nettoyage des tubes de l’échangeur de chaleur (voir la

section «Nettoyage» de ce manuel).

c. Grattez les cendres du pot de combustion.

PROCÉDURE D’ARRÊT

ATTENTION:

NE JAMAIS ARRÊTER CET APPAREIL EN LE

DÉBRANCHANT DE LA SOURCE D'ALIMENTATION.

Pour arrêter votre poêle il sut d’appuyer sur “ON/OFF”

au panneau de commandes. Le voyant rouge s’éteint. Les

souantes vont continuer de fonctionner jusqu’à ce que la

température dans la chambre de combustion soit redescendue

à un niveau prédéterminé.

AVERTISSEMENT DE FALSIFICATION

Ce chauage au bois a un taux de combustion minimum réglé à

la fabrication, et qui ne peut être modifié. La modification de ce

réglage ou une utilisation autre de ce chauage au bois qui ne

respecterait pas les directives du présent manuel contrevient

aux réglementations fédérales.

DISPOSITIFS DE SÉCURITÉ

Votre poêle est équipé d’un thermodisque pour température

élevée. Ce dispositif de coupure de sécurité a deux fonctions.

1. Il reconnait une situation de surchaue dans le poêle et

coupe l’alimentation en carburant du système à vis sans fin.

2. En cas de dysfonctionnement de souante de convection,

le dispositif arrête automatiquement la vis sans fin, pour

empêcher une surchaue du poêle.

REMARQUE: Sur certains appareils, comme avec un disjoncteur,

il faut actionner le bouton de restauration avant de redémarrer

votre poêle. Sur d’autres le thermodisque n’a pas de bouton et la

restauration se fait d’elle-même une fois que le poêle a refroidi.

Le constructeur recommande d’appeler votre revendeur s’il y

a un déclenchement qui peut indiquer un problème plus grave.

Une demande d’intervention peut être nécessaire.

3. En cas de panne de la souante de combustion, un

manostat va automatiquement couper la vis sans fin.

REMARQUE: L’ouverture de la porte de poêle pour plus de 30

secondes pendant le fonctionnement va provoquer assez de

changement de pression pour activer ce manostat, d’où un arrêt

de l’alimentation. Dans ce cas refermez la porte et actionnez

“ON/OFF” pour relancer le fonctionnement de votre poêle.

NETTOYAGE

Tubes d’échangeur thermique – Votre poêle est conçu avec

un nettoyeur intégré de tubes d’échangeur. Il doit être utilisé

tous les deux ou trois jours afin d’éliminer la cendre accumulée

sur les tubes, qui réduit le transfert thermique de votre poêle.

Insérez l’extrémité de poignée (avec trou) de l’outil de nettoyage

sur la tige de nettoyage. Cette tige de nettoyeur est située dans

la grille au-dessus de la porte du poêle. Déplacez la tige de

nettoyeur d’avant en arrière plusieurs fois afin de nettoyer les

tubes d’échangeur thermique. Quand c’est terminé assurez-

vous de laisser le nettoyeur de tubes à l’arrière du poêle.

Chambres intérieures – Trois portes pour cendres et un

déflecteur supérieur sur la chambre de combustion peuvent se

démonter pour un nettoyage périodique. Ces portes donnent

accès à la chambre entourant la chambre de combustion.

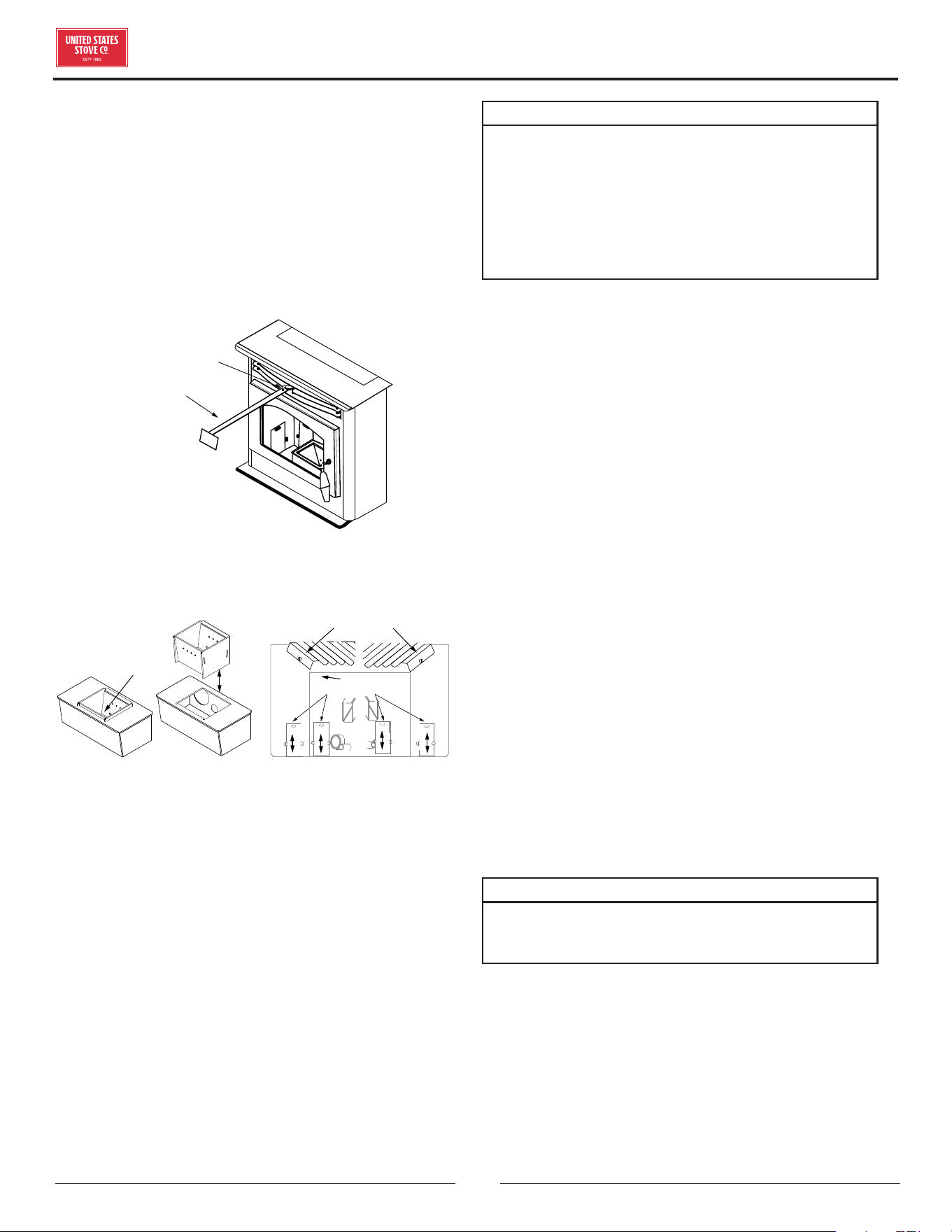

FIGURE 25

NETTOYAGE

ROD

OUTIL DE

NETTOYAGE

FIGURE 26

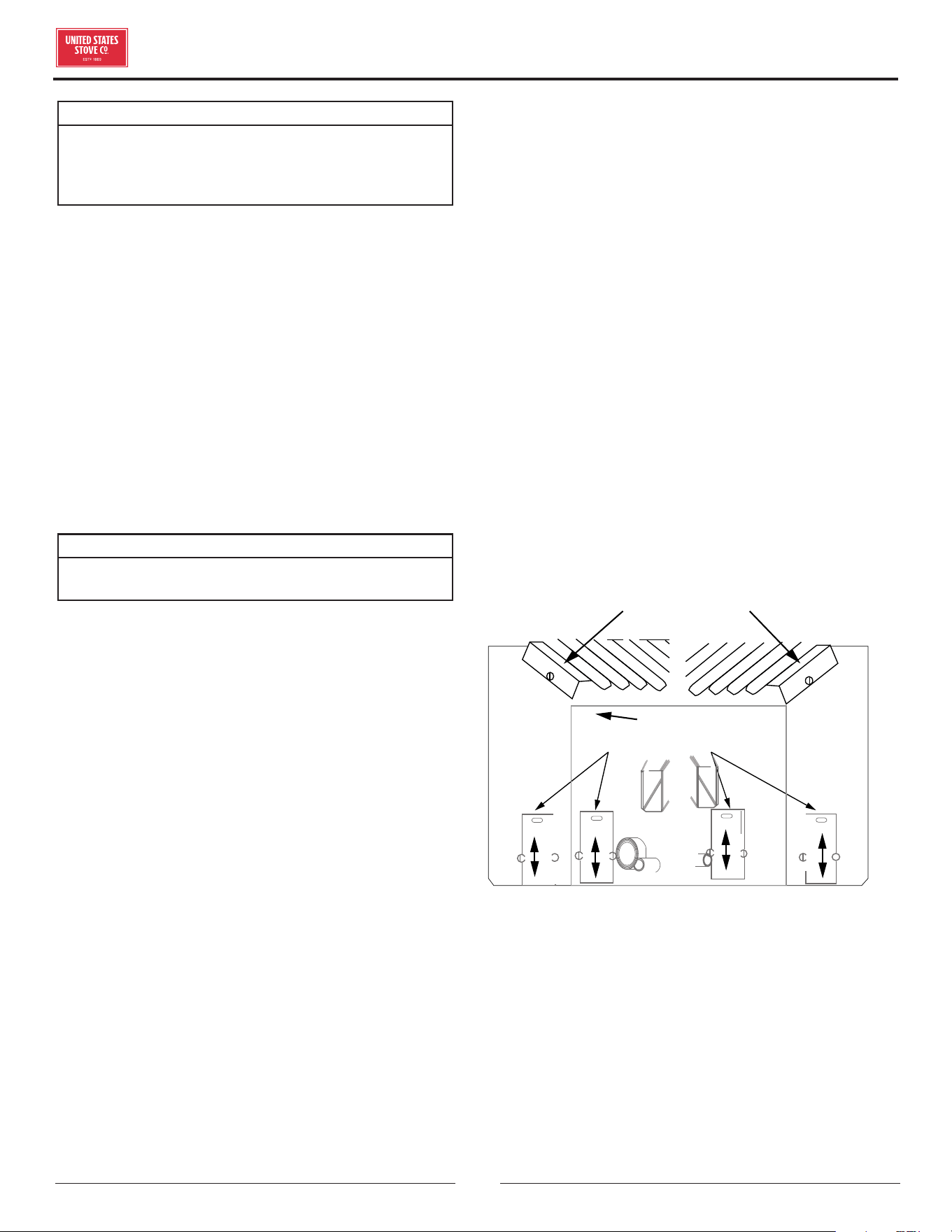

FIGURE 27

ALLUMEUR TROU

PLAQUES BAFLE

TUBE DE COMMUTATEUR D’AIR

ASH PORTE

REMARQUE: quand vous enlevez les déflecteurs supérieurs,

n’ôtez pas les vis, desserrez-la juste assez pour le démontage.

Périodiquement vous devez aspirer les cendres hors de ces

chambres. Dans certains cas vous aurez à enlever de la créosote,

qui peut s’accumuler rapidement dans certaines conditions.

Une brosse métallique fine peut être utilisée. Il est important

d’éliminer la créosote car elle est très combustible. Inspectez

derrière ces plaques de nettoyage au moins une fois par tonne

de granulés brûlés, jusqu’à ce que vous soyez familiarisé avec la

façon dont cendres et créosote s’accumulent en fonction de vos

pratiques d’utilisation. Utilisez la petite brosse métallique pour

nettoyer aussi l’intérieur des parois de chambres, au-dessus

des portes d’accès.

OPÉRATION

MISE EN GARDE:

• NE FAITES PAS FONCTIONNER VOTRE POÊLE SI VOUS

SENTEZ UNE ODEUR DE FUMÉE EN PROVENANCE.

ÉTEIGNEZ-LE, SURVEILLEZ-LE ET APPELEZ VOTRE

CONCESSIONNAIRE.

• NE PAS FAIRE FONCTIONNER LE POÊLE SI LA

FLAMME DEVIENT SOMBRE ET SUBLIMÉE OU SI LE

BRÛLEUR TROP-REMPLIT DE GRANULES. ÉTEIGNEZ

LE POÊLE, INSPECTEZ-LE PÉRIODIQUEMENT ET

APPELEZ VOTRE CONCESSIONNAIRE

MISE EN GARDE:

SI LE POÊLE EST INSTALLÉ DANS UNE PIÈCE SANS

CLIMATISATION OU DANS UNE ZONE O WH LA

LUMIÈRE DIRECTE DU SOLEIL PEUT BRILLER SUR

L’APPAREIL, IL EST POSSIBLE QUE CELA PEUT

PROVOQUER LA TEMPÉRATURE DU POÊLE AU NIVEAU

DE FONCTIONNEMENT; UN DES CAPTEURS POURRAIT

PUIS FAIRE DÉMARRER LE POÊLE DE SON PROPRE. IL

EST RECOMMANDÉ QUE LE POÊLE SOIT DÉBRANCHÉ

LORSQU’IL N’EST PAS UTILISÉ POUR UNE DURÉE DE

TEMPS PROLONGÉE (c.-à-d. PENDANT LES MOIS D’ÉTÉ).

OPÉRATION

ENTRETIEN

N’UTILISEZ JAMAIS CE PRODUIT SANS SURVEILLANCE

MISE EN GARDE:

• NE PAS NETTOYER ET ENTRETENIR CET APPAREIL

COMME INDIQUÉ PEUT ENTRAÎNER DES

PERFORMANCES, DES RISQUES DE SÉCURITÉ, UN

INCENDIE ET MÊME LA MORT.

• NE JAMAIS EFFECTUER D'INSPECTION, DE

NETTOYAGE OU D'ENTRETIEN SUR UN POÊLE

CHAUD.

• DÉBRANCHEZ LE CORDON D'ALIMENTATION AVANT

D'EFFECTUER TOUT ENTRETIEN! REMARQUE:

METTRE L'INTERRUPTEUR MARCHE / ARRÊT SUR

«OFF» NE DÉBRANCHE PAS TOUTE L'ALIMENTATION

DES COMPOSANTS ÉLECTRIQUES DU POÊLE.

• NE PAS FAIRE FONCTIONNER LE POÊLE AVEC DE LA

VITRE CASSÉE, UNE FUITE DE GAZ DE FUMÉE PEUT

EN RÉSULTER.

• NE PAS ABUSER LA VITRE DE LA PORTE EN FRAPPE,

EN CLAQUANT OU EN TRAUMATISME SIMILAIRE. NE

PAS FAIRE FONCTIONNER LE POÊLE AVEC LA VITRE

RETIRÉE, FISSURÉE OU CASSÉE.

FORMATION, INSPECTION ET

ÉLIMINATION DE LA CRÉOSOTE

MISE EN GARDE:

LE SYSTÈME D'ÉCHAPPEMENT DOIT ÊTRE VÉRIFIÉ

MENSUEL PENDANT LA SAISON DE BRÛLURE POUR

TOUT ACCUMULATION DE SUIE OU DE CRÉOSOTE.

Lorsque le bois brûle lentement, il produit du goudron et

d’autres vapeurs organiques qui se combinent avec l’humidité

rejetée pour former la créosote. Les vapeurs de créosote se

condensent dans un conduit de cheminée relativement froid

ou si le feu vient de démarrer ou brûle lentement. Ainsi, les

résidus de créosote s’accumulent sur le boisseau. Si elle prend

feu, cette créosote produit un feu extrêmement chaud qui peut

endommager la cheminée, voire détruire la maison. En dépit de

leur grande ecacité, les poêles à granulés peuvent accumuler

de la créosote dans certaines conditions. Le raccord et le conduit

de cheminée doivent être inspectés par une personne qualifiée

une fois par an ou par tonne de granulés pour déterminer si

une accumulation de créosote ou de cendres volantes s’est

produite. Si la créosote s’est accumulée, elle doit être enlevée

pour réduire le risque de feu de cheminée. Inspectez le système

au niveau du raccord avec le poêle et en haut de la cheminée.

Les surfaces plus froides ont tendance à accumuler les dépôts

de créosote plus rapidement; il est donc important de vérifier

la cheminée par le haut ainsi que par le bas. La créosote doit

être éliminée avec une brosse spécialement conçue pour le

type de cheminée utilisé. Un ramoneur qualifié peut fournir ce

service. Il est également conseillé d’inspecter, de nettoyer et

si nécessaire de réparer la totalité du système avant chaque

saison de chauage. Pour nettoyer la cheminée, déconnecter

l’évacuation du poêle.

CENDRES VOLANTES

Elles s’accumulent dans la portion horizontale du conduit

d’évacuation. Bien qu’elles ne soient pas combustibles, elles

peuvent gêner le flux normal d’évacuation. Elles doivent donc

être périodiquement éliminées.

MISE AU REBUT DES CENDRES

Retirez les cendres périodiquement pour éviter l’accumulation

inutile de cendres. Retirez les cendres lorsque l’unité a refroidi.

Les cendres doivent être placées dans un récipient en métal avec

un couvercle hermétique. Le contenant fermé de cendres doit

être placé sur un sol incombustible ou sur le sol, bien à l’écart de

toutes matières combustibles, en attendant l’élimination finale.

Si les cendres sont éliminées par enfouissement dans le sol ou

autrement dispersées localement, elles doivent être conservées

ENTRETIEN

dans le récipient fermé jusqu’à ce que toutes les braises aient

été complètement refroidies. Le conteneur ne doit pas être

utilisé pour d’autres déchets ou l’élimination des déchets. S’ils

sont combinés avec des substances combustibles, les cendres

et les braises peuvent s’enflammer. L’élimination des cendres

est la suivante:

1. Assurez-vous que le feu est éteint et que la chambre de

combustion est froide.

2. Nettoyez les tubes d’échangeur thermique.

FIGURE 25

NETTOYAGE

ROD

OUTIL DE

NETTOYAGE

FIGURE 26

FIGURE 27

ALLUMEUR TROU

PLAQUES BAFLE

TUBE DE COMMUTATEUR D’AIR

ASH PORTE

3. Enlevez la section intérieure du pot de combustion en le

prenant et en le levant tout droit.

FIGURE 25

NETTOYAGE

ROD

OUTIL DE

NETTOYAGE

FIGURE 26

FIGURE 27

ALLUMEUR TROU

PLAQUES BAFLE

TUBE DE COMMUTATEUR D’AIR

ASH PORTE

FIGURE 25

NETTOYAGE

ROD

OUTIL DE

NETTOYAGE

FIGURE 26

FIGURE 27

ALLUMEUR TROU

PLAQUES BAFLE

TUBE DE COMMUTATEUR D’AIR

ASH PORTE

4. Videz les cendres de la section intérieure et grattez-la avec

l’outil de nettoyage, en vous assurant que les trous ne sont

pas bouchés.

5. Aspirez pour éliminer les cendres de l’intérieur de la

chambre de combustion et de l’enveloppe du pot de

combustion.

6. Mettez les cendres au rebut correctement, Voyez

“Évacuation Des Cendres” plus haut.

7. Replacez la section intérieure dans le pot de combustion,

assurez-vous qu’il est de niveau et poussé à fond, et que le

trou d’allumage est vers l’arrière au remontage.

8. Assurez-vous que le pot de combustion est d’aplomb et

repoussez-le complètement en le réinstallant. Si le collier

sur le pot de combustion fixé au tube d’air frais n’est pas

repoussé pour toucher la paroi du pot de combustion, le

système d’allumage à tige chaude ne fonctionnera pas

convenablement.

MISE EN GARDE:

LAISSEZ LE POÊLE REFROIDIR AVANT D'EFFECTUER

TOUT ENTRETIEN OU NETTOYAGE. LES CENDRES

DOIVENT ÊTRE JETÉES DANS UN RÉCIPIENT

MÉTALLIQUE AVEC UN COUVERCLE FERMÉ. LE

CONTENEUR DE CENDRES FERMÉ DOIT ÊTRE PLACÉ

SUR UNE SURFACE NON COMBUSTIBLE OU AU SOL,

BIEN À L'ÉCART DE TOUT MATÉRIEL COMBUSTIBLE, EN

ATTENTE DE L'ÉLIMINATION FINALE.

DÉTECTEURS DE FUMÉE ET DE CO

Le brûlage du bois produit naturellement des émissions

de fumée et du monoxyde de carbone (CO). Le CO est un

gaz poison lorsque l’exposition se fait à des concentrations

élevées pour une période de temps prolongée. Bien que les

systèmes de combustion modernes des chauages réduisent

de façon importante la quantité de CO émis par la cheminée,

l’exposition aux gaz dans des endroits fermés ou clos peut être

dangereuse. Assurez-vous que les joints d’étanchéité de votre

poêle et les joints de la cheminée soient en bon état et qu’ils

scellent correctement, évitant les expositions indésirables. Il

est recommandé que vous utilisiez des détecteurs de fumée et

de CO dans les zones où se trouve un potentiel de génération

de CO.

VÉRIFIER ET NETTOYER LA TRÉMIE

Vérifiez périodiquement la trémie pour déterminer s’il y a de la

sciure (fines) qui s’accumule dans le système d’alimentation ou

des granulés qui collent à la surface de la trémie. Nettoyez au

besoin.

JOINTS DE PORTE ET DE VERRE

Inspectez périodiquement les joints de la porte principale et

de la fenêtre en verre. Il se peut que la porte principale doive

être retirée pour que les joints elochés, cassés ou compactés

soient remplacés par votre revendeur agréé. La porte de cet

appareil utilise un joint de corde de 3/4 po de diamètre.

SOUFFLANTES

DANGER:

RISQUE DE COMMOTION ÉLECTRIQUE. DÉBRANCHEZ

L’ALIMENTATION ÉLECTRIQUE AVANT D’INTERVENIR

SUR LE POÊLE.

Nettoyez annuellement les trous d’air sur les moteurs

des ventilateurs d’extraction et de distribution. Retirez le

ventilateur d’évacuation du conduit d’évacuation et nettoyez les

pales du ventilateur interne dans le cadre de votre démarrage

d’automne. Si vous avez des animaux domestiques à l’intérieur,

vos moteurs électriques doivent être inspectés tous les mois

pour vous assurer qu’ils ne présentent pas d’accumulation de

poils d’animaux. L’accumulation de poils d’animaux dans les

soueurs peut entraîner des performances médiocres ou des

risques de sécurité imprévus.

ENTRETIEN

DÉMONTAGE ET REMPLACEMENT D’UNE

VITRE DE PORTE CASSÉE

Lorsque vous portez des gants en cuir (ou tout autre gant adapté

à la manipulation de verre brisé), retirez soigneusement tout

morceau de verre en vrac du cadre de la porte. Jetez tout le verre

brisé correctement. Retournez la porte endommagée à votre

revendeur pour réparation ou remplacement. Ni le propriétaire

de l’appareil ni aucune autre personne non autorisée ne doivent

remplacer la vitre de la porte. Un revendeur agréé doit eectuer

toutes les réparations concernant la vitre de porte.

DÉMARRAGE D’AUTOMNE

Avant de commencer le premier feu de la saison de chauage,

vérifiez la zone extérieure autour des systèmes d’échappement

et d’admission d’air pour déceler toute obstruction. Nettoyez et

enlevez toutes les cendres volantes du système d’évacuation

des gaz d’échappement. Nettoyez les grilles du système

d’échappement et du tuyau d’admission d’air extérieur. Activez

toutes les commandes et assurez-vous qu’elles fonctionnent

correctement. C’est également le bon moment pour nettoyer

l’ensemble du poêle.

ARRÊT DE PRINTEMPS

Après la dernière brûlure au printemps, retirez tous les granulés

restants de la trémie et du système d’alimentation à vis sans

fin. Retirez les granulés, puis faites fonctionner la vis sans fin

jusqu’à ce que la trémie soit vide et que les granulés cessent

de couler (cela peut être fait en appuyant sur le bouton «ON»

avec la porte de visualisation ouverte). Passez l’aspirateur dans

la trémie. Nettoyez soigneusement le pot de combustion et la

chambre de combustion. Il peut être souhaitable de vaporiser

l’intérieur de la trémie nettoyée avec un spray silicone aérosol

si votre poêle se trouve dans une zone très humide. Le système

d’échappement doit être soigneusement nettoyé.

CALENDRIER D’ENTRETIEN

RECOMMANDÉ

Etablissez une routine pour la gestion du combustible, de

l’insert et de la technique d’allumage. Inspectez tout d’abord

quotidiennement l’accumulation de créosote afin de déterminer

précisément les fréquences de nettoyage pour assurer un

fonctionnement sûr. Soyez conscient que la quantité de dépôt

de créosote est inversement proportionnelle à la température

du feu. Ainsi, des nettoyages hebdomadaires seront peut être

nécessaires en période de temps doux alors que des nettoyages

mensuels seront susants durant les mois plus froids.

Utilisez le guide qui suit, fait pour des conditions d’utilisation

moyennes. Les joints autour de la porte et de la vitre de porte

sont à inspecter, et à réparer ou remplacer si nécessaire. Voyez

à “Pièces De Rechange”. La porte ce cette unité utilise un joint

de corde de 3/4 po (20 mm) de diamètre.

Tous les

jours

Toutes les

semaines

Annuel ou

par tonne

Pot de combustion Agité Vidé

Vitre Essuyée Nettoyée

Chambre de combustion Brossée

Cendres Vidées

Chambres intérieures Aspirées

Tubes d’échangeur

thermique

Deux

passages

Pales de souante de

combustion

Aspirées/

Brossées

Turbine de souante de

convection

Aspirée/

Brossée

Système de ventilation Nettoyé

Joints Inspectés

Trémie (fin de saison)

Vidée et

aspirée

MISE EN GARDE:

CE CHAUFFE-BOIS A BESOIN D'INSPECTIONS

ET DE RÉPARATIONS PÉRIODIQUES POUR UN

FONCTIONNEMENT APPROPRIÉ. IL EST CONTRE LES

RÈGLEMENTS FÉDÉRAUX DE FAIRE FONCTIONNER CE

CHAUFFE À BOIS D'UNE MANIÈRE NON CONSTANTE

AUX INSTRUCTIONS D'UTILISATION DE CE MANUEL.

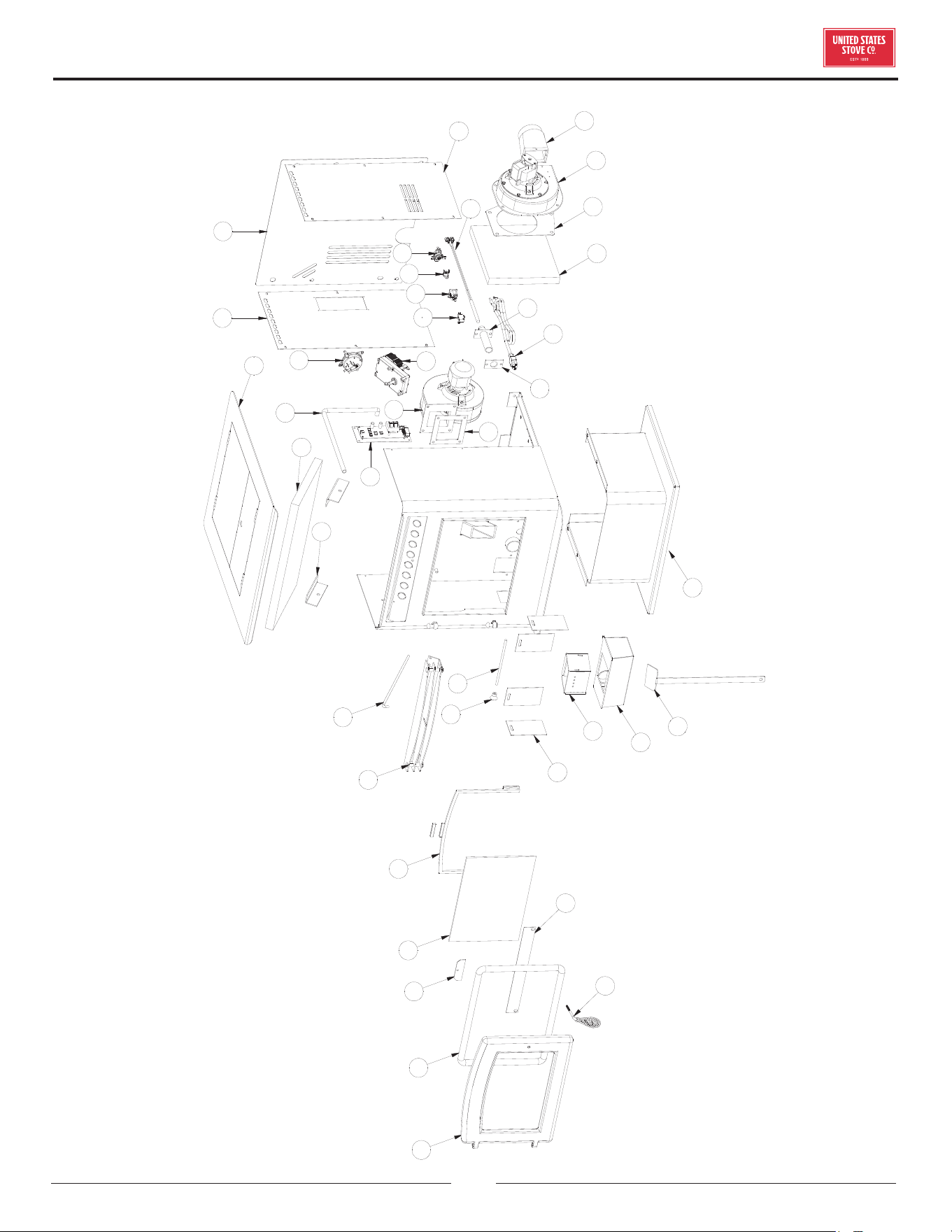

COMMANDE DE PIÈCES DE RECHANGE

INSTRUCTIONS SPÉCIFIQUES AUX INSTALLATIONS CANADIENNES

Les informations contenues dans ce manuel du propriétaire sont spécifiques à votre appareil. Lors de la commande de pièces de

rechange, les informations contenues dans ce manuel vous aideront à vous assurer que les bons articles sont commandés. Avant

de contacter le service client, notez le numéro de modèle et le numéro de série de cet appareil. Cette information se trouve sur

l’étiquette de certification apposée à l’arrière de l’appareil. D’autres informations qui pourraient être nécessaires sont le numéro de

pièce et la description de l’article en question. Les références et les descriptions se trouvent dans la section «Pièces de réparation»

de ce manuel. Une fois ces informations recueillies, vous pouvez contacter le service client par téléphone au 1-800-750-2723,

poste 5051 ou par e-mail à parts@usstove.com.

N’obstruez pas l’espace sous l’appareil de chauage et

n’obstruez pas les ouvertures d’air de combustion.

Reportez-vous aux instructions du fabricant de la cheminée

pour le démontage de la cheminée/ventilation pour le transport

d’un bâtiment transportable.

Les pièces ou matériaux à utiliser pour les protecteurs de

braises et les surfaces minimales à couvrir et leur relation

avec le radiateur d’appoint, ainsi que l’avis : « Au Canada, pour

se conformer à la norme CSA B365, Code d’installation des

appareils à combustible solide et équipement, tout revêtement

combustible sous l’appareil et/ou dans la zone s’étendant

horizontalement à au moins 450 mm (18 po) au-delà de

l’appareil de tout côté équipé d’une porte, et à au moins 200

mm (8 po) au-delà de l’appareil de l’autre côtés, doivent être

protégés par un tampon continu, durable et incombustible qui

fournira une protection contre les braises. La protection contre

les braises de 450 mm (18 po) requise de chaque côté avec une

porte doit s’étendre sur toute la largeur de l’appareil plus les

200 mm (8 po) requis de chaque côté de l’appareil sans porte.

Lorsqu’un appareil est installé à moins de 200 mm (8 po) d’un

mur, le tampon de braises ne doit s’étendre que jusqu’à la base

du mur. Un tampon de braises ne doit pas être placé sur un tapis

à moins que le tampon ne soit structurellement soutenu pour

empêcher le déplacement et la distorsion.

Si cet appareil est installé dans un bâtiment transportable, le

retrait de la cheminée/ventilation est requis pour le transport

du bâtiment.

NE PAS INSTALLER DANS UNE ALCÔVE

Informations sur le modèle

Numéro de modèle

Numéro de série

POUR L’ASSISTANCE SUR LES PIÈCES, APPELEZ LE 800-750-2723, POSTE 5051 OU PAR

COURRIEL: PARTS@USSTOVE.COM

GUIDE DE DÉPANNAGE

Quand votre poêle se comporte anormalement, la première réaction est d’appeler pour de l’aide. Ce guide peut faire économiser

du temps et de l’argent en vous permettant de solutionner par vous-même des problèmes simples. Les problèmes rencontrés sont

souvent le résultat de seulement 5 facteurs: 1) carburant médiocre; 2) utilisation ou entretien inadéquats; 3) mauvaise installation;

4) panne de composant; 5) défaut d’origine. Vous pouvez généralement résoudre les problèmes venant des causes 1 et 2. Votre

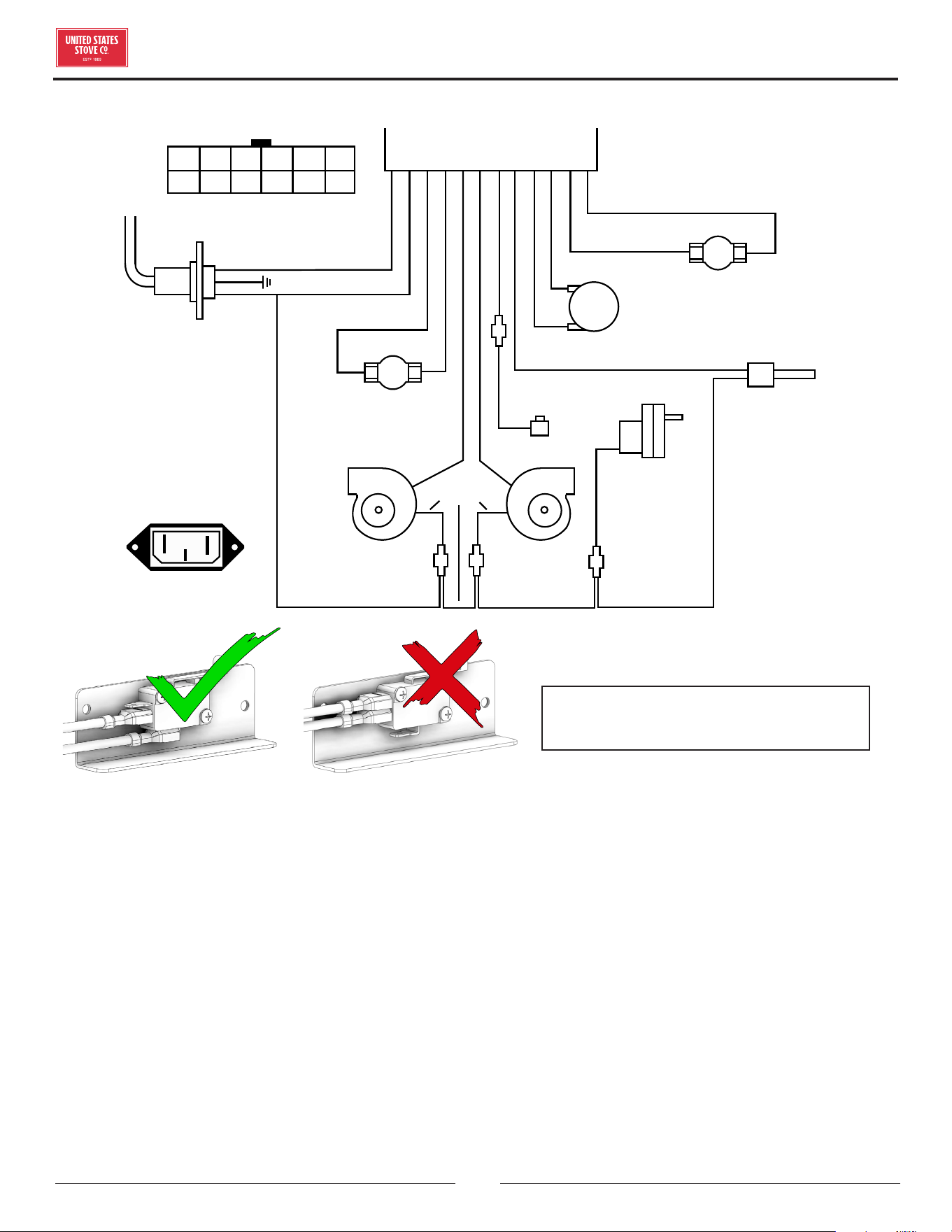

revendeur peut solutionner ceux des causes 3 à 5. Référez-vous au schéma de la page 20 pour vous aider à localiser les pièces

indiquées. Dans le but de dépanner en utilisant ce guide pour vous aider, vous devez regarder quel est votre niveau de réglage de

chaue pour voir quel voyant clignote.

** ATTENTION – DÉBRANCHEZ L’ALIMENTATION ÉLECTRIQUE AVANT TOUTE INTERVENTION SUR LE POÊLE! **

LE POÊLE S’ÉTEINT ET LE VOYANT N° 2 CLIGNOTE

Causes possibles: Remèdes possibles: (Si possible débranchez d’abord le poêle)

Le tuyau de commutateur d’air ou les tuyaux

de fixation au poêle sont obstrués.

Ôtez le tuyau d’air du commutateur d’air et souez dedans. Si l’air passe librement,

le tuyau et le tube sont corrects. Sinon, utilisez le fil de fer d’un cintre pour dégager

le blocage.

L’admission d’air, le pot de combustion,

l’intérieur des chambres de combustion,

la souante de combustion ou le tuyau

d’évacuation sont obstrués par de la cendre

ou des matières étrangères.

Appliquez toutes les procédures de nettoyage de la section d’entretien de ce

manuel.

La chambre de combustion n’est pas bien

étanche.

Assurez-vous que la porte est fermée et le joint est en bon état. Si la porte des

cendres a un loquet, vérifiez qu’elle est bien fermée et que le joint est bien étanche.

Si le poêle a juste un petit trou pour que les cendres tombent en travers sous le

pot de combustion, vérifiez que la plaque coulissante est en pace pour fermer le

plancher de la chambre.

Le tuyau de ventilation est mal installé. Vérifiez que l’installation du tuyau répond aux critères du manuel d’utilisation.

Les connexions de fils du commutateur d’air

sont mauvaises. Contrôlez les connecteurs qui tiennent les fils gris sur le commutateur d’air.

Les fils gris sont désengagés du connecteur

Molex sur le harnais de câblage.

Contrôlez si les fils gris sont désengagés au connecteur Molex.

Panne de souante de combustion.

Le poêle étant allumé, vérifiez si la souante de combustion tourne. Si ce n’est pas

le cas, vous devez vérifier qu’elle est bien alimentée. Il doit y avoir l’intégralité du

courant. Si elle est alimentée, c’est que la souante est défectueuse. Sinon, allez

au point suivant 8.

La carte de contrôle n‘envoie pas

d’alimentation à la souante de combustion.

S’il n’y a pas de courant allant à la souante de combustion, vérifiez toutes les

connexions de câblage. Si tous les fils sont bien branchés, votre carte de contrôle

est défectueuse.

La carte de contrôle n‘envoie pas

d’alimentation au commutateur de débit

d’air de combustion.

Il doit y avoir 5 V environ allant au commutateur d’air une fois que le poêle a été

activé pendant 30 secondes.

Panne du commutateur de débit d’air (très

rare).

Pour tester le commutateur de débit d’air, vous devez débrancher le tuyau d’air

du corps du poêle. Avec l’autre bout restant fixé au commutateur d’air, aspirez

doucement le bout libre du tuyau (vous pouvez vouloir ôtez le tuyau complètement

du poêle et du commutateur d’air, pour vous assurer qu’il n’est pas bouché). Si vous

entendez un déclic, le commutateur fonctionne. FAITES ATTENTION, TROP DE

DÉPRESSION PEUT ENDOMMAGER LE COMMUTATEUR D’AIR.

GUIDE DE DÉPANNAGE

LE POÊLE S’ÉTEINT ET LE VOYANT N° 3 CLIGNOTE

Causes possibles: Remèdes possibles: (Si possible débranchez d’abord le poêle)

La trémie n’a plus de granulés. Regarnissez la trémie.

Le registre de tirage est trop ouvert pour un

réglage à faible alimentation.

Si vous carburez à réglage faible, vous pouvez avoir à fermer complètement le

registre (poussez le bouton pour qu’il touche le côté du poêle).

Le pot de combustion n’est pas poussé

complètement à l’arrière de la chambre.

Assurez-vous que le collier d’admission d’air sur le pot de combustion touche la

paroi arrière de la chambre.

Les trous du pot de combustion sont

bouchés.

Sortez le pot de combustion et nettoyez-le bien.

L’admission d’air, les chambres intérieures

ou le système d’évacuation ont un blocage

partiel.

Appliquez toutes les procédures de nettoyage de la section d’entretien de ce

manuel.

L’interrupteur de sécurité de la trémie est en

panne ou la trémie est ouverte.

Quand vous faites fonctionner le poêle, assurez-vous que l’interrupteur de sécurité

du couvercle de trémie s’active. Contrôlez les bonnes connexions des fils allant à

l’interrupteur de sécurité de la trémie au panneau de commande et au moteur de

vis sans fin. Utilisez un testeur de continuité pour tester l’interrupteur de sécurité,

remplacez-le si nécessaire.

L’arbre de la vis sans fin est bloqué.

Commencez par vider la trémie. Puis ôtez le moteur de vis sans fin en enlevant

la goupille de vis. Ôtez la plaque d’inspection d’axe de vis sans fin dans la trémie

pour pouvoir la voir. Levez doucement tout droit l’axe de vis de façon à ce que

son extrémité sorte de la douille du bas de trémie. Ensuite ôtez les deux écrous

qui maintiennent le biscuit du haut de vis sans fin. Puis faites tourner l’extrémité

du bas de l’axe de vis vers vous jusqu’à pouvoir le lever hors du poêle. Une fois

l’axe sorti, inspectez-le pour chercher des filets déformés, des ébarbures ou des

soudures cassées. Enlevez toute matière étrangère qui pourrait avoir causé le

blocage. Vérifiez aussi le tube de vis sans fin pour d’éventuels dommages comme

des ébarbures, points rugueux ou entailles dans le métal qui auraient pu causer un

bourrage.

Le moteur de vis sans fin est tombé en

panne.

Dégagez le moteur de vis de l’axe de vis et essayez de démarrer l’appareil. Si le

moteur tourne, c’est que l’axe est bloqué sur quelque chose. Mais si le moteur ne

tourne pas c’est qu’il est défectueux.

Le thermodisque témoin de la présence de

feu (POF) n’a pas fonctionné.

Contournez temporairement le thermodisque POF en débranchant les deux

fils marron et en les réunissant avec un petit morceau de fil conducteur. Puis

remettez le poêle en marche. S’il redémarre et fonctionne, vous devrez remplacer le

thermodisque. Ceci n’était que pour le test. NE LAISSEZ PAS LE THERMODISQUE

CONTOURNÉ. Sinon vos souantes ne s’arrêteraient jamais et si le feu s’éteignait

la vis continuerait d’alimenter en granulés jusqu’à ce que la trémie soit vide.

Le thermodisque pour limite haute a

déclenché ou est défectueux.

Laissez refroidir le poêle 30-45 minutes. Il devrait alors fonctionner normalement.

Si ce n’est pas le cas utilisez le manuel d’utilisateur pour situer le thermodisque

pour limite haute. Pour le tester, vous pouvez le contourner comme décrit plus haut

pour le thermodisque POF.

Le fusible du panneau de commande est

grillé.

Sortez la carte de contrôle. À l’arrière il y a un fusible. S’il semble défectueux,

remplacez-le par un équivalent (5 A/125 V). Rebranchez le poêle et essayez de le

faire fonctionner.

La carte de contrôle n’envoie pas

d’alimentation au thermodisque POF ou aux

autres composants du système de vis sans

fin.

Il doit y avoir 5 V environ allant au commutateur d’air une fois que le poêle a été

activé pendant 10 secondes.

GUIDE DE DÉPANNAGE

LE POÊLE EST ALIMENTÉ EN GRANULÉS, MAIS ILS NE S’ALLUMENT PAS

Causes possibles: Remèdes possibles:

Registre de tirage ouvert trop loin pour

permettre l’allumage.

Repoussez le registre plus près du côté du poêle au démarrage. Dans certains cas il

peut être nécessaire de l’avoir complètement fermé pour rendre l’allumage possible.

Une fois qu’il y a une flamme, le registre peut être ajusté pour le tirage voulu.

Blocage dans le tube d’allumage ou l’entrée

pour le tube d’allumage.

Cherchez le logement d’allumeur au dos de la cloison pare-feu. Le trou d’admission

d’air est petit et situé en bas de ce logement. Assurez-vous qu’il est dégagé.

Regardez aussi à l’avant du poêle pour vous assurer qu’il n’y a pas de débris autour

de l’élément d’allumeur à l’intérieur de son logement.

Le pot de combustion n’est pas poussé

complètement à l’arrière de la chambre.

Assurez-vous que le collier d’admission d’air sur le pot de combustion touche la

paroi arrière de la chambre.

Élément d’allumage défectueux.

Appliquez une alimentation directement sur l’élément d’allumage. Regardez le bout

de l’allumeur depuis l’avant du poêle. Après 2 minutes ce boit doit être rougeoyant.

Sinon c’est que l’élément est défectueux.

La carte de contrôle n’envoie pas

d’alimentation à l’allumeur.

Vérifiez la tension allant à l’allumeur au démarrage. Il doit y avoir l’intégralité du

courant. Si la tension est inférieure à la valeur intégrale, vérifiez le câblage. Si le

câblage est contrôlé bon, la carte est défectueuse.

LE POÊLE N’EST PAS ALIMENTÉ EN GRANULÉS, MAIS LE VOYANT CORRESPONDANT EST CEPENDANT ALLUMÉ

Causes possibles: Remèdes possibles:

Fusible grillé sur la carte de contrôle.

Sortez la carte de contrôle. À l’arrière il y a un fusible. S’il semble défectueux,

remplacez-le par un équivalent (5 A/125 V). Rebranchez le poêle et essayez de le

faire fonctionner.

Le thermodisque pour limite haute a

déclenché ou est défectueux.

Laissez refroidir le poêle 30-45 minutes. Il devrait alors fonctionner normalement.

Si ce n’est pas le cas utilisez le manuel d’utilisateur pour situer le thermodisque

pour limite haute. Pour le tester, vous pouvez le contourner comme décrit plus haut

pour le thermodisque POF.

Moteur de vis sans fin défectueux.

Dégagez le moteur de vis de l’axe de vis et essayez de démarrer l’appareil. Si le

moteur tourne, c’est que l’axe est bloqué sur quelque chose. Mais si le moteur ne

tourne pas c’est qu’il est défectueux.

Bourrage à la vis sans fin.

Commencez par vider la trémie. Puis ôtez le moteur de vis sans fin en enlevant

la goupille de vis. Ôtez la plaque d’inspection d’axe de vis sans fin dans la trémie

pour pouvoir la voir. Levez doucement tout droit l’axe de vis de façon à ce que son

extrémité sorte de la douille du bas de trémie. Ensuite ôtez les deux écrous qui

maintiennent le biscuit du haut de vis sans fin. Puis faites tourner l’extrémité du

bas de l’axe de vis vers vous jusqu’à pouvoir lever la vis hors du poêle. Une fois

l’axe sorti, inspectez-le pour chercher des filets déformés, des ébarbures ou des

soudures cassées. Enlevez toute matière étrangère qui pourrait avoir causé le

blocage. Vérifiez aussi le tube de vis sans fin pour d’éventuels dommages comme

des ébarbures, points rugueux ou entailles dans le métal qui auraient pu causer un

bourrage.

Desserrage de fil ou de connecteur.

Vérifiez tous les fils et connecteurs desservant le moteur de vis sans fin,

l’interrupteur sur limite haute et le connecteur Molex.

Carte de contrôle défectueuse.

Si son fusible est bon, et que le contrôle des connexions est correct, et que

l’interrupteur sur limite haute n’a pas déclenché, testez si la moteur de la vis

est alimenté. Si une alimentation intégrale est envoyée au moteur quand le

voyant d’alimentation en carburant est allumé, c’est que la carte de contrôle est

défectueuse.

GUIDE DE DÉPANNAGE

UNE ODEUR DE FUMÉE PÉNÊTRE DANS LA MAISON

Causes possibles: Remèdes possibles:

Il y a une fuite dans le système de tuyaux de

ventilation.

Inspectez tous les raccordements de tuyaux de ventilation. Assurez-vous qu’ils

sont étanchéifiés avec de l’enduit à la silicone pouvant résister à une température

d’au moins 500°F (260 °C). Recouvrez également les joints avec de la bande

métallique UL-181-AP. Assurez-vous aussi que la pièce d’adaptation carré/rond sur

la souante de combustion a été correctement étanchéifiée avec le même RTV.

Un joint de la souante de combustion s’est

détérioré.

Inspectez les deux joints de la souante de combustion pour vérifier qu’ils sont en

bon état.

LA VITRE S’ENCRASSE TRÈS RAPIDEMENT

LA FLAMME EST MOLLE, SOMBRE AVEC DES POINTES NOIRES

UNE FOIS QUE LE POÊLE A FONCTIONNÉ UN PEU, LE POT DE COMBUSTION DÉBORDE

Causes possibles: Remèdes possibles:

Le poêle ou son tuyau de ventilation est sale,

ce qui restreint le flux d’air au travers du pot

de combustion.

Appliquez toutes les procédures de nettoyage de la section d’entretien de ce

manuel.

Le tuyau de ventilation est installé de façon

incorrecte.

Contrôlez si le tuyau de ventilation a bien été installé selon les critères donnés dans

ce manuel.

Le registre de tirage est trop repoussé

(fermé) pour un réglage à forte puissance.

Tirez le bouton de registre un peu plus ouvert par rapport au côté du poêle, et

essayez de nouveau de le faire fonctionner.

Les trous du pot de combustion sont

bouchés.

Sortez le pot de combustion et nettoyez-le bien.

Le registre de tirage est cassé.

Inspectez visuellement l’ensemble de tirage. Assurez-vous que la plaque de registre

est fixée à la tige de registre. Quand cette tige est tirée la plaque doit venir avec.

Blocage dans le tuyau d’admission d’air.

Inspectez visuellement le tuyau d’admission d’air qui mène au pot de combustion

pour y chercher des matières étrangères.

Dysfonctionnement de la carte de circuit

imprimé.

Chronométrez la séquence de voyant d’alimentation en carburant pour chaque

réglage (après que le poêle ait terminé sa séquence de démarrage). Assurez fois

que les durées correspondent au tableau de séquences de la vis sans fin. Si le

moteur de vis tourne en permanence, la carte est défectueuse.

La souante de combustion ne tourne pas

assez vite.

Testez la vitesse en tours/minute de la souante après nettoyage de ses pales. Elle

doit être d’environ 3 000 tours/minute;

Mauvais granulés (Ne s’applique qu’à “LA

VITRE S’ENCRASSE TRÈS RAPIDEMENT”).

La marque ou le lot de granulés utilisés peut être de qualité médiocre. Si possible

utilisez-en d’autres. Vous pourriez aussi essayer une marque diérente avec un

autre type de bois (bois tendre au lieu de bois dur). Des bois diérents ont des

caractéristiques diérentes quand ils brûlent.

Le réglage d’adaptation pour le taux

d’alimentation faible est trop bas (Ne

s’applique qu’à “LA VITRE S’ENCRASSE

TRÈS RAPIDEMENT”).

Utilisez la commande “Reset Trim” pour augmenter le réglage pour taux

d’alimentation faible. Si les voyants 1 et 3 sont allumés, le poêle est actuellement

sur le réglage le plus bas. Si seul le voyant 1 est allumé, le poêle est au réglage par

défaut (moyen). Si les voyants 1 et 4 sont allumés, le poêle est au réglage le plus

élevé d’adaptation pour le taux d’alimentation faible. Si le poêle fonctionne sur l’un

des deux réglages les plus faibles, passez à l’adaptation supérieure et essayez de

nouveau le poêle.

GUIDE DE DÉPANNAGE

L’INTERRUPTEUR SUR DÉPASSEMENT DE LIMITE HAUTE DÉCLENCHE

Causes possibles: Remèdes possibles:

La souante de convection est en surchaue

et fait déclencher la protection thermique

interne.

Nettoyez toute la poussière des ailettes et pales de ventilateur. Si le nettoyage de la

souante est inecace, elle peut être défectueuse.

Le poêle a été laissé sur le réglage le plus fort

pendant de longues périodes.

Le réglage au plus haut niveau de chaue est conçu pour fonctionner pendant de

courtes périodes. Faire chauer le poêle sur ce réglage le plus haut pendant plus de

1-2 heures peut potentiellement causer une surchaue.

Du combustible autre que des granulés est

consumé dans le poêle.

Les poêles à granulés sont conçus et testés pour carburer avec des granulés de

bois. Cherchez des indications d’autres types de combustible. Aucun autre type

de combustible n’a été approuvé pour ce poêle à granulés. S’il y a des signes que

d’autres carburants sont utilisés, arrêtez immédiatement le poêle.

Surtension ou panne secteur localisée.

Une surtension, des pics ou des creux de secteur peuvent faire déclencher

l’interrupteur sur limite haute. Vérifiez qu’un parasurtenseur protège bien le poêle.

Si ce n‘est pas le cas, recommandez-en un au consommateur.

L’interrupteur sur imite haute est défectueux.

Si tous les autres composants sont corrects au contrôle, remplacez cet interrupteur

sur limite haute.

DURÉES DES SÉQUENCES DE CARTE DE CIRCUIT NUMÉRIQUE

Réglage de chaue haut

1 et 3 1.4 secondes

1 2 secondes

1 et 4 2.5 secondes

2 4 secondes

3 7 secondes

4 9 secondes

5 12 secondes

Durée totale de cycle 14.5 secondes

ODEUR DE FUMÉE OU ACCUMULATION DE SUIE

Du fait que c’est un appareil carburant au bois, votre poêle à granulés peut émettre une légère odeur de bois brûlé. Si l’odeur

augmente au-delà de la normale, ou si vous remarquez un dépôt anormal de suie sur vos murs ou meubles, vérifiez attentivement

votre système d’évacuation pour y chercher des fuites. Tous les joints doivent être correctement étanchéifiés. Nettoyez également

votre poêle, en suivant les instructions de la section “ENTRETIEN”. Si le problème persiste, contactez votre revendeur.

LA SOUFFLANTE DE CONVECTION S’ARRÊTE ET REPART

Causes possibles: Remèdes possibles:

La souante de convection est en surchaue

et fait déclencher la protection thermique

interne.

Nettoyez toute la poussière des ailettes et pales de ventilateur. Si le nettoyage de la

souante est inecace, elle peut être défectueuse.

Dysfonctionnement de la carte de circuit

imprimé.

Testez l’alimentation allant à la souante de convection. Si elle est envoyée durant

la coupure, la carte de contrôle est correcte. S’il n’y a PAS d’alimentation durant la

coupure en fonctionnement, c’est la carte qui est défectueuse.

CORRECT FAUX

Assurez-vous que les fils sont connectés aux

deux broches inférieures de l’interrupteur de la

trémie, comme illustré.

SCHÉMA ÉLECTRIQUE

Connecteur MOLEX

Source de courant

120 Volts C.A.

ORA GRI ROS BLE JAU ROU

ORA GRI BRU BRU BLA NOI

BRUN

Thermodisque POF

Capteur

de pression

ROUGE

Allumeur

Interrupteur

de trémie

VIOLET

Mote ur de la

vis sans n

BLANC

Thermodisque

de haute

température

Terre

VIOLET

NOIR

BLANC

ORANGE

BLEU

ROSE

JAUNE

ROUGE

GRIS

BLANCBLANC

Ventilateur

de combustion

Ventilateur

de convection

Terre

Blanc Noir

Détail de la prise de

courant en regardant

depuis l’arrière du poêle

Détail du connecteur MOLEX

SCHÉMA DE REMPLACEMENT

AFIN DE MAINTENIR LA GARANTIE, LES COMPOSANTS DOIVENT ÊTRE REMPLACÉS À L’AIDE DE PIÈCES ORIGINALES

DU FABRICANT ACHETÉES CHEZ VOTRE CONCESSIONNAIRE OU DIRECTEMENT AU FABRICANT DE L’APPAREIL.

L’UTILISATION DE COMPOSANTS TIERS ANNULERA LA GARANTIE.

PIÈCES DE RECHANGE

Clé

Pièce La description Qté

1 610054 Ensemble de plaque supérieure 1

2 88217 Isolation supérieure 1

3 27777 Déviateur d'échappement 2

4 891121 Tubes à interrupteur de pression 1

5 27033 PSS Fs Side Sheet Left 1

6 27035 Feuille arrière FS 1

7 80549 Pressostat 1

8 80684

Carte de circuit / Panneau de

configuration

9 80647 Ventilateur, distribution 1

10 88205 Ventilateur à convection 1

11 80642 Moteur Auger 1

12 80491 Micro-interrupteur 1

13 80462 Prise, 3 Prong 1

14 80610

Thermodisc, Surf Mt, Low Limit

POF

15 80683 Thermodisc, Surface Mount, 300 ° 1

16 27034 FS Side Sheet Right 1

17 80909 Cartouche Ignitor 1

18 40494 Transition, soueur 1

19 80641 Soueur, échappement 1

20 88100 Joint d'étanchéité 1

21 88208 Couverture de soueur 1

22 86999 Ensemble de boîtier d'allumeur 1

23 80461 Cordon d'alimentation 1

24 88202 Joint d'étanchéité 1

25 610058 Assemblage de piédestal 1

26 25589 Poker, Burnpot 1

27 69964 Weldment, Burnpot Housing 1

28 69965 Weldment, Burnpot 1

29 26799 Porte cendrée 4

30 891987 Bouton en plastique 1

31 86848 Barre d'amortisseur 1

32 86758 Tige de nettoyage de tube 1

33 610059 Ensemble de déflecteur 1

34 88174 Joint - plat, verre (3 / 16T X 3/8W) 2,5 pi

35 892365 Verre de porte 1

36 26312 Collier en verre, côté 1

37 88082 Joint de corde 3/4 3,8 pi

38 40625 Porte en fonte 1

39 26904 Door Air Wash 1

40 86755 Poignée de porte 1

41 892002 Poignée de ressort, laiton, (.375) 1

Pour commander des pièces:

Appelez le 1-800-750-2723 Ext 5051 ou

Envoyez un courriel à: parts@usstove.com

Il est recommandé que votre système de chauage est desservi régulièrement et que le Service Interval enregistrement approprié

est terminée.

FOURNISSEUR DE SERVICES

Avant de terminer l’enregistrement de service approprié ci-dessous, s’il vous plaît vous assurer que vous avez eectué le service tel

que décrit dans le les instructions du fabricant. Toujours utiliser pièce de rechange indiquée par le fabricant lors de remplacement

est nécessaire.

Service de 01 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 03 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 05 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 07 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 02 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 04 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 06 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

Service de 08 Date: ______________________

Nom de l’ingénieur: _________________________________

N° de licence.: ______________________________________

Compagnie: ________________________________________

N° de téléphone: ___________________________________

Poêle Inspecté: Cheminée balayée:

Articles Remplacé: _________________________________

ENREGISTREMENT DE SERVICE

Golden Eagle 5040 1,800 Sq. Ft. Pellet Stove 45 lb Hopper

Product's Documents

Owner’s Instruction and Operation Manual

Specifications

Golden Eagle 5040 Questions and Answers
