ETL-ES-Vintage-WH24.07
OWNER'S MANUAL
MANUAL DEL USUARIO
Vintage
Please write model number here for future reference:
Por favor, incluya el número del modelo aquí para futura refer-
encia:
Net Weight: 16.10 LBS
Peso Neto: 7.30 KGS
2
ETL-ES-Vintage-WH24.07
TOOLS REQUIRED
Phillips Screwdriver Wire Cutters Pliers Step Ladder
SAFETY TIPS
OBSERVE THE FOLLOWING: READ AND SAVE THESE INSTRUCTIONS
WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR PERSONAL INJURY, MOUNT TO OUTLET BOX MARKED 'ACCEPTABLE FOR FAN SUPPORT OF 35 LBS (15.9 KG) OR LESS'
AND USE MOUNTING SCREWS PROVIDED WITH THE OUTLET BOX AND/OR SUPPORT DIRECTLY FROM BUILDING STRUCTURE. MOST OUTLET BOXES COMMONLY USED FOR THE
SUPPORT OF LUMINARIES ARE NOT ACCEPTABLE FOR FAN SUPPORT AND MAY NEED TO BE REPLACED. CONSULT A QUALIFIED ELECTRICIAN IF IN DOUBT.
1. Installation work and electrical wiring must be done by qualified person(s) in accordance with all applicable codes and standards (ANSI/NFPA 70), including fire-rated construction.
2. Use this unit only in the manner intended by the manufacturer. If you have any questions contact the manufacturer.
3. After making the wire connections, gently push connections into outlet box with wire nuts pointing up. The wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on one side of the outlet box and ungrounded conductor on the other side of the outlet box.
4. Before you begin installing the fan, switch power off at service panel and lock service disconnecting means to prevent power from being switched on accidentally. When the
service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.
5. Be cautious! Read all instructions and safety information before installing your new fan. Review the accompanying assembly diagrams.
6. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other hidden utilities.
7.
Make sure the installation site you choose allows the fan blades to rotate without any obstructions. Allow a minimum clearance of 7 feet from the floor to the trailing edge of the blade.
8. To reduce the risk of fire, electric shock, or personal injury, this fan must be mounted to an outlet box marked suitable for fan support, and use the mounting screws provided with
the outlet box. (Mounting must support at least 35 lbs.)
9. WARNING! Do not bend blade holders during installation to motor, balancing or during cleaning. Do not insert foreign object between rotating blades.
10. Attach the mounting bracket using only the hardware supplied with the outlet box. Fan is only to be mounted to an outlet box marked “Acceptable for Fan Support”.
11. WARNING! To reduce the risk of fire or electric shock, do not use this fan with any solid state fan speed control device, or variable speed control.
12. If this unit is to be installed over a tub or shower, it must be marked as appropriate for the application.
13. NEVER place a switch where it can be reached from a tub or shower.
14. The combustion airflow needed for safe operation of fuel-burning equipment may be affected by this unit’s operation. Follow the heating equipment manufacturer’s guideline safety
standards such as those published by the National Fire Protection Association (NFPA), and the American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE)
and the local code authorities.
15. Before servicing or cleaning unit, switch power off at service panel and lock service disconnecting means to prevent power from being switched on accidentally. When the service
disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the service panel.
16. All set screws must be checked and re-tightened where necessary before installation.
17. The appliance is not intended for use by young children or infirmed persons without supervision. Young children should be supervised to ensure they do not play with the appliance.
3
ETL-ES-Vintage-WH24.07
HERRAMIENTAS NECESARIAS
Destornillador Phillips Pinzas de corte Pinzas Escalera de mano
CONSEJOS DE SEGURIDAD
1. El trabajo de instalación y el cableado eléctrico los deben efectuar personas calificadas cumpliendo con todos los códigos y las normas aplicables (ANSI/NFPA 70), incluyendo las de incendio.
2. Use esta unidad sólo de la manera en que el fabricante quiere que se haga. Si tiene dudas, llame al fabricante.
3. Después de hacer las conexiones, empuje con cuidado las conexiones dentro de la caja de embutir con los conectores de cables mirando hacia arriba. Se deben separar los cables: el conductor de puesta
a tierra y el conductor de puesta a tierra del equipo a un lado de la caja de embutir, y el conductor que no tiene puesta a tierra del otro lado de la misma.
4. Antes de comenzar a instalar el ventilador, apague la alimentación en el panel de servicio y bloquee el medio de desconexión del servicio para evitar que se encienda accidentalmente. Cuando no se puede
bloquear el medio de desconexión del servicio eléctrico, fije de manera segura un dispositivo de advertencia prominente, como un rótulo, al panel de servicio.
5. ¡Tenga cuidado! Lea todas las instrucciones y la información de seguridad antes de instalar su ventilador nuevo. Revise los diagramas de montaje incluidos.
6. Al cortar o perforar una pared o techo, no dañe el cableado eléctrico y otras instalaciones de servicios públicos ocultos.
7. Asegúrese de que el sitio para la instalación que escoja permita que el ventilador gire libremente sin obstrucciones. Deje un espacio mínimo de 7 pies desde le piso hasta el borde posterior de la aleta.
8. Para reducir el riesgo de incendios, choques eléctricos o heridas personales, este ventilador se debe montar sobre una caja de embutir que tenga una marca que indique que es adecuada para soportar un
ventilador. Además debe utilizar los tornillos correspondientes incluidos con la caja de embutir. (El montaje debe soportar por lo menos 35 lbs. (15.9 kgs.).
9. ¡ADVERTENCIA! No doble los soportes para las aletas durante la instalación al motor, al balancear o durante la limpieza. No inserte objetos extraños entre las aletas mientras giran.
10. Fije el soporte de montaje usando sólo la tornillería suministrada con la caja de embutir. El ventilador sólo se debe montar en una caja de embutir marcada “Acceptable for Fan Support”
(Aceptable para soportar ventiladores).
11. ¡ADVERTENCIA! Para reducir el riesgo de incendios o choques eléctricos, no use este ventilador con un dispositivo de control de velocidad de estado sólido para ventilador, o un control de velocidad variable.
12. Si esta unidad se instalará sobre una bañera o una ducha, debe estar identificada como adecuada para ese tipo de aplicación.
13. NUNCA coloque un interruptor donde se pueda alcanzar desde una bañera o una ducha.
14. Es posible que la operación de esta unidad afecte el flujo de aire de combustión necesario para la operación segura de equipo que quema combustible. Siga la directrices de seguridad del fabricante de
equipo de calefacción como las publicadas por la Asociación Nacional de Protección Contra Incendios (National Fire Protection Association, NFPA), y la Sociedad Americana para Ingenieros de Calefacción,
Refrigeración y Aire Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE) y las autoridades del código local.
15. Antes de efectuar tareas de servicio o limpieza en la unidad, apague la alimentación en el panel de servicio y bloquee el medio de desconexión del servicio para evitar que se encienda accidentalmente.
Cuando no se puede bloquear el medio de desconexión del servicio eléctrico, fije de manera segura y un dispositivo de advertencia prominente, como un rótulo, al panel de servicio.
16. Antes de realizar la instalación, es importante comprobar y volver a ajustar todos los tornillos, según corresponda.
17. El dispositivo no ha sido diseñador para ser utilizado por niños o personas enfermas sin supervisión. Los niños deben ser supervisados para asegurarse de que no juegan con el dispositivo.
HAGA LO SIGUIENTE: LEA Y GUARDE ESTAS INSTRUCCIONES
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O HERIDAS GRAVES PERSONALES, MONTE EN UNA CAJA DE EMBUTIR ROTULADA
'ACCEPTABLE FOR FAN
SUPPORT OF 35 LBS (15.9 KG) OR LESS'
UTILIZANDO LOS TORNILLOS DE MONTAJE INCLUIDOS CON LA CAJA DE EMBUTIR Y/O MONTE DIRECTAMENTE EN LA ESTRUCTURA
DEL EDIFICIO LA MAYORÍA DE LAS CAJAS DE EMBUTIR UTILIZADAS NORMALMENTE CON ARTEFACTOS DE ILUMINACIÓN NO SON ADECUADAS PARA VENTILADORES
Y DEBER
ÍAN SER
REEMPLAZADAS. SI TIENE PREGUNTAS, CONSULTE A UN ELECTRICISTA CALIFICADO
.
4
ETL-ES-Vintage-WH24.07

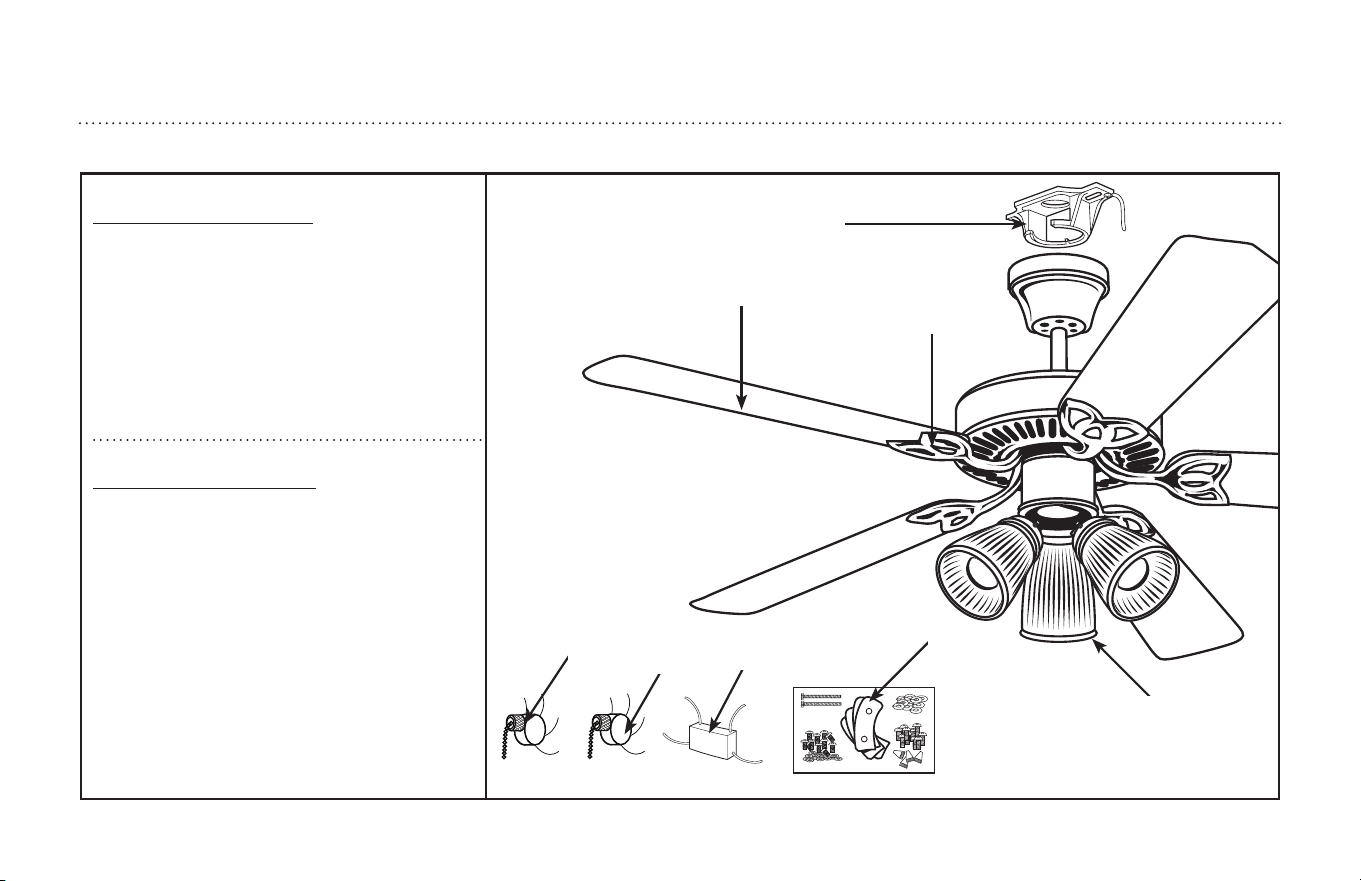

FEATURES
CARACTERÍSTICAS
DOWNROD
INSTALLATION
INSTALACIÓN CON
VARILLA VERTICAL
For normal ceilings
Para techo normales
VAULTED CEILING
INSTALLATION
INSTALACIÓN PARA
TECHO ABOVEDADOS
May require a longer downrod
Podría requerir una varilla vertical
más larga
FLUSH MOUNT INSTALLATION
INSTALACIÓN AL TECHO
For low ceilings
Para techo bajos
Note: For pitched ceiling installation, please refer to westinghouselighting.com for specially designed canopy kit options.
Nota: Para instalación en techo inclinados, visite westinghouselighting.com para obtener información sobre juegos de dosel especialmente diseñados.
5
ETL-ES-Vintage-WH24.07

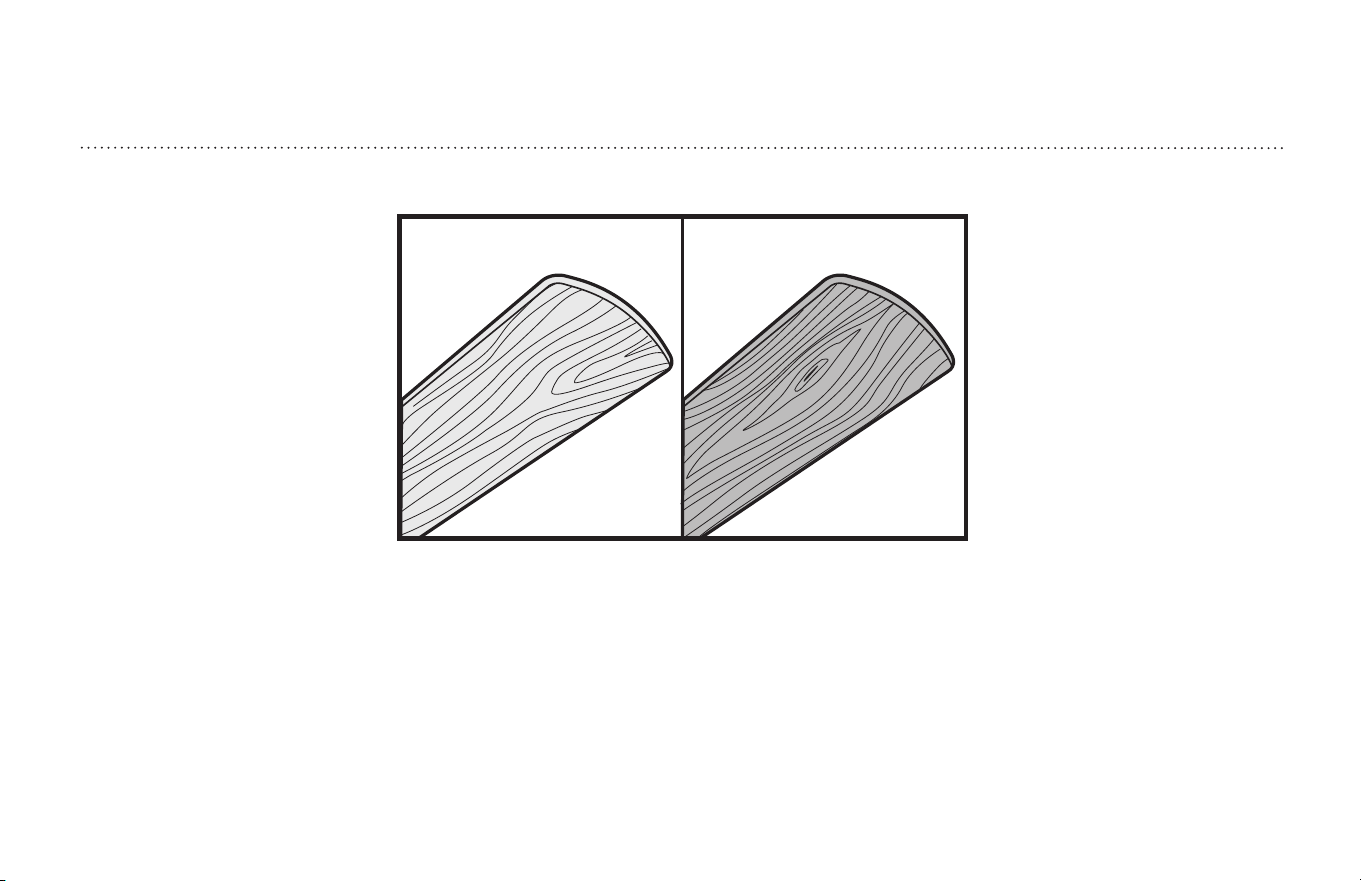

COMBO-BLADE
Combo-Blades feature two high quality finishes on one blade. Select the one that
best complements your decor, or change the style with just a flip of the blade.
NOTE: Combo-Blade finishes vary, depending upon model.
ALETAS DE DOBLE CARA
Las aletas de doble cara presentan dos superficies con un acabado de alta
calidad. Invirtiendo las aletas Ud. puede producir un efecto decorativo adaptado
a su ambiente o crear una decoración completamente nueva.
NOTA: las superficies de las aletas de doble cara son distintas dependiendo del modelo.
FEATURES
CARACTERÍSTICAS
6
ETL-ES-Vintage-WH24.07

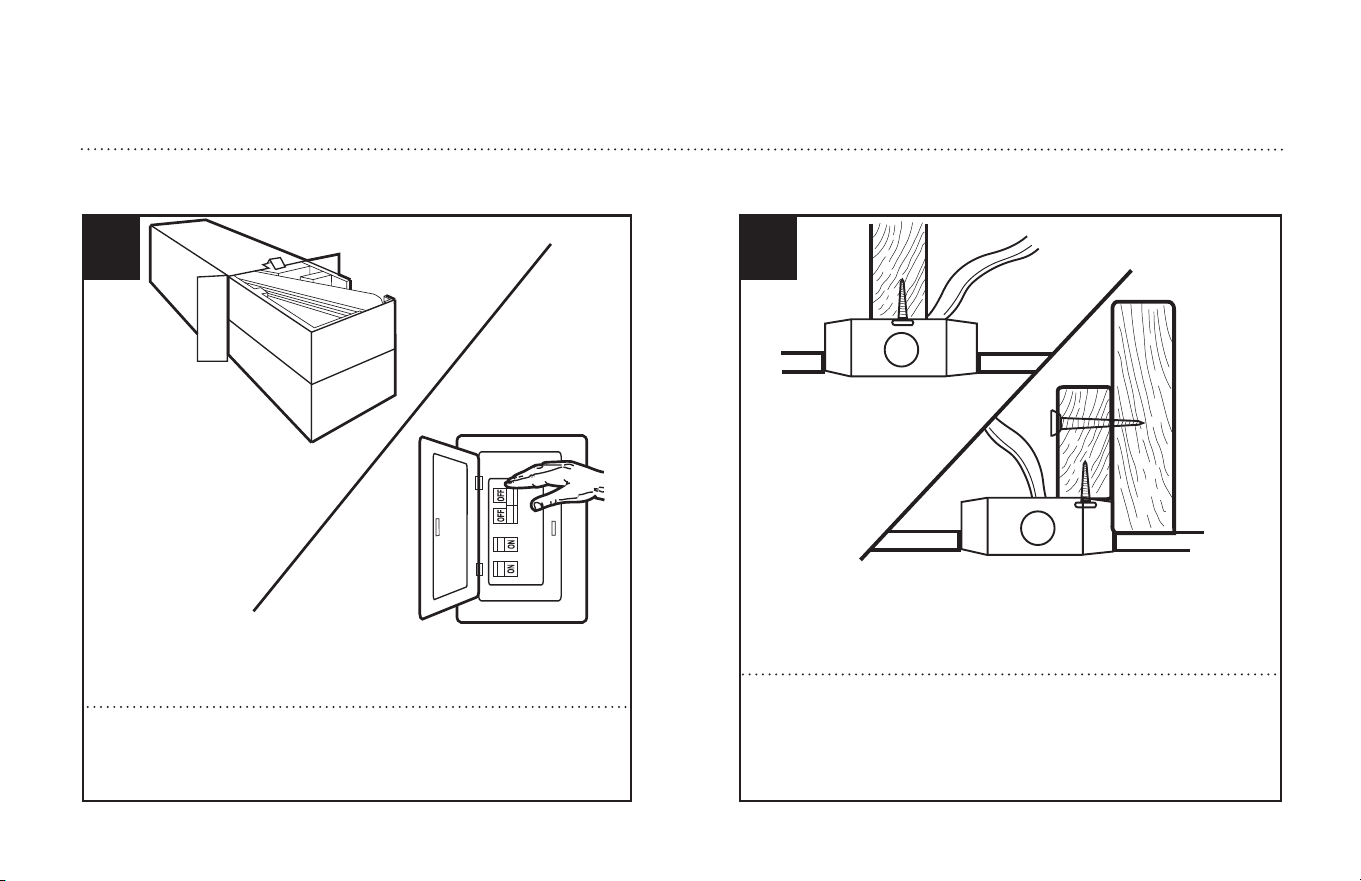

Unpack and inspect fan carefully to be certain all contents are included.
Turn off power at fuse box to avoid possible electrical shock.
1
Use metal outlet box suitable for fan support (must support 35 lbs).
Before attaching fan to outlet box, ensure the outlet box is securely
fastened by at least two points to a structural ceiling member (a loose
box will cause the fan to wobble).
2
PREPARING FOR INSTALLATION
ANTES DE LA INSTALACIÓN
Quite el envoltorio e inspeccione detenidamente el ventilador para verifi-
car que todas las piezas estén incluidas. Apague la alimentación en la
caja de fusibles para evitar la posibilidad de descarga eléctrica.
Use una caja de embutir de metal adecuada para soportar un ventilador
(debe soportar 35 libras). Antes de fijar el ventilador a la caja de embutir
asegúrese de que la misma esté fijada de manera segura en por lo
menos dos puntos a un miembro estructural del techo (una caja suelta
haría que el ventilador oscile).
7
ETL-ES-Vintage-WH24.07
MOUNTING BRACKET INSTALLATION
INSTALACIÓN CON SOPORTE DE MONTAJE

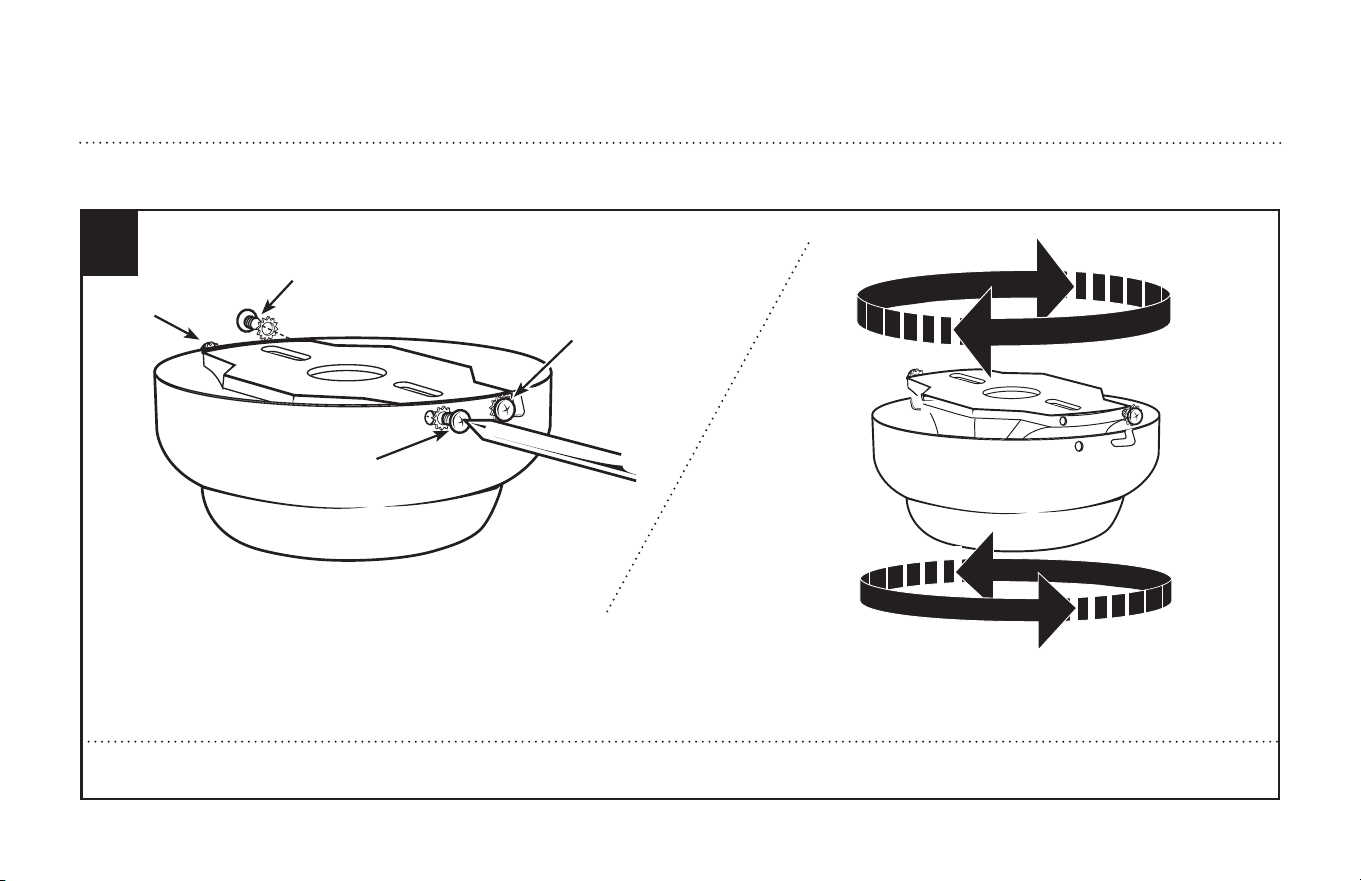

Remove the screws and star washers from the two mating holes (1) on the canopy. Loosen (do not remove) the screws in the mating slots (2) on the canopy. Rotate the
mounting bracket and remove from the canopy.
Quite los tornillos y las dos arandelas en estrella de los dos agujeros coincidentes (1) del dosel. Afloje (no quite) los tornillos de las ranuras coincidentes (2) del dosel. Gire el
soporte de montaje y sepárelo del dosel.
1
2
3
2
1
8
ETL-ES-Vintage-WH24.07
MOUNTING BRACKET INSTALLATION
INSTALACIÓN CON SOPORTE
DE MONTAJE

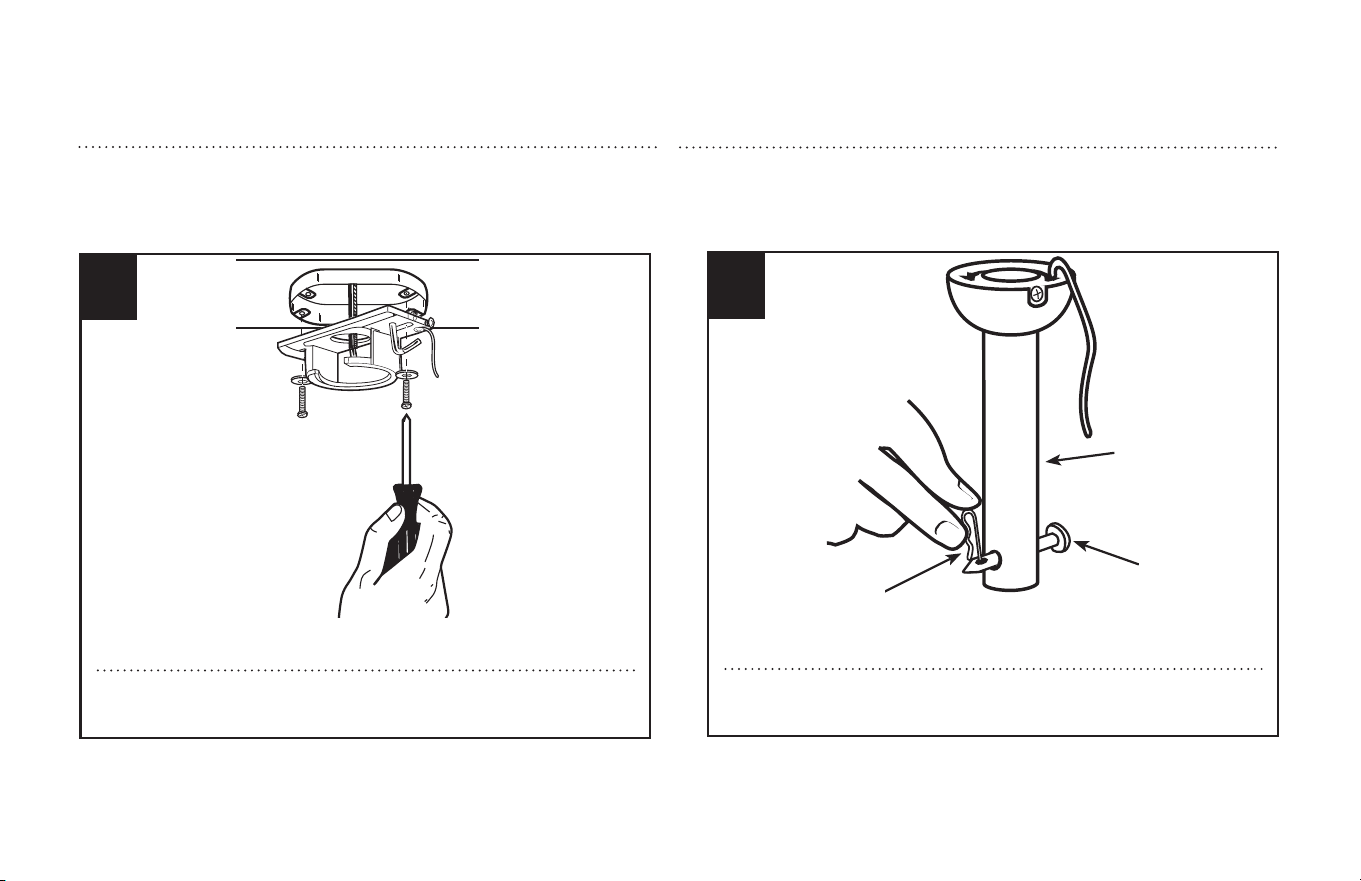

Install mounting bracket to outlet box in ceiling using the screws and
washers provided with the outlet box.
Instale el soporte de montaje a la caja de embutir del techo con la
tornillería suministrada con la caja de embutir.
4
NORMAL DOWNROD OPTION
OPCIÓN CON VARILLA VERTICAL
PARA TECHO NORMAL

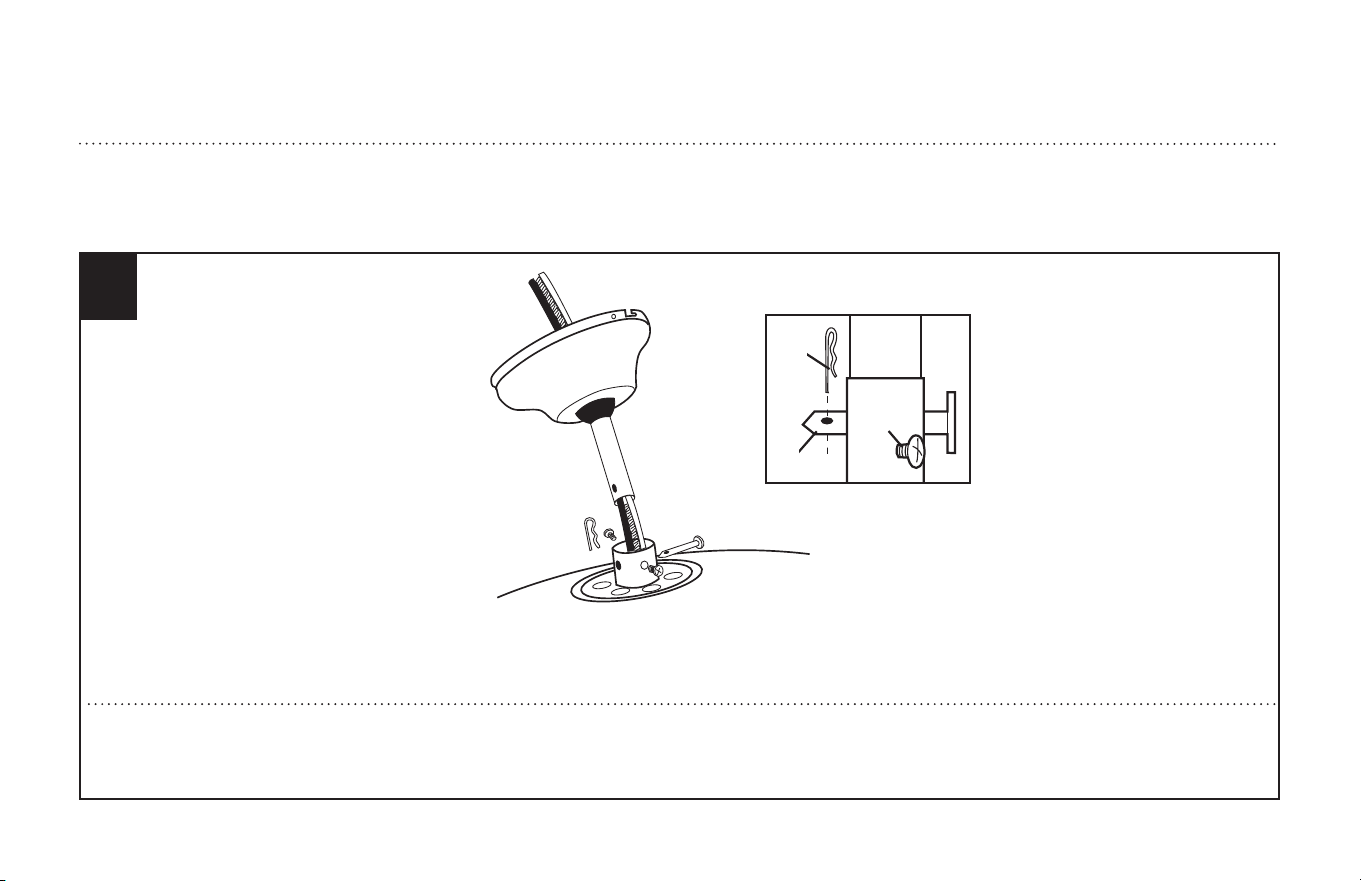

Remove clamp pin (1) and cross pin (2) from downrod (3).
Quite el pasador tipo prensa (1) desde el pasador transversal (2) de la
vara (3).
5
1
3
2
9
ETL-ES-Vintage-WH24.07
6
2
1
3

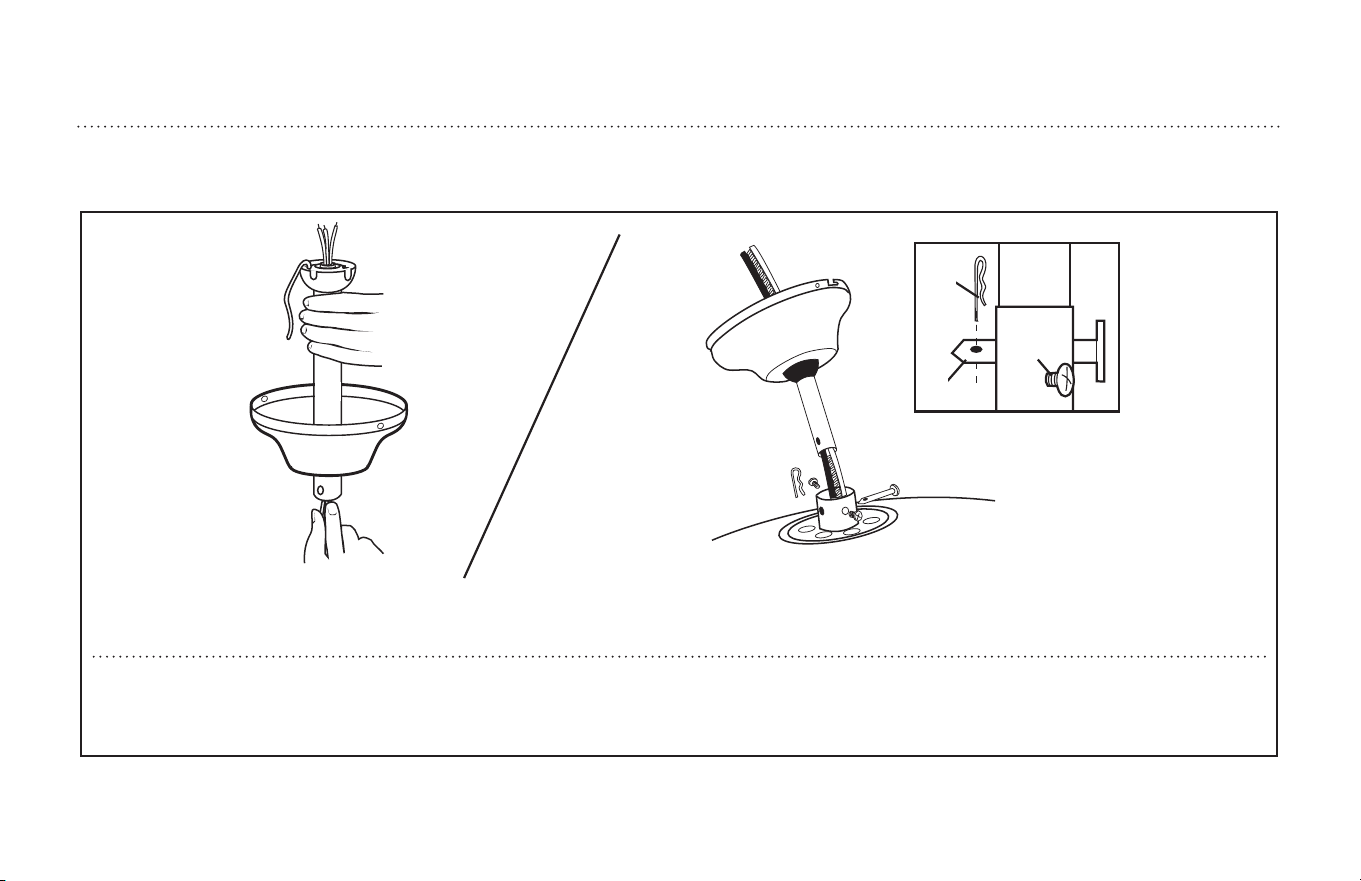

Feed motor lead wires through downrod/canopy assembly and insert downrod into downrod yoke. Make sure to align hole in downrod with the hole in downrod yoke. Install
yoke cross pin (1) through yoke and downrod. Insert clamp pin (2) into cross pin until it snaps into place. Tighten set screws (3) in yoke. SEE APPENDIX FOR ALTERNATE
INSTALLATION OPTIONS IN PAGE 15.
Pase los cables conductores del motor a través de la varilla vertical/conjunto del dosel e inserte la varilla vertical en la horquilla de la misma. Asegúrese de que el agujero de la
varilla vertical y el de la horquilla de la varilla vertical estén alineados. Instale el pasador transversal de la horquilla (1) pasándolo por la horquilla y la varilla vertical. Inserte el
pasador de fijación (2) en el pasador transversal hasta que escuche un chasquido que indique que está en la posición adecuada. Ajuste los tornillos de fijación (3) en la horquil-
la.
CONSULTE EL APÉNDICE PARA CONOCER LAS OPCIONES DE INSTALACIÓN ALTERNATIVAS EN LA PAGINA 15.
NORMAL DOWNROD OPTION
OPCIÓN CON VARILLA VERTICAL PARA TECHO NORMAL
10
ETL-ES-Vintage-WH24.07
MOUNTING
MONTAJE
8
With bracket holding fan assembly, make electrical connections using the
following step for wiring instructions.
Con la pieza de montaje sujetando el conjunto del ventilador, haga las
conexiones eléctricas de acuerdo a las siguientes instrucciones de cableado.
7

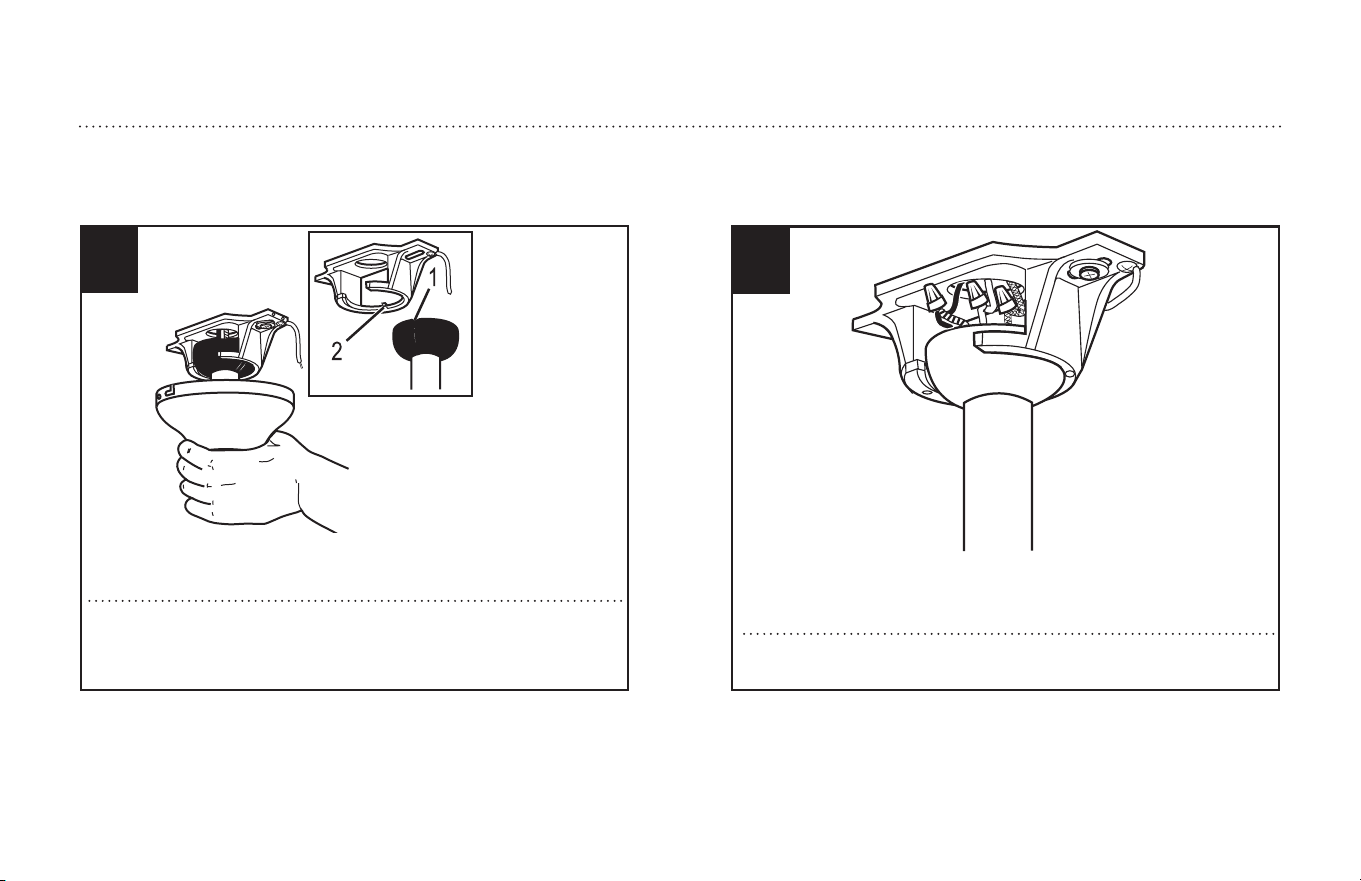

Carefully lift fan assembly onto mounting bracket. Rotate fan until notch
on downrod ball (1) engages the ridge on the mounting bracket (2). This
will allow for hands free wiring.
Sube con cuidado el conjunto del ventilador hasta el soporte de montaje.
Gire el ventilador hasta que la muesca de la bola de la varilla vertical (1)
calce sobre la saliente del soporte de montaje (2). De este modo, tendrá
las dos manos libres para hacer el cableado.
11
ETL-ES-Vintage-WH24.07
WIRING OPTIONS
OPCIÓN DE CABLEADO
Siga las instrucciones del diagrama anterior para hacer las conexiones de
cableado para el ventilador con control de pared.
Siga las instrucciones del diagrama anterior para hacer las conexiones de
cableado para el ventilador controlado con cadenilla de tiro.
10
Blue (hot)
Green Ground
White (neutral)
Black (hot)
AC IN L
AC IN N
Green Ground
To Light L
Blue
Black
AC IN L
Green Ground
Wall
Control
AC
Power
Supply
To Motor L
Black
9
AC IN L
AC IN N
Green Ground
To Motor
Black (hot)
Blue (hot)
Green Ground
White (neutral)
Black
Black
AC IN L
Green Ground
Wall Switch
AC
Power
Supply
PULL CHAIN WIRING OPTION
WALL CONTROL WIRING OPTION
Azul (vivo)
Verde (de tierra)
Blanco (neutro)
Negro
(vivo)
Entrada C.A. L
Entrada C.A. N
Verde (de tierra)
A la Luz L
Azul
Negro
Entrada C.A. L
Verde (de tierra)
Control de
Pared
Fuente de
alimentación
de CA
Al Motor L
Negro
Entrada C.A. L
Entrada C.A. N
Verde (de tierra)
Al Motor
Negro (vivo)
Azul (vivo)
Verde (de tierra)
Blanco (neutro)
Negro
Negro
Entrada C.A. L
Verde (de tierra)
Interruptor
de Pared
Fuente de
alimentación
de CA
OPCIÓN DE CABLEADO PARA CADENILLA DE TIRO
OPCIÓN DE CABLEADO PARA CONTROL DE PARED
Follow diagram above to make wiring connections for fan pull chain
control.
Follow diagram above to make wiring connections for wall control
operation.
12
ETL-ES-Vintage-WH24.07
SECURE TO CEILING
ASEGURE EL VENTILADOR AL TECHO

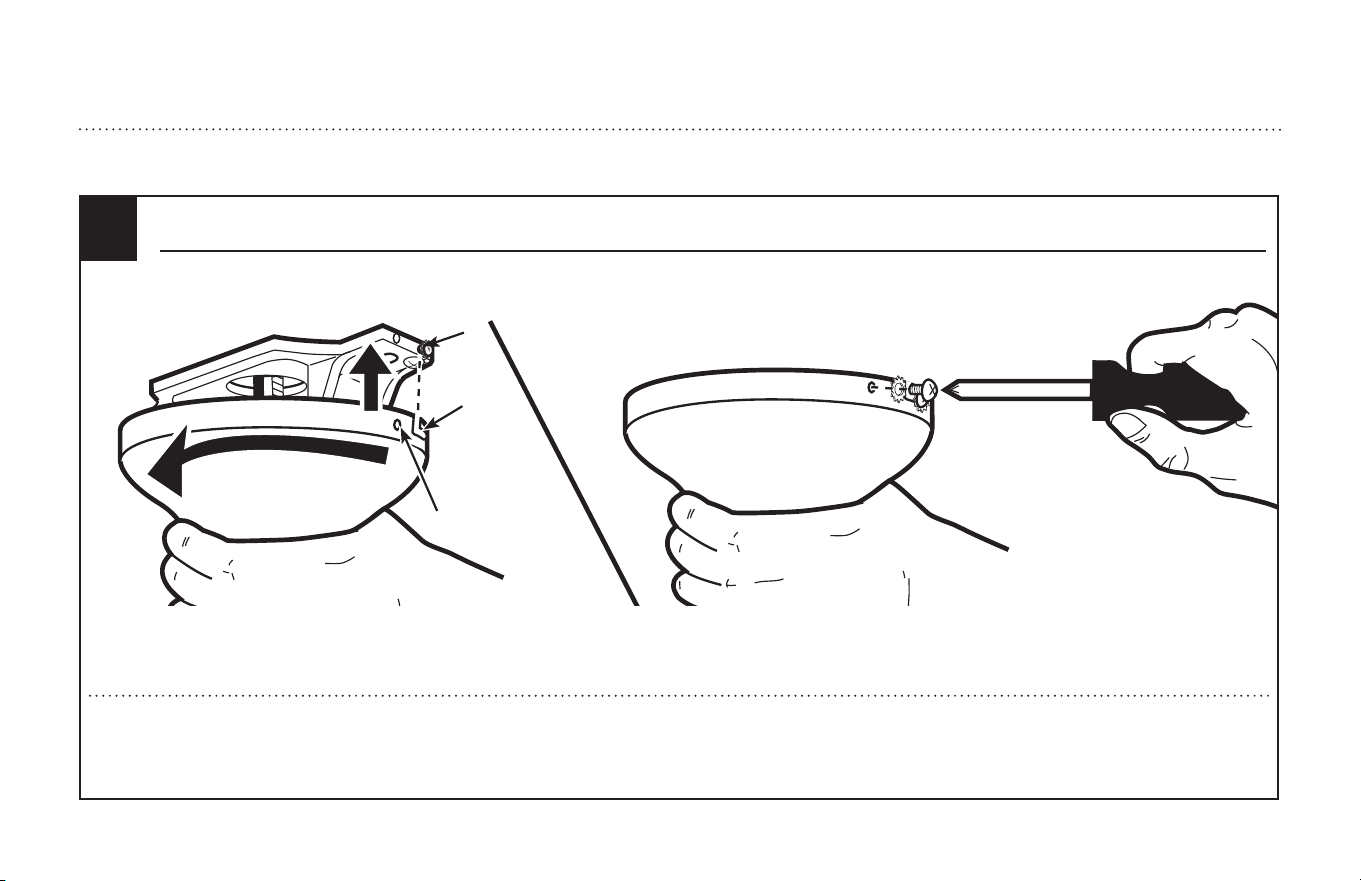

The canopy has two mating slots (1) and two mating holes (2). Position both slots on canopy directly under and in line with two screws in the mounting bracket (3).
Lift the canopy, allowing the two screws and star wahers to slide into the mating slots. Rotate the canopy clockwise until both screws from the mounting bracket
drop into the slot recesses. Tighten screws securely. Install two screws and star washers into the mating holes of the canopy and tighten to secure the canopy to
the mounting bracket.
El dosel tiene dos ranuras coincidentes (1) y dos agujeros coincidentes (2). Coloque ambas ranuras del dosel directamente abajo y en línea con los dos tornillos del
soporte de montaje (3). Eleve el dosel, permitiendo que los dos tornillos y las arandelas en estrella se deslicen dentro de las ranuras. Gire el dosel en sentido horario
hasta que ambos tornillos del soporte de montaje caigan adentro de las ranuras. Apriete los tornillos asegurándolos. Instale los dos tornillos y las arandelas en
estrella en los agujeros coincidentes del dosel y ajústelos para asegurar el dosel al soporte de montaje.
11
1
3
2

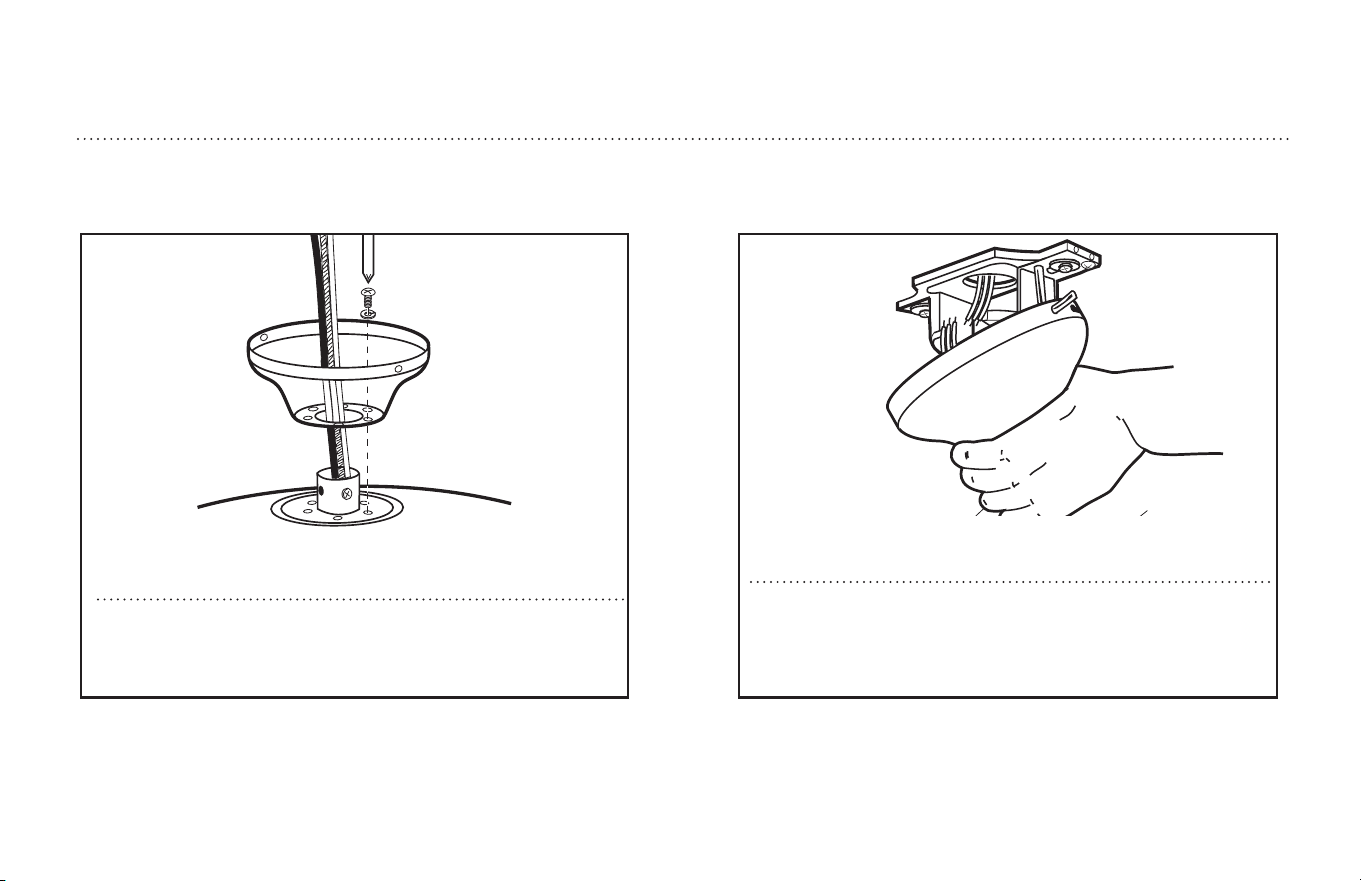

For flush mount fans, carefully lift fan from the mounting bracket, making sure not to break any wire connections.
For downrod fans, slide the canopy up to the mounting bracket.
Para ventiladores de instalación al techo, levante con cuidado el ventilador del soporte de montaje asegurándose de que no interrumpa ninguna conexión de los cables.
Para ventiladores con varilla vertical, deslice el dosel hacia arriba hasta el soporte de montaje.
13
ETL-ES-Vintage-WH24.07
Check the motor for plastic shipping stabilizer tabs (1), and remove them if
they are present. Attach blade assembly to motor using the noise-damp-
ening motor gaskets (2) and motor screws provided. Tighten screws
securely. NOTE: Some models do not utilize motor gaskets, washers, or
stabilizer tabs.
Verifique si hay lengüetas plásticas de embalaje para sostener al motor (1) y
descártelas. Fije el conjunto de las aletas al motor usando las juntas reductoras
de sonido del motor (2) y los tornillos para el motor incluidos. Apriete los tornil-
los asegurándolos. NOTA: Algunos modelos no utilizan juntas para el motor,
arandelas o lengüetas de embalaje.
13
1
2
2
BLADE INSTALLATION
INSTALACIÓN DE LAS ALETAS
12

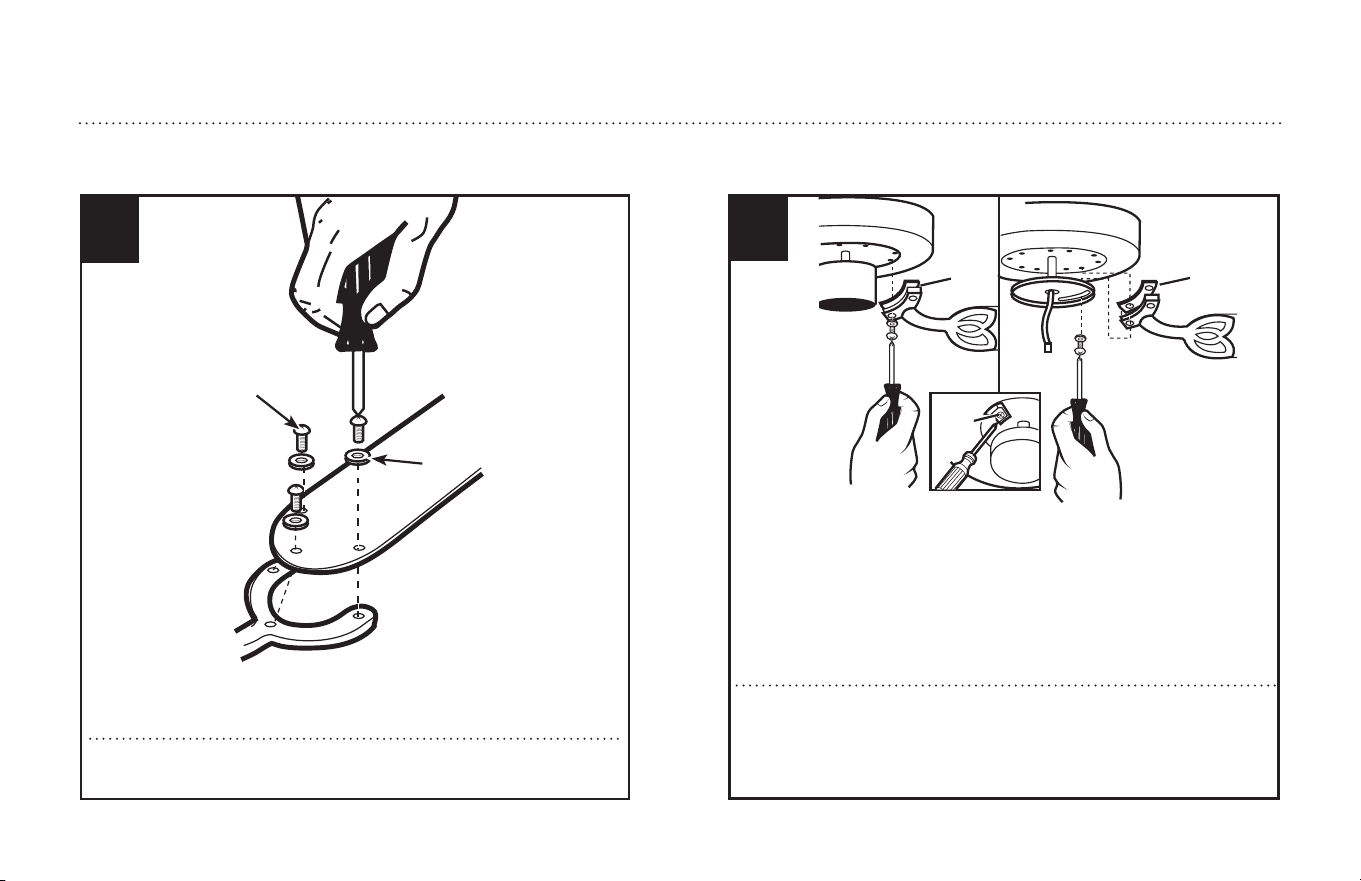

Attach blade brackets to blades using the blade bracket screws (1) and
fabric washers (2).
Fije los soportes para aletas a las aletas con los tornillos (1) y las
arandelas de tela (2).
2
1
14
ETL-ES-Vintage-WH24.07
14 15 16

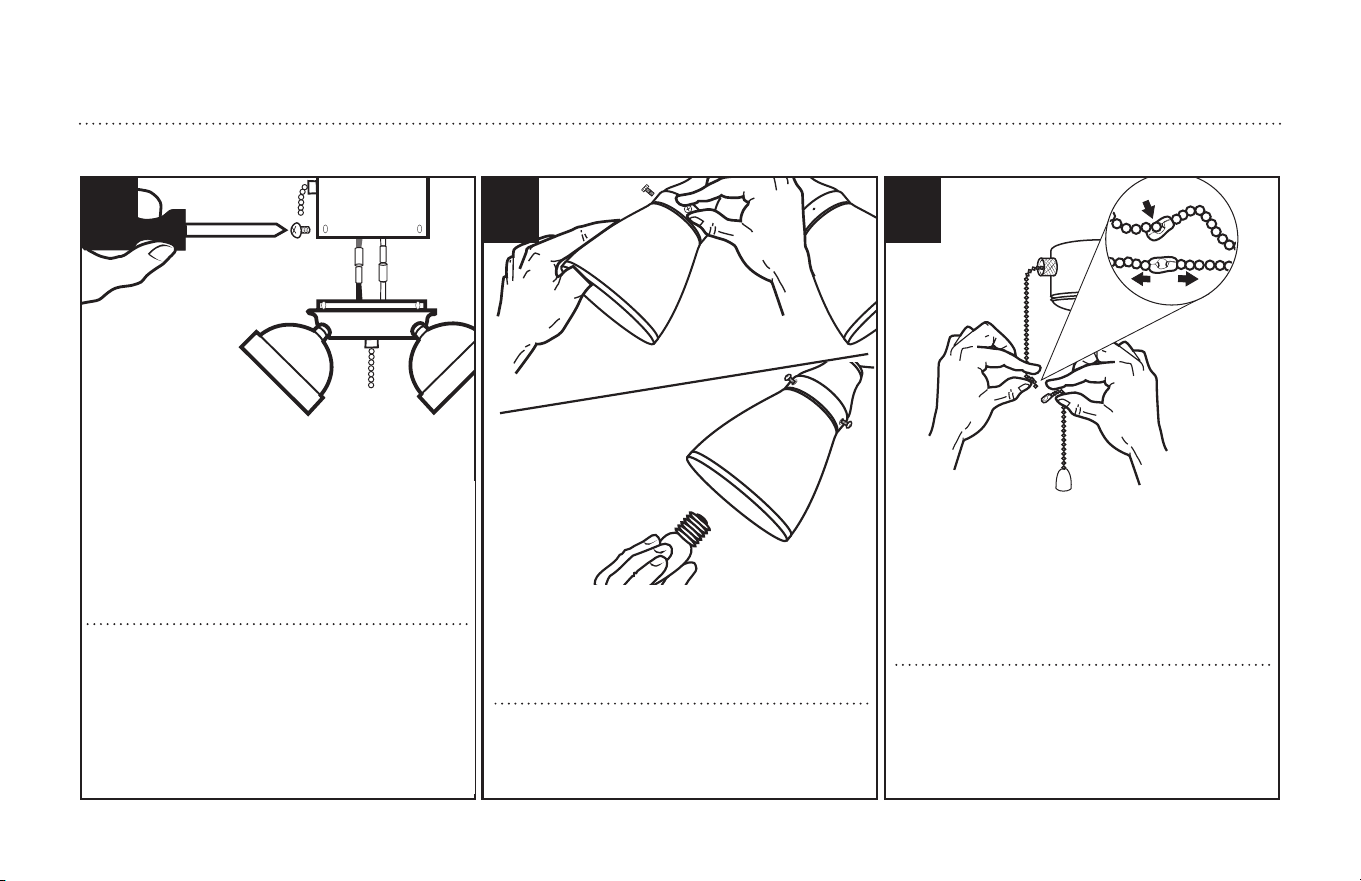

Install shades to light kit by finger-tightening the
screws for each shade holder as shown. Do not
overtighten screws. Install light bulbs (included).
Instale las pantallas en el juego de luces apretando
a mano los tornillos para cada soporte de pantalla,
como se muestra. No apriete demasiado los tornil-
los. Instale las bombillas (incluidas).
Assemble decorative fob and extension chains from
hardware bag to fan pull chains by inserting end of chain
into chain coupling. Confirm chains are held by lightly
pulling both chains in coupling.
Sujeta las cadenas largas de tiro con las piezas finales
correspondientes, a las cadenas del ventilador,
introduciendo el extremo de la cadena larga en la pieza
de unión. Asegúrese de que las cadenas están bien suje-
tas, tirando ligeramente de ambas cadenas en la pieza
de unión.
LIGHT FIXTURE INSTALLATION
INSTALACIÓN DEL ARTEFACTO LUMINOSO
Find the two wires from the switch housing with the
tag that says FOR LIGHT. Connect the blue wire from
the switch housing to the black wire from the light
kit, and connect the white wire from the switch hous-
ing to the white wire from the light kit. Attach light kit
to the switch housing using three small screws pro-
vided.
Identifique los dos cables en la tapa del alojamiento
del interruptor rotulada “FOR LIGHT” (para las luces).
Conecte el cable azul del alojamiento del interruptor
al cable negro del artefacto luminoso y el cable blan-
co del alojamiento del interruptor al cable blanco del
kit de luz. Conecte el artefacto luminoso al alojamien-
to del interruptor con los tres tornillos pequeños
incluidos.
15
ETL-ES-Vintage-WH24.07
Appendix for alternate installation options
FLUSH MOUNT OPTION (see page #: 16)
EXTENDED DOWNROD OPTION (see page #: 17)
Apéndice para opciones de instalación alternativas
OPCIÓN DE MONTAJE AL TECHO (consulte la página #: 16)
OPCIÓN DE VARILLA VERTICAL MÁS LARGA (consulte a la página #: 17)
16
ETL-ES-Vintage-WH24.07
FLUSH MOUNT OPTION
OPCIÓN DE INSTALACIÓN AL TECHO
Guide motor wires through the base of the canopy as shown and attach can-
opy directly to top of motor housing with flush mount screws and lock wash-
ersprovided. Tighten screws securely.
Deslice los cables del motor a través de la base del dosel como se indica y fije
el dosel directamente sobre el alojamiento del motor con los tornillos de mon-
taje al techo y las arandelas de presión incluidas. Apriete los tornillos ase-
gurándolos.
For flush mount option, raise fan assembly and place onto hook from mount-
ing bracket into a closed hole on the canopy. This will allow for hands free
wiring. PROCEED DIRECTLY TO PAGE 11 FOR WIRING OPTIONS.
Para la opción de montaje al ras, levante el montaje del ventilador,
colóquelo sobre el gancho de la placa de montaje y cuélguelo en uno de
los agujeros cerrados del dosel. De este modo, tendrá las dos manos
libres para hacer el cableado. PARA LAS OPCIONES DE CABLEADO,
PROCEDA DIRECTAMENTE A LA PÁG. 11.
17
ETL-ES-Vintage-WH24.07

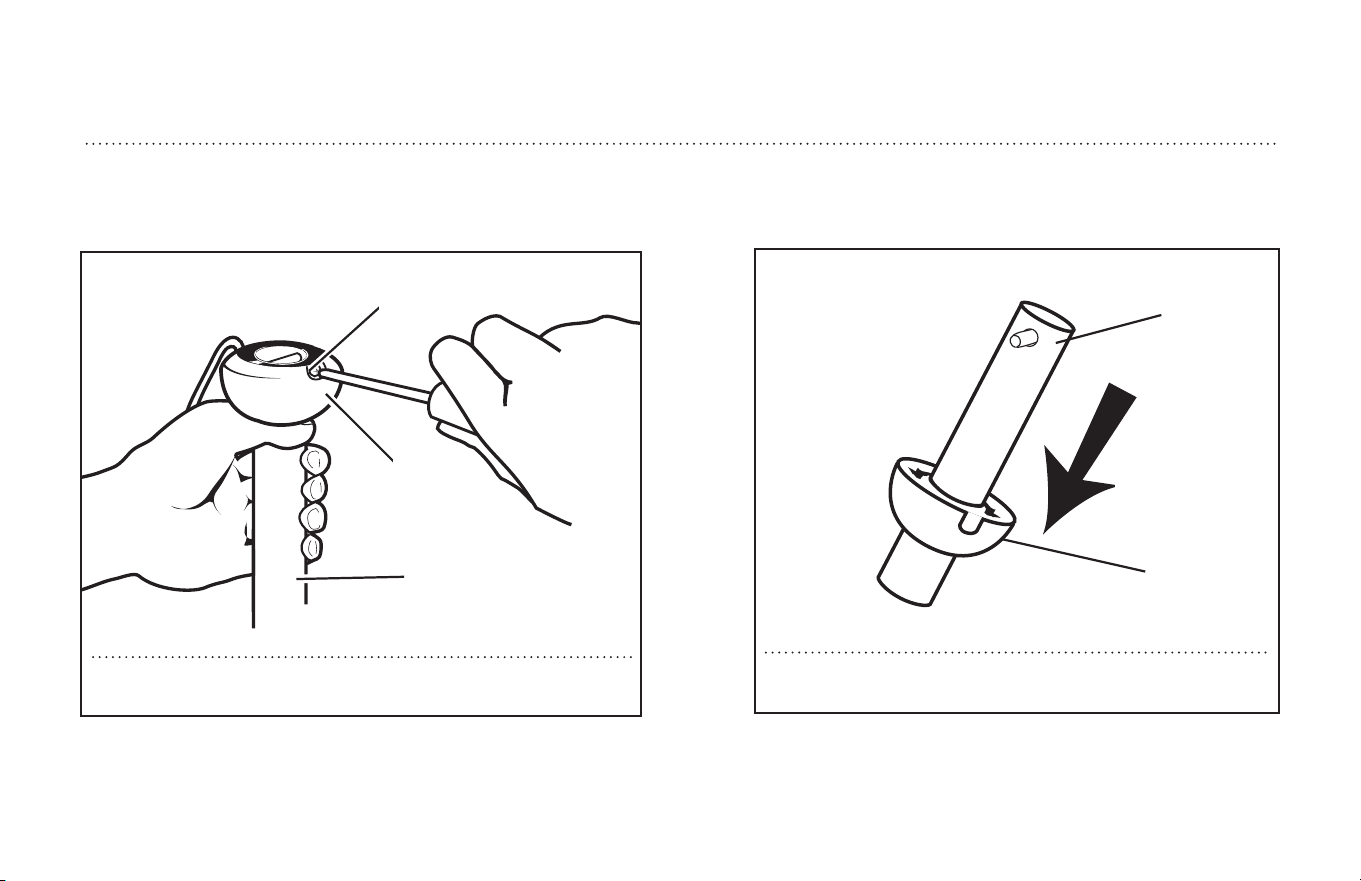

Loosen downrod ball (1) from downrod (2) by removing set screw (3).
Afloje la bola de la varilla vertical (1) de la varilla vertical (2) quitando el
tornillo (3).
2
3
1
EXTENDED DOWNROD OPTION
OPCIÓN CON VARILLA VERTICAL MÁS LARGA
Slide downrod ball (1) off of downrod and remove pin (2).
Deslice la bola (1) de la varilla vertical hasta separarla de la varilla vertical y
quite el pasador (2).
2
1
18
ETL-ES-Vintage-WH24.07
EXTENDED DOWNROD OPTION
OPCIÓN CON VARILLA VERTICAL MÁS LARGA

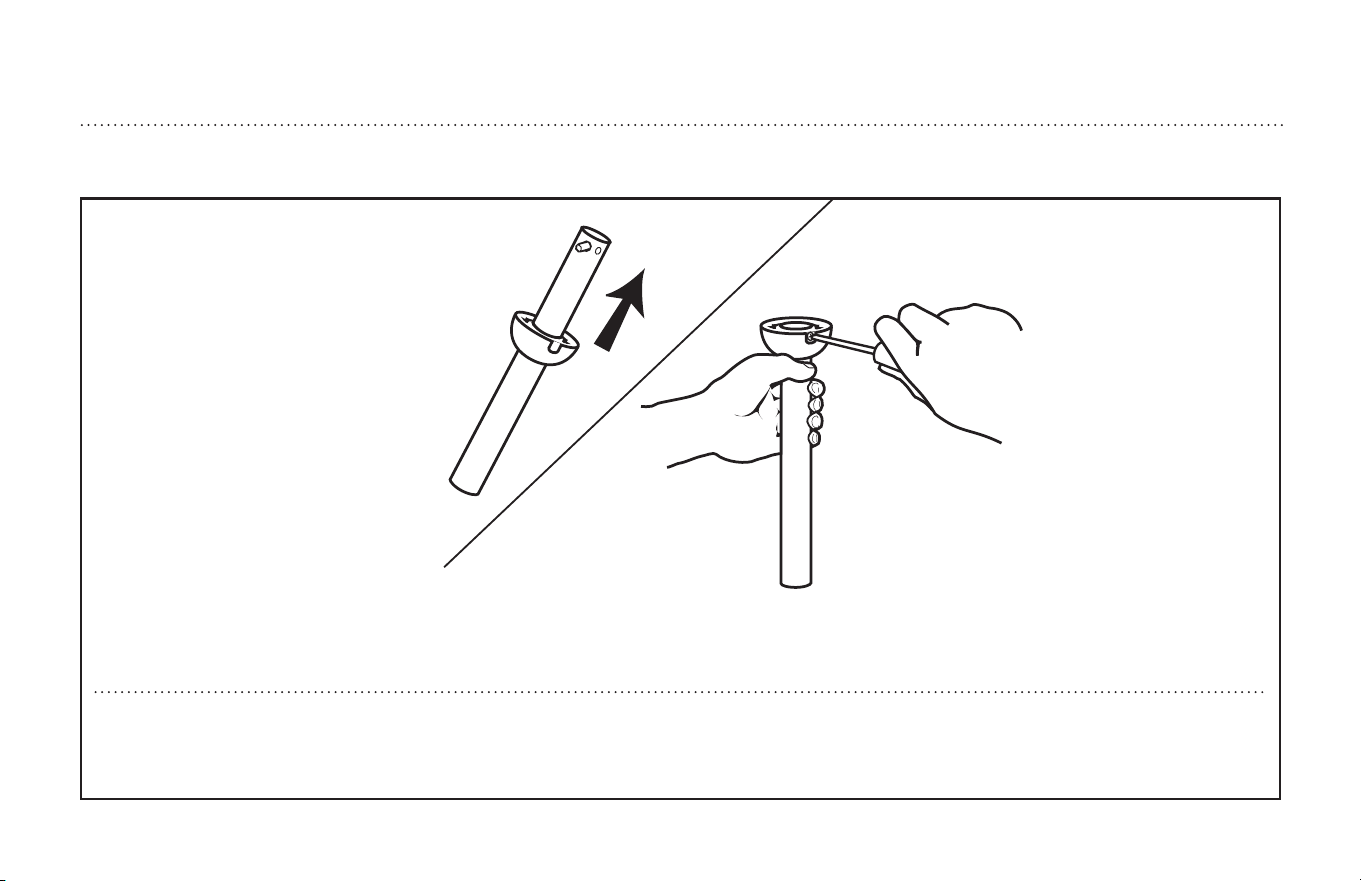

Re-install pin into extended downrod, and slide downrod ball up to the top of the downrod. Re-install set screw to secure ball to downrod. Note: Some extended
downrods have a pre-drilled set-screw hole. If a pre-drilled hole is present in the extended downrod, tighten the set screw into the pre-drilled hole in the extended
downrod. If no pre-drilled hole exists in the extended downrod, tighten the set screw against the downrod to secure the downrod ball.
Vuelva a instalar el pasador en la varilla vertical más larga y deslice la bola de la varilla hasta el extremo superior de la misma. Vuelva a insertar el tornillo de
fijación para asegurar la bola a la varilla vertical. Nota: Algunas varillas verticales más largas tienen un agujero previamente perforado para el tornillo. Si la varilla
vertical más larga tiene un agujero previamente perforado, ajuste el tornillo en el agujero previamente perforado de la varilla vertical más larga. Si la varilla vertical
más larga no tiene un agujero previamente perforado, ajuste el tornillo sobre la varilla vertical para asegurar la esfera de la misma.
19
ETL-ES-Vintage-WH24.07
Feed motor lead wires through downrod/canopy assembly and insert downrod into downrod yoke. Make sure to align hole in downrod with the hole in downrod yoke. Install
yoke cross pin (1) through yoke and downrod. Insert clamp pin (2) into cross pin until it snaps into place. Tighten set screws (3) in yoke. PROCEED TO PAGE 10, STEP 7.
Pase los cables conductores del motor a través de la varilla vertical/conjunto del dosel e inserte la varilla vertical en la horquilla de la misma. Asegúrese de que el agujero de
la varilla vertical y el de la horquilla de la varilla vertical estén alineados. Instale el pasador transversal de la horquilla (1) pasándolo por la horquilla y la varilla vertical. Inserte
el pasador de fijación (2) en el pasador transversal hasta que escuche un chasquido que indique que está en la posición adecuada. Ajuste los tornillos de fijación (3) en la
horquilla. PROCEDA A LA PÁG. 10, PASO 7.
EXTENDED DOWNROD OPTION
OPCIÓN CON VARILLA VERTICAL MÁS LARGA
2
1
3
20
ETL-ES-Vintage-WH24.07
Operation
Turn on the power and check operation of fan. The pull chain controls the fan speeds as follows: 1 pull - high; 2 pulls - medium; 3 pulls - low; 4
pulls - off. Speed settings for warm or cool weather depend on factors such as room size, ceiling height, number of fans and so on. The slide
switch controls direction, forward or reverse.
Warm weather/down position - (Forward) Fan turns counterclockwise direction. A downward air flow creates a cooling effect as shown in
illustration A. This allows you to set your air conditioner on a higher temperature setting without affecting your comfort.
Cool weather/up position - (Reverse) Fan turns clockwise direction. An upward airflow moves warm air off the ceiling area as shown in illus-
tration B. This allows you to set your heating unit on a lower setting without affecting your comfort.
NOTE: Turn off and wait for fan to stop before changing the setting of the forward/reverse slide switch.
Maintenance
1. Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure.
2. Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning.
This could damage the motor, or the wood, or possibly cause electrical shock.
3. Use only a soft brush or lint-free cloth to avoid scratching the finish. The plating is sealed with a lacquer coating to minimize discoloration
or tarnishing.
4. There is no need to oil your fan. The motor has permanently lubricated bearings.
OPERATION AND MAINTENANCE
21
ETL-ES-Vintage-WH24.07
Operación
Encienda el ventilador y verifique su funcionamiento. La cadenilla de tiro controla las velocidades del ventilador de la siguiente manera:
1 jalón – rápida; 2 jalones - mediana; 3 jalones - lenta; 4 jalones - apagado. Las velocidades para clima cálido o frío dependen de factores como el
tamaño de la habitación, la altura del ventilador, el número de ventiladores, etc.
El conmutador de tipo deslizante controla la dirección, hacia adelante o hacia atrás.
Clima cálido/posición hacia abajo - (Adelante) El ventilador gira en sentido contrahorario. Una corriente de aire descendente crea un efecto refr-
escante como lo indica la ilustración A. Esto le permite ajustar el aire acondicionado a una temperatura más alta sin que afecte su comodidad.
Clima frío/posición hacia arriba - (Atrás) El ventilador gira en sentido de las agujas del reloj. Una corriente de aire ascendente aleja el aire caliente
del área del ventilador de techo comolo indica la ilustración B. Esto le permite ajustar la calefacción a un nivel más bajo sin que afecte su como-
didad.
NOTA: Apague el ventilador y espere a que se detenga antes de cambiar la dirección de adelante/atrás con el conmutador de tipo deslizante.
Mantenimiento
1. El movimiento natural del ventilador podría hacer que se aflojen algunas conexiones. Verifique las conexiones de soporte, las piezas de
fijación y los accesorios de las aletas dos veces al año. Cerciórese de que estén aseguradas.
2. Limpie el ventilador periódicamente para ayudar a mantener su apariencia nueva con el correr de los años. No use agua para limpiarlo, ya que
podría dañar el motor o la madera o causar descarga eléctrica.
3. Use sólo un cepillo blando o un trapo sin pelusa para no rayar el acabado. El enchapado está sellado con una capa de laca para minimizar la
decoloración o pérdida del brillo.
4. No hay necesidad de aceitar el ventilador. El motor tiene cojinetes de lubricación permanente.
OPERACIÓN Y MANTENIMIENTO
22
ETL-ES-Vintage-WH24.07
TROUBLESHOOTING
GUIDE
If you have difficulty operating your new ceiling fan, it may be the result of incorrect assembly, installation, or
wiring. In some cases, these installation errors may be mistaken for defects. If you experience any faults,
please check this Trouble Shooting Chart. If a problem cannot be remedied, please consult with your qualified
electrician and do not attempt any electrical repairs yourself.
TROUBLE SUGGESTED REMEDY
1. If fan does not start: 1. check main and branch circuit fuses or circuit breakers.
2. check wire connections as performed in step #9 or #10 of installation.
CAUTION: Make sure main power is turned off.
3. Make sure forward/reverse switch is firmly in up or down position.
Fan will not operate when switch is in the middle.
4. If the fan still will not start, contact a qualified electrician.
Do not attempt to troubleshoot internal electrical connections yourself.
2. If fan sounds noisy: 1. check to make sure all screws in motor housing are snug (not over tightened).
2. check to make sure the screws which attach the fan blade holder to the motor are tight.
3. Some fan motors are sensitive to signals from Solid State variable speed controls.
DO NOT USe a Solid State variable speed control.
4. Allow “break-in” period of 24 hours. Most noises associated with a new fan will disappear after this period.
3. If fan wobbles: All blades are weighed and grouped by weight. Natural woods vary in density which could cause the fan to wobble even though all blades
are weight-matched. The following procedures should eliminate most of the wobble. check for wobble after each step.
1. check that all blades are screwed firmly into blade holders.
2. check that all blade holders are tightened securely to motor.
3. Make sure that canopy and mounting bracket are tightened securely to ceiling joist.
4. If blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the weight and possibly result in
smoother operation.
4. If light does not work: 1. check to see that the wire connections in the switch housing are connected.
2. check for faulty light bulbs.
3. If light kit will still not operate, contact a qualified electrician for assistance.
23
GUÍA PARA SOLUCIONAR
PROBLEMAS
Si tiene dificultades para hacer funcionar su nuevo ventilador, podría ser a causa del
armado, instalación o cableado incorrectos. En algunos casos, estos errores de insta-
lación podrían ser confundidos con defectos. Si experiencia algun fallo, consulte esta
guía para solucionar problemas. Si no puede solucionar el problema, consulte a un electri-
cista calificado y no intente reparar conexiones eléctricas.
PROBLEMA
1. Si el ventilador no
arranca:
2. Si el ventilador es
ruidoso:
3. Si el ventilador oscila:
4. Si la luz no funciona:
SOLUCIÓN SUGERIDA
1. Compruebe los fusibles o disyuntores principales y del circuito derivado.
2.Compruebe el cableado del bloque de terminales como lo hizo en el paso No. 9 ó 10 de la instalación.
ADVERTENCIA: Asegúrese de que la alimentación principal esté apagada.
3. Asegúrese de que el interruptor de marcha adelante/atrás esté firmemente en su posición.
El ventilador no funcionará si el interruptor está en el medio.
4.Si el ventilador no arranca, póngase en contacto con un electricista calificado. No intente reparar conexiones eléctricas internas.
1. Compruebe para asegurarse de que todos los tornillos del alojamiento del motor estén ajustados (no los apriete demasiado).
2.Compruebe para asegurarse de que los tornillos que fijan el soporte de la aleta del ventilador al motor estén apretados.
3. NO USE un control de velocidad variable de estado sólido.
4.Permita el "rodaje" del ventilador durante un período de 24 horas. La mayoría de los ruidos asociados con el ventilador nuevo desaparecerán
después de este período.
Todas las aletas se pesan y agrupan según el peso. Las maderas naturales varían en densidad y podrían hacer que el ventilador oscile aún cuando
todas las aletas estén agrupadas por peso. Los siguientes procedimientos deberían eliminar la mayoría de los problemas de oscilación. Verifique la
oscilación después de cada paso.
1. Verifique que todas las aletas estén firmemente atornilladas a los soportes de las aletas.
2.Verifique que todos los soportes de las aletas estén firmemente aseguradas al motor.
3. Asegúrese de que el dosel y el soporte de montaje estén firmemente asegurados a la viga del techo.
4.Si la oscilación de la aleta sigue siendo visible, es posible que al intercambiar dos aletas adyacentes (lado a lado) se redistribuya el peso y el
funcionamiento sea más suave.
1. Verifique que el conector molex del alojamiento del interruptor esté conectado.
2. Compruebe si hay lámparas defectuosas.
3. Si el conjunto de luces no funciona, póngase en contacto con un electricista calificado.
24
ETL-ES-Vintage-WH24.07
WARRANTY
This Westinghouse Lighting Fan offers a Limited Lifetime Warranty to the original owner against defects in material and workmanship.
This warranty is in lieu of all other warranties expressed or implied.
Westinghouse Lighting will repair or replace the parts needed, and/or, replace the ceiling fan, if the defective is due to faulty materials or workmanship.
Years 1 & 2 – Westinghouse Lighting will repair or replace this ceiling fan.
After Year 2 – Warranty is limited to the motor.
This warranty does not cover acts of nature such as lightning damage, or corrosion and discoloration of components, nor does it cover damages caused through
abuse, improper installation, surges in electric current, or acts of third parties. This warranty does not cover broken glass after installation. If this ceiling fan fails
during the warranty period, return defective product to seller. Warranty terms and conditions of sellerr apply. If replacement product is not available through seller,
please contact www.westinghouselighting.com/contact-us.
GARANTÍA
Este ventilador de Westinghouse Lighting se ofrece con una garantía limitada de por vida para el propietario original frente a defectos de material y de mano de obra.
Esta garantía sustituye cualquier otra garantía expresa o implícita.
Westinghouse Lighting reparará o reemplazará las piezas necesarias y/o reemplazará el ventilador de techo si el fallo se debe a defectos de material o de mano de
obra.
Primeros 2 años: Westinghouse Lighting reparará o reemplazará este ventilador de techo.
Después del segundo año: la garantía queda limitada al motor.
Esta garantía no cubre los daños debidos a fenómenos naturales, como daños por caída de rayos, corrosión o decoloración de los componentes, ni tampoco los daños
causados por un uso inadecuado, una instalación incorrecta, sobretensiones eléctricas o actos de terceros. Esta garantía no cubre la rotura de vidrio una vez que se
haya realizado la instalación. Si el ventilador de techo falla durante el período de garantía, devuelva el producto defectuoso al distribuidor. Se aplican los términos y
condiciones de garantía del vendedor. Si el producto de reemplazo no está disponible por medio del distribuidor, póngase en contacto con nosotros a través de www.
westinghouselighting.com/contact-us.
25
ETL-ES-Vintage-WH24.07
PARTS LIST
LISTA DE REPUESTOS
1
8
7
5
6
2
3
4
# . . . . . . . . . . . Description
1 . . . . . . . . . . . Mounting Bracket
2 . . . . . . . . . . . Blade Bracket
3 . . . . . . . . . . . Blade
4 . . . . . . . . . . . Glass
5 . . . . . . . . . . . Fan Speed Switch
6 . . . . . . . . . . . Light Control Switch
7 . . . . . . . . . . . Capacitor
8 . . . . . . . . . . . Hardware Pack
No. . . . . . . . . . . . Descripción
1 . . . . . . . . . . . Soporte de montaje
2 . . . . . . . . . . . Soporte para aleta
3 . . . . . . . . . . . Aleta
4 . . . . . . . . . . . Pantalla de vidrio
5 . . . . . . . . . . . Interruptor de control de
. . . . . . . . . . .velocidad para ventilador
6 . . . . . . . . . . . Interruptor de control de luz
7 . . . . . . . . . . . Condensador
8 . . . . . . . . . . . Tornillería
26
ETL-ES-Vintage-WH24.07
27
ETL-ES-Vintage-WH24.07
ETL-ES-Vintage-WH24.07
and Westinghouse are trademarks of
We
stinghouse Electric Corporation.
Used under license
by Westinghouse Lighting.
All Rights Reserved.
Made in China
Westinghouse Lighting,
Philadelphia, PA 19154-1029, U.S.A.
www.westinghouselighting.com
