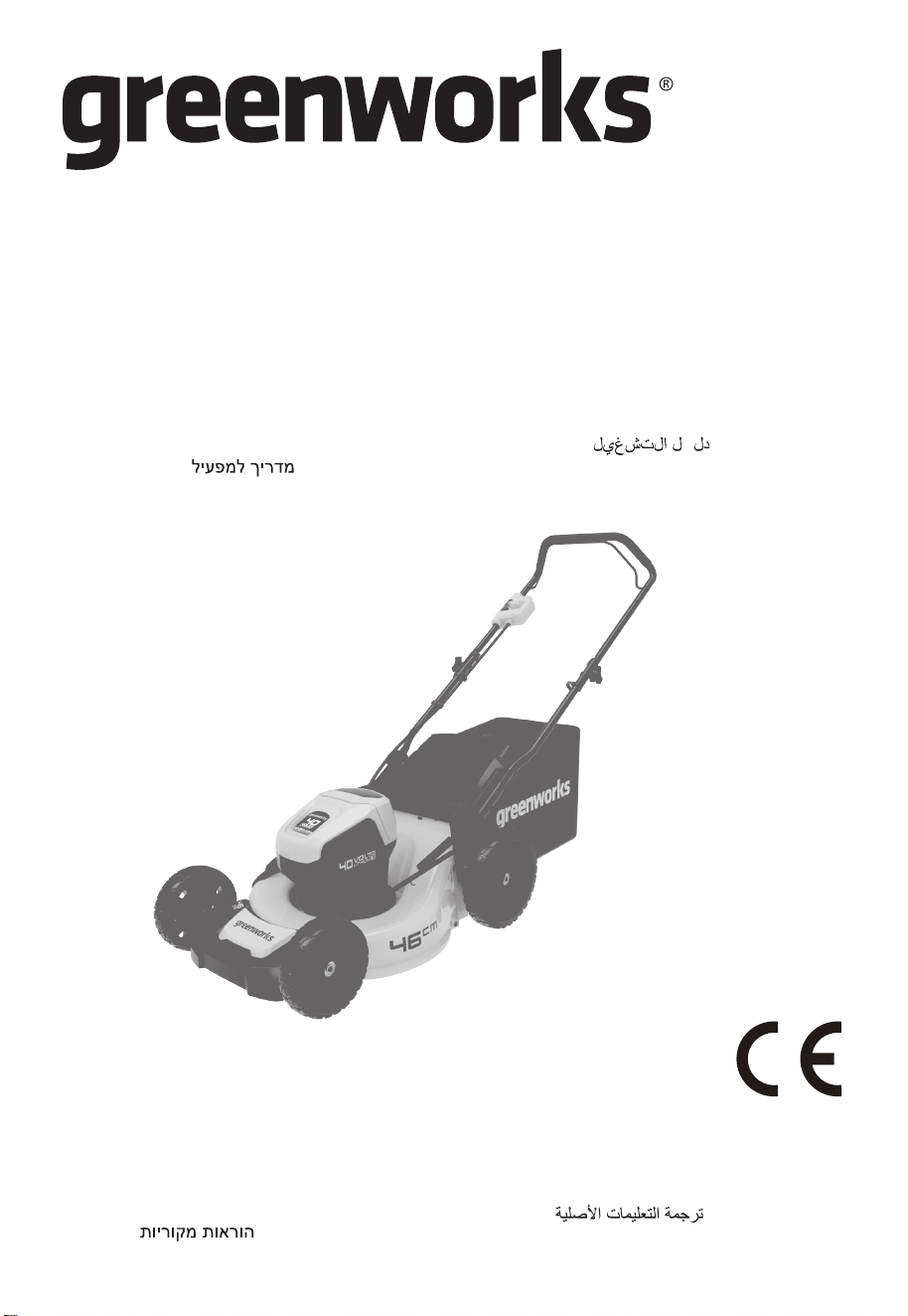

Greenworks 2514407UB 40V Lawn Mower 46cm

GD40LM46HP

OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO /

MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / MANUAL DE UTILIZAÇÃO /

GEBRUIKSAANWIJZING / KÄYTTÖOPAS /ANVÄNDARHANDBOK /

BRUKERVEILEDNING / BRUGSVEJLEDNING / INSTRUKC / JAUŻYTKOWNIKA /

NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / Uporabniški priročnik / PRIRUČNIK

ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / MANUAL DE UTILIZARE /

РЪКОВОДСТВО НА ОПЕРАТОРА / ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ / / KULLANIM

KILAVUZU / / OPERATORIAU VADOVAS / LIETOTĀJA ROKASGRĀMATA /

KASUTUSJUHEND

Original Instructions / Übersetzung der Originalanweisungen / Traducción de las instrucciones originales / Traduzione delle istruzioni originali / Traduction des

instructions d'origine / Traduzido a partir das instruções originais / Vertaling van de originele gebruiksaanwijzing /

Alkuperäisten ohjeiden käännös

Översättning av originalinstruktionerna / Produsentens instruksjoner / Oversættelse af de originale vej

ledninger / Tłumaczenie

oryginalnej instrukcji /

Překlad originálního návodu / Preklad originálneho návodu / Prevod originalnih navodil / Prijevod izvornih uputa / Az eredeti utasítás

fordítása /

Traducere a instrucțiunilor originale / Превод на оригиналните инструкции / Αυθεντικές οδηγίες / / Orijinal

Talimatların

Tercümesi / / Originalių instrukcijų vertimas / Instrukciju tulkojums no oriģinālvalodas / Originaalkasutusjuhendi tõlge

LMF412

• is in conformity with the relevant provisions of the Supply of Machinery (Safety) Regulations 2008.

• is in conformity with the provisions of the following other UK legislation:

• Electromagnetic Compatibility Regulations 2016

• Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001

• The Restriction of the Use of Certain Hazardous

• ubstances in Electrical and Electronic Equipment Regulations 2012

Furthermore, we declare that the following standard have been used:

BS EN 60335-1, BS EN 60335-2-77, BS EN 62233, BS EN 55014-1, BS EN 55014-2,

BS EN ISO 3744, ISO 11094, BS EN 62321-3-1, BS EN 62321-4, BS EN 62321-5,

BS EN 62321-6, BS EN 62321-7-1, BS EN 62321-7-2, BS EN 62321-8

Conformity assessment method to SCHEDULE 9 Noise Emission in the Environment by Equipment

for use Outdoors Regulations 2001.

Notified body involved:

Name: Intertek Testing & Certification Ltd

Address: 9 Brook St, Brentwood CM14 5NQ United Kingdom

Measured sound power level 84.8 dB(A)

Guaranteed sound power level 96 dB(A)

Place, date: Christchurch, Dorset, UK 07.06.2021 Signature: Ted Qu, Quality Director

DECLARATION OF CONFORMITY (UK)

Name and address of the manufacturer:

Name: Globe Technologies Europe GmbH

Address: Brunnenweg 17, 64331 Weiterstadt, Germany

Name and address of the Authorized representative:

Name: Garden Equipment Ltd

Address: First Floor, 3a Groveley Road, Christchurch, Dorset, BH23 3HB, UK

Name and address of the person authorised to compile the technical file:

Name: Simon Del-Nevo

Address: First Floor, 3a Groveley Road, Christchurch, Dorset, BH23 3HB, UK

Here with we declare that the product

Category: Lawn Mower

Model: LMF412 (2514407）

Serial number: See product rating label

Year of Construction: See product rating label

1 Description...................................4

1.1 Purpose......................................................4

1.2 Overview.................................................... 4

2 Safety............................................4

3 Installation................................... 4

3.1 Unpack the machine...................................4

3.2 Unfold the lower handle..............................4

3.3 Install the upper handle .............................4

3.4 Install the grass catcher............................. 5

3.5 Install the mulch plug..................................5

3.6 Install the side discharge chute..................5

3.7 Set the blade/cutting height........................5

3.8 Install the battery pack............................... 5

3.9 Remove the battery pack........................... 5

4 Operation..................................... 5

4.1 Start the machine....................................... 5

4.2 Stop the machine....................................... 5

4.3 Empty the grass catcher.............................6

4.4 Operate on slopes......................................6

4.5 Operation tips.............................................6

5 Maintenance.................................6

5.1 General maintenance.................................6

5.2 Replace the blade...................................... 6

5.3 Store the machine...................................... 7

5.4 Stand the machine on end......................... 7

6 Troubleshooting.......................... 7

7 Technical data..............................8

8 Warranty....................................... 8

9 EC Declaration of conformity.....8

English

1 DESCRIPTION

1.1 PURPOSE

This machine is used for domestic lawn mowing. The

cutting blade must be approximately parallel to the

ground. All four wheels must touch the ground while you

mow.

1.2 OVERVIEW

Figure 1~12

Bail switch

Start button

Upper handle

Lower handle

Bolt

Height adjustment lever

Battery door

Knob

Grass catcher

Handle knob

Rear discharge door

Door rod

Grass catcher handle

Hook

Mulch plug

Side discharge chute

Mulch plug handle

Side discharge door

Pivot

Recesses

Safety key

Battery release button

Battery pack

Blade

Wood

Wrench

Mounting screw

2 SAFETY

WARNING

Make sure that you follow all safety instructions.

Refer to Safety Manual.

3 INSTALLATION

WARNING

Do not use accessories that are not recommended by

the manufacturer.

WARNING

Do not put in the safety key or the battery pack until

you finalised the assembly of all the parts.

3.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine

before use.

WARNING

• If the parts are damaged, do not use the machine.

• If you do not have all the parts, do not operate the

machine.

• If the parts are damaged or missing, speak to the

service center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with

local regulations.

3.2 UNFOLD THE LOWER HANDLE

Figure 2

1. Pull and turn the handle knobs 90°.

2. Unfold the lower handle.

3. Line up the handle knobs in one of the three

positions on the brackets.

4. Turn the handle knobs 90° until they engage the

holes in the brackets.

NOTE

Make sure that the two handle knobs are in the same

position.

WARNING

Do not make damage to the cables when you fold or

unfold the handle.

3.3 INSTALL THE UPPER HANDLE

Figure 3

1. Align the holes in the upper handle and the lower

handle.

2. Put the bolts through the holes.

3. Tighten the knobs onto the bolts.

4. Do the same operation on the other side.

English

3.4 INSTALL THE GRASS CATCHER

Figure 4

1. Remove the mulch plug.

2. Remove the side discharge chute.

3. Open the rear discharge flap and hold it.

4. Hold the the grass catcher by its handle and engage

the hooks on the door rod.

5. Close the rear discharge flap.

3.5 INSTALL THE MULCH PLUG

Figure 5

1. Remove the grass catcher.

2. Open the rear discharge flap and hold it.

3. Hold the mulch plug by its handle and fit it in the

discharge chute.

4. Close the rear discharge flap.

3.6 INSTALL THE SIDE DISCHARGE

CHUTE

Figure 6

CAUTION

When you use the side discharge chute,

• Do not install the grass catcher.

• Keep the mulch plug installed.

1. Open the side discharge door and hold it.

2. Line up the recesses of the side discharge chute

below the pivot.

3. Close the side discharge door.

3.7 SET THE BLADE/CUTTING

HEIGHT

The machine can be set to different blade/cutting

heights.

Figure 7

1. Pull the height adjustment lever forward to increase

the blade/cutting height.

2. Pull the height adjustment lever rearward to

decrease the blade/cutting height.

3.8 INSTALL THE BATTERY PACK

Figure 8

WARNING

• If the battery pack or charger is damaged, replace

the battery pack or the charger.

• Stop the machine and wait until the engine stops

before you install or remove the battery pack.

• Read, know, and follow the instructions in the

battery and charger manual.

1. Open the battery compartment flap.

2. Align the lift ribs on the battery pack with the

grooves in the battery compartment.

3. Push the battery pack into the battery compartment

until the battery pack locks into place.

4. When you hear a click, the battery pack is installed.

5. Close the battery compartment flap.

NOTE

The engine starts only when you put in the safety key.

3.9 REMOVE THE BATTERY PACK

Figure 8

1. Open the battery compartment flap

2. Remove the safety key.

3. Push and hold the battery release button.

4. Remove the battery pack from the machine.

4 OPERATION

WARNING

Wear eye protection during operation.

4.1 START THE MACHINE

Figure 9

1. Put in the safety key.

2. Push and hold the start button.

3. While you hold the start button, pull the bail switch in

the direction of the handle bar.

4. Release the start button to start the machine.

4.2 STOP THE MACHINE

Figure 9

1. Release the bail switch to stop the machine.

WARNING

Wait until the blades fully stop before you start the

machine again. Do not quickly turn the machine off

and on.

English

WARNING

Always remove the safety key and battery pack after

you complete the work.

4.3 EMPTY THE GRASS CATCHER

1. Stop the machine.

2. Remove the safety key.

3. Remove the battery pack.

4. Open the rear discharge door and hold it.

5. Hold the grass catcher by its handle and unhook it

from the door rod.

6. Close the rear discharge door.

7. Empty the grass catcher.

4.4 OPERATE ON SLOPES

WARNING

Do not mow on the slopes with incline more than 15°.

If you are not comfortable, do not mow on a slope.

• Do not go up and down on a slope, mow across the

face of the slope. Be careful when you change the

direction on a slope.

• Monitor the holes, ruts, rocks, and other hidden

objects that can cause you to fall. Remove all

obstacles such as rocks and tree limbs.

• Make sure that your footing is stable. If you are out

of balance, release the bail switch immediately.

• Do not mow near drop-offs, ditches, or

embankments.

4.5 OPERATION TIPS

• Do not try to override the operation of the start

button or bail switch.

• Do not tilt the machine when you start it.

• Do not put hands or feet near or below the turning

parts.

• Keep the discharge chute clean.

• Do not cut wet grass.

• Higher blade height is necessary for new or thick

grass.

• Clean the bottom of the mower deck after each

use. Remove grass clippings, leaves, dirt, and other

debris.

5 MAINTENANCE

WARNING

Remove the safety key and battery pack from the

machine before maintenance.

WARNING

Keep the motor and battery pack free from grass,

leaves or too much grease.

CAUTION

Use only approved replacement parts.

CAUTION

Do not let brake fluids, gasoline, petroleum-based

materials touch the plastic parts. Chemicals can

cause damage to the plastic, and make the plastic

unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic

housing or components.

NOTE

Recommended tightening torque (blade): 33-37 Nm.

5.1 GENERAL MAINTENANCE

• Before each use, examine the machine for

damaged, missing, or loose parts such as screws,

nuts, bolts and caps.

• Tighten correctly all the fasteners and caps.

• Clean the machine with a dry cloth. Do not use

water.

5.2 REPLACE THE BLADE

Figure 10

WARNING

Use only approved replacement blades.

WARNING

Wear heavy gloves or wind cloth around the blade

when you touch the blade.

1. Stop the machine.

2. Make sure that the blades fully stop.

3. Remove the safety key and battery pack.

4. Turn the machine to its side.

5. Use a piece of wood to prevent the movement of the

blade.

6. Remove the mounting screw and spacer with a

wrench or socket.

7. Remove the blade.

8. Install the new blade. Make sure that the arrows

engage the holes in the blade.

9. Put in the mounting screw and spacer and tighten

them.

English

5.3 STORE THE MACHINE

• Clean the machine before storage.

• Make sure the engine is not hot when you store the

machine.

• Make sure that the machine does not have loose

or damaged parts. If it is necessary, do these steps/

instructions:

• Replace the damaged parts.

• Tighten the bolts.

• Speak to a person of an approved service

center.

• Store the machine in a dry area.

• Make sure that children cannot come near the

machine.

5.4 STAND THE MACHINE ON END

Figure 11

1. Remove the grass catcher.

2. Pull and turn the handle knobs 90°.

3. Fold down the handle.

4. Turn the handle knobs 90° to lock the handle into

position.

5. Stand the machine on end and make sure that the

brackets touch the floor.

Storage Switch

The machine has a storage switch that prevents its

startup in the storage position.

It is necessary to remove the safety key and the battery

pack to prevent accidental startup or unapproved use.

The storage switch does not replace this function.

6 TROUBLESHOOTING

Problem Possible cause Solution

The handle is

not in position.

The bolts are not

engaged correct-

ly.

Adjust the height

of the handle

and make sure

that the knobs

and bolts are

aligned correctly.

The machine

does not start.

The battery ca-

pacity is low.

Charge the bat-

tery pack.

The bail switch is

defective.

Replace the bail

switch.

The safety key is

not put in.

Put in the safety

key.

The machine

cuts grass un-

evenly.

The lawn is

rough.

Examine the

mowing area.

Problem Possible cause Solution

The blade height

is not set cor-

rectly.

Adjust the blade/

cutting height to

a higher position.

The machine

does not mulch

correctly.

Wet grass clip-

pings attach to

the deck.

Wait until the

grass dries be-

fore mowing.

The mulch plug

is missing.

Install the mulch

plug.

The machine is

hard to push.

The grass is too

tall, or the blade

height is too low.

Increase the

blade/cutting

height.

The grass catch-

er and the blade

drags in thick

grass.

Empty the grass

clippings from

the grass catch-

er.

There is a high

vibration in the

machine.

The blade is un-

balanced and

worn.

Replace the

blade.

The motor shaft

is bent.

1. Stop the mo-

tor.

2. Remove the

safety key

and battery

pack.

3. Inspect for

damage.

4. Repair the

machine be-

fore you start

it again.

The machine

stops during

mowing.

The blade height

is too low.

Increase the

blade/cutting

height.

The battery pack

is out of power.

Charge the bat-

tery pack.

The grass clip-

pings attach to

the deck or the

blade.

Remove the bat-

tery pack and

check the deck.

Operation tem-

perature of the

machine is too

high.

Cool the ma-

chine.

* If you cannot find the solution to these problems, go to

the service center.

English

7 TECHNICAL DATA

Voltage 40 V

No load speed 2800 / min

Cut width 460 mm

Cut height 25 - 80 mm

Grass catcher

capacity

55 L

Weight (without

battery pack)

24.5 kg

Measured sound

pressure level

= 73 dB(A), K= 3 dB(A)

Guaranteed

sound power lev-

WA.d

= 96 dB(A)

Battery model G40B2/G40B25/G40B4 and other

BAF series

Charger model 2910907 (G40UC)/29417/29447/

G40C and other CAF series

Vibration ≤2.5 m/s², K=1.5 m/s²

IPX IPX1

8 WARRANTY

(The full warranty terms and conditions can be found on

Greenworks website https://www.greenworkstools.eu)

The Greenworks warranty is 3 years on the product,

and 2 years on batteries (consumer/private usage)

from the date of purchase. This warranty covers

manufacturing faults. A faulty product under warranty

might be either repaired or replaced. A unit that has

been misused or used in other ways then described

in the owner’s manual might be rejected for warranty.

Normal wear, and wear parts are not considered as

warranty. The original manufacturer warranty is not

affected by any additional warranty offered by a dealer

or retailer.

A faulty product must be returned to the point of

purchase in order to claim for warranty, together with

the proof of purchase (receipt).

9 EC DECLARATION OF

CONFORMITY

Name and address of the manufacturer:

Name:

Globe Technologies Europe GmbH

Address: Brunnenweg 17, 64331 Weiterstadt, Ger-

many

Name and address of the person authorised to compile

the technical file:

Name: Ralf Pankalla

Address: Brunnenweg 17, 64331 Weiterstadt, Ger-

many

Herewith we declare that the product

Category: Lawn Mower

Model: LMF412 （2514407）

Serial number: See product rating label

Year of Construc-

tion:

See product rating label

• is in conformity with the relevant provisions of the

Machinery Directive 2006/42/EC.

• is in conformity with the provisions of the following

other EC-Directives:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Furthermore, we declare that the following parts,

clauses of harmonised standards have been used:

• EN 60335-1, EN 60335-2-77, EN 62233, EN

ISO 3744, EN 55014-1, EN 55014-2, ISO 11094,

IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC

62321-6, IEC 62321-7-1, IEC 62321-7-2. IEC

62321-8

Conformity assessment method to Annex VI Directive

2000/14/EC.

Measured sound power level

: 84.8 dB(A)

Guaranteed sound power level L

WA.d

: 96 dB(A)

Notified body involved:

Name: Intertek Deutschland GmbH (Notified Body

0905)

Address: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germany

Place, date: Weiter-

stadt, 03.03.2020

Signature: Ted Qu, Quality Di-

rector

English

1 Beschreibung............................ 10

1.1 Verwendungszweck..................................10

1.2 Überblick.................................................. 10

2 Sicherheit................................... 10

3 Montage......................................10

3.1 Maschine auspacken................................10

3.2 Unteren Griff ausklappen......................... 10

3.3 Den oberen Griff montieren...................... 11

3.4 Grasfangvorrichtung montieren................11

3.5 Mulcher montieren....................................11

3.6 Seitenauslaufschacht montieren.............. 11

3.7 Messer-/Schnitthöhe einstellen................ 11

3.8 Akkupack einsetzen..................................11

3.9 Akkupack entfernen..................................11

4 Bedienung.................................. 11

4.1 Maschine starten...................................... 11

4.2 Maschine anhalten................................... 12

4.3 Grasfangvorrichtung entleeren.................12

4.4 Betrieb an Hängen................................... 12

4.5 Tipps zur Bedienung.................................12

5 Wartung und Instandhaltung....12

5.1 Allgemeine Wartung................................. 12

5.2 Messer ersetzen.......................................12

5.3 Lagern Sie die Maschine..........................13

5.4 Die Maschine hochkant aufstellen............13

6 Fehlerbehebung........................ 14

7 Technische Daten......................15

8 Garantie......................................15

9 EG-Konformitätserklärung....... 15

Deutsch

1 BESCHREIBUNG

1.1 VERWENDUNGSZWECK

Diese Maschine wird für das Rasenmähen eingesetzt.

Das Schneidmesser muss etwa parallel zum Boden

liegen. Alle vier Räder müssen beim Mähen den Boden

berühren.

1.2 ÜBERBLICK

Abbildung 1~12

Bügelschalter

Start-Taste

Oberer Griff

Unterer Griff

Schraube

Höhenverstellhebel

Akkufachklappe

Handgriff

Grasfangvorrichtung

Griffknauf

Heckauswurfklappe

Klappenstange

Grasfanggriff

Haken

Mulcher

Seitenauslaufschacht

Mulchergriff

Seitenauswurfklappe

Drehpunkt

Aussparungen

Sicherheitsschlüssel

Batterieentriegelungstaste

Akkupack

Messer

Holz

Schraubenschlüssel

Befestigungsschraube

2 SICHERHEIT

WARNUNG

Stellen Sie sicher, dass Sie alle Sicherheitshinweise

befolgen.

Siehe Sicherheitshandbuch.

3 MONTAGE

WARNUNG

Verwenden Sie kein Zubehör, das nicht vom Hersteller

empfohlen wird.

WARNUNG

Legen Sie den Sicherheitsschlüssel oder den

Akkupack erst dann ein, wenn Sie alle Teile

zusammengebaut haben.

3.1 MASCHINE AUSPACKEN

WARNUNG

Vergewissern Sie sich, dass Sie die Maschine vor

dem Gebrauch richtig montiert haben.

WARNUNG

• Bei beschädigten Teilen dürfen Sie die Maschine

nicht verwenden.

• Wenn Sie nicht alle Teile haben, dürfen Sie die

Maschine nicht in Betrieb nehmen.

• Wenn Teile beschädigt sind oder fehlen, wenden

Sie sich an die Servicestelle.

1. Öffnen Sie die Verpackung.

2. Lesen Sie die beiliegende Dokumentation.

3. Entnehmen Sie alle unmontierten Teile aus dem

Karton.

4. Nehmen Sie die Maschine aus dem Karton.

5. Entsorgen Sie den Karton und die Verpackung

gemäß den örtlichen Vorschriften.

3.2 UNTEREN GRIFF AUSKLAPPEN

Abbildung 2

1. Ziehen und drehen Sie die Griffknaufe um 90°.

2. Den unteren Griff ausklappen.

3. Richten Sie die Griffknaufe in einer der drei

Positionen auf den Halterungen aus.

4. Drehen Sie die Griffknaufe um 90°, bis sie in den

Löcher der Halterungen einrasten.

HINWEIS

Achten Sie darauf, dass sich die beiden Griffknaufe in

der gleichen Position befinden.

WARNUNG

Beschädigen Sie die Kabel nicht, wenn Sie den Griff

aus- oder zusammenklappen.

Deutsch

3.3 DEN OBEREN GRIFF MONTIEREN

Abbildung 3

1. Richten Sie die Löcher im oberen und unteren Griff

aus.

2. Stecken Sie die Schrauben durch die Löcher.

3. Ziehen Sie die Handgriffe mit den Schrauben fest.

4. Wiederholen Sie den Vorgang auf der anderen

Seite.

3.4 GRASFANGVORRICHTUNG

MONTIEREN

Abbildung 4

1. Entfernen Sie den Mulcher.

2. Entfernen Sie den seitlichen Auslaufschacht.

3. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

4. Halten Sie die Grasfangvorrichtung am Griff und

rasten Sie die Haken an der Klappenstange ein.

5. Schließen Sie die Heckauswurfklappe.

3.5 MULCHER MONTIEREN

Abbildung 5

1. Entfernen Sie die Grasfangvorrichtung.

2. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

3. Halten Sie den Mulcher am Griff fest und setzen Sie

ihn in den Auswurfschacht ein.

4. Schließen Sie die Heckauswurfklappe.

3.6 SEITENAUSLAUFSCHACHT

MONTIEREN

Abbildung 6.

VORSICHT

Wenn Sie den Seitenauslaufschacht verwenden,

• die Grasfangvorrichtung nicht installieren;

• halten Sie den Mulcher fest.

1. Öffnen Sie die Seitenauswurfklappe und halten Sie

sie fest.

2. Richten Sie die Aussparungen des

Seitenauslaufschachts unter dem Drehpunkt aus.

3. Schließen Sie die Seitenauswurfklappe.

3.7 MESSER-/SCHNITTHÖHE

EINSTELLEN

Die Maschine kann auf verschiedene Messer-/

Schnitthöhen eingestellt werden.

Abbildung 7

1. Ziehen Sie den Höhenverstellhebel nach vorne, um

die Messer-/Schnitthöhe zu erhöhen.

2. Ziehen Sie den Höhenverstellhebel nach hinten, um

die Messer-/Schnitthöhe zu verringern.

3.8 AKKUPACK EINSETZEN

Abbildung 8

WARNUNG

• Wenn der Akkupack oder das Ladegerät

beschädigt ist, ersetzen Sie den Akkupack oder

das Ladegerät.

• Stoppen Sie die Maschine und warten Sie, bis der

Motor stoppt, bevor Sie den Akkupack einsetzen

oder entnehmen.

• Lesen, kennen und befolgen Sie die Anweisungen

im Handbuch für Akkupack und Ladegerät.

1. Öffnen Sie die Akkufachabdeckung.

2. Richten Sie die Hubrippen am Akkupack mit den

Nuten im Akkufach aus.

3. Schieben Sie den Akkupack in das Akkufach, bis er

einrastet.

4. Wenn Sie ein Klicken hören, ist der Akkupack

eingesetzt.

5. Schließen Sie die Akkufachabdeckung.

HINWEIS

Der Motor startet erst, wenn Sie den

Sicherheitsschlüssel einstecken.

3.9 AKKUPACK ENTFERNEN

Abbildung 8

1. Öffnen Sie die Akkufachklappe.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Drücken und halten Sie die Akkuentriegelungstaste.

4. Nehmen Sie den Akkupack aus der Maschine.

4 BEDIENUNG

WARNUNG

Während des Betriebes Augenschutz tragen.

4.1 MASCHINE STARTEN

Abbildung 9

1. Legen Sie den Sicherheitsschlüssel ein.

2. Halten Sie die Starttaste gedrückt.

3. Während Sie die Starttaste gedrückt halten, ziehen

Sie den Bügelschalter in Richtung Griffstange.

4. Lassen Sie die Starttaste los, um die Maschine zu

starten.

Deutsch

4.2 MASCHINE ANHALTEN

Abbildung 9

1. Den Bügelschalter loslassen, um die Maschine

anzuhalten.

WARNUNG

Warten Sie, bis die Messer vollständig zum Stillstand

gekommen sind, bevor Sie die Maschine erneut

starten. Schalten Sie die Maschine nicht schnell aus

und wieder ein.

WARNUNG

Entfernen Sie immer den Sicherheitsschlüssel und

den Akkupack, nachdem Sie die Arbeit beendet

haben.

4.3 GRASFANGVORRICHTUNG

ENTLEEREN

1. Stoppen Sie die Maschine.

2. Ziehen Sie den Sicherheitsschlüssel ab.

3. Entfernen Sie den Akkupack.

4. Öffnen Sie die Heckauswurfklappe und halten Sie

sie fest.

5. Halten Sie die Grasfangvorrichtung an ihrem Griff

und haken Sie sie von der Klappenstange ab.

6. Schließen Sie die Heckauswurfklappe.

7. Entleeren Sie die Grasfangvorrichtung.

4.4 BETRIEB AN HÄNGEN

WARNUNG

Mähen Sie nicht an Hängen mit einem Gefälle von

mehr als 15°. Wenn Sie sich damit nicht sicher fühlen,

mähen Sie nicht am Hang.

• Mähen Sie stets horizontal zum Hang. Seien Sie

vorsichtig, wenn Sie an Hängen die Arbeitsrichtung

ändern.

• Achten Sie auf Löcher, Furchen, Felsen und andere

versteckte Objekte, die Sie zum Fallen bringen

können. Entfernen Sie alle Hindernisse wie Steine

und Äste.

• Achten Sie auf einen stabilen Stand. Sollten

Sie das Gleichgewicht verlieren, lassen Sie den

Bügelschalter sofort los.

• Mähen Sie nicht in der Nähe von Steilhängen,

Gräben oder Böschungen.

4.5 TIPPS ZUR BEDIENUNG

• Versuchen Sie nicht, die Funktion der Start-Taste

oder des Bügelschalters außer Kraft zu setzen.

• Kippen Sie die Maschine nicht, wenn Sie sie starten.

• Hände oder Füße nicht in die Nähe von oder unter

rotierende Teile bringen.

• Halten Sie den Auswurfschacht sauber.

• Nicht nasses Gras mähen.

• Bei neuem oder dickem Gras ist eine höhere

Messerhöhe erforderlich.

• Reinigen Sie den Boden des Mähwerks nach jedem

Einsatz. Entfernen Sie Grasreste, Blätter, Schmutz

und andere Ablagerungen.

5 WARTUNG UND

INSTANDHALTUNG

WARNUNG

Entnehmen Sie vor der Wartung den

Sicherheitsschlüssel und den Akkupack aus der

Maschine.

WARNUNG

Halten Sie den Motor und den Akkupack frei von Gras,

Laub oder zu viel Fett.

VORSICHT

Verwenden Sie nur zugelassene Ersatzteile.

VORSICHT

Lassen Sie Bremsflüssigkeiten, Benzin und

mineralölbasierte Materialien nicht mit den

Kunststoffteilen in Berührung kommen. Chemikalien

können den Kunststoff beschädigen und ihn

unbrauchbar machen.

VORSICHT

Verwenden Sie keine starken Lösungsmittel oder

Reinigungsmittel auf dem Kunststoffgehäuse oder den

Bauteilen.

HINWEIS

Empfohlenes Anziehdrehmoment (Messer): 33-37

Nm.

5.1 ALLGEMEINE WARTUNG

• Prüfen Sie die Maschine vor jedem Einsatz

auf beschädigte, fehlende oder lose Teile wie

Schrauben, Muttern, Bolzen und Kappen.

• Ziehen Sie alle Befestigungen und Kappen richtig

an.

• Reinigen Sie die Maschine mit einem trockenen

Tuch. Verwenden Sie kein Wasser.

5.2 MESSER ERSETZEN

Abbildung 10

Deutsch

WARNUNG

Nur zugelassene Ersatzmesser verwenden.

WARNUNG

Tragen Sie strapazierfähige Handschuhe oder wickeln

Sie ein Tuch um das Messer, wenn Sie es berühren.

1. Stoppen Sie die Maschine.

2. Vergewissern Sie sich, dass die Messer zum

Stillstand kommen.

3. Entfernen Sie den Sicherheitsschlüssel und den

Akkupack.

4. Legen Sie die Maschine auf die Seite.

5. Verwenden Sie ein Stück Holz, um die Bewegung

des Messers zu verhindern.

6. Entfernen Sie die Befestigungsschraube und den

Abstandhalter mit einem Schraubenschlüssel oder

einem Steckschlüssel.

7. Entfernen Sie das Messer.

8. Installieren Sie das neue Messer. Achten Sie darauf,

dass die Richtungspfeile mit den Löchern im Messer

übereinstimmen.

9. Setzen Sie die Befestigungsschraube und den

Abstandhalter ein und ziehen Sie sie fest.

5.3 LAGERN SIE DIE MASCHINE

• Reinigen Sie die Maschine vor der Lagerung.

• Stellen Sie sicher, dass der Motor nicht heiß ist,

wenn Sie die Maschine einlagern.

• Stellen Sie sicher, dass die Maschine keine

losen oder beschädigten Teile aufweist. Wenn

es notwendig ist, führen Sie diese Schritte/

Anweisungen aus:

• Tauschen Sie die beschädigten Teile aus.

• Ziehen Sie die Schrauben an.

• Sprechen Sie mit einem Mitarbeiter eines

zugelassenen Servicezentrums.

• Die Maschine an einem trockenen Ort verstauen.

• Stellen Sie sicher, dass Kinder nicht in die Nähe der

Maschine kommen können.

5.4 DIE MASCHINE HOCHKANT

AUFSTELLEN

Abbildung 11

1. Entfernen Sie die Grasfangvorrichtung.

2. Ziehen und drehen Sie die Griffknaufe um 90°.

3. Klappen Sie den Griff nach unten.

4. Drehen Sie die Griffknäufe um 90°, um den Griff in

der gewünschten Position zu verriegeln.

5. Stellen Sie die Maschine hochkant auf und achten

Sie darauf, dass die Halterungen den Boden

berühren.

Schalter für die sichere Lagerung

Die Maschine verfügt über einen Schalter für die sichere

Lagerung, der das Starten in der Lagerungsposition

verhindert.

Es ist notwendig, den Sicherheitsschlüssel und den

Akkupack zu entfernen, um eine versehentliche

Inbetriebnahme oder unzulässige Nutzung zu

verhindern. Der Schalter für die sichere Lagerung

ersetzt diese Funktion nicht.

Deutsch

6 FEHLERBEHEBUNG

Problem Mögliche Urs-

ache

Lösung

Der Griff ist nicht

in Position.

Die Schrauben

sind nicht richtig

eingerastet.

Stellen Sie die

Höhe des Griffs

ein und achten

Sie darauf, dass

die Knäufe und

Schrauben rich-

tig ausgerichtet

sind.

Die Maschine

startet nicht.

Die Akkuleistung

ist schwach.

Laden Sie den

Akkupack auf.

Der Bügelschal-

ter ist defekt.

Ersetzen Sie den

Bügelschalter.

Der Sicher-

heitsschlüssel ist

nicht einges-

teckt.

Stecken Sie den

Sicherheitss-

chlüssel ein.

Die Maschine

mäht das Gras

ungleichmäßig.

Der Rasen ist

rau.

Untersuchen Sie

den Mähbereich.

Die Messerhöhe

ist nicht richtig

eingestellt.

Stellen Sie eine

höhere Messer-/

Schnitthöhe ein.

Die Maschine

mulcht nicht rich-

tig.

Nasser Grass-

chnitt klebt am

Mähwerk.

Warten Sie, bis

das Gras ge-

trocknet ist, bev-

or Sie mähen.

Der Mulcher

fehlt.

Installieren Sie

den Mulcher.

Die Maschine

lässt sich nur

schwer schie-

ben.

Das Gras ist zu

hoch oder die

Messerhöhe zu

niedrig.

Erhöhen Sie die

Messer-/Schnit-

thöhe.

Die Grasfangvor-

richtung und das

Messer ziehen

dickes Gras ein.

Entleeren Sie

den Grasschnitt

aus der Gras-

fangvorrichtung.

Die Maschine vi-

briert sehr stark.

Das Messer ist

nicht ausge-

wuchtet oder

verschlissen.

Tauschen Sie

das Messer aus.

Problem Mögliche Urs-

ache

Lösung

Die Motorwelle

ist verbogen.

1. Stoppen Sie

den Motor.

2. Entfernen

Sie den Si-

cherheitss-

chlüssel und

den Akku-

pack.

3. Auf Schäden

untersuchen.

4. Reparieren

Sie die Ma-

schine, bevor

Sie sie wied-

er in Betrieb

nehmen.

Die Maschine

stoppt während

des Mähens.

Die Messerhöhe

ist zu niedrig.

Erhöhen Sie die

Messer-/Schnit-

thöhe.

Der Akkupack ist

leer.

Laden Sie den

Akkupack auf.

Der Grasschnitt

klebt am Mäh-

werk oder am

Messer.

Nehmen Sie den

Akkupack her-

aus und überprü-

fen Sie das Mäh-

werk.

Die Betriebstem-

peratur der Ma-

schine ist zu

hoch.

Maschine abküh-

len lassen.

* Wenn Sie keine Lösung für diese Probleme finden,

wenden Sie sich an das Service-Center.

Deutsch

7 TECHNISCHE DATEN

Spannung 40 V

Leerlaufdrehzahl 2800 / min

Schnittbreite 460 mm

Schnitthöhe 25 - 80 mm

Grasfangkapazi-

tät

55 L

Gewicht (ohne

Akkupack)

24,5 kg

Gemessener

Schalldruckpegel

= 73 dB(A), K= 3 dB(A)

Garantierter

Schallleistung-

spegel

WA.d

= 96 dB(A)

Akku-Modell G40B2/G40B25/G40B4und andere

BAF Baureihen

Ladegerät-Mod-

ell

2910907 (G40UC)/29417/29447/

G40C und andere CAF Baureihen

Vibration ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTIE

(Die vollständigen Garantiebedingungen finden

Sie auf der Website von Greenworks https://

www.greenworkstools.eu)

Die Greenworks-Garantie beträgt 3 Jahre auf

das Produkt und 2 Jahre auf die Akkus (Käufer/

Privatgebrauch) ab Kaufdatum. Diese Garantie deckt

Herstellungsfehler ab. Ein im Rahmen der Garantie

fehlerhaftes Produkt kann entweder repariert oder

ersetzt werden. Ein Gerät, das missbräuchlich oder

auf andere Weise als zu in der Bedienungsanleitung

beschrieben Zwecken verwendet wurde, kann von

der Garantie ausgeschlossen werden. Normaler

Verschleiß und Verschleißteile sind von der Garantie

ausgeschlossen. Die ursprüngliche Herstellergarantie

wird durch eine zusätzliche Garantie eines Händlers

oder Einzelhändlers nicht beeinträchtigt.

Ein fehlerhaftes Produkt muss zusammen mit

dem Kaufnachweis (Quittung) an die Verkaufsstelle

zurückgeschickt werden, um Garantieansprüche

geltend zu machen.

9 EG-

KONFORMITÄTSERKLÄRUNG

Name und Anschrift des Herstellers:

Name:

Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt,

Deutschland

Name und Anschrift der Person, die zur Erstellung der

technischen Unterlagen berechtigt ist:

Name: Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt,

Deutschland

Hiermit erklären wir, dass das Produkt

Kategorie: Rasenmäher

Modell: LMF412 （2514407）

Seriennummer: Siehe Produktetikett

Baujahr: Siehe Produktetikett

• den einschlägigen Bestimmungen der

Maschinenrichtlinie 2006/42/EG entspricht.

• den Bestimmungen der folgenden anderen EG-

Richtlinien entspricht:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU & 2015/863/EU

Darüber hinaus erklären wir, dass die folgenden

Teile/Klauseln von harmonisierten Normen verwendet

wurden:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Konformitätsbewertungsmethode nach Anhang VI der

Richtlinie 2000/14/EG.

Gemessener Schallleistungspe-

gel

: 84,8 dB(A)

Garantierter Schallleistungspe-

gel

WA.d

: 96 dB(A)

Beteiligte benannte Stelle:

Name: Intertek Deutschland GmbH (benannte Stelle

0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Deutschland

Ort, Datum: Weiter-

stadt, 03.03.2020

Unterschrift: Ted Qu, Qualität-

sleiter

Deutsch

1 Descripción................................18

1.1 Finalidad...................................................18

1.2 Perspectiva general..................................18

2 Seguridad...................................18

3 Instalación..................................18

3.1 Desembalaje de la máquina.....................18

3.2 Desplegado del asa inferior......................18

3.3 Instalación del asa superior .....................19

3.4 Instalación del recogehierba.................... 19

3.5 Instalación del tapón de mulching............19

3.6 Instalación del conducto de descarga

lateral........................................................19

3.7 Ajuste de la altura de cuchilla/corte..........19

3.8 Instalación de la batería........................... 19

3.9 Retirada de la batería...............................19

4 Funcionamiento.........................19

4.1 Puesta en marcha de la máquina.............19

4.2 Detención de la máquina..........................20

4.3 Vaciado del recogehierba.........................20

4.4 Funcionamiento en pendientes................ 20

4.5 Consejos de funcionamiento....................20

5 Mantenimiento........................... 20

5.1 Mantenimiento general.............................20

5.2 Sustitución de la cuchilla..........................20

5.3 Almacenamiento de la máquina...............21

5.4 Colocación de la máquina sobre un

extremo.................................................... 21

6 Solución de problemas.............22

7 Datos técnicos...........................23

8 Garantía......................................23

9 Declaración de conformidad

CE............................................... 23

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Esta máquina se utiliza para el corte de césped

doméstico. La cuchilla de corte debe estar

aproximadamente paralela al suelo. Las cuatro ruedas

deben tocar el suelo mientras corta el césped.

1.2 PERSPECTIVA GENERAL

Figura 1~12

Interruptor de seguridad

Botón de puesta en marcha

Asa superior

Asa inferior

Perno

Palanca de ajuste de altura

Puerta de la batería

Mando

Recogehierba

Mando del asa

Puerta de descarga trasera

Varilla de puerta

Asa del recogehierba

Gancho

Tapón de mulching

Conducto de descarga lateral

Asa del tapón de mulching

Puerta de descarga lateral

Articulación

Huecos

Llave de seguridad

Botón de desbloqueo de la batería

Batería

Cuchilla

Madera

Llave

Tornillo de montaje

2 SEGURIDAD

AVISO

Asegúrese de seguir todas las instrucciones de

seguridad.

Consulte el manual de seguridad.

3 INSTALACIÓN

AVISO

No utilice accesorios que no sean los recomendados

por el fabricante.

AVISO

No coloque la llave de seguridad ni la batería hasta

que no haya finalizado el montaje de todas las piezas.

3.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes

del uso.

AVISO

• Si las piezas presentan daños, no utilice la

máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, hable con

el centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el embalaje de conformidad con

los reglamentos locales.

3.2 DESPLEGADO DEL ASA

INFERIOR

Figura 2

1. Tire de los mandos del asa y gírelos 90°.

2. Despliegue el asa inferior.

3. Alinee los mandos de las asas en una de las tres

posiciones en los soportes.

4. Gire los mandos de las asas 90° hasta que encajen

en los orificios de los soportes.

NOTA

Asegúrese de que los dos mandos de las asas estén

en la misma posición.

AVISO

No dañe los cables cuando pliegue o despliegue el

asa.

Español

3.3 INSTALACIÓN DEL ASA

SUPERIOR

Figura 3

1. Alinee los orificios del asa superior y el asa inferior.

2. Introduzca los pernos por los orificios.

3. Apriete los mandos en los pernos.

4. Realice la misma operación en el otro lado.

3.4 INSTALACIÓN DEL

RECOGEHIERBA

Figura 4

1. Retire el tapón de mulching.

2. Retire el conducto de descarga lateral.

3. Abra la aleta de descarga trasera y sujétela.

4. Sostenga el recogehierba por el asa y enganche los

ganchos en la varilla de la puerta.

5. Cierre la aleta de descarga trasera.

3.5 INSTALACIÓN DEL TAPÓN DE

MULCHING

Figura 5

1. Retire el recogehierba.

2. Abra la aleta de descarga trasera y sujétela.

3. Sujete el tapón de mulching por su asa y colóquelo

en el conducto de descarga.

4. Cierre la aleta de descarga trasera.

3.6 INSTALACIÓN DEL CONDUCTO

DE DESCARGA LATERAL

Figura 6.

PRECAUCIÓN

Cuando utilice el conducto de descarga lateral,

• no instale el recogehierba.

• mantenga instalado el tapón de mulching.

1. Abra la puerta de descarga lateral y sujétela.

2. Alinee los huecos del conducto de descarga lateral

debajo de la articulación.

3. Cierre la puerta de descarga lateral.

3.7 AJUSTE DE LA ALTURA DE

CUCHILLA/CORTE

La máquina puede ajustarse a distintas alturas de

cuchilla/corte.

Figura 7

1. Tire hacia delante de la palanca de ajuste de altura

para aumentar la altura de cuchilla/corte.

2. Tire hacia atrás de la palanca de ajuste de altura

para disminuir la altura de cuchilla/corte.

3.8 INSTALACIÓN DE LA BATERÍA

Figura 8

AVISO

• Si la batería o el cargador ha sufrido daños,

sustituya la batería o el cargador.

• Detenga la máquina y espere hasta que el motor

se pare antes de instalar o retirar la batería.

• Debe leer, conocer y seguir las instrucciones del

manual de la batería y el cargador.

1. Abra la aleta del compartimento de la batería.

2. Alinee las nervaduras de elevación de la batería con

las ranuras del compartimento de la batería.

3. Introduzca la batería en el compartimento de la

batería hasta que encaje en su posición.

4. Cuando escuche un clic, la batería está instalada.

5. Cierre la aleta del compartimento de la batería.

NOTA

El motor arranca solo cuando se introduce la llave de

seguridad.

3.9 RETIRADA DE LA BATERÍA

Figura 8

1. Apertura de la aleta del compartimento de la batería

2. Retire la llave de seguridad.

3. Pulse y mantenga pulsado el botón de desbloqueo

de la batería.

4. Retire la batería de la máquina.

4 FUNCIONAMIENTO

AVISO

Lleve protección ocular durante el funcionamiento.

4.1 PUESTA EN MARCHA DE LA

MÁQUINA

Figura 9

1. Introduzca la llave de seguridad.

2. Pulse y mantenga pulsado el botón de puesta en

marcha.

3. Mientras mantiene pulsado el botón de puesta en

marcha, tire del interruptor de seguridad en la

dirección del manillar.

4. Suelte el botón de puesta en marcha para poner en

marcha la máquina.

Español

4.2 DETENCIÓN DE LA MÁQUINA

Figura 9

1. Suelte el interruptor de seguridad para detener la

máquina.

AVISO

Espere hasta que las cuchillas se detengan por

completo antes de volver a poner en marcha

la máquina. No apague y encienda la máquina

rápidamente.

AVISO

Retire siempre la llave de seguridad y la batería tras

finalizar el trabajo.

4.3 VACIADO DEL RECOGEHIERBA

1. Detenga la máquina.

2. Retire la llave de seguridad.

3. Retire la batería.

4. Abra la puerta de descarga trasera y sujétela.

5. Sostenga el recogehierba por el asa y

desengánchelo de la varilla de la puerta.

6. Cierre la puerta de descarga trasera.

7. Vacíe el recogehierba.

4.4 FUNCIONAMIENTO EN

PENDIENTES

AVISO

No siegue en pendientes con una inclinación superior

a 15°. Si no está cómodo, no siegue en una

pendiente.

• No suba y baje en una pendiente, siegue

transversalmente la superficie de la misma. Tenga

cuidado al cambiar de dirección en una pendiente.

• Supervise los orificios, surcos, piedras y otros

objetos ocultos que pueden hacer que se caiga.

Elimine todos los obstáculos como piedras y ramas

de árboles.

• Asegúrese de tener un equilibrio estable. Si pierde

el equilibrio, suelte el interruptor de seguridad

inmediatamente.

• No siegue cerca de precipicios, zanjas o

terraplenes.

4.5 CONSEJOS DE

FUNCIONAMIENTO

• No intente anular el funcionamiento del botón de

puesta en marcha o el interruptor de seguridad.

• No incline la máquina cuando la ponga en marcha.

• No ponga las manos ni los pies cerca o debajo de

las piezas giratorias.

• Mantenga limpio el conducto de descarga.

• No corte hierba mojada.

• Es necesaria una mayor altura de la cuchilla para

césped nuevo o denso.

• Limpie la parte inferior de la plataforma del

cortacésped después de cada uso. Retire los

recortes de hierba, las hojas, la suciedad y otros

residuos.

5 MANTENIMIENTO

AVISO

Retire la llave de seguridad y la batería de la máquina

antes de realizar tareas de mantenimiento.

AVISO

Mantenga el motor y la batería libres de hierba, hojas

o un exceso de grasa.

PRECAUCIÓN

Utilice únicamente piezas de repuesto aprobadas.

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico.

Las sustancias químicas pueden dañar el plástico y

hacer que quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la

carcasa o los componentes de plástico.

NOTA

Par de apriete recomendado (cuchilla): 33-37 Nm.

5.1 MANTENIMIENTO GENERAL

• Antes de cada uso, examine la máquina para

comprobar si hay piezas dañadas, ausentes o

sueltas como tornillos, tuercas, pernos y tapas.

• Apriete correctamente todos los elementos de

fijación y las tapas.

• Limpie la máquina con un paño seco. No utilice

agua.

5.2 SUSTITUCIÓN DE LA CUCHILLA

Figura 10

AVISO

Utilice únicamente cuchillas de repuesto aprobadas.

Español

AVISO

Lleve guantes gruesos o enrolle un trapo alrededor de

la cuchilla cuando la toque.

1. Detenga la máquina.

2. Asegúrese de que las cuchillas se detengan por

completo.

3. Retire la llave de seguridad y la batería.

4. Apoye la máquina sobre un lateral.

5. Utilice un trozo de madera para impedir el

movimiento de la cuchilla.

6. Retire el tornillo de montaje y el espaciador con una

llave o una llave de tubo.

7. Retire la cuchilla.

8. Instale la cuchilla nueva. Asegúrese de que las

flechas se acoplen en los orificios de la cuchilla.

9. Coloque el tornillo de montaje y el espaciador y

apriételos.

5.3 ALMACENAMIENTO DE LA

MÁQUINA

• Limpie la máquina antes del almacenamiento.

• Asegúrese de que el motor no esté caliente cuando

almacene la máquina.

• Asegúrese de que la máquina no tenga piezas

sueltas o dañadas. Si es necesario, siga estos

pasos/estas instrucciones:

• Sustituya las piezas dañadas.

• Apriete los pernos.

• Hable con una persona de un centro de servicio

aprobado.

• Almacene la máquina en una zona seca.

• Asegúrese de que los niños no puedan acercarse a

la máquina.

5.4 COLOCACIÓN DE LA MÁQUINA

SOBRE UN EXTREMO

Figura 11

1. Retire el recogehierba.

2. Tire de los mandos del asa y gírelos 90°.

3. Pliegue el asa.

4. Gire los mandos del asa 90° para bloquear el asa

en su posición.

5. Coloque la máquina sobre un extremo y asegúrese

de que los soportes toquen el suelo.

Interruptor de almacenamiento

La máquina tiene un interruptor de almacenamiento

que impide su puesta en marcha en la posición de

almacenamiento.

Es necesario quitar la llave de seguridad y la batería

para evitar la puesta en marcha accidental o el uso

no autorizado. El interruptor de almacenamiento no

sustituye a esta función.

Español

6 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

El asa no está

en posición.

Los pernos no

se han acoplado

correctamente.

Ajuste la altura

del asa y ase-

gúrese de que

los mandos y los

pernos se hayan

alineado correc-

tamente.

La máquina no

se pone en

marcha.

La capacidad de

la batería está

baja.

Cargue la bate-

ría.

El interruptor de

seguridad está

defectuoso.

Sustituya el in-

terruptor de se-

guridad.

La llave de se-

guridad no se ha

introducido.

Introduzca la

llave de seguri-

dad.

La máquina cor-

ta la hierba irreg-

ularmente.

El césped es

agreste.

Examine la su-

perficie de sega-

do.

La altura de la

cuchilla no se ha

ajustado correc-

tamente.

Ajuste la altura

de cuchilla/corte

a una posición

más alta.

La función de

mulching de la

máquina no se

realiza correcta-

mente.

Hay recortes de

hierba mojada

adheridos a la

plataforma.

Espere hasta

que la hierba se

seque antes de

segar.

Falta el tapón de

mulching.

Instale el tapón

de mulching.

Es difícil empujar

la máquina.

La hierba está

demasiado alta o

la altura de la

cuchilla es de-

masiado baja.

Aumente la al-

tura de cuchilla/

corte.

El recogehierba

y la cuchilla ar-

rastran cuando

se trabaja en hi-

erba densa.

Vacíe los re-

cortes de hierba

del recogehier-

ba.

Hay una vibra-

ción elevada en

la máquina.

La cuchilla está

desequilibrada y

desgastada.

Sustituya la cu-

chilla.

Problema Posible causa Solución

El eje del motor

está doblado.

1. Detenga el

motor.

2. Retire la

llave de se-

guridad y la

batería.

3. Inspeccione

si hay daños.

4. Repare la

máquina an-

tes de volver

a ponerla en

marcha.

La máquina se

detiene durante

el segado.

La altura de la

cuchilla es de-

masiado baja.

Aumente la al-

tura de cuchilla/

corte.

La batería se ha

agotado.

Cargue la bate-

ría.

Hay recortes de

hierba adheridos

a la plataforma o

a la cuchilla.

Retire la batería

y compruebe la

plataforma.

La temperatura

de funciona-

miento de la má-

quina es dema-

siado alta.

Deje enfriar la

máquina.

* Si no puede encontrar la solución a estos problemas,

vaya al centro de servicio.

Español

7 DATOS TÉCNICOS

Tensión 40 V

Velocidad sin

carga

2800 / min

Anchura de corte 460 mm

Altura de corte 25 - 80 mm

Capacidad del

recogehierba

55 L

Peso (sin bate-

ría)

24,5 kg

Nivel de presión

acústica medida

= 73 dB(A), K= 3 dB(A)

Nivel de poten-

cia acústica ga-

rantizada

WA.d

= 96 dB(A)

Modelo de bate-

ría

G40B2/G40B25/G40B4 y otras ser-

ies BAF

Modelo de car-

gador

2910907 (G40UC)/29417/29447/

G40C y otras series CAF

Vibración ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTÍA

(La totalidad de las condiciones de la garantía puede

encontrarse en el sitio web de Greenworks https://

www.greenworkstools.eu)

La garantía de Greenworks es de 3 años para el

producto y 2 años para las baterías (uso privado /

del consumidor) a partir de la fecha de compra. Esta

garantía cubre defectos de fabricación. Un producto

defectuoso en garantía puede ser reparado o sustituido.

Una unidad que haya sido mal utilizada o utilizada

de modo distinto al que se describe en el manual

del propietario puede no tener derecho a garantía.

El desgaste normal y las piezas de desgaste no

están cubiertos por la garantía. La garantía original

del fabricante no se ve afectada por ninguna garantía

adicional ofrecida por un distribuidor o minorista.

Un producto defectuoso debe devolverse al punto

de compra para reclamar la garantía, junto con el

comprobante de compra (ticket).

9 DECLARACIÓN DE

CONFORMIDAD CE

Nombre y dirección del fabricante:

Nombre:

Globe Technologies Europe GmbH

Dirección: Brunnenweg 17, 64331 Weiterstadt, Ale-

mania

Nombre y dirección de la persona autorizada para

compilar el archivo técnico:

Nombre: Ralf Pankalla

Dirección: Brunnenweg 17, 64331 Weiterstadt, Ale-

mania

Por la presente declaramos que el producto

Categoría: Cortacésped

Modelo: LMF412 （2514407）

Número de serie: Véase la etiqueta de clasifica-

ción del producto

Año de construc-

ción:

Véase la etiqueta de clasifica-

ción del producto

• es conforme con las disposiciones pertinentes de la

Directiva relativa a las máquinas: 2006/42/CE.

• es conforme con las disposiciones de las siguientes

Directivas CE:

• 2014/30/UE

• 2000/14/CE y 2005/88/CE

• 2011/65/UE y 2015/863/UE

Adicionalmente, declaramos que se han utilizado

las siguientes partes o cláusulas de las normas

armonizadas:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Método de evaluación de conformidad según el anexo

VI / Directiva 2000/14/CE.

Nivel de potencia acústica med-

ida

: 84,8 dB(A)

Nivel de potencia acústica ga-

rantizada

WA.d

: 96 dB(A)

Organismo notificado competente:

Nombre: Intertek Deutschland GmbH (Organismo

notificado 0905)

Dirección: Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Alemania

Lugar, fecha: Wei-

terstadt, 03.03.2020

Firma: Ted Qu, Director de cali-

dad

Español

1 Descrizione................................ 25

1.1 Destinazione d'uso................................... 25

1.2 Panoramica.............................................. 25

2 Sicurezza....................................25

3 Assemblaggio............................25

3.1 Disimballaggio dell'apparecchio............... 25

3.2 Apertura del manubrio inferiore................25

3.3 Installazione dell'impugnatura

superiore ................................................. 25

3.4 Installazione del contenitore dell'erba...... 26

3.5 Installazione dell'accessorio per

pacciamatura............................................26

3.6 Installazione dello scivolo di scarico

laterale......................................................26

3.7 Impostazione dell'altezza di taglio/

della lama.................................................26

3.8 Installazione del gruppo batteria.............. 26

3.9 Rimozione del gruppo batteria................. 26

4 Utilizzo........................................26

4.1 Avvio dell'apparecchio..............................26

4.2 Arresto dell'apparecchio...........................26

4.3 Svuotare il sacco di raccolta.....................27

4.4 Utilizzo su terreni in pendenza................. 27

4.5 Suggerimenti per l'uso..............................27

5 Manutenzione............................ 27

5.1 Manutenzione generale............................27

5.2 Sostituzione della lama............................ 27

5.3 Conservazione dell'apparecchio...............28

5.4 Rimessaggio in posizione verticale.......... 28

6 Risoluzione dei problemi..........28

7 Specifiche tecniche...................29

8 Garanzia..................................... 29

9 Dichiarazione di conformità

CE............................................... 29

Italiano

1 DESCRIZIONE

1.1 DESTINAZIONE D'USO

Questo apparecchio è destinato al taglio di erba in

ambienti domestici. La lama deve essere circa parallela

al terreno. Tutte le quattro ruote devono essere a

contatto con il terreno durante il taglio.

1.2 PANORAMICA

Figura 1~12

Barra di avanzamento

Pulsante di avvio

Manubrio superiore

Manubrio inferiore

Bullone

Leva di regolazione dell'altezza di taglio

Sportello del vano batteria

Manopola

Contenitore di raccolta

Manopola del manubrio

Sportello dello scarico posteriore

Perno dello sportello

Impugnatura del contenitore dell'erba

Gancio

Accessorio per pacciamatura

Scivolo di scarico laterale

Impugnatura dell'accessorio per pacciamatura

Sportello dello scarico laterale

Perno

Rientranze

Chiave di sicurezza

Pulsante di rilascio della batteria

Gruppo batteria

Lama

Legno

Chiave

Vite di fissaggio

2 SICUREZZA

AVVERTIMENTO

Rispettare e applicare tutte le avvertenze di sicurezza.

Fare riferimento alle avvertenze di sicurezza.

3 ASSEMBLAGGIO

AVVERTIMENTO

Non usare accessori non raccomandati dal

costruttore.

AVVERTIMENTO

Non inserire la chiave di sicurezza o il gruppo batteria

finché tutte le parti non sono state assemblate.

3.1 DISIMBALLAGGIO

DELL'APPARECCHIO

AVVERTIMENTO

Assicurarsi di assemblare correttamente l'apparecchio

prima dell'uso.

AVVERTIMENTO

• Se uno o più componenti sono danneggiati, non

usare l'apparecchio.

• Se uno o più componenti sono mancanti, non

usare l'apparecchio.

• In caso di componenti danneggiati o mancanti,

contattare il centro di assistenza.

1. Aprire l'imballaggio.

2. Leggere i documenti contenuti nell'imballaggio.

3. Estrarre gli accessori dall'imballaggio.

4. Estrarre l'apparecchio dall'imballaggio.

5. Smaltire l'imballaggio conformemente alle normative

locali.

3.2 APERTURA DEL MANUBRIO

INFERIORE

Figura 2

1. Tirare e ruotare le manopole del manubrio a 90°.

2. Aprire il manubrio inferiore.

3. Allineare le manopole del manubrio con una delle

tre posizioni sui supporti.

4. Ruotare le manopole del manubrio a 90° finché non

si incastrano nei fori dei supporti.

NOTA

Assicurarsi che le due manopole del manubrio siano

nella stessa posizione.

AVVERTIMENTO

Prestare attenzione a non danneggiare i cavi durante

l'apertura o la chiusura del manubrio.

3.3 INSTALLAZIONE

DELL'IMPUGNATURA SUPERIORE

Figura 3

1. Allineare i fori sul manubrio superiore e sul

manubrio inferiore.

2. Inserire i bulloni attraverso i fori.

3. Serrare le manopole sui bulloni.

Italiano

4. Ripetere questa operazione sull'altro lato.

3.4 INSTALLAZIONE DEL

CONTENITORE DELL'ERBA

Figura 4

1. Rimuovere l'accessorio per pacciamatura

2. Rimuovere lo scivolo di scarico laterale.

3. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

4. Tenere il contenitore dell'erba tramite l'impugnatura

e fissare i ganci al perno dello sportello.

5. Chiudere lo sportello dello scarico posteriore.

3.5 INSTALLAZIONE

DELL'ACCESSORIO PER

PACCIAMATURA

Figura 5

1. Rimuovere il contenitore dell'erba.

2. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

3. Tenere l'accessorio di pacciamatura tramite

l'impugnatura e inserilo nello scivolo di scarico.

4. Chiudere lo sportello dello scarico posteriore.

3.6 INSTALLAZIONE DELLO SCIVOLO

DI SCARICO LATERALE

Figura 6.

AVVERTENZA

Durante l'uso dello scivolo di scarico laterale,

• non installare il contenitore dell'erba;

• mantenere installato l'accessorio per

pacciamatura.

1. Aprire lo sportello dello scarico laterale e tenerlo

aperto.

2. Allineare le rientranze dello scivolo di scarico laterali

sotto il perno.

3. Chiudere lo sportello dello scarico laterale.

3.7 IMPOSTAZIONE DELL'ALTEZZA DI

TAGLIO/DELLA LAMA

L'apparecchio è dotato di diverse altezze di taglio/della

lama.

Figura 7

1. Tirare la leva di regolazione dell'altezza in avanti per

aumentare l'altezza di taglio/della lama.

2. Tirare la leva di regolazione dell'altezza all'indietro

per diminuire l'altezza di taglio/della lama.

3.8 INSTALLAZIONE DEL GRUPPO

BATTERIA

Figura 8

AVVERTIMENTO

• Se il gruppo batteria o il caricabatteria sono

danneggiati, sostituirli.

• Arrestare l'apparecchio e attendere che il motore

si arresti prima di installare o rimuovere il gruppo

batteria.

• Leggere, comprendere e rispettare le istruzioni

riportate nel manuale della batteria e del

caricabatteria.

1. Aprire lo sportello del vano batteria.

2. Allineare le sporgenze sul gruppo batteria con le

scanalature sul vano batteria.

3. Fare scorrere la batteria nel vano batteria finché non

si blocca in posizione.

4. Deve emettere un "clic".

5. Chiudere lo sportello del vano batteria.

NOTA

Il motore si avvia esclusivamente quando viene

inserita la chiave di sicurezza.

3.9 RIMOZIONE DEL GRUPPO

BATTERIA

Figura 8

1. Aprire lo sportello del vano batteria.

2. Rimuovere la chiave di sicurezza.

3. Tenere premuto il pulsante di rilascio della batteria.

4. Rimuovere il gruppo batteria dall'apparecchio.

4 UTILIZZO

AVVERTIMENTO

Indossare protezioni per gli occhi durante l'uso.

4.1 AVVIO DELL'APPARECCHIO

Figura 9

1. Inserire la chiave di sicurezza.

2. Tenere premuto il pulsante di avvio.

3. Tenendo premuto il pulsante di avvio, tirare la barra

di avanzamento verso l'impugnatura del manubrio.

4. Rilasciare il pulsante di avvio per avviare

l'apparecchio.

4.2 ARRESTO DELL'APPARECCHIO

Figura 9

Italiano

1. Rilasciare la barra di avanzamento per arrestare

l'apparecchio.

AVVERTIMENTO

Attendere che le lame si arrestino completamente

prima di riavviare l'apparecchio. Non accendere e

spegnere l'apparecchio in rapida successione.

AVVERTIMENTO

Rimuovere sempre la chiave di sicurezza e il gruppo

batteria al termine dell'uso.

4.3 SVUOTARE IL SACCO DI

RACCOLTA.

1. Arrestare l'apparecchio

2. Rimuovere la chiave di sicurezza.

3. Rimuovere il gruppo batteria.

4. Aprire lo sportello dello scarico posteriore e tenerlo

aperto.

5. Tenere il contenitore dell'erba tramite l'impugnatura

e sganciarlo dal perno dello sportello.

6. Chiudere lo sportello dello scarico posteriore.

7. Svuotare il contenitore dell'erba.

4.4 UTILIZZO SU TERRENI IN

PENDENZA

AVVERTIMENTO

Non usare l'apparecchio su terreni con pendenza

superiore a 15°. Se non ci si sente sicuri, non usare

l'apparecchio su terreni in pendenza.

• Sui terreni in pendenza, lavorare sempre

perpendicolarmente alla discesa, mai verso l'alto

o verso il basso. Prestare attenzione quando si

cambia direzione su un terreno in pendenza.

• Prestare attenzione alla presenza di fossi, pietre e

altri oggetti nascosti che possono causare cadute.

Rimuovere tutti gli ostacoli come pietre e rami.

• Assicurarsi di mantenere l'equilibrio. Se si perde

l'equilibrio, rilasciare immediatamente la barra di

avanzamento.

• Non usare l'apparecchio in prossimità di fossati,

discese ripide o scarpate.

4.5 SUGGERIMENTI PER L'USO

• Non tentare di disabilitare il funzionamento del

pulsante di avvio o della barra di avanzamento.

• Non inclinare l'apparecchio durante l'avvio.

• Non posizionare mani o piedi in prossimità o sotto le

parti rotanti.

• Mantenere pulito lo scivolo di scarico.

• Non tagliare erba bagnata.

• Per erba nuova o folta è necessaria un'altezza di

taglio maggiore.

• Pulire la parte inferiore dell'unità tagliaerba dopo

ogni utilizzo. Rimuovere residui di erba, foglie,

sporcizia e altri detriti.

5 MANUTENZIONE

AVVERTIMENTO

Rimuovere la chiave di sicurezza e il gruppo batteria

dall'apparecchio prima di sottoporlo a manutenzione.

AVVERTIMENTO

Mantenere il motore e il gruppo batteria privi di erba,

foglie o grasso in eccesso.

AVVERTENZA

Utilizzare esclusivamente parti di ricambio omologate.

AVVERTENZA

Evitare che le parti in plastica entrino a contatto con

olio dei freni, benzina e materiali a base di petrolio.

Gli agenti chimici possono danneggiare la plastica e

renderla inservibile.

AVVERTENZA

Non usare detergenti o solventi aggressivi sulle parti

in plastica.

NOTA

Coppia di serraggio raccomandata (Lama): 33-37

(Nm)

5.1 MANUTENZIONE GENERALE

• Prima di ogni utilizzo, ispezionare viti, bulloni, dadi e

cappucci per assicurarsi che non siano danneggiati,

mancanti o allentati.

• Serrare correttamente tutti i dispositivi di fissaggio e

i cappucci.

• Pulire l'apparecchio con un panno asciutto. Non

usare acqua.

5.2 SOSTITUZIONE DELLA LAMA

Figure 10

AVVERTIMENTO

Utilizzare esclusivamente lame di ricambio omologate.

AVVERTIMENTO

Indossare guanti robusti o avvolgere un panno intorno

alla lama prima di toccarla.

1. Arrestare l'apparecchio.

Italiano

2. Assicurarsi che le lame siano completamente ferme.

3. Rimuovere la chiave di sicurezza e il gruppo

batteria.

4. Posizionare l'apparecchio su un lato.

5. Usare un pezzo di legno per bloccare il movimento

della lama.

6. Rimuovere la vite di fissaggio e il distanziatore con

una chiave o una chiave a tubo.

7. Rimuovere la lama.

8. Installare la lama nuova. Assicurarsi che le frecce si

incastrino nei fori della lama.

9. Infilare la vite di fissaggio e il distanziatore e serrarli.

5.3 CONSERVAZIONE

DELL'APPARECCHIO

• Pulire l'apparecchio prima di riporlo.

• Assicurarsi che il motore sia freddo prima di riporre

l'apparecchio.

• Assicurarsi che l'apparecchio non presenti parti

allentate o danneggiate. Se necessario, procedere

come descritto di seguito.

• Sostituire i componenti danneggiati.

• Serrare i bulloni.

• Contattare un centro di assistenza autorizzato.

• Riporre l'apparecchio in un luogo asciutto.

• Assicurarsi che i bambini non si avvicinino

all'apparecchio.

5.4 RIMESSAGGIO IN POSIZIONE

VERTICALE

Figura 11

1. Rimuovere il contenitore dell'erba.

2. Tirare e ruotare le manopole del manubrio a 90°.

3. Piegare il manubrio.

4. Ruotare le manopole del manubrio di 90° per

bloccarlo in posizione.

5. Posizionare l'apparecchio in verticale e assicurarsi

che le staffe tocchino il pavimento.

Pulsante di rimessaggio

Il pulsante di rimessaggio evita l'avvio dell'apparecchio

quando è in posizione verticale.

È necessario rimuovere la chiave di sicurezza e

il gruppo batteria per evitare l'avvio accidentale o

l'uso non autorizzato. Il pulsante di rimessaggio non

sostituisce tale funzione.

6 RISOLUZIONE DEI PROBLEMI

Problema Possibile causa Soluzione

Il manubrio non

è in posizione.

I bulloni non so-

no posizionati

correttamente.

Regolare l'altez-

za del manubrio

e assicurarsi che

le manopole e i

bulloni siano alli-

neati corretta-

mente.

L'apparecchio

non si avvia.

Il gruppo batteria

è scarico.

Ricaricare il

gruppo batteria.

La barra di avan-

zamento è difet-

tosa.

Sostituire la bar-

ra di avanza-

mento.

La chiave della

batteria non è

stata inserita.

Inserire la chiave

della batteria.

L'apparecchio

non taglia l'erba

in modo uni-

forme.

Il prato è acci-

dentato.

Ispezionare l'ar-

ea di taglio.

L'altezza di taglio

non è impostata

correttamente.

Portare le ruote

in una posizione

superiore.

L'apparecchio

non esegue una

corretta paccia-

matura.

Sulla parte inferi-

ore dell'unità to-

saerba sono pre-

senti residui di

erba bagnata.

Attendere che

l'erba si asciughi

prima di tagliarla.

L'accessorio per

pacciamatura è

assente.

Installare l'ac-

cessorio per

pacciamatura.

L'apparecchio è

difficile da spin-

gere.

L'erba è troppo

alta, o l'altezza di

taglio è troppo

bassa.

Aumentare l'al-

tezza di taglio.

Il contenitore

dell'erba e la la-

ma vengono

trascinati dall'er-

ba folta.

Svuotare il con-

tenitore dell'erba.

L'apparecchio

presenta forti vi-

brazioni.

La lama è sbilan-

ciata e usurata.

Sostituire la la-

ma.

L'albero motore

è piegato.

1. Arrestare il

motore.

2. Rimuovere la

chiave di si-

curezza e il

gruppo batte-

ria.

3. Scollegare il

cavo di ali-

mentazione

Italiano

Problema Possibile causa Soluzione

dalla presa di

corrente.

4. Verificare

l'assenza di

danni.

5. Riparare l'ap-

parecchio

prima di riav-

viarlo.

L'apparecchio si

arresta durante il

taglio.

L'altezza di taglio

è troppo bassa.

Aumentare l'al-

tezza di taglio.

Il gruppo batteria

è scarico.

Ricaricare il

gruppo batteria.

Sull'unità tosaer-

ba o sulla lama

sono presenti re-

sidui di erba.

Rimuovere il

gruppo batteria e

controllare l'unità

tosaerba.

La temperatura

di funzionamento

dell'apparecchio

è troppo alta.

Lasciare raffred-

dare l'apparec-

chio.

* Se non è possibile trovare la soluzione al proprio

problema, recarsi presso un centro di assistenza.

7 SPECIFICHE TECNICHE

Tensione 40 V

Velocità a vuoto 2800 / min

Ampiezza di ta-

glio

460 mm

Altezza di taglio 25 - 80 mm

Capacità del

contenitore

dell'erba

55 L

Peso (senza

gruppo batteria)

24,5 kg

Livello di press-

ione sonora mis-

urato

= 73 dB(A), K= 3 dB(A)

Livello di poten-

za sonora garan-

tito

WA.d

= 96 dB(A)

Modello batteria G40B2/G40B25/G40B4 e altre serie

BAF

Modello carica-

batteria

2910907 (G40UC)/29417/29447/

G40Ce altre serie CAF

Vibrazioni ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANZIA

(I termini e le condizioni integrali della garanzia

sono consultabili sul Greenworks sito web https://

www.greenworkstools.eu.)

Greenworks offre una garanzia di 3 anni per il prodotto

e di 2 anni per le batterie (uso domestico/privato)

dalla data di acquisto. La garanzia copre i difetti di

fabbricazione. I prodotti difettosi in garanzia possono

essere riparati o sostituiti. L'uso del prodotto in modo

improprio o diverso da come descritto nel manuale

di istruzioni può invalidare la garanzia. La normale

usura del prodotto e degli accessori non è coperta

dalla garanzia. La garanzia del fabbricante non è

influenzata da eventuali garanzie supplementari offerte

dal rivenditore o dal fornitore.

Per inoltrare una richiesta di riparazione in garanzia, i

prodotti difettosi devono essere riportati presso il punto

vendita insieme alla prova di acquisto (ricevuta).

9 DICHIARAZIONE DI

CONFORMITÀ CE

Nome e indirizzo del fabbricante:

Nome: Globe Technologies Europe GmbH

Indirizzo: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Nome e indirizzo della persona autorizzata a compilare

il fascicolo tecnico:

Nome:

Ralf Pankalla

Indirizzo: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Con la presente si dichiara che il prodotto

Categoria:

Tosaerba

Modello: LMF412 （2514407）

Numero di serie: Vedere l’etichetta nominale del

prodotto

Anno di fabbrica-

zione:

Vedere l’etichetta nominale del

prodotto

• è conforme ai requisiti pertinenti della direttiva

Macchine 2006/42/CE.

• è conforme ai requisiti delle seguenti direttive

europee:

• 2014/30/UE

• 2000/14/CE e 2005/88/CE

• 2011/65/UE e 2015/863/UE

Inoltre, si dichiara di aver utilizzato le seguenti parti e

clausole degli standard armonizzati:

Italiano

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metodo di valutazione della conformità conforme

all'allegato VI della direttiva 2000/14/CE.

Livello di potenza sonora misur-

ato

: 84,8 dB(A)

Livello di potenza sonora garan-

tito

WA.d

: 96 dB(A)

Organismo notificato:

Nome: Intertek Deutschland GmbH (Organismo

notificato 0905)

Indirizzo: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germania

Luogo, data: Weiter-

stadt, 03.03.2020

Firma: Ted Qu, Direttore Qualità

Italiano

1 Description.................................32

1.1 Objet.........................................................32

1.2 Aperçu...................................................... 32

2 Sécurité...................................... 32

3 Installation................................. 32

3.1 Déballage de la machine..........................32

3.2 Dépliage de poignée inférieure................ 32

3.3 Installation de poignée supérieure .......... 32

3.4 Installation de collecteur d'herbe..............33

3.5 Installation de l'insert mulching.................33

3.6 Installation de rampe de décharge

latérale......................................................33

3.7 Réglage de hauteur de coupe /lame........ 33

3.8 Installation de pack-batterie..................... 33

3.9 Retrait de pack-batterie............................33

4 Fonctionnement........................ 33

4.1 Démarrage de la machine........................33

4.2 Arrêt de la machine.................................. 33

4.3 Vidage du collecteur d'herbe.................... 34

4.4 Travail en pente........................................34

4.5 Conseils d'utilisation.................................34

5 Maintenance...............................34

5.1 Maintenance générale..............................34

5.2 Remplacement de lame........................... 34

5.3 Stockage de la machine...........................35

5.4 Placez la machine à la verticale...............35

6 Dépannage................................. 35

7 Données techniques................. 36

8 Garantie......................................36

9 Déclaration de conformité CE.. 36

Français

1 DESCRIPTION

1.1 OBJET

Cette machine est destinée à la tonte du

gazon domestique. La lame de coupe doit être

approximativement parallèle au sol. Les quatre roues

doivent toutes toucher le sol pendant la tonte.

1.2 APERÇU

Figure 1~12

Interrupteur à étrier

Bouton de démarrage

Poignée supérieure

Poignée inférieure

Boulon

Levier d'ajustement de hauteur

Porte de batterie

Molette

Collecteur d'herbe

Molette de poignée

Trappe de décharge arrière

Tige de trappe

Poignée de collecteur d'herbe

Crochet

Insert mulching

Rampe de décharge latérale

Poignée d'insert mulching

Trappe de décharge latérale

Pivot

Renfoncements

Clé de sécurité

Bouton de libération de batterie

Pack-batterie

Lame

Bois

Clé

Vis de montage

2 SÉCURITÉ

AVERTISSEMENT

Suivez toutes les instructions de sécurité.

Voir le Manuel de sécurité.

3 INSTALLATION

AVERTISSEMENT

N'utilisez pas des accessoires non recommandés par

le fabricant.

AVERTISSEMENT

Ne mettez pas la clé de sécurité ou le pack-batterie

avant d'avoir finalisé l'assemblage de toutes les

pièces.

3.1 DÉBALLAGE DE LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine

avant son usage.

AVERTISSEMENT

• Si les pièces sont endommagées, n'utilisez pas la

machine.

• Si des pièces manquent, n'utilisez pas la machine.

• Si des pièces sont endommagées ou manquantes,

contactez le centre d'entretien.

1. Ouvrez l'emballage.

2. Lisez la documentation.

3. Retirez toutes les pièces non-assemblées de la

boîte.

4. Retirez la machine de la boîte.

5. Mettez la boîte et l'emballage au rebut dans le

respect de la réglementation locale.

3.2 DÉPLIAGE DE POIGNÉE

INFÉRIEURE

Figure 2

1. Tirez et tournez les molettes de poignée à 90°.

2. Dépliez la poignée inférieure.

3. Alignez les molettes de poignée sur l'une des trois

positions des supports.

4. Tournez les molettes de poignée à 90° pour les

engager dans les orifices des supports.

REMARQUE

Assurez-vous que les deux molettes de poignée sont

identiquement positionnées.

AVERTISSEMENT

N'endommagez pas les câbles en pliant /dépliant la

poignée.

3.3 INSTALLATION DE POIGNÉE

SUPÉRIEURE

Figure 3

1. Alignez les orifices de la poignée supérieure avec

ceux de la poignée inférieure.

2. Placez les boulons dans les orifices.

3. Serrez les molettes sur les boulons.

Français

4. Faites de même pour l'autre côté.

3.4 INSTALLATION DE COLLECTEUR

D'HERBE

Figure 4

1. Retirez l'insert mulching.

2. Retirez la rampe de décharge latérale.

3. Ouvrez le volet de décharge arrière sans le relâcher.

4. Tenez le collecteur d'herbe par sa poignée et

engagez les crochets dans la tige de trappe.

5. Fermez le volet de décharge arrière.

3.5 INSTALLATION DE L'INSERT

MULCHING

Figure 5

1. Retirez le collecteur d'herbe.

2. Ouvrez le volet de décharge arrière sans le relâcher.

3. Tenez l'insert mulching par sa poignée et installez-le

dans la rampe de décharge.

4. Fermez le volet de décharge arrière.

3.6 INSTALLATION DE RAMPE DE

DÉCHARGE LATÉRALE

Figure 6.

AVERTISSEMENT

Lorsque vous utilisez la rampe de décharge latérale,

• n'installez pas le collecteur d'herbe.

• maintenez l'insert mulching en place.

1. Ouvrez la trappe de décharge latérale sans la

relâcher.

2. Alignez les encoches dans la rampe de décharge

latérale sous le pivot.

3. Fermez la trappe de décharge latérale.

3.7 RÉGLAGE DE HAUTEUR DE

COUPE /LAME

La machine peut être réglée sur différentes hauteurs de

coupe / lames.

Figure 7

1. Tirez en avant le levier d'ajustement de hauteur pour

augmenter la hauteur de coupe /lame.

2. Tirez en arrière le levier d'ajustement de hauteur

pour réduire la hauteur de coupe /lame.

3.8 INSTALLATION DE PACK-

BATTERIE

Figure 8

AVERTISSEMENT

• Si le pack-batterie ou le chargeur est endommagé,

remplacez-le.

• Arrêtez la machine et attendez que le moteur

s'arrête avant d'installer ou de retirer le pack-

batterie.

• Lisez, apprenez et appliquez les instructions du

manuel de batterie et de chargeur.

1. Ouvrez le volet de compartiment de batterie.

2. Alignez les ailettes de levage sur le pack-batterie

avec les rainures dans le compartiment de batterie.

3. Poussez le pack-batterie dans le compartiment de

batterie jusqu'à le verrouiller en place.

4. Au clic audible, le pack-batterie est installé.

5. Fermez le volet de compartiment de batterie.

REMARQUE

Le moteur démarre uniquement lorsque vous installez

la clé de sécurité.

3.9 RETRAIT DE PACK-BATTERIE

Figure 8

1. Ouverture du volet de compartiment de batterie

2. Retirez la clé de sécurité.

3. Appuyez sur le bouton de libération de batterie sans

le relâcher.

4. Retirez le pack-batterie de la machine.

4 FONCTIONNEMENT

AVERTISSEMENT

Portez une protection oculaire durant le travail.

4.1 DÉMARRAGE DE LA MACHINE

Figure 9

1. Insérez la clé de sécurité.

2. Appuyez sur le bouton de démarrage sans le

relâcher.

3. Tout en maintenant le bouton de démarrage, tirez

sur l'interrupteur à étrier dans le sens de la barre de

poignée.

4. Relâchez le bouton de démarrage afin de démarrer

la machine.

4.2 ARRÊT DE LA MACHINE

Figure 9

1. Relâchez l'interrupteur à étrier pour arrêter la

machine.

Français

AVERTISSEMENT

Attendez l'arrêt complet des lames avant de

redémarrer la machine. N'effectuez pas un cycle

rapide d'arrêt et de démarrage de la machine.

AVERTISSEMENT

Retirez systématiquement la clé de sécurité et le

pack-batterie une fois le travail terminé.

4.3 VIDAGE DU COLLECTEUR

D'HERBE

1. Arrêtez la machine.

2. Retirez la clé de sécurité.

3. Retirez le pack-batterie.

4. Ouvrez la trappe de décharge arrière sans la

relâcher.

5. Tenez le collecteur d'herbe par sa poignée et

décrochez-le de la tige de trappe.

6. Fermez la trappe de décharge arrière.

7. Videz le collecteur d'herbe.

4.4 TRAVAIL EN PENTE

AVERTISSEMENT

Ne tondez pas sur les pentes inclinées au-delà de 15°.

Si vous n'êtes pas à votre aise, ne tondez pas sur une

pente.

• Ne montez et ne descendez pas une pente si vous

tondez transversalement à la pente. Attention aux

changements de direction en pente.

• Faites attention aux trous, ornières, rochers et

autres objets masqués pouvant vous faire chuter.

Retirez tous les obstacles comme les pierres et les

branches d'arbre.

• Assurez-vous de rester bien campé. En cas de

déséquilibre, relâchez immédiatement l'interrupteur

à étrier.

• Ne tondez pas à proximité des pentes prononcées,

fossés ou remblais.

4.5 CONSEILS D'UTILISATION

• Ne tentez pas de mettre en dérivation le

fonctionnement du bouton de démarrage ou de

l'interrupteur à étrier.

• N'inclinez pas la machine lorsque vous la démarrez.

• Ne placez pas les mains ou les pieds à proximité ou

sous les pièces en rotation.

• Préservez la propreté de la rampe de décharge.

• Ne coupez pas l'herbe mouillée.

• Une hauteur de lame supérieure est nécessaire

pour l'herbe nouvelle ou drue.

• Nettoyez le fond du carter de la tondeuse après

chaque usage. Retirez les résidus herbeux, feuilles,

salissures et autres débris.

5 MAINTENANCE

AVERTISSEMENT

Retirez la clé de sécurité et le pack-batterie de la

machine avant la maintenance.

AVERTISSEMENT

Débarrassez le moteur et le pack-batterie de l'herbe,

des feuilles et de l'excès de graisse.

AVERTISSEMENT

Utilisez uniquement des pièces de remplacement

agréées.

AVERTISSEMENT

Ne laissez pas le liquide de frein, l'essence et

les substances à base de pétrole toucher les

pièces en plastique. Les produits chimiques peuvent

endommager le plastique et rendre son entretien

impossible.

AVERTISSEMENT

N'utilisez pas de détergents ou de solvants puissants

sur les composants ou le boîtier en plastique.

REMARQUE

Couple de serrage recommandé (lame): 33-37 Nm.

5.1 MAINTENANCE GÉNÉRALE

• Avant chaque usage, examinez la machine pour

identifier les pièces endommagées, manquantes

ou desserrées ainsi les vis, écrous, boulons et

bouchons.

• Serrez correctement toutes les fixations et

bouchons.

• Nettoyez la machine avec un chiffon sec. N'utilisez

pas d'eau.

5.2 REMPLACEMENT DE LAME

Figure 10

AVERTISSEMENT

Utilisez uniquement des lames de remplacement

agréées.

AVERTISSEMENT

Portez des gants résistants ou enveloppez un chiffon

autour de la lame si vous la touchez.

Français

1. Arrêtez la machine.

2. Assurez-vous que les lames sont complètement

arrêtées.

3. Retirez la clé de sécurité et le pack-batterie.

4. Retournez la machine sur le flanc.

5. Utilisez un morceau de bois afin d'éviter tout

mouvement de la lame.

6. Retirez la vis de montage et l'espaceur avec une clé

ou une clé à douille.

7. Retirez la lame.

8. Installez la nouvelle lame. Assurez-vous que les

flèches s'engagent dans les orifices de la lame.

9. Installez la vis de montage et l'espaceur et serrez-

les.

5.3 STOCKAGE DE LA MACHINE

• Nettoyez la machine avant son stockage.

• Assurez-vous que le moteur n'est pas chaud lorsque

vous rangez la machine.

• Assurez-vous que la machine ne présente aucune

pièce endommagée ou manquante. Si nécessaire,

suivez ces étapes /instructions :

• Remplacez les pièces endommagées.

• Serrez les boulons.

• Parlez à un représentant d'un centre d'entretien

agréé.

• Rangez la machine dans un endroit sec.

• Assurez-vous que les enfants ne peuvent pas

s'approcher de la machine.

5.4 PLACEZ LA MACHINE À LA

VERTICALE

Figure 11

1. Retirez le collecteur d'herbe.

2. Tirez et tournez les molettes de poignée à 90°.

3. Pliez la poignée.

4. Tournez les molettes de poignée à 90° pour

verrouiller la poignée en position.

5. Placez la machine à la verticale et assurez-vous

que les supports touchent le sol.

Interrupteur de rangement

La machine comporte un interrupteur de rangement

qui empêche son démarrage une fois en position de

rangement.

Il est nécessaire de retirer la clé de sécurité et le

pack-batterie pour éviter un démarrage accidentel ou un

usage sans autorisation. L'interrupteur de rangement ne

remplace pas cette fonction.

6 DÉPANNAGE

Problème Cause possible Solution

La poignée n'est

pas positionnée.

Les boulons sont

mal engagés.

Ajustez la hau-

teur de la poign-

ée et assurez-

vous que les mo-

lettes et boulons

sont correcte-

ment alignés.

La machine ne

démarre pas.

La capacité de la

batterie est fai-

ble.

Chargez le pack-

batterie.

L'interrupteur à

étrier est défec-

tueux.

Remplacez l'in-

terrupteur à

étrier.

La clé de sécur-

ité n'est pas in-

sérée.

Insérez la clé de

sécurité.

La machine ne

tond pas l'herbe

uniformément.

L'herbe est diffi-

cile.

Examinez la

zone de tonte.

La hauteur de la

lame est mal ré-

glée.

Ajustez la hau-

teur de coupe /

lame sur une po-

sition supérieure.

Le mulching de

la machine est

incorrect.

Des touffes

d'herbe mouillée

adhèrent sur le

carter.

Attendez que

l'herbe sèche

avant de tondre.

L'insert mulching

manque.

Installez l'insert

mulching.

La machine est

dure à pousser.

L'herbe est trop

haute ou la lame

est trop basse.

Augmentez la

hauteur de

coupe /lame.

Le collecteur

d'herbe et la

lame ont du mal

avec l'herbe

épaisse.

Videz les touffes

d'herbe du col-

lecteur d'herbe.

La machine pré-

sente des vibra-

tions élevées.

La lame est dé-

séquilibrée et

usée.

Remplacez la

lame.

L'arbre du mo-

teur est déformé.

1. Arrêtez le

moteur.

2. Retirez la clé

de sécurité et

le pack-batt-

erie.

3. Recherchez

les dommag-

es.

Français

Problème Cause possible Solution

4. Réparez la

machine

avant de la

redémarrer.

La machine s'ar-

rête pendant la

tonte.

La lame est trop

basse.

Augmentez la

hauteur de

coupe /lame.

Le pack-batterie

est épuisé.

Chargez le pack-

batterie.

Des touffes

d'herbe adhèrent

sur le carter ou

la lame.

Retirez le pack-

batterie et ob-

servez le carter.

La température

de fonctionne-

ment de la ma-

chine est trop él-

evée.

Refroidissez la

machine.

* Si vous ne trouvez aucune solution à ces problèmes,

rendez-vous au centre d'entretien.

7 DONNÉES TECHNIQUES

Tension 40 V

Vitesse à vide 2800 / min

Largeur de

coupe

460 mm

Hauteur de

coupe

25 - 80 mm

Capacité de col-

lecteur d'herbe

55 L

Poids (sans

pack-batterie)

24,5 kg

Niveau de press-

ion acoustique

mesuré

= 73 dB(A), K= 3 dB(A)

Niveau de puis-

sance acous-

tique garanti

WA.d

= 96 dB(A)

Modèle de batt-

erie

G40B2/G40B25/G40B4 et autre

séries BAF

Modèle de char-

geur

2910907 (G40UC)/29417/29447/

G40C et autre séries CAF

Vibration ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTIE

(Les conditions générales complètes de la garantie

se trouvent sur le site web de Greenworks https://

www.greenworkstools.eu)

La garantie Greenworks est de 3 ans sur le produit et

de 2 ans sur les batteries (usage de consommateur /

privé) à compter de la date d'achat. Cette garantie

couvre les défauts de fabrication. Un produit défaillant

sous garantie peut être réparé ou remplacé. La garantie

d'une unité qui a fait l'objet d'abus ou d'un usage

différent de celui décrit dans le manuel du propriétaire

peut être refusée. L'usure normale et les pièces d'usure

ne sont pas couvertes par la garantie. La garantie du

fabricant d'origine n'est pas affectée par toute garantie

additionnelle offerte par un distributeur ou un revendeur.

Un produit défaillant doit être retourné au point d'achat,

accompagné de sa preuve d'achat (reçu), afin de

prétendre à la garantie.

9 DÉCLARATION DE

CONFORMITÉ CE

Nom et adresse du fabricant :

Nom : Globe Technologies Europe GmbH

Adresse : Brunnenweg 17, 64331 Weiterstadt, Alle-

magne

Nom et adresse de la personne autorisée à compiler le

dossier technique :

Nom :

Ralf Pankalla

Adresse : Brunnenweg 17, 64331 Weiterstadt, Alle-

magne

Nous déclarons ici que le produit

Catégorie :

Tondeuse à gazon

Modèle : LMF412 （2514407）

Numéro de série : Voir étiquette de caractéristiques

du produit

Année de construc-

tion :

Voir étiquette de caractéristiques

du produit

• est en conformité avec les dispositions pertinentes

de la Directive Machine 2006/42/CE.

• est en conformité avec les dispositions des autres

Directives CE suivantes :

• 2014/30/UE

• 2000/14/CE & 2005/88/CE

• 2011/65/UE & 2015/863/UE

En outre, nous déclarons que les parties /clauses

suivantes des normes harmonisées ont été appliquées :

Français

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Méthode d'appréciation de la conformité selon l'Annexe

VI/ Directive 2000/14/CE.

Niveau de puissance acous-

tique mesuré

: 84,8 dB(A)

Niveau de puissance acous-

tique garanti

WA.d

: 96 dB(A)

Organisme notifié impliqué :

Nom : Intertek Deutschland GmbH (Organisme notifié

0905)

Adresse : Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Allemagne

Lieu et date : Wei-

terstadt, 03.03.2020

Signature : Ted Qu, Directeur

Qualité

Français

1 Descrição................................... 39

1.1 Intuito........................................................39

1.2 Vista pormenorizada.................................39

2 Segurança.................................. 39

3 Instalação...................................39

3.1 Retire a máquina da caixa........................39

3.2 Desdobrar a pega inferior.........................39

3.3 Instalar a pega superior ...........................39

3.4 Instalar o saco de recolha da relva.......... 40

3.5 Instalar a tampa de adubar...................... 40

3.6 Instalar a saída lateral de descarga......... 40

3.7 Definir a altura da lâmina/do corte........... 40

3.8 Instalar a bateria.......................................40

3.9 Retirar a bateria........................................40

4 Funcionamento..........................40

4.1 Ligar a máquina........................................40

4.2 Parar a máquina.......................................40

4.3 Esvaziar o saco de recolha da relva........ 41

4.4 Utilização em encostas............................ 41

4.5 Dicas de funcionamento...........................41

5 Manutenção............................... 41

5.1 Manutenção geral.....................................41

5.2 Substituição da lâmina............................. 41

5.3 Guardar a máquina.................................. 42

5.4 Suportar a máquina na extremidade........42

6 Resolução de Problemas..........42

7 Informação técnica....................43

8 Garantia......................................43

9 Declaração de Conformidade

CE............................................... 43

Português

1 DESCRIÇÃO

1.1 INTUITO

Esta máquina foi criada para cortar a relva em relvados

domésticos. A lâmina de corte deve estar aproximada e

paralela ao chão. As quatro rodas deverão estar a tocar

no chão durante o corte.

1.2 VISTA PORMENORIZADA

Imagem 1~12

Interruptor de asa

Botão de iniciar

Pega superior

Pega inferior

Parafuso

Alavanca de ajuste da altura

Porta da bateria

Manípulo

Saco de recolha da relva

Manípulo da pega

Porta de descarga traseira

Haste da porta

Pega do saco de recolha da relva

Gancho

Tampa de adubar

Saída lateral de descarga

Pega da ligação de adubar

Porta de descarga lateral

Eixo

Recessos

Chave de segurança

Botão de libertação da bateria

Bateria

Lâmina

Madeira

Chave

Parafuso de fixação

2 SEGURANÇA

AVISO

Certifique-se de que segue todas as instruções de

segurança.

Consulte o manual de segurança.

3 INSTALAÇÃO

AVISO

Não utilize acessórios que não sejam recomendados

pelo fabricante.

AVISO

Não coloque a chave de segurança na bateria até

montar todas as peças.

3.1 RETIRE A MÁQUINA DA CAIXA.

AVISO

Certifique-se de que monta corretamente a máquina

antes da utilização.

AVISO

• Se houver peças danificadas, não use a máquina.

• Se não tiver todas as peças, não utilize a

máquina.

• Se houver peças danificadas ou em falta, contacte

o centro de reparação.

1. Abra a caixa.

2. Leia a documentação existente na caixa.

3. Retire todas as peças desmontadas da caixa.

4. Retire a máquina da caixa.

5. Elimine a caixa e o material de empacotamento de

acordo com as normas locais.

3.2 DESDOBRAR A PEGA INFERIOR

Imagem 2

1. Puxe e rode os manípulos da pega 90º.

2. Desdobre a pega inferior.

3. Alinhe os manípulos da pega numa das três

posições dos suportes.

4. Rode os manípulos da pega 90º até encaixar os

orifícios nos suportes.

NOTA

Certifique-se de que os dois manípulos da pega se

encontram na mesma posição.

AVISO

Não danifique os cabos quando dobrar ou desdobrar

a pega.

3.3 INSTALAR A PEGA SUPERIOR

Imagem 3

1. Alinhe os orifícios na pega superior e inferior.

Português

2. Insira os parafusos através dos orifícios.

3. Aperte os manípulos nos parafusos.

4. Proceda do mesmo modo no outro lado.

3.4 INSTALAR O SACO DE RECOLHA

DA RELVA

Imagem 4

1. Retire a ligação de adubar.

2. Retire a saída lateral de descarga.

3. Abra a porta de descarga traseira e segure-a.

4. Segure o saco de recolha da relva pela pega e fixe

os ganchos na haste da porta.

5. Feche a porta de descarga traseira.

3.5 INSTALAR A TAMPA DE ADUBAR

Imagem 5

1. Retire o saco de recolha da relva.

2. Abra a porta de descarga traseira e segure-a.

3. Segure a tampa de adubar pela pega e encaixe na

saída de descarga.

4. Feche a porta de descarga traseira.

3.6 INSTALAR A SAÍDA LATERAL DE

DESCARGA

Imagem 6.

CUIDADO

Quando usar a saída lateral de descarga,

• não instale o saco de recolha da relva.

• mantenha a tampa de adubar instalada.

1. Abra a porta de descarga lateral e segure-a.

2. Alinhe os recessos na saída lateral de descarga por

baixo do eixo.

3. Feche a porta de descarga lateral.

3.7 DEFINIR A ALTURA DA

LÂMINA/DO CORTE

A máquina pode ser definida para diferentes alturas da

lâmina/do corte.

Imagem 7

1. Puxe a alavanca de ajuste da altura para a frente

para aumentar a altura da lâmina/do corte.

2. Puxe a alavanca de ajuste da altura para trás para

diminuir a altura da lâmina/do corte.

3.8 INSTALAR A BATERIA

Imagem 8

AVISO

• Se a bateria ou carregador estiver danificado,

proceda à sua substituição.

• Pare a máquina e espere que o motor pare por

completo antes de instalar ou retirar a bateria.

• Leia, compreenda e siga as instruções no manual

da bateria e do carregador.

1. Abra a tampa do compartimento da bateria.

2. Alinhe as nervuras salientes da bateria com as

ranhuras no compartimento da bateria.

3. Pressione a bateria para o respetivo compartimento,

até ficar fixada no lugar.

4. Quando ouvir um clique, significa que a bateria está

instalada.

5. Feche a tampa do compartimento da bateria.

NOTA

O motor só liga quando colocar a chave de

segurança.

3.9 RETIRAR A BATERIA

Imagem 8

1. Abra a tampa do compartimento da bateria.

2. Retire a chave de segurança.

3. Prima e mantenha premido o botão de libertação da

bateria.

4. Retire a bateria da máquina.

4 FUNCIONAMENTO

AVISO

Use proteção ocular durante o funcionamento.

4.1 LIGAR A MÁQUINA

Imagem 9

1. Insira a chave de segurança.

2. Prima e mantenha premido o botão de iniciar.

3. Enquanto mantém o botão de iniciar premido, puxe

o interruptor de asa na direção do guiador.

4. Liberte o botão de iniciar para ligar a máquina.

4.2 PARAR A MÁQUINA

Imagem 9

1. Liberte o interruptor de asa para parar a máquina.

AVISO

Espere até que as lâminas parem por completo antes

de voltar a ligar a máquina. Não ligue e desligue

rapidamente a máquina de cortar relva.

Português

AVISO

Retire sempre a chave de segurança e a bateria após

terminar o trabalho.

4.3 ESVAZIAR O SACO DE RECOLHA

DA RELVA

1. Pare a máquina.

2. Retire a chave de segurança.

3. Retire a bateria.

4. Abra a porta de descarga traseira e segure-a.

5. Segure o saco de recolha da relva pela pega e

liberte-o da haste da porta.

6. Feche a porta de descarga traseira.

7. Esvazie o saco de recolha da relva.

4.4 UTILIZAÇÃO EM ENCOSTAS

AVISO

Não corte a relva em encostas com uma inclinação

superior a 15º. Se não se sentir confortável, não corte

a relva em encostas.

• Não suba e desça numa encosta quando cortar a

frente da encosta. Tenha cuidado quando mudar de

direção numa encosta.

• Procure por buracos, raízes, rochas e outros

objetos escondidos que o possam fazer cair. Retire

todos os obstáculos, como rochas e ramos de

árvores.

• Certifique-se de que mantém uma postura

equilibrada. Se ficar desequilibrado, liberte

imediatamente o interruptor de asa.

• Não corte a relva perto de fossos, valas ou aterros.

4.5 DICAS DE FUNCIONAMENTO

• Não tente anular o funcionamento do botão de

iniciar nem do interruptor de asa.

• Não incline a máquina quando a ligar.

• Não coloque as mãos ou pés perto ou debaixo das

peças rotativas.

• Mantenha a saída de descarga limpa.

• Não corte erva molhada.

• É necessária uma altura superior da lâmina para

relva nova ou grossa.

• Limpe o fundo da máquina de cortar relva após

cada utilização. Retire a relva cortada, folhas,

sujidade e outros resíduos.

5 MANUTENÇÃO

AVISO

Retire a chave de segurança e a bateria da máquina

antes de proceder à manutenção.

AVISO

Mantenha o motor e o compartimento da bateria sem

erva, folhas ou lubrificação excessiva.

CUIDADO

Use apenas peças sobresselentes aprovadas.

CUIDADO

Não permita que fluido dos travões, gasolina,

materiais à base de petróleo toquem nas peças de

plástico. Os químicos podem causar danos no plástico

e torná-lo irreparável.

CUIDADO

Não utilize solventes fortes ou detergentes na

estrutura de plástico ou componentes.

NOTA

Binário de aperto recomendado (Lâmina): 33-37 (Nm)

5.1 MANUTENÇÃO GERAL

• Antes de cada utilização, inspecione a máquina

quanto a peças danificadas, em falta ou soltas,

como parafusos, porcas, tampas, etc.

• Aperte corretamente todos os fixadores e tampas.

• Limpe a máquina com um pano seco. Não use

água.

5.2 SUBSTITUIÇÃO DA LÂMINA

Imagem 10

AVISO

Use apenas lâminas sobresselentes aprovadas.

AVISO

Use luvas resistentes ou um pano quando precisar de

tocar na lâmina.

1. Pare a máquina.

2. Certifique-se de que as lâminas param por

completo.

3. Retire a chave de segurança e a bateria.

4. Vire a máquina de cortar relva de lado.

5. Use um pedaço de madeira para evitar o

movimento da lâmina.

6. Retire o parafuso de fixação e o espaçador com

uma chave.

7. Retire a lâmina.

8. Instale uma nova lâmina. Certifique-se de que as

setas encaixam nos orifícios da lâmina.

9. Insira o parafuso de fixação e o espaçador e aperte.

Português

5.3 GUARDAR A MÁQUINA

• Limpe a máquina antes de a guardar.

• Certifique-se de que o motor não está quente

quando guardar a máquina.

• Certifique-se de que a máquina não tem peças

soltas ou danificadas. Se for necessário, efetue

estes passos/instruções:

• Substitua todas as peças danificadas.

• Aperte os parafusos.

• Fale com alguém de um centro de reparação

aprovado.

• Guarde a máquina num local seco.

• Certifique-se de que as crianças não se conseguem

aproximar da máquina.

5.4 SUPORTAR A MÁQUINA NA

EXTREMIDADE

Imagem 11

1. Retire o saco de recolha da relva.

2. Puxe e rode os manípulos da pega 90º.

3. Dobre a pega.

4. Rode os manípulos da pega 90º para bloquear a

pega na respetiva posição.

5. Suporte a máquina numa extremidade e certifique-

se de que os suportes tocam no chão.

Interruptor de arrumação

A máquina tem um interruptor de arrumação que

previne o seu arranque na posição de arrumação.

É necessário retirar a chave de segurança e a bateria

para evitar o arranque acidental ou a utilização sem

autorização. O interruptor de arrumação não substitui

esta função.

6 RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução

A pega não está

na devida posi-

ção.

Os parafusos

não estão en-

caixados corre-

tamente.

Ajuste a altura

da pega e certifi-

que-se de que

os parafusos fi-

cam alinhados

corretamente.

A máquina não

liga.

A bateria está

fraca.

Carregue a bate-

ria.

O interruptor de

asa tem um de-

feito.

Substitua o inter-

ruptor de asa.

A chave da bate-

ria não está in-

serida.

Insira a chave da

bateria.

Problema Causa possível Solução

A máquina não

corta a relva uni-

formemente.

A relva está ás-

pera.

Examine a área

de corte.

A altura da lâmi-

na não foi defini-

da corretamente.

Mova as rodas

para uma posi-

ção mais eleva-

da.

A máquina de

cortar relva não

aduba correta-

mente.

A relva cortada

fica colada no

fundo da máqui-

na.

Espere que a re-

lva seque antes

de cortar.

A tampa de adu-

bar está em fal-

ta.

Instale a tampa

de adubar.

É difícil empurrar

a máquina.

A relva está mui-

to alta, ou a al-

tura da lâmina

está muito baixa.

Aumente a altura

da lâmina.

O saco de recol-

ha da relva e a

lâmina arrastam

a relva grossa.

Esvazie o saco

de recolha da re-

lva.

A máquina vibra

muito.

A lâmina está

desequilibrada e

gasta.

Substitua a lâmi-

na.

O eixo do motor

está dobrado.

1. Pare o motor.

2. Retire a

chave de se-

gurança e a

bateria.

3. Desligue a

fonte de ali-

mentação.

4. Verifique se

existem da-

nos.

5. Repare a

máquina an-

tes de a vol-

tar a ligar.

A máquina pára

durante o corte.

A altura da lâmi-

na é demasiado

baixa.

Aumente a altura

da lâmina.

A bateria está

descarregada.

Carregue a bate-

ria.

A relva cortada

fica colada no

fundo da máqui-

na ou na lâmina.

Retire a bateria

e verifique o fun-

do da máquina.

A temperatura

de funcionamen-

to da máquina é

demasiado alta.

Deixe a máquina

arrefecer.

Português

* Se não conseguir encontrar a solução para estes

problemas, contacte o centro de reparação.

7 INFORMAÇÃO TÉCNICA

Voltagem 40 V

Velocidade sem

carga

2800 / min

Largura de corte 460 mm

Altura de corte 25 - 80 mm

Capacidade do

saco de recolha

da relva

55 L

Peso (sem a ba-

teria)

24,5 kg

Nível de pressão

do som medido

= 73 dB(A), K= 3 dB(A)

Nível de potên-

cia do som ga-

rantido

WA.d

= 96 dB(A)

Modelo da bate-

ria

G40B2/G40B25/G40B4 e outras

séries BAF

Modelo do carre-

gador

2910907 (G40UC)/29417/29447/

G40C e outras séries CAF

Vibração ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTIA

(Os termos e condições da garantia pode ser

encontrados na Greenworks página web https://

www.greenworkstools.eu)

A Greenworks garantia é de 3 anos sobre o produto,

e 2 anos sobre as baterias (consumidor/uso privado)

a partir da data da compra. Esta garantia abrange

defeitos de fabrico. Um produto danificado ao abrigo

da garantia pode ser reparado ou substituído. Uma

unidade que tenha sido mal utilizada ou usada de

outro modo para além do descrito no manual de

utilização pode ser rejeitada para garantia. O desgaste

normal e peças gastas não é considerado para a

garantia. A garantia original do fabricante não é

afetada por qualquer garantia adicional oferecida por

um revendedor.

Um produto danificado tem de ser devolvido no local

onde o comprou, de modo a pedir a ativação da

garantia, juntamente com a prova de compra (recibo).

9 DECLARAÇÃO DE

CONFORMIDADE CE

Nome e morada do fabricante:

Nome:

Globe Technologies Europe GmbH

Morada: Brunnenweg 17, 64331 Weiterstadt, Ale-

manha

Nome e morada da pessoa autorizada a compilar o

ficheiro técnico:

Nome: Ralf Pankalla

Morada: Brunnenweg 17, 64331 Weiterstadt, Ale-

manha

Declaramos por este meio que o produto

Categoria: Máquina de Cortar Relva

Modelo: LMF412 （2514407）

Número de série: Consulte a etiqueta das especifi-

cações do produto

Ano de fabrico: Consulte a etiqueta das especifi-

cações do produto

• encontra-se em conformidade com as provisões

relevantes da Diretiva Máquinas 2006/42/CE.

• encontra-se em conformidade com as provisões das

seguintes diretivas europeias:

• 2014/30/UE

• 2000/14/CE e 2005/88/CE

• 2011/65/UE e 2015/863/UE

Além disso, declaramos que as seguintes normas

harmonizadas partes ou cláusulas foram usadas:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Método de avaliação da conformidade com o anexo VI,

Diretiva 2000/14/CE.

Nível de potência do som medi-

: 84,8 dB(A)

Nível de potência do som ga-

rantido

WA.d

: 96 dB(A)

Organismo notificado envolvido:

Nome: Intertek Deutschland GmbH (Organismo

notificado 0905)

Morada: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Alemanha

Português

Local, data: Weiter-

stadt, 03.03.2020

Assinatura: Ted Qu, Diretor da

Qualidade

Português

1 Beschrijving...............................46

1.1 Doel..........................................................46

1.2 Overzicht.................................................. 46

2 Veiligheid....................................46

3 Installatie....................................46

3.1 Het gereedschap uitpakken......................46

3.2 Vouw het onderste handvat open.............46

3.3 Installeer de bovenste handgreep ...........47

3.4 Installeer de grasopvanger.......................47

3.5 Plaats de snipper-stekker.........................47

3.6 Plaats de zijkoker..................................... 47

3.7 Stel het mes/snijhoogte in........................ 47

3.8 Het accupack installeren.......................... 47

3.9 Het accupack verwijderen........................ 47

4 Gebruik.......................................47

4.1 Het gereedschap starten..........................47

4.2 Het gereedschap stoppen........................ 47

4.3 Maak de opvangzak leeg......................... 48

4.4 Gebruik op hellingen................................ 48

4.5 Gebruikstips............................................. 48

5 Onderhoud................................. 48

5.1 Algemeen onderhoud...............................48

5.2 Vervang het mes...................................... 48

5.3 Het gereedschap opbergen......................49

5.4 Zet het gereedschap overeind..................49

6 Probleemoplossing................... 49

7 Technische gegevens............... 50

8 Garantie......................................50

9 EG-conformiteitsverklaring...... 50

Engels

1 BESCHRIJVING

1.1 DOEL

Dit gereedschap wordt gebruikt voor huishoudelijk

grasmaaien. Het snijmes moet ongeveer evenwijdig aan

de grond zijn. Alle vier de wielen moeten de grond

raken terwijl u maait.

1.2 OVERZICHT

Afbeelding 1~12

Borgschakelaar

Start-knop

Bovenste handgreep

Onderste handgreep

Bout

Hendel voor de hoogteaanpassing

Accuklep

Draaiknop

Grasopvanger

Handgreep knop

Achterklep

Deurstang

Handgreep van de grasopvanger

Haak

Snipper-stekker

Zijkoker

Handgreep snipper-stekker

Zijkoker

Spil

Uitsparingen

Veiligheidssleutel

Accu-ontgrendelingsknop

Accu

Zaagblad

Hout

Sleutel

Bevestigingsschroef

2 VEILIGHEID

WAARSCHUWING

Zorg ervoor dat u alle veiligheidsinstructies in acht

neemt.

Raadpleeg het veiligheidshandboek.

3 INSTALLATIE

WAARSCHUWING

Gebruik geen accessoires die niet door de fabrikant

worden aanbevolen.

WAARSCHUWING

Steek de veiligheidssleutel of het accupack pas erin

als u klaar bent met de montage van alle onderdelen.

3.1 HET GEREEDSCHAP UITPAKKEN

WAARSCHUWING

Zorg ervoor dat u de machine correct monteert voor

gebruik.

WAARSCHUWING

• Gebruik het gereedschap niet als er onderdelen

beschadigd zijn.

• Als u niet over alle onderdelen beschikt, mag u het

gereedschap niet gebruiken.

• Als er onderdelen beschadigd zijn of ontbreken,

neem dan contact op met het servicecentrum.

1. Open de verpakking.

2. Lees de documentatie in de doos.

3. Haal de nog niet gemonteerde onderdelen uit de

doos.

4. Haal het gereedschap uit de doos.

5. Voer de doos en verpakking af in overeenstemming

met de plaatselijke voorschriften.

3.2 VOUW HET ONDERSTE HANDVAT

OPEN

Afbeelding 2

1. Trek aan de hendelknoppen en draai ze 90°.

2. Vouw het onderste handvat open.

3. Plaats de hendelknoppen in één van de drie posities

op de beugels.

4. Draai de hendelknoppen 90° totdat ze in de gaten

van de beugels grijpen.

OPMERKING

Zorg ervoor dat de twee hendelknoppen zich in

dezelfde positie bevinden.

WAARSCHUWING

Beschadig de kabels niet tijdens het uitklappen of

inklappen van de handgreep.

Engels

3.3 INSTALLEER DE BOVENSTE

HANDGREEP

Afbeelding 3

1. Breng de gaten van de bovenste handgreep in één

lijn met die van de onderste handgreep.

2. Steek de bouten door de gaten.

3. Draai de knoppen vast op de bouten.

4. Doe hetzelfde aan de andere kant.

3.4 INSTALLEER DE

GRASOPVANGER

Afbeelding 4

1. Verwijder de snipper-stekker.

2. Verwijder de zijkoker.

3. Open de achterklep en houd deze vast.

4. Houd de grasopvanger vast aan de handgreep en

bevestig de haken op de deurstang.

5. Sluit de achterklep.

3.5 PLAATS DE SNIPPER-STEKKER

Afbeelding 5

1. Verwijder de grasopvanger.

2. Open de achterklep en houd deze vast.

3. Houd de snipper-stekker aan de greep vast en

plaats deze in de afvoergoot.

4. Sluit de achterklep.

3.6 PLAATS DE ZIJKOKER.

Afbeelding 6.

LET OP!

Wanneer u de zijkoker gebruikt,

• mag u de grasopvanger niet plaatsen.

• laat de snipper-stekker geïnstalleerd.

1. Open de klep voor de zijkoker en houd hem vast.

2. Breng de uitsparingen in één lijn met de zijkoker

onder de spil.

3. Sluit de klep van de zijkoker.

3.7 STEL HET MES/SNIJHOOGTE IN

Het mes/snijhoogte van de machine kan op

verschillende hoogtes worden ingesteld.

Afbeelding 7

1. Trek de instelhendel voor de hoogte naar voren om

de hoogte van het mes/snijhoogte te verhogen.

2. Trek de instelhendel voor de hoogte naar

achteren om de hoogte van het mes/snijhoogte te

verminderen.

3.8 HET ACCUPACK INSTALLEREN

Afbeelding 8

WAARSCHUWING

• Als het accupack of de lader is beschadigd, dient u

het accupack of de lader te vervangen.

• Stop het gereedschap en wacht tot de motor stopt

voordat u het accupack installeert of verwijdert.

• Lees, ken en volg de instructies in de handleiding

van de accu en de lader op.

1. Open de deur voor de accu.

2. Breng de staafjes op het accupack in één lijn met de

groeven op het accuvak-compartiment.

3. Duw het accupack in het accuvak-compartiment

totdat het accupack op zijn plek vergrendelt.

4. Als u een klik hoort, is het accupack geïnstalleerd.

5. Sluit de deur voor de accu.

OPMERKING

De motor start alleen als u de veiligheidssleutel erin

steekt.

3.9 HET ACCUPACK VERWIJDEREN

Afbeelding 8

1. Open de deur voor de accu.

2. Verwijder de veiligheidssleutel.

3. Houd de ontgrendelingsknop van het accupack

ingedrukt.

4. Verwijder het accupack uit de machine.

4 GEBRUIK

WAARSCHUWING

Draag oogbescherming tijdens gebruik.

4.1 HET GEREEDSCHAP STARTEN

Afbeelding 9

1. Plaats de veiligheidssleutel.

2. Druk de startknop en houd hem ingedrukt.

3. Terwijl u de startknop ingedrukt houdt, trekt u de

borgschakelaar in de richting van de handgreep.

4. Laat de startknop los om het gereedschap te

starten.

4.2 HET GEREEDSCHAP STOPPEN

Afbeelding 9

1. Laat de borgschakelaar los om het gereedschap uit

te schakelen.

Engels

WAARSCHUWING

Wacht totdat de messen volledig stoppen voordat u

het gereedschap opnieuw start. Zet het gereedschap

niet snel uit en aan.

WAARSCHUWING

Verwijder altijd de veiligheidssleutel en het accupack

nadat u klaar bent met de werkzaamheden.

4.3 MAAK DE OPVANGZAK LEEG

1. Schakel het gereedschap uit.

2. Verwijder de veiligheidssleutel.

3. Verwijder de accu.

4. Open de achterklep en houd deze vast.

5. Houd de grasopvanger vast aan het handvat en

maak hem los van de deurstang.

6. Sluit de achterklep.

7. Maak de opvangzak leeg.

4.4 GEBRUIK OP HELLINGEN

WAARSCHUWING

Maai niet op hellingen met een helling van meer dan

15°. Als u zich niet op uw gemak voelt, maai dan niet

op een helling.

• Ga niet omhoog en omlaag op een helling

wanneer u over het vlak van de helling maait.

Wees voorzichtig als u de richting op een helling

verandert.

• Houd de gaten, sporen, stenen en andere

verborgen voorwerpen waardoor u kunt vallen in

de gaten. Verwijder alle obstakels zoals stenen en

takken.

• Zorg voor een stabiele stand. Als u niet in balans

bent, laat dan onmiddellijk de borgschakelaar los.

• Maai niet in de buurt van steile hellingen, sloten of

taluds.

4.5 GEBRUIKSTIPS

• Probeer niet de werking van de startknop of

veiligheidsschakelaar te overbruggen.

• Kantel het gereedschap niet wanneer u het start.

• Houd uw handen en voeten uit de buurt van de

draaiende onderdelen.

• Houd de koker schoon.

• Snijd geen nat gras.

• Een hogere meshoogte is nodig voor nieuw of dik

gras.

• Reinig de onderkant van de grasmaaier na

elk gebruik. Verwijder grasresten, bladeren,

verontreinigingen en ander vuil.

5 ONDERHOUD

WAARSCHUWING

Verwijder de veiligheidssleutel en het accupack uit het

gereedschap voordat u onderhoud uitvoert.

WAARSCHUWING

Zorg dat de motor en het accupack vrij zijn van gras,

bladeren of te veel vet.

LET OP!

Gebruik alleen goedgekeurde reserveonderdelen.

LET OP!

Zorg dat de kunststof onderdelen niet in contact

komen met remvloeistoffen, benzine of producten op

basis van aardolie. Chemicaliën kunnen het kunststof

beschadigen en het kunststof onbruikbaar maken.

LET OP!

Maak de kunststof behuizing of onderdelen

niet schoon met agressieve oplosmiddelen of

schoonmaakmiddelen.

OPMERKING

Aanbevolen aandraaimoment (Mes): 33-37(Nm).

5.1 ALGEMEEN ONDERHOUD

• Voor elk gebruik dient u het complete gereedschap

op beschadigingen, missende of los zittende

onderdelen zoals schroeven, moeren, bouten en

doppen te controleren.

• Draai alle bevestigingen en doppen goed vast.

• Maak het gereedschap schoon met een droge doek.

Gebruik geen water.

5.2 VERVANG HET MES

Afbeelding 10

WAARSCHUWING

Gebruik alleen goedgekeurde vervangende messen.

WAARSCHUWING

Draag zware handschoenen of draai een doek om het

mes als u het mes aanraakt.

1. Schakel het gereedschap uit.

2. Zorg ervoor dat de messen volledig stoppen.

3. Verwijder de veiligheidssleutel en het accupack.

4. Draai het gereedschap op de zijkant.

Engels

5. Gebruik een stuk hout om te voorkomen dat het

mes beweegt.

6. Verwijder de montageschroef en sluitring met een

sleutel of contact.

7. Verwijder het mes.

8. Installeer het nieuwe mes. Zorg ervoor dat de pijlen

in de gaten van het mes grijpen.

9. Breng de bevestigingsschroef en sluitring aan en

draai ze vast.

5.3 HET GEREEDSCHAP OPBERGEN

• Reinig het gereedschap vóór het opbergen.

• Zorg ervoor dat de motor niet heet is wanneer u het

gereedschap opbergt.

• Zorg ervoor dat het gereedschap geen losse of

beschadigde onderdelen heeft. Als het nodig is,

voert u deze stappen/instructies uit:

• Vervang de beschadigde onderdelen.

• Draai de bouten vast.

• Neem contact op met een persoon van een

erkend servicecentrum.

• Berg het gereedschap op in een droge ruimte.

• Zorg ervoor dat kinderen niet in de buurt van het

gereedschap kunnen komen.

5.4 ZET HET GEREEDSCHAP

OVEREIND

Afbeelding 11

1. Verwijder de grasopvanger.

2. Trek aan de hendelknoppen en draai ze 90°.

3. Klap de greep naar beneden.

4. Draai de greepknoppen 90° om de greep te

vergrendelen in deze positie.

5. Zet het gereedschap overeind en zorg ervoor dat de

beugels de grond raken.

Opslagschakelaar

Het gereedschap heeft een opslagschakelaar die

verhindert dat het gereedschap wordt gestart in de

opslagpositie.

Het is noodzakelijk om de veiligheidssleutel

en het accupack te verwijderen om onbedoeld

starten of ongeoorloofd gebruik te voorkomen. De

opslagschakelaar vervangt deze functie niet.

6 PROBLEEMOPLOSSING

Probleem Mogelijke oor-

zaak

Oplossing

De handgreep

bevindt zich niet

op de juiste posi-

tie.

De bouten zijn

niet correct bev-

estigd.

Pas de hoogte

van de hand-

greep aan en

zorg ervoor dat

de knoppen en

bouten goed zijn

uitgelijnd.

Het gereedschap

start niet.

De accu is bijna

leeg.

Laad het accu-

pack op.

De borgschake-

laar is defect.

Vervang de

borgschakelaar.

De accusleutel is

niet geplaatst.

Plaats de accus-

leutel.

Het gereedschap

maait het gras

ongelijk.

Het gazon is

ruw.

Bekijk het maai-

gebied.

De meshoogte is

niet goed inges-

teld.

Verplaats de

wielen naar een

hogere positie.

Het gereedschap

versnippert niet

goed.

Natte grassnip-

pers blijven aan

het gereedschap

kleven.

Wacht totdat het

gras droog is

voordat u het

maait.

De snipper-stek-

ker ontbreekt.

Plaats de snip-

per-stekker.

Het gereedschap

laat zich moeilijk

duwen.

Het gras is te

hoog of de me-

shoogte is te

laag.

Vergroot de me-

shoogte.

De grasopvang-

er en het mes

slepen in dik

gras.

Verwijder het ge-

maaide gras uit

de grasopvang-

er.

Het gereedschap

trilt sterk.

Het mes is uit

balans en ver-

sleten.

Vervang het

mes.

De motoras is

verbogen.

1. Stop de mo-

tor.

2. Verwijder de

veiligheids-

sleutel en het

accupack.

3. Koppel de

stroombron

los.

4. Controleer

op beschadi-

gingen.

Engels

Probleem Mogelijke oor-

zaak

Oplossing

5. Repareer het

gereedschap

voordat u het

opnieuw

start.

Het gereedschap

stopt tijdens het

maaien.

Het mes zit te

laag.

Vergroot de me-

shoogte.

Het accupack is

ontladen.

Laad de accu

op.

Het gemaaide

gras blijft kleven

aan het gereed-

schap of het

mes.

Verwijder het ac-

cupack en con-

troleer het ger-

eedschap.

Bedrijfstempera-

tuur van het ger-

eedschap is te

hoog.

Laat het gereed-

schap afkoelen.

* Als u de oplossing voor deze problemen niet kunt

vinden, neem dan contact op met het servicecentrum.

7 TECHNISCHE GEGEVENS

Spanning 40 V

Snelheid zonder

belasting

2800 / min

Maaibreedte 460 mm

Maaihoogte 25 - 80 mm

Grasopvangca-

paciteit

55 L

Gewicht (zonder

accupack)

24,5 kg

Gemeten ge-

luidsdrukniveau

= 73 dB(A), K= 3 dB(A)

Gewaarborgd

geluidsvermo-

gensniveau

WA.d

= 96 dB(A)

Accumodel G40B2/G40B25/G40B4 en an-

dereBAF series

Opladermodel 2910907 (G40UC)/29417/29447/

G40C en andere CAF series

Trilling ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTIE

(De volledige garantievoorwaarden zijn terug

te vinden op de Greenworks website https://

www.greenworkstools.eu)

De Greenworks garantie bedraagt 3 jaar op het

product en 2 jaar op batterijen (consument/privégebruik)

vanaf de datum van aankoop. Deze garantie dekt

fabricagefouten. Een defect product dat onder de

garantie valt kan worden gerepareerd of vervangen.

Een apparaat dat op andere manieren is misbruikt

of op andere manieren is gebruikt dan beschreven

in de gebruiksaanwijzing, kan worden uitgesloten

van de garantie. Normale slijtage en aan slijtage

onderhevige onderdelen vallen niet onder de garantie.

De oorspronkelijke fabrieksgarantie wordt niet beïnvloed

door enige aanvullende garantie die door een dealer of

verkoper wordt geboden.

Een defect product moet worden geretourneerd naar

het verkooppunt om aanspraak te maken op de

garantie, samen met het aankoopbewijs (kassabon).

9 EG-

CONFORMITEITSVERKLARIN

Naam en adres van de fabrikant:

Naam: Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Duits-

land

Naam en adres van de persoon die het technisch

dossier heeft samengesteld:

Naam:

Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Duits-

land

Hierbij verklaren wij dat het product

Categorie:

Grasmaaier

Model: LMF412 （2514407）

Serienummer: Zie typeplaatje

Jaar van fabricage: Zie typeplaatje

• is vervaardigd in overeenstemming met de

bepalingen van de machinerichtlijn 2006/42/EC.

• is vervaardigd in overeenstemming met de volgende

EC-richtlijnen

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Engels

Voorts verklaren wij dat de volgende geharmoniseerde

normen zijn gebruikt:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Beoordelingsmethode overeenkomstig bijlage VI bij

Richtlijn 2000/14/EG.

Gemeten geluidsvermogen L

: 84,8 dB(A)

Gegarandeerde geluidsdruk L

WA.d

: 96 dB(A)

Betrokken instantie:

Naam: Intertek Deutschland GmbH (aangemelde

instantie 0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Duitsland

Plaats, datum: Wei-

terstadt, 03.03.2020

Handtekening: Ted Qu, Directeur

Kwaliteit

Engels

1 Kuvaus....................................... 53

1.1 Käyttötarkoitus..........................................53

1.2 Yleiskatsaus............................................. 53

2 Turvallisuus................................53

3 Asennus..................................... 53

3.1 Pura kone pakkauksesta..........................53

3.2 Taivuta alempi kahva auki........................ 53

3.3 Ylemmän kahvan asentaminen ...............53

3.4 Ruohonkerääjän asentaminen................. 53

3.5 Silppuriosan asentaminen........................54

3.6 Sivussa olevan poistokourun

asentaminen.............................................54

3.7 Terän/leikkuukorkeuden asettaminen.......54

3.8 Akun asentaminen....................................54

3.9 Akun irrottaminen..................................... 54

4 Käyttö......................................... 54

4.1 Koneen käynnistäminen...........................54

4.2 Koneen pysäyttäminen.............................54

4.3 Ruohonkerääjän tyhjentäminen................54

4.4 Rinteissä käyttäminen.............................. 55

4.5 Käyttövinkkejä.......................................... 55

5 Kunnossapito............................ 55

5.1 Yleinen kunnossapito............................... 55

5.2 Terän vaihtaminen....................................55

5.3 Koneen varastointi....................................55

5.4 Seiso koneen takana................................56

6 Vianmääritys.............................. 56

7 Tekniset tiedot........................... 57

8 Takuu.......................................... 57

9 EU-

vaatimustenmukaisuusvakuu

tus............................................... 57

Suomi

1 KUVAUS

1.1 KÄYTTÖTARKOITUS

Tämä kone on tarkoitettu kotinurmikoiden

leikkaamiseen. Leikkuuterän on oltava suunnilleen

maanpinnan suuntaisesti. Kaikkien neljän pyörän on

kosketettava maata leikkaamisen aikana.

1.2 YLEISKATSAUS

Kuva 1~12

Sankakytkin

Käynnistyspainike

Ylempi kahva

Alempi kahva

Pultti

Korkeuden säätövipu

Akkulokeron kansi

Nuppi

Ruohonkerääjä

Kahvan nuppi

Takana oleva poistoluukku

Luukun tanko

Ruohonkerääjän kahva

Koukku

Silppuriosa

Sivussa oleva poistokouru

Silppuriosan kahva

Sivussa oleva poistoluukku

Nivel

Syvennykset

Turva-avain

Akun vapautuspainike

Akku

Terä

Puu

Avain

Kiinnitysruuvi

2 TURVALLISUUS

VAROITUS

Varmista, että noudatat kaikkia turvallisuusohjeita.

Katso Turvallisuusopas.

3 ASENNUS

VAROITUS

Älä käytä lisävarusteita, joita valmistaja ei ole

suositellut.

VAROITUS

Älä aseta turva-avainta tai akkua ennen kuin olet

viimeistellyt kaikkien osien kokoamisen.

3.1 PURA KONE PAKKAUKSESTA

VAROITUS

Varmista, että kokoat koneen oikein ennen käyttöä.

VAROITUS

• Jos osissa on vaurioita, älä käytä konetta.

• Jos kaikkia osia ei ole, älä käytä konetta.

• Jos osat ovat vaurioituneet tai niitä puuttuu, ota

yhteys huoltoliikkeeseen.

1. Avaa pakkaus.

2. Lue laatikon sisällä oleva dokumentaatio.

3. Poista kaikki irralliset osat laatikosta.

4. Poista kone laatikosta.

5. Hävitä laatikko ja pakkaus paikallisten määräysten

mukaan.

3.2 TAIVUTA ALEMPI KAHVA AUKI

Kuva 2

1. Vedä ja käännä kahvan nuppeja 90°.

2. Taivuta alempi kahva auki.

3. Kohdista kahvan nupit johonkin kolmesta asennosta

kiinnittimessä.

4. Käännä kahvan nuppeja 90°, kunnes ne asettuvat

kiinnittimen reikiin.

HUOMAA

Varmista, että kumpikin kahvan nuppi on samalla

kohdalla.

VAROITUS

Älä vaurioita kaapeleita, kun taivutat kahvaa auki tai

kiinni.

3.3 YLEMMÄN KAHVAN

ASENTAMINEN

Kuva 3

1. Kohdista ylemmän kahvan ja alemman kahvan reiät.

2. Työnnä pultit reikien läpi.

3. Kiristä nupit pultteihin.

4. Tee sama toisella puolella.

3.4 RUOHONKERÄÄJÄN

ASENTAMINEN

Kuva 4

Suomi

1. Poista silppuriosa.

2. Poista sivussa oleva poistokouru.

3. Avaa takana oleva poistoluukku ja pidä sitä auki.

4. Pidä ruohonkerääjää kahvasta ja kiinnitä koukun

luukun tankoon.

5. Sulje takana oleva poistoluukku.

3.5 SILPPURIOSAN ASENTAMINEN

Kuva 5

1. Poista ruohonkerääjä.

2. Avaa takana oleva poistoluukku ja pidä sitä auki.

3. Pidä ruohonkerääjää kahvasta ja kiinnitä se

poistokouruun.

4. Sulje takana oleva poistoluukku.

3.6 SIVUSSA OLEVAN

POISTOKOURUN ASENTAMINEN

Kuva 6.

VARO

Jos käytät sivussa olevaa poistokourua,

• älä asenna ruohonkerääjää.

• Pidä silppuriosa asennettuna.

1. Avaa sivussa oleva poistoluukku ja pidä sitä auki.

2. Kohdista sivussa olevan poistokourun syvennykset

nivelen alla.

3. Sulje sivussa oleva poistoluukku.

3.7 TERÄN/LEIKKUUKORKEUDEN

ASETTAMINEN

Koneeseen voidaan asettaa erilaisia terän korkeuksia /

leikkuukorkeuksia.

Kuva 7

1. Nosta terää/leikkuukorkeutta vetämällä korkeuden

säätövipua eteenpäin.

2. Laske terää/leikkuukorkeutta vetämällä korkeuden

säätövipua taaksepäin.

3.8 AKUN ASENTAMINEN

Kuva 8

VAROITUS

• Jos akku tai laturi on vaurioitunut, vaihda akku tai

laturi.

• Pysäytä kone ja odota moottorin pysähtymistä

ennen kuin asennat tai poistat akun.

• Lue ja ymmärrä kaikki akun ja laturin käyttöoppaan

ohjeet sekä noudata niitä.

1. Avaa akkulokeron kansi.

2. Kohdista akun ylösnousevat ulokkeet akkulokeron

uriin.

3. Työnnä akkua akkulokeroon, kunnes akku lukittuu

paikalleen.

4. Kun kuulet napsahduksen, akku on asennettu.

5. Sulje akkulokeron kansi.

HUOMAA

Moottori käynnistyy vasta, kun olet asettanut turva-

avaimen paikoilleen.

3.9 AKUN IRROTTAMINEN

Kuva 8

1. Avaa akkulokeron kansi.

2. Irrota turva-avain.

3. Paina akun vapautuspainiketta ja pidä sitä

painettuna.

4. Irrota akku koneesta.

4 KÄYTTÖ

VAROITUS

Käytä suojalaseja käytön aikana.

4.1 KONEEN KÄYNNISTÄMINEN

Kuva 9

1. Aseta turva-avain.

2. Paina käynnistyspainiketta ja pidä sitä painettuna.

3. Samalla kun pidät käynnistyspainiketta vedä

sankakytkintä kahvatangon suuntaan.

4. Käynnistä kone vapauttamalla käynnistyspainike.

4.2 KONEEN PYSÄYTTÄMINEN

Kuva 9

1. Pysäytä kone vapauttamalla sankakytkin.

VAROITUS

Odota, kunnes terät ovat täysin pysähtyneet ennen

koneen uudelleen käynnistämistä. Älä käynnistä ja

sammuta konetta nopeasti peräkkäin.

VAROITUS

Irrota aina turva-avain ja akku, kun lopetat

työskentelyn.

4.3 RUOHONKERÄÄJÄN

TYHJENTÄMINEN

1. Pysäytä kone.

2. Irrota turva-avain.

3. Irrota akku.

Suomi

4. Avaa takana oleva poistoluukku ja pidä sitä auki.

5. Pidä ruohonkerääjää kahvasta ja irrota koukku

luukun tangosta.

6. Sulje takana oleva poistoluukku.

7. Tyhjennä ruohonkerääjä.

4.4 RINTEISSÄ KÄYTTÄMINEN

VAROITUS

Älä leikkaa rinteissä, joiden kaltevuus on yli 15°. Jos

rinteet huolestuttavat sinua, älä leikkaa rinteissä.

• Leikkaa ruoho rinteissä poikittain eikä koskaan

ylös ja alas. Ole varovainen, kun vaihdat suuntaa

rinteessä.

• Tarkkaile koloja, uria, kiviä ja piilossa olevia esteitä,

joihin saatat kompastua. Poista kaikki esteet kuten

kivet ja puiden oksat.

• Seiso aina vakaasti. Jos menetät tasapainon,

vapauta sankakytkin välittömästi.

• Älä leikkaa ruohoa jyrkänteiden, ojien tai pengerten

vierestä.

4.5 KÄYTTÖVINKKEJÄ

• Älä yritä ohittaa käynnistyspainikkeen tai

sankakytkimen toimintaa.

• Älä kallista konetta käynnistäessä sitä.

• Älä laita käsiä tai jalkoja pyörivien osien lähelle tai

niiden alle.

• Pidä poistokouru puhtaana.

• Älä leikkaa märkää ruohoa.

• Uusi tai tiheä ruoho saattaa vaatia korkeamman

terän korkeuden.

• Puhdista ruohonleikkurin kotelon pohja jokaisen

käyttökerran jälkeen. Poista leikkuujätteet, lehdet,

lika ja muut roskat.

5 KUNNOSSAPITO

VAROITUS

Irrota turva-avain ja akku koneesta ennen

kunnossapitotoimia.

VAROITUS

Pidä moottori ja akku puhtaina ruohosta, lehdistä ja

liiallisesta rasvasta.

VARO

Käytä vain hyväksyttyjä varaosia.

VARO

Älä anna jarrunesteiden, bensiinin, öljypohjaisten

tuotteiden päästä kosketuksiin muoviosien kanssa.

Kemikaalit voivat vaurioittaa muovia ja tehdä muovista

käyttökelvottoman.

VARO

Älä käytä voimakkaita liuottimia tai puhdistusaineita

muoviseen runkoon tai muovisiin osiin.

HUOMAA

Suositeltu kiristysmomentti (Terän) : 33-37(Nm)

5.1 YLEINEN KUNNOSSAPITO

• Ennen jokaista käyttökertaa tarkista kone

kokonaisuudessaan vahingoittuneiden, puuttuvien

tai löystyneiden osien varalta, kuten ruuvit, mutterit,

pultit ja tulpat.

• Kiristä kaikki liittimet ja tulpat kunnolla.

• Puhdista kone kuivalla liinalla. Älä käytä vettä.

5.2 TERÄN VAIHTAMINEN

Kuva 10

VAROITUS

Käytä vain hyväksyttyjä vaihtoteriä.

VAROITUS

Käytä paksuja käsineitä tai kiedo liina terän ympärille,

kun kosket terään.

1. Pysäytä kone.

2. Varmista, että terät ovat täysin pysähtyneet.

3. Irrota turva-avain ja akku.

4. Käännä kone kyljelleen.

5. Käytä puupalikkaa estämässä terän liikkeet.

6. Irrota kiinnitysruuvi ja aluslevy kiinto- tai

holkkiavaimella.

7. Irrota terä.

8. Asenna uusi terä. Varmista, että nuolet menevät

terän reikiin.

9. Aseta kiinnitysruuvi ja aluslevy paikalleen ja kiristä

ne.

5.3 KONEEN VARASTOINTI

• Puhdista kone ennen säilytykseen laittamista.

• Varmista, että moottori ei ole kuuma, kun laitat

koneen varastoon.

• Varmista, ettei koneessa ole löystyneitä tai

vaurioituneita osia. Mikäli tarpeen, suorita seuraavat

vaiheet/ohjeet:

Suomi

• Vaihda vaurioituneet osat.

• Kiristä pultit.

• Ota yhteyttä valtuutettuun huoltoliikkeeseen.

• Varastoi konetta kuivassa paikassa.

• Varmista, että lapset eivät pääse lähelle konetta.

5.4 SEISO KONEEN TAKANA

Kuva 11

1. Poista ruohonkerääjä.

2. Vedä ja käännä kahvan nuppeja 90°.

3. Taita kahva kokoon.

4. Käännä kahvan nuppeja 90°, jotta kahva lukittuu

paikalleen.

5. Seiso koneen takana ja varmista, että kiinnittimet

osuvat lattiaan.

Säilytyskytkin

Koneessa on säilytyskytkin, joka estää tahattoman

käynnistymisen säilytysasennossa.

Turva-avain ja akku on ehdottomasti poistettava

tahattoman käynnistymisen tai luvattoman käytön

estämiseksi. Säilytyskytkin ei korvaa näitä toimenpiteitä.

6 VIANMÄÄRITYS

Ongelma Mahdollinen

syy

Ratkaisu

Kahva ei ole oi-

keassa asennos-

sa.

Pultteja ei ole

asetettu oikein.

Säädä kahvan

korkeus ja var-

mista, että nupit

ja pultit on koh-

distettu oikein.

Kone ei käynnis-

ty.

Akun varaus on

vähäinen.

Lataa akku.

Sankakytkin on

viallinen.

Vaihda sankakyt-

kin.

Akun avain ei ole

paikoillaan.

Aseta akun

avain pai-

koilleen.

Kone leikkaa

ruohon epätasai-

sesti.

Nurmikko on kar-

keaa.

Tarkista leik-

kuualue.

Terän korkeutta

ei ole asetettu oi-

kein.

Siirrä pyörät kor-

keampaan asen-

toon.

Laite ei silppua

kunnolla.

Märät leikkuujät-

teet tarttuvat ko-

teloon.

Odota ruohon

kuivumista en-

nen leikkaamis-

ta.

Silppuamisosa

puuttuu.

Asenna silppua-

misosa.

Ongelma Mahdollinen

syy

Ratkaisu

Konetta on ras-

kas työntää.

Ruoho on liian

pitkää tai terä on

liian matalalla.

Nosta terän kor-

keutta.

Ruohonkerääjä

ja terä laahautu-

vat tiheää ruo-

hoa leikatessa.

Tyhjennä leik-

kuujäte ruohon-

kerääjästä.

Kone tärisee ko-

vasti.

Terä on epätasa-

painossa tai ku-

lunut.

Vaihda terä.

Moottorin akseli

on taipunut.

1. Pysäytä

moottori.

2. Irrota turva-

avain ja ak-

ku.

3. Irrota virta-

lähde.

4. Tarkasta vau-

riot.

5. Korjaa kone

ennen uu-

delleen käyn-

nistämistä.

Kone sammuu

leikkaamisen ai-

kana.

Terä on liian

matalalla.

Nosta terän kor-

keutta.

Akussa ei ole vir-

taa.

Lataa akku.

Leikkuujätteet

tarttuvat kote-

loon tai terään.

Irrota akku ko-

neesta ja tarkas-

ta kotelo.

Koneen käyttö-

lämpötila on liian

korkea.

Anna koneen

jäähtyä.

* Jos et löydä ratkaisua ongelmaasi, ota yhteyttä

huoltoliikkeeseen.

Suomi

7 TEKNISET TIEDOT

Jännite 40 V

Joutokäyntino-

peus

2800 / min

Leikkuuleveys 460 mm

Leikkuukorkeus 25 - 80 mm

Ruohonkerääjän

tilavuus

55 L

Paino (ilman ak-

kua)

24,5 kg

Mitattu äänen-

painetaso

= 73 dB(A), K= 3 dB(A)

Taattu ääniteho-

taso

WA.d

= 96 dB(A)

Akun malli G40B2/G40B25/G40B4 ja muut

BAF sarjat

Laturin malli 2910907 (G40UC)/29417/29447/

G40C ja muut CAF sarjat

Tärinä ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 TAKUU

(Täydelliset takuuehdot löytyvät Greenworks

verkkosivustolta https://www.greenworkstools.eu)

. Greenworks Takuu tuotteelle on 3 vuotta ja akuille 2

vuotta (kuluttaja-/yksityiskäytössä) ostopäivästä alkaen.

Takuu kattaa valmistusvirheet. Takuun aikana viallinen

tuote voidaan joko korjata tai vaihtaa. Laitteen, jota

on käytetty väärin tai jota käytetään muulla tavoin

kuin käyttöoppaassa kuvatulla tavalla, takuu voidaan

mitätöidä. Takuu ei korvaa normaalia kulumista tai

kuluvia osia. Jälleenmyyjän tarjoama lisätakuu ei

vaikuta alkuperäisen valmistajan takuuseen.

Takuukorvaus vaatii viallisen tuotteen palauttamisen

ostopaikkaan yhdessä ostotodistuksen (kuitin) kanssa.

9 EU-

VAATIMUSTENMUKAISUUSVA

KUUTUS

Valmistajan nimi ja osoite:

Nimi:

Globe Technologies Europe GmbH

Osoite: Brunnenweg 17, 64331 Weiterstadt, Saksa

Sen henkilön nimi ja osoite, joka on valtuutettu

kokoamaan teknisen tiedoston:

Nimi:

Ralf Pankalla

Osoite: Brunnenweg 17, 64331 Weiterstadt, Saksa

Täten vakuutamme, että tuote

Luokka: Ruohonleikkuri

Malli: LMF412 （2514407）

Sarjanumero: Katso tuotteen tyyppikilpi

Valmistusvuosi: Katso tuotteen tyyppikilpi

• täyttää konedirektiivin 2006/42/EY olennaiset

vaatimukset.

• täyttää seuraavien muiden EU-direktiivien

vaatimukset:

• 2014/30/EU

• 2000/14/EY JA 2005/88/EY

• 2011/65/EU JA (EU)2015/863

Lisäksi vakuutamme, että seuraavien

yhdenmukaistettujen standardien osia/artikloja on

käytetty:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Vaatimustenmukaisuuden arviointi on tehty direktiivin

2000/14/EY liitteen VI mukaisesti.

Mitattu äänitehotaso L

: 84,8 dB(A)

Taattu äänitehotaso L

WA.d

: 96 dB(A)

Ilmoitettu mukana oleva laitos:

Nimi: Intertek Deutschland GmbH (ilmoitettu laitos

0905)

Osoite: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Saksa

Paikka, päiväys:

Weiterstadt,

03.03.2020

Allekirjoitus: Ted Qu, laatujohtaja

Suomi

1 Beskrivning................................59

1.1 Syfte......................................................... 59

1.2 Översikt.................................................... 59

2 Säkerhet..................................... 59

3 Installation................................. 59

3.1 Packa upp maskinen................................59

3.2 Vik ut den nedre delen av handtaget........59

3.3 Montera det övre handtaget .................... 59

3.4 Installera gräsuppsamlaren......................60

3.5 Installera kompostpluggen....................... 60

3.6 Installera sidoutmatningstratten............... 60

3.7 Ställ in kniv-/klipphöjden...........................60

3.8 Montera batteripaketet............................. 60

3.9 Ta ut batteripaketet...................................60

4 Användning................................60

4.1 Starta maskinen....................................... 60

4.2 Stänga av maskinen.................................60

4.3 Tömma gräsuppsamlaren........................ 60

4.4 Klippa i sluttningar....................................61

4.5 Tips vid användning..................................61

5 Underhåll....................................61

5.1 Allmänt underhåll......................................61

5.2 Byta ut kniven...........................................61

5.3 Förvara maskinen.....................................61

5.4 Ställ maskinen på högkant....................... 62

6 Felsökning................................. 62

7 Tekniska data.............................63

8 Garanti........................................63

9 EG-försäkran om

överensstämmelse.................... 63

Svenska

1 BESKRIVNING

1.1 SYFTE

Maskinen används för icke-professionell gräsklippning.

Kniven måste vara ungefär parallellt med marken. Alla

fyra hjul måste vidröra marken under klippningen.

1.2 ÖVERSIKT

Figur 1~12

Säkerhetsbrytare

Start-knapp

Övre handtag

Nedre handtag

Bult

Höjdjusteringsspak

Batteridörr

Ratt

Gräsuppsamlare

Handtagsratt

Bakre tömningsdörr

Luckans pivåstång

Gräsuppsamlarens handtag

Krok

Kompostplugg

Sidoutmatningstratt

Kompostpluggens handtag

Sidoutmatningsdörr

Svängtapp

Försänkningar

Säkerhetsnyckel

Knapp för att lossa batteriet

Batteripaket

Kniv

Stöd av trä

Skruvnyckel

Monteringsskruv

2 SÄKERHET

VARNING

Se till att följa alla säkerhetsanvisningar.

Se säkerhetshandboken.

3 INSTALLATION

VARNING

Använd inte tillbehör som inte rekommenderas av

tillverkaren.

VARNING

Sätt inte i säkerhetsnyckeln eller batteripaketet innan

alla delar har monterats.

3.1 PACKA UPP MASKINEN

VARNING

Kontrollera att maskinen är rätt monterad före

användning.

VARNING

• Använd inte maskinen om någon del är skadad.

• Använd inte maskinen om någon del saknas.

• Om någon del är skadad eller saknas, kontakta

servicecenter.

1. Öppna förpackningen.

2. Läs igenom dokumentationen i förpackningen.

3. Ta ut alla omonterade delar från förpackningen.

4. Ta ut maskinen från förpackningen.

5. Avfallshantera lådan och förpackningsmaterialet

enligt lokala regler.

3.2 VIK UT DEN NEDRE DELEN AV

HANDTAGET

Figur 2

1. Dra och vrid handtagsrattarna 90°.

2. Vik upp den nedre delen av handtaget.

3. Placera handtagsrattarna i en av de tre lägena på

fästena.

4. Vrid handtagsrattarna 90° tills de hakar i hålen i

fästena.

NOTERA

Kontrollera att de två handtagsrattarna är i samma

position.

VARNING

Skada inte kablarna när handtaget fälls in eller ut.

3.3 MONTERA DET ÖVRE

HANDTAGET

Figur 3

1. Rikta in hålen i det övre och det nedre handtaget.

2. Sätt i bultarna i hålen.

3. Dra åt rattarna på bultarna.

4. Gör samma sak på andra sidan.

Svenska

3.4 INSTALLERA

GRÄSUPPSAMLAREN

Figur 4

1. Avlägsna kompostpluggen.

2. Avlägsna sidoutmatningstratten.

3. Öppna den bakre utmatningsklaffen och håll den.

4. Håll gräsuppsamlaren med handtaget och haka i

krokarna på luckans pivåstång.

5. Stäng den bakre utmatningsklaffen.

3.5 INSTALLERA KOMPOSTPLUGGEN

Figur 5

1. Avlägsna gräsuppsamlaren.

2. Öppna den bakre utmatningsklaffen och håll den.

3. Håll kompostpluggen med handtaget och sätt den in

i utmatningstratten.

4. Stäng den bakre utmatningsklaffen.

3.6 INSTALLERA

SIDOUTMATNINGSTRATTEN

Figur 6.

OBSERVERA

När sidoutmatningtsratten användas,

• installera inte gräsuppsamlaren.

• låt kompostpluggen vara installerad.

1. Öppna sidoutmatningsdörren och håll den.

2. Placera fördjupningarna på sidoutmatningstratten

under tappen.

3. Stäng sidoutmatningsdörren.

3.7 STÄLL IN KNIV-/KLIPPHÖJDEN

Maskinen kan ställas in på olika kniv-/klipphöjder.

Figur 7

1. Dra höjdjusteringsspaken framåt för att öka kniv-/

klipphöjden.

2. Dra höjdjusteringsspaken bakåt för att minska kniv-/

klipphöjden.

3.8 MONTERA BATTERIPAKETET

Figur 8

VARNING

• Byt batteripaketet eller laddaren, om de är

skadade.

• Stäng av maskinen och vänta tills motorn stannat

innan du monterar eller tar bort batteripaketet.

• Läs, förstå och följ instruktionerna i batteriets och

laddarens handbok.

1. Öppna batterifacksklaffen.

2. Placera ribborna på batteripaketet i linje med

ursparingarna i batteriutrymmet.

3. Tryck in batteripaketet i batteriutrymmet tills

batteripaketet låses fast.

4. Batteripaketet har installerats när det hörs ett klick.

5. Stäng batterifacksklaffen.

NOTERA

Motorn startar bara när säkerhetsnyckeln sätts i.

3.9 TA UT BATTERIPAKETET

Figur 8

1. Öppna batterifacksklaffen

2. Ta ut säkerhetsnyckeln.

3. Tryck in och håll in knappen för att frigöra batteriet.

4. Ta ut batteripaketet från maskinen.

4 ANVÄNDNING

VARNING

Bär ögonskydd under användning.

4.1 STARTA MASKINEN

Figur 9

1. Sätt i säkerhetsnyckeln.

2. Tryck på och håll in startknappen.

3. Samtidigt som startknappen hålls inne drar du

säkerhetsbrytaren mot handtagsstången.

4. Släpp startknappen för att starta maskinen.

4.2 STÄNGA AV MASKINEN

Figur 9

1. Släpp säkerhetsbrytaren för att stoppa maskinen.

VARNING

Vänta tills knivarna stoppar helt innan maskinen

startas igen. Stäng inte av och sätt på maskinen

snabbt.

VARNING

Avlägsna alltid säkerhetsnyckeln och batteripaketet

efter att arbetet har avslutats.

4.3 TÖMMA GRÄSUPPSAMLAREN

1. Stäng av maskinen.

2. Ta ut säkerhetsnyckeln.

3. Ta ut batteripaketet.

4. Öppna den bakre utmatningsdörren och håll den.

Svenska

5. Håll gräsuppsamlaren med handtaget och haka loss

krokarna från luckans pivåstång.

6. Stäng den bakre utmatningsdörren.

7. Töm gräsuppsamlaren.

4.4 KLIPPA I SLUTTNINGAR

VARNING

Klipp inte i sluttningar med en lutning över 15°. Om du

känner dig obekväm, klipp inte i en sluttning.

• Gå inte upp- och nedför i en sluttning när du klipper i

sidled i sluttningen. Var försiktig när du byter riktning

i en sluttning.

• Kontrollera att det inte finns hål, hjulspår och stenar

eller andra dolda objekt som kan göra att du ramlar.

Avlägsna alla hinder som stenar och grenar.

• Se till att du står stadigt. Om du tappar balansen,

släpp säkerhetsbrytaren på en gång.

• Klipp inte nära lutningar, diken eller upphöjningar.

4.5 TIPS VID ANVÄNDNING

• Använd alltid startknappen eller säkerhetsbrytaren.

• Luta inte maskinen när den startas.

• Placera aldrig händer eller fötter nära eller under

roterande delar.

• Håll utmatningstratten ren.

• Klipp inte blött gräs.

• Högre knivhöjd krävs för nytt och tjockt gräs.

• Rengör undersidan av klippdäcket efter varje

användning. Avlägsna klippt gräs, löv, smuts eller

annat skräp.

5 UNDERHÅLL

VARNING

Avlägsna säkerhetsnyckeln och batteripaketet ur

maskinen innan underhåll utförs.

VARNING

Håll motor och batteripaketet fria från gräs, löv och för

mycket smörja.

OBSERVERA

Använd endast godkända reservdelar.

OBSERVERA

Se till att bromsvätska, bensin och petroleumbaserade

ämnen inte kommer i kontakt med plastdelarna.

Kemikalier kan skada plasten och göra den

oanvändbar.

OBSERVERA

Använd inte starka lösnings- eller rengöringsmedel på

plasthöljet eller komponenter.

NOTERA

Rekommenderat åtdragningsmoment (kniv): 33-37

Nm.

5.1 ALLMÄNT UNDERHÅLL

• Före varje användning, undersök maskinen efter

skada, delar som saknas eller lösa delar som

skruvar, muttrar, bultar och lock.

• Dra åt alla fästen och lock.

• Rengör maskinen med en torr trasa. Använd inte

vatten.

5.2 BYTA UT KNIVEN

Figur 10

VARNING

Använd endast godkända ersättningsknivar.

VARNING

Använd tjocka handskar eller linda en trasa runt

kniven när du tar på den.

1. Stäng av maskinen.

2. Se till att knivarna har stannat helt.

3. Avlägsna säkerhetsnyckeln och batteripaketet.

4. Lägg maskinen på sidan.

5. Använd en träbit för att förhindra att kniven rör på

sig.

6. Ta bort monteringsskruven och avståndsbrickan

med en nyckel eller hylsa.

7. Avlägsna kniven.

8. Installera den nya kniven. Se till att pilarna hakar i

hålen i kniven.

9. Sätt i monteringsskruven och avståndsbrickan och

dra åt dem.

5.3 FÖRVARA MASKINEN

• Rengör maskinen innan den ställs undan för

förvaring.

• Kontrollera att motorn inte är varm när du ställer

undan maskinen.

• Se till att maskinen inte har några lösa eller

skadade delar. Följ dessa steg/instruktioner om det

är nödvändigt:

• Byt skadade delar.

• Dra åt skruvarna.

• Tala med någon från ett godkänt servicecenter.

Svenska

• Förvara maskinen i ett torrt utrymme.

• Säkerställ att barn inte kan komma nära maskinen.

5.4 STÄLL MASKINEN PÅ HÖGKANT

Figur 11

1. Avlägsna gräsuppsamlaren.

2. Dra och vrid handtagsrattarna 90°.

3. Fäll ned handtaget.

4. Vrid handtagsrattarna 90° för att låsa handtaget i

läget.

5. Ställ maskinen på högkant och se till att beslagen

vidrör marken.

Förvaringsbrytare

Maskinen är försedd med en förvaringsbrytare som

säkerställer att den inte kan startas i förvaringsläget.

Det är nödvändigt att avlägsna säkerhetsnyckeln

och batteriet för att förhindra uppstart av misstag

eller missbruk. Förvaringsbrytaren ersätter inte denna

funktion.

6 FELSÖKNING

Problem Möjlig orsak Lösning

Handtaget är

inte i position.

Bultarna är inte

ihakade riktigt.

Justera höjden

på handtaget

och se till att rat-

tarna och bultar-

na är korrekt in-

riktade.

Maskinen startar

inte.

Batterikapacitet-

en är låg.

Ladda batteriet.

Säkerhetsbryta-

ren är trasig.

Byt ut säkerhets-

brytaren.

Säkerhetsnyck-

eln sitter inte i.

Sätt i säkerhets-

nyckeln.

Maskinen klipper

gräs ojämnt.

Gräsmattan är

ojämn.

Undersök klip-

pområdet.

Knivhöjden är

inte riktigt in-

ställd.

Justera kniv-/

klipphöjden till

en högre posi-

tion.

Maskinen kom-

posterar inte rik-

tigt.

Klippt vått gräs

sitter fast på

däcket.

Vänta tills gräset

har torkat innan

det klipps.

Kompostpluggen

saknas.

Installera kom-

postpluggen.

Det går trögt att

köra maskinen

framåt.

Gräset är för

högt eller kniv-

höjden är för låg.

Öka kniv-/klip-

phöjden.

Problem Möjlig orsak Lösning

Gräsuppsamla-

ren och kniven

drar in tjockt

gräs.

Töm det klippta

gräset från grä-

suppsamlaren.

Maskinen vibrer-

ar högt.

Kniven är oba-

lanserad och ut-

sliten.

Byt ut kniven.

Motoraxeln är

böjd.

1. Stoppa mo-

torn.

2. Avlägsna sä-

kerhetsnyck-

eln och bat-

teripaketet.

3. Kontrollera

om det finns

några ska-

dor.

4. Reparera

maskinen in-

nan den star-

tas igen.

Maskinen stop-

par under klipp-

ningen.

Knivhöjden är för

låg.

Öka kniv-/klip-

phöjden.

Batteripaketet är

urladdat.

Ladda batteriet.

Klippt gräs sitter

fast på däcket el-

ler kniven.

Ta ut batteripa-

ketet och kon-

trollera däcket.

Maskinens drift-

temperatur är för

hög.

Låt maskinen

svalna.

* Om du inte hittar en lösning på dessa problem, lämna

in den i ett servicecenter.

Svenska

7 TEKNISKA DATA

Spänning 40 V

Obelastad has-

tighet

2800 / min

Klippbredd 460 mm

Klipphöjd 25 - 80 mm

Gräsuppsamla-

rens kapacitet

55 L

Vikt (utan batteri-

packet)

24,5 kg

Uppmätt ljud-

trycksnivå

= 73 dB(A), K= 3 dB(A)

Garanterad lju-

deffektnivå

WA.d

= 96 dB(A)

Batterimodell G40B2/G40B25/G40B4 och andra

BAF serier

Laddarmodell 2910907 (G40UC)/29417/29447/

G40C och andra CAF serier

Vibration ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTI

(Fullständiga garantivillkor återfinns på webbplats

Greenworks https://www.greenworkstools.eu)

Greenworks garanti gäller i 3 år för produkten och 2

år för batterierna (konsument-/privat bruk) räknat från

inköpsdatum. Denna garanti gäller tillverkningsfel. En

felaktig produkt som omfattas av garantin kan antingen

repareras eller bytas ut. För en enhet som använts

på fel sätt eller på andra sätt än som beskrivs i

ägarens bruksanvisning kan krav enligt garantin komma

att avvisas. Normalt slitage och slitdelar omfattas inte

av garantin. Tillverkarens ursprungliga garanti påverkas

inte av ytterligare garanti lämnad av återförsäljare.

Vid krav enligt garantin måste den felaktiga produkten

returneras till inköpsstället tillsammans med bevis på

inköp (kvitto).

9 EG-FÖRSÄKRAN OM

ÖVERENSSTÄMMELSE

Tillverkarens namn och adress:

Namn:

Globe Technologies Europe GmbH

Adress: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Namn och adress till personen med behörighet att

sammanställa den tekniska filen:

Namn:

Ralf Pankalla

Adress: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Härmed försäkras att produkten

Kategori: Gräsklippare

Modell: LMF412 （2514407）

Serienummer: Se produktens typskylt

Tillverkningsår: Se produktens typskylt

• är i överensstämmelse med relevanta bestämmelser

i Maskindirektivet 2006/42/EG.

• är i överensstämmelse med bestämmelserna i

följande EG-direktiv:

• 2014/30/EU

• 2000/14/EG & 2005/88/EG

• 2011/65/EU & 2015/863/EU

Dessutom försäkrar vi att följande delar, klausuler av

harmoniserade standarder har använts:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metod för överensstämmelsebedömning till Bilaga VI i

direktiv 2000/14/EG.

Uppmätt ljudeffektnivå

: 84,8 dB(A)

Garanterad ljudeffektnivå L

WA.d

: 96 dB(A)

Meddelat berört organ:

Namn: Intertek Deutschland GmbH (Anmält organ

0905)

Adress: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Ort, datum: Weiter-

stadt, 03.03.2020

Signatur: Ted Qu, Kvalitetschef

Svenska

1 Beskrivelse................................ 65

1.1 Formål...................................................... 65

1.2 Oversikt.................................................... 65

2 Sikkerhet.................................... 65

3 Installasjon.................................65

3.1 Pakk ut maskinen..................................... 65

3.2 Fold ut nedre håndtak.............................. 65

3.3 Installer øvre håndtak ..............................65

3.4 Installer oppsamleren...............................65

3.5 Installer biopluggen.................................. 66

3.6 Installer sideutkastet.................................66

3.7 Still inn blad-/klippehøyden...................... 66

3.8 Installering av batteripakken.....................66

3.9 Ta ut batteripakken...................................66

4 Betjening.................................... 66

4.1 Starte maskinen....................................... 66

4.2 Stopp maskinen........................................66

4.3 Tømme oppsamleren............................... 66

4.4 Betjening i skråninger...............................67

4.5 Tips for bruk..............................................67

5 Vedlikehold................................ 67

5.1 Generelt vedlikehold.................................67

5.2 Bytte knivblad........................................... 67

5.3 Sette bort maskinen til oppbevaring.........67

5.4 Plasser maskinen på enden.....................68

6 Problemløsning......................... 68

7 Tekniske data.............................69

8 Garanti........................................69

9 EF-samsvarserklæring..............69

Norsk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskinen er beregnet på plenklipping til

husholdninger. Knivbladet må være omtrent parallelt

med bakken. All fire hjul må berøre bakken når du

kjører gressklipperen.

1.2 OVERSIKT

Figur 1~12

Koblingshendel

Startknapp

Øvre håndtak

Nedre håndtak

Skrue

Høydejusteringsspak

Batteriluke

Knott

Oppsamler

Gripeknott

Bakre utkastluke

Dørstang

Håndtak til oppsamler

Krok

Bioplugg

Sideutkast

Håndtak til bioplugg

Sideutkastluke

Vippestang

Fordypninger

Sikkerhetsnøkkel

Utløserknapp til batteri

Batteripakke

Knivblad

Trestykke

Unbrakonøkkel

Monteringsskrue

2 SIKKERHET

ADVARSEL

Pass på at du følger alle sikkerhetsinstrukser.

Slå opp i sikkerhetshåndboken.

3 INSTALLASJON

ADVARSEL

Ikke bruk tilbehør dersom dette ikke blir anbefalt av

produsenten.

ADVARSEL

Ikke sett inn sikkerhetsnøkkel eller batteripakke før du

har montert alle delene.

3.1 PAKK UT MASKINEN

ADVARSEL

Sørg for at maskinen monteres korrekt før du benytter

den.

ADVARSEL

• Du må ikke bruke maskinen hvis noen av delene

er defekte.

• Ikke bruk maskinen hvis du ikke har alle delene.

• Hvis deler mangler eller er skadet, kontakt et

servicesenter.

1. Åpne pakken.

2. Les dokumentasjonen i esken.

3. Ta alle de umonterte delene ut av esken.

4. Ta maskinen ut av esken.

5. Kast esken og emballasjen i henhold til lokale lover

og regler.

3.2 FOLD UT NEDRE HÅNDTAK

Figur 2

1. Dra og drei på håndtaket 90°.

2. Fold ut nedre håndtak.

3. Sett gripeknottene i en av tre posisjoner på

konsollene.

4. Drei på gripeknottene 90° til de kommer i inngrep

med hullene på konsollene.

MERK

Pass på at de to gripeknottene er i samme posisjon.

ADVARSEL

Unngå å skade ledningene når du folder håndtaket inn

eller ut.

3.3 INSTALLER ØVRE HÅNDTAK

Figur 3

1. Juster hullene i øvre og nedre håndtak så de er på

linje.

2. Sett skruene inn i hullene.

3. Stram til knottene på skruene.

4. Gjenta operasjonen på den andre siden.

3.4 INSTALLER OPPSAMLEREN

Figur 4

Norsk

1. Ta ut biopluggen.

2. Ta av utkastet.

3. Åpne luken til bakre utkast og hold den oppe.

4. Ta tak i oppsamlerhåndtaket og hekt krokene på

dørstangen.

5. Lukk luken til bakre utkast.

3.5 INSTALLER BIOPLUGGEN

Figur 5

1. Ta ut oppsamleren.

2. Åpne luken til bakre utkast og hold den oppe.

3. Hold biopluggen i håndtaket og sett den inn i

utkastet.

4. Lukk luken til bakre utkast.

3.6 INSTALLER SIDEUTKASTET

Figur 6:

FORSIKTIG

Når du bruker sideutkastet,

• skal du ikke sette på oppsamleren.

• La biopluggen sitte i.

1. Åpne luken til sideutkastet og hold den oppe.

2. Plasser fordypningene på sideutkastet under

vippestangen.

3. Lukk luken til sideutkastet.

3.7 STILL INN BLAD-/KLIPPEHØYDEN

Maskinen kan stilles inn med ulike blad-/klippehøyder.

Figur 7

1. Dra høydejusteringsspaken forover for å øke blad-/

klippehøyden.

2. Dra høydejusteringsspaken bakover for å redusere

blad-/klippehøyden.

3.8 INSTALLERING AV

BATTERIPAKKEN

Figur 8

ADVARSEL

• Hvis batteripakke eller lader er skadet, må denne

byttes ut.

• Stans maskinen og vent til motoren har stoppet

helt før du installerer eller tar ut batteripakken.

• Les, forstå og følg instruksjonene i batteri- og

laderhåndboken.

1. Åpne batterilokket.

2. Sørg for at rillene i batteripakken er på linje med

innhakkene på batteriholderen.

3. Skyv batteripakken inn i batteriholderen til

batteripakken låses på plass.

4. Når du hører et klikk, er batteripakken riktig

installert.

5. Lukk batterilokket.

MERK

Motoren starter bare når du har satt inn

sikkerhetsnøkkelen.

3.9 TA UT BATTERIPAKKEN.

Figur 8

1. Åpne batterilokket.

2. Ta ut sikkerhetsnøkkelen.

3. Skyv og hold på utløserknappen til batteriet.

4. Ta batteripakken ut av maskinen.

4 BETJENING

ADVARSEL

Bruk alltid vernebriller når du bruker gressklipperen.

4.1 STARTE MASKINEN

Figur 9

1. Sett inn sikkerhetsnøkkelen.

2. Skyv og hold på startknappen.

3. Mens du holder startknappen, drar du i

koplingshendelen i retning håndtaket.

4. Slipp utløserknappen for å starte maskinen.

4.2 STOPP MASKINEN

Figur 9

1. Slipp koplingshendelen for å stanse maskinen.

ADVARSEL

Vent til knivbladene har stoppet helt opp før du starter

maskinen på nytt. Unngå å slå maskinen raskt av og

på igjen.

ADVARSEL

Ta alltid ut sikkerhetsnøkkelen og batteripakken når du

er ferdig med arbeidet.

4.3 TØMME OPPSAMLEREN

1. Stopp maskinen.

2. Ta ut sikkerhetsnøkkelen.

3. Ta ut batteripakken.

4. Åpne luken til bakre utkast og hold den oppe.

5. Ta tak i oppsamlerhåndtaket og hekt den av

dørstangen.

Norsk

6. Lukk luken til bakre utkast.

7. Tøm oppsamleren.

4.4 BETJENING I SKRÅNINGER

ADVARSEL

Du må ikke klippe gress i bakker og skråninger med

en helling på mer enn 15°. Hvis du ikke føler deg

komfortabel med det, skal du ikke klippe gress i

skråninger.

• Ikke gå rett opp og ned en skråning når du bruker

gressklipperen. Vær forsiktig når du skifter retning i

en skråning.

• Vær på utkikk etter hull, hjulspor, steiner og andre

skjulte objekter som kan få deg til å falle. Fjern alle

hindringer som steiner og greiner.

• Pass på at du står stabilt. Hvis du mister balansen,

må du slippe koplingshendelen umiddelbart.

• Unngå å klippe gress i nærheten av bratte skrenter,

grøfter eller fyllinger.

4.5 TIPS FOR BRUK

• Ikke forsøk å overstyre driften av startknappen eller

dødmannsknappen.

• Unngå å sette maskinen på skrå når du starter den.

• Ikke plasser hender eller føtter under eller i

nærheten av roterende deler.

• Hold utkastet fri for gress og planterester.

• Ikke klipp gress som er vått.

• Det er nødvendig å bruke høy skjæreavstand ved

klipping av nytt eller tykt gress.

• Rengjør bunnen av gressklipperen hver gang du har

brukt den. Fjern gressavklipp, blader, skitt og annet

rusk.

5 VEDLIKEHOLD

ADVARSEL

Ta sikkerhetsnøkkel og batteripakke ut av maskinen

før vedlikehold.

ADVARSEL

Hold motoren og batteripakken fri for gress, blader

eller store mengder olje.

FORSIKTIG

Bruk bare godkjente reservedeler.

FORSIKTIG

Ikke la bremsevæske, bensin eller oljebaserte

substanser komme i kontakt med plastdeler.

Kjemikalier kan skade plasten og gjøre den umulig å

reparere.

FORSIKTIG

Unngå å bruke sterke oppløsninger eller vaskemidler

på plasthus eller deler.

MERK

Anbefalt tiltrekkingsmoment (Knivblad): 33-37(Nm)

5.1 GENERELT VEDLIKEHOLD

• Før du bruker produktet, må du kontrollere om det

har skader, mangler eller løse deler, for eksempel

skruer, muttere, bolter og hetter.

• Stram alle festemekanismer og hetter riktig.

• Rengjør maskinen med en tørr klut. Unngå bruk av

vann.

5.2 BYTTE KNIVBLAD

Figur 10

ADVARSEL

Bruk bare godkjente reserveblader.

ADVARSEL

Ha på solide hansker eller bruk et stykke tøy rundt

knivbladet når du tar på det.

1. Stopp maskinen.

2. Forsikre deg om at knivbladene har stoppet helt

opp.

3. Ta alltid ut sikkerhetsnøkkelen og batteripakken.

4. Legg maskinen på siden.

5. Bruk et trestykke for å hindre at knivbladet beveger

seg.

6. Ta ut monteringsskruen og avstandsstykket ved

hjelp av en unbraconøkkel eller pipenøkkel.

7. Ta av knivbladet.

8. Installer det nye knivbladet. Pass på at pilene

kommer i inngrep med hullene i bladet.

9. Sett inn monteringsskruen og avstandsstykket og

stram den.

5.3 SETTE BORT MASKINEN TIL

OPPBEVARING

• Rengjør maskinen før den settes til oppbevaring.

• Pass på at motoren ikke er varm når du stuer vekk

maskinen.

• Pass på at maskinen ikke har løse eller ødelagte

deler. Hvis nødvendig, følg disse instruksjonene:

• Bytt ødelagte deler.

• Stram til skruene.

• Ta kontakt med et godkjent servicesenter.

• Oppbevar maskinen på et tørt sted.

Norsk

• Pass på at barn ikke kommer i nærheten av

maskinen.

5.4 PLASSER MASKINEN PÅ ENDEN

Figur 11

1. Ta ut oppsamleren.

2. Dra og drei på håndtaket 90°.

3. Brett ned håndtaket.

4. Vri håndtaksknottene 90° for å låse håndtaket på

plass.

5. Plasser maskinen på enden og sørg for at

brakettene berører gulvet.

Lagringsbryter

Maskinen har en lagringsbryter som forhindrer oppstart i

lagringsposisjon.

Det er nødvendig å fjerne sikkerhetsnøkkelen og

batteripakken for å forhindre utilsiktet oppstart eller

uautorisert bruk. Lagringsbryteren erstatter ikke denne

funksjonen.

6 PROBLEMLØSNING

Problem Mulig årsak Løsning

Håndtaket står

ikke i riktig posis-

jon.

Skruene er ikke

satt riktig inn.

Reguler høyden

på håndtaket, og

pass på at knot-

ter og skruer er

justert i forhold til

hverandre.

Maskinen vil ikke

starte.

Det er lite strøm

på batteriet.

Lad opp batteri-

pakken.

Koplingshende-

len er defekt.

Bytt kopling-

shendelen.

Batterinøkkelen

er ikke satt inn.

Sett inn batter-

inøkkelen.

Maskinen klipper

gresset ujevnt.

Plenen er ujevn. Undersøk klip-

peområdet.

Høyden på kniv-

bladet er ikke

stilt inn riktig.

Flytt hjulene til

en høyere stil-

ling.

Maskinen strør

ikke løv og av-

klipp på en or-

dentlig måte.

Vått gressavklipp

klistrer seg til

dekket.

Vent til gresset

har tørket opp

før du klipper

det.

Biopluggen man-

gler.

Installer bioplug-

gen.

Maskinen er

hard å skyve på.

Gresset er for

høyt eller

høyden på kniv-

bladet er for lavt.

Øk høyden på

knivbladet.

Problem Mulig årsak Løsning

Oppsamleren og

knivbladet dras

bortover i tykt

gress.

Tøm oppsamle-

ren for gressav-

klipp.

Maskinen vibrer-

er mye.

Knivbladet er

ubalansert og

slitt.

Bytt knivbladet.

Motorakselen er

bøyd.

1. Stopp moto-

ren.

2. Ta alltid ut

sikker-

hetsnøkkelen

og batteri-

pakken.

3. Koble

strømlednin-

gen fra stik-

kontakten.

4. Sjekk om det

finnes skad-

er.

5. Reparer

maskinen før

du starter

den igjen.

Maskinen stop-

per under klip-

ping.

Knivbladet står

for lavt.

Øk høyden på

knivbladet.

Batteripakken er

utladet.

Lad opp batteri-

pakken.

Gressavklipp

klistrer seg på

dekket eller kniv-

bladet.

Ta ut batteri-

pakken og kon-

troller dekket.

Driftstemperatu-

ren til maskinen

er for høy.

La maskinen

avkjøles.

* Hvis du ikke finner løsningen på problemene, kontakt

servicesentret.

Norsk

7 TEKNISKE DATA

Spenning 40 V

Hastighet uten

belastning

2800 / min

Kuttebredde 460 mm

Kuttehøyde 25 - 80 mm

Kapasitet på op-

psamler

55 L

Vekt (uten bat-

teripakke)

24,5 kg

Målt lydtrykknivå L

= 73 dB(A), K= 3 dB(A)

Garantert lydef-

fektnivå

WA.d

= 96 dB(A)

Batterimodell G40B2/G40B25/G40B4 og andre

BAF serier

Ladermodell 2910907 (G40UC)/29417/29447/

G40C og andre CAF serier

Vibrasjon ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTI

(Du finner alle garantivilkår og -betingelser på

Greenworks nettsiden https://www.greenworkstools.eu)

Garantien Greenworks er 3 år for produktet, og 2 år

for batterier (forbruker / privat bruk) fra kjøpsdatoen.

Denne garantien dekker produksjonsfeil. Et defekt

produkt under garanti kan enten repareres eller

erstattes. Garantier som er misbrukt eller brukt på

andre måter enn som beskrevet i brukerhåndboken kan

ugyldiggjøres. Normal slitasje og slitte deler dekkes ikke

av garantien. Den originale produsentgarantien påvirkes

ikke av tilleggsgaranti fra en forhandler eller forhandler.

Et defekt produkt må returneres til kjøpsstedet for å

kreve garanti, sammen med kjøpsbevis (kvittering).

9 EF-SAMSVARSERKLÆRING

Navn og adresse til produsenten:

Navn:

Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Navn og adresse til person med autorisasjon til å

utarbeide den tekniske dokumentasjonen:

Navn:

Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Vi erklærer herved at produktet

Kategori: Gressklipper

Modell: LMF412 （2514407）

Serienummer: Se typeetikett på produkt

Produksjonsår: Se typeetikett på produkt

• er i samsvar med de relevante bestemmelsene i

maskindirektivet 2006/42/EF.

• er i samsvar med bestemmelsene i følgende andre

EF-direktiver:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU OG (EU)2015/863

I tillegg erklærer vi at følgende deler/paragrafer i de

harmoniserte standardene er brukt:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metode for samsvarsvurdering for Annex VI, direktiv

2000/14/EC.

Målt lydeffektnivå L

: 84,8 dB(A)

Garantert lydeffektnivå L

WA.d

: 96 dB(A)

Varslet organ involvert:

Navn: Intertek Deutschland GmbH (varslede

myndigheter 0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Sted, dato: Weiter-

stadt, 03.03.2020

Signatur: Ted Qu, Kvalitetsdir-

ektør

Norsk

1 Beskrivelse................................ 71

1.1 Formål...................................................... 71

1.2 Oversigt.................................................... 71

2 Sikkerhed................................... 71

3 Installation................................. 71

3.1 Pak maskinen ud......................................71

3.2 Træk det nederste håndtag ud................. 71

3.3 Monter det øverste håndtag .................... 71

3.4 Monter græsfangeren...............................72

3.5 Sæt indsatsen til dækningsmateriale

på plads....................................................72

3.6 Monter sideudstødningen.........................72

3.7 Indstil klingen/klippehøjden...................... 72

3.8 Sæt batteripakken i.................................. 72

3.9 Fjern batteripakken...................................72

4 Betjening.................................... 72

4.1 Start maskinen......................................... 72

4.2 Stop maskinen..........................................72

4.3 Tøm græsfangeren...................................73

4.4 Brug af græsslåmaskinen på skråninger..73

4.5 Tips til brug...............................................73

5 Vedligeholdelse......................... 73

5.1 Generel vedligeholdelse...........................73

5.2 Skift klingen..............................................73

5.3 Opbevaring af maskinen.......................... 74

5.4 Stil maskinen på højkant.......................... 74

6 Fejlfinding.................................. 74

7 Tekniske data.............................75

8 Garanti........................................75

9 EF-

overensstemmelseserklæring..75

Dansk

1 BESKRIVELSE

1.1 FORMÅL

Denne maskine bruges til, at slå græsset til private

hjem. Klingen skal ca. være parallelt med jorden. Alle

fire hjul skal røre jorden, når græsset slås.

1.2 OVERSIGT

Figur 1~12

Afbryder

Startknap

Øvre håndtag

Nedre håndtag

Bolt

Højdejusteringshåndtag

Batteridæksel

Spændeknop

Græsfanger

Drejehåndtag

Låge til bagudkast

Lågestang

Håndtag til græsfanger

Krog

Prop

Sideudkast

Håndtag til indsats til jorddækningsmateriale

Låge til sideudstødning

Drejetap

Fordybning

Sikkerhedsnøgle

Knap til frigørelse af batteri

Batteripakke

Skær

Træ

Skruenøgle

Monteringsskrue

2 SIKKERHED

ADVARSEL

Sørg for, at følge alle sikkerhedsanvisningerne.

Se sikkerhedsvejledningen.

3 INSTALLATION

ADVARSEL

Tilbehør, der ikke anbefales af fabrikanten, må ikke

bruges.

ADVARSEL

Sikkerhedsnøglen eller batteriet må ikke sættes i

produktet, før alle delene er samlet.

3.1 PAK MASKINEN UD

ADVARSEL

Sørg for, at samle maskinen korrekt før brug.

ADVARSEL

• Hvis nogle dele er beskadige, må maskinen ikke

bruges.

• Hvis du ikke har alle delene, må maskinen ikke

bruges.

• Hvis nogle dele er beskadiget eller mangler, skal

du kontakte servicecentret.

1. Åbn pakken.

2. Læs dokumentationen i pakken.

3. Tag alle ikke-monterede dele ud af pakken.

4. Tag maskinen ud af pakken.

5. Bortskaf pakken og emballagen i overensstemmelse

med lokale bestemmelser.

3.2 TRÆK DET NEDERSTE HÅNDTAG

Figur 2

1. Træk i drejehåndtagene og drej dem 90°.

2. Fold det nederste håndtag ud.

3. Sæt drejehåndtagene i en af de tre indstillinger på

beslagene.

4. Drej drejehåndtagene 90°, indtil de sidder i hullerne i

beslagene.

BEMÆRK

Sørg for, at de to drejehåndtag er i samme indstilling.

ADVARSEL

Undgå, at beskadige kablerne, når du folder håndtaget

ind og ud.

3.3 MONTER DET ØVERSTE

HÅNDTAG

Figur 3

1. Sæt hullerne på det øverste håndtag sammen med

hullerne i det nederste håndtag.

2. Stik boltene gennem hullerne.

3. Spænd spændeknoppen på boltene.

4. Gør det samme på den anden side.

Dansk

3.4 MONTER GRÆSFANGEREN

Figur 4

1. Fjern proppen.

2. Fjern sideudstødningen.

3. Åbn lågen til bagudstødningen, og hold den.

4. Hold græsfangeren i håndtaget, og tag fat i krogen

på lågestangen.

5. Luk lågen til bagudstødningen.

3.5 SÆT INDSATSEN TIL

DÆKNINGSMATERIALE PÅ

PLADS

Figur 5

1. Fjern græsfangeren.

2. Åbn lågen til bagudkastet, og hold den.

3. Hold indsatsen til dækningsmateriale i håndtaget, og

sæt den i udkastet.

4. Luk lågen til bagudkastet.

3.6 MONTER SIDEUDSTØDNINGEN

Figur 6.

FORSIGTIG

Når sideudstødningen bruges,

• må græsfangeren ikke monteres.

• Hold proppen i.

1. Åbn lågen til sideudstødningen, og hold den.

2. Hold fordybningerne på sideudstødningen under

drejetappen.

3. Luk lågen til sideudstødningen.

3.7 INDSTIL KLINGEN/

KLIPPEHØJDEN

Maskinen kan indstilles til forskellige klinge/klippehøjder.

Figur 7

1. Tryk højdejusteringshåndtaget fremad for, at hæve

klingen/klippehøjden.

2. Tryk højdejusteringshåndtaget bagud for, at sænke

klingen/klippehøjden.

3.8 SÆT BATTERIPAKKEN I

Figur 8

ADVARSEL

• Hvis batteriet eller opladeren er beskadiget, skal

du skifte batteriet eller opladeren.

• Stop maskinen og vent, indtil motoren stopper, før

du sætter batteriet i eller tager det ud.

• Læs, bliv fortrolig med og følg anvisningerne i

vejledningen til batteri og oplader.

1. Åbn lågen til batterirummet.

2. Sæt løfteribberne på batteripakken sammen med

rillerne i batterirummet.

3. Tryk batteriet ind i batterirummet, indtil batteripakken

låses på plads.

4. Når du hører et klik, er batteripakken sat i.

5. Luk lågen til batterirummet.

BEMÆRK

Motoren kan kun starte, når sikkerhedsnøglen er sat i.

3.9 FJERN BATTERIPAKKEN

Figur 8

1. Åbn lågen til batterirummet.

2. Tag sikkerhedsnøglen ud.

3. Hold batteriudløserknappen nede.

4. Tag batteripakken ud af maskinen.

4 BETJENING

ADVARSEL

Brug øjenbeskyttelse under brug.

4.1 START MASKINEN

Figur 9

1. Sæt sikkerhedsnøglen i.

2. Hold startknappen nede.

3. Mens du holder startknappen nede, skal du trække

afbryderen i retning af håndtaget.

4. Slip startknappen, for at starte maskinen.

4.2 STOP MASKINEN

Figur 9

1. Slip afbryderen, for at stoppe maskinen.

ADVARSEL

Vent, indtil klingerne stopper helt, inden du starter

maskinen igen. Maskinen må ikke slukkes og tændes

lige efter hinanden.

Dansk

ADVARSEL

Tag altid sikkerhedsnøglen og batteriet ud, når du er

færdig med at bruge maskinen.

4.3 TØM GRÆSFANGEREN

1. Stop maskinen.

2. Tag sikkerhedsnøglen ud.

3. Fjern batteripakken.

4. Åbn lågen til bagudstødningen, og hold den.

5. Hold græsfangeren i håndtaget, og tag den af

lågestangen.

6. Luk lågen til bagudstødningen.

7. Tøm græsfangeren.

4.4 BRUG AF GRÆSSLÅMASKINEN

PÅ SKRÅNINGER

ADVARSEL

Græsslåmaskinen må ikke bruges på skråninger over

15°. Hvis du ikke er sikker på, hvordan en skråning

skal klippes, skal du ikke klippe skråningen.

• Gå ikke op og ned, når græsset på en skråning slås.

Pas på, når du skifter retningen på en skråning.

• Hold øje med eventuelle hullerne, ujævnheder, sten

og andre skjulte genstande, som du kan falde over.

Fjern alle forhindringer, såsom sten og træstykker.

• Sørg for, at have et stabilt fodfæste. Hvis du

kommer ud af balance, skal du straks slippe

afbryderen.

• Undgå, at slå græs i nærheden af lodrette

klippesider, grøfter og dæmninger.

4.5 TIPS TIL BRUG

• Prøv ikke at omgå startknappens eller

sikkerhedskontaktens funktion.

• Vip ikke maskinen, når du starter den.

• Anbring ikke hænder eller fødder nær eller under

drejende dele.

• Hold udkastet rent.

• Slå ikke vådt græs.

• På nyt eller tykt græs, skal knivhøjden hæves.

• Rengør bunden på klippeaggregatet efter hver brug.

Fjern græs, blade, snavs og andet skidt.

5 VEDLIGEHOLDELSE

ADVARSEL

Tag batteriet og sikkerhedsnøglen ud af maskinen

inden vedligeholdelse.

ADVARSEL

Hold motoren og batteripakken fri for græs, blade eller

for meget fedt.

FORSIGTIG

Brug kun godkendte reservedele.

FORSIGTIG

Lad ikke bremsevæske, benzin, råoliebaserede

materialer røre ved plastdelene. Kemikalier kan

forårsage skader på plastik, og gøre den ubrugelig.

FORSIGTIG

Brug ikke stærke opløsningsmidler eller

rengøringsmidler på plastikkabinettet eller

komponenterne.

BEMÆRK

Anbefalet spændingsmoment (Klinge): 33-37(Nm)

5.1 GENEREL VEDLIGEHOLDELSE

• Inden hver brug, skal maskinen undersøges for

beskadigede, manglende eller løse dele, såsom

skruer, møtrikker, bolte og hætter.

• Spænd alle skruer og hætter ordentligt.

• Rengør maskinen med en tør klud. Brug ikke vand.

5.2 SKIFT KLINGEN

Figur 10

ADVARSEL

Brug kun godkendte reserveklinger.

ADVARSEL

Brug kraftige handsker eller vikl en klud om klingen,

når den håndteres.

1. Stop maskinen.

2. Sørg for, at klingen stopper helt.

3. Tag sikkerhedsnøglen og batteripakken ud.

4. Vend maskinen om på siden.

5. Sæt klingen i spænd med et stykke træ, så den ikke

drejer rundt.

6. Fjern monteringsskruen og spændskiven med en

skruenøgle eller topnøgle

7. Tag klingen af.

8. Sæt den nye klinge på. Sørg for, at pilene går ind i

hullerne på klingen.

9. Sæt monteringsskruen og spændskiven på og

spænd den.

Dansk

5.3 OPBEVARING AF MASKINEN

• Rengør maskinen før opbevaring.

• Sørg for, at motoren ikke er varm, når maskinen

stilles væk.

• Sørg for, at maskinen ikke har løse eller

beskadigede dele. Hvis nødvendigt, skal du udføre

disse trin/instruktioner:

• Udskift de beskadigede dele.

• Spænd boltene.

• Forhør dig hos en person på et autoriseret

servicecenter.

• Opbevar maskinen på et tørt sted.

• Sørg for, at børn ikke kommer i nærheden af

maskinen.

5.4 STIL MASKINEN PÅ HØJKANT

Figur 11

1. Fjern græsfangeren.

2. Træk i håndtagsknopperne og drej dem 90°.

3. Fold håndtaget ned.

4. Drej håndtagsknopperne 90° for at låse håndtaget i

stillingen.

5. Stil maskinen på højkant, og sørg for at beslagene

berører underlaget.

Opbevaringskontakt

Maskinen har en opbevaringskontakt, der hindrer, at

maskinen starter under opbevaring.

Det er nødvendigt at fjerne sikkerhedsnøglen og

batteripakken for at hindre utilsigtet start eller

uautoriseret benyttelse. Opbevaringskontakten erstatter

ikke denne funktion.

6 FEJLFINDING

Problem Mulig årsag Løsning

Håndtaget er

ikke på plads.

Boltene er ikke

strammet orden-

tligt.

Juster håndta-

gets højde og

sørg for, at

spændeknop-

perne og boltene

strammes orden-

tligt.

Maskinen starter

ikke.

Batteriniveauet

er lavt.

Oplad batteriet.

Afbryderen er

defekt.

Skift afbryderen.

Batteri-nøglen er

ikke sat i.

Sæt batteri-

nøglen i.

Maskinen slår

græsset ujævnt.

Plænen er ru. Undersøg græ-

sområdet, der

skal slås.

Problem Mulig årsag Løsning

Klingehøjden er

ikke indstillet

korrekt.

Sæt hjulene

højere op.

Maskinen slår

ikke græsset or-

dentligt.

Vådt græs har

sat sig fast på

klippeaggrega-

tet.

Vent med at slå

græsset indtil det

er tørt.

Proppen man-

gler.

Sæt proppen på.

Maskinen er

svær at skubbe.

Græsset er for

højt, eller klin-

gehøjden er for

lav.

Hæv klin-

gehøjden.

Græsfangeren

og klingen er

fanget i tykt

græs.

Tøm græsfange-

ren for græs.

Maskinen vibrer-

er meget.

Klingen er ude af

balance og slidt.

Skift klingen.

Motorakslen er

bøjet.

1. Stop maski-

nen.

2. Tag sikker-

hedsnøglen

og batteri-

pakken ud.

3. Afbryd

strømkilden.

4. Se maskinen

efter for

skader.

5. Reparer

maskinen, in-

den den

startes igen.

Maskinen stop-

per, når græsset

slås.

Klingehøjden er

for lav.

Hæv klin-

gehøjden.

Batteriet er ude

af drift.

Oplad batteriet.

Græs sidder fast

i klippeaggrega-

tet eller på klin-

gen.

Tag batteripakk-

en ud, og kon-

troller klippeag-

gregatet.

Maskinens drift-

stemperatur er

for høj.

Nedkøl maski-

nen.

* Hvis du ikke kan finde løsningen på disse problemer,

skal du kontakte et servicecenter.

Dansk

7 TEKNISKE DATA

Spænding 40 V

Hasthastighed

uden belastning

2800 / min

Klippebredde 460 mm

Klippehøjde 25 - 80 mm

Græskfangerens

kapacitet

55 L

Vægt (uden bat-

teripakke)

24,5 kg

Målt lydtrykni-

veau

= 73 dB(A), K= 3 dB(A)

Garanteret lydef-

fektniveau

WA.d

= 96 dB(A)

Batterimodel G40B2/G40B25/G40B4 og andre

BAF serier

Opladermodel 2910907 (G40UC)/29417/29447/

G40Cog andre CAF serier

Vibration ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTI

(Alle vilkårene og betingelserne for garantien

kan findes på Greenworks hjemmesiden https://

www.greenworkstools.eu)

Garantien Greenworks gælder i 3 år for produktet og

2 år for batterier (forbruger/privat brug) fra købsdatoen.

Denne garanti dækker produktionsfejl. Et defekt produkt

under garantien kan enten repareres eller udskiftes.

En enhed, der er blevet misbrugt eller brugt på andre

måder, end beskrevet i brugervejledningen, dækkes

ikke af garantien. Normalt slid og slid af dele betragtes

dækkes ikke af garantien. Den originale garanti fra

producenten påvirkes ikke af andre garantier fra en

forhandler.

Et defekt produkt skal returneres til købsstedet

(kvittering) sammen med købsbevis, for at bruge

garantien.

9 EF-

OVERENSSTEMMELSESERKL

ÆRING

Navn og adresse på fabrikanten:

Navn:

Globe Technologies Europe GmbH

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Navn og adresse på den person, der er bemyndiget til

at udarbejde den tekniske fil:

Navn: Ralf Pankalla

Adresse: Brunnenweg 17, 64331 Weiterstadt, Tysk-

land

Heraf erklærer vi, at produktet

Kategori: Græsslåmaskine

Model: LMF412 （2514407）

Serienummer: Se typeskiltet på produktet

Produktionsår: Se typeskiltet på produktet

• er i overensstemmelse med de relevante

bestemmelser i maskindirektivet 2006/42/EF.

• er i overensstemmelse med bestemmelserne i

følgende andre EF-direktiver:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Desuden erklærer vi, at følgende dele, klausuler af

harmoniserede standarder er blevet brugt:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Overensstemmelsesvurderingsmetode i henhold til:

bilag VI i direktiv 2000/14/EF.

Målt lydeffektniveau

: 84,8 dB(A)

Garanteret lydeffektniveau L

WA.d

: 96 dB(A)

Notificeret myndighed involveret:

Navn: Intertek Deutschland GmbH (anmeldt organ

0905)

Adresse: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Tyskland

Sted, dato: Weiter-

stadt, 03.03.2020

Underskrift: Ted Qu, kvalitetsdir-

ektør

Dansk

1 Opis............................................ 77

1.1 Cel............................................................ 77

1.2 Informacje ogólne.....................................77

2 Bezpieczeństwo.........................77

3 Instalacja.................................... 77

3.1 Rozpakuj urządzenie................................77

3.2 Rozłóż dolną rękojeść.............................. 77

3.3 Zainstaluj górną rękojeść ........................ 77

3.4 Zainstaluj zbiornik na trawę......................78

3.5 Zainstaluj zatyczkę wylotu do

mulczowania.............................................78

3.6 .Wyjmij boczną rynnę wyrzutową............. 78

3.7 Ustaw wysokość ostrzy/cięcia..................78

3.8 Zainstalować akumulator..........................78

3.9 Wyjmij akumulator.................................... 78

4 Działanie.....................................78

4.1 Włącz urządzenie.....................................78

4.2 Wyłącz urządzenie................................... 78

4.3 Opróżniaj pojemnik na trawę....................79

4.4 Koszenie na zboczach............................. 79

4.5 Rady dotyczące działania.........................79

5 Konserwacja.............................. 79

5.1 Ogólna konserwacja.................................79

5.2 Wymień ostrze..........................................79

5.3 Przechowuj urządzenie............................ 80

5.4 Ustaw urządzenie na końcówce...............80

6 Rozwiązywanie problemów...... 80

7 Dane techniczne........................ 81

8 Gwarancja.................................. 81

9 Deklaracja zgodności WE.........81

angielski

1 OPIS

1.1 CEL

Urządzenie to jest przeznaczone do koszenia trawników

przydomowych. Ostrze tnące musi być ustawione w

przybliżeniu równolegle do ziemi. Wszystkie cztery koła

muszą dotykać ziemi podczas koszenia.

1.2 INFORMACJE OGÓLNE

Rysunek 1~12

Przełącznik sterowania

Przycisk Start

Górna część uchwytu

Dolna część rękojeści

Śruba

Dźwignia regulacji wysokości

Pokrywa baterii

Pokrętło

Pojemnik na trawę

Pokrętło rękojeści

Tylne drzwiczki wyrzutu trawy

Pręt drzwiczek

Uchwyt pojemnika na trawę

hak

Zatyczka wylotu do mulczowania

Boczny wylot

Uchwyt zatyczki wylotu do mulczowania

Boczne drzwiczki wyrzutu trawy

Czop

Wgłębienia

Klucz zabezpieczający

Przycisk zwalniający akumulatora

Komplet akumulatora

Ostrze

Drewno

Klucz

Śruba montażowa

2 BEZPIECZEŃSTWO

OSTRZEŻENIE

Upewnij się, że postępujesz zgodnie ze wszystkimi

instrukcjami bezpieczeństwa.

Zapoznaj się z Instrukcjami bezpieczeństwa.

3 INSTALACJA

OSTRZEŻENIE

Nie używaj akcesoriów, które nie są zalecane przez

producenta.

OSTRZEŻENIE

Klucz zabezpieczający oraz komplet akumulatora

należy włożyć po zakończeniu montażu wszystkich

części.

3.1 ROZPAKUJ URZĄDZENIE

OSTRZEŻENIE

Upewnij się, że urządzenie zostało poprawnie złożone

przed użyciem.

OSTRZEŻENIE

• Jeśli części są uszkodzone, nie używać

urządzenia.

• Jeśli brakuje części, nie używać urządzenia.

• Jeśli części są uszkodzone, lub brakuje części,

zgłoś się do punktu serwisowego.

1. Otwórz opakowanie.

2. Przeczytaj dokumentację w pudełku.

3. Wyjmij wszystkie niezłożone części z pudełka.

4. Wyjmij urządzenie z pudełka.

5. Wyrzuć pudełko i opakowanie zgodnie z lokalnymi

rozporządzeniami.

3.2 ROZŁÓŻ DOLNĄ RĘKOJEŚĆ

Rysunek 2

1. Pociągnij i przekręć pokrętła rękojeści o 90°.

2. Rozłóż dolną rękojeść.

3. Wyrównaj pokrętła rękojeści w jednej z trzech

pozycji na wspornikach.

4. Obróć pokrętła rękojeści o 90°.aż się znajdą w

otworach na wspornikach.

UWAGA

Upewnij się, że oba pokrętła znajdują się w

identycznej pozycji.

OSTRZEŻENIE

Uważaj, by nie uszkodzić przewodów podczas

składania lub rozkładania rękojeści.

3.3 ZAINSTALUJ GÓRNĄ RĘKOJEŚĆ

Rysunek 3

angielski

1. Wyrównaj otwory na górnej i dolnej rękojeści.

2. Włóż śruby do otworów.

3. Przykręć pokrętła na śrubach.

4. Wykonaj to samo działanie z drugiej strony.

3.4 ZAINSTALUJ ZBIORNIK NA

TRAWĘ

Rysunek 4

1. Wyjmij zatyczkę wylotu do mulczowania.

2. Wyjmij boczną rynnę wyrzutową.

3. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

4. Przytrzymaj zbiornik na trawę za pomocą uchwytu i

załóż haki na pręt drzwiczek.

5. Zamknij tylne drzwiczki wyrzutu trawy.

3.5 ZAINSTALUJ ZATYCZKĘ WYLOTU

DO MULCZOWANIA

Rysunek 5

1. Zdjąć zbiornik na trawę.

2. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

3. Przytrzymaj zatyczka wylotu do mulczowania za

pomocą uchwytu i włóż do rynny wyrzutowej.

4. Zamknij tylne drzwiczki wyrzutu trawy.

3.6 .WYJMIJ BOCZNĄ RYNNĘ

WYRZUTOWĄ.

Rysunek 6.

PRZESTROGA

Podczas używania bocznej rynny wyrzutowej,

• nie zakładaj zbiornika na trawę.

• uważaj, by zatyczka wylotu do mulczowania była

zainstalowana.

1. Otwórz boczne drzwiczki wyrzutu trawy i przytrzymaj

je.

2. Wyrównaj wgłębienia bocznej rynny wyrzutowej pod

czopem.

3. Zamknij boczne drzwiczki wyrzutu trawy.

3.7 USTAW WYSOKOŚĆ OSTRZY/

CIĘCIA.

W urządzeniu można ustawić różne wysokości ostrzy/

cięcia.

Rysunek 7

1. Pociągnij dźwignię ustawiania wysokości do przodu,

by zwiększyć wysokość ostrzy/cięcia.

2. Pociągnij dźwignię ustawiania wysokości do tyłu, by

zmniejszyć wysokość ostrzy/cięcia.

3.8 ZAINSTALOWAĆ AKUMULATOR.

Rysunek 8

OSTRZEŻENIE

• Jeśli akumulator lub ładowarka są uszkodzone,.

wymień je.

• Wyłącz urządzenie i odczekaj, aż silnik zatrzyma

się zanim zainstalujesz lub wyjmiesz akumulator.

• Przeczytaj, zapoznaj się i wykonuj instrukcje w

podręczniku akumulatora i ładowarki.

1. Otwórz schowek na akumulator.

2. Wyrównaj wzmocnione prowadnice z rowkami w

schowku na baterie.

3. Włóż akumulator do schowka na baterie aż do

zablokowania się w miejscu.

4. Akumulator jest zainstalowany, jeśli usłyszysz

kliknięcie.

5. Zamknij drzwiczki schowka na akumulator.

UWAGA

Silnik zacznie działać dopiero po włożeniu klucza

zabezpieczającego.

3.9 WYJMIJ AKUMULATOR.

Rysunek 8

1. Otwórz schowek na akumulator.

2. Wyjmij klucz zabezpieczający.

3. Popchnij i przytrzymaj przycisk zwolnienia

akumulatora.

4. Wyjmij akumulator z urządzenia.

4 DZIAŁANIE

OSTRZEŻENIE

Podczas pracy załóż okulary ochronne.

4.1 WŁĄCZ URZĄDZENIE

Rysunek 9

1. Włóż klucz zabezpieczający.

2. Popchnij i przytrzymaj przycisk startu.

3. Gdy przytrzymujesz przycisk startu, pociągnij

przełącznik sterowania w kierunku pręta rękojeści.

4. Zwolnij przycisk start, by uruchomić urządzenie.

4.2 WYŁĄCZ URZĄDZENIE

Rysunek 9

1. Zwolnienie przełącznika sterowania zatrzymuje

pracę urządzenia.

angielski

OSTRZEŻENIE

Odczekaj, aż ostrza całkowicie się zatrzymają przed

ponownym uruchomieniem urządzenia. Nie wyłączaj i

nie włączaj kosiarki w krótkich odstępach.

OSTRZEŻENIE

Zawsze wyjmuj klucz zabezpieczający i akumulator po

zakończeniu pracy.

4.3 OPRÓŻNIAJ POJEMNIK NA

TRAWĘ

1. Wyłącz urządzenie.

2. Wyjmij klucz zabezpieczający.

3. Wyjmij akumulator.

4. Otwórz tylne drzwiczki wyrzutu trawy i przytrzymaj

je.

5. Przytrzymaj zbiornik na trawę za pomocą uchwytu i

zdejmij haki z pręta drzwiczek.

6. Zamknij tylne drzwiczki wyrzutu trawy.

7. Opróżnij zbiornik na trawę.

4.4 KOSZENIE NA ZBOCZACH

OSTRZEŻENIE

Nie koś na zboczach ze spadkiem wyższym niż 15°.

Jeśli nie czujesz się na siłach, nie koś na zboczach.

• Nie idź w górę ani nie schodź po zboczu podczas

koszenia powierzchni zbocza. Zachowaj ostrożność,

gdy zmieniasz kierunek na zboczu.

• Kontroluj otwory, koleiny, skały i inne ukryte

przedmioty, które mogą spowodować Twój upadek.

Usuń wszystkie przedmioty, takie jaki kamienie i

kłody drzew.

• Upewnij się, że masz stabilne oparcie dla nóg. Jeśli

tracisz równowagę, natychmiast zwolnij przełącznik

sterowania.

• Nie należy kosić w pobliżu urwisk, kanałów lub

nasypów.

4.5 RADY DOTYCZĄCE DZIAŁANIA

• Nie próbuj przeszkadzać w działaniu przycisku

uruchamiania lub przełącznika sterowania.

• Nie przechylać urządzenia włączając je.

• Nie wolno przybliżać rąk ani nóg do ruchomych

części.

• Zachowaj rynnę wyrzutową w czystości.

• Nie koś mokrej trawy.

• Wysokie ustawienie ostrzy jest potrzebne do

koszenia nowej lub grubej trawy.

• Wyczyść dno pokrywy kosiarki po każdym

użyciu. Usuń skoszoną trawę, liście, brud i inne

zanieczyszczenia.

5 KONSERWACJA

OSTRZEŻENIE

Wyjmij klucz bezpieczeństwa i akumulator z

urządzenia przed konserwacją.

OSTRZEŻENIE

Z silnika i akumulatora należy usuwać trawę, liście i

zbyt duże ilości smaru.

PRZESTROGA

Należy używać wyłącznie zalecanych części

zamiennych.

PRZESTROGA

Uważaj, by płyny hamulcowe, benzyna oraz

materiały,w których składa wchodzi ropa naftowa nie

dotykały plastikowych części. Środki chemiczne mogą

uszkodzić tworzywo sztuczne i sprawić, że będzie

nieużyteczne.

PRZESTROGA

Nie używaj silnych rozpuszczalników ani detergentów

na plastikowej obudowie lub elementach.

UWAGA

Zalecany moment dokręcania (Ostrze): 33-37 Nm.

5.1 OGÓLNA KONSERWACJA

• Przed każdym użyciem należy sprawdzić, czy żadne

części nie są uszkodzone, nie brakuje ich lub nie są

poluzowane, np. śruby, nakrętki, sworznie.

• Dokręć odpowiednio wszystkie połączenia i

sworznie.

• Urządzenie należy czyścić suchą szmatką. Nie

używaj wody.

5.2 WYMIEŃ OSTRZE.

Rysunek 10

OSTRZEŻENIE

Należy używać wyłącznie zalecanych ostrzy

zamiennych.

OSTRZEŻENIE

Włóż wytrzymałe rękawice i szmatkę wokół ostrza,

gdy dotykasz ostrza.

1. Wyłącz urządzenie.

2. Upewnij się, że ostrza się całkowicie zatrzymały.

3. Wyjmij klucz bezpieczeństwa i akumulator.

angielski

4. Obróć urządzenie na bok.

5. Użyj kawałka drewna,m by zapobiec ruchom ostrza.

6. Wyjmij śrubę montażową i dystansownik za pomocą

klucza imbusowego lub nasadki.

7. Wyjmij ostrza.

8. Zainstaluj nowe ostrze. Upewnij się, że strzałki

znajdują się w otworach ostrza.

9. Włóż śrubę montażową i dystansownik i dokręć je.

5.3 PRZECHOWUJ URZĄDZENIE

• Wyczyść urządzenie przed przechowywaniem.

• Upewnij się, że silnik nie jest gorący, gdy

przechowujesz urządzenie.

• Upewnij się, że w urządzeniu nie ma

luźnych ani uszkodzonych części. Jeśli jest to

konieczne, postępuj zgodnie z następującymi

krokami/instrukcjami:

• Wymień uszkodzone części.

• Wkręć śruby.

• Skontaktuj się z upoważnionym punktem

serwisowym.

• Przechowuj urządzenie w suchym miejscu.

• Upewnij się, że dzieci nie mogą się zbliżyć do

urządzenia.

5.4 USTAW URZĄDZENIE NA

KOŃCÓWCE.

Rysunek 11

1. Zdjąć zbiornik na trawę.

2. Pociągnij i przekręć pokrętła rękojeści o 90°.

3. Złóż uchwyt.

4. Obróć pokrętła uchwytu o 90°, by zablokować

uchwyt.

5. Ustaw urządzenie na końcówce i upewnij się, że

wsporniki dotykają podłoża.

Przełącznik przechowywania

Urządzenie jest wyposażone w przełącznik

przechowywania, który zapobiega uruchomieniu

podczas przechowywania.

Należy wyjąć klucz bezpieczeństwa i akumulator,

by uniknąć przypadkowego uruchomienia lub

niewłaściwego użycia, Przełącznik przechowywania nie

zastępuje tej funkcji.

6 ROZWIĄZYWANIE

PROBLEMÓW

Problem Możliwa przyc-

zyna

Rozwiązanie

Uchwyt nie jest

w poprawnej po-

zycji.

Śruby nie są po-

prawnie wło-

żone.

Ustaw wysokość

uchwytu i upew-

nij się, że pokręt-

ła i śruby są po-

prawnie wyrów-

nane.

Urządzenie nie

włącza się.

Niski poziom

akumulatora.

Naładować aku-

mulator.

Przełącznik ster-

owania est wa-

dliwy.

Wymień prze-

łącznik sterowa-

nia.

Klucz akumula-

tora nie jest

włożony.

Włóż klucz aku-

mulatora.

Urządzenie nier-

ówno kosi trawę.

Trawnik jest nier-

ówny.

Skontroluj ob-

szar koszenia.

Wysokość ostrza

nie jest popraw-

nie ustawiona.

Przesuń koła do

wyższej pozycji.

Kosiarka niew-

łaściwie mulc-

zuje.

Przycinana mok-

ra trawa przyc-

zepiła się do

pokrywy.

Odczekaj, aż tra-

wa wyschnie

przed kosze-

niem.

Brakuje zatyczki

wylotu do mulc-

zowania.

Zainstaluj za-

tyczkę wylotu do

mulczowania.

Trudności z

pchaniem kosiar-

ki.

Trawa jest zbyt

wysoka lub wy-

sokość ostrza

jest zbyt niska.

Zwiększ wyso-

kość ostrzy.

Zbiornik na

trawę i ostrze

ciągną się po

grubej trawie.

Usuń przyciętą

trawę ze zbiorni-

ka.

W urządzeniu są

duże drgania.

Ostrze nie jest

wyrównane i jest

zużyte.

Wymień ostrze.

Wał silnika jest

wygięty.

1. Wyłącz silnik

2. Wyjmij klucz

bezpiec-

zeństwa i

akumulator.

3. Odłącz z sie-

ci.

4. Sprawdź, czy

nie jest usz-

kodzone.

angielski

Problem Możliwa przyc-

zyna

Rozwiązanie

5. Napraw ur-

ządzenie

przed po-

nownym uru-

chomieniem.

Urządzenie zatr-

zymuje się podc-

zas koszenia.

Wysokość ostrza

zbyt niska.

Zwiększ wyso-

kość ostrzy.

Niski poziom

akumulatora.

Naładować aku-

mulator.

Przycinana mok-

ra trawa przyc-

zepiła się do

pokrywy lub ostr-

za.

Wyjmij akumula-

tor i skontroluj

pokrywę.

Zbyt wysoka

temperatura

działania urząd-

zenia.

Ochłódź urząd-

zenie.

*jeśli nie możesz znaleźć rozwiązania na te problemy,

skontaktuj się z punktem serwisowym.

7 DANE TECHNICZNE

Napięcie 40 V

Prędkość bez

obciążenia

2800 / min

Szerokość kos-

zenia

460 mm

Wysokość kos-

zenia

25 - 80 mm

Pojemność

zbiornika na

trawę

55 L

Waga (bez aku-

mulatora)

24,5 kg

Mierzony poziom

ciśnienia akus-

tycznego

= 73 dB(A), K= 3 dB(A)

Gwarantowany

poziom mocy

akustycznej

WA.d

= 96 dB(A)

Model akumula-

tora

G40B2/G40B25/G40B4 i inne serie

BAF

Model ładowarki 2910907 (G40UC)/29417/29447/

G40C i inne serie CAF

Drgania ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GWARANCJA

(Pełne warunki gwarancji znajdują się

na stronie Greenworks internetowej https://

www.greenworkstools.eu)

Produkt Greenworks objęty jest trzyletnią gwarancją

a baterie - dwuletnią (klient/prywatne użytkowanie)

obowiązującą od daty zakupu. Gwarancja obejmuje

wady fabryczne. Wadliwy produkt objęty gwarancją

może być naprawiony lub wymieniony. Urządzenie

niewłaściwie używane lub używane w sposób inny od

opisanego w niniejszej instrukcji traci gwarancję. Zwykłe

zużycie oraz zużyte części nie są objęte gwarancją. Na

oryginalną gwarancję producenta nie wpływają żadne

dodatkowe gwarancje proponowane przez dystrybutora

lub sprzedawcę.

Wadliwy produkt wraz z dowodem zakupu (paragon)

należy odesłać do punktu zakupu, w celu reklamacji z

tytułu gwarancji

9 DEKLARACJA ZGODNOŚCI

Nazwa i adres producenta:

Nazwa: Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Niem-

Nazwisko i adres osoby upoważnionej do sporządzenia

dokumentacji technicznej:

Nazwa:

Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Niem-

My niżej podpisani oświadczamy, że produkt

Kategoria:

Kosiarka do trawy

Model: LMF412 （2514407）

Numer seryjny: Zobacz tabliczkę znamionową

na produkcie

Rok produkcji: Zobacz tabliczkę znamionową

na produkcie

• jest zgodny z odnośnymi przepisami Dyrektyw w

sprawie maszyn 2006/42/WE.

• spełnia wymogi określone w następujących innych

dyrektywach europejskich:

• 2014/30/UE

• 2000/14/WE i 2005/88/WE

• 2011/65/UE i 2015/863/UE

Ponadto oświadczamy, że użyto następujących

elementów, klauzul zharmonizowanych norm:

angielski

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda oceny zgodności w Aneksie VI Dyrektywy

2000/14/WE.

Zmierzony poziom mocy akus-

tycznej

: 84,8 dB(A)

Gwarantowany poziom mocy

akustycznej

WA.d

: 96 dB(A)

Jednostka notyfikowana:

Nazwa: Intertek Deutschland GmbH (Jednostka

notyfikowana 0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Niemcy

Miejsce, data: Wei-

terstadt, 03.03.2020

Podpis: Ted Qu, Dyrektor ds ja-

kości

angielski

1 Popis...........................................84

1.1 Účel.......................................................... 84

1.2 Popis........................................................ 84

2 Bezpečnost................................ 84

3 Instalace..................................... 84

3.1 Rozbalení zařízení................................... 84

3.2 Odklopení dolní rukojeti ...........................84

3.3 Instalace horní rukojeti ............................ 84

3.4 Instalace zachytávače trávy..................... 85

3.5 Instalace mulčovací zátky........................ 85

3.6 Instalace bočního deflektoru.................... 85

3.7 Nastavení výšky čepele / výšky sekání.... 85

3.8 Instalace akumulátoru.............................. 85

3.9 Vyjmutí akumulátoru.................................85

4 Provoz........................................ 85

4.1 Spuštění stroje......................................... 85

4.2 Zastavení stroje........................................85

4.3 Vyprázdnění zachytávače trávy................85

4.4 Práce ve svahu.........................................86

4.5 Provozní tipy.............................................86

5 Údržba........................................ 86

5.1 Celková údržba........................................ 86

5.2 Výměna čepele.........................................86

5.3 Skladování stroje......................................86

5.4 Postavení stroje do svislé polohy.............87

6 Odstraňování problémů............87

7 Technické údaje.........................88

8 Záruka.........................................88

9 ES prohlášení o shodě..............88

Česky

1 POPIS

1.1 ÚČEL

Tento stroj se používá k sekání trávníků v domácnosti.

Řezací čepel musí být přibližně rovnoběžně se zemí.

Všechna čtyři kola se musí při sekání dotýkat země.

1.2 POPIS

Obrázek 1~12

Pákový spínač

Startovací tlačítko

Horní rukojeť

Dolní rukojeť

Šroub

Páka pro nastavení výšky

Dvířka baterií

Knoflík

Zachytávač trávy

Knoflík na rukojeti

Zadní výstupní dvířka

Dveřní tyč

Rukojeť zachytávače trávy

Hák

Mulčovací zátka

Boční výpustný žlab

Rukojeť mulčovací zátky

Boční výstupní dvířka

Čep

Výstupky

Bezpečnostní klíč

Tlačítko pro uvolnění baterie

Akumulátor

Čepel

Dřevo

Klíč

Montážní šroub

2 BEZPEČNOST

VAROVÁNÍ

Dodržujte všechny bezpečnostní pokyny.

Viz Bezpečnostní příručka.

3 INSTALACE

VAROVÁNÍ

Nepoužívejte příslušenství, které výrobce

nedoporučuje.

VAROVÁNÍ

Nevkládejte bezpečnostní klíč nebo akumulátor, dokud

nedokončíte montáž všech dílů.

3.1 ROZBALENÍ ZAŘÍZENÍ

VAROVÁNÍ

Před použitím se ujistěte, že jste stroj správně

sestavili.

VAROVÁNÍ

• Pokud jsou součásti stroje poškozené, stroj

nepoužívejte.

• Pokud nemáte všechny součásti, nepoužívejte

stroj.

• Pokud jsou součásti poškozené nebo chybějící,

obraťte se na servisní středisko.

1. Otevřete obal.

2. Přečtěte si dokumentaci přiloženou v krabici.

3. Vyjměte z krabice všechny nesestavené součásti.

4. Vyjměte stroj z obalu.

5. Zlikvidujte krabici a obal v souladu s místními

předpisy.

3.2 ODKLOPENÍ DOLNÍ RUKOJETI

Obrázek2

1. Vytáhněte a otočte knoflíky na rukojeti o 90 °.

2. Odklopte dolní rukojeť.

3. Zarovnejte knoflíky na rukojeti do jedné ze tří poloh

na konzolách.

4. Otočte knoflíky na rukojeti o 90 °, dokud

nezapadnou do otvorů v konzolách.

POZNÁMKA

Ujistěte se, že oba knoflíky na rukojeti jsou ve stejné

poloze.

VAROVÁNÍ

Nepoškoďte kabely při sklápění nebo odklápění

rukojeti.

3.3 INSTALACE HORNÍ RUKOJETI

Obrázek 3

1. Zarovnejte otvory v horní rukojeti a spodní rukojeti.

2. Vložte šrouby do otvorů.

3. Utáhněte knoflíky na šrouby.

4. Proveďte stejnou operaci na druhé straně.

Česky

3.4 INSTALACE ZACHYTÁVAČE

TRÁVY

Obrázek 4

1. Odstraňte mulčovací zátku.

2. Odstraňte boční deflektor.

3. Otevřete zadní výstupní dvířka a podržte je.

4. Přidržte zachytávač trávy na jeho rukojeti a

zahákněte háky na dveřní tyč.

5. Zavřete zadní výstupní dvířka.

3.5 INSTALACE MULČOVACÍ ZÁTKY

Obrázek 5

1. Odstraňte zachytávač trávy.

2. Otevřete zadní výstupní dvířka a podržte je.

3. Uchopte mulčovací zástrčku za rukojeť a zasuňte ji

do výsypky.

4. Zavřete zadní výstupní dvířka.

3.6 INSTALACE BOČNÍHO

DEFLEKTORU

Obrázek 6

UPOZORNĚNÍ

Při použití bočního deflektoru,

• neinstalujte zachytávač trávy.

• ponechte nainstalovanou mulčovací zátku.

1. Otevřete boční výstupní dvířka a podržte je.

2. Zarovnejte výstupky bočního deflektoru pod čep.

3. Zavřete boční výstupní dvířka.

3.7 NASTAVENÍ VÝŠKY ČEPELE /

VÝŠKY SEKÁNÍ

Stroj lze nastavit na různé výšky čepele / výšky sekání.

Obrázek 7

1. Posuňte páku pro nastavení výšky směrem dopředu

pro zvýšení výšky čepele / výšky sekání.

2. Posuňte páku pro nastavení výšky směrem dozadu

pro snížení výšky čepele / výšky sekání.

3.8 INSTALACE AKUMULÁTORU

Obrázek 8

VAROVÁNÍ

• Pokud je akumulátor nebo nabíječka poškozena,

vyměňte akumulátor nebo nabíječku.

• Před instalací nebo vyjmutím akumulátoru

zastavte stroj a počkejte, až se motor zastaví.

• Přečtěte si, obeznamte se a dodržujte pokyny

uvedené v příručce pro akumulátor a nabíječku.

1. Otevřete kryt přihrádky na akumulátor.

2. Zarovnejte žebra na akumulátoru s drážkami v

přihrádky pro akumulátor.

3. Zatlačte akumulátor do přihrádky pro akumulátor,

dokud nezapadne na místo.

4. Když uslyšíte cvaknutí, akumulátor je nainstalován.

5. Zavřete kryt přihrádky na akumulátor.

POZNÁMKA

Motor se spustí pouze po vložení bezpečnostního

klíče.

3.9 VYJMUTÍ AKUMULÁTORU

Obrázek 8

1. Otevřete kryt přihrádky na akumulátor

2. Vyjměte bezpečnostní klíč.

3. Stiskněte a podržte tlačítko pro uvolnění

akumulátoru.

4. Vyjměte akumulátor ze stroje.

4 PROVOZ

VAROVÁNÍ

Při práci používejte ochranu očí.

4.1 SPUŠTĚNÍ STROJE

Obrázek 9

1. Vložte bezpečnostní klíč.

2. Stiskněte a podržte startovací tlačítko.

3. Zatímco držíte startovací tlačítko zmáčknuté,

posuňte pákový spínač ve směru řídítek.

4. Uvolněte startovací tlačítko pro nastartovaní stroje.

4.2 ZASTAVENÍ STROJE

Obrázek 9

1. Uvolněte pákový spínač pro zastavení stroje.

VAROVÁNÍ

Před opětovným spuštěním stroje počkejte, až

se čepele zcela zastaví. Stroj rychle nevypínejte

a nezapínejte.

VAROVÁNÍ

Po ukončení práce vždy vyjměte bezpečnostní klíč.

4.3 VYPRÁZDNĚNÍ ZACHYTÁVAČE

TRÁVY

1. Zastavte stroj.

2. Vyjměte bezpečnostní klíč.

3. Vyjměte akumulátor.

Česky

4. Otevřete zadní výstupní dvířka a podržte je.

5. Přidržte zachytávač trávy na jeho rukojeti a

odhákněte jej z dveřní tyče.

6. Zavřete zadní výstupní dvířka.

7. Vyprázdněte zachytávač trávy.

4.4 PRÁCE VE SVAHU

VAROVÁNÍ

Nesekejte ve svahu se sklonem větším než 15°.

Pokud se necítíte dobře, na svahu nesekejte.

• Nejezděte po svahu nahoru a dolů, když sekáte

napříč svahem. Buďte opatrní při změně směru ve

svahu.

• Sledujte díry, vyjeté koleje, skály a další skryté

předměty, které mohou způsobit pád. Odstraňte

všechny překážky, jako jsou kameny a větve stromů.

• Ujistěte se, že máte stabilní postoj. Pokud jste v

nerovnováze, okamžitě uvolněte pákový spínač.

• Nesekejte v blízkosti výsypů, příkopů nebo násypů.

4.5 PROVOZNÍ TIPY

• Nepokoušejte se přemostit funkci startovacího

tlačítka nebo pákového spínače.

• Při spouštění stroj nenaklánějte.

• Nestrkejte ruce ani nohy do blízkosti nebo pod

rotující části.

• Udržujte vyhazovací tunel čistý.

• Nesekejte mokrou trávu.

• Vyšší výška čepele je nutná pro novou nebo hustou

trávu.

• Po každém použití vyčistěte spodní část sekačky.

Odstraňte odřezky trávy, listy, nečistoty a další

pozůstatky.

5 ÚDRŽBA

VAROVÁNÍ

Před údržbou odstraňte ze zařízení bezpečnostní klíč

a akumulátor.

VAROVÁNÍ

Udržujte motor a akumulátor bez trávy, listů nebo

přílišné mastnoty.

UPOZORNĚNÍ

Používejte pouze schválené náhradní díly.

UPOZORNĚNÍ

Nedovolte, aby brzdové kapaliny, benzín nebo

materiály na bázi ropy přišly do kontaktu s plastovými

díly. Chemikálie mohou způsobit poškození plastů a

znemožnit jejich použití.

UPOZORNĚNÍ

Na plastový kryt nebo součásti nepoužívejte silná

rozpouštědla ani čistící prostředky.

POZNÁMKA

Doporučený utahovací moment (čepele): 33-37 Nm.

5.1 CELKOVÁ ÚDRŽBA

• Před každým použitím zkontrolujte celý výrobek,

zda není poškozen, nechybí nebo nejsou uvolněné

žádné díly, jako např. šrouby, matice, čepy a krytky

atd.

• Správně utáhněte všechny spojovací prvky a

uzávěry.

• Čistěte stroj suchým hadříkem. Nepoužívejte vodu.

5.2 VÝMĚNA ČEPELE

Obrázek 10

VAROVÁNÍ

Používejte pouze schválené náhradní čepele.

VAROVÁNÍ

Vždy si chraňte ruce pevnými rukavicemi nebo

zabalením čepelí hadrem, když se jich dotýkáte.

1. Zastavte stroj.

2. Ujistěte se, že se čepele zcela zastaví.

3. Vyjměte bezpečnostní klíč a akumulátor.

4. Převraťte sekačku na boční stranu.

5. K zabránění pohybu čepele použijte kus dřeva.

6. Odstraňte montážní šroub a podložku pomocí klíče

nebo nástavce.

7. Vyjměte čepel.

8. Nainstalujte novou čepel. Ujistěte se, že šipky

zapadnou do otvorů v čepeli.

9. Vložte montážní šroub a podložku a utáhněte.

5.3 SKLADOVÁNÍ STROJE

• Před skladováním vyčistěte stroj.

• Před skladováním stroje se ujistěte, že motor není

horký.

• Ujistěte se, že stroj nemá uvolněné nebo poškozené

součásti. Pokud je to nutné, postupujte takto:

• Vyměňte poškozené části.

Česky

• Utáhněte šrouby.

• Promluvte si s osobou ze schváleného

servisního střediska.

• Skladujte stroj v suchém prostoru.

• Ujistěte se, že se děti nemohou přiblížit k zařízení.

5.4 POSTAVENÍ STROJE DO SVISLÉ

POLOHY

Obrázek 11

1. Odstraňte zachytávač trávy.

2. Vytáhněte a otočte knoflíky na rukojeti o 90 °.

3. Sklopte rukojeť dolů.

4. Otočte knoflíky rukojeti o 90° a zajistěte rukojeť v

dané poloze.

5. Postavte stroj do svislé polohy a ujistěte se, že se

držáky dotýkají podlahy.

Spínač pro skladování

Stroj má spínač pro skladování, který zabraňuje

spuštění stroje v poloze pro skladování.

Je nutné vyjmout bezpečnostní klíč a akumulátor, aby

nedošlo k náhodnému spuštění nebo neoprávněnému

použití. Spínač pro skladování tuto funkci nenahrazuje.

6 ODSTRAŇOVÁNÍ PROBLÉMŮ

Problém Možná příčina Řešení

Rukojeť není

ve správné po-

loze.

Šrouby nejsou

správně osa-

zené.

Nastavte výšku

rukojeti a ujistěte

se, že knoflíky a

šrouby jsou

správně zarov-

nány.

Stroj se nespus-

tí.

Kapacita akumu-

látoru je nízká.

Nabijte akumulá-

tor.

Pákový spínač je

vadný.

Vyměňte pákový

spínač.

Bezpečnostní

klíč není vložen.

Vložte bezpeč-

nostní klíč.

Stroj řeže trávu

nerovnoměrně.

Trávník je hrbo-

latý.

Zkontrolujte ob-

last sečení.

Výška čepele

není nastavena

správně.

Posuňte kola do

vyšší polohy.

Stroj správně

nemulčuje.

Odřezky mokré

trávy se nalepují

na sekačku.

Před sečením

počkejte, dokud

tráva neuschne.

Chybí mulčovací

zátka.

Nainstalujte mul-

čovací zátku.

Problém Možná příčina Řešení

Stroj se těžko

tlačí.

Tráva je příliš vy-

soká nebo je vý-

ška čepele příliš

nízká.

Zvyšte nastavení

výšky čepele.

Zachytávač trávy

a čepel se táh-

nou v tlusté

trávě.

Odstraňte odřez-

ky trávy ze za-

chytávače trávy.

Na stroji dochází

k vysokým vibra-

cím.

Čepel je nevyvá-

žená a opotřebo-

vaná.

Vyměňte čepel.

Hřídel motoru je

ohnutá.

1. Motor

ochlaďte.

2. Vyjměte bez-

pečnostní

klíč a akumu-

látor.

3. Odpojte na-

pájecí zdroj.

4. Zkontrolujte

poškození.

5. Opravte stroj

dříve, než jej

znovu spus-

títe.

Stroj se zastaví

během sečení.

Výška čepele je

příliš nízká.

Zvyšte nastavení

výšky čepele.

Akumulátor je

vybitý.

Nabijte akumulá-

tor.

Odřezky mokré

trávy se nalepují

na sekačku nebo

čepel.

Vyjměte akumu-

látor a zkontro-

lujte sekačku.

Provozní teplota

stroje je příliš vy-

soká.

Stroj ochlaďte.

* Pokud řešení těchto problémů nemůžete najít, obraťte

se na servisní středisko.

Česky

7 TECHNICKÉ ÚDAJE

Napětí 40 V

Otáčky naprázd-

2800 / min

Záběr 460 mm

Výška sečení 25 - 80 mm

Kapacita zachy-

távače trávy

55 L

Hmotnost (bez

akumulátoru)

24,5 kg

Měřená hladina

akustického tla-

= 73 dB(A), K= 3 dB(A)

Garantovaná

hladina akustick-

ého výkonu

WA.d

= 96 dB(A)

Akumulátor G40B2/G40B25/G40B4 a další řady

BAF

Typ nabíječky 2910907 (G40UC)/29417/29447/

G40C a další řady CAF

Vibrace ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 ZÁRUKA

(Úplné záruční podmínky naleznete na

webové stránce společnosti Greenworks https://

www.greenworkstools.eu)

Záruka Greenworks je 3 roky na výrobek a 2 roky

na akumulátor (spotřební / soukromé použití) od data

zakoupení. Tato záruka se vztahuje na výrobní závady.

Vadný výrobek v záruce může být buď opraven

nebo vyměněn. Přístroj, který byl zneužitý nebo

použitý jinými způsoby, než popsanými v uživatelské

příručce, může být odmítnut pro uplatnění záruky. Na

normální opotřebení a opotřebované součásti se záruka

nevztahuje. Původní záruka výrobce není ovlivněna

žádnou dodatečnou zárukou, kterou nabízí prodejce

nebo obchodník.

Vadný výrobek spolu s dokladem o koupi (pokladniční

stvrzenka) musí být vrácen na místo zakoupení pro

uplatnění záručního nároku.

9 ES PROHLÁŠENÍ O SHODĚ

Název a adresa výrobce:

Název:

Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Něm-

ecko

Název a adresa společnosti oprávněné vypracovat

soubor technické dokumentace:

Název: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Něm-

ecko

Tímto prohlašujeme, že výrobek

Kategorie: Sekačka na trávu

Model: LMF412 （2514407）

Výrobní číslo: Viz štítek s označením výrobku

Rok výroby: Viz štítek s označením výrobku

• je v souladu s příslušnými ustanoveními směrnice o

strojních zařízeních 2006/42/ES.

• je v souladu s následujícími směrnicemi ES:

• 2014/30/EU

• 2000/14/ES & 2005/88/ES

• 2011/65/EU & 2015/863/EU

Kromě toho prohlašujeme, že byly použity následující

evropské harmonizované normy (jejich části / doložky):

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda posouzení shody s přílohou VI směrnice

2000/14/ES.

Měřená hladina akustického vý-

konu

: 84,8 dB(A)

Garantovaná hladina akustické-

ho výkonu

WA.d

: 96 dB(A)

Zapojený oznámený subjekt:

Název: Intertek Deutschland GmbH (Oznámený subjekt

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Německo

Místo, datum: Wei-

terstadt, 03.03.2020

Podpis: Ted Qu, ředitel pro kvali-

Česky

1 Popis...........................................90

1.1 Účel.......................................................... 90

1.2 Prehľad.....................................................90

2 Bezpečnosť................................90

3 Inštalácia.................................... 90

3.1 Rozbalenie stroja......................................90

3.2 Vyklopenie dolnej rukoväte.......................90

3.3 Inštalácia hornej rukoväte ....................... 90

3.4 Inštalácia zachytávača trávy.................... 91

3.5 Inštalácia mulčovacej zátky......................91

3.6 Inštalácia bočného deflektora...................91

3.7 Nastavenie výšky čepele / výšky

kosenia.....................................................91

3.8 Inštalácia akumulátora............................. 91

3.9 Vybratie akumulátora................................91

4 Obsluha...................................... 91

4.1 Spustenie stroja........................................91

4.2 Zastavenie stroja......................................91

4.3 Vyprázdnenie zachytávača trávy..............92

4.4 Práca na svahu........................................ 92

4.5 Prevádzkové tipy......................................92

5 Údržba........................................ 92

5.1 Celková údržba........................................ 92

5.2 Výmena čepele.........................................92

5.3 Stroj uskladnite.........................................93

5.4 Postavenie stroja do zvislej polohy.......... 93

6 Riešenie problémov.................. 93

7 Technické údaje.........................94

8 Záruka.........................................94

9 Vyhlásenie ES o zhode............. 94

Slovenčina

1 POPIS

1.1 ÚČEL

Tento stroj sa používa na kosenie trávnikov v

domácnosti. Rezacia čepeľ musí byť približne

rovnobežne so zemou. Všetky štyri kolesá sa musia pri

kosení dotýkať zeme.

1.2 PREHĽAD

Obrázok 1~12

Pákový spínač

Tlačidlo Štart

Horná rukoväť

Dolná rukoväť

Skrutka

Páka pre nastavenie výšky

Dvierka pre batérie

Gombík

Zachytávač trávy

Tlačidlo rukoväte

Zadné výstupné dvierka

Dverová tyč

Rukoväť zachytávača trávy

Háčik

Mulčovacia zátka

Bočná výsypka

Rukoväť mulčovacej zátky

Bočné výstupné dvierka

Čap

Výstupky

Bezpečnostný kľúč

Tlačidlo uvoľnenia akumulátora

Akumulátorová batéria

Čepeľ

Drevo

Kľúč

Montážna skrutka

2 BEZPEČNOSŤ

VAROVANIE

Nezabúdajte na dodržiavanie bezpečnostných

pokynov.

Pozrite si Bezpečnostnú príručku.

3 INŠTALÁCIA

VAROVANIE

Nepoužívajte príslušenstvo, ktoré výrobca

neodporúča.

VAROVANIE

Nevkladajte bezpečnostný kľúč alebo akumulátor, kým

nedokončíte montáž všetkých častí.

3.1 ROZBALENIE STROJA

VAROVANIE

Pred použitím sa uistite, že ste stroj správne zostavili.

VAROVANIE

• Ak sú diely poškodené, stroj nepoužívajte.

• Ak nemáte všetky diely, stroj nepoužívajte.

• Ak sú súčasti poškodené alebo chýbajú, obráťte

sa na servisné stredisko.

1. Otvorte obal.

2. Prečítajte si dokumentáciu priloženú v škatuli.

3. Zo škatule vyberte všetky nezmontované diely.

4. Vyberte stroj z obalu.

5. Zlikvidujte škatuľu a obal v súlade s miestnymi

predpismi.

3.2 VYKLOPENIE DOLNEJ

RUKOVÄTE

Obrázok 2

1. Vytiahnite a otočte tlačidlá na rukoväti o 90 °.

2. Vyklopte dolnú rukoväť.

3. Zarovnajte tlačidlá na rukoväte do jednej z troch

polôh na konzolách.

4. Otočte tlačidlá na rukoväti o 90 °, kým nezapadnú

do otvorov v konzolách.

POZNÁMKA

Uistite sa, že obidve tlačidlá na rukoväti sú v rovnakej

polohe.

VAROVANIE

Nepoškoďte káble pri sklápaní alebo vyklápaní

rukoväti.

3.3 INŠTALÁCIA HORNEJ RUKOVÄTE

Obrázok 3

1. Zarovnajte otvory v hornej a spodnej rukoväti.

2. Vložte skrutky do otvorov.

Slovenčina

3. Dotiahnite gombíky na skrutky.

4. Urobte rovnakú operáciu na druhej strane.

3.4 INŠTALÁCIA ZACHYTÁVAČA

TRÁVY

Obrázok 4

1. Odstráňte mulčovaciu zátku.

2. Odstráňte bočný deflektor.

3. Otvorte zadné výstupné dvierka a podržte ich.

4. Pridržte zachytávač trávy na jeho rukoväti a

zaháknite háky na dverovú tyč.

5. Zatvorte zadné výstupné dvierka.

3.5 INŠTALÁCIA MULČOVACEJ

ZÁTKY

Obrázok 5

1. Odstráňte zachytávač trávy.

2. Otvorte zadné výstupné dvierka a podržte ich.

3. Držte mulčovaciu zámku za rukoväť a zasuňte ju do

výpustného žľabu.

4. Zatvorte zadné výstupné dvierka.

3.6 INŠTALÁCIA BOČNÉHO

DEFLEKTORA

Obrázok 6

VÝSTRAHA

Pri použití bočného deflektora:

• neinštalujte zachytávač trávy.

• ponechajte nainštalovanú mulčovaciu zátku.

1. Otvorte bočné výstupné dvierka a podržte ich.

2. Zarovnajte výstupky bočného deflektora pod čap.

3. Zatvorte bočné výstupné dvierka.

3.7 NASTAVENIE VÝŠKY ČEPELE /

VÝŠKY KOSENIA

Stroj je možné nastaviť na rôzne výšky čepele / výšky

kosenia.

Obrázok 7

1. Posuňte páku pre nastavenie výšky smerom

dopredu pre zvýšenie výšky čepele / výšky kosenia.

2. Posuňte páku pre nastavenie výšky smerom dozadu

pre zníženie výšky čepele / výšky kosenia.

3.8 INŠTALÁCIA AKUMULÁTORA

Obrázok 8

VAROVANIE

• Ak je akumulátor alebo nabíjačka poškodená,

vymeňte akumulátor alebo nabíjačku.

• Pred inštaláciou alebo vybratím akumulátora

zastavte stroj a počkajte, kým sa motor zastaví.

• Prečítajte si, oboznámte sa a dodržujte pokyny

uvedené v príručke pre akumulátor a nabíjačku.

1. Otvorte kryt priestoru na akumulátor.

2. Zarovnajte rebrá na akumulátore s drážkami v

priestore na akumulátor.

3. Zatlačte akumulátor do priestoru na akumulátor,

kým nezapadne na miesto.

4. Keď budete počuť kliknutie, akumulátor je

nainštalovaný.

5. Zatvorte kryt priestoru na akumulátor.

POZNÁMKA

Motor sa spustí iba po vložení bezpečnostného kľúča.

3.9 VYBRATIE AKUMULÁTORA

Obrázok 8

1. Otvorte kryt priestoru na akumulátor

2. Vyberte bezpečnostný kľúč.

3. Stlačte a podržte tlačidlo pre uvoľnenie

akumulátora.

4. Vyberte akumulátor zo stroja.

4 OBSLUHA

VAROVANIE

Pri práci používajte ochranu očí.

4.1 SPUSTENIE STROJA

Obrázok 9

1. Vložte bezpečnostný kľúč.

2. Stlačte a podržte štartovacie tlačidlo.

3. Počas držania štartovacieho tlačidla, posuňte

pákový spínač v smere riadidiel.

4. Uvoľnite štartovacie tlačidlo pre naštartovanie stroja.

4.2 ZASTAVENIE STROJA

Obrázok 9

1. Uvoľnite pákový spínač pre zastavenie stroja.

VAROVANIE

Pred opätovným spustením stroja počkajte, kým sa

čepele celkom zastavia. Stroj rýchlo nevypínajte

a nezapínajte.

Slovenčina

VAROVANIE

Po ukončení práce vždy vyberte bezpečnostný kľúč

a akumulátor.

4.3 VYPRÁZDNENIE ZACHYTÁVAČA

TRÁVY

1. Stroj zastavte.

2. Vyberte bezpečnostný kľúč.

3. Vyberte akumulátor.

4. Otvorte zadné výstupné dvierka a podržte ich.

5. Pridržte zachytávač trávy za jeho rukoväť a

odháknite ho z dverovej tyče.

6. Zatvorte zadné výstupné dvierka.

7. Vyprázdnite zachytávač trávy.

4.4 PRÁCA NA SVAHU

VAROVANIE

Nekoste na svahu so sklonom, ktorý presahuje 15°.

Nekoste v svahu, ak sa na to necítite.

• Nejazdite po svahu hore a dole, keď kosíte naprieč

svahom. Buďte opatrní pri zmene smeru na svahu.

• Sledujte diery, vyjazdené koľaje, skaly a ďalšie

skryté predmety, ktoré môžu spôsobiť pád.

Odstráňte všetky prekážky, ako sú kamene a konáre

stromov.

• Uistite sa, že máte stabilný postoj. Ak ste v

nerovnováhe, okamžite uvoľnite pákový spínač.

• Nekoste v blízkosti výsypov, priekop alebo násypov.

4.5 PREVÁDZKOVÉ TIPY

• Nepokúšajte sa premostiť funkciu štartovacieho

tlačidla alebo pákového spínača.

• Pri spúšťaní stroj nenakláňajte.

• Nestrkajte ruky ani nohy do blízkosti alebo pod

rotujúce časti.

• Udržujte výpustný žľab čistý.

• Nekoste mokrú trávu.

• Vyššia výška čepele je potrebná pre novú alebo

hrubú trávu.

• Po každom použití vyčistite spodnú časť kosačky.

Odstráňte odrezky trávy, listy, nečistoty a ďalšie

pozostatky.

5 ÚDRŽBA

VAROVANIE

Pred údržbou odstráňte zo zariadenia bezpečnostný

kľúč a akumulátor.

VAROVANIE

Udržujte motor a akumulátor bez trávy, listov alebo

prílišnej mastnoty.

VÝSTRAHA

Používajte iba schválené náhradné diely.

VÝSTRAHA

Nedovoľte, aby brzdové kvapaliny, benzín alebo

materiály na báze ropy prišli do kontaktu s plastovými

dielmi. Chemikálie môžu spôsobiť poškodenie plastov

a znemožniť ich používanie.

VÝSTRAHA

Na plastový kryt alebo súčasti nepoužívajte silné

rozpúšťadlá ani čistiace prostriedky.

POZNÁMKA

Odporúčaný uťahovací moment (čepele): 33-37 Nm

5.1 CELKOVÁ ÚDRŽBA

• Pred každým použitím skontrolujte stroj, či nie je

poškodený, nechýbajú alebo nie sú uvoľnené žiadne

diely, ako napr. skrutky, matice a uzávery.

• Správne dotiahnite všetky spojovacie prvky a

uzávery.

• Čistite iba suchou handričkou. Nepoužívajte vodu.

5.2 VÝMENA ČEPELE

Obrázok 10

VAROVANIE

Používajte iba schválené náhradné čepele.

VAROVANIE

Vždy si chráňte ruky pevnými rukavicami alebo

zabalením čepelí handrou, keď sa ich dotýkate.

1. Stroj zastavte.

2. Uistite sa, že sa čepele celkom zastavia.

3. Vyberte bezpečnostný kľúč a akumulátor.

4. Prevráťte kosačku na bočnú stranu.

5. Pre zabránenie pohybu čepele použite kus dreva.

6. Odstráňte montážnu skrutku a rozperu pomocou

kľúča alebo nadstavca.

7. Vyberte čepeľ.

8. Nainštalujte novú čepeľ. Uistite sa, že šípky

zapadnú do otvorov v čepeli.

9. Vložte montážnu skrutku a rozperu a dotiahnite.

Slovenčina

5.3 STROJ USKLADNITE

• Pred skladovaním vyčistite stroj.

• Pred skladovaním stroja sa uistite, že motor nie je

horúci.

• Uistite sa, že stroj nemá uvoľnené alebo poškodené

súčasti. Ak je to nutné, postupujte takto:

• Vymeňte poškodené časti.

• Zatiahnite skrutky.

• Hovorte s osobou zo schváleného servisného

strediska.

• Skladujte stroj v suchom priestore.

• Uistite sa, že sa deti nemôžu priblížiť k stroju.

5.4 POSTAVENIE STROJA DO

ZVISLEJ POLOHY

Obrázok 11

1. Odstráňte zachytávač trávy.

2. Vytiahnite a otočte gombíky na rukoväti o 90°.

3. Sklopte rukoväť.

4. Otočením tlačidiel rukoväte o 90° zaistíte rukoväť v

požadovanej polohe.

5. Postavte stroj do zvislej polohy a uistite sa, že sa

držiaky dotýkajú podlahy.

Spínač skladovania

Stroj má spínač pre skladovanie, ktorý zabraňuje

spusteniu stroja v polohe pre skladovanie.

Je nutné vybrať bezpečnostný kľúč a akumulátor, aby

nedošlo k náhodnému spusteniu alebo neoprávnenému

použitiu. Spínač skladovania túto funkciu nenahrádza.

6 RIEŠENIE PROBLÉMOV

Problém Možná príčina Riešenie

Rukoväť nie je v

správnej polohe.

Skrutky nie sú

správne osa-

dené.

Nastavte výšku

rukoväti a skon-

trolujte, či sú

otočné gombíky

a skrutky

správne zarov-

nané.

Stroj sa nespus-

tí.

Kapacita batérie

je nízka.

Nabite akumulá-

tor.

Pákový spínač je

chybný.

Vymeňte pákový

spínač.

Bezpečnostný

kľúč nie je vlože-

ný.

Vložte bezpeč-

nostný kľúč.

Stroj kosí trávu

nerovnomerne.

Trávnik je hrbo-

ľatý.

Skontrolujte ob-

lasť kosenia.

Problém Možná príčina Riešenie

Výška čepele nie

je správne nas-

tavená.

Posuňte kolesá

do vyššej polohy.

Stroj správne

nemulčuje.

Odrezky mokrej

trávy sa lepia na

kosačku.

Pred kosením

počkajte, kým

tráva uschne.

Chýba mulčova-

cia zátka.

Nainštalujte mul-

čovaciu zátku.

Stroj sa ťažko

tlačí.

Tráva je príliš vy-

soká alebo je vý-

ška čepele príliš

nízka.

Zvýšte nastave-

nie výšky čepele.

Zachytávač trávy

a čepeľ sa ťaha-

jú v hrubej tráve.

Odstráňte odrez-

ky trávy zo za-

chytávača trávy.

Na stroji dochád-

za k vysokým vi-

bráciám.

Čepeľ je nevyvá-

žená a opotrebo-

vaná.

Vymeňte nôž.

Hriadeľ motora

je ohnutý.

1. Nechajte mo-

tor vychlad-

núť.

2. Vyberte bez-

pečnostný

kľúč a aku-

mulátor.

3. Odpojte na-

pájací zdroj.

4. Skontrolujte

poškodenie.

5. Opravte stroj

predtým, ako

ho znovu

spustíte.

Stroj sa zastaví

počas kosenia.

Výška čepele je

príliš nízka.

Zvýšte nastave-

nie výšky čepele.

Akumulátor je

vybitý.

Nabite akumulá-

tor.

Odrezky mokrej

trávy sa lepia na

kosačku alebo

čepeľ.

Vyberte akumu-

látor a skontro-

lujte kosačku.

Prevádzková te-

plota stroja je

príliš vysoká.

Stroj ochlaďte.

* Ak riešenie týchto problémov nemôžete nájsť, obráťte

sa na servisné stredisko.

Slovenčina

7 TECHNICKÉ ÚDAJE

Napätie 40 V

Rýchlosť bez za-

ťaženia

2800 / min

Záber 460 mm

Výška kosenia 25 - 80 mm

Kapacita zachy-

távača trávy

55 L

Hmotnosť (bez

akumulátora)

24,5 kg

Meraná hladina

akustického tla-

= 73 dB(A), K= 3 dB(A)

Garantovaná

hladina akustick-

ého výkonu

WA.d

= 96 dB(A)

Akumulátor G40B2/G40B25/G40B4 a ďalšie

série BAF

Typ nabíjačky 2910907 (G40UC)/29417/29447/

G40C a ďalšie série CAF

Vibrácie ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 ZÁRUKA

(Úplné záručné podmienky nájdete na

webovej Greenworks stránke spoločnosti https://

www.greenworkstools.eu)

Záruka Greenworks 3 roky na výrobok a 2 roky

na akumulátor (spotrebné / súkromné používanie)

od dátumu zakúpenia. Táto záruka sa vzťahuje na

výrobné chyby. Chybný výrobok v záruke môže byť

buď opravený alebo vymenený. Prístroj, ktorý bol

zneužitý alebo použitý inými spôsobmi, než popísanými

v používateľskej príručke, môže byť odmietnutý na

uplatnenie záruky. Na normálne opotrebovanie a

opotrebované súčasti sa záruka nevzťahuje. Pôvodná

záruka výrobcu nie je ovplyvnená žiadnou dodatočnou

zárukou, ktorú ponúka predajca alebo obchodník.

Chybný výrobok spolu s dokladom o zakúpení

(pokladničný blok) musí byť vrátený na miesto

zakúpenia pre uplatnenie záručného nároku.

9 VYHLÁSENIE ES O ZHODE

Názov a adresa výrobcu:

Názov:

Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nem-

ecko

Názov a adresa spoločnosti oprávnenej vypracovať

súbor technickej dokumentácie:

Názov: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nem-

ecko

Týmto prehlasujeme, že výrobok

Skupina: Kosačka na trávu

Model: LMF412 （2514407）

Výrobné číslo: Pozrite si štítok s označením

výrobku

Rok výroby: Pozrite si štítok s označením

výrobku

• je v súlade s príslušnými ustanoveniami smernice o

strojných zariadeniach 2006/42/ES.

• je v súlade s nasledujúcimi smernicami ES:

• 2014/30/EÚ

• 2000/14/ES & 2005/88/ES

• 2011/65/EÚ & 2015/863/EÚ

Ďalej vyhlasujeme, že sa použili nasledujúce (časti/

doložky) Európskych harmonizovaných štandardov:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metóda posudzovania zhody s prílohou VI smernice

2000/14/ES.

Meraná hladina akustického vý-

konu

: 84,8 dB(A)

Garantovaná hladina akustické-

ho výkonu

WA.d

: 96 dB(A)

Príslušný notifikovaný orgán:

Názov: Intertek Deutschland GmbH (notifikovaný orgán

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Nemecko

Miesto, dátum: Wei-

terstadt, 03.03.2020

Podpis: Ted Qu, riaditeľ kvality

Slovenčina

1 Opis............................................ 96

1.1 Namen......................................................96

1.2 Pregled.....................................................96

2 Varnost....................................... 96

3 Namestitev................................. 96

3.1 Razpakiranje naprave.............................. 96

3.2 Razpiranje spodnjega ročaja....................96

3.3 Namestitev zgornjega ročaja ...................96

3.4 Nameščanje košare za travo....................97

3.5 Namestitev vtiča za mulčenje...................97

3.6 Namestitev žleba za stranski izmet..........97

3.7 Nastavite višino rezila/rezanja..................97

3.8 Namestitev akumulatorja..........................97

3.9 Odstranitev akumulatorja......................... 97

4 Delovanje................................... 97

4.1 Zagon naprave......................................... 97

4.2 Zaustavitev naprave.................................97

4.3 Praznjenje košare za travo.......................98

4.4 Košnja na pobočjih...................................98

4.5 Nasveti za delovanje................................ 98

5 Vzdrževanje................................98

5.1 Splošno vzdrževanje................................ 98

5.2 Zamenjava rezila......................................98

5.3 Skladiščenje naprave............................... 99

5.4 Napravo postavite na konec.....................99

6 Odpravljanje napak................... 99

7 Tehnični podatki...................... 100

8 Garancija.................................. 100

9 Izjava ES o skladnosti.............100

Slovenščina

1 OPIS

1.1 NAMEN

Kosilnica je namenjena košnji trave na domačih

zelenicah in tratah. Rezilo kosilnice mora biti približno

vzporedno s tlemi. Med košnjo se morajo vsa štiri

kolesa dotikati tal.

1.2 PREGLED

Slika 1~12

Stikalo za izpust

Gumb za zagon

Zgornji ročaj

Spodnji ročaj

Vijak

Ročica za nastavitev višine

Vrata akumulatorja

Gumb

Košara za travo

Gumb na ročaju

Vrata za izmet zadaj

Drog vrat

Ročica košare za travo

Kavelj

Vtič za mulčenje

Žleb za stranski izmet

Ročica vtiča za mulčenje

Vrata za stranski izmet

Sornik

Vdolbine

Varnostni ključ

Gumb za sprostitev akumulatorja

Akumulator

Rezilo

Les

Ključ

Pritrdilni vijak

2 VARNOST

OPOZORILO

V celoti upoštevajte varnostna navodila.

Oglejte si varnostni priročnik.

3 NAMESTITEV

OPOZORILO

Ne uporabite dodatne opreme, ki je ni priporočil

proizvajalec.

OPOZORILO

Varnostnega ključa ali akumulatorja ne smete vstaviti,

dokler niste sestavili vseh delov.

3.1 RAZPAKIRANJE NAPRAVE

OPOZORILO

Pred uporabo se prepričajte, da je naprava pravilno

sestavljena.

OPOZORILO

• Če so deli poškodovani, naprave ne uporabljajte.

• Če nimate vseh delov, naprave ne uporabljajte.

• Če so deli poškodovani ali manjkajo, se obrnite na

servisni center.

1. Odprite embalažo.

2. Preberite dokumente v škatli.

3. Iz škatle odstranite vse nesestavljene dele.

4. Napravo odstranite iz škatle.

5. Zavrzite škatlo in embalažo v skladu z lokalnimi

predpisi.

3.2 RAZPIRANJE SPODNJEGA

ROČAJA

Slika 2

1. Povlecite in zavrtite gumbe na ročaju za 90°.

2. Razprite spodnji ročaj.

3. Poravnajte gumbe na ročaju v enega od treh

položajev na nosilcih.

4. Gumbe za ročaju zavrtite za 90°, dokler ne sedejo v

luknje v nosilcih.

OPOMBA

Prepričajte se, da sta dva gumba na ročaju v enakem

položaju.

OPOZORILO

Pazite, da med razpiranjem in zlaganjem ročaja ne

poškodujete kablov.

3.3 NAMESTITEV ZGORNJEGA

ROČAJA

Slika 3

1. Poravnajte luknje v zgornjem in spodnjem ročaju.

2. Skozi luknjice vstavite vijake.

3. Na vijake privijte gumbe.

4. Postopek ponovite na drugi strani.

Slovenščina

3.4 NAMEŠČANJE KOŠARE ZA

TRAVO

Slika 4

1. Odstranite vtič za mulčenje.

2. Odstranite žleb za stranski izmet.

3. Odprite vrata za izmet zadaj in jih pridržite.

4. Primite košaro za travo za njen ročaj in aktivirajte

kavlje na drogu vrat.

5. Zaprite vrata za izmet zadaj.

3.5 NAMESTITEV VTIČA ZA

MULČENJE

Slika 5

1. Odstranite košaro za travo.

2. Odprite vrata za izmet zadaj in jih pridržite.

3. Primite vtič za mulčenje za njegov ročaj in ga

namestite v izmetni žleb.

4. Zaprite vrata za izmet zadaj.

3.6 NAMESTITEV ŽLEBA ZA

STRANSKI IZMET

Slika 6

PREVIDNO

Če uporabljate žleb za stranski izmet,

• ne morate namestiti košare za travo.

• Vtič za mulčenje naj bo nameščen.

1. Odprite vrata za stranski izmet in jih pridržite.

2. Poravnajte vdolbine žleba za stranski izmet pod

sornikom.

3. Zaprite vrata za stranski izmet.

3.7 NASTAVITE VIŠINO REZILA/

REZANJA

Rezila/rezanje lahko nastavite na različne višine.

Slika 7

1. Če želite dvigniti rezilo/višino rezanja, povlecite

ročico za nastavitev naprej.

2. Če želite spustiti rezilo/višino rezanja, povlecite

ročico za nastavitev višine nazaj.

3.8 NAMESTITEV AKUMULATORJA

Slika 8

OPOZORILO

• Če je akumulator ali polnilec poškodovan, ga

zamenjajte.

• Zaustavite napravo in počakajte, da se motor

povsem ustavi, preden namestite ali odstranite

akumulator.

• Temeljito preberite navodila v priročniku za

akumulator in polnilnik, seznanite se z njimi in jih

upoštevajte.

1. Odprite vrata akumulatorja.

2. Dvižne zavihke na akumulatorju poravnajte z utori

na akumulatorju.

3. Akumulator potisnite v prostor za akumulator, dokler

se ne usede na svoje mesto.

4. Ko slišite klik, je akumulator nameščen.

5. Zaprite vrata akumulatorja.

OPOMBA

Motor se zažene šele takrat, ko vstavite varnosti ključ.

3.9 ODSTRANITEV AKUMULATORJA

Slika 8

1. Odprite vrata akumulatorja.

2. Izvlecite varnosti ključ.

3. Potisnite in držite gumb za sprostitev akumulatorja.

4. Odstranite akumulator iz naprave.

4 DELOVANJE

OPOZORILO

Med košnjo trave nosite zaščitna očala.

4.1 ZAGON NAPRAVE

Slika 9

1. Vstavite varnosti ključ.

2. Pritisnite in pridržite gumb za zagon kosilnice.

3. Medtem ko držite gumb za zagon, povlecite stikalo

za izpust v smeri krmila.

4. Spustite gumb za zagon, da zaženete kosilnico.

4.2 ZAUSTAVITEV NAPRAVE

Slika 9

1. Spustite stikalo za izpust, da zaustavite napravo.

OPOZORILO

Preden znova zaženete napravo, počakajte, da se

rezila popolnoma zaustavijo. Naprave ne smete hitro

izklopiti in jo znova vklopiti.

Slovenščina

OPOZORILO

Po končanem opravilu vedno odstranite varnostni ključ

in akumulator.

4.3 PRAZNJENJE KOŠARE ZA TRAVO

1. Zaustavite napravo.

2. Izvlecite varnosti ključ.

3. Odstranite baterijo.

4. Odprite vrata za izmet zadaj in jih pridržite.

5. Primite košaro za travo za ročaj in so snemite z

droga vrat.

6. Zaprite vrata za izmet zadaj.

7. Izpraznite košaro za travo.

4.4 KOŠNJA NA POBOČJIH

OPOZORILO

Ne kosite na pobočjih, če je naklon večji od 15°. Če

vam košnja na pobočjih predstavlja težave, tega ne

počnite.

• Na pobočju ne kosite v smeri navzgor in navzdol. Ko

spreminjate smer na pobočju, bodite zelo previdni.

• Bodite pozorni na luknje, korenine, kamne in

druge skrite predmete, zaradi katerih lahko padete.

Odstranite vse ovire, kot so skale in drevesne veje.

• Prepričajte se, da stojite trdno na tleh. Če izgubite

ravnotežje, takoj spustite stikalo za izpust.

• Ne kosite v bližini depojev, jarkov ali nasipov.

4.5 NASVETI ZA DELOVANJE

• Ne poskušajte spremeniti delovanja gumba za

zagon ali stikala za izpust.

• Ko zaženete kosilnico, je ne nagibajte.

• Rok in stopal ne postavljajte v bližino ali pod vrteče

se dele kosilnice.

• Žleb za izmet mora biti čist.

• Če je trava mokra, je ne kosite.

• Če kosite novo ali gosto posajeno travo, nastavite

rezilo višje.

• Po vsaki uporabi očistite dno kosišča kosilnice.

Odstranite odrezano travo, listje, umazanijo in druge

ostanke.

5 VZDRŽEVANJE

OPOZORILO

Pred vzdrževanjem odstranite varnostni ključ in

akumulator iz naprave.

OPOZORILO

Poskrbite, da v motorju in prostoru za akumulator ni

trave, listja ali preveč olja.

PREVIDNO

Uporabite le odobrene nadomestne dele.

PREVIDNO

Pazite, da plastični deli ne pridejo v stik z zavorno

tekočino, bencinom ter materiali na naftni osnovi.

Kemikalije lahko plastiko poškodujejo do te mere, da

je ni več mogoče popraviti.

PREVIDNO

Na plastičnem ohišju ali drugih sestavnih delih ne

uporabljajte močnih topil ali čistil.

OPOMBA

Priporočen zatezni navor (Rezila): 33-37 Nm.

5.1 SPLOŠNO VZDRŽEVANJE

• Pred vsako uporabo preverite, ali je kosilnica

poškodovana, ali kateri deli, kot so vijaki, matice in

pokrovčki, manjkajo oz. so zrahljani.

• Vse vezi in pokrovčke ustrezno zategnite.

• Kosilnico očistite s suho krpo. Ne uporabljajte vode.

5.2 ZAMENJAVA REZILA

Slika 10

OPOZORILO

Uporabite le odobrena nadomestna rezila.

OPOZORILO

Ko se dotaknete rezila, nosite debele rokavice ali okoli

rezila ovijte krpo.

1. Zaustavite napravo.

2. Prepričajte se, da so se razila popolnoma ustavila.

3. Odstranite varnosti ključ in akumulator.

4. Nagnite kosilnico vstran.

5. Premikanje rezila preprečite s kosom lesa.

6. S ključem ali z obojko odstranite pritrdilni vijak in

distančnik.

7. Odstranite rezilo.

8. Namestite novo rezilo. Prepričajte se, da puščice

sedejo v odprtine v rezilu.

9. Vstavite pritrdilni vijak in distančnik ter ju privijte.

Slovenščina

5.3 SKLADIŠČENJE NAPRAVE

• Pred skladiščenjem napravo očistite.

• Pri shranjevanju naprave se prepričajte, da je motor

povsem hladen.

• Prepričajte se, da naprava nima zrahljanih ali

poškodovanih delov. Po potrebi opravite naslednje

korake:

• Zamenjajte poškodovane dele.

• Privijte vijake.

• Obrnite se na pooblaščen servisni center.

• Napravo shranite na suhem mestu.

• Prepričajte se, da otroci ne morejo dostopati do

naprave.

5.4 NAPRAVO POSTAVITE NA

KONEC.

Slika 11

1. Odstranite košaro za travo.

2. Povlecite in gumbe na ročaju zavrtite za 90°.

3. Zložite ročaj.

4. Gumba na ročaju obrnite za 90°, da ročaj zaklenete

v položaj.

5. Napravo postavite na en konec, tako da se nosilci

dotikajo tal.

Stikalo za shranjevanje

Naprava ima stikalo za shranjevanje, ki preprečuje

zagon naprave, kadar je shranjena.

Da preprečite nenamerni zagon ali neodobreno

uporabo, odstranite varnostni ključ in akumulator.

Stikalo za shranjevanje ne nadomešča te funkcije.

6 ODPRAVLJANJE NAPAK

Težava Možen vzrok Rešitev

Ročaj ni v us-

treznem položaju

Vijaki niso pravil-

no nameščeni.

Nastavite višino

ročaja in se pre-

pričajte, da so

gumbi in vijaki

ustrezno porav-

nani.

Naprava se ne

zažene.

Akumulator je

skoraj prazen.

Napolnite aku-

mulator.

Stikalo za izpust

je okvarjeno.

Zamenjajte stika-

lo za izpust.

Ključ akumula-

torja ni vstavljen.

Vstavite ključ

akumulatorja.

Kosilnica reže

travo neenako-

merno.

Trava je groba. Preglejte ob-

močje za košnjo.

Težava Možen vzrok Rešitev

Višina rezila ni

nastavljena pra-

vilno.

Prestavite koles-

ca na višji polo-

žaj.

Kosilnica ne mul-

či pravilno.

Odrezana mokra

trava se je prile-

pila na kosišče.

Pred košnjo po-

čakajte, da se

trava posuši.

Vtič za mulčenje

manjka.

Namestite vtič za

mulčenje.

Premikanje kosil-

nice je oteženo.

Trava je previso-

ka ali pa je rezilo

nastavljeno pre-

nizko.

Nastavite rezilo

višje.

Košara za travo

in rezilo poteg-

neta noter debe-

lo travo.

Odstranite odre-

zano travo iz ko-

šare za travo.

Kosilnica se

močno trese.

Rezilo ni uravno-

teženo in je ob-

rabljeno.

Zamenjajte rezi-

lo.

Ojnica motorja je

ukrivljena.

1. Zaustavite

motor.

2. Odstranite

varnosti ključ

in akumula-

tor.

3. Prekinite

električno na-

pajanje.

4. Preglejte, ali

je ojnica poš-

kodovana.

5. Preden zno-

va zaženete

motor, ga po-

pravite.

Kosilnica med

košnjo preneha

delovati.

Rezilo je nastavl-

jeno prenizko.

Nastavite rezilo

višje.

Akumulator je

prazen.

Napolnite aku-

mulator.

Odrezana trava

se je prilepila na

kosišče ali rezilo.

Odstranite aku-

mulator iz pre-

glejte kosišče.

Delovna temper-

atura kosilnice je

previsoka.

Počakajte, da se

kosilnica ohladi.

* Če s temi rešitvami ne odpravite obstoječe težave, se

obrnite za pooblaščeni servis.

Slovenščina

7 TEHNIČNI PODATKI

Napetost 40 V

Ni obremenit-

vene hitrosti

2800 / min

Širina reza 460 mm

Višina reza 25 - 80 mm

Prostornina ko-

šare za travo

55 L

Teža (brez aku-

mulatorja)

24,5 kg

Izmerjena raven

hrupa

= 73 dB(A), K= 3 dB(A)

Zajamčena rav-

en zvočne moči

WA.d

= 96 dB(A)

Model akumula-

torja

G40B2/G40B25/G40B4 in druge

serije BAF

Modela polnilca 2910907 (G40UC)/29417/29447/

G40C in druge serije CAF

Vibracije ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANCIJA

(Pogoji za polno garancijo so navedeni na Greenworks

spletni strani https://www.greenworkstools.eu)

Garancija Greenworks je za izdelke triletna, za

baterije pa dvoletna (za potrošnika/zasebno uporabo)

od datuma nabave. Ta garancija pokriva napake

proizvodnje. Izdelek z napako, ki je pod garancijo,

lahko popravimo ali zamenjamo. Garancija ne velja v

primeru napačne uporabe ob neupoštevanju priročnika

za uporabnike. Garancija ne pokriva običajne obrabe in

obrabljenih delov. Dodatna garancija, ki jo lahko nudi

prodajalec, ne vliva na garancijo proizvajalca.

Za uveljavljanje garancije mora biti izdelke vrnjen

na mesto prodaje, s priloženim dokazilom o nakupu

(potrdilom o plačilu).

9 IZJAVA ES O SKLADNOSTI

Naziv in naslov proizvajalca:

Ime:

Globe Technologies Europe GmbH

Naslov: Brunnenweg 17, 64331 Weiterstadt, Nem-

čija

Ime in naslov osebe, ki je pooblaščena za sestavljanje

tehnične dokumentacije:

Ime:

Ralf Pankalla

Naslov: Brunnenweg 17, 64331 Weiterstadt, Nem-

čija

Izjavljamo, da je izdelek

Kategorija: Vrtna kosilnica

Model: LMF412 （2514407）

Serijska številka: Glejte nalepko s podatki o izdel-

Leto izdelave: Glejte nalepko s podatki o izdel-

• v skladu z ustreznimi določbami Direktive o strojih

2006/42/ES.

• v skladu z določbami naslednjih direktiv ES:

• 2014/30/EU

• 2000/14/ES in 2005/88/ES

• 2011/65/EU in 2015/863/EU

Poleg tega izjavljamo, da so bili upoštevani ti usklajeni

standardi deli, klavzule:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Način ugotavljanja skladnosti po Aneksu VI Direktive

2000/14/ES.

Izmerjena raven zvočne moči

: 84,8 dB(A)

Zajamčena raven zvočne moči L

WA.d

: 96 dB(A)

Zadevni priglašeni organ:

Ime: Intertek Deutschland GmbH (Priglašeni organ

0905)

Naslov: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Nemčija

Kraj, datum: Weiter-

stadt, 03.03.2020

Podpis: Ted Qu, direktor za ka-

kovost

100

Slovenščina

1 Opis.......................................... 102

1.1 Svrha...................................................... 102

1.2 Pregled...................................................102

2 Sigurnost..................................102

3 Postavljanje............................. 102

3.1 Vađenje stroja iz ambalaže.................... 102

3.2 Rasklopite donju ručku...........................102

3.3 Montirajte gornju ručku ..........................102

3.4 Ugradnja hvatača za travu..................... 102

3.5 Ugradnja zatvarača za malčiranje..........103

3.6 Ugradnja bočnog izlaznog nastavka...... 103

3.7 Podešavanje visine noža/košnje............ 103

3.8 Umetnite bateriju.................................... 103

3.9 Uklonite baterijski modul........................ 103

4 Rukovanje................................ 103

4.1 Pokrenite stroj........................................ 103

4.2 Zaustavite stroj....................................... 103

4.3 Pražnjenje hvatača za travu...................103

4.4 Upotreba na nizbrdici............................. 104

4.5 Savjeti za rad..........................................104

5 Održavanje............................... 104

5.1 Općenito održavanje.............................. 104

5.2 Zamjena noža.........................................104

5.3 Skladištenje stroja.................................. 104

5.4 Postavite uređaj na rub.......................... 105

6 Otklanjanje problema..............105

7 Tehnički podaci........................106

8 Jamstvo....................................106

9 EZ izjava o sukladnosti...........106

101

Hrvatski

1 OPIS

1.1 SVRHA

Ovaj stroj koristi se za košenje trave u domaćinstvu.

Rezni nož mora biti u približno usporednom položaju u

odnosu na tlo. Sva četiri kotača moraju dodirivati tlo dok

kosite.

1.2 PREGLED

Slika 1~12

Sigurnosna sklopka

Gumb za pokretanje

Gornja ručka

Donja ručka

Vijak

Poluga za podešavanje visine

Vrata baterije

Gumb

Hvatač za travu

Gumb ručke

Vratašca stražnjeg ispusta

Šipka vrata

Ručka hvatača za travu

Kuka

Zatvarač za malčiranje

Bočni izlazni nastavak

Ručka zatvarač za malčiranje

Vratašca bočnog ispusta

Okretište

Udubljenja

Sigurnosni ključ

Gumb za oslobađanje baterije

Baterijski modul

Nož

Drvo

Ključ za odvijanje

Montažni vijak

2 SIGURNOST

UPOZORENJE

Pazite da se pridržavate svih upute u vezi sigurnosti.

Pogledajte priručnik za sigurnost.

3 POSTAVLJANJE

UPOZORENJE

Nemojte upotrebljavati pribor koji proizvođač nije

preporučio.

UPOZORENJE

Nemojte umetati sigurnosni ključ ili baterijski modul

dok ne završite sa sastavljanjem svih dijelova.

3.1 VAĐENJE STROJA IZ AMBALAŽE

UPOZORENJE

Pobrinite se da propisno sklopite stroj prije upotrebe.

UPOZORENJE

• Ako su dijelovi oštećeni, nemojte upotrebljavati

stroj.

• Ako nemate sve dijelove, nemojte upotrebljavati

stroj.

• Ako su dijelovi oštećeni ili nedostaju, razgovarajte

s osobljem u servisnom centru.

1. Otvorite pakiranje.

2. Pročitajte dokumentaciju koju ste dobili u pakiranju.

3. Izvadite sve nesastavljene dijelove iz kutije.

4. Izvadite stroj iz kutije.

5. Kutiju i pakiranje zbrinite u skladu s lokalnim

propisima.

3.2 RASKLOPITE DONJU RUČKU

Slika 2

1. Povucite i okrenite gumbe ručke za 90°.

2. Rasklopite donju ručku.

3. Poravnajte gumbe ručke u jednom od tri položaja na

nosačima.

4. Okrenite gumbe ručke za 90° tako da se blokiraju u

rupama u nosačima.

NAPOMENA

Pazite da dva gumba ručke budu u istom položaju.

UPOZORENJE

Pazite da ne oštetite kabele dok preklapate ili

rasklapate ručku.

3.3 MONTIRAJTE GORNJU RUČKU

Slika 3

1. Poravnajte rupe na gornjoj ručki i donjoj ručki.

2. Provedite vijke kroz rupe.

3. Stegnite gumbe na vijke.

4. Provedite istu radnju na drugoj strani.

3.4 UGRADNJA HVATAČA ZA TRAVU

Slika 4

1. Uklonite zatvarač za malčiranje.

102

Hrvatski

2. Uklonite bočni izlazni nastavak.

3. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

4. Rukom za ručku držite hvatač trave i aktivirajte kuke

na šipci vrata.

5. Zatvorite vrata stražnjeg izlaza.

3.5 UGRADNJA ZATVARAČA ZA

MALČIRANJE

Slika 5

1. Uklonite hvatač za travu.

2. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

3. Držite zatvarač za malčiranje za ručku i postavite ga

u izlazni nastavak.

4. Zatvorite vrata stražnjeg izlaza.

3.6 UGRADNJA BOČNOG IZLAZNOG

NASTAVKA

Slika 6.

OPREZ

Kada koristite bočni izlazni nastavak,

• nemojte ugraditi hvatač za travu.

• neka zatvarač za malčiranje ostane ugrađen.

1. Otvorite vrata bočnog ispusta i zadržite ih u tom

položaju.

2. Poravnajte udubljenja na bočnom izlaznom

nastavku ispod okretnog elementa.

3. Zatvorite vrata bočnog izlaza.

3.7 PODEŠAVANJE VISINE NOŽA/

KOŠNJE

Stroj se može namjestiti na različite visine noža/košnje.

Slika 7

1. Za povećanje visine noža/košnje povucite ručicu za

podešavanje visine prema naprijed.

2. Za smanjenje visine noža/košnje povucite ručicu za

podešavanje visine prema natrag.

3.8 UMETNITE BATERIJU

Slika 8

UPOZORENJE

• Ako su baterijski modul ili punjač oštećeni,

zamijenite baterijski modul ili punjač.

• Zaustavite stroj i pričekajte da se motor zaustavi

prije ugradnje ili uklanjanja baterijskog modula.

• Pročitajte, usvojite i slijedite upute u priručniku za

bateriju i punjač.

1. Otvorite pretinac baterije.

2. Poravnajte izbočenja na baterijskom modulu sa

žljebovima u odjeljku za bateriju.

3. Gurnite baterijski modul u odjeljak za bateriju tako

da baterijski modul uskoči na svoje mjesto.

4. Kad začujete klik, baterijski modul je ugrađen.

5. Zatvorite vratašca za baterije.

NAPOMENA

Motor će se pokrenuti samo kada je umetnut

sigurnosni ključ.

3.9 UKLONITE BATERIJSKI MODUL

Slika 8

1. Otvorite pretinac baterije.

2. Izvadite sigurnosni ključ.

3. Pritisnite i držite gumb za oslobađanje baterije.

4. Izvadite baterijski modul iz stroja.

4 RUKOVANJE

UPOZORENJE

Nosite zaštitu za oči tijekom rada.

4.1 POKRENITE STROJ

Slika 9

1. Utaknite sigurnosni ključ.

2. Pritisnite i držite gumb za pokretanje.

3. Dok držite pritisnutim gumb za pokretanje, povucite

sigurnosnu sklopku u smjeru šipke ručke.

4. Otpustite gumb za pokretanje da biste pokrenuli

stroj.

4.2 ZAUSTAVITE STROJ

Slika 9

1. Otpustite sigurnosnu sklopku da zaustavite rad

stroja.

UPOZORENJE

Pričekajte da se noževi do kraja zaustave, tek tada

ponovno pokrenite stroj. Nemojte isključiti kosilicu pa

ju odmah uključiti.

UPOZORENJE

Izvadite sigurnosni ključ i baterijski modul kada

završite s radom.

4.3 PRAŽNJENJE HVATAČA ZA

TRAVU

1. Zaustavite rad stroja.

103

Hrvatski

2. Izvadite sigurnosni ključ.

3. Uklonite baterijski modul.

4. Otvorite vrata stražnjeg ispusta i zadržite ih u tom

položaju.

5. Rukom držite dršku hvatača trave i otkvačite ga sa

šipke vrata.

6. Zatvorite vrata stražnjeg izlaza.

7. Ispraznite hvatač za travu.

4.4 UPOTREBA NA NIZBRDICI

UPOZORENJE

Nemojte kositi na nizbrdici s nagibom većim od

15°. Ako se ne osjećate ugodno, nemojte kositi na

nizbrdici.

• Nemojte se pomicati gore-dolje po kosini kada

kosite poprečno na nizbrdici. Budite pažljivi kad

mijenjate smjer na nizbrdici.

• Pazite na rupe, korijenje, kamenje i druge skrivene

predmete zbog kojih možete pasti. Uklonite

prepreke kao što je kamenje i granje drveta.

• Pazite da stojite u stabilnom položaju. Ako izgubite

ravnotežu, odmah otpustite sigurnosnu sklopku.

• Ne kosite blizu strmina, kanala ili nasipa.

4.5 SAVJETI ZA RAD

• Ne pokušavajte zaobići rad gumba za pokretanje i

sigurnosne sklopke.

• Nemojte naginjati stroj za vrijeme pokretanja.

• Nemojte stavljati ruke ili stopala blizu ili ispod

okretnih dijelova.

• Izlazni nastavak mora biti čist.

• Nemojte kositi mokru travu.

• Veća visina noža potrebna je za novu i debelu travu.

• Nakon svake upotrebe, očistite dno trupa kosilice.

Uklonite ostatke trave, lišće, prljavštinu i ostale

nečistoće.

5 ODRŽAVANJE

UPOZORENJE

Prije održavanja iz stroja izvadite sigurnosni ključ i

baterijski modul.

UPOZORENJE

Na motoru i baterijskom modulu ne smije biti trave,

čišća i previše masti.

OPREZ

Koristite samo odobrene zamjenske dijelove.

OPREZ

Pazite da kočiona tekućina, benzin i materijali na

bazi nafte ne dođu u kontakt s plastičnim dijelovima.

Kemijske tvari mogu izazvati oštećenja na plastici i

dovesti ju u neupotrebljivo stanje.

OPREZ

Nemojte upotrebljavati jaka otapala ili deterdžente na

plastičnim kućištima ili dijelovima.

NAPOMENA

Preporučeni moment zatezanja (Noža ): 33-37Nm.

5.1 OPĆENITO ODRŽAVANJE

• Prije svake upotrebe, pregledajte ima li na stroju

oštećenih, nedostajućih ili labavih dijelova kao što

su vijci, matice i čepovi/poklopci.

• Pravilno stegnite sve vijke i čepove.

• Očistite stroj suhom krpom. Nemojte koristiti vodu.

5.2 ZAMJENA NOŽA

Slika 10

UPOZORENJE

Upotrijebite samo odobrene zamjenske noževe.

UPOZORENJE

Nosite čvrste rukavice ili omotajte krpu oko noža prije

nego ga dodirujete.

1. zaustavite rad stroja.

2. Uvjerite se da su se noževi potpuno zaustavili.

3. Uklonite sigurnosni ključ i baterijski modul.

4. Okrenite stroj na bok.

5. Koristeći komad drveta, onemogućite pomicanje

noža.

6. Uklonite vijak za ugradnju i odstojnik koristeći ključ

ili sličan alat.

7. Uklonite nož.

8. Ugradite novi nož. Pobrinite se da su se strelice

zahvaćaju rupe na nožu.

9. Postavite vijak za ugradnju s odstojnikom i stegnite

ih.

5.3 SKLADIŠTENJE STROJA

• Očistite stroj prije skladištenja.

• Pazite da motor nije vruć kada spremate stroj.

• Pazite da na stroju nema olabavljenih ili oštećenih

dijelova. Ako je potrebno, provedite ovaj postupak/

slijedite upute:

• Zamijenite oštećene dijelove.

104

Hrvatski

• Stegnite vijke.

• Razgovarajte s osobom u ovlaštenom servisnom

centru.

• Stroj uskladištite u suhom području.

• Pobrinite se da djeca ne mogu pristupiti u blizinu

stroja.

5.4 POSTAVITE UREĐAJ NA RUB

Slika 11

1. Uklonite hvatač za travu.

2. Povucite i okrenite gumbe ručke za 90°.

3. Rasklopite dršku.

4. Okrenite gumbe ručke za 90° kako biste fiksirali

položaj ručke.

5. Postavite uređaj na rub i pobrinite se da nosači

dodiruju pod.

Sklopka za skladištenje

Stroj sadrži sklopku za skladištenje koja u položaju za

skladištenje onemogućuje samostalno pokretanje.

Potrebno je ukloniti sigurnosni ključ i baterijski

modul kako ne bi došlo do slučajnog pokretanja ili

neovlaštenog korištenja. Sklopka za skladištenje ne

zamijenjuje ovu funkciju.

6 OTKLANJANJE PROBLEMA

Problem Mogući uzrok Rješenje

Ručka nije na

svom mjestu.

Vijci nisu pravil-

no stegnuti.

Prilagodite visinu

ručke i pobrinite

se da su vijci i

gumbi pravilno

poravnati.

Stroj se ne može

pokrenuti.

Kapacitet bater-

ije je nizak.

Napunite baterij-

ski modul.

Sigurnosna

sklopka je ošte-

ćena.

Zamijenite sigur-

nosnu sklopku.

Ključ baterije nije

umetnut.

Utaknite ključ za

bateriju.

Stroj neravnom-

jerno sječe travu.

Travnjak je nera-

van.

Pregledajte po-

dručje košnje.

Visina noža nije

propisno pode-

šena.

Premjestite ko-

tače na viši polo-

žaj.

Stroj ne obavlja

malčiranje kako

treba.

Mokri ostaci

trave zalijepljeni

su za trup.

Pričekajte da se

trava posuši, za-

tim nastavite s

košnjom.

Nema zatvarača

za malčiranje.

Ugradite čep za

malčiranje.

Problem Mogući uzrok Rješenje

Stroj se teško

gura.

Trava je previso-

ka ili je premala

visina noža.

Povećajte visinu

noža.

Hvatač trave i

nož zastaju u de-

beloj travi.

Ispraznite os-

tatke pokošene

trave iz hvatača

za travu.

Na stroju se jav-

ljaju jake vibra-

cije.

Nož je neuravno-

težen i istrošen.

Zamijenite nož.

Vratilo motora je

savijeno.

1. Zaustavite

rad motora.

2. Uklonite si-

gurnosni

ključ i baterij-

ski modul.

3. Odvojite iz-

vor električ-

nog napajan-

ja.

4. Pregledom

potražite mo-

guća ošte-

ćenja.

5. Otklonite

kvar stroja

prije njegova

ponovnog

pokretanja.

Stroj se zaus-

tavlja za vrijeme

košenja.

Visina noža je

preniska.

Povećajte visinu

noža.

Baterijski modul

je prazan.

Napunite baterij-

ski modul.

Ostavi trave zali-

jepljeni su za

trup ili nož.

Izvadite baterij-

ski modul i prov-

jerite platformu.

Radna tempera-

tura stroja je pre-

visoka.

Ohladite stroj.

* Ako ne možete pronaći rješenje za te probleme, otiđite

u servisni centar.

105

Hrvatski

7 TEHNIČKI PODACI

Napon 40 V

Brzina vrtnje bez

opterećenja

2800 / min

Širina reza 460 mm

Visina reza 25 - 80 mm

Volumen hvata-

ča za travu

55 L

Težina (bez ba-

terijskog modula)

24,5 kg

Izmjerena razina

tlaka zvuka

= 73 dB(A), K= 3 dB(A)

Zajamčena razi-

na snage zvuka

WA.d

= 96 dB(A)

Model baterije G40B2/G40B25/G40B4 i druge

BAF serije

Model punjača 2910907 (G40UC)/29417/29447/

G40C i drugeCAF serije

Vibracije ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 JAMSTVO

(Potpuni uvjeti i odredbe jamstva mogu se

pronaći na Greenworks web stranici https://

www.greenworkstools.eu)

Greenworks Jamstvo koje vrijedi 3 godine za proizvod

i 2 godine za baterije (potrošačka/osobna upotreba) od

datuma kupnje. Ovim jamstvom obuhvaćene su greške

u proizvodnji. Neispravan proizvod u okviru jamstva

možete se popraviti ili zamijeniti novim. Uređaj koji se

koristio na nepropisni način ili na način koji nije opisan

u vlasničkom priručniku možda neće biti obuhvaćen

ovim jamstvom. Normalno trošenje i potrošni dijelovi

nisu obuhvaćeni jamstvom. Na originalno jamstvo

proizvođača ne utječu dodatna jamstva koja daje

predstavnik ili prodavač.

Neispravan proizvod mora se vratiti na mjesto kupnje

radi ostvarenja popravka u okviru jamstva zajedno s

dokazom o kupnji (računom).

9 EZ IZJAVA O SUKLADNOSTI

Naziv i adresa proizvođača:

Ime:

Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nje-

mačka

Ime, prezime i adresa osobe ovlaštene da sastavi

tehničku datoteku:

Ime:

Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Nje-

mačka

Ovim izjavljujemo da je proizvod

Kategorija: Kosilica

Model: LMF412 （2514407）

Serijski broj: Pogledajte natpisnu pločicu

Godina proizvodnje: Pogledajte natpisnu pločicu

• u sukladnosti s relevantnim propisima Direktive o

strojevima 2006/42/EZ.

• u sukladnosti s propisima sljedećih EZ Direktiva:

• 2014/30/EU

• 2000/14/EZ i 2005/88/EZ

• 2011/65/EU i 2015/863/EU

Nadalje izjavljujemo da su korišteni sljedeći dijelovi u

skladu s usklađenim normama:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda procjene sukladnosti prema Dodatku VI

direktive 2000/14/EZ.

Izmjerena razina zvučne snage L

: 84,8 dB(A)

Zajamčena razina zvučne

snage

WA.d

: 96 dB(A)

Obaviješteno tijelo:

Ime: Intertek Deutschland GmbH (Obaviješteno tijelo

0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Njemačka

Mjesto, datum: Wei-

terstadt, 03.03.2020

Potpis: Ted Qu, direktor za kvali-

tetu

106

Hrvatski

1 Leírás........................................108

1.1 Cél.......................................................... 108

1.2 Áttekintés................................................108

2 Biztonság................................. 108

3 Telepítés................................... 108

3.1 A gép kicsomagolása............................. 108

3.2 Hajtsa ki az alsó fogantyút..................... 108

3.3 Helyezze fel a felső fogantyút ............... 108

3.4 Fűgyűjtő felhelyezése.............................109

3.5 Az apríték csatlakozó felhelyezése........ 109

3.6 Az oldalsó fűgyűjtő rekesz felhelyezése.109

3.7 Állítsa be a penge/vágás magasságát... 109

3.8 Helyezze be az akkumulátoregységet....109

3.9 Az akkumulátoregység kivétele..............109

4 Üzemeltetés............................. 109

4.1 A gép elindítása......................................109

4.2 A gép leállítása.......................................109

4.3 Fűgyűjtő kiürítése................................... 110

4.4 Működtetés lejtőkön................................110

4.5 Tippek a működtetéshez.........................110

5 Karbantartás............................ 110

5.1 Általános karbantartás............................110

5.2 A kés cseréje.......................................... 110

5.3 A gép tárolása.........................................111

5.4 Állítsa fel a gépet.................................... 111

6 Hibaelhárítás............................ 111

7 Műszaki adatok........................ 112

8 Jótállás..................................... 112

9 EK megfelelőségi nyilatkozat. 112

107

Magyar

1 LEÍRÁS

1.1 CÉL

Ez a gép házi fűnyírásra készült. A vágópengének

körülbelül párhuzamosnak kell lennie a talajjal. Mind

a négy keréknek hozzá kell érnie a talajhoz fűnyírás

közben.

1.2 ÁTTEKINTÉS

Ábra 1~12

Fogantyú kapcsoló

Indítógomb

Felső fogantyú

Alsó fogantyú

Csavar

Magasságbeállító kar

Akkumulátortartó fedél

Gomb

Fűgyűjtő

Fogantyú gomb

Hátsó kidobó ajtó

Ajtó rúd

Fűgyűjtő fogantyú

Kampó

Apríték csatlakozó

Oldalsó kidobó csúszda

Apríték csatlakozó fogantyú

Oldalsó kidobó ajtó

Csapszeg

Nyílások

Biztonsági kulcs

Akkumulátor kioldó gomb

Akkumulátoregység

Penge

Csavarkulcs

Rögzítőcsavar

2 BIZTONSÁG

FIGYELMEZTETÉS

Tartson be minden biztonsági utasítást.

Lásd a biztonsági útmutatót.

3 TELEPÍTÉS

FIGYELMEZTETÉS

Ne használjon olyan tartozékokat, amelyeket a gyártó

nem javasol.

FIGYELMEZTETÉS

Ne dugja be a biztonsági kulcsot vagy az

akkumulátoregységet, amíg minden alkatrészt össze

nem szerelt.

3.1 A GÉP KICSOMAGOLÁSA

FIGYELMEZTETÉS

Használat előtt ellenőrizze, hogy megfelelően

szerelte-e össze a gépet.

FIGYELMEZTETÉS

• Amennyiben bizonyos alkatrészek sérültek, ne

használja a gépet.

• Ha nincs meg minden alkatrész, ne működtesse a

gépet.

• Ha alkatrészek sérültek vagy hiányoznak, forduljon

a szervizközponthoz.

1. Nyissa ki a csomagolást.

2. Olvassa el a dobozban lévő dokumentációt.

3. Vegyen ki minden nem összeszerelt alkatrészt a

dobozból.

4. Vegye ki a gépet a dobozból.

5. A dobozt és a csomagolást a helyi szabályoknak

megfelelően ártalmatlanítsa.

3.2 HAJTSA KI AZ ALSÓ FOGANTYÚT

2.ábra

1. Húzza ki és fordítsa el a fogantyú gombokat 90°-kal.

2. Hajtsa ki az alsó fogantyút.

3. Állítsa a fogantyú gombokat a konzolokon lévő

három pozíció egyikébe.

4. Fordítsa el a fogantyú gombokat 90°-kal, amíg a

konzolokon lévő lyukakba nem rögzülnek.

MEGJEGYZÉS

Ellenőrizze, hogy a két fogantyú gomb ugyanabban az

állásban van-e.

FIGYELMEZTETÉS

A kábelek ne sérüljenek meg, amikor összecsukja

vagy kinyitja a fogantyút.

3.3 HELYEZZE FEL A FELSŐ

FOGANTYÚT

3.ábra

1. Illessze a lyukakat a felső és alsó fogantyúhoz.

2. Dugja át a csavarokat a lyukakon.

3. Húzza meg a gombokat a csavarokkal.

108

Magyar

4. Ismételje meg ugyanezt a műveletet a másik

oldalon.

3.4 FŰGYŰJTŐ FELHELYEZÉSE

4.ábra

1. Vegye le a védőborítás csatlakozót.

2. Vegye le az oldalsó fűgyűjtő rekeszt.

3. Nyissa ki a hátsó fűgyűjtő ajtót, és tartsa meg.

4. Tartsa a fűgyűjtőt a fogantyúnál fogva, és akassza

be a kampókat az ajtó rúdba.

5. Zárja le a hátsó fűgyűjtő rekesz ajtót.

3.5 AZ APRÍTÉK CSATLAKOZÓ

FELHELYEZÉSE

5.ábra

1. Vegye le a fűgyűjtőt.

2. Nyissa ki a hátsó kidobó ajtót, és tartsa kinyitva.

3. Tartsa az apríték csatlakozót a fogantyújánál fogva,

és illessze be a kidobó csúszdába.

4. Zárja le a hátsó kidobó ajtót.

3.6 AZ OLDALSÓ FŰGYŰJTŐ

REKESZ FELHELYEZÉSE

Ábra 6

VIGYÁZAT

Ha az oldalsó fűgyűjtő rekeszt használja,

• akkor ne helyezze fel a fűgyűjtőt.

• a védőborítás csatlakozó maradjon felhelyezve.

1. Nyissa ki az oldalsó fűgyűjtő ajtót, és tartsa meg.

2. Állítsa az oldalsó fűgyűjtő rekesz nyílásait a

csapszeg alá.

3. Zárja le az oldalsó fűgyűjtő rekesz ajtót.

3.7 ÁLLÍTSA BE A PENGE/VÁGÁS

MAGASSÁGÁT

A gépen különböző penge/vágás magasságok állíthatók

be.

7. ábra

1. Tolja előrefelé a magasságállító kart a penge/vágás

magasságának növeléséhez.

2. Tolja előrefelé a magasságállító kart a penge/vágás

magasságának csökkentéséhez.

3.8 HELYEZZE BE AZ

AKKUMULÁTOREGYSÉGET

8.ábra

FIGYELMEZTETÉS

• Ha az akkumulátoregység vagy a töltő sérült,

akkor cserélje ki az akkumulátoregységet vagy a

töltőt.

• Állítsa le a gépet, és várjon, amíg a

motor leáll, mielőtt felhelyezi vagy leveszi az

akkumulátoregységet.

• Olvassa el, ismerje meg, és tartsa be akkumulátor

és a töltő használati útmutatójában lévő

utasításokat.

1. Nyissa ki az akkumulátortartó ajtaját.

2. Illessze az akkumulátoregységen lévő

emelőbordákat akkumulátortartóban lévő

hornyokba.

3. Tolja be akkumulátoregységet az

akkumulátortartóba, amíg az akkumulátoregység a

helyére nem rögzül.

4. Amikor kattanást hall, az akkumulátoregység be van

helyezve.

5. Zárja le az akkumulátortartó ajtaját.

MEGJEGYZÉS

A motor csak akkor indul el, ha bedugja a biztonsági

kulcsot.

3.9 AZ AKKUMULÁTOREGYSÉG

KIVÉTELE

Ábra 8

1. Nyissa ki az akkumulátortartó ajtaját.

2. Húzza ki a biztonsági kulcsot.

3. Nyomja meg, és tartsa lenyomva az akkumulátor

kioldó gombot.

4. Vegye ki az akkumulátoregységet a gépből.

4 ÜZEMELTETÉS

FIGYELMEZTETÉS

Működtetés közben viseljen védőszemüveget.

4.1 A GÉP ELINDÍTÁSA

9.ábra

1. Dugja be a biztonsági kulcsot.

2. Nyomja meg, és tartsa lenyomva az indítógombot.

3. Miközben az indítógombot lenyomva tartja, tolja a

fogantyú kapcsolót a kormányrúd irányába.

4. A gép elindításához engedje el az indítógombot.

4.2 A GÉP LEÁLLÍTÁSA

9.ábra

1. A gép leállításához engedje el a fogantyú kapcsolót.

109

Magyar

FIGYELMEZTETÉS

Várjon, amíg a pengék teljesen leállnak, mielőtt újból

elindítja a gépet. Ne kapcsolgassa gyorsan ki és be a

gépet.

FIGYELMEZTETÉS

Mindig vegye ki a biztonsági kulcsot és az

akkumulátoregységet a munka befejezése után.

4.3 FŰGYŰJTŐ KIÜRÍTÉSE

1. Állítsa le a gépet.

2. Húzza ki a biztonsági kulcsot.

3. Vegye le az akkumulátoregységet.

4. Nyissa ki a hátsó fűgyűjtő ajtót, és tartsa meg.

5. Tartsa a fűgyűjtőt a fogantyúnál fogva, és akassza ki

a kampókat az ajtó rúdból.

6. Zárja le a hátsó fűgyűjtő rekesz ajtót.

7. Ürítse ki a fűgyűjtőt.

4.4 MŰKÖDTETÉS LEJTŐKÖN

FIGYELMEZTETÉS

Ne nyírjon füvet 15°-nál nagyobb lejtőkön. Ha nem

kényelmes, ne nyírjon füvet lejtőn.

• A lejtőn ne fel és le nyírja a füvet, hanem

keresztirányban. Legyen óvatos, amikor irányt vált

a lejtőn.

• Figyeljen a gödrökre, kövekre és más rejtett

tárgyakra, amelyek miatt eleshet. Távolítson el

minden akadályt, például követ és ágakat.

• Mindig stabilan lépjen. Ha egyensúlyát veszti,

azonnal engedje el a fogantyú kapcsolót.

• Ne nyírjon füvet szakadékok, árkok vagy gátak

közelében.

4.5 TIPPEK A MŰKÖDTETÉSHEZ

• Ne próbálja kikerülni az indítógomb vagy a fogantyú

kapcsoló működtetését.

• Ne döntse meg a gépet, amikor elindítja.

• Ne tegye kezét vagy lábát a forgó alkatrészek alá.

• Tartsa tisztán a kidobó csúszdát.

• Ne nyírjon nedves füvet.

• Új vagy vastag fűhöz magasabb penge magasság

szükséges.

• Minden használat után tisztítsa meg a fűnyíró fedél

alját. Távolítsa el a fűdarabkákat, leveleket, koszt és

más szennyeződéseket.

5 KARBANTARTÁS

FIGYELMEZTETÉS

Karbantartás előtt vegye ki a biztonsági kulcsot és az

akkumulátoregységet a gépből.

FIGYELMEZTETÉS

Tartsa szabadon a motort és az akkumulátoregységet

fűtől, levelektől vagy túlzott kenőanyagtól.

VIGYÁZAT

Csak jóváhagyott cserealkatrészeket használjon.

VIGYÁZAT

Ne hagyja, hogy a fékfolyadék, gázolaj, petróleum

alapú anyagok a műanyag alkatrészekhez érjenek.

A vegyszerek megrongálhatják a műanyagot, és

javíthatatlanná teszik ezeket.

VIGYÁZAT

Ne használjon erős oldószereket vagy tisztítószereket

a műanyag burkolaton vagy a komponenseken.

MEGJEGYZÉS

Ajánlott meghúzási nyomaték (Kést): 33-37Nm.

5.1 ÁLTALÁNOS KARBANTARTÁS

• Minden használat előtt ellenőrizze a gépet

sérülések, hiányzó vagy laza alkatrészek, pl.

csavarok, anyák, alátétek és sapkák szempontjából.

• Minden rögzítőt és sapkát megfelelően húzzon meg.

• A gép tisztítását csak egy nedves ruhával végezze.

Ne használjon vizet.

5.2 A KÉS CSERÉJE

10.ábra

FIGYELMEZTETÉS

Csak jóváhagyott csere-pengéket használjon.

FIGYELMEZTETÉS

Viseljen erős kesztyűt, vagy tekerjen ruhát a penge

köré, amikor a pengéhez ér.

1. Állítsa le a gépet.

2. Ellenőrizze, hogy a pengék teljesen leálltak-e.

3. Vegye ki a biztonsági kulcsot és az

akkumulátoregységet.

4. Fordítsa az oldalára a gépet.

5. Használjon egy darab fát a penge mozgásának

megakadályozásához.

110

Magyar

6. Távolítsa el a rögzítőcsavart és az alátétet egy

csavarkulccsal vagy dugókulccsal.

7. Vegye le a pengét.

8. Helyezze fel az új pengét. Ellenőrizze, hogy a nyilak

a penge nyílása felé mutatnak-e.

9. Helyezze fel a rögzítőcsavart és az alátétet, és

húzza meg őket.

5.3 A GÉP TÁROLÁSA

• Tárolás előtt tisztítsa meg a gépet.

• Ellenőrizze, hogy a motor nem forró-e, amikor

elteszi a gépet.

• Ellenőrizze, hogy a gépen nincsenek-e laza vagy

sérült alkatrészek. Szükség esetén hajtsa végre a

következő lépéseket/utasításokat:

• Cserélje ki a sérült alkatrészeket.

• Húzza meg a csavarokat.

• Forduljon a hivatalos szervizközpontban dolgozó

személyhez.

• A gépet száraz helyen tárolja.

• Ügyeljen rá, hogy gyermekek ne tudjanak a gép

közelébe kerülni.

5.4 ÁLLÍTSA FEL A GÉPET

11.ábra

1. Vegye le a fűgyűjtőt.

2. Húzza ki és fordítsa el a fogantyú gombokat 90°-kal.

3. Hajtsa össze a fogantyút.

4. Fordítsa el a fogantyú gombokat 90°-kal, hogy a

fogantyú a megfelelő pozícióba kerüljön.

5. Állítsa fel a gépet, és bizonyosodjon meg róla, hogy

a tartókeretek a földön vannak.

Tároló kapcsoló

A gép rendelkezik egy olyan tároló kapcsolóval, amely

megakadályozza a beindítását tárolási pozícióban.

A véletlen beindítás vagy nem engedélyezett használat

megelőzése érdekében el kell távolítani a biztonsági

kulcsot és az akkumulátoregységet. A tároló kapcsoló

nem helyettesíti ezt a funkciót.

6 HIBAELHÁRÍTÁS

Probléma Lehetséges ok Megoldás

A penge nem

megfelelő pozí-

cióban van.

A csavarok nem

megfelelően ill-

eszkednek.

Állítsa be a fo-

gantyú magas-

ságát, és elle-

nőrizze, hogy a

gombok és a

csavarok megfe-

lelően illeszked-

nek-e.

Probléma Lehetséges ok Megoldás

A gép nem indul

el.

Az akkumulátor

kapacitása alac-

sony.

Töltse fel az ak-

kumulátoregysé-

get.

A fogantyú kapc-

soló hibás.

Cserélje ki a fo-

gantyú kapcso-

lót.

Az akkumulátor

kulcs nincs bed-

ugva.

Dugja be az ak-

kumulátor kulc-

sot.

A gép nem

egyenletesen

nyírja a füvet.

A fű durva. Vizsgálja át a

nyírandó terüle-

tet.

A penge magas-

sága nincs meg-

felelően beállít-

va.

Állítsa a kereke-

ket magasabb

pozícióba.

A gép nem meg-

felelően nyír.

Nedves fű for-

gácsok tapadtak

a fedélhez.

Fűnyírás előtt

várjon, amíg a fű

megszárad.

A védőborítás

csatlakozó hiá-

nyzik.

Helyezze fel a

védőborítás

csatlakozót.

A gépet nehéz

tolni.

A fű túl magas,

vagy a penge

magassága túl

alacsony.

Növelje a penge

magasságát.

A fűgyűjtő és a

penge beakad a

vastag fűbe.

Távolítsa el a fű

forgácsokat a fű-

gyűjtőről.

A gép nagyon vi-

brál.

A penge kie-

gyensúlyozatlan

és elhasználó-

dott.

Cserélje ki a

pengét.

A motor tengely

hajlott.

1. Állítsa le a

motort.

2. Vegye ki a

biztonsági

kulcsot és az

akkumulátor-

egységet.

3. Válassza le a

hálózati alj-

zatról.

4. Ellenőrizze a

sérüléseket.

5. Javítsa meg

a gépet, mie-

lőtt újból eli-

ndítja.

A gép nyírás

közben leáll.

A penge magas-

sága túl alacso-

ny.

Növelje a penge

magasságát.

111

Magyar

Probléma Lehetséges ok Megoldás

Az akkumulátor-

egység lemerült.

Töltse fel az ak-

kumulátoregysé-

get.

Fű forgácsok ta-

padtak a fedél-

hez vagy a pen-

géhez.

Vegye ki az ak-

kumulátoregysé-

get, és ellenőr-

izze a fedelet.

A gép működte-

tési hőmérsé-

klete túl magas.

Hűtse le a gépet.

* Ha nem tud megoldást találni ezekre a problémákra,

akkor forduljon a szervizközponthoz.

7 MŰSZAKI ADATOK

Feszültség 40 V

Üresjárati sebes-

ség

2800 /perc

Vágás széles-

sége

460 mm

Vágás magassá-

25 - 80 mm

Fűgyűjtő kapaci-

tása

55 liter

Súly (akkumulá-

toregység nélkül)

24,5 kg

Mért hangnyo-

másszint

= 73 dB(A), K= 3 dB(A)

Garantált hang-

teljesítményszint

WA.d

= 96 dB(A)

Akkumulátor

modell

G40B2/G40B25/G40B4 és más

BAF sorozat

Töltő modell 2910907 (G40UC)/29417/29447/

G40C és másCAF sorozat

Rezgés ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 JÓTÁLLÁS

(A jótállási feltételek megtalálhatóak a Greenworks

weboldalon https://www.greenworkstools.eu)

A Greenworks Jótállás a termékre 3 év, míg az

akkumulátorokra 2 év (fogyasztói/otthoni használat) a

vásárlás időpontjától számítva. Ez a jótállás kiterjed

a gyártási hibákra. A jótállás hatálya alá eső hibás

termék javítható vagy cserélhető. A helytelenül vagy

nem a kezelői kézikönyvben leírtak szerint használt

egység elveszítheti a jótállását. A normál kopás és

kopóalkatrészek nem képezik a jótállás tárgyát. Az

eredeti gyártói jótállást nem befolyásolja egy esetleges

kereskedői vagy viszonteladói extra jótállás.

A jótállási követelés benyújtásához a hibás terméket a

vásárlást igazoló szelvénnyel együtt (nyugta) vissza kell

vinni a vásárlás helyére.

9 EK MEGFELELŐSÉGI

NYILATKOZAT

A gyártó neve és címe:

Név: Globe Technologies Europe GmbH

Cím: Brunnenweg 17, 64331 Weiterstadt, Néme-

tország

A műszaki fájl szerkesztésére felhatalmazott személy

neve és címe:

Név: Ralf Pankalla

Cím: Brunnenweg 17, 64331 Weiterstadt, Ném-

etország

Ezennel kijelentjük, hogy a termék

Kategória: Fűnyíró

Modell: LMF412 （2514407）

Sorozatszám: Lásd a termék típustábláját

Gyártás éve: Lásd a termék típustábláját

• megfelel a gépekről szóló 2006/42/EK irányelv

alapvető követelményeinek.

• megfelel a következő egyéb EU irányelvek

követelményeinek:

• 2014/30/EU

• 2000/14/EK és 2005/88/EK

• 2011/65/EU és 2015/863/EU

Továbbá kijelentjük, hogy a következő harmonizált

szabványokat alábbi részeit, záradékait alkalmaztuk:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Megfelelőségértékelési módszer a 2000/14/EK irányelv

VI. melléklete szerint.

Mért hangteljesítményszint

: 84,8 dB(A)

Garantált hangteljesítményszint L

WA.d

: 96 dB(A)

Részt vevő bejelentett szerv:

Név: Intertek Deutschland GmbH (Bejelentett szerv

0905)

112

Magyar

Cím: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Németország

Hely, dátum: Weiter-

stadt, 03.03.2020

Aláírás: Ted Qu, minőségbiztosí-

tási vezető

113

Magyar

1 Descriere.................................. 115

1.1 Scop........................................................115

1.2 Prezentare generală...............................115

2 Siguranță.................................. 115

3 Instalarea..................................115

3.1 Dezambalarea mașinii............................115

3.2 Deplierea mânerului inferior....................115

3.3 Instalarea mânerului superior ................116

3.4 Instalarea colectorului de iarbă...............116

3.5 Instalarea dopului de oprire a resturilor

vegetale.................................................. 116

3.6 Instalarea jgheabului de evacuare

laterală....................................................116

3.7 Setarea înălțimii lamei/de tăiere............. 116

3.8 Instalarea setului de acumulatori............116

3.9 Scoaterea setului de acumulatori........... 116

4 Funcționare.............................. 116

4.1 Pornirea mașinii......................................116

4.2 Oprirea mașinii........................................117

4.3 Golirea colectorului de iarbă...................117

4.4 Funcționarea pe pante............................117

4.5 Recomandări privind funcționarea..........117

5 Întreținere................................. 117

5.1 Întreţinere generală................................ 117

5.2 Înlocuirea lamei.......................................117

5.3 Depozitarea mașinii................................118

5.4 Așezați mașina pe partea posterioară....118

6 Depanare.................................. 119

7 Date tehnice............................. 120

8 Garanție....................................120

9 Declarație de conformitate

CE............................................. 120

114

Română

1 DESCRIERE

1.1 SCOP

Această mașină se utilizează la tunderea ierbii în

gospodărie. Lama de tăiere trebuie să fie aproximativ

paralelă cu solul. Toate cele patru roţi trebuie să atingă

solul în timpul tunderii ierbii.

1.2 PREZENTARE GENERALĂ

Figura 1~12

Bară de comutare

Buton de pornire

Mâner superior

Mâner inferior

Șurub

Manetă de reglare pe înălţime

Capacul compartimentului pentru acumulator

Buton

Colector de iarbă

Buton pentru mâner

Ușă de descărcare spate

Tijă de uşă

Mâner al colectorului de iarbă

Cârlig

Dop de oprire a resturilor vegetale

Jgheab de evacuare laterală

Mâner pentru dop de oprire a resturilor vegetale

Ușă de evacuare laterală

Pivot

Adâncituri

Cheie de siguranță

Buton de detașare baterie

Acumulator

Lamă

Lemn

Cheie

Şurub de asamblare

2 SIGURANȚĂ

AVERTISMENT

Asigurați-vă că respectați toate instrucțiunile de

siguranță.

Consultați Manualul de siguranță.

3 INSTALAREA

AVERTISMENT

Nu utilizaţi accesorii care nu sunt recomandate de

producător.

AVERTISMENT

Nu introduceți cheia de siguranță sau setul

de acumulatori până când nu asamblați toate

componentele.

3.1 DEZAMBALAREA MAȘINII

AVERTISMENT

Asigurați-vă că ați asamblat corect mașina înainte de

utilizare.

AVERTISMENT

• Dacă piesele au deteriorări, nu utilizați mașina.

• Dacă nu aveți toate piesele, nu utilizați mașina.

• Dacă piesele sunt deteriorate sau lipsesc, discutați

cu centrul de service.

1. Deschideţi ambalajul.

2. Citiți documentația din cutie.

3. Scoateţi toate piesele neasamblate din cutie.

4. Scoateţi mașina din cutie.

5. Eliminați cutia și ambalajul în conformitate cu

reglementările locale.

3.2 DEPLIEREA MÂNERULUI

INFERIOR

Figura 2

1. Trageți și rotiți butoanele mânerului la 90°.

2. Depliați mânerul inferior.

3. Aliniați butoanele mânerului într-una din cele trei

poziții ale suporturilor.

4. Rotiți butoanele mânerului cu 90° până când

acestea se cuplează în orificiile din suporturi.

NOTĂ

Asigurați-vă că cele două butoane sunt în aceeași

poziție.

AVERTISMENT

Nu deteriorați cablurile atunci când pliați sau depliați

mânerul.

115

Română

3.3 INSTALAREA MÂNERULUI

SUPERIOR

Figura 3

1. Aliniați găurile din mânerul superior și mânerul

inferior.

2. Introduceți șuruburi prin găuri.

3. Strângeți butoanele pe șuruburi.

4. Procedaţi la fel şi pe partea cealaltă.

3.4 INSTALAREA COLECTORULUI DE

IARBĂ

Figura 4

1. Scoateţi dopul de oprire a resturilor vegetale.

2. Scoateți jgheabul de descărcare laterală.

3. Deschideți ușa de evacuare din spate și țineți-o.

4. Țineți colectorul de iarbă de mânerul acestuia și

fixați cârligele pe tija ușii.

5. Închideți uşa de evacuare din spate.

3.5 INSTALAREA DOPULUI DE

OPRIRE A RESTURILOR

VEGETALE

Figura 5

1. Scoateți colectorul de iarbă.

2. Deschideți ușa de evacuare din spate și țineți-o.

3. Țineți dopul de oprire a resturilor vegetale de mâner

și fixați-l în jgheabul de evacuare.

4. Închideți uşa de descărcare din spate.

3.6 INSTALAREA JGHEABULUI DE

EVACUARE LATERALĂ

Figura 6.

ATENȚIE

Când utilizați jgheabul de evacuare laterală,

• nu instalați colectorul de iarbă.

• Mențineți instalat dopul de oprire a resturilor

vegetale.

1. Deschideți ușa de evacuare laterală și țineți-o.

2. Aliniați adânciturile jgheabului de evacuare laterală

sub pivot.

3. Închideți uşa de descărcare laterală.

3.7 SETAREA ÎNĂLȚIMII LAMEI/DE

TĂIERE

Mașina poate fi setată la înălțimi diferite ale lamei/de

tăiere.

Figura 7

1. Trageți în față maneta de reglare a înălțimii pentru a

crește înălțimea lamei/de tăiere.

2. Trageți maneta de reglare a înălțimii înapoi pentru a

diminua înălțimea lamei/de tăiere.

3.8 INSTALAREA SETULUI DE

ACUMULATORI

Figura 8

AVERTISMENT

• Dacă setul de acumulatori sau încărcătorul este

deteriorat, înlocuiți setul de acumulatori sau

încărcătorul.

• Opriți mașina și așteptați până când motorul se

oprește înainte de a instala sau a scoate setul de

acumulatori.

• Citiți, cunoașteți și urmați instrucțiunile din

manualul setului de acumulatori și al

încărcătorului.

1. Deschideţi capacul compartimentului pentru

acumulator.

2. Aliniați nervurile de ridicare ale setului de

acumulatori cu canelurile din compartimentul setului

de acumulatori.

3. Împingeți setul de acumulatori în compartimentul

acestuia până când setul de acumulatori se

blochează în poziție.

4. Când auziți un clic, setul de acumulatori este

instalat.

5. Închideţi capacul compartimentului pentru baterii.

NOTĂ

Motorul pornește numai când introduceți cheia de

siguranță.

3.9 SCOATEREA SETULUI DE

ACUMULATORI

Figura 8

1. Deschideţi capacul compartimentului pentru

acumulator.

2. Îndepărtaţi cheia de siguranță.

3. Apăsați și mențineți apăsat butonul de eliberare a

setului de acumulatori.

4. Scoateţi setul de acumulatori din mașină.

4 FUNCȚIONARE

AVERTISMENT

Purtaţi ochelari de protecţie în timpul funcționării.

4.1 PORNIREA MAȘINII

Figura 9

116

Română

1. Introduceți cheia de siguranță.

2. Apăsaţi şi ţineţi apăsat butonul de pornire.

3. În timp ce țineți apăsat butonul de pornire, trageți

bara de comutare în direcția mânerului.

4. Eliberați butonul de pornire pentru a porni mașina.

4.2 OPRIREA MAȘINII

Figura 9

1. Eliberaţi bara de comutare pentru a opri mașina.

AVERTISMENT

Așteptați până când lamele se opresc complet înainte

de a porni din nou mașina. Nu opriți și nu porniți rapid

mașina.

AVERTISMENT

Scoateți întotdeauna cheia de siguranță și

acumulatorul după ce ați terminat lucrarea.

4.3 GOLIREA COLECTORULUI DE

IARBĂ

1. Opriţi mașina.

2. Îndepărtaţi cheia de siguranță.

3. Îndepărtaţi setul de acumulatori.

4. Deschideți ușa de evacuare din spate și țineți-o.

5. Țineți colectorul de iarbă de mâner și scoateți-l din

tija ușii.

6. Închideți uşa de descărcare din spate.

7. Goliți colectorul de iarbă.

4.4 FUNCȚIONAREA PE PANTE

AVERTISMENT

Nu tundeți iarba pe pante cu înclinare mai mare de

15°. Dacă nu vă simțiți în largul dvs., nu tundeți iarba

pe o pantă.

• Nu mergeți în jos și în jos pe o pantă atunci când

tundeți iarba de pe suprafața pantei. Aveți grijă când

schimbați direcția pe o pantă.

• Monitorizați gropile, rădăcinile, pietrele și alte

obiecte ascunse care vă pot provoca căderea.

Îndepărtați toate obstacolele, cum ar fi pietrele și

crengile copacilor.

• Asigurați-vă că vă mențineți o poziție stabilă. Dacă

nu vă aflați în echilibru, eliberați imediat bara de

comutare.

• Nu tundeţi iarba în apropierea denivelărilor abrupte,

a şanţurilor sau a terasamentelor.

4.5 RECOMANDĂRI PRIVIND

FUNCȚIONAREA

• Nu încercați să șuntați funcționarea butonului de

siguranță și a manetei întrerupătoare.

• Nu înclinați mașina atunci când o porniți.

• Nu puneţi mâinile sau picioarele în apropierea sau

dedesubtul pieselor rotative.

• Mențineți jgheabul de evacuare curat.

• Nu tundeţi iarbă udă.

• Este necesară o înălțime mai mare a lamei pentru

iarbă nouă sau deasă.

• Curăţaţi partea inferioară a mașinii de tuns iarba

după fiecare utilizare. Scoateți resturile de iarbă,

frunzele, murdăria și alte resturi.

5 ÎNTREȚINERE

AVERTISMENT

Scoateţi cheia de siguranță și setul de acumulatori din

mașină înainte de efectuarea întreținerii.

AVERTISMENT

Nu permiteţi pătrunderea ierbii, a frunzelor sau a

excesului de vaselină în motor şi în acumulator.

ATENȚIE

Folosiţi numai piese de schimb aprobate.

ATENȚIE

Nu lăsați componentele din plastic să intre în contact

cu lichid de frână, benzină, materiale pe bază de

petrol. Produsele chimice pot provoca deteriorarea

materialului plastic și îl pot face neutilizabil.

ATENȚIE

Nu utilizați solvenți sau detergenți puternici pe carcasa

sau componentele din plastic.

NOTĂ

Cuplu de strângere recomandat (Lamei): 33-37Nm.

5.1 ÎNTREŢINERE GENERALĂ

• Înainte de fiecare utilizare, examinați mașina

pentru eventuale piese avariate, absente sau fixate

defectuos, precum şuruburi, piuliţe și capace.

• Strângeți corect toate dispozitivele de fixare și

capacele.

• Curățați mașina cu o cârpă uscată. Nu utilizaţi apă.

5.2 ÎNLOCUIREA LAMEI

Figura 10

117

Română

AVERTISMENT

Folosiţi numai lame de schimb aprobate.

AVERTISMENT

Purtați mănuși pentru condiții grele de lucru sau

înfășurați o cârpă în jurul lamei când atingeți lama.

1. Opriţi mașina.

2. Asigurați-vă că lamele se opresc complet.

3. Scoateți cheia de siguranță și acumulatorul.

4. Întoarceți maşina de tuns iarbă pe o parte laterală.

5. Utilizați o bucată de lemn pentru a preveni mișcarea

lamei.

6. Scoateți șurubul de fixare și distanțierul cu o cheie

fixă sau tubulară.

7. Îndepărtaţi lama.

8. Instalaţi noua lamă. Asigurați-vă că săgețile

cuplează găurile din lamă.

9. Montați șurubul de fixare și distanțierul și strângeți-

le.

5.3 DEPOZITAREA MAȘINII

• Curățați mașina înainte de depozitare.

• Asigurați-vă că motorul nu este fierbinte atunci când

depozitați mașina.

• Asigurați-vă că mașina nu are piese desfăcute sau

deteriorate. Dacă este necesar, efectuați acești pași/

aceste instrucțiuni:

• Înlocuiţi piesele deteriorate.

• Strângeţi șuruburile.

• Vorbiți cu o persoană dintr-un centru de service

autorizat.

• Depozitați mașina într-un loc uscat.

• Asigurați-vă că este într-o zonă inaccesibilă copiilor.

5.4 AȘEZAȚI MAȘINA PE PARTEA

POSTERIOARĂ

Figura 11

1. Scoateți colectorul de iarbă.

2. Trageți și rotiți butoanele mânerului la 90°.

3. Pliați în jos mânerul.

4. Rotiți butoanele mânerului la 90° pentru a bloca

mânerul în poziție.

5. Așezați mașina pe partea posterioară și asigurați-vă

că consolele ating podeaua.

Comutatorul depozitare

Mașina este echipată cu un comutator de depozitare

care previne pornirea mașinii când aceasta se află în

poziția de depozitare.

Este nevoie să îndepărtaţi cheia de siguranță și setul

de acumulatori pentru a preveni pornirea accidentală

sau utilizarea neautorizată. Comutatorul de depozitare

nu înlocuiește această funcție.

118

Română

6 DEPANARE

Problemă Cauză posibilă Soluție

Mânerul nu este

corect poziţionat.

Șuruburile nu

sunt angrenate

corect.

Reglaţi înălţimea

mânerului şi asi-

guraţi-vă că bu-

toanele și şuru-

burile sunt alini-

ate corespunză-

tor.

Maşina nu por-

neşte.

Capacitatea se-

tului de acumula-

tori este scăzută.

Încărcați setul de

acumulatori.

Bara de comu-

tare este defec-

tă.

Înlocuiți bara de

comutare.

Cheia acumula-

torului nu este

introdusă.

Introduceți cheia

acumulatorului.

Mașina taie iarba

neuniform.

Iarba este tare. Examinați zona

de tuns iarba.

Înălțimea lamei

nu este reglată

corect.

Deplasaţi roţile

într-o poziţie mai

înaltă.

Maşina nu prelu-

crează corect re-

sturile vegetale.

Resturile de iar-

bă umedă aderă

la platformă.

Aşteptaţi până

când se usucă

iarba înainte de

a o tunde.

Dopul de oprire

a resturilor vege-

tale lipsește.

Instalați dopul de

oprire a resturilor

vegetale.

Mașina este

greu de împins.

Iarba este prea

înaltă sau înălți-

mea lamei este

prea mică.

Măriți înălțimea

lamei.

Colectorul de iar-

bă și lama se

agață în iarbă

deasă.

Goliți resturile de

iarbă din colec-

torul de iarbă.

Există o vibrație

ridicată în

mașină.

Lama este deze-

chilibrată și uza-

tă.

Înlocuiți lama.

Problemă Cauză posibilă Soluție

Arborele motoru-

lui este îndoit.

1. Opriţi motor-

ul.

2. Scoateți

cheia de si-

guranță și

acumulatorul.

3. Deconectați

sursa de ali-

mentare

electrică.

4. Inspectaţi

pentru depis-

tarea deterio-

rărilor.

5. Reparați

mașina în-

ainte de a o

porni din

nou.

Mașina se

oprește în timpul

funcționării.

Înălțimea lamei

este prea scăzu-

tă.

Măriți înălțimea

lamei.

Setul de acumu-

latori nu este în-

cărcat.

Încărcați setul de

acumulatori.

Resturile de iar-

bă aderă la plat-

formă sau la la-

mă.

Scoateți setul de

acumulatori și

verificați platfor-

ma.

Temperatura de

funcționare a

mașinii este prea

ridicată.

Lăsați mașina să

se răcească.

* Dacă nu găsiți soluția la aceste probleme, adresați-vă

unui centru de service.

119

Română

7 DATE TEHNICE

Tensiune 40 V

Turaţie de mers

în gol

2800 / min

Lățime de tăiere 460 mm

Înălțime de

tăiere

25 - 80 mm

Capacitate co-

lector de iarbă

55 L

Greutate (fără

setul de acumu-

latori)

24,5 kg

Nivel de pre-

siune sonoră

măsurat

= 73 dB(A), K= 3 dB(A)

Nivel de putere

acustică garantat

WA.d

= 96 dB(A)

Model de acu-

mulator

G40B2/G40B25/G40B4 și alte

gameBAF

Model de încăr-

cător

2910907 (G40UC)/29417/29447/

G40C și alte gameCAF

Vibrații ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANȚIE

(Lista completă a termenilor și condițiilor garanției

poate fi consultată Greenworks pe website https://

www.greenworkstools.eu)

Garanția Greenworks este de 3 ani pentru produs și de

2 ani pentru baterii (consumat/uz personal) începând

de la data cumpărării. Această garanție acoperă toate

defectele de fabricație. Un produs defect aflat sub

garanție poate fi reparat sau înlocuit. Unei unități

utilizate greșit sau utilizate în alte moduri decât cele

descrise în manualul de instrucțiuni se poate respinge

garanția. Gradul de uzură și părțile uzate nu sunt

acoperite de garanție. Garanția originală oferită de

către fabricant nu este afectată de către nicio garanția

suplimentară oferită de furnizor sau de magazin.

Un produs defect trebuie predat punctului de vânzare

pentru a solicita aplicarea garanției, împreună cu

dovada achiziției (chitanță).

9 DECLARAȚIE DE

CONFORMITATE CE

Numele și adresa producătorului:

Numele:

Globe Technologies Europe GmbH

Adresa: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Numele și adresa persoanei autorizate să compileze

dosarul tehnic:

Numele: Ralf Pankalla

Adresa: Brunnenweg 17, 64331 Weiterstadt, Ger-

mania

Prin prezenta, declarăm că produsul

Categorie: Maşină de tuns iarba

Model: LMF412 （2514407）

Număr de serie: A se vedea eticheta cu caracter-

istici tehnice

Anul fabricării: A se vedea eticheta cu caracter-

istici tehnice

• este în conformitate cu prevederile relevante ale

Directivei 2006/42/CE privind mașinile.

• este în conformitate cu prevederile următoarelor

directive ale CE:

• 2014/30/UE

• 2000/14/CE și 2005/88/CE

• 2011/65/UE și 2015/863/UE

În plus, declarăm că au fost utilizate următoarele părți/

clauze ale standardelor armonizate:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Metoda de evaluare a conformităţii la Anexa VI Directiva

2000/14/CE.

Nivel de putere acustică măsur-

: 84,8 dB(A)

Nivel de putere acustică garan-

tat

WA.d

: 96 dB(A)

Organism notificat implicat:

Numele: Intertek Deutschland GmbH (Organism

notificat 0905)

Adresa: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germania

Locul, data: Weiter-

stadt, 03.03.2020

Semnătura: Ted Qu, Director

Calitate

120

Română

121

Română

1 Описание.................................123

1.1 Цел.........................................................123

1.2 Преглед................................................. 123

2 Безопасност............................123

3 Монтаж.....................................123

3.1 Разопаковане на машината................. 123

3.2 Разгъване на долната ръкохватка.......123

3.3 Монтиране на горната ръкохватка. .... 124

3.4 Монтиране на коша за трева .............. 124

3.5 Монтиране на вложката за торене......124

3.6 Монтиране на страничния отвеждащ

улей........................................................124

3.7 Настройте височината на ножа/

височината за рязане........................... 124

3.8 Монтиране на акумулаторната

батерия..................................................124

3.9 Смяна на акумулаторната батерия..... 124

4 Работа...................................... 124

4.1 Стартиране на машината.....................125

4.2 Спиране на машината..........................125

4.3 Изпразване на коша за трева.............. 125

4.4 Работа под наклон................................125

4.5 Съвети за работа..................................125

5 Поддръжка..............................125

5.1 Обща поддръжка.................................. 126

5.2 Подмяна на ножа.................................. 126

5.3 Съхранение на машината....................126

5.4 Изключване на машината.................... 126

6 Отстраняване на

неизправности....................... 127

7 Технически данни.................. 128

8 Гаранция..................................128

9 Декларация за

съответствие на ЕО...............128

122

Английски език

1 ОПИСАНИЕ

1.1 ЦЕЛ

Тази машина се използва за косене на трева при

домашни условия. Режещите ножове трябва да

бъдат приблизително успоредни на земята. Всички

четири колела трябва да докосват земята докато

косите.

1.2 ПРЕГЛЕД

Фигура 1~12

Дръжка превключвател

Старт бутон

Горна ръкохватка

Долна ръкохватка

Болт

Лост за регулиране на височината

Врата на акумулатора

Ръкохватка

Кош за трева

Копче на ръкохватката

Задна изпускателна врата

Прът на вратата

Ръкохватка на коша за трева

Кука

Вложка за торене

Страничен отвеждащ улей

Ръкохватка на вложката за торене

Странична изпускателна врата

Шарнир

Вдлъбнатини

Ключ за безопасност

Бутон за освобождаване на акумулатора

Акумулаторна батерия

Нож

Дърво

Гаечен ключ

Монтажен винт

2 БЕЗОПАСНОСТ

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че следвате всички инструкции за

безопасност.

Обърнете се към ръководството за безопасност.

3 МОНТАЖ

ПРЕДУПРЕЖДЕНИЕ

Не използвайте аксесоари, които не са

препоръчани от производителя.

ПРЕДУПРЕЖДЕНИЕ

Не поставяйте ключа за безопасност или

акумулаторната батерия, докато не сте

приключили със сглобяването на всички части.

3.1 РАЗОПАКОВАНЕ НА МАШИНАТА

ПРЕДУПРЕЖДЕНИЕ

Уверете се, че сте сглобили машината по

подходящ начин преди употреба.

ПРЕДУПРЕЖДЕНИЕ

• Ако частите са повредени, не използвайте

машината.

• Ако не разполагате с всички части, не работете

с машината.

• Ако частите са повредени или липсват,

говорете със сервизния център.

1. Отворете опаковката.

2. Прочетете документацията в кутията.

3. Извадете всички части, които не са сглобени, от

кутията.

4. Извадете машината от кутията.

5. Изхвърлете кутията и опаковката в съответствие

с местните регулации.

3.2 РАЗГЪВАНЕ НА ДОЛНАТА

РЪКОХВАТКА

Фигура 2

1. Издърпайте и завъртете копчето на ръкохватката

на 90°.

2. Разгънете долната ръкохватка.

3. Подравнете копчетата на ръкохватката в една от

трите позиции на скобите.

4. Завъртете копчетата на ръкохватката на 90°,

докато те не зацепят в отворите на скобата.

БЕЛЕЖКА

Уверете се, че двете копчета на ръкохватката са на

еднакви позиции.

ПРЕДУПРЕЖДЕНИЕ

Не правете щети по кабелите, когато сгъвате или

разгъвате ръкохватката.

123

Английски език

3.3 МОНТИРАНЕ НА ГОРНАТА

РЪКОХВАТКА.

Фигура 3

1. Подравнете отворите на горната ръкохватка и

долната ръкохватка.

2. Поставете болтове през отворите.

3. Затегнете копчето в болтовете.

4. Направете същото действие от другата страна.

3.4 МОНТИРАНЕ НА КОША ЗА

ТРЕВА

Фигура 4

1. Извадете вложката за торене.

2. Премахнете страничния отвеждащ улей.

3. Отворете задната изпускателна врата и я

задръжте.

4. Дръжте коша за трева за ръкохватките и

закачете куките на пръта на вратата.

5. Затворете задната изпускателна врата.

3.5 МОНТИРАНЕ НА ВЛОЖКАТА ЗА

ТОРЕНЕ.

Фигура 5

1. Извадете коша за трева

2. Отворете задната изпускателна врата и я

задръжте.

3. Дръжте вложката за торене за ръкохватките и я

поставете в отвеждащия улей.

4. Затворете задната изпускателна врата.

3.6 МОНТИРАНЕ НА СТРАНИЧНИЯ

ОТВЕЖДАЩ УЛЕЙ.

Фигура 6.

ВНИМАНИЕ

Когато използвате страничния отвеждащ улей,

• не монтирайте коша за трева.

• Дръжте монтирана вложката за торене.

1. Отворете страничната изпускателна врата и я

задръжте.

2. Подравнете вдлъбнатините на страничния

изпускателен улей под шарнира.

3. Затворете страничната изпускателна врата.

3.7 НАСТРОЙТЕ ВИСОЧИНАТА НА

НОЖА/ВИСОЧИНАТА ЗА РЯЗАНЕ

Машината може да бъде настроена за различни

височини на ножа/височини за рязане.

Фигура 7

1. Издърпайте лоста за контролиране на

височината напред, за да увеличите височината

на ножа/височината за рязане.

2. Издърпайте лоста за контролиране на

височината назад, за да намалите височината на

ножа/височината за рязане.

3.8 МОНТИРАНЕ НА

АКУМУЛАТОРНАТА БАТЕРИЯ

Фигура 8

ПРЕДУПРЕЖДЕНИЕ

• Ако акумулаторната батерия или зарядното

устройство са повредени, подменете

акумулаторната батерия или зарядното

устройство.

• Спрете машината и изчакайте, докато

двигателят не спре преди монтиране или

снемане на акумулаторната батерия.

• Прочетете, запознайте се и спазвайте

инструкциите в ръководството и на

акумулаторната батерия и зарядното

устройство.

1. Отворете вратата на акумулатора.

2. Подравнете ребрата за повдигане на

акумулаторната батерия с жлебовете в

отделението на акумулатора.

3. Натиснете акумулаторната батерия в

отделението на акумулатора, докато

акумулаторната батерия не се заключи в

мястото.

4. Когато чуете щракване, акумулаторната батерия

е монтирана.

5. Затворете вратата на акумулатора.

БЕЛЕЖКА

Двигателят стартира единствено, когато вкарате

ключа за безопасност.

3.9 СМЯНА НА АКУМУЛАТОРНАТА

БАТЕРИЯ

Фигура 8

1. Отворете вратата на акумулатора.

2. Извадете ключа за безопасност.

3. Натиснете и задръжте бутона за освобождаване

на акумулатора.

4. Снемете акумулаторната батерия от машината.

4 РАБОТА

ПРЕДУПРЕЖДЕНИЕ

Носете защита за очите по време на работа.

124

Английски език

4.1 СТАРТИРАНЕ НА МАШИНАТА

Фигура 9

1. Поставете ключа за безопасност.

2. Натиснете и задръжте старт бутона.

3. Докато сте задържали старт бутона, издърпайте

дръжката за превключване по посока на

кормилния лост.

4. Освободете старт бутона за да стартирате

машината.

4.2 СПИРАНЕ НА МАШИНАТА

Фигура 9

1. Освободете превключвателната дръжка за да

спрете машината.

ПРЕДУПРЕЖДЕНИЕ

Изчакайте докато ножът спре напълно преди да

стартирате отново машината. Не включвайте и

изключвайте бързо машината.

ПРЕДУПРЕЖДЕНИЕ

Винаги изваждайте ключа за безопасност и

акумулатора, когато приключите работа.

4.3 ИЗПРАЗВАНЕ НА КОША ЗА

ТРЕВА

1. Спрете машината.

2. Извадете ключа за безопасност.

3. Премахнете акумулаторната батерия.

4. Отворете задната изпускателна врата и я

задръжте.

5. Дръжте коша за трева за ръкохватката и го

откачете от пръта на вратата.

6. Затворете задната изпускателна врата.

7. Изпразнете коша за трева.

4.4 РАБОТА ПОД НАКЛОН

ПРЕДУПРЕЖДЕНИЕ

Не косете по склонове с наклон повече от 15°. Ако

не се чувствате удобно не косете по склонове.

• Не отивайте нагоре или надолу по наклона,

когато косите по напречно по неговото

продължение. Внимавайте, когато сменяте

посоката на наклона.

• Наблюдавайте за дупки, корени, камъни и други

скрити обекти, които могат да причинят падане.

Премахнете всички препятствия, като камъни и

клони от дървета.

• Уверете се, че краката ви са стабилни. Ако сте

извън баланс незабавно освободете дръжката

превключвател.

• Не косете в близост до пропадания, канавки или

насипи.

4.5 СЪВЕТИ ЗА РАБОТА

• Не се опитвайте да заобиколите работата

на бутона за стартиране или дръжката

превключвател.

• Не накланяйте машината, когато я стартирате.

• Не поставяйте ръцете или краката си в близост

или под въртящите се части.

• Поддържайте чист отвеждащия улей.

• Не косете мокра трева.

• Необходима е по-висока височина на ножа за

нова или дебела трева.

• Почистете дъното на платформата на косачката

след всяка употреба. Отстранете изрязаната

трева, листата, калта и другите отпадъци.

5 ПОДДРЪЖКА

ПРЕДУПРЕЖДЕНИЕ

Извадете ключа за безопасност и акумулаторната

батерия от машината преди поддръжка.

ПРЕДУПРЕЖДЕНИЕ

Поддържайте двигателя и акумулатора чисти от

трева, листа или твърде много грес.

ВНИМАНИЕ

Използвайте единствено одобрени резервни части.

ВНИМАНИЕ

Не позволявайте спирачни течности, бензин и

материали на петролна основа да докосват

пластмасовите части. Химикалите могат да

предизвикат повреда на пластмасата и да

направят пластмасата неизползваема.

ВНИМАНИЕ

Не използвайте силни разтворители или препарати

за почистване по пластмасовия корпус или

компонентите.

БЕЛЕЖКА

Препоръчителен момент на затяганеb (ножа):

33-37 Нм.

125

Английски език

5.1 ОБЩА ПОДДРЪЖКА

• Преди всяка употреба, проверете машината за

повредени, липсващи или разхлабени части, като

винтове, гайки, болтове и капачки.

• Затегнете правилно всички закопчалки и капачки.

• Почистете машината със суха кърпа. Не

използвайте вода.

5.2 ПОДМЯНА НА НОЖА

Фигура 10

ПРЕДУПРЕЖДЕНИЕ

Използвайте единствено одобрени резервни

ножове.

ПРЕДУПРЕЖДЕНИЕ

Носете дебели ръкавици или намотайте плат около

ножа, когато го докосвате.

1. Спрете машината.

2. Уверете се, че ножът е напълно спрял.

3. Извадете безопасния ключ и акумулатора.

4. Завъртете машината на страна.

5. Използвайте парче дърво за да предотвратите

движение на ножа.

6. Отстранете монтажния винт и дистанциращия

елемент с гаечен ключ или гнездов ключ.

7. Извадете ножа.

8. Монтирайте нов нож. Уверете се, че стрелките

зацепват в отворите на ножа.

9. Поставете монтажния винт и дистанциращия

елемент и затегнете.

5.3 СЪХРАНЕНИЕ НА МАШИНАТА

• Почиствайте машината преди съхранение.

• Уверете се, че двигателят не е горещ, когато

прибирате машината.

• Уверете се, че по машината няма разхлабени

или повредени детайли. Ако е необходимо,

извършете тези стъпки/инструкции:

• Подменете повредените детайли.

• Затегнете болтовете.

• Обърнете се към лице в одобрен сервизен

център.

• Съхранявайте машината в суха зона.

• Уверете се, че деца не могат да доближат до

машината.

5.4 ИЗКЛЮЧВАНЕ НА МАШИНАТА

Фигура 11

1. Извадете коша за трева

2. Издърпайте и завъртете копчето на ръкохватката

на 90°.

3. Сгънете ръкохватката.

4. Завъртете копчетата на ръкохватката на 90°, за

да фиксирате ръкохватката на място.

5. Изключете машината и се уверете че скобите

докосват пода.

Превключвател за съхранение

Машината има превключвател за съхранение, който

предотвратява нейното пускане в положение за

съхранение.

Необходимо е да отстраните ключа за безопасност

и акумулаторната батерия, за да предотвратите

пускане по невнимание и неразрешена употреба.

Превключвателят за съхранение не замества тази

функция.

126

Английски език

6 ОТСТРАНЯВАНЕ НА

НЕИЗПРАВНОСТИ

Проблем Възможна

причина

Решение

Ръкохватката

не е в позиция.

Болтовете не са

правилно

зацепени.

Регулирайте

височината на

ръкохватката се

уверете, че

копчетата и

болтовете са

правилно

подравнени.

Машината не

стартира.

Акумулаторната

батерия е

изтощена.

Заредете

акумулаторната

батерия.

Ръкохватката

превключвател

е повредена.

Подменете

ръкохватката

превключвател.

Ключът на

акумулатора не

е поставен.

Поставете

ключа на

акумулатора.

Машината реже

трева

неравномерно.

Тревната площ

е груба.

Проверете

зоната за

косене.

Височината на

ножа не е

настроена

правилно.

Преместете

колелата до по-

висока позиция.

Машината не

тори правилно.

Отрязъци мокра

трева са се

закрепили към

платформата.

Изчакайте

докато тревата

се изсуши

преди косене.

Вложката за

торене липсва.

Монтирайте

вложката за

торене.

Машината е

трудна за

бутане.

Тревата е

твърде висока

или височината

на ножа е

твърде ниска.

Увеличете

височината на

ножа.

Кошът за трева

и ножът се

затрудняват в

дебелата трева.

Изпразнете

изрязаната

трева от коша

за трева.

Има силни

вибрации в

машината.

Ножът е

небалансиран и

износен.

Подменете

ножа.

Проблем Възможна

причина

Решение

Валът на

мотора е

изкривен.

1. Спрете

двигателя.

2. Извадете

безопасния

ключ и

акумулатора

3. Разединете

източника на

захранване.

4. Проверете

за повреда.

5. Поправете

машината

преди

отново да я

стартирате.

Машината

спира по време

на косене.

Височината на

ножа е твърде

ниска.

Увеличете

височината на

ножа.

Акумулаторната

батерия е

изтощена.

Заредете

акумулаторната

батерия.

Отрязъци трева

са се закрепили

по платформата

или по ножа.

Извадете

акумулатора и

проверете

платформата.

Работната

температура на

машината е

твърде висока.

Охладете

машината.

* Ако не можете да намерите решение на тези

проблеми, отидете в сервизен център.

127

Английски език

7 ТЕХНИЧЕСКИ ДАННИ

Напрежение 40 V

Скорост без

натоварване

2800 / мин

Ширина на

рязане

460 мм

Височина на

рязане

25 - 80 мм

Обем на коша

за трева

55 L

Тегло (без

акумулаторната

батерия)

24,5 kg

Измерено ниво

на звуково

налягане

= 73 dB(A), K= 3 dB(A)

Гарантирано

ниво на сила на

звука

WA.d

= 96 dB(A)

Модел на

акумулатора

G40B2/G40B25/G40B4 и други

серии BAF

Модел на

зарядно

устройство

2910907 (G40UC)/29417/29447/

G40C и други серии CAF

Вибрации ≤2,5 м/сек

, K=1,5 м/сек

IPX IPX1

8 ГАРАНЦИЯ

(Пълните гаранционни срокове и условия могат

да бъдат намерени на Greenworks уебстраницата

https://www.greenworkstools.eu)

Гаранцията Greenworks е 3 години за продукта

и 2 години за батериите (потребителска/частна

употреба) от датата на закупуване. Гаранцията

покрива производствени дефекти. Дефектен продукт

по гаранцията може да бъде или поправен, или

подменен. Уред, с който е било злоупотребено

или е използван по начин различен от описания

в ръководството на потребителя, гаранцията може

да бъде анулирана. Нормалното износване и

износване на части не се покриват от гаранцията.

Оригиналната гаранция на производителя не се

влияе от каквато и да било допълнителна гаранция

предлагана от дистрибутора или търговеца на

дребно.

Един дефектен продукт трябва да бъде върнат до

точката на закупуване, за да се направи рекламация

по гаранцията, заедно с доказателство за покупката

(касова бележка).

9 ДЕКЛАРАЦИЯ ЗА

СЪОТВЕТСТВИЕ НА ЕО

Име и адрес на производителя:

Име: Globe Technologies Europe GmbH

Aдрес: Brunnenweg 17, 64331 Weiterstadt,

Германия

Име и адрес на упълномощеното лица за съставяне

техническия файл:

Име: Ralf Pankalla

Aдрес: Brunnenweg 17, 64331 Weiterstadt,

Германия

С настоящото декларираме, че продуктът

Категория: Косачка за трева

Модел: LMF412 （2514407）

Сериен номер: Виж етикета с номинални

стойности на продукта

Година на

конструиране:

Виж етикета с номинални

стойности на продукта

• е в съответствие със съответните разпоредби на

Директивата за машините 2006/42/EО.

• е в съответствие с разпоредбите на следните

други директиви на ЕО:

• 2014/30/ЕС

• 2000/14/EО и 2005/88/EО

• 2011/65/ЕС и 2015/863/ЕС

Освен това декларираме, че са използвани следните

части и клаузи от хармонизирани стандарти:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Метод за оценка на съответствието на приложение

VI към директива 2000/14/EC.

Измерено ниво на сила на

звука

: 84,8 dB(A)

Гарантирано ниво на сила на

звука

WA.d

: 96 dB(A)

Участващ нотифициран орган:

Име: Intertek Deutschland GmbH (Нотифициран орган

0905)

Aдрес: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Германия

128

Английски език

Място, дата: Wei-

terstadt, 03.03.2020

Подпис: Тед Чу (Ted Qu),

директор по качеството

129

Английски език

1 Περιγραφή................................131

1.1 Σκοπός................................................... 131

1.2 Επισκόπηση........................................... 131

2 Ασφάλεια..................................131

3 Εγκατάσταση........................... 131

3.1 Αφαιρέστε το μηχάνημα από τη

συσκευασία............................................ 131

3.2 Ξεδιπλώστε την κάτω λαβή.................... 131

3.3 Εγκαταστήστε την άνω λαβή ................. 132

3.4 Εγκαταστήστε τον συλλέκτη χόρτου....... 132

3.5 Εγκαταστήστε την τάπα κάλυψης

εδάφους..................................................132

3.6 Εγκαταστήστε τη χοάνη πλευρικής

εξαγωγής................................................132

3.7 Ρύθμιση του ύψους λεπίδας/κοπής........132

3.8 Τοποθετήστε την μπαταρία.....................132

3.9 Αφαιρέστε την μπαταρία.........................132

4 Λειτουργία................................ 132

4.1 Έναρξη λειτουργίας του μηχανήματος....132

4.2 Διακοπή λειτουργίας του μηχανήματος...133

4.3 Αδειάστε τον συλλέκτη χόρτου............... 133

4.4 Λειτουργία σε πλαγιές............................ 133

4.5 Συμβουλές λειτουργίας........................... 133

5 Συντήρηση............................... 133

5.1 Γενική συντήρηση...................................133

5.2 Αντικαταστήστε τη λεπίδα.......................134

5.3 Αποθήκευση μηχανήματος.....................134

5.4 Τοποθετήστε το μηχάνημα όρθιο............134

6 Αντιμετώπιση προβλημάτων. 135

7 Τεχνικά δεδομένα.................... 136

8 Εγγύηση................................... 136

9 Δήλωση συμμόρφωσης ΕΕ....136

130

Ελληνικά

1 ΠΕΡΙΓΡΑΦΉ

1.1 ΣΚΟΠΌΣ

Το παρόν μηχάνημα χρησιμοποιείται για κοπή γρασιδιού

σε οικίες. Η λεπίδα κοπής πρέπει να είναι σχεδόν

παράλληλη με το έδαφος. Και οι τέσσερις τροχοί πρέπει

να αγγίζουν το έδαφος ενώ κόβετε.

1.2 ΕΠΙΣΚΌΠΗΣΗ

Εικόνα 1~12

Διακόπτης εκκένωσης

Κουμπί εκκίνησης

Επάνω χειρολαβή

Κάτω χειρολαβή

Βίδα

Μοχλός ρύθμισης ύψους

Θύρα μπαταρίας

Κουμπί

Συλλέκτης χόρτου

Κουμπί λαβής

Πίσω θύρα εξαγωγής

Ράβδος θύρας

Χειρολαβή συλλέκτη χόρτου

Άγκιστρο

Τάπα κάλυψης εδάφους

Χοάνη πλευρικής εξαγωγής

Χειρολαβή κάλυψης εδάφους

Πλαϊνή θύρα εξαγωγής

Άξονας

Εσοχές

Κλειδί ασφαλείας

Κουμπί απελευθέρωσης μπαταρίας

Συστοιχία μπαταριών

Λεπίδα

Ξύλινο εξάρτημα

Μηχανικό κλειδί

Βίδα τοποθέτησης

2 ΑΣΦΆΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Εξασφαλίζετε την τήρηση όλων των οδηγιών

ασφαλείας.

Ανατρέξτε στο εγχειρίδιο ασφαλείας.

3 ΕΓΚΑΤΆΣΤΑΣΗ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μη χρησιμοποιείτε αξεσουάρ τα οποία δεν

συστήνονται από τον κατασκευαστή.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην τοποθετείτε το κλειδί ασφαλείας ή τη

συστοιχία μπαταριών μέχρι να ολοκληρώσετε τη

συναρμολόγηση όλων των εξαρτημάτων.

3.1 ΑΦΑΙΡΈΣΤΕ ΤΟ ΜΗΧΆΝΗΜΑ ΑΠΌ

ΤΗ ΣΥΣΚΕΥΑΣΊΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Βεβαιωθείτε ότι έχετε συναρμολογήσει σωστά το

μηχάνημα πριν από τη χρήση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

• Εάν τα μέρη έχουν φθορές, μη χρησιμοποιήσετε το

μηχάνημα.

• Εάν δεν έχετε όλα τα μέρη, μη θέσετε σε

λειτουργία το μηχάνημα.

• Εάν τα μέρη έχουν φθορές ή λείπουν, μιλήστε με

το κέντρο εξυπηρέτησης.

1. Ανοίξτε τη συσκευασία.

2. Διαβάστε τα έγγραφα της κούτας.

3. Αφαιρέστε όλα τα μη συναρμολογημένα μέρη από

την κούτα.

4. Αφαιρέστε το μηχάνημα από την κούτα.

5. Η απόρριψη της κούτας και της συσκευασίας

πρέπει να γίνεται σε συμμόρφωση με τους τοπικούς

κανονισμούς.

3.2 ΞΕΔΙΠΛΏΣΤΕ ΤΗΝ ΚΆΤΩ ΛΑΒΉ

Εικόνα 2

1. Τραβήξτε και γυρίστε τα κουμπιά λαβής 90°.

2. Ξεδιπλώστε την κάτω λαβή.

3. Ευθυγραμμίστε τα κουμπιά λαβής σε μια από τις

τρεις θέσεις στα στηρίγματα.

4. Γυρίστε τα κουμπιά λαβής 90° μέχρι να εμπλέξουν

τις οπές στα στηρίγματα.

ΣΗΜΕΊΩΣΗ

Εξασφαλίστε ότι τα δύο κουμπιά λαβής βρίσκονται

στην ίδια θέση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην προκαλέσετε ζημιές στα καλώδια όταν διπλώνετε

ή ξεδιπλώνετε τη λαβή.

131

Ελληνικά

3.3 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗΝ ΆΝΩ ΛΑΒΉ

Εικόνα 3

1. Ευθυγραμμίστε τις οπές στην άνω λαβή και στην

κάτω λαβή.

2. Τοποθετήστε τα μπουλόνια μέσα από τις οπές.

3. Σφίξτε τα κουμπιά επάνω στα μπουλόνια.

4. Κάντε το ίδιο στην άλλη πλευρά.

3.4 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΟΝ ΣΥΛΛΈΚΤΗ

ΧΌΡΤΟΥ

Εικόνα 4

1. Απομακρύνετε την τάπα κάλυψης εδάφους.

2. Απομακρύνετε τη χοάνη πλευρικής εξαγωγής.

3. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

4. Κρατήστε τον συλλέκτη χόρτου από τη λαβή του και

εμπλέξτε τα άγκιστρα στη ράβδο θύρας.

5. Κλείστε την πίσω θύρα εξαγωγής.

3.5 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗΝ ΤΆΠΑ

ΚΆΛΥΨΗΣ ΕΔΆΦΟΥΣ.

Εικόνα 5

1. Απομακρύνετε τον συλλέκτη χόρτου.

2. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

3. Κρατήστε την τάπα κάλυψης εδάφους από τη λαβή

της και στερεώστε την στη χοάνη εξαγωγής.

4. Κλείστε την πίσω θύρα εξαγωγής.

3.6 ΕΓΚΑΤΑΣΤΉΣΤΕ ΤΗ ΧΟΆΝΗ

ΠΛΕΥΡΙΚΉΣ ΕΞΑΓΩΓΉΣ.

Εικόνα 6.

ΠΡΟΣΈΞΤΕ

Όταν χρησιμοποιείτε την χοάνη πλευρικής εξαγωγής,

• μην εγκαθιστάτε τον συλλέκτη χόρτου.

• διατηρείτε τοποθετημένη την τάπα κάλυψης

εδάφους.

1. Ανοίξτε την πλαϊνή θύρα εξαγωγής και κρατήστε την.

2. Ευθυγραμμίστε τις εσοχές της χοάνης πλευρικής

εξαγωγής κάτω από τον άξονα.

3. Κλείστε την πλαϊνή θύρα εξαγωγής.

3.7 ΡΎΘΜΙΣΗ ΤΟΥ ΎΨΟΥΣ ΛΕΠΊΔΑΣ/

ΚΟΠΉΣ

Το μηχάνημα μπορεί να ρυθμιστεί σε διάφορα ύψη

λεπίδας/κοπής.

Εικόνα 7

1. Τραβήξτε τον μοχλό ρύθμισης ύψους προς τα

εμπρός για να αυξήσετε το ύψος λεπίδας/κοπής.

2. Τραβήξτε τον μοχλό ρύθμισης ύψους προς τα πίσω

για να μειώσετε το ύψος λεπίδας/κοπής.

3.8 ΤΟΠΟΘΕΤΉΣΤΕ ΤΗΝ ΜΠΑΤΑΡΊΑ

Εικόνα 8

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

• Εάν η μπαταρία ή ο φορτιστής έχουν φθορές,

αντικαταστήστε την μπαταρία ή τον φορτιστή.

• Διακόψτε τη λειτουργία του μηχανήματος και

περιμένετε να σταματήσει το μοτέρ για να

εγκαταστήσετε ή να αφαιρέσετε την μπαταρία.

• Διαβάστε, μάθετε και ακολουθήστε τις οδηγίες στο

εγχειρίδιο της μπαταρίας και του φορτιστή.

1. Ανοίξτε τη θύρα μπαταρίας.

2. Ευθυγραμμίστε τις γραμμώσεις στο αριστερό μέρος

της μπαταρίας με τις εγκοπές στο διαμέρισμα της

μπαταρίας.

3. Σπρώξτε την μπαταρία μέσα στο διαμέρισμα

μπαταρίας μέχρι να ασφαλίσει στη θέση της.

4. Όταν ακούσετε το κλικ, θα σημαίνει ότι η μπαταρία

έχει τοποθετηθεί.

5. Κλείστε τη θύρα μπαταρίας.

ΣΗΜΕΊΩΣΗ

Ο κινητήρας ξεκινάει μόνο όταν εισάγετε το κλειδί

ασφαλείας.

3.9 ΑΦΑΙΡΈΣΤΕ ΤΗΝ ΜΠΑΤΑΡΊΑ.

Εικόνα 8

1. Ανοίξτε τη θύρα μπαταρίας.

2. Αφαιρέστε το κλειδί ασφάλειας.

3. Πατήστε και κρατήστε πατημένο το κουμπί

απελευθέρωσης μπαταρίας.

4. Αφαιρέστε τη μπαταρία από το μηχάνημα.

4 ΛΕΙΤΟΥΡΓΊΑ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Φοράτε προστατευτικά γυαλιά κατά τη λειτουργία.

4.1 ΈΝΑΡΞΗ ΛΕΙΤΟΥΡΓΊΑΣ ΤΟΥ

ΜΗΧΑΝΉΜΑΤΟΣ

Εικόνα 9

1. Εισαγάγετε το κλειδί ασφαλείας.

2. Πιέστε και διατηρήστε πιεσμένο το κουμπί

εκκίνησης.

3. Ενώ κρατάτε πατημένο το κουμπί εκκίνησης,

τραβήξτε τον διακόπτη εκκένωσης στην κατεύθυνση

της χειρολαβής.

132

Ελληνικά

4. Απελευθερώστε το κουμπί εκκίνησης για να

εκκινήσετε το μηχάνημα.

4.2 ΔΙΑΚΟΠΉ ΛΕΙΤΟΥΡΓΊΑΣ ΤΟΥ

ΜΗΧΑΝΉΜΑΤΟΣ

Εικόνα 9

1. Απελευθερώστε τον διακόπτη εκκένωσης για να

απενεργοποιήσετε το μηχάνημα.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Περιμένετε μέχρι οι λεπίδες να σταματήσουν

πλήρως προτού επανεκκινήσετε το μηχάνημα. Μην

απενεργοποιείτε και ενεργοποιείτε το μηχάνημα

γρήγορα.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Απομακρύνετε πάντα το κλειδί ασφαλείας και τη

συστοιχία μπαταριών μετά την ολοκλήρωση της

εργασίας.

4.3 ΑΔΕΙΆΣΤΕ ΤΟΝ ΣΥΛΛΈΚΤΗ

ΧΌΡΤΟΥ

1. Διακόψτε τη λειτουργία του μηχανήματος.

2. Αφαιρέστε το κλειδί ασφάλειας.

3. Αφαιρέστε τη συστοιχία μπαταριών.

4. Ανοίξτε την πίσω θύρα εξαγωγής και κρατήστε την.

5. Κρατήστε τον συλλέκτη χόρτου από τη λαβή του και

απεμπλέξτε τον από τη ράβδο θύρας.

6. Κλείστε την πίσω θύρα εξαγωγής.

7. Αδειάστε τον συλλέκτη χόρτου.

4.4 ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΠΛΑΓΙΈΣ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Μην θέτετε σε λειτουργία σε πλαγιές με κλίση

μεγαλύτερη των 15°. Εάν δεν αισθάνεστε άνετα, μην

κόβετε σε πλαγιές.

• Μην ανεβαίνετε και κατεβαίνετε σε μια πλαγιά

όταν κουρεύετε οριζόντια σε αυτήν. Προσέχετε όταν

αλλάζετε κατεύθυνση στην πλαγιά.

• Παρατηρείτε οπές, αυλάκια, πέτρες και άλλα

κρυμμένα αντικείμενα τα οποία μπορεί να σας

κάνουν να πέσετε. Απομακρύνετε όλα τα εμπόδια

όπως πέτρες και κλαδιά δέντρων.

• Εξασφαλίζετε ότι πατάτε σταθερά. Εάν χάσετε

την ισορροπία σας, αποδεσμεύστε αμέσως τον

διακόπτη εκκένωσης.

• Μην κουρεύετε κοντά σε τμήματα πτώσης, χαντάκια

ή αναχώματα.

4.5 ΣΥΜΒΟΥΛΈΣ ΛΕΙΤΟΥΡΓΊΑΣ

• Μην προσπαθείτε να παρακάμπτετε τη λειτουργία

του κουμπιού εκκίνησης ή του διακόπτη εκκένωσης.

• Μην γέρνετε το μηχάνημα όταν το εκκινείτε.

• Μην τοποθετείτε τα χέρια ή τα πόδια κοντά σε ή

κάτω από περιστρεφόμενα εξαρτήματα.

• Διατηρείτε τη χοάνη εξαγωγής καθαρή.

• Μην κουρεύετε υγρό γρασίδι.

• Απαιτείται μεγαλύτερο ύψος λεπίδας για νέο ή παχύ

γρασίδι.

• Καθαρίζετε το κάτω μέρος της βάσης χλοοκοπτικού

μηχανήματος μετά από κάθε χρήση. Απομακρύνετε

αποκόμματα χόρτου, φύλλα, βρόμες και άλλα

υπολείμματα.

5 ΣΥΝΤΉΡΗΣΗ

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Αφαιρέστε το κλειδί ασφάλειας και την μπαταρία από

το μηχάνημα πριν από τη συντήρηση.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Διατηρείτε τον κινητήρα και τη συστοιχία μπαταριών

ελεύθερη από γρασίδι, φύλλα ή πολύ γράσο.

ΠΡΟΣΈΞΤΕ

Χρησιμοποιείτε μόνο εγκεκριμένα ανταλλακτικά.

ΠΡΟΣΈΞΤΕ

Μην επιτρέπετε σε υγρά φρένων, βενζίνη και υλικά

με βάση το πετρέλαιο να αγγίζουν τα πλαστικά μέρη.

Τα χημικά μπορεί να προκαλέσουν τέτοια ζημιά στο

πλαστικό και να μην είναι δυνατή η επισκευή του.

ΠΡΟΣΈΞΤΕ

Μη χρησιμοποιείτε ισχυρούς διαλύτες ή καθαριστικά

στο πλαστικό περίβλημα ή τα πλαστικά μέρη.

ΣΗΜΕΊΩΣΗ

Συνιστώμενη ροπή σύσφιγξης (λεπίδα ) : 33-37Nm.

5.1 ΓΕΝΙΚΉ ΣΥΝΤΉΡΗΣΗ

• Πριν από κάθε χρήση ελέγχετε το μηχάνημα για

φθαρμένα, ελλιπή ή χαλαρά εξαρτήματα όπως βίδες,

παξιμάδια, μπουλόνια και πώματα.

• Σφίγγετε σωστά όλους τους σφιγκτήρες και τα

πώματα.

• Καθαρίζετε το μηχάνημα με ένα στεγνό πανί. Μη

χρησιμοποιείτε νερό.

133

Ελληνικά

5.2 ΑΝΤΙΚΑΤΑΣΤΉΣΤΕ ΤΗ ΛΕΠΊΔΑ

Εικόνα 10

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Χρησιμοποιείτε μόνο εγκεκριμένες ανταλλακτικές

λεπίδες.

ΠΡΟΕΙΔΟΠΟΊΗΣΗ

Φοράτε ανθεκτικά γάντια ή τυλίγετε πανιά γύρω από

τη λεπίδα όταν την αγγίζετε.

1. Διακόψτε τη λειτουργία του μηχανήματος.

2. Εξασφαλίστε ότι οι λεπίδες έχουν σταματήσει

εντελώς.

3. Αφαιρέστε το κλειδί ασφάλειας και τη συστοιχία

μπαταριών.

4. Γυρίστε το μηχάνημα στα πλάγια.

5. Χρησιμοποιήστε ένα κομμάτι ξύλο για να εμποδίσετε

κίνηση της λεπίδας.

6. Απομακρύνετε τη βίδα τοποθέτησης και τους

αποστάτες με ένα κλειδί ή καρυδάκι.

7. Αφαιρέστε τη λεπίδα.

8. Εγκαταστήστε τη νέα λεπίδα. Εξασφαλίστε ότι τα

βέλη εμπλέκονται στις οπές στη λεπίδα.

9. Τοποθετήστε τη βίδα τοποθέτησης και τον αποστάτη

και σφίξτε τα.

5.3 ΑΠΟΘΉΚΕΥΣΗ ΜΗΧΑΝΉΜΑΤΟΣ

• Καθαρίστε το μηχάνημα πριν από την αποθήκευση.

• Βεβαιωθείτε ότι ο κινητήρας δεν είναι ζεστός κατά

την αποθήκευση του μηχανήματος.

• Βεβαιωθείτε ότι το μηχάνημα δεν έχει χαλαρά μέρη ή

μέρη που να έχουν υποστεί φθορές. Εάν χρειάζεται,

ακολουθήστε τα παρακάτω βήματα/οδηγίες:

• Αντικαταστήστε τα φθαρμένα μέρη.

• Σφίξτε τις βίδες.

• Μιλήστε σε κάποιον εκπρόσωπο εγκεκριμένου

κέντρου εξυπηρέτησης.

• Αποθηκεύστε το μηχάνημα σε στεγνό μέρος.

• Βεβαιωθείτε ότι τα παιδιά δεν μπορούν να

πλησιάσουν το μηχάνημα.

5.4 ΤΟΠΟΘΕΤΉΣΤΕ ΤΟ ΜΗΧΆΝΗΜΑ

ΌΡΘΙΟ

Εικόνα 11

1. Απομακρύνετε τον συλλέκτη χόρτου.

2. Τραβήξτε και γυρίστε τα κουμπιά λαβής 90°.

3. Διπλώστε κάτω την χειρολαβή.

4. Γυρίστε τα κουμπιά λαβής κατά 90°για να

ασφαλίσετε τη χειρολαβή στη θέση της.

5. και εξασφαλίστε ότι τα στηρίγματα αγγίζουν το

δάπεδο.

Διακόπτης αποθήκευσης

Το μηχάνημα έχει έναν διακόπτη αποθήκευσης που

εμποδίζει την εκκίνηση του όταν είναι σε θέση

αποθήκευσης.

Πρέπει να απομακρύνετε το κλειδί ασφάλειας και

τη συστοιχία μπαταρίας ώστε να εμποδίζετε τυχαία

εκκίνηση ή με εγκεκριμένη χρήση. Ο διακόπτης

αποθήκευσης δεν αντικαθιστά αυτή τη λειτουργία.

134

Ελληνικά

6 ΑΝΤΙΜΕΤΏΠΙΣΗ

ΠΡΟΒΛΗΜΆΤΩΝ

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Η λαβή δεν είναι

στη σωστή θέση.

Τα μπουλόνια

δεν έχουν

εμπλακεί σωστά.

Ρυθμίστε το

ύψος της λαβής

και εξασφαλίστε

ότι τα κουμπιά

και τα μπουλόνια

έχουν

ευθυγραμμιστεί

σωστά.

Το μηχάνημα δεν

ξεκινάει.

Η απόδοση

μπαταρίας είναι

χαμηλή.

Φορτίστε την

μπαταρία.

Ο διακόπτης

εκκένωσης είναι

ελαττωματικός.

Αντικαταστήστε

το διακόπτη

εκκένωσης.

Το κλειδί

μπαταρίας δεν

έχει εισαχθεί.

Εισαγάγετε το

κλειδί μπαταρίας.

Το μηχάνημα

κουρεύει το

γρασίδι

ανομοιόμορφα.

Το γρασίδι είναι

άγριο.

Εξετάστε το

χώρο που θα

κουρέχετε.

Το ύψος λεπίδας

δεν έχει

ρυθμιστεί

σωστά.

Μετακινήστε

τους τροχούς σε

υψηλότερη θέση.

Το μηχάνημα δεν

κάνει σωστή

κάλυψη

εδάφους.

Υγρά

αποκόμματα

χόρτου κολλάνε

στη βάση.

Περιμένετε έως

ότου το γρασίδι

στεγνώσει

προτού κόψετε.

Λείπει η τάπα

κάλυψης

εδάφους.

Εγκαταστήστε

την τάπα

κάλυψης

εδάφους.

Το μηχάνημα

ωθείται με

δυσκολία.

Το γρασίδι είναι

πολύ ψηλό ή το

ύψος λεπίδας

είναι πολύ

χαμηλό.

Αυξήστε το ύψος

λεπίδας.

Ο συλλέκτης

χόρτου και η

λεπίδα τραβάνε

παχύ γρασίδι.

Αδειάστε τα

αποκόμματα

χόρτου από τον

συλλέκτη

χόρτου.

Το μηχάνημα

παρουσιάζει

δυνατούς

κραδασμούς.

Η λεπίδα δεν

είναι

ισορροπημένη

και έχει φθαρεί.

Αντικαταστήστε

τη λεπίδα.

Πρόβλημα Πιθανή αιτία Αντιμετώπιση

Ο άξονας

κινητήρα έχει

λυγίσει.

1. Διακόψτε τη

λειτουργία

του κινητήρα.

2. Αφαιρέστε το

κλειδί

ασφάλειας

και τη

συστοιχία

μπαταριών.

3. Αποσυνδέστε

την πηγή

ισχύος.

4. Ελέγξτε για

ζημιά.

5. Επισκευάστε

το μηχάνημα

πριν το

επανεκκινήσε

τε.

Το μηχάνημα

σταματάει κατά

τη διάρκεια του

κουρέματος.

Το ύψος λεπίδας

είναι πολύ

χαμηλό.

Αυξήστε το ύψος

λεπίδας.

Η μπαταρία δεν

είναι φορτισμένη.

Φορτίστε την

μπαταρία.

Τα υγρά

αποκόμματα

χόρτου κολλάνε

στη βάση ή σε

λεπίδα.

Αφαιρέστε τη

συστοιχία

μπαταριών και

ελέγξτε τη βάση.

Η θερμοκρασία

λειτουργίας του

μηχανήματος

είναι πολύ

υψηλή.

Αφήστε το

μηχάνημα να

κρυώσει.

* Εάν δεν βρίσκετε λύση σε αυτά τα προβλήματα,

επικοινωνήστε με το κέντρο σέρβις.

135

Ελληνικά

7 ΤΕΧΝΙΚΆ ΔΕΔΟΜΈΝΑ

Τάση 40 V

Ταχύτητα χωρίς

φορτίο

2800 /λεπτό

Πλάτος κοπής 460 χιλ.

Ύψος κοπής 25 - 80 χιλ.

Χωρητικότητα

συλλέκτη χόρτου

55 L

Βάρος (χωρίς

την μπαταρία)

24,5 kg

Μέτρηση

στάθμης

ακουστικής

πίεσης

= 73 dB(A), K= 3 dB(A)

Εγγυημένη

στάθμη

ακουστικής

ισχύος

WA.d

= 96 dB(A)

Μοντέλο

μπαταρίας

G40B2/G40B25/G40B4 και άλλες

σειρές BAF

Μοντέλο

φορτιστή

2910907 (G40UC)/29417/29447/

G40C και άλλες σειρές CAF

Δόνηση ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 ΕΓΓΎΗΣΗ

(Οι πλήρεις όροι και προδιαγραφές είναι

διαθέσιμα στην Greenworks ιστοσελίδα https://

www.greenworkstools.eu)

Η Greenworks εγγύηση είναι 3 χρόνια για το προϊόν

και 2 χρόνια για τις μπαταρίες (καταναλωτική/ιδιωτική

χρήση) από την ημερομηνία της αγοράς. Η παρούσα

εγγύηση καλύπτει τις κατασκευαστικές βλάβες. Ένα

ελαττωματικό προϊόν που καλύπτεται από την εγγύηση

μπορεί επιδιορθωθεί ή να αντικατασταθεί. Μια μονάδα

που έχει χρησιμοποιηθεί λανθασμένα ή που δεν

έχει χρησιμοποιηθεί σύμφωνα με τις περιγραφές στο

εγχειρίδιο χρήστη ενδέχεται να μην καλυφθεί από την

εγγύηση. Η φυσιολογική φθορά και τα ανταλλακτικά

λόγω φθοράς δεν θεωρούνται εγγύηση. Η αρχική

εγγύηση του κατασκευαστή δεν επηρεάζεται από

οποιαδήποτε επιπλέον εγγύηση προσφέρεται από το

κατάστημα ή τον πωλητή.

Ένα ελαττωματικό προϊόν πρέπει να επιστρέφεται στο

σημείο αγοράς για τη διεκδίκηση της εγγύησης, μαζί με

το αποδεικτικό αγοράς (απόδειξη).

9 ΔΉΛΩΣΗ ΣΥΜΜΌΡΦΩΣΗΣ ΕΕ

Όνομα και διεύθυνση κατασκευαστή:

Όνομα:

Globe Technologies Europe GmbH

Διεύθυνσ

η:

Brunnenweg 17, 64331 Weiterstadt,

Γερμανία

Όνομα και διεύθυνση του εξουσιοδοτημένου ατόμου

σύνταξης του τεχνικού αρχείου:

Όνομα: Ralf Pankalla

Διεύθυνσ

η:

Brunnenweg 17, 64331 Weiterstadt,

Γερμανία

Στο παρόν δηλώνουμε ότι το προϊόν

Κατηγορία: Χλοοκοπτική μηχανή

Μοντέλο: LMF412 （2514407）

Αριθμός σειράς: Ανατρέξτε στην ετικέτα του

προϊόντος

Έτος κατασκευής: Ανατρέξτε στην ετικέτα του

προϊόντος

• Συμμορφώνεται με τις σχετικές διατάξεις της

Οδηγίας 2006/42/EC για τα μηχανήματα.

• Συμμορφώνεται με τις διατάξεις των υπόλοιπων

παρακάτω ευρωπαϊκών οδηγιών:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Επιπλέον, δηλώνουμε ότι έχουν χρησιμοποιηθεί

τα παρακάτω μέρη, ρήτρες των εναρμονισμένων

ευρωπαϊκών προτύπων:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Μέθοδος αξιολόγησης συμμόρφωσης σύμφωνα με το

Παράρτημα VI της Οδηγίας 2000/14/EC.

Μετρημένη στάθμη ακουστικής

ισχύος

: 84,8 dB(A)

Εγγυημένη στάθμη ακουστικής

ισχύος

WA.d

: 96 dB(A)

Κοινοποιημένος οργανισμός

Όνομα: Intertek Deutschland GmbH (Κοινοποιημένος

οργανισμός 0905)

Διεύθυνση: Stangenstr. 1, 70771 Leinfelden-

Echterdingen, Γερμανία

136

Ελληνικά

Τοποθεσία,

ημερομηνία: Weiter-

stadt, 03.03.2020

Υπογραφή: Ted Qu, Διευθυντής

Ποιότητας

137

Ελληνικά

1فصولا.....................................139

1.1ضرغلا................................................139

1.2ةحمل ةماع.............................................139

2ةمسلا.....................................139

3بيصنتلا....................................139

3.1

كف فيلغت ةلا........................................139

3.2كف يط ضبقملا يلفسلا...............................139

3.3بيكرت ضبقملا يولعلا ..............................139

3.4بيكرت طق بشعلا...................................139

3.5بيكرت ةدادس عيزوت بشعلا زوزجملا ىلع ضرا140

3.6بيكرت بوبنأ غيرفتلا يبناجلا........................140

3.7طبض عافترا ةرفشلا/زجلا.............................140

3.8بيكرت ةعومجم ةيراطبلا.............................140

3.9علخ ةعومجم ةيراطبلا................................140

4ليغشتلا.....................................140

4.1ءدب ليغشت ةلا........................................140

4.2فاقيإ ةلا.............................................140

4.3غيرفت طق بشعلا.....................................140

4.4ليغشتلا ىلع تاردحنملا..............................140

4.5حئاصن ليغشتلا........................................141

5ةنايصلا.....................................141

5.1ةنايصلا ةماعلا.........................................141

5.2لادبتسا ةرفشلا.........................................141

5.3نيزخت ةلا............................................141

5.4فاقيإ ةلا ىلع اهترخؤم.............................141

6فاشكتسا لاطعا اهحصإو............142

7تانايبلا ةينفلا..............................142

8نامضلا.....................................142

9رارق قفاوتلا عم ريياعم داحتا

يبوروا...................................142

138

English

1فصولا

1.1ضرغلا

هذه ةلا ةدعم زجل شئاشحلا ةيلزنملا .بجي نأ نوكت ةرفش عطقلا ةيزاوم ا

بيرقت

ضرل .بجي ىلع تجعلا عبرا اهلك نأ سمت ضرا ءانثأ ك

زج

شئاشحلل.

1.2ةحمل ةماع

لكشلا

يحيضوتلا

1~12

حاتفم ضبقملا

رز ءدبلا

ضبقملا يولعلا

ضبقملا يلفسلا

رامسم بلولم

ةعفار ليدعت عافترا

باب ةيراطبلا

ةركب

طق بشعلا

ةركب ضبقملا

باب غيرفتلا يفلخلا

بيضق بابلا

ضبقم طق بشعلا

فاطخ

ةدادس عيزوت بشعلا زوزجملا ىلع ضرا

بوبنأ غيرفتلا يبناجلا

ضبقم ةدادس عيزوت بشعلا زوزجملا ىلع ضرا

باب غيرفتلا يبناجلا

روحم ريودتلا

فيواجتلا

حاتفم ناما

رز ريرحت ةيراطبلا

ةعومجم ةيراطبلا

ةرفشلا

بشخ

حاتفم طبر

رامسم تيبثت

2ةمسلا

ريذحت

صرحا ىلع عابتا عيمج تاميلعت ةمسلا.

عجار ليلد ناما.

3بيصنتلا

ريذحت

 مدختست يأ تاقحلم مل يصوت ةكرش عينصتلا اهب.

ريذحت

 مقت بيكرتب حاتفم ناما وأ ةعومجم ةيراطبلا إ دعب نأ يهتنت نم عيمجت

عيمج ءازجا.

3.1

كف فيلغت ةلا

ريذحت

صرحا ىلع عيمجت ةلا

لكشب حيحص لبق مادختسا.

ريذحت

•اذإ تناك ءازجا ،ةفلات  مدختست ةلا.

•نإ مل نكت كيدل عيمج ،ءازجا  مقت ليغشتب ةلا.

•اذإ تناك ءازجا ةفلات وأ ريغ ،ةدوجوم لصاوت عم زكرم ةنايصلا.

1.حتفا ةوبع فيلغتلا.

2.أرقا تادنتسملا ةدوجوملا يف قودنصلا.

3.جرخأ عيمج ءازجا ريغ ةب

كر

ملا نم قودنصلا.

4.جرخأ ةلا نم قودنصلا.

5.صلخت نم قودنصلا تانوكمو فيلغتلا ا

قفو نيناوقلل ةيلحملا.

3.2كف يط ضبقملا يلفسلا

لكشلا

1.بحسا تاركب ضبقملا اهردأو ةيوازب 90 ةجرد.

2.كف يط ضبقملا يلفسلا.

3.مق ةاذاحمب تاركب ضبقملا يف دحأ عضاوملا ةثثلا ةدوجوملا لماوحلاب.

4.ردأ تاركب ضبقملا ةيوازب 90 ةجرد ىلإ نأ متي اهقيشعت عم تاحتفلا

ةدوجوملا يف لماوحلا.

ةظحم

دكأت نم دجاوت يتركب ضبقملا يف سفن عضوملا.

ريذحت

صرحا ىلع مدع قاحلإ ررضلا تباكلاب دنع يط ضبقملا وأ كف هيط.

3.3بيكرت ضبقملا يولعلا

كشلا

1.مق ةاذاحمب تاحتفلا ةدوجوملا ضبقملاب يولعلا ضبقملاو يلفسلا.

2.لخدأ ريماسملا ربع تاحتفلا.

3.طبرا تاركبلا ىلع ريماسملا.

4.ذفن سفن ةيلمعلا ىلع بناجلا رخا.

3.4

بيكرت طق بشعلا

لكشلا

1.علخا ةدادس عيزوت بشعلا زوزجملا ىلع ضرا.

2.علخا بوبنأ غيرفتلا يبناجلا.

3.حتفا باب غيرفتلا يفلخلا هكسمأو.

4.كسمأ طق بشعلا نم هضبقم كبشاو فيطاطخلا ىلع بيضق بابلا.

5.قلغأ باب غيرفتلا يفلخلا.

139

English

3.5بيكرت ةدادس عيزوت بشعلا زوزجملا ىلع ضرا

لكشلا

1.علخا طق بشعلا.

2.حتفا باب غيرفتلا يفلخلا هكسمأو.

3.كسمأ ةدادس عيزوت بشعلا زوزجملا ىلع ضرا نم اهضبقم اهب

كرو يف

بوبنأ غيرفتلا.

4.قلغأ باب غيرفتلا يفلخلا.

3.6بيكرت بوبنأ غيرفتلا يبناجلا

لكشلا

ريذحت

دنع مادختسا بوبنأ غيرفتلا ،يبناجلا

• مقت بيكرتب طق بشعلا.

•كرتا ةدادس عيزوت بشعلا زوزجملا ىلع ضرا يف اهناكم.

1.حتفا باب غيرفتلا يبناجلا هكسمأو.

2.مق ةاذاحمب فيواجتلا ةدوجوملا بوبنأب غيرفتلا يبناجلا ىندأ روحم ريودتلا.

3.قلغأ باب غيرفتلا يبناجلا.

3.7طبض عافترا ةرفشلا/زجلا

نكمي طبض ةلا ىلع عافترا ةفلتخم ةرفشلل/زجلل.

لكشلا

1.بحسا ةعفار ليدعت عافترا مامل ةدايزل عافترا ةرفشلا/زجلا.

2.بحسا ةعفار ليدعت عافترا فلخلل ضفخل عافترا ةرفشلا/زجلا.

3.8بيكرت ةعومجم ةيراطبلا

لكشلا

ريذحت

•اذإ تناك ةعومجم ةيراطبلا وأ نحاشلا ،نيفلات لدبتساف فلاتلا امهنم.

•فقوأ ةلا رظتناو ىلإ نأ فقوتي كرحملا لبق كبيكرت ةعومجمل

ةيراطبلا وأ اهعلخ.

•أرقا تاميلعتلا ةدراولا يف ليلد ةيراطبلا نحاشلاو اهعبتاو اهذفنو.

1.حتفا باب ةيراطبلا.

2.مق ةاذاحمب تاماعد عفرلا ةدوجوملا ةعومجمب ةيراطبلا عم فيواجتلا

ةدوجوملا يف ةريجح ةيراطبلا.

3.عفدا ةعومجم ةيراطبلا يف ةريجح ةيراطبلا ىلإ نأ تبثت ةعومجملا يف

اهناكم حيحصلا.

4.امدنع عمست توص ،ةرقن اذهف هانعم ه

نأ دق مت بيكرت ةعومجم ةيراطبلا يف

اهناكم حيحصلا.

5.قلغأ باب ةيراطبلا.

ةظحم

 لمعي كرحملا إ دعب كعضو حاتفمل ناما يف ةلا.

3.9علخ ةعومجم ةيراطبلا

لكشلا

1.حتفا باب ةيراطبلا.

لزأ حاتفم ناما.

3.طغضا ىلع رز ريرحت ةيراطبلا عم تيبثتلا.

4.علخا ةعومجم ةيراطبلا نم ةلا.

4ليغشتلا

ريذحت

دترا تاودأ ةيامح نينيعلا ءانثأ ليغشتلا.

4.1ءدب ليغشت ةلا

لكشلا

1.ب

كر حاتفم ناما يف هناكم.

2.طغضا ىلع رز ءدبلا عم تيبثتلا.

3.ءانثأ كتيبثت رزل ،ءدبلا بحسا حاتفم ضبقملا يف هاجتا بيضق ضبقملا.

4.كرتا رز ءدبلا ءدبل ليغشت ةلا.

4.2فاقيإ ةلا

لكشلا

1.كرتا حاتفم ضبقملا فاقي ةلا.

ريذحت

رظتنا ىلإ نأ فقوتت تارفشلا ا

مامت لبق نأ أدبت ليغشت ةلا ةرم ىرخأ .

مقت فاقيإب ةلا اهليغشتو ةعرسب.

ريذحت

مق ا

مئاد علخب حاتفم ناما ةعومجمو ةيراطبلا دعب كئاهتنا نم لمعلا.

4.3غيرفت طق بشعلا

1.مق فاقيإب ةلا.

2.لزأ حاتفم ناما.

3.عزنا ةدحو ةيراطبلا.

4.حتفا باب غيرفتلا يفلخلا هكسمأو.

5.كسمأ طق بشعلا نم هضبقم كفو فيطاطخلا نع بيضق بابلا.

6.قلغأ باب غيرفتلا يفلخلا.

7.غرفأ ام يف طق بشعلا.

4.4

ليغشتلا ىلع تاردحنملا

ريذحت

 مقت

زجب شئاشحلا ىلع تاردحنملا يتلا ديزت ةيواز اهليم نع 15 ةجرد.

نإ مل نكت ،ا

حاترم  مقت

زجلاب ىلع ردحنم.

• بهذت ىلع لفسو ىلع ردحنم دنع ك

زج ىلع هجو ردحنملا .نك

صيرح دنع رييغت هاجتا ىلع ردحنم.

•هبتنا تاحتفلل ديداخاو روخصلاو ءايشاو ةيفخملا ىرخا يتلا دق ببستت

يف كطوقس .صلخت نم عيمج قئاوعلا لثم روخصلا عرفأو رجشلا.

•دكأت نم تابث كمادقأ ىلع ضرا .اذإ ترعش مدعب نزاوتلا كرتاف حاتفم

ضبقملا ىلع روفلا.

• مقت

زجب شئاشحلا برقلاب نم تاردحنملا وأ قدانخلا وأ روسجلا.

140

English

4.5حئاصن ليغشتلا

• لواحت زواجت ليغشت رز ءدبلا وأ حاتفم ضبقملا.

• مقت ةلامإب ةلا دنع ءدب اهليغشت.

• عضت نيديلا وأ نيمدقلا برقلاب نم ءازجا ةكرحتملا وأ اهلفسأ.

•ظفاح ىلع ةفاظن بوبنأ غيرفتلا.

• مقت

زجب شئاشحلا ةبطرلا.

• دب نأ نوكي عافترا ةرفشلا ىلعأ دنع

زج شئاشحلا ةديدجلا وأ ةفيثكلا.

•فظن بناجلا يلفسلا رهظل ةزا

زجلا دعب لك مادختسا .مق ةلازإب اياقب

شئاشحلا قاروأو راجشا خاسواو قلاوعلاو ىرخا.

5ةنايصلا

ريذحت

جرخأ حاتفم ناما ةعومجمو ةيراطبلا نم ةلا لبق ءارجإ لامعأ ةنايصلا.

ريذحت

ظفاح ىلع ةفاظن كرحملا ةعومجمو ةيراطبلا نم شئاشحلا قاروأو راجشا

وأ تايمك محشلا ةدئازلا.

ريذحت

مدختسا عطق رايغلا ةيلصا طقف.

ريذحت

 عدت لئاوس ةلمرفلا وأ نيزنبلا وأ داوملا ةمئاقلا ىلع لورتبلا سمت

ءازجا ةيكيتسبلا .ثيح

نأ داوملا ةيئايميكلا دق ببستت يف فلت ءازجا

ةيكيتسبلا اهلعجو ريغ ةلباق ةنايصلل.

ريذحت

 مدختست ليلاحم وأ تافظنم ةيوق ىلع لكيهلا يكيتسبلا وأ تانوكملا

ةيكيتسبلا.

ةظحم

33-37：مزع طبرلا ىصوملا هب) نتوين رتم(

5.1ةنايصلا ةماعلا

•لبق لك ،مادختسا صحفا ةلا ا

ثحب نع ءازجا ةفلاتلا وأ ةدوقفملا وأ

،ةكوكفملا لثم ريماسملا ةبلولملا ليماوصلاو ريماسملاو ةيطغاو.

•مق طبرب عيمج رصانع تيبثتلا ةيطغاو ماكحإب.

•فظن ةلا ةعطقب شامق ةفاج . مدختست ءاملا.

5.2

لادبتسا ةرفشلا

لكشلا

ريذحت

مدختسا تارفشلا ةليدبلا ةيلصا طقف.

ريذحت

لمعتسا تازافق ةنيتم وأ

فل ةعطق شامق ىلع ةرفشلا دنع كتسمم اهل.

1.مق فاقيإب ةلا.

دكأت نم فقوتلا ماتلا تارفشلل.

3.لزأ حاتفم ناما ةعومجمو ةيراطبلا.

4.بلقا ةلا ىلع اهبناج.

5.مدختسا ةعطق ةيبشخ عنمل ةكرح ةرفشلا.

كف رامسم تيبثتلا لزاعلاو حاتفمب طبر وأ ةمقل طبر.

7.علخا ةرفشلا.

8.ب

كر ةرفشلا ةديدجلا .دكأت نم قيشعت مهسا تاحتفلل يف ةرفشلا.

9.عض رامسم تيبثتلا ،لزاعلاو مهطبراو.

5.3نيزخت ةلا

•ف

ظن ةلا لبق نيزختلا.

•دكأت نم

نأ كرحملا ريغ نخاس دنع كنيزخت ةلل.

•دكأت نم مدع دوجو ءازجأ ةكوكفم وأ ةفلات يف ةلا .اذإ مزل ،رما ذ

فن هذه

تاوطخلا وأ تاميلعتلا:

•لدبتسا ءازجا ةفلاتلا.

•طبرا ريماسملا ماكحإب.

•ثدحت عم صخش نم زكرم ةنايص دمتعم.

•يغبني نيزخت ةلا يف ناكم فاج.

•صرحا ىلع مدع بارتقا لافطا نم ةلا.

5.4فاقيإ ةلا ىلع اهترخؤم

لكشلا

1.علخا طق بشعلا.

2.بحسا تاركب ضبقملا اهردأو ةيوازب 90 ةجرد.

3.وطا ضبقملا لفس.

4.ردأ تاركب ضبقملا ةيوازب 90 ةجرد تيبثتل ضبقملا يف هعضوم

بسانملا.

5.مق فاقيإب ةلا ىلع اهترخؤم صرحاو ىلع ةسمم تاماعدلا ةيضرل.

حاتفم ةلاح نيزختلا

ةلا اهب حاتفم ةلاح ،نيزختلا يذلاو عنمي ءدب ليغشت ةلا يهو يف عضوم

نيزختلا.

نم يرورضلا علخ حاتفم ناما ةعومجمو ةيراطبلا عنمل ءدب ليغشتلا ضراعلا

وأ مادختسا ريغ حرصملا هب .حاتفم ةلاح نيزختلا نيزختلا سيل

يدب نع هذه

ةفيظولا.

141

English

6فاشكتسا لاطعا اهحصإو

ةلكشملاببسلا لمتحملالحلا

ضبقملا سيل يف

هعضوم حيحصلا.

ريماسملا ريغ ةطوبرم

لكشب حيحص.

طبضا عافترا ضبقملا

دكأتو نم

نأ تاركبلا

ريماسملاو ةيذاحتم

لكشب حيحص.

ةلا  أدبت لمعلا.ىوتسم نحش ةيراطبلا

ضفخنم.

نحشا ةعومجم

ةيراطبلا.

حاتفم ضبقملا بوطعم.لدبتسا حاتفم ضبقملا.

مل متي بيكرت حاتفم

ةيراطبلا.

كر حاتفم ةيراطبلا يف

هناكم.

موقت ةلا

زجب شئاشحلا

لكشب ريغ يواستم.

بشعلا نشخ.صحفا ةقطنم

زجلا.

مل متي طبض عافترا

ةرفشلا

لكشب حيحص.

لقنا تجعلا ىلإ

عضوم رثكأ ا

عافترا.

 موقت ةلا عيزوتب

بشعلا زوزجملا ىلع

ضرا

لكشب حيحص.

قلعت شئاشحلا ةبطرلا

ةزوزجملا رهظب

ةزا

زجلا.

رظتنا ىتح فافج

شئاشحلا لبق اه

زج.

ةدادس عيزوت بشعلا

زوزجملا ىلع ضرا

ريغ ةدوجوم.

مق بيكرتب ةدادس عيزوت

بشعلا زوزجملا ىلع

ضرا.

بعصي عفد ةلا.بشعلا ليوط ،ةياغلل وأ

نأ عافترا ةرفشلا

ضفخنم ةياغلل.

دز نم عافترا ةرفشلا.

كرحتي طق بشعلا

ةرفشلاو ءطبب يف

شئاشحلا ةفيثكلا.

صلخت نم شئاشحلا

ةزوزجملا ةدوجوملا

طقب بشعلا.

كانه تازازتها ةدئاز

يف ةلا.

ةرفشلا ريغ ةنزاوتم

ةلكآتمو.

لدبتسا ةرفشلا.

دومع كرحملا ينثم.1.فقوأ كرحملا.

2.لزأ حاتفم ناما

ةعومجمو

ةيراطبلا.

3.مق لصفب ردصم

ةقاطلا.

4.صحفا ةلا ا

ثحب

نع يأ ضارعأ

ررضلل.

5.حلصأ ةلا لبق ءدب

اهليغشت ةرم

ىرخأ.

فقوتت ةلا ءانثأ

زجلا.عافترا ةرفشلا ضفخنم

ةياغلل.

دز نم عافترا ةرفشلا.

ةعومجم ةيراطبلا

ةغراف ةنحشلا.

نحشا ةدحو ةيراطبلا.

قلعت شئاشحلا

ةزوزجملا رهظب

ةزا

زجلا وأ ةرفشلاب.

علخا ةعومجم ةيراطبلا

صحفاو رهظ ةزا

زجلا.

ةجرد ةرارح ليغشت

ةلا ةعفترم ةياغلل.

كرتا ةلا دربت.

*نإ مل دجت لحلا هذهل ،لكاشملا بهذا ىلإ زكرم ةنايصلا.

7تانايبلا ةينفلا

دهجلا يبرهكلا40 تلوف

ةعرسلا نودب لمح2800 /ةقيقد

ضرع عطقلا460 مم

لوط عطقلا25 -80 مم

ةعس طق بشعلا55 رتل

نزولا) نودب ةعومجم

ةيراطبلا(

24,5 غلك

ىوتسم طغض توصلا

دق

ملا

= 73لبيسيد)A ,(K= 3 لبيسيد)A(

ىوتسم ةوق توصلا

نومضملا

WA.d

= 96لبيسيد)A(

زارط ةيراطبلاG40B2/G40B25/G40B4 لسسو

BAFىرخا

زارط نحاشلا2910907 )G40UC/(29417/29447/

G40C لسسو CAF ىرخا

زازتها≥2,5م/ةيناث

K=1,5 م/ةيناث

IPXIPX1

8نامضلا

)مكنكمي روثعلا ىلع طورش ماكحأو نامضلا ةلماكلا ىلع Greenworks

ةحفص بيولا https://www.greenworkstools.eu(

نامضلا Greenworks هتدم 3 تاونس ىلع ،جتنملا ناتنسو ىلع تايراطبلا

)مادختسا كلهتسملا/مادختسا صاخلا (نم خيرات ءارشلا .اذه نامضلا يطغي

بويع ةعانصلا .دق متي حصإ وأ لادبتسا جتنملا بوطعملا بجومب نامضلا.

امأ مادختسا جتنملا

لكشب ئطاخ وأ همادختسا ضارغ ةفلتخم نع كلت ةروكذملا

يف ليلد كلاملا دق يدؤي ىلإ ءاغلإ نامضلا .لكآتلا لعفب لماوعلا ةيعيبطلا

ءازجاو ةلكآتملا  متي اهرابتعا لخاد نامضلا . رثأتي نامضلا يلصا

ةكرشلل ةعناصلا يأب نامض يفاضإ متي هميدقت ةطساوب ليكو وأ عئاب ةئزجت.

بجي ةداعإ جتنملا بوطعملا ىلإ ةطقن ءارشلا ةبلاطملل ،نامضلاب نأو رضحت

كعم ليلد ءارشلا) ةروتافلا.(

9رارق قفاوتلا عم ريياعم داحتا يبوروا

مسا ناونعو ةكرشلا ةعناصلا:

مسا

:Globe Technologies Europe GmbH

ناونعلا:Brunnenweg 17, 64331 Weiterstadt ,ايناملأ

مسا ناونعو صخشلا ل

وخ

ملا هل عمج فلملا ينفلا:

مسا

:Ralf Pankalla

ناونعلا:Brunnenweg 17, 64331 Weiterstadt ,ايناملأ

بجومب كلذ نلعن

نأ جتنملا

142

English

ةئفلا:ةزازج شئاشحلا

زارطلا:LMF412 （2514407）

مقرلا يلسلستلا:عجار ةعقر مييقت جتنملا

ةنس ميمصت جتنملا:عجار ةعقر مييقت جتنملا

•قفاوتم عم ماسقا تاذ ةلصلا نم هيجوت تا 2006/42/EC.

•قفاوتم عم ماسقأ تاهيجوت داحتا يبوروا ىرخا ةيلاتلا:

•2014/30/EU

•2000/14/EC & 2005/88/EC

•2011/65/EU & (EU)2015/863

ةفاضاب ىلإ ،كلذ نلعن نأ ءازجا تارقفلاو ةيلاتلا نم ريياعملا ةقسنملا يتلا مت

اهمادختسا يه:

•EN 60335-1. EN 60335-2-77. EN 62233. EN ISO

3744. EN 55014-1. EN 55014-2. ISO 11094. IEC

62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

ةقيرط مييقت قفاوتلا قحلملاب VI هيجوتلاب 2000/14/EC.

ىوتسم ةوق توصلا ر

دق

ملاL

: 84,8 لبيسيد)A(

ىوتسم ةوق توصلا نومضملاL

WA.d

: 96 لبيسيد)A(

ةئيهلا ةكراشملا يتلا مت اهغبإ:

مسا :Intertek Deutschland GmbH )ةهج قيدصت نم داحتا

يبوروا مقرب 0905(

ناونعلا :Stangenstr. 1, 70771 Leinfelden-Echterdingen,

ايناملأ

ناكملا

خيراتلاو :Weiter-

stadt, 03.03.2020

عيقوتلا :ديت ،ويك ريدم مسق ةدوجلا

143

English

1 Açıklama...................................145

1.1 Amaç...................................................... 145

1.2 Genel bakış............................................ 145

2 Güvenlik................................... 145

3 Kurulum....................................145

3.1 Makineyi paketinden çıkarın...................145

3.2 Alt tutma yerini açın................................145

3.3 Üst tutma yerini monte edin ...................145

3.4 Çim toplayıcıyı takın............................... 146

3.5 Malç fişini takın.......................................146

3.6 Yan boşaltma oluğunu takın................... 146

3.7 Bıçak/kesim yüksekliğini ayarlayın.........146

3.8 Aküyü takın.............................................146

3.9 Aküyü çıkarın..........................................146

4 Çalışma.....................................146

4.1 Makineyi çalıştırın...................................146

4.2 Makineyi durdurun..................................146

4.3 Çim toplayıcıyı boşaltın.......................... 146

4.4 Yamaçlarda kullanma............................. 147

4.5 Çalışma ipuçları......................................147

5 Bakım........................................147

5.1 Genel bakım........................................... 147

5.2 Bıçağı değiştirin......................................147

5.3 Makineyi depolayın.................................147

5.4 Makineyi sonuna kadar tutun................. 148

6 Sorun Giderme........................ 148

7 Teknik veriler............................149

8 Garanti......................................149

9 AB Uygunluk beyanı............... 149

144

Türkçe

1 AÇIKLAMA

1.1 AMAÇ

Bu makine evsel amaçlı çim biçme işi için kullanılır.

Kesme bıçağı yere yaklaşık olarak paralel olmalıdır.

Biçme yaparken dört tekerleğin de yere değmesi

gerekir.

1.2 GENEL BAKIŞ

Şekil 1~12

Askılı anahtar

Başlat düğmesi

Üst tutma yeri

Alt tutma yeri

Cıvata

Yükseklik ayar kolu

Akü kapağı

Düğme

Çim toplayıcı

Tutma yeri topuzu

Arka boşaltım kapısı

Kapı çubuğu

Çim toplayıcı tutma yeri

Kanca

Malç fişi

Yan boşaltım oluğu

Malç fişi tutma yeri

Yan boşaltım kapısı

Pivot

Girintiler

Emniyet anahtarı

Akü serbest bırakma düğmesi

Akü

Bıçak

Ahşap

İngiliz anahtarı

Montaj vidası

2 GÜVENLIK

UYARI

Tüm güvenlik talimatlarına uyduğunuzdan emin olun.

Güvenlik Kılavuzuna bakın.

3 KURULUM

UYARI

Üretici tarafından tavsiye edilmeyen aksesuarları

kullanmayın.

UYARI

Tüm parçaları monte edene kadar emniyet anahtarını

veya aküyü takmayın.

3.1 MAKINEYI PAKETINDEN ÇIKARIN

UYARI

Makineyi kullanmadan önce doğru şekilde monte

ettiğinizden emin olun.

UYARI

• Parçalar hasarlı ise makineyi kullanmayın.

• Tüm parçalara sahip değilseniz, makineyi

kullanmayın.

• Parçalar hasarlı veya eksikse, servis merkezine

başvurun.

1. Paketi açın.

2. Kutunun içindeki belgeleri okuyun.

3. Tüm birleştirilmemiş parçaları kutudan çıkarın.

4. Makineyi kutudan çıkarın.

5. Kutuyu ve paketi yerel düzenlemelere uygun olarak

atın.

3.2 ALT TUTMA YERINI AÇIN

Şekil 2

1. Tutma yeri topuzlarını çekin ve 90° döndürün.

2. Alt tutma yerini açın.

3. Tutma yeri topuzlarını braketlerdeki üç konumdan

birinde hizalayın.

4. Tutma yeri topuzlarını, braketlerin içindeki deliklere

oturana kadar 90° çevirin.

NOT

İki tutma yeri topuzlarının aynı konumda olduğundan

emin olun.

UYARI

Tutma yerini katlarken veya açarken kablolara zarar

vermeyin.

3.3 ÜST TUTMA YERINI MONTE EDIN

Şekil 3

1. Üst tutma yerindeki deliklerle alt tutma yerindeki

delikleri hizalayın.

2. Cıvataları deliklerden geçirin.

3. Topuzları cıvataların üzerinde sıkın.

4. Diğer tarafta aynı işlemi yapın.

145

Türkçe

3.4 ÇIM TOPLAYICIYI TAKIN

Şekil 4

1. Malç fişini çıkartın.

2. Yan tahliye oluğunu sökün.

3. Arka tahliye kapağını açın ve tutun.

4. Çim toplayıcıyı tutma yerinden tutun ve kapı

çubuğundaki kancaları takın.

5. Arka boşaltım kapısını kapatın.

3.5 MALÇ FIŞINI TAKIN

Şekil 5

1. Çim toplayıcıyı çıkartın.

2. Arka tahliye kapağını açın ve tutun.

3. Malç fişini tutma yerinden tutun ve tahliye oluğuna

takın.

4. Arka boşaltım kapısını kapatın.

3.6 YAN BOŞALTMA OLUĞUNU TAKIN

Şekil 6.

İKAZ

Yan boşaltma oluğunu kullandığınızda,

• çim toplayıcıyı monte etmeyin.

• malç fişini takılı tutun.

1. Yan tahliye kapısını açın ve tutun.

2. Pivotun altındaki yan tahliye oluğunun girintilerini

hizalayın.

3. Yan boşaltım kapısını kapatın.

3.7 BIÇAK/KESIM YÜKSEKLIĞINI

AYARLAYIN

Makine farklı bıçak/kesim yüksekliklerine ayarlanabilir.

Şekil 7

1. Bıçak/kesim yüksekliğini yükseltmek için yükseklik

ayar kolunu ileri doğru çekin.

2. Bıçak/kesim yüksekliğini azaltmak için yükseklik

ayar kolunu arkaya doğru çekin.

3.8 AKÜYÜ TAKIN

Şekil 8

UYARI

• Akü veya şarj cihazı hasarlıysa, aküyü veya şarj

cihazını değiştirin.

• Makineyi durdurun ve aküyü takmadan veya

çıkarmadan önce motorun durmasını bekleyin.

• Akü ve şarj cihazının kılavuzundaki talimatları

okuyun, öğrenin ve takip edin.

1. Akü kapısını açın.

2. Aküdeki kaldırma çubuklarını akü bölmesindeki

oluklarla hizalayın.

3. Aküyü yerine oturana kadar akü bölmesine doğru

itin.

4. Bir tık sesi duyduğunuzda, akü takılıdır.

5. Akü kapısını kapatın.

NOT

Motor sadece güvenlik anahtarını taktığınızda

çalışmaya başlar.

3.9 AKÜYÜ ÇIKARIN

Şekil 8

1. Akü kapısını açın.

2. Emniyet anahtarını çıkarın.

3. Akü çıkarma düğmesine basın ve basılı tutun.

4. Aküyü makineden çıkarın.

4 ÇALIŞMA

UYARI

Çalışma sırasında göz koruması takın.

4.1 MAKINEYI ÇALIŞTIRIN

Şekil 9

1. Emniyet anahtarını takın.

2. Başlatma düğmesine basın ve basılı tutun.

3. Başlatma düğmesini basılı tutarken, askılı anahtarı

tutma yeri çubuğunun yönünde çekin.

4. Programı başlatmak için başlatma düğmesini

serbest bırakın.

4.2 MAKINEYI DURDURUN

Şekil 9

1. Makineyi durdurmak için askılı anahtarı serbest

bırakın.

UYARI

Makineyi tekrar çalıştırmadan önce bıçakların

tamamen durmasını bekleyin. Makineyi hızla açıp

kapatmayın.

UYARI

İşi tamamladıktan sonra daima emniyet anahtarını ve

aküyü çıkarın.

4.3 ÇIM TOPLAYICIYI BOŞALTIN

1. Makineyi durdurun.

2. Emniyet anahtarını çıkarın.

3. Aküyü çıkarın.

146

Türkçe

4. Arka tahliye kapağını açın ve tutun.

5. Çim toplayıcıyı tutma yerinden tutun ve kapı

çubuğundan çıkarın.

6. Arka boşaltım kapısını kapatın.

7. Çim toplayıcıyı boşaltın.

4.4 YAMAÇLARDA KULLANMA

UYARI

15° den fazla eğimli yamaçlarda biçmeyin. Rahat

değilseniz, yamaçta biçmeyin.

• Eğimin yüzü boyunca biçerken yokuş aşağı inmeyin.

Eğimde yön değiştirdiğinizde dikkatli olun.

• Düşmenize neden olabilecek delikleri, parçaları,

kayaları ve diğer gizli nesnelere dikkat edin. Kayalar

ve ağaç dalları gibi tüm engelleri kaldırın.

• Bastığınız yerin sabit olduğundan emin olun.

Dengenizi kaybederseniz hemen askılı anahtarı

serbest bırakın.

• Hendekler, kanallar ve toprak dolgularının yakınında

çim biçmeyin.

4.5 ÇALIŞMA IPUÇLARI

• Başlatma düğmesinin veya askılı anahtarın

çalışmasını geçersiz kılmaya çalışmayın.

• Makineyi çalıştırdığınızda eğmeyin.

• Ellerinizi veya ayaklarınızı dönen parçaların

yakınına ya da altına koymayın.

• Boşaltma oluğunu temiz tutun.

• Islak çimi kesmeyin.

• Yeni veya kalın çim için daha yüksek bıçak

yüksekliği gereklidir.

• Her kullanımdan sonra çim biçme makinesinin

tabanını temizleyin. Çim kırpıntılarını, yaprakları, kiri

ve diğer kalıntıları temizleyin.

5 BAKIM

UYARI

Bakımdan önce makineden emniyet anahtarını ve

aküyü çıkarın.

UYARI

Motoru ve aküyü, çim, yaprak veya fazla yağdan

koruyun.

İKAZ

Sadece onaylanmış yedek parçaları kullanın.

İKAZ

Fren sıvılarının, benzin, petrol bazlı malzemelerin

plastik parçalara temas etmesine izin vermeyin.

Kimyasallar plastiğe zarar verebilir ve plastik maddeyi

hizmet dışı bırakabilir.

İKAZ

Plastik muhafaza veya parçalarda güçlü solvent veya

deterjanlar kullanmayın.

NOT

Tavsiye edilen sıkma torku (Bıçağı): 33-37 Nm.

5.1 GENEL BAKIM

• Her kullanımdan önce, makineyi vida, somun, cıvata

ve kapak gibi hasarlı, eksik veya gevşek parçalar

için inceleyin.

• Tüm bağlantı elemanlarını ve kapakları doğru

şekilde sıkın.

• Makineyi kuru bir bezle temizleyin. Su kullanmayın.

5.2 BIÇAĞI DEĞIŞTIRIN

Şekil 10

UYARI

Sadece onaylanmış yedek bıçakları kullanın.

UYARI

Bıçağa dokunacağınızda iş eldiveni giyin veya bıçağın

etrafına bez sarın.

1. Makineyi durdurun.

2. Bıçakların tamamen durduğundan emin olun.

3. Güvenlik anahtarını ve aküyü çıkarın.

4. Makineyi yana çevirin.

5. Bıçağın hareketini önlemek için bir parça tahta

kullanın.

6. Montaj vidasını ve rondelayı bir anahtar veya

soketle sökün.

7. Bıçağı çıkarın.

8. Yeni bıçağı takın. Okların, bıçaktaki deliklere

takıldığından emin olun.

9. Montaj vidasını ve rondelayı takın ve sıkın.

5.3 MAKINEYI DEPOLAYIN

• Makineyi depolamadan önce temizleyin.

• Makineyi depolarken motorun sıcak olmadığından

emin olun.

• Makinenin gevşek veya hasarlı parçalarının

olmadığından emin olun. Eğer gerekli ise, bu

adımları/talimatları uygulayın:

147

Türkçe

• Hasarlı parçaları değiştirin.

• Cıvataları sıkın.

• Onaylanmış bir servis merkezinden biriyle

konuşun.

• Makinenizi kuru bir alanda saklayın.

• Çocukların makinenin yanına gelemediğinden emin

olun.

5.4 MAKINEYI SONUNA KADAR

TUTUN

Şekil 11

1. Çim toplayıcıyı çıkartın.

2. Tutma yeri topuzlarını çekin ve 90° döndürün.

3. Tutma yerini aşağı katlayın.

4. Tutma yerini kilitlemek için tutma yeri topuzlarını 90°

çevirin.

5. Makineyi sonuna kadar tutun ve desteklerin zemine

temas ettiğinden emin olun.

Depolama anahtarı

Makine, depolama pozisyonunda devreye girmesini

önleyen bir depolama anahtarına sahiptir.

Kazara başlatma veya onaylanmayan kullanımı

önlemek için güvenlik anahtarını ve aküyü çıkarmak

gerekir. Depolama anahtarı bu işlevin yerini almaz.

6 SORUN GIDERME

Sorun Olası neden Çözüm

Tutma yeri doğru

konumda değil.

Cıvatalar doğru

şekilde takılma-

mış.

Tutma yüksekliği

ayarlayın ve top-

uzların ve cıvata-

ların doğru şe-

kilde hizalan-

dığından emin

olun.

Makine çalışmıy-

or.

Akü kapasitesi

düşük.

Aküyü şarj edin.

Askılı anahtar

arızalı.

Askılı anahtarı

değiştirin.

Askılı anahtar ta-

kılı değil.

Akü anahtarını

takın.

Makine çimi eşit

kesmiyor.

Çim pürüzlüdür. Biçme alanını in-

celeyin.

Bıçak yüksekliği

doğru ayarlan-

mamış.

Tekerlekleri daha

yüksek bir konu-

ma getirin.

Makine doğru

şekilde malçla-

ma yapmıyor.

Kesilen ıslak

çimler makinenin

üzerine yapışıy-

or.

Çim biçme işle-

minden önce çim

kuruyana kadar

bekleyin.

Malç fişi eksik. Malç fişini takın.

Sorun Olası neden Çözüm

Makineyi itmesi

çok zor.

Çim çok uzun

veya bıçak yük-

sekliği çok alçak.

Bıçak yükse-

kliğini artırın.

Çim toplayıcı ve

bıçak kalın çim-

lerde sürükleniy-

or.

Çim toplayıcılar-

daki kesilen çim-

leri boşaltın.

Makinede yük-

sek titreşim var.

Bıçak dengesiz

ve aşınmış.

Bıçağı değiştirin.

Motor şaftı bü-

külmüş.

1. Motoru dur-

durun.

2. Güvenlik

anahtarını ve

aküyü çıkar-

ın.

3. Güç kay-

nağını ayırın.

4. Hasar olup

olmadığını

kontrol edin.

5. Makineyi tek-

rar çalıştır-

madan önce

onarın.

Makine biçme

sırasında duruy-

or.

Bıçak yüksekliği

çok düşük.

Bıçak yükse-

kliğini artırın.

Akünün şarjı bit-

miş.

Aküyü şarj edin.

Kesilen çimler

üstüne veya bı-

çağa yapışır.

Aküyü makine-

den çıkarın ve

üstünü kontrol

edin.

Makinenin çalış-

ma sıcaklığı çok

yüksek.

Makineyi

soğutun.

* Bu sorunlara çözüm bulamazsanız, servis merkezine

gidin.

148

Türkçe

7 TEKNIK VERILER

Voltaj 40 V

Yüksüz hız 2800 / dak

Kesim genişliği 460 mm

Kesim yüksekliği 25 - 80 mm

Çim toplayıcı ka-

pasitesi

55 L

Ağırlık (akü ha-

riç)

24,5 kg

Ölçülen ses ba-

sınç düzeyi

= 73 dB(A), K= 3 dB(A)

Garanti edilen

ses güç düzeyi

WA.d

= 96 dB(A)

Akü modeli G40B2/G40B25/G40B4 ve diğer

BAF serileri

Şarj cihazı mod-

eli

2910907 (G40UC)/29417/29447/

G40C ve diğer CAF serileri

Titreşim ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTI

(Tam garanti şartları ve koşulları Greenworks internet

sayfasında bulunabilir https://www.greenworkstools.eu)

Garanti Greenworks satın alma tarihinden itibaren

ürün için 3 yıl ve aküler için 2 yıl (tüketici/özel

kullanım) geçerlidir. Bu garanti, üretim hatalarını kapsar.

Garanti kapsamında olan hatalı bir ürün onarılmış veya

değiştirilmiş olabilir. Hatalı veya kullanım kılavuzunda

açıklanandan başka şekillerde kullanılmış üniteye ilişkin

garanti talebi reddedilebilir. Normal aşınma ve aşınma

parçaları garanti kapsamında kabul edilmez. Orijinal

üretici garantisi, bir satıcı veya perakendeci tarafından

sunulan herhangi bir ek garantiden etkilenmez.

Hatalı bir ürün, garanti talebinde bulunmak için satın

alma kanıtı (fatura) ile birlikte satın alma noktasına iade

edilmelidir.

9 AB UYGUNLUK BEYANI

Üreticinin adı ve adresi:

Ad:

Globe Technologies Europe GmbH

Adres: Brunnenweg 17, 64331 Weiterstadt, Alma-

nya

Teknik dosyayı derlemeye yetkili kişinin adı ve adresi:

Ad:

Ralf Pankalla

Adres: Brunnenweg 17, 64331 Weiterstadt, Alma-

nya

İşbu belge ile bu ürüne ilişkin olarak aşağıdakileri beyan

ederiz

Kategori: Çim Biçme Makinesi

Model: LMF412 （2514407）

Seri numarası: Ürün derecelendirme etiketine

bakın

Yapım Yılı: Ürün derecelendirme etiketine

bakın

• 2006/42/EC sayılı Makine Direktifinin ilgili

hükümlerine uygundur.

• aşağıdaki diğer AB Direktiflerinin hükümlerine

uygundur:

• 2014/30/EU

• 2000/14/EC & 2005/88/EC

• 2011/65/EU & (EU)2015/863

Ayrıca, uyumlaştırılmış standartların aşağıdaki

bölümlerinin ve maddelerinin kullanıldığını beyan ederiz:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Uyum değerlendirme metodu Ek VI Direktifi

2000/14/EC.

Ölçülen ses gücü seviyesi

: 84,8 dB(A)

Garanti edilen ses gücü seviyesi L

WA.d

: 96 dB(A)

İlgili onaylanmış kuruluş:

Ad: Intertek Deutschland GmbH (Onaylanmış Kuruluş

0905)

Adres: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Almanya

Yer, tarih: Weiter-

stadt, 03.03.2020

İmza: Ted Qu, Kalite Direktörü

149

Türkçe

1רואית.....................................151

1.1הרטמ.................................................151

1.2טבמ יללכ............................................151

2תוחיטב..................................151

3הנקתה...................................151

3.1רסה תא רישכמה הזיראהמ....................151

3.2רושיי תידיה הנותחתה...........................151

3.3תנקתה תידיה הנוילעה .........................151

3.4תנקתה דכול אשדה..............................151

3.5תנקתה חתפה רוזיפל הבבג...................152

3.6תנקתה חתפ הטילפה ידדצה..................152

3.7תעיבק הבוג בהלה/ךותיחה....................152

3.8ןקתה תא זראמ הללוסה........................152

3.9תאצוה זראמ הללוסה............................152

4לועפת....................................152

4.1תלעפה ילכה........................................152

4.2יוביכ רישכמה.......................................152

4.3ןוקיר דכול אשדה..................................152

4.4הלעפה ןורדמב.....................................152

4.5תוצע הלעפהל......................................153

5הקוזחת..................................153

5.1הקוזחת תיללכ.....................................153

5.2תפלחה בהלה......................................153

5.3ןוסחא הנוכמה......................................153

5.4בצה תא הנוכמה לע הצק.......................153

6תולקת....................................154

7טרפמ ינכט.............................154

8תוירחא...................................154

9תרהצה תומיאת תושירדל

דוחיאה יפוריאה.......................154

150

תירבע

1רואית

1.1הרטמ

תחסכמ אשד וז הדעונ שומישל תוניגב תויטרפ .בהל ךותיחה בייח

תויהל ליבקמ עקרקל טעמכ ירמגל .ןמזב חוסיכה ,לכ תעברא

םילגלגה םיבייח תעגל עקרקב.

1.2טבמ יללכ

הנומת 1~12

גתמ הרקב

ןצחל הענתה

תידי הנוילע

תידי הנותחת

גרוב

תידי ןונווכ הבוג

הסכמ את רבצמה

רותפכ

דכול אשד

רותפכ תידיה

תלד הטילפ תירוחא

ריצ תלד

תידי דכול אשדה

וו

חתפ רוזיפל הבבג

חתפ הטילפ ידדצ

תידי חתפה רוזיפל הבבג

תלד הטילפ ידדצ

ריצ

םיעקש

חתפמ תוחיטב

רותפכ רורחש הללוס

זראמ הללוס

בהל

ץע

חתפמ ןונווכ

גרוב רוביח

2תוחיטב

הרהזא

אנא דפקה תייצל לכל תוארוה תוחיטבה.

ןייע ךירדמב תוחיטבה.

3הנקתה

הרהזא

ןיא שמתשהל םירזיבאב םניאש םיצלמומ לע ידי ןרציה.

הרהזא

ןיא סינכהל תא חתפמ תוחיטבה וא תא זראמ הללוסה ינפל םויס

תבכרה לכ םיקלחה.

3.1רסה תא רישכמה הזיראהמ

הרהזא

ינפל שומישה אדוו תבכרהש תא רישכמה שרדנכ.

הרהזא

•םא םיקלח םימיוסמ םימוגפ ,לא שמתשת רישכמב.

•םא ןיא ךל תא לכ םיקלחה ,לא ליעפת תא רישכמה.

•םא שי םיקלח םימוגפ וא םירסח ,הנפ זכרמל תורישה.

1.חתפ תא הזיראה.

2.ןייע םיכמסמב הליכמש הזיראה.

3.רסה תא לכ םיקלחה אלה םיבכרומ הזיראהמ.

4.רסה תא רישכמה הזיראהמ.

5.שי ךילשהל תא הספוקה תאו ירמוח הזיראה םאתהב תונקתל

תוימוקמה.

3.2רושיי תידיה הנותחתה

רויא 2

1.ךושמ בבוסו תא ירותפכ תידיה ב-90°.

2.רשיי תא תידיה הנותחתה.

3.סנכה תא ירותפכ תידיה דחאל תשולשמ םיבצמה לעש

תובשותה.

4.בבוס תא ירותפכ תידיה ב-90° דע וסנכייש םירוחל לעש

תובשותה.

םיש בל

אדו ינשש ירותפכ תידיה וסנכוה םירוחל םיליבקמ.

הרהזא

ןמזב לופיק וא רושיי תידיה ,רהזיה אל םורגל קזנ םילבכל.

3.3תנקתה תידיה הנוילעה

רויא 3

1.םאתה תא םירוחה תידיב הנוילעה ךכ ויהיש לומ םירוחה

תידיב הנותחתה.

2.סנכה תא םיגרבה ךרד םירוחה.

3.קדה תא םיגרבה תרזעב םירותפכה.

4.עצב תא התוא הלועפ דצב ינשה.

3.4

תנקתה דכול אשדה

רויא 4

1.קרפ תא חתפה רוזיפל הבבג.

2.קרפ תא חתפ הטילפה ידדצה.

3.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

151

תירבע

4.זוחא דכולב אשדה תרזעב תידיה ולש בלשו תא םיווה לעש

טומ תלדה.

5.רוגס תא תלד הטילפה תירוחאה.

3.5תנקתה חתפה רוזיפל הבבג

רויא 5

1.קרפ תא דכול אשדה.

2.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

3.זוחא תא חתפה רוזיפל הבבג תידיב ולש רבחו ותוא חתפל

הטילפה.

4.רוגס תא תלד הטילפה תירוחאה.

3.6תנקתה חתפ הטילפה ידדצה

רויא 6.

הרהזא

ןמזב שומיש חתפב הטילפה ידדצה,

•ןיא ןיקתהל תא דכול אשדה.

•ראשה תא חתפה רוזיפל הבבג רבוחמ.

1.חתפ תא חתפ הטילפה ידדצה קזחהו ותוא חותפ.

2.רבח תא םיעקשה לעש חתפ הטילפה ידדצה ריצל.

3.רוגס תא תלד הטילפה תידדצה.

3.7תעיבק הבוג בהלה/ךותיחה

ןתינ עובקל תא רישכמה םיהבגל םינוש לש בהלה/ךותיח.

רויא 7

1.וכשמ תא תידי ןונווכ הבוגה המידק ידכ לידגהל תא הבוג

בהלה/ךותיח.

2.וכשמ תא תידי ןונווכ הבוגה הרוחא ידכ ןיטקהל תא הבוג

בהלה/ךותיח.

3.8

ןקתה תא זראמ הללוסה

רויא 8

הרהזא

•םא זראמ הללוסה וא ןעטמה םימוגפ ,ףלחה תא זראמ

הללוסה וא תא ןעטמה.

•הבכ תא רישכמה הכחו דע תריצעל עונמה ינפל הנקתה וא

קוריפ לש זראמ הללוסה.

•ךילע אורקל ,ריכהל עצבלו תא תוארוהה תועגונה הללוסל

ןעטמלו.

1.חתפ תא הסכמ הללוסה.

2.םאתה תא תועלצה לש זראמ הללוסה םיצירחל אתב הללוסה.

3.ףוחד תא הללוסה לא ךות את הללוסה דע זראמש הללוסה

לעניי.

4.עמשתשכ קילק ,הז רמוא זראמש הללוסה ןקתומ ומוקמב.

5.רוגס תא הסכמ הללוסה.

םיש בל

רשפא עינתהל תא עונמה קר רחאל תסנכה חתפמ תוחיטבה.

3.9תאצוה זראמ הללוסה

רויא 8

1.חתפ תא הסכמ הללוסה.

2.אצוה תא חתפמ תוחיטבה.

3.ץחל הציחל תכשוממ לע רותפכ רורחש הללוסה.

4.קרפל תא זראמ הללוסה ילכהמ.

4לועפת

הרהזא

שובח יפקשמ הנגה ןמזב תלעפה ילכה.

4.1תלעפה ילכה

רויא 9

1.סנכה תא חתפמ תוחיטבה.

2.ץחל הציחל הכורא לע ןצחל הענתהה.

3.ךות ידכ תקזחה ןצחל הענתהה ץוחל ,ךושמ תא גתמ הרקבה

ןוויכל טומ תידיה.

4.ררחש תא ןצחל הענתהה ידכ עינתהל תא ילכה.

4.2יוביכ רישכמה

רויא 9

1.ררחש תא גתמ הרקבה ידכ תובכל תא ילכה.

הרהזא

ןתמה דע בהלהש רוצעי ןפואב אלמ ינפל הענתה תרזוח לש

תחסכמה .לא קילדת הבכתו תא ילכה תוריהמב.

הרהזא

אצוה דימת תא חתפמ תוחיטבה תאו זראמ הללוסה רחאל םויס

הדובעה.

4.3ןוקיר דכול אשדה

1.רוצע תא רישכמה.

2.אצוה תא חתפמ תוחיטבה.

3.אצוה תא הללוסה.

4.חתפ תא חתפ הטילפה ירוחאה קזחהו ותוא חותפ.

5.זוחא דכולב אשדה תרזעב תידיה ולש ררחשו תא םיווה טוממ

תלדה.

6.רוגס תא תלד הטילפה תירוחאה.

7.ןקור תא דכול אשדה.

4.4

הלעפה ןורדמב

הרהזא

ןיא חסכל אשד ןורדמב לולת רתוי מ-15° .םא ךניא שח חונב ,לא

חסכת אשד ןורדמב.

152

תירבע

•ןמזב חוסיכ ןורדמב ,לא דובעת ןוויכב הלעמ-הטמ .דפקה לע

תוריהז ןמזב יוניש ןוויכ ןורדמב.

•םיש בל תומוגל ,םישרושל ,םיעלסל םימצעלו םירתסנ םירחא

םילולעש לישכהל ךתוא .קחרה תא לכ םילושכמה ,ןוגכ םיעלס,

םינבא יעזגו םיצע.

•אדו ךילגרש תוביצי לע עקרקה .הרקמב לש רסוח ןוזיא ,ררחש

דימ תא גתמ הרקבה.

•לא חסכת אשד דיל םיקוצ/םילולתמ ,תוחוש וא תודג לחנ.

4.5תוצע הלעפהל

•לא הסנת ףוקעל תא תלועפ ןצחל הענתהה וא גתמ הרקבה.

•ןמזב תענתה ילכה ,לא הטת ותוא הדיצה.

•לא חינת םיידי וא םיילגר דיל םיקלחה םיבבותסמה וא

םתחתמ.

•רומש לע ןויקינ חתפ הטילפה.

•לא חסכת אשד בוטר.

•ידכ חסכל אשד שדח וא ךימס ,בהלה ךירצ תויהל בצמב הובג.

•הקנ תא תיתחת ףוג תחסכמה רחאל לכ שומיש .רסה תוסיפ

אשד ,םילע ,קבא ךולכלו גוסמ רחא.

5הקוזחת

הרהזא

אצוה תא חתפמ תוחיטבה תאו זראמ הללוסה ילכהמ ינפל עוציב

תדובע הקוזחת.

הרהזא

רומש לע ןויקינ עונמה זראמו הללוסה הקנו םהמ תוסיפ אשד,

םילע וא ףדוע זירג.

הרהזא

שמתשה קר םיפלחב םירשואמ.

הרהזא

לא רשפאת ילזונל םימלב ,ןיזנבל םירמוחלו יססובמ-טפנ תעגל

יקלחב קיטסלפה .םילקימיכ םילולע םורגל קזנ קיטסלפל ךופהלו

ותוא יתלבל שימש.

הרהזא

לא שמתשת ירמוחב יוקינ וא םיסממ םיקזח לע ףוג קיטסלפה

יביכרו קיטסלפה.

םיש בל

33-37:טנמומ קודיה ץלמומ) רטמוננ(

5.1הקוזחת תיללכ

•ינפל לכ שומיש ,קודב ןיאש הב םיקלח וקוזינש ,םירסח וא

םיפפור ןוגכ םיגרב ,םימוא וא םיסכמ/םיקקפ.

•קדה בטיה תא לכ יעצמא קודיהה םיסכמהו/םיקקפ.

•הקנ תא ילכה תילטמב השבי .לא שמתשת םימב.

5.2

תפלחה בהלה

רויא 10

הרהזא

שמתשה קר םיבהלב םירשואמ.

הרהזא

ינפל העיגנה בהלב ,שבל תופפכ הדובע תודבכ וא ףוטע ותוא

דבב הבע.

1.הבכ תא רוסמה.

2.אדו בהלהש קיספה בבותסהל ירמגל.

3.אצוה תא חתפמ תוחיטבה תאו זראמ הללוסה.

4.הטה תא ילכה לע ודיצ.

5.שמתשה תסיפב ץע ידכ עונמל לכ העונת לש בהלה.

6.ררחש תא גרוב רוביחה תאו דירפמה תרזעב חתפמ םיגרב.

7.קרפ תא בהלה.

8.ןקתה תא בהלה שדחה .אדו םיצחהש םיסנכנ םירוחל לעש

בהלה.

9.גרבה הרזחב תא גרוב רוביחה תאו דירפמה קדהו םתוא.

5.3ןוסחא הנוכמה

•הקנ תא ילכה ינפל ונוסחא.

•אדוו עונמהש וניא םח רשאכ התא ןסחאמ תא ילכה.

•אדו ןיאש רישכמב םיקלח םיפפור וא םימוגפ .יפל ךרוצה ,עצב

תא תוארוהה/םידעצה םיאבה:

•ףלחה תא םיקלחה םימוגפה.

•קדה תא םיגרבה.

•הנפ גיצנל לש זכרמ תוריש השרומ.

•ןסחא תא ילכה רוזאב שבי.

•ןסחא קחרה גשיהמ םדי לש םידלי.

5.4

בצה תא הנוכמה לע הצק

רויא 11

1.קרפ תא דכול אשדה.

2.ךושמ בבוסו תא ירותפכ תידיה ב-90°.

3.לפק תא תידיה.

4.בבוס תא ירותפכ תידיה ידכ לוענל תא תידיה המוקמב.

5.בצה תא הנוכמה לע הצק אדוו תורגסמהש תועגונ הפצרב.

גתמ ןוסחא

הנוכמה תדיוצמ גתמב ןוסחא תענומה תא התלעפה בצמב

ןוסחאה.

שי איצוהל תא חתפמ תוחיטבה תאו זראמ רבצמה ידכ עונמל

הלעפה יתלב תנווכמ וא שומיש יתלב השרומ .גתמ ןוסחאה וניא

ףילחמ היצקנופ וז.

153

תירבע

6תולקת

היעבהביס תירשפאןורתפ

תידיה הניא

המוקמב.

םיגרבה םניא

םירבוחמ יוארכ.

ןנווכ תא הבוג

תידיה אדוו

םירותפכהש

םיגרבהו םימאתומ

הז הזל.

רישכמה אל ליחתמ

דובעל.

הללוסה השלח ידמ.ןעט תא זראמ

הללוסה.

גתמ הרקבה

לקלוקמ.

ףלחה תא גתמ

הרקבה.

חתפמ תוחיטבה אל

סנכוה.

סנכה תא חתפמ

תוחיטבה.

חוסיכ אשדה השענ

ןפואב אל ןזואמ.

האשדמה הסג.קודב תא רוזא

חוסיכה.

הבוג בהלה אל

רדגוה יוארכ.

הבגה תא םילגלגה.

ילכה וניא קסרמ תא

אשדה הבבגל.

שי תוסיפ אשד

ודמצנש ףוגל

תחסכמה.

ןתמה דע אשדהש

שבייתי ינפל

חוסיכה.

רסח חתפה רוזיפל

הבבג.

ןקתה תא חתפה

רוזיפל הבבג.

השק ףוחדל תא

ילכה.

אשדה וניא הובג

קיפסמ ,וא בהלהש

ךומנ ידמ.

הבגה תא בהלה.

דכול אשדה בהלהו

םיעקתנ אשדב

ךימס.

ןקור תא תוסיפ

אשדה דכולמ

אשדה.

ילכה טטור הקזוחב.בהלה קוחש וניאו

ןזואמ.

ףלחה תא בהלה.

לג עונמה ףפוכמ.1.הבכ תא

עונמה.

2.אצוה תא

חתפמ

תוחיטבה תאו

זראמ הללוסה.

3.קתנ תא רוקמ

חתמה.

4.קודב םא םרגנ

קזנ והשלכ.

5.ןקת תא ילכה

ינפל הענתה

תפסונ ולש.

ילכה רצוע ינפל

חוסיכה.

בהלה ךומנ ידמ.הבגה תא בהלה.

זראמ הללוסה

ןקורתה.

ןעט תא זראמ

הללוסה.

תוסיפ אשדה

תודמצנ ףוגל

תחסכמה וא בהלל.

קרפ תא זראמ

הללוסה קודבו תא

ףוג תחסכמה.

היעבהביס תירשפאןורתפ

תרוטרפמט הלועפה

לש ילכה ההובג

ידמ.

ררק תא ילכה.

*םא אל חילצת אוצמל ןורתפ תויעבל ולא ,הנפ זכרמל תורישה.

7טרפמ ינכט

חתמ40 V

תוריהמ אלל סמוע2800 /הקדל

בחור ךותיחה460 מ"מ

הבוג ךותיחה25 -80 מ"מ

תלוביק דכול אשדה55 L

לקשמ) אלל זראמ

הללוסה(

24,5 kg

תמר ץחל לוקה

תדדמנה

= 73 dB(A), K= 3 dB(A)

תמר תמצוע לוקה

תחטבומה

WA.d

= 96 dB(A)

םגד הללוסהG40B2/G40B25/G40B4

תורדסוBAFתופסונ

םגד ןעטמה2910907 )G40UC/(29417/29447/

G40C תורדסוCAF תופסונ

טטר≥2,5 מ/'היינש

,K=1,5 מ/'היינש

IPXIPX1

8תוירחא

)םיאנתה תוינתההו םיאלמה לש תוירחאה םיאצמנ Greenworks

ףד טנרטניאה https://www.greenworkstools.eu(

תוירחאה Greenworks הניה ל-3 םינש לע רצומה ו-2 םינש לע

תוללוסה ) שומיש ינכרצ/ישיא (ךיראתמ השיכרה .תוירחא וז הסכמ

םימגפ רוצייב .רישכמ םוגפ תחת תוירחאה יושע תויהל ןקותמ וא

ףלחומ .הדיחי רשא השענ הב שומיש אל םלוה םינפואב םירחא

ולאמ םיראותמה ךירדמב שמתשמל םייושע תוחדיהל תוירחאהמ.

יאלב ליגר ,םיקלחו ולבתהש םניא םיבשחנ תוירחאב .תוירחא

ןרציה תירוקמה הניא תעפשומ לכמ תוירחא תפסונ תעצומה לע ידי

רחוס וא יאנועמק.

שי ריזחהל רצומ םוגפ תדוקנל השיכרה ידכ עובתל ןיגב תוירחא,

דחי םע תחכוה השיכרה) הלבק.(

9תרהצה תומיאת תושירדל דוחיאה

יפוריאה

םש תבותכו ןרציה:

םש

:Globe Technologies Europe GmbH

תבותכ:Brunnenweg 17, 64331 Weiterstadt, Ger-

many

154

תירבע

םש תבותכו םרוגה ךמסומה תכירעל טרפמה ינכטה:

םש:Ralf Pankalla

תבותכ:Brunnenweg 17, 64331 Weiterstadt, Ger-

many

ונא םיריהצמ תאזב יכ רצומה

הירוגטק:תחסכמ אשד

םגד:LMF412 （2514407）

רפסמ ירודיס:האר תא תיוות גוריד רצומה

תנש רוצייה:האר תא תיוות גוריד רצומה

•דמוע תושירדב תויטנוולרה לש תייחנה דויצה 2006/42/EC.

•דמוע תושירדב תויחנהה תואבה לש דוחיאה יפוריאה:

•2014/30/EU

•2000/14/EC ו-2005/88/EC

•2011/65/EU ו)-EU(2015/863

רתי לע ןכ ,ונא םיריהצמ ונססבתהש לע) םיקלחה/םיפיעסה(

םיאבה לש םיטרדנטסה םימאותמה:

•EN 60335-1. EN 60335-2-77. EN 62233. EN ISO

3744. EN 55014-1. EN 55014-2. ISO 11094. IEC

62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

תטיש תכרעה תומיאת ל-Annex VI Directive 2000/14/EC.

תמר תמצוע לוקה תדדמנהL

: 84,8 dB(A)

תמר תמצוע לוקה תחטבומהL

WA.d

: 96 dB(A)

ףוגה עדוימה ברועמה:

םש :Intertek Deutschland GmbH )ףוג ךמסומ 0905(

תבותכ :Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Germany

םוקמ

,ךיראת :Weiter-

stadt, 03.03.2020

המיתח :דט וּק ,יארחא תוכיא

155

תירבע

1 Aprašymas............................... 157

1.1 Paskirtis..................................................157

1.2 Apžvalga.................................................157

2 Sauga........................................157

3 Montavimas..............................157

3.1 Įrenginio išpakavimas.............................157

3.2 Atlenkite apatinę rankeną.......................157

3.3 Viršutinės rankenos tvirtinimas ..............157

3.4 Žolės rinktuvo tvirtinimas........................157

3.5 Mulčiavimo įtaiso tvirtinimas...................158

3.6 Šoninio išmetimo lovelio tvirtinimas........158

3.7 Peilio / pjovimo aukščio nustatymas.......158

3.8 Sudėtinės baterijos įstatymas.................158

3.9 Sudėtinės baterijos išėmimas.................158

4 Darbas...................................... 158

4.1 Įrenginio paleidimas............................... 158

4.2 Įrenginio sustabdymas........................... 158

4.3 Žolės rinktuvo tuštinimas........................159

4.4 Darbas šlaituose.....................................159

4.5 Patarimai dėl darbo................................ 159

5 Techninė priežiūra...................159

5.1 Bendroji priežiūra................................... 159

5.2 Peilio keitimas........................................ 159

5.3 Mašinos laikymas...................................160

5.4 Paverskite įrenginį ant galo.................... 160

6 Trikčių šalinimas..................... 160

7 Techniniai duomenys..............161

8 Garantija...................................161

9 EB atitikties deklaracija.......... 161

156

Lietuvių k.

1 APRAŠYMAS

1.1 PASKIRTIS

Šis įrenginys skirtas vejai pjauti namuose. Pjovimo peilis

turi būti lygiagretus žemės paviršiui. Pjovimo metu visi

keturi vejapjovės ratai turi liesti žemę.

1.2 APŽVALGA

Paveikslas 1~12

Svirtinis jungiklis

Paleidimo mygtukas

Viršutinė rankena

Apatinė rankena

Varžtas

Aukščio reguliavimo svirtis

Baterijos skyriaus durelės

Rankenėlė

Žolės rinktuvas

Rankenos rankenėlė

Galinio išmetimo durelės

Durelių strypas

Žolės rinktuvo rankena

Kabliukas

Mulčiavimo įtaisas

Šoninio išmetimo lovelis

Mulčiavimo įtaiso rankena

Šoninio išmetimo durelės

Ašis

Grioveliai

Apsauginis raktas

Baterijos atjungimo mygtukas

Sudėtinė baterija

Peilis

Medinė trinkelė

Raktas

Tvirtinimo varžtas

2 SAUGA

ĮSPĖJIMAS

Privaloma laikytis visų saugos instrukcijų.

Žr. saugos vadovą.

3 MONTAVIMAS

ĮSPĖJIMAS

Nenaudokite gamintojo nerekomenduojamų priedų.

ĮSPĖJIMAS

Kol nesurinkote visų dalių, neįstatykite apsauginio

rakto ir sudėtinės baterijos.

3.1 ĮRENGINIO IŠPAKAVIMAS

ĮSPĖJIMAS

Prieš naudodami įsitikinkite, ar tinkamai surinkote

įrenginį.

ĮSPĖJIMAS

• Jeigu yra pažeistų dalių, įrenginio nenaudokite.

• Jeigu dalių trūksta, įrenginio nenaudokite.

• Jeigu dalys pažeistos arba jų trūksta, kreipkitės į

techninės priežiūros centrą.

1. Atidarykite pakuotę.

2. Perskaitykite dėžėje esančius dokumentus.

3. Iš dėžės išimkite visas nesumontuotas dalis.

4. Išimkite įrenginį iš dėžės.

5. Dėžę ir pakuotę išmeskite laikydamiesi atitinkamų

reikalavimų.

3.2 ATLENKITE APATINĘ RANKENĄ.

pav 2

1. Patraukite ir pasukite rankenos rankenėles 90°.

2. Atlenkite apatinę rankeną.

3. Įstatykite rankenos rankenėles į vieną iš trijų

padėčių laikikliuose.

4. Pasukite rankenos rankenėles 90°, kad jos

užsifiksuotų laikiklių skylėse.

PASTABA

abi rankenos rankenėlės turi būti toje pačioje padėtyje.

ĮSPĖJIMAS

atlenkdami arba sulenkdami rankeną nepažeiskite

kabelių.

3.3 VIRŠUTINĖS RANKENOS

TVIRTINIMAS

pav 3

1. Viršutinės rankenos skyles sulyginkite su apatinės

rankenos skylėmis.

2. Įstatykite į skyles varžtus.

3. Priveržkite ant varžtų rankenėles.

4. Tokią pačią procedūrą atlikite ir kitoje pusėje.

3.4 ŽOLĖS RINKTUVO TVIRTINIMAS

pav 4

157

Lietuvių k.

1. Ištraukite mulčiavimo įtaisą.

2. Nuimkite šoninio išmetimo lovelį.

3. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

4. Laikykite žolės rinktuvą už rankenos ir užkabinkite jo

kabliukus už durelių strypo.

5. Uždarykite galinio išmetimo dureles.

3.5 MULČIAVIMO ĮTAISO

TVIRTINIMAS

Paveikslas 5

1. Nuimkite žolės rinktuvą.

2. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

3. Laikydami mulčiavimo įtaisą už rankenos, įstatykite į

išmetimo lovelį.

4. Uždarykite galinio išmetimo dureles.

3.6 ŠONINIO IŠMETIMO LOVELIO

TVIRTINIMAS

6 pav.

PERSPĖJIMAS

kai naudojate šoninį išmetimo lovelį,

• netvirtinkite žolės rinktuvo;

• mulčiavimo įtaisą palikite sumontuotą.

1. Atidarykite ir laikykite atidarę šoninio išmetimo

dureles.

2. Įstatykite šoninio išmetimo lovelio griovelius po

ašimi.

3. Uždarykite šoninio išmetimo dureles.

3.7 PEILIO / PJOVIMO AUKŠČIO

NUSTATYMAS

Įrenginyje galima nustatyti skirtingą peilio / pjovimo

aukštį.

7 paveikslas

1. Jei norite pakelti peilį ar padidinti pjovimo aukštį,

pastumkite aukščio reguliavimo svirtį į priekį.

2. Jei norite nuleisti peilį ar sumažinti pjovimo aukštį,

patraukite aukščio reguliavimo svirtį atgal.

3.8 SUDĖTINĖS BATERIJOS

ĮSTATYMAS

Paveikslas 8

ĮSPĖJIMAS

• Jei sudėtinė baterija arba įkroviklis sugadintas,

pakeiskite sudėtinę bateriją arba įkroviklį.

• Prieš įstatydami arba išimdami sudėtinę bateriją,

sustabdykite įrenginį ir palaukite, kol sustos

variklis.

• Perskaitykite, supraskite ir vadovaukitės baterijos

ir įkroviklio vadovo instrukcijomis.

1. Atidarykite baterijos skyriaus dureles.

2. Įstatykite sudėtinės baterijos briaunas į baterijos

skyriaus griovelius.

3. Stumkite sudėtinę bateriją į baterijos skyrių iki galo,

kol užsifiksuos.

4. Kai išgirsite spragtelėjimą, tai reikš, kad sudėtinė

baterija įsistatė.

5. Uždarykite baterijos skyriaus dureles.

PASTABA

Variklis įsijungs tik tuomet, kai įstatysite apsauginį

raktą.

3.9 SUDĖTINĖS BATERIJOS

IŠĖMIMAS

Paveikslas 8

1. Atidarykite baterijos skyriaus dureles.

2. Ištraukite apsauginį raktą.

3. Paspauskite ir laikykite nuspaudę baterijos

atkabinimo mygtuką.

4. Išimkite iš įrenginio sudėtinę bateriją.

4 DARBAS

ĮSPĖJIMAS

darbo metu dėvėkite apsauginius akinius.

4.1 ĮRENGINIO PALEIDIMAS

Paveikslas 9

1. Įstatykite apsauginį raktą.

2. Paspauskite ir laikykite nuspaudę paleidimo

mygtuką.

3. Laikydami nuspaustą paleidimo mygtuką, pritraukite

prie rankenos svirtinį jungiklį.

4. Atleiskite paleidimo mygtuką, kad paleistumėte

įrenginį.

4.2 ĮRENGINIO SUSTABDYMAS

Paveikslas 9

1. Atleiskite svirtinį jungiklį, kad įrenginį

sustabdytumėte.

158

Lietuvių k.

ĮSPĖJIMAS

prieš įrenginį vėl paleisdami palaukite, kad peilis

visiškai sustotų. Neskubėkite įrenginį greitai paleisti po

sustabdymo.

ĮSPĖJIMAS

baigę darbą visada ištraukite apsauginį raktą ir

sudėtinę bateriją.

4.3 ŽOLĖS RINKTUVO TUŠTINIMAS

1. Sustabdykite įrenginį.

2. Ištraukite apsauginį raktą.

3. Išimkite sudėtinę bateriją.

4. Atidarykite ir laikykite atidarę galinio išmetimo

dureles.

5. Laikykite žolės rinktuvą už rankenos ir atkabinkite jį

nuo durelių strypo.

6. Uždarykite galinio išmetimo dureles.

7. Ištuštinkite žolės rinktuvą.

4.4 DARBAS ŠLAITUOSE

ĮSPĖJIMAS

nepjaukite žolės šlaituose, kurių nuolydis viršija 15°.

Jeigu jums nepatogu pjauti – šlaite žolės nepjaukite.

• Žole šlaite pjaukite skersai šlaito, o ne aukštyn ir

žemyn. Būkite atsargūs apsisukdami su žoliapjove

šlaite.

• Saugokitės duobių, provėžų, akmenų ir kitų paslėptų

kliūčių, už kurių užkliuvę galite nukristi. Pašalinkite

visas kliūtis, pvz., akmenis ir medžių šakas.

• Tvirtai stovėkite ant žemės. Praradę pusiausvyrą

nedelsdami atleiskite svirtinį jungiklį.

• Nepjaukite žolės šalia įgriuvų, griovių ar krantinių.

4.5 PATARIMAI DĖL DARBO

• Nebandykite apeiti paleidimo mygtuko ar svirtinio

jungiklio darbo kontūro.

• Paleisdami įrenginį jo nepaverskite.

• Nekiškite rankų ir kojų prie sukamųjų dalių.

• Išmetimo loveliai turi būti neužsikimšę.

• Nepjaukite šlapios žolės.

• Peilį pakelkite aukščiau, kai pjaunate naują ar tankią

žolę.

• Kiekvieną kartą po naudojimo nuvalykite vejapjovės

dugną. Pašalinkite žolės nuopjovas, lapus, purvą ir

kitas šiukšles.

5 TECHNINĖ PRIEŽIŪRA

ĮSPĖJIMAS

prieš vykdydami techninę priežiūrą, ištraukite iš

įrenginio apsauginį raktą ir sudėtinę bateriją.

ĮSPĖJIMAS

ant variklio ir sudėtinės baterijos neturi būti žolės, lapų

ar pernelyg didelio tepalo kiekio.

PERSPĖJIMAS

naudokite tik patvirtintas atsargines dalis.

PERSPĖJIMAS

saugokite plastikines dalis, kad ant jų nepatektų

stabdžių skysčio, benzino, naftos pagrindu pagamintų

medžiagų. cheminės medžiagos gali pažeisti

plastikines dalis ir jas sugadinti.

PERSPĖJIMAS

nevalykite plastikinio korpuso ir dalių koncentruotais

tirpikliais ar plovimo priemonėmis.

PASTABA

Rekomenduojamas priveržimo sukimo momentas

(Peilio): 33-37Nm.

5.1 BENDROJI PRIEŽIŪRA

• Kiekvieną kartą prieš naudodami įrenginį

patikrinkite, ar tokios dalys, kaip varžtai, veržlės

ir dangteliai yra savo vietose, neatsipalaidavę ir

nepamestos.

• Tinkamai priveržkite visas tvirtinimo detales ir

dangtelius.

• Nuvalykite įrenginį sausa šluoste. Nenaudokite

vandens.

5.2 PEILIO KEITIMAS

Paveikslas 10

ĮSPĖJIMAS

Naudokite tik patvirtintus atsarginius peilius.

ĮSPĖJIMAS

Tvarkydami peilį užsidėkite tvirtas apsaugines

pirštines arba peilį apsukite audeklu.

1. Sustabdykite įrenginį.

2. Palaukite, kol peilis visiškai sustos.

3. Ištraukite apsauginį raktą ir sudėtinę bateriją.

4. Paverskite įrenginį ant šono.

159

Lietuvių k.

5. Medine trinkele užblokuokite peilį, kad jis nesisuktų.

6. Veržliarakčiu atsukite ir išimkite tvirtinimo varžtą su

tarpikliu.

7. Nuimkite peilį.

8. Uždėkite naują peilį. Briaunos turi įsistatyti į peilio

skyles.

9. Įsukite tvirtinimo varžtą su tarpikliu ir priveržkite.

5.3 MAŠINOS LAIKYMAS

• Prieš sandėliavimą įrenginį nuvalykite.

• Padedant įrenginį į sandėlį jo variklis turi būti

atvėsęs.

• Patikrinkite, ar įrenginio dalys neatsipalaidavę ir

nepažeistos. Jei reikia, atlikite šias procedūras:

• Pakeiskite sugadintas dalis.

• Priveržkite varžtus.

• Susisiekite su patvirtintu techninės priežiūros

centru.

• Įrenginį laikykite sausoje vietoje.

• Laikykite vaikams neprieinamoje vietoje.

5.4 PAVERSKITE ĮRENGINĮ ANT

GALO.

Paveikslas 11

1. Nuimkite žolės rinktuvą.

2. Patraukite ir pasukite rankenos rankenėles 90°.

3. Nulenkite rankeną.

4. Pasukite rankenos rankenėles 90°, kad rankeną

užfiksuotumėte.

5. Paverskite įrenginį ant galo taip, kad laikytuvai liestų

žemę.

Laikymo jungiklis

Įrenginyje sumontuotas laikymo jungiklis, apsaugantis

nuo įjungimo įrenginio laikymo padėtyje.

Norint apsaugoti įrenginį nuo netyčinio paleidimo ar

neteisėto naudojimo, būtina ištraukti apsauginį raktą

ir sudėtinę bateriją. Laikymo jungiklis nepakeičia šios

funkcijos.

6 TRIKČIŲ ŠALINIMAS

Problema Galima priežas-

tis

Sprendimas

Rankena persik-

reipusi.

Tinkamai neįsta-

tyti varžtai.

Nusistatykite

rankenos aukštį

ir patikrinkite, ar

tinkamai įstatyti

varžtai ir ranke-

nėlės.

Įrenginio negali-

ma paleisti.

Žema baterijos

įkrova.

Įkraukite sudė-

tinę bateriją.

Problema Galima priežas-

tis

Sprendimas

Sugedęs svirtinis

jungiklis.

Pakeiskite svir-

tinį jungiklį.

Neįstatytas ap-

sauginis bateri-

jos raktas.

Įstatykite bateri-

jos raktą.

Įrenginys žolę

pjauna nelygiai.

Vejos paviršius

nelygus.

Patikrinkite pjovi-

mo zoną.

Netinkamai nus-

tatytas peilio

aukštis.

Pakelkite ratus į

aukštesnę pa-

dėtį.

Įrenginys netin-

kamai mulčiuoja.

Prie vejapjovės

dugno prilipusios

drėgnos žolės

nuopjovos.

Prieš pjaudami

žolę palaukite,

kol ji išdžius.

Neįstatytas mul-

čiavimo įtaisas.

Įstatykite mulčia-

vimo įtaisą.

Įrenginį sunku

stumti.

Žolė per aukšta

arba vejapjovės

peilis nuleistas

per žemai.

Pakelkite peilį į

aukštesnę pa-

dėtį.

Žolės rinktuvas ir

peilis kliūna už

tankios žolės.

Ištuštinkite žolės

rinktuvą.

Įrenginys labai

vibruoja.

Peilis nesubalan-

suotas arba nu-

dilęs.

Pakeiskite peilį.

Sulenktas vari-

klio velenas.

1. Sustabdykite

variklį.

2. Ištraukite ap-

sauginį raktą

ir sudėtinę

bateriją.

3. Atjunkite

įtampos šalt-

inį.

4. Patikrinkite,

ar nėra pa-

žeidimų.

5. Suremontuo-

kite įrenginį,

prieš vėl jį

paleisdami.

Įrenginys sustoja

pjovimo metu.

Peilis nuleistas

pernelyg žemai.

Pakelkite peilį į

aukštesnę pa-

dėtį.

Sudėtinė baterija

išsikrovusi.

Įkraukite sudė-

tinę bateriją.

Žolės nuopjovos

prilipę prie įre-

Išimkite sudėtinę

bateriją ir patik-

160

Lietuvių k.

Problema Galima priežas-

tis

Sprendimas

nginio dugno ar

peilio.

rinkite vejap-

jovės dugną.

Įrenginys darbo

metu pernelyg

įkaito.

Atvėsinkite įre-

nginį.

* Jeigu patys šių problemų negalite išspręsti, kreipkitės į

techninės priežiūros centrą.

7 TECHNINIAI DUOMENYS

Įtampa 40 V

Variklio sūkių

skaičius be apk-

rovos

2800 / min

Pjovimo plotis 460 mm

Pjovimo aukštis 25 - 80 mm

Žolės rinktuvo

talpa

55 L

Svoris (be aku-

muliatoriaus)

24,5 kg

Išmatuotas gar-

so slėgio lygis

= 73 dB(A), K= 3 dB(A)

Garantuotas gar-

so galios lygis

WA.d

= 96 dB(A)

Akumuliatoriaus

modelis

G40B2/G40B25/G40B4 ir kiti BAF

modeliai

Įkroviklio modelis 2910907 (G40UC)/29417/29447/

G40Cir kiti CAF modeliai

Vibracija ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTIJA

(Visas garantijos sąlygas galite rasti Greenworks

svetainėje https://www.greenworkstools.eu)

. Greenworks Gaminiui taikoma 3 metų garantija, o

akumuliatoriui 2 metų garantija (naudotojui / privačiam

naudojimui), kuri skaičiuojama nuo gaminio įsigijimo

datos. Ši garantija apima gamybos defektus. Garantinis

gaminys su defektais gali būti suremontuotas arba

pakeistas. Jeigu gaminys buvo naudojamas netinkamai

arba naudojama kitiems tikslams nei nurodyta

naudotojo vadove, garantija gali būti panaikinta.

Įprastam susidėvėjimui, bei eksploatacinėms dalims

garantija nėra taikoma. Originalios gamintojo garantijos

neįtakoja jokia papildoma pasiūlyta atstovo arba

pardavėjo garantija.

Gaminys su defektu privalo būti grąžintas į įsigijimo

vietą, kad galėtumėte pateikti garantinę pretenziją.

9 EB ATITIKTIES DEKLARACIJA

Gamintojo pavadinimas ir adresas:

Pavadini-

mas:

Globe Technologies Europe GmbH

Adresas: Brunnenweg 17, 64331 Weiterstadt, Vokie-

tija

Vardas, pavardė ir adresas asmens, įgalioto parengti

techninę dokumentaciją:

Vardas,

pavardė:

Ralf Pankalla

Adresas: Brunnenweg 17, 64331 Weiterstadt, Vokie-

tija

Šiuo pareiškiame, kad gaminys

Kategorija: vejapjovė

Modelis: LMF412 （2514407）

Serijos Nr.: Žr. gaminio techninių duomenų

plokštelę

Pagaminimo metai: Žr. gaminio techninių duomenų

plokštelę

• atitinka susijusias Mašinų direktyvos 2006/42/EB

nuostatas;

• atitinka šių kitų EB direktyvų nuostatas:

• 2014/30/ES

• 2000/14/EB & 2005/88/EB

• 2011/65/ES IR (ES)2015/863

Be to, patvirtiname, kad buvo vadovaujamasi šių

darniųjų standartų dalimis ir straipsniais:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Atitikties įvertinimo metodas pagal 2000/14/EB

direktyvos VI priedą.

Išmatuotas garso galios lygis

: 84,8 dB(A)

Garantuotas garso galios lygis L

WA.d

: 96 dB(A)

Notifikuotoji įstaiga:

Pavadinimas: „Intertek Deutschland GmbH“ (notifikuotoji

įstaiga 0905)

Adresas: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Vokietija

161

Lietuvių k.

Vieta, data: Weiter-

stadt, 03.03.2020

Parašas: Ted Qu, kokybės direk-

torius

162

Lietuvių k.

1 Apraksts................................... 164

1.1 Paredzētais lietojums............................. 164

1.2 Pārskats................................................. 164

2 Drošība..................................... 164

3 Uzstādīšana............................. 164

3.1 Iekārtas izpakošana............................... 164

3.2 Apakšējā roktura atlocīšana...................164

3.3 Augšējā roktura uzstādīšana .................164

3.4 Zāles savācējgroza uzstādīšana............165

3.5 Mulčēšanas ieliktņa ievietošana.............165

3.6 Sānu izlādes teknes ievietošana............165

3.7 Asmens/griešanas augstuma

uzstādīšana............................................165

3.8 Ievietojiet akumulatoru bloku..................165

3.9 Akumulatoru bloka izņemšana............... 165

4 Ekspluatācija........................... 165

4.1 Mašīnas ieslēgšana................................165

4.2 Pļaujmašīnas apturēšana.......................165

4.3 Zāles savācējgroza iztukšošana............ 166

4.4 Zāles pļaušana slīpumā......................... 166

4.5 Ieteikumi mašīnas lietošanā...................166

5 Apkope..................................... 166

5.1 Vispārējā apkope....................................166

5.2 Asmens nomainīšana.............................166

5.3 Mašīnas uzglabāšana............................ 167

5.4 Pļaujmašīnas novietošana

uzglabāšanas pozīcijā............................167

6 Problēmu novēršana...............167

7 Tehniskie dati...........................168

8 Garantija...................................168

9 ES atbilstības deklarācija....... 168

163

Latviešu

1 APRAKSTS

1.1 PAREDZĒTAIS LIETOJUMS

Šī mašīna ir paredzēta zāles pļaušanai mājas

apstākļos. Pļaušanas laikā griezējasmenim ir jāatrodas

gandrīz paralēli zemei. Tāpat pļaušanas laikā visiem

četriem riteņiem ir jāpieskaras zemei.

1.2 PĀRSKATS

Attēls Nr. 1~12

Drošības slēdzis

Iedarbināšanas poga

Augšējais rokturis

Apakšējais rokturis

Bultskrūve

Augstuma regulēšanas svira

Akumulatora nodalījuma vāciņš

Poga

Zāles savācējgrozs

10.

Roktura poga

11.

Aizmugurējās izlādes durtiņas

12.

Durtiņu stienis

13.

Zāles savācējgroza rokturis

14.

Āķis

15.

Mulčēšanas ieliktnis

16.

Sānu izlādes tekne

17.

Mulčēšanas ieliktņa rokturis

18.

Sānu izlādes durtiņas

19.

Šarnīrs

20.

Padziļinājumu vietas

21.

Drošības atslēga

22.

Akumulatora atbrīvošanas poga

23.

Akumulatoru bloks

24.

Asmens

25.

Koks

26.

Uzgriežņu atslēga

27.

Montāžas skrūve

2 DROŠĪBA

BRĪDINĀJUMS

Ievērojiet visus drošības norādījumus.

Izlasiet drošības instrukciju rokasgrāmatu.

3 UZSTĀDĪŠANA

BRĪDINĀJUMS

Neizmantojiet citus piederumus, kurus nav ieteicis

ražotājs.

BRĪDINĀJUMS

Neielieciet drošības atslēgu vai akumulatoru bloku,

kamēr nav samontētas visas daļas.

3.1 IEKĀRTAS IZPAKOŠANA

BRĪDINĀJUMS

Pirms sākat lietot iekārtu, pārliecinieties, vai tā ir

pareizi salikta.

BRĪDINĀJUMS

• Neizmantojiet iekārtu, ja tās daļas ir bojātas.

• Nedarbiniet iekārtu, ja trūkst kādas daļas.

• Ja trūkst kādas daļas vai tās ir bojātas, sazinieties

ar servisa centru.

1. Atveriet iepakojumu.

2. Izlasiet komplektācijas kārbā iekļauto

dokumentāciju.

3. Izņemiet no komplektācijas kārbas visas

nesamontētās daļas.

4. Izņemiet no komplektācijas kārbas iekārtu.

5. Atbrīvojieties no kārbas un iepakojuma atbilstoši

vietējiem noteikumiem.

3.2 APAKŠĒJĀ ROKTURA

ATLOCĪŠANA

attēls 2

1. Atvelciet un pagrieziet roktura pogas par 90°.

2. Atlokiet apakšējo rokturi.

3. Iestatiet roktura pogas kādā no trim kronšteina

pozīcijām.

4. Pagrieziet roktura pogas par 90°, līdz tās nofiksējas

kronšteina caurumiņos.

PIEZĪME

Abām roktura pogām ir jāatrodas vienādā stāvoklī.

BRĪDINĀJUMS

Nesabojājiet kabeļus, uzlokot vai atlokot rokturus.

3.3 AUGŠĒJĀ ROKTURA

UZSTĀDĪŠANA

attēls 3

1. Salāgojiet augšējā roktura caurumiņus ar apakšējā

roktura caurumiņiem.

2. Ievietojiet caurumiņos bultskrūves.

3. Pievelciet bultskrūvju pogas.

4. Atkārtojiet to pašu arī otrā pusē.

164

Latviešu

3.4 ZĀLES SAVĀCĒJGROZA

UZSTĀDĪŠANA

attēls 4

1. Izņemiet mulčēšanas ieliktni.

2. Izņemiet sānu izlādes tekni.

3. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

4. Satveriet zāles savācējgrozu aiz roktura un

aizāķējiet āķus aiz durtiņu stieņa.

5. Aizveriet aizmugurējās izlādes durtiņas.

3.5 MULČĒŠANAS IELIKTŅA

IEVIETOŠANA

Attēls Nr. 5

1. Izņemiet zāles savācējgrozu.

2. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

3. Satveriet mulčēšanas ieliktni aiz roktura un

ievietojiet izlādes teknē.

4. Aizveriet aizmugurējās izlādes durtiņas.

3.6 SĀNU IZLĀDES TEKNES

IEVIETOŠANA

Attēls Nr. 6

PIESARDZĪBU

Ja izmantojat sānu izlādes tekni,

• neuzstādiet zāles savācējgrozu.

• Atstājiet mašīnā mulčēšanas ieliktni.

1. Atveriet un pieturiet sānu izlādes durtiņas.

2. Salāgojiet zem šarnīra sānu izlādes teknes

padziļinājuma vietas.

3. Aizveriet sānu izlādes durtiņas.

3.7 ASMENS/GRIEŠANAS

AUGSTUMA UZSTĀDĪŠANA

Iekārtas asmeni var noregulēt dažādos asmens/

griešanas augstumos.

Attēls 7

1. Lai noregulētu augstāku asmens/griešanas stāvokli,

pavelciet augstuma regulēšanas sviru virzienā uz

priekšu.

2. Lai noregulētu zemāku asmens/griešanas stāvokli,

pavelciet augstuma regulēšanas sviru virzienā uz

aizmuguri.

3.8 IEVIETOJIET AKUMULATORU

BLOKU

Attēls Nr. 8

BRĪDINĀJUMS

• Ja akumulatoru bloks vai lādētājs ir bojāts, tie ir

jānomaina.

• Pirms akumulatoru bloka ievietošanas vai

izņemšanas mašīna ir jāaptur, un jāuzgaida, kamēr

apstājas motors.

• Izlasiet, noskaidrojiet un izpildiet akumulatora un

lādētāja rokasgrāmatā esošos norādījumus.

1. Atveriet akumulatora nodalījuma vāciņu.

2. Salāgojiet akumulatoru bloka pacelšanas ribas ar

rievām akumulatora nodalījumā.

3. Spiediet akumulatoru bloku uz iekšu akumulatora

nodalījumā, līdz akumulatoru bloks nofiksējas

vajadzīgajā stāvoklī.

4. Akumulators būs pilnībā ievietots tad, kad būs

dzirdama klikšķa skaņa.

5. Aizveriet akumulatora nodalījuma vāciņu.

PIEZĪME

Motors ieslēgsies tikai tad, ja būs ievietota drošības

atslēga.

3.9 AKUMULATORU BLOKA

IZŅEMŠANA

Attēls Nr. 8

1. Atveriet akumulatora nodalījuma vāciņu.

2. Izņemiet drošības atslēgu.

3. Nospiediet un pieturiet akumulatora atbrīvošanas

pogu.

4. Izņemiet no pļaujmašīnas akumulatoru bloku.

4 EKSPLUATĀCIJA

BRĪDINĀJUMS

Pļaušanas laikā valkājiet acu aizsardzības līdzekļus.

4.1 MAŠĪNAS IESLĒGŠANA

Attēls Nr. 9

1. Ielieciet drošības atslēgu.

2. Nospiediet un pieturiet iedarbināšanas pogu.

3. Pieturot nospiestu iedarbināšanas pogu, pavelciet

drošības slēdzi stūres virzienā.

4. Lai iedarbinātu pļaujmašīnu, atlaidiet barošanas

pogu.

4.2 PĻAUJMAŠĪNAS APTURĒŠANA

Attēls Nr. 9

1. Lai apturētu mašīnu, atlaidiet drošības slēdzi.

165

Latviešu

BRĪDINĀJUMS

Pirms vēlreiz iedarbināt pļaujmašīnu pagaidiet,

kamēr asmeņi ir pilnībā apstājušies. Neizslēdziet un

neieslēdziet pļaujmašīnu ātri.

BRĪDINĀJUMS

Kad darbs ir galā, vienmēr izņemiet drošības atslēgu

un akumulatoru bloku.

4.3 ZĀLES SAVĀCĒJGROZA

IZTUKŠOŠANA

1. Apturiet mašīnu.

2. Izņemiet drošības atslēgu.

3. Izņemiet akumulatoru bloku.

4. Atveriet un pieturiet aizmugurējās izlādes durtiņas.

5. Pieturiet zāles savācējgrozu aiz roktura un atāķējiet

no durtiņu stieņa.

6. Aizveriet aizmugurējās izlādes durtiņas.

7. Iztukšojiet zāles savācējgrozu.

4.4 ZĀLES PĻAUŠANA SLĪPUMĀ

BRĪDINĀJUMS

Nepļaujiet vietās, kuras slīpākas vairāk par 15°. Ja

nejūtaties ērti, pļaujot slīpumā, pārstājiet pļaut.

• Kad pļaujat slīpumā, nestumiet mašīnu uz augšu un

leju. Mainot virzienu slīpumā, rīkojieties uzmanīgi.

• Apskatiet, vai zemē nav kādu caurumu, grambu,

akmeņu un citu paslēptu priekšmetu, aiz kuriem

varat paklupt. Aizvāciet projām visus šķēršļus,

piemēram, akmeņus un koku zarus.

• Saglabājiet stabilu stāju. Ja jūtat, ka zaudējat

līdzsvaru, nekavējoties atlaidiet drošības slēdzi.

• Nekad nepļaujiet tuvu pie nomalēm, grāvjiem, vai

aizsprostiem.

4.5 IETEIKUMI MAŠĪNAS LIETOŠANĀ

• Nekādā gadījumā nemēģiniet izmainīt ieslēgšanas

pogas un drošības slēdža darbību.

• Nesagāziet mašīnu iedarbināšanas laikā.

• Neturiet plaukstas vai pēdas rotējošu daļu tuvumā

vai zem tām.

• Uzturiet izlādes tekni tīru.

• Nepļaujiet mitru zāli.

• Jaunas vai biezas zāles pļaušanai asmens ir

jāuzstāda augstāk.

• Notīriet pļaušanas bloku pēc katras lietošanas

reizes. Izņemiet nopļauto zāli, lapas, netīrumus un

citus gružus.

5 APKOPE

BRĪDINĀJUMS

Pirms apkopes veikšanas no mašīnas ir jāizņem

drošības atslēga un akumulatoru bloks.

BRĪDINĀJUMS

Raugiet, lai motorā un akumulatoru blokā neuzkrātos

zāle, lapas vai pārlieku daudz smērvielas.

PIESARDZĪBU

Izmantojiet tikai apstiprinātas rezerves daļas.

PIESARDZĪBU

Bremžu šķidrumi, benzīns, naftas bāzes materiāli

nedrīkst nonākt saskarē ar plastmasas daļām.

Ķimikālijas var izraisīt plastmasas bojājumus un

padarīt plastmasu par lietošanai nederīgu.

PIESARDZĪBU

Nelietojiet plastmasas korpusa vai detaļu tīrīšanai

spēcīgus šķīdinātājus vai tīrīšanas līdzekļus.

PIEZĪME

Leteicamais pievilkšanas griezes moments

(Asmeņus): 33-37Nm.

5.1 VISPĀRĒJĀ APKOPE

• Pirms katras lietošanas reizes rūpīgi apskatiet, vai

mašīnai nav radušies bojājumi, vai tai netrūkst

kādas detaļas un vai tai nav atskrūvējušās,

piemēram, skrūves, uzgriežņi, bultskrūves, vāciņi

utt.

• Kārtīgi pieskrūvējiet visus stiprinājumus un vāciņus.

• Notīriet mašīnu ar sausu lupatiņu. Neizmantojiet

ūdeni.

5.2 ASMENS NOMAINĪŠANA

Attēls Nr. 10

BRĪDINĀJUMS

Izmantojiet tikai apstiprinātus rezerves asmeņus.

BRĪDINĀJUMS

Ja pieskarsieties asmenim, vispirms aptiniet ap to

lupatiņu un uzvelciet izturīgus cimdus.

1. Apturiet pļaujmašīnu.

2. Pārliecinieties, vai asmeņi ir pilnībā pārstājuši

griezties.

3. Izņemiet drošības atslēgu un akumulatoru bloku.

166

Latviešu

4. Pagrieziet mašīnu uz sāniem.

5. Izmantojiet koka gabalu, lai neļautu asmenim

griezties.

6. Izmantojot uzgriežņu atslēgu, atskrūvējiet montāžas

skrūvi un noņemiet paplāksni.

7. Noņemiet asmeni.

8. Uzlieciet jaunu asmeni. Pārliecinieties, vai bultiņas ir

vērstas iepretim asmens caurumiņiem.

9. Ielieciet atpakaļ montāžas skrūvi un paplāksni un

pievelciet.

5.3 MAŠĪNAS UZGLABĀŠANA

• Mašīna pirms uzglabāšanas ir jānotīra.

• Pirms novietojat mašīnu uzglabāšanā,

pārliecinieties, vai tās motors nav sakarsis.

• Pārbaudiet, vai mašīnai nav atskrūvējusies vai

sabojāta kāda daļa. Nepieciešamības gadījumā

rīkojieties šādi:

• Nomainiet bojātās daļas.

• Pieskrūvējiet skrūves.

• Sazinieties ar autorizēta servisa centra pārstāvi.

• Glabājiet mašīnu sausā vietā.

• Pārliecinieties, vai bērni nevar piekļūt mašīnai.

5.4 PĻAUJMAŠĪNAS NOVIETOŠANA

UZGLABĀŠANAS POZĪCIJĀ

Attēls Nr. 11

1. Izņemiet zāles savācējgrozu.

2. Atvelciet un pagrieziet roktura pogas par 90°.

3. Nolaidiet rokturi.

4. Lai bloķētu rokturi vajadzīgajā pozīcijā, pagrieziet to

par 90°.

5. Novietojiet pļaujmašīnu uzglabāšanas pozīcijā un

pārliecinieties, vai skavas pieskaras grīdai.

Uzglabāšanas pozīcijas slēdzis

Pļaujmašīnai ir uzglabāšanas pozīcijas slēdzis, kas

novērš nejaušas ieslēgšanās iespējamību, pļaujmašīnai

atrodoties uzglabāšanas pozīcijā.

Lai novērstu nejaušas ieslēgšanās iespējamību vai

neatļautu lietošanu, nepieciešams izņemt drošības

atslēgu un akumulatoru bloku. Uzglabāšanas pozīcijas

slēdža izmantošana vien neaizstāj šo funkciju.

6 PROBLĒMU NOVĒRŠANA

Problēma Iespējamais cē-

lonis

Risinājums

Rokturis neatro-

das pareizā stā-

voklī.

Bultskrūves nav

pareizi ieskrūvē-

tas.

Pielāgojiet rok-

tura augstumu

un pārlieciniet-

ies, vai pogas ir

pareizi salāgotas

ar bultskrūvēm.

Mašīnu nevar ie-

darbināt.

Zems akumula-

tora uzlādes

līmenis.

Uzlādējiet aku-

mulatoru bloku.

Bojāts drošības

slēdzis.

Nomainiet drošī-

bas slēdzi.

Nav ievietota at-

slēga.

Ielieciet atslēgu.

Mašīna pļauj zāli

nelīdzeni.

Zāliens ir raupjš. Izvērtējiet, kādā

stāvoklī ir pļau-

šanas zona.

Nav pareizi uz-

stādīts asmens

augstums.

Uzstādiet riteņus

augstākā pozīci-

jā.

Mašīna neveic

mulčēšanu par-

eizi.

Pļaušanas blo-

kam pielipusi

slapja zāle.

Pagaidiet, kamēr

nožūst zāle, un

tikai tad sāciet

pļaut.

Trūkst mulčēša-

nas ieliktņa.

Ielieciet mulčē-

šanas ieliktni.

Mašīnu ir grūti

pastumt.

Zāle ir pārāk ga-

ra, vai asmens

augstums ir pār-

āk zems.

Uzstādiet asme-

ni augstāk.

Zāles savācēj-

grozs un asmens

ierauj biezo zāli.

Izņemiet no

zāles savācēj-

groza nopļauto

zāli.

Mašīnai parādī-

jusies liela vibrā-

cija.

Asmens nav sa-

balansēts un ir

nodilis.

Nomainiet asme-

ni.

Saliekta motora

vārpsta.

1. Apturiet mo-

toru.

2. Izņemiet dro-

šības atslēgu

un akumula-

toru bloku.

3. Atvienojiet no

barošanas

avota.

4. Pārbaudiet,

vai nav radu-

167

Latviešu

Problēma Iespējamais cē-

lonis

Risinājums

šies bojāju-

mi.

5. Mašīna pirms

nākamās lie-

tošanas re-

izes ir jāsala-

bo.

Pļaušanas laikā

mašīna pēkšņi

apstājas.

Pārāk zems as-

mens augstums.

Uzstādiet asme-

ni augstāk.

Akumulatoru

bloks ir izlādēj-

ies.

Uzlādējiet aku-

mulatoru bloku.

Pļaušanas blo-

kam vai asme-

nim pielipusi

slapja zāle.

Izņemiet no ma-

šīnas akumula-

toru un apskatiet

bloku.

Pārāk augsta

mašīnas darba

temperatūra.

Ļaujiet mašīnai

atdzist.

* Ja nevarat novērst problēmu, nogādājiet mašīnu uz

servisa centru.

7 TEHNISKIE DATI

Spriegums 40 V

Ātrums bez no-

slodzes

2800 / min

Pļaušanas pla-

tums

460 mm

Pļaušanas aug-

stums

25 - 80 mm

Zāles savācēj-

groza ietilpība

55 L

Svars (bez aku-

mulatoru bloka)

24,5 kg

Izmērītais ska-

ņas spiediena

līmenis

= 73 dB(A), K= 3 dB(A)

Garantētais ska-

ņas intensitātes

līmenis

WA.d

= 96 dB(A)

Akumulatora

modelis

G40B2/G40B25/G40B4 un

citasBAF sērijas

Lādētāja modelis 2910907 (G40UC)/29417/29447/

G40C un citasCAF sērijas

Vibrācija ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTIJA

(Visus garantijas noteikumus un nosacījumus

var izlasīt Greenworks tīmekļa lapā https://

www.greenworkstools.eu).

Ierīcei Greenworks ir 3 gadu garantija, bet

akumulatoriem — 2 gadu garantija (izmantojot patēriņa/

privātiem mērķiem), skaitot no iegādes datuma. Šī

garantija attiecas uz ražošanas defektiem. Garantijas

laikā var salabot vai nomainīt bojātu izstrādājumu.

Garantija nebūs spēkā tad, ja ierīce netiks pareizi

lietota vai tiks izmantota citiem mērķiem, kas nav

aprakstīti šajā lietotāja rokasgrāmatā. Šī garantija

neattiecas uz dabisko nolietošanos un nodilumam

pakļautajām detaļām. Ražotāja sākotnējā garantija nav

saistīta ar papildu garantijām, ko piedāvā dīleris vai

mazumtirgotājs.

Lai pieprasītu garantiju, bojātais izstrādājums ir jāatgriež

iegādes vietā, uzrādot pirkuma apliecinājumu (čeku).

9 ES ATBILSTĪBAS

DEKLARĀCIJA

Ražotāja nosaukums un adrese:

Vārds un

uzvārds:

Globe Technologies Europe GmbH

Adrese: Brunnenweg 17, 64331 Weiterstadt, Vācija

Personas, kura pilnvarota sastādīt tehnisko

dokumentāciju, vārds, uzvārds un adrese:

Nosau-

kums:

Ralf Pankalla

Adrese: Brunnenweg 17, 64331 Weiterstadt, Vācija

Ar šo mēs apliecinām, ka izstrādājums

Kategorija:

Zāles pļāvējs

Modelis: LMF412 （2514407）

Sērijas numurs: Skatīt izstrādājuma marķējuma

plāksnīti

Iekārtas izlaides

gads:

Skatīt izstrādājuma marķējuma

plāksnīti

• atbilst Direktīvas Nr. 2006/42/EK par mašīnām

attiecīgajiem noteikumiem.

• atbilst sekojošu EK direktīvu noteikumiem:

• 2014/30/ES

• 2000/14/EK UN 2005/88/EK

• 2011/65/ES UN (ES) 2015/863

Turklāt mēs apliecinām, ka ir izmantotas šādas

saskaņoto standartu daļas un klauzulas:

168

Latviešu

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Direktīvas Nr. 2000/14/EK VI pielikumā paredzētā

atbilstības novērtējuma metode.

Izmērītais skaņas intensitātes

līmenis

: 84,8 dB(A)

Garantētais skaņas intensitātes

līmenis

WA.d

: 96 dB(A)

Iesaistītā paziņotā institūcija:

Vārds, uzvārds: Intertek Deutschland GmbH (Paziņotā

iestāde 0905)

Adrese: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Vācija

Vieta, datums: Wei-

terstadt, 03.03.2020

Paraksts: Kvalitātes daļas direk-

tors Ted Qu

169

Latviešu

1 Kirjeldus................................... 171

1.1 Eesmärk................................................. 171

1.2 Ülevaade................................................ 171

2 Ohutus......................................171

3 Paigaldus................................. 171

3.1 Seadme lahtipakkimine.......................... 171

3.2 Voltige alumine käepide lahti..................171

3.3 Paigaldage ülemine käepide ................. 171

3.4 Paigaldage murukoguja..........................172

3.5 Paigaldage multšimise sulgur.................172

3.6 Paigaldage külgväljalaske suunaja........ 172

3.7 Seadistage tera kõrgus / lõikekõrgus..... 172

3.8 Paigaldage akuplokk.............................. 172

3.9 Akuploki eemaldamine........................... 172

4 Kasutamine.............................. 172

4.1 Käivitage seade......................................172

4.2 Peatage seade....................................... 172

4.3 Tühjendage murukoguja.........................173

4.4 Töötamine kallakutel.............................. 173

4.5 Praktilised nõuanded..............................173

5 Hooldus.................................... 173

5.1 Üldhooldus............................................. 173

5.2 Vahetage tera......................................... 173

5.3 Seadme hoiustamine..............................174

5.4 Pange seade selle otsa peale................ 174

6 Veaotsing................................. 174

7 Tehnilised andmed.................. 175

8 Garantii.....................................175

9 EÜ Vastavusdeklaratsioon..... 175

170

Eesti keel

1 KIRJELDUS

1.1 EESMÄRK

See seade on mõeldud muru niitmiseks

kodumajapidamises. Lõiketera peab olema maapinnaga

enamvähem paralleelne. Kõik neli ratast peavad

niitmise ajal vastu maad olema.

1.2 ÜLEVAADE

Joonis 1~12

Turvalüliti

Käivitusnupp

Ülemine käepide

Alumine käepide

Polt

Kõrguse reguleerimise kang

Aku pesa kate

Nupp

Murukoguja

Käepideme nupp

Tagumise väljalaske luuk

Luugi varras

Murukoguja käepide

Konks

Multšimise sulgur

Külgväljalaske suunaja

Multšimise sulguri käepide

Külgväljalaske luuk

Pöördetapp

Süvendid

Turvavõti

Akuvabastusnupp

Akuplokk

Tera

Puutükk

Mutrivõti

Paigalduskruvi

2 OHUTUS

HOIATUS

Järgige kindlasti kõiki ohutusjuhiseid.

Lugege kasutusjuhendit.

3 PAIGALDUS

HOIATUS

Ärge kasutage tarvikuid, mis ei ole tootja poolt

soovitatud.

HOIATUS

Ärge pange turvavõtit või akuplokki seadmele enne,

kui kõik osad on korrektselt seadmele paigaldatud.

3.1 SEADME LAHTIPAKKIMINE

HOIATUS

Enne kasutamist pange seade korrektselt kokku.

HOIATUS

• Ärge kasutage seadet, kui seadme osad on

kahjustunud.

• Ärge kasutage seadet, kui mõned osad on puudu.

• Kui osad on kahjustunud või puudu, võtke

ühendust teenindusega.

1. Avage pakend.

2. Lugege kastis leiduvaid dokumente.

3. Võtke kõik osad kastist välja.

4. Võtke seade kastist välja.

5. Visake kast ja pakend ära vastavalt kohalikele

eeskirjadele.

3.2 VOLTIGE ALUMINE KÄEPIDE

LAHTI

Joonis 2

1. Tõmmake ja pöörake käepideme nuppe 90°.

2. Voltige alumine käepide lahti.

3. Joondage käepideme nupud klambritele ühte

kolmest asendist.

4. Keerake käepideme nuppe 90°, kuni need

kinnituvad klambrite avadesse.

MÄRKUS

Veenduge, et mõlemad käepideme nupud on samas

asendis.

HOIATUS

Käepideme kokku- või lahtivoltimisel vältige juhtmete

kahjustamist.

3.3 PAIGALDAGE ÜLEMINE KÄEPIDE

Joonis 3

1. Joondage ülemise käepideme ja alumise käepideme

avad.

2. Pange poldid avadest läbi.

3. Keerake nupud poltidele kinni.

4. Teostage sama toiming teisel poolel.

171

Eesti keel

3.4 PAIGALDAGE MURUKOGUJA

Joonis 4

1. Eemaldage multšimise sulgur.

2. Eemaldage külgväljalaske suunaja.

3. Avage tagumise väljalaske luuk ja hoidke seda.

4. Hoidke murukogujat selle käepidemest ja kinnitage

selle konksud luugi varda külge.

5. Sulgege tagumise väljalaske luuk.

3.5 PAIGALDAGE MULTŠIMISE

SULGUR

Joonis 5

1. Eemaldage murukoguja.

2. Avage tagumise väljalaske luuk ja hoidke seda.

3. Hoidke multšimise sulgurit selle käepidemest ja

paigaldage see väljalaske suunajasse.

4. Sulgege tagumise väljalaske luuk.

3.6 PAIGALDAGE KÜLGVÄLJALASKE

SUUNAJA

Joonis 6.

ETTEVAATUST

Kui kasutate külgväljalaske suunajat,

• ärge paigaldage murukogujat.

• jätke multšimise sulgur seadme külge.

1. Avage külgväljalaske luuk ja hoidke seda.

2. Paigutage külgväljalaske suunaja süvendid

pöördetapist allapoole.

3. Sulgege külgväljalaske luuk.

3.7 SEADISTAGE TERA KÕRGUS /

LÕIKEKÕRGUS

Seadme tera / lõikekõrgust saab seadistada erinevatele

kõrgustele.

Joonis 7

1. Tera kõrguse / lõikekõrguse tõstmiseks tõmmake

kõrguse reguleerimise kangi ettepoole.

2. Tera kõrguse / lõikekõrguse langetamiseks lükake

kõrguse reguleerimise kangi tahapoole.

3.8 PAIGALDAGE AKUPLOKK

Joonis 8

HOIATUS

• Kui akuplokk või laadija on kahjustatud, vahetage

akuplokk või laadija välja.

• Enne akuploki paigaldamist või eemaldamist

peatage seade ja oodake, kuni mootor seiskub.

• Lugege, teadke ja järgige aku ja laadija

kasutusjuhendis esitatud juhiseid.

1. Avage aku pesa kate.

2. Joondage akuploki sakid akupesa soontega.

3. Lükake akuplokk akupesasse nii kaugele, et

akuplokk lukustub oma kohale.

4. Akuplokk on paigas, kui kuulete klõpsatust.

5. Sulgege aku pesa kate.

MÄRKUS

Mootor käivitub alles siis, kui panete seadmesse

turvavõtme.

3.9 AKUPLOKI EEMALDAMINE

Joonis 8

1. Avage aku pesa kate.

2. Eemaldage turvavõti.

3. Vajutage ja hoidke aku vabastamise nuppu all.

4. Ühendage seadme akuplokk lahti.

4 KASUTAMINE

HOIATUS

Kandke seadmega töötamisel silmakaitsevahendeid.

4.1 KÄIVITAGE SEADE

Joonis 9

1. Pange turvavõti seadmesse.

2. Vajutage ja hoidke käivitusnuppu all.

3. Käivitusnuppu all hoides tõmmake turvalülitit

käepideme suunas.

4. Seadme käivitamiseks vabastage käivitusnupp.

4.2 PEATAGE SEADE.

Joonis 9

1. Seadme peatamiseks vabastage turvalüliti.

HOIATUS

Enne seadme uuesti käivitamist oodake, kuni terad

täielikult seiskuvad. Ärge lülitage seadet kiiresti sisse

ja välja.

172

Eesti keel

HOIATUS

Pärast töö lõpetamist eemaldage alati turvavõti ja

akuplokk.

4.3 TÜHJENDAGE MURUKOGUJA

1. Peatage seade.

2. Eemaldage turvavõti.

3. Eemaldage akuplokk.

4. Avage tagumise väljalaske luuk ja hoidke seda.

5. Hoidke murukogujat selle käepidemest ja

eemaldage selle konksud luugi varda küljest.

6. Sulgege tagumise väljalaske luuk.

7. Tühjendage murukoguja.

4.4 TÖÖTAMINE KALLAKUTEL

HOIATUS

Ärge niitke kallakutel, mille kalle on rohkem kui 15°.

Kui te ei tunne ennast mugavalt, siis ärge niitke

kallakutel.

• Kui niidate kallaku püstisel osal, siis ärge liikuge

kallakut mööda üles ja alla. Olge kallakul suuna

muutmisel väga ettevaatlik.

• Jälgige auke, vagusid, kive ja teisi peidetud objekte,

mis võivad põhjustada kukkumist. Eemaldage kõik

takistused, nt. kivid ja puuoksad.

• Veenduge, et jalgealune on kindel. Tasakaalu

kaotamisel vabastage turvalüliti viivitamatult.

• Ärge niitke järsakute, kraavide või kaldapealsete

lähedal.

4.5 PRAKTILISED NÕUANDED

• Ärge üritage muuta toitenupu või turvalüliti

funktsiooni.

• Seadme käivitamisel ärge kallutage seda.

• Ärge pange käsi ega jalgu pöörlevate osade

lähedusse või alla.

• Hoidke väljalaske suunaja puhtana.

• Ärge lõigake niisket muru.

• Uue ja tiheda muru jaoks on vaja tõsta tera kõrgust.

• Puhastage niiduki korpuse alust pärast iga

kasutuskorda. Eemaldage murulõiked, lehed, muld

ja muu praht.

5 HOOLDUS

HOIATUS

Enne hooldustoiminguid eemaldage turvavõti ja

akuplokk seadme küljest.

HOIATUS

Hoidke mootor ja akuplokk murust, lehtedest ja liigsest

määrdeainest puhtana.

ETTEVAATUST

Kasutage ainult heakskiidetud varuosi.

ETTEVAATUST

Vältige pidurivedelike, bensiini ja naftapõhiste

materjalide kokkupuudet seadme plastikosadega.

Kemikaalid võivad plastikut kahjustada ja selle

kasutuskõlbmatuks muuta.

ETTEVAATUST

Ärge kasutage plastmasskorpuse või -komponentide

puhastamiseks tugevatoimelisi lahusteid või

puhastusaineid.

MÄRKUS

Soovituslik pingutusmoment (Tera): 33-37 Nm.

5.1 ÜLDHOOLDUS

• Enne iga kasutuskorda kontrollige, et seadmel ei

esineks kahjustunud, puuduvaid või lahtisi osi, nt.

kruve, mutreid, polte või korke.

• Keerake kõik kinnitusvahendid ja korgid korralikult

kinni.

• Puhastage seadet kuiva lapiga. Ärge kasutage vett.

5.2 VAHETAGE TERA

Joonis 10

HOIATUS

Kasutage ainult heakskiidetud varuterasid.

HOIATUS

Tera puudutamisel kandke tugevast materjalist kindaid

või kerige tera ümber lapp.

1. Peatage seade.

2. Veenduge, et terad on täielikult seiskunud.

3. Eemaldage turvavõti ja akuplokk.

4. Keerake seade külili.

5. Terade liikumise ennetamiseks kasutage puutükki.

6. Eemaldage paigalduskruvi ja vahepuks mutrivõtme

või otsmutrivõtme abil.

7. Eemaldage lõiketera.

8. Paigaldage uus tera. Veenduge, et nooled jäävad

tera avadesse.

9. Paigaldage paigalduskruvi ning vaherõngas ja

keerake need kinni.

173

Eesti keel

5.3 SEADME HOIUSTAMINE

• Enne hoiustamist puhastage seade.

• Enne hoiustamist veenduge, et mootor ei ole kuum.

• Kontrollige, et seadme osad ei ole lahti tulnud või

kahjustunud. Vajadusel järgige neid juhiseid:

• Vahetage kahjustunud osad välja.

• Keerake poldid kinni.

• Võtke ühendust volitatud teeninduse töötajaga.

• Hoiustage seadet kuivas kohas.

• Jälgige, et seade oleks lastele kättesaamatus

kohas.

5.4 PANGE SEADE SELLE OTSA

PEALE.

Joonis 11

1. Eemaldage murukoguja.

2. Tõmmake ja pöörake käepideme nuppe 90°.

3. Voltige käepide alla.

4. Käepideme õigesse asendisse seadmiseks pöörake

käepideme nuppe 90°.

5. Pange seade selle otsa peale ja veenduge, et

klambrid jäävad põranda vastu.

Hoiustamise lüliti

Seadmel on hoiustamise lüliti, mis ennetab juhuslikku

käivitumist hoiustamise asendis.

Juhusliku käivitumise või volitamata kasutamise

ennetamiseks eemaldage turvavõti ja akuplokk.

Hoiustamise lüliti ei asenda seda funktsiooni.

6 VEAOTSING

Probleem Võimalik põh-

jus

Lahendus

Käepide ei ole

õiges asendis.

Poldid ei ole õi-

gesti kinni.

Reguleerige käe-

pideme kõrgust

ja veenduge, et

nupud ja poldid

on korrektselt

joondatud.

Seade ei käivitu. Aku täituvus on

madal.

Laadige akuplok-

ki.

Turvalüliti on de-

fektne.

Vahetage turva-

lüliti välja.

Turvavõti ei ole

seadmesse pan-

dud.

Pange turvavõti

seadmesse.

Seade lõikab

muru ebaühtla-

selt.

Muru on tugev. Uurige niidetavat

ala.

Probleem Võimalik põh-

jus

Lahendus

Tera kõrgus ei

ole õige.

Liigutage rattad

kõrgemasse

asendisse.

Seade ei multši

õigesti.

Niisked muru-

lõiked jäävad

korpuse külge

kinni.

Enne niitmist oo-

dake, kuni muru

kuivab.

Multšimise sul-

gur on puudu.

Paigaldage mult-

šimise sulgur.

Seadet on raske

lükata.

Muru on liiga

kõrge või tera

kõrgus on liiga

madal.

Tõstke tera kõr-

gust.

Murukoguja ja

tera jäävad tihe-

dasse murusse

kinni.

Eemaldage mur-

ulõiked muruko-

gujast.

Seade vibreerib

kõvasti.

Tera ei ole tasa-

kaalus ja on ku-

lunud.

Vahetage tera

välja.

Mootori võll on

paindunud.

1. Seisake

mootor.

2. Eemaldage

turvavõti ja

akuplokk.

3. Ühendage

toiteallikas

lahti.

4. Kontrollige

kahjustusi.

5. Enne

seadme

taaskäivita-

mist remon-

tige seda.

Seade peatub

niitmise ajal.

Tera kõrgus on

liiga madal.

Tõstke tera kõr-

gust.

Akuplokk on tühi. Laadige akuplok-

ki.

Niisked muru-

lõiked jäävad

korpuse või tera

külge kinni.

Eemaldage aku-

plokk ja kontrol-

lige korpust.

Seadme töötem-

peratuur on liiga

kõrge.

Jahutage sea-

det.

* Kui te ei leia nendele probleemidele lahendust, siis

pöörduge teenindusse.

174

Eesti keel

7 TEHNILISED ANDMED

Pinge 40 V

Koormuseta kii-

rus

2800 / min

Lõikelaius 460 mm

Lõikekõrgus 25 - 80 mm

Murukoguja ma-

hutavus

55 L

Kaal (ilma aku-

plokita)

24,5 kg

Mõõdetud helirõ-

hu tase

= 73 dB(A), K= 3 dB(A)

Garanteeritud

helivõimsuse

tase

WA.d

= 96 dB(A)

Aku mudel G40B2/G40B25/G40B4 ja teised

BAF seeriad

Laadija mudel 2910907 (G40UC)/29417/29447/

G40C ja teised CAF seeriad

Vibratsioonitase ≤2,5 m/s², K=1,5 m/s²

IPX IPX1

8 GARANTII

(Täielikud garantiitingimused on leitavad Greenworks

veebilehel https://www.greenworkstools.eu)

. Greenworks Garantii kehtib tootele 3 aastat ja akudele

(tarbijad - erakasutus) 2 aastat alates ostukuupäevast.

Garantii kehtib tootja vigadele. Garantii alusel võidakse

toode remontida või välja vahetada. Garantii ei kehti,

kui toodet on väärkasutatud või seda on kasutatud

vastuolus omaniku käsiraamatu juhistega. Garantii ei

kehti normaalsele kulumisele. Edasimüüjate pakutavad

täiendavad garantiid ei mõjuta algset tootjagarantiid.

Garantiinõude esitamiseks tagastage vigane toode

ostukohta koos ostu tõendava dokumendiga (tšekiga).

9 EÜ

VASTAVUSDEKLARATSIOON

Tootja nimi ja aadress:

Nimi:

Globe Technologies Europe GmbH

Aadress: Brunnenweg 17, 64331 Weiterstadt, Sak-

samaa

Tehnilise toimiku koostamise volitustega isiku nimi ja

aadress:

Nimi:

Ralf Pankalla

Aadress: Brunnenweg 17, 64331 Weiterstadt, Sak-

samaa

Käesolevaga kinnitame, et toode

Liik: Muruniiduk

Mudel: LMF412 （2514407）

Seerianumber: Vt toote andmesilti

Tootmise aasta: Vt toote andmesilti

• vastab masinadirektiivi 2006/42/EÜ asjakohastele

nõuetele;

• vastab teiste järgnevate EÜ direktiivide nõuetele:

• 2014/30/EL;

• 2000/14/EÜ JA 2005/88/EÜ;

• 2011/65/EL JA (EL) 2015/863.

Lisaks kinnitame, et on kasutatud harmoneeritud

standardite järgmiseid osi ja punkte:

• EN 60335-1. EN 60335-2-77. EN 62233. EN

ISO 3744. EN 55014-1. EN 55014-2. ISO 11094.

IEC 62321-3-1. IEC 62321-4. IEC 62321-5. IEC

62321-6. IEC 62321-7-1. IEC 62321-7-2, IEC

62321-8

Vastavuse hindamise meetod vastavalt direktiivi

2000/14/EÜ lisale VI.

Mõõdetud helivõimsuse tase L

: 84,8 dB(A)

Garanteeritud helivõimsuse tase L

WA.d

: 96 dB(A)

Kaasatud teavitatud asutus:

Nimi: Intertek Deutschland GmbH (teavitatud asutus

0905)

Aadress: Stangenstr. 1, 70771 Leinfelden-Echterdingen,

Saksamaa

Koht, kuupäev: Wei-

terstadt, 03.03.2020

Allkiri: Ted Qu, kvaliteedijuht

175

Eesti keel

www.greenworkstools.eu

P0802727-02 Rev B

Greenworks 2514407UB 40V Lawn Mower 46cm - 4Ah Battery

Product's Documents

Manual for 40V Lawn Mower 46cm 2514407

Specifications

Greenworks 2514407UB Questions and Answers
