This is the main product document for model PHG60STL20.

The file format is pdf, 104 pages, you can download this manual here .

background
COOKER HOOD
PHG60STL20
PHG90STL20
User Manual
background
Thank you for purchasing your new POINT COOKER HOOD.
These operating instructions will help you use it properly and safely.
We recommend that you spend some time reading this instruction
manual in order that you fully understand all the operational features it
offers. Read all the safety instructions carefully before use and keep
this instruction manual for future reference.
GB
NO
Takk for at du kjøpte ditt nye POINT AVTREKKSHETTE.
Denne bruksanvisningen vil hjelpe deg med å bruke den på en trygg og
riktig måte. Vi anbefaler at du tar deg tid til å lese gjennom hele
bruksanvisningen for å bli fortrolig med alle funksjonene som tilbys.
Les alle sikkerhetsanvisningene nøye før bruk, og oppbevar
bruksanvisningen for fremtidig referanse.
FI
Kiitos, kun valitsit uuden POINT LIESITUULETTIMEN.
Nämä käyttöohjeet opastavat sinua käyttämään laitetta oikein ja
turvallisesti. On suositeltavaa käyttää aikaa tämän käyttöoppaan
lukemiseen, jotta ymmärrät täysin, mitä toiminnallisia ominaisuuksia
tuote tarjoaa. Lue kaikki turvallisuusohjeet huolellisesti ennen laitteen
käyttöä ja säilytä käyttöopas myöhempää käyttöä varten.
DK
Tak for købet af dit nye EMHÆTTE fra POINT.
Disse brugervejledninger hjælper dig med at bruge dette apparat rigtigt og
sikkert. Vi anbefaler, at du læser denne brugervejledning, så du får en fuld
forståelse af hvordan alle funktionerne virker. Læs sikkerhedsforskrifterne
grundigt inden brug, og gem denne brugervejledning til senere brug.
SE
Tack för att du har köpt ditt nya FLÄKTKÅPA från POINT.
Denna bruksanvisning hjälper dig att använda den på ett säkert och
korrekt sätt. Vi rekommenderar att du tar dig tid att läsa igenom denna
bruksanvisning för att till fullo förstå alla driftfunktioner som den
erbjuder. Läs noga igenom alla säkerhetsinstruktioner före användning
och spara bruksanvisningen för framtida bruk.
background
Bruksanvisning – Svenska ......................................... sida 84 - 103
NO
DK
SE
Bruksanvisning – Norsk ..............................................side 24 - 43
Instruction Manual – English ................................... page 4 - 23
Brugervejledning – Dansk ...........................................side 64 - 83
FI
GB
3
Käyttöopas - Suomi ....................................................sivu 44 - 63

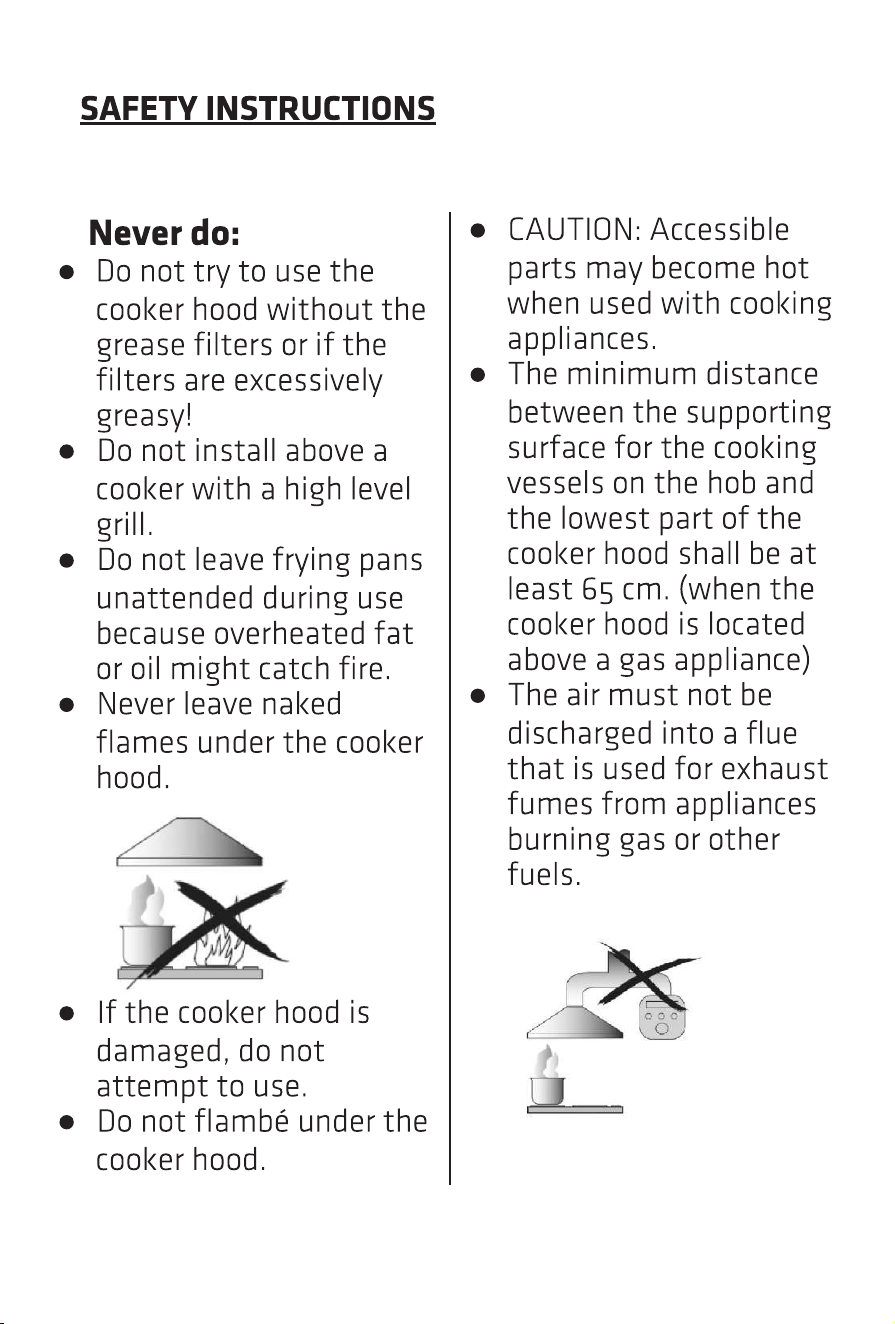

background

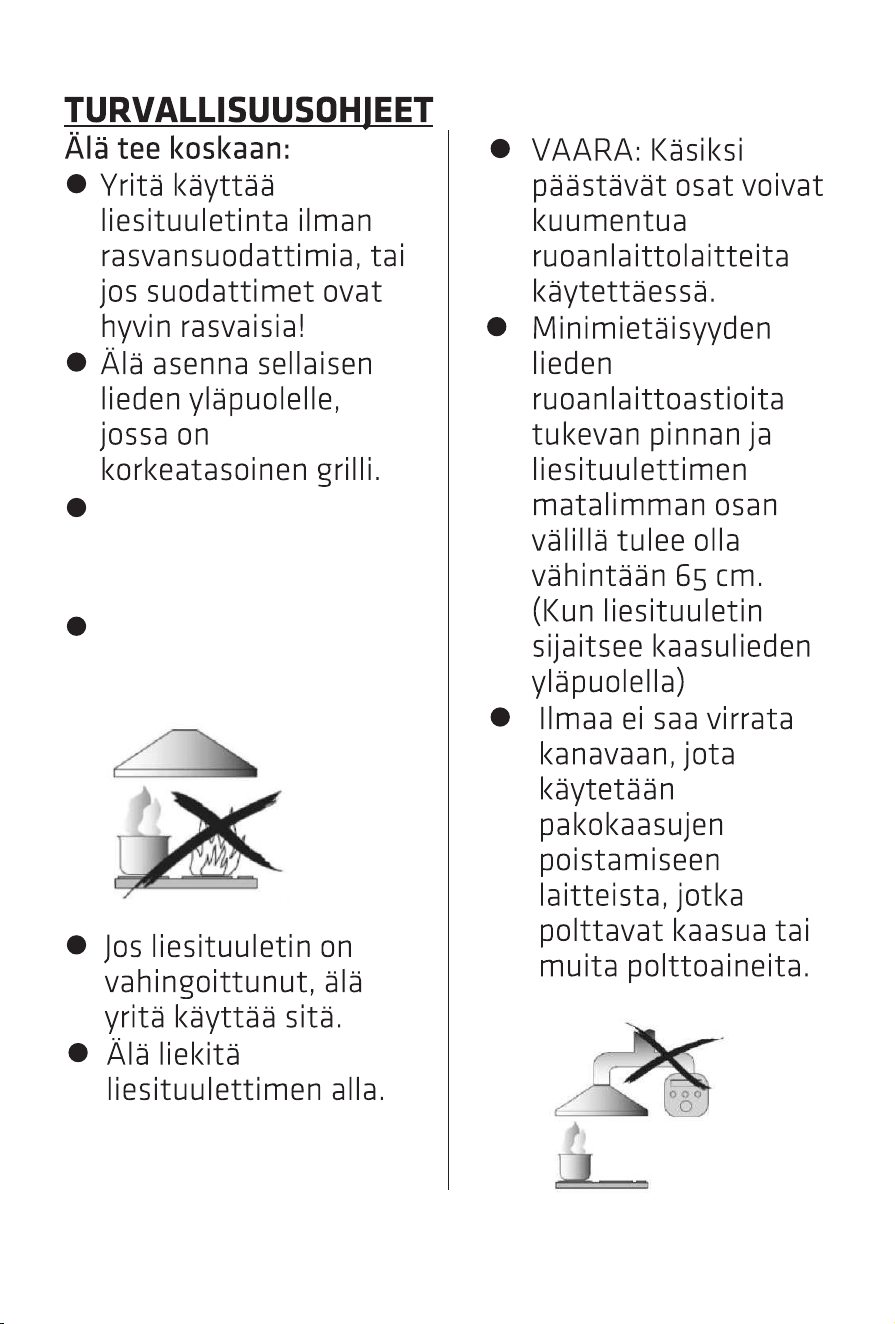

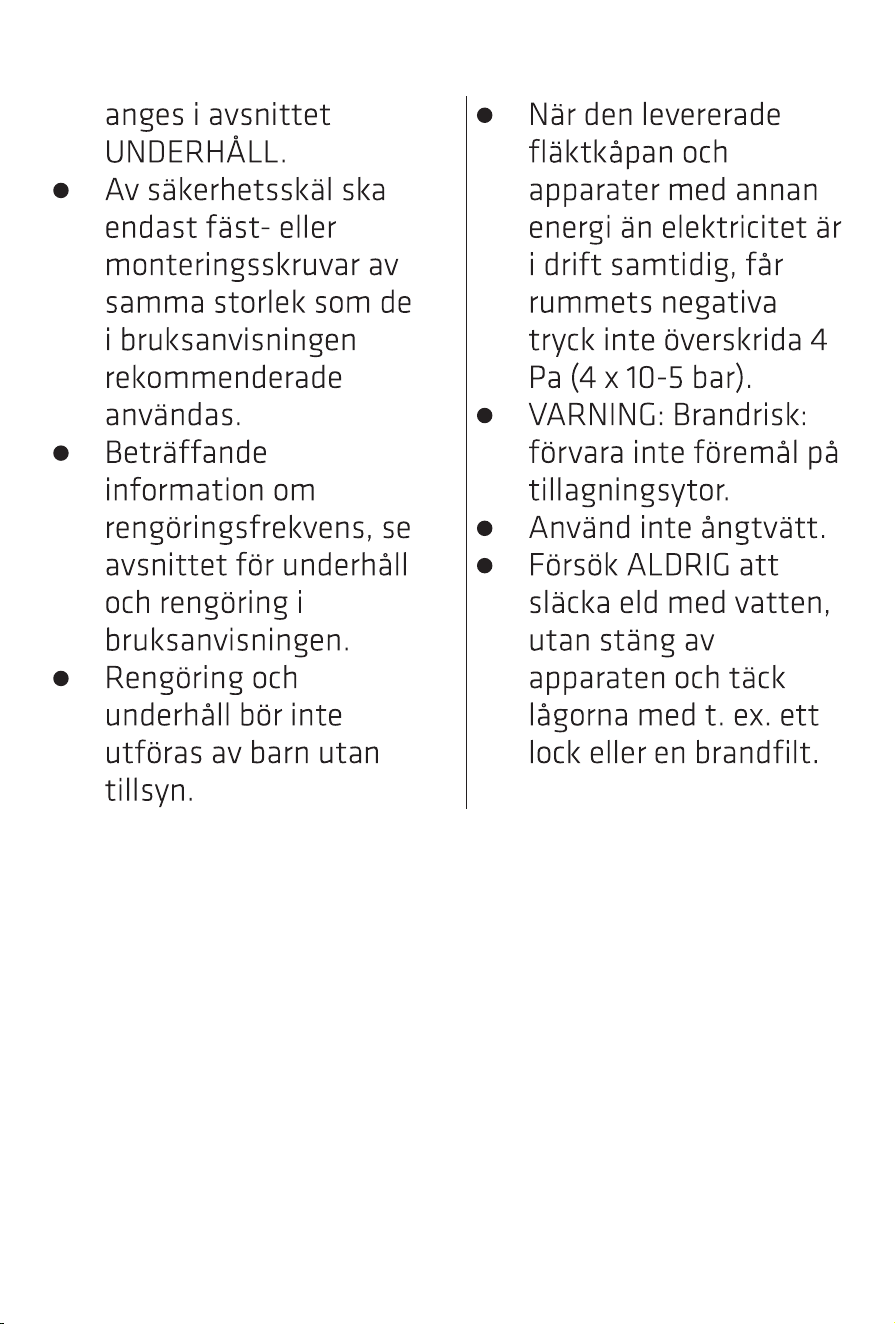

4

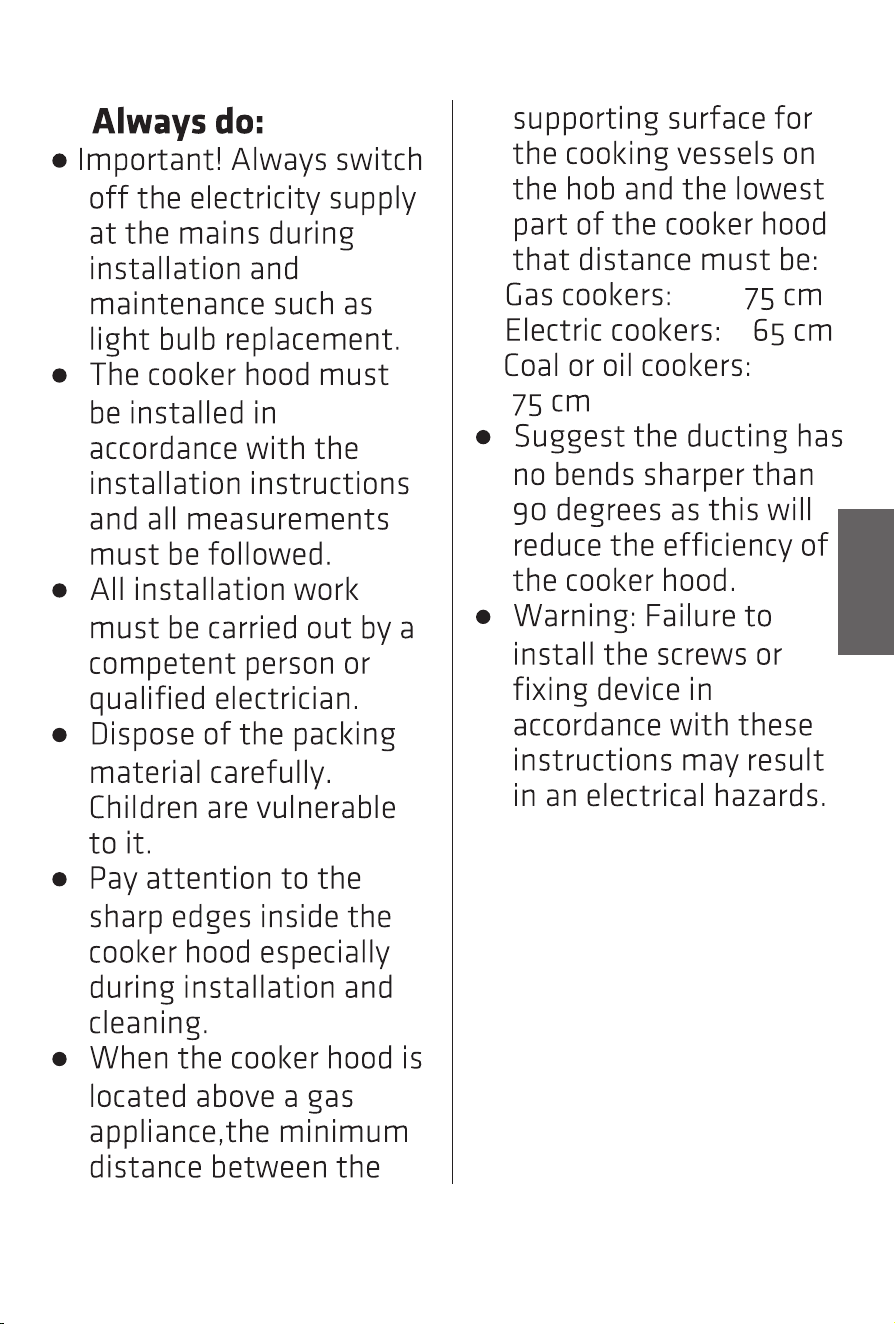

background
5
GB

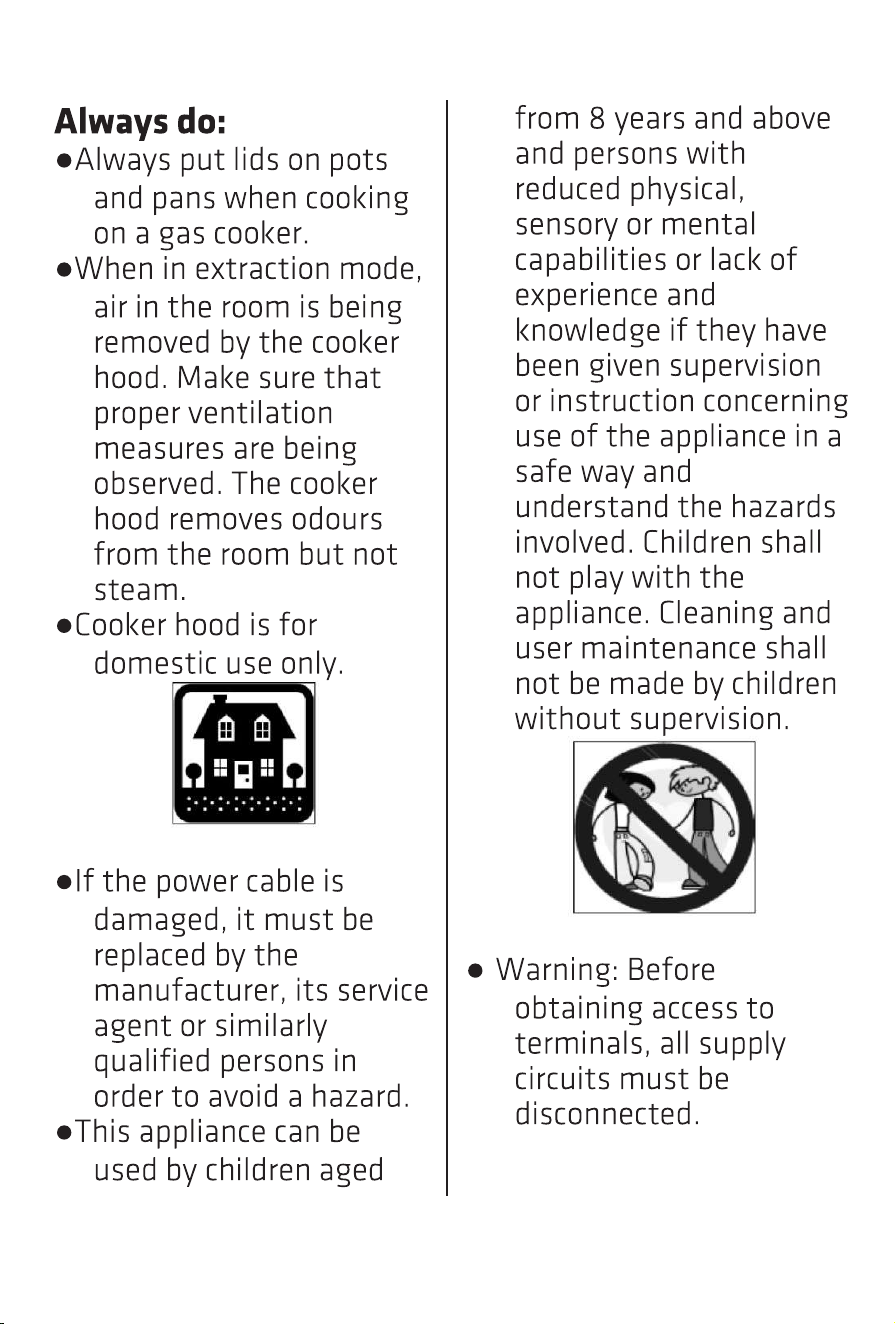

background
6

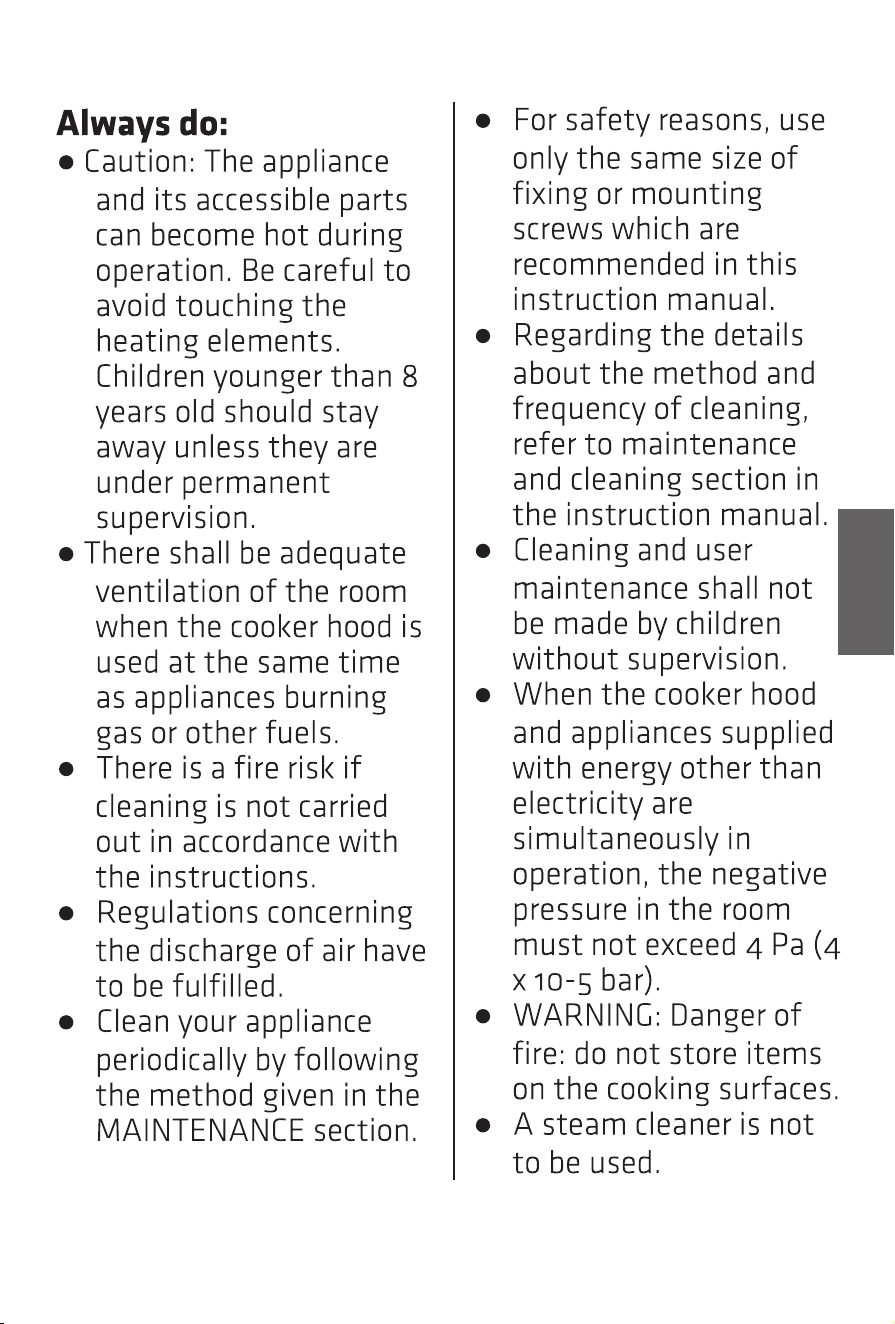

background
7
GB
background
8
background

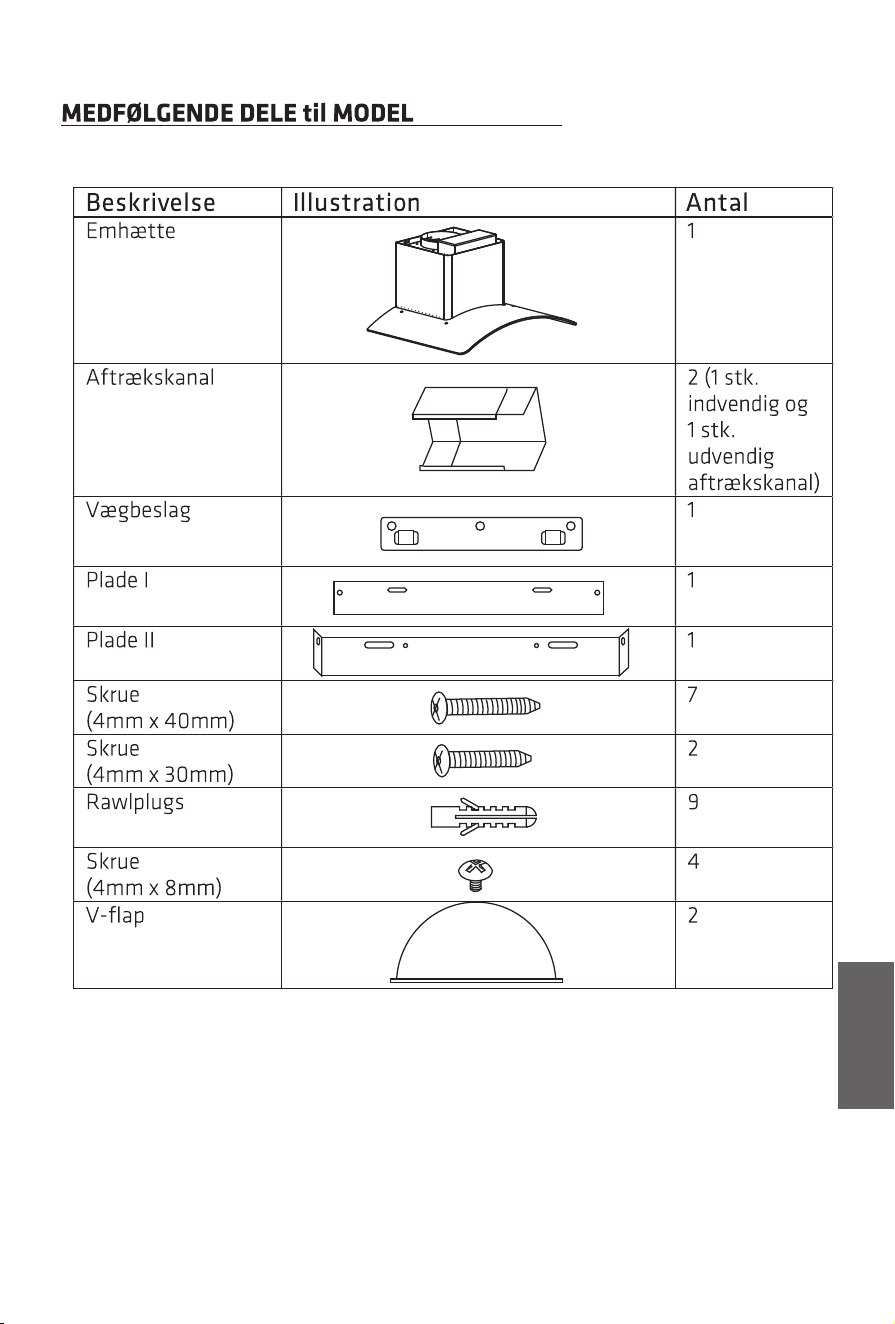

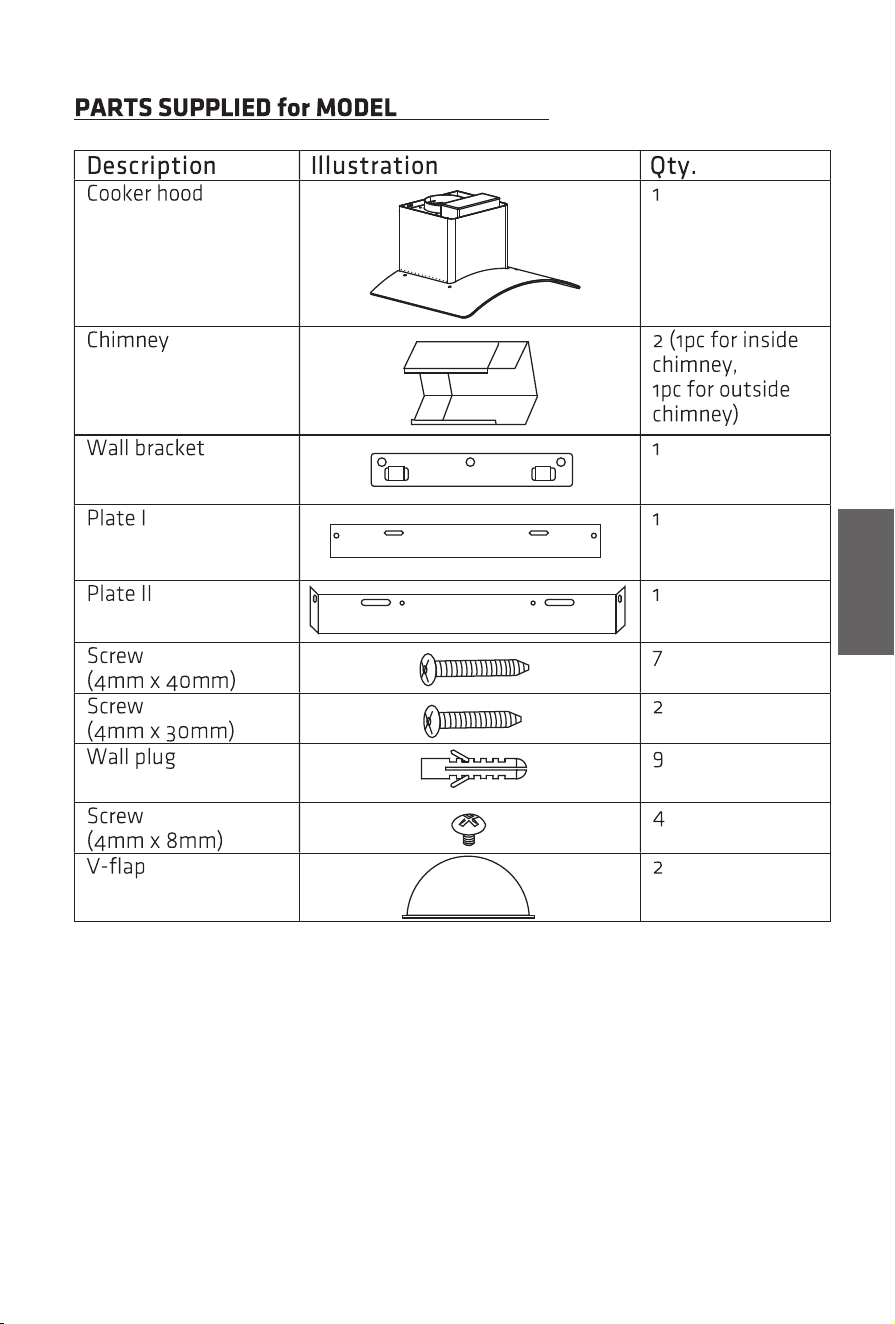

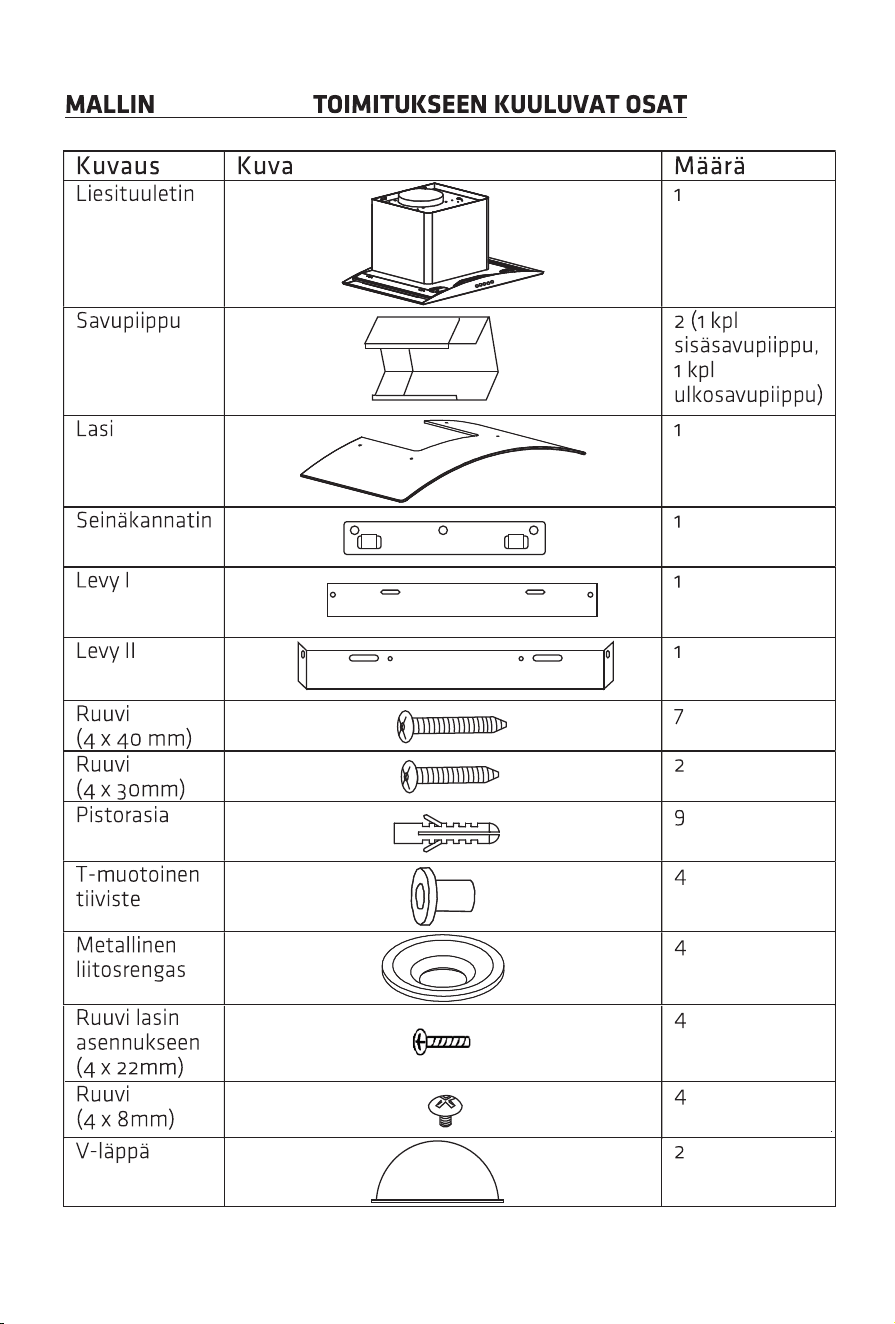

PHG60STL20
9
GB

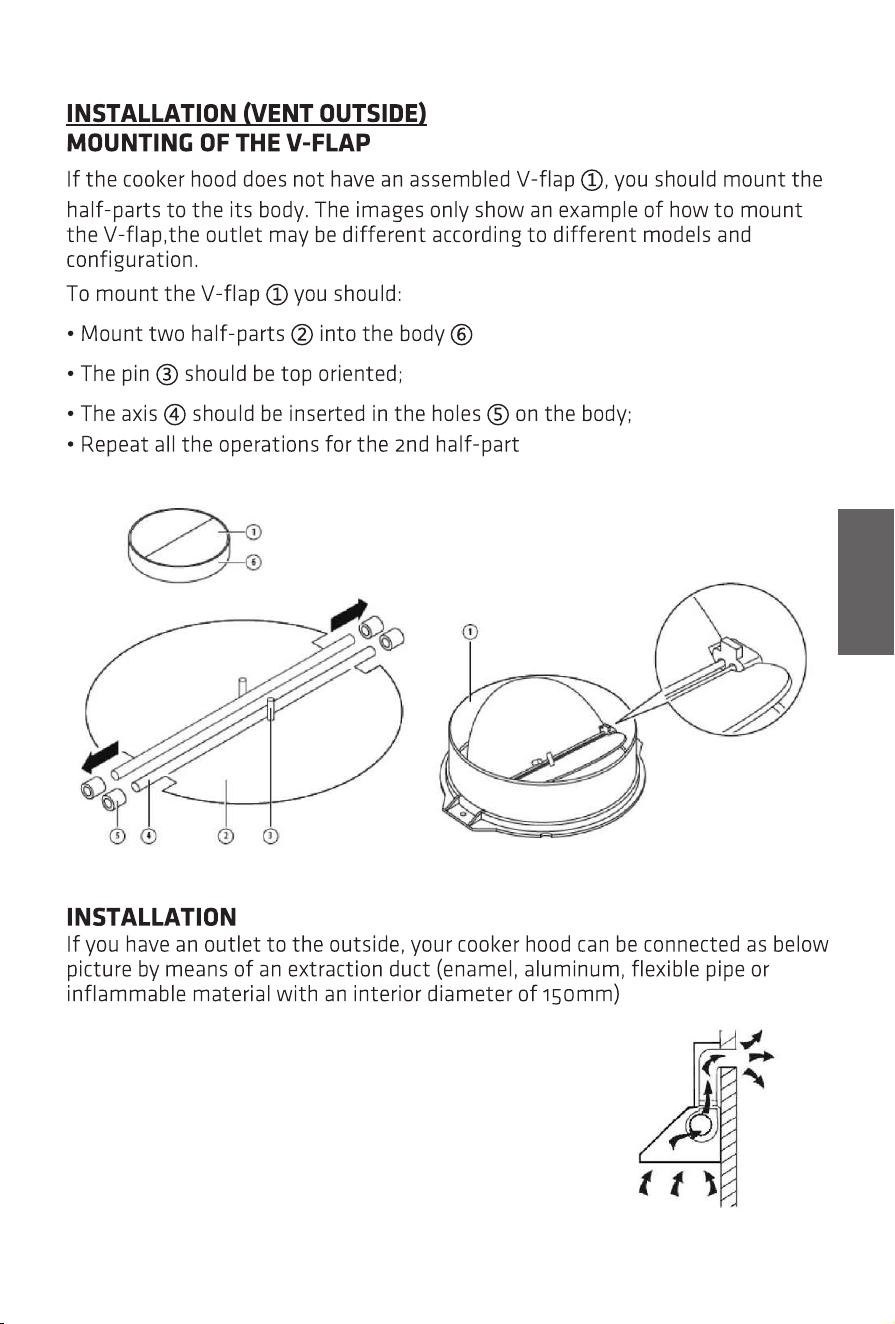

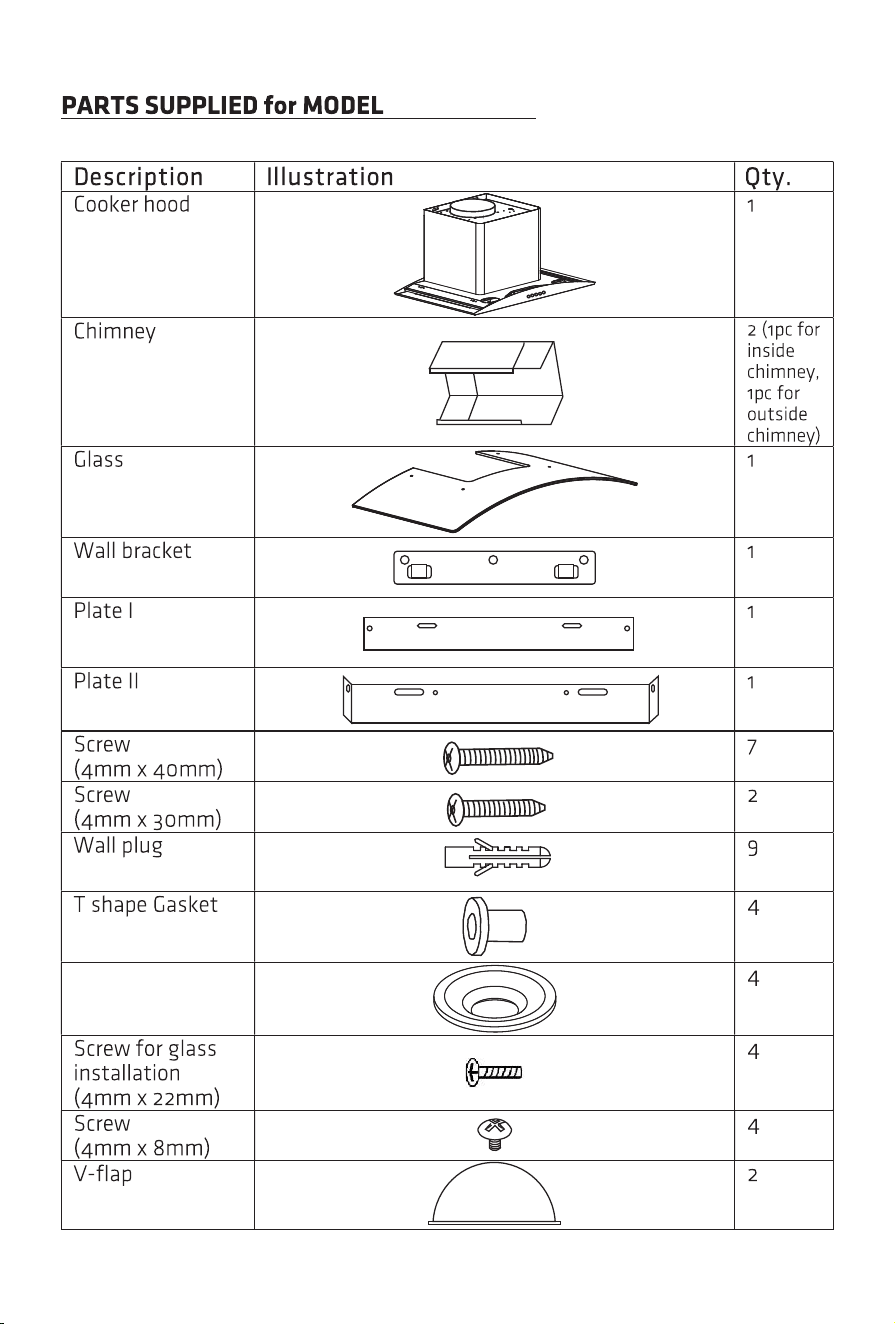

background
10
Metal joint ring

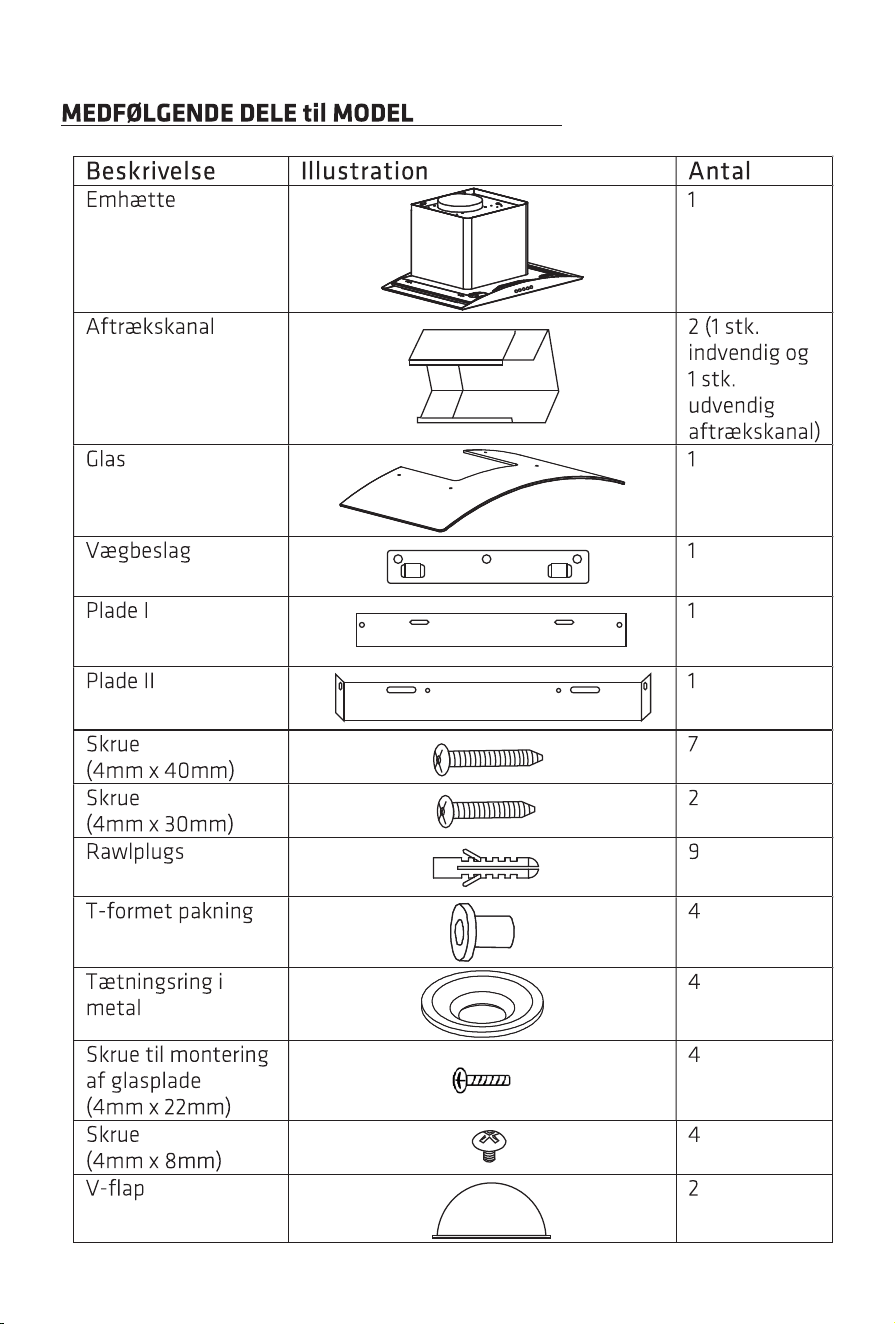

PHG90STL20
background
11
GB
. Note: The expansion
pipe is not included in the product.
background

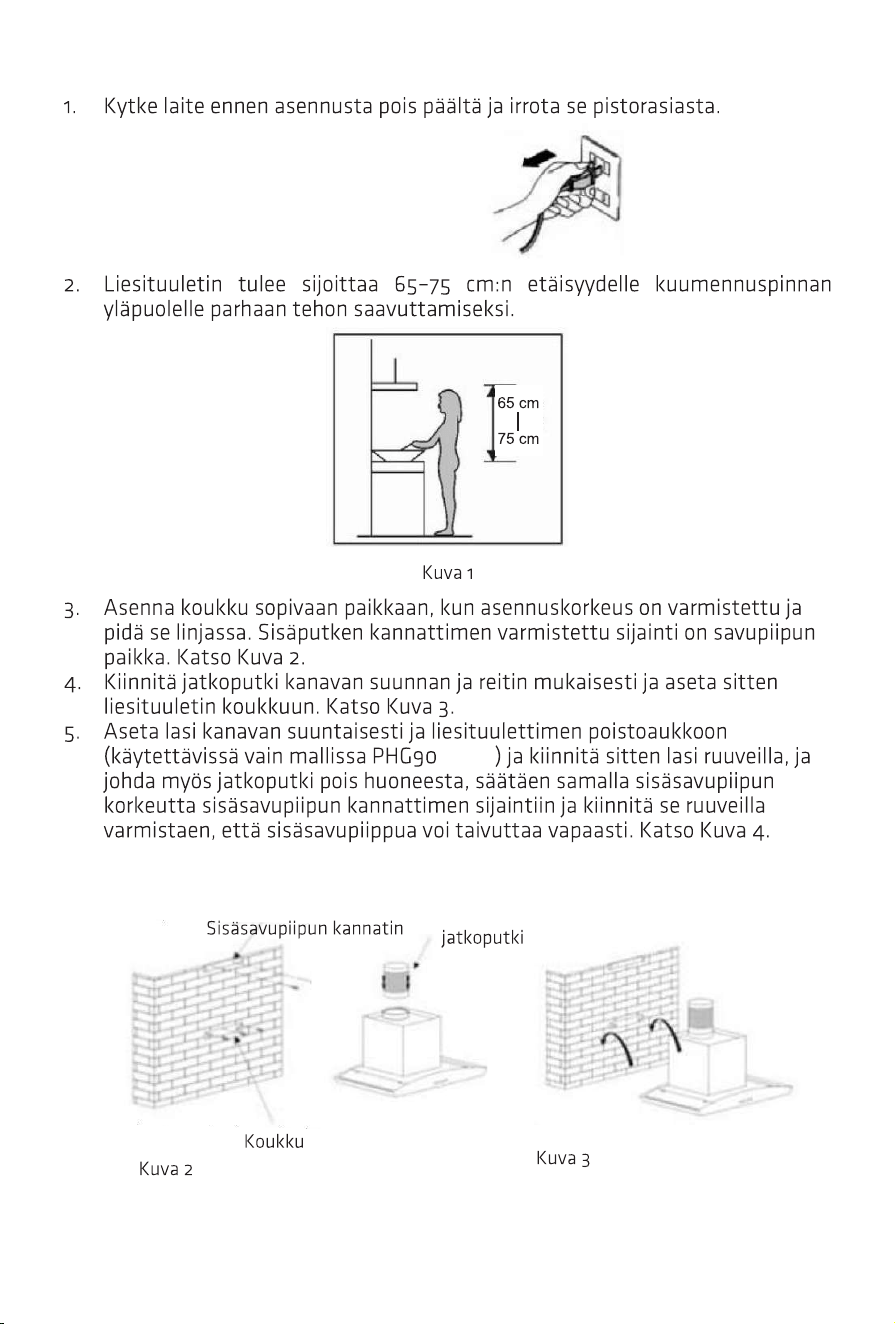

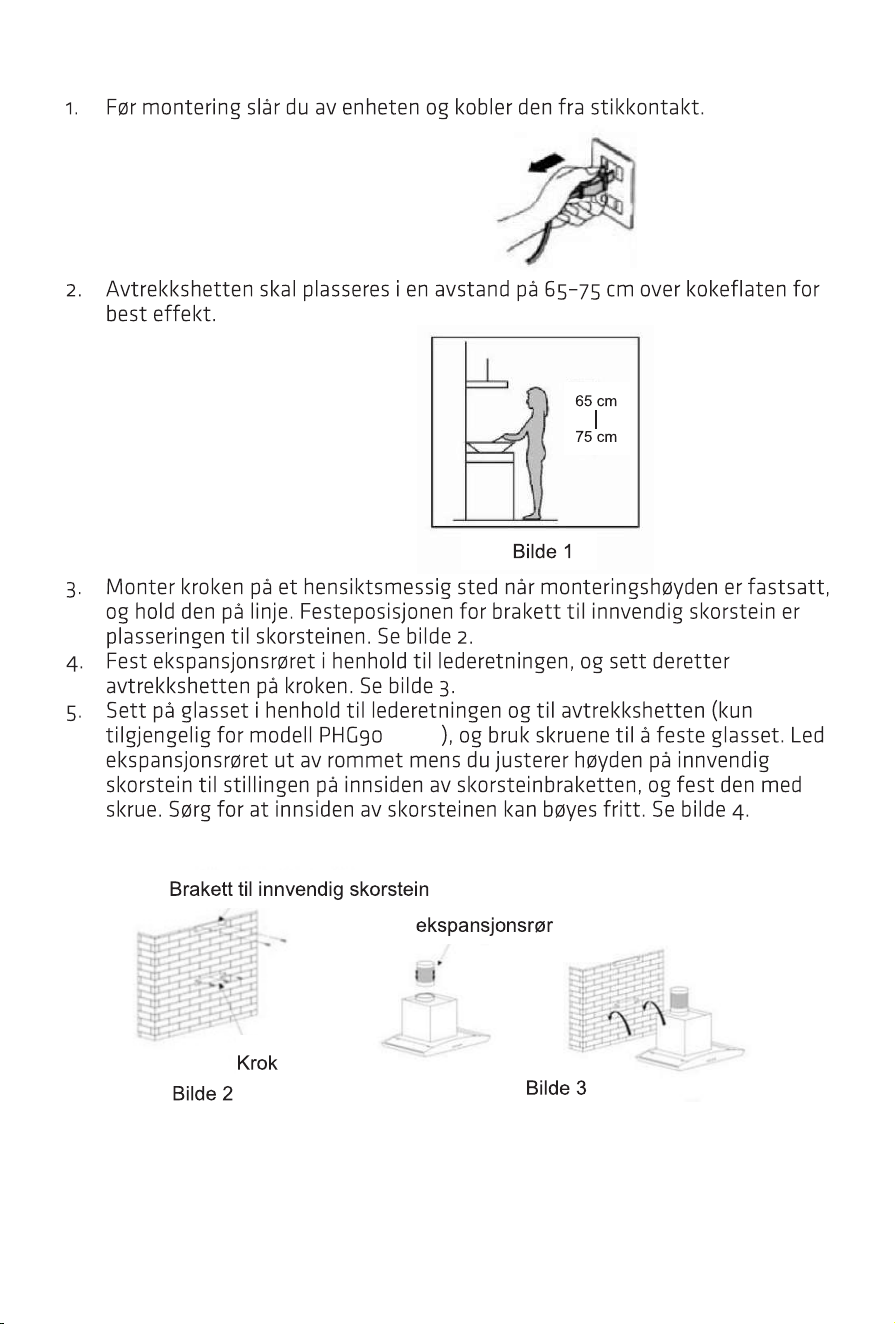

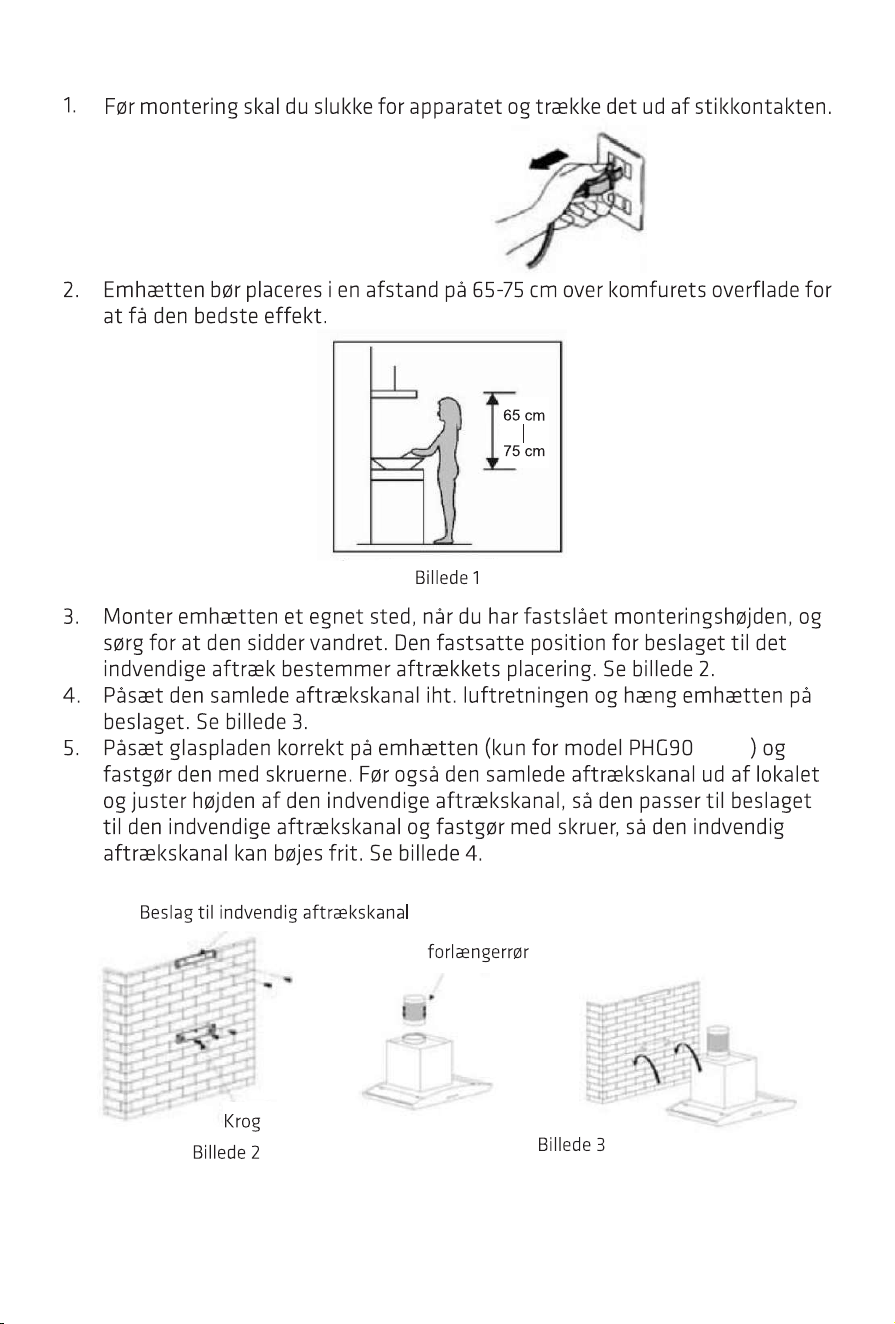

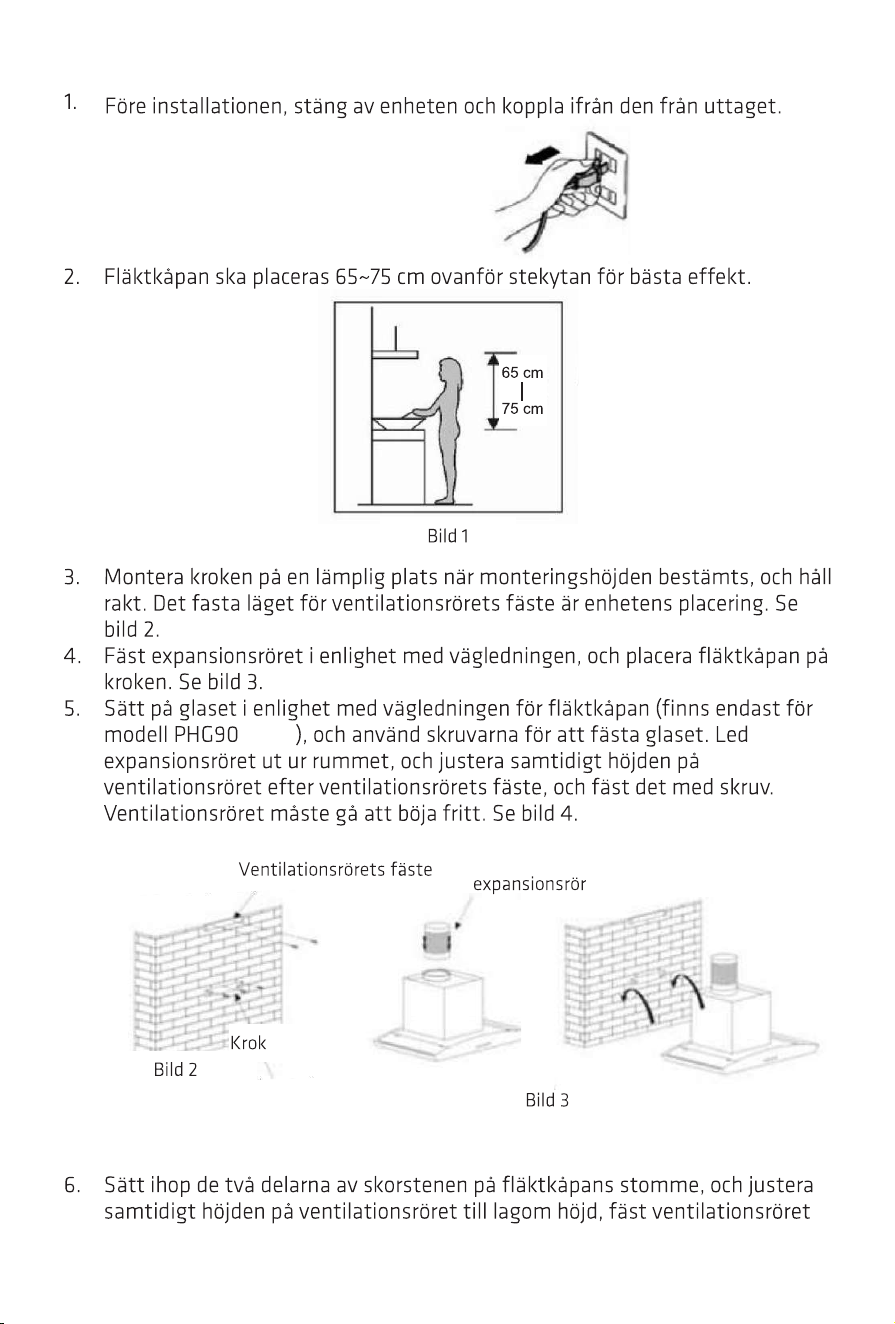

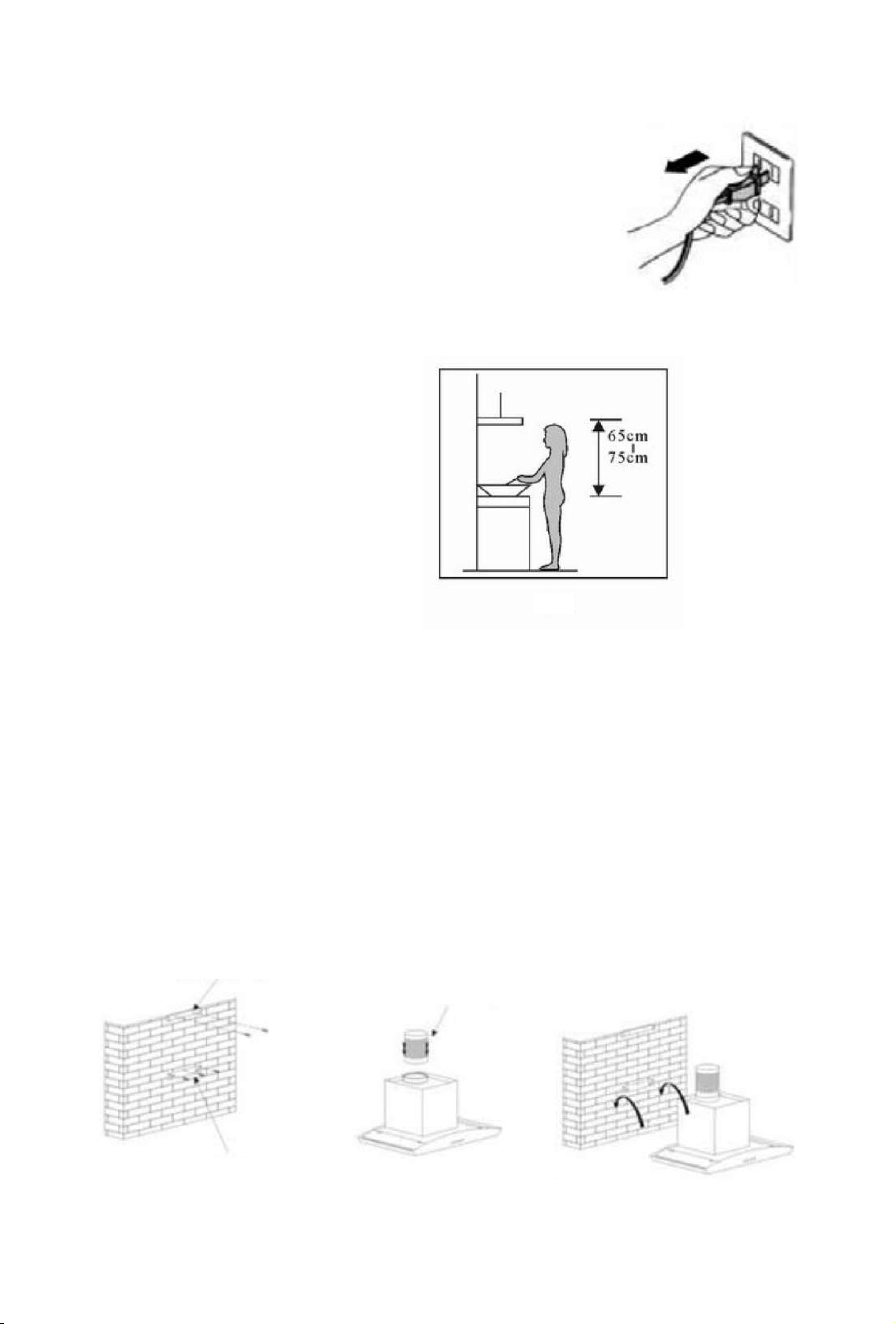

1. Before installation, turn the unit off and unplug it from the outlet.
2. The cooker hood should be placed at a distance of 65~75cm above the cooking
surface for best effect.
3. Install the hook on a suitable place once the installation height is fixed, and
keep it in line. The fixed position of the inside chimney bracket is the place of
chimney. See pic 2.
4. Fix the expansion pipe according to the lead direction and way, and then put the
cooker hood on the hook. See pic 3.
5. Put the glass according to the lead direction and way on the cooker hood(only
available for Model PHG90STL20), and then use the screws to fix the glass, also
lead the expansion pipe outside of the room, meanwhile adjust the height of
the inside chimney to the position of the inside chimney bracket and fix on it by
screw , here should be sure the inside chimney can be flexed freely. See Pic 4.
Inside chimney bracket
Hook
Pic 2
Pic 3
expansion on pipe
Pic 1
12

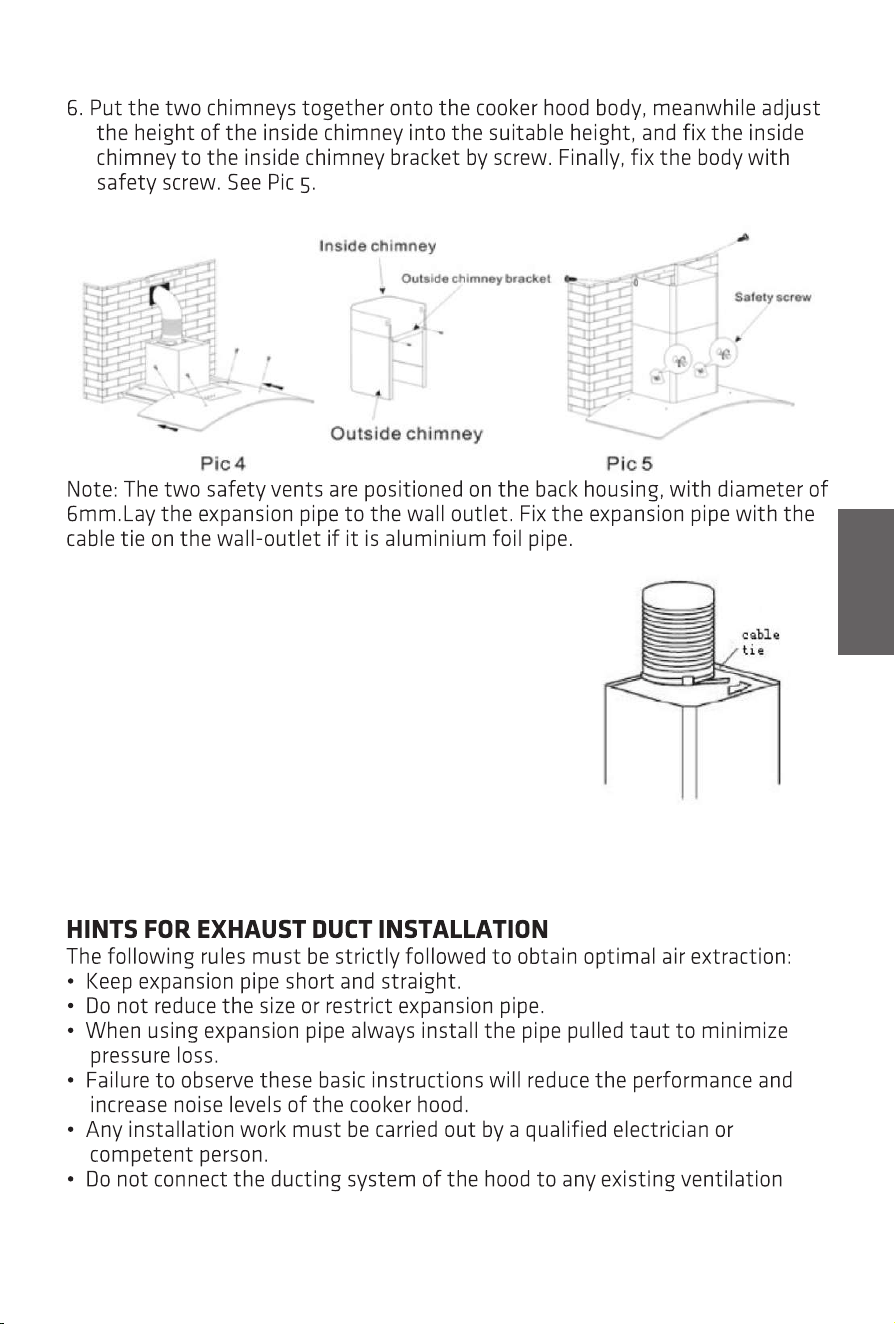

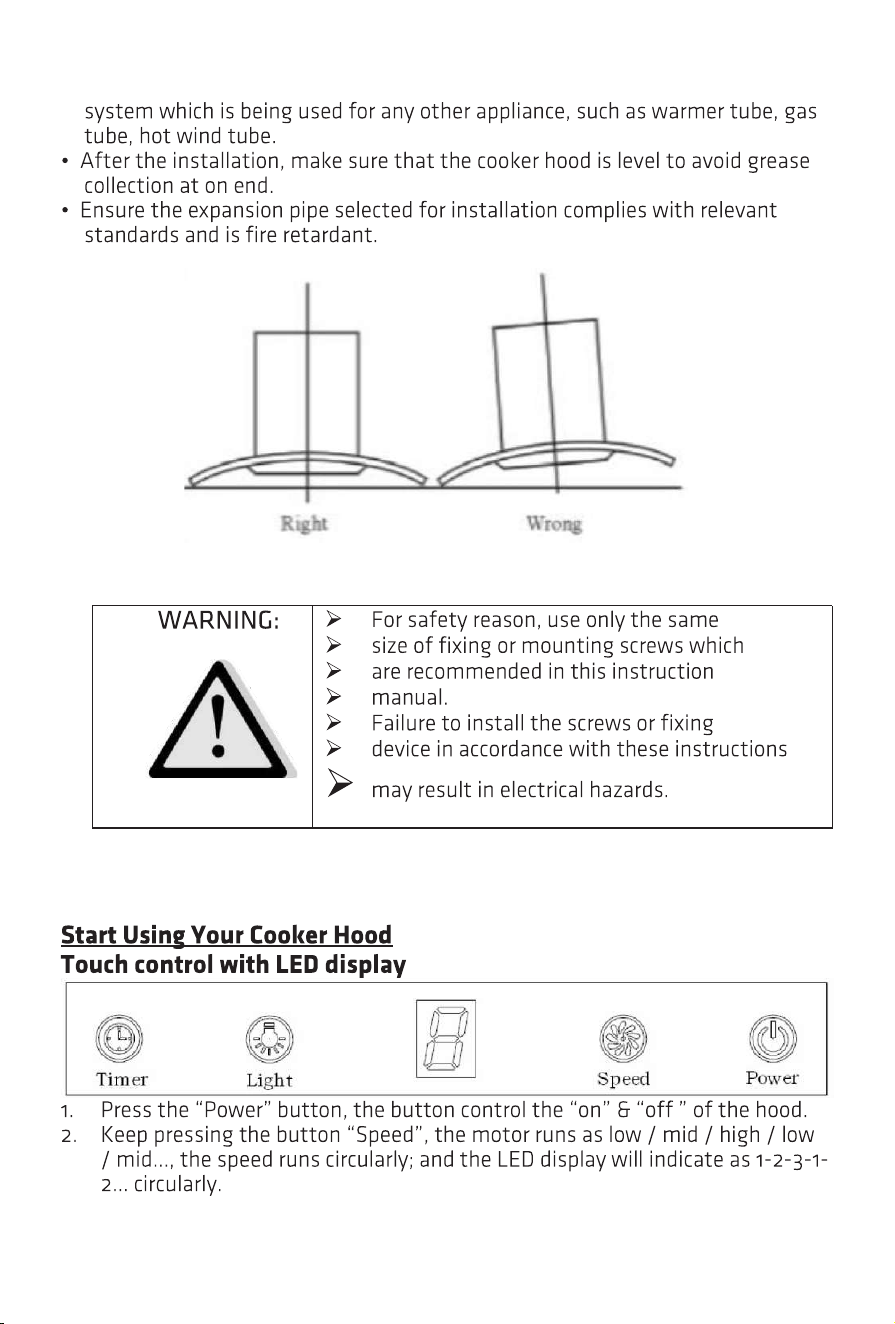

background
13
GB
background
14

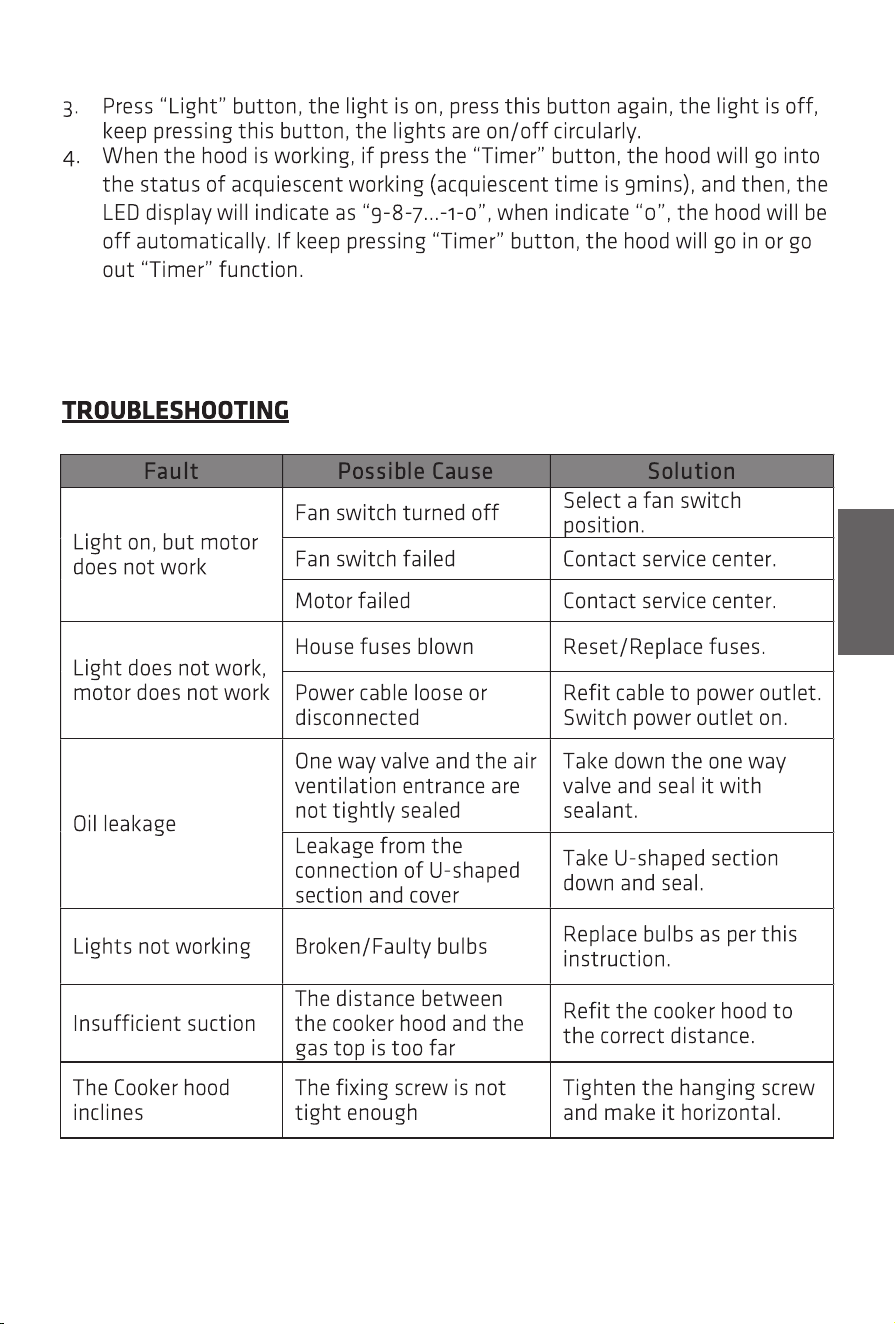

background
15
GB

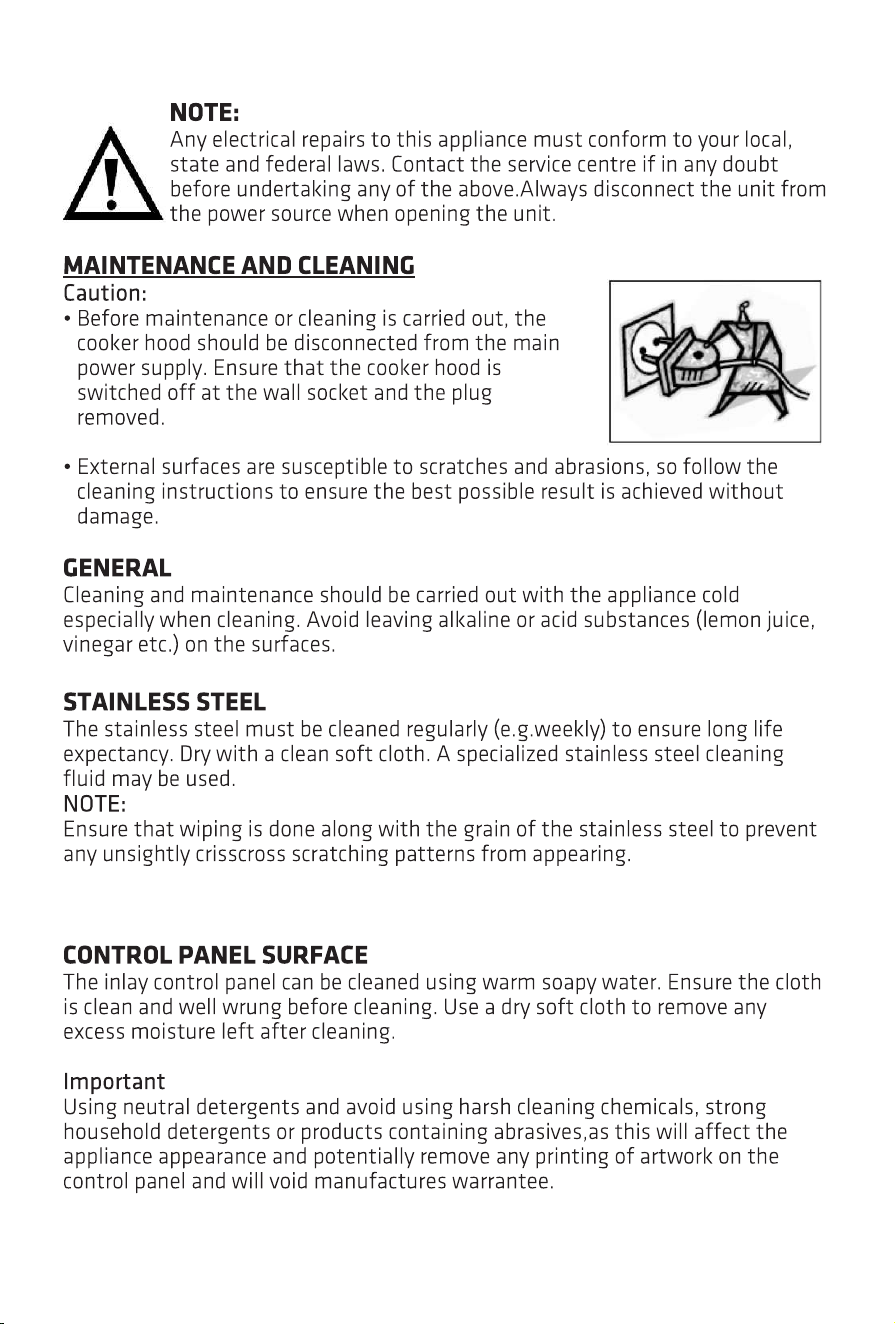

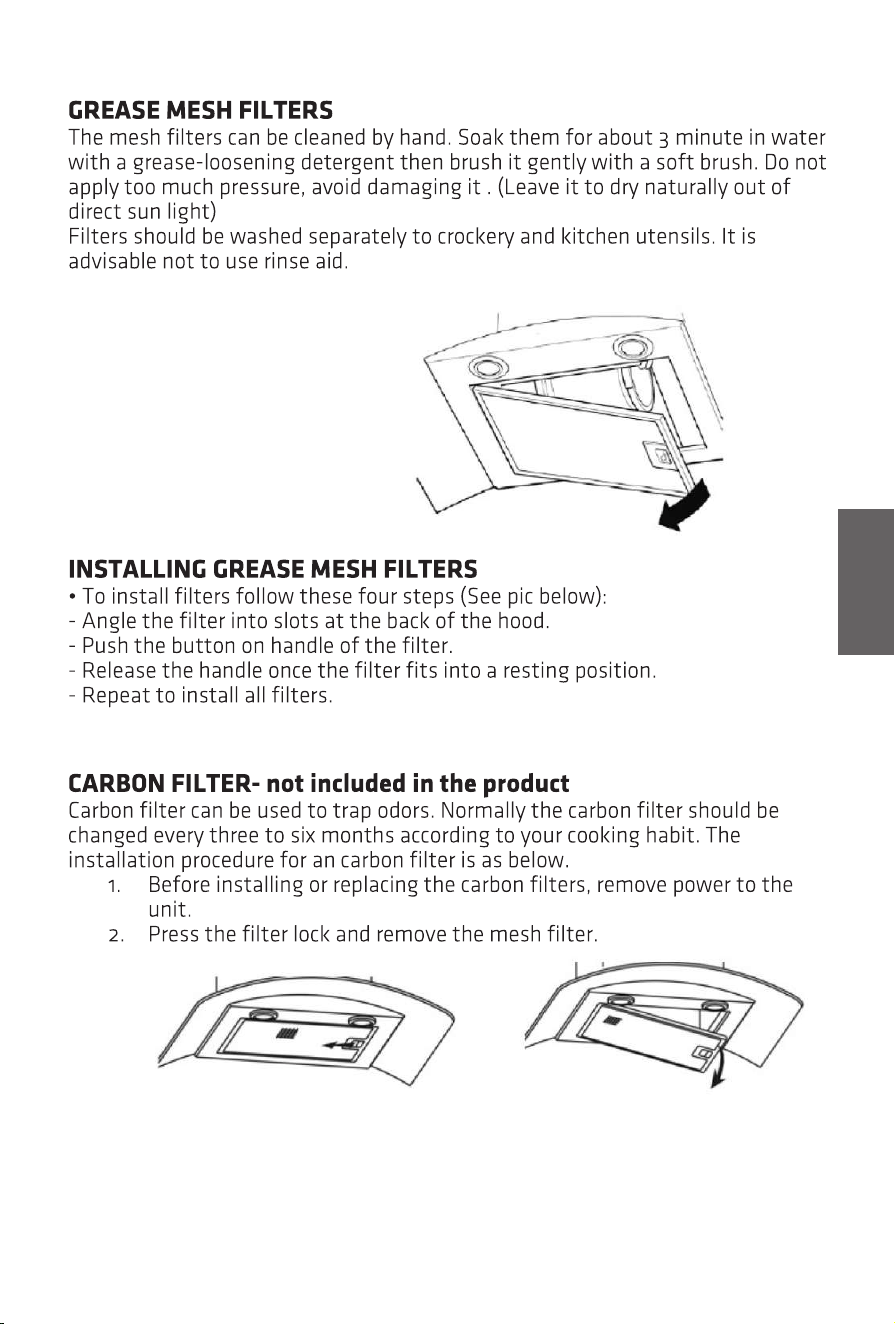

background
16
background
17
GB

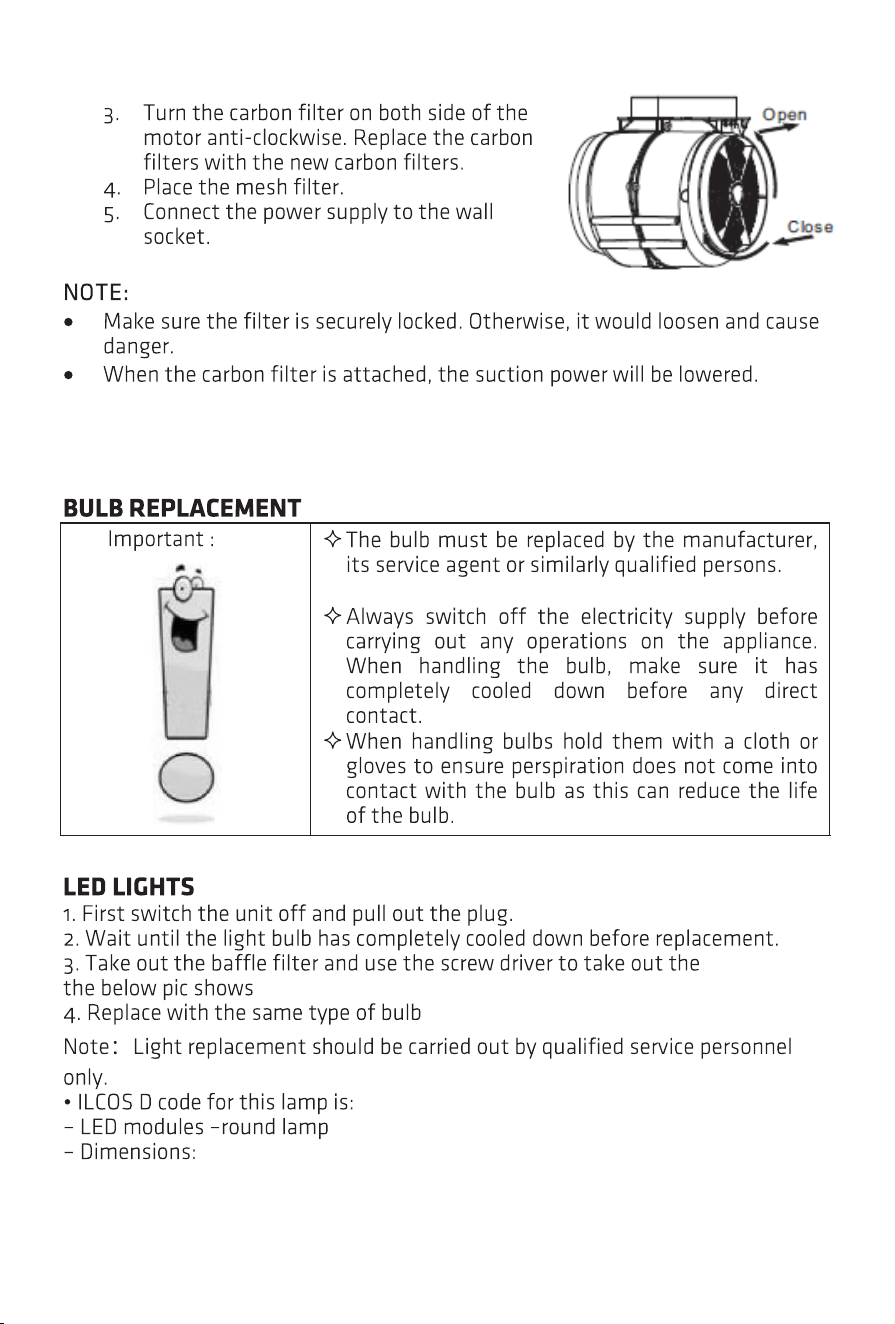

background

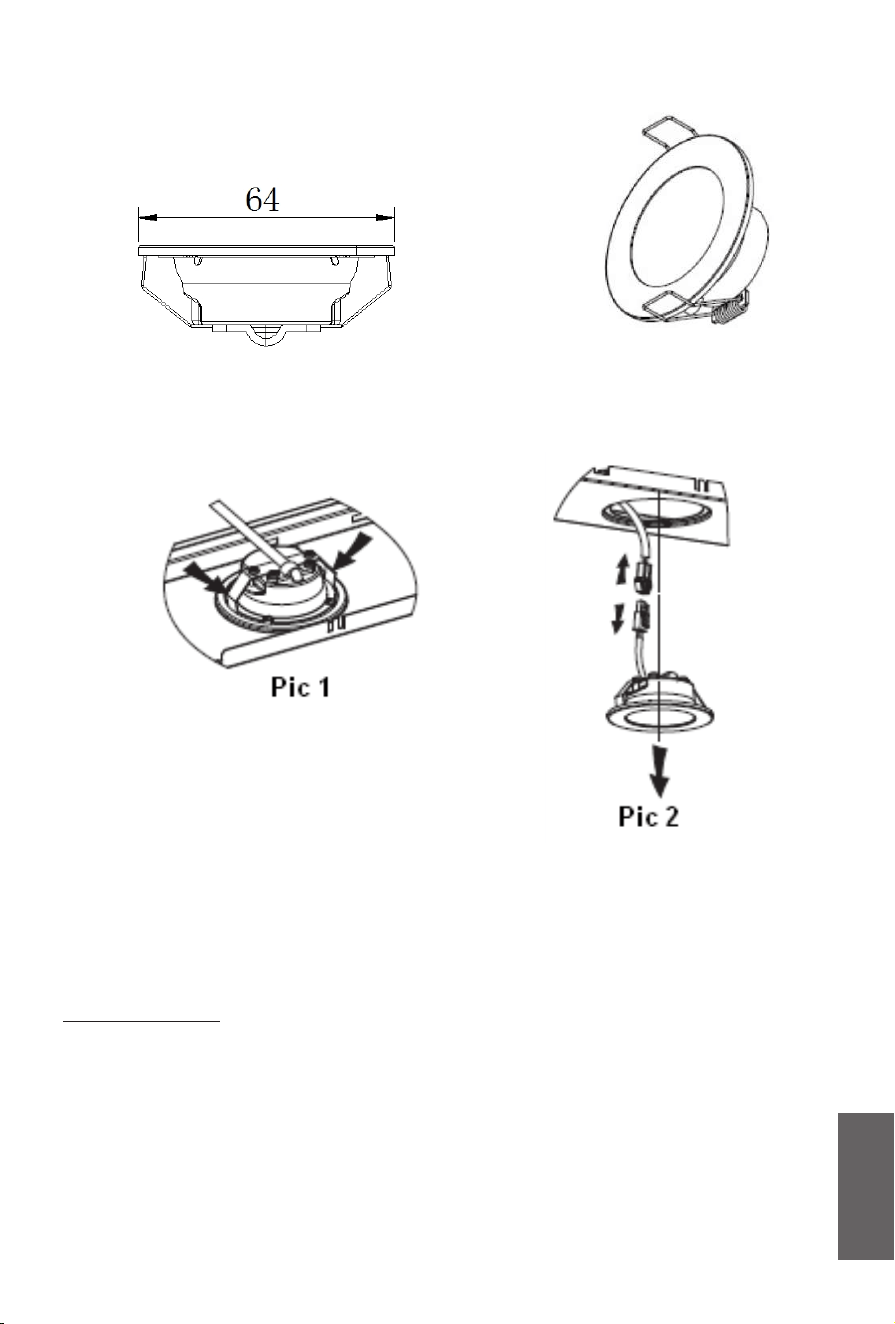

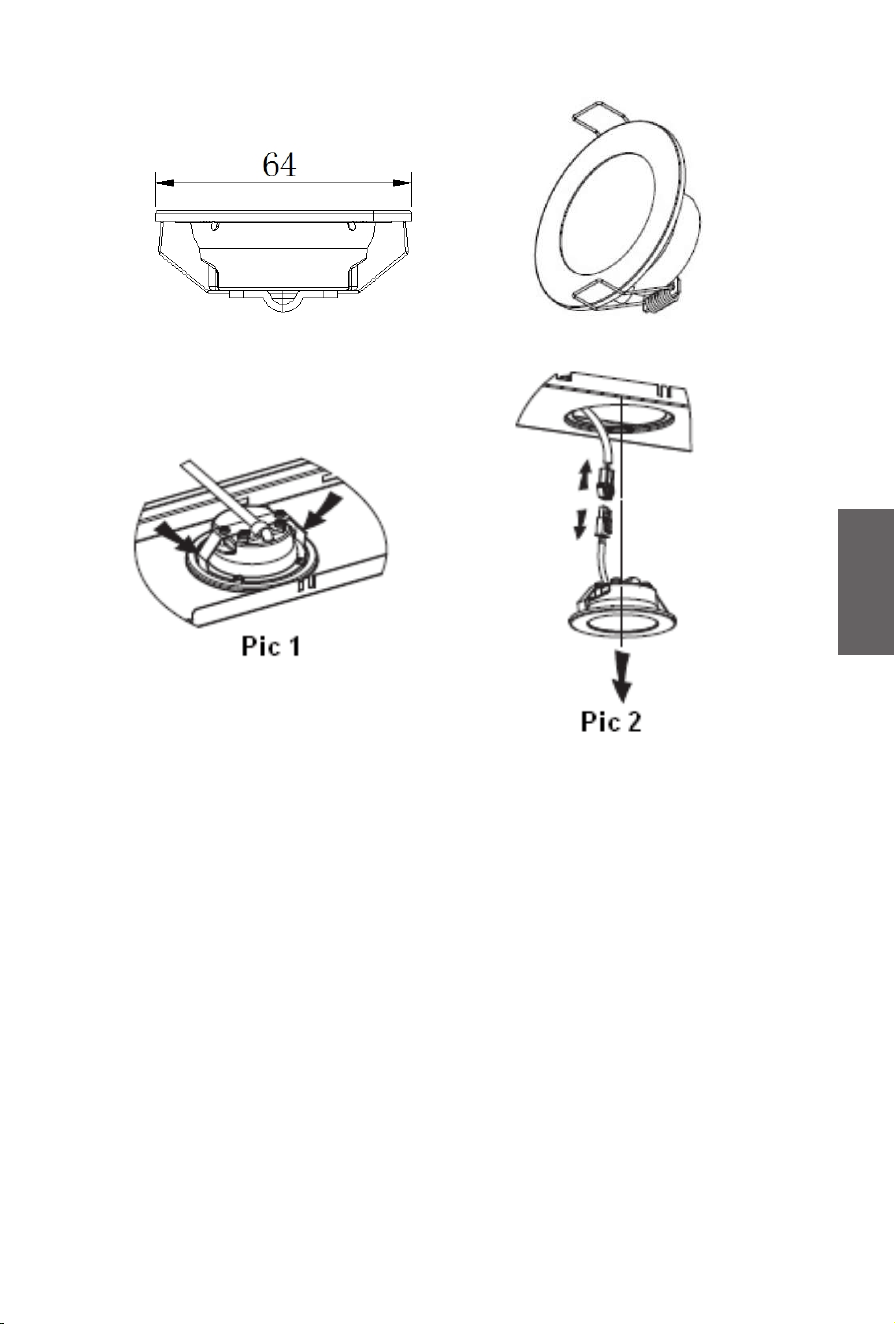

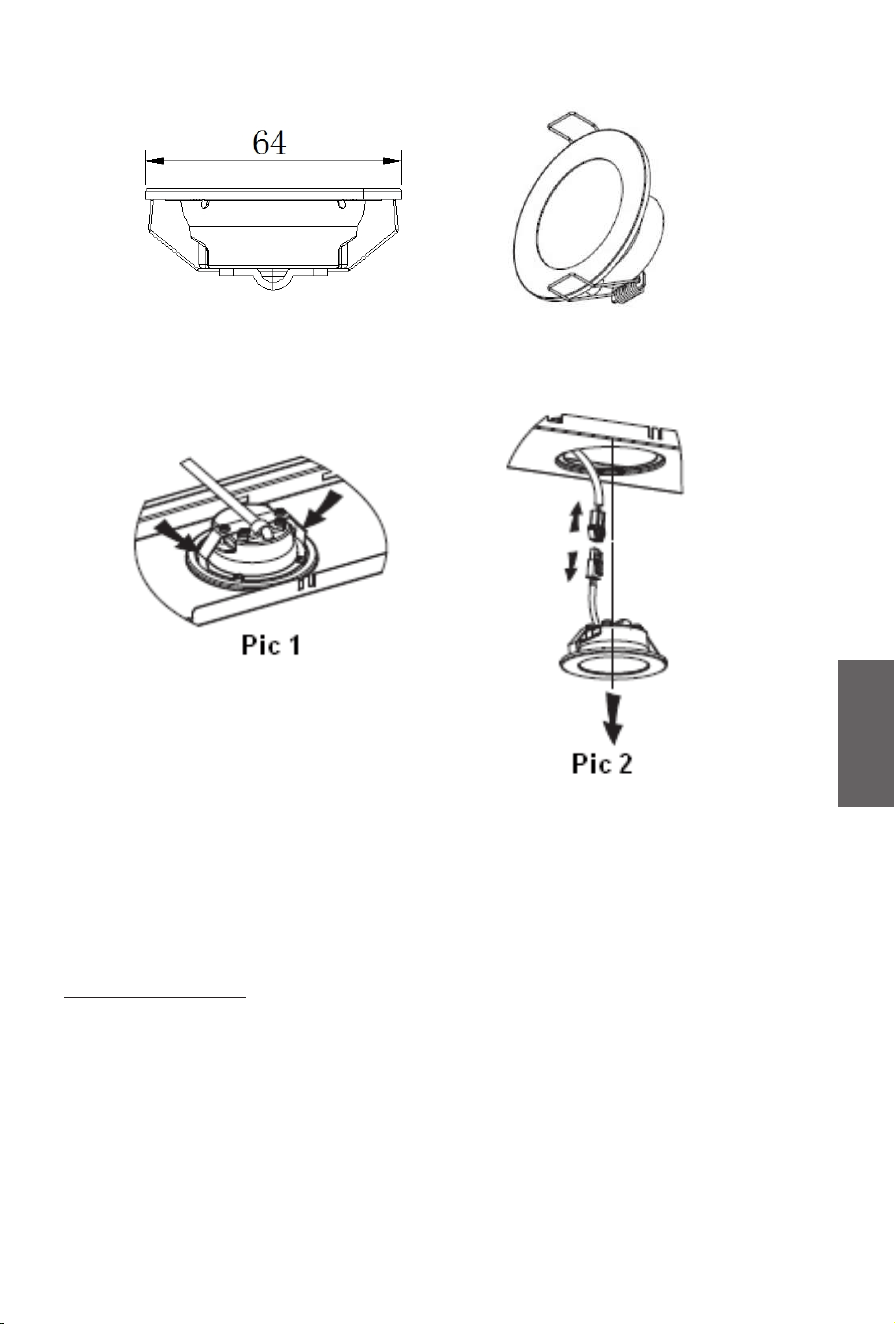

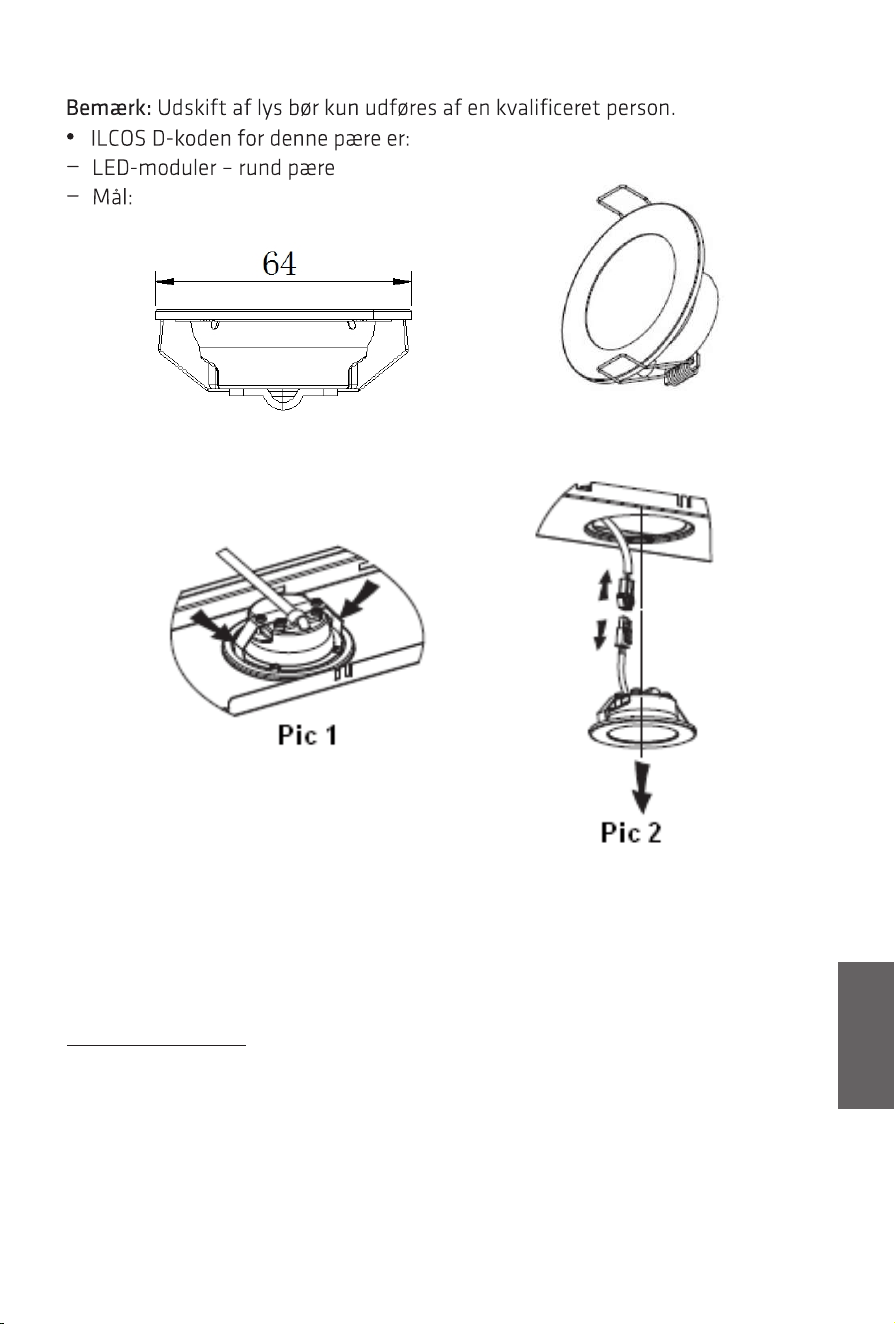

LED as
(LED 1.5W Max)
DSR-1.5/65-S-64
18
Contact customer service for assistance.
background
19
GB

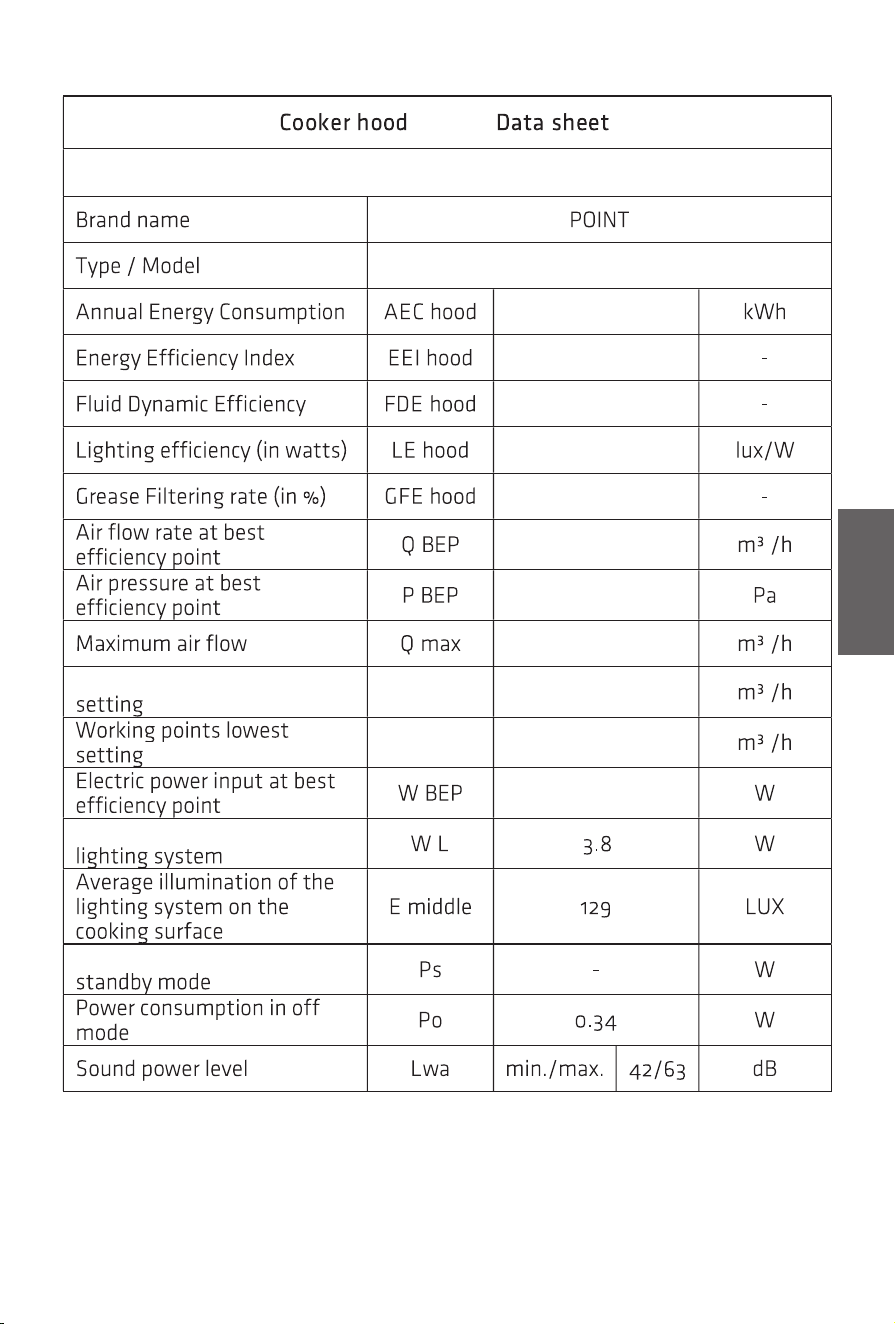

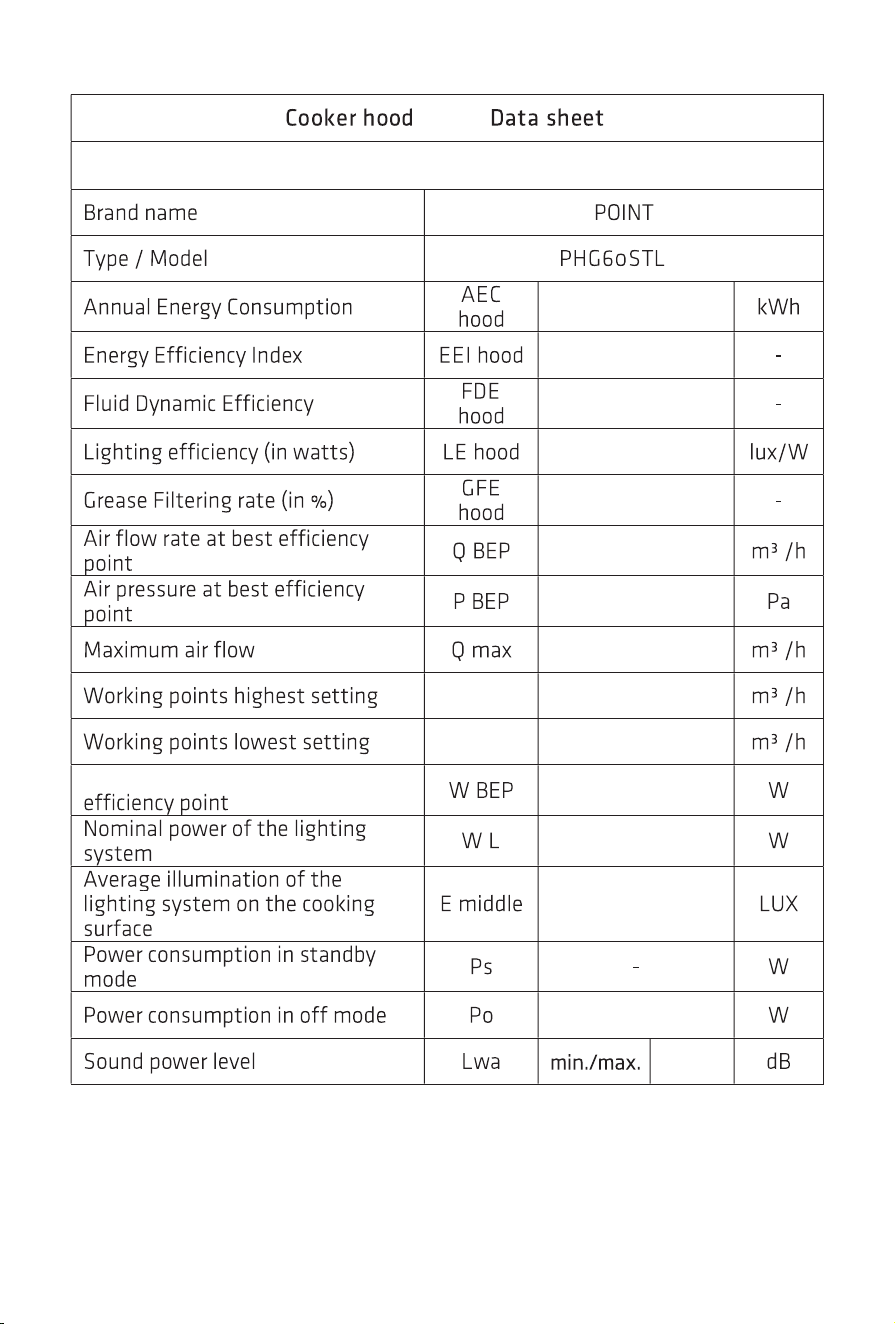

Specification:
Model No.: PHG60STL20 PHG90STL20
Rated motor power.: 78W
Lamp power.: 2*1.5W
Total power.: 81W
Rated voltage.: 220-240V~, 50Hz
background
Electric power input at best
20
20
29,6
47,5
31,7
39,7
294,4
316,9
535,3
535,3
183
,7
81,
7
3,
8
151
0,34
42/63
,88
3
535,3
background
Working points highest
Nominal power of the
Power consumption in
21
GB
26,3
42,6
32,6
34,4
302,1
313,8
549,2
549,2
185,0
80,7
,85
3
PHG90S
TL2
0

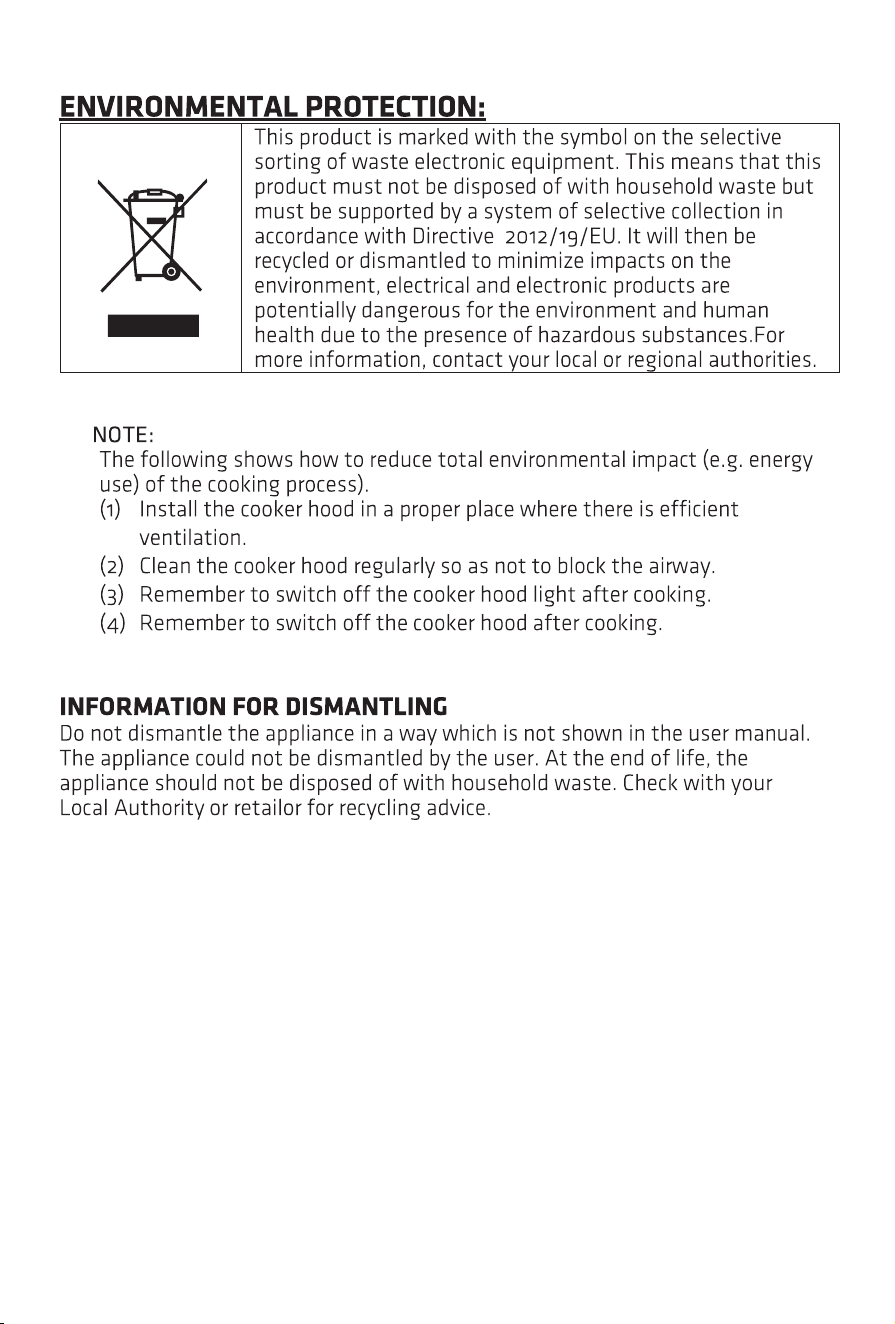

background
22
background
23
GB
Imported and Exclusively marketed by:
Power International AS,
PO Box 523, N-1471 Lørenskog, Norway
Power Norge:
https://www.power.no/kundeservice/
T: 21 00 40 00
Expert Danmark:
https://www.expert.dk/kundeservice/
T: 70 70 17 07
Power Danmark:
https://www.power.dk/kundeservice/
T: 70 33 80 80
Punkt 1 Danmark:
https://www.punkt1.dk/kundeservice/
T: 70 70 17 07
Expert Finland:
https://www.expert.fi/tuki/asiakaspalvelu/
T: 020 7100 670
Power Finland:
https://www.power.fi/tuki/asiakaspalvelu/
T: 0305 0305
Power Sverige:
https://www.power.se/ kundeservice /
T: 08 517 66 000

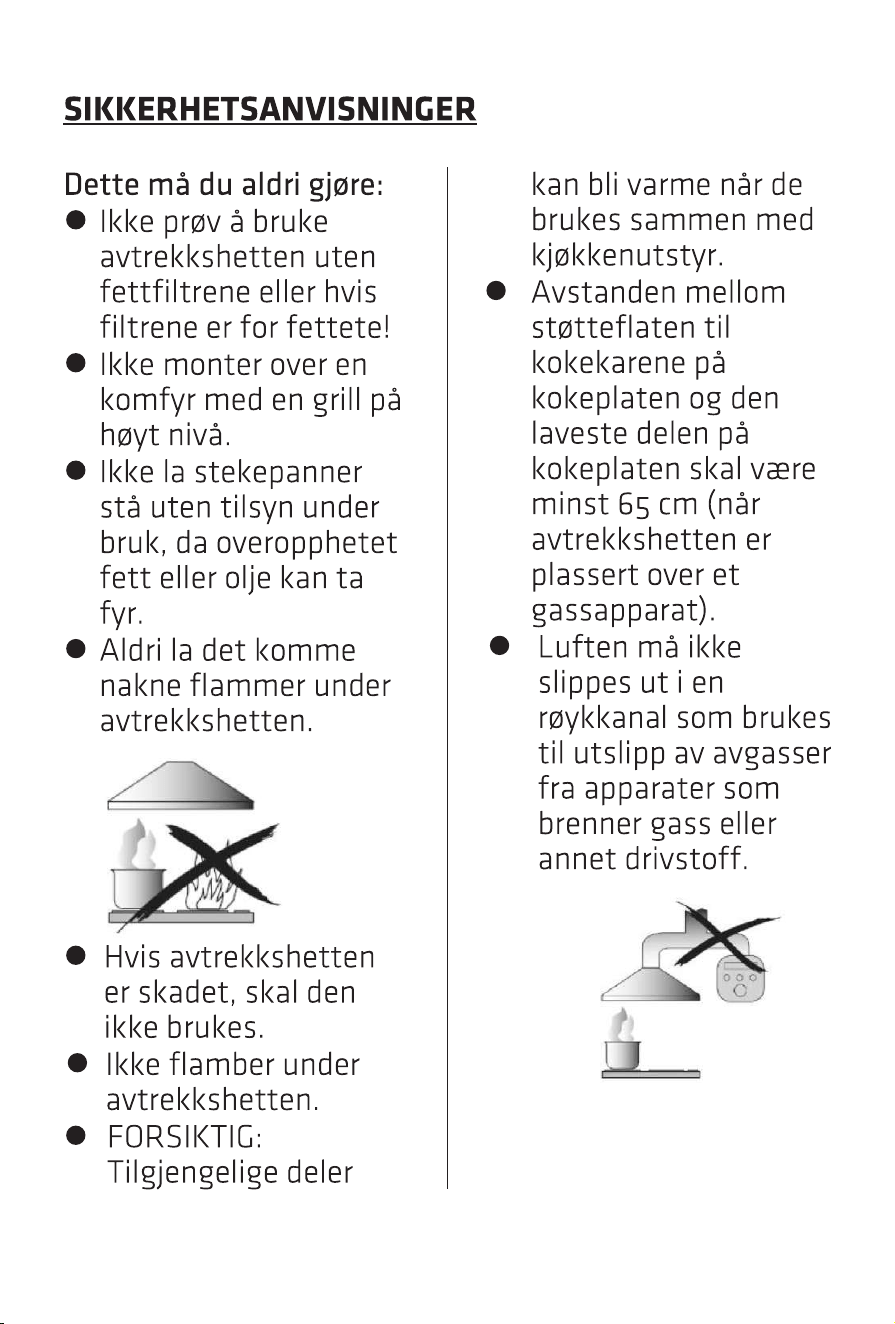

background
24
background
25
NO

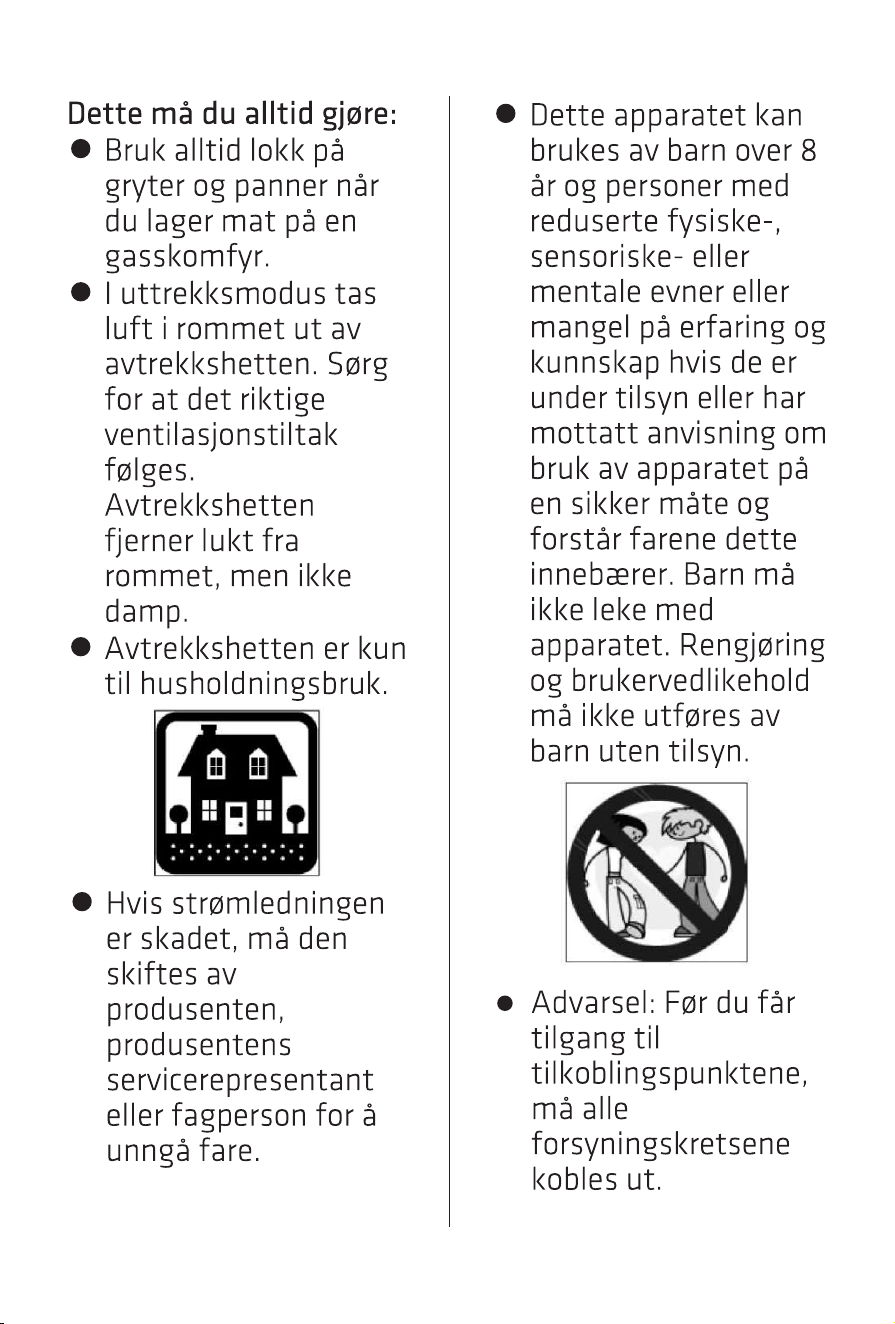

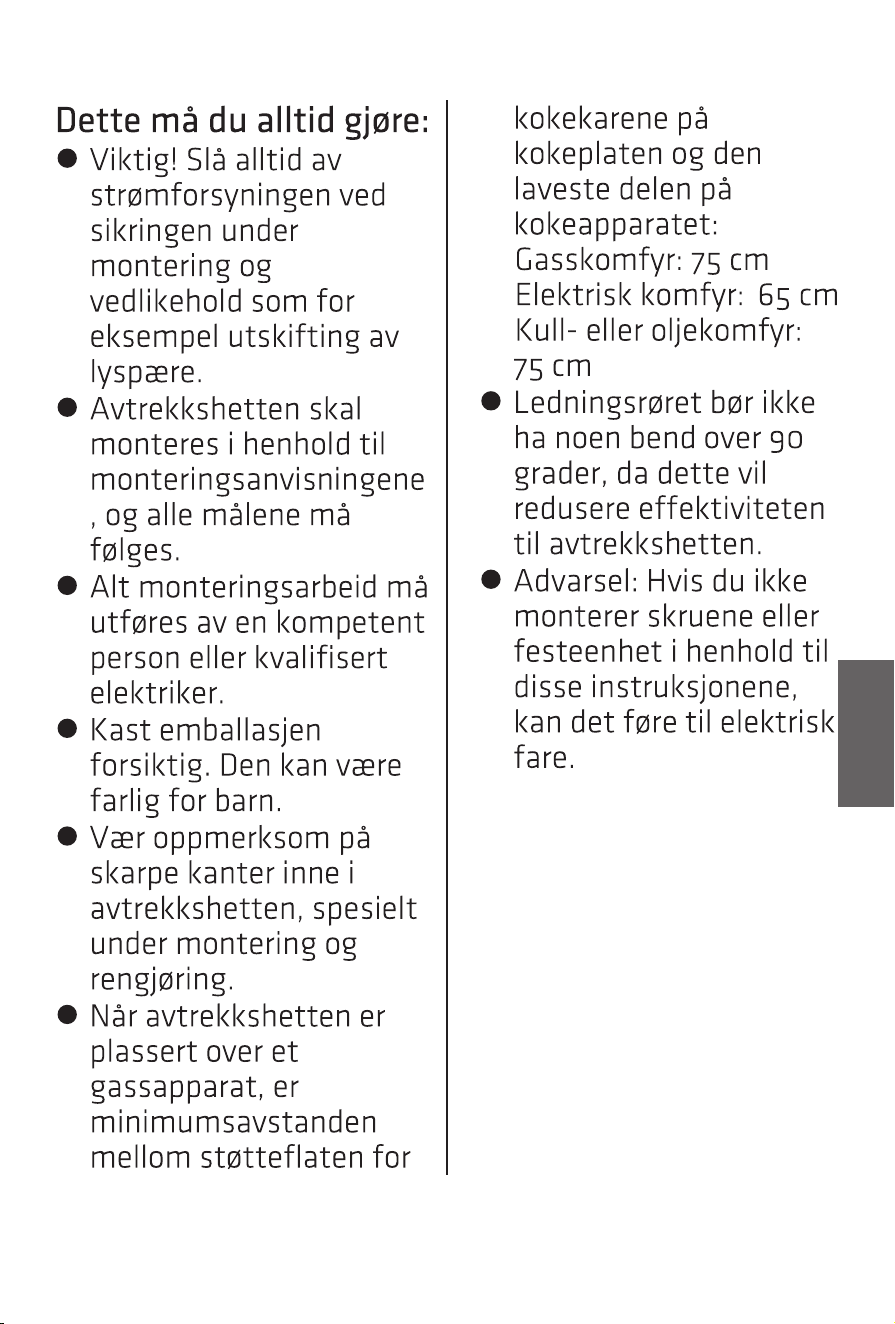

background
26

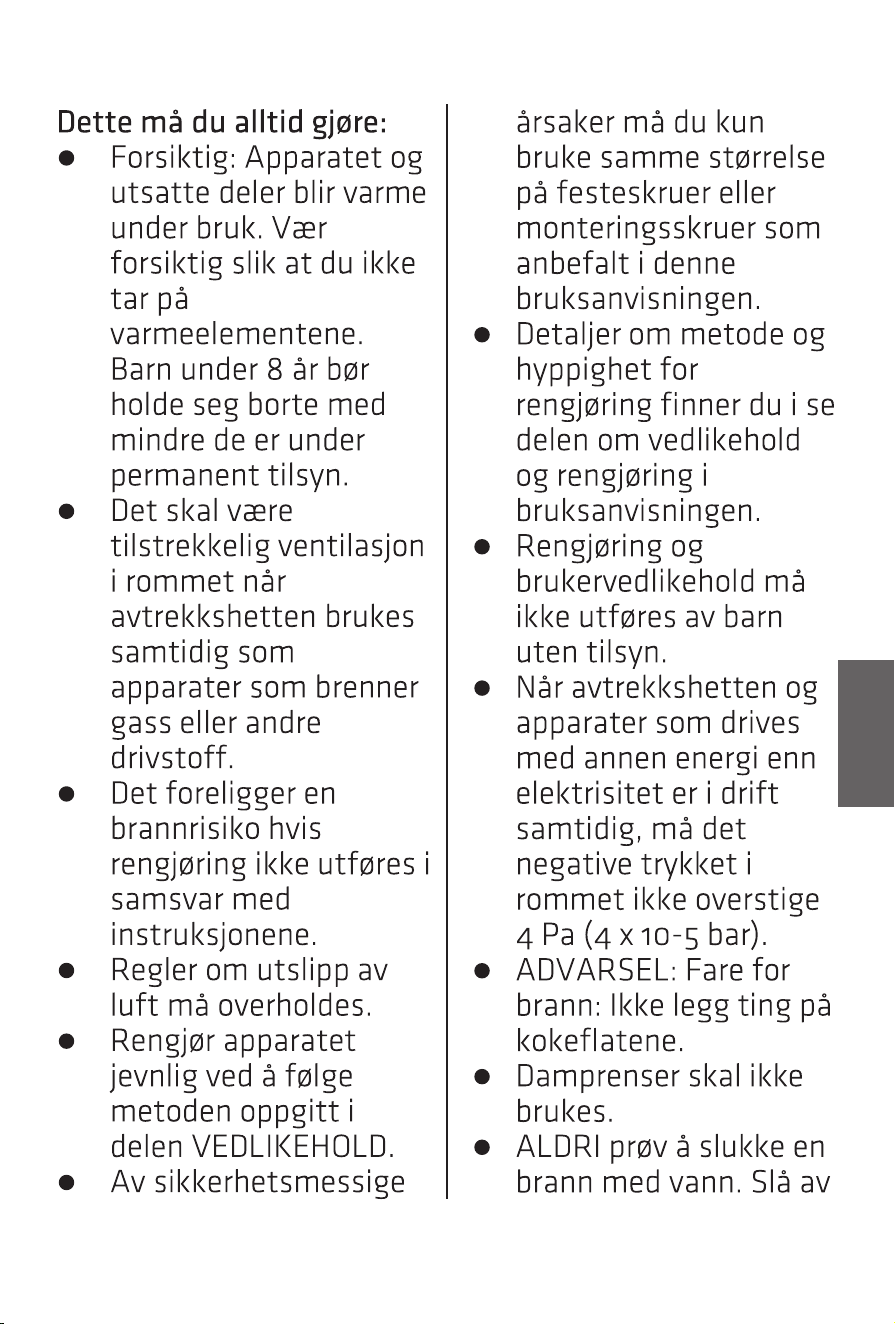

background
27
