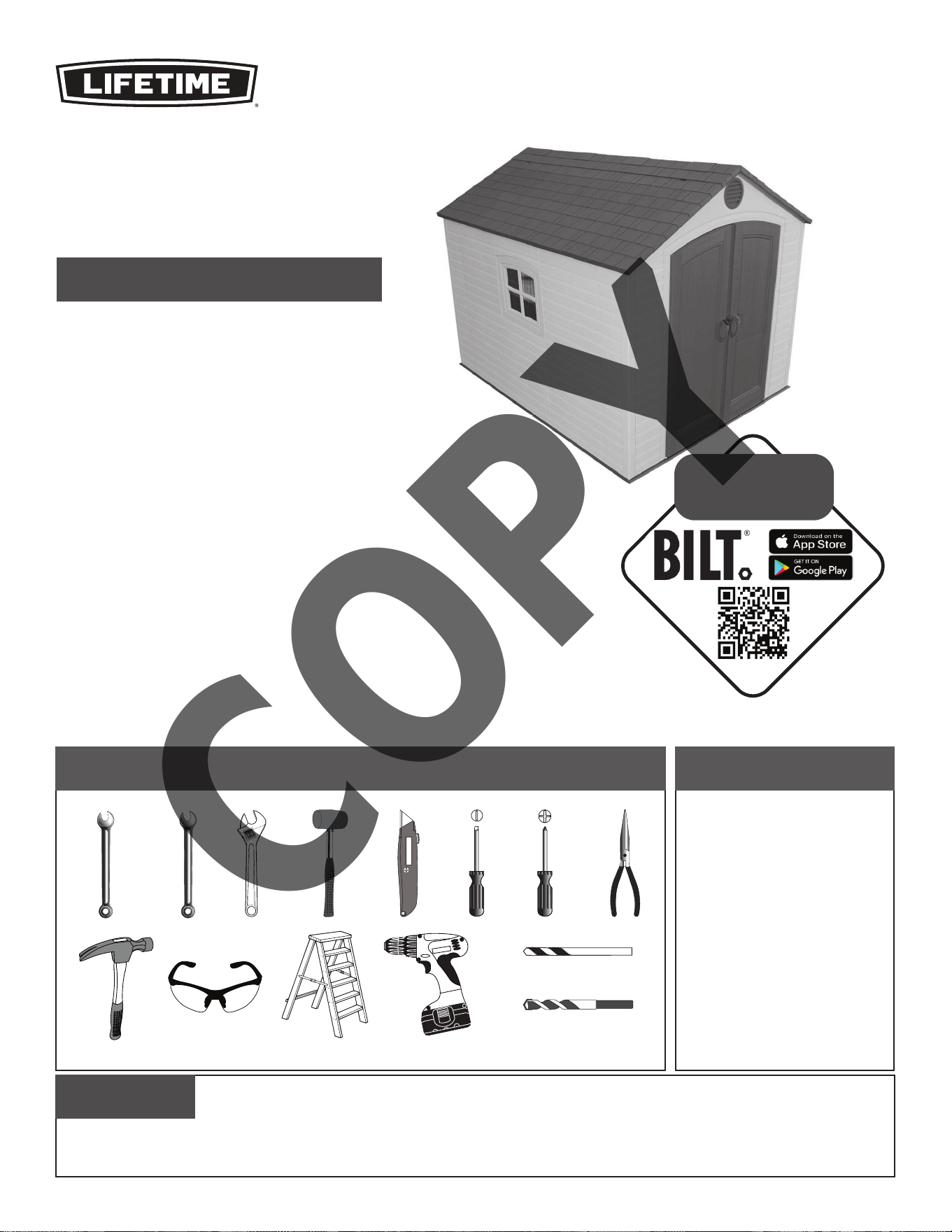

LIFETIME 6405 8 Ft. x 10 Ft. Outdoor Storage Shed User Manual

BEFORE ASSEMBLY:

• Assemble on a level surface

• 3 adults recommended for setup

• Videos and help guides available. Scan the code

below to see how it all comes together.

Icon Legend...............................4

Warnings & Notices.....................5

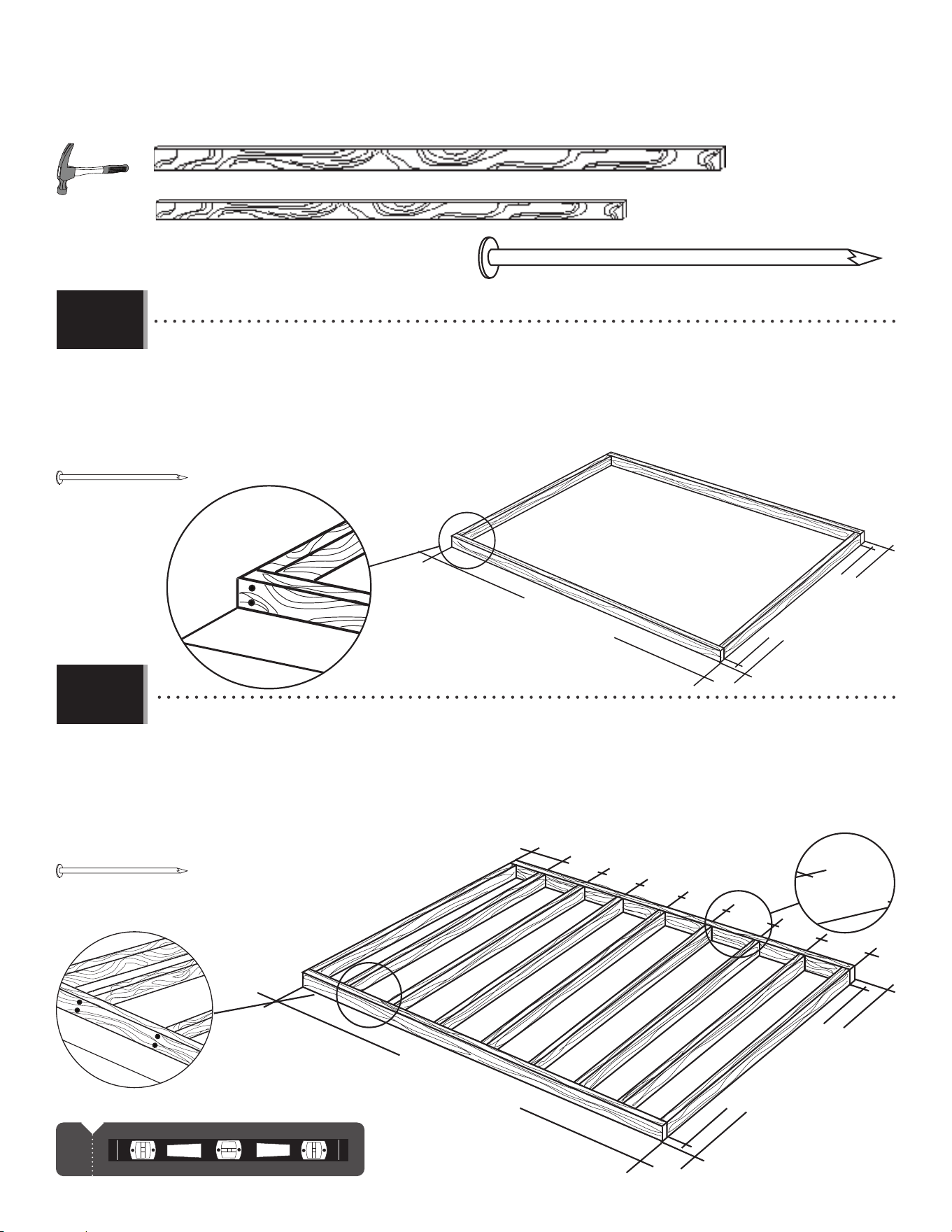

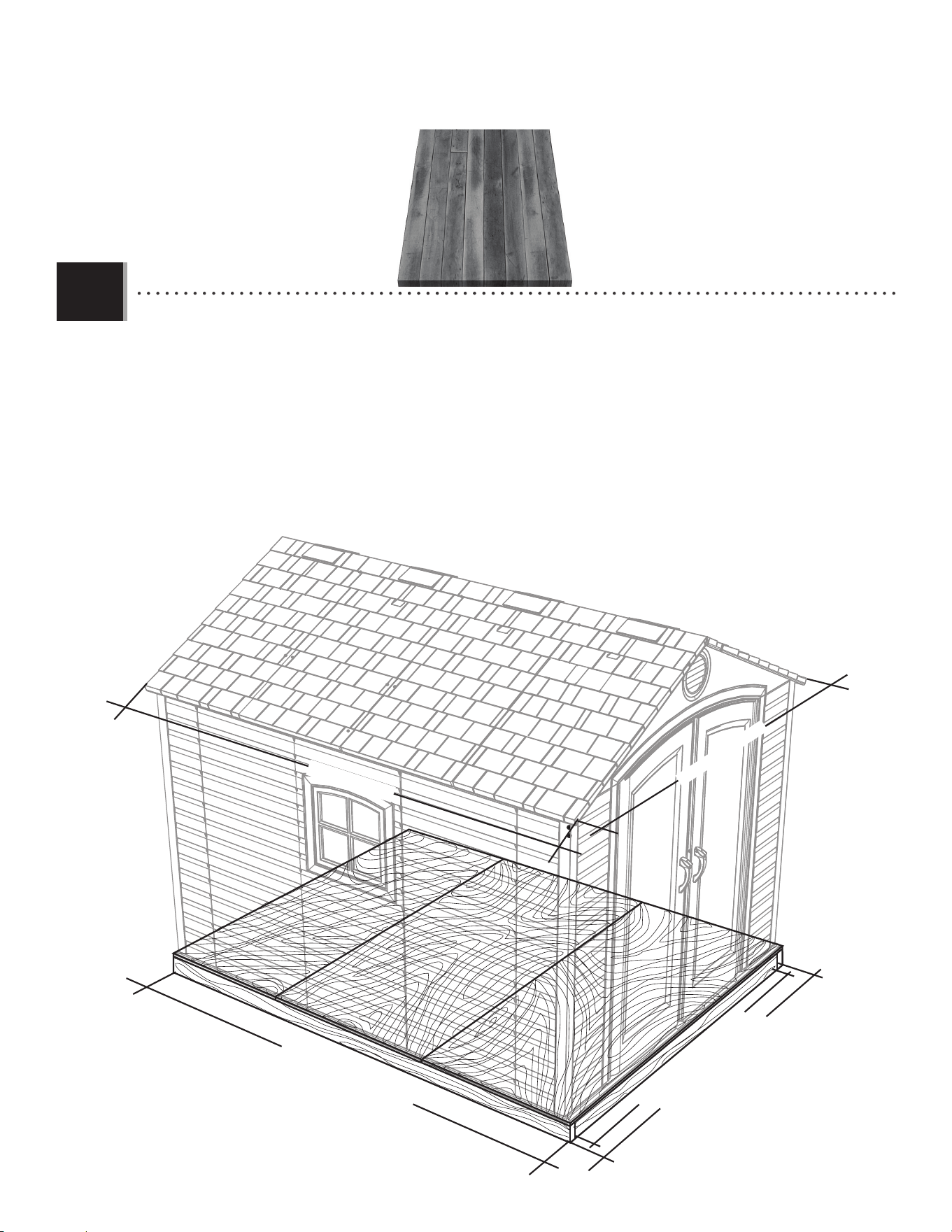

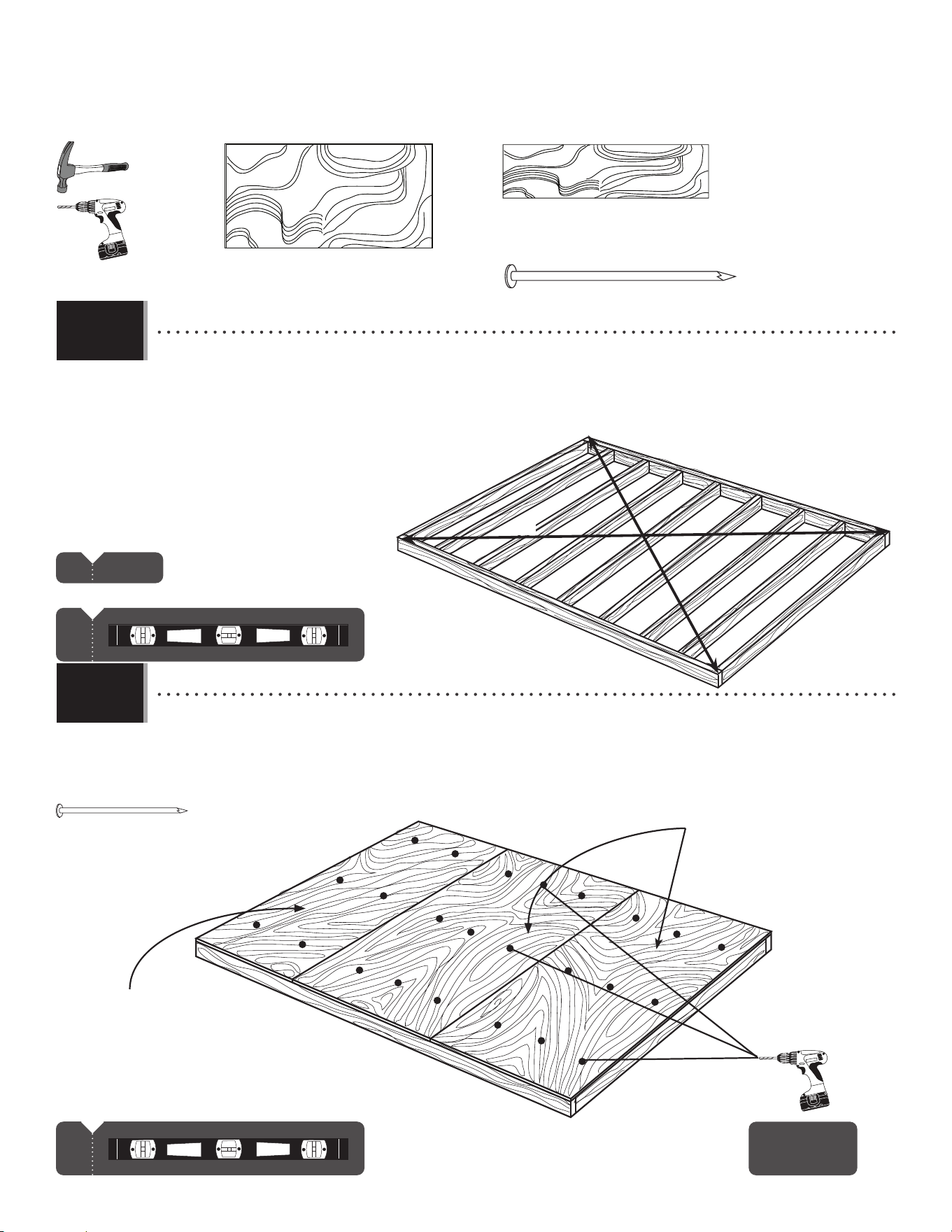

Platform Construction.................6

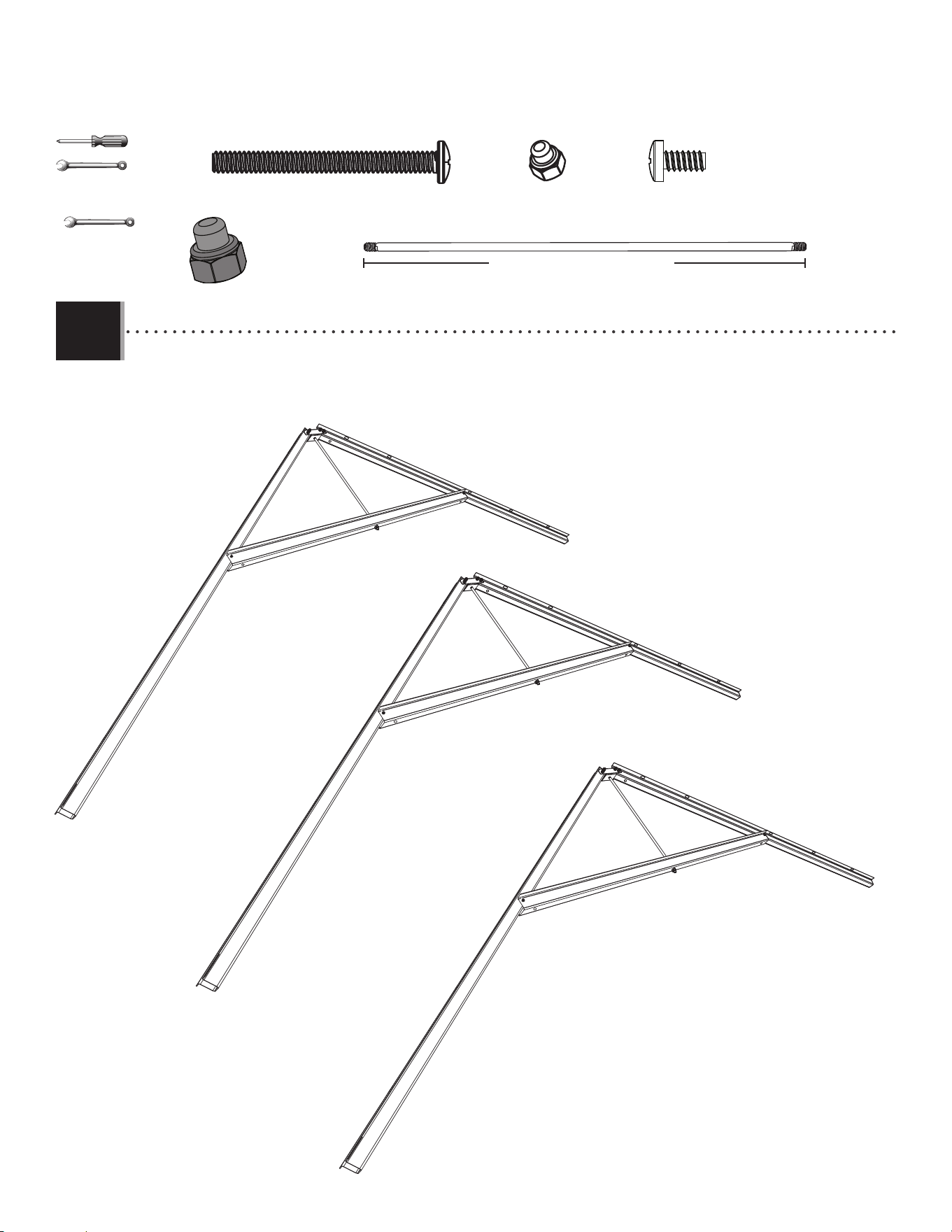

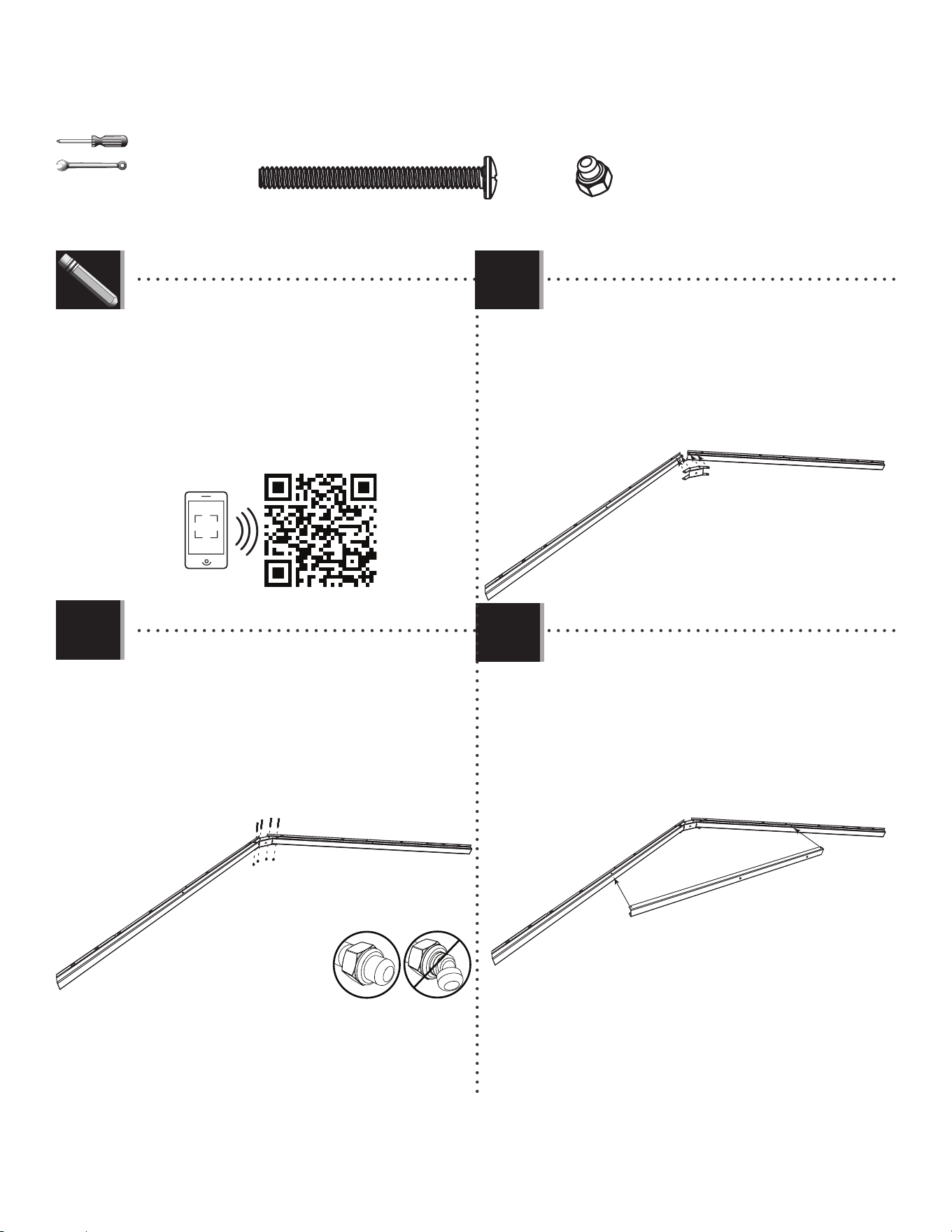

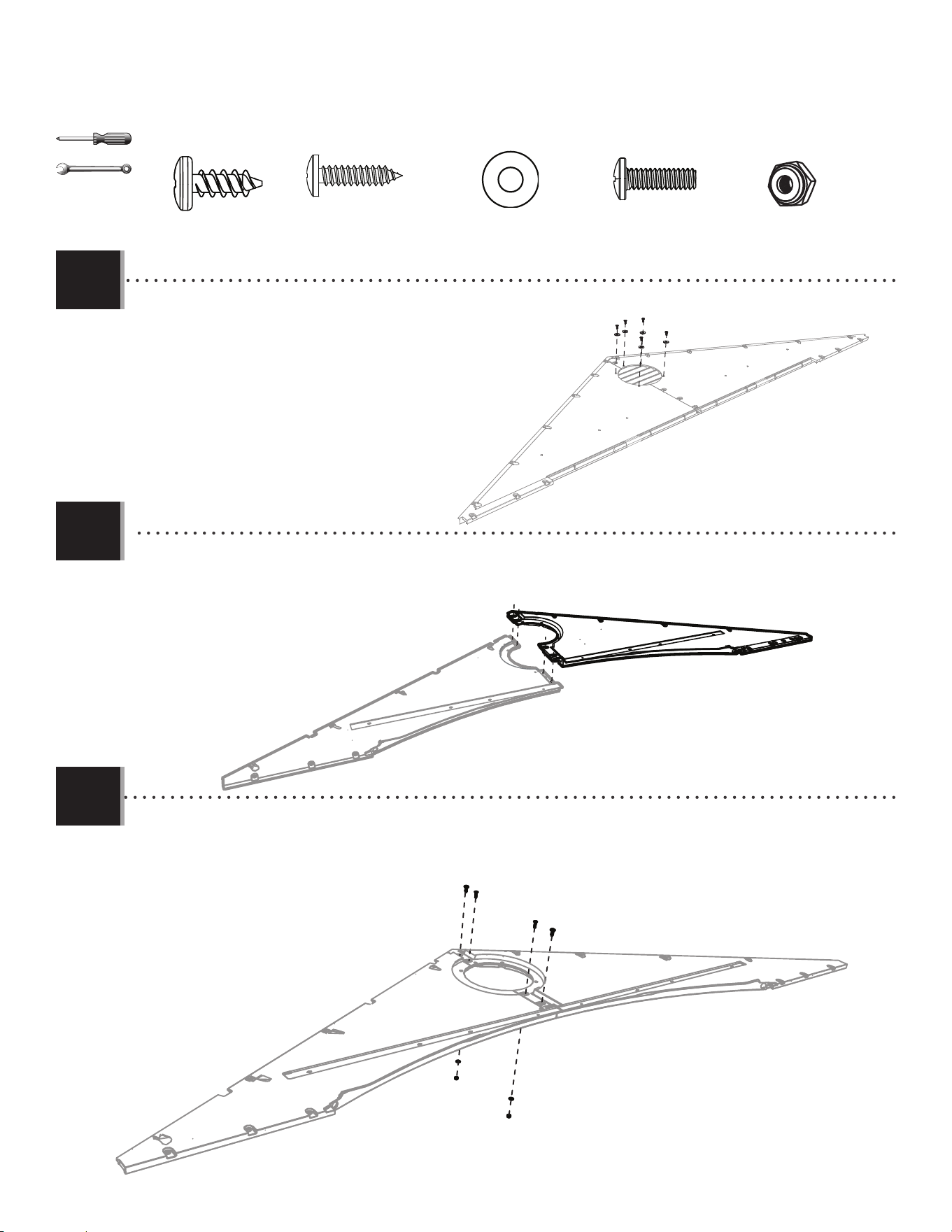

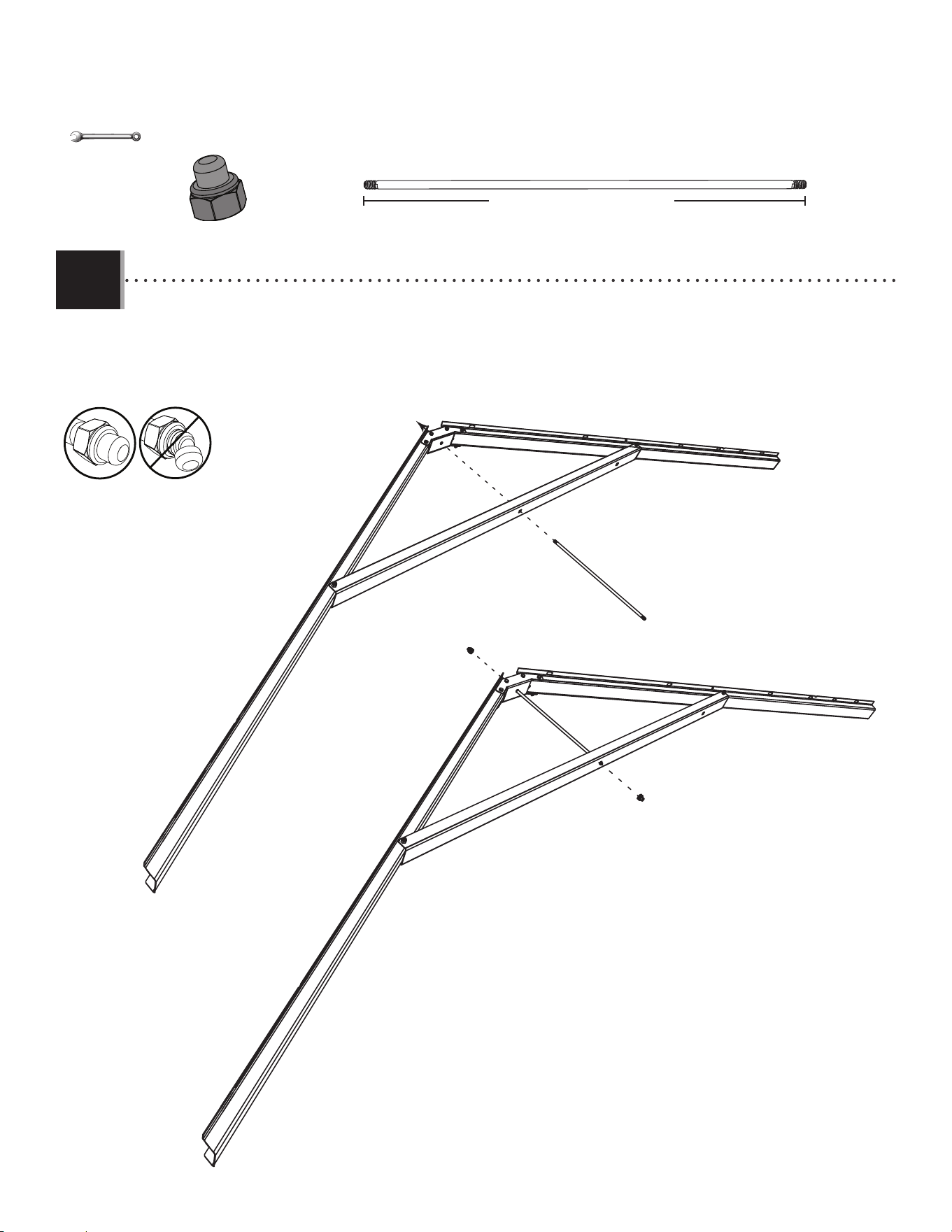

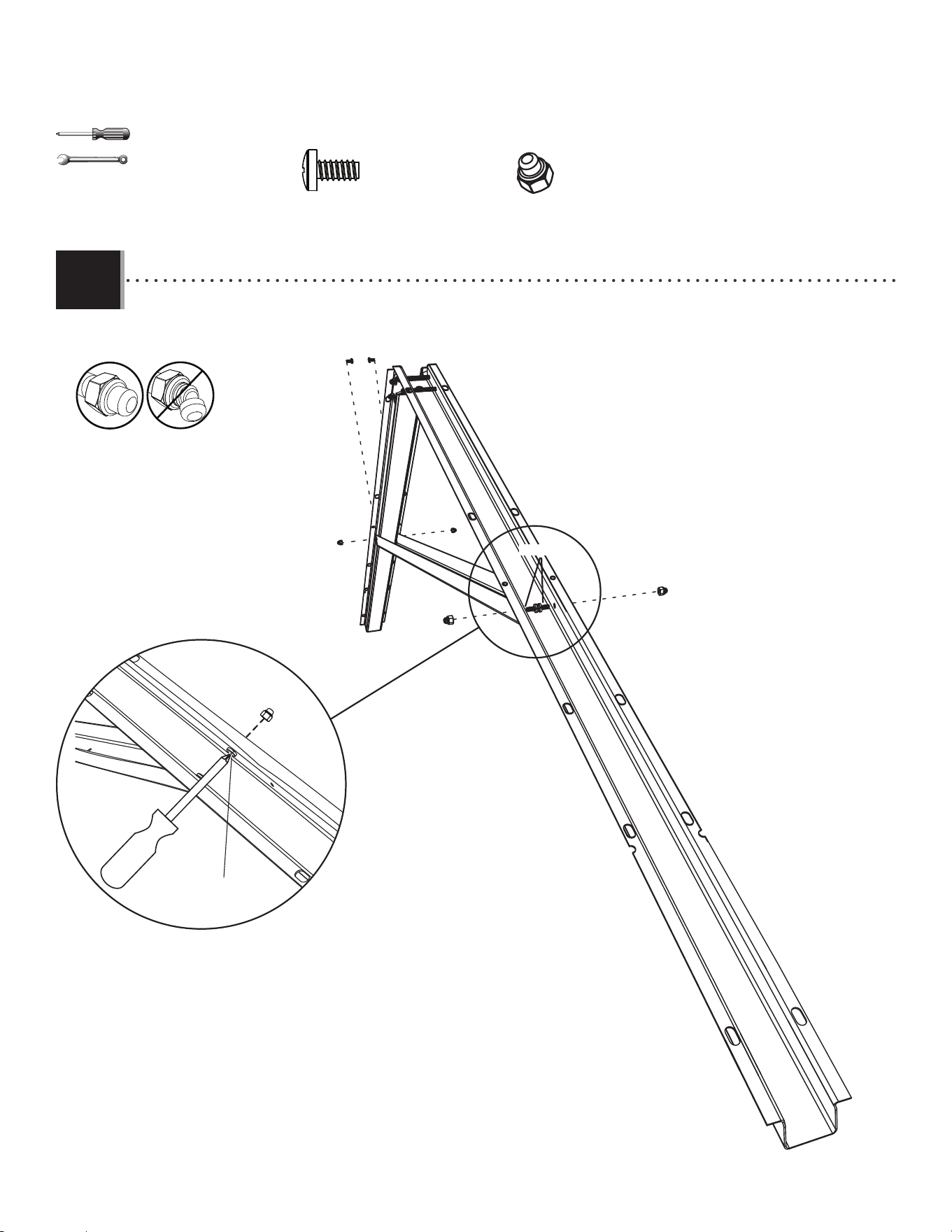

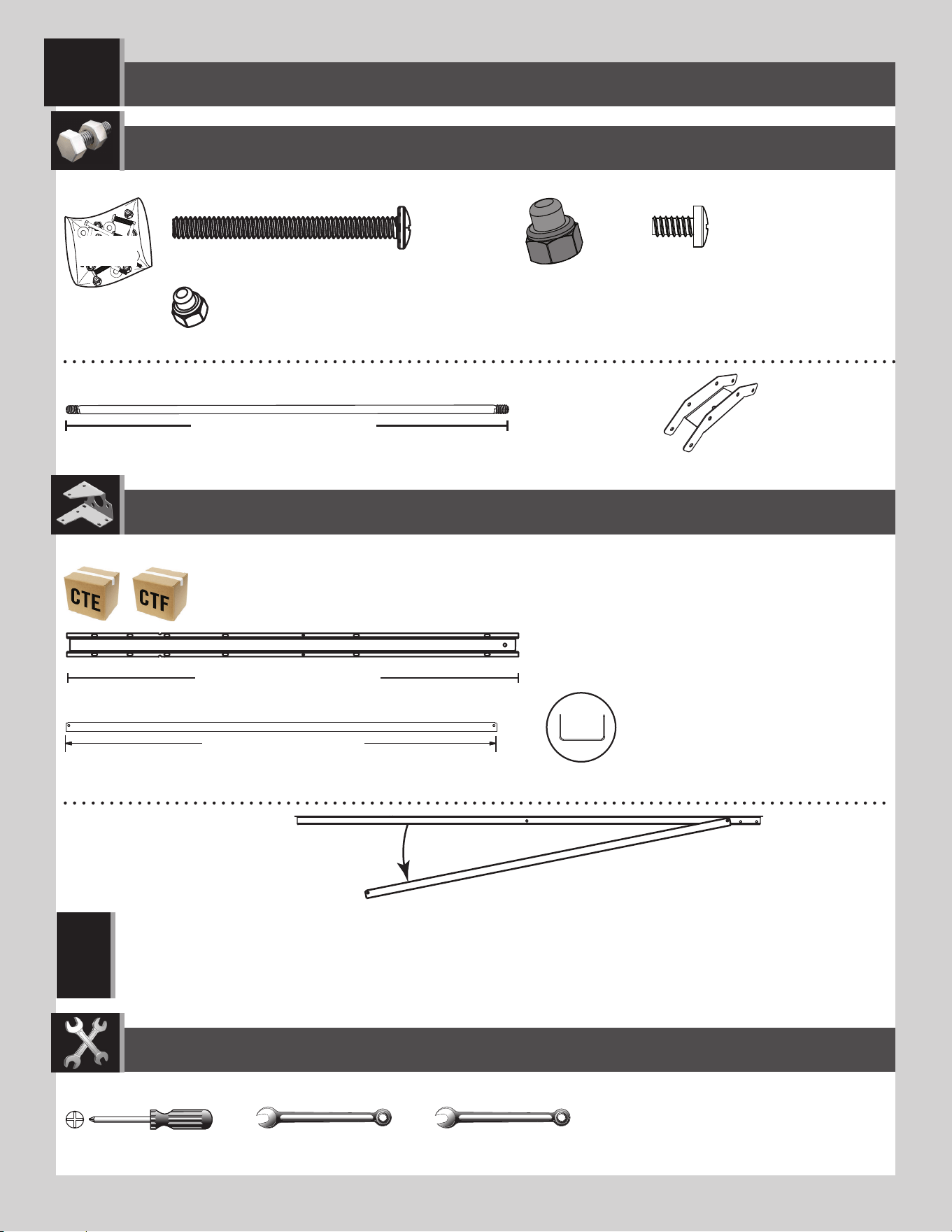

Truss Assembly.........................11

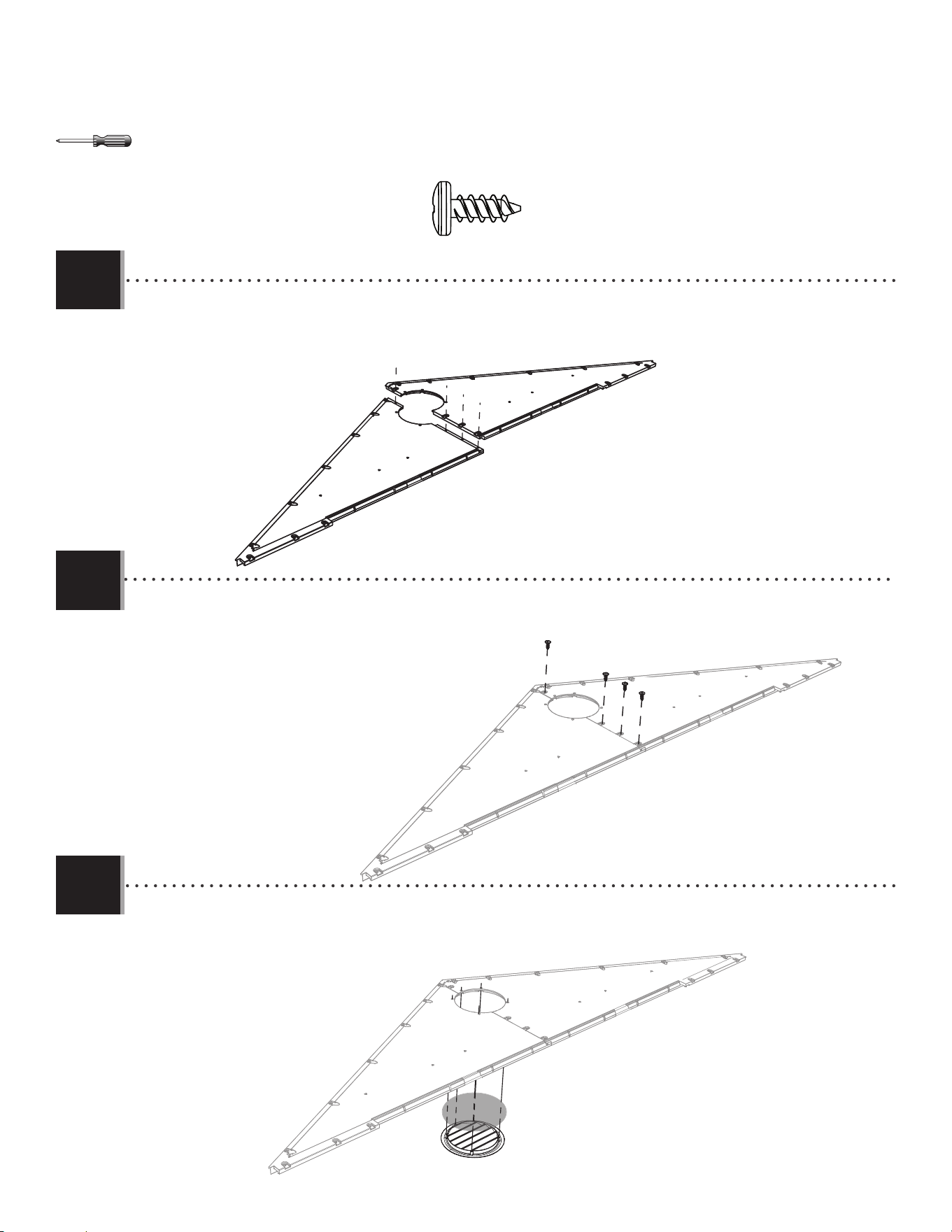

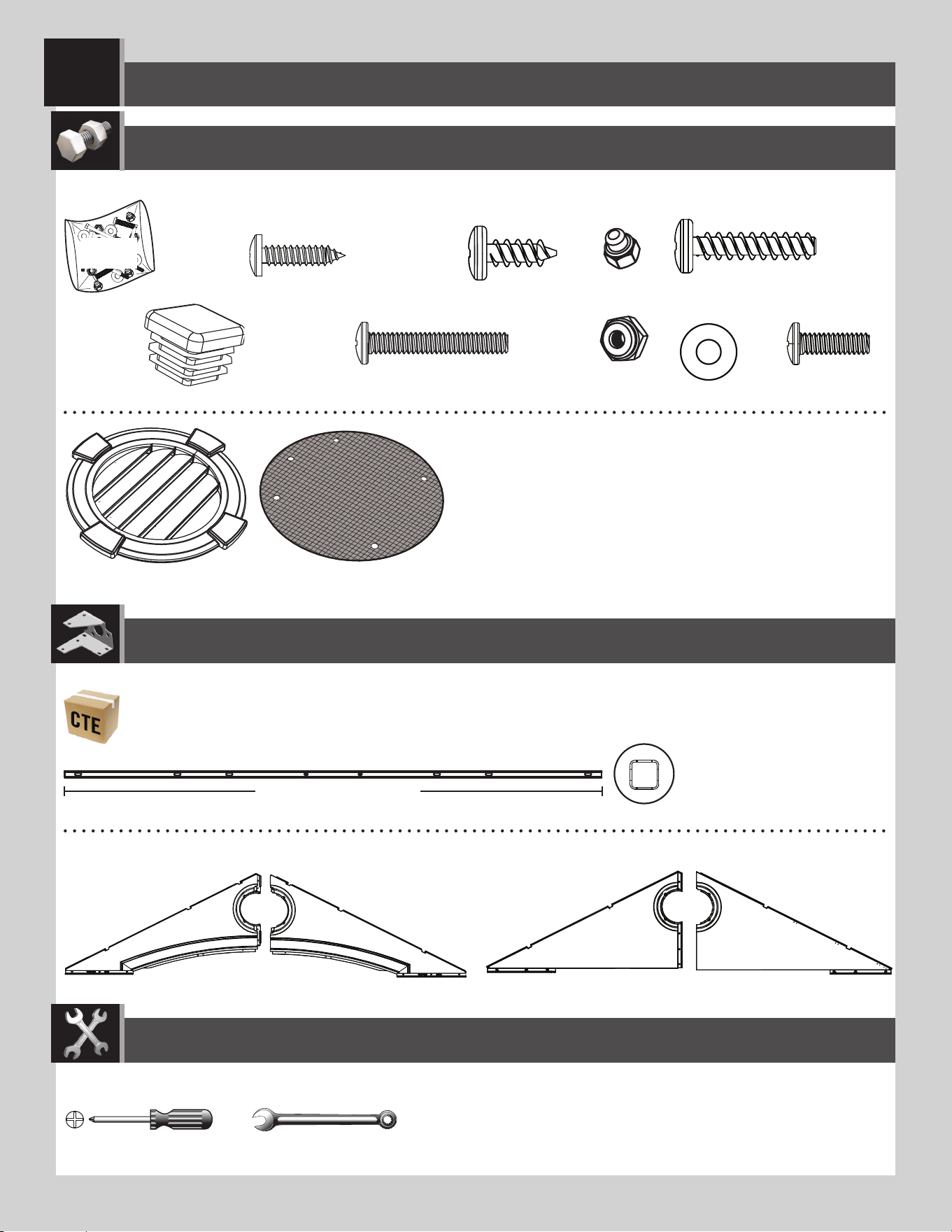

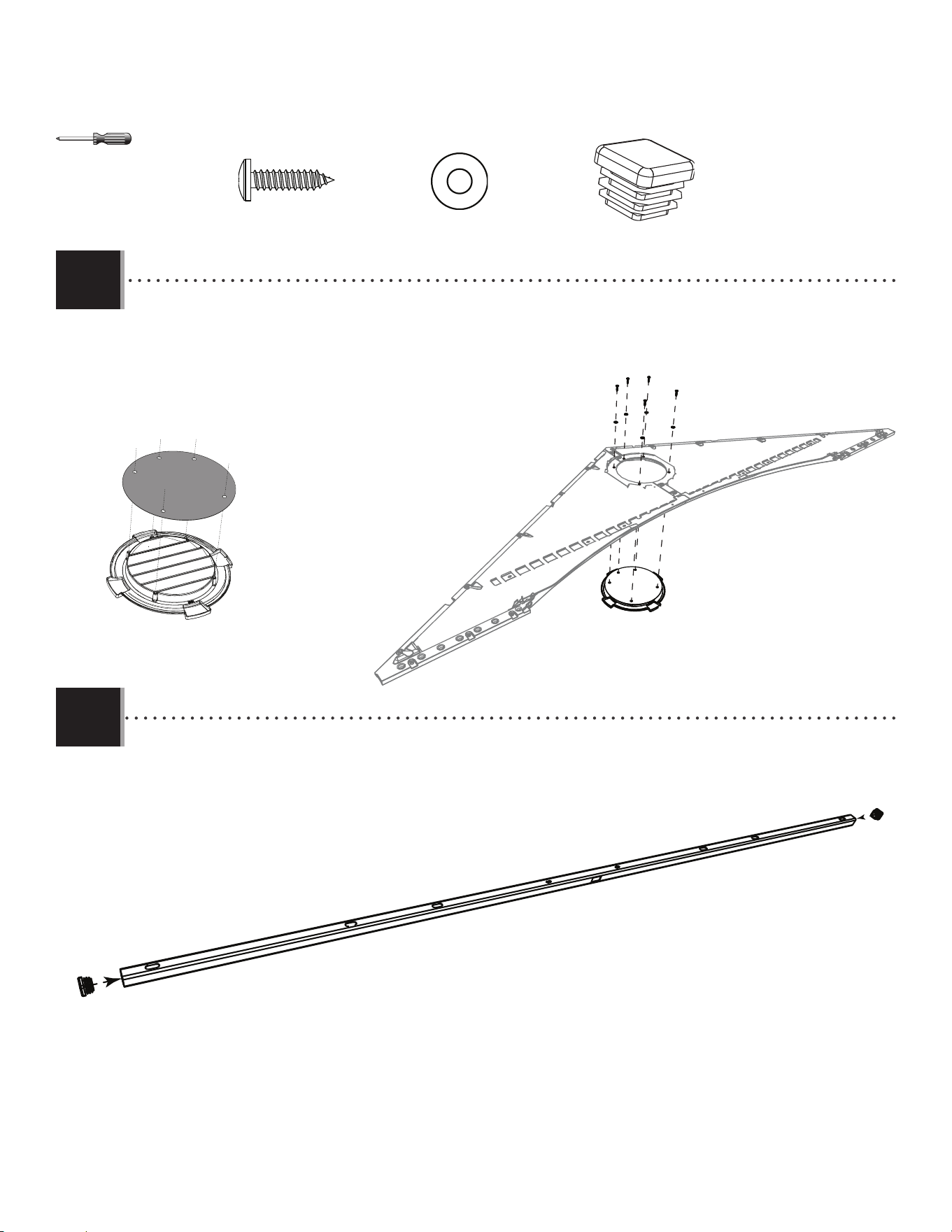

Gable Assembly........................16

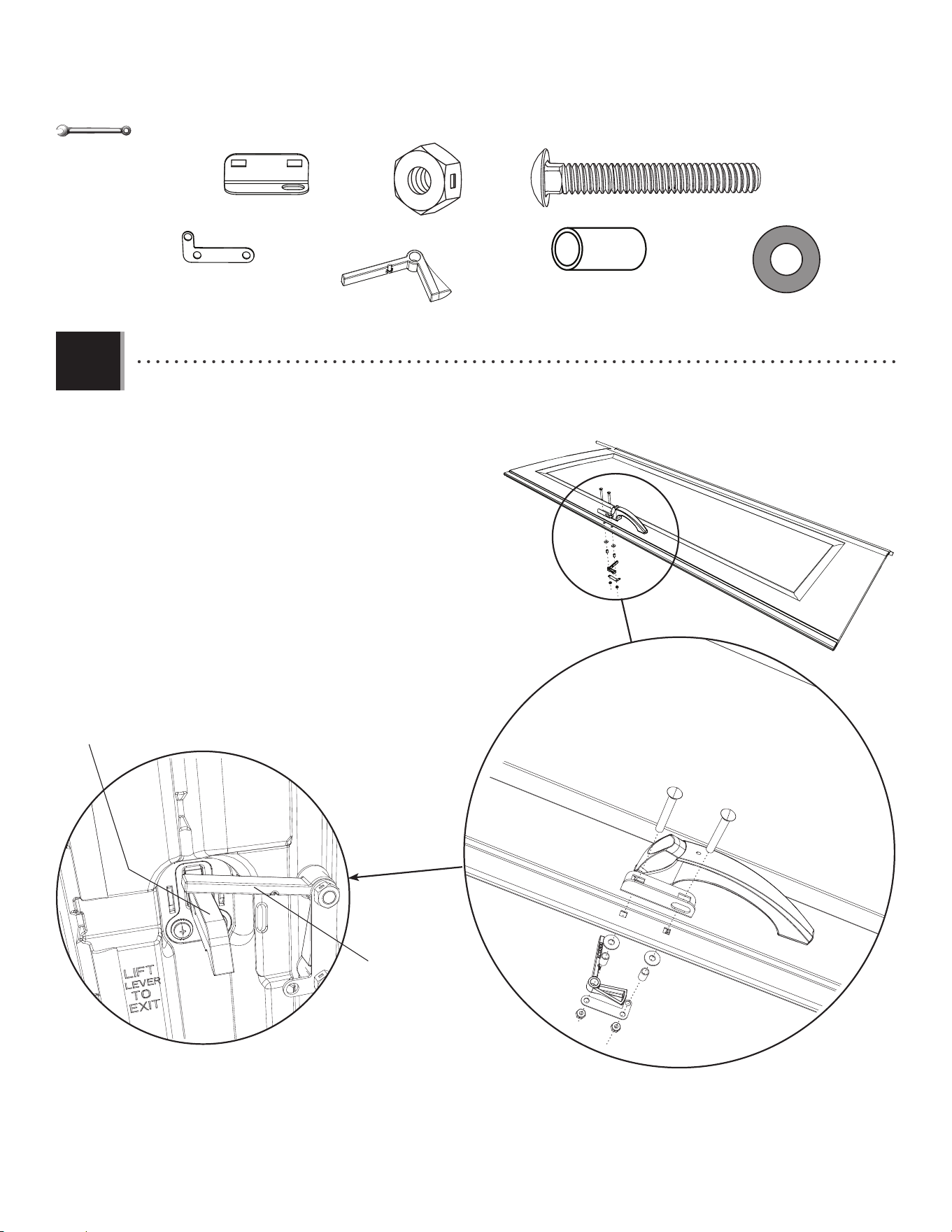

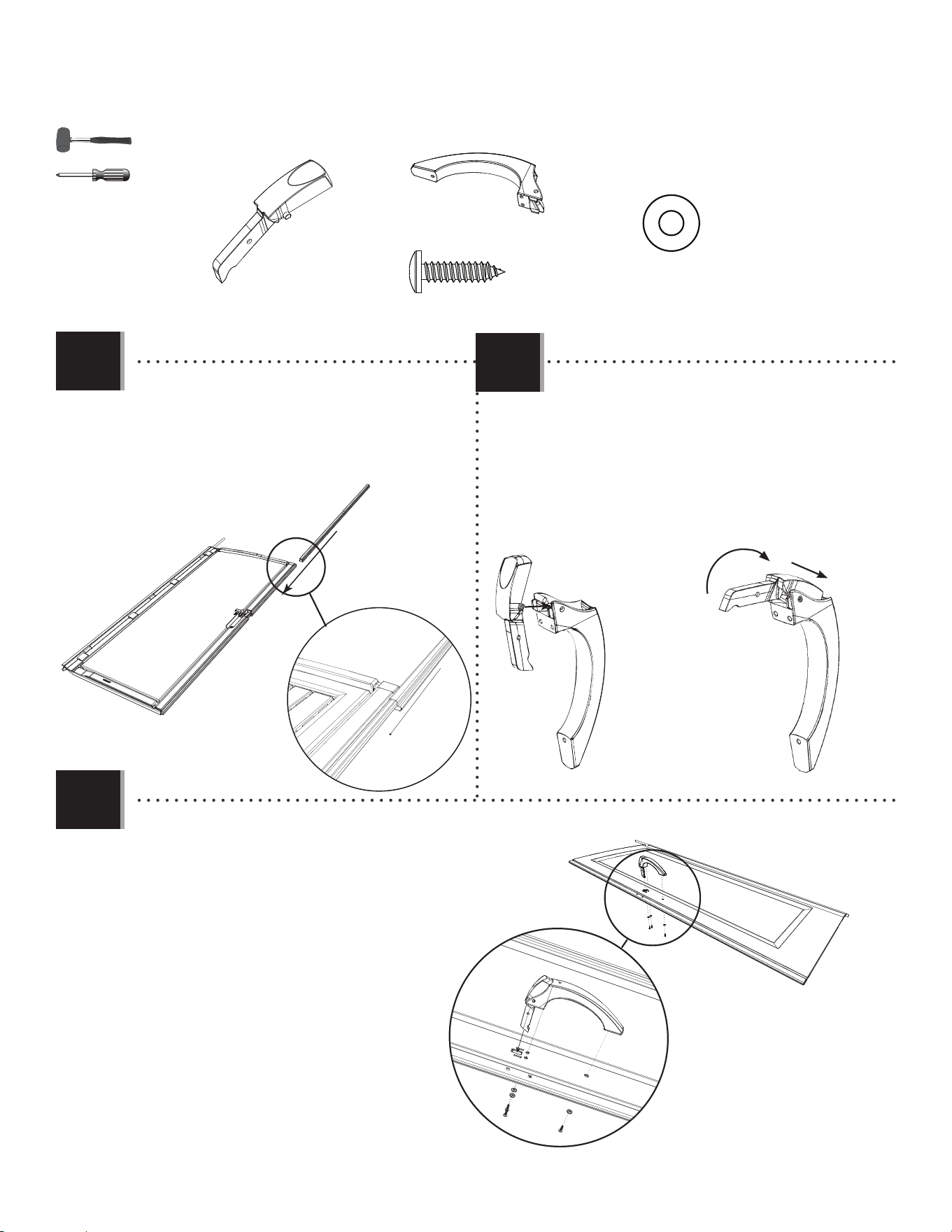

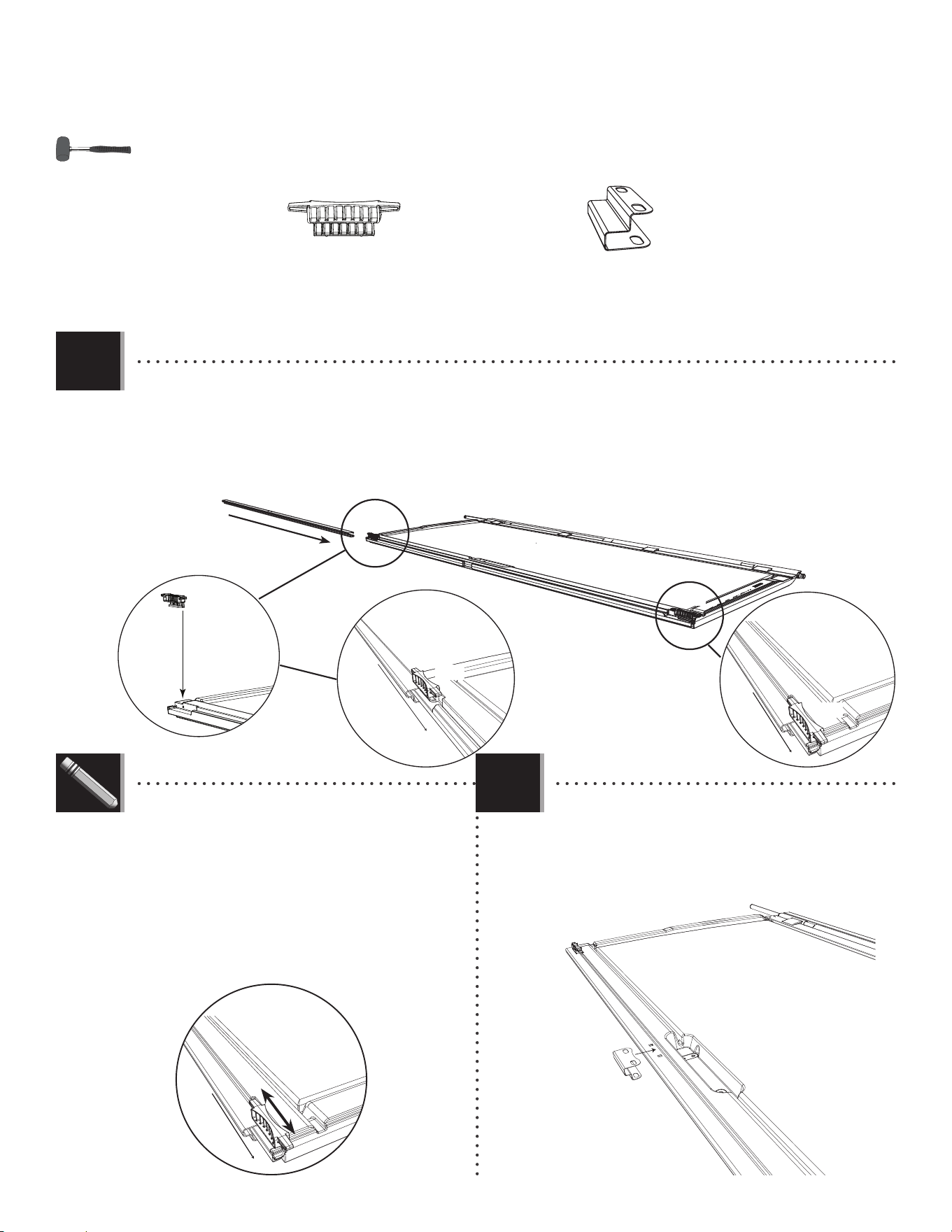

Door Assembly..........................21

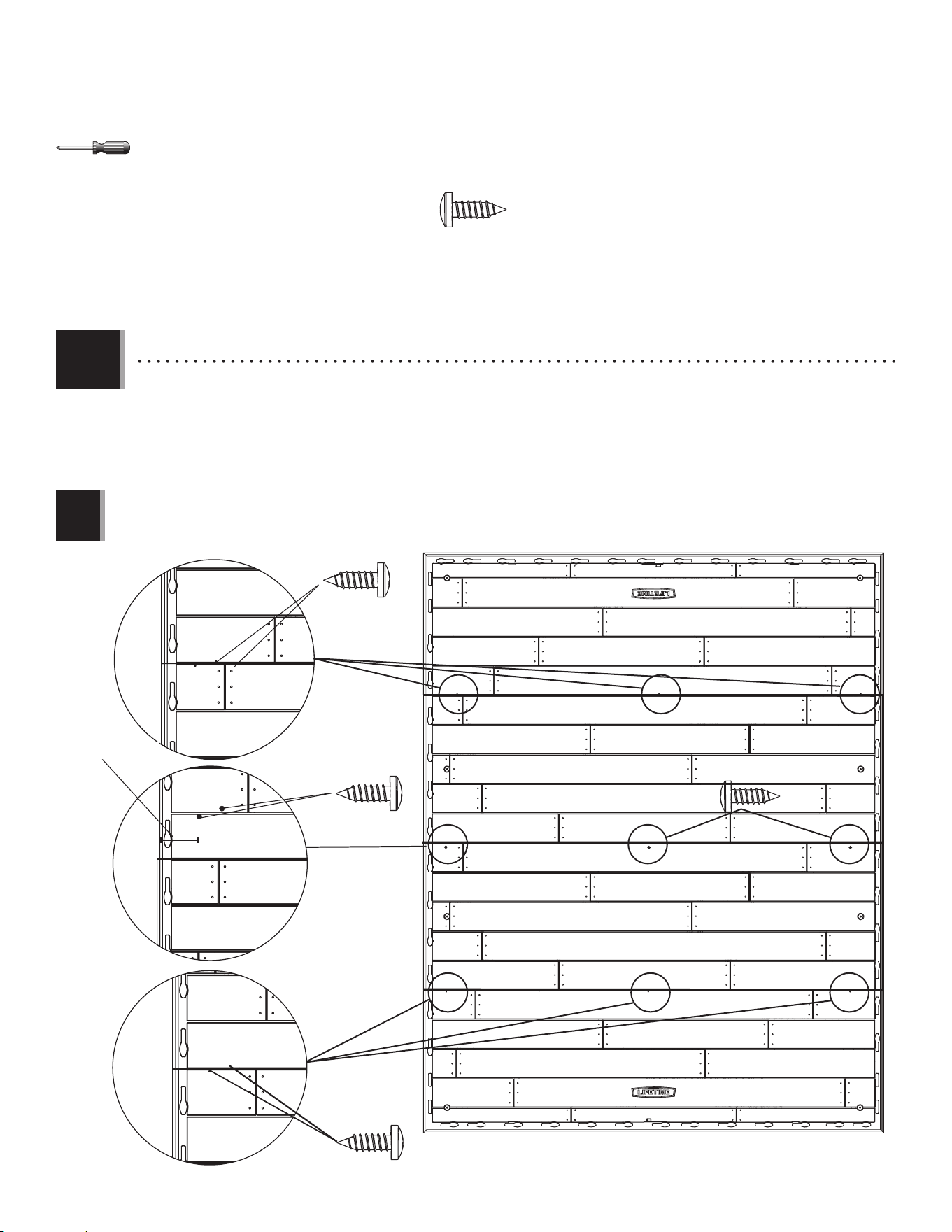

Floor Assembly.........................30

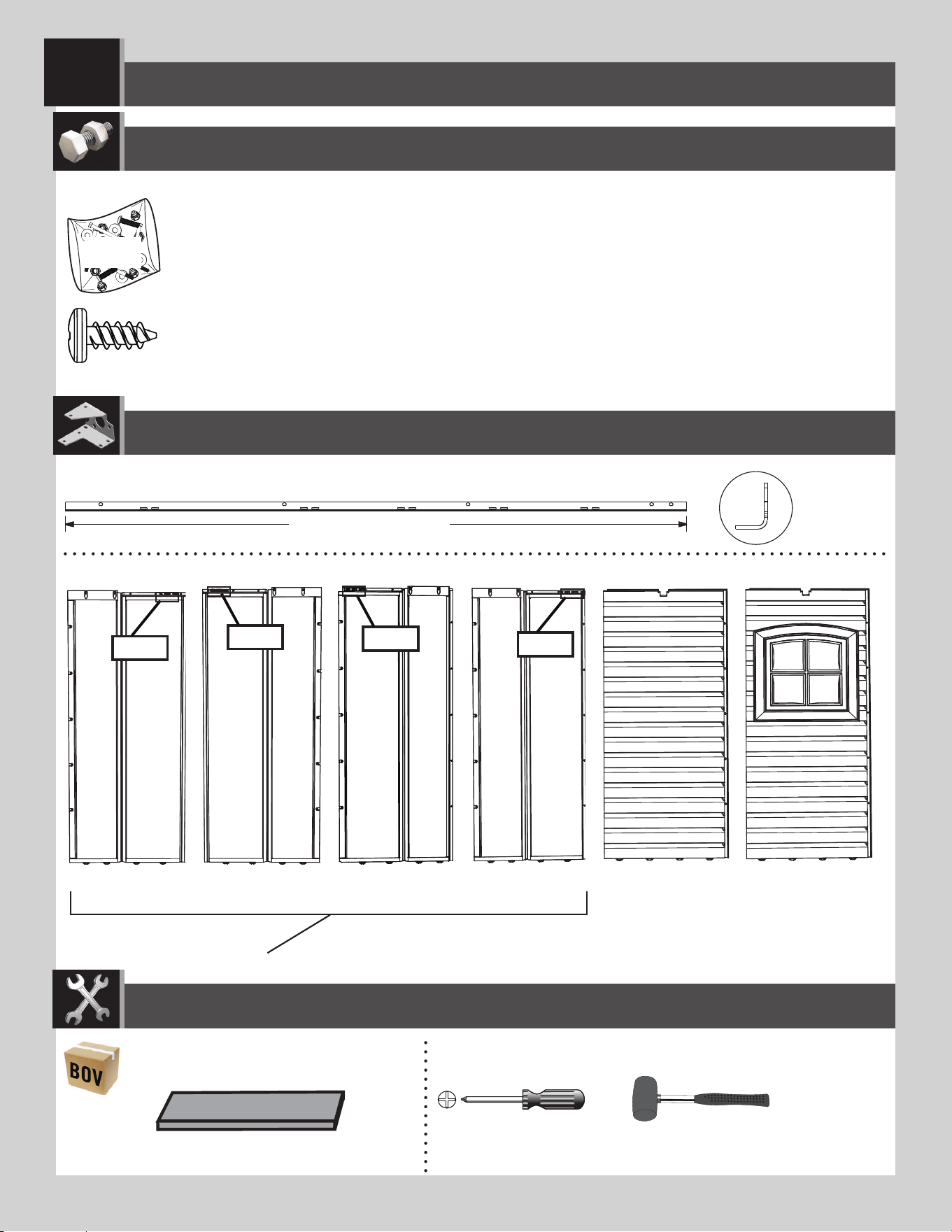

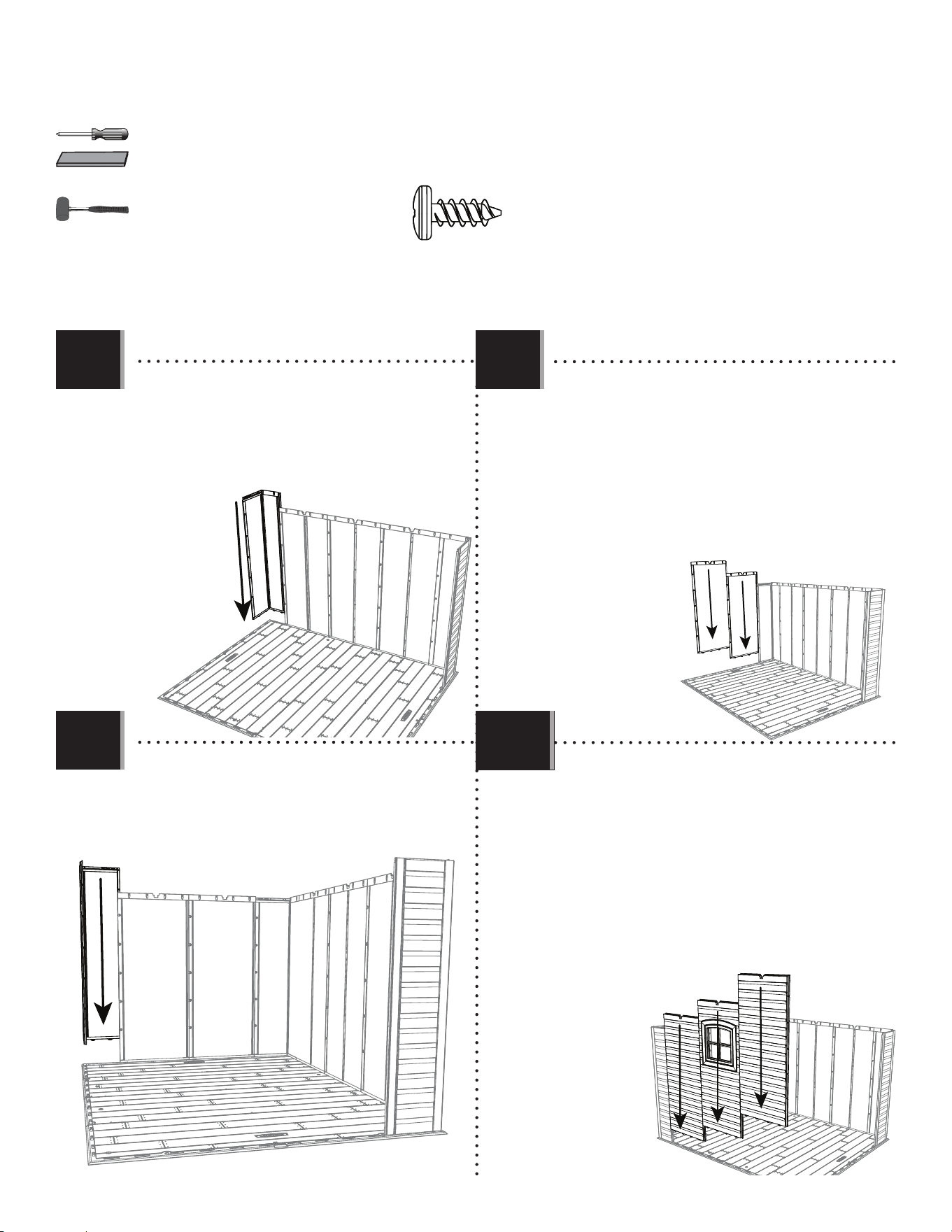

Wall Assembly...........................33

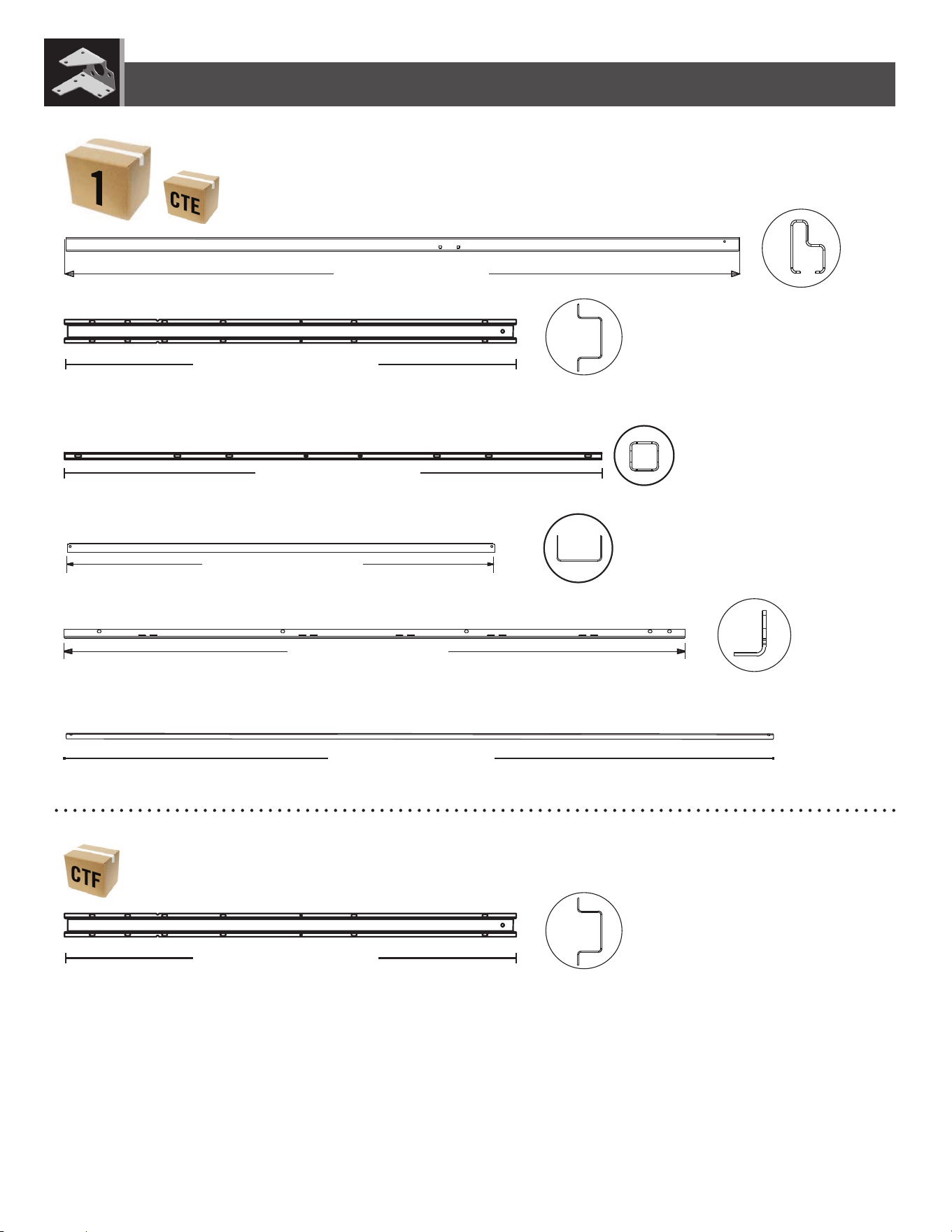

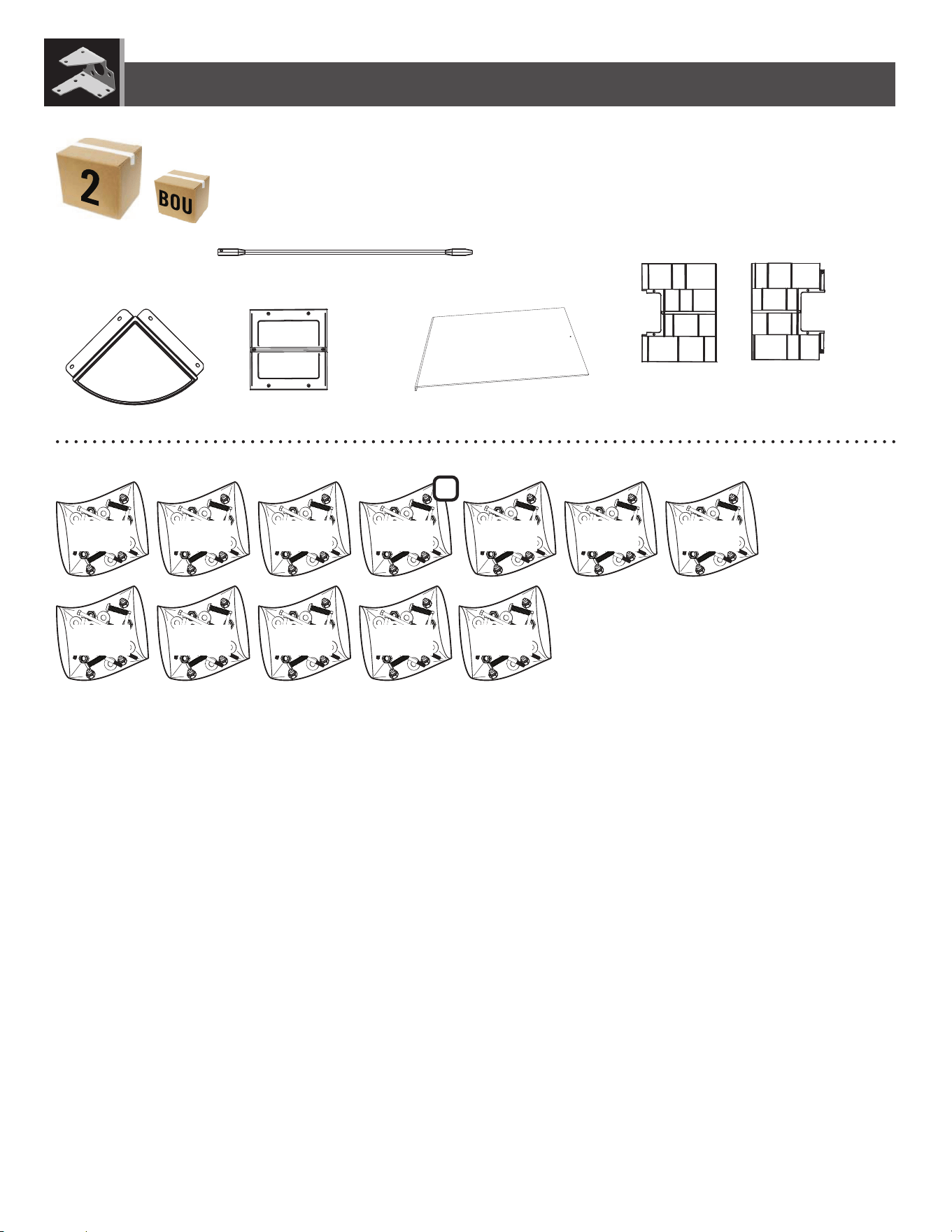

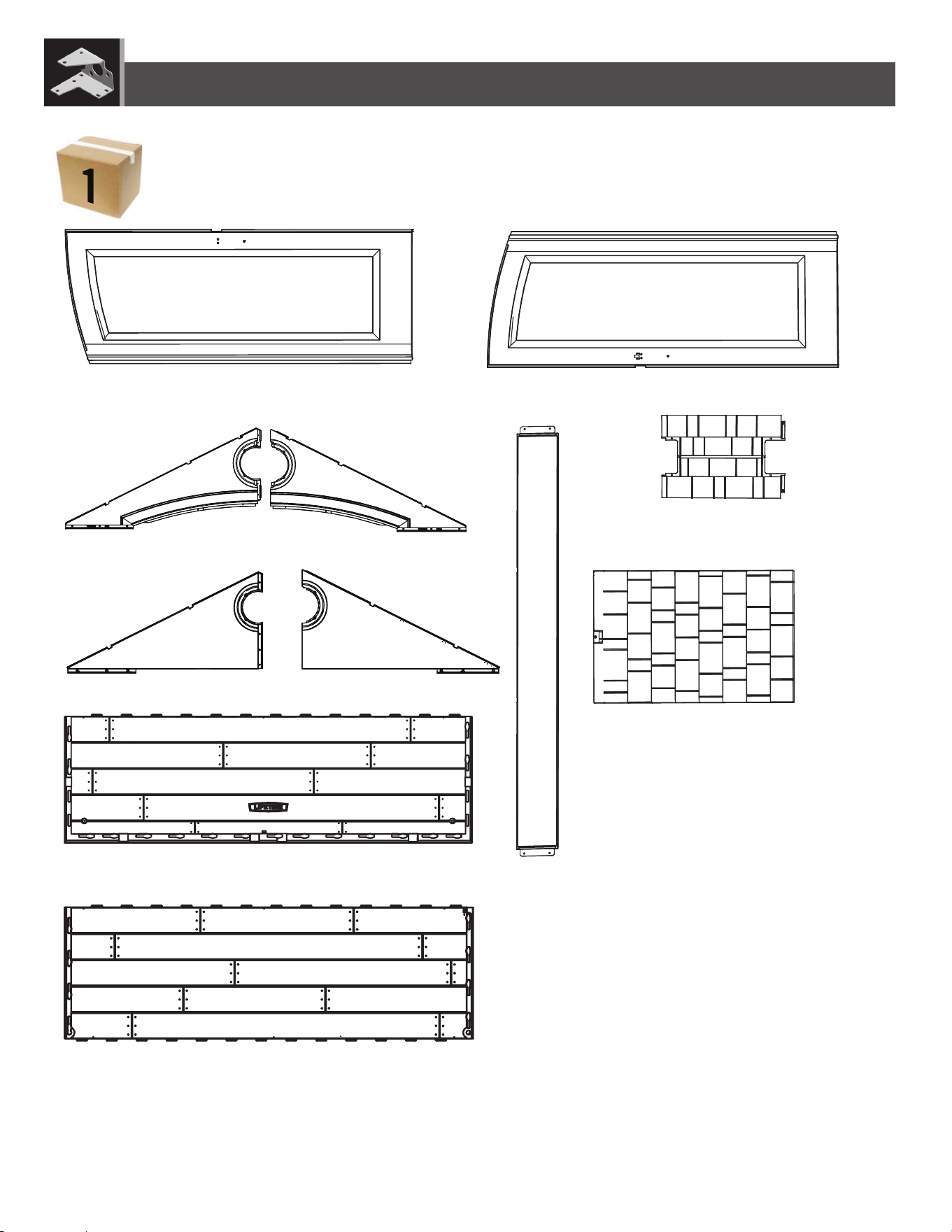

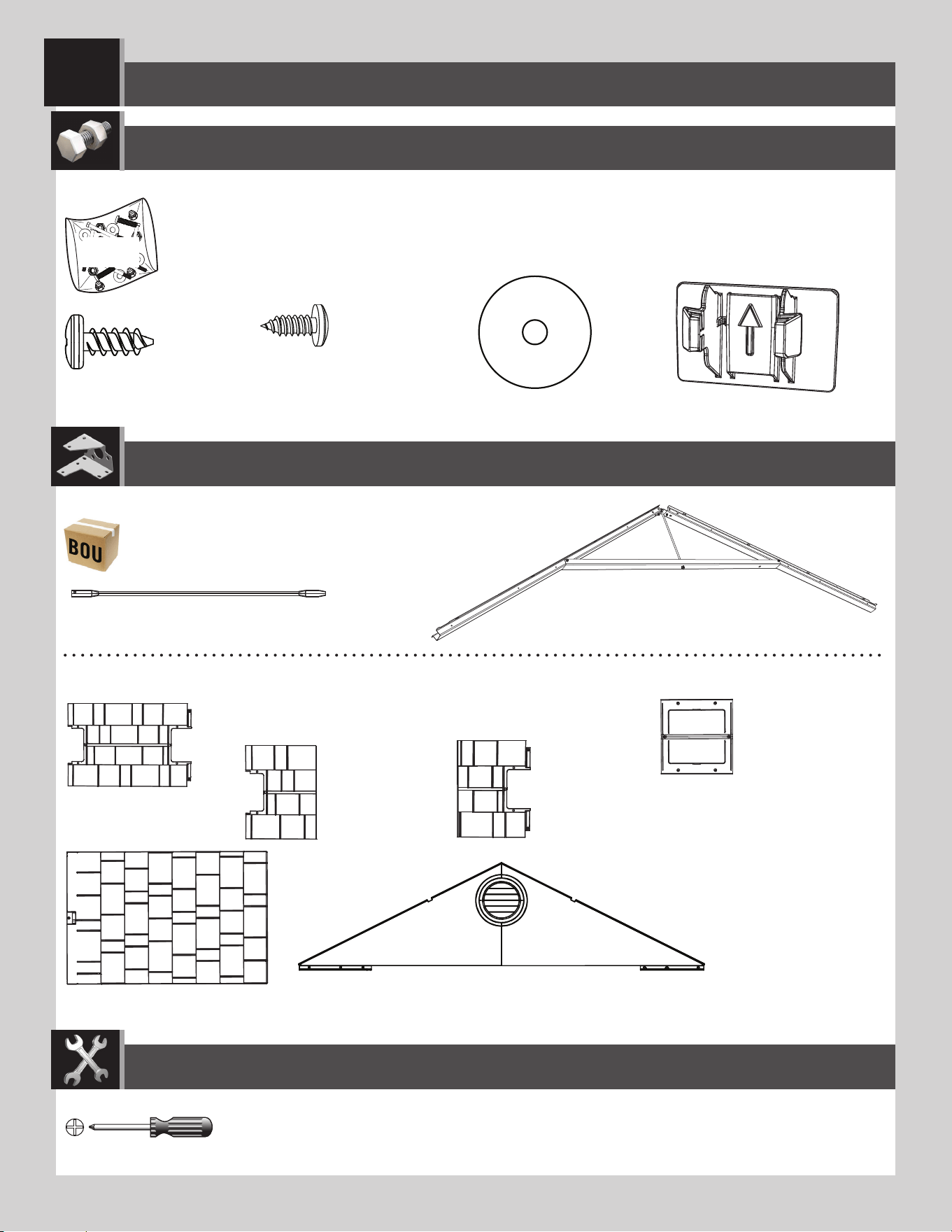

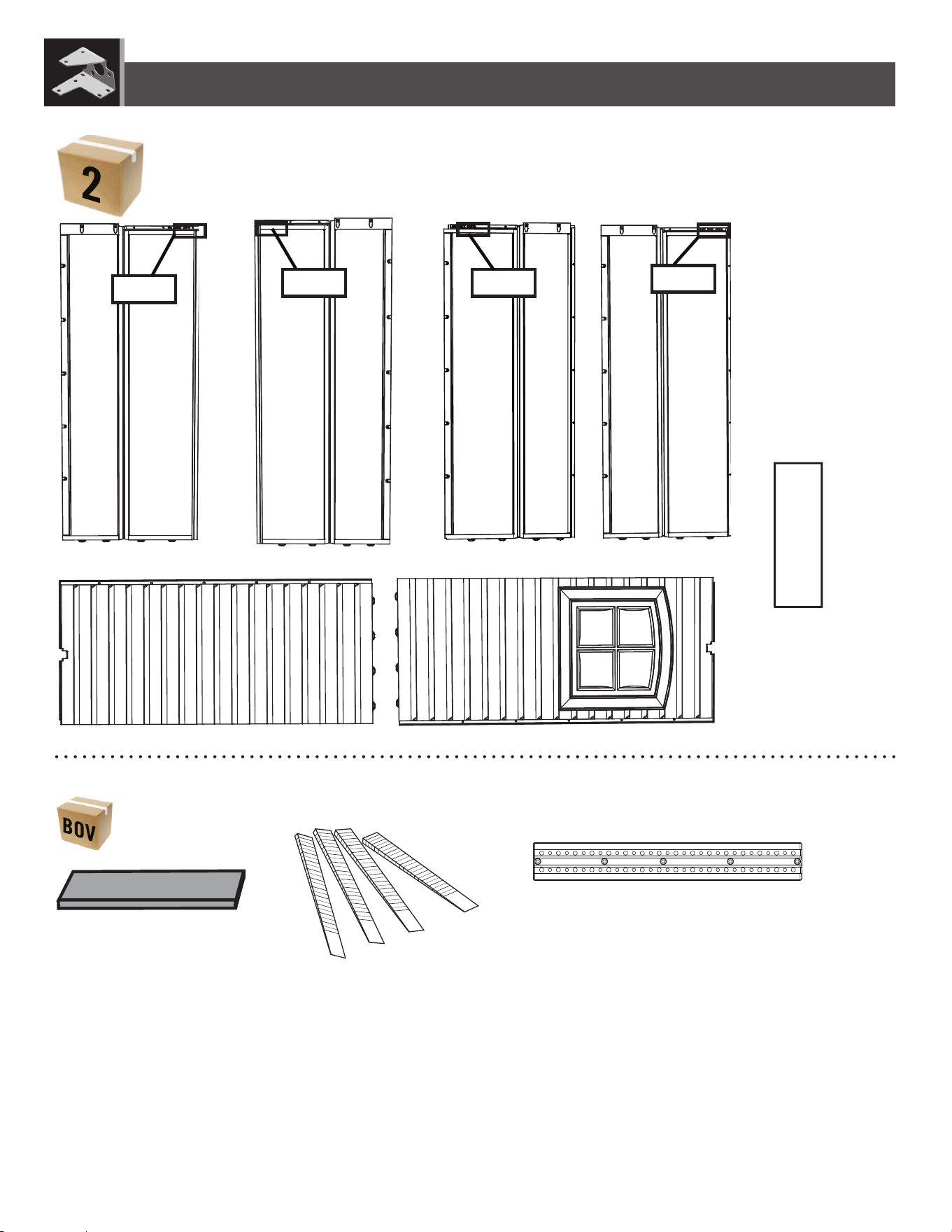

Parts Identiﬁ er..........................39

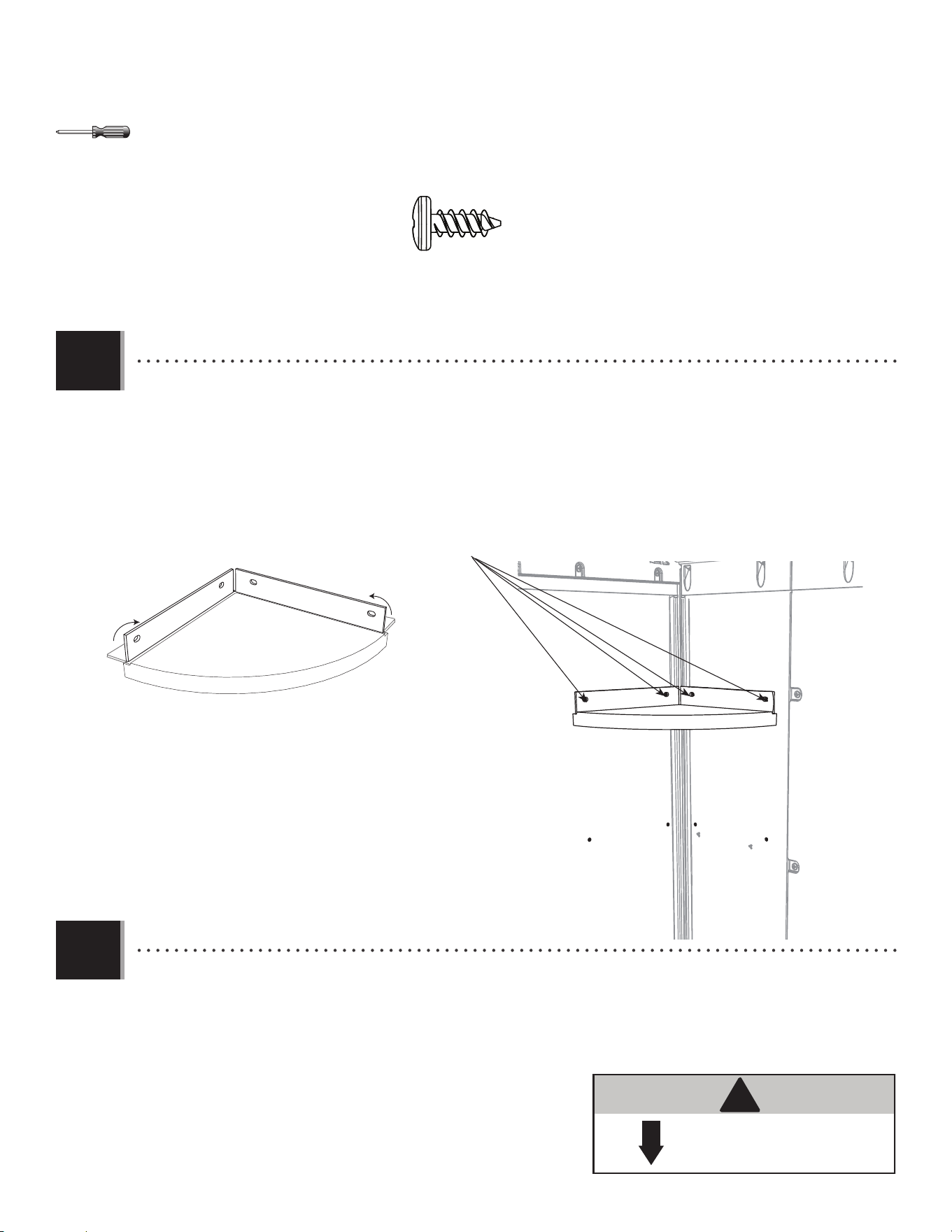

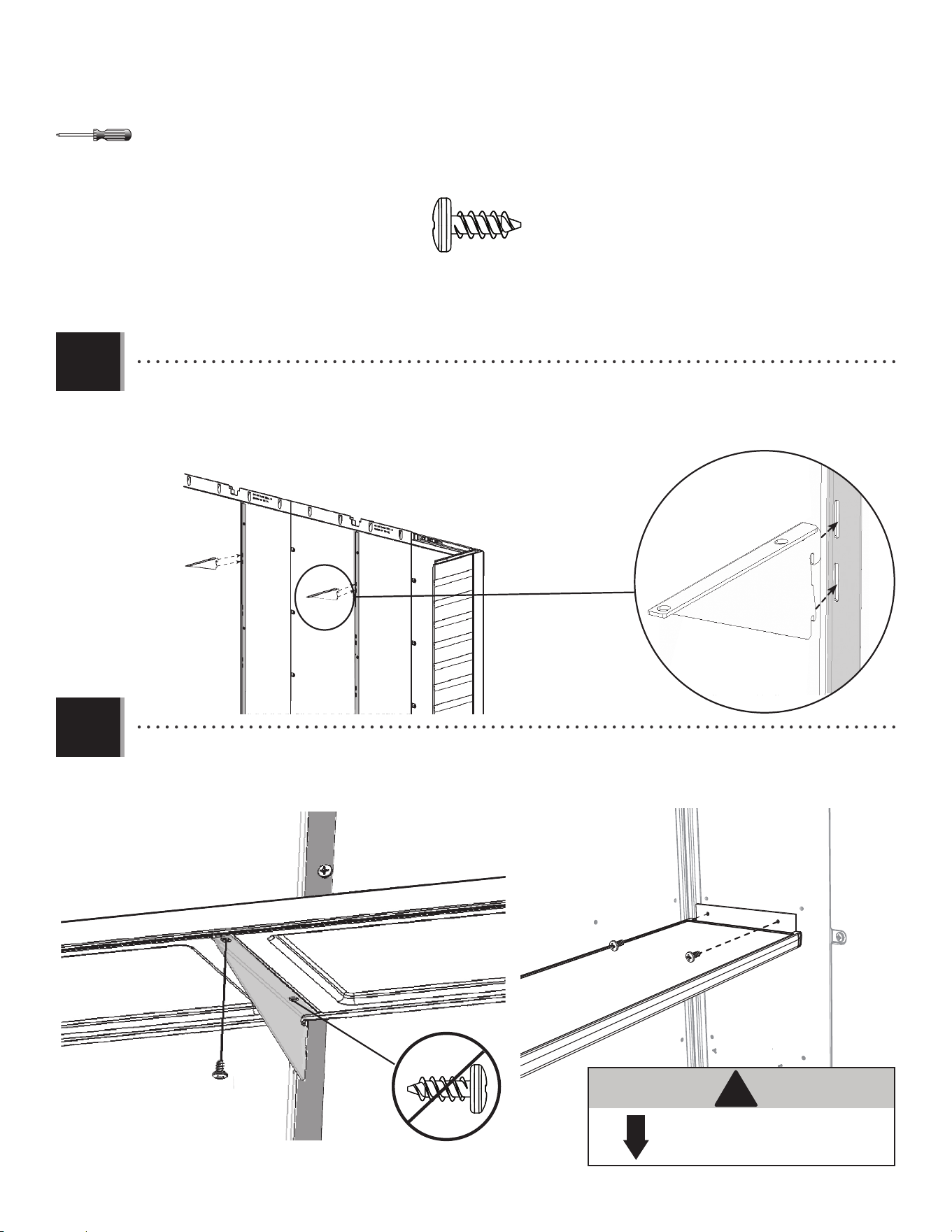

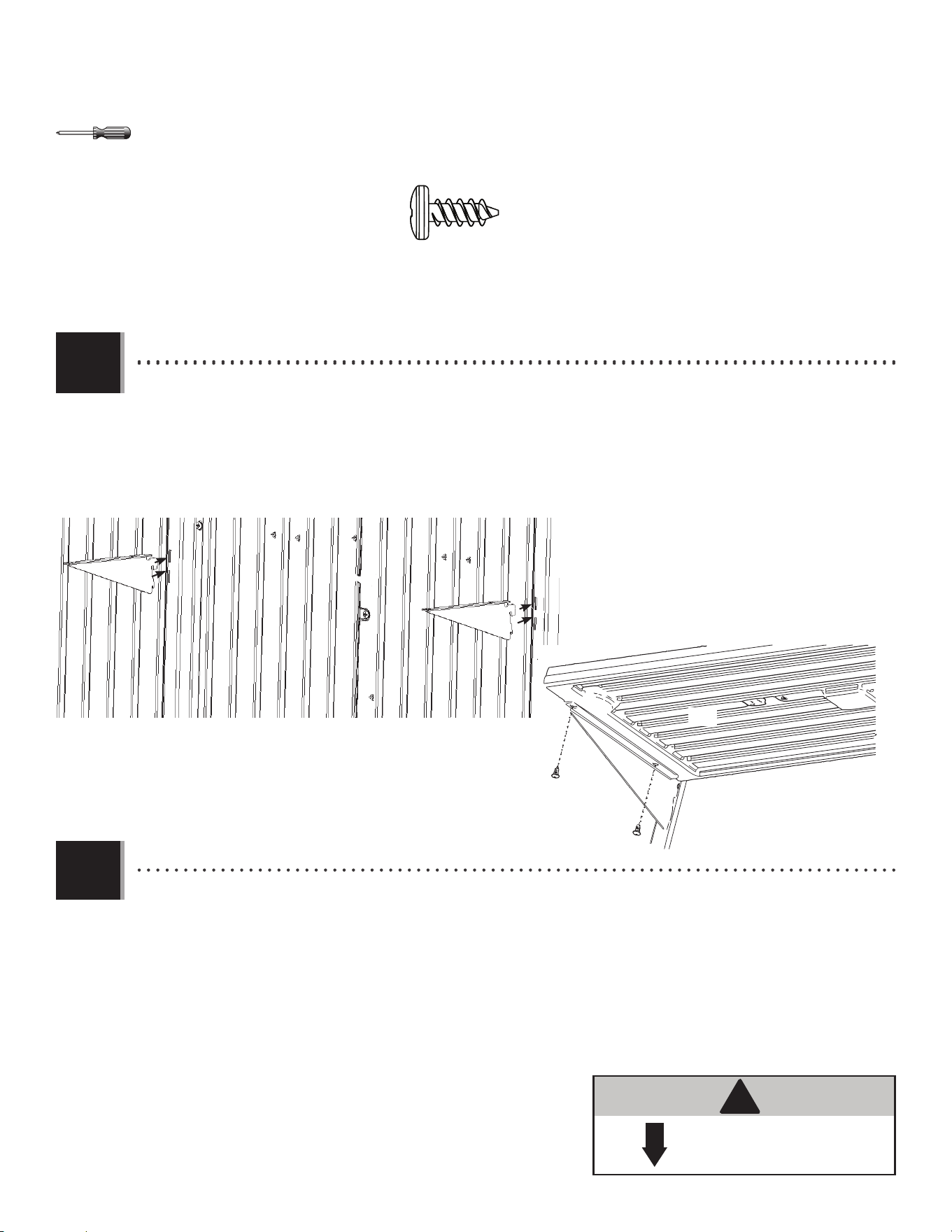

Shelving Installation.................43

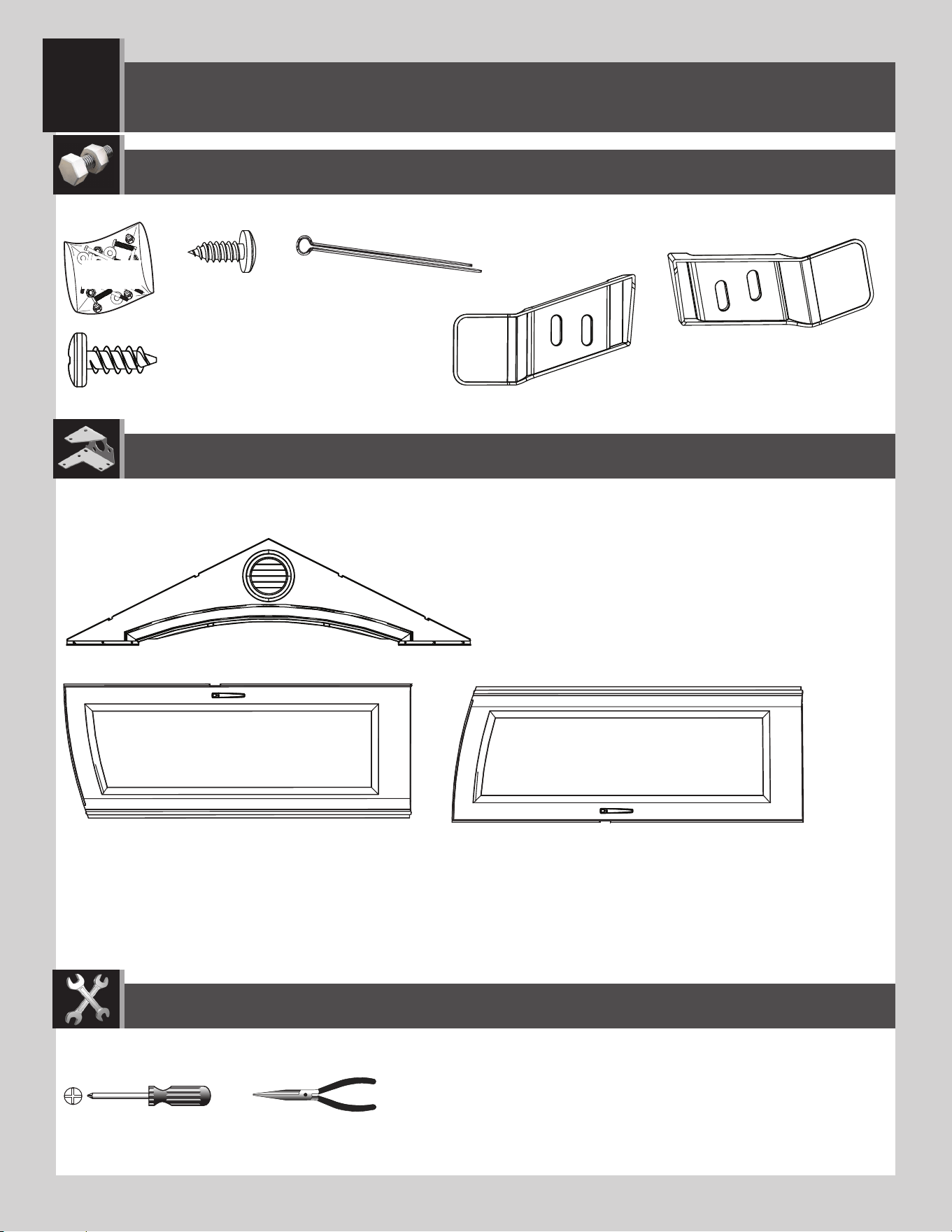

Door & Gable Installation...........48

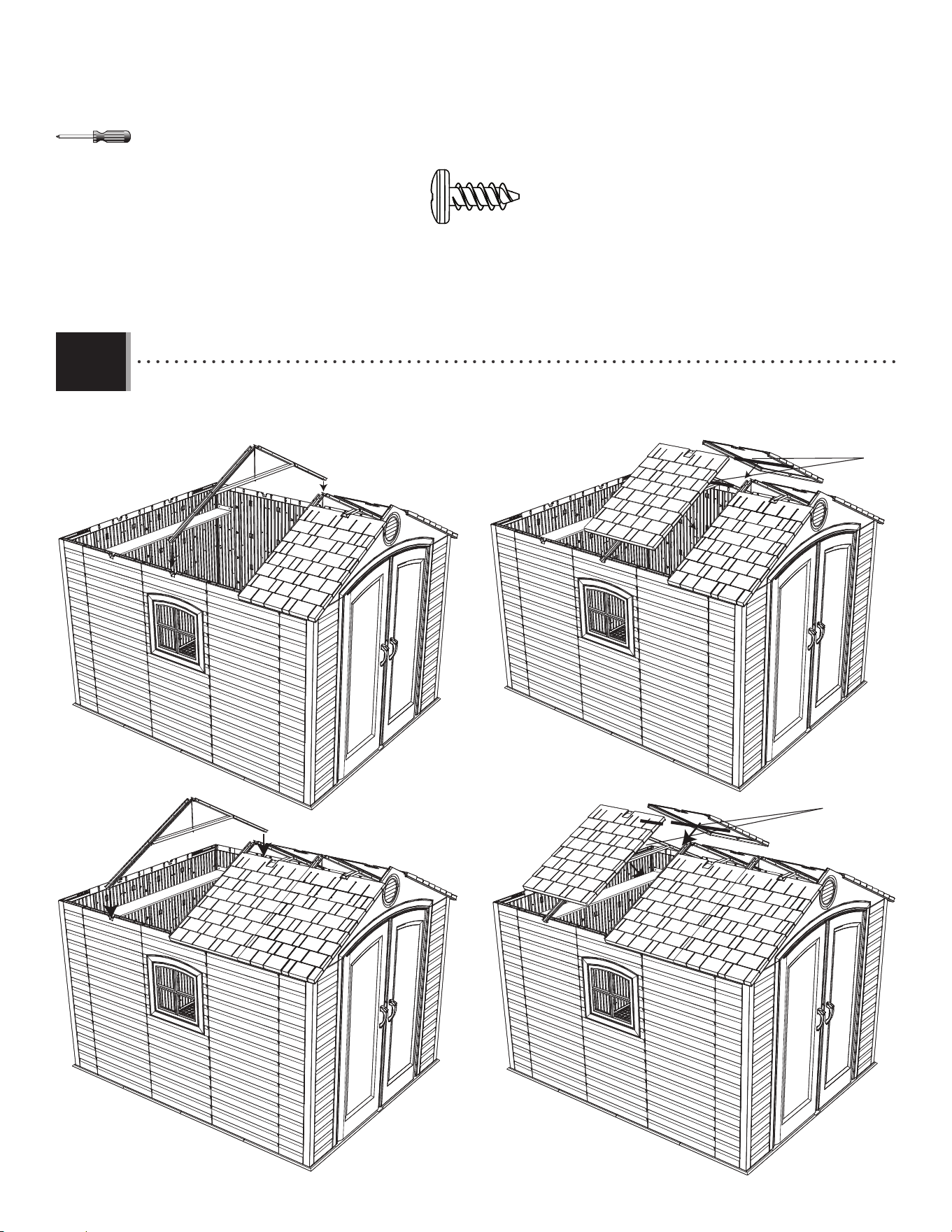

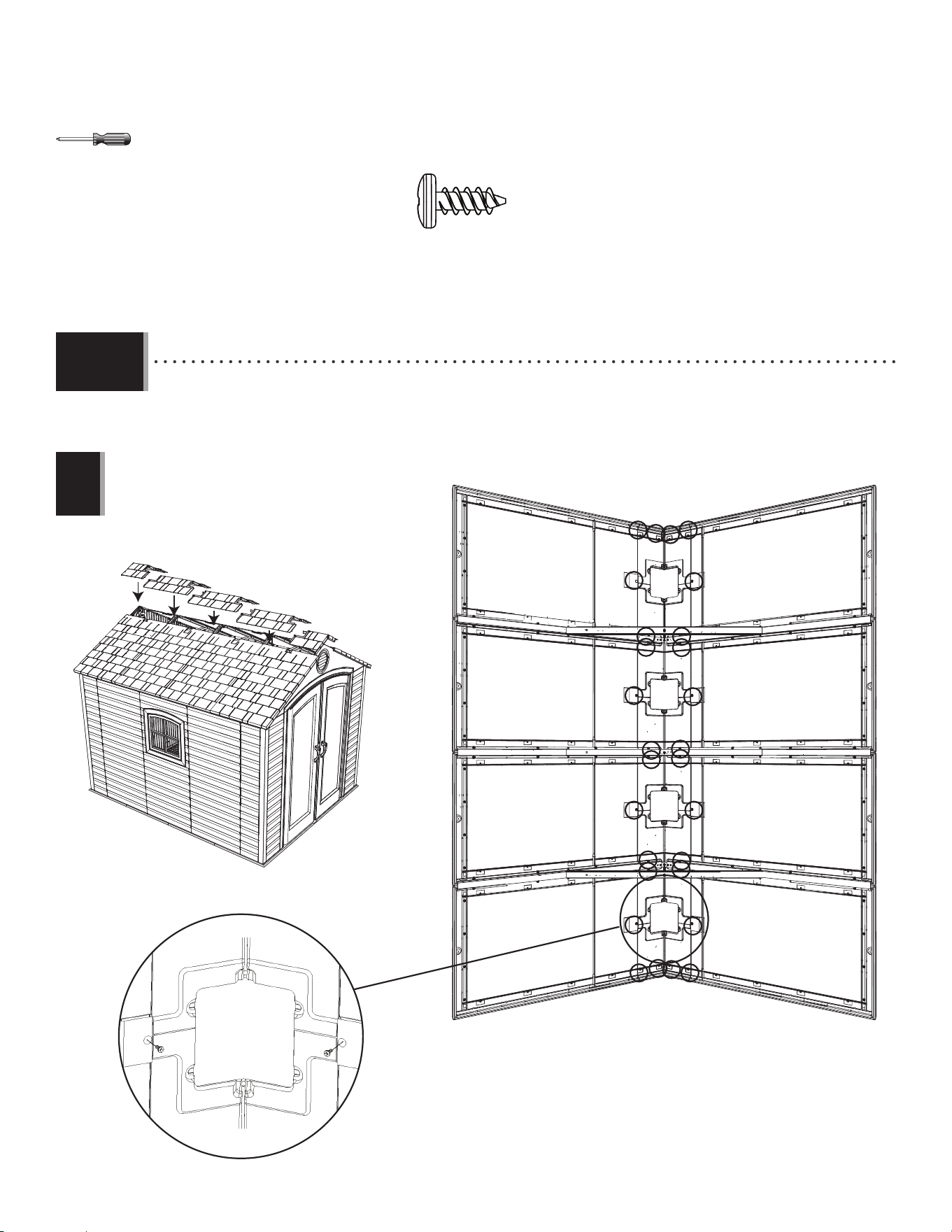

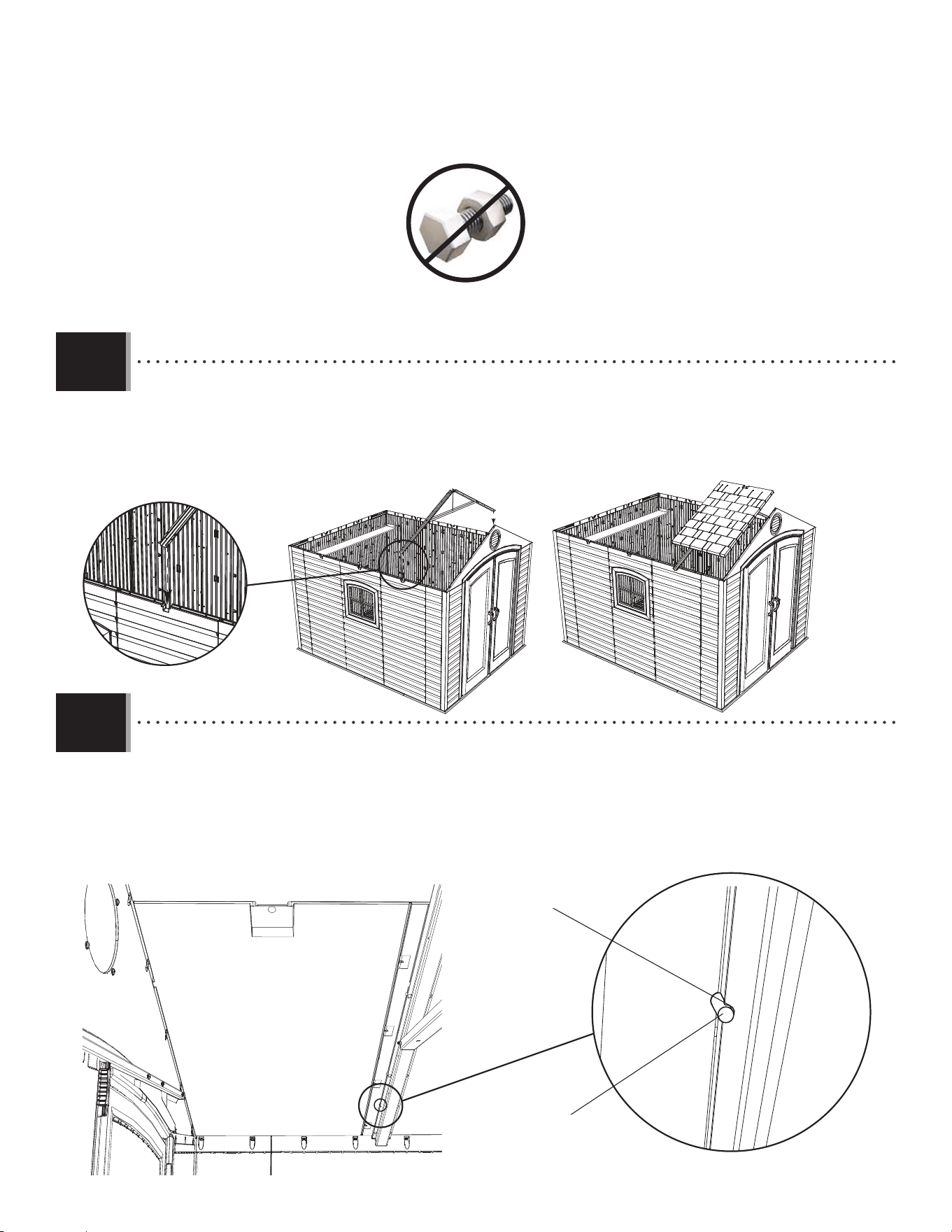

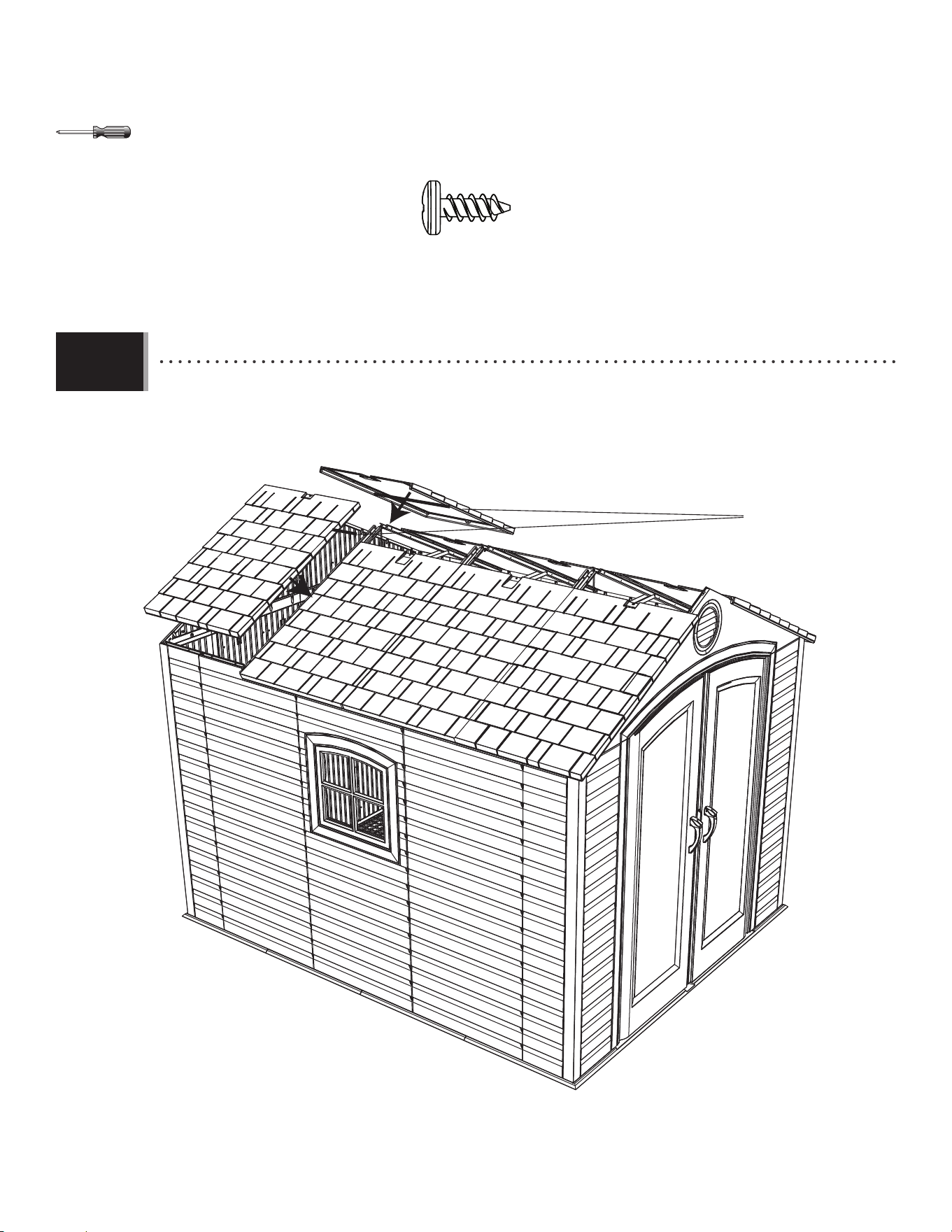

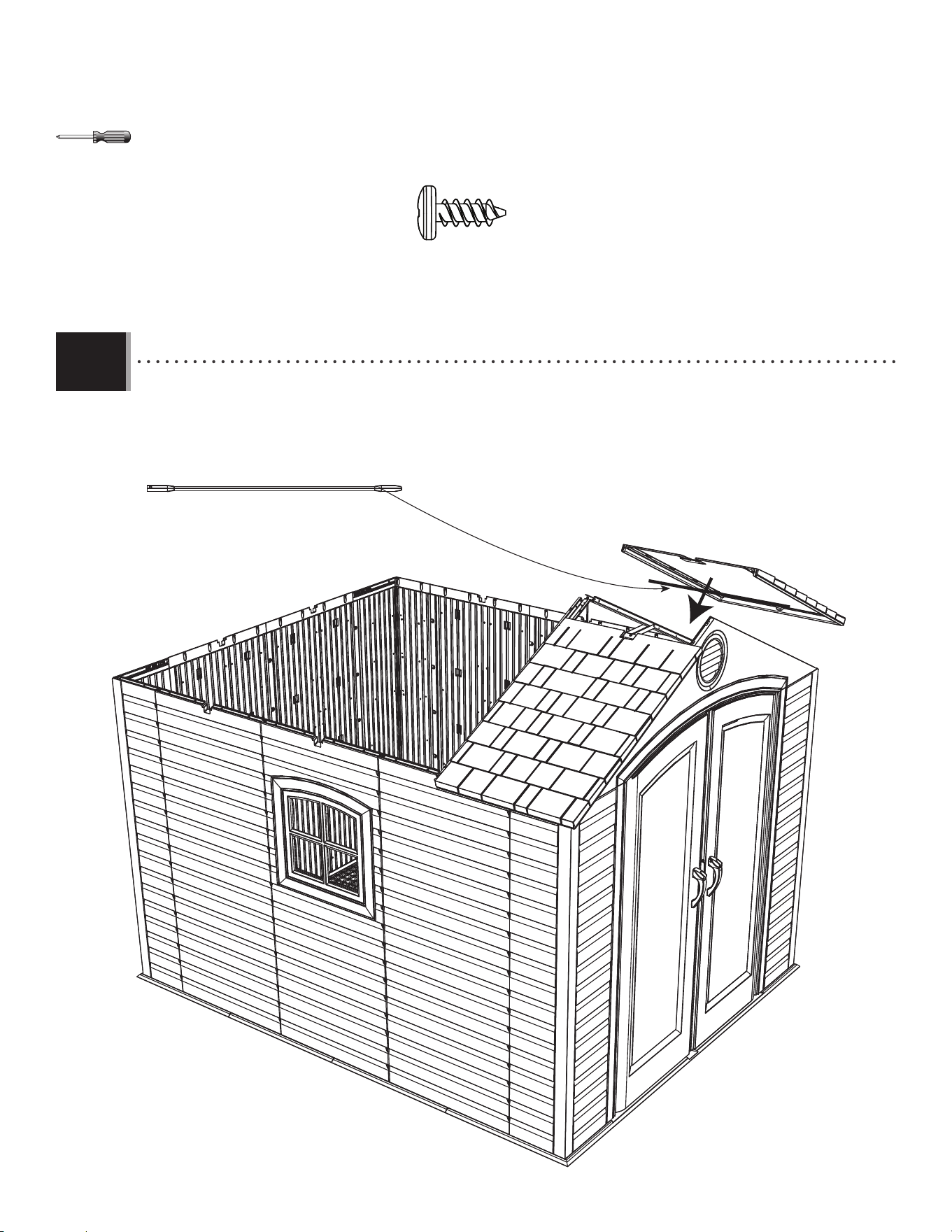

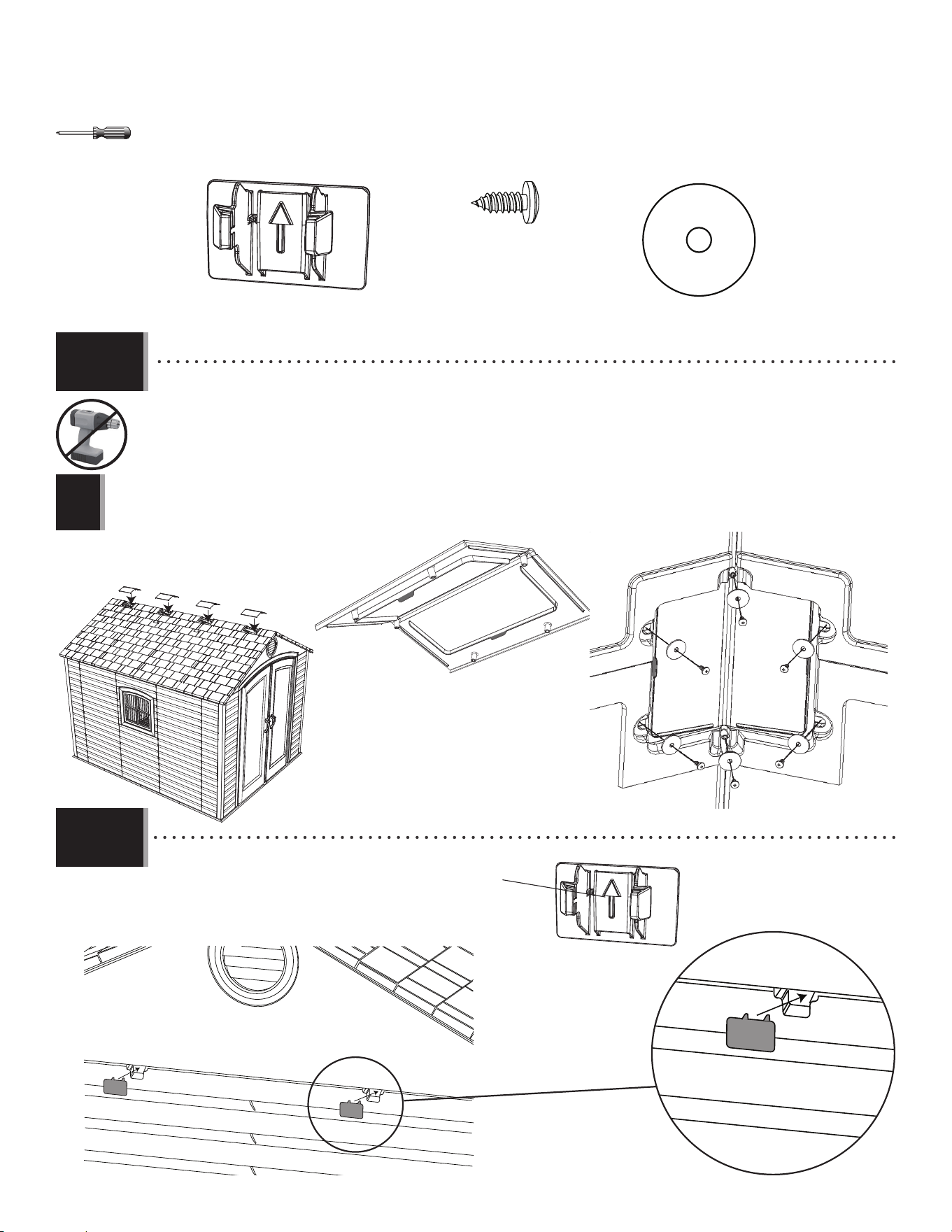

Roof Assembly..........................52

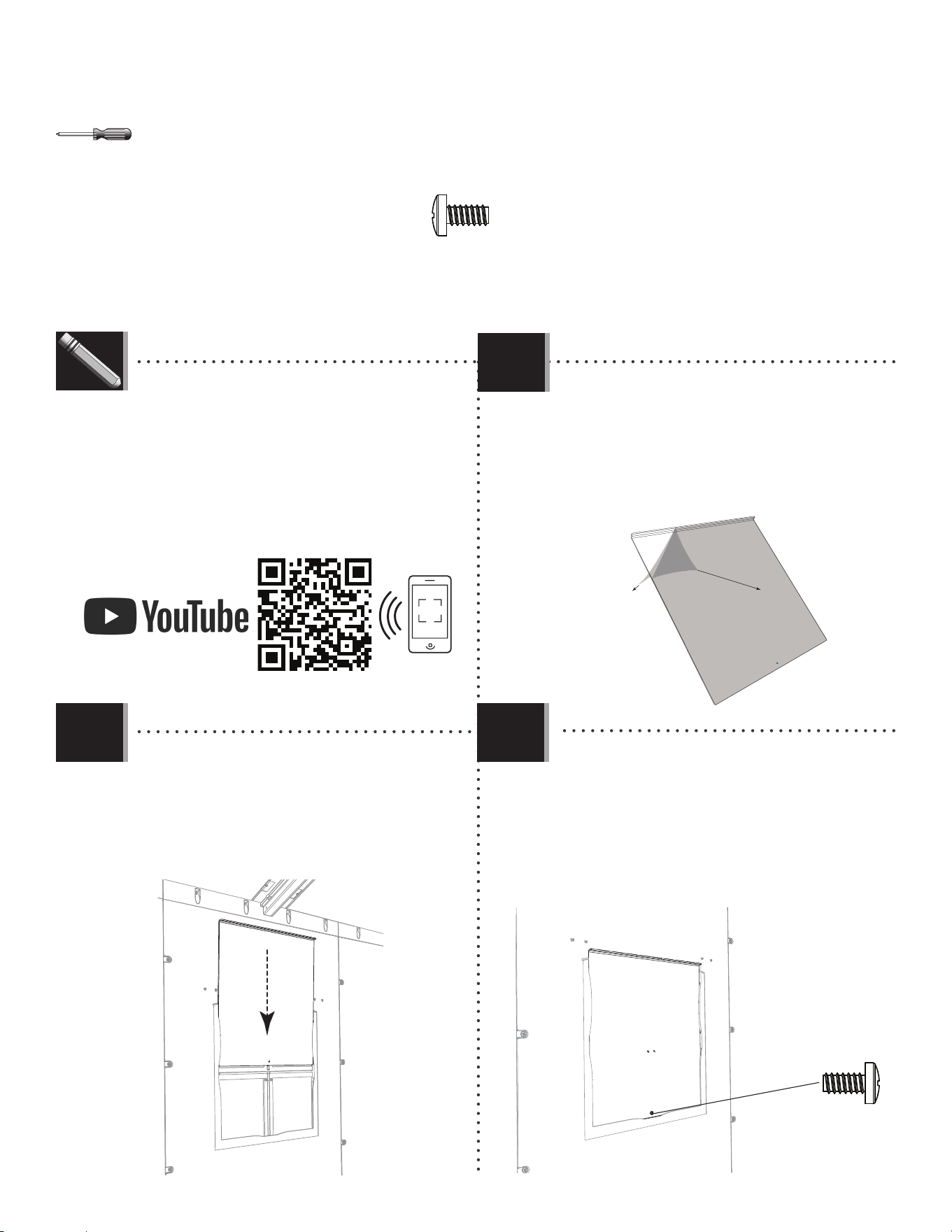

Window Pane Installation...........63

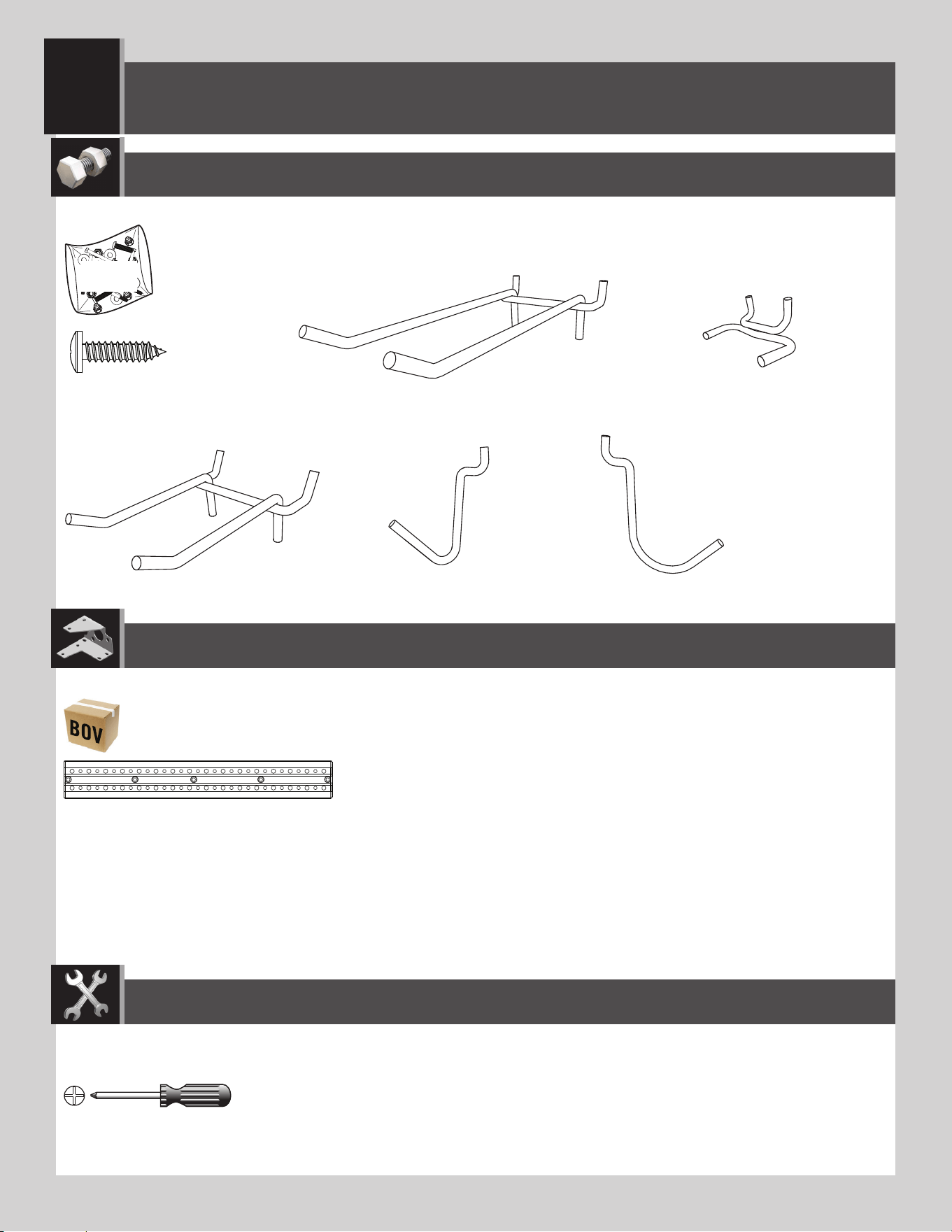

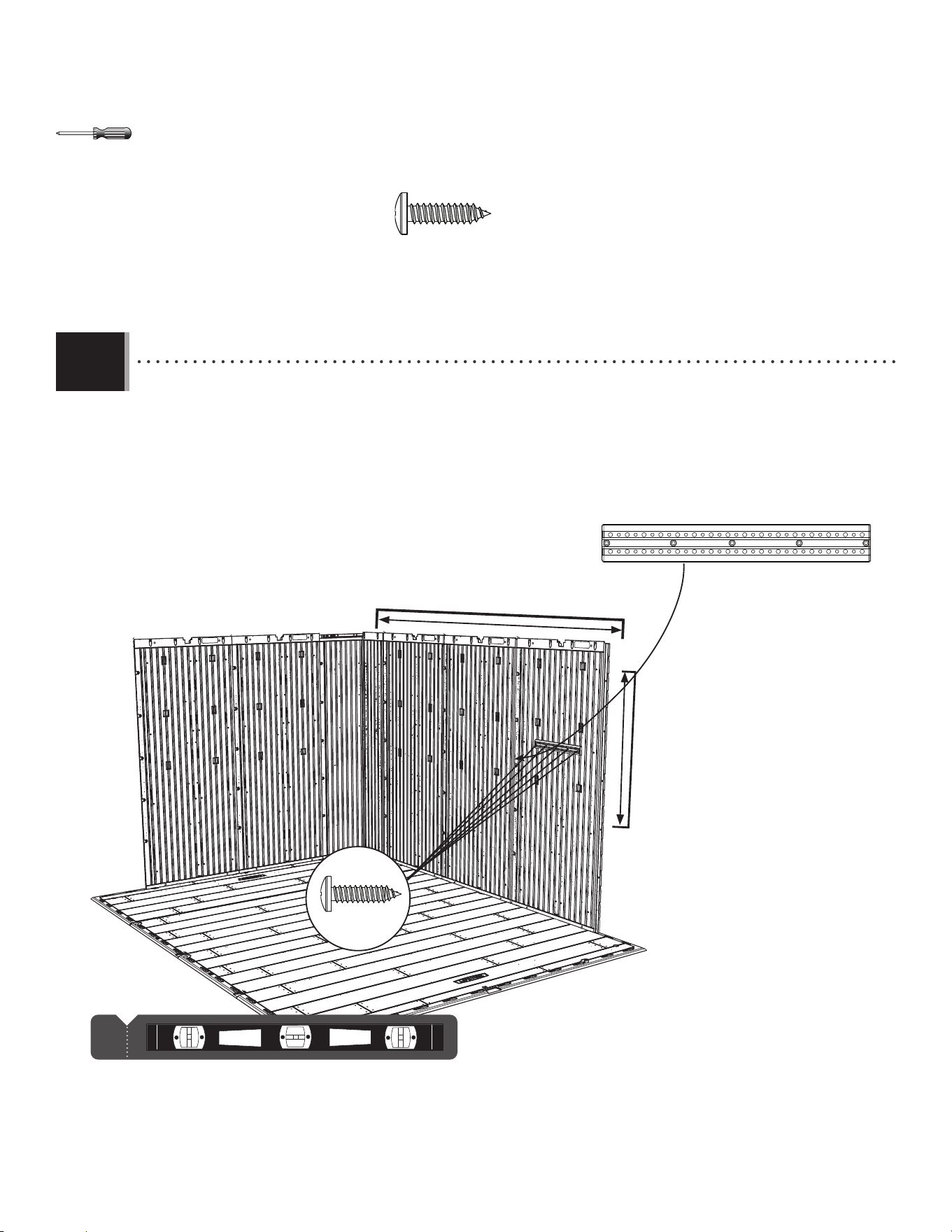

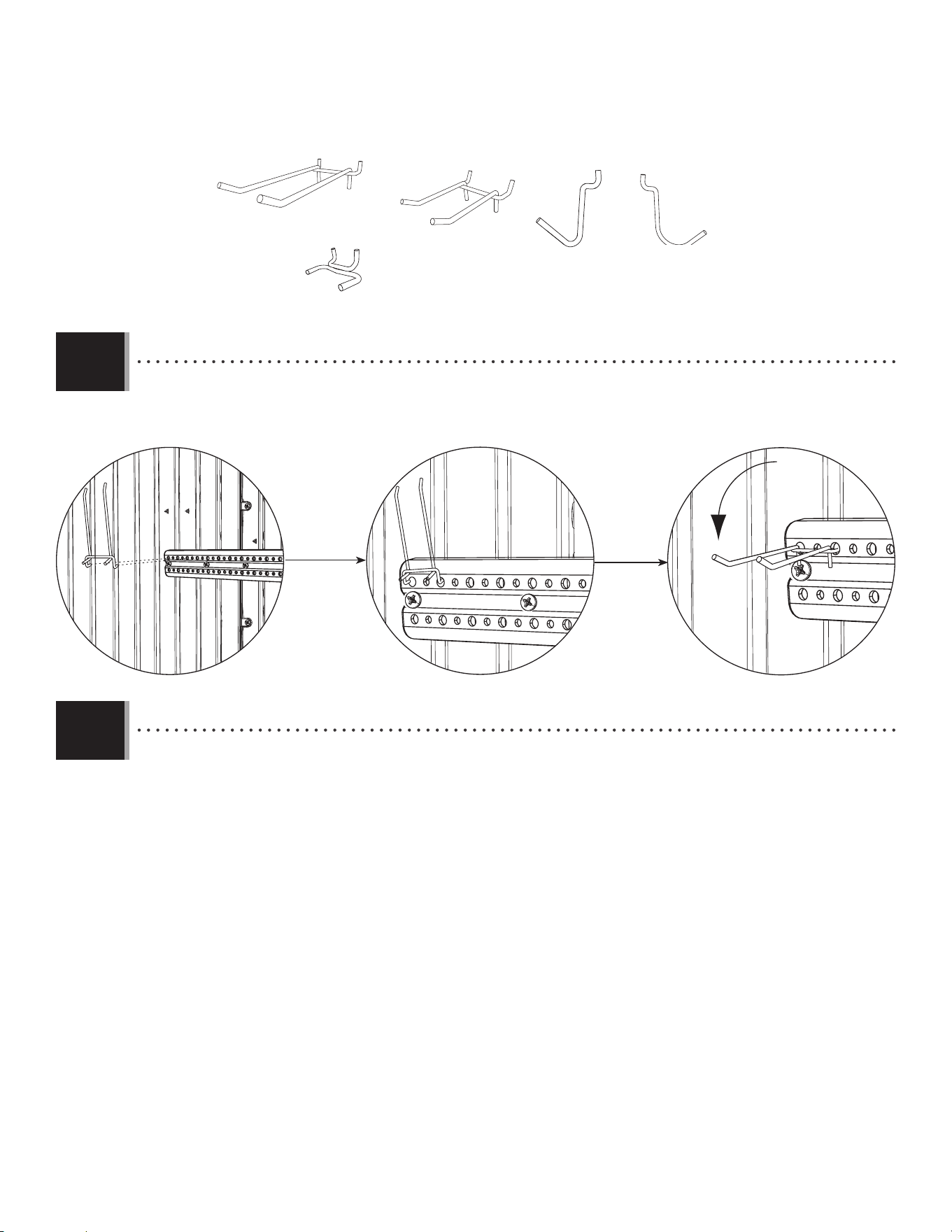

Pegboard Strip Installation.........66

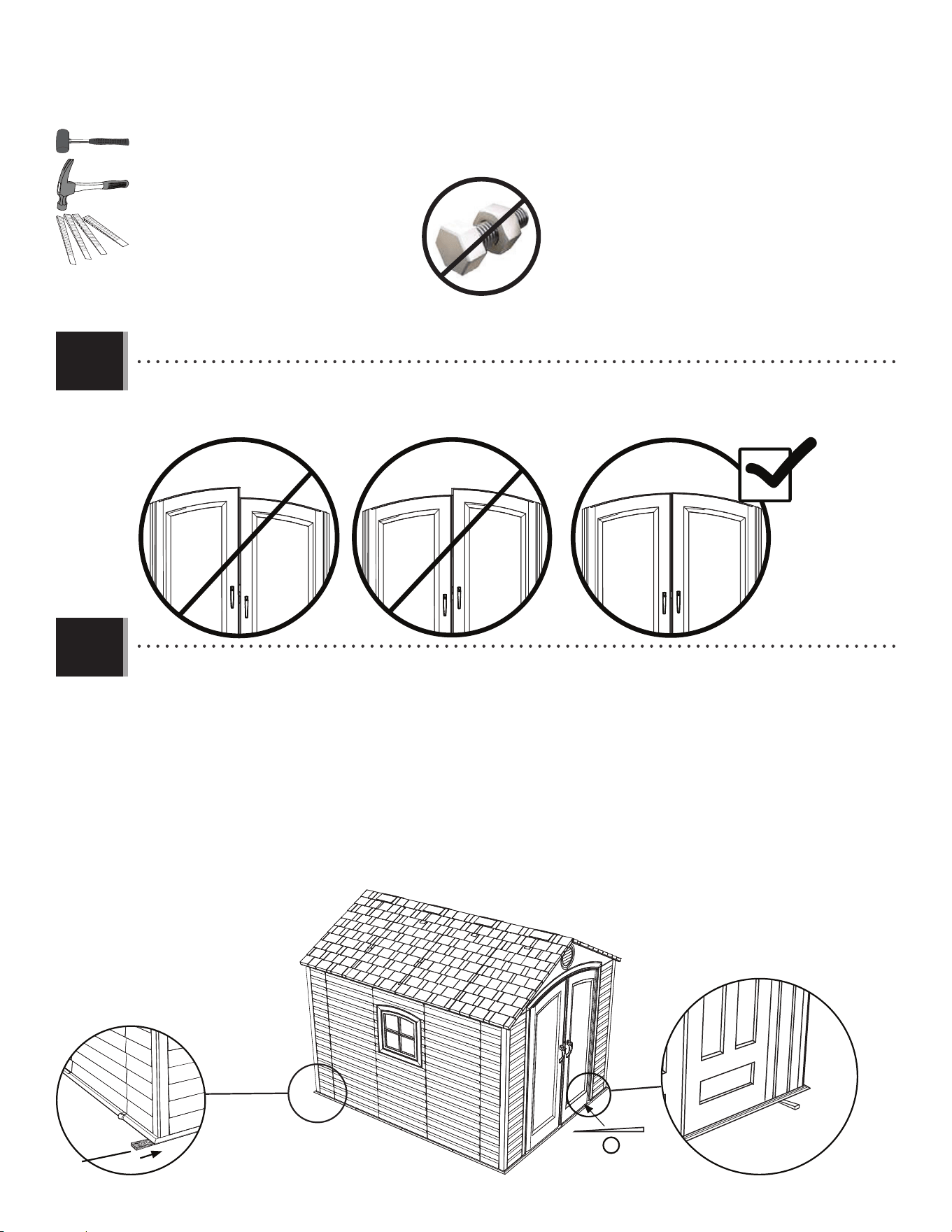

Door Alignment........................69

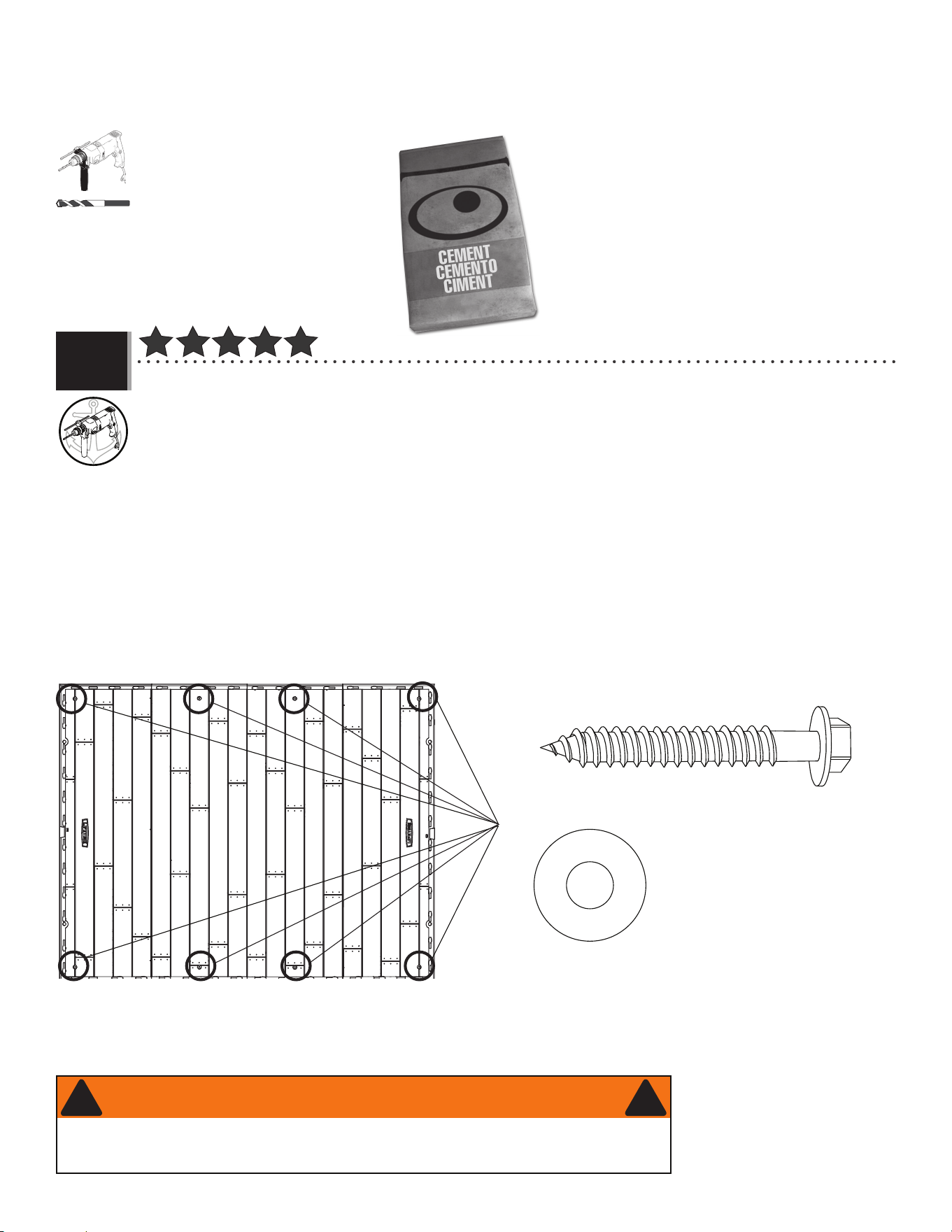

Shed Anchoring........................71

Cleaning & Care........................75

Registration...........................76

Warranty..............................77

TOOLS REQUIRED TABLE OF CONTENTS

7/16 po (≈11 mm)

3/8" (≈10 mm)

5/16" (≈8 mm) Wood Drill Bit

5/16" (≈8 mm) Masonry Drill Bit

CONTACT LIFETIME CUSTOMER SERVICE:

Call: 1-800-225-3865

7:00 am–5:00 pm (M–F) MST

and 9:00 am–1:00 pm (Sat) MST

Live Chat: www.lifetime.com/customerservice

(click on “LIVE CHAT” tab)

QUESTIONS?

MODEL# AND PRODUCT ID (you will need both when contacting us)

Model Number: 6405

Product ID:

Pour le français, voir la page 2. Para el español, ver la página 3.

ASSEMBLY INSTRUCTIONS

MODEL #60091

8' x 10'

STORAGE SHED

MODEL 6405

Importado por:

LPI de México S. de R. L. de C.V.

Decada # 5005

Parque Industrial Milenium

Apodaca, N.L. México C.P. 66600

RFC: LME070821UG6

Teléfono: +52 (81) 8145 0650

FOR DOMESTIC USE ONLY!

IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY.

For Customer Service in mainland Europe:

E-mail: [email protected]

NINGUNA GARANTÍA OFRECIDA POR EL FABRICANTE ES VÁLIDA EN MÉXICO

3D ANIMATION

OF THE FULL ASSEMBLY

WATCH

SCAN THE

CODE

OR SEARCH

1217518

COPY

CONTACTER LES SERVICES À LA CLIENTÈLE LIFETIME

Composer le 1-800-225-3865

Du lundi au vendredi 7 h – 17 h (HNR)

et samedi 9 h – 13 h (HNR)

Entretien en direct: www.lifetime.com/customerservice

(cliquer sur la languette « LIVE CHAT »)

QUESTIONS ?

N° DE MODÈLE ET RÉFÉRENCE DU PRODUIT

(il faut avoir les deux en entrant en contact avec nous)

N° de modèle : 6405

Référence du produit :

For English, see page 1. Para el español, ver la página 3.

INSTRUCTIONS D’ASSEMBLAGE

MODEL #60091

ABRI EXTÉRIEUR

DE 2,4 x 3,1 m

MODÈLE n° 6405

AVANT L’ASSEMBLAGE :

• Assembler sur une surface de niveau

• Nous recommendons seulement 3 adultes pour

l’assemblage

• Vídeos et guides d’aide sont disponibles. Scanner le code

ci-dessous pour voir l’assemblage.

POUR L’USAGE DOMESTIQUE SEULEMENT !

IMPORTANT, CONSERVER POUR RÉFÉRENCE : LIRE AVEC PRUDENCE !

Pour les services à la clientèle du continent européen:

É-mail: [email protected]

Légende des icônes.....................4

Avertissements et avis..................5

Assemblage de la plate-forme......6

Assemblage des fermes.............11

Assemblage des pignons............16

Assemblage des portes..............21

Assemblage du plancher...........30

Assemblage des murs...............33

Identiﬁ cateur de pièces.............39

Installation du rayonnage...........43

Installation des portes..............48

Assemblage du toit...................52

Installation du carreau..............63

installation de l’organiseur..........66

Alignement des portes...............69

L’ancrage de l’abri.....................71

Nettoyage et entretien................75

Enregistrement........................76

Garantie..............................78

OUTILS REQUIS SOMMAIRE

7/16 po (≈11 mm)

3/8 po (≈10 mm)

5/16 po (≈8 mm) Foret à boit

5/16 po (≈8 mm) Foret à maçonnerie

ANIMATION 3D

DE L'ASSEMBLAGE COMPLET

REGARDER

SCANNER LE

CODE

OU CHERCHER

1217518

COPY

Leyenda de íconos...........................4

Advertencias y avisos.......................5

Ensamblaje de la plataforma............6

Ensamblaje de las cerchas.............11

Ensamblaje de las fachadas...........16

Ensamblaje de las puertas.............21

Ensamblaje del piso......................30

Ensamblaje de los muros...............33

Identiﬁ cador de piezas..................39

Instalación de la estantería............43

Instalación de las puertas..............48

Ensamblaje del tejado...................52

Instalación de la hoja de ventana...63

Instalación del organizador.............66

Alineación de la puertas...............69

Anclaje de la caseta........................71

Limpieza y cuidado.......................75

Registro................................76

Garantía................................79

INSTRUMENTAL REQUERIDO ÍNDICE

7/16 in (≈11 mm)

3/8 in (≈10 mm)

5/16 in (≈8 mm) Broca para madera

5/16 in (≈8 mm) Broca de albañilería

PONERSE EN CONTACTO CON LOS SERVICIOS DE CLIENTES LIFETIME

Marcar al 1-800-225-3865

De lunes hasta viernes 7:00 h–17:00 h (MST)

y sábado 9:00 h–13:00 h (MST)

Chat en vivo: www.lifetime.com/customerservice

(cliquear en la lengüeta «LIVE CHAT»)

¿PREGUNTAS?

MODEL E ID DEL PRODUCTO (se necesitan los dos al contactarnos)

Número de modelo: 6405

ID del producto:

ANTES DE ENSAMBLAR:

• Ensamblar sobre una superﬁ cie nivelada

• Recomendamos sólo 3 adultos para el ensamblaje

For English, see page 1. Pour le français, voir la page 2.

INSTRUCCIONES DE ENSAMBLAJE

MODEL #60091

MODELO n° 6405

CASETA EXTERIOR

DE 2,4 x 3,0 m

¡SÓLO PARA USO DOMÉSTICO!

¡IMPORTANTE, GUARDAR PARA FUTURA REFERENCIA: LEER CUIDADOSAMENTE!

Para el servicio a clientes en el continente europeo:

Correo electrónico: [email protected]

Importado por:

LPI de México S. de R. L. de C.V.

Decada # 5005

Parque Industrial Milenium

Apodaca, N.L. México C.P. 66600

RFC: LME070821UG6

Teléfono: +52 (81) 8145 0650

NINGUNA GARANTÍA OFRECIDA POR EL FABRICANTE ES VÁLIDA EN MÉXICO

LA ANIMACIÓN 3D

DEL ENSAMBLAJE COMPLETO

MIRAR

ESCANEAR EL

CÓDIGO

O BUSCAR

1217518

COPY

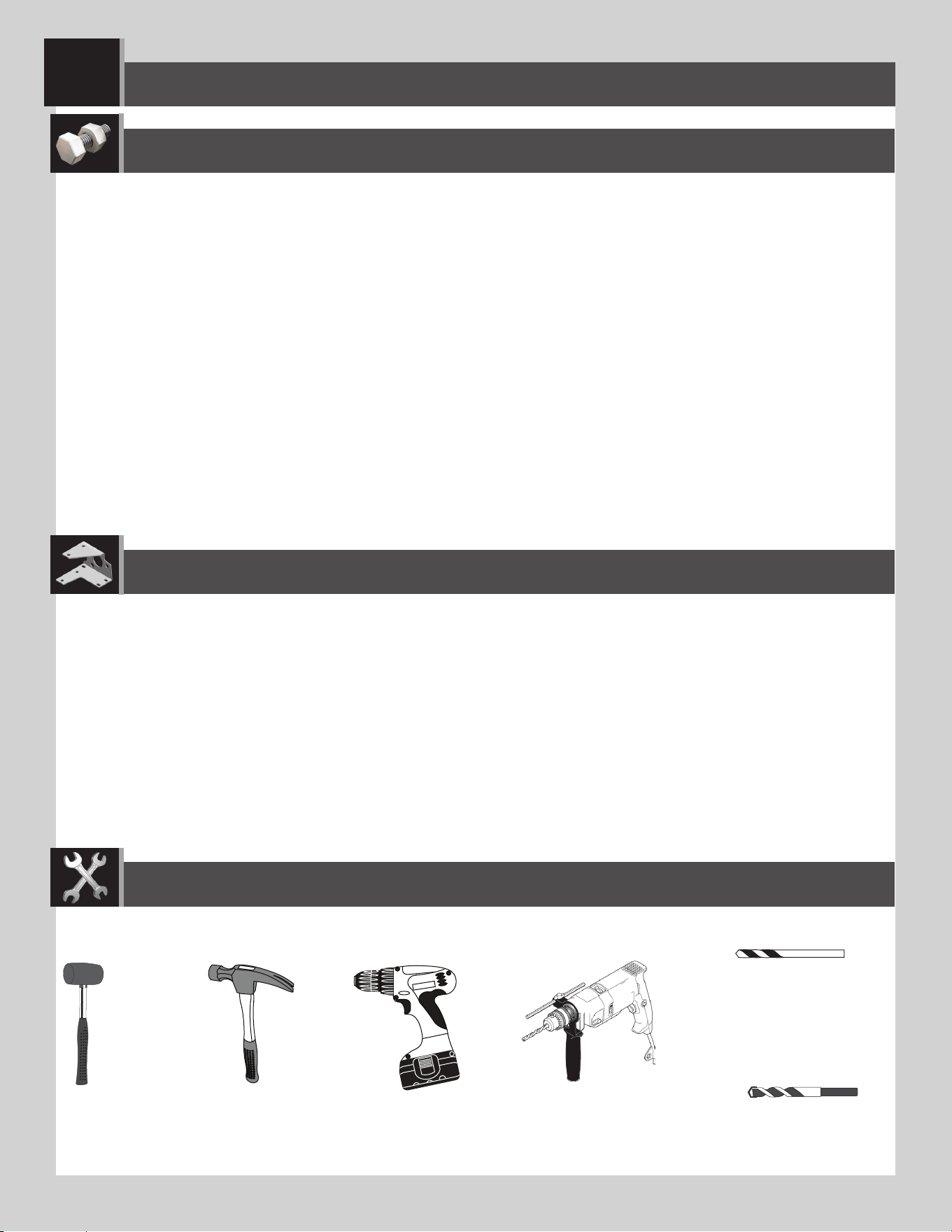

• Indicates the parts/no parts required for a section.

• Indique les pièces à utiliser/qu’aucone pièce n’est requise pour une section.

• Indica las piezas que se usarán/que no necesitan en una sección.

• Indicates special heed should be taken when reading.

• Indique qu’une attention spéciale doit être portée à la lecture.

• Indica que uno debe prestar atención al leer.

• Indicates the hardware to be used for a section.

• Indique la quincaillerie à utiliser pour une section.

• Indica los artículos de ferretería que se usarán para una sección.

• Indicates the tools to be used for a section.

• Indique les outils à utiliser pour une section.

• Indica las herramientas que se utilizarán para una sección.

• Indicates no hardware required for a speciﬁ c page or section.

• Indique qu’aucun matériel n’est requis pour une page précise.

• Indica que no se necesitan los artículos de ferretería para una página especíﬁ ca.

• Indicates to use/not use an electric drill for a speciﬁ c step.

• Indique quand utiliser une/que ne pas utiliser de perceuse électrique pour une étape précise.

• Indica la utilización de/que no utilizar un taladro eléctrico para un paso especíﬁ co.

ICON LEGEND / LÉGENDE DES ICÔNES / SIGNIFICADO DE LOS ÍCONOS

• These nuts are centerlock nuts. They are designed to be tight; therefore, they will be harder to tighten. Tighten until ﬂ ush

with the metal or plastic.

• Ces écrous sont des écrous de blocage central. Ils sont conçus pour être serrés; de ce fait, ils seront plus difﬁ ciles à

resserrer. Serrer jusqu’à ce qu’ils soient au ras du métal ou du plastique.

• Estas tuercas son tuercas de bloqueo central. Están diseñadas para estar apretadas; por lo tanto, serán más difíciles de

apretar. Apriételas hasta que estén al ras del metal o plástico.

1221376

10/13/2021

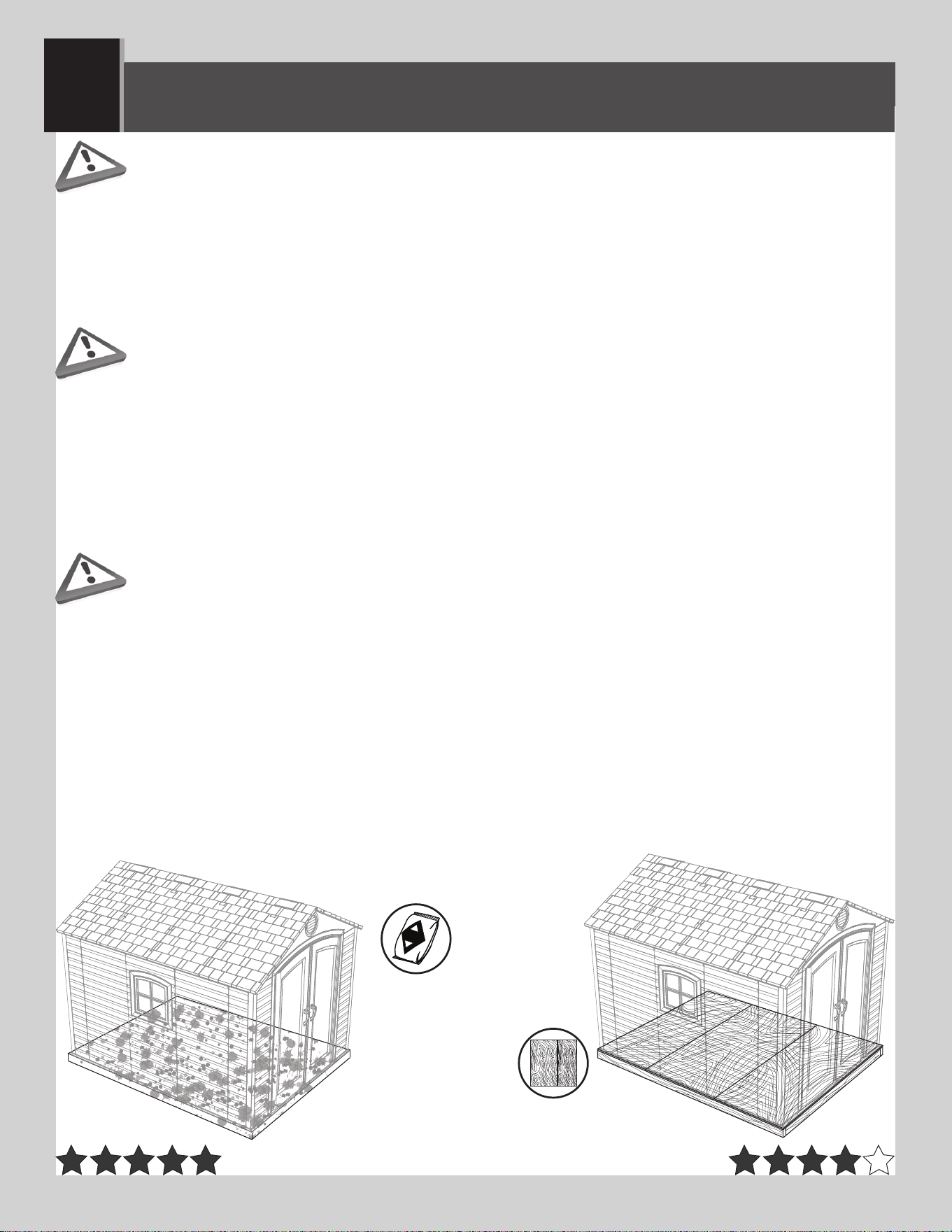

English:

• Failure to follow these warnings may result in serious injury or property damage and will void warranty.

• To ensure safety, do not attempt to assemble this product without following the instructions carefully.

• Consult all local building codes to verify if the shed requires a building permit.

• Verify the foundation is completely level before assembling the shed.

• Be aware that plastic pieces can be damaged by overtightening the screws. To avoid damage, we strongly recommend

the use of a drill with a low torque setting. A #2 Phillips screwdriver may also be used.

• Three capable adults are required for assembly.

• All who participate in the assembly process should wear safety glasses throughout the assembly.

• If using a ladder during assembly, use extreme caution.

• In heavy snowfall areas, we recommend removing snow from the roof. Remove the snow from the roof when the

depth of snow equals the length of your hand.

• Do not use or store hot objects near the product.

• Proper and complete assembly are essential to reduce the risk of accident or injury.

• When drilling through metal, beware of burrs, shavings and other sharp edges.

• During and after assembly, do not slide or lift the shed by pushing up on the roof. Move the shed by pushing on the

corner panels only.

• We strongly recommend anchoring your shed when it is ﬁ nished. The last section, Shed Anchoring, in this manual shows

the hardware you will need to complete the anchoring. You can ﬁ nd the hardware at your local hardware store.

• Most injuries are caused by misuse and/or not following instructions. Use caution when using this product.

Français :

• Ne pas suivre ces avertissements peut entraîner des blessures graves ou des dommages à la propriété et annulera la garantie.

• Aﬁ n d’assurer la sécurité, ne pas tenter d’assembler ce produit sans suivre attentivement les instructions.

• Consulter tous les codes du bâtiment aﬁ n de vériﬁ er si l’abri nécessite un permis de construire.

• Vériﬁ er que la fondation est complètement à niveau avant l’assemblage de l’abri.

• Ne pas oublier que les pièces de plastique peuvent être endommagées en serrant trop les vis. Aﬁ n d’éviter les

dommages, nous recommandons fortement l’utilisation d’une perceuse à faible couple. Un tournevis cruciforme nº 2

peut aussi être utilisé.

• Trois adultes en bonne condition physique sont nécessaires pour l’assemblage.

• Tout ceux qui participent au processus de l’assemblage doivent porter des lunettes de sécurité tout au long de

l’assemblage.

• Si une échelle est utilisée pour l’assemblage, il faut être extrêmement prudent.

• Dans les zones de fortes tombées de neige, il est recommandé de dégager le toit. Enlever la neige du toit quand la

profondeur est égale à la longueur de la main.

• Ne pas utiliser ou entreposer des objets très chauds près de ce produit.

• Un bon assemblage complet est nécessaire pour réduire le risque d’accident ou de blessure.

• En perçant le métal, faire attention aux bavures, copeaux et autre bords aiguisés.

• Pendant et après l’assemblage, ne pas faire glisser ou soulever l’abri en poussant le toit vers le haut. Déplacer l’abri en

poussant les panneaux muraux angulaires seulement.

• Il est fortement recommandé d’ancrer l’abri lorsque l’assemblage est terminé. La dernière section, Ancrage de l’abri, de ce

manuel indique les matériaux nécessaires pour l’ancrage. Les matériaux se trouvent dans la quincaillerie locale.

• La majorité des blessures sont causées par une mauvaise utilisation et/ou le non suivi des instructions. Étre prudent en utilisant ce produit.

Español:

• No seguir estas advertencias puede resultar en lesiones graves o daños a la propiedad y anulará la garantía.

• A ﬁ n de garantizar la seguridad, no intentar ensamblar este producto sin seguir cuidadosamente las instrucciones.

• Consultar todos los códigos de construcción locales para veriﬁ car si la casetao requiere un permiso de construcción.

• Veriﬁ car que el concreto esté nivelado completamente antes de ensamblar la caseta.

• Tener en cuenta que las piezas de plástico pueden dañarse si los tornillos se aprietan de más. A ﬁ n de evitar daños, lo

exhortamos a que use un taladro con función de torque bajo. También puede usarse un desatornillador Phillips no. 2.

• Se necesitan tres adultos para el ensamble.

• Todos los que participen en el proceso de ensamble debe usar anteojos de seguridad durante todo el ensamble.

• Si se usa una escalera durante el ensamblado, es preciso tener cuidado.

• En áreas de nevadas fuertes, recomendamos retirar la nieve del techo. Quitar la nieve del tejado cuando la

profundidad de ella es igual a la longitud de la mano.

• No usar ni guardar objetos calientes cerca del producto.

• El ensamblaje correcto y completo son esenciales para reducir el riesgo de accidente o lesión.

• Al perforar metal, tenga cuidado las rebabas, virutas y otros bordes aﬁ lados.

• Durante y después del ensamblaje, no deslizar ni levantar la caseta par empujar en el tejado. Mover la caseta par

empujar los paneles murales angulares solamente.

• Lo exhortamos a anclar la caseta al terminar el ensamble. La última sección, Anclaje de la caseta, en este manual muestra

el herraje necesaria para terminar el anclaje. Se encuentra el herraje en la ferretería local.

• La mayoría de las lesiones suceden a causa del mal uso y/o por no seguir las instrucciones. Tener precaución al usar este producto.

WARNINGS & NOTICES / AVERTISSEMENTS ET AVIS / ADVERTENCIAS Y AVISOS

PLATFORM CONSTRUCTION / CONSTRUCTION DE LA PLATE-FORME / CONSTRUCCIÓN DE LA

PLATAFORMA

• You must provide a platform on which to assemble your shed. Proper building permit documentation may be

required in your neighborhood. Consult all local building codes prior to assembling the shed. Before beginning

assembly, you must pour or construct a platform. There are two types:

• Concrete

• Wood Frame

Select the type, but know the surface must be leveled and ﬂ at before installation. If the surface is not properly leveled and ﬂ at,

the shed will not assemble correctly. Proper surface leveling will save you time in the long run, so please do not ignore this step.

We recommend a Concrete platform. It will be the most durable and long-lasting choice. The platform you choose must be built above ground in

order to avoid water pooling inside the shed. All lumber must be rated for outdoor use!

• Il faut construire une plate-forme sur laquelle vous devez assembler votre abri. Il est possible que votre quartier

exige une documentation visant les permis de construire. Consultez tous les codes du bâtiment locaux, ainsi que les

décrets des villes et comtés, pour vériﬁ er que la construction de l’abri extérieur n’exige pas un permis de construire.

Avant de commencer l’assemblage, il faut couler ou construire une plate-forme. Il y à deux styles :

• Béton

• Cadre à bois

Sélectionnez le style, mais sachez que la surface d’installation doit être de niveau et plate. Si la surface n’est pas correctement

de niveau et plate, l’assemblage de l’abri ne se fera pas correctement. Vous gagnerez du temps sur le long terme grâce à une

surface bien de niveau, ne négligez donc pas cette étape. Nous recommandons une plate-forme en Béton. Ce choix sera le plus durable.

La plate-forme que vous choisissez doit être construite au-dessus du sol aﬁ n d’éviter l’accumulation d’eau à l’intérieur de l’abri. Tous le bois

d’oeuvre doit être approuvé pour l’usage à l’extérieur !

• Es preciso construir una plataforma sobre la cual usted debe ensamblar su caseta. Puede suceder que en su

vecindario se requiera la documentación apropiada de un permiso de construcción. Consulte todos los códigos

locales de construcción y los reglamentos de la ciudad y el municipio para asegurarse de que la construcción de

la caseta no requiere un permiso de construcción. Antes de comenzar el ensamble, es necesario verter o construir

una plataforma. Hay dos clases:

• Concreto

• Armazón de madera

Seleccione la clase, mas sepa que la superﬁ cie debe estar nivelada y plana antes de comenzar el ensamble. Si la superﬁ cie no

está nivelada y plana de manera adecuada, la caseta no podrá ensamblarse correctamente. La nivelación de la superﬁ cie le

ahorrará tiempo de trabajo, por lo tanto, le pedimos que no ignore este paso. Recomendamos una plataforma hecho de concreto. Será

la elección más perdurable. La plataforma debe ser construida arriba del suelo para evitar el aﬂ ujo de agua dentro de la caseta. ¡Toda la madera

debe estar clasiﬁ cada para el uso externo!

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

4" (10,2 cm)

118 1/4" (3,00 m)

93 1/2" (2,38 m)

96" (2,44 m)

120" (3,05 m)

1 yd

(0,77 m

)

CONCRETE REQUIRED / BÉTON REQUIS / CONCRETO REQUERIDO

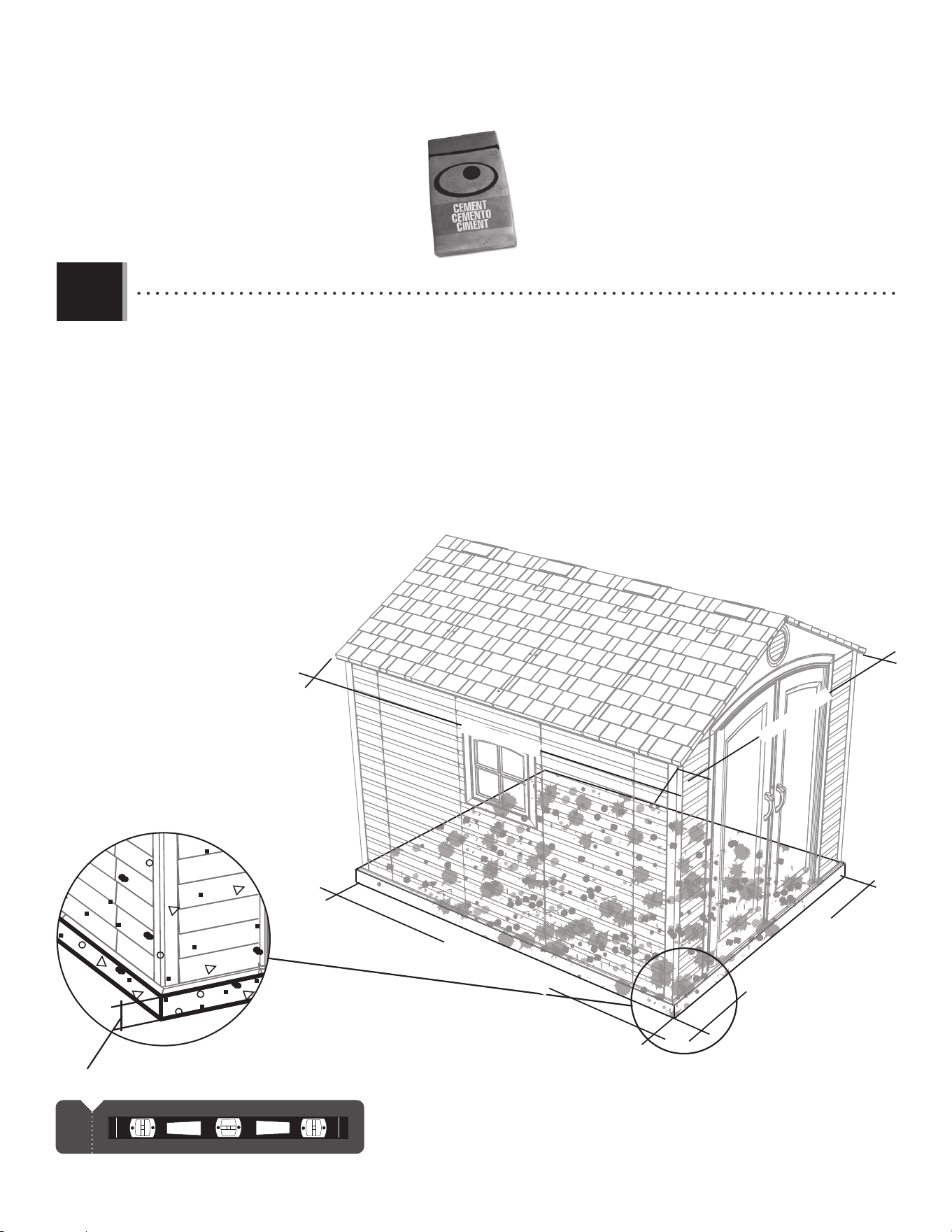

CONCRETE PLATFORM / PLATE-FORME EN BÉTON / PLATAFORMA DE CONCRETO

1.1

• The concrete should be approximately 4" (10,2 cm) thick. The actual dimensions of the shed, at its widest

and longest points, are 96" x 120" (2,44 m x 3,05 m). Ensure you select a site that will accommodate these

measurements. The ﬂ oor dimensions are a bit smaller than those of the roof; therefore, you will need to builld a level surface of 93

1/2" x 118 1/4" (2,38 m 3,00 m).

• Le béton doit être un épaisseur de 10,2 cm (4"). Les dimensions réelles de votre abri, aux points les plus large

et long, sont 2,44 m x 3,05 m (96" x 120"). Veiller à sélectionner un site qui accommodera ces dimensions. Les

dimensions du plancher de l’abri sont plus petites que le toit; ensuite, il faut créer une surface horizontale de 2,38 m x 3,00 m (93

1/2" x 118 1/4").

• El concreto debe tener, por lo menos, 10,2 cm (4") de espesor. Las dimensiones reales de la caseta, a sus

puntos más ancho y largo, son 2,44 m x 3,05 m (96" x 120"). Asegurarse de seleccionar un sitio que acomodará

estas medidas. Las dimensiones del piso de la caseta son más pequeñas que el tejado; entonces, se necesita crear una superﬁ cie

nivelada de 2,38 m 3,00 m (93 1/2" x 118 1/4").

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

118 1/4" (3,00 m)

93 1/2" (2,38 m)

90 1/2" (2,30 m)

96" (2,44 m)

120" (3,05 m)

WOOD PLATFORM / PLATE-FORME EN BOIS / PLATAFORMA DE MADERA

1.2

WOOD REQUIRED / BOIS REQUIS / MADERA REQUERIDA

• All lumber must be rated for outdoor use! The actual dimensions of the shed, at its widest and longest points, are 96"

x 120" (2,44 m x 3,05 m). Ensure you select a site that will accommodate these measurements. The ﬂ oor dimensions

are a bit smaller than those of the roof; therefore, you will need to builld a level surface of 93 1/2" x 118 1/4" (2,38 m 3,00 m).

• Tous le bois d’oeuvre doit être approuvé pour l’usage à l’extérieur ! Les dimensions réelles de votre abri, aux points

les plus large et long, sont 2,44 m x 3,05 m (96" x 120"). Veiller à sélectionner un site qui accommodera ces

dimensions. Les dimensions du plancher de l’abri sont plus petites que le toit; ensuite, il faut créer une surface horizontale de 2,38

m x 3,00 m (93 1/2" x 118 1/4").

• ¡Toda la madera debe estar clasiﬁ cada para el uso externo! Las dimensiones reales de la caseta, a sus puntos más ancho

y largo, son 2,44 m x 3,05 m (96" x 120"). Asegurarse de seleccionar un sitio que acomodará estas medidas. Las

dimensiones del piso de la caseta son más pequeñas que el tejado; entonces, se necesita crear una superﬁ cie nivelada de 2,38 m

3,00 m (93 1/2" x 118 1/4").

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

• To ensure studs are in the correct location for nailing plywood in the next step, start measuring from the corner 16"

(40,1 cm), and then measure from center to center.

• Pour être sûr d’avoir assez de montant pour clouer le contreplaqué dans le prochaine étape, commencer à mesurer

à partir de cette montant 40,1 cm (16") vers le centre du deuxième montant. Ensuite, mesurer de centre à centre

pour les montants restants.

• Para asegurarse que los montantes están en las ubicaciones correctas para el contrachapado en el paso siguiente,

comenzar a medir desde el borde del montante hasta el centro del próximo montante 40,1 cm (16"). Luego, tomar la

medida de centro a centro en los montantes restantes.

118 1/4" (3,00 m)

93 1/2" (2,38 m)

90 1/2" (2,30 m)

2" x 4" x 90 1/2" (5,1 cm x 10,2 cm x 2,30 m) (x9)

2" x 4" x 118 1/4" (5,1 cm x 10,2 cm x 3,00 m) (x2)

16" (40,1 cm)

118 1/4" (3,00 m)

93 1/2" (2,38 m)

90 1/2" (2,30 m)

16" (40,1 cm)

• Ensure all lumber is treated and approved for outdoor use. Build frame to 93 1/2" x 118 1/4"

(2,38 m x 3,00 m) (outside dimensions).

• Vériﬁ er que le bois d’œuvre à été traité et approuvé pour l’utilisation à l’extérieur. Construire un cadre de 2,38

m x 3,00 m (93 1/2" x 118 1/4") (dimensions extérieures).

• Asegurarse de usar madera tratada y aprobada para el uso externo. Construir el armazón a 2,38 m x 3,00 m

(93 1/2" x 118 1/4") (dimensiones exteriores).

WOOD PLATFORM / PLATE-FORME EN BOIS / PLATAFORMA DE MADERA

1.2.1

1.2.2

x28

16d 3 1/2" (16d x 8,89 cm) (x36)

TOOLS, PARTS, AND HARDWARE REQUIRED / OUTILS, PIÈCES, ET QUINCAILLERIE REQUIS / INSTRUMENTAL, PIEZAS, Y HERRAJE

REQUERIDOS

X SECTION 1 (CONTINUED) / SECTION 1 (SUITE) / SECCIÓN 1 (CONTINUACIÓN)

22 1/4" x 93 1/2" x 3/4"

(57 cm x 2,38 m x 19,1 mm)

48" x 93 1/2" x 3/4"

(1,22 cm x 2,38 m x 19,1 mm)

8d 2" (8d 5,08 cm) (x66)

x66

48" x 93 1/2" x 3/4"

(1,22 m x 2,38 m x 19,1 mm) (x2)

A = B

22 1/4" x 93 1/2" x 3/4"

(57 cm x 2,38 m x 19,1 mm) (x1)

x24!

Drainage Holes

Trous de drainage

Agujeros para canalización

• Square the frame, measuring from corner to corner. Measurement A & B should be about the same length.

• Carrer le cadre en mesurant d’angle à angle. La mesure " A " et " B " doivent être à peu près la même longeur.

• Cuadrar el armazón mediendo de esquina a esquina. La medida "A" y "B" deben ser approximadamente el mismo largo.

• Using nails, fasten the plywood to the frame. Then, drill 5/16" holes for drainage.

• En utilisant des clous, attacher bien le contreplaqué au cadre. Ensuite, percer des trous de 8 mm pour le

drainage.

• Usando unos clavos, sujetar el contrachapado al armazón. Entonces, taladrar agujeros de 8 mm para el

drenaje.

1.2.3

1.2.4

TOOLS, PARTS, AND HARDWARE REQUIRED / OUTILS, PIÈCES, ET QUINCAILLERIE REQUIS / INSTRUMENTAL, PIEZAS, Y HERRAJE

REQUERIDOS

TRUSS ASSEMBLY / ASSEMBLAGE DES FERMES / ENSAMBLE DE LAS CERCHAS

ADH (x3)

DSR (x6)

AFG (x3)

ADY (x12)

ADK (x24)

ADJ (x6)

50 9/16 in/po (≈1,28 m)

48 in/po (≈1,22 m)

DTK (x12)

7/16 in/po (≈11 mm)

(x2)

3/8 in/po (≈10 mm)

DST

Metal Parts / Pièces en métal / Piezas de metal

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

AIP (x3)

11 9/16 in/po (≈29,4 cm)

DSR

AFG

• Sometimes during shipping, the Truss Brace (AFG) slides over the back of the Truss Gutter Channel (DSR). The two pieces are the same color. If you think you’re missing a Truss Brace, check

to see if is stuck to the back of the Truss Gutter Channel, and separate the two.

• Durant le transport, parfois le support de ferme (AFG) glisse par-dessus l’arrière du canal de ferme (DSR) . Les deux pièces sont du même colour. Si vous pensez que vous n’avez pas de

support de ferme, vériﬁ ez s’il y a un support de ferme adhéré à l’arrière du canal de ferme, et séparez les deux.

• Durante el transporte, a veces el soporte de cercha (AFG) deslice sobre el dorso del canalon de cercha (DSR). Las dos piezas son de la misma color. Si pienza que le falta un soporte de

cercha, veriﬁ que si haya un soporte pegado al dorso del canalón de cercha, y separe las dos.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

ADK (x4)

DTK (x4)

3/8 in/po

(≈10 mm)

• Attach the connector using the hardware

indicated. Do not overtighten the cap Nuts.

• Attacher le raccord (AIP) à l’aide de la

quincaillerie indiquée. Ne pas serrer excessivement

les écrous borgnes.

• Sujetar el connector (AIP) usando el herraje

indicado. No apretar demasiado las tuercas ciegas.

• Slide a large truss brace (AFG) onto the truss gutter

channels as shown, and align the holes.

• Faire glisser un support de ferme (AFG) sur les

canaux de gouttière comme illustré, et aligner

les trous.

• Deslizar un soporte de cercha (AFG) sobre los

canalones de la cercha como se muestra, y

alinear los agujeros.

• Slide a connector (AIP) onto the ends of two truss

gutter channels (DSR) as shown.

• Faire glisser un raccord (AIP) sur les extrémités

des canaux de gouttière (DSR) comme illustré.

• Deslizar un connector (AIP) en los extremos de los

canalones de cercha (DRS) como se muestra.

ADK (x4)

DTK (x4)

2.2

2.3

AFG

AIP

DSR

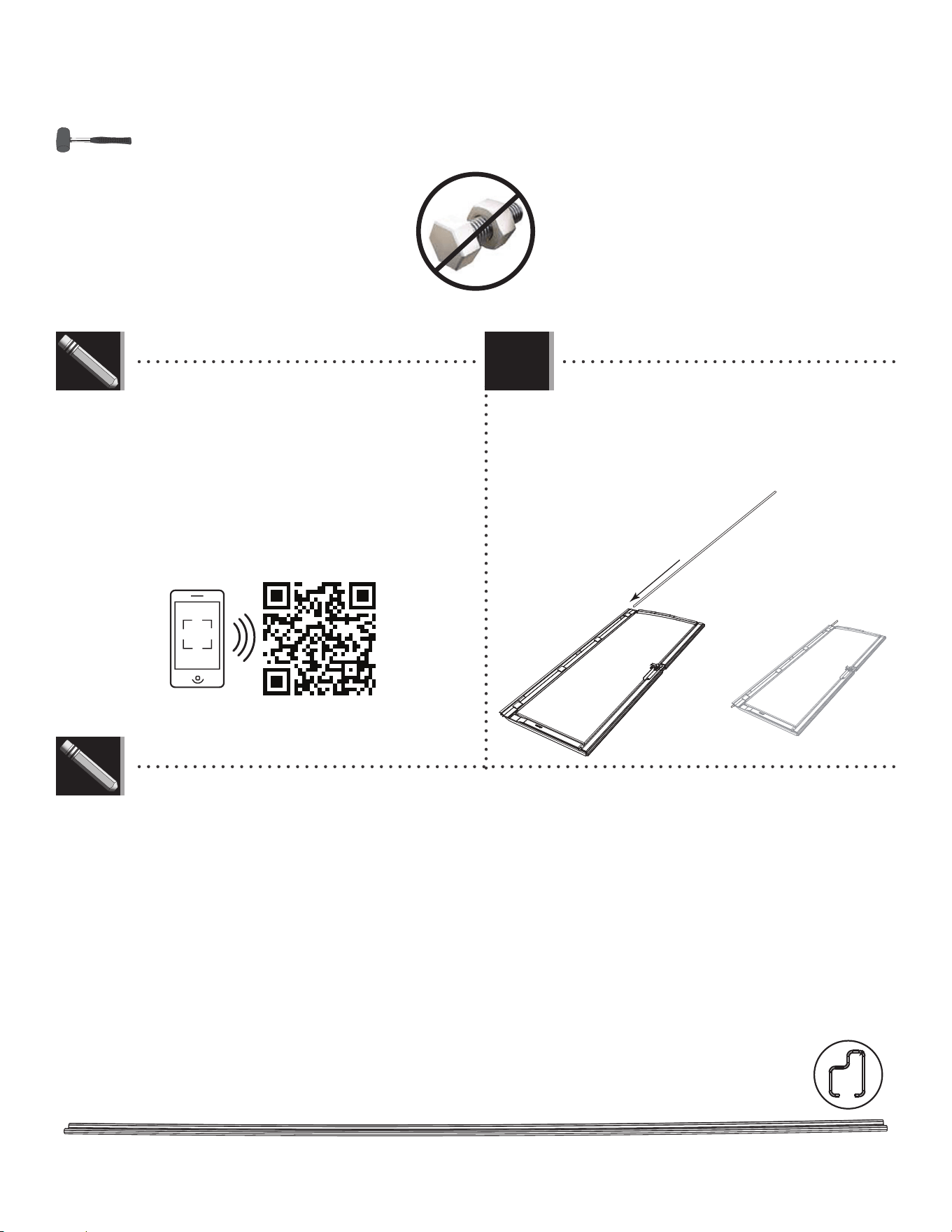

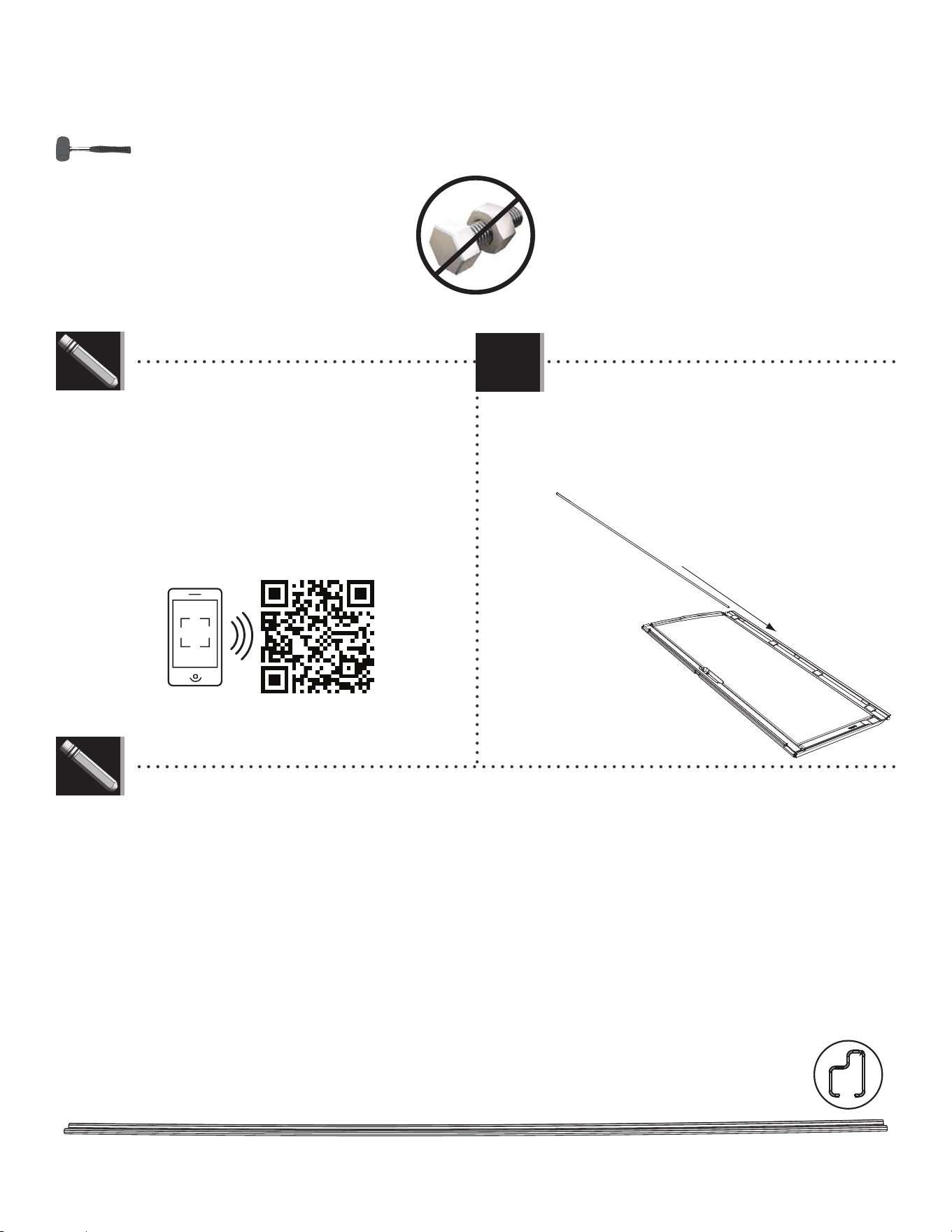

• If you have problems with this section, follow the code

below to view a how-to video of this section

• En cas de problèmes avec l’assemblage de cette section,

suivre le code en bas pour voir un vidéo sure l’assemblage

dans cette section.

• En caso de problemas con el ensamble en esta sección,

seguir el código debajo para ver un video sobre el ensamble

en esta section.

2.1

http://go.lifetime.com/8trussassembly

LIFETIME

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

ADY (x4)

ADK (x4)

ADK

ADY

ADY (x2)

ADK

3/8 in/po

(≈10 mm)

• Attatch the large truss brace using the hardware included. Do not overtighten the cap nuts.

• Attacher le support de ferme à l’aide de la quincaillerie incluse. Ne pas serrer excessivement les écrous borgnes.

• Sujetar el soporte de cercha usando el herraje incluido. No apretar demasiado las tuercas ciegas.

2.4

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

11 9/16 in/po (≈29,4 cm)

ADJ (x2)

ADJ

ADH (x1)

ADH

7/16 in/po (x2)

(≈11 mm) (x2)

• Slide a truss rod (ADH) through the holes in the truss brace and connector. Secure with two cap nuts (ADJ). Do not

overtighten the nuts.

• Faire glisser une tige (ADH) à travers les trous dans le support et le raccord. L’attacher bien à l’aide de deux écrous

borgnes (ADJ). Ne pas serrer excessivement les écrous.

• Deslizar una varilla (ADH) a través de los agujeros en el soporte y el conector. Sujetarla con dos tuercas ciegas (ADJ).

No apretar demasiado las tuercas.

2.5

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 2 (CONTINUED) / SECTION 2 (SUITE) / SECCIÓN 2 (CONTINUACIÓN)

2.6

• Repeat steps 2.1–2.5 two times.

• Répéter les étapes 2.1 – 2.5 deus fois.

• Repetir los pasos 2.1–2.5 dos veces.

3/8 in/po

(≈10 mm)

7/16 in/po (x2)

(≈11 mm) (x2)

ADK (x16)

DTK (x8)

ADY (x8)

11 9/16 in/po (≈29,4 cm)

ADJ (x4)

ADH (x2)

GABLE ASSEMBLY / ASSEMBLAGE DES PIGNONS / ENSAMBLAJE DE LAS FACHADAS

ADW (x10)

AEE (x14)

AHS (x2)

AGI (x1)

AGH (x1)

ADZ (x6)

ADV (x6)

EZG

Metal Part / Pièce en métal / Pieza de metal

Plastic Parts / Pièces en plastique / Piezas de plástico

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

EVZ (x1)

EWA (x1)

3/8" (≈10 mm)

EYS (x1)

59 1/2 in/po (≈1,51 m)

EYQ (x2)

CXK (x2)

ADK (x2)

EYR (x2)

ENH (x2) AIQ (x2)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

ADZ (x4)

AGH

AGI

ADZ

AIQ

ENH

• Align the holes in the left (AGH) and right (AGI) rear gable halves.

• Aligner les trous dans les pignons gauche (AGH) et droite (AGI).

• Alinear los agujeros en las fachadas traseras izquierda (AGH) y derecha (AGI).

• Place the screen (AIQ) over the vent (ENH), and align the ﬁ ve holes in the vent with those in the gable.

• Mettre la moustiquaire (AIQ) sur l’évent (ENH), et aligner les cinq trous dans l’évent avec ceux du pignon.

• Colocar el mosquitero (AIQ) sobre la rejilla de ventilación (ENH), y alinear los agujeros en la rejilla con los de la fachada.

• Secure the two gable halves with four (4) screws (ADZ).

• Attacher l’un à l’autre à l’aide de quatre (4) vis (ADZ).

• Sujetar el uno al otro usando cuatro (4) tornillos (ADZ).

3.1

3.2

3.3

ADZ

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

3.4

3.5

3.6

ADW x5

AEE x5

• Secure with the hardware included.

• Attacher-les en utilisant la quincaillerie incluse.

• Sujetar los unos a los otros usando el herraje

incluido.

ADW (x5)

EYQ (x2)

AEE (x7)

• Align the holes in the left (EVZ) and right (EWA) entry gable halves.

• Aligner les trous dans les demis pignons d’entrée gauche (EVZ) et droit (EWA).

• Alinear los agujeros en las mitades de la fachada trasera izquierda (EVZ) y derecha (EWA).

• Secure with the hardware included. Do not overtighten.

• Fixer à l’aide de la quincaillerie incluse. Ne pas trop serrer.

• Sujetar con el herraje incluido. No apretar demasiado.

CXK (x2)

EWA

EVZ

ADZ (x2)

ADZ

AEE

CXK

AEE

EYQ

3/8"

(≈10 mm)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

3.7

3.8

AIQ

ENH

ADW x5

AEE x5

• Repeat steps 3.3–3.4 for the entry gable.

• Répéter les étapes 3.3 – 3.4 pour le pignon d’entrée.

• Repetir los pasos 3.3–3.4 para la fachada de entrada.

• Insert an end cap (AHS) into each end of the header (EYS).

• Insérer un capuchon (AHS) dans chaque extrémité du linteau (EYS).

• Insertar un tapón (AHS) en cada extremo del dintel (EYS).

AHS

EYS

AHS (x2)

ADW (x5)

AEE (x5)

2020

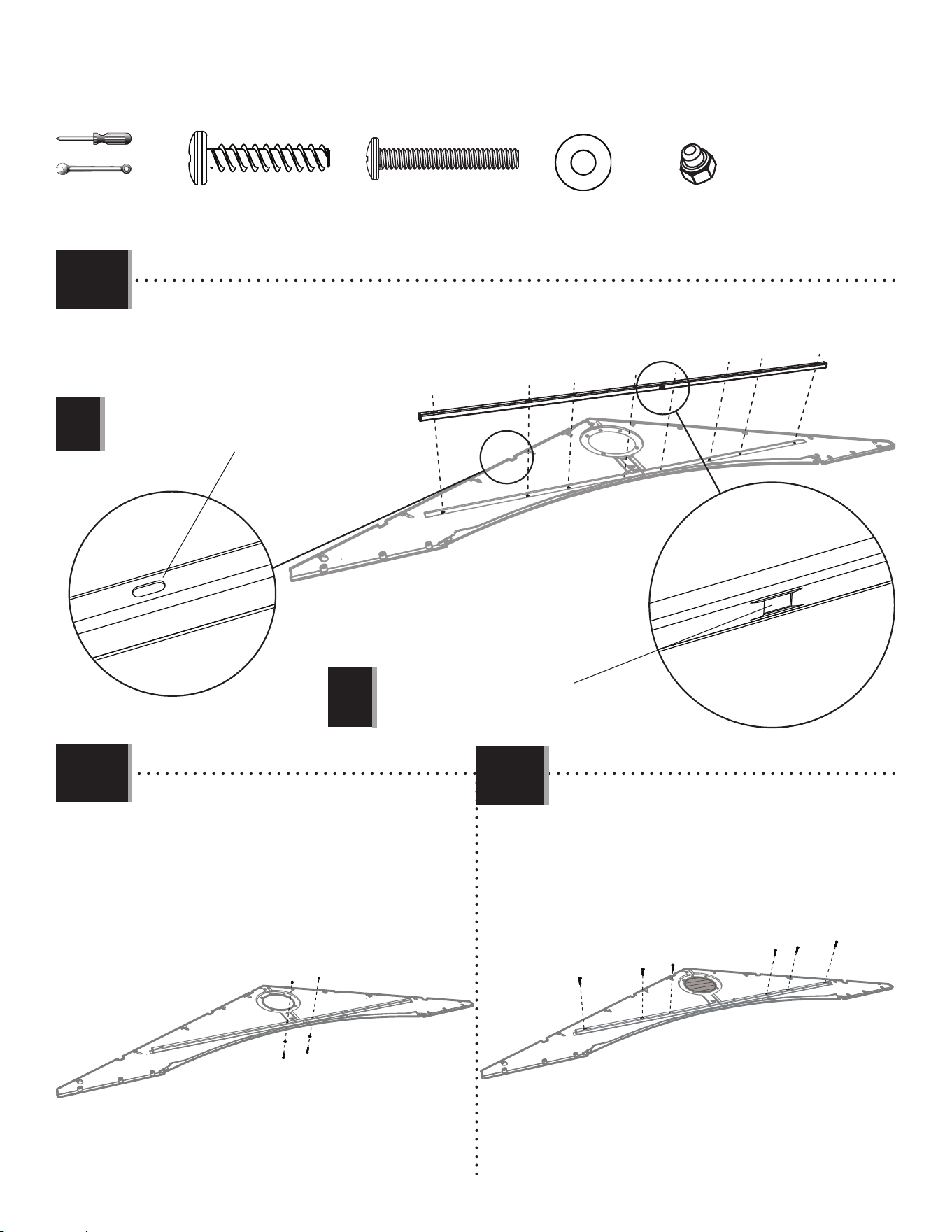

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 3 (CONTINUED) / SECTION 3 (SUITE) / SECCIÓN 3 (CONTINUACIÓN)

ADV (x6)

ADK (x2)

ADV

EYR

AEE

ADK

ADV

• Secure with two (2) screws (EYR), two (2) washers

(AEE), and two (2) nuts (ADK). Do not overtighten.

• Le ﬁ xer à l’aide de deux (2) vis (EYR), deux (2)

rondelles (AEE), et deux écrous (ADK). Ne pas trop

serrer.

• Sujetarlo con dos (2) tornillos (EYR), dos (2)

rondanas (AEE), y dos tuercas (ADK). No apretar

demasiado.

• Secure with six (6) more screws (ADV).

• Le ﬁ xer à l’aide de six (6) vis (ADV) de plus.

• Sujetarlo con seis (6) más tornillos (ADV).

• Align the holes in the header with those in the gable.

• Aligner les trous dans le linteau avec ceux dans le pignon.

• Alinear los agujeros en el dintel con los de la fachada.

The ﬂ at holes face away from the gable.

Les trous plats font face de l’autre côté du pignon.

Los agujeros lisos miran en contra de la fachada.

The dented hole faces downward.

Le trou bosselé est orienté vers le bas.

El agujero dentado mira hacia abajo.

3.10

3.11

AEE (x2)

EYR (x2)

3.9

3/8"

(≈10 mm)

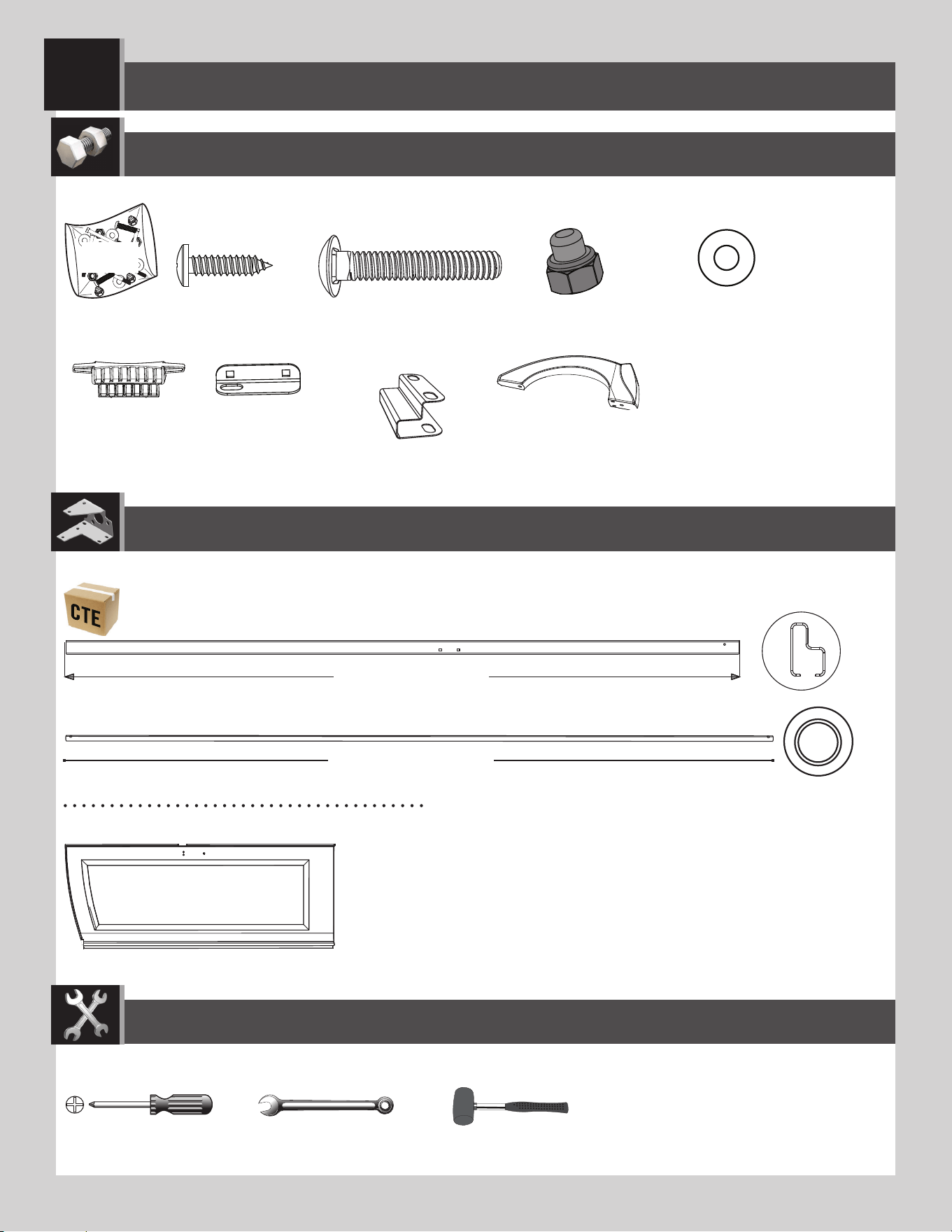

LEFT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE GAUCHE / ENSAMBLE DE LA PUERTA IZQUIERDA

AHM (x2)

BDJ (x1)

AEE (x3)

ABU (x2)

ADJ (x2)

AHZ (x1)

7/16 in/po (11 mm)

AIA (x1)

ADW (x3)

DXK

Metal Parts / Pièces en métal / Piezas de metal

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

Plastic Parts / Pièces en plastique / Piezas de plástico

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

BLH (x1)

CRD (x1)

77 in/po (≈1,96 m)

DZG (x1)

75 1/2 in/po (≈1,92 m)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

CRD

BDJ

• Slide a Hinge Tube (CRD) down into the hole at the

top of the Left Door (BDJ).

• Faire glisser le tube d’articulation (CRD) dans le trou

au bord supérieur de la porte gauche (BDJ).

• Deslizar el tubo de articulación (CRD) en el agujero a

la parte superior de la puerta izquierda (BDJ).

4.1

• If you have trouble with this section, follow the code below to view

a video on the assembly in this section.

• En cas d’avoir des problèmes avec cette section, suivre le code en

bas pour voir un vidéo sur l’assemblage dans cette section.

• En caso de tener problemas con esta sección, seguir el código

debajo para ver un video sobre el ensamble en esta sección.

http://go.lifetime.com/leftdoor8foot

• Door Channels (BLH) are bowed by design, ensuring a tight ﬁ t when they are closed and latched, making your shed more secure. These channels are

formed with a slight bend to the adjoining door edge—like parentheses facing each other: ( ). When the door handle is gently closed and latched, there

should be a slight pressure sealing the doors and eliminating any gaps. Be sure to read the step-by-step instructions carefully to successfully install the

door channels.

• Les canaux pour le bord des portes (BLH) sont courbés par dessein, en s’assurant un ajustage lorsque les portes se ferment, en faisant l’abri plus sûr.

Ces canaux sont fabriqués avec une légère courbe au bord de la porte adjacent — comme les parenthèses qui font face l’une l’autre : ( ). Lorsque la

poignée se ferme, il devrait un légère pression en rebouchant les portes et en éliminant des ouvertures. Veiller à lire avec soin les instructions étape par

étape pour pouvoir installer avec succès les canaux pour le bord des portes.

• Los canales para el borde de las puertas (BLH) son curvados por diseño, asegurando un ajuste ﬁ jo cuando las puertas estén cerrados con pestillo,

haciendo su caseta más segura. Estos canales están formados con una curva ligera al borde de la puerta adyacente, como los paréntesis, uno enfrente

al otro: ( ). Cuando el picoporte esté ligeramente cerrado con pestillo, debería tener una presión ligera sellando las puertas y eliminando los espacios.

Asegurarse de leer detenidamente las instrucciones paso a paso para poder instalar exitosamente los canales para el borde de las puertas.

LIFETIME

BLH

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

BLH

AHM

BDJ

AHM

• Set the Deadbolts (AHM) down into the recesses at the top and bottom of the Door. Then, slide the Door End Channel

(BLH) over the edge of the Door and the bottom of the Deadbolts as shown.

• Mettre les loquets à pêne dormant (AHM) dans les espaces vides aux parties supérieure et inférieure de la porte.

Ensuite, faire glisser le canal de la porte (BLH) sur le bord de la porte et les parties inférieures des loquets à pêne dor-

mant comme illustré.

• Poner los cerrojos (AHM) en los huecos a las partes superior e inferior de la puerta. Entonces, deslizar el canal para

el borde de la puerta (BLH) sobre el borde de la puerta y las partes inferiores de los cerrojos come se muestra.

4.2

AHM (x2)

DZG

• Slide the Strike Plate (DZG) over the Door End

Channel, and align the holes.

• Faire glisser la poignée (DZG) sur le canal de la

porte, et aligner les trous.

• Deslizar la placa de impacto (DZG) sobre el canal de

la puerta, y alinear los agujeros.

4.3

• Note: The Deadbolts are used for locking the door. They may not move

freely at ﬁ rst. You may need to tap them up and down a few times with a

rubber mallet to work them in.

• Remarque : Les loquets ferment la porte. Au debut, il se peut que les

loquets ne se déplaceraient librement. Il faut, peut-être, les taper légère-

ment à l’aide d’un maillet en caoutchouc pour les desserrer.

• Nota: Se usan los cerrojos para cerrar la puerta. Al principio, pueden que

no se desplacen libremente. Puede que necesite darlos unos golpecitos

con un mazo de goma para aﬂ ojarlos.

LIFETIME

DZG (x1)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 4 (CONTINUED) / SECTION 4 (SUITE) / SECCIÓN 4 (CONTINUACIÓN)

ABU (x2)

ADJ (x2)

AIA (x1)

7/16 in/po

(11 mm)

ADW (x3)

AEE (x3)

AHZ (x1)

ADJ

AIA

ABU

AHZ

ADW

AEE

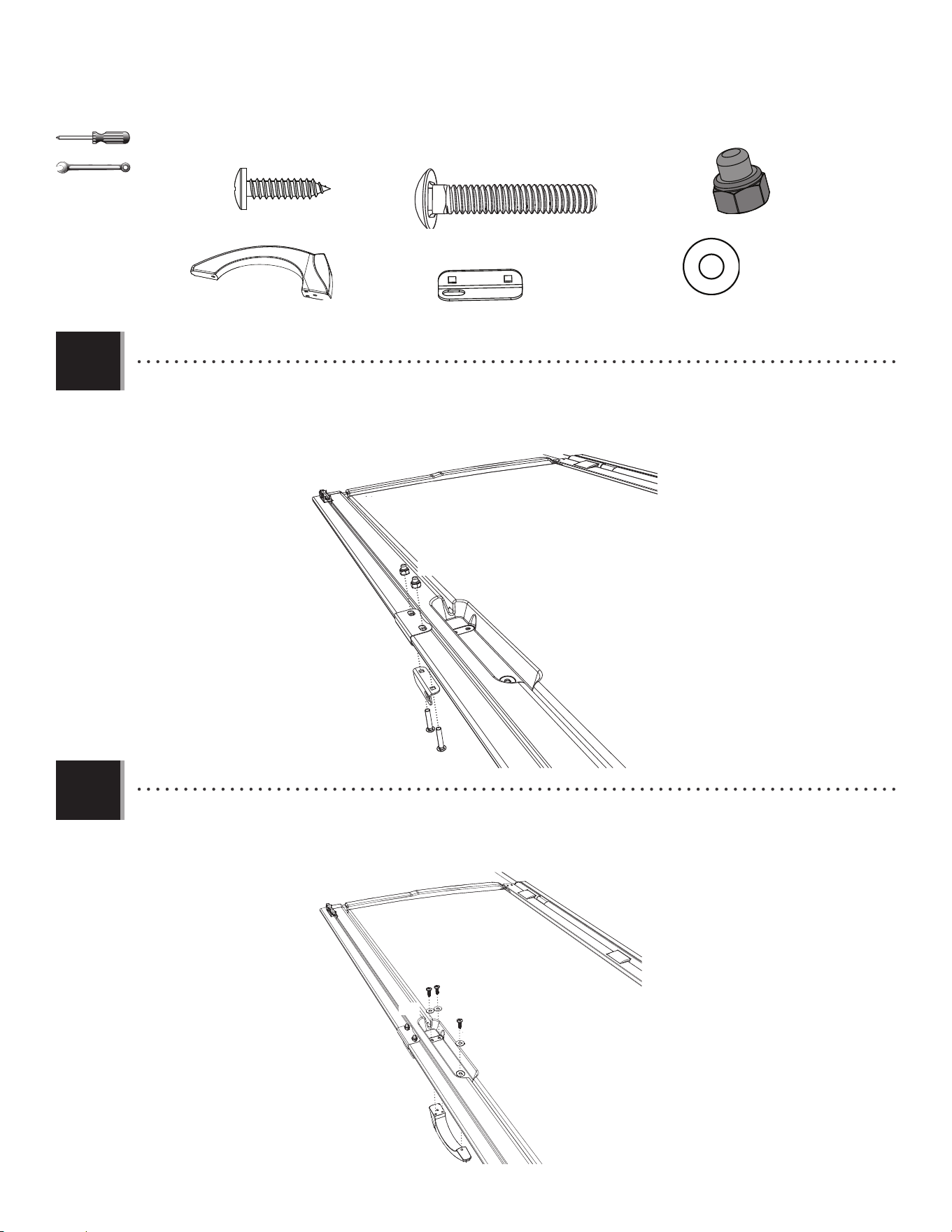

• Attach the Handle (AHZ) using the hardware included.

• Attacher la poignée (AHZ) à l’aide de la quincaillerie incluse.

• Sujetar el picaporte (AHZ) usando el herraje incluido.

• Attach the Door Latch (AIA) to the Door using the hardware included. Do not overtighten.

• Attacher le loquet (AIA) à la porte à l’aide de la quincaillerie incluse. Ne pas trop serrer.

• Sujetar la placa de cierre (AIA) a la puerta usando el herraje incluido. No apretar demasiado.

4.4

4.5

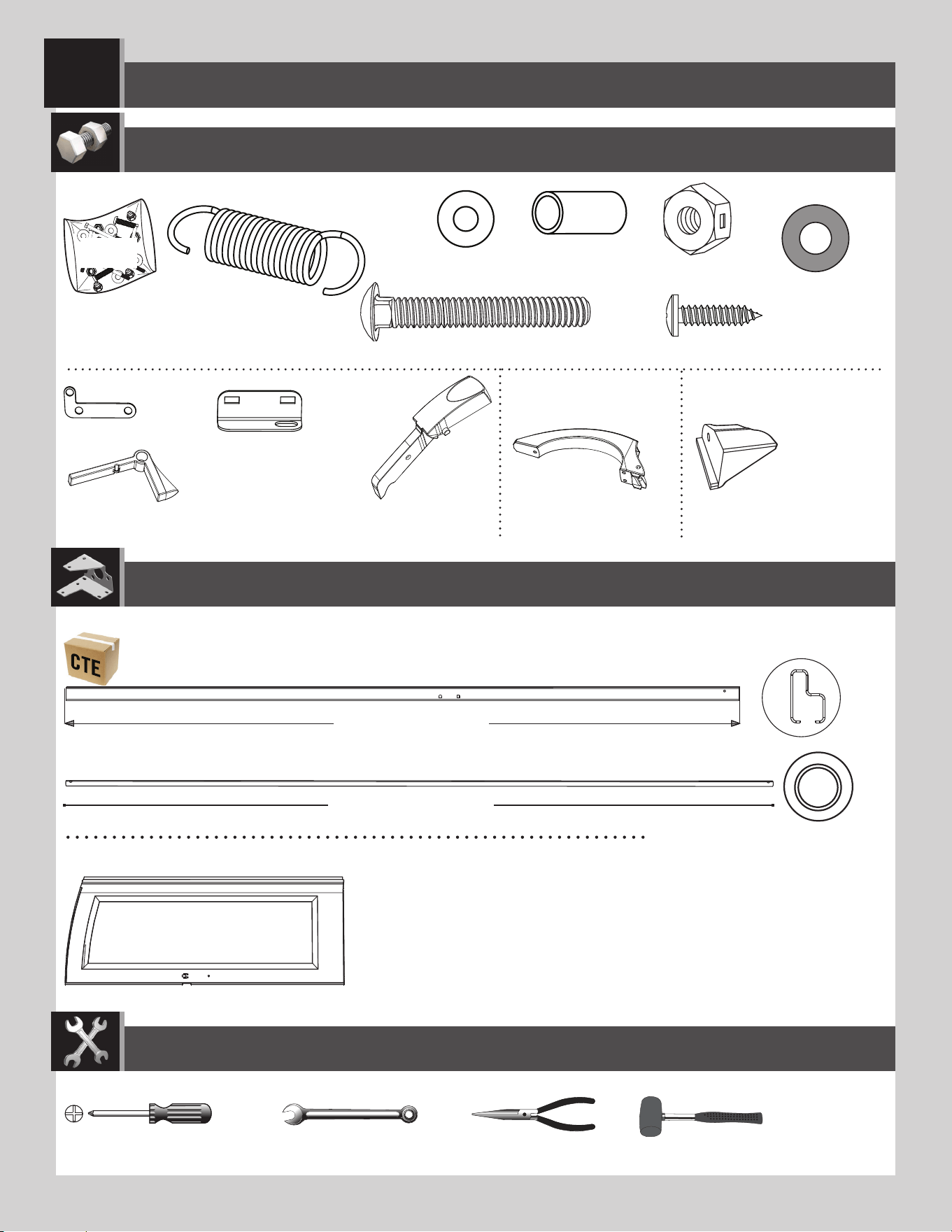

RIGHT DOOR ASSEMBLY / ASSEMBLAGE DE LA PORTE DROITE / ENSAMBLE DE LA PUERTA DERECHA

BDK (x1)

AIK (x1)

AIO (x1)

AEE (x5)

AHW (x1)

ADW (x4)

ABV (x2)

ADB (x2)

AAB (x2)

AEB (x2)

AHY (x1)

AHV (x1)

AHX (x1)

AIL (x1)

7/16 in/po (11 mm)

BEG

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

Metal Parts / Pièces en métal / Piezas de metal

Plastic Parts / Pièces en plastique / Piezas de plástico

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

BLH (x1)

CRD (x1)

77 in/po (≈1,96 m)

75 1/2 in/po (≈1,92 m)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

CRD

BDK

• Slide a Hinge Tube (CRD) down into the hole at the

top of the Right Door (BDK).

• Faire glisser le tube d’articulation (CRD) dans le trou

au bord supérieur de la porte droite (BDK).

• Deslizar el tubo de articulación (CRD) en el agujero

a la parte superior de lapuerta derecha (BDK).

5.1

http://go.lifetime.com/rightdoor8ft

• If you have trouble with this section, follow the code below to view

a video on the assembly in this section.

• En cas d’avoir des problèmes avec cette section, suivre le code en

bas pour voir un vidéo sur l’assemblage dans cette section.

• En caso de tener problemas con esta sección, seguir el código

debajo para ver un video sobre el ensamble en esta sección.

• Door Channels (BLH) are bowed by design, ensuring a tight ﬁ t when they are closed and latched, making your shed more secure. These channels are

formed with a slight bend to the adjoining door edge—like parentheses facing each other: ( ). When the door handle is gently closed and latched, there

should be a slight pressure sealing the doors and eliminating any gaps. Be sure to read the step-by-step instructions carefully to successfully install the

door channels.

• Les canaux pour le bord des portes (BLH) sont courbés par dessein, en s’assurant un ajustage lorsque les portes se ferment, en faisant l’abri plus sûr.

Ces canaux sont fabriqués avec une légère courbe au bord de la porte adjacent — comme les parenthèses qui font face l’une l’autre : ( ). Lorsque la

poignée se ferme, il devrait un légère pression en rebouchant les portes et en éliminant des ouvertures. Veiller à lire avec soin les instructions étape par

étape pour pouvoir installer avec succès les canaux pour le bord des portes.

• Los canales para el borde de las puertas (BLH) son curvados por diseño, asegurando un ajuste ﬁ jo cuando las puertas estén cerrados con pestillo,

haciendo la caseta más segura. Estos canales están formados con una curva ligera al borde de la puerta adyacente, como los paréntesis, uno enfrente

al otro: ( ). Cuando el picoporte esté ligeramente cerrado con pestillo, debería tener una presión ligera sellando las puertas y eliminando los espacios.

Asegurarse de leer detenidamente las instrucciones paso a paso para poder instalar exitosamente los canales para el borde de las puertas.

LIFETIME

BLH

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

5.2

• Slide the Door End Channel (BLH) over the edge of

the Door as shown.

• Faire glisser le canal de la porte (BLH) sur le bord

de la porte comme illustré.

• Deslizar el canal para el borde de la puerta (BLH)

sobre el borde de la puerta como se muestra.

BLH

AIK

• Slide the Thumb Lever (AIO) down into the grooves

in the Door Handle (AIK) until the nubs ﬁ t into the

holes.

• Faire glisser le levier poussoir (AIO) dans les rain-

ures de la poignée (AIK) jusqu’à ce que les petites

bosses se ﬁ xent dans les trous.

• Deslizar la palanca de pulgar (AIO) en las ranuras

del picaporte (AIK) hasta que los nudos se encajen

en los agujeros.

AIO

5.3

AIK (x1)

AIO (x1)

AEE (x3)

ADW (x3)

5.4

• Attach the Handle using the hardware included.

• Attacher la poignée à l’aide de la quincaillerie incluse.

• Sujetar el picaporte usando el herraje incluido.

ADW

AEE

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

ABV (x2)

ADB (x2)

AAB (x2)

AEB (x2)

7/16 in/po

(11 mm)

AHV

AIO

AIL (x1)

AHV (x1)

AHX (x1)

AHX

AHV

AIL

AAB

ABV

ADB

AEB

• Attach the Locking Hardware using the hardware included. The arm of the Latch rests on top of the Thumb Lever.

• Attacher les accessoires de verrouillage à l’aide de la quincaillerie incluse. Le bras du loquet doit rester sur le levier

poussoir.

• Sujetar los accesorios de cierre usando el herraje incluido. El brazo del pestillo se queda sobre la palanca de pulgar.

Rear of Door / Arrière de la porte / Trasero de la puerta

Arm of Latch

Bras du loquet

Brazo del pestillo

Thumb Lever

Levier poussoir

Palanca de pulgar

5.5

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 5 (CONTINUED) / SECTION 5 (SUITE) / SECCIÓN 5 (CONTINUACIÓN)

AHY (x1)

ADW

AHW

ADW (x1)

AHW (x1)

AHV

AHX

AHY

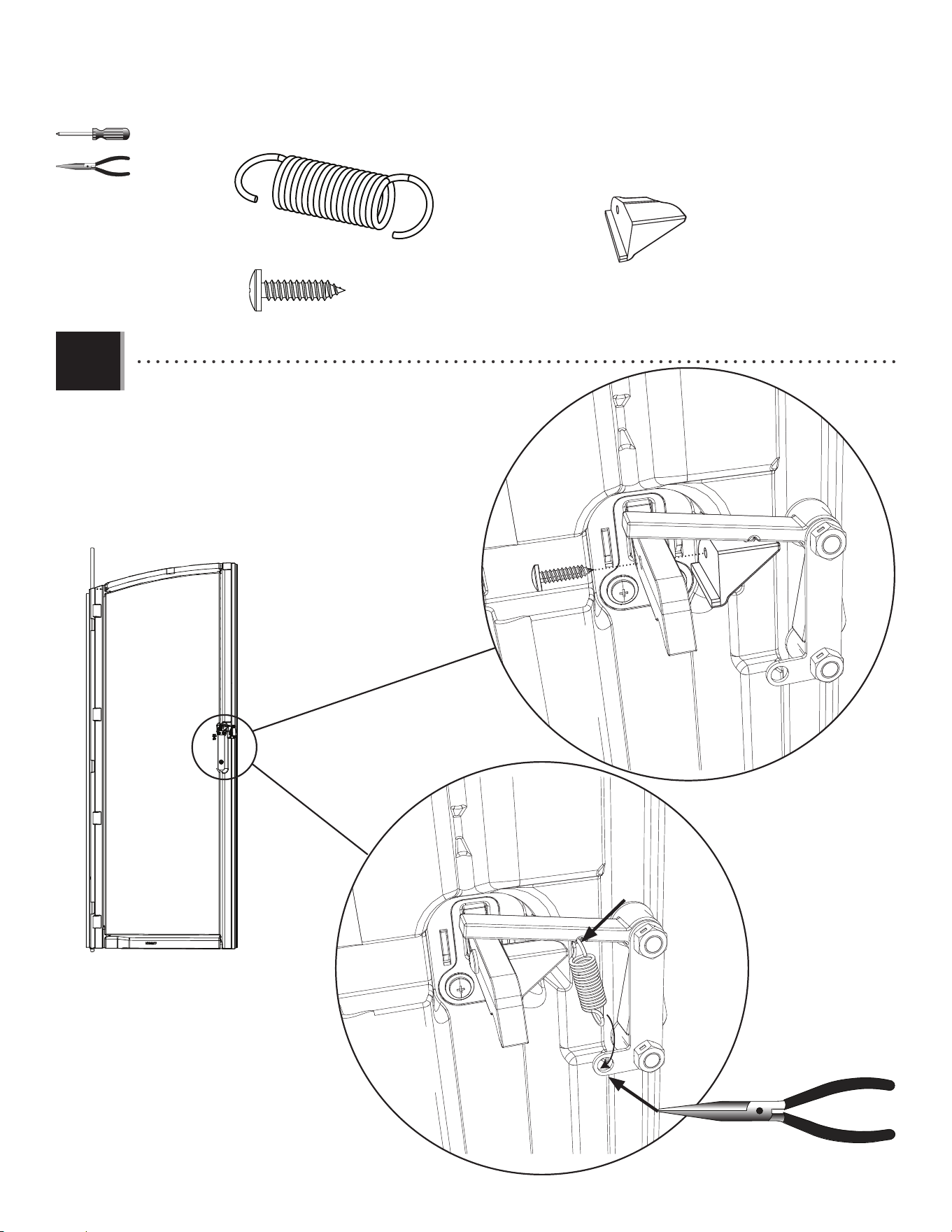

• Attach the Bracket (AHW) using a Screw (ADW), and attach

the Spring (AHY).

• Attacher le support (AHW) à l’aide d’une vis (ADW), et

attacher le ressort (AHY).

• Sujetar el soporte (AHW) usando un tornillo (ADW), y

sujetar el resorte (AHY).

5.6

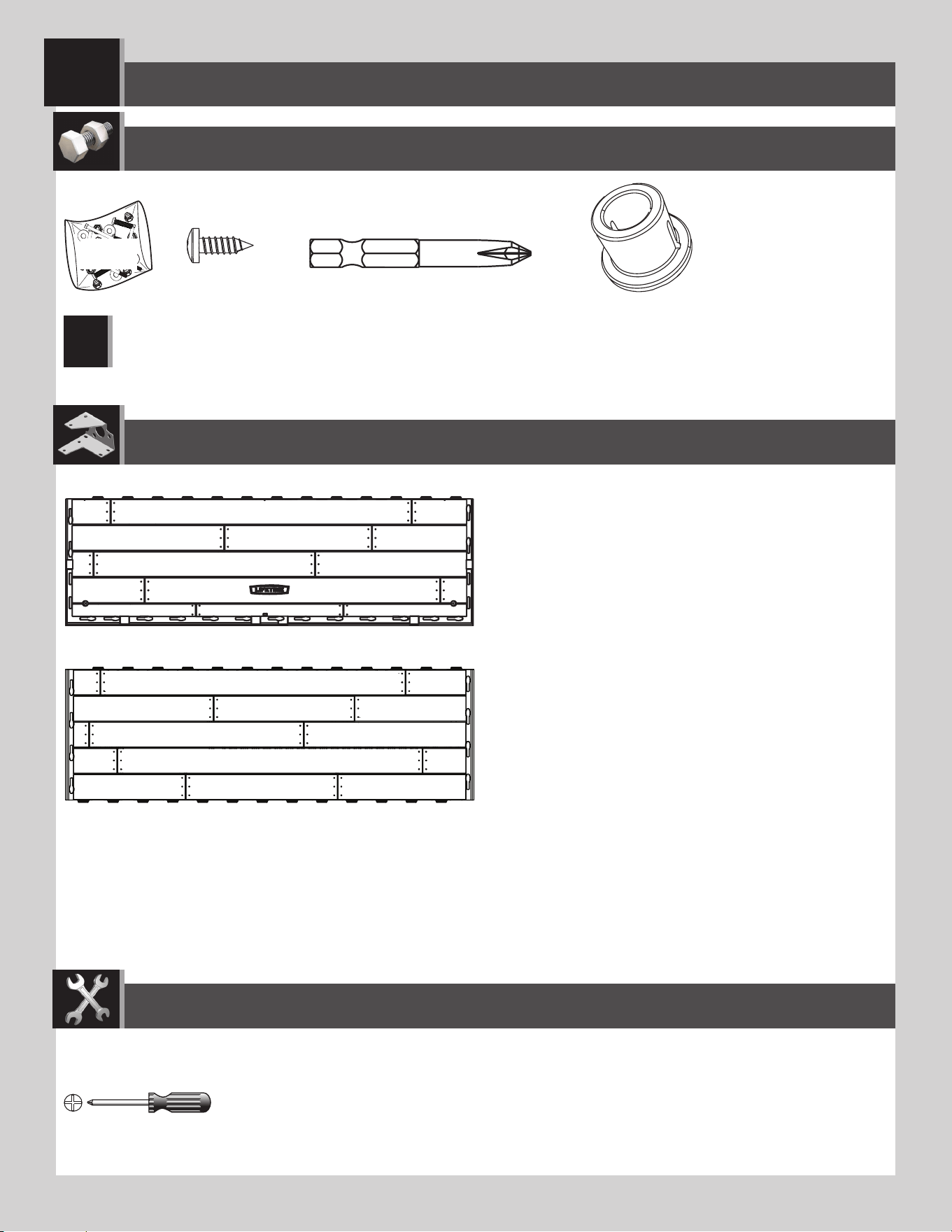

FLOOR ASSEMBLY / ASSEMBLAGE DU PLANCHER / ENSAMBLAJE DEL PISO

CUW (x2)

BQC (x20)

ADC (x1)

BQH

Plastic Parts / Pièces en plastique / Piezas de plástico

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

CUD (x2)

Note: These Screws do not anchor the Floor; they only hold the Panels together.

Remarque : Ces vis n’ancrent pas le plancher ; ils ne servent que pour attacher les panneaux les uns aux autres.

Nota: Estos tornillos no anclan el piso; sirven sólo para sujetar los paneles los unos a los otros.

AHO (x2)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

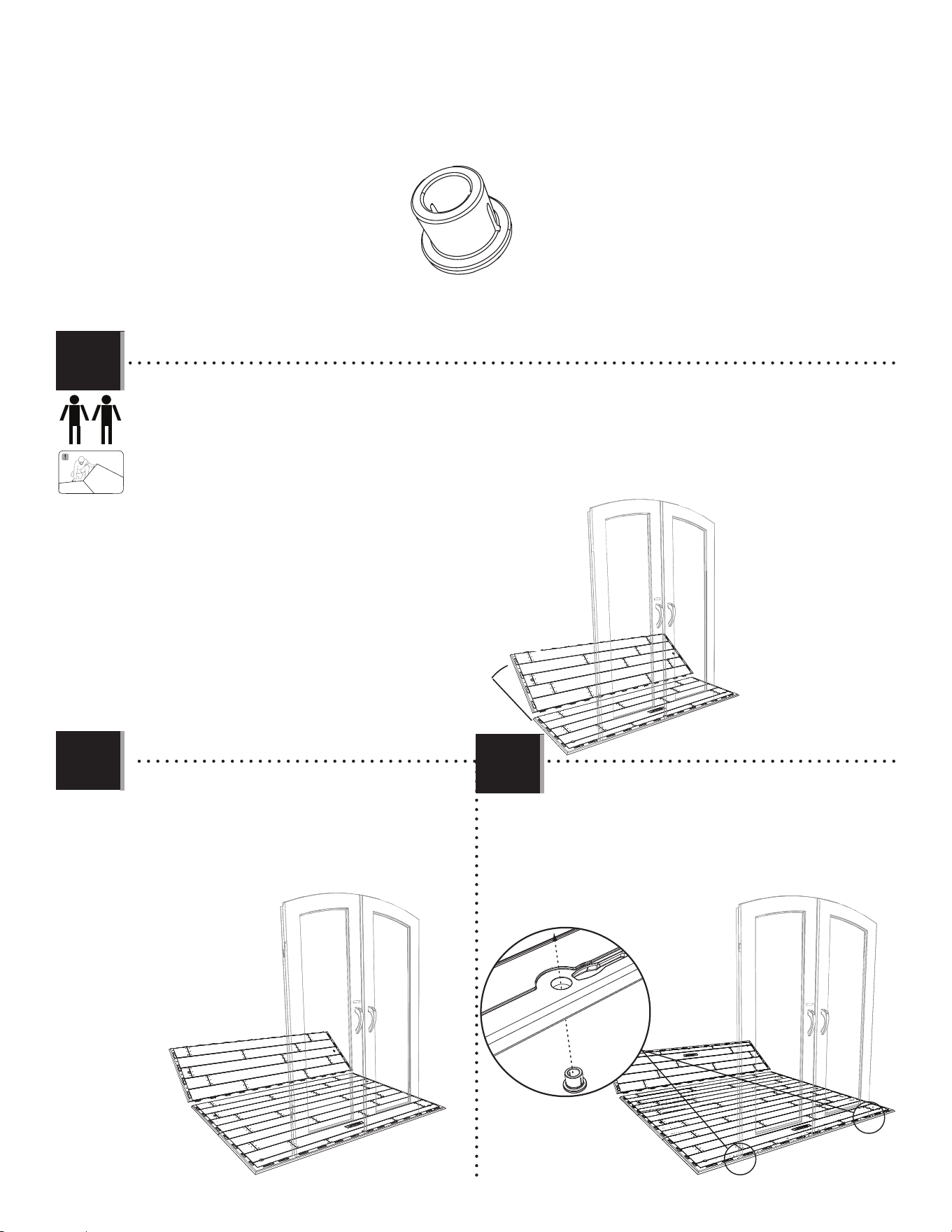

• Hold an inner ﬂ oor panel (CUD) at a 45° angle and slide the tabs along the edge underneath an outer ﬂ oor panel (CUW). The tabs

interlock. Lay Panel ﬂ at.

• Poser un panneau de plancher intérieur (CUD) à un angle de 45° et faire glisser les languettes le long du bord au-dessus du panneau

de plancher extérieur (CUW). Les languettes s’enclenchent les uns les autres. L’étendre par terre.

• Colocar un panel de piso interior (CUD) a un ángulo de 45° y deslizar las lenguetas a lo largo del borde debajo el panel de piso exterior

(CUW). Las lengüetas se entrelazan las unas con las otras. Aplanar el panel.

CUD

CUW

• Attach the second inner ﬂ oor panel (CUD) to the

ﬁ rst inner ﬂ oor panel.

• Attacher le deuxième panneau de plancher

intérieur (CUD) au primier panneau de plancher

intérieur.

• Fijar el segundo panel de piso interior (CUD) al

primer panel de piso interior.

• Then, attach an outer ﬂ oor panel (CUW) to the inner

ﬂ oor panel. Insert the bushings (AHO).

• Ensuite, attacher un autre panneau de plancher

intérieur (CUW) au panneau de plancher intérieur.

Inserer les bagues (AHO).

• Entonces, ﬁ jar otro panel de piso exterior (CUW) al

panel de piso interior. Insertar los casquillos (AHO).

45°

6.2

6.1

6.3

CUD

AHO

AHO (x2)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 6 (CONTINUED) / SECTION 6 (SUITE) / SECCIÓN 6 (CONTINUACIÓN)

BQC (x18)

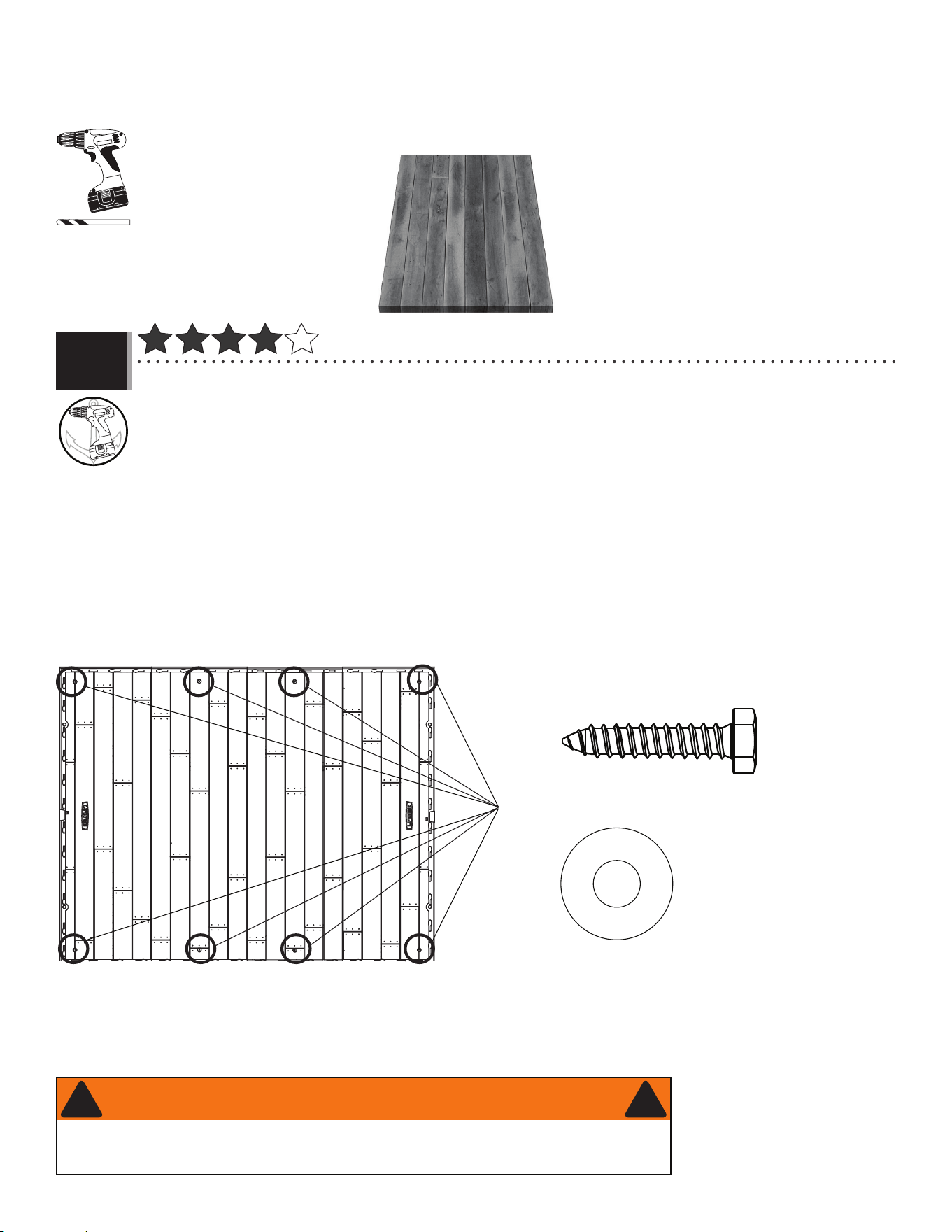

• Finally, insert the screws (BQC) through the divots in the ﬂ oor panels and into the tabs of the adjacent ﬂ oor panels.

(The divots are near the seams of the ﬂ oor panels.)

• Enﬁ n, insérer les vis (BQC) à travers les marques dans les panneaux de plancher et dans les languettes du

panneaux de plancher contigu. (Les marques se trouvent près des jonctions des panneaux de plancher.)

• Por último, insertar los tornillos (BQC) a través de las marcas en los paneles de piso y dentro de las lengüetas des

los paneles de piso adyacentes. (Se encuentran las marcas cerca de las junturas de los paneles de piso.)

4 3/4 in/po (12 cm)

Note: These screws do not anchor the ﬂ oor; they only hold the panels together.

Remarque : Ces vis n’ancrent pas le plancher ; ils ne servent que pour attacher les panneaux les uns aux autres.

Nota: Estos tornillos no anclan el piso; sirven sólo para sujetar los paneles los unos a los otros.

6.4

WALL ASSEMBLY / ASSEMBLAGE DES MURS / ENSAMBLE DE LOS MUROS

ADZ (x100)*

CFL

AHD (x7) AHH (x1)

AGW (x1)

AGY (x1)

AGN (x1)

AGL (x1)

106

107

105

104

AIW (x1)

Plastic Parts / Pièces en plastique / Piezas de plástico

Back Surface of Panels / Surface arrière des panneaux / Superﬁ cie trasera de los paneles

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

* Not all hardware will be used in the section.

* La quincaillerie n’est pas utilisée au complet dans la section.

* No se utilizará todo el herraje en la sección.

67 3/4 in/po (≈1,72 m)

AFM (x7)

Metal Parts / Pièces en métal / Piezas de metal

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

7.1

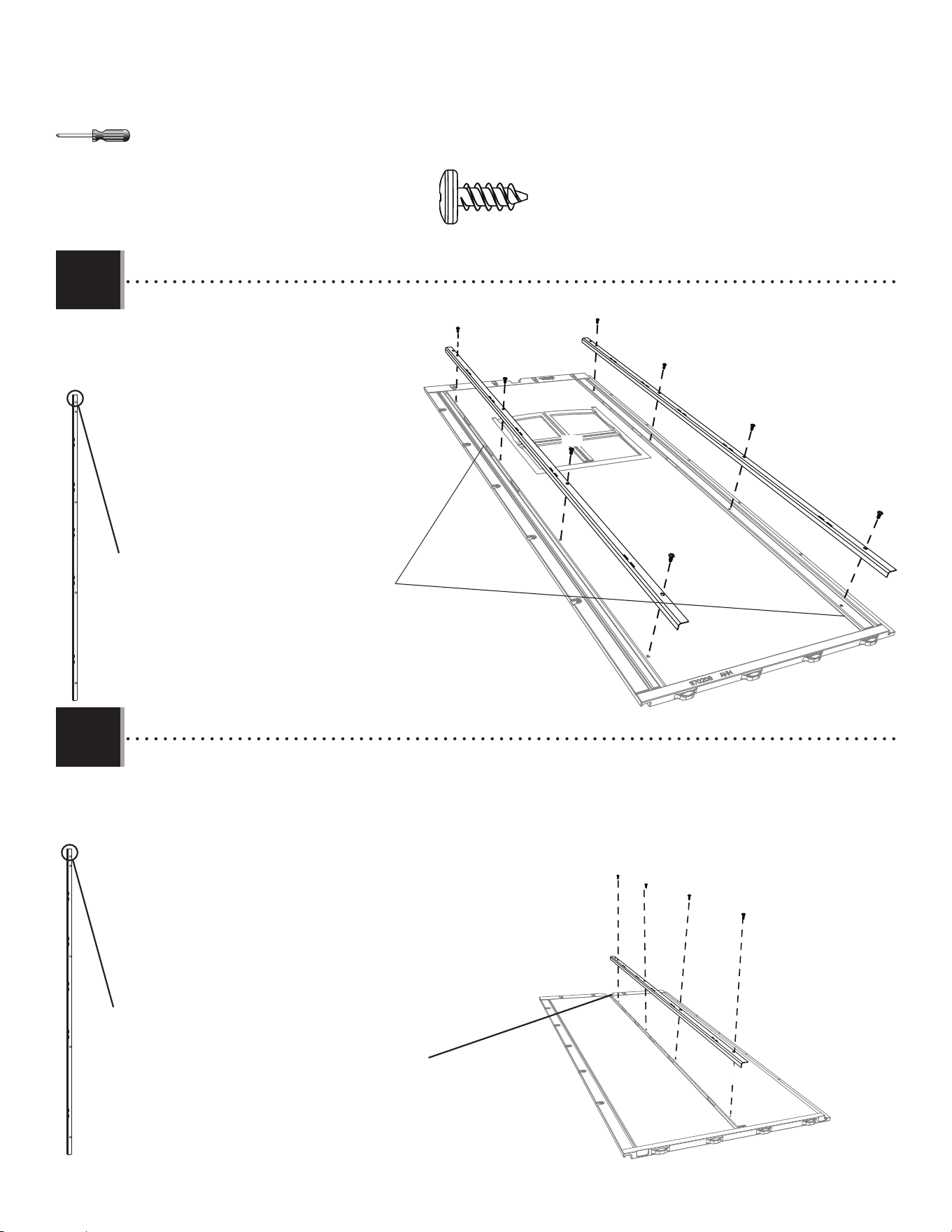

• Secure two wall support channels (AFM)

at the outer edges on the one (1) window

panels (AHH) using eight (8) screws (ADZ) for

each.

• Fixez deux (2) renforts de soutien mural

(AFM) sur les bords extérieurs de chacun

des deux (2) volets de fenêtre (AHH) à l’aide

de huit (8) vis (ADZ).

• Asegure dos (2) canales de soporte de pared

(AFM) en los bordes exteriores de los dos

(2) paneles de ventana (AHH) utilizando ocho

(8) tornillos (ADZ) para cada uno.

• No screw in top hole.

• Aucune vis dans le

trou supérieur.

• Ningún tornillo en el

agujero superior.

• Top end

• Extremo superior

• Extrémité

supérieure

Bottom / Bord inférieur / Borde inferior

• Outer edges

• Bords extérieurs

• Bordes exteriores

AHH

AFM

ADZ

ADZ (x28)

ADZ

7.2

• Secure a wall support channel (AFM) at the middle of the notch on ﬁ ve (5) wall panels (AHD) using four (4) screws (ADZ)

for each. The remaining two (2) wall panels will have the wall support channels installed in the next section.

•Fixez un renfort de soutien mural (AFM) au centre de l’encoche de chacun cinq (5) panneaux muraux (AHD) à l’aide de

quatre (4) vis (ADZ). Les deux (2) panneaux muraux restants auront les chenaux de support muraux installés dans

la section suivante.

• Asegure un canal de soporte de pared (AFM) en el centro de la muesca en cinco (5) paneles de pared (AHD) utilizando

cuatro (4) tornillos (ADZ) para cada uno. Los canales de apoyo para la pared de los dos (2) paneles restantes se

instalarán en la siguiente sección.

• No screw in top hole.

• Aucune vis dans le

trou supérieur.

• Ningún tornillo en el

agujero superior.

• Top end

• Extremo superior

• Extrémité

supérieure

Bottom / Bord inférieur / Borde inferior

• Notch

• Encoche

• Muesca

AFM

AHD

ADZ

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

AGY

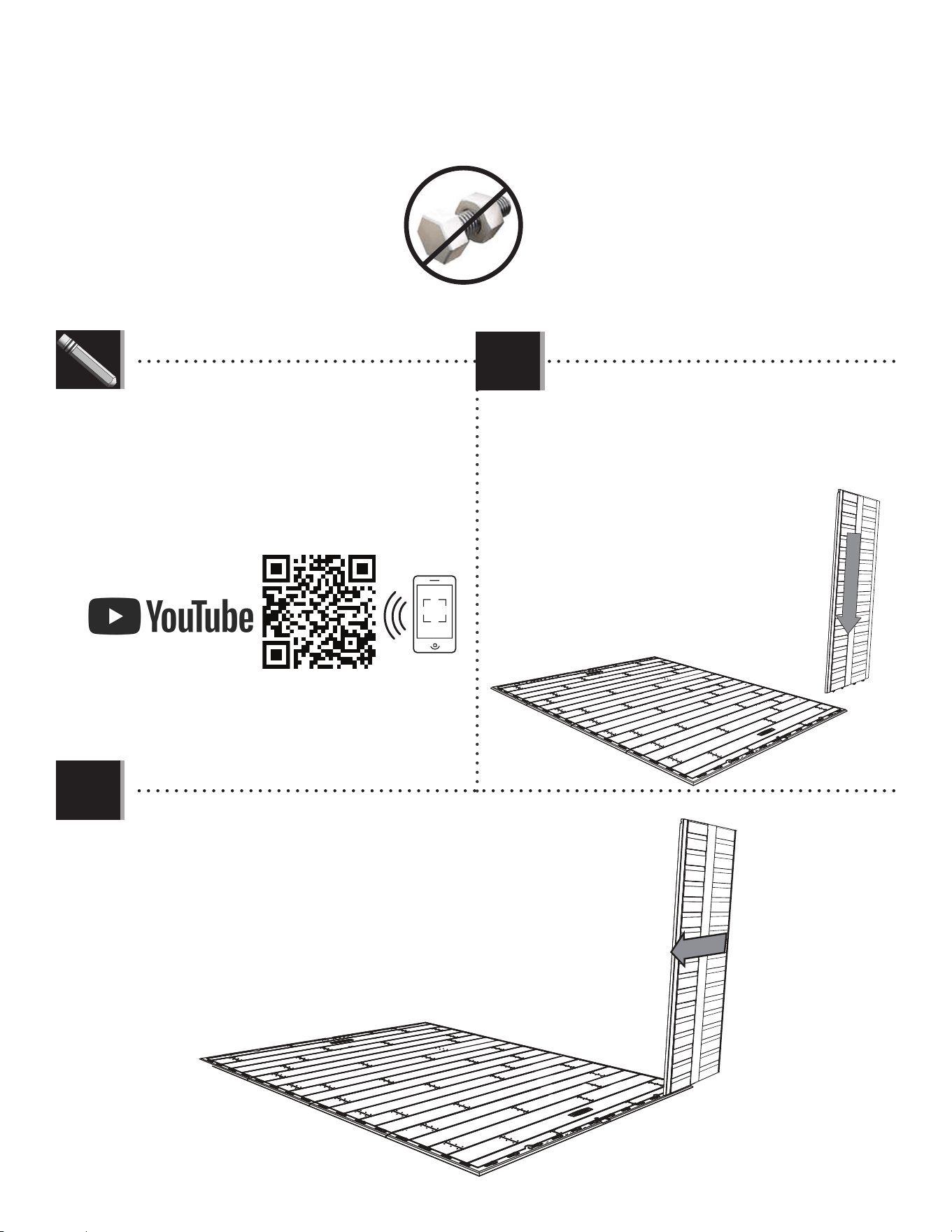

• Insert the two left-most tabs at the bottom of the

Corner Panel (AGY) into the two right-most slots along

the front edge of the Floor.

• Insérer les deux languettes gauches au fond du

panneau angulaire (AGY) dans les deux rainures droites

le long du bord du plancher.

• Insertar las lengüetas al borde

inferior del panel angular (AGY) en

las ranuras a lo largo del borde del

piso.

• Slide the Panel to the left.

• Faire glisser le panneau à gauche.

• Deslizar el panel a la izquierda.

7.4

7.3

• If you have trouble with this section, follow the code below

to view a video on how to assemble the Walls.

• En cas d’avoir des problèmes avec cette section, suivre

le code en bas pour voir un vidéo sur l’assemblage de cette

section.

• En caso de tener problemas con esta sección, seguir el

código debajo para ver un video sobre el ensamble de esta

sección.

http://go.lifetime.com/8x10horsidingwall

LIFETIME

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

AHD

ADZ (x15)

AIW (x1)

7.5

7.6

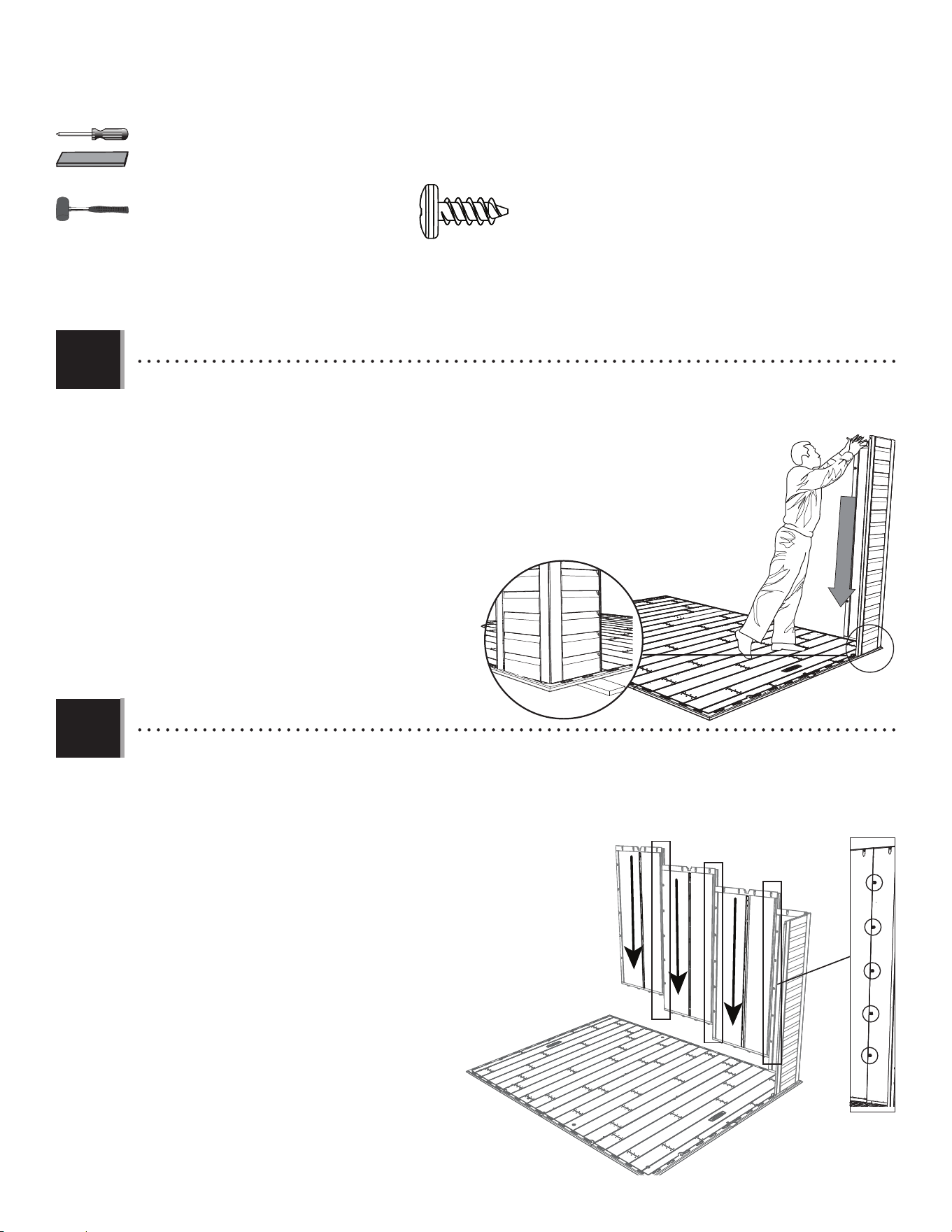

• One at a time, insert the four tabs at the bottom of the Wall Panels (AHD) or Window Wall Panel (AHH) into the next four

slots along the edge of the Floor, and slide the Panels forward. Insert the Window Wall Panel on either side of the Shed. You

may need to use a rubber mallet and the block to gently tap the Panel forward. Attach the Panels together with ﬁ ve (5) Screws

(ADZ).

• Un par un, insérer les quatre languettes au fond du panneau mural (AHD) ou du panneau mural pour la fenêtre (AHH)

dans les quatre rainures suivantes le long du bord du plancher,

et faire glisser les panneaux vers le bord avant. Insérer le

panneau mural pour la fenêtre soit le côté droit soit le côté gauche de

l’abri. Si besoin, utiliser un maillet en caoutchouc et le bloc pour mettre

en place les panneaux. Attacher les panneaux l’un à l’autre à

l’aide de cinq (5) vis (ADZ).

• Uno por uno, insertar las cuatro lengüetas al borde inferior

del panel mural (AHD) o panel mural para la ventana (AHH) en las

cuatro ranuras siguientes a lo largo del borde del piso, y

deslizar los paneles hacia el borde delantero. Insertar el panel

mural para la ventana en cualquiera de los dos lados de la caseta. Si es

necesario, usar un mazo de goma

y el bloque para dar un golpecito al

panel para ubicar cuidadosamente

el panel en su lugar. Sujetar los

paneles los unos a los otros

usando cinco (5) tornillos (ADZ).

AIW

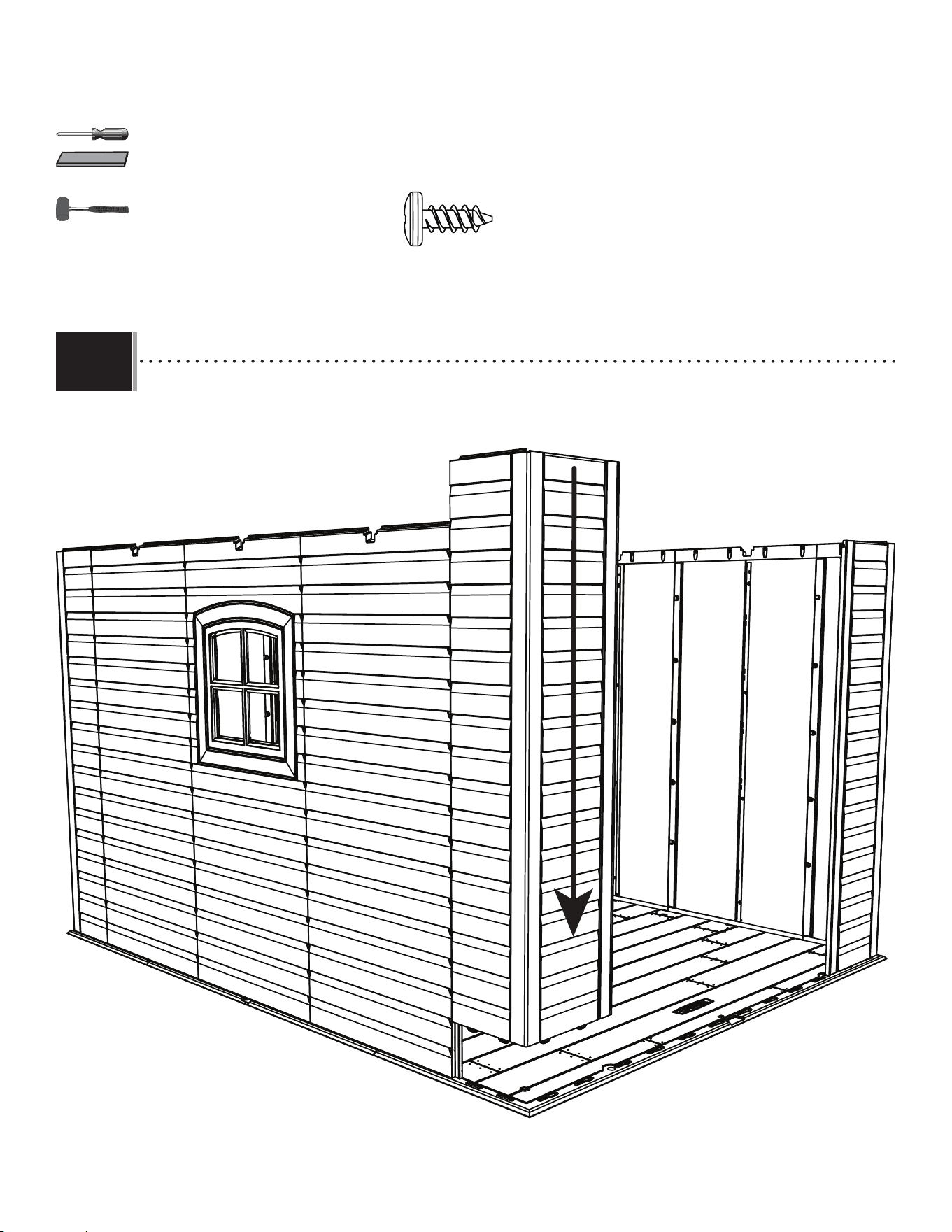

• Bend Corner Panel, and pull down on the Panel to snap the remaining tabs in place. To help

with insertion, place the Block (AIW) under the Floor Panel directly under the tab being inserted.

You should hear a “click” when the tab pops into place. Repeat this step for the second tab.

• Plier le panneau angulaire, et insérer les autres languettes. Pour aider avec le montage, mettre

le bloque (AIW) sous le panneau de plancher directement sous la languette à insérer. Répéter ce

processus pour la deuxième languette.

• Doblar el panel angular e introduzca las lengüetas restantes. Para ayudar con el armado,

deslizar el bloque (AIW) debajo el panel de piso directamente debajo la lengüeta a insertar. Se

escucha un«clic» cuando la lengüeta se sienta en su lugar. Repetir este proceso para la segunda

lengüeta.

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

• Insert these Wall Panels in the same way as the

other side. The Window Wall Panel may be inserted on

either side of the Shed.

• Insérer ces panneaux muraux de la même

manière que ceux de l’autre côté. Le panneau mural

pour la fenêtre s’insére soit le côté droit soit le côté gauche

de l’abri.

• Insertar estos paneles murales en la misma

manera que los del otro lado. Se puede insertar el

panel mural para la ventana en cualquiera de los dos lados

de la caseta.

• Insert this Corner Wall Panel (AGL) in the same way

as the ﬁ rst one.

• Insérer le panneau angulaire (AGL) de la même

manière que le premier panneau angulaire.

• Insertar este panel angular (AGL) en la misma

manera que el primer panel angular.

• Insert these Wall Panels (AHD) in the same way as

the previous ones. Do not place Window Wall Panels

along the rear of the the Shed.

• Insérer ces panneaux muraux (AHD) de la même

manière que les panneaux précédents. Ne pas

insérer les deux panneaux muraux pour la fenêtre le long de

bord arrière de l’abri.

• Insertar estos paneles murales (AHD) en la misma

manera que los paneles anteriores. No insertar los

paneles murales para la ventana a lo largo del borde

trasero de la caseta.

• Insert this Corner Wall Panel (AGW) in the same way

as the ﬁ rst one.

• Insérer le panneau angulaire (AGW) de la même

manière que le premier panneau angulaire.

• Insertar este panel angular (AGW) en la misma

manera que el primer panel angular.

ADZ (x35)

AHD

AHH

AHD

AGL

AGW

AIW (x1)

7.7

7.9

7.10

7.8

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 7 (CONTINUED) / SECTION 7 (SUITE) / SECCIÓN 7 (CONTINUACIÓN)

ADZ (x5)

AGN

• Insert this Corner Wall Panel (AGN) in the same way as the ﬁ rst one.

• Insérer le panneau angulaire (AGN) dans la même manière que le premier panneau angulaire.

• Insertar este panel angular (AGN) en la misma manera que el primer panel angular.

AIW (x1)

7.11

BDK (x1)

AGI (x1)

CUW (x2)

CUZ (x2)

AGH (x1)

BDJ (x1)

AFV (x1)

AGQ (x8)

CONTENTS OF BOX 1 / CONTENIDO DE LA CAJA 1 / CONTENU DE LA BOÎTE 1

PARTS IDENTIFIER / IDENTIFICADOR DE PIEZAS / IDENTIFICATEUR DE PIÈCES

Remove This Section for Quick Reference / Enlever Cette Section pour référence rapide / Reitirar esta sección para referencia rápidaa

AFY (117) (x3)

EVZ (x1)

EWA (x1)

48 in/po (≈1,22 m)

67 3/4 in/po (≈1,72 m)

AFG (x3)

AFM (x9)

CRD (x2)

77 in/po (≈1,96 m)

BLH (x2)

DSR (x4)

DSR (x2)

PARTS IDENTIFIER / IDENTIFICADOR DE PIEZAS / IDENTIFICATEUR DE PIÈCES

METAL PARTS KIT 1 / JUEGO DE PIEZAS DE METAL 1 / KIT PIÈCES EN MÉTAL 1

METAL PARTS KIT 2 / JUEGO DE PIEZAS DE METAL 2 / KIT PIÈCES EN MÉTAL 2

Remove This Section for Quick Reference / Enlever Cette Section pour référence rapide / Reitirar esta sección para referencia rápidaa

50 9/16 in/po (≈1,28 m)

75 1/2 in/po (≈1,92 m)

EYS (x1)

59 1/2 in/po (≈1,51 m)

AGY (x1)

AGW (x1)

AGN (x1)

AGL (x1)

AHD (x7)

AHH (x1)

104

105 106

107

AIW (x1)

AIX (x4)

AFU (x2)

AFS (x2)

PARTS IDENTIFIER / IDENTIFICADOR DE PIEZAS / IDENTIFICATEUR DE PIÈCES

Remove This Section for Quick Reference / Enlever Cette Section pour référence rapide / Reitirar esta sección para referencia rápidaa

CONTENTS OF BOX 2 / CONTENIDO DE LA CAJA 2 / CONTENU DE LA BOÎTE 2

CONTENTS OF SMALL PARTS BOX / CONTENIDO DE LA CAJA DE PIEZAS PEQUEÑAS / CONTENU DE LA BOÎTE DE PETITES PIÈCES

EZG

DXK BHZ

DST

BQH

BEG BHX BHC

DSX

CFL

BEJ

BHI

HARDWARE BAGS / BOLSAS DE HERRAJE / SACS DE QUINCAILLERIE

PARTS IDENTIFIER / IDENTIFICADOR DE PIEZAS / IDENTIFICATEUR DE PIÈCES

AHE (x1)

AFZ (x2)

AFL (x8)

AHC (x4)

CONTENTS OF SMALL PARTS KIT / CONTENIDO DEL JUEGO DE PIEZAS PEQUEÑAS / CONTENU DU KIT PETITES PIÈCES

Remove This Section for Quick Reference / Enlever Cette Section pour référence rapide / Reitirar esta sección para referencia rápidaa

AFW (116) (x1)

AGG (115) (x1)

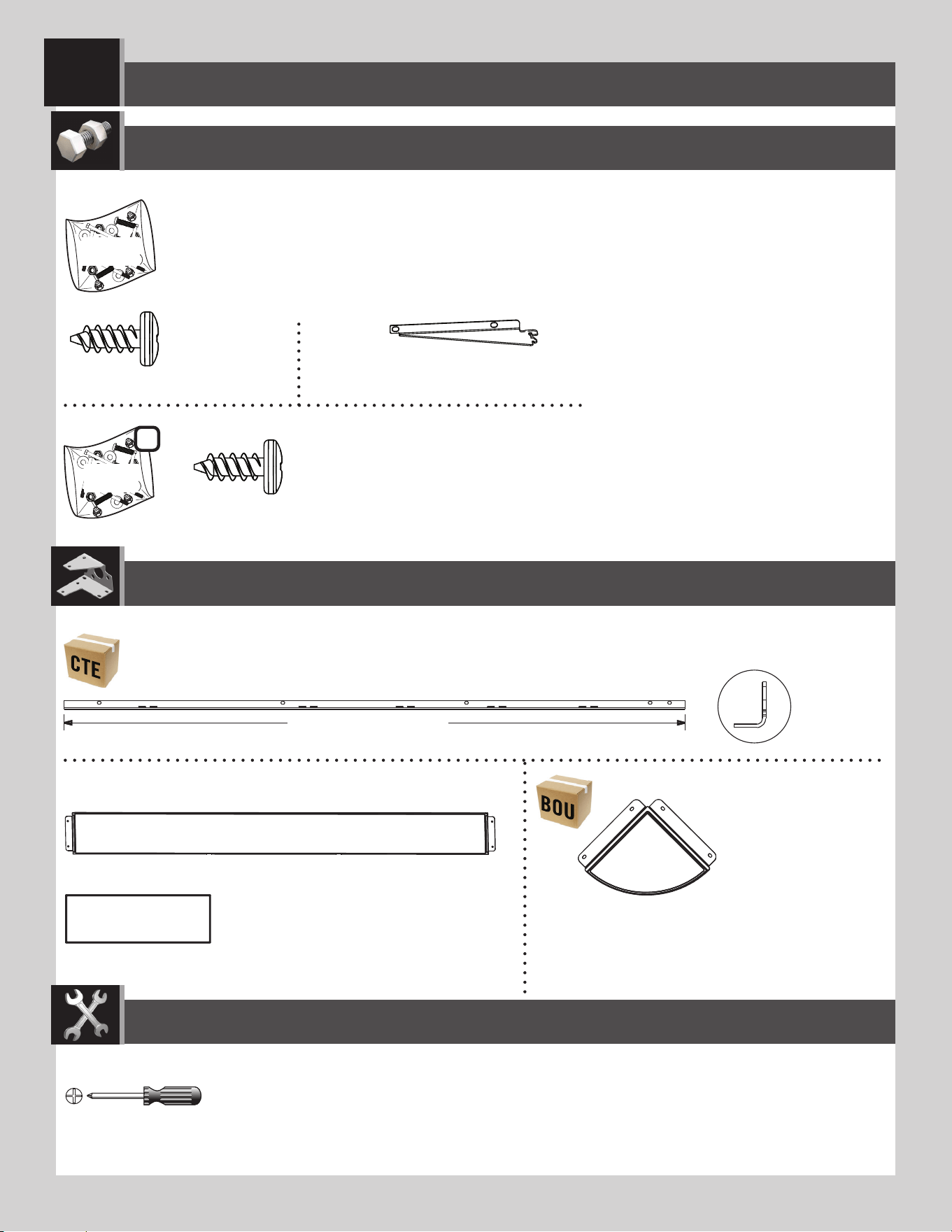

SHELVING INSTALLATION / INSTALLATION DU RAYONNAGE / INSTALACIÓN DE LA ESTANTERÍA

ADZ (x42)

ADZ (x8)

AIY (x6)

AFV (x1)

AFM (x2)

67 3/4 in/po (≈1,72 m)

AFS (x2)

AFZ (x2)

DSX

BHI

Metal Parts / Pièces en métal / Piezas de metal

Plastic Parts / Pièces en plastique / Piezas de plástico

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

4444

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)

ADZ (x8)

ADZ

AFM (x2)

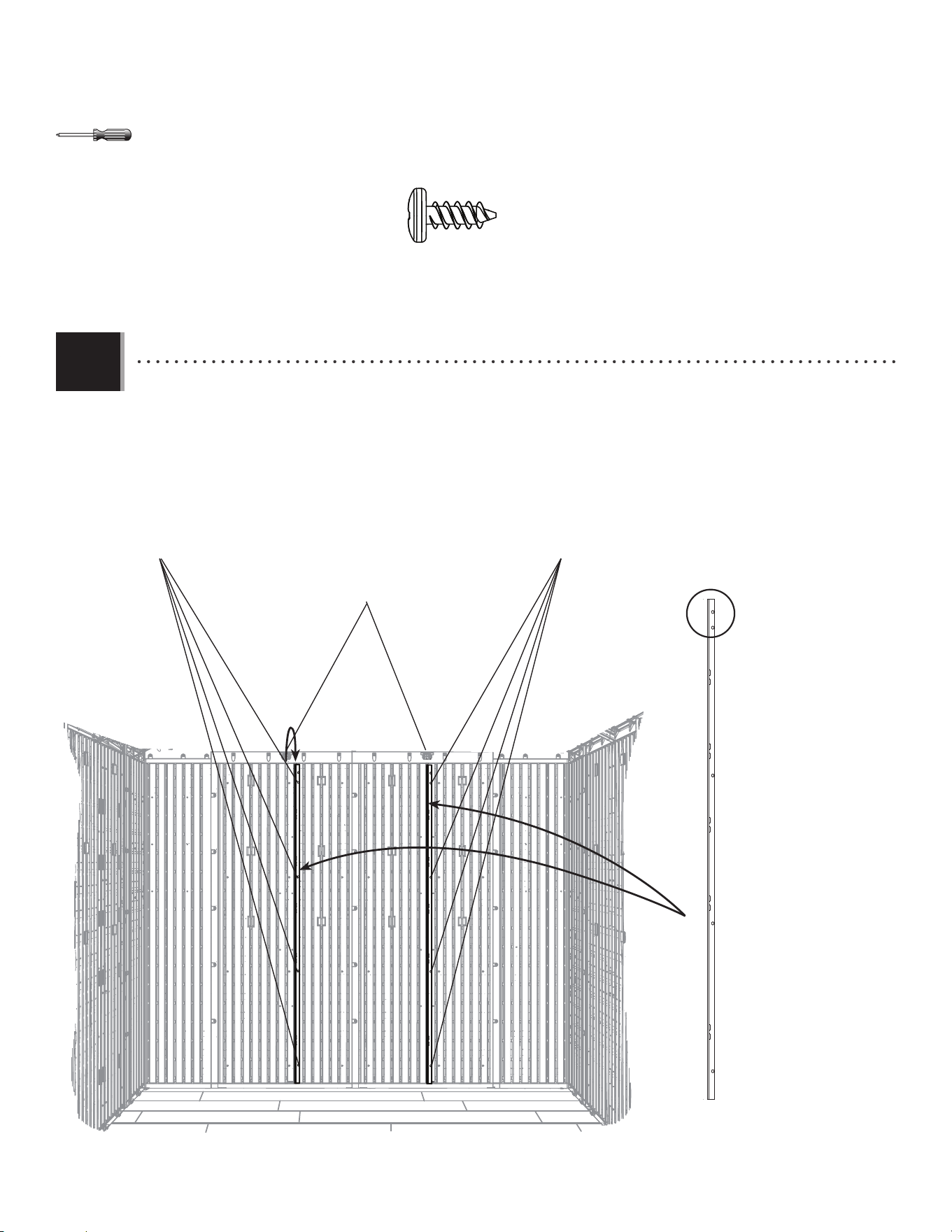

• The right Wall/Shelf Support Channel (AFM) goes in the slot directly under the notch in the Wall Panel. The left Wall

Support Channel goes in the slot to the right of the notch in the Wall Panel.

• Le canal de support du mur/étagère (AFM) droit s’attache dans la rainure directement sous l’encoche dans le panneau

mural. Le canal de support du mur/étagère gauche s’attache dans la rainure à la droite de l’encoche du panneau

mural.

• El canal de soporte para la pared/estante (AFM) derecho se sujeta dentro de la ranura directamente debajo la muesca

en el panel de pared. El canal de soporte para la pared izquierdo se sujeta dentro de la ranura a la derecha de la

muesca en el panel de pared.

Notches / Encoches / Muescas

• Top End

• Extrémité suprieure

• Extremo superior

8.1

4545

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)

ADZ (x6)

AIY

AFV

ADZ

50 lb. (23 kg)

• Insert the Shelf Brackets (AIY) into the slots in the Wall/Shelf Support Channels. The Brackets must be at the same height.

• Insérer les équerres (AIY) dans les fentes dans les canaux de support pour les murs/étagères. Les équerres doivent

être à la même hauteur.

• Insertar las escuadras (AIY) en las rajas en los canales de soporte para las paredes/estantes. Las escuadras deben estar

a la misma altura.

• Secure the Shelf (AFV) to the Corner Wall Panels and Shelf Brackets using six (6) Screws (ADZ).

• Fixer l’étagère (AFV) aux panneaux angulaires et aux équerres à l’aide de six (6) vis (ADZ).

• Fijar el estante (AFV) a los paneles angulares y las escuadras usando seis (6) tornillos (ADZ).

8.2

8.3

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)

ADZ (x8)

30 lb. (14 kg)

• Insert two (2) Shelf Brackets (AIY) into the slots in the Wall/Shelf Support Channels. The Shelf Brackets must be at the

same height. Attach a Shelf (AFS) to the Brackets using four (4) Screws (ADZ).

• Insérer deux (2) équerres (AIY) dans les fentes dans les canaux de support pour les murs/étagêres. Les équerres

doivent être à la même hauteur. Attacher une étagère (AFS) aux équerres à l’aide de quatre (4) vis (ADZ).

• Insertar dos (2) escuadras (AIY) en las rajas en los canales de soporte para las paredes/estantes. Las escuadras deben

estar a la misma altura. Sujetar un estante (AFS) a las escuadras usando cuatro (4) tornillos (ADZ).

• Repeat the last step for the second Shelf.

• Répéter l’étape précédente pour la deuxième étagère.

• Repetir el paso anterior para el segundo estante.

8.4

8.5

AIY

ADZ

AFS

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 8 (CONTINUED) / SECTION 8 (SUITE) / SECCIÓN 8 (CONTINUACIÓN)

ADZ

AFZ

ADZ (x8)

• Select the corner in which you would like to install a Corner Shelf (AFZ). Fold up the ﬂ aps of the Shelf, and align the

holes in the tabs with those in the Corner Wall Panel. Secure with four (4) Screws (ADZ).

• Sélectionner l’encoignure désirée pour l’installation des étagères angulaires (AFZ). Plier les rabats de l’étagère

angulaire, et aligner les trous avec ceux du panneau mural angulaire. Fixer l’étagère au panneau à l’aide de quatre

(4) vis (ADZ).

• Seleccionar los rincones deseados para la instalación de los estantes angulares (AFZ). Plegar las solapas del estante,

y alinear los agujeros en las solapas con ellos en el panel mural angular. Fijar el estante al panel usando cuatro (4)

tornillos (ADZ).

10 lb. (4.5 kg)

• Repeat this step to place the second Corner Shelf in another corner.

• Répéter cette étape pour attacher la deuxième étagère angulaire dans une autre encoignure.

• Repetir este paso para sujetar el segundo estante angular en otro rincón.

8.6

8.7

DOOR & ENTRY GABLE INSTALLATION / INSTALLATION DU PIGNON D’ENTRÉE ET DES PORTES /

INSTALACIÓN DE LA FACHADA DE ENTRADA Y LAS PUERTAS

AHP (x2)

ADZ (x6)

(x1)

(x1) (x1)

ADX (x4)

AIM (x1)

AIC (x1)

BHZ

Plastic Parts / Pièces en plastique / Piezas de plástico

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

AHP (x2)

AHP

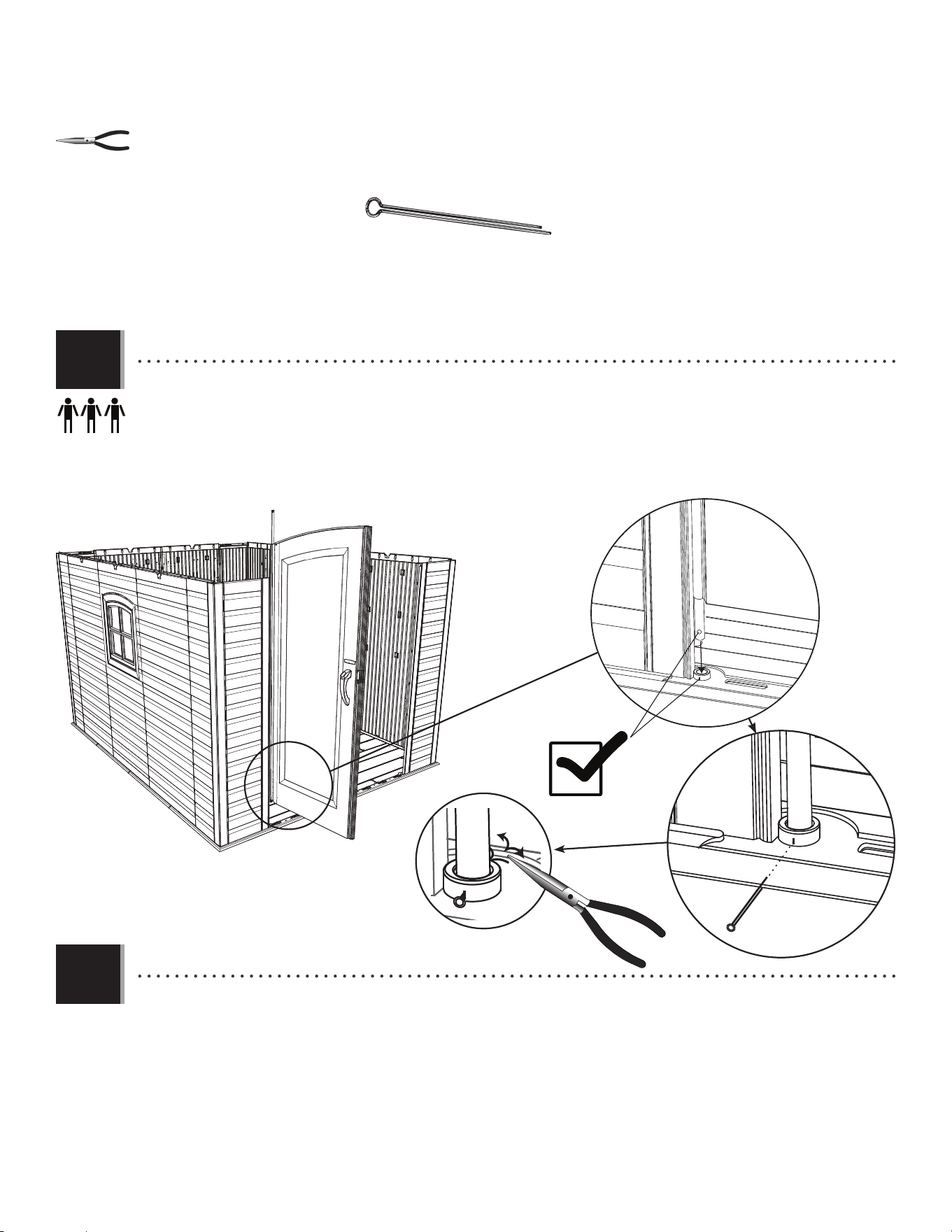

• Pull the Hinge Tube down out of the Door about six inches. Align the hole at the bottom of the Hinge Tube with the slit

in the Bushing, and insert the Tube. Insert a Cotter Pin (AHP) and bend the ends.

• Étendre le tube d’articulation à peu près quinze centimètres du bord inférieur de la porte. Aligner le trou dans la partie

inférieure du tube avec la fente dans la bague, et insérer le tube. Insérer une clavette (AHP) et plier les extrémités.

• Extender el tubo de articulación unos qunice centimetros del borde inferior de la puerta. Alinear el agujero en la parte

inferior del tubo con la rendija en el casquillo, e insertar el tubo. Insertar una clavija (AHP) y doblar los extremos.

• Repeat the previous step for the Right Door.

• Répéter l’étape précédente pour la porte droite.

• Repetir el paso anterior para la puerta derecha.

9.1

9.2

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

ADZ (x6)

ADZ

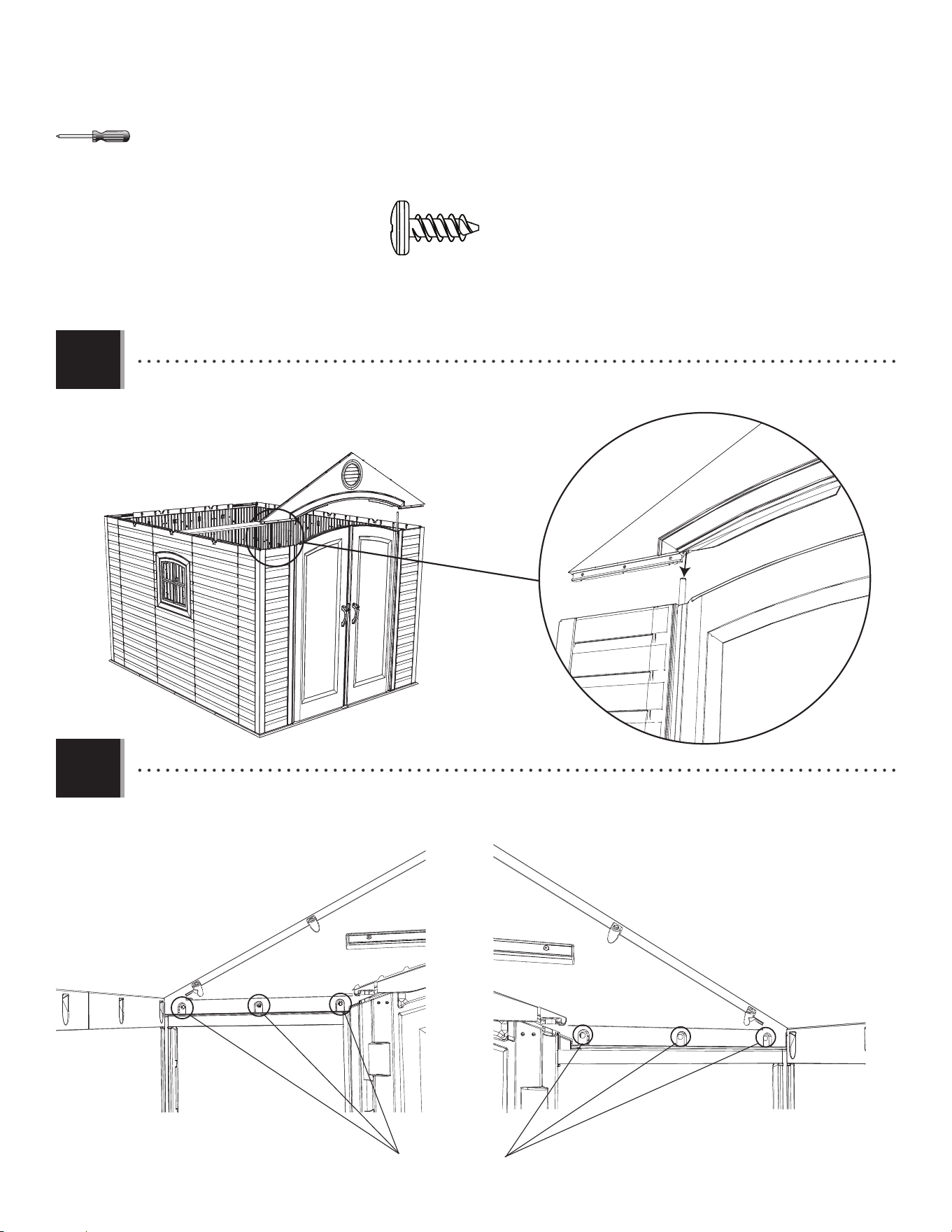

• Slide the holes in the Entry Gable down over the two Hinge Tubes.

• Faire glisser les trous dans le toit à pignon d’entrée sur les deux tubes.

• Deslizar los agujeros en la fachada de entrada sobre los dos tubos.

• Secure the Entry Gable to the shed using six (6) Screws (ADZ).

• Attacher le toit à pignon d’entrée à l’abri à l’aide de six (6) vis (ADZ).

• Sujetar la fachada de entrada a la caseta usando seis (6) tornillos (ADZ).

9.3

9.4

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 9 (CONTINUED) / SECTION 9 (SUITE) / SECCIÓN 9 (CONTINUACIÓN)

ADX (x4)

AIM (x1)

AIC (x1)

AIM

AIC

ADX

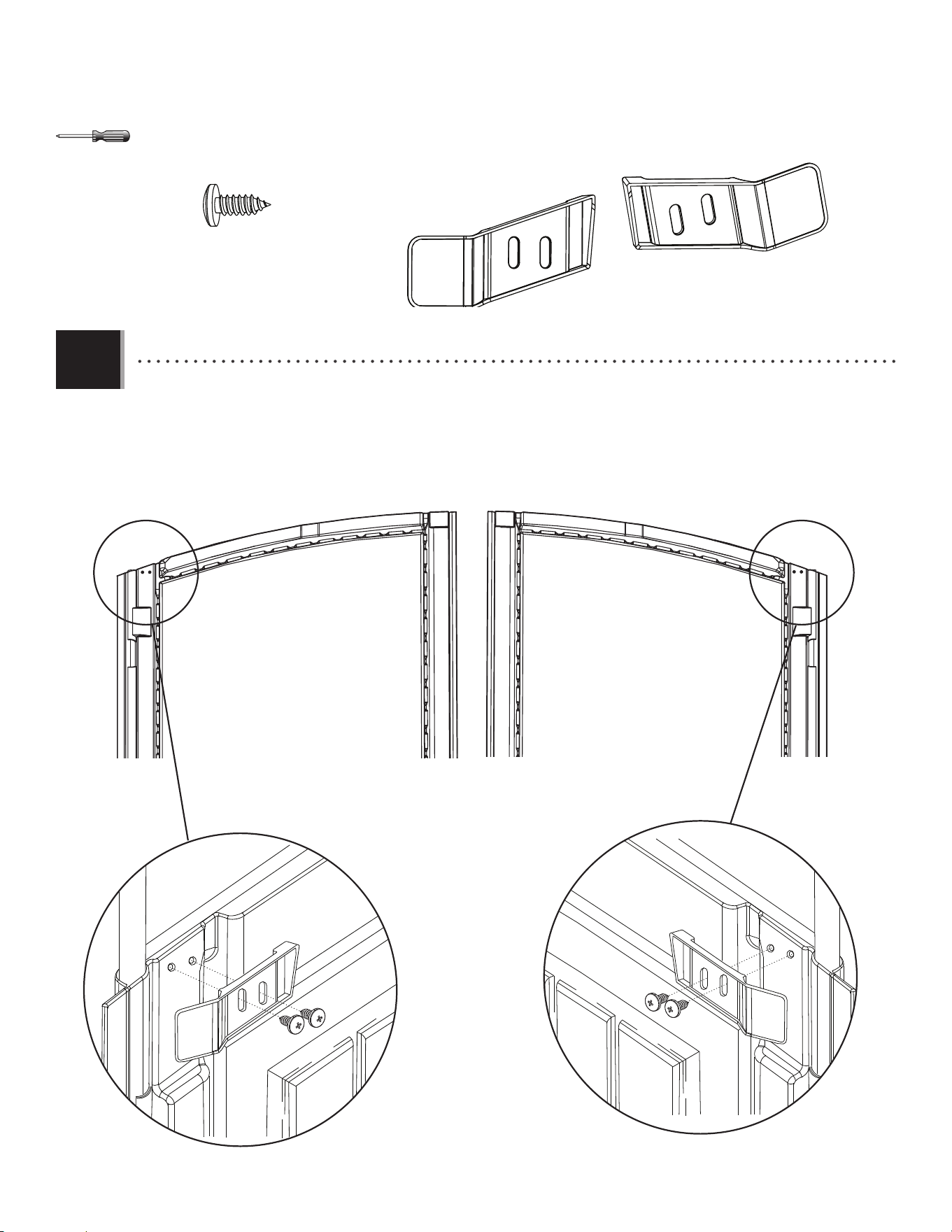

• Attach the Left (AIC) and Right (AIM) Gap Flaps to the corners of the Doors using the hardware included. These Flaps

simply serve to block out light.

• Attacher les rabats gauche (AIC) et droit (AIM) aux portes à l’aide de la quincaillerie incluse. Ces rabats ne servent que

pour empêcher la lumière d’entrer.

• Sujetar las tapas de las puertas izquierda (AIC) y derecha (AIM) a las puertas usando el herraje incluido. Estas tapas sirven

sólo para tapar la luz.

9.5

ROOF ASSEMBLY / ASSEMBLAGE DU TOIT / ENSAMBLE DEL TEJADO

AFL (x8)

ADZ (x126)

AED (x24)

ADX (x24)

AGQ (x8)

AFY (117) (x3)

AXX (x2)

AHC (x4)

(x1)

AFW (116) (x1)

AGG (115) (x1)

(x3)

BHX

Metal Parts / Pièces en métal / Piezas de metal

Plastic Part / Pièce en plastique / Piezas de plástico

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

5353

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

AGQ

• Set a truss assembly into the notches on the ﬁ rst two opposite wall panels. Set a roof panel (AGQ) onto the gable,

wall panel, and truss assembly.

• Mettre une ferme dans les encoches des premiers deux panneaux muraux opposés. Mettre un panneaux de toit

(AGQ) sur le pignon, panneau mural, et la ferme.

• Colocar una cercha dentro de las muescas de los primeros dos paneles de pared opuestos. Colocar un panel de

tejado (AGQ) sobre la fachada de entrada, panel mural, y la cercha.

10.1

10.2

AGQ

• Set the roof panel (AGQ) down onto the wall panel, gable, and truss. The groove at the bottom of the roof panel sets

over the top of the wall panel. Ensure the alignment nub ﬁ ts into the notch in the truss.

• Mettre le panneau de toit (AGQ) dans le panneau mural, le pignon, et la ferme. Mettre la rainure au bord inférieur du

panneau de toit sur la partie supérieure du panneau mural. Mettre la petite bosse d’alignement dans l’encoche de

la ferme.

• Colocar el panel de tejado (AGQ) en el panel de pared, la fachada, y la cercha. Colocar la ranura a lo largo del borde

inferior del panel de tejado sobre la parte superior del panel de pared. Encajar el bulto de alineamiento en la

muesca en la cercha.

• Alignment nub

• Bosse d’alignement

• Bulto de alineamiento

• Notch

• Encoche

• Muesca

5454

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x4)

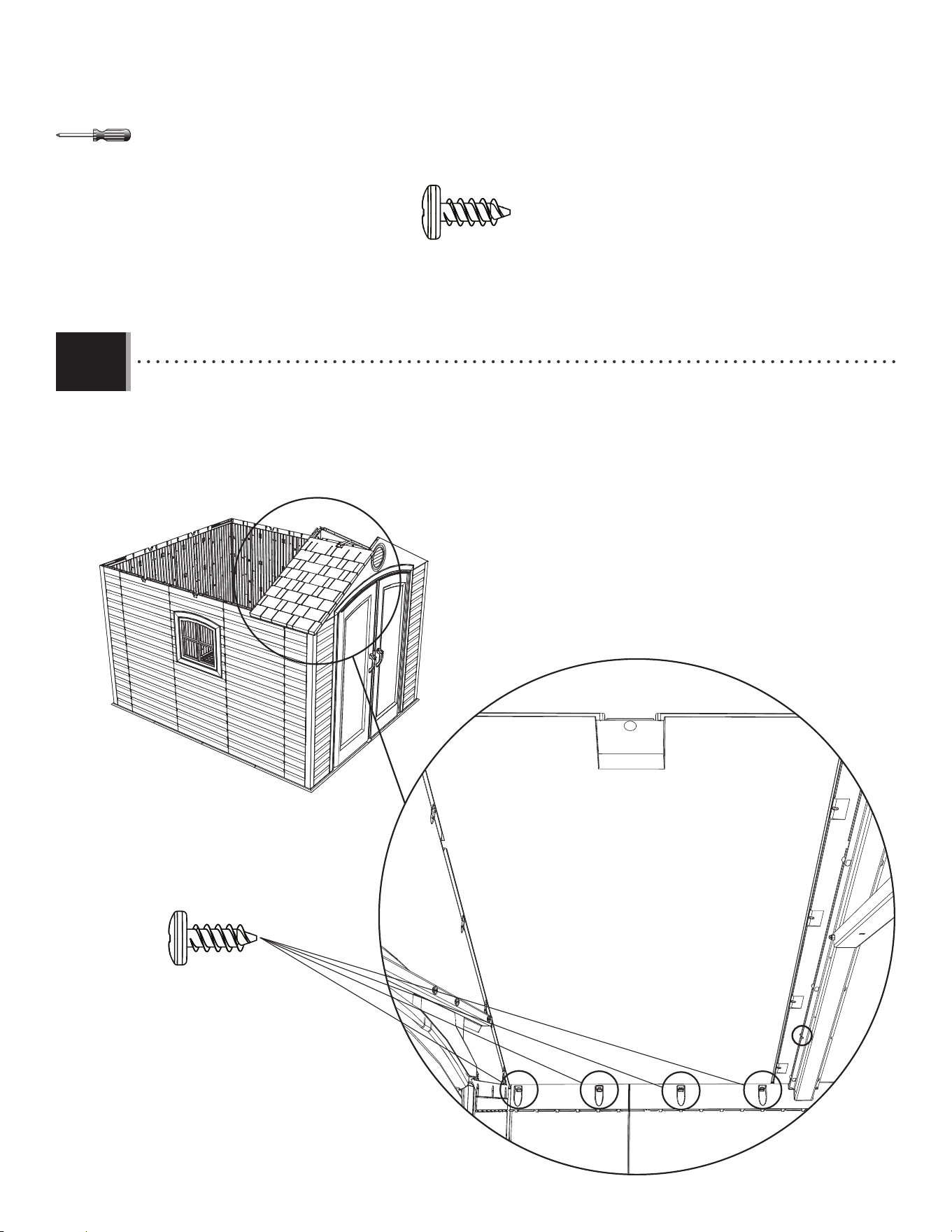

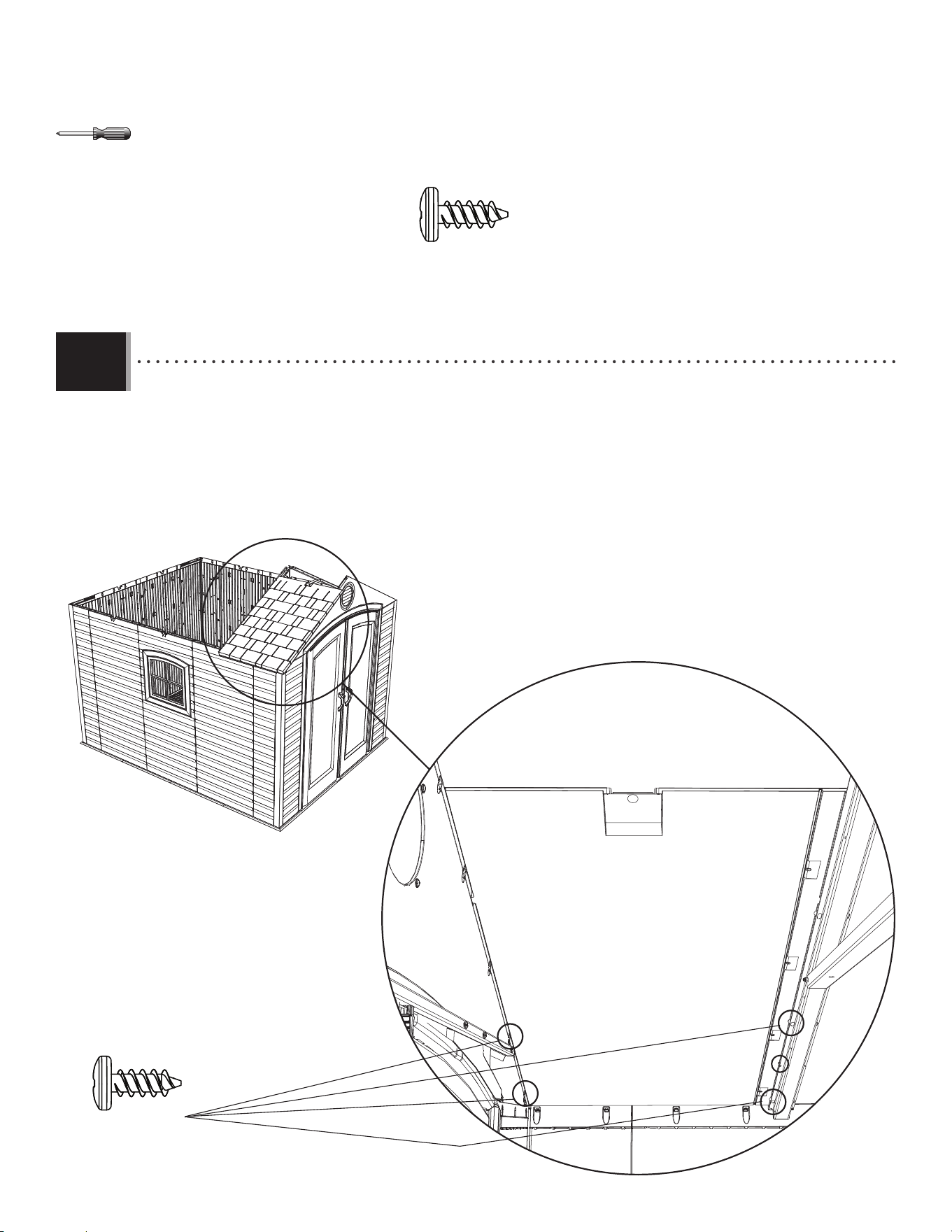

• Align the four holes in the wall panel with those at the bottom of the roof panel, and insert four (4) screws (ADZ) to

secure the panel in place.

• Aligner les quatre trous dans le panneau mural avec ceux au bord inférieur du panneau de toit, et insérer quatre

(4) vis (ADZ) pour attacher le panneau en place.

• Alinear los cuatro agujeros en el panel de pared con los al borde inferior del panel de tejado, e insertar cuatro (4)

tornillos (ADZ) para sujetarlo en su lugar.

10.3

5555

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x4)

• Insert the ﬁ rst two screws (ADZ) through the gable and into the roof panel and the frist two screws (ADZ) through the

truss and the roof panel at the locations indicated. If necessary, slide the truss to align its holes with the panel.

• Insérer les premières deux vis (ADZ) à travers le pignon et dans le panneau de toit et les premières deux vis (ADZ) à

travers la ferme et dans le panneau de toit aux emplacements indiqués. Si besoin, faire glisser la ferme pour aligner les

ses trous avec ceux du panneau.

• Insertar los primeros dos tornillos (ADZ) por la fachada y dentro del panel de tejado y los primeros dos tornillos (ADZ)

por la cercha y dentro del panel de tejado a las ubicaciones indicadas. Si es necesario, deslizar el armazón para alinear

sus agujeros con ellos en el panel.

10.4

ADZ (x4)

5656

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x1)

ADZ (x2)

ADZ (x3)

AFL

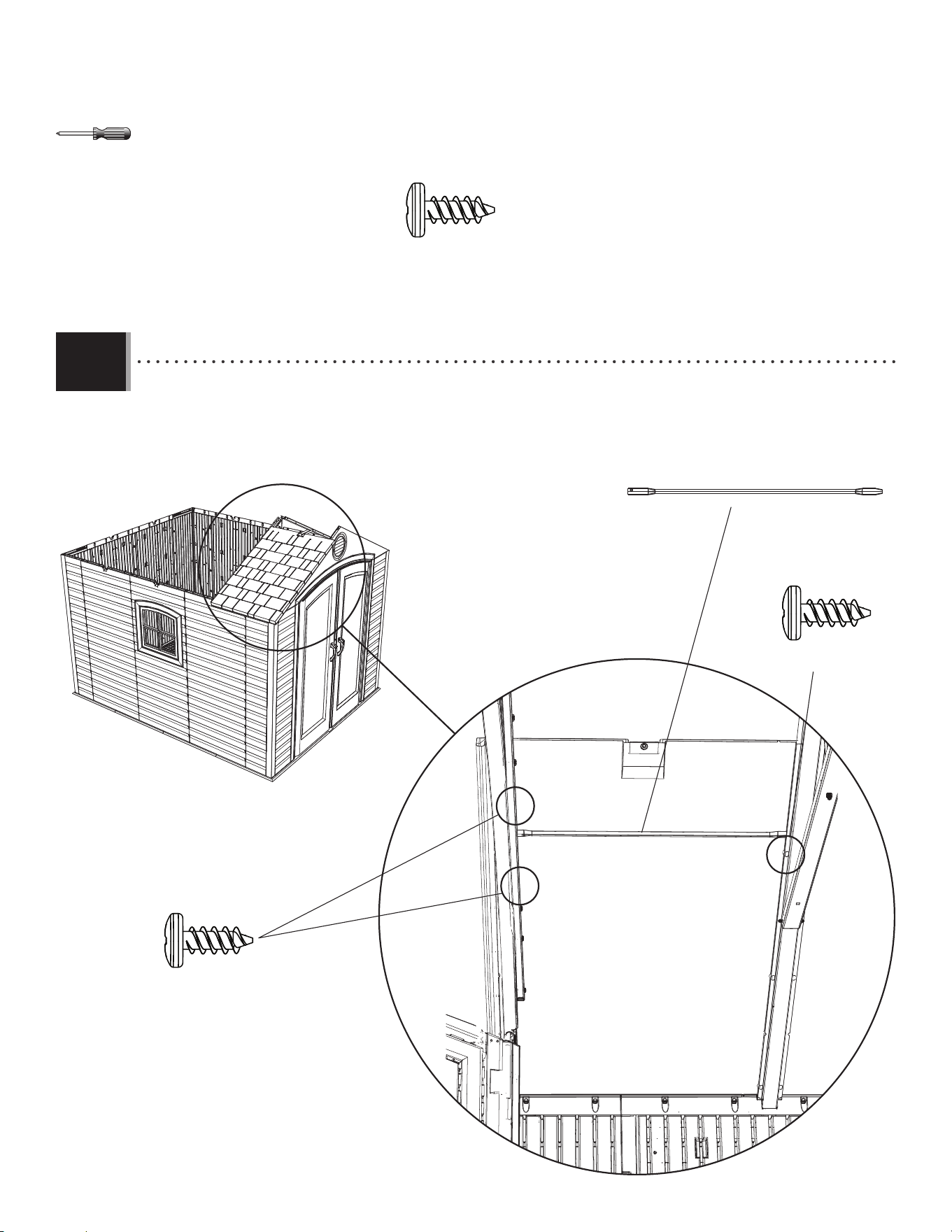

• Insert the roof support (AFL) into the notches in the gable and between the truss and the roof panel. Insert three (3)

more screws (ADZ) to secure the panel in place.

• Mettre le support de toit (AFL) dans les encoches dans le pignon et entre le panneau de toit et la ferme. Insérer trois

(3) vis (ADZ) pour attacher le panneau en place.

• Insertar el soporte de tejado (AFL) en las muescas en la fachada y entre la cercha y el panel de tejado. Insertar tres

(3) tornillos (ADZ) más para sujetar el panel en su lugar.

10.5

AFL

5757

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

AFL (x1)

ADZ (x11)

AGQ

• Repeat steps 10.2–10.5 for the second front roof panel.

• Répéter les étapes 10.2 – 10.5 pour le deuxième panneau de toit avant.

• Repetir los pasos 10.2–10.5 para el segundo panel de tejado delantero.

10.6

5858

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

AFL

ADZ (x40)

AGQ

• Repeat the previous steps for the center roof panels.

• Répéter les étapes précédentes pour les panneaux de toit centraux.

• Repetir los pasos anteriores para los paneles de tejado centrales.

10.7

5959

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x14)

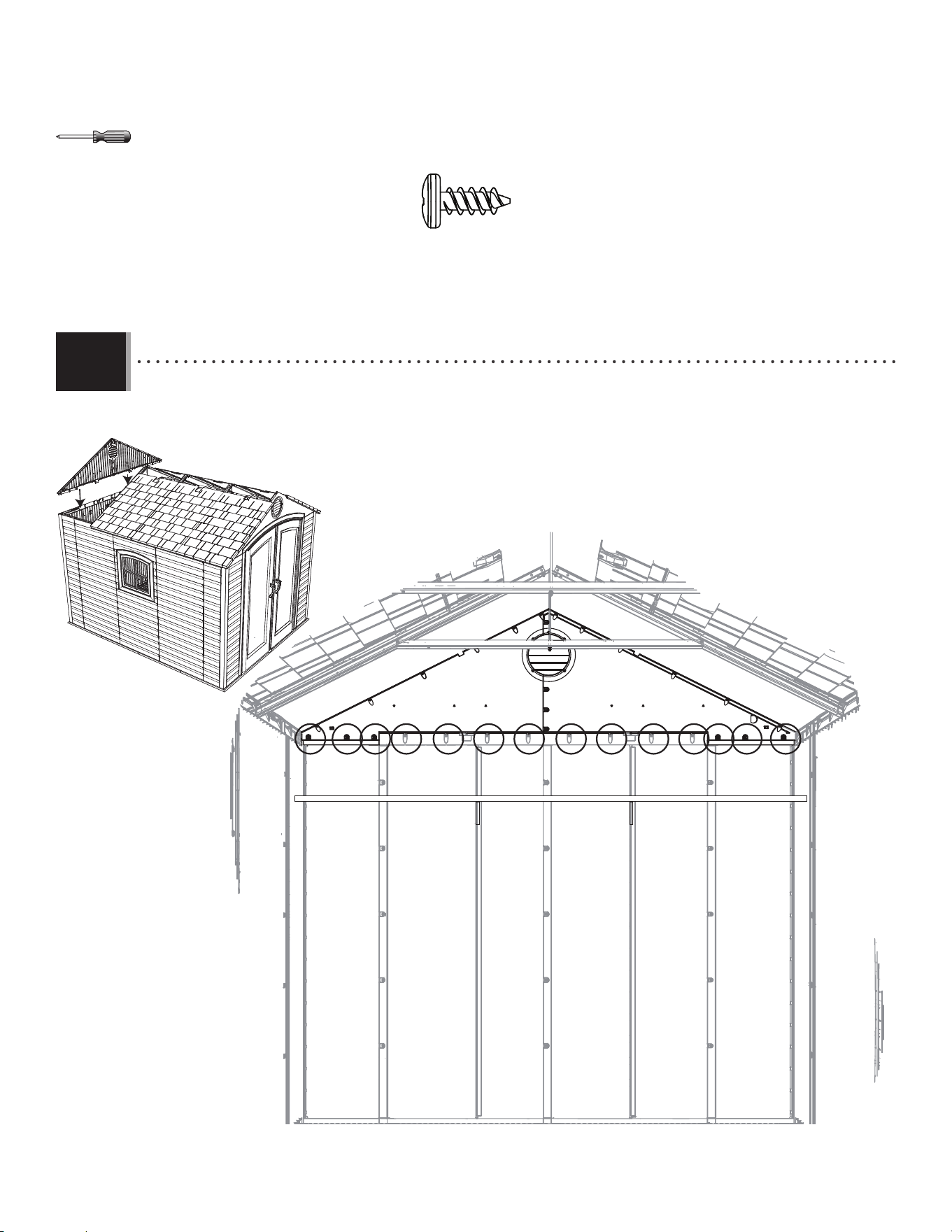

• Attach the rear gable to the shed using fourteen (14) screws (ADZ).

• Attacher le pignon arrière à l’abri à l’aide de quatorze (14) vis (ADZ).

• Sujetar la fachada trasera a la casita usando catorce (14) tornillos (ADZ).

10.8

6060

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x22)

AFL

AGQ

• Attach the last two roof panels to the shed in the same way you did the ﬁ rst two.

• Attacher les derniers deux panneaux de toit à l’abri dans la même façon que les primiers deux.

• Sujetar los últimos dos paneles de tejado a la casita en la misma manera que los primeros dos.

10.9

6161

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADZ (x28)

ADZ

AFW (116)

AGG (115)

AFY (117)

• Starting at the front, attach the roof caps to the shed using the hardware included.

• En commençant à la partie avant, attacher les chapeaux à l’abri à l’aide de la quincaillerie incluse.

• Empezando a la parte delantera, sujetar las cumbreras a la casita usando el herraje incluido.

10.10

Note: The ends of the roof caps overlap one another.

Noter : Les extrémités des chapeaux se chevauchent.

Notar: Los extremos de las cumbreras se solapan.

6262

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 10 (CONTINUED) / SECTION 10 (SUITE) / SECCIÓN 10 (CONTINUACIÓN)

ADX

AED

AHC

AXX

ADX (x24)

AED (x24)

AXX (x2)

AHC

• Fold a skylight (AHC), and attach it to the roof using six (6) screws (ADX) and washers (AED) for each skylight.

• Plier une lucarne (AHC), et l’attacher au toit à l’aide de six (6) vis (ADX) et rondelles (AED) pour chaque lucarne.

• Doblar un tragaluz (AHC), y sujetarlo al tejado usando seis (6) tornillos (ADX) y rondanas (AED) para cada tragaluz.

• Insert the clips (AXX) with the “arrow” facing up.

• Insérer les clips (AXX) avec la « ﬂ èche » vers le haut.

• Insertar los clips (AXX) con la «ﬂ echa» hacia arriba.

Note: Repeat this step for the four remaining skylights.

Noter : Répéter cette étape pour les quatre lucarnes restantes.

Notar: Repetir este paso para los cuatro tragaluces restantes.

10.11

10.12

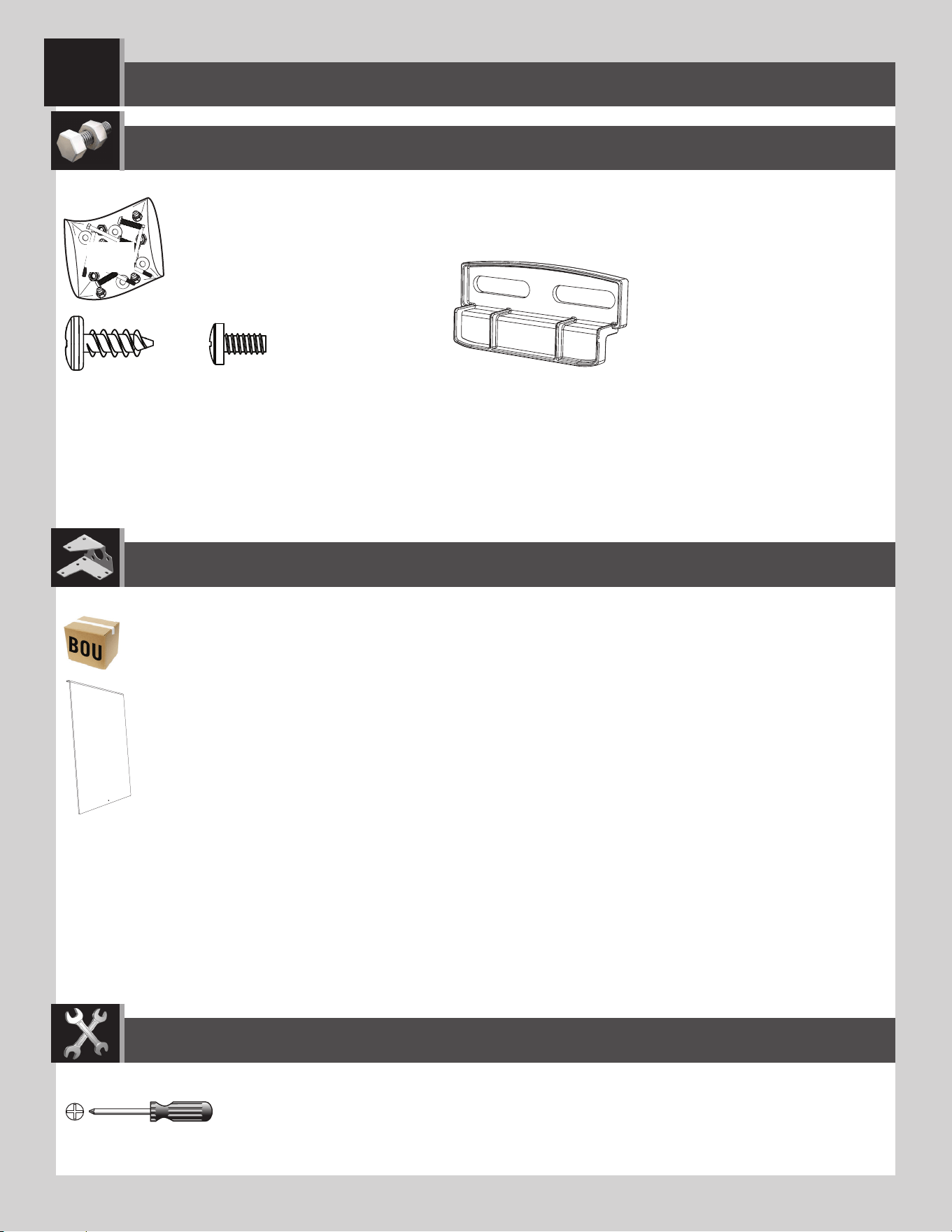

WINDOW PANE INSTALLATION / INSTALLATION DU CARREAU / INSTALACIÓN DE LA HOJA DE VENTANA

ADZ (x4)

ADY (x1)

AIS (x2)

AHE (x1)

BEJ

Plastic Part / Pièce en plastique / Pieza de plástico

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 11 (CONTINUED) / SECTION 11 (SUITE) / SECCIÓN 11 (CONTINUACIÓN)

ADY (x1)

AHE

ADY

AHE

• Peel off the protective backing from both sides

of the Window (AHE).

• Retirer la pellicule protectrice des deux côtés du

carreau (AHE).

• Retirar el protector de plástico de las dos caras

de la hoja de ventana (AHE).

• Insert a Screw (ADY) into the hole at the bottom of

the Window Pane. This helps keep the Window up when

open.

• Insérer une vis (ADY) dans le trou au bord inférieur

du carreau. Cela aide à garder le carreau ouvert.

• Insertar un tornillo (ADY) en el agujero al borde

inferior de la hoja. Esto ayuda a prevenir la cierre de la

hoja.

11.2

11.1

11.3

• If you have trouble with this section, follow the code below

to view a video on the installation in this section.

• En cas d’avoir des problèmes avec cette section, suivre le

code en bas pour voir un vidéo sur l’installation dans cette

section.

• En caso de tener problemas con esta sección, seguir el

código debajo para ver un video sobre la instalación en esta

sección.

http://go.lifetime.com/8wininstall

• With the curved edge at the top and facing

toward you, slide the Window Pane down into the

opening.

• Avec le bord courbé en haut et orienté à

l’intérieur, faire glisser le carreau en place.

• Con el borde curvo hacia arriba, deslizar la hoja

de ventana en su lugar.

LIFETIME

6565

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

X SECTION 11 (CONTINUED) / SECTION 11 (SUITE) / SECCIÓN 11 (CONTINUACIÓN)

AIS

ADZ

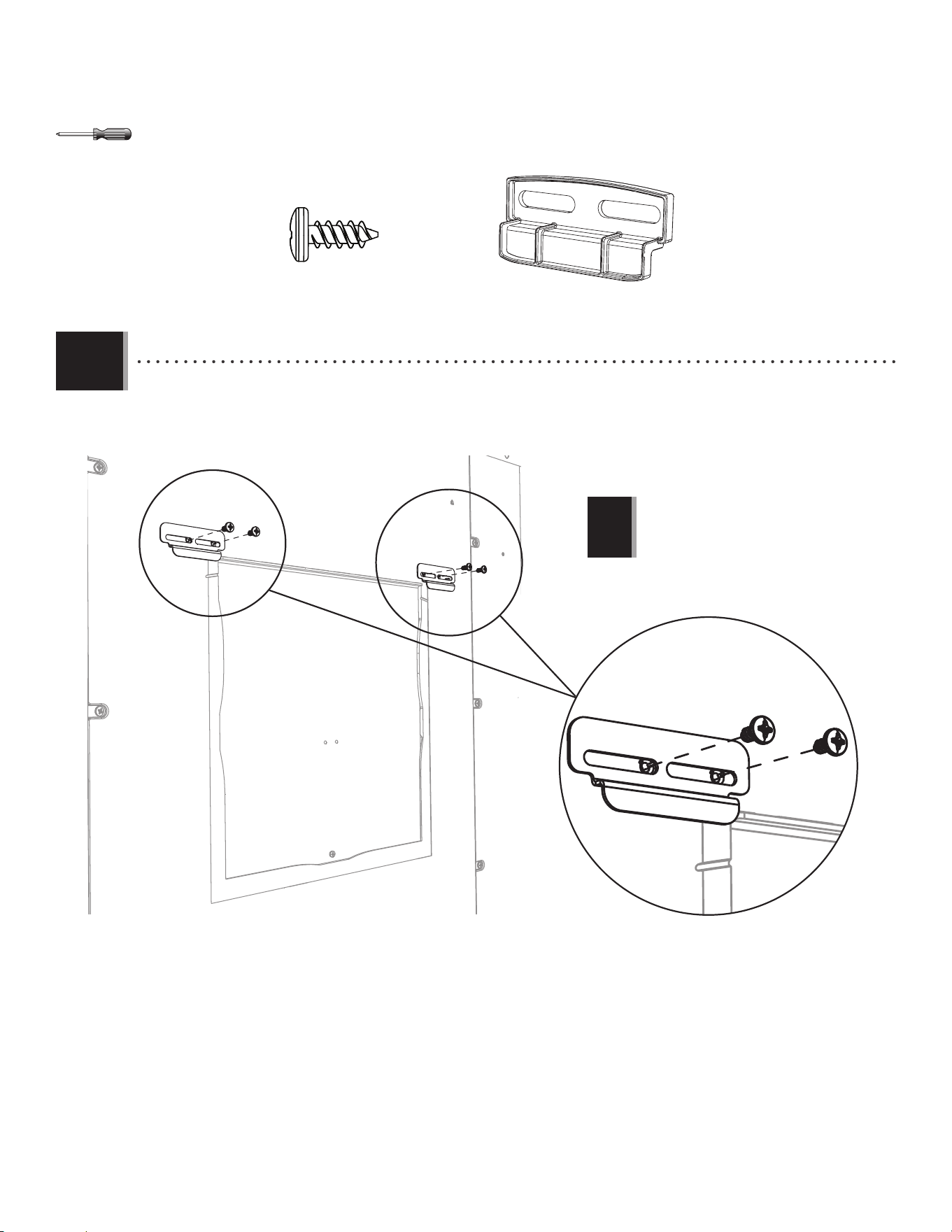

• Attach the two (2) Window Latches (ADY) at the top corners of the Window.

• Attacher les deux (2) loquets (ADY) aux angles supérieurs de la fenêtre.

• Sujetar los dos (2) cerrojos (ADY) a las esquinas superiores de la ventana.

Note: The Latch should move freely.

Note : Le loquet doit se déplacer librement.

Nota: El cerrojo debe mover libremente.

11.4

ADZ (x4)

AIS (x2)

PEGBOARD STRIP INSTALLATION / INSTALLATION DE L’ORGANISEUR D’OUTILS / INSTALACIÓN

DEL ORGANIZADOR DE HERRAMIENTAS

ADW (x10)

AIJ (x2)

AII (x3)

AIH (x3)

AIF (x1)

AIG (x1)

AFU (x2)

BHC

Plastic Parts / Pièces en plastique / Piezas de plástico

Hardware Bag / Sac de quincaillerie / Bolsa de herraje

TOOLS REQUIRED / OUTILS REQUIS / INST4RUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

X SECTION 12 (CONTINUED) / SECTION 12 (SUITE) / SECCIÓN 12 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

ADW (x10)

ADW (x5)

AFU

• Attach the Pegboard Strip (AFU) to a Wall Panel using ﬁ ve (5) Screws (ADW). Avoid Corner Wall Panels and Window

Wall Panels.

• Attachez l’organiseur d’outils (AFU) au panneau mural à l’aide de cinq (5) vis (ADW). Évitez les panneaux angulaires et

les panneaux pour la fenêtre.

• Sujete el organizador de herramientas (AFU) a un panel de pared usando cinco (5) tornillos (ADW). Evite los paneles

angulares y los paneles para la ventana.

12.1

X SECTION 12 (CONTINUED) / SECTION 12 (SUITE) / SECCIÓN 12 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

AIG (x1)

AIJ (x2)

AII (x3)

AIH (x3)

AIF (x1)

• Insert the various Hooks (AIF, AIG, AIH, AII, AIJ) as shown.

• Insérez les divers crochets (AIF, AIG, AIH, AII, AIJ) comme illustré.

• Inserte los varios ganchos (AIF, AIG, AIH, AII, AIJ) como se muestra.

• Repeat this section for the second Pegboard Strip.

• Répétez cette section pour le dexième organiseur d’outils.

• Repita esta sección para el segundo organizador del instrumental.

12.2

12.3

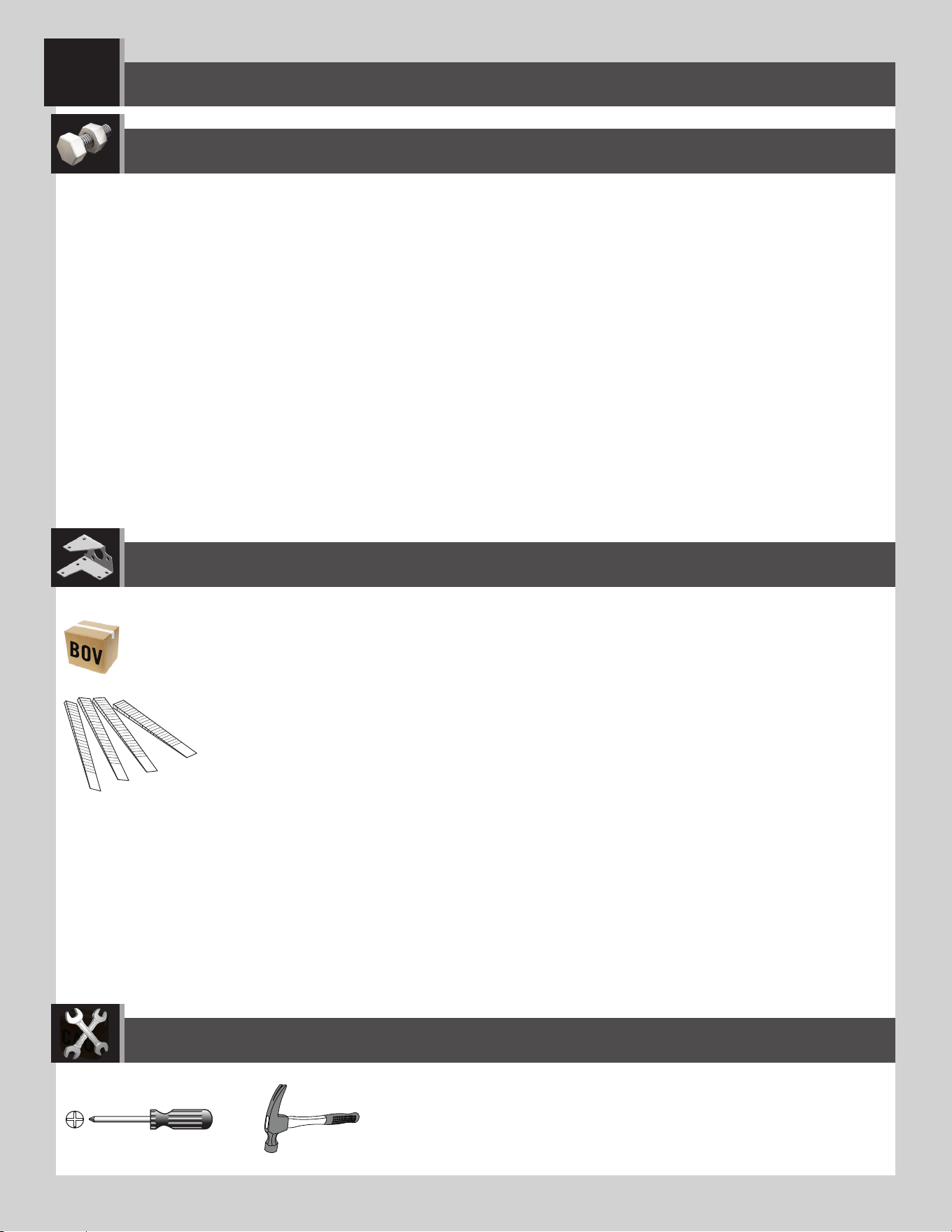

DOOR ALIGNMENT / ALIGNEMENT DES PORTES / ALINEACIÓN DE LAS PUERTAS

NO HARDWARE INCLUDED FOR THIS SECTION

AUCUNE QUINCAILLERIE INCLUSE POUR CETTE SECTION

NINGÚN HERRAJE INCLUIDO PARA ESTA SECCIÓN

TOOLS REQUIRED / OUTILS REQUIS / INST4RUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

AIX (x4)

Plastic Parts / Pièces en plastique / Piezas de plástico

7070

X SECTION 13 (CONTINUED) / SECTION 13 (SUITE) / SECCIÓN 13 (CONTINUACIÓN)

TOOLS AND HARDWARE REQUIRED / OUTILS ET QUINCAILLERIE REQUIS / INSTRUMENTAL Y HERRAJE REQUERIDOS

AIX (x4)

AIX

• If the Doors are not level, follow the steps on this page or the next to even them out.

• Si les portes ne sont pas niveaux l’une avec l’autre, suivez les étapes dans cette page ou la suivante pour les niveler.

• Si las puertas no son niveladas, siga los pasos en esta página o la siguiente para corregirlas.

13.1

13.2

AIX

• If the Right Door scrapes the Floor or is lower than the Left Door, insert a Shim (AIX) under the Floor directly under

the bottom corner of the Right Door and/or the left rear corner of the shed. If necessary, repeat for the Left Door

until both Doors are level and do not scrape. Break off any excess Shim.

• Si la Porte doite frotte en se ferment ou est plus bas que la porte gauche, insérez une cale (AIX) sous le plancher

directement sous le coin droit inférieur de la porte droite et/ou l’encoignure arrière gauche de l’abri. S’il est

nécéssaire, répétez cette étape pour la porte gauche jusqu’à ce que les deux portes soient nivelles et ne frottent

pas. Détachez de l’excès des cales.

• Si la puerta derecha se roza con el piso o es más bajo que la Izquierda, inserte una cuña (AIX) debajo el piso

directamente debajo la esquina inferior derecha de la puerta derecha y/o la esquina izquierda trasera de la caseta.

Si es necesario, repita este paso para la puerta izquierda o hasta que las dos puertas estén niveladas y no se rocen.

Quebrante cualquier exceso de las cuñas.

SHED ANCHORING / ANCRAGE DE L’ABRI / ANCLAJE DE LA CASETA

TOOLS REQUIRED / OUTILS REQUIS / INSTRUMENTAL REQUERIDO

PARTS REQUIRED / PIÈCES REQUISES / PIEZAS REQUERIDAS

HARDWARE REQUIRED / QUINCAILLERIE REQUISE / HERRAJE REQUERIDO

5/16" (8 mm) Wood Drill Bit

Foret à boit de 8 mm

Broca para madera de 8 mm

5/16" (8 mm) Masonry Drill Bit

Foret à maçonnerie de 8 mm

Broca para albañilería de 8 mm

NO HARDWARE INCLUDED FOR THIS SECTION

AUCUNE QUINCAILLERIE INCLUSE POUR CETTE SECTION

NINGÚN HERRAJE INCLUIDO PARA ESTA SECCIÓN

NO PARTS REQUIRED FOR THIS SECTION

AUCUNE PIÈCE REQUISE POUR CETTE SECTION

NINGUNA PIEZA REQUERIDA PARA ESTA SECCIÓN

7272

X SECTION 14 (CONTINUED) / SECTION 14 (SUITE) / SECCIÓN 14 (CONTINUACIÓN)

(x8)

5/16 in/po

(8 mm)

(Not included) (Pas incluses) (No incluidos)

• To anchor your shed, you must purchase the correct anchoring hardware. For a concrete platform, we recommend

using a hammer drill, 5/16" (8 mm) masonry bit, eight (8) 3/8" x 2" (10 mm x 5 cm) Concrete Screws and eight

(8) 3/8" x 1" (10 mm x 2,5 cm) Fender Washers. Do not exceed a 3/8” diameter screw. Refer to your local hardware store

for this hardware.

• Pour ancrer l’abri, il faut acheter la quincaillerie d’ancrage correcte. Pour une plate-forme en béton, nous

recommandons l’utilisation d’une perceuse de percussion, un foret à maçonnerie de 8 mm (5/16 po), huit (8) vis

d’ancrage à béton de 10 mm x 5 cm (3/8 po x 2 po) et huit (8) rondelles de protection de 10 mm x 2,5cm (3/8 po

x 1 po). Ne pas dépasser un diamètre de 10 mm (3/8 po). la quincaillerie locale aura ces accessoires.

• Para anclar la caseta, es necesario comprar el herraje de anclaje correcto. Para una plataforma de concreto,

recomendamos el uso de un martillo perforador, broca de albañilería de 8 mm (5/16 in), ocho (8) tornillos de

anclaje para concreto de 10 mm x 5 cm (3/8 in x 2 in) y ocho (8) rondanas de protección de 10 mm x 2,5 cm

(3/8 in x 1 in). No exceder un diámetro de 10 mm (3/8 in). Referirse a la ferretería local para obtener este herraje.

14.1

FOR CONCRETE PLATFORMS / POUR LES PLATE-FORMES EN BÉTON / PARA PLATAFORMAS DE CONCRETO

• Failure to anchor the shed may result in property damage and/or personal injury.

• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter.

• No anclar la caseta puede resultar en daños a la propiedad y/o en lesiones personales.

WARNING / AVERTISSEMENT / ADVERTENCIA

! !

7373

X SECTION 14 (CONTINUED) / SECTION 14 (SUITE) / SECCIÓN 14 (CONTINUACIÓN)

5/16 in/po

(8 mm)

(x8)

(Not included) (Pas incluses) (No incluidos)

• To anchor your shed, you must purchase the correct anchoring hardware. For a wood-framed platform, we

recommend using a drill, 5/16" (8 mm) drill bit, eight (8) 3/8" x 1 1/2" (10 mm x 4 cm) Lag Screws and eight (8)

3/8" x 1" (10 mm x 2,5 cm) Fender Washers. Do not exceed a 3/8" diameter screw. Refer to your local hardware store for this

hardware.

• Pour ancrer l’abri, il faut acheter la quincaillerie d’ancrage correcte. Pour une plate-forme en bois, nous

recommandons l’utilisation d’une perceuse électrique, un foret de 8 mm (5/16 po), huit (8) vis de retard de 10 mm

x 4 cm (3/8 po x 1 1/2 po), et huit (8) rondelles de protection de 10 mm x 2,5cm (3/8 po x 1 po). Ne pas dépasser un

diamètre de 10 mm (3/8 po). La quincaillerie locale aura ces accessoires.

• Para anclar la caseta, es necesario comprar el herraje de anclaje correcto. Para una plataforma hecho de hecho de

madera, recomendamos el uso de un taladro eléctrico, una broca de 8 mm (5/16 in), ocho (8) tornillos para madera

de 10 mm x 4 cm (3/8 in x 1 1/2 in) y ocho (8) rondanas de protección de 10 mm x 2,5 cm (3/8 in x 1 in). No

exceder un diámetro de 10 mm (3/8 in). Referirse a su ferretería local para obtener este herraje.

14.1

FOR WOOD PLATFORMS / POUR LES PLATE-FORMES EN BOIS / PARA PLATAFORMAS DE MADERA

• Failure to anchor the shed may result in property damage and/or personal injury.

• Si vous n’ancrez pas votre abri, des dommages à la propriété et/ou des blessures peuvent en résulter.

• No anclar la caseta puede resultar en daños a la propiedad y/o en lesiones personales.

WARNING / AVERTISSEMENT / ADVERTENCIA

! !

NOTES / REMARQUES / NOTAS

Congratulations on your Lifetime

product purchase. By following the instructions below, your new Lifetime product should provide you with years

of service and enjoyment.

The polyethylene panels are stain and solvent resistant. Most stains can be removed using a mild soap and a soft-bristled

brush. Abrasive cleaning materials may scratch the plastic and are not recommended. Repair scratches or rust spots on the

metal by sanding the affected area lightly; using a rust preventative spray primer; and ﬁ nally, spraying with a high-gloss spray

enamel paint. Avoid placing a direct heat source on or near surfaces unless using a heat barrier.

Nous vous félicitons d’avoir acheté ce produit Lifetime

. En suivant les instructions ci-dessous, votre nouveau produit Lifetime devrait vous

fournir des années de service et de plaisir.

Les murs et les étagères en polyéthylène sont résistants aux taches et solvants de nettoyage. Pour les nettoyer, se servir

d’un savon doux et d’une brosse douce. Les produits abrasifs de nettoyage risquent d’égratigner le plastique et ne sont pas

recommandés. Pour réparer les égratignures ou taches de rouille sur le métal, frotter légèrement l’endroit affecté au papier de

verre, puis passer une couche de produit vaporisant préventif, et, enﬁ n, vaporiser une peinture émail ultrabrillante. Éviter de

placer une source de chaleur directe sur ou près des surfaces, ou les protéger à l’aide d’une protection contre la chaleur.

CLEANING & CARE

NETTOYAGE ET ENTRETIEN

Felicidades por la compra de su producto Lifetime

. Al seguir las siguientes instrucciones, su nuevo producto Lifetime le brindará años de servicio

y satisfacción.

Los paneles de polietileno son resistentes a las manchas y solventes. La mayoría de las manchas puede removerse usando un

jabón suave y un cepillo de cerdas suaves. Los materiales abrasivos para limpieza pueden rayar el plástico y no se recomien-

dan. Reparar rayones o manchas de óxido en el metal, lijando suavemente la parte afectada; usando un aerosol preventivo de

óxido y ﬁ nalmente, rociando con una pintura de esmalte brillante. Evitar poner una fuente de calor directa en o cerca de las

superﬁ cies sin usar una barrera de calor.

LIMPIEZA Y CUIDADO

LIFETIME’S PROMISE TO YOU:

We invite you to read our privacy policy at www.lifetime.com

At Lifetime

, we are committed to providing innovative and quality products. While registering, you will have the opportunity to give us your feedback. Your input is

valuable to us.

• You can also opt in to receive new product notiﬁ cations or promotions.

• In the unlikely event of a product recall or safety modiﬁ cation, your registration provides the information we need to notify you directly.

• Registration is fast, easy, and completely voluntary.

Maintaining your privacy is our long-standing policy at Lifetime

. And you can rest assured that Lifetime

will not sell or provide your

personal data to other third parties, or allow them to use your personal data for their own purposes.

LA PROMESA DE LIFETIME

PARA USTED:

Lo invitamos a leer nuestra política de privacidad en www.lifetime.com (sólo en inglés)

¡REGISTRARSE hoy mismo!

En Lifetime

, estamos comprometidos a ofrecer productos innovadores y de calidad. Al registrarse, usted tendrá la oportunidad de darnos su retroalimentación.

Su información es valiosa para nosotros.

• También puede optar por recibir nuestras notiﬁ caciones o promociones.

• En el caso improbable de que el producto deba ser retirado del mercado o que sufra alguna modiﬁ cación, su registro provee la

información que necesitamos para notiﬁ carle directamente.

• El registro es rápido, fácil y completamente voluntario.

Mantener privacidad es nuestra política permanente en Lifetime

. Y puede estar seguro que Lifetime

no venderá ni dará datos personales a

terceros, ni les permitirá usar datos personales para sus propios ﬁ nes.

REGISTRAR EL PRODUCTO EN LÍNEA EN WWW.LIFETIME.COM

LA PROMESSE DE LIFETIME :

Nous vous invitons à lire notre politique de conﬁ dentialité à www.lifetime.com (en anglais seulement)

ENREGISTRER CE PRODUIT aujourd’hui!

Chez Lifetime

, nous nous engageons à fournir des produits innovateurs de qualité. Lors de votre inscription, vous aurez l’occasion de nous faire parvenir vos

commentaires. Votre opinion est importante pour nous.

• On peut également choisir de recevoir des avis ou des promotions dans le cadre de nouveaux produits.

• Dans l’éventualité improbable d’un rappel ou d’un avis de sécurité, l’inscription fournit les renseignements nécessaires nous

permettant de communiquer avec vous.

• L’inscription est rapide, facile et complètement volontaire.

Conserver votre conﬁ dentialité est notre politique de longue date chez Lifetime

. Vous pouvez donc être rassuré par le fait que Lifetime

vendra pas ou ne fournira pas vos données personnelles à des tiers, et ne leur permettra pas d’utiliser vos données personnelles à leurs

propres ﬁ ns.

ENREGISTRER CE PRODUIT EN LIGNE À WWW.LIFETIME.COM

THE MANUFACTURER RESERVES THE RIGHT TO MAKE SUBSTITUTIONS TO WARRANTY CLAIMS IF PARTS ARE UNAVAILABLE OR OBSOLETE.

1. Lifetime outdoor sheds are warranted to the original purchaser to be free from defects in material or workmanship

for a period of ten years from the date of original retail purchase. The word “defects” is deﬁ ned as imperfections that

impair the use of the product. Defects resulting from misuse, abuse or negligence will void this warranty. This warranty

does not cover defects due to improper installation, alteration or accident. This warranty does not cover damage caused

by vandalism, rusting, “acts of nature” or any other event beyond the control of the manufacturer.

2. This warranty is nontransferable and is expressly limited to the repair or replacement of defective product. If the

product is defective within the terms of this warranty, Lifetime Products, Inc. will repair or replace defective parts at

no cost to the purchaser. Shipping charges to and from the factory or distribution center are not covered and are the

responsibility of the purchaser. Labor charges and related expenses for removal, installation or replacement of the shed

or its components are not covered under this warranty.

3. This warranty does not cover scratching or scufﬁ ng of the product that may result from normal usage. In addition,

defects resulting from intentional damage, negligence, unreasonable use or hanging from the truss will void this warranty.

4. Liability for incidental or consequential damages is excluded to the extent permitted by law. While every attempt is made

to embody the highest degree of safety in all equipment, freedom from injury cannot be guaranteed. The user assumes

all risk of injury resulting from the use of this product. All merchandise is sold on this condition, and no representative

of the company may waive or change this policy.

5. This product is not intended for institutional or commercial use; Lifetime Products, Inc. does not assume any liability for

such use. Institutional or commercial use will void the warranty.

6. Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a

replacement or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage.

You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure

does not amount to a major failure.

7. This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of merchantability

or ﬁ tness for use to extent permitted by Federal and state law. Neither Lifetime Products, Inc., nor any representative

assumes any other liability in connection with this product. This warranty gives you speciﬁ c legal rights, and you may

also have other rights which vary from state to state

(or province to province, as applicable in Canada).

www.lifetime.com

PLEASE INCLUDE YOUR DATED SALES RECEIPT AND PHOTOGRAPHS OF DAMAGED PARTS.

REPORT PRODUCT DEFECTS IN WRITING TO:

Lifetime Products, Inc., PO Box 160010 Clearﬁ eld, UT 84016-0010

or call 1-800-225-3865 M–F 7 a.m. to 5 p.m. MST.

Visit www.lifetime.com or call 1-800-225-3865 to register your product today.

FOR INTERNATIONAL WARRANTY CLAIMS:

All warranty claims must be accompanied by a sales receipt. Report all warranty claims in writing to your regional sales

support representative. Please include your dated sales receipt and photographs of damaged parts.

To Identify the representative for your region, please visit: www.lifetime.com/international

10-YEAR LIMITED FACTORY WARRANTY

WARRANTY

LE FABRICANT SE RÉSERVE LE DROIT DE FAIRE DES SUBSTITUTIONS EN CAS DE RECOURS EN GARANTIE SI LES PIÈCES NE SONT PAS

DISPONIBLES OU SONT OBSOLÈTES.

1. Les abris extérieurs Lifetime

sont garantis à l’acheteur d’origine contre tous défauts de matériau ou de fabrication pendant

une durée de dix (10) ans à partir de la date d’achat d’origine. Le mot « défauts » signiﬁ e des défectuosités qui empêchent

l’utilisation du produit. Les défauts résultant de mauvais usage, d’abus ou de négligence annulent cette garantie. Cette garantie

ne couvre pas les dommages causés par le vandalisme, la rouille, « les catastrophes naturelles » ou tout autre événement en

dehors du contrôle du fabricant.

2. Cette garantie n’est pas transférable et est expressément limitée à la réparation ou au remplacement du produit défectueux.

Si le produit est déclaré défectueux selon les termes de cette garantie, Lifetime

Products, Inc. réparera ou remplacera les

parties défectueuses gratuitement pour l’acheteur. Les frais d’expédition aller et retour de l’usine ne sont pas couverts et sont à

la charge de l’acheteur. Les frais de main-d’œuvre et frais associés à l’enlèvement, au montage ou au remplacement de l’abri

ou de ses composants ne sont pas couverts par cette garantie.

3. Cette garantie ne couvre pas les égratignures ou éraﬂ ures du produit résultant d’une utilisation normale. Par ailleurs, les

défectuosités résultant de dommages intentionnels, négligence, utilisation abusive ou suspension à partir de l’entretoise annulent

cette garantie.

4. Toute responsabilité pour dommages incidents ou conséquents est exclue dans la mesure permise par la loi. Bien que toutes

les mesures aient été prises pour intégrer le plus haut degré de sécurité dans l’ensemble du matériel, l’impossibilité de blessure

ne peut pas être garantie. L’utilisateur assume tous les risques de blessure résultant de l’utilisation de ce produit. L’ensemble

de la marchandise est vendu en vertu de cette condition et aucune personne représentant la société ne peut déroger à cette

politique, ni la modiﬁ er.

5. Ce produit n’est pas prévu pour l’usage institutionnel ou commercial; Lifetime

Products, Inc. n’assume aucune responsabilité

pour un tel usage. L’utilisation institutionnelle ou commerciale annulera cette garantie.

6. Nos articles sont offerts avec des garanties qui ne peuvent connaître d’exclusions en vertu de la loi australienne sur la protection

des consommateurs. Vous avez droit au remplacement ou au remboursement en cas de défaillance majeure de votre article ainsi

qu’à une compensation en cas de perte ou de dommage prévisible. Vous avez aussi droit à la réparation ou au remplacement

de l’article s’il n’est pas d’une qualité acceptable et que la défaillance n’est pas majeure.

7. Cette garantie remplace expressément toutes les autres garanties, expresses ou tacites, y compris les garanties de

commercialisation ou d’adaptation à un but particulier dans la mesure permise par les lois fédérales et des états. Ni Lifetime

Products, Inc. ni aucun de ses représentants n’assure d’autre responsabilité concernant ce produit. Cette garantie vous accorde

des droits particuliers, et vous aurez peut-être d’autres droits qui varient d’un état à l’autre (ou d’une province à l’autre, selon

le cas au Canada).

www.lifetime.com

TOUS LES RECOURS EN GARANTIE DOIVENT ÊTRE ACCOMPAGNÉS DU REÇU DE VENTE.

FAIRE PARVENIR PAR ÉCRIT UN RAPPORT PAR ÉCRIT DE DÉFECTUOSITÉ DU PRODUIT À :

Lifetime Products, Inc., PO Box 160010 Clearﬁ eld, UT 84016-0010

ou composer 1-800-225-3865 lundi à vendredi 7 h – 17 h (HNR)

ENREGISTRER VOTRE ARTICLE À :

www.lifetime.com, ou composer 1-800-225-3865 pour enregistrer votre article aujourd’hui.

POUR RECOURS EN GARANTIE INTERNATIONAUX :

Tous les recours en garantie doivent être accompagnés du reçu de vente. Faire parvenir par écrit un rapport par écrit de

défectuosité du produit au représentant régional de ventes. Veiller inclure votre reçu de vente daté et les photographies des

pièces endommagées. Pour identiﬁ er le représentant régional, visiter www.lifetime.com/international

GARANTIE DE FABRICATION LIMITÉE DE 10 ANS

GARANTIE

EL FABRICANTE SE RESERVA EL DERECHO DE HACER SUSTITUCIONES EN LOS ELEMENTOS REEMPLAZADOS BAJO GARANTÍA SI LAS PIEZAS

NO ESTÁN DISPONIBLES O SON OBSOLETAS.

1. El comprador original recibe la garantía de que las casetas Lifetime estarán libres de defectos de material o de mano de obra

por un período de 10 años a contar desde la fecha de la compra original. La palabra “defectos” se deﬁ ne como imperfecciones

que perjudican el uso del producto. Los defectos emergentes de un mal uso, abuso o negligencia invalidarán esta garantía. Esta

garantía no cubre defectos debidos a una instalación o alteración incorrecta o a un accidente. Esta garantía no cubre daños

causados por vandalismo, oxidación, “actos de la naturaleza” u otros eventos que estén más allá del control del fabricante.

2. Esta garantía es intransferible, y queda expresamente limitada a la reparación o reemplazo de los productos defectuosos. Si

el producto se encuentra defectuoso dentro de los términos de esta garantía, Lifetime Products, Inc. reparará o reemplazará

las piezas defectuosas sin costo alguno para el comprador. Los gastos de envío hacia y desde la fábrica no están cubiertos, y

quedan bajo la responsabilidad del comprador.

3. Esta garantía no cubre raspaduras ni marcas en el producto que pueden resultar de su uso normal. Además, los defectos

causados por daños intencionales, negligencia, uso irrazonable o por colgarse de las cabriadas invalidarán esta garantía.

4. La responsabilidad por daños incidentales o consecuentes queda excluida hasta el punto en que lo permita la ley. Si bien se

hace el mayor esfuerzo posible para lograr el más alto grado de seguridad en todos nuestros equipos, no puede garantizarse la

libertad de cualquier tipo de lesión. El usuario asume todos los riesgos de lesiones emergentes del uso de este producto. Toda

nuestra mercadería se vende bajo esta condición, y ningún representante de la compañía puede anular ni cambiar esta política.

5. Este producto no está pensado para el uso institucional ni comercial; Lifetime Products, Inc. no asume ninguna otra

responsabilidad en conexión con este producto. El uso institucional o comercial invalidará la garantía.

6. Nuestros productos vienen con garantías que no se pueden excluir bajo la Ley del consumidor de Australia. Ustedes están

autorizados para reemplazarlos u otorgar una devolución o reembolso en caso de falla mayor yen compensación por cualquier

otra falla o daño previsibles. También, están autorizados para hacer reparar los productos o reemplazarlos si éstos no cumplen

con una calidad aceptable y si la falla no es motivo de una deﬁ ciencia mayor.

7. Esta garantía se otorga en reemplazo expreso de toda otra garantía, expresa o implícita, incluidas las garantías de

comercialización o adaptación para el uso en la medida permitida por las leyes federales y estatales. Ni Lifetime Products, Inc.,

ni ninguno de sus representantes asume ninguna otra responsabilidad en conexión con este producto. Esta garantía le otorga

derechos legales especíﬁ cos, y usted puede tener otros derechos que varían de estado a estado (o de una provincia a otra,

según corresponda en Canadá).

www.lifetime.com

TODOS LOS RECLAMOS DE GARANTÍA DEBEN ESTAR ACOMPAÑADOS POR UN RECIBO DE COMPRA

INFORME POR ESCRITO LOS DEFECTOS EN EL PRODUCTO A:

Por favor, incluir el recibo de compra fechado y fotografías de las piezas dañadas.

Lifetime Products, Inc., PO Box 160010 Clearﬁ eld, UT 84016-0010,

o marcar al 1.800.225.3865 de lunes a viernes de 7:00 h hasta 17:00 h (Hora de las Montañas)

REGISTRAR SU PRODUCTO

Visitar nuestra página en Internet www.lifetime.com, o marcar al 1.800.225.3865 para registrar el producto hoy.

PARA RECLAMOS DE GARANTÍA INTERNACIONALES:

Todos los reclamos de garantía deben estar acompañados por un recibo de compra. Informar por escrito todos los

reclamos de garantía a su representante regional de ventas. Favor de incluir el recibo de compra fechado y fotografías de

las piezas dañadas.

Para identiﬁ car el representante regional, visitar www.lifetime.com/international

NINGUNA GARANTÍA OFRECIDA POR EL FABRICANTE ES VÁLIDA EN MÉXICO

GARANTÍA DE FÁBRICA LIMITADA POR 10 AÑOS

GARANTÍA

www.lifetime.com

Or call: 1-800-424-3865

7:00 am–5:00 pm (M–F) MST and 9:00 am–1:00 pm Saturday MST

To purchase accessories or other Lifetime

products, visit us at:

www.lifetime.com

O marcar al: 1.800.424.3865

De lunes hasta viernes 7:00 h–17:00 h (HNR) y sábado 9:00 h–13:00 h (HNR)

Para comprar accesorios u otros productos Lifetime

EUA, visítenos en:

www.lifetime.com

ENHANCE YOUR LIFETIME

PURCHASE BY ADDING ACCESSORIES OR OTHER GREAT PRODUCTS

MEJORAR SU COMPRA LIFETIME

Y AÑADIR ACCESORIOS U OTROS PRODUCTOS EXCELENTES

Ou composer le 1-800-424-3865

Du lundi au vendredi 7 h – 17 h (HNR) et samedi 9 h – 13 h (HNR)

Pour acheter des accessoires ou d’autres produits Lifetime

, nous rendre visite à :

www.lifetime.com

AMÉLIORER VOTRE ACHAT LIFETIME

EN AJOUTANT DES ACCESSOIRES OU DES AUTRES PRODUITS

LIFETIME 6405 8 Ft. x 10 Ft. Outdoor Storage Shed

Product's Documents

Assembly & Manuals

Specifications

LIFETIME 6405 Questions and Answers
