Technical Support and E-Warranty Certificate www.vevor.com/support
HYDRAULIC POWER UNIT
SERIES:ZXAC220V-2.2KW-D- X L
（TIPS： X IS 10/12/14/15）
We continue to be committed to provide you tools with competitive price.
"Save HaIf", "HaIf Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving haIf in comparison with the top major brands.
background
1
MODEL:ZXAC220V-2.2KW-D- X L
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
HYDRAULIC
POWER UNIT
background
2

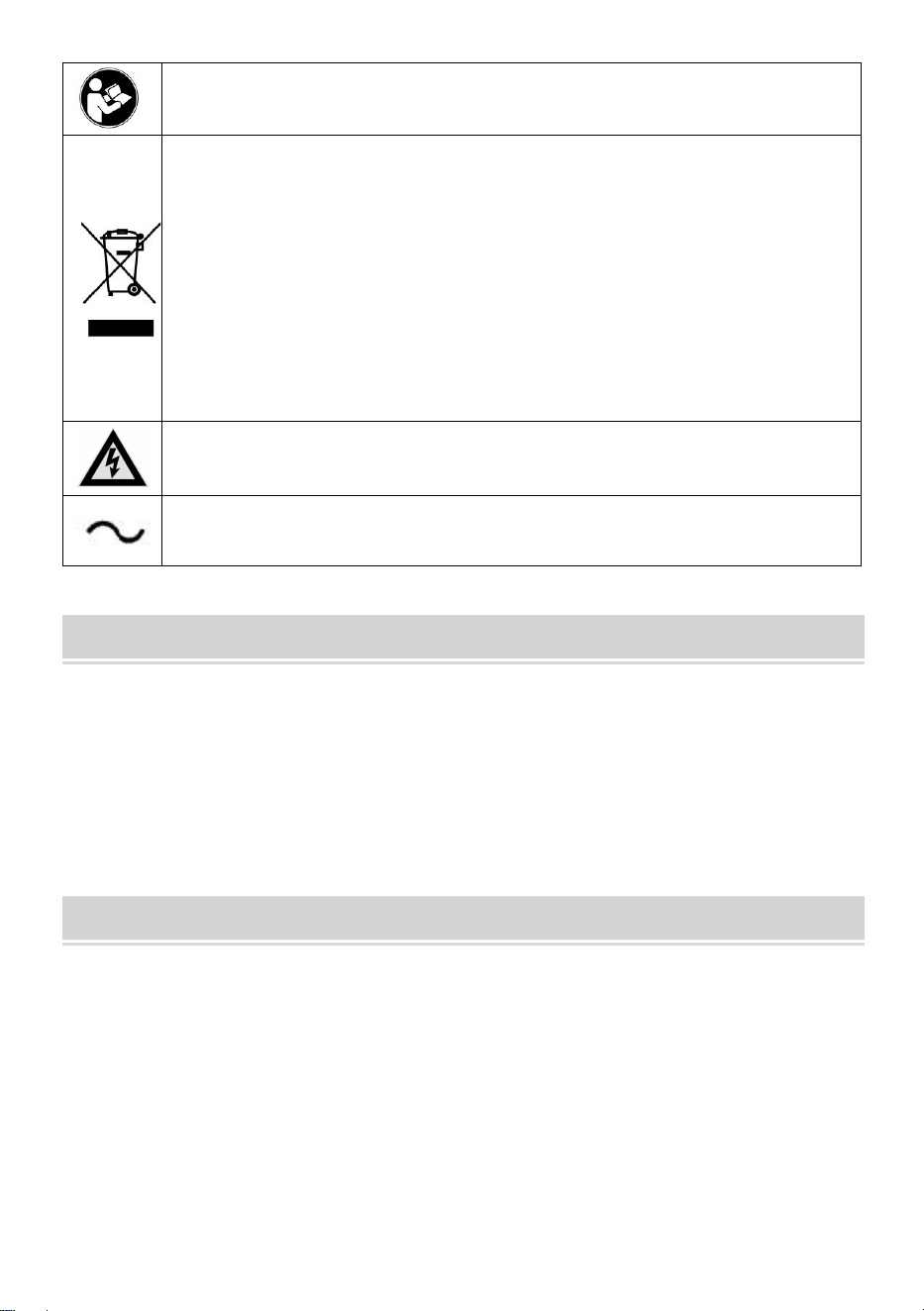

Warning-To reduce the risk of injury, users must read the
instructions manual carefully.
CORRECT DISPOSAL
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed through
indicates that the product requires separate refuse collection in the
European Union. This applies to the product and all accessories
marked with this symbol. Products marked as such may not be
discarded with normal domestic waste but must be taken to a
collection point for recycling electrical and electronic devices.
Warning-Motor must be grounded in accordance with local and
national electrical codes to prevent serious electrical shocks.
Alternating current
INSTRUCTIONS
The hydraulic power unit is formed by the variation of the hydraulic station.
In order to make the hydraulic station small in size, light in weight, beautiful
in appearance, and have unique functions, the gear oil pump, various
control valves, motors, and fuel tanks are closely connected together, thus
forming the current hydraulic power unit.
CAUTION
This vehicle hydraulic pump is an S3 working system, not continuous
operation, 30 seconds to start, 270 seconds to stop, the maximum
working time of 180 seconds, intermittent 360 seconds continuous
working time is too long, will cause motor short circuit or damage.
When the hydraulic power unit produced by our Company leaves the
factory, the system pressure has been set. If changes are needed,
users can adjust the system pressure by themselves through a
pressure regulator knob according to the actual situation, but it cannot
background
3
exceed the nominal pressure of the system.
Check the connection of the motor and electromagnetic valve carefully,
and it is strictly forbidden to make a virtual connection.
During the first installation and debugging, pay attention to keeping the
oil level inside the oil tank, and after a working cycle, the oil tank
should be filled, but it cannot be overfilled.
The hydraulic oil must be filtered when the oil tank is filled, with a
filtering accuracy of no less than 25µm.
The power unit cannot filter out impurities inside the hydraulic cylinder.
Therefore, the inside of the hydraulic cylinder must be clean to avoid
the failure of the valve. The tubing must also be clean.
SAVE THESE INSTRUCTIONS
TECHNICAL PARAMETERS
ZXAC220V-2.2
KW-D-10L
ZXAC220V-2.2
KW-D-12L
ZXAC220V-2.2
KW-D-14L
ZXAC220V-2.2
KW-D-15L
10 Quart
12 Quart
14 Quart
15 Quart
Single
AC220-240V
50/60Hz
2200 W
3420 RPM
16~20 MPa
2.1 mL/r
Steel

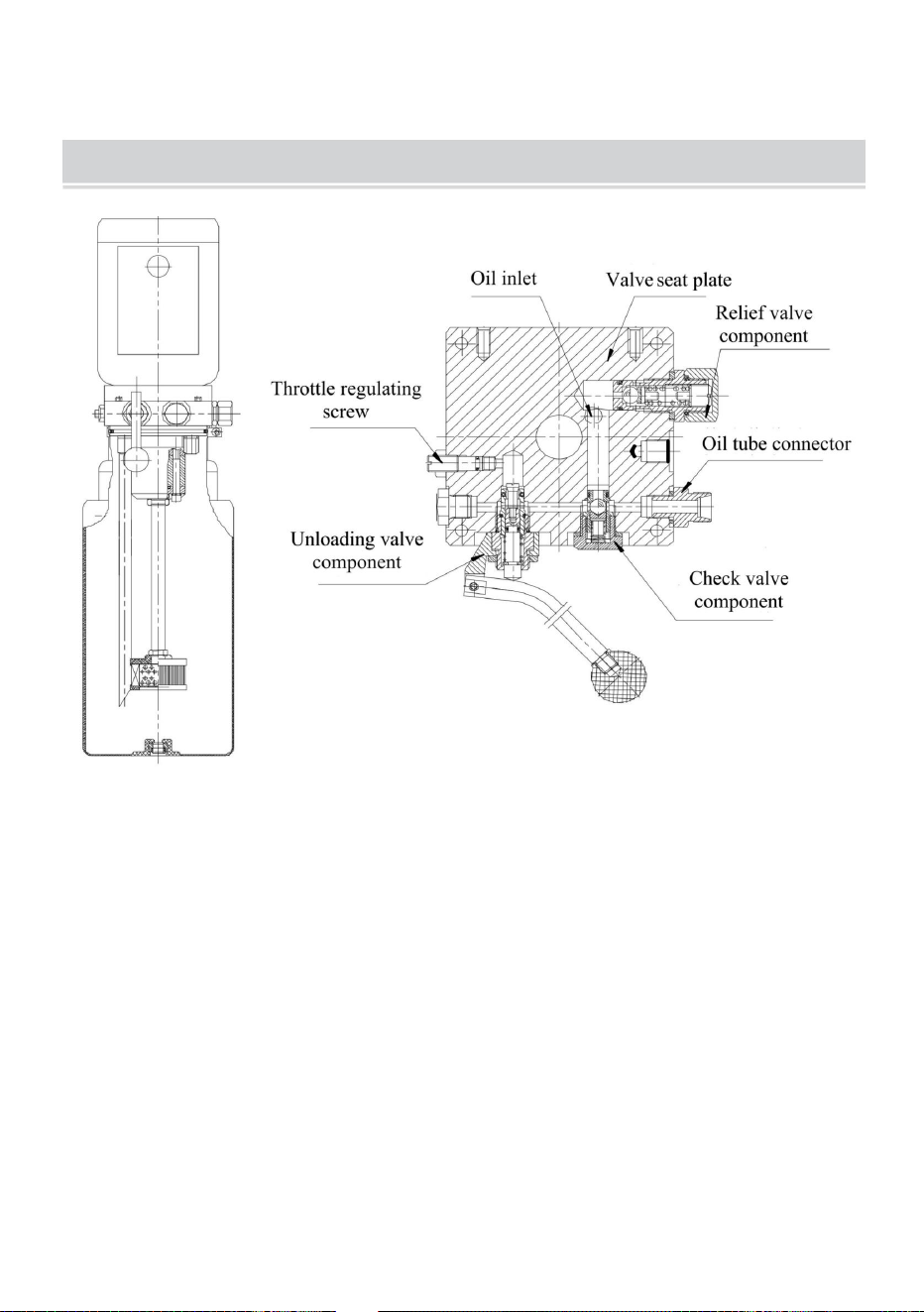

PARTS ILLUSTRATION
The Hydraulic Power Unit has been fully assembled. It comes with a
hand-held remote control and 1 additional SAE#6 connectors for
background
4
replacement. The whole power unit is easy to wire and easy to operate.

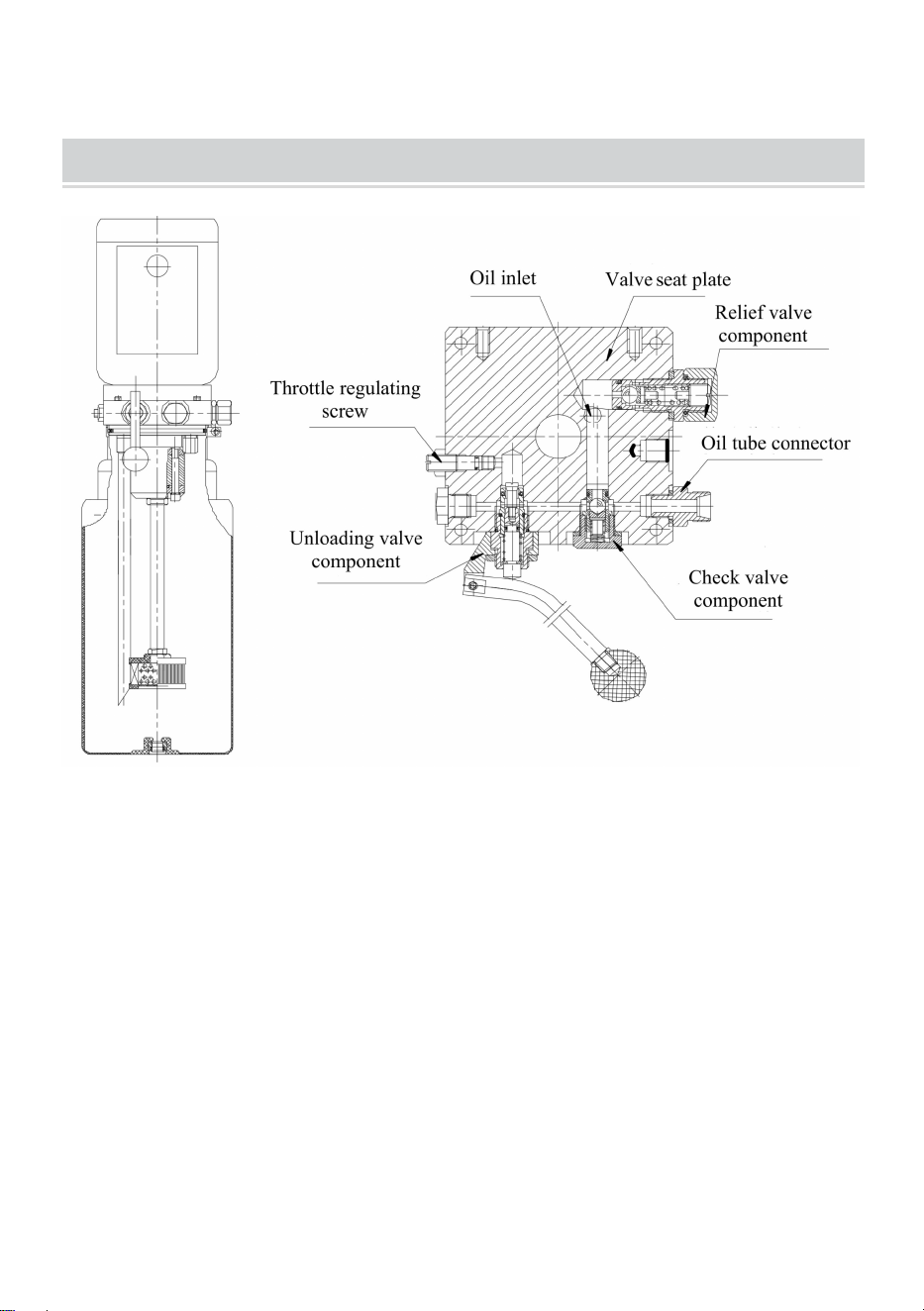

SCHEMATIC DIAGRAM
background
5

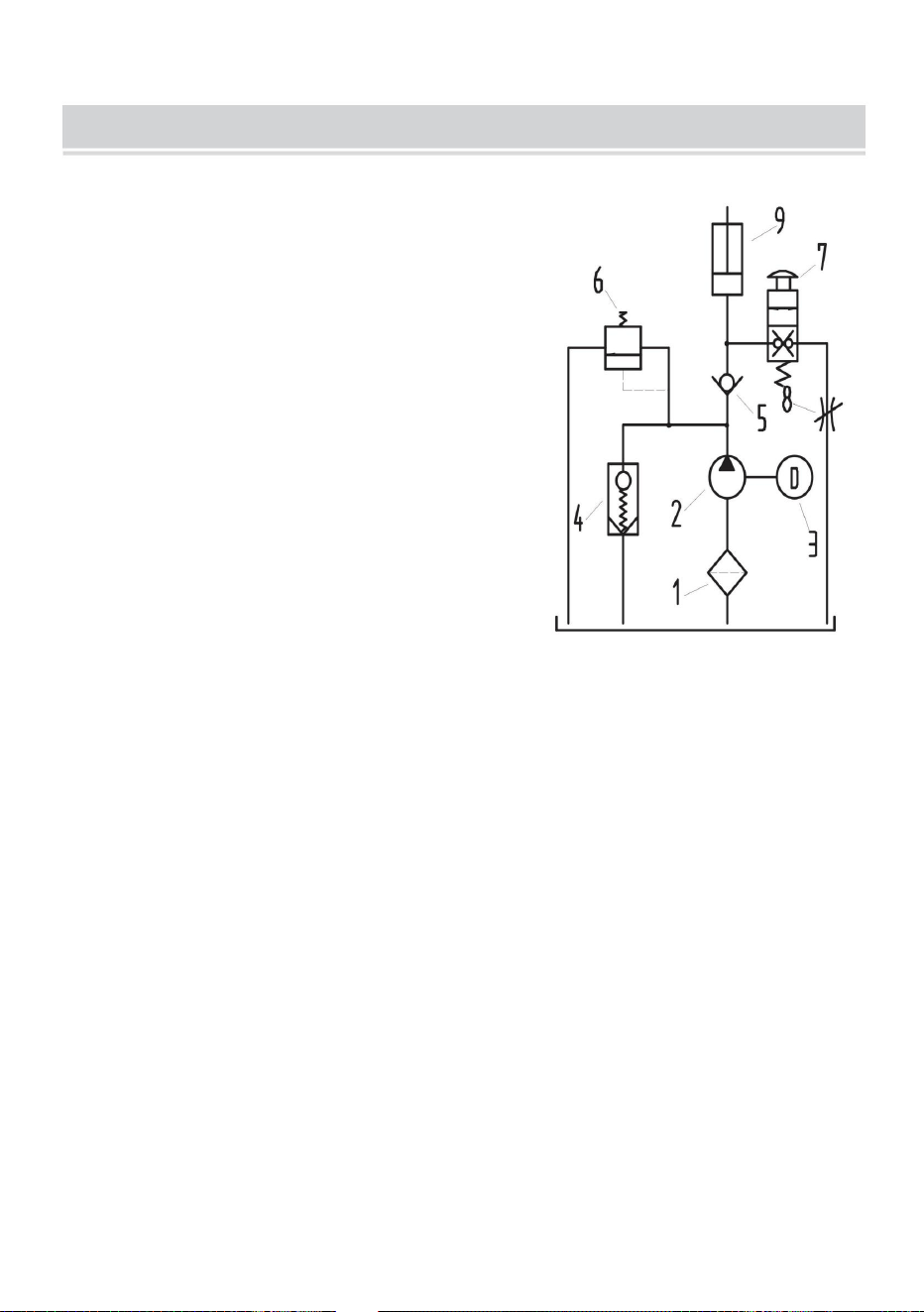

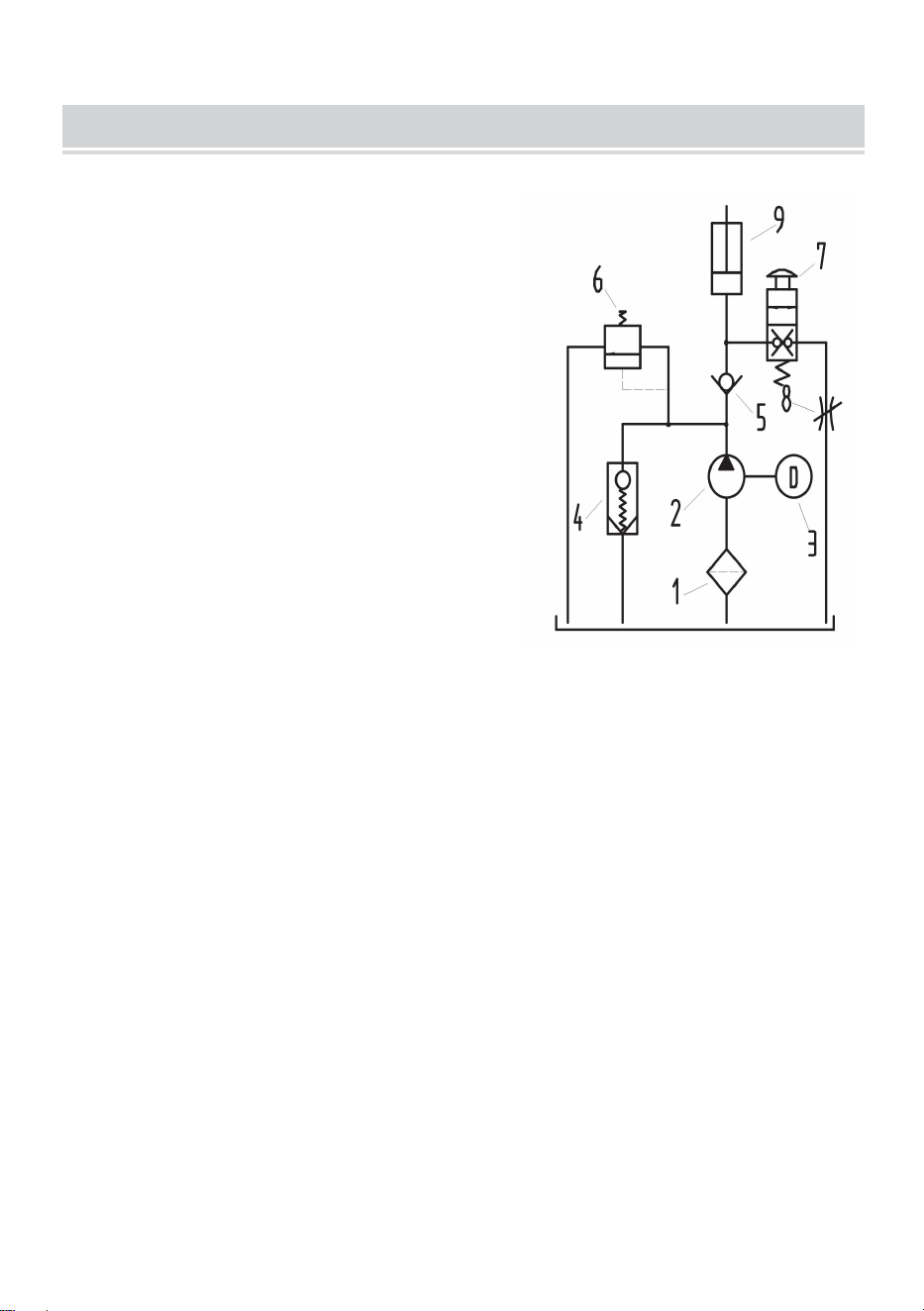

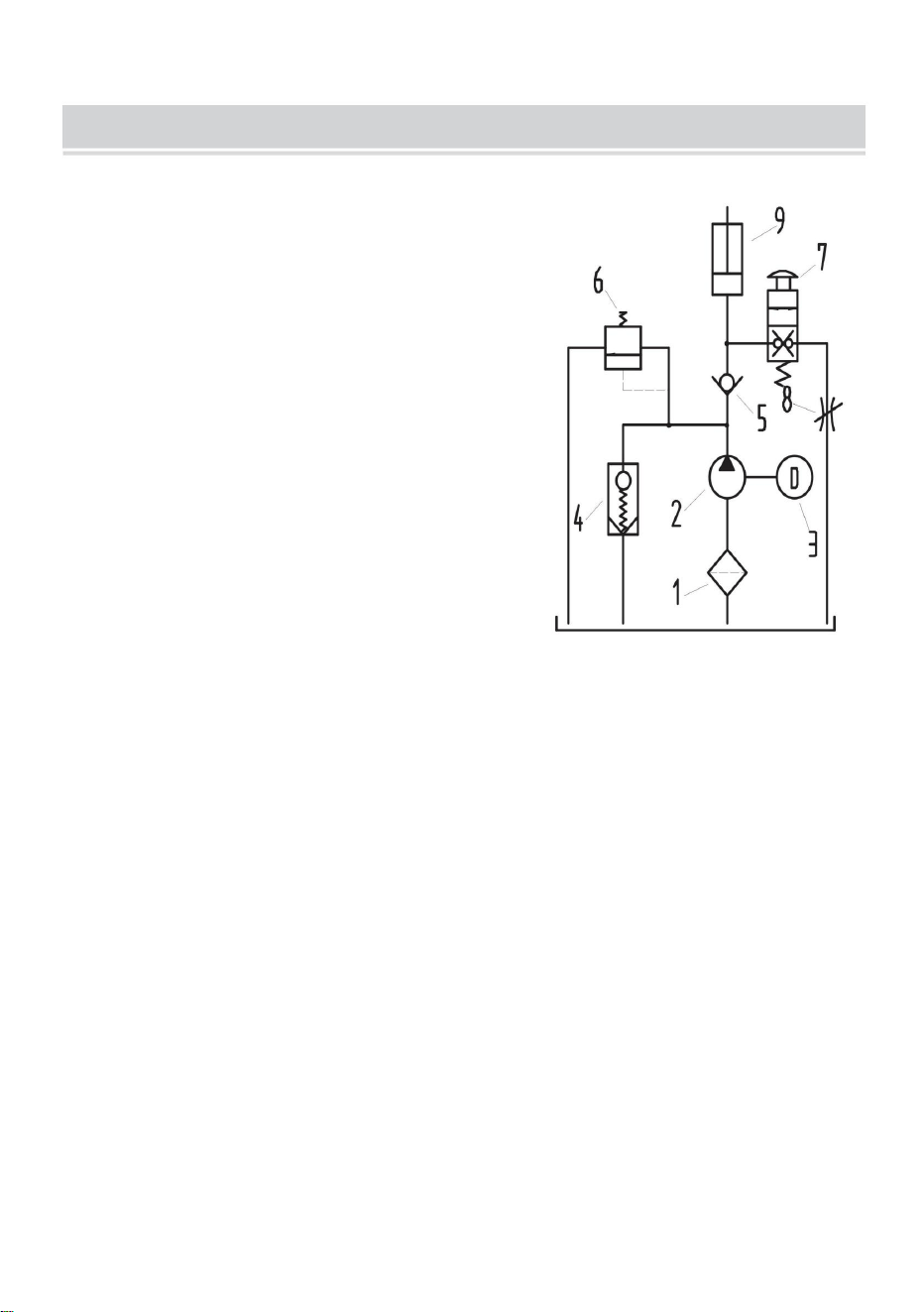

WORKING PRINCIPLE AND WIRING METHOD
1. Please fill in hydraulic oil from
reservoir filler till it is 3 cm to 5 cm below
the upper surface of the reservoir.
2. Rise of the lifter:
After the motor starts, the gear oil pump
② starts to work, and the hydraulic oil
passes the oil filter ① to the check valve
⑤ through the gear oil pump ② into the
oil cylinder ⑨ to raise the lifter. After the
motor stops, the gear oil pump ② stops
working and the lifter stops at the height
being raised. In this case, the check
valve ⑤ and the manual unloading valve
⑦ are used to maintain its pressure.
3. Drop of the lifter:
To drop the lifter, just press down the handle of the manual unloading valve
⑦ and release the handle to stop dropping. The dropping speed can be
realized by adjusting the throttle valve ⑧. When rotating inwards, it slows
down; when rotating outwards, it speeds up.
4. System pressure adjustment of power unit:
Generally, when the power unit leaves the factory, it has been adjusted to
the normal using pressure by the manufacturer (18-20MPa). If the user
needs to adjust the pressure, he or she can adjust through the relief valve
⑥. The relief valve ⑥ is not only used to adjust the pressure in the system,
but also used as a safety pressure limiting element in the system. So,
users should try not to adjust the relief valve during use.
5. In order to protect the working life of the motor and gear oil pump,
reduce the noise during starting, and make the power unit start under no
load, cushion valve ④ is specially configured in the system.
background
6
6. A power unit of 220V voltage is adopted, and a voltage regulator should
be equipped, to ensure that the motor and related electrical components
are not damaged due to under voltage.
7. The hydraulic oil should be changed 3 months after the first operation of
the system, after that, the hydraulic oil should be changed every 12 months,
please use the ISO46# hydraulic oil.
COMMON FAILURES AND TROUBLESHOOTING
1. Do not rise (advance) or rise (advance) unstably.
a. Too low oil level in the oil tank; add oil to the specified level.
b. The hydraulic power unit should use anti-wear hydraulic oil with a
kinematic viscosity of 22-46mm
2
/s (50°C). ISO VG46 is recommended
when the oil temperature is below 50°C, while ISO VG68 is recommended
when the oil temperature is above 50°C. The added oil should be filtered
by a filter with a filtration accuracy of 30um. The oil volume should be 80%
of the effective capacity of the oil tank. The oil temperature is usually
between -10~80°C, and low-temperature hydraulic oil should be used for
extremely cold areas, such as ISO VG32. These measures can effectively
prolong the service life of the hydraulic system and hydraulic components,
and improve the stability and reliability of the hydraulic power unit.
c. Blocked oil filter screen, wash or replace the filter screen.
d. Unsealed or leaking oil suction pipe, check the leakage or unsealed
place, and repair or replace the pipe.
e. Unclosed electromagnetic valve or hand valve, wash the
electromagnetic valve and hand valve or replace the oil.
2. Do not drop or drop unstably.
a. Blocked electromagnetic valve or hand valve filter screen, clean the filter
screen and electromagnetic valve.
b. Blocked throttle valve, adjust the throttle valve.
3. Do not pressurize
a. Unsealed check valve, wash the check valve or replace the oil seal and
background
7
oil.

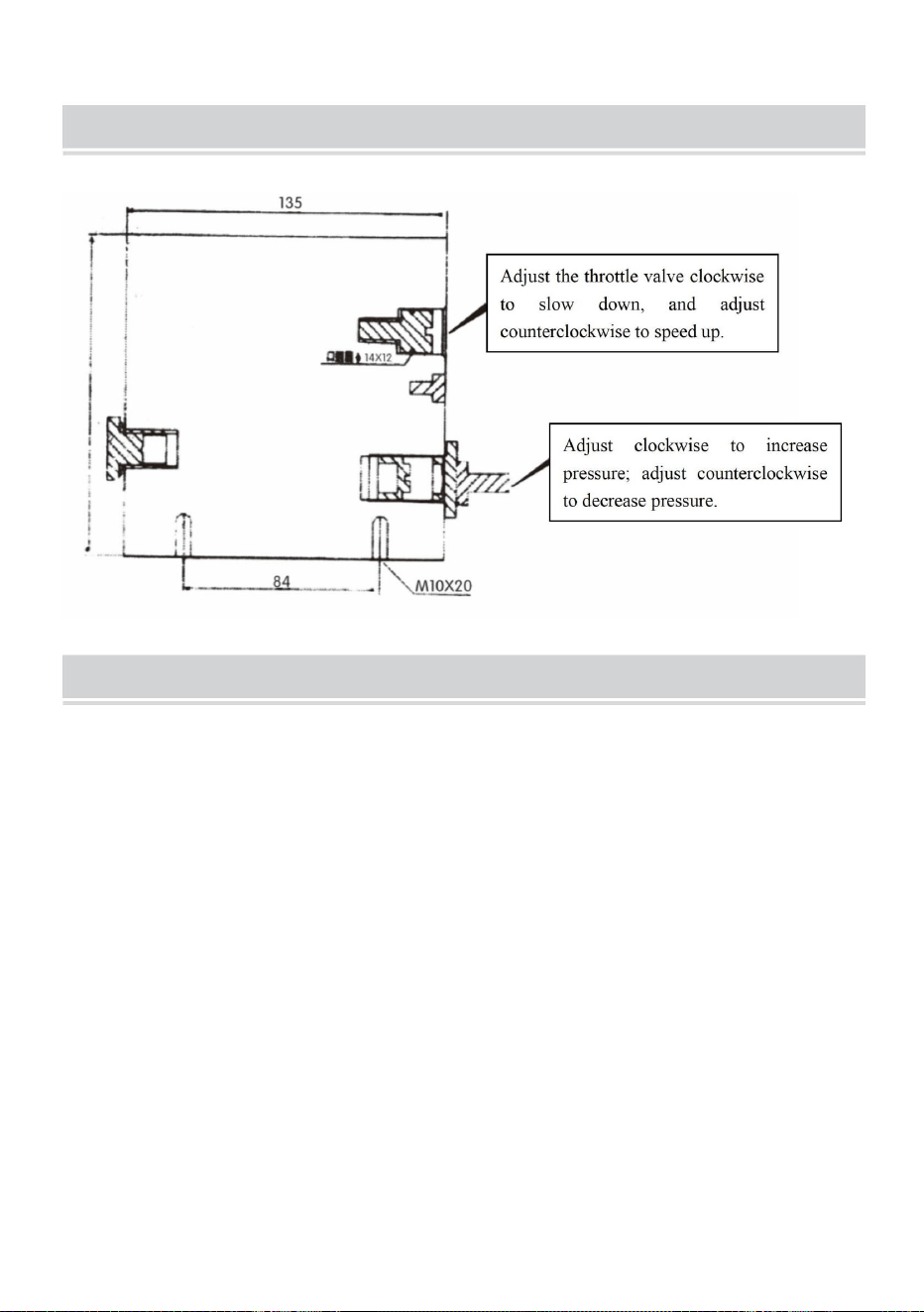

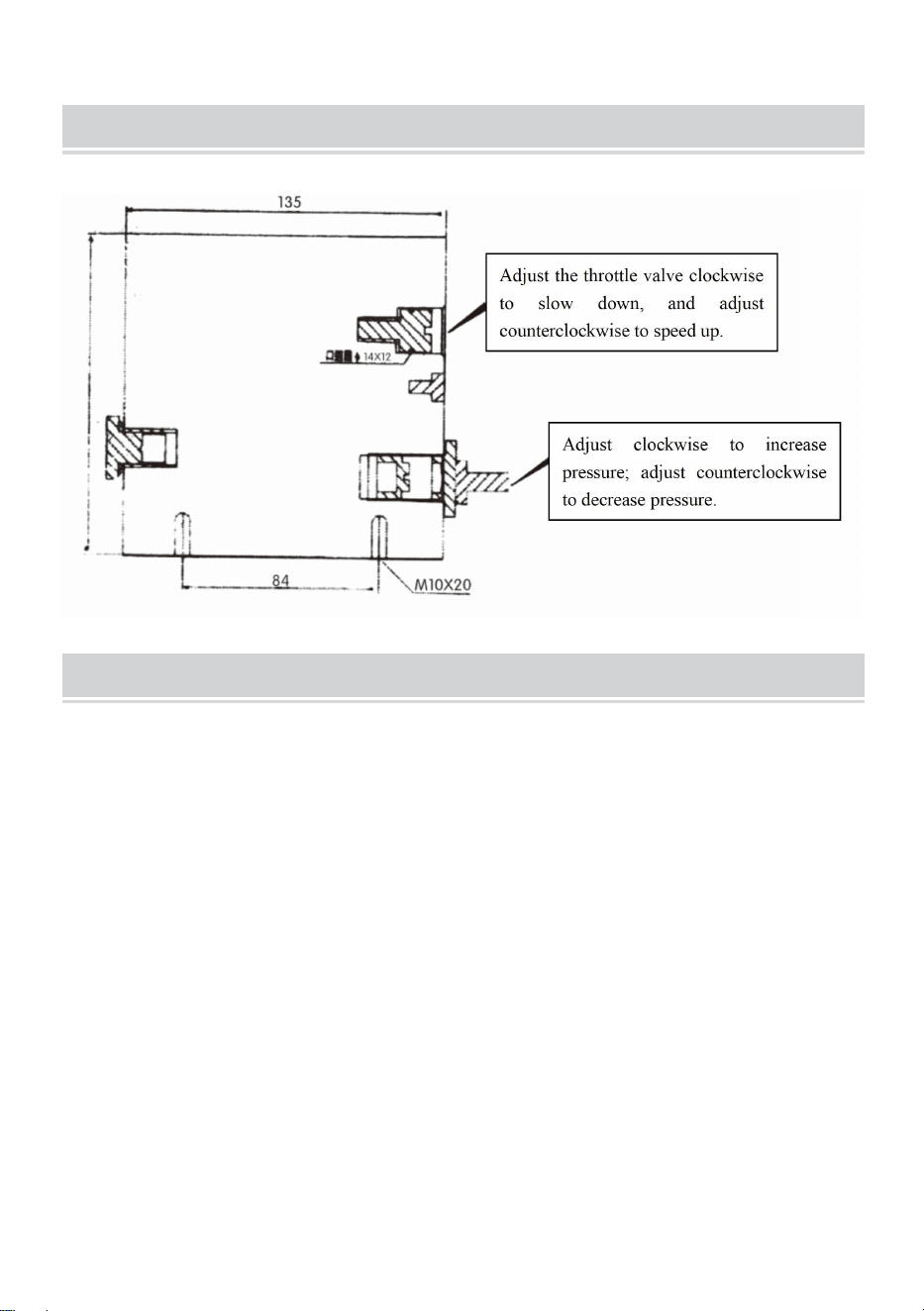

SIMPLE COMMISSIONING DIAGRAM
MAINTENANCE
1. Actuators and pipelines should be kept clean to prevent the introduction
of foreign material into the system.
2. The reservoir should be adequately filled with oil. Proper refilling is
needed after certain working circles. It may damage the oil pump and the
enclosure if the oil pump sucks air.
3. The hydraulic oil should be replaced upon working for 100 hours since
the initial filling. Subsequently, the hydraulic oil should be replaced once
per year or at about 1500 working hours.
4. The viscosity of the hydraulic oil should be 22-46mm
2
/s.
5. High-viscosity hydraulic oil should be used in high-temperature working
environment while low-viscosity hydraulic oil should be used in
low-temperature environment.
