ZXDC12V-1.6KW-D-20L photo

User Manual

This is the main product document for model ZXDC12V-1.6KW-D-20L.

The file format is pdf, 80 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
HYDRAULIC POWER UNIT
SERIES:ZXDC12V-1.6KW-D- X L
（TIPS：X IS 3/4/4.5/6/7/8/10/12/13/14/15/20）
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and doses not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
1
SERIES:ZXDC12V-1.6KW-D- X L
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
HYDRAULIC
POWER UNIT
background
2
Warning- To reduce the risk of injury, users must read the
instructions manual carefully.
CORRECT DISPOSAL
This product is subject to the provision of European Directive
2012/19/EC. The symbol showing a wheelie bin crossed through
indicates that the product requires separate refuse collection in the
European Union. This applies to the product and all accessories
marked with this symbol. Products marked as such may not be
discarded with normal domestic waste but must be taken to a
collection point for recycling electrical and electronic devices.
This product is of protection class III.
DC
Direct current
The hydraulic power unit integrates a high-pressure gear pump, DC motor,
multi-purpose integrated block, various hydraulic valves, oil tank, and other
components organically. It is a typical hydraulic circuit of power up and
power down. The second relief valve of the system performs control of the
downward pressure, and the pressure-compensated flow valve
automatically adjusts the falling speed. This product is widely used in small
dump trucks, hydraulic winches, etc.
The battery power must be sufficient, current of 200A and voltage to
match the machine.
When vehicle hydraulic pump is an S3 working system, not continuous
operation, 30 seconds to start, 270 seconds to stop, the maximum
working time of 180 seconds, intermittent 360 seconds continuous
working time is too long, will cause motor short circuit or damage.
When the hydraulic power unit produced by our Company leaves the
background
3
factory, the system pressure has been set. If changes are needed,
users can adjust the system pressure by themselves through a
pressure regulator knob according to the situation. Still, it cannot
exceed the nominal pressure (16 MPa) of the system.

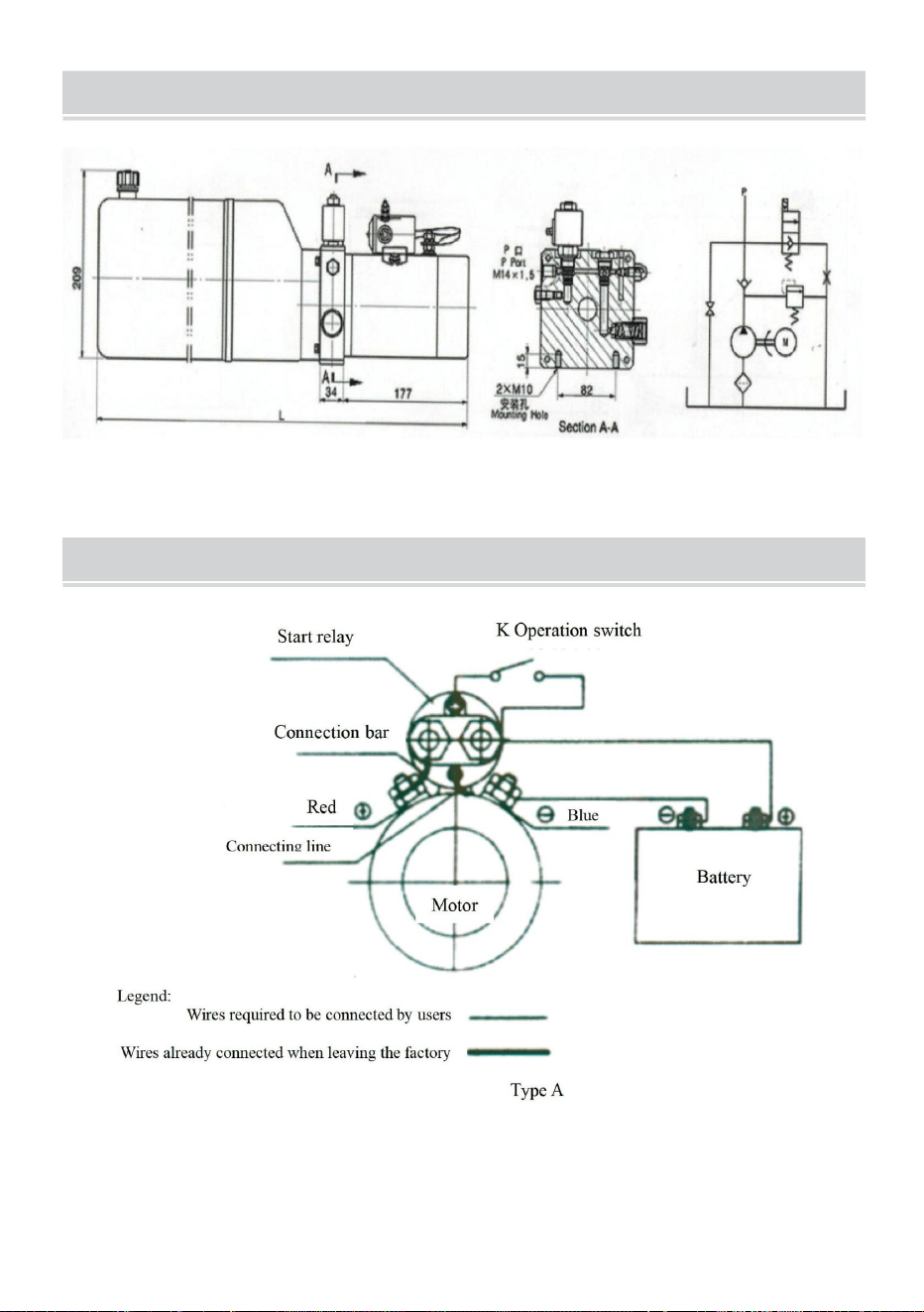

Check the connection of the motor and electromagnetic valve carefully,
and it is strictly forbidden to make a virtual connection.
During the first installation and debugging, pay attention to keeping the
oil level inside the oil tank, and after a working cycle, the oil tank
should be filled, but it cannot be overfilled.
The motor terminal box should be waterproof and moisture-proof.
When connecting for the first time, inching the motor to carefully check
the direction of the motor. From the rear end of the motor, the rotation
direction is counterclockwise. It is absolutely forbidden to reverse the
rotation of the motor and idle without oil.
When the oil tank is filled, the hydraulic oil must be filtered with an
accuracy of no less than 25µm.
The power unit cannot filter out impurities inside the hydraulic cylinder.
Therefore, the inside of the hydraulic cylinder must be clean to avoid
the failure of valve. The tubing must also be clean.
SAVE THESE INSTRUCTIONS
TECHNICAL PARAMETERS
Action
Single
voltage
12 V
Reservoir Capacity
3/4/4.5/6/7/8/10/12/13/14/15/20
Quart
Power
1.6 KW
Rotating Speed
2600 RPM
Pressure
16~20 MPa
Traffic
1.1 mL/r
Tank Material
Steel
background
4

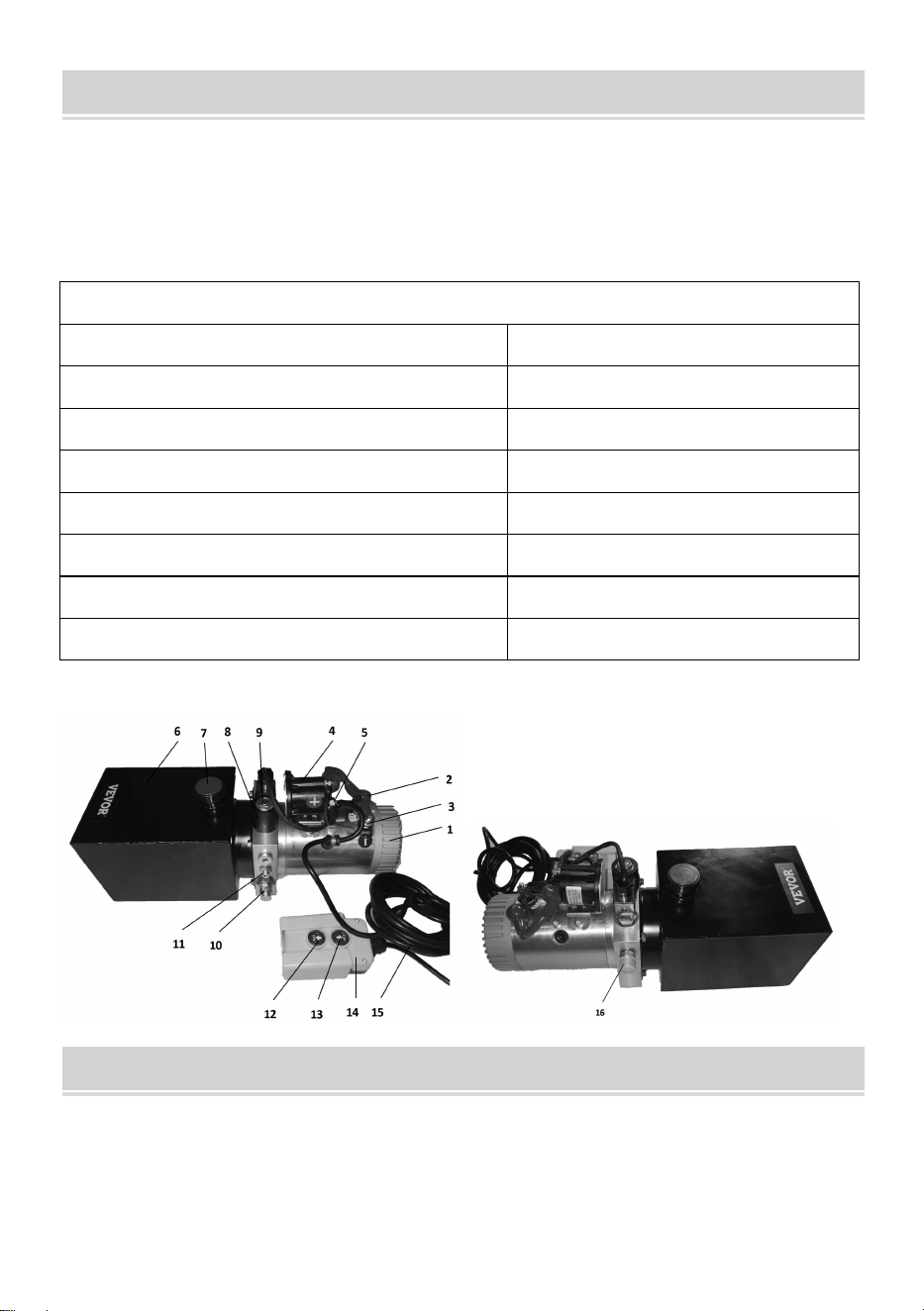

The Hydraulic Power Unit has been fully assembled. It comes with a
hand-held remote control and 1 additional SAE#6 connectors for
replacement. The whole power unit is easy to wire and easy to operate.

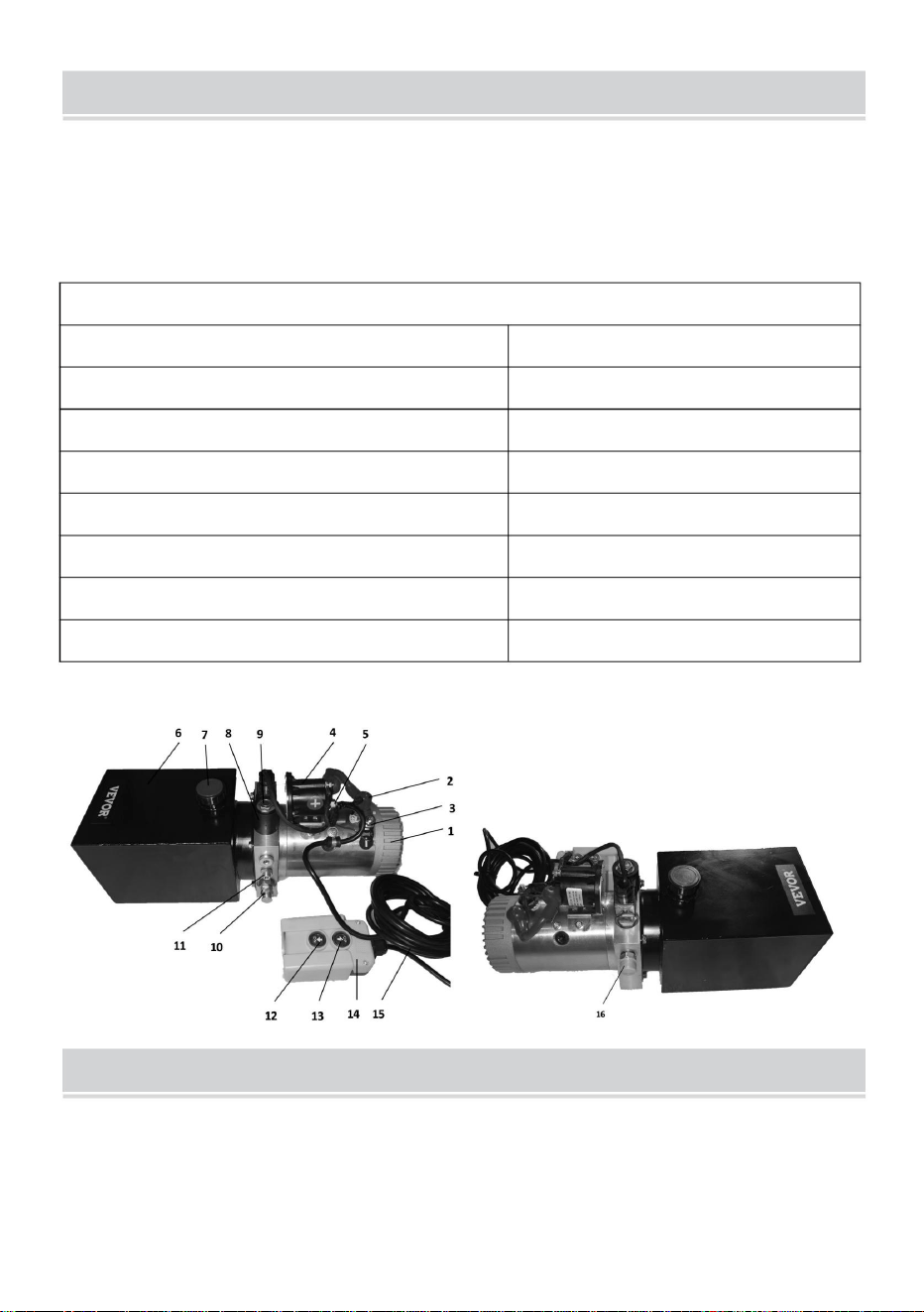

Part List
1 Electronic motor
9 Normally closed solenoid valve
2 The positive pole of the electronic motor
10 Overflow valve
3 The negative pole of the electronic motor
11 Throttle valve
4 Relay
12 Down button
5 The positive pole of the relay
13 Up button
6 Reservoir
14 Control box
7 Reservoir filler
15 Control wire
8 Electromagnetic coil A
16 Oil outlet
1. Please fill in hydraulic oil from 7 reservoir fillers till it is 3 cm to 5 cm
below the upper surface of the reservoir.

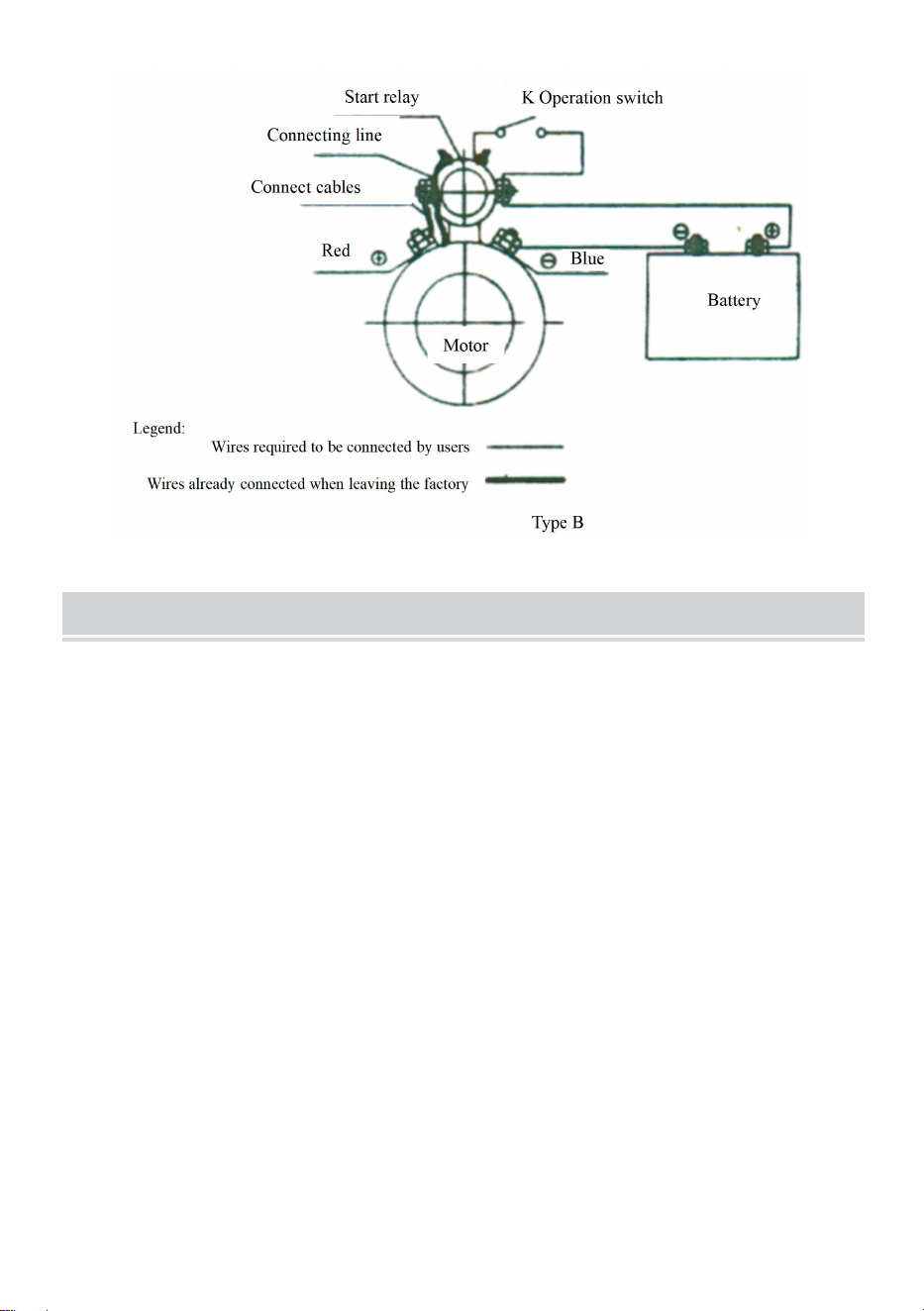

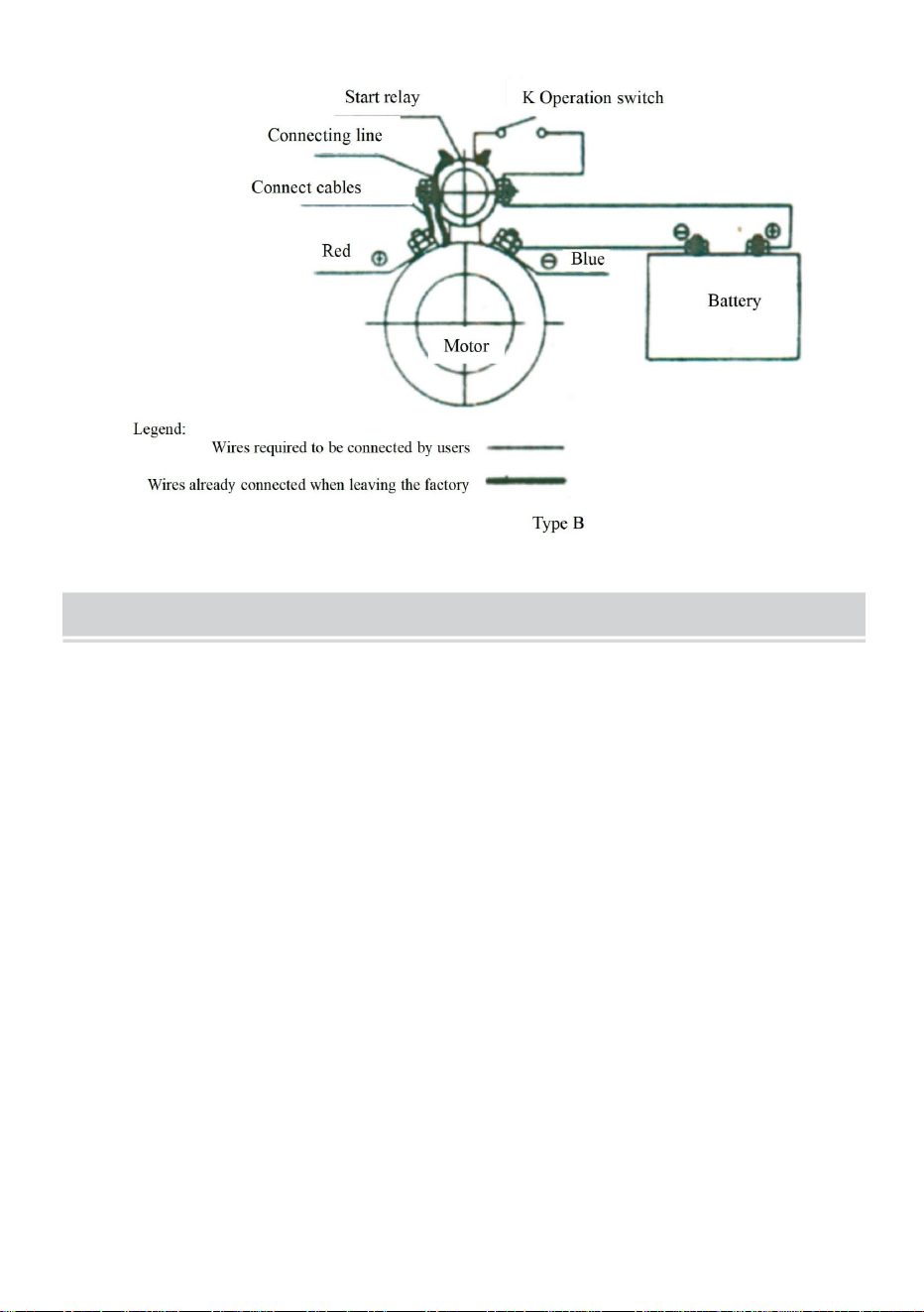

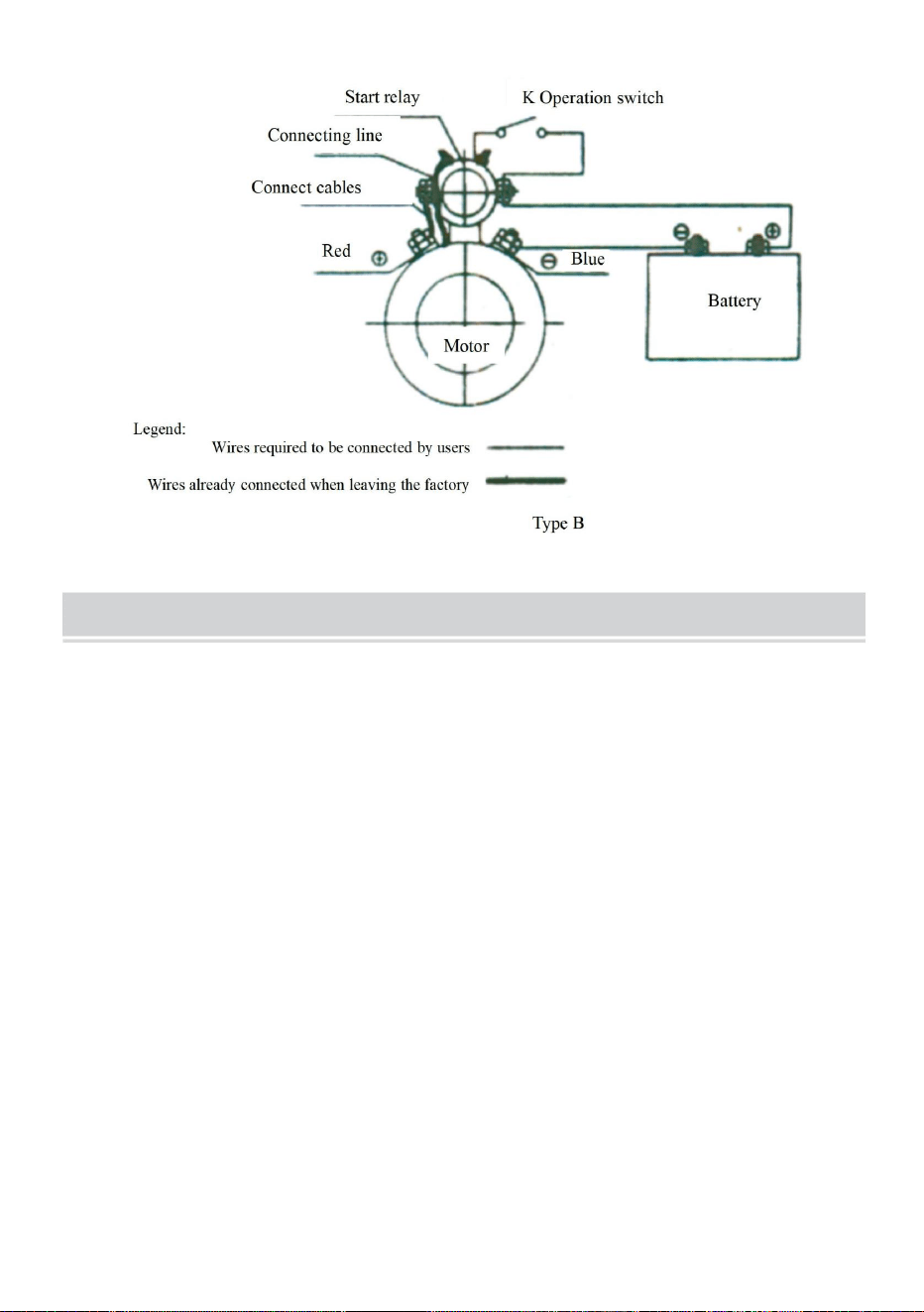

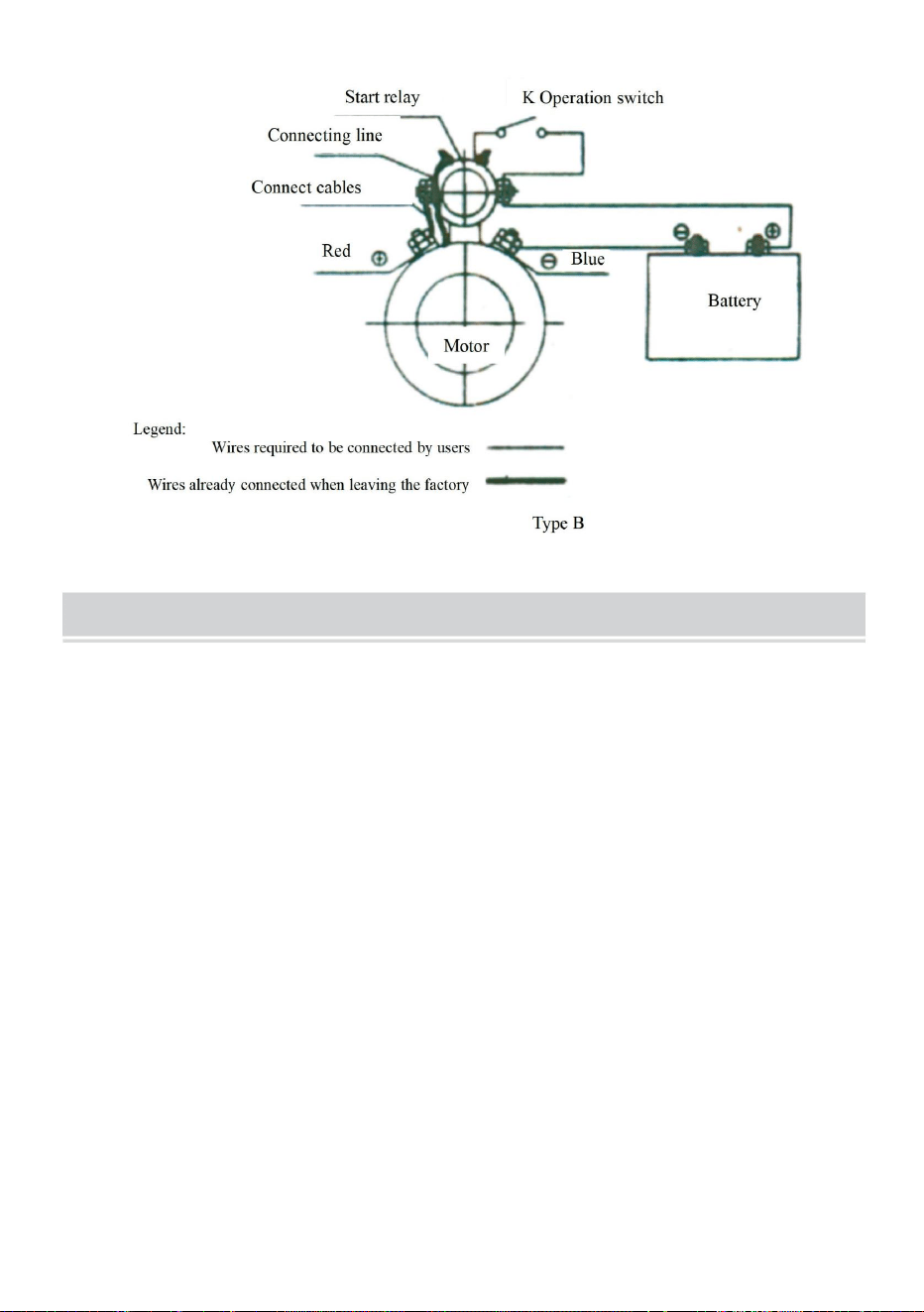

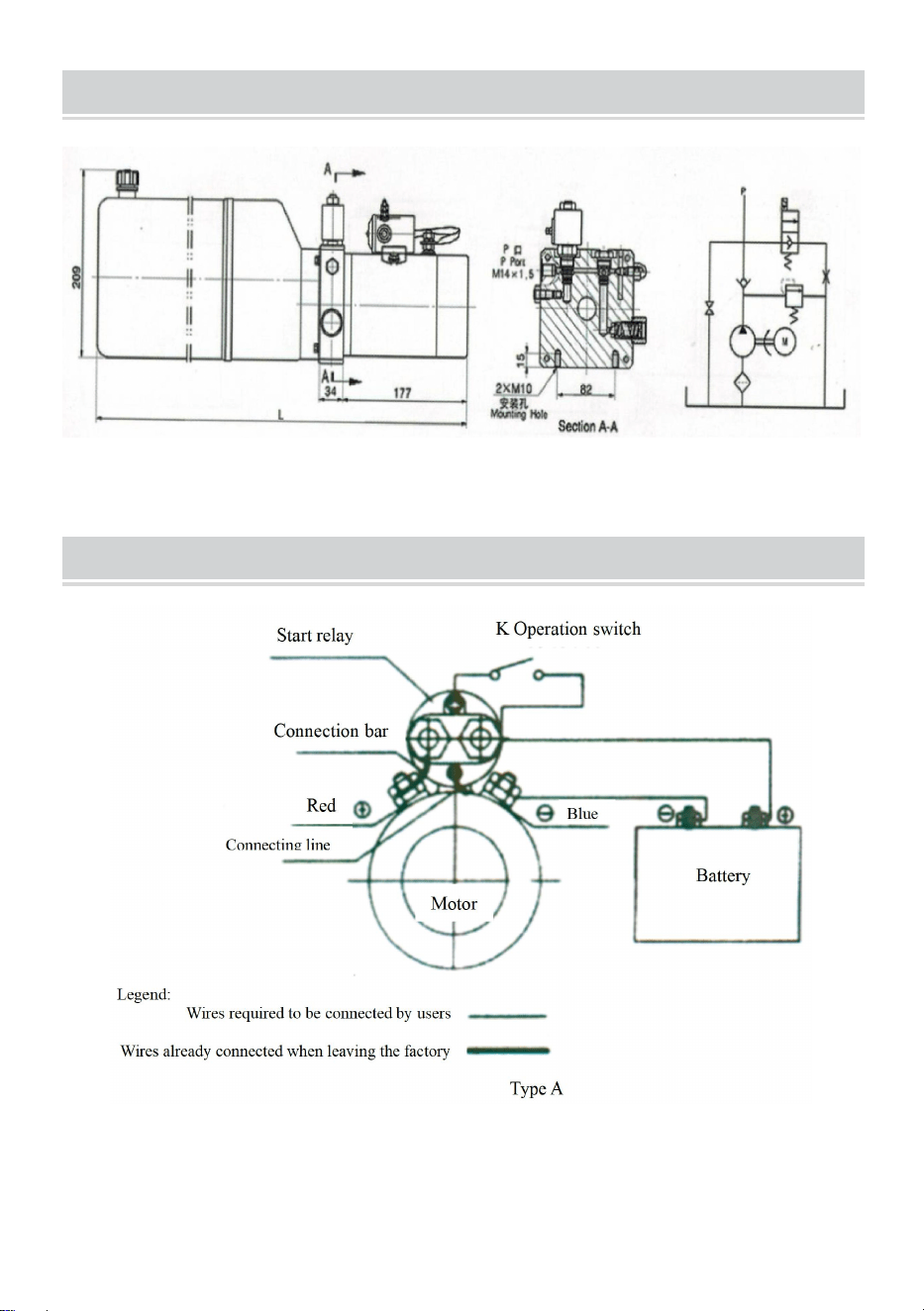

2. The positive pole of the power supply should be connected to the
background
5
positive pole of the relay, while the negative pole of the power supply
should be connected to the negative pole of the electronic motor. The
power supply wire must be copper wire 20 to 25 mm
2
in cross-sectional
area.
3. Please connect the power supply correctly and then install the oil
pipelines. Then press the Up button to turn on the motor. The motor powers
the oil pump to generate pressure and cause oil to be discharged. Release
the Up button; the motor should stop working.
4. By the end of the hydraulic cylinder's travel, please press the Down
button for oil return. The motor does not need to work in this process. This
shall light up the indicator light of the electromagnetic coil as well as
generate magnetic force to push on the electromagnetic valve. This allows
the oil tore turn and the hydraulic cylinder to return to its original place.
5. When the motor is working for discharging oil and generating pressure,
8 the electromagnetic coil must be powered off, and its indicator light shall
not light up.
1. Do not rise (advance) or rise (advance) unstably.
a. Too low oil level in the oil tank; add oil to the specified level.
b. The hydraulic power unit should use anti-wear hydraulic oil with a
kinematic viscosity of 22-46mm
2
/s (50°C). ISO VG46 is recommended
when the oil temperature is below 50°C, while ISO VG68 is recommended
when the oil temperature is above 50°C. The added oil should be filtered
by a filter with a filtration accuracy of 30um. The oil volume should be 80%
of the effective capacity of the oil tank. The oil temperature is usually
between -10~80°C, and low-temperature hydraulic oil should be used for
extremely cold areas, such as ISO VG32. These measures can effectively
prolong the service life of the hydraulic system and hydraulic components,
and improve the stability and reliability of the hydraulic power unit.
c. Blocked oil filter screen, wash or replace the filter screen.
background
6
d. Unsealed or leaking oil suction pipe, check the leakage or unsealed
place, and repair or replace the pipe.
e. Unclosed electromagnetic valve or hand valve, wash the
electromagnetic valve and hand valve or replace the oil.
2. Do not drop or drop unstably.
a. Blocked electromagnetic valve or hand valve filter screen, clean the filter
screen and electromagnetic valve.

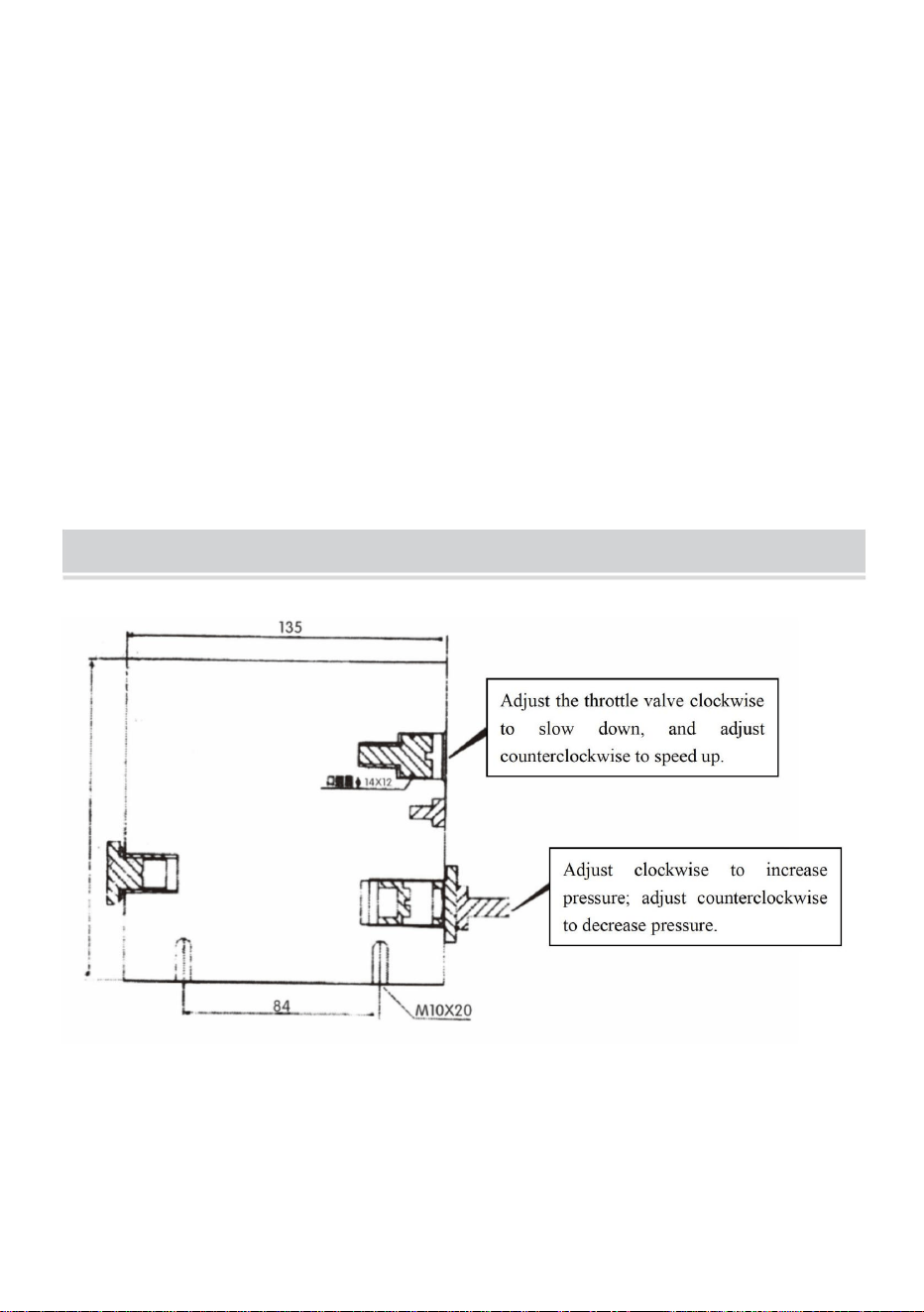

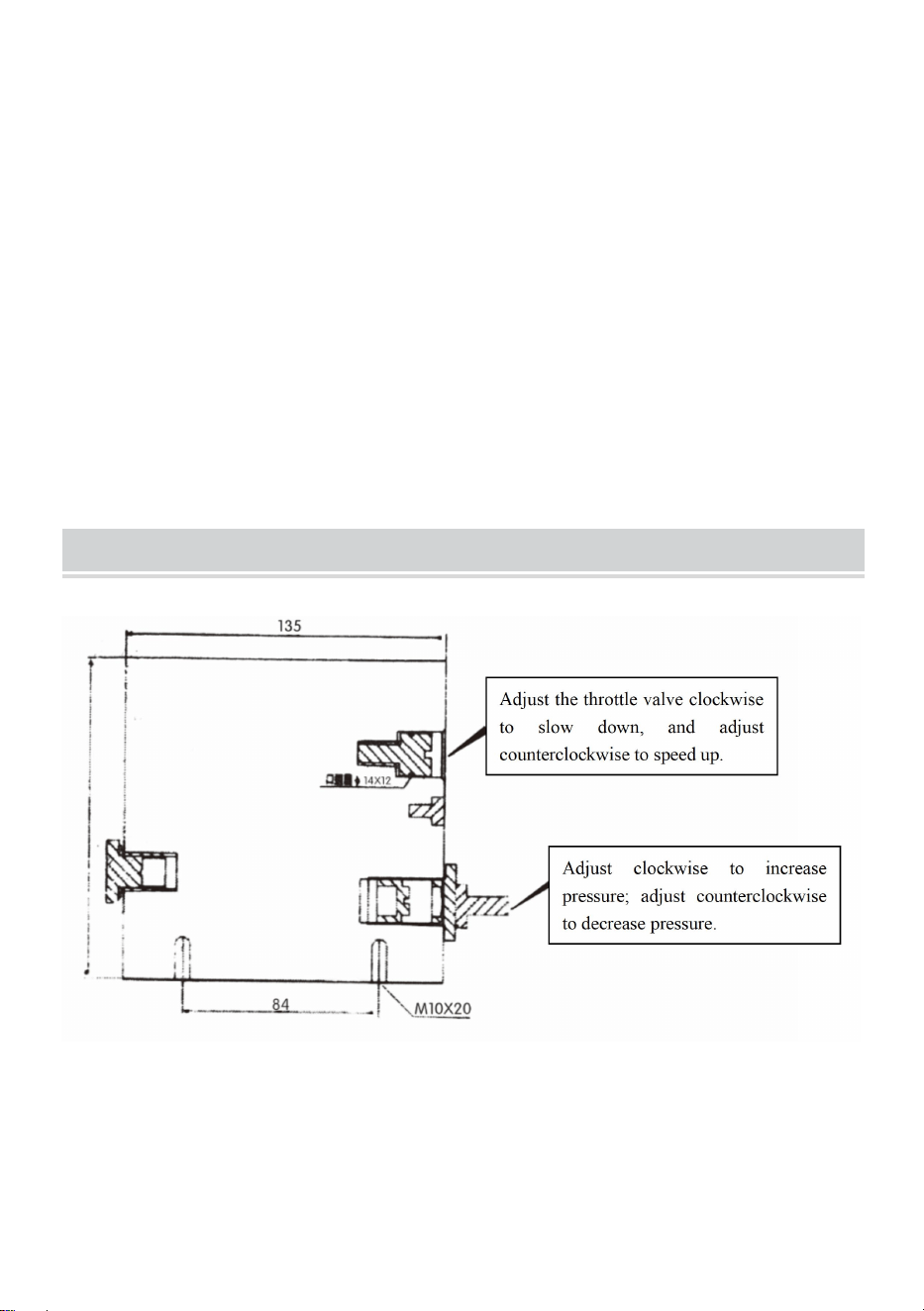

b. Blocked throttle valve, adjust the throttle valve.
3. Do not pressurize
a. Unsealed check valve, wash the check valve or replace the oil seal and
oil.
background
7
background
8
1. Actuators and pipelines should be kept clean to prevent the introduction
of foreign material into the system.
2. The reservoir should be adequately filled with oil. Proper refilling is
needed after certain working circles. It may damage the oil pump and the
enclosure if the oil pump sucks air.
3. The hydraulic oil should be replaced upon working for 100 hours since
the initial filling. Subsequently, the hydraulic oil should be replaced once
per year or at about 1500 working hours.
4. The viscosity of the hydraulic oil should be 22-46mm
2
/s.
5. High-viscosity hydraulic oil should be used in high-temperature working
environment, while low-viscosity hydraulic oil should be used in
low-temperature environment.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
