Honda HRB425C Lawn Mower User Manual

* 00X37 VG8 F05*

HRB425C

Honda Europe Power Equipment S.A.

Pôle 45 - Rue des Châtaigniers

45140 ORMES - FRANCE

LAWN MOWER

TONDEUSE À GAZON

RASENMÄHER

OWNER’S MANUAL

MANUEL DE L’UTILISATEUR

BETRIEBSANLEITUNG

POWER EQUIPMENT

INHALTSVERZEICHNIS

ZUR BEACHTUNG.......................................................5

SICHERHEITSHINWEISE .................................................6

EINFÜHRUNG .........................................................12

Erklärung der in dieser Bedienungsanleitung verwendeten Symbole................12

GRUNDLEGENDE ERKLÄRUNGEN .......................................14

Bezeichnung der Bauteile .................................................14

Beschreibung der Sicherheitshinweise .......................................16

Erklärung der in dieser Bedienungsanleitung verwendeten Symbole................16

Typenschild der Machine .................................................16

VORBEITUNGEN UND KONTROLLEN VOR INBETRIEBNAHME ................18

Kontrolle des Kraftstoffstandes .............................................18

Alkoholhaltiges Benzin ...................................................20

Kontrolle des Luftfilters ...................................................20

Kontrolle des Messers....................................................22

Schnitthöheneinstellung ..................................................24

Ölstandkontrolle ........................................................26

Kontrolle des Grassacks ..................................................28

ANLASSEN UND ABSCHALTEN DES MOTORS .............................30

Starten des Motors ......................................................30

Betrieb in höhenlagen ....................................................32

Abstellen des Motors.....................................................34

“Überfetteter” Motor......................................................34

EMPFEHLUNGEN FÜR DEN BETRIEB .....................................36

Mähvorgang ...........................................................36

Ausleeren des Grasfangsacks .............................................42

WARTUNGSHINWEISE..................................................44

Wartung des Luftfilters ...................................................44

Motorölwechsel .........................................................46

Zündkerzenwechsel .....................................................48

Wartung des Funkenfänger (Sonderzubehör)..................................50

Nachstellen des Gaszugs .................................................52

Vergasereinstellung .....................................................54

Einstellung des Messer- kupplungsspiels .....................................54

Überprüfung der Schwungradbremse ........................................56

Einstellung des Spiels vom Bedienhebel des Messerstops .......................58

Einstellen des Fahrkupplungsspiels (Modell mit Radantrieb) ......................58

Auswechseln des Messers ................................................60

Grasfangsack: Pflege und Erneuerung .......................................64

Überprüfung des Antriebriemens ...........................................66

Einstellung des Riemenantriebs ............................................68

Antriebskette ...........................................................68

Wartungsplan ..........................................................70

STÖRUNGSBESEITIGUNG...............................................73

GERÄTETRANSPORT...................................................76

Transport des Rasenmähers...............................................76

Einladen des Rasenmähers ...............................................76

LÄNGERE AUßERBETRIEBSETZUNG .....................................78

Längere Außerbetriebsetzung (Überwinterung) ................................78

Wiederinbetriebnahme nach der Einlagerung..................................80

TECHNISCHE DATEN ...................................................82

CONTENTS

NOTE .................................................................5

SAFETY INSTRUCTIONS .................................................8

INTRODUCTION .......................................................13

Description of the codes used in this manual ..................................13

GENERAL DESCRIPTION................................................15

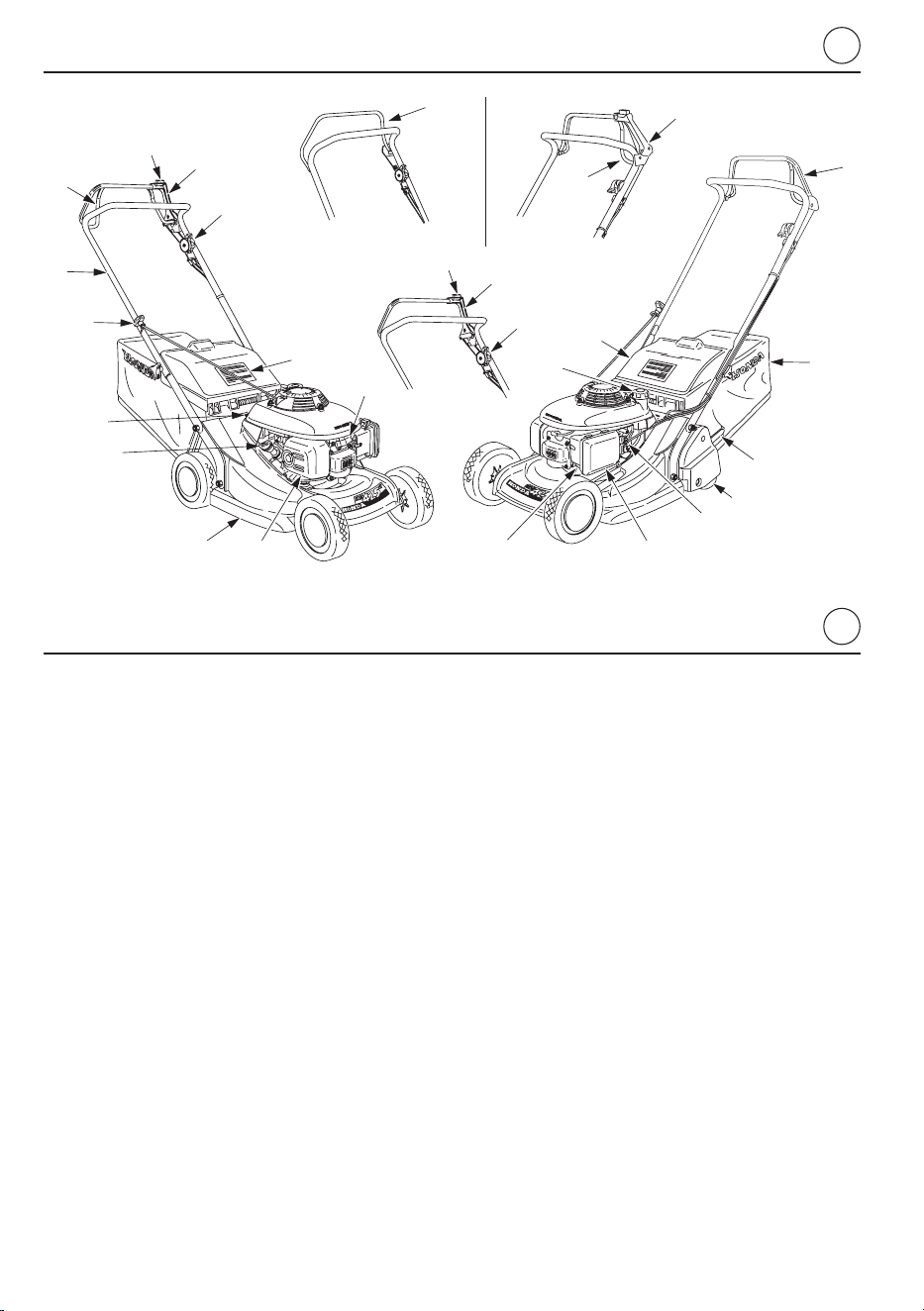

Equipment identification ..................................................15

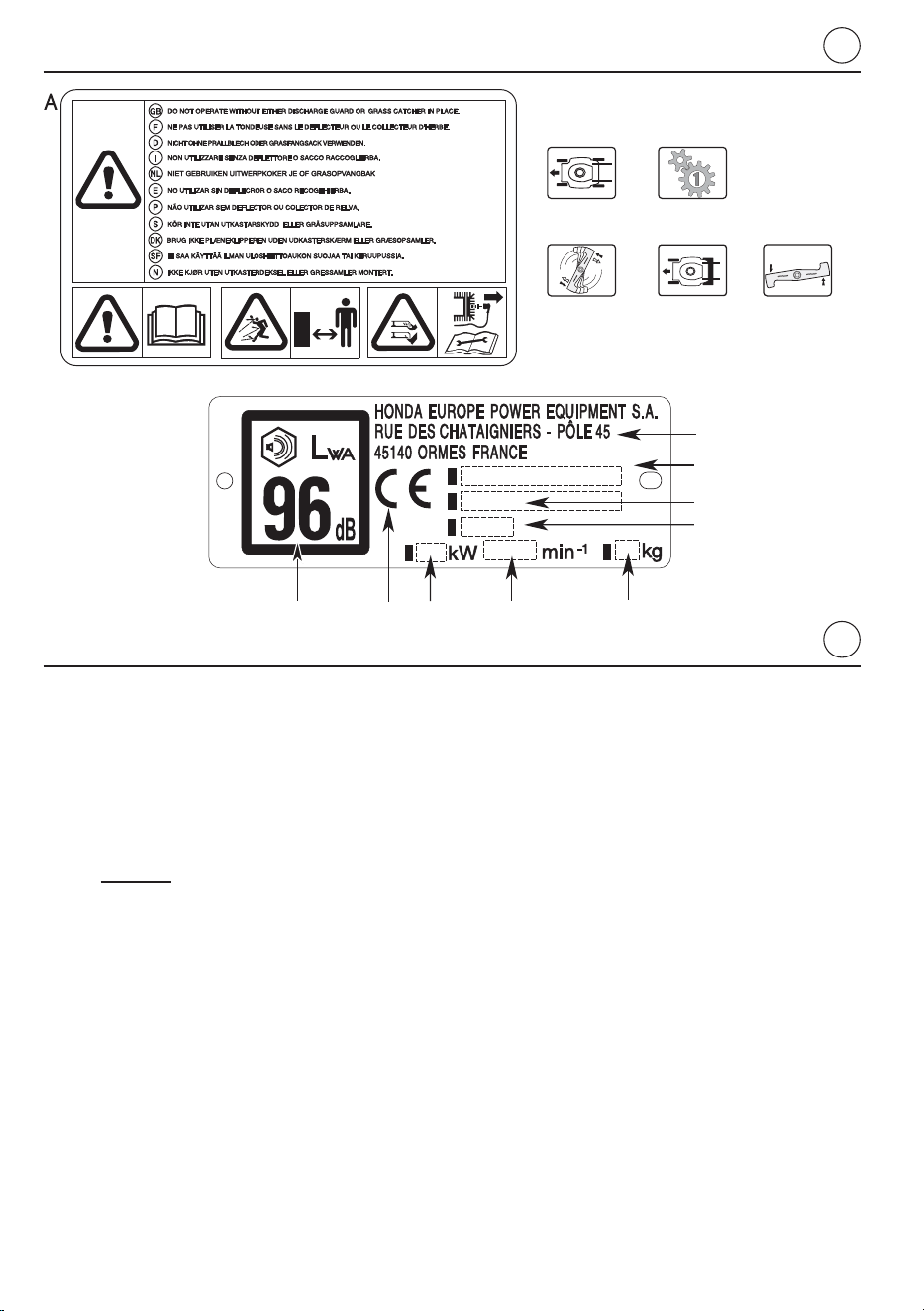

Safety label locations ....................................................17

Description of the symbols used in this manual ................................17

Identification of the machine ...............................................17

PREPARATIONS AND CHECKS BEFORE USE ..............................19

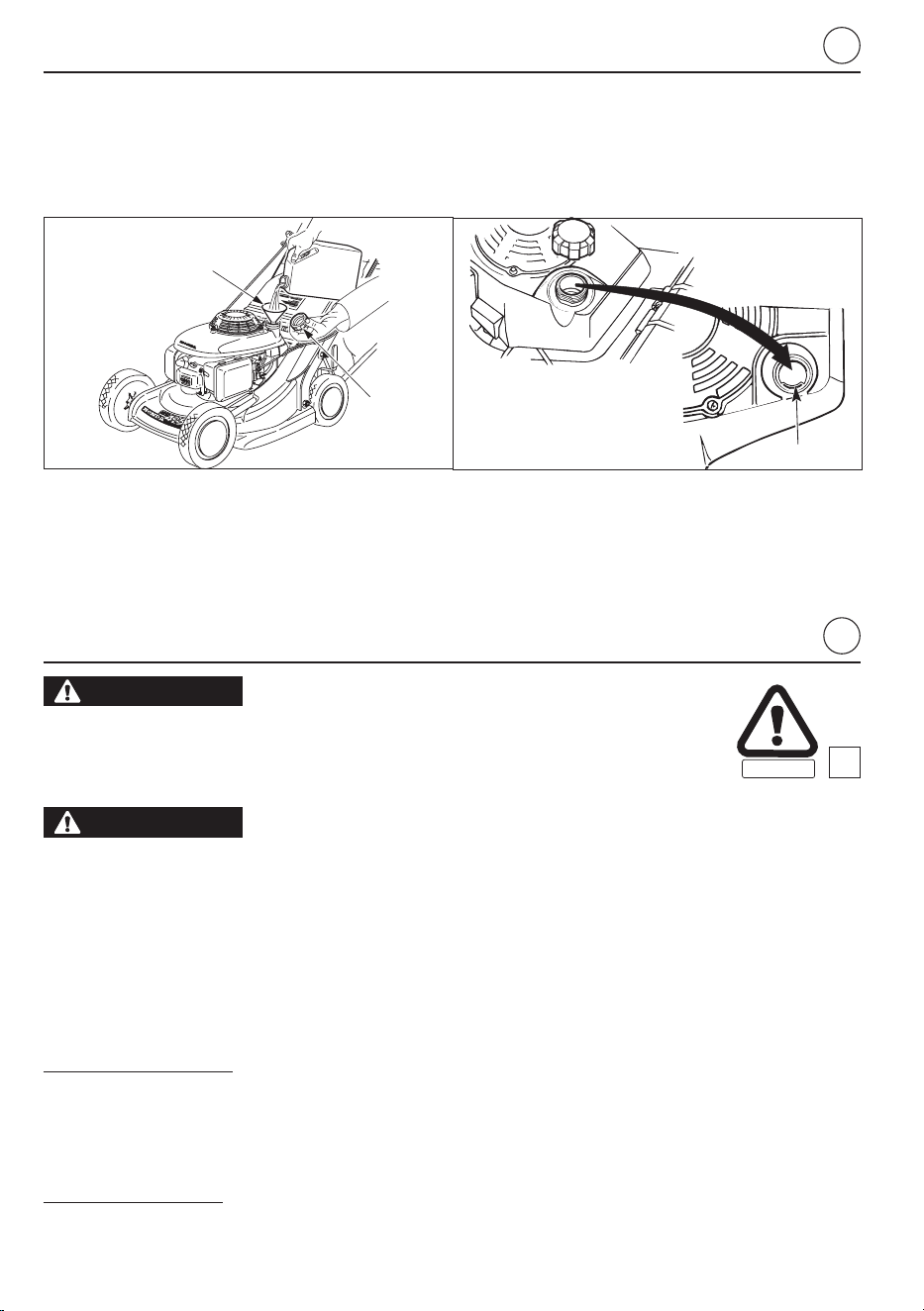

Checking fuel level ......................................................19

Fuel containing alcohol ...................................................21

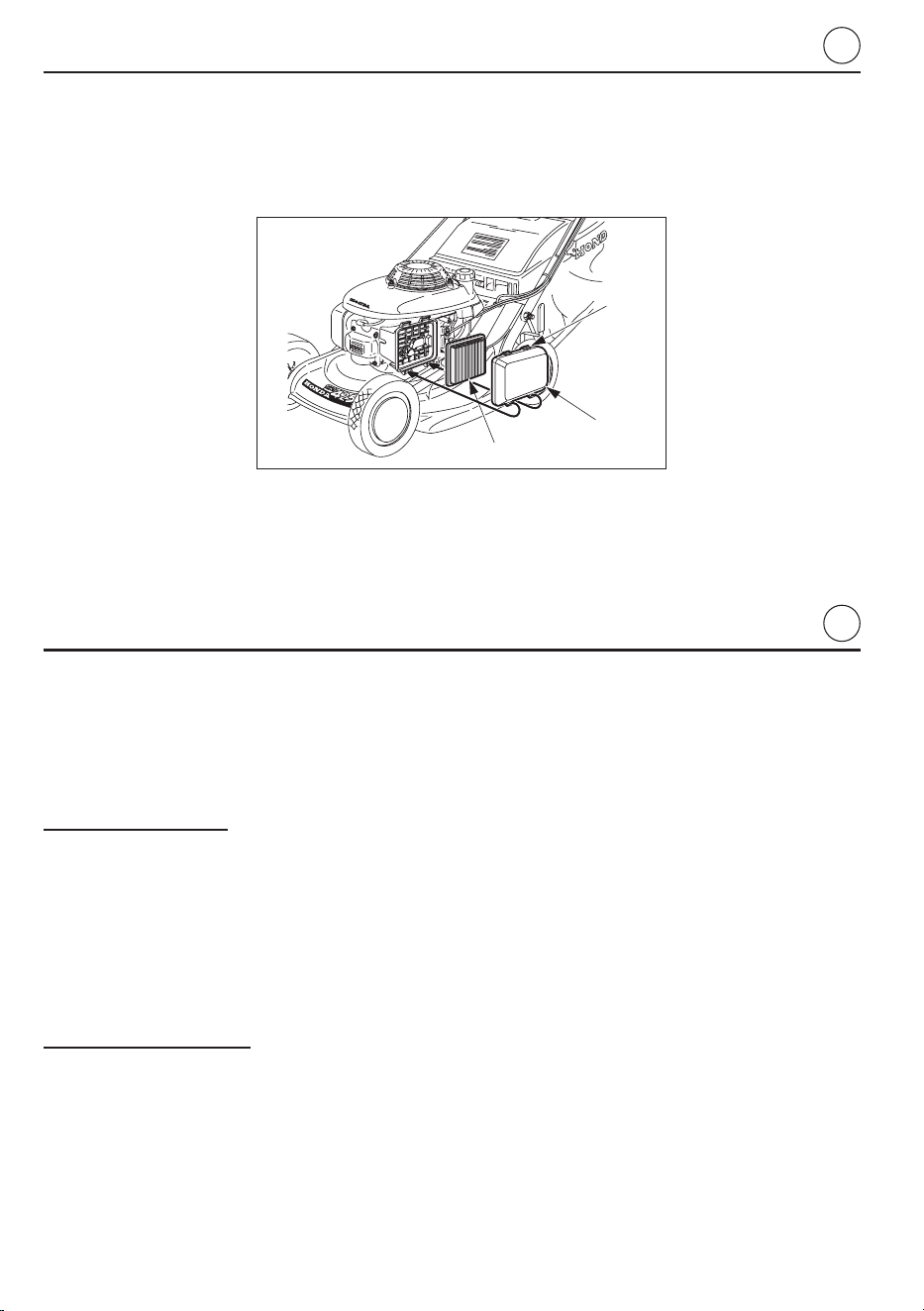

Checking the air cleaner ..................................................21

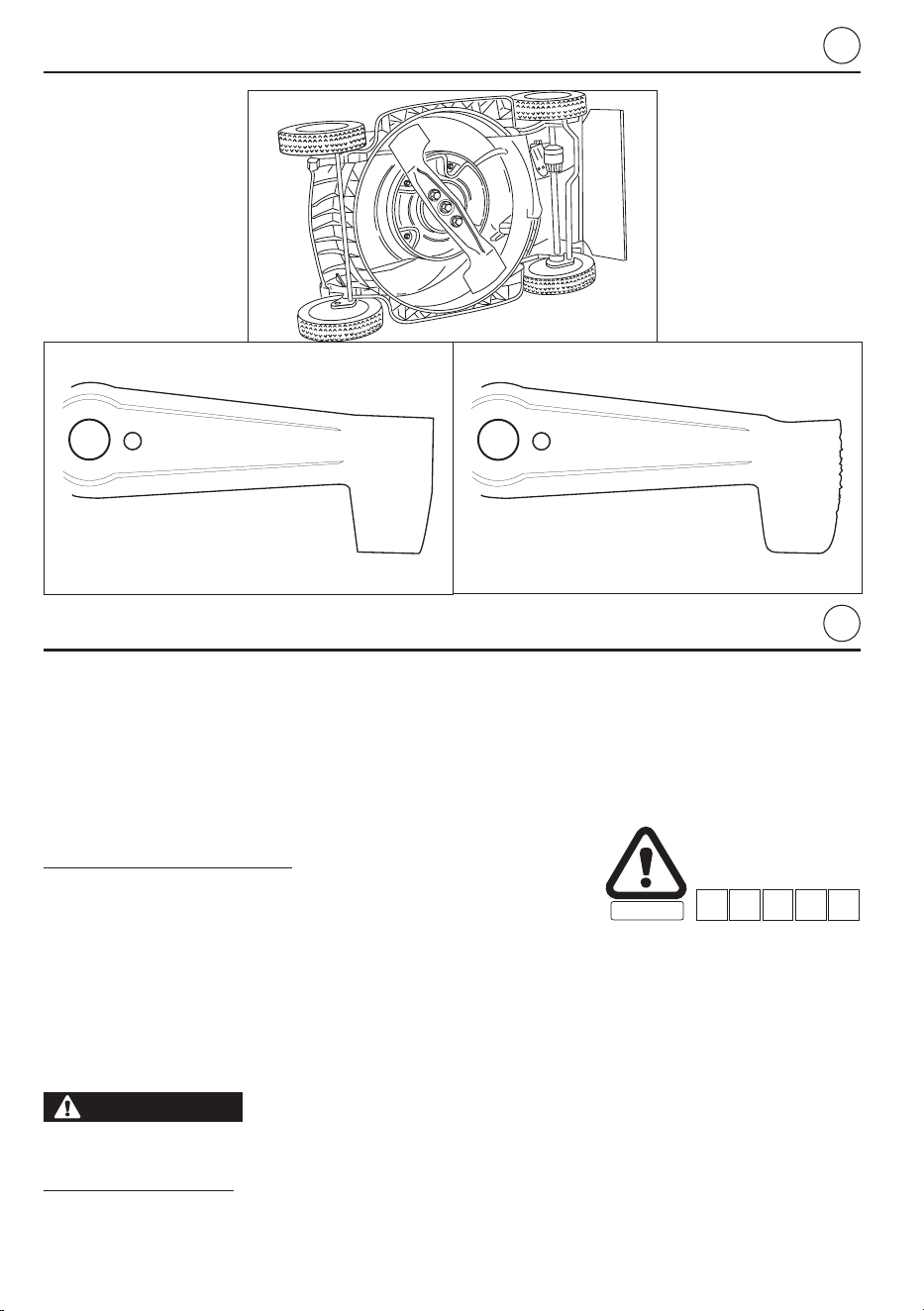

Checking blade condition .................................................23

Adjusting cutting height ...................................................25

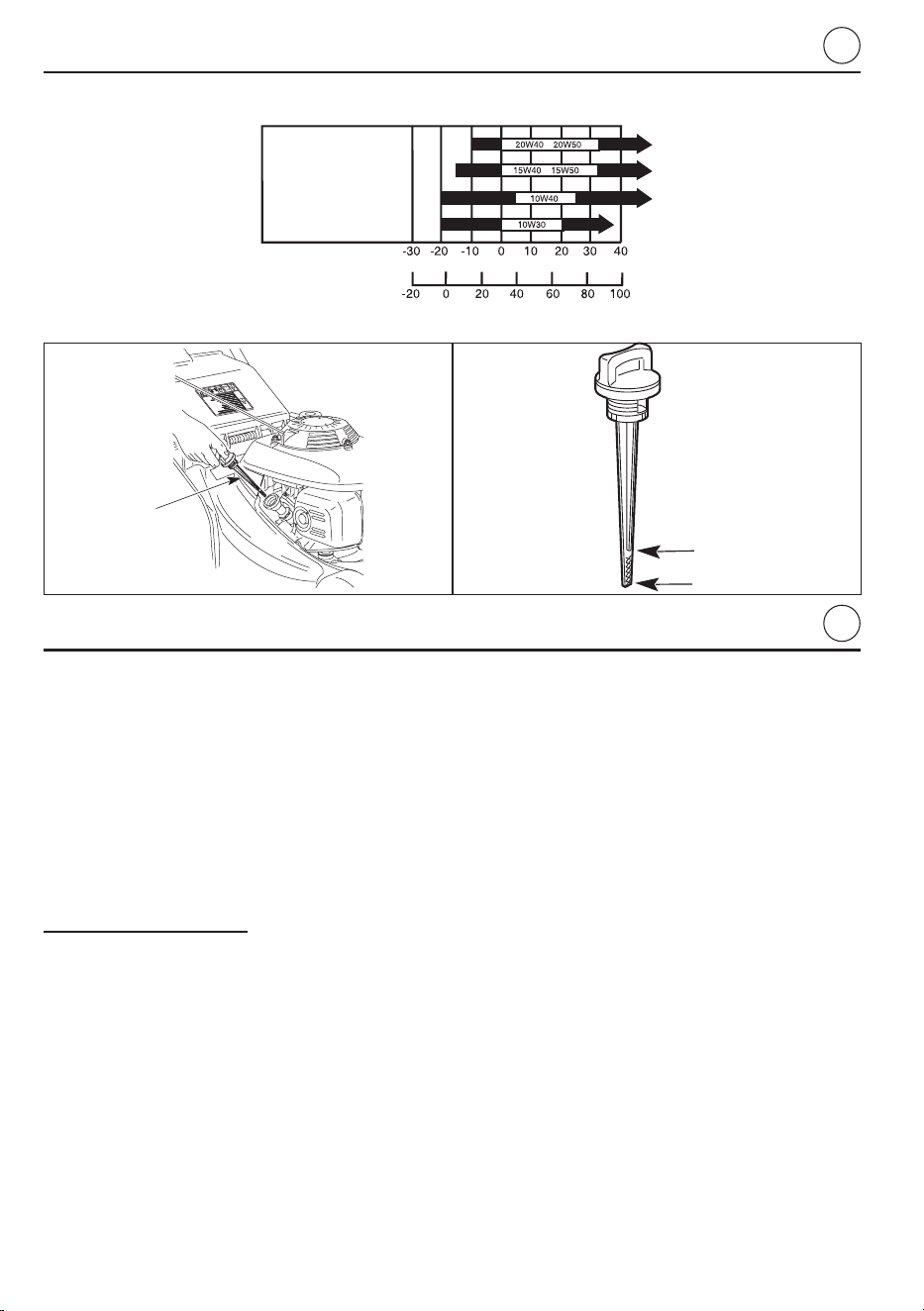

Checking engine oil level .................................................27

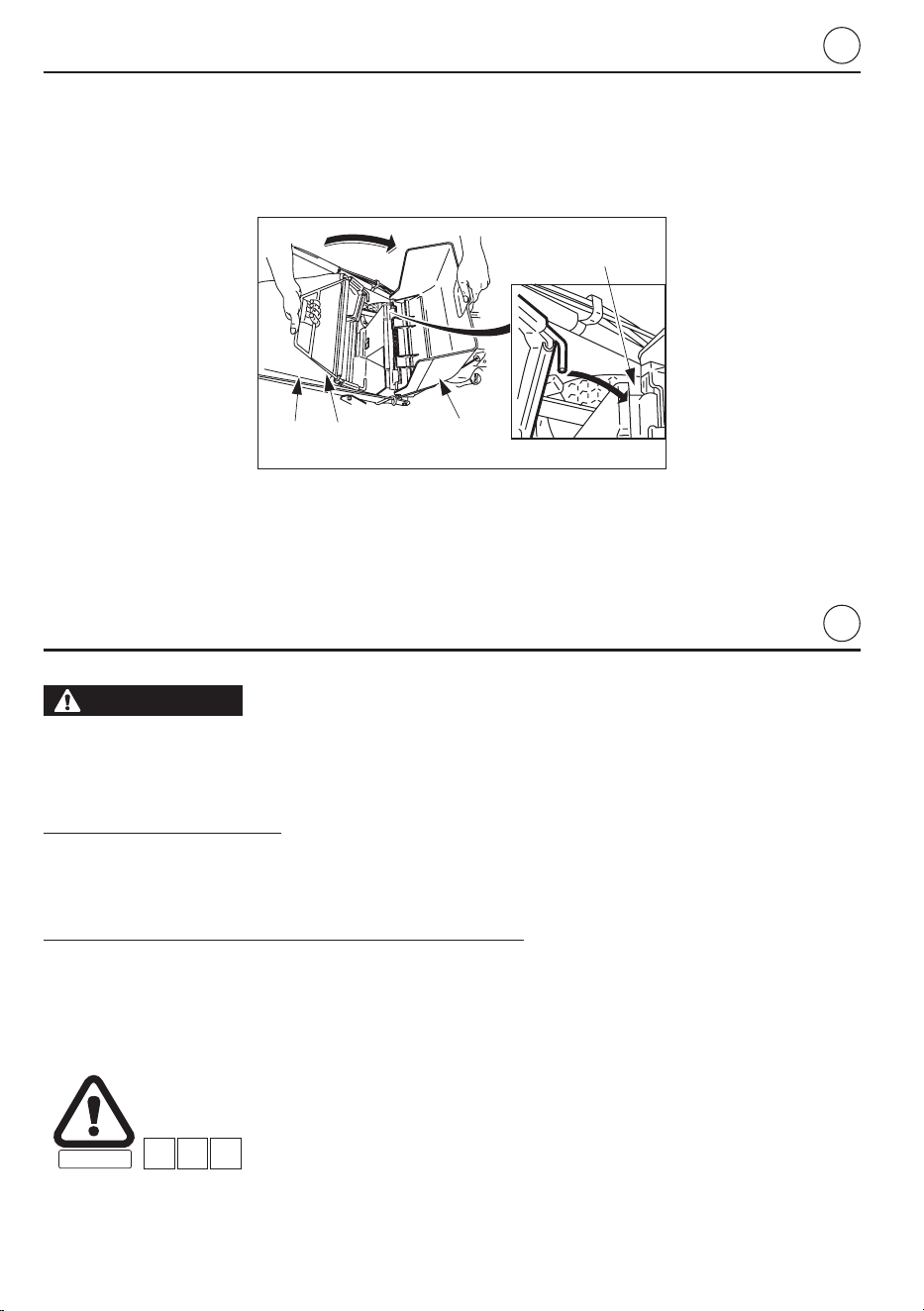

Checking the grass bag ..................................................29

STARTING AND STOPPING THE ENGINE ..................................31

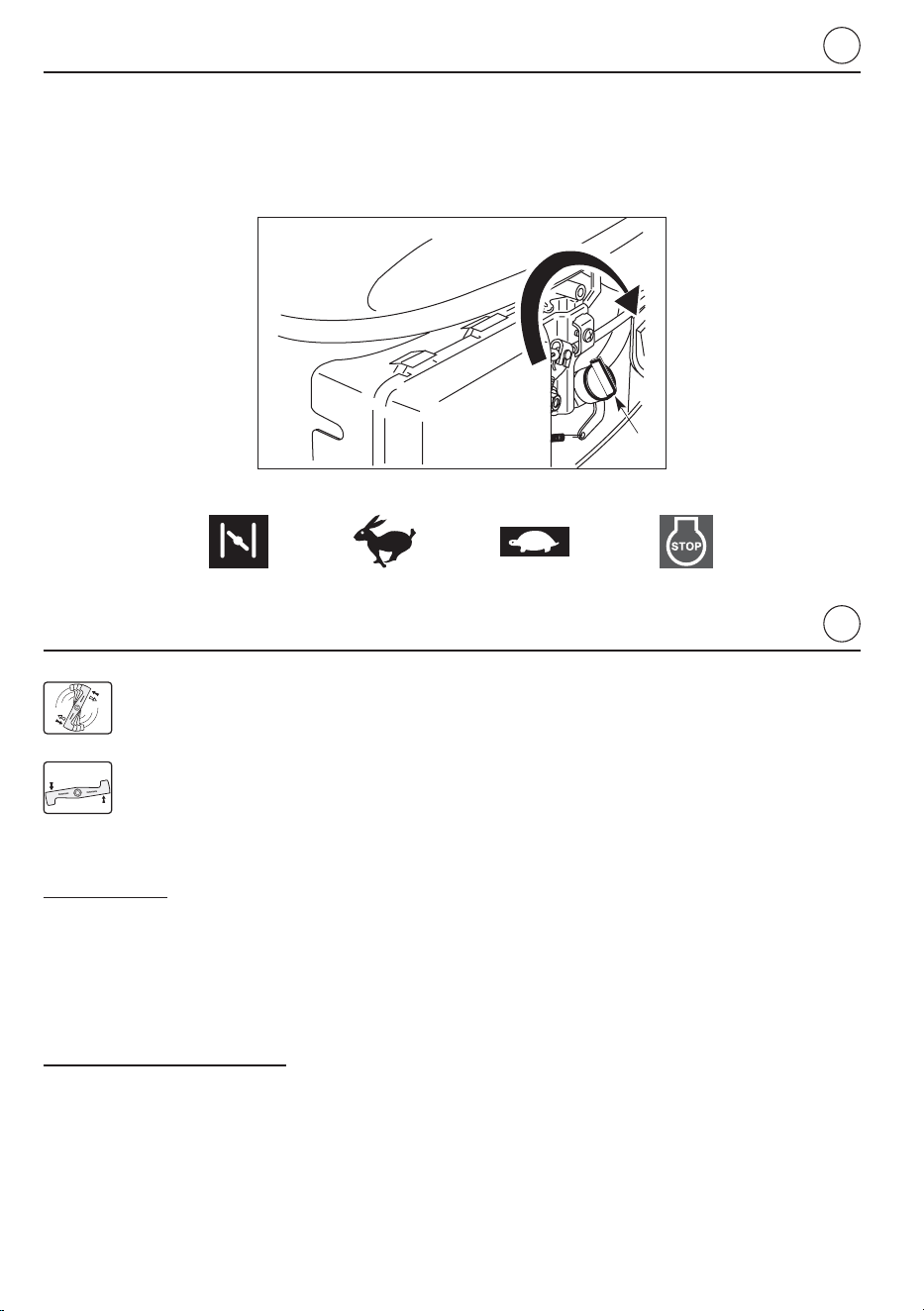

Starting the engine ......................................................31

Using the mower at high altitudes ...........................................33

Stopping the engine .....................................................35

Flooded engine .........................................................35

OPERATING HINTS AND TIPS............................................37

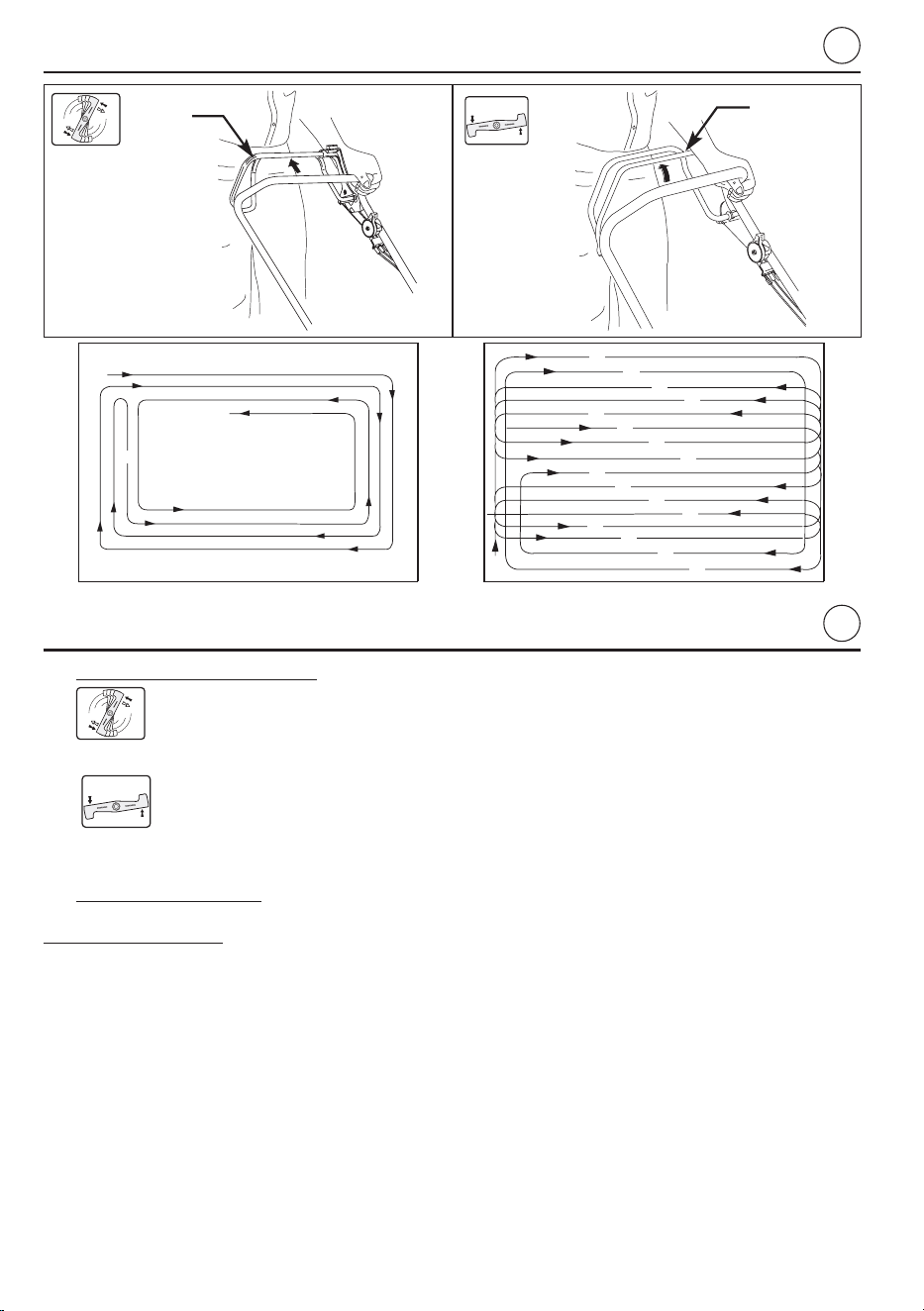

Mowing procedure.......................................................37

Emptying the grass bag ..................................................43

MAINTENANCE ........................................................45

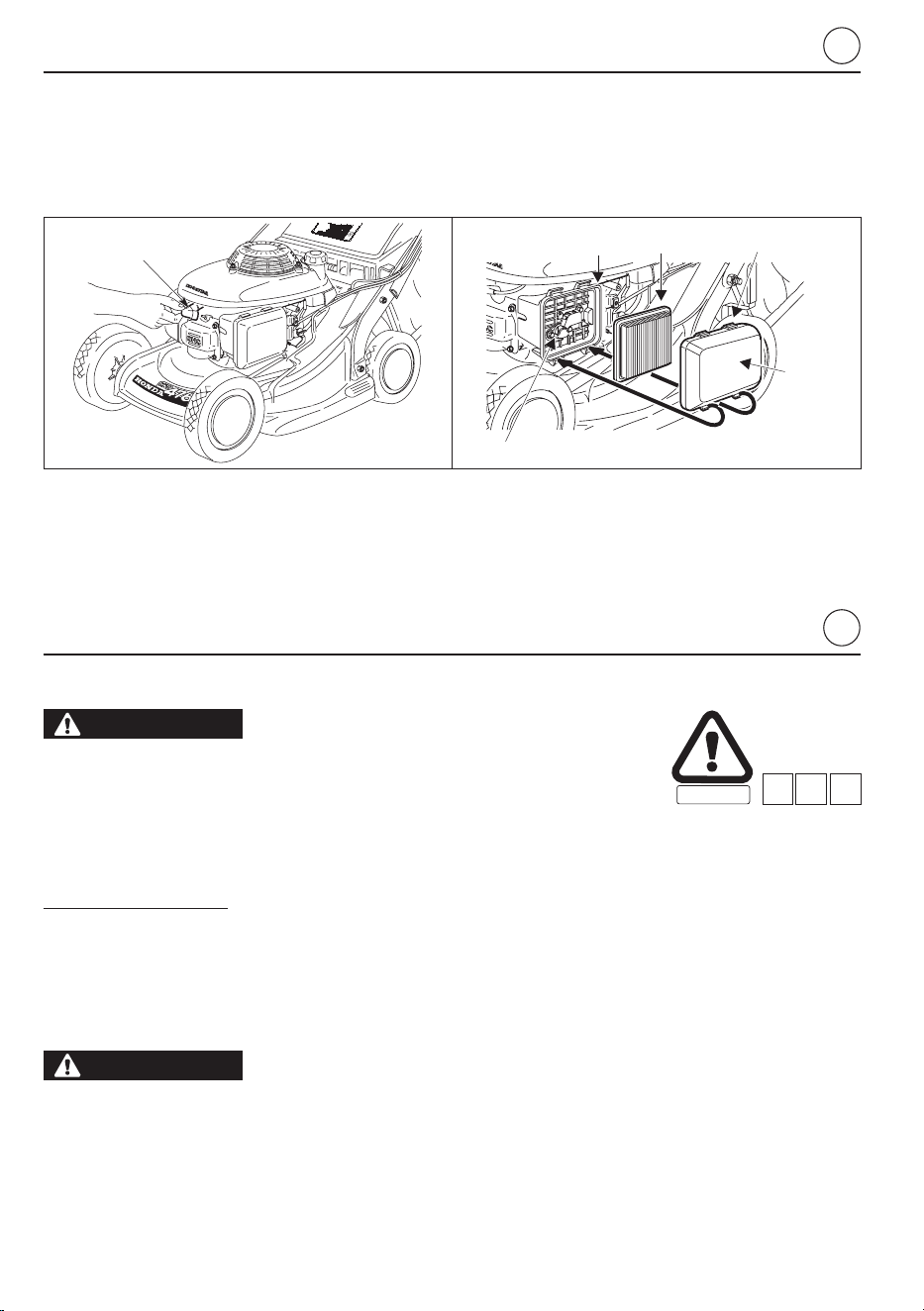

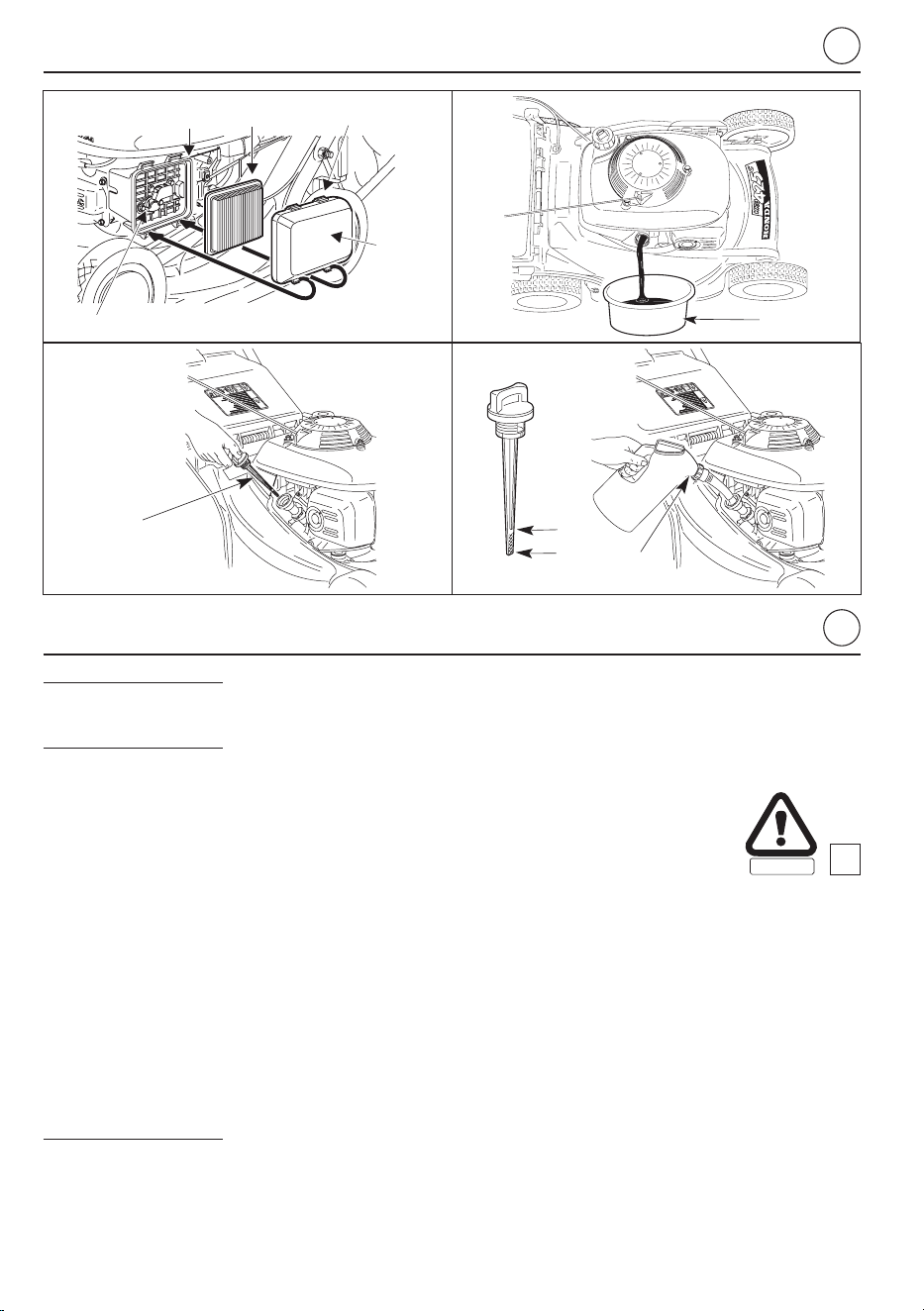

Air cleaner maintenance ..................................................45

Changing the engine oil ..................................................47

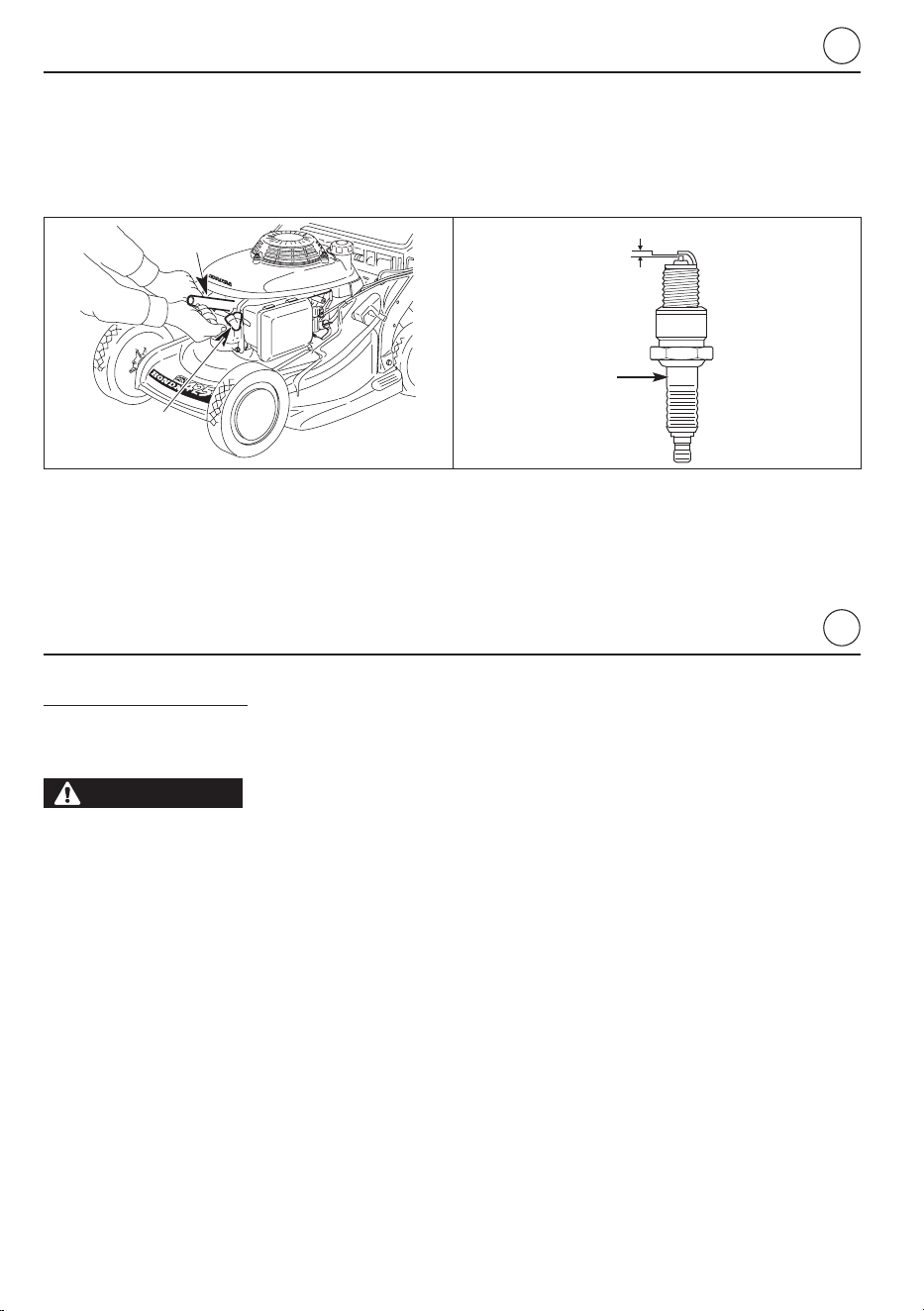

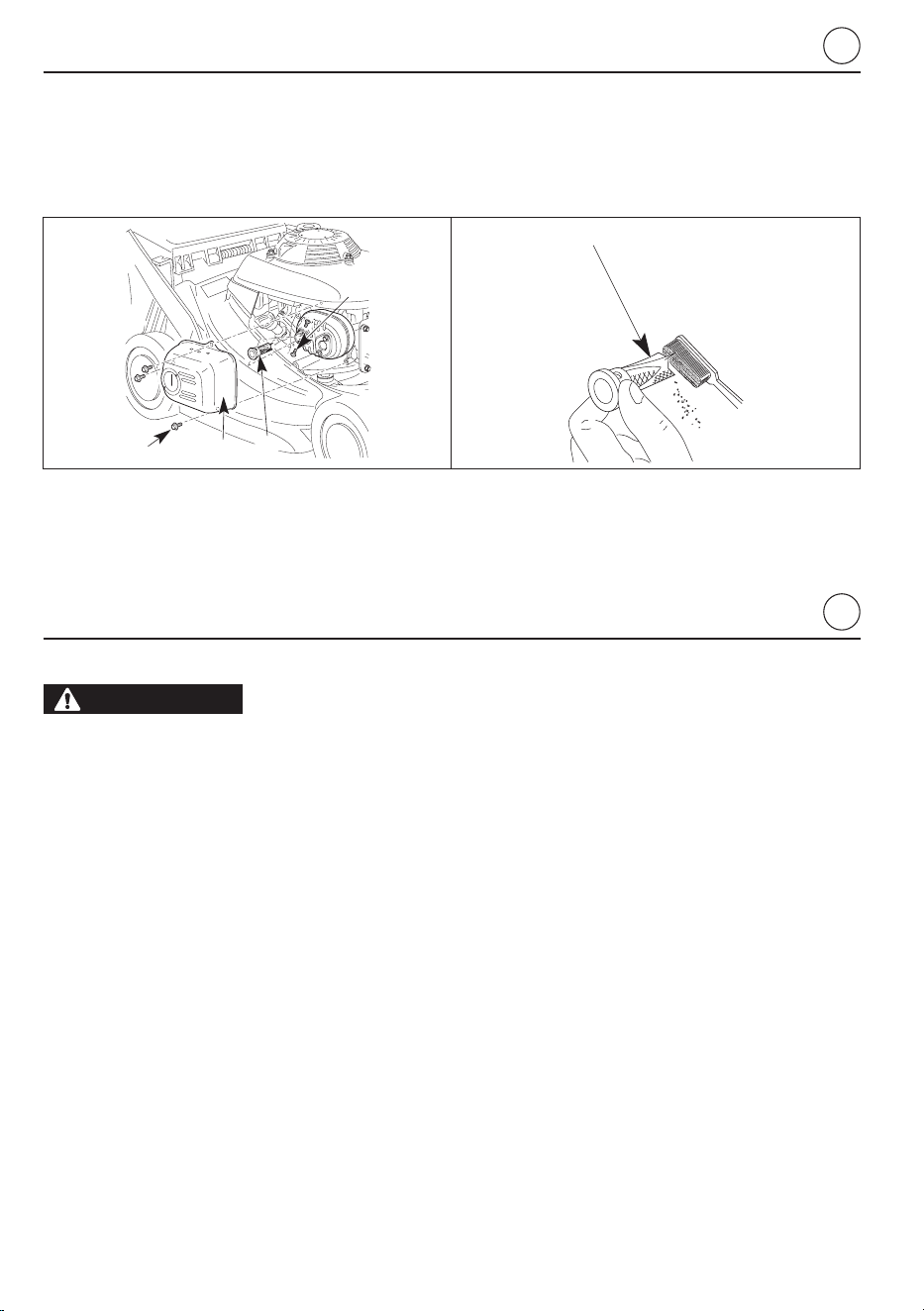

Spark plug .............................................................49

Spark arrester maintenance (optional part)....................................51

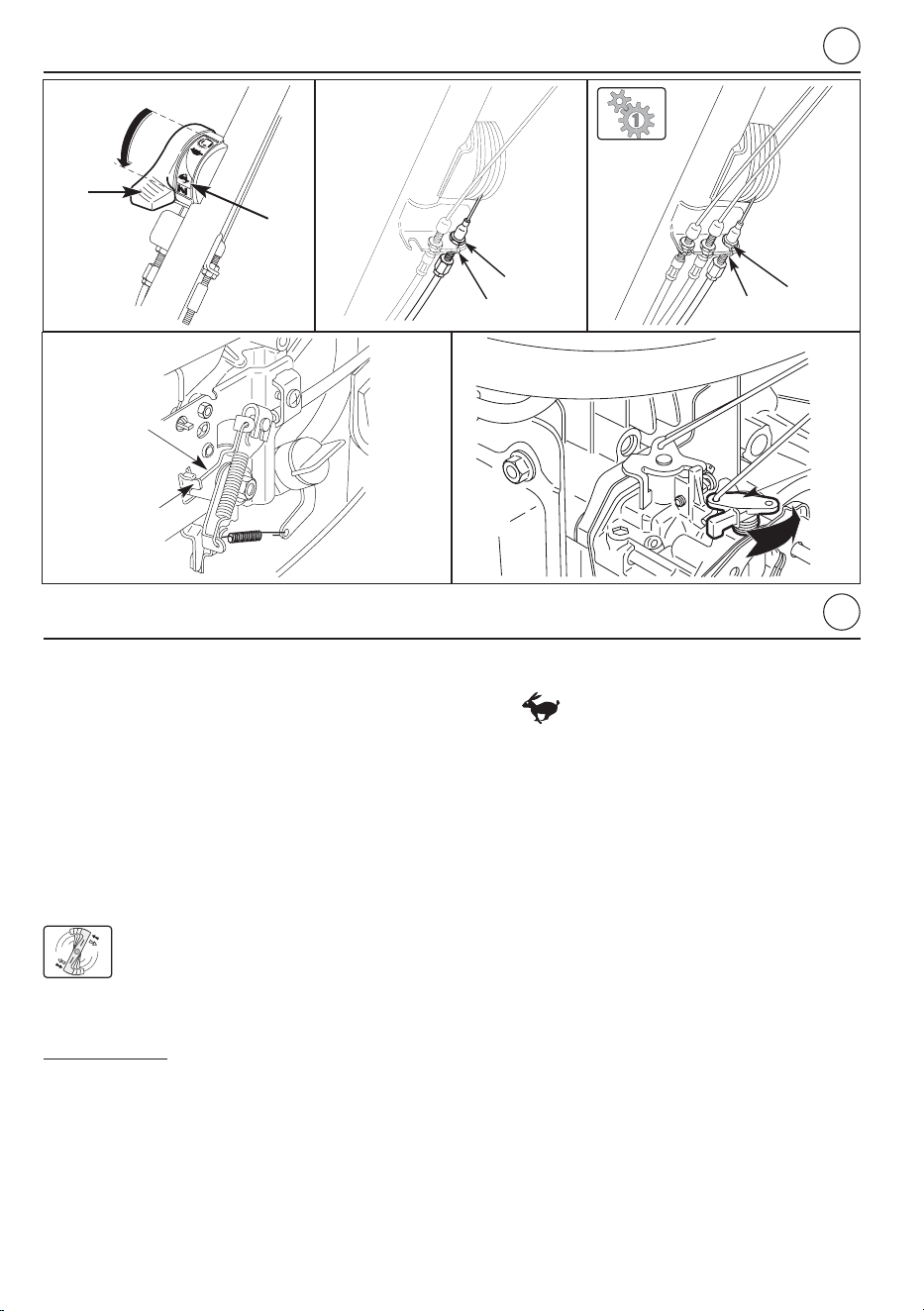

Throttle control cable adjustment ...........................................53

Carburetor adjustment ...................................................55

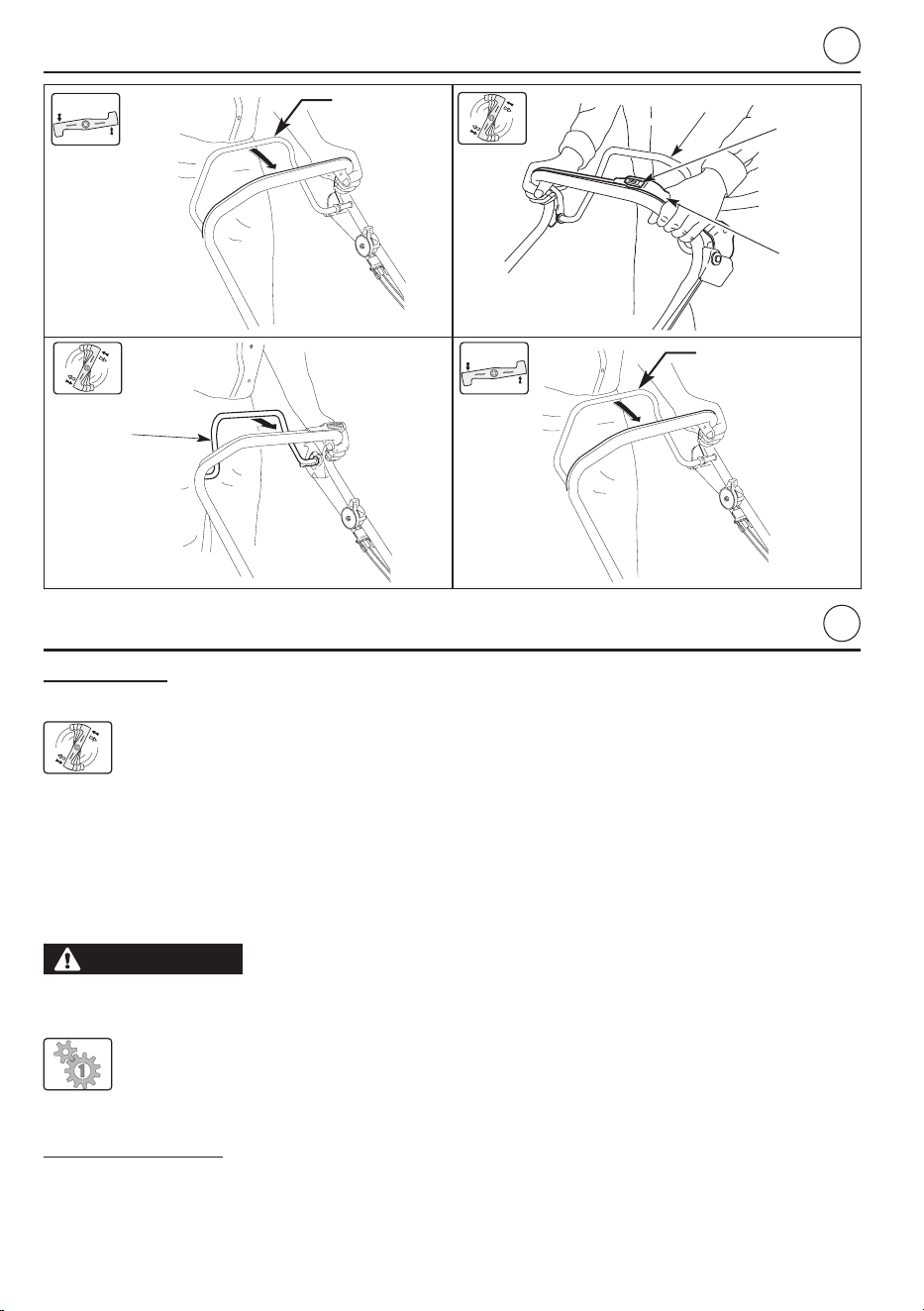

Blade clutch lever free play ................................................55

Flywheel brake inspection.................................................57

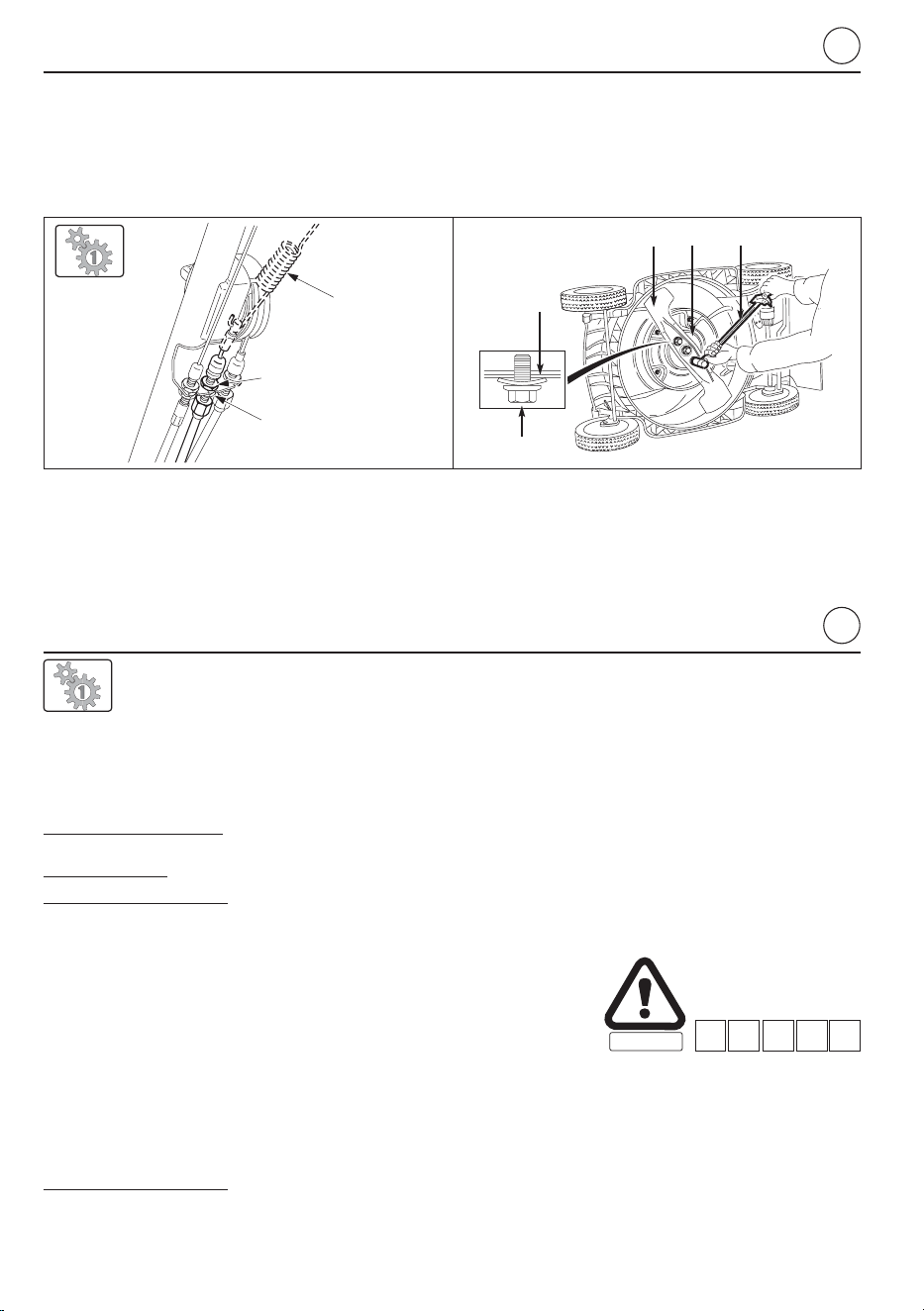

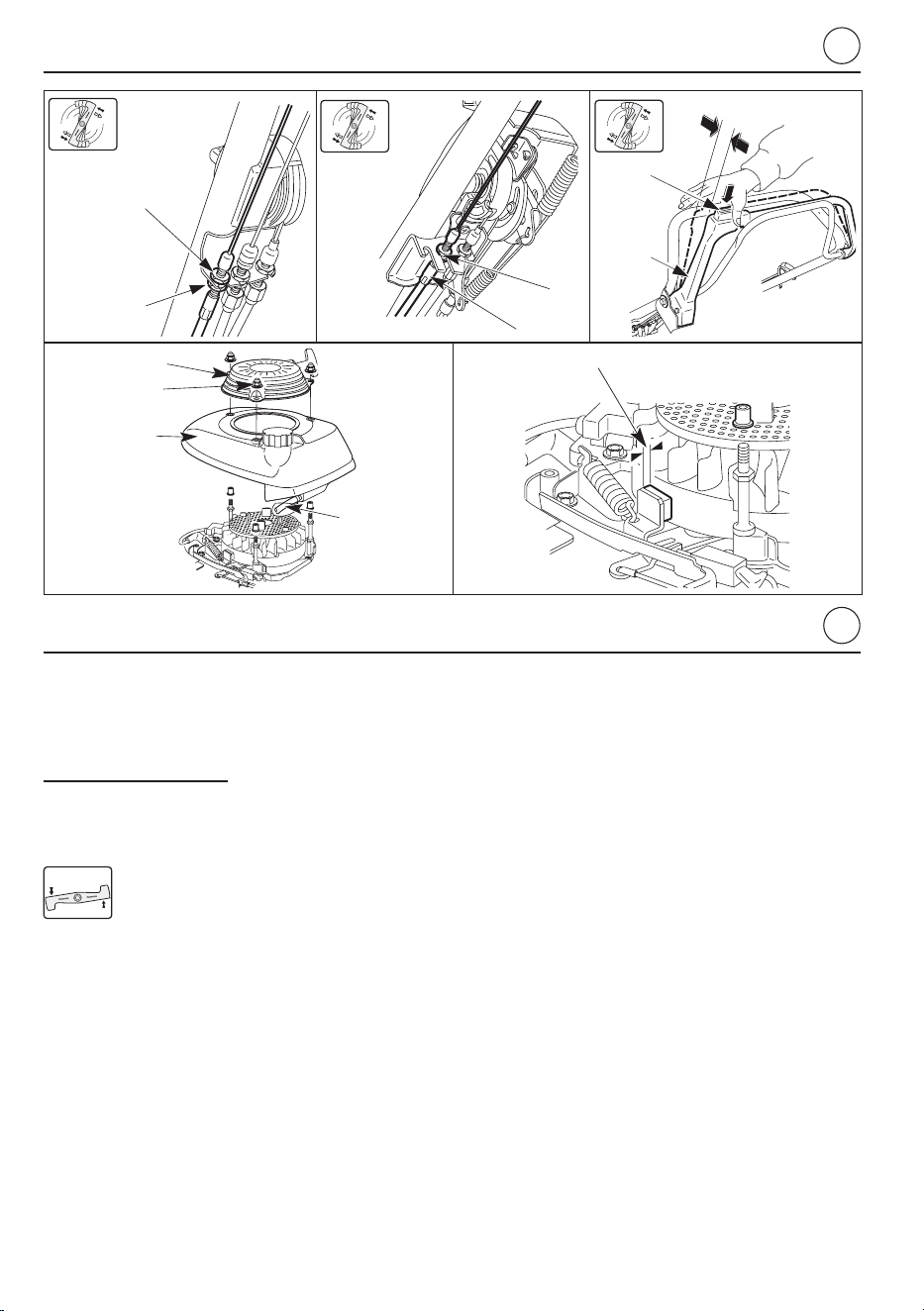

Blade brake cable adjustment..............................................59

Clutch cable adjustment (self-propelled models only)............................59

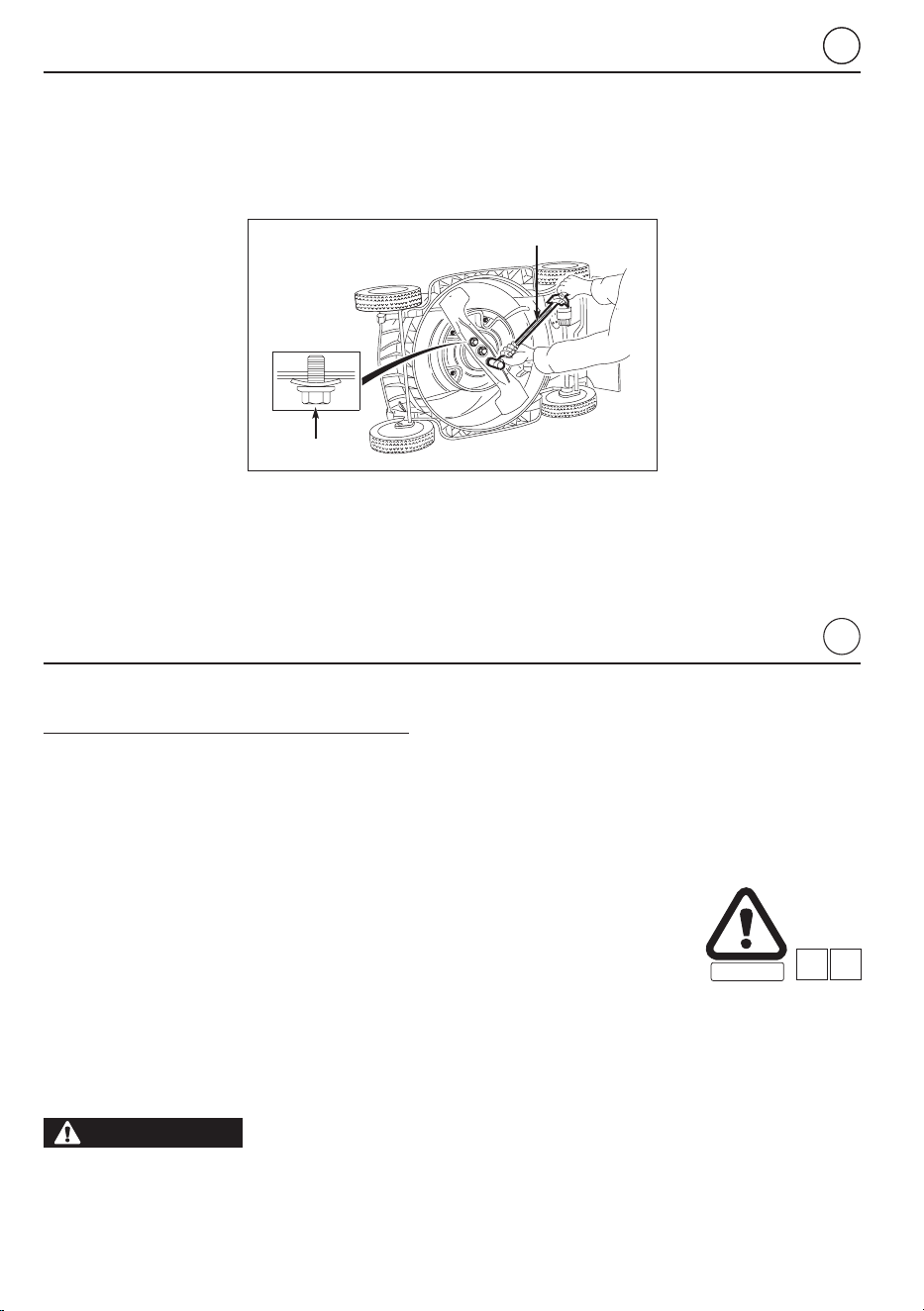

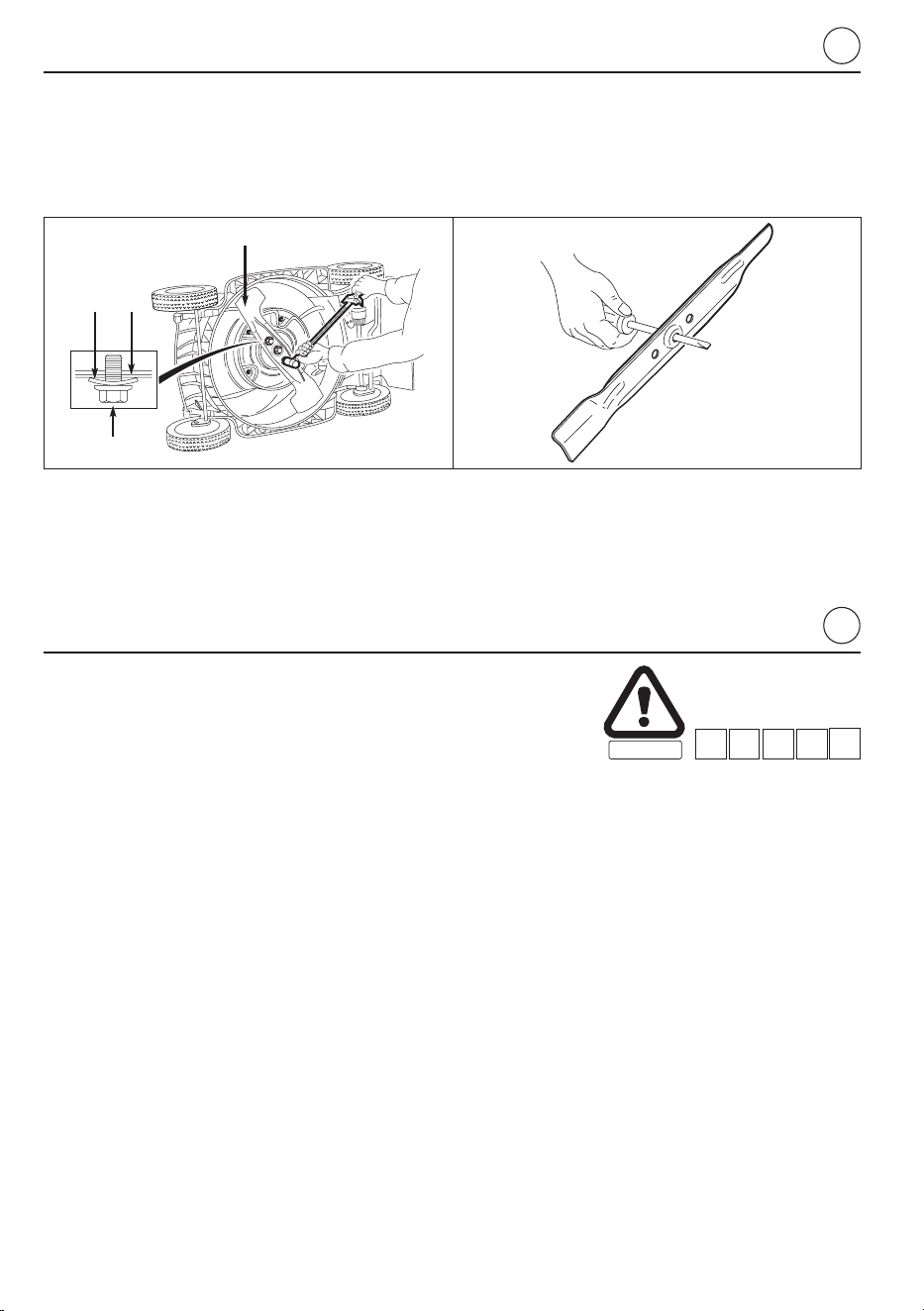

Blade fitting and removal..................................................61

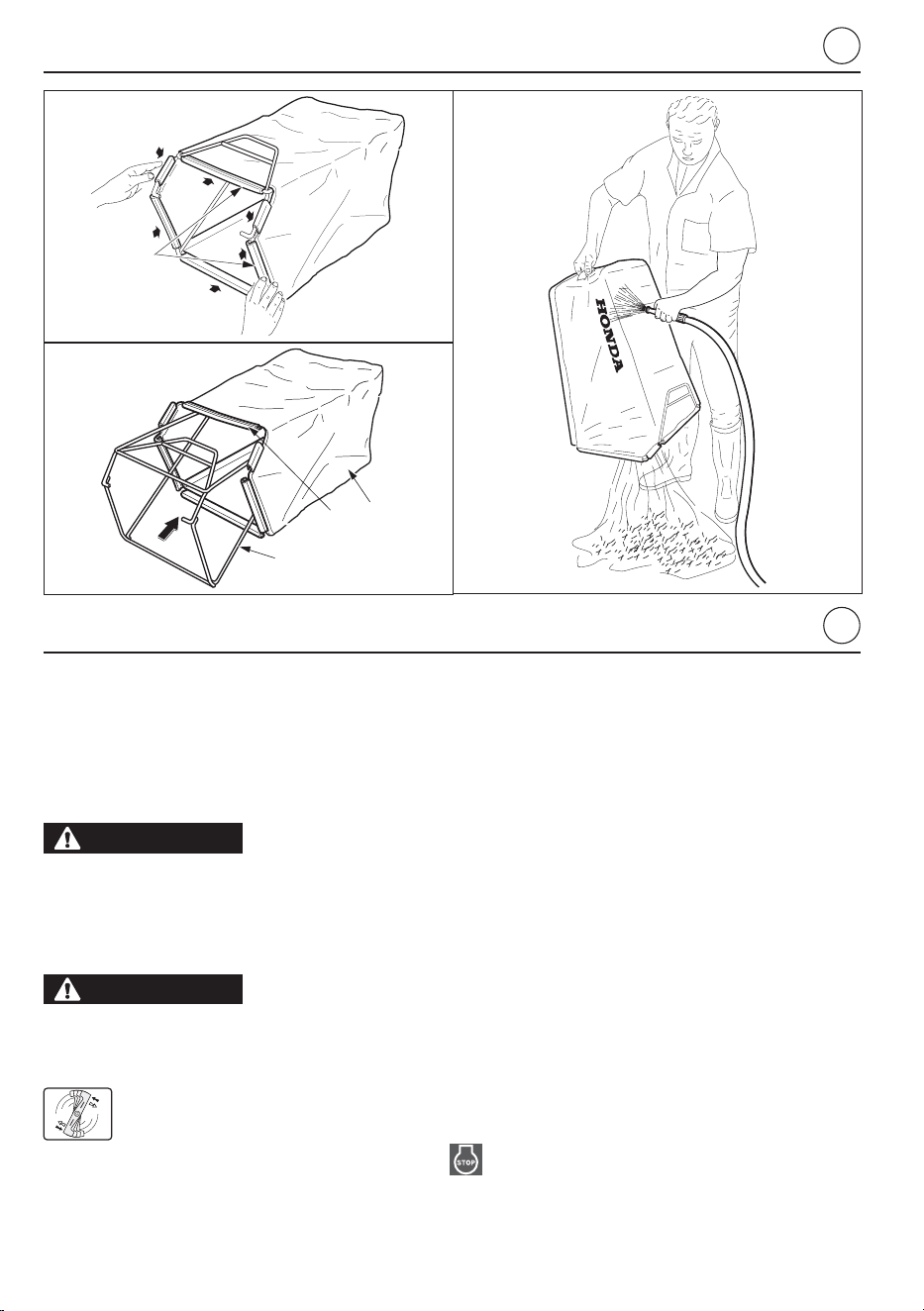

Grass bag cleaning and replacement ........................................65

Forward drive belt check ..................................................67

Belt tension adjustment...................................................69

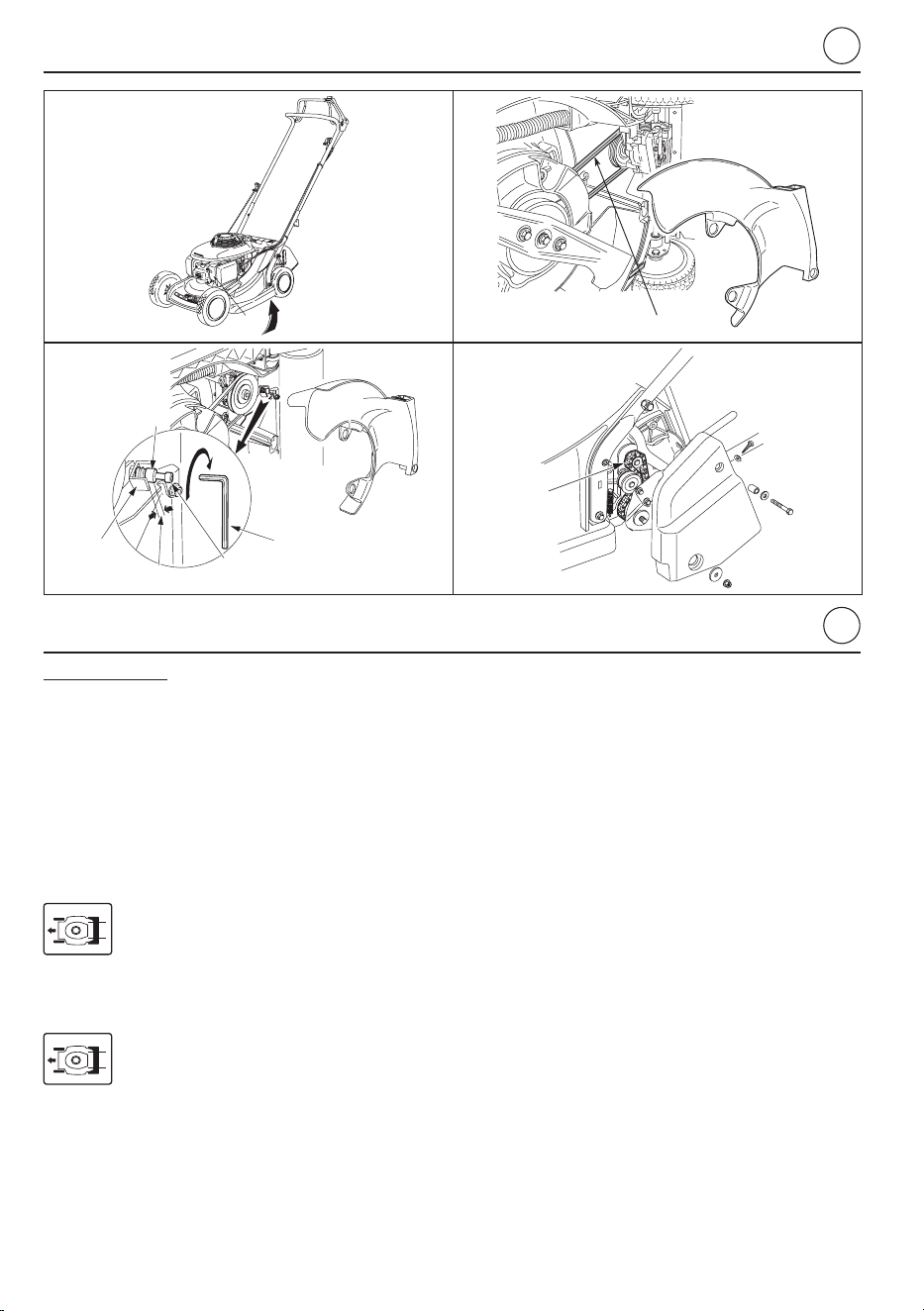

Final transmission chain ..................................................69

Maintenance schedule ...................................................71

TROUBLESHOOTING ...................................................74

TRANSPORT ..........................................................77

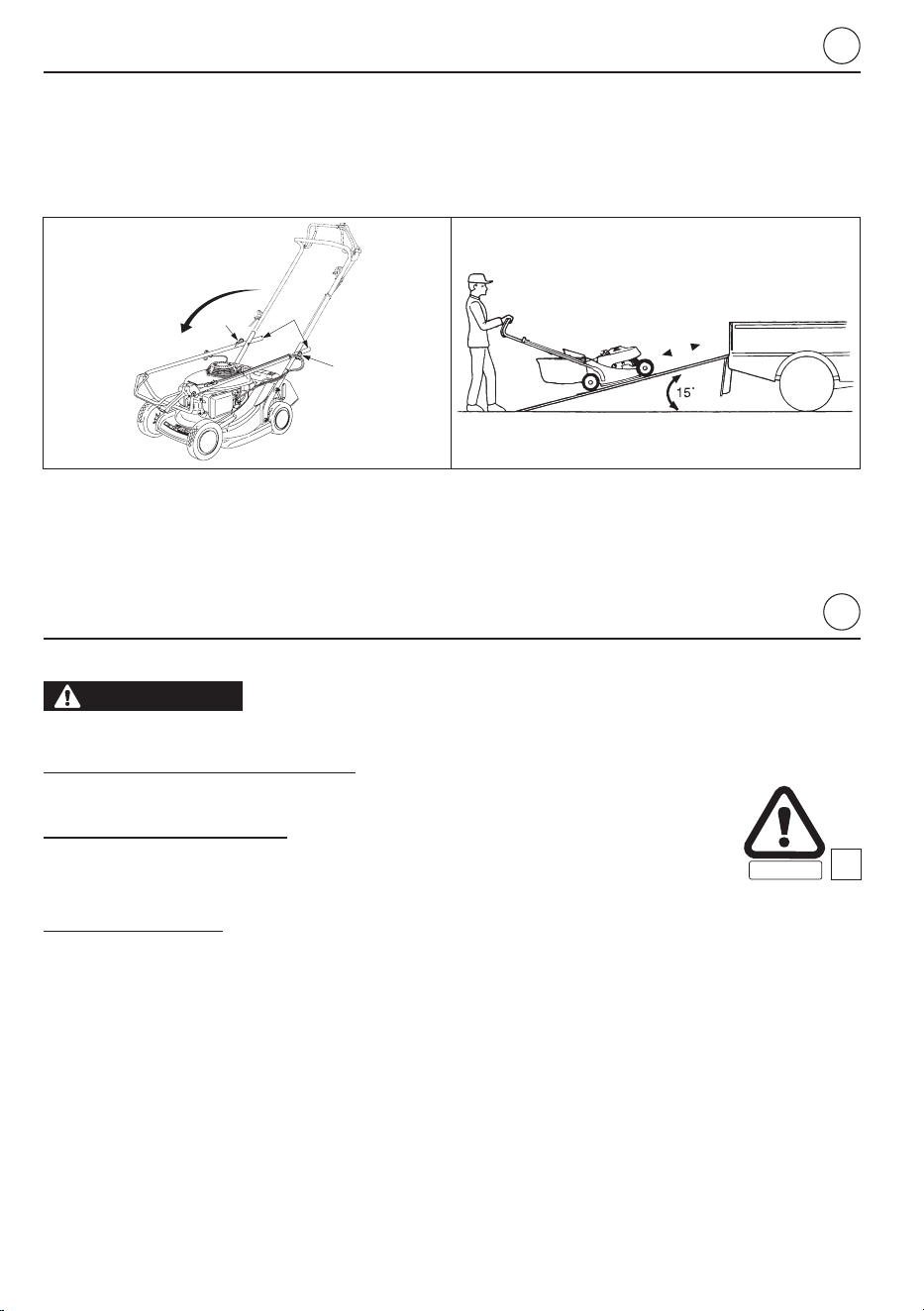

Transporting the mower ..................................................77

Loading the mower ......................................................77

STORAGE ............................................................79

Preparations for storing the mower ..........................................79

Using the mower after a storage period ......................................81

TECHNICAL SPECIFICATIONS ...........................................83

TABLE DES MATIÈRES

NOTE .................................................................5

CONSIGNES DE SÉCURITÉ ..............................................10

INTRODUCTION .......................................................13

Explication des codes utilisés dans ce manuel .................................13

DESCRIPTION GÉNÉRALE ..............................................15

Identification des éléments ................................................15

Emplacement des étiquettes de sécurité .....................................17

Explication des symboles utilisés dans le manuel ..............................17

Identification de la machine................................................17

PRÉPARATIONS ET VÉRIFICATIONS AVANT UTILISATION ...................19

Vérification du niveau d’essence............................................19

Essence contenant de l’alcool..............................................21

Vérification du filtre à air ..................................................21

Vérification de l’état de la lame .............................................23

Réglage de la hauteur de coupe ............................................25

Vérification du niveau de l’huile moteur ......................................27

Vérification du sac de ramassage ...........................................29

MISE EN MARCHE ET ARRÊT DU MOTEUR.................................31

Mise en marche du moteur ................................................31

Fonctionnement en haute altitude...........................................33

Arrêt du moteur .........................................................35

Moteur noyé ...........................................................35

CONSEILS D’UTILISATION ..............................................37

Procédure de tonte ......................................................37

Vidage du sac de ramassage ..............................................43

ENTRETIEN ...........................................................45

Entretien du filtre à air ....................................................45

Changement de l’huile moteur .............................................47

Bougie d’allumage.......................................................49

Entretien du pare-étincelles (pièce en option)..................................51

Réglage du câble de commande des gaz.....................................53

Réglage du carburateur ..................................................55

Jeu au levier d’embrayage de lame .........................................55

Contrôle du frein de volant moteur ..........................................57

Réglage du câble de frein de lame ..........................................59

Réglage du câble d’embrayage d’avancement (modèles auto-propulsés seulement) . . . 59

Montage et démontage de lame ............................................61

Nettoyage et changement du sac de ramassage ...............................65

Vérification de la courroie d’avancement .....................................67

Réglage de la tension de la courroie.........................................69

Chaine de transmission...................................................69

Calendrier d’entretien ....................................................72

DÉPISTAGE DES PANNES...............................................75

TRANSPORT ..........................................................77

Transport de la tondeuse .................................................77

Chargement de la tondeuse ...............................................77

REMISAGE............................................................79

Préparation pour le remisage ..............................................79

Réutilisation après remisage...............................................81

SPÉCIFICATIONS TECHNIQUES ..........................................84

ZUR BEACHTUNG / NOTE / NOTE

...................................................................................

SICHERHEITSHINWEISE

Bitte beachten Sie besonders die Hinweise, die nach den folgenden vier Zeichen stehen:

Gefahr schwerer Verletzungen bei Nichtbeachtung dieses Hinweises.

VORSICHT:

• Hinweis auf Verletzungsgefahr des Bedieners oder auf Beschädigungsgefahr für das Gerät.

ZUR BEACHTUNG

: Nützliche, praktische Hinweise.

Dieses Zeichen mahnt zur Vorsicht bei gewissen Handgriffen und bittet Sie,

die Sicherheitshinweise mit den genannten Nummern zu beachten.

ANLEITUNG

A1.Lesen Sie das vorliegende Handbuch aufmerksam durch. Machen Sie sich mit der Funktionsweise und Bedienung

desRasenmähersvertraut,bevorSiediesenbenutzen.Siemüssenin der Lage sein, den Motor rasch abzuschalten.

A2.Verwenden Sie den Rasenmäher ausschließlich zum vorgesehenen Zweck, d.h. zum Mähen des Rasens und

SammelndesSchnittgutes.DerEinsatzzuanderenZweckenkanngefährlich sein oder zu Schäden am Gerät führen.

A3.Kinder sowie Personen, die mit den Anwendungshinweisen nicht vertraut sind, dürfen den Rasenmäher keinesfalls

bedienen. Im Rahmen der lokalen Gesetzgebung kann ein Mindestalter für den Benutzer festgesetzt sein.

A4.Den Rasenmäher nicht benutzen, wenn:

Sich Personen, insbesondere Kinder, oder Tiere in der Nähe aufhalten;

Der Benutzer Medikamente oder Substanzen eingenommen hat, die sein Reaktionsvermögen und seine

Aufmerksamkeit einschränken können.

A5.Denken Sie immer daran, daß der Eigentümer oder Benutzer des Rasenmähers für Unfälle und Schäden haftet, die

Dritten bzw. am Eigentum von Dritten entstehen.

VORBEREITUNG

B1.Tragen Sie beim Mähen immer festes Schuhwerk und lange Hosen. Benutzen Sie den Rasenmäher keinesfalls, wenn

Sie keine Schuhe bzw. Sandalen tragen.

B2.Prüfen Sie die betreffende Rasenfläche zunächst gründlich und entfernen Sie eventuelle Fremdkörper,die durch den

Rasenmäher aufgeschleudert werden könnten (Steine, Holzstücke, Drähte, Knochen etc...).

B3.

ACHTUNG: GEFAHR ! Benzin ist feuergefährlich.

Bewahren Sie Benzin in Behältern auf, die speziell für diesen Zweck bestimmt sind.

Betanken Sie den Rasenmäher nur im Freien bei ausgeschaltetem Motor. Rauchen Sie nicht, während Sie mit

Benzin umgehen.

Wenn der Motor in Betrieb oder noch warm ist, darf der Deckel des Benzintanks keinesfalls geöffnet bzw. Benzin

eingefüllt werden.

Starten Sie den Motor nicht, wenn Benzin verschüttet wurde: entfernen Sie den Rasenmäher aus dem betreffenden

Bereich und vermeiden Sie offene Flammen, solange sich das Benzin und die Dämpfe nicht verflüchtigt haben.

Verschließen Sie den Deckel des Tanks und Benzinbehälters wieder sorgfältig.

Vor dem Kippen des Rasenmähers für Arbeiten am Messer oder zum Auslaufenlassen des Öls den Kraftstofftank

leeren.

B4.Defekte Auspuffschalldämpfer müssen ausgetauscht werden.

B5.Vor jedem Einsatz muß der Rasenmäher einer allgemeinen Überprüfung unterzogen werden; insbesondere sind die

Schneidmesser, Befestigungsbolzen und die gesamte Schneideinheit auf Verschleiß oder Beschädigungen zu

prüfen. Sind Teile beschädigt oder abgenutzt, so ist jeweils der komplette Teilesatz auszutauschen.

BEDIENUNGSELEMENTE UND BAUGRUPPEN

C1.Schalten Sie den Motor nicht in geschlossenen Räumen ein, in denen sich die schädliche Kohlenmonoxidgase

ansammeln können.

C2.Benutzen Sie den Rasenmäher nur bei Tageslicht bzw. bei guter Beleuchtung.

C3.Das Mähen von nassem Gras sollte nach Möglichkeit vermieden werden.

C4.Halten Siewährend der Arbeit immer einen ausreichenden Sicherheitsabstandzum Schneidmesser ein, der durch die

Länge der Lenkstange gegeben ist.

C5.Achten Sie darauf, daß Sie beim Mähen gehen und nicht laufen. Lassen Sie sich vom Rasenmäher nicht

“vorwärtsziehen”.

SICHERHEIT

WARNUNG :

SICHERHEITSHINWEISE

C6.Achten Sie in abschüssigem Gelände auf einen sicheren Schritt. Mähen Sie quer zum Hang und keinesfalls in auf-

oder absteigender Richtung.

C7.Bei Richtungswechseln in abschüssigem Gelände ist besondere Vorsicht geboten.

C8.Bei mehr als 20° Gefälle darf der Rasenmäher nicht eingesetzt werden.

C9.Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher zu sich herziehen.

C10.Das Schneidmesser muß abgeschaltet werden, wenn der Rasenmäher beim Transport oder der Verlagerung von

einer Rasenfläche zur nächsten gekippt werden muß.

C11.Der Rasenmäher darf keinesfalls benutzt werden, wenn die Schutzvorrichtungen oder das Gehäuse beschädigt sind

oder Sicherheitsteile wie das Ablenkblech oder die Fangbox fehlen.

C12.Die Einstellung des Motorreglers darf keinesfalls verändertwerden.AchtenSiedarauf,daßderMotornichtüberdreht.

C13.Entriegeln Sie vor dem Starten des Motors das Schneidmesser (bei Geräten mit ROTOSTOP) und die

Vorschubkupplung (bei Geräten mit Eigenantrieb).

C14.Schalten Sie den Motor vorsichtig ein; beachten Sie dabei die Anwendungshinweise und halten Sie einen

ausreichenden Sicherheitsabstand zum Schneidmesser ein.

C15.Der Rasenmäher darf beim Starten nicht gekippt werden. Schalten Sie das Gerät auf einer ebenen Fläche ein, auf der

sich weder Hindernisse noch hohes Gras befinden.

C16.Hände und Füße müssen sich in ausreichendem Abstand zu rotierenden Teilen befinden. Halten Sie immer einen

ausreichenden Sicherheitsabstand zum Auswurf.

C17.Der Rasenmäher darf keinesfalls angehoben oder transportiert werden, solange der Motor in Betrieb ist.

C18.In folgenden Fällen muß der Motor abgeschaltet und der Zundkerzenstecker abgezogen werden:

Vor jedem Eingriff unter dem Schneidgehäuse oder im Auswurfkanal.

Vor der Reinigung, Überprüfung oder Reparatur des Rasenmähers.

Nach dem Kontakt mit einem Fremdkörper. In diesem Fall muß der Rasenmäher auf eventuelle Beschädigungen

überprüft werden. Vor dem erneuten Einsatz des Gerätes sind die erforderlichen Reparaturen auszuführen.

Wenn der Rasenmäher in anormaler Weise vibriert. Die Ursache der Vibrationen muß sofort ermittelt und beseitigt

werden.

C19.In folgenden Fällen ist der Motor abzuschalten:

Immer wenn der Rasenmäher nicht beaufsichtigt ist.

Vor dem Betanken des Rasenmähers.

C20.In folgenden Fällen (bei Geräten mit ROTOSTOP) ist der Motor abzuschalten:

Vor dem Einstellen der Schnitthöhe.

Bei der Montage und Demontage der Grasfangsackes.

C21.Nehmen Sie das Gas weg, bevor Sie den Motor abschalten. Den Benzinhahn schließen.

INSTANDHALTUNG UND LAGERUNG

D1.Um sichere Einsatzbedingungen zu gewährleisten, müssen sämtliche Schrauben und Muttern angezogen sein. Die

regelmäßige Wartung des Rasenmähers ist eine wesentliche Voraussetzung für die Erhaltung der Sicherheit und

Leistung des Gerätes.

D2.Der Rasenmäher darf keinesfalls mit gefülltem Tank in einemRaum gelagert werden, wodie Benzindämpfe mit einer

offenen Flamme, Funken oder einer starken Wärmequelle in Kontakt kommen könnten.

D3.Lassen Sie den Motor abkühlen, bevor Sie den Rasenmäher in einem Raum unterbringen.

D4.Beseitigen Sie Blätter, Grashalme und überschüssiges Fett, die sich am Rasenmäher, insbesondere am Motor und

Auspufftopf, sowie im Lagerungsbereich des Benzins befinden; so reduzieren Sie die Brandgefahr. Lagern Sie

Container mit Gartenabfällen nicht in einem geschlossenen Raum oder in unittelbarer Umgebung eines Raumes.

D5.Wenn der Kraftstofftank entleert werden muß, so darf dies nur im Freien und bei kaltem Motor geschehen.

D6.Prüfen Sie die Schnittgut-Sammeleinheit in regelmäßigen Abständen auf Verschleiß oder Beschädigungen.

D7.Verwenden Sie den Rasenmäher nicht, wenn Teile beschädigt oder abgenutzt sind. Die Teile dürfen nicht repariert,

sondern müssen ausgetauscht werden. Verwenden Sie dazu Originalteile von Honda. Die Schneidmesser müssen

immer mit der Marke Honda sowie einer Referenz gekennzeichnet sein. Teile anderer Güte können zu Schäden am

Gerät führen und Ihre Sicherheit beeinträchtigen.

D8.Tragen Sie bei der Demontage und Montage des Schneidmessers dicke Handschuhe, oder beim Reinigung des

Mähewerks. Zum Festziehen und Lösen des Messers die Messerdrehung mittels eines Holzblocks blockieren.

D9.Achten Sie beim Schärfen des Schneidmessers darauf, daß seine Gleichmäßigkeit erhalten bleibt.

SAFETY INSTRUCTIONS

Headings preceded by the following words must be read very carefully:

Indicates that there is danger of serious bodily injury or even death if instructions are not

followed.

CAUTION:

• Indicates that there is a possible risk of bodily injury or equipment damage if instructions are

not followed.

NOTE:

Source of useful information.

This sign means that you must take care during certain operations. Refer to

the safety instructions on the following pages, to the point(s) indicated in the

square.

TRAINING

A1.Read the instructions carefully. Befamiliar with the controls and the proper usebefore using theequipment. Know how

to stop the engine rapidly.

A2.Use the mower for thepurposeitisintended for, that is mowingandcollectinggrass.Any other use could be dangerous

or damage the equipment.

A3.Never allow children or people unfamiliar with these instructions to use the lawn mower. Local regulations may restrict

the age of the operator.

A4.Never mow when:

People, especially children or pets are nearby.

User is under medication or has swallowed substances known to affect judgement or reactions.

A5.Keepinmindthattheowneroruserisresponsibleforaccidentsorhazardsoccurringtootherpeopleor their property.

PREPARATION

B1.While mowing, always wear substantial footwear and long trousers. Do not operate the equipment when barefoot or

wearing sandals.

B2.Thoroughly inspect the area where the equipment is to be used and remove all objects which may be thrown by the

machine (stones, branches, wires, bones, etc...).

B3.

WARNING - Petrol is highly flammable.

Store fuel in containers specifically designed for this purpose.

Refuel outdoors only, before starting the engine and do not smoke while refuelling or handling fuel.

Never remove the cap of the fuel tank or add petrol while the engine is running or when the engine is hot.

If petrol is spilled, do not attempt to start the engine but move the machineaway from the area of spillage and avoid

creating any source of ignition until petrol vapours are dissipated;

Replace all fuel tanks and container caps securely.

Before tipping the lawn mower to maintain the blade or drain oil, remove fuel from tank.

B4.Replace faulty silencers.

B5.Before use, always visually inspect the machine, especially to see that the blades, blade bolts and cutter assembly are

not worn or damaged. Replace worn or damaged blades and bolts in sets to preserve balance.

OPERATION

C1.Do not operate the engine in a confined space where dangerous carbon monoxide fumes can collect.

C2.Mow only in daylight or in good artificial light.

C3.Avoid operating the equipment in wet grass, where feasible.

C4.While mowing, always keep the safety distance to the blade, which is provided by the handle length.

C5.Walk, never run. Do not let yourself be pulled by the mower.

SAFETY

WARNING :

SAFETY INSTRUCTIONS

C6.Always be sure of your footing on slopes. Mow across the face of slopes, never up and down.

C7.Exercise extreme caution when changing direction on slopes.

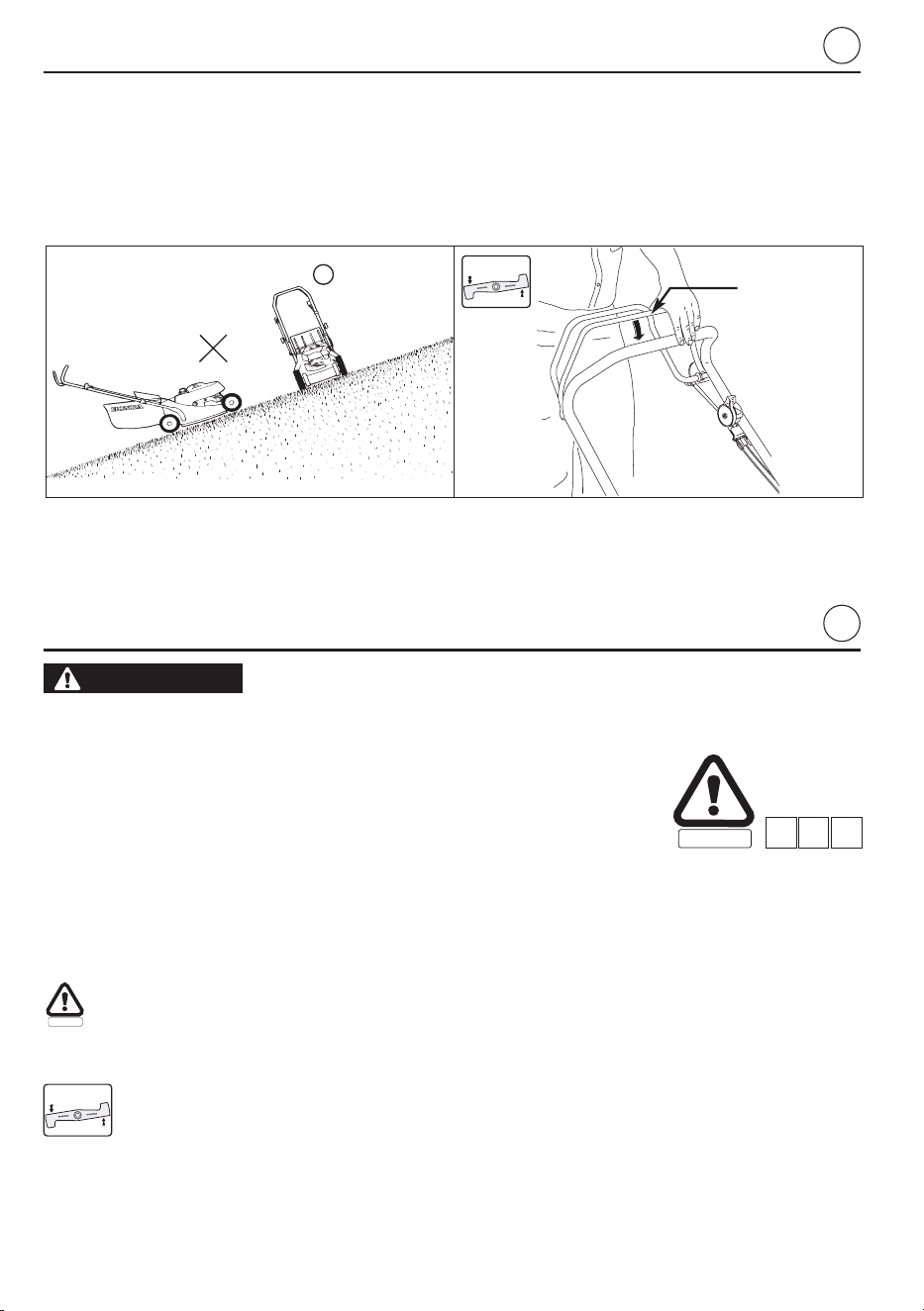

C8.Do not mow slopes of more than 20°.

C9.Use extreme caution when pulling the lawn mower towards you.

C10.Stop the blade if the lawn mower has to be tilted for transportation when crossing surfaces other than grass, and when

transporting the lawn mower to and from the area to be mowed.

C11.Never operate the lawn mower with defective guards or housings, or without safety devices such as deflectors and/or

grass catchers.

C12.Do not change the engine governor settings or overspeed the engine.

C13.Disengage all blade (models equipped with ROTOSTOP) and drive clutches (self-propelled models) before starting

the engine.

C14.Start the engine carefully according to instructions and with feet well away from the blade.

C15.Donottiltthelawnmowerwhenstartingtheengine.Startthemoweronalevelsurface,freeof high grass or obstacle.

C16.Keep hands and feet away from the rotating parts. Do not start the engine when standing in front of the discharge

opening.

C17.Never pick up or carry a lawn mower while the engine is running.

C18.Stop the engine and disconnect the spark plug cap in the following cases:

Before any operation under the cutter housing or the discharge tunnel.

Before checking, cleaning or working on the lawn mower.

After striking a foreign object. Inspect the lawn mower for damage and make repairs before restarting and operating

the lawn mower again.

If lawn mower starts to vibrate abnormally. Check immediately the cause of the vibration and perform the necessary

repair.

C19.Stop the engine in the following cases:

Whenever you leave the lawn mower unattended.

Before refuelling.

C20.Stop the blade (models equipped with ROTOSTOP) or the engine in the following cases:

When installing or removing the grass bag.

Before adjusting the cutting height.

C21.Reduce the throttle setting during engine shut-down. Close the fuel shut-off valve by turning the fuel shut-off valve.

MAINTENANCE AND STORAGE

D1.Keep all nuts, boltsand screws tight to besure the equipment is insafe working condition. Regular maintenanceis an

essential aid to user’s safety and retaining a high level of performance.

D2.Never store the equipment with petrol in the tank inside a building when vapours may reach an open flame, spark or

high temperature source.

D3.Allow the engine to cool before storing in any enclosure.

D4.To reduce the fire hazard, keep the mower, especially the engine and silencer, the petrol storage area as well, free of

grass, leaves, or excessive grease. Do not leave containers of vegetable matters in or near a building.

D5.If the fuel tank has to be drained, this should be done outdoors, with a cold engine.

D6.Check the grass collecting system frequently for wear or deterioration.

D7.Do not use the machine with worn or damaged parts. Parts must be replaced, not repaired. Replace worn or damaged

parts with Honda genuineparts. Blades must always bear the mark Honda and the reference number. Non equivalent

quality parts may damage the machine and be prejudicial to your safety.

D8.Wear thick gloves when removing or installing the blade or when cleaning the cutter housing. When tightening or

loosening the blade screws, use a wooden block to prevent the blade from rotating.

D9.Always make sure the correct balance of the blade when sharpening.

SECURITE

CONSIGNES DE SÉCURITÉ

Il convient de prêter une grande attention aux rubriques qui sont précédées des mots suivants :

Mise en garde contre un risque de blessures corporelles graves ou même de mort, en cas

de non observation des instructions.

PRÉCAUTION :

• Mise en garde contre un éventuel risque de blessures corporelles ou d’endommagement du

matériel, en cas de non-observation des instructions.

NOTE:

Source d’informations utiles.

Ce signe vous appelle à la prudence lors de certaines opérations. Se reporter

aux consignes de sécurité des pages suivantes, au(x) point(s) indiqué(s)

dans le carré.

FORMATION

A1.Lire attentivement les instructions du présent manuel. Se familiariser avec l’utilisation correcte et les commandes

avant d’utiliser la tondeuse. Savoir arrêter le moteur rapidement.

A2.Utiliser la tondeuse pour l’usage auquel elle est destinée, à savoir la tonte et le ramassage du gazon. Toute autre

utilisation peut s’avérer dangereuse ou entraîner une détérioration de la machine.

A3.Ne jamais permettre d’utiliser la tondeuse à des enfants ou des personnes non familières avec les instructions. La

réglementation locale peut fixer un âge limite pour l’utilisateur.

A4.Ne pas utiliser la tondeuse lorsque :

Des personnes, particulièrement des enfants, ou des animaux se trouvent à proximité.

L’utilisateur a absorbé des médicaments ou substances, réputés comme pouvant nuire à sa capacité de réflexe et

de vigilance.

A5.Garder à l’esprit que le propriétaire ou l’utilisateur est responsable des accidents ou des risques encourus par les

tierces personnes ou par leurs biens.

PRÉPARATION

B1.Toujours porter des chaussures résistantes et des pantalons longs pendantla tonte. Ne pas utiliser le matériel lorsque

l’on est pieds nus ou en sandales.

B2.Inspecter minutieusement la zone à tondre et éliminer tout objet étranger qui pourrait être projeté par la machine

(pierres, morceaux de bois, fil de fer, os, etc...).

B3.ATTENTION : DANGER ! L’essence est hautement inflammable.

Conserver le carburant dans des récipients spécialement prévus à cet effet.

Fairelepleinàl’extérieuruniquement,avantdedémarrerlemoteur et ne pas fumer pendant cette opération ou toute

manipulation de carburant.

Ne jamais enlever le bouchon du réservoir de carburant ou faire le plein lorsque le moteur est en fonctionnement ou

tant qu’il est encore chaud.

Ne pas démarrer le moteur si de l’essence a été répandue : éloigner la tondeuse de la zone où le carburant a été

renversé et ne provoquer aucune étincelle tant que le carburant nes’est pas évaporé et que les vapeursne se sont

pas dissipées.

Refermer correctement le réservoir et le récipient en serrant convenablement les bouchons.

Avant de pencher la tondeuse afin d’intervenir sur la lame ou de vidanger l’huile, vider le réservoir de carburant.

B4.Remplacer les silencieux d’échappement défectueux.

B5.Avant chaque utilisation, toujours procéder à une vérification générale et en particulier de l’aspect des lames, des

boulons de fixation et de l’ensemble de coupe pour s’assurer qu’ils ne sont ni usés ni endommagés. Remplacer les

pièces endommagées ou usées par lots complets pour préserver le bon équilibrage.

UTILISATION

C1.Ne pasfaire fonctionner le moteur dans un endroit confiné, oùles vapeurs nocives de monoxyde de carbone peuvent

s’accumuler.

C2.Tondre uniquement à la lumière du jour ou dans une lumière artificielle de bonne qualité.

C3.Dans la mesure du possible, éviter de tondre de l’herbe mouillée.

C4.Pendant le travail, conserver la distance de sécurité par rapport à la lame, donnée par la longueur du guidon.

CONSIGNES DE SÉCURITÉ

C5.Marcher, ne jamais courir. Ne pas se faire tirer par la tondeuse.

C6.Assurersespasdanslespentes.Tondrelespentesdanslesenstransversal,jamaisenmontantouendescendant.

C7.Etre particulièrement prudent lors des changements de direction sur les terrains en pente.

C8.Ne pas tondre sur des pentes supérieures à 20°.

C9.Faire particulièrement attention lorsque la machine doit être tirée vers soi.

C10.Arrêterlalamesilatondeusedoitêtreinclinéepourletransportetlorsdesdéplacementsentrelessurfaces à tondre.

C11.Ne jamais utiliser la tondeuse si ses protecteurs ou carters sont endommagés, ou en l’absence de dispositifs de

sécurité comme le déflecteur ou le bac de ramassage.

C12.Ne jamais modifier le réglage du régulateur du moteur, ni mettre le moteur en surrégime.

C13.Avant de démarrer le moteur, désengager la lame (modèles équipés de ROTOSTOP) et l’embrayage d’avancement

(modèles autopropulsés).

C14.Démarrer le moteur avec précaution, en respectant les consignes d’utilisation et en tenant les pieds éloignés de la

lame.

C15.Ne pas incliner la tondeuse pour le démarrage. Effectuer la mise en marche sur une surface plane, exempte de tout

obstacle et d’herbe haute.

C16.Tenir les mains et les pieds éloignés des pièces tournantes. Toujours se tenir à l’écart de la goulotte d’éjection.

C17.Ne jamais soulever ou transporter une tondeuse dont le moteur est en fonctionnement.

C18.Arrêter le moteur et débrancher le fil de bougie dans les cas suivants :

Avant toute intervention sous le carter de coupe ou dans le tunnel d’éjection.

Avant toute opération de nettoyage, de vérification ou de réparation de la tondeuse.

Après avoir heurté un objet étranger. Inspecter la tondeuse pour vérifier si elle est endommagée. Effectuer les

réparations nécessaires avant toute nouvelle utilisation de la machine.

Si la tondeuse commence à vibrer de manière anormale. Rechercher immédiatement la cause des vibrations et y

remédier.

C19.Arrêter le moteur dans les cas suivants :

Toutes les fois où la tondeuse doit être laissée sans surveillance.

Avant de faire le plein de carburant.

C20.Arrêter la lame (modèles équipés d’un ROTOSTOP) ou le moteur dans les cas suivants :

Lors de la pose et la dépose du sac de ramassage.

Avant de régler la hauteur de coupe.

C21.Réduire les gaz avant d’arrêter le moteur. Fermer le robinet d’arrivée d’essence après chaque utilisation.

MAINTENANCE ET STOCKAGE

D1.Maintenir tous les écrous et vis serrés afin d’assurer des conditions d’utilisation sûres. Un entretien régulier est

essentiel pour la sécurité et le maintien du niveau de performances.

D2.Ne jamais entreposer la tondeuse avec du carburant dans le réservoir dans un local où les vapeurs d’essence

pourraient atteindre une flamme, une étincelle ou une forte source de chaleur.

D3.Laisser le moteur refroidir avant de ranger la machine dans un local quelconque.

D4.Pour réduire lesrisquesd’incendie, débarrasser la tondeuse,en particulier le moteur,le pot d’échappement, etlazone

de stockage de carburant, des feuilles, brins d’herbe et des excès de graisse. Ne paslaisser de conteneurs de débris

végétaux dans ou à proximité d’un local.

D5.Si le réservoir de carburant doit être vidangé, effectuer cette opération à l’extérieur et lorsque le moteur est froid.

D6.Vérifier fréquemment que l’équipement de ramassage ne présente aucune trace d’usure ou de détérioration.

D7.Ne pas utiliser la machine avec des pièces endommagées ou usées. Les pièces doivent être remplacées et non pas

réparées. Utiliser des pièces d’origine Honda. Les lames doivent toujours porter la marque Honda ainsi que la

référence. Des pièces de qualité non équivalente peuvent endommager la machine et nuire à votre sécurité.

D8.Porter des gants épais pour le démontage et le remontage de la lame de coupe ou lors du nettoyage du carter de

coupe. Pour le serrage et desserrage de la lame, utiliser une cale en bois pour bloquer sa rotation.

D9.Veiller au maintien de l’équilibrage de la lame lors de son affûtage.

EINFÜHRUNG

Sie haben einen Rasenmäher von Honda erworben. Wir bedanken uns für Ihr Vertrauen und

beglückwünschen Sie zur Ihrem Kauf.

Bitte lesen Sie die Anleitung vor Inbetriebnahme aufmerksam durch. Sie wurde geschrieben, um

Ihnen zahlreiche, praktische Hinweise zu geben, damit Sie die notwendige Wartung vornehmen

können, die Ihnen jene dauerhafte Freude sichert, die Sie von einem Honda-Erzeugnis erwarten

dürfen.

Beachten Sie bitte auch, daß Honda unaufhörlich an der technologischen Verbesserung seiner

Erzeugnisse arbeitet und bemüht ist, sie durch Ersatz neuer Materialien und ständig

verbesserter Herstellungsmethoden in den Genuß eines Spitzenerzeugnisses zu bringen. Es ist

daher möglich, daß Ihr Gerät eventuell in kleinen Details nicht ganz der vorliegenden

Bedienungs- bzw. Betriebsanleitung entspricht. Wir danken für Ihr Verständnis für diesen

Vorbehalt, der technische Änderungen ohne vorherige Ankündigung betrifft und der bei

hochwertigen Geräten allgemein üblich ist.

Sollten Fragen oder Probleme auftauchen, die in der vorliegenden Schrift nicht behandelt

werden, so wenden Sie sich bitte an Ihr Honda Fachgeschäft, oder an die

Kundendienst-Abteilung elner Honda-Verkaufsniederlassung.

Wir empfehlen, diese Betriebsanleitung in der Nähe Ihres Gerätes aufzubewahren, damit sie bei

Bedarf sofort greifbar ist. Sollten Sie Ihr Gerät später einmal durch ein neues ersetzen, so wird

Ihnen Ihr Käufer für die Überlassung dieser Anleitung dankbar sein.

Bitte lesen Sie auch die separat beiliegende Garantie-Urkunde. Sie enthält wichtige Hinweise,

die Ihre und unsere Rechte und Pflichten betreffen.Vervielfältigung oder Nachdruck der

vorliegenden Anleitung sind ohne vorherige, schriftliche Zustimmung nicht gestattet.

ERKLÄRUNG DER IN DIESER BEDIENUNGSANLEITUNG

VERWENDETEN SYMBOLE (Sehen Sie bitte die Tabelle auf Seite 12)

ZUR BEACHTUNG: Die Abbildungen dieser Anleitung zeigen das Modell HRB425C SXE.

Erste Ausgabe: 06/98



Modell

Model

Modèle

HRB425C



Typen

Types

Wahl

Option

S= Selbstfahrende

Modell mit

Schaltgetriebe

P= Modell ohne

Radantrieb

Q= Modell mit hinterer

Rolle

S= Self-propelled models

with gearbox

P= Push-type models

Q= Rear roller models

S= Modèles autotractés

à transmission

mécanique

P= Modèles poussés

Q= Modèles avec rouleau

arrière

D= Modell mit

Messerbremse

X= Modell mit

Messerkupplung

(ROTOSTOP)

Q= Model mit hinterer

Rolle

D= Models fitted with

flywheel brake

X= Models fitted

with blade

clutch (ROTOSTOP)

Q= Models with rear roller

D= Modèles équipés d'un

frein de lame

X= Modèles équipés d'un

embrayage de lame

(ROTOSTOP)

Q= Modèles équipés d'un

rouleau arrière

E= Europa-Länder-

Kennzeichen

E= Destination E= Destination

Beispiel/Example/Exemple :

HRB425C S X E



INTRODUCTION

Madame, Monsieur,

Vous venez de faire l’acquisition d’une tondeuse à gazon Honda et nous vous remercions de

votre confiance.

Ce manuel a été établi pour vous familiariser avec votre tondeuse, vous permettre de l’utiliser

dans les meilleures conditions et d’effectuer son entretien.

Soucieux de vous faire profiter au maximum des évolutions technologiques, des nouveaux

équipements ou matériaux et de notre expérience, les modèles sont régulièrement améliorés ;

c’est pourquoi les caractéristiques et les renseignements contenus dans ce manuel peuvent être

modifiés sans avis préalable et sans obligation de mise à jour.

En cas de problème ou encore pour toute question relative à la tondeuse, adressez-vous à votre

concessionnaire ou à un revendeur agréé Honda.

Conservez ce manuel à portée de main pour le consulter à tout moment et assurez-vous, qu’en

cas de revente, il accompagne bien la tondeuse.

Nous vous recommandons de lire la police de garantie pour bien comprendre vos droits et vos

responsabilités. La police de garantie est un document séparé fourni par votre concessionnaire.

Aucune reproduction, même partielle, de la présente publication, ne peut se faire sans

autorisation écrite préalable.

EXPLICATION DES CODES UTILISÉS DANS CE MANUEL

(Voir tableau p. 12)

NOTE: Les illustrations de ce manuel correspondent au modèle HRB425C SXE.

ère

édition : 06/98

INTRODUCTION

Dear Honda User,

You have just purchased a Honda lawn mower and we thank you for your confidence in us.

This manual has been written to familiarise you with your mower, to enable you to use it in the

best possible conditions and to carry out its maintenance.

Our aim is to make you benefit to the full from technological advances, from new equipment and

materials and from our experience. This is why we regularly make improvements to our models.

Thus, the specifications and information contained in this manual may be modified without prior

notice and without obligation to update it.

If you have a problem, or if you have any questions concerning the mower, contact your

supplying dealer or approved Honda dealer.

Keep this manual handy so you can consult it at any time. If you sell the mower be sure that the

manual accompanies it.

We recommend that you read the guarantee policy to fully understand your rights and

responsibilities. The guarantee policy is a separate document provided by your dealer.

No reproduction, even partial, may be made of this publication without prior written authorisation.

DESCRIPTION OF THE CODES USED IN THIS MANUAL

(See table on p. 12)

NOTE: The illustrations in this manual correspond to model HRB425C SXE.

Edition: 06/98

RUNDLEGENDE ERKLÄRUNGEN

BEZEICHNUNG DER BAUTEILE

BAUTEILE FUNKTION

1* Verriegelung Messerkupplung ........ Verhindert unbeabsichtigtes

Ingangsetzen des Messerblattes

2* Messerkupplung ................... Start und Stop des Mähmessers

3 Gashebel ........................ Motordrehzahlregelung

4 Kraftstoffhahn ..................... Zum Öffnen und Schließen der

Bezinzufuhr

5 Grassack......................... Sammelt das Mähgut

6 Deckel ........................... verhindert, daß Mähgut austritt

7 Schnitthöhen-Einstellhebe ........... Einstellen der Rasenschnitthöhe

8 Luftfilter

9 Vergaser

10 Tankverschluß

11 Zündkerzenstecker

12 Messergehäuse

13 Auspuff

14 Öltankverschluß ................... mit Meßstab zur Ölstandskontrolle

15 Griff des Starterseilzugs ............. Zum Starten des Motors ziehen

16 Lenkgrif

17* Fahrkupplung ..................... Setzt bei Geräten mit Rad-Antrieb die

Hinterräder in Gang, oder Rollen antrieb

18* Hebel der Messerbremse ............ stoppt die Messerdrehung und den

Motor

19* Heckrolle

* Nur bei Geräten, die mit dieser Baugruppe ausgestattet sind.

SQE

PXE - PQX

SXE

QXE

PDE - QDE

DESCRIPTION GÉNÉRALE

IDENTIFICATION DES ÉLÉMENTS

COMMANDES FONCTIONS

1* Bouton de commande du levier

d’embrayage de lame ............... Active le levier d’embrayage de lame

2* Levier d’embrayage de lame.......... Démarre et arrête la rotation de la lame

3 Manette de commande des gaz ....... Règle le régime moteur

4 Robinet de carburant ............... Ouvre/ferme l’arrivée d’essence

5 Sac de ramassage ................. Collecte l’herbe coupée

6 Protecteur de décharge.............. Evite les projections

7 Levier de réglage de la hauteur de coupe . Sélectionne la hauteur de coupe

souhaitée

8 Filtre à air

9 Carburateur

10 Bouchon du réservoir d’essence

11 Capuchon de la bougie d’allumage

12 Carter de lame

13 Pot d’échappement

14 Bouchon de remplissage de l’huile ..... Permet le remplissage, la vidange et le

contrôle du niveau d’huile

15 Poignée de lanceur ................. Permet la mise en marche du moteur

16 Guidon

17* Levier d’embrayage d’avancement ..... Commande la transmission qui entraîne

les roues arrière ou le rouleau arrière

18* Levier de frein de lame .............. Arrête la rotation de la lame et le moteur

19* Rouleau arrière

* Pour les modèles équipés

GENERAL DESCRIPTION

EQUIPMENT IDENTIFICATION

CONTROLS FUNCTIONS

1* Blade clutch lever control button ....... Activates blade clutch lever

2* Blade clutch lever .................. Starts and stops blade rotation

3 Throttle lever ...................... Controls engine speed

4 Fuel shut-off valve.................. Opens and closes the fuel inlet

5 Grass bag ........................ Collects grass cuttings

6 Discharge guard ................... Prevents objects being thrown by blade

7 Cutting height adjustment lever........ Selects desired cutting height

8 Air cleaner

9 Carburetor

10 Fuel tank filler cap

11 Spark plug cap

12 Blade casing

13 Muffler

14 Oil filler cap ....................... Used to fill and drain oil, and to check oil

level

15 Starter grip ....................... Pull to start engine

16 Handle

17* Drive clutch lever................... Controls the transmission which drives

rear wheels or rear roller

18* Blade brake lever .................. Stops blade rotating and engine

19* Rear roller

* Where fitted

GRUNDLEGENDE ERKLÄRUNGEN

BESCHREIBUNG DER SICHERHEITSHINWEISE

Bitte seien Sie bei der Benutzung Ihres Rasenmähers vorsichtig. Aus diesem Grund haben wir

am Gerät Symbole angebracht, die Sie auf die wichtigsten Vorsichtsmaßnahmen hinweisen.

Die Bedeutung der Symbole ist unten erklärt.

Diese Aufkleber sind als Teil des Mähers zu betrachten. Sollte eines davon nicht angebracht

oder nicht deutlich lesbar sein, setzen Sie sich bitte zwecks Ersatz mit Ihrem Honda-Händler in

Verbindung.

Wir weisen auch noch einmal ausdrücklich auf die Sicherheltsanweisungen hin, die Sie im

nächsten Kapitel der Bedienungsanleitung finden.

[10]

Warnung

: leser Sie vor dem Benutzen des Mähers die Bedienungsanleitung genau durch.

[11] Gefährdung von Personen. Bei Betrieb Dritte vom Gefahrenbereich fernhalten.

[12] Verletzungsgefahr. Gefahr durch umlaufende Schneidwerkzeuge. Hände und Füße fernhalten.

Entfernen. Sie den Zündkersenstecker vor allen Wartungs oder Reparatur arbeiten.

ERKLÄRUNG DER IN DIESER BEDIENUNGSANLEITUNG

VERWENDETEN SYMBOLE

[13] Modell mit vier Rädern [16] Modell mit hinterer Rolle

[14] Modell mit Einzelngang Antrieb [17] Modell mit Messerbremse

[15] Modell mit Messerkupplung (ROTOSTOP)

TYPENSCHILD DER MACHINE

1. Geräuschpegel nach Richtlinie 2000/14/EC 6. Herstellungsjahr

2. Konformitätszeichen gemäß der geänderten Richtlinie 89/392/EWG 7. Seriennummer

3. Leistung in Kilowatt 8. Modell - Typ

4. Motor-Drehzahl pro Minute 9. Name und Anschrift des Herstellers

5. Gewicht in Kilogramm

[11] [12]

[13] [14]

[15] [16]

000

STOP

[17]

[10]

DESCRIPTION GÉNÉRALE

EMPLACEMENT DES ÉTIQUETTES DE SÉCURITÉ

Votre tondeuse doit être utilisée avec prudence. Dans ce but, des étiquettes destinées à vous

rappeler les principales précautions d’utilisation ont été placées sur la machine sous forme de

pictogrammes. Leur signification est donnée ci-dessous.

Ces étiquettes sont considérées comme partie intégrante de la tondeuse. Si l’une d’entre elles

se détache ou devient difficile à lire, contactez votre concessionnaire pour la remplacer.

Nous vous recommandons également de lire attentivement les consignes de sécurité données

au chapitre suivant du présent manuel.

[10] Attention

: lire le manuel d’utilisateur avant l’utilisation de la tondeuse.

[11] Risque de projection. Tenir les tierces personnes en dehors de la zone pendant l’utilisation.

[12] Risque de coupure.Lame tournante. Nepas introduire lesmains et piedsdans l’enceinte de lame. Débrancher

le capuchon de bougie avant toute opération d’entretien ou de réparation.

EXPLICATION DES SYMBOLES UTILISÉS DANS LE MANUEL

[13] Modèles à 4 roues [16] Modèles à rouleau arrière

[14] Modèles à transmission mécanique monovitesse [17] Modèles équipés d’un frein de lame

[15] Modèles équipés d’un embrayage de lame (ROTOSTOP)

IDENTIFICATION DE LA MACHINE

1. Niveau sonore selon directive 2000/14/EC 6. Année de fabrication

2. Marquage de conformité, selon directive 89/392/CEE modifiée 7. Numéro de série

3. Puissance nominale en kilowatt 8. Modèle - Type

4. Vitesse d’utilisation du moteur en tours par minute 9. Nom et adresse du constructeur

5. Masse en kilogrammes

GENERAL DESCRIPTION

SAFETY LABEL LOCATIONS

Your lawn mower must be used with care. Therefore, decals have been placed on the machine,

to remind you pictorially of main precautions to take during use. Their meaning is explained

below.

These decals are considered as a part of the mower. Should one become detached or

unreadable, contact your Honda dealer for its replacement.

We also strongly recommend to carefully read the safety instructions given in the next chapter of

this manual.

[10]

Warning

: Read the owner’s manual before using the mower.

[11] Risk of projections: Keep third persons away from the area during use.

[12] Risk of cuts.Rotating blade: Donot put handsor feet insidethe blase enclosure. Disconnect the spark plug cap

before performing any operation of maintenance or repairs.

DESCRIPTION OF THE SYMBOLS USED IN THIS MANUAL

[13] Four wheels models [16] Rear roller models

[14] 1-Speed gear box models [17] Models equipped withbladebrake

[15] Models equipped with blade clutch (ROTOSTOP)

IDENTIFICATION OF THE MACHINE

1. Acoustic power level according to the Directive 2000/14/EC 6. Year of manufacture

2. Conformity mark, according to the EEC/89/392 modified Directive 7. Serial number

3. Nominal power in kilowatt 8. Model - Type

4. Recommended engine speed in rpm 9. Name and adress of the manufacture

5. Mass in kilograms

SICHERHEIT

VORBEITUNGEN UND KONTROLLEN VOR INBETRIEBNAHME

Zur Ausführung dieser Arbeiten stellen Sie bitte den Rasenmäher auf

horizontalen, festen und grasfreien Boden. Zur Sicherheit ziehen Sie

den Zündkerzenstecker ab.

KONTROLLE DES KRAFTSTOFFSTANDES

Benzintank nie ganz vollfüllen. Im Einfüllstutzen darf sich kein Benzin befinden. Nach

dem Bfüllen Tankverschluß zuschrauben.

Hände oder andere Körperteile nicht länger mit Benzin benetzen, Benzindämpfe nicht

einatmen, Kinder fernhalten, nicht rauchen.

VORSICHT:

• Kein Benzin/Öl-Gemisch verwenden.

• Schmutz und Staub dürfen nicht in den Benzintank gelangen.

• Nur sauberes, frisches Benzin verwenden.

Benzinstandkontrolle:

1. Tankverschluß [1] abschrauben und Benzinstand kontrollieren.

2. Falls nötig, nachfüllen [2]. Nicht überfüllen, Füllstand kontrollieren [3].

3. Tankverschluß sorgfältig schließen [1].

ZUR BEACHTUNG:

Normal- oder Superbenzin, möglichst bleifrei, kein synthetisches Benzin

oder Benzinersatz verwenden. Dies könnte die Zuleitungsschläuche beschädigen.

[1]

[2]

[3]

WARNUNG :

SECURITE

SAFETY

PRÉPARATIONS ET VÉRIFICATIONS AVANT UTILISATION

Pour réaliser cette série de vérifications, placer la tondeuse sur un sol

stable et de niveau, le moteur étant à l’arrêt et le capuchon de la bougie

d’allumage retiré de la bougie.

VÉRIFICATION DU NIVEAU D’ESSENCE

Ne pas remplir à ras bord le réservoir d’essence (il ne doit pas y avoir d’essence dans le

col de remplissage). Une fois le remplissage terminé, s’assurer que le bouchon du

réservoir est vissé correctement et à fond.

Eviter tout contact répété ou prolongé d’essence avec la peau ainsi que toute inhalation

de vapeurs d’essence. Ne pas laisser d’essence à la portée des enfants.

PRÉCAUTION :

• Ne jamais utiliser de mélange huile-essence.

• Prendre garde à ne pas laisser pénétrer de saletés dans le réservoir.

• Ne pas utiliser de carburant souillé (eau, poussière...) ou trop vieux.

Pour vérifier le niveau d’essence:

1. Dévisser le bouchon [1] et contrôler le niveau d’essence.

2. Remplir [2] le réservoir si le niveau est bas. Le niveau maximum est atteint lorsque l’essence

se trouve en regard de la languette [3].

3. Revisser le bouchon [1] à fond après remplissage.

NOT

E: Il n’est pas recommandé d’employer des produits de substitution à l’essence, qui

peuvent nuire aux composants du circuit d’essence.

PREPARATIONS AND CHECKS BEFORE USE

To carry out this series of checks, plac the mower on stable and level

ground with engine stopped and spark plug cap removed.

CHECKING FUEL LEVEL

Do not fill the fuel tank up to the brim (there must be no fuel in the filler neck). When filling

is completed, ensure that the tank filler cap is screwed fully on.

Avoid getting fuel on the skin repeatedly or for long periods and avoid breathing fuel

vapours. Keep fuel away from children.

CAUTION:

• Never use a gas-oil mixture.

• Do not let dirt, clippings, etc. get into the tank.

• Do not use dirty or contaminated fuel (water, dust, ...), or fuel which is too old.

To check the fuel level:

1. Remove filler cap [1] and check fuel level.

2. Fill [2] tank if level is low. The maximum level is reached when the fuel is opposite mark [3].

3. Screw filler cap [1] fully on after filling.

NOTE

: Fuel substitute products are not recommended. These may damage fuel system

components.

WARNING :

VORBEITUNGEN UND KONTROLLEN VOR INBETRIEBNAHME

ALKOHOLHALTIGES BENZIN

Wenn Sie alkoholhaltiges Benzin verwenden, muß seine Oktanzahl mindestens der von Honda

vorgeschriebenen entsprechen (86). Es gibt zwei Arten von Benzin/Alkohol-Gemischen: das

eine enthält Äthylalkohol, das andere Methylalkohol.

Kein Gemisch mit mehr als 10% Äthylalkohol-Anteil verwenden.

Kein Benzin/Methylalkohol-Gemisch ohne Zusätze oder ohne Korrosionsschutzmittel und mit

mehr als 5% Methylalkohol-Gehalt verwenden.

ZUR BEACHTUNG:

Die Garantie schließt Schäden an den Benzinleitungen und schlechte

Motorleistung aus, die durch Benutzung von alkoholhaltigem Benzin entstanden sind. Honda rät

vom Gebrauch von Methylalkohol/Benzin-Gemischen ab, deren Nebenwirkungen noch nicht

erprobt sind.

KONTROLLE DES LUFTFILTERS

VORSICHT:

• Den Motor nie ohne Luftfilter betreiben ! Dies würde zu schnellem Verschleiß von Kolben und

Zylinder führen.

Kontrolle des Luftfilters:

1. Die Verriegelung [1] des Luftfilter- deckels [2] offnen und den Deckel abnehmen.

2. Kontrollieren Sie den Verschmut- zungsgrad des Luftfilterelementes [3]. Solte dieses

Filterelement verschmutzt sein, folgen Sie bitte den Reinigungsvorgaben (Kapitel Wartung).

3. Das Luftfilterelement [3] und den Deckel [2] wieder montieren.

[

]

[2]

[1]

PRÉPARATIONS ET VÉRIFICATIONS AVANT UTILISATION

ESSENCE CONTENANT DE L’ALCOOL

Si vous avez l’intention d’employer de l’essence contenant de l’alcool, assurez-vous que son

indice d’octane est au moins aussi élevé que celui que recommande Honda (86). Il existe deux

types de mélange essence/alcool : l’un contenant de l’alcool éthylique et l’autre de l’alcool

méthylique.

Ne pas employer de mélange qui contienne plus de 10 % d’alcool éthylique, ni d’essence

contenant de l’alcool méthylique (méthyle ou alcool de bois), qui ne renferme ni cosolvants, ni

inhibiteurs de corrosion pour l’alcool méthylique.

Dans le cas d’un mélange contenant de l’alcool méthylique avec addition de cosolvants et

d’inhibiteurs de corrosion, limiter la proportionà5%d’alcool méthylique.

NOTE:

La garantie ne couvre pas les dégâts causés au circuit d’essence ou encore les

problèmes de performances du moteur qui résultent de l’emploi d’essence contenant de l’alcool.

Honda ne saurait approuver l’usage de carburants contenant de l’alcool méthylique dans la

mesure où leur caractère approprié n’a pas encore été prouvé.

VÉRIFICATION DU FILTRE À AIR

PRÉCAUTION :

• Ne jamais faire tourner le moteur sans le filtre à air, car il pourrait s’ensuivre une usure

prématurée du moteur.

Pour vérifier l’état du filtre à air :

1. Presser les ergots [1] situés sur le dessus du couvercle de filtre à air et déverrouiller le

couvercle [2].

2. Contrôler la propreté de l’élément filtrant [3]. Si l’élément est sale, suivre la procédure de

nettoyage (voir chapitre Entretien).

3. Remonter le filtre [3] et le couvercle [2].

PREPARATIONS AND CHECKS BEFORE USE

FUEL CONTAINING ALCOHOL

If you intend to use fuel with alcohol, ensure that its octane number is at least as high as that

recommended by Honda (86). There are two types of fuel/alcohol mixtures: one contains ethanol

and the other methanol.

Do not use mixtures containing more than 10% ethanol, or fuel containing methanol (methyl or

wood alcohol), which do not contain cosolvents, or corrosion inhibitors for methanol.

In the case of a mixture containing methanol with addition of cosolvents and corrosion inhibitors,

limit the proportion to 5% of methanol.

NOTE:

The guarantee does not cover damage caused to the fuel system or engine

performance problems resulting from the use of fuel containing alcohol. Honda does not give its

approval to the use of fuels containing methyl alcohol since their suitability is not yet proven.

CHECKING THE AIR CLEANER

CAUTION:

• Never run the engine without the air cleaner fitted since this could cause premature engine

wear.

To check the condition of the air cleaner:

1. Press the latch tabs [1] on the top of the air cleaner cover and remove the cover [2].

2. Check the cleanliness of filter element [3].

If the element is dirty, follow the cleaning procedure (see Maintenance chapter).

3. Reinstall the filter [3] and air cleaner cover [2].

SICHERHEIT

VORBEITUNGEN UND KONTROLLEN VOR INBETRIEBNAHME

KONTROLLE DES MESSERS

VORSICHT:

• Nur bei Motorstillstand und abgezogenem Kerzenstecker !

• Zur Inspektion des Messers und anderer Arbeiten am Messergehäuse, den Rasenmäher

ausschließlich nach rechts kippen, sodaß der Vergaser nach oben gerichtet zum Liegen

kommt.

• Wenn Sie das Gerät nicht nach rechts kippen, kann Motoröl in den Luftfilter gelangen und

erhebliche Startschwierigkeiten bereiten.

Zur Inspektion des Messers:

1. Stoppen Sie den Motor.

2. Ziehen Sie den Zündkerzenstecker ab.

3. Legen Sie den Mäher auf die Selte, so daß der Vergaser nach oben zeigt (linke Seite)

Das Messer auf Abnutzung prüfen und falls erforderlich auswechein.

Befestigungßchrauben mit dem vorgeschriebenen Drehmoment prüfen.

Für Ausbau und Erneuerung des Messers die Hinweise im Kapitel Wartung beachten.

[1] NEUES MESSER

[2] ABGENUTZTES MESSER

Rasenmäher nie mit abgenutztem oder beschädigtem Messer betreiben.

Herausschleudernde Bruchstücke können sehr schwere Verletzungen verursachen.

ZUR BEACHTUNG

: Auf Sandboden ist die Messerabnutzung besonders groß, häufige

Messerkontrolle ist bei sandhaltigem Gelände angebracht.

B3 B5 C18 D1

[1]

[2]

WARNUNG :

SAFETY

PRÉPARATIONS ET VÉRIFICATIONS AVANT UTILISATION

VÉRIFICATION DE L’ÉTAT DE LA LAME

PRÉCAUTION :

• Ne pas incliner la tondeuse avec le carburateur orienté vers le bas ; il en résulterait un

redémarrage très difficile par la suite, dû à l’obstruction du filtre à air par de l’huile moteur.

Pour vérifier l’état de la lame :

1. Arrêter le moteur.

2. Retirer le capuchon de la bougie d’allumage.

3. Mettre la tondeuse sur le côté droit, de telle sorte que

le carburateur soit orienté vers le haut.

Vérifier si la lame présente des signes d’usure et la remplacer, si c’est nécessaire.

Vérifier le serrage des vis de lame (voir chapitre Entretien).

Pour remplacer la lame ou effectuer une dépose-repose, se référer à la procédure décrite

au chapitre Entretien.

[1] LAME NEUVE

[2] LAME USAGEE

Ne jamais faire fonctionner la tondeuse avec une lame usée ou endommagée, fendue ou

entaillée.

Un morceau de lame qui se casse et se trouve projeté peut être la cause de blessures

graves.

NOTE :

L’usure de la lame est plus rapide, lorsque la tondeuse travaille sur des sols sablonneux.

Examiner très souvent la lame, en cas d’utilisation de la tondeuse dans ces conditions.

PREPARATIONS AND CHECKS BEFORE USE

CHECKING BLADE CONDITION

CAUTION:

• Do not tilt the mower with the carburetor facing down; this will make the mower difficult to start

later, due to engine oil contaminating the air cleaner.

To check blade condition:

1. Stop the engine.

2. Pull off the spark plug cap.

3. Place the mower on its side so that the carburettor is facing upwards (left side):

Check if the blade shows signs of wear and replace it if necessary.

Check that blade bolts are tight (see Maintenance chapter).

To replace or remove the blade, refer to the procedure described in the Maintenance

chapter.

[1] NEW BLADE

[2] WORN BLADE

Never operate the mower with a worn, damaged, split or dented blade. A piece of blade

which breaks off and is thrown outwards can cause serious bodily injuries.

NOTE:

Blade wear is increased when the mower is used on sandy soils. Inspect the blade more

often when the mower is used in these conditions.

SECURITE

WARNING :

B3 B5 C18 D1

VORBEITUNGEN UND KONTROLLEN VOR INBETRIEBNAHME

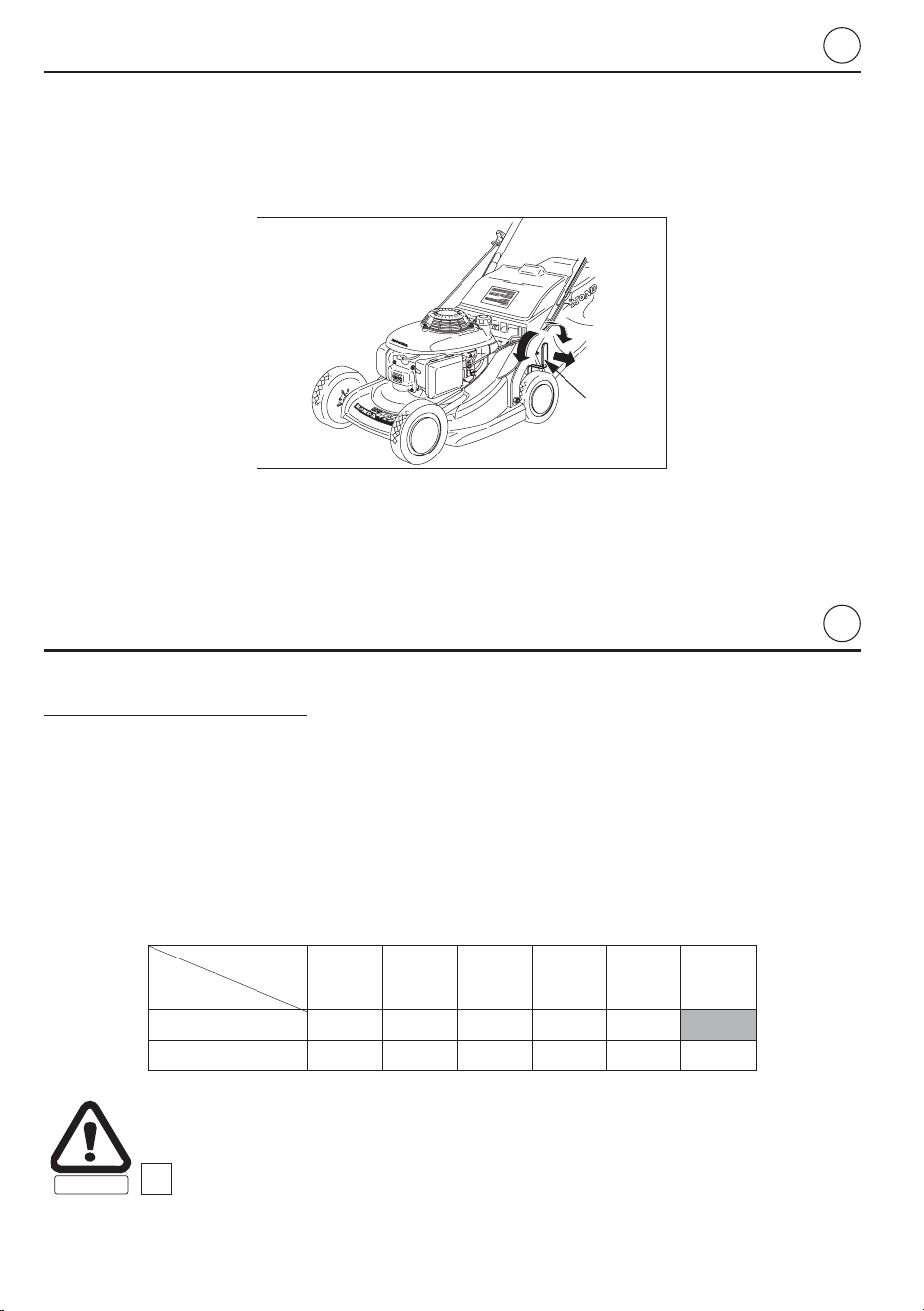

SCHNITTHÖHENEINSTELLUNG

Veränderung der Schnitthöhe:

1. Motor stoppen.

2. Ziehen Sie den Einstellhebel [1] heraus.

3. Schieben Sie den Einstellhebel [1] nun nach vorne bzw. nach hinten in Verbindung mit

Anheben oder Absenken der Räder, um die optimale Einstellhöhe zu erreichen.

Die Höhenangaben sind Anhaltswerte. Die tatsächliche Schnitthöhe wird am besten durch

einen Mähversuch ermittelt, da sie von der Bodenbeschaffenheit und dem Rasen abhängt.

Schnitthöhe (in mm)

Stellung

123456

Schnitthöhe

mm (Typen Q)

14 24 33 43 53

mm (Andere)

18 28 40 50 62 75

SICHERHEIT

C20

[1]

PRÉPARATIONS ET VÉRIFICATIONS AVANT UTILISATION

RÉGLAGE DE LA HAUTEUR DE COUPE

Pour changer la hauteur de coupe :

1. Arrêter le moteur.

2. Tirer le levier d’ajustement [1] vers l’extérieur de la machine.

3. Tourner le levier d’ajustement [1] vers la droite ou la gauche pour augmenter ou diminuer la

hauteur de coupe.

Les réglages de hauteur de coupe correspondent à des valeurs approximatives, la hauteur

réelle de l’herbe coupée varie avec l’état de la pelouse et du sol. Pour choisir la hauteur de

coupe, vérifier l’aspect de la pelouse après avoir tondu une petite surface et, le cas échéant,

régler la hauteur de coupe.

Hauteur de coupe (mm)

Position

123456

Hauteur

mm (type Q)

14 24 33 43 53

mm (autres)

18 28 40 50 62 75

PREPARATIONS AND CHECKS BEFORE USE

ADJUSTING CUTTING HEIGHT

To change the cutting height:

1. Stop the engine.

2. Pull the adjusting lever [1] towards the outside of the machine.

3. Turn the adjusting lever [1] left or right to move the wheels up or down to raise or lower the

cutting height.

The cutting height settings are approximate values, the actual height of the cut grass varies with

the lawn and ground condition. To choose the cutting height, check how the lawn looks after

mowing a small area and adjust the cutting height where necessary.

Cutting heights (mm)

Position

123456

Height

mm (Q types)

14 24 33 43 53

mm (others)

18 28 40 50 62 75

SAFETY

C20

SECURITE

C20

VORBEITUNGEN UND KONTROLLEN VOR INBETRIEBNAHME

ÖLSTANDKONTROLLE

VORSICHT:

• Das Motoröl beeinflußt die Leistung und Lebensdauer ihres Gerätes !

• Niemals den Motor ohne oder mit zu wenig Öl laufen lassen, dies verursacht schwere

Schäden am Motor. Verwenden Sie Original Honda Motoröl oder Markenöle für 4-Takt-

Motoren mit SAE-Viskosität 10W30. Den optimalen Viskositätsgrad finden Sie je nach

Lufttemperatur und Höhenlage des Rasengeländes aus vorheriger Tabelle.

[1] MEHRBEREICHSÖL

[2] UMBEDUNGSTEMPERATUR

Kontrolle des Ölstands:

1. Rasenmäher mit allen Rädern auf exakt horizontalen Boden stellen.

2. Öltankverschluß durch Linksdrehung abschrauben, herausziehen [3] und abwischen.

3. Meßstab wieder bis zum Anschlag in den Einfüllstutzen stecken, nicht zuschrauben.

4. Meßstab herausziehen und in waagrechter Stellung den Ölstand ablesen. Der Ölstand muß

sich zwischen Minimum- [4] und Maximum-Marke [5] befinden. Vor Erreichen der Minimum-

Marke Öl nachfüllen (siehe auch Wartungshinweise). Kontrolle durch Wiederholung von 3.

und 4. Nicht überfüllen!

5. Meßstab wieder in Einfüllstutzen stecken und mit Rechtsdrehung zuschrauben.

[1]

[2]

[3]

[5]

[

]

PRÉPARATIONS ET VÉRIFICATIONS AVANT UTILISATION

VÉRIFICATION DU NIVEAU DE L’HUILE MOTEUR

PRÉCAUTION :

• L’huile moteur est un élément essentiel qui influe sur les performances du moteur ainsi que sur

sa durée de vie.

• Faire tourner le moteur avec une quantité d’huile insuffisante peut gravement endommager ce

dernier. Il est recommandé d’employer une huile Honda 4 temps ou encore une huile pour

moteur de qualité équivalente et hautement détergente. Il convient de choisir la viscosité

appropriée à la température moyenne de la zone d’utilisation.

[1] MULTI GRADE

[2] TEMPERATURE AMBIANTE

Pour vérifier le niveau d’huile moteur :

1. Mettre la tondeuse sur un sol de niveau.

2. Retirer le bouchon de remplissage d’huile et essuyer la jauge [3].

3. Remettre la jauge dans le goulot de remplissage, mais sans la visser.

4. Vérifier la marque du niveau d’huile laissée sur la jauge. Si cette dernière est proche du

repère de niveau inférieur [4] rajouter l’huile préconisée jusqu’au repère de niveau

supérieur [5].

5. Revisser le bouchon de remplissage.

PREPARATIONS AND CHECKS BEFORE USE

CHECKING ENGINE OIL LEVEL

CAUTION:

• The engine oil is an essential element which affects the performance and lifetime of the engine.

• The engine may be seriously damaged if run with insufficient oil. We recommend the use of

Honda 4-stroke oil or an equivalent quality engine oil which is highly detergent. Oil viscosity

must be appropriate for the average temperature in the zone where the mower has to be used.

[1] MULTIGRADE

[2] AMBIENT TEMPERATURE

To check engine oil level:

1. Place the mower on level ground.

2. Remove the oil filler cap and wipe the dipstick [3].

3. Replace the dipstick in the filler neck but do not screw it down.

4. Check the level of the oil left on the dipstick. If the level is near the low level mark [4], add the

recommended oil up to the high level mark [5].

5. Screw the oil filler cap.

VORBEITUNGEN UND KONTROLLEN VOR INBETRIEBNAHME

KONTROLLE DES GRASSACKS

Vor Gebrauch prüfen ob der Auswurfdeckel gut schließt.

Der Grassack unterliegt auch bei normalem Betrieb einem gewissen Verschleiß. Wenn

ein Sack anfängt auszufransen oder Löcher zu bekommen, muß er durch einen neuen

Original Honda Sack ersetzt werden.

Abnehmen des Grassacks:

1. Motor stoppen.

2. Deckel [1] anheben, Sackbügel [2] greifen und Sack [3] nach hinten abziehen.

Der Rasenmäher arbeitet ähnlich wie ein Staubsauger:

1. Die Propellerform der Messerklinge erzeugt einen Luftstrom, der das Schnittgut in den Sack

bläst [4].

[3] [2] [1]

[4]

WARNUNG :

SICHERHEIT

C11 C20 D6

WARNING :

PREPARATIONS AND CHECKS BEFORE USE

CHECKING THE GRASS BAG

Before use, ensure that the bag closing device is correctly locked (discharge guard).

Even in normal use, the grass bag tends to wear. Regularly check that it is not frayed or

torn. A worn out bag must be replaced. Replace a damaged bag by a Honda bag only.

Bag removal:

1. Stop the engine.

2. Raise discharge guard [1], grasp handle [2] and remove bag [3] while keeping it in an upright

position.

Bag fitting:

1. Raise the discharge guard and hook the front of the bag on the mower’s attachment lugs [4].

PRÉPARATIONS ET VÉRIFICATIONS AVANT UTILISATION

VÉRIFICATION DU SAC DE RAMASSAGE

S’assurer, avant utilisation, que le dispositif de fermeture du sac est bien bloqué

(protecteur de décharge).

Même dans des conditions normales d’utilisation, le sac de ramassage a tendance à

s’user. Il convient donc de vérifier régulièrement s’il n’est pas effiloché ou déchiré. Un

sac usé doit être remplacé. Ne remplacer un sac détérioré que par un sac Honda.

Retrait du sac :

1. Arrêter le moteur.

2. Soulever le protecteur de décharge [1], saisir la poignée [2] et retirer le sac [3], tout en le

maintenant à la verticale.

Remise en place :

1. Soulever le protecteur de décharge et accrocher la partie avant du sac sur les ergots de

fixation [4] de la tondeuse.

SAFETY

C11 C20 D6

SECURITE

C11 C20 D6

ANLASSEN UND ABSCHALTEN DES MOTORS

STARTEN DES MOTORS

VORSICHT:

• Motor niemals bei eingelegter Messerbremse und Radantrieb starten !

Zum Anwerfen, Rasenmäher auf ebene, grasfreie Fläche schieben.

[A]

CHOKE

Anwerfen des

kalten Motors.

[B]

SCHNELL

Anwerfen des warmen

Motors, Stellung für

optimalen Mähbetrieb

[C]

LANGSAM

Für Leerlauf und

zum Sackentleeren.

[D]

STOPP

Motor Abstellung.

Alle Modellen:

1. Den Kraftstoffhahn öffnen [1].

2. Gashebel [2] in Stellung “CHOKE” [A] bringen.

ZUR BEACHTUNG:

Bei warmem Motor oder an sehr heißen Tagen, Gashebel gleich in

Stellung “SCHNELL” [B] schieben.

3. Beim Starten des Motors ist der Hebel der Messerbremse [3] gegen den Lenkgriff zu

drücken.

Alle Modellen:

4. Seilgriff [4] langsam ziehen: bis Sie einen Widerständ spüren, dann kräftig und schnell

soweit wie möglich herausziehen.

ZUR BEACHTUNG

Herausgezogenen Seilgriff nicht einfach loslassen, sondern per Hand

zurückführen: sonst vorzeitiger Verschleiß des Starterzugs.

SICHERHEIT

[D]

[2]

[A]

[4]

[3]

[B]

[C]

000

STOP

000

STOP

[1]

000

STOP

000

STOP

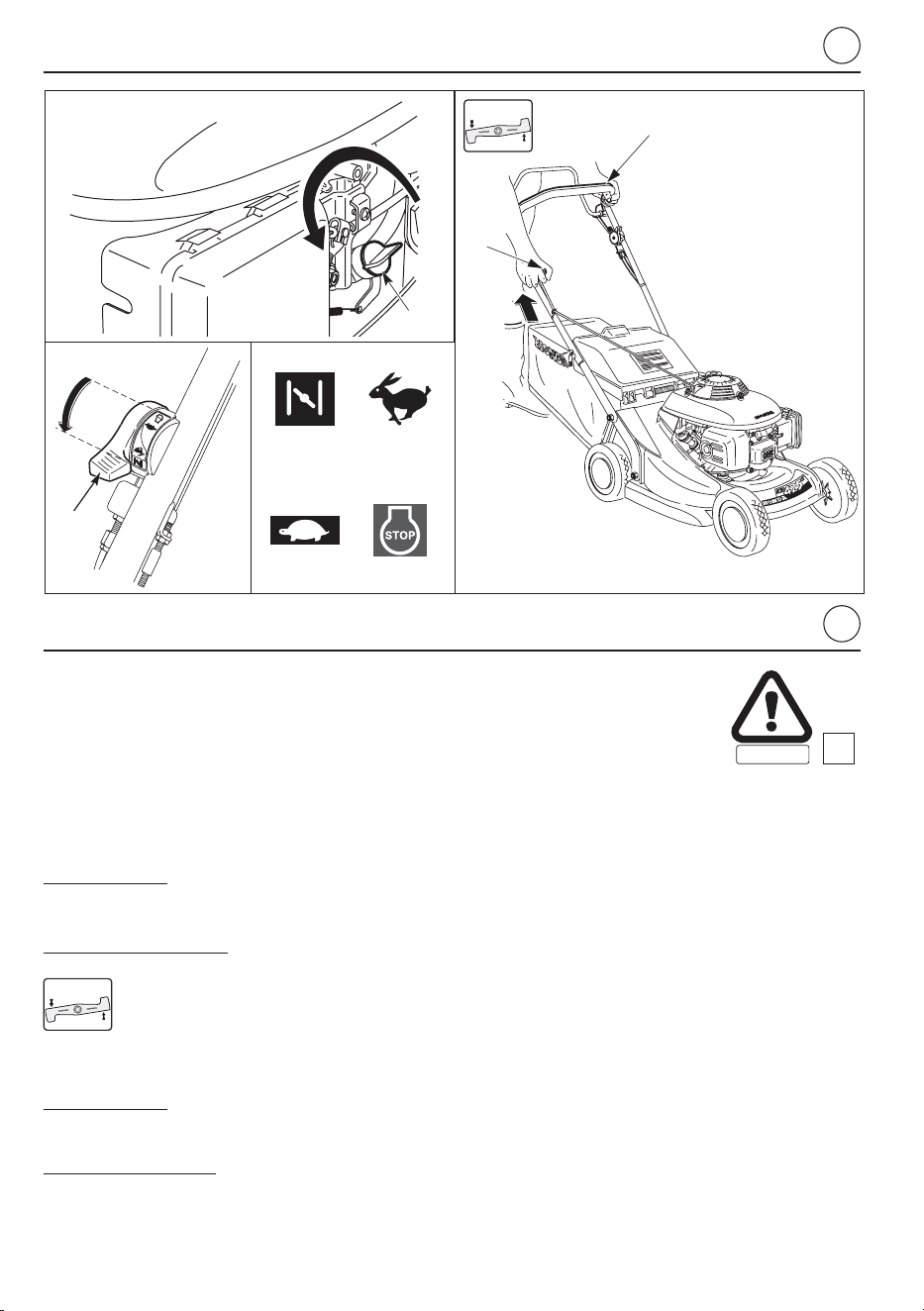

STARTING AND STOPPING THE ENGINE

STARTING THE ENGINE

CAUTION:

• Do not start the engine with the blade clutch lever or the drive clutch lever

engaged.

[A]

CHOKE

For starting a cold

engine.

[B]

FAST

For restarting a hot

engine and for

mowing.

[C]

SLOW

Selects engine idling

speed.

[D]

STOP

Stops engine.

All models:

1. Open the fuel cock [1].

2. Place the throttle lever [2] in “CHOKE” position [A].

NOTE:

Place the throttle lever in “FAST” position [B] when the engine is hot or the ambient

temperature is high.

3. Keep the blade brake lever held [3] firmly against the handle when starting the engine.

All models:

4. Pull the starter [4] slowly until a resistance is felt; then pull sharply.

NOTE:

Do not let the starter spring back suddenly on its own; guide it back slowly.

MISE EN MARCHE ET ARRÊT DU MOTEUR

MISE EN MARCHE DU MOTEUR

PRÉCAUTION :

• Ne pas démarrer le moteur les leviers d’embrayage de lame ou

d’avancement engagés.

[A]

STARTER

Démarrage

à froid.

[B]

RAPIDE

Redémarrage d’un

moteur chaud et tonte.

[C]

LENT

Mise au ralenti

du moteur.

[D]

ARRÊT

Arrêt du moteur .

Tous modèles :

1. Ouvrir le robinet d’essence [1].

2. Mettre le levier de commande des gaz [2] sur la position “STARTER” [A].

NOTE :

Lorsque le moteur est chaud ou que la température ambiante est élevée, mettre le levier

de commande des gaz sur la position “RAPIDE” [B].

3. Maintenir le levier de frein de lame [3] serré contre le guidon pour le démarrage du moteur.

Tous modèles :

4. Tirer doucement le lanceur [4] jusqu’à sentir une résistance ; puis, tirer vivement.

NOTE :

Ne pas laisser le lanceur revenir brutalement ; le ramener à la main.

SAFETY

SECURITE

ANLASSEN UND ABSCHALTEN DES MOTORS

5. Gashebel nach kurzer Warmlaufphase des Motors aus der CHOKE-Stellung [A] in die

SCHNELL-Stellung [B] bringen, da der Motor ansonsten abstirbt.

ZUR BEACHTUNG:

Zur Drehzahlregelung kann der Gashebel in jede beliebige Stellung zwischen “SCHNELL” [B]

und “LANGSAM” [C] gebracht werden.

Für gleichmäßigen Schnitt und bei hohem Gras ist die Stellung “SCHNELL” [B] zu empfehlen.

Bei angekoppeltem Messerantrieb und schlecht eingestelltem Vergaser kann der Motor in der

Stellung “LANGSAM” [C] eventuell stehenbleiben (Vergaser einstellen).

BETRIEB IN HÖHENLAGEN

In Höhenlagen über 1800 m ist das von einem normalen Rasenmähervergaser erzeugte

Gasgemisch zu fett (=benzinreich). Die Motorleistung ist schwächer und der Verbrauch sehr

hoch.

In diesem Sonderfall lassen Sie bitte von Ihrem Honda-Fachgeschäft eine Vergaserdüse mit

kleinerem Durchmesser einbauen und die Regelschraube des Benzin/Luft-Gemisches vom

Fachmann am Betriebsort neu einstellen.

Ohne diese Vergaseränderungen wirken sich Höhen über 1800 m sehr ungünstig auf die

Leistung Ihres Gerätes aus. Wenn die Änderung durchgeführt wurde, nimmt die Leistung in

Höhen über 1800 m nur noch um 3,5% pro 300 m ab.

VORSICHT:

• Wenn Sie einen Rasenmäher, dessen Vergaser für Höhenlagen ist, in normalen Lagen

betreiben, wird der Motor infolge des zu mageren Benzin-/Luft-Gemisches zu heiß und kann

Schaden erleiden.

[C] [D]

[B][A]

MISE EN MARCHE ET ARRÊT DU MOTEUR

5. Une fois que le moteur est chaud (Son fonctionnement est régulier lorsque l’on retire le

starter [A]), mettre le levier de commande des gaz sur la position “RAPIDE” [B].

NOTE:

Pour régler la vitesse du moteur au cours du fonctionnement de la tondeuse, le levier de

commande des gaz peut être positionné n’importe où entre les positions “RAPIDE” [B] et

“LENT” [C]. On obtient cependant de meilleurs résultats sur la position “RAPIDE” [B].

Le moteur peut caler si le levier est sur la position “LENT” [C], lorsque l’embrayage de lame est

enclenché.

Pour faciliter le démarrage, placer la tondeuse sur une surface plane, sans herbe haute.

FONCTIONNEMENT EN HAUTE ALTITUDE

En haute altitude, le mélange standard essence/air du carburateur sera beaucoup trop riche : les

performances diminueront et la consommation d’essence augmentera.

On peut améliorer les performances en haute altitude, en installant dans le carburateur un

gicleur d’un plus petit diamètre et en réglant la vis de richesse. Si vous faites fonctionner votre

tondeuse à une altitude supérieure à 1 800 mètres au-dessus du niveau de la mer, il est

recommandé de faire exécuter ces modifications sur le carburateur par votre concessionnaire

Honda agréé.

Même avec les modifications appropriées apportées au carburateur, la puissance du moteur

diminuera environ de 3,5 % pour chaque tranche d’augmentation d’altitude de 300 mètres.

Cependant, l’incidence de l’altitude sur la puissance se fera beaucoup plus sentir, si ces

modifications n’ont pas été apportées.

PRÉCAUTION :

• Faire fonctionner la tondeuse à une altitude inférieure à celle pour laquelle le carburateur a été

réglé peut provoquer une surchauffe et causer de sérieux dommages au moteur, dus à un

mélange beaucoup trop pauvre air/essence.

STARTING AND STOPPING THE ENGINE

5. Once the engine has warmed up (The engine runs evenly when the accelerator lever is

moved away from the “CHOKE” position [A]), set the throttle lever to “FAST” position [B].

NOTE:

To adjust the engine speed when the mower is running, the throttle lever can be set any-

where between the “FAST” [B] and “SLOW” [C] positions. However, the best results are obtained

in the “FAST” position [B].

The engine may stall if the lever is in the “SLOW” position [C] when the blade clutch is engaged.

To facilitate starting, place the mower on a flat surface where the grass is not long.

USING THE MOWER AT HIGH ALTITUDES

At high altitudes, the standard fuel/air mixture in the carburetor is much too rich: this will reduce

performance and increase fuel consumption.

It is possible to improve the high altitude performance by fitting the carburetor with a smaller

diameter jet and by adjusting the pilot screw. If you use your mower at an altitude of more than

1800 meters above sea level, we recommend that you have these modifications made by your

approved Honda dealer.

Even with the appropriate modifications made to the carburetor, engine power will be reduced by

about 3.5% for every 300 meters of altitude. However, the altitude will have a much greater effect

on power if these modifications are not carried out.

CAUTION:

• Running the mower at an altitude less than that for which the carburetor is adjusted may cause

overheating and seriously damage the engine, due to the gas/air mixture being far too weak.

ANLASSEN UND ABSCHALTEN DES MOTORS

ABSTELLEN DES MOTORS

1. Den Gashebel in Stellung “STOPP” [D] bringen.

1. Den Gashebel in Stellung “LANGSAM” [C] bringen.

2. Lassen Sie den Hebel der Messerbremse los.

Alle Modellen:

3. Den Benzinhahn schließen [1].

“ÜBERFETTETER” MOTOR

Wenn der Motor nach mehreren Startversuchen nicht anspringt, besteht die Wahrscheinlichkeit,

daß er infolge unverbrauchten Benzingemisches in Vergaser und Zylinder “ertrunken” ist. In

diesem Fall sieht man zuerst nach, ob nicht eventuell der Tank leer ist und geht dann wie folgt

vor.

Wenn dies nicht der Fall ist:

1. Gashebel in Stellung “STOPP” [D].

2. Kerzenstecker abziehen und Zündkerze mit Zündkerzenschlüssel ausbauen. Zündkerze

trocknen, eventuell säubern und Elektroden-Abstand (0,7 mm - 0,8 mm) überprüfen oder,

wenn vorhanden, Ersatzkerze einbauen. Gereinigte oder neue Kerze ohne Gewalt bis zum

Anschlag von Hand eindrehen, danach mit Schlüssel 1/8 bis 1/4 Drehung festziehen um den

Kerzendichtring zu komprimieren. Kerzenstecker aufschieben.

3. Anschließend den Gashebel auf die Position “SCHNELL” [B] bringen un die im

vorausgegangenen “Anstellen des Motors”.

[1]

[C] [D][A] [B]

000

STOP

MISE EN MARCHE ET ARRÊT DU MOTEUR

ARRÊT DU MOTEUR

1. Placer le levier de commande des gaz sur position “ARRÊT” [D].

1. Placer le levier de commande des gaz sur la position “LENT” [C].

2. Relâcher le levier de frein de lame.

Tous modèles :

3. Tourner le robinet d’arrivée d’essence sur la position “ARRÊT” [1].

MOTEUR NOYÉ

Si le moteur refuse toujours de démarrer après plusieurs tractions exercées sur le lanceur, il se

peut alors qu’il soit noyé.

Pour désengorger un moteur noyé :

1. Placer le levier de commande des gaz sur la position “ARRÊT” [D].

2. Retirer et sécher la bougie d’allumage. Lorsque l’on remet la bougie en place, la visser à la

main jusqu’à ce qu’elle soit en appui. Puis, avec la clé à bougie, la serrer d’1/8 à 1/4 de tour

supplémentaire pour bien comprimer la rondelle.

3. Mettre ensuite le levier de commande des gaz sur la position “RAPIDE” [B] et répéter les

opérations précédentes mentionnées à la rubrique “Mise en marche du moteur”.

STARTING AND STOPPING THE ENGINE

STOPPING THE ENGINE

1. Move the throttle control to the “STOP” position [D].

1. Move the throttle control to the “SLOW” position [C].

2. Release the flywheel brake lever.

All models:

3. Turn the fuel cock “OFF” [1].

FLOODED ENGINE

If the engine still refuses to start after several pulls on the starter, the engine may be flooded.

To clear a flooded engine:

1. Place the throttle lever in “STOP” position [D].

2. Remove and dry the spark plug. When refitting the spark plug, screw it up until it is finger tight

and correctly seated. Then using the plug spanner, tighten it an additional 1/8 to 1/4 turn so

that the washer is correctly compressed.

3. Next, place the throttle lever in “FAST” position [B] and repeat the operations previously

mentionned under the heading “Starting the engine”.

000

STOP

000

STOP

EMPFEHLUNGEN FÜR DEN BETRIEB

An Hängen ist Vorsicht geboten ! Der Rasenmäher kann umkippen und die dann frei

rotierende Messerklinge kann Steine, Holzstücke u.s.w. ausschleudern.

Griffe daher fest anfassen und Gerät sicher führen.

Am Hang den Rasenmäher niemals mit dem Fuß lenken !

VORSICHT:

• Beim Umfahren von Hindernissen genügend Abstand halten.

• Nie absichtlich über einen harten Gegenstand fahren.

[1] UNGÜNSTIG

[2] GUT

MÄHVORGANG

Sicherheitsempfehlungen bitte vor Beginn der Arbeit durchlesen !

1. Rasenmäher auf horizontales, ebenes Gelände ohne Gras bringen.

2. Der Hebel der Messerbremse [3] muß gegen den Lenkgriff gehalten werden

(Sicherheitsschaltung = Totmann- Kupplung) um das Motor zu starten.

SICHERHEIT

C7 C8C6

[3]

[1]

[2]

WARNUNG :

000

STOP

000

STOP

CONSEILS D’UTILISATION

Il convient d’être particulièrement prudent, lorsqu’on tond un sol au relief accidenté et

irrégulier. La tondeuse peut alors se renverser, mettant ainsi la lame à découvert; en

outre, la lame risque de projeter des objets demeurés jusqu’alors cachés.

Bien maintenir les quatre roues au sol.

Contrôler la direction de la tondeuse par le guidon et non pas

par une pression du pied sur le carter de la lame.

PRÉCAUTION :

• Lorsqu’on doit contourner un obstacle, prendre garde à ne pas le

heurter avec la lame. Ne jamais passer la tondeuse délibérément sur

un objet.

• Lorsqu’on tond une surface au relief accidenté, ne pas se laisser tirer par la tondeuse,

maintenir fermement le guidon de la tondeuse et surveiller sa progression.

[1] MAUVAIS

[2] BON

PROCÉDURE DE TONTE

Lire les consignes de sécurité avant de commencer à tondre.

1. Placer la machine dans une zone libre de tout obstacle.

2. Le levier de frein de lame [3] doit être maintenu serré contre le guidon (système “d’homme

mort”) pour le démarrage.

OPERATING HINTS AND TIPS

Take special care when mowing on uneven or irregular ground. The mower may tip over,

thus uncovering the blade; also, the blade may throw out objects which were previously

hidden. Keep the four wheels firmly on the ground.

Control the direction of the mower using the handle and not by exercing pressure on the

blade casing with your foot.

CAUTION:

• When mowing around an obstacle, be careful that the blade does not

hit it. Never push the mower directly over an object.

• When mowing an uneven area, do not let yourself be pulled along by

the mower. Hold the handle firmly and control its advance.

[1] WRONG

[2] RIGHT

MOWING PROCEDURE

Read the safety instructions before starting to mow.

1. Place the mower in an obstacle-free area.

2. The blade brake lever [3] must be held firmly against the handle (“dead man’s” handle

system) for starting the engine.

SAFETY

C7 C8C6

SECURITE

C7 C8C6

000

STOP

WARNING :

SAFETY

SECURITE

000

STOP

EMPFEHLUNGEN FÜR DEN BETRIEB

Alle Modellen:

3. Den Motor starten und warten, bis er seine Betriebstemperatur und maximale Drehzahl

erreicht hat.

4. Das Messer einkuppeln: auf den gelben Knopf [2], der sich oberhalb des

Messerkupplungshebels [1] befindet, drücken, dann den Hebel gleichzeitig drücken und

gegen das Lenkgestänge festhalten.

VORSICHT:

• Messerkupplung zügig und bis zum Anschlag betätigen, damit das Messer entweder ein- oder

ausgekuppelt ist. Zwischenstellungen verschleißen die Kupplung und können den Motor

abwürgen.

Vor dem Starten des Motors den Kupplungsgriff immer loslassen [3] [4]. Das Anlassen

des Motors geht bei ausgekuppeltem Messer leichter. Falls das Messer eingekuppelt ist,

bewegt sich das Gerät während des Startens.

5. Sobald der Mäher seine Drehzahl erreicht hat, den Radantrieb einkuppeln. Um den Mäher

anzufahren, den Kupplungshebel [3] nach unten drücken und gegen den Lenkgriff halten.

ZUR BEACHTUNG:

Den Kupplungshebel [3] schnell und vollständig ziehen, sodaß die

Kupplung immer volkommen ein- doder ausgerückt bleibt, was die Lebensdauer des

Kuppplungsmechanismus verlängert.

6. Zum Anhalten des Mähers den Hebel der Fahrkupplung [3] loslassen.

[3]

[1]

[4]

[2]

[

]

000

STOP

000

STOP

WARNUNG :

CONSEILS D’UTILISATION

Tous modèles :

3. Démarrer le moteur, le laisser atteindre sa température et son régime maximal.

4. Embrayer la lame : appuyer sur le bouton jaune [2] situé sur le dessus du levier de commande

de lame [1], puis le pousser rapidement et le maintenir contre le guidon.

PRÉCAUTION :

• Exercer un mouvement rapide et complet sur le levier d’embrayage de lame pour que

l’entraînement de la lame soit toujours totalement engagé ou arrêté. Ceci a pour but d’éviter de

caler le moteur et permet de prolonger la durée de service du mécanisme de commande de

lame.

Toujours relâcher le levier d’embrayage de lame [3] et le levier d’embrayage

d’avancement [4] avant de démarrer le moteur. Lorsque l’entraînement de la lame est

engagé, le démarrage est moins facile.

5. Embrayer l’avancement de la tondeuse lorsque le moteur a repris son régime :

pour faire avancer la tondeuse, pousser le levier d’embrayage [3] vers l’avant et la maintenir

contre le guidon.

NOTE

Exercer un mouvement rapide et complet sur le levier d’embrayage d’avancement [3]

pour que l’embrayage soit toujours totalement engagé ou arrêté. Ceci permet de prolonger la

durée de service du mécanisme d’embrayage.

6. Pour arrêter l’avancement de la tondeuse, relâcher le levier d’embrayage d’avancement [3].

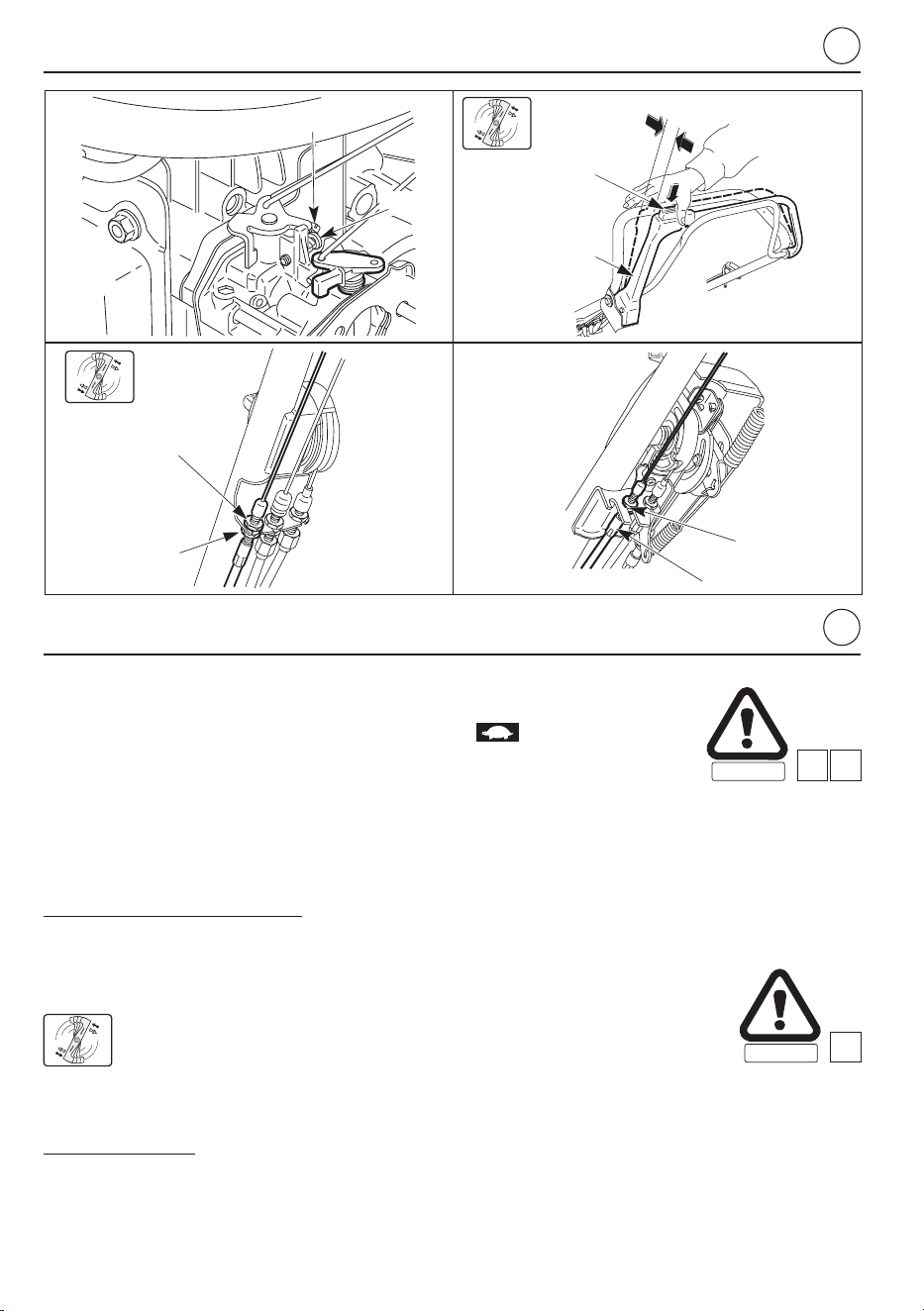

OPERATING HINTS AND TIPS

All models:

3. Start the engine, allow it to reach its maximum temperature and rotation speed.

4. Engage the blade: press the yellow button [2] located on the top of the blade control lever [1],

and at the same time push it quickly and hold it against the handle.

CAUTION:

• Move the blade control lever quickly from one end of its travel to the other, so that the blade is

always either fully engaged or fully disengaged. This is to avoid stalling the engine and

increases the service life of the blade control mechanism.

Always release the blade control lever [3] and the drive clutch lever [4] before starting the

engine. Starting is more difficult when the blade is engaged. If the clutch is engaged, the

mower will move when the engine is started.

5. Engage mower forward drive when the engine has built up speed: to start the mower moving,

push the drive clutch lever [3] forward and hold it against handle.

NOTE:

Move the drive clutch lever [3] quickly from one end of its travel to the other, so that the

clutch is always either fully engaged or fully disengaged. This avoids stalling the engine and

increases the service life of the clutch mechanism.

6. To stop the mower moving, release the drive clutch lever [3].

WARNING :

EMPFEHLUNGEN FÜR DEN BETRIEB

7. Um das Messer abzuhalten:

den Messerstop-Bedienhebel [1] loslassen.

Den Gashebel in Stellung “LANGSAM” [C] bringen.

Lassen Sie den Hebel der Messerbremse los [2].

ZUR BEACHTUNG:

Das Loslassen des Bedienhebels Bewirkt das Anhalten des

Messers und des Motors.

ZUR BEACHTUNG:

Bei sehr hohem Gras in zwei Gängen mähen: erst auf etwa die halbe,

danach auf die gewünschte Höhe. Langes Mähgut verstopft den Austrittstunnel und verteilt sich

schlecht im Grassack.

Während Hitzeperioden Ihren Rasen nicht zu kurz mähen: er trocknet so weniger schnell und

bleibt länger grün, das spart Wasser und Sprengarbeit. Auch mit Rasenmähern ohne

Radantrieb möglichst nur vorwärts fahren, das ermüdet weniger. Große Rasen zunächst in

Abschnitte aufteilen, das macht die Arbeit weniger langweilig. Beim Mähen ganz kleiner Flächen

Radantrieb ausschalten. Beim Überwechseln auf andere Rasenflächen, Überfahren von

Bordschwellen, Engstellen etc., Messerantrieb auskuppeln.

[3] Mähweg für kleine Rasenflächen

[4] Mähweg für große Rasenflächen

[1]

[2]

[3]

[4]

000

STOP

CONSEILS D’UTILISATION

7. Pour stopper la rotation de la lame :

Relâcher le levier d’embrayage de lame [1].

Placer le levier de commande des gaz sur la position “LENT”.

Relâcher le levier de frein de lame [2].

NOTE :

Le relâchement du levier de frein de lame stoppe la rotation de la lame et arrête le

moteur.

NOTE

: Dans le cas où l’herbe est haute, il est préférable de tondre par étapes en réduisant la

hauteur de coupe à chaque passage. Vous éviterez ainsi un engorgement du tunnel d’éjection.

Pour les modèles autopropulsés et équipés d’un ROTOSTOP, il est possible de ne pas utiliser

l’avancement lors de la tonte dans des endroits de surface restreinte.

De même, l’embrayage d’avancement peut être utilisé pour le déplacement de la tondeuse, sans

engager l’embrayage de lame (allées, massifs, etc.).

[3] Modèle de tonte d’un petit terrain

[4] Modèle de tonte d’un grand terrain

OPERATING HINTS AND TIPS

7. To stop the blade rotating:

Release the blade clutch control lever [1].

Move the throttle control to the “SLOW” position.

Release the flywheel brake lever [2].

NOTE

: Releasing the blade brake lever stops the blade rotating and stops the engine.

NOTE:

When the grass is long, it is preferable to mow in stages reducing the cutting height after

each pass. This will avoid the discharge tunnel becoming blocked.

For self propelled models equipped with ROTOSTOP, it is possible to disengage the drive clutch

when mowing in confined spaces.

Also, the transmission may be used to move the mower without the blade being engaged (alleys,

around flower beds, etc).

[3] How to mow a small area

[4] How to mow a large area

000

STOP

000

STOP

EMPFEHLUNGEN FÜR DEN BETRIEB

AUSLEEREN DES GRASFANGSACKS

Der Füllstand des Sacks macht sich nach und nach bemerkbar durch: Nachlassen der

Aufblähung durch den Mähwind, Geräuschänderung des Rasenmähers, Liegenbleiben von

Schnittgut auf dem Mähweg

1. Motor stoppen.

2. Deckel anheben und Sack abnehmen (siehe Seite 28).

3. Sackentleerung:

Sack mit einer Hand am Metallbügel [1] halten und Griff [2] mit der anderen Hand

anfassen.

Sack umdrehen und ausschütteln (z.B. in eine große Mülltonne die ggf. vorher mit einem

Abfall-Plastiksack bestückt wurde).

VORSICHT:

• Niemals den vollen Grassack am Rasenmäher oder in geschlossenen Gebäuden belassen.

Bei heißem Wetter beginnt das Gras schnell unter Wärmeentwicklung zu gären. Brandgefahr !

[2]

[1]

CONSEILS D’UTILISATION

VIDAGE DU SAC DE RAMASSAGE

Lorsque le sac à herbe devient trop plein, le ramassage n’est plus efficace (le bruit de la

tondeuse change et le sac n’est plus gonflé par le souffle de la lame).

1. Arrêter le moteur.

2. Retirer le sac (voir p. 29).

3. Vider le sac :

Maintenir le sac par l’intermédiaire de la poignée métallique [1].

Saisir la poignée [2] et secouer le sac pour évacuer l’herbe.

PRÉCAUTION :

• Afin de réduire tout risque d’incendie, ne jamais laisser d’herbe coupée ou des feuilles dans le

sac de ramassage, à proximité ou dans un bâtiment. La décomposition des substances

végétales provoque une importante élévation de température.

OPERATING HINTS AND TIPS

EMPTYING THE GRASS BAG

When the grass bag becomes too full, grass collection is no longer efficient (the sound of the

mower changes and the bag is no longer puffed up by the air from the blade).

1. Stop the engine.

2. Remove the grass bag (see p.29).

3. Empty the bag:

Hold the bag by the metal handle [1].

Grasp handle [2] and shake the bag to remove the grass.

CAUTION:

• To reduce the fire risk, never leave grass cuttings or leaves in the grass bag, or in or near

buildings. Decomposing vegetable matter causes a high temperature rise.

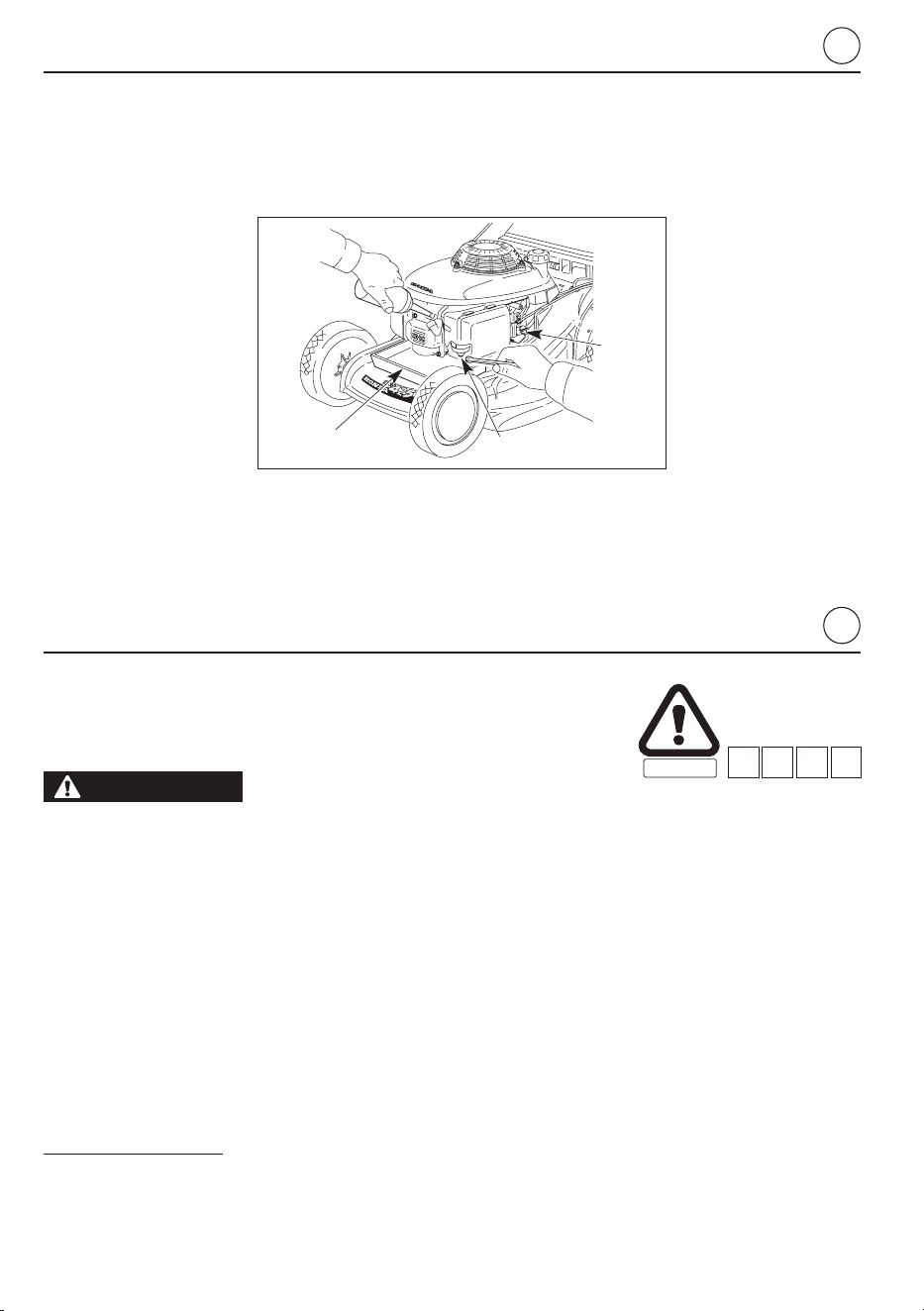

WARTUNGSHINWEISE

Regelmäßige Pflege ist die beste Garantie für linelange Lebensdauer und linen störungsfreien

Betrieb!

Vor Beginn jeder Wartung unbeabsichtigtes Anspringen des

Motors durch Abziehen des Kerzensteckers [3] verhindern.

VORSICHT:

• Auspuff und Motor erreichen im Betrieb sehr hohe Temperaturen, die bei Berührung

Verbrennungen verursachen und Materialien entflammen können, die mit heißen

Rasenmäherteilen in Berührung kommen. Daher vor jeder Wartung den Rasenmäher

mindestens 15 Minuten abkühlen lassen.

ZUR BEACHTUNG:

Um eine lange Lebensdauer und sichere Funktion sicherzustellen, muß

die Unterseite des Mähers sauber und grasfrei gehalten werden. Bitte benutzen Sie dafür eine

Bürste oder einen Spachtel. Nach jeder Benutzung muß der Mäher gründlich gereinigt werden,

ehe er eingelagert wird.

WARTUNG DES LUFTFILTERS

Ein Verschmutzter Luftfilter verringert die Motorleistung durchline zu geringe Luftzufuhr zum

Vergaser. Regelmäßige Kontrolle, besonders in staubiger Umgebung ist daher unerläßlich.

HONDA-Trockenluftfilterlinsätze nicht in Benzin reinigen!

1. Die Verriegelung Luftfilterdeckels öffnen und den Deckel [2] abnehmen.

2. Das Luftfilterelement [6] Kontrollieren, und bei Beschädigung oder starker Verschmutzung

erneuern.

3. Das Luftfilterelement mehrmals ausklopfen bzw mit maximal 2 bar Luftdruck von innen

(Vergaseite) nach außen (Luftfilterdeckelseite) ausblasen.

[

]

[6]

[1]

[4]

[2]

[3]

SICHERHEIT

C18 D7 D8

WARNUNG :

ENTRETIEN

Un entretien régulier est le garant d’une longue durée de vie de la tondeuse.

Pour éviter tout démarrage accidentel, débrancher le capuchon

de la bougie d’allumage [3] avant d’exécuter tout travail

d’entretien.

PRÉCAUTION :

• Le moteur et le pot d’échappement atteignent des températures suffisantes pour provoquer

des brûlures et déclencher un incendie si des matières inflammables se trouvent à proximité.

Laisser le moteur refroidir pendant 15 minutes avant tout entretien.

NOTE

: Pour assurer une plus longue durée de vie ainsi qu’un meilleur rendement, il est

indispensable de tenir le dessous de la tondeuse propre et sans débris d’herbe en le nettoyant à

l’aide d’une brosse et d’un grattoir. Il est indispensable de procéder, avant le remisage

saisonnier, à un nettoyage approfondi.

ENTRETIEN DU FILTRE À AIR

Un filtre à air encrassé diminuera le débit de l’air au carburateur. Pour prévenir tout mauvais

fonctionnement du carburateur, il est primordial d’entretenir régulièrement le filtre à air.

Ne jamais se servir d’essence ou de solvants inflammables pour nettoyer les éléments du

filtre à air ; cela pourrait en effet provoquer un incendie ou une explosion.

1. Presser les ergots [1] situés sur le dessus du couvercle de filtre à air et déverrouiller le

couvercle [2].

2. Vérifier l’état du filtre à air [6] et le remplacer s’il est endommagé.

3. Tapoter à plusieurs reprises le filtre sur une surface dure pour ôter la saleté ou souffler à l’aide

d’un compresseur (sans excéder une pression de 2 kgf/cm

, 30 psi) à travers le filtre de

l’intérieur vers l’extérieur.

MAINTENANCE

Regular maintenance is the guarantee of a long lifetime for your mower.

To avoid the mower starting accidentally, pull off the spark plug

cap [3] fefore carrying out maintenance work

CAUTION:

• The engine and the muffler reach temperatures high enough to cause burns and start fires if

flammable materials are to be found nearby. Allow the engine to cool down for 15 minutes

before carrying out maintenance operations.

NOTE:

To assure a longer lifetime and more efficient operation, the underside of the mower

must be kept clean and free of grass debris by cleaning with a brush and scraper. After use the

mower must be cleaned thoroughly before being stored.

AIR CLEANER MAINTENANCE

A dirty air cleaner will reduce the flow of air to the carburetor. To prevent the carburetor operating

inefficiently, the air cleaner must be regularly maintained.

Never clean the air cleaner element using gas or flammable solvents; this could cause a

fire or an explosion.

1. Press the latch tabs [1] on the top of the air cleaner cover, and remove the cover [2].

2. Inspect air filter [6] and replace it if it is damaged.

3. Tap the filter several times on a hard surface to remove dirt or blow compressed air (not

exceeding 2 kgf/cm

, 30 psi) through the filter from the clean side that faces the engine.

SAFETY

C18 D7 D8

SECURITE

C18 D7 D8

WARNING :

WARTUNGSHINWEISE

ZUR BEACHTUNG: Niemals ausbürsten. Dies führt zur Zerstörung des Filterelementes.

4. Den Luftfilterdeckel [2] und alle Dichtflächen mit einem feuchten Tuch reinigen.

ZUR BEACHTUNG:

Darauf achten, daß kein Schmutz in den Vergaser eindringen kann.

Sorgfältig alle Teile vor dem Zusammenbau reinigen [5].

5. Das Luftfilterelement [6] und den Deckel [2] wieder montieren.

MOTORÖLWECHSEL

Altes Öl ablassen, solange der Motor noch warm ist. Das geht schneller

und gründlicher !

VORSICHT:

• Waschen Sie sich nach dem Ölwechsel die Hände mit etwas Scheuermittel, Seife und

Wasser.

1. Rasenmäher nach rechts kippen (Luftfilter veist nach oben).

2. Flache Wanne [7] unter den Öltankverschluß schieben.

3. Verschluß [8] aufschrauben.

4. Altes Öl lang genug ausfließen lassen, danach Rasenmäher wieder auf alle vier Räder

stellen.

5. Etwa 0,6 Liter frisches Öl bis zur oberen Marke [10] des Meßstabs einfüllen [9].

6. Öltankverschluß zuschrauben.

ZUR BEACHTUNG:

Gebrauchtes Motoröl niemals einfach wegschütten (Umweltschutz!),

sondern in gekennzeichnetem (wasserunlöslicher breiter Filzschreiber), altem Ölkanister

sammeln und gelegentlich in einer Autowerkstatt zum Recycling abliefern.

[

]

[6]

[1]

[4]

[2]

[8]

[7]

[9]

[10]

[11]

SICHERHEIT

ENTRETIEN

NOTE :L’élément mousse du filtre à air doit être sec pour fonctionner. Ne pas l’imbiber d’huile.

4. Essuyer la saleté dans le couvercle du filtre à air [2], ainsi que dans son boîtier à l’aide d’un

chiffon humide.

NOTE :

Veiller à ce que la saleté n’entre pas dans le conduit d’air [5] qui mène au carburateur.

5. Remonter le filtre [6] et le couvercle de filtre à air [2].

CHANGEMENT DE L’HUILE MOTEUR

Vidanger l’huile pendant que le moteur est encore chaud, pour assurer

une vidange rapide et complète.

PRÉCAUTION :

• L’huile moteur usagée peut provoquer un cancer de la peau, si elle reste souvent et longtemps

en contact avec la peau. Bien que cette éventualité soit peu probable, à moins que vous ne

manipuliez tous les jours de l’huile usagée, il est cependant recommandé de bien se laver les

mains à l’eau et au savon aussitôt après avoir manipulé de l’huile moteur usagée.

1. Basculer la tondeuse sur le côté.

2. Placer un récipient [7] sous l’orifice du tube de remplissage du carter.

3. Retirer le bouchon de remplissage de l’huile [8].

4. Replacer la tondeuse sur ses roues lorsqu’il ne reste plus d’huile dans le carter.

5. Effectuer le plein d’huile [9] jusqu’au repère “niveau supérieur” [10] en utilisant de l’huile

recommandée.

6. Revisser le bouchon à fond pour éviter tout risque de fuite.

NOTE:

Il vous faut vous débarrasser de l’huile moteur usagée en respectant l’environnement.

Nous vous conseillons de l’apporter dans un récipient étanche à une station-service qui se

chargera de son recyclage. Il ne faut surtout pas la jeter dans une poubelle ou encore la verser

sur le sol, dans des canalisations ou dans des égouts.

MAINTENANCE

NOTE: Never try to brush of dirt; brushing will force dirt into the fibers.

4. Wipe dirt from the inside of the air cleaner cover [2] and clean case, using a moist rag.

NOTE:

Be careful to prevent dirt from entering the air duct [5] that leads to the carburetor.

5. Reinstall the filter [6] and air cleaner cover [2].

CHANGING THE ENGINE OIL

Drain the oil while the engine is still hot, so that the oil drains quickly and

completely.

CAUTION:

• Used engine oil can cause skin cancer if it remains in contact with the skin for long periods.

Although this is highly unlikely unless you handle used oil every day, we recommend that you

wash your hands thoroughly with soap and water each time you handle used engine oil.

1. Tip the mower on its side.

2. Place a receptacle [7] under the casing filler tube hole.

3. Remove the oil filler cap [8].

4. Return the mower to the upright position on its wheels when the casing is completely empty.

5. Fill up [9] to “high” level [10] using the recommended oil.

6. Screw the filler cap fully on to avoid the risk of leaks.

NOTE:

The used engine oil must be disposed of in a manner which respects the environment. We

recommend that you take it to a service station which will ensure that it is recycled. Never dispose of

used engine oil in dustbins or pour it away on the ground, in the gutter or down the drains.

SAFETY

SECURITE

WARTUNGSHINWEISE

ZÜNDKERZENWECHSEL

Empfohlene Zündkerze: NGK - BPR6ES

VORSICHT:

• Nur die vorgeschriebene Kerzentype verwenden ! Ungeeignete Zündkerzen können den

Motor beschädigen.

Wenn der Motor vor dem Kerzenwechsel bereits gelaufen ist, erst abkühlen lassen:

Verbrennungsgefahr !

1. Kerzenstecker [1] abziehen und Zündkerze [2] mit dem Kerzenschlüssel [3] durch

Linksdrehen (gegen den Uhrzeigersinn) ausschrauben.

2. Kerze sorgfältig prüfen. Braun-schwarze Ablagerungen am Kerzenunterteil mit Metallbürste

oder Schmirgelpapier entfernen. Hellen Keramik-Isolator prüfen: falls er Sprünge aufweist,

darf die Kerze nicht wieder eingebaut werden !

3. Gemäß Abbildung den Elektro- denabstand messen. Er soll zwischen 0,7 und 0,8 mm

liegen. Falls er größer ist - und die Kerze sich ansonsten in gutem Zustand befindet - die

Zündkerze mit nach unten gerichteten Elektroden leicht auf eine harte Unterlage klopfen.

Vorher möglichst ein Stückchen 0,8 mm starkes Blech zwischen die Elektroden schieben,

damit sich die Außenelektrode beim Verbiegen nicht zu weit der Innenelektrode nähert.

4. Nachsehen ob der Metalldichtring in Ordnung ist, Kerze von Hand wieder einschrauben. Vorsicht,

der Zylinderkopf besteht aus Aluminium: beim Einschrauben keine Gewalt anwenden.

5. Gebrauchte Kerze 1/8 bis 1/4 Umdrehung mit Kerzenschlüssel festziehen. Bei neuen

Kerzen ist 1/2 bis 1 Umdrehung zum Zusammenpressen der Dichtung nötig.

6. Zündkabel mit Kerzenstecker wieder aufstecken.

VORSICHT:

• Kerzen müssen richtig angezogen werden. Lassen Sie sich eventuell vom Fachmann helfen.

Lose Kerzen werden zu heiß, zu festes Anziehen kann eventuell den Zylinderkopf

beschädigen.

[3]

[1]

[2]

0.7 - 0.8 mm

WARNUNG :

ENTRETIEN

BOUGIE D’ALLUMAGE

Bougie recommandée : NGK – BPR6ES

PRÉCAUTION :

• N’utiliser que les bougies recommandées. L’emploi de bougies ayant un indice thermique

inapproprié peut causer des dommages au moteur.

Si le moteur vient de tourner, ne pas toucher le pot d’échappement et la bougie qui

seraient encore très chauds.

1. Débrancher le capuchon [1] et retirer la bougie [2] à l’aide d’une clé à bougie [3].

2. Examiner attentivement la bougie. Remplacer la bougie, si les dépôts sont importants ou bien

si l’isolant est fissuré ou cassé.

3. Mesurer l’écartement des électrodes avec un jeu de cales d’épaisseur ; il doit être compris

entre 0,7 et 0,8 mm. Si un réglage est nécessaire, il suffit de tordre soigneusement l’électrode

latérale.

4. Vérifier si la rondelle d’étanchéité est en bon état ; puis revisser la bougie à la main jusqu’à

l’assise sur son siège.

5. A l’aide d’une clé, donner un 1/2 tour supplémentaire à une bougie neuve, afin de comprimer

la rondelle. Si vous remontez la même bougie, il suffira de donner 1/8 à 1/4 de tour après la

mise en place de la bougie sur son siège.

6. Replacer le capuchon de la bougie.

PRÉCAUTION :

•

La bougie d’allumage doit être correctement serrée. Une bougie mal vissée peut devenir très

chaude et endommager le moteur.

MAINTENANCE

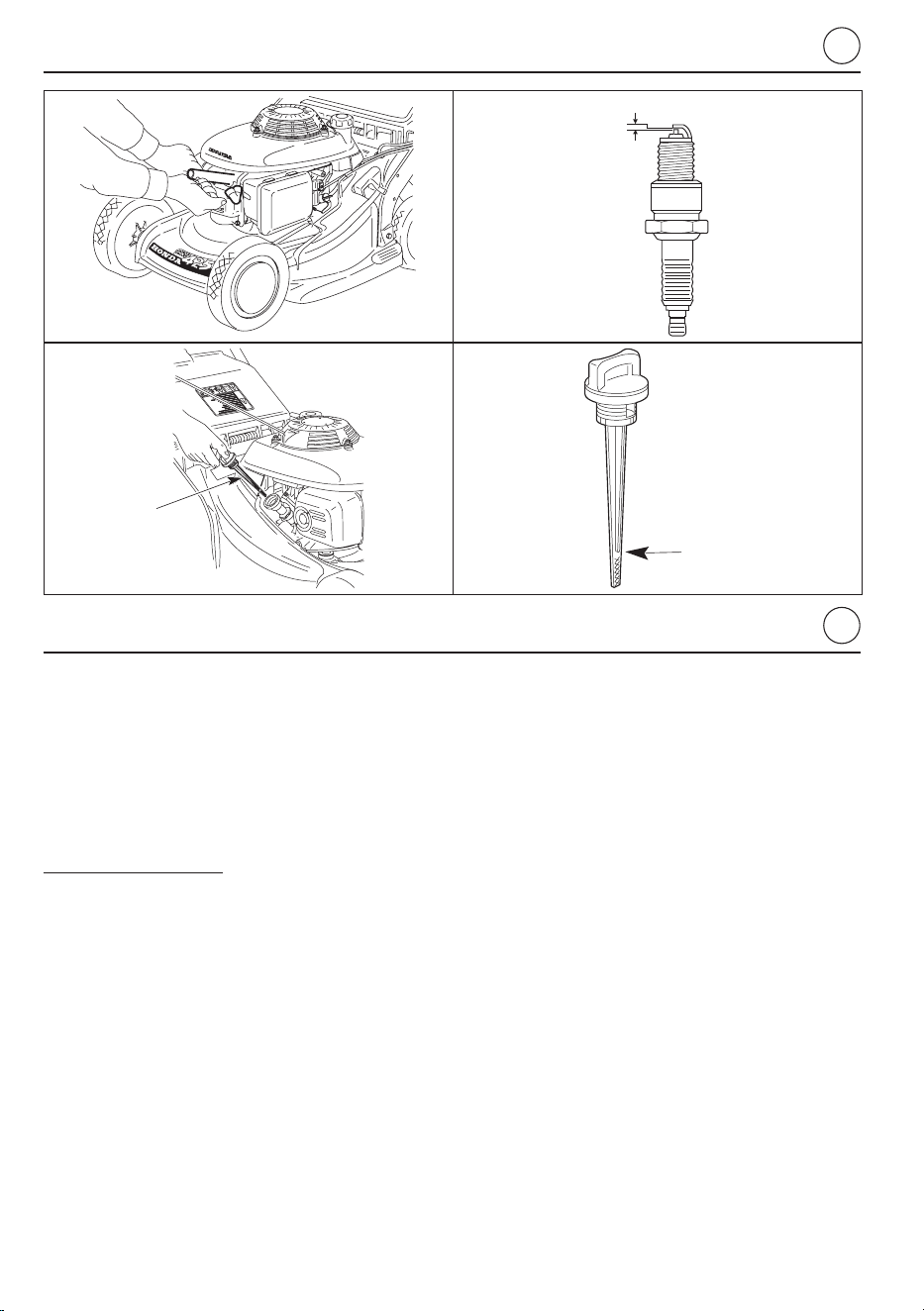

SPARK PLUG

Recommended plug: NGK - BPR6ES

CAUTION:

• Use only recommended spark plugs. Using spark plugs with inappropriate temperature ranges

may damage the engine.

If the engine has just been run, do not touch the muffler and the spark plug which will still be

very hot.

1. Pull off spark plug cap [1] and remove spark plug [2] using the plug spanner [3].

2. Carefully inspect the spark plug. Replace the plug if there are a lot of deposits or if the

insulator is cracked or broken.

3. Measure the plug gap using a set of feeler gauges; the gap must be between 0.028 and 0.031

in (0.7 and 0.8 mm). If adjustment is necessary, carefully bend the side electrode.

4. Check that the sealing washer is in good condition; then screw the plug down by hand until

finger tight and correctly seated.

5. Using a plug spanner, give an additional 1/2 turn for a new spark plug, to compress the

washer. If you refit the same plug, just 1/8 to 1/4 turn will do from the finger tight position.

6. Refit the spark plug cap.

CAUTION:

• The spark plug must be correctly tightened. A plug incorrectly screwed down can become very

hot and damage the engine.

WARNING :

WARTUNGSHINWEISE

WARTUNG DES FUNKENFÄNGER (Sonderzubehör)

Nach dem Betrieb den Rasenmäher erst abkühlen lassen; Verbrennungsgefahr am

heißen Auspufftopf !

In manchen Ländern müssen Rasenmäher mit Funkenfängern versehen sein.

Erkundigen Sie sich nach den Bestimmungen, die für Ihr Wohngebiet gelten. Der

Funkenfänger-Zusatz kann vom Honda-Fachgeschäft bezogen werden.

1. Die 3 Befestigungsschrauben [1] des Auspuffschutzes [2] abschrauben und den Schutz

abnehmen.

2. Die beiden Befestigungsschrauben [3] des Funkenschutz [4] vom Auspuff abschrauben.

3. Den Auspuffaustritt und den Funkenfänger von Rußrückständen befreien.

4. Der Funkenfänger muß bei Beschädigung erneuert werden.

5. Den Funkenfänger [4] und den Auspuffschutz [2] in umgekehrter Reihenfolge wieder

montieren.

[4]

[

][

]

[3]

[4]

WARNUNG :

MAINTENANCE

SPARK ARRESTER MAINTENANCE (optional part)

If the mower has just been run, the silencer will still be very hot. Allow it to cool down

before carrying out this operation.

In some regions, it is prohibited to operate an engine without a spark arrester. Check local

regulations before using your mower. A spark arrester is available on option from Honda

dealers.

1. Remove the three flange bolts [1] from the muffler protector [2] and remove the muffler

protector.

2. Remove the two tapping screws [3] from the spark arrester [4] and remove the spark arrester

from the muffler.

3. Check the carbon deposits around the exhaust port and spark arrester. Clean if necessary.

4. Replace the spark arrester if there are any breaks or tears.

5. Install the spark arrester [4] and muffler protector [2] in the reverse order of removal.

WARNING :

ENTRETIEN

ENTRETIEN DU PARE-ÉTINCELLES (pièce en option)

Si la tondeuse vient de fonctionner, le pot d’échappement sera encore très chaud. Le

laisser refroidir avant de procéder à cette opération.

Dans certaines régions, il est interdit de faire fonctionner un moteur sans un

pare-étincelles. Etudier les réglementations locales avant d’utiliser votre tondeuse. Un

pare-étincelles en option est disponible auprès de votre concessionnaire Honda.

1. Retirer les trois vis épaulées [1] du protecteur de pot d’échappement [2] et retirer le protecteur

de pot d’échappement.

2. Retirer les deux vis autotaraudeuses [3] du pare-étincelles [4] et retirer le pare-étincelles du

pot d’échappement.

3. Vérifier les dépôts de carbone autour de la sortie des gaz d’échappement et du

pare-étincelles. Nettoyer si nécessaire.

4. Remplacer le pare-étincelles en cas de cassures ou de déchirures.

5. Réinstaller le pare-étincelles [4], puis le protecteur de pot d’échappement [2].

WARTUNGSHINWEISE

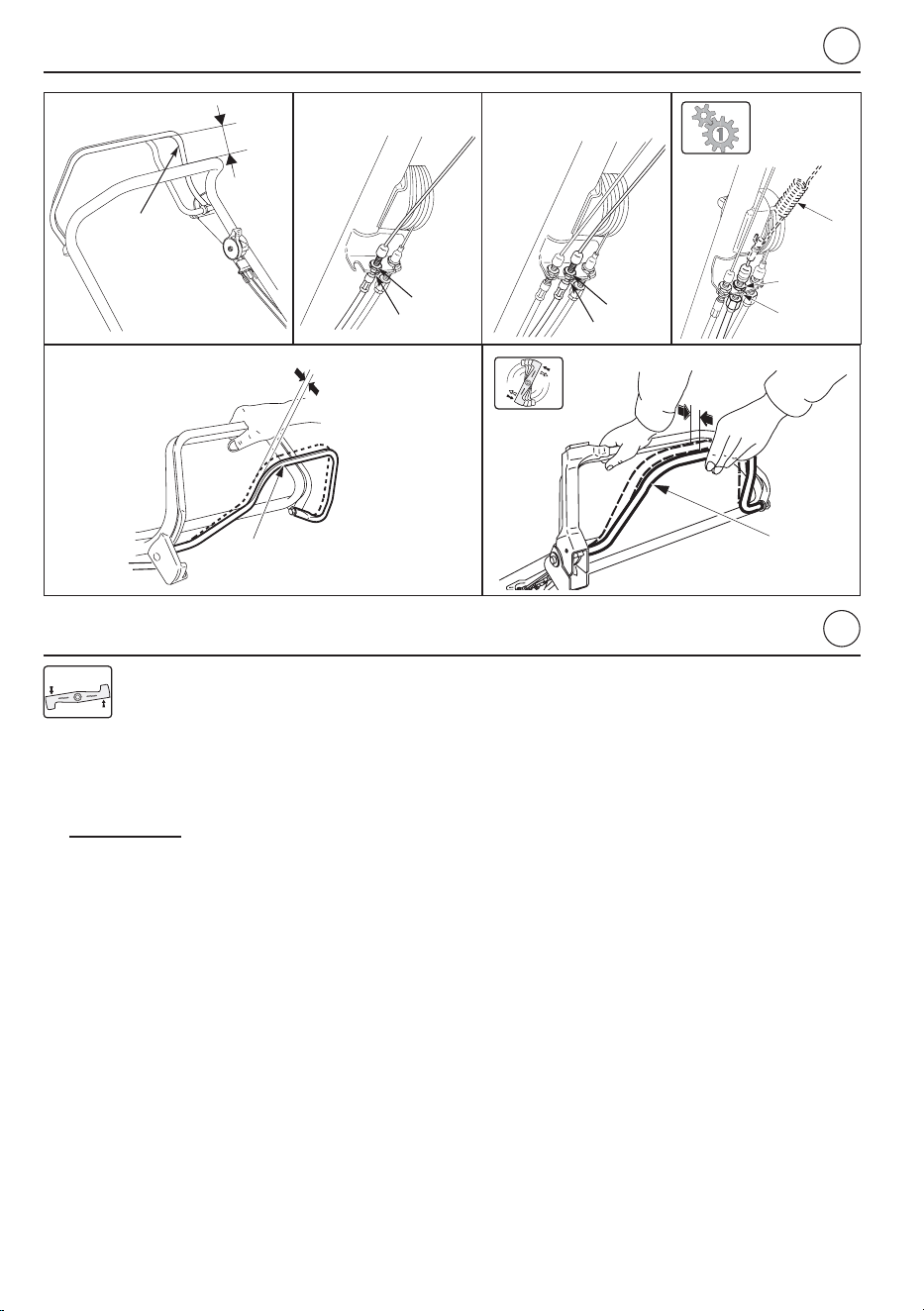

NACHSTELLEN DES GASZUGS

1. Gashebel [1] in Stellung “SCHNELL” [A] schieben .

Gashebel [2] soll in dieser Stellung gerade noch den Starterarm [3] berühren (Spiel 0-1 mm).

2. Falls eine Justierung erforderlich ist, Kontermutter [4] am Gaszug lösen und Justierstück [5]

so einstellen, daß das Spiel 0-1 mm beträgt. Anschließend die Mutter wieder kontern.

Einstellung nochmals überprüfen. Zur Neueinstellung, Starterarm [3] am Gasseilzug lockern

und Seilzug nachstellen.

3. Drücken Sie den Chokehebel [6] mit dem Finger nach rechts um zu prüfen, ob der Hebel den

Endanschlag erreicht.

4. Starten Sie den Motor und stellen, Sie den Gashebel auf die “Schnell”-Position. Überzeugen

Sie sich, daß der Motor stoppt, wenn der Gashebel auf die “STOP”-Position gestellt ist.

Alle Modellen:

4. Achten Sie darauf, daß die maximal Drehzahl wie auch die Leerlaufdrehzahl korrekt.

5. Eingestellt ist.

VORSICHT:

• Falls dies nicht der Fall ist, Gaszug neu justieren. Fragen Sie Ihren Honda-Händler falls Sie

nicht über die erforderliche Erfahrung oder Ausrüstung verfügen.

[1]

[A]

[5]

[4]

[

]

PDE - QDE

PXE - PQX

[6]

[2]

[3]

ENTRETIEN

RÉGLAGE DU CÂBLE DE COMMANDE DES GAZ

1. Amener la manette des gaz [1] sur la position “RAPIDE” [A] .

Le bras [2] doit juste toucher la commande de starter [3] (0à1mmdejeu).

2. S’il est nécessaire d’effectuer un réglage, desserrer le contre-écrou [4] du câble de

commande et manoeuvrer l’écrou tendeur [5] afin, selon le cas, d’augmenter ou de diminuer

le jeu (0 à 1 mm). Resserrer le contre-écrou [4]. Amener la manette des gaz en position

“STARTER” et vérifier que la commande de starter [3] est levée à fond.

3. Pousser la biellette du volet de starter [6] avec le doigt afin de vérifier si elle va bien

complètement à droite.

4. Démarrer le moteur, amener le levier des gaz en position “RAPIDE”. S’assurer qu’il s’arrête

dès que l’on met le levier de commande des gaz sur la position “ARRÊT”.

Tous modèles :

4. Vérifier que la vitesse maximum et de ralenti du moteur sont bien réglées.

5. Régler de nouveau le câble si nécessaire.

PRÉCAUTION :

• Si vous n’avez pas les compétences ou l’équipement nécessaires à cette opération, il est

recommandé de confier ce réglage à un concessionnaire Honda.

MAINTENANCE

THROTTLE CONTROL CABLE ADJUSTMENT

1. Place the throttle lever [1] on “FAST” position [A] .

The arm [2] should touch the starter control [3] (clearance 0 to 1 mm).

2. If an adjustment is necessary, loosen the lock nut [4] of the throttle cable and turn the

adjuster [5] as required to obtain the free play (0 to 1 mm). Tighten the lock nut [4] securely.

Place the throttle lever in the “STARTER” position and check whether the starter control [3] is

completely raised.

3. Push the choke arm [6] with your finger to check whether it is all the way to the right.

4. Start the engine and place the throttle lever on the “FAST” position. Make sure it stops when

the throttle lever is moved to the “STOP” position.

All models:

4. Make sure the engine maximum and idle speeds are set correctly.

5. Readjust the cable if necessary.

CAUTION

• If you do not have the required skills or equipment, it is recommended to ask your Honda dealer

for adjustment.

WARTUNGSHINWEISE

VERGASEREINSTELLUNG

1. Motor warmlaufen lassen.

2. Gashebel in Stellung “LANGSAM” schieben .

3. Schrauben Sie die Gemischregulierschraube [1] soweit herein bzw.

heraus, bis die höchste Leerlaufdrehzahl erreicht ist.

Folgende Standardeinstellwerte finden Verwendung: 1 5/8 Umdrehungen heraus.

Darauf achten, daß die Gemischregulierschraube nur leicht bis zum Anschlag

hereingeschraubt, und dann um dem oben beschriebenen Wert herausgeschraubt wird.

4. Nach richtiger Einstellung der Gemisch- Regulierschraube mit der Drossel- klappenein-

Stellschraube [2] die normale Leerlauf-Drehzahl einstellen:

Normale Leerlauf-Drehzahl:

1700 ± 150 U/min

VORSICHT:

• Falls dies nicht der Fall ist, Gaszug neu justieren. Fragen Sie Ihren Honda-Händler falls Sie

nicht über die erforderliche Erfahrung oder Ausrüstung verfügen.

EINSTELLUNG DES MESSER- KUPPLUNGSSPIELS

Verriegelungsknopf [4] gedrückt halten und Kupplungsbügel [5] in Auskuppel- stellung (s.Abb.)

hin und herbewegen. Der Kupplungsbügel soll sich in einem Bereich von ca. 5 bis 10 mm [3]

kraftlos bewegen (Kupplungsspiel).

Falls erforderlich:

1. Konter mutter [6] lockern und mit 10 mm Maulschlüssel Regulierschraube [7] soweit

verstellen bis das Kupplungsspiel stimmt.

SICHERHEIT

C1 C12

[6]

[7]

[3]

[4]

[5]

[1]

[2]

SICHERHEIT

C16

[6]

[

]

PXE

ENTRETIEN

RÉGLAGE DU CARBURATEUR

1. Mettre le moteur en route à l’extérieur et attendre qu’il atteigne sa

température normale de fonctionnement.

2. Placer la manette de commande des gaz en position “LENT” .

3. Visser ou dévisser la vis pilote [1] jusqu’au réglage qui produit le régime de ralenti le plus

élevé.

Le plus souvent, le réglage correct est : 1 5/8 tours vers l’extérieur à partir de la position

fermée complète.

4. Après avoir réglé correctement la vis pilote, tourner la vis de butée des gaz [2] pour obtenir la

vitesse de ralenti normale.

Vitesse de ralenti normale :

1700 ± 150 tr/mn.

PRÉCAUTION :

• Si vous n’avez pas les compétences ou l’équipement nécessaires à cette opération, il est

recommandé de confier ce réglage à un concessionnaire Honda.

JEU AU LEVIER D’EMBRAYAGE DE LAME

Mesurer le jeu [3] au sommet du levier [5] en maintenant le bouton jaune [4] enfoncé. Le jeu doit

être compris entre 5 et 10 mm.

Le cas échéant :

1. Desserrer les écrous de blocage [6] avec une clé de 10 mm et déplacer le régleur [7] vers le

haut ou le bas comme nécessaire.

MAINTENANCE

CARBURETOR ADJUSTMENT

1. Start the engine in the open air and allow it to reach its normal operating

temperature.

2. Place the throttle lever in “SLOW” position .

3. Screw the pilot screw [1] in or out until you reach the highest idle speed.

Generally, the correct setting is found: 1 5/8 turns from the fully in position.

4. When the pilot screw is correctly adjusted, turn the throttle stop screw [2] to obtain the

specified idle speed.

Specified idle speed:

1700 ± 150 rpm

CAUTION

• If you do not have the required skills or equipment, it is recommended to ask your Honda dealer

for adjustment.

BLADE CLUTCH LEVER FREE PLAY

Measure the free play [3] at the top of the lever [5] by holding the yellow button [4] pressed in. It

must be between 5 and 10 mm.

If necessary:

1. Loosen locknuts [6] using a 10 mm spanner and move the adjuster [7] up or down as required.

SAFETY

C1 C12

SECURITE

C1 C12

SAFETY

C16

SECURITE

C16

WARTUNGSHINWEISE

2. Konter mutter [6] festziehen und Spiel prüfen.

3. Motor in Gang setzen, Kupplungsbügel betätigen und prüfen ob sich das Messer in Gang

setzt und schnell zu rotieren aufhört, wenn der Bügel losgelassen wird. Die Prüfung erfolgt

am Besten nach Gehör [3].

ZUR BEACHTUNG:

Überprüfen Sie, ob das Messer zu rotieren beginnt, wenn Sie den Hebel

nach vorwärts bewegen und ob es sofort stoppt, wenn der Hebel wieder gelöst ist. Sollte das

Messer nicht rotieren oder stoppen wie vorgesehen, obwohl der Seilzug korrekt eingestellt ist,

muß das Gerät instandgesetzt werden. Suchen Sie dazu einen autorisierten

Honda-Motorgeräte- Händler auf.

ÜBERPRÜFUNG DER SCHWUNGRADBREMSE

1. Den Seilzungstarter [1] durch Losdrehen der drei 6-mm-Muttern [2] entfernen.

2. Den Kraftstofftank [8] ausbauen. Dabei darauf achten, daß die Kraftstoffleitung [9] nicht vom

Kraftstofftank oder dem Kraftstoffhahn abgetrennt wird. Den Kraftstofftank dabei in

horizontaler Position halten.

3. Den Bremsschuh auf seine Dicke prüfen [10]. Wenn diese weniger als 3 mm beträgt, muß

der Bremsschuh ersetzt werden.

4. Den Kraftstofftank [8] sowie den Seilzungstarter [1] einbauen, dann die drei

6-mm-Muttern [2] gut festziehen.

[

]

[1]

[2]

[8]

[9]

[6]

[7]

[3]

[4]

[5]

[6]

[

]

SXE - QXE

PXE - PQX

000

STOP

ENTRETIEN

2. Resserrer les écrous de blocage [6] et revérifier le jeu.

3. Démarrer le moteur à l’extérieur et faire fonctionner le levier de commande de lame [3].

NOTE :

Vérifier que la lame se met en route lorsque vous poussez le levier vers l’avant et

s’arrête rapidement lorsque vous le relâchez. Si la lame ne se met pas en route ou ne s’arrête

pas comme elle devrait, alors que le réglage du câble est correct, il est possible qu’une

réparation soit nécessaire. Montrer la tondeuse à un concessionnaire agréé Honda.

CONTRÔLE DU FREIN DE VOLANT MOTEUR

1. Déposer le lanceur [1] en retirant les trois écrous de 6 mm [2].

2. Enlever le réservoir d’essence [8] en faisant attention à ne pas déconnecter le tuyau

d’essence [9] du réservoir et du robinet d’essence, et en gardant le réservoir d’essence de

niveau.

3. Vérifier l’épaisseur de la mâchoire de frein [10]. Si elle est inférieure à 3 mm, la remplacer par

une neuve.

4. Reposer le réservoir d’essence [8] et le lanceur [1], et serrer à fond les trois écrous de

6 mm [2].

MAINTENANCE

2. Retighten the locknuts [6] and recheck the free play.

3. Start the engine in the open air and operate the blade control lever [3].

NOTE:

Check that the blade starts to rotate when you push the lever forward, and that it stops

rapidly when the lever is released. If the blade does not start to rotate or stop as it should, even

when the cable is correctly adjusted, the system may need to be repaired. Bring the mower to an

approved Honda dealer.

FLYWHEEL BRAKE INSPECTION

1. Remove the recoil starter [1] by removing the three 6 mm nuts [2].

2. Remove the fuel tank [8] taking care not to disconnect the fuel tube [9] from the fuel tank and

fuel valve, and keeping the fuel tank at level.

3. Check the brake shoe thickness [10]. If it is less than 3 mm (0.12 in), replace it with new one.

4. Install the fuel tank [8] and recoil starter [1], and tighten the three 6 mm nuts [2] securely.

000

STOP

000

STOP

WARTUNGSHINWEISE

EINSTELLUNG DES SPIELS VOM BEDIENHEBEL DES MESSERSTOPS

1. Den Motor abstellen und den Zündkerzenstecker abziehen.

2. Den Schwungradbremshebel [1] lösen und sicherstellen, daß beim Anziehen des Zugsells

ein starker widerstand spübar ist.

AndernFalls:

3. Den Abstand zwischen dem Ende des Hebels und dem Griff messen [2] = 85-95 mm.

4. Falls eine Einstellung erforderlich ist, die Sicherungsmuttern lösen [3] und den gewünschten

Abstand einstellen. Die Sicherungsmuttern festziehen und den Abstand erneut prüfen.

5. Nach dem Starten des Motors den Hebel der Messerbremse loslassen. Prüfen, ob Motor

und Messerdrehung durch Freigabe des Hebels abgestellt werden. Andernfalls ist der

Rasenmäher in eine autorisierte Honda Service-Werkstatt zu bringen.

EINSTELLEN DES FAHRKUPPLUNGSSPIELS (Modelle mit Radantrieb)

Durch kraftloses Hin-und Herbewegen des Fahrkupplungs hebels [9] feststellen.

1. Kontermutter [5] mit einem Gabelschlüssel [10 mm] lockern.

2. Einsteller hinein- oder herausdrehen [6], um ein Spiel zwischen 5 und 10 mm.

3. Kontermuttern wieder anziehen [5] und Spiel nachprüfen [8].

[3]

[4]

PDE - QDE

[1]

[2]

SQE - SDE

[3]

[

]

SQE - SDE

[9]

[

]

[8]

[9]

]

[5]

[6]

000

STOP

ENTRETIEN

RÉGLAGE DU CÂBLE DE FREIN DE LAME

1. Arrêter le moteur et défaire le capuchon de bougie.

2. Relâcher le levier de frein de lame [1] et vérifier qu’il y a une forte résistance lorsqu’on tire sur

le démarreur.

Dans le cas contraire :

3. Mesurer la distance entre l’extrémité du levier et le guidon [2] = 85-95 mm.

4. S’il est nécessaire de procéder à un réglage, desserrer les contre-écrous [3] et détendre le

câble ou le retendre selon les nécessités. Resserrer les contre-écrous et revérifier la garde.

5. Mettre le moteur en marche et relâcher le levier de frein de lame. S’assurer que la lame et le

moteur s’arrêtent lorsque l’on relâche le levier. Dans le cas contraire, faire vérifier la tondeuse

à un concessionnaire agréé Honda.

RÉGLAGE DU CÂBLE D’EMBRAYAGE D’AVANCEMENT

(Modèles auto-propulsés seulement)

Mesurer le jeu [8] sur le côté de la manette [9] comme illustré.

1. Desserrer les contre-écrous [5] avec une clé de 10 mm.

2. Visser ou dévisser le tendeur [6] de façon à obtenir un jeu de5à10mm

3. Resserrer les écrous de blocage [5] et vérifier le jeu [8].

MAINTENANCE

BLADE BRAKE CABLE ADJUSTMENT

1. Stop the engine and disconnect the spark plug cap.

2. Release the flywheel brake lever [1] and verify that there is a strong resistance when pulling

on the recoil starter.

If not:

3. Measure the distance between the tip of the lever and the handle [2] = 85-95 mm.

4. If adjustment is necessary, loosen the lock nuts [3] and adjust as required. Tighten the lock

nuts and check the clearance again.

5. Start the engine and release the blade brake lever. Check that the blade and the engine stop

when the lever is released. If not, take the mower to an approved Honda dealer.

CLUTCH CABLE ADJUSTMENT (Self-propelled models only)

Measure the free play [8] on the side of lever [9] as shown.

1. Slacken locknuts [5] using a 10 mm spanner.

2. Screw or unscrew the adjuster [6] to obtain free play between 5 and 10 mm.

3. Retighten the locknuts [5] and recheck the free play [8].

000

STOP

000

STOP

WARTUNGSHINWEISE

4. Motor in Gang setzen und kontrollieren, ob die Kupplung richtig funktioniert. Wenn der

Rasenmäher trotz richtig eingestelltem Kupplungsspiel nicht anfährt oder stoppt, muß

eventuell muß eventuell ein verschlissenes Teil der Kupplungsmechanik ersetzt werden.

Bringen Sie in diesem Fall Ihren Rasenmäher zu einer autorisierten Honda

Service-Werkstatt.

ZUR BEACHTUNG:

Die Feder der Fahrkupplung [12] ist nur bei den SQE und QXE Typen

verbaut worden.

Alle Modellen:

ZUR BEACHTUNG: Wenn die Kupplung nicht ordnungsgemäß trennt, obwohl der Seilzug

korrekt eingestellt ist, bringen Sie den Rasenmäher zu einem autorisierten

Honda-Motorgeräte-Händler.

AUSWECHSELN DES MESSERS

MESSERAUSBAU

1. Gashebel in STOPP-Stellung bringen.

2. Rasenmäher nach rechts kippen, sodaß der Vergaser oben liegt.

3. Messer [1] mit Holzklotz am Drehen hindern und die Messerbefestigungsschraube [2] mit

Steckschlüssel 14 mm herausdrehen.

4. Messer [2] von der Antriebswelle [3] abnehmen.

ZUR BEACHTUNG:

Nie den Rasenmäher nach links kippen, der folgende Neustart wäre

schwierig.

[12]

[10]

[11]

SICHERHEIT

B3 C18 D7 D8

[

]

[

][

]

[2]

[5]

ENTRETIEN

4. Démarrer le moteur à l’extérieur et faire fonctionner la manette d’embrayage. Vérifier que

l’embrayage s’engage et se relâche correctement.

NOTE:

Le ressort d’embrayage d’avancement [12] n’est valable que pour les types SQE et QXE.

Tous modèles :

NOTE : Si l’embrayage ne s’engage pas correctement alors que le réglage du câble est correct,

il est possible qu’une réparation soit nécessaire. Faire vérifier la tondeuse à un concessionnaire

agréé Honda.

MONTAGE ET DÉMONTAGE DE LAME

DÉMONTAGE DE LA LAME

1. Mettre la manette de commande des gaz sur “ARRÊT”.

2. Pencher la tondeuse de façon à ce que le carburateur soit orienté vers le haut.

3. Retirer la vis [1] de la lame [2] avec une clé à douille de 14 mm. Utiliser un bloc en bois pour

empêcher la lame de tourner lors du desserrage des vis.

4. Retirer la lame [2] du porte-lame [3].

NOTE :

Ne jamais incliner la tondeuse de façon à ce que le carburateur soit orienté vers le bas ; il

en résulterait un redémarrage difficile.

MAINTENANCE

4. Start the engine in the open air and operate the clutch lever. Check that the clutch engages

and disengages correctly.

NOTE:

The drive clutch spring [12] is only available for SQE and QXE types.

All models:

NOTE: If the clutch does not engage correctly even when the cable is correctly adjusted, the

system may need to be repaired. Take the mower to an approved Honda dealer.

BLADE FITTING AND REMOVAL

BLADE REMOVAL

1. Place the throttle lever in “STOP” position.

2. Tip the mower so that the carburetor faces upwards.

3. Remove the bolt [1] from the blade [2] using a 14 mm socket wrench. Use a wood block to

stop the blade rotating when slackening the bolts.

4. Remove the blade [2] from the blade holder [3].

NOTE:

Never tip the mower so that the carburetor faces down; this will make starting difficult.

SAFETY

SECURITE

B3 C18 D7 D8

WARTUNGSHINWEISE

NACHSCHLEIFEN DES MESSERS

1. Die Schneidkanten des Messers mit einer Feile schärfen. Nur die obere Seite feilen. Den

ursprünglichen Schnittwinkel beibehalten, um eine scharfe Schneidkante zu erhalten. Beide

Seiten gleichmäßig abfeilen, damit das Messer ausgewuchtet bleibt.

2. Nach dem Schärfen die Auswuchtung des Messers mit einem Schraubendreher wie gezeigt

testen. Wenn eine Seite leicht unter die Horizontale sinkt, diese Seite nachfeilen. Das

Messer auswechseln, wenn das Ungleichgewicht zu groß ist.

VORSICHT:

• Die Messer müssen so geschliffen werden, daß an beiden Enden gleich viel Stahl

weggeschliffen wird. Ungleiche Massen bewirken Vibrationen im Rasenmäher. Dies würde

vorzeitigen Verschleiß der Lager u.s.w. bewirken und das Mähergebnis verschlechtern. Am

besten bringen Sie ein stumpfes oder schadhaftes Messer zu Ihrer Honda-Fachwerkstatt.

ERSATZ DER MESSERS

VORSICHT:

• Die Auswuchtung des Messers ist entscheidend für gute Leistungen des Rasenmähers.

Ersetzen Sie alle Messer, die beschädigt sind oder eine Unwucht aufweisen. Verwenden Sie

nur Original- Honda- Ersatzmesser.

• Ersatz-Schneidwerkzeuge dürfen nur in den dafür vorgesehenen Mähern nach Anweisung

eingebaut werden.

MESSEREINBAU

1. Antriebswelle von Gras- und Erdresten säubern.

2. Wie im oberen Bild angezeigt, das neue Messer [2] mit Schraube [1] und Spezial-

scheibe [4] einbauen. Messerschrauben sind speziell für diesen Zweck gebaut und sollten

nicht durch andere Schrauben ersetzt werden.

[

]

[

]

[4] [2]

SICHERHEIT

B3 C18 D7 D8

MAINTENANCE

BLADE SHARPENING

1. Sharpen the blade cutting edges with a file. File the top side only. Maintain the original bevel

for a fine cutting edge. File both ends evenly to maintain blade balance.

2. After sharpening, test the blade’s balance using a screwdriver as shown. If either side dips

slightly below the horizontal, file that side. Replace the blade if it dips excessively.

CAUTION:

• To avoid weakening the blade, causing it to become unbalanced or getting a bad quality of cut,

the blade should be sharpened by competent personnel at your Honda dealer’s.

BLADE REPLACEMENT

CAUTION:

• Blade balance is critical to proper mower performance. Replace any blade that is damaged or

out of balance. Use only genuine Honda replacement blades.

BLADE FITTING

1. Clean the dirt and grass from around the blade assembly area.

2. Fit blade [2] using the two bolts [1] and special washers [4] as shown. Fit the special washers

with their concave side facing the blade and the convex side facing the bolts. The blade bolts

are specially designed for this purpose. Do not use other bolts.

ENTRETIEN

AFFÛTAGE DE LA LAME

1. Affûter les bords tranchants de la lame avec une lime. N’affûter que le bord supérieur.

Conserver le biseau d’origine afin d’avoir une arête coupante très acérée. Il est recommandé

d’aiguiser les deux extrémités de manière égale, afin de maintenir l’équilibre de la lame.

2. Après l’affûtage, vérifier l’équilibre de la lame en utilisant un tournevis comme illustré. Si l’un

ou l’autre des bords penche légèrement sous l’horizontale, il faut à nouveau aiguiser ce côté.

PRÉCAUTION :

• Afin d’éviter l’affaiblissement des lames, de provoquer leur déséquilibre ou d’obtenir une

coupe de mauvaise qualité, il est préférable de confier l’aiguisage de la lame au personnel

compétent d’un concessionnaire agréé Honda.

REMPLACEMENT DE LA LAME

PRÉCAUTION :

• L’équilibre de la lame est essentiel pour obtenir de bonnes performances de coupe. Il faut

donc changer toute lame qui serait endommagée ou dont l’équilibre ne peut être rétabli.

N’utiliser qu’une lame de rechange d’origine Honda.

REMONTAGE DE LA LAME

1. Nettoyer la saleté et l’herbe se trouvant autour de la zone de montage de la lame.

2. Installer la lame [2] en utilisant les 2 vis [1] et les rondelles spéciales [4] comme illustré. Les

vis de lames sont spécialement conçues pour cet usage. Ne pas utiliser d’autres vis.

SAFETY

SECURITE

B3 C18 D7 D8

WARTUNGSHINWEISE

3. Klinge mit Holzklotz blockieren und Messerschrauben [1] mit Dynamometerschlüssel [5]

anziehen.

Anzugsmoment der Messerschrauben:

5.5 kmg (= 55 Nm)

VORSICHT:

• Wenn kein Drehmomentschlüssel zur Hand ist, lassen Sie die Schrauben bitte von einer

Fachwerkstatt anziehen.

• Wenn die Schrauben zu locker angezogen sind können sie sich im Betrieb von selbst lösen.

Das macht sich durch Vibrieren des Rasenmähers und ungewöhnliches Geräusch

bemerkbar, sofort stoppen ! Zu stark angezogene Schrauben können abbrechen.

GRASFANGSACK: PFLEGE UND ERNEUERUNG

SÄUBERN DES SACKS

VORSICHT:

• Den Sack nie mit Hochdruck, Kalt- oder Heißwasser reinigen,

Beschädigungsgefahr.

Ein Sack mit verstopften Maschen hat einen zu hohen Luftwiderstand und das Mähgut kann

dann nicht mehr mit dem nötigen Luftdruck in den Sack befördert werden: es bleibt Gras auf dem

Rasen liegen, obwohl der Sack noch nicht ganz voll ist.

Die Reinigung des abgenommenen Sacks erfolgt mit einem normalen Gartenschlauch. Man

spritzt den Sack von außen so ab, daß die Gras- und Erdreste den Sack durch die Füll- und

Entleeröffnung verlassen (nicht durch die Maschen !).

Ein Loch im Grassack muß entweder sofort geflickt oder der Grassack erneuert werden.

Vom Messer aufgewirbelte Steine, Holzstückchen oder andere harte Gegenstände

könnten durch das Loch aus dem Grassack herausfliegen und Verletzungen

verursachen.

SICHERHEIT

C11 D6

[

]

[

]

WARNUNG :

ENTRETIEN

3. Resserrer les vis de lame [1] avec une clé dynamométrique [5]. Utiliser un bloc de bois pour

empêcher la lame de tourner lors du resserrage des vis.

Couple de serrage pour les vis de lame

: de 5.5 kgfm (55 Nm).

PRÉCAUTION :

• Si vous ne disposez pas de clé dynamométrique, faites resserrer les vis de lame par un

concessionnaire agréé Honda avant d’utiliser la tondeuse.

• Si les vis de lames sont trop ou trop peu serrées, elles peuvent se briser ou se dévisser.

NETTOYAGE ET CHANGEMENT DU SAC DE RAMASSAGE

NETTOYAGE DU SAC

PRÉCAUTION :

• Un lavage au jet de vapeur ou à haute pression endommagera le sac.

Des mailles obstruées empêchent l’herbe de pénétrer dans le sac.

Pour nettoyer le sac, il est recommandé de le laver au jet d’eau dirigé de l’extérieur vers

l’intérieur. Il doit être bien sec avant de l’utiliser à nouveau. Si le sac est mouillé, il se colmatera

très rapidement.

Des objets frappés par la lame peuvent être projetés à travers un sac à herbe déchiré ou

abîmé. Des objets projetés peuvent provoquer de graves blessures. Remplacez un sac à

herbe déchiré ou abîmé.

MAINTENANCE

3. Retighten the blade bolts [1] using a torque wrench [5]. Use a wood block to stop the blade

rotating when tightening the bolts.

Blade bolt tightening torque

: 5.5 kgfm (55 Nm)

CAUTION:

• If you do not have a torque wrench, ask your approved Honda mower dealer to tighten the

blade bolts for you before you use the mower.

• If the blade bolts are too tight or too slack, they may break or unscrew.

GRASS BAG CLEANING AND REPLACEMENT

BAG CLEANING

CAUTION:

• Washing with a high pressure water or steam jet will damage the bag.

Blocked mesh will prevent the grass from entering the bag.

To clean the bag, we recommend washing it using a water jet directed from the outside to the

inside of the bag. The bag must be completely dry before being used again. If the bag is damp, it

will become clogged very quickly.

Objects struck by the blade may be thrown through a torn or damaged grass bag. Objects

thrown out by the blade can cause serious injuries. Always replace a torn or damaged

grass bag.

SAFETY

C11 D6

SECURITE

C11 D6

WARNING :

WARTUNGSHINWEISE

ERNEUERN DES GRASFANGSACKS

Auch bei normalem Betrieb nutzt sich der Grassack im Lauf der Zeit ab. Deshalb muß er ab und

zu auf Löcher und Ausfransen untersucht werden. Abgenutzten Sack nur durch neuen Original

Honda Sack ersetzen !

1. Plastikklemmen [1] abnehmen und alten Sack [3] vom Rahmen [2] entfernen.

2. Rahmen in den neuen Sack einführen und Klemmen [1] wieder aufpressen.

Sich vor dem Mähen vergewissern, daß der Sack richtig mit dem Rasenmäher verbunden

ist (kein Grasaustritt zwischen Sack und Rasenmäher).

ÜBERPRÜFUNG DES ANTRIEBRIEMENS

Um jegliche Verletzungsgefahr zu vermeiden, vor dem Eingriff den Zündkerzenstecker

abziehen und zum Schutz vor Schnittverletzungen durch das Messer dicke Handschuhe

tragen.

1. Den Gashebel in Stellung “STOPP” bringen .

[1]

[3]

[1]

[2]

WARNUNG :

ENTRETIEN

CHANGEMENT DU SAC

Même dans des conditions normales d’utilisation, le sac de ramassage a tendance à s’user. Il

convient donc de vérifier régulièrement s’il n’est pas effiloché ou déchiré. Ne remplacer un sac

détérioré que par un sac de rechange Honda.

1. Détacher les bords en plastique [1] du sac [3] usé et le retirer du cadre [2] du sac.

2. Insérer le cadre dans le nouveau sac et fixer les bords en plastique [1] sur le cadre.

S’assurer, avant utilisation, que le dispositif de fermeture du sac est bien bloqué

(protecteur de décharge).

VÉRIFICATION DE LA COURROIE D’AVANCEMENT

Pour éviter tout risque de blessure grave, retirer le capuchon de la bougie d’allumage

pour empêcher le moteur de démarrer accidentellement, et porter des gants épais pour se

protéger les mains de la lame.

1.1. Placer le levier de commande des gaz sur position “ARRÊT”

MAINTENANCE

BAG REPLACEMENT

The grass bag tends to wear even in normal conditions of use. Regularly check that it is not

frayed or torn. Replace a damaged bag only by a genuine Honda replacement bag.

1. Detach the plastic edges [1] of the worn bag [3] and remove the bag’s frame [2].

2. Insert the frame into the new bag and fit the plastic edges [1] to the frame.

Before use, check that the bag closing device is correctly locked (discharge guard).

FORWARD DRIVE BELT CHECK

To avoid all risks of serious injury, pull off the spark plug cap to prevent the engine

starting accidentally, and wear thick gloves to protect your hands from the blade.

1. Move the throttle control to the “STOP” position .

WARNING :

WARTUNGSHINWEISE

Alle Modellen:

2. Den Zündkerzenstecker von der Zündkerze abziehen.

3. Den Mäher so neigen, daß der Vergaser [1] (linke Seite des Mähers) nach oben zeigt.

VORSICHT:

• Den Mäher niemals so kippen, daß der Vergaser nach unten zeigt. Hierbei läuft das Benzin

über und der Mäher ist schwierig zu starten.

4. Prüfen Sie, ob der Keilriemen [2] nicht gerissen, eingerissen oder verschlissen ist. Falls ein

Austausch erforderlich ist, bringen Sie den Mäher bitte zu einem autorisierten

Honda-Händler.

EINSTELLUNG DES RIEMENANTRIEBS

Stellen Sie die Keilriemenspannung durch Drehen der Imbusschraube [3] mit einem

Imbusschlüssel [4] ein. Der Abstand zwischen dem Führungsstück [6] und der Federhalterung

muß 5 mm [5] betragen.

ANTRIEBSKETTE

1. Mit einer Bürste reinigen.

2. Kette schmieren [8].

[

]

[8]

[

]

[3]

[4]

[

]

[6]

[7]

ENTRETIEN

Tous modèles :

2. Retirer le capuchon de la bougie d’allumage.

3. Incliner la tondeuse de façon à ce que le carburateur [1] (côté gauche de la tondeuse) soit

tourné vers le haut.

PRÉCAUTION :

• Ne jamais incliner la tondeuse de façon à ce que le côté du carburateur soit tourné vers le bas.

L’essence se renverserait et la tondeuse serait difficile à démarrer.

4. Vérifier si la courroie [2] n’est pas effilochée ou craquelée et ne présente pas d’amorce de

rupture. Si un remplacement est nécessaire, porter la tondeuse chez un concessionnaire

agréé Honda.

RÉGLAGE DE LA TENSION DE LA COURROIE

Ajuster la tension en tournant la vis à six pans creux [3] avec une clé six pans [4] jusqu’à ce qu’il y

ait une distance de 5 mm [5] entre le bossage [6] et l’extrémité du support du ressort [7].

CHAÎNE DE TRANSMISSION

1. Enlever les débris de végétaux avec une brosse.

2. Huiler la chaîne [8].

MAINTENANCE

All models:

2. Pull off the spark plug cap.

3. Tilt the mower so that the carburetor [1] (left side of mower) is facing upwards.

CAUTION:

• Never tilt the mower so that the carburetor side is facing downwards. Fuel will spill out and the

mower will be difficult to start.

4. Check that the belt [2] is not torn, cracked or showing early signs of breaking. If a replacement

is necessary, take the mower to an approved Honda dealer.

BELT TENSION ADJUSTMENT

Adjust the tension by turning the socket bolt [3] with a socket wrench [4] until there is a distance

of 5 mm [5] between the guide boss [6] and the spring holder tip [7].

FINAL TRANSMISSION CHAIN

1. Clean with a brush.

2. Oil the chain [8].

WARTUNGSHINWEISE

WARTUNGSPLAN

HÄUFIGKEIT

Die Wartung muß in folgenden Zeitabständen

ausgeführt werden, die in Monaten oder

Betriebsstunden angegeben sind und bei

denen jeweils das kürze Intervall maßgebend

ist.

Nach

jeder

Benut-

zung

Nach 1

Monat

oder 5

Betries-st

unden

Nach 3

Monat

oder 25

Betries-st

unden

Nach 6

Monat

oder alle

50 Betries-

stunden

Alle 100

Betries-

stunden

Bauteil Aktion

Motoröl

Niveaukontrolle

Ölwechsel

Luftfilter

Kontrolle

Reinigung

(1)

Ölwechsel

(1)

Grasfangsack Reinigung

Messerschrauben und

Messerzustand

Kontrolle

Zündkerze

Kontrolle/

Reinigung/

Nachstellung

Funkenfänger (3) Reinigung

Seilzug der Messerkupplung

(3)

Kontrolle/

Nachstellung

Bremskabel der

Messerbremse (3)

Kontrolle/

Nachstellung

Messerkupplung (3) Kontrolle

Getriebezug (3) Nachstellung

Gas zug

Kontrolle/

Nachstellung

Ventilspiel

Kontrolle

(2)

Nachstellung

(2)

Kraftstofftank und Filter Reinigung

(2)

Benzinzuleitung

Kontrolle/

Nachstellung

alle zwei Jahre (2)

Bremsbelag der

Schwungradbremse(3)

Kontrolle

(2)

Antriebsriemen

Kontrolle

Ölwechsel

(2)

Heckrollen- Antriebskette Kontrolle

Hintere Rollenlager

Kontrolle (und

nötigenfalls

wechsein)

(2)l

Fetten

(2)l

ZUR BEACHTUNG:

(1) Bei Rasenmähern, die häufig Staub und hohen Umgebungstemperaturen ausgesetzt sind,

sind die jeweiligen Wartungsintervalle zu verkürzen.

(2) Wartung durch Honda Kundendienst, es sei denn der Benutzer besitzt die nötigen

Kenntnisse und Werkzeuge.

(3) Gegebenenfalls

u Für modellen QXE, SQE

l Für modellen QXE, SQE, PQX, QDE

MAINTENANCE

MAINTENANCE SCHEDULE

FREQUENCY

Maintenance to be carried out at the intervals

indicated in months or in operating hours which ever

occurs first.

Each

use

First

month

or 5

hours

Every 3

months or

25 hours

Every 6

months or

50 hours

Every

year

Item Intervention

Engine oil

Check level

Change

Air cleaner element

Check

Clean

(1)

Change

(1)

Grass bag Clean

Blade screw tightness and

blade condition

Check

Spark plug Check - Clean - Adjust

Spark arrester (3) Clean

ROTOSTOP cable (3) Check - Adjust

Blade brake cable (3) Check - Adjust

ROTOSTOP (3) Check

Shift cable (3) Adjust

Throttle cable Check - Adjust

Valve clearance

Check

(2)

Adjust

(2)

Fuel tank and filter Clean

(2)

Fuel lines

Check (replace

if necessary)

Every 2 years (2)

Flywheel brake shoe (3) Check

(2)

Drive belt

Check

Change

(2)

Roller driving chain Check

Rear roller bearings

Check (replace

if necessary)

(2)l

Grease

(2)

NOTE:

(1)Increase frequency when mower is used in dusty areas or in high ambient temperature.

(2)Maintenance of these points must be carried out by a Honda dealer unless the user has the

necessary tools and mechanical experience.

(3)If applicable

u For QXE, SQE models

l For QXE, SQE, PQX, QDE models

ENTRETIEN

CALENDRIER D’ENTRETIEN

PÉRIODICITÉ

Entretien à effectuer aux intervalles indiqués

en mois ou en heures de fonctionnement, en

retenant l’intervalle le plus court.

chaque

utilisation

Après

1 mois ou

après 5 h

Tous les 3

mois ou

toutes

les 25 h

Chaque

saison ou

toutes

les 50 h

Tous

les

ans

Élément Intervention

Huile moteur

Contrôler le

niveau

Changer

Filtre à air

Vérifier

Nettoyer

(1)

Changer

(1)

Sac de ramassage Nettoyer

Serrage des vis de la lame

et état de la lame

Vérifier

Bougie d’allumage

Vérifier/Nettoyer/

Régler

Pare-étincelles (3) Nettoyer

Câble de ROTOSTOP (3) Vérifier/Régler

Câble de frein de lame (3) Vérifier/Régler

ROTOSTOP (3) Vérifier

Câble de changement de

vitesse (3)

Régler

Câble de commande des

gaz

Vérifier/Régler

Jeu des soupapes

Vérifier

(2)

Régler

(2)

Réservoir d’essence Nettoyer

(2)

Circuit d’essence

Vérifier

(remplacer si

nécessaire)

Tous les 2 ans (2)

Patin de frein de volant (3) Vérifier

(2)

Courroie de transmission

Vérifier

Changer

(2)

Galet tendeur de chaîne Vérifier

Roulement des rouleaux

arrières

Vérifier

(remplacer si

nécessaire)

(2)l

Graisser

(2)l

NOTE :

(1) Augmenter la fréquence, en cas d’utilisation dans des zones poussiéreuses ou en cas de

température extérieure élevée.

(2) L’entretien de ces points doit être confié à un concessionnaire agréé Honda, à moins que

l’utilisateur ne dispose des outils nécessaires et ne soit mécaniquement compétent.

(3) Modèles concernés.

u Pour modèles QXE, SQE

l Pour modèles QXE, SQE, PQX, QDE

STÖRUNGSBESEITIGUNG

Störung Mögliche Ursache Seite

Motor springt nicht an 1. Kein Benzin im Tank 18

2. Gashebel in Stellung “STOPP” 30

3. Zündkabel nicht mit Kerze verbunden oder

schlecht am Stecker befestigt

4. Zündkerze verrußt oder beschädigt oder

Elektrodenabstand falsch

5. Der Motor ist “abgesoffen” 36

6. Hebel der Messerbremse wird nicht fest genug

gegen den Haltegriff gedrückt (Modelle mit

Messerkupplung).

Motor springt nicht sofort

an oder hat zu wenig

Leistung

1. Schmutz im Benzintank -

2. Luftfilter verschmutzt 44

3. Wasser im Benzintank oder im Vergaser -

4. Tankentlüftungsbohrung oder Vergaser sind

verstopft

–

Motor stottert 1. Zündkerze verrußt oder Elektrodenabstand

falsch

2. Luftfilter verschmutzt 44

Motor wird sehr heiß 1. Zündkerzen-Elektrodenabstand falsch 48

2. Luftfilter verschmutzt 44

3. Zylinderkopflamellen verschmutzt -

4. Zu wenig Öl im Motor 26

5. Starterseilscheibe mit Gras verschmutzt –

Der Rasenmäher vibriert 1. Messerbefestigung sehr locker,

Motorblockbefestigung locker

2. Das Messer hat durch Bruch oder falsches

Nachschleifen dynamische Unwucht : Messer

auswechseln

TROUBLESHOOTING

Problem Probable cause Page

Engine does not start 1. No gas. 19

2. Throttle lever is in “STOP” position. 31

3. Spark plug cord incorrectly attached or

disconnected.

4. Spark plug defective or incorrect gap. 49

5. Engine flooded. 35

6. The blade brake lever is not firmly held

against the handle (models fitted).

Starting difficult or loss of

power

1. Impurities in fuel tank and/or fuel filter. -

2. Air cleaner dirty. 45

3. Water in gas tank and in carburetor. -

4. Fuel tank filler cap vent and/or carburetor

obstructed.

Uneven running 1. Spark plug defective or incorrect gap. 49

2. Air cleaner dirty. 45

Engine overheats 1. Spark plug gap incorrect. 49

2. Air cleaner dirty. 45

3. Engine cooling fins clogged. -

4. Oil level too low. 26

5. Starter pulley clogged by grass cuttings, etc.. -

Mower vibrates excessively 1. Blade or engine bolts slack. 61

2. Blade unbalanced. 63

DÉPISTAGE DES PANNES

Incident Cause probable Page

Le moteur ne démarre pas 1. Il n’y a pas d’essence. 19

2. Le levier de commande des gaz se trouve sur

la position “ARRÊT”.

3. Le fil de la bougie d’allumage est mal fixé ou

débranché.

4. La bougie d’allumage est défectueuse ou

l’écartement des électrodes est incorrect.

5. Le moteur est noyé. 35

6. Le levier du frein de volant n’est pas appuyé

contre le guidon (modèles équipés).

Le démarrage est difficile 1. Il y a des impuretés dans le réservoir

d’essence et/ou il y a perte de puissance.

–

2. Le filtre à air est sale. 45

3. Ilyadel’eau dans le réservoir d’essence ainsi

que dans le carburateur.

–

4. L’évent dans le bouchon du réservoir

d’essence et/ou le carburateur est encrassé.

–

Le fonctionnement est

irrégulier

1. La bougie d’allumage est défectueuse ou

l’écartement des électrodes est incorrect.

2. Le filtre à air est sale. 45

Le moteur chauffe

anormalement

1. L’écartement des électrodes de la bougie

d’allumage est incorrect.

2. Le filtre à air est sale. 45

3. Les ailettes de refroidissement du moteur sont

encrassées.

–

4. Le niveau d’huile est insuffisant. 27

5. La poulie du lanceur est encrassée par des

brins d’herbe, etc..

–

La tondeuse vibre de manière

excessive

1. Les vis de lame ou du moteur sont desserrées. 61

2. La lame est déséquilibrée. 63

GERÄTETRANSPORT

TRANSPORT DES RASENMÄHERS

Rasenmäher nicht gekippt transportieren. Es könnte Öl oder Benzin auslaufen,

Brandgefahr !

Beim Transport des Rasenmähers:

1. Gashebel in Stellung “STOPP” bringen.

2. Kerzenstecker abziehen.

Zum einfacheren Transport:

1. Grassack abnehmen (s. Seite 28 und 66).

2. Zum Zusammenlegen des Lenkgestänges Flügelschrauben [1] lockern, Gestänge spreizen und

Befestigungsbolzen [2] ausklinken. Lenkgestänge [3] vorsichtig nach vorne umlegen.

ZUR BEACHTUNG:

Beim Umlegen darauf achten, daß keine Bowdenzüge eingeklemmt oder

zu stark gedehnt werden.

EINLADEN DES RASENMÄHERS

VORSICHT:

• Auf- und Abladen des Rasenmähers nur bei stehendem Motor und nie mit eigenem

Radantrieb (Beschädigung durch Kontrollverlust über das Gerät).

• Beim Rückwärtsrollen des Rasenmähers Fahrkupplung nicht einlegen (Beschädigungsgefahr

des Radantriebs).

• Rasenmäher nur horizontal und auf allen vier Rädern stehend transportieren.

• Laderampe benutzen oder Helfer zum Einladen herbeiholen.

• Neigung der Laderampe nicht größer als 15°.

• Nach dem Einladen Keile unter die Räder schieben und Rasenmäher mit Transportgurten

gegen Verrutschen sichern.

• Die Transportgurte dürfen folgende Teile des Rasenmähers nicht berühren: Gashebel,

Messerkupplungsbügel, Benzintank, Bowdenzüge.

SICHERHEIT

C10

[2]

[1]

[3]

WARNUNG :

TRANSPORT

TRANSPORT DE LA TONDEUSE

Pour ne pas risquer de répandre de l’essence ou del’huile, ne pas incliner la tondeuse ; de

l’essence répandue ou encore des vapeurs d’essence risquent de prendre feu.

Pour transporter la tondeuse :

1. Mettre le levier de commande des gaz sur la position “ARRET”.

2. Enlever le capuchon de la bougie.

Pour plus de commodité

s :

1. Retirer le sac de ramassage (voir pages 29 et 67).

2. Desserrer les molettes de serrage [1], déboîter les butées de réglage [2] et replier le guidon [3].

NOTE :

Après avoir plié le guidon, vérifier si les câbles ne sont pas noués, tordus ou encore trop

tendus.

CHARGEMENT DE LA TONDEUSE

PRÉCAUTION :

• Pour éviter tout risque de perte de contrôle ou d’endommagement de la tondeuse, ne pas utiliser le

système de traction lorsqu’on fait monter ou descendre la tondeuse sur une rampe de chargement.

• Pour éviter d’endommager le système de traction, ne pas enclencher l’embrayage lorsque la

tondeuse roule en marche arrière.

• Transporter la tondeuse en position horizontale normale, ses quatre roues étant à plat sur la

plate-forme du véhicule.

• Il est recommandé d’avoir recours à une rampe de chargement ou de se faire aider par quelqu’un

pour charger ou décharger la tondeuse.

• Régler la rampe de chargement de façon à ce que son angle d’inclinaison soit inférieur à 15°.

• Lorsqu’on transporte la tondeuse, l’immobiliser à l’aide de sangles et placer des cales sous les roues.

• Les sangles ne doivent pas toucher les parties suivantes de la tondeuse : le levier de commande des

gaz, le levier de l’embrayage de lame, le réservoir d’essence, ainsi que l’ensemble des câbles de

commande.

TRANSPORT

TRANSPORTING THE MOWER

Do not tilt the mower since this may cause fuel or oil spillage; spilt fuel or even fuel

vapours are a fire hazard.

To transport the mower:

1. Place the throttle lever in “STOP” position.

2. Pull off the spark plug cap.

To facilitate the operation:

1. Remove the grass bag (see pages 29 and 67).

2. Loosen the handle attachment knobs [1], pull out the adjustment stops [2] and fold the handle [3].

NOTE:

After folding the handle, check that the cables are not kinked, twisted or stretched.

LOADING THE MOWER

CAUTION:

• To prevent losing control of or damaging the mower, do not use the drive system when going

up or down a loading ramp.

• To prevent damaging the drive system, do not engage the clutch when the mower is rolling

backwards.

• Transport the mower in normal horizontal position with its four wheels flat on the vehicle

platform.

• We recommend that you use a loading ramp or that you get someone to help you load and

unload the mower.

• Adjust the loading ramp so that it is inclined at an angle of less than 15°.

• When transporting the mower, immobilise it using straps and place chocks under the wheels.

• The straps must not touch the following parts of the mower: throttle lever, blade clutch lever,

gas tank and all the control cables.

SAFETY

C10

SECURITE

C10

WARNING :

LÄNGERE AUßERBETRIEBSETZUNG

LÄNGERE AUßERBETRIEBSETZUNG (Überwinterung)

Wenn der Rasenmäher länger als 30 Tage nicht benutzt wird,

folgende Wartung zum Schutz der Bauteile durchführen:

Messergehäuse erst mit Spachtel, dann mit nassem Schwamm

säubern.

Benzintank nur entleeren, wenn Motor abgekühlt ist. Brandgefahr!

1. Benzintank und Vergaser in geeignete Auffangschale [1] entleeren:

a. Den Kraftstoffhahn öffnen [2].

b. Vergaserentleerschraube [3] herausdrehen, Vergaser und Benzintank entleeren.

c. Vergaserentleerschraube wieder einschrauben und Gashebel in Stellung “STOPP”

bringen.

d. Den Benzinhahn schließen.

2. Ölwechsel vornehmen (siehe Seite 46).

3. Starterseilzug langsam bis zum starken Widerstand anziehen. Hiermit werden die

Zylinderventile geschlossen und vor Staub und Korrosion geschützt.

4. Blanke Metallteile (Messer) leicht ölen. Rasenmäher in trockenem, staubfreien Raum ggf.

unter Stoffdecke aufbewahren. Nicht unter Plastikhülle und nicht im Freien lagern:

Kondenswasserbildung, Rostgefahr.

ZUR BEACHTUNG:

Zur Überwinterung oder zur Lagerung über mehr als 3 Monate Zündkerze

ausschrauben und 5 bis 10 cm

frisches Motoröl in den Zylinder gießen. Danach ohne

eingeschraubte Kerze Startseil langsam 3 mal ziehen, damit sich der Ölfilm verteilt. Kerze

einschrauben und anziehen.

SICHERHEIT

B3 D2 D3 D4

[1]

[3]

[2]

WARNUNG :

REMISAGE

PRÉPARATION POUR LE REMISAGE

Procéder aux opérations suivantes, afin de protéger la tondeuse

chaque fois qu’elle doit être remisée pour une période de plus de 30

jours.

Ne pas vidanger le réservoir d’essence alors que le pot d’échappement est chaud.

1. Vidanger le réservoir d’essence et le carburateur dans un récipient adéquat [1] :

a. Ouvrir le robinet d’essence [2].

b. Retirer la vis de vidange [3] pour vidanger le carburateur et le réservoir.

c. Revisser ensuite la vis.

d. Fermer le robinet d’essence.

2. Changer l’huile moteur (voir page 47).

3. Tirer le lanceur jusqu’à sentir une résistance. Cela permet de fermer les soupapes et de les

protéger de la poussière et de la corrosion.

4. Enduire les surfaces qui sont susceptibles de rouiller d’un léger film d’huile. Recouvrir la

tondeuse et la remiser sur un sol plan et dans un endroit sec, à l’abri de la poussière. Ne pas

utiliser de bâche en plastique, qui retiendrait l’humidité.

NOTE :

Si la tondeuse doit être remisée pendant une période de plus de 3 mois, retirer la bougie

d’allumage et verser2à5cm

d’huile moteur propre dans le cylindre, tirer ensuite doucement

deux ou trois fois le lanceur, afin de bien répartir l’huile. Ne pas laisser la tondeuse couchée sur le

côté pendant une longue période. Ceci peut être la cause d’un démarrage difficile du moteur et

d’une fuite de l’huile de transmission.

STORAGE

PREPARATIONS FOR STORING THE MOWER

Carry out the following operations to protect the mower each time it

is to be stored for a period of more than 30 days.

Do not drain the fuel tank while the muffler is hot.

1. Drain the fuel tank and the carburetor into a suitable receptacle [1]:

a. Open the fuel cock [2].

b. Remove drain plug [3] to drain carburetor and fuel tank.

c. Then refit the drain plug.

d. Close the fuel cock.

2. Change the engine oil (see page 47).

3. Pull the starter slowly until a resistance is felt. This closes the valves and protects them from

dust and corrosion.

4. Coat all surfaces liable to rust with a thin film of oil. Cover the mower and store it on a flat

surface in a dry, dust-free place. Do not use a plastic cover since this retains dampness.

NOTE:

If the mower is to be stored for a period of more than 3 months, remove the spark plug

and pour 2 to 5 cc of clean engine oil into the cylinder; then pull the starter rope slowly two or three

times to spread the oil. Do not leave the mower lying on its side over long periods. This may

cause difficult starting and gear oil leaks.

SECURITE

B3 D2 D3 D4

SAFETY

B3 D2 D3 D4

WARNING :

LÄNGERE AUßERBETRIEBSETZUNG

WIEDERINBETRIEBNAHME NACH DER EINLAGERUNG

1. Rasenmäher nur auf allen vier Rädern stehend lagern.

2. Bei Inbetriebnahme nach Lagerung Kapitel 4 beachten.

3. Den Ölstand im Motor nachprüfen sich vergewissern, daß das Öl sauber ist.

4. Den Kraftstofftank auffüllen und den Motor anlassen

ZUR BEACHTUNG:

Wenn zum Rostschutz Öl in den Zylinder gegeben wurde, raucht der Motor

bei Inbetriebnahme einige Minuten lang sehr stark; das ist normal.

0.7 - 0.8 mm

Maxi

[4]

REMISAGE

RÉUTILISATION APRÈS REMISAGE

1. Retirer la bougie d’allumage, vérifier si elle est propre et si l’écartement des électrodes est

correct. Tirer le lanceur à plusieurs reprises.

2. Il est recommandé de visser la bougie à la main aussi loin que possible ; puis se servir d’une

clé à bougie pour donner encore 1/8 à 1/4 de tour supplémentaire.

3. Vérifier le niveau et l’état de l’huile moteur.

4. Remplir le réservoir d’essence et mettre le moteur en marche.

NOTE :

Si le cylindre a été enduit d’huile, le moteur fumera au démarrage, mais cela est normal.

STORAGE

USING THE MOWER AFTER A STORAGE PERIOD

1. Remove the spark plug, check that it is clean and that the electrode gap is correct. Pull the

starter several times.

2. We recommend that the spark plug be screwed down as far as possible by hand until finger

tight; then use a plug spanner to tighten it by an extra 1/8 or 1/4 turn.

3. Check the level and condition of the engine oil.

4. Fill the fuel tank and start the engine.

NOTE:

If the cylinder has been coated with oil, the engine will smoke on start-up. This is normal.

TECHNISCHE DATEN

MODELL HRB425C

ABMESSUNGEN UND ALLGEMEINE

DATEN

SXE SDE SQE QXE PQX QDE PDE PXE

TYPENBEZEICHNUNG MZCF

ABMESSUNGEN:LXBXH (mm)

1415 x

470x1035

1395 x

470 x 1010

1410 x

470 x1035

1380 x

470 x 1010

1415 x

470x1035

LEERGEWICHT (kg) 35 29 31,5 37,5 32,6 28 27 31,6

SPURWEITE VORN/HINTEN (mm) 370/410 370/345 370/410 370/360 370/410

SCHNITTBREITE (mm) 420

SCHNITTHÖHENVERSTELLUNG

6 Stufen

(18 bis 75 mm)

5 Stufen

(14 bis 53 mm)

6 Stufen

(18 bis 75 mm)

RADDURCHMESSER VORN/HINTEN (mm) 180/200 180/90 180/200

GRASSACKVOLUMEN (

l)60

SCHALLDRUCKPEGEL AM BEDIENEROHR

(gem. Richtlinie der Gemeinschaft

81/1051/EWG)

84,6 dB

(A)

SCHALLEISTUNGSPEGEL

GERÄUSCHWERTE (gem. Richtlinie der

Gemeinschaft 2000/14/EC)

96 dB

(A)

SCHWINGUNGSPRÜFUNG im Verbindung

mit EN1033 ENV25349/1993,

ENV28041/1993, ISO5347/1987,

ISO5348/1987

4,9 m/s

5,3 m/s

3,3 m/s

5,3 m/s

3,3 m/s

MOTORDATEN

MODELL GCV135

TYP 4-Takt Einzylindermotor mit vertikaler Kurbelwelle.Luftgekühlt

HUBRAUM (cc) 135

ZYLINDERDURCHMESSER UND HUB (mm) 64 x 42

KÜHLUNG Zwangskühlung

SCHMIERUNG Tauchschmierung

VERDICHTUNG 8,5 : 1

MAXIMALLEISTUNG (kW/U/min) 3,3/3600

MAXIMALDREHMOMENT (N.m bei U/min) 9,7/2500

BETRIEBSDREHZAHL (U/min)

3100

LEERLAUFDREHZAHL (U/min) 1700 ± 150

ZÜNDUNG Magnetische Transistorzündung, vov OT 20°

ZÜNDKERZE NGK : BPR6 ES

ELEKTRODENABSTAND (mm) 0,7 bis 0,8

LUFTFILTER Trockenelement

BENZINEMPFEHLUNG Normal oder Super, bleifrei

TANKINHALT (

l) 1,1

VERBRAUCH (

l/h) 0,53

BETRIEBSDAUER (h) 2,1

ÖLEMPFEHLUNG SAE 10W30

MOTORÖLMENGE (

l) 0,55

RADANTRIEB (hiermit ausgestattete Modell)

TYP Eingang Schneckenantrieb -

ANTRIEB GETRIEBE Keilriemen -

GETRIEBE Kette Zahnradantrieb -

KUPPLUNG Kupplung -

ANZAHL DER GÄNGE 1 -

FAHRGESCHWINDIGKEIT 0,8 1,0 -

SCHMIERUNG Ölbad und Spritzschmierung -

RADANTRIEBSÖL 15W40 -

ÖLMENGE RADANTRIEB (cc) 45 -

GEDRUCKT IN FRANKREICH

- 100

TECHNICAL SPECIFICATIONS

MODEL HRB425C

GENERAL CHARACTERISTICS

SXE SDE SQE QXE PQX QDE PDE PXE

DESCRIPTION CODE MZCF

DIMENSIONSLxWxH (mm)

1415 x

470x1035

1395 x

470 x 1010

1410 x

470 x 1035

1380 x 470 x 1010

1415 x

470x1035

DRY WEIGHT (kg) 35 29 31.5 37.5 32.6 28 27 31.6

TREAD FRONT/REAR (mm) 370/410 370/345 370/410 370/360 370/410

CUTTING WIDTH (mm) 420

CUTTING HEIGHTS SETTINGS

6 Positions

(18 to 75 mm)

5 positions

(14 to 53 mm)

6 Positions

(18 to 75 mm)

WHEEL DIAMETER FRONT/REAR (mm) 180/200 180/90 180/200

GRASS BAG CAPACITY (

l)60

SOUND PRESSURE LEVEL AT OPERATOR’S

EARS(According to EEC/81/1051 Directive)

84.6 db

(A)

SOUND POWER LEVEL GUARANTED (According

to 2000/14/EC Directives)

96 db

(A)

VIBRATIONS TEST (According to EN1033,

ENV25349/1993, ENV28041/1993,

ISO5347/1987 & ISO5348/1987)

4.9 m/s

5.3 m/s

3.3 m/s

5.3 m/s

3.3 m/s

ENGINE

MODEL GCV135

TYPE 1 cylinder, 4 stroke, air-forced cooled, overhead camshaft,

DISPLACEMENT (cc) 135

BORE x STROKE (mm) 64 x 42

COOLING Forced air

LUBRICATION Splash and spray

COMPRESSION RATIO 8.5 : 1

MAXIMUM POWER (kW/rpm) 3.3 / 3600

MAXIMUM TORQUE (N.m/rpm) 9.7 / 2500

OPERATING SPEED SETTING (rpm)

3100

IDLE SPEED (rpm) 1700 ± 150

IGNITION Transistorized magneto ignition - 20° B.T.D.C.

SPARK PLUG NGK : BPR6 ES

ELECTRODE GAP (mm) 0.7 - 0.8

AIR CLEANER Dry (paper) type

RECOMMENDED FUEL Unleaded gasoline

FUEL TANK CAPACITY (

l) 1.1

FUEL CONSUMPTION (

l/h) 0.53

RUNNING TIME ON TANK OF FUEL (h) 2.1

RECOMMENDED OIL SAE 10W30

ENGINE OIL CAPACITY (

l) 0.55

DRIVE (Where fitted)

TYPE Single gear, worm and pinion -

ENGINE TO DRIVE V-Belt drive -

FINAL TRANSMISSION Gear Chain -

MAIN CLUTCH Dual cone clutch -

NUMBER OF SPEEDS 1 -

FORWARD SPEED 0.8 1.0 -

LUBRICATION Oil -

RECOMMENDED OIL 15W40 -

OIL CAPACITY (cc) 45 -

PRINTED IN FRANCE

- 100

SPÉCIFICATIONS TECHNIQUES

MODÈLE HRB425C

DIMENSIONS ET

CARACTÉRISTIQUES GÉNÉRALES

SXE SDE SQE QXE PQX QDE PDE PXE

CODE DE DESCRIPTION MZCF

DIMENSIONSLxlxh (mm)

1415 x

470 x 1035

1395 x

470 x 1010

1410 x

470 x 1035

1380 x 470 x 1010

1415x

470x1035

POIDS A VIDE (kg) 35 29 31,5 37,5 32,6 28 27 31,6

VOIE AV/AR (mm) 370/410 370/345 370/410 370/360 370/410

LARGEUR DE COUPE (mm) 420

RÉGLAGE DE HAUTEUR DE COUPE

6 Positions

(18 à 75 mm)

5 Positions

(14 à 53 mm)

6 Positions

(18 à 75 mm)

DIAMÈTRE DES ROUES AV/AR (mm) 180/200 180/90 180/200

CAPACITÉ DU SAC DE RAMASSAGE

(l)

NIVEAU DE PRESSION ACOUSTIQUE

AU POSTE DE CONDUITE (selon

directive 81/1051/CEE)

84,6 dB

(A)

NIVEAU DE PUISSANCE ACOUSTIQUE

GUARANTI (selon directives 2000/14/EC)

96 dB

(A)

MESURE DE VIBRATIONS (selon

EN1033, ENV25349/1993,

ENV28041/1993, ISO5347/1987 et

ISO5348/1987)

4,9 m/s

5,3 m/s

3,3 m/s

5,3 m/s

3,3 m/s

MOTEUR

MODÈLE GCV135

TYPE Monocylindre 4 temps à soupapes en tête

CYLINDRÉE (cm

) 135

ALESAGE x COURSE (mm) 64 x 42

REFROIDISSEMENT Par air forcé

LUBRIFICATION Par projection

RAPPORT DE COMPRESSION 8,5 : 1

PUISSANCE MAXIMALE (kW/tr/mn) 3,3/3600

COUPLE MAXIMAL (N.m/tr/mn) 9,7/2500

VITESSE RÉGULÉE

D’UTILISATION (tr/mn)

3100

VITESSE DE RALENTI (tr/mn) 1700 ± 150

ALLUMAGE Magnétique transistorisé - 20° av. PMH

BOUGIE NGK : BPR6 ES

ÉCARTEMENT DES ÉLECTRODES

(mm)

0,7 à 0,8

FILTRE À AIR Elément sec (papier)

CARBURANT RECOMMANDE Sans plomb

CAPACITÉ DU RESERVOIR

D’ESSENCE (l)

1,1

CONSOMMATION (l/h) 0,53

AUTONOMIE (h) 2,1

HUILE RECOMMANDÉE SAE 10W30

CAPACITÉ HUILE MOTEUR (

l) 0,55

TRANSMISSION (modèles équipés)

TYPE Monovitesse, pignon et vis sans fin -

MOTEUR VERS TRANSMISSION Courroie en V -

TRANSMISSION FINALE Engrenage Chaîne -

EMBRAYAGE PRINCIPAL Double cône -

NOMBRE DE RAPPORTS 1 -

VITESSE D’AVANCEMENT 0,8 1,0 -

LUBRIFICATION A bain d’huile -

HUILE RECOMMANDÉE 15W40 -

CAPACITÉ D’HUILE (cc) 45 -

37 VG8 F05 IMPRIMÉ EN FRANCE IN 3000 0303 - 5

RCS ORLEANS B 332 855 402

- 100
